INSTALLATIONINSTRUCTIONS

SEMI-PROFRONT-LOADWASHER

INSTRUCTIONS D'INSTALLATION

LAVE.LINGESEMI-PROACHARGEMENTFRONTAL

INSTRUCCIONES DE INSTALACION

LAVADORASEMIPROFESIONALDECARGAFRONTAL

ISTRUZIONID'INSTALLAZIONE

LAVATRICESEMI-PROACARICAMENTOFRONTALE

Table of Contents/Table des matieres/indice/Sommario .................................................... 2

Model/Mod_le/Modelo/Modello

3LCHW9100WQ

W10299462A

TABLEOF CONTENTS

WASHER SAFETY .......................................................................... 3

WASHER DISPOSAL ...................................................................... 4

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 5

Location Requirements ................................................................ 5

Drain System ................................................................................ 6

Electrical Requirements ............................................................... 6

INSTALLATION INSTRUCTIONS .................................................. 7

Remove Transport System .......................................................... 7

Power Cord Installation ................................................................ 7

Connect the Inlet Hoses ............................................................... 7

Route the Drain Hose ................................................................... 8

Secure the Drain Hose ................................................................. 9

Level the Washer .......................................................................... 9

Complete Installation ................................................................... 9

CONTROL SET-UP INSTRUCTIONS .......................................... 10

General Information .................................................................... 10

Control Set-up Procedures ........................................................ 10

Set-up Codes ............................................................................. 10

Washer Diagnostic Mode ........................................................... 11

WASHER CARE ............................................................................ 12

Cleaning Your Washer ............................................................... 12

Water Inlet Hoses ....................................................................... 13

ASSISTANCE OR SERVICE ......................................................... 13

INDICE

SEGURIDAD DE LA LAVADORA ................................................. 26

ELIMINACION DE LA LAVADORA .............................................. 27

REQUlSITOS DE INSTALACION ................................................. 27

Herramientas y piezas ................................................................ 27

Opciones .................................................................................... 28

Requisitos de ubicaci6n ............................................................. 28

Sistema de desagOe ................................................................... 29

Requisitos electricos .................................................................. 29

INSTRUCCIONES DE INSTALACION ......................................... 30

Eliminaci6n del sistema protector de transporte ....................... 30

Instalaci6n del cable de suministro de energia ......................... 31

Conexi6n de las mangueras de entrada .................................... 31

Tendido de la manguera de desagQe ........................................ 32

Fijaci6n de la manguera de desagQe ......................................... 32

Nivelaci6n de la lavadora ........................................................... 32

Complete la instalaci6n .............................................................. 33

INSTRUCCIONES DE PROGRAMACION DEL CONTROL ....... 33

Informaci6n general .................................................................... 33

Procedimientos de programaci6n del control ........................... 33

C6digos de programaci6n ......................................................... 34

Modo de diagn6stico de la lavadora ......................................... 35

CUlDADO DE LA LAVADORA ..................................................... 36

C6mo limpiar su lavadora .......................................................... 36

Mangueras de entrada de agua ................................................. 37

AYUDA O SERVlCIO TI_CNICO ................................................... 37

TABLEDESMATIERES

SECURITE DU LAVE-LINGE ........................................................ 14

MISE AU REBUT DU LAVE-LINGE ............................................. 15

EXIGENCES D'INSTALLATION ................................................... 15

Outillage et pieces ...................................................................... 15

Options ....................................................................................... 16

Exigences d'emplacement ......................................................... 16

Systeme de vidange ................................................................... 17

Specifications electriques .......................................................... 17

INSTRUCTIONS D'INSTALLATION ............................................ 18

Depose du systeme de transport .............................................. 18

Installation du cordon d'alimentation ........................................ 18

Raccordement des tuyaux d'arrivee d'eau ................................ 19

Acheminement du tuyau de vidange ......................................... 20

Immobilisation du tuyau de vidange .......................................... 20

Reglage de I'aplomb du lave-linge ............................................ 20

Achever I'installation .................................................................. 21

INSTRUCTIONS DE PARAMg:TRAGE DU MODULE

DE COMMANDE ........................................................................... 21

Informations gen6rales ............................................................... 21

Procedures de reglage des systemes de commande ............... 21

Codes de parametrage .............................................................. 22

Mode de diagnostic du lave-linge ............................................. 23

ENTRETIEN DU LAVE-LINGE ..................................................... 24

Nettoyage du lave-linge ............................................................. 24

Tuyaux d'arrivee d'eau ............................................................... 25

ASSISTANCE OU SERVICE ......................................................... 25

SOlVIMARIO

SICUREZZA DELLA LAVATRICE ................................................ 38

SMALTIMENTO DELLA LAVATRICE .......................................... 39

REQUlSITI D'INSTALLAZlONE ................................................... 39

Attrezzi e componenti ................................................................ 39

Opzioni ........................................................................................ 40

Requisiti di posizionamento ....................................................... 40

Sistema di scarico ...................................................................... 41

Requisiti elettrici ......................................................................... 41

ISTRUZlONI D'INSTALLAZlONE ................................................. 42

Rimozione del sistema di trasporto ........................................... 42

Installazione del cavo di alimentazione ...................................... 42

Collegamento dei tubi ................................................................ 42

Instradamento del tubo di scarico ............................................. 43

Fissaggio del tubo di scarico ..................................................... 44

Livellamento della lavatrice ........................................................ 44

Installazione completa ................................................................ 44

ISTRUZlONI PER L'UTENTE E DI CONFIGURAZlONE ............ 45

Informazioni di carattere generale .............................................. 45

Procedure di configurazione dei comandi ................................. 45

Codici di configurazione ............................................................. 45

Modalita diagnostica della lavatrice........................................... 46

MANUTENZlONE DELLA LAVATRICE ....................................... 47

Pulizia della lavatrice .................................................................. 47

Tubi di ingresso dell'acqua ........................................................ 48

ASSISTENZA O MANUTENZlONE .............................................. 48

2

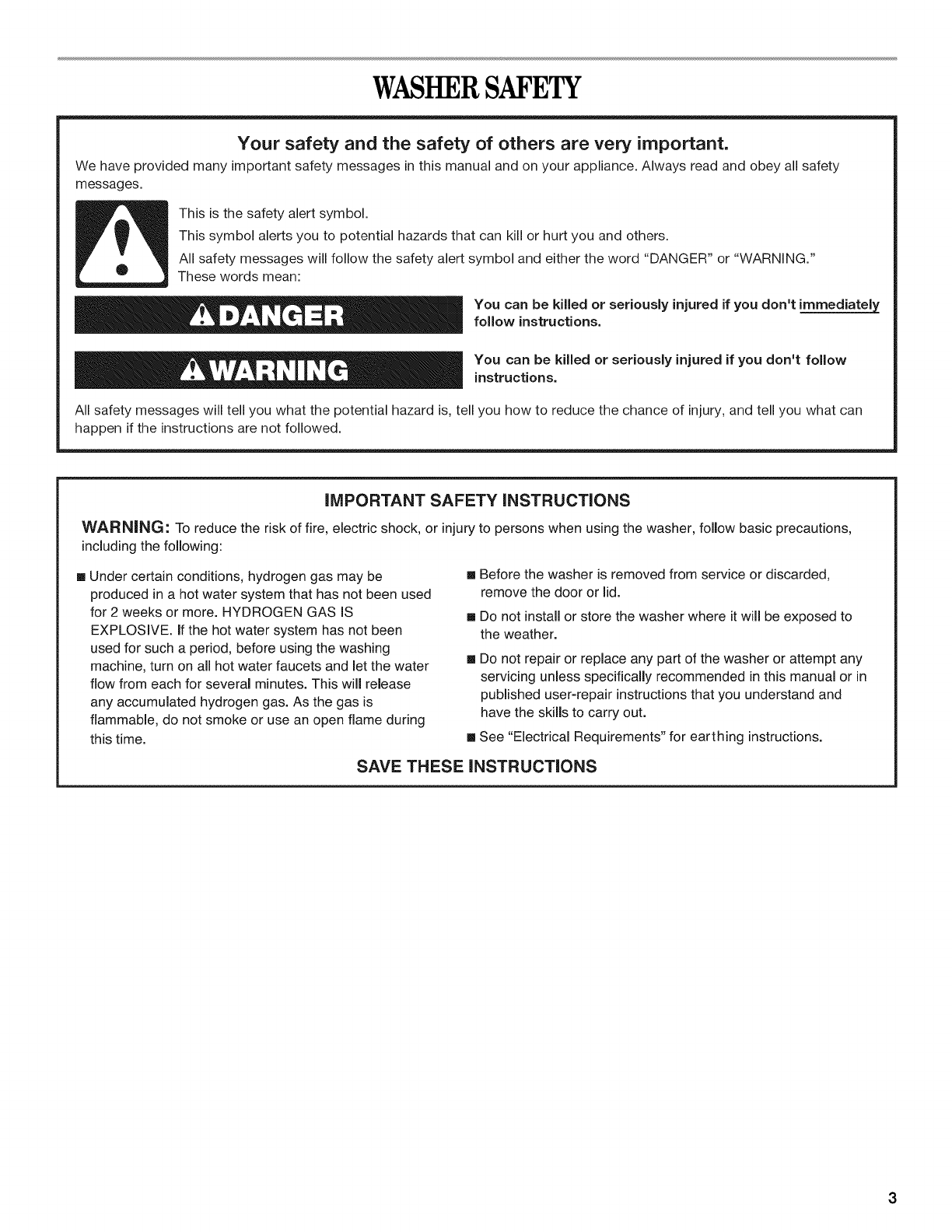

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately[

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. Ifthe hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

this time.

Before the washer is removed from service or discarded,

remove the door or lid.

Do not install or store the washer where it will be exposed to

the weather.

[] Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.

[] See "Electrical Requirements" for earthing instructions.

SAVE THESE INSTRUCTIONS

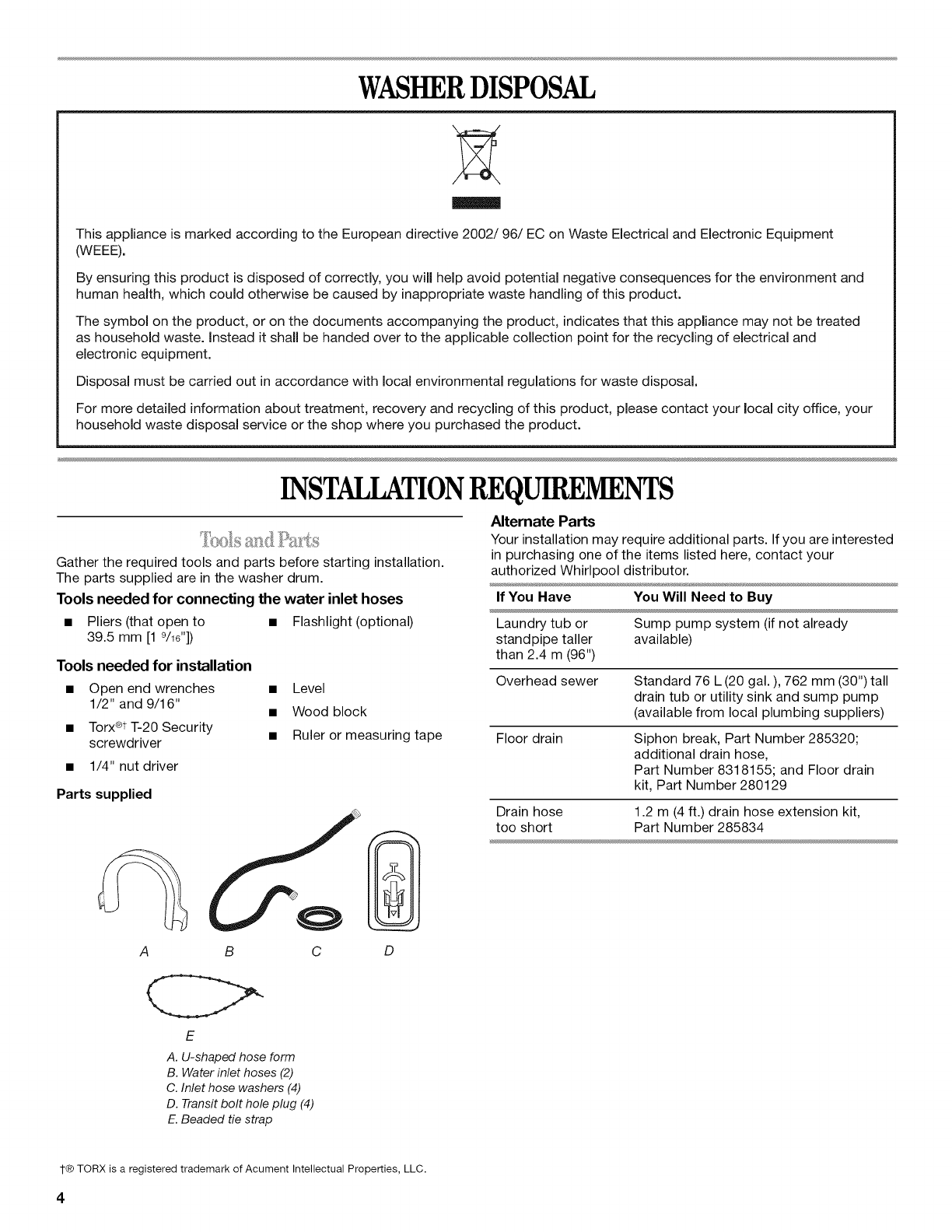

WASHERDISPOSAL

This appliance is marked according to the European directive 2002/96/EC on Waste Ebctrical and Electronic Equipment

(WEEE).

By ensuring this product is disposed of correctly, you will help avoid potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product, or on the documents accompanying the product, indicates that this appliance may not be treated

as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and

electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your

household waste disposal service or the shop where you purchased the product.

INSTALLATIONREQUIREMENTS

Alternate Parts

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to • Flashlight (optional)

39.5 mm [1 9/16"])

Tools needed for installation

• Open end wrenches

1/2" and 9/16"

• Torx_t T-20 Security

screwdriver

• 1/4" nut driver

• Level

• Wood block

• Ruler or measuring tape

Parts supplied

Your installation may require additional parts. If you are interested

in purchasing one of the items listed here, contact your

authorized Whirlpool distributor.

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 2.4 m (96")

Overhead sewer

Floor drain

Standard 76 L (20 gal. ), 762 mm (30") tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Siphon break, Part Number 285320;

additional drain hose,

Part Number 8318155; and Floor drain

kit, Part Number 280129

Drain hose 1.2 m (4 ft.) drain hose extension kit,

too short Part Number 285834

A B C D

E

A. U-shaped hose form

B. Water inlet hoses (2)

C. Inlet hose washers (4)

D. Transit bolt hole plug (4)

E. Beaded tie strap

1-@TORX is a registered trademark of Acument Intellectual Properties, LLC.

4

Pedestal

You have the option of purchasing pedestals separately for this

washer. The pedestal will add to the total height of the washer.

Optional pedestal

Pedestal Approximate Color Part Number

Height height

with washer

(73 mm) 27/8" (1207 mm) 47.5" White WHP0400VW

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a

basement, laundry room, or recessed area. See "Drain System."

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

• A water heater set to deliver 60°C (140°F) water to the

washer.

• An earthed electrical outlet located within 1.8 m (6 ft.) of

where the power cord is attached to the back of the washer.

See "Electrical Requirements."

• Hot and cold water taps located within 1.2 m (4 ft.)

of the hot and cold water fill valves, and water pressure

of 137.9-689.6 kPa (20-100 psi).

• A level floor with a maximum slope of 25 mm (1") under entire

washer. Installing the washer on soft floor surfaces, such as

carpets or surfaces with foam backing, is not recommended.

• A sturdy and solid floor to support the washer with a total

weight (water and load) of 180 kg (400 Ibs).

Do not operate your washer in temperatures below 0°C (32°F).

Some water can remain in the washer and can cause damage

in low temperatures.

Installation clearances

• The location must be large enough to allow the washer door

to be fully opened.

• Additional spacing should be considered for ease of

installation and servicing. The door opens more than 90°

and it is not reversible.

Additional clearances might be required for wall, door, and

floor moldings.

Additional spacing of 25 mm (1") on all sides of the washer

is recommended to reduce noise transfer.

Companion appliance spacing should also be considered.

When installed, the plug should be accessible for washer

disconnection from the mains supply.

Washer Dimensions

961 mm

1375/6")

Door is not reversible.

A floor drain should be provided under the bulkhead.

Prefabricated bulkheads with electrical outlets, water

inlet lines, and drain facilities should be used only where

local codes permit.

Thewashercanbeinstalledusingthestandpipedrainsystem

(floororwall),thelaundrytubdrainsystem,orthefloordrain

system.Selectthedrainhoseinstallationmethodyouneed.

See"ToolsandParts."

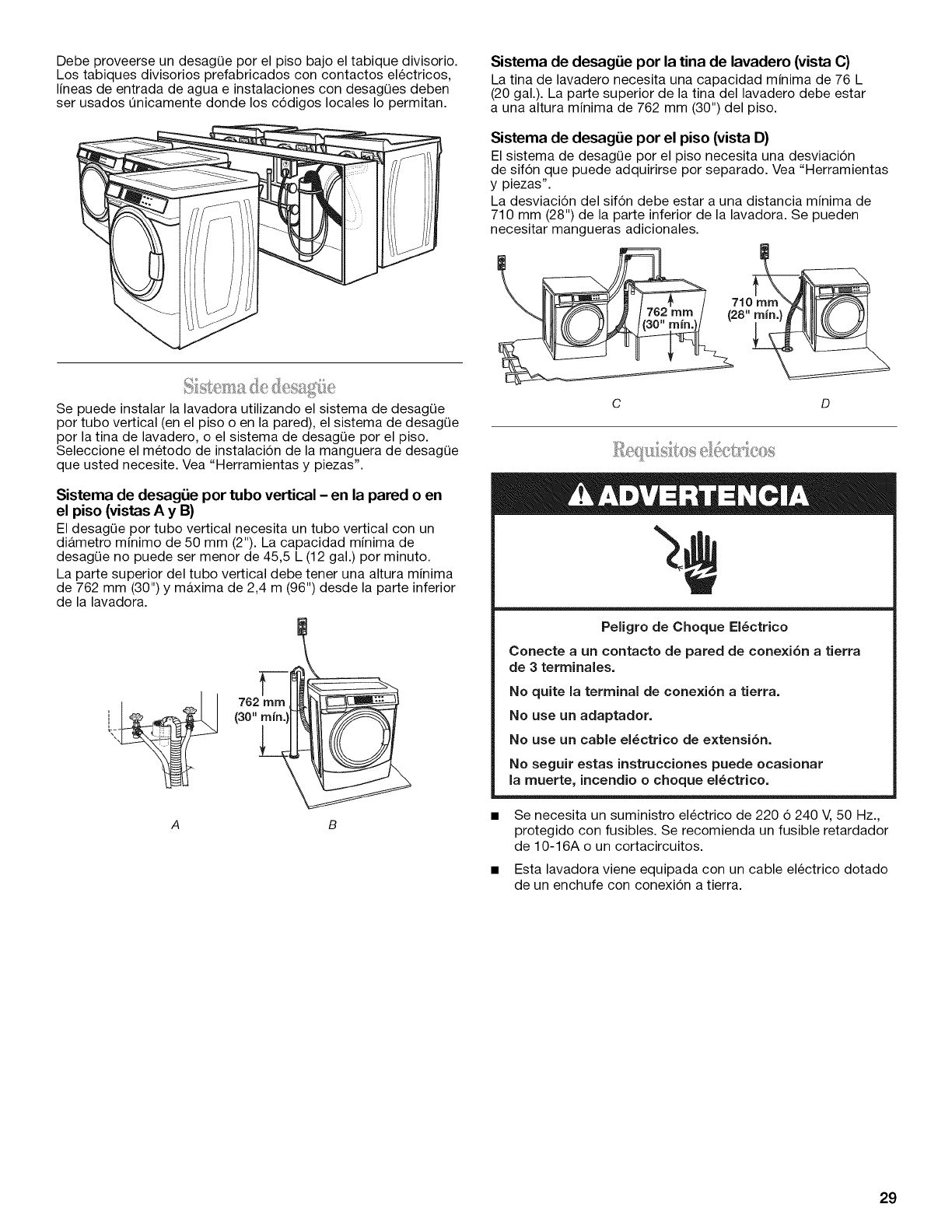

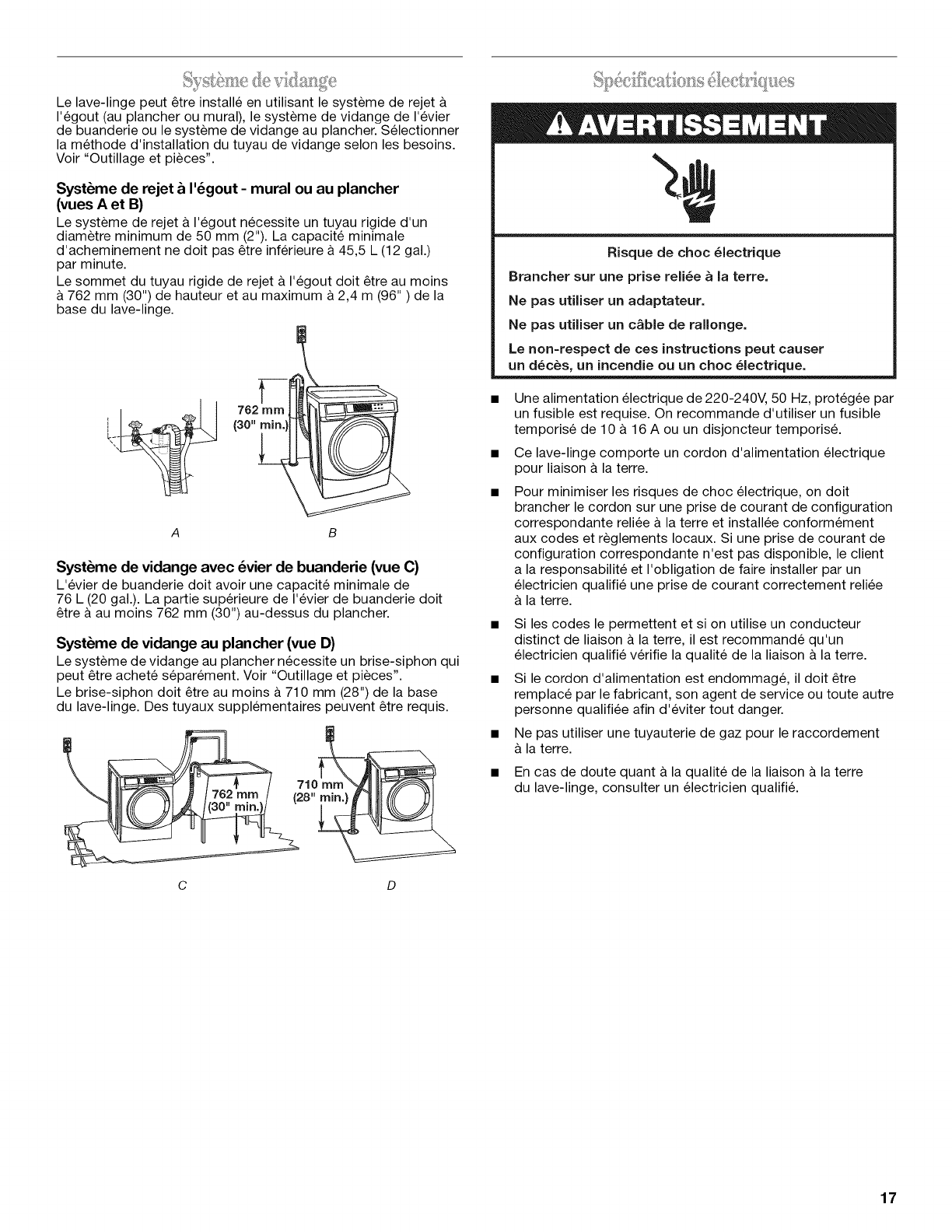

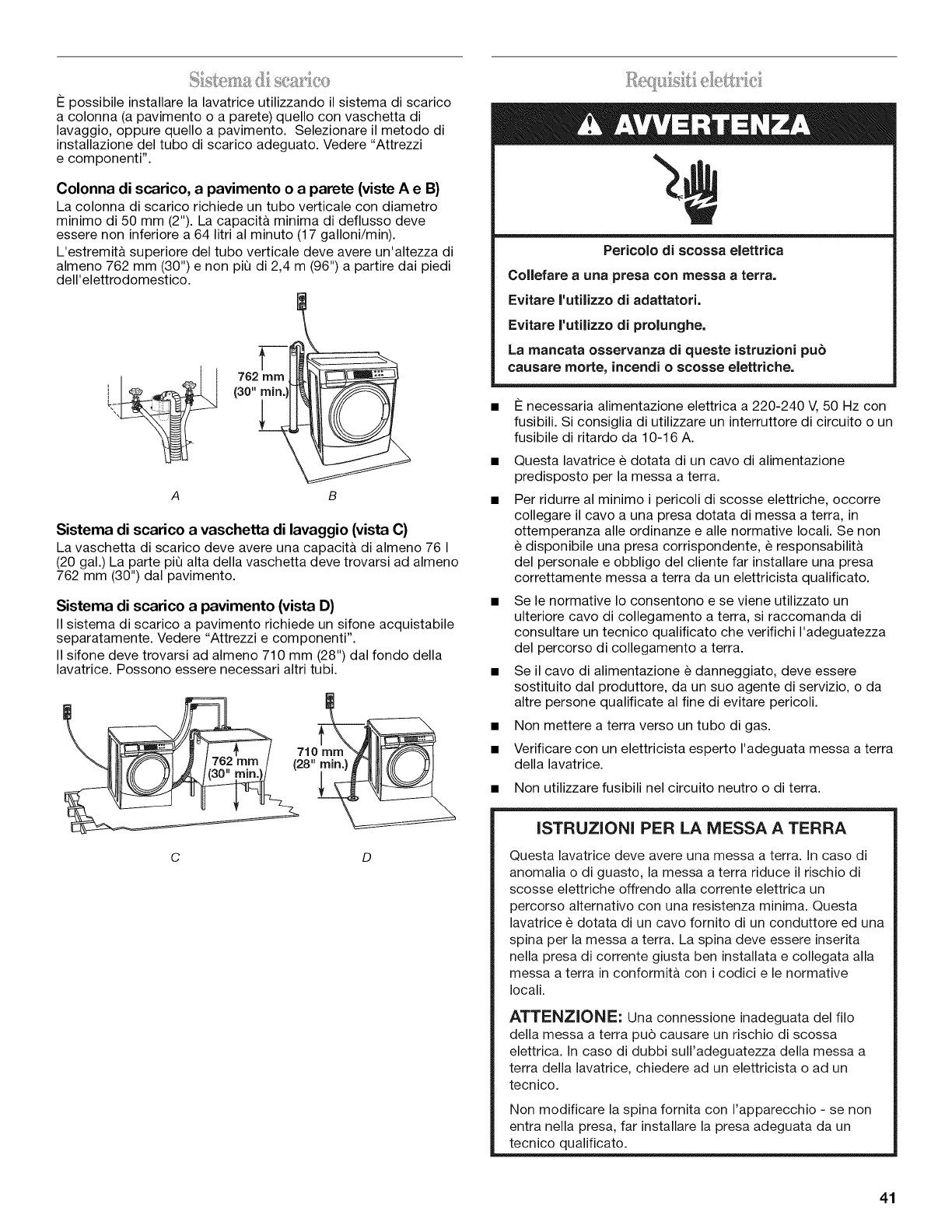

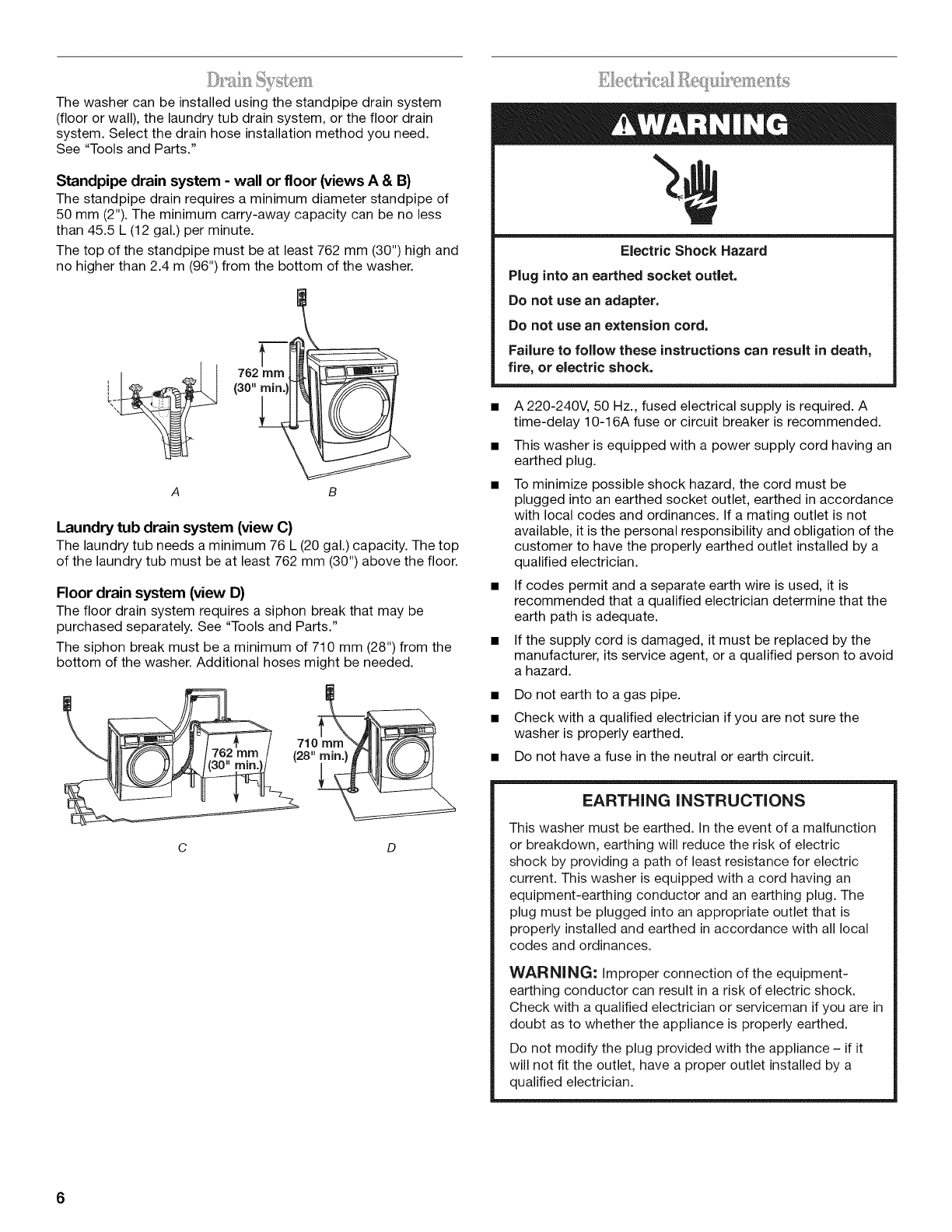

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

50 mm (2"). The minimum carry-away capacity can be no less

than 45.5 L (12 gal.) per minute.

The top of the standpipe must be at least 762 mm (30") high and

no higher than 2.4 m (96") from the bottom of the washer.

(30" rain.]

B

Laundry tub drain system (view C)

The laundry tub needs a minimum 76 L (20 gal.) capacity. The top

of the laundry tub must be at least 762 mm (30") above the floor.

Floor drain system (view D)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 710 mm (28") from the

bottom of the washer. Additional hoses might be needed.

710 mm

(28"

C D

Electric Shock Hazard

Plug into an earthed socket outlet.

Do not use an adapter,

Do not use an extension cord,

Failure to fol(ow these instructions can result in death,

fire, or electric shock.

• A 220-240V, 50 Hz., fused electrical supply is required. A

time-delay 10-16A fuse or circuit breaker is recommended.

• This washer is equipped with a power supply cord having an

earthed plug.

• To minimize possible shock hazard, the cord must be

plugged into an earthed socket outlet, earthed in accordance

with local codes and ordinances. If a mating outlet is not

available, it is the personal responsibility and obligation of the

customer to have the properly earthed outlet installed by a

qualified electrician.

• If codes permit and a separate earth wire is used, it is

recommended that a qualified electrician determine that the

earth path is adequate.

• If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or a qualified person to avoid

a hazard.

• Do not earth to a gas pipe.

• Check with a qualified electrician if you are not sure the

washer is properly earthed.

• Do not have a fuse in the neutral or earth circuit.

EARTHING INSTRUCTIONS

This washer must be earthed. In the event of a malfunction

or breakdown, earthing will reduce the risk of electric

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-earthing conductor and an earthing plug. The

plug must be plugged into an appropriate outlet that is

properly installed and earthed in accordance with all local

codes and ordinances.

WARNING: improper connection of the equipment-

earthing conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly earthed.

Do not modify the plug provided with the appliance - if it

will not fit the outlet, have a proper outlet installed by a

qualified electrician.

6

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 900 mm (3 ft.) of its final location.

There are 4 shipping bolts in the rear panel of the washer that

support the suspension system during transportation. These

bolts also retain the power cord inside the washer until the bolts

are removed.

1. Keep the washer in the upright position while removing the

shipping bolts.

2. Using a 1/2" wrench, loosen each of the bolts.

3. Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt.

4. Once all 4 bolts are removed, discard the bolts and spacers.

Then push the power cord plug into the opening on the right

side of the rear panel and pull the power cord through the

opening on the left side of the rear panel and close holes with

the attached cap. Do not pull plug end of power cord through

the right side hole.

5. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

product distributor or installer. To avoid suspension and structural

damage, your washer must be properly set up for relocation by a

trained professional.

1.

2.

3.

4.

5.

Select the plug that fits with the electric receptacle.

Assemble the plug into the end of the power cord.

Secure the power cord by seating the connection on the cord

lock.

Place the cord lock cover and push until it snaps.

Make sure the power cord connection is seated on the cord

lock and that the cord lock clamps correctly.

Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

A B

A. Coupling

B. Washer

• Use the new inlet hoses supplied with washer. Do not re-use

old inlet hoses.

Connect the inlet hoses to the water taps

Make sure the washer drum is empty.

1. Attach a hose to the hot water tap. Screw on coupling

by hand until it is seated on the washer.

2. Attach a hose to the cold water tap. Screw on coupling

by hand until it is seated on the washer.

3= Using pliers, tighten the couplings with an additional

two-thirds turn.

4= Turn on the water taps completely and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

NOTE: Do not overtighten or use tape or sealants on the tap.

Damage to the inlet hoses can result.

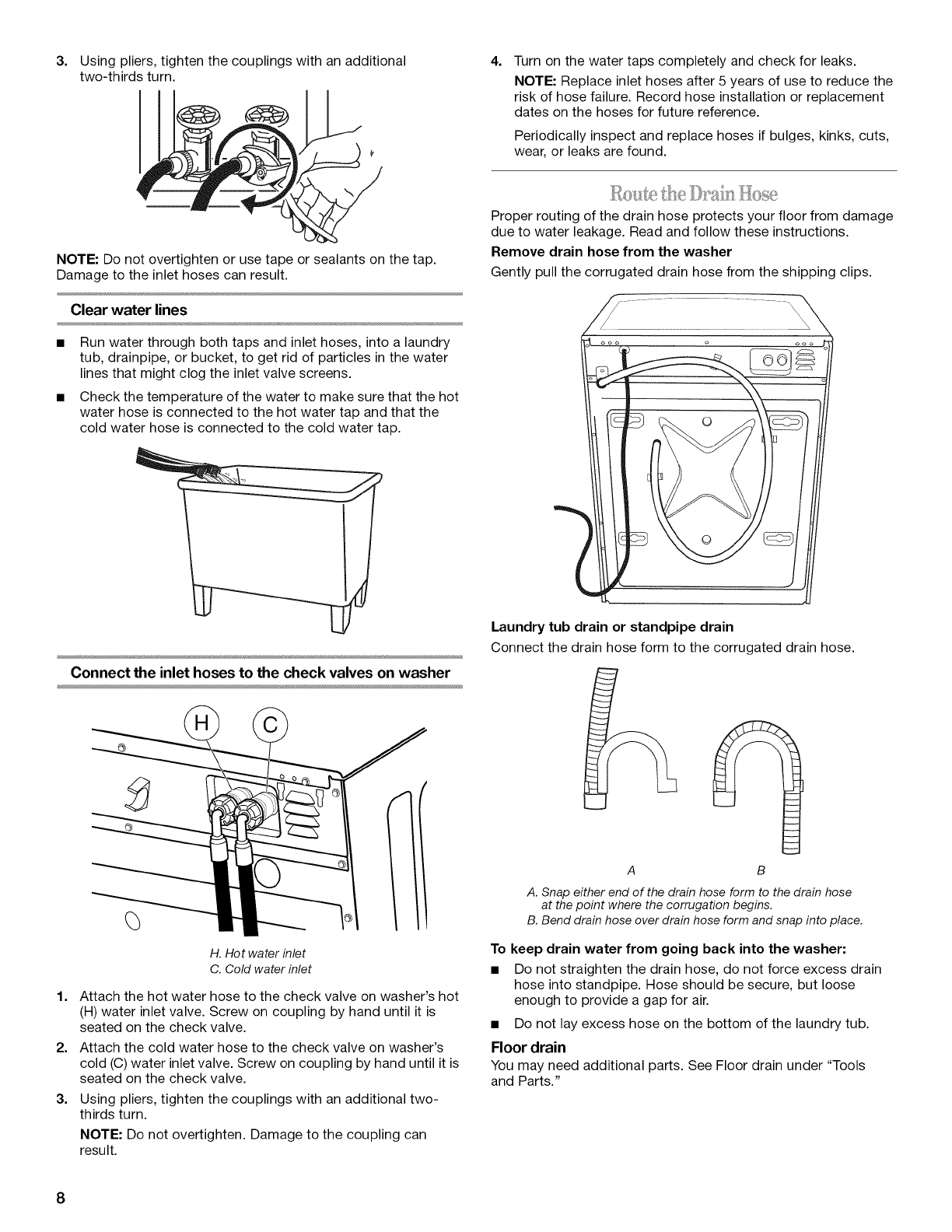

Clear water lines

Run water through both taps and inlet hoses, into a laundry

tub, drainpipe, or bucket, to get rid of particles in the water

lines that might clog the inlet valve screens.

Check the temperature of the water to make sure that the hot

water hose is connected to the hot water tap and that the

cold water hose is connected to the cold water tap.

,,.=I. =._=_II._I llOSe

Proper routing of the drain hose protects your floor from damage

due to water leakage. Read and follow these instructions.

Remove drain hose from the washer

Gently pull the corrugated drain hose from the shipping clips.

Connect the inlet hoses to the check valves on washer

(1

H. Hot water inlet

C. Cold water inlet

1. Attach the hot water hose to the check valve on washer's hot

(H) water inlet valve. Screw on coupling by hand until it is

seated on the check valve.

2. Attach the cold water hose to the check valve on washer's

cold (C) water inlet valve. Screw on coupling by hand until it is

seated on the check valve.

3. Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

A B

A. Snap either end of the drain hose form to the drain hose

at thepoint where the corrugation begins.

B. Bend drain hose over drain hose form and snap into place.

To keep drain water from going back into the washer:

• Do not straighten the drain hose, do not force excess drain

hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under "Tools

and Parts."

8

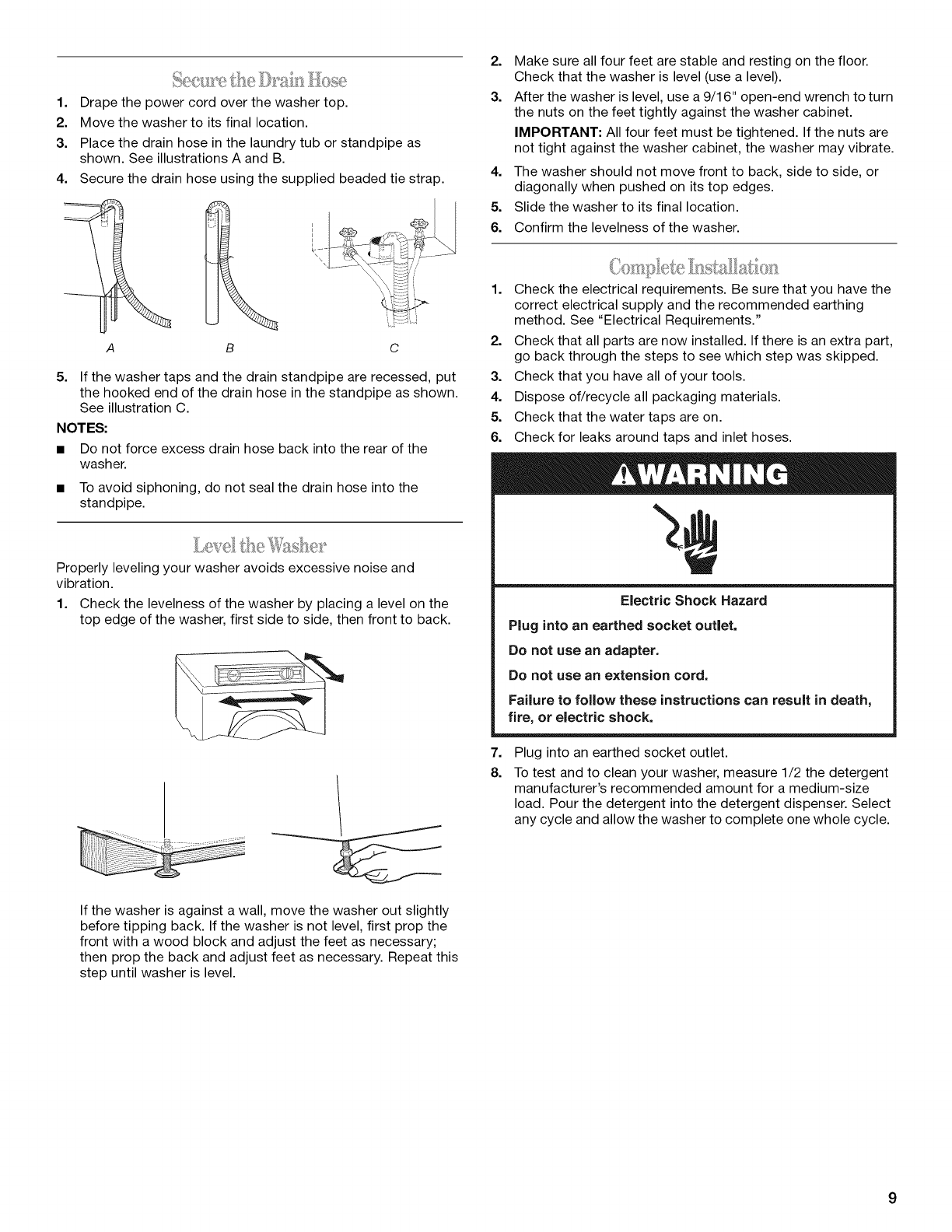

1. Drape the power cord over the washer top.

2. Move the washer to its final location.

3. Place the drain hose in the laundry tub or standpipe as

shown. See illustrations A and B.

4. Secure the drain hose using the supplied beaded tie strap.

L_

A B C

5. If the washer taps and the drain standpipe are recessed, put

the hooked end of the drain hose in the standpipe as shown.

See illustration C.

NOTES:

•Do not force excess drain hose back into the rear of the

washer.

• To avoid siphoning, do not seal the drain hose into the

standpipe.

Properly leveling your washer avoids excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat this

step until washer is level.

2. Make sure all four feet are stable and resting on the floor.

Check that the washer is level (use a level).

3. After the washer is level, use a 9/16" open-end wrench to turn

the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All four feet must be tightened. If the nuts are

not tight against the washer cabinet, the washer may vibrate.

4. The washer should not move front to back, side to side, or

diagonally when pushed on its top edges.

5. Slide the washer to its final location.

6. Confirm the levelness of the washer.

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended earthing

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check that the water taps are on.

6. Check for leaks around taps and inlet hoses.

Electric Shock Hazard

Plug into an earthed socket outlet.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electric shock.

7. Plug into an earthed socket outlet.

8. To test and to clean your washer, measure 1/2 the detergent

manufacturer's recommended amount for a medium-size

load. Pour the detergent into the detergent dispenser. Select

any cycle and allow the washer to complete one whole cycle.

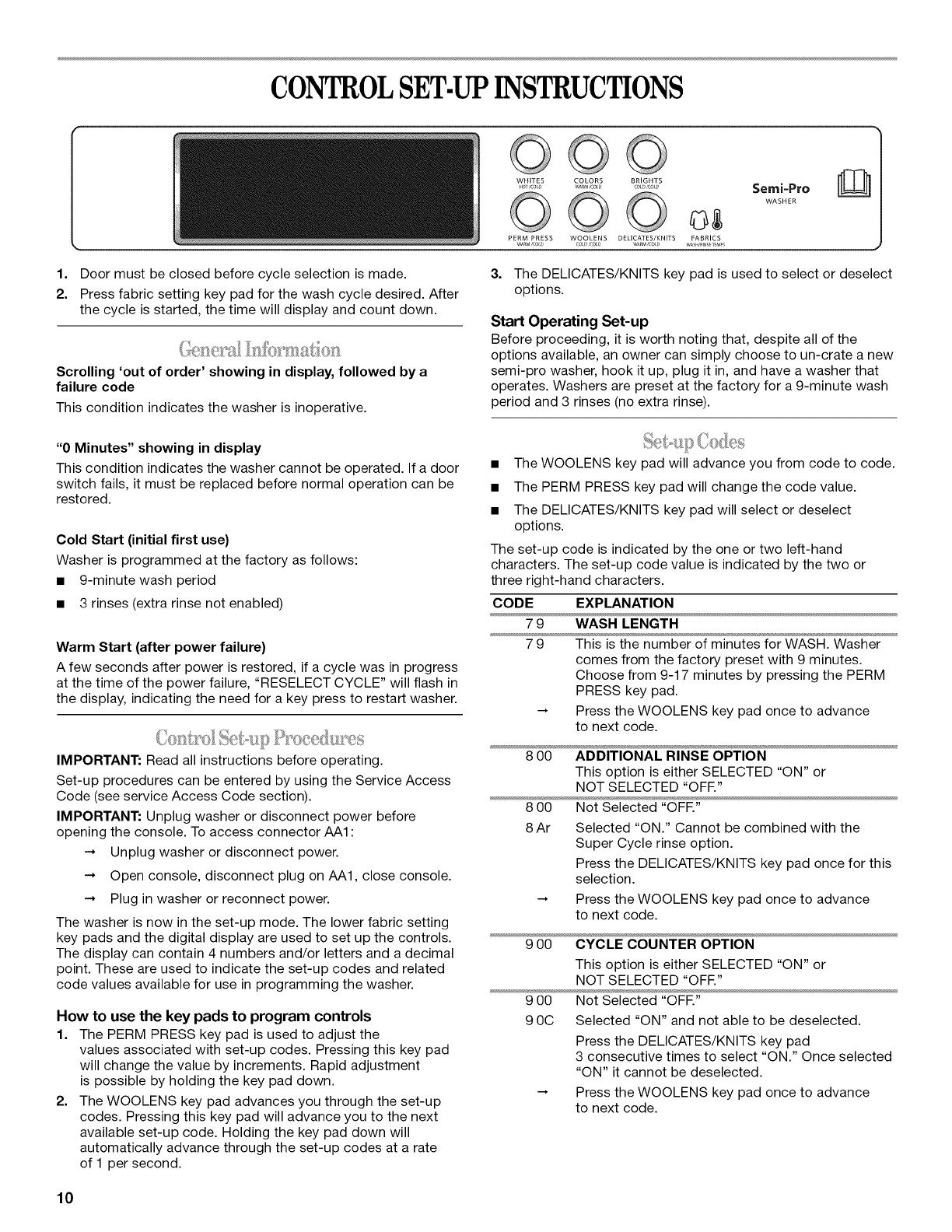

CONTROLSET.UPINSTRUCTIONS

WHITES BRIGHTS Semi-Pro

1. Door must be closed before cycle selection is made.

2. Press fabric setting key pad for the wash cycle desired. After

the cycle is started, the time will display and count down.

Scrolling 'out of order' showing in display, followed by a

failure code

This condition indicates the washer is inoperative.

"0 Minutes" showing in display

This condition indicates the washer cannot be operated. If a door

switch fails, it must be replaced before normal operation can be

restored.

Cold Start (initial first use)

Washer is programmed at the factory as follows:

• 9-minute wash period

• 3 rinses (extra rinse not enabled)

Warm Start (after power failure)

A few seconds after power is restored, if a cycle was in progress

at the time of the power failure, "RESELECT CYCLE" will flash in

the display, indicating the need for a key press to restart washer.

IMPORTANT: Read all instructions before operating.

Set-up procedures can be entered by using the Service Access

Code (see service Access Code section).

IMPORTANT: Unplug washer or disconnect power before

opening the console. To access connector AA1 :

--* Unplug washer or disconnect power.

--* Open console, disconnect plug on AA1, close console.

--* Plug in washer or reconnect power.

The washer is now in the set-up mode. The lower fabric setting

key pads and the digital display are used to set up the controls.

The display can contain 4 numbers and/or letters and a decimal

point. These are used to indicate the set-up codes and related

code values available for use in programming the washer.

How to use the key pads to program controls

1. The PERM PRESS key pad is used to adjust the

values associated with set-up codes. Pressing this key pad

will change the value by increments. Rapid adjustment

is possible by holding the key pad down.

2. The WOOLENS key pad advances you through the set-up

codes. Pressing this key pad will advance you to the next

available set-up code. Holding the key pad down will

automatically advance through the set-up codes at a rate

of 1 per second.

3. The DELICATES/KNITS key pad is used to select or deselect

options.

Start Operating Set-up

Before proceeding, it is worth noting that, despite all of the

options available, an owner can simply choose to un-crate a new

semi-pro washer, hook it up, plug it in, and have a washer that

operates. Washers are preset at the factory for a 9-minute wash

period and 3 rinses (no extra rinse).

• The WOOLENS key pad will advance you from code to code.

• The PERM PRESS key pad will change the code value.

• The DELICATES/KNITS key pad will select or deselect

options.

The set-up code is indicated by the one or two left-hand

characters. The set-up code value is indicated by the two or

three right-hand characters.

CODE EXPLANATION

7 9 WASH LENGTH

7 9 This is the number of minutes for WASH. Washer

comes from the factory preset with 9 minutes.

Choose from 9-17 minutes by pressing the PERM

PRESS key pad.

-_ Press the WOOLENS key pad once to advance

to next code.

8 00 ADDITIONAL RINSE OPTION

This option is either SELECTED "ON" or

NOT SELECTED "OFR"

8 00 Not Selected "OFR"

8 Ar Selected "ON." Cannot be combined with the

Super Cycle rinse option.

Press the DELICATES/KNITS key pad once for this

selection.

-_ Press the WOOLENS key pad once to advance

to next code.

900

9 0C

9 00 CYCLE COUNTER OPTION

This option is either SELECTED "ON" or

NOT SELECTED "OFR"

Not Selected "OFR"

Selected "ON" and not able to be deselected.

Press the DELICATES/KNITS key pad

3 consecutive times to select "ON." Once selected

"ON" it cannot be deselected.

-_ Press the WOOLENS key pad once to advance

to next code.

10

CODE EXPLANATION

5. O0 TIME-OF-DAY CLOCK, MINUTES

5.00 This is the TIME-OF-DAY CLOCK, minute setting;

select 0-59 minutes by pressing the PERM PRESS

key pad.

-_ Press the WOOLENS key pad once to advance

to next code.

6.00

6.00

TIME-OF-DAY CLOCK, HOURS

NOTE: Uses the 24 hr. clock

This is the TIME-OF-DAY CLOCK, hour setting;

select 0-23 hours by pressing the PERM PRESS

key pad.

Press the WOOLENS key pad once to advance

to next code.

r. 800

r. 800

TOP SPIN SPEED RPM

This can be selected from the following spin

speeds: 600 rpm, 750 rpm, 800 rpm, 1000

(displays as 999) rpm. Step between speeds by

pressing the PERM PRESS key pad. Factory pre-

set for 800 rpm.

Press the WOOLENS key pad once to advance

to next code.

A1.00

A1.00

PREWASH LENGTH

This is the number of minutes of PREWASH.

Choose 0 to disable the prewash or select between

2 and 7 minutes by pressing the PERM PRESS key

pad.

Press the WOOLENS key pad once to advance

to next code.

A2.03

A2.03

FINAL SPIN LENGTH

This is the number of minutes of final high speed

spin. Choose from 3-8 minutes by pressing the

PERM PRESS key pad.

Press the WOOLENS key pad once to advance

to next code.

If cycle counter (9 0C) is selected, the following is true:

1 00 Number of cycles in 1 02 = 200

HUNDREDS.

2 00 Number of cycles in ONES. 2 2.5= 25

TOTAL CYCLES = 225 cycles

This is "VIEW ONLY" and cannot be cleared.

-_ Press the WOOLENS button once to advance to

next code.

EXIT FROM SET-UP MODE

Remove power, open console, reinsert plug into AA1, close console,

and apply power.

To enter the "Washer Diagnostic Mode," first enter "Start

Operating Set-up." Then press and hold the DELICATES/KNITS

key pad for 1 second while in set-up code 6, anytime a

diagnostic code is present.

On entry to diagnostic mode the entire display will flash, a

cycle in process is canceled, money in escrow is cleared, and

diagnostic codes are cleared. If a diagnostic code persists,

it must be corrected before the following cycle options

are permitted.

There are five possible ways to initiate cycle activity from

diagnostic mode as follows:

1. Washer Cleanout cycle - With the entire display flashing, this

cycle is started by pressing the BRIGHTS key pad.

Use the Washer Cleanout cycle once a month to keep the

inside of your washer fresh and clean. This cycle uses a

higher water level. Use with liquid chlorine bleach to

thoroughly clean the inside of the washer. This cycle should

not be interrupted.

IMPORTANT: Do not place garments or other items in the

washer during the Washer Cleanout cycle. Use this cycle with

an empty wash drum.

2. Manual Overview Test - With the entire display flashing, this

cycle is started by pressing the WHITES key pad. This cycle

provides more typical full length fills, tumbles, drains, and

actuator dispenser movement, allowing for a more thorough

analysis of the washer operation, including pressure switch

behavior.

3. Quick Spin Cycle - With the entire display flashing, this cycle

is started by pressing the COLORS key pad. This cycle

provides a method to quickly drain and spin (remove water

from the washer) if desired.

4. Quick Overview Test - With the entire display flashing, this

cycle is started by pressing the WOOLENS key pad. This

cycle provides a quick verification that the cold and hot water

valves, dispensers, and pump motor are working, as well as

actuator dispenser movement. It also includes door lock,

drain, and spin operations.

Pressing the DELICATES/KNITS key pad will exit diagnostic

mode and cancel a diagnostic cycle in process.

DIAGNOSTIC CODES

If one of the following has occurred, the appropriate diagnostic

code will be in the display.

d9 Low voltage detected for 8 seconds.

F20 Slow Fill. The washer will not detect water input for

4 min. Pressure switch failure or no water inlet. This

code is reported as d8 on d7.

F22 The door is not able to lock. Door lock error or

someone trying to start the washer, by pressing the

door switch with their finger.

(For any other display consult service personnel)

11

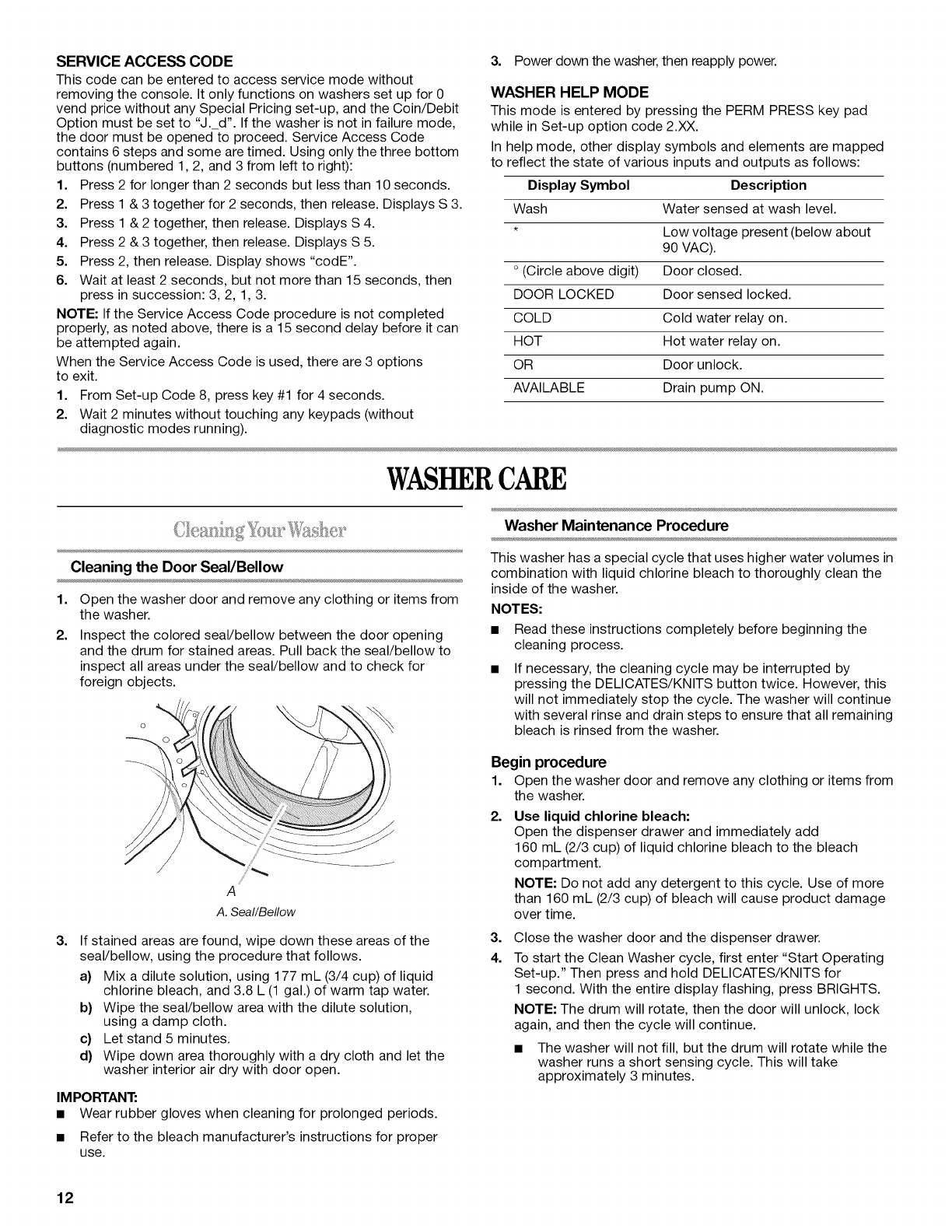

SERVICE ACCESS CODE

This code can be entered to access service mode without

removing the console. It only functions on washers set up for 0

vend price without any Special Pricing set-up, and the Coin/Debit

Option must be set to "J._d". If the washer is not in failure mode,

the door must be opened to proceed. Service Access Code

contains 6 steps and some are timed. Using only the three bottom

buttons (numbered 1,2, and 3 from left to right):

1. Press 2 for longer than 2 seconds but less than 10 seconds.

2. Press 1 & 3 together for 2 seconds, then release. Displays S 3.

3. Press 1 & 2 together, then release. Displays S 4.

4. Press 2 & 3 together, then release. Displays S 5.

5. Press 2, then release. Display shows "codE".

6. Wait at least 2 seconds, but not more than 15 seconds, then

press in succession: 3, 2, 1, 3.

NOTE: If the Service Access Code procedure is not completed

properly, as noted above, there is a 15 second delay before it can

be attempted again.

When the Service Access Code is used, there are 3 options

to exit.

1. From Set-up Code 8, press key #1 for 4 seconds.

2. Wait 2 minutes without touching any keypads (without

diagnostic modes running).

3. Power down the washer, then reapply power.

WASHER HELP MODE

This mode is entered by pressing the PERM PRESS key pad

while in Set-up option code 2.XX.

In help mode, other display symbols and elements are mapped

to reflect the state of various inputs and outputs as follows:

Display Symbol Description

Wash Water sensed at wash level.

*Low voltage present (below about

90 VAC).

o (Circle above digit) Door closed.

DOOR LOCKED Door sensed locked.

COLD Cold water relay on.

HOT Hot water relay on.

OR Door unlock.

AVAILABLE Drain pump ON.

WASHERCARE

Cleaning the Door Seal/Bellow

1.

2.

Open the washer door and remove any clothing or items from

the washer.

Inspect the colored seal/bellow between the door opening

and the drum for stained areas. Pull back the seal/bellow to

inspect all areas under the seal/bellow and to check for

foreign objects.

_S

A

A. Seal/Bellow

3. If stained areas are found, wipe down these areas of the

seal/bellow, using the procedure that follows.

a) Mix a dilute solution, using 177 mL (3/4 cup) of liquid

chlorine bleach, and 3.8 L (1 gal.) of warm tap water.

b) Wipe the seal/bellow area with the dilute solution,

using a damp cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let the

washer interior air dry with door open.

IM PORTANT:

• Wear rubber gloves when cleaning for prolonged periods.

• Refer to the bleach manufacturer's instructions for proper

use.

Washer Maintenance Procedure

This washer has a special cycle that uses higher water volumes in

combination with liquid chlorine bleach to thoroughly clean the

inside of the washer.

NOTES:

• Read these instructions completely before beginning the

cleaning process.

• If necessary, the cleaning cycle may be interrupted by

pressing the DELICATES/KNITS button twice. However, this

will not immediately stop the cycle. The washer will continue

with several rinse and drain steps to ensure that all remaining

bleach is rinsed from the washer.

Begin procedure

1. Open the washer door and remove any clothing or items from

the washer.

2. Use liquid chlorine bleach:

Open the dispenser drawer and immediately add

160 mL (2/3 cup) of liquid chlorine bleach to the bleach

compartment.

NOTE: Do not add any detergent to this cycle. Use of more

than 160 mL (2/3 cup) of bleach will cause product damage

over time.

3.

4.

Close the washer door and the dispenser drawer.

To start the Clean Washer cycle, first enter "Start Operating

Set-up." Then press and hold DELICATES/KNITS for

1 second. With the entire display flashing, press BRIGHTS.

NOTE: The drum will rotate, then the door will unlock, lock

again, and then the cycle will continue.

• The washer will not fill, but the drum will rotate while the

washer runs a short sensing cycle. This will take

approximately 3 minutes.

12

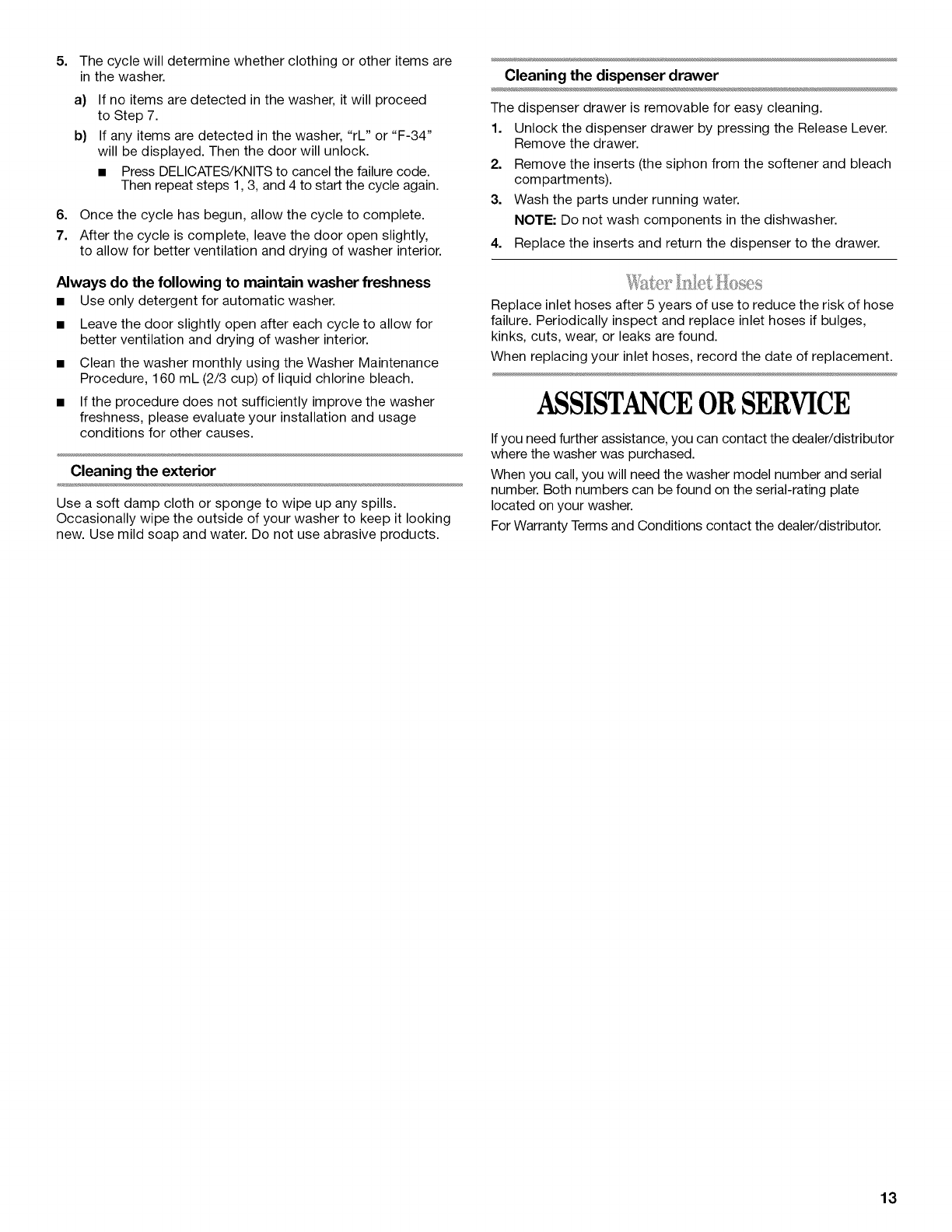

5= The cycle will determine whether clothing or other items are

in the washer.

a)

b)

If no items are detected in the washer, it will proceed

to Step 7.

If any items are detected in the washer, "rL" or "F-34"

will be displayed. Then the door will unlock.

• Press DELICATES/KNITS to cancel the failure code.

Then repeat steps 1,3, and 4 to start the cycle again.

6. Once the cycle has begun, allow the cycle to complete.

7. After the cycle is complete, leave the door open slightly,

to allow for better ventilation and drying of washer interior.

Always do the following to maintain washer freshness

• Use only detergent for automatic washer.

• Leave the door slightly open after each cycle to allow for

better ventilation and drying of washer interior.

• Clean the washer monthly using the Washer Maintenance

Procedure, 160 mL (2/3 cup) of liquid chlorine bleach.

• If the procedure does not sufficiently improve the washer

freshness, please evaluate your installation and usage

conditions for other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments).

3. Wash the parts under running water.

NOTE: Do not wash components in the dishwasher.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, record the date of replacement.

ASSISTANCEOR SERVICE

If you need further assistance, you can contact the dealer/distributor

where the washer was purchased.

When you call, you will need the washer model number and serial

number. Both numbers can be found on the serial-rating plate

located on your washer.

For Warranty Terms and Conditions contact the dealer/distributor.

13

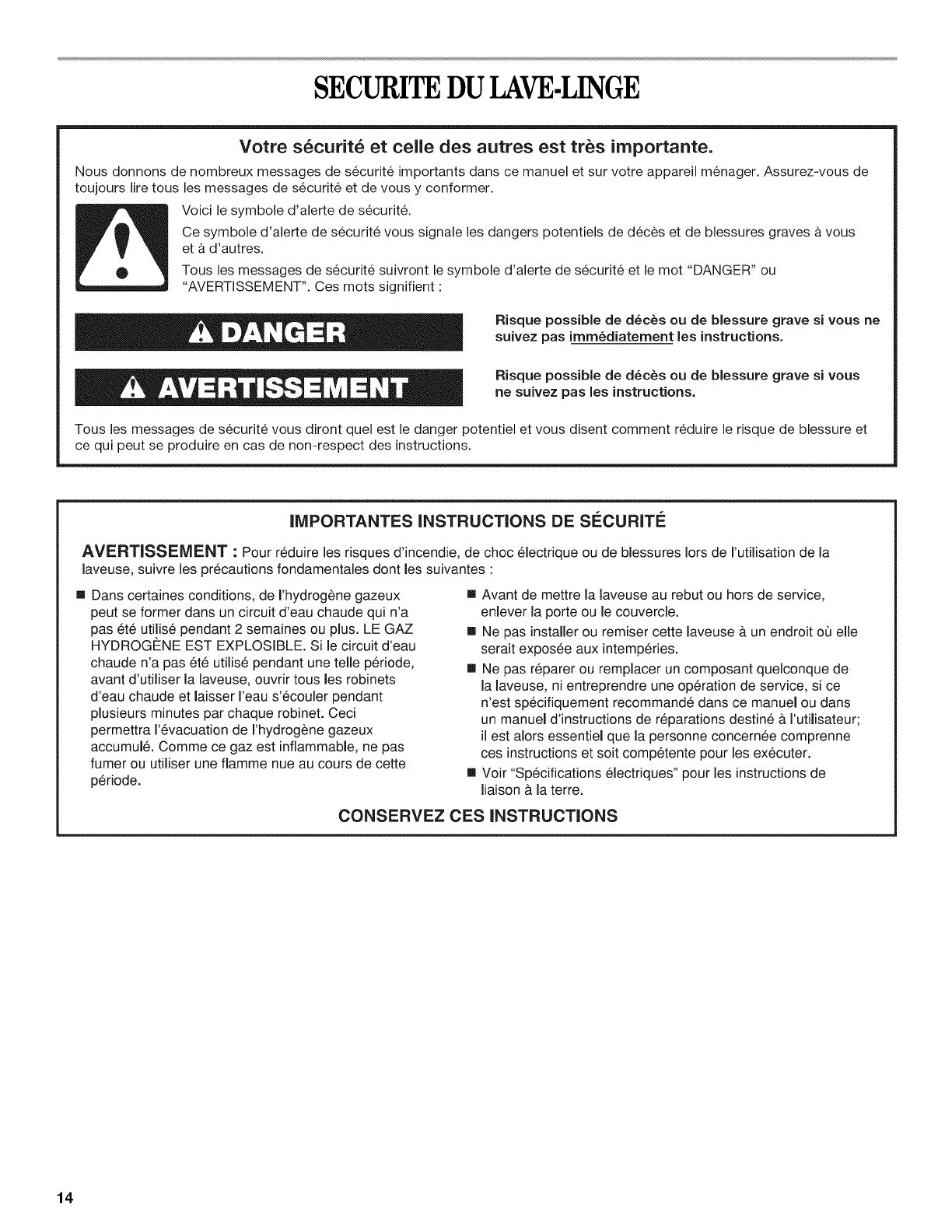

SECURITEDULAVE.LINGE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tous les messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6ces et de blessures graves a vous

eta d'autres.

Tous les messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d6c_s ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dont les suivantes :

[] Dans certaines conditions, de I'hydrog_ne gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas 6t6 utilis6 pendant 2 semaines ou plus. LE GAZ

HYDROG#NE EST EXPLOSlBLE. Si le circuit d'eau

chaude n'a pas 6t6 utilise pendant une telle periode,

avant d'utiliser la laveuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'6couler pendant

plusieurs minutes par chaque robinet. Ceci

permettra 1'6vacuation de I'hydrog_ne gazeux

accumul6. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette

p6riode.

[] Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas installer ou remiser cette laveuse a un endroit oQ elle

serait exposee aux intemp6ries.

[] Ne pas r6parer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une op6ration de service, si ce

n'est specifiquement recommande dans ce manuel ou dans

un manuel d'instructions de r6parations destin6 a I'utilisateur;

il est alors essentiel que la personne concern6e comprenne

ces instructions et soit competente pour les ex6cuter.

[] Voir "Sp6cifications 61ectriques" pour les instructions de

liaison & la terre.

CONSERVEZ CES INSTRUCTIONS

14

MISEAUREBUTDULAVE.LINGE

Le marquage de I'appareiJ est conforme & la directive europ6enne 2002/96/EC sur les 6quipements 61ectroniques et

6Jectriques, pour gestion des d6chets.

En veillant & l'61imination correcte de ce produit, vous 6viterez d'6ventuelles cons6quences n6fastes pour J'environnement et la

sante humaine qui peuvent 6tre associees au traitement inappropri6 de ce produit Iorsqu'il a 6t6 mis au rebut.

Le symbole figurant sur le produit ou dans les documents qui accompagnent le produit indique que cet appareil ne doit pas 6tre

traite comme dechet menager; on doit plut6t le remettre b, un centre de colJecte sp6cialis6 pour le recycJage des 6quipements

6iectriques et 6lectroniques.

L'61imination de ce produit apres mise au rebut doit 6tre effectu6e conformement aux prescriptions de Jar6glementation locale

de protection de J'environnement.

Pour I'information detaill6e concernant le traitement, le recyclage et la recup6ration de ce produit, contacter Jamunicipalite

locale, le service d'6limination des dechets menagers, ou le commer(2ant qui a vendu le produit.

EXIGENCESD'INSTALLATION

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Les pieces fournies se trouvent dans le tambour du

lave-linge.

Outils n6cessaires au raccordement des tuyaux d'arriv6e

d'eau

• Pince (ouverture jusqu'a • Lampe de poche

39,5 mm [1 9/ld']) (facultative)

Outils n6cessaires &I'installation

• Cles plates de 1/2" et 9/16" •

• Tournevis de securit6 •

Torx ot T-20

• Tourne-ecrou de 1/4"

Niveau

Cale en bois

Regle ou metre ruban

Pibces fournies

A B C O

C;>

E

Autres pi_ces

II se peut que I'installation necessite des pieces supplementaires.

Pour acheter I'un des articles indiqu6s ici, contacter votre

concessionnaire Whirlpool agre6.

Si vous avez Vous devrez acheter

Evier de buanderie

ou tuyau rigide de

rejet a I'egout plus

haut que 2,4 m

(96")

Egout surelev6

Systeme de pompe de puisard (si non

deja disponible)

Evier de vidange standard de 76 L

(20 gal.) de 762 mm (30") de hauteur ou

evier utilitaire et pompe de puisard

(disponibles chez votre fournisseur local

d'articles de plomberie)

Egout au plancher Brise-siphon, piece n° 285320; tuyau de

vidange additionnel, piece n° 8318155; et

ensemble de systeme de vidange au

plancher, piece n° 280129

Tuyau de vidange Trousse de rallonge du tuyau de vidange

trop court de 1,2 m (4 pi), piece n ° 285834

A. Bride de retenue pour tuyau de vidange (en forme de U)

B. Tuyaux d'arrivde d'eau (2)

C. Rondelles pour tuyau d'arrivde d'eau (4)

D. Bouchons d'obturation des boulons de transport (4)

E. Courroie perlde

1"® TORX est une marque d&pos&e de Acument Intellectual Properties, LLC.

15

Pi_destal

Vous avez la possibilite d'acheter des piedestaux separ6ment

pour ce lave-linge. Le piedestal augmentera la taille totale du

lave-linge.

Pi#destal facultatif

Hauteur du Hauteur Couleur Pibce

pi_destal approximative num_ro

avec lave-linge

73 mm (2 7/8") 1207 mm (47,5") Blanc WHP0400VW

Le choix d'un emplacement approprie pour le lave-linge

en ameliore le rendement et reduit au minimum le bruit et

le "deplacement" possible du lave-linge.

Le lave-linge peut _tre installe sous un comptoir personnalise, dans

un sous-sol, une salle de buanderie, un encastrement.

Voir "Systeme de vidange".

II faut aussi prendre en compte les exigences d'emplacement des

appareils voisins. C'est & I'utilisateur qu'incombe la responsabilite

de realiser une installation correcte.

II vous faudra

• Un chauffe-eau configure pour fournir de I'eau & 60°C (140°F) au

lave-linge.

• Une prise electrique reliee a la terre situee & 1,8 m (6 pi)

maximum du cordon d'alimentation electrique fixe & I'arriere du

lave-linge. Voir "Specifications electriques".

• Des robinets d'eau chaude et d'eau froide situ6s &

1,2 m (4 pi) maximum des robinets d'admission d'eau chaude et

d'eau froide et une pression d'eau de 137,9-689,6 kPa

(20-100 Ib/po2).

• Un plancher de niveau ayant une pente maximale de

25 mm (1") sous I'ensemble du lave-linge. L'installation

du lave-linge sur des surfaces de sol souples, telles que

tapis ou surfaces avec sous-couche en mousse n'est

pas recommandee.

• Un plancher robuste et solide capable de soutenir le poids total

du lave-linge (eau et charge) de 180 kg (400 Ib).

Ne pas faire fonctionner le lave-linge & des temperatures inferieures

& 0°C (32°F). Une certaine quantite d'eau peut demeurer dans le

lave-linge et causer des dommages &

des temperatures basses.

D_gagements de s_paration _respecter

• L'emplacement doit _tre assez grand pour permettre d'ouvrir

completement la porte du lave-linge.

• Prevoir davantage d'espace pour faciliter I'installation

et I'entretien. La porte s'ouvre & plus de 90° et n'est

pas reversible.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 25 mm (1") de tousles

c6tes du lave-linge est recommande pour reduire le

transfert du bruit.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

• Une fois installee, la prise principale doit _tre accessible pour

permettre de debrancher le lave-linge du c&blage principal.

Dimensions du lave-linge

_, _ 686 mm

1282rnrn _ .

(50_

_ (2813/16" }

Laporte n'est pas r#versible.

961 mrn

{37%")

4

Un systeme de vidange au plancher doit _tre installe sous la cloison.

Des cloisons pre-fabriqu6es avec prises de courant, canalisations

d'arrivee d'eau et amenagements pour installation de vidangeage ne

doivent _tre installees que I&oQ les codes Iocaux I'autorisent.

16

Le lave-linge peut 6tre installe en utilisant le systeme de rejet &

I'egout (au plancher ou mural), le systeme de vidange de I'evier

de buanderie ou le systeme de vidange au plancher. Selectionner

la methode d'installation du tuyau de vidange selon les besoins.

Voir "Outillage et pieces".

Syst_me de rejet _I'_gout - mural ou au plancher

(vues A et B)

Le systeme de rejet & I'egout necessite un tuyau rigide d'un

diametre minimum de 50 mm (2"). La capacite minimale

d'acheminement ne doit pas 6tre inferieure & 45,5 L (12 gal.)

par minute.

Le sommet du tuyau rigide de rejet & I'egout doit 6tre au moins

& 762 mm (30") de hauteur et au maximum & 2,4 m (96") de la

base du lave-linge. I

762 mm

(30" rain.]

B

Syst_me de vidange avec _vier de buanderie (vue C)

L'evier de buanderie doit avoir une capacite minimale de

76 L (20 gal.). La partie superieure de I'evier de buanderie doit

6tre & au moins 762 mm (30") au-dessus du plancher.

Syst_me de vidange au plancher (vue D)

Le systeme de vidange au plancher necessite un brise-siphon qui

peut 6tre achete separ6ment. Voir "Outillage et pieces".

Le brise-siphon doit 6tre au moins & 710 mm (28") de la base

du lave-linge. Des tuyaux supplementaires peuvent 6tre requis.

710 mm

(28" rain.}

Risque de choc _lectrique

Brancher sur une prise reli6e _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Une alimentation electrique de 220-240V, 50 Hz, protegee par

un fusible est requise. On recommande d'utiliser un fusible

temporise de 10 & 16 A ou un disjoncteur temporise.

Ce lave-linge comporte un cordon d'alimentation electrique

pour liaison & la terre.

Pour minimiser les risques de choc electrique, on doit

brancher le cordon sur une prise de courant de configuration

correspondante reliee & la terre et installee conformement

aux codes et reglements Iocaux. Si une prise de courant de

configuration correspondante n'est pas disponible, le client

a la responsabilite et I'obligation de faire installer par un

electricien qualifie une prise de courant correctement reliee

& la terre.

Si les codes le permettent et si on utilise un conducteur

distinct de liaison a la terre, il est recommande qu'un

electricien qualifie verifie la qualite de la liaison a la terre.

Si le cordon d'alimentation est endommage, il doit 6tre

remplace par le fabricant, son agent de service ou toute autre

personne qualifiee afin d'eviter tout danger.

Ne pas utiliser une tuyauterie de gaz pour le raccordement

la terre.

En cas de doute quant & la qualite de la liaison & la terre

du lave-linge, consulter un electricien qualifi&

C D

17

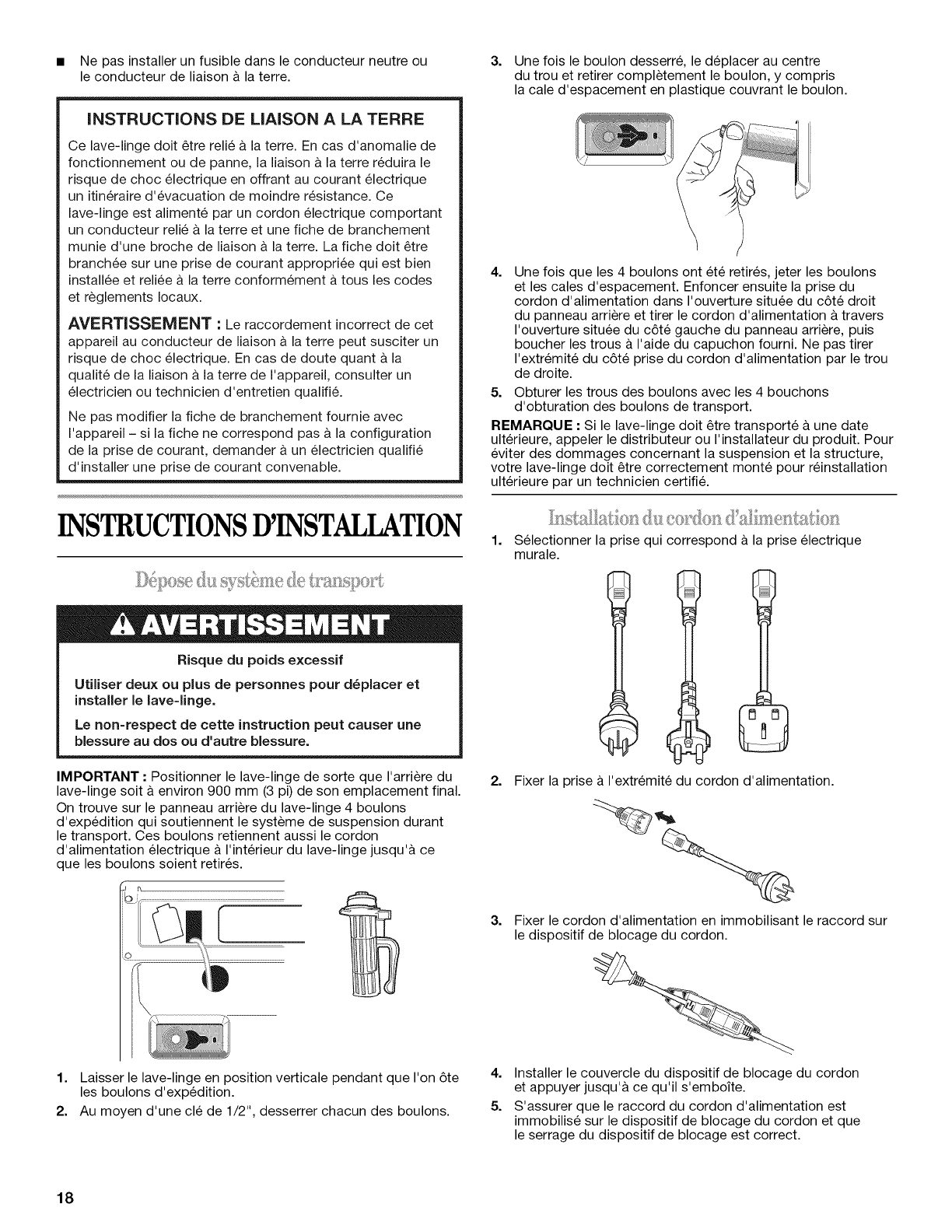

• Ne pas installer un fusible dans le conducteur neutre ou

le conducteur de liaison h la terre.

INSTRUCTIONS DE LIAISON A LA TERRE

Ce lave-linge dolt 6tre tell6 a la terre. En cas d'anomalie de

fonctionnement ou de panne, la liaison a la terre r6duira le

risque de choc electrique en offrant au courant 61ectrique

un itin6raire d'6vacuation de moindre r6sistance. Ce

lave-linge est aliment6 par un cordon 61ectrique comportant

un conducteur reli6 a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche dolt _tre

branch6e sur une prise de courant appropri6e qui est bien

install6e et reli6e a la terre conform6ment a tous les codes

et reglements Iocaux.

AVERTISSEMENT :Le raccordement incorrect de cet

appareil au conducteur de liaison & la terre peut susciter un

risque de choc 61ectrique. En cas de doute quant h la

qualite de la liaison h la terre de I'appareil, consulter un

61ectricien ou technicien d'entretien qualifi&

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas a la configuration

de la prise de courant, demander a un electricien qualifi6

d'installer une prise de courant convenable.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deu× ou plus de personnes pour d_piacer et

installer le lave-linge.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

IMPORTANT : Positionner le lave-linge de sorte que I'arriere du

lave-linge soit a environ 900 mm (3 pi) de son emplacement final.

On trouve sur le panneau arriere du lave-linge 4 boulons

d'expedition qui soutiennent le systeme de suspension durant

le transport. Ces boulons retiennent aussi le cordon

d'alimentation electrique a I'interieur du lave-linge jusqu'a ce

que les boulons soient retires.

1. Laisser le lave-linge en position verticale pendant que I'on 6te

les boulons d'expedition.

2. Au moyen d'une cle de 1/2", desserrer chacun des boulons.

3. Une fois le boulon desserre, le deplacer au centre

du trou et retirer completement le boulon, y compris

la cale d'espacement en plastique couvrant le boulon.

4= Une fois que les 4 boulons ont ete retires, jeter les boulons

et les cales d'espacement. Enfoncer ensuite la prise du

cordon d'alimentation dans I'ouverture situee du c6te droit

du panneau arriere et tirer le cordon d'alimentation a travers

I'ouverture situee du c6te gauche du panneau arriere, puis

boucher les trous a I'aide du capuchon fourni. Ne pas tirer

I'extremite du c6te prise du cordon d'alimentation par le trou

de droite.

5. Obturer les trous des boulons avec les 4 bouchons

d'obturation des boulons de transport.

REMARQUE : Si le lave-linge doit _tre transporte h une date

ulterieure, appeler le distributeur ou I'installateur du produit. Pour

eviter des dommages concernant la suspension et la structure,

votre lave-linge doit _tre correctement monte pour reinstallation

ulterieure par un technicien certifi&

1=

2.

3.

...... ......... ,, , ,_,_

Selectionner la prise qui correspond a la prise electrique

murale.

Fixer la prise h I'extremite du cordon d'alimentation.

Fixer le cordon d'alimentation en immobilisant le raccord sur

le dispositif de blocage du cordon.

4. Installer le couvercle du dispositif de blocage du cordon

et appuyer jusqu'a ce qu'il s'emboite.

5. S'assurer que le raccord du cordon d'alimentation est

immobilise sur le dispositif de blocage du cordon et que

le serrage du dispositif de blocage est correct.

18

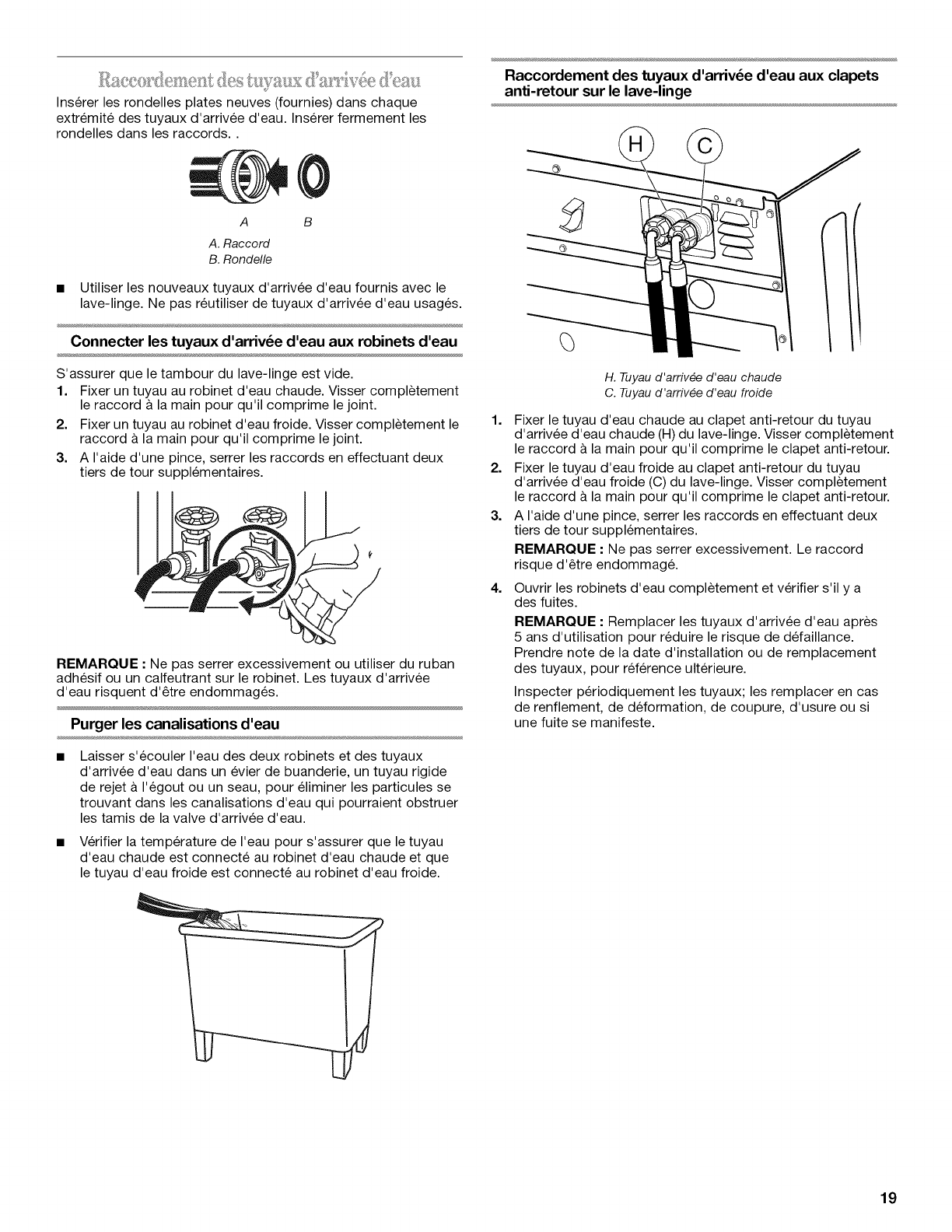

Inserer les rondelles plates neuves (fournies) dans chaque

extremit6 des tuyaux d'arrivee d'eau. Inserer fermement les

rondelles dans les raccords..

A. Raccord

B. Rondelle

B

• Utiliser les nouveaux tuyaux d'arrivee d'eau fournis avec le

lave-linge. Ne pas reutiliser de tuyaux d'arrivee d'eau usages.

Connecter les tuyaux d'arriv_e d'eau aux robinets d'eau

S'assurer que le tambour du lave-linge est vide.

1. Fixer un tuyau au robinet d'eau chaude. Visser completement

le raccord a la main pour qu'il comprime le joint.

2. Fixer un tuyau au robinet d'eau froide. Visser completement le

raccord a la main pour qu'il comprime le joint.

3. A I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour supplementaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban

adhesif ou un calfeutrant sur le robinet. Les tuyaux d'arrivee

d'eau risquent d'etre endommages.

Purger les canalisations d'eau

Laisser s'ecouler I'eau des deux robinets et des tuyaux

d'arrivee d'eau dans un evier de buanderie, un tuyau rigide

de rejet a I'egout ou un seau, pour eliminer les particules se

trouvant dans les canalisations d'eau qui pourraient obstruer

les tamis de la valve d'arrivee d'eau.

Verifier la temperature de I'eau pour s'assurer que le tuyau

d'eau chaude est connecte au robinet d'eau chaude et que

le tuyau d'eau froide est connecte au robinet d'eau froide.

Raccordement des tuyaux d'arriv_e d'eau aux clapets

anti-retour sur le lave-linge

!!

H. Tuyau d'arriv_e d'eau chaude

C. Tuyau d'arriv#e d'eau froide

1. Fixer le tuyau d'eau chaude au clapet anti-retour du tuyau

d'arrivee d'eau chaude (H) du lave-linge. Visser completement

le raccord a la main pour qu'il comprime le clapet anti-retour.

2. Fixer le tuyau d'eau froide au clapet anti-retour du tuyau

d'arrivee d'eau froide (C) du lave-linge. Visser completement

le raccord a la main pour qu'il comprime le clapet anti-retour.

3. A I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour supplementaires.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'etre endommag&

4= Ouvrir les robinets d'eau completement et verifier s'il y a

des fuites.

REMARQUE : Remplacer les tuyaux d'arriv6e d'eau apr_s

5 ans d'utilisation pour reduire le risque de defaillance.

Prendre note de la date d'installation ou de remplacement

des tuyaux, pour ref6rence ulterieure.

Inspecter periodiquement les tuyaux; les remplacer en cas

de renflement, de deformation, de coupure, d'usure ou si

une fuite se manifeste.

19

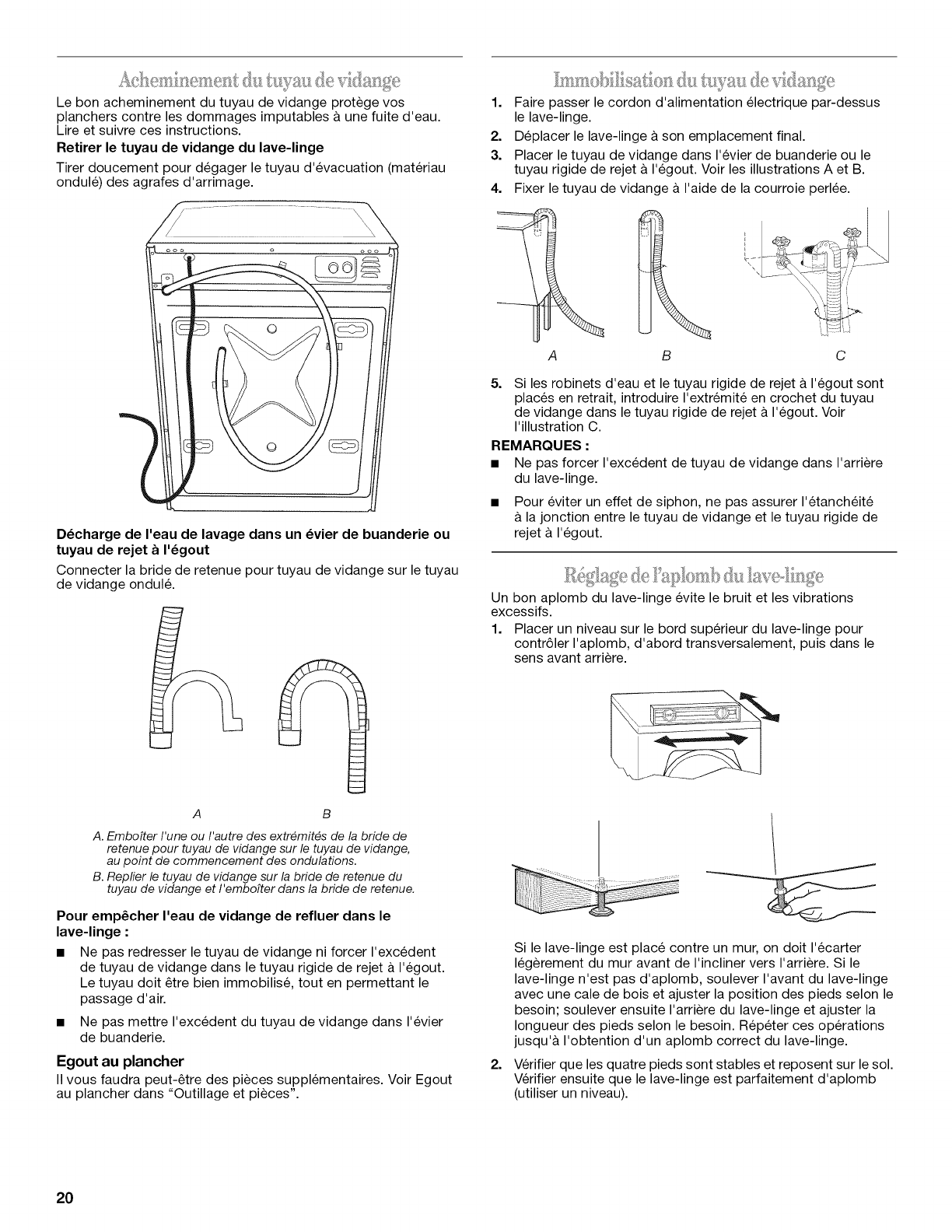

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables & une fuite d'eau.

Lire et suivre ces instructions.

Retirer le tuyau de vidange du lave-linge

Tirer doucement pour degager le tuyau d'evacuation (materiau

ondule) des agrafes d'arrimage.

1. Faire passer le cordon d'alimentation electrique par-dessus

le lave-linge.

2. Deplacer le lave-linge & son emplacement final.

3. Placer le tuyau de vidange dans I'evier de buanderie ou le

tuyau rigide de rejet & I'egout. Voir les illustrations A et B.

4. Fixer le tuyau de vidange & I'aide de la courroie perlee.

D_charge de I'eau de lavage dans un _vier de buanderie ou

tuyau de rejet aI'_gout

Connecter la bride de retenue pour tuyau de vidange sur le tuyau

de vidange ondul&

A B

A. EmboPter I'une ou I'autre des extr#mit#s de la bride de

retenue pour tuyau de vidange sur le tuyau de vidange,

au point de commencement des ondulations.

B. Replier le tuyau de vidange sur la bride de retenue du

tuyau de vidange et I'embofter dans la bride de retenue.

Pour emp6cher I'eau de vidange de refluer dans le

lave-linge :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent

de tuyau de vidange dans le tuyau rigide de rejet & I'egout.

Le tuyau doit _tre bien immobilise, tout en permettant le

passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange dans I'evier

de buanderie.

Egout au plancher

II vous faudra peut-_tre des pieces supplementaires. Voir Egout

au plancher dans "Outillage et pieces".

A B C

5. Si les robinets d'eau et le tuyau rigide de rejet & I'egout sont

places en retrait, introduire I'extremite en crochet du tuyau

de vidange dans le tuyau rigide de rejet & I'egout. Voir

I'illustration C.

REMARQUES :

• Ne pas forcer I'excedent de tuyau de vidange dans I'arriere

du lave-linge.

• Pour eviter un effet de siphon, ne pas assurer I'etancheite

& la jonction entre le tuyau de vidange et le tuyau rigide de

rejet & I'egout.

Un bon aplomb du lave-linge evite le bruit et les vibrations

excessifs.

1. Placer un niveau sur le bord superieur du lave-linge pour

contr61er I'aplomb, d'abord transversalement, puis dans le

sens avant arriere.

2.

Si le lave-linge est place contre un mur, on doit I'ecarter

legerement du mur avant de I'incliner vers I'arriere. Si le

lave-linge n'est pas d'aplomb, soulever I'avant du lave-linge

avec une cale de bois et ajuster la position des pieds selon le

besoin; soulever ensuite I'arriere du lave-linge et ajuster la

Iongueur des pieds selon le besoin. Repeter ces operations

jusqu'& I'obtention d'un aplomb correct du lave-linge.

Verifier que les quatre pieds sont stables et reposent sur le sol.

Verifier ensuite que le lave-linge est parfaitement d'aplomb

(utiliser un niveau).

20

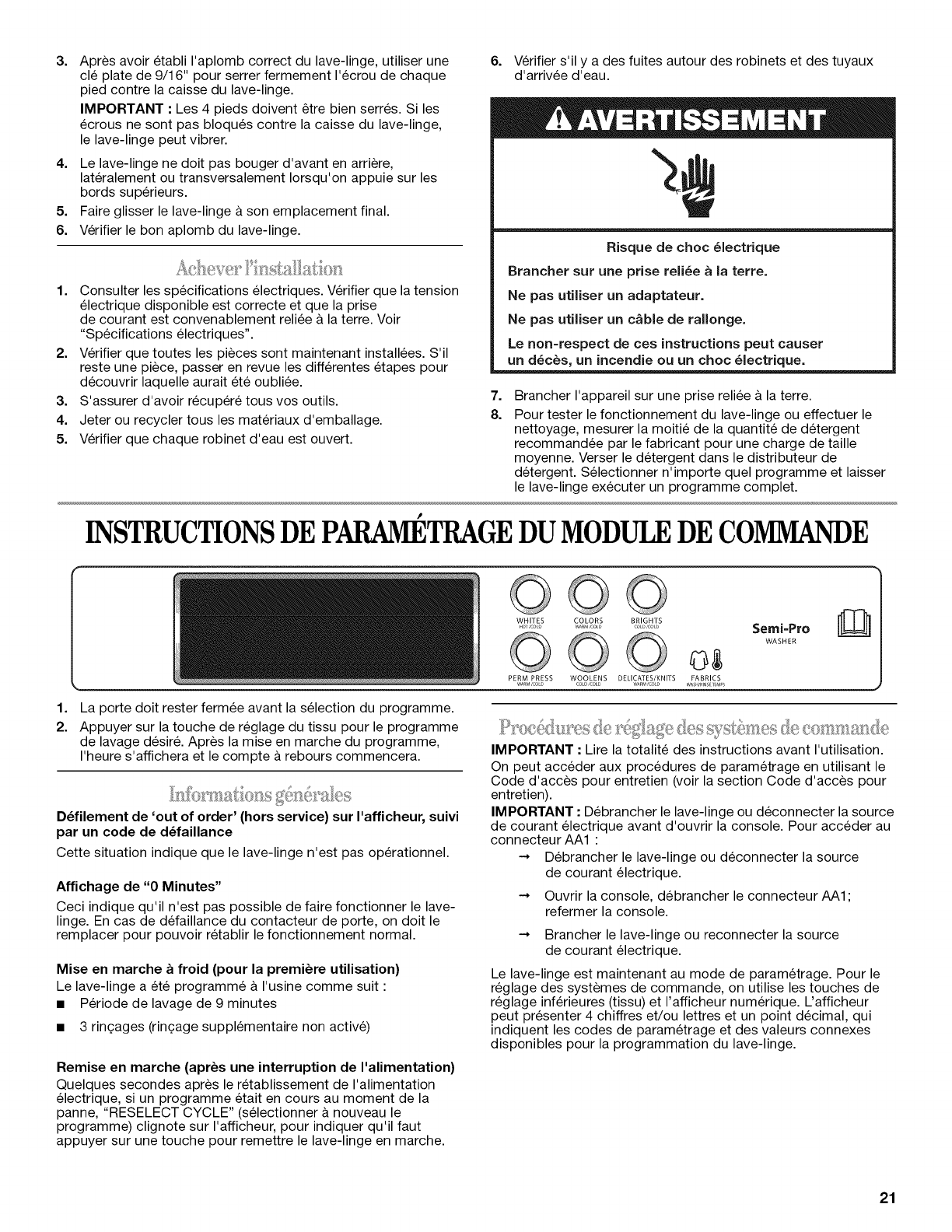

3. 6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Apres avoir etabli I'aplomb correct du lave-linge, utiliser une

cle plate de 9/16" pour serrer fermement I'ecrou de chaque

pied contre la caisse du lave-linge.

IMPORTANT •Les 4 pieds doivent etre bien serres. Si les

ecrous ne sont pas bloques contre la caisse du lave-linge,

le lave-linge peut vibrer.

4. Le lave-linge ne doit pas bouger d'avant en arriere,

lateralement ou transversalement Iorsqu'on appuie sur les

bords superieurs.

5. Faire glisser le lave-linge & son emplacement final.

6. Verifier le bon aplomb du lave-linge.

1. Consulter les specifications electriques. Verifier que la tension

electrique disponible est correcte et que la prise

de courant est convenablement reliee a la terre. Voir

"Specifications electriques".

2. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait ete oubliee.

3. S'assurer d'avoir recupere tous vos outils.

4. Jeter ou recycler tousles materiaux d'emballage.

5. Verifier que chaque robinet d'eau est ouvert.

7=

8.

Risque de choc _lectrique

Brancher sur une prise reli_e _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Brancher I'appareil sur une prise reliee a la terre.

Pour tester le fonctionnement du lave-linge ou effectuer le

nettoyage, mesurer la moitie de la quantite de detergent

recommandee par le fabricant pour une charge de taille

moyenne. Verser le detergent dans le distributeur de

detergent. Selectionner n'importe quel programme et laisser

le lave-linge executer un programme complet.

INSTRUCTIONSDEPARAMETRAGEDUMODULEDECOIVIMANDE

WHITES COLORS BRIGHTS III I I1|

............ Semi=Pro

1=

2.

La porte doit rester fermee avant la selection du programme.

Appuyer sur la touche de reglage du tissu pour le programme

de lavage desire. Apres la mise en marche du programme,

I'heure s'affichera et le compte a rebours commencera.

D_filement de 'out of order' (hors service) sur I'afficheur, suivi

par un code de d_faillance

Cette situation indique que le lave-linge n'est pas operationnel.

Affichage de "0 Minutes"

Ceci indique qu'il n'est pas possible de faire fonctionner le lave-

linge. En cas de defaillance du contacteur de porte, on doit le

remplacer pour pouvoir retablir le fonctionnement normal.

Mise en marche afroid (pour la premibre utilisation)

Le lave-Iinge a ete programme a I'usine comme suit :

• Periode de lavage de 9 minutes

• 3 ringages (ringage supplementaire non active)

Remise en marche (apr_s une interruption de I'alimentation)

Quelques secondes apres le retablissement de I'alimentation

electrique, si un programme etait en cours au moment de la

panne, "RESELECT CYCLE" (selectionner a nouveau le

programme) clignote sur I'afficheur, pour indiquer qu'il faut

appuyer sur une touche pour remettre le lave-linge en marche.

IMPORTANT : Lire la totalite des instructions avant I'utilisation.

On peut acceder aux procedures de parametrage en utilisant le

Code d'acces pour entretien (voir la section Code d'acces pour

entretien).

IMPORTANT : Debrancher le lave-linge ou deconnecter la source

de courant electrique avant d'ouvrir la console. Pour acceder au

connecteur AA1 :

--* Debrancher le lave-linge ou deconnecter la source

de courant electrique.

-* Ouvrir la console, debrancher le connecteur AA1;

refermer la console.

-* Brancher le lave-linge ou reconnecter la source

de courant electrique.

Le lave-linge est maintenant au mode de parametrage. Pour le

reglage des systemes de commande, on utilise les touches de

reglage inferieures (tissu) et I'afficheur numerique. Uafficheur

peut presenter 4 chiffres et/ou lettres et un point decimal, qui

indiquent les codes de parametrage et des valeurs connexes

disponibles pour la programmation du lave-linge.

21

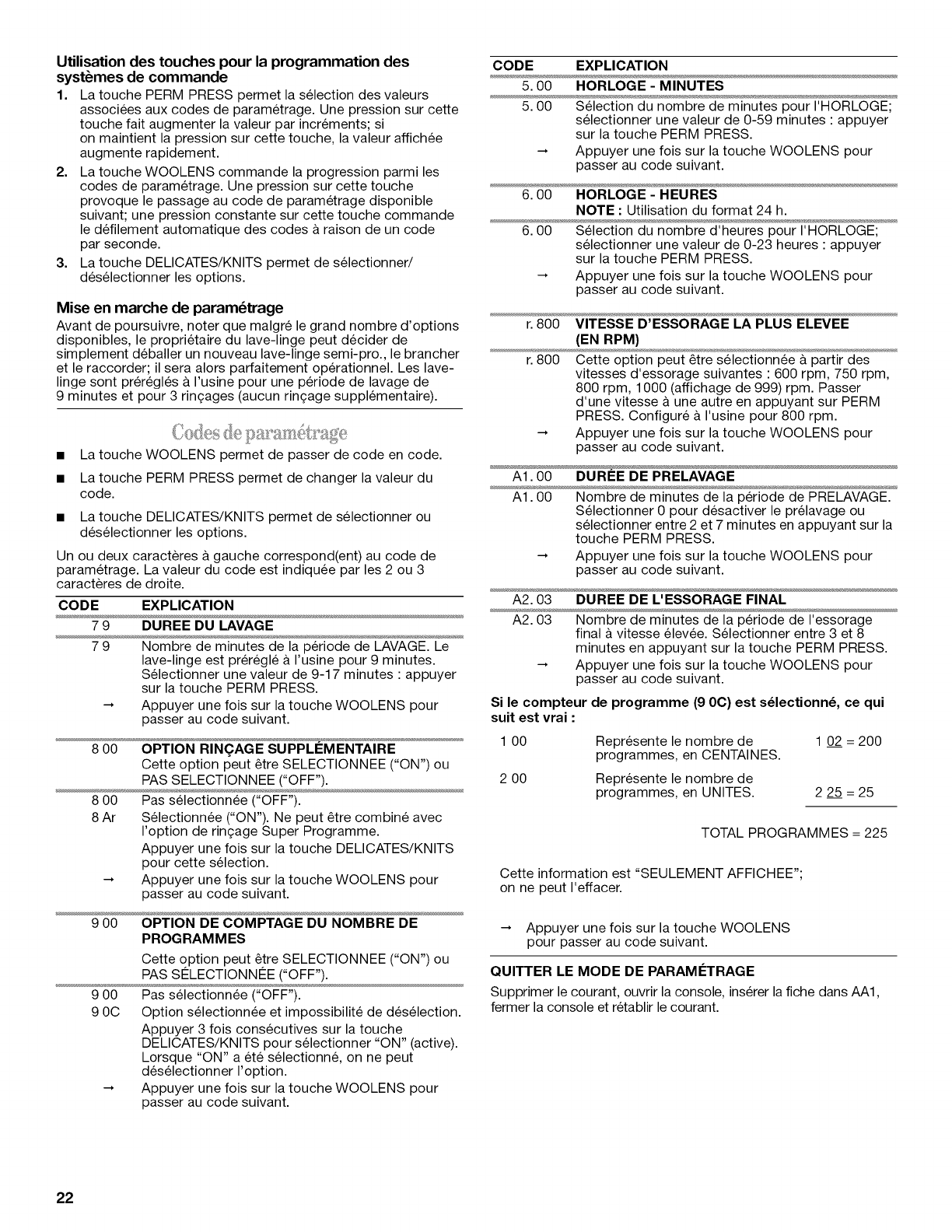

Utilisation des touches pour la programmation des

syst_mes de commande

1. La touche PERM PRESS permet la selection des valeurs

associees aux codes de parametrage. Une pression sur cette

touche fait augmenter la valeur par increments; si

on maintient la pression sur cette touche, la valeur affichee

augmente rapidement.

2. La touche WOOLENS commande la progression parmi les

codes de parametrage. Une pression sur cette touche

provoque le passage au code de parametrage disponible

suivant; une pression constante sur cette touche commande

le defilement automatique des codes & raison de un code

par seconde.

3. La touche DELICATES/KNITS permet de selectionner/

des61ectionner les options.

Mise en marche de param6trage

Avant de poursuivre, noter que malgre le grand nombre d'options

disponibles, le proprietaire du lave-linge peut decider de

simplement deballer un nouveau lave-linge semi-pro., le brancher

et le raccorder; il sera alors parfaitement operationnel. Les lave-

linge sont prer6gl6s & I'usine pour une periode de lavage de

9 minutes et pour 3 rin£_ages (aucun rin£_agesupplementaire).

La touche WOOLENS permet de passer de code en code.

La touche PERM PRESS permet de changer la valeur du

code.

• La touche DELICATES/KNITS permet de selectionner ou

des61ectionner les options.

Un ou deux caracteres & gauche correspond(ent) au code de

parametrage. La valeur du code est indiqu6e par les 2 ou 3

caracteres de droite.

CODE EXPLICATION

7 9 DUREE DU LAVAGE

7 9 Nombre de minutes de la periode de LAVAGE. Le

lave-linge est prer6gl6 & I'usine pour 9 minutes.

Selectionner une valeur de 9-17 minutes • appuyer

sur la touche PERM PRESS.

-_ Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

8OO

8OO

8 Ar

OPTION RIN(_AGE SUPPLI_MENTAIRE

Cette option peut _tre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

Pas selectionn6e ("OFF").

Selectionn6e ("ON"). Ne peut _tre combine avec

I'option de rin£;age Super Programme.

Appuyer une fois sur la touche DELICATES/KNITS

pour cette selection.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

900

900

9 0C

OPTION DE COMPTAGE DU NOMBRE DE

PROGRAMMES

Cette option peut _tre SELECTIONNEE ("ON") ou

PAS SI_LECTIONNI_E ("OFF").

Pas selectionn6e ("OFF").

Option selectionn6e et impossibilite de des61ection.

Appuyer 3 fois consecutives sur la touche

DELICATES/KNITS pour selectionner "ON" (active).

Lorsque "ON" a et6 selectionn6, on ne peut

des61ectionner I'option.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

CODE EXPLICATION

5.00 Selection du nombre de minutes pour I'HORLOGE;

selectionner une valeur de 0-59 minutes • appuyer

sur la touche PERM PRESS.

-_ Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

6. O0 HORLOGE - HEURES

NOTE : Utilisation du format 24 h.

6. O0 Selection du nombre d'heures pour I'HORLOGE;

selectionner une valeur de 0-23 heures : appuyer

sur la touche PERM PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

r.800

r.800

VITESSE D'ESSORAGE LA PLUS ELEVEE

(EN RPM)

Cette option peut _tre selectionn6e a partir des

vitesses d'essorage suivantes : 600 rpm, 750 rpm,

800 rpm, 1000 (affichage de 999) rpm. Passer

d'une vitesse & une autre en appuyant sur PERM

PRESS. Configure a I'usine pour 800 rpm.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

A1.00 DUREE DE PRELAVAGE

A1.00 Nombre de minutes de la periode de PRELAVAGE.

Selectionner 0 pour desactiver le prelavage ou

selectionner entre 2 et 7 minutes en appuyant sur la

touche PERM PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

A2.03 DUREE DE L'ESSORAGE FINAL

A2.03 Nombre de minutes de la periode de I'essorage

final & vitesse elev6e. Selectionner entre 3 et 8

minutes en appuyant sur la touche PERM PRESS.

-_ Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

Si le compteur de programme (9 0C) est s_lectionn_, ce qui

suit est vrai :

1 00

2 00

Represente le nombre de

programmes, en CENTAINES.

Represente le nombre de

programmes, en UNITES.

1 02 = 200

2 2,5 = 25

TOTAL PROGRAMMES = 225

Cette information est "SEULEMENT AFFICHEE";

on ne peut I'effacer.

-_ Appuyer une fois sur la touche WOOLENS

pour passer au code suivant.

QUITTER LE MODE DE PARAMleTRAGE

Supprimer le courant, ouvrir la console, inserer la fiche dans AA1,

fermer la console et retablir le courant.

22

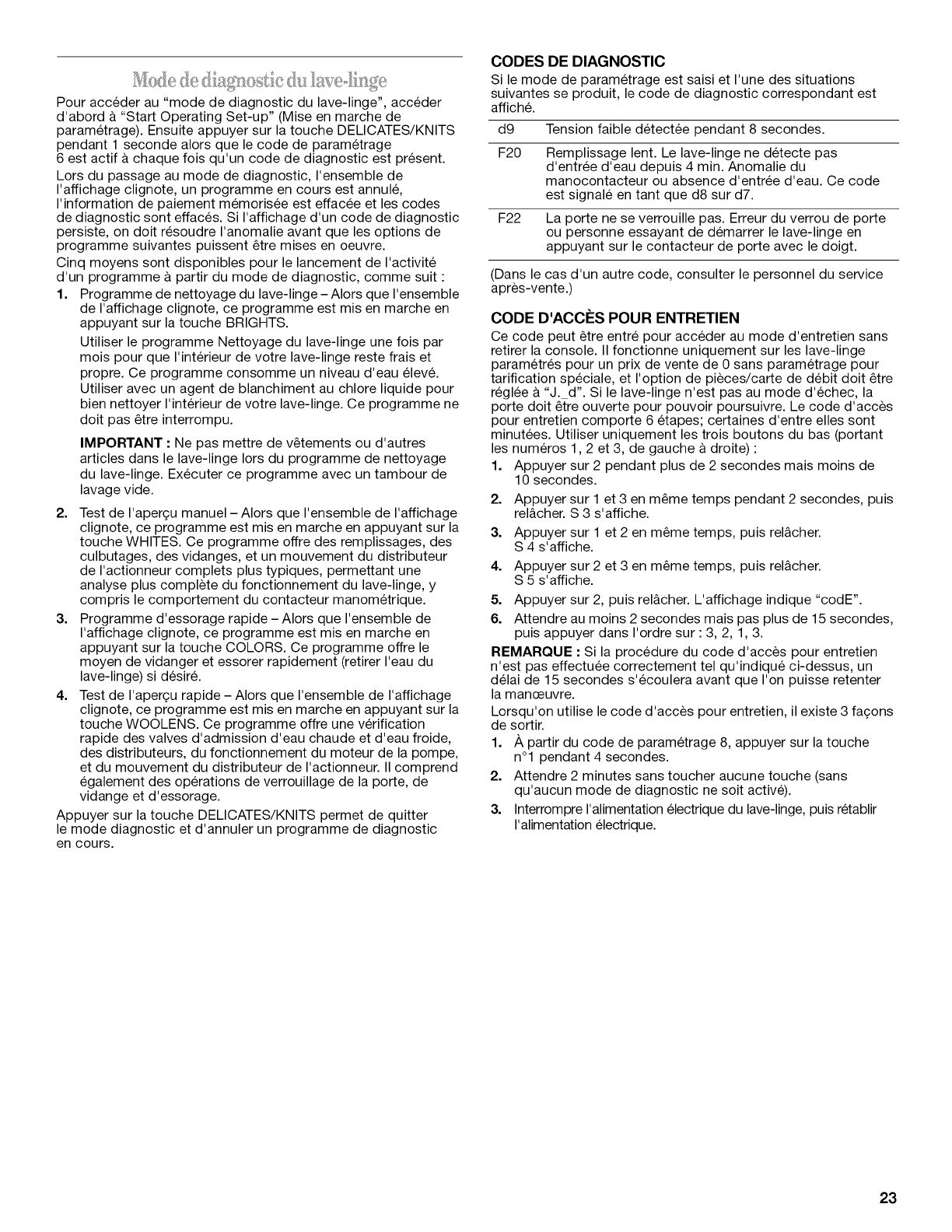

Pour acceder au "mode de diagnostic du lave-linge", acceder

d'abord & "Start Operating Set-up" (Mise en marche de

parametrage). Ensuite appuyer sur la touche DELICATES/KNITS

pendant 1 seconde alors que le code de parametrage

6 est actif & chaque fois qu'un code de diagnostic est present.

Lors du passage au mode de diagnostic, I'ensemble de

I'affichage clignote, un programme en cours est annule,

I'information de paiement memoris6e est effacee et les codes

de diagnostic sont effaces. Si I'affichage d'un code de diagnostic

persiste, on doit resoudre I'anomalie avant que les options de

programme suivantes puissent etre mises en oeuvre.

Cinq moyens sont disponibles pour le lancement de I'activite

d'un programme & partir du mode de diagnostic, comme suit :

1. Programme de nettoyage du lave-linge-Alors que I'ensemble

de I'affichage clignote, ce programme est mis en marche en

appuyant sur la touche BRIGHTS.

Utiliser le programme Nettoyage du lave-linge une fois par

mois pour que I'interieur de votre lave-linge reste frais et

propre. Ce programme consomme un niveau d'eau elev&

Utiliser avec un agent de blanchiment au chlore liquide pour

bien nettoyer I'interieur de votre lave-linge. Ce programme ne

doit pas etre interrompu.

IMPORTANT : Ne pas mettre de vetements ou d'autres

articles dans le lave-linge Iors du programme de nettoyage

du lave-linge. Executer ce programme avec un tambour de

lavage vide.

2. Test de I'apergu manuel - Alors que I'ensemble de I'affichage

clignote, ce programme est mis en marche en appuyant sur la

touche WHITES. Ce programme offre des remplissages, des

culbutages, des vidanges, et un mouvement du distributeur

de I'actionneur complets plus typiques, permettant une

analyse plus complete du fonctionnement du lave-linge, y

compris le comportement du contacteur manometrique.

3. Programme d'essorage rapide- Alors que I'ensemble de

I'affichage clignote, ce programme est mis en marche en

appuyant sur la touche COLORS. Ce programme offre le

moyen de vidanger et essorer rapidement (retirer I'eau du

lave-linge) si desire.

4. Test de I'apergu rapide - Alors que I'ensemble de I'affichage

clignote, ce programme est mis en marche en appuyant sur la

touche WOOLENS. Ce programme offre une verification

rapide des valves d'admission d'eau chaude et d'eau froide,

des distributeurs, du fonctionnement du moteur de la pompe,

et du mouvement du distributeur de I'actionneur. II comprend

egalement des operations de verrouillage de la porte, de

vidange et d'essorage.

Appuyer sur la touche DELICATES/KNITS permet de quitter

le mode diagnostic et d'annuler un programme de diagnostic

en cours.

CODES DE DIAGNOSTIC

Si le mode de parametrage est saisi et I'une des situations

suivantes se produit, le code de diagnostic correspondant est

affich&

d9 Tension faible detectee pendant 8 secondes.

F20 Remplissage lent. Le lave-linge ne detecte pas

d'entree d'eau depuis 4 min. Anomalie du

manocontacteur ou absence d'entree d'eau. Ce code

est signale en tant que d8 sur d7.

F22 La porte ne se verrouille pas. Erreur du verrou de porte

ou personne essayant de demarrer le lave-linge en

appuyant sur le contacteur de porte avec le doigt.

(Dans le cas d'un autre code, consulter le personnel du service

apres-vente.)

CODE D'ACCES POUR ENTRETIEN

Ce code peut etre entre pour acceder au mode d'entretien sans

retirer la console. II fonctionne uniquement sur les lave-linge

parametres pour un prix de vente de 0 sans parametrage pour

tarification speciale, et I'option de pieces/carte de debit doit etre

reglee & "J. d". Si le lave-linge n'est pas au mode d'echec, la

porte doit _re ouverte pour pouvoir poursuivre. Le code d'acces

pour entretien comporte 6 etapes; certaines d'entre elles sont

minutees. Utiliser uniquement les trois boutons du bas (portant

les numeros 1,2 et 3, de gauche & droite) :

1. Appuyer sur 2 pendant plus de 2 secondes mais moins de

10 secondes.

2.

3.

4.

5.

6.

Appuyer sur 1 et 3 en meme temps pendant 2 secondes, puis

rel&cher. S 3 s'affiche.

Appuyer sur 1 et 2 en meme temps, puis rel&cher.

S 4 s'affiche.

Appuyer sur 2 et 3 en meme temps, puis rel&cher.

S 5 s'affiche.

Appuyer sur 2, puis rel&cher. L'affichage indique "codE".

Attendre au moins 2 secondes mais pas plus de 15 secondes,

puis appuyer dans I'ordre sur : 3, 2, 1, 3.

REMARQUE : Si la procedure du code d'acces pour entretien

n'est pas effectuee correctement tel qu'indique ci-dessus, un

delai de 15 secondes s'ecoulera avant que I'on puisse retenter

la manceuvre.

Lorsqu'on utilise le code d'acces pour entretien, il existe 3 fagons

de sortir.

1. A partir du code de parametrage 8, appuyer sur la touche

n°l pendant 4 secondes.

2. Attendre 2 minutes sans toucher aucune touche (sans

qu'aucun mode de diagnostic ne soit active).

3. Interrompre I'alimentation electrique du lave-linge, puis retablir

I'alimentation electrique.

23

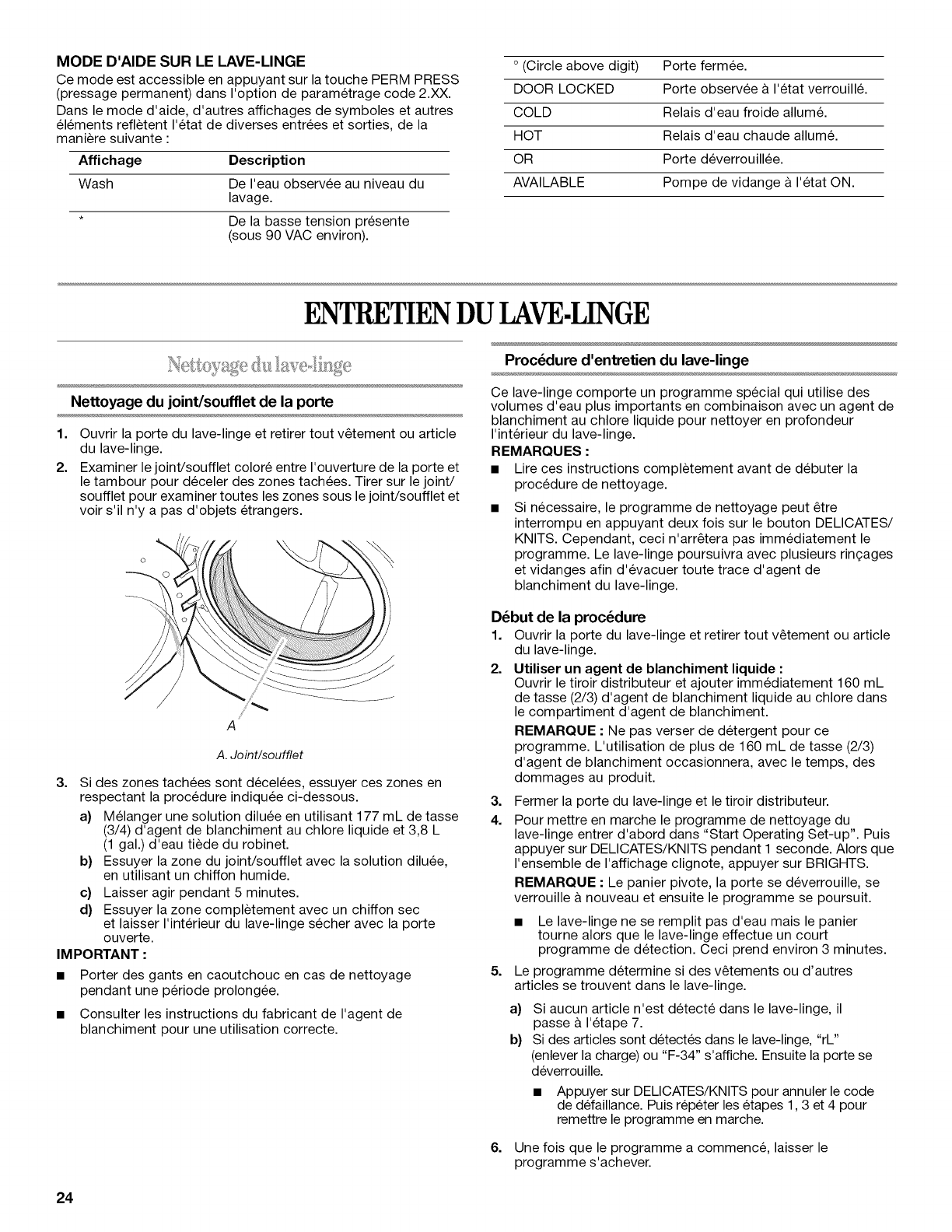

MODE D'AIDE SUR LE LAVE-LINGE

Ce mode est accessible en appuyant sur la touche PERM PRESS

(pressage permanent) dans I'option de parametrage code 2.XX.

Dans le mode d'aide, d'autres affichages de symboles et autres

el6ments refletent I'etat de diverses entrees et sorties, de la

maniere suivante :

Affichage Description

Wash De I'eau observee au niveau du

lavage.

* De la basse tension presente

(sous 90 VAC environ).

o (Circle above digit) Porte fermee.

DOOR LOCKED Porte observee & I'etat verrouill&

COLD Relais d'eau froide allum&

HOT Relais d'eau chaude allum&

OR Porte deverrouill6e.

AVAILABLE Pompe de vidange & I'etat ON.

ENTRETIENDULAVE.LINGE

Nettoyage do joint/soufflet de la porte

1=

2.

Ouvrir la porte du lave-linge et retirer tout vetement ou article

du lave-linge.

Examiner le joint/soufflet colore entre I'ouverture de la porte et

le tambour pour deceler des zones tachees. Tirer sur le joint/

soufflet pour examiner toutes les zones sous le jointisoufflet et

voir s'il n'y a pas d'objets etrangers.

A

A. Joint/soufflet

3. Si des zones tachees sont decelees, essuyer ces zones en

respectant la procedure indiquee ci-dessous.

a} Melanger une solution diluee en utilisant 177 mL de tasse

(3/4) d'agent de blanchiment au chlore liquide et 3,8 L

(1 gal.) d'eau tiede du robinet.

b} Essuyer la zone du joint/soufflet avec la solution diluee,

en utilisant un chiffon humide.

c} Laisser agir pendant 5 minutes.

d} Essuyer la zone completement avec un chiffon sec

et laisser I'interieur du lave-linge secher avec la porte

ouverte.

IMPORTANT :

• Porter des gants en caoutchouc en cas de nettoyage

pendant une periode prolongee.

• Consulter les instructions du fabricant de I'agent de

blanchiment pour une utilisation correcte.

Procedure d'entretien du lave-linge

Ce lave-linge comporte un programme special qui utilise des

volumes d'eau plus importants en combinaison avec un agent de

blanchiment au chlore liquide pour nettoyer en profondeur

I'interieur du lave-linge.

REMARQUES :

• Lire ces instructions completement avant de debuter la

procedure de nettoyage.

• Si necessaire, le programme de nettoyage peut etre

interrompu en appuyant deux fois sur le bouton DELICATES/

KNITS. Cependant, ceci n'arretera pas immediatement le

programme. Le lave-linge poursuivra avec plusieurs rin£;ages

et vidanges afin d'evacuer toute trace d'agent de

blanchiment du lave-linge.

D_but de la procedure

1. Ouvrir la porte du lave-linge et retirer tout vetement ou article

du lave-linge.

2. Utiliser un agent de blanchiment liquide :

Ouvrir le tiroir distributeur et ajouter immediatement 160 mL

de tasse (2/3) d'agent de blanchiment liquide au chlore dans

le compartiment d'agent de blanchiment.

REMARQUE : Ne pas verser de detergent pour ce

programme. L'utilisation de plus de 160 mL de tasse (2/3)

d'agent de blanchiment occasionnera, avec le temps, des

dommages au produit.

3.

4.

Fermer la porte du lave-linge et le tiroir distributeur.

Pour mettre en marche le programme de nettoyage du

lave-linge entrer d'abord dans "Start Operating Set-up'. Puis

appuyer sur DELICATES/KNITS pendant 1 seconde. Alors que

I'ensemble de I'affichage clignote, appuyer sur BRIGHTS.

REMAROUE • Le panier pivote, la porte se deverrouille, se

verrouille & nouveau et ensuite le programme se poursuit.

• Le lave-linge ne se remplit pas d'eau mais le panier

tourne alors que le lave-linge effectue un court

programme de detection. Ceci prend environ 3 minutes.

5. Le programme determine si des vetements ou d'autres

articles se trouvent dans le lave-linge.

a) Si aucun article n'est detecte dans le lave-linge, il

passe & I'etape 7.

b) Si des articles sont detectes dans le lave-linge, "rL"

(enlever la charge) ou "F-34" s'affiche. Ensuite la porte se

deverrouille.

• Appuyer sur DELICATES/KNITS pour annuler le code

de defaillance. Puis repeter les etapes 1,3 et 4 pour

remettre le programme en marche.

6. Une fois que le programme a commence, laisser le

programme s'achever.

24

7. A la fin du programme, laisser la porte legerement ouverte,

pour permettre une meilleure ventilation et le sechage de

I'interieur du lave-linge.

Toujours suivre la procedure qui suit pour preserver la

fraicheur du lave-linge

• Utiliser uniquement un detergent pour lave-linge

automatique.

• Laisser la porte legerement ouverte apres chaque programme

pour permettre une meilleure ventilation et le sechage de

I'interieur du lave-linge.

• Nettoyer le lave-linge chaque mois selon la Procedure

d'entretien du lave-linge, en utilisant 2/3 de tasse (160 mL)

d'agent de blanchiment au chlore liquide.

• Si la procedure ne permet pas de remedier suffisamment aux

problemes de frafcheur du lave-linge, veuillez examiner les

conditions d'installation et d'utilisation pour deceler d'autres

causes.

Nettoyage de I'ext_rieur

Utiliser une eponge ou un chiffon doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

du lave-linge pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de I'eau. Ne pas utiliser des produits

abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Deverrouiller le tiroir distributeur en appuyant sur le levier

de degagement. Retirer le tiroir.

2. Oter les pieces incluses (le siphon des compartiments

de I'assouplissant de tissu et de I'agent de blanchiment).

3. Laver les pieces sous I'eau du robinet.

REMARQUE : Ne pas laver les composants au lave-vaisselle.

4. Reinstaller les pieces incluses et remettre le distributeur dans

le tiroir.

e /

Remplacer les tuyaux d'arrivee d'eau apres 5 ans d'utilisation

pour reduire le risque de defaillance des tuyaux. Inspecter

periodiquement les tuyauxl les remplacer en cas de renflement,

de deformation, de coupure et d'usure ou si une fuite se

manifeste.

Lors du remplacement des tuyaux d'arrivee d'eau, inscrire la date

du remplacement.

ASSISTANCEOUSERVICE

Si vous avez besoin d'aide supplementaire, vous pouvez contacter

le revendeur/distributeur aupres duquel le lave-linge a ete achet&

Lors de votre appel, vous aurez besoin des numeros de modele et

de serie du lave-linge. Vous trouverez ces deux numeros sur la

plaque signaletique situee sur le lave-linge.

Pour les modalites et conditions de la garantie, contacter le

revendeur/distributeur.

25

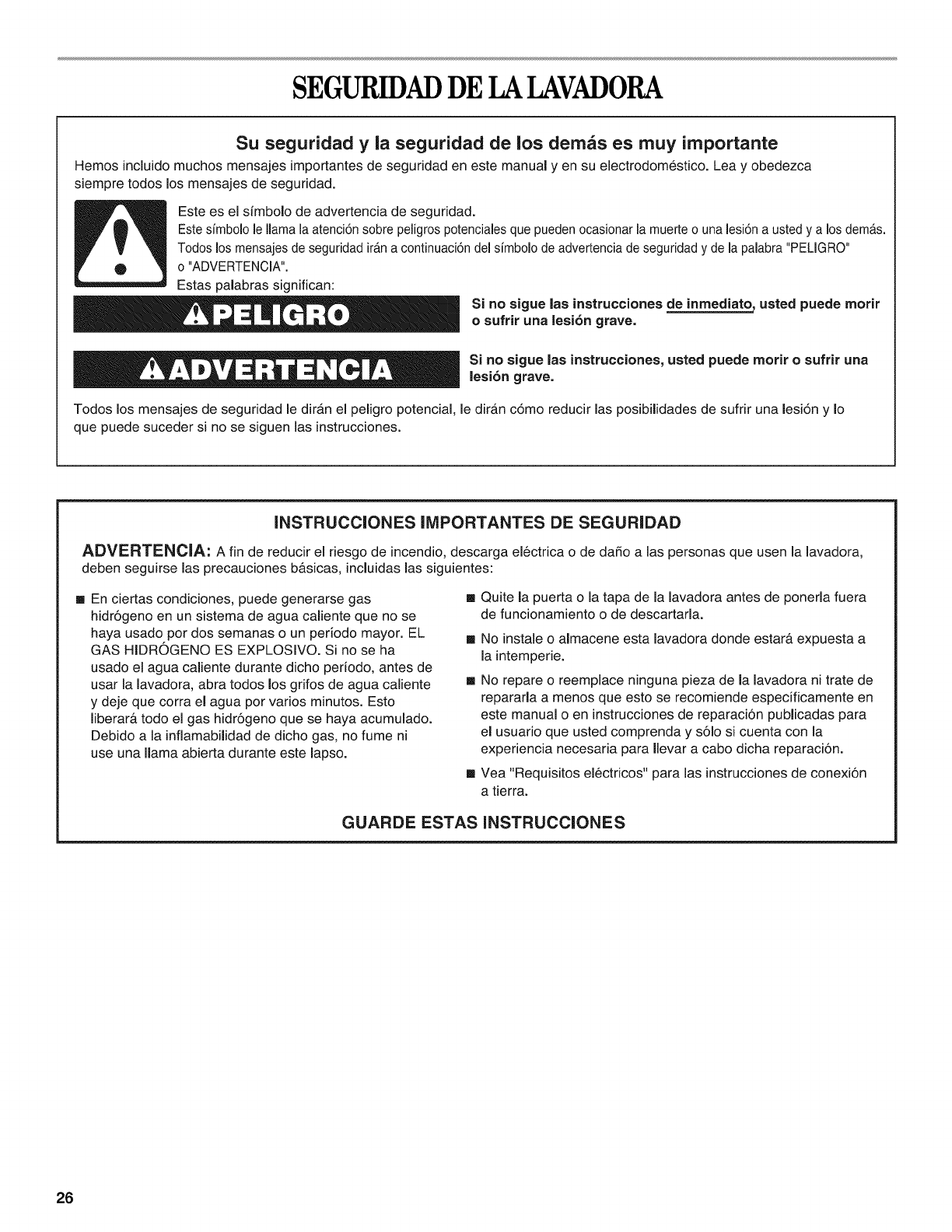

SEGURIDADDELALAVADORA

Su seguridad y la seguridad de los demos es muy importante

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca

siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionarla muerte o una lesi6n a usted y a los dem_,s.

Todos los mensajes de seguridad ir_.na continuaci6n del simbolo de advertencia de seguridad y de la palabra "PELIGRO"

o "ADVERTENCIA".

Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede morir

osufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir una

lesi6n grave.

Todos los mensajes de seguridad le dir_.n el peligro potencial, le dir__nc6mo reducir las posibilidades de sufrir una lesi6n y Io

que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: A fin de reducir el desgo de incendio, descarga electrica o de dado alas personas que usen la lavadora,

deben seguirse las precauciones b,_sicas, incluidas las siguientes:

[] En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se

haya usado pot dos semanas o un periodo mayor. EL

GAS HIDROGENO ES EXPLQSlVO. Si no se ha

usado el agua caliente durante dicho periodo, antes de

usar la lavadora, abra todos los grifos de agua caliente

y deje que corra el agua por varios minutos. Esto

liberarb, todo el gas hidr6geno que se haya acumulado.

Debido a la inflamabilidad de dicho gas, no fume ni

use una llama abierta durante este lapso.

Quite la puerta o la tapa de la lavadora antes de poneda fuera

de funcionamiento o de descartarla.

[] No instale o almacene esta lavadora donde estar& expuesta a

la intemperie.

[] No repare o reemplace ninguna pieza de la lavadora nitrate de

repararla a menos que esto se recomiende especificamente en

este manual o en instrucciones de reparaci6n publicadas para

el usuario que usted comprenda y s61o si cuenta con la

experiencia necesaria para Ilevar a cabo dicha reparaci6n.

[] Vea "Requisitos electricos" para las instrucciones de conexi6n

a tierra.

GUARDE ESTAS INSTRUCCIONES

26

P

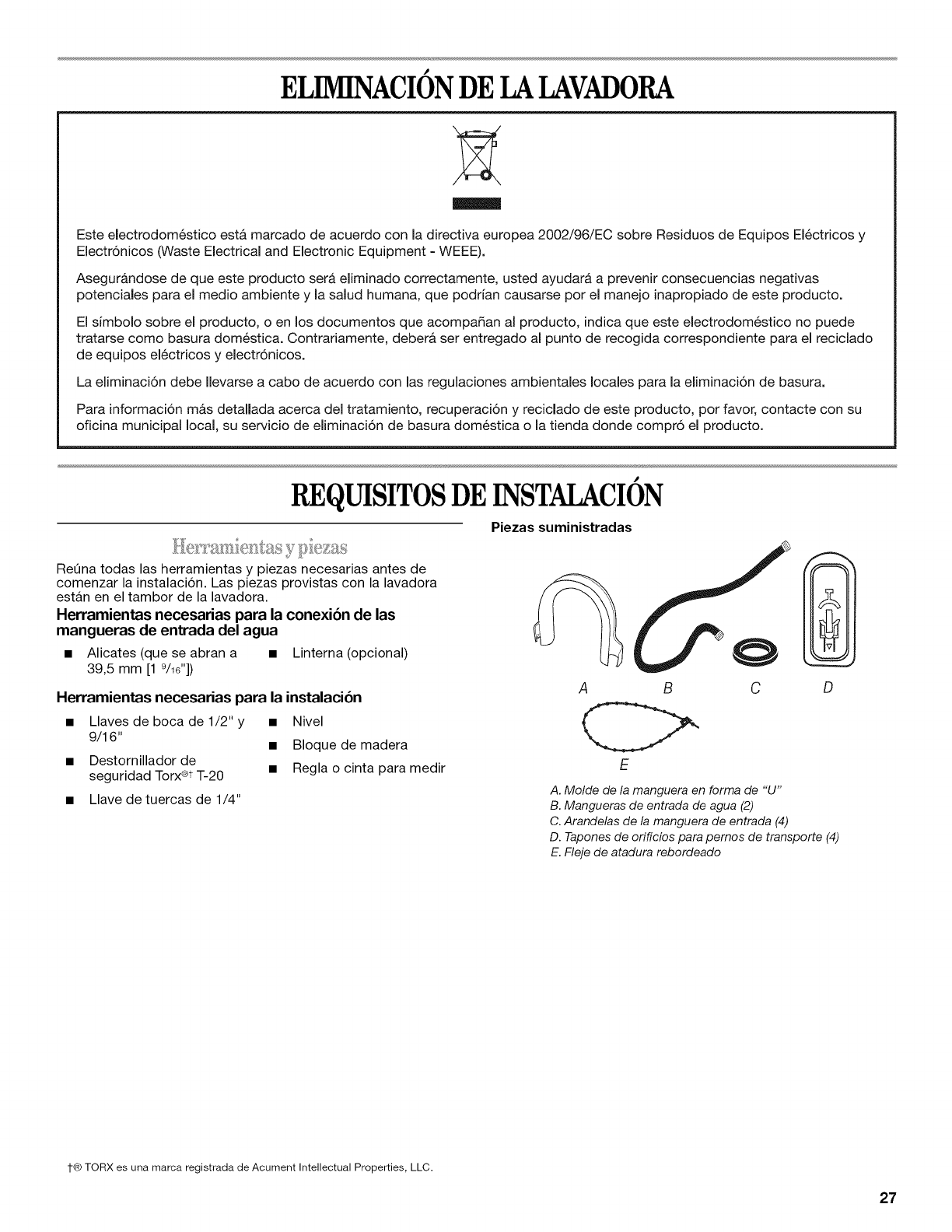

ELIM!NACIONDELALAVADORA

Este electrodom6stico esth marcado de acuerdo con la directiva europea 2002/96/EC sobre Residuos de Equipos EI6ctricos y

Electr6nicos (Waste Electrical and Electronic Equipment - WEEE).

Asegurandose de que este producto sera eliminado correctamente, usted ayudara a prevenir consecuencias negativas

potenciales para el medio ambiente y la salud humana, que podrian causarse por el manejo inapropiado de este producto.

El simbolo sobre el producto, o en los documentos que acompaSan al producto, indica que este electrodomestico no puede

tratarse como basura dom6stica. Contrariamente, debera ser entregado al punto de recogida correspondiente para el reciclado

de equipos el6ctricos y electr6nicos.

La eliminaci6n debe Ilevarse a cabo de acuerdo con las regulaciones ambientales locales para la eliminaci6n de basura.

Para informaci6n mas detallada acerca del tratamiento, recuperaci6n y reciclado de este producto, por favor, contacte con su

oficina municipal local, su servicio de eliminaci6n de basura domestica o la tienda donde compr6 el producto.

REQUISITOSDEINSTALACION

Piezas suministradas

ReQna todas las herramientas y piezas necesarias antes de

comenzar la instalaci6n. Las piezas provistas con la lavadora

estan en el tambor de la lavadora.

Herramientas necesarias para la conexibn de las

mangueras de entrada del agua

• Alicates (que se abran a • Linterna (opcional)

39,5 mm [1 9h6"])

Herramientas necesarias para la instalaci6n

• Llaves de boca de 1/2" y • Nivel

9/16" • Bloque de madera

• Destornillador de • Regla o cinta para medir

seguridad Torx_t T-20

• Llave de tuercas de 1/4"

A B

E

C0

A. Molde de la manguera en forma de "U"

B. Mangueras de entrada de agua (2)

C. Arandelas de la manguera de entrada (4)

D. Tapones de orificios para pernos de transporte (4)

E. Fleje de atadura rebordeado

1-O TORX es una marca registrada de Acument Intellectual Properties, LLC.

27

Piezas alternativas

Su instalaci6n puede requerir piezas suplementarias. Siesta

interesado en adquirir uno de los articulos mencionados aqui,

p6ngase en contacto con el distribuidor autorizado de Maytag.

Si tiene Necesitara adquirir

Tina de lavanderia o Sistema de bomba de sumidero (si no

tubo vertical de esta disponible aQn)

mas de 2,4 m (96")

Una alcantarilla Una tina de desagQe estandar o tina de

suspendida lavadero de 76 L (20 gal. ), 762 mm (30")

y bomba de sumidero (disponible con los

distribuidores de fontaneria locales)

DesagQe por el piso Desviaci6n de sif6n, pieza

nQmero 285320; manguera de desagQe

adicional, pieza nQmero 8318155; juego

de desagQe por el piso, pieza

nQmero 280129

Una manguera de Juego de extensi6n para manguera de

desagQe desagQe de 1,2 m (4 pies), pieza

muy corta nQmero 285834

Pedestal

Usted tiene la opci6n de comprar pedestales por separado para

esta lavadora. El pedestal incrementara la altura total de su

lavadora.

Pedestal opcional

Altura del Altura Color NQmero de

pedestal aproximada pieza

con la lavadora

(73 mm) 27/8" (1207 mm) 47,5" Blanco WHP0400VW

La selecci6n de una ubicaci6n apropiada para su lavadora realza

el rendimiento y reduce al minimo el ruido y la posible "caminata"

de la lavadora.

Su lavadora se puede instalar debajo de un mostrador a la

medida o en un s6tano, cuarto para lavar oun lugar empotrado.

Vea "Sistema de desagQe'.

Debera tenerse en cuenta tambien los requisitos para

la ubicaci6n de otro electrodomestico que le acompaBe.

La instalaci6n correcta es su responsabilidad.

Usted necesitar_

• Un calentador de agua fijado para suministrar a la lavadora

el agua a 60°C (140°F).

• Un contacto electrico con conexi6n a tierra ubicado a una

distancia de 1,8 m (6 pies) del lugar donde el cable electrico

esta fijado a la parte posterior de la lavadora. Vea "Requisitos

electricos'.

• Grifos de agua fria y caliente ubicados a una distancia de

no mas de 1,2 m (4 pies) de las valvulas de Ilenado de agua

fria y caliente, y una presi6n de agua de 137,9 a 689,6 kPa

(20 a 100 Ib).

• Un piso nivelado con un declive maximo de 25 mm (1")

debajo de la lavadora completa. No se recomienda instalar

la lavadora sobre superficies blandas del piso, tales como

alfombras o superficies con reverso de espuma.

• Un piso resistente y firme que soporte la lavadora con un

peso total (del agua y de la carga) de 180 kg (400 Ibs).

No ponga a funcionar su lavadora a temperaturas inferiores a

0°C (32°F). El agua que quede en la lavadora puede ocasionar

daBos a bajas temperaturas.

Espacios libres para la instalaci6n

• El lugar debe ser Io suficientemente grande para permitir que

la puerta de la lavadora se abra completamente.

• Debe considerarse espacio adicional para facilitar

la instalaci6n y el servicio tecnico. La puerta se abre a mas

de 90 ° y no es reversible.

• Se podrian necesitar espacios libres adicionales para

las molduras de la pared, puerta y piso.

• Se recomienda un espacio adicional de 25 mm (1") en todos

los lados de la lavadora para reducir la transferencia de ruido.

• Tambien se debe considerar espacio adicional para otro

electrodomestico que le acompaBe.

• Cuando se instale la clavija, esta debera estar accesible para

la desconexi6n de la lavadora del suministro de energia.

Dimensiones de la lavadora

_ __ 686 mm

1282mm --- ,,

(501/2.} _ (27 } ---_

961 mm

(37%"}

La puerta no es reversible.

28

Debe proveerse un desagQe por el piso bajo el tabique divisorio.

Los tabiques divisorios prefabricados con contactos electricos,

lineas de entrada de agua e instalaciones con desagQes deben

ser usados Qnicamente donde los c6digos locales Io permitan.

Sistema de desagLie por la tina de lavadero (vista C)

La tina de lavadero necesita una capacidad minima de 76 L

(20 gal.). La parte superior de la tina del lavadero debe estar

a una altura minima de 762 mm (30") del piso.

Sistema de desagLie por el piso (vista D)

El sistema de desagQe por el piso necesita una desviaci6n

de sif6n que puede adquirirse por separado. Vea "Herramientas

y piezas".

La desviaci6n del sif6n debe estar a una distancia minima de

710 mm (28") de la parte inferior de la lavadora. Se pueden

necesitar mangueras adicionales.

710 mm

(28" rain.}

Se puede instalar la lavadora utilizando el sistema de desagQe

por tubo vertical (en el piso o en la pared), el sistema de desagQe

por la tina de lavadero, o el sistema de desagQe por el piso.

Seleccione el metodo de instalaci6n de la manguera de desagQe

que usted necesite. Vea "Herramientas y piezas".

Sistema de desagLie por tubo vertical - en la pared oen

el piso (vistas A y B)

El desagQe por tubo vertical necesita un tubo vertical con un

diametro minimo de 50 mm (2"). La capacidad minima de

desagQe no puede ser menor de 45,5 L (12 gal.) por minuto.

La parte superior del tubo vertical debe tener una altura minima

de 762 mm (30") y maxima de 2,4 m (96") desde la parte inferior

de la lavadora.

B

C D

Peligro de Choque Ei6ctrico

Conecte a un contacto de pared de conexi6n a tierra

de 3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el6ctrico de extensi6n.

No seguJr estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

• Se necesita un suministro electrico de 220 6 240 V, 50 Hz.,

protegido con fusibles. Se recomienda un fusible retardador

de 10-16A o un cortacircuitos.

• Esta lavadora viene equipada con un cable electrico dotado

de un enchufe con conexi6n a tierra.

29

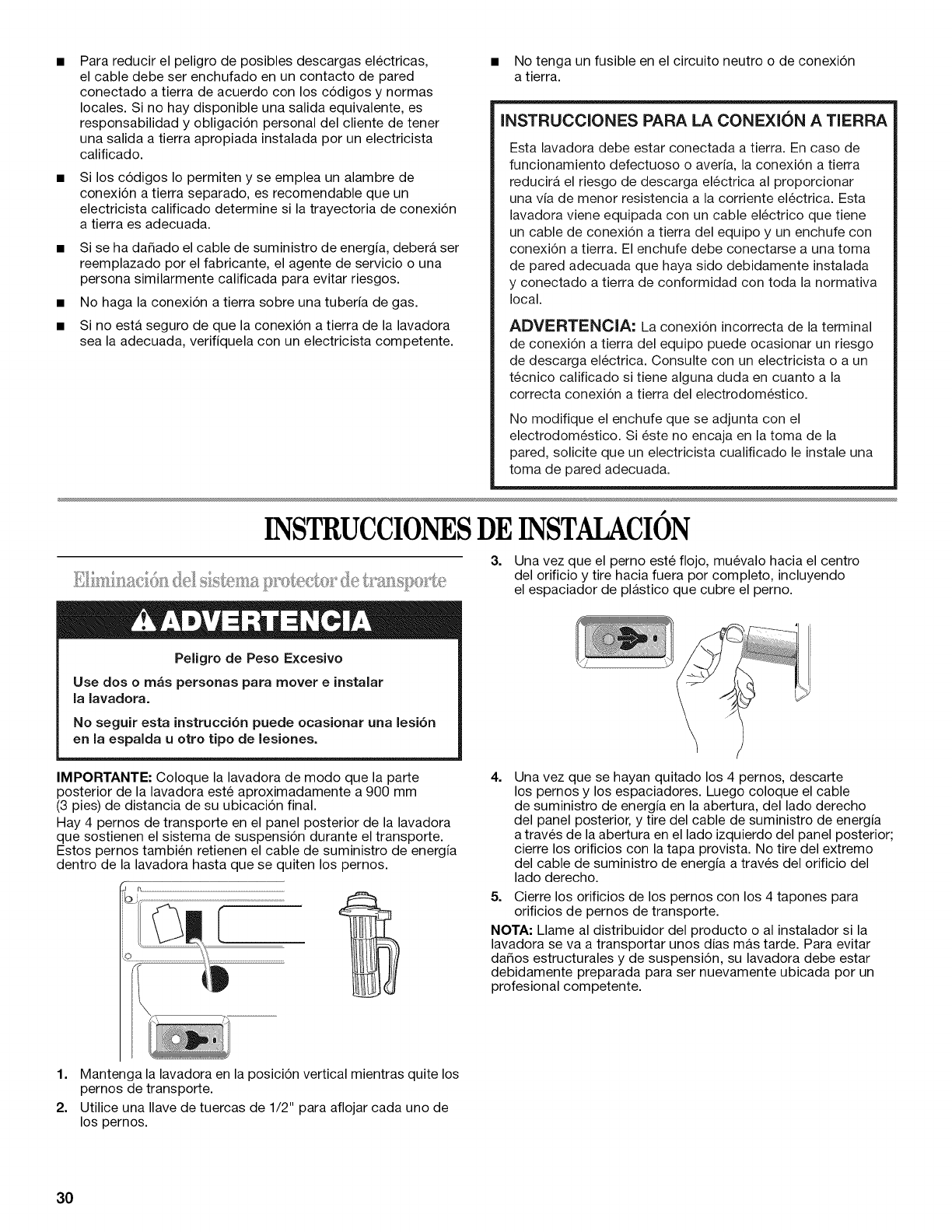

• • No tenga un fusible en el circuito neutro o de conexi6n

a tierra.

Para reducir el peligro de posibles descargas electricas,

el cable debe ser enchufado en un contacto de pared

conectado a tierra de acuerdo con los c6digos y normas

locales. Si no hay disponible una salida equivalente, es

responsabilidad y obligaci6n personal del cliente de tener

una salida a tierra apropiada instalada por un electricista

calificado.

Si los c6digos Io permiten y se emplea un alambre de

conexi6n a tierra separado, es recomendable que un

electricista calificado determine si la trayectoria de conexi6n

a tierra es adecuada.

• Si se ha dafiado el cable de suministro de energia, debera ser

reemplazado por el fabricante, el agente de servicio o una

persona similarmente calificada para evitar riesgos.

• No haga la conexi6n a tierra sobre una tuberia de gas.

• Si no esta seguro de que la conexi6n a tierra de la lavadora

sea la adecuada, verifiquela con un electricista competente.

INSTRUCCIONES PARA LA CONEXION ATIERRA

Esta lavadora debe estar conectada a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducira el riesgo de descarga el6ctrica al proporcionar

una via de menor resistencia a la corriente el6ctrica. Esta

lavadora viene equipada con un cable el6ctrico que tiene

un cable de conexi6n a tierra del equipo y un enchufe con

conexi6n a tierra. El enchufe debe conectarse a una toma

de pared adecuada que haya sido debidamente instalada

y conectado a tierra de conformidad con toda la normativa

local.

ADVERTENCIA: La conexi6n incorrecta de la terminal

de conexi6n a tierra del equipo puede ocasionar un riesgo

de descarga el6ctrica. Consulte con un electricista o a un

t6cnico calificado si tiene alguna duda en cuanto a la

correcta conexi6n a tierra del electrodom6stico.

No modifique el enchufe que se adjunta con el

electrodom6stico. Si 6ste no encaja en la toma de la

pared, solicite que un electricista cualificado le instale una

toma de pared adecuada.

P

INSTRUCCIONESDEINSTALACION

A

3. Una vez que el perno este flojo, muevalo hacia el centro

del orificio y tire hacia fuera por completo, incluyendo

el espaciador de plastico que cubre el perno.

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

la lavadora.

No seguir esta instrucci6n puede ocasionar una lesi6n

en la espalda u otto tipo de lesiones.

IMPORTANTE: Coloque la lavadora de modo que la parte

posterior de la lavadora este aproximadamente a 900 mm

(3 pies) de distancia de su ubicaci6n final.

Hay 4 pernos de transporte en el panel posterior de la lavadora

que sostienen el sistema de suspensi6n durante el transporte.

Estos pernos tambien retienen el cable de suministro de energia

dentro de la lavadora hasta que se quiten los pernos.

[

1. Mantenga la lavadora en la posici6n vertical mientras quite los

pernos de transporte.

2. Utilice una Ilave de tuercas de 1/2" para aflojar cada uno de

los pernos.

4= Una vez que se hayan quitado los 4 pernos, descarte

los pernos y los espaciadores. Luego coloque el cable

de suministro de energia en la abertura, del lado derecho

del panel posterior, y tire del cable de suministro de energia

a traves de la abertura en el lado izquierdo del panel posterior;

cierre los orificios con la tapa provista. No tire del extremo

del cable de suministro de energia a traves del orificio del

lado derecho.

5. Cierre los orificios de los pernos con los 4 tapones para

orificios de pernos de transporte.

NOTA: Llame al distribuidor del producto o al instalador si la

lavadora se va a transportar unos dias mas tarde. Para evitar

dafios estructurales y de suspensi6n, su lavadora debe estar

debidamente preparada para ser nuevamente ubicada por un

profesional competente.

30

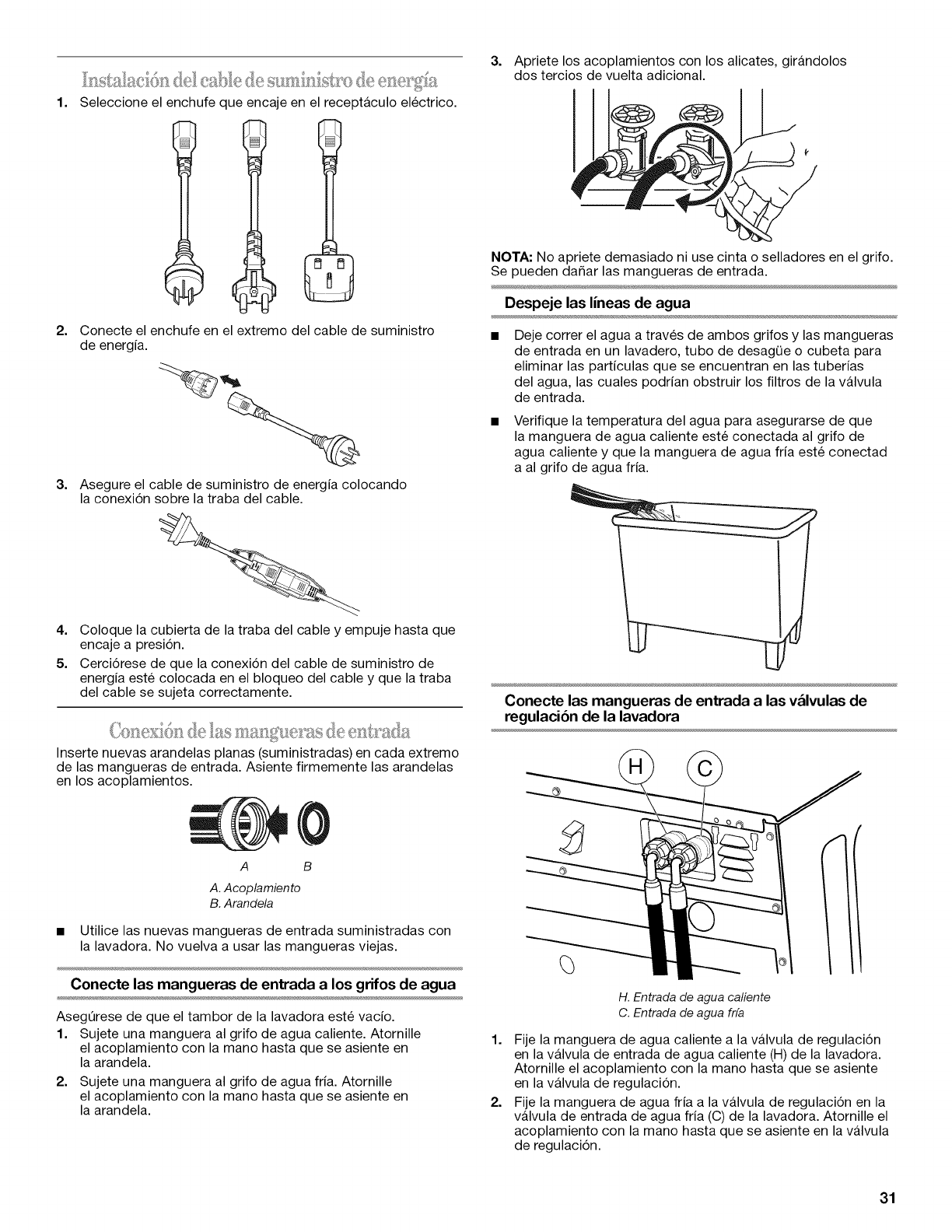

1=

2=

3=

e

Seleccione el enchufe que encaje en el receptaculo electrico.

Conecte el enchufe en el extremo del cable de suministro

de energia.

Asegure el cable de suministro de energia colocando

la conexi6n sobre la traba del cable.

4. Coloque la cubierta de la traba del cable y empuje hasta que

encaje a presi6n.

5. Cerci6rese de que la conexi6n del cable de suministro de

energia este colocada en el bloqueo del cable y que la traba

del cable se sujeta correctamente.

Inserte nuevas arandelas planas (suministradas) en cada extremo

de las mangueras de entrada. Asiente firmemente las arandelas

en los acoplamientos.

A B

A. Acoplamiento

B. Arandela

• Utilice las nuevas mangueras de entrada suministradas con

la lavadora. No vuelva a usar las mangueras viejas.

Conecte las mangueras de entrada a los grifos de agua

AsegQrese de que el tambor de la lavadora este vacio.

1. Sujete una manguera al grifo de agua caliente. Atornille

el acoplamiento con la mano hasta que se asiente en

la arandela.

2. Sujete una manguera al grifo de agua fria. Atornille

el acoplamiento con la mano hasta que se asiente en

la arandela.

3. Apriete los acoplamientos con los alicates, girandolos

dos tercios de vuelta adicional.

NOTA" No apriete demasiado ni use cinta o selladores en el grifo.

Se pueden da_ar las mangueras de entrada.

Despeje las lineas de agua

Deje correr el agua a traves de ambos grifos y las mangueras

de entrada en un lavadero, tubo de desagQe o cubeta para

eliminar las particulas que se encuentran en las tuberias

del agua, las cuales podrian obstruir los filtros de la valvula

de entrada.

Verifique la temperatura del agua para asegurarse de que

la manguera de agua caliente este conectada al grifo de

agua caliente y que la manguera de agua fria este conectad

a al grifo de agua fria.

Conecte las mangueras de entrada alas v&lvulas de

regulacibn de la lavadora

!

H. Entrada de agua caliente

C. Entrada de agua frfa

1. Fije la manguera de agua caliente a la valvula de regulaci6n

en la valvula de entrada de agua caliente (H) de la lavadora.

Atornille el acoplamiento con la mano hasta que se asiente

en la valvula de regulaci6n.

2. Fije la manguera de agua fria a la valvula de regulaci6n en la

valvula de entrada de agua fria (C) de la lavadora. Atornille el

acoplamiento con la mano hasta que se asiente en la valvula

de regulaci6n.

31

3.

4.

Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.

NOTA: No apriete demasiado. Se puede daSar el

acoplamiento.

Abra por completo los grifos del agua y revise si hay fugas.

NOTA: Reemplace las mangueras de entrada despues de

cinco aSos de uso para reducir el riesgo de que fallen. Para

consulta en el futuro, anote en las mangueras la fecha de

instalaci6n o la fecha de reposici6n de las mismas.

Inspeccione peri6dicamente y reemplace las mangueras si

aparecen bultos, torceduras, cortaduras, desgaste o

filtraciones de agua.

El tendido apropiado de la manguera de desagQe protege su piso

contra da_os ocasionados por filtraciones de agua. Lea y siga

estas instrucciones.

Retire la manguera de desag(_e de la lavadora

Tire suavemente de la manguera de desagQe corrugada para

sacarla de los sujetadores de embalaje.

Para evitar que el agua de desag(_e vuelva a su lavadora:

• No enderece la manguera de desagQe ni fuerce el exceso de

la misma dentro del tubo vertical. La manguera debe quedar

asegurada pero Io suficientemente floja que permita un

espacio para el aire.

• No tienda el exceso de la manguera en el fondo de la tina

del lavadero.

DesagLie por el piso

Quizas necesite piezas adicionales. Vea DesagQe por el piso

en "Piezas y herramientas".

1. Coloque el cable electrico encima de la lavadora.

2. Mueva la lavadora a su ubicaci6n final.

3. Ubique la manguera de desagQe en la tina del fregadero o

tubo vertical, como se muestra. Vea las ilustraciones A y B.

4. Asegure la manguera de desagQe con el fleje de atadura

rebordeado suministrado.

A B C

5. Si los grifos de la lavadora y el tubo vertical de desagQe estan

empotrados, ponga el extremo en forma de gancho de la

manguera de desagQe en el tubo vertical, como se muestra.

Vea la ilustraci6n C.

NOTAS"

• No fuerce el exceso de la manguera de desagQe dentro de

la parte posterior de la lavadora.

• Para evitar el sifonaje de agua, no selle la manguera de

desagQe en el tubo vertical.

Desag(_e de la tina de lavadero o desag_e de tubo vertical

Conecte el molde de la manguera de desagQe a la manguera de

desagQe corrugada.

A B

A. Encaje cualquiera de los extremos del molde a la manguera de

desagDeen el lugar donde comienza el corrugado.

B. Doble la manguera de desagDesobre el moldey trabela en su lugar.

La nivelaci6n apropiada de su lavadora evita el ruido y la

vibraci6n excesivos.

1. Revise si la lavadora esta nivelada colocando un nivel en el

borde superior de la lavadora, primero de lado a lado, luego

de frente hacia atras.

Si la lavadora esta contra la pared, mueva la lavadora

ligeramente hacia afuera antes de inclinarla hacia atras. Si

la lavadora no esta nivelada, primero apuntale la parte frontal

con un bloque de madera y regule las patas segQn sea

necesario, despu_s apuntale la parte de atras y regule las

patas segQn sea necesario. Repita este paso hasta que la

lavadora quede nivelada.

32

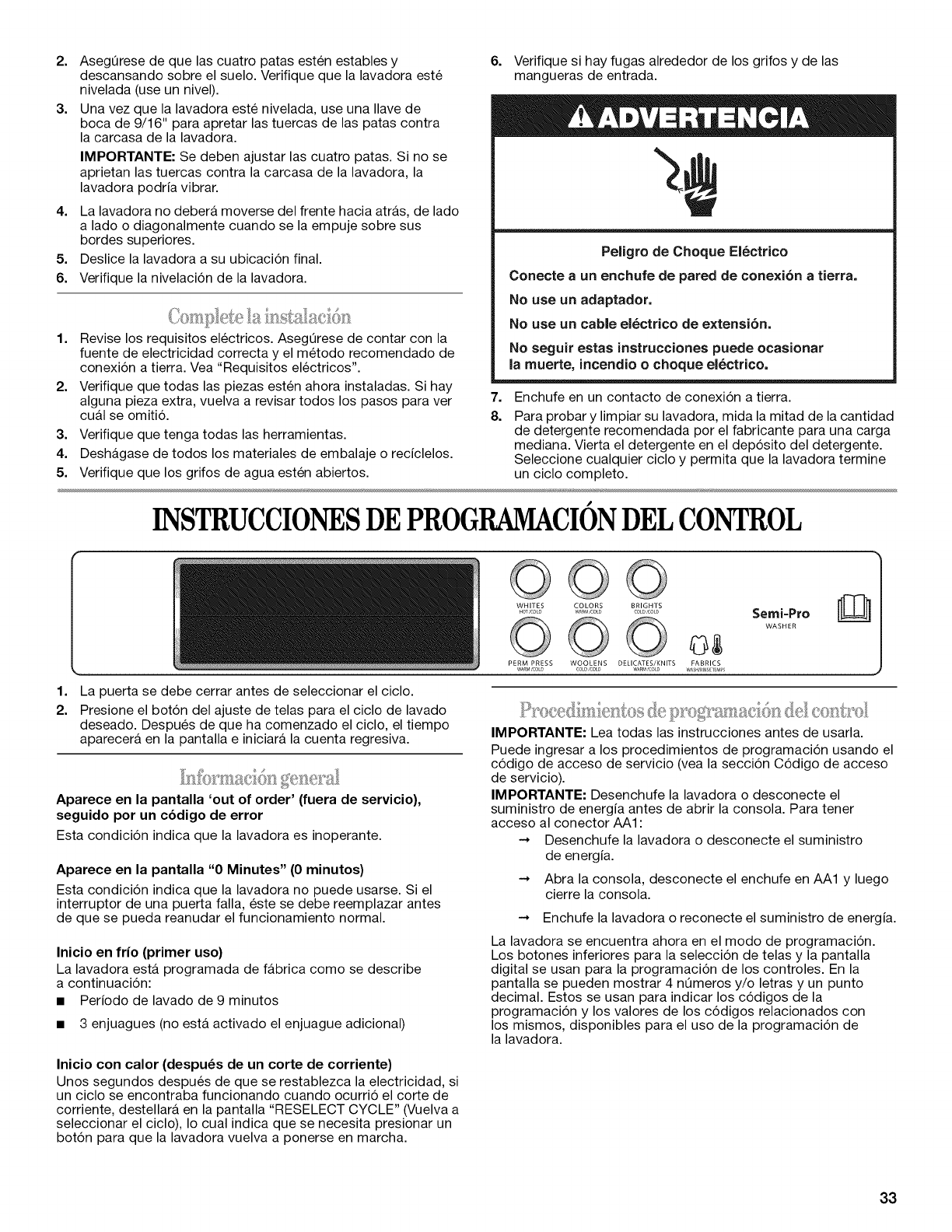

2. AsegOrese de que las cuatro patas esten estables y

descansando sobre el suelo. Verifique que la lavadora este

nivelada (use un nivel).

3. Una vez que la lavadora este nivelada, use una Ilave de

boca de 9/16" para apretar las tuercas de las patas contra

la carcasa de la lavadora.

4=

5=

6.

IMPORTANTE: Se deben ajustar las cuatro patas. Si no se

aprietan las tuercas contra la carcasa de la lavadora, la

lavadora podria vibrar.

La lavadora no debera moverse del frente hacia atras, de lado

a lado o diagonalmente cuando se la empuje sobre sus

bordes superiores.

Deslice la lavadora a su ubicaci6n final.

Verifique la nivelaci6n de la lavadora.

1. Revise los requisitos electricos. AsegOrese de contar con la

fuente de electricidad correcta y el metodo recomendado de

conexi6n a tierra. Vea "Requisitos electricos".

2. Verifique que todas las piezas esten ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver

cual se omiti6.

3. Verifique que tenga todas las herramientas.

4. Deshagase de todos los materiales de embalaje o reciclelos.

5. Verifique que los grifos de agua esten abiertos.

6. Verifique si hay fugas alrededor de los grifos y de las

mangueras de entrada.

7=

8.

Peligro de Choque El_ctrico

Conecte a un enchufe de pared de cone×ibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

Enchufe en un contacto de conexi6n a tierra.

Para probar y limpiar su lavadora, mida la mitad de la cantidad

de detergente recomendada por el fabricante para una carga

mediana. Vierta el detergente en el dep6sito del detergente.

Seleccione cualquier ciclo y permita que la lavadora termine

un ciclo completo.

INSTRUCCIONESDEPROGRAMACIONDELCONTROL

1=

2.

La puerta se debe cerrar antes de seleccionar el ciclo.

Presione el bot6n del ajuste de telas para el ciclo de lavado

deseado. Despues de que ha comenzado el ciclo, el tiempo

aparecera en la pantalla e iniciara la cuenta regresiva.

Aparece en la pantalla 'out of order' (fuera de servicio),

seguido por un cbdigo de error

Esta condici6n indica que la lavadora es inoperante.

WHITES COLORS BRIGHTS III I I1|

.............................. Semi=Pro

WASHER

PERM PRESS WOOLENS DELICATES/KNITS FABRICS

w/,_r_/cod COLD'co_# W/=RMICOD W_Sa/RINS_S

IMPORTANTE: Lea todas las instrucciones antes de usarla.

Puede ingresar a los procedimientos de programaci6n usando el

c6digo de acceso de servicio (vea la secci6n C6digo de acceso

de servicio).

IMPORTANTE: Desenchufe la lavadora o desconecte el

suministro de energia antes de abrir la consola. Para tener

acceso al conector AA1 :

-* Desenchufe la lavadora o desconecte el suministro

Aparece en la pantalla "0 Minutes" (0 minutos)

Esta condici6n indica que la lavadora no puede usarse. Si el

interruptor de una puerta falla, este se debe reemplazar antes

de que se pueda reanudar el funcionamiento normal.

de energia.

-* Abra la consola, desconecte el enchufe en AA1 y luego

cierre la consola.

--* Enchufe la lavadora o reconecte el suministro de energia.

Inicio en frio (primer uso)

La lavadora esta programada de fabrica como se describe

a continuaci6n:

• Periodo de lavado de 9 minutos

• 3 enjuagues (no esta activado el enjuague adicional)

La lavadora se encuentra ahora en el modo de programaci6n.

Los botones inferiores para la selecci6n de telas y la pantalla

digital se usan para la programaci6n de los controles. En la

pantalla se pueden mostrar 4 nOmeros y/o letras y un punto

decimal. Estos se usan para indicar los c6digos de la

programaci6n y los valores de los c6digos relacionados con

los mismos, disponibles para el uso de la programaci6n de

la lavadora.

Inicio con calor (despu_s de un corte de corriente)

Unos segundos despues de que se restablezca la electricidad, si

un ciclo se encontraba funcionando cuando ocurri6 el corte de

corriente, destellara en la pantalla "RESELECT CYCLE" (Vuelva a

seleccionar el ciclo), Io cual indica que se necesita presionar un

bot6n para que la lavadora vuelva a ponerse en marcha.

33

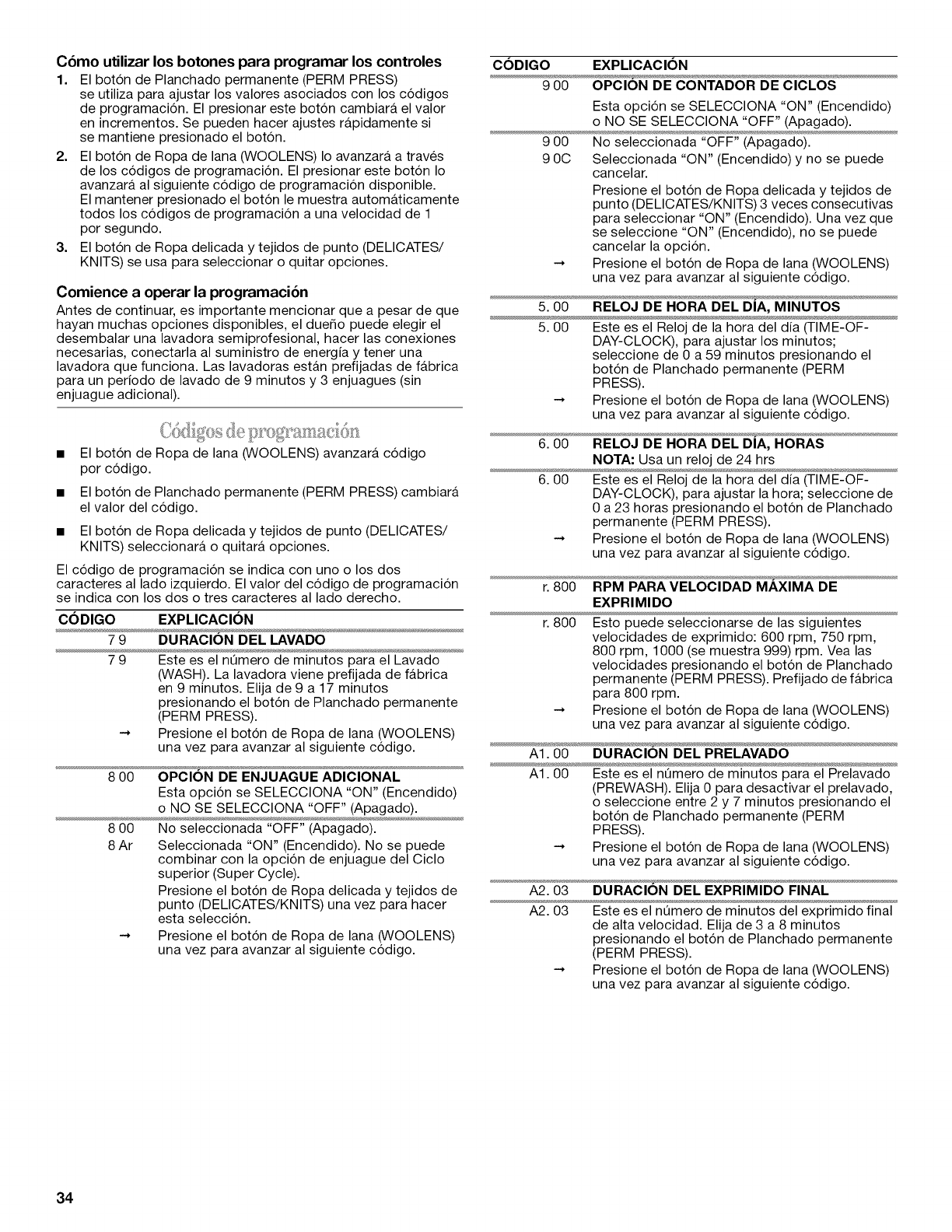

C6mo utilizar los botones para programar los controles

1. El bot6n de Planchado permanente (PERM PRESS)

se utiliza para ajustar los valores asociados con los c6digos

de programaci6n. El presionar este bot6n cambiara el valor

en incrementos. Se pueden hacer ajustes rapidamente si

se mantiene presionado el bot6n.

2. El bot6n de Ropa de lana (WOOLENS) Io avanzara a traves

de los c6digos de programaci6n. El presionar este bot6n Io

avanzara al siguiente c6digo de programaci6n disponible.

El mantener presionado el bot6n le muestra automaticamente

todos los c6digos de programaci6n a una velocidad de 1

por segundo.

3. El bot6n de Ropa delicada y tejidos de punto (DELICATES/

KNITS) se usa para seleccionar o quitar opciones.

Comience a operar la programaci6n

Antes de continuar, es importante mencionar que a pesar de que

hayan muchas opciones disponibles, el due_o puede elegir el

desembalar una lavadora semiprofesional, hacer las conexiones

necesarias, conectarla al suministro de energia y tener una

lavadora que funciona. Las lavadoras estan prefijadas de fabrica

para un periodo de lavado de 9 minutos y 3 enjuagues (sin

enjuague adicional).

El bot6n de Ropa de lana (WOOLENS) avanzara c6digo

por c6digo.

El bot6n de Planchado permanente (PERM PRESS) cambiara

el valor del c6digo.

El bot6n de Ropa delicada y tejidos de punto (DELICATES/

KNITS) seleccionara o quitara opciones.

El c6digo de programaci6n se indica con uno o los dos

caracteres al lado izquierdo. El valor del c6digo de programaci6n

se indica con los dos o tres caracteres al lado derecho.

CODIGO EXPLICACION

7 9 DURACION DEL LAVADO

79

8OO

8OO

8 Ar

Este es el nQmero de minutos para el Lavado

(WASH). La lavadora viene prefijada de fabrica

en 9 minutos. Elija de 9 a 17 minutos

presionando el bot6n de Planchado permanente

(PERM PRESS).

Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

OPCION DE ENJUAGUE ADICIONAL

Esta opci6n se SELECClONA "ON" (Encendido)

o NO SE SELECClONA "OFF" (Apagado).

No seleccionada "OFF" (Apagado).

Seleccionada "ON" (Encendido). No se puede

combinar con la opci6n de enjuague del Ciclo

superior (Super Cycle).

Presione el bot6n de Ropa delicada y tejidos de

punto (DELICATES/KNITS) una vez para hacer

esta selecci6n.

Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

CODIGO EXPLICACION

9 00 OPCION DE CONTADOR DE CICLOS

Esta opci6n se SELECClONA "ON" (Encendido)

o NO SE SELECClONA "OFF" (Apagado).

9 00 No seleccionada "OFF" (Apagado).

9 0C Seleccionada "ON" (Encendido) y no se puede

cancelar.

Presione el bot6n de Ropa delicada y tejidos de

punto (DELICATES/KN ITS) 3 veces consecutivas

para seleccionar "ON" (Encendido). Una vez que

se seleccione "ON" (Encendido), no se puede

cancelar la opci6n.

-* Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

5.00 RELOJ DE HORA DEL DIA, MINUTOS

5.00 Este es el Reloj de la hora del dia (TIME-OF-

DAY-CLOCK), para ajustar los minutos;

seleccione de 0 a 59 minutos presionando el

bot6n de Planchado permanente (PERM

PRESS).

-* Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

6. O0

6. O0

RELOJ DE HORA DEL DIA, HORAS

NOTA: Usa un reloj de 24 hrs

Este es el Reloj de la hora del dia (TIME-OF-

DAY-CLOCK), para ajustar la hora; seleccione de

0 a 23 horas presionando el bot6n de Planchado

permanente (PERM PRESS).

Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

r. 800 RPM PARAVELOCIDAD MAXIMA DE

EXPRIMIDO

r. 8OO Esto puede seleccionarse de las siguientes

velocidades de exprimido: 600 rpm, 750 rpm,

800 rpm, 1000 (se muestra 999) rpm. Vea las

velocidades presionando el bot6n de Planchado

permanente (PERM PRESS). Prefijado de fabrica

para 800 rpm.

Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

(PREWASH). Elija 0 para desactivar el prelavado,

o seleccione entre 2 y 7 minutos presionando el

bot6n de Planchado permanente (PERM

PRESS).

Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

A2.03 DURACION DEL EXPRIMIDO FINAL

A2.03 Este es el nQmero de minutos del exprimido final

de alta velocidad. Elija de 3 a 8 minutos

presionando el bot6n de Planchado permanente

(PERM PRESS).

-* Presione el bot6n de Ropa de lana (WOOLENS)

una vez para avanzar al siguiente c6digo.

34

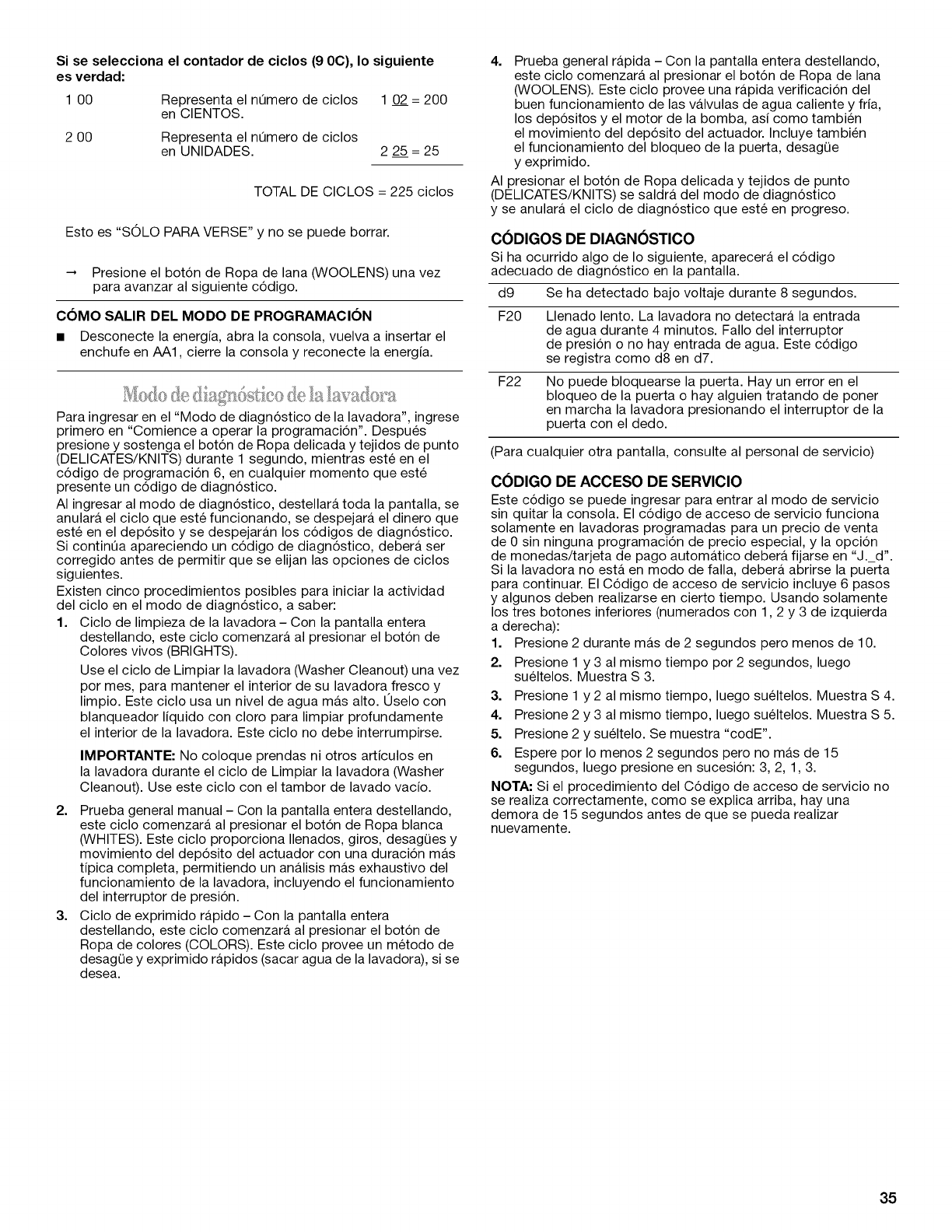

Si se selecciona el contador de ciclos (9 0C), Io siguiente

es verdad:

1 00 Representa el nQmero de ciclos 1 02 = 200

en CIENTOS.

2 00 Representa el nQmero de ciclos

en UNIDADES. 2 2.5= 25

TOTAL DE CICLOS = 225 ciclos

Esto es "SOLO PARA VERSE" y no se puede borrar.

-_ Presione el bot6n de Ropa de lana (WOOLENS) una vez

para avanzar al siguiente c6digo.

COMO SALIR DEL MODO DE PROGRAMACION

• Desconecte la energia, abra la consola, vuelva a insertar el

enchufe en AA1, cierre la consola y reconecte la energia.

Para ingresar en el "Modo de diagn6stico de la lavadora', ingrese

primero en "Comience a operar la programaci6n'. Despu6s

presione y sostenga el bot6n de Ropa delicada y tejidos de punto

(DELICATES/KNITS) durante 1 segundo, mientras este en el

c6digo de programaci6n 6, en cualquier momento que este

presente un c6digo de diagn6stico.

AI ingresar al modo de diagn6stico, destellara toda la pantalla, se

anulara el ciclo que este funcionando, se despejara el dinero que

este en el dep6sito y se despejaran los c6digos de diagn6stico.

Si continQa apareciendo un c6digo de diagn6stico, debera ser

corregido antes de permitir que se elijan las opciones de ciclos

siguientes.

Existen cinco procedimientos posibles para iniciar la actividad

del ciclo en el modo de diagn6stico, a saber:

1. Ciclo de limpieza de la lavadora - Con la pantalla entera

destellando, este ciclo comenzara al presionar el bot6n de

Colores vivos (BRIGHTS).

Use el ciclo de Limpiar la lavadora (Washer Cleanout) una vez

por mes, para mantener el interior de su lavadora fresco y

limpio. Este ciclo usa un nivel de agua mas alto. Uselo con

blanqueador liquido con cloro para limpiar profundamente

el interior de la lavadora. Este ciclo no debe interrumpirse.

IMPORTANTE: No coloque prendas ni otros articulos en

la lavadora durante el ciclo de Limpiar la lavadora (Washer

Cleanout). Use este ciclo con el tambor de lavado vacio.

2. Prueba general manual - Con la pantalla entera destellando,

este ciclo comenzara al presionar el bot6n de Ropa blanca

(WHITES). Este ciclo proporciona Ilenados, giros, desagQes y

movimiento del dep6sito del actuador con una duraci6n mas

tipica completa, permitiendo un analisis mas exhaustivo del

funcionamiento de la lavadora, incluyendo el funcionamiento

del interruptor de presi6n.

3. Ciclo de exprimido rapido - Con la pantalla entera

destellando, este ciclo comenzara al presionar el bot6n de

Ropa de colores (COLORS). Este ciclo provee un metodo de

desagQe y exprimido rapidos (sacar agua de la lavadora), si se

desea.

4. Prueba general rapida - Con la pantalla entera destellando,

este ciclo comenzara al presionar el bot6n de Ropa de lana

(WOOLENS). Este ciclo provee una rapida verificaci6n del

buen funcionamiento de las valvulas de agua caliente y fria,

los dep6sitos y el motor de la bomba, asi como tambien

el movimiento del dep6sito del actuador. Incluye tambien

el funcionamiento del bloqueo de la puerta, desagQe

y exprimido.

AI presionar el bot6n de Ropa delicada y tejidos de punto

(DELICATES/KNITS) se saldra del modo de diagn6stico

y se anulara el ciclo de diagn6stico que este en progreso.

CODIGOS DE DIAGNOSTICO

Si ha ocurrido algo de Io siguiente, aparecera el c6digo

adecuado de diagn6stico en la pantalla.

d9 Se ha detectado bajo voltaje durante 8 segundos.

F20 Llenado lento. La lavadora no detectara la entrada

de agua durante 4 minutos. Fallo del interruptor

de presi6n o no hay entrada de agua. Este c6digo

se registra como d8 en d7.

F22 No puede bloquearse la puerta. Hay un error en el

bloqueo de la puerta o hay alguien tratando de poner

en marcha la lavadora presionando el interruptor de la

puerta con el dedo.

(Para cualquier otra pantalla, consulte al personal de servicio

CODIGO DE ACCESO DE SERVICIO

Este c6digo se puede ingresar para entrar al modo de serviclo

sin quitar la consola. El c6digo de acceso de servicio funciona

solamente en lavadoras programadas para un precio de venta

de 0 sin ninguna programaci6n de precio especial, y la opcion

de monedas/tarjeta de pago automatico debera fijarse en "J. d".

Si la lavadora no esta en modo de falla, debera abrirse la puerta

para continuar. El C6digo de acceso de servicio incluye 6 pasos

y algunos deben realizarse en cierto tiempo. Usando solamente

los tres botones inferiores (numerados con 1,2 y 3 de izquierda

a derecha):

1. Presione 2 durante mas de 2 segundos pero menos de 10.

2. Presione 1 y 3 al mismo tiempo por 2 segundos, luego

su61telos. Muestra S 3.

3. Presione 1 y 2 al mismo tiempo, luego su61telos. Muestra S 4.

4. Presione 2 y 3 al mismo tiempo, luego su61telos. Muestra S 5.

5. Presione 2 y su61telo. Se muestra "codE".

6. Espere por Io menos 2 segundos pero no mas de 15

segundos, luego presione en sucesi6n: 3, 2, 1, 3.

NOTA: Si el procedimiento del C6digo de acceso de servicio no

se realiza correctamente, como se explica arriba, hay una

demora de 15 segundos antes de que se pueda realizar

nuevamente.

35

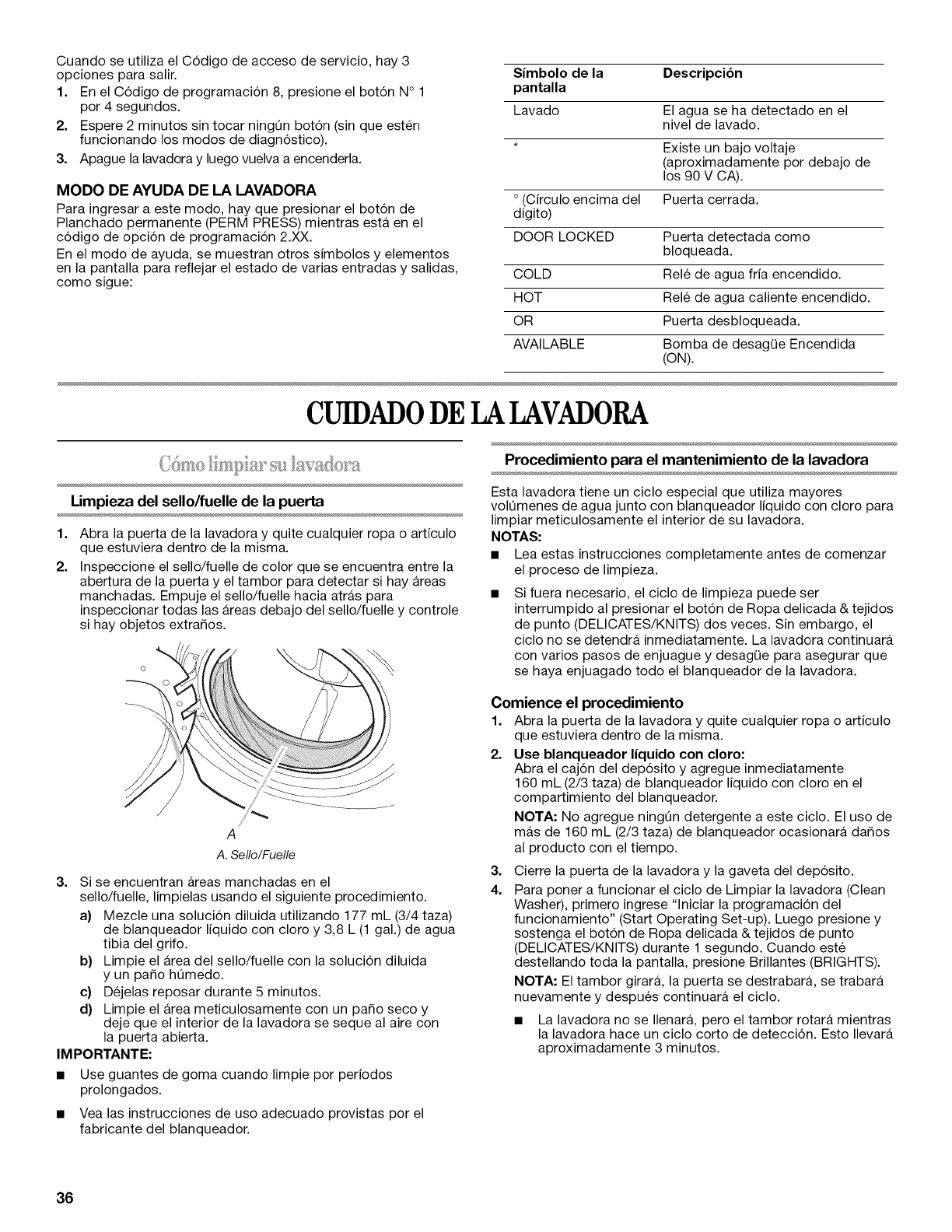

Cuando se utiliza el C6digo de acceso de servicio, hay 3

opciones para salir.

1. En el C6digo de programaci6n 8, presione el bot6n N ° 1

por 4 segundos.

2. Espere 2 minutos sin tocar ning0n bot6n (sin que esten

funcionando los modos de diagn6stico).

3. Apague la lavadora y luego vuelva a encenderla.

MODO DE AYUDA DE LA LAVADORA

Para ingresar a este modo, hay que presionar el bot6n de

Planchado permanente (PERM PRESS) mientras esta en el

c6digo de opci6n de programaci6n 2.XX.

En el modo de ayuda, se muestran otros simbolos y elementos

en la pantalla para reflejar el estado de varias entradas y salidas,

como sigue:

Simbolo de la Descripcibn

pantalla

Lavado El agua se ha detectado en el

nivel de lavado.

* Existe un bajo voltaje

(aproximadamente por debajo de

los 90 V CA).

o(Circulo encima del Puerta cerrada.

digito)

DOOR LOCKED Puerta detectada como

bloqueada.

COLD Rele de agua fria encendido.

HOT Rele de agua caliente encendido.

OR Puerta desbloqueada.

AVAILABLE Bomba de desagQe Encendida

(ON).

CUIDADODELALAVADORA

Limpieza del sello/fuelle de la puerta

1=

2.

Abra la puerta de la lavadora y quite cualquier ropa o articulo

que estuviera dentro de la misma.

Inspeccione el sello/fuelle de color que se encuentra entre la

abertura de la puerta y el tambor para detectar si hay Areas

manchadas. Empuje el sello/fuelle hacia atras para

inspeccionar todas las Areas debajo del sello/fuelle y controle

si hay objetos extra_os.

A

A. Sello/Fuelle

3. Si se encuentran Areas manchadas en el

sello/fuelle, limpielas usando el siguiente procedimiento.

a} Mezcle una soluci6n diluida utilizando 177 mL (3/4 taza)

de blanqueador liquido con cloro y 3,8 L (1 gal.) de agua

tibia del grifo.

b) Limpie el Area del sello/fuelle con la soluci6n diluida

y un paso h0medo.

c} Dejelas reposar durante 5 minutos.

d} Limpie el Area meticulosamente con un paso seco y

deje que el interior de la lavadora se seque al aire con

la puerta abierta.

IMPORTANTE:

• Use guantes de goma cuando limpie por periodos

prolongados.

• Vea las instrucciones de uso adecuado provistas por el

fabricante del blanqueador.

Procedimiento para el mantenimiento de la lavadora

Esta lavadora tiene un ciclo especial que utiliza mayores

volQmenes de agua junto con blanqueador liquido con cloro para

limpiar meticulosamente el interior de su lavadora.

NOTAS:

• Lea estas instrucciones completamente antes de comenzar

el proceso de limpieza.

• Si fuera necesario, el ciclo de limpieza puede ser

interrumpido al presionar el bot6n de Ropa delicada & tejidos

de punto (DELICATES/KNITS) dos veces. Sin embargo, el

ciclo no se detendra inmediatamente. La lavadora continuara

con varios pasos de enjuague y desagQe para asegurar que

se haya enjuagado todo el blanqueador de la lavadora.

Comience el procedimiento

1. Abra la puerta de la lavadora y quite cualquier ropa o articulo

que estuviera dentro de la misma.

2. Use blanqueador liquido con cloro:

Abra el caj6n del dep6sito y agregue inmediatamente

160 mL (2/3 taza) de blanqueador liquido con cloro en el

compartimiento del blanqueador.

NOTA: No agregue ningL_ndetergente a este ciclo. El uso de

mas de 160 mL (2/3 taza) de blanqueador ocasionara da_os

al producto con el tiempo.

3=

4.

Cierre la puerta de la lavadora y la gaveta del dep6sito.

Para poner a funcionar el ciclo de Limpiar la lavadora (Clean

Washer), primero ingrese "lniciar la programaci6n del

funcionamiento" (Start Operating Set-up). Luego presione y

sostenga el bot6n de Ropa delicada & tejidos de punto

(DELICATES/KNITS) durante 1 segundo. Cuando este

destellando toda la pantalla, presione Brillantes (BRIGHTS).

NOTA: El tambor girara, la puerta se destrabara, se trabara

nuevamente y despu6s continuara el ciclo.

• La lavadora no se Ilenara, pero el tambor rotara mientras

la lavadora hace un ciclo corto de detecci6n. Esto Ilevara

aproximadamente 3 minutos.

36

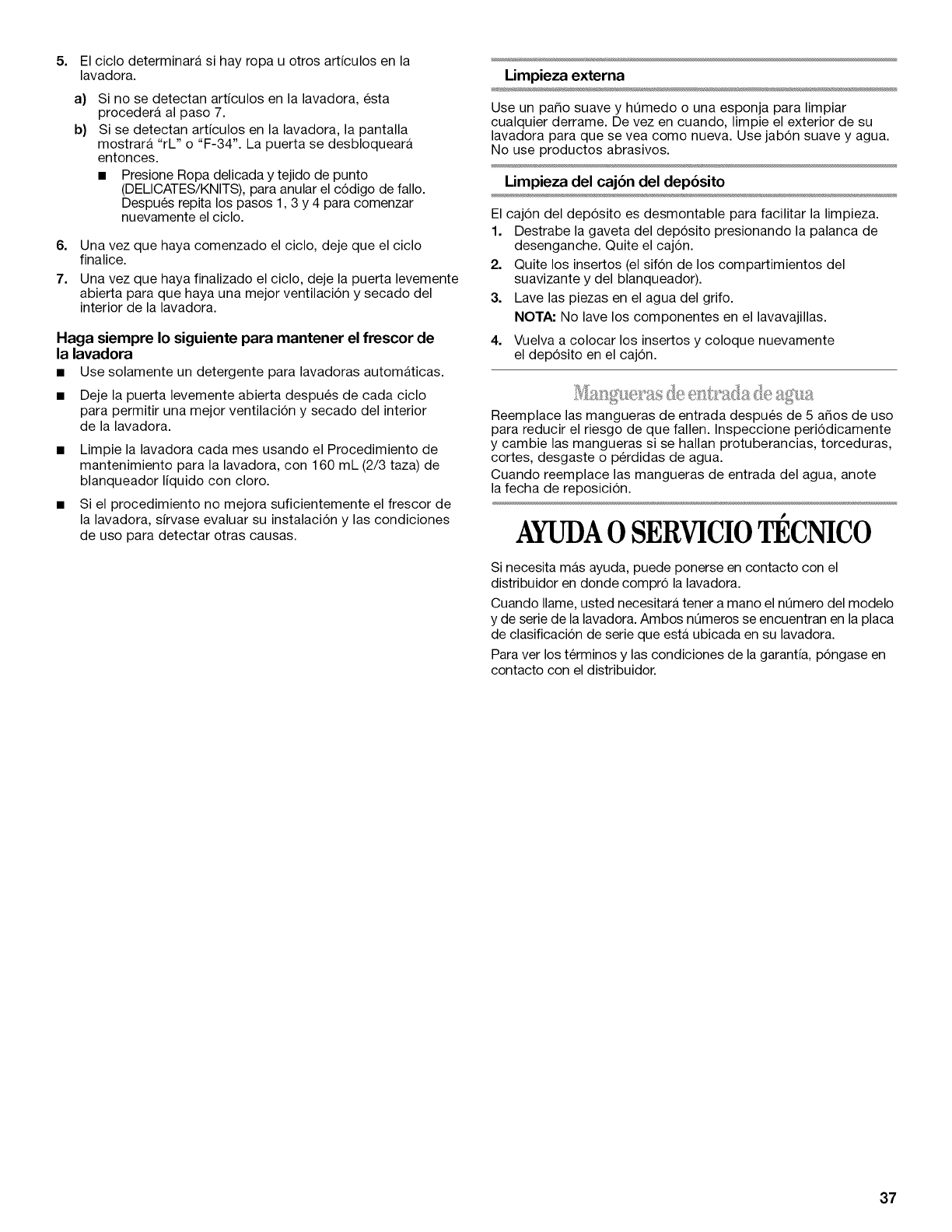

5= El ciclo determinara si hay ropa u otros articulos en la

lavadora.

a)

b)

Si no se detectan articulos en la lavadora, esta

procedera al paso 7.

Si se detectan articulos en la lavadora, la pantalla

mostrara "rL" o "F-34". La puerta se desbloqueara

entonces.

• Presione Ropa delicada y tejido de punto

(DELICATES/KNITS), para anular el c6digo de fallo.

Despu6s repita los pasos 1,3 y 4 para comenzar

nuevamente el ciclo.

6=

7.

Una vez que haya comenzado el ciclo, deje que el ciclo

finalice.

Una vez que haya finalizado el ciclo, deje la puerta levemente

abierta para que haya una mejor ventilaci6n y secado del

interior de la lavadora.

Haga siempre Io siguiente para mantener el frescor de

la lavadora

• Use solamente un detergente para lavadoras automaticas.

• Deje la puerta levemente abierta despu6s de cada ciclo

para permitir una mejor ventilaci6n y secado del interior

de la lavadora.

• Limpie la lavadora cada mes usando el Procedimiento de

mantenimiento para la lavadora, con 160 mL (2/3 taza) de

blanqueador liquido con cloro.

• Si el procedimiento no mejora suficientemente el frescor de

la lavadora, sirvase evaluar su instalaci6n y las condiciones

de uso para detectar otras causas.

Limpieza externa

Use un patio suave y h0medo o una esponja para limpiar

cualquier derrame. De vez en cuando, limpie el exterior de su

lavadora para que se vea como nueva. Use jab6n suave y agua.

No use productos abrasivos.

Limpieza del caj6n del dep6sito

El caj6n del dep6sito es desmontable para facilitar la limpieza.

1. Destrabe la gaveta del dep6sito presionando la palanca de

desenganche. Quite el caj6n.

2. Quite los insertos (el sif6n de los compartimientos del

suavizante y del blanqueador).

3. Lave las piezas en el agua del grifo.

NOTA" No lave los componentes en el lavavajillas.

4. Vuelva a colocar los insertos y coloque nuevamente

el dep6sito en el caj6n.

Reemplace las mangueras de entrada despu6s de 5 afios de uso

para reducir el riesgo de que fallen. Inspeccione peri6dicamente

y cambie las mangueras si se hallan protuberancias, torceduras,

cortes, desgaste o perdidas de agua.

Cuando reemplace las mangueras de entrada del agua, anote

la fecha de reposici6n.

AYUDA0 SERVICIOTECNICO

Si necesita mas ayuda, puede ponerse en contacto con el

distribuidor en donde compr6 la lavadora.

Cuando Ilame, usted necesitara tener a mano el n0mero del modelo

y de serie de la lavadora. Ambos n0meros se encuentran en la placa

de clasificaci6n de serie que esta ubicada en su lavadora.

Para ver los terminos y las condiciones de la garantia, p6ngase en

contacto con el distribuidor.

37

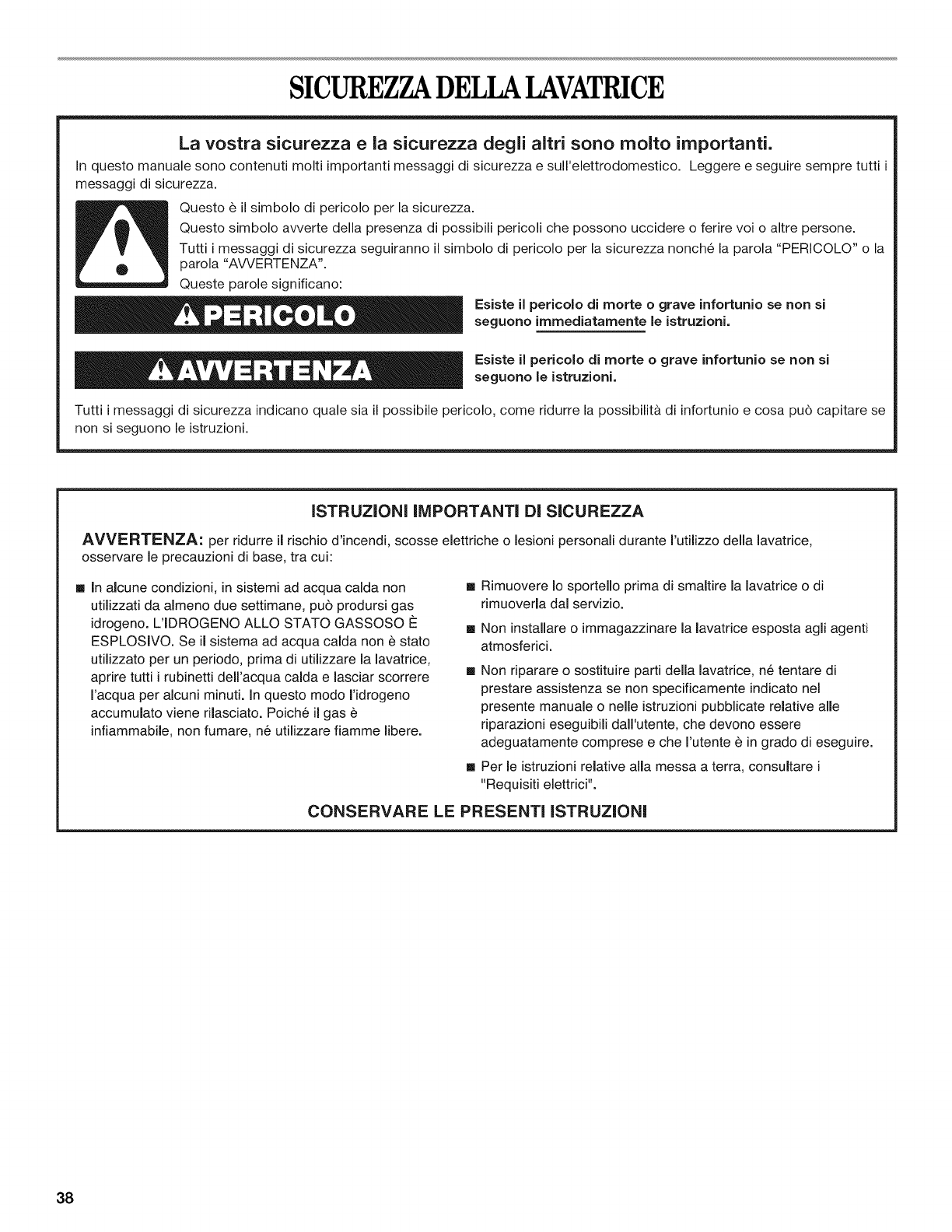

SICUREZZADELLALAVATRICE

La vostra sicurezza ela sicurezza degli altri sono molto importanti.

In questo manuale sono contenuti molti importanti messaggi di sicurezza e sull'elettrodomestico. Leggere e seguire sempre tutti i

messaggi di sicurezza.

Questo eil simbolo di pericolo per la sicurezza.

Questo simbolo avverte della presenza di possibili pericoli che possono uccidere o ferire voi o altre persone.

Tutti i messaggi di sicurezza seguiranno il simbolo di pericolo per la sicurezza nonch6 la parola "PERICOLO" o la

parola "AWERTENZA".

Queste parole significano:

Esiste il pericolo di rnorte o grave infortunio se non si

seguono immediatamente le istruzioni.

Esiste il pericolo di morte o grave infortunio se non si

seguono le istruzioni.

Tutti i messaggi di sicurezza indicano quale sia il possibile pericolo, come ridurre la possibilita di infortunio e cosa pu6 capitare se

non si seguono le istruzioni.

ISTRUZIONI IMPORTANTI DI SICUREZZA

AVVERTENZA: per ridurre il rischio d'incendi, scosse elettriche o lesioni personali durante I'utilizzo della lavatrice,

osservare le precauzioni di base, tra cui:

[] In alcune condizioni, in sistemi ad acqua calda non

utilizzati da almeno due settimane, pub prodursi gas

idrogeno. L'IDROGENO ALLO STATO GASSOSO

ESPLOSlVO. Seil sistema ad acqua calda non e state

utilizzato per un periodo, prima di utilizzare la lavatrice,

aprire tutti i rubinetti dell'acqua calda e lasciar scorrere

I'acqua per alcuni minuti. In questo modo I'idrogeno

accumulato viene rilasciato. Poiche il gas 0

infiammabile, non fumare, ne utilizzare flamme libere.

Rimuovere Io sportello prima di smaltire la lavatrice o di

rimuoverla dal servizio.

Non installare o immagazzinare la lavatrice esposta agli agenti

atmosferici.

[] Non riparare o sostituire parti della lavatrice, ne tentare di

prestare assistenza se non specificamente indicate nel

presente manuale o nelle istruzioni pubblicate relative alle

riparazioni eseguibili dall'utente, che devono essere

adeguatamente comprese e che I'utente 0 in grade di eseguire.

[] Per le istruzioni relative alia messa a terra, consultare i

"Requisiti elettrici".

CONSERVARE LE PRESENTI ISTRUZIONI

38

SMALTIlVIENTODELLALAVATRICE

Questo elettrodomestico _ stato contrassegnato in ottemperanza alia Direttiva Europea 2002/96/EC sulle Attrezzature

Elettriche ed Elettroniche da Smaltire (WEEE).

Assicurarsi che questo prodotto venga eliminato correttamente, in modo da evitare possibili conseguenze dannose per

I'ambiente e la salute umana, che potrebbero altrimenti sorgere dalla gestione errata dello smakimento dell'elettrodomestico

stesso.

II simbolo sul prodotto, o sui documenti che Io accompagnano, indica che questo elettrodomestico non deve essere trattato

come un rifiuto domestico. Deve, al contrario, essere consegnato al punto di raccoka previsto per il riciclaggio di attrezzature

elettriche ed elettroniche.

L'eliminazione deve essere eseguita in ottemperanza alle norme ambientali sullo smaltimento dei rifiuti.

Per ukeriori informazioni dettagliate sul trattamento, il recupero ed il riciclaggio di questo prodotto, si prega di contattare I'ufficio

municipale piQ vicino, il servizio di smakimento dei rifiuti domestici o il negozio dove _ stato acquistato questo prodotto.

REQUISITID'INSTALLAZIONE

Componenti alternativi

Raccogliere gli attrezzi e i componenti necessari prima di

iniziare I'installazione. Le parti fornite si trovano nel cestello

della lavatrice.

Attrezzi necessari per il collegamento dei tubi dell'acqua

•Pinze (con apertura a • Torcia (opzionale)

39,5 mm [1 9/16"])

Attrezzi necessari per I'installazione

• Chiavi aperte da 1/2" • Livella

e 9/16" • Blocchetto in legno

• Cacciavite di sicurezza

Torx_t T-20 • Righello o centimetro

• 1/4" chiave per dadi

Componenti in dotazione

L'installazione pu6 richiedere componenti aggiuntivi. Se siete

interessati ad acquistare uno degli articoli elencati, contattate il

distributore autorizzato Whirlpool.

In caso di Occorre acquistare

Vaschetta di

lavaggio o colonna

a un altezza

superiore a 2,4 m

(96")

Sistema di pompaggio a pozzo di scarico

(se non disponibile)

Fogna sopraelevata Vasca di scarico standard o lavandino di

servizio da 76 I (20 gal. ), alto 762 mm

(30") e pompa per pozzo di scarico

(disponibile presso i distributori di

prodotti per idraulica)

Scarico a Sifone, numero parte 285320; tubo di

pavimento scarico aggiuntivo, numero

parte 8318155; e kit di collegamento,

numero parte 280129

Tubo di scarico Kit prolunga per il tubo di scarico da

troppo corto 1,2 m (4 piedi), numero parte 285834

A B

E

A. Forma a U per tubo

B. Tubi per I'acqua (2)

C. Rondelle per i tubi (4)

D. Tappo per viti di trasporto (4)

E. Fascette

D

1-® TORX _ marchio registrato di Acument Intellectual Properties, LLC.

39

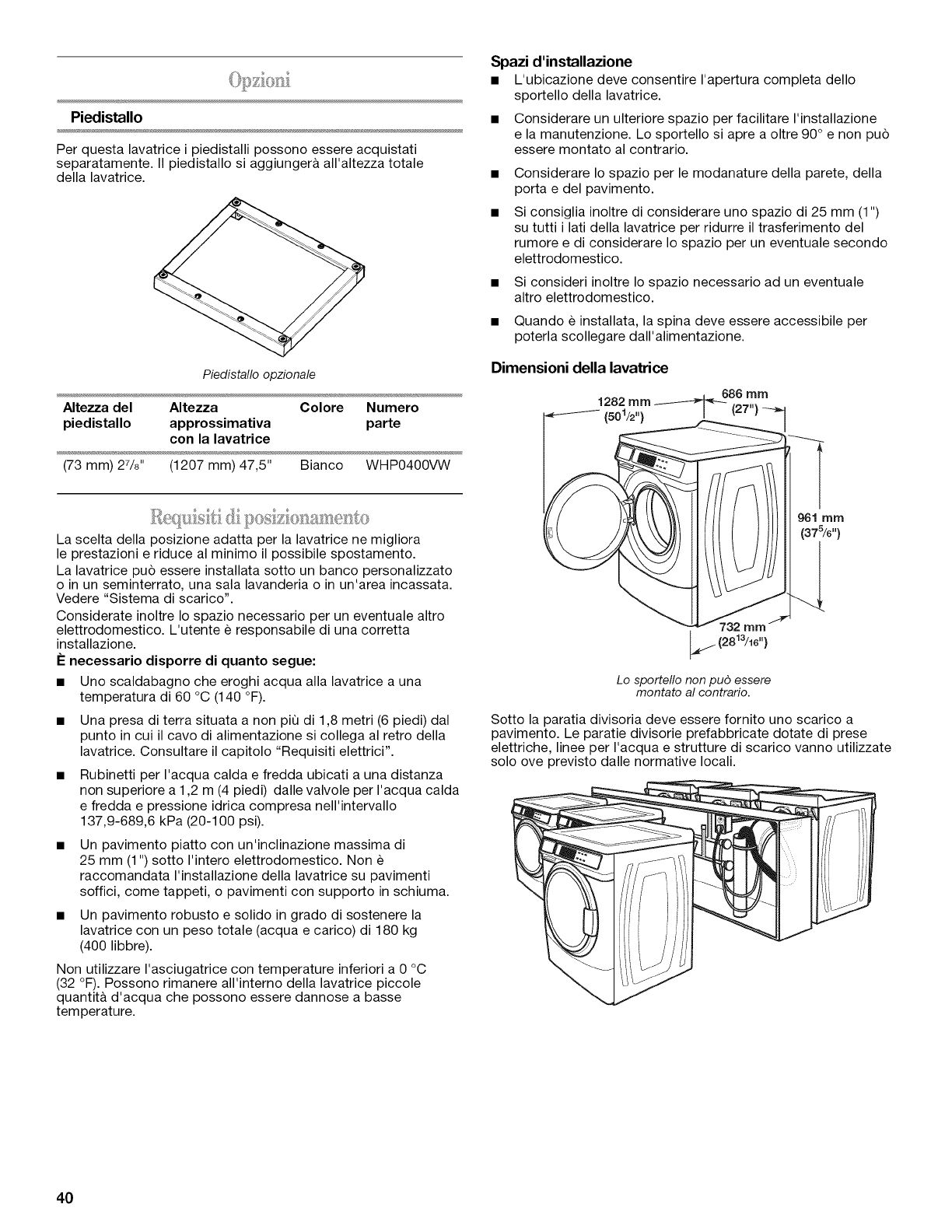

Piedistallo

Per questa lavatrice i piedistalli possono essere acquistati

separatamente. II piedistallo si aggiunger& all'altezza totale

della lavatrice.

Piedistallo opzionale

Altezza del Altezza Colore Numero

piedistallo approssimativa parte

con la lavatrice

(73 mm) 27/8" (1207 mm) 47,5" Bianco WHP0400VW

Spazi d'installazione

• L'ubicazione deve consentire I'apertura completa dello

sportello della lavatrice.

• Considerare un ulteriore spazio per facilitare I'installazione

e la manutenzione. Lo sportello si apre a oltre 90° e non pub

essere montato al contrario.

Considerare Io spazio per le modanature della parete, della

porta e del pavimento.

Si consiglia inoltre di considerare uno spazio di 25 mm (1")

su tutti i lati della lavatrice per ridurre il trasferimento del

rumore e di considerare Io spazio per un eventuale secondo

elettrodomestico.

Si consideri inoltre Io spazio necessario ad un eventuale

altro elettrodomestico.

Quando e installata, la spina deve essere accessibile per

poterla scollegare dall'alimentazione.

Dimensioni della lavatrice

,_ 686 mm

1282rnrn _ .

(501/2,,} - I (27) _]

La scelta della posizione adatta per la lavatrice ne migliora

le prestazioni e riduce al minimo il possibile spostamento.

La lavatrice pub essere installata sotto un banco personalizzato

0 in un seminterrato, una sala lavanderia 0 in un'area incassata.

Vedere "Sistema di scarico".

Considerate inoltre I0 spazio necessario per un eventuale altro

elettrodomestico. L'utente e responsabile di una corretta

installazione.

i_ necessario disporre di quanto segue:

• Uno scaldabagno che eroghi acqua alia lavatrice a una

temperatura di 60 °C (140 °F).

• Una presa di terra situata a non piQ di 1,8 metri (6 piedi) dal

punto in cui il cavo di alimentazione si collega al retro della

lavatrice. Consultare il capitolo "Requisiti elettrici".

• Rubinetti per I'acqua calda e fredda ubicati a una distanza

non superiore a 1,2 m (4 piedi) dalle valvole per I'acqua calda

e fredda e pressione idrica compresa nell'intervallo

137,9-689,6 kPa (20-100 psi).

• Un pavimento piatto con un'inclinazione massima di

25 mm (1") sotto I'intero elettrodomestico. Non

raccomandata I'installazione della lavatrice su pavimenti

soffici, come tappeti, o pavimenti con supporto in schiuma.

• Un pavimento robusto e solido in grado di sostenere la

lavatrice con un peso totale (acqua e carico) di 180 kg

(400 libbre).

Non utilizzare I'asciugatrice con temperature inferiori a 0 °C

(32 °F). Possono rimanere all'interno della lavatrice piccole

quantit& d'acqua che possono essere dannose a basse

temperature.

961 mrn

{37%"}

Lo sportello non pu_ essere

montato al contrario.

Sotto la paratia divisoria deve essere fornito uno scarico a

pavimento. Le paratie divisorie prefabbricate dotate di prese

elettriche, linee per I'acqua e strutture di scarico vanno utilizzate

solo ove previsto dalle normative Iocali.

40

# possibile installare la lavatrice utilizzando il sistema di scarico

a colonna (a pavimento o a parete) quello con vaschetta di

lavaggio, oppure quello a pavimento. Selezionare il metodo di

installazione del tubo di scarico adeguato. Vedere "Attrezzi

e componenti".

Colonna di scarico, a pavimento oa parete (viste A e B)

La colonna di scarico richiede un tubo verticale con diametro

minimo di 50 mm (2"). La capacit& minima di deflusso deve

essere non inferiore a 64 litri al minuto (17 galloni/min).

L'estremit& superiore del tubo verticale deve avere un'altezza di

almeno 762 mm (30") e non piQ di 2,4 m (96") a partire dai piedi

dell' elettrodomestico.

B

Sistema di scarico a vaschetta di lavaggio (vista C)

La vaschetta di scarico deve avere una capacit& di almeno 76 I

(20 gal.) La parte piQ alta della vaschetta deve trovarsi ad almeno

762 mm (30") dal pavimento.

Sistema di scarico apavimento (vista D)

II sistema di scarico a pavimento richiede un sifone acquistabile

separatamente. Vedere "Attrezzi e componenti".

II sifone deve trovarsi ad almeno 710 mm (28") dal fondo della

lavatrice. Possono essere necessari altri tubi.

710 mm

(28" rain.)

Pericolo di scossa elettrica

Collefare a una presa con messa a terra.

Evitare rutilizzo di adattatori,

Evitare rutilizzo di prolunghe.

La mancata osservanza di queste istruzioni pub

causare morte, incendi o scosse elettriche.

# necessaria alimentazione elettrica a 220-240 V, 50 Hz con

fusibili. Si consiglia di utilizzare un interruttore di circuito o un

fusibile di ritardo da 10-16 A.

• Questa lavatrice e dotata di un cavo di alimentazione

predisposto per la messa a terra.

• Per ridurre al minimo i pericoli di scosse elettriche, occorre

collegare il cavo a una presa dotata di messa a terra, in

ottemperanza alle ordinanze e alle normative Iocali. Se non

disponibile una presa corrispondente, e responsabilit&

del personale e obbligo del cliente far installare una presa

correttamente messa a terra da un elettricista qualificato.

• Se le normative Io consentono e se viene utilizzato un

ulteriore cavo di collegamento a terra, si raccomanda di

consultare un tecnico qualificato che verifichi I'adeguatezza

del percorso di collegamento a terra.

• Se il cavo di alimentazione e danneggiato, deve essere

sostituito dal produttore, da un suo agente di servizio, o da

altre persone qualificate al fine di evitare pericoli.

• Non mettere a terra verso un tubo di gas.

• Verificare con un elettricista esperto I'adeguata messa a terra

della lavatrice.

• Non utilizzare fusibili nel circuito neutro o di terra.

ISTRUZIONI PER LA MESSA A TERRA

Questa lavatrice deve avere una messa a terra, in caso di

anomalia o di guasto, la messa a terra riduce il rischio di

scosse elettriche offrendo alia corrente elettrica un

percorso alternativo con una resistenza minima. Questa

lavatrice e dotata di un cavo fornito di un conduttore ed una

spina per la messa a terra. La spina deve essere inserita

nella presa di corrente giusta ben installata e collegata alia

messa a terra in conformit& con i codici e le normative

Iocali.

ATTENZIONE: Una connessione inadeguata del filo

della messa a terra pu6 causare un rischio di scossa

elettrica, in caso di dubbi sull'adeguatezza della messa a

terra della lavatrice, chiedere ad un elettricista o ad un

tecnico.

Non modificare la spina fornita con I'apparecchio - se non

entra nella presa, far installare la presa adeguata da un

tecnico qualificato.

41

ISTRUZIONID'INSTALLAZIONE

Rischio di peso eccessivo

Spostare o installare la lavatrice almeno in due.

Altrimenti si possono causare lesioni alia schiena o

altre ferite.

IMPORTANTE: posizionare la rondella in modo chela parte

posteriore della lavatrice si trovi a circa 900 mm (3 piedi) dalla

sua ubicazione finale.

Sono presenti 4 viti di trasporto nel pannello posteriore della

lavatrice che sostengono il sistema di sospensione durante il

trasporto. Prima della rimozione questi bulloni mantengono

inoltre il cavo di alimentazione all'interno della lavatrice.

I

1. Durante la rimozione delle viti di trasporto tenere la lavatrice

in posizione verticale.

2. Con una chiave da 1/2", allentare ciascun bullone.

3. Una volta allentato, portarlo al centro del foro ed estrarlo

completamente, eliminando anche il distanziatore in plastica

che Io ricopre.

4. Dopo la rimozione, eliminare bulloni e distanziatori. Far

passare la presa del cavo di alimentazione nell'apertura sulla

destra del pannello posteriore e farla fuoriuscire dall'apertura

sulla destra del pannello posteriore e chiudere i fori

applicando i tappi in dotazione. Non tirare I'estremit& del cavo

di alimentazione dalla parte del foro destro.

5. Chiudere i fori con i 4 tappi per i bulloni di trasporto.

NOTA: se la lavatrice dovra essere trasportata in una fase

successiva, contattare il distributore del prodotto o I'installatore.

Per evitare la sospensione e danni strutturali, la lavatrice deve

essere preparata per essere riposizionata da un professionista

esperto.

1,

illSla, lid€ O;_]e el(avo¢ I _--_> _,_, _:,,

Scegliere una spina adeguata alia presa elettrica.

)

2. Montare la spina all'estremita del cavo di alimentazione.

3. Fissare il cavo di alimentazione fissando la connessione

sul fermo del cavo.

4. Sistemare il coperchio del fermo del cavo ed esercitare

pressione fino a quando non scatta.

5. Verificare che il cavo di alimentazione sia stato collegato

correttamente al fermo e che quest'ultimo si blocchi

correttamente.

Non riutilizzare tubi vecchi. Inserire le rondelle piatte nuove (in

dotazione) in ciascuna estremit& dei tubi d'ingresso. Inserire con

vigore le rondelle nei raccordi.

A

A. Raccordo

B. Rondella

• Utilizzare i nuovi tubi in dotazione con la lavatrice. Non

riutilizzare vecchi tubi.

Collegamento dei tubi d'ingresso ai rubinetti dell'acqua

Accertarsi che il cestello della lavatrice sia vuoto.

1. Collegare il tubo al rubinetto dell'acqua calda. Avvitarlo

sul raccordo manualmente, fino a quando non si e fissato

alia lavatrice.

2. Collegare il tubo al rubinetto dell'acqua fredda. Avviatarlo

sul raccordo manualmente, fino a quando non si e fissato

alia lavatrice.

42

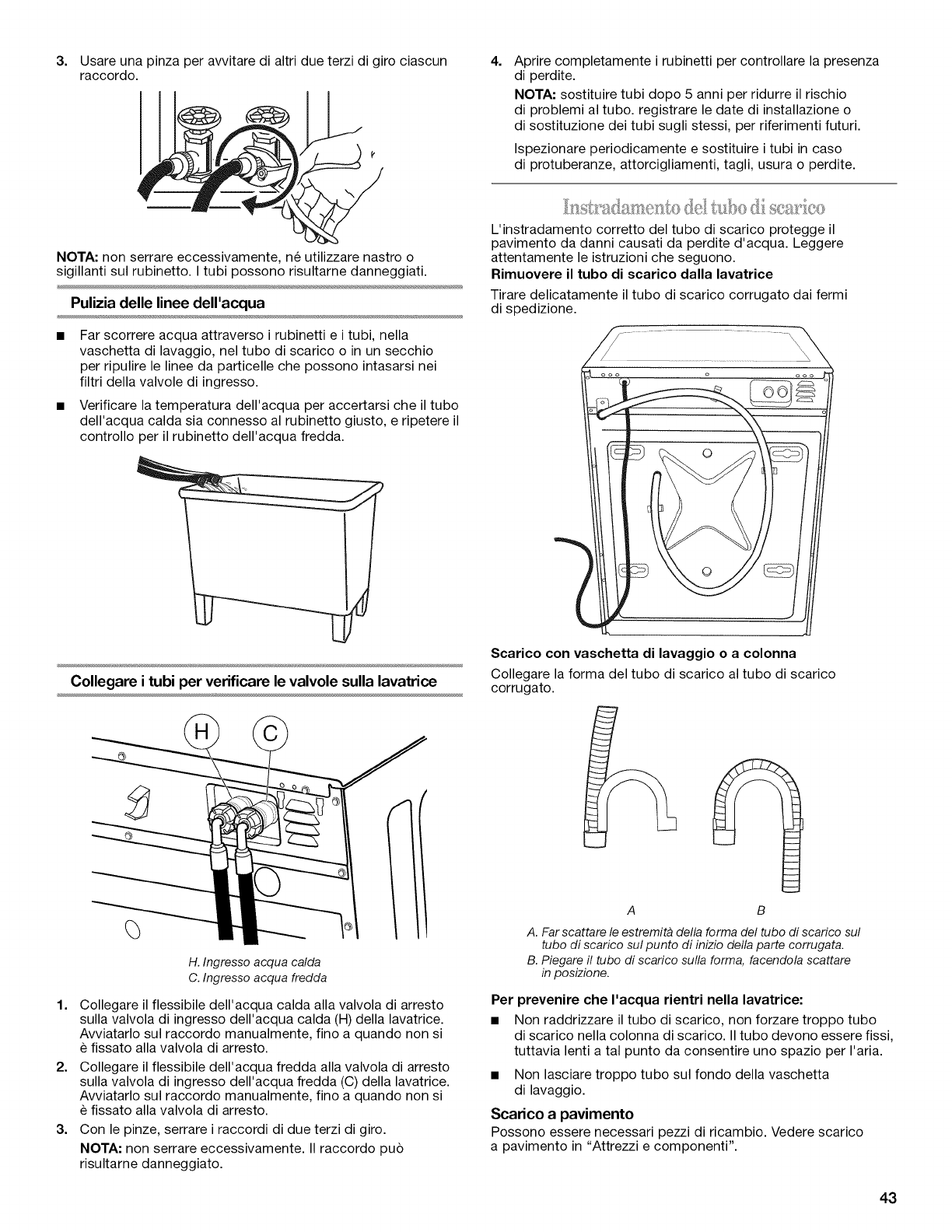

3. Usare una pinza per avvitare di altri due terzi di giro ciascun

raccordo.

4. Aprire completamente i rubinetti per controllare la presenza

di perdite.

NOTA" sostituire tubi dope 5 anni per ridurre il rischio

di problemi al tube. registrare le date di installazione o

di sostituzione dei tubi sugli stessi, per riferimenti futuri.

Ispezionare periodicamente e sostituire i tubi in case

di protuberanze, attorcigliamenti, tagli, usura o perdite.

NOTA" non serrare eccessivamente, ne utilizzare nastro o

sigillanti sul rubinetto. I tubi possono risultarne danneggiati.

Pulizia delle linee dell'acqua

• Far scorrere acqua attraverso i rubinetti e i tubi, nella

vaschetta di lavaggio, nel tube di scarico o in un secchio

per ripulire le linee da particelle che possono intasarsi nei

filtri della valvole di ingresso.

• Verificare la temperatura dell'acqua per accertarsi che il tube

dell'acqua calda sia connesso al rubinetto giusto, e ripetere il

controllo per il rubinetto dell'acqua fredda.

L'instradamento corretto del tube di scarico protegge il

pavimento da danni causati da perdite d'acqua. Leggere

attentamente le istruzioni che seguono.

Rimuevere il tube di scarice dalla lavatrice

Tirare delicatamente il tube di scarico corrugate dai fermi

di spedizione.

1.

2.

3.

Collegare i tubi per verificare le valvole sulla lavatrice

I1

k

H. Ingresso acqua calda

C. Ingresso acqua fredda

Collegare il flessibile dell'acqua calda alia valvola di arresto

sulla valvola di ingresso dell'acqua calda (H) della lavatrice.

Avviatarlo sul raccordo manualmente, fine a quando non si

fissato alia valvola di arresto.

Collegare il flessibile dell'acqua fredda alia valvola di arresto

sulla valvola di ingresso dell'acqua fredda (C) della lavatrice.

Avviatarlo sul raccordo manualmente, fine a quando non si

fissato alia valvola di arresto.

Con le pinze, serrare i raccordi di due terzi di giro.

NOTA: non serrare eccessivamente. II raccordo pu6

risultarne danneggiato.

Scarico con vaschetta di lavaggio o acolonna

Collegare la forma del tube di scarico al tube di scarico

corrugate.

AB

A. Far scattare le estremita della forma del tube di scarico sul

tube di scarico sul punto di inizio della parte corrugata.

B. Piegare il tube di scarico sulla forma, facendola scattare

in posizione.

Per prevenire che I'acqua rientri nella lavatrice:

• Non raddrizzare il tube di scarico, non forzare troppo tube

di scarico nella colonna di scarico. II tube devono essere fissi,

tuttavia lenti a tal punto da consentire uno spazio per I'aria.

• Non lasciare troppo tube sul fondo della vaschetta

di lavaggio.

Scarico a pavimento

Possono essere necessari pezzi di ricambio. Vedere scarico

a pavimento in "Attrezzi e componenti".

43

1=

2.

3.

4.

Sistemare il cavo di alimentazione sulla parte superiore della

lavatrice.

Spostare la lavatrice nella posizione finale.

Sistemare il tubo di scarico nella vaschetta di lavaggio o nella

colonna di scarico come illustrato. Vedere le figure A e B.

Fissare il tubo di scarico tramite la fascetta in dotazione.

!r

A B C

5. Se i rubinetti della lavatrice e la colonna di scarico sono

incassati, poggiare I'estremit& uncinata del tubo di scarico

nella colonna, come illustrato. Vedere la figura C.

NOTA:

• Non forzare una quantit& eccessiva del tubo di scarico

nella parte posteriore della lavatrice.

• Per evitare I'effetto sifone, non sigillare il tubo di scarico

nella colonna.

II livellamento corretto della lavatrice evita rumore e vibrazioni

eccessivi.

1. Verificare che la lavatrice sia a livello con una livella, prima

da lato a lato e poi dalla parte anteriore a quella posteriore.

2=

Se la lavatrice si trova contro la parete staccarla lievemente

prima di inclinarla all'indietro. Se la lavatrice non e livellata,

puntellare prima la parte anteriore con un blocchetto di legno

e regolare i piedini secondo necessit&, quindi spostare il

blocco di legno per puntellare la parte posteriore e ripetere

I'operazione di regolazione. Ripetere I'operazione fino a

quando la lavatrice non e a livello.

Verificare che i quattro piedini siano stabili e che poggino

sul pavimento. Verificare che la lavatrice si livellata (utilizzare

una livella).

3= Una volta a livello, utilizzare una chiave aperta da 9/16"

per serrare i dati dei piedini contro il telaio della lavatrice.

IMPORTANTE" serrare tutti i quattro piedini. Se i dadi

non sono serrati contro il telaio, la lavatrice pub vibrare.

4. Quando spinta dalle estremit& superiori la lavatrice non

deve compiere movimenti verso la parte posteriore, laterali

o diagonali.

5. Spostare la lavatrice nella posizione finale.

6. Verificare chela lavatrice sia a livello.

1. Verificare i requisiti elettrici. Assicurarsi di disporre di un

impianto elettrico adeguato e di un'adeguata messa a terra.

Consultare i "Requisiti elettrici".

2. Accertarsi di aver installato tutti i componenti. Se avanza

un componente, ripetere il procedimento per capire quale

passo sia stato saltato.

3. Accertarsi di avere tutti gli attrezzi a disposizione.

4. Smaltire o riciclare il materiale d'imballaggio.

5. Verificare che i rubinetti dell'acqua siano aperti.

6. Verificare I'assenza di perdite dai rubinetti e dai flessibili.

7=

8.

Pericolo di scossa elettrica

Collefare auna presa con messa a terra.

Evitare I'utilizzo di adattatori.

Evitare rutilizzo di prolunghe.

La mancata osservanza di queste istruzioni pub

causare metre, incendi o scosse elettriche.

Collegare a una presa con messa a terra.

Per provare e pulire la lavatrice, misurare met& della quantit&

di detersivo consigliata dal produttore per un carico medio.

Versare il detersivo nell'apposita vaschetta. Selezionare un

ciclo qualsiasi e lasciare in funzione la lavatrice.

44

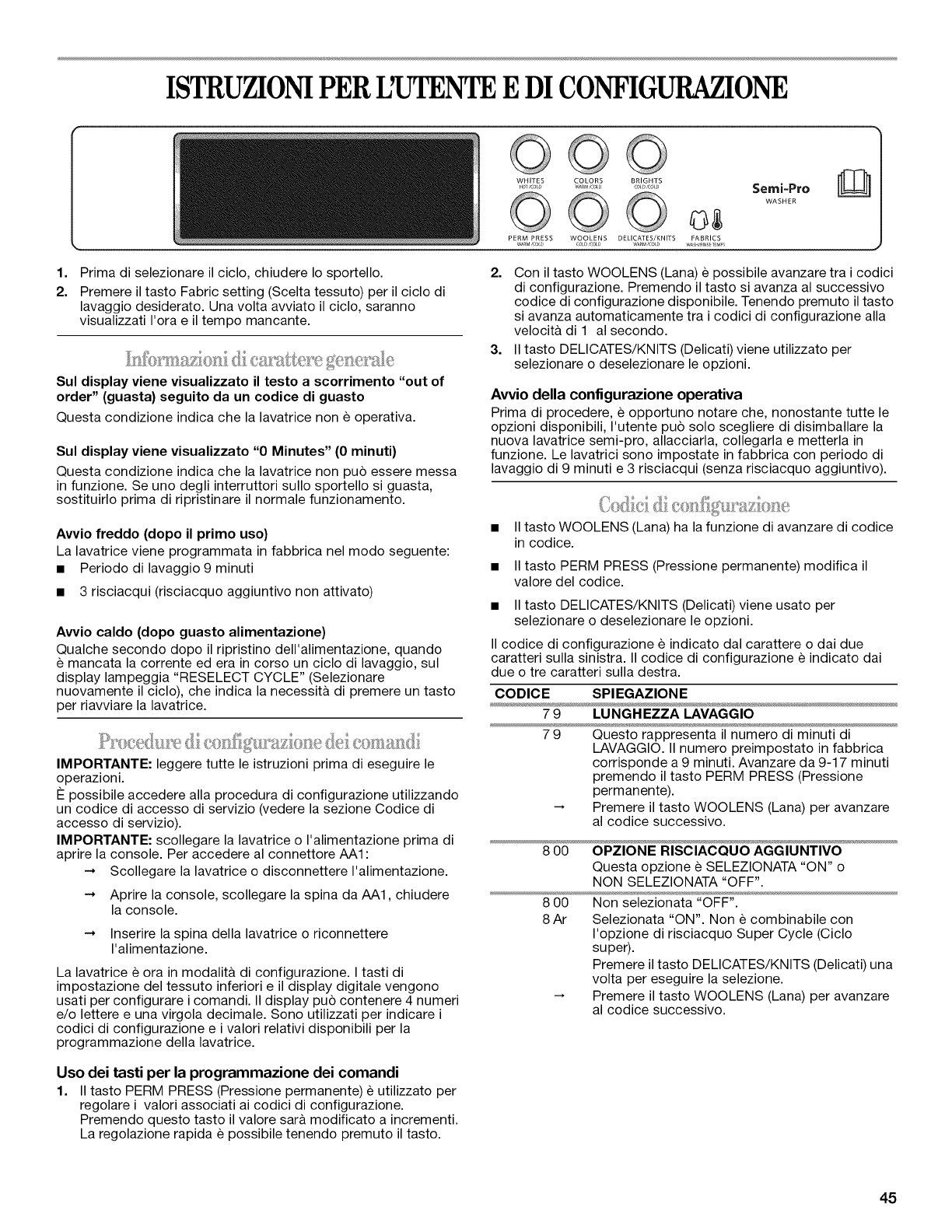

ISTRUZIONIPERL'UTENTEE DICONFIGURAZlONE

WHITES BRIGHTS Semi-Pro

1=

2.

Prima di selezionare il ciclo, chiudere Io sportello.

Premere il tasto Fabric setting (Scelta tessuto) per il ciclo di

lavaggio desiderato. Una volta avviato il ciclo, saranno

visualizzati I'ora e il tempo mancante.

Sul display viene visualizzato il testo a scorrimento "out of

order" (guasta) seguito da un codice di guasto

Questa condizione indica che la lavatrice non i operativa.

Sul display viene visualizzato "0 Minutes" (0 minuti)

Questa condizione indica che la lavatrice non pub essere messa

in funzione. Se uno degli interruttori sullo sportello si guasta,

sostituirlo prima di ripristinare il normale funzionamento.

Awio freddo (dopo il primo uso)

La lavatrice viene programmata in fabbrica nel modo seguente:

• Periodo di lavaggio 9 minuti

• 3 risciacqui (risciacquo aggiuntivo non attivato)

Awio caldo (dopo guasto alimentazione)

Qualche secondo dopo il ripristino dell'alimentazione, quando

mancata la corrente ed era in corso un ciclo di lavaggio, sul

display lampeggia "RESELECT CYCLE" (Selezionare

nuovamente il ciclo), che indica la necessit& di premere un tasto

per riavviare la lavatrice.

I_Ii()_.;:_{;II,_(_ dl O()ILIII!'I, i_Iil]ll()lSI:J;()I@I00 IIII,IIQ(.II

I ...........

IMPORTANTE: leggere tutte le istruzioni prima di eseguire le

operazioni.

€: possibile accedere alia procedura di configurazione utilizzando

un codice di accesso di servizio (vedere la sezione Codice di

accesso di servizio).

IMPORTANTE: scollegare la lavatrice o I'alimentazione prima di

aprire la console. Per accedere al connettore AA1 :

--* Scollegare la lavatrice o disconnettere I'alimentazione.

-* Aprire la console, scollegare la spina da AA1, chiudere

la console.

--* Inserire la spina della lavatrice o riconnettere

I'alimentazione.

La lavatrice e ora in modalit& di configurazione. I tasti di

impostazione del tessuto inferiori e il display digitale vengono

usati per configurare i comandi. II display pub contenere 4 numeri

e/o lettere e una virgola decimale. Sono utilizzati per indicare i

codici di configurazione e i valori relativi disponibili per la

programmazione della lavatrice.

Uso dei tasti per la programmazione dei comandi

1. II tasto PERM PRESS (Pressione permanente) e utilizzato per

regolare i valori associati ai codici di configurazione.

Premendo questo tasto il valore sar& modificato a incrementi.

La regolazione rapida e possibile tenendo premuto il tasto.

2=

3=

Con il tasto WOOLENS (Lana) e possibile avanzare tra i codici

di configurazione. Premendo il tasto si avanza al successivo

codice di configurazione disponibile. Tenendo premuto il tasto

si avanza automaticamente tra i codici di configurazione alia

velocit& di 1 al secondo.

II tasto DELICATES/KNITS (Delicati) viene utilizzato per

selezionare o deselezionare le opzioni.

Awio della configurazione operativa

Prima di procedere, e opportuno notare che, nonostante tutte le

opzioni disponibili, I'utente pub solo scegliere di disimballare la

nuova lavatrice semi-pro, allacciarla, collegarla e metterla in

funzione. Le lavatrici sono impostate in fabbrica con periodo di

lavaggio di 9 minuti e 3 risciacqui (senza risciacquo aggiuntivo).

• II tasto WOOLENS (Lana) ha la funzione di avanzare di codice

in codice.

• II tasto PERM PRESS (Pressione permanente) modifica il

valore del codice.

• II tasto DELICATES/KNITS (Delicati) viene usato per

selezionare o deselezionare le opzioni.

II codice di configurazione e indicato dal carattere o dai due

caratteri sulla sinistra. II codice di configurazione e indicato dai

due o tre caratteri sulla destra.

CODICE SPIEGAZIONE

79 LUNGHEZZA LAVAGGIO

79 Questo rappresenta il numero di minuti di

LAVAGGIO. II numero preimpostato in fabbrica

corrisponde a 9 minuti. Avanzare da 9-17 minuti

premendo il tasto PERM PRESS (Pressione

permanente).

Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

8OO

800

8 Ar

OPZIONE RISCIACQUO AGGIUNTIVO

Questa opzione e SELEZIONATA "ON" o

NON SELEZlONATA "OFF".

Non selezionata "OFF".

Selezionata "ON". Non e combinabile con

I'opzione di risciacquo Super Cycle (Ciclo

super).

Premere il tasto DELICATES/KNITS (Delicati) una

volta per eseguire la selezione.

Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

45

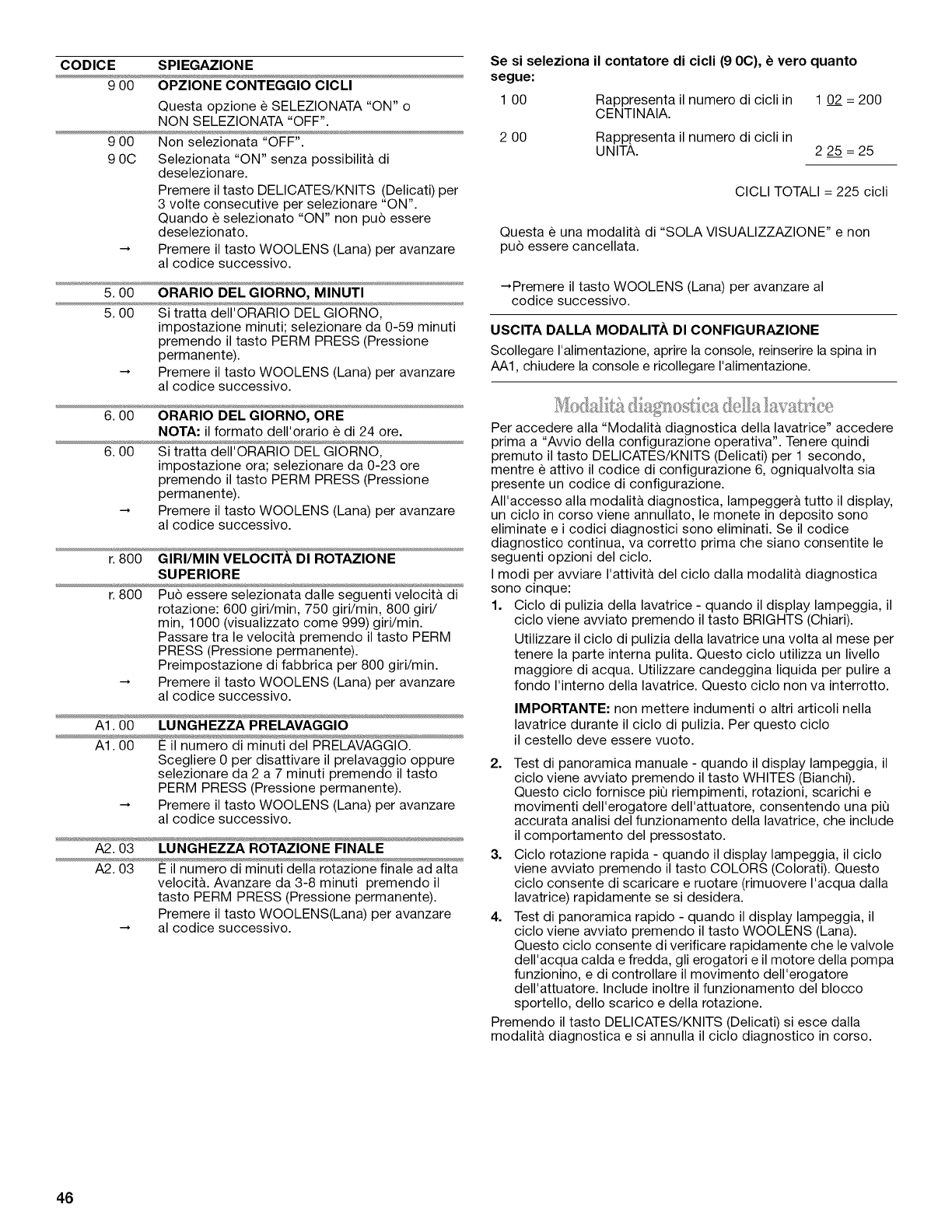

CODICE SPIEGAZIONE

9 00 OPZIONE CONTEGGIO CICLI

Questa opzione e SELEZIONATA "ON" o

NON SELEZIONATA "OFF".

9 00 Non selezionata "OFF".

9 0C Selezionata "ON" senza possibilit& di

deselezionare.

Premere il tasto DELICATES/KNITS (Delicati) per

3 volte consecutive per selezionare "ON".

Quando e selezionato "ON" non pu6 essere

deselezionato.

-_ Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

5.00

5.00

ORARIO DEL GIORNO, MINUTI

Si tratta delI'ORARIO DEL GIORNO,

impostazione minuti; selezionare da 0-59 minuti

premendo il tasto PERM PRESS (Pressione

permanente).

Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

6.00 ORARIO DEL GIORNO, ORE

NOTA: il formato dell'orario e di 24 ore.

6.00 Si tratta delI'ORARIO DEL GIORNO,

impostazione ora; selezionare da 0-23 ore

premendo il tasto PERM PRESS (Pressione

permanente).

-_ Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

r.800 GIRI/MIN VELOCITA DI ROTAZIONE

SUPERIORE

r.800 Pu6 essere selezionata dalle seguenti velocit& di

rotazione: 600 giri/min, 750 giri/min, 800 giri/

min, 1000 (visualizzato come 999) giri/min.

Passare tra le velocita premendo il tasto PERM

PRESS (Pressione permanente).

Preimpostazione di fabbrica per 800 giri/min.

Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

A1.00 LUNGHEZZA PRELAVAGGIO

A1.00 E il numero di minuti del PRELAVAGGIO.

Scegliere 0 per disattivare il prelavaggio oppure

selezionare da 2 a 7 minuti premendo il tasto

PERM PRESS (Pressione permanente).

-_ Premere il tasto WOOLENS (Lana) per avanzare

al codice successivo.

A2.03 LUNGNEZZA ROTAZlONE FINALE

A2.03 E il numero di minuti della rotazione finale ad alta

velocita. Avanzare da 3-8 minuti premendo il

tasto PERM PRESS (Pressione permanente).

Premere il tasto WOOLENS(Lana) per avanzare

-_ al codice successivo.

Se si seleziona il contatore di cicli (9 0C), _vero quanto

segue:

1 00 Rappresenta il numero di cicli in 1 02 = 200

CENTINAIA.

2 00 Rappresenta il numero di cicli in

UNITA. 2 2,5= 25

ClCLI TOTALI = 225 cicli

Questa e una modalit& di "SOLA VISUALIZZAZIONE" e non

pu6 essere cancellata.

-_Premere il tasto WOOLENS (Lana) per avanzare al

codice successivo.

USCITA DALLA MODALITA DI CONFIGURAZlONE

Scollegare I'alimentazione, aprire la console, reinserire la spina in

AA1, chiudere la console e ricollegare I'alimentazione.

_.=lli_l =>.;_.I,.AQ_.,I_<II=.I9,;_,t.,I,._;

Per accedere alia "Modaliti diagnostica della lavatrice" accedere

prima a "Avvio della configurazione operativa". Tenere quindi

premuto il tasto DELICATES/KNITS (Delicati) per 1 secondo,

mentre e attivo il codice di configurazione 6, ogniqualvolta sia

presente un codice di configurazione.

AIl'accesso alia modalita diagnostica, lampeggera tutto il display,

un ciclo in corso viene annullato, le monete in deposito sono

eliminate e i codici diagnostici sono eliminati. Se il codice

diagnostico continua, va corretto prima che siano consentite le

seguenti opzioni del ciclo.

I modi .per avviare I'attivita del ciclo dalla modalita diagnostica

sono clnque:

1. Ciclo di pulizia della lavatrice - quando il display lampeggia, il

ciclo viene avviato premendo il tasto BRIGHTS (Chiari).

Utilizzare il ciclo di pulizia della lavatrice una volta al mese per

tenere la parte interna pulita. Questo ciclo utilizza un livello

maggiore di acqua. Utilizzare candeggina liquida per pulire a

fondo I'interno della lavatrice. Questo ciclo non va interrotto.

IMPORTANTE: non mettere indumenti o altri articoli nella

lavatrice durante il ciclo di pulizia. Per questo ciclo

il cestello deve essere vuoto.

2. Test di panoramica manuale - quando il display lampeggia, il

ciclo viene avviato premendo il tasto WHITES (Bianchi).

Questo ciclo fornisce piQ riempimenti, rotazioni, scarichi e

movimenti dell'erogatore dell'attuatore, consentendo una piQ

accurata analisi del funzionamento della lavatrice, che include

il comportamento del pressostato.

3. Ciclo rotazione rapida - quando il display lampeggia, il ciclo

viene avviato premendo il tasto COLORS (Colorati). Questo

ciclo consente di scaricare e ruotare (rimuovere I'acqua dalla

lavatrice) rapidamente se si desidera.

4. Test di panoramica rapido - quando il display lampeggia, il

ciclo viene avviato premendo il tasto WOOLENS (Lana).

Questo ciclo consente di verificare rapidamente che le valvole

dell'acqua calda e fredda, gli erogatori e il motore della pompa

funzionino, e di controllare il movimento dell'erogatore

dell'attuatore. Include inoltre il funzionamento del blocco

sportello, dello scarico e della rotazione.

Premendo il tasto DELICATES/KNITS (Delicati) si esce dalla

modalita diagnostica e si annulla il ciclo diagnostico in corso.

46

CODICI DIAGNOSTICI

Se viene inserita la modalit& di configurazione e si e verificato

uno dei seguenti eventi, verr& visualizzato il codice diagnostico

appropriato.

d9 Bassa tensione rilevata per 8 secondi.

F20 Riempimento lento. La lavatrice non rilever& I'ingresso

dell'acqua per 4 min. Guasto del pressostato o

assenza di acqua in ingresso. II codice e riportato

come d8 su d7.

F22 Lo sportello non si blocca. Errore di blocco sportello,

oppure qualcuno tenta di avviare la lavatrice premendo

I'interruttore dello sportello con il dito.

(per codici diversi consultare il personale di servizio)

CODICE ACCESSO DI SERVIZlO

€: possibile immettere questo codice per accedere alia modalit&

di servizio senza rimuovere la console. Funziona esclusivamente

su lavatrici impostate per il prezzo 0 senza impostazioni di prezzi

speciali, e I'opzione Monete/Carta di debito deve essere

impostata a "J. d". Se la lavatrice non e in modalit& di guasto,

occorre aprire Io sportello per procedere. II codice di accesso di

servizio e composto da sei fasi e alcune di queste sono a tempo.

Utilizzo esclusivo dei tre pulsanti inferiori (1,2 e 3 da sinistra a

destra):

1. Tenere premuto 2 per un periodo di 2-10 secondi.

2. Tenere premuti insieme 1 e 3 per due secondi e rilasciare.

Viene visualizzato S 3.

3.

4.

5.

Tenere premuti insieme 1 e 2 e rilasciare. Viene visualizzato

$4.

Tenere premuti insieme 2 e 3 e rilasciare. Viene visualizzato

$5.

Premere 2 e rilasciare. Sul display viene visualizzato "codE"

(codice).

6. Attendere almeno 2 secondi, ma non superare i 15 e premere

in ordine: 3, 2, 1,3.

NOTA" se la procedura del codice di accesso di servizio non

viene portata a termine nel modo corretto, come indicato,

occorre attendere 15 secondi prima di poterla rieseguire.

Quando si utilizza il codice di servizio, sono disponibili tre opzioni

per uscire.

1. Dal codice di configurazione 8, tenere premuto il tasto 1 per

4 secondi.

2. Attendere 2 minuti senza toccare tasti (senza modalit&

diagnostiche in funzione).

3. Accendere la lavatrice e riattivare I'alimentazione.

MODALITA GUlDA DELLA LAVATRICE

Si accede a questa modalit& premendo il tasto PERM PRESS in

codice di opzione di configurazione 2.XX.

In modalit& guida, gli altri simboli e gli elementi del display sono

mappati per riflettere Io stato dei vari ingressi e delle varie uscite,

come segue:

Simbolo del display Descrizione

Wash (Lavaggio) Acqua rilevata al livello di

lavaggio.

* Bassa tensione presente (inferiore

a circa 90 VCA).

° (Cerchio sulla cifra) Sportello chiuso.

DOOR LOCKED Rilevato blocco sportello

(Sportello bloccato)

COLD (Freddo) Rele acqua fredda attivo

HOT (Caldo) Rele acqua calda attivo

OR (O) Sblocco porta.

AVAILABLE Pompa di scarico ON.

(Disponibile)

1=

2.

3.

MANUTENZIONEDELLALAVATRICE

Pulizia della guarnizione della porta

Aprire Io sportello della lavatrice e rimuovere gli indumenti.

Ispezionare la guarnizione colorata tra I'apertura dello

sportello e il cestello per la presenza di aree macchiate.

Estrarre la guarnizione per ispezionare tutte le aree sotto e per

verificare la presenza di corpi estranei.

A

A. Guarnizione

Se sono presenti macchie, pulire queste parti della

guarnizione, adottando la procedura che segue.

a) Preparare una soluzione, con 177 ml (3/4 tazze) di

candeggina liquida e 3,8 I (1 gal.) di acqua tiepida.

b) Pulire I'area della guarnizione con la soluzione diluita,

utilizzando un panno umido.

c) Lasciarla agire 5 minuti.

d) Pulire a fondo I'area con un panno asciutto e lasciare

asciugare I'interno della lavatrice con Io sportello aperto.

IMPORTANTE:

• Indossare guanti in gomma durante periodi di pulizia

prolungati.

• Per I'utilizzo adeguato fare riferimento alle istruzioni del

produttore della candeggina.

Procedure di manutenzione della lavatrice

Questa lavatrice prevede un ciclo speciale che utilizza volumi

maggiori di acqua in combinazione con la candeggina liquida per

pulire a fondo I'interno della lavatrice.

NOTA"

• Leggere interamente le istruzioni prima di avviare la

procedura di pulizia.

• Se necessario, e possibile interrompere il ciclo premendo due

volte il tasto DELICATES/KNITS. Tuttavia il ciclo non sar&

arrestato immediatamente. La lavatrice continua con svariati

risciacqui e scarichi per garantire I'eliminazione di tutta la

candeggina dalla lavatrice.

47

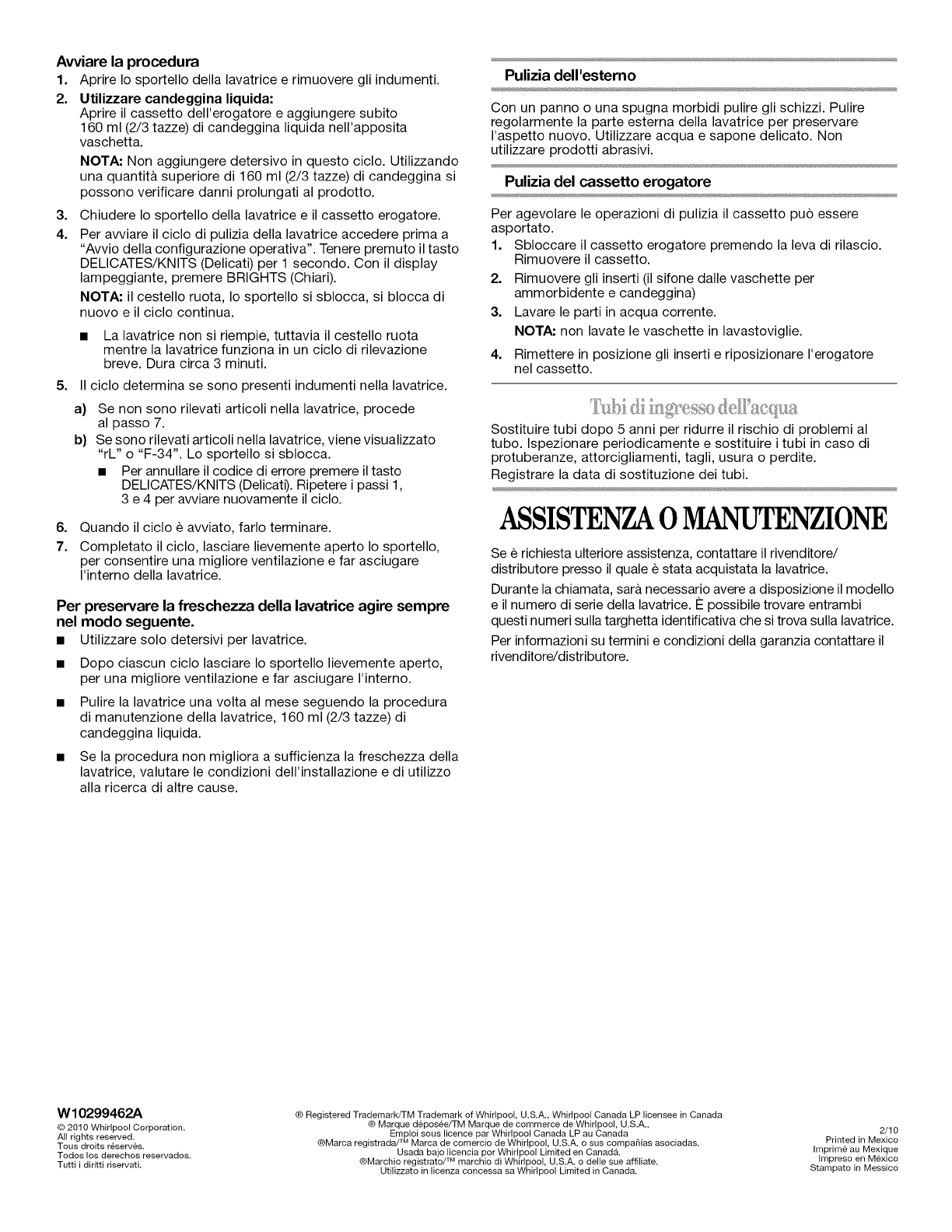

Awiare la procedura

1. Aprire Io sportello della lavatrice e rimuovere gli indumenti.

2. Utilizzare candeggina liquida:

Aprire il cassetto dell'erogatore e aggiungere subito

160 ml (2/3 tazze) di candeggina liquida nell'apposita

vaschetta.

3.

4.

NOTA: Non aggiungere detersivo in questo ciclo. Utilizzando

una quantith superiore di 160 ml (2/3 tazze) di candeggina si

possono verificare danni prolungati al prodotto.

Chiudere Io sportello della lavatrice e il cassetto erogatore.

Per avviare il ciclo di pulizia della lavatrice accedere prima a

"Avvio della configurazione operativa". Tenere premuto il tasto

DELICATES/KNITS (Delicati) per 1 secondo. Con il display

lampeggiante, premere BRIGHTS (Chiari).

NOTA: il cestello ruota, Io sportello si sblocca, si blocca di

nuovo e il ciclo continua.

• La lavatrice non si riempie, tuttavia il cestello ruota

mentre la lavatrice funziona in un ciclo di rilevazione

breve. Dura circa 3 minuti.

5. II ciclo determina se sono presenti indumenti nella lavatrice.

a)

b)

Se non sono rilevati articoli nella lavatrice, procede

al passo 7.

Se sono rilevati articoli nella lavatrice, viene visualizzato

"rL" o "F-34". Lo sportello si sblocca.

• Per annullare il codice di errore premere il tasto

DELICATES/KNITS (Delicati). Ripetere i passi 1,

3 e 4 per avviare nuovamente il ciclo.

6. Quando il ciclo e avviato, farlo terminare.

7. Completato il ciclo, lasciare lievemente aperto Io sportello,

per consentire una migliore ventilazione e far asciugare

I'interno della lavatrice.

Per preservare la freschezza della lavatrice agire sempre

nel modo seguente.

• Utilizzare solo detersivi per lavatrice.

• Dopo ciascun ciclo lasciare Io sportello lievemente aperto,

per una migliore ventilazione e far asciugare I'interno.

• Pulire la lavatrice una volta al mese seguendo la procedura

di manutenzione della lavatrice, 160 ml (2/3 tazze) di

candeggina liquida.

• Se la procedura non migliora a sufficienza la freschezza della

lavatrice, valutare le condizioni dell'installazione e di utilizzo

alia ricerca di altre cause.

Pulizia dell'esterno

Con un panno o una spugna morbidi pulire gli schizzi. Pulire

regolarmente la parte esterna della lavatrice per preservare

I'aspetto nuovo. Utilizzare acqua e sapone delicato. Non

utilizzare prodotti abrasivi.

Pulizia del cassetto erogatore

Per agevolare le operazioni di pulizia il cassetto pu6 essere

asportato.

1. Sbloccare il cassetto erogatore premendo la leva di rilascio.

Rimuovere il cassetto.

2. Rimuovere gli inserti (il sifone dalle vaschette per

ammorbidente e candeggina)

3. Lavare le parti in acqua corrente.

NOTA: non lavate le vaschette in lavastoviglie.

4. Rimettere in posizione gli inserti e riposizionare I'erogatore

nel cassetto.

q'\ %._.I_ _ _ _

Sostituire tubi dopo 5 anni per ridurre il rischio di problemi al

tubo. Ispezionare periodicamente e sostituire i tubi in caso di

protuberanze, attorcigliamenti, tagli, usura o perdite.

Registrare la data di sostituzione dei tubi.

ASSISTENZA0 MANUrENZIONE

See richiesta ulteriore assistenza, contattare il rivenditore/

distributore presso il quale e stata acquistata la lavatrice.

Durante la chiamata, sarh necessario avere a disposizione il modello

e il numero di serie della lavatrice. €:possibile trovare entrambi

questi numeri sulla targhetta identificativa che si trova sulla lavatrice.

Per informazioni su termini e condizioni della garanzia contattare il

rivenditore/distributore.

W10299462A

© 2010 Whirlpool Corporation.

All rights reserved.

Tous droits r6serv6s.

Todos los derechos reservados.

Tutti i diritti riservati.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP licensee in Canada

® Marque d6posee/TM Marque de commerce de Whirlpool, U.S.A.,

Emploi sous licence par Whirlpool Canada LP au Canada

®Mama registrada/TM Marca de comercio de Whirlpool, U.S.A. o sus compa_ias asociadas.

Usada bajo licencia por Whirlpool Limited en CanadA.

®Marchio registrato/TM marchio di Whirlpool, U.S.A. o delle sue affiliate.

Utilizzato in licenza concessa sa Whirlpool Limited in Canada.

2/10

Printed in Mexico

Imprime au Mexique

Impreso en Mexico

Stampato in Messico
