Installation instructions

Undercounter _hwasher

(Plastic Giant Tub IVIodels)

instructions d'installation

Lave-vaisselle encastre

(rnodeles a tres grande cuve en plastique}

Table of Contents ............................................................................. 2

Table des matieres ......................................................................... 17

8575348

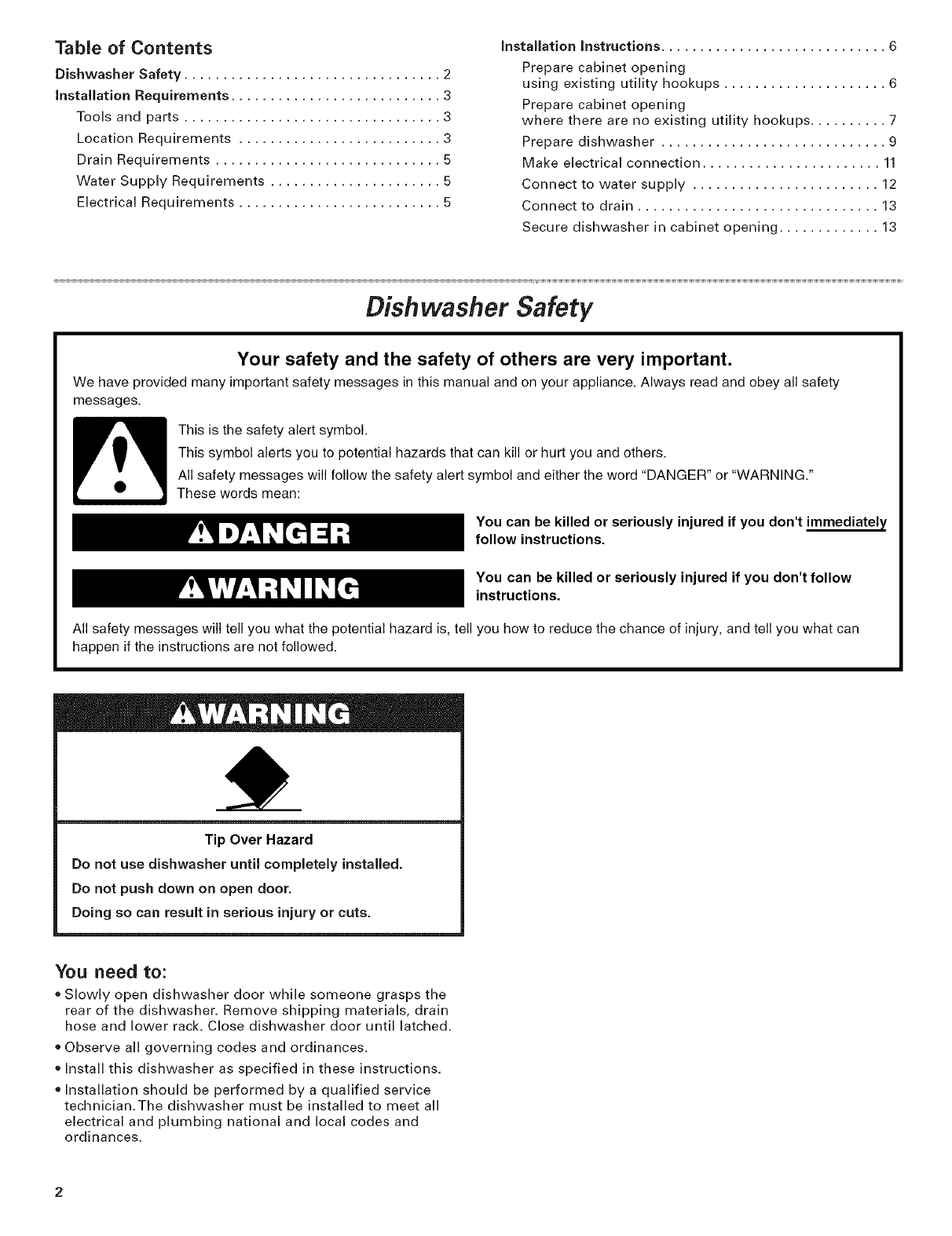

Table of Contents

Dishwasher Safety ................................. 2

Installation Requirements ........................... 3

Tools and parts ................................. 3

Location Requirements .......................... 3

Drain Requirements ............................. 5

Water Supply Requirements ...................... 5

Electrical Requirements .......................... 5

installation Instructions ............................. 6

Prepare cabinet opening

using existing utility hookups ..................... 6

Prepare cabinet opening

where there are no existing utility hookups .......... 7

Prepare dishwasher ............................. 9

Make electrical connection ....................... 11

Connect to water supply ........................ 12

Connect to drain ............................... 13

Secure dishwasher in cabinet opening ............. 13

Dishwasher Safety

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You need to:

o Slowly open dishwasher door while someone grasps the

rear of the dishwasher. Remove shipping materials, drain

hose and lower rack. Close dishwasher door until latched.

Observe all governing codes and ordinances.

®Install this dishwasher as specified in these instructions.

Installation should be performed by a qualified service

technician.The dishwasher must be installed to meet all

electrical and plumbing national and local codes and

ordinances.

Installation Requirements

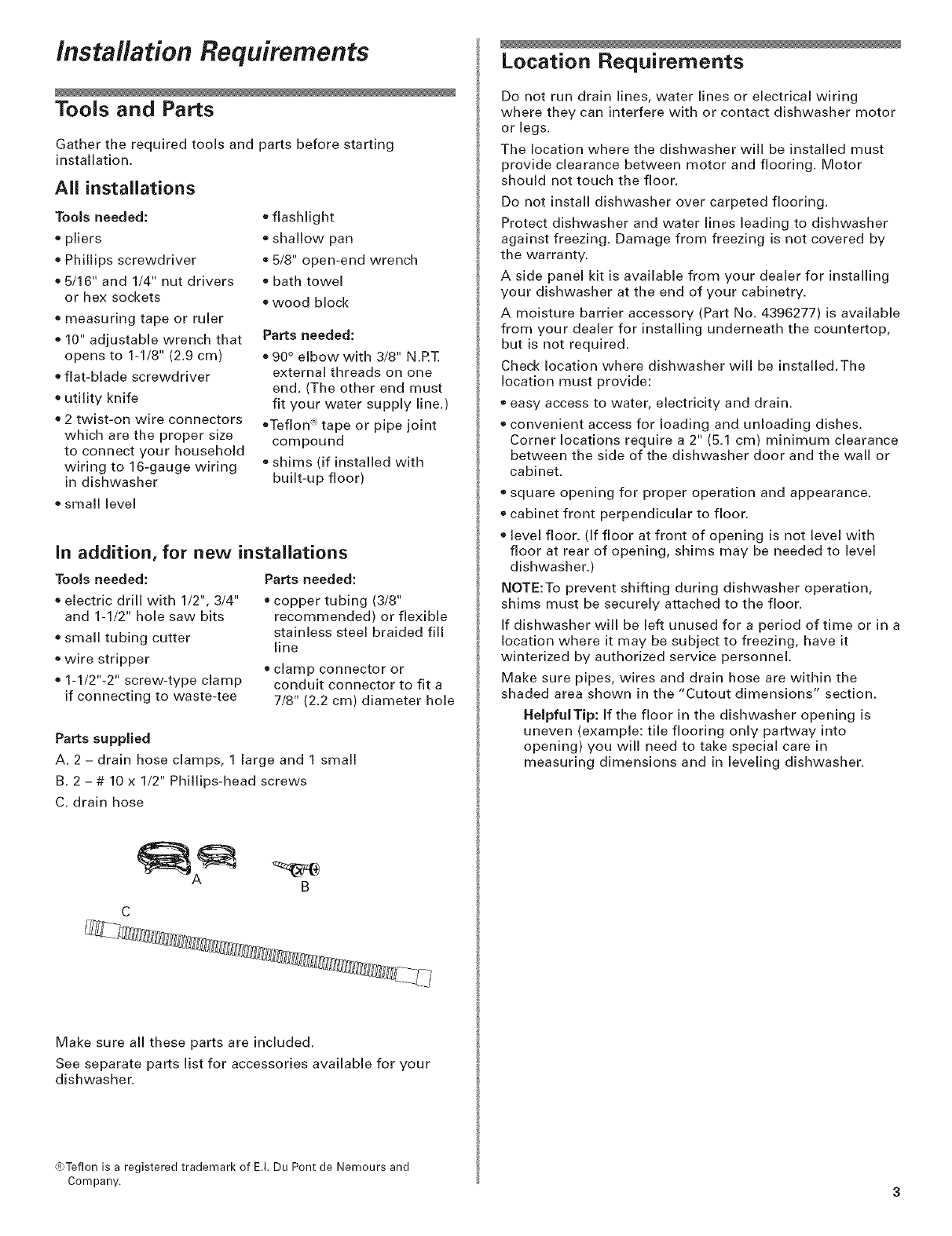

Tools and Parts

Gather the required tools and parts before starting

installation.

All installations

Tools needed:

+ pliers

+ Phillips screwdriver

o 5/16" and 1/4" nut drivers

or hex sockets

®measuring tape or ruler

e 10" adjustable wrench that

opens to 1-1/8" (2.9 cm)

+ flat-blade screwdriver

®utility knife

e 2 twist-on wire connectors

which are the proper size

to connect your household

wiring to 16-gauge wiring

in dishwasher

flashlight

+ shallow pan

+ 5/8" open-end wrench

®bath towel

+ wood block

Parts needed:

*90° elbow with 3/8" N.RT.

external threads on one

end. (The other end must

fit your water supply line.)

*Teflon _ tape or pipe joint

compound

shims (if instatled with

built-up floor)

small level

in addition, for new installations

Tools needed: Parts needed:

electric drill with 1/2", 3/4"

and 1-1/2" hole saw bits

e small tubing cutter

®wire stripper

e 1-1/2"-2" screw-type clamp

if connecting to waste-tee

, copper tubing (3/8"

recommended) or flexible

stainless steel braided fill

line

. clamp connector or

conduit connector to fit a

7/8" (2.2 cm) diameter hole

Parts supplied

A. 2 -drain hose clamps, 1 large and 1 small

B. 2 - # 10 x 1/2" Phillips-head screws

C. drain hose

Make sure all these parts are included.

See separate parts list for accessories available for your

dishwasher.

Location Requirements

Do not run drain lines, water lines or electrical wiring

where they can interfere with or contact dishwasher motor

or legs.

The location where the dishwasher will be installed must

provide clearance between motor and flooring. Motor

should not touch the floor.

Do not install dishwasher over carpeted flooring.

Protect dishwasher and water lines leading to dishwasher

against freezing. Damage from freezing is not covered by

the warranty.

A side panel kit is available from your dealer for installing

your dishwasher at the end of your cabinetry.

A moisture barrier accessory (Part No. 4396277) is available

from your dealer for installing underneath the countertop,

but is not required.

Check location where dishwasher will be installed.The

location must provide:

o easy access to water, electricity and drain.

convenient access for loading and unloading dishes.

Corner locations require a 2" (5.1 cm) minimum clearance

between the side of the dishwasher door and the wall or

cabinet.

" square opening for proper operation and appearance.

. cabinet front perpendicular to floor.

. level floor. (If floor at front of opening is not level with

floor at rear of opening, shims may be needed to level

dishwasher.)

NOTE:To prevent shifting during dishwasher operation,

shims must be securely attached to the floor.

If dishwasher will be left unused for a period of time or in a

location where it may be subject to freezing, have it

winterized by authorized service personnel.

Make sure pipes, wires and drain hose are within the

shaded area shown in the "Cutout dimensions" section.

HelpfulTip: If the floor in the dishwasher opening is

uneven (example: tile flooring only partway into

opening) you will need to take special care in

measuring dimensions and in leveling dishwasher.

_YTeflon is a registered trademark of E.I. Du Pont de Nemours and

Company. 3

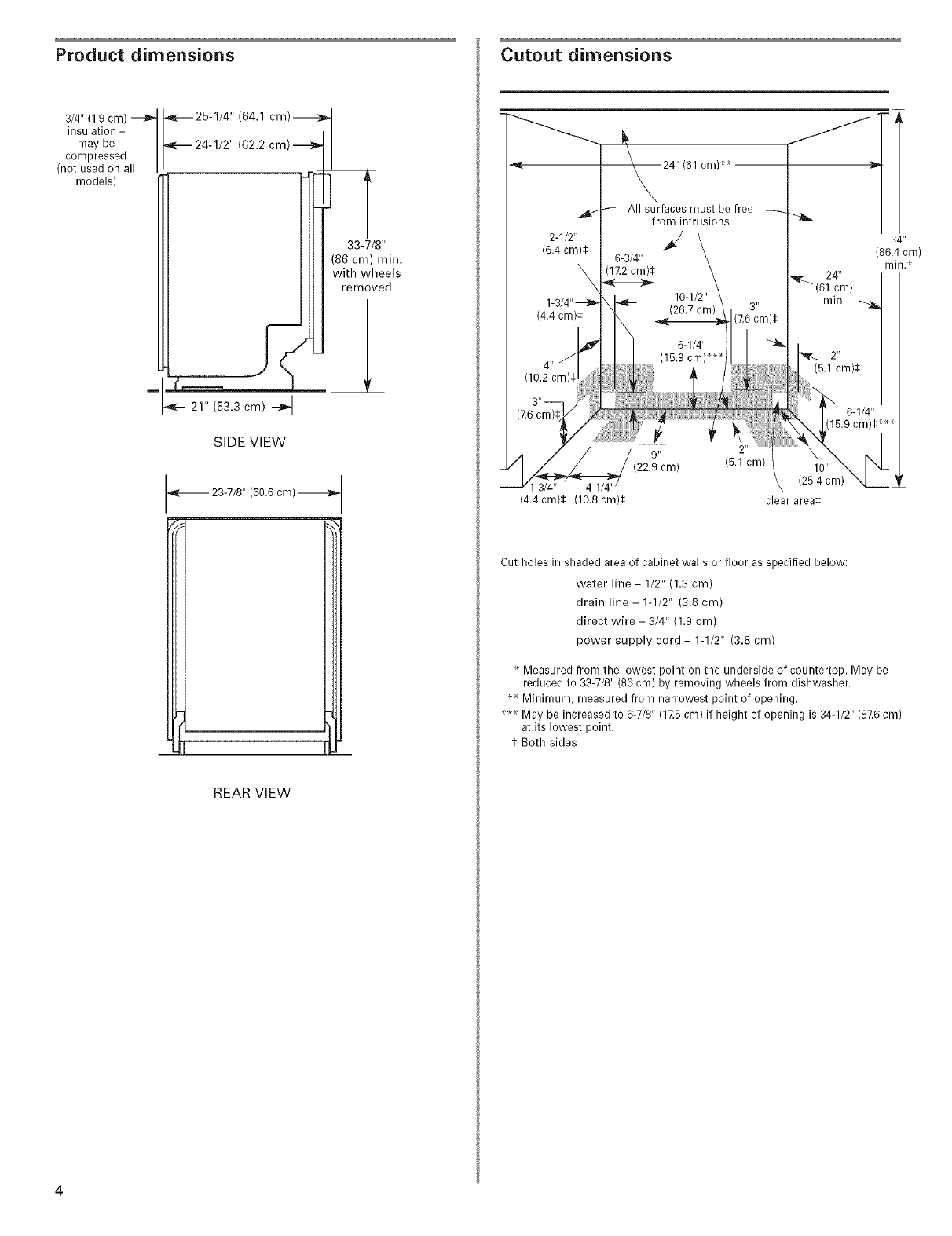

Product dimensions

3/4" (1.9 crn)_ _ 25-1/4" (64.1 crn)_

insulation - / / I I

maybe |_24-1/2"(62.2cm)_,,{ [

compressed | | I I

(not used on all I _ _,,__-J_-

models) T

I[[I 33-7/8"

I II I (86cm)m_n.

IIII [ withremovedWh_els

_-- 21" (53.3 cm) -_

SIDE VIEW

REAR ViEW

Cutout dimensions

2-1/2"

(6.4 cm)S

. 24" (61 cm) _

f All surfaces must be free

from intrusions

34"

(86.4 cm)

rnin. *

9" 2"

(5.1 cm) 10"

1-3/4" 4-1/4' (25.4 cm)

(4.4 cm)S (10.8 cm)S clear areas

Cut holes in shaded area of cabinet walls or floor as specified below:

water line- 1/2" (1.3 cm)

drain line- 1-1/2" (3.8 cm)

direct wire - 3/4" (1.9 cm)

power supply cord- 1-1/2" (3.8 cm)

Measured from the lowest point on the underside of countertop. May be

reduced to 33-7/8" (86 cm) by removing wheels from dishwasher.

_ Minimum, measured from narrowest point of opening.

*_ May be increased to 6-7/8" (17.5 cm) if height of opening is 34-1/2" (87.6 cm)

at its lowest point.

S Both sides

24 '1

cm)

min.

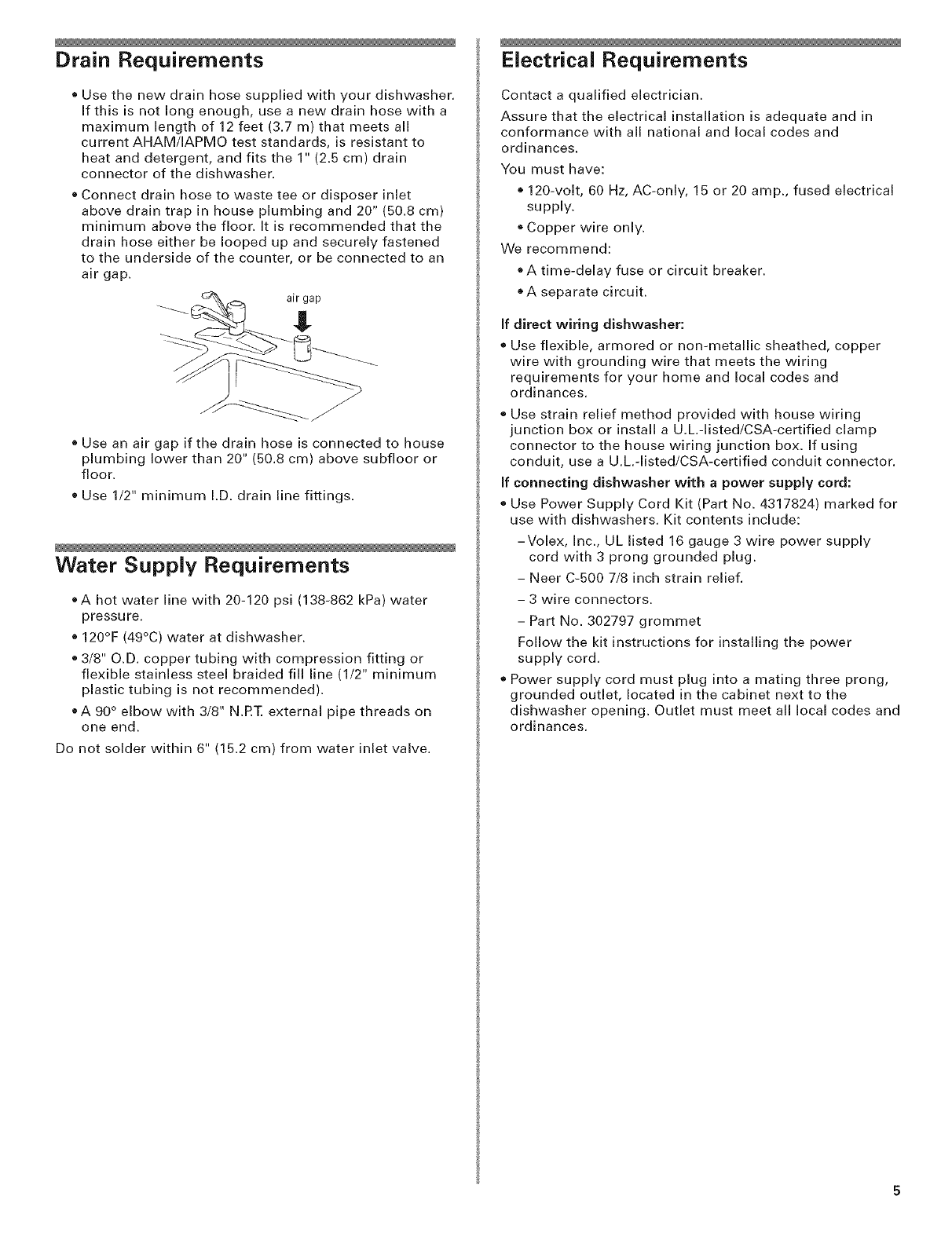

Drain Requirements

.Use the new drain hose supplied with your dishwasher.

If this is not long enough, use anew drain hose with a

maximum length of 12 feet (3.7 m) that meets all

current AHAM/IAPMO test standards, is resistant to

heat and detergent, and fits the 1" (2.5 cm) drain

connector of the dishwasher.

o Connect drain hose to waste tee or disposer inlet

above drain trap in house plumbing and 20" (50.8 cm)

minimum above the floor. It is recommended that the

drain hose either be looped up and securely fastened

to the underside of the counter, or be connected to an

air gap.

c_ _ air gap

o Use an air gap if the drain hose is connected to house

plumbing lower than 20" (50.8 cm) above subfloor or

floor.

o Use 1/2" minimum I.D. drain line fittings.

Water Supply Requirements

_A hot water line with 20-120 psi (138-862 kPa) water

pressure.

o 120OF (49oC) water at dishwasher.

o 3/8" O.D. copper tubing with compression fitting or

flexible stainless steel braided fill line (1/2" minimum

plastic tubing is not recommended).

_A 90 ° elbow with 3/8" N.RT. external pipe threads on

one end.

Do not solder within 6" (15.2 cm) from water inlet valve.

Electrical Requirements

Contact a qualified electrician.

Assure that the electrical installation is adequate and in

conformance with all national and local codes and

ordinances.

You must have:

+ 120-volt, 60 Hz, AC-only, 15 or 20 amp., fused electrical

supply.

+ Copper wire only.

We recommend:

®A time-delay fuse or circuit breaker.

e A separate circuit.

If direct wiring dishwasher:

o Use flexible, armored or non-metallic sheathed, copper

wire with grounding wire that meets the wiring

requirements for your home and local codes and

ordinances.

o Use strain relief method provided with house wiring

junction box or install a U.L.-listed/CSA-certified clamp

connector to the house wiring junction box. If using

conduit, use a U.L.-listed/CSA-certified conduit connector.

If connecting dishwasher with a power supply cord:

" Use Power Supply Cord Kit (Part No. 4317824) marked for

use with dishwashers. Kit contents include:

-Volex, Inc., UL listed 16 gauge 3 wire power supply

cord with 3 prong grounded plug.

- Neer C-500 7/8 inch strain relief.

- 3 wire connectors.

- Part No. 302797 grommet

Follow the kit instructions for installing the power

supply cord.

o Power supply cord must plug into a mating three prong,

grounded outlet, located in the cabinet next to the

dishwasher opening. Outlet must meet all local codes and

ordinances.

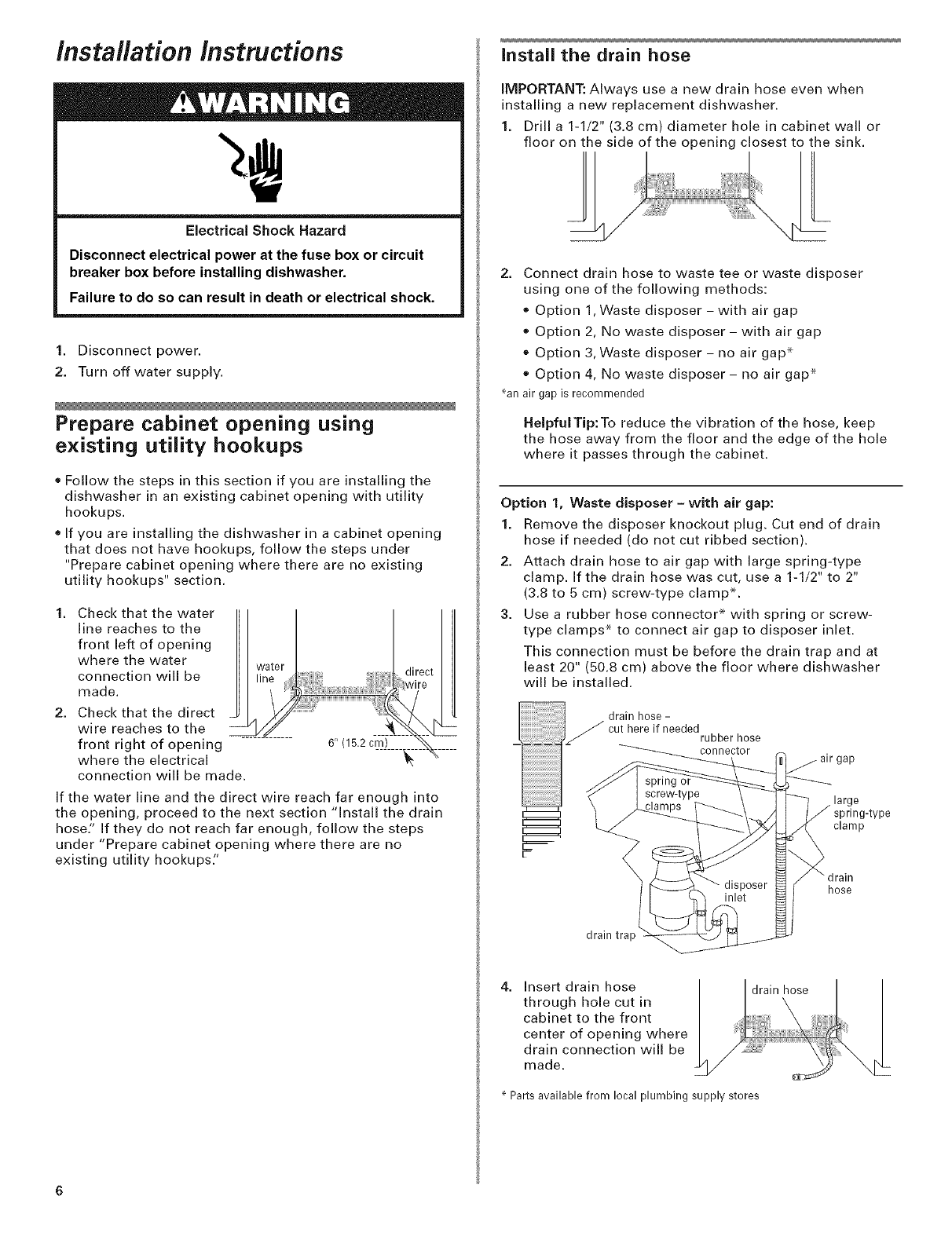

installation instructions

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn off water supply.

Prepare cabinet opening using

existing utility hookups

e Follow the steps in this section if you are installing the

dishwasher in an existing cabinet opening with utility

hookups.

e If you are installing the dishwasher in a cabinet opening

that does not have hookups, follow the steps under

"Prepare cabinet opening where there are no existing

utility hookups" section.

1. Check that the water

line reaches to the

front left of opening

where the water

connection will be

made.

2. Check that the direct _

wire reaches to the

front right of opening 6" (15.2 cm)

where the electrical ....... _--_

connection will be made.

If the water line and the direct wire reach far enough into

the opening, proceed to the next section "Install the drain

hose." If they do not reach far enough, follow the steps

under "Prepare cabinet opening where there are no

existing utility hookups:'

install the drain hose

IMPORTANT: Always use a new drain hose even when

installing a new replacement dishwasher.

1. Drill a 1-1/2" (3.8 cm) diameter hole in cabinet wall or

floor on the side of the opening closest to the sink.

2. Connect drain hose to waste tee or waste disposer

using one of the following methods:

o Option 1, Waste disposer- with air gap

o Option 2, No waste disposer- with air gap

o Option 3, Waste disposer- no air gap*

o Option 4, No waste disposer- no air gap*

+an air gap is recommended

HelpfuITip:To reduce the vibration of the hose, keep

the hose away from the floor and the edge of the hole

where it passes through the cabinet.

Option 1, Waste disposer - with air gap:

1. Remove the disposer knockout plug. Cut end of drain

hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp +.

3. Use a rubber hose connector + with spring or screw-

type clamps + to connect air gap to disposer inlet.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed.

drain hose -

cut hereif neededrubberhose

connector +/air gap

spring-type

clamp

hose

drain trap

4. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

+ Parts available from local plumbing supply stores

Option 2, No waste disposer - with air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp s,

3. Use a rubber hose connector* with spring or screw-

type clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed.

drain hose-

_cut here if needed

rubber hose

connector

large

spring-type

waste

tee drain

drain trap hose

4. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

r' Parts available from local plumbing supply stores

Option 3, Waste disposer - no air gap:

1. Remove the disposer knockout plug. Do not cut end of

drain hose.

2. Attach drain hose to disposer inlet with large spring-

type clamp.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed. It is recommended that the drain hose

be looped up and securely fastened to the underside of

the counter.

large spring-type

clamp

drain hose

disposer

inlet

drain trap

3. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

Option 4, No waste disposer - no air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp s.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed. It is recommended that the drain hose

be looped up and securely fastened to the underside of

the counter.

drain hose -

_ cut here if needed

__ screw-type clamp

waste ["_ "_

tee ' [_ I _

I I drain

kJ ]_ _ hose

dra,n trap JII

3. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

r' Parts available from local plumbing supply stores

Prepare cabinet opening where there

are no existing utility hookups

Electrical connection

Option1, Direct wire method:

HelpfulTip: Wiring the dishwasher will be easier if you

route wire into the cabinet opening from the right side.

1. Drill a 3/4" (1.9 cm) optional preferred

hole in right-hand locations locations

cabinet side, rear or

floor. Preferred and

optional locations are

shown.

2. Wood cabinet: Sand

hole until smooth.

Metal cabinet: Cover

hole with grommet, not provided.

Run wire into house wiring junction box.

Install a U.L-listed/CSA-certified clamp connector

(strain relief) for flexible-type wire. If installing conduit,

attach a U.L.-listed/CSA-certified conduit connector to

the junction box.

Run other end of wire

through cabinet hole.

Cable must extend to the

right front of cabinet

opening.

Option2, Powersupplycord method:

NOTE: A mating, three prong, ground-type wall receptacle

is required in a cabinet next to the dishwasher opening.

1. Drill a 1-1/2" I

(3.8 cm) hole in I optional preferred

the cabinet rear r':"; _ns Ioc_

or side. Preferred '_"

and optional _

,ocat,onsare"::";

shown.

2. Wood cabinet:

Sand hole until

smooth.

Metal cabinet: Cover hole with grommet (Part

No. 302797) included with power supply cord kit.

install the water line

HelpfulTip: Routing the water line through the left side

of cabinet opening will make water connection easier.

Drill a minimum 1/2" (1.3 cm) hole in the cabinet side,

rear or floor. Preferred and optional locations are

shown.

2. Measure overall length

of copper tubing

required.

3. Attach copper tubing

to the water line with a

manual shutoff valve.

copper

tubing

4. Slowly feed copper

tubing through hole in

cabinet. Copper tubing will bend and kink easily, so be

gentle.The copper tubing should be far enough into the

cabinet opening to connect it to dishwasher inlet on the

front left of the dishwasher.

5. Turn water shutoff valve to "ON" position. Flush water

into a shallow pan to get rid of particles that may clog

the inlet valve.

6. Turn shutoff valve to "OFF" position.

install the drain hose

IMPORTANT: Always use a new drain hose.

1. Drill a 1-1/2" (3.8 cm)

diameter hole in

cabinet wall or floor on

the side of the opening

closest to the sink.

2. Connect drain hose to waste tee or waste disposer

using one of the following methods:

,Option 1, Waste disposer- with air gap

,Option 2, No waste disposer- with air gap

,Option 3, Waste disposer- no air gap*

,Option 4, No waste disposer- no air gap*

_'anair gapis recommended

HelpfulTip:To reduce the vibration of the hose, keep

the hose away from the floor and the edge of the hole

where it passes through the cabinet.

Option 1, Waste disposer -with air gap:

1. Remove the disposer knockout plug. Cut end of drain

hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screw-

type clamps* to connect air gap to disposer inlet.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed.

drain hose -

cut here if needed

rubber hose

connector gap

spring-type

clamp

hose

drain trap

4. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

_'Parts available from local plumbing supply stores

Option 2, No waste disposer - with air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to air gap with large spring-type

clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp s,

3. Use a rubber hose connector* with spring or screw-

type clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed.

drain hose-

cut here if needed

rubber hose

connector

large

spring-type

waste

tee drain

drain trap hose

4. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

_' Parts available from local plumbing supply stores

Option 3, Waste disposer - no air gap:

1. Remove the disposer knockout plug. Do not cut end of

drain hose.

2. Attach drain hose to disposer inlet with large spring-

type clamp.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed. It is recommended that the drain hose

be looped up and securely fastened to the underside of

the counter.

large spring-type

clamp

drain hose

disposer

inlet

drain trap

3. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

Option 4, No waste disposer - no air gap:

1. Cut end of drain hose if needed (do not cut ribbed

section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp s.

This connection must be before the drain trap and at

least 20" (50.8 cm) above the floor where dishwasher

will be installed. It is recommended that the drain hose

be looped up and securely fastened to the underside of

the counter.

drain hose -

_ cut here if needed

_ screw-type clamp

_easte/__ _ra_n

dra,ntrap:--111

3. Insert drain hose

through hole cut in

cabinet to the front

center of opening where

drain connection will be

made.

drain hose

Parts available from local plumbing supply stores

Prepare dishwasher

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Grasp sides of dishwasher door frame and put

dishwasher on its back.

2. Removetwoscrewsattachingaccesspanelandlower

panelto dishwasherusinga1/4" hex socket, nut driver

or Phillips screwdriver.

3. Remove panels and set panels aside on aprotective

surface.

4. Check that grounding clip is attached to the lower

panel.

lower

panel

clip

5. ApplyTeflon _: tape or pipe

joint compound to 90 ° elbow

fitting and connect fitting to

water inlet valve.

6. Tighten elbow until snug, and

be sure that it faces to the

rear.

water inlet valve

7. Remove terminal box cover.

- if you are direct wiring: install a U.L.-listed/CSA-

certified clamp connector to the terminal box. If using

conduit, use a U.L-listed/CSA-certified conduit

connector,

- If you are installing a power supply cord kit, do so

now, following kit instructions.

terminal

/box cover

ll_q I\

dishwasher wires

HelpfulTip: Put cardboard under dishwasher until it is

installed in cabinet opening.The cardboard will help

protect floor covering during installation.

8. Measure height of cabinet opening

from underside of countertop to

floor where dishwasher will be

installed (you need the lowest

point). Check chart for that height

opening. Put wheels in the required

position.

Number of

Minimum Wheel turns on

cutout height position front leg

34" (86.4 cm) 1 10

34-1/4" (87 cm) 2 5

34-1/2" (87.6 cm) 3 0

9. Turn both front leveler legs to the same

height.

If the minimum cutout height is less than

34" (86.4 cm), the rear wheels can be

removed for additional clearance.This will

allow the dishwasher to fit into a 33-7/8"

(86 cm) high cutout, but the dishwasher

will be more difficult to move into

position. If the wheels are removed, front leg

protect the floor when moving the dishwasher.

if you have built-up

floors

Measure height of opening

from underside of

countertop to built-up

floor. If the height is at

least 33-3/4" (85.7 cm), the

dishwasher will fit into the

opening without

modification to the

countertop or flooring.

Put wheels in position 1

shim

/countertop

33-3/4"

(85.7 cm)

rain.

and turn the front leveler legs up all the way.

Add shims as needed in the area shown to bring

dishwasher up to proper height.

NOTE: Shims must be securely attached to floor to

prevent their movement when the dishwasher is

operated.

sh,miiiii ii

(7.0cm)

(5.1 cm)

(15.2cm) (ZOcm)

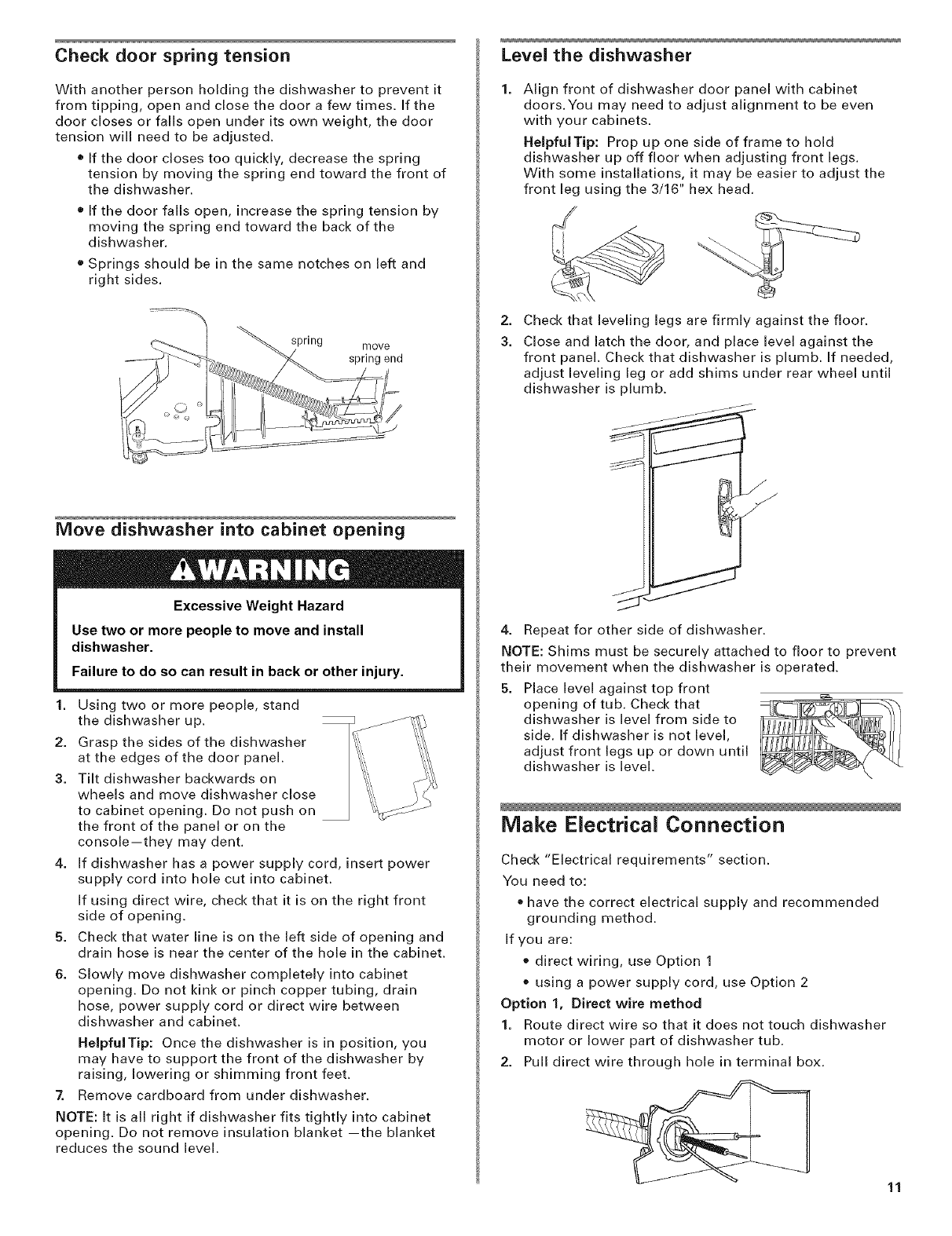

Check door spring tension

With another person holding the dishwasher to prevent it

from tipping, open and close the door a few times. If the

door closes or falls open under its own weight, the door

tension will need to be adjusted.

• If the door closes too quickly, decrease the spring

tension by moving the spring end toward the front of

the dishwasher.

• If the door falls open, increase the spring tension by

moving the spring end toward the back of the

dishwasher.

• Springs should be in the same notches on left and

right sides.

spring move

spring end

Move dishwasher into cabinet opening

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Using two or more people, stand

the dishwasher up.

2. Grasp the sides of the dishwasher

at the edges of the door panel.

3. Tilt dishwasher backwards on

wheels and move dishwasher close

to cabinet opening. Do not push on

the front of the panel or on the

console--they may dent.

4. If dishwasher has a power supply cord, insert power

supply cord into hole cut into cabinet.

If using direct wire, check that it is on the right front

side of opening.

5. Check that water line is on the left side of opening and

drain hose is near the center of the hole in the cabinet.

6. Slowly move dishwasher completely into cabinet

opening. Do not kink or pinch copper tubing, drain

hose, power supply cord or direct wire between

dishwasher and cabinet.

HelpfuITip: Once the dishwasher is in position, you

may have to support the front of the dishwasher by

raising, lowering or shimming front feet.

Remove cardboard from under dishwasher.

NOTE: It is all right if dishwasher fits tightly into cabinet

opening. Do not remove insulation blanket --the blanket

reduces the sound level.

Level the dishvvasher

Align front of dishwasher door panel with cabinet

doors.You may need to adjust alignment to be even

with your cabinets.

HelpfulTip: Prop up one side of frame to hold

dishwasher up off floor when adjusting front legs.

With some installations, it may be easier to adjust the

front leg using the 3/16" hex head.

2. Check that leveling legs are firmly against the floor.

3. Close and latch the door, and place level against the

front panel. Check that dishwasher is plumb. If needed,

adjust leveling leg or add shims under rear wheel until

dishwasher is plumb.

4. Repeat for other side of dishwasher.

NOTE: Shims must be securely attached to floor to prevent

their movement when the dishwasher is operated.

5. Place level against top front

opening of tub. Check that

dishwasher is level from side to

side. If dishwasher is not level,

adjust front legs up or down until

dishwasher is level.

Make Electrical Connection

Check "Electrical requirements" section.

You need to:

®have the correct electrical supply and recommended

grounding method.

If you are:

. direct wiring, use Option 1

using a power supply cord, use Option 2

Option 1, Direct wire method

1. Route direct wire so that it does not touch dishwasher

motor or lower part of dishwasher tub.

2. Pull direct wire through hole in terminal box.

Helpful Tip:

e Select the proper size twist-on

connectors to connect your household __

wiring to 16-gauge dishwasher wiring.

® Insert wire ends into twist-on

connector. Do not pro-twist bare wire. %/

®Twist connector.

e Gently tug on wires to be sure both

are secured.

3. Connect the wires as follows using twist-on connectors

sized to connect direct wire to 16-gauge dishwasher

wire:

Power supply wire: Terminal box wire:

white_--_wh ite

black_'_black

•

ground wire ground connector

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

4. Form bare ground wire into a U-shaped hook. Wrap

ground wire hook clockwise around ground connector

and under the washer.

5. Securely tighten ground connector.

L_ _ groundwire washer

___)_ _ /_----_- ground

]u,I_ _!>1 _.,// "_connector

0II

screws

6. Tighten clamp connector or

conduit connector screws.

Reinstall terminal box cover with

wires inside terminal box.

The cover must be outside the box

on the left side.

8. Make sure no wires are pinched by cover.

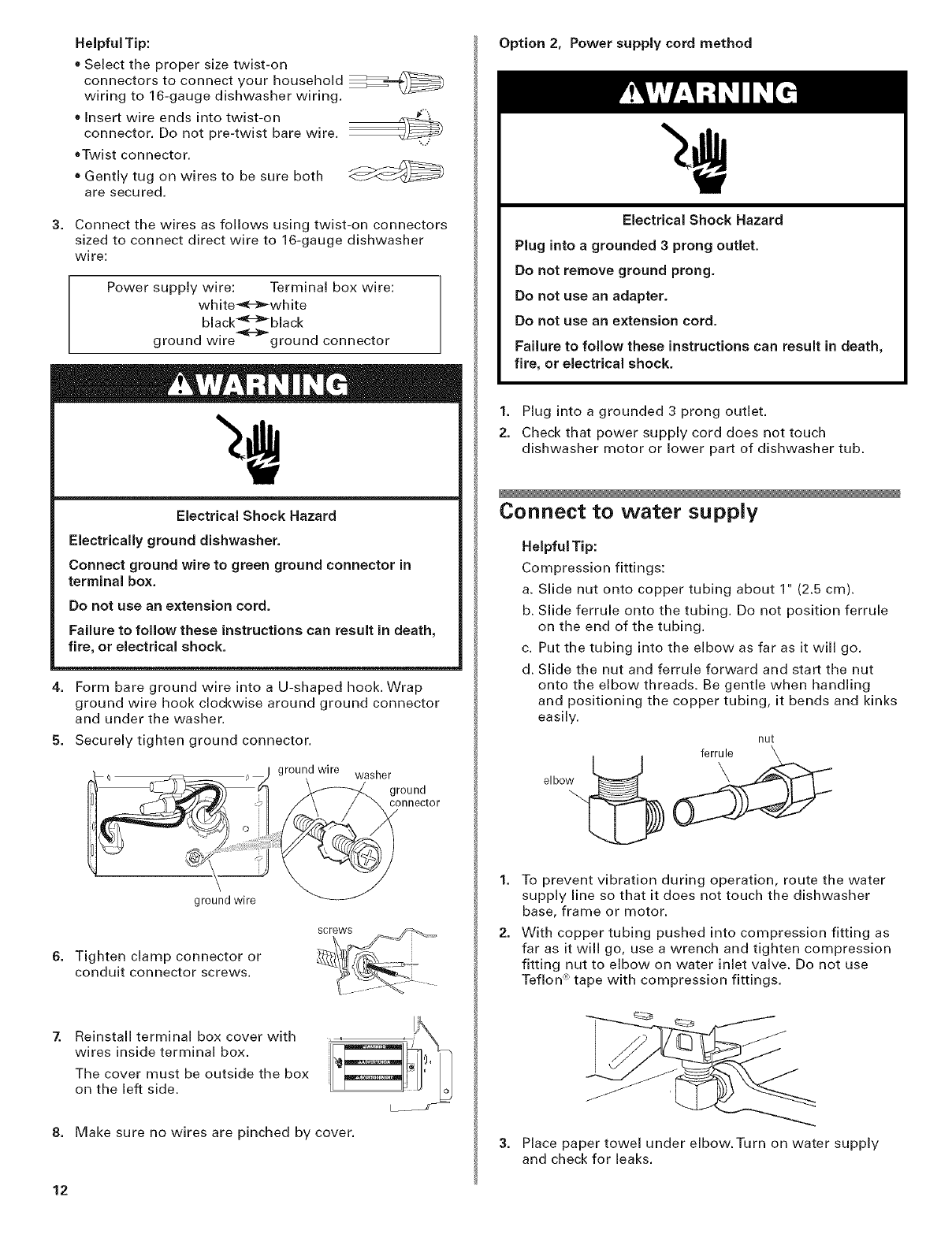

Option 2, Power supply cord method

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Check that power supply cord does not touch

dishwasher motor or lower part of dishwasher tub.

Connect to water supply

Helpful Tip:

Compression fittings:

a. Slide nut onto copper tubing about 1" (2.5 cm).

b. Slide ferrule onto the tubing. Do not position ferrule

on the end of the tubing.

c. Put the tubing into the elbow as far as it will go.

d. Slide the nut and ferrule forward and start the nut

onto the elbow threads. Be gentle when handling

and positioning the copper tubing, it bends and kinks

easily.

elbow

nut

1. To prevent vibration during operation, route the water

supply line so that it does not touch the dishwasher

base, frame or motor.

2. With copper tubing pushed into compression fitting as

far as it will go, use a wrench and tighten compression

fitting nut to elbow on water inlet valve. Do not use

Teflon _: tape with compression fittings.

3. Place paper towel under elbow.Turn on water supply

and check for leaks.

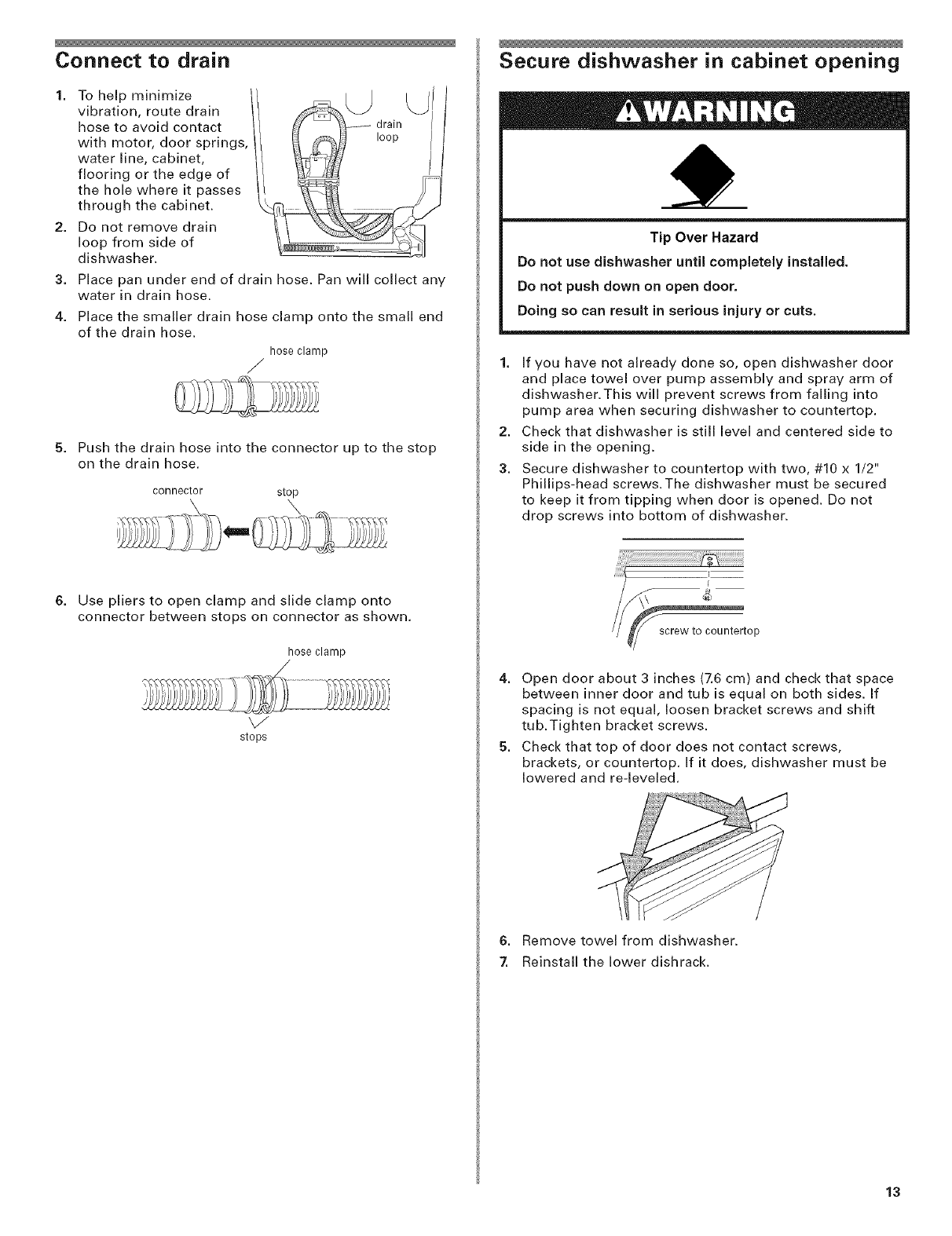

Connect to drain

1. To help minimize

vibration, route drain

hose to avoid contact

with motor, door springs,

water line, cabinet,

flooring or the edge of

the hole where it passes

through the cabinet.

2. Do not remove drain

loop from side of

dishwasher.

3. Place pan under end of drain hose. Pan will collect any

water in drain hose.

4. Place the smaller drain hose clamp onto the small end

of the drain hose.

hoseclamp

5. Push the drain hose into the connector up to the stop

on the drain hose.

connector stop

6. Use pliers to open clamp and slide clamp onto

connector between stops on connector as shown.

hose clamp

stops

Secure dishwasher in cabinet opening

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

1. If you have not already done so, open dishwasher door

and place towel over pump assembly and spray arm of

dishwasher.This will prevent screws from falling into

pump area when securing dishwasher to countertop.

2. Check that dishwasher is still level and centered side to

side in the opening.

3. Secure dishwasher to countertop with two, #10 x 1/2"

Phillips-head screws.The dishwasher must be secured

to keep it from tipping when door is opened. Do not

drop screws into bottom of dishwasher.

4. Open door about 3 inches (7.6 cm) and check that space

between inner door and tub is equal on both sides. If

spacing is not equal, loosen bracket screws and shift

tub.Tighten bracket screws.

5. Check that top of door does not contact screws,

brackets, or countertop. If it does, dishwasher must be

lowered and re-leveled.

6. Remove towel from dishwasher.

Z Reinstall the lower dishrack,

Complete installation

1. Check that grounding clip is attached to the lower

panel.

2. Place the lower panel behind the access panel. Some

models have insulation on the access panel which must

fall behind the insulation on the lower panel.

grounding

clip

3. Hold the two panels together and place them against

dishwasher leg.

4. Reinstall the screws through the holes in the access

panel and the slots in the lower panel. Install right side

screw first.

j J"

5. Check that the lower edge of the lower panel contacts

the floor.

6. Tighten the screws.

Direct wire method:

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power supply cord method:

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

7, Reconnect power or plug in dishwasher.

Check operation

Read the Use and Care Guide that came with your

dishwasher.

Check that all parts have been installed and no steps

were skipped.

Check that you have all the tools you used.

Start dishwasher and allow it to complete the shortest

wash cycle. After the first two minutes, unlatch door,

wait five seconds, then open door.

Check to see that there is water in the bottom of the

dishwasher tub. Check that dishwasher is working

properly.

If not, disconnect power or unplug dishwasher and see

"If dishwasher does not operate" section.

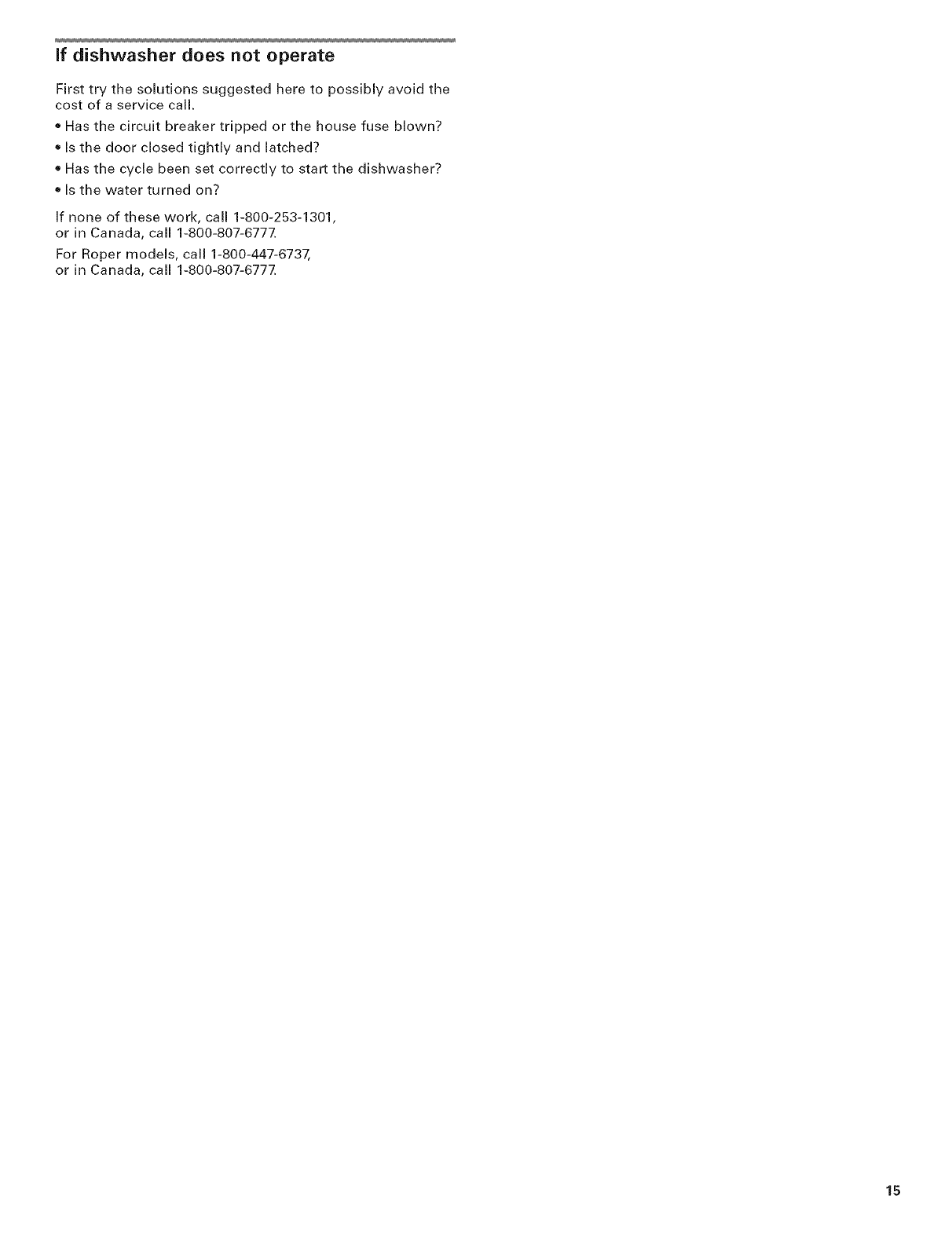

if dishwasher does not operate

First try the solutions suggested here to possibly avoid the

cost of aservice call.

e Has the circuit breaker tripped or the house fuse blown?

®Is the door closed tightly and latched?

e Has the cycle been set correctly to start the dishwasher?

®Is the water turned on?

If none of these work, call 1-800-253-1301,

or in Canada, call 1-800-807-6777.

For Roper models, call 1-800-447-6737,

or in Canada, call 1-800-807-6777.

8575378 Printed in U.S.A.

_J,2006 01/2006

Table des matieres

S@eurite du lave-vaisselle .......................... 17

E×igences d'installation ............................ 18

Outillage et pieces ............................. 18

Emplacement d'installation ...................... 18

Specifications de la canalisation d'evacuation ...... 20

Specifications de I'alimentation en eau ............ 20

Specifications electriques ....................... 20

Instructions dlnstallation .......................... 21

Preparation des ouvertures dans les placards -

utilisation des modes de raccordement existants

pour canalisations et c_blage .................... 21

Preparation de I'emplacement d'installation entre

les placards Iorsque les canalisations et c_bles

n'ont pas et6 installes .......................... 22

Preparation du lave-vaisselle .................... 24

Raccordement electrique ........................ 27

Raccordement a la canalisation d'eau ............. 28

Raccordement _ la canalisation d'evacuation ....... 28

Immobilisation du lave-vaJsselle dans I'espace

d'installation .................................. 29

Securite du lave-vaisselle

Votre s6curit6 et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securit6 et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de d6ces et de blessures graves & vous

et & d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s6curite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'a ce qu'il soit

completement installS,

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

Tenir compte de ceci :

e Ouvrir lentement la porte du lave-vaisselle tandis qu'une

autre personne saisit I'arriere de I'appareil. Retirer les

materiaux d'emballage, le tuyau de decharge et le panier

inferieur. Fermer la porte du lave-vaisselle et verrouiller le

Ioquet.

e Respecter les dispositions de tous les codes et reglements

en vigueur.

®Installer le lave-vaisselle conformement aux prescriptions

des presentes instructions,

®Einstallation devrait 6tre execut6e par un technicien

qualifi6. Veiller a respecter les dispositions de tousles

codes et reglements Iocaux et nationaux r6gissant les

installations de plomberie et d'61ectricit6.

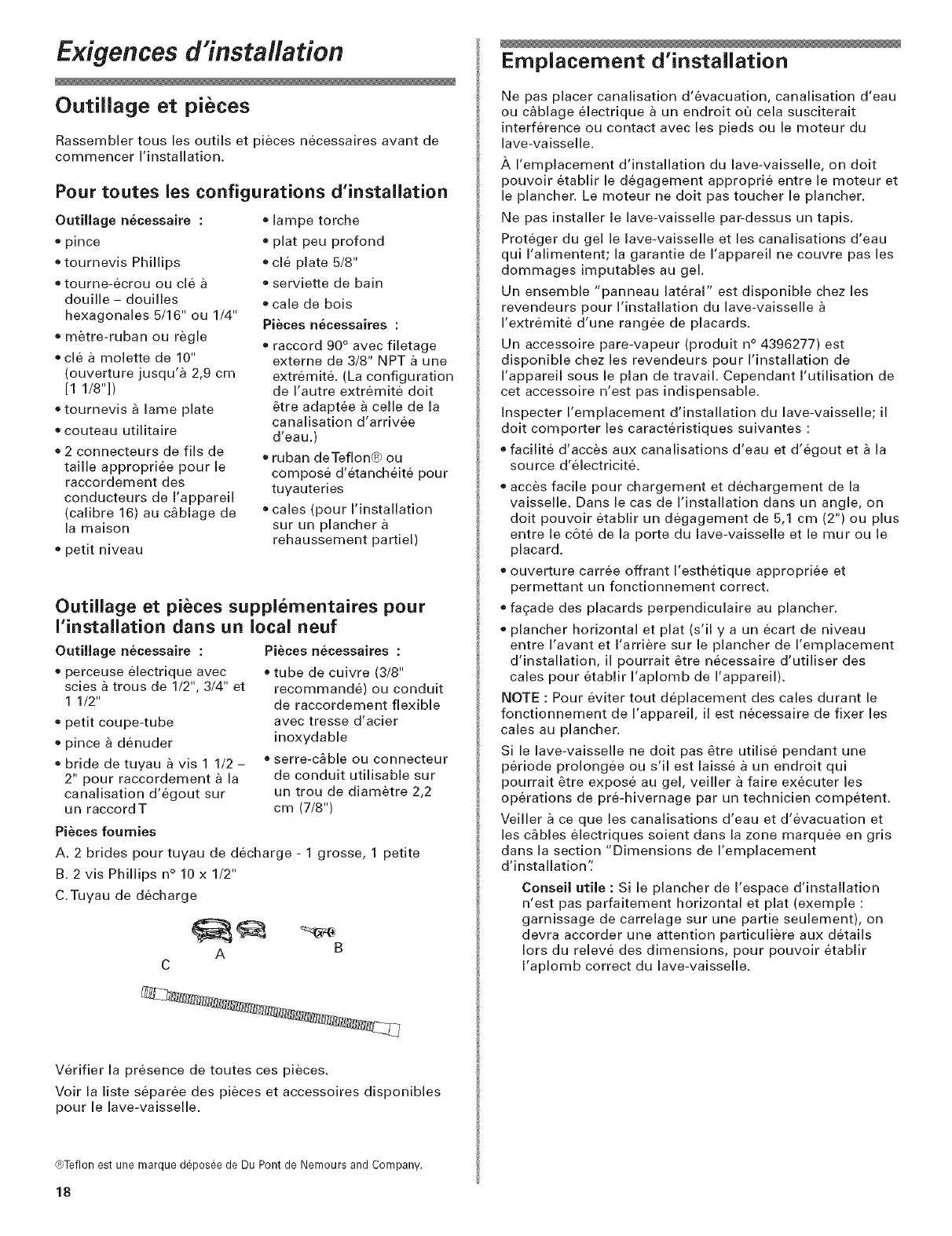

Exigences d'installation

Outiliage et pieces

Rassembler tousles outils et pieces necessaires avant de

commencer I'installation.

Pour toutes les configurations d'installation

OutilJage neeessaire

®pince

®tournevis Phillips

* tourne-ecrou ou cle

douille - douilles

hexagonales 5/16" ou 1/4"

®metre-ruban ou regie

* cl6 a molette de 10"

(ouverture jusqu'_ 2,9 cm

[1 1/8"])

*tournevis _ lame plate

®couteau utiJitaire

,2 connecteurs de fils de

taille appropri6e pour le

raccordement des

conducteurs de I'appareil

(calibre 16) au c_blage de

la maison

, petit niveau

e lampe torche

e plat peu profond

®cl6 plate 5/8"

®serviette de bain

o cale de bois

Pieces necessaires :

®raccord 90 ° avec filetage

externe de 3/8" NPT _ une

extr6mit& (La configuration

de I'autre extremit6 dolt

6tre adaptee a celle de la

canalisation d'arrivee

d'eau.)

®ruban deTeflon¢) ou

compose d'6tanch6ite pour

tuyauteries

®cales (pour I'installation

sur un plancher

rehaussement partiel)

Outillage et pieces suppl6mentaires pour

I'installation dans un local neuf

Outillage necessaire :

®perceuse electrique avec

scies _ trous de 1/2", 3/4" et

1 1/2"

®petit coupe-tube

pince _ denuder

®bride de tuyau avis 1 1/2 -

2" pour raccordement _ la

canalisation d'egout sur

un raccord T

Pieces foumies

Pieces necessaires :

o tube de cuivre (3/8"

recommande) ou conduit

de raccordement flexible

avec tresse d'acier

inoxydable

o serre-c_ble ou connecteur

de conduit utilisable sur

un trou de diametre 2,2

cm (7/8")

A. 2 brides pour tuyau de decharge - 1 grosse, 1 petite

B. 2 vis Phillips n° 10 x 1/2"

C.Tuyau de decharge

A B

Verifier la presence de toutes ces pieces.

Voir la liste separ6e des pieces et accessoires disponibles

pour le lave-vaisselle.

@Teflonest une marque d@osee de Du Pont de Nemours and Company.

Emplacement d'installation

Ne pas placer canalisation d'evacuation, canalisation d'eau

ou c_blage 61ectrique a un endroit ou cela susciterait

interf6rence ou contact avec les pieds ou le moteur du

lave-vaisselle.

/_, I'emplacement d'installation du lave-vaisselle, on doit

pouvoir etablir le degagement approprie entre le moteur et

le plancher. Le moteur ne dolt pas toucher le plancher.

Ne pas installer le lave-vaisselle par-dessus un tapis.

Proteger du gel le lave-vaisselle et les canalisations d'eau

qui I'alimentent; la garantie de I'appareil ne couvre pas les

dommages imputables au gel.

Un ensemble "panneau lateral" est disponible chez les

revendeurs pour I'installation du lave-vaisselle

I'extr6mit6 d'une rangee de placards.

Un accessoire pare-vapeur (produit n ° 4396277) est

disponible chez les revendeurs pour I'installation de

I'appareil sous le plan de travail. Cependant I'utilisation de

cet accessoire n'est pas indispensable.

Inspecter I'emplacement d'installation du lave-vaisselle; il

doit comporter les caract6ristiques suivantes :

o facilit6 d'acces aux canalisations d'eau et d'egout et _ la

source d'61ectricit6.

acces facile pour chargement et dechargement de la

vaisselle. Dans le cas de I'installation dans un angle, on

dolt pouvoir etablir un degagement de 5,1 cm (2") ou plus

entre le c6te de la porte du lave-vaisselle et le tour ou le

placard.

ouverture carree offrant I'esthetique appropriee et

permettant un fonctionnement correct.

facade des placards perpendiculaire au plancher.

plancher horizontal et plat (s'il y a un ecart de niveau

entre I'avant et I'arriere sur le plancher de I'emplacement

d'installation, il pourrait _tre necessaire d'utiliser des

cales pour etablir I'aplomb de I'appareil).

NOTE : Pour eviter tout deplacement des cales durant le

fonctionnement de I'appareil, il est necessaire de fixer les

cales au plancher.

Si le lave-vaisselle ne dolt pas _tre utilise pendant une

periode prolongee ou s'il est laisse _ un endroit qui

pourrait 6tre expose au gel, veiller a faire executer les

operations de pre-hivernage par un technicien competent.

Veiller ace que les canalisations d'eau et d'evacuation et

les c_bles electriques soient dans la zone marquee en gris

dans la section "Dimensions de I'emplacement

d'installation':

ConseJl utile : Si le plancher de I'espace d'installation

n'est pas parfaitement horizontal et plat (exemple :

garnissage de carrelage sur une pattie seulement), on

devra accorder une attention particuliere aux details

Iors du releve des dimensions, pour pouvoir 6tablir

I'aplomb correct du lave-vaisselle.

Dimensions du produit

1,9 cm (3/4")

Le materiau

isolant (pas

utilis6 sur tous

les modeles)

pourrait 6tre

comprim6

64,1 cm (25-1/4")

Ill I 86,c_'_./3a3vTe/8"/

_ 53,3 cm (21"} ----_

VUE LATERALE

VUE ARRIERE

Dimensions de I'espace d'installation

2-1/2"

(6,4cm):i:

. 24" (61 cm) _

f Toutes les surfaces doivent

_tre exemptes de

protuberances. 34"

(86.4 cm)

min. _-

24 '1

cm)

rain.

9" 2"

cm) (5,1 cm) 10"

1-3/4" 4-1/4 (25,4 cm)

(4,4 cm):i: (10,8 cm):i: zone degag6e:i:

Decouper les trous dans la zone marqu6e en gris du plancher, du mur ou des

parois des placards, selon les specifications ci-dessous :

Canalisation d'eau - 1,3 cm (1/2")

Canalisation d'evacuation - 3,8 cm (1-1/2")

C_ble pour c_blage direct - 1,9 cm (3/4")

Cordon d'alimentation - 3,8 cm (1-1/2")

r' Mesure depuis le point le plus bas de la face inferieure du plan de travail.

Cette dimension peut _tre reduite a 86 cm (33-7/8") si on retire les roues

du lave-vaisselle.

*_ Dimension minimale mesur6e au point le plus etroit de I'ouverture.

_'_' Cette dimension peut _tre port6e _ 17,5 cm (6-7/8") si la hauteur de

I'ouverture est de 34-1/2" (87,6 cm) au point le plus bas.

:_ Des deux c6tes

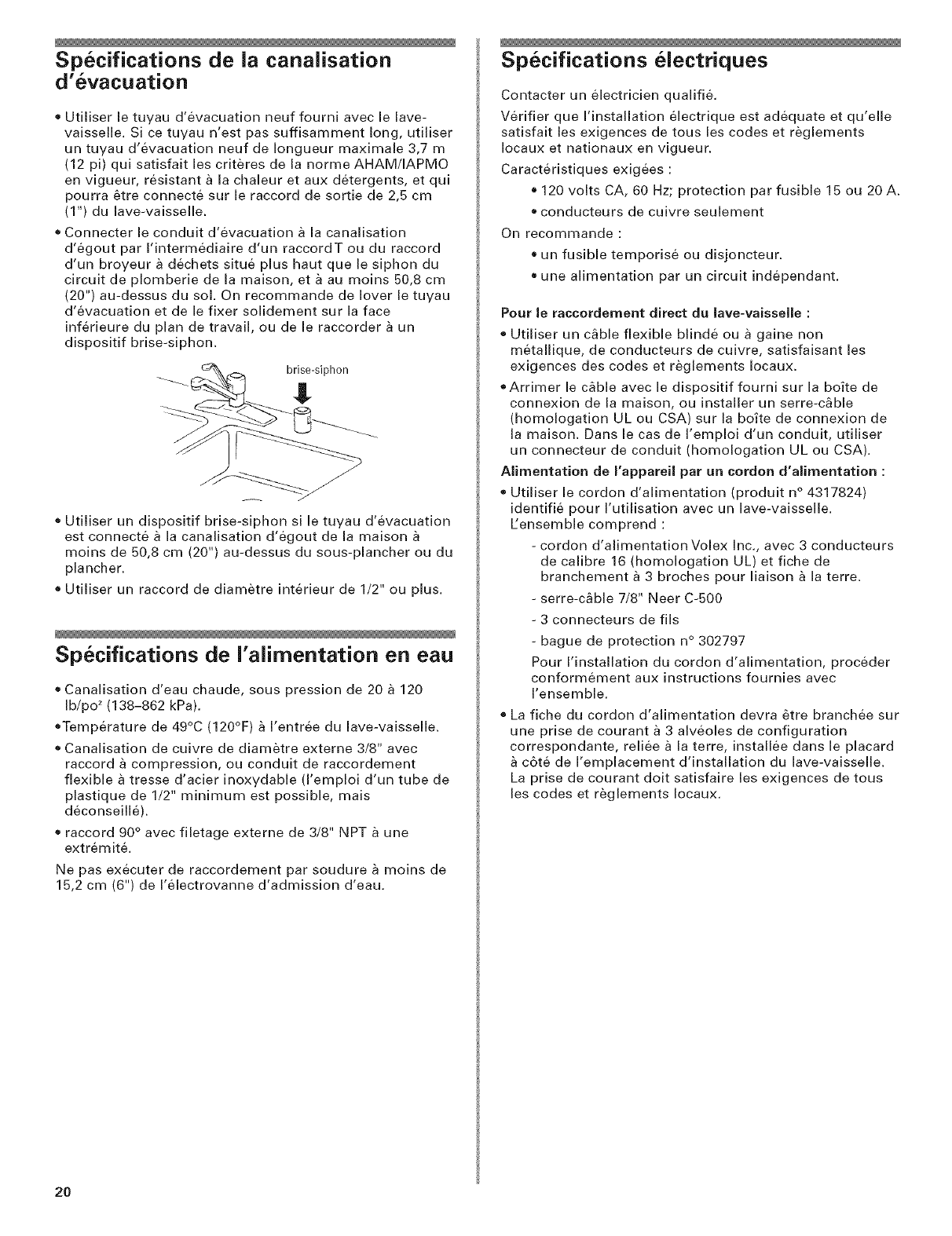

Sp6cifications de la canalisation

d'evacuation

e Utiliser le tuyau d'6vacuation neuf fourni avec le lave-

vaisselie. Si ce tuyau n'est pas suffisamment long, utiliser

un tuyau d'evacuation neuf de Iongueur maximaie 3,7 m

(12 pi) qui satisfait les criteres de la norme AHAM/IAPMO

en vigueur, r6sistant a la chaleur et aux detergents, et qui

pourra _tre connecte sur le raccord de sortie de 2,5 cm

(1") du lave-vaisselle.

®Connecter le conduit d'evacuation & la canaiisation

d'egout par I'interm6diaire d'un raccordT ou du raccord

d'un broyeur & dechets situe plus haut que le siphon du

circuit de plomberie de la maison, et &au moins 50,8 cm

(20") au-dessus du sol. On recommande de lover le tuyau

d'6vacuation et de le fixer soiidement sur la face

inf6rieure du plan de travail, ou de le raccorder _ un

dispositif brise-siphon.

brise-siphon

o Utiliser un dispositif brise-siphon si le tuyau d'evacuation

est connecte _ la canaiisation d'egout de la maison

moins de 50,8 cm (20") au-dessus du sous-plancher ou du

plancher.

e Utiliser un raccord de diametre interieur de 1/2" ou plus.

Specifications de I'alimentation en eau

®Canalisation d'eau chaude, sous pression de 20 _ 120

Ib/po 2 (138-862 kPa).

®Temp(_rature de 49°C (120°F) _ I'entr6e du lave-vaisselie.

®Canaiisation de cuivre de diametre externe 3/8" avec

raccord & compression, ou conduit de raccordement

flexible a tresse d'acier inoxydable (l'emploi d'un tube de

plastique de 1/2" minimum est possible, mais

d6conseiile).

®raccord 90 ° avec filetage externe de 3/8" NPT a une

extr6mit6.

Ne pas executer de raccordement par soudure _ moins de

15,2 cm (6") de I'electrovanne d'admission d'eau.

Specifications electriques

Contacter un electricien qualifi&

Verifier que I'installation electrique est adequate et qu'elle

satisfait les exigences de tousles codes et reglements

Iocaux et nationaux en vigueur.

Caract6ristiques exig6es :

120 volts CA, 60 Hz; protection par fusible 15 ou 20A.

®conducteurs de cuivre seulement

On recommande :

un fusible temporis6 ou disjoncteur.

une alimentation par un circuit ind6pendant.

Pour le raccordement direct du lave-vaisselle :

o Utiliser un c&ble flexible blinde ou & gaine non

metallique, de conducteurs de cuivre, satisfaisant les

exigences des codes et reglements Iocaux.

oArrimer le c&ble avec le dispositif fourni sur la bo_te de

connexion de la maison, ou installer un serre-c&ble

(homologation UL ou CSA) sur la bo_te de connexion de

la maison. Dans le cas de I'emploi d'un conduit, utiliser

un connecteur de conduit (homologation UL ou CSA).

Alimentation de I'appareil par un cordon d'alimentation :

= Utiliser le cordon d'alimentation (produit n° 4317824)

identifie pour I'utilisation avec un lave-vaisselle.

Eensemble comprend :

- cordon d'alimentation Volex Inc., avec 3 conducteurs

de calibre 16 (homologation UL) et fiche de

branchement _ 3 broches pour liaison _ la terre.

- serre-c_ble 7/8" Neer C-500

- 3 connecteurs de fils

- bague de protection n° 302797

Pour I'installation du cordon d'alimentation, proceder

conformement aux instructions fournies avec

I'ensemble.

La fiche du cordon d'alimentation devra 6tre branchee sur

une prise de courant a 3 alveoles de configuration

correspondante, reli6e a la terre, install6e dans le placard

c6t6 de I'emplacement dqnstallation du lave-vaisselle.

La prise de courant dolt satisfaire les exigences de tous

les codes et reglements Iocaux.

Instructions d'installatien

Risque de choc 61ectrique

Interrompre I'alimentation 61ectrique avant d'installer

le lave-vaisselle (au niveau du tableau de distribution -

fusible ou disjoncteur)

Le non-respect de cette instruction peut causer

un d6ces ou on choc 61ectrique.

1. Interrompre I'alimentation electrique.

2. Fermer I'arriv6e d'eau

Pr6paration des ouvertures dans les

placards - utilisation des modes de

raccordement existants pour

canalisations et c blage

e Proceder conformement aux instructions de cette section

pour I'installation de I'appareil _ un emplacement deja

dote de moyens de raccordement.

o Pour I'installation de I'appareil _ un emplacement ou les

canalisations et le c_blage n'ont pas d6j_ 6t6 installes,

proceder

conformnement aux !

instructions

present6es _ la

section "Pr6paration

de I'emplacement

d'installation entre

les placards Iorsque

les canalisations et

c&bles n'ont pas et6

installes"

I III

canalisation c_blepour

d'eau raccordementdirect

15,2 cm (6")

1. Verifier que la canalisation d'eau atteint le c6te avant

gauche de I'espace d'installation (endroit ou le

raccordement _ I'appareil sera effectue).

2. Verifier que le c_ble d'alimentation atteint I'angle avant

droit de I'espace d'installation (endroit ou le

raccordement a I'appareil sera effectue).

Si la canalisation d'eau et le c_ble de raccordement

electrique sont suffisamment longs, passer a la section

suivante "Installation du tuyau d'evacuation" Si la

canalisation d'eau et le c_ble electrique ne sont pas

suffisamment longs, proceder conformement aux

instructions de la section "Preparation de I'emplacement

d'installation entre les placards Iorsque les canalisations et

c_bles n'ont pas et6 installes':

installation du tuyau d'evacuation

iMPORTANT : On doit toujours utiliser un tuyau

d'evacuation neuf, m_me pour I'installation d'un lave-

vaisselle de remplacement.

1. Percer un trou de diametre 3,8 cm (1 1/2") dans la paroi

du placard ou dana le plancher sur le c6te de I'espace

d'installation le plus proche de I'evier.

2. Employer I'une des methodes suivantes pour raccorder

le tuyau d'evacuation sur un raccordT ou sur un broyeur

dechets.

Option 1 - broyeur _ dechets -avec brise-siphon

Option 2 - pas de broyeur a dechets - avec brise-siphon

Option 3 - broyeur a dechets - sans brise-siphon *

o Option 4- pas de broyeur _ dechets- sans brise-

siphon*

• on recommande qu'un brise-siphon soit disponible

Conseil utile : Pour r6duire les effets de vibration du

tuyau durant le fonctionnement, maintenJr une

s6paration entre le tuyau et le plancher et entre le tuyau

et la circonf6rence du trou de passage a travers le

placard.

Option 1 - broyeur _ dechets -avec brise-siphon :

1. Oter I'opercule arrachable sur le broyeur a dechets. Si

necessaire, couper I'extremit6 du tuyau d'evacuation (ne

pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride _ ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride _ vis* de 3,8

5 cm (1 1/2 a 2").

3. Utiliser un raccord en caoutchouc* avec une bride

ressort ou avis* pour raccorder le dispositif brise-

siphon _ I'entree du broyeur _ dechets.

Ce raccordement doit 6tre r6alis6 en amont du siphon du

circuit d'evacuation et _ au moins 50,8 cm (20")

au-dessus du plancher de I'espace d'installation du

lave-vaisselle.

raccord en

caoutchouc dispositif

brise-siphon

grosse bride

vis

tuyau d'evacuation tuyau

couper ici si n6cessaire d'evacuation

siphon du circuit

d'evacuation

4. Inserer le tuyau d'evacuation

travers le trou d6coupe dans le

placard et acheminer le tuyau

jusqu'a I'emplacement de

raccordement au lave-vaisselle.

I I

tuyau d'6vacuation

*Pieces disponibles dans un rnagasin local de fournitures de plomberie 21

Option2-pas de broyeur a dechets - avec brise-siphon :

1. Si necessaire, couper I'extrernit& du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride & ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride avis* de 3,8

5 crn (1 1/2 _ 2").

3. Utiliser un raccord de caoutchouc* avec bride _ ressort

ou _ vis* pour le raccordernent entre le dispositif brise-

siphon et le raccordT du circuit d'evacuation.

Ce raccordernent dolt _tre realis6 en arnont du siphon du

circuit d'evacuation eta au rnoins 50,8 crn (20") au-

dessus du plancher de I'espace d'installation du lave-

vaisselle.

raccord en

caoutchouc dispositif

brise-siphon

J grosse bride

a VIS

tuyau d'evacuation

couper ici si n6cessaire

raccord T tuyau

d'evacuation d'evacuation

siphon du

d'6vacuation

4. Inserer le tuyau d'&vacuation

travers le trou decoup6 dans le

placard et acherniner le tuyau

jusqu'a I'ernplacernent de

raccordernent au lave-vaisselle.

Pi_ces disponibles dans un magasin local de fournitures de plomberie

Option 3- broyeur a dechets - sans brke-sJphon :

1. Oter I'opercule arrachable du broyeur a dechets. Ne pas

couper I'extrernit6 du tuyau d'evacuation.

2. Connecter le tuyau d'evacuation sur le broyeur a dechets

avec la grosse bride a ressort.

Ce raccordement dolt _tre realis6 en arnont du siphon du

circuit d'evacuation et & au rnoins 50,8 crn (20") au-dessus

du plancher de I'espace d'installation du lave-vaisseJle. On

recornrnande de lover le tuyau d'evacuation et de le fixer

solidernent sur la face inferieure du plan de travail.

grosse bride a vis

tuyau

d'6vacuation

entree du

broyeur _ dechets

siphon du circuit

d'6vacuation

3. Inserer le tuyau d'evacuation

travers le trou decoup6 dans le

placard et acherniner le tuyau

jusqu'_ I'emplacernent de

raccordernent au lave-vaisselle.

Option 4 - pas de broyeur a dechets - sans brise-siphon :

1. Si necessaire, couper I'extrernit6 du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le raccordT du circuit

d'evacuation avec une bride _ vis* de 3,8 a 5 crn

(1 1/2 a 2")*.

Ce raccordernent dolt _tre realise en arnont du siphon du

circuit d'evacuation eta au rnoins 50,8 crn (20")

au-dessus du plancher de I'espace d'installation du lave-

vaisselle. On recornrnande de lover le tuyau d'evacuation

et de le fixer solidernent sur la face inferieure du plan de

travail.

tuyau d'_vacu,ation .

//_ouper ICl SI necessalre

__ _ grosse bride _ vis

raccordTJ I __

du circuit _ IfR I _

=_ d'evacuation F"=" L..J I I E:d "_

I _ I I Ed tuyau

I i I d'evacua.on

siphon du circuit _ )I I

d'evacuation "_ '_ I I I_

3. Inserer le tuyau d'evacuation

travers le trou decoupe dans le

placard et acherniner le tuyau

jusqu'a I'ernplacement de

raccordernent au lave-vaisselle.

I I

tuyau d'evacuation

r' Pieces disponibles dans un magasin local de fournitures de plomberie

Preparation de I'emplacement

d'installation entre les placards

Iorsque les canalisations et c bles

n'ont pas @t@installes

Raccordement electrique

Option 1 -raccordernent direct :

Conseil utile : Le raccordernent au

lave-vaisselle sera plus facile si on

achernine le c&ble par le c6te

droit de I'espace d'installation.

1. Percer un trou de 1,9 crn

(3/4") dans la paroi du

placard, lernur arriere ou le plancher, sur le c6t& droit de

I'espace d'installation. Les emplacements pr&ferentiels

ainsi que les autres emplacements possibles sont

identifies sur I'illustration.

autres

emplacements emplacements

)ossibles preferentiels

2. Placard de bois: poncer la rive du trou perce pour

produire une surface lisse.

Placard rnetallique : garnir la circonference du trou perce

avec une bague de protection (non fournie).

3. Acherniner le c_ble jusqu'& la boite de connexion

(tableau de distribution de la rnaison).

4. Pour un c_ble flexible, installer un serre-

c&ble (hornologation UL ou CSA). Dans le

cas d'un conduit, installer un connecteur

de conduit sur la boite de connexion

(hornologation UL ou CSA).

5. Faire passer I'autre extrernite du c_ble _ travers le trou

perce dans le placard. Eextr&rnite du c_ble dolt pouvoir

parvenir jusqu'a I'angle avant droit de I'espace

d'installation.

Option2- raccordementparcordon d'alimentation :

NOTE : La fiche du cordon d'alimentation devra &tre

branch&e sur une prise de courant _ 3 aiv&oies de

configuration

correspondante, reli&e a la autres 'emplacements

emplacements prTfTrentiels

terre, install&e dans le possibles

0,ocor acetone

I'emplacement d'installation

du lave-vaisselle.

1. Percer un trou de 3,8 cm

(1 1/2") dans la paroi du ...................

placard ou lemur arri&re.

Les emplacements

pr&f&rentiels ainsi que les autres emplacements possibles

sont identifi&s sur I'illustration.

2. Placard de bois : poncer la rive du trou perc& pour

produire une surface lisse.

Placard m&tallique : garnir la circonf&rence du trou perc&

avec la bague de protection (pi&ce n° 302797) fournie

avec I'ensemble du cordon d'alimentation.

installation de la canaiisation d'eau

Conseil utile : Le raccordement au lave-vaisselle sera

plus facile si on achemine la canalisation d'eau par le

c6t& gauche de I'espace d'installation.

1. Percer un trou de diam&tre 1,3 cm ou plus (1/2") dans la

paroi du placard, lemur arri&re ou le plancher. Les

emplacements pr&f&rentiels ainsi que les autres

emplacements possibles sont identifi&s sur I'illustration.

autres

emplacements emplacements

prTfTrentiels posibles

2. Mesurer la Iongueur totale

de tube de cuivre n&cessaire.

3. Connecter le tube de cuivre

[a canalisation d'eau par

['interm&diaire d'un robinet

d'arr&t manuel.

tube de

cuivre

4. Enfiler doucement le tube de cuivre a travers le trou

perc& dans le placard. On dolt travailler prudemment; le

tube de cuivre est mall&able et on peut facilement le

d&former et re&me I'&craser. V&rifier que le tube de

cuivre atteint le c6t& avant gauche de I'espace

d'installation (endroit ou le raccordement & I'appareil

sera effectu&).

5. Ouvrir le robinet d'arr&t pour &liminer les particules et

d&bris qui pourraient encrasser I'&lectrovanne

d'admission d'eau -

r&cup&rer I'eau qui

s'&coule dans un plat

peu profond.

6. Fermer le robinet

d'arr&t.

installation du tuyau d'Tvacuation

IMPORTANT : Utiliser toujours un tuyau d'&vacuation neuf.

1. Percer un trou de diam&tre 3,8 cm (1 1/2") dans la paroi

du placard ou dans le plancher sur le c6t& de I'espace

d'installation le plus proche de I'&vier.

2. Employer I'une des m&thodes suivantes pour raccorder

le tuyau d'&vacuation sur un raccordT ou sur un broyeur

d&chets.

Option 1 - broyeur a d&chets - avec brise-siphon

o Option 2 - pas de broyeur & d&chets- avec brise-siphon

Option 3 - broyeur a d&chets - sans brise-siphon *

Option 4- pas de broyeur a d&chets- sans brise-

siphon*

on recommande qu'un brise-siphon soit disponible

Conseil utile : Pour r&duire les effets de vibration du

tuyau durant le fonctionnement, maintenir une

s&paration entre le tuyau et le plancher et entre le tuyau

et la circonf&rence du trou de passage a travers le

placard.

Option 1 - broyeur adechets - avec brise-siphon :

1. Oter I'opercule arrachable sur le broyeur & d&chets. Si

n&cessaire, couper I'extr&mit& du tuyau d'&vacuation (ne

pas couper dans [a section ondul&e).

2. Connecter [e tuyau d'&vacuation sur [e dispositif brise-

siphon avec la grosse bride & ressort. Si[e tuyau

d'&vacuation a &t& coup&, utiliser une bride avis * de 3,8

5 cm (1 1/2 a 2").

3. Utiliser un raccord en caoutchouc* avec une bride

ressort ou avis* pour raccorder le dispositif brise-

siphon & ['entr&e du broyeur & d&chets.

Ce raccordement dolt &tre r&alis& en amont du siphon du

circuit d'&vacuation eta au moins 50,8 cm (20") au-

dessus du plancher de ['espace d'installation du lave-

vaisselle.

brise-siphon

grosse

bride avis

d'evacuation

siphon du

circuit d'evacuatio

4. Ins&rer le tuyau d'&vacuation

travers le trou d&coupe dans le

placard et acheminer le tuyau

jusqu'a I'emplacement de

raccordement au lave-vaisselle.

I I

tuyau d'evacuation

Pieces disponibles dans un magasin local de fournitures de plomberie

Option 2 -pas de broyeur a dechets - avec brise-siphon :

1. Si necessaire, couper I'extremit& du tuyau d'evacuation

(ne pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le dispositif brise-

siphon avec la grosse bride & ressort. Si le tuyau

d'evacuation a et6 coupe, utiliser une bride a vis e de 3,8

5 cm (1 1/2 _ 2").

3. Utiliser un raccord de caoutchouc* avec bride _ ressort

ou _ vis* pour le raccordement entre le dispositif brise-

siphon et le raccordT du circuit d'evacuation.

Ce raccordement dolt _tre realis6 en amont du siphon du

circuit d'evacuation eta au moins 50,8 cm (20") au-

dessus du plancher de I'espace d'installation du lave-

vaisselle.

tuyau d'evacuation -

_ couper ici si n6cessaire

/spring or

raccord T

= du

d'evacuation

raccord en

caoutchouc brise-siphon

grosse

bride ) vis

siphon du

circuit

d'evacuation

tuyau

d'6vacuation

4. Inserer le tuyau d'&vacuation

travers le trou decoup6 dans le

placard et acheminer le tuyau

jusqu'a I'emplacement de

raccordement au lave-vaisselle.

r, Pi_cesdisponibles dans un magasin local de

fournitures de plomberie

I I

tuyau d'6vacuation

Option 3- broyeur a dechets - sans brise-siphon :

1. Oter I'opercule arrachable du broyeur a dechets. Ne pas

couper I'extremit6 du tuyau d'evacuation.

2. Connecter le tuyau d'evacuation sur le broyeur _ dechets

avec la grosse bride a ressort.

Ce raccordement dolt _tre realis6 en amont du siphon du

circuit d'evacuation eta au moins 50,8 cm (20") au-

dessus du plancher de I'espace d'installation du lave-

vaisselle. On recommande de lover le tuyau d'evacuation

et de le fixer solidement sur la face inferieure du plan de

travail.

grosse

bride avis

tuyau d'evacuation

entree du

broyeur

dechets

siphon du

circuit d'6vacuation

3. Inserer le tuyau d'evacuation

travers le trou decoup& dans le

placard et acheminer le tuyau

jusqu'_ I'emplacement de

raccordement au lave-vaisselle.

I I

tuyau d'_vacuation

Option 4 -pas de broyeur a dechets - sans brise-siphon :

1. Si necessaire, couper I'extremite du tuyau d'evacuation

(no pas couper dans la section ondulee).

2. Connecter le tuyau d'evacuation sur le raccordT du circuit

d'evacuation avec une bride & vis e de 3,8 _ 5 cm (1 1/2 & 2")*.

Ce raccordement dolt _tre realise en amont du siphon du

circuit d'evacuation eta au moins 50,8 cm (20") au-dessus

du plancher de I'espace d'installation du lave-vaisselle. On

recommande de lover le tuyau d'evacuation et de le fixer

solidement sur la face inferieure du plan de travail.

tuyau d'_vacuation -

couper ici si n_cessaire

grosse bride avis

raccord

du circuit

d'_vacuation

siphon

du circuit

d'_vacuation

tuyau

d'_vacuation

3. Inserer le tuyau d'evacuation

travers le trou decoupe dans le

placard et acheminer le tuyau

jusqu'a I'emplacement de

raccordement au lave-vaisselle.

r,Pieces disponibles dans un rnagasin local de

fournitures de plomberie

I I

tuyau d'_vacuation

Preparation du lave=vaisselle

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'a ce qu'il soit

cornpletement install&

Ne pas appuyer sur la porte ouverteo

Le non-respect de cos instructions peut causer des

blessures graves ou des coupures.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Saisir les c6tes du cadre de porte du lave-vaisselle et

placer le lave-vaisselle en appui sur la face arriere.

2. Oter les deux vis fixant le panneau de I'ouverture

d'acces et le panneau inferieur sur le lave-vaisselle -

utiliser une cle a douille de 1/4", un tourne-ecrou ou un

tournevis Phillips.

3. Placer les panneaux depos6s _ part, sur une surface

proteg&e.

4. Verifier que I'agrafe de liaison _ la terre est fix6e sur le

panneau inferieur.

inferieur

agrafe de

la terre

5. Garnir le filetage du raccord

90° de ruban deTeflon" ou

de compose d'etanch6it6

pour tuyauteries; connecter

le raccord sur

I'electrovanne d'admission

d'eau.

61ectrovanned'admission d'eau

6. Serrer le raccord sans

forcer; veiller a orienter la sortie du raccord

vers I'arriere.

7. Oter le couvercle de la bo_te de connexion.

raccord 90°

- Dans le cas du c&blage direct, installer un serre-c&ble

(homologation UL ou CSA) sur la boite de connexion.

Dans le cas de I'utilisation d'un conduit, installer un

connecteur de conduit (homologation UL ou CSA).

- Si I'appareil doit 6tre alimente par un cordon

d'alimentation, installer maintenant le cordon

d'alimentation conformement aux instructions fournies

avec I'ensemble.

la boite de

connexion

serre-c_ble

conducteurs du lave-vaisselle

Conseil utile : Conserver une feuille de carton sous le

lave-vaisselle jusqu'a son installation dans I'espace

d'installation entre les placards. La feuille de carton

protegera le plancher durant I'installation.

8. Mesurer la hauteur libre de I'espace

d'installation, sous le plan de travail

(au niveau du point le plus bas).

Consulter le tableau ci-dessous.

Placer les roues de I'appareil a la

position appropriee, selon la

hauteur mesuree.

Position Nombre de tours

Hauteur libre des de vissage pour

minimale roues les pieds avant

86.4 cm (34") 1 10

87 cm (34-1/4") 2 5

8Z6 cm (34-1/2") 3 0

9. Ajuster les pieds de reglage de I'aplomb a I'avant (m6me

hauteur). I ]

Si la hauteur libre minimale est inferieure I_l ___

86,4 cm (34"), on peut enlever les roues U

arriere pour pouvoir faire passer le lave-

vaisselle sous le plan de travail. On

pourra ainsi installer le lave-vaisselle

sous le plan de travail si la hauteur libre

est de 86 cm (33 7/8"); il sera cependant

plus difficile de placer le lave-vaisselle _ pieddereglagede

sa position de service finale. Si on enleve I'aplomb(avant)

les roues, on devra veiller a proteger le

plancher lots des deplacements du lave-vaisselle.

Plancher rehausse

1. Mesurer la hauteur libre

sous le plan de travail au- /plandetravail

dessus de I'espace jd._._

d'installation (entre la face

inferieure du plan de 85,7cm

travail, et le materiau (33-3/4")

rnin.

superficiel du plancher. Si

la hauteur libre est de materiau

84,5 cm (33-3/4") ou plus, superficiel

on pourra inserer le lave- duplancher

vaisselle dans I'espace cale rehausse

d'installation sans

modification du plan de

travail ou du plancher.

2. Placer les roues _ la position 1, et visser (enfoncer)

completement les pieds de reglage de I'aplomb.

3. Ajouter des cales selon le besoin dans la zone indiquee

pour placer le lave-vaisselle _ la hauteur appropriee.

NOTE : Les cales devront 6tre fixees au plancher pour

qu'elles ne puissent bouger durant le fonctionnement du

lave-vaisselle.

7 cm 15,2 cm 7 cm

(2-3/4") (61') (2-3/4")

Contr61e de la tension des ressorts de la porte

AIors qu'une autre personne retient I'appareil pour

I'emp_cher de basculer, ouvrir et refermer la porte

plusieurs fois. Si la porte peut se fermer ou s'ouvrir sous

I'effet de son propre poids, il sera necessaire d'ajuster la

tension des ressorts.

• Si la porte se referme trop vite, diminuer la tension

des ressorts en d6placant I'extr6mit6 des ressorts vers

I'avant du lave-vaisselle.

• Si la porte reste ouverte, augmenter la tension des

ressorts en d6pla(}ant I'extr6mit6 des ressorts vers

I'arriere du lave-vaisselle.

•Les ressorts devraient 6tre places dans les m_mes

encoches _ gauche eta droite.

ressort deplacer

I'extremit6

du ressort

Insertion du lave-vaisseJle dans I'espace

d'instalJation

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave=vaisselle.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. ,_,deux personnes ou plus, placer le lave-vaisselle en

position verticale.

2. Saisir les c6tes du lave-vaisselle, par les bords du

panneau de porte.

3. Incliner le lave-vaisselle vers I'arriere

sur ses roues, et approcher I'appareil

de I'ouverture d'insertion. Ne pas

pousser sur I'avant du panneau ou

sur la console - ceci pourrait faire

subir des dommages a I'appareil.

4, Si le lave-vaisselle est aliment& par

un cordon d'alimentation, inserer le cordon

d'alimentation dans le trou d6coupe dans le placard.

Dans le cas du c&blage direct, v6rifier que le c_ble

d'alimentation est sur le c6te avant droit de I'espace

d'installation.

5. Verifier que la canalisation d'eau est sur le c6t& gauche

de I'espace d'installation, et que le tuyau d'evacuation

est pres du centre du trou perce dans le placard.

6. Inserer lentement et completement le lave-vaisselle dans

I'espace d'installation entre les placards. Veiller a ne pas

coincer le tube de cuivre, le tuyau d'evacuation, le

cordon d'alimentation ou le c_ble de raccordement

direct entre le lave-vaisselle et le placard. Veiller _ ne pas

deformer le tube de cuivre ou le tuyau d'evacuation.

Conseil utile : Lorsque le lave-vaisselle est L_sa position

de service, il peut 6tre necessaire de soutenir I'avant -

soulever/abaisser ou caler les pieds avant.

7, Enlever la feuille de carton placee sous le lave-vaisselle

pour la protection du plancher.

NOTE : II n'y a pas d'objection ace qu'il n'y air que peu

d'espace entre le lave-vaisselle et les placards. Ne pas

enlever le garnissage d'insonorisation/isolation.

Etablissement de I'aplomb du lave-vaisselle

1. Aligner I'avant du panneau de porte du lave-vaisselle

avec les portes des placards. Cela pourrait necessiter un

leger deplacement du lave-vaisselle.

Conseil utile : Durant le reglage de la hauteur des pieds

avant, soulever un c6te du chassis du lave-vaisselle pour

separer le pied du plancher. Avec certaines installations, il

peut 6tre plus facile de r6gler le pied avant a I'aide d'une

cle a t_te hexagonale de 3/16".

2. Verifier que chaque pied de reglage de I'aplomb est

fermement en appui sur le sol.

3. Fermer et verrouiller la porte; placer un niveau contre le

panneau avant. Verifier I'aplomb du lave-vaisselle. Si

necessaire, ajuster la hauteur des pieds de reglage de

I'aplomb ou ajouter des cales sous les roues arriere pour

etablir I'aplomb correct du lave-vaisselle.

4. R6peter ces operations pour I'autre c6te du lave-

vaisselle.

NOTE : Pour eviter tout deplacement des cales durant le

fonctionnement du lave-vaisselle, il est necessaire de fixer

fermement les cales au plancher.

5. Placer le niveau centre la pattie

superieure de la cuve, _ I'avant;

verifier I'aplomb transversal de

I'appareil. Si le lave-vaisselie n'est

pas d'aplomb, ajuster la hauteur

des pieds reglables avant pour

etablir I'aplomb.

Raccordement @lectrique

Voir la section "Specifications electriques';

On dolt disposer :

d'une source d'electricit6 appropriee, et d'une liaison

la terre selon la methode recommandee.

pour le c_blage direct, utiliser I'option 1.

pour I'alimentation par un cordon d'alimentation,

utiliser I'option 2.

Option 1 - C_blage direct

1. Acheminer le c_ble d'alimentation de telle maniere qu'il

ne touche pas le moteur du lave-vaisselle ni la pattie

inferieure de la cuve du lave-vaisselle.

2. Inserer les conducteurs du c_ble dans la boite de

connexion, a travers le trou.

ConseJl utile :

S61ectionner des connecteurs de ills de taille appropri6e

pour le raccordement des conducteurs de I'appareil

(calibre 16) au c_blage de la maison.

e Inserer les extremit6s des conducteurs dans __

le connecteur. Ne pas pre-torsader les

conducteurs nus.

®Visser le connecteur.

_Tirer doucement sur les conducteurs pour

v6rifler la solidit6 de la connexion.

3. Utiliser des connecteurs de fils de taille appropriee pour

le raccordement des conducteurs de I'appareil (calibre 16)

au c_blage de la maison, et realiser les raccordements

comme suit :

C_ble Conducteur dans

d'alimentation la boite de connexion

blanc _ blanc

noir _ noir

Liaison _ la terre _ Connecteur de liaison _ la terre

Risque de choc 61ectrique

Relier Is lave-vaisselle a la terre d'une m6thode

61ectrique.

Brancher le fil relie a la terre au connecteur vert reli6

la terre dons la boite de la borne.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie eu un choc 61ectrique.

4. A I'extremit6 du conducteur nu de liaison _ la terre,

former un crochet en U; placer le crochet du conducteur

de liaison _ la terre (dans le sens horaire) sur la vis de

liaison a la terre et sous la rondelle.

5. Serrer fermement la vis de liaison _ la terre.

con0uct0ur

de liaison _ la rondelle

terre-_ vis de

tUl _/d_! _bI /\/\ liaison

lJ_ o ] ! /_ ,_laterre

conducteur do liaison a la terre

6. Serrer les vis de bridage du serre-c_ble ou du

connecteur de conduit.

vis

7, Reinstaller le couvercle de la bofte

de connexion - enfermer les

conducteurs a I'int6rieur de la bofte.

Le couvercle dolt _tre place

I'ext6rieur de la bo]te de connexion,

sur le c6te gauche.

8. Veiller a ce qu'aucun conducteur ne soit coince entre le

couvercle et la boite.

Option2- Raccordementparcordon d'alimentation

Risque de choc 61ectrique

Brancher sur une prise a3aIv6oles reli6e ala terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d6ces, un incendie ou un choc 61ectrique.

1. Brancher la fiche sur une prise de courant _ 3 alveoles,

reliee _ la terre.

2. Verifier I'absence de tout contact entre le cordon

d'alimentation et le moteur du lave-vaisselle ou la pattie

inferieure de la cuve du lave-vaisselle.

Raccordernent a la canalisation d'eau

Conseil utile :

Raccord _ compression :

a. Enfiler I'ecrou sur le tube de cuivre, sur environ

2,5 cm (1").

b. Enfiler la virole sur le tube. Ne pas positionner la

virole a I'extr6mite du tube.

c. Inserer le tube dans le raccord coude, aussi loin qu'il

peut aller.

d. Faire glisser 1'6crou et la virole vers I'avant et visser

I'ecrou sur le filetage du raccord coude. Manipuler

delicatement le tube de cuivre lots de I'operation de

positionnement; il eat malleable et il peut facilement

se deformer.

raccord coude

virole 6crou

1. Pour reduire les effets de vibration du tuyau durant le

fonctionnement, maintenir une separation entre le tuyau

et le moteur, la base ou le chassis de I'appareil.

2. Alors que le tube de cuivre a 6t6 enfonce aussi loin qu'il

pouvait aller dans le raccord, utiliser une cl6 pour setter

I'ecrou sur le raccord coude installe sur I'electrovanne

d'admission d'eau. Ne pas utiliser de ruban adhesif

Teflon _Ravec les raccords de compression.

3. Placer une serviette de papier sous le raccord coude.

Ouvrir I'arrivee d'eau et inspecter pour identifier route

fuite.

Raccordernent & la canalisation

d'evacuation

1. Pour minimiser toute

vibration, acheminer le

conduit d'evacuation de

telle maniere qu'il n'y air

aucun contact avec le

moteur, les ressorts de la

porte, la canalisation

d'eau, le placard, le

plancher ou la

circonference du trou de

passage atravers la paroi

du placard.

2, Ne pas detacher du lave-vaisselle la boucle formee par

le tuyau d'evacuation sur le c6te de I'appareil.

3, Placer un plat sous I'extremit6 du tuyau d'6vacuation

pour y recueillir route eau qui s'ecoulerait du tuyau,

4, Placer la petite bride sur la petite extremit6 du tuyau

d'evacuation.

// bride de tuyau

5. Enfoncer le tuyau d'evacuation dans le raccord de

connexion, jusqu'a la butee.

raccord de connexion butee

6. Avec une pince, ouvrir la bride de serrage et placer la

bride sur le raccord de connexion, entre les butees (volt

I'illustration).

bride de tuyau

butees

Immobilisation du lave=vaisselle dans

I"espace d'installation

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'a ce qu'il soit

compl_tement install6.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

1. Si cela n'a pas d6j_ 6te fait, ouvrir la porte du lave-

vaisselle et placer une serviette sur la pompe et la rampe

d'aspersion; ceci emp6chera une vis qui tomberait dans

la cuve d'atteindre la zone de la pompe.

2. Contr61er le bon aplomb du lave-vaisselle, et le centrage

lat6ral de I'appareil dans I'ouverture.

3. Assujettir le lave-vaisselle sur le plan de travail ou sur les

c6tes des placards avec deux vis Phillips n ° 10 x 1/2". II

faut que le lave-vaisselle soit immobilis6 pour qu'il ne

bascule pas Iors de I'ouverture de la porte. Veiller a ne

laisser tomber aucune vis dans le lave-vaisselle.

4. Entrouvrir la porte d'environ 7,6 cm (3"); verifier que

I'espace entre la doublure interne de la porte et la cuve est

identique des deux c6tes. Si I'espace n'est pas identique

des deux c6tes, desserrer les vis des brides d'arrimage et

deplacer legerement la cuve. Resserrer les vis.

5. V6rifier qu'il n'y a aucun contact entre le sommet de la

porte et les vis, les brides ou le plan de travail. S'il y a un

contact, on doit abaisser le lave-vaisselle puis 6tablir de

nouveau I'aplomb de I'appareil.

6. Retirer la serviette du lave-vaisselle.

7, Reinstaller le panier a vaisselle inf6rieur

Dernieres operations de I'installation

1. Verifier que I'agrafe de liaison _ la terre est fixee sur le

panneau inferieur.

2. Placer le panneau inferieur derriere le panneau de

I'ouverture d'acces. Sur certains modeles, il y a sur le

panneau de I'ouverture d'acces un materiau isolant qui

devra 6tre inser6 derriere I'isolant du panneau inferieur.

agrafe de liaison

la terre

3. Maintenir les deux panneaux ensemble et placer les

deux panneaux contre les pieds du lave-vaisselle.

4. Reinstaller les visa travers les trous du panneau de

I'ouverture d'acces et les fentes du panneau inferieur.

Installer d'abord la vis du c6te droit.

5. Verifier que le bord inferieur du panneau inferieur est au

contact du plancher.

6. Serrer les vis.

Alimentation de I'appareil par c&blage direct :

Risque de choc 61ectrique

Relier le lave-vaisselle ala terre d'une m6thode

61ectrique.

Brancher le fil reli6 ala terre au connecteur vert reli6

la terre darts la boTtede la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d6ces, un incendie ou un choc _lectrique.

Alimentation de I'appareil par cordon d'alimentation :

Risque de choc 61ectrique

Brancher sur une prise a3aIv6oles reli6e ala terre.

Ne pas enlever la broche de liaison ala terre.

hie pas utiliser un adaptateur.

Ne pas utiliser un c_ble de ralionge.

Le non=respect de ces instructions peut causer

un deces, un incendie ou un choc 61ectrique.

7. Rebrancher I'appareil ou reconnecter la source de

courant electrique.

Contr61e du fonctionnement

1. Lire le manuel d'utilisation et d'entretien fourni avec

I'appareil.

2. Verifier que routes les pieces ont et6 installees et

qu'aucune etape n'a 6t6 omise.

3. Verifier la presence de tousles outils utilises.

4. Mettre le lave-vaisselle en marche et commander

I'execution complete du programme de lavage le plus

court. Apres les deux premieres minutes, deverrouiller la

porte; attendre cinq secondes, puis ouvrir la porte.

5. Verifier qu'il y a bien de I'eau au fond de la cuve du

lave-vaisselle. Verifier que le lave-vaisselle fonctionne

correctement.

6. Si ce n'est pas le cas, deconnecter la source de courant

electrique ou debrancher le lave-vaisselle et voir la

section "Si le lave-vaisselle ne fonctionne pas

correctement"

Si le lave-vaisselle ne fonctionne pas

correctement

Essayer d'abord les solutions sugger6es ici pour eviter une

coQteuse intervention de depannage.

Disjoncteur ouvert ou fusible grill6?

o Porte bien fermee et verrouillee?

o Selection correcte du programme sur I'appareil?

o Arrivee d'eau ouverte?

Si aucune des solutions sugg6rees ne permet de regler le

probleme, composer le 1-800-253-1301,

ou au Canada, le 1-800-807-6777,

Pour les modeles Roper, composer le 1-800-447-6737,

ou au Canada, le 1-800-807-6777,

NOTES

8575348 Imprim6 aux E.-U.

_;,2006 01/2006

Whirlpool DU1055XTSB1 User Manual DISHWASHER Manuals And Guides L0604673

WHIRLPOOL Dishwasher Manual L0604673 WHIRLPOOL Dishwasher Owner's Manual, WHIRLPOOL Dishwasher installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
