Whirlpool GD5NVAXWA00 User Manual SIDE BY REFRIGERATOR Manuals And Guides L0905123

WHIRLPOOL Side by Side Refrigerator Manual L0905123 WHIRLPOOL Side by Side Refrigerator Owner's Manual, WHIRLPOOL Side by Side Refrigerator installation guides

User Manual: Whirlpool GD5NVAXWA00 GD5NVAXWA00 WHIRLPOOL SIDE-BY-SIDE REFRIGERATOR - Manuals and Guides View the owners manual for your WHIRLPOOL SIDE-BY-SIDE REFRIGERATOR #GD5NVAXWA00. Home:Kitchen Appliance Parts:Whirlpool Parts:Whirlpool SIDE-BY-SIDE REFRIGERATOR Manual

Open the PDF directly: View PDF .
Page Count: 36

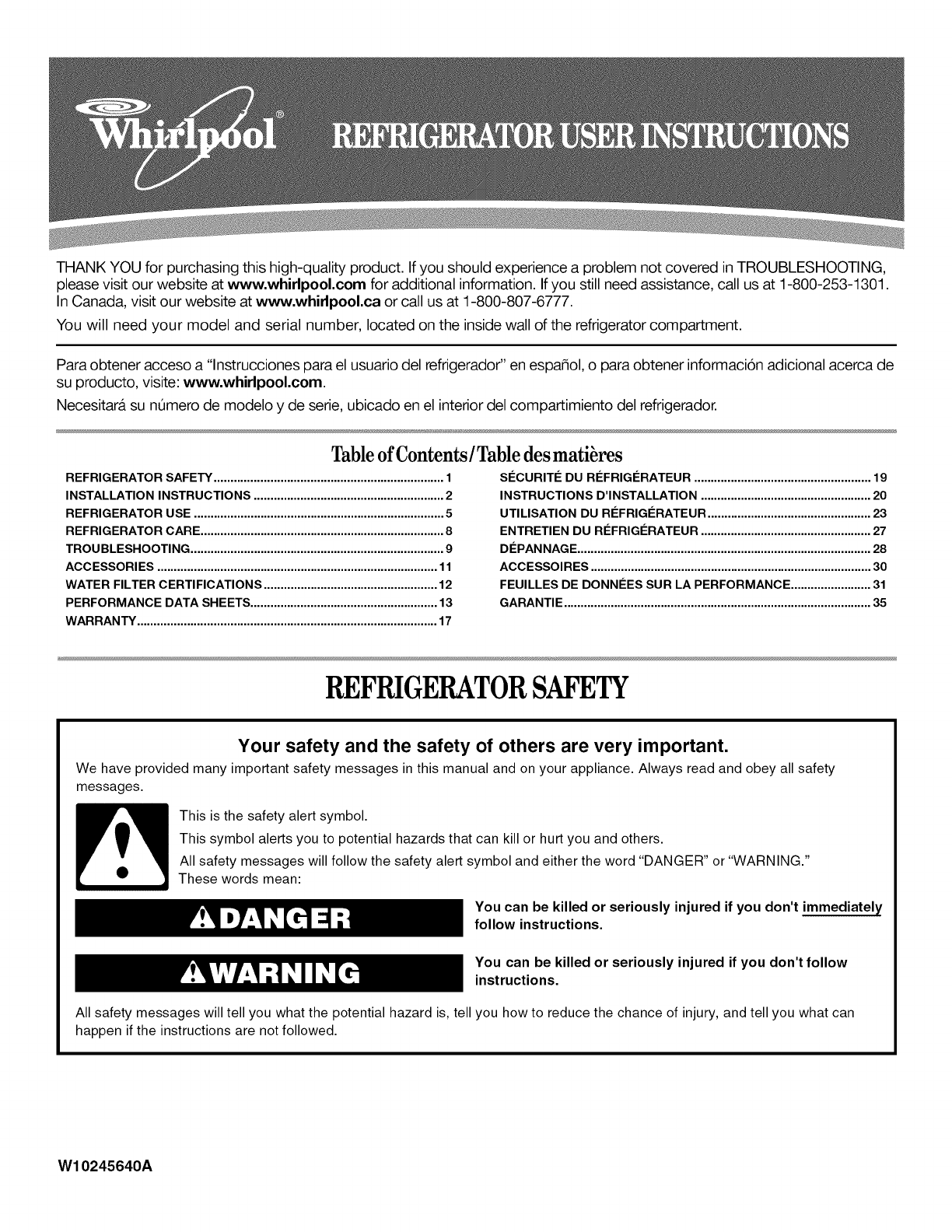

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,

please visit our website at www.whirlpool.com for additional information. If you still need assistance, call us at 1-800-253-1301.

In Canada, visit our website at www.whirlpool.ca or call us at 1-800-807-6777.

You will need your model and serial number, located on the inside wall of the refrigerator compartment.

Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espa_ol, o para obtener informaci6n adicional acerca de

su producto, visite: www.whirlpool.coa.

Necesitara su nQmero de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.

Tableof Contents/Tabledes matibres

REFRIGERATOR SAFETY ..................................................................... 1

INSTALLATION INSTRUCTIONS ......................................................... 2

REFRIGERATOR USE ........................................................................... 5

REFRIGERATOR CARE ......................................................................... 8

TROUBLESHOOTING ............................................................................ 9

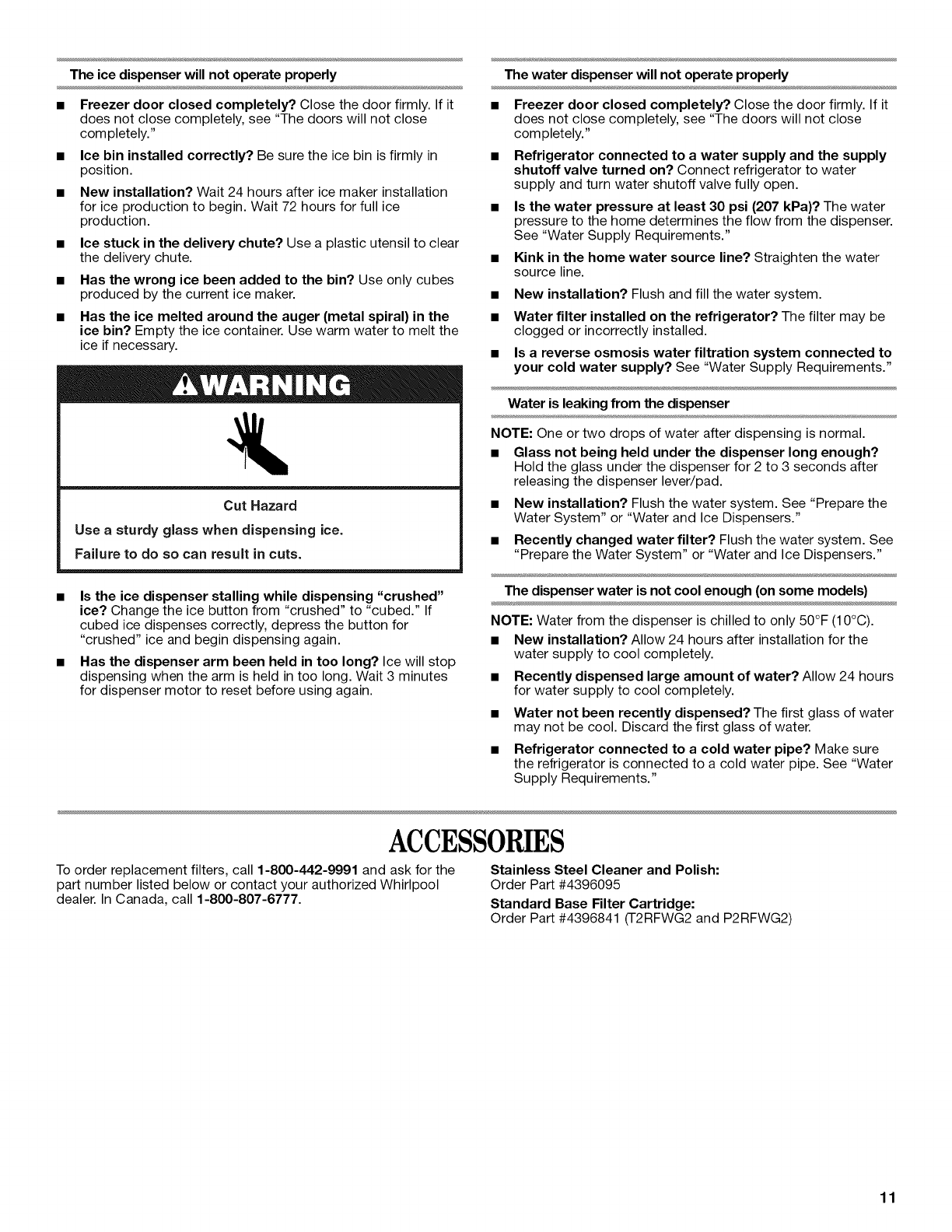

ACCESSORIES .................................................................................... 11

WATER FILTER CERTIFICATIONS .................................................... 12

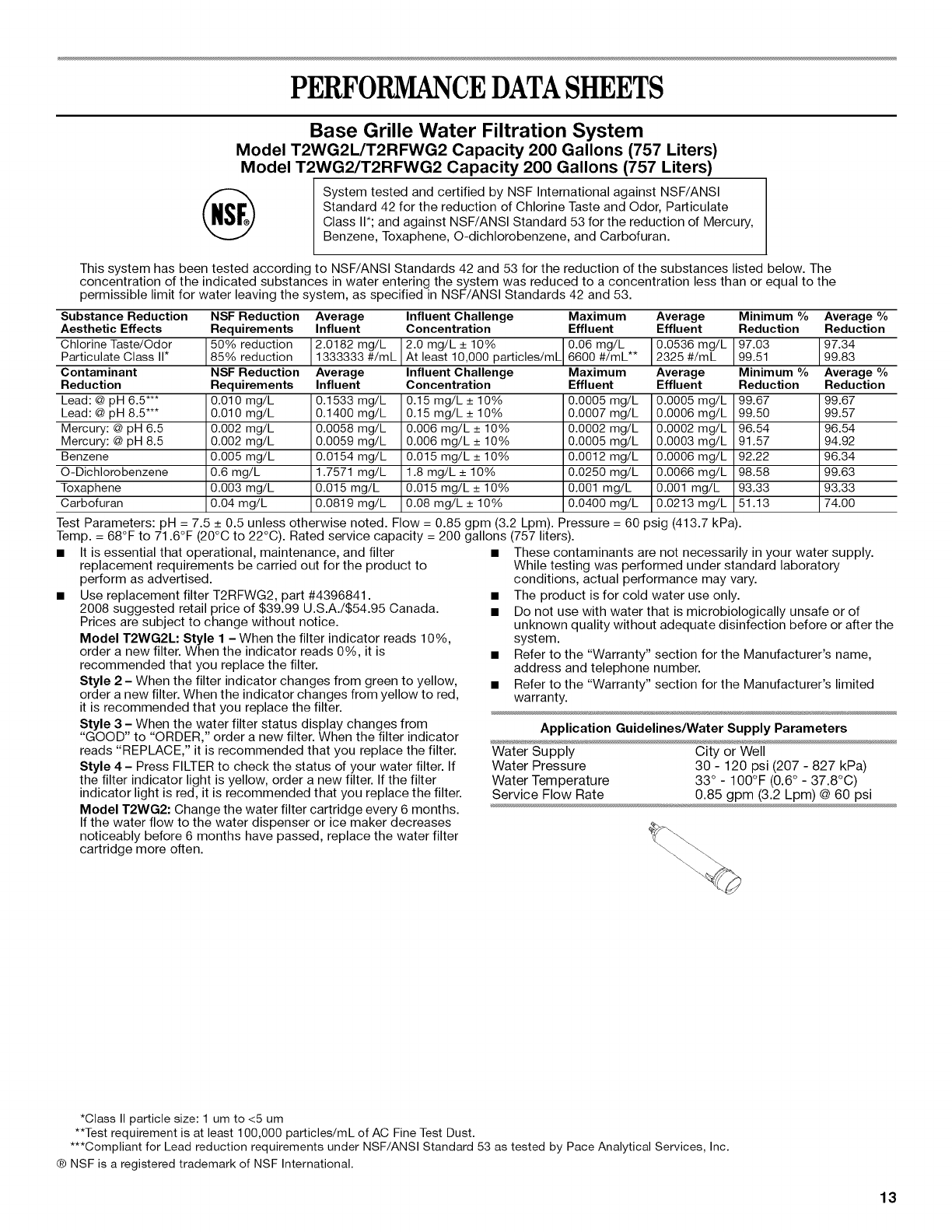

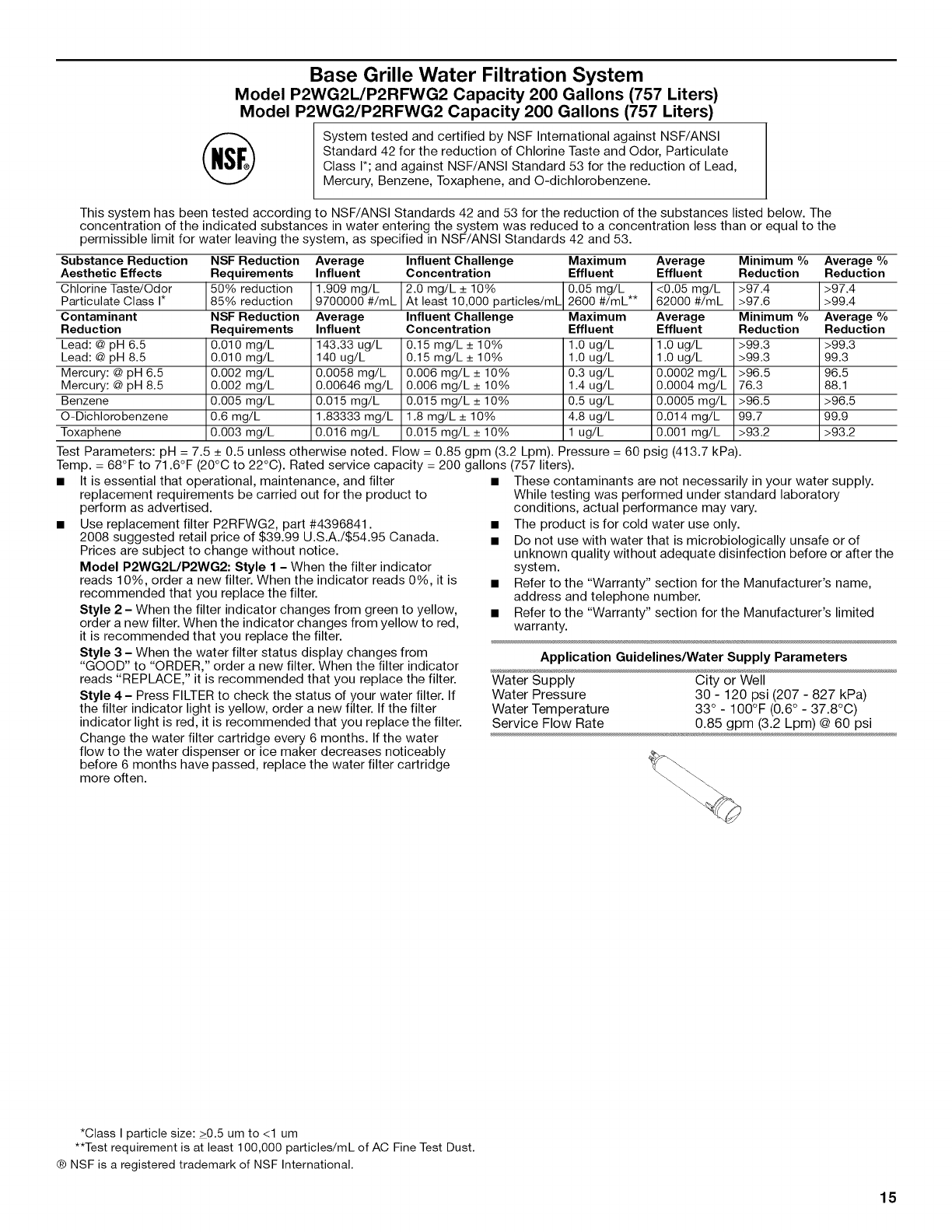

PERFORMANCE DATA SHEETS ........................................................ 13

WAR RAN TY .......................................................................................... 17

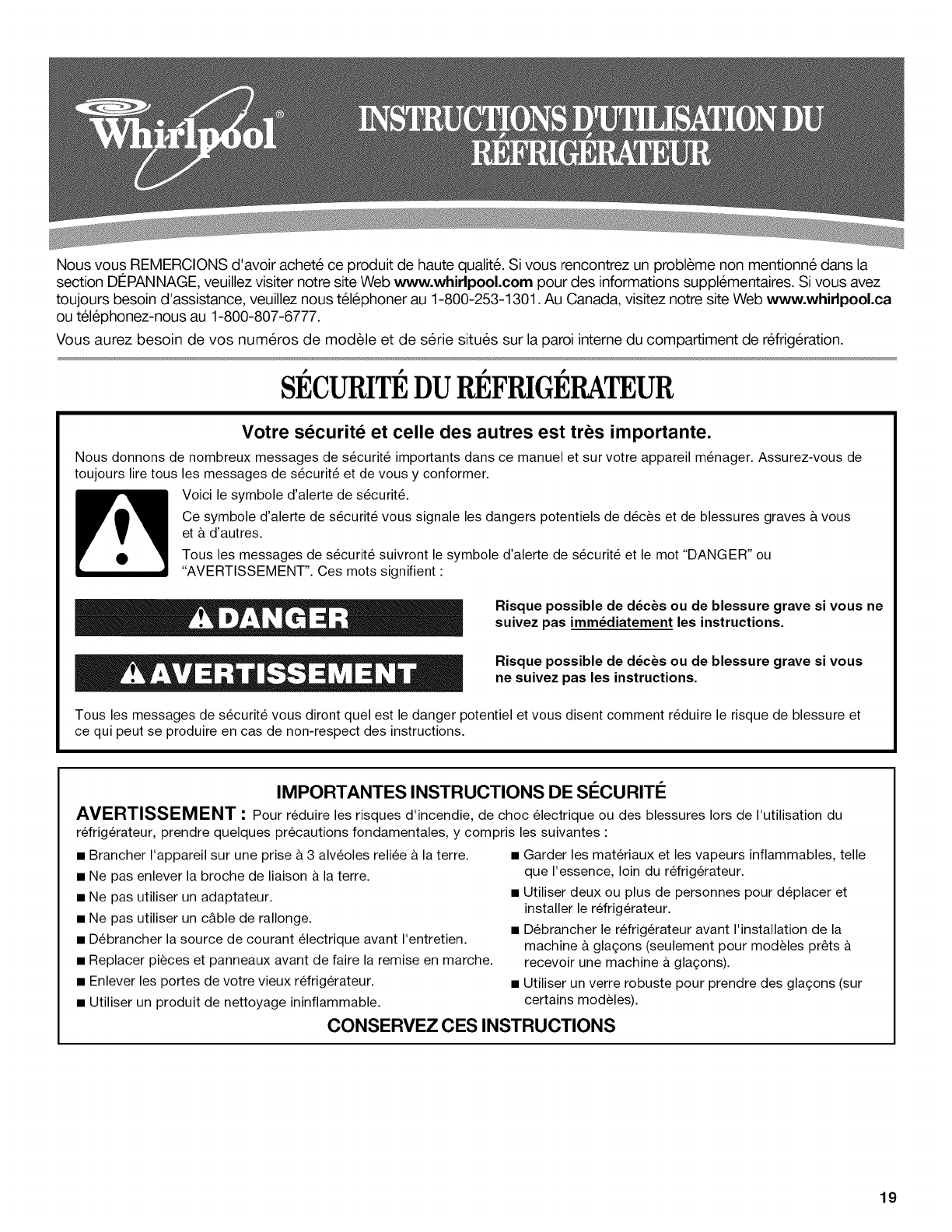

SI_CURITI_ DU RI_FRIGI_RATEUR ..................................................... 19

INSTRUCTIONS D'INSTALLATION ................................................... 20

UTILISATION DU RI_FRIGI_RATEUR ................................................. 23

ENTRETIEN DU RI=FRIGI=RATEUR ................................................... 27

DI_PANNAGE ........................................................................................ 28

ACCESSOIRES .................................................................................... 30

FEUlLLES DE DONNI=ES SUR LA PERFORMANCE ........................ 31

GARANTIE ............................................................................................ 35

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

W10245640A

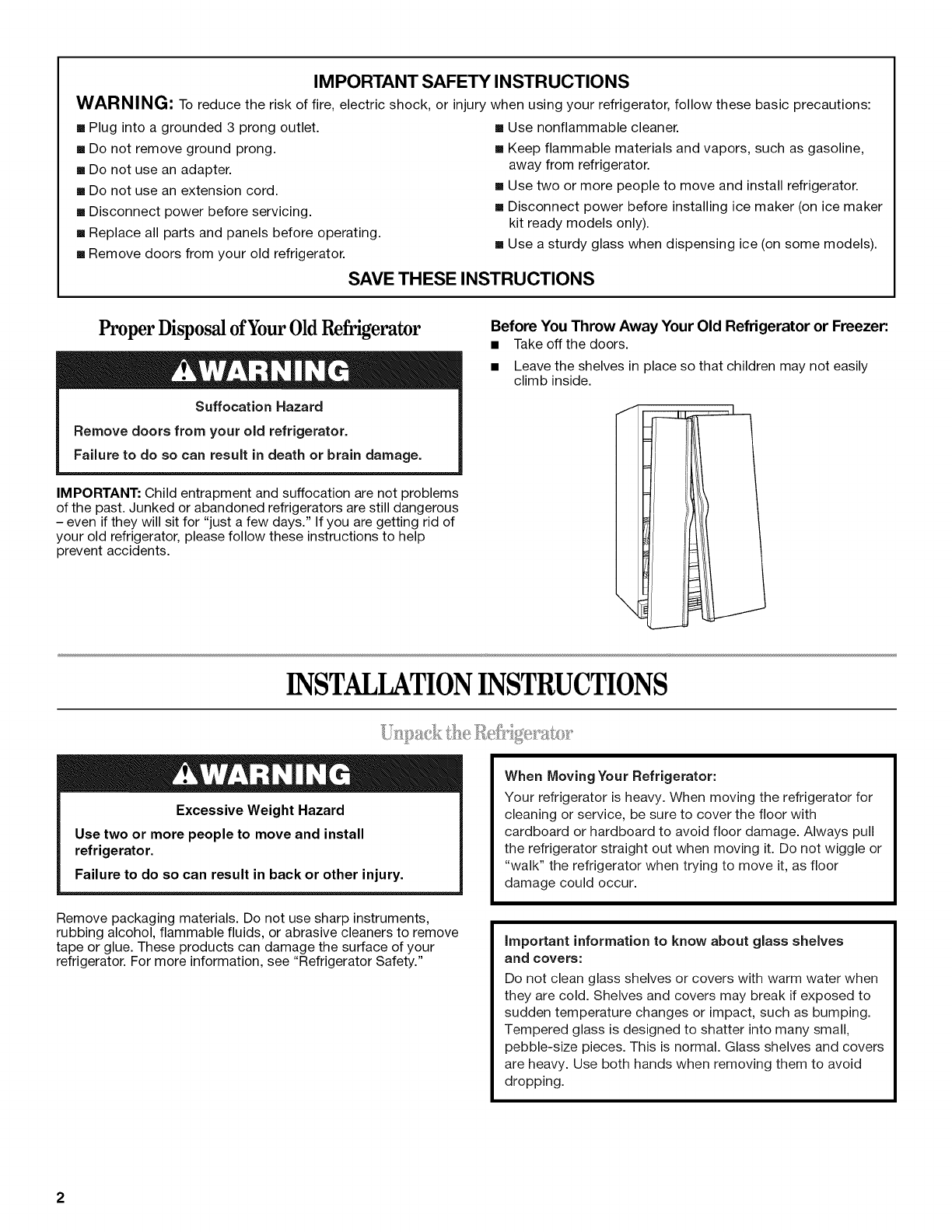

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Takeoff the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

"walk" the refrigerator when trying to move it, as floor

damage could occur.

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see "Refrigerator Safety."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

2

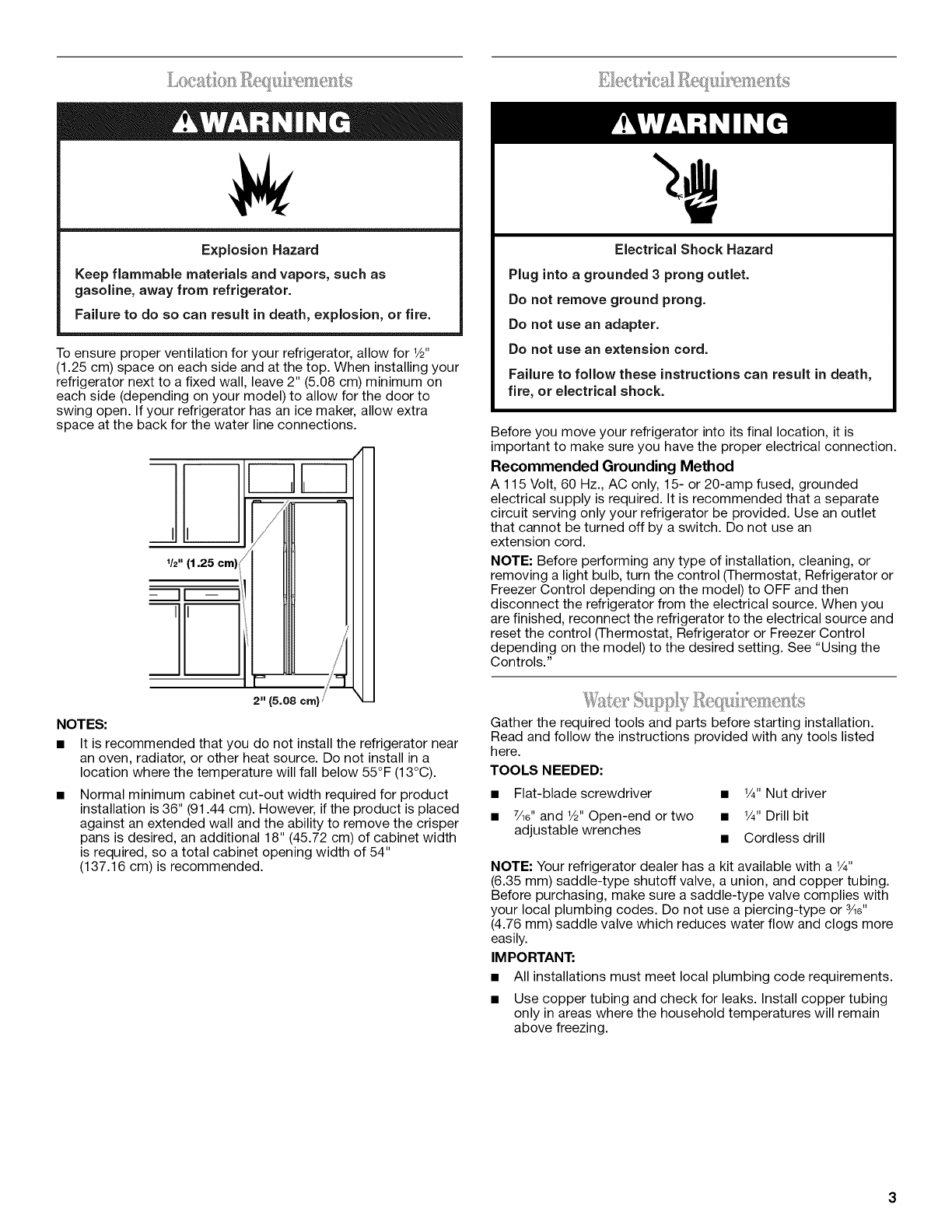

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTES:

2" (5.08 cm}/

It is recommended that you do not install the refrigerator near

an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is placed

against an extended wall and the ability to remove the crisper

pans is desired, an additional 18" (45.72 cm) of cabinet width

is required, so a total cabinet opening width of 54"

(137.16 cm)is recommended.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See "Using the

Controls."

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • 1/4"Nut driver

• 7/le" and 1/2"Open-end or two • 1/4"Drill bit

adjustable wrenches • Cordless drill

NOTE: Your refrigerator dealer has a kit available with a 1/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ¾e"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

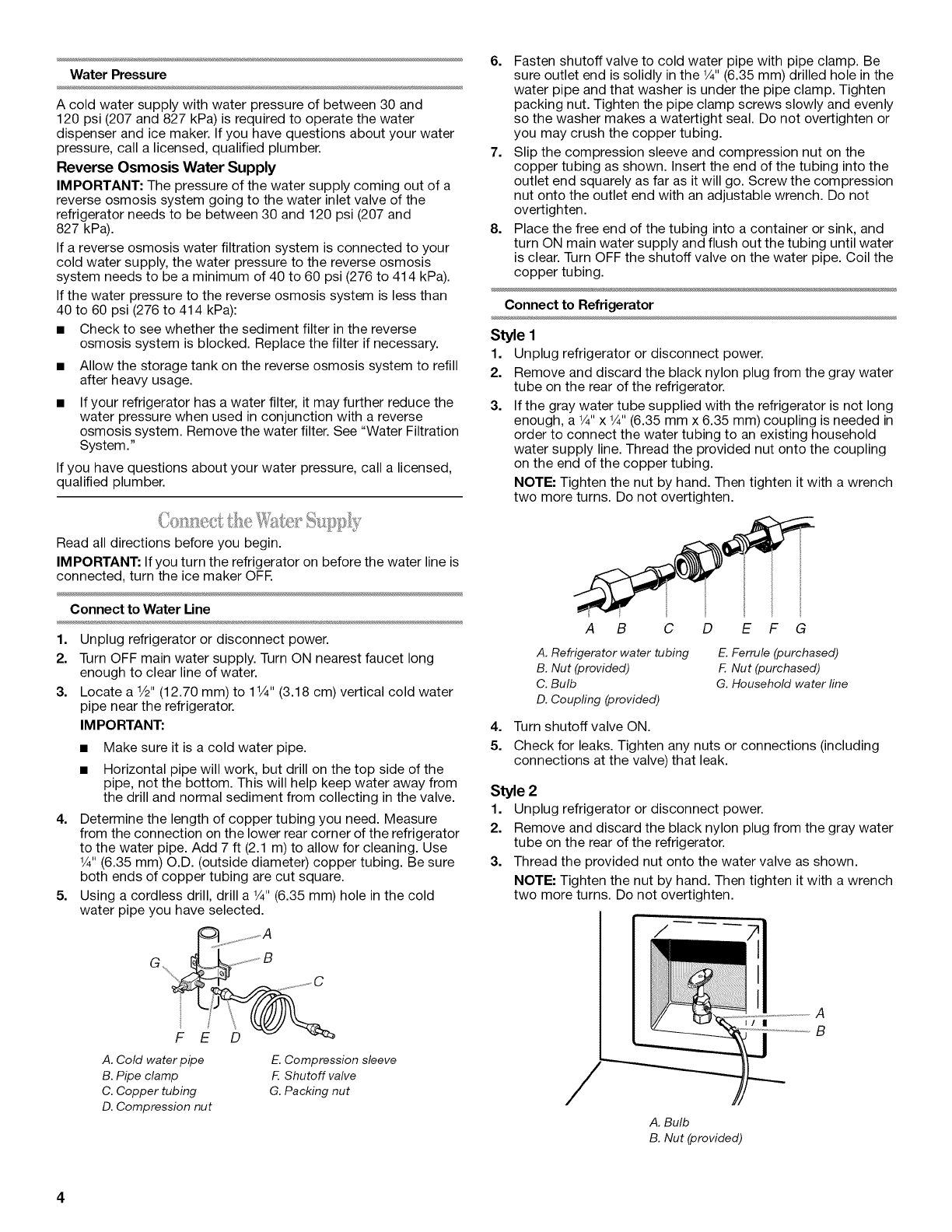

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa)is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

6. Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/4"(6.35 mm) drilled hole in the

water pipe and that washer is under the pipe clamp. Tighten

packing nut. Tighten the pipe clamp screws slowly and evenly

so the washer makes a watertight seal. Do not overtighten or

you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto the outlet end with an adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out the tubing until water

is clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed in

order to connect the water tubing to an existing household

water supply line. Thread the provided nut onto the coupling

on the end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"(12.70 mm) to 11¼"(3.18 cm) vertical cold water

pipe near the refrigerator.

IM PORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of the refrigerator

to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use

1/4"(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

_'; _j,s ¸ C

G_\

)/\

A. Cold waterpipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

FShutoff valve

G. Packing nut

)

A B C D G

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupfing (provided)

E. Ferrule (purchased)

FNut (purchased)

G. Household water fine

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A

_/ IB

A. Bulb

B. Nut (provided)

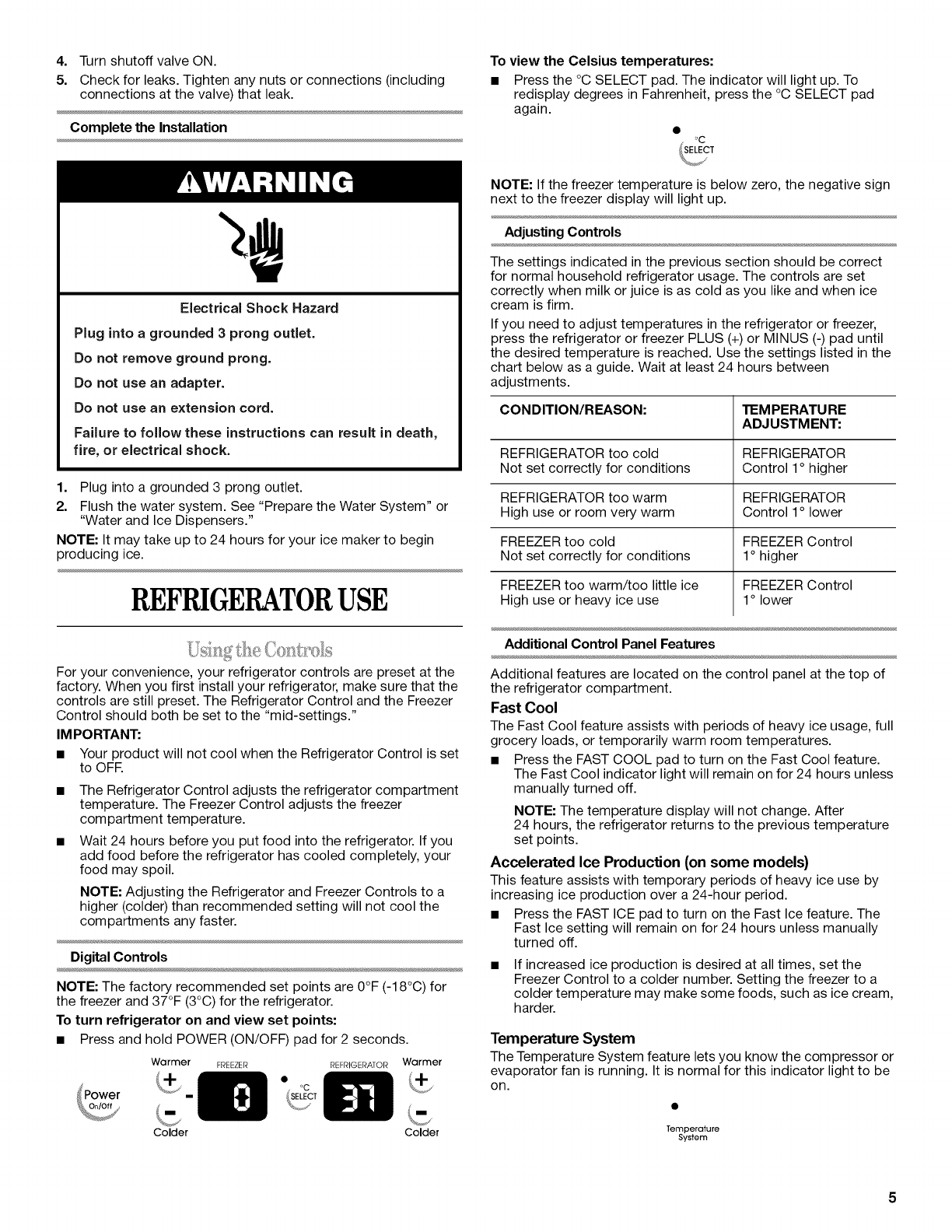

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

To view the Celsius temperatures:

• Press the °C SELECT pad. The indicator will light up. To

redisplay degrees in Fahrenheit, press the °C SELECT pad

again.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

REFRIGERATORUSE

NOTE: If the freezer temperature is below zero, the negative sign

next to the freezer display will light up.

Adjusting Controls

The settings indicated in the previous section should be correct

for normal household refrigerator usage. The controls are set

correctly when milk or juice is as cold as you like and when ice

cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

press the refrigerator or freezer PLUS (+) or MINUS (-) pad until

the desired temperature is reached. Use the settings listed in the

chart below as a guide. Wait at least 24 hours between

adjustments.

CONDITION/REASON: TEMPERATURE

ADJ USTM ENT:

REFRIGERATOR too cold REFRIGERATOR

Not set correctly for conditions Control 1° higher

REFRIGERATOR too warm REFRIGERATOR

High use or room very warm Control 1° lower

FREEZER too cold FREEZER Control

Not set correctly for conditions 1° higher

FREEZER too warm/too little ice FREEZER Control

High use or heavy ice use 1° lower

Additional Control Panel Features

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

IM PORTANT:

• Your product will not cool when the Refrigerator Control is set

to OFR

The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

Digital Controls

NOTE: The factory recommended set points are 0°F (-18°C) for

the freezer and 37°F (3°C) for the refrigerator.

To turn refrigerator on and view set points:

• Press and hold POWER (ON/OFF) pad for 2 seconds.

Warmer FREEZER REFRIGERATORWarmer

...._Y/ m

Colder Colder

Additional features are located on the control panel at the top of

the refrigerator compartment.

Fast Cool

The Fast Cool feature assists with periods of heavy ice usage, full

grocery loads, or temporarily warm room temperatures.

• Press the FAST COOL pad to turn on the Fast Cool feature.

The Fast Cool indicator light will remain on for 24 hours unless

manually turned off.

NOTE: The temperature display will not change. After

24 hours, the refrigerator returns to the previous temperature

set points.

Accelerated Ice Production (on some models)

This feature assists with temporary periods of heavy ice use by

increasing ice production over a 24-hour period.

• Press the FAST ICE pad to turn on the Fast Ice feature. The

Fast Ice setting will remain on for 24 hours unless manually

turned off.

If increased ice production is desired at all times, set the

Freezer Control to a colder number. Setting the freezer to a

colder temperature may make some foods, such as ice cream,

harder.

Temperature System

The Temperature System feature lets you know the compressor or

evaporator fan is running. It is normal for this indicator light to be

on.

Temperature

System

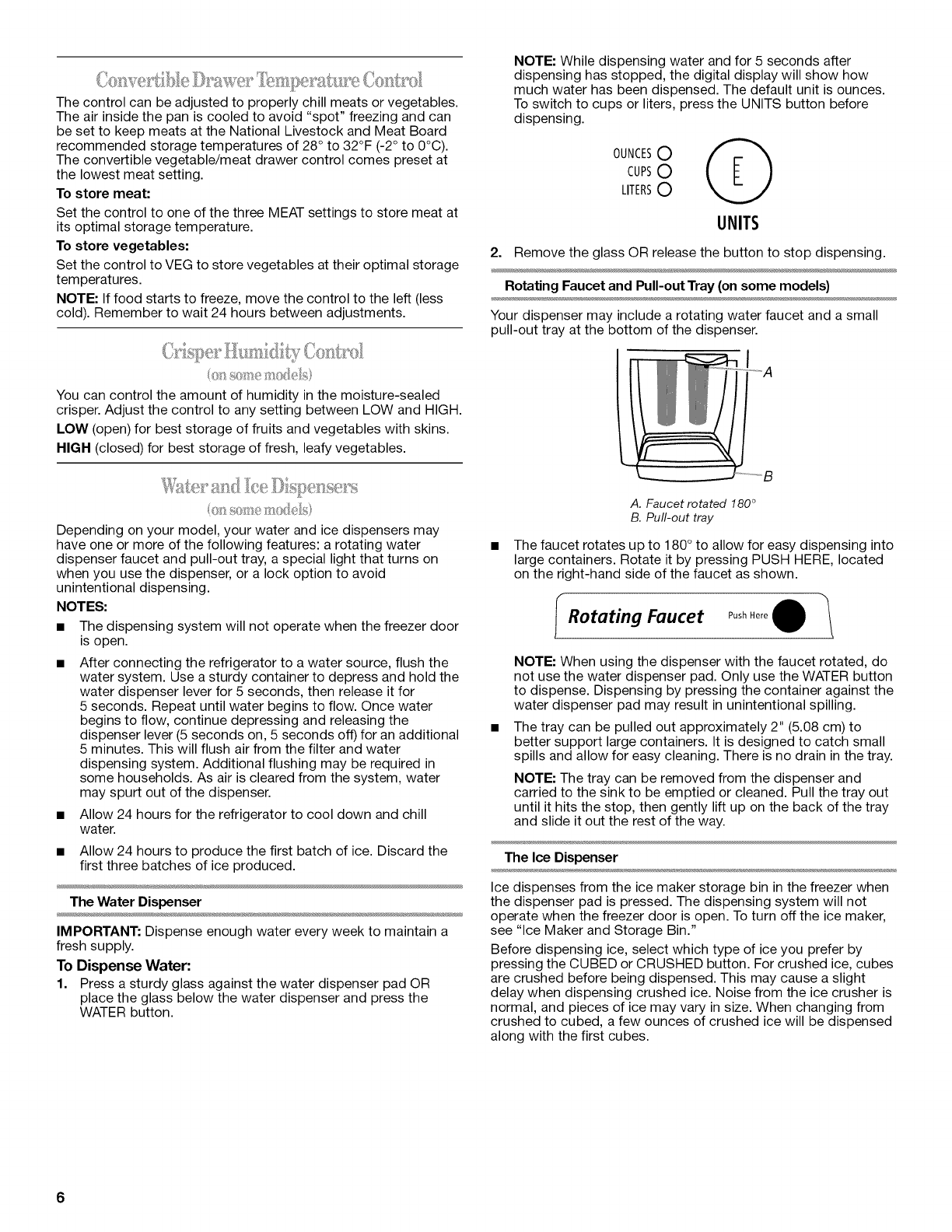

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to avoid "spot" freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28° to 32°F (-2° to 0°C).

The convertible vegetable/meat drawer control comes preset at

the lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage

temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

NOTE: While dispensing water and for 5 seconds after

dispensing has stopped, the digital display will show how

much water has been dispensed. The default unit is ounces.

To switch to cups or liters, press the UNITS button before

dispensing.

OUNCES0(_

cups0

LITERS0

UNITS

2. Remove the glass OR release the button to stop dispensing.

Rotating Faucet and Pull-out Tray (on some models)

Your dispenser may include a rotating water faucet and a small

pull-out tray at the bottom of the dispenser.

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

I-II61-1(closed) for best storage of fresh, leafy vegetables.

Depending on your model, your water and ice dispensers may

have one or more of the following features: a rotating water

dispenser faucet and pull-out tray, a special light that turns on

when you use the dispenser, or a lock option to avoid

unintentional dispensing.

NOTES:

• The dispensing system will not operate when the freezer door

is open.

After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water

begins to flow, continue depressing and releasing the

dispenser lever (5 seconds on, 5 seconds off) for an additional

5 minutes. This will flush air from the filter and water

dispensing system. Additional flushing may be required in

some households. As air is cleared from the system, water

may spurt out of the dispenser.

Allow 24 hours for the refrigerator to cool down and chill

water.

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The Water Dispenser

IMPORTANT: Dispense enough water every week to maintain a

fresh supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser pad OR

place the glass below the water dispenser and press the

WATER button.

A. Faucet rotated 180 °

B. Pull-out tray

The faucet rotates up to 180 ° to allow for easy dispensing into

large containers. Rotate it by pressing PUSH HERE located

on the right-hand side of the faucet as shown.

IRotatingFaucet Push Here @ "_

NOTE: When using the dispenser with the faucet rotated, do

not use the water dispenser pad. Only use the WATER button

to dispense. Dispensing by pressing the container against the

water dispenser pad may result in unintentional spilling.

The tray can be pulled out approximately 2" (5.08 cm) to

better support large containers. It is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

NOTE: The tray can be removed from the dispenser and

carried to the sink to be emptied or cleaned. Pull the tray out

until it hits the stop, then gently lift up on the back of the tray

and slide it out the rest of the way.

Thelce Dispenser

Ice dispenses from the ice maker storage bin in the freezer when

the dispenser pad is pressed. The dispensing system will not

operate when the freezer door is open. To turn off the ice maker,

see "Ice Maker and Storage Bin."

Before dispensing ice, select which type of ice you prefer by

pressing the CUBED or CRUSHED button. For crushed ice, cubes

are crushed before being dispensed. This may cause a slight

delay when dispensing crushed ice. Noise from the ice crusher is

normal, and pieces of ice may vary in size. When changing from

crushed to cubed, a few ounces of crushed ice will be dispensed

along with the first cubes.

6

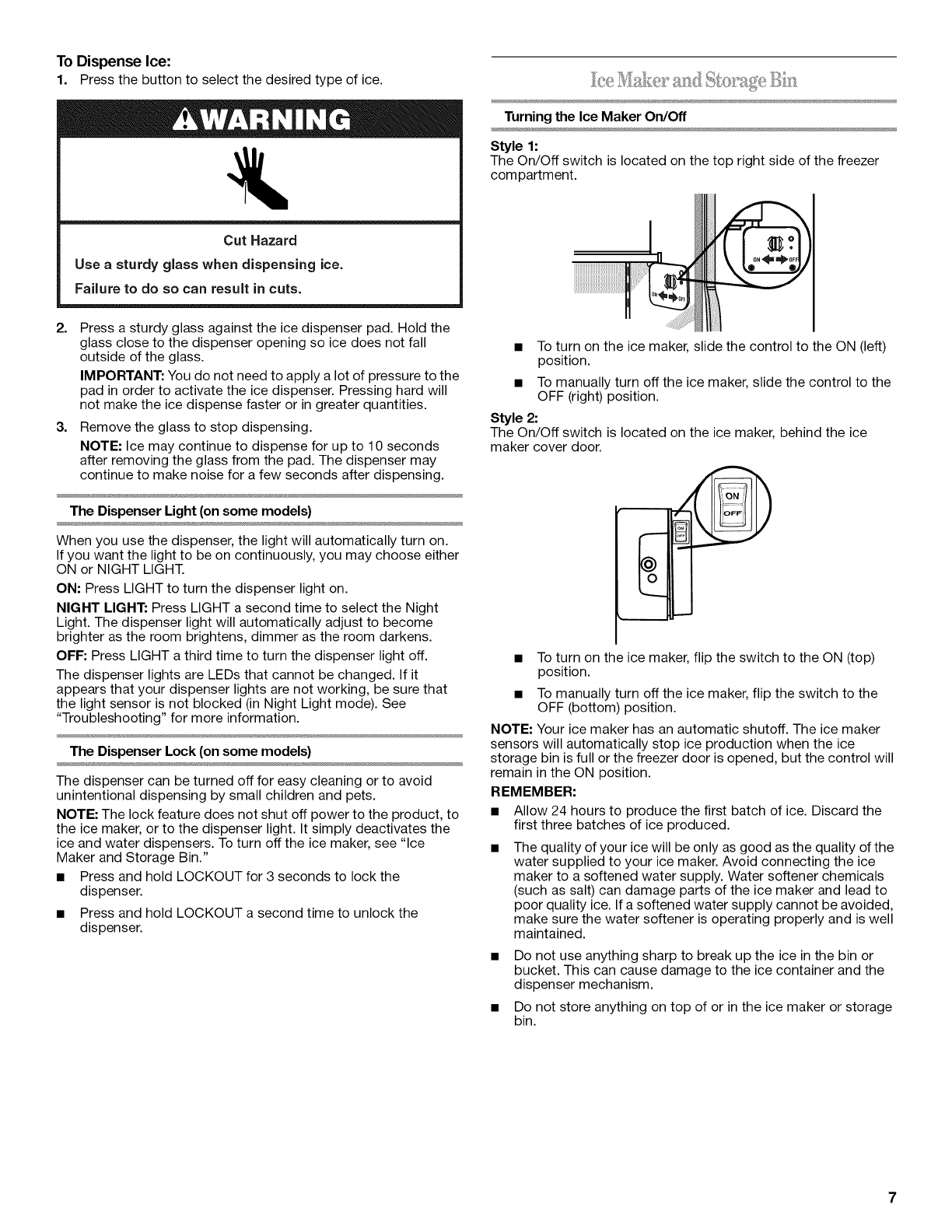

To Dispense Ice:

1. Press the button to select the desired type of ice.

Cut Hazard

Use asturdy glass when dispensing ice.

Failure to do so can result in cuts.

2.

3.

Press a sturdy glass against the ice dispenser pad. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the

pad in order to activate the ice dispenser. Pressing hard will

not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for up to 10 seconds

after removing the glass from the pad. The dispenser may

continue to make noise for a few seconds after dispensing.

The Dispenser Light (on some models)

When you use the dispenser, the light will automatically turn on.

If you want the light to be on continuously, you may choose either

ON or NIGHT LIGHT.

ON: Press LIGHT to turn the dispenser light on.

NIGHT LIGHT: Press LIGHT a second time to select the Night

Light. The dispenser light will automatically adjust to become

brighter as the room brightens, dimmer as the room darkens.

OFF: Press LIGHT a third time to turn the dispenser light off.

The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, be sure that

the light sensor is not blocked (in Night Light mode). See

"Troubleshooting" for more information.

The Dispenser Lock (on some models)

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to

the ice maker, or to the dispenser light. It simply deactivates the

ice and water dispensers. To turn off the ice maker, see "Ice

Maker and Storage Bin."

• Press and hold LOCKOUT for 3 seconds to lock the

dispenser.

• Press and hold LOCKOUT a second time to unlock the

dispenser.

Turning the Ice Maker On/Off

Style 1:

The On/Oft switch is located on the top right side of the freezer

compartment.

• To turn on the ice maker, slide the control to the ON (left)

position.

• To manually turn off the ice maker, slide the control to the

OFF (right) position.

Style 2:

The On/Oft switch is located on the ice maker, behind the ice

maker cover door.

Pol

• To turn on the ice maker, flip the switch to the ON (top)

position.

• To manually turn off the ice maker, flip the switch to the

OFF (bottom) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production when the ice

storage bin is full or the freezer door is opened, but the control will

remain in the ON position.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

Do not use anything sharp to break up the ice in the bin or

bucket. This can cause damage to the ice container and the

dispenser mechanism.

Do not store anything on top of or in the ice maker or storage

bin.

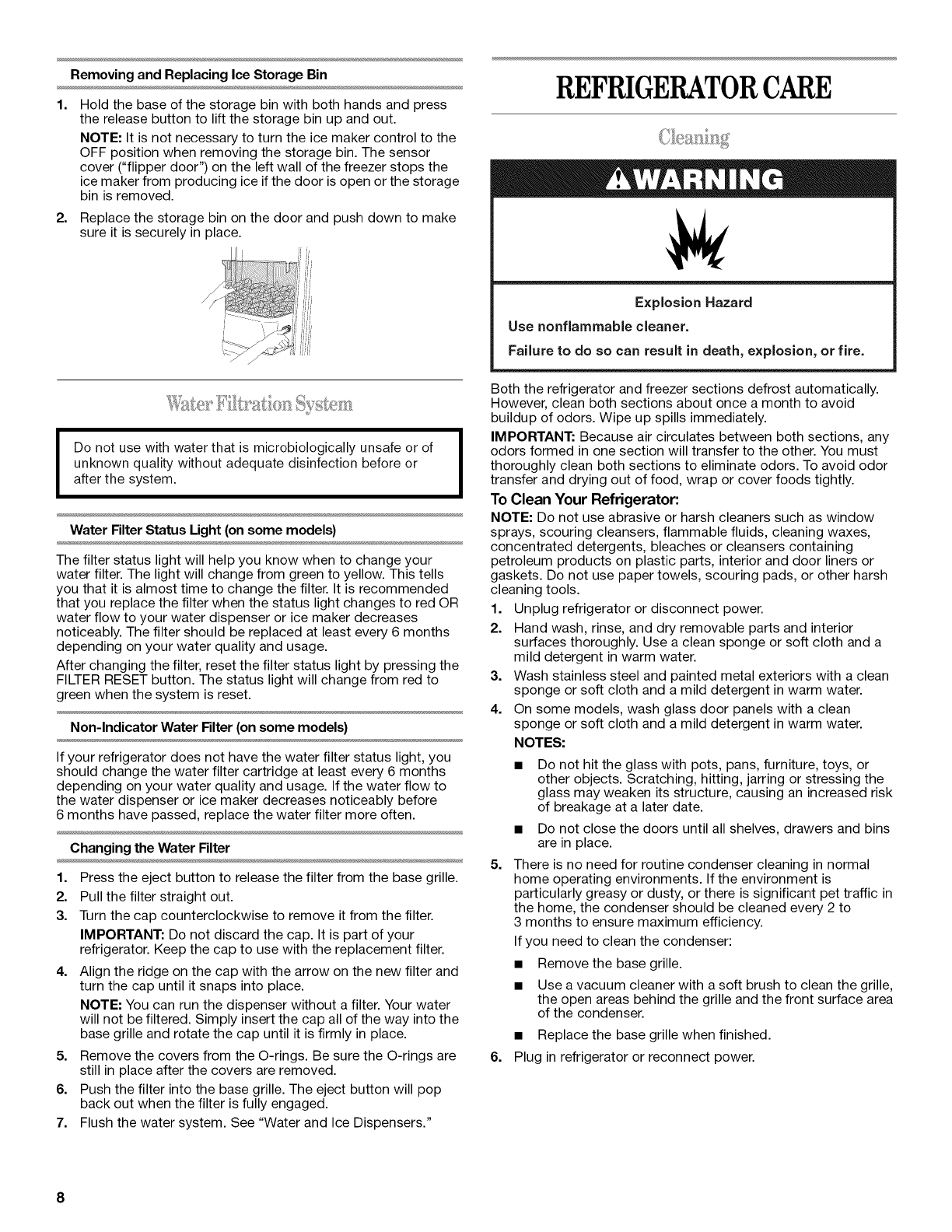

Removing and Replacing Ice Storage Bin

1.

2=

Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF position when removing the storage bin. The sensor

cover ("flipper door") on the left wall of the freezer stops the

ice maker from producing ice if the door is open or the storage

bin is removed.

Replace the storage bin on the door and push down to make

sure it is securely in place.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system.

Water Filter Status Light (on some models)

The filter status light will help you know when to change your

water filter. The light will change from green to yellow. This tells

you that it is almost time to change the filter. It is recommended

that you replace the filter when the status light changes to red OR

water flow to your water dispenser or ice maker decreases

noticeably. The filter should be replaced at least every 6 months

depending on your water quality and usage.

After changing the filter, reset the filter status light by pressing the

FILTER RESET button. The status light will change from red to

green when the system is reset.

Non-Indicator Water Filter (on some models)

If your refrigerator does not have the water filter status light, you

should change the water filter cartridge at least every 6 months

depending on your water quality and usage. If the water flow to

the water dispenser or ice maker decreases noticeably before

6 months have passed, replace the water filter more often.

Changing the Water Filter

1. Press the eject button to release the filter from the base grille.

2. Pull the filter straight out.

3. Turn the cap counterclockwise to remove it from the filter.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

4= Align the ridge on the cap with the arrow on the new filter and

turn the cap until it snaps into place.

NOTE: You can run the dispenser without a filter. Your water

will not be filtered. Simply insert the cap all of the way into the

base grille and rotate the cap until it is firmly in place.

5. Remove the covers from the O-rings. Be sure the O-rings are

still in place after the covers are removed.

6. Push the filter into the base grille. The eject button will pop

back out when the filter is fully engaged.

7. Flush the water system. See "Water and Ice Dispensers."

REFRIGERATORCARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. On some models, wash glass door panels with a clean

sponge or soft cloth and a mild detergent in warm water.

NOTES:

5=

Do not hit the glass with pots, pans, furniture, toys, or

other objects. Scratching, hitting, jarring or stressing the

glass may weaken its structure, causing an increased risk

of breakage at a later date.

• Do not close the doors until all shelves, drawers and bins

are in place.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

6. Plug in refrigerator or reconnect power.

8

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape and wattage. Replacement

bulbs are available from your dealer.

• The dispenser lights are LEDs that cannot be changed.

• All other lights require a 40-watt bulb.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.whirlpool.com In Canada, www.whirlpool.ca

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power cord unplugged? Plug into a grounded 3 prong outlet.

Is outlet working? Plug in a lamp to see if the outlet is

working.

Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The refrigerator may run

even longer if the room is warm, a large food load is added, doors

are opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with an explanation.

•Buzzing - heard when the water valve opens to fill the ice

maker

Pulsating - fans/compressor adjusting to optimize

performance

Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

Sizzling/Gurgling - water dripping on the heater during

defrost cycle

Popping - contraction/expansion of inside walls, especially

during initial cool-down

Water running - may be heard when ice melts during the

defrost cycle and water runs into the drain pan

Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

Door blocked open? Move food packages away from door.

Bin or shelf in the way? Push bin or shelf back in the correct

position.

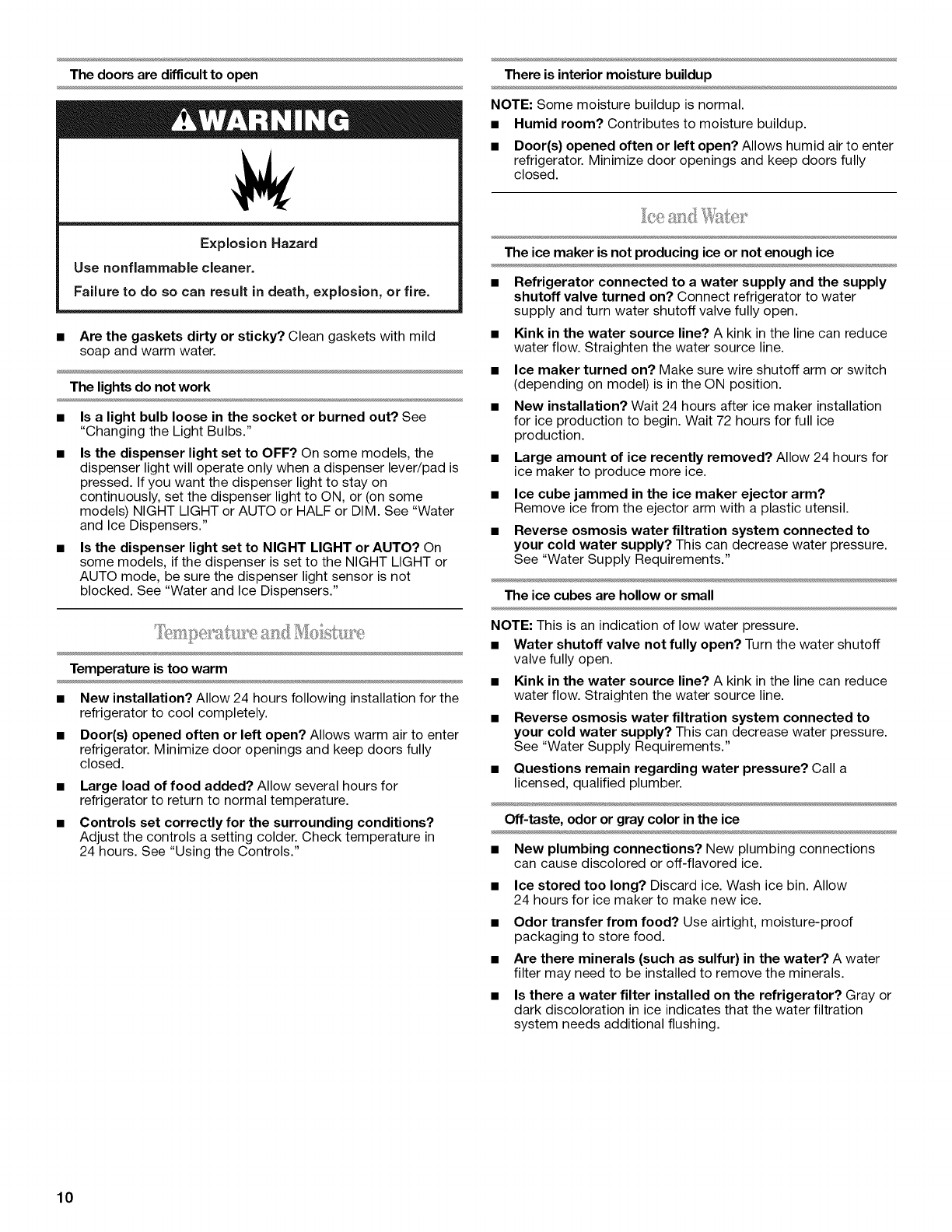

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

•Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

The lights do not work

Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

Is the dispenser light set to OFF? On some models, the

dispenser light will operate only when a dispenser lever/pad is

pressed. If you want the dispenser light to stay on

continuously, set the dispenser light to ON, or (on some

models) NIGHT LIGHT or AUTO or HALF or DIM. See "Water

and Ice Dispensers."

Is the dispenser light set to NIGHT LIGHT or AUTO? On

some models, if the dispenser is set to the NIGHT LIGHT or

AUTO mode, be sure the dispenser light sensor is not

blocked. See "Water and Ice Dispensers."

Temperature is too warm

•New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

•Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

•Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

•Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

•Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

•New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

•Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

Odor transfer from food? Use airtight, moisture-proof

packaging to store food.

Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

10

The ice dispenser will not operate properly

Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Ice bin installed correctly? Be sure the ice bin is firmly in

position.

New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

Has the ice melted around the auger (metal spiral) in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

Refrigerator connected to awater supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Kink in the home water source line? Straighten the water

source line.

•New installation? Flush and fill the water system.

• Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

• Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser for 2 to 3 seconds after

releasing the dispenser lever/pad.

New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers."

Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough (on some models)

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

•Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

ACCESSORIES

To order replacement filters, call 1-800-442-9991 and ask for the

part number listed below or contact your authorized Whirlpool

dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner and Polish:

Order Part #4396095

Standard Base Filter Cartridge:

Order Part #4396841 (T2RFWG2 and P2RFWG2)

11

WATERFILTERCERTIFICATIONS

Trademark/Model Designation

State of California

Department of Health Services

Water Treatment Device

Certificate Number

05 - 1703

Dale Issued: ApriI 6, 2005

Date Revised: Sep_embe_ 7, 2005

Manufactureri

Rated Service Capacity: 200 gals Rated Service Flow: 085 gpm

Conditions of Certification:

Do not use with water that is microhiologically unsafe or of unknown quality, without adequaw disinfection before or

after tlte system

Trademark/Model Designation

Whirlpool Deluxe T1WG2

Whirlpool DeluxeT

State of Califbrnia

Department of Health Services

Water Treatment Device

Certificate Number

05 - 1702

Date Issued: April 6, 2005

Date Revised: September 7, 2005

Stale of Calitornia

Department of Publictlealth

Water Treatment Device

Certificate Number

08 - 1896

Date Issued: March 24, 2008

Trademark/Model Desitmation .....

P2WG2

P2WG2L

Manulhcturer: whirlpool _* rp

116830 of the Health

7

Rated Serviee Capacity: 200gal [ [ : :R_}edS_r*ieeFiow: i185gpm

Co_ditiofis of Certificatio_

DO not use with water that is micmbiologicaliy unsalE or of urtkrlown qnali{y, without adequate disinfectilnl hetore or

after the system

Stale of Calilbmia

Department of Public tlealtb

Water Treatment Device

Certificate Number

08- 1895

Date Issued: March 24, 2008

Tradenlark Model Designation Replacenlent Elements

P t WG2 P2RFWG2

Pl WG2L P2RFwG2

Manuf_lcrurer: Whlrlpool ( oq>

Manufacturer:

to Section

Rated Service Capacity: 200gats Rated Service Flow: 05gpm

Conditions of Certification:

Do noI use with water that is microbloiogicaily urlsati: or of unknown quality, without adequae disirdcction belore or

after the system.

Organic Contanlinaats

Benxene

O-dichtorgN;i_zex_e

Toxa_hene

Rated Service Capacity: 200gal RatedServiceFIo'_: 05gpm

Conditions of Certification:

Do not use with wa/er that is mlcl'Oblologicalt 3 unsafe or of unknown quality, wahon| adeqnale disinfecllon belore o_

al_er the _y_icm

12

PERFORMANCEDATASHEETS

Base Grille Water Filtration System

Model T2WG2L/T2RFWG2 Capacity 200 Gallons (757 Liters)

Model T2WG2/T2RFWG2 Capacity 200 Gallons (757 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I1";and against NSF/ANSI Standard 53 for the reduction of Mercury,

Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction

Aesthetic Effects

Chlorine Taste/Odor

Particulate Class I1"

Contaminant

Reduction

Lead: @ pH 6.5***

Lead: @ pH 8.5***

Mercury: @ pH 6.5

Mercury: @ pH 8.5

Benzene

O-Dichlorobenzene

Toxaphene

Carbofuran

NSF Reduction

Requirements

50% reduction

85% reduction

NSF Reduction

Requirements

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.005 mg/L

0.6 mg/L

0.003 mg/L

0.04 mg/L

Average Influent Challenge Maximum Average

Influent Concentration Effluent Effluent

2.0182 mg/L 2.0 mg/L + 10% 0.06 mg/L ** 0.0536 mg/L

1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL

Average

Influent

0.1533 mg/L

0.1400 mg/L

0.0058 mg/L

0.0059 mg/L

0.0154 mg/L

1.7571 mg/L

0.015 mg/L

0.0819 mg/L

Influent Challenge

Concentration

0.15 mg/L_+ 10%

0.15 mg/L_+ 10%

0.006 mg/L _+10%

0.006 mg/L _+10%

0.015 mg/L _+10%

1.8 mg/L _+10%

0.015 mg/L _+10%

0.08 mg/L _+10%

Maximum

Effluent

0.0005 mg/L

0.0007 mg/L

0.0002 mg/L

0.0005 mg/L

0.0012 mg/L

0.0250 mg/L

0.001 mg/L

0.0400 mg/L

Average

Effluent

0.0005 mg/L

0.0006 mg/L

0.0002 mg/L

0.0003 mg/L

0.0006 mg/L

0.0066 mg/L

0.001 mg/L

0.0213 mg/L

Minimum %

Reduction

97.03

99.51

Minimum %

Reduction

99.67

99.50

96.54

91.57

92.22

98.58

93.33

51.13

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (2O°C to 22°C). Rated service capacity = 200 gallons (757 liters).

• It is essential that operational, maintenance, and filter •

replacement requirements be carried out for the product to

perform as advertised.

• Use replacement filter T2RFWG2, part #4396841.

2008 suggested retail price of $39.99 U.S.A./S54.95 Canada.

Prices are subject to change without notice.

Model T2WG2L: Style 1 - When the filter indicator reads 10%,

order a new filter. When the indicator reads 0%, it is

recommended that you replace the filter.

Style 2 - When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 - When the water filter status display changes from

"GOOD" to "ORDER," order a new filter. When the filter indicator

reads "REPLACE," it is recommended that you replace the filter.

Style 4 - Press FILTER to check the status of your water filter. If

the filter indicator light is yellow, order a new filter. If the filter

indicator light is red, it is recommended that you replace the filter.

Model T2WG2: Change the water filter cartridge every 6 months.

If the water flow to the water dispenser or ice maker decreases

noticeably before 6 months have passed, replace the water filter

cartridge more often.

Average %

Reduction

97.34

99.83

Average %

Reduction

99.67

99.57

96.54

94.92

96.34

99.63

93.33

74.00

These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system.

• Refer to the "Warranty" section for the Manufacturer's name,

address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.85 gpm (3.2 Lpm) @ 60 psi

*Class II particle size: 1 um to <5 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.

® NSF is a registered trademark of NSF International.

13

Base Grille Water Filtration System

Model TIWG2L/T2RFWG2 Capacity 200 Gallons (757 Liters)

Model TIWG2/T2RFWG2 Capacity 200 Gallons (757 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I1";and against NSF/ANSI Standard 53 for the reduction of Mercury,

Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction

Aesthetic Effects

Chlorine Taste/Odor

Particulate Class I1"

Contaminant

Reduction

Lead: @ pH 6.5***

Lead: @ pH 8.5***

Mercury: @ pH 6.5

Mercury: @ pH 8.5

Benzene

O-Dichlorobenzene

Toxaphene

Carbofuran

NSF Reduction

Requirements

50% reduction

85% reduction

NSF Reduction

Requirements

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.005 mg/L

0.6 mg/L

0.003 mg/L

0.04 mg/L

Average Influent Challenge Maximum Average Minimum %

Influent Concentration Effluent Effluent Reduction

2.0182 mg/L 2.0 mg/L + 10% 0.06 mg/L ** 0.0536 mg/L 97.03

1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL 99.51

Average

Influent

0.1533 mg/L

0.1400 mg/L

0.0058 mg/L

0.0059 mg/L

0.0154 mg/L

1.7571 mg/L

0.015 mg/L

0.0819 mg/L

Influent Challenge

Concentration

0.15 mg/L_+ 10%

0.15 mg/L_+ 10%

0.006 mg/L _+10%

0.006 mg/L _+10%

0.015 mg/L _+10%

1.8 mg/L _+10%

0.015 mg/L _+10%

0.08 mg/L _+10%

Maximum

Effluent

0.0005 mg/L

0.0007 mg/L

0.0002 mg/L

0.0005 mg/L

0.0012 mg/L

0.0250 mg/L

0.001 mg/L

0.0400 mg/L

Average

Effluent

0.0005 mg/L

0.0006 mg/L

0.0002 mg/L

0.0003 mg/L

0.0006 mg/L

0.0066 mg/L

0.001 mg/L

0.0213 mg/L

Minimum %

Reduction

99.67

99.50

96.54

91.57

92.22

98.58

93.33

51.13

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (2O°C to 22°C). Rated service capacity = 200 gallons (757 liters).

• It is essential that operational, maintenance, and filter •

replacement requirements be carried out for the product to

perform as advertised.

• Use replacement filter T2RFWG2, part #4396841.

2008 suggested retail price of $39.99 U.S.A./S54.95 Canada.

Prices are subject to change without notice.

Model TlWG2L: Style 1 - When the filter indicator reads 10%,

order a new filter. When the indicator reads 0%, it is

recommended that you replace the filter.

Style 2 - When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 - When the water filter status display changes from

"GOOD" to "ORDER," order a new filter. When the filter indicator

reads "REPLACE," it is recommended that you replace the filter.

Style 4 - Press FILTER to check the status of your water filter. If

the filter indicator light is yellow, order a new filter. If the filter

indicator light is red, it is recommended that you replace the filter.

Model TlWG2: Change the water filter cartridge every 6 months.

If the water flow to the water dispenser or ice maker decreases

noticeably before 6 months have passed, replace the water filter

cartridge more often.

Average %

Reduction

97.34

99.83

Average %

Reduction

99.67

99.57

96.54

94.92

96.34

99.63

93.33

74.00

These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system.

• Refer to the "Warranty" section for the Manufacturer's name,

address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi

*Class II particle size: 1 um to <5 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.

® NSF is a registered trademark of NSF International.

14

Base Grille Water Filtration System

Model P2WG2L/P2RFWG2 Capacity 200 Gallons (757 Liters)

Model P2WG2/P2RFWG2 Capacity 200 Gallons (757 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury, Benzene, Toxaphene, and O-dichlorobenzene.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction

Aesthetic Effects

Chlorine Taste/Odor

Particulate Class I*

Contaminant

Reduction

Lead: @ pH 6.5

Lead: @ pH 8.5

Mercury: @ pH 6.5

Mercury: @ pH 8.5

Benzene

O-Dichlorobenzene

Toxaphene

NSF Reduction Average Influent Challenge

Requirements Influent Concentration

50% reduction 1.909 mg/L 2.0 mg/L + 10%

85% reduction 9700000 #/mL At east 1O,OOOpart c es/mL

NSF Reduction Average Influent Challenge

Requirements Influent Concentration

0.010 mg/L 143.33 ug/L 0.15 mg/L + 10%

0.010 mg/L 140 ug/L 0.15 mg/L _+10%

0.002 mg/L 0.0058 mg/L 0.006 mg/L + 10%

0.002 mg/L 0.00646 mg/L 0.006 mg/L_+ 10%

0.005 mg/L 0.015 mg/L 0.015 mg/L _+10%

0.6 mg/L 1.83333 mg/L 1.8 mg/L _+10%

0.003 mg/L 0.016 mg/L 0.015 mg/L _+10%

Maximum Average Minimum %

Effluent Effluent Reduction

9.05 mg/L ** <9.95 mg/L >97.4

2600 #/mL 62000 #/mL >97.6

Maximum Average

Effluent Effluent

1.0 ug/L 1.0 ug/L

1.0 ug/L 1.0 ug/L

0.3 ug/L 0.0002 mg/L

1.4 ug/L 0.0004 mg/L

0.5 ug/L 0.0005 mg/L

4.8 ug/L 0.014 mg/L

1 ug/L 0.001 mg/L

Average %

Reduction

>97.4

>99.4

Minimum % Average %

Reduction Reduction

>99.3 >99.3

>99.3 99.3

>96.5 96.5

76.3 88.1

>96.5 >96.5

99.7 99.9

>93.2 >93.2

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).

• It is essential that operational, maintenance, and filter •

replacement requirements be carried out for the product to

perform as advertised.

• Use replacement filter P2RFWG2, part #4396841.

2008 suggested retail price of $39.99 U.S.A./S54.95 Canada.

Prices are subject to change without notice.

Model P2WG2L/P2WG2: Style 1 - When the filter indicator

reads 10%, order a new filter. When the indicator reads 0%, it is

recommended that you replace the filter.

Style 2 - When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 - When the water filter status display changes from

"GOOD" to "ORDER," order a new filter. When the filter indicator

reads "REPLACE," it is recommended that you replace the filter.

Style 4 - Press FILTER to check the status of your water filter. If

the filter indicator light is yellow, order a new filter. If the filter

indicator light is red, it is recommended that you replace the filter.

Change the water filter cartridge every 6 months. If the water

flow to the water dispenser or ice maker decreases noticeably

before 6 months have passed, replace the water filter cartridge

more often.

These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system.

• Refer to the "Warranty" section for the Manufacturer's name,

address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33° - 100°F (0.6° - 37.8°C)

Service Flow Rate 0.85 gpm (3.2 Lpm) @ 60 psi

*Class I particle size: >0.5 um to <1 um

**Test requirement is at least 100,OOOparticles/mL of AC Fine Test Dust.

® NSF is a registered trademark of NSF International.

15

Base Grille Water Filtration System

Model PIWG2L/P2RFWG2 Capacity 200 Gallons (757 Liters)

Model PIWG2/P2RFWG2 Capacity 200 Gallons (757 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I*; and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury, Benzene, Toxaphene, and O-dichlorobenzene.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction

Aesthetic Effects

Chlorine Taste/Odor

Particulate Class I*

Contaminant

Reduction

Lead: @ pH 6.5

Lead: @ pH 8.5

Mercury: @ pH 6.5

Mercury: @ pH 8.5

Benzene

O-Dichlorobenzene

Toxaphene

NSF Reduction Average Influent Challenge

Requirements Influent Concentration

50% reduction 1.909 mg/L 2.0 mg/L + 10%

85% reduction 5166666 #/mL At east 10,000 part c es/mL

NSF Reduction Average Influent Challenge

Requirements Influent Concentration

0.010 mg/L 143.33 ug/L 0.15 mg/L + 10%

0.010 mg/L 150 ug/L 0.15 mg/L _+10%

0.002 mg/L 0.0058 mg/L 0.006 mg/L + 10%

0.002 mg/L 0.00646 mg/L 0.006 mg/L_+ 10%

0.005 mg/L 0.015 mg/L 0.015 mg/L _+10%

0.6 mg/L 1.83333 mg/L 1.8 mg/L _+10%

0.003 mg/L 0.016 mg/L 0.015 mg/L _+10%

Maximum Average Minimum %

Effluent Effluent Reduction

0.05 mg/L ** <0.05 mg/L >97.4

4200 #/mL 1900 #/mL >99.9

Maximum Average

Effluent Effluent

1.0 ug/L 1.0 ug/L

1.0 ug/L 1.0 ug/L

0.3 ug/L 0.0002 mg/L

0.8 ug/L 0.0004 mg/L

0.5 ug/L 0.0005 mg/L

160 ug/L 0.005 mg/L

1 ug/L 0.001 mg/L

Average %

Reduction

>97.4

>99.9

Minimum % Average %

Reduction Reduction

>99.3 >99.3

>99.3 99.3

94.8 96.4

88.5 94.9

>96.7 >96.7

91.1 96.5

>93.8 >93.8

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (2O°C to 22°C). Rated service capacity = 200 gallons (757 liters).

• It is essential that operational, maintenance, and filter •

replacement requirements be carried out for the product to

perform as advertised.

• Use replacement filter P2RFWG2, part #4396841.

2008 suggested retail price of $39.99 U.S.A./S54.95 Canada.

Prices are subject to change without notice.

Model PlWG2L/PlWG2: Style 1 - When the filter indicator

reads 10%, order a new filter. When the indicator reads 0%, it is

recommended that you replace the filter.

Style 2 - When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 - When the water filter status display changes from

"GOOD" to "ORDER," order a new filter. When the filter indicator

reads "REPLACE," it is recommended that you replace the filter.

Style 4 - Press FILTER to check the status of your water filter. If

the filter indicator light is yellow, order a new filter. If the filter

indicator light is red, it is recommended that you replace the filter.

Change the water filter cartridge every 6 months. If the water

flow to the water dispenser or ice maker decreases noticeably

before 6 months have passed, replace the water filter cartridge

more often.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi

These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

The product is for cold water use only.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system.

Refer to the "Warranty" section for the Manufacturer's name,

address and telephone number.

Refer to the "Warranty" section for the Manufacturer's limited

warranty.

*Class I particle size: >0.5 um to <1 um

**Test requirement is at least 100,OOOparticles/mL of AC Fine Test Dust.

® NSF is a registered trademark of NSF International.

16

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

LIM ITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts

and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased. Service must be

provided by a Whirlpool designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY

SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada and applies

only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain

service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is

used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to Whirlpool within 30 days from the date of purchase.

6. Any food or medicine loss due to refrigerator or freezer product failures.

7. Pickup and delivery. This major appliance is intended to be repaired in your home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Whirlpool servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with Whirlpool's published installation instructions.

11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or

cannot be easily determined.

12. Discoloration, rust, or oxidation of stainless steel surfaces.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR

A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces

do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Whirlpool dealer to determine if another warranty applies. 6/o8

For additional product information, in the U.S.A., visit www.whirlpool.com

In Canada, visit www.whirlpool.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may

contact Whirlpool at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of

the refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If you need further assistance, you can write to Whirlpool with any questions or concerns at the address below:

In the U.S.A.: In Canada:

Whirlpool Brand Home Appliances Whirlpool Brand Home Appliances

Customer eXperience Center Customer eXperience Centre

553 Benson Road 1901 Minnesota Court

Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Please keep this User Instructions and model number information for future reference.

17

18

Nous vous REMERCIONS d'avoir achete ce produit de haute qualite. Si vous rencontrez un probleme non mentionne dans la

section DI_PANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplementaires. Si vous avez

toujours besoin d'assistance, veuillez nous tel6phoner au 1-800-253-1301. Au Canada, visitez notre site Web www.whirlpool.ca

ou tel6phonez-nous au 1-800-807-6777.

Vous aurez besoin de vos num@os de modele et de s@ie situes sur la paroi interne du compartiment de refrig@ation.

# # # #

SECURITEDUREFRIGERATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit_.

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves a vous

eta d'autres.

Tous les messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes •

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux r6frigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle

que I'essence, loin du r6frigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrig6rateur avant I'installation de la

machine & glagons (seulement pour modeles pr_ts

recevoir une machine & glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

19

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever les portes de votre vJeux r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

.--JZ

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Retirer les materiaux d'emballage. Ne pas utiliser d'instruments

coupants, d'alcool & friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces

produits peuvent endommager la surface de votre refrigerateur.

Pour plus de renseignements, voir "Securite du refrigerateur".

D_placement de votre r6frig6rateur :

Votre refrig6rateur est Iourd. Lors du deplacement de votre

refrig6rateur pour le nettoyage ou un entretien ou reparation,

veiller & recouvrir le plancher avec du carton ou un panneau

de fibres dures pour eviter qu'il ne subisse tout dommage.

Toujours tirer le r6frigerateur tout droit Iors de son

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre ni le "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Jmportants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sent expos6s a des

changements soudains de temperature ou a un impact tel

que coup brusque. Le verre tremp_ est con_u pour 6clater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir

deux mains Iors de leur d_pose afin d'_viter de les faire

tomber.

Risque d'explosion

Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du r6frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de V_" (1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine & glagons, s'assurer qu'un

espace additionnel est prevu & I'arriere pour permettre les

connexions des conduits d'eau.

2" (5_08crn}

2O

REMARQUES :

II est recommande de ne pas installer le refrig6rateur pres d'un

four, d'un radiateur ou de toute autre source de chaleur. Ne

pas installer le refrigerateur dans un endroit oQ la temperature

baissera au-dessous de 55°F (13°C).

La largeur de la cavite d'encastrement dolt etre d'au moins

36" (91,44 cm) pour I'installation du produit. Cependant, si le

produit est place contre une paroi relativement Iongue et si on

veut pouvoir retirer les bacs & legumes et & viande, il convient

d'elargir la cavite de 18" (45,72 cm). On recommande donc

une cavite d'encastrement d'une largeur totale de 54"

(137,16 cm).

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise & la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas etre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.

REMARQUE :Avant d'executer tout type d' installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (reglage du thermostat du refrigerateur ou du

congelateur selon le modele) a OFF (arret) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur & la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat du refrigerateur ou du congelateur selon le

modele) au reglage desire. Voir "Utilisation des commandes".

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

• Tournevis & lame plate • Tourne-ecrou de V4"

• Cles plates de 7Ae"et V_"ou • Foret de V4"

deux cles & molette reglables • Perceuse sans fil

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arret & etrier de V4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arret & etrier est conforme & vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arret a etrier

de 3Ae"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IM PORTANT:

• Toutes les installations doivent etre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il a des fuites. Installer les

tubes en cuivre seulement & des endroits oQ la temperature se

maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine & glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt etre entre 30 et 120 Ib/po 2(207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme dolt etre d'un minimum de 40 a 60 Ib/po 2 (276

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est inferieure

& 40 a 60 Ib/po _ (276 & 414 kPa) :

• Verifier si le filtre & sediment du systeme d'osmose inverse est

bloque et le remplacer si necessaire.

Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a une cartouche de filtre & eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre & eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

21

1 ¸" _ _ _ _ _, _ _ _

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le refrig6rateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine & glagons a la position OFF (arr_t).

Raccordement aune canalisation d'eau

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

V2" (12,7 mm) a 1V4"(3,18 cm) pros du refrig6rateur.

IMPORTANT :

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris &

I'arriere du r6frigerateur.

3. Si le tuyau gris fourni avec le refrig6rateur n'est pas assez

long, un raccord de V4"xV4"(6,35 mm x 6,35 mm) est

necessaire pour connecter le conduit pour I'eau & une

canalisation d'eau existante de la maison. Enfiler I'ecrou dans

le joint & I'extremit6 du tube de cuivre.

REMARQUE : Serrer I'ecrou & la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

S'assurer qu'il s'agit d'une canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inferieur &

I'arriere du refrig6rateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrig6rateur pour le nettoyage. Utiliser un tube en cuivre

de V4" (6,35 mm) de diam_tre exterieur. Veiller & ce que le tube

soit coupe d'equerre aux deux extremit6s.

5. A I'aide d'une perceuse sans ill, percer un trou de V4"

(6,35 mm) dans le tuyau de canalisation d'eau froide choisie.

6.

A. Canalisation d'eau froide

B. Bride de prise en charge

C. Tube en cuivre

D. E-crou de compression

E. Bague de compression

F. Robinet d'arr_t

G. E-crou de serrage

Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de V4" (6,35 cm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de prise en charge. Serrer I'ecrou de serrage. Serrer

lentement et uniformement les vis fixant la bride de prise en

charge sur le tuyau afin d'assurer I'etancheite de la rondelle.

Ne pas serrer excessivement car ceci pourrait provoquer

I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le voit sur I'illustration. Inserer I'extremite du

tube aussi loin que possible dans I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de sortie

avec une cle & molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre.

A B C D E F G

A. Conduit vers le r_frig_rateur

B. E-crou (foumi)

C. Renflement

D. Raccord (fourni)

E. Virole (_ acheter)

F. E-crou (_ acheter)

G. Canafisation

d'eau du domicile

4.

5.

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme dans

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

/

I

1

A. Renflement

B. E-crou (fourni)

4.

5.

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

22

Achever I'installation Commandes num_riques

Risque de choc _lectrique

Brancher sur une prise a3aIv_oles reli_e ala terre.

hie pas enlever la broche de liaison ala terre.

hie pas utiliser un adaptateur.

hie pas utiliser un cable de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

1. Brancher sur une prise h 3 alveoles reliee h la terre.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau" ou

"Distributeurs d'eau et de glagons".

REMARQUE :Une periode d'attente allant jusqu'h 24 heures peut

etre necessaire avant que I'appareil commence h produire des

glagons.

UTILISATION

# #

DUREFRIGERATEUR

Pour votre commodite, les commandes du refrigerateur sont

prereglees h I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prereglees. La

commande du refrigerateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

IMPORTANT :

• Votre produit ne se refroidira pas si la commande du

refrigerateur est sur OFF (arret).

• La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

Attendre 24 heures avant d'ajouter des aliments dans le

refrigerateur. Si on ajoute des aliments avant que le

refrigerateur ne soit completement refroidi, les aliments

risquent de s'abimer.

REMARQUE : Ajuster les commandes du refrigerateur et du

congelateur hun reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus

rapidement.

REMARQUE : Les points de reglage recommandes par I'usine

sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

refrigerateur.

Pour mettre en marche le r_frig_rateur et voir les points de

r_glage :

• Appuyer sur la touche POWER (ON/OFF - MARCHE/ARRE_T)

pendant 2 secondes.

Warmer FREEZER REFRIGERATORWarmer

/

Colder Colder

Pour voir les temperatures en Celsius :

• Appuyer sur la touche °C SELECT. Le temoin lumineux

s'allume. Pour afficher h nouveau les degres Fahrenheit,

appuyer h nouveau sur la touche °C SELECT.

oC

REMARQUE : Si la temperature du congelateur est inferieure h

zero, le signe negatif h c6te de I'afficheur du congelateur s'allume.

Ajustement des commandes

Les reglages indiques hla section precedente devraient etre

corrects pour une utilisation domestique normale du refrigerateur.

Les reglages sont faits correctement Iorsque le lait ou le jus sont

aussi froids que vous I'aimez et Iorsque la creme glacee est ferme.

S'il est necessaire d'ajuster les temperatures dans le refrigerateur

ou le congelateur, appuyer sur la touche PLUS (+) ou MOINS (-)

du refrigerateur ou du congelateur jusqu'h ce que la temperature

desiree soit atteinte. Utiliser les reglages indiques dans le tableau

ci-dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

CONDITION/RAISON :

R¢:FRIG¢:RATEUR trop froid

Reglages incorrects pour les conditions

existantes

R¢:FRIG¢:RATEUR trop tiede

Utilisation frequente ou piece tres chaude

CONG¢:LATEUR trop froid

Reglages incorrects pour les conditions

existantes

CONG¢:LATEUR trop tiede/

trop peu de glagons

Utilisation frequente ou utilisation

intensive de glagons

RI_GLAGE DE

TEMPI_RATURE :

R¢:FRIG¢:RATEUR

Commande

1° plus eleve

R¢:FRIG¢:RATEUR

Commande

1° plus bas

CONGELATEUR

Commande

1° plus eleve

CONGELATEUR

Commande

1° plus bas

23

Autres caract_ristiques du tableau de commando

D'autres caracteristiques se trouvent sur le tableau de commande

dans la partie superieure du compartiment de refrig6ration.

Fast Cool (refroidissement rapide)

La caracteristique Fast Cool est utile Iors de periodes d'utilisation

intensive de gla(_ons, de I'ajout d'un grand nombre d'aliments ou

de I'el6vation temporaire de la temperature de la piece.

• Appuyer sur la touche FAST COOL pour activer la

caracteristique de refroidissement rapide. Le temoin lumineux

Fast Cool demeure allume pendant 24 heures a moins d'etre

eteint manuellement.

REMARQUE : L'affichage de la temperature ne change pas.

Au bout de 24 heures, le r6frigerateur revient aux points de

reglage de la temperature prec6dents.

Production acc_l_r_e de glagons (sur certains modules)

Cette caracteristique est utile Iors de periodes temporaires

d'utilisation intense de gla£;ons en augmentant la production de

gla£;ons sur une periode de 24 heures.

• Appuyer sur la touche FAST ICE (glace rapide) pour activer la

caracteristique Fast Ice. Le reglage Fast Ice demeure active

pendant 24 heures a moins d'etre eteint manuellement.

Si une production accrue de gla(_ons est desir6e en tout

temps, regler la commande du congelateur a une valeur plus

froide. Le reglage du congelateur & une temperature plus

froide peut rendre certains aliments, comme la creme glacee,

plus durs.

Temperature System (syst_me de temp6rature)

La caracteristique Temperature System vous indique sile

compresseur ou le ventilateur d'evaporation fonctionne. II est

normal que le temoin lumineux soit allum&

Temperature

System

La commando pout _tre ajustee pour un refroidissement

approprie des viandes ou des legumes. L'air a I'interieur du

contenant est refroidi pour eviter les "petits espaces" de

congelation et peut _tre regle pour garder les viandes aux

temperatures de conservation de 28 ° a 32°F (de -2° a 0°C)

recommandees par I'Office national du betail et des viandes. Le

tiroir convertible pour legumes/viande est preregle au reglage

pour viande le plus bas.

Conservation de la viande :

Regler la commando sur I'un des trois reglages MEAT (viande)

pour conserver la viande a sa temperature de conservation

optimale.

Conservation des I_gumes :

Regler la commande& VEG (legumes) pour conserver les legumes

& leurs temperatures de conservation optimales.

REMARQUE :Si los aliments commencent & geler, deplacer la

commando vers la gauche (moins froid). Ne pas oublier d'attendre

24 heures entre los ajustements.

On peut contr61er le degre d'humidite dans le bac & legumes

etanche. La commando pout _tre ajustee a n'importe quel reglage

entre LOW et HIGH.

LOW/has (ouvert) pour une meilleure conservation des fruits et

legumes a pelures.

HIGH/haut (ferme) pour une meilleure conservation des legumes

feuilles frais.

Selon votre modele, les distributeurs d'eau et de gla£;ons peuvent

comporter une ou plusieurs des caracteristiques suivantes : un

robinet rotatif pour le distributeur d'eau et un plateau coulissant,

une lampe speciale qui s'allume a I'occasion de I'utilisation du

distributeur, ou une option de verrouillage pour eviter une

distribution non intentionnelle.

REMARQUES :

• Le systeme de distribution ne fonctionne pas Iorsque la porte

du congelateur est ouverte.

Apres avoir connecte le refrigerateur & une source

d'alimentation en eau, vidanger le systeme d'eau. Utiliser un

recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Repeter I'operation jusqu'& ce que I'eau

commence & couler. Une fois que I'eau commence & couler,

repeter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

5 minutes supplementaires. Ceci permettra d'evacuer I'air du

filtre et du systeme de distribution d'eau. Une vidange

supplementaire pout _tre necessaire dans certains domiciles.

Pendant I'evacuation de I'air du systeme, de I'eau pout gicler

du distributeur.

• Accorder 24 heures pour que le refrigerateur se refroidisse et

refroidisse I'eau.

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons. Jeter les trois premieres quantites de gla£;ons

produites.

Le distributeur d'eau

IMPORTANT :Puiser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre robuste contre la plaque du distributeur

d'eau OU placer le verre sous le distributeur d'eau et appuyer

sur le bouton WATER (eau).

REMARQUE :Pendant le puisage de I'eau et los 5 secondes

suivant I'arr_t de la distribution, I'affichage numerique indique

la quantite d'eau distribuee. L'unite utilisee par defaut est

I'once. Pour passer aux tasses ou aux litres, appuyer sur le

bouton UNITS (unites) avant la distribution.

OUNCES0

CUPS0

LITERS0

UNITS

2. Retirer le verre OU rel&cher le bouton pour arr_ter la

distribution.

24

Robinet rotatif et plateau coulissant (sur certains modules)

Le distributeur peut comporter dans sa partie inferieure un robinet

d'eau rotatif et un petit plateau coulissant.

A. Robinet tourn_ _180 °

B. Plateau coulissant

Le robinet peut effectuer une rotation jusqu'& 180 ° pour

permettre une distribution facile dans de grands recipients. Le

faire tourner en appuyant sur le bouton PUSH HERE (appuyer

ici), situ6 sur le c6te droit du robinet - voir I'illustration.

IR°t°tingF°ucet Push Here O ""_i

REMARQUE :En cas d'utilisation du distributeur avec le

robinet tourne, ne pas utiliser la plaque du distributeur d'eau.

Utiliser exclusivement le bouton WATER pour la distribution.

La distribution effectu6e au moyen d'un recipient appuye

contre la plaque du distributeur d'eau peut occasionner un

renversement accidentel.

Le plateau peut _tre tire de 2" (5,08 cm) a I'exterieur pour

mieux soutenir un grand recipient. II est con£;u pour recup6rer

les legers renversements et permettre un nettoyage facile. II

n'y a pas de conduit d'ecoulement dans le plateau.

REMARQUE : Le plateau peut _tre enleve du distributeur et

transporte jusqu'& I'evier pour _tre vide ou nettoy& Tirer le

plateau jusqu'& la butee pour le sortir, puis soulever

doucement I'arriere du plateau et le faire glisser pour le sortir

completement.

Le distributeur de gla£ons

La glace tombe du bac d'entreposage de la machine & gla£;ons

dans le congelateur Iorsqu'on appuie sur la plaque du distributeur.

Le systeme de distribution ne fonctionne pas Iorsque la porte du

congelateur est ouverte. Pour eteindre la machine a gla£;ons, voir

"Machine & gla£;ons et bac d'entreposage".

Avant toute distribution de glace, selectionner le type de glace

pref6r6 avec le bouton CUBED (gla(;ons) ou CRUSHED (glace

concassee). Pour de la glace concassee, les gla£:ons sont

concasses avant d'etre distribu6s. Cette action peut causer un

court delai Iors de la distribution de glace concassee. Le bruit du

broyeur de gla£;ons est normal et la dimension des morceaux de

glace peut varier. Lorsqu'on passe du mode glace concassee au

mode gla(;ons, quelques onces de glace concassee sont

distribu6es avec les premiers gla£;ons.

Distribution de glace :

1. Appuyer sur le bouton approprie pour selectionner le type de

glace desir&

Risque de coupure

Utiliser un verre robuste pour prendre des gla£ons.

Le non=respect de cette instruction peut causer

des coupures.

2=

3=

Appuyer un verre robuste contre la plaque du distributeur de

gla£;ons. Tenir le verre pros de I'ouverture du distributeur pour

que les gla£;ons ne tombent pas & c6te du verre.

IMPORTANT :II n'est pas necessaire d'exercer une pression

importante sur la plaque pour activer le distributeur de

gla£;ons. Une pression forte ne donne pas une distribution

plus rapide de gla£;ons ou des quantites plus grandes.

Retirer le verre pour arr_ter la distribution.

REMARQUE :La distribution de gla£;ons peut se poursuivre

pendant 10 secondes apres que le verre a ete eloigne de la

plaque. Le distributeur peut continuer a faire du bruit pendant

quelques secondes apres la distribution.

La lampe du distributeur (sur certains mod_les)

Lorsqu'on utilise le distributeur, la lampe s'allume

automatiquement. Pour avoir la lampe allumee en permanence,

selectionner ON (marche) ou NIGHT LIGHT (veilleuse).

ON (marche) :Appuyer sur LIGHT (lumiere) pour allumer la lampe

du distributeur.

NIGHT LIGHT (veilleuse) :Appuyer sur LIGHT une deuxieme fois

pour selectionner le mode Night Light. La lumiere du distributeur

s'ajustera automatiquement pour eclairer plus ou moins en

fonction de la clarte de la piece.

OFF (arr6t) :Appuyer sur LIGHT une troisieme fois pour eteindre

la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas _tre

remplacees. Si les lampes du distributeur ne fonctionnent pas,

s'assurer que le detecteur de lumiere n'est pas bloque (en mode

Night Light). Voir la section "Depannage" pour plus

d'informations.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour eviter la distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE :La fonction de verrouillage n'interrompt pas

I'alimentation electrique de I'appareil, de la machine & gla£;ons ou

de la lampe du distributeur. Elle sert simplement & desactiver les

distributeurs de glagons et d'eau. Pour eteindre la machine

gla£;ons, voir "Machine & gla£;ons et bac d'entreposage".

• Appuyer sur LOCKOUT (verrouillage) pendant 3 secondes

pour verrouiller le distributeur.

• Appuyer a nouveau sur LOCKOUT pour deverrouiller le

distributeur.

25

Mise en marche/arr6t de la machine agla_ons

Style 1:

Le commutateur On/Off (marche/arr6t) se trouve dans la partie

superieure droite du compartiment de congelation.

• Pour mettre en marche la machine & gla£;ons, glisser la

commande & la position ON (&gauche).

• Pour un arr6t manuel, glisser la commande a la position

OFF (&droite).

Style 2 :

Le commutateur On/Off (marche/arr6t) se trouve sur la machine

gla£;ons, derriere la porte du couvercle de la machine & gla£;ons.

m _2_

9

Pour mettre en marche la machine & gla(;ons, tourner le

commutateur a la position ON (en haut).

• Pour un arr6t manuel, tourner le commutateur & la position

OFF (en bas).

REMARQUE : La machine & gla£;ons s'arr6te automatiquement.

Les detecteurs de la machine & gla£;ons arr6tent

automatiquement la production de gla£;ons Iorsque le bac

d'entreposage est plein ou que la porte du congelateur est

ouverte, mais la commande reste & la position ON (marche).

ANOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons. Jeter les trois premieres quantites de gla£;ons

produites.

La qualite de vos gla£;ons dejoend de la qualite de I'eau fournie

& votre machine & gla£;ons. Eviter de brancher la machine &

gla£;ons & un approvisionnement d'eau adoucie. Les produits

chimiques adoucisseurs d'eau (tels que le sel) peuvent

endommager des pieces de la machine & gla£;ons et causer

une pietre qualite des gla£;ons. Si une alimentation d'eau

adoucie ne peut pas 6tre 6vitee, s'assurer que I'adoucisseur

d'eau fonctionne bien et qu'il est bien entretenu.

Ne pas utiliser un objet pointu pour briser les gla£:ons dans le

bac ou le seau. Cette action peut endommager le recipient &

gla£;ons et le mecanisme du distributeur.

Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla£;ons ou dans le bac d'entreposage.

Pour retirer et r6installer le bac d'entreposage de gla£ons

1.

2=

Tenir la base du bac d'entreposage & deux mains et appuyer

sur le bouton pour degager et sortir le bac.

REMARQUE :II n'est pas necessaire de tourner la commande

de la machine & gla(;ons & la position OFF Iorsqu'on enleve le

bac d'entreposage. Le couvercle du detecteur ("porte &

clapet") sur la paroi gauche du congelateur interrompt la

production de gla£;ons Iorsque la porte est ouverte ou que le

bac d'entreposage a et6 enlev&

Reinstaller le bac d'entreposage sur la porte et appuyer vers le

bas pour s'assurer qu'il est bien en place.

J

/

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant

ou apres le syst_me.

T6moin lumineux de 1'6tat du filtre a eau (sur certains modules)

Le temoin lumineux de I'etat du filtre vous aidera & savoir quand

changer le filtre & eau. Le temoin lumineux passera du vert au

jaune. Ceci indique qu'il est presque temps de changer le filtre. II

est recommande de remplacer le filtre Iorsque le temoin lumineux

de I'etat du filtre passe au rouge OU Iorsque le debit d'eau &votre

distributeur ou & la machine & gla£;ons diminue de fa£;on marquee.

Le filtre doit 6tre remplace au moins tousles 6 mois selon la

qualite de I'eau et I'utilisation.

Apres avoir change le filtre, regler de nouveau le temoin lumineux

de I'etat du filtre en appuyant sur le bouton FILTER RESET

(reinitialisation du filtre). Le temoin lumineux de I'etat du filtre

passera du rouge au vert des que le systeme sera r6initialis&

Filtre aeau sans indicateur lumineux (sur certains modules)

Si votre refrig6rateur n'est pas muni du temoin lumineux de filtre &

eau, vous devez changer la cartouche du filtre & eau au moins

tousles 6 mois selon la qualite de I'eau et I'utilisation. Si le debit

d'eau au distributeur d'eau ou & la machine & gla£;ons diminue de

fa(;on marquee avant que 6 mois ne se soient ecoul6s, remplacer

le filtre & eau plus souvent.

Remplacement du filtre aeau

1. Appuyer sur le bouton d'ejection pour liberer le filtre de la grille

de la base.

2. Tirer sur le filtre tout droit vers I'exterieur.

3. Tourner le couvercle dans le sens antihoraire pour I'enlever du

filtre.

IMPORTANT :Ne pas jeter le couvercle. II fait partie de votre

refrig6rateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

26

4= Aligner I'arete sur le couvercle avec la fleche sur le nouveau

filtre et tourner le couvercle jusqu'& ce qu'il s'enclenche en

place.

REMARQUE • II est possible de faire fonctionner le

distributeur sans utiliser de filtre. L'eau ne sera pas filtree.

Simplement inserer le couvercle tout droit dans la grille de la

base et le tourner jusqu'& ce qu'il soit bien en place.

5. Enlever les couvercles des anneaux d'etanch6it& S'assurer

que les anneaux d'etanch6it6 sont toujours en place une fois

que les couvercles sont retires.

6. Enfoncer le filtre dans la grille de la base. Le bouton d'ejection

ressortira Iorsque le filtre sera completement engag&

7. Vidanger le systeme de distribution d'eau. Voir "Distributeurs

d'eau et de gla(;ons".

ENTRETIENDU

# #

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les sections de refrig6ration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour eviter une accumulation d'odeurs. Essuyer

les renversements immediatement.

IMPORTANT :Comme I'air circule entre les deux sections, toutes

les odeurs formees dans une section seront transfer6es & I'autre.

Vous devez nettoyer & fond les deux sections pour eliminer les

odeurs. Pour eviter le transfert d'odeurs et I'assechement des

aliments, envelopper ou recouvrir hermetiquement les aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs ou

puissants tels que les nettoyants & vitre en atomiseurs, nettoyants

& recurer, liquides inflammables, cires nettoyantes, detergents

concentres, eau de Javel ou nettoyants contenant du petrole sur

les pieces en plastique, les garnitures interieures et de portes ou

les joints de portes. Ne pas utiliser d'essuie-tout, tampons &

recurer ou autres outils de nettoyage abrasifs.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes & fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Sur certains modeles, laver les panneaux en verre de la porte

avec une eponge propre ou un linge doux et un detergent

doux dans de I'eau tiede.

5=

6.

REMARQUES :

Ne pas cogner de casseroles, poeles, meubles, jouets ou

autres objets contre le verre. Le fait de donner des coups

contre le verre, de I'erafler, le secouer ou d'exercer une

pression dessus peut fragiliser sa structure et le rendre

plus susceptible de se briser ulterieurement.

Ne pas fermer les portes avant que toutes les tablettes,

tous les tiroirs et les bacs soient installes.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait etre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur & brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE :Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur, de forme et

de puissance semblables. Les ampoules de remplacement sont

disponibles chez votre marchand.

• Les lampes du distributeur sont des DEL qui ne peuvent

pas etre remplacees.

• Toutes les autres lampes demandent une ampoule

d'appareil menager de 40 watts.

1=

2.

Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE :Pour nettoyer le protecteur d'ampoule, le laver

& I'eau tiede et avec un detergent liquide. Bien rincer et secher

le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

meme taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

27

#

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour _viter le co_t d'un appel de service.

Aux I_.-U., www.whirlpool.com Au Canada, www.whirlpool.ca

Le r_frig_rateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clench_? Remplacer mefusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

Les commandes sont-elles en marche? S'assurer que les

commandes du refrigerateur sont en marche. Voir "Utilisation

des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce & son compresseur a haute

efficacite et ses ventilateurs. Le refrigerateur peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sont

frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur est bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnement- entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

Cliquetis - ecoulement de liquide refrigerant, mouvement des

conduites d'eau ou d'objets poses sur le dessus du

refrigerateur

Gr_sillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

Grincement/craquement - se produit Iorsque la glace est

ejectee du moule a glagons

Les portes ne ferment pas complbtement

La porte est-elle bloqu_e en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles aouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininfiammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

•Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et & I'eau tiede.

28

Les ampoules ne fonctionnent pas

Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules d'eclairage".

La lumi_re du distributeur est-elle r_gl_e a OFF (arr_t)?

Sur certains modeles, la lumiere du distributeur ne fonctionne

quesi I'on appuie sur un levier/la plaque du distributeur. Si on

desire que la lumiere du distributeur reste allumee en

permanence, regler la lumiere du distributeur & ON (allumee),

ou (sur certains modeles) NIGHT LIGHT (veilleuse) ou AUTO

ou HALF (luminosite reduite de moitie) ou DIM (faible

luminosite). Voir "Distributeurs d'eau et de gla£_ons".

La lumi_re du distributeur est-elle r_gl_e a NIGHT LIGHT

(veilleuse) ou AUTO? Sur certains modeles, si le distributeur

est regle au mode NIGHT LIGHT (veilleuse) ou AUTO,

s'assurer que le detecteur de la lumiere du distributeur n'est

pas bloqu& Voir "Distributeurs d'eau et de gla£;ons".

La temperature est trop _lev_e

•S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet & I'air chaud de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrigerateur revienne &

sa temperature normale.

Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ a I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidit&

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet & I'air humide de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

La machine a gla?ons ne produit pas ou pas suffisamment de

gla?ons

•Le r_frig#rateur est-il connect# aI'alimentation en eau el

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

La machine a gla?ons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla£;ons. Attendre 72 heures pour la production complete

de gla£;ons.

Une grande quantit_ de gla£ons vient-elle d'6tre enlev_e?

Attendre 24 heures pour que la machine & gla£;ons produise

plus de gla£;ons.

Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le

gla£;on du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

Goet, odeur ou couleur grise des gla_ons

•Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla£;ons.

Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons. Laver le compartiment & gla£;ons. Accorder

24 heures pour la fabrication de nouveaux gla£;ons.

Ya-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches & I'air et & I'humidite pour conserver les

aliments.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y a-t-il un filtre a eau install6 sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin£;age

additionnel.

29

Le distributeur de gla_ons ne fonctionne pas correctement

•Porte du cong_lateur compl_tement ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Le bac a gla_ons est-il bien installS? S'assurer que le bac &

gla£;ons est fermement en place.

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla£;ons. Attendre 72 heures pour une production complete

de gla£;ons.

Gla£ons coinc_s dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute.

Les mauvais gla£ons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla£;ons produits par la machine a gla£;ons

courante.

La glace a-t-elle fondu autour de la tige (spirale en m_tal)

dans le bac agla£ons? Vider le bac & gla£;ons. Utiliser de

I'eau tiede pour faire fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des gla£ons.

Le non=respect de cette instruction peut causer

des coupures.

Le distributeur de gla£ons se bloque-t-il Iorsqu'il distribue

de la glace "concass_e"? Changer le reglage "crushed"

(glace concassee) pour le reglage "cubed" (gla(_ons). Si les

gla(_ons sont correctement distribues, abaisser le bouton

"crushed" pour obtenir de la glace concassee et reprendre la

distribution.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les gla£;ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le moteur

du distributeur soit regle de nouveau avant d'etre utilis&

Le distributeur d'eau ne fonctionne pas correctement

Porte du cong_lateur compl_tement ferrule? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

Le r_frig_rateur est-il connect_ aI'alimentation en eau et

le robinet d'arret d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

La pression de I'eau est-elle inf_rieure a30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

D_formation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau.

Un filtre aeau est-il install6 sur le r_frig_rateur? Le filtre

peut _tre obstrue ou installe incorrectement.

Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

•Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur pendant

2 & 3 secondes apres avoir rel&che le levier/la plaque du

distributeur.

S'agit-il d'une nouvelle installation? Vidanger le systeme de

distribution d'eau. Voir "Preparation du systeme d'eau" ou

"Distributeurs d'eau et de gla£;ons".

Le filtre a eau a-t-il _t_ r_cemment change? Vidanger me

systeme de distribution d'eau. Voir "Preparation du systeme

d'eau" ou "Distributeurs d'eau et de gla£;ons".

L'eaudu distributeurn'estpas assezfroide

(surcertainsmodules)

REMARQUE : L'eau du distributeur est refroidie & seulement 50°F

(10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

Une grande quantit_ d'eau a-t-elle r_cemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?

S'assurer que merefrigerateur est branche & I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

ACCESSOIRES

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numero de piece indique

ci-dessous ou contacter votre marchand autorise Whirlpool.

Au Canada, composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :

Commander la piece N ° 4396095

Cartouche du filtre de la base standard :

Commander la piece N° 4396841 (T2RFWG2 et P2RFWG2)

30

#

FEUILLESDEDONNEESSURLAPERFORMANCE

Syst me de filtration d'eau de la grille de la base

Modble T2WG2L/T2RFWG2 Capacite 200 gallons (757 litres)

Modble T2WG2/T2RFWG2 Capacite 200 gallons (757 litres)

Produit teste et certifie par NSF International en vertu de la norme

NSF/ANSI 42 (reduction du goQt et de I'odeur du chlore, et particules

de classe I1') et en vertu de la norme NSF/ANSI 53 (reduction de

mercure, benzene, toxaphene, O-dichlorobenzene et carbofurane.

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le systeme a et6 reduite & une concentration moindre ou egale & la limite permissible pour

I'eau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSI 42 et 53.

Red. de substances Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

Effets esthetiques reduction NSF moyen atraiter maximal moyen minimale moyenne

Chlore goQt/odeur r6duction de 50 % 2,0182 mg/L 2,0 mg/L _+10 % 0,06 mg/L ** 0,0536 mg/L 97,03 97,34

Particules (classe I1") r6duct on de 85 % 1333333 #/mL Au moins 10 000 particules/mL 6600 #/mL 2325 #/mL 99,51 99,83

Reduction des Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

contaminants reduction NSF moyen atraiter maximal moyen minimale moyenne

Plomb : & pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L + 10 %0,0005 mg/L 0,0005 mg/L 99,67 99,67

Plomb : & pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L 99,50 99,57

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,54 96,54

Mercure : & pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 %0,0005 mg/L 0,0003 mg/L 91,57 94,92

Benzene 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 %0,0012 mg/L 0,0006 mg/L 92,22 96,34

O-Dichlorobenzene 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63

Toxaphene 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L 93,33 93,33

Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L _+10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Parametres de test :pH = 7,5 _+0,5 &

Temp. = 68°F & 71,6°F (20°C & 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonce.

• Utiliser la cartouche de remplacement T2RFWG2, piece

n ° 4396841. Prix au detail sugger6 en 2008 de 39,99 $US/

54,95 SCAN. Les prix sont sujets & modification sans preavis.

Mod_le T2WG2L : Style 1 - Lorsque le temoin du filtre indique

10 %, commander un nouveau filtre. Lorsque le temoin indique

0 %, il est recommande de remplacer le filtre.

Style 2 - Lorsque le temoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le temoin passe du jaune

au rouge, il est recommande de remplacer le filtre.

Style 3 - Lorsque I'ecran d'affichage de I'etat du filtre & eau

passe de "GOOD" (bon) & "ORDER" (commander), commander

un nouveau filtre. Lorsque le temoin indique "REPLACE"

(remplacer), il est recommande de remplacer le filtre.

Style 4 - Appuyer sur FILTER (filtre) pour verifier I'etat du filtre &

eau. Lorsque le temoin lumineux du filtre est jaune, commander

un nouveau filtre. Si le temoin lumineux du filtre est rouge, il est

recommande de remplacer le filtre.

ModUle T2WG2 : Changer la cartouche du filtre & eau tousles

6 mois. Si le debit d'eau au distributeur ou & la machine &

glagons diminue de fagon marquee avant que 6 mois ne se

soient ecoul6s, remplacer la cartouche du filtre & eau plus

souvent.

moins d'indications contraires. Debit = 0,85 gpm (3,2 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Capacite de service nominale = 200 gallons (757 litres).

• Ces contaminants ne sont pas necessairement presents dans

votre approvisionnement d'eau. M6me si le test a et6 effectue

dans des conditions de laboratoires standard, le rendement reel

peut varier.

• Le produit doit 6tre utilise pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme.

• Consulter la section "Garantie" pour obtenir le nom, I'adresse et

le numero de tel6phone du fabricant.

• Consulter la section "Garantie" pour voir la garantie limitee du

fabricant.

Directives d'application/

Parambtres d'approvisionnement en eau

Source d'eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2 (207 - 827 kPa)

Temperature de I'eau 33° - 100°F (0,6° - 37,8°C)

Debit nominal 0,85 gpm (3,2 L/min) a 60 Ib/po 2

*Classe II - taille des particules : 1 um& <5 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

***Conforme aux exigences de reduction du plomb de la norme NSF/ANSI 53 (test6 par Pace Analytical Services, Inc.)

® NSF est une marque depos6e de NSF International.

31

Syst me de filtration d'eau de la grille de la base

Modble TIWG2L/T2RFWG2 Capacite 200 gallons (757 litres)

Modble TIWG2/T2RFWG2 Capacite 200 gallons (757 litres)

Produit teste et certifie par NSF International en vertu de la norme

NSF/ANSI 42 (reduction du goQt et de I'odeur du chlore, et particules

de classe I1') et en vertu de la norme NSF/ANSI 53 (reduction de

mercure, benzene, toxaphene, O-dichlorobenzene et carbofurane.

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le systeme a et6 reduite & une concentration moindre ou egale a la limite permissible pour

I'eau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSl 42 et 53.

Red. de substances Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

Effets esthetiques reduction NSF moyen atraiter maximal moyen minimale moyenne

Chlore goQt/odeur r6duction de 50 % 2,0182 mg/L 2,0 mg/L _+10 % 0,06 mg/L 0,0536 mg/L 97,03 97,34

Particules (classe I1") r6duction de 85 % 1333333 #/mL Au mo ns 10 000 particules/mL 6600 #/mL** 2325 #/mL 99,51 99,83

Reduction des Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

contaminants reduction NSF moyen atraiter maximal moyen minimale moyenne

Plomb : & pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L + 10 % 0,0005 mg/L 0,0005 mg/L 99,67 99,67

PIomb : & pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L 99,50 99,57

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,54 96,54

Mercure : & pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,57 94,92

Benzene 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34

O-Dichlorobenzene 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63

Toxaphene 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L 93,33 93,33

Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L _+10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00

Parametres de test : pH = 7,5 _+0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temp. = 68°F a 71,6°F (2O°C a 22°C). Capacite de service nominale = 200 gallons (757 litres).

• II est essentiel que les exigences de fonctionnement, d'entretien •

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonce.

• Utiliser la cartouche de remplacement T2RFWG2, piece

n ° 4396841. Prix au detail sugger6 en 2008 de 39,99 $US/

54,95 SCAN. Les prix sont sujets a modification sans preavis.

ModUle TlWG2L :Style 1 - Lorsque le temoin du filtre indique

10 %, commander un nouveau filtre. Lorsque le temoin indique

O %, il est recommande de remplacer le filtre.

Style 2 - Lorsque le temoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le temoin passe du jaune

au rouge, il est recommande de remplacer le filtre.

Style 3 - Lorsque I'ecran d'affichage de I'etat du filtre & eau

passe de "GOOD" (bon) & "ORDER" (commander), commander

un nouveau filtre. Lorsque le temoin indique "REPLACE"

(remplacer), il est recommande de remplacer le filtre.

Style 4 - Appuyer sur FILTER (filtre) pour verifier I'etat du filtre &

eau. Lorsque le temoin lumineux du filtre est jaune, commander

un nouveau filtre. Si le temoin lumineux du filtre est rouge, il est

recommande de remplacer le filtre.

ModUle TlWG2 : Changer la cartouche du filtre & eau tousles

6 mois. Si le debit d'eau au distributeur ou & la machine &

glagons diminue de fagon marquee avant que 6 mois ne se

soient ecoul6s, remplacer la cartouche du filtre & eau plus

souvent.

Directives d'application/

Parambtres d'approvisionnement en eau

Ces contaminants ne sont pas necessairement presents dans

votre approvisionnement d'eau. M6me si le test a et6 effectue

dans des conditions de laboratoires standard, le rendement reel

peut varier.

Le produit doit 6tre utilise pour I'eau froide seulement.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme.

Consulter la section "Garantie" pour obtenir le nom, I'adresse et

le numero de tel6phone du fabricant.

Consulter la section "Garantie" pour la garantie limitee du

fabricant.

Source d'eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2 (207 - 827 kPa)

Temperature de I'eau 33° - 100°F (0,6° - 37,8°C)

Debit nominal 0,5 gpm (1,9 L/min) a 60 Ib/po 2

*Classe II - taille des particules : 1 um& <5 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

***Conforme aux exigences de reduction du plomb de la norme NSF/ANSI 53 (test6 par Pace Analytical Services, Inc.)

® NSF est une marque depos6e de NSF International.

32

Syst me de filtration d'eau de la grille de la base

Modble P2WG2L/P2RFWG2 Capacite 200 gallons (757 litres)

Modble P2WG2/P2RFWG2 Capacite 200 gallons (757 litres)

Produit teste et certifie par NSF International en vertu de la norme

NSF/ANSI 42 (reduction du goQt et de I'odeur du chlore, et particules

de classe I*) et en vertu de la norme NSF/ANSI 53 (reduction de

plomb, mercure, benzene, toxaphene et O-dichlorobenzene.

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le systeme a et6 reduite & une concentration moindre ou egale a la limite permissible pour

I'eau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSl 42 et 53.

Red. de substances Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

Effets esthetiques reduction NFS moyen atraiter maximal moyen minimale moyenne

Chlore goQt/odeur r6duction de 50 % 1,909 mg/L 2,0 mg/L _+10 % 0,05 mg/L <0,05 mg/L >97,4 >97,4

Particules (classe I*) r6duction de 85 % 9700000 #/mL Au mo ns 10 000 particules/mL 2600 #/mL** 62000 #/mL >97,6 >99,4

Reduction des Criteres de Affluent Concentration dans I'eau Effluent Effluent %de red. %de red.

contaminants reduction NFS moyen atraiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,010 mg/L 143,33 ug/L 0,15 mg/L + 10 % 1,0 ug/L 1,0 ug/L >99,3 >99,3

PIomb : & pH 8,5 0,010 mg/L 140 ug/L 0,15 mg/L _+10 % 1,0 ug/L 1,0 ug/L >99,3 99,3

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,3 ug/L 0,0002 mg/L >96,5 96,5

Mercure : & pH 8,5 0,002 mg/L 0,00646 mg/L 0,006 mg/L _+10 % 1,4 ug/L 0,0004 mg/L 76,3 88,1

Benzene 0,005 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,5 ug/L 0,0005 mg/L >96,5 >96,5

O-Dichlorobenzene 0,6 mg/L 1,83333 mg/L 1,8 mg/L _+10 % 4,8 ug/L 0,014 mg/L 99,7 99,9

Toxaphene 0,003 mg/L 0,016 mg/L 0,015 mg/L _+10 % 1 ug/L 0,001 mg/L >93,2 >93,2

Parametres de test :pH = 7,5 _+0,5 &

Temp. = 68°F & 71,6°F (20°C & 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonce.

• Utiliser la cartouche de remplacement P2RFWG2, piece

n ° 4396841. Prix au detail sugger6 en 2008 de 39,99 $US/

54,95 SCAN. Les prix sont sujets a modification sans preavis.

ModUle P2WG2L/P2WG2 • Style 1 - Lorsque le temoin du filtre

indique 10 %, commander un nouveau filtre. Lorsque le temoin

indique 0 %, il est recommande de remplacer le filtre.

Style 2 - Lorsque le temoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le temoin passe du jaune

au rouge, il est recommande de remplacer le filtre.

Style 3 - Lorsque I'ecran d'affichage de I'etat du filtre & eau

passe de "GOOD" (bon) & "ORDER" (commander), commander

un nouveau filtre. Lorsque le temoin indique "REPLACE"

(remplacer), il est recommande de remplacer le filtre.

Style 4 - Appuyer sur FILTER (filtre) pour verifier I'etat du filtre &

eau. Lorsque le temoin lumineux du filtre est jaune, commander

un nouveau filtre. Si le temoin lumineux du filtre est rouge, il est

recommande de remplacer le filtre.

Changer la cartouche du filtre & eau tousles 6 mois. Si le debit

d'eau au distributeur ou & la machine & gla(2ons diminue de fagon

marquee avant que 6 mois ne se soient ecoul6s, remplacer la

cartouche du filtre & eau plus souvent.

moins d'indications contraires. Debit = 0,85 gpm (3,2 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Capacite de service nominale = 200 gallons (757 litres).

• Ces contaminants ne sont pas necessairement presents dans

votre approvisionnement d'eau. M6me si le test a et6 effectue

dans des conditions de laboratoires standard, le rendement reel

peut varier.

• Le produit dolt 6tre utilise pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme.

• Consulter la section "Garantie" pour obtenir le nom, I'adresse et

le numero de tel6phone du fabricant.

• Consulter la section "Garantie" pour voir la garantie limitee du

fabricant.

Directives d'application/

Parambtres d'approvisionnement en eau

Source d'eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2 (207 - 827 kPa)

Temperature de I'eau 33° - 100°F (0,6° - 37,8°C)

Debit nominal 0,85 gpm (3,2 Lpm) a 60 Ib/po 2

*Classe I - taille des particules : >0,5 um& <1 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

@ NSF est une marque depos6e de NSF International.

33

Syst me de filtration d'eau de la grille de la base

Modble PIWG2L/P2RFWG2 Capacite 200 gallons (757 litres)

Modble PIWG2/P2RFWG2 Capacite 200 gallons (757 litres)

Produit teste et certifie par NSF International en vertu de la norme

NSF/ANSI 42 (reduction du goQt et de I'odeur du chlore, et particules

de classe I*) et en vertu de la norme NSF/ANSI 53 (reduction de

plomb, mercure, benzene, toxaphene et O-dichlorobenzene.

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances 6num@ees ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le systeme a 6te reduite & une concentration moindre ou egale a la limite permissible pour

I'eau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSl 42 et 53.

Red. de substances

Effets esthetiques

Chlore goQt/odeur

Particules (classe I*)

Reduction des

contaminants

Plomb : & pH 6,5

Plomb : & pH 8,5

Mercure : & pH 6,5

Mercure : & pH 8,5

Benzene

O-Dichlorobenzene

Toxaphene

Parametres de test : pH = 7,5 _+0,5 &

Temp. = 68°F & 71,6°F (2O°C & 22°C).

Criteres de Affluent Concentration dans I'eau Effluent

reduction NFS moyen atraiter maximal

r&duction de 50 % 1,909 mg/L 2,0 mg/L _+10 % 0,05 mg/L **

r6duction de 85 % 5166666 #/mL Au mo ns 10 000 particules/mL 4200 #/mL

Criteres de Affluent Concentration dans I'eau Effluent

reduction NFS moyen atraiter maximal

0,010 mg/L 143,33 ug/L 0,15 mg/L + 10 % 1,0 ug/L

0,010 mg/L 150 ug/L 0,15 mg/L _+10 % 1,0 ug/L

0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,3 ug/L

0,002 mg/L 0,00646 mg/L 0,006 mg/L _+10 % 0,8 ug/L

0,005 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,5 ug/L

0,6 mg/L 1,83333 mg/L 1,8 mg/L _+10 % 160 ug/L

0,003 mg/L 0,016 mg/L 0,015 mg/L _+10 % 1 ug/L

moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm).

Capacite de service nominale = 200 gallons (757 litres).

Effluent

moyen

<0,05 mg/L

1900 #/m L

Effluent

moyen

1,0 ug/L

1,0 ug/L

0,0002 mg/L

0,0004 mg/L

0,0005 mg/L

0,005 mg/L

0,001 mg/L

%de red.

minimale

>97,4

>99,9

%de red.

minimale

>99,3

>99,3

94,8

88,5

>96,7

91,1

>93,8

Pression = 60 Ib/po 2 (413,7 kPa).

%de red.

moyenne

>97,4

>99,9

%de red.

moyenne

>99,3

99,3

96,4

94,9

>96,7

96,5

>93,8

II est essentiel que les exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonc&

Utiliser la cartouche de remplacement P2RFWG2, piece

n ° 4396841. Prix au detail sugg@e en 2008 de 39,99 $US/

54,95 SCAN. Les prix sont sujets a modification sans preavis.

ModUle PlWG2L/PlWG2 : Style 1 - Lorsque le temoin du filtre

indique 10 %, commander un nouveau filtre. Lorsque le temoin

indique O %, il est recommande de remplacer le filtre.

Style 2 - Lorsque le temoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le temoin passe du jaune

au rouge, il est recommande de remplacer le filtre.

Style 3 - Lorsque I'ecran d'affichage de I'etat du filtre & eau

passe de "GOOD" (bon) & "ORDER" (commander), commander

un nouveau filtre. Lorsque le temoin indique "REPLACE"

(remplacer), il est recommande de remplacer le filtre.

Style 4 - Appuyer sur FILTER (filtre) pour verifier I'etat du filtre &

eau. Lorsque le temoin lumineux du filtre est jaune, commander

un nouveau filtre. Si le temoin lumineux du filtre est rouge, il est

recommande de remplacer le filtre.

Changer la cartouche du filtre & eau tousles 6 mois. Si le debit

d'eau au distributeur ou & la machine & gla(2ons diminue de fagon

marquee avant que 6 mois ne se soient ecoul6s, remplacer la

cartouche du filtre & eau plus souvent.

• Ces contaminants ne sont pas necessairement presents dans

votre approvisionnement d'eau. M_me si le test a et6 effectue

dans des conditions de laboratoires standard, le rendement reel

peut varier.

• Le produit doit _tre utilise pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme.

• Consulter la section "Garantie" pour obtenir le nom, I'adresse et

le num@o de telephone du fabricant.

• Consulter la section "Garantie" pour voir la garantie limitee du

fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Source d'eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po 2 (207 - 827 kPa)

Temperature de I'eau 33° - 100°F (0,6° - 37,8°C)

Debit nominal 0,5 gpm (1,9 Lpm) a 60 Ib/po 2

*Classe I - taille des particules : >0,5 um& <1 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

@ NSF est une marque deposee de NSF International.

34

#

GARANTIEDEGROSAPPAREILMENAGER

WHIRLPOOLCORPORATION

GARANTIE LIMITI_E

Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces specifiees par I'usine et la main-d'ceuvre pour corriger les vices de materiaux ou de fabrication qui existaient deja Iorsque ce

gros appareil menager a ete achete. Le service doit _tre fourni par une compagnie de service designee par Whirlpool. LE SEUL ET

EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSlSTE EN LA REPARATION PRI2VUE

CI-DESSUS. Cette garantie limitee est valide uniquement aux €:tats-Unis ou au Canada et s'applique exclusivement Iorsque le gros

appareil menager est utilise dans le pays oQ il a ete achete. Une preuve de la date d'achat d'origine est exigee pour obtenir un service

dans le cadre de la presente garantie limitee.

I_LI_MENTS EXCLUS DE LA GARANTIE

La pr_sente garantie limit_e ne couvre pas :

1. Les pieces de rechange ou la main-d'ceuvre Iorsque ce gros appareil menager est utilise a des fins autres que I'usage domestique

unifamilial normal ou Iorsque les instructions d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont

pas respectees.

2. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser le gros appareil

menager, remplacer ou reparer des fusibles du domicile ou rectifier le c&blage ou la plomberie du domicile.

3. Les visites de service pour reparer ou remplacer les ampoules electriques, les filtres a air ou les filtres a eau de I'appareil. Les pieces

consomptibles ne sont pas couvertes par la garantie.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Les defauts d'apparence, notamment les eraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

menager, a moins que ces dommages ne resultent de vices de materiaux ou de fabrication et ne soient signales a Whirlpool dans

les 30 jours suivant la date d'achat.

6. Toute perte d'aliments ou de medicaments due a une defaillance du refrigerateur ou du congelateur.

7. Le ramassage et la livraison. Ce gros appareil menager est con£;u pour _tre repar6 & domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de deplacement et de transport pour le service du produit si votre gros appareil menager est situ6 dans une region

eloignee oQ un fournisseur de services d'entretien ou de reparation Whirlpool autorise n'est pas disponible.

10. La depose et la reinstallation de votre gros appareil menager si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies par Whirlpool.

11. Les pieces de rechange ou la main-d'ceuvre pour les gros appareils menagers dont les numeros de modele/de serie ont ete

enleves, modifies ou ne peuvent pas _tre facilement identifies.

12. La decoloration ou I'oxydation des surfaces en acier inoxydable ou encore I'apparition de rouille sur ces surfaces.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPR.IS LES GARANTIES APPLICABLES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN

USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PI2RIODE AUTORISl2E PAR LA LOI. Certains 12tats et

provinces ne permettent pas de limitation sur la duree d'une garantie implicite de qualite marchande ou d'aptitude a un usage

particulier, de sorte que la limitation ci-dessus peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits

juridiques specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUlTS OU INDIRECTS

LE SEUL ET EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITI2E CONSlSTE EN LA

RI2PARATION PRI2VUE CI-DESSUS. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITI 2 POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains #:tats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects, de

sorte que ces limitations et exclusions peuvent ne pas _tre applicables dans votre cas. Cette garantie vous confere des droits juridiques

specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

Si vous residez & I'exterieur des 50 12tatsdes 12tats-Unis et du Canada, contactez votre marchand Whirlpool autorise pour determiner si

une autre garantie s'applique. 6/08

35

Pour des informations supplementaires sur le produit, aux le.-U., visiter www.whirlpool.com.

Au Canada, visiter www.whirlpool.ca.

Si vous n'avez pas acces & Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez

prendre un rendez-vous, vous pouvez contacter Whirlpool au numero ci-dessous.

Ayez votre numero de modele a disposition. Vous pouvez trouver vos numeros de modele et de serie sur la plaque situee sur la paroi

interne du compartiment de refrigeration.

Pour assistance ou service aux le.-U., composez le 1-800-253-1301. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouvez ecrire a Whirlpool en soumettant toute question ou probleme a I'adresse

suivante :

Aux letats-Unis : Au Canada :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances

Centre d'eXperience & la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numero de tel6phone oO I'on peut vous joindre dans la journee.

Veuillez conserver le manuel de I'utilisateur et le numero de modele pour ref6rence ulterieure.

W10245640A

SP PN W10245641A

© 2009 Whirlpool Corporation.

All rights reserved. ® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

Tous droits reserves. ® Marque deposee/TM Marque de commerce de Whirlpool, U.S.A., emploi sous licence par Whirlpool Canada LP au Canada

2/09

Printed in U.S.A.

Imprime aux E.-U.
