FRONT.LOADING

AUTOMATICWASHER

For questions about features, operation/performance,

parts, accessories or service call: 1-800-253-130t.

In Canada, for assistance call: 1-800-461-5681,

for installation and service call: 1-800-807-6777.

or visit our website at

www.whirlpool.com or www.whirlpool.com/canada

LAVADORAAUTOMATICA

DE CARGAFRONTAL

Si tiene preguntas respecto alas caracterfsticas, funcionamiento,

rendimiento, partes, accesorios o servicio tecnico, Ilame al:

1-800- 253-1301.

o visite nuestra p&gina de internet en www.whirlpool.com

LAVEUSE

AUTOMATIQUEA

CHARGEMENTFRONTAL

Pour des questions h propos des caracteristiques, du fonctionnement/

performance, des pi_ces, accessoires ou service,

composez le 1-800-253-1301.

Pour assistance au Canada, composez le 1-800-461-5681,

pour installation et service, composez le 1-800-807-6777.

ou visitez notre site internet h

www.whirlpool.com ou www.whirlpool.com/canada

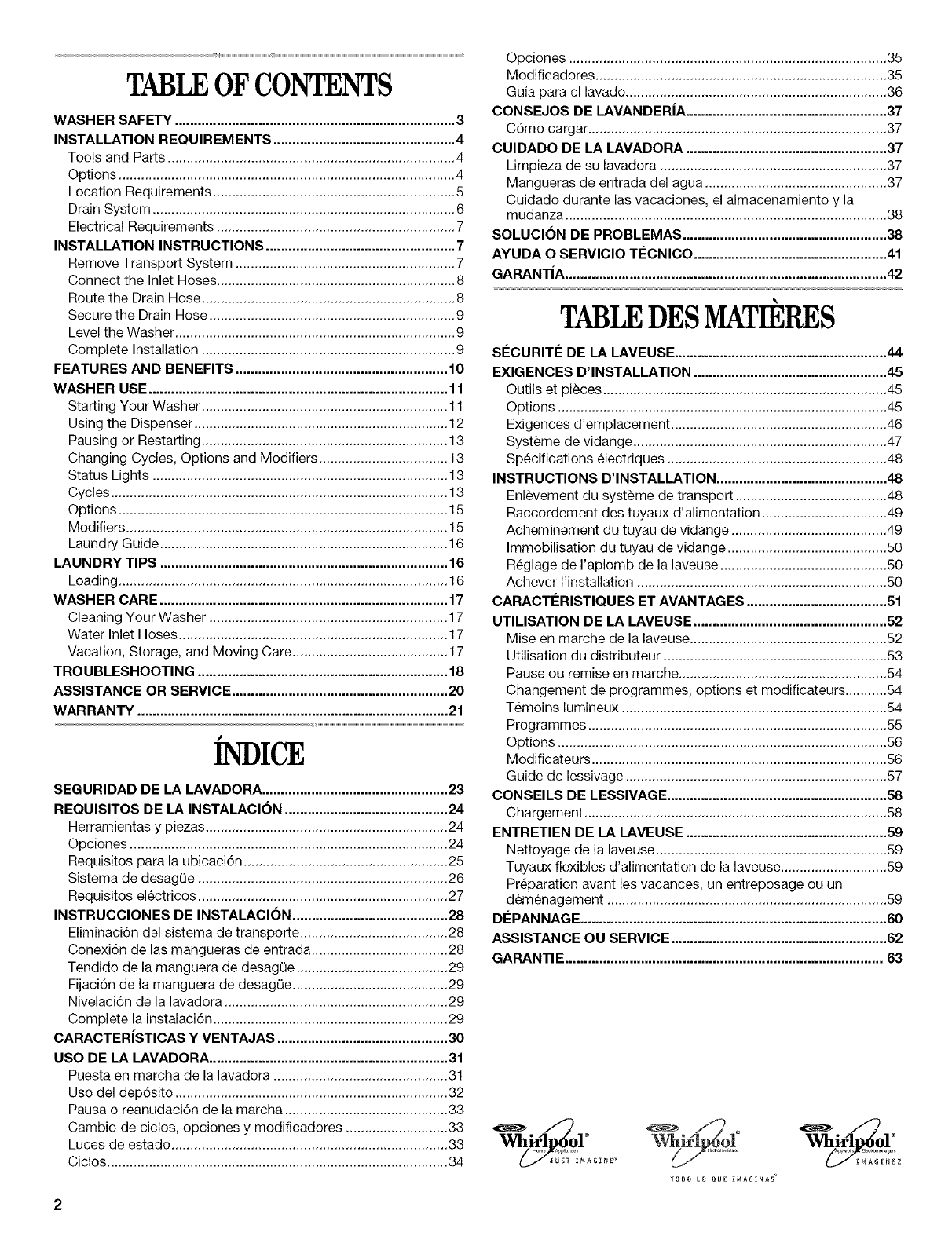

Table of Contents/lndice/Table des matieres ....... 2

4619 7022 1751

TABLEOF CONTENTS

WASHER SAFETY .......................................................................... 3

INSTALLATION REQUIREMENTS ................................................ 4

Tools and Parts ............................................................................ 4

Options ......................................................................................... 4

Location Requirements ................................................................ 5

Drain System ................................................................................ 6

Electrical Requirements ............................................................... 7

INSTALLATION INSTRUCTIONS .................................................. 7

Remove Transport System .......................................................... 7

Connect the Inlet Hoses ............................................................... 8

Route the Drain Hose ................................................................... 8

Secure the Drain Hose ................................................................. 9

Level the Washer .......................................................................... 9

Complete Installation ................................................................... 9

FEATURES AND BENEFITS ........................................................ 10

WASHER USE ............................................................................... 11

Starting Your Washer ................................................................. 11

Using the Dispenser ................................................................... 12

Pausing or Restarting ................................................................. 13

Changing Cycles, Options and Modifiers .................................. 13

Status Lights .............................................................................. 13

Cycles ......................................................................................... 13

Options ....................................................................................... 15

Modifiers ..................................................................................... 15

Laundry Guide ............................................................................ 16

LAUNDRY TIPS ............................................................................ 16

Loading ....................................................................................... 16

WASHER CARE ............................................................................ 17

Cleaning Your Washer ............................................................... 17

Water Inlet Hoses ....................................................................... 17

Vacation, Storage, and Moving Care ......................................... 17

TROUBLESHOOTING .................................................................. 18

ASSISTANCE OR SERVICE ......................................................... 20

WARRANTY .................................................................................. 21

INDICE

SEGURIDAD DE LA LAVADORA ................................................. 23

REQUISITOS DE LA INSTALACION ........................................... 24

Herramientas y piezas ................................................................ 24

Opciones .................................................................................... 24

Requisitos para la ubicaci6n ...................................................... 25

Sistema de desag(Je .................................................................. 26

Requisitos electricos .................................................................. 27

INSTRUCCIONES DE INSTALACION ......................................... 28

Eliminaci6n del sistema de transporte ....................................... 28

Conexi6n de las mangueras de entrada .................................... 28

Tendido de la manguera de desagQe ........................................ 29

Fijaci6n de la manguera de desagQe ......................................... 29

Nivelaci6n de la lavadora ........................................................... 29

Complete la instalaci6n .............................................................. 29

CARACTER|STICAS Y VENTAJAS ............................................. 30

USO DE LA LAVADORA ............................................................... 31

Puesta en marcha de la lavadora .............................................. 31

Uso del dep6sito ........................................................................ 32

Pausa o reanudaci6n de la marcha ........................................... 33

Cambio de ciclos, opciones y modificadores ........................... 33

Luces de estado ......................................................................... 33

Ciclos .......................................................................................... 34

Opciones .................................................................................... 35

Modificadores ............................................................................. 35

Guia para el lavado ..................................................................... 36

CONSEJOS DE LAVANDERiA ..................................................... 37

C6mo cargar ............................................................................... 37

CUIDADO DE LA LAVADORA ..................................................... 37

Limpieza de su lavadora ............................................................ 37

Mangueras de entrada del agua ................................................ 37

Cuidado durante las vacaciones, el almacenamiento y la

mudanza ..................................................................................... 38

SOLUCION DE PROBLEMAS ...................................................... 38

AYUDA O SERVICIO TI_CNICO ................................................... 41

GARANTiA ..................................................................................... 42

TABI DESMATIERES

SI_CURITI_ DE LA LAVEUSE ........................................................ 44

EXIGENCES D'INSTALLATION ................................................... 45

Outils et pieces ........................................................................... 45

Options ....................................................................................... 45

Exigences d'emplacement ......................................................... 46

Systeme de vidange ................................................................... 47

Specifications electriques .......................................................... 48

INSTRUCTIONS D'INSTALLATION ............................................. 48

Enlevement du systeme de transport ........................................ 48

Raccordement des tuyaux d'alimentation ................................. 49

Acheminement du tuyau de vidange ......................................... 49

Immobilisation du tuyau de vidange .......................................... 50

Reglage de I'aplomb de la laveuse ............................................ 50

Achever I'installation .................................................................. 50

CARACTI:!:RISTIQUES ET AVANTAGES ..................................... 51

UTILISATION DE LA LAVEUSE ................................................... 52

Mise en marche de la laveuse .................................................... 52

Utilisation du distributeur ........................................................... 53

Pause ou remise en marche ....................................................... 54

Changement de programmes, options et modificateurs ........... 54

Temoins lumineux ...................................................................... 54

Programmes ............................................................................... 55

Options ....................................................................................... 56

Modificateurs .............................................................................. 56

Guide de lessivage ..................................................................... 57

CONSEILS DE LESSIVAGE .......................................................... 58

Chargement ................................................................................ 58

ENTRETIEN DE LA LAVEUSE ..................................................... 59

Nettoyage de la laveuse ............................................................. 59

Tuyaux flexibles d'alimentation de la laveuse ............................ 59

Preparation avant les vacances, un entreposage ou un

demenagement .......................................................................... 59

DCPANNAGE ................................................................................. 60

ASSISTANCE OU SERVICE ......................................................... 62

GARANTIE .................................................................................... 63

IODO Le QUE I_AGINA

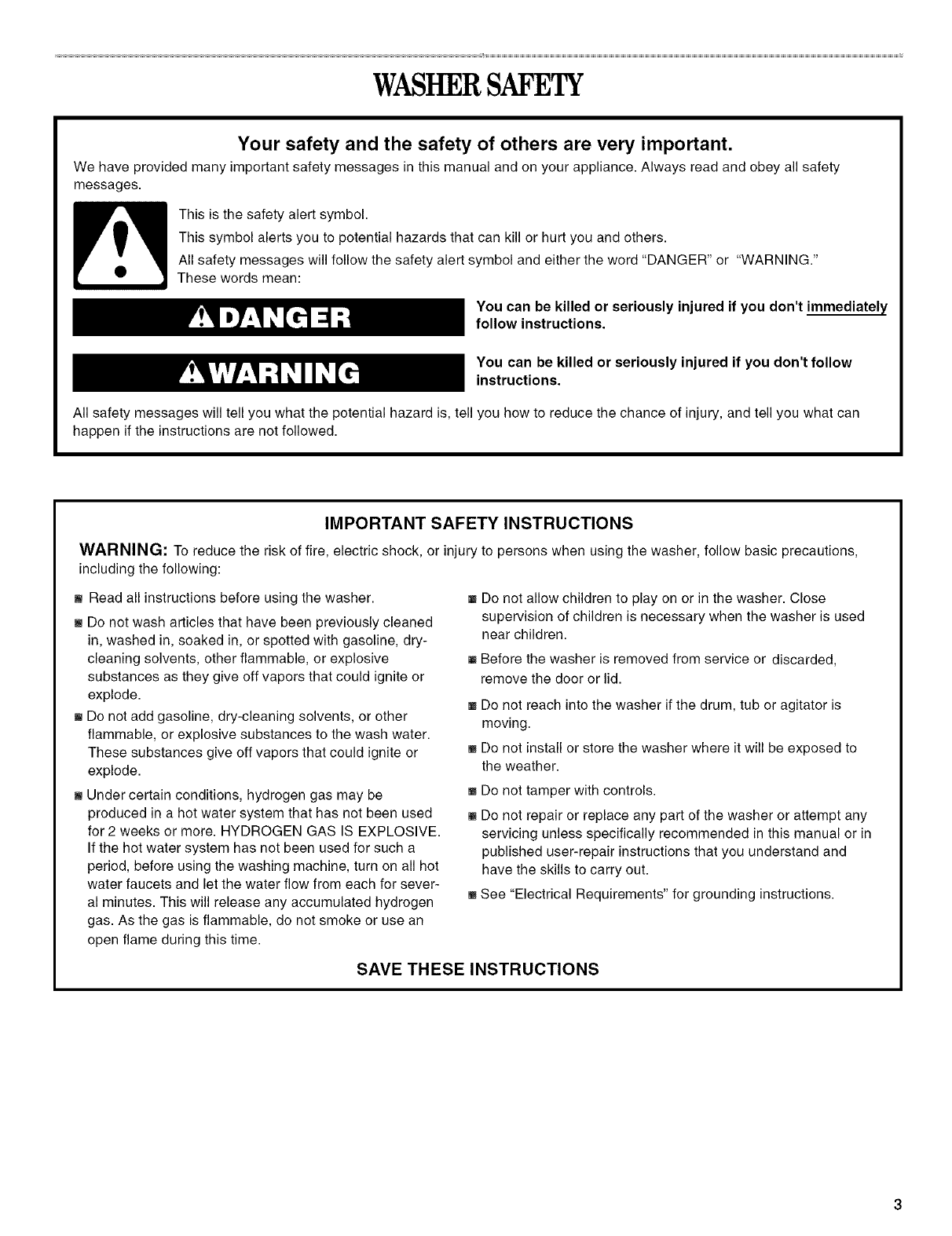

WASHERSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

m Read all instructions before using the washer.

m Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline, dry-

cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

m Do not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

m Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE.

If the hot water system has not been used for such a

period, before using the washing machine, turn on all hot

water faucets and let the water flow from each for sever-

al minutes. This will release any accumulated hydrogen

gas. As the gas is flammable, do not smoke or use an

open flame during this time.

_, Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

_, Before the washer is removed from service or discarded,

remove the door or lid.

_, Do not reach into the washer if the drum, tub or agitator is

moving.

_, Do not install or store the washer where it will be exposed to

the weather.

_, Do not tamper with controls.

_, Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.

_,See "Electrical Requirements" for grounding instructions.

SAVE THESE INSTRUCTIONS

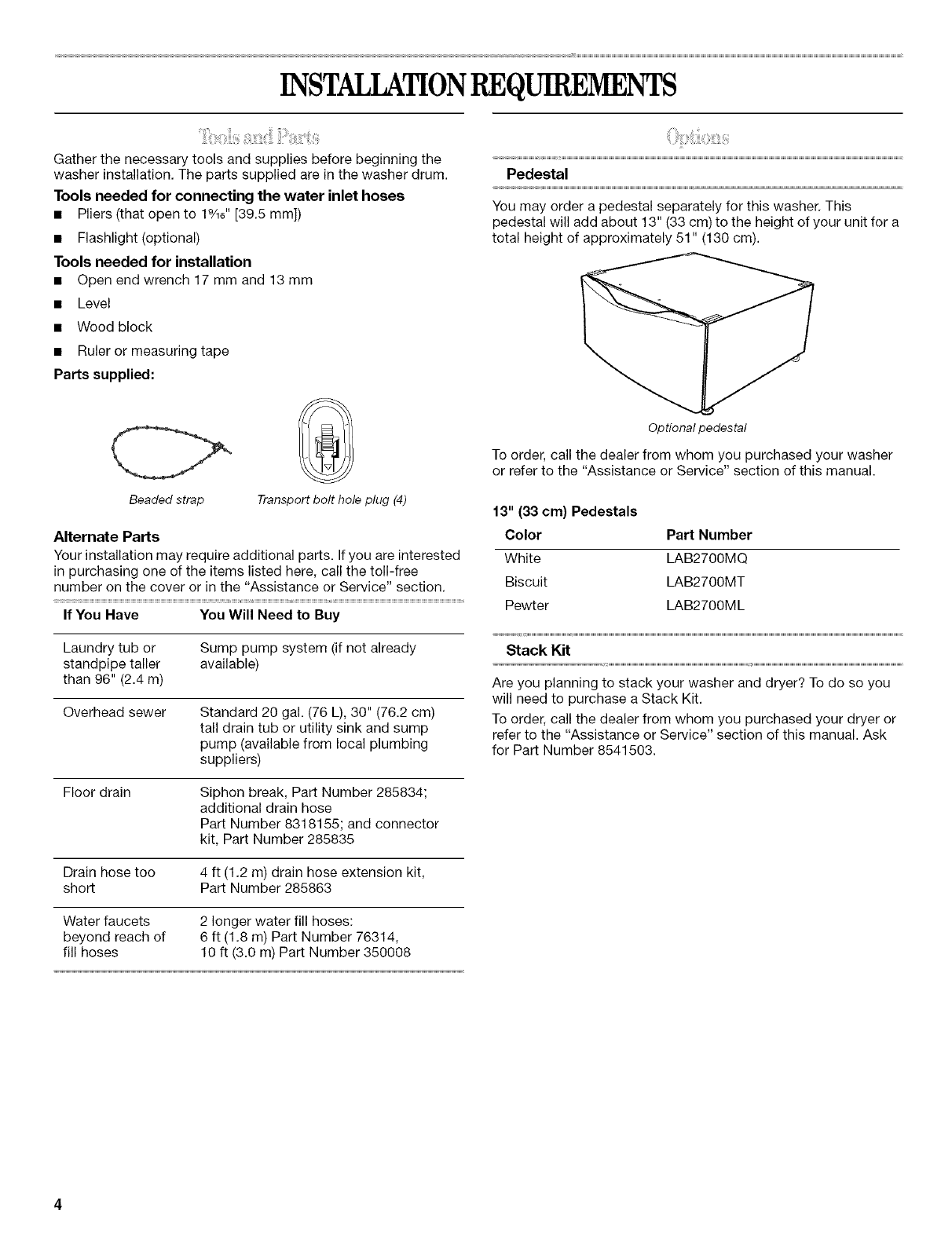

INSTALIATIONI QUIR S

Gather the necessary tools and supplies before beginning the

washer installation. The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to 1%6" [39.5 mm])

• Flashlight (optional)

Tools needed for installation

• Open end wrench 17 mm and 13 mm

• Level

• Wood block

• Ruler or measuring tape

Parts supplied:

Pedestal

You may order a pedestal separately for this washer. This

pedestal will add about 13" (33 cm) to the height of your unit for a

total height of approximately 51" (130 cm).

CC>

Beaded strap Transport bolt hole plug (4)

Alternate Parts

Your installation may require additional parts. Ifyou are interested

in purchasing one of the items listed here, call the toll-free

number on the cover or in the "Assistance or Service" section.

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 96" (2.4 m)

Overhead sewer Standard 20 gal. (76 L), 30" (76.2 cm)

tall drain tub or utility sink and sump

pump (available from local plumbing

suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose

Part Number 8318155; and connector

kit, Part Number 285835

Drain hose too 4 ft (1.2 m) drain hose extension kit,

short Part Number 285863

Water faucets 2 longer water fill hoses:

beyond reach of 6 ft (1,8 m) Part Number 76314,

fill hoses 10 ft (3.0 m) Part Number 350008

Optional pedestal

To order, call the dealer from whom you purchased your washer

or refer to the "Assistance or Service" section of this manual.

13" (33 cm) Pedestals

Color Part Number

White LAB2700MQ

Biscuit LAB2700MT

Pewter LAB2700M L

Stack Kit

Are you planning to stack your washer and dryer? To do so you

will need to purchase a Stack Kit.

To order, call the dealer from whom you purchased your dryer or

refer to the "Assistance or Service" section of this manual. Ask

for Part Number 8541503.

Selectingtheproperlocationforyourwasherimproves

performanceandminimizesnoiseandpossiblewasher"walk."

Yourwashercanbeinstalledunderacustomcounter,orina

basement,laundryroom,closet,orrecessedarea.See"Drain

System."

Companionappliancelocationrequirementsshouldalsobe

considered.Properinstallationisyourresponsibility.

Youwillneed

• Awaterheatersettodeliver120°F(49°C)watertothe

washer.

• Agroundedelectricaloutletlocatedwithin6ft(1.8m)of

wherethepowercordisattachedtothebackofthewasher.

See"ElectricalRequirements."

• Hotandcoldwaterfaucetslocatedwithin4ft(1.2m)ofthe

hotandcoldwaterfillvalves,andwaterpressureof

20-100psi(137.9-689.6kPa).

• Alevelfloorwithamaximumslopeof1"(2.5cm)underentire

washer.Installingthewasheronsoftfloorsurfaces,suchas

carpetsorsurfaceswithfoambacking,isnotrecommended.

• Asturdyandsolidfloortosupportthewasherwithatotal

weight(waterandload)of400Ibs(180kg).

Donotoperateyourwasherintemperaturesbelow32°F(0°C).

Somewatercanremaininthewasherandcancausedamagein

lowtemperatures.

Installation clearances

• The location must be large enough to allow the washer door

to be fully opened.

• Additional spacing should be considered for ease of

installation and servicing.

• Additional clearances might be required for wall, door, and

floor moldings.

• Additional spacing of 1" (2.5 cm) on all sides of the washer is

recommended to reduce noise transfer.

• Companion appliance spacing should also be considered.

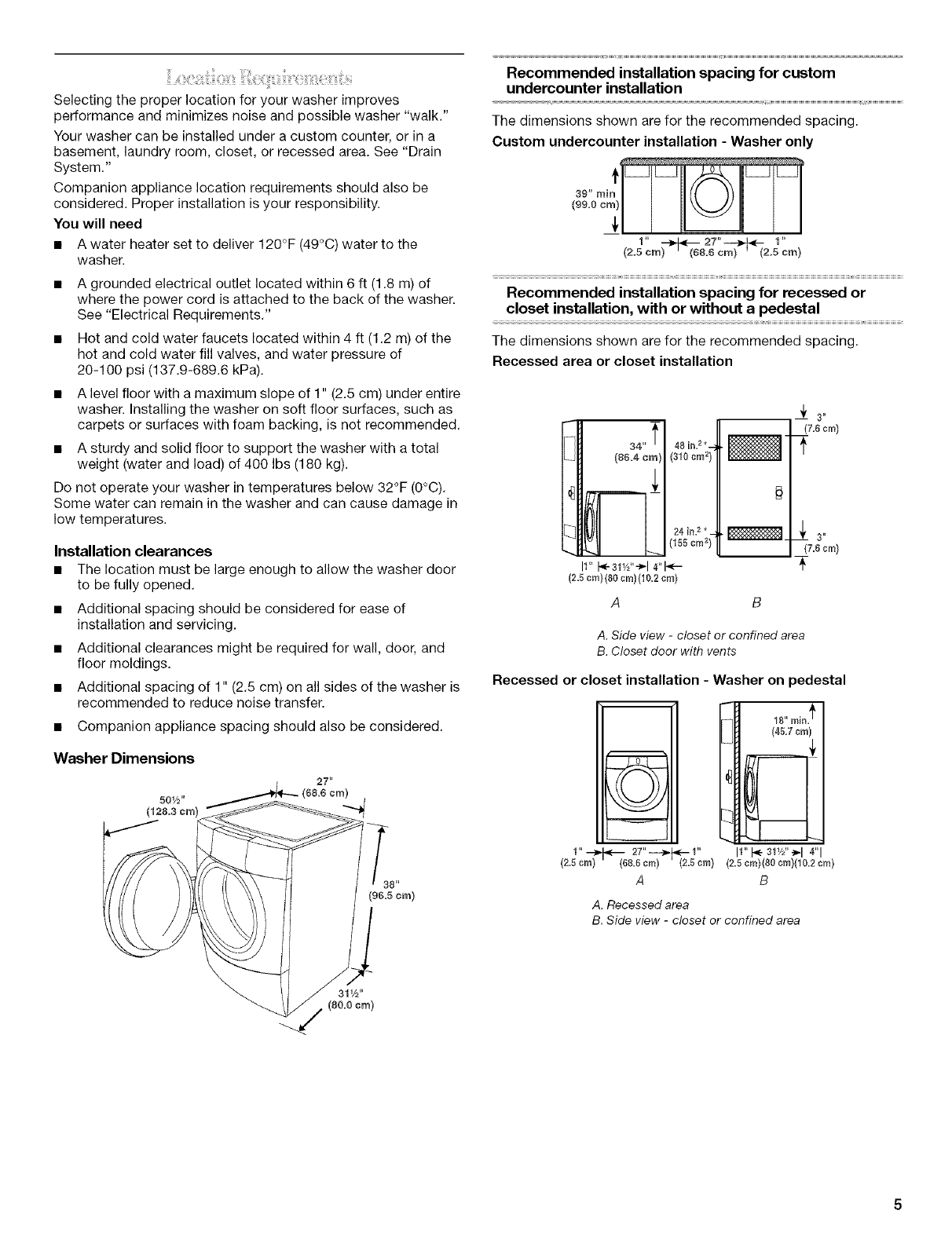

Washer Dimensions

501/2"

(128=3 cm)

27 ==

cm)

Recommended installation spacing for custom

undercounter installation

The dimensions shown are for the recommended spacing.

Custom undercounter installation - Washer only

1" -_I_--97"--_i_;, 1"

(2.5 cm) ' (68.6 cm) (2.5 cm)

Recommended installation spacing for recessed or

closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

(310 cm 2)

t_ 24 in3'-

(t55crr__)

I1"1_-31Y_"-_14"1"_--

(2=5cm)(80 ¢r¢_)(t0=2cm)

_!_ 3"

(7=6 crrl)

(7=6¢r¢_)

A. Side view -closet or confined area

B. Closet door with vents

Recessed or closet installation -Washer on pedestal

1" -_.._-_ 27" -=-_ ,_-- 1"

(2=5ore) (_8=_cm) (2=5°m)

18" rain="_

i_ (45.7 cm)

I1"I_-31Y_"_1 4"1

(2.5cm}(80 cm){10.2 cm}

A. Recessed area

B. Side view -closet or confined area

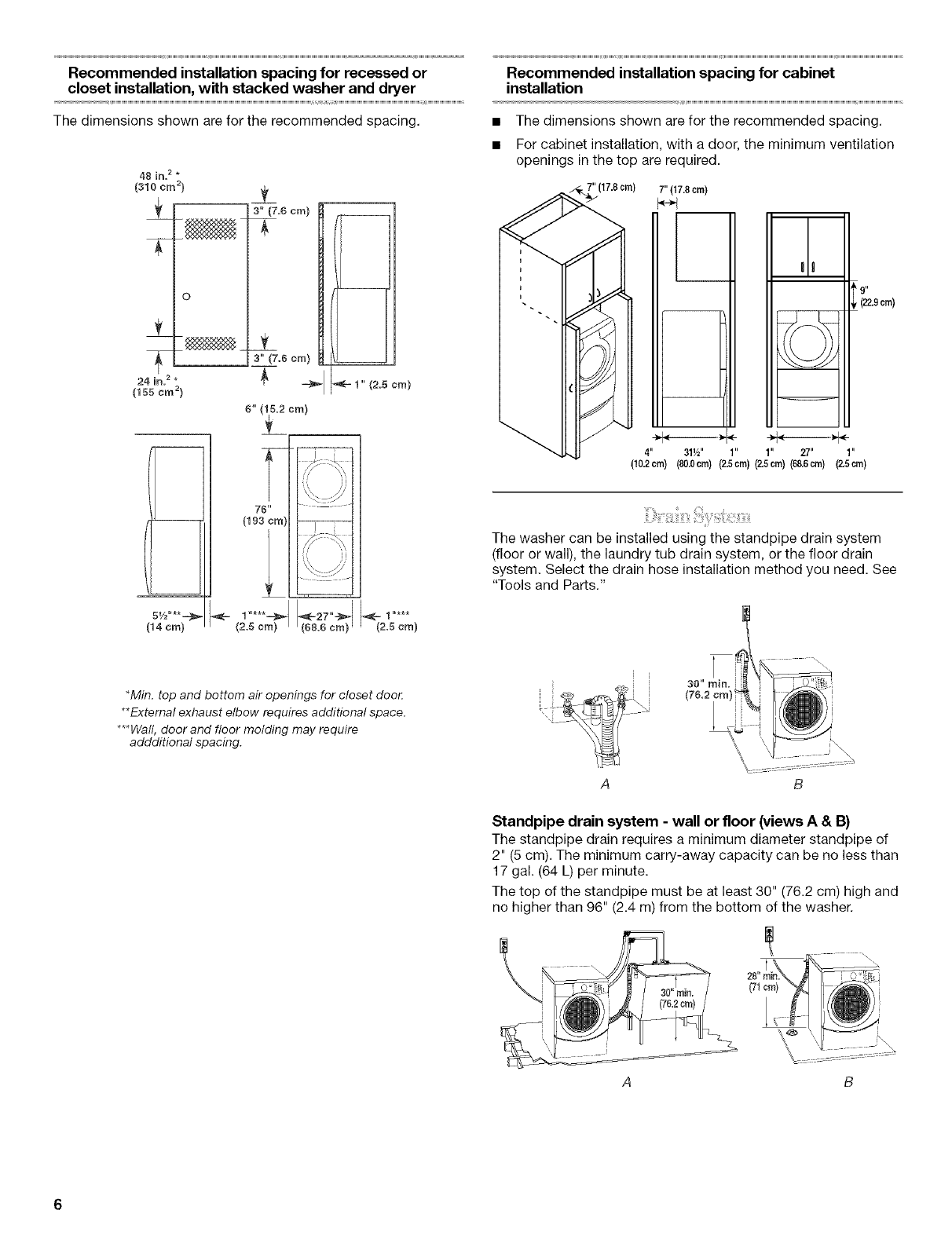

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

48 in_2 *

(310 cm 2)

24 in_2

(155 em _}

5½"**-_

(I4 ore)

3" (7=6 cm)

3" (7.6 cm)

1" (2.5 cm)

76"

(193 cm)

1"***=-_

(2.5 cm) _-27"-_,,,,- I _ 1"***

(68.6 cm) (2.5 ore)

Recommended installation spacing for cabinet

installation

•The dimensions shown are for the recommended spacing.

• For cabinet installation, with a door, the minimum ventilation

openings in the top are required.

._(17.8 cm)

7" (17.8cm)

,(22.9cm)

4 31Y2 1

(10.2cm) (80.Ocm) (2.5cm) (2.5cm) (68.6cm) (2.5cm)

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. See

"Tools and Parts."

*Min. top and bottom air openings for closet doo_:

**External exhaust elbow requires additional space.

***Wall, door and floor molding may require

addditional spacing.

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

2" (5 cm). The minimum carry-away capacity can be no less than

17 gal. (64 L) per minute.

The top of the standpipe must be at least 30" (76.2 cm) high and

no higher than 96" (2.4 m) from the bottom of the washer.

(71cm)

,\ \\

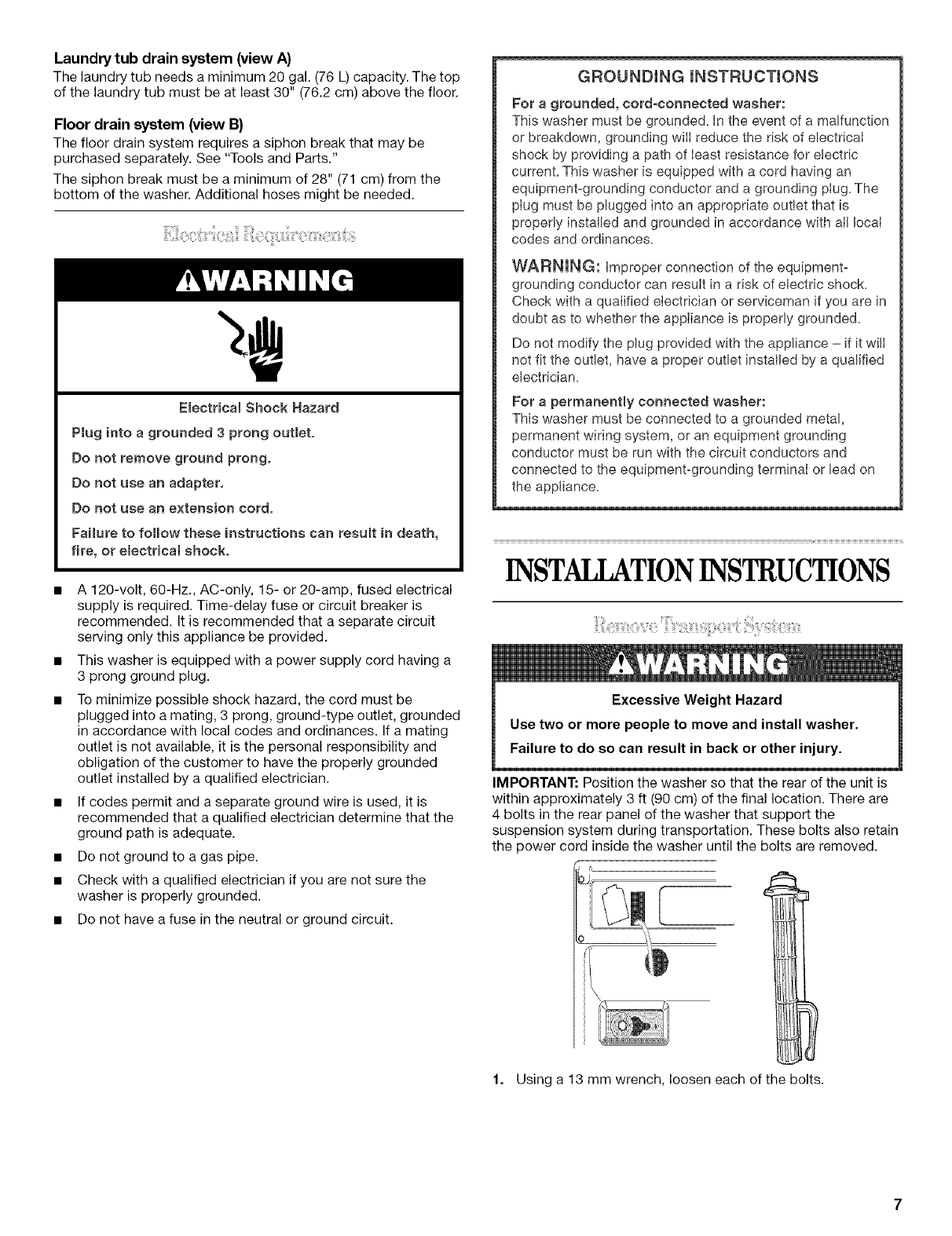

Laundry tub drain system (view A)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30" (76.2 cm) above the floor.

Floor drain system (view B)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (71 cm) from the

bottom of the washer. Additional hoses might be needed.

Emectrica_ Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or emectrica{ shock.

A 120-volt, 60-Hz., AC-only, 15- or 20-amp, fused electrical

supply is required. Time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this appliance be provided.

This washer is equipped with a power supply cord having a

3 prong ground plug.

To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, ground-type outlet, grounded

in accordance with local codes and ordinances. If a mating

outlet is not available, it is the personal responsibility and

obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

Do not ground to a gas pipe.

Check with a qualified electrician if you are not sure the

washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

GROUNDmNG INSTRUCTIONS

For a grounded, cord-connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding wiII reduce the risk of electricai

shock by providing a path of Ieast resistance for electric

current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding pIug. The

plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with aII IocaI

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it wilI

not fit the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminaI or lead on

the appliance.

INSTALIATIONINS UCTIONS

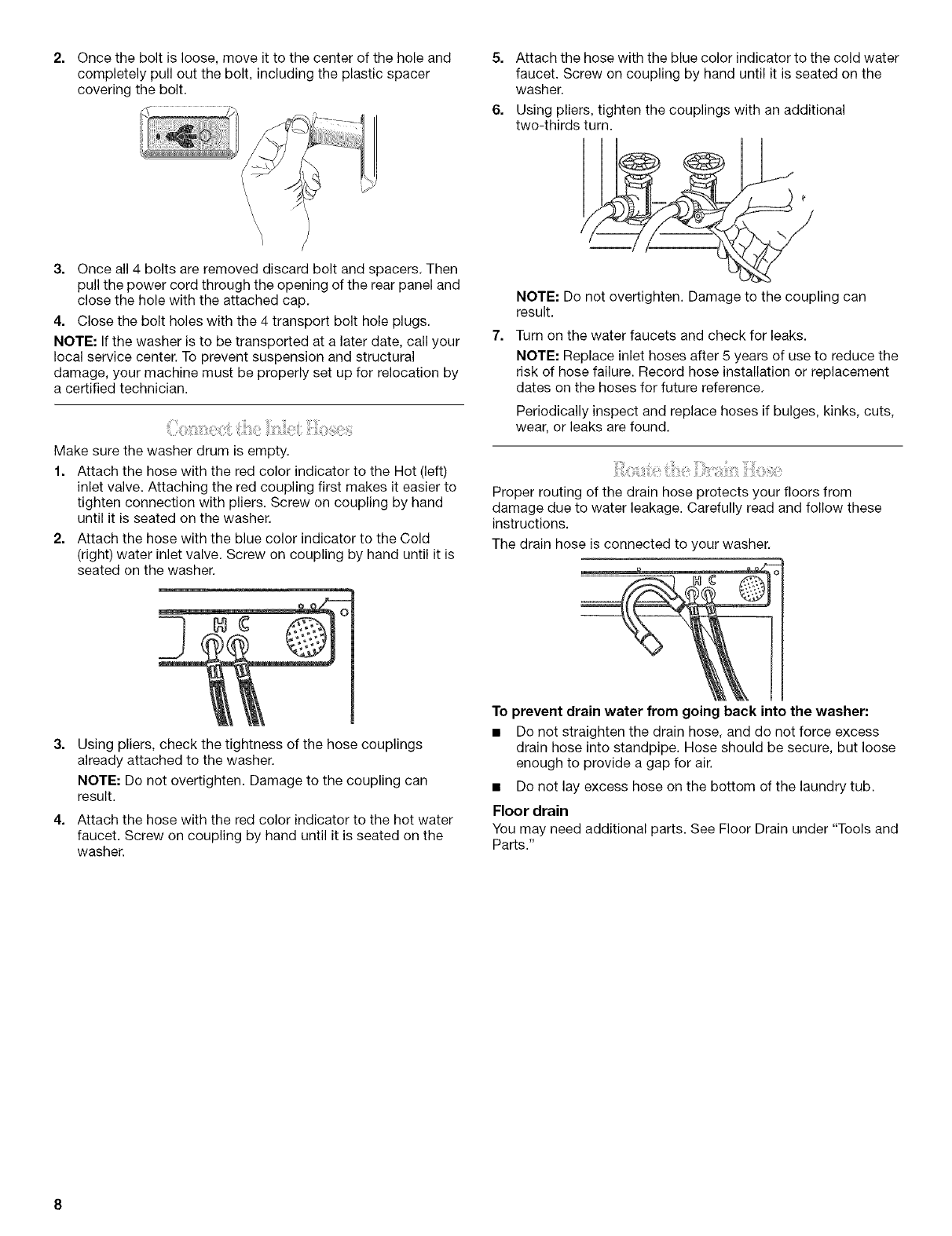

IMPORTANT: Position the washer so that the rear of the unit is

within approximately 3 ft (90 cm) of the final location. There are

4 bolts in the rear panel of the washer that support the

suspension system during transportation. These bolts also retain

the power cord inside the washer until the bolts are removed.

1. Using a 13 mm wrench, loosen each of the bolts.

2. Oncetheboltisloose,moveittothecenteroftheholeand

completelypulloutthebolt,includingtheplasticspacer

coveringthebolt.

3. Onceall4boltsareremoveddiscardboltandspacers.Then

pullthepowercordthroughtheopeningoftherearpaneland

closetheholewiththeattachedcap.

4. Closetheboltholeswiththe4transportboltholeplugs.

NOTE:Ifthewasheristobetransportedatalaterdate,callyour

localservicecenter.Topreventsuspensionandstructural

damage,yourmachinemustbeproperlysetupforrelocationby

acertifiedtechnician.

Makesurethewasherdrumisempty.

1. AttachthehosewiththeredcolorindicatortotheHot(left)

inletvalve.Attachingtheredcouplingfirstmakesiteasierto

tightenconnectionwithpliers.Screwoncouplingbyhand

untilit isseatedonthewasher.

2. AttachthehosewiththebluecolorindicatortotheCold

(right)waterinletvalve.Screwoncouplingbyhanduntilit is

seatedonthewasher.

5. Attachthehosewiththebluecolorindicatortothecoldwater

faucet.Screwoncouplingbyhanduntilitisseatedonthe

washer.

6. Usingpliers,tightenthecouplingswithanadditional

two-thirdsturn.

NOTE:Donotovertighten.Damagetothecouplingcan

result.

Turnonthewaterfaucetsandcheckforleaks.

NOTE:Replaceinlethosesafter5yearsofusetoreducethe

riskofhosefailure.Recordhoseinstallationorreplacement

datesonthehosesforfuturereference.

Periodicallyinspectandreplacehosesifbulges,kinks,cuts,

wear,orleaksarefound.

Properroutingofthedrainhoseprotectsyourfloorsfrom

damageduetowaterleakage.Carefullyreadandfollowthese

instructions.

Thedrainhoseisconnectedto your washer.

Using pliers, check the tightness of the hose couplings

already attached to the washer.

NOTE: Do not overtighten. Damage to the coupling can

result.

Attach the hose with the red color indicator to the hot water

faucet. Screw on coupling by hand until it is seated on the

washer.

To prevent drain water from going back into the washer:

• Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor Drain under "Tools and

Parts."

Drape the power cord over the washer top.

Secure the drain hose to the laundry tub leg or standpipe with

the beaded strap provided. (See illustrations A and B.)

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

2. Check to be sure all parts are now installed. If there is an

extra part, go back through the steps to see which step was

skipped.

3. Check to be sure you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check to be sure the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

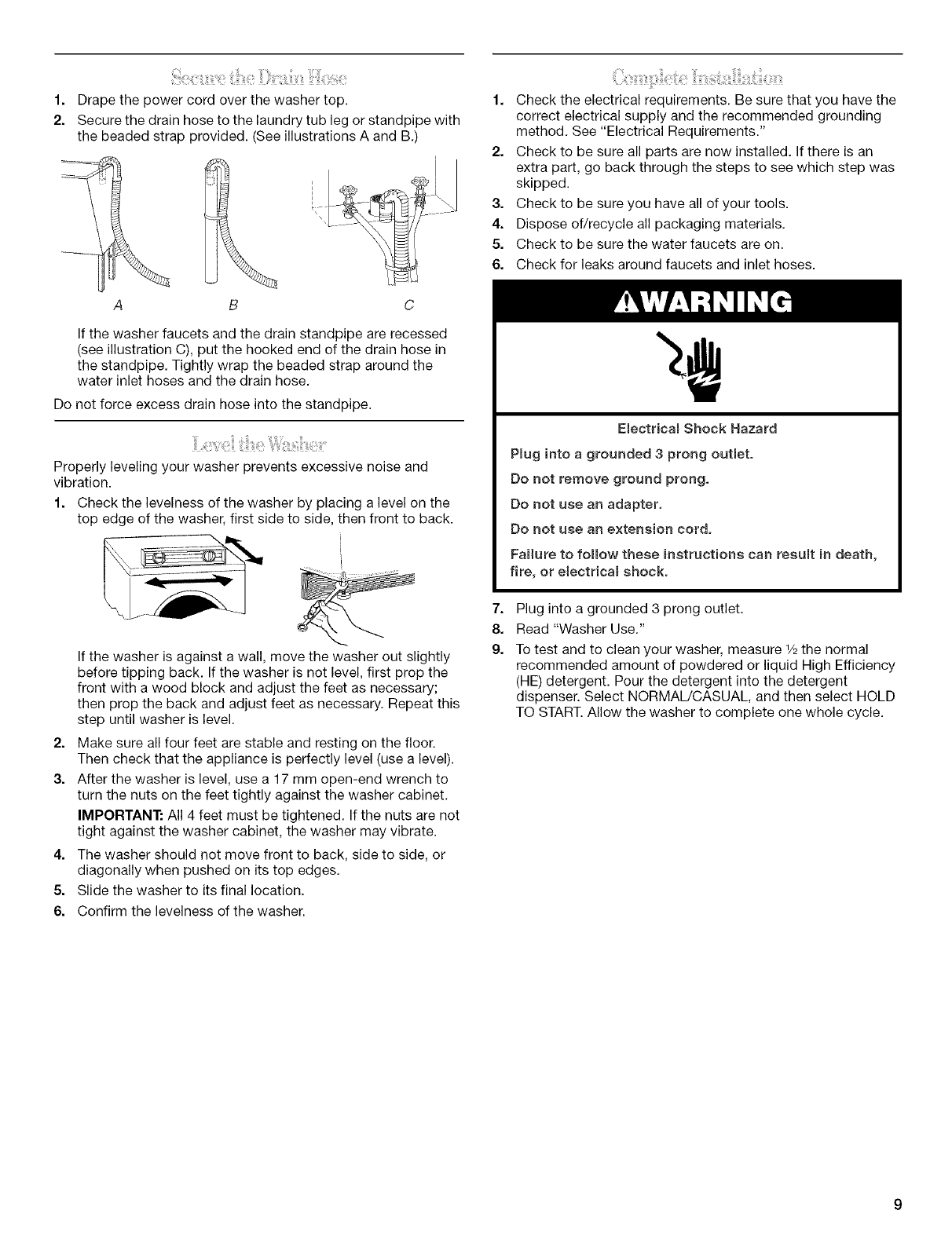

If the washer faucets and the drain standpipe are recessed

(see illustration C), put the hooked end of the drain hose in

the standpipe. Tightly wrap the beaded strap around the

water inlet hoses and the drain hose.

Do not force excess drain hose into the standpipe.

Properly leveling your washer prevents excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat this

step until washer is level.

Make sure all four feet are stable and resting on the floor.

Then check that the appliance is perfectly level (use a level).

After the washer is level, use a 17 mm open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All 4 feet must be tightened. If the nuts are not

tight against the washer cabinet, the washer may vibrate.

The washer should not move front to back, side to side, or

diagonally when pushed on its top edges.

Slide the washer to its final location.

Confirm the levelness of the washer.

Electrical Shock Hazard

Pmuginto a grounded 3prong outlet.

Do not remove ground prong,

Do not use an adapter.

Do not use an extension cord.

Failure to fomBowthese instructions can resumt in death,

fire, or eJectricam shock.

Plug into a grounded 3 prong outlet.

Read "Washer Use."

To test and to clean your washer, measure 1/2the normal

recommended amount of powdered or liquid High Efficiency

(HE) detergent. Pour the detergent into the detergent

dispenser. Select NORMAL/CASUAL, and then select HOLD

TO START. Allow the washer to complete one whole cycle.

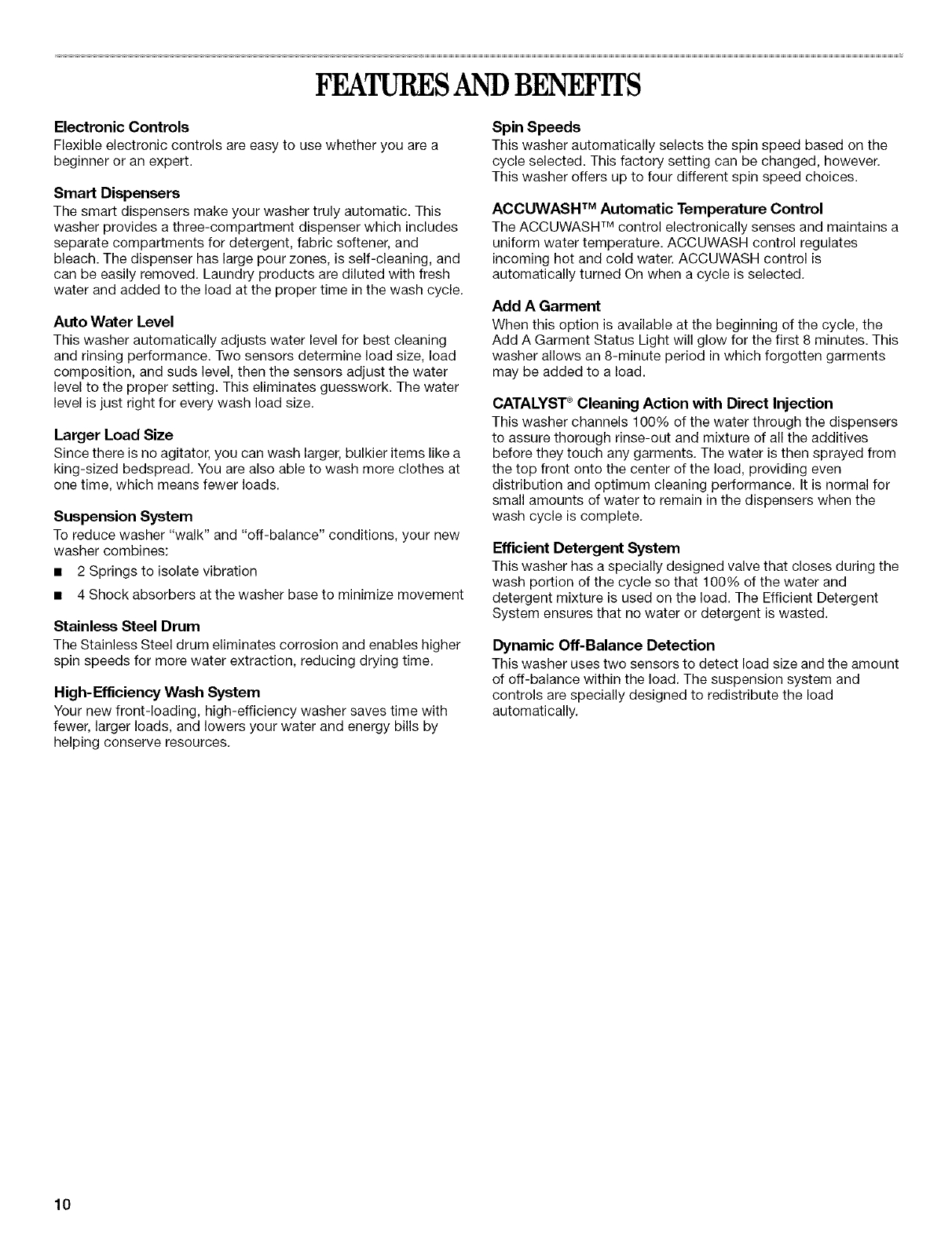

FEATURESANDBENEFITS

Electronic Controls

Flexible electronic controls are easy to use whether you are a

beginner or an expert.

Smart Dispensers

The smart dispensers make your washer truly automatic. This

washer provides a three-compartment dispenser which includes

separate compartments for detergent, fabric softener, and

bleach. The dispenser has large pour zones, is self-cleaning, and

can be easily removed. Laundry products are diluted with fresh

water and added to the load at the proper time in the wash cycle.

Auto Water Level

This washer automatically adjusts water level for best cleaning

and rinsing performance. Two sensors determine load size, load

composition, and suds level, then the sensors adjust the water

level to the proper setting. This eliminates guesswork. The water

level is just right for every wash load size.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items like a

king-sized bedspread. You are also able to wash more clothes at

one time, which means fewer loads.

Suspension System

To reduce washer "walk" and "off-balance" conditions, your new

washer combines:

• 2 Springs to isolate vibration

• 4 Shock absorbers at the washer base to minimize movement

Stainless Steel Drum

The Stainless Steel drum eliminates corrosion and enables higher

spin speeds for more water extraction, reducing drying time.

High-Efficiency Wash System

Your new front-loading, high-efficiency washer saves time with

fewer, larger loads, and lowers your water and energy bills by

helping conserve resources.

Spin Speeds

This washer automatically selects the spin speed based on the

cycle selected. This factory setting can be changed, however.

This washer offers up to four different spin speed choices.

ACCUWASH TM Automatic Temperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected.

Add A Garment

When this option is available at the beginning of the cycle, the

Add A Garment Status Light will glow for the first 8 minutes. This

washer allows an 8-minute period in which forgotten garments

may be added to a load.

CATALYST _ Cleaning Action with Direct Injection

This washer channels 100% of the water through the dispensers

to assure thorough rinse-out and mixture of all the additives

before they touch any garments. The water is then sprayed from

the top front onto the center of the load, providing even

distribution and optimum cleaning performance. It is normal for

small amounts of water to remain in the dispensers when the

wash cycle is complete.

Efficient Detergent System

This washer has a specially designed valve that closes during the

wash portion of the cycle so that 100% of the water and

detergent mixture is used on the load. The Efficient Detergent

System ensures that no water or detergent is wasted.

Dynamic Off-Balance Detection

This washer uses two sensors to detect load size and the amount

of off-balance within the load. The suspension system and

controls are specially designed to redistribute the load

automatically.

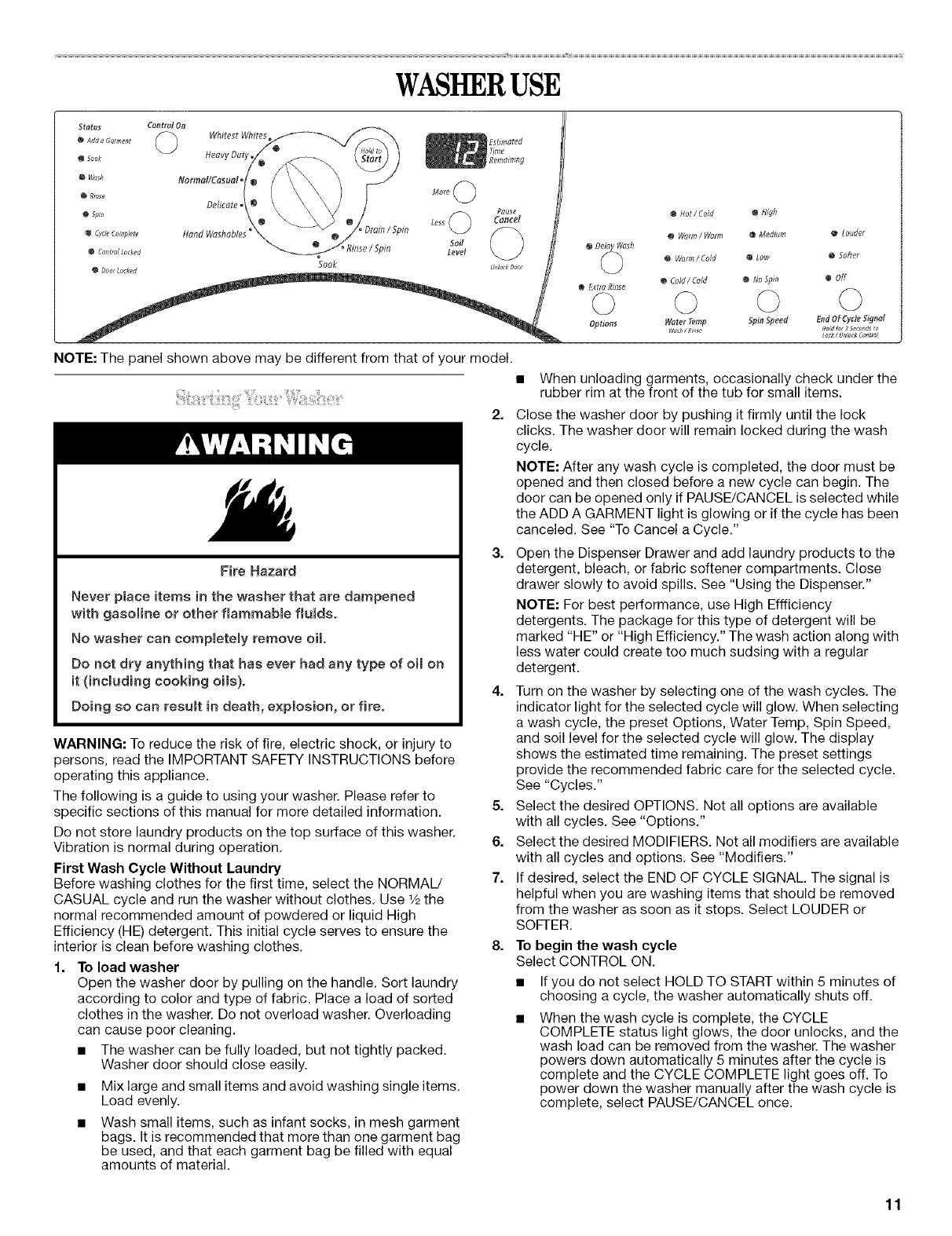

WASHERUSE

=Drain / Spin

NOTE: The panel shown above may be different from that of your model.

@Hot/Cold _High

•Warm/ Warm • Medium _Louder

0Del_y Wash

•Warm/Cold •Low QSofter

0 Cold/Cold e NoSpin •Off

•Extr_ Rinse

Option_ W_ter Temp 5pro _eed End OfCycleSignet

_ock/ Unk_ckcontro_

When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammaMe fluids°

No washer can comptete_y remove oil

Do not dry anything that has ever had any type of oH on

it (including cooking oils).

Doing so can resuR in death, explosion, or fire.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information.

Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

First Wash Cycle Without Laundry

Before washing clothes for the first time, select the NORMAL/

CASUAL cycle and run the washer without clothes. Use _/_the

normal recommended amount of powdered or liquid High

Efficiency (HE) detergent. This initial cycle serves to ensure the

interior is clean before washing clothes.

1. To load washer

Open the washer door by pulling on the handle. Sort laundry

according to color and type of fabric. Place a load of sorted

clothes in the washer. Do not overload washer. Overloading

can cause poor cleaning.

• The washer can be fully loaded, but not tightly packed.

Washer door should close easily.

• Mix large and small items and avoid washing single items.

Load evenly.

• Wash small items, such as infant socks, in mesh garment

bags. It is recommended that more than one garment bag

be used, and that each garment bag be filled with equal

amounts of material.

Close the washer door by pushing it firmly until the lock

clicks. The washer door will remain locked during the wash

cycle.

NOTE: After any wash cycle is completed, the door must be

opened and then closed before a new cycle can begin. The

door can be opened only if PAUSE/CANCEL is selected while

the ADD A GARMENT light is glowing or if the cycle has been

canceled. See "To Cancel a Cycle."

Open the Dispenser Drawer and add laundry products to the

detergent, bleach, or fabric softener compartments. Close

drawer slowly to avoid spills. See "Using the Dispenser."

NOTE: For best performance, use High Effficiency

detergents. The package for this type of detergent will be

marked "HE" or "High Efficiency." The wash action along with

less water could create too much sudsing with a regular

detergent.

4. Turn on the washer by selecting one of the wash cycles. The

indicator light for the selected cycle will glow. When selecting

a wash cycle, the preset Options, Water Temp, Spin Speed,

and soil level for the selected cycle will glow. The display

shows the estimated time remaining. The preset settings

provide the recommended fabric care for the selected cycle.

See "Cycles."

5. Select the desired OPTIONS. Not all options are available

with all cycles. See "Options."

6. Select the desired MODIFIERS. Not all modifiers are available

with all cycles and options. See "Modifiers."

7. If desired, select the END OF CYCLE SIGNAL. The signal is

helpful when you are washing items that should be removed

from the washer as soon as it stops. Select LOUDER or

SOFTER.

8. To begin the wash cycle

Select CONTROL ON.

• If you do not select HOLD TO START within 5 minutes of

choosing a cycle, the washer automatically shuts off.

• When the wash cycle is complete, the CYCLE

COMPLETE status light glows, the door unlocks, and the

wash load can be removed from the washer. The washer

powers down automatically 5 minutes after the cycle is

complete and the CYCLE COMPLETE light goes off. To

power down the washer manually after the wash cycle is

complete, select PAUSE/CANCEL once.

Your new washer has a dispenser drawer with three separate

compartments for your laundry products--one is for detergent,

one is for liquid chlorine bleach, and one is for liquid fabric

softener. Laundry products are diluted and dispensed

automatically at the proper time during the wash cycle, making it

unnecessary for you to return to the washer during the cycle to

add them.

It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.

Do not put laundry additives directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

For best washing performance, use a High Efficiency (HE), or

low-sudsing, detergent.

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer carefully and completely (to

avoid spillage).

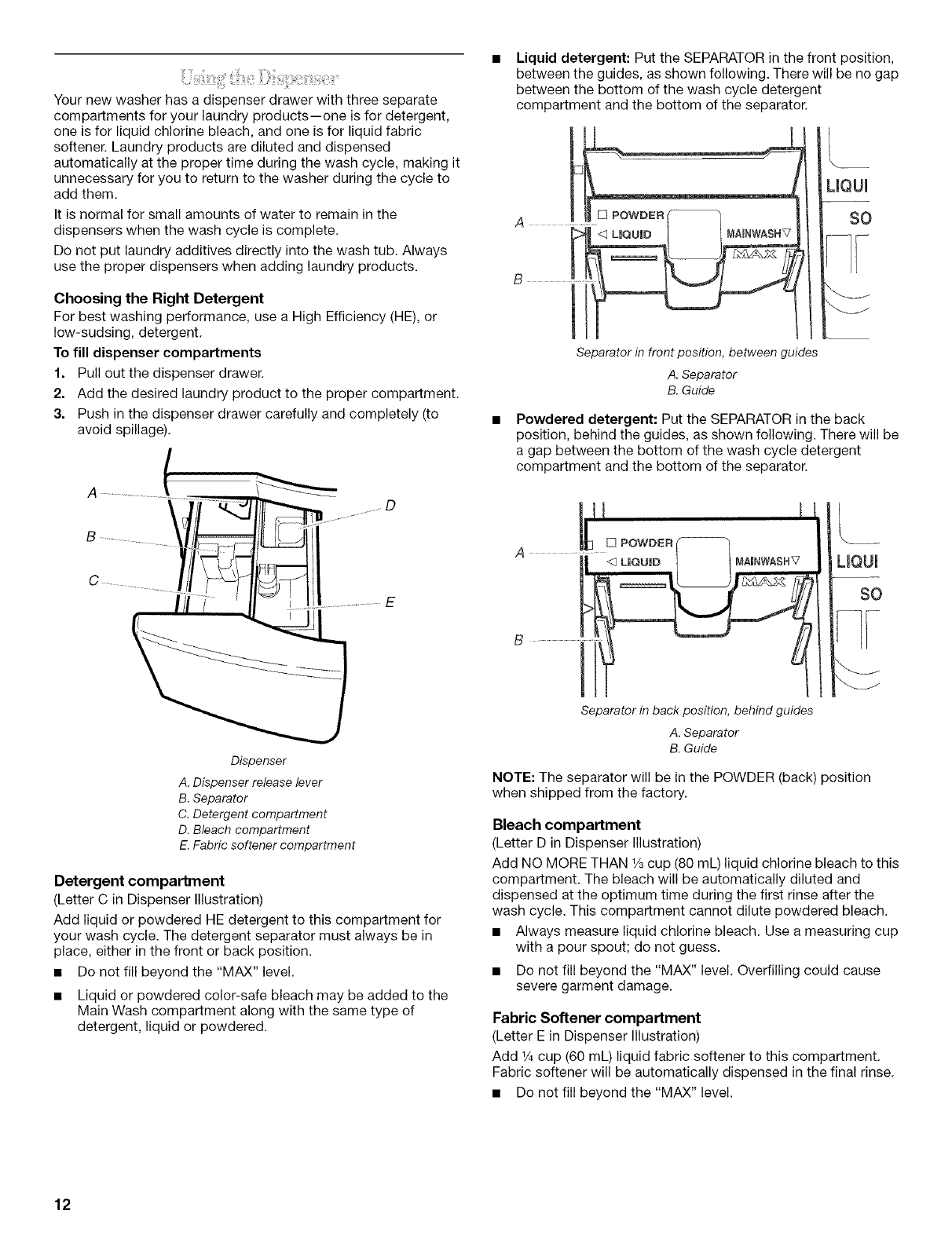

Dispenser

A. Dispenser release lever

B. Separator

C. Detergent compartment

D. Bleach compartment

E. Fabric softener compartment

Detergent compartment

(Letter C in Dispenser Illustration)

Add liquid or powdered HE detergent to this compartment for

your wash cycle. The detergent separator must always be in

place, either in the front or back position.

• Do not fill beyond the "MAX" level.

• Liquid or powdered color-safe bleach may be added to the

Main Wash compartment along with the same type of

detergent, liquid or powdered.

Liquid detergent: Put the SEPARATOR in the front position,

between the guides, as shown following. There will be no gap

between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

Separator in front position, between guides

A. Separator

B. Guide

LiQUi

-1/

Powdered detergent: Put the SEPARATOR in the back

position, behind the guides, as shown following. There will be

a gap between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

Separator in back position, behind guides

A. Separator

B. Guide

LiQUi

NOTE: The separator will be in the POWDER (back) position

when shipped from the factory.

Bleach compartment

(Letter D in Dispenser Illustration)

Add NO MORE THAN 1/3cup (80 mL) liquid chlorine bleach to this

compartment. The bleach will be automatically diluted and

dispensed at the optimum time during the first rinse after the

wash cycle. This compartment cannot dilute powdered bleach.

• Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

• Do not fill beyond the "MAX" level. Overfilling could cause

severe garment damage.

Fabric Softener compartment

(Letter E in Dispenser Illustration)

Add 1/4cup (60 mL) liquid fabric softener to this compartment.

Fabric softener will be automatically dispensed in the final rinse.

• Do not fill beyond the "MAX" level.

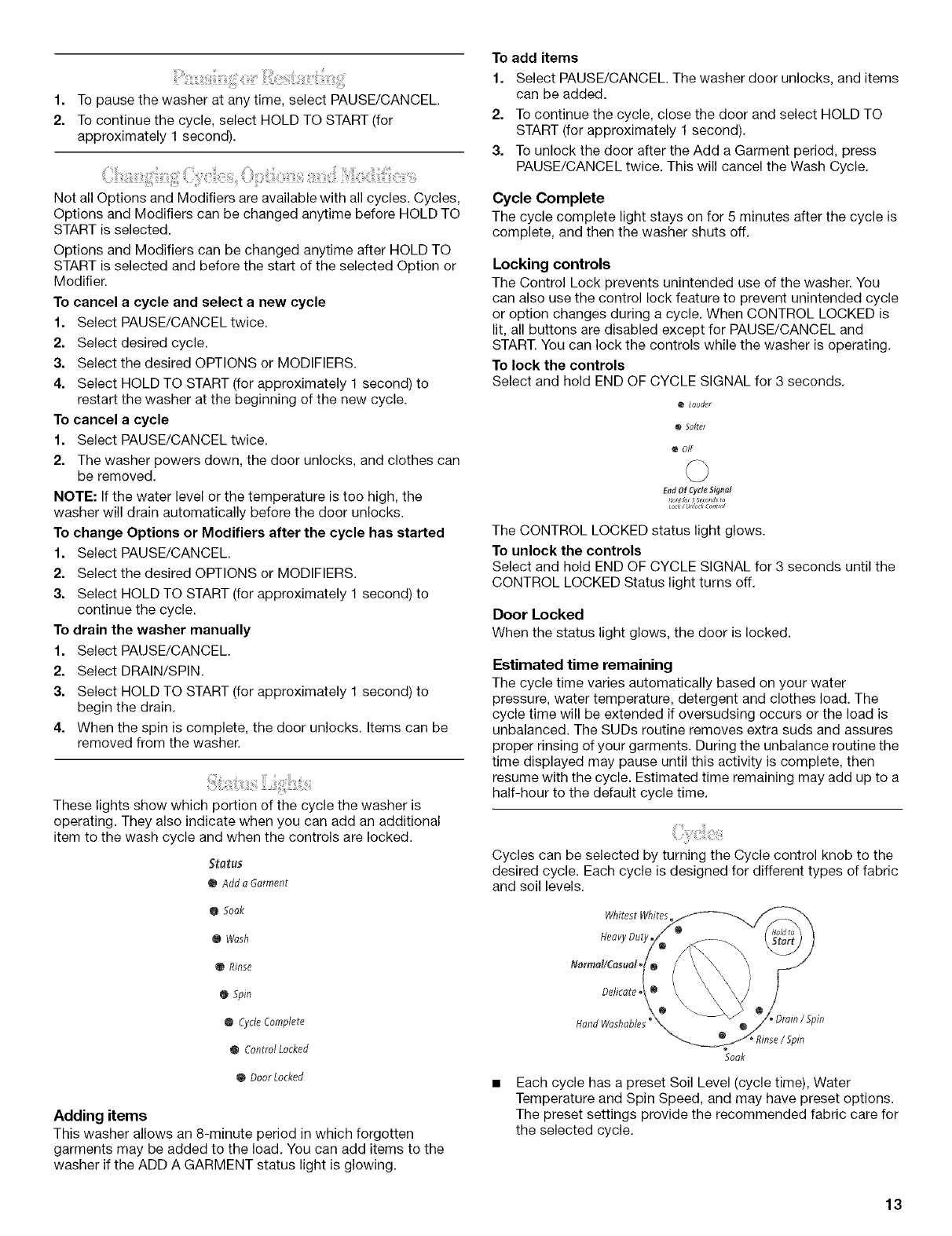

1. To pause the washer at any time, select PAUSE/CANCEL

2. To continue the cycle, select HOLD TO START (for

approximately 1 second).

Not all Options and Modifiers are available with all cycles. Cycles,

Options and Modifiers can be changed anytime before HOLD TO

START is selected.

Options and Modifiers can be changed anytime after HOLD TO

START is selected and before the start of the selected Option or

Modifier.

To cancel a cycle and select a new cycle

1. Select PAUSE/CANCEL twice.

2. Select desired cycle.

3. Select the desired OPTIONS or MODIFIERS.

4. Select HOLD TO START (for approximately I second) to

restart the washer at the beginning of the new cycle.

To cancel a cycle

1. Select PAUSE/CANCEL twice.

2. The washer powers down, the door unlocks, and clothes can

be removed.

NOTE: If the water level or the temperature is too high, the

washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has started

1. Select PAUSE/CANCEL

2. Select the desired OPTIONS or MODIFIERS.

3. Select HOLD TO START (for approximately 1 second) to

continue the cycle.

To drain the washer manually

1. Select PAUSE/CANCEL

2. Select DRAIN/SPIN.

3. Select HOLD TO START (for approximately 1 second) to

begin the drain.

4. When the spin is complete, the door unlocks. Items can be

removed from the washer.

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add an additional

item to the wash cycle and when the controls are locked.

Status

@Add a Garment

0Soak

@Wash

Rinse

@ Spin

0 Cycle Complete

O Contro/Locked

0Door Locked

Adding items

This washer allows an 8-minute period in which forgotten

garments may be added to the load. You can add items to the

washer if the ADD A GARMENT status light is glowing.

To add items

1. Select PAUSE/CANCEL The washer door unlocks, and items

can be added.

2. To continue the cycle, close the door and select HOLD TO

START (for approximately 1 second).

3. To unlock the door after the Add a Garment period, press

PAUSE/CANCEL twice. This will cancel the Wash Cycle.

Cycle Complete

The cycle complete light stays on for 5 minutes after the cycle is

complete, and then the washer shuts off.

Locking controls

The Control Lock prevents unintended use of the washer. You

can also use the control lock feature to prevent unintended cycle

or option changes during a cycle. When CONTROL LOCKED is

lit, all buttons are disabled except for PAUSE/CANCEL and

START. You can lock the controls while the washer is operating.

To lock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds.

OLouder

OSofter

eoff

End Of CycleSignal

Hdd _or _ 5_co_J_ to

The CONTROL LOCKED status light glows.

To unlock the controls

Select and hold END OF CYCLE SIGNAL for 3 seconds until the

CONTROL LOCKED Status light turns off.

Door Locked

When the status light glows, the door is locked.

Estimated time remaining

The cycle time varies automatically based on your water

pressure, water temperature, detergent and clothes load. The

cycle time will be extended if oversudsing occurs or the load is

unbalanced. The SUDs routine removes extra suds and assures

proper rinsing of your garments. During the unbalance routine the

time displayed may pause until this activity is complete, then

resume with the cycle. Estimated time remaining may add up to a

half-hour to the default cycle time.

Cycles can be selected by turning the Cycle control knob to the

desired cycle. Each cycle is designed for different types of fabric

and soil levels.

Sook

Each cycle has a preset Soil Level (cycle time), Water

Temperature and Spin Speed, and may have preset options.

The preset settings provide the recommended fabric care for

the selected cycle.

The preset settings can be changed anytime before HOLD TO

START is pressed. Not all options and modifiers are available

with all cycles. (Tochange settings after the cycle has started,

press PAUSE/CANCEL, then select the desired settings.

Press HOLD TO START to continue the cycle.)

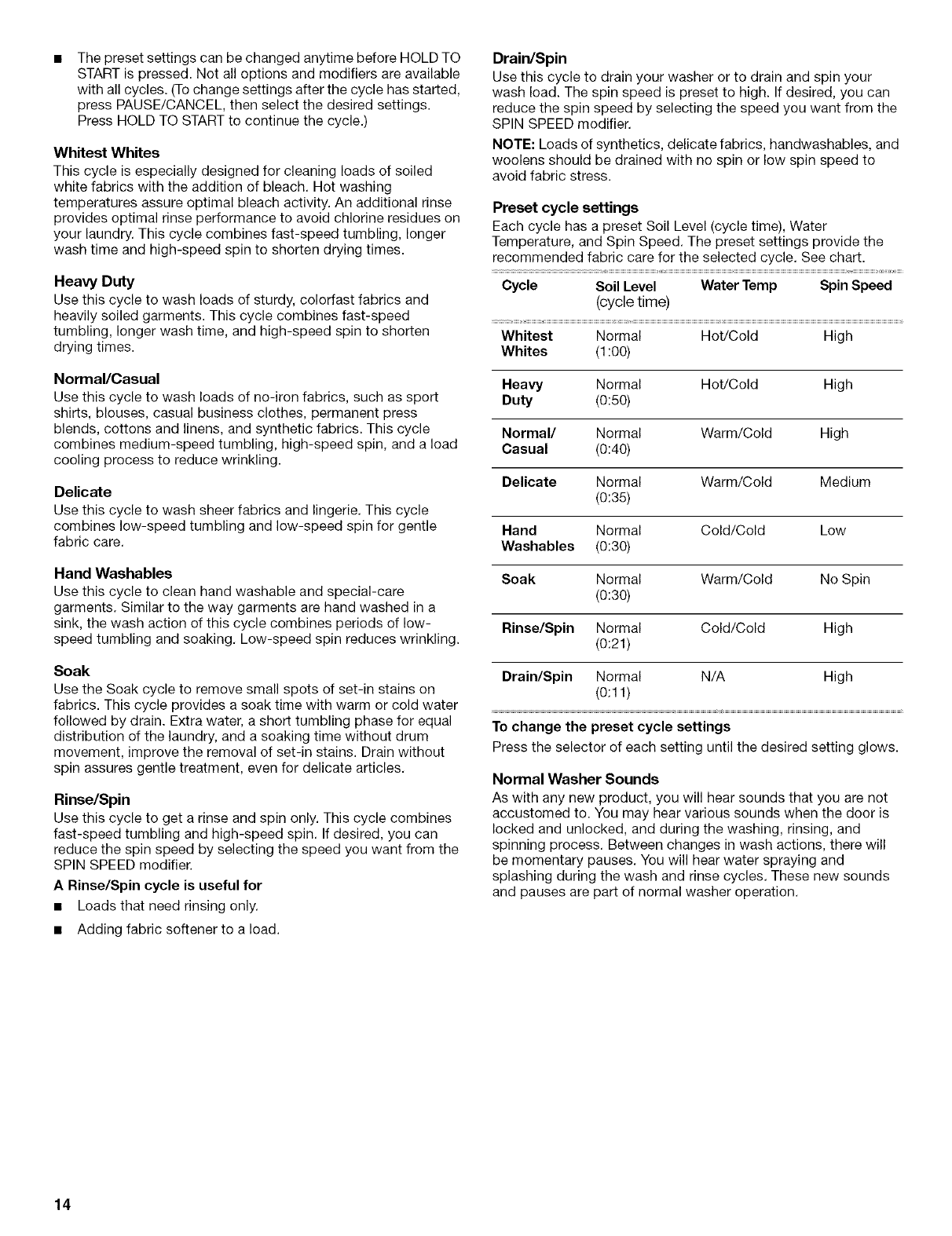

Whitest Whites

This cycle is especially designed for cleaning loads of soiled

white fabrics with the addition of bleach. Hot washing

temperatures assure optimal bleach activity. An additional rinse

provides optimal rinse performance to avoid chlorine residues on

your laundry. This cycle combines fast-speed tumbling, longer

wash time and high-speed spin to shorten drying times.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and

heavily soiled garments. This cycle combines fast-speed

tumbling, longer wash time, and high-speed spin to shorten

drying times.

Normal/Casual

Use this cycle to wash loads of no-iron fabrics, such as sport

shirts, blouses, casual business clothes, permanent press

blends, cottons and linens, and synthetic fabrics. This cycle

combines medium-speed tumbling, high-speed spin, and a load

cooling process to reduce wrinkling.

Delicate

Use this cycle to wash sheer fabrics and lingerie. This cycle

combines low-speed tumbling and low-speed spin for gentle

fabric care.

Hand Washables

Use this cycle to clean hand washable and special-care

garments. Similar to the way garments are hand washed in a

sink, the wash action of this cycle combines periods of low-

speed tumbling and soaking. Low-speed spin reduces wrinkling.

Soak

Use the Soak cycle to remove small spots of set-in stains on

fabrics. This cycle provides a soak time with warm or cold water

followed by drain. Extra water, a short tumbling phase for equal

distribution of the laundry, and a soaking time without drum

movement, improve the removal of set-in stains. Drain without

spin assures gentle treatment, even for delicate articles.

Rinse/Spin

Use this cycle to get a rinse and spin only. This cycle combines

fast-speed tumbling and high-speed spin. If desired, you can

reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.

A Rinse/Spin cycle is useful for

• Loads that need rinsing only.

• Adding fabric softener to a load.

Drain/Spin

Use this cycle to drain your washer or to drain and spin your

wash load. The spin speed is preset to high. If desired, you can

reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.

NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin speed to

avoid fabric stress.

Preset cycle settings

Each cycle has a preset Soil Level (cycle time), Water

Temperature, and Spin Speed. The preset settings provide the

recommended fabric care for the selected cycle. See chart.

Cycle Soil Level Water Temp Spin Speed

(cycle time)

Whitest Normal Hot/Cold High

Whites (1:00)

Heavy Normal Hot/Cold High

Duty (0:50)

Normal/ Normal Warm/Cold High

Casual (0:40)

Delicate Normal Warm/Cold Medium

(0:35)

Hand Normal Cold/Cold Low

Washables (0:30)

Soak Normal Warm/Cold No Spin

(o:3o)

Rinse/Spin Normal Cold/Cold High

(0:21)

Drain/Spin Normal N/A High

(0:11)

To change the preset cycle settings

Press the selector of each setting until the desired setting glows.

Normal Washer Sounds

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds when the door is

locked and unlocked, and during the washing, rinsing, and

spinning process. Between changes in wash actions, there will

be momentary pauses. You will hear water spraying and

splashing during the wash and rinse cycles. These new sounds

and pauses are part of normal washer operation.

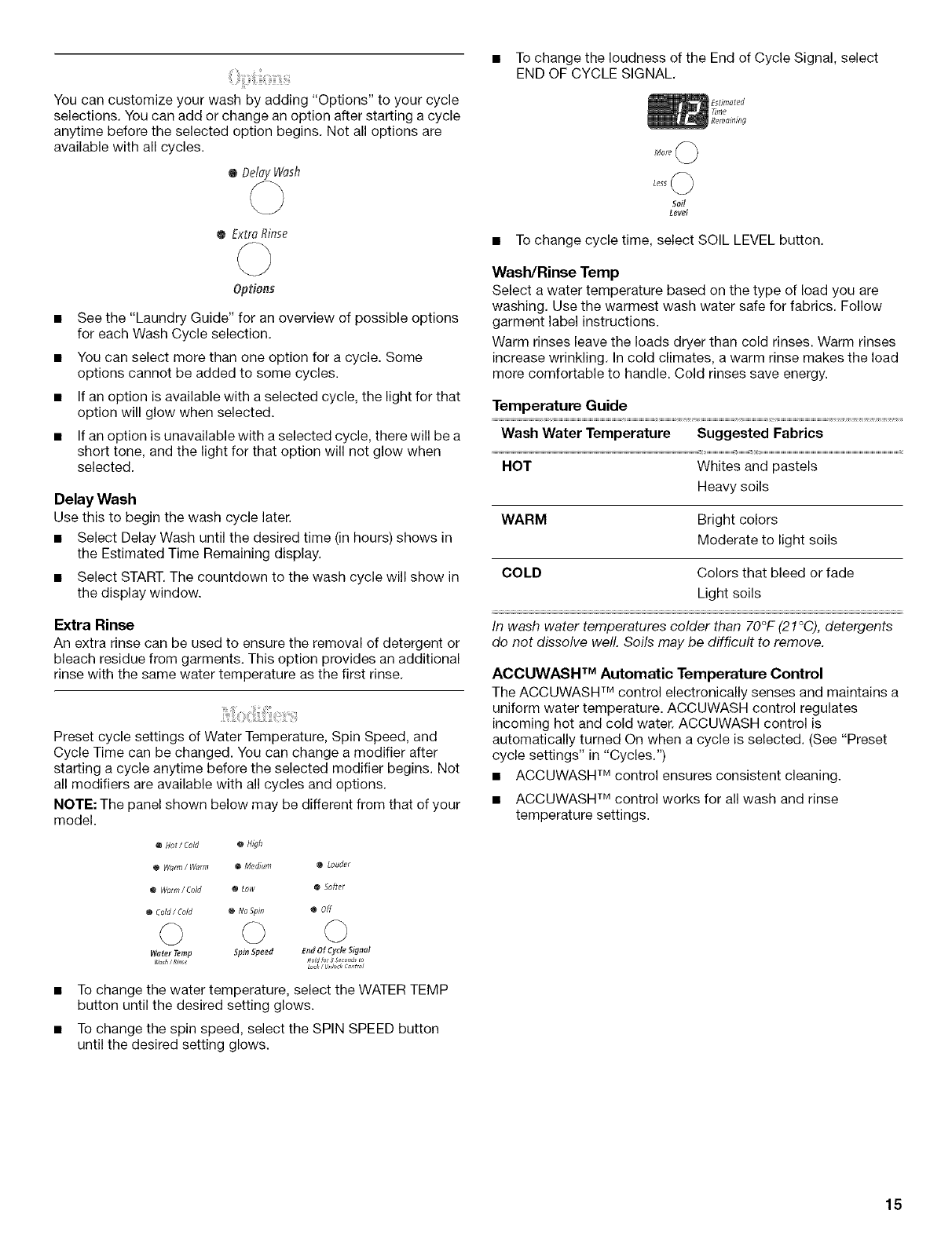

You can customize your wash by adding "Options" to your cycle

selections. You can add or change an option after starting a cycle

anytime before the selected option begins. Not all options are

available with all cycles.

ODelay Wash

@Extra Rinse

Options

See the "Laundry Guide" for an overview of possible options

for each Wash Cycle selection.

You can select more than one option for a cycle. Some

options cannot be added to some cycles.

If an option is available with a selected cycle, the light for that

option will glow when selected.

If an option is unavailable with a selected cycle, there will be a

short tone, and the light for that option will not glow when

selected.

Delay Wash

Use this to begin the wash cycle later.

• Select Delay Wash until the desired time (in hours) shows in

the Estimated Time Remaining display.

• Select START. The countdown to the wash cycle will show in

the display window.

Extra Rinse

An extra rinse can be used to ensure the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the first rinse,

Preset cycle settings of Water Temperature, Spin Speed, and

Cycle Time can be changed. You can change a modifier after

starting a cycle anytime before the selected modifier begins. Not

all modifiers are available with all cycles and options.

NOTE: The panel shown below may be different from that of your

model.

QHot/Cold • High

QWilrmI Woml QMedium •Louder

QWolm/Cold 0Low 0Softer

• Cold/CoW @ No_/n Q Off

Water Tet_p 5pin Speed End Of Cycle Signal

Wash / I_lnse Hold fat 3 _econJs _o

Luck /Un}ock Control

To change the water temperature, select the WATER TEMP

button until the desired setting glows.

To change the spin speed, select the SPIN SPEED button

until the desired setting glows.

• To change the loudness of the End of Cycle Signal, select

END OF CYCLE SIGNAL.

Remoln/ng

5oit

Level

• To change cycle time, select SOIL LEVEL button.

Wash/Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy.

Temperature Guide

Wash Water Temperature Suggested Fabrics

HOT Whites and pastels

Heavy soils

WARM Bright colors

Moderate to light soils

COLD Colors that bleed or fade

Light soils

In wash water temperatures colder than 70°F (21 °C), detergents

do not dissolve well. Soils may be difficult to remove.

ACCUWASH TM Automatic Temperature Control

The ACCUWASH TM control electronically senses and maintains a

uniform water temperature. ACCUWASH control regulates

incoming hot and cold water. ACCUWASH control is

automatically turned On when a cycle is selected. (See "Preset

cycle settings" in "Cycles,")

• ACCUWASH TM control ensures consistent cleaning.

• ACCUWASH TM control works for all wash and rinse

temperature settings.

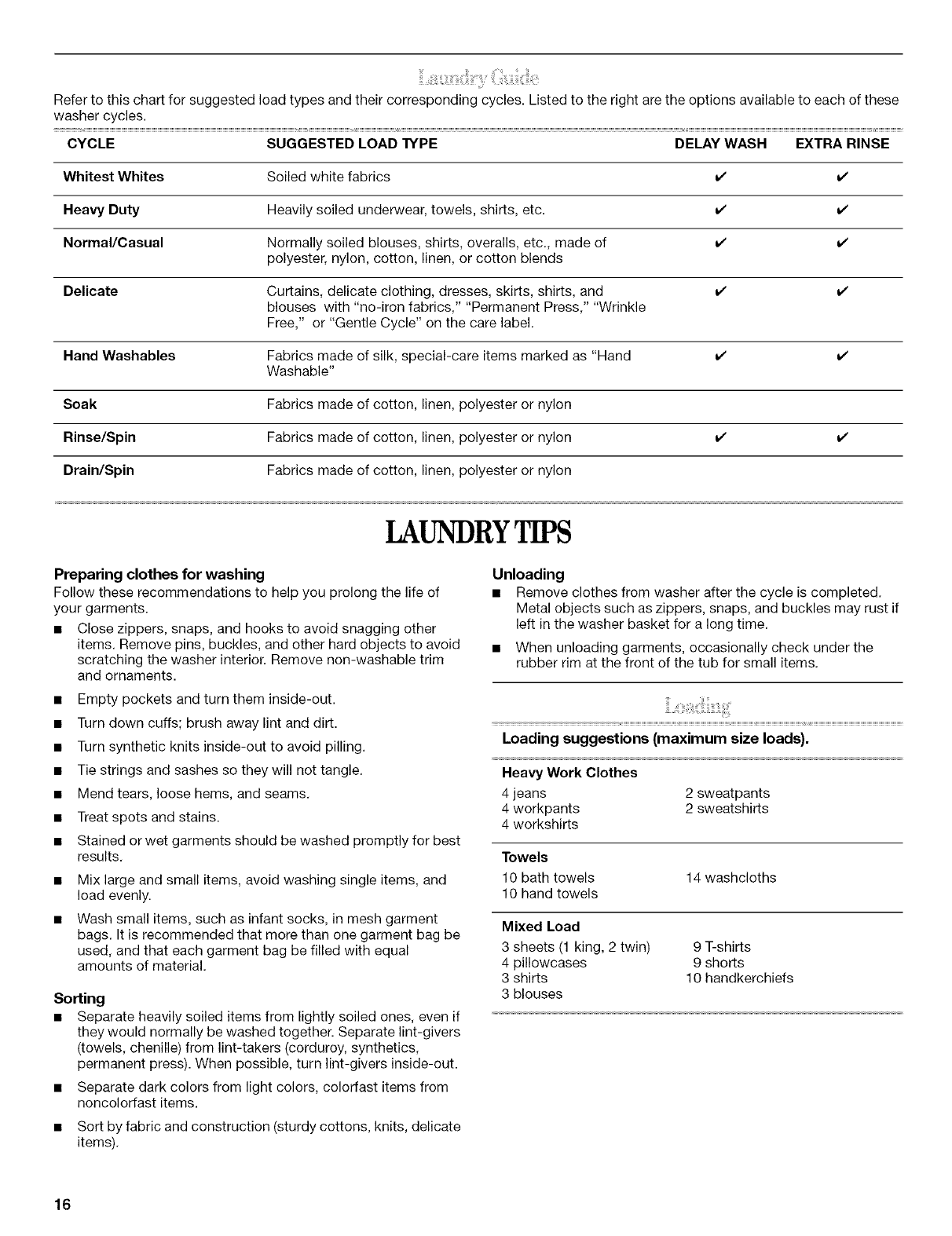

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these

washer cycles.

CYCLE SUGGESTED LOAD TYPE DELAY WASH EXTRA RINSE

Whitest Whites Soiled white fabrics v' v'

Heavy Duty Heavily soiled underwear, towels, shirts, etc. v' v'

Normal/Casual Normally soiled blouses, shirts, overalls, etc., made of _

polyester, nylon, cotton, linen, or cotton blends

Delicate Curtains, delicate clothing, dresses, skirts, shirts, and v' v'

blouses with "no-iron fabrics," "Permanent Press," "Wrinkle

Free," or "Gentle Cycle" on the care label.

Hand Washables Fabrics made of silk, special-care items marked as "Hand v' v'

Washable"

Soak Fabrics made of cotton, linen, polyester or nylon

Rinse/Spin Fabrics made of cotton, linen, polyester or nylon v' v'

Drain/Spin Fabrics made of cotton, linen, polyester or nylon

LARRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

• Empty pockets and turn them inside-out.

• Turn down cuffs; brush away lint and dirt.

• Turn synthetic knits inside-out to avoid pilling.

• Tie strings and sashes so they will not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be washed promptly for best

results.

• Mix large and small items, avoid washing single items, and

load evenly.

• Wash small items, such as infant socks, in mesh garment

bags. It is recommended that more than one garment bag be

used, and that each garment bag be filled with equal

amounts of material.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

• Separate dark colors from light colors, colorfast items from

noncolorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Unloading

• Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

• When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

Loading suggestions (maximum size loads).

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels

14 washcloths

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

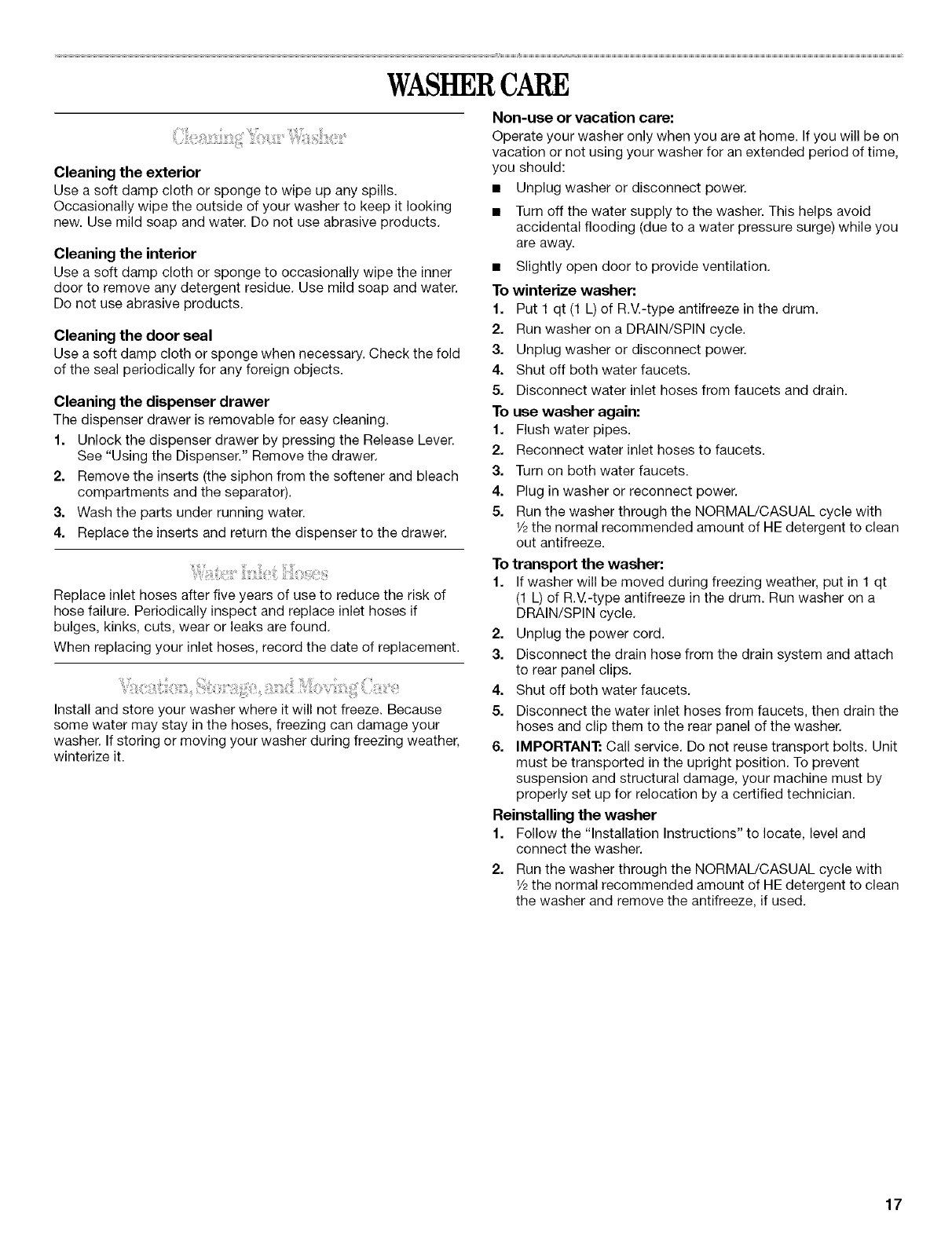

WASHERCARE

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products,

Cleaning the interior

Use a soft damp cloth or sponge to occasionally wipe the inner

door to remove any detergent residue, Use mild soap and water.

Do not use abrasive products.

Cleaning the door seal

Use a soft damp cloth or sponge when necessary. Check the fold

of the seal periodically for any foreign objects.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.

See "Using the Dispenser." Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments and the separator).

3. Wash the parts under running water.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after five years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

• Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a DRAIN/SPIN cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

To use washer again:

1. Flush water pipes.

2. Reconnect water inlet hoses to faucets.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through the NORMAL/CASUAL cycle with

1/2the normal recommended amount of HE detergent to clean

out antifreeze.

To transport the washer:

1. If washer will be moved during freezing weather, put in 1 qt

(1 L) of R.V.-type antifreeze in the drum. Run washer on a

DRAIN/SPIN cycle.

2. Unplug the power cord.

3. Disconnect the drain hose from the drain system and attach

to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the

hoses and clip them to the rear panel of the washer.

6. IMPORTANT: Call service. Do not reuse transport bolts. Unit

must be transported in the upright position. To prevent

suspension and structural damage, your machine must by

properly set up for relocation by a certified technician.

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer through the NORMAL!CASUAL cycle with

1/2the normal recommended amount of HE detergent to clean

the washer and remove the antifreeze, if used.

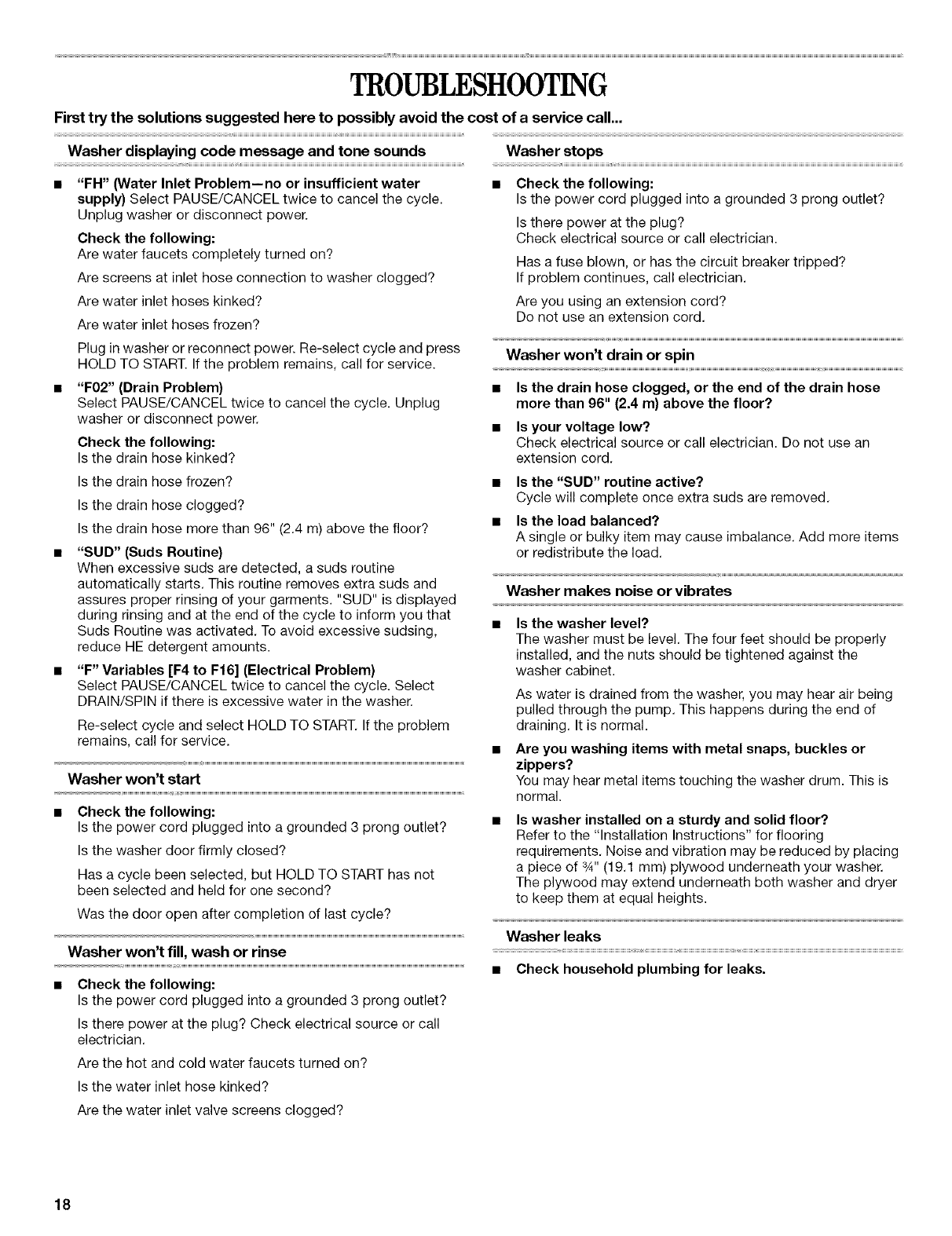

TROL LESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call...

Washer displaying code message and tone sounds

• "FH" (Water Inlet Problem--no or insufficient water

supply) Select PAUSE/CANCEL twice to cancel the cycle.

Unplug washer or disconnect power.

Check the following:

Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged?

Are water inlet hoses kinked?

Are water inlet hoses frozen?

Plug in washer or reconnect power. Re-select cycle and press

HOLD TO START. If the problem remains, call for service.

• "FO2" (Drain Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Is the drain hose kinked?

Is the drain hose frozen?

Is the drain hose clogged?

Is the drain hose more than 96" (2.4 m) above the floor?

• "SUB" (Suds Routine)

When excessive suds are detected, a suds routine

automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. "SUD" is displayed

during rinsing and at the end of the cycle to inform you that

Suds Routine was activated. To avoid excessive sudsing,

reduce HE detergent amounts.

• "F" Variables [F4 to F16] (Electrical Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Select

DRAIN/SPIN if there is excessive water in the washer.

Re-select cycle and select HOLD TO START. If the problem

remains, call for service.

Washer won't start

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is the washer door firmly closed?

Has a cycle been selected, but HOLD TO START has not

been selected and held for one second?

Was the door open after completion of last cycle?

Washer won't fill, wash or rinse

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Washer stops

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug?

Check electrical source or call electrician.

Has a fuse blown, or has the circuit breaker tripped?

If problem continues, call electrician.

Are you using an extension cord?

Do not use an extension cord.

Washer won't drain or spin

•Is the drain hose clogged, or the end of the drain hose

more than 96" (2.4 m) above the floor?

•Is your voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

•Is the "SUD" routine active?

Cycle will complete once extra suds are removed.

•Is the load balanced?

A single or bulky item may cause imbalance. Add more items

or redistribute the load.

Washer makes noise or vibrates

Is the washer level?

The washer must be level. The four feet should be properly

installed, and the nuts should be tightened against the

washer cabinet.

As water is drained from the washer, you may hear air being

pulled through the pump. This happens during the end of

draining. It is normal.

Are you washing items with metal snaps, buckles or

zippers?

You may hear metal items touching the washer drum. This is

normal.

Is washer installed on a sturdy and solid floor?

Refer to the "Installation Instructions" for flooring

requirements. Noise and vibration may be reduced by placing

a piece of 3A" (19.1 mm) plywood underneath your washer.

The plywood may extend underneath both washer and dryer

to keep them at equal heights.

Washer leaks

• Check household plumbing for leaks.

Are the water inlet valve screens clogged?

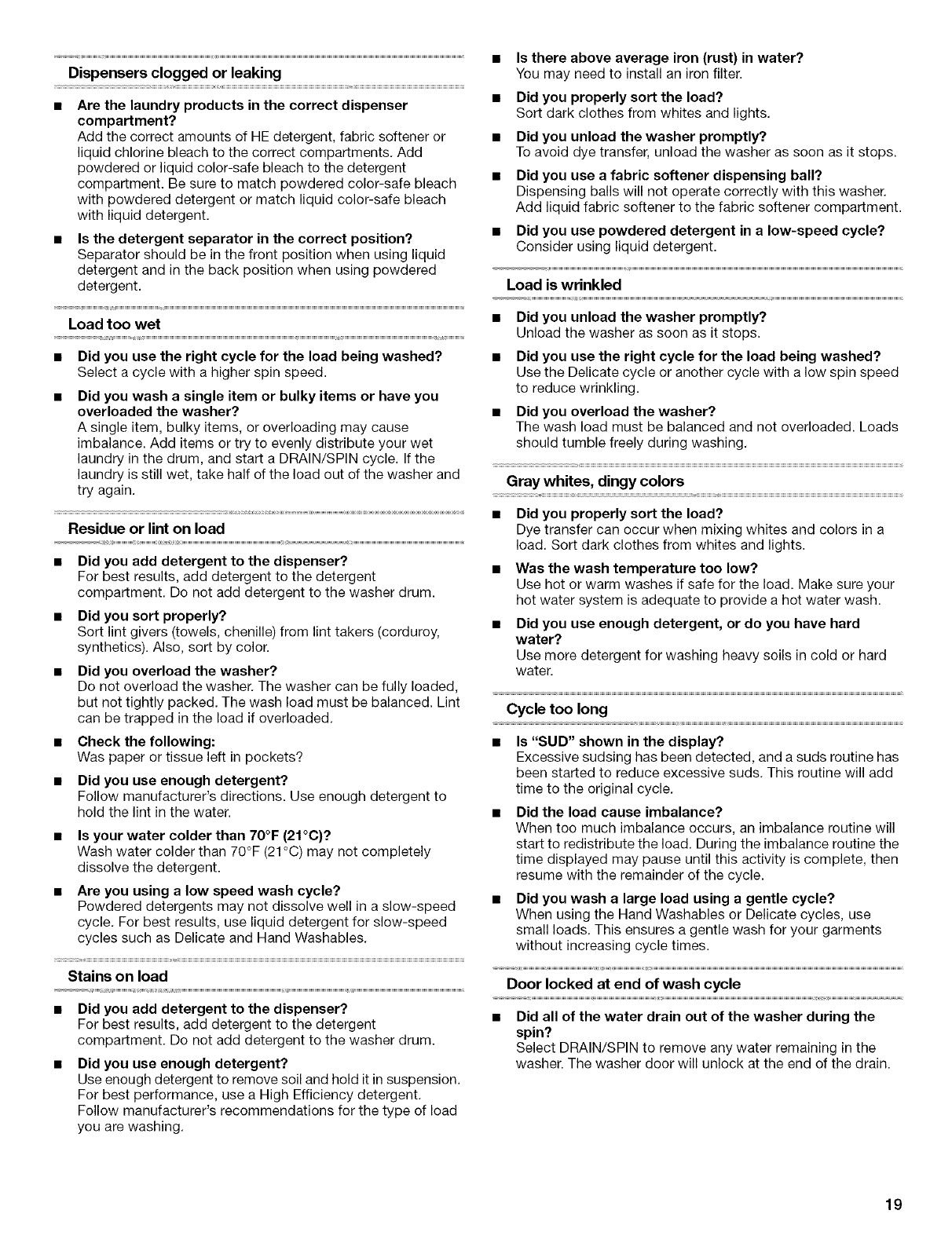

Dispensers clogged or leaking

Are the laundry products in the correct dispenser

compartment?

Add the correct amounts of HE detergent, fabric softener or

liquid chlorine bleach to the correct compartments. Add

powdered or liquid color-safe bleach to the detergent

compartment. Be sure to match powdered color-safe bleach

with powdered detergent or match liquid color-safe bleach

with liquid detergent.

Is the detergent separator in the correct position?

Separator should be in the front position when using liquid

detergent and in the back position when using powdered

detergent.

Load too wet

•Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

Did you wash a single item or bulky items or have you

overloaded the washer?

A single item, bulky items, or overloading may cause

imbalance. Add items or try to evenly distribute your wet

laundry in the drum, and start a DRAIN/SPIN cycle. If the

laundry is still wet, take half of the load out of the washer and

try again.

Residue or lint on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

•Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also, sort by color.

Did you overload the washer?

Do not overload the washer. The washer can be fully loaded,

but not tightly packed. The wash load must be balanced. Lint

can be trapped in the load if overloaded.

• Check the following:

Was paper or tissue left in pockets?

•Did you use enough detergent?

Follow manufacturer's directions. Use enough detergent to

hold the lint in the water.

•Is your water colder than 70°F (21°0)?

Wash water colder than 70°F (21°C) may not completely

dissolve the detergent.

Are you using a low speed wash cycle?

Powdered detergents may not dissolve well in a slow-speed

cycle. For best results, use liquid detergent for slow-speed

cycles such as Delicate and Hand Washables.

Stains on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

Did you use enough detergent?

Use enough detergent to remove soil and hold it in suspension.

For best performance, use a High Efficiency detergent.

Follow manufacturer's recommendations for the type of load

you are washing.

Is there above average iron (rust) in water?

You may need to install an iron filter.

Did you properly sort the load?

Sort dark clothes from whites and lights.

Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Did you use a fabric softener dispensing ball?

Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

Did you use powdered detergent in a low-speed cycle?

Consider using liquid detergent.

Load is wrinkled

• Did you unload the washer promptly?

Unload the washer as soon as it stops.

•Did you use the right cycle for the load being washed?

Use the Delicate cycle or another cycle with a low spin speed

to reduce wrinkling.

•Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

Gray whites, dingy colors

Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

Was the wash temperature too low?

Use hot or warm washes if safe for the load. Make sure your

hot water system is adequate to provide a hot water wash.

Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water.

Cycle too long

is "SUD" shown in the display?

Excessive sudsing has been detected, and a suds routine has

been started to reduce excessive suds. This routine will add

time to the original cycle.

Did the load cause imbalance?

When too much imbalance occurs, an imbalance routine will

start to redistribute the load. During the imbalance routine the

time displayed may pause until this activity is complete, then

resume with the remainder of the cycle.

Did you wash a large load using a gentle cycle?

When using the Hand Washables or Delicate cycles, use

small loads. This ensures a gentle wash for your garments

without increasing cycle times.

Door locked at end of wash cycle

Did all of the water drain out of the washer during the

spin?

Select DRAIN/SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

only use FSP® factory specified parts. These parts will fit right

and work right because they are made with the same precision

used to build every new WHIRLPOOL ®appliance.

To locate FSP replacement parts in your area:

In the U.S.A., call the Customer Interaction Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated

service center.

Call the Whirlpool Customer Interaction Center toll free:

1-800-253-1301.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Installation information

• Use and maintenance procedures

• Accessory and repair parts sales

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.)

• Referrals to local dealers, repair parts distributors, and

service companies

Whirlpool designated service technicians are trained to fulfill the

product warranty and provide after-warranty service anywhere in

the United States.

To locate the Whirlpool designated service company in your area,

you can also look in your telephone directory Yellow Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer Interaction Center

553 Benson Road

Benton Harbor, M149022-2692

Please include a daytime phone number in your correspondence.

Call the Whirlpool Canada Inc. Customer Interaction Center toll

free:

1-800-481-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST).

Saturday 8:30 a.m. - 4:30 p.m. (EST).

Our consultants provide assistance with:

• Features and specifications on our full line of appliances

• Referrals to local dealers

For service in Canada

Call 1-800-807-6777. Whirlpool Canada Inc. designated service

technicians are trained to fulfill the product warranty and provide

after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

Inc. with any questions or concerns at:

Customer Interaction Center

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

WHmLPOOL®WASHERWARBANTY

ONE-YEAR FULL WARRANTY

For one year from the date of purchase, when this washer is operated and maintained according to instructions attached to or furnished

with the product, Whirlpool Corporation will pay for FSP _ replacement parts and repair labor costs to correct defects in materials or

workmanship. Service must be provided by a Whirlpool designated service company.

SECOND YEAR LIMITED WARRANTY ON ALL ELECTRONIC CONTROL BOARDS

For the second year from the date of purchase, when this washer is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation will pay for FSP _ replacement parts for all electronic control boards.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON PORCELAIN OR POWDER TOP,

DRIVE SYSTEM BELT AND PULLEYS

In the second through fifth years from the date of purchase, when this washer is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP ®replacement parts for the following, if defective in

materials or workmanship: porcelain or powder top (against chipping and rust); drive system belt and pulleys.

SECOND THROUGH TENTH YEAR LIMITED WARRANTY ON OUTER TUB

In the second through tenth years from the date of purchase, when this washer is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP _ replacement parts for the outer tub should it crack or

fail to contain water, if defective in materials or workmanship.

LIFETIME LIMITED WARRANTY ON STAINLESS STEEL WASH DRUM

For the lifetime of the washer, when this washer is operated and maintained according to instructions attached to or furnished with the

product, Whirlpool Corporation will pay for FSP_ replacement parts for the Stainless Steel wash drum if defective in materials or

workmanship.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your washer, to instruct you how to use your washer, or to replace house fuses or correct

house wiring or plumbing.

2. Repairs when your washer is used in other than normal, single-family household use.

3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with local electrical and plumbing codes, or use of products not approved by Whirlpool Corporation or Whirlpool

Canada Inc.

4. Any labor costs during the limited warranty periods.

5. Replacement parts or repair labor costs for units operated outside the United States and Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.

Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or

limitation may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to

state or province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine

if another warranty applies.

If you need service, first see "Troubleshooting." Additional help can be found by checking "Assistance or Service," or call our Customer

Interaction Center at 1-800-253-1301 from anywhere in the U.S.A. or write: Whirlpool Corporation, Customer Interaction Center,

553 Benson Road, Benton Harbor, MI 49022-2692. In Canada, call Whirlpool Canada Inc. at 1-800-807-6777. 5/01

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your washer to better

help you obtain assistance or service if you ever need it. You will

need to know your complete model number and serial number.

You can find this information on the model and serial number

label/plate, located on your appliance.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

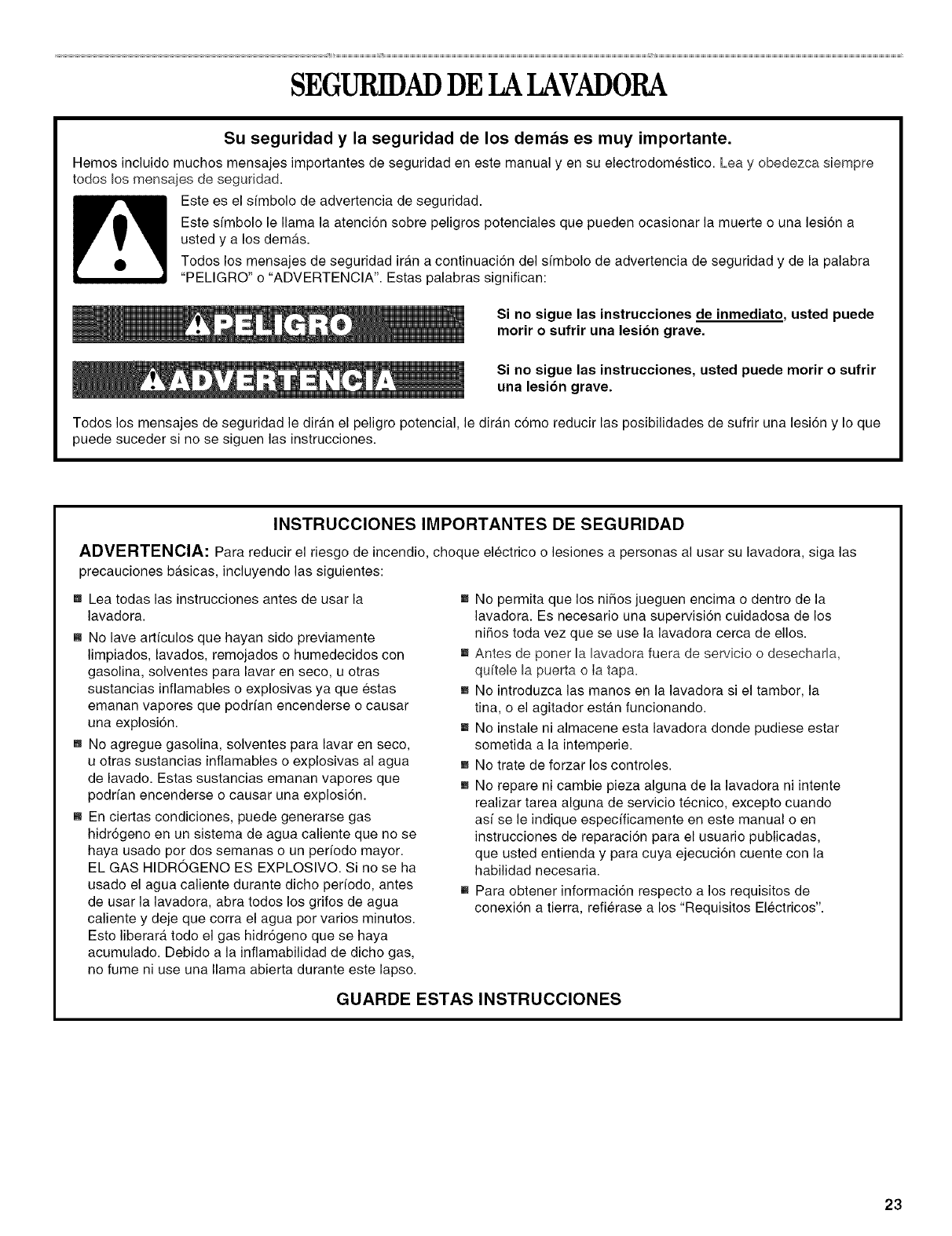

SEGURIDADDELALAVADORA

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los demas.

Todos los mensajes de seguridad iran a continuacidn del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no eigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no eigue las instrucciones, usted puede morir o eufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesion y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque electrico o lesiones a personas al usar su lavadora, siga las

precauciones basicas, incluyendo las siguientes:

Lea todas las instrucciones antes de usar la

lavadora.

No lave articulos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que estas

emanan vapores que podrian encenderse o causar

una explosi6n.

No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrian encenderse o causar una explosi6n.

En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se

haya usado por dos semanas o un periodo mayor.

EL GAS HIDROGENO ES EXPLOSlVO. Si no se ha

usado el agua caliente durante dicho periodo, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua por varios minutos.

Esto liberara todo el gas hidrogeno que se haya

acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapso.

No permita que los niSos jueguen encima o dentro de la

lavadora. Es necesario una supervisi6n cuidadosa de los

niSos toda vez que se use la lavadora cerca de ellos.

Antes de poner la lavadora fuera de servicio o desecharla,

quRele la puerta o Ia tapa.

No introduzca las manos en la lavadora si el tambor, la

tina, o el agitador estan funcionando.

No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

No trate de forzar los controles.

No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio tecnico, excepto cuando

asf se le indique especificamente en este manual o en

instrucciones de reparaci6n para el usuario publicadas,

que usted entienda y para cuya ejecucion cuente con la

habilidad necesaria.

Para obtener informacion respecto a los requisitos de

conexi6n a tierra, refierase a los "Requisitos Electricos".

GUARDE ESTAS INSTRUCCIONES

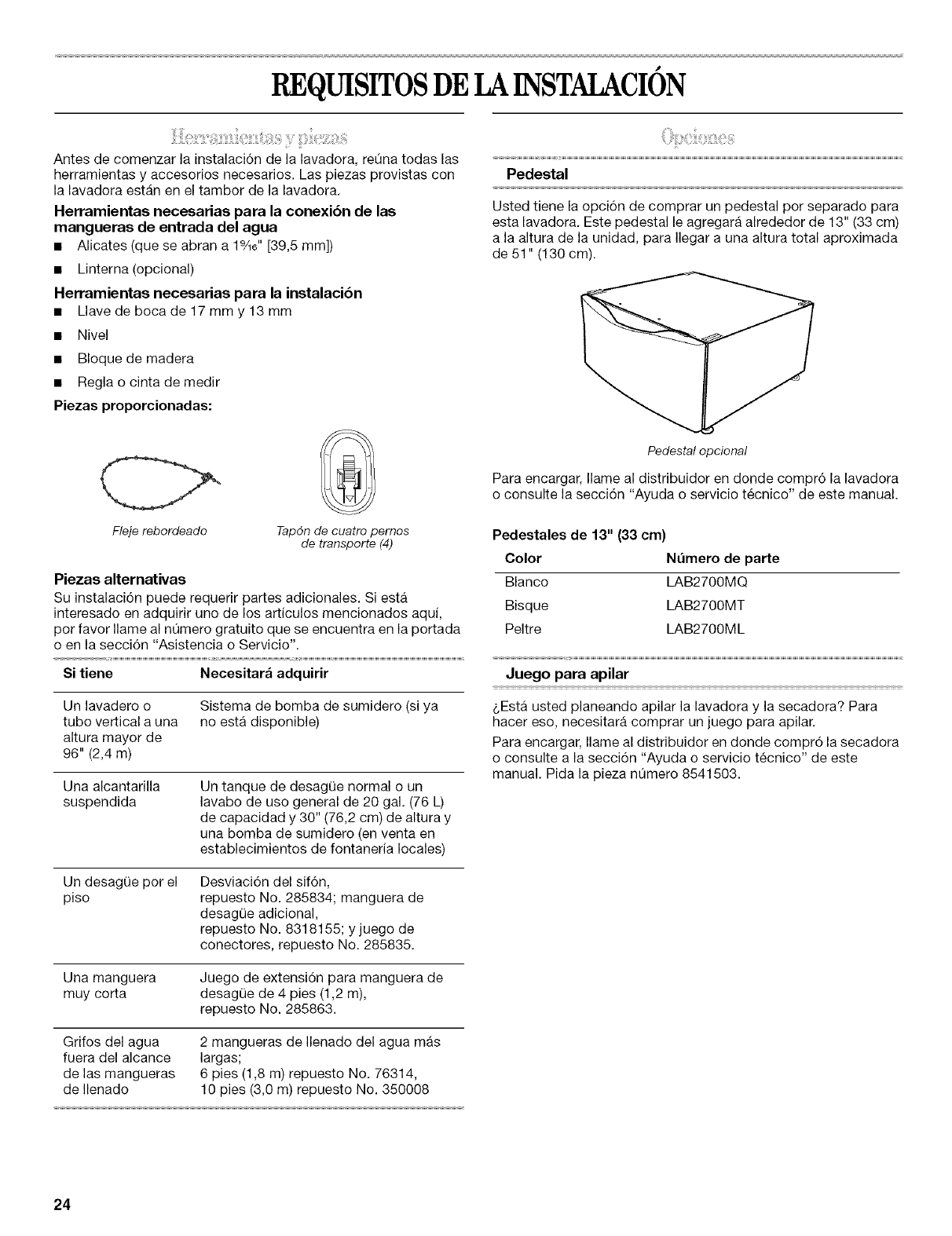

REQUISITOSDELAINSTALACION

i}i_i!!!!_?;ii_;i_i:_:;:_:i_iii_s3_iii!!::ii_i_ii_i_i::_i_:_!_!i;ii_,i,:'¸!i:iiiil!:i!:ii!::_ii_!_

Antes de comenzar la instalaci6n de la lavadora, reOna todas las

herramientas y accesorios necesarios. Las piezas provistas con

la lavadora estan en el tambor de la lavadora.

Herramientas necesarias para la conexibn de las

mangueras de entrada del agua

• Alicates (que se abran a 19_6'' [39,5 mm])

• Linterna (opcional)

Herramientas necesarias para la instalacibn

• Llave de boca de 17 mm y 13 mm

• Nivel

• Bloque de madera

• Regla o cinta de medir

Piezas proporcionadas:

Pedestal

Usted tiene la opci6n de comprar un pedestal por separado para

esta lavadora. Este pedestal le agregara alrededor de 13" (33 cm)

a la altura de la unidad, para Ilegar a una altura total aproximada

de 51" (130 cm).

Fleje rebordeado Tap6n de cuatro pemos

de transporte (4)

Piezas alternativas

Su instalacidn puede requerir partes adicionales. Siesta

interesado en adquirir uno de los articulos mencionados aqui,

por favor Ilame al nOmero gratuito que se encuentra en la portada

o en la secci6n "Asistencia o Servicio".

Si tiene Necesitara adquirir

Un lavadero o

tubo vertical a una

altura mayor de

96" (2,4 m)

Sistema de bomba de sumidero (si ya

no esta disponible)

Una alcantarilla

suspendida

Un tanque de desag(Je normal o un

lavabo de uso general de 20 gal. (76 L)

de capacidad y 30" (76,2 cm) de altura y

una bomba de sumidero (en venta en

establecimientos de fontaneria locales)

Un desagOe por el

piso

Desviaci6n del sif6n,

repuesto No. 285834; manguera de

desagQe adicional,

repuesto No. 8318155; y juego de

conectores, repuesto No. 285835.

Una manguera

muy corta

Juego de extensi6n para manguera de

desagQe de 4 pies (1,2 m),

repuesto No. 285863.

Grifos del agua 2 mangueras de Ilenado del agua mas

fuera del alcance largas;

de las mangueras 6 pies (1,8 m) repuesto No. 76314,

de Ilenado 10 pies (3,0 m) repuesto No. 350008

Pedestalopcional

Para encargar, Ilame al distribuidor en donde compr6 la lavadora

o consulte la secci6n "Ayuda o servicio tecnico" de este manual.

Pedestales de 13" (33 cm)

Color Nt]mero de parte

Blanco LAB2700MQ

Bisque LAB2700MT

Peltre LAB2700ML

Juego para apilar

_,Esta usted planeando apilar la lavadora y la secadora? Para

hacer eso, necesitara comprar un juego para apilar.

Para encargar, Ilame al distribuidor en donde compr6 la secadora

o consulte a la secci6n "Ayuda o servicio tecnico" de este

manual. Pida la pieza nOmero 8541503.

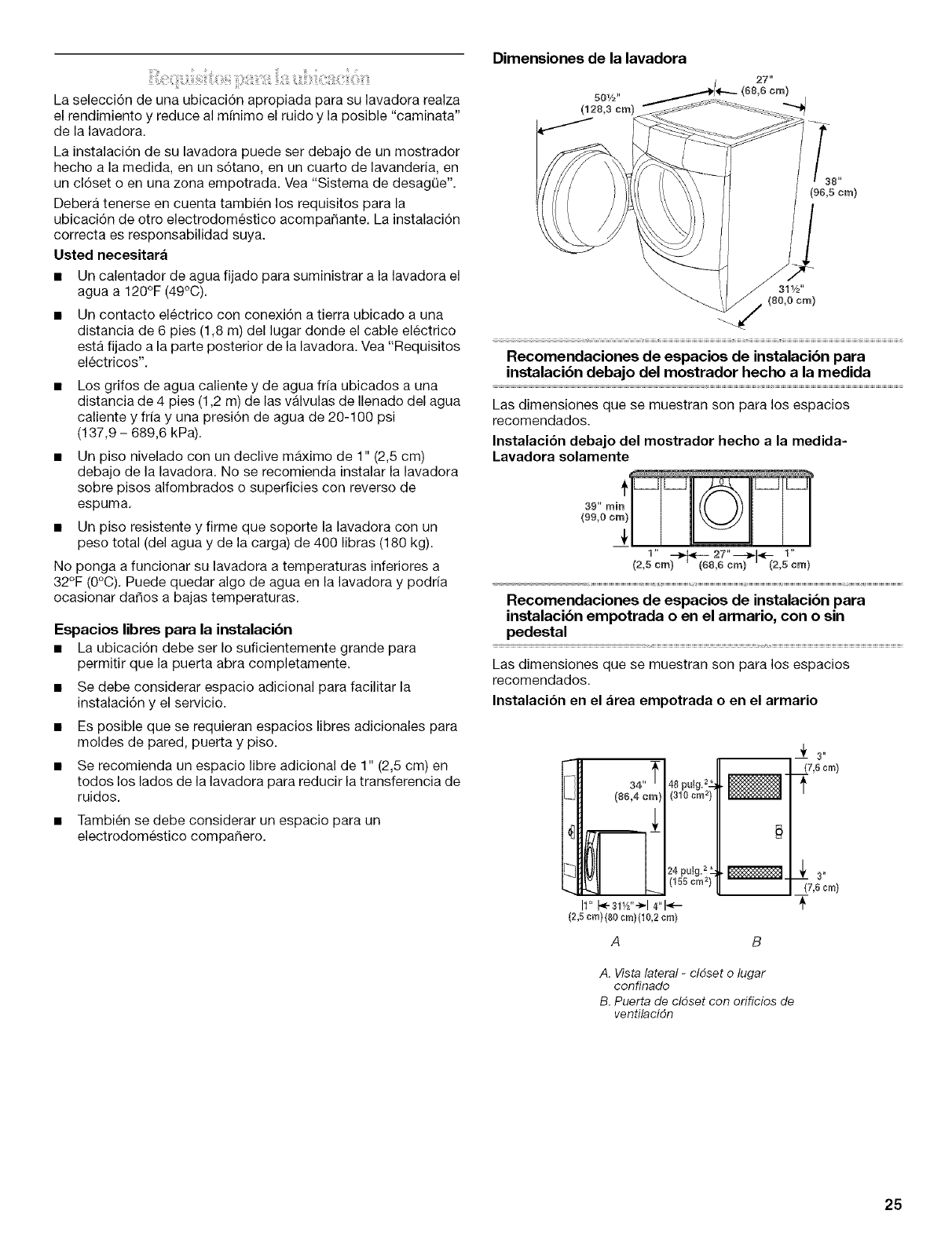

La selecciTn de una ubicaciTn apropiada para su lavadora realza

el rendimiento y reduce al mfnimo el ruido y la posible "caminata"

de la lavadora.

La instalaciTn de su lavadora puede ser debajo de un mostrador

hecho a la medida, en un sTtano, en un cuarto de lavanderia, en

un clTset o en una zona empotrada. Vea "Sistema de desagQe".

Debera tenerse en cuenta tambien los requisitos para la

ubicaciTn de otro electrodomestico acompa_ante. La instalaciTn

correcta es responsabilidad suya.

Usted necesitara

• Un calentador de agua fijado para suministrar a la lavadora el

agua a 120°F (49°C).

Un contacto electrico con conexiTn a tierra ubicado a una

distancia de 6 pies (1,8 m) del lugar donde el cable electrico

esta fijado a la parte posterior de la lavadora. Vea "Requisitos

electricos".

Los grifos de agua caliente y de agua frfa ubicados a una

distancia de 4 pies (1,2 m) de las valvulas de Ilenado del agua

caliente y frfa y una presi6n de agua de 20-100 psi

(137,9 - 689,6 kPa).

Un piso nivelado con un declive maximo de 1" (2,5 cm)

debajo de la lavadora. No se recomienda instalar la lavadora

sobre pisos alfombrados o superficies con reverso de

espuma.

• Un piso resistente y firme que soporte la lavadora con un

peso total (del agua y de la carga) de 400 libras (180 kg).

No ponga a funcionar su lavadora a temperaturas inferiores a

32°F (0°C). Puede quedar algo de agua en la lavadora y podria

ocasionar dafios a bajas temperaturas.

Espacios libres para la instalacibn

•La ubicaci6n debe ser Io suficientemente grande para

permitir que la puerta abra completamente.

• Se debe considerar espacio adicional para facilitar la

instalaci6n y el servicio.

• Es posible que se requieran espacios libres adicionales para

moldes de pared, puerta y piso.

• Se recomienda un espacio libre adicional de 1" (2,5 cm) en

todos los lados de la lavadora para reducir la transferencia de

ruidos.

• Tambien se debe considerar un espacio para un

electrodomestico compafiero.

Dimensiones de la lavadora

501/2''

(128,3 era)

_"_" J31!/2"

(80,0 cm)

Recomendaciones de espacios de instalaci6n para

instalaci6n debajo del mostrador hecho a la medida

Las dimensiones que se muestran son para los espacios

recomendados.

Instalacibn debajo del mostrador hecho ala medida-

Lavadora solamente

39" rain

(99,0 cm)

Recomendaciones de espacios de instalacibn para

instalacibn empotrada o en el armario, con o sin

pedestal

Las dimensiones que se muestran son para los espacios

recomendados.

Instalaci6n en el area empotrada oen el armario

_t 3"

(7,8 crr_)

NNN-

(7,8cm)

A. Vista lateral -cldset o lugar

confinado

B. Puerta de cldset con orificios de

ventilacidn

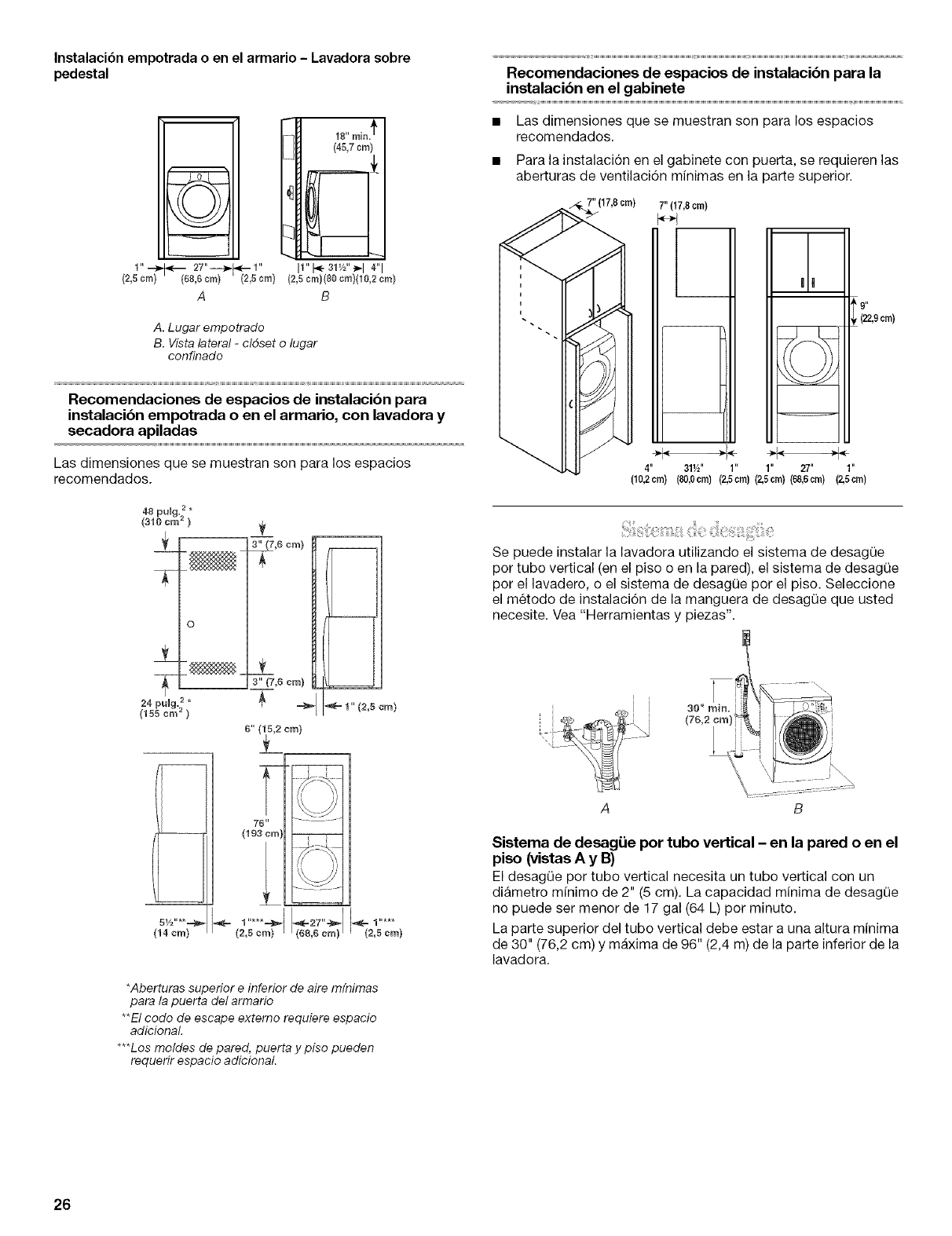

Instalaci6n empotrada oen el armario - Lavadora sobre

pedestal

1" -_. ,_-_ 27" --4_ _-- 1"

(2,5crnt (68,6crn) (2,5cm)

18" minff

i_ {45,7cm}

I1"I_-31V2"_-I 4"1

(2,5 ¢m1(80 ¢ra){10,2 ¢m t

A. Lugar empotrado

B. Vista lateral -cldset o lugar

confinado

Recomendaciones de espacios de instalacibn para

instalacibn empotrada o en el armario, con lavadora y

secadora apiladas

Las dimensiones que se muestran son para los espacios

recomendados.

48 pulg? *

(310 cm 2 )¢

3" (7,6 cm)

_ i ==L 3" (7,_ cm)

24 pulg. 2 * _ =._

(155 cm 2 )

6" _crn}

7g"

-- (193 era}

5V2"**=_'_- _ 1"***=_

(14 cm} (2,5 cm}

1" (2,5 cm)

-JJ

*Aberturas superior e inferior de aire mfnimas

para la puerta del armario

**El code de escape extemo requiere espacio

adicionaL

***Los moldes de pared, puerta y piso pueden

requerir espacio adicional.

Recomendaciones de espacios de instalacibn para la

instalacibn en el gabinete

•Las dimensiones que se muestran son para los espacios

recomendados.

• Para la instalaci6n en el gabinete con puerta, se requieren las

aberturas de ventilaci6n minimas en la parte superior.

(17,8cm)

7" (17,8cm)

__ _9"

r(22,9 crn)

4" 31Y£ 1........

(10,2crn) (80,0cm) (2,Scrn) (2,5cm) (68,6crn) (2,5cm)

Se puede instalar la lavadora utilizando el sistema de desagOe

per tube vertical (en el piso o en la pared), el sistema de desagQe

per el lavadero, o el sistema de desagQe por el piso. Seleccione

el metodo de instalaci6n de la manguera de desagQe que usted

necesite. Vea "Herramientas y piezas".

i \\

Sistema de desagiJe por tubo vertical -en la pared o en el

piso (vistas A y 13}

El desagQe por tubo vertical necesita un tubo vertical con un

diametro m[nimo de 2" (5 cm). La capacidad minima de desagQe

no puede ser menor de 17 gal (64 L) per minuto.

La parte superior del tubo vertical debe estar a una altura minima

de 30" (76,2 cm) y maxima de 96" (2,4 m) de la parte inferior de la

lavadora.

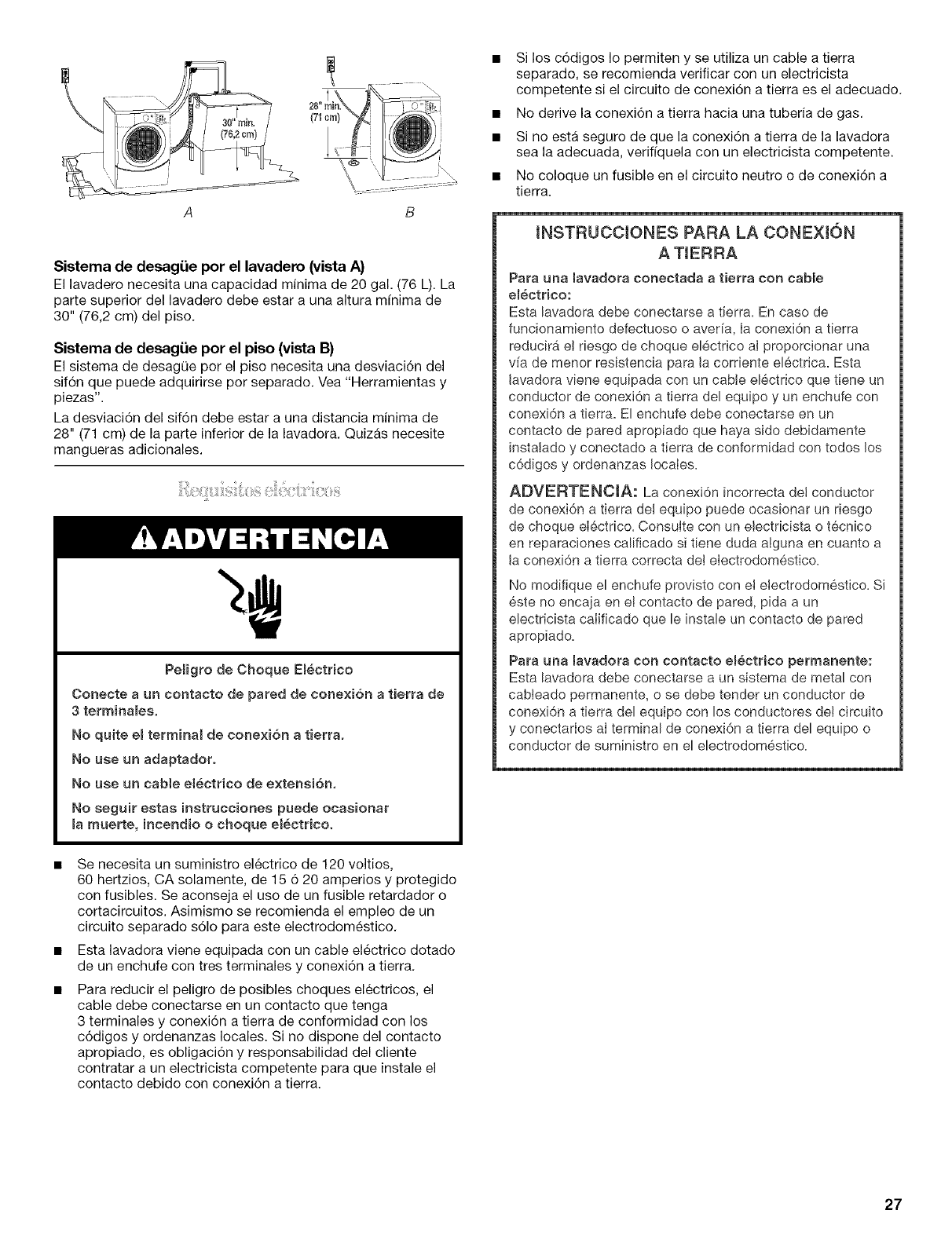

Sistema de desagiJe por el lavadero (vista A)

El lavadero necesita una capacidad minima de 20 gal. (76 L). La

parte superior del lavadero debe estar a una altura minima de

30" (76,2 cm) del piso.

Sistema de desag_ie por el piso (vista 13}

El sistema de desagQe per el piso necesita una desviaci6n del

sif6n que puede adquirirse per separado. Vea "Herramientas y

piezas".

La desviaci6n del sif6n debe estar a una distancia minima de

28" (71 cm) de la parte inferior de la lavadora. Quizas necesite

mangueras adicionales.

Peligro de Choque EBectrico

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminames.

No quite emterminat de cone×i6n a tierra.

No use un adaptadoro

No use un cable electrico de e×tensi6n.

No seguir eetas instrucciones puede ocasionar

marnuerte, incendio o choque electrico.

Se necesita un suministro electrico de 120 voltios,

60 hertzios, CA solamente, de 15 6 20 amperios y protegido

con fusibles. Se aconseja el uso de un fusible retardador o

cortacircuitos. Asimismo se recomienda el empleo de un

circuito separado s61o para este electrodomestico.

Esta lavadora viene equipada con un cable electrico dotado

de un enchufe con tres terminales y conexi6n a tierra.

Para reducir el peligro de posibles choques electricos, el

cable debe conectarse en un contacto que tenga

3 terminales y conexi6n a tierra de conformidad con los

c6digos y ordenanzas locales. Si no dispone del contacto

apropiado, es obligaci6n y responsabilidad del cliente

contratar a un electricista competente para que instale el

contacto debido con conexi6n a tierra.

Si los c6digos Io permiten y se utiliza un cable a tierra

separado, se recomienda verificar con un electricista

competente si el circuito de conexi6n a tierra es el adecuado.

No derive la conexi6n a tierra hacia una tuberia de gas.

Si no esta seguro de que la conexi6n a tierra de la lavadora

sea la adecuada, verifiquela con un electricista competente.

No coloque un fusible en el circuito neutro o de conexi6n a

tierra.

INSTRUCCIONES PARA LA CONEXKSN

A TIERRA

Para una lavadora conectada a tierra con cable

emectrico:

Esta lavadora debe conectarse a tierra= En case de

funcionamiento defectuoso o aver[a, Ia conexi6n a tierra

reducir_ e! riesgo de choque electrico al proporcionar una

via de menor resistencia para Ja corriente electrica= Esta

Javadora viene equipada con un cable electrico que tiene un

conductor de conexi6n a tierra del equipo y un enchufe con

conexi6n a tierra= El enchufe debe conectarse en un

contacto de pared apropiado que haya side debidamente

JnstaJado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas JocaIes=

ADVERTENCtA: La conexi6n incorrecta de! conductor

de conexi6n a tierra det equipo puede ocasionar un riesgo

de choque eIectrico. ConsuIte con un electricista o tecnico

en reparacJones calificado si tiene duda alguna en cuanto a

Jaconexi6n a tierra correcta de! eIectrodom6stico=

No modifique el enchufe provisto con e! electrodomestico= SJ

6ste no encaja en e! contacto de pared, pida a un

electricista caIificado que le instale un contacto de pared

apropiado=

Para una lavadora con contacto emectrico permanente:

Esta lavadora debe conectarse a un sistema de metal con

cabteado permanente, o se debe tender un conductor de

conexi6n a tierra del equipo con los conductores de! circuito

y conectarIos aI terminal de conexi6n a tierra del equipo o

conductor de suminJstro en el electrodomestico=

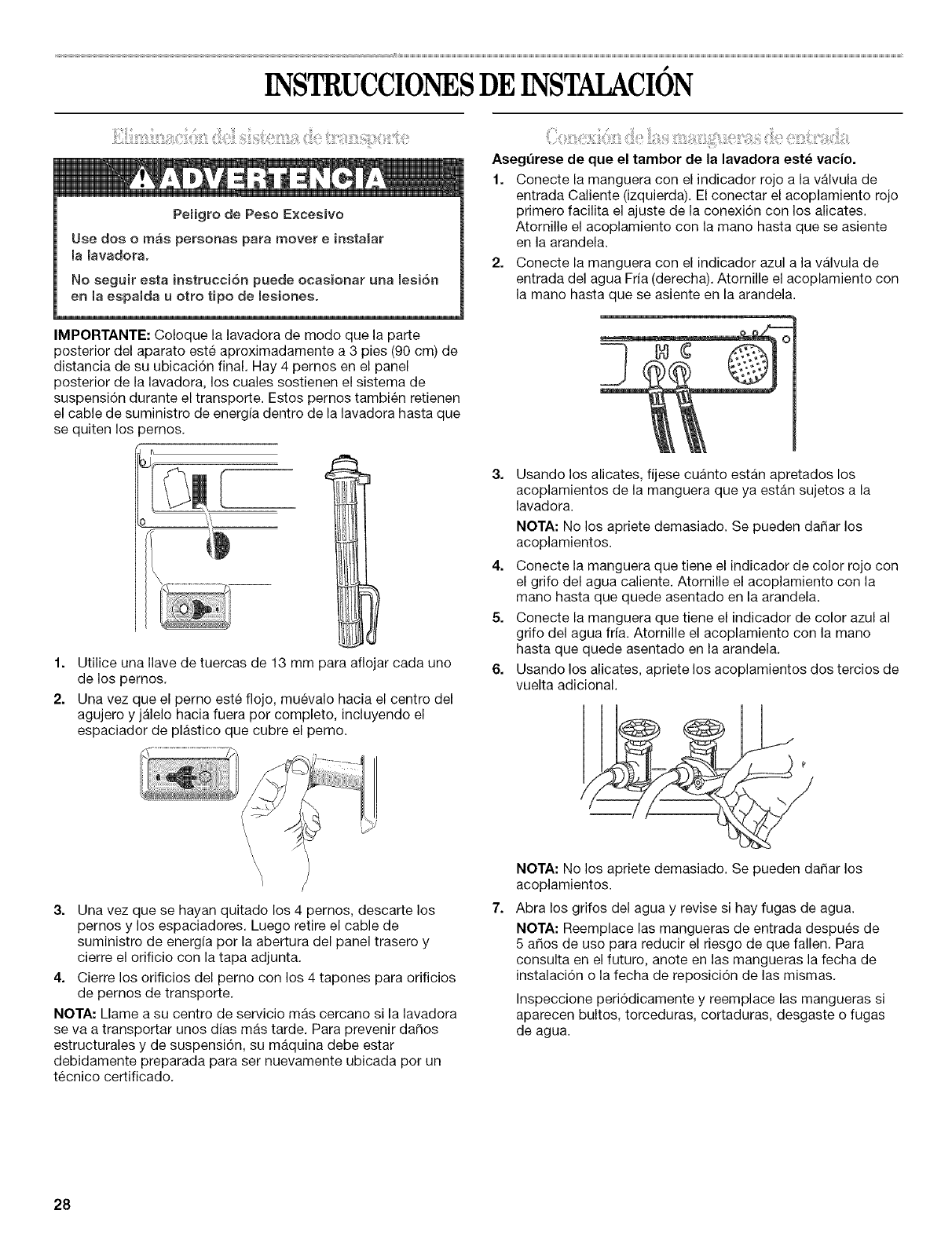

INSTRUCCIONESDEINSTAI CION

Pe_igre de Peso E×cesive

Use des o mas personas para mover e instalar

la iavadora.

No seguir esta instrucciSn puede ecasionar una lesi6n

en la espalda uotto tipo de lesienes.

IMPORTANTE: Coloque la lavadora de mode que la parte

posterior del aparato este aproximadamente a 3 pies (90 cm) de

distancia de su ubicaci6n final. Hay 4 pernos en el panel

posterior de la lavadora, los cuales sostienen el sistema de

suspensi6n durante el transporte. Estos pernos tambien retienen

el cable de suministro de energia dentro de la lavadora hasta que

se quiten los pemos.

1. Utilice una Ilave de tuercas de 13 mm para aflojar cada uno

de los pernos.

2. Una vez que el perno este flojo, muevalo hacia el centre del

agujero y jalelo hacia fuera per complete, incluyendo el

espaciador de plastico que cubre el pemo.

3. Una vez que se hayan quitado los 4 pernos, descarte los

pernos y los espaciadores. Luego retire el cable de

suministro de energia per la abertura del panel trasero y

cierre el orificio con la tapa adjunta.

4. Cierre los orificios del perno con los 4 tapones para orificios

de pernos de transporte.

NOTA: Llame a su centre de servicio mas cercano si la lavadora

se va a transportar unos dias mas tarde. Para prevenir daSos

estructurales y de suspensi6n, su maquina debe estar

debidamente preparada para ser nuevamente ubicada per un

tecnico certificado.

Asegurese de que el tambor de la lavadora est_ vacio.

1. Conecte la manguera con el indicador rojo a la valvula de

entrada Caliente (izquierda). El conectar el acoplamiento rojo

primero facilita el ajuste de la conexi6n con los alicates.

Atornille el acoplamiento con la mane hasta que se asiente

en la arandela.

2. Conecte la manguera con el indicador azul a la valvula de

entrada del agua Fria (derecha). Atornille el acoplamiento con

la mane hasta que se asiente en la arandela.

Usando los alicates, fijese cuhnto estan apretados los

acoplamientos de la manguera que ya estan sujetos a la

lavadora.

NOTA: No los apriete demasiado. Se pueden dadar los

acoplamientos.

4. Conecte la manguera que tiene el indicador de color rojo con

el grifo del agua caliente. Atornille el acoplamiento con la

mane hasta que quede asentado en la arandela.

5. Conecte la manguera que tiene el indicador de color azul al

grifo del agua fria. Atornille el acoplamiento con la mane

hasta que quede asentado en la arandela.

6. Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.

NOTA: No los apriete demasiado. Se pueden dadar los

acoplamientos.

Abra los grifos del agua y revise si hay fugas de agua.

NOTA: Reemplace las mangueras de entrada despues de

5 a_os de use para reducir el riesgo de que fallen. Para

consulta en el future, anote en las mangueras la fecha de

instalaci6n o la fecha de reposici6n de las mismas.

Inspeccione peri6dicamente y reemplace las mangueras si

aparecen bultos, torceduras, cortaduras, desgaste o fugas

de agua.

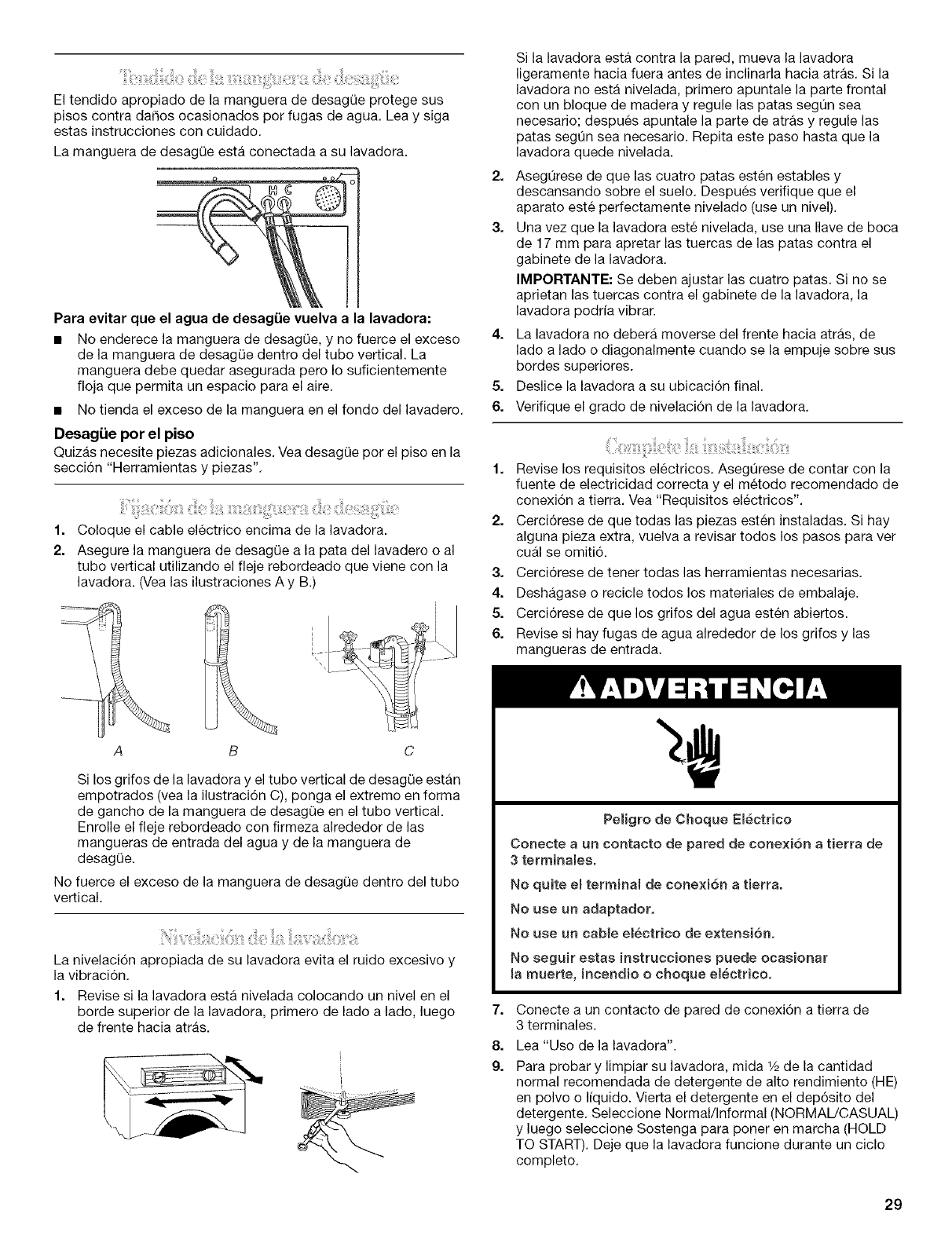

El tendido apropiado de la manguera de desagOe protege sus

pisos contra da_os ocasionados por fugas de agua. Lea y siga

estas instrucciones con cuidado.

La manguera de desag0e esta conectada a su lavadora.

Para evitar que el agua de desagiie vuelva a la lavadora:

• No enderece la manguera de desag(Je, y no fuerce el exceso

de la manguera de desagQe dentro del tubo vertical. La

manguera debe quedar asegurada pero Io suficientemente

floja que permita un espacio para el aire.

• No tienda el exceso de la manguera en el fondo del lavadero.

Desagiie por el piso

Quizas necesite piezas adicionales. Vea desag(Je per el piso en la

secci6n "Herramientas y piezas".

Coloque el cable electrico encima de la lavadora.

Asegure la manguera de desag0e a la pata del lavadero o al

tubo vertical utilizando el fleje rebordeado que viene con la

lavadora. (Vea las ilustraciones A y B.)

Si la lavadora esta contra la pared, mueva la lavadora

ligeramente hacia fuera antes de inclinarla hacia atras. Si la

lavadora no esta nivelada, primero apuntale la parte frontal

con un bloque de madera y regule las patas segQn sea

necesario; despues apuntale la parte de atras y regule las

patas segt]n sea necesario. Repita este paso hasta que la

lavadora quede nivelada.

AsegOrese de que las cuatro patas esten estables y

descansando sobre el suelo. Despues verifique que el

aparato este perfectamente nivelado (use un nivel).

Una vez que la lavadora este nivelada, use una Ilave de boca

de 17 mm para apretar las tuercas de las patas contra el

gabinete de la lavadora.

IMPORTANTE: Se deben ajustar las cuatro patas. Si no se

aprietan las tuercas contra el gabinete de la lavadora, la

lavadora podrfa vibrar.

4. La lavadora no debera moverse del frente hacia atras, de

lade a lado o diagonalmente cuando se la empuje sobre sus

bordes superiores.

5. Deslice la lavadora a su ubicaci6n final.

6. Verifique el grado de nivelaci6n de la lavadora.

1. Revise los requisitos electricos. Asegt]rese de contar con la

fuente de electricidad correcta y el metodo recomendado de

conexi6n a tierra. Vea "Requisites electricos".

2. Cerci6rese de que todas las piezas esten instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para vet

cual se omiti6.

3. Cerci6rese de tener todas las herramientas necesarias.

4. Deshagase o recicle todos los materiales de embalaje.

5. Cerci6rese de que los grifos del agua esten abiertos.

6. Revise si hay fugas de agua alrededor de los grifos y las

mangueras de entrada.

Si los grifos de la lavadora y el tubo vertical de desagQe estan

empotrados (vea la ilustraci6n C), ponga el extreme en forma

de gancho de la manguera de desag0e en el tube vertical.

Enrolle el fleje rebordeado con firmeza alrededor de las

mangueras de entrada del agua y de la manguera de

desagQe.

No fuerce el exceso de la manguera de desagOe dentro del tubo

vertical.

La nivelaci6n apropiada de su lavadora evita el ruido excesivo y

la vibraci6n.

1. Revise si la lavadora esta nivelada colocando un nivel en el

borde superior de la lavadora, primero de lado a lado, luego

de frente hacia atras.

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminates.

No quite emterminam de conexi6n a tierrao

No use un adaptador.

No use un cable electrico de extenei6n.

No seguir estae inetrucciones puede ocaeionar

marnuerte, incendio o choque electrico.

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

Lea "Uso de la lavadora".

Para probar y limpiar su lavadora, mida 1/2de la cantidad

normal recomendada de detergente de alto rendimiento (HE)

en polvo o Ifquido. Vierta el detergente en el dep6sito del

detergente. Seleccione Normal/Informal (NORMAL/CASUAL)

y luego seleccione Sostenga para poner en marcha (HOLD

TO START). Deje que la lavadora funcione durante un ciclo

complete.

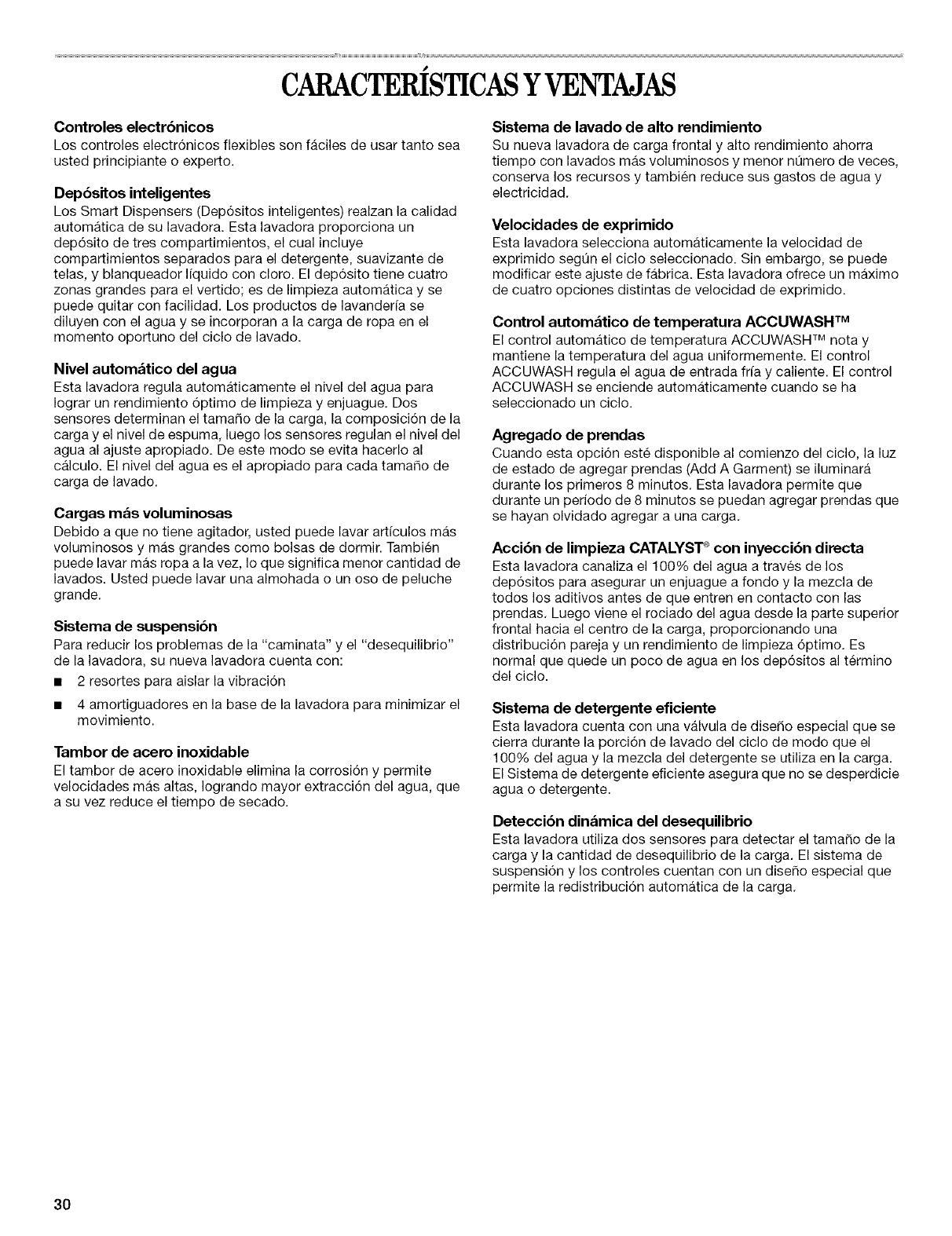

CARAC RISTICASYVENTMAS

Controles electrbnicos

Los controles electr6nicos flexibles son faciles de usar tanto sea

usted principiante o experto.

Depbsitos inteligentes

Los Smart Dispensers (Dep6sitos inteligentes) realzan la calidad

automatica de su lavadora. Esta lavadora proporciona un

dep6sito de tres compartimientos, el cual incluye

compartimientos separados para el detergente, suavizante de

telas, y blanqueador liquido con cloro. El dep6sito tiene cuatro

zonas grandes para el vertido; es de limpieza automatica y se

puede quitar con facilidad. Los productos de lavanderia se

diluyen con el agua y se incorporan a la carga de ropa en el

momento oportuno del ciclo de lavado.

Nivel autom&tico del agua

Esta lavadora regula automaticamente el nivel del agua para

Iograr un rendimiento 6ptimo de limpieza y enjuague. Dos

sensores determinan el tamafio de la carga, la composicidn de la

carga y el nivel de espuma, luego los sensores regulan el nivel del

agua al ajuste apropiado. De este modo se evita hacerlo al

calculo. El nivel del agua es el apropiado para cada tamafio de

carga de lavado.

Cargas m&s voluminosas

Debido a que no tiene agitador, usted puede lavar articulos mas

voluminosos y mas grandes come bolsas de dormir. Tambien

puede lavar mas ropa a la vez, Io que significa menor cantidad de

lavados. Usted puede lavar una almohada o un oso de peluche

grande.

Sistema de suspensibn

Para reducir los problemas de la "caminata" y el "desequilibrio"

de la lavadora, su nueva lavadora cuenta con:

• 2 resortes para aislar la vibracidn

• 4 amortiguadores en la base de la lavadora para minimizar el

movimiento.

Tambor de acero inoxidable

El tambor de acero inoxidable elimina la corrosi6n y permite

velocidades mas altas, Iogrando mayor extracci6n del agua, que

a su vez reduce el tiempo de secado.

Sistema de lavado de alto rendimiento

Su nueva lavadora de carga frontal y alto rendimiento ahorra

tiempo con lavados mas voluminosos y menor n_mero de veces,

conserva los recursos y tambien reduce sus gastos de agua y

electricidad.

Velocidades de exprimido

Esta lavadora selecciona automaticamente la velocidad de

exprimido segun el ciclo seleccionado. Sin embargo, se puede

modificar este ajuste de fabrica. Esta lavadora ofrece un maximo

de cuatro opciones distintas de velocidad de exprimido.

Control autom&tico de temperatura ACCUWASH TM

El control automatico de temperatura ACCUWASH TM nota y

mantiene la temperatura del agua uniformemente. El control

ACCUWASH regula el agua de entrada fria y caliente. El control

ACCUWASH se enciende automaticamente cuando se ha

seleccionado un ciclo.

Agregado de prendas

Cuando esta opci6n este disponible al comienzo del ciclo, la luz

de estado de agregar prendas (Add A Garment) se iluminara

durante los primeros 8 minutos. Esta lavadora permite que

durante un periodo de 8 minutes se puedan agregar prendas que

se hayan olvidado agregar a una carga.

Accibn de limpieza CATALYST c_con inyeccibn directa

Esta lavadora canaliza el 100% del agua a traves de los

dep6sitos para asegurar un enjuague a fondo y la mezcla de

todos los aditivos antes de que entren en contacto con las

prendas. Luego viene el rociado del agua desde la parte superior

frontal hacia el centre de la carga, proporcionando una

distribuci6n pareja y un rendimiento de limpieza 6ptimo. Es

normal que quede un poco de agua en los dep6sitos al termino

del ciclo.

Sistema de detergente eficiente

Esta lavadora cuenta con una valvula de disefio especial que se

cierra durante la porci6n de lavado del ciclo de modo que el

100% del agua y la mezcla del detergente se utiliza en la carga.

El Sistema de detergente eficiente asegura que no se desperdicie

agua o detergente.

Deteccibn din&mica del desequilibrio

Esta lavadora utiliza dos sensores para detectar el tamafio de la

carga y la cantidad de desequilibrio de la carga. El sistema de

suspensi6n y los controles cuentan con un disefio especial que

permite la redistribuci6n automatica de la carga.

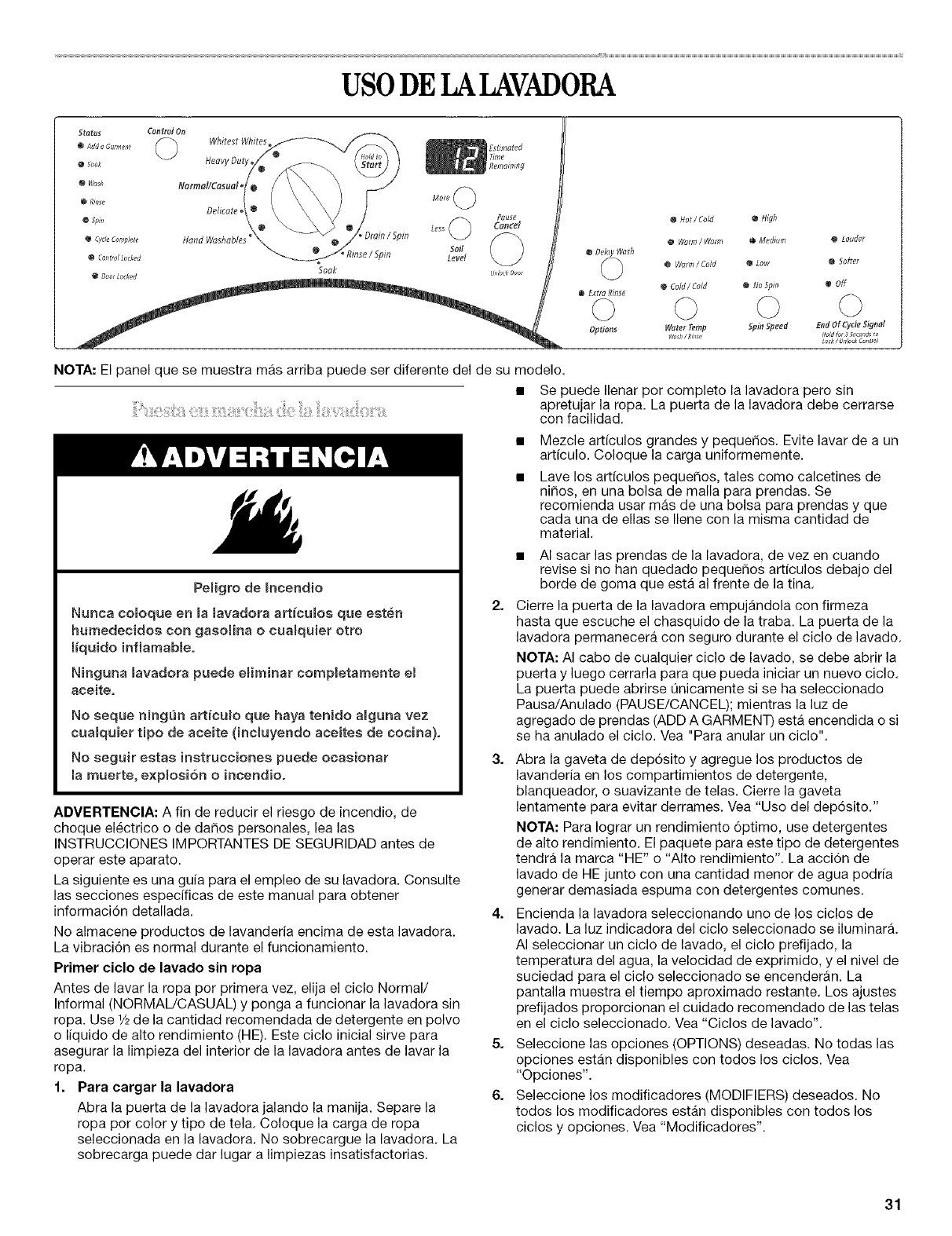

USODELALAVADORA

*Drain 15pin

ODelayWash

•Extr_ Rinse

Options

®Hot/do/d Qfllgh

0Wefm/ Warro •M_dium eLouder

•Warm/Cold •Low 05offer

0Cold/do/d @NoSpin •Off

Wa_erTemp 5pro _eed End OfCycleSignel

NOTA: El panel que se muestra mas arriba puede ser diferente del de su modelo.

Peffgro de Incendio

Nunca comoque en mamavadora articumos que esten

humedecidos con gasolina o cua_quier otto

I_quido inflarnable.

Ninguna _avadora puede e_irninar completarnente el

aceite.

No seque ningun art_cu_o que haya tenido a_guna vez

cualquier tipo de aceite (incluyendo aceitee de cocina),

No seguir estas instrucciones puede ocaeionar

la muerte, exp_oei6n o incendio.

ADVERTENClA: A fin de reducir el riesgo de incendio, de

choque electrico o de daSos personales, lea las

INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de

operar este aparato.

La siguiente es una guia para el empleo de su lavadora. Consulte

las secciones especificas de este manual para obtener

informaci6n detallada.

No almacene productos de lavanderia encima de esta lavadora.

La vibraci6n es normal durante el funcionamiento.

Primer ciclo de lavado sin ropa

Antes de lavar la ropa per primera vez, elija el ciclo Normal/

Informal (NORMAL/CASUAL) y ponga a funcionar la lavadora sin

ropa. Use V_de la cantidad recomendada de detergente en polvo

o liquido de alto rendimiento (HE). Este ciclo inicial sirve para

asegurar la limpieza del interior de la lavadora antes de lavar la

ropa.

1. Para cargar la lavadora

Abra la puerta de la lavadora jalando la manija. Separe la

ropa per color y tipo de tela. Coloque la carga de ropa

seleccionada en la lavadora. No sobrecargue la lavadora. La

sobrecarga puede dar lugar a limpiezas insatisfactorias.

• Se puede Ilenar por completo la lavadora pero sin

apretujar la ropa. La puerta de la lavadora debe cerrarse

con facilidad.

Mezcle art[culos grandes y pequer_os. Evite lavar de a un

art[culo. Coloque la carga uniformemente.

Lave los art[culos pequeSos, tales como calcetines de

niSos, en una bolsa de malla para prendas. Se

recomienda usar mas de una bolsa para prendas y que

cada una de elias se Ilene con la misma cantidad de

material.

• AI sacar las prendas de la lavadora, de vez en cuando

revise si no han quedado pequeSos art[culos debajo del

borde de goma que esta al frente de la tina.

Cierre la puerta de la lavadora empujandola con firmeza

hasta que escuche el chasquido de la traba. La puerta de la

lavadora permanecera con seguro durante el ciclo de lavado.

NOTA: AI cabo de cualquier ciclo de lavado, se debe abrir la

puerta y luego cerrarla para que pueda iniciar un nuevo ciclo.

La puerta puede abrirse Qnicamente si se ha seleccionado

Pausa/Anulado (PAUSE/CANCEL); mientras la luz de

agregado de prendas (ADD A GARMENT) esta encendida o si

se ha anulado el ciclo. Vea "Para anular un ciclo".

Abra la gaveta de dep6sito y agregue los productos de

lavanderia en los compartimientos de detergente,

blanqueador, o suavizante de telas. Cierre la gaveta

lentamente para evitar derrames. Vea "Uso del dep6sito."

NOTA: Para Iograr un rendimiento 6ptimo, use detergentes

de alto rendimiento. El paquete para este tipo de detergentes

tendra la marca "HE" o "Alto rendimiento". La acci6n de

lavado de HE junto con una cantidad menor de agua podr[a

generar demasiada espuma con detergentes comunes.

4. Encienda la lavadora seleccionando uno de los ciclos de

lavado. La luz indicadora del ciclo seleccionado se iluminar&

AI seleccionar un ciclo de lavado, el ciclo prefijado, la

temperatura del agua, la velocidad de exprimido, y el nivel de

suciedad para el ciclo seleccionado se encenderan. La

pantalla muestra el tiempo aproximado restante. Los ajustes

prefijados proporcionan el cuidado recomendado de las telas

en el ciclo seleccionado. Vea "Ciclos de lavado".

5. Seleccione las opciones (OPTIONS) deseadas. No todas las

opciones estan disponibles con todos los ciclos. Vea

"Opciones".

6. Seleccione los modificadores (MODIFIERS) deseados. No

todos los modificadores estan disponibles con todos los

ciclos y opciones. Vea "Modificadores".

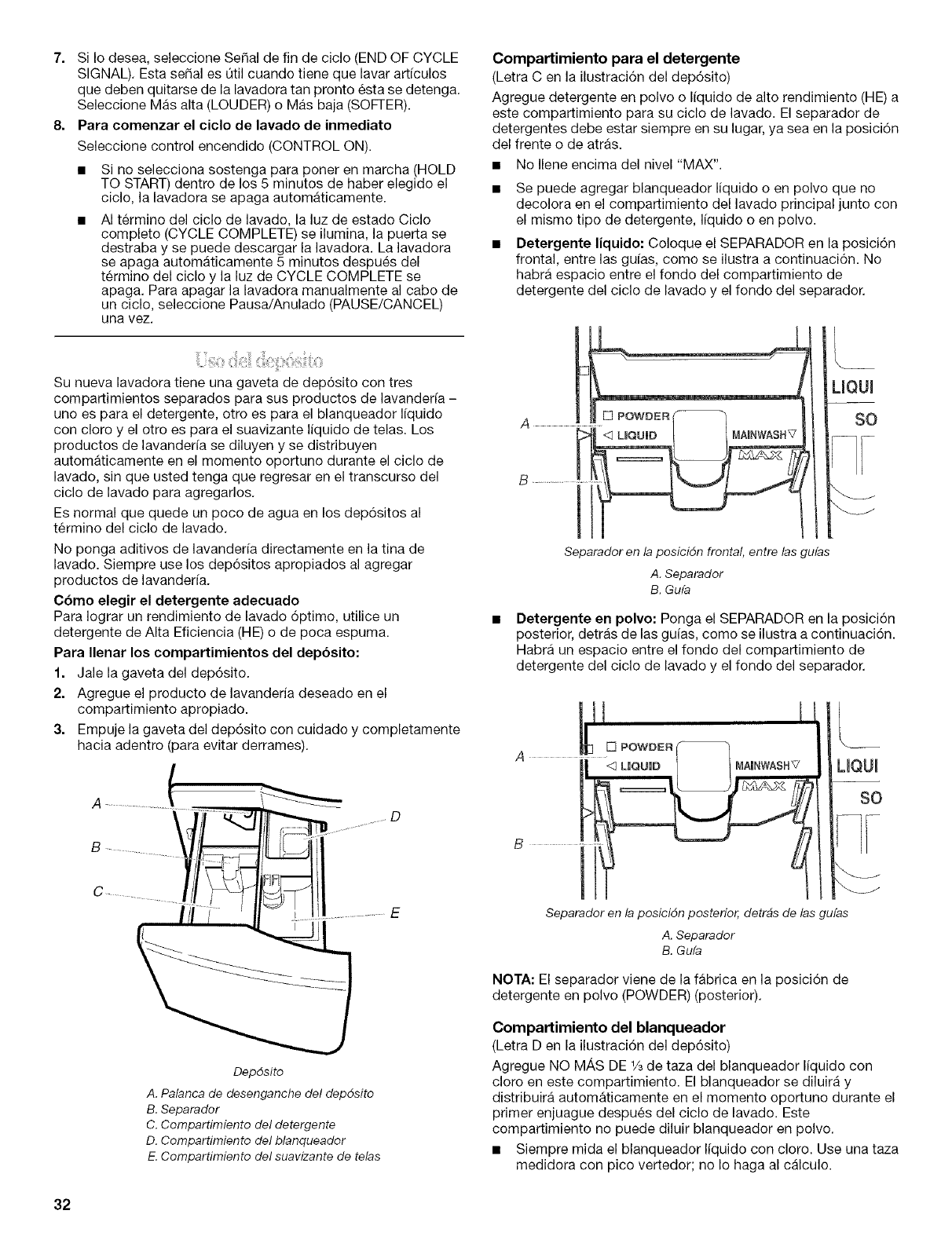

7. Si Io desea, seleccione Serial de fin de ciclo (END OF CYCLE

SIGNAL), Esta serial es Qtil cuando tiene que lavar artfculos

que deben quitarse de la lavadora tan pronto esta se detenga,

Seleccione Mas alta (LOUDER) o Mas baja (SOFTER).

8. Para comenzar el ciclo de lavado de inmediato

Seleccione control encendido (CONTROL ON).

Si no selecciona sostenga para poner en marcha (HOLD

TO START) dentro de los 5 minutos de haber elegido el

ciclo, la lavadora se apaga automaticamente.

AI termino del ciclo de lavado, la luz de estado Ciclo

completo (CYCLE COMPLETE) se ilumina, la puerta se

destraba y se puede descargar la lavadora. La lavadora

se apaga automaticamente 5 minutos despues del

termino del ciclo y la luz de CYCLE COMPLETE se

apaga. Para apagar la lavadora manualmente al cabo de

un ciclo, seleccione Pausa/Anulado (PAUSE/CANCEL

una vez.

Su nueva lavadora tiene una gaveta de dep6sito con tres

compartimientos separados para sus productos de lavanderfa -

uno es para el detergente, otro es para el blanqueador Ifquido

con cloro y el otro es para el suavizante liquido de telas. Los

productos de lavanderfa se diluyen y se distribuyen

automaticamente en el momento oportuno durante el ciclo de

lavado, sin que usted tenga que regresar en el transcurso del

ciclo de lavado para agregarlos,

Es normal que quede un poco de agua en los dep6sitos al

termino del ciclo de lavado,

No ponga aditivos de lavanderfa directamente en la tina de

lavado. Siempre use los dep6sitos apropiados al agregar

productos de lavanderfa.

C6mo elegir el detergente adecuado

Para Iograr un rendimiento de lavado 6ptimo, utilice un

detergente de Alta Eficiencia (HE) o de poca espuma.

Para Ilenar los compartimientos del depbsito:

1. Jale la gaveta del dep6sito.

2. Agregue el producto de lavanderia deseado en el

compartimiento apropiado.

3. Empuje la gaveta del dep6sito con cuidado y completamente

hacia adentro (para evitar derrames).

r .......D

..............!1

Depdsito

A. Paianca de desenganche del depdsito

B. Separador

C. Compartimiento del detergente

D. Compartimiento del blanqueador

E. Compartimiento del suavizante de teias

Compartimiento para el detergente

(Letra C en la ilustracidn del depdsito)

Agregue detergente en polvo o Ifquido de alto rendimiento (HE) a

este compartimiento para su ciclo de lavado. El separador de

detergentes debe estar siempre en su lugar, ya sea en la posicidn

del frente o de atras.

• No Ilene encima del nivel "MAX".

• Se puede agregar blanqueador liquido o en polvo que no

decolora en el compartimiento del lavado principal junto con

el mismo tipo de detergente, Ifquido o en polvo.

Detergente liquido: Coloque el SEPARADOR en la posici6n

frontal, entre las gufas, como se ilustra a continuaci6n. No

habra espacio entre el fondo del compartimiento de

detergente del ciclo de lavado y el fondo del separador.

M <L,oo,oL I AINwAs"

B......................_l

Separador en ia posicidn frontal entre/as

A, Separador

B. Guia

LiQUi

utas

Detergente en polvo: Ponga el SEPARADOR en la posici6n

posterior, detras de las guias, como se ilustra a continuaci6n.

Habra un espacio entre el fondo del compartimiento de

detergente del ciclo de lavado y el fondo del separador.

owo,o

A <L.oo.o MAI.wAs.

Separador on ia posicidn posterior, detr_s de/as

A. Separador

B. Gufa

LiQUi

utas

NOTA: El separador viene de la fabrica en la posici6n de

detergente en polvo (POWDER) (posterior).

Compartimiento del blanqueador

(Letra Den la ilustraci6n del dep6sito)

Agregue NO MAS DE 1/3de taza del blanqueador Ifquido con

cloro en este compartimiento. El blanqueador se diluira y

distribuira automaticamente en el momento oportuno durante el

primer enjuague despues del ciclo de lavado. Este

compartimiento no puede diluir blanqueador en polvo,

• Siempre mida el blanqueador Ifquido con cloro. Use una taza

medidora con pico vertedor; no Io haga al cMculo.

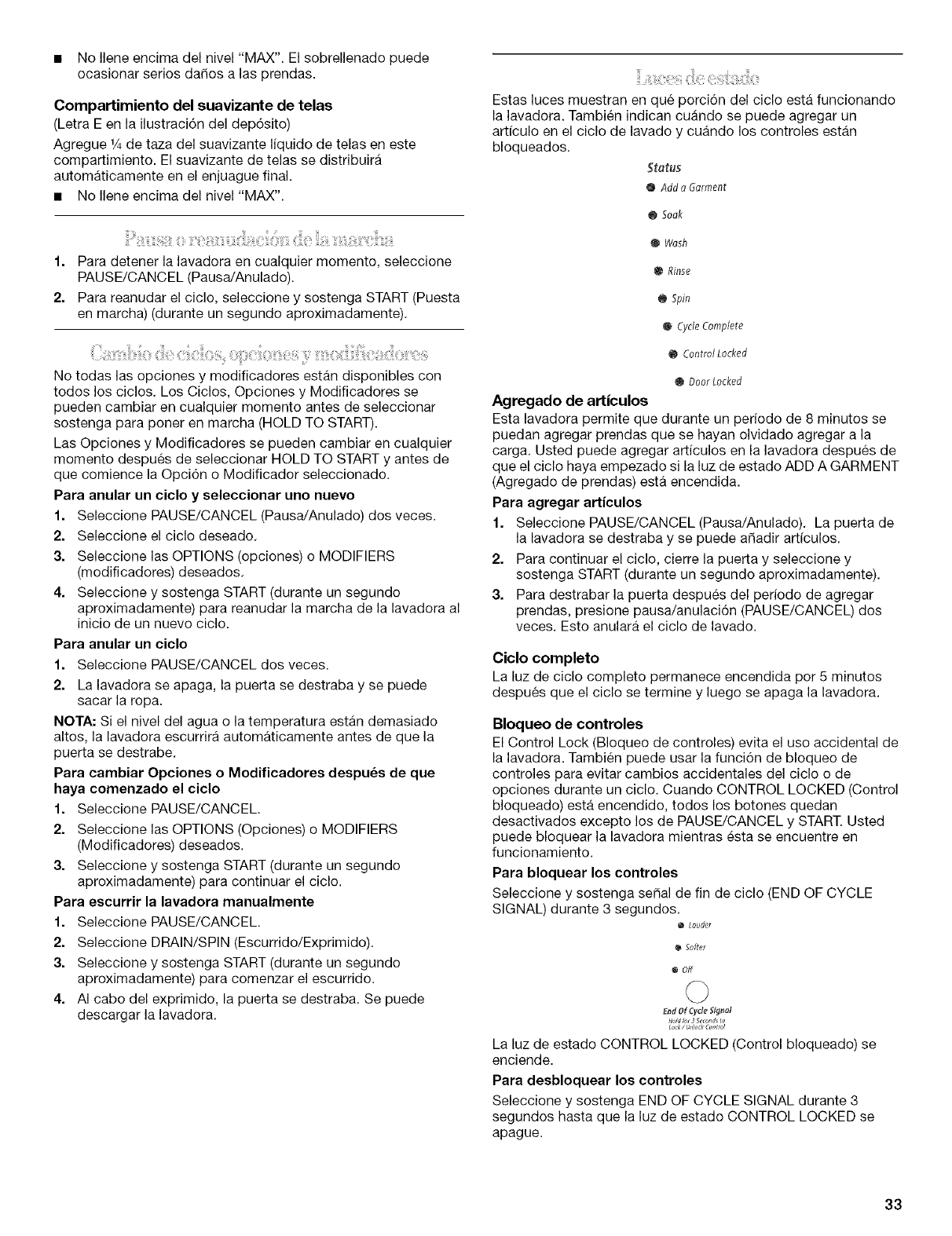

• No Ilene encima del nivel "MAX". El sobrellenado puede

ocasionar serios dafios alas prendas.

Compartimiento del suavizante de telas

(Letra E en la ilustraci6n del dep6sito)

Agregue 1/4de taza del suavizante liquido de telas en este

compartimiento. El suavizante de telas se distribuira

automaticamente en el enjuague final.

• No Ilene encima del nivel "MAX".

1. Para detener la lavadora en cualquier momento, seleccione

PAUSE/CANCEL (Pausa/Anulado).

2. Para reanudar el ciclo, seleccione y sostenga START (Puesta

en marcha) (durante un segundo aproximadamente).

No todas las opciones y modificadores estan disponibles con

todos los ciclos. Los Ciclos, Opciones y Modificadores se

pueden cambiar en cualquier momento antes de seleccionar

sostenga para poner en marcha (HOLD TO START).

Las Opciones y Modificadores se pueden cambiar en cualquier

momento despues de seleccionar HOLD TO START y antes de

que comience la Opci6n o Modificador seleccionado.

Para anular un ciclo y seleccionar uno nuevo

1. Seleccione PAUSE/CANCEL (Pausa/Anulado) dos veces.

2. Seleccione el ciclo deseado.

3. Seleccione las OPTIONS (opciones) o MODIFIERS

(modificadores) deseados.

4. Seleccione y sostenga START (durante un segundo

aproximadamente) para reanudar la marcha de la lavadora al

inicio de un nuevo ciclo.

Para anular un ciclo

1. Seleccione PAUSE/CANCEL dos veces.

2. La lavadora se apaga, la puerta se destraba y se puede

sacar la ropa.

NOTA: Si el nivel del agua o la temperatura estan demasiado

altos, la lavadora escurrira automaticamente antes de que la

puerta se destrabe.

Para cambiar Opciones o Modificadores despu_s de que

haya cornenzado el ciclo

1. Seleccione PAUSE/CANCEL

2. Seleccione las OPTIONS (Opciones) o MODIFIERS

(Modificadores) deseados.

3. Seleccione y sostenga START (durante un segundo

aproximadamente) para continuar el ciclo.

Para escurrir la lavadora manualmente

1. Seleccione PAUSE/CANCEL.

2. Seleccione DRAIN/SPIN (Escurrido/Exprimido).

3. Seleccione y sostenga START (durante un segundo

aproximadamente) para comenzar el escurrido.

4. AI cabo del exprimido, la puerta se destraba. Se puede

descargar la lavadora.

Estas luces muestran en que porci6n del ciclo esta funcionando

la lavadora. Tambien indican cuando se puede agregar un

artfculo en el ciclo de lavado y cuando los controles estan

bloqueados.

Stetus

@Add a Garment

@Joak

@ W_sh

@Rinse

@5pin

@O!de Complete

@ ControlLocked

@Door Locked

Agregado de articulos

Esta lavadora permite que durante un periodo de 8 minutos se

puedan agregar prendas que se hayan olvidado agregar a la

carga. Usted puede agregar articulos en la lavadora despues de

que el ciclo haya empezado si la luz de estado ADD A GARMENT

(Agregado de prendas) esta encendida.

Para agregar articulos

1. Seleccione PAUSE/CANCEL (Pausa/Anulado). La puerta de

la lavadora se destraba y se puede affadir artfculos.

2. Para continuar el ciclo, cierre la puerta y seleccione y

sostenga START (durante un segundo aproximadamente).

3. Para destrabar la puerta despues del periodo de agregar

prendas, presione pausa/anulaci6n (PAUSE/CANCEL) dos

veces. Esto anulara el ciclo de lavado.

Ciclo completo

La luz de ciclo completo permanece encendida por 5 minutos

despues que el ciclo se termine y luego se apaga la lavadora.

Bloqueo de controles

El Control Lock (Bloqueo de controles) evita el uso accidental de

la lavadora. Tambien puede usar la funci6n de bloqueo de

controles para evitar cambios accidentales del ciclo o de

opciones durante un ciclo. Cuando CONTROL LOCKED (Control

bloqueado) esta encendido, todos los botones quedan

desactivados excepto los de PAUSE/CANCEL y START. Usted

puede bloquear la lavadora mientras esta se encuentre en

funcionamiento.

Para bloquear los controles

Seleccione y sostenga seffal de fin de ciclo (END OF CYCLE

SIGNAL) durante 3 segundos.

@Louder

OSofter

eoff

End Of CycleSignet

_dd _r 3 5e_n_ _

La luz de estado CONTROL LOCKED (Control bloqueado) se

enciende.

Para desbloquear los controles

Seleccione y sostenga END OF CYCLE SIGNAL durante 3

segundos hasta que la luz de estado CONTROL LOCKED se

apague.

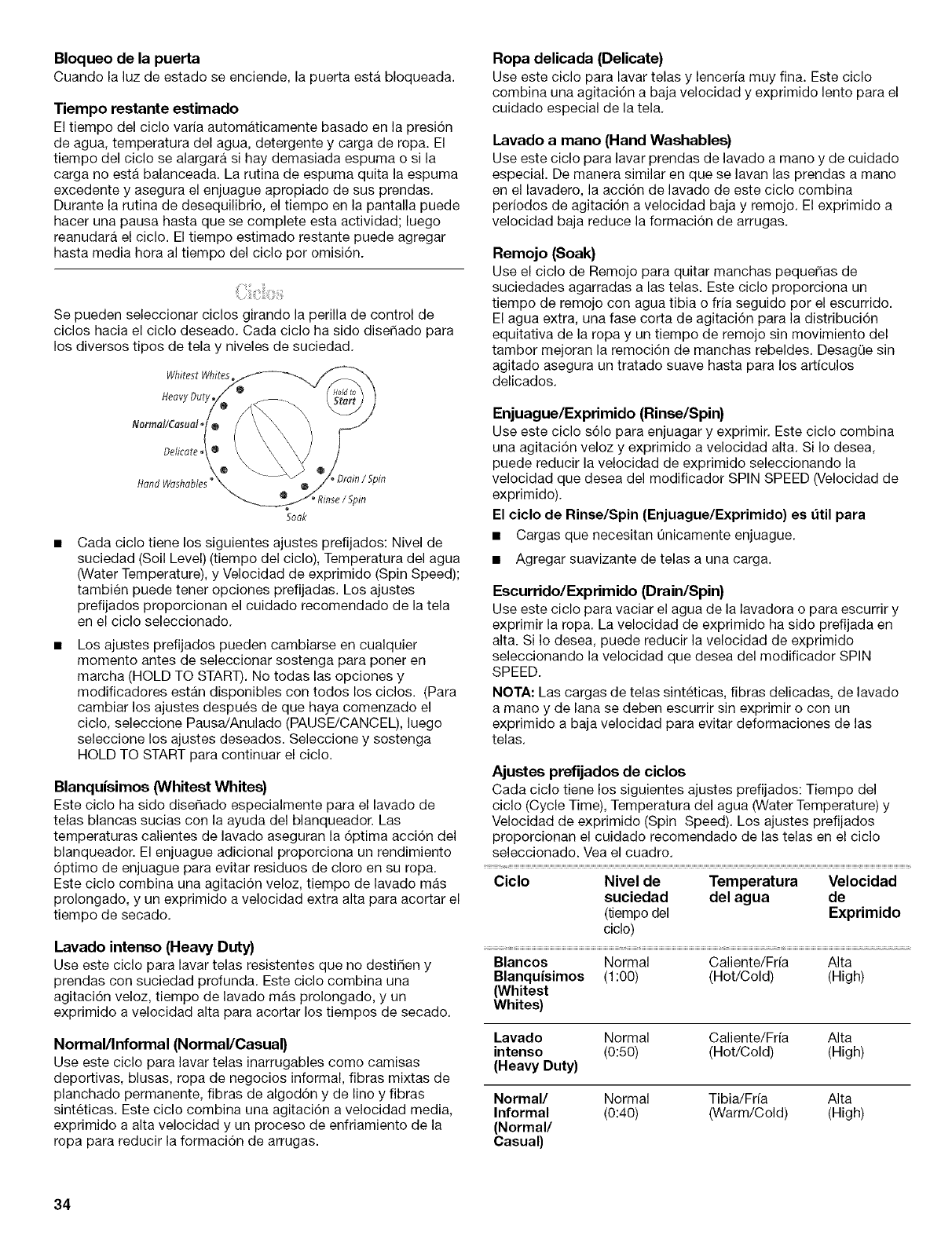

Bloqueodelapuerta

Cuando la luz de estado se enciende, la puerta esta bloqueada.

Tiempo restante estimado

El tiempo del ciclo varia automaticamente basado en la presi6n

de agua, temperatura del agua, detergente y carga de ropa. El

tiempo del ciclo se alargara si hay demasiada espuma o si la

carga no esta balanceada. La rutina de espuma quita la espuma

excedente y asegura el enjuague apropiado de sus prendas.

Durante la rutina de desequilibrio, el tiempo en la pantalla puede

hacer una pausa hasta que se complete esta actividad; luego

reanudara el ciclo. El tiempo estimado restante puede agregar

hasta media hora al tiempo del ciclo por omisidn.

Se pueden seleccionar ciclos girando la perilla de control de

ciclos hacia el ciclo deseado. Cada ciclo ha sido disefiado para

los diversos tipos de tela y niveles de suciedad.

Soak

Cada ciclo tiene los siguientes ajustes prefijados: Nivel de

suciedad (Soil Level) (tiempo del ciclo), Temperatura del agua

(Water Temperature), y Velocidad de exprimido (Spin Speed);

tambien puede tener opciones prefijadas. Los ajustes

prefijados proporcionan el cuidado recomendado de la tela

en el ciclo seleccionado.

Los ajustes prefijados pueden cambiarse en cualquier

momento antes de seleccionar sostenga para poner en

marcha (HOLD TO START). No todas las opciones y

modificadores estan disponibles con todos los ciclos. (Para

cambiar los ajustes despues de que haya comenzado el

ciclo, seleccione Pausa/Anulado (PAUSE/CANCEL), luego

seleccione los ajustes deseados. Seleccione y sostenga

HOLD TO START para continuar el ciclo.

Blanquisimos (Whitest Whites)

Este ciclo ha sido disefiado especialmente para el lavado de

telas blancas sucias con la ayuda del blanqueador. Las

temperaturas calientes de lavado aseguran la 6ptima acci6n del

blanqueador. El enjuague adicional proporciona un rendimiento

6ptimo de enjuague para evitar residuos de cloro en su ropa.

Este ciclo combina una agitaci6n veloz, tiempo de lavado mas

prolongado, y un exprimido a velocidad extra alta para acortar el

tiempo de secado.

Lavado intenso (Heavy Duty)

Use este ciclo para lavar telas resistentes que no desti_en y

prendas con suciedad profunda. Este ciclo combina una

agitaci6n veloz, tiempo de lavado mas prolongado, y un

exprimido a velocidad alta para acortar los tiempos de secado.

Normal/Informal (Normal/Casual)

Use este ciclo para lavar telas inarrugables como camisas

deportivas, blusas, ropa de negocios informal, fibras mixtas de

planchado permanente, fibras de algod6n y de lino y fibras

sinteticas. Este ciclo combina una agitaci6n a velocidad media,

exprimido a alta velocidad y un proceso de enfriamiento de la

ropa para reducir la formaci6n de arrugas.

Ropa delicada (Delicate)

Use este ciclo para lavar telas y lencerfa muy fina. Este ciclo

combina una agitaci6n a baja velocidad y exprimido lento para el

cuidado especial de la tela.

Lavado a mano (Hand Washables)

Use este ciclo para lavar prendas de lavado a mano y de cuidado

especial. De manera similar en que se lavan las prendas a mano

en el lavadero, la acci6n de lavado de este ciclo combina

periodos de agitaci6n a velocidad baja y remojo. El exprimido a

velocidad baja reduce la formaci6n de arrugas.

Remojo (Soak)

Use el ciclo de Remojo para quitar manchas peque_as de

suciedades agarradas a las telas. Este ciclo proporciona un

tiempo de remojo con agua tibia o fria seguido por el escurrido.

El agua extra, una fase corta de agitaci6n para la distribuci6n

equitativa de la ropa y un tiempo de remojo sin movimiento del

tambor mejoran la remoci6n de manchas rebeldes. Desag0e sin

agitado asegura un tratado suave hasta para los artfculos

delicados.

Enjuague/Exprimido (Rinse/Spin)

Use este ciclo s61o para enjuagar y exprimir. Este ciclo combina

una agitaci6n veloz y exprimido a velocidad alta. Si Io desea,

puede reducir la velocidad de exprimido seleccionando la

velocidad que desea del modificador SPIN SPEED (Velocidad de

exprimido).

El ciclo de Rinse/Spin (Enjuague/Exprimido) es t_til para

• Cargas que necesitan 0nicamente enjuague.

• Agregar suavizante de telas a una carga.

Escurrido/Exprimido (Drain/Spin)

Use este ciclo para vaciar el agua de la lavadora o para escurrir y

exprimir la ropa. La velocidad de exprimido ha sido prefijada en

alta. Si Io desea, puede reducir la velocidad de exprimido

seleccionando la velocidad que desea del modificador SPIN

SPEED.

NOTA: Las cargas de telas sinteticas, fibras delicadas, de lavado

a mano y de lana se deben escurrir sin exprimir o con un

exprimido a baja velocidad para evitar deformaciones de las

telas.

Ajustes prefijados de ciclos

Cada ciclo tiene los siguientes ajustes prefijados: Tiempo del

ciclo (Cycle Time), Temperatura del agua (Water Temperature) y

Velocidad de exprimido (Spin Speed). Los ajustes prefijados

proporcionan el cuidado recomendado de las telas en el ciclo

seleccionado. Vea el cuadro.

Ciclo Nivel de Temperatura Velocidad

suciedad del agua de

(tiempodel Exprimido

ciclo)

Blancos Normal Caliente/Fria AIta

Blanquisimos (1:00) (Hot/Cold) (High)

(Whitest

Whites)

Lavado Normal Caliente/Fria Alta

intense (0:50) (Hot/Cold) (High)

(Heavy Duty)

Normal/ Normal Tibia/Fria Alta

Informal (0:40) (Warm/Cold) (High)

(Normal/

Casual)

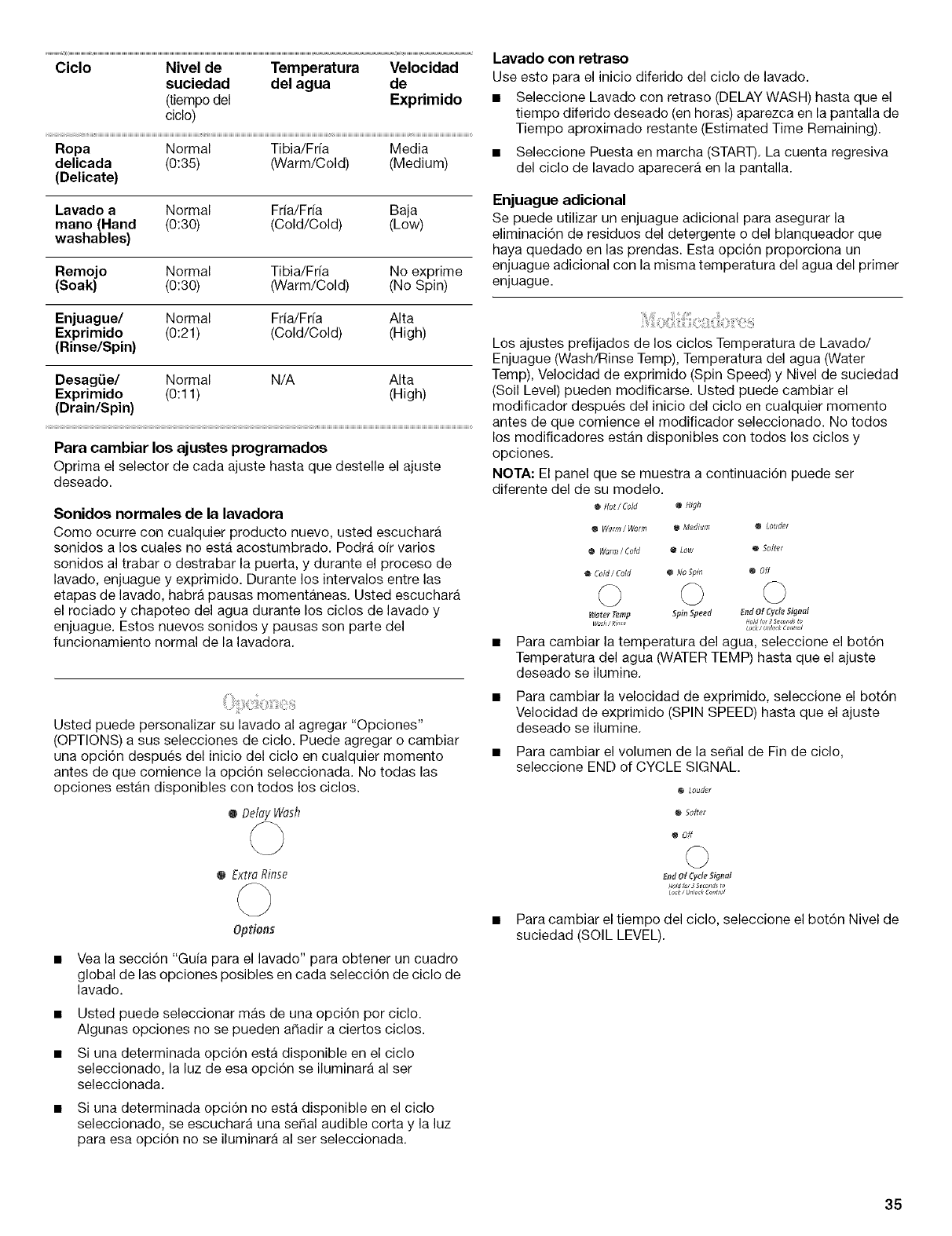

Ciclo Nivel de Temperatura Velocidad

suciedad del agua de

(tiempo del Exprimido

ciclo)

Ropa Normal Tibia/Fria Media

delicada (0:35) (Warm/Cold) (Medium)

(Delicate)

Lavado a Normal Fria/Fria Baja

mano (Hand (0:30) (Cold/Cold) (Low)

washables)

Remojo Normal Tibia/Fr_a No exprime

(Soak) (0:30) 0Narm/Cold) (No Spin)

Enjuague/ Normal Fria/Fr[a Alta

Exprimido (0:21) (Cold/Cold) (High)

(Rinse/Spin)

DesagLie/ Normal N/A AIta

Exprimido (0:11) (High)

(Drain/Spin)

Para cambiar los ajustes programados

Oprima el selector de cada ajuste hasta que destelle el ajuste

deseado.

Sonidos normales de la lavadora

Como ocurre con cualquier producto nuevo, usted escuchara

sonidos a los cuales no esta acostumbrado. Podra oir varios

sonidos al trabar o destrabar la puerta, y durante el proceso de

lavado, enjuague y exprimido. Durante los intervalos entre las

etapas de lavado, habra pausas momentaneas. Usted escuchara

el rociado y chapoteo del agua durante los ciclos de lavado y

enjuague. Estos nuevos sonidos y pausas son parte del

funcionamiento normal de la lavadora.

Usted puede personalizar su lavado al agregar "Opciones"

(OPTIONS) a sus selecciones de ciclo. Puede agregar o cambiar

una opci6n despu_s del inicio del ciclo en cualquier momento

antes de que comience la opci6n seleccionada. No todas las

opciones estan disponibles con todos los ciclos.

ODeloy Wash

Lavado con retraso

Use esto para el inicio diferido del ciclo de lavado.

• Seleccione Lavado con retraso (DELAY WASH) hasta que el

tiempo diferido deseado (en horas) aparezca en la pantalla de

Tiempo aproximado restante (Estimated Time Remaining).

• Seleccione Puesta en marcha (START). La cuenta regresiva

del ciclo de lavado aparecera en la pantalla.

Enjuague adicional

Se puede utilizar un enjuague adicional para asegurar la

eliminaci6n de residuos del detergente o del blanqueador que

haya quedado en las prendas. Esta opci6n proporciona un

enjuague adicional con la misma temperatura del agua del primer

enjuague.

Los ajustes prefijados de los ciclos Temperatura de Lavado/

Enjuague (Wash/Rinse Temp), Temperatura del agua (Water

Temp), Velocidad de exprimido (Spin Speed) y Nivel de suciedad

(Soil Level) pueden modificarse. Usted puede cambiar el

modificador despues del inicio del ciclo en cualquier momento

antes de que comience el modificador seleccionado. No todos

los modificadores estan disponibles con todos los ciclos y

opciones.

NOTA: El panel que se muestra a continuaci6n puede ser

diferente del de su modelo.

QHot/Cold _fldh

@Wrlfm/WoH_{ @M_dtLzm @Lolldst

@Woml/_old @Low @Softer

€_ Cdd/dold @ NoSpin @Off

Water romp Spin Speed EndOf (_ydeSignal

Wod,I _se _o/d for _ ;eco,_s eo

Lock / U_#eck conrrul

Para cambiar la temperatura del agua, seleccione el bot6n

Temperatura del agua (WATER TEMP) hasta que el ajuste

deseado se ilumine.

Para cambiar la velocidad de exprimido, seleccione el bot6n

Velocidad de exprimido (SPIN SPEED) hasta que el ajuste

deseado se ilumine.

Para cambiar el volumen de la serial de Fin de ciclo,

seleccione END of CYCLE SIGNAL.

@Louder

0Softer

off

@Extro Rinse

Options

Vea la secci6n "Guia para el lavado" para obtener un cuadro

global de las opciones posibles en cada selecci6n de ciclo de

lavado.

Usted puede seleccionar mas de una opci6n por ciclo.

Algunas opciones no se pueden afiadir a ciertos ciclos.

Si una determinada opci6n esta disponible en el ciclo

seleccionado, la luz de esa opci6n se iluminara al set

seleccionada.

Si una determinada opci6n no esta disponible en el ciclo

seleccionado, se escuchara una serial audible corta y la luz

para esa opci6n no se iluminara al ser seleccionada.

_nd Of Cycle _igt_e_

Hdd for3 _co,_ _o

Lock/ UnlockCo,,t,d

Para cambiar el tiempo del ciclo, seleccione el bot6n Nivel de

suciedad (SOIL LEVEL).

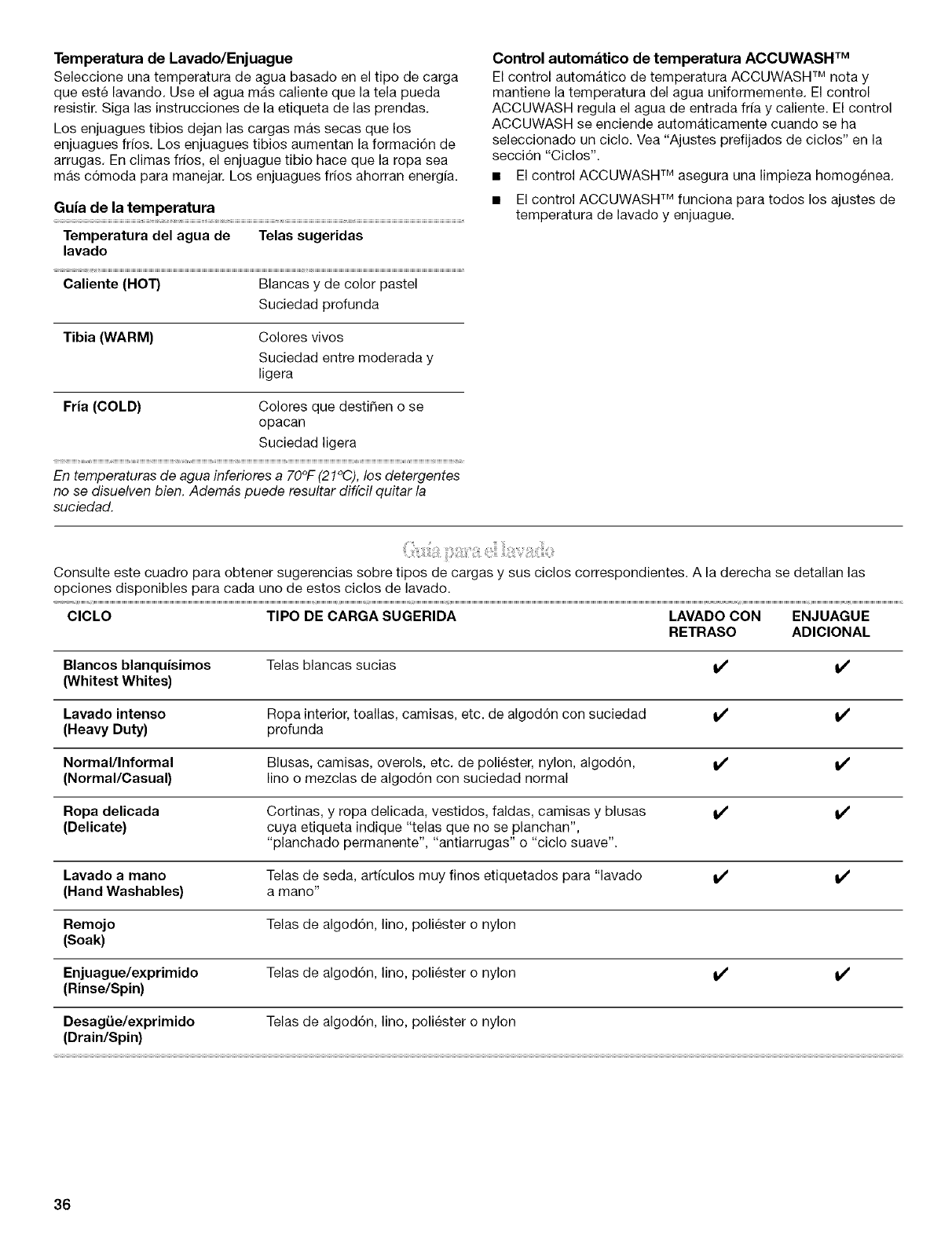

Temperatura de Lavado/Enjuague

Seleccione una temperatura de agua basado en el tipo de carga

que este lavando. Use el agua mas caliente que la tela pueda

resistir. Siga las instrucciones de la etiqueta de las prendas.

Los enjuagues tibios dejan las cargas mas secas que los

enjuagues frfos. Los enjuagues tibios aumentan la formaci6n de

arrugas. En climas frios, el enjuague tibio hace que la ropa sea

mas c6moda para manejar. Los enjuagues frios ahorran energfa.

Guia de la temperatura

Temperatura del agua de Telas sugeridas

lavado

Caliente (HOT) Blancas y de color pastel

Suciedad profunda

Tibia (WARM) Colores vivos

Suciedad entre moderada y

ligera

Fria (COLD) Colores que destiSen o se

opacan

Suciedad ligera

En temperaturas de agua inferiores a 70°F (21°C), los detergentes

no se disuelven bien. Ademas puede resultar diffcil quitar la

suciedad.

Control automatico de temperatura ACCUWASH TM

El control automatico de temperatura ACCUWASH TM nota y

mantiene la temperatura del agua uniformemente. El control

ACCUWASH regula el agua de entrada fria y caliente. El control

ACCUWASH se enciende automaticamente cuando se ha

seleccionado un ciclo. Vea "Ajustes prefijados de ciclos" en la

secci6n "Ciclos".

• El control ACCUWASH TM asegura una limpieza homogenea.

• El control ACCUWASH TM funciona para todos los ajustes de

temperatura de lavado y enjuague.

Consulte este cuadro para obtener sugerencias sobre tipos de cargas y sus ciclos correspondientes. A la derecha se detallan las

opciones disponibles para cada uno de estos ciclos de lavado.

CICLO TIPO DE CARGA SUGERIDA LAVADO CON ENJUAGUE

RETRASO ADICIONAL

Blancos blanquisimos Telas blancas sucias V' V'

(Whitest Whites)

Lavado intense Ropa interior, toallas, camisas, etc. de algod6n con suciedad V' V'

(Heavy Duty) profunda

Normal/Informal Blusas, camisas, overols, etc. de poliester, nylon, algod6n, It/ It/

(Normal/Casual} lino o mezclas de algod6n con suciedad normal

Ropa delicada Cortinas, y ropa delicada, vestidos, faldas, camisas y blusas V' V'

(Delicate) cuya etiqueta indique "telas que no se planchan",

"planchado permanente", "antiarrugas" o "ciclo suave".

Lavado a mane Telas de seda, articulos muy finos etiquetados para "lavado V' V'

(Hand Washables) a mano"

Remojo Telas de algod6n, lino, poliester o nylon

(Soak)

Enjuague/exprimido Telas de algod6n, lino, poliester o nylon V' V'

(Rinse/Spin)

DesagiJe/exprimido Telas de algod6n, lino, poliester o nylon

(Drain/Spin)

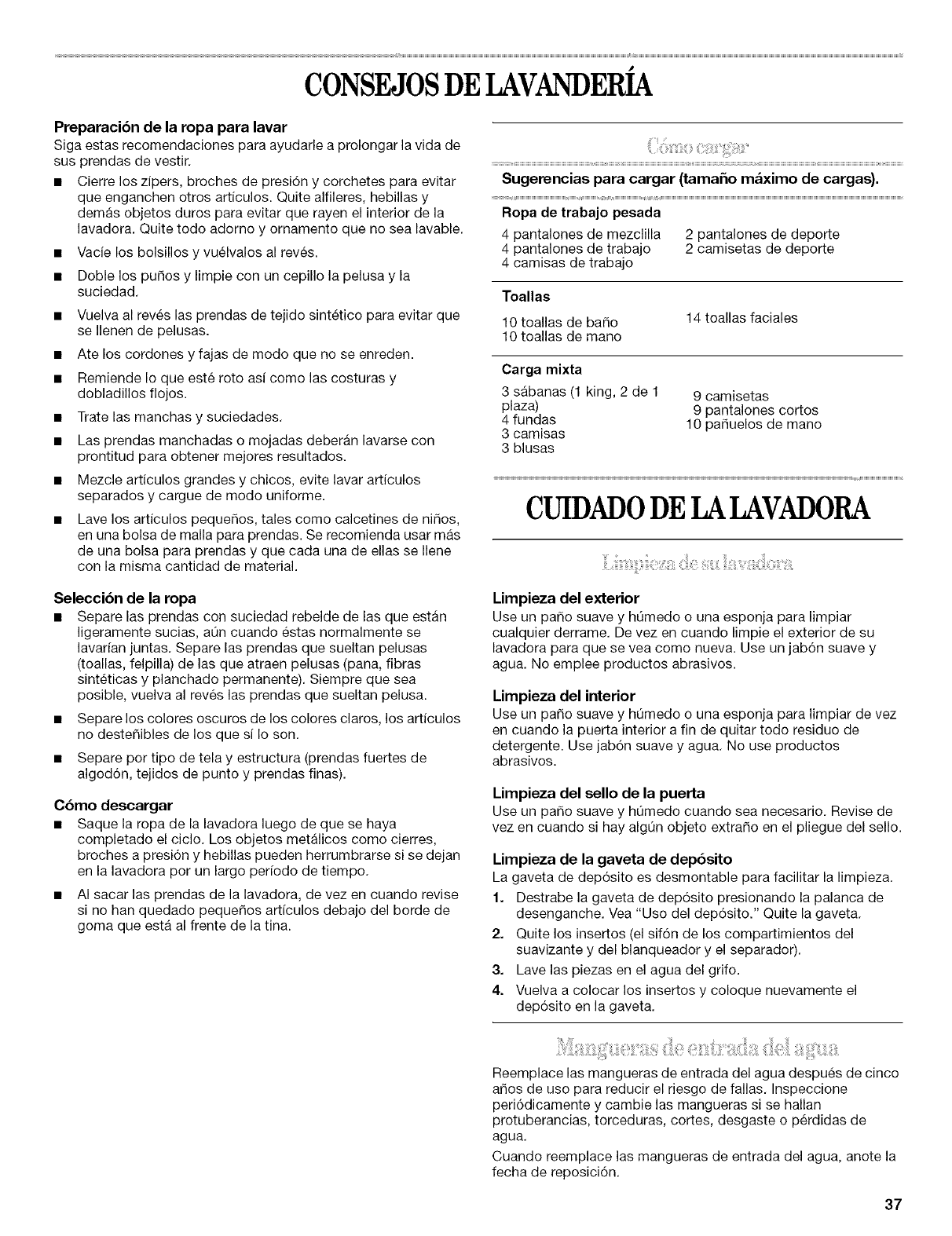

CONSEJOSDELAVANDERIA

Preparacibn de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de

sus prendas de vestir.

• Cierre los zipers, broches de presi6n y corchetes para evitar

que enganchen otros articulos. Quite alfileres, hebillas y

demas objetos duros para evitar que rayen el interior de la

lavadora. Quite todo adorno y ornamento que no sea lavable.

• Vacie los bolsillos y vuelvalos al reves.

• Doble los punos y limpie con un cepillo la pelusa y la

suciedad.

• Vuelva al reves las prendas de tejido sintetico para evitar que

se Ilenen de pelusas.

• Ate los cordones y fajas de modo que no se enreden.

• Remiende Io que este roto asi como las costuras y

dobladillos flojos.

• ]-rate las manchas y suciedades.

• Las prendas manchadas o mojadas deberan lavarse con

prontitud para obtener mejores resultados.

• Mezcle articulos grandes y chicos, evite lavar articulos

separados y cargue de modo uniforme.

Lave los articulos pequenos, tales como calcetines de ninos,

en una bolsa de malla para prendas. Se recomienda usar mas

de una bolsa para prendas y que cada una de elias se Ilene

con la misma cantidad de material.

Sugerencias para cargar (tamaho maximo de cargas).

Ropa de trabajo pesada

4 pantalones de mezclilla 2 pantalones de deporte

4 pantalones de trabajo 2 camisetas de deporte

4 camisas de trabajo

Toallas

10 toallas de bano

10 toallas de mano

14 toallas faciales

Carga mixta

3 sabanas (1 king, 2 de 1

plaza)

4 fundas

3 camisas

3 blusas

9 camisetas

9 pantalones cortos

10 panuelos de mano

CUIDADODELALAVADORA

Seleccibn de la ropa

• Separe las prendas con suciedad rebelde de las que estan

ligeramente sucias, aOn cuando estas normalmente se

lavarian juntas. Separe las prendas que sueltan pelusas

(toallas, felpilla) de las que atraen pelusas (pan& fibras

sinteticas y planchado permanente). Siempre que sea

posible, vuelva al reves las prendas que sueltan pelusa.

• Separe los colores oscuros de los colores claros, los articulos

no destenibles de los que si Io son.

• Separe per tipo de tela y estructura (prendas fuertes de

algod6n, tejidos de punto y prendas finas).

Cbmo descargar

• Saque la ropa de la lavadora luego de que se haya

completado el ciclo. Los objetos metalicos come cierres,

broches a presi6n y hebillas pueden herrumbrarse si se dejan

en la lavadora per un largo periodo de tiempo.

• AI sacar las prendas de la lavadora, de vez en cuando revise

si no han quedado pequenos art[culos debajo del borde de

goma que esta al frente de la tina.

Limpieza del exterior

Use un pane suave y hOmedo o una esponja para limpiar

cualquier derrame. De vez en cuando limpie el exterior de su

lavadora para que se vea come nueva. Use un jab6n suave y

agua. No emplee productos abrasives.

Limpieza del interior

Use un pane suave y hOmedo o una esponja para limpiar de vez

en cuando la puerta interior a fin de quitar todo residuo de

detergente. Use jab6n suave y agua. No use productos

abrasives.

Limpieza del sello de la puerta

Use un pane suave y hL_medo cuando sea necesario. Revise de

vez en cuando si hay algQn objeto extrano en el pliegue del sello.

Limpieza de la gaveta de depbsito

La gaveta de dep6sito es desmontable para facilitar la limpieza.

1. Destrabe la gaveta de dep6sito presionando la palanca de

desenganche. Vea "Use del dep6sito." Quite la gaveta.

2. Quite los insertos (el sif6n de los compartimientos del

suavizante y del blanqueador y el separador).

3. Lave las piezas en el agua del grifo.

4. Vuelva a colocar los insertos y coloque nuevamente el

dep6sito en la gaveta.

Reemplace las mangueras de entrada del agua despues de cinco

anos de uso para reducir el riesgo de fallas. Inspeccione

peri6dicamente y cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o perdidas de

agua.

Cuando reemplace las mangueras de entrada del agua, anote la

fecha de reposici6n.

iiiii! i ¸

,_i_i!i!_iiii__:iiii_;1%X_I!%_iiii_iii_ili!!:iiii_ii:_;_iii_i'_ii:i!__iii_ilii_',ii!_,__'_iii;i_i_!!iliii_iiii_:iii,_i_i;i_!i!iiiii_ii!i%i!::i,i_i!_i_

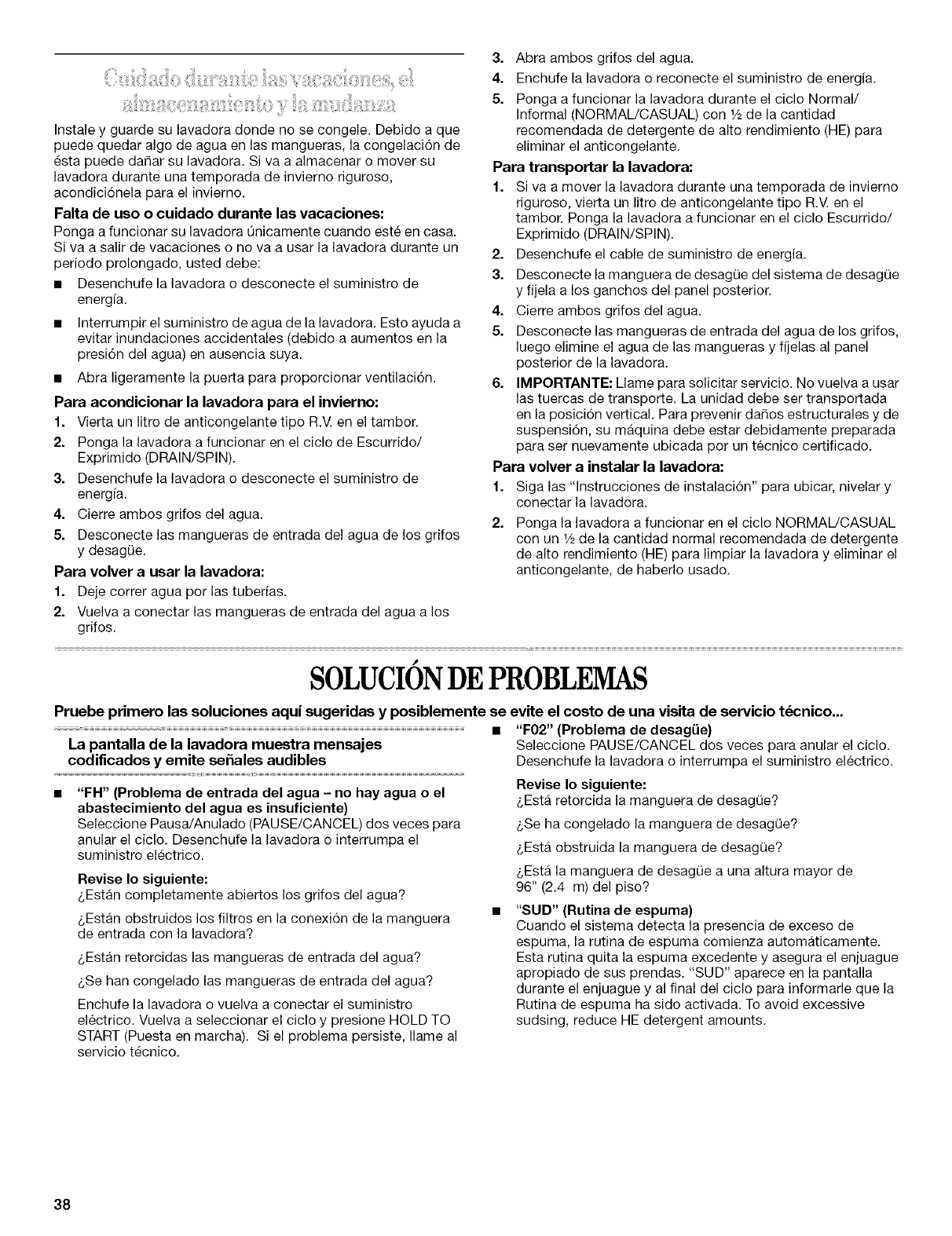

Instale y guarde su lavadora donde no se congele. Debido a que

puede quedar algo de agua en las mangueras, la congelaci6n de

esta puede dafiar su lavadora. Siva a almacenar o mover su

lavadora durante una temporada de invierno riguroso,

acondici6nela para el invierno.

Falta de uso o cuidado durante las vacaciones:

Ponga a funcionar su lavadora _nicamente cuando este en casa.

Siva a salir de vacaciones o no va a usar la lavadora durante un

periodo prolongado, usted debe:

• Desenchufe la lavadora o desconecte el suministro de

energia.

• Interrumpir el suministro de agua de la lavadora. Esto ayuda a

evitar inundaciones accidentales (debido a aumentos en la

presi6n del agua) en ausencia suya.

• Abra ligeramente la puerta para proporcionar ventilaci6n.

Para acondicionar la lavadora para el invierno:

1. Vierta un litro de anticongelante tipo R.V. en el tambor.

2. Ponga la lavadora a funcionar en el ciclo de Escurrido/

Exprimido (DRAIN/SPIN).

3. Desenchufe la lavadora o desconecte el suministro de

energ[a.

4. Cierre ambos grifos del agua.

5. Desconecte las mangueras de entrada del agua de los grifos

y desagQe.

Para volver a usar la lavadora:

1. Deje correr agua por las tuber[as.

2. Vuelva a conectar las mangueras de entrada del agua a los

grifos.

3. Abra ambos grifos del agua.

4. Enchufe la lavadora 0 reconecte el suministro de energia.

5. Ponga a funcionar la lavadora durante el ciclo Normal/

Informal (NORMAL/CASUAL) con 1/2de la cantidad

recomendada de detergente de alto rendimiento (HE) para

eliminar el anticongelante.

Para transportar la lavadora:

1. Siva a mover la lavadora durante una temporada de invierno

riguroso, vierta un litro de anticongelante tipo R.V. en el

tambor. Ponga la lavadora a funcionar en el ciclo Escurrido/

Exprimido (DRAIN/SPIN).

2. Desenchufe el cable de suministro de energia.

3. Desconecte la manguera de desagQe del sistema de desagQe

y fijela a los ganchos del panel posterior.

4. Cierre ambos grifos del agua.

5. Desconecte las mangueras de entrada del agua de los grifos,

luego elimine el agua de las mangueras y fijelas al panel

posterior de la lavadora.

6. IMPORTANTE: Llame para solicitar servicio. No vuelva a usar

las tuercas de transporte. La unidad debe ser transportada

en la posici6n vertical. Para prevenir dafios estructurales y de

suspensi6n, su maquina debe estar debidamente preparada

para set nuevamente ubicada por un tecnico certificado.

Para volver a instalar la lavadora:

1. Siga las "lnstrucciones de instalaci6n" para ubicar, nivelar y

conectar la lavadora.

2. Ponga la lavadora a funcionar en el ciclo NORMAL!CASUAL

con un 1/2de la cantidad normal recomendada de detergente

de alto rendimiento (HE) para limpiar la lavadora y eliminar el

anticongelante, de haberlo usado.

SOLUCIONDEPROBLEMAS

Pruebe primero las soluciones aqui sugeridas y posiblemente se evite el costo de una visita de servicio t_cnico...

• "F02" (Problema de desagiie)

La pantalla de la lavadora muestra mensajes

codificados y emite sefiales audibles

"FH" (Problema de entrada del agua -no hay agua o el

abastecimiento del agua es insuficiente)

Seleccione Pausa/Anulado (PAUSE/CANCEL) dos veces para

anular el ciclo. Desenchufe la lavadora o interrumpa el

suministro electrico.

Revise Io siguiente:

_,Estan completamente abiertos los grifos del agua?

_,Estan obstruidos los filtros en la conexi6n de la manguera

de entrada con la lavadora?

_,Estan retorcidas las mangueras de entrada del agua?

_,Se han congelado las mangueras de entrada del agua?

Enchufe la lavadora o vuelva a conectar el suministro

electrico. Vuelva a seleccionar el ciclo y presione HOLD TO

START (Puesta en marcha). Si el problema persiste, Ilame al

servicio tecnico.

Seleccione PAUSE/CANCEL dos veces para anular el ciclo.

Desenchufe la lavadora o interrumpa el suministro electrico.

Revise Io siguiente:

_,Esta retorcida la manguera de desagOe?

_,Se ha congelado la manguera de desagQe?

_,Esta obstruida la manguera de desagQe?

_,Esta la manguera de desagQe a una altura mayor de

96" (2.4 m) del piso?

"SUD" (Rutina de espuma)

Cuando el sistema detecta la presencia de exceso de

espuma, la rutina de espuma comienza automaticamente.

Esta rutina quita la espuma excedente y asegura el enjuague

apropiado de sus prendas. "SUD" aparece en la pantalla

durante el enjuague y al final del ciclo para informarle que la

Rutina de espuma ha sido activada. To avoid excessive

sudsing, reduce HE detergent amounts.

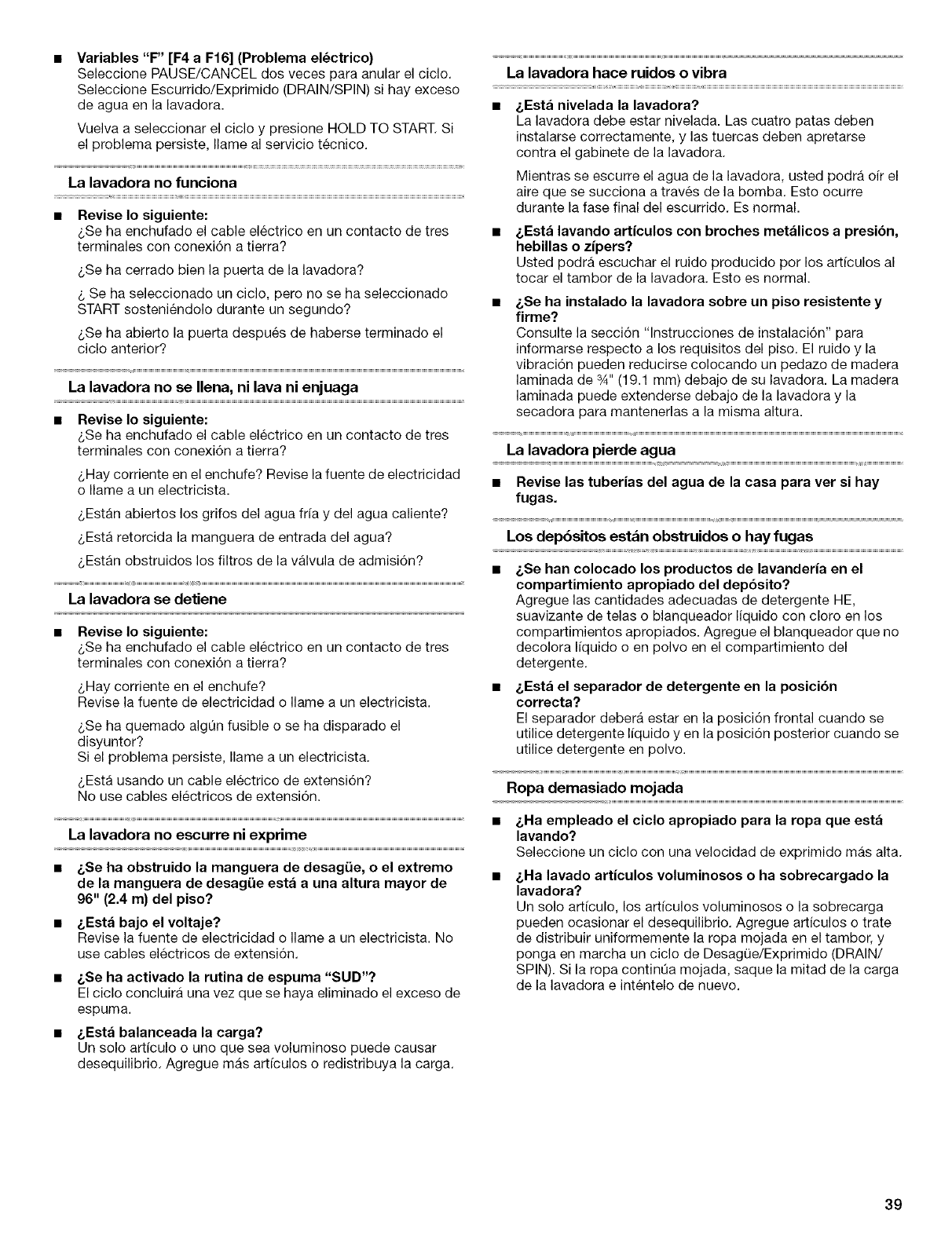

Variables "F" [F4 a F16] (Problema el_ctrico)

Seleccione PAUSE/CANCEL dos veces para anular el ciclo,

Seleccione Escurrido/Exprimido (DRAIN/SPIN) si hay exceso

de agua en la lavadora.

Vuelva a seleccionar el ciclo y presione HOLD TO START, Si

el problema persiste, Ilame al servicio tecnico.

La lavadora no funciona

• Revise Io siguiente:

_,Se ha enchufado el cable electrico en un contacto de tres

terminales con conexi6n a tierra?

_,Se ha cerrado bien la puerta de la lavadora?

_, Se ha seleccionado un ciclo, pero no se ha seleccionado

START sosteniendolo durante un segundo?

6Se ha abierto la puerta despues de haberse terminado el

ciclo anterior?

La lavadora no se Ilena, ni lava ni enjuaga

•Revise Io siguiente:

6Se ha enchufado el cable electrico en un contacto de tres

terminales con conexi6n a tierra?

_,Hay corriente en el enchufe? Revise la fuente de electricidad

o Ilame a un electricista.

6Estan abiertos los grifos del agua fr[a y del agua caliente?

6Esta retorcida la manguera de entrada del agua?

_,Estan obstruidos los filtros de la valvula de admisi6n?

La lavadora se detiene

Revise Io siguiente:

6Se ha enchufado el cable electrico en un contacto de tres

terminales con conexi6n a tierra?

6Hay corriente en el enchufe?

Revise la fuente de electricidad o Ilame a un electricista.

6Se ha quemado algQn fusible o se ha disparado el

disyuntor?

Si el problema persiste, Ilame a un electricista,

6Esta usando un cable electrico de extensi6n?

No use cables electricos de extensi6n.

La lavadora no escurre ni exprime

&Se ha obstruido la manguera de desag({e, o el extremo

de la manguera de desag(ie esta a una altura mayor de

96" (2.4 m) del piso?

i,Esta bajo el voltaje?

Revise la fuente de electricidad o Ilame a un electricista. No

use cables electricos de extensi6n.

&Se ha activado la rutina de espuma "SUD"?

El ciclo concluira una vez que se haya eliminado el exceso de

espuma.

&Esta balanceada la carga?

Un solo art[culo o uno que sea voluminoso puede causar

desequilibrio. Agregue mas art[culos o redistribuya la carga.

La lavadora hace ruidos o vibra

&Esta nivelada la lavadora?

La lavadora debe estar nivelada. Las cuatro patas deben

instalarse correctamente, y las tuercas deben apretarse

contra el gabinete de la lavadora.

Mientras se escurre el agua de la lavadora, usted podra oir el

aire que se succiona a traves de la bomba. Esto ocurre

durante la fase final del escurrido, Es normal.

&Esta lavando articulos con broches metalicos a presibn,

hebillas o zipers?

Usted podra escuchar el ruido producido por los art[culos al

tocar el tambor de la lavadora, Esto es normal.

&Se ha instalado la lavadora sobre un piso resistente y

firme?

Consulte la secci6n "lnstrucciones de instalaci6n" para

informarse respecto a los requisitos del piso, El ruido y la

vibraci6n pueden reducirse colocando un pedazo de madera

laminada de 3A" (19.1 mm) debajo de su lavadora. La madera

laminada puede extenderse debajo de la lavadora y la

secadora para mantenerlas a la misma altura.

La lavadora pierde agua

•Revise las tuberias del agua de la casa para ver si hay

fugas.

Los depbsitos estan obstruidos o hay fugas

&Se han colocado los productos de lavanderia en el

compartimiento apropiado del dep6sito?

Agregue las cantidades adecuadas de detergente HE,

suavizante de telas o blanqueador liquido con cloro en los

compartimientos apropiados. Agregue el blanqueador que no

decolora I[quido o en polvo en el compartimiento del

detergente,

&Esta el separador de detergente en la posici6n

correcta?

El separador debera estar en la posici6n frontal cuando se

utilice detergente I[quido yen la posici6n posterior cuando se

utilice detergente en polvo.

Ropa demasiado mojada

• &Ha empleado el ciclo apropiado para la ropa que est_

lavando?

Seleccione un ciclo con una velocidad de exprimido mas alta.

&Ha lavado articulos voluminosos o ha sobrecargado la

lavadora?

Un solo art[culo, los art[culos voluminosos o la sobrecarga

pueden ocasionar el desequilibrio, Agregue articulos o trate

de distribuir uniformemente la ropa mojada en el tambor, y

ponga en marcha un ciclo de DesagQe/Exprimido (DRAIN/

SPIN). Si la ropa continQa mojada, saque la mitad de la carga

de la lavadora e intentelo de nuevo.

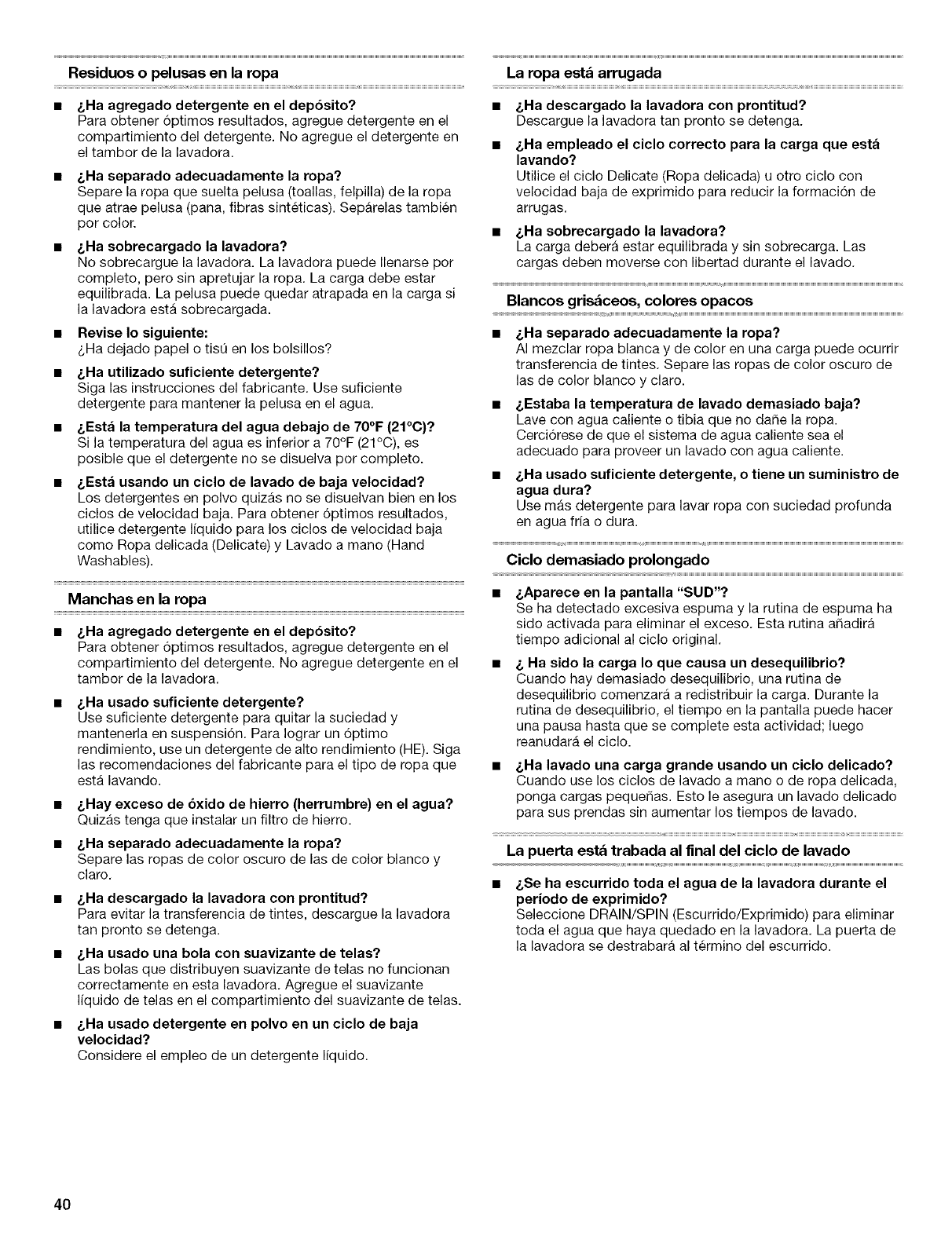

Residuos o pelusas en la ropa

&Ha agregado detergente en el dep6sito?

Para obtener 6ptimos resultados, agregue detergente en el

compartimiento del detergente. No agregue el detergente en

el tambor de la lavadora.

&Ha separado adecuadamente la ropa?

Separe la ropa que suelta pelusa (toallas, felpilla) de la ropa

que atrae pelusa (pana, fibras sinteticas). Separelas tambien

por color.

&Ha sobrecargado la lavadora?

No sobrecargue la lavadora. La lavadora puede Ilenarse pot

completo, pero sin apretujar la ropa. La carga debe estar

equilibrada. La pelusa puede quedar atrapada en la carga si

la lavadora esta sobrecargada.

Revise Io siguiente:

_,Ha dejado papel otisO en los bolsillos?

&Ha utilizado suficiente detergente?

Siga las instrucciones del fabricante. Use suficiente

detergente para mantener la pelusa en el agua.

&Esta la temperatura del agua debajo de 70°F (21°C)?

Si la temperatura del agua es inferior a 70°F (21°C), es

posible que el detergente no se disuelva pot completo.

&Esta usando un ciclo de lavado de baja velocidad?

Los detergentes en polvo quizas no se disuelvan bien en los

ciclos de velocidad baja. Para obtener 6ptimos resultados,

utilice detergente liquido para los ciclos de velocidad baja

como Ropa delicada (Delicate) y Lavado a mano (Hand

Washables).

Manchas en la ropa

&Ha agregado detergente en el dep6sito?

Para obtener 6ptimos resultados, agregue detergente en el

compartimiento del detergente. No agregue detergente en el

tambor de la lavadora.

&Ha usado suficiente detergente?

Use suficiente detergente para quitar la suciedad y

mantenerla en suspensi6n. Para Iograr un 6ptimo

rendimiento, use un detergente de alto rendimiento (HE). Siga

las recomendaciones del fabricante para el tipo de ropa que

esta lavando.

&Hay exceso de bxido de hierro (herrumbre) en el agua?

Quizas tenga que instalar un filtro de hierro.

&Ha separado adecuadamente la ropa?

Separe las ropas de color oscuro de las de color blanco y

claro.

&Ha descargado la lavadora con prontitud?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto se detenga.

&Ha usado una bola con suavizante de telas?

Las bolas que distribuyen suavizante de telas no funcionan

correctamente en esta lavadora. Agregue el suavizante

liquido de telas en el compartimiento del suavizante de telas.

&Ha usado detergente en polvo en un ciclo de baja

velocidad?

Considere el empleo de un detergente Iiquido.

La ropa est& arrugada

•&Ha descargado la lavadora con prontitud?

Descargue la lavadora tan pronto se detenga.

&Ha empleado el ciclo correcto para la carga que esta

lavando?

Utilice el ciclo Delicate (Ropa delicada) u otro ciclo con

velocidad baja de exprimido para reducir la formaci6n de

arrugas.

•&Ha sobrecargado la lavadora?

La carga debera estar equilibrada y sin sobrecarga. Las

cargas deben moverse con libertad durante el lavado.

Blancos gris&ceos, colores opacos

&Ha separado adecuadamente la ropa?

AI mezclar ropa blanca y de color en una carga puede ocurrir

transferencia de tintes. Separe las ropas de color oscuro de

las de color blanco y claro.

&Estaba la temperatura de lavado demasiado baja?

Lave con agua caliente o tibia que no da_e la ropa.

Cerci6rese de que el sistema de agua caliente sea el

adecuado para proveer un lavado con agua caliente.

&Ha usado suficiente detergente, o tiene un suministro de

agua dura?

Use mas detergente para lavar ropa con suciedad profunda

en agua fria o dura.

Ciclo demasiado prolongado

&Aparece en la pantalla "SUD"?

Se ha detectado excesiva espuma y la rutina de espuma ha

sido activada para eliminar el exceso. Esta rutina a_adira

tiempo adicional al ciclo original.

&Ha sido la carga Io que causa un desequilibrio?

Cuando hay demasiado desequilibrio, una rutina de

desequilibrio comenzara a redistribuir la carga. Durante la

rutina de desequilibrio, el tiempo en la pantalla puede hacer

una pausa hasta que se complete esta actividad; luego

reanudara el ciclo.

&Ha lavado una carga grande usando un ciclo delicado?

Cuando use los ciclos de lavado a mano o de ropa delicada,

ponga cargas peque_as. Esto le asegura un lavado delicado

para sus prendas sin aumentar los tiempos de lavado.

La puerta est_ trabada al final del ciclo de lavado

&Se ha escurrido toda el agua de la lavadora durante el

periodo de exprimido?

Seleccione DRAIN/SPIN (Escurrido/Exprimido) para eliminar

toda el agua que haya quedado en la lavadora. La puerta de

la lavadora se destrabara al termino del escurrido.

AYUDA0 SERVICIO CNICO

Antes de solicitar asistencia o servicio, per favor consulte la

secci6n "Soluci6n de Problemas." Esto le podria ahorrar el costo

de una visita de servicio tecnico. Si considera que ann necesita

ayuda, siga las instrucciones que aparecen a continuaci6n.

Cuando Ilame, tenga a mano la fecha de compra y el nQmero

completo del modelo y de la serie de su electrodomestico. Esta

informaci6n nos ayudara a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

Onicamente piezas especificadas de fabrica FSP® .Estas piezas

encajaran bien y funcionaran bien ya que estan fabricadas con la

misma precisi6n empleada en la fabricaci6n de cada

electrodomestico nuevo de WHIRLPOOL ®

Para conseguir las piezas de repuesto FSP en su Iocalidad:

En los EE.UU., Ilame al Centro de Interacci6n del Cliente al

1-800-253-1301, o al centro de servicio designado mas cercano

a su Iocalidad.

En CanadA, Ilame al 1-800-807-6777, o al centro de servicio

designado mas cercano a su Iocalidad.

Para obtener mas asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Corporation con sus preguntas o dudas a:

Whirlpool Brand Home Appliances

Customer Interaction Center

553 Benson Road

Benton Harbor, M149022-2692

Favor de incluir un nOmero telef6nico de dfa en su

correspondencia.

Llame al Centre de Interacci6n del Cliente de Whirlpool Canada

sin costo alguno al:

1-800-461-5681 De lunes a viernes de 8:00 a.m. a 6:00 p.m.

(hera del este). Los sabados de 8:30 a.m. a 4:30 p.m. (hera del

este).

Nuestros consultores ofrecen asistencia con respecto a:

• Caracteristicas y especificaciones de nuestra linea completa

de electrodomesticos.

• Referencias a distribuidores locales

Llame al Centro de Interacci6n del Cliente de Whirlpool sin costo

alguno al:

1-800-253-1301.

Nuestros consultores ofrecen asistencia con respecto a:

• Caracteristicas y especificaciones de nuestra linea completa

de electrodomesticos.

• Informaci6n sobre instalaci6n.

• Procedimiento para el uso y mantenimiento

• Venta de piezas para reparaci6n y accesorios

• Asistencia especializada para el consumidor (habla hispana,

problemas de audici6n, visi6n limitada, etc.).

• Recomendaciones a distribuidores locales, compa_fas que

dan servicio y distribuidores de partes para reparaci6n

Los tecnicos de servicio designados por Whirlpool estan

entrenados para cumplir con la garantia del producto y ofrecer

servicio una vez que la garantia termine, en cualquier lugar de los

Estados Unidos.

Para Iocalizar a una compaS[a de servicio designada per

Whirlpool en su Area, tambien puede consultar la secci6n

amarilla de su guia telef6nica.

Para servicio t_cnico en Canada

Llame al 1-800-807-6777. Los tecnicos de servicio designados

por Whirlpool Canada estan capacitados para cumplir con la

garantia del producto y proporcionar servicio posterior al

vencimiento de la garantfa en cualquier lugar de Canada

Para obtener mas asistencia

Si necesita asistencia adicional, puede escribir a Whirlpool

Canada con sus preguntas o dudas a:

Customer Interaction Center

Whirlpool Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Favor de incluir un n_mero telef6nico de dfa en su

correspondencia.

GARANTIADELALAVADORAWHIRLPOOL®

GARANTiA TOTAL DE UN AI_IO

Durante un a_o a partir de la fecha de compra, siempre y cuando se de a la lavadora un uso y mantenimiento de conformidad con las

instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del costo de las piezas de repuesto FSP° y de

los gastos del trabajo de reparaci6n para corregir defectos en los materiales o en la mano de obra. El servicio debera ser suministrado

per una compaSia de servicio designada per Whirlpool.

GARANTiA LIMITADA DEL SEGUNDO AI_IO EN TODOS LOS TABLEROS DE CONTROL ELECTRONICOS

En el segundo a_o a partir de la fecha de compra, siempre y cuando se de a la lavadora un uso y mantenimiento de conformidad con

las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del costo de las piezas de repuesto FSP

para todos los tableros de control electr6nico.

GARANTJA LIMITADA DEL SEGUNDO AL QUINTO AI_IOEN LA PARTE SUPERIOR DE PORCELANA O PARA EL POLVO, LA

CORREA Y LAS POLEAS DEL SISTEMA DE ACCIONAMIENTO

Durante el segundo al quinto afio desde la fecha de compra, cuando esta lavadora sea operada y mantenida de acuerdo alas

instrucciones adjuntas o provistas con el producto, Whirlpool Corporation pagara per las piezas de repuesto especificadas de fabrica

FSP® para Io siguiente, para corregir defectos de material o de mane de obra: parte superior de porcelana o para el polvo (contra

desportilladuras y 6xido); correa y poleas del sistema de accionamiento.

GARANTiA LIMITADA DEL SEGUNDO AL DI_CIMO AI_IO EN EL TAMBOR EXTERIOR

Durante el segundo al decimo a_o a partir de la fecha de compra, siempre y cuando se de a esta lavadora un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del costo de las piezas de

repuesto FSP_ para el tambor exterior en case de que este se rompiese o no retuviese el agua, si tuviese defectos en los materiales o

en la fabricaci6n.

GARANTJA LIMITADA DE POR VIDA PARA EL TAMBOR DE LAVADO DE ACERO INOXIDABLE

Durante la vida _til de la lavadora, siempre y cuando se de a la lavadora un use y mantenimiento de conformidad con las instrucciones

adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del costo de las piezas de repuesto FSP® para el tambor de

lavado de acero inoxidable si tuviera defectos en los materiales o en la fabricaci6n.

Whirlpool Corporation no pagara por:

1. Visitas de servicio tecnico para corregir la instalaci6n de su lavadora, para enseSarle a usar su lavadora, para cambiar fusibles

domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.

2. Reparaciones cuando su lavadora ha sido empleado para fines ajenos al uso domestico normal de una familia.

3. Da_os causados per accidente, alteraci6n, use indebido, abuse, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,

instalaci6n que no sea de conformidad con los c6digos electricos y de plomeria locales o el empleo de productos no aprobados

por Whirlpool Corporation o Whirlpool Canada Inc.

4. Cualquier gasto de mano de obra durante los periodos de la garant[a limitada.

5. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos y CanadA.

6. Recogida y entrega. Este producto esta diseSado para set reparado en el hogar.

7. Reparaciones de piezas o sistemas come resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

8. En CanadA, gastos de viaje o de transporte para clientes que residen en zonas distantes.

WHIRLPOOL CORPORATION Y WHIRLPOOL CANADA INC. NO SE HARAN RESPONSABLES POR DAI_IOS INCIDENTALES O

CONSECUENTES.

AIgunos estados y provincias no permiten la exclusi6n o limitaci6n de da_os incidentales o consecuentes, de mode que esta exclusi6n

o limitaci6n quizas no le corresponda. Esta garant[a le da derechos legales especificos y Ud. tambien puede tener otros derechos que

varian de un estado a otro o de una provincia a otra.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor

autorizado de Whirlpool para deterrninar si corresponde otra garantia.

Si necesita servicio, yea primero "Soluci6n de Problemas". Podra encontrar ayuda adicional al consultar la secci6n "Ayuda o servicio

tecnico", o al Ilamar a nuestro Centro de Interacci6n del Cliente al 1-800-253-1301 desde cualquier lugar de los EE.UU. o al escribir a:

Whirlpool Corporation, Customer Interaction Center, 553 Benson Road, Benton Harbor, MI 49022-2692. En CanadA, Ilame a Whirlpool

Canada Inc. al 1-800-807-6777. 5/01

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted debera proporcionar el comprobante

de la compra o una fecha de instalaci6n para obtener

servicio bajo la garantia.

Anote la siguiente informaci6n acerca de su lavadora para

facilitar la obtenci6n de asistencia o servicio si Ilegara a

necesitarlo. Debera tener a mano el nQmero completo del modelo

y de la serie. Podra encontrar esta informaci6n en la etiqueta/

placa con el n0mero del modelo y de la serie, ubicados en su

electrodomestico.

Nombre del distribuidor

DirecciSn

Ntimero de tel_fono

Ntimero de modelo

Ntimero de serie

Fecha de compra

P P

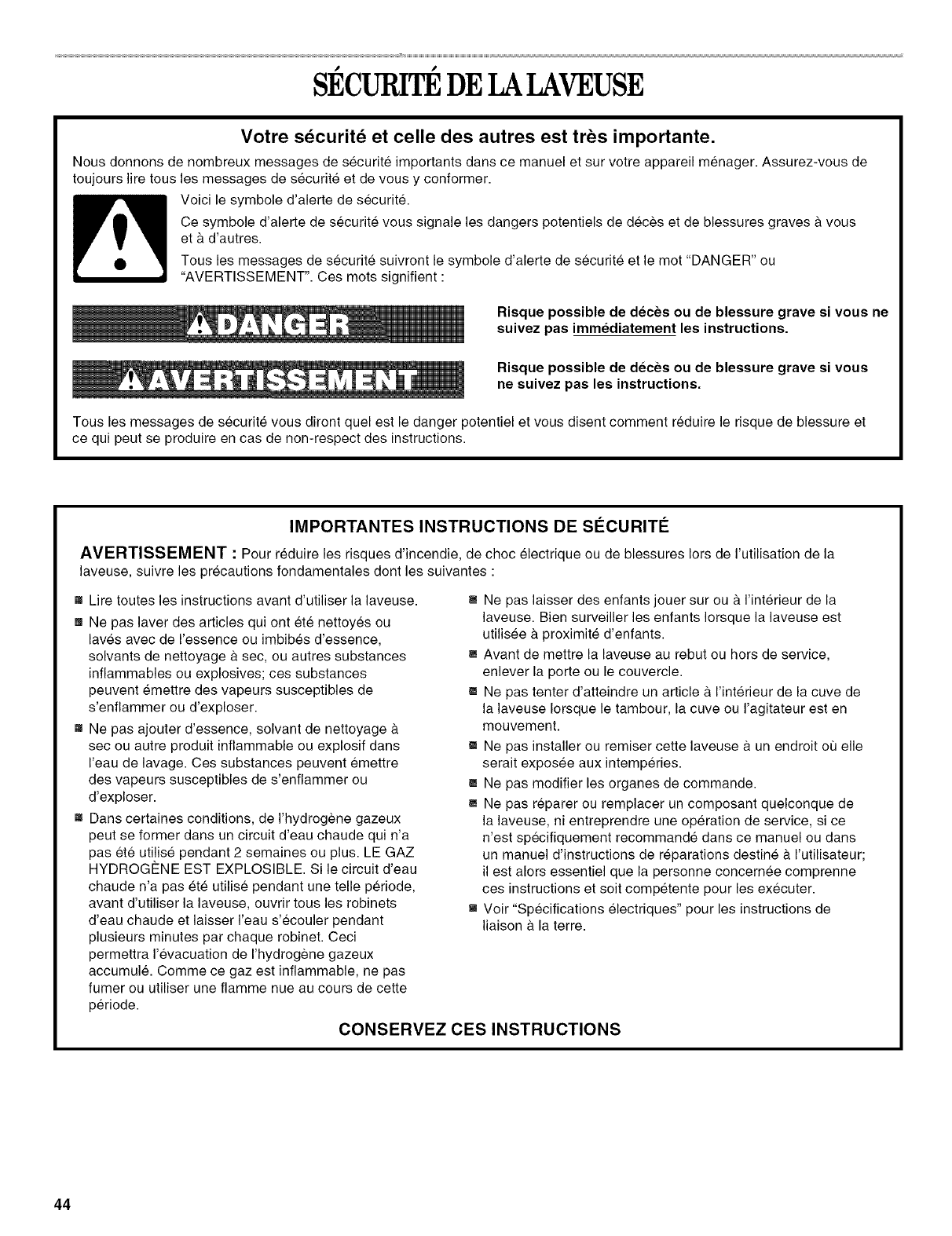

SECURITEDELALAVEUSE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

euivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dent les suivantes :

_' Lire toutes les instructions avant d'utiliser la laveuse.

s Ne pas laver des articles qui ont et6 nettoyes ou

laves avec de I'essence ou imbibes d'essence,

solvants de nettoyage a sec, ou autres substances

inflammables ou explosives; ces substances

peuvent emettre des vapeurs susceptibles de

s'enflammer ou d'exploser.

_' Ne pas ajouter d'essence, solvant de nettoyage

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent emettre

des vapeurs susceptibles de s'enflammer ou

d'exploser.

_' Dans certaines conditions, de I'hydrogene gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas et6 utilise pendant 2 semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSlBLE. Si le circuit d'eau

chaude n'a pas ete utilise pendant une telle periode,

avant d'utiliser la laveuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'ecouler pendant

plusieurs minutes par chaque robinet. Ceci

permettra I'evacuation de I'hydrogene gazeux

accumule. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette

periode.

m Ne pas laisser des enfants jouer sur ou & I'interieur de la

laveuse. Bien surveiller les enfants Iorsque la laveuse est

utilisee & proximite d'enfants.

m Avant de mettre la laveuse au rebut ou hers de service,

enlever la porte ou le couvercle.

m Ne pas tenter d'atteindre un article a I'interieur de la cuve de

la laveuse Iorsque le tambour, la cuve ou I'agitateur est en

mouvement.

m Ne pas installer ou remiser cette laveuse a un endroit ou elle

serait exposee aux intemperies.

m Ne pas modifier les organes de commande.

m Ne pas reparer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une operation de service, si ce

n'est specifiquement recommande dans ce manuel ou dans

un manuel d'instructions de reparations destine a I'utilisateur;

il est alors essentiel que la personne concernee comprenne

ces instructions et soit competente pour les executer.

m Voir "Specifications electriques" pour les instructions de

liaison a la terre.

CONSERVEZ CES INSTRUCTIONS

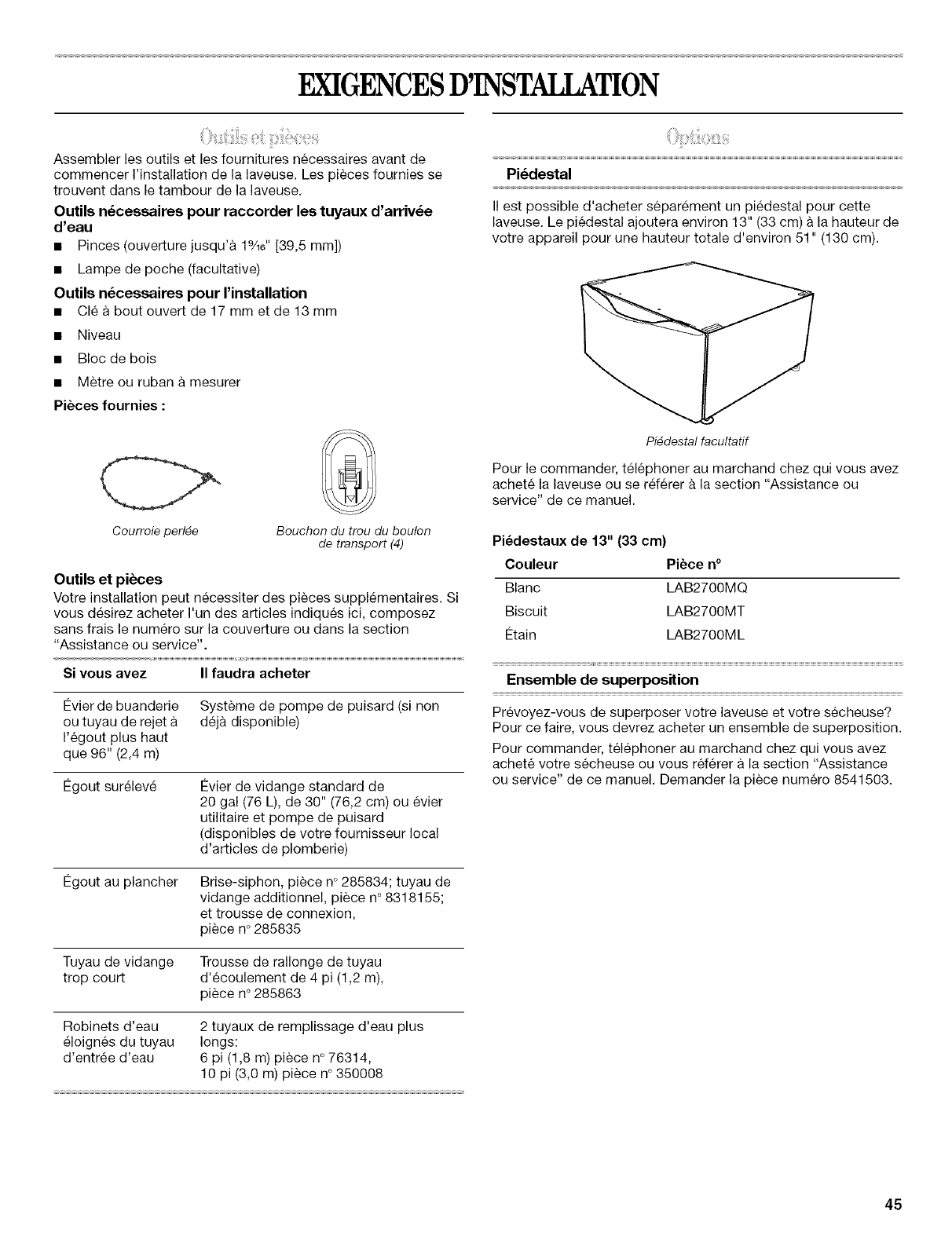

EXIGENCESD'INSTAILATION

Assembler les outils et les fournitures necessaires avant de

commencer I'installation de la laveuse. Les pieces fournies se

trouvent dans le tambour de la laveuse.

Outils n_cessaires pour raccorder les tuyaux d'arriv_e

d'eau

• Pinces (ouverture jusqu'a 19/16'' [39,5 mm])

• Lampe de poche (facultative)

Outils n_cessaires pour rinstallation

• Cle a bout ouvert de 17 mm et de 13 mm

• Niveau

• Bloc de bois

• Metre ou ruban a mesurer

Pibces fournies :

Courroie petite Bouchon du trou du boulon

de transport (4)

Outils et pi_ces

Votre installation peut necessiter des pieces supplementaires. Si

vous desirez acheter I'un des articles indiques ici, composez

sans frais le numero sur la couverture ou dans la section

"Assistance ou service".

Si vous avez II faudra acheter

Cvier de buanderie

ou tuyau de rejet

I'egout plus haut

que 96" (2,4 m)

Systeme de pompe de puisard (si non

deja disponible)

€gout sureleve €:vier de vidange standard de

20 gal (76 L), de 30" (76,2 cm) ou evier

utilitaire et pompe de puisard

(disponibles de votre fournisseur local

d'articles de plomberie)

€gout au plancher Brise-siphon, piece n° 285834; tuyau de

vidange additionnel, piece n° 8318155;

et trousse de connexion,

piece n° 285835

Tuyau de vidange Trousse de rallonge de tuyau

trop court d'ecoulement de 4 pi (1,2 m),

piece n° 285863

Robinets d'eau 2 tuyaux de remplissage d'eau plus

eloignes du tuyau longs:

d'entree d'eau 6 pi (1,8 m) piece n° 76314,

10 pi (3,0 m) piece n° 350008

Pi_destal

II est possible d'acheter separement un piedestal pour cette

laveuse. Le piedestal ajoutera environ 13" (33 cm) a la hauteur de

votre appareil pour une hauteur totale d'environ 51" (130 cm).

Pi_destal facultatif

Pour le commander, telephoner au marchand chez qui vous avez

achete la laveuse ou se referer a la section "Assistance ou

service" de ce manuel.

Pi_destaux de 13" (33 cm)

Couleur Piece n°

Blanc LAB2700MQ

Biscuit LAB2700MT

€:tain LAB2700ML

Ensemble de superposition

Prevoyez-vous de superposer votre laveuse et votre secheuse?

Pour ce faire, vous devrez acheter un ensemble de superposition.

Pour commander, telephoner au marchand chez qui vous avez

achete votre secheuse ou vous referer a la section "Assistance

ou service" de ce manuel. Demander la piece numero 8541503.

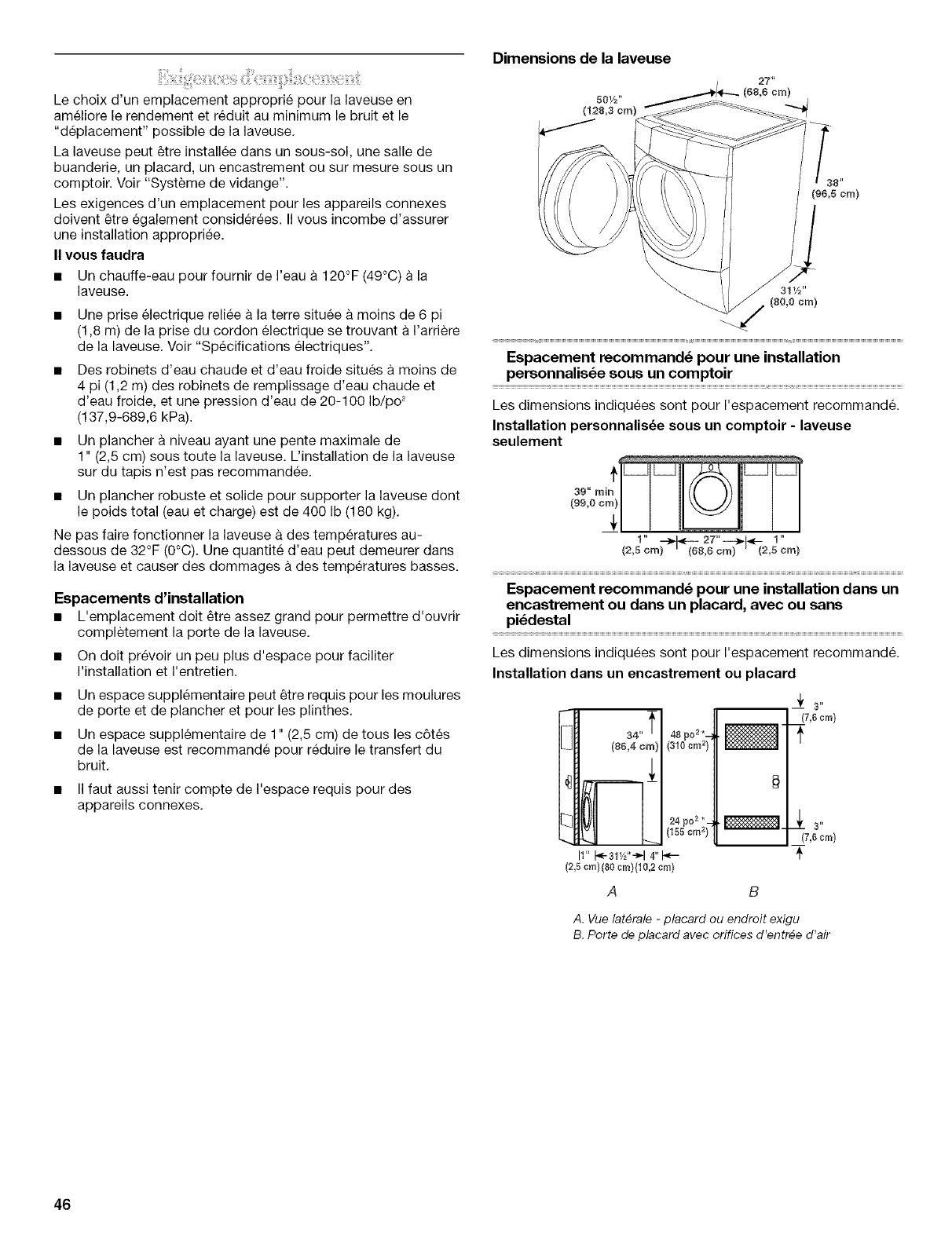

Le choix d'un emplacement approprie pour la laveuse en

ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.

La laveuse peut _tre installee dans un sous-sol, une salle de

buanderie, un placard, un encastrement ou sur mesure sous un

comptoir. Voir "Systeme de vidange".

Les exigences d'un emplacement pour les appareils connexes

doivent _tre egalement considerees. II vous incombe d'assurer

une installation appropriee.

II vous faudra

• Un chauffe-eau pour fournir de I'eau a 120°F (49°C) a la

laveuse.

• Une prise electrique reliee & la terre situee & moins de 6 pi

(1,8 m) de la prise du cordon electrique se trouvant a I'arriere

de la laveuse. Voir "Specifications _lectriques".

Des robinets d'eau chaude et d'eau froide situes a moins de

4 pi (1,2 m) des robinets de remplissage d'eau chaude et

d'eau froide, et une pression d'eau de 20-100 Ib/po 2

(137,9-689,6 kPa).

• Un plancher a niveau ayant une pente maximale de

1" (2,5 cm) sous toute la laveuse. L'installation de la laveuse

sur du tapis n'est pas recommandee.

• Un plancher robuste et solide pour supporter la laveuse dont

le poids total (eau et charge) est de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse a des temperatures au-

dessous de 32°F (O°C). Une quantite d'eau peut demeurer dans

la laveuse et causer des dommages a des temperatures basses.

Espacements d'installation

•L'emplacement dolt _tre assez grand pour permettre d'ouvrir

completement la porte de la laveuse.

• On dolt prevoir un peu plus d'espace pour faciliter

I'installation et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 1" (2,5 cm) de tousles c6tes

de la laveuse est recommande pour reduire le transfert du

bruit.

• II faut aussi tenir compte de I'espace requis pour des

appareils connexes.

Dimensions de la laveuse

50½"

(128,3 cm)

Espacement recommand_ pour une installation

personnalis_e sous un comptoir

Les dimensions indiquees sent pour I'espacement recommand&

Installation personnalis_e sous un comptoir -laveuse

seulement

39" rain

(99,0 cm)

4, 1" --._I_, 2z"-_I_, 1"

(2,5cm) (68,6cm) (2,6cm)

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec ou sans

pi_destal

Les dimensions indiquees sont pour I'espacement recommand&

Installation dans un encastrement ou placard

_1 34"' 48 po2*-_

(06,4 cm) (310cm 2)

24 po 2 *-_

(t55cm2)

I1"1_-31Y2"-_14"t_--

(2,5 cm)(80 ¢rr_}(10,2cm)

(7,6cm)

NNI-

A B

A. Vue lat#rale -placard ou endroit exigu

B. Porte de placard avec orifices d'entr_e d'air

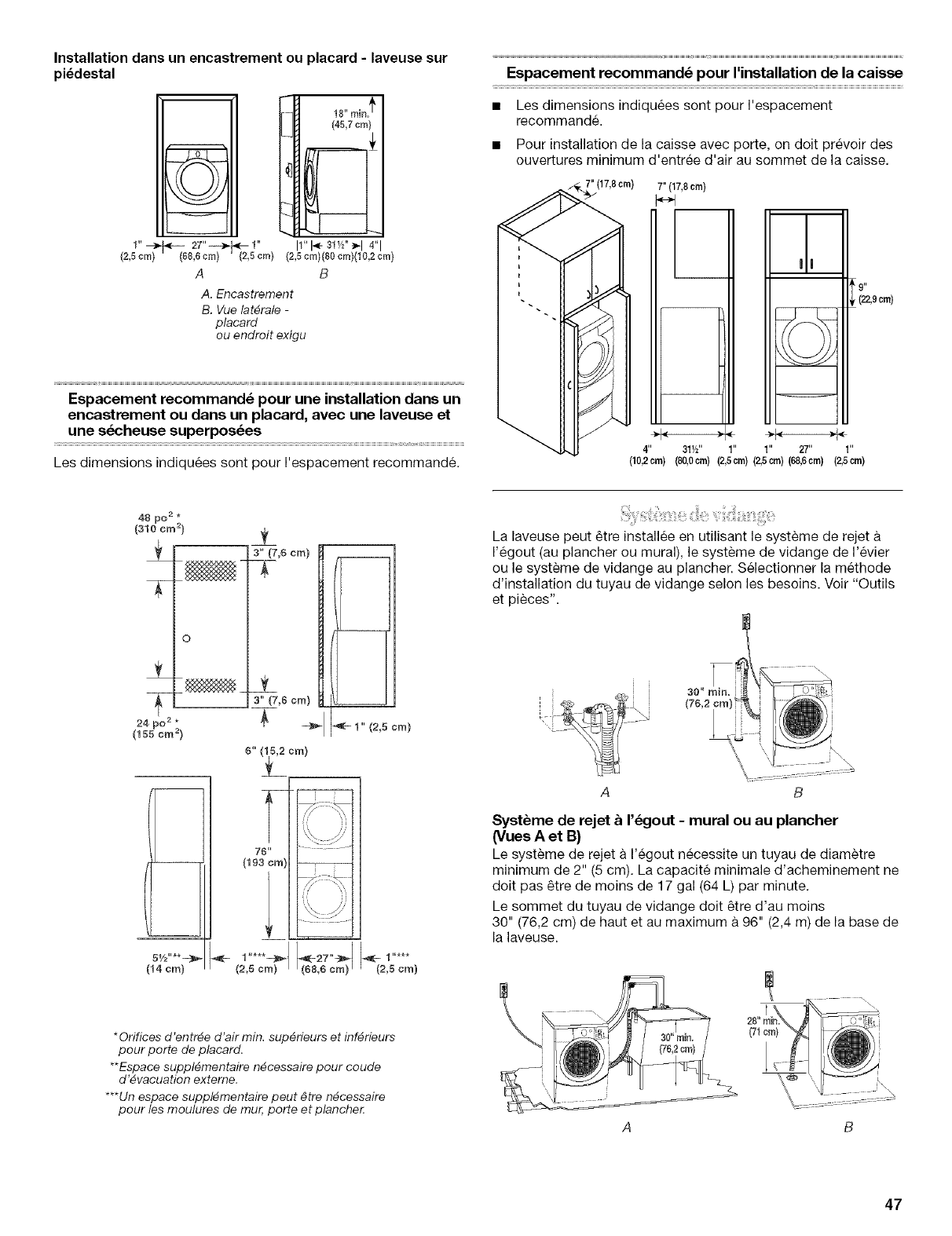

Installation dans un encastrement ou placard -laveuse sur

pi_destal

1" --) -__-- 27"--._ -_- 1"

(2,5cm) (68,6cm) (2,5cm)

18" mirL _

(45,7 cm)

I_"I_ 31,/_"91 4"1

{2,5cm)(80 crn}(10,2 cm)

A. Encastrement

B. Vue lat_rale -

placard

ou endroit exigu

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec une laveuse et

une s_cheuse superpos_es

Les dimensions indiquees sent pour I'espacement recommand&

Espacement recommand_ pour rinstallation de la caisse

Les dimensions indiquees sont pour I'espacement

recommand&

Pour installation de la caisse avec porte, on doit prevoir des

ouvertures minimum d'entree d'air au sommet de la caisse.

",)7"(17,8cm)

(22,9cm)

431_/2 1 1 27 1

(10,2cm) (80,Ocm) (2,5cm) (2,5cm) (68,6cm) (2,5cm)

48 po 2 *

(310 cm 2)

24 _o 2 *

(15g cm 2)

5½"**-_

(14ore)

3" (7,6 cm)

3" (7,5 cm)

1" (2,5 cm)

75" i ......

(193cm)

(2,5 cm)

_===========

,6 cm)_ (2,5cm)

La laveuse peut _tre installee en utilisant le systeme de rejet &

I'egout (au plancher ou mural), le systeme de vidange de I'evier

ou le systeme de vidange au plancher. Selectionner la methode

d'installation du tuyau de vidange selon les besoins. Voir "Outils

et pieces".

Syst_me de rejet &I'_:jout - mural ou au plancher

(Vues A et B)

Le systeme de rejet a I'egout necessite un tuyau de diametre

minimum de 2" (5 cm). La capacite minimale d'acheminement ne

doit pas _tre de moins de 17 gal (64 L) par minute.

Le sommet du tuyau de vidange doit _tre d'au moins

30" (76,2 cm) de haut et au maximum a 96" (2,4 m) de la base de

la laveuse.

*Orifices d'entr#e d'air rain. sup_rieurs et inf_rieurs

pour porte de placard,

**Espace suppl_mentaire n_cessaire pour coude

d'_vacuation exteme.

***Un espace suppl#rnentaire peut _tre n_cessaire

pour/es moulures de mug porte et planchet:

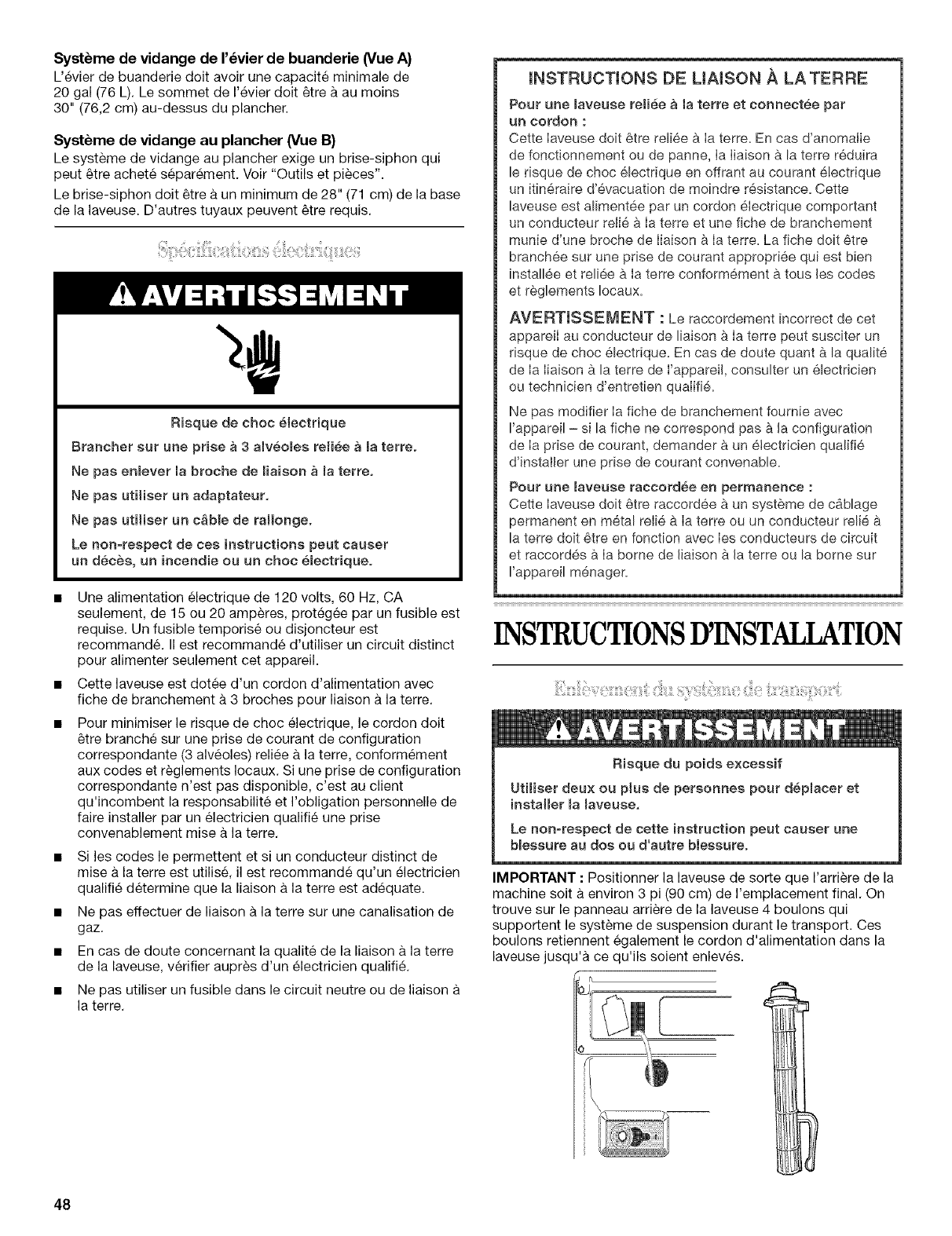

Syst_me de vidange de I'_vier de buanderie (Vue A)

L'evier de buanderie dolt avoir une capacite minimale de

20 gal (76 L). Le sommet de I'evier dolt _tre & au moins

30" (76,2 cm) au-dessus du plancher.

Syst_me de vidange au plancher (Vue B)

Le systeme de vidange au plancher exige un brise-siphon qui

peut _tre achete separement. Voir "Outils et pieces".

Le brise-siphon dolt _tre a un minimum de 28" (71 cm) de la base

de la laveuse. D'autres tuyaux peuvent _tre requis.

Risque de choc electrique

Brancher sur une prise a 3alveomes remiee ama terre.

Ne pas enmever la broche de liaison ama terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de raHonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electriqueo

Une alimentation electrique de 120 volts, 60 Hz, CA

seulement, de 15 ou 20 amperes, protegee par un fusible est

requise. Un fusible temporise ou disjoncteur est

recommand& II est recommande d'utiliser un circuit distinct

pour alimenter seulement cet appareil.

Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement a 3 broches pour liaison a la terre.

Pour minimiser le risque de choc electrique, le cordon dolt

_tre branche sur une prise de courant de configuration

correspondante (3 alveoles) reliee a la terre, conformement

aux codes et reglements Iocaux. Si une prise de configuration

correspondante n'est pas disponible, c'est au client

qu'incombent la responsabilite et I'obligation personnelle de

faire installer par un electricien qualifie une prise

convenablement mise a la terre.

Si les codes le permettent et si un conducteur distinct de

mise a la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison a la terre est adequate.

Ne pas effectuer de liaison a la terre sur une canalisation de

gaz.

En cas de doute concernant la qualite de la liaison a la terre

de la laveuse, verifier aupres d'un electricien qualifi&

Ne pas utiliser un fusible dans le circuit neutre ou de liaison

la terre.

INSTRUCTIONS DE MAISON A LA TERRE

Pour une laveuse reliee a la terre et connectee par

un cordon :

Cette Iaveuse doit _tre re%e & Ia terre. En cas d'anomalie

de fonctionnement ou de panne, Ia liaison & la terre r_duira

le risque de choc electrique en offrant au courant _lectrique

un itineraire d'evacuation de moindre resistance. Cette

laveuse est alimentee par un cordon electrique comportant

un conducteur reli_ & Ia terre et une fiche de branchement

munie d'une broche de liaison & Ia terre. La fiche doit _tre

branch_e sur une prise de courant appropriee qui est bien

installee et reliee b.Ia terre conformement b.tousles codes

et r_glements Iocaux.

AVERTISSEMENT : Le raccordement incorrect de cet

appareiI au conducteur de liaison & [a terre peut susciter un

risque de choc _lectrique. En cas de doute quant & la qualit_

de [a liaison & la terre de ['apparei[, consulter un _lectricien

ou technicien d'entretien quaiifi&

Ne pas modifier [a fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas & la configuration

de [a prise de courant, demander & un electricien quali%

d'installer une prise de courant convenable.

Pour une laveuse raccordee en permanence :

Cette Iaveuse doit _tre raccordee & un systeme de c&blage

permanent en metal relie & [a terre ou un conducteur relic &

la terre doit _tre en fonction avec Ies conducteurs de circuit

et raccordes & [a borne de liaison & la terre ou la borne sur

I'appareil menager.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

UtiHser deux ou plus de personnes pour deplacer et

installer _a_aveuse,

Le non-respect de cette instruction peut causer une

b_essure au dos ou d'autre b_essure.

IMPORTANT : Positionner la laveuse de sorte que I'arriere de la

machine soit & environ 3 pi (90 cm) de I'emplacement final. On

trouve sur le panneau arriere de la laveuse 4 boulons qui

supportent le systeme de suspension durant le transport. Ces

boulons retiennent egalement le cordon d'alimentation dans la

laveuse jusqu'h ce qu'ils soient enleves.

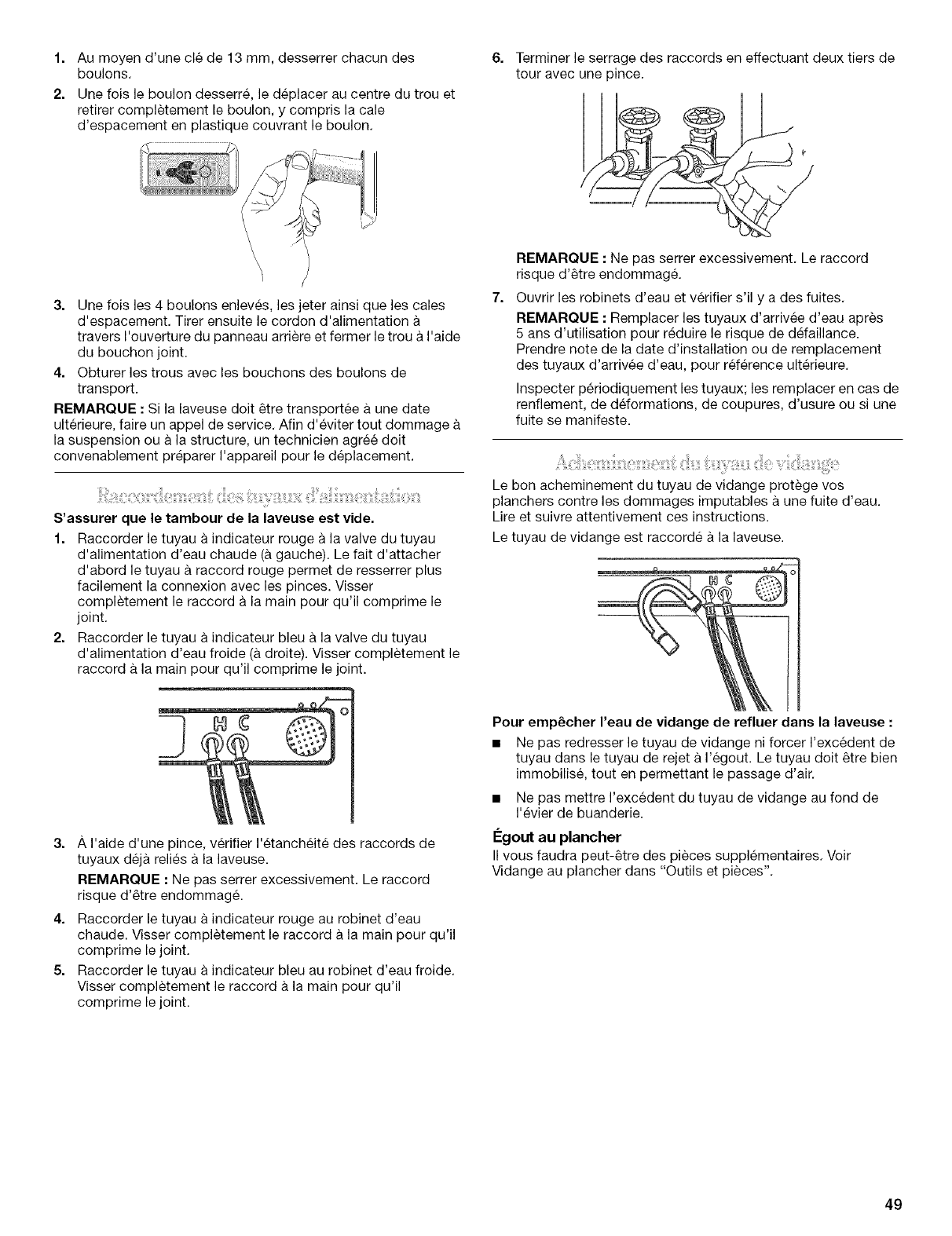

1. Au moyen d'une cle de 13 mm, desserrer chacun des

boulons.

2. Une fois le boulon desserre, le deplacer au centre du trou et

retirer completement le boulon, y compris la cale

d'espacement en plastique couvrant le boulon.

3. Une fois les 4 boulons enleves, les jeter ainsi que les cales

d'espacement. Tirer ensuite le cordon d'alimentation

travers I'ouverture du panneau arriere et fermer le trou a I'aide

du bouchon joint.

4. Obturer les trous avec les bouchons des boulons de

transport.

REMARQUE : Si la laveuse doit _tre transportee & une date

ulterieure, faire un appel de service. Afin d'eviter tout dommage &

la suspension ou & la structure, un technicien agre6 dolt

convenablement preparer I'appareil pour le deplacement.

S'assurer que le tambour de la laveuse est vide.

1. Raccorder le tuyau a indicateur rouge a la valve du tuyau

d'alimentation d'eau chaude (a gauche). Le fait d'attacher

d'abord le tuyau a raccord rouge permet de resserrer plus

facilement la connexion avec les pinces. Visser

completement le raccord a la main pour qu'il comprime le

joint.

2. Raccorder le tuyau a indicateur bleu a la valve du tuyau

d'alimentation d'eau froide (a droite). Visser completement le

raccord a la main pour qu'il comprime le joint.

3. A I'aide d'une pince, verifier I'etancheit6 des raccords de

tuyaux deja relies a la laveuse.

REMARQUE :Ne pas serrer excessivement. Le raccord

risque d'etre endommag&

4. Raccorder le tuyau a indicateur rouge au robinet d'eau

chaude. Visser completement le raccord a la main pour qu'il

comprime le joint.

5. Raccorder le tuyau a indicateur bleu au robinet d'eau froide.

Visser completement le raccord a la main pour qu'il

comprime le joint.

Terminer le serrage des raccords en effectuant deux tiers de

tour avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'6tre endommag&

Ouvrir les robinets d'eau et verifier s'il y a des fuites.

REMARQUE :Remplacer les tuyaux d'arrivee d'eau apres

5 ans d'utilisation pour reduire le risque de defaillance.

Prendre note de la date d'installation ou de remplacement

des tuyaux d'arrivee d'eau, pour reference ulterieure.

Inspecter periodiquement les tuyaux; les remplacer en cas de

renflement, de deformations, de coupures, d'usure ou si une

fuite se manifeste.

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables a une fuite d'eau.

Lire et suivre attentivement ces instructions.

Le tuyau de vidange est raccorde a la laveuse.

Pour emp6cher I'eau de vidange de refluer dans la laveuse :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de

tuyau dans le tuyau de rejet a I'egout. Le tuyau doit _tre bien

immobilise, tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange au fond de

I'evier de buanderie.

I_gout au plancher

II vous faudra peut-_tre des pieces supplementaires. Voir

Vidange au plancher dans "Outils et pieces".

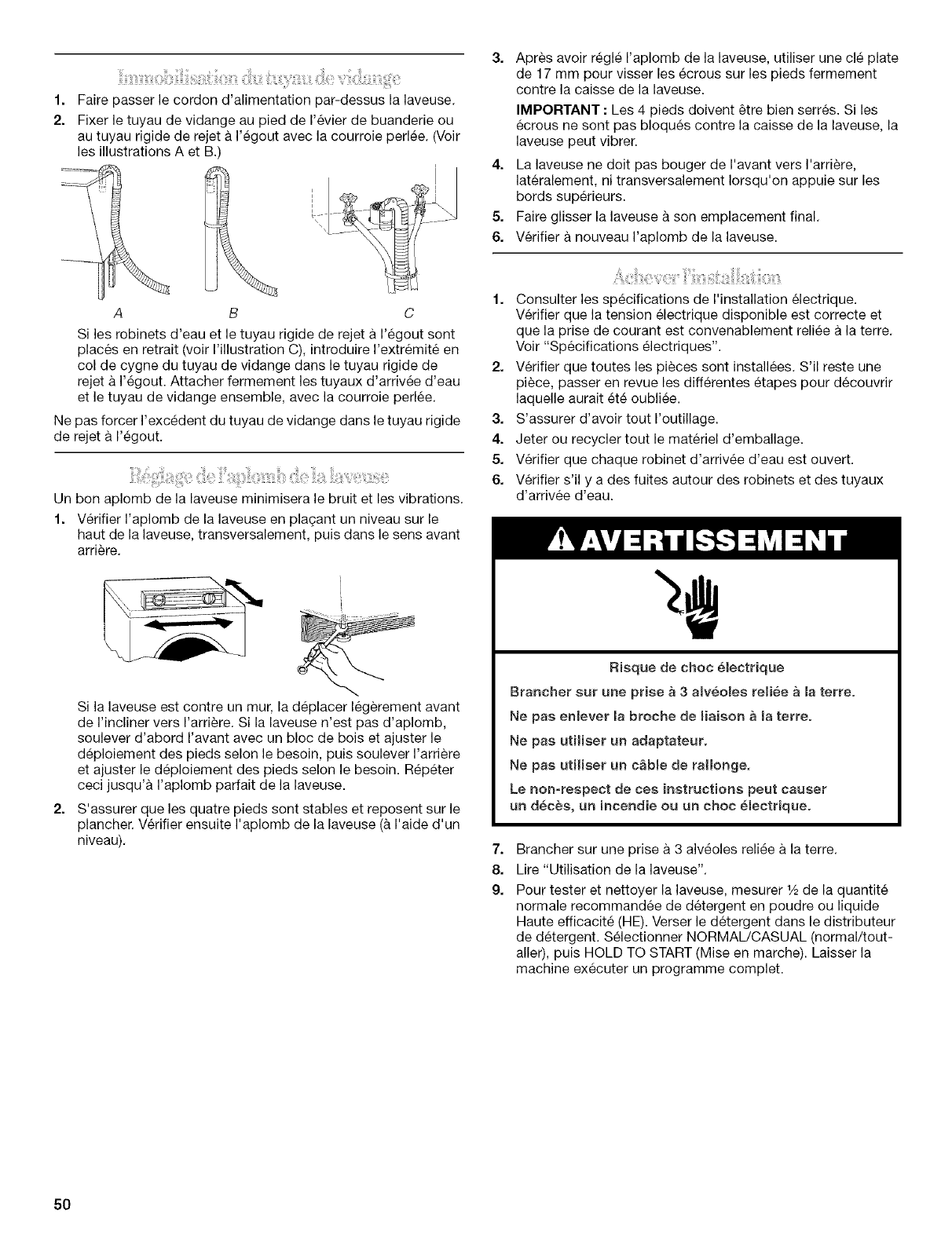

Faire passer le cordon d'alimentation par-dessus la laveuse.

Fixer le tuyau de vidange au pied de I'evier de buanderie ou

au tuyau rigide de rejet a I'egout avec la courroie perlee. (Voir

les illustrations A et B.)

Apr_s avoir regle I'aplomb de la laveuse, utiliser une cle plate

de 17 mm pour visser les ecrous sur les pieds fermement

contre la caisse de la laveuse.

IMPORTANT : Les 4 pieds doivent _tre bien serres. Si les

ecrous ne sent pas bloques contre la caisse de la laveuse, la

laveuse peut vibrer.

4. La laveuse ne doit pas bouger de I'avant vers I'arriere,

lateralement, ni transversalement Iorsqu'on appuie sur les

bords superieurs.

5. Faire glisser la laveuse a son emplacement final.

6. Verifier a nouveau I'aplomb de la laveuse.

Si les robinets d'eau et le tuyau rigide de rejet a I'egout sont

places en retrait (voir I'illustration C), introduire I'extremit6 en

col de cygne du tuyau de vidange dans le tuyau rigide de

rejet a I'egout. Attacher fermement les tuyaux d'arrivee d'eau

et le tuyau de vidange ensemble, avec la courroie perlee.

Ne pas forcer I'excedent du tuyau de vidange dans le tuyau rigide

de rejet a I'egout.

Un bon aplomb de la laveuse minimisera le bruit et les vibrations.

1. V_rifier I'aplomb de la laveuse en plagant un niveau sur le

haut de la laveuse, transversalement, puis dans le sens avant

arriere.

Si la laveuse est contre un mur, la deplacer legerement avant

de I'incliner vers I'arriere. Si la laveuse n'est pas d'aplomb,

soulever d'abord I'avant avec un bloc de bois et ajuster le

deploiement des pieds selon le besoin, puis soulever I'arriere

et ajuster le deploiement des pieds selon le besoin. Repeter

ceci jusqu'a I'aplomb parfait de la laveuse.

S'assurer que les quatre pieds sont stables et reposent sur le

plancher. Verifier ensuite I'aplomb de la laveuse (a I'aide d'un

niveau).

1. Consulter les specifications de I'installation electrique.

Verifier que la tension electrique disponible est correcte et

que la prise de courant est convenablement reliee a la terre.

Voir "Specifications electriques".

2. Verifier que toutes les pieces sont installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

3. S'assurer d'avoir tout I'outillage.

4. Jeter ou recycler tout le materiel d'emballage.

5. Verifier que chaque robinet d'arrivee d'eau est ouvert.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Risque de choc electrique

Brancher sur une prise a 3alveo[es reliee a la terre.

Ne pas en_ever la broche de _iaison a _aterre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cSb_e de ratlonge.

Le _on-respect de ces instructions peut causer

u_ deces, u_ incendie ou u_ choc electriqueo

Brancher sur une prise a 3 alveoles reliee a la terre.

Lire "Utilisation de la laveuse".

Pour tester et nettoyer la laveuse, mesurer 1/2de la quantite

normale recommandee de detergent en poudre ou liquide

Haute efficacite (HE). Verser le detergent dans le distributeur

de detergent. Selectionner NORMAL/CASUAL (normal/tout-

aller), puis HOLD TO START (Mise en marche). Laisser la

machine executer un programme complet.

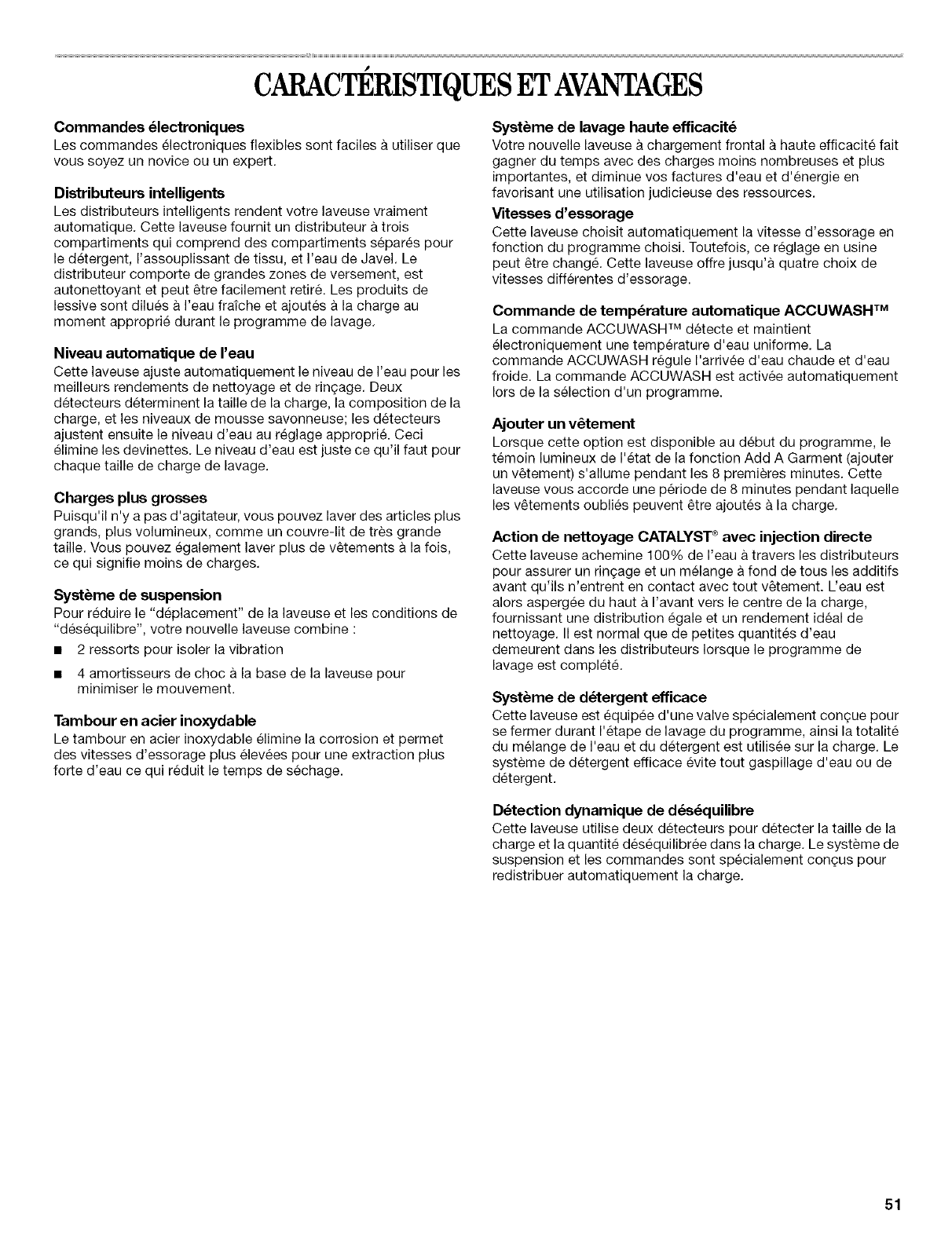

CARAC RISTIQUESETAVANTAGES

Commandes 61ectroniques

Les commandes electroniques flexibles sont faciles & utiliser que

vous soyez un novice ou un expert.

Distributeurs intelligents

Les distributeurs intelligents rendent votre laveuse vraiment

automatique. Cette laveuse fournit un distributeur a trois

compartiments qui comprend des compartiments separes pour

le detergent, I'assouplissant de tissu, et I'eau de Javel. Le

distributeur comporte de grandes zones de versement, est

autonettoyant et peut _tre facilement retir& Les produits de

lessive sont dilues & I'eau frafche et ajoutes a la charge au

moment approprie durant le programme de lavage.

Niveau automatique de reau

Cette laveuse ajuste automatiquement le niveau de I'eau pour les

meilleurs rendements de nettoyage et de ringage. Deux

detecteurs determinent la taille de la charge, la composition de la

charge, et les niveaux de mousse savonneuse; les detecteurs

ajustent ensuite le niveau d'eau au reglage appropri& Ceci

elimine les devinettes. Le niveau d'eau est juste ce qu'il faut pour

chaque taille de charge de lavage.

Charges plus grosses

Puisqu'il n'y a pas d'agitateur, vous pouvez laver des articles plus

grands, plus volumineux, comme un couvre-lit de tres grande

taille. Vous pouvez _galement laver plus de v6tements a la fois,

ce qui signifie moins de charges.

Syst_me de suspension

Pour reduire le "deplacement" de la laveuse et les conditions de

"desequilibre", votre nouvelle laveuse combine :

• 2 ressorts pour isoler la vibration

• 4 amortisseurs de choc a la base de la laveuse pour

minimiser le mouvement.

Tambour en acier inoxydable

Le tambour en acier inoxydable elimine la corrosion et permet

des vitesses d'essorage plus elev6es pour une extraction plus

forte d'eau ce qui reduit le temps de sechage.

Syst_me de lavage haute efficacit_

Votre nouvelle laveuse & chargement frontal & haute efficacite fait

gagner du temps avec des charges moins nombreuses et plus

importantes, et diminue vos factures d'eau et d'energie en

favorisant une utilisation judicieuse des ressources.

Vitessss d'essorage

Cette laveuse choisit automatiquement la vitesse d'essorage en

fonction du programme choisi. Toutefois, ce reglage en usine

peut _tre chang& Cette laveuse offre jusqu'a quatre choix de

vitesses differentes d'essorage.

Commande de temp6rature automatique ACCUWASH TM

La commande ACCUWASH TM detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

lots de la selection d'un programme.

Ajouter un v_tement

Lorsque cette option est disponible au debut du programme, le

temoin lumineux de I'etat de la fonction Add A Garment (ajouter

un v_tement) s'allume pendant les 8 premieres minutes. Cette

laveuse vous accorde une periode de 8 minutes pendant laquelle

les v_tements oublies peuvent _tre ajoutes & la charge.

Action de nettoyage CATALYST _ avec injection directe

Cette laveuse achemine 100% de I'eau a travers les distributeurs

pour assurer un rin(_age et un melange a fond de tousles additifs

avant qu'ils n'entrent en contact avec tout v_tement. L'eau est

alors aspergee du haut a I'avant vers le centre de la charge,

fournissant une distribution egale et un rendement id6al de

nettoyage. II est normal que de petites quantites d'eau

demeurent dans les distributeurs Iorsque le programme de

lavage est complet&

Syst_me de d6tergent efficace

Cette laveuse est equipee d'une valve specialement con(;ue pour

se fermer durant I'etape de lavage du programme, ainsi la totalite

du melange de I'eau et du detergent est utilisee sur la charge. Le

systeme de detergent efficace evite tout gaspillage d'eau ou de

detergent.

D6tection dynamique de d6s6quilibre

Cette laveuse utilise deux detecteurs pour detecter la taille de la

charge et la quantite desequilibree dans la charge. Le systeme de

suspension et les commandes sont specialement con(;us pour

redistribuer automatiquement la charge.

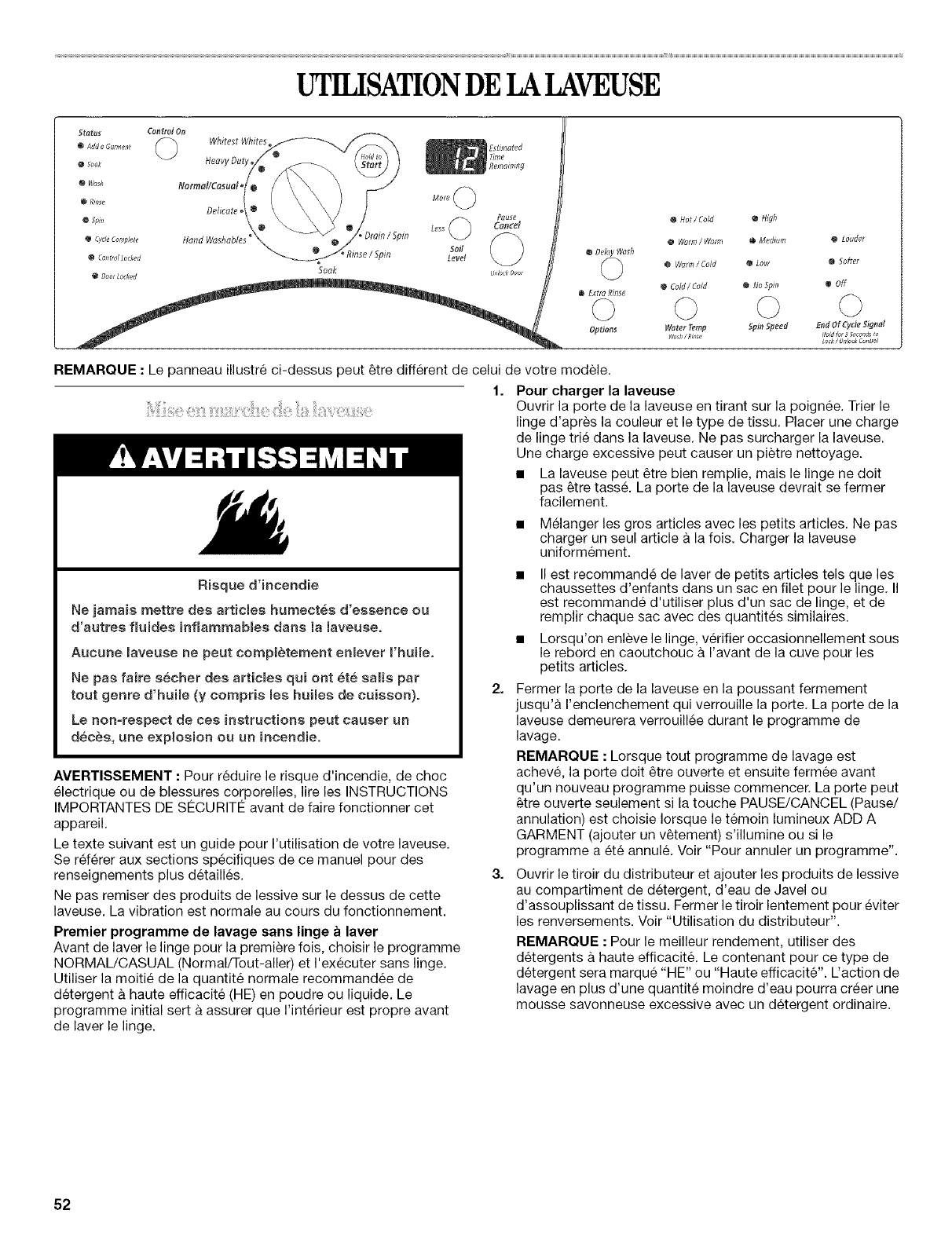

UTILISATIONDELALAVEUSE

@Hot/Cdd _High

•Wenn/ W_rro •M_dium _Louder

0Ddoy W_h

W_rm/ _o/d • Low Q _offer

0 _ld/do/d @ No,pin •Off

•Extre Rm_

Option_ W_er Temp _pi# _eed End Of_yde Signal

wo_h/ _,J_ _oldfo_ 3 _con_ to

REMARQUE : Le panneau illustre ci-dessus peut 6tre diff&ent de celui de votre modele.

1. Pour charger la laveuse

Risque d'incendie

Ne jamais mettre des articles humectes d'essence ou

d'autres fluides inflammables darts la laveuse,

Aucune laveuse ne peat compl6ternent en_ever I'huHe.

Ne pas faire secher des articles qui ont ete saris par

tout genre d'huHe (y compris _es haines de caisson).

Le non-respect de ces instructions peat causer un

d6ces, une explosion ou an incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SI2CURIT¢ avant de faire fonctionner cet

appareil.

Le texte suivant est un guide pour I'utilisation de votre laveuse.

Se referer aux sections specifiques de ce manuel pour des

renseignements plus detailles.

Ne pas remiser des produits de lessive sur le dessus de cette

laveuse. La vibration est normale au cours du fonctionnement.

Premier programme de lavage sans linge alaver

Avant de laver le linge pour la premiere fois, choisir le programme

NORMAL/CASUAL (Normal/Tout-miler) et I'executer sans linge.

Utiliser la moitie de la quantite normale recommandee de

detergent a haute efficacite (HE) en poudre ou liquide. Le

programme initial sert a assurer que I'interieur est propre avant

de laver le linge.

Ouvrir la porte de la laveuse en tirant sur la poignee. Trier le

linge d'apres la couleur et le type de tissu. Placer une charge

de linge trie dans la laveuse. Ne pas surcharger la laveuse.

Une charge excessive peut causer un pietre nettoyage.

• La laveuse peut 6tre bien remplie, mais le linge ne dolt

pas _tre tass& La porte de la laveuse devrait se fermer

facilement.

• Melanger les gros articles avec les petits articles. Ne pas

charger unseul article a la fois. Charger la laveuse

uniformement.

• II est recommande de laver de petits articles tels que les

chaussettes d'enfants dans un sac en filet pour le linge. II

est recommande d'utiliser plus d'un sac de linge, et de

remplir chaque sac avec des quantites similaires.

• Lorsqu'on enleve le linge, verifier occasionnellement sous

le rebord en caoutchouc a I'avant de la cuve pour les

petits articles.

Fermer la porte de la laveuse en la poussant fermement

jusqu'a I'enclenchement qui verrouille la porte. La porte de la

laveuse demeurera verrouillee durant le programme de

lavage.

REMARQUE :Lorsque tout programme de lavage est

acheve, la porte dolt 6tre ouverte et ensuite fermee avant

qu'un nouveau programme puisse commencer. La porte peut

_tre ouverte seulement si la touche PAUSE/CANCEL (Pause/

annulation) est choisie Iorsque le temoin lumineux ADD A

GARMENT (ajouter un v6tement) s'illumine ou si le

programme aete annul& Voir "Pour annuler un programme".

Ouvrir le tiroir du distributeur et ajouter les produits de lessive

au compartiment de detergent, d'eau de Javel ou

d'assouplissant de tissu. Fermer le tiroir lentement pour eviter

les renversements. Voir "Utilisation du distributeur".

REMARQUE : Pour le meilleur rendement, utiliser des

detergents a haute efficacit& Le contenant pour ce type de

detergent sera marque "HE" ou "Haute efficacite'. L'action de

lavage en plus d'une quantite moindre d'eau pourra creer une

mousse savonneuse excessive avec un detergent ordinaire.

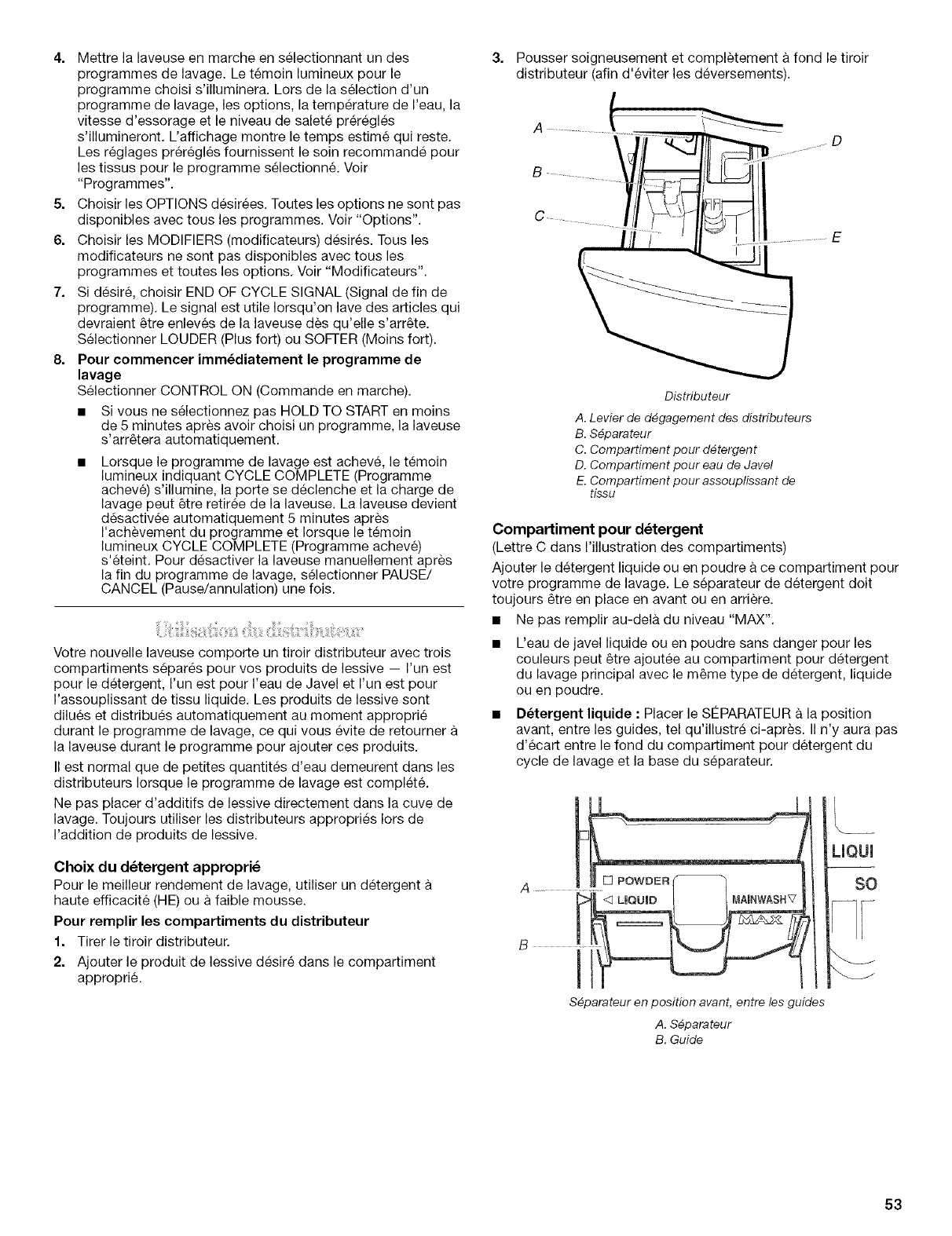

4. Mettre la laveuse en marche en selectionnant un des

programmes de lavage. Le temoin lumineux pour le

programme choisi s'illuminera. Lors de la selection d'un

programme de lavage, les options, la temperature de I'eau, la

vitesse d'essorage et le niveau de salete preregles

s'illumineront. L'affichage montre le temps estime qui reste.

Les reglages prer6gl6s fournissent le soin recommande pour

les tissus pour le programme selectionn& Voir

"Programmes".

5. Choisir les OPTIONS desirees. Toutes les options ne sent pas

disponibles avec tousles programmes. Voir "Options".

6. Choisir les MODIFIERS (modificateurs) desires. Tousles

modificateurs ne sent pas disponibles avec tousles

programmes et toutes les options. Voir "Modificateurs".

7. Si desire, choisir END OF CYCLE SIGNAL (Signal de fin de

programme). Le signal est utile Iorsqu'on lave des articles qui

devraient _tre enleves de la laveuse des qu'elle s'arr_te.

Selectionner LOUDER (Plus fort) ou SOFTER (Moins fort).

8. Pour commencer imm_diatement le programme de

lavage

Selectionner CONTROL ON (Commande en marche).

• Si vous ne selectionnez pas HOLD TO START en moins

de 5 minutes apres avoir choisi un programme, la laveuse

s'arr_tera automatiquement.

• Lorsque le programme de lavage est acheve, le t_moin

lumineux indiquant CYCLE COMPLETE (Programme

acheve) s'illumine, la porte se declenche et la charge de

lavage peut _tre retiree de la laveuse. La laveuse devient

desactivee automatiquement 5 minutes apres

I'achevement du programme et Iorsque le temoin

lumineux CYCLE COMPLETE (Programme acheve)

s'eteint. Pour desactiver la laveuse manuellement apres

la fin du programme de lavage, selectionner PAUSE/

CANCEL (Pause/annulation) une fois.

Votre nouvelle laveuse comporte un tiroir distributeur avec trois

compartiments separes pour vos produits de lessive -- I'un est

pour le detergent, I'un est pour I'eau de Javel et I'un est pour

I'assouplissant de tissu liquide. Les produits de lessive sent

dilues et distribues automatiquement au moment approprie

durant le programme de lavage, ce qui vous evite de retourner

la laveuse durant le programme pour ajouter ces produits.

II est normal que de petites quantites d'eau demeurent dans les

distributeurs Iorsque le programme de lavage est complet&

Ne pas placer d'additifs de lessive directement dans la cuve de

lavage. Toujours utiliser les distributeurs appropries Iors de

I'addition de produits de lessive.

Choix du d_tergent appropri_

Pour le meilleur rendement de lavage, utiliser un detergent

haute efficacite (HE) ou a faible mousse.

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Ajouter le produit de lessive desire dans le compartiment

appropri&

3. Pousser soigneusement et completement a fond le tiroir

distributeur (afin d'eviter les deversements).

Distributeur

A. Levier de d_gagernent des distributeurs

B. S_parateur

C. Compartiment pour detergent

D. Compartiment pour eau de Javel

E. Compartiment pour assouplissant de

tissu

Compartiment pour d_tergent

(Lettre C dans I'illustration des compartiments)

Ajouter le detergent liquide ou en poudre & ce compartiment pour

votre programme de lavage. Le separateur de detergent dolt

toujours _tre en place en avant ou en arriere.

• Ne pas remplir au-del& du niveau "MAX".

• L'eau de javel liquide ou en poudre sans danger pour les

couleurs peut _tre ajoutee au compartiment pour detergent

du lavage principal avec le m_me type de detergent, liquide

ou en poudre.

•Detergent liquide : Placer le SCPARATEUR & la position

avant, entre les guides, tel qu'illustre ci-apres. II n'y aura pas

d'ecart entre le fond du compartiment pour detergent du

cycle de lavage et la base du separateur.

[]POWOER

A................. <] LiQU|D MA_NWASN\7

S_parateur on position avant, entre los guides

A. S#parateur

B. Guide

LiOUi

-1/

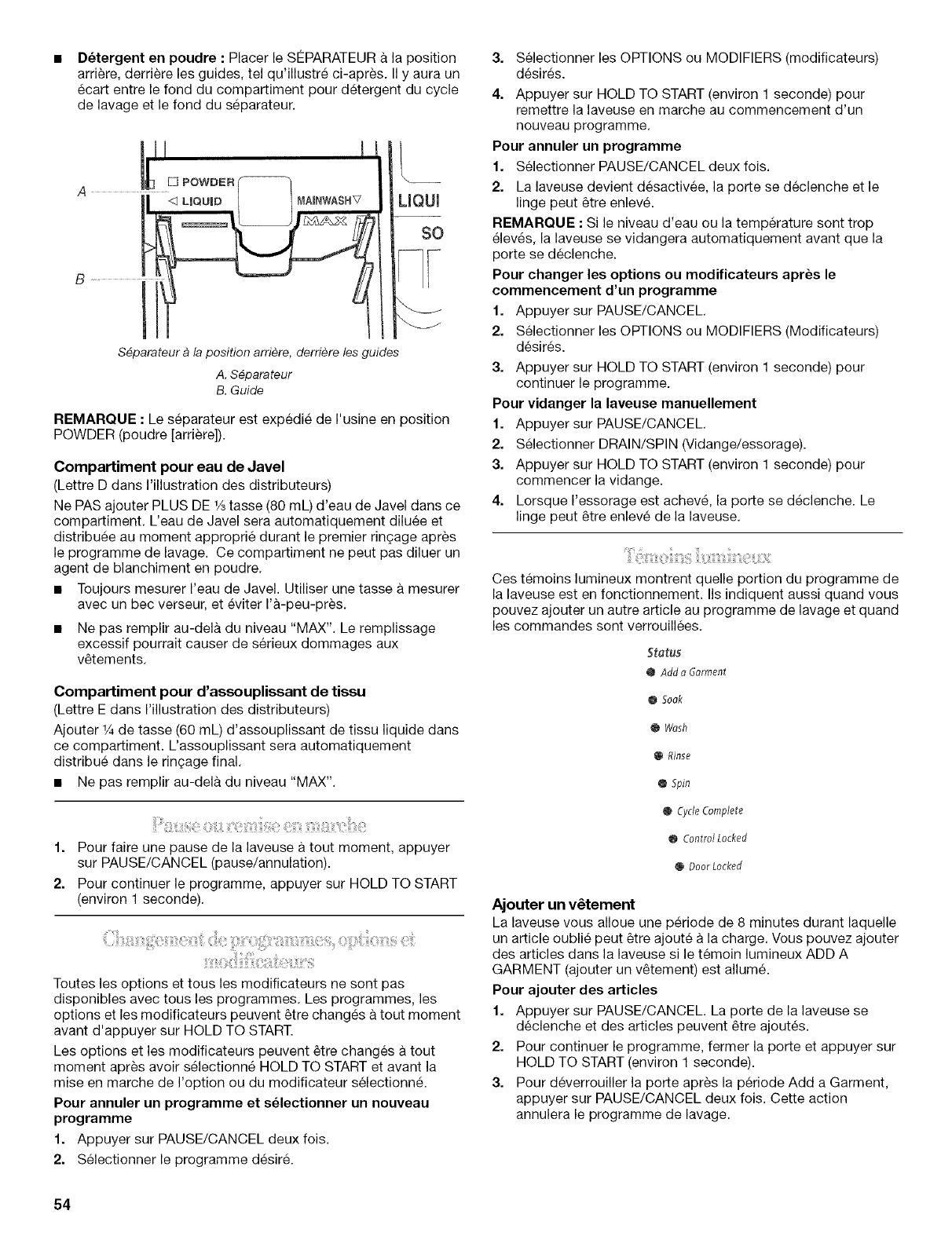

D_tergent en poudre : Placer le SI2PARATEUR & la position

arriere, derriere les guides, tel qu'illustre ci-apres. II y aura un

ecart entre le fond du compartiment pour detergent du cycle

de lavage et le fond du separateur.

LIQUI

S_parateur a la position arriere, derriere les guides

A. S#parateur

B. Guide

REMARQUE : Le separateur est expedie de I'usine en position

POWDER (poudre [arriere]).

Compartiment pour eau de Javel

(Lettre D dans I'illustration des distributeurs)

Ne PAS ajouter PLUS DE 1/3tasse (80 mL) d'eau de Javel dans ce

compartiment. L'eau de Javel sera automatiquement diluee et

distribute au moment approprie durant le premier rin_age apres

le programme de lavage. Ce compartiment ne peut pas diluer un

agent de blanchiment en poudre,

• Toujours mesurer I'eau de Javel. Utiliser une tasse a mesurer

avec un bec verseur, et eviter I'a-peu-pres,

• Ne pas remplir au-dela du niveau "MAX", Le remplissage

excessif pourrait causer de serieux dommages aux

v_tements,

Compartiment pour d'assouplissant de tissu

(Lettre E dans I'illustration des distributeurs)

Ajouter 1Ade tasse (60 mL) d'assouplissant de tissu liquide dans

ce compartiment. L'assouplissant sera automatiquement

distribue dans le ringage final,

• Ne pas remplir au-dela du niveau "MAX",

1. Pour faire une pause de la laveuse a tout moment, appuyer

sur PAUSE/CANCEL (pause/annulation).

2. Pour continuer le programme, appuyer sur HOLD TO START

(environ 1 seconde).

Toutes les options et tousles modificateurs ne sent pas

disponibles avec tous les programmes. Les programmes, les

options et les modificateurs peuvent _tre changes a tout moment

avant d'appuyer sur HOLD TO START.

Les options et les modificateurs peuvent _tre changes a tout

moment apr_s avoir selectionne HOLD TO START et avant la

mise en marche de I'option ou du modificateur selectionne.

Pour annuler un programme et s_lectionner un nouveau

programme

1. Appuyer sur PAUSE/CANCEL deux fois.

2. Selectionner le programme desire.

3. Selectionner les OPTIONS ou MODIFIERS (modificateurs)

desires.

4. Appuyer sur HOLD TO START (environ 1 seconde) pour

remettre la laveuse en marche au commencement d'un

nouveau programme.

Pour annuler un programme

1. Selectionner PAUSE/CANCEL deux fois.

2. La laveuse devient desactivee, la porte se declenche et le

linge peut _tre enleve.

REMARQUE : Si le niveau d'eau ou la temperature sont trop

eleves, la laveuse se vidangera automatiquement avant que la

porte se declenche.

Pour changer les options ou modificateurs apr_s le

commencement d'un programme

1. Appuyer sur PAUSE/CANCEL.

2. Selectionner les OPTIONS ou MODIFIERS (Modificateurs)

desires.

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

continuer le programme.

Pour vidanger la laveuse manuellement

1. Appuyer sur PAUSE/CANCEL.

2. Selectionner DRAIN/SPIN (Vidange/essorage).

3. Appuyer sur HOLD TO START (environ 1 seconde) pour

commencer la vidange.

4. Lorsque I'essorage est acheve, la porte se declenche. Le

linge peut _tre enleve de la laveuse.

Ces temoins lumineux montrent quelle portion du programme de

la laveuse est en fonctionnement. IIs indiquent aussi quand vous

pouvez ajouter un autre article au programme de lavage et quand

les commandes sent verrouillees.

Status

@Add a Garment

@Soak

@ _@sh

@Rinse

@ Spin

@CycleComplete

@ ControlLocked

@DoorLocked

Ajouter un v6tement

La laveuse vous alloue une periode de 8 minutes durant laquelle

un article oublie peut _tre ajoute a la charge. Vous pouvez ajouter

des articles clans la laveuse si le temoin lumineux ADD A

GARMENT (ajouter un v_tement) est allume.

Pour ajouter des articles

1. Appuyer sur PAUSE/CANCEL La porte de la laveuse se

declenche et des articles peuvent _tre ajoutes.

2. Pour continuer le programme, fermer la porte et appuyer sur

HOLD TO START (environ 1 seconde).

3. Pour deverrouiller la porte apres la periode Add a Garment,

appuyer sur PAUSE/CANCEL deux fois. Cette action

annulera le programme de lavage.

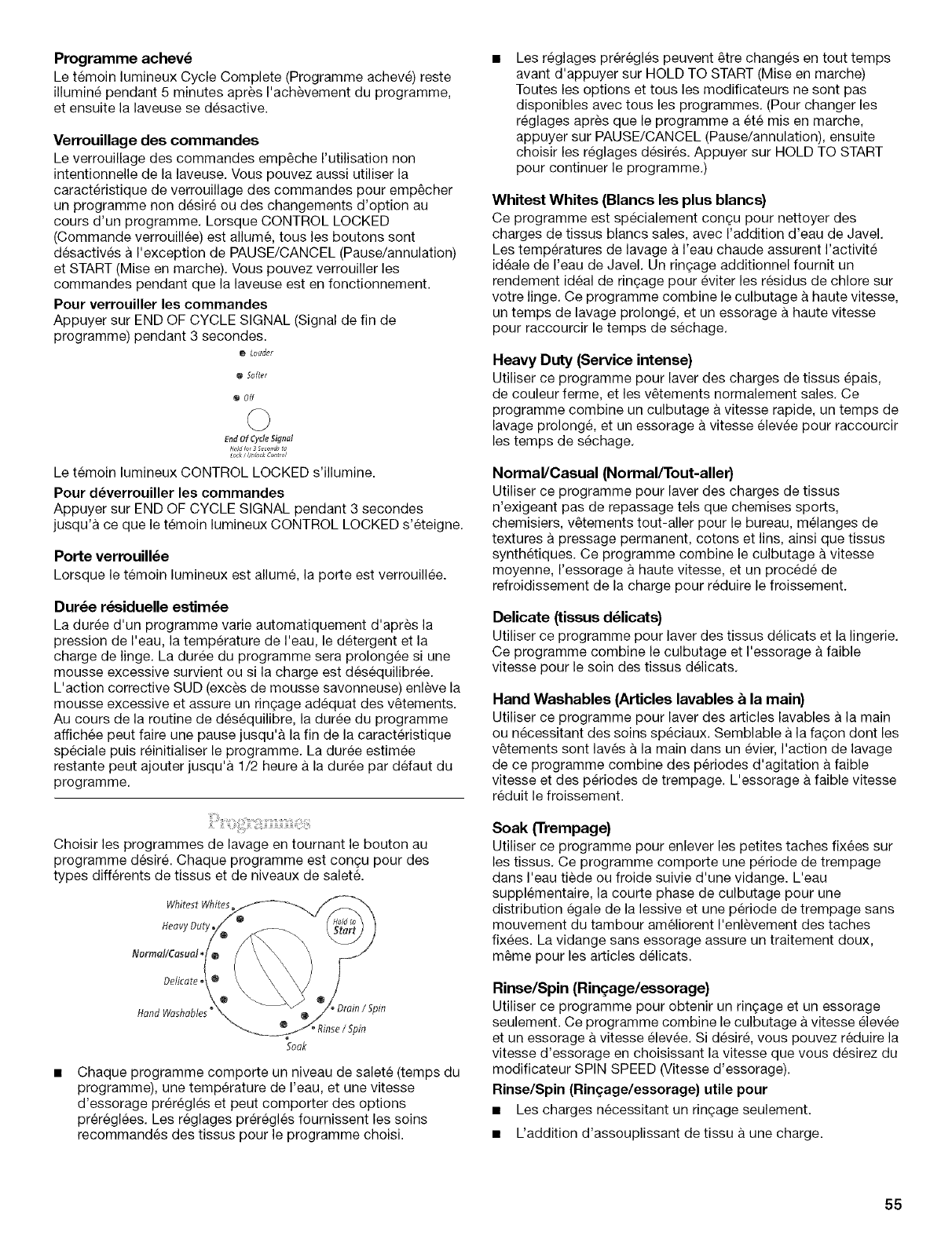

Programme achev_

Le temoin lumineux Cycle Complete (Programme acheve) reste

illumine pendant 5 minutes apres I'achevement du programme,

et ensuite la laveuse se desactive.

Verrouillage des commandes

Le verrouillage des commandes emp_che I'utilisation non

intentionnelle de la laveuse. Vous pouvez aussi utiliser la

caracteristique de verrouillage des commandes pour emp_cher

un programme non desire ou des changements d'option au

cours d'un programme. Lorsque CONTROL LOCKED

(Commande verrouillee) est allume, tousles boutons sent

desactives a I'exception de PAUSE/CANCEL (Pause/annulation)

et START (Mise en marche). Vous pouvez verrouiller les

commandes pendant que la laveuse est en fonctionnement.

Pour verrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme) pendant 3 secondes.

QLouder

Q5otter

ooff

End Of CycleSignal

_or_ / uni,Jckcoward

Le temoin lumineux CONTROL LOCKED s'illumine.

Pour deverrouiller les commandes

Appuyer sur END OF CYCLE SIGNAL pendant 3 secondes

jusqu'a ce que le temoin lumineux CONTROL LOCKED s'eteigne.

Porte verrouill6e

Lorsque le temoin lumineux est allume, la porte est verrouillee.

Dur_e r_siduelle estim_e

La duree d'un programme varie automatiquement d'apres la

pression de I'eau, la temperature de I'eau, le detergent et la

charge de linge. La duree du programme sera prolongee si une

mousse excessive survient ou si la charge est des6quilibree.

L'action corrective SUD (exces de mousse savonneuse) enleve la

mousse excessive et assure un ringage adequat des v6tements.

Au cours de la routine de desequilibre, la duree du programme

affichee peut faire une pause jusqu'a la fin de la caracteristique

speciale puis reinitialiser le programme. La duree estimee

restante peut ajouter jusqu'a 1/2 heure a la duree par defaut du

programme.

Choisir les programmes de lavage en tournant le bouton au

programme desire. Chaque programme est congu pour des

types differents de tissus et de niveaux de salete.

So_k

Chaque programme comporte un niveau de salete (temps du

programme), une temperature de I'eau, et une vitesse

d'essorage preregl_s et peut comporter des options

prereglees. Les reglages preregles fournissent les soins

recommandes des tissus pour le programme choisi.

Les reglages preregles peuvent _tre changes en tout temps

avant d'appuyer sur HOLD TO START (Mise en marche)

Toutes les options et tousles modificateurs ne sent pas

disponibles avec tousles programmes. (Pour changer les

reglages apres que le programme a ete mis en marche,

appuyer sur PAUSE/CANCEL (Pause/annulation), ensuite

choisir les reglages desires. Appuyer sur HOLD TO START

pour continuer le programme.)

Whitest Whites (Blancs les plus blancs)

Ce programme est specialement congu pour nettoyer des

charges de tissus blancs sales, avec I'addition d'eau de Javel.

Les temperatures de lavage a I'eau chaude assurent I'activite

ideale de I'eau de Javel. Un ringage additionnel fournit un

rendement ideal de ringage pour eviter les residus de chlore sur

votre linge. Ce programme combine le culbutage & haute vitesse,

un temps de lavage prolonge, et un essorage a haute vitesse

pour raccourcir le temps de sechage.

Heavy Duty (Service intense)

Utiliser ce programme pour laver des charges de tissus epais,

de couleur ferme, et les v_tements normalement sales. Ce

programme combine un culbutage a vitesse rapide, un temps de

lavage prolonge, et un essorage a vitesse elevee pour raccourcir

les temps de sechage.

Normal/Casual (Normal/Tout-aller)

Utiliser ce programme pour laver des charges de tissus

n'exigeant pas de repassage tels que chemises sports,

chemisiers, v_tements tout-aller pour le bureau, melanges de

textures a pressage permanent, cotons et lins, ainsi que tissus

synthetiques. Ce programme combine le culbutage a vitesse

moyenne, I'essorage a haute vitesse, et un procede de

refroidissement de la charge pour reduire le froissement.

Delicate (tissus d_licats)

Utiliser ce programme pour laver des tissus delicats et la lingerie.

Ce programme combine le culbutage et I'essorage a faible

vitesse pour le soin des tissus delicats.

Hand Washables (Articles lavables &la main)

Utiliser ce programme pour laver des articles lavables a la main

ou necessitant des soins speciaux. Semblable a la fagon dent les

v_tements sont laves & la main dans un evier, Faction de lavage

de ce programme combine des periodes d'agitation a faible

vitesse et des periodes de trempage. L'essorage a faible vitesse

reduit le froissement.

Soak (Trempage)

Utiliser ce programme pour enlever les petites taches fixees sur

les tissus. Ce programme comporte une periode de trempage

dans I'eau tiede ou froide suivie d'une vidange. L'eau

supplementaire, la courte phase de culbutage pour une

distribution egale de la lessive et une periode de trempage sans

mouvement du tambour ameliorent I'enlevement des taches

fixees. La vidange sans essorage assure un traitement doux,

m_me pour les articles delicats.

Rinse/Spin (Rin_age/essorage)

Utiliser ce programme pour obtenir un ringage et un essorage

seulement. Ce programme combine le culbutage a vitesse elevee

et un essorage & vitesse elevee. Si desire, vous pouvez reduire la

vitesse d'essorage en choisissant la vitesse que vous desirez du

modificateur SPIN SPEED (Vitesse d'essorage).

Rinse/Spin (Rin_age/essorage) utile pour

• Les charges necessitant un ringage seulement.

• L'addition d'assouplissant de tissu a une charge.

Drain/Spin (Vidange/eseorage)

Utiliser ce programme pour vidanger votre laveuse ou pour

vidanger et essorer votre charge de linge. La vitesse d'essorage

est preregl6e a elevee. Si vous le desirez, vous pouvez reduire la

vitesse d'essorage en choisissant la vitesse que vous desirez du

modificateur SPIN SPEED (Vitesse d'essorage,)

REMARQUE: L'eau dans les charges de tissus synthetiques,

tissus delicats, articles lavables a la main, et lainages, dolt _tre

vidangee sans essorage ou a essorage faible pour eviter d'etirer

les tissus.

Vous pouvez personnaliser votre lavage en ajoutant des

OPTIONS a vos selections de programme. Vous pouvez ajouter

ou changer I'option apres avoir commence un programme

n'importe quand avant que I'option selectionnee commence,

Toutes les options ne sent pas disponibles avec tousles

programmes.

ODelay Wash

R_glages pr_r_gl_s des programmes

Chaque programme a un niveau de salete (temps de

programme), une temperature de I'eau, et une vitesse d'essorage

preregles. Les reglages preregles fournissent les soins

recommandes des tissus pour le programme choisi. Voir tableau.

Program-

Whitest

Whites

(Blancs les

plus

blancs)

Niveau de Temp_raturede Vitesse

salete I'eau d'esso- •

(temps du rage

programme)

Normal Hot/Cold High

(1:00) (Chaude/ (Elevee)

Froide) •

Heavy Duty Normal Hot/Cold High

(Service (0:50) (Chaude/ (Elevee)

intense) Froide)

Normal/ Normal Warm/Cold High

Casual (0:40) (Tiede/Froide) (Elevee)

(Normal/

Tout-aller)

Delicate Normal Warm/Cold Medium

(Tissus (0:35) (Tiede/Froide) (Moyenne)

d_licats)

Hand Normal Cold/Cold Low

Washables (0:30) (Froide/Froide) (Basse)

(Lavage

manuel)

Soak Normal Warm/Cold No Spin

(Trem- (0:30) (Tiede/Froide) (Pas d'es-

page) sorage)

Rinse/Spin Normal Cold/Cold High

(Ringage/ (0:21) (Froide/Froide) (12levee)

essorage)

Drain/Spin Normal N/A High

(Vidange/ (0:11) (Elevee)

essorage)

Changement des r_glages de programme pr_r_gl_s

Appuyer sur le selecteur de chaque reglage jusqu'a ce que le

reglage desire s'illumine.

Sons normaux _mis par la laveuse

Comme pour tout produit neuf, vous entendrez des sons qui ne

vous sont pas familiers. Vous pouvez entendre divers sons

Iorsque la porte est verrouillee et deverrouillee, et durant le

lavage, le rin(_age et I'essorage. Entre les changements des

actions de lavage, il y aura des pauses momentanees, Vous

entendrez I'aspersion et I'eclaboussement de I'eau durant les

programmes de lavage et de ringage. Ces nouveaux sons et

pauses font partie du fonctionnement normal de la laveuse.

@Extre Rinse

Opffens

Voir "Guide de lessivage" pour un apergu des options

possibles pour chaque selection de programme de lavage.

Vous pouvez choisir plus d'une option pour un programme.

Certaines options ne peuvent pas _tre ajoutees a certains

programmes.

Si une option est disponible avec un programme selectionne,

le temoin lumineux pour cette option s'illuminera Iorsqu'il est

selectionn&

Si une option n'est pas disponible avec un programme

selectionne, il y aura un bref signal sonore et le temoin

lumineux pour cette option ne s'illuminera pas Iorsqu'il est

selectionn&

Delay Wash (Lavage differS)

Utiliser cette fonction pour reporter le debut du programme de

lavage,

• Appuyer sur Delay Wash jusqu'a ce que I'heure desiree (en

heures) apparaisse sur I'afficheur de duree restante,

• Appuyer sur START. Le compte & rebours avant la mise en

marche du programme s'affichera.

Extra Rinse (ringage suppl_mentaire)

Un rin(_age supplementaire peut _tre utilise pour assurer

I'elimination des residus de detergent ou des residus d'eau de

Javel des v_tements, Cette option fournit un ringage additionnel

avec la m_me temperature d'eau que le premier rint_age.

Les reglages preregles de programmes de Water Cycle Time

(duree du programme) (Temperature d'eau), Spin Speed (Vitesse

d'essorage) et peuvent _tre changes, Vous pouvez changer un

modificateur apres la mise en marche d'un programme a tout

moment avant que le modificateur choisi commence. Tousles

modificateurs ne sent pas disponibles avec tousles programmes

et toutes les options.

REMARQUE : Le panneau illustre ci-dessous peut _tre different

de celui de votre modele.

®Hot/Cold ®High

@Worm/ Worm @Medium @Louder

@W_rm/Cold @Low @ Softer

@ Cold/Cold ® No Spin @ Off

W_ Tecap 5pin 5peed EndOf _yde 51g_!

L_ck/ un_o_kd_l,tro_

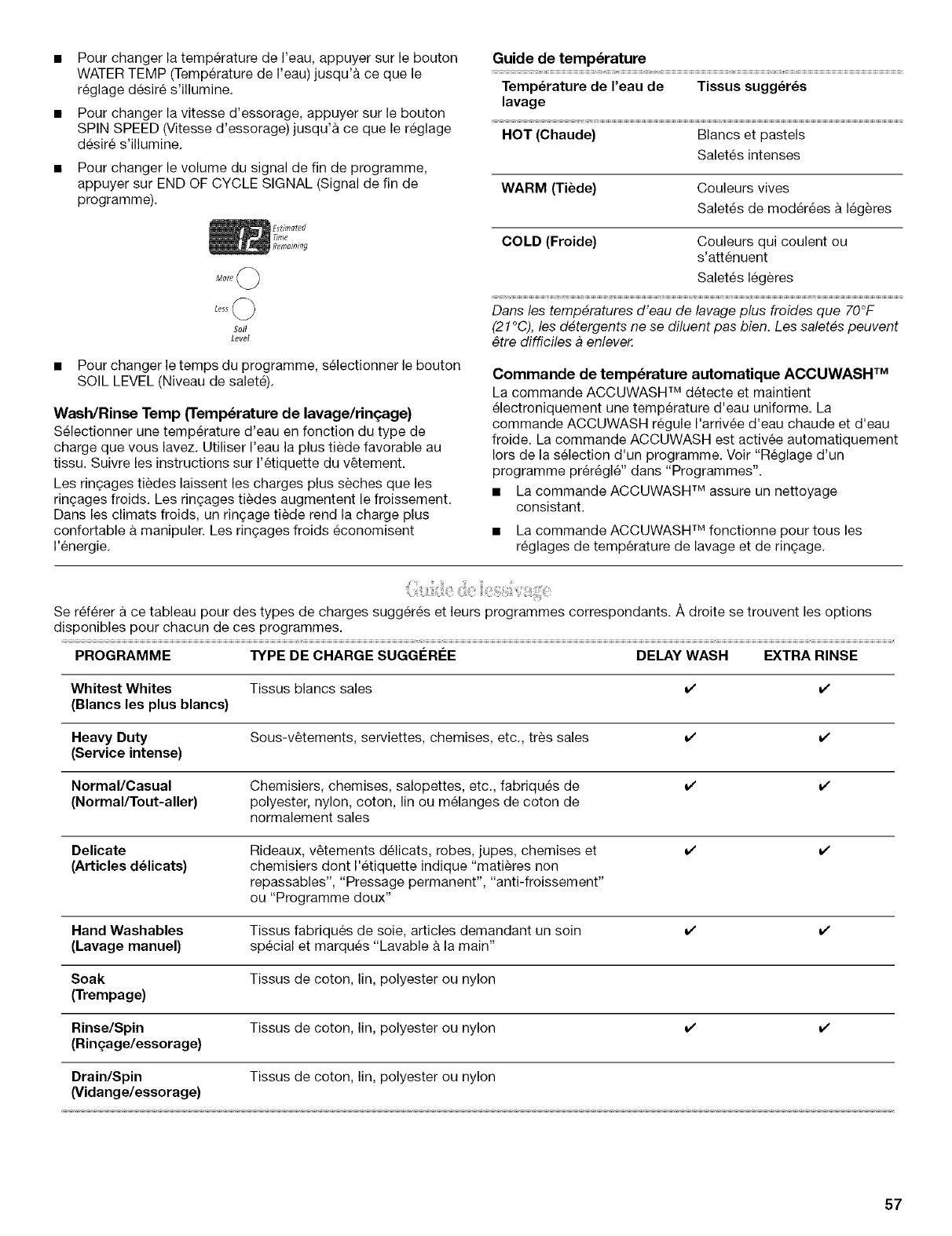

Pour changer la temp@ature de I'eau, appuyer sur le bouton

WATER TEMP (Temperature de I'eau) jusqu'a ce que le

reglage desire s'illumine.

Pour changer la vitesse d'essorage, appuyer sur le bouton

SPIN SPEED (Vitesse d'essorage) jusqu'a ce que le reglage

desire s'illumine.

Pour changer le volume du signal de fin de programme,

appuyer sur END OF CYCLE SIGNAL (Signal de fin de

programme).

Re_loitlmg

Less Q

Sdl

Level

•Pour changer le temps du programme, selectionner le bouton

SOIL LEVEL (Niveau de salete).

Wash/Rinse Temp (Temperature de lavage/rinc_.age)

Selectionner une temperature d'eau en fonction du type de

charge que vous lavez. Utiliser I'eau la plus tiede favorable au

tissu. Suivre les instructions sur I'etiquette du v_tement.

Les ringages tiedes laissent les charges plus seches que les

ringages froids. Les ringages tiedes augmentent le froissement.

Dans les climats froids, un ringage tiede rend la charge plus

confortable a manipuler. Les ringages froids economisent

I'energie.

Guide de temperature

Temperature de reau de Tissus sugger_s

lavage

HOT (Chaude) Blancs et pastels

Saletes intenses

WARM (Tilde) Couleurs vives

Saletes de moder6es & 16g_res

COLD (Froide) Couleurs qui coulent ou

s'attenuent

Salet_s legeres

Dans les temperatures d'eau de lavage plus froides que 70°F

(21 °C), les d_tergents ne se diluent pas bien. Les saletes peuvent

_tre difficiles a enlever.

Commande de temperature automatique ACCUWASH TM

La commande ACCUWASW M detecte et maintient

electroniquement une temperature d'eau uniforme. La

commande ACCUWASH regule I'arrivee d'eau chaude et d'eau

froide. La commande ACCUWASH est activee automatiquement

Iors de la selection d'un programme. Voir "Reglage d'un

programme preregle" dans "Programmes".

• La commande ACCUWASH TM assure un nettoyage

consistant.

•La commande ACCUWASH TM fonctionne pour tousles

reglages de temp@ature de lavage et de ringage.

Se referer ace tableau pour des types de charges sugg@es et leurs programmes correspondants. ,A,droite se trouvent les options

disponibles pour chacun de ces programmes.

PROGRAMME TYPE DE CHARGE SUGGEREE DELAY WASH EXTRA RINSE

Whitest Whites Tissus blancs sales _

(Blancs les plus blancs)

Heavy Duty Sous-v_tements, serviettes, chemises, etc., tres sales _' _'

(Service intense)

Normal/Casual Chemisiers, chemises, salopettes, etc., fabriques de _

(Normal/Tout-aller) polyester, nylon, coton, lin ou melanges de coton de

normalement sales

Delicate Rideaux, v_tements delicats, robes, jupes, chemises et _' _'

(Articles delicats) chemisiers dont I'etiquette indique "matieres non

repassables", "Pressage permanent", "anti-froissement"

ou "Programme doux"

Hand Washables Tissus fabriques de sole, articles demandant un soin _

(Lavage manuel) special et marques "Lavable a la main"

Soak Tissus de coton, lin, polyester ou nylon

(Trempage)

Rinse/Spin Tissus de coton, lin, polyester ou nylon _

(Ringage/essorage)

Drain/Spin Tissus de coton, lin, polyester ou nylon

(Vidange/essorage)

CONSEILSDE I SSIVAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Fermer les fermetures a glissiere, les boutons pression et les

crochets pour eviter d'accrocher d'autres articles. Enlever les

epingles, les boucles et autres objets durs pour eviter

d'egratigner I'interieur de la laveuse. Oter les garnitures et les

omements non lavables.

• Vider les poches et les retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

• Retourner les tricots synthetiques pour eviter le boulochage.

• Attacher les cordons et les ceintures-echarpes pour

emp_cher I'emm_lement.

• Reparer les dechirures, les ourlets et coutures decousus.

• Traiter lestaches.

•Les v_tements taches ou mouilles devraient _tre laves sans

delai pour obtenir les meilleurs resultats.

• Melanger les petits articles avec les gros, eviter de laver un

article seul et repartir la charge de fagon egale dans la

laveuse.

Laver les petits articles, tels que les chaussettes d'enfants,

dans un sac en filet pour le linge. II est recommande d'utiliser

plus d'un sac de linge, et de remplir chaque sac avec des

quantites similaires.

rri

Separer les articles tres sales des articles legerement sales,

m_me si on les lave normalement ensemble. Separer les

articles qui ferment de la charpie (serviettes, chenille) des

articles qui attrapent la charpie (velours c6tele, synthetique,

pressage permanent). Dans la mesure du possible, retourner

les articles qui forment de la charpie.

Separer les couleurs foncees des couleurs claires et les

articles grand teint des articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

D_chargement

• Retirer les v_tements de la laveuse une fois que le

programme est termine. Des objets en metal comme les

fermetures a glissiere, les boutons-pression et les boucles

peuvent rouiller si on les laisse Iongtemps dans le panier de la

laveuse.

• Lorsqu'on retire le linge, verifier de temps en temps sous le

pourtour en caoutchouc a I'avant du tambour qu'il n'y ait pas

de petits articles coinces.

Suggestions de chargement (capacit_ maximale de

charge).

V_tements de travail

4 jeans 2 surv_tements (bas)

4 pantalons 2 surv_tements (haut)

4 chemises

Serviettes

10 serviettes de bain

10 serviettes & main

14 debarbouillettes

Charges mixtes

3 draps (1 tr_s grand, 2

simples)

4 taies d'oreiller

3 chemises

3 chemisiers

9 tee-shirts

9 shorts

10 mouchoirs de poche

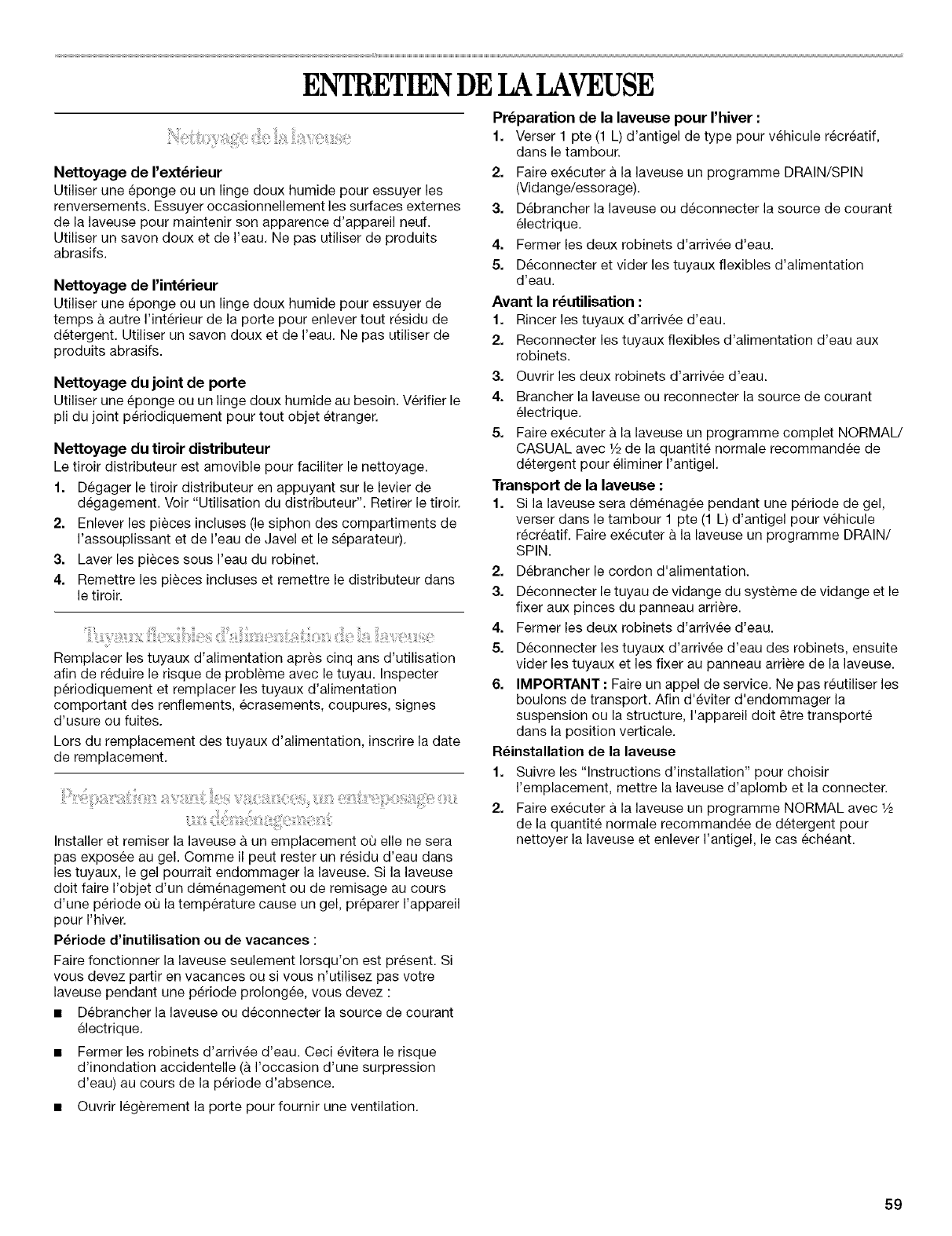

ENTRETIF DELALAVEUSE

Nettoyage de I'ext_rieur

Utiliser une eponge ou un linge doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

de la laveuse pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de I'eau. Ne pas utiliser de produits

abrasifs.

Nettoyage de I'int_rieur

Utiliser une eponge ou un linge doux humide pour essuyer de

temps a autre I'interieur de la porte pour enlever tout residu de

detergent. Utiliser un savon doux et de I'eau. Ne pas utiliser de

produits abrasifs.

Nettoyage du joint de porte

Utiliser une eponge ou un linge doux humide au besoin. Verifier le

pli du joint periodiquement pour tout objet etranger.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Degager le tiroir distributeur en appuyant sur le levier de

degagement. Voir "Utilisation du distributeur". Retirer le tiroir.

2. Enlever les pieces incluses (le siphon des compartiments de

I'assouplissant et de I'eau de Javel et le separateur).

3. Laver les pieces sous I'eau du robinet.

4. Remettre les pieces incluses et remettre le distributeur dans

le tiroir.

Remplacer les tuyaux d'alimentation apres cinq ans d'utilisation

afin de reduire le risque de probleme avec le tuyau. Inspecter

periodiquement et remplacer les tuyaux d'alimentation

comportant des renflements, ecrasements, coupures, signes

d'usure ou fuites.

Lors du remplacement des tuyaux d'alimentation, inscrire la date

de remplacement.

Installer et remiser la laveuse a un emplacement o(4 elle ne sera

pas exposee au gel. Comme il peut rester un residu d'eau dans

les tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

doit faire I'objet d'un demenagement ou de remisage au cours

d'une periode 0(4la temperature cause un gel, preparer I'appareil

pour I'hiver.

P_riode d'inutilisation ou de vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si

vous devez partir en vacances ou si vous n'utilisez pas votre

laveuse pendant une periode prolongee, vous devez :

• Debrancher la laveuse ou deconnecter la source de courant

electrique.

• Fermer les robinets d'arrivee d'eau. Ceci evitera le risque

d'inondation accidentelle (a I'occasion d'une surpression

d'eau) au cours de la periode d'absence.

Preparation de la laveuse pour rhiver :

1. Verser 1 pte (1 L) d'antigel de type pour vehicule recreatif,

dans le tambour.

2. Faire executer a la laveuse un programme DRAIN/SPIN

(Vidange/essorage).

3. Debrancher la laveuse ou deconnecter la source de courant

electrique.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter et vider les tuyaux flexibles d'alimentation

d'eau.

Avant la r_utilisation :

1. Rincer les tuyaux d'arrivee d'eau.

2. Reconnecter les tuyaux flexibles d'alimentation d'eau aux

robinets.

3. Ouvrir les deux robinets d'arrivee d'eau.

4. Brancher la laveuse ou reconnecter la source de courant

electrique.

5. Faire executer a la laveuse un programme complet NORMAL/

CASUAL avec 1/2de la quantite normale recommandee de

detergent pour eliminer I'antigel.

Transport de la laveuse :

1. Si la laveuse sera demenag6e pendant une periode de gel,

verser dans le tambour 1 pte (1 L) d'antigel pour vehicule

recreatif. Faire executer a la laveuse un programme DRAIN/

SPIN.

2. Debrancher le cordon d'alimentation.

3. Deconnecter le tuyau de vidange du syst_me de vidange et le

fixer aux pinces du panneau arriere.

4. Fermer les deux robinets d'arrivee d'eau.

5. Deconnecter les tuyaux d'arrivee d'eau des robinets, ensuite

vider les tuyaux et les fixer au panneau arriere de la laveuse.

6. IMPORTANT :Faire un appel de service. Ne pas r_utiliser les

boulons de transport. Afin d'eviter d'endommager la

suspension ou la structure, I'appareil doit _tre transporte

dans la position verticale.

Reinstallation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, mettre la laveuse d'aplomb et la connecter.

2. Faire executer a la laveuse un programme NORMAL avec 1/2

de la quantite normale recommandee de detergent pour

nettoyer la laveuse et enlever I'antigel, le cas echeant.

• Ouvrir leg_rement la porte pour fournir une ventilation.

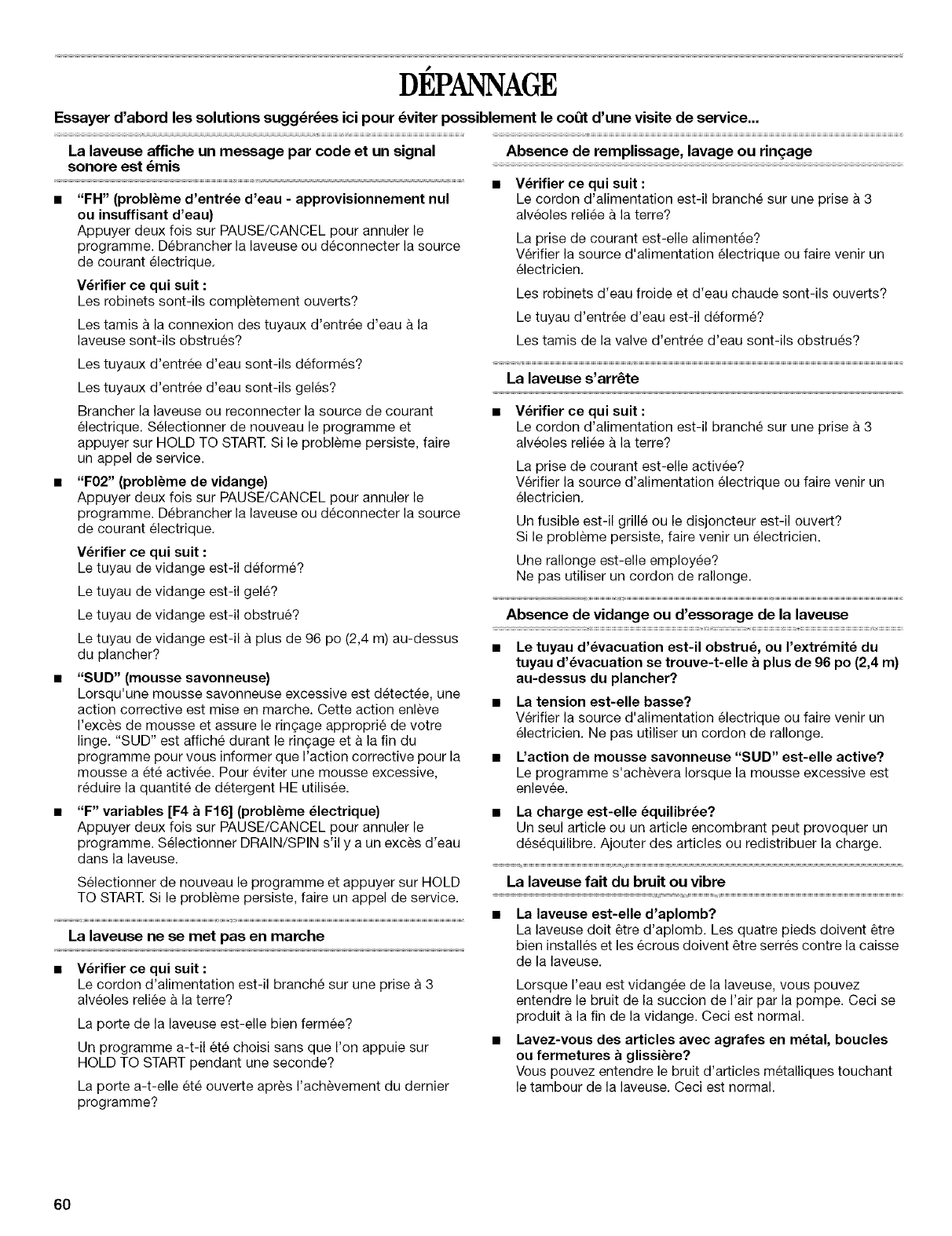

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici pour _viter possiblement le coOt d'une visite de service...

La laveuse affiche un message par code et un signal

sonore est _mis

"FH" (probleme d'entr_e d'eau -approvisionnement nul

ou insuffisant d'eau)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant electrique.

V_rifier ce qui suit :

Les robinets sont-ils completement ouverts?

Les tamis a la connexion des tuyaux d'entree d'eau a la

laveuse sont-ils obstrues?

Les tuyaux d'entree d'eau sont-ils deform6s?

Les tuyaux d'entree d'eau sont-ils geles?

Brancher la laveuse ou reconnecter la source de courant

electrique. Selectionner de nouveau le programme et

appuyer sur HOLD TO START. Si le probleme persiste, faire

un appel de service.

"F02" (problbme de vidange)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant electrique.

V_rifier ce qui suit :

Le tuyau de vidange est-il deforme?

Le tuyau de vidange est-il gele?

Le tuyau de vidange est-il obstrue?

Le tuyau de vidange est-il a plus de 96 po (2,4 m) au-dessus

du plancher?

"SUD" (mousse savonneuse)

Lorsqu'une mousse savonneuse excessive est detectee, une

action corrective est mise en marche. Cette action enleve

I'exces de mousse et assure le ringage approprie de votre

linge. "SUD" est affiche durant le ringage eta la fin du

programme pour vous informer que I'action corrective pour la

mousse a ete activee. Pour eviter une mousse excessive,

reduire la quantite de detergent HE utilis_e.

"F" variables [F4 a F16] (probl_me _lectrique)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Selectionner DRAIN/SPIN s'il y a un exces d'eau

dans la laveuse.

Selectionner de nouveau le programme et appuyer sur HOLD

TO START. Si le probleme persiste, faire un appel de service.

La laveuse ne se met pas en marche

V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise a 3

alveoles reliee & la terre?

La porte de la laveuse est-elle bien fermee?

Un programme a-t-il ete choisi sans que I'on appuie sur

HOLD TO START pendant une seconde?

La porte a-t-elle ete ouverte apres I'achevement du dernier

programme?

Absence de remplissage, lavage ou ringage

V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise & 3

alveoles reliee a la terre?

La prise de courant est-elle alimentee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Les robinets d'eau froide et d'eau chaude sont-ils ouverts?

Le tuyau d'entree d'eau est-il deforme?

Les tamis de la valve d'entree d'eau sont-ils obstrues?

La laveuse s'arr_te

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise & 3

alveoles reliee & la terre?

La prise de courant est-elle activee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Un fusible est-il grille ou le disjoncteur est-il ouvert?

Si le probleme persiste, faire venir un electricien.

Une rallonge est-elle employee?

Ne pas utiliser un cordon de rallonge.

Absence de vidange ou d'essorage de la laveuse

•Le tuyau d'_vacuation est-il obstrue, ou I'extr_mite du

tuyau d'_vacuation se trouve-t-elle a plus de 96 po (2,4 m)

au-dessus du plancher?

La tension est-elle basse?

Verifier la source d'alimentation electrique ou faire venir un

electricien. Ne pas utiliser un cordon de rallonge.

L'action de mousse savonneuse "SUD" est-elle active?

Le programme s'achevera Iorsque la mousse excessive est

enlevee.

La charge est-elle equilibree?

Un seul article ou un article encombrant peut provoquer un

desequilibre. Ajouter des articles ou redistribuer la charge.

La laveuse fait du bruit ou vibre

La laveuse est-elle d'aplomb?

La laveuse doit _tre d'aplomb. Les quatre pieds doivent _tre

bien installes et les ecrous doivent _tre serres contre la caisse

de la laveuse.

Lorsque I'eau est vidangee de la laveuse, vous pouvez

entendre le bruit de la succion de Fair par la pompe. Ceci se

produit & la fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en m_tal, boucles

ou fermetures a glissi_re?

Vous pouvez entendre le bruit d'articles metalliques touchant

le tambour de la laveuse. Ceci est normal.

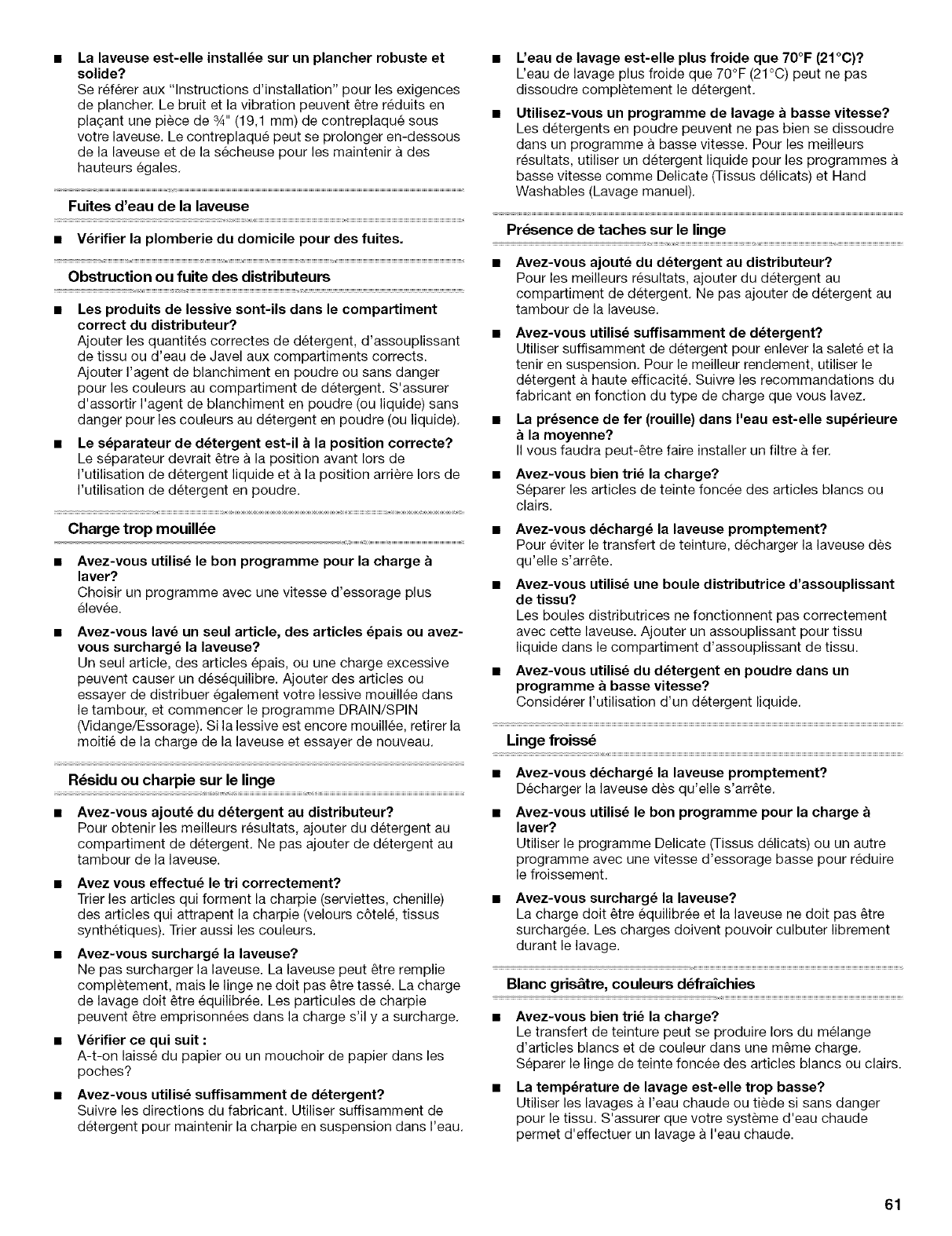

La laveuse est-elle install_e sur un plancher robuste et

solide?

Se referer aux "Instructions d'installation" pour les exigences

de plancher. Le bruit et la vibration peuvent _tre reduits en

plagant une piece de 3A" (19,1 mm) de contreplaque sous

votre laveuse. Le contreplaque peut se prolonger en-dessous

de la laveuse et de la secheuse pour les maintenir a des

hauteurs egales.

Fuites d'eau de la laveuse

•V_rifier la plornberie du domicile pour des fuites.

Obstruction ou fuite des distributeurs

Les produits de lessive sont-ils dans le compartiment

correct du distributeur?

Ajouter les quantites correctes de detergent, d'assouplissant

de tissu ou d'eau de Javel aux compartiments corrects.

Ajouter I'agent de blanchiment en poudre ou sans danger

pour les couleurs au compartiment de detergent. S'assurer

d'assortir I'agent de blanchiment en poudre (ou liquide) sans

danger pour les couleurs au detergent en poudre (ou liquide).

Le separateur de d_tergent est-il a la position correcte?

Le separateur devrait _tre a la position avant Iors de

I'utilisation de detergent liquide eta la position arriere Iors de

I'utilisation de detergent en poudre.

Charge trop mouill_e

Avez-vous utilis_ le bon programme pour la charge

laver?

Choisir un programme avec une vitesse d'essorage plus

elevee.

Avez-vous lave un seul article, des articles _pais ou avez-

vous surcharge la laveuse?

Un seul article, des articles epais, ou une charge excessive

peuvent causer un desequilibre. Ajouter des articles ou

essayer de distribuer egalement votre lessive mouillee dans

le tambour, et commencer le programme DRAIN/SPIN

(Vidange/Essorage). Si la lessive est encore mouillee, retirer la

moitie de la charge de la laveuse et essayer de nouveau.

R_sidu ou charpie sur le linge

Avez-vous ajout_ du d_tergent au distributeur?

Pour obtenir les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

Avez vous effectu_ le tri correctement?

Trier les articles qui forment la charpie (serviettes, chenille)

des articles qui attrapent la charpie (velours c6tele, tissus

synthetiques). Trier aussi les couleurs.

Avez-vous surcharg_ la laveuse?

Ne pas surcharger la laveuse. La laveuse peut _tre remplie

completement, mais le linge ne dolt pas _tre tasse. La charge

de lavage dolt _tre equilibree. Les particules de charpie

peuvent _tre emprisonnees dans la charge s'il y a surcharge.

•V_rifier ce qui suit :

A-t-on laisse du papier ou un mouchoir de papier dans les

poches?

•Avez-vous utilis_ suffisamment de d_tergent?

Suivre les directions du fabricant. Utiliser suffisamment de

detergent pour maintenir la charpie en suspension dans I'eau.

•Ueau de lavage est-elle plus froide que 70°F (21°C)?

L'eau de lavage plus froide que 70°F (21°C) peut ne pas

dissoudre completement le detergent.

Utilisez-vous un programme de lavage a basse vitesse?

Les detergents en poudre peuvent ne pas bien se dissoudre

darts un programme a basse vitesse. Pour les meilleurs

resultats, utiliser un detergent liquide pour les programmes

basse vitesse comme Delicate (Tissus delicats) et Hand

Washables (Lavage manuel).

Presence de taches sur le linge

Avez-vous ajout_ du detergent au distributeur?

Pour les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

Avez-vous utilise suffisamment de d_tergent?

Utiliser suffisamment de detergent pour enlever la salete et la

tenir en suspension. Pour le meilleur rendement, utiliser le

detergent a haute efficacite. Suivre les recommandations du

fabricant en fonction du type de charge que vous lavez.

•La presence de fer (rouille) dans I'eau est-elle sup_rieure

la moyenne?

II vous faudra peut-_tre faire installer un filtre a fer.

•Avez-vous bien tri_ la charge?

Separer les articles de teinte foncee des articles blancs ou

clairs.

•Avez-vous decharge la laveuse promptement?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arr_te.

Avez-vous utilis_ une boule distributrice d'assouplissant

de tissu?

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Ajouter un assouplissant pour tissu

liquide dans le compartiment d'assouplissant de tissu.

•Avez-vous utilise du detergent en poudre dans un

programme a basse vitesse?

Considerer I'utilisation d'un detergent liquide.

Linge froiss_

•Avez-vous decharge la laveuse promptement?

Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge

laver?

Utiliser le programme Delicate (Tissus delicats) ou un autre

programme avec une vitesse d'essorage basse pour reduire

le froissement.

Avez-vous surcharg_ la laveuse?

La charge dolt _tre equilibree et la laveuse ne dolt pas _tre

surchargee. Les charges doivent pouvoir culbuter librement

durant le lavage.

Blanc gris&tre, couleurs d_fraichies

Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleur dans une m_me charge.

Separer le linge de teinte foncee des articles blancs ou claim.

La temperature de lavage est-elle trop basse?

Utiliser les lavages a I'eau chaude ou tiede si sans danger

pour le tissu. S'assurer que votre syst_me d'eau chaude

permet d'effectuer un lavage a I'eau chaude.

Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous de I'eau dure?

Utiliser plus de detergent pour laver la salete intense & I'eau

froide ou a I'eau dure.

Programme trop long

Le mot "SUD" apparait-il sur I'affichage?

Un exces de mousse savonneuse a ete detecte et une action

corrective pour la mousse a ete mise en marche pour eliminer

I'exces de mousse. Cette action ajoutera du temps au

programme original.

La charge a-t-elle provoqu_ un d_sequilibre?

Lorsqu'il y a un trop grand desequilibre, une caracteristique

speciale se mettra en marche pour redistribuer la charge. Au

cours de la periode de reequilibre, la duree affichee peut faire

une pause jusqu'a ce que I'activite soit achevee, puis

reprendre le cours du programme.

Avez-vous choisi un programme d_licat pour laver une

grosse charge?

Les programmes Hand Washables (lavables a la main) ou

Delicate (articles delicats) fonctionnent mieux avec les petites

charges. Cela assure un lavage delicat des v_tements sans

augmenter la duree du programme.

Porte verrouill_e bla fin du programme de lavage

Est-ce que toute I'eau s'est _coul_e de la laveuse durant

ressorage?

Choisir DRAIN/SPIN (Vidange/essorage) pour enlever toute

I'eau qui reste dans la laveuse. La porte de la laveuse se

declenchera a la fin de la vidange.

ASSISTANCEOUSERVICE

Avant de telephoner pour assistance ou service, veuillez verifier

"Depannage". Ceci pourrait vous eviter le coot d'une visite de

service. Si vous avez encore besoin d'aide, veuillez suivre les

instructions ci-dessous.

Lors de I'appel, il faut connaftre la date d'achat et les numeros de

modele et de serie complets de votre appareil m_nager. Ces

renseignements nous aideront a mieux repondre a votre demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'utiliser seulement des pieces

d'origine FSP®.Ces pieces de rechange conviendront et

fonctionneront bien parce qu'elles sont fabriquees selon les

m_mes specifications precises utilisees pour construire chaque

nouvel appareil electromenager WHIRLPOOL ®.

Pour Iocaliser des pi_ces de rechange FSP_dans votre r_gion :

Aux 12tats-Unis, telephoner au Centre d'interaction avec la

clientele au 1-800-253-1301, ou telephoner a votre Centre de

service designe le plus proche.

Au Canada, composer le 1-800-807-6777, ou votre Centre de

service designe le plus proche.

Telephoner au Centre d'interaction avec la clientele de Whirlpool

sans frais au : 1-800-253-1301.

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications sur notre gamme complete

d'appareils menagers

• Renseignements d'installation

• Procedes d'utilisation et d'entretien

• Vente d'accessoires et de pieces de rechange

• Assistance specialisee aux clients (langue espagnole,

malentendants, malvoyants, etc.)

• Les references aux concessionnaires, compagnies de service

de reparation et distributeurs de pieces de rechange Iocaux

Les techniciens de service designes par Whirlpool sont formes

pour remplir la garantie des produits et fournir un service apres

garantie partout aux 12tats-Unis.

Pour Iocaliser la compagnie de service designee par Whirlpool

dans votre region, vous pouvez consulter les Pages jaunes de

votre annuaire telephonique.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire en

soumettant toute question ou tout probleme a :

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, M149022-2692

Dans votre correspondance, veuillez indiquer un numero de

telephone o(4 I'on peut vous joindre dans la journee.

Telephoner sans frais au Centre d'interaction avec la clientele de

Whirlpool Canada Inc. au :

1-800-461-5681 du lundi au vendredi - de 8 h 00 a 18 h 00 (HNE).

Samedi - 8 h 30 a 16 h 30 (HNE)

Nos consultants fournissent I'assistance pour :

• Caracteristiques et specifications de notre gamme complete

d'appareils electromenagers

• Les references aux concessionnaires Iocaux

Pour le service au Canada

Composer le 1-800-807-6777. Les techniciens de service

designes par Whirlpool Canada Inc. sont formes pour satisfaire la

garantie des produits et fournissent le service apres la garantie,

n'importe o(4au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez ecrire

Whirlpool Canada Inc. en soumettant toute question ou tout

probleme au :

Centre d'interaction avec la clientele

Whirlpool Canada Inc.

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Veuillez indiquer dans votre correspondance un numero de

telephone 0(4 I'on peut vous joindre durant la journee.

GARANTIEDELALAVEUSEWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN

Pendant un an & compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions jointes a ou

fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®et les frais de main-d'oeuvre pour corriger les

vices de materiaux ou de fabrication. Le service dolt _tre fourni par une compagnie de service designee par Whirlpool.

GARANTIE LIMITI_E DE LA DEUXII_ME ANNI_E SUR TOUS LES TABLEAUX DE COMMANDE I_LECTRONIQUES

Pour la deuxieme annee a compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®pour tousles tableaux de

commande electroniques.

GARANTIE LIMITI_E DE LA DEUXII_ME ALA CINQUII_ME ANNI_E INCLUSIVEMENT SUR LE DESSUS EN PORCELAINE OU

TACHETI_, LA COURROIE ET LES POULIES D'ENTRA|NEMENT

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque cette laveuse est utilisee et entretenue

conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®

pour ce qui suit en cas de vices de materiaux ou de fabrication : le dessus en porcelaine ou tachete (centre I'ecaillage et la rouille), la

courroie et les poulies d'entrainement.

GARANTIE LIMITI_E DE LA DEUXII_ME ALA DIXII_ME ANNI_E INCLUSIVEMENT SUR LA CUVE EXTI_RIEURE

De la deuxieme a la dixieme annee inclusivement a compter de la date d'achat, Iorsque cette laveuse est utilis_e et entretenue

conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®

pour la cuve exterieure si elle se fissure ou comporte une fuite d'eau, en cas de vices de materiaux ou de fabrication.

GARANTIE LIMITI_E AVIE SUR LE TAMBOUR DE LAVAGE EN ACIER INOXYDABLE

Pendant la vie de la laveuse, Iorsque cette laveuse est utilisee et entretenue conformement aux instructions jointes a ou fournies avec le

produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®pour le tambour de lavage en acier inoxydable, en cas de vices

de materiaux ou de fabrication.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier I'installation de la laveuse, montrer a I'utilisateur comment utiliser la laveuse ou remplacer des

fusibles ou rectifier le c&blage electrique ou la plomberie du domicile.

2. Les reparations Iorsque la laveuse est utilisee a des fins autres que I'usage unifamilial normal.

3. Les dommages imputables a : accident, modification, mesusage ou abus, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes Iocaux d'electricite et de plomberie ou utilisation de produits non approuves par Whirlpool

Corporation ou Whirlpool Canada Inc.

4. Les frais de main-d'oeuvre au cours des periodes de garantie limitee.

5. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis et du Canada.

6. Le ramassage et la livraison. Ce produit est con(_u pour _tre repare a domicile.

7. Les reparations des pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITI_ POUR

LES DOMMAGES FORTUITS OU INDIRECTS.

Certains 12tats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que

cette exclusion ou limitation peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits juridiques specifiques et

vous pouvez egalement jouir d'autres droits qui peuvent varier d'un €tat a un autre ou d'une province a une autre.

AI'exterieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool

autoris_ pour d_terminer si une autre garantie s'applique.

Si vous avez besoin de service, consulter d'abord la section "Depannage". On peut trouver de I'aide supplementaire a la section

"Assistance ou service" ou en telephonant a notre Centre d'interaction avec la clientele au 1-800-253-1301, de n'importe ou aux 12.-U.

ou en ecrivant a : Whirlpool Corporation, Customer Interaction Center, 553 Benson Road, Benton Harbor, MI 49022-2692. Au Canada,

telephoner a Whirlpool Canada Inc. au 1-800-807-6777. 5/01

Conservez ce manuel et votre regu de vente ensemble pour

reference ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre laveuse

pour mieux vous aider a obtenir assistance ou service en cas de

besoin. Vous devrez connaftre le numero de modele et le numero

de serie au complet. Vous pouvez trouver cette information sur la

plaque signaletique de votre appareil.

Norn du marchand

Adresse

Num_ro de t_l_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

4619 7022 1751

Tous droits r_serves.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada Inc.

licensee in Canada

® Marca registrada/-i-M Marca de comercio de Whirlpool, EE.UU., usada bajo licencia de

Whirlpool Canada Inc. en Canada

¢ Marque d_pos_efTM Marque de commerce de Whirlpool, U.S.A., Emploi Licencie par

Whirlpool Canada Inc. au Canada

4/04

Printed in Germany

Impreso en Alemania

Imprim_ en Allemagne

Whirlpool GHW9150PW0 User Manual RESIDENTIAL WASHER Manuals And Guides L0409319

WHIRLPOOL Residential Washers Manual L0409319 WHIRLPOOL Residential Washers Owner's Manual, WHIRLPOOL Residential Washers installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
