REFRIGERATORUSE&CAREGUIDE

MANUALDEUSOYCUIDADODELREFRIGERADOR

p p

GUIDED'UTILISATIONETffENTRETIENDUREFRIGERATEUR

Tableof Contents/In(lice/Tabledes matibres

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY ............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR CARE ................................... 6

TROUBLESHOOTING ...................................... 7

WARRANTY ...................................................... 8

AYUDA O SERVICIO TleCNICO ...................... 9

SEGURIDAD DEL REFRIGERADOR .............. 9

INSTRUCCIONES DE INSTALACION .......... 10

CUIDADO DE SU REFRIGERADOR ............. 14

SOLUCION DE PROBLEMAS ....................... 15

GARANTiA ...................................................... 16

ASSISTANCE OU SERVICE .......................... 17

S¢CURITF =DU RCFRIGCRATEUR ................ 17

INSTRUCTIONS D'INSTALLATION .............. 18

ENTRETIEN DU RleFRIGleRATEUR ............. 22

DlePANNAGE .................................................. 23

GARANTIE ...................................................... 24

Assistance or Service

If you need assistance or service, first see the "Troubleshooting"

section. Additional help is available by calling our Customer

Interaction Center at 1-800-253-1301 from anywhere in the

U.S.A., or write:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

In Canada, for installation and service call, 1-800-807-6777.

For assistance call 1-800-461-5681 Monday to Friday 8:00 a.m. -

6:00 p.m. (EST), Saturday 8:30 - 4:30 p.m. (EST), or write:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Information may also be obtained by visiting our website at

www.whirlpool.com.

In Canada, visit www.whirlpool.com/canada.

Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your appliance to help

you obtain assistance or service if you ever need it. You will need

to know your complete model number and serial number. You can

find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name

Serial number

Address

Phone number

Model number

Purchase date

To order stainless steel cleaner, call 1-800-442-9991 and ask for

the part number listed below or contact your authorized Whirlpool

dealer. In Canada, call 1-800-461-5681.

Stainless Steel Cleaner & Polish: Order Part #4396095

2315215

_i;d_Wh I ° CWh_ol° _Whi,d_ol °

TOO0 L0 QUE IMAGINAS"

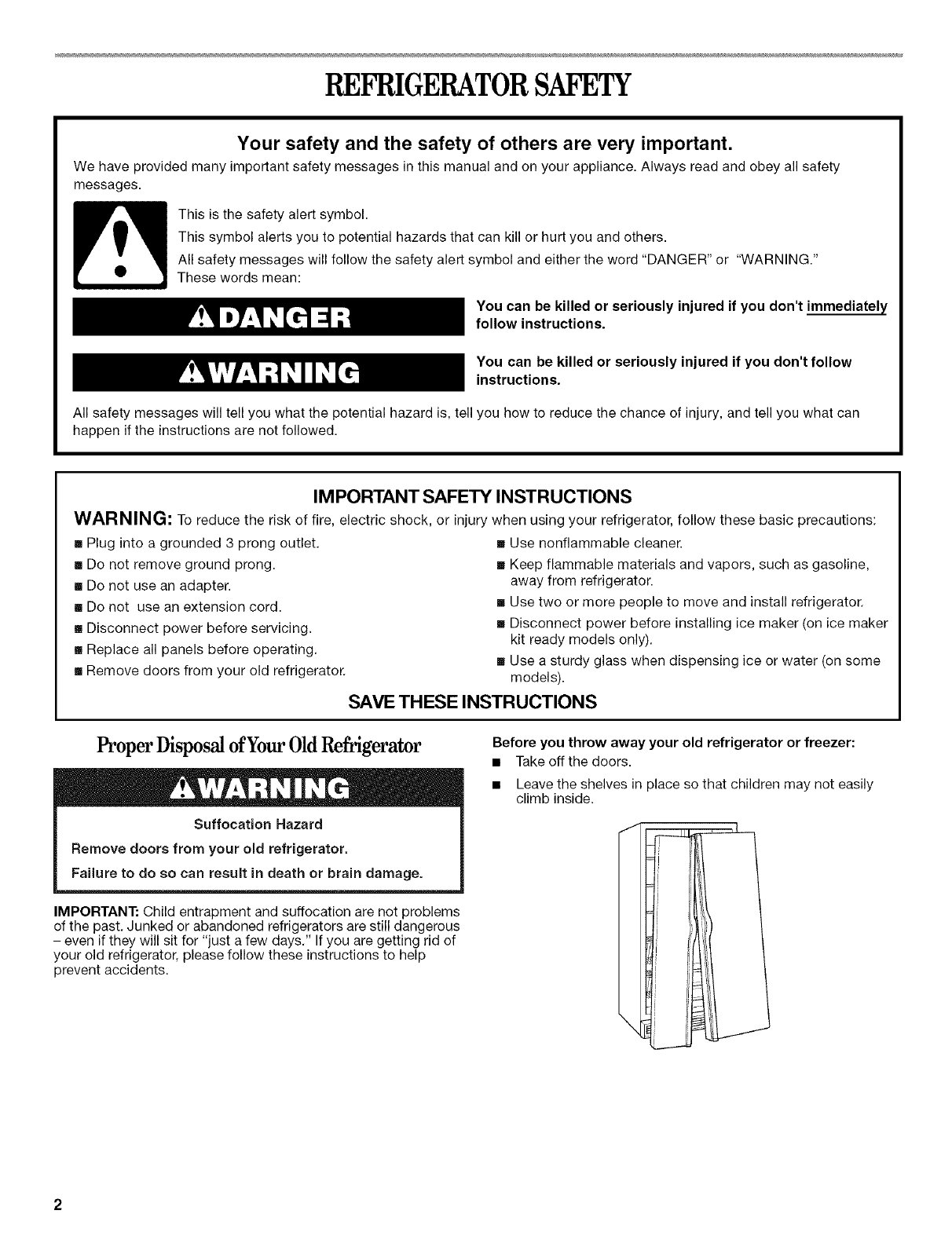

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal ofYourOldRefrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

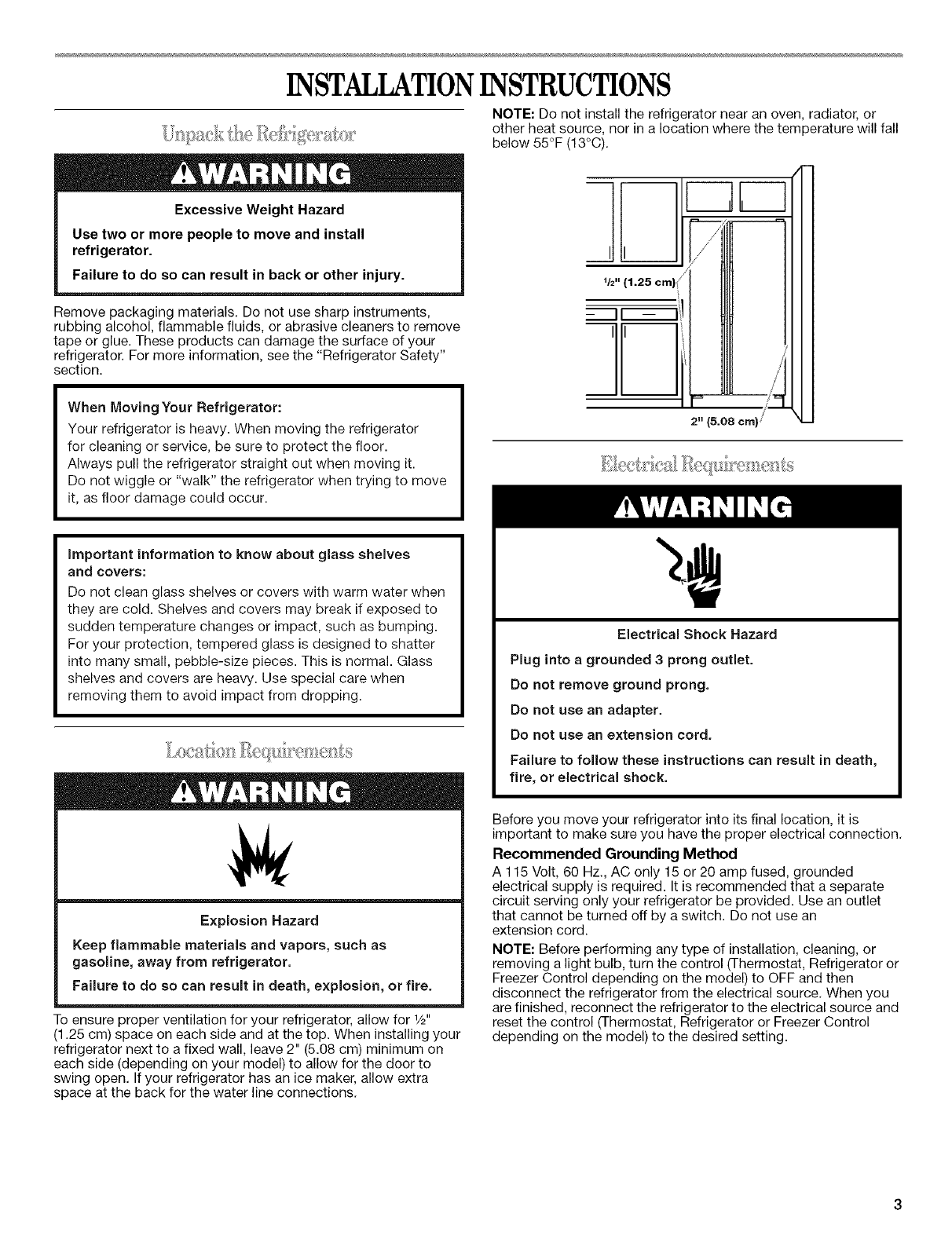

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see the "Refrigerator Safety"

section.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

i--

2" (5.08 cm)

Electrical Shock Hazard

Plug into a grounded 3prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15 or 20 amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Readalldirectionscarefullybeforeyoubegin.

IMPORTANT:

• Ifyouturntherefrigeratoronbeforethewaterlineis

connected,turntheicemakerOFE

• Allinstallationsmustmeetlocalplumbingcoderequirements.

• Usecoppertubingandcheckforleaks.Installcoppertubing

onlyinareaswherethehouseholdtemperatureswillremain

abovefreezing.

TOOLSNEEDED:Flat-bladescrewdriver,7_6"and1/2"open-end

wrenchesortwoadjustablewrenches,1/4"nutdriveranddrillbit,

handdrillorelectricdrill(properlygrounded).

NOTE:Yourrefrigeratordealerhasakitavailablewitha1/4"

(6.35mm)saddle-typeshutoffvalve,aunion,andcoppertubing.

Beforepurchasing,makesureasaddle-typevalvecomplieswith

yourlocalplumbingcodes.Donotuseapiercing-typeor3/16"

(4.76mm)saddlevalvewhichreduceswaterflowandclogsmore

easily.

WaterPressure

Acoldwatersupplywithwaterpressureofbetween30and

120psi(207- 827kPa)isrequiredtooperatethewaterdispenser

andicemaker.Ifyouhavequestionsaboutyourwaterpressure,

callalicensed,qualifiedplumber.

ReverseOsmosisWaterSupply

Ifareverseosmosiswaterfiltrationsystemisconnectedtoyour

coldwatersupply,thewaterpressuretothereverseosmosis

systemneedstobeaminimumof40to60psi(276-414kPa).

Ifthewaterpressuretothereverseosmosissystemislessthan

40to60psi(276-414kPa):

• Checktoseewhetherthesedimentfilterinthereverse

osmosissystemisblocked.Replacethefilterifnecessary.

• Allowthestoragetankonthereverseosmosissystemtorefill

afterheavyusage.

Ifyouhavequestionsaboutyourwaterpressure,callalicensed,

qualifiedplumber.

Readalldirectionsbeforeyoubegin.

IMPORTANT:Ifyouturntherefrigeratoronbeforethewaterlineis

connected,turntheicemakerOFE

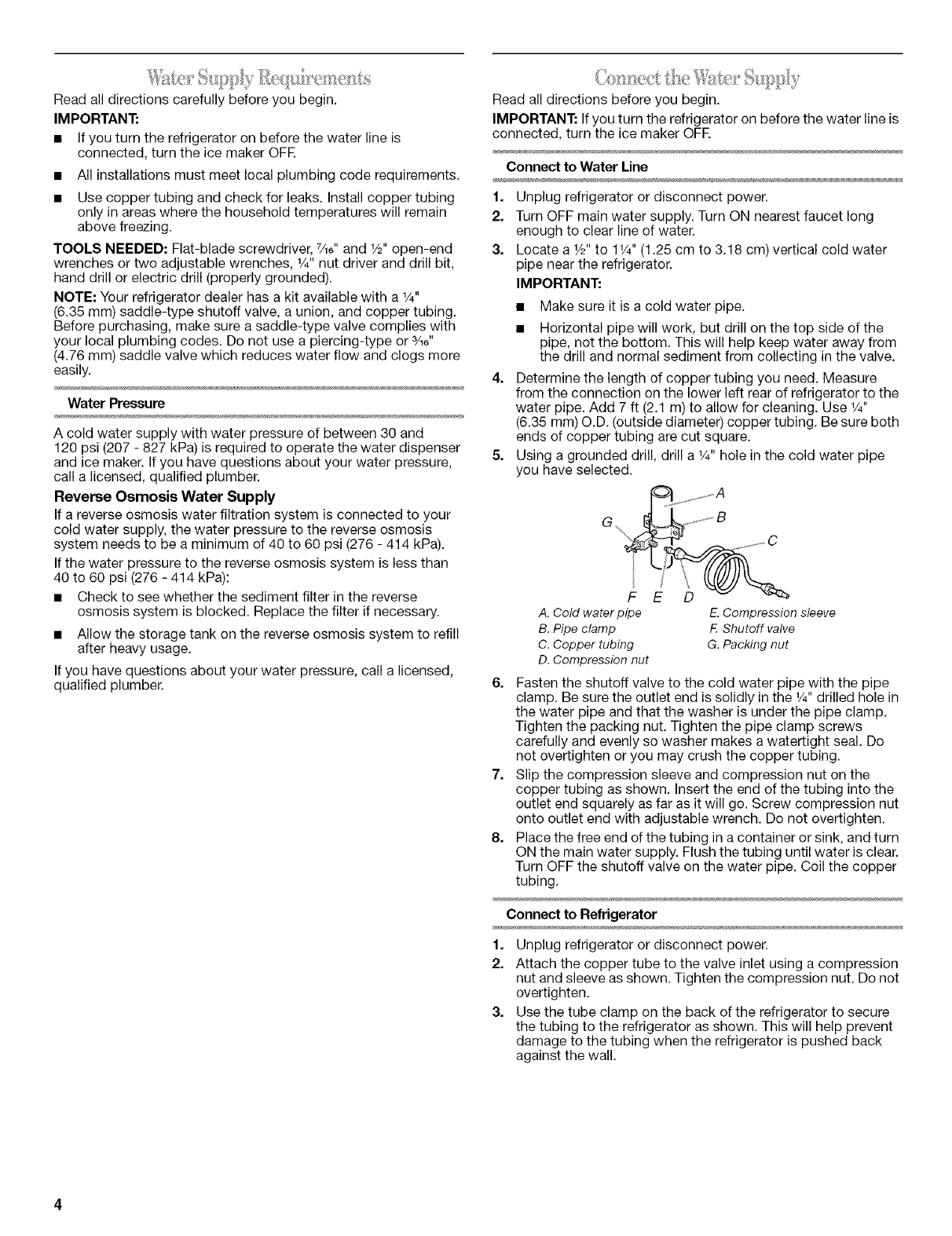

ConnecttoWaterLine

1. Unplugrefrigeratorordisconnectpower.

2. TurnOFFmainwatersupply.TurnONnearestfaucetlong

enoughtoclearlineofwater.

3. Locatea1/2"to11/4''(1.25cmto3.18cm)verticalcoldwater

pipeneartherefrigerator.

IMPORTANT:

• Makesureitisacoldwaterpipe.

• Horizontalpipewillwork,butdrillonthetopsideofthe

pipe,notthebottom.Thiswillhelpkeepwaterawayfrom

thedrillandnormalsedimentfromcollectinginthevalve.

Determinethelengthofcoppertubingyouneed.Measure

fromtheconnectiononthelowerleftrearofrefrigeratortothe

waterpipe.Add7ft(2.1m)toallowforcleaning.Use1/4"

(6.35mm)O.D.(outsidediameter)coppertubing.Besureboth

endsofcoppertubingarecutsquare.

Usingagroundeddrill,drilla1/4"holeinthecoldwaterpipe

youhaveselected.

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F.Shutoff valve

C.Copper tubing G.Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"drilled hole in

the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

carefully and evenly so washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

Connect to Refrigerator

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

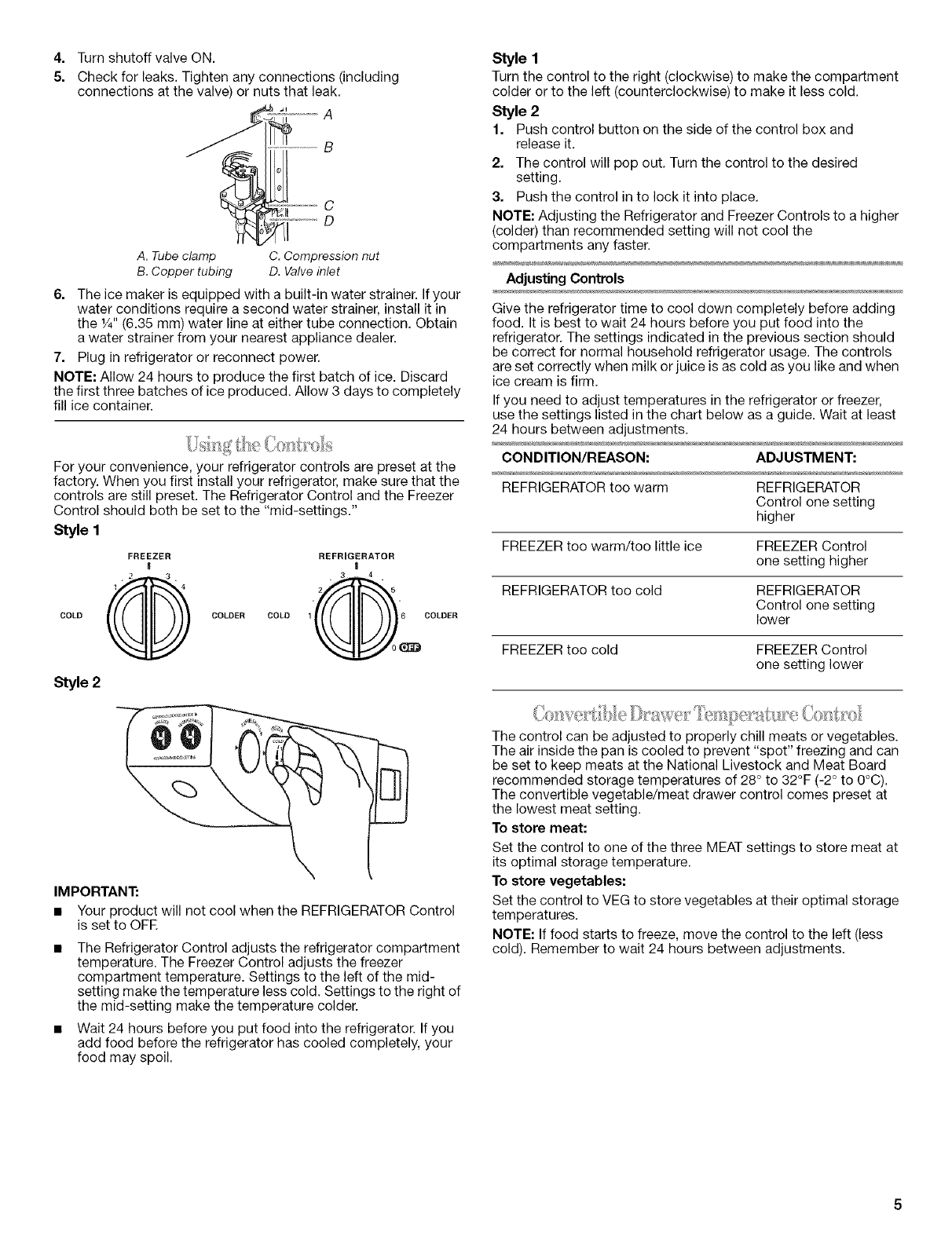

Turn shutoff valve ON.

Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the 1/4"(6.35 mm) water line at either tube connection. Obtain

a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill ice container.

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

Style I

COLD

FREEZER

COLDER COLD

REFRIGERATOR

.34

1 6 COLDER

Style 2

Style 1

Turn the control to the right (clockwise) to make the compartment

colder or to the left (counterclockwise) to make it less cold.

Style 2

1. Push control button on the side of the control box and

release it.

2. The control will pop out. Turn the control to the desired

setting.

3. Push the control in to lock it into place.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher

(colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

Give the refrigerator time to cool down completely before adding

food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should

be correct for normal household refrigerator usage. The controls

are set correctly when milk or juice is as cold as you like and when

ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control one setting

higher

FREEZER too warm/too little ice FREEZER Control

one setting higher

REFRIGERATOR too cold REFRIGERATOR

Control one setting

lower

FREEZER too cold FREEZER Control

one setting lower

IMPORTANT:

• Your product will not cool when the REFRIGERATOR Control

is set to OFR

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature. Settings to the left of the mid-

setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to prevent "spot" freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28° to 32°F (-2° to 0°C).

The convertible vegetable/meat drawer control comes preset at

the lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage

temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

__:_ _'___/_'_ L,_._.f__.__

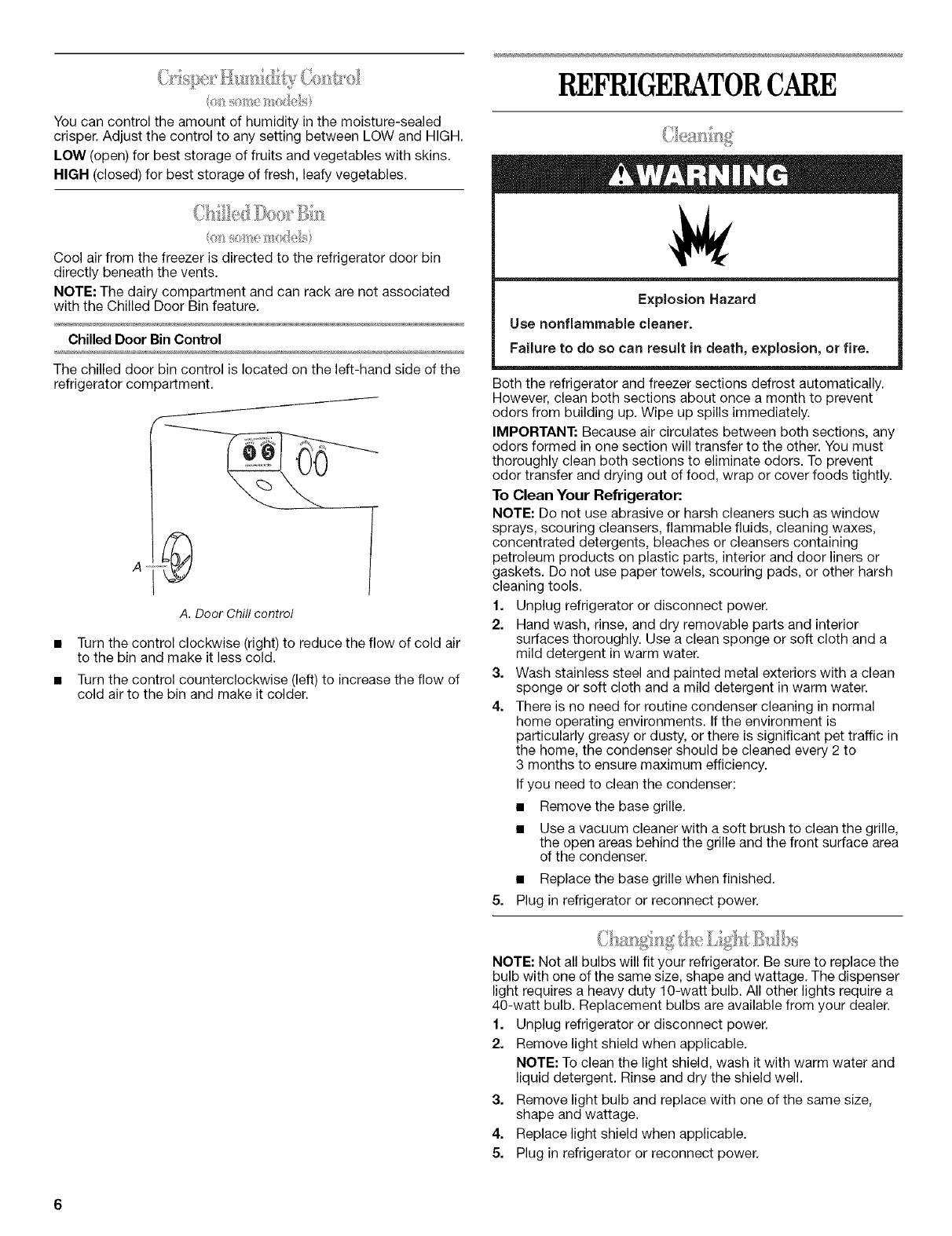

Youcancontroltheamountofhumidityinthemoisture-sealed

crisper.AdjustthecontroltoanysettingbetweenLOWandHIGH.

LOW(open)forbeststorageoffruitsandvegetableswithskins.

HIGH(closed)forbeststorageoffresh,leafyvegetables.

Coolairfromthefreezerisdirectedtotherefrigeratordoorbin

directlybeneaththevents.

NOTE:Thedairycompartmentandcanrackarenotassociated

withtheChilledDoorBinfeature.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

A, Door Chill control

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

REFRIGERATORCARE

Explosion Hazard

Use nonflammable cleaner.

Failure to de so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape and wattage. The dispenser

light requires a heavy duty 10-watt bulb. All other lights require a

40-watt bulb. Replacement bulbs are available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

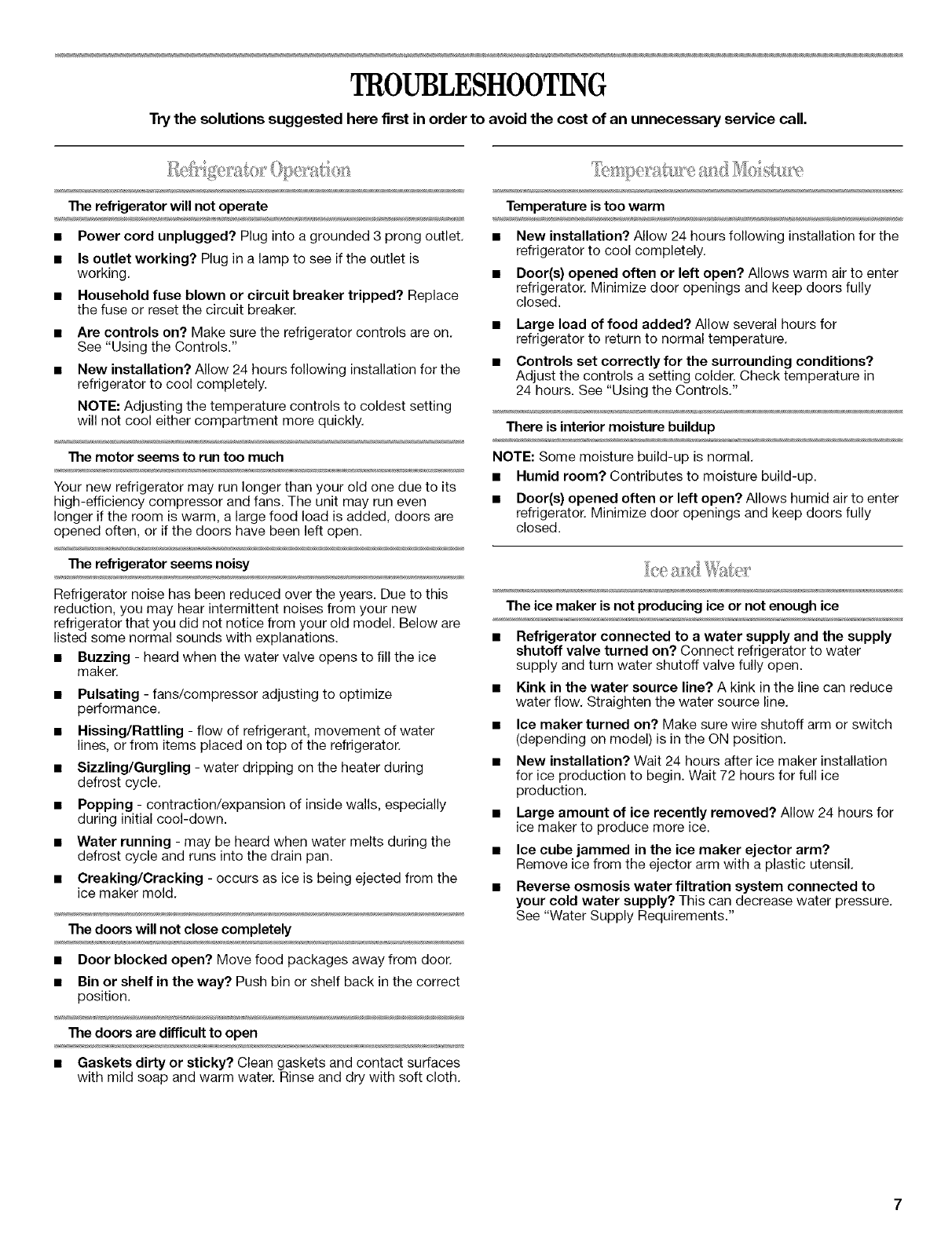

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

• Power cord unplugged? Plug into a grounded 3 prong outlet.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker.

• Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

• New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with explanations.

• Buzzing - heard when the water valve opens to fill the ice

maker.

• Pulsating - fans/compressor adjusting to optimize

performance.

• Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator.

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle.

• Popping - contraction/expansion of inside walls, especially

during initial cool-down.

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan.

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

•Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Temperature is too warm

• New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

• Humid room? Contributes to moisture build-up.

• Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

•Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

•Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

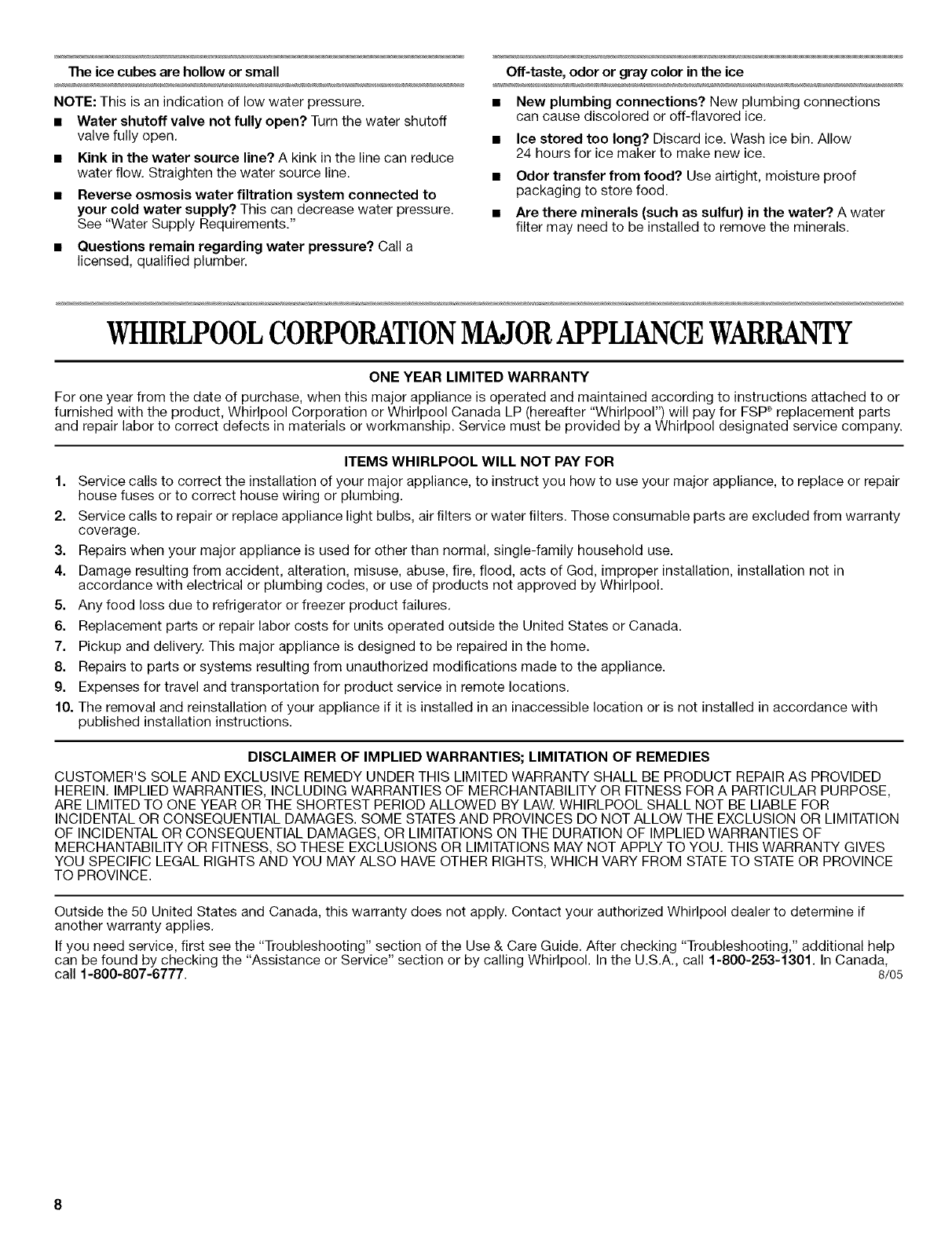

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

•Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

•Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

•Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

•Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

•New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

•Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

•Odor transfer from food? Use airtight, moisture proof

packaging to store food.

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

WHIRLPOOLCORPORATIONMAJORAPPLIANCEWARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for FSP replacement parts

and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

g. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 8/05

MANUALDEUSOYCUIDADODELREFRIGERADOR

Ayuda oServicio T(!cnico

Si necesita ayuda o servicio tecnico, vea primero la secci6n

"Soluci6n de Problemas". Puede obtener asistencia adicional

Ilamando a nuestro Centro de Interacci6n del Cliente al

1-800-253-1301 desde cualquier lugar de los EE.UU., o escriba a:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

En CanadA, para instalaci6n y servicio, Ilame al 1-800-807-6777.

Para recibir asistencia Ilame al 1-800-461-5681, de lunes a

viernes de 8:00 a.m. a 6:00 p.m. (hora estandar del este); sabados

de 8:30 a 4:30 p.m. (hora estandar del este), o escriba a:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Tambien puede obtener informaci6n visitando nuestro sitio web

en www.whirlpool.com.

En CanadA, visite www.whirlpool.com/canada.

Favor de incluir un n_mero telef6nico de dfa en su

correspondencia.

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted debera proporcionar evidencia de la

compra ouna fecha de instalaci6n para obtener servicio bajo

la garantia.

Escriba la siguiente informaci6n acerca de su electrodomestico

para ayudarle a obtener asistencia o servicio tecnico si alguna vez

Ilegara a necesitarlo. Debera tener a mano el nOmero completo

del modelo y de la serie. Puede encontrar esta informaci6n en la

etiqueta con el nOmero de modelo y de serie que esta ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Nt_mero de serie

Direcci6n

Nt_mero de tel6fono

Nt3mero del modelo

Fecha de compra

Para pedir el limpiador de acero inoxidable,

Ilame al 1-800-442-9991 y solicite el nOmero de pieza que se

detalla a continuaci6n o p6ngase en contacto con su distribuidor

autorizado de Whirlpool. En CanadA, Ilame al 1-800-461-5681.

Limpiador de Acero Inoxidable: Pida la pieza No. 4396095

SEGURIDADDELREFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este simbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

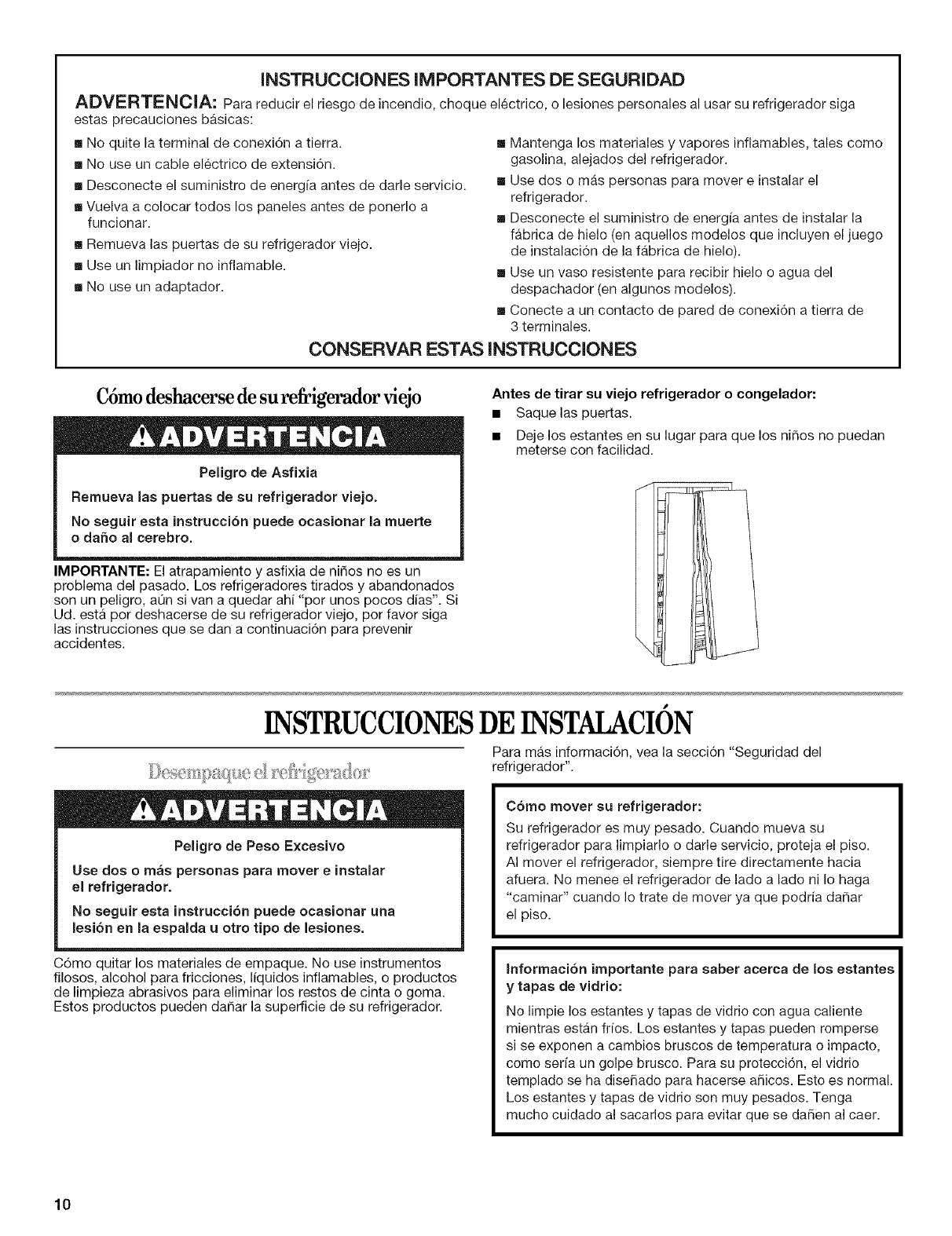

[NSTRUCCiONES [MPORTANTES DE SEGURiDAD

ADVERTENC[A: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensiSn.

• Desconecte el suministro de energfa antes de darle servicio.

• Vuelva a colocar todos los paneles antes de ponerlo a

funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energfa antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaciSn de la fabrica de hielo).

• Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

• Conecte a un contacto de pared de conexiSn a tierra de

3 terminales.

CONSERVAR ESTAS [NSTRUCCIONES

C6mo deshacerse de su refrigerador viejo

Peligro de Asfi×ia

Remueva las puertas de su refrigerador viejo.

No seguir esta instruccion puede ocasionar la muerte

o daffo al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niffos no es un

problema del pasado. Los refrigeradores tirades y abandonados

son un peligro, aQn si van a quedar ahi "por unos pocos dias". Si

Ud. esta pot deshacerse de su refrigerador viejo, per favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar para que los niffos no puedan

meterse con facilidad.

INSTRUCCIONESDE INSTAIACION

Para mas informaci6n, vea la secci6n "Seguridad del

refrigerador".

Peligro de Peso Excesivo

Use dos o m_s personas para mover einetalar

el refrigerador,

No seguir esta instrucciSn puede ocasionar una

lesion en la espalda u otro tipo de lesionee.

C6mo quitar los materiales de empaque. No use instrumentos

filosos, alcohol para fricciones, Ifquidos inflamables, o productos

de limpieza abrasivos para eliminar los restos de cinta o goma.

Estos productos pueden daffar la superficie de su refrigerado£

CSmo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria da_ar

el piso.

Informacion importante para saber acerca de los estantes

ytapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan fifes. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

come seffa un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseffado para hacerse afficos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daffen al caer.

Peligro de Explosion

Mantenga los materiales y vaporee inflamables,

tales come gaeolina, alejadoe del refrigerador.

No seguir eeta instruccion puede ocasionar la muerte,

explosion, e incendio.

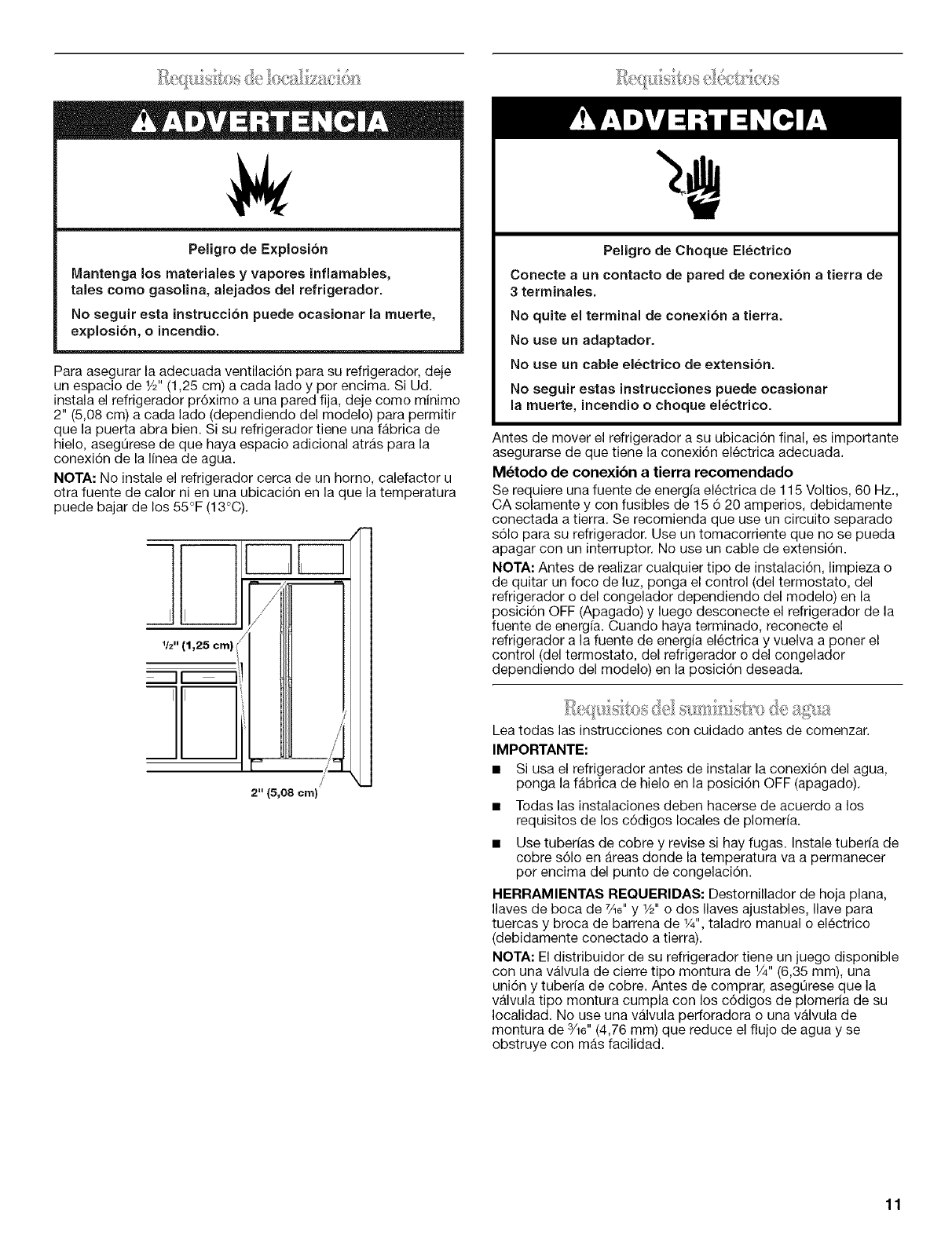

Para asegurar la adecuada ventilacidn para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lade y per encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegQrese de que haya espacio adicional atras para la

conexi6n de la linea de agua.

NOTA: No instale el refrigerador cerca de un homo, calefactor u

otra fuente de calor ni en una ubicacidn en la que la temperatura

puede bajar de los 55°F (13°C).

I IL_

1/2" (1,25 cm) /

2" (5,08 cm)

Peligro de Choque Electrico

Conecte aun contacto de pared de conexion a tierra de

3terminalee.

No quite el terminal de conexion a tierra.

No use un adaptador.

No use un cable electrico de e×tension.

No eeguir eetas inetrucciones puede ocaeionar

la muerte, incendio o cheque el_ctrico.

Antes de mover el refrigerador a su ubicaci6n final, es importante

asegurarse de que tiene la conexidn electrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energ[a electrica de 115 Voltios, 60 Hz.,

CA solamente y con fusibles de 15 6 20 amperios, debidamente

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interrupter. No use un cable de extensidn.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energfa. Cuando haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posicidn OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los

requisites de los c6digos locales de plomerfa.

• Use tuberfas de cobre y revise si hay fugas. Instale tuberfa de

cobre s61o en Areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

HERRAMIENTAS REQUERIDAS: Destornillador de hoja plana,

Ilaves de boca de 7_6"y 1/2"0 dos Ilaves ajustables, Ilave para

tuercas y broca de barrena de 1/4",taladro manual 0 electrico

(debidamente conectado a tierra).

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

unidn y tuberia de cobre. Antes de comprar, asegQrese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora 0 una valvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

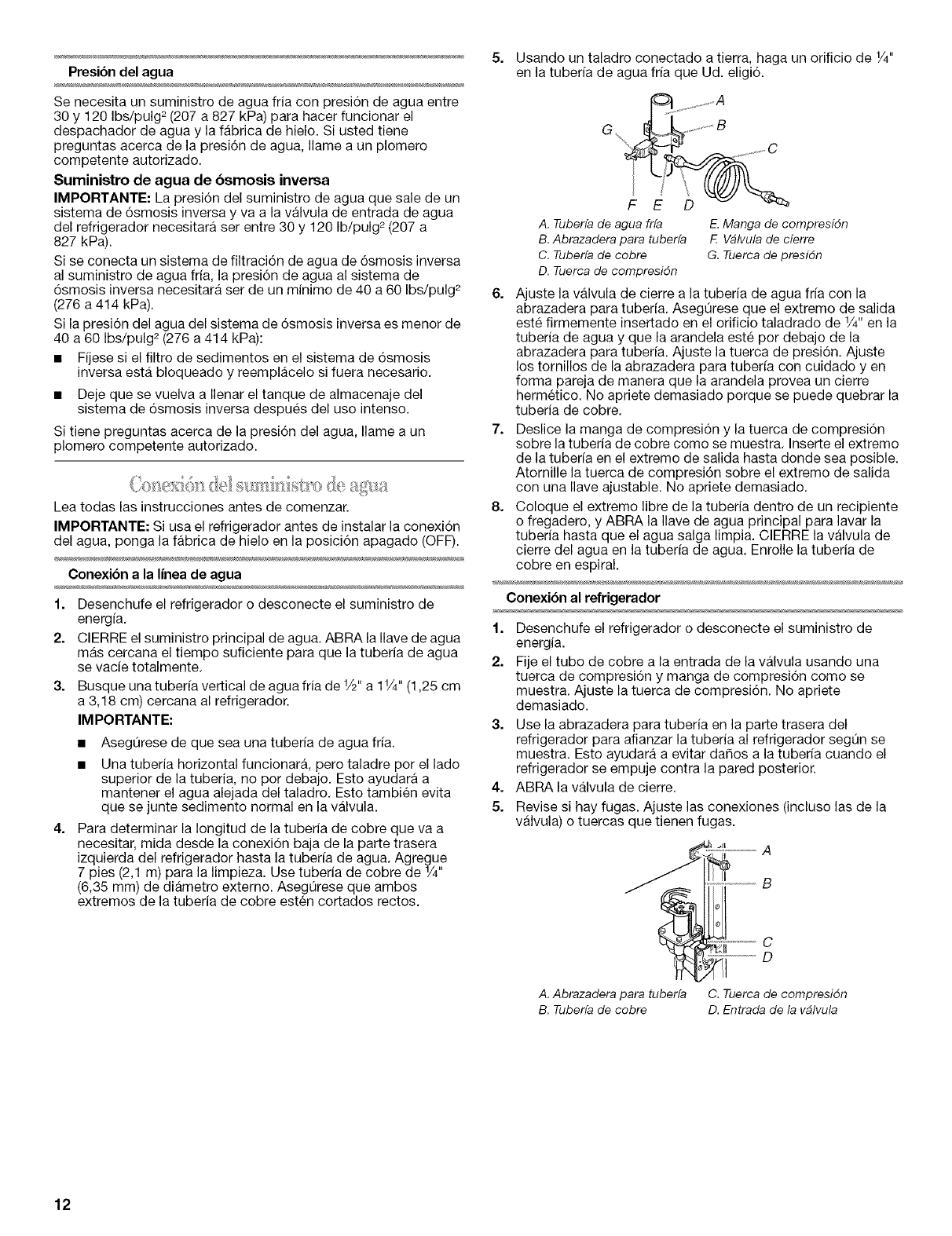

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de bsmosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la vMvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ib/pulg 2 (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis inversa

al suministro de agua frfa, la presi6n de agua al sistema de

6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg 2

(276 a 414 kPa),

Si la presi6n del agua del sistema de 6smosis inversa es menor de

40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Ffjese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario,

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intense.

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

1 ...... t : '"

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n

del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).

Conexi6n a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energfa,

2. CIERRE el suministro principal de agua, ABRA la Ilave de agua

mas cercana el tiempo suficiente para que la tuberia de agua

se vacie totalmente,

3. Busque una tuberfa vertical de agua fria de 1/2"a 11/4"(1,25 cm

a 3,18 cm) cercana al refrigerador.

IM PORTANTE:

• AsegOrese de que sea una tuberfa de agua frfa,

• Una tuberia horizontal funcionar& pero taladre per el lade

superior de la tuberia, no per debajo, Esto ayudara a

mantener el agua alejada del taladro, Esto tambien evita

que se junte sedimento normal en la vMvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuberfa de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberia de cobre de 1/4"

(6,35 mm) de diametro externo. AsegOrese que ambos

extremes de la tuberia de cobre esten cortados rectos.

5= Usando un taladro conectado a tierra, haga un orificio de 1/4"

en la tuberfa de agua frfa que Ud. eligi6.

G%_A

A, Tuberfade aguafrfa E.Manga de compresidn

B, Abrazaderapara tuberfa F. Vblvulade cierre

C, Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la vMvula de cierre a la tuberia de agua frfa con la

abrazadera para tuberfa, AsegQrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1/4"en la

tuberia de agua y que la arandela este per debajo de la

abrazadera para tuberfa. Ajuste la tuerca de presi6n. Ajuste

los tornillos de la abrazadera para tuberfa con cuidado yen

forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberia de cobre,

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra, Inserte el extremo

de la tuberfa en el extremo de salida hasta donde sea posible.

Atornille la tuerca de compresi6n sobre el extremo de salida

con una Ilave ajustable. No apriete demasiado,

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la vMvula de

cierre del agua en la tuberfa de agua. Enrolle la tuberia de

cobre en espiral,

Conexi6n al refrigerador

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tube de cobre a la entrada de la vMvula usando una

tuerca de compresi6n y manga de compresi6n come se

muestra, Ajuste la tuerca de compresi6n, No apriete

demasiado.

3. Use la abrazadera para tuberia en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador seg0n se

muestra. Esto ayudara a evitar da_os a la tuberfa cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

vMvula) o tuercas que tienen fugas.

A. Abrazadera para tuberfa

B. Tuberfa de cobre

C. Tuerca de compresidn

D. Entrada de la vblvula

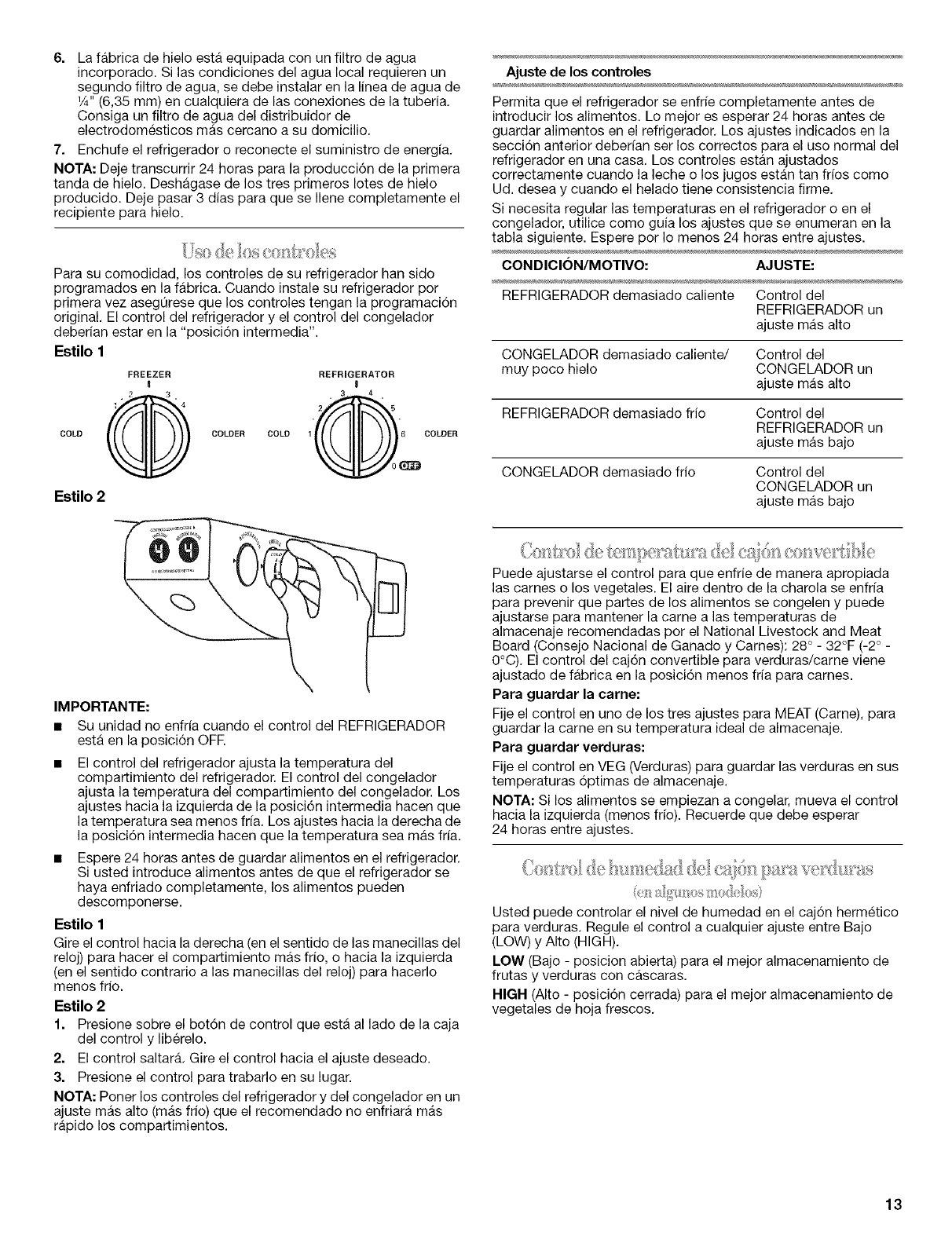

6. La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

1/4"(6,35 mm) en cualquiera de las conexiones de la tuberia.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

7. Enchufe el refrigerador o reconecte el suministro de energ[a.

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

Para su comodidad, los controles de su refrigerador han sido

programados en la fabrica. Cuando instale su refrigerador por

primera vez asegQrese que los controles tengan la programacidn

original. El control del refrigerador y el control del congelador

deberian estar en la "posici6n intermedia".

Estilo 1

COLD

FREEZER

COLDER COLD

REFRIGERATOR

•3 4

1 6 COLDER

Estilo 2

Ajuste de los controles

Permita que el refrigerador se enfrfe completamente antes de

introducir los alimentos. Lo mejor es esperar 24 horas antes de

guardar alimentos en el refrigerador. Los ajustes indicados en la

seccidn anterior deberfan ser los correctos para el uso normal del

refrigerador en una casa. Los controles estan ajustados

correctamente cuando la leche o los jugos estan tan frfos como

Ud. desea y cuando el helado tiene consistencia firme.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

tabla siguiente. Espere por Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR un

ajuste mas alto

CONGELADOR demasiado caliente/ Control del

muy poco hielo CONGELADOR un

ajuste mas alto

REFRIGERADOR demasiado frio Control del

REFRIGERADOR un

ajuste mas bajo

CONGELADOR demasiado frio Control del

CONGELADOR un

ajuste mas bajo

IMPORTANTE:

• Su unidad no enfria cuando el control del REFRIGERADOR

esta en la posici6n OFE

• El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador. Los

ajustes hacia la izquierda de la posicidn intermedia hacen que

la temperatura sea menos frfa. Los ajustes hacia la derecha de

la posicidn intermedia hacen que la temperatura sea mas frfa.

• Espere 24 horas antes de guardar alimentos en el refrigerador.

Si usted introduce alimentos antes de que el refrigerador se

haya enfriado completamente, los alimentos pueden

descomponerse.

Estilo 1

Gire el control hacia la derecha (en el sentido de las manecillas del

reloj) para hacer el compartimiento mas frio, o hacia la izquierda

(en el sentido contrario alas manecillas del reloj) para hacerlo

menos frio.

Estilo 2

1. Presione sobre el bot6n de control que esta al lade de la caja

del control y liberelo.

2. El control saltara. Gire el control hacia el ajuste deseado.

3. Presione el control para trabarlo en su lugar.

NOTA: Poner los controles del refrigerador y del congelador en un

ajuste mas alto (mas frio) que el recomendado no enfriara mas

rapido los compartimientos.

Puede ajustarse el control para que enfrie de manera apropiada

las carnes o los vegetales. El aire dentro de la charola se enfrfa

para prevenir que pares de los alimentos se congelen y puede

ajustarse para mantener la carne alas temperaturas de

almacenaje recomendadas por el National Livestock and Meat

Board (Consejo Nacional de Ganado y Carnes): 28 ° - 32°F (-2 ° -

0°C). El control del cajdn convertible para verduras/carne viene

ajustado de fabrica en la posicidn menos fria para carnes.

Para guardar la carne:

Fije el control en uno de los tres ajustes para MEAT (Came), para

guardar la came en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus

temperaturas 6ptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control

hacia la izquierda (menos frfo). Recuerde que debe esperar

24 horas entre ajustes.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (Bajo - posicion abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.

HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

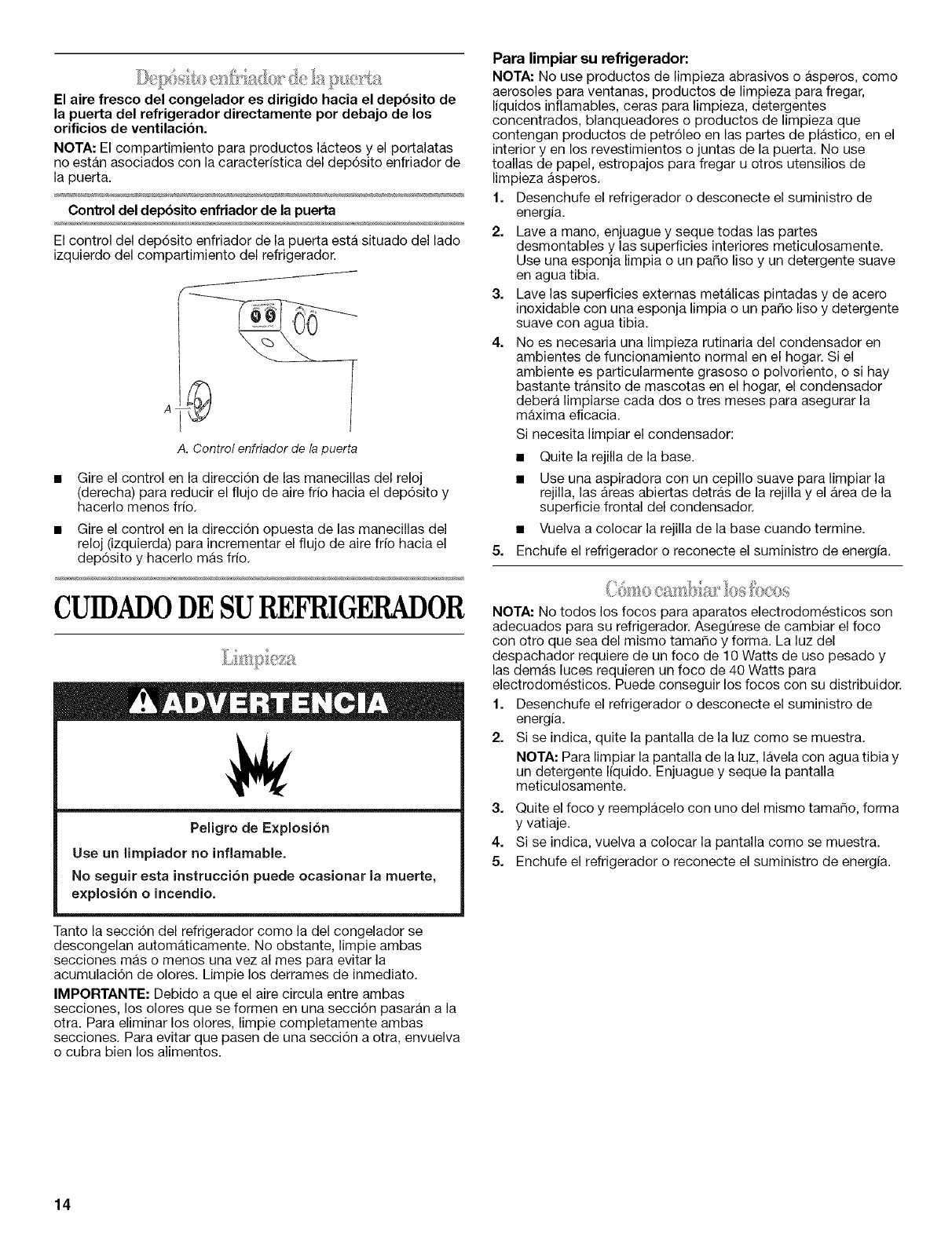

El aire fresco del congelador es dirigido hacia el dep6sito de

la puerta del refrigerador directamente por debajo de los

orificios de ventilaci6n.

NOTA: El compartimiente para productos lacteos y el portalatas

no estan asociados con la caracterfstica del dep6sito enfriador de

la puerta.

Control del dep6sito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del lado

izquierdo del compartimiento del refrigerador.

A¸-

A. Control enfriador de la puerta

Gire el control en la direcci6n de las manecillas del reloj

(derecha) para reducir el flujo de aire frio hacia el dep6sito y

hacerlo menos fifo.

Gire el control en la direcci6n opuesta de las manecillas del

reloj (izquierda) para incrementar el flujo de aire fifo hacia el

dep6sito y hacerlo mas fifo.

CUIDADODESUREFRIGERADOR

Peligro de Explosion

Use un limpiador no inflamable.

No seguir esta inetruccion puede ocasionar la muerte,

e×plesion o incendio.

Tanto la secci6n del refrigerador come la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasives o asperos, come

aerosoles para ventanas, productos de limpieza para fregar,

liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos de petr61eo en las partes de plastico, en el

interior yen los revestimientos o juntas de la puerta. No use

toallas de papel, estropajos para fregar u otros utensilios de

limpieza asperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un pado liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metMicas pintadas y de acero

inoxidable con una esponja limpia o un paso liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante transito de mascotas en el hogar, el condensador

debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las areas abiertas detras de la rejilla y el area de la

superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

NO'I'A: No todos los focos para aparatos electrodomesticos son

adecuados para su refrigerador. Asegqrese de cambiar el foco

con otro que sea del mismo tama_o y forma. La luz del

despachador requiere de un foco de 10 Watts de uso pesado y

las demas luces requieren un foco de 40 Watts para

electrodomesticos. Puede conseguir los focos con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y

un detergente liquido. Enjuague y seque la pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamaSo, forma

y vatiaje.

4. Si se indica, vuelva a colocar la pantalla come se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

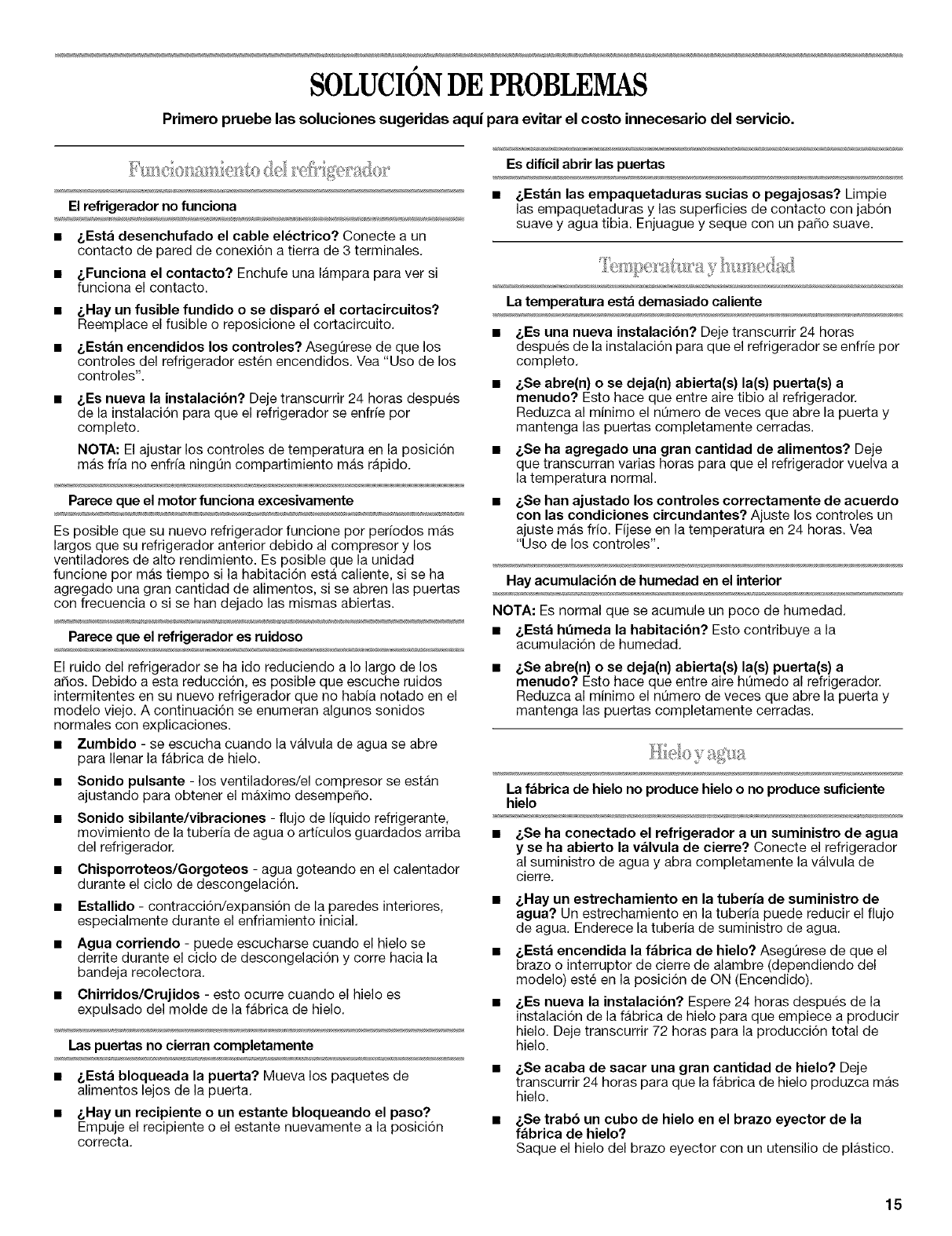

SOLUCIONDEPROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

•&Esta desenchufado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

•&Funciona el contacto? Enchufe una lampara para ver si

funciona el contacto.

• &Hay un fusible fundido o se dispar6 el cortacircuitos?

Reemplace el fusible o reposicione el cortacircuito.

• &Est_n encendidos los controles? AsegQrese de que los

controles del refrigerador esten encendidos. Vea "Uso de los

controles'.

&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrfe por

complete,

NOTA: El ajustar los controles de temperatura en la posici6n

mas frfa no enfrfa ningOn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per perfodos mas

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione por mas tiempo si la habitacidn esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

argos. Debido a esta reduccidn, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuacidn se enumeran algunos sonidos

normales con explicaciones.

•Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo.

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempe_o.

• Sonido sibilante/vibraciones - flujo de Ifquido refrigerante,

movimiento de la tuberfa de agua o artfculos guardados arriba

del refrigerador.

•Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n.

•Estallido - contracci6n/expansi6n de la paredes interiores,

especialmente durante el enfriamiento inicial.

•Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora.

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

•&Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

•&Est_n las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies de contacto con jab6n

suave y agua tibia. Enjuague y seque con un pa_o suave.

La temperatura est_ demasiado caliente

•&Es una nueva instalaci6n? Deje transcurrir 24 horas

despues de la instalaci6n para que el refrigerador se enfrie per

complete,

•&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nOmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

•&Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

•&Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantee? Ajuste los controles un

ajuste mas frio. Fijese en la temperatura en 24 horas. Vea

"Uso de los controles".

Hay acumulaci6n de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• Z,Esta hQmeda la habitacibn? Esto contribuye a la

acumulaci6n de humedad,

&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al minimo el nOmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La fabrica de hielo no produce hielo o no produce suficiente

hielo

•&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre,

•&Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

•&Est_ encendida la f_brica de hielo? AsegOrese de que el

brazo o interrupter de cierre de alambre (dependiendo del

modelo) este en la posici6n de ON (Encendido).

•&Es nueva la instalacibn? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

•&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo produzca mas

hielo.

•&Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo?

Saque el hielo del brazo eyector con un utensilio de plastico.

&Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua'.

Los cubos de hielo son huecos o peque5os

NOTA: Esto es una indicaci6n de baja presi6n de agua.

• &No esta abierta por completo la valvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

•&Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuber[a puede reducir el flujo

de agua. Enderece la tuber[a de suministro de agua.

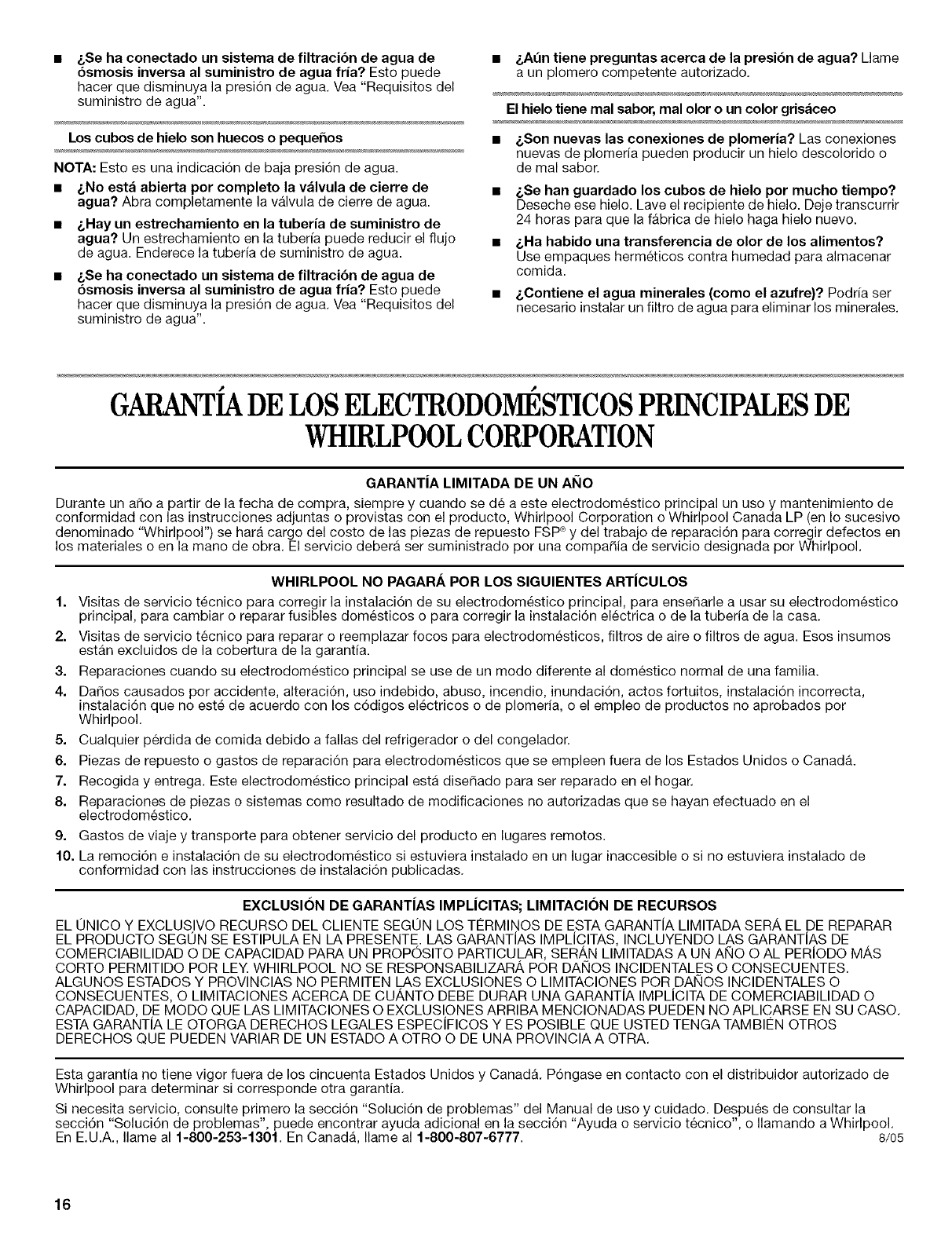

• &Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Yea "Requisitos del

suministro de agua".

• &Atin tiene preguntas acerca de la presi6n de agua? Llame

a un plomero competente autorizado.

El hielo tiene real sabor, real olor o un color grisaceo

• &Son nuevas las conexiones de plorneria? Las conexiones

nuevas de plomeria pueden producir un hielo descolorido o

de mal sabor.

• &Se hart guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir

24 horas para que la fabrica de hielo haga hielo nuevo.

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

• &Contiene el agua minerales (como el azufre)? Podr[a ser

necesario instalar un filtro de agua para eliminar los minerales.

J •

GARANTIADELOSELECTRODOMESTICOSPRINCIPALESDE

WHIRLPOOLCORPORATION

GARANTIA LIMITADA DE UN AI_IO

Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de

conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo

denominado "Whirlpool") se hark cargo del costo de las piezas de repuesto FSP_ y del trabajo de reparaci6n para corregir defectos en

los materiales o en la mano de obra. El servicio debera ser suministrado por una compa_ia de servicio designada por Whirlpool.

WHIRLPOOL NO PAGARA POR LOS SIGUIENTES ARTICULOS

1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos

estan excluidos de la cobertura de la garant[a.

3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.

4. Da_os causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,

instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.

7. Recogida y entrega. Este electrodomestico principal esta dise_ado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalaci6n publicadas.

EXCLUSION DE GARANTIAS IMPLICITAS; LIMITACION DE RECURSOS

EL 0NICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR

EL PRODUCTO SEGON SE ESTIPULA EN LA PRESENTE. LAS GARANTiAS IMPLiC.ITAS, INCLUYENDO LAS GARANTiAS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSlTO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTiA IMPLiCITA DE COMERCIABILIDAD O

CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSlONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANTiA LE OTORGA DERECHOS LEGALES ESPECiFICOS Y ES POSIBLE QUE USTED TENGA TAMBIEN OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la

secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Whirlpool.

En E.U.A., Ilame al 1-800-253-1301. En CanadA, Ilame al 1-800-807-6777. 8/o5

p p

GUIDED'UTILISATIONETD NTRETIENDUREFRIGERATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord

la section "Depannage". On peut obtenir de I'aide supplementaire

en telephonant au Centre d'interaction avec la clientele au

1-800-253-1301 de n'importe o[J aux ¢.-U., ou en ecrivant a :

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada, pour installation et service, appeler le

1-800-807-6777. Pour assistance, composer le 1-800-461-5681

du lundi au vendredi - de 8 h 00 a 18 h 00 (HNE) - et le samedi de

8 h 30 a 16 h 30 (HNE), ou ecrire a :

Whirlpool Canada Inc.

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Des informations peuvent _galement _tre obtenues en visitant

notre site sur w_rw.whirlpool.com.

Au Canada, visitez www.whirlpool.com/canada.

Darts votre correspondance, veuillez indiquer un num@o de

telephone ou I'on peut vous joindre dans la journee.

Conservez ce manuel et votre re£:u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil

menager pour vous aider a obtenir assistance ou service en cas

de besoin. Vous devrez conna_tre le num@o de modele et le

numero de s@ie au complet. Vous trouverez ces renseignements

sur la plaque signaletique situee sur la paroi interne du

compartiment de refrigeration.

Nora du marchand

Numdro de sdrie

Adresse

Numdro de tdldphone

Numdro de module

Date d'achat

Pour commander le nettoyant pour acier inoxydable, composer le

1-800-442-9991 et demander le numero de piece indique ci-

dessous ou contacter votre marchand autorise Whirlpool. Au

Canada, composer le 1-800-461-5681.

Nettoyant et poll pour acier inoxydable : Commander la piece

n° 4396095

SECURITEDURI FRIGERATEUR

Votre s_curit_ et celle des autres est tres importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

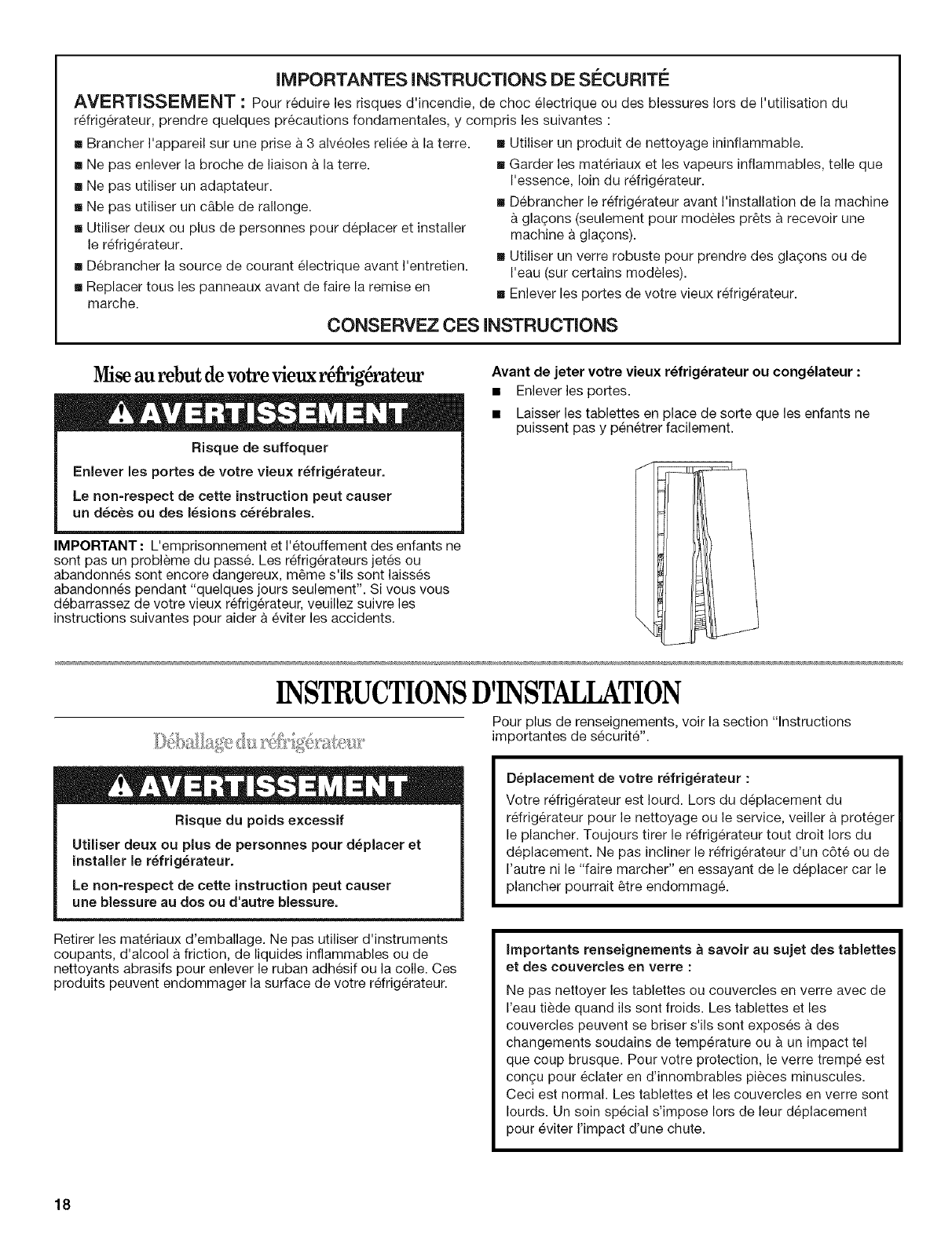

IMPORTANTES iNSTRUCTiONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise A 3 alveoles reliee h la terre.

• Ne pas enlever la broche de liaison h la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cable de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer

le refrigerateur.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer tousles panneaux avant de faire la remise en

marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les mat@iaux et les vapeurs inflammables, telle que

I'essence, loin du refrig@ateur.

• Debrancher le refrig@ateur avant I'installation de la machine

A glagons (seulement pour modeles pr_ts h recevoir une

machine h glagons).

• Utiliser un verre robuste pour prendre des glagons ou de

I'eau (sur certains modeles).

[] Enlever les portes de votre vieux refrig@ateur.

CONSERVEZ CES iNSTRUCTiONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever les portes de votre vieux r_frigerateur.

Le non-respect de cette instruction peut causer

un d_ces ou des I_sions c_rebrales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrig@ateurs jetes ou

abandennes sent encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jeurs seulement". Si vous veus

debarrassez de votre vieux refrig6rateur, veuillez suivre les

instructions suivantes pour aider h eviter les accidents.

Avant de jeter votre vieux r_frigerateur ou congelateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONSD'INSTALLATION

Pour plus de renseignements, voir la section "Instructions

importantes de securite".

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Deplacement de votre refrigerateur :

Votre refrigerateur est Iourd. Lots du deplacement du

refrig6rateur pour le nettoyage ou le service, veiller h proteger

le plancher. Toujours tirer le refrigerateur tout droit lots du

deplacement. Ne pas incliner le refrig@ateur d'un c6te ou de

I'autre ni le "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Retirer les mat@iaux d'emballage. Ne pas utiliser d'instruments

coupants, d'alcool A friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces

produits peuvent endommager la surface de votre refrig@ateur.

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes A des

changements soudains de temperature ou A un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con£:u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explesion

Garder les rnateriaux et les vapeurs inflammables, telie

que ressence, loin du refrigerateuro

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrig6rateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : Ne pas installer le refrigerateur pres d'un four, d'un

radiateur ou d'une autre source de chaleur, ni dans un endroit ou

la temperature tombera au-dessous de 55°F (13°C).

I IL_

1/2" (1,25 cm)(

II li!

2" (5,08 cm)

Risque de choc electrique

Brancher sur une prise a3alveoles reliee a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise _la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise a la term, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas _tre mise hers circuit &

I'aide d'un commutateur. Ne pas utiliser un cable de rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (reglage du thermostat, du refrigerateur ou du

congelateur selon le modele) a OFF (arr_t) et debrancher ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desir&

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT :

•Si on dolt utiliser le refrigerateur avant qu'il soit raccorde & la

canalisation d'eau, placer la commande de la machine

glagons a la position OFF (arr_t).

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS : Tournevis standard, cles plates de 7/16"et

1/2"ou deux cles & molette reglables, tourne-ecrou et foret de 1/4",

perceuse manuelle ou electrique (convenablement reliee & la

terre).

REMARQUE :Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme avos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de 3/16"(4,76 mm) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

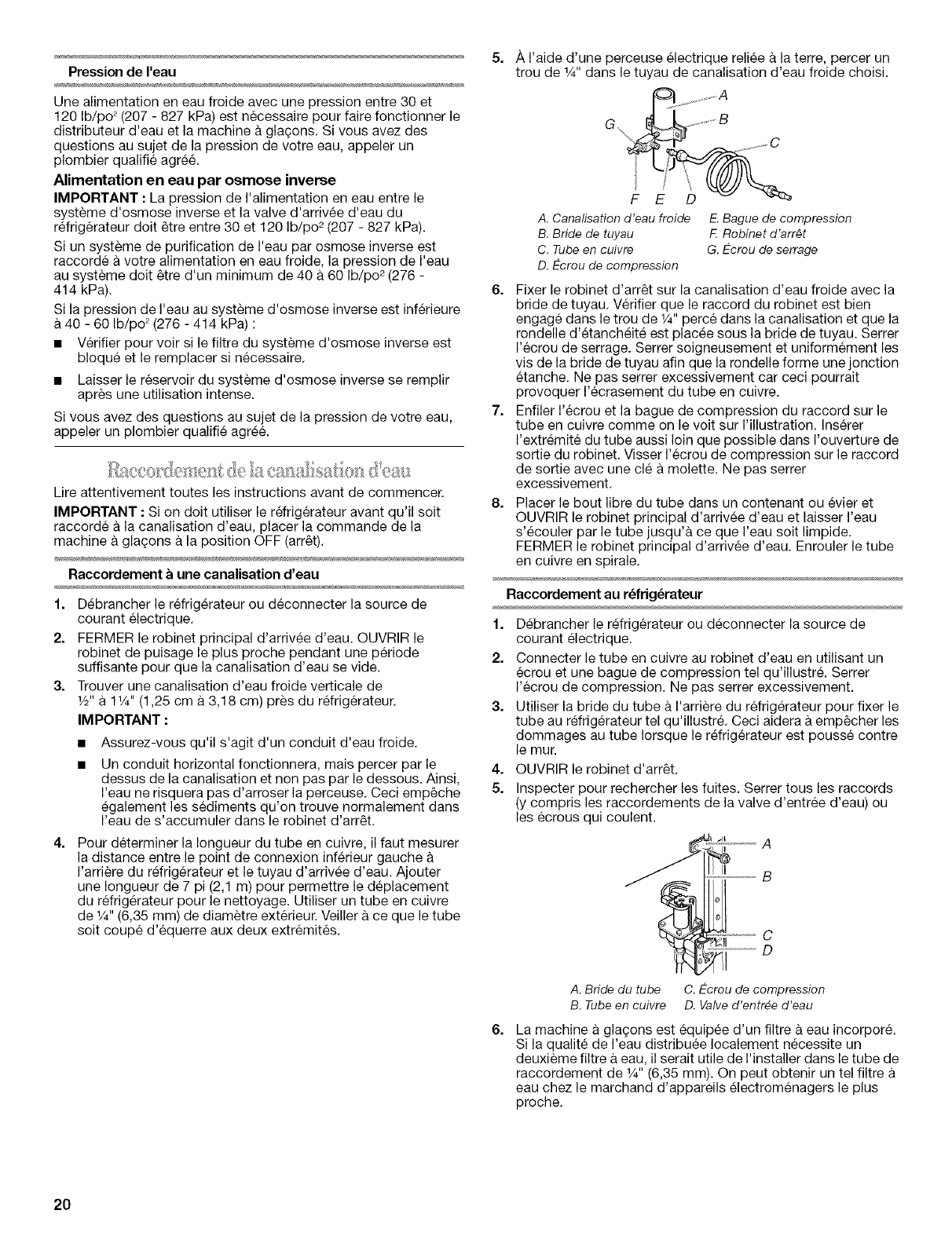

PressJon de J_eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a gla_ons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur doit _tre entre 30 et 120 Ib/po 2(207 - 827 kPa).

Si un syst_me de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au syst_me doit _tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est inferieure

40 - 60 Ib/po 2(276 - 414 kPa) :

• Verifier pour voir si le filtre du systeme d'osmose inverse est

bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT :Si on doit utiliser le refrig6rateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a gla9ons a la position OFF (arr_t).

Raccordement aune canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p_riode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"a 11/4'' (1,25 cm a 3,18 cm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de 1/4"(6,35 mm) de diametre exterieur. Veiller ace que le tube

soit coupe d'equerre aux deux extremites.

5. /_,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de %" dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide E.Bague de compression

B. Bride de tuyau F.Robinet d'arr_t

C.Tubeen cuivre G.Ecrou de serrage

D.Ecrou de compression

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"perce dans la canalisation et que la

rondelle d'etancheite est placee sous la bride de tuyau. Serrer

I'ecrou de serrage. Serrer soigneusement et uniformement les

vis de la bride de tuyau afin que la rondelle forme une jonction

etanche. Ne pas serrer excessivement car ceci pourrait

provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou de compression sur le raccord

de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustre. Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au refrig_rateur tel qu'illustre. Ceci aidera a emp_cher les

dommages au tube Iorsque le refrigerateur est pousse centre

lemur.

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A. Bride du tube C. E-crou de compression

B. Tube en cuivre D. Valve d'entr_e d'eau

La machine a glat;ons est equipee d'un filtre & eau incorpore.

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre a eau, il serait utile de I'installer dans le tube de

raccordement de 1A" (6,35 mm). On peut obtenir un tel filtre

eau chez le marchand d'appareils electromenagers le plus

proche.

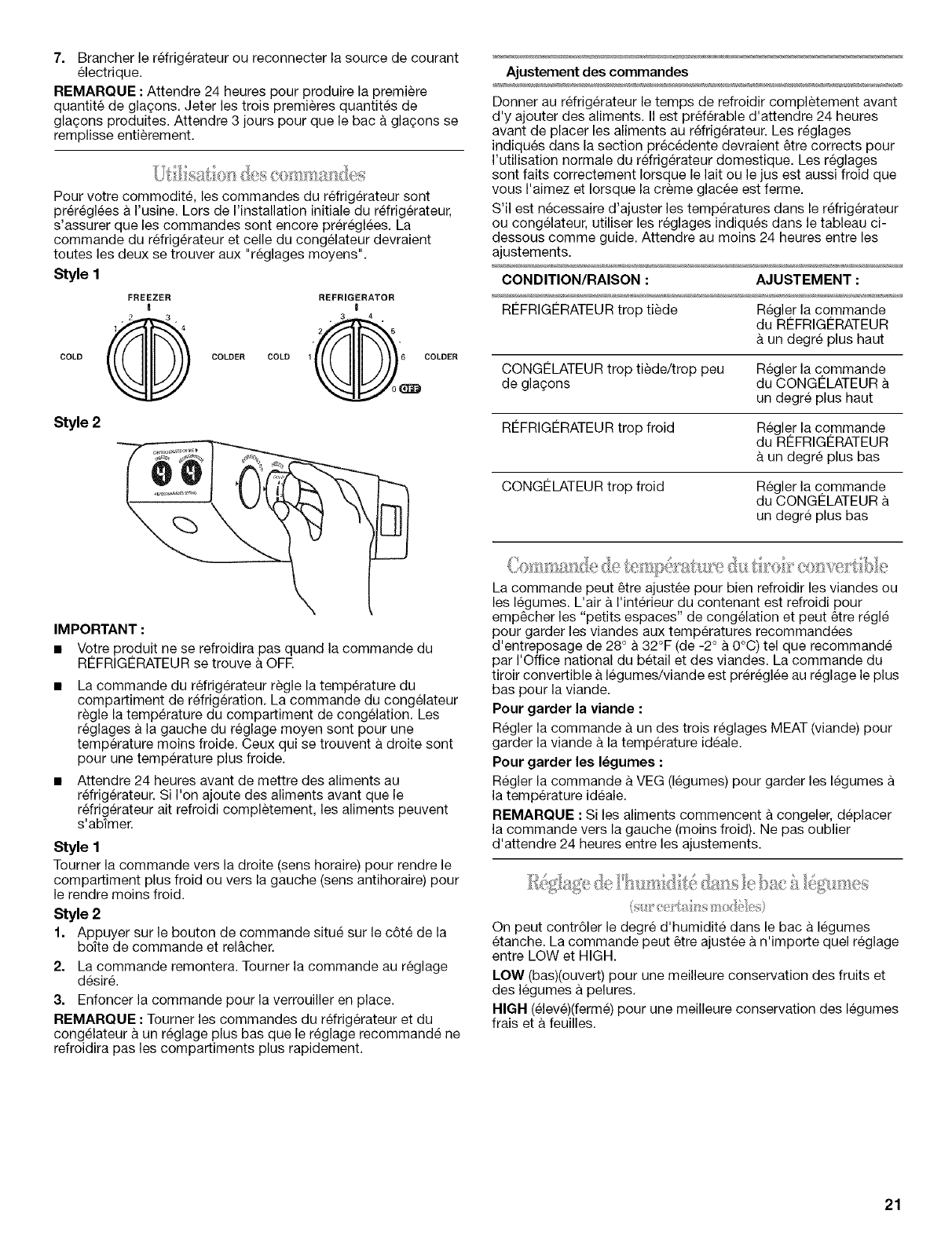

7. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a glagons se

remplisse entierement

Pour votre commodite, les commandes du rdrigerateur sont

pr6reglees a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prereglees. La

commande du refrigerateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

Style I

COLD

FREEZER

COLDER COLD

REFRIGERATOR

Style 2

Ajustement des commandes

Donner au refrigerateur le temps de refroidir completement avant

d'y ajouter des aliments. II est preferable d'attendre 24 heures

avant de placer les aliments au refrig6rateur. Les reglages

indiques dans la section prec6dente devraient _tre corrects pour

I'utilisation normale du refrigerateur domestique. Les reglages

sont faits correctement Iorsque le lait ou le jus est aussi froid que

vous I'aimez et Iorsque la creme glacee est ferme.

S'il est necessaire d'ajuster les temperatures dans le refrigerateur

ou congelateur, utiliser les reglages indiques darts le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Regler la commande

du REFRIGC:RATEUR

un degre plus haut

CONGCLATEUR trop tiede/trop peu Regler la commande

de glagons du CONGC:LATEUR

un degre plus haut

RCFRIGCRATEUR trop froid Regler la commande

du REFRIGC:RATEUR

un degre plus bas

CONGCLATEUR trop froid Regler la commande

du CONGC:LATEUR

un degre plus bas

IMPORTANT :

• Votre produit ne se refroidira pas quand la commande du

REFRIGERATEUR se trouve a OFR

• La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation. Les

reglages a la gauche du reglage moyen sont pour une

temperature moins froide. Ceux qui se trouvent a droite sont

pour une temperature plus froide.

• Attendre 24 heures avant de mettre des aliments au

refrigerateur. Si I'on ajoute des aliments avant que le

refrigerateur ait refroidi completement, les aliments peuvent

s'aNmer.

Style 1

Tourner la commande vers la droite (sens horaire) pour rendre le

compartiment plus froid ou vers la gauche (sens antihoraire) pour

le rendre moins froid.

Style 2

1. Appuyer sur le bouton de commande situe sur le c6te de la

bolte de commande et rel&cher.

2. La commande remontera. Tourner la commande au reglage

desire.

3. Enfoncer la commande pour la verrouiller en place.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus bas que le reglage recommande ne

refroidira pas les compartiments plus rapidement.

La commande peut _tre ajustee pour bien refroidir les viandes ou

les legumes. L'air a I'int_rieur du contenant est refroidi pour

emp_cher les "petits espaces" de congelation et peut _tre regle

pour garder les viandes aux temperatures recommand_es

d'entreposage de 28° a 32°F (de -2 ° a 0°C) tel que recommande

par I'Office national du betail et des viandes. La commande du

tiroir convertible & legumes/viande est prereglee au reglage le plus

bas pour la viande.

Pour garder la viande :

Regler la commande a un des trois reglages MEAT (viande) pour

garder la viande a la temperature ideale.

Pour garder les I_gumes :

Regler la commande a VEG (legumes) pour garder les legumes

la temperature ideale.

REMARQUE : Si les aliments commencent a congeler, deplacer

la commande vers la gauche (moins froid). Ne pas oublier

d'attendre 24 heures entre les ajustements.

sur e_/_/ns _/_i6 s}

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande peut _tre ajustee a n'importe quel reglage

entre LOW et HIGH.

LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des legumes a pelures.

NIGH @leve)(ferme) pour une meilleure conservation des legumes

frais eta feuilles.

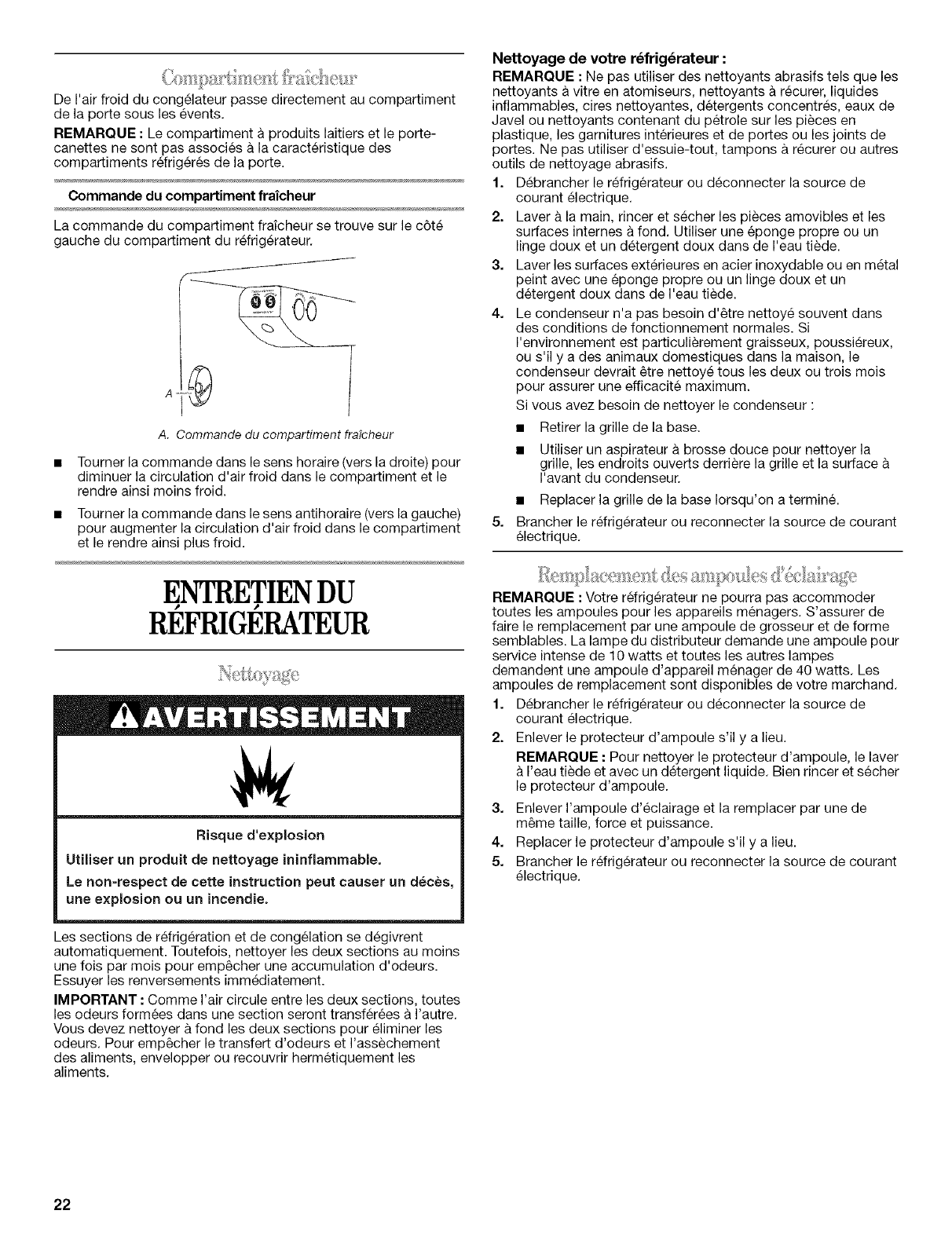

De I'air froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE :Le compartiment h produits laitiers et le porte-

canettes ne sont pas associes a la caracteristique des

compartiments refrigeres de la porte.

Commande du compartiment fraicheur

La commande du compartiment frafcheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

A¸

A. Commande du compartirnent fra_cheur

Tourner la commande dans le sens horaire (vers la droite) pour

diminuer la circulation d'air froid dans le compartiment et le

rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la gauche)

pour augmenter la circulation d'air froid dans le compartiment

et le rendre ainsi plus froid.

ENTRETIENDU

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non-respect de cette instruction peut causer un d_ces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

IMPORTANT :Comme I'air circule entre les deux sections, toutes

les odeurs formees dans une section seront transfer6es a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour emp_cher le transfert d'odeurs et I'assechement

des aliments, envelopper ou recouvrir hermetiquement les

aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eaux de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrigerateur ou deconnecter la source de

courant _lectrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule pour

service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sont disponibles de votre marchand.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et secher

le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, force et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

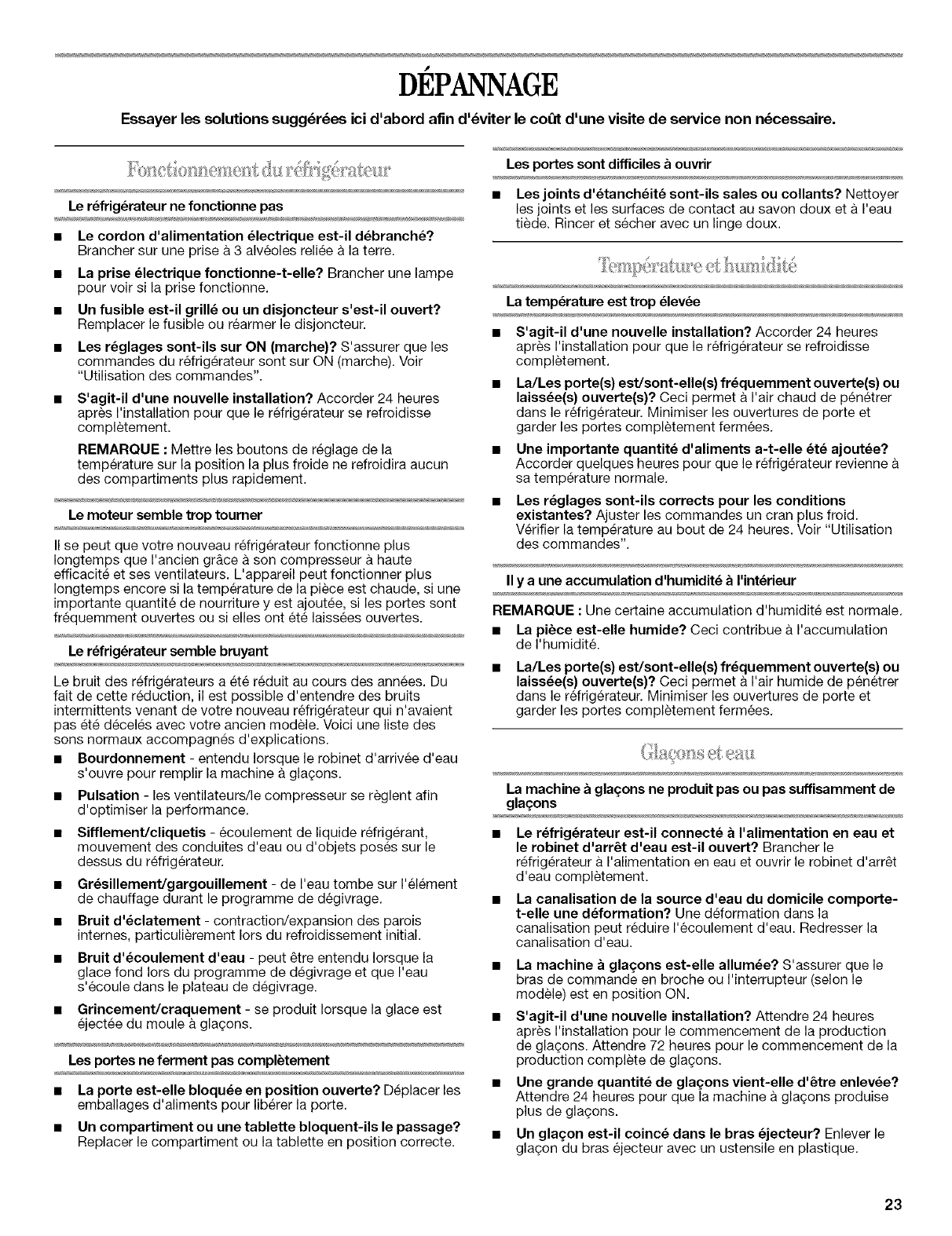

DEPANNAGE

Essayer les solutions sugg_r_es ici d'abord afln d'_viter le coOt d'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

•Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise & 3 alveoles reli_e a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

•Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou rearmer le disjoncteur.

•Les reglages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sent sur ON (marche). Voir

"Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les boutons de reglage de la

temperature sur la position la plus froide ne refroidira aucun

des compartiments plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrig6rateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sont

frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frigerateur semble bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons.

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance.

• Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des cenduites d'eau ou d'objets poses sur le

dessus du refrigerateur.

• Gr_sillement/gargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage.

• Bruit d'_clatement- contraction/expansion des parois

internes, particulierement Iors du refroidissement initial.

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage.

• Grincement/craquement - se produit Iorsque la glace est

6jectee du meule a glagons.

Les portes ne ferment pas compl_tement

•La porte est-elle bloqu_e en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

•Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles a ouvrir

•Les joints d'_tanch_it_ sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux et a I'eau

tiede. Rincer et secher avec un linge doux.

La temperature est trop _lev_e

•S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

•La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet & I'air chaud de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

• Une importante quantite d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature nermale.

• Les reglages sont-ils corrects pour les conditions

existantes? Ajuster les cemmandes un cran plus freid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II y a une accumulation d'humidit_ aI'interieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue a I'accumulation

de I'humidite.

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air humide de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

La machine aglagons ne produit pas ou pas suffisamment de

glagons

•Le r_frig_rateur est-il connect_ aI'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

•La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine aglagons est-elle allum_e? S'assurer que le

bras de commande en breche ou I'interrupteur (selen le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla(;ons. Attendre 72 heures pour le commencement de la

production complete de glagons.

• Une grande quantit_ de glagons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a glagons produise

plus de gla(;ons.

• Un glagon est-il coinc_ darts le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ _votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau aosmose inverse est-il

connect_ avotre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

•Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi_.

Got3t,odeur ou couleur grise des glaqons

•Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une d_coloration et un

mauvais go_t des gla£ons.

•Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

glagons. Laver le compartiment & glat:ons. Accorder 24

heures pour la fabrication de nouveaux glagons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a Fair eta I'humidite pour conserver les

aliments.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

GARANTIEDESGROSAPPAREILSMENAGERS

WHIRLPOOLCORPORATION

GARANTIE LIMITI_E DE UN AN

Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les

pieces de rechange FSP_ et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par une

compagnie de service design6e par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'61ectricite ou de plomberie, ou I'utilisation de produits non approuves par

Whirlpool.

5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hers des letats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

9. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation fournies.

CLAUSE D'EXONERATION DE RESPONSABILITI :!::AU TITRE DES GARANTIES IMPLIClTES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITCE CONSlSTE EN LA

REPARATION PRCVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITI _

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITCES A UN AN OU A LA PLUS COURTE PCRIODE AUTORISCE

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITI 2 POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURC:E DES GARANTIES IMPLICITES DE QUALIT¢ MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFERE DES DROITS JURIDIQUES SPC:CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION A UNE AUTRE.

A I'exterieur du Canada et des 50 letats des letats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section

".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux

E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 8/05

2315215

Tous droits r_serv_s. ® Marque depos_eFi-M Marque de commerce de Whirlpool, U.S.A., Emploi licenci_ par Whirlpool Canada Inc. au Canada Imprime aux E.-U.

Whirlpool GS2SHKXNQ02 User Manual SIDE BY REFRIGERATOR Manuals And Guides L0604521

WHIRLPOOL Side by Side Refrigerator Manual L0604521 WHIRLPOOL Side by Side Refrigerator Owner's Manual, WHIRLPOOL Side by Side Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
