W10644345B

Table of Contents

DISHWASHER

USER INSTRUCTIONS

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

Dishwasher Safety

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,

please visit our website at www.whirlpool.com for additional information. If you still need assistance, call us at 1-800-253-1301.

In Canada, visit our website at www.whirlpool.ca or call us at 1-800-807-6777.

You will need your model and serial numbers located near the door on the right-hand or left-hand side of the dishwasher interior.

DISHWASHER SAFETY ...............................................................1

WHAT’S NEW IN YOUR DISHWASHER .....................................3

ENERGY ...................................................................................3

PERFORMANCE ......................................................................3

PARTS AND FEATURES ..............................................................4

QUICK STEPS ..............................................................................5

DISHWASHER USE .....................................................................6

CYCLE AND OPTION DESCRIPTIONS ......................................8

TOP RACK LOADING ..................................................................10

FILTRATION SYSTEM ..................................................................11

DISHWASHER CARE ...................................................................12

TROUBLESHOOTING ..................................................................13

WARRANTY ..................................................................................16

2

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

SAVE THESE INSTRUCTIONS

■ Read all instructions before using the dishwasher.

■ Use the dishwasher only for its intended function.

■ Use only detergents or rinse agents recommended for use in

a dishwasher, and keep them out of the reach of children.

■ When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

■ Do not wash plastic items unless they are marked

“dishwasher safe” or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

■ Do not touch the heating element during or immediately after

use.

■ Do not operate the dishwasher unless all enclosure panels

are properly in place.

■ Do not tamper with controls.

■ Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

■ To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

■ Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

■ Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

GROUNDING INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■ For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. The dishwasher is equipped with a cord

having an equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appropriate outlet

that is installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative

if you are in doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with the

dishwasher; if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

■ For a permanently connected dishwasher:

The dishwasher must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dishwasher.

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

WARNING

3

What’s New in Your Dishwasher

Energy

Congratulations on purchasing your water and energy efficient dishwasher! This dishwasher cleans by spraying

the dishes with water and pauses to allow the detergent to soak into and release the soils on the dishes. The cycles

are longer due to the soak and pauses for exceptional cleaning. Several models contain an optical water sensor. The

optical water sensor is used to determine the optimum water and energy consumption for great cleaning performance.

Efficient dishwashers run longer to save water and energy, just as driving a car slower saves on gas. The first cycle

using the sensor will run longer to calibrate the optical sensor.

Performance

Rinse Aid

Using rinse aid will optimize your drying and wash performance.

This dishwasher is specifically designed to be used with rinse aid

for improved drying performance and controlling buildup of hard

water deposits. Energy efficient dishwashers use less water and

energy, so they depend on the water “sheeting” action of rinse aid

for total optimal performance.

The United States and Canada have passed a restriction

limiting the amount of phosphorus (phosphates) in the

household dishwasher detergents. Major manufacturers have

reformulated their dishwasher detergent for this change in

detergents as another step in eco-conscious awareness. With

these recent changes it is recommended to use tablets and

packs for convenience and improved performance.

Your dishwasher has the latest technology in dishwasher

filtration. This triple filtration system minimizes sound and

optimizes water and energy conservation while providing

optimal cleaning performance. Maintenance of your filters

regularly will sustain peak cleaning performance. We suggest

you clean both your upper and lower filter and rinse under

running water at least once a month.

Detergent

Filtration System

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

4

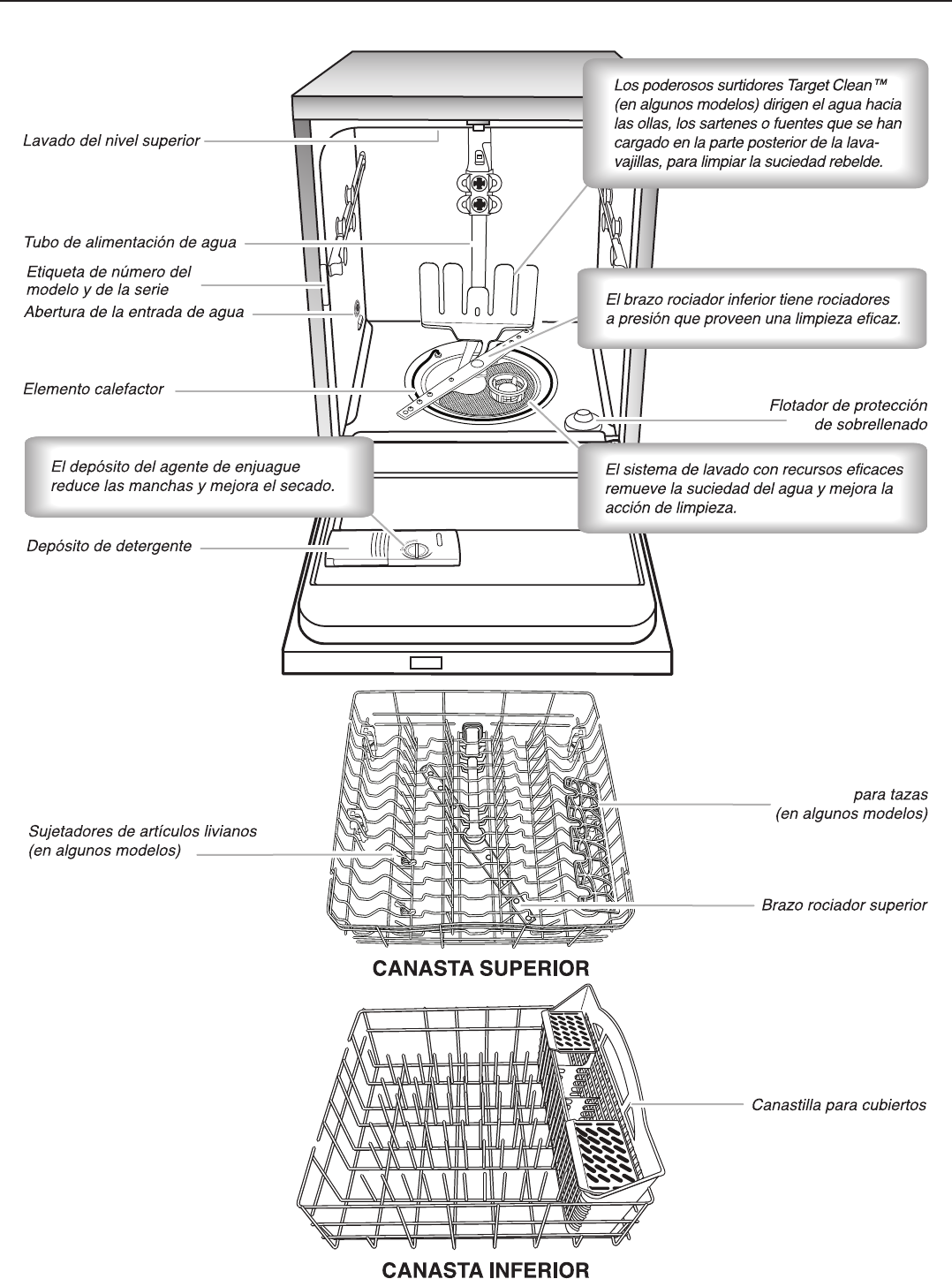

Parts and Features

5

Quick Steps

1

Prepare and load

dishwasher.

Spin the spray

arms. They

should turn

freely.

2

Add detergent and rinse aid.

3

Select a cycle and option (cycles and options

vary by model).

4

Start dishwasher.

Push door firmly closed. The

door latches automatically.

Select the wash cycle options

and press START/RESUME or

press START/RESUME to repeat

the same cycle and options as in

the previous wash cycle.

NOTE: If the Start/Resume

button is located on the top of

door, push door firmly closed

within 4 seconds of pressing

Start/Resume.

5

Unload and clean

the lter.

See “Recommended

Time Interval to Clean

Your Filter,” in the

“Filtration System”

section for the

recommended

cleaning schedule.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

6

Dishwasher Use

STEP 1

Prepare and Load the Dishwasher

IMPORTANT: Remove leftover food, bones, toothpicks, and

other hard items from the dishes. Remove labels from containers

before washing.

Upper Rack Lower Rack

■Make sure nothing keeps spray arm(s) from

spinning freely. It is important for the water

spray to reach all soiled surfaces.

■Make sure that when the dishwasher door

is closed and no items are blocking the

detergent dispenser.

■Items should be loaded with soiled surfaces

facing down and inward to the spray as shown in the graphics

above. This will improve cleaning and drying results.

■Avoid overlapping items, like bowls or plates, that may

trap food.

■Place plastics, small plates, and glasses in the upper rack.

■Wash only items marked “dishwasher safe.”

■To avoid thumping/clattering noises during operation:

Load dishes so they do not touch one another. Make

sure lightweight load items are secured in the racks.

■When loading silverware, always place sharp

items pointing down and avoid “nesting” as

shown. If your silverware does not fit into the

designated slots, flip the covers up and mix

silverware types to keep them separated.

■Use suggested loading patterns, as

shown, to better clean your silverware.

Use the slots in the covers to keep your

silverware separated for optimum wash.

STEP 2

Add Detergent

NOTE: If you do not plan to run a wash cycle soon, run a rinse

cycle. Do not use detergent.

■Use automatic dishwasher detergent only. Add powder,

liquid, or tablet detergent just before starting a cycle.

■Fresh automatic

dishwasher detergent

results in better cleaning.

Store tightly closed

detergent container

in a cool, dry place.

■For optimum performance,

tablet detergent is

recommended.

■The amount of detergent

to use depends on:

How much soil remains

on the items – Heavily soiled

loads require more detergent.

The hardness of the water – If you use too little detergent in

hard water, dishes won’t be clean. If you use too much in soft

water, glassware will etch.

Soft to Medium Water (0–6 grains per U.S. gallon)

[typical water softener water and some city water]

Medium to Hard Water (7–12 grains per U.S. gallon)

[well water and some city water]

■Depending on your water hardness, fill the Main Wash section

of the dispenser as shown. Fill the Pre-Wash section to the

level shown for heavily soiled items.

NOTE: Fill amounts shown are for standard powdered detergent.

Follow instructions on the package when using other dishwasher

detergent.

MAIN WASH

PRE-

WASH

A

B

C

Soft Water

Hard Water

Main Wash Pre-Wash

Add Rinse Aid

■Your dishwasher is designed to use rinse aid for good drying

performance. Without rinse aid, your dishes and dishwasher

interior will have excessive moisture. The Heat Dry option will

not perform as well without rinse aid.

■Rinse aid keeps water from forming droplets

that can dry as spots or streaks. They also

improve drying by allowing water to drain

off of the dishes after the final rinse.

■Check the rinse aid indicator. Add rinse aid

when indicator drops to “Add” level.

■To add rinse aid, turn the dispenser cap

1/4 turn counterclockwise and lift off.

Pour rinse aid into the opening until the

indicator level is at “Full.” Replace the

dispenser cap and turn to “Lock.”

Make sure cap is fully locked.

Full

Add

Lock

6

5

4

3

2

-

-

-

max

fill

1

-

-

-

-

-

-

-

-

-

-

-

A. Cover latch

B. Main wash section

C. Pre-wash section

7

NOTE: For most water conditions, the factory setting will give

good results.

■Check water hardness level to ensure there are no rings or

spots on your dishware before adding rinse aid or adjusting

the factory setting.

■If you have hard water or notice rings or spots, try

a higher setting.

Turn the arrow adjuster inside the

dispenser by either using your fingers or

inserting a flat-blade screwdriver into the

center of the arrow and turning.

-

-

-

max

fill

-

-

-

-

-

-

-

-

-

-

-

-

STEP 3

Select a Cycle (cycles vary by model)

See “Cycle and Option Descriptions” charts in the following section.

Heavier cycles and options affect cycle length.

Select Options (options vary by model)

See “Cycle and Option Descriptions” charts in the following section.

You can customize your cycles by pressing the options desired.

STEP 4

Start or Resume a Cycle

■Run hot water at the sink nearest to your dishwasher until the

water is hot. Turn off water.

■For best dishwashing results, water should be 120ºF (49ºC)

as it enters the dishwasher.

■Push door firmly closed. The door latches automatically.

Select the wash cycle, options and press START/RESUME or

press START/RESUME to repeat the same cycle and options

as in the previous wash cycle.

For models with controls on top of the door, select wash

cycle, option, and press START/RESUME within 4 seconds

of closing the door.

■You can add an item anytime at the beginning of the cycle.

Open the door slowly and add the item. Close the door firmly.

Press START/RESUME.

8

Cycle and Option Descriptions

This information covers several different models. Your dishwasher may not have all of the cycles and options described. Estimated

cycle times may increase or decrease depending on water temperature, soil conditions, dish load size, and options selected. You can

customize your cycle by selecting an option.

See option selections. If you change your mind, press the option again to turn off the option or select a different option. You can change

an option anytime before the selected option begins. At each stage of the wash cycle, you may hear noises that you are not used to

hearing in your previous dishwasher. Each cycle will provide a series of pauses and water sprays throughout the wash cycle. This is

normal and will provide optimal cleaning performance.

CYCLE SELECTIONS

CYCLES ESTIMATED

WASH TIME

(HH:MM)

WATER USAGE

GALLONS

(LITERS)

Use for hard-to-clean, heavily soiled pots, pans, casseroles, and tableware. 3:28 7.4

(28.1)

This cycle with only the Heat Dry option selected, and without other options selected,

is recommended to completely wash and dry a full load of normally soiled dishes. The

energy usage label is based on this cycle and option combination.

2:32 2.4 to 7.4

(9.09 to 28)

For fast results, 1 Hr Wash will clean dishes using slightly more water and energy.

Select the Heat Dry option to provide best drying performance. 1:00 7.87 (29.8)

IMPORTANT: The sensor in your dishwasher monitors the soil level. Cycle time and/or water usage can vary as the sensor adjusts the

cycle for the best wash performance. If the incoming water is less than the recommended temperature or food soils are heavy, the cycle

will automatically compensate by adding time, heat, and water as needed.

OPTION SELECTIONS

OPTIONS CAN BE

SELECTED

WITH

WHAT IT DOES ADDED TIME

TO CYCLE ADDED

WATER

GALLONS

(LITERS)

High Temp raises main wash temperature to improve

cleaning for loads containing tough, baked-on food. All cycles Raises the main

wash temperature

to 135°F (57°C).

0:05 to 0:13 0 to 3.86

(0 to 14.6)

Heat Dry dries dishes with heat. This option, with

the use of rinse aid, will provide the best drying

performance. Plastic items are less likely to deform

when loaded in the top rack. Use Heat Dry for

optimum drying performance. Turn the Heat Dry

option off for air dry.

All cycles Uses heating

element to speed

drying times.

Heat Dry option

defaults to on

when any cycle is

selected except

for 1 Hr Wash.

0:08 to 0:46 0

9

OPTION SELECTIONS

OPTIONS CAN BE

SELECTED

WITH

WHAT IT DOES ADDED TIME

TO CYCLE ADDED

WATER

GALLONS

(LITERS)

Runs dishwasher at a later time. Select a wash

cycle and options. Each time you press the

Delay button, it will display the next available delay

time. Press 4 HR DELAY. Press START/RESUME.

Close door firmly.

NOTES:

■The dishwasher remembers the last Delay you

selected. To reset the Delay time to something

other than what is displayed, continue to press

the Delay button until the desired delay time

is reached.

■Anytime the door is opened (such as, to add

a dish), Start/Resume must be pressed again

to resume delay countdown.

Available with

any cycle Delay 4 hours 0:00 0

To turn on lock, press and hold 4 HR DELAY for 3 seconds. Control Lock light will stay on for a short time, indicating

that it is activated and all buttons are disabled. If you press any button while your dishwasher is locked, a light

flashes three times. Dishwasher door can still be opened/closed while the controls are locked.

To turn off Lock, press and hold 4 HR DELAY for 3 seconds. Light turns off.

CONTROLS AND CYCLE STATUS

CONTROL PURPOSE COMMENTS

Press to start or resume a wash cycle.

If the door is opened during a cycle or the power is interrupted, the Start/Resume button LED flashes.

Cycle will not resume until door is closed and Start/Resume is pressed.

Press to cancel wash cycle.

Close the door firmly. The dishwasher starts a 2-minute drain (if needed). Let dishwasher drain

completely. Press CANCEL again to fully cancel machine.

The Clean indicator glows when a cycle is finished.

10

Top Rack Loading

Loading Recommendations

Place cups and glasses in the rows between tines. Placing them over the tines can lead to

breakage and water spots. To avoid damage to your delicate items, be sure china, crystal,

stemware and other similar items do not touch during dishwasher operation.

Load lightweight and dishwasher-safe plastic items only in the top rack.

The removable rack allows you to wash larger items, such as stock pots, roasters and cookie sheets, in the lower level rack.

IMPORTANT: Remove dishes prior to removing the upper rack from the dishwasher.

To remove the rack (push tab rack stop):

1. Roll the rack 1/3 to 1/2 of the way out.

2. Remove each plastic push tab rack stop from the end of each track by pushing inward toward

the rack on the ridged area of the rack stop. The rack stop will snap open and can be easily

removed by pulling straight out. Be sure to support the track while removing rack stops.

3. Roll the rack all the way out of the track and remove from the dishwasher.

To replace the rack:

Reverse the above steps 1 through 3 to replace the rack into the dishwasher.

Removable Top Rack

10-place load

11

Filtration System

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes water

and energy conservation while providing superior cleaning performance. Throughout the life of your dishwasher, the filter will require

maintenance to sustain peak cleaning performance.

The triple filter system consists of two parts, an upper filter

assembly and a lower filter.

■The upper filter assembly keeps oversized items and foreign

objects, along with very fine food particles, out of the pump.

■The lower filter keeps food from being recirculated onto

your dishware.

■The filters may need to be cleaned when:

■Visible objects or soils are on the upper filter assembly.

■There is degradation in cleaning performance (that is, soils

still present on dishes).

■Dishes feel gritty to the touch.

It is very easy to remove and maintain the filters. The chart below

shows the recommended cleaning frequency.

RECOMMENDED TIME INTERVAL TO CLEAN YOUR FILTER

Number of Loads

Per Week If you only scrape before loading* If you scrape and rinse before loading If you wash before loading

8-12 Every two months Every four months Once per year

4-7 Every four months Once per year Once per year

1-3 Twice per year Once per year Once per year

*Manufacturer’s recommendation: This practice will conserve the water and energy that you would have used to prepare your dishes.

This will also save you time and effort.

Very Hard Water

If you have hard water (above 15 grains), clean your filter at least

once per month. Building up of white residue on your dishwasher

indicates hard water. For tips on removing spots and stains, see

the “Troubleshooting” section.

Filter Removal Instructions

1. Turn the upper filter assembly

1/4 turn counterclockwise and

lift out.

2. Separate the upper filter

assembly by gently pulling

apart.

3. Clean the filters as shown.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

To remove upper filter assembly

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they

may damage the filters.

Rinse filter under running water until most soils are removed.

If you have hard-to-remove soils or calcium deposits from hard

water, a soft brush may be required.

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

12

3. Slowly rotate the filter

clockwise until it drops

into place. Continue to

rotate until the filter is

locked into place. If the

filter is not fully seated

(still turns freely), continue

to turn the filter clockwise

until it drops and locks

into place.

NOTE: The upper filter

assembly arrow does

not have to align with the

arrow in the lower filter as

long as the filter is locked.

IMPORTANT: To avoid damage to dishwasher, do not operate

your dishwasher without the filters properly installed. Be sure the

lower filter is securely in place and the upper filter assembly is

locked into place. If the upper filter assembly turns freely, it is

not locked into place.

Filter Reinstallation Instructions

1. Noting the previous

illustrations, place the

lower filter under the

locating tabs in the bottom

of the dishwasher so the

round opening for the

upper filter assembly lines

up with the round opening

in the bottom of the tub.

2. Insert the upper filter

assembly into the

circular opening in

the lower filter.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

To replace upper filter assembly

Dishwasher Care

†®affresh is a registered trademark of Whirlpool, U.S.A.

Cleaning the Exterior

Clean the exterior of dishwasher with a soft, damp cloth and

mild detergent. If your dishwasher has a stainless steel exterior,

a stainless steel cleaner, such as affresh®† Stainless Steel Cleaner,

is recommended. Avoid using abrasive cleaning products on the

exterior of the dishwasher.

Cleaning and Maintaining the Interior

Many detergents may leave white spots or a white residue on

dishware and on the interior of the dishwasher. Over time this

residue can become unsightly and could affect dishwasher

performance. Use of a dishwasher cleaning product, such as

affresh® Dishwasher Cleaner, can help to remove the residue.

Monthly use of affresh® Dishwasher Cleaner is recommended

to help maintain the dishwasher.

To Use:

1. If cleaning without dishes, place one tablet in the detergent

dispenser. Do not add detergent. (If significant buildup is

noticeable, a second tablet can be placed in the bottom

of the dishwasher.)

2. If cleaning with dishes, place one tablet in the bottom of the

dishwasher. Place detergent in the dispenser.

3. Run a Normal wash cycle.

Another method to remove white residue is to use a vinegar rinse.

However, vinegar is an acid and using it too often could damage

your dishwasher.

Place (do not pour) 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom rack. Run the

dishwasher through a complete washing cycle using an air-dry

or an energy-saving dry option. Do not use detergent. Vinegar

will mix with the wash water.

NOTE: Whirlpool recommends the use of high-quality,

premeasured detergent tablets or packs and the use of rinse

aid for dishwasher cleaning and daily care.

I

f you have a drain air gap,

check and clean it if the

dishwasher isn’t draining well.

To Reduce Risk of Property Damage During Vacation

or Extended Time Without Use:

■When you will not be using the dishwasher during the

summer months, turn off the water and power supply

to the dishwasher.

■Make sure the water supply lines are protected against

freezing conditions. Ice formations in the supply lines

can increase water pressure and cause damage to your

dishwasher or home.

■Damage from freezing is not covered by the warranty.

■When storing your dishwasher in the winter, avoid water

damage by having your dishwasher winterized by authorized

service personnel.

13

Troubleshooting

First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call,

refer to the warranty page in this manual and scan the code with your mobile device, or visit www.whirlpool.com/product_help.

In Canada, visit www.whirlpool.ca.

Contact us by mail with any questions or concerns at the address below:

In the U.S.A.:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Dishwasher is not operating properly

■Dishwasher does not run or stops during a cycle

It is normal for certain cycles to repeatedly pause for several

seconds during the main wash.

Is the door closed tightly and latched?

Is the right cycle selected?

Is there power to the dishwasher? Has a household fuse

,blown, or has a circuit breaker tripped? Replace the fuse

or reset the circuit breaker. If the problem continues, call

an electrician.

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it does

not restart, call for service.

Is the water shut-off valve (if installed) turned on?

■The Clean light is flashing

Check the following:

■Is the overfill protection float able to move up and down

freely? Press down to release.

■Be sure the water supply is turned on to the dishwasher.

(This is very important following the new installation of

your dishwasher.)

■Check for suds in the dishwasher. If foam or suds

are detected by the dishwasher sensing system, the

dishwasher may not operate properly or may not fill

with water.

Suds can come from:

1. Using the incorrect type of detergent, such as laundry

detergent, hand soap, or dish detergent for hand

washing dishes.

2. Forgetting to replace the rinse aid dispenser cap after

filling (or refilling) the rinse aid.

3. Using an excessive amount of dishwasher detergent.

■Dishwasher will not fill

Is the overfill protection float able to move up

and down freely? Press down to release.

In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Center

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

■Dishwasher seems to run too long

Try the 1 Hrr Wash cycle.

Is the water supplied to the dishwasher hot enough? The

dishwasher runs longer while heating water.

Is the dishwasher cycle time within the cycle times? See cycle

sections wash times. A delay automatically occurs in some

wash and rinse cycles until the water reaches the proper

temperature.

This dishwasher is equipped with an optical sensor wash that

detects water temperature, soil, and detergent amount. Wash

cycles are adjusted based on the load sensing.

IMPORTANT: The very first wash cycle after installation

in your home will be adjusted to include an additional two

rinses. This cycle must not be interrupted for proper sensor

adjustment. If this adjustment cycle is canceled or stopped

before the Clean light comes on at the end of the cycle, the

next wash cycle will repeat this sensor adjustment.

■Water remains in the dishwasher

Is the cycle complete?

Was the disposer knockout plug removed during installation?

(See the “Install the drain hose” section in the Installation

Instructions.)

Detergent remains in the covered section of the dispenser

Is the cycle complete?

Check for items, such as cookie sheets, cutting boards, or

large containers, that may be blocking the detergent dispenser

from opening properly.

Be sure the cycle has finished (green light is on). If it has not

finished, you will need to resume the cycle by pressing Start/

Resume and closing the door within 3 seconds.

Is the detergent lump free? Replace detergent if necessary.

■White residue on the front of the access panel

Was too much detergent used?

Is the brand of detergent making excess foam? Try a different

brand to reduce foaming and eliminate buildup.

■Odor in the dishwasher

Are dishes washed only every 2 or 3 days?

Check and clean your filters regularly. See the table in the

“Filtration System” section for “Recommended Time Interval

to Clean Your Filter.”

Does the dishwasher have a new plastic smell? Run a vinegar

rinse as described in “Dishwasher Care.”

To avoid odor, use affresh® dishwasher and disposal cleaner

tablet once a month or as needed for a fresher dishwasher as

described in “Dishwasher Care.”

■Condensation on the kitchen counter (built-in models)

Is the dishwasher aligned with the countertop? Moisture from

the vent in the dishwasher console can form on the counter.

Refer to the Installation Instructions for more information.

14

■Bottom rack does not fully slide into the dishwasher

Check to see if items loaded for Target Clean™ wash option

have shifted. Reload to keep items from interfering with spray

jets or spray arm.

Dishes do not dry completely

■Dishes do not dry completely

Did you use a rinse aid? Your dishwasher is designed to use

rinse aid for good drying performance. Without rinse aid your

dishes and dishwasher interior will have excessive moisture.

The Heat Dry option will not perform as well without rinse aid.

■Dishes are not dry

Did you load your dishwasher to allow proper water drainage?

Do not overload. Use a liquid rinse aid to speed drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty?

Did you use an air-dry or energy saving dry option? Use a

heated drying option for dryer dishes.

■Excess moisture on racks and dishwasher interior

Check the rinse aid indicator to see that there is rinse aid in

the dispenser.

Spots and stains on dishes

■Spotting and filming on dishes

Is your water hard, or is there a high mineral content in your

water? Conditioning the final rinse water with a liquid rinse

aid helps eliminate spotting and filming. Keep the rinse aid

dispenser filled. Always use a high-temp option. If your water

hardness is 13 grains or above, it is strongly recommended

that you install a home water softener. If you do not wish to

drink softened water, have the softener installed onto your

hot water supply.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher.

Did you use the correct amount of effective detergent? Use

recommended dishwasher detergents only. Do not use less

than 1 tbs (15 g) per load. Detergent must be fresh to be

effective. Heavy soil and/or hard water generally require

extra detergent.

Using dishwasher detergent tablets and packs have been

proven better than powder, liquid, or gel detergents to reduce

filming on your dishes. By using these tablets and packs, over

time this will start to reduce or eliminate white film. Also, by

using a rinse aid you can minimize repeat buildup of white

film.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you

have questions about your water pressure, call a licensed,

qualified plumber.

NOTE: To remove spots and film from glassware, remove

all silverware and metal items and run a vinegar rinse as

described in “Dishwasher Care.”

■Silica film or etching (silica film is a milky, rainbow-colored

deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with certain

types of glassware. This is usually caused by some

combination of soft or softened water, alkaline washing

solutions, insufficient rinsing, overloading the dishwasher,

and the heat of drying. It might not be possible to avoid the

problem, except by hand washing.

To slow this process use a minimum amount of detergent but

not less than 1 tbs (15 g) per load. Use a liquid rinse aid and

underload the dishwasher to allow thorough rinsing. Silica film

and etching are permanent and cannot be removed. Do not

use heated drying.

■White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware seasoning?

Reseason cookware after washing it in the dishwasher.

■Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash dishes

using 1 to 3 tsp (5 to 15 mL) of citric acid crystals added to

the covered section of the detergent dispenser. Do not use

detergent. Follow with a Normal wash cycle with detergent.

If treatment is needed more often than every other month,

the installation of an iron removal unit is suggested.

■Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these items.

Remove aluminum markings by using a mild abrasive cleaner.

■Orange stains on plastic dishes or dishwasher interior

Are large amounts of tomato-based foods on dishes placed

in the dishwasher? It may be necessary to use a stain removal

product to remove stains from your dishwasher. Stains will not

affect dishwasher performance.

Noises

■Surging sounds

Surging sounds can occur periodically throughout the cycle

while the dishwasher is draining.

■Valve hissing

Normal water valve hissing may be heard periodically, during

the water fill.

■Snapping sound

A normal snap sound may be heard when the detergent

dispenser opens during the cycle, and when the door is

opened at the end of the cycle.

■Grinding, grating, crunching, or buzzing sounds

A hard object has entered the wash module (on some models).

When the object is ground up, the sound should stop. If the

noise persists after a complete cycle, call for service.

Dishwasher stops and starts

■Numerous starts and stops

It is normal to hear numerous starts and stops throughout

your entire cycle. These starts and stops are needed to

provide optimal cleaning performance and energy savings.

■Depending on cycle selected

Depending on the cycle selected and the soil level sensed

by the Optical Water Sensor (on some models), you will

experience more starts and stops throughout the entire cycle.

15

Dishes are not completely clean

■Food soil left on the dishes

Is the dishwasher loaded correctly?

Check and clean your filters regularly. See the table in the

“Filtration System” section for “Recommended Time Interval

to Clean Your Filter.”

Did you choose the cycle that describes the most difficult soil

in your dishwasher? If you have some items with heavier soils,

use a heavier cycle.

Is the water temperature too low? For best dishwashing

results, water should be 120°F (49°C) as it enters the

dishwasher.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Do not use less

than 1 tbs (15 g) per load. Detergent must be fresh to be

effective. Heavy soil and/or hard water generally require

extra detergent.

Is detergent caked in dispenser? Use fresh detergent only.

Do not allow detergent to sit for several hours in a wet

dispenser. Clean dispenser when caked detergent is present.

Is the pump or spray arm clogged by labels from bottles

and cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20 to

120 psi (138 to 828 kPa) for proper dishwasher fill. If you

have questions about your water pressure, call a licensed,

qualified plumber.

Are high suds slowing the wash arm? Do not use soap

or laundry detergents. Use recommended dishwasher

detergents only.

■Dishes in the Target Clean™ wash area are not clean

Are the dishes loaded to face the Target Clean™ spray jets?

Load soiled dish surfaces to face the back of the dishwasher

toward the Target Clean™ spray jets. Tilt the dishes toward

the back, so water can drain from surfaces and the lower

spray arm can wash the item from below.

NOTE: Loaded items may shift when dish racks are pushed

into the dishwasher. Make sure dishes do not interfere with the

spray arms, water feed tube, or Target Clean™ spray jets.

Are items loaded so they do not overlap? Load items only one

row deep without any overlap so that the Target Clean™ spray

jets can reach all surfaces.

Dishes are damaged during a cycle

■Chipping of dishes

Did you load the dishwasher properly? Load the dishes and

glasses so they are stable and do not strike together from

washing action. Minimize chipping by moving the rack in and

out slowly.

NOTE: Antiques, feather-edged crystal, and similar types

of china and glassware might be too delicate for automatic

dishwashing. Wash by hand.

16

®/™ ©2017 Whirlpool All rights reserved. 03/17

11/14

WHIRLPOOL®

MAJOR APPLIANCE

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

■Name, address and telephone number

■Model number and serial number

■A clear, detailed description of the problem

■Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit www.whirlpool.com/product_help.

2. All warranty service is provided exclusively by our authorized Whirlpool Service Providers. In the U.S. and

Canada, direct all requests for warranty service to:

Whirlpool Customer eXperience Center

In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized Whirlpool dealer to determine whether another warranty applies.

www.whirlpool.com/product_help

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase, when this major

appliance is installed, operated and maintained

according to instructions attached to or furnished with

the product, Whirlpool Corporation or Whirlpool Canada

LP (hereafter “Whirlpool”) will pay for Factory Specified

Replacement Parts and repair labor to correct defects in

materials or workmanship that existed when this major

appliance was purchased, or at its sole discretion

replace the product. In the event of product

replacement, your appliance will be warranted for the

remaining term of the original unit's warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS

LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS

PROVIDED HEREIN. Service must be provided by a

Whirlpool designated service company. This limited

warranty is valid only in the United States or Canada and

applies only when the major appliance is used in the

country in which it was purchased. This limited warranty

is effective from the date of original consumer purchase.

Proof of original purchase date is required to obtain

service under this limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published

user, operator or installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in

accordance with electrical or plumbing codes or correction of household electrical or

plumbing (i.e. house wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation solutions,

etc.).

5. Defects or damage caused by the use of non-genuine Whirlpool parts or accessories.

6. Conversion of products from natural gas or L.P. gas.

7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products

not approved by Whirlpool.

8. Repairs to parts or systems to correct product damage or defects caused by

unauthorized service, alteration or modification of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the

appliance finishes unless such damage results from defects in materials and

workmanship and is reported to Whirlpool within 30 days.

10.Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive

environments including but not limited to high salt concentrations, high moisture or

humidity or exposure to chemicals.

11. Food or medicine loss due to product failure.

12. Pick-up or delivery. This product is intended for in-home repair.

13. Travel or transportation expenses for service in remote locations where an authorized

Whirlpool servicer is not available.

14. Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim,

decorative panels, flooring, cabinetry, islands, countertops, drywall, etc.) that interfere

with servicing, removal or replacement of the product.

15. Service or parts for appliances with original model/serial numbers removed, altered or

not easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne

by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance,

you should ask Whirlpool or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation

of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

W10644345B

W10644345B

Índice

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Seguridad de la lavavajillas

LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto

en SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.whirlpool.com para obtener información adicional. Si

considera que aún necesita ayuda, llámenos al 1-800-253-1301. En Canadá, visite nuestro sitio de internet en www.whirlpool.ca

o llámenos al 1-800-807-6777.

Necesitará tener a mano el números de modelo y de serie, que está ubicado cerca de la puerta del lado derecho o izquierdo del

interior de la lavavajillas.

SEGURIDAD DE LA LAVAVAJILLAS ..........................................17

QUÉ HAY DE NUEVO EN SU LAVAVAJILLAS............................19

ENERGÍA ..................................................................................19

DESEMPEÑO ...........................................................................19

PIEZAS Y CARACTERÍSTICAS ...................................................20

PASOS RÁPIDOS .........................................................................21

USO DE LA LAVAVAJILLAS ........................................................22

DESCRIPCIÓN DE CICLOS Y OPCIONES.................................24

CARGA EN LA CANASTA SUPERIOR ........................................26

SISTEMA DE FILTRACIÓN ..........................................................27

CUIDADO DE LA LAVAVAJILLAS ...............................................28

SOLUCIÓN DE PROBLEMAS .....................................................29

GARANTÍA ....................................................................................32

INSTRUCCIONES PARA EL

USUARIO DE LA LAVAVAJILLAS

18

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones básicas, incluyendo las siguientes:

GUARDE ESTAS INSTRUCCIONES

■ Lea todas las instrucciones antes de usar la lavavajillas.

■ Use la lavavajillas únicamente para las funciones que fue

diseñada.

■ Use únicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

manténgalos fuera del alcance de los niños.

■ Al introducir los artículos para lavar:

1) Coloque los artículos puntiagudos de manera que no

dañen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

■ No lave artículos de plástico que no lleven la indicación

“lavables en la lavavajillas” u otra similar. Lea las

recomendaciones del fabricante para los artículos de

plástico que no lleven tal indicación.

■ No toque el elemento de calefacción durante o

inmediatamente después de usar la lavavajillas.

■ No haga funcionar la lavavajillas a menos que todos los

paneles estén colocados debidamente en su lugar.

■ No juegue con los controles.

■ No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

■ Para reducir el riesgo de lesión, no permita que los niños

jueguen dentro ni sobre la lavavajillas.

■ Bajo ciertas condiciones, un sistema de agua caliente que

no ha sido usado por dos semanas o más puede producir

gas hidrógeno. EL GAS HIDRÓGENO ES EXPLOSIVO. Si

el sistema de agua caliente no ha sido usado por ese

período, abra todas las llaves de agua caliente y deje que

corra el agua por varios minutos antes de usar la

lavavajillas. Esto permitirá que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni

encienda ninguna llama abierta durante este tiempo.

■ Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja

lavavajillas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

GUARDE ESTAS INSTRUCCIONES

■ Para una lavavajillas con cable eléctrico y conexión a

tierra:

La lavavajillas debe estar conectada a tierra. En caso de

funcionamiento defectuoso o avería, la conexión a tierra

reduce el riesgo de choque eléctrico al establecer una ruta

de menor resistencia para la corriente eléctrica. La

lavavajillas viene equipada con un cable eléctrico que tiene

un conductor para conexión a tierra y un enchufe con

conexión a tierra. El enchufe debe ser conectado a un

contacto apropiado que esté instalado y conectado a tierra

de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: La conexión inadecuada del

conductor de conexión a tierra puede resultar en riesgo

de choque eléctrico. Pregunte a un electricista

calificado o a un agente de servicio si no está seguro si

la lavavajillas está adecuadamente conectada a tierra.

No modifique el enchufe que viene con la lavavajillas. Si

no cabe en el contacto, pida que un electricista

calificado instale un contacto apropiado.

■ Para lavavajillas con conexión permanente:

Esta lavavajillas debe estar conectada a un sistema de

cableado de metal permanente, conectado a tierra, o se

debe tender un conducto para la conexión a tierra del

equipo con los conductores de circuito y conectado a la

terminal de tierra del equipo o al conductor de

suministro de la lavavajillas.

Peligro de Vuelco

No use la lavavajillas antes de estar completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.

ADVERTENCIA

19

Qué hay de nuevo en su lavavajillas

Energía

¡Felicitaciones por haber comprado la lavavajillas con bajo consumo de agua y energía! Esta lavavajillas limpia

rociando la vajilla con agua y hace pausas para permitir que el detergente remoje y afloje la suciedad de los platos.

Para obtener una limpieza excepcional, los ciclos se hacen más largos debido al remojo y las pausas. Varios modelos

tienen un sensor óptico de agua. El sensor óptico de agua se usa para determinar el consumo óptimo de agua y

energía para un desempeño de limpieza ideal. Las lavavajillas eficaces funcionan por más tiempo para ahorrar agua

y energía, de la misma manera que se ahorra gasolina cuando se conduce un automóvil más despacio. El primer

ciclo con sensor durará más tiempo para calibrar el sensor óptico.

Desempeño

Agente de enjuague

El uso del agente de enjuague hará óptimo el desempeño

de lavado y secado. Esta lavavajillas ha sido diseñada

específicamente para usarse en conjunto con agente de

enjuague, para obtener un mejor desempeño de secado

y controlar la acumulación de depósitos de sarro.

Las lavavajillas con bajo consumo de energía usan menos

agua y energía, de modo que dependen de la acción de

desplazamiento del agua por obra del agente de enjuague

para asegurar un óptimo desempeño.

Estados Unidos y Canadá han aprobado una restricción

que limita la cantidad de fósforo (fosfatos) en los detergentes.

Los principales fabricantes han reformulado su detergente

para lavavajillas de acuerdo a este cambio, un paso más

en la conciencia ecológica. Con estos cambios recientes,

se recomienda usar pastillas y paquetes por conveniencia

y para mejorar el desempeño.

Su lavavajillas cuenta con lo último en tecnología de filtración

para lavavajillas. El sistema de filtración triple minimiza los

sonidos y optimiza el ahorro de agua y energía mientras

proporciona una limpieza óptima. El mantenimiento periódico

de los filtros hará posible un rendimiento superior de limpieza.

Le sugerimos limpiar el filtro superior e inferior y enjuagarlos

bajo agua del grifo por lo menos una vez al mes.

Detergente

Sistema de ltración

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

20

Piezas y características

Rejillas

21

Pasos rápidos

1

Prepare y cargue

la lavavajillas.

Haga girar

los brazos

rociadores.

Deben girar

libremente.

2

Agregue el detergente y el agente de enjuague.

3

Seleccione un ciclo y una opción (los ciclos

y las opciones varían según el modelo).

4

Ponga la lavavajillas

en marcha.

Empuje la puerta hasta que cierre

con firmeza. La puerta queda

asegurada automáticamente.

Seleccione el ciclo y las opciones

de lavado y presione START/

RESUME (Inicio/Reanudar) o bien

presione START/RESUME (Inicio/

Reanudar) para repetir el mismo

ciclo y opciones que en el ciclo

anterior de lavado.

NOTA: Si el botón de Start/Resume

(Inicio/Reanudar) está ubicado

sobre la puerta, empuje la misma

firmemente para cerrarla en menos

de 4 segundos después de haber

presionado Start/Resume

(Inicio/Reanudar).

5

Saque el ltro y límpielo.

Consulte “Intervalos

recomendados para

la limpieza del filtro”

en la sección “Sistema

de filtración” para ver

el programa de limpieza

recomendado.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

22

Uso de la lavavajillas

PASO 1

Prepare y cargue la lavavajillas

IMPORTANTE: Quite los restos de alimentos, huesos, palillos

y otros artículos duros de los platos. Quite las etiquetas de

los recipientes antes de lavarlos.

Canasta superior Canasta inferior

■Asegúrese de que nada impida que el (los)

brazo(s) rociador(es) gire(n) libremente. Es

importante que el rociado de agua alcance

todas las superficies sucias.

■Asegúrese de que cuando esté cerrada la

puerta de la lavavajillas no haya artículos

bloqueando el depósito de detergente.

■Los artículos deberán cargarse con las superficies sucias

mirando hacia abajo y hacia adentro, hacia el rociador, como

se muestra en las ilustraciones anteriores. Esto mejorará los

resultados de limpieza y de secado.

■Evite superponer artículos como tazones o platos, que pueden

atrapar la comida.

■Coloque los plásticos, platos pequeños y vasos en la canasta

superior.

■Lave sólo artículos marcados como “lavable en la lavavajillas”.

■Para evitar ruidos fuertes o estrepitosos durante el

funcionamiento: coloque los platos de manera que no

se toquen entre sí. Asegúrese de que los objetos livianos

estén firmes en las canastas.

■Cuando cargue la canastilla de los cubiertos, coloque siempre

los artículos filosos con las puntas hacia abajo y evite apilar

los cubiertos, como se muestra. Si los cubiertos no caben en

las ranuras designadas, dé vuelta las tapas y mezcle los tipos

de cubiertos para mantenerlos separados.

■Siga los modelos de carga sugeridos, según

se muestra, para limpiar mejor los cubiertos.

Para un óptimo lavado, use las ranuras

que están en las tapas para mantener los

cubiertos separados.

PASO 2

Agregue detergente

NOTA: Si no va a hacer funcionar un ciclo de lavado de

inmediato, ponga un ciclo de enjuague. No use detergente.

■Use únicamente detergentes para lavavajillas automáticas.

Agregue detergente en polvo, líquido o en pastilla justo antes

de comenzar un ciclo.

■El detergente para

lavavajillas automáticas

produce mejores

resultados cuando

está fresco. Guarde el

detergente bien cerrado

en un lugar fresco y seco.

■Para un rendimiento

óptimo, se recomienda

detergente en tableta.

■La cantidad de detergente

a usar depende de:

La cantidad de suciedad en los artículos - Las cargas

con suciedad profunda requieren más detergente.

La dureza del agua - Si usa muy poco detergente agua dura,

los platos no quedarán limpios. Si usa demasiado en agua

blanda, ocurrirá corrosión en las piezas de cristal.

Agua suave a medio dura (0 a 6 granos por galón de

EE.UU.) [agua típica tratada con ablandador de agua

y cierto tipo de agua urbana]

Agua medio dura a dura (7 a 12 granos por galón de

EE.UU.) [agua de pozo y cierto tipo de agua urbana]

■Según la dureza del agua, llene la sección de Main Wash

(Lavado principal) del depósito, como se muestra. Para

los artículos muy sucios, llene la sección de

Pre-Wash (Prelavado) hasta el nivel mostrado.

NOTA: Las cantidades de llenado que se indican corresponden

a los detergentes en polvo estándares. Siga las instrucciones

del paquete cuando use otro detergente para lavavajillas.

Soft Water

Hard Water

Main Wash Pre-Wash

Agregue el agente de enjuague

■Para obtener un buen secado, su lavavajillas ha sido

diseñada para usar un agente de enjuague. Si no usa agente

de enjuague, los platos y el interior de la lavavajillas tendrán

demasiada humedad. La opción de Heat Dry (secado con

calor) no funcionará tan bien sin usar el agente de enjuague.

■Los agentes de enjuague evitan que el agua forme

gotitas que pueden secarse y dejar manchas o rayas.

Asimismo mejoran el secado pues permiten que el

agua se escurra de los platos después del enjuague

final.

■Revise el indicador del agente de enjuague. Agregue

el agente de enjuague cuando el indicador baje hasta

el nivel “Add” (Agregar).

Full

Add

A. Seguro de la tapa

B. Sección de lavado principal

C. Sección de prelavado

MAIN WASH

PRE-

WASH

A

BC

23

■Para agregar el agente de enjuague, gire

la tapa del depósito 1/4 de vuelta hacia

la izquierda y sáquela. Vierta el agente

de enjuague en la abertura hasta que el

indicador esté en “Full” (Lleno). Vuelva a

colocar la tapa del depósito y gírela hacia

“Lock” (Seguro). Asegúrese de que la tapa

esté asegurada por completo.

NOTA: Para casi todos los tipos de agua, el ajuste de fábrica

dará buenos resultados.

■Revise el nivel de dureza del agua para asegurarse de

que no haya aros o manchas en la vajilla antes de agregar

el agente de enjuague o de regular el ajuste de fábrica.

■Si tiene agua dura o nota que hay aros o manchas, pruebe

con un ajuste más alto.

Gire el ajuste de flecha que se

encuentra dentro del depósito

usando sus dedos o insertando

un destornillador de hoja plana

en el centro de la flecha y

haciéndola girar.

Lock

6

5

4

3

2

-

-

-

max

fill

1

-

-

-

-

-

-

-

-

-

-

-

-

-

-

max

fill

-

-

-

-

-

-

-

-

-

-

-

-

PASO 3

Seleccione un ciclo (los ciclos varían según el modelo)

Vea las tablas de “Descripción de ciclos y opciones” en la

sección siguiente.

Los ciclos y las opciones más intensos afectarán la duración

del ciclo.

Seleccione las opciones (las opciones varían según

el modelo)

Vea las tablas de “Descripción de ciclos y opciones” en la

sección siguiente.

Usted puede personalizar sus ciclos oprimiendo las opciones

deseadas.

PASO 4

Inicio o reanudación de un ciclo

■Deje correr agua caliente en el fregadero que esté más

cerca de su lavavajillas hasta que el agua salga caliente.

Cierre la llave del agua.

■Para obtener los mejores resultados al lavar la vajilla, el agua

debe estar a 120ºF (49ºC) cuando entra en la lavavajillas.

■Empuje la puerta cerrándola con firmeza. La puerta queda

asegurada automáticamente. Seleccione el ciclo de lavado,

las opciones y presione START/RESUME (Inicio/Reanudar)

o presione START/RESUME (Inicio/Reanudar) para repetir el

mismo ciclo y opciones que en el ciclo anterior de lavado.

Para los modelos con controles en la parte superior de la

puerta, seleccione el ciclo de lavado, la opción y presione

START/RESUME (Inicio/Reanudar) en menos de 4 segundos

antes de cerrar la puerta.

■Puede agregar un artículo en cualquier momento antes de

que comience el lavado. Abra lentamente la puerta y agregue

el artículo. Cierre la puerta con firmeza. Presione START/

RESUME (Inicio/Reanudar).

24

Descripción de ciclos y opciones

Esta información cubre varios modelos diferentes. Puede ser que su lavavajillas no cuente con todos los ciclos y opciones descritas.

Es posible que los tiempos estimados de los ciclos aumenten o disminuyan según la temperatura del agua, las condiciones de

suciedad, el tamaño de la carga y las opciones seleccionadas. Puede personalizar su ciclo seleccionando una opción.

Vea las selecciones de opciones. Si cambia de parecer, oprima la opción otra vez para apagarla o seleccione una opción diferente.

Puede cambiar una opción en cualquier momento antes de que dicha opción seleccionada comience. En cada etapa del ciclo de

lavado, es posible que escuche ruidos que no estaba acostumbrado a escuchar en su lavavajillas anterior. En cada ciclo de lavado

hay una serie de pausas y rociados; esto es normal y le proveerá un rendimiento óptimo de limpieza.

SELECCIONES DE CICLO

CICLOS TIEMPO DE

LAVADO

ESTIMADO

(HH:MM)

GALONES DE

USO DE AGUA

(LITROS)

Utilice para las ollas, sartenes, cacerolas y vajillas difíciles de limpiar y muy sucias. 3:28 7,4

(28,1)

Este ciclo sólo con la opción Heat Dry (Secado con calor), sin seleccionar otras

opciones, se recomienda para lavar completamente y secar una carga completa de

platos con suciedad normal. La etiqueta de consumo de energía se basa en este ciclo

y la combinación de opciones.

2:32 2,4 a 7,4

(9,09 a 28)

Para conseguir resultados rápidos, 1 Hr Wash (Lavado de 1 hora) limpiará los platos

usando un poco más de agua y energía. Seleccione la opción Heat Dry (Secado con

calor) para proporcionar el mejor rendimiento de secado.

1:00 7,87 (29,8)

IMPORTANTE: El sensor en su lavavajillas monitorea el nivel de suciedad. El tiempo del ciclo y/o el uso del agua pueden variar a

medida que el sensor ajusta el ciclo para obtener un rendimiento de lavado óptimo. Si la temperatura del agua de entrada es más

baja que la temperatura recomendada, o si la suciedad es muy profunda, el ciclo lo compensará automáticamente agregando

tiempo, calor y agua, según sea necesario.

SELECCIONES DE OPCIONES

OPCIONES PUEDE

SELECCIONAR-

SE CON

LO QUE HACE TIEMPO

ADICIONAL

DEL CICLO

AGUA

ADICIONAL

EN GALONES

(LITROS)

Hi Temp (Alta temperatura) eleva la temperatura

del lavado principal para mejorar la limpieza en

las cargas que contienen suciedad rebelde de

los alimentos a causa del horneado.

Todos los ciclos Aumenta la

temperatura del

lavado principal

a 135°F (57°C).

0:05 a 0:13 0 a 3,86

(0 a 14,6)

Heat Dry (Secado con calor) seca los platos con

calor. Esta opción, junto con el agente de enjuague,

proveerá el mejor desempeño de secado. Es menos

probable que los artículos de plástico se deformen

cuando los carga en la canasta superior. Use Heat

Dry (Secado con calor) para un óptimo desempeño

de secado. Apague esta opción para secar.

Todos los ciclos Usa el elemento

calefactor

para acelerar

los tiempos

de secado. La

opción Heat

Dry (Secado

con calor)

está fijada en

encendido por

defecto cuando

se selecciona

cualquier ciclo,

excepto 1 Hr

Wash (Lavado

de 1 hora).

0:08 a 0:46 0

25

CONTROLES Y ESTADO DEL CICLO

CONTROL PROPÓSITO COMENTARIOS

Presione para iniciar o reanudar un ciclo de lavado.

Si se abre la puerta durante un ciclo o si se interrumpe el suministro de energía, destellará la LED

del botón Start/Resume (Inicio/Reanudar). El ciclo no se reanudará hasta que se cierre la puerta y

se presione Start/Resume (Inicio/Reanudar).

Presione para anular el ciclo de lavado.

Cierre la puerta con firmeza. La lavavajillas comienza un desagüe de 2 minutos (de ser necesario).

Deje que la lavavajillas complete el desagüe. Oprima CANCEL (Cancelar) nuevamente para cancelar

la máquina por completo.

El indicador Clean (Limpio) se enciende cuando termina un ciclo.

SELECCIONES DE OPCIONES

OPCIONES PUEDE

SELECCIONAR-

SE CON

LO QUE

HACE TIEMPO

ADICIONAL

DEL CICLO

AGUA

ADICIONAL

EN GALONES

(LITROS)

Hace funcionar la lavavajillas a una hora

programada. Seleccione un ciclo y opciones

de lavado. Cada vez que presione el botón

Delay (Retraso), se mostrará en pantalla la

siguiente hora de retraso disponible. Oprima

4 HR DELAY (4 horas de retraso). Presione

START/ RESUME (Inicio/Reanudar). Cierre la

puerta con firmeza.

NOTAS:

■La lavavajillas recuerda el último retraso que

seleccionó. Para reajustar el tiempo de retraso

a uno distinto del que se muestra en pantalla,

siga presionando el botón Delay (Retraso)

hasta alcanzar la hora de retraso deseada.

■En cualquier momento que se abra la puerta

(como puede ser para agregar un plato), deberá

presionarse nuevamente Start/Resume (Inicio/

Reanudar) para reanudar la cuenta regresiva

del retraso.

Disponible con

cualquier ciclo Retrasa

4 horas 0:00 0

Para activar el bloqueo, mantenga presionado el botón 4 HR DELAY (4 horas de retraso) por 3 segundos. La luz

de Control Lock (Bloqueo de controles) permanecerá encendida durante un tiempo breve para indicar que está

activado y todos los botones se desactivarán. Si se oprime cualquier botón mientras la lavavajillas está bloqueada,

la luz destella tres veces. La puerta de la lavavajillas igualmente puede abrirse y cerrarse mientras los controles

están bloqueados.

Para desactivar el bloqueo, mantenga presionado el botón 4 HR DELAY (4 horas de retraso) por 3 segundos.

La luz se apaga.

26

Carga en la canasta superior

Recomendaciones para cargar

Coloque las tazas y los vasos en las hileras entre las puntas. Si los coloca sobre las puntas

pueden romperse o terminar con manchas de agua. Para evitar que se dañen sus artículos

delicados, asegúrese de que la porcelana, cristalería y otros objetos similares no se toquen

durante el funcionamiento de la lavavajillas.

Coloque los objetos livianos y de plástico aptos para lavavajillas sólo en la canasta superior.

La canasta removible le permite lavar objetos de mayor tamaño en la canasta inferior, tales como ollas grandes, charolas para asar

y moldes para galletas.

IMPORTANTE: Quite los platos antes de retirar la canasta superior de la lavavajillas.

Para quitar la canasta (empuje el tope de la lengüeta de la canasta):

1. Deslice la canasta de 1/3 a 1/2 de la distancia hacia fuera.

2. Saque cada tope de plástico de la lengüeta de la canasta del extremo de cada riel, empujando

hacia adentro, hacia la canasta, sobre el área con protuberancia del tope de la canasta. El tope

de la canasta se abrirá y se podrá extraer con facilidad directamente hacia fuera. Asegúrese de

sostener el riel mientras saca los topes de la canasta.

3. Deslice la canasta por completo hacia fuera del riel y sáquela de la lavavajillas.

Para volver a colocar la canasta:

Repita los pasos del 1 al 3 en orden inverso para volver a colocar la canasta en la lavavajillas.

Canasta superior removible

Carga para 10 puestos

27

Sistema de ltración

Su lavavajillas cuenta con lo último en tecnología de filtración para lavavajillas. Este sistema de filtración triple minimiza los sonidos y

optimiza el ahorro de agua y energía mientras proporciona una limpieza superior. Durante la vida útil de su lavavajillas, el filtro necesitará

mantenimiento para conservar el rendimiento óptimo de limpieza.

El sistema de tres filtros consta de dos piezas, un ensamblaje de

filtro superior y un filtro inferior.

■El ensamblaje de filtro superior mantiene los artículos muy

grandes y los objetos extraños, junto con las partículas muy

pequeñas de comida, fuera de la bomba.

■El filtro inferior evita que la comida recircule en su lavavajillas.

■Es posible que sea necesario limpiar los filtros cuando:

■Haya objetos visibles o suciedad en el ensamblaje del

filtro superior.

■Baje la calidad del rendimiento de limpieza (es decir,

que los platos sigan sucios).

■Los platos se sientan arenosos al tacto.

Es muy fácil quitar los filtros y darles mantenimiento. La tabla

siguiente muestra la frecuencia recomendada de limpieza.

INTERVALOS RECOMENDADOS PARA LA LIMPIEZA DEL FILTRO

Cantidad de cargas

por semana Si solamente raspa la comida

antes de cargar* Si raspa la comida y enjuaga antes

de cargar Si lava antes de cargar

8-12 Cada dos meses Cada cuatro meses Una vez por año

4-7 Cada cuatro meses Una vez por año Una vez por año

1-3 Dos veces por año Una vez por año Una vez por año

*Recomendación del fabricante: Esta práctica ahorrará el agua y la energía que usted habría usado para preparar la vajilla. También

le permitirá ahorrar tiempo y esfuerzo.

Agua muy dura

Si tiene agua dura (más de 15 granos), limpie el filtro al menos

una vez por mes. La acumulación de residuos blancos en su

lavavajillas indica que el agua es dura. Vea la sección “Solución

de problemas” para consultar los consejos para quitar

las manchas.

Instrucciones para quitar los ltros

1. Gire el ensamblaje del filtro

superior 1/4 de vuelta hacia

la izquierda, levante y sáquelo.

2. Separe el ensamblaje del filtro

superior jalándolo suavemente

para separarlo.

3. Limpie los filtros como se

muestra.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

Para quitar el ensamblaje

del filtro superior

Instrucciones de limpieza

IMPORTANTE: No use un cepillo de alambre, estropajo para

fregar, etc., ya que pueden dañar los filtros.

Enjuague el filtro debajo del agua corriente hasta haber quitado

la mayor parte de la suciedad. En caso de suciedad difícil de

sacar o de depósitos de calcio a causa del agua dura, es posible

que deba usar un cepillo suave.

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

28

3. Rote lentamente el filtro

hacia la derecha hasta

que caiga en su lugar.

Continúe rotando hasta

que el filtro quede trabado

en su lugar. Si el filtro no

encaja completamente

(sigue girando libremente),

continúe girando el filtro

hacia la derecha hasta que

caiga y quede trabado en

su lugar.

NOTA: No es necesario

que la flecha del

ensamblaje del filtro

superior esté alineada

con la flecha en el filtro

inferior, siempre y cuando

el filtro quede trabado.

IMPORTANTE: Para evitar dañar la lavavajillas, no la ponga

en marcha sin que los filtros estén adecuadamente instalados.

Asegúrese de que el filtro inferior esté seguro en su lugar y que

el ensamblaje del filtro superior esté trabado en su lugar. Si

el ensamblaje del filtro superior gira libremente, no está trabado

en su lugar.

Instrucciones para reinstalar los ltros

1. Consulte las ilustraciones

anteriores y coloque

el filtro inferior debajo

de las lengüetas de

ubicación en el fondo de

la lavavajillas para que

la abertura redonda para

el ensamblaje del filtro

superior esté alineada con

la abertura redonda en el

fondo de la tina.

2. Inserte el ensamblaje del

filtro superior dentro de

la abertura circular en el

filtro inferior.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

Para volver a colocar

el ensamblaje del filtro superior

Cuidado de la lavavajillas

Limpieza externa

Limpie el exterior de la lavavajillas con un paño suave y húmedo

y un detergente suave. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda el uso de un limpiador para acero

inoxidable como el limpiador para acero inoxidable affresh®†.

Evite el uso de limpiadores abrasivos en el exterior de la

lavavajillas.

Limpieza y mantenimiento del interior

Muchos detergentes pueden dejar manchas blancas o un residuo

blanco en la vajilla y en el interior de la lavavajillas. Con el tiempo

este residuo se puede volver antiestético y afectar el rendimiento

de la lavavajillas. El uso de un producto de limpieza para

lavavajillas como el limpiador para lavavajillas affresh® puede

ayudar a remover el residuo. Se recomienda el uso mensual

del limpiador para lavavajillas affresh® para ayudar a mantener

la lavavajillas.

Forma de uso:

1. Si está limpiando sin platos, coloque una pastilla en el

depósito de detergente. No agregue detergente. (Si observa

una acumulación importante, puede colocar una segunda

pastilla en la parte inferior de la lavavajillas.)

2. Si está limpiando con platos, coloque una pastilla en la parte

inferior de la lavavajillas. Coloque el detergente seleccionado

en el depósito.

3. Haga funcionar un ciclo de lavado normal.

Otro método para remover el residuo blanco es usar un enjuague

con vinagre. Sin embargo, el vinagre es un ácido y usarlo con

demasiada frecuencia podría dañar la lavavajillas.

Coloque (no vierta) 2 tazas (500 ml) de vinagre blanco en

una taza medidora de vidrio o de otro material apto para

lavavajillas en la canasta inferior. Haga funcionar la lavavajillas

por un ciclo completo con una opción de secado al aire o un

secado que ahorre energía. No use detergente. El vinagre se

mezclará con el agua del lavado.

NOTA: Whirlpool recomienda el uso de pastillas o paquetes

de detergente previamente medidos de alta calidad y el uso

de agente de enjuague para la limpieza y el cuidado diario de

la lavavajillas.

†®affresh es una marca registrada de Whirlpool, U.S.A.

Si tiene una purga de aire de

desagüe, verifíquela y límpiela

si la lavavajillas no está

desaguando bien.

Para reducir el riesgo de daño a la propiedad durante

vacaciones o tiempo prolongado sin usar :

■Cuando no vaya a usar la lavavajillas durante los meses

de verano, cierre el suministro de agua y de energía a

la lavavajillas.

■Asegúrese de que las líneas de suministro de agua estén

protegidas contra congelamiento. La formación de hielo en

las líneas de suministro puede aumentar la presión del agua

y dañar la lavavajillas o su hogar.

■Los daños ocasionados por congelamiento no están cubiertos

por la garantía.

■Cuando guarde la lavavajillas en el invierno, evite el daño

causado por el agua y acondicione la lavavajillas para el

invierno con personal de servicio autorizado.

29

Solución de problemas

Pruebe primero las soluciones sugeridas aquí. Si necesita asistencia adicional o más recomendaciones que pueden ayudarle a

evitar una llamada de servicio técnico, consulte la página de la garantía de este manual y escanee el código con su dispositivo

móvil o visite www.whirlpool.com/product_help. En Canadá, visite www.whirlpool.ca.

Contáctenos por correo con sus dudas o preguntas a la dirección que se detalla a continuación:

En los EE.UU.:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

La lavavajillas no está funcionando correctamente

■La lavavajillas no funciona o se detiene durante un ciclo

Es normal que en ciertos ciclos se produzcan pausas

repetidamente por unos cuantos segundos durante el lavado

principal.

¿Se ha cerrado y trabado bien la puerta?

¿Se ha seleccionado el ciclo correcto?

¿Hay suministro eléctrico para la lavavajillas? ¿Hay un fusible

de la casa fundido o se disparó el cortacircuitos? Reemplace

el fusible o reposicione el cortacircuitos. Si el problema

continúa, llame a un electricista.

¿Se ha detenido el motor debido a una sobrecarga? El motor

se reactiva automáticamente en unos minutos. Si no lo hace,

llame al servicio técnico.

¿Está abierta la válvula de cierre del agua (si ha sido

instalada)?

■Está destellando la luz de Clean (Limpio)

Verifique lo siguiente:

■¿Puede el flotador de protección de sobrellenado moverse

hacia arriba o hacia abajo libremente? Oprima hacia abajo

para liberarlo.

■Asegúrese de que el suministro de agua esté conectado

a la lavavajillas. (Esto es de suma importancia, luego de

haber hecho la nueva instalación de su lavavajillas.)

■Verifique si hay espuma en la lavavajillas. Si el sistema de

sensor detecta espuma, es posible que la lavavajillas no

funcione correctamente o que no se llene de agua.

La espuma puede ser ocasionada por lo siguiente:

1. Uso del tipo incorrecto de detergente, como podría ser

un detergente para lavar los platos a mano, detergente

para ropa o jabón de tocador.

2. No volver a colocar la tapa del depósito del agente de

enjuague después de llenarlo (o de volver a llenarlo).

3. Uso de cantidades excesivas de detergente para

lavavajillas.

■La lavavajillas no se llena

¿Puede el flotador de protección de sobrellenado moverse

hacia arriba o hacia abajo libremente? Oprima hacia abajo

para liberarlo.

En Canadá:

Whirlpool Brand Home Appliances

Customer eXperience Center

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

■La lavavajillas pasa mucho tiempo en marcha

Pruebe el ciclo de 1 Hr Wash (Lavado de 1 hora).

¿El agua que ingresa a la lavavajillas está lo suficientemente

caliente? La lavavajillas toma más tiempo cuando calienta

el agua.

¿Coincide el tiempo de los ciclos de la lavavajillas con

los tiempos de los ciclos fijados? Vea las secciones de

tiempo de lavado de los ciclos. En algunos ciclos de lavado

y enjuague hay un retraso automático hasta que el agua

alcance la temperatura apropiada.

Esta lavavajillas está equipada con un lavado de sensor óptico

que detecta la temperatura del agua, la suciedad y la cantidad

de detergente. Los ciclos de lavado se ajustan según lo que

se detecta.

IMPORTANTE: El primer ciclo de lavado después de

la instalación en su casa se ajustará para incluir 2 enjuagues

adicionales. Este ciclo no debe ser interrumpido para

un ajuste del sensor. Si este ciclo de ajuste se cancela o

detiene antes de que se encienda la luz de Clean (Limpio)

al final del ciclo, el próximo ciclo de lavado repetirá este

ajuste del sensor.

■Queda agua en la lavavajillas

¿Se ha terminado el ciclo?

¿Se quitó el tapón del disco removible durante la instalación?

(Vea “Instalación de la manguera de desagüe” en las

Instrucciones de instalación.)

Queda detergente en la sección con tapa del depósito

¿Se ha terminado el ciclo?

Fíjese si hay artículos tales como charolas para galletas,

tablas de cortar o recipientes grandes que pudieran impedir

que el depósito de detergente se abra como es debido.

Asegúrese de que se ha terminado el ciclo (la luz verde está

encendida). Si no se ha terminado, deberá reanudar el ciclo

presionando START/RESUME (Inicio/Reanudar) y cerrando

la puerta en menos de 3 segundos.

¿Está el detergente sin grumos? Cambie el detergente si fuera

necesario.

■Residuos blancos aparecen en la parte frontal del panel

de acceso

¿Se usó demasiado detergente?

¿Es la marca de detergente lo que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar

la acumulación.

Indique en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.

30

■Olor en la lavavajillas

¿Se lavan los platos sólo cada 2 o 3 días?

Revise y limpie los filtros periódicamente. Consulte los

intervalos recomendados para la limpieza del filtro en

la tabla en la sección “Sistema de filtración”.

¿Tiene la lavavajillas un olor a plástico nuevo? Haga

un enjuague con vinagre como se describe en “Cuidado

de la lavavajillas”.

Para evitar olores, use la tableta limpiadora affresh® para

lavavajillas y eliminador de alimentos una vez por mes o

cuando sea necesario para tener la lavavajillas más fresca,

como se describe en “Cuidado de la lavavajillas”.

■Condensación en el mostrador de la cocina (en modelos

empotrados)

¿Está la lavavajillas alineada con el mostrador? La humedad

proveniente del orificio de ventilación en la consola de

la lavavajillas puede condensarse en el mostrador. Consulte

las Instrucciones de instalación para obtener más información.

■La canasta inferior no se desliza completamente dentro

de la lavavajillas

Fíjese si se han movido los artículos colocados para la opción

de lavado Target Clean™. Vuelva a arreglar la carga de

manera que los artículos no interfieran con los surtidores de

rociado o con el brazo de rociado.

Los platos no quedan bien secos

■Los platos no quedan bien secos

¿Ha usado un agente de enjuague? Para obtener un buen

secado, su lavavajillas ha sido diseñada para usar un agente

de enjuague. Si no usa agente de enjuague, los platos y

el interior de la lavavajillas tendrán demasiada humedad.

La opción Heat Dry (Secado con calor) no funcionará tan

bien sin usar el agente de enjuague.

■Los platos no están secos

¿Se cargó la lavavajillas de manera que permita el escurrido

apropiado del agua? No la sobrecargue. Use un agente de

enjuague líquido para acelerar el secado.

¿Están mojados los objetos de plástico? Los objetos de

plástico a menudo necesitan un secado con toalla.

¿Está vacío el depósito del agente de enjuague?

¿Se usó una opción de secado al aire o un secado que ahorra

energía? Use una opción de secado caliente para obtener

platos más secos.

■Humedad excesiva en las canastas y en el interior de

la lavavajillas

Fíjese en el indicador para ver si hay agente de enjuague

en el depósito.

Manchas en los platos

■Manchas y formación de películas en los platos

¿Es el agua dura o tiene un alto contenido de minerales?

El acondicionar el agua del enjuague final con un agente de

enjuague ayuda a eliminar las manchas y la formación de

películas. Mantenga el depósito del agente de enjuague lleno.

Use siempre una opción con temperatura alta. Si la dureza

del agua de su casa es de 13 granos o mayor, se recomienda

que instale un ablandador doméstico de agua. Si no desea

beber agua ablandada, instálelo en el suministro de agua

caliente.

¿Está la temperatura del agua demasiado baja? Para obtener

los mejores resultados al lavar la vajilla, el agua deberá estar

a 120°F (49°C) al entrar en la lavavajillas.

¿Usó la cantidad correcta de detergente eficaz? Use sólo

detergentes recomendados para lavavajillas. No use menos

de 1 cda. (15 g) por carga. El detergente debe estar fresco

para ser eficaz. La suciedad profunda y/o el agua dura por

lo general requieren extra detergente.

Está comprobado que las pastillas y los paquetes de

detergente para lavavajillas son más eficaces que

los detergentes en polvo, líquidos o en gel, para reducir

las películas de residuos en la vajilla. Al usar estas pastillas

y paquetes, con el tiempo las películas blancas comenzarán

a reducirse o a eliminarse. Por otro lado, al usar un agente

de enjuague puede minimizar la acumulación de películas

blancas.

¿Está la presión del agua de la casa lo suficientemente

alta para lograr un llenado adecuado de la lavavajillas?

La presión del agua de la casa debe ser de 138 a 828 kPa

(20 a 120 lbs/pulg²) para obtener un llenado apropiado

de la lavavajillas. Si tiene preguntas acerca de la presión

del agua, llame a un plomero competente autorizado.

NOTA: Para quitar las manchas y películas de los objetos

de cristal, saque todos los cubiertos y artículos de metal

y haga un enjuague con vinagre, como se describe en

“Cuidado de la lavavajillas”.

■Película de sílice o corrosión (la película de sílice

es un depósito blanco e iridiscente; la corrosión

es una película turbia)

A veces se produce una reacción química al agua con

ciertos tipos de objetos de cristal. Por lo general se debe

a una combinación de agua suave o agua ablandada,

soluciones alcalinas para lavar, enjuague insuficiente,

sobrecarga de la lavavajillas y el calor del secado. No es

posible evitar este problema, excepto lavando a mano.

Para retardar el proceso, use una mínima cantidad de

detergente pero no menos de 1 cda. (15 g) por carga.

Use un agente de enjuague líquido y reduzca la carga

de la lavavajillas para permitir un enjuague a fondo.

Las películas de sílice y la corrosión son permanentes

y no se pueden eliminar. No use el secado caliente.

■Manchas blancas en las cacerolas con acabado

antiadherente

¿Ha quitado el detergente de la lavavajillas el curado

de las cacerolas? Vuelva a curarlas luego de lavarlas en

la lavavajillas.

■Manchas de color café en los platos y en el interior

de la lavavajillas

¿Tiene el agua un alto contenido de hierro? Vuelva a lavar

los platos agregando 1-3 cucharaditas (5-15 mL) de cristales

de ácido cítrico en la sección con tapa del depósito del

detergente. No use detergente. A continuación use el ciclo de

Lavado normal con detergente. Si el tratamiento llega a ser

necesario más de una vez cada dos meses, se recomienda

la instalación de una unidad de eliminación de hierro.

■Marcas negras o grises en los platos

¿Hay objetos de aluminio que rozan los platos durante

el lavado? Los objetos de aluminio desechables pueden

romperse en la lavavajillas y rayar los demás artículos. Lave

estos objetos a mano. Quite las marcas de aluminio usando

un producto de limpieza abrasivo suave.

■Manchas anaranjadas en los platos de plástico

o en el interior de la lavavajillas

¿Se han colocado grandes cantidades de platos con restos

de comida a base de tomate en la lavavajillas? Tal vez sea

necesario usar un producto quitamanchas para quitar

las manchas de su lavavajillas. Las manchas no afectarán

el rendimiento.

31

Ruidos

■Sonidos de gorgoteo

Se pueden escuchar periódicamente sonidos de gorgoteo

a lo largo del ciclo, mientras se desagua la lavavajillas.

■Silbido de la válvula

Puede escucharse periódicamente el silbido normal de

la válvula de agua durante el llenado con agua.

■Sonido de chasquido

Puede escucharse un sonido normal de chasquido cuando

se abre el depósito de detergente durante el ciclo y cuando

se abre la puerta al final del mismo.

■Chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el módulo de lavado

(en algunos modelos). El sonido deberá cesar una vez que

el objeto haya sido pulverizado. Si el ruido continúa después

de un ciclo completo, llame al servicio técnico.

La lavavajillas se pone en marcha y se detiene

■Numerosas puestas en marcha y paradas

Es normal escuchar numerosas puestas en marcha y paradas

durante todo el ciclo. Estas puestas en marcha y paradas son

necesarias para proveer un rendimiento de lavado y ahorro de

energía óptimos.

■Según el ciclo seleccionado

Según el ciclo seleccionado y el nivel de suciedad detectado

por el “Sensor óptico de agua” (en algunos modelos),

experimentará más puestas en marcha y paradas durante

todo el ciclo.

Los platos no están completamente limpios

■Residuos de alimentos en los platos

¿Se ha cargado la lavavajillas correctamente?

Revise y limpie los filtros periódicamente. Consulte la tabla

“Intervalos recomendados para la limpieza del filtro” en la

sección “Sistema de filtración”.

¿Ha elegido el ciclo que describe la suciedad más rebelde en

su lavavajillas? Si tiene artículos con suciedad profunda, use

un ciclo más intenso.

¿Está la temperatura del agua demasiado baja? Para obtener

los mejores resultados al lavar la vajilla, el agua deberá estar

a 120°F (49°C) al entrar en la lavavajillas.

¿Usó la cantidad correcta de detergente fresco? Use sólo

detergentes recomendados para lavavajillas. No use menos

de 1 cda. (15 g) por carga. El detergente debe estar fresco

para ser eficaz. La suciedad profunda y/o el agua dura por

lo general requieren extra detergente.

¿Está el detergente endurecido en el depósito? Use sólo

detergente fresco. No permita que el detergente permanezca

por varias horas en un depósito húmedo. Limpie el depósito

cuando haya detergente endurecido.

¿Está la bomba o el brazo rociador obstruido por las etiquetas

de botellas y latas?

¿Está la presión del agua de la casa lo suficientemente alta

para lograr un llenado adecuado de la lavavajillas? La presión

del agua de la casa debe ser de 138 a 828 kPa (20 a 120 lbs/

pulg²) para obtener un llenado apropiado de la lavavajillas.

Si tiene preguntas acerca de la presión del agua, llame a un

plomero competente autorizado.

¿Está el exceso de espuma reduciendo la velocidad del brazo

rociador? No use jabón o detergentes para lavar ropa. Use

sólo detergentes recomendados para lavavajillas.

■Los platos en el área de lavado Target Clean™ no están

limpios

¿Están los platos colocados mirando hacia los surtidores de

rociado de Target Clean™? Coloque las superficies sucias de

los platos mirando hacia la parte posterior de la lavavajillas,

hacia los surtidores de rociado de Target Clean™. Incline

los platos hacia la parte posterior de modo tal que el agua en

las superficies pueda drenarse, y que el brazo rociador inferior

pueda lavar los artículos desde abajo.

NOTA: Es posible que los artículos de la carga se muevan

cuando se empujen las canastas de la vajilla dentro de

la lavavajillas. Asegúrese de que la vajilla no interfiera con

los brazos rociadores, el tubo de alimentación de agua o

los surtidores de rociado de Target Clean™.

¿Se han cargado los artículos de tal forma que no se

traslapen? Cargue los artículos solamente en una fila

de profundidad sin que se traslapen para que los surtidores

de rociado de Target Clean™ puedan alcanzar todas

las superficies.

Los platos se dañan durante el ciclo

■Platos despostillados

¿Se cargó la lavavajillas adecuadamente? Coloque los platos

y vasos de manera que estén estables y no se choquen entre

sí por la acción del lavado. El sacar y meter las canastas

despacio reduce la posibilidad de despostillado.

NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal serían

demasiado delicados para lavarse en la lavavajillas

automática. Lávelos a mano.

32 ®/™ ©2017 Whirlpool Todos los derechos reservados. 03/17

W10644345B

11/14

GARANTÍA LIMITADA DE LOS

ELECTRODOMÉSTICOS

PRINCIPALES DE

WHIRLPOOL®

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE LA PRUEBA DE

COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA.

Tenga a mano la siguiente información cuando llame al Centro para la

eXperiencia del cliente:

■Nombre, dirección y número de teléfono

■Número de modelo y de serie

■Una descripción clara y detallada del problema

■Prueba de compra incluido el nombre y la dirección del

distribuidor o vendedor

SI NECESITA SERVICIO TÉCNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparación. Algunas consultas

pueden atenderse sin servicio técnico. Tómese unos minutos para revisar la sección de Solución de

problemas o Problemas y soluciones del Manual de uso y cuidado, escanee el código QR que se encuentra a

la derecha para acceder a los recursos adicionales o visite www.whirlpool.com/product_help.

2. Todos los servicios bajo la garantía los brindan exclusivamente Prestadores autorizados de servicio de

Whirlpool. Para EE.UU. y Canadá, dirija todas las solicitudes de servicio bajo la garantía a:

Centro para la eXperiencia del cliente de Whirlpool

En EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.

Si usted se encuentra fuera de los cincuenta Estados Unidos o Canadá, póngase en contacto con su distribuidor autorizado de Whirlpool para

determinar si corresponde otra garantía.

www.whirlpool.com/product_help

GARANTÍA LIMITADA DE UN AÑO

LO QUE ESTÁ CUBIERTO LO QUE NO ESTÁ CUBIERTO

Durante un año a partir de la fecha de compra,

siempre y cuando este electrodoméstico

principal haya sido instalado, mantenido y

operado según las instrucciones adjuntas o

provistas con el producto, Whirlpool

Corporation o Whirlpool Canada LP (en lo

sucesivo denominado “Whirlpool”) se hará

cargo del costo de las piezas especificadas

de fábrica y del trabajo de reparación para

corregir defectos en los materiales o en la

mano de obra existentes en el momento de la

compra de este electrodoméstico principal o,

a su sola discreción, reemplazará el producto.

En el caso de reemplazar el producto, su

electrodoméstico estará cubierto por la

garantía por el tiempo restante del período de

garantía de la unidad original.

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN

LOS TÉRMINOS DE ESTA GARANTÍA

LIMITADA SERÁ EL DE REPARAR EL

PRODUCTO SEGÚN SE ESTIPULA EN LA

PRESENTE. El servicio deberá ser

suministrado por una compañía de servicio

designada por Whirlpool. Esta garantía

limitada es válida solamente en Estados

Unidos o en Canadá y se aplica solamente

cuando el electrodoméstico principal se use

en el país en el que se ha comprado. Esta

garantía limitada entrará en vigor a partir de la

fecha de la compra del consumidor original.

Se requiere una prueba de la fecha de compra

original para obtener servicio bajo esta

garantía limitada.

1. Uso comercial, no residencial o familiar múltiple o uso diferente del indicado en las instrucciones del

usuario, del operador o de instalación publicadas.

2. Instrucción a domicilio sobre cómo usar el producto.

3. Servicio para corregir el mantenimiento o la instalación incorrecta del producto, la instalación que

no esté de acuerdo con los códigos eléctricos o de plomería o corrección de plomería o instalación

eléctrica doméstica (por ejemplo, instalación eléctrica, fusibles o mangueras de entrada de agua del

hogar).

4. Piezas de consumo (por ejemplo, focos de luz, baterías, filtros de agua o de aire, soluciones de

conservación, etc.).

5. Defectos o daños causados por el uso de piezas o accesorios no legítimos de Whirlpool.

6. Conversión del producto de gas natural o gas L.P.

7. Daño causado por accidente, uso indebido, abuso, incendio, inundación, actos fortuitos o el

empleo de productos no aprobados por Whirlpool.

8. Reparaciones a piezas o sistemas para corregir el daño o los defectos del producto a causa de

reparaciones por servicio no autorizado, alteraciones o modificaciones en el electrodoméstico.

9. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado del

electrodoméstico a menos que el mismo sea debido a defectos en los materiales o la mano de obra

y se le informe a Whirlpool en un lapso de 30 días.

10.Decoloración, herrumbre u oxidación de las superficies producto de entornos corrosivos o

cáusticos que incluyen, entre otras cosas, altas concentraciones de sal, humedad elevada o

exposición a productos químicos.

11. Pérdida de comida o medicamentos debido a la falla del producto.

12. Recogida o entrega. Este producto está destinado para ser reparado en su hogar.

13. Gastos de viaje o de transporte para prestar servicio en lugares remotos en los cuales no haya

disponible un técnico de servicio autorizado por Whirlpool.

14. Remoción o reinstalación de electrodomésticos en lugares inaccesibles o dispositivos empotrados

(por ejemplo, adornos, paneles decorativos, pisos, armarios, islas, mostradores, paredes, etc.) que

interfieran con el servicio, la remoción o el reemplazo del producto.

15. Servicio técnico o piezas para electrodomésticos con números de serie/modelo originales

removidos, alterados o no identificados con facilidad.

El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por

cuenta del cliente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD

PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias

no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizá no le

corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro

ode una provincia a otra.

EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA

Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este electrodoméstico principal

aparte de las declaraciones incluidas en esta garantía. Si usted desea una garantía con una duración más prolongada o más completa que la garantía

limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Whirlpool o a su distribuidor acerca de la compra de una garantía

extendida.

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE

ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y

provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le

correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro

ode una provincia a otra.

W10644345B

Table des matières

INSTRUCTIONS D’UTILISATION

DU LAVE-VAISSELLE

Sécurité du lave-vaisselle

Nous vous REMERCIONS d’avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section

DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplémentaires. Si vous avez toujours besoin

d’assistance, veuillez nous téléphoner au 1 800 253-1301. Au Canada, visitez notre site Web www.whirlpool.ca ou téléphonez-nous au

1 800 807-6777.

Vous aurez besoin de vos numéros de modèle et de série situés près de la porte sur le côté droit ou gauche, à l’intérieur du lave-vaisselle.

SÉCURITÉ DU LAVE-VAISSELLE ...............................................33

QUOI DE NEUF DANS VOTRE LAVE-VAISSELLE .....................35

ÉNERGIE ..................................................................................35

PERFORMANCE ......................................................................35

PIÈCES ET CARACTÉRISTIQUES ..............................................36

ÉTAPES RAPIDES ........................................................................37

UTILISATION DU LAVE-VAISSELLE ...........................................38

DESCRIPTION DES PROGRAMMES ET OPTIONS ..................40

CHARGEMENT DU PANIER SUPÉRIEUR .................................42

SYSTEM DE FILTRATION ............................................................43

ENTRETIEN DU LAVE-VAISSELLE .............................................44

DÉPANNAGE ................................................................................45

GARANTIE ....................................................................................48

34

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont les suivantes :

CONSERVEZ CES INSTRUCTIONS

■ Lire la totalité des instructions avant d’utiliser le

lave-vaisselle.

■ N’utiliser le lave-vaisselle que pour laver la vaisselle.

■ Utiliser uniquement les détersifs ou agents de rinçage

recommandés pour lave-vaisselle et les garder hors de la

portée des enfants.

■ Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de façon qu’ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de façon à ne

pas vous couper.

■ Ne pas laver d’articles en plastique à moins qu’ils ne soient

marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si

l’article ne porte aucune indication, vérifier auprès du

fabricant.

■ Ne pas toucher l’élément chauffant pendant le

fonctionnement ou immédiatement après.

■ Ne pas faire fonctionner le lave-vaisselle si tous les

panneaux de l’enceinte ne sont pas en place.

■ Ne pas jouer avec les commandes.

■ Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

■ Pour éviter tout risque d’accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

■ Sous certaines conditions, de l’hydrogène peut se former

dans un réseau d’eau chaude inutilisé depuis deux

semaines ou plus. L’HYDROGÈNE EST UN GAZ

EXPLOSIBLE. Si le système d’eau chaude n’a pas été

utilisé depuis un certain temps, laisser couler l’eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra à

l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette période.

■ Enlever la porte ou le couvercle du compartiment de lavage

lorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

INSTRUCTIONS DE MISE À LA TERRE

CONSERVEZ CES INSTRUCTIONS

■ Pour un lave-vaisselle relié à la terre, branché avec un

cordon :

Le lave-vaisselle doit être relié à la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise à terre

réduira le risque d'un choc électrique en fournissant le moins

de résistance pour le courant électrique. Le lave-vaisselle est

équipé d'un cordon avec un conducteur pour relier les

appareils à la terre et d'une fiche de mise à la terre. La fiche

doit être branchée sur une prise appropriée, installée et reliée

à la terre conformément aux codes et règlements locaux.

AVERTISSEMENT : La connexion incorrecte du

conducteur pour relier les appareils à la terre peut causer le

risque de choc électrique. Vérifier avec un électricien

compétent ou un représentant de service si vous avez

des doutes si le lave-vaisselle est correctement relié à la

terre. Ne pas modifier la fiche fournie avec le lave-

vaisselle; si elle n'entre pas dans la prise, faire installer

une prise appropriée par un électricien compétent.

■ Pour un lave-vaisselle branché en permanence :

Le lave-vaisselle doit être branché à un système

d'installation électrique permanent en métal relié à la

terre, ou un conducteur pour relier les appareils à la terre

doit être relié avec les conducteurs du circuit et branché

à une borne pour relier les appareils à la terre ou au

cordon d'alimentation électrique avec le lave-vaisselle.

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

AVERTISSEMENT

35

Quoi de neuf dans votre lave-vaisselle

Énergie

Félicitations pour l’achat de votre lave-vaisselle éconergique à faible consommation d’eau! Pour nettoyer les articles,

ce lave-vaisselle asperge la vaisselle d’eau, puis fait une pause pour permettre au détergent d’imprégner et de

dissoudre les saletés. Les périodes de trempage et de pause prolongent la durée des programmes pour un nettoyage

exceptionnel. Plusieurs modèles comportent un capteur optique d’eau. Le capteur optique d’eau détermine le niveau

de consommation d’eau et d’énergie optimal pour une performance exceptionnelle. Les lave-vaisselle éconergiques

fonctionnent plus longtemps pour économiser de l’eau et de l’énergie, tout comme une vitesse de conduite réduite

en voiture permet d’économiser du carburant. Le calibrage du capteur optique entraînera l’allongement du premier

programme qui l’utilise.

Performance

Agent de rinçage

Utiliser un agent de rinçage pour une performance de lavage et de

séchage optimale. Afin d’améliorer la performance de séchage et

de limiter l’accumulation de dépôts d’eau dure, ce lave-vaisselle

est spécifiquement conçu pour être utilisé avec un agent de

rinçage. Les lave-vaisselle éconergiques consomment moins

d’eau et d’énergie. Ils dépendent donc de l’effet “nappe d’eau”

d’un agent de rinçage pour une performance optimale.

Les États-Unis et le Canada ont voté une restriction limitant

la quantité de phosphore (phosphates) présents dans les

détergents domestiques pour lave-vaisselle. Suite à ce

changement concernant les détergents, les plus gros fabricants

ont reformulé leurs détergents pour lave-vaisselle, avançant

ainsi encore plus loin dans la conscience environnementale. En

raison de ces récents changements, il est recommandé d’utiliser

des pastilles ou des sachets pour une plus grande simplicité

d’utilisation et pour une meilleure performance.

Ce lave-vaisselle est équipé de la plus récente technologie en

matière de filtration. Ce système de triple filtration minimise le

niveau sonore et optimise le niveau de consommation d’eau et

d’énergie tout en permettant un nettoyage optimal. Pour une

performance de nettoyage optimale, entretenir régulièrement

les filtres. Nous vous suggérons de nettoyer le filtre supérieur et

inférieur et de rincer le système sous le robinet au moins une fois

par mois.

Détergent

Système de ltration

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

36

Pièces et caractéristiques

Lavage au niveau supérieur

Tube d’alimentation en eau

Plaque signalétique des numéros

de modèle et de série

Ouverture du tuyau d’arrivée d’eau

Élément chauffant

Distributeur de détergent

Agrafes pour articles légers

(sur certains modèles)

Tablettes pour tasses

(sur certains modèles)

Panier à couverts

Bras d’aspersion supérieur

Dispositif de protection

contre le débordement

Les jets puissants Target Clean™ (sur

certains modèles) dirigent l’eau vers

les plats, poêles ou casseroles placés

à l’arrière du lave-vaisselle pour

décoller la saleté tenace.

Le bras d’aspersion inférieur comporte

des jets d’aspersion pressurisé pour

un nettoyage efcace.

Le système de lavage avec préservation

des ressources élimine les saletés de

l’eau et améliore le nettoyage.

Le distributeur d’agent de rinçage réduit le

risque de taches et améliore le séchage.

PANIER INFÉRIEUR

PANIER SUPÉRIEUR

37

Étapes rapides

1

Préparer et charger

le lave-vaisselle.

Faire tournoyer

les bras

d’aspersion.

Ils doivent

pouvoir tourner

librement.

2

Verser le détergent et l’agent de rinçage.

3

Sélectionner un programme et une option

(les programmes et options varient selon

le modèle).

4

Mettre en marche

le lave-vaisselle.

Bien fermer la porte. Le

verrou de la porte s’engage

automatiquement. Sélectionner

les options du programme de

lavage, puis appuyer sur START/

RESUME (mise en marche/reprise)

ou appuyer sur START/RESUME

(mise en marche/reprise) pour

utiliser le même programme et

les mêmes options que pour le

programme de lavage précédent.

REMARQUE : Si le bouton Start/

Resume (mise en marche/reprise)

se trouve sur le dessus de la porte,

bien fermer la porte dans les 4

secondes qui suivent l’appui sur

la touche Start/Resume (mise en

marche/ reprise).

5

Retirer le ltre et

le nettoyer.

Voir “Intervalle recommandé

pour le nettoyage du filtre,”

dans la section “Système

de filtration de l’eau” pour

connaître la fréquence de

nettoyage recommandée.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

38

A. Loquet du couvercle

B. Section de lavage principal

C. Section de prélavage

Utilisation du lave-vaisselle

ÉTAPE 1

Préparation et chargement du lave-vaisselle

IMPORTANT : Enlever les restes alimentaires, les os, les

cure-dents et les autres articles durs de la vaisselle. Enlever

les étiquettes des récipients avant de les laver.

Panier supérieur Panier inférieur

■S’assurer que rien n’empêche les bras

d’aspersion de tourner librement. Il est

important que le jet d’eau atteigne toutes

les surfaces sales.

■Vérifier qu’aucun article ne bloque le

distributeur de détergent lorsque la

porte du lave-vaisselle est fermée.

■Charger les articles dans le panier en orientant la surface sale

vers le bas et vers le bras d’aspersion, tel qu’indiqué dans

les illustrations ci-dessus. Ceci améliorera les résultats de

nettoyage et de séchage.

■Éviter le chevauchement d’articles tels que bols ou assiettes

pouvant retenir les aliments.

■Placer les articles de plastique, les petites assiettes et les

verres dans le panier supérieur.

■Laver uniquement les articles identifiés comme “lavable au

lave-vaisselle”.

■Pour éviter les bruits de choc et d’entrechoc durant le

fonctionnement : Charger la vaisselle de façon à ce que

les articles ne se touchent pas les uns les autres. S’assurer

que les articles légers sont bien retenus dans les paniers.

■Lors du chargement des couverts, toujours charger les articles

acérés pointés vers le bas et éviter d’“imbriquer” les articles

(voir l’illustration). Si vos couverts ne conviennent pas aux

encoches prévues, relever les couvercles

et mélanger les types de couverts pour les

tenir séparés.

■Utiliser les modèles de chargement

suggérés (voir les illustrations) pour

améliorer le nettoyage des couverts.

Utiliser les encoches des couvercles

pour séparer les couverts et obtenir

un lavage optimal.

Verser le détergent

REMARQUE : Si vous n’avez pas l’intention d’effectuer un

programme de lavage dans l’immédiat, exécuter un programme

de rinçage. Ne pas utiliser de détergent.

■Utiliser uniquement du détergent pour lave-vaisselle

automatique. Verser le détergent en poudre, liquide ou en

pastille juste avant de démarrer un programme.

■Pour de meilleurs

résultats de lavage,

il est recommandé

d’utiliser du détergent

pour lave-caisselle

automatique frais.

Conserver le récipient

du détergent bien fermé

dans un lieu sec et frais.

■Pour une performance

optimale, on recommande

l’utilisation d’un détergent

en pastille.

■La quantité de détergent à utiliser dépend des éléments

suivants :

Degré de saleté de la vaisselle – les charges très sales

nécessitent plus de détergent.

Dureté de l’eau – si l’on n’utilise pas assez de détergent avec

une eau dure, la vaisselle ne sera pas parfaitement lavée. Si

l’on utilise trop de détergent avec une eau douce, la solution

attaquera les articles en verre.

Eau douce à moyenne (0 à 6 grains par gallon U.S.)

[eau venant d’adoucisseur d’eau général et eau du service

d’eau de la ville]

Eau moyenne à dure (7 à 12 grains par gallon U.S.)

[eau de puits et du service d’eau de la ville]

■Selon la dureté de l’eau, remplir la section de lavage principal

du distributeur tel qu’illustré. Remplir la section de prélavage

jusqu’au niveau indiqué pour les articles très sales.

REMARQUE : Les quantités indiquées correspondent à l’emploi

d’un détergent en poudre standard. Lors de l’utilisation d’un autre

détergent, procéder conformément aux instructions indiquées sur

l’emballage.

ÉTAPE 2

MAIN WASH

PRE-

WASH

A

BC

Soft Water

Hard Water

Main Wash Pre-Wash

Verser l’agent de rinçage

■Votre lave-vaisselle est conçu pour utiliser un agent de rinçage

afin d’obtenir un séchage satisfaisant. Sans agent de rinçage,

la vaisselle et l’intérieur du lave-vaisselle seront trop humides.

L’option de Heat Dry (séchage avec chaleur) ne fonctionnera

pas de manière optimale sans agent de rinçage.

■Un agent de rinçage empêche l’eau de former des

gouttelettes qui peuvent laisser des taches ou des

coulées en séchant. Il améliore également le séchage

en permettant à l’eau de s’écouler de la vaisselle après

le rinçage final.

Full

Add

39

Lock

6

5

4

3

2

-

-

-

max

fill

1

-

-

-

-

-

-

-

-

-

-

-

■Contrôler l’indicateur d’agent de rinçage. Ajouter l’agent de

rinçage lorsque l’indicateur arrive au niveau “Add” (ajouter).

■Pour ajouter l’agent de rinçage,

tourner le bouchon du distributeur

1/4 de tour vers la gauche et le

soulever. Verser l’agent de rinçage

dans l’ouverture jusqu’à ce que

l’indicateur soit sur “Full” (plein).

Remettre en place le bouchon du

distributeur et le tourner jusqu’à ce

qu’il soit sur “Lock” (verrouillage).

S’assurer que le bouchon est bien verrouillé.

REMARQUE : Pour la plupart des types d’eau, le réglage effectué

à l’usine donne de bons résultats.

■Contrôler le niveau de dureté de l’eau pour vérifier qu’il n’y

a pas de traces circulaires ou de taches sur la vaisselle avant

d’ajouter de l’agent de rinçage ou d’ajuster le réglage effectué

à l’usine.

■Si l’eau du domicile est dure ou si l’on remarque la présence

d’anneaux ou de taches, essayer un réglage plus élevé.

Tourner l’ajusteur à flèche à l’intérieur du distributeur soit à la

main, soit en insérant un tournevis à

lame plate au centre de la flèche et en

tournant.

-

-

-

max

fill

-

-

-

-

-

-

-

-

-

-

-

-

ÉTAPE 3

Sélectionner un programme (les programmes varient

selon le modèle)

Voir les tableaux “Descriptions des programmes et des options”

dans la section qui suit.

Des programmes et options plus complets ont une incidence sur

la durée du programme.

Sélectionner des options (les options varient selon

le modèle)

Voir les tableaux “Descriptions des programmes et des options”

dans la section qui suit.

On peut personnaliser les programmes en appuyant sur les

options désirées.

ÉTAPE 4

Démarrer ou reprendre un programme

■Laisser couler l’eau chaude du robinet de l’évier le plus proche

du lave-vaisselle jusqu’à ce qu’elle soit chaude. Fermer le

robinet.

■Pour de meilleurs résultats de lavage, l’eau doit être à 120 °F

(49 °C) à son entrée dans le lave-vaisselle.

■Bien fermer la porte. Le verrou de la porte s’engage

automatiquement. Sélectionner le programme de lavage et les

options souhaités, puis appuyer sur START/RESUME (mise

en marche/reprise) ou appuyer sur START/RESUME (mise

en marche/reprise) pour utiliser le même programme et les

mêmes options que pour le programme de lavage précédent.

Pour les modèles dont les commandes se trouvent au sommet

de la porte, sélectionner le programme de lavage et l’option,

puis appuyer sur START/RESUME (mise en marche/reprise)

dans les 4 secondes avant de fermer la porte.

■On peut ajouter un article à n’importe quel moment avant

le début du programme. Ouvrir la porte doucement et ajouter

l’article. Bien fermer la porte. Appuyer sur START/RESUME

(mise en marche/reprise).

40

Description des programmes et opions

Ces renseignements couvrent plusieurs modèles différents. Votre lave-vaisselle peut ne pas comporter tous les programmes et toutes

les options indiqués. Les durées maximales de lavage dépendent de la température de l’eau, du degré de saleté, de la taille de la

charge de vaisselle, ainsi que des options sélectionnées. On peut personnaliser chaque programme en sélectionnant une option.

Voir les sélections d’options. En cas de changement d’avis, appuyer sur cette option à nouveau pour la désactiver, ou sélectionner

une option différente. Il est possible de changer une option en tout temps avant que l’option choisie ne commence. À chaque étape

du programme de lavage, vous entendrez peut-être des bruits que vous n’aviez pas l’habitude d’entendre avec votre lave-vaisselle

précédent. Chaque programme effectue une série de pauses et d’aspersions tout au long du programme de lavage - ceci est normal

et permet une performance de nettoyage optimale.

SÉLECTION DE PROGRAMMES

PROGRAMMES DURÉE DE

LAVAGE

ESTIMÉE

(HH:MM)

CONSOMMATION

D’EAU EN GALLONS

(LITRES)

Utiliser ce programme pour les casseroles, les poêles, les cocottes et la vaisselle

ordinaire difficiles à nettoyer et très sales. 3:28 7,4

(28,1)

Ce programme, utilisé uniquement avec l’option Heat Dry (séchage avec chaleur)

et aucune autre option, est recommandé pour laver et sécher une charge complète

de vaisselle présentant un degré de saleté normal. L’étiquette de consommation

d’énergie est basée sur la combinaison de ce programme et de cette option.

2:32 2,4 à 7,4

(9,09 à 28)

Pour des résultats rapides, le lavage en 1 heure nettoie la vaisselle en utilisant

légèrement plus d’eau et d’énergie. Pour obtenir une performance de séchage

optimale, sélectionner l’option Heat Dry (séchage avec chaleur).

1:00 7,87 (29,8)

IMPORTANT : Le capteur incorporé au lave-vaisselle contrôle le degré de saleté. La durée du programme ou la consommation

d’eau peuvent varier selon les réglages effectués au programme par le capteur, afin d’assurer une performance de lavage optimale.

Si la température de l’eau d’arrivée est inférieure à celle recommandée ou que la vaisselle est très sale, le programme compense

automatiquement en allongeant la durée du programme et en augmentant la quantité d’eau et le niveau de chaleur, au besoin.

SÉLECTION D’OPTIONS

OPTIONS PEUT ÊTRE

SÉLECTIONNÉ

AVEC

DESCRIPTION DURÉE

SUPPLÉMEN-

TAIRE DU

PROGRAMME

GALLONS

D’EAU SUPPLÉ-

MENTAIRES

(LITRES)

Augmente la température principale de lavage

pour améliorer le nettoyage des charges

comportant des taches difficiles à nettoyer ou

des résidus ayant adhéré pendant la cuisson.

Tous les

programmes Fait passer

la température

du lavage

principal à

135 °F (57 °C).

0:05 à 0:13 0 à 3,86

(0 à 14,6)

Sèche la vaisselle à l’air chaud. Cette option,

associée à un agent de rinçage, offrira la

meilleure performance de séchage. Les articles

en plastique sont moins susceptibles de se

déformer si on les place dans le panier à

vaisselle supérieur. Utiliser Heat Dry (séchage

avec chaleur) pour une performance de séchage

optimale, désactiver l’option Heat Dry (séchage

avec chaleur) pour un séchage à l’air.

Tous les

programmes Utilise

l’élément de

chauffage

pour accélérer

la durée de

séchage.

L’option Heat

Dry (séchage

avec chaleur)

est activée

par défaut

lorsqu’un

programme

est sélectionné

(à l’exception

de 1 Hr Wash

[lavage en

1 heure]).

0:08 à 0:46 0

41

SÉLECTION D’OPTIONS

OPTIONS PEUT ÊTRE

SÉLECTIONNÉ

AVEC

DESCRIP-

TION DURÉE

SUPPLÉMEN-

TAIRE DU

PROGRAMME

GALLONS

D’EAU SUPPLÉ-

MENTAIRES

(LITRES)

Diffère le fonctionnement du lave-vaisselle.

Choisir un programme de lavage et des

options. À chaque pression du bouton

Delay (mise en marche différée), le

démarrage différé suivant apparaît sur

l’afficheur. Appuyer sur 4 HR DELAY (mise

en marche différée de 4 heures). Appuyer

sur START/ RESUME (mise en marche/

reprise). Bien fermer la porte.

REMARQUES :

■Le lave-vaisselle garde en mémoire

la dernière mise en marche différée

sélectionnée. Pour réinitialiser et

changer l’heure de mise en marche

différée affichée, continuer d’appuyer

sur le bouton Delay (mise en marche

différée) jusqu’à ce que l’heure de mise

en marche différée souhaitée

soit atteinte.

■Chaque fois que l’on ouvre la porte

(pour ajouter un plat, par exemple),

il faut rappuyer sur le bouton Start/

Resume (mise en marche/reprise)

pour que le compte à rebours reprenne.

Disponible

pour tous les

programmes

Mise en

marche

différée

de 4 heures

0:00 0

Pour activer le verrouillage, appuyer sur 4 HR DELAY (mise en marche différée de 4 heures) pendant 3 secondes.

Le témoin de verrouillage des commandes s’allume durant un court instant pour indiquer que l’option est activée,

et tous les boutons sont désactivés. Lorsqu’on appuie sur une touche alors que le lave-vaisselle est verrouillé, le

témoin lumineux clignote 3 fois. Il est toujours possible d’ouvrir/de fermer la porte du lave-vaisselle lorsque les

commandes sont verrouillées.

Pour désactiver le verrouillage, appuyer sur

4HR DELAY

(mise en marche différée de 4 heures) pendant 3 secondes.

Le témoin lumineux s’éteint.

STATUT DES COMMANDES ET PROGRAMMES

COMMANDE FONCTION COMMENTAIRES

Appuyer sur cette touche pour démarrer ou reprendre un programme de lavage.

Si l’on ouvre la porte durant un programme ou si une panne de courant se produit, la DEL du bouton

Start/Resume (mise en marche/reprise) clignote. Le programme ne reprend pas tant que l’on ne ferme

pas la porte et que l’on n’appuie pas sur Start/Resume (mise en marche/reprise).

Appuyer sur cette touche pour annuler le programme de lavage.

Bien fermer la porte. Le lave-vaisselle commence une vidange de 2 minutes (au besoin). Laisser le lave-

vaisselle évacuer l’eau complètement. Appuyer sur CANCEL (annuler) pour arrêter complètement

la machine.

Le témoin indicateur Clean (propre) s’allume lorsqu’un programme est terminé.

42

Chargement du panier supérieur

Recommandations concernant le chargement

Placer les tasses et verres dans les rangées entre les tiges. Le fait de placer ces articles

sur les tiges peut entraîner des dommages et l’apparition de taches d’eau. Pour éviter

d’endommager les articles délicats comme les articles en porcelaine, en cristal, les verres

à pied ou autres articles similaires, veiller à ce qu’ils ne se touchent pas pendant

le fonctionnement du lave-vaisselle.

Charger les articles en plastique légers et lavables au lave-vaisselle uniquement dans

le panier supérieur.

Le panier amovible permet de laver des articles de plus grande taille tels que marmites, rôtissoires et tôles à biscuits dans le panier

de niveau inférieur.

IMPORTANT : Retirer la vaisselle avant d’enlever le panier supérieur du lave-vaisselle.

Pour retirer le panier (pousser la butée du panier) :

1. Faire rouler le panier sur le tiers ou la moitié de la longueur de la glissière.

2. Retirer les onglets de plastique faisant office de butées situés à l’extrémité de chaque glissière

en poussant vers l’intérieur le panier sur le bord côtelé de la butée du panier. La butée du panier

se bloque en position ouverte et peut être retirée facilement en le tirant en ligne droite. Veiller

à soutenir la glissière au moment de retirer les butées du panier.

3. Faire glisser entièrement le panier hors de la glissière et le retirer du lave-vaisselle.

Pour réinstaller le panier :

Reprendre les étapes 1 à 3 ci-dessus dans le sens inverse et remettre en place le panier dans le lave-vaisselle.

Panier supérieur amovible

Disposition pour 10 couverts

43

Système de ltration

Ce lave-vaisselle est équipé de la plus récente technologie en matière de filtration. Ce système de triple filtration minimise le niveau

sonore et optimise l’économie d’eau et d’énergie tout en offrant une performance de nettoyage supérieure. Le filtre doit être entretenu

tout au long de la durée de vie du lave-vaisselle pour pouvoir continuer à fonctionner au mieux de sa performance.

Le système de triple filtre comporte deux parties, un filtre

supérieur et un filtre inférieur.

■Le filtre supérieur permet de tenir les articles surdimensionnés

ou les objets étrangers, ainsi que les particules très fines à

l’écart de la pompe.

■Le filtre inférieur empêche les aliments de se redéposer sur

la vaisselle.

■Les filtres devront peut-être être nettoyés lorsque :

■On remarque des objets ou saletés sur le filtre supérieur.

■La performance de nettoyage se dégrade (c.-à-d.

présence de saletés sur les plats).

■Les plats sont rugueux au toucher.

Il est très facile de retirer et d’entretenir les filtres. Le tableau

ci-dessous indique la fréquence de nettoyage recommandée.

INTERVALLES RECOMMANDÉS POUR LE NETTOYAGE DU FILTRE

Nombre de

charges par

semaine

Si vous vous contentez de gratter

les plats avant le chargement* Si vous grattez et rincez les plats

avant le chargement Si vous lavez la vaisselle

avant le chargement

8-12 Tous les deux mois Tous les quatre mois Une fois par an

4-7 Tous les quatre mois Une fois par an Une fois par an

1-3 Deux fois par an Une fois par an Une fois par an

*Conseil du fabricant : Ceci permet d’économiser l’eau et l’énergie utilisées pour la préparation des plats. Cela vous épargne également

du temps et des efforts.

Eau très dure

Si l’eau du domicile est très dure (au-delà de 15 grains), nettoyer

le filtre au moins une fois par mois. L’accumulation de résidus

blancs dans le lave-vaisselle est le signe d’une eau dure. Pour des

conseils sur l’élimination des taches, voir la section “Dépannage”.

Instructions de retrait du ltre

1. Tourner le filtre supérieur d’un

quart de tour dans le sens

antihoraire et le soulever.

2. Séparer le filtre supérieur

en le tirant avec précaution.

3. Nettoyer les filtres tel

qu’indiqué.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

Retrait du filtre supérieur

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse métallique, de tampon

à récurer, etc., car ils peuvent endommager les filtres.

Rincer le filtre sous le robinet jusqu’à ce que la plupart des saletés

soient éliminées. Si l’on remarque la présence de saletés difficiles

à retirer ou de dépôts de calcaire causés par l’eau dure, l’emploi

d’une brosse douce sera peut-être nécessaire.

P

U

S

H

D

O

W

N

&

T

U

R

N

L

O

C

K

U

N

L

O

C

K

44

3. Faire pivoter lentement le

filtre dans le sens horaire

jusqu’à ce qu’il s’insère dans

le logement. Continuer à

faire pivoter le filtre jusqu’à

ce qu’il s’emboîte. Si le filtre

n’est pas complètement

installé (continue de tourner

librement), continuer à

tourner le filtre dans le sens

horaire jusqu’à ce qu’il

s’insère dans le logement

et s’emboîte.

REMARQUE : Du moment

que le filtre est bien emboîté,

il n’est pas nécessaire que

la flèche du filtre supérieur soit alignée avec celle du

filtre inférieur.

IMPORTANT : Afin d’éviter d’endommager le lave-vaisselle, ne

pas le faire fonctionner sans que les filtres ne soient correctement

installés. S’assurer que le filtre inférieur est bien en place et que

le filtre supérieur est bien emboîté. Si le filtre supérieur tourne

librement, cela signifie qu’il n’est pas bien emboîté.

Instructions de réinstallation du ltre

1. En s’aidant des illustrations

précédentes, placer le filtre

inférieur sous les pattes de

positionnement situées au

fond du lave-vaisselle de

sorte que le filtre supérieur

soit aligné avec l’ouverture

circulaire au fond de la cuve.

2. Insérer le filtre supérieur

dans l’ouverture circulaire

du filtre inférieur.

L

O

C

K

U

N

L

O

C

K

P

U

S

H

D

O

W

N

&

T

U

R

N

Réinstallation du filtre supérieur

Entretien du lave-vaisselle

Nettoyage de l’extérieur

Nettoyer l’extérieur du lave-vaisselle avec un chiffon doux et

humide et un détergent doux. Si l’extérieur du lave-vaisselle

est en acier inoxydable, un nettoyant pour acier inoxydable est

recommandé, par exemple, un nettoyant pour acier inoxydable

affresh®†. Ne pas utiliser de produits nettoyants abrasifs sur la

surface extérieure du lave-vaisselle.

Nettoyage et entretien de l’intérieur

Plusieurs détergents peuvent laisser des taches ou résidus

blancs sur la vaisselle ou l’intérieur du lave-vaisselle. Avec le

temps, ces résidus peuvent devenir indésirables et nuire au bon

fonctionnement du lave-vaisselle. Utiliser un produit comme le

nettoyant pour lave-vaisselle affresh® peut aider à éliminer ces

résidus. Une utilisation mensuelle du nettoyant pour lave-vaisselle

affresh® est recommandé pour aider à entretenir le lave-vaisselle.

Utilisation :

1. Pour un nettoyage sans vaisselle, placer une pastille dans

le distributeur de détergent. Ne pas ajouter de détergent (si

une accumulation importante est remarquée, une deuxième

pastille peut être déposée au fond du lave-vaisselle.

2. Pour un nettoyage avec vaisselle, déposer une pastille

dans le fond du lave-vaisselle. Ajouter du détergent dans

le distributeur.

3. Utiliser un programme de lavage normal.

Il est aussi possible d’effectuer un rinçage au vinaigre pour éliminer

les résidus blancs. Cependant, le vinaigre est un acide et son

utilisation trop fréquente pourrait endommager le lave-vaisselle.

Verser 2 tasses (500 ml) de vinaigre blanc dans un verre ou

une tasse à mesurer lavable au lave-vaisselle placée dans le

panier inférieur (ne pas verser le vinaigre dans le fond du lave-

vaisselle). Faire exécuter au lave-vaisselle un programme de

lavage complet avec séchage à l’air ou une option de séchage

économique.

Ne pas utiliser de détergent. Le vinaigre se mélangera à l’eau

de lavage.

REMARQUE : Whirlpool recommande des pastilles ou des

sachets de détergent prémesuré de grande qualité, ainsi que

de l’agent de rinçage pour effectuer le nettoyage du lave-vaisselle

et pour une utilisation quotidienne.

†®affresh est une marque déposée de Whirlpool, É.-U.

Inspecter et nettoyer le

dispositif anti-refoulement,

le cas échéant, si le lave-

vaisselle ne se vidange

pas correctement.

Pour réduire le risque de dommages matériels durant les

vacances ou une période d’inutilisation prolongée :

■Si l’on n’utilise pas le lave-vaisselle pendant l’été, couper

l’arrivée d’eau et l’alimentation électrique du lave-vaisselle.

■S’assurer que les tuyaux d’alimentation en eau sont protégés

contre le gel. La formation de glace dans les canalisations

d’arrivée d’eau peut entraîner une élévation de la pression

en eau et endommager le lave-vaisselle ou le domicile.

■La garantie de l’appareil ne couvre pas les dommages

imputables au gel.

■Lors du remisage du lave-vaisselle pendant l’hiver, éviter tout

dommage lié à l’eau en faisant hivériser le lave-vaisselle par

un fournisseur de services agréé.

45

Dépannage

Essayer d’abord les solutions suggérées ici. Pour obtenir de l’aide ou des conseils qui permettront peut-être d’éviter une intervention

de dépannage, consulter la page de garantie de ce manuel et balayer le code avec votre appareil intelligent ou consulter le site internet

www.whirlpool.com/product_help ou www.whirlpool.ca.

Vous pouvez adresser tous commentaires ou questions par courrier à l’adresse ci-dessous :

Aux États-Unis :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Le lave-vaisselle ne fonctionne pas correctement

■Le lave-vaisselle ne fonctionne pas ou s’arrête au cours

d’un programme

Il est normal pour certains programmes de faire des pauses

répétées de quelques secondes au cours du lavage principal.

La porte est-elle bien fermée et verrouillée?

A-t-on sélectionné le bon programme?

Le lave-vaisselle est-il alimenté par le courant électrique?

Un fusible du domicile est-il grillé ou le disjoncteur s’est-il

déclenché? Remplacer le fusible ou réenclencher le

disjoncteur. Si le problème persiste, appeler un électricien.

Le moteur s’est-il arrêté par suite d’une surcharge? Le moteur

se réactive automatiquement après quelques minutes. S’il ne

se remet pas en marche, contacter le service de dépannage.

Le robinet d’arrêt d’eau (le cas échéant) est-il ouvert?

■Le témoin de nettoyage clignote

Vérifier ce qui suit :

■Le dispositif de protection contre le débordement peut-il

monter et descendre librement? Appuyer pour le libérer.

■Vérifier que le robinet d’eau d’alimentation du lave-

vaisselle est ouvert. (Ceci est très important si l’installation

du lave-vaisselle est récente).

■Vérifier l’absence de mousse dans le lave-vaisselle.

Si le système de détection du lave-vaisselle détecte la

présence de mousse, il est possible que le lave-vaisselle

ne fonctionne pas correctement ou ne se remplisse

pas d’eau.

La mousse peut provenir de :

1. L’emploi du mauvais type de détergent comme un

produit de lessive, un savon ou un liquide à vaisselle

pour laver les plats à la main.

2. Le fait d’oublier de réinstaller le couvercle du

distributeur d’agent de rinçage après l’avoir rempli

d’agent de rinçage (qu’il s’agisse d’un remplissage

initial ou non).

3. L’utilisation d’une quantité excessive de détergent

pour lave-vaisselle.

■Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre

le débordement peut-il monter et descendre

librement? Appuyer pour le libérer.

■La durée d’exécution du programme semble

être trop longue

Essayer le programme 1 Hr Wash (lavage en 1 heure).

L’eau alimentant le lave-vaisselle est-elle suffisamment

chaude? Le lave-vaisselle fonctionne plus longtemps durant

le chauffage de l’eau.

Au Canada :

Whirlpool Brand Home Appliances

Customer eXperience Center

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

La durée du programme du lave-vaisselle est-elle conforme

aux durées de programme indiquées? Voir les durées de

lavage des programmes. Une période d’attente s’ajoute

automatiquement dans certains programmes de lavage

et de rinçage jusqu’à ce que l’eau atteigne

la température appropriée.

Ce lave-vaisselle est équipé d’un capteur optique qui détecte

la température de l’eau, le degré de saleté et la quantité de

détergent. Les programmes de lavage sont ajustés en fonction

de la charge détectée.

IMPORTANT : Le tout premier programme de lavage effectué

après l’installation à votre domicile sera ajusté pour comporter

2 rinçages supplémentaires. Pour un ajustement correct du

capteur, ce programme ne doit pas être interrompu. Si ce

programme d’ajustement est annulé ou arrêté avant l’allumage

du témoin Clean (propre) à la fin du programme, le programme

de lavage suivant répétera l’opération d’ajustement du

capteur.

■Résidus d’eau dans le lave-vaisselle

Le programme est-il terminé?

A-t-on retiré le bouchon d’éjection du broyeur de déchets au

cours de l’installation? (Voir la section “Installation du tuyau

d’évacuation” dans les Instructions d’installation.)

Résidus de détergent dans la section avec couvercle

du distributeur

Le programme est-il terminé?

Vérifier que des articles comme les plaques à biscuits, les

planches à découper ou les grands récipients n’entravent

pas l’ouverture du distributeur de détergent.

Vérifier que le programme est terminé (le témoin lumineux

vert doit être allumé). Si le programme n’est pas terminé,

il faudra le faire reprendre en appuyant sur Start/Resume

(mise en marche/reprise) et en fermant la porte en moins

de 3 secondes.

Le détergent est-il libre d’agglomérations? Remplacer le

détergent au besoin.

■Apparition d’un résidu blanc à l’avant du panneau d’accès

A-t-on utilisé une quantité excessive de détergent?

La marque de détergent utilisée produit-elle trop de mousse?

Essayer une marque de détergent différente pour réduire

le moussage et éliminer l’accumulation.

■Odeur dans le lave-vaisselle

La vaisselle est-elle lavée seulement tous les 2 ou 3 jours?

Inspecter les filtres et les nettoyer régulièrement. Voir

le tableau dans la section “Système de filtration” pour

“Intervalles recommandés pour le nettoyage du filtre”.

Une odeur de plastique neuf est-elle apparente dans le lave-

vaisselle? Effectuer un rinçage au vinaigre tel que décrit dans

“Entretien du lave-vaisselle”.

Afin d’éviter toute mauvaise odeur, utiliser le nettoyant pour

lave-vaisselle et broyeur à déchets affresh® une fois par mois

ou selon le besoin pour un lave-vaisselle plus frais, tel que

décrit dans “Entretien du lave-vaisselle”.

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l’on peut vous joindre dans la journée.

46

■Condensation sur le comptoir de la cuisine

(modèles encastrés)

Le lave-vaisselle est-il aligné avec le dessus du comptoir?

L’humidité sortant de l’évent de la console du lave-vaisselle

peut se former sur le comptoir. Voir les instructions d’installation

pour plus de renseignements.

■Le panier inférieur ne glisse pas complètement dans

le lave-vaisselle

Vérifier que les articles chargés pour l’option de lavage

Target Clean™ ne se sont pas déplacés. Charger à nouveau

pour empêcher les articles d’interférer avec les jets ou bras

d’aspersion.

La vaisselle n’est pas complètement sèche

■La vaisselle n’est pas complètement sèche

Avez-vous utilisé un agent de rinçage? Votre lave-vaisselle

est conçu pour utiliser un agent de rinçage pour un séchage

satisfaisant. Sans agent de rinçage, la vaisselle et l’intérieur du

lave-vaisselle seront trop humides. L’option de séchage avec

chaleur ne fonctionnera pas de manière optimale sans agent

de rinçage.

■La vaisselle n’est pas sèche

Le lave-vaisselle a-t-il été chargé de manière à permettre une

vidange correcte de l’eau? Ne pas charger excessivement.

Utiliser un agent de rinçage liquide pour accélérer le séchage.

Les articles en plastique sont-ils humides? Les articles en

plastique doivent souvent être séchés avec un torchon.

Le distributeur d’agent de rinçage est-il vide?

A-t-on utilisé un séchage à l’air ou une option de séchage

éconergique? Utiliser une option de séchage avec chauffage

pour une vaisselle plus sèche.

■Humidité excessive sur les paniers et à l’intérieur

du lave-vaisselle

Contrôler le témoin d’agent de rinçage pour voir s’il y a de

l’agent de rinçage dans le distributeur.

Présence de taches sur la vaisselle

■Taches et films sur la vaisselle

L’eau est-elle dure ou contient-elle une concentration élevée de

minéraux? Le conditionnement de l’eau de rinçage finale avec

un agent de rinçage liquide favorise l’élimination des taches

et films. Veiller à ce que le distributeur d’agent de rinçage soit

rempli. Toujours utiliser une option de température élevée. Si

la dureté de l’eau de votre domicile est de 13 grains ou plus, il

est fortement recommandé d’installer un adoucisseur d’eau à

votre domicile. Si vous ne souhaitez pas boire d’eau adoucie,

faites installer un adoucisseur d’eau sur votre alimentation en

eau chaude.

La température de l’eau est-elle trop basse? Pour obtenir de

meilleurs résultats de lavage, l’eau doit être à 120 °F (49 °C)

à son entrée dans le lave-vaisselle.

A-t-on utilisé la bonne quantité de détergent frais? Utiliser

uniquement les détergents recommandés pour lave-vaisselle.

Ne pas employer moins d’une c. à soupe (15 g) par charge.

Pour qu’il soit efficace, il faut que le détergent soit frais. Une

vaisselle très sale ou une eau dure nécessitent généralement

un supplément de détergent.

Il est prouvé que les détergents pour lave-vaisselle en pastilles

ou en sachet réduisent plus efficacement la formation de

pellicule sur la vaisselle que les détergents liquides, en poudre

ou en gel. Au fil de l’utilisation régulière de ces pastilles et

sachets, la pellicule blanche commencera à diminuer ou à

disparaître. L’utilisation d’un agent de rinçage peut aussi vous

aider à minimiser la formation de cette pellicule blanche.

La pression d’eau du domicile est-elle suffisamment élevée

pour un remplissage convenable du lave-vaisselle? La

pression d’eau du domicile doit être de 20 à 120 lb/po²

(138 à 828 kPa) pour un remplissage convenable du lave-

vaisselle. Si vous avez des questions au sujet de la pression

de votre eau, faites appel à un plombier qualifié agréé.

REMARQUE : Pour éliminer les taches et films sur la vaisselle,

retirer tous les couverts et articles métalliques et effectuer

un rinçage avec de l’eau vinaigrée tel que décrit dans

“Entretien du lave-vaisselle”.

■Film de silice ou attaque (le film de silice est un dépôt

blanc irisé; l’attaque produit l’apparence d’un film

translucide)

Il y a parfois une réaction chimique de l’eau avec certains

types de verres. Ceci est habituellement imputable à certaines

combinaisons d’eau douce ou adoucie, à une solution de

lavage alcaline, à un rinçage insuffisant, à un chargement

excessif du lave-vaisselle ou à la chaleur de séchage. Il peut

être nécessaire de laver manuellement ces articles pour éviter

le problème.

Pour ralentir ce processus, utiliser la quantité minimale de

détergent, mais pas moins de 1 c. à soupe (15 g) par charge.

Utiliser un agent de rinçage liquide, et ne pas trop charger

le lave-vaisselle pour permettre un rinçage à fond. Il n’est

pas possible d’éliminer le film de silice ou l’effet de l’attaque

chimique qui demeurent en permanence. Ne pas utiliser un

séchage avec chaleur.

■Taches blanches sur les ustensiles de cuisson

à revêtement antiadhésif

Le détergent du lave-vaisselle a-t-il éliminé la patine? Générer

une nouvelle patine après le lavage au lave-vaisselle.

■Taches marron sur la vaisselle et les surfaces internes

du lave-vaisselle

L’eau comporte-t-elle une concentration de fer élevée? Laver

de nouveau la vaisselle après avoir versé 1 à 3 c. à soupe

(5 à15 mL) de cristaux d’acide citrique dans la section fermée

du distributeur de détergent. Ne pas utiliser de détergent.

Exécuter ensuite un programme de lavage Normal avec

détergent. Si l’on doit appliquer ce traitement plus d’une fois

tous les deux mois, l’installation d’un appareil d’élimination

du fer est suggérée.

■Marques noires ou grises sur la vaisselle

Des articles en aluminium frottent-ils contre la vaisselle durant

le lavage? Les articles en aluminium jetables peuvent se

briser dans le lave-vaisselle et causer des marques. Laver

ces articles à la main. Pour éliminer les marques d’aluminium,

employer un produit de nettoyage moyennement abrasif.

■Taches orange sur les articles de plastique ou les surfaces

internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle

il y a une quantité considérable de résidus alimentaires à

base de tomates? Il peut être nécessaire d’utiliser un produit

d’élimination des taches pour éliminer les taches du lave-

vaisselle. Les taches n’affectent pas la performance du

lave-vaisselle.

Bruits

■Bruits de pompage

Des bruits de pompage peuvent se produire régulièrement

lors du programme pendant que le lave-vaisselle se vidange.

■Le robinet siffle

On peut entendre le robinet d’eau siffler périodiquement

durant le remplissage; ceci est normal.

■Claquement

On peut entendre un claquement lorsque le distributeur de

détergent s’ouvre pendant le programme et lorsque la porte

est ouverte à la fin du programme; ceci est normal.

■Émission de bruits de broyage ou de bourdonnement

Un objet dur a pénétré dans le module de lavage (sur certains

modèles). Le bruit devrait cesser une fois que l’objet sera

broyé. Si le bruit persiste après claquement programme

complet, faire un appel de service.

47

Le lave-vaisselle s’arrête puis redémarre

■Arrêts et reprises fréquents

Vous entendrez l’appareil effectuer de nombreux arrêts et

reprises tout au long du programme. Ces arrêts et reprises

sont indispensables pour pouvoir réaliser un maximum

d’économies d’énergie et pour une performance de nettoyage

optimale.

■Selon le programme sélectionné

Selon le programme sélectionné et le niveau de saleté détecté

par le “capteur optique d’eau” (sur certains modèles), les

arrêts et reprises qu’effectuera votre machine tout au long du

programme seront plus ou moins nombreux.

La vaisselle n’est pas complètement nettoyée

■Résidus de produits alimentaires sur la vaisselle

La vaisselle est-elle chargée correctement?

Inspecter les filtres et les nettoyer régulièrement. Voir le

tableau “Intervalles recommandés pour le nettoyage du

filtre” dans la section “Système de filtration”.

Avez-vous choisi le programme adapté à la vaisselle la plus

sale? Si certains articles sont très sales, utiliser un programme

plus intensif.

La température de l’eau est-elle trop basse? Pour obtenir de

meilleurs résultats de lavage, l’eau doit être à 120 °F (49 °C) à

son entrée dans le lave-vaisselle.

A-t-on utilisé la bonne quantité de détergent frais? Utiliser

uniquement les détergents recommandés pour lave-vaisselle.

Ne pas employer moins d’une c. à soupe (15 g) par charge.

Pour qu’il soit efficace, il faut que le détergent soit frais. Une

vaisselle très sale ou une eau dure nécessitent généralement

un supplément de détergent.

Y a-t-il des grumeaux de détergent dans le distributeur?

Utiliser uniquement du détergent frais. Ne pas laisser

le détergent pendant plusieurs heures dans un distributeur

humide. Nettoyer le distributeur lorsqu’il s’y trouve des

grumeaux de détergent.

La pompe et le bras d'aspersion sont-ils obstrués par des

étiquettes de bouteilles et de cannettes?

La pression d’eau du domicile est-elle suffisamment élevée

pour un remplissage convenable du lave-vaisselle? La

pression d’eau du domicile doit être de 20 à 120 lb/po²

(138 à 828 kPa) pour un remplissage convenable du lave-

vaisselle. Si vous avez des questions au sujet de la pression

de votre eau, faire appel à un plombier qualifié agréé.

Une accumulation de mousse ralentit-elle le bras de lavage?

Ne pas utiliser de savon ou de détergent à lessive. Utiliser

uniquement les détergents recommandés pour lave-vaisselle.

■La vaisselle n’est pas propre dans la zone de nettoyage

avec le lavage Target Clean™

La vaisselle chargée est-elle orientée vers les jets d’aspersion

Target Clean™? Orienter les surfaces sales de la vaisselle

vers l’arrière du lave-vaisselle, vers les jets d’aspersion Target

Clean™. Incliner la vaisselle vers l’arrière de façon à ce que

l’eau puisse s’évacuer des surfaces et le bras d’aspersion

inférieur puisse laver les articles par le dessous.

REMARQUE : Les articles chargés peuvent se déplacer

lorsque les paniers sont poussés à l’intérieur du lave-

vaisselle. Vérifier que les articles ne gênent pas avec les

bras d’aspersion, le tube d’alimentation d’eau ou les jets

d’aspersion Target Clean™.

Les articles sont-il chargés de manière à ce qu’ils ne se

chevauchent pas? Charger les articles uniquement sur

la rangée profonde en évitant tout chevauchement afin de

permettre aux jets d’aspersion Target Clean™ d’atteindre

toutes les surfaces.

La vaisselle est endommagée au cours d’un programme

■Écaillage de la vaisselle

A-t-on chargé le lave-vaisselle correctement? Charger

la vaisselle et les verres de telle manière qu’ils soient stables

et qu’ils ne s’entrechoquent pas lors du lavage. Minimiser

l’écaillage en déplaçant lentement les paniers.

REMARQUE : Les antiquités, le cristal très mince et certains

types de faïence et de verre peuvent être trop délicats pour

le lavage automatique. Laver à la main.

W10644345B ®/™ ©2017 Whirlpool Tous droits réservés. 03/17

11/14

GARANTIE LIMITÉE DES

GROS APPAREILS

MÉNAGERS

WHIRLPOOL®

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXpérience de la clientèle, veuillez garder à

disposition les renseignements suivants :

■Nom, adresse et numéro de téléphone

■Numéros de modèle et de série

■Une description claire et détaillée du problème rencontré

■Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour

votre produit. Certains problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes

pour parcourir la section Dépannage ou Résolution de problèmes du guide d'utilisation et d'entretien, scannez le code

QR ci-contre avec votre téléphone intelligent pour accéder à des ressources supplémentaires, ou rendez-vous sur le

site http://www.whirlpool.ca.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés

Whirlpool. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d’eXpérience de la clientèle Whirlpool

Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour

déterminer si une autre garantie s'applique.

http://www.whirlpool.ca

GARANTIE LIMITÉE DE UN AN

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT

Pendant un an à compter de la date

d’achat, lorsque ce gros appareil ménager

est installé, utilisé et entretenu

conformément aux instructions jointes à ou

fournies avec le produit, Whirlpool

Corporation ou Whirlpool Canada, LP (ci-

après désignées “Whirlpool”) décidera à sa

seule discrétion de remplacer le produit ou

de couvrir le coût des pièces spécifiées par

l’usine et de la main-d’œuvre nécessaires

pour corriger les vices de matériaux ou de

fabrication qui existaient déjà lorsque ce

gros appareil ménager a été acheté. S’il est

remplacé, l'appareil sera couvert pour la

période restant à courir de la garantie

limitée d’un an du produit d’origine.

LE SEUL ET EXCLUSIF RECOURS DU

CLIENT DANS LE CADRE DE LA

PRÉSENTE GARANTIE LIMITÉE CONSISTE

EN LA RÉPARATION PRÉVUE PAR LA

PRÉSENTE. Le service doit être fourni par

une compagnie de service désignée par

Whirlpool. Cette garantie limitée est valide

uniquement aux États-Unis ou au Canada

et s’applique exclusivement lorsque le gros

appareil ménager est utilisé dans le pays où

il a été acheté. La présente garantie limitée

est valable à compter de la date d'achat

initial par le consommateur. Une preuve de

la date d’achat initial est exigée pour obtenir

un dépannage dans le cadre de la présente

garantie limitée.

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions de

l'utilisateur, de l'opérateur ou des instructions d'installation.

2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d’électricité ou de plomberie, ou la rectification de l'installation électrique ou de

la plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux d'arrivée d'eau du domicile).

4. Pièces consomptibles (ex : ampoules, batteries, filtres à air ou à eau, solutions de conservation, etc.).

5. Défauts ou dommage résultant de l'utilisation de pièces ou accessoires Whirlpool non authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de pétrole liquéfié.

7. Dommages causés par : accident, mésusage, abus, incendie, inondations, catastrophe naturelle ou

l'utilisation de produits non approuvés par Whirlpool.

8. Réparations aux pièces ou systèmes dans le but de rectifier un dommage ou des défauts résultant

d'une réparation, altération ou modification non autorisée faite à l'appareil.

9. Défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou

de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date d'achat.

10. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs

incluant des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des

produits chimiques (exemples non exhaustifs).

11. Perte d'aliments ou de médicaments due à la défaillance du produit.

12. Enlèvement ou livraison. Ce produit est conçu pour être réparé à l'intérieur du domicile.

13. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où

une compagnie de service Whirlpool autorisée n’est pas disponible.

14. Retrait ou réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (ex : garnitures,

panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le dépannage, le retrait ou le remplacement du produit.

15. Service et pièces pour des appareils dont les numéros de série et de modèle originaux ont été

enlevés, modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à

la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE

PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas

de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne

pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil

ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que la

garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Whirlpool ou à votre détaillant pour obtenir les modalités d'achat d'une garantie

étendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE

PAR LA PRÉSENTE. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et

certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent

ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d’autres droits qui

peuvent varier d’une juridiction à l'autre.
