Signal 3G™
2
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST

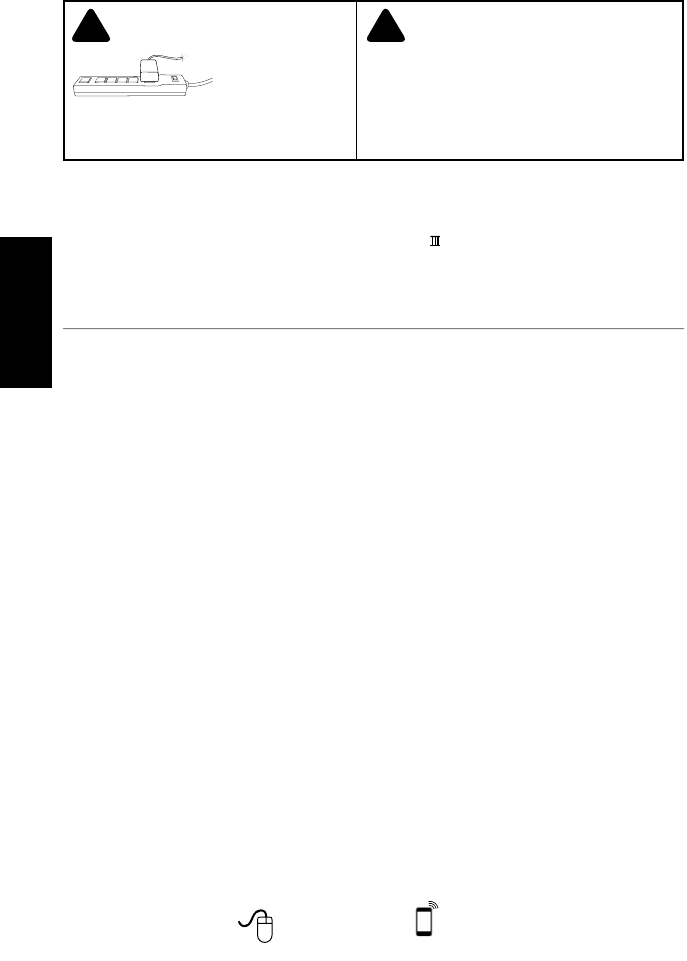

IT IS VERY IMPORTANT
TO POWER YOUR SIGNAL
BOOSTER USING A SURGE
PROTECTED AC POWER
STRIP WITH AT LEAST A 1000
JOULE RATING.
FAILURE TO DO THIS WILL VOID YOUR WARRANTY
IN THE EVENT OF A POWER SURGE OR LIGHTNING
STRIKE.
! ! THE SIGNAL BOOSTER UNIT IS DESIGNED
FOR USE IN AN INDOOR, TEMPERATURE-
CONTROLLED ENVIRONMENT (LESS
THAN 150 DEGREES FAHRENHEIT). IT IS
NOT INTENDED FOR USE IN ATTICS OR SIMILAR
LOCATIONS SUBJECT TO TEMPERATURES IN
EXCESS OF 150°F.
Contents
Package Contents ...............................................................3
Optional Accessories ............................................................3
Before Getting Started ...........................................................3
Quick Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Installing the Mounting Plate (sold seperately) .......................................4
Installation Diagram .............................................................5
Additional FAQ ..................................................................5
Warnings and Recommendations ..................................................6
Signal Booster Specifications .....................................................7
Warranty .......................................................................8
Installation Instructions for the Following weBoost Signal Booster:
Signal 3G™ 800/1900MHz SmarTech ® Signal Booster
Model #470009 FCC #PWO460009 IC 4726A-460009
The term “IC” before the radio certification number only signifies that Industry Canada technical specifications were met.
3
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Before Getting Started
Before you install your Signal 3G booster
and start enjoying improved cellular
reception, please do the following:
1. Read through all the installation
steps. This will help you know what
to expect from start to nish.
2. Watch the YouTube video
demonstrating the Signal 3G
installation at: weboost.com/us/
signal3Gvideo
3. Familiarize yourself with all materials
in your product package. This will
allow you to know which pieces are
referenced in the instructions.
Quick Installation
You can install your Signal 3G booster
using the following steps.
NOTE: Before completing your
installation, create a “soft” installation by
putting the components of your Signal 3G
booster in place and testing the operation
before mounting equipment.
Signal 3G™ Optional Kits
Optional Accessories
1. Install the Outside Antenna. Select a
location on top of the structure that
is:
• At least 12 inches from any other
antennas.
• Free of obstructions.
• At least 8 inches from any people.
The Outside Antenna must be
installed vertically on a metallic
surface.
470009
470109
Cable Ext.
951151
Power Supply
859969
12’ Mag Antenna
311125
470209
Cable Ext.
951151
Power Supply
859969
Mini Mag
301126
470309
Cable Ext.
951151
Power Supply
859989
Mini Mag
301126
Mounting Plate
901138
DC Power Supply
859910
4
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Installing the (Optional)
Mounting Plate
To purchase a mounting plate contact
weBoost Sales Team 435-673-5021.

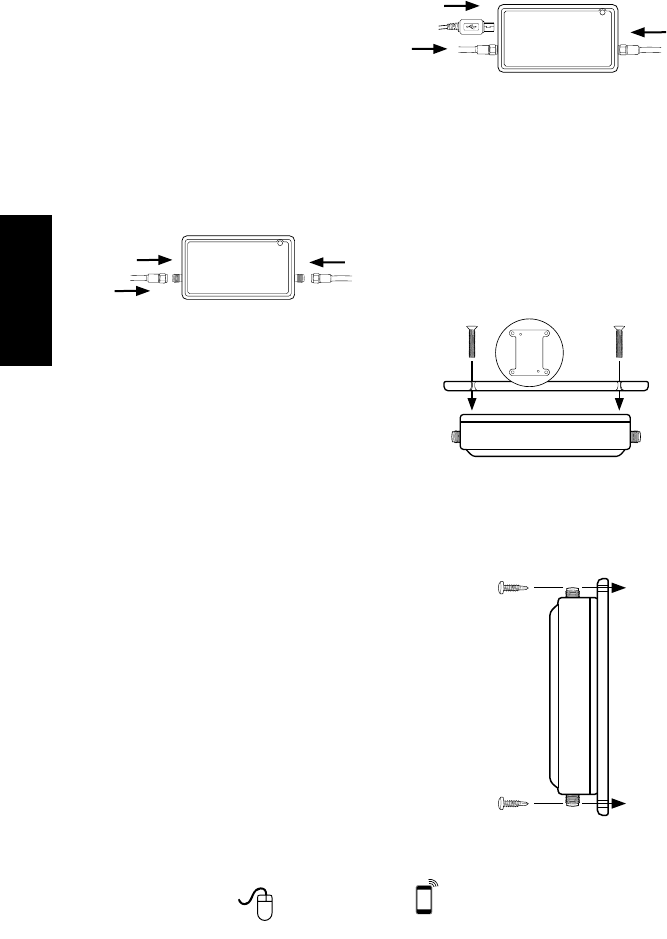

1. Remove two screws from back of
Signal Booster that correspond with
the mounting plate.
(PN #
901138)
2. Place Signal Booster on mounting
plate and reinstall the two screws
previously removed from back of
Signal Booster.
MOUNT
TO WALL
SURFACE
2. Select a location to install the Signal
Booster that is away from excessive
heat, direct sunlight, moisture and
that has proper ventilation. Do not
place the Signal Booster in an
air-tight enclosure.
3. Run the Outside Antenna cable to
the Signal Booster and attach it
to the connector labeled “Outside
Antenna.”
From Cellular
Device
Power
Adapter
From Outside
Antenna
4. An external adapter may be needed
to connect the cellular device to
the Signal Booster. The external
adapter plugs into the included
antenna extension cable and directly
into a socket on the cellular device.
Run the extension cable from the
external adapter and attach it to the
connector labeled “cell phone or
data card” on the Signal Booster.
Note: Be careful when plugging
the connector in so as not to bend
the center pins on the connectors.
Ensure all cables have a tight
connection.
5. Before powering up the Signal
Booster verify that connections
are tight. An AC surge protector is
recommended for all installations
(not included).
From Cellular
Device
Power Adapter
From Outside
Antenna
5
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Power Strip Surge Protector
Power Supply
Signal 3G
Signal Booster
Cellular Modem
12” Magnet
Mount Antenna
Installation Diagram
(Figure 1)
Additional FAQ:
What hours can I contact customer support?
Customer Support can be reached from 7:00am to 6:00pm MST, by calling (866-294-1660),
or by email, at support@weboost.com.
How does weather affect the performance of my Outside Antenna?
Water vapor (e.g. rain, fog, snow or other precipitation) creates an effective lter to cellular
signal. In times of heavy precipitation, you may see less performance.
What’s the difference between the 800 MHz and the 1900 MHz bands? How do I know
which MHz band my cell phone uses?
The Signal 3G booster works with all major North American cellular providers. Traditionally,
800/1900MHz are associated with voice and 3G data; while 700MHz and 1700/2100MHz are
associated with 4G data.
Carrier Frequency Use
We recommend visiting www.wirelessadvisor.com (United States) or http://bit.ly/1mQf2Gl (Canada) for
information regarding the frequency band used by your cell service provider in a specic geographical
location.
6
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Warnings and Recommendations
WARNING: Verify that both the Outside Antenna and the adapter extension cable are connected to the Signal
Booster before powering up the Signal Booster.
WARNING: Use only the power supply provided in this package. Use of a non-Wilson Electronics products may
damage your equipment.
RF SAFETY WARNING: Any antenna used with this device must be located at least 8 inches from all persons.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have
your provider’s consent. Most wireless providers consent to the use of signal boosters. Some
providers may not consent to the use of this device on their network. If you are unsure, contact
your provider.
You MUST operate this device with approved antennas and cables as specified by the
manufacturer. Antennas MUST be installed at least 20 cm (8 inches) from any person.
You MUST cease operating this device immediately if requested by the FCC or a licensed
wireless service provider.
WARNING. E911 location information may not be provided or may be inaccurate for calls served
by using this device.
This is a CONSUMER device.
This device complies with Part 15 of FCC rules. Operation is subject to two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Changes or modifications not expressly approved by Wilson Electronics could void the authority to operate this equipment.
Mobile Antennas
Mini-Mag
• 301126 w/ 12.5 RG174
cable- SMA
• 311156 12” Mag Mount
w/5’ RG-174
12” Mag Mount w/ 12.5’ RG174
• 311125
• 311128
• 314202
• 311703
Trucker antenna w/10.5’ RG58
• 311101
• 311701
Trucker antenna w/13.5’ RG58
• 311119
• 311133
NMO Antenna’s w/ RG174
Kit 311104-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 311112-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 314203-17410
• 800/900/1900 NMO antenna
• 10’ RG174 cable
Marine antenna w/ 10’ RG58
Kit 311130-5810
• Marine Antenna
• 10’ RG58 cable
Glass Mount w/14’ RG58 cable
• 311102
• 311114 ( Mini Glass Mount)
NMO Antenna’s w/ RG58
Kit 311104-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 311112-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 314203-5810
• 800/900/1900 NMO antenna
• 10’ RG58 cable
301152 Slim Low Profile w/ 10’ RG174
311106 Low Profile w/ 10’ RG58
Outside Fixed Antennas
50 Ohm Outside Antenna Kits
Kit 314453-5825
• 50 Ohm Pole Mount Panel Antenna
• 25’ RG58 Cable
Kit 314411-5825
• 50 Ohm Wide Band Directional
• 25’ RG58 Cable
Kit 301111-5850
• Yagi Directional Antenna
• 50’ RG58 Cable
Kit 311129-5840
• 800 MHz Yagi Directional
• 40’ RG58 Cable
Kit 311203-5820
• Omni-Directional antenna
• 20’ RG58 Cable
Kit 311124-5830
• 1900 MHz Yagi Antenna
• 30’ RG58 Cable
Kit 314411-40075
• 50 Ohm Wide Band Directional
• 75’ LMR400 Cable
Kit 311203-40020
• Omni-Directional antenna
• 20’ LMR400 Cable
Kit 301111-400170
• Yagi Directional w/ N-Female
• 170’ LMR400
Kit 311124-400100
• 1900 MHz Yagi Directional
• 100’ LMR400 Cable
Kit 311129-400100
• 800 MHz Yagi Antenna
• 100’ LMR400 Cable
Kit 314453-40075
• 50 Ohm Pole Mount Panel Antenna
• 75’ LMR400 Cable
75 Ohm Outside Antenna Kits
Kit 301111-0675
• Yagi Directional Antenna
• 75’ RG6 Cable
• N-Male to F-Female adapter
Kit 311201-0620
• Omni Directional w/ F-Female
• 20’ RG6 Cable
Kit 311129-0660
• 800 MHz Yagi Directional
• 60’ RG6 Cable
• N-Male to F-Female adapter
Kit 311124-0650
• 1900 MHz Yagi Directional
• 50’ RG6 Cable
• N-Male to F-Female adapter
Kit 314473-0640
• 75 Ohm Pole Mount Panel Antenna
• 40’ RG6 Cable
Kit 314475-0630
• 75 Ohm Wide Band Directional
• 30’ RG6 Cable
Kit 311141-0620
• 75 Ohm Grey Brick Antenna
• 20’ RG6 Cable
Kit 301111-11140
• Yagi Directional Antenna
• 140’ RG11 Cable
• N-Male to F-Female adapter
Kit 311201-1120
• Omni Directional w/ F-Female
• 20’ RG11 Cable
Kit 311129-11110
• 800 MHz Yagi Directional
• 110’ RG11 Cable
• N-Male to F-Female adapter
Kit 311124-1180
• 1900 MHz Yagi Directional
• 80’ RG11 Cable
• N-Male to F-Female adapter
Kit 314473-1175
• 75 Ohm Pole Mount Panel Antenna
• 75’ RG11 Cable
Kit 314475-1175
• 75 Ohm Wide Band Directional
• 75’ RG11 Cable
Kit 311141-1120
• 75 Ohm Grey Brick Antenna
• 20’ RG11 Cable
7
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Signal Booster Specifications
Signal 3G™
Model Number 470009
Connectors SMA-Female
Antenna Impedance 50 Ohms
Frequency 824-894 MHz & 1850-1995 MHz
Passband Gain (nominal) 800 MHz
13.4
1900 MHz
12.3
20 dB Bandwidth (MHz)
800 MHz 1900 MHz
Typical
Maximum
41.7
43.3
84.1
88.9
Power output for single cell phone (dBm)
800 MHz 1900 MHz
Uplink
Downlink
23.8
-6.05
22.3
-6.3
Power output for multiple received channels
(Uplink) dBm
No. Tones
800 MHz 1900 MHz
224.1 23.2
320.5 19.6
418.0 17.1
516.1 15.2
614.5 13.6
Power output for multiple received channels
(Downlink) dBm
No. Tones
800 MHz 1900 MHz
2-3.2 -4.7
3-6.7 -8.2
4-9.2 -10.7
5-11.1 -12.7
6-12.7 -14.2
Noise Figure (typical downlink/uplink) 4 dB (nominal)
Isolation > 60 dB
Power Requirements 5V DC, 1A
The Manufacturer’s rated output power of this equipment is for single carrier operation. For situations when multiple carrier signals are present, the rating
would have to be reduced by 3.5 dB, especially where the output signal is re-radiated and can cause interference to adjacent band users. This power
reduction is to be by means of input power or gain reduction and not by an attenuator at the output of the device.
Each Signal Booster is individually tested and factory set to ensure FCC compliance. The Signal Booster cannot be adjusted without factory
reprogramming or disabling the hardware. The Signal Booster will amplify, but not alter incoming and outgoing signals in order to increase coverage of
authorized frequency bands only. If the Signal Booster is not in use for five minutes, it will reduce gain until a signal is detected. If a detected signal is
too high in a frequency band, or if the Signal Booster detects an oscillation, the Signal Booster will automatically turn the power off on that band. For a
detected oscillation the Signal Booster will automatically resume normal operation after a minimum of 1 minute. After 5 (five) such automatic restarts,
any problematic bands are permanently shut off until the Signal Booster has been manually restarted by momentarily removing power from the Signal
Booster. Noise power, gain, and linearity are maintained by the Signal Booster’s microprocessor.
ENGLISH
2-Year Warranty
weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty
cases may be resolved by returning the product directly to the reseller with a dated proof of purchase.
Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of
purchase and a Returned Material Authorization (RMA) number supplied by weBoost. weBoost shall, at its option,
either repair or replace the product. weBoost will pay for delivery of the repaired or replaced product back to the original
consumer if located within the continental U.S.
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to misuse, abuse,
neglect, or mishandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating will void your warranty.
RMA numbers may be obtained by contacting Customer Support at 866-294-1660.
Disclaimer: The information provided by weBoost is believed to be complete and accurate. However, no responsibility
is assumed by weBoost for any business or personal losses arising from its use, or for any infringements of
patents or other rights of third parties that may result from its use.
3301 East Deseret Drive, St. George, UT 84790
web: www.weBoost.com email: support@weboost.com
phone: 866-294-1660 local: 435-673-5021 fax: 435-656-2432
Copyright © 2015 weBoost. All rights reserved.
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
FRANÇAIS
Signal 3G™
FRANÇAIS
2Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Table des matières
Contenu de l’emballage ..........................................................3
Accessoires optionnels ..........................................................3
Avant de commencer ............................................................3
Installation rapide ...............................................................3
Installation de la plaque de montage (vendue séparément) .............................4
Diagramme d’installation .........................................................5
Faits supplémentaires (FAQ) ......................................................5
Avertissements et recommandations ...............................................6
Caractéristiques de l’amplificateur de signal .........................................7
Garanties ..................................................................Verso
Instructions d’installation pour l’amplificateur de signal weBoost suivant:
Amplificateur de Signal 3G™ 800/1900MHz SmarTech ®
Modèle n° 470009 N° de la FCC PWO460009 IC 4726A-460009
Le terme «IC» placé avant le numéro de certification radio signifie uniquement que les spécifications techniques
d’Industrie Canada ont été respectées.
IL EST TRÈS IMPORTANT
DE BRANCHER VOTRE
AMPLIFICATEUR À L’AIDE
D’UNE MULTIPRISE C.A.
PROTÉGÉE CONTRE
LES SURTENSIONS D’AU
MOINS 1000 JOULES.
SI VOUS NE RESPECTEZ PAS CETTE INSTRUCTION,
VOTRE GARANTIE EST ANNULÉE DANS LE CAS D’UNE
SURTENSION OU D’UN COUP DE FOUDRE.
L’AMPLIFICATEUR DE SIGNAL EST CONÇU
POUR UN ENVIRONNEMENT INTÉRIEUR
ÀTEMPÉRATURE CONTROLÉE (MOINS DE 150
DEGRÉS FAHRENHEIT). IL N’EST PAS CONÇU
POUR UNE UTLISATION DANS UN GRENIER OU TOUT AUTRE
EMPLACEMENT SIMILAIRE SUJET À DES TEMPÉRATURES DE
PLUS DE 150°F.
! !
FRANÇAIS
3
Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Avant de commencer
Avant d’installer l’amplicateur Signal
3G et de pouvoir proter d’une meilleure
réception de votre signal cellulaire, suivez
les étapes suivantes:
1. Lisez toutes les étapes d’installation.
Vous saurez ainsi à quoi vous
attendre lors de l’installation du
début à la n.
2. Regardez la vidéo sur YouTube sur
l’installation de l’amplicateur Signal
3G disponible à: weboost.com/us/
signal3Gvideo
3. Familiarisez-vous avec toutes
les pièces contenues dans votre
emballage. Vous saurez ainsi à
quelle pièce il est fait référence dans
les instructions.
Installation rapide
Vous pouvez installer votre amplicateur
Signal 3G en suivant les étapes
suivantes.
REMARQUE: Effectuez une installation
préliminaire en testant les éléments de
votre amplicateur Signal 3G aux endroits
Amplificateur
de signal 3G™
Kits optionnels
Accessoires optionnels
que vous avez choisis avant de xer votre
système de manière permanente.
1. Installez l’antenne extérieure.
Choisissez un emplacement sur le
toit du bâtiment qui est:
• à au moins 30 cm (12 po) de toute
autre antenne.
• libre de toute obstruction.
• à au moins 20 cm (8 po) de toute
personne avoisinante.
L’antenne extérieure doit être
montée verticalement sur une
surface métallique.
470009
470109
Ext. de câble
951151
Bloc d’alimentation
859969
Antenne à base
magnétique 30 cm
(12 po)
311125
470209
Ext. de câble
951151
Bloc d’alimentation
859969
Mini antennne
magnétique
301126
470309
Ext. de câble
951151
Bloc d’alimentation
859989
Mini antenne
magnétique
301126
Plaque de montage
901138
Bloc d’alimentation C.C.
859910
FRANÇAIS
4Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Depuis le
dispositif
cellulaire
Adaptateur de
puissance
Depuis l’antenne
extérieure
Installation de la plaque de
montage (optionnelle)
Pour acheter une plaque de montage,
contactez le service des ventes de
weBoost au 435-673-5021.
1. Retirez les deux vis qui
correspondent à la plaque
de montage de l’arrière de
l’amplicateur de signal.
(PN #
901138)
2. Placez l’amplicateur de signal sur
la plaque de montage et remettez
les deux vis précédemment
retirées de l’arrière de
l’amplicateur de signal.
MONTAGE
SUR LE MUR
2. Sélectionnez un endroit pour
installer l’amplicateur de signal
bien ventilé, hors de toute chaleur
excessive, des rayons directs du
soleil, et de l’humidité. Ne placez
pas l’amplicateur dans un endroit
hermétique.
3. Acheminez le câble de l’antenne
extérieure vers l’amplicateur de
signal et attachez-le au connecteur
étiqueté «Antenne extérieure»
(Outside Antenna) sur l’amplicateur.
Depuis le
dispositif
cellulaire
Adaptateur
de puissance
Depuis
l’antenne
extérieure
4. Il est peut être nécessaire d’utiliser un
adaptateur externe pour connecter le
dispositif cellulaire à l’amplicateur.
L’adaptateur se connecte au câble
d’extension de l’antenne fournie et
directement dans une prise sur le
dispositif cellulaire. Acheminez le
câble d’extension de l’adaptateur
externe et attachez-le au connecteur
étiqueté «téléphone cellulaire ou
carte de données» (cell phone or data
card) sur l’amplicateur de signal.
Remarque: Faites attention à ne
pas tordre les ches centrales
des connecteurs. Vériez que les
connexions pour tous les câbles sont
serrées.
5. Avant d’allumer l’amplicateur
de signal, vériez que toutes les
connexions sont bien serrées. Un
protecteur contre les surtensions
C.A. est recommandé pour toutes les
installations (non compris).
FRANÇAIS
5
Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Multiprise de protection
contre les surtensions
Bloc d’alimentation
Amplicateur
de signal 3G
Modem cellulaire
Antenne à base
magnétique 30 cm (12 po)
Diagramme d’installation
(Figure 1)
Faits supplémentaires (FAQ):
Quels sont les horaires du service de Soutien technique?
Le service de Soutien technique est disponible de 7:00 à 18:00 heure normale des Rocheuses, au
866-294-1660, ou par email à support@weboost.com.
Comment le temps affecte-t-il les performances de mon antenne extérieure?
L’humidité (ex. pluie, brouillard, neige, ou autre précipitation) crée un ltre efcace vers le signal
cellulaire. Lorsque les précipitations sont importantes, les performances de votre dispositif sont
affectées.
Quelle est la différence entre les bandes 800 MHz et 1900 MHz? Comment savoir quelle bande
MHz est utilisée par mon téléphone cellulaire?
L’amplicateur Signal 3G fonctionne avec tous les fournisseurs cellulaires principaux d’Amérique du
Nord. En général, les fréquences 800/1900MHz sont associées aux données audio et 3G; alors que
les fréquences 700MHz et 1700/2100MHz sont associées aux données 4G.
Fréquences utilisées par les fournisseurs
Il est recommandé de visiter le site www.wirelessadvisor.com (États-Unis) ou http://bit.ly/1mQf2Gl
(Canada) pour plus de détails sur la bande de fréquence utilisée par votre fournisseur de services
cellulaires, par région.
FRANÇAIS
6Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Avertissements et recommandations
AVERTISSEMENT: Vérifiez que l’antenne extérieure et le câble d’extension de l’adaptateur sont connectés à
l’amplificateur avant de le mettre en marche.
AVERTISSEMENT: Utilisez uniquement le bloc d’alimentation compris dans l’emballage. Vous risquez
d’endommager votre matériel si vous utilisez un autre produit.
CONSIGNES DE SÉCURITÉ SUR LES RADIOFRÉQUENCES: Toute antenne utilisée avec ce dispositif doit
être placée à au moins 20 cm (8 po) de toute personne avoisinante.
Antennes mobiles
Mini antenne magnétique
• 301126 avec câble - SMA
RG174 3.8 m (12.5 pi)
• 311156 12” Mag Mount
w/5’ RG-174
Antenne magnétique 30 cm
(12 po) avec câble RG174 3.8
m (12.5 pi)
• 311125
• 311128
• 314202
• 311703
Antenne pour camionneur avec
câble RG58 3.2 m (10.5 pi)
• 311101
• 311701
Antenne pour camionneur avec
câble RG58 4.2 m (13.5 pi)
• 311119
• 311133
Antennes NMO avec
câble RG174
Kit 311104-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 311112-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 314203-17410
• Antenne NMO 800/900/1900
• Câble RG174 3 m (10 pi)
Antenne marine avec câble
RG58 3m (10 pi)
Kit 311130-5810
• Antenne marine
• Câble RG58 3 m (10 pi)
Antenne montage sur vitre avec
câble RG58 4.3 m (14 pi)
• 311102
• 311114 (mini antenne
montage sur vitre)
Antenne NMO avec câble RG58
Kit 311104-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Kit 311112-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Kit 314203-5810
• Antenne NMO 800/900/1900
• Câble RG58 3 m (10 pi)
Antenne profil bas avec câble RG174 3 m
(10 pi) 301152
Antenne profil bas avec câble RG58 3 m
(10 pi) 311106
Antennes fixes extérieures
Kits pour antennes extérieures 50 Ohm
Kit 314453-5825
• Antenne pour panneau 50 Ohm
montage sur pôle
• Câble RG58 7.6 m (25 pi)
Kit 314411-5825
• Antenne directionnelle
large bande 50 Ohm
• Câble RG58 7.6 m (25 pi)
Kit 301111-5850
• Antenne Yagi directionnelle
• Câble RG58 15.2 m (50 pi)
Kit 311129-5840
• Antenne Yagi directionnelle 800 MHz
• Câble RG58 12.2 m (40 pi)
Kit 311203-5820
• Antenne Omni directionnelle
• Câble RG58 6.1 m (20 pi)
Kit 311124-5830
• Antenne Yagi 1900 MHz
• Câble RG58 9.1 m (30 pi)
Kit 314411-40075
• Antenne directionnelle
large bande 50 Ohm
• Câble LMR400 22.9 m (75 pi)
Kit 311203-40020
• Antenne Omni directionnelle
• Câble LMR400 6.1 m (20 pi)
Kit 301111-400170
• Antenne Yagi directionnelle avec
adaptateur N-Femelle
• Câble LMR400 51.9 m (170 pi)
Kit 311124-400100
• Antenne Yagi directionnelle 1900 MHz
• Câble LMR400 30.5 m (100 pi)
Kit 311129-400100
• Antenne Yagi 800 MHz
• Câble LMR400 30.5 m (100 pi)
Kit 314453-40075
• Antenne pour panneau 50 Ohm
montage sur pôle
• Câble LMR400 22.9 m (75 pi)
Kits pour antennes extérieures 75 Ohm
Kit 301111-0675
• Antenne directionnelle Yagi
• Câble RG6 22.9 m (75 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 311201-0620
• Antenne Omni directionnelle avec
adaptateur F-Femelle
• Câble RG6 6.1 m (20 pi)
Kit 311129-0660
• Antenne Yagi directionnelle 800 MHz
• Câble RG6 18.3 m (60 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 311124-0650
• Antenne Yagi directionnelle 1900 MHz
• Câble RG6 15.2 m (50 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 314473-0640
• Antenne pour panneau 75 Ohm
montage sur pôle
• Câble RG6 12.2 m (40 pi)
Kit 314475-0630
• Antenne directionnelle large bande
75 Ohm
• Câble RG6 9.1 m (30 pi)
Kit 311141-0620
• Antenne 75 Ohm gris brique
• Câble RG6 6.1 m (20 pi)
Kit 301111-11140
• Antenne Yagi directionnelle
• Câble RG11 42.7 m (140 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 311201-1120
• Antenne Omni directionnelle avec
adaptateur F-Femelle
• Câble RG11 6.1 m (20 pi)
Kit 311129-11110
• Antenne Yagi directionnelle 800 MHz
• Câble RG11 33.5 m (110 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 311124-1180
• Antenne Yagi directionnelle
1900 MHz
• Câble RG11 24.4 m (80 pi)
• Adaptateur N-Mâle - F-Femelle
Kit 314473-1175
• Antenne pour panneau 75 Ohm
montage sur pôle
• Câble RG11 22.9 m (75 pi)
Kit 314475-1175
• Antenne directionnelle large bande
75 Ohm
• Câble RG11 22.9 m (75 pi)
Kit 311141-1120
• Antenne 75 Ohm gris brique
• Câble RG11 6.1 m (20 pi)
FRANÇAIS
7
Vous avez
besoin d’aide?
Support Technique 866-294-1660
Lun.- Ven. Horaires: de 7:00 à 18:00
www.weboost.com
Caractéristiques de l’amplificateur de signal
Signal 3G™
Numéro de modèle 470009
Connecteurs SMA-Femelle
Impédance de l’antenne 50 Ohms
Fréquence 824-894 MHz et 1850-1995 MHz
Gain de la bande passante (nominal) 800 MHz
13.4
1900 MHz
12.3
Bande passante 20 dB (MHz) 800 MHz 1900 MHz
Typique
Maximum
41.7
43.3
84.1
88.9
Puissance de sortie pour un seul téléphone
cellulaire (dBm)
800 MHz 1900 MHz
Liaison montante
Liaison descendante
23.8
-6.05
22.3
-6.3
Puissance de sortie pour plusieurs canaux reçus
(liaison montante) dBm
Nombre de tonalité
800 MHz 1900 MHz
224.1 23.2
320.5 19.6
418.0 17.1
516.1 15.2
614.5 13.6
Puissance de sortie pour plusieurs canaux reçus
(liaison descendante) dBm
Nombre de tonalité
800 MHz 1900 MHz
2-3.2 -4.7
3-6.7 -8.2
4-9.2 -10.7
5-11.1 -12.7
6-12.7 -14.2
Facteur de bruit (typique liaison descendante/
montante) 4 dB (nominal)
Isolation > 60 dB
Exigences d’alimentation 5V C.C., 1A
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations où
plusieurs signaux provenant de différents fournisseurs sont présents, la valeur doit être réduite de 3.5 dB, surtout si le signal de sortie est ré-émis et
peut causer une interférence avec les utilisateurs de la bande adjacente. Cette réduction de la puissance doit être obtenue en diminuant la puissance
d’entrée ou le gain, et non pas au moyen d’un atténuateur placé à la sortie du dispositif.
111511_Signal3G_EnglishFrench_Rev03_12.03.15
Garantie de 2 ans
Les amplificateurs de signal weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant
deux (2) ans. Les cas de garantie peuvent être réglés en retournant le produit directement au revendeur avec
une preuve d’achat datée.
Les amplificateurs peuvent aussi être retournés directement au fabricant, aux frais du client, avec une preuve
d’achat datée et un numéro d’autorisation de retour de matériel (ARM) fourni par weBoost. weBoost réparera ou
remplacera le produit, à sa seule discrétion. weBoost paiera la livraison du produit réparé ou remplacé au client
d’origine s’il se trouve à l’intérieur de la zone continentale des États-Unis.
Cette garantie ne s’applique pas aux amplificateurs qui, selon l’évaluation de weBoost, ont fait l’objet d’une
utlisation inappropriée, d’une utilisation abusive, de négligence ou de mauvaises manipulations causant des
modifications ou des dommages aux propriétés électroniques ou physiques du produit.
Si vous n’utilisez pas une multiprise C.A. de protection contre les surtensions d’au moins 1000 joules, votre
garantie est annulée.
Les numéros d’ARM sont disponibles en appelant le Service de soutien technique au 866-294-1660.
Avis de non-responsabilité: À la connaissance de weBoost, les renseignements fournis sont complets et exacts.
Toutefois, weBoost n’est pas responsable des pertes commerciales ou personnelles de
toute contrefaçon de brevet ou de l’atteinte des droits de tiers causées par l’utilisation
de cet appareil.
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: support@weboost.com
téléphone: 866-294-1660 local: 435-673-5021 télécopie: 435-656-2432
Copyright © 2015 weBoost. Tous droits réservés.
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
