Line Trimmer ENG

Débroussailleuse F

Desmalezadora ES

Pag 02

Pag 12

Pag 20

WG150

CTC-WG150-M-060418.indd 1 2006-4-20 14:39:53

CTC-WG150-M-060418.indd 2 2006-4-20 14:39:53

Grass Trimmer ENG













A B C

CTC-WG150-M-060418.indd 3 2006-4-20 14:39:54

Grass Trimmer ENG

D E F

G H I

J K L

M

















 

CTC-WG150-M-060418.indd 4 2006-4-20 14:39:58

Grass Trimmer ENG

TECHNICAL DATA

ACCESSORIES

Battery: 18V - 1.7Ah Ni-Cd 1pc

1 hour charger: Voltage 120V-60Hz 1pc

We recommend that you buy all your accessories from the store where you purchased the tool.

Use good quality accessories marked with a well known brand name. Choose the bits according

to the work you intend to undertake. Refer to the accessory packaging for further details. Store

personnel can also help and advise.

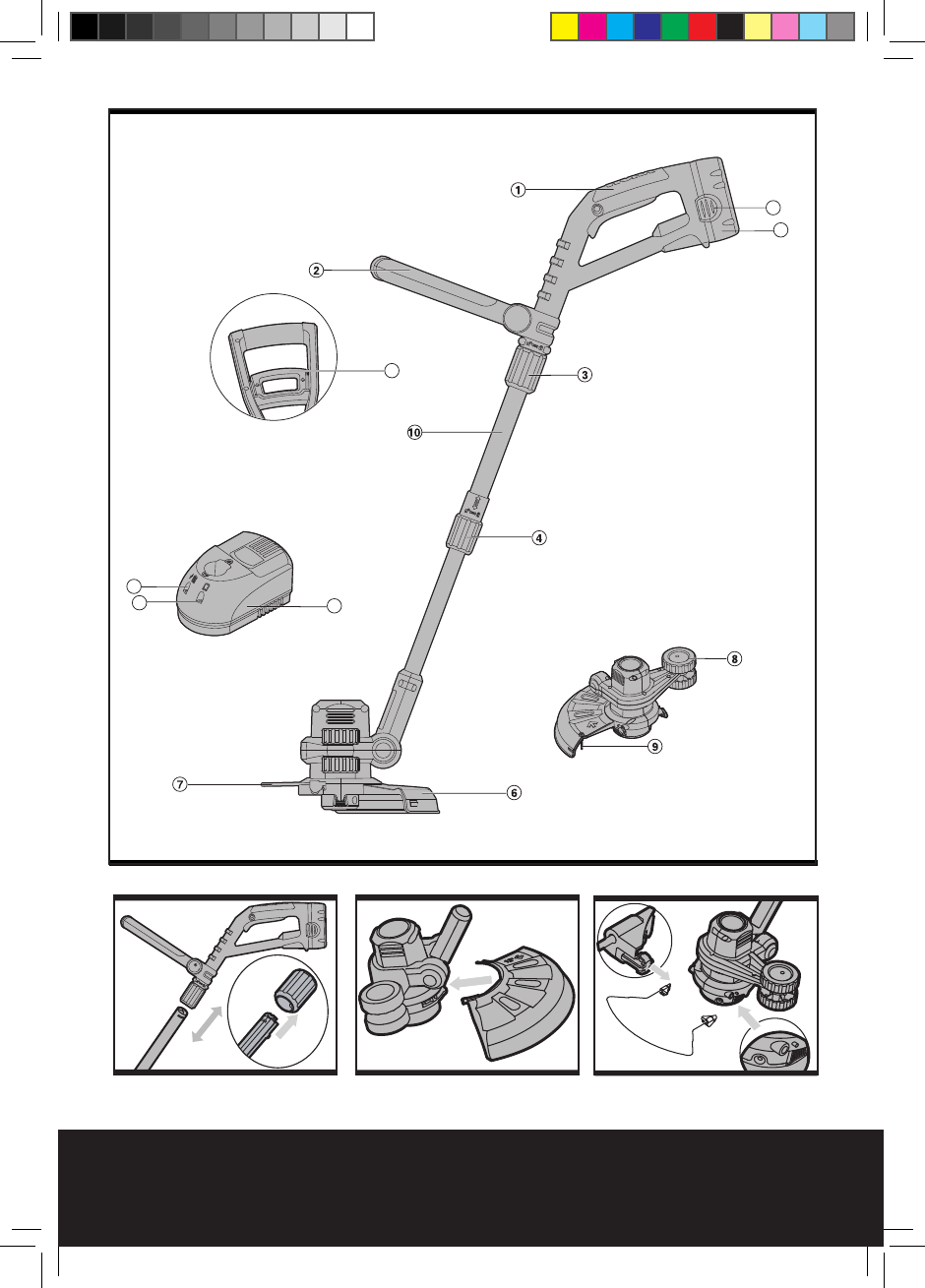

1. MAIN HANDLE

2. AUXILIARY HANDLE

3. UPPER LOCKING KNOB

4. LOWER LOCKING KNOB

5. AUXILIARY HANDLE LOCKING LEVER

6. SAFETY GUARD

7. SPACER GUARD

8. EDGER WHEEL

9. LINE CUTTER

10. TELESCOPIC SHAFT

11. CUTTING HEAD COVER (See M)

12. CAP RELEASE LATCH (See M)

13. SPOOL (See M)

14. CUTTING HEAD (See M)

15. EYELET (See M)

16. LINE FEED BUTTON (See L)

17. BATTERY PACK

18. BATTERY PACK RELEASE LATCH

19. CHARGER

20. CHARGED INDICATOR LIGHT(GREEN)

21. CHARGING INDICATOR LIGHT(RED)

Model No. WG150

Rated Voltage 18V

Rated No-Load Speed 8200min-1

Cutting Diameter 10”

Line Diameter 0.065”

Machine Weight 6.8lbs

05

CTC-WG150-M-060418.indd 5 2006-4-20 14:40:01

Grass Trimmer ENG

0706

SAFETY INSTRUCTIONS

WARNING! When using electric garden-

ing appliances, basic safety precautions

must always be followed to reduce the risk of

fire, electric shock, and serious injury, including

the following:

READ ALL INSTRUCTIONS

1. FOR ALL DOUBLE-INSULATED

APPLIANCES

a) Replacement parts. When servicing use

only identical replacement parts.

b) Polarized appliance connections. To re-

duce the risk of electric shock, this appliance

has a polarized plug (one blade is wider than

the other} and will require the use of a po-

larized extension cord. The appliance plug

will fit into a polarized extension cord only

one way. If the plug does not fit fully into the

extension cord, reverse the plug. If the plug

still does not fit, obtain a correct polarized

extension cord. A polarized extension cord

will require the use of a polarized wall out-

let. This plug will fit into the polarized wall

outlet only one way. If the plug does not fit

fully into the wall outlet, reverse the plug. If

the plug still does not fit, contact a qualified

electrician to install the proper wall outlet.

Do not change the equipment plug, exten-

sion cord receptacle, or extension cord plug

in any way.

2. FOR ALL APPLIANCES

a) Avoid dangerous environment. Don’t

use appliances in damp or wet locations.

b) Don’t use in rain.

c) Keep children away. All visitors should be

kept at a distance from work area.

d) Dress properly. Do not wear loose cloth-

ing or jewelry. They can be caught in moving

parts. Use of protective gloves and substan-

tial footwear is recommended when work-

ing outdoors. Wear protective hair covering

to contain long hair.

e) Use safety glasses. Always use face or

dust mask if operation is dusty.

f) Use right appliance. Do not use appliance for

any job except that for which it is intended.

g) Ground Fault Circuit Interrupter (GFCI)

protection should be provided on the

circuit(s) or outlet(s) to be used for

the gardening appliance. Receptacles

are available having built-in GFCI protection

and may be used for an added measure of

safety.

h ) WARNING! To reduce the risk of elec-

tric shock, use only with an extension

cord intended for outdoor use, such as an

extension cord of cord type SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A.

or SJTOW-A.

i) Extension cord! Make sure your exten-

sion cord is in good condition. When using

an extension cord, be sure to use one heavy

enough to carry the current your product

will draw. An undersized extension cord will

cause a drop in line voltage resulting in loss

of power and overheating. Table 1 shows the

correct size to use depending on cord length

and nameplate ampere rating. If in doubt,

use the next heavier gage. The smaller the

gage number, the heavier the cord. To re-

duce the risk of disconnection of appliance

cord from the extension cord during operat-

ing:

i) Make a knot as shown in Figure 2; or

ii) Use one of the plug-receptacle retaining straps

or connectors described in this manual.

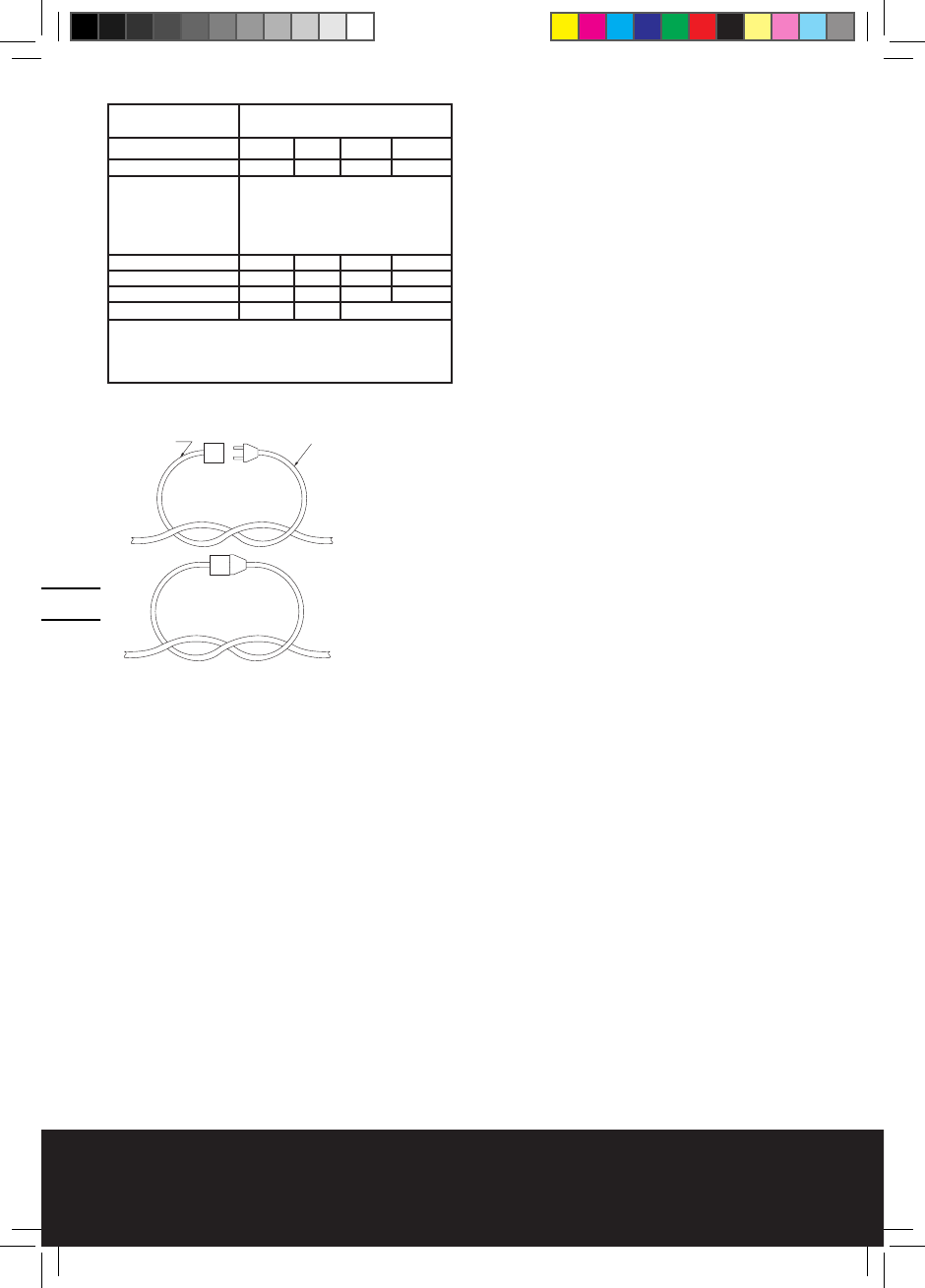

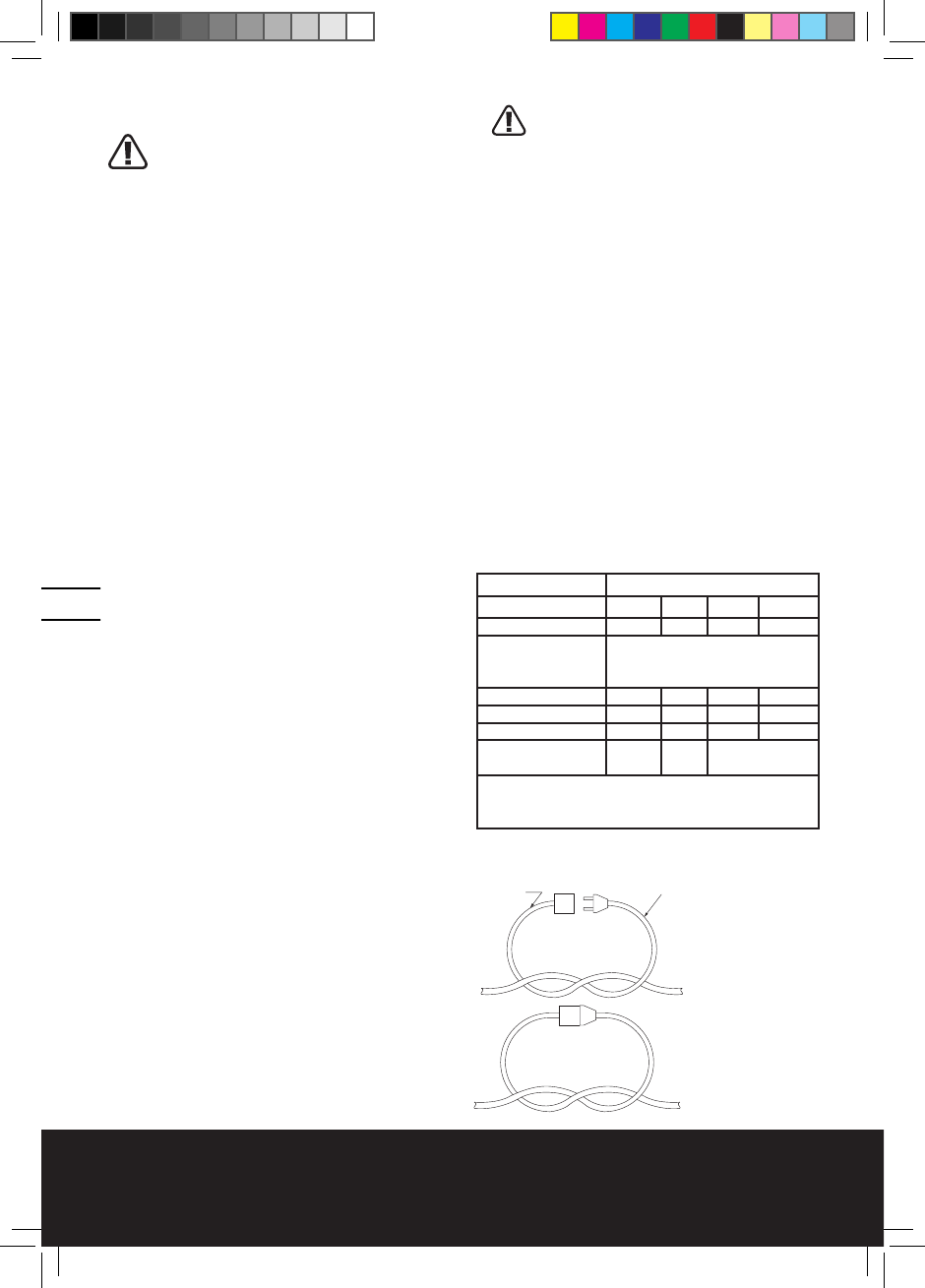

Table 1 Minimum gauge for extension

cords

Figure 2

Method of securing extension cord

Volts Total length of cord in feet

120V 25 50 100 150

240V 50 100 200 300

Ampere Rating

More than Not

more than AWG

0-6 18 16 16 12

6-10 18 16 14 12

10-12 16 16 16 12

12-16 14 12 Not recom-

mended

NOTE-Only the applicable parts of the Table

need to be included. For instance, a 120-volt

product need not include the240-volt heading.

CORD

SET

APPLIANCE CORD

(A) Tie cord as shown

(B) connect plug and

receptacle

CTC-WG150-M-060418.indd 6 2006-4-20 14:40:02

Grass Trimmer ENG

0706

j) Avoid unintentional starting. Don’t carry

plugged-in appliance with finger on switch.

Be sure switch is off when plugging in.

k) Don’t abuse cord. Never carry appli-

ance by cord or yank it to disconnect

from receptacle. Keep cord from heat, oil,

and sharp edges.

l) Don’t grasp the exposed cutting blades

or cutting edges when picking up or

holding the appliance.

m) Don’t force appliance. It will do the job

better and with less risk of injury at the rate

for which it was designed.

n) Don’t overreach. Keep proper footing and

balance at all times.

o) Stay alert. Watch what you are doing.

Use common sense. Do not operate appli-

ance when you are tired.

p) Disconnect appliance. Disconnect the ap-

pliance from the power supply when not in

use, before servicing, when changing acces-

sories such as blades, and the like.

q) Store idle appliances indoors. When not

in use, appliances should be stored indoors

in dry, and high or locked-up place, out of

reach of children.

r) Maintain appliance with care. Keep cutting

edge sharp and clean for best performance

and to reduce the risk of injury. Follow instruc-

tions for lubricating and changing accesso-

ries. Inspect appliance cord periodically, and

if damaged, have it repaired by an authorized

service facility. Inspect extension cords peri-

odically and replace if damaged. Keep han-

dles dry, clean, and free from oil and grease.

s) Check damaged parts. Before further use

of the appliance, a guard or other part that

is damaged should be carefully checked to

determine that it will operate properly and

perform its intended function. Check for

alignment of moving parts, binding of mov-

ing parts, breakage of parts, mounting, and

any other condition that may affect its oper-

ation. A guard or other part that is damaged

should be properly repaired or replaced by

an authorized service center unless indicat-

ed elsewhere in this manual.

3. EDGER-TRIMMERS

a) Keep guards in place and in working

order.

b) Keep hands and feet away from cutting

area.

ADDITIONAL SAFETY

INSTRUCTION FOR THE

BATTERY GRASS TRIMMER

a) Don’t charge appliances in damp or wet lo-

cations.

b) Don’t use battery-operated appliance in

rain.

c) Remove or disconnect battery before servic-

ing, cleaning or removing material from the

gardening appliance.

d) Use only following type battery: BYD 1.2V.

e) Do not dispose of the battery in a fire. The

cell may explode. Check with local codes for

possible special disposal instructions.

f) Do not open or mutilate the battery. Re-

leased electrolyte is corrosive and may

cause damage to the eyes or skin. It may be

toxic if swallowed.

g) Exercise care in handling batteries in order

not to short the battery with conducting

materials such as rings, bracelets, and keys.

The battery or conductor may overheat and

cause burns.

h) When replacing batteries, all batteries

should be replaced at the same time. Mix-

ing fresh and discharged batteries could in-

crease internal cell pressure and rupture the

discharge battery. (Applies to products em-

ploying more than one separately replace-

able primary battery.)

Save these instructions.

CTC-WG150-M-060418.indd 7 2006-4-20 14:40:02

Grass Trimmer ENG

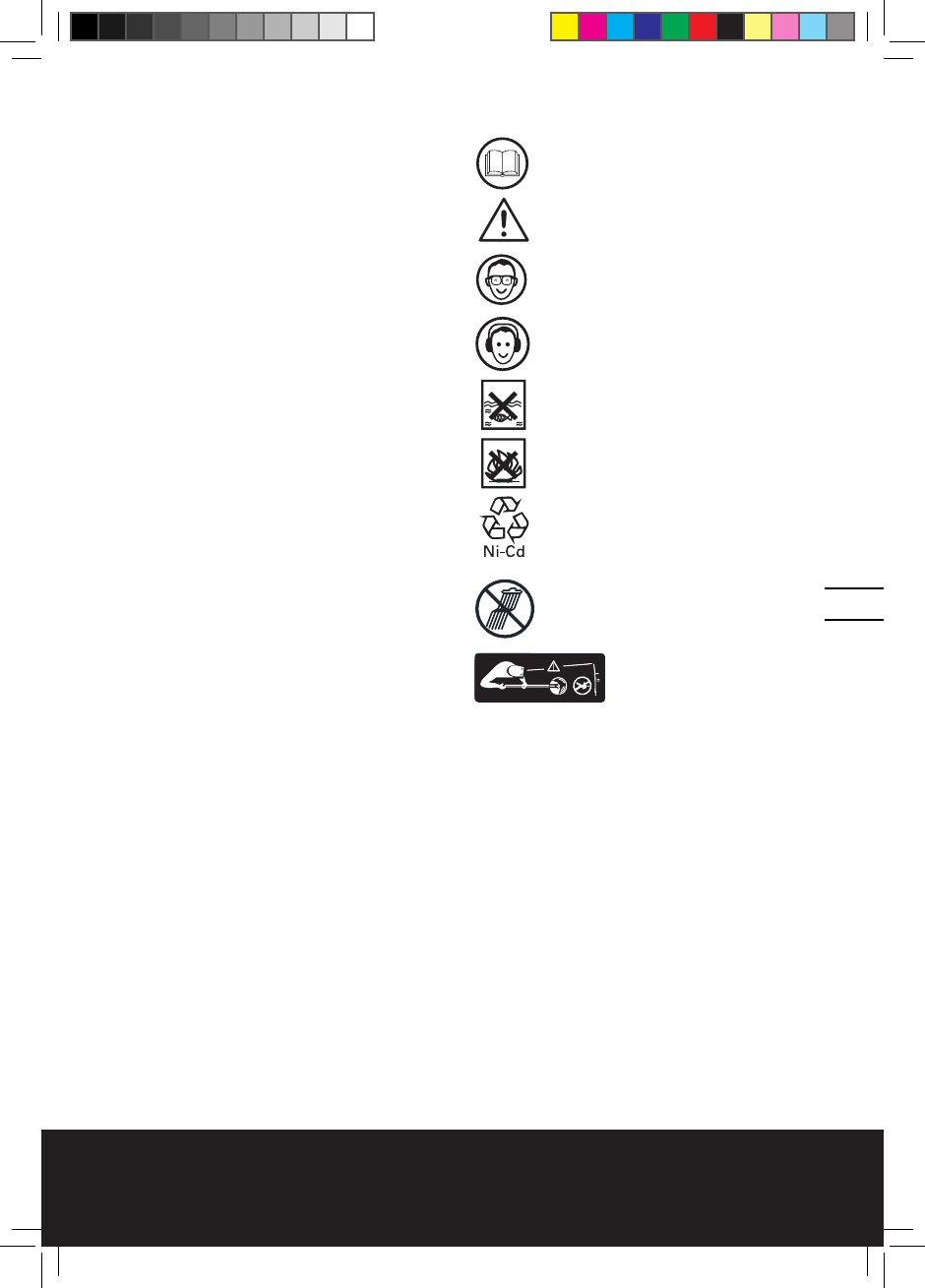

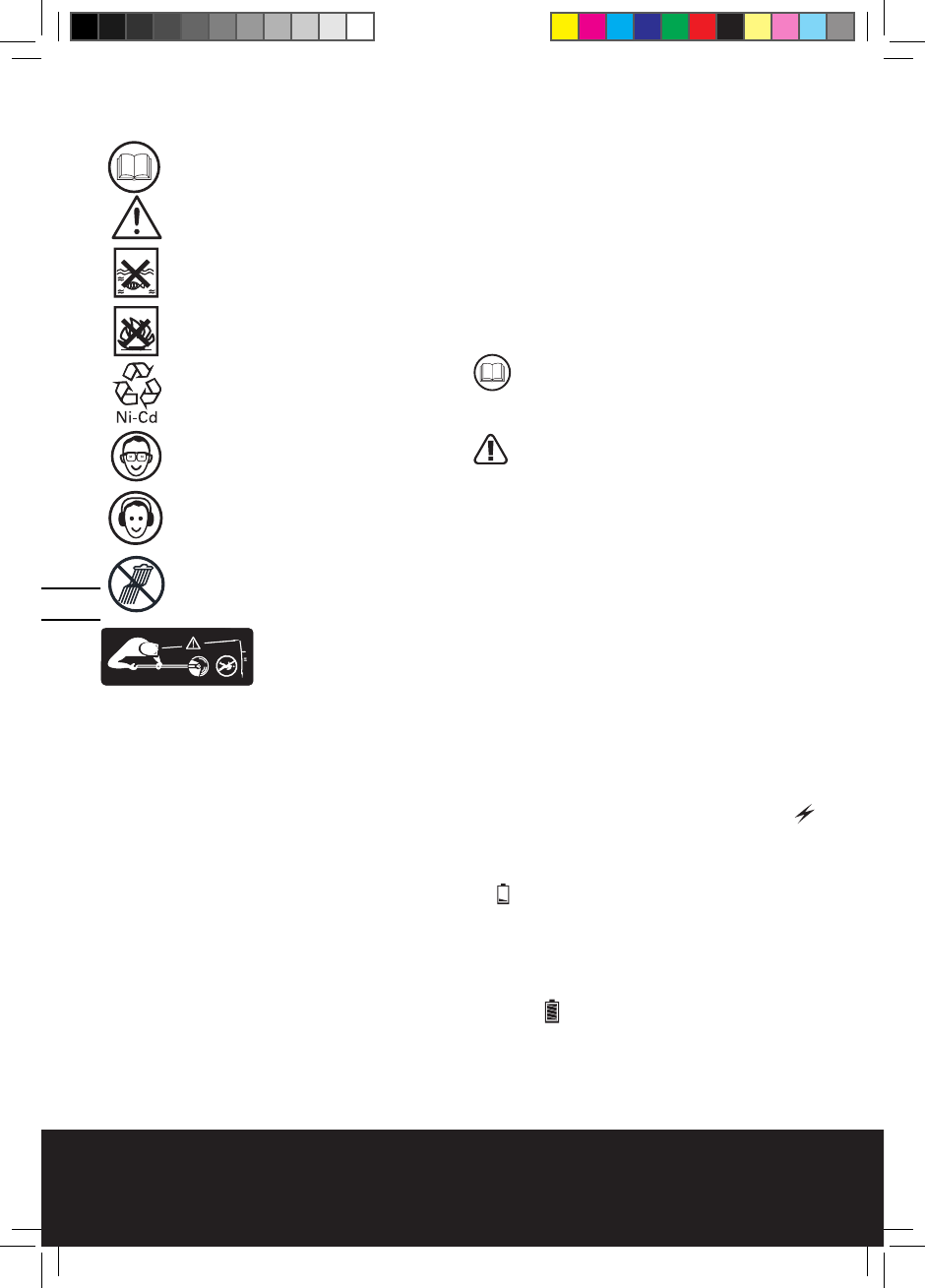

SYMBOLS

ASSEMBLY INSTRUCTIONS

1. ASSEMBLY OF THE MAIN HANDLE AND

SHAFT (See A)

Loosen the upper locking knob (3) clockwise.

Insert the telescopic shaft into the main handle,

until a click sound is heard (See A).

Tighten the upper locking knob anti-clockwise.

2. ASSEMBLY OF THE SAFETY GUARD

Fix the safety guard to the trimmer head mak-

ing sure the sides are located into the grooves

on the trimmer head (See B).

Secure the safety guard onto the trimmer head

with the screw provided (on the inside of the

guard).

3. ASSEMBLY OF THE SPACER GUARD

Locate and snap fit the pivot bracket of spacer

guard into the hole of trimmer head (See C).

When not required, rotate the spacer guard to

the underside opposite side of the safety guard

and clip into the two locations.

OPERATION INSTRUCTIONS

NOTE: Before using the tool, read the in-

struction book carefully.

1. CHARGING YOUR BATTERY PACK

Warning: The charger and battery pack

are specifically designed to work togeth-

er so do not attempt to use any other devices.

Never insert or allow metallic objects into your

charger or battery pack connections because an

electrical failure and hazard will occur.

2. BEFORE USING YOUR CORDLESS

GRASS TRIMMER

Your battery pack is UNCHARGED and you must

charge once before use. Your battery pack will not

be fully charged until you have performed several

charge and discharge operations by charging &

working with your grass trimmer. After this your

battery pack performance will improve.

3. HOW TO CHARGE YOUR BATTERY

PACK

Connect the battery charger to the power sup-

ply and the green light (20) will illuminate

Then, fully insert the battery pack into the char-

ger to make the connections and the red light

(21) will illuminate to show charging has start-

ed A discharged battery at normal ambient

temperature will take approximately 1 hour to

reach full charge. Charging time may vary due

to variable ambient temperatures and battery

conditions. When charging is completed the

green light (20) will illuminate to indicate end

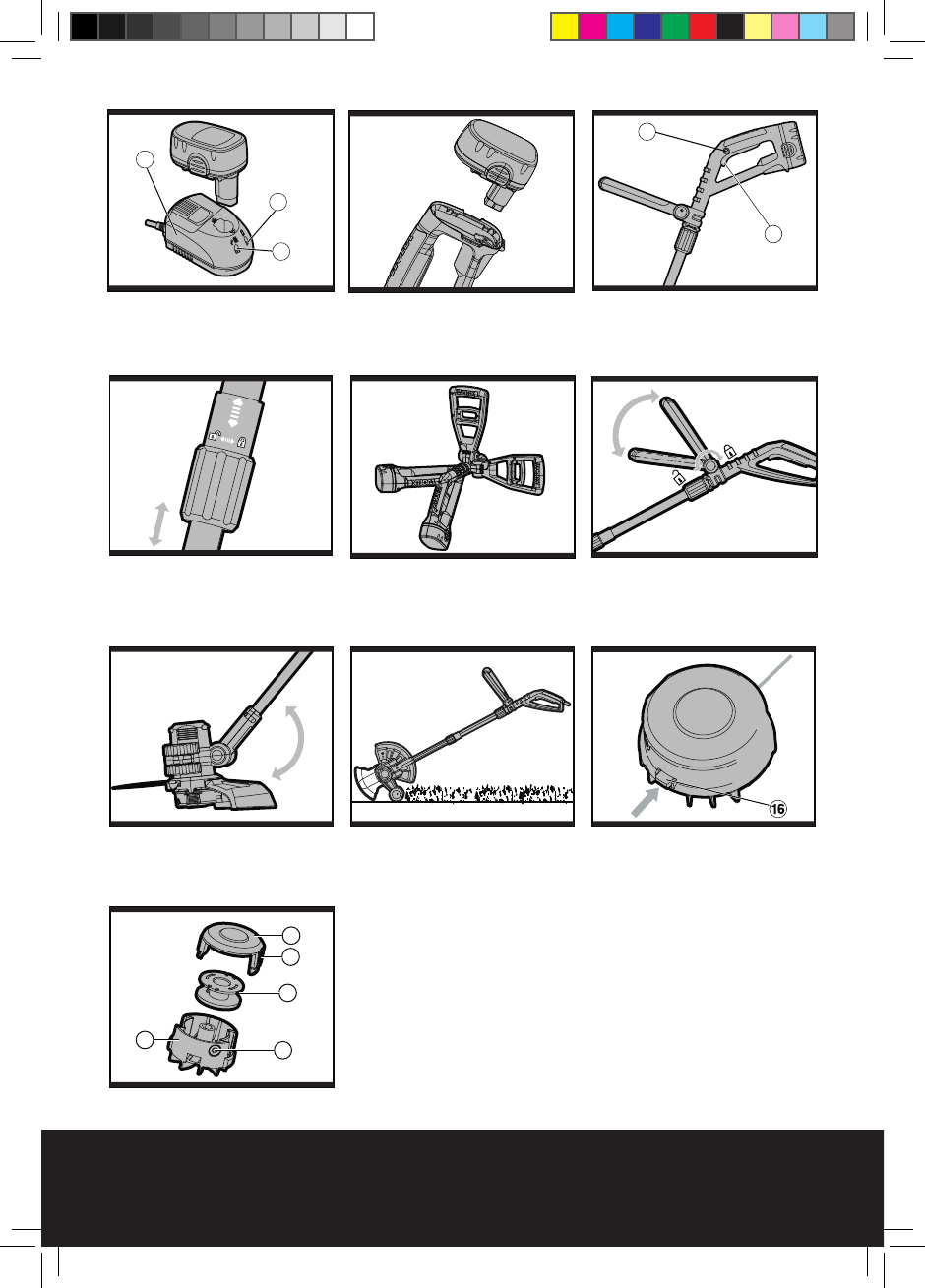

of charge . (See D)

Note: green = power on,

red = charging,

Battery pack inserted +green = charging

completed

0908

Read the manual

Warning

Do not expose to rain or water

Do not burn

Do not dispose of batteries. Re-

turn exhausted batteries to your

local collection or recycling point.

Wear eye protection

Wear ear protection

To avoid possibility of electric

shock, do not use in damp or wet

conditions.

Keep all other people, including

children, pets and bystanders out-

side the 50 ft hazard zone, stop the

trimmer immediately if you are ap-

proached.

CTC-WG150-M-060418.indd 8 2006-4-20 14:40:04

Grass Trimmer ENG

0908

The battery pack can then be removed for use in

your trimmer. The charger timer circuit and bat-

tery pack temperature safety cut-out device pre-

vent overcharge of your battery pack.

Warning:

After long usage the battery will become

hot, let the hot battery cool down for 1 hour be-

fore recharging.

4. TO REMOVE OR INSTALL BATTERY

PACK

Locate latches on side of battery pack and depress

both sides to release battery pack from your grass

trimmer. Remove battery pack from your grass

trimmer (See E). After recharge insert the battery

pack into grass trimmer’s battery port. A simple

push and slight pressure will be sufficient.

5 SAFETY ON/OFF SWITCH

Your switch is locked off to prevent accidental

starting. Depress lock off button (B) then on/off

switch (A) and release lock off button (B). Your

switch is now on. To switch off just release the

on/off switch (See F).

Warning: The cutting head continues

to rotate after the trimmer has been

switched off, wait until it has stopped

then lay down the tool.

6. ADJUSTMENT OF THE TELESCOPIC

SHAFT (See G)

Unscrew the lower locking knob (4) in the direc-

tion indicated to unlock.

Adjust the length of the telescopic shaft to the

most comfortable length.

Tighten the lower locking knob.

7. MAIN HANDLE ROTATION (See H)

Unscrew the upper locking knob (3) in the direc-

tion indicated to unlock.

Adjust the angle of the main handle clockwise

90 degree max.

Turn the upper locking knob in the opposite di-

rection to lock.

8. ADJUSTMENT OF AUXILIARY HANDLE

Pull up the auxiliary handle locking lever (5).

Hold the lever and rotate the auxiliary handle

to the most comfortable and balanced position

(See I).

Release the lever, your auxiliary handle has

been locked.

9. ADJUSTMENT OF THE TRIMMER HEAD

ANGLE TO THE SHAFT

Use both of your hands, one grips the shaft, an-

other on the head, then apply adequate force to

adjust the trimmer head to the most comfort-

able position. The ratchet mechanism will make

a heavy clicking sound which is normal and not

a defect (See J).

OPERATION

Warning: Always wear eye protection.

Never lean over the trimmer head. Rocks

or debris can ricochet or be thrown into eyes

and face and cause blindness or other serious

injury. When opening unit, check for the follow-

ing:

Wear eye protection and heavy clothing. Hold

front handle with one hand and auxiliary han-

dle with another hand. Keep unit below waist

level. Work only from your right to your left to

ensure debris is thrown away from you. With-

out bending over, keep line near and parallel

to the ground (perpendicular when edging) and

not crowded into material being cut.

Warning: Make sure that line is fed

out before operation. Make sure mo-

tor is up to full speed before trimming.

Warning: Use only 0.065” diameter

cutting line. Other sizes of line will not

feed properly and will result in improper cut-

ting head function or can cause serious injury.

Do not use other material such as wire, string,

rope, etc. Wire can break off during cutting and

become a dangerous missile that can cause se-

rious injury.

TRIMMING

Hold the bottom of the trimmer head about

3.25”(8 cm) above the ground and at an angle.

Allow only the tip of line to make contact. Do

not force trimmer line into work area.

EDGING (See K)

Unscrew the upper locking knob (3) and rotate

the main and auxiliary handle to 90o with cut-

ting head (See H).

Retighten the upper locking knob.

Adjust trimmer head angle to be the lowest

horizontal setting. Then position the wheel on

the ground for edge mode. The guard has two

CTC-WG150-M-060418.indd 9 2006-4-20 14:40:04

Grass Trimmer ENG

white line guides to indicate the cutting line po-

sition. Align these marks with the edge of your

lawn.

While edging allow the tip of the line to make

contact. Do not force the line. The rotation

wheel helps protect the unit and keeps the unit

from contacting the ground. Take extra caution

while edging as objects can be thrown from the

trimmer line.

AUTOMATIC LINE FEED SYSTEM

When initially switching on the trimmer, a small

length of line is fed out.

A ‘clattering’ noise will be heard when the lines

hit the line cutter. DO NOT BE ALARMED this is

quit normal. After about 5 seconds the line will

be cut to the correct length and the noise will

reduce as the motor achieves full speed.

If the noise of the line being cut can’t be heard,

more line will be fed out.

To feed more line, it is first necessary to allow

the trimmer to stop completely, then restart, al-

lowing the motor to reach full speed.

Repeat above 4 times until you hear the lines

hitting against the line cutter. (Do not repeat

this procedure more than 6 times)

TO MANUALLY FEED THE LINE (See L)

If required, line can be feed out manually.

To operate, press and release manual line feed

button (16), whilst gently pull out the line until

the line reaches the line cutter.

If the line extends past the line cutter, too much

line has been fed out.

If too much line is fed out, remove the spool cap.

With one hand, rotate the spool anti-clockwise

until it is stopped. Hold the spool in place. With

the other hand, press the line feed button(16)

fully. Continue to rotate the spool a little, then

release the line feed button. The line will then

be shorter. Repeat these steps until the line is

at the desired length.

TO REMOVE THE CAP

Press and hold in the two latches (12) (See M).

Pull cap away from the spool holder.

When refitting the spool cap.

Keep all areas of the cap and spool holder clean.

Press firmly down towards the spool holder to

ensure cap is fully located.

Check that the cap is correctly fitted by trying to

remove it without depressing the two latches.

TO REPLACE CUT LINE

For your convenience it is recommended you

buy spool and line complete.

TO FIT SPOOL AND LINE COMPLETE:

Remove old spool.

Place new spool into cap with cut out areas of

the spool in line with eyelets.

Release line from cleat and feed line through

eyelet .

Refit the cap.

TO FIT NYLON LINE ONLY:

Warning! Take approximately 16ft of line.

Insert 5/8” of line into the spool holes and

wind line in the direction of the arrows on the

top of the spool.

Your Trimmer is designed to use only line with

a maximum diameter of 0.065”.

IMPORTANT :Leave approximately 4” of line

unwound and place into cleat.

Care should be taken to ensure that the line is

neatly coiled on the spool. Failure to do so will

impair the efficiency of the automatic line feed.

Then fit spool as described in “To fit spool

and line complete”.

MAINTENANCE

After use, disconnect the machine from the

battery and check for damage. Your power tool

requires no additional lubrication or mainte-

nance. There are no user serviceable parts in

your power tool. Battery powered trimmers

should only be repaired by an authorised re-

pairer. Use only manufacturers recommended

replacement parts and accessories.

Never use water or chemical cleaners to clean

your power tool. Wipe clean with a dry cloth.

Always store your power tool in a dry place out

of the reach of children. Keep the motor ven-

tilation slots clean. Keep all working controls

free of dust. If you see some sparks flashing in

the ventilation slots, this is normal and will not

damage your power tool.

1110

CTC-WG150-M-060418.indd 10 2006-4-20 14:40:05

Grass Trimmer ENG

WARRANTY STATEMENT

30 DAY Satisfaction Guarantee

If for any reason you are dissatisfied with any

WORX product, you can return the product,

along with proof of purchase, within 30 days

for a full refund.

If your WORX product becomes defective due

to faulty materials or workmanship within the

specified warranty period of;

• 24 months for DIY and light trade use, from

the date of purchase.

We guarantee to repair or replace all defective

parts free of charge, repair products subject

to fair wear and tear, free of charge, or at our

discretion, replace the unit free of charge

to ensure minimum inconvenience to the

customer. Your warranty is subject to the

following conditions:

• Proof of purchase date and a valid receipt is

produced.

• The product has not been misused.

• The product has not been used for Professional

purposes.

• Unauthorized persons have not attempted

repairs.

• The product has not been used for hire

purposes.

• The product has not sustained damage through

foreign objects, substances or accidents.

• Damage is not a result of fitting non-approved

accessories.

To claim the guarantee, you will need to submit

proof of purchase to the seller or an authorized

repair agent.

You can check the location of your nearest

authorized repair agent by contacting us at:

Positec USA, Inc.

Charlotte, NC 28216

PHONE: 1-866-354-WORX (9679)

This warranty does not apply to accessories.

This warranty applies only to the original

purchaser and may not be transferred.

All repairs and replacement tools will be

covered by the limited warranty for the balance

of the warranty period from the date of the

original purchase.

All repairs must use genuine spare parts.

1110

CTC-WG150-M-060418.indd 11 2006-4-20 14:40:06

Débroussailleuse F

1312

1312

FICHE TECHNIQUE

ACCESSOIRES

Bloc-piles 18V - 1.7Ah Ni-Cd 1pc

Chargeur de 1-heure Tension 120 V~60 Hz 1pc

Nous recommandons d’acheter tous les accessoires dans le magasin où l’outil a été acheté. Utiliser

des accessoires de bonne qualité et de marque. Choisir le type d’accessoire en fonction du travail

à réaliser. Se reporter à l’emballage pour de plus amples informations. Le personnel du magasin

peut apporter aide et conseils.

1. POIGNÉE ARRIÈRE

2. POIGNÉE AUXILIAIRE

3. BOUTON SUPÉRIEUR D’AJUSTEMENT

4. BOUTON INFÉRIEUR D’AJUSTEMENT

5. DÉGAGEMENT DE POIGNÉE

6. GARDE DE SÉCURITÉ

7. GARDE D’ESPACEMENT

8. ROUE DE COUPE-BORDURES

9. COUPEUR DE CORDON DE COUPE

10. MANCHE TÉLESCOPIQUE

11. COUVERCLE DE LA TÊTE DE COUPE (Fig M)

12. MÉCANISME DE DÉVERROUILLAGE DU COUVERCLE (Fig M)

13. BOBINE (Fig M)

14. TÊTE DE COUPE (Fig M)

15. OEILLET ( Fig M)

16. BOUTON D’ALIMENTATION DU CORDON DE COUPE (See L)

17. BATTERY PACK

18. BATTERY PACK RELEASE LATCH

19. CHARGER

20. CHARGED INDICATOR LIGHT (GREEN)

21. CHARGING INDICATOR LIGHT (RED)

Modèle no. WG150

Tension nominale 18V

Vitesse a vide nominale 8200min-1

Diamètre de coupe 10”

Diamètre de cordon de coupe 0.065”

Poids de la machine 6.8lbs

CTC-WG150-M-060418.indd 12 2006-4-20 14:40:06

1312

Débroussailleuse F

1312

INSTRUCTIONS DE SÉCU-

RITÉ

AVERTISSEMENT ! Lors de l’utilisation

d’appareils électriques de jardinage, des

précautions de base doivent être observées afin

de réduire les risques de feu, choc électrique, et

blessure grave, incluant ce qui suit :

LISEZ TOUTES LES INSTRUCTIONS

1. POUR TOUS LES APPAREILS ÉLEC-

TRIQUES À DOUBLE ISOLATION

a) Pièces de remplacement

Lors de l’entretien de l’appareil, n’utilisez

que des pièces identiques de remplace-

ment.

b) Connexions polarisées des appareils

électriques. Afin de réduire le risque de

choc électrique, cet outil a une fiche de con-

nexion polarisée (une des lames est plus

large que l’autre) et requiert l’utilisation

d’un cordon prolongateur polarisé. La fiche

de l’appareil s’accouple seulement d’un

sens à un cordon prolongateur polarisé.

Si la fiche ne s’accouple pas complète-

ment avec le cordon prolongateur, tournez

la fiche. Si la fiche ne s’accouple toujours

pas, obtenez un cordon prolongateur po-

larisé. Un cordon prolongateur polarisé

va nécessiter une prise murale polarisée.

Cette fiche va s’accoupler seulement d’une

façon à la prise murale polarisée. Si la fiche

ne s’accouple pas complètement dans la

prise murale, tournez la fiche. Si la fiche ne

fait toujours pas, contactez un électricien

qualifié afin d’installer une prise murale

appropriée. Ne changez pas la fiche de

l’équipement, réceptacle du cordon prolon-

gateur, ou la fiche du cordon prolongateur,

de quelque façon que ce soit.

2. POUR TOUS LES APPAREILS

a) Évitez les environnements dangereux.

N’utilisez pas les appareils dans des loca-

tions très humides ou mouillées.

b) N’utilisez pas sous la pluie.

c) Tenez les enfants éloignés. Tous les vis-

iteurs devraient se tenir éloignés de l’aire

de travail.

d) Habillez-vous convenablement. Ne

portez pas des vêtements lâches ou des

bijoux. Ils peuvent se prendre dans des

pièces en mouvement. L’utilisation de gants

de caoutchouc et chaussures épaisses est

recommandée lors de travaux extérieurs.

Portez une protection pour cheveux afin de

contenir les cheveux longs.

e) Utilisez des lunettes de sécurité. Tou-

jours porter un masque pour le visage ou

pour la poussière si l’opération est pous-

siéreuse.

f) Utilisez le bon appareil. N’utilisez pas

l’appareil pour tout autre travail que pour

celui auquel il est destiné.

g) Une Protection de faute de mise à la

terre (Ground Fault Circuit Interrupter)

devrait être utilisée sur le(s) circuit(s)

et prise(s) murale(s) destinée(s) pour

l’appareil de jardinage. Des réceptacles

offrant une protection intégrée de faute de

mise à la terre sont disponibles et peuvent

être utilisés pour cette mesure de protec-

tion.

h) AVERTISSEMENT ! Afin de réduire

le risque de choc électrique, utilisez

seulement avec un cordon prolongateur

destiné à un usage extérieur, tel que les

cordons prolongateurs de types SW-A,

SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A. ou SJTOW-A.

i) Cordon prolongateur ! Assurez-vous que

votre cordon prolongateur est en bonne

condition. Lorsque vous utilisez un cordon

prolongateur, assurez-vous d’en utiliser

un capable de soutenir l’intensité du cou-

rant que tire votre produit. Un cordon pro-

longateur trop petit pour le courant qu’il

soutient va causer une baisse de voltage de

ligne d’alimentation, résultant en une perte

de puissance et surchauffage. La table 1

montre la grosseur appropriée à être utili-

sée en fonction de la longueur du cordon

prolongateur et de l’ampérage indiquée

sur la plaque signalétique. Dans le doute,

utilisez la prochaine grosseur plus élevée.

Plus le numéro de grosseur de fil est petit,

plus gros est le cordon prolongateur. Afin

de réduire le risque de déconnexion de

l’appareil et du cordon prolongateur alors

qu’il est en fonction :

Faites un nœud tel que qu’illustré à la Fig-

ure 2, ou ; utilisez une courroie de rétention

fiche-prise ou connecteurs décrits dans ce

manuel.

Table 1 Grosseur minimum de fil cordons

prolongateurs

CTC-WG150-M-060418.indd 13 2006-4-20 14:40:07

Débroussailleuse F

1514

1514

Figure 2 Méthode pour sécuriser le cor-

don prolongateur

j) Évitez les démarrages non intention-

nels. Ne transportez pas les appareils al-

ors qu’ils sont connectés et que vous avez

le doigt sur le commutateur. Soyez certain

que le commutateur est en position « OFF »

lorsque connecté.

Ne soumettez pas le cordon

d’alimentation électrique à des abus.

Ne transportez jamais l’appareil par le cor-

don d’alimentation électrique ou le tirer d’un

coup sec afin de le déconnecter du récepta-

cle. Tenez le cordon d’alimentation électrique

éloigné de la chaleur, l’huile, et les arêtes

tranchantes.

I) Ne saisissez pas les lames de coupe ex-

posées ou les arêtes de coupe lorsque

vous soulevez ou tenez l’appareil.

m) Ne forcez pas l’appareil. Il va faire un

meilleur travail et avec moins de risques

de blessure en travaillant au taux de charge

pour lequel il a été conçut.

n) N’essayez pas d’utiliser l’appareil hors

de votre portée normale. Gardez votre

équilibre et les pieds bien ancrés en tout

temps.

o) Restez alerte. Faites attention à ce que

vous faites. Utilisez le bon sens. N’utilisez

pas l’appareil lorsque vous êtes fatigué.

p) Déconnectez l’appareil. Déconnectez

l’appareil de la source d’alimentation

lorsqu’il n’est pas en utilisation, avant

d’en faire l’entretien, lors du changement

d’accessoires tels que lames, et autres ac-

cessoires du même genre.

q) Entreposez à l’intérieur les appareils

qui ne sont pas utilisés fréquemment.

Lorsqu’inutilisés, les appareils devraient

êtres entreposés à l’intérieur dans un endroit

sec, élevé et gardé sous clef, hors de la por-

tée des enfants.

r) Entretenez les appareils avec soins.

Gardez les arêtes de coupe aiguisées et

propres pour une meilleure performance et

risque réduit de blessure. Suivez les instruc-

tions pour lubrifier et changer les acces-

soires. Inspectez le cordon d’alimentation

électrique de l’appareil périodiquement, et si

endommagé, faites le réparer par un dépôt

de service autorisé. Inspectez les cordons

prolongateurs périodiquement et remplacez

si endommagés. Gardez les poignées sèch-

es, propres, et libres d’huile et de graisse.

s) Vérifier les pièces endommagées. Avant

d’employer l’appareil, une garde ou autre

pièce endommagée devrait être soigneuse-

ment vérifiée afin de déterminer qu’elle fonc-

tionnera correctement et exécutera la fonc-

tion pour laquelle elle a été conçue. Vérifier

l’alignement des parties mobiles, leur pince-

ment, la brisure de pièces, montage, et toute

autre condition qui peut affecter son opéra-

tion. Une garde ou autre pièce endommagée

devrait être correctement réparée ou rempla-

cée par un centre de service autorisé à moins

d’avis contraire ailleurs dans ce manuel.

3. SÉCATEURS À BORDURES

a) Maintenez les gardes en place et en

bon ordre de fonctionnement.

b) Gardez les mains et les pieds hors de

l’aire de coupe.

Volts Longueur totale du cordon

prolongateur, en pieds

120V 25 50 100 150

240V 50 100 200 300

Caractéristiques

assignées

d’ampérage

Plus de - Pas plus

de

AWG

0-6 18 16 16 12

6-10 18 16 14 12

10-12 16 16 16 12

12-16 14 12 Déconseillé

NOTE : Seules les parties applicables de la table ont

besoin d’être considérées. Par exemple, un produit

de 120 Volts ne nécessite pas les caractéristiques d’un

produit de 240 Volts.

CORD

SET

APPLIANCE CORD

(A) attachez le cor-

don prolongateur tel

qu’illustré

Connectez fiche et

prise

CTC-WG150-M-060418.indd 14 2006-4-20 14:40:08

1514

Débroussailleuse F

1514

INSTRUCTIONS ADDITION-

NELLES DE SÉCURITÉ

POUR LE SÉCATEUR À GA-

ZON ALIMENTÉ À PILES

a) Ne chargez pas l’outil sous la pluie, ou dans

des endroits mouillés.

b) N’utilisez pas des outils alimentés à piles sous

la pluie.

c) Enlevez ou déconnectez les piles avant

l’entretien, nettoyage ou enlèvement de ma-

tériel de l’outil de jardinage.

d) Utilisez seulement des piles de type ou gros-

seurs suivants : BYD 1.2V

e) Ne disposez pas des piles en les jetant dans

feu. La cellule peut exploser. Vérifiez les régle-

mentations locales pour de possibles instruc-

tions spéciales de disposition.

f) N’ouvrez pas et ne mutilez pas la(les) pile(s).

L’électrolyte qui peut s’en échapper est cor-

rosif et peut causer des dommages à vos

yeux ou à votre peau. Il peut être toxique si

avalé.

g) Lorsque vous manipulez des piles, faites at-

tention de ne pas les court-circuiter avec

des matériaux conducteurs tels que bagues,

bracelets, et clefs. La pile ou le conducteur

peut surchauffer et causer des brûlures.

h) Lorsque vous remplacez des piles, toutes les

piles devraient être remplacées en même

temps. Le mélange de piles fraîches et

déchargées pourrait faire augmenter la pres-

sion interne de la cellule et causer la rupture

de(s) la(les) pile(s) déchargée(s). (S’applique

aux produits utilisant plus d’une pile primaire

rechargeable séparément.).

Gardez ces instructions

SYMBOLES

INSTRUCCIONES DE MON-

TAJE

1.CONNEXION DE LA POIGNÉE PRINCI-

PALE ET DU MANCHE (Voir A)

Tourner le bouton supérieur d’ajustement (3)

dans le sens des aiguilles d’une montre, pour le

desserrer.

Insérez le manche télescopique dans la poignée

principale jusqu’à ce qu’elle clique en place (Voir

A)

Lisez le manuel

Avertissement

Portez des lunettes de sécurité

Portez des lunettes de sécurité

Ne pas exposez pas à la pluie et à

l’eau

Ne pas jeter au feu

Ne jetez pas les piles au rebut. Re-

tournez les au service de recyclage ou

de collecte de votre localité.

Afin d’éviter la possibilité de choc

électrique, n’utilisez pas dans des

conditions mouillées ou d’humidité

élevée.

Gardez tous les gens, incluant en-

fants, animaux de compagnie et

spectateurs, hors de la zone de dan-

ger de 50 ft. Arrêtez le travail immé-

diatement si vous êtes approché.

CTC-WG150-M-060418.indd 15 2006-4-20 14:40:09

Débroussailleuse F

1716

1716

Resserrez en tournant sens contraire des aiguilles

d’une montre.

Resserrez en tournant sens contraire des aiguilles

d’une montre.

2.CONNEXION DE LA GARDE DE SÉCU-

RITÉ

Glissez la garde de sécurité sur la tête de coupe

en employant les cannelures de la tête de

coupe (Voir B).

Sécurisez la garde de sécurité en utilisant la vis

fournie à cet effet, localisé à l’intérieure de la

garde.

3.CONNEXION DE LA GARDE

D’ESPACEMENT

Cliquez la garde d’espacement en place dans la

tête de coupe (Voir C).

Lorsqu’elle n’est pas requise, tournez la garde

d’espacement sous la garde de sécurité, de fa-

çon à ce qu’elle clique en place.

INSTRUCTIONS

D’OPÉRATION

NOTE : Avant d’utiliser l’outil, lisez le

livre d’instruction avec soin.

1. CHARGEMENT DE VOTRE BLOC-PILES

Avertissement : Le chargeur et le bloc-

piles ont été conçus spécifiquement

pour travailler ensemble, alors ne tentez pas

d’utiliser d’autres dispositifs. Ne jamais insérer

ou permettre que des objets métalliques soi-

ent introduits dans les bornes de connections

de votre chargeur ou bloc-pile, parce qu’une

défaillance électrique et un danger vont se

produire.

2. AVANT D’UTILISER VOTRE SÉCATEUR À

GAZON SANS FIL

Votre bloc-pile n’est pas chargé et vous devez

le charger une fois avant utilisation. Votre bloc-

pile ne sera pas complètement chargé avant

que vous ayez effectué plusieurs opérations de

charge et décharge en chargeant et travaillant

avec votre sécateur à gazon. Après cela la per-

formance de votre bloc-pile s’améliorera.

3. COMMENT CHARGER VOTRE BLOC-

PILES

Connectez le chargeur du bloc-pile à la source

d’alimentation et la lumière verte (20) va

s’allumer. Ensuite , insérez complètement

le bloc-pile dans le chargeur pour effectuer les

connexions et la lumière rouge (21) va s’allumer

pour indiquer que le chargement a commencé

. Une pile déchargée, et à une température

ambiante normale, va prendre approximative-

ment 1 heure pour atteindre sa pleine charge.

Le temps de chargement peut varié dépendant

de la température ambiant et la conditions des

piles. Lorsque le chargement est complété, la

lumière verte (20) va s’allumer afin d’indiquer

la fin de la charge . (Voir D)

NOTE : vert = source d’alimentation en

fonction.

rouge = chargement en court.

Bloc-pile inséré + vert = chargement com-

plété.

Le bloc-pile peut ensuite être retiré pour utili-

sation dans le sécateur à gazon. Le circuit de

temporisation du chargeur, et le senseur-dis-

joncteur de sécurité en fonction de la tempéra-

ture du bloc-pile, prévient une surcharge

du bloc-pile.

Avertissement : Après un usage prolongé le

bloc-pile va devenir chaud, laissez le bloc-pile

se refroidir pour 1 heure avant de le recharger.

4. POUR ENLEVER OU INSTALLER LE

BLOC-PILE

Localisez les verrouillages du bloc-pile et pres-

sez les deux côtés afin de relâcher le bloc-pile de

votre sécateur à gazon. Enlevez le bloc-pile de

votre sécateur à gazon (Voir E). Après recharge,

insérez le bloc-pile dans son port d’attache. Une

simple poussée et légère pression va suffire.

5. COMMUTATEUR DE SÉCURITÉ « ON/

OFF »

Votre commutateur est verrouillé afin de préve-

nir les démarrages accidentels. Appuyez sur le

bouton de déverrouillage (B), ensuite le com-

mutateur « ON/OFF » (A) et relâchez

le commutateur de déverrouillage (B). Votre

commutateur est maintenant « ON ». Pour

commuter à « OFF », relâchez le commutateur «

ON/OFF » (Voir F).

CTC-WG150-M-060418.indd 16 2006-4-20 14:40:10

1716

Débroussailleuse F

1716

6. AJUSTEMENT DE LA HAUTEUR (voir G)

Dévissez le bouton inférieur d’ajustement

(4), prolongez le manche télescopique, puis

resserrez.

7. ROTATION DE LA POIGNÉE PRINCIPALE

(Voir H)

Dévissez le bouton supérieur d’ajustement

(3), tournez la poignée principale de 90 degrés

dans le sens des aiguilles d’une montre, puis

resserrez.

8.AJUSTEMENT DE LA POIGNÉE AUXILI-

AIRE

Tirez le levier de relâchement (5), tournez la

poignée auxiliaire à la position désirée, et relâ-

chez.( Voir I )

9.AJUSTEMENT DE LA TÊTE DE COUPE

Saisissez la tête de coupe avec une main et le

manche avec l’autre main. Changez l’angle en

appliquant une force adéquate. Vous entendrez

un cliquetis plus fort pour chaque ajustement

d’angle, ce qui fait partie du mécanisme à cli-

quet. Le son de cliquetis est normal et non pas

une défectuosité de l’outil (Voir J).

OPÉRATION

Avertissement : Toujours porter des

lunettes de sécurité et des vêtements

protecteurs afin d’éviter que des roches et

débris vous frappent ou vous causent de séri-

euses blessures. Utilisez vos deux mains pour

opérer le sécateur et tenez l’unité en bas du

niveau de votre taille. Afin de mieux assurer

que les débris sont jetés loin de votre corps,

travaillez seulement de droite à gauche. Pour

des résultats optimums de tonte et de bordures

tout en gardant votre confort, gardez la tête de

coupe parallèle au terrain lorsque vous tondez

(perpendiculaire, lorsque pour des bordures).

Lorsque vous tondez, assurez-vous de garder

suffisamment de distance entre le cordon de

coupe et le sol.

Avertissement : Soyez certain que

du cordon de coupe est alimenté

avant d’opérer le sécateur à gazon. As-

surez-vous que le moteur a atteint sa ple-

ine vitesse avant de tondre.

Avertissement : Utilisez seulement

un cordon de coupe de 0.065” (1.65 mm) de

diamètre. D’autres grosseurs de cordon de

coupe ne feront pas correctement dans la tête

de coupe et pourraient causer de sérieuses

blessures. Ne jamais utiliser d’autres matéri-

aux tels que fils, ficelle ou corde, parce qu’ils

peuvent casser durant la tonte et causer de

sérieuses blessures.

TONTE

Tenez le bas de la tête de coupe approxima-

tivement 3.25”(8 cm) cm au-dessus du sol et à

angle. Permettez seulement à la pointe du cor-

don de coupe de faire contact. Ne forcez pas le

cordon de coupe dans l’aire de travail.

TONTE DE BORDURE (Voir K)

Dévissez le bouton supérieur d’ajustement (3),

tournez la poignée principale et auxiliaire de 90

degrés, et resserrez le bouton. Ajustez l’angle

de la tête de coupe de façon à ce qu’elle soit

directement en ligne avec le manche (horizon-

tale). Mettez la roue sur le sol afin de commenc-

er la tonte en bordure, en utilisant les lignes

blanches de guidage pour indiquer la position

de coupe à la bordure de votre pelouse.

Lors de la tonte de bordure, permettez à la

pointe du cordon de coupe de faire contact. Ne

forcez pas le cordon de coupe. La roue empêche

l’unité de toucher le sol. Soyez extra vigilant

lorsque vous tondez en bordure car des objets

peuvent être jetés hors de la ligne de bordure.

SYSTÈME AUTOMATIQUE

D’ALIMENTATION DU CORDON DE COUPE

Lorsqu’initialement vous démarrez le sécateur,

une petite longueur de cordon de coupe est ali-

mentée vers l’extérieur.

Un bruit de « clappement » va être entendu

pour un court laps de temps. Cela est normal et

est causé par le cordon de coupe en train d’être

coupé par le coupeur de cordon de coupe.

Une fois que le cordon de coupe est coupé à la

bonne longueur, le bruit de clappement va ces-

ser et le moteur du sécateur va tourner à pleine

vitesse.

Pour donner plus de cordon de coupe, arrêtez

complètement le sécateur, puis redémarrez,

permettant au moteur d’atteindre sa pleine

vitesse. Répétez cela jusqu’à ce que vous en-

CTC-WG150-M-060418.indd 17 2006-4-20 14:40:11

Débroussailleuse F

1918

1918

tendiez le bruit de « clappement » du coup-

age du cordon de coupe. Ne répétez pas cette

procédure plus de 6 fois.

ALIMENTATION MANUELLE DU CORDON

DE COUPE (Voir L)

Pressez et relâchez le bouton d’alimentation

manuelle du cordon de coupe, tout en tirant

doucement sur le cordon de coupe jusqu’à ce

qu’il atteigne le coupeur de cordon de coupe.

Si le cordon de coupe dépasse le coupeur de

cordon de coupe, trop de cordon de coupe a

été sorti.

Si trop de ligne est débobiner, enlever le ca-

puchon de la bobine. Tenez la bobine d’une

main. Avec l’autre main enfoncer le bouton

d’alimentation de la ligne (16). Tourner la bo-

bine un peut et relâchez le bouton. La ligne

est maintenant plus courte. Répétez jusqu’à ce

que la ligne soit de la longueur désirée.

ENLÈVEMENT DU COUVERCLE

Appuyez et tenez les deux verrous (12) (Voir

M).

Enlevez le couvercle du support de la bobine.

Gardez le couvercle et le support de la bobine

libres de débris. Pour remettre le couvercle,

pressez-le fermement vers le support de la bo-

bine.

CHANGEMENT DE LA BOBINE DU COR-

DON DE COUPE

En premier enlevez le couvercle et retirez la

vieille bobine. Placez la nouvelle bobine dans

le couvercle et assurez-vous que la bobine

est enlignée avec les œillets du séca-

teur. Passez un cordon de coupe au travers de

l’œillet, puis répétez pour le deuxième cordon

de coupe. Libérez le cordon de coupe du serre-

cordon et passez-le au travers de l’oeillet.

Rattachez le couvercle.

Avertissement ! Prenez approximativement

16 pieds de cordon de coupe. Insérez 5/8” de

cordon de coupe dans les trous de la bo-

bine et enroulez le cordon de coupe dans

la direction des flèches indiquée sur le

dessus de la bobine. Votre sécateur est conçu

pour utiliser seulement un cordon de coupe ay-

ant un diamètre de 0.065”.

IMPORTANT - Toujours embobiner le cor-

don de coupe sur la section supérieure de

la bobine en premier lieu.

POUR EMBOBINER LE CORDON DE COUPE

MANUELLEMENT

Prenez approximativement 16 pieds (5 m) de

cordon de coupe et insérez 8/5” (15 mm) de

cordon de coupe dans un des trous situés à la

section supérieure de la bobine. Embobinez le

cordon de coupe dans la direction des flèches

situées sur le dessus de la bobine.

Laissez approximativement 4” (100 mm) de cor-

don de coupe et placez-le dans le serre-cordon.

Répétez pour la section inférieure de la bobine.

Assurez-vous que le cordon de coupe est bo-

biné avec soins sur la bobine. Un manque à

faire cela va altérer l’efficacité du fournisseur

automatique de cordon de coupe.

Ensuite installez la bobine tel que décrit

précédemment dans « Changement de la

bobine de cordon de coupe ».

ENTRETIEN

Après usage, déconnectez la machine de

l’alimentation et examinez-la afin de détermin-

er si elle a des dommages. Votre outil électrique

ne requiert pas de lubrification additionnelle

ou entretien. À l’intérieur de votre outil élec-

trique, il n’y a pas de pièces qui peuvent être

entretenues par l’usager. Les sécateurs élec-

triques devraient être réparés seulement par

un dépôt de service qualifié utilisant seulement

des pièces et accessoires recommandés par le

manufacturier.

Ne jamais utiliser d’eau ou des nettoyants chi-

miques pour nettoyer votre outil. Nettoyez à

propre avec un linge sec. Toujours entreposer

votre outil électrique dans un endroit sec hors

d’atteinte des enfants. Gardez les fentes de ven-

tilation du moteur propres. Gardez tous les con-

trôles de l’appareil libres de poussière. Si vous

voyez des étincelles au travers de fentes de

ventilation, cela est normal et n’endommagera

pas votre outil électrique.

CTC-WG150-M-060418.indd 18 2006-4-20 14:40:11

1918

Débroussailleuse F

1918

PROTECTION DE

L’ENVIRONNEMENT

Les déchets d’équipements électriques et élec-

troniques ne doivent pas être déposés avec les

ordures ménagères. Ils sont collectés pour être

recyclés dans des centres spécialisés. Consultez

les autorités locales ou votre revendeur pour

obtenir des renseignements sur l’organisation

de la collecte.

ÉNONCÉ DE GARANTIE

Satisfaction de garantie de 30 jours

Si pour quelque raison que ce soit vous

n’êtes pas satisfait de n’importe quel produit

WORX, vous pouvez retourner le produit avec

preuve d’achat en dedans de 30 jours pour un

remboursement complet.

Si votre produit WORX devient défectueux

suite à des matériaux fautifs ou main d’œuvre

fautive, en dedans de la période spécifiée de

garantie de ;

• 24 mois pour usage personnel et usage

commercial léger, à compter de la date

d’achat.

Nous garantissons de réparer ou remplacer

sans frais toutes pièces défectueuses, ainsi que

de réparer le produit sujet à un usage normal;

sans frais, ou à notre discrétion, remplacer

l’unité sans frais afin d’assurer le minimum

d’inconvénients au client. Votre garantie est

sujette aux conditions suivantes :

• Preuve de la date d’achat et un reçu valide

d’achat.

• Le produit n’a pas été utilisé à des fins autres

que celles pour lesquelles il a été conçu.

• Le produit n’a pas été utilisé à des fins

professionnelles.

• Des personnes non autorisées n’ont pas tenté

d’effectuer des réparations.

• Le produit n’a pas été utilisé à des fins de

location.

• Le produit n’a pas subi de dommage causé

par des substances ou objets étrangers, ou

accidents.

• Le dommage au produit n’est pas le résultat

d’y avoir posé des accessoires non approuvés.

Pour réclamer la garantie, il vous faudra

soumettre une preuve d’achat au vendeur ou

agent autorisé à effectuer les réparations.

Vous pouvez obtenir les coordonnées de votre

agent autorisé à effectuer des réparations, le

plus rapproché de vous, en nous contactant à :

Positec USA, Inc.

Charlotte, NC 28216

PHONE: 1-866-354-WORX (9679)

Cette garantie ne s’applique pas aux

accessoires.

Cette garantie s’applique seulement à l’acheteur

original et ne peut être transférée.

Toutes les réparations et outils de remplacement

seront couverts par la garantie limitée pour la

balance de la période de garantie, à compter de

la date d’achat original.

Toutes les réparations doivent utiliser des

pièces de rechange originales.

CTC-WG150-M-060418.indd 19 2006-4-20 14:40:12

Desmalezadora ES

2120

2120

DATOS TÉCNICOS

ACCESORIOS

Batería 18V - 1.7Ah Ni-Cd 1pc

Cargador de 1-Hora Voltios 120V~60Hz 1pc

Recomendamos que usted compre todos los accesorios en el mismo lugar donde adquirió la her-

ramienta. Use accesorios de buena calidad e identificados con una marca reconocida. Refiérase a

la sección “consejos de trabajo” de este manual o al empaque del accesorio para más detalles. El

personal de la tienda también puede ser de ayuda.

1. MANGO TRASERO

2. MANGO AUXILIAR

3. PERILLA SUPERIOR DE AJUSTE

4. PERILLA INFERIOR DE AJUSTE

5. LIBERADOR DEL MANGO

6. GUARDA PROTECTORA DE SEGURIDAD

7. GUARDA ESPACIADORA

8. RUEDA BORDEADORA

9. CUCHILLA DEL HILO

10. MANGO TELESCÓPICO

11. CUBIERTA DEL CABEZAL DE CORTE (Ver M)

12. PESTILLO PARA EXTRACCIÓN DE LA TAPA (Ver M)

13. BOBINA (Ver M)

14. CABEZAL DE CORTE (Ver M)

15. OJAL (Ver M)

16. BOTÓN DE ABASTECIMIENTO DEL HILO (Ver M)

17. PAQUETE DE BATERIAS

18. LENGÜETAS DE LIBERACIÓN DE LAS BATERIAS

19. CARGADOR

20. LUZ INDICADORA DE CARGA COMPLETA (VERDE)

21. LUZ INDICADORA DE CARGA (ROJA)

Modelo No. WG150

Voltaje nominal 18V

Velocidad nominal sin carga 8200min-1

Diámetro de corte 10”

Diámetro del hilo 0.065”

Peso de la máquina 6.8lbs

CTC-WG150-M-060418.indd 20 2006-4-20 14:40:13

2120

Desmalezadora ES

2120

INSTRUCCIONES DE SEGU-

RIDAD

¡ADVERTENCIA! Cuando se emplean

herramientas eléctricas para jardinería,

siempre deben seguirse ciertas pautas básicas

de seguridad a fin de reducir el riesgo de in-

cendio, descarga eléctrica o lesión seria, incluy-

endo las siguientes:

LEA TODAS LAS INSTRUCCIONES

1. PARA TODAS LAS HERRAMIENTAS DE

DOBLE AISLACIÓN

a) Piezas de repuesto.

Toda vez que efectúe un servicio técnico em-

plee piezas de repuesto idénticas.

b) Conexiones polarizadas de la herra-

mienta.

Para reducir el riesgo de descarga eléctrica,

esta herramienta posee un enchufe polar-

izado (un perno es más ancho que el otro)

y requerirá el uso de un cable prolongador

polarizado. El enchufe de la herramienta se

inserta en el cable prolongador polarizado

de un único modo. Si no encaja completa-

mente, invierta el enchufe. Si aún así no se

inserta, adquiera un prolongador polarizado

adecuado. Este tipo de prolongadores requi-

ere el uso de un tomacorriente polarizado.

El enchufe del prolongador se inserta en el

tomacorriente polarizado de un único modo.

Si no encaja completamente, invierta el en-

chufe. Si aún así no se inserta, acuda a un

electricista calificado para instalar el toma-

corriente apropiado. Bajo ningún concepto

cambie el enchufe del equipo ni el enchufe o

el receptáculo del prolongador.

2. PARA TODAS LAS HERRAMIENTAS

a) Evite ambientes peligrosos. No utilice

las herramientas en lugares húmedos o mo-

jados.

b) No trabaje bajo la lluvia.

c) Mantenga alejados a los niños. Todos

los visitantes deben mantenerse a distancia

del área de trabajo.

d) Vístase apropiadamente. No use ropas

sueltas o alhajas, ya que pueden quedar

atrapadas en las piezas móviles. Cuando se

trabaja al aire libre se recomienda el uso de

guantes de goma y calzado resistente. Em-

plee protección adecuada para contener el

cabello largo.

e) Utilice gafas de seguridad. Emplee siem-

pre máscara para la cara o máscara anti-pol-

vo en operaciones donde se emite mucho

polvo.

f) Utilice la herramienta correcta. Emplee

la herramienta únicamente para la finalidad

para la cual fue diseñada.

g) La protección de interruptores de cir-

cuito con polo a tierra (GFCI) debe ser

proporcionada en todos los circuitos o

tomacorrientes a ser empleados para

herramientas de jardinería. Se encuen-

tran disponibles receptáculos con protec-

ción incorporada GFCI que pueden utilizarse

para esta medida de seguridad.

h) ¡ADVERTENCIA! Para reducir el ries-

go de descarga eléctrica, utilice úni-

camente cables prolongadores diseñados

para uso al aire libre, del tipo SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A

o SJTOW-A.

i) ¡Cable prolongador! Cerciórese de que su

cable prolongador esté en buenas condicio-

nes. Asegúrese de utilizar un prolongador

lo suficientemente resistente como para

soportar la corriente que requiere su pro-

ducto. Un cable pequeño causará una caída

de corriente en la línea de voltaje, dando

por resultado recalentamiento y pérdida de

potencia. La Tabla 1 muestra el calibre cor-

recto a utilizar, dependiendo de la longitud

del cable y del amperaje indicado en la placa

de identificación. En caso de duda, utilice el

tamaño mayor siguiente. Cuanto menor es

el calibre, mayor es la capacidad del cable.

A fin de evitar la desconexión del cable de

la herramienta del prolongador durante el

funcionamiento:

i) Haga un nudo como se muestra en la Figura

2; ó

ii) Utilice una de las bandas de sujeción del en-

chufe-receptáculo o conectores descritos en

este manual.

CTC-WG150-M-060418.indd 21 2006-4-20 14:40:13

Desmalezadora ES

2322

2322

Tabla 1 - Calibre mínimo para los cables

prolongadores

Figura 2

Método para asegurar el cable prolonga-

dor

j) Evite el arranque accidental. No trans-

porte la herramienta enchufada con el dedo

en el interruptor. Cerciórese de que el inter-

ruptor esté apagado cuando enchufe la má-

quina.

k) No abuse del cable. Nunca transporte la

herramienta por el cable ni tire de éste para

desconectarla del tomacorriente. Proteja el

cable del calor, el aceite y los bordes agudos.

l) No toque las hojas o los bordes filosos

expuestos al tomar o sostener la herra-

mienta.

m) No fuerce la herramienta. Hará un trabajo

mejor y más seguro a la velocidad para la

cual fue diseñada.

n) No se extralimite. Manténgase firme y con

buen equilibrio en todo momento.

o) Permanezca alerta. Ponga siempre aten-

ción en lo que está haciendo. Utilice el sen-

tido común. No opere la herramienta cuando

esté cansado.

p) Desconecte la herramienta. Cuando no

se encuentre en uso, antes de hacer manten-

imiento o al cambiar accesorios tales como

hojas de corte o similares, desenchufe la her-

ramienta del tomacorriente.

q) Guarde las herramientas que no usa en

lugares cerrados. Cuando no se encuentran

en uso, las herramientas deben guardarse en

un lugar seco, elevado o cerrado con llave, le-

jos del alcance de los niños.

r) Mantenga la herramienta con cuidado.

Conserve los bordes cortantes limpios y bien

afilados, a fin de obtener el mejor rendimien-

to y reducir los riegos de lesiones. Siga las in-

strucciones para la lubricación y el cambio de

accesorios. Examine periódicamente el cable

de la herramienta y si está dañado hágalo

reparar por un agente autorizado. Examine

periódicamente los prolongadores y sustitúy-

alos si están dañados. Mantenga los mangos

secos, limpios y libres de aceite y grasa.

s) Verifique las piezas dañadas. Las guar-

das protectoras u otras partes dañadas de-

ben verificarse cuidadosamente antes de

cualquier uso futuro de la herramienta, a fin

de determinar si funcionarán correctamente

y realizarán la función prevista. Compruebe

que las piezas móviles se encuentren alinea-

das y correctamente ajustadas, que no haya

rotura de piezas, de montaje o cualquier otra

condición que pueda afectar su funciona-

miento. Una guarda protectora u otra pieza

que se encuentre dañada debe ser reparada o

sustituida correctamente en un centro de ser-

vicio autorizado, a menos que en este manual

de instrucciones se indique lo contrario.

3. BORDEADORAS

a) Mantenga la guardas protectoras en su

lugar y en condiciones de funcionamien-

to.

b) Mantenga manos y pies lejos del área

de corte.

Voltaje Longitud total del cable en

metros

120V 25 50 100 150

240V 50 100 200 300

Amperaje

Mayor de - No

Mayor de AWG

0-6 18 16 16 12

6-10 18 16 14 12

10-12 16 16 16 12

12-16 14 12 No recomen-

dado

NOTA-Sólo las partes aplicables de la Tabla deben ser

tenidas en cuenta. Por ejemplo, para un producto de

120 V no se necesita tener en cuenta lo especificado

para 240 V.

Cable dela herramienta

(A) ate los cables

como se muestra

(B) conecte el en-

chufe y el receptá-

culo

Cord set

CTC-WG150-M-060418.indd 22 2006-4-20 14:40:14

2322

Desmalezadora ES

2322

INSTRUCCIONES ADICIONA-

LES DE SEGURIDAD PARA

BORDEADORA DE CÉSPED A

BATERÍAS

a) No cargue el artefacto en la lluvia, o en

lugares húmedos.

b) No use artefactos a batería bajo la lluvia.

e) Saque o desconecte la batería antes de repa-

rar, limpiar o remover material del artefacto

de j ardinería.

d) Use únicamente el siguiente tipo y tamaño

de baterías: BYD 1.2V

e) No tire las baterías al fuego. Pueden llegar

a explotar. Consulte los códigos locales

para obtener instrucciones especiales de

desecho.

f) No abra ni mutile las baterías. El electrolito

que se puede liberar es corrosivo y puede

provocar daños a los ojos o la piel. Puede

ser tóxico si se traga.

g) Tenga cuidado al manipular la batería para

no hacer un cortocircuito con materiales

conductores como anillos, brazaletes y

llaves. La batería o el conductor pueden re-

calentarse y causar quemaduras.

h) Saque o desconecte la batería antes de repa-

rar, limpiar o remover material del artefacto

de j ardinería.

Conserve estas instrucciones.

SÍMBOLOS

INSTRUCCIONES DE FUNC-

IONAMIENTO

1. MONTAJE DEL MANGO PRINCIPAL Y

EL MANGO TELESCÓPICO (Véase A)

Afloje la perilla superior de traba (3) en sentido

horario.

Inserte el mango telescópico dentro del mango

principal hasta escuchar un “click” (Véase A).

Ajuste la perilla superior de traba en sentido anti-

horario.

Lea el manual

Advertencia

Emplee protección ocular

Emplee protección auditiva

No exponer a la lluvia ni al agua

No arrojar al fuego

No arroje las baterías. Devuelva las

baterías agotadas para su recolec-

ción local o llévelas a algún centro

de reciclado.

Para evitar el riesgo de descarga

eléctrica, no utilice en ambientes

húmedos o mojados.

Mantenga a todas las demás perso-

nas, incluyendo niños, animales y

visitantes a 50 ft de la zona de peligro.

Detenga inmediatamente la bordea-

dora si alguien se le aproxima.

CTC-WG150-M-060418.indd 23 2006-4-20 14:40:15

Desmalezadora ES

2524

2524

2. CONEXIÓN DE LA GUARDA DE SEGU-

RIDAD

Deslice la guarda de seguridad sobre el cabezal

de corte empleando las ranuras del cabezal (Vé-

ase B).

Ajuste la guarda de seguridad con el tornillo

suministrado, localizado en el interior de la guar-

da.

3. CONEXIÓN DE LA GUARDA ESPACIA-

DORA

Coloque la guarda espaciadora dentro del ca-

bezal de corte (Véase C).

Cuando no se necesite, gire la guarda espacia-

dora por debajo de la guarda de seguridad y

engánchela en los lugares correspondientes.

INSTRUCCIONES DE FUNC-

IONAMIENTO

NOTA: Antes de usar la herramienta, lea

detenidamente el manual de instrucciones.

1. CARGA DEL PACK DE BATERÍA

Advertencia: Tanto el cargador como el

pack de batería están diseñados para op-

erar conjuntamente, de modo que no debe utili-

zarse ningún otro dispositivo. Nunca inserte ob-

jetos metálicos en las conexiones del cargador o

del pack de batería, pues incurriría en peligro de

avería eléctrica.

2. ANTES DE USAR SU DESMALEZADORA

INHALÁMBRICA

El pack de batería se encuentra DESCARGADO,

de modo que Ud. debe cargarlo por primera y

única vez antes de su uso. El mismo no se car-

gará completamente hasta que el ciclo carga/

descarga se haya completado varias veces, car-

gando y trabajando con su desmalezadora en

forma sucesiva. Luego de este proceso, el ren-

dimiento de la batería mejorará notablemente.

3. CÓMO CARGAR EL PACK DE BATERÍA

Conecte el cargador al tomacorriente y se en-

cenderá la luz verde (20) . Luego inserte

completamente el pack de batería en el cargador

para efectuar las conexiones y se encenderá la

luz roja (21) indicando que la carga ha comen-

zado. Una batería descargada a temperatura

ambiente normal demorará aproximadamente

1 hora para cargarse totalmente. Duracion de la

recarga de la bateria puede variar de acuerdo a

la temperatura ambiental y las condiciones de

la bateria. Cuando la carga se haya completado,

se encenderá la luz verde (20) para indicar la fi-

nalización de la carga . (Véase D)

Nota: verde = encendido,

rojo = cargando,

Pack de batería insertado + verde = carga

completada

El pack de batería se puede entonces extraer para

ser usado en su taladro. El circuito del timer del

cargador y el dispositivo de seguridad de corte

de temperatura del pack de batería evitan la so-

brecarga del pack de batería.

Advertencia: Después de un uso pro-

longado la batería se recalentará; déjela

enfriar durante 1 hora antes de recargarla.

4. EXTRACCIÓN O INSTALACIÓN DEL

PACK DE BATERÍA

Localice las piezas de sujeción al costado del

pack de batería y presione ambos lados para

liberar el pack de la desmalezadora. Extraiga el

pack de la desmalezadora (Véase E). Luego de la

recarga, inserte el pack de batería en el compar-

timiento correspondiente de la desmalezadora.

Basta con empujarlo suavemente y hacer una

ligera presión.

5. INTERRUPTOR DE SEGURIDAD DE EN-

CENDIDO/APAGADO

Su interruptor se encuentra trabado para preve-

nir el arranque accidental. Presione el botón de

traba (B), luego el botón de encendido/apagado

(A) y suelte el botón de traba (B). Su interruptor

se encuentra ahora en posición de encendido.

Para apagar la herramienta simplemente suelte

el interruptor de encendido/apagado (Véase F).

6. AJUSTE DE LA ALTURA (véase G)

Desatornille la perilla inferior de ajuste (4) y ex-

tienda el mango telescópico, luego vuelva a aju-

star.

7. ROTACIÓN DEL MANGO PRINCIPAL

(véase H)

Desatornille la perilla superior de ajuste (3), gire

el mango principal 90 grados a la derecha, luego

vuelva a ajustar.

8. AJUSTE DEL MANGO AUXILIAR

Tire de la palanca de liberación del mango (5),

CTC-WG150-M-060418.indd 24 2006-4-20 14:40:16

2524

Desmalezadora ES

2524

gire el mango auxiliar a la posición deseada y

suelte (Véase I).

9.AJUSTE DEL ÁNGULO DEL CABEZAL DE

CORTE

Sujete el cabezal de corte con una mano y el man-

go telescópico con la otra. Modifique el ángulo

aplicando la fuerza adecuada. El mecanismo de

trinquete sonará con un fuerte “click”, lo cual es

normal y no implica defecto alguno (Véase J).

FUNCIONAMIENTO

Advertencia: Siempre use protección

ocular y ropa resistente a fin de evitar gol-

pes de piedras o deshechos que podrían cau-

sarle lesión ocular u otras heridas serias. Uti-

lice ambas manos para manejar la bordeadora

y mantenga la unidad por debajo del nivel de la

cintura. Trabaje únicamente de derecha a izqui-

erda para asegurarse de que los deshechos son

arrojados lejos de Ud. Para un desmalezado y

bordeado óptimos sin perder su comodidad,

mantenga el cabezal de corte paralelo al suelo

cuando efectúe desmalezado (perpendicular en

operación de bordeado). Durante el desmaleza-

do, asegúrese de mantener suficiente distancia

entre el hilo de corte y el suelo.

Advertencia: Asegúrese de que haya

abastecimiento de los dos hilos an-

tes del funcionamiento. Cerciórese de que

el motor se encuentre a máxima veloci-

dad durante el desmalezado.

Advertencia: Emplee únicamente hilo

de corte de 0.065” de diámetro. Otros

tamaños no serán abastecidos apropiada-

mente en el cabezal de corte y podrían causar

lesiones serias. Nunca emplee otros materiales

tales como alambre, cordón o soga, ya que po-

drían romperse durante la operación de corte y

causar lesiones serias.

DESMALEZADO

Sostenga la parte inferior del cabezal de corte

en ángulo y a unos 3.25” cm por encima del

suelo. Permita que sólo el extremo del hilo

haga contacto. No fuerce el hilo de corte en el

área de trabajo.

BORDEADO (Véase K)

Desatornille la perilla superior del ajuste (3),

gire 90º los mangos principal y auxiliar, y vuel-

va a atornillar la perilla. Ajuste el ángulo del

cabezal de corte de modo que quede en línea

recta con el mango telescópico (horizontal).

Coloque la rueda sobre el suelo para comen-

zar el bordeado, empleando las guías blancas

del hilo para indicar la posición de corte en el

borde del césped.

Mientras esté bordeando, permita que el extre-

mo del hilo haga contacto. No fuerce el hilo. La

rueda ayuda a proteger la unidad del contacto

con el suelo. Tome mayores precauciones cu-

ando se encuentre en operación de bordeado,

ya que ciertos objetos podrían ser arrojados

desde el hilo de corte.

SISTEMA AUTOMÁTICO DE ABASTEC-

IMIENTO DEL HILO

Cuando se enciende la cortadora se abastece

una pequeña longitud de hilo.

Se escuchará un golpeteo durante unos segun-

dos. Esto es normal y se produce cuando la

cuchilla corta el hilo. Una vez que el hilo ha sido

cortado a la longitud correcta, el golpeteo se

detendrá y el motor de la bordeadora alcanzará

la velocidad máxima.

Para abastecer mayor longitud de hilo, deten-

ga completamente la máquina y luego vuelva

a arrancarla, dejando que el motor alcance la

máxima velocidad. Reitere esta operación has-

ta escuchar el golpeteo producido por el corte

del hilo (No repita este procedimiento más de

6 veces).

ABASTECIMIENTO MANUAL DEL HILO

(Véase L)

Presione y afloje el botón de abastecimiento

manual de hilo (16) mientras tira suavemente

de los hilos hasta que estos lleguen a la cuchil-

la.

Si el hilo se extiende más allá de la cuchilla, se

ha suministrado demasiado.

Si se desenrolla demasiado hilo, quite el car-

rete y vuelva a enrollarlo. Con una mano, rote

el carrete en sentido contra horario hasta que

se detenga. Sostenga el carrete en su lugar.

Con la otra mano, presione completamente el

CTC-WG150-M-060418.indd 25 2006-4-20 14:40:17

Desmalezadora ES

2726

2726

botón de liberación del hilo (16). Siga rotando

el carrete un poco, luego suelte el botón de

liberación del hilo. El hilo quedará mas corto.

Repita estos pasos hasta que el hilo tenga el

largo deseado.

REMOCIÓN DE LA TAPA

Presione y sostenga los dos pestillos (12) (Vé-

ase M).

Retire la tapa del soporte de la bobina. Man-

tenga la tapa y el soporte de la bobina libres de

deshechos.

Para volver a colocar la tapa presione firme-

mente en dirección al soporte de la bobina.

Verifique que la tapa quede correctamente in-

stalada, tratando de retirarla sin presionar los

dos pestillos.

CAMBIO DE LA BOBINA DE HILO

Primeramente saque la tapa y retire la bobina

vieja.

Coloque la bobina nueva dentro de la tapa,

asegurándose de alinear la bobina con los

ojales de la bordeadora. Abastezca hilo a

través del ojal y luego repita el procedimiento

con el segundo hilo.

Reinstale la tapa.

¡Advertencia! Su cortadora está dis-

eñada para el empleo de hilos de un diá-

metro máximo de 0.065”. Emplee hilo de nylon

únicamente.

IMPORTANTE - IMPORTANTE - Siempre

enrolle 4”(100mm) el hilo comenzando

por la parte superior de la bobina.

PARA ENROLLAR MANUALMENTE EL

HILO

Tome aproximadamente 5 metros de hilo e in-

serte 15 mm dentro de uno de los orificios de la

parte superior de la bobina. Enrolle el hilo en la

dirección de las flechas sobre la parte superior

de la bobina.

Deje aproximadamente 100 mm de hilo sin en-

rollar y colóquelos en el taco. Repita el proced-

imiento con la parte inferior de la bobina.

Debe ponerse especial cuidado en asegurarse

de que el hilo esté prolijamente enrollado alre-

dedor de la bobina. De lo contrario, se deterio-

rará la eficiencia del abastecimiento automático

de hilo.

Luego instale la bobina tal como se describe

más arriba en “Cambio de la bobina de

hilo”.

MANTENIMIENTO

Luego del uso, desconecte la máquina del

tomacorriente y verifique si hay daños. Su her-

ramienta eléctrica no requiere de lubricación ni

mantenimiento adicional. No posee piezas en

su interior que puedan ser reparadas por el us-

uario. Las cortadoras eléctricas deben ser repa-

radas exclusivamente por personal autorizado.

Utilice repuestos y accesorios recomendados

únicamente por el fabricante.

Nunca emplee agua o productos químicos para

limpiar su herramienta. Use simplemente un

paño seco. Guarde siempre su herramienta en

un lugar seco y fuera del alcance de los niños.

Mantenga limpias las ranuras de ventilación

del motor. Mantenga todos los controles de

funcionamiento libres de polvo. La observa-

ción de chispas que destellan bajo las ranuras

de ventilación indica operación normal que no

dañará su herramienta.

DECLARACIÓN DE

GARANTÍA

Garantía de Satisfacción por 30 DÍAS

Si por algún motivo Ud. no queda satisfecho

con cualquiera de los productos WORX, puede

solicitar el reembolso de su dinero devolviendo

el producto conjuntamente con su factura de

compra dentro de los 30 días.

Si su producto WORX presenta algún defecto

debido a fallas en sus materiales o mano

de obra dentro de un período de garantía

especificado en:

• 24 meses para uso en bricolaje o uso comercial

ligero, a partir de la fecha de compra.

Garantizamos la sustitución libre de cargo de

todas las partes defectuosas, la reparación

de los productos afectados por el desgaste

y deterioro normal, o a nuestro criterio, el

reemplazo de la unidad sin cargo alguno a fin

CTC-WG150-M-060418.indd 26 2006-4-20 14:40:17

2726

Desmalezadora ES

2726

de asegurar la mínima inconveniencia para el

cliente. Su garantía está sujeta a las siguientes

condiciones:

• Se presenta comprobante de la fecha de

compra y un recibo válido.

• El producto no ha sido maltratado.

• El producto no ha sido usado con fines

profesionales.

• Personas no autorizadas no han intentado

efectuar reparaciones.

• El producto no ha sido arrendado.

• El producto no ha estado sujeto a daños

causados por objetos extraños, sustancias o

accidentes.

• El daño no es resultado de la instalación de

accesorios no aprobados.

Para efectuar los reclamos pertinentes, Ud.

deberá remitir la factura de compra al vendedor

o a un centro de servicio autorizado.

Puede consultar el centro de servicio autorizado

más cercano contactándonos en:

Positec USA, Inc.

Charlotte, NC 28216

PHONE: 1-866-354-WORX (9679)

Esta garantía no es aplicable a los accesorios.

Esta garantía es aplicable sólo al comprador

original y no puede ser transferida.

Todas las reparaciones y herramientas de

repuesto serán cubiertas por la garantía

limitada por el resto del período de garantía

desde la fecha original de compra.

En todas las reparaciones deben emplearse

piezas de repuesto originales.

CTC-WG150-M-060418.indd 27 2006-4-20 14:40:18

Designed in Italy. Made in China

Conçu en Italie. Fabriqué en Chine

Diseñado en Italia. Fabricado en China

CTC-WG150-M-060418.indd 28 2006-4-20 14:40:18
