POWER AMPLIFIER

取扱説明書

POWER AMPLIFIER

PROTECTION

POWER

POWER

ON OFF SIGNAL CLIP

CHANNEL A

SIGNAL CLIP

CHANNEL B

00

40

30

25

20 15

10

6

3

000

40

30

25

20 15

10

6

3

0

このたびは、ヤマハ・パワーアンプA350、A250、A150シリーズをお買い求めいただきま

して、誠にありがとうございます。

このオーディオ・アンプ・シリーズは、ヤマハの誇る精密な回路設計技術を駆使しPA機器

の豊富な実績と経験をベースに開発した、ハイパワー、ハイクオリティかつ、高信頼性、

高安定性を持ったパワーアンプで、優れた音響性能が得られます。

A350/A250/A150シリーズの主な特長

・ バランス型XLRタイプコネクター、バランス型フォンジャック、およびバリア・スト

リップの3種類の入力端子と、5方向バインディング・ポストとバリヤ・ストリップの

2種類の出力端子とを備えていますので、設備を始め幅広い用途にお使いいただけま

す。

・ チャンネルAとBが独立して駆動するSTEREOモードの他に、1台のモノアンプとしてハ

イパワーを発揮する、BRIDGEモードがあります。

・ 各チャンネルごとにSIGNALインジケーターとCLIPインジケーターがあります。

・ パワーオン/オフ時の保護回路、出力ミュート回路、DC検出回路、ヒートシンクの過熱

など、様々なプロテクションシステムの状況を示すPROTECTIONインジケーターがあ

ります。

・ ツインの2段速, 低ノイズのファンが、過酷な状況でも高い安定性を約束します。

この取扱説明書は、A350、A250、A150の3モデル共通の説明書です。パワーアンプの性能

をフルに発揮させると共に、末永くご愛用いただくために、ご使用の前にこの取扱説明書

をよくお読みください。

はじめに

目次

ご使用上の注意 ................................................................. 1

各部の名称と機能 ............................................................. 2

フロントパネル .............................................................. 2

リヤパネル ..................................................................... 3

STEREOモードとBRIDGEモード .................................4

スピーカー・インピーダンス ........................................4

スピーカー配線 ................................................................. 5

移動用ケースのマウント ................................................ 6

故障かな？と思ったら ......................................................6

仕様 ................................................................................... 7

一般仕様 A350, A250, A150 ..........................................7

ブロック図 ..................................................................... 8

寸法図 ............................................................................... 9

特性図 ............................................................................... 9

1

◆ 設置場所について

次のような場所でご使用になりますと、故障の原因とな

りますのでご注意ください。

・直射日光の当たる場所や、暖房器具のそばなど。

・温度の特に低い場所、または高い場所。

・湿気やホコリの多い場所。

・振動の多い場所。

◆ アンプの放熱対策について

本機には、強制空冷用のファンが装備されていますが、

設置場所には通風性のよい場所を選び、特に本機上部、

前部、後部はぶさがないようにしてください。

◆ 無理な力を加えない

スイッチやツマミ類に無理な力を加えることは避けてく

ださい。

◆ 電源について

・本機は日本国内仕様です。必ず、AC100V（50Hzまた

は60Hz）の電源コンセントに接続してください。

AC100V以外の電源では絶対にご使用にならないでく

ださい。

・ 本機は大出力時には大電力を消費しますので、コンセ

ントの電源容量にご注意ください。9ページに出力電

力対消費電力のグラフが記載されています。

・電源プラグをコンセントから抜くときは、コード部分

の断線やショートを防ぐため、コードを引っ張らない

で必ずプラグ側を持って引き抜いてください。

・長時間ご使用にならないときは、電源コードのプラグ

を電源コンセントから外してください。

◆ 電源を切る時は

電源を切る時は、まず先に本機のパワースイッチを切

り、次にミキサー、プリアンプ等の電源を切ってくださ

い。ミキサー、プリアンプ等には電源OFF時に雑音の出

るものがあります。

◆ 接続について

接続は、各機器の電源スイッチをOFFにしてから行なっ

てください。

◆ セットの移動について

セットの移動は、接続コードのショートや断線を防ぐた

め接続コードを取り外してから行なってください。

◆ ケースを開けない

故障や感電の原因となりますので、ケースを開けたり改

造しないようにしてください。

◆ 外装のお手入れについて

外装をベンジンやシンナーなどの揮発油で拭いたり、近

くでエアゾールタイプのスプレーを散布しないでくださ

い。

外装のお手入れの際は、必ず柔らかい布で乾拭きしてく

ださい。

◆ 落雷に対する注意

落雷の恐れがあるときは、早めにコンセントから電源プ

ラグを抜き取ってください。

◆ 保証書の手続きを

お買求めいただきました際、購入点で必ず保証書の手続

きを行なってください。保証書に販売店印、購入年月日

の記入がありませんと、保証期間中でもサービスが有償

となることがあります。

◆ 保管してください

この取扱説明書をお読みになった後は、保証書とともに

大切に保管してください。

ご使用上の注意

2

各部の名称と機能

① POWERスイッチ／インジケーター

② PROTECTIONインジケーター

プロテクション（保護）回路が動作していることを知ら

せます。この間はアンプとスピーカーシステムとが切り

離された状態になって、スピーカーから音は出ません。

保護回路が作動するのは、アンプ出力端子にDC電圧が

入力されている場合や過熱状態などです。原因が取り除

かれれば自動的に正常動作となり、インジケーターの点

灯が消えます。また、電源を入れてからアンプが機能し

はじめるまでの約6秒間も保護回路がはたらき、インジ

ケーターが点灯しますが、この期間を過ぎると自動的に

正常動作に入ります。

③ SIGNALインジケーター

出力レベルが2Vrmsを超えると、インジケーターが緑色

に点灯します。（8Ω負荷時1/2W、4Ω負荷時1W以上で

点灯します。）

SIGNALインジケーターの点灯は、信号が入力されてい

ることを示します。

④ CLIPインジケーター

出力の歪率が約1%を超えると、インジケーターが赤く点

灯し、アンプに過大入力が加わり、クリップしているこ

とを示します。

⑤ アッテネーター

入力感度を調整する、41ポジションのコントローラーで

す。

最低0dBから最高 ∞dBの範囲で減衰量が得られるクリッ

クストップ方式です。

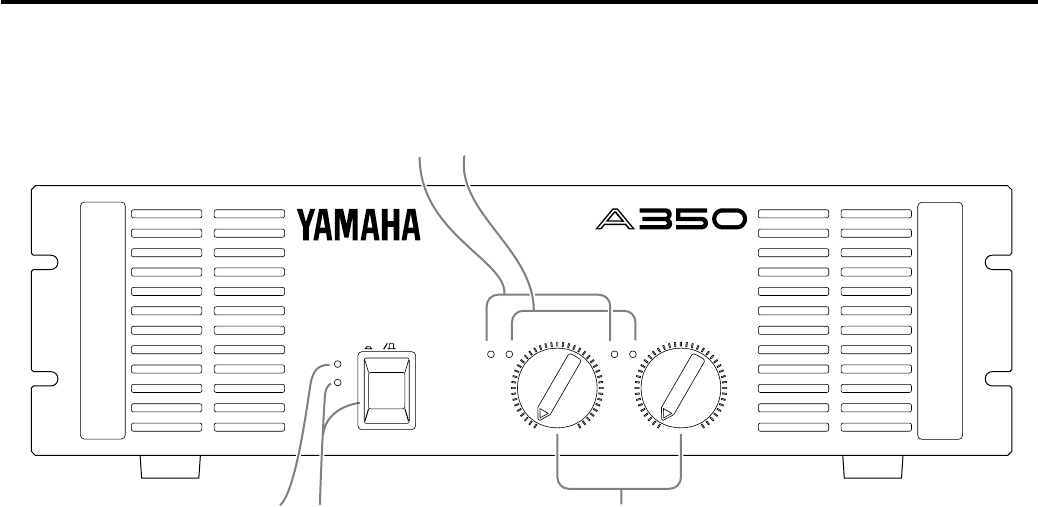

■ フロントパネル

5

1

2

3

POWER AMPLIFIER

PROTECTION

POWER

POWER

ON OFF SIGNAL CLIP

CHANNEL A

SIGNAL CLIP

CHANNEL B

00

40

30

25

20 15

10

6

3

000

40

30

25

20 15

10

6

3

0

4

3

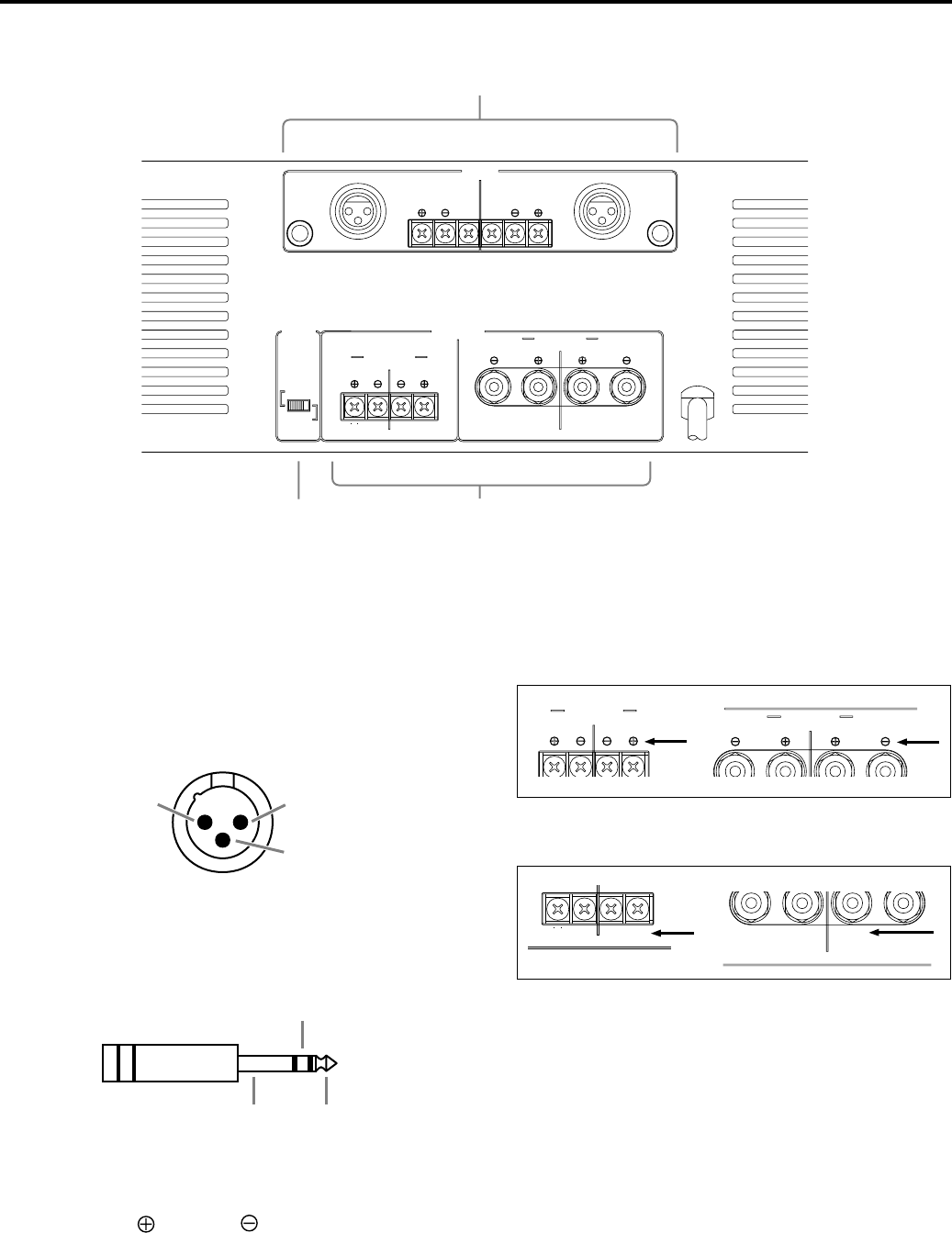

■ リヤパネル

① INPUT端子（CHANNEL A, B）

CHANNEL A, B ともに3種類のバランス型端子がありま

す。

BRIDGEモードのときの入力端子はCHANNEL Aです。

・XLR3-31タイプ コネクター

極性は次のとおりです（IEC 268）。

1：シールド, 2：ホット, 3：コールド

1

23

コールド

グランドホット

・フォンジャック

極性は次のとおりです。

T：ホット（＋）, R：コールド（−）, S：グランド

コールド

グランド ホット

・バリヤ・ストリップ タイプ コネクター

極性は次のとおりです。

G：グランド, ：ホット, ：コールド

② SPEAKER端子

2種類の出力端子があります。

それぞれモードの極性を下図に示します。

・STEREOモードの極性

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

SPEAKER B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

・BRIDGEモードの極性

(–) (+)

8-16Ω(BRIDGE)

(–) (+)

8-16Ω(BRIDGE)

接続できるスピーカーシステムの最小インピーダンス

は、4ページの「スピーカー・インピーダンス」に記載

されています。

③ MODE切り換えスイッチ

STEREOまたはBRIDGEモードの切り換えスイッチで

す。

(–) (+)

(–) (+)

INPUT

CHANNEL B CHANNEL A

GG

(BRIDGE)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

1

32

4

■ STEREOモードとBRIDGEモード

STEREOモードではチャンネルAとBが別個に作動しま

す（一般的なステレオアンプとなります）。チャンネル

Aの入力信号がチャンネルAのパワーアンプに入り、

チャンネルBの入力信号がチャンネルBのパワーアンプに

入ります。

■ スピーカー・インピーダンス

A350/A250/A150にはSTEREO/BRIDGEの2つのモードが

あり、さらにスピーカーシステムの並列接続ができるた

め、それらの組み合わせによってそれぞれ最小の負荷

（＝スピーカー）インピーダンスは異なります。

スピーカー・インピーダンスが指定の値より小さくなら

ないよう注意してください。

BRIDGEモードではチャンネルAとBが同時に作動し、1

台のモノアンプとして機能します。

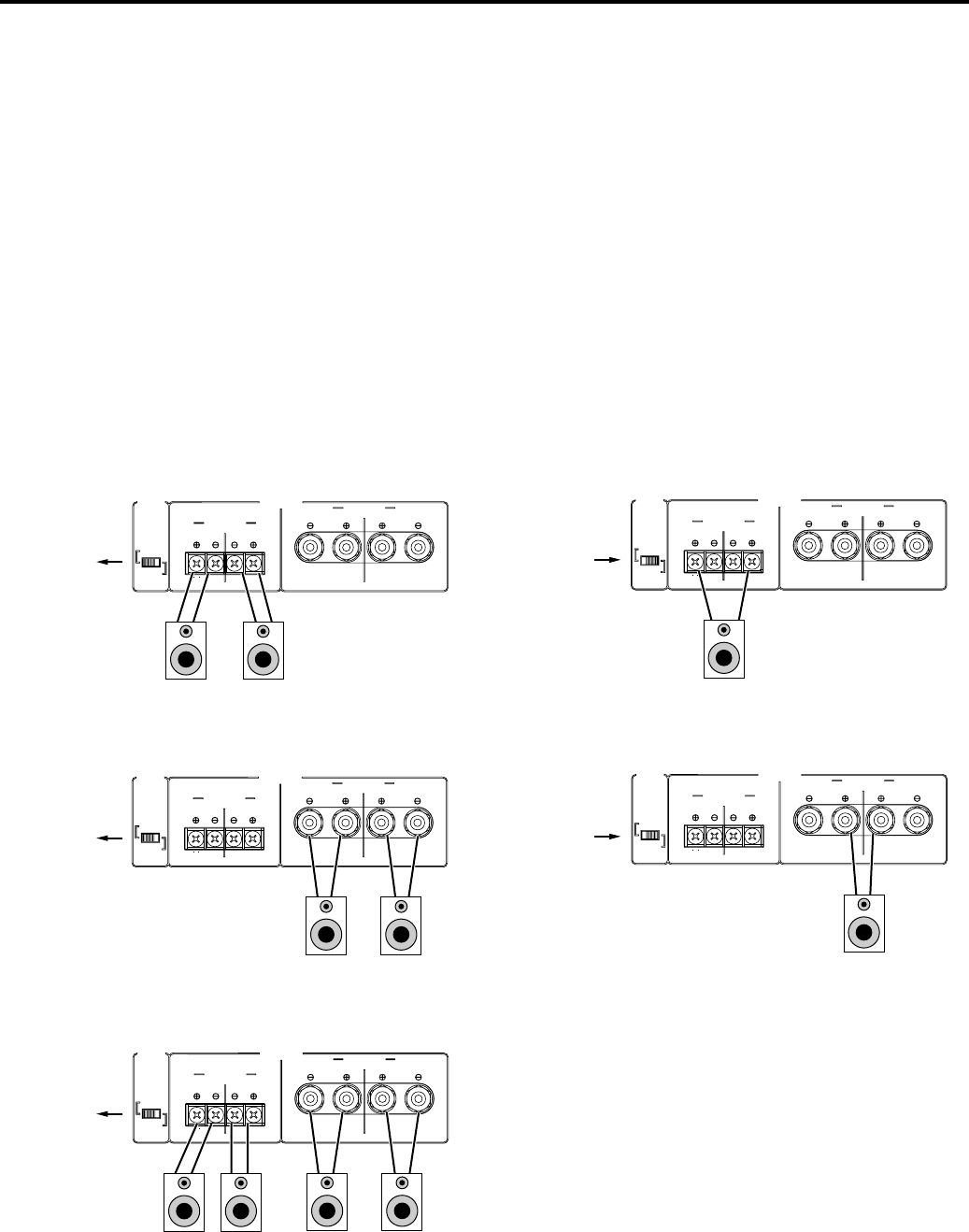

下にSTEREOモード、BRIDGEモードおよびSTEREO

モードの並列接続でのスピーカーシステムの接続例と最

小インピーダンスを示します。

STEREOモードでの接続

(–) (+)

(–) (+)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

–+

–+

(–) (+)

(–) (+)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

+–

+–

最小4Ω   最小4Ω

スピーカーシステム

(–) (+)

(–) (+)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

–+

–+

+–

+–

STEREOに設定

STEREOに設定

STEREOに設定

最小4Ω   最小4Ω

スピーカーシステム

最小8Ω 最小8Ω

スピーカーシステム

最小8Ω   最小8Ω

スピーカーシステム

BRIDGEモードでの接続

(–) (+)

(–) (+)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

+–

(–) (+)

(–) (+)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

+–

BRIDGEに設定

BRIDGEに設定

最小8Ω

スピーカーシステム

最小8Ω

スピーカーシステム

5

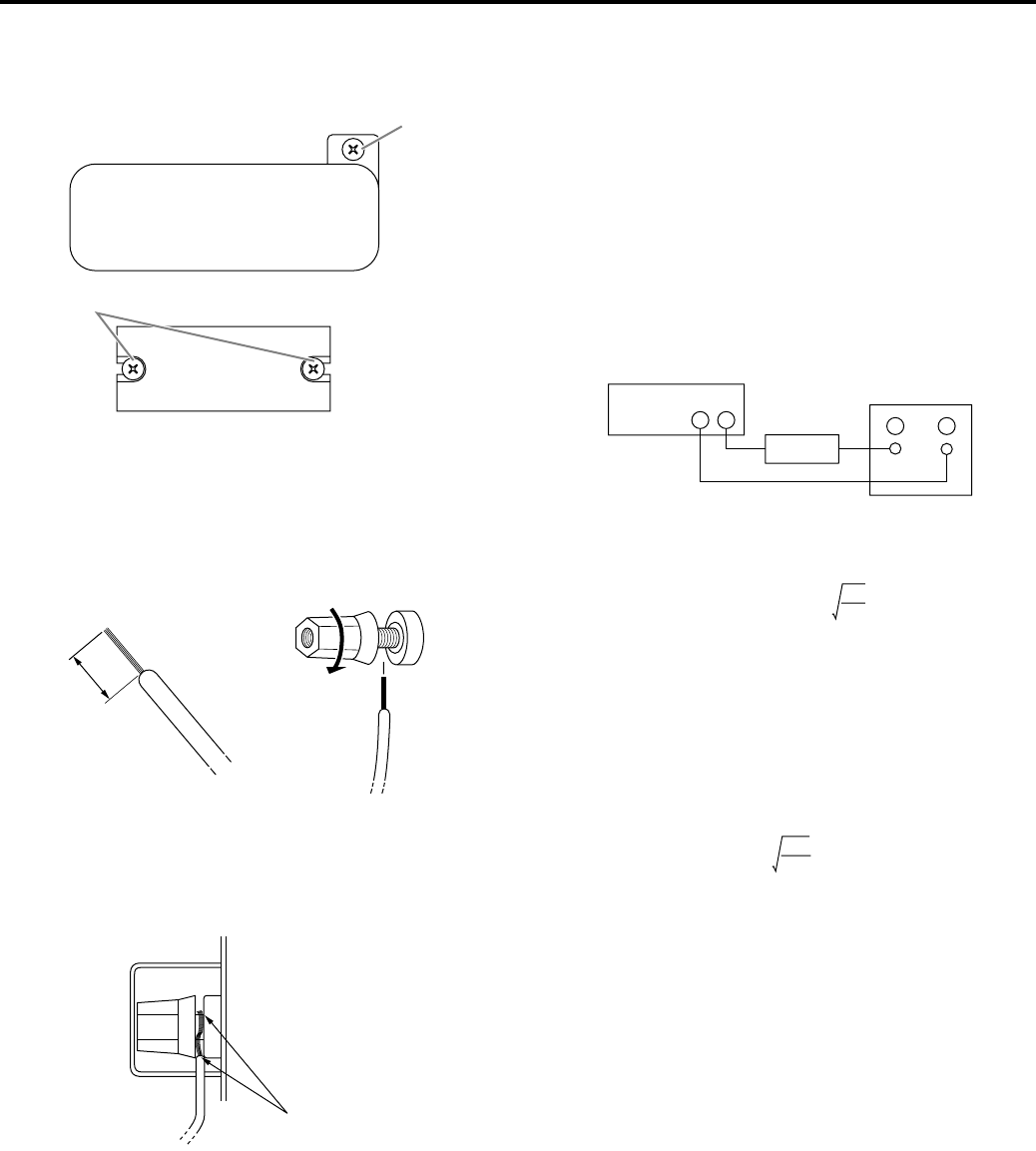

1. 電源スイッチをOFFにします。

2. カバー取付用ネジを外し、保護カバーを外します。

取付用ネジ

取付用ネジ

3. スピーカー線材の先端10mmの被覆を外し、スピー

カー端子の穴に通すなどして、締め付けます。

スピーカーの極性は3ページを参照してください。

10 mm

この際、下図のように裸線がシャーシに当たらないよう

十分にご注意ください。

シャーシに

当たらないこと

4. カバーを元の位置に取り付けます。

・ スピーカーヒューズ

A350ではステレオ動作時350W＋350W（8Ω）、モノラ

ル時1000W（8Ω）、A250ではステレオ動作時250W＋

250W（8Ω）、モノラル時700W（8Ω）、A150ではス

テレオ動作時150W＋150W（8Ω）、モノラル時420W

（8Ω）の大出力が得られますので、充分な許容入力を

持つスピーカーシステムをご使用ください。

ご使用になるスピーカーシステムの許容入力がパワーア

ンプの定格出力値より小さな場合は、スピーカーとアン

プ間に直列にヒューズを接続すると、スピーカーを保護

することができます。（下図参照）

_+ _

+

パワーアンプ スピーカーシステム

ヒューズ

下の式を用いて、各スピーカーに応じたヒューズの容量

の目安を求めることができます。

Po = I R → I = Po

R

2

Po［W］ ： スピーカーの連続許容入力（ノイズま

たはRMS）

R［Ω］ ： スピーカーの公称インピーダンス

I［A］ ： 必要なヒューズの容量

例）スピーカーの連続許容入力：100［W］

スピーカーのインピーダンス：8［Ω］

I = 100

8=3.5

上の計算から、必要なヒューズの容量は3.5［A］となり

ます。

・スピーカーケーブル

スピーカーケーブルを長く引き廻す場合は、ダンピング

ファクターの劣化やケーブル内でのパワーロスを防ぐた

め、できるだけ太い線材のケーブルをご使用ください。

本機のスピーカーターミナルは、極太ケーブルの使用に

も対応しております。

スピーカー配線

6

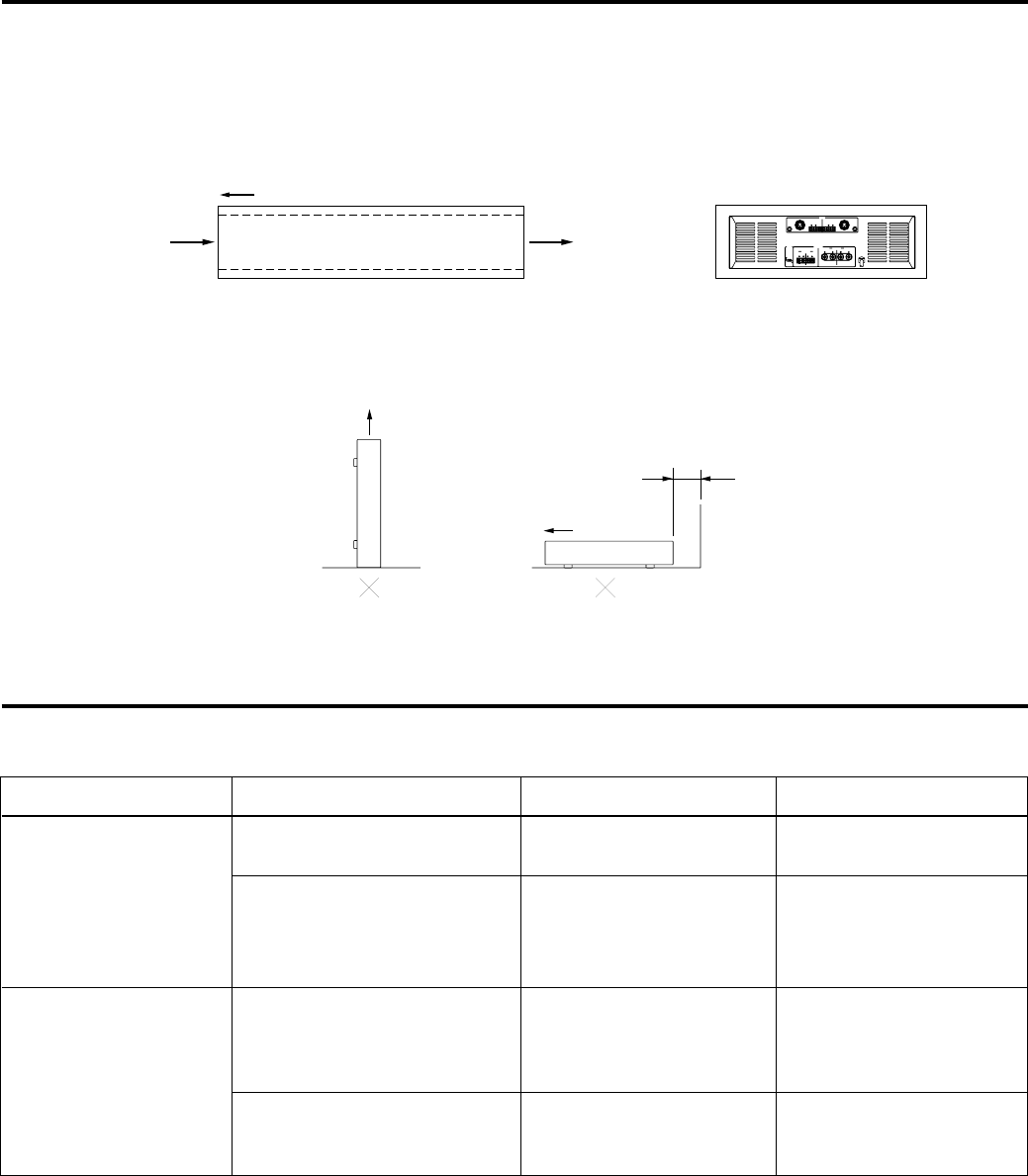

■ 移動用ケースのマウント

1. 本機は前面吸気・後面排気による強制冷却方式になっておりますので、移動用ケース（ポータブルラック）に1台のみ

収納する場合は、ラック後面を全面開放してください。

フロント側

吸気 排気

全面解放

ラック後面ラック側面

(–) (+)

(–) (+)

INPUT

CHANNEL B CHANNEL A

GG

(BRIDGE)

SPEAKERMODE

STEREO

BRIDGE

B-2 CHANNEL A-2

4-8Ω/CHANNEL(STEREO)

8-16Ω(BRIDGE) 8-16Ω(BRIDGE)

B-1 CHANNEL A-1

4-8Ω/CHANNEL(STEREO)

2. パワーアンプを使用する際、放熱空気流を妨げないように設置してくだい。

フロント側

10 cm 以下

フロント側

故障かな？と思ったら

主な異常動作の原因と処置および保護回路の動作

インジケーター表示 原因 処置 保護回路の動作

ショートしている箇所を調

べる

スピーカーシステムイン

ピーダンスをステレオ時

4Ω、モノラル時8Ω以上に

する

通風状態を調べ、放熱対策

をする

販売店、またはヤマハの

サービス拠点にご相談くだ

さい

クリップインジケー

ターが点灯する

プロテクションインジ

ケーターが点灯する

スピーカー端子、アンプの出力

端子、ケーブル等でのショート

アンプの負荷が過負荷になって

いる

ヒートシンクの温度が100℃を

超えている

パワーアンプの出力段にDC

±2V以上の電位が発生

PCリッミターが働き、パ

ワートランジスタを保護

同上

サーマルプロテクションが

働きパワートランジスタを

保護

リレーが働き、スピーカー

システムを保護

7

仕様

■ 一般仕様 A350, A250, A150

A350 A250 A150

出力レベル f＝20Hz∼20kHz, THD＋N≦0.1%

STEREO RL＝8Ω 350W＋350W 250W＋250W 150W＋150W

RL＝4Ω 500W＋500W 350W＋350W 210W＋210W

BRIDGE RL＝8Ω 1000W 700W 420W

ダイナミックパワー（f＝1kHz, 20ms）

STEREO RL＝8Ω 395W＋395W 285W＋285W 170W＋170W

RL＝4Ω 620W＋620W 430W＋430W 240W＋240W

RL＝2Ω※ 1000W＋1000W 450W＋450W 280W＋280W

周波数特性 RL＝8Ω, Po＝1W 0dB＋0.5, −1.5dB; f＝10Hz∼50kHz

パワーバンド幅 HALF POWER, THD＋N≦0.1% 10Hz∼40kHz

STEREO RL＝8Ω

全高調波歪率（THD） f＝20Hz∼20kHz, HALF POWER

STEREO RL＝8Ω ≦0.05%

RL＝4Ω ≦0.07%

BRIDGE RL＝8Ω ≦0.07%

混変調波歪率（IMD） f＝60Hz: 7kHz, 4:1, HALF POWER

STEREO RL＝8Ω ≦0.05%

RL＝4Ω ≦0.07%

BRIDGE RL＝8Ω ≦0.07%

チャンネルセパレーション

HALF POWER, RL＝8Ω, f＝1kHz ≧80dB

ATT. max. 入力 600Ω シャント

残留ノイズ DIN AUDIO ≦−72dB; ATT min.

S/N DIN AUDIO ≧100dB

入力 600Ω シャント

ダンピングファクター RL＝8Ω, f＝1kHz ≧100 ≧100 ≧70

スルーレート  8Ω フルスイング

STEREO ±40V/µs

BRIDGE ±40V/µs

センシティビティ（ATT max.） ＋4dBm

Rated Power into 8Ω 1kHz

ボルテージゲイン（ATT max.）8Ω 1kHz 33dB 31dB 29dB

入力インピーダンス（ATT max.） ≧15kΩ（Balance/Unbalance）

インジケーター POWER（STAND-BY）（赤）

PROTECTION（MUTE）（赤）

CLIP × 2（赤）

SIGNAL × 2（緑）

プロテクション Power SW ON/OFF muting

DC検出：DC±2V（出力端子にて）

ヒートシンク温度 ≧ 100˚C

PC リミッター RL＜2Ω

8

冷却ファンスピード ∼ 50˚C∼60˚C ∼

Low-speed ― variable ― High-speed

コントロール （FRONT） POWER SW; Push on/Push off

Attenuator; 41-position dB calibrated

（REAR） Mode SW; STEREO/BRIDGE＝BTL

電源 100V, 50/60Hz

消費電力 A350: 750W

A250: 500W

A150: 350W

最大外形寸法

W × H × D 480 × 143.1 × 438.1（mm）

パネル高さ: 132mm

パネル奥行: 395mm

重量 A350: 26kg

A250: 24kg

A150: 18kg

コネクター INPUT XLR-3-31 type × 2

1/4" Phone（balance）× 2

Barrier strip × 2

OUTPUT 5-way binding posts × 2

Barrier strip × 2

0dB＝0.775 V, Half Power＝1/2 Power Output Level（Rated Power）

※ リアクティブの2Ωスピーカーを高レベルで使用すると過熱や過度の電力消費、システムの作動停止などの原因にな

ります。PCリミッターは2Ω以下で作動するのでご注意ください。実際に2Ωのスピーカーを使う前に、システムを

完全にテストしてください。

仕様および外観は、改良のため予告なく変更することがあります。

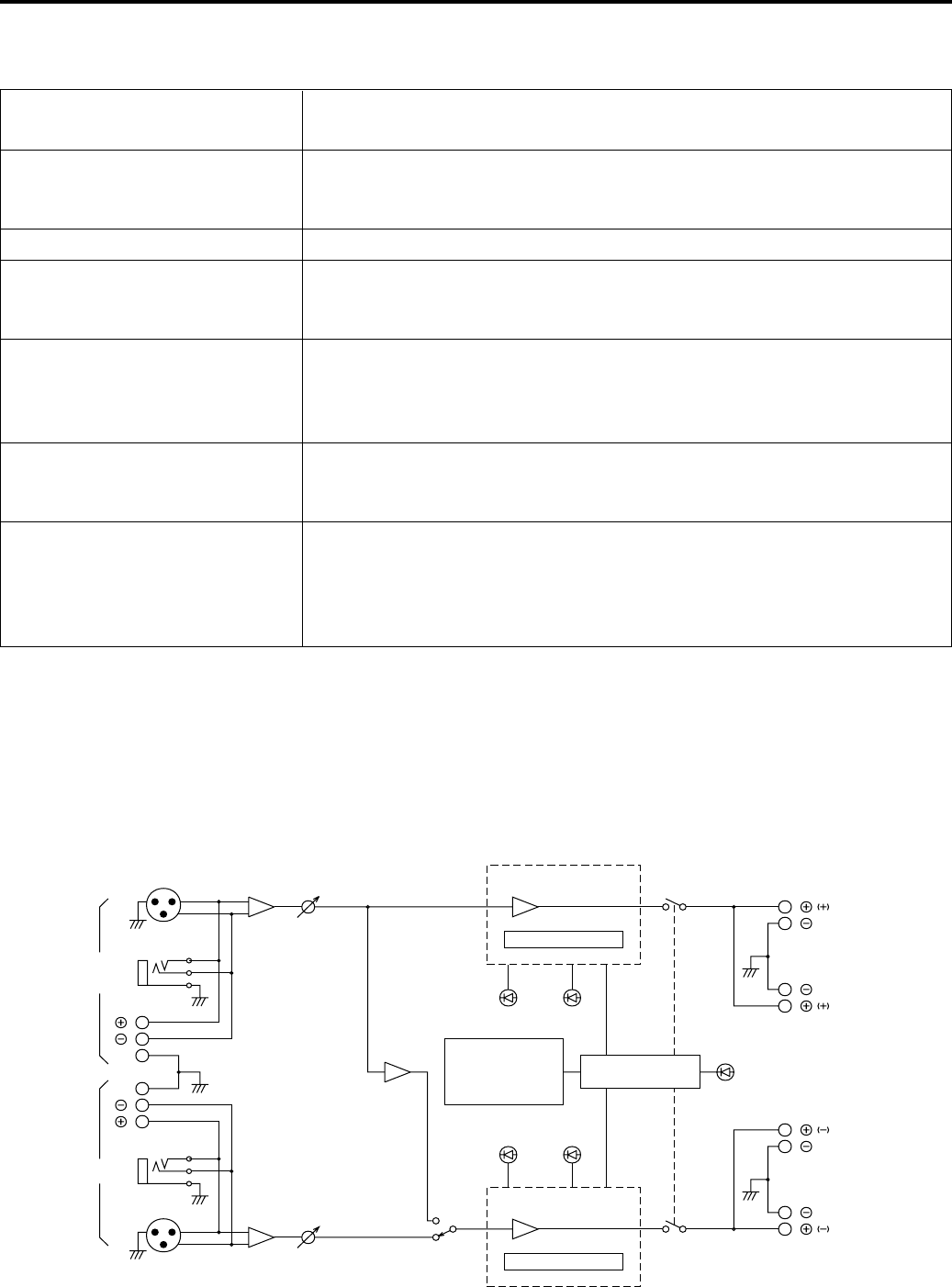

■ ブロック図

Temperature

CHANNEL B-1

CHANNEL B-2

CHANNEL A-2

CHANNEL A-1

CLIPSIGNAL

CLIP

SIGNAL

Bch Power Amp

PC Limiter

Ach Power Amp

PC Limiter

SPEAKER

CHANNEL A

CHANNEL B

(BRIDGE)

CHANNEL A

CHANNEL B

MODE

INPUT PROTECTION

(Heat Sink)

Sensor Circuit

Protection

STEREO

BRIDGE

G

G

9

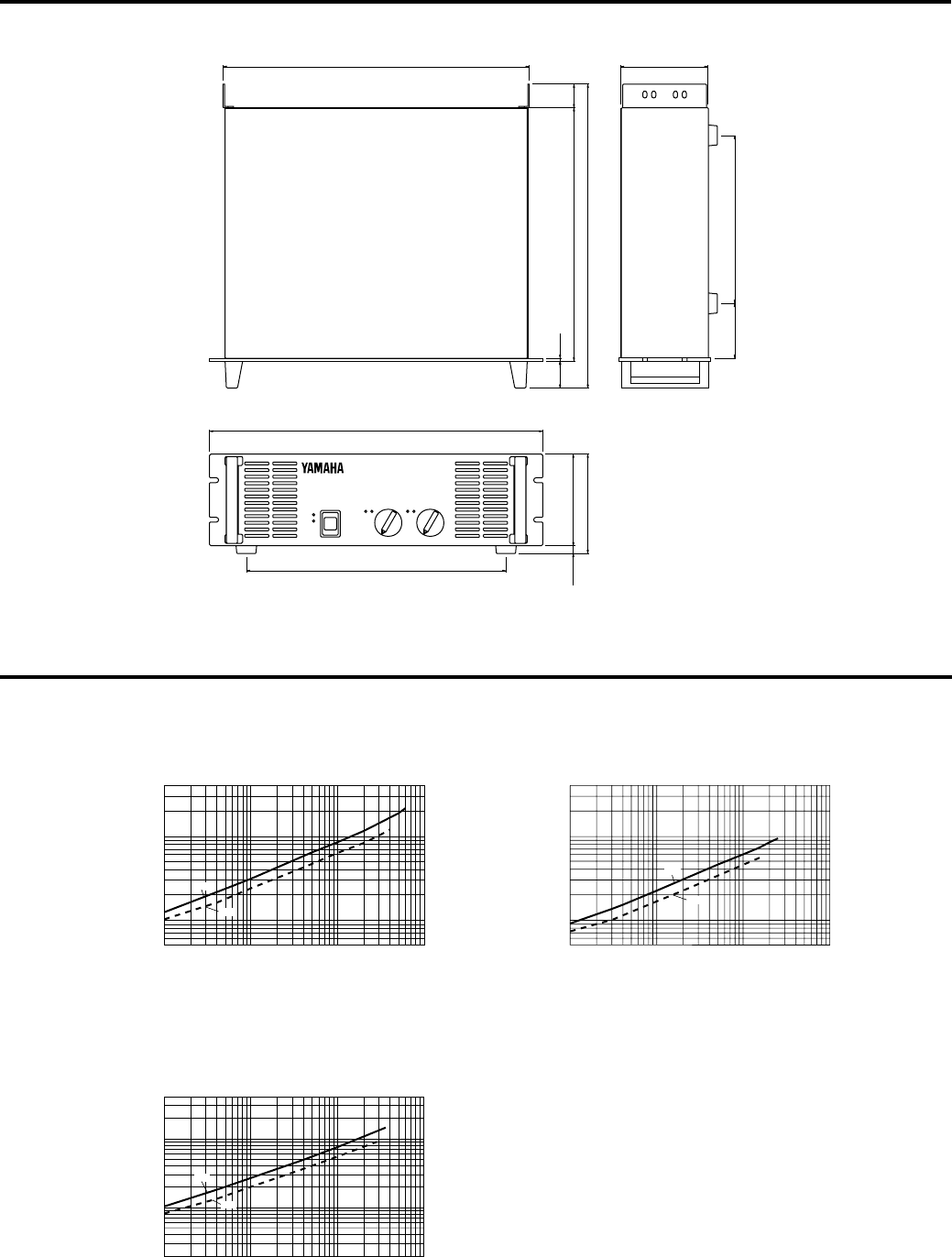

寸法図

特性図

POWER CONSUMPTION vs OUTPUT POWER

MODE : STEREO

Both Ch. Driven

f = 1 kHz

110

100

1K

POWER CONSUMPTION [W]

OUTPUT POWER [W]

100 1 k

2K

50

200

500

4 Ω

8 Ω

— A350 —

POWER CONSUMPTION vs OUTPUT POWER

MODE : STEREO

Both Ch. Driven

f = 1 kHz

110

100

1K

POWER CONSUMPTION [W]

OUTPUT POWER [W]

100 1 k

2K

50

200

500

20

4 Ω

8 Ω

— A250 —

110

100

1K

POWER CONSUMPTION [W]

OUTPUT POWER [W]

POWER CONSUMPTION vs OUTPUT POWER

MODE : STEREO

Both Ch. Driven

f = 1 kHz

100 1 k

2K

50

200

500

4 Ω

8 Ω

— A150 —

374

W: 480

126.1

24279

4.1

D: 438.1

365.1 34

39

H: 143.1

132

11.1

441

単位：mm

●お客様ご相談窓口 : ヤマハプロオーディオ製品に対するお問合せ窓口

 ヤマハ・プロオーディオ・インフォメーションセンター

Tel: 03-5791-7678 Fax: 03-5488-6663（電話受付＝祝祭日を除く月∼金／11:00∼19:00）

E-mail: painfo@post.yamaha.co.jp

●EM営業統括部（営業窓口）

PAグループ

☎03-5488-5480 〒108-8568 東京都港区高輪2-17-11

☎011-512-6113 〒064-0810 札幌市中央区南十条西1-1-50

☎022-222-6214 〒980-0804 仙台市青葉区大町2-2-10

☎06-6252-5405 〒542-0081 大阪市中央区南船場3-12-9

☎052-232-5744 〒460-8588 名古屋市中区錦1-18-28

☎092-412-5556 〒812-8508 福岡市博多区博多駅前2-11-4

企画推進室（プロオーディオ) ☎03-5488-5472 〒108-8568 東京都港区高輪2-17-11

●PA･DMI事業部

PE営業部PA国内推進室 ☎053-460-2455 〒430-8650 浜松市中沢町10-1

●ヤマハ電気音響製品サービス拠点 : 修理受付および修理品お預かり窓口

北海道サービスステーション ☎011-512-6108 〒064-8543 札幌市中央区南十条西1-1-50 ヤマハセンター内

仙 台サービスステーション ☎022-236-0249 〒984-0015 仙台市若林区卸町5-7 仙台卸商共同配送センター 3F

首都圏サービスセンター ☎03-5762-2121 〒143-0006 東京都大田区平和島2-1-1 京浜トラックターミナル14号棟A-5F

浜 松サービスステーション ☎053-465-6711 〒435-0016 浜松市和田町200 ヤマハ(株)和田工場6号館2階

名古屋サービスセンター ☎052-652-2230 〒454-0058 名古屋市中川区玉川町2-1-2 ヤマハ(株)名古屋流通センター3F

大 阪サービスセンター ☎06-6877-5262 〒565-0803 吹田市新芦屋下1-16 ヤマハ(株)千里丘センター内

四 国サービスステーション ☎087-822-3045 〒760-0029 高松市丸亀町8-7 (株)ヤマハミュージック神戸 高松店内

広 島サービスステーション ☎082-874-3787 〒731-0113 広島市安佐南区西原6-14-14

九 州サービスステーション ☎092-472-2134 〒812-8508 福岡市博多区博多駅前2-11-4

本 社／CSセンター ☎053-465-1158 〒435-0016 浜松市和田町200 ヤマハ(株)和田工場6号館2階

※ 所在地・電話番号などは変更されることがあります。

※ 2001年10月現在

■ 保証書

この商品には保証書がついています。販売店でお渡ししてい

ますから、ご住所・お名前・お買上げ年月日・販売店名など所定

事項の記入および記載内容をおたしかめの上、大切に保管して

ください 。

保証書は当社がお客様に保証期間内の無償サービスをお約

束するもので、この商品の保証期間はお買上げ日より1年です。

保証期間内の転居や、ご贈答用に購入された場合などで、記

載事項の変更が必要なときは、事前・事後を問わずお買上げ販

売店かお客様ご相談窓口、またはヤマハ電気音響製品サービス

拠点へご連絡ください。継続してサービスできるように手配いた

します。

■ 損害に対する責任

この商品（搭載プログラムを含む）の使用または使用不能に

より、お客様に生じた損害（事業利益の損失、事業の中断、事業

情報の損失、その他の特別損失や逸失利益）については、当社は

一切その責任を負わないものとします。また、如何なる場合でも、

当社が負担する損害賠償額は、お客様がお支払になったこの商

品の代価相当額をもって、その上限とします。

サービスについて

■ 調整・故障の修理

「故障かな?」と思われる症状のときは、この説明書をもう一度

よくお 読 みに なり、電源・接続・操作などをおたしかめください。そ

れでもなお改善されないときには、お買上げ販売店へご連絡く

ださい。調整・修理いたします。

調整・修理に際しては保証書をご用意ください。保証規定によ

り、調整・修理サービスをいたします。また、故障した製品をお持

ちいただくか、サービスにお伺いするのかも保証書に書かれて

います。

修理サービスは保証期間が過ぎた後も引き続きおこなわれ、

そのための補修用性能部品が用意されています。性能部品とは

製品の機能を維持するために不可欠な部品のことをいい、PA製

品ではその最低保有期間は製造打切後8年です。この期間は経

済産業省の指導によるものです。

■ お客様ご相談窓口

ヤマハＰＡ製品に関するご質問・ご相談は下記のお客様ご相

談窓口へ、アフターサービスについてのお問合わせはヤマハ電

気音響製品サービス拠点へおよせください。

PA東京

PA北海道

PA仙台

PA大阪

PA名古屋

PA九州
