ENVIRONMENTAL ISSUES: Yamaha strives to produce

products that are both user safe and environmentally

friendly. We sincerely believe that our products and the

production methods used to produce them, meet these goals.

In keeping with both the letter and the spirit of the law, we

want you to be aware of the following:

Battery Notice: This product MAY contain a small non-

rechargable battery which (if applicable) is soldered in

place. The average life span of this type of battery is ap-

proximately five years. When replacement becomes neces-

sary, contact a qualified service representative to perform

the replacement.

Warning: Do not attempt to recharge, disassemble, or incin-

erate this type of battery. Keep all batteries away from chil-

dren. Dispose of used batteries promptly and as regulated by

applicable laws. Note: In some areas, the servicer is required

by law to return the defective parts. However, you do have

the option of having the servicer dispose of these parts for

you.

Disposal Notice: Should this product become damaged

beyond repair, or for some reason its useful life is consid-

ered to be at an end, please observe all local, state, and fed-

eral regulations that relate to the disposal of products that

contain lead, batteries, plastics, etc.

NOTICE: Service charges incurred due to lack of knowl-

edge relating to how a function or effect works (when the

unit is operating as designed) are not covered by the manu-

facturer’s warranty, and are therefore the owners responsi-

bility. Please study this manual carefully and consult your

dealer before requesting service.

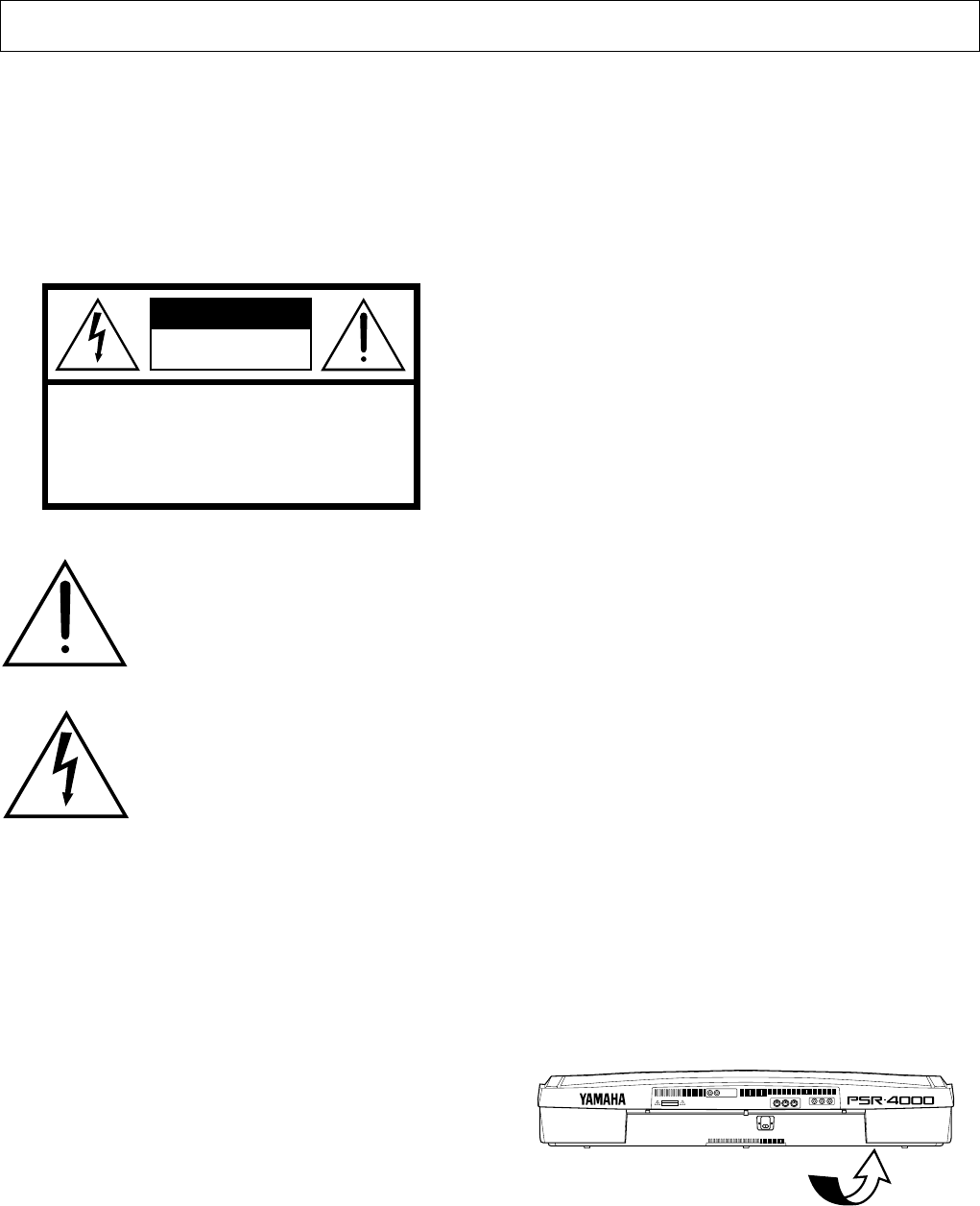

NAME PLATE LOCATION: The graphic below indicates

the location of the name plate. The model number, serial

number, power requirements, etc., are located on this plate.

You should record the model number, serial number, and the

date of purchase in the spaces provided below and retain this

manual as a permanent record of your purchase.

PRODUCT SAFETY MARKINGS: Yamaha electronic

products may have either labels similar to the graphics

shown below or molded/stamped facsimiles of these graph-

ics on the enclosure. The explanation of these graphics ap-

pears on this page. Please observe all cautions indicated on

this page and those indicated in the safety instruction section.

IMPORTANT NOTICE: All Yamaha electronic products

are tested and approved by an independent safety testing

laboratory in order that you may be sure that when it is prop-

erly installed and used in its normal and customary manner,

all foreseeable risks have been eliminated. DO NOT modify

this unit or commission others to do so unless specifically

authorized by Yamaha. Product performance and/or safety

standards may be diminished. Claims filed under the ex-

pressed warranty may be denied if the unit is/has been modi-

fied. Implied warranties may also be affected.

SPECIFICATIONS SUBJECT TO CHANGE: The infor-

mation contained in this manual is believed to be correct at

the time of printing. However, Yamaha reserves the right to

change or modify any of the specifications without notice or

obligation to update existing units.

SPECIAL MESSAGE SECTION

The exclamation point within the equilat-

eral triangle is intended to alert the user to

the presence of important operating and

maintenance (servicing) instructions in

the literature accompanying the product.

The lightning flash with arrowhead sym-

bol within the equilateral triangle is in-

tended to alert the user to the presence of

uninsulated “dangerous voltage” within

the product’s enclosure that may be of

sufficient magnitude to constitute a risk of

electrical shock.

92-469 1

Model _____________________________________

Serial No. __________________________________

Purchase Date ______________________________

R L/L+R

AUX OUT

AC INLET

FOOT SWITCH

IN MIDI

OUT THRU FOOT VOLUME

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

AVIS:

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR.

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,

DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

English

Owner’s Manual

Deutsch

Bedienungsanleitung

Français

Mode d’emploi

Español

Manual de instrucciones

Herzlichen Glückwunsch!

Sie sind nun stolze/r Besitzer/in eines außergewöhnlichen elektronischen Keyboards! Bei Ihrem

PortaTone PSR-4000 handelt es sich um ein State-of-the-Art Keyboard, zu gut deutsch: modernste

Technik und ein sehr hoher Qualitätsstandard liegen diesem Instrument zugrunde, damit Sie,

verehrte Kundin und verehrter Kunde, größtmöglichen und langanhaltenden Spaß an und mit

Ihrem Instrument haben können! Insbesondere die fortschrittliche automatische Begleitung sowie

die Nuancierungsmöglichkeiten mit der ONE TOUCH SETTING-Funktion sind gute Beispiele

dafür, wie die moderne Technik Ihnen neue musikalische Dimensionen und zugleich Spielkomfort

erschließen kann. Ein neues grafisches Display und die logisch aufgebaute Menüsteuerung

machen die Bedienung dieses modernen Instruments zu einem Kinderspiel.

Damit Sie das immense Potential Ihres PortaTone richtig ausschöpfen können, lesen Sie bitte

zunächst die Anleitungen sorgfältig durch — am besten während Sie die beschriebenen Funktionen

dazu am Gerät ausprobieren, damit die Theorie gleich durch ein bißchen Praxis “versüßt” wird!

Danach sollten Sie alle Unterlagen an einem sicheren Ort aufbewahren, damit sie später bei

eventuellen Unklarheiten jederzeit zur Hand sind.

Inhalt

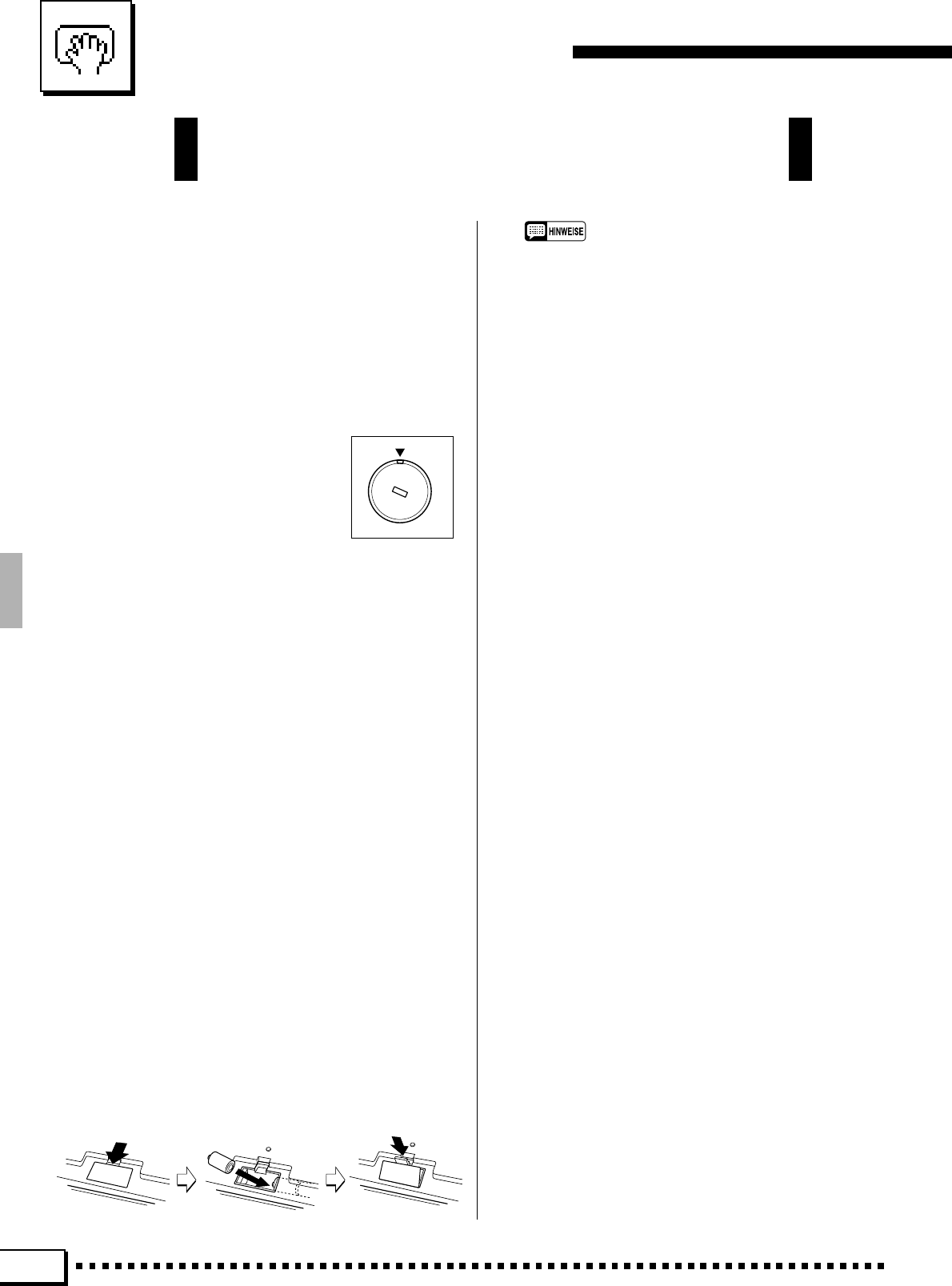

Pflege Ihres PortaTone

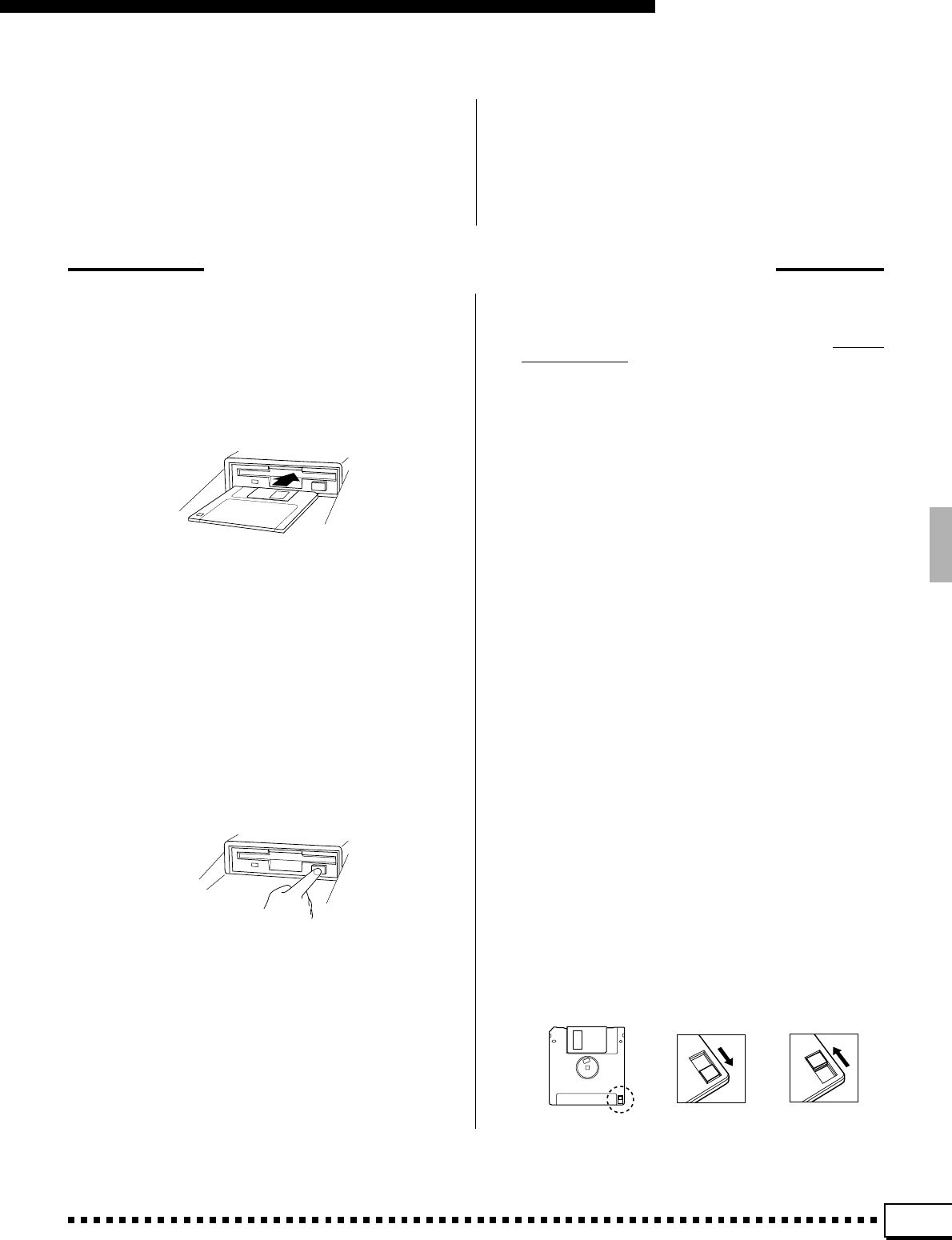

Gebrauch von Floppy-Disketten und

des Laufwerks ..................................... 3

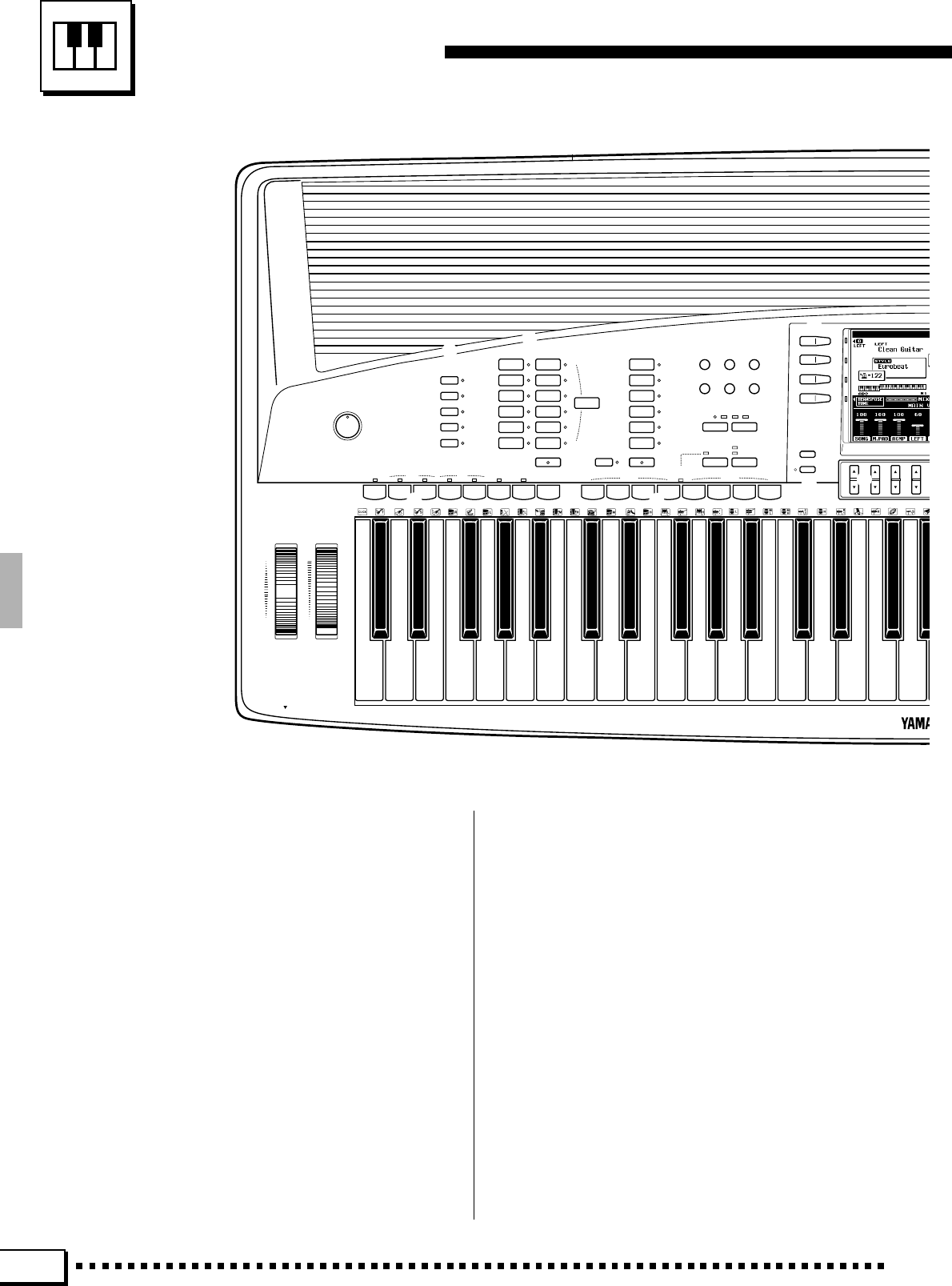

Bedienelemente

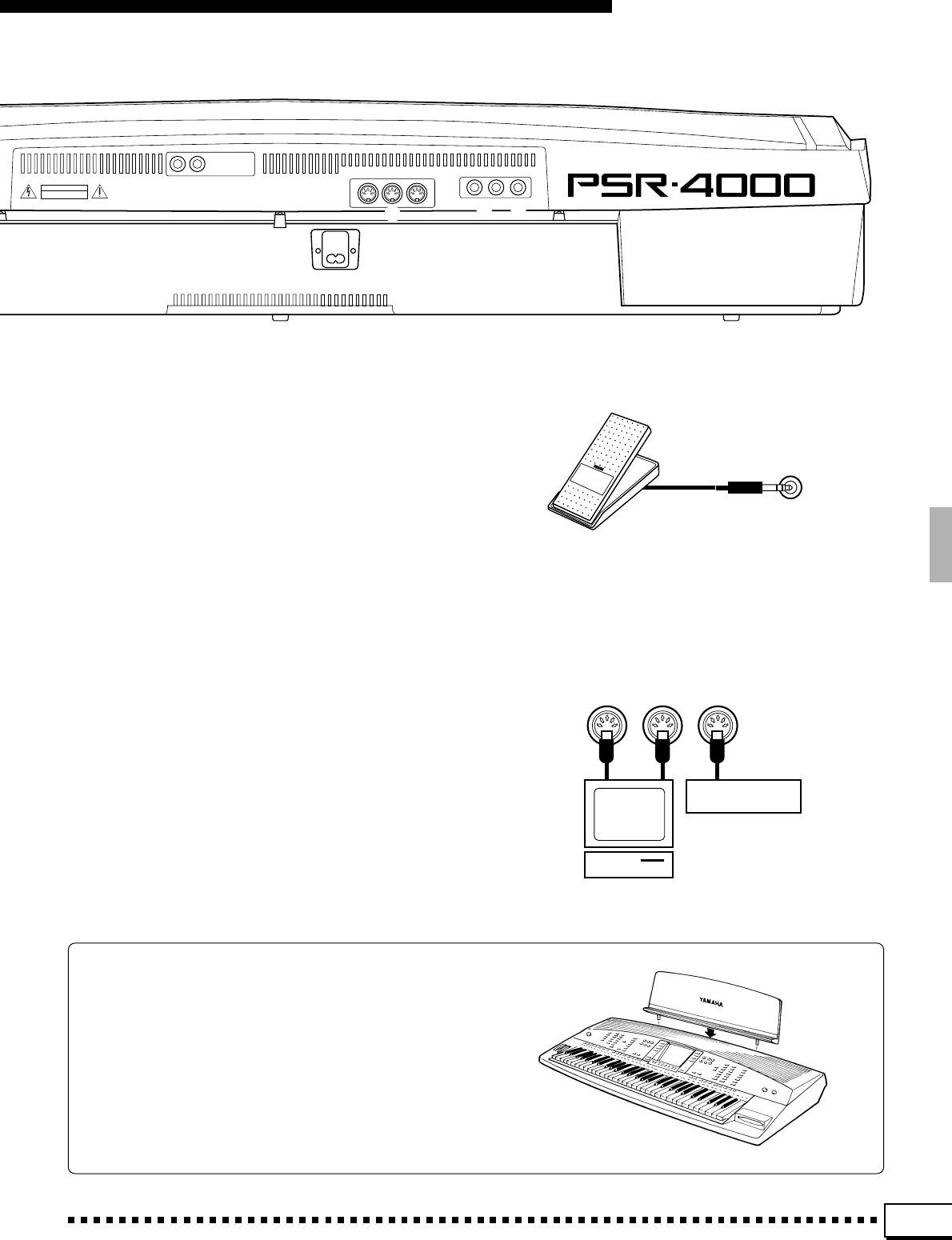

Anschlüsse & Notenständer

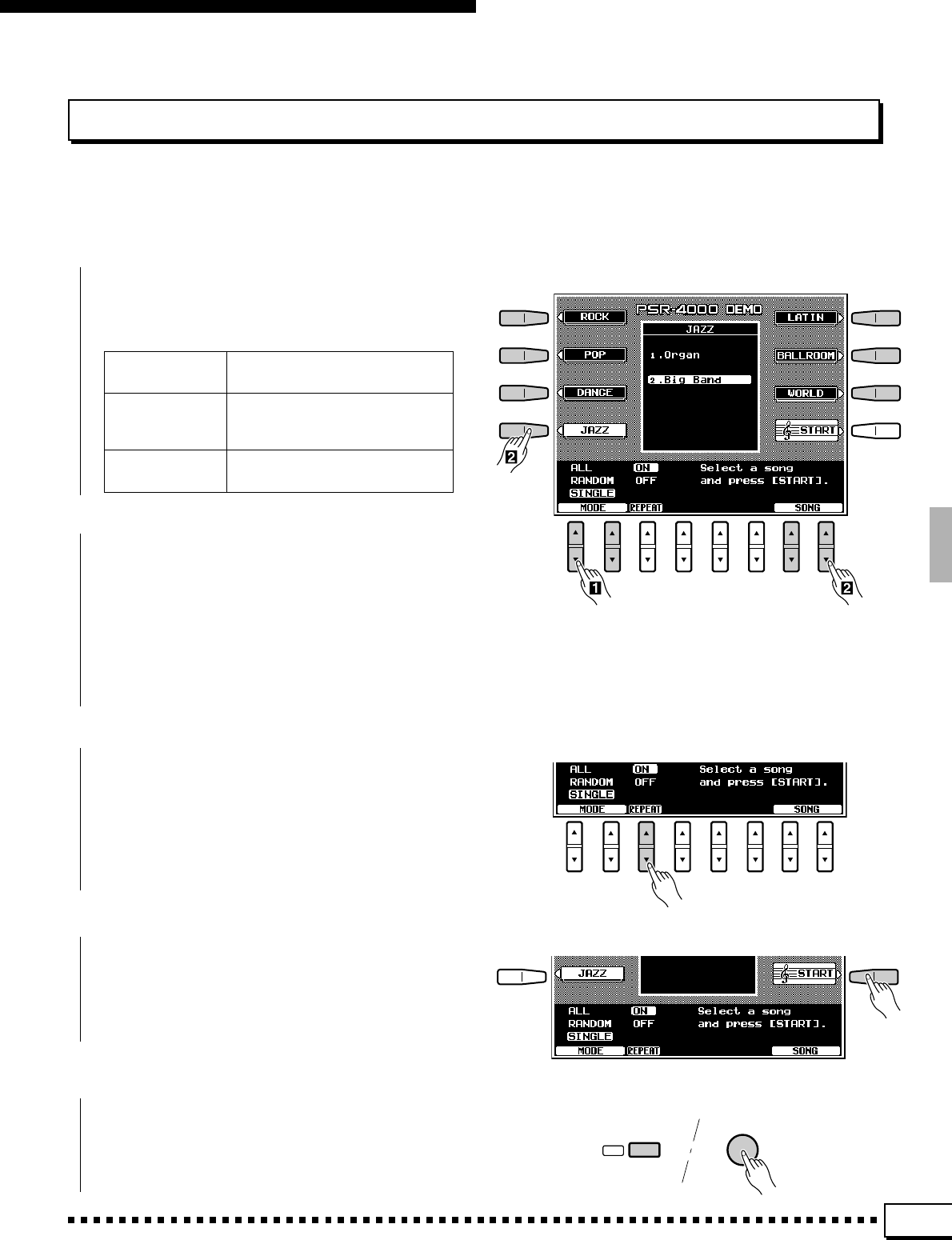

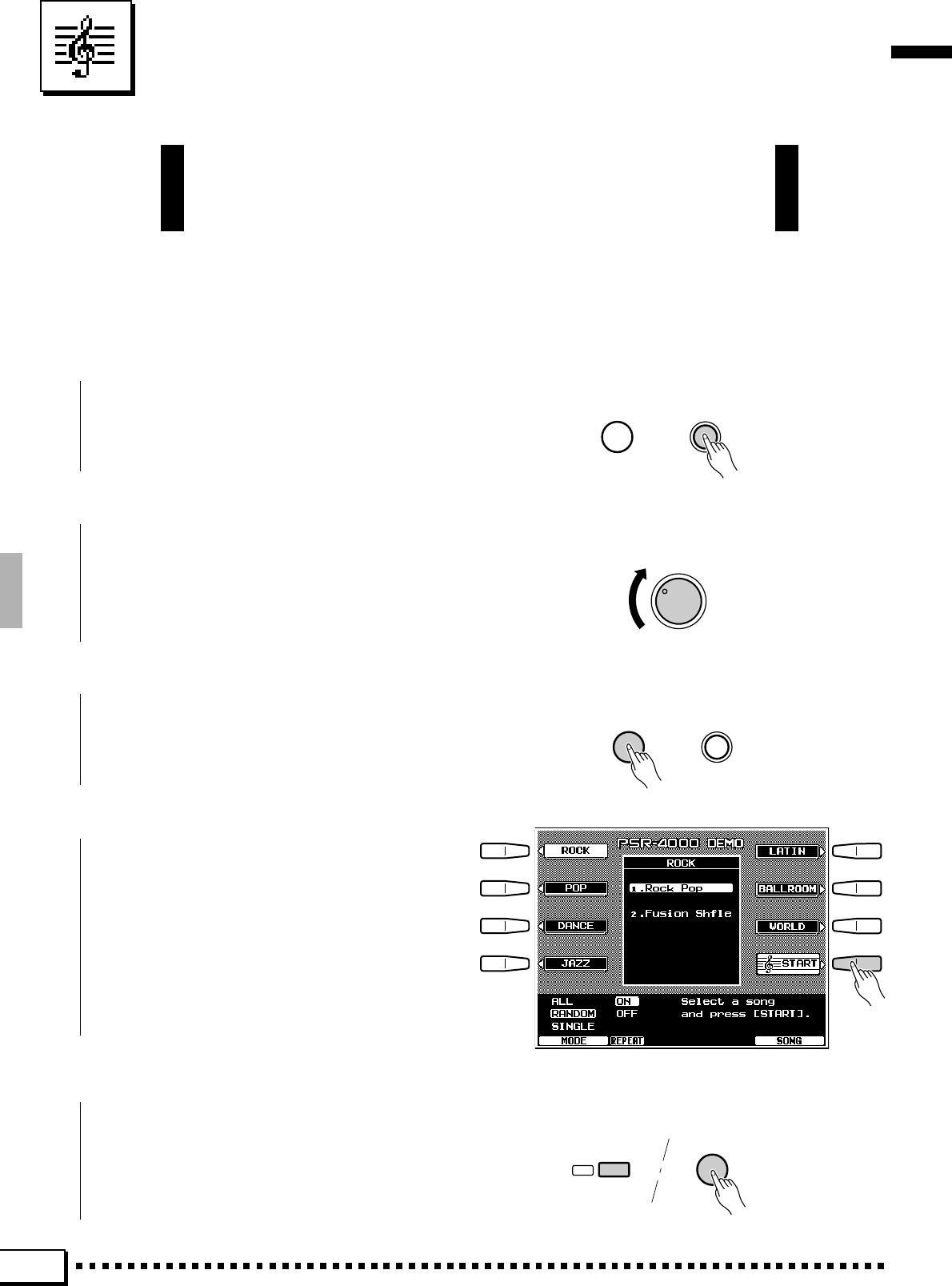

Abspielen der

vorprogrammierten Demos

Die Demo-Wiedergabemodi

RANDOM und SINGLE ........................ 9

Das PSR-4000 Display und

zugehörige Bedienelemente

Das Display und seine

Mehrfunktions-Bedienelemente ..... 10

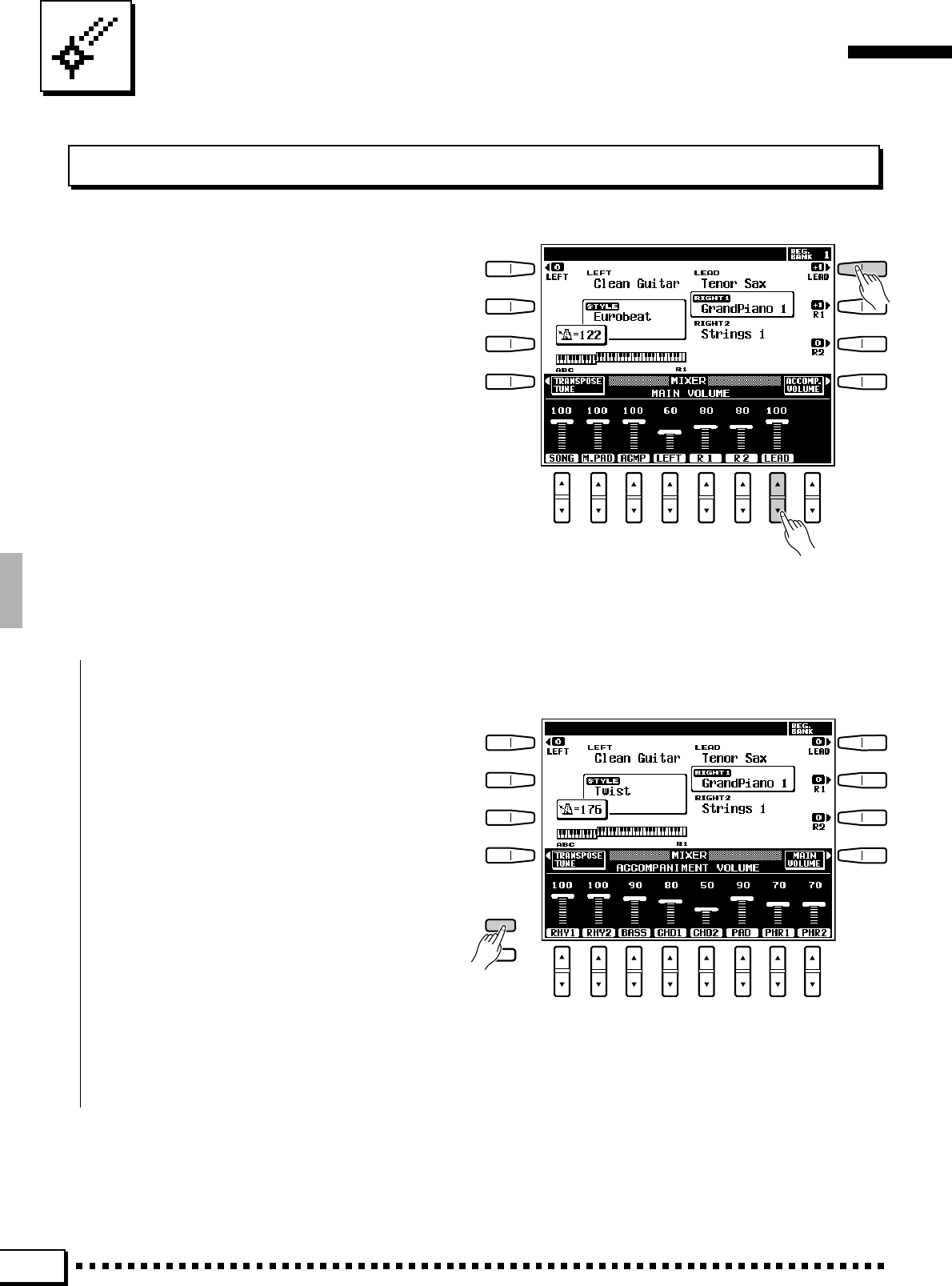

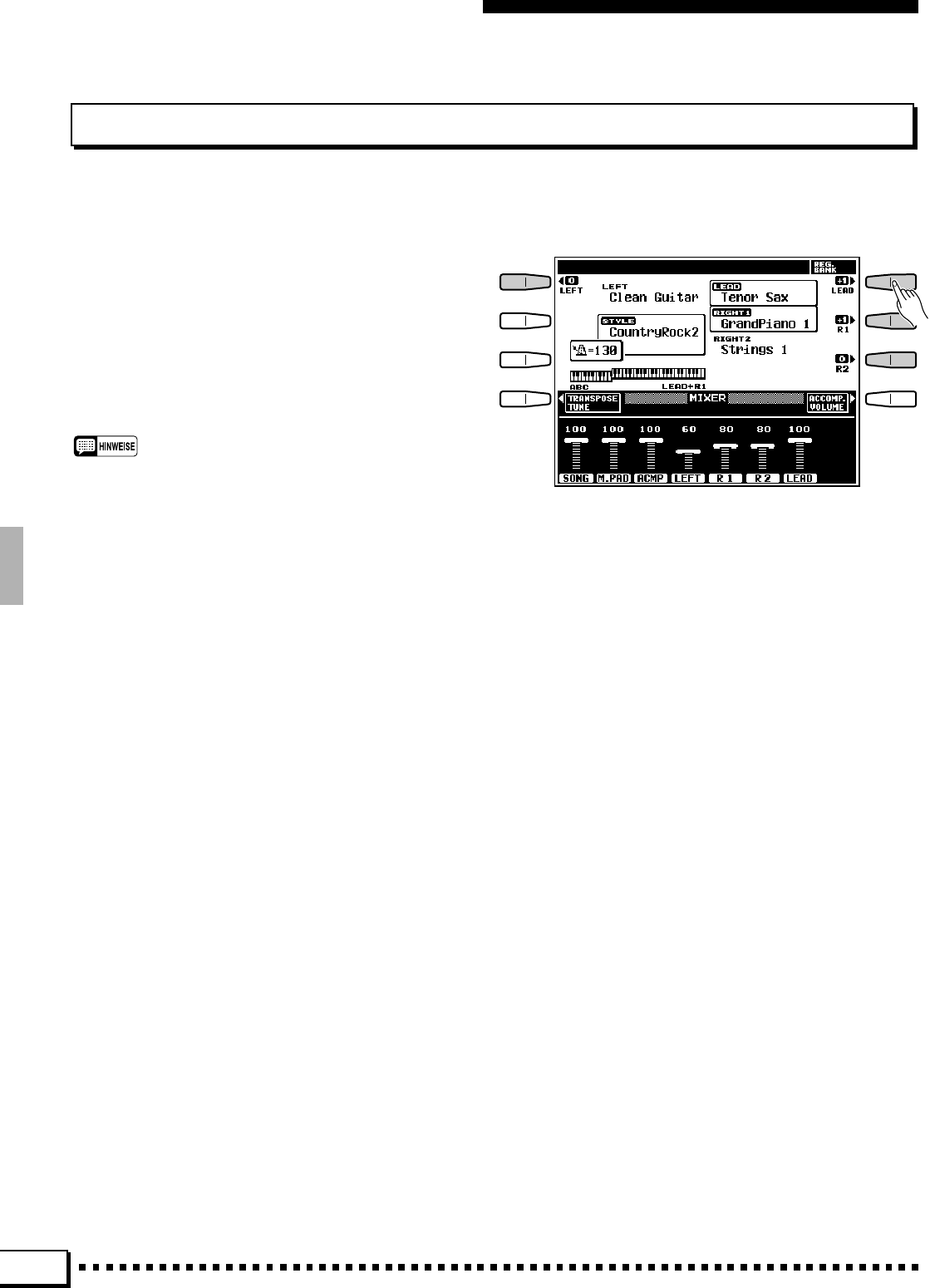

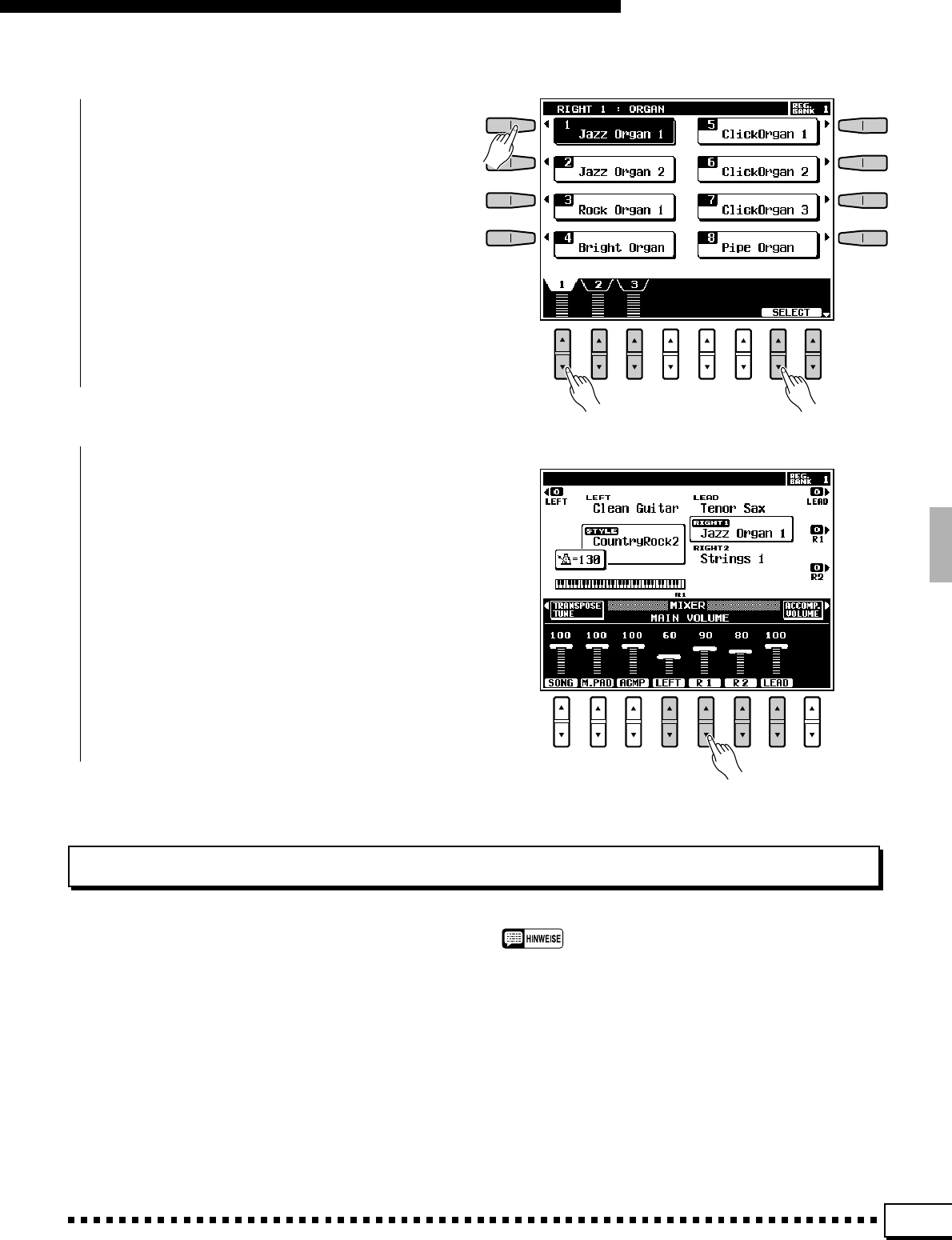

■Die [MIXER]-Taste .......................... 10

■Die [LIST HOLD]-Taste ................... 11

■Der [LCD CONTRAST]-Regler........ 11

Spielen auf dem PSR-4000

■Vorbereitung.................................... 12

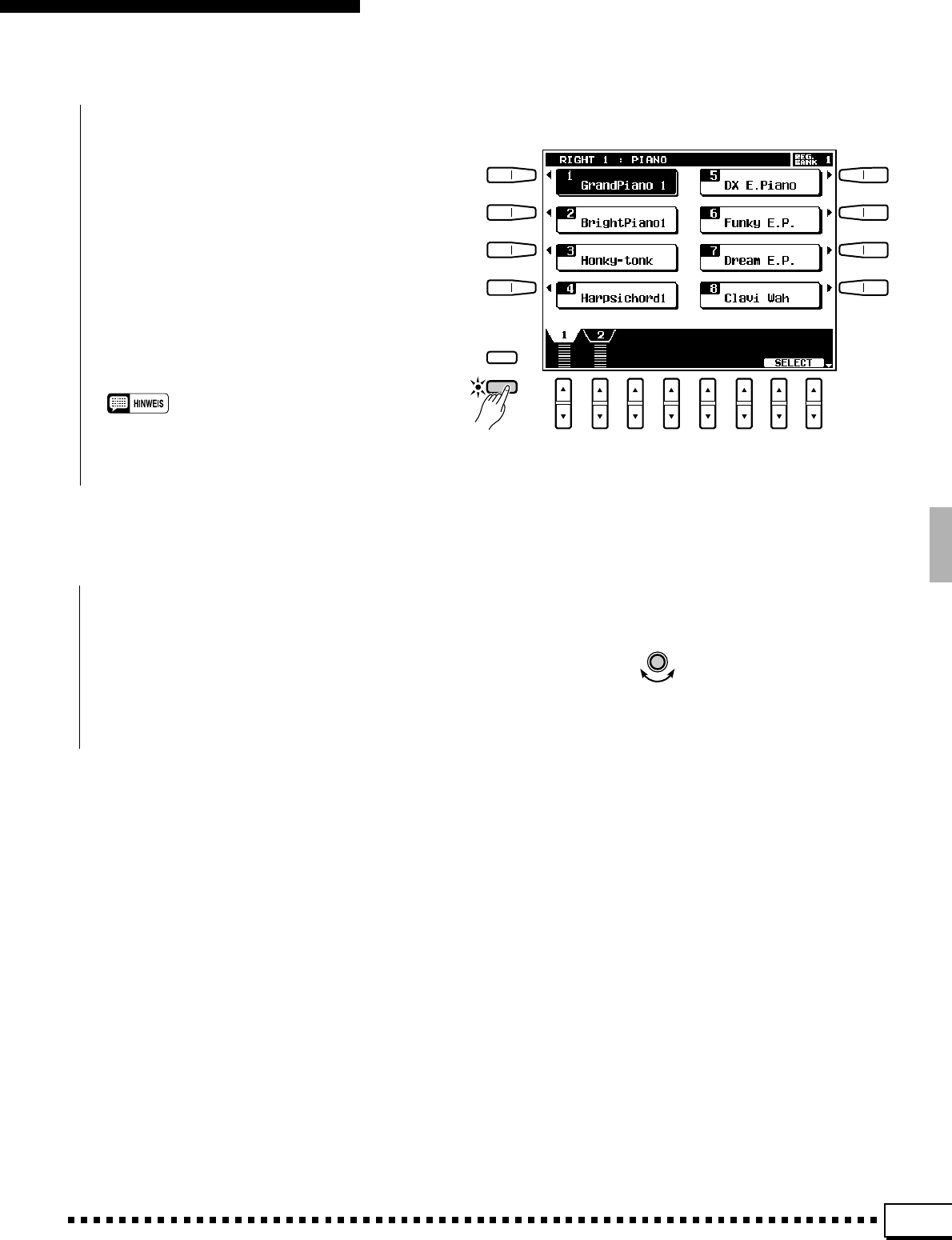

Auswählen und Spielen von

Stimmen .......................................... 12

Schlagzeugspiel auf der Tastatur

..... 15

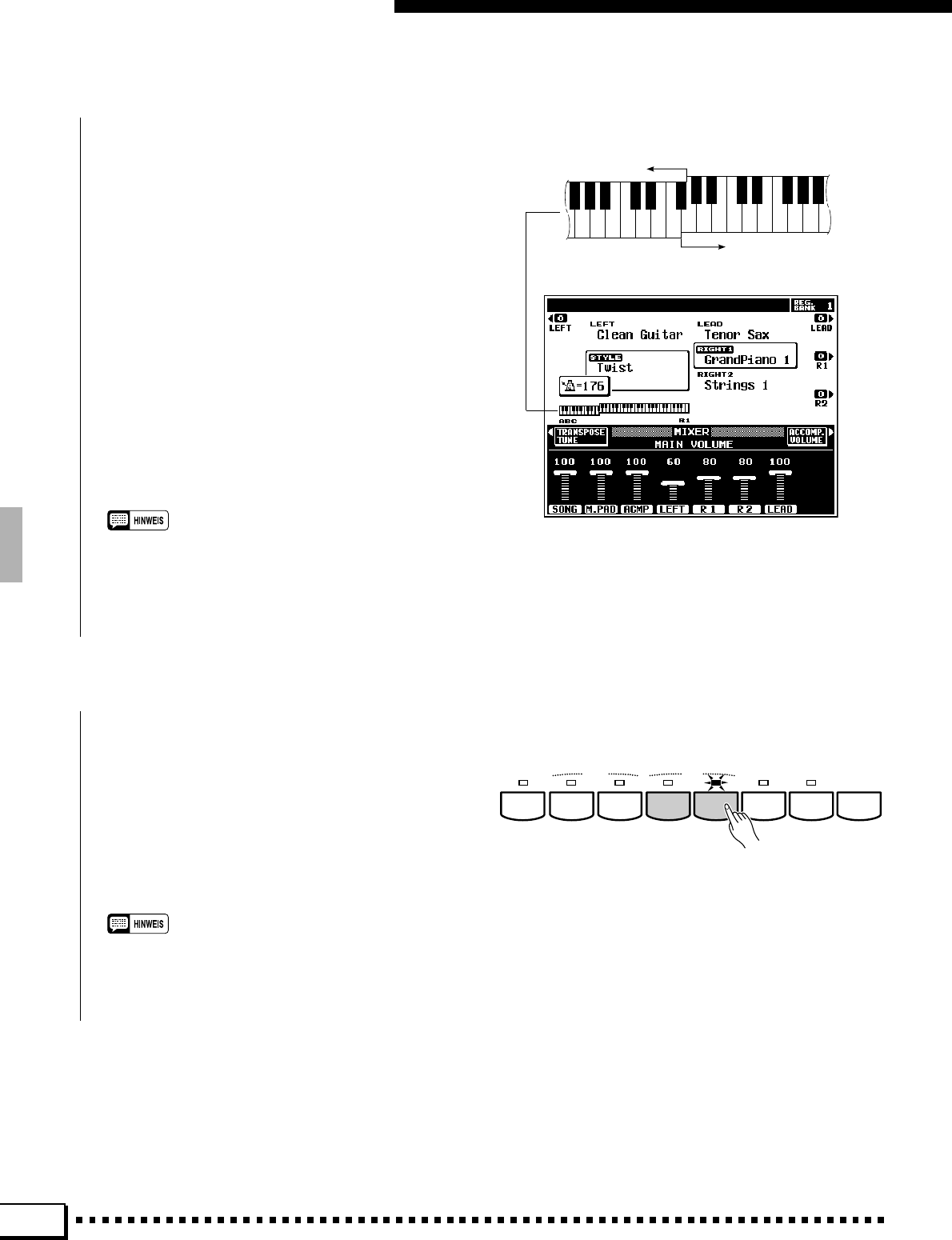

Verlegen des “L”-Splitpunkts ......... 16

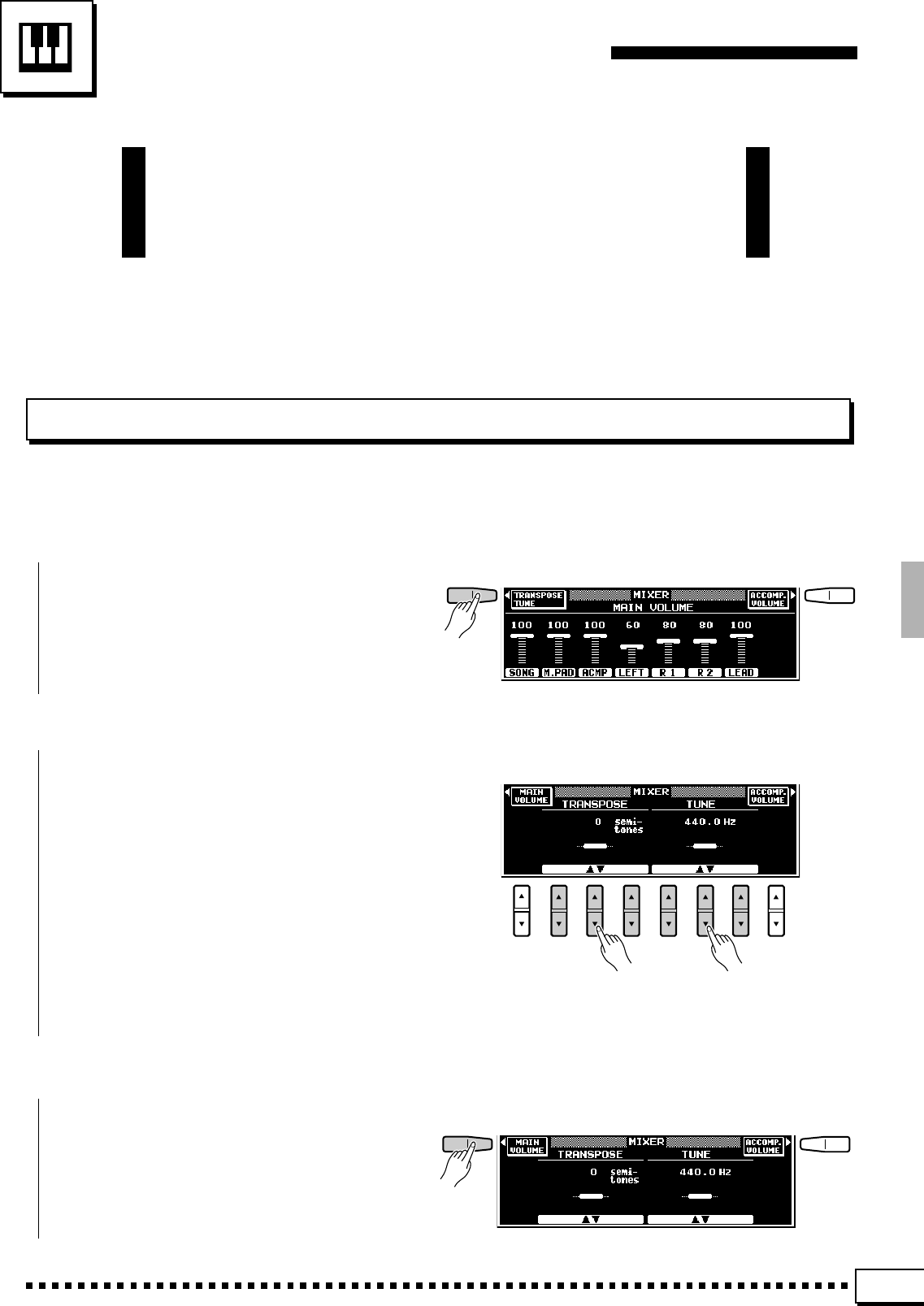

Transponierung, Stimmung und

Oktavlage

TRANSPOSE und TUNE ................ 17

Oktavenversetzung ............................ 18

Benutzung der

Begleitungssektion

■

Ein- und Ausblenden der Bgleitung ...

■Begleitungslautstärke ...................... 26

■Rhythmusbegleitung ohne

Baß- und Akkordpart ....................... 26

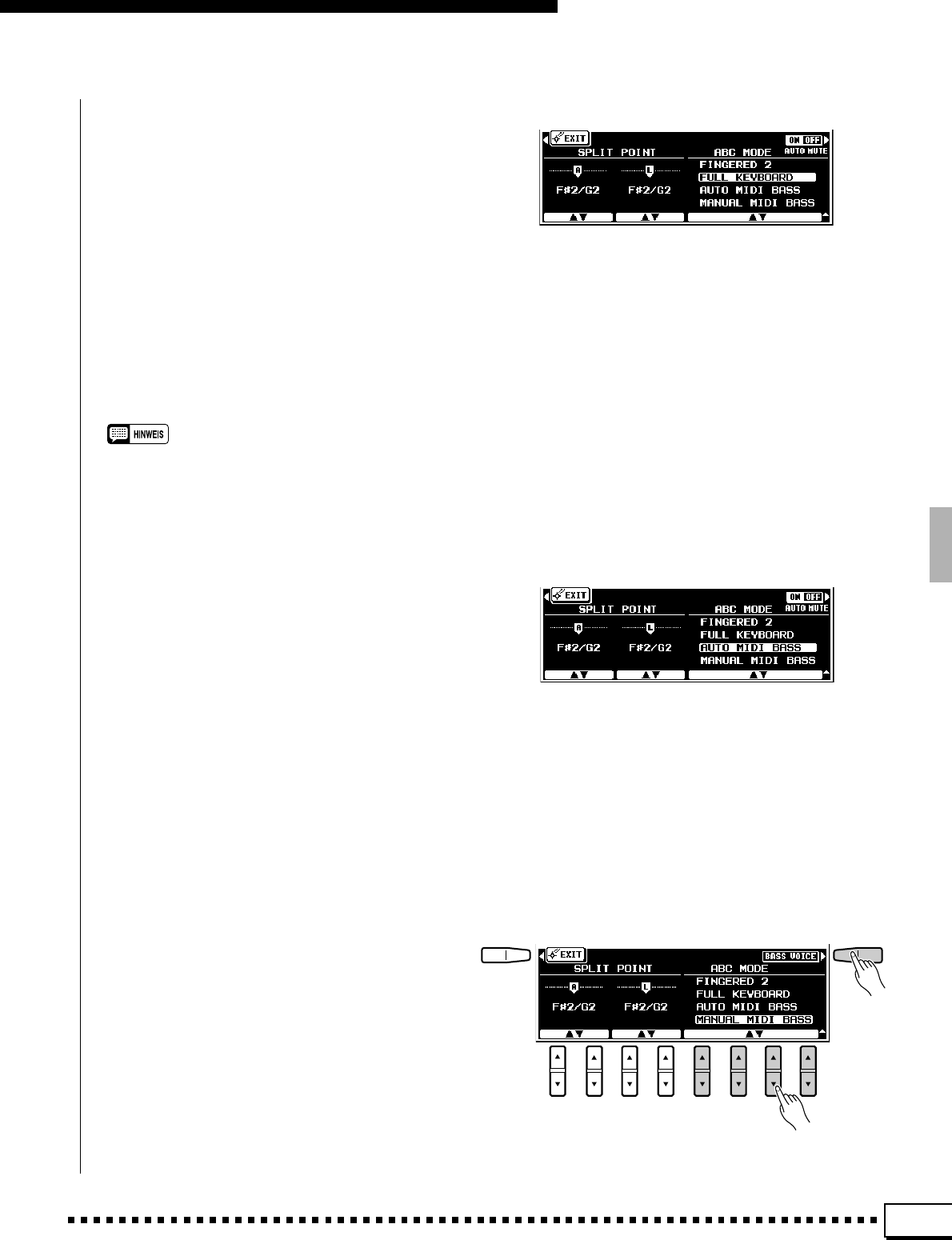

Verlegen des “A”-Splitpunkts ........ 27

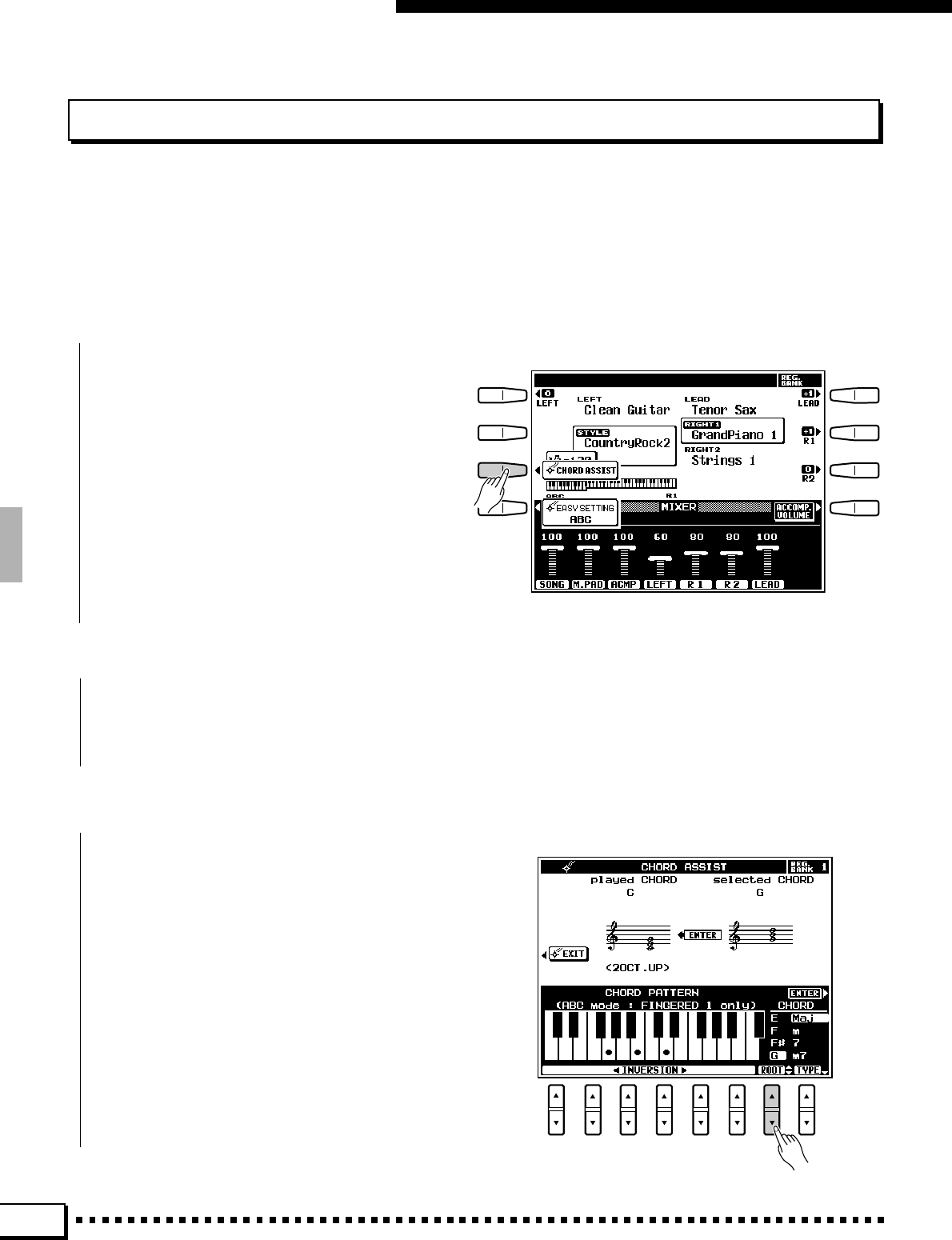

Die CHORD ASSIST-Funktion ......... 28

Die ARRANGER- Tasten ................... 30

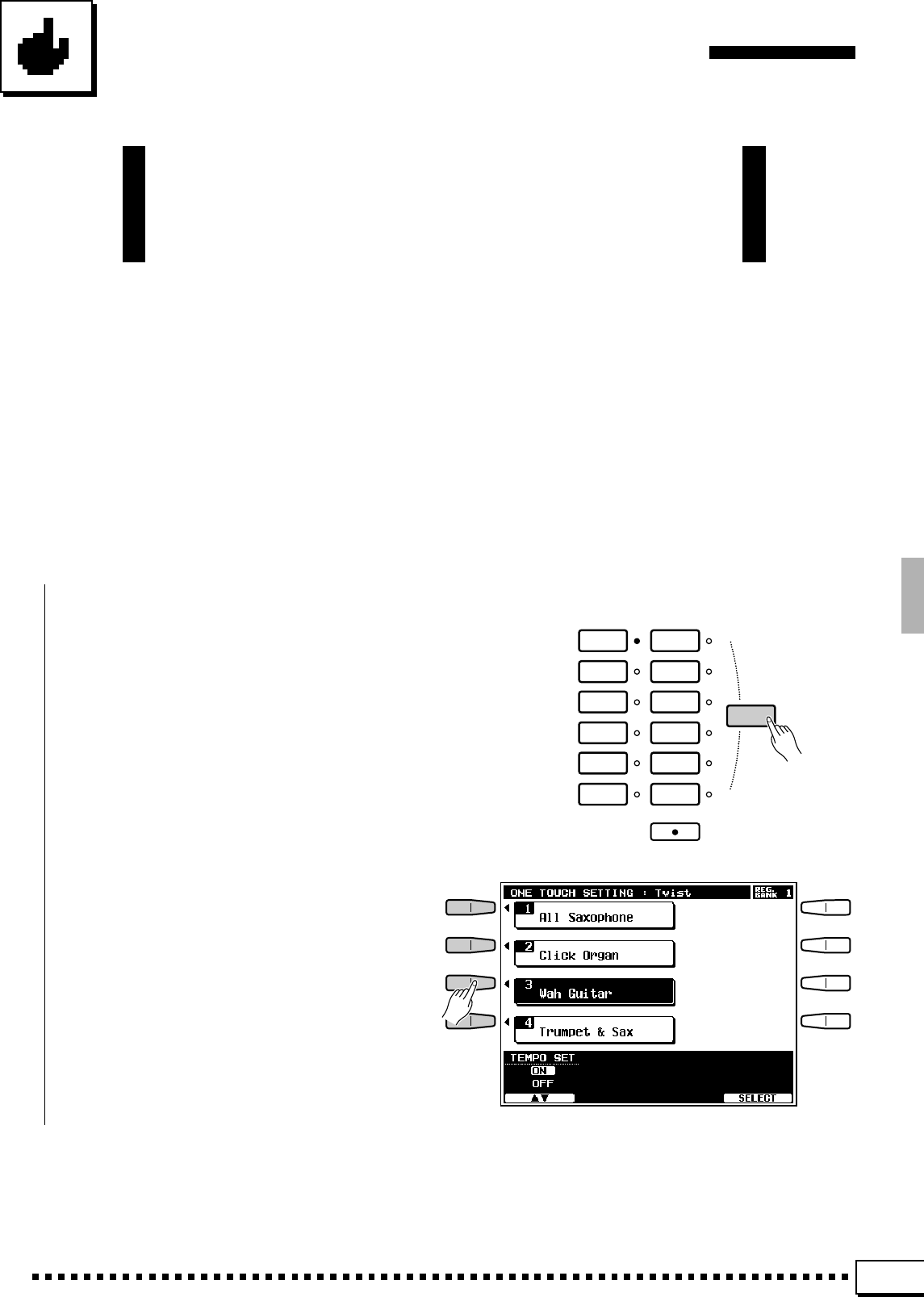

Nuancierung mit den ONE

TOUCH SETTING-Setups

■Die Tempo-Einstellfunktion ............. 32

Spielausdruck und Effekte

■HARMONY (Harmonie) ................... 33

■SUSTAIN......................................... 33

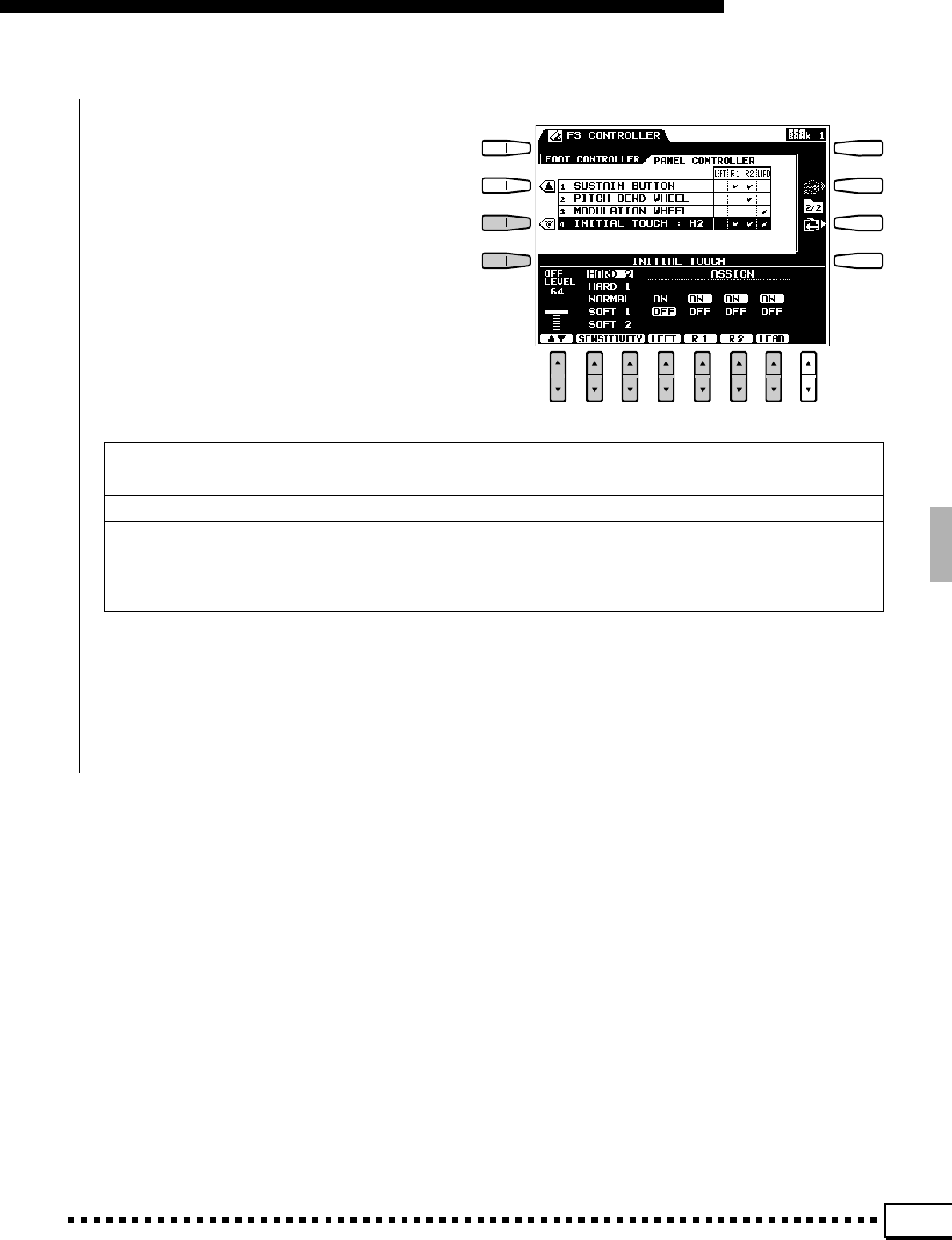

■TOUCH RESPONSE

(Anschlagdynamik).......................... 33

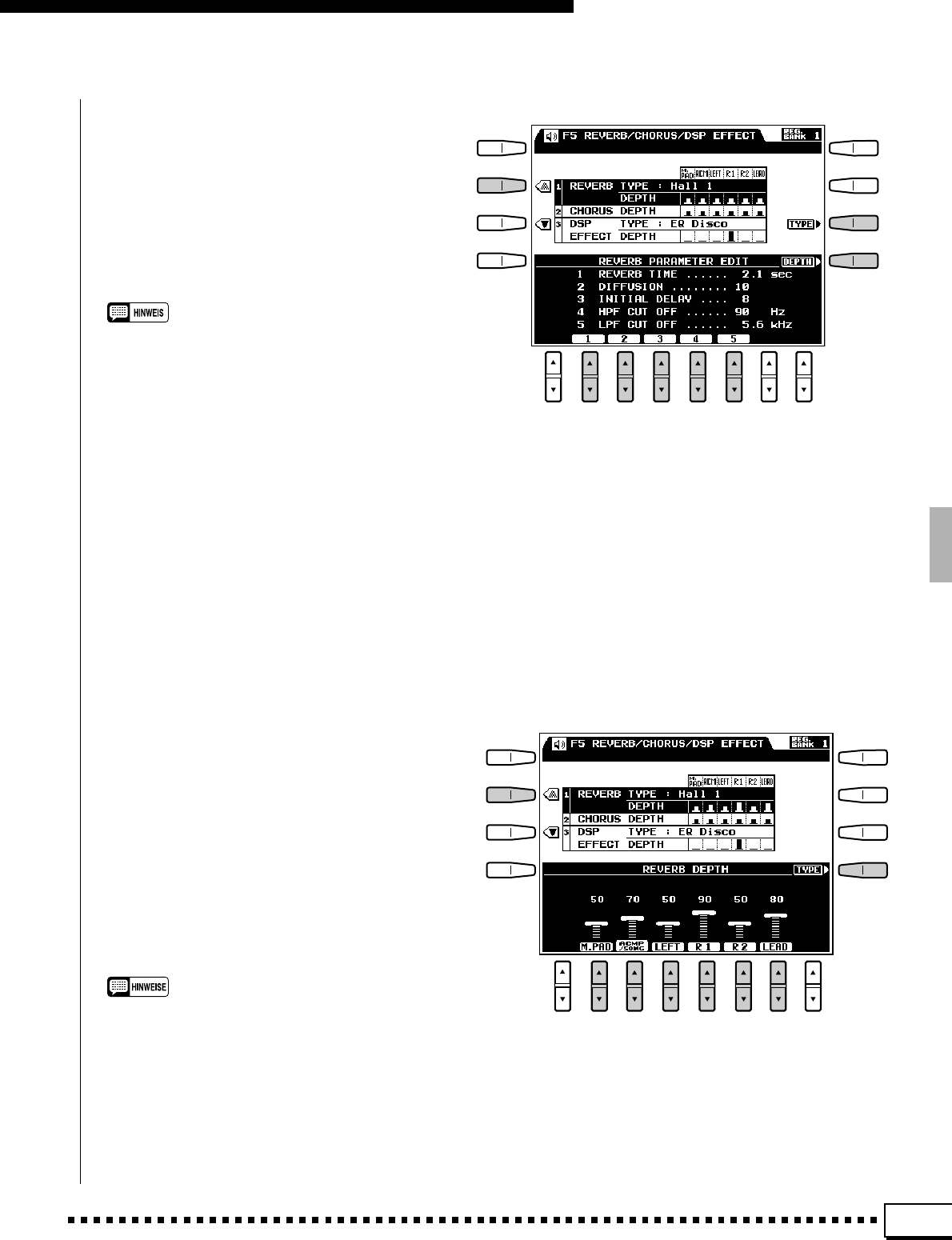

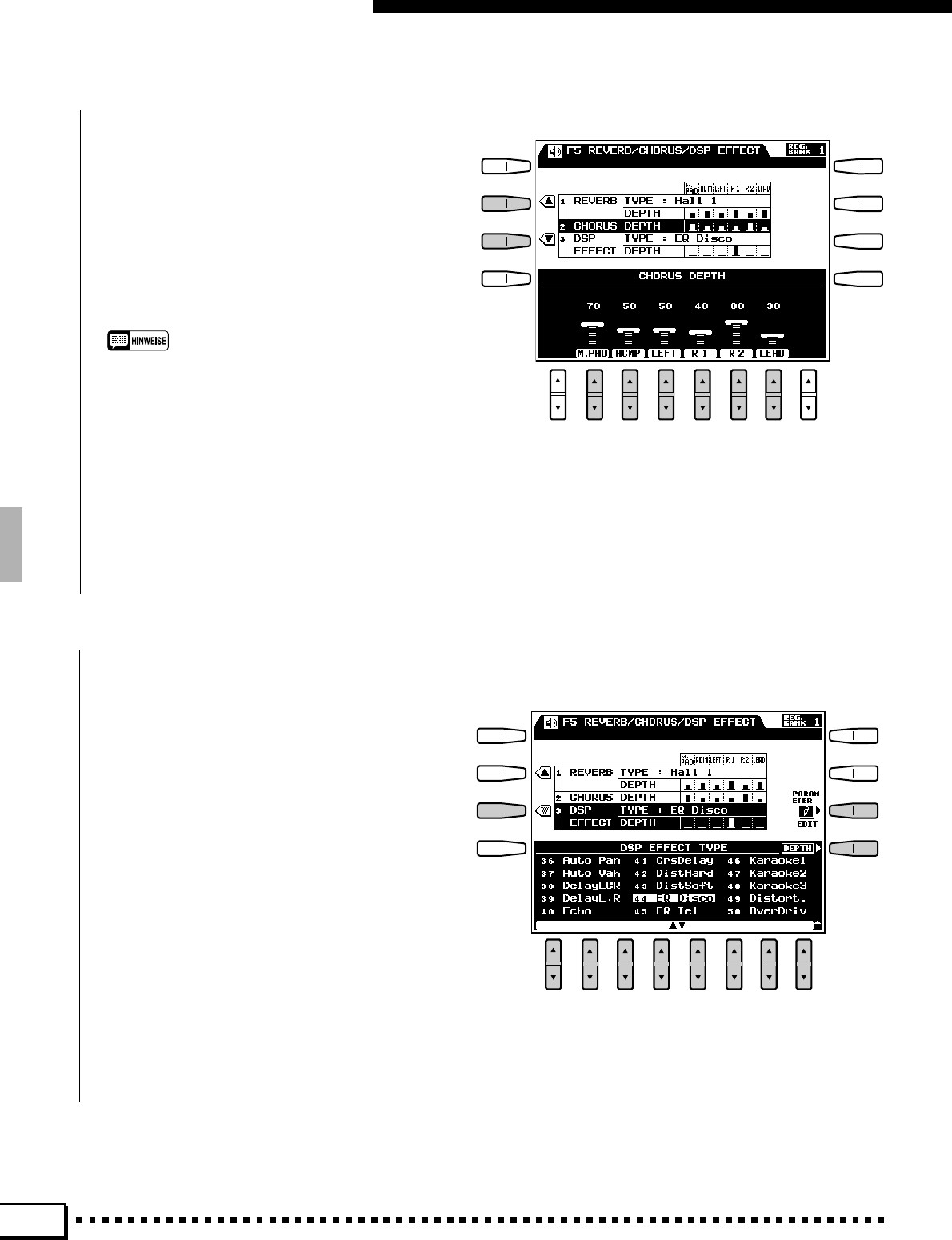

■REVERB (Halleffekt) ....................... 34

■CHORUS (Choreffekt)..................... 34

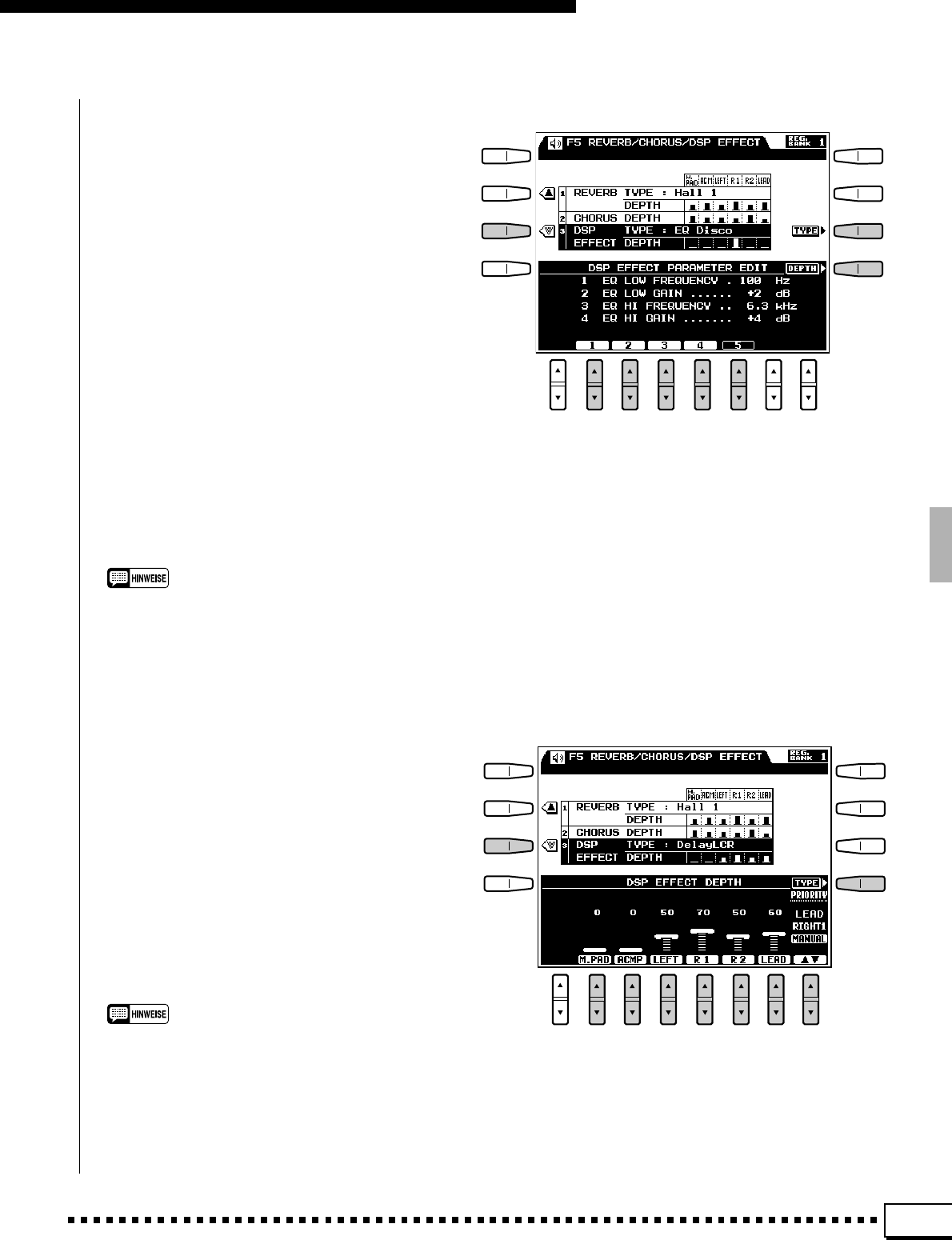

■DSP EFFECT (DSP-Effekte)........... 34

■LEFT HOLD

(Aushaltefunktion für linke Stimme) ...

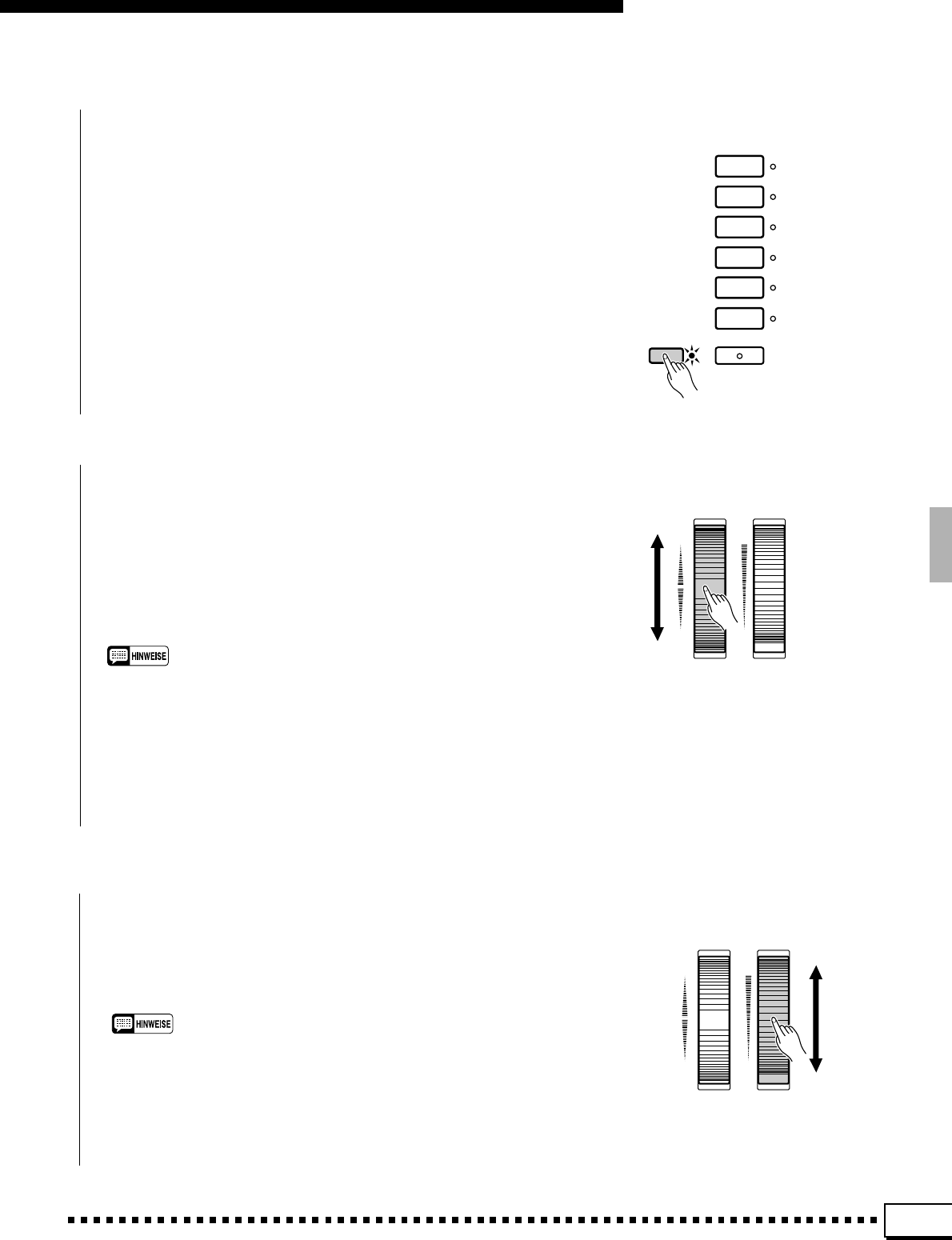

■PITCH BEND-Rad

(Tonhöhenbeugung)........................ 35

■MODULATION-Rad ........................ 35

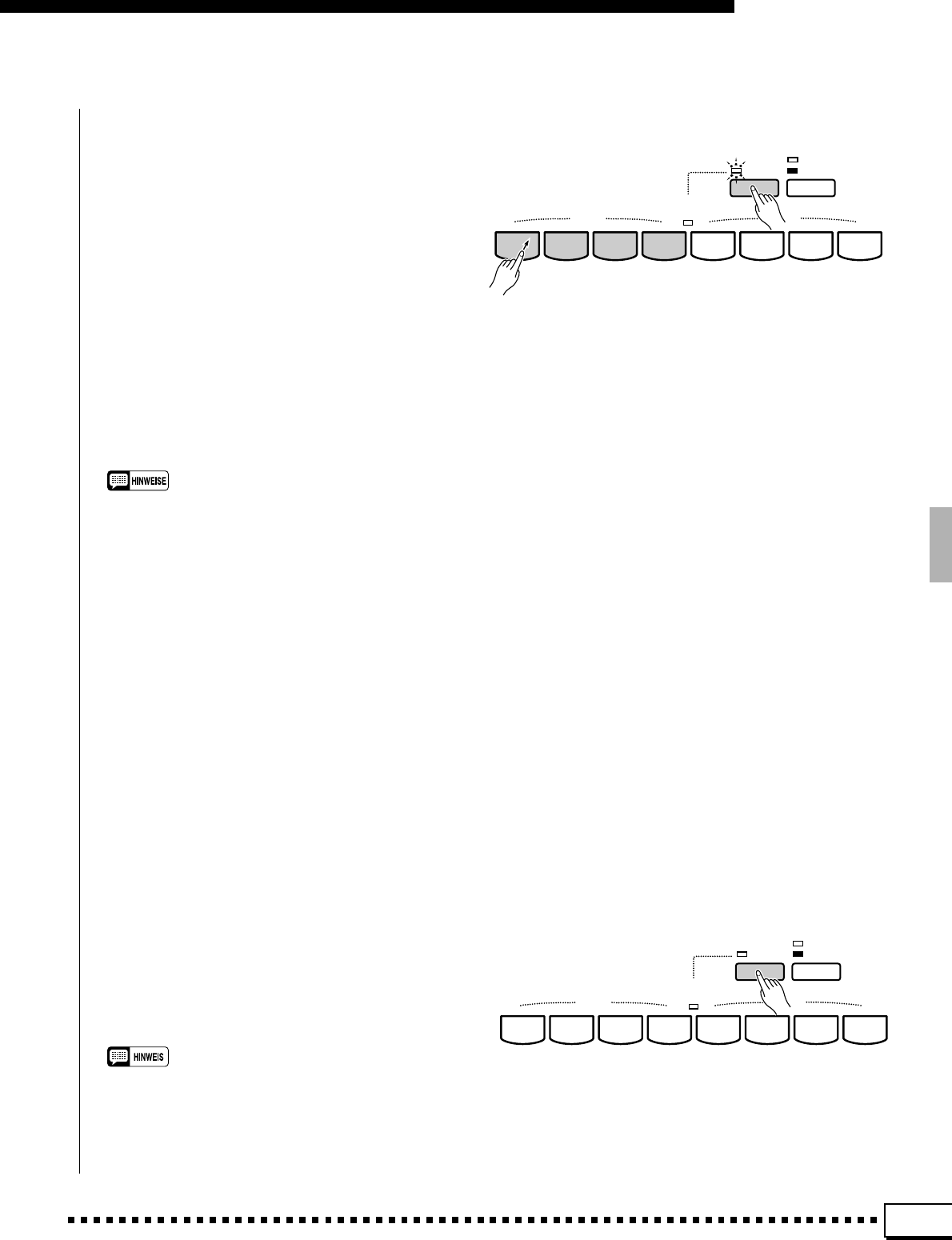

Die Multi-Pads

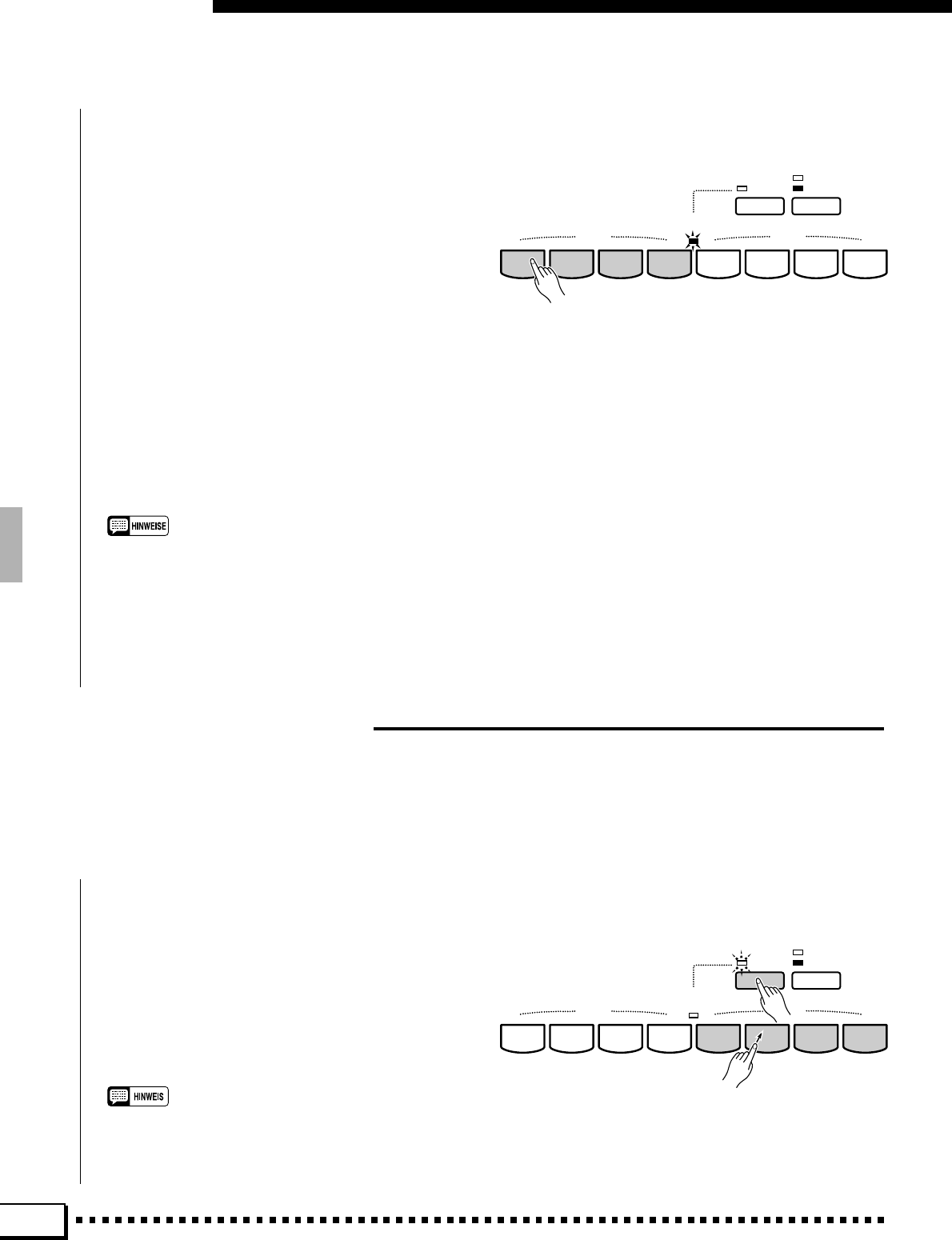

Der PHRASE/CHORD-Modus .......... 36

PHRASE-Pads (Pads 1 bis 4) ........... 36

■Aufnehmen von Phrasen................. 37

■Wiedergabe von Phrasen................ 38

CHORD-Pads (Pads 5 bis 8) ............. 38

■Aufnehmen von Akkorden ............... 38

■Wiedergabe der Akkorde ................ 39

■Einstellungen für Wiederholung und

Akkordanpassung ........................... 40

●REPEAT (Wiederholung) ............ 40

●CHORD MATCH

(Akkordanpassung) ..................... 40

Der PERCUSSION-Modus ................ 41

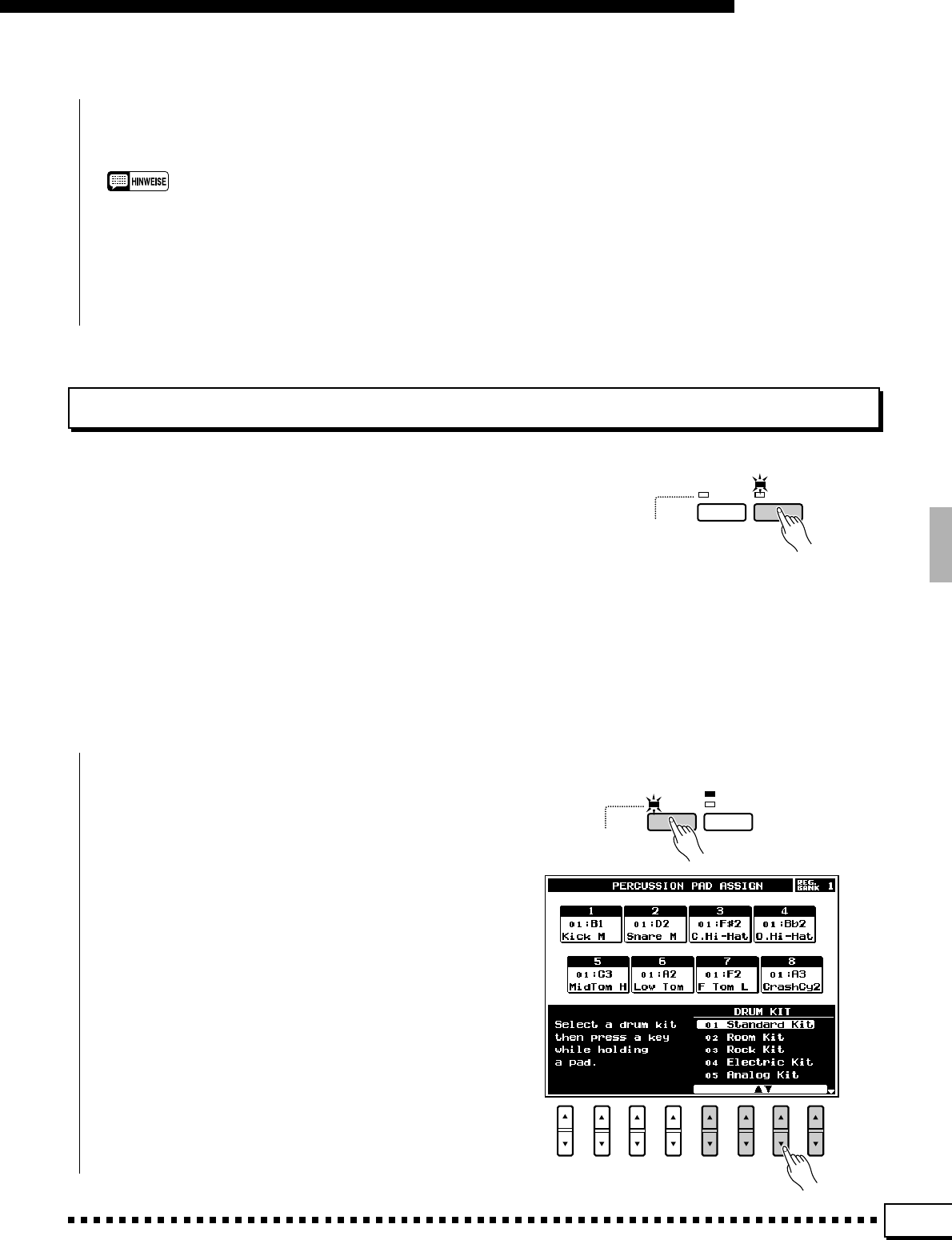

■Zuordnen anderer Schlaginstrumente

zu den PERCUSSION-Pads ........... 41

■Spielen der PERCUSSION-Pads .... 42

Speichern von

Bedienfeld-Setups

Registrieren eines Setups ............... 43

Benennen des Bedienfeld-Setups ... 44

Abrufen eines gespeicherten

Bedienfeld-Setups .............................. 45

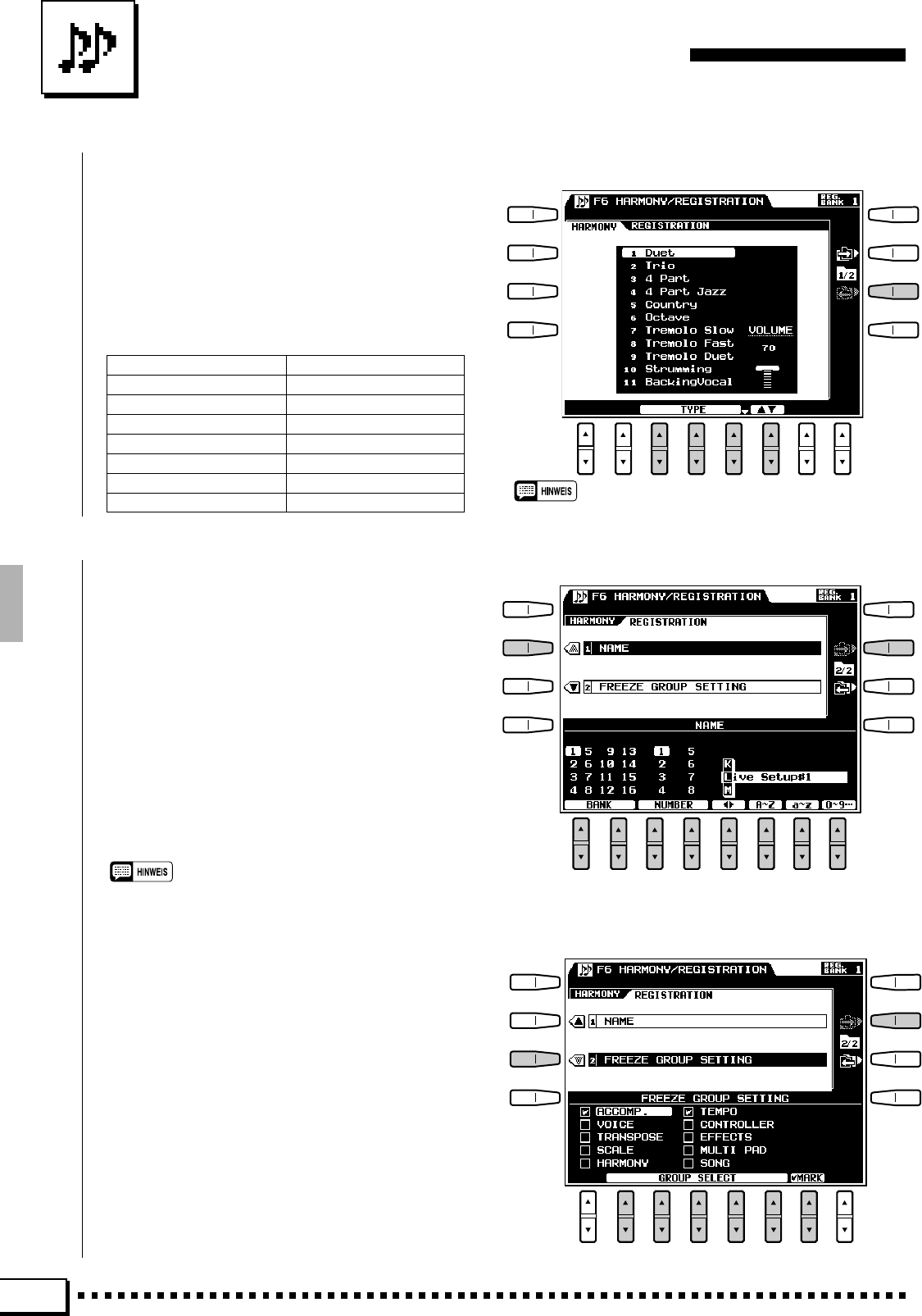

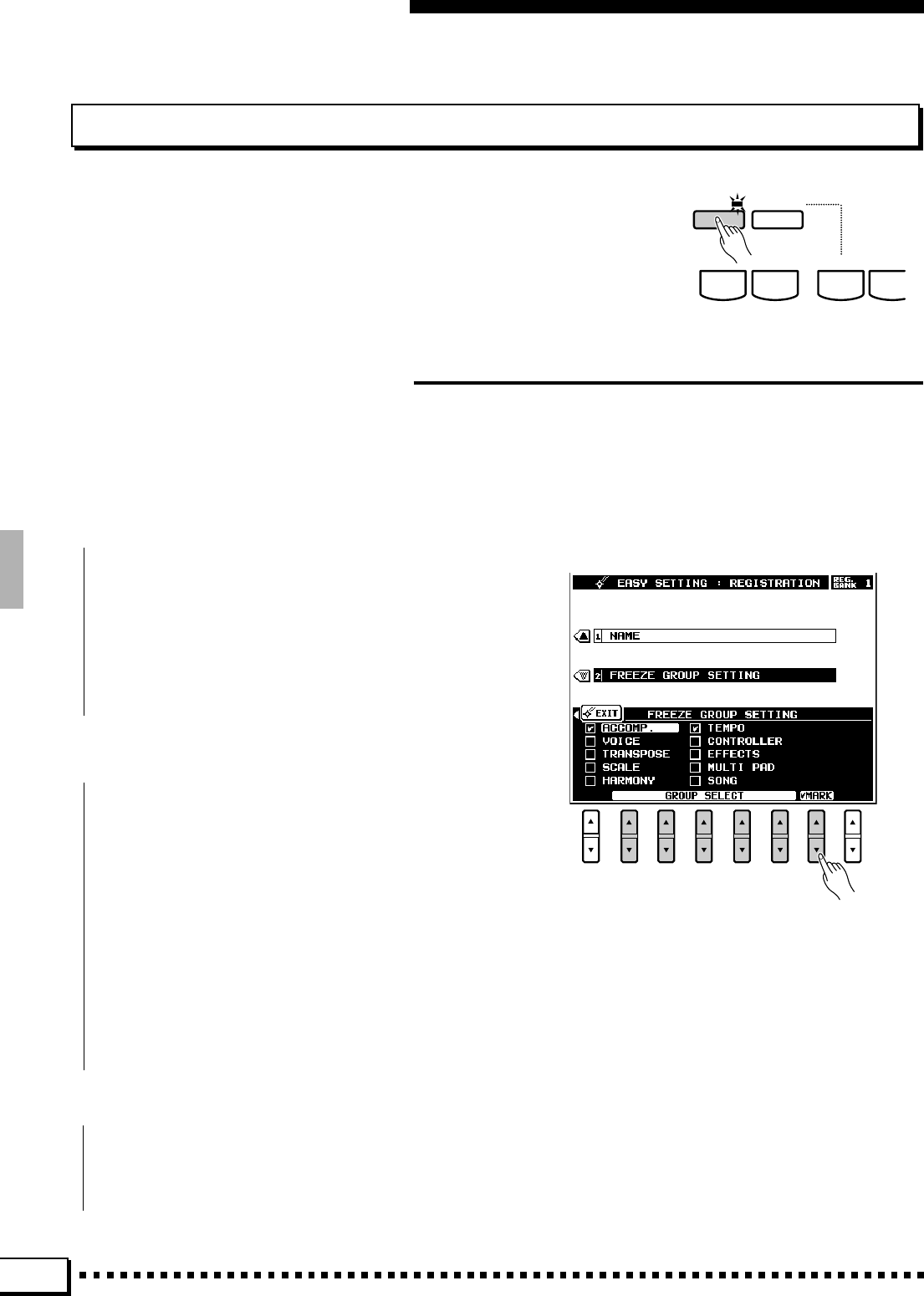

Die FREEZE-Funktion ....................... 46

FREEZE-Funktionszuordnung ......... 46

Song-Wiedergabe

und -Aufnahme

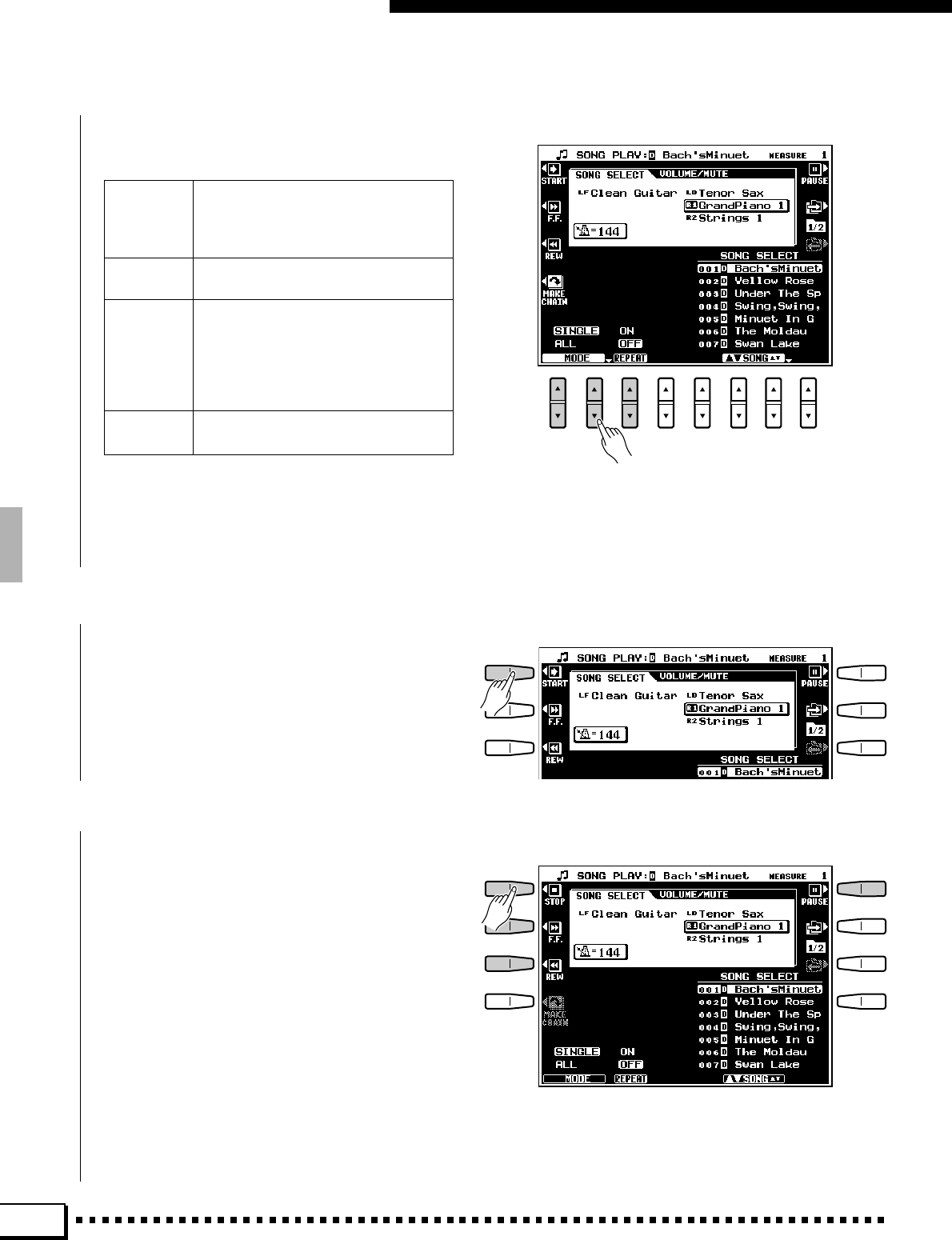

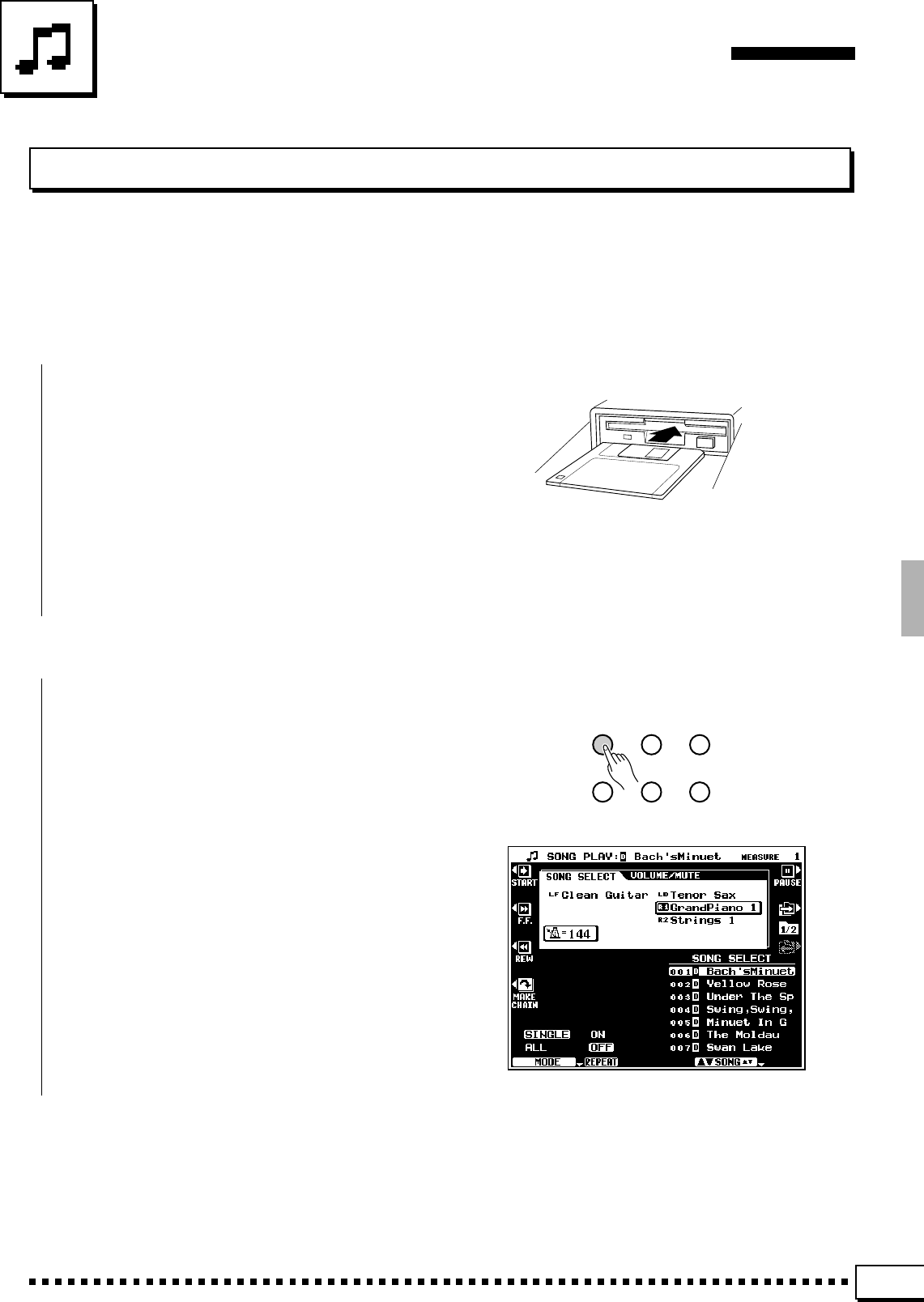

Song-Wiedergabe ........................... 47

■Pause, Vorlauf und Rücklauf........... 48

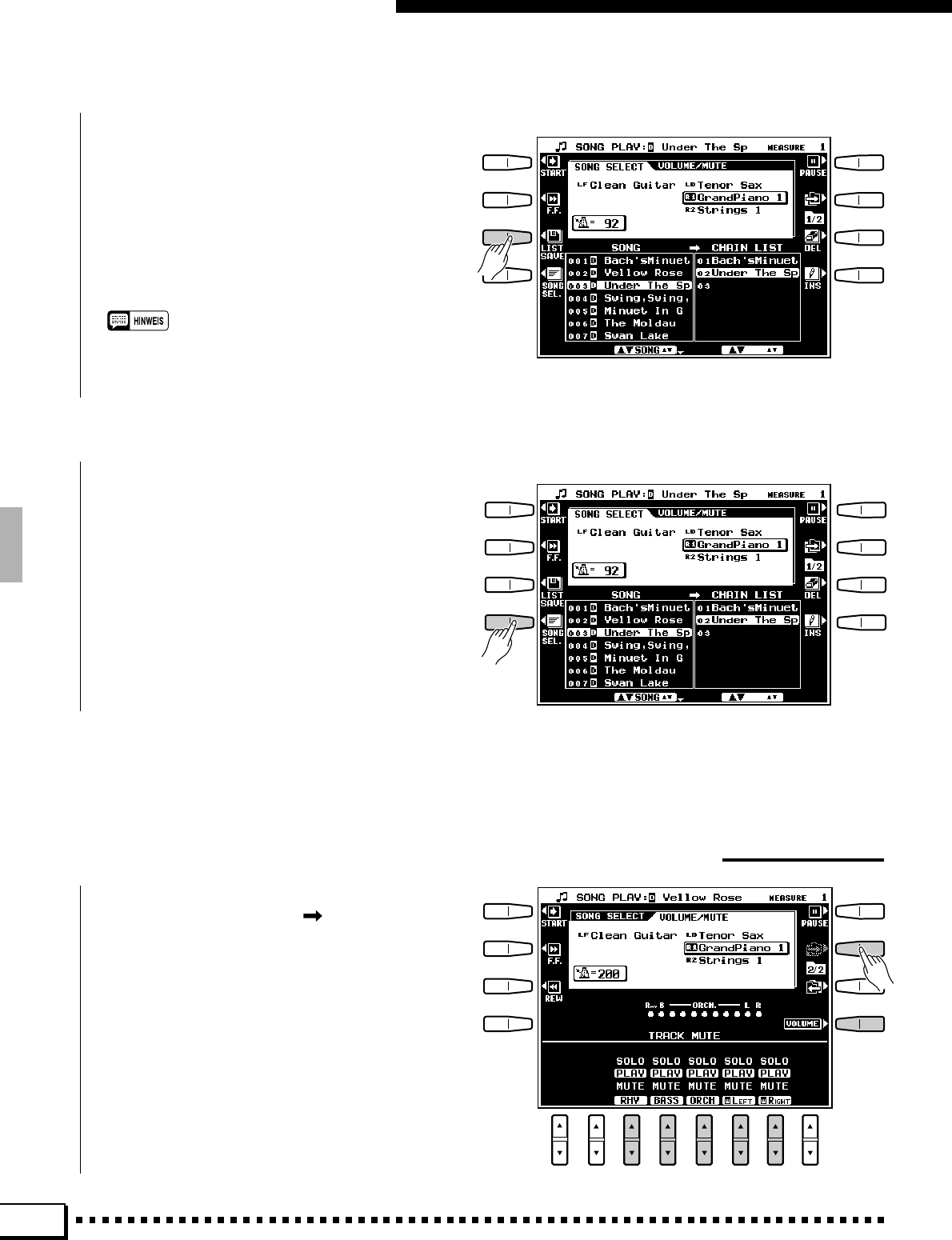

Zusammenstellen eines eigenen

Wiedergabeprogramms .................... 49

Lautstärkeeinstellung und

Stummschaltung/Solowiedergabe .. 50

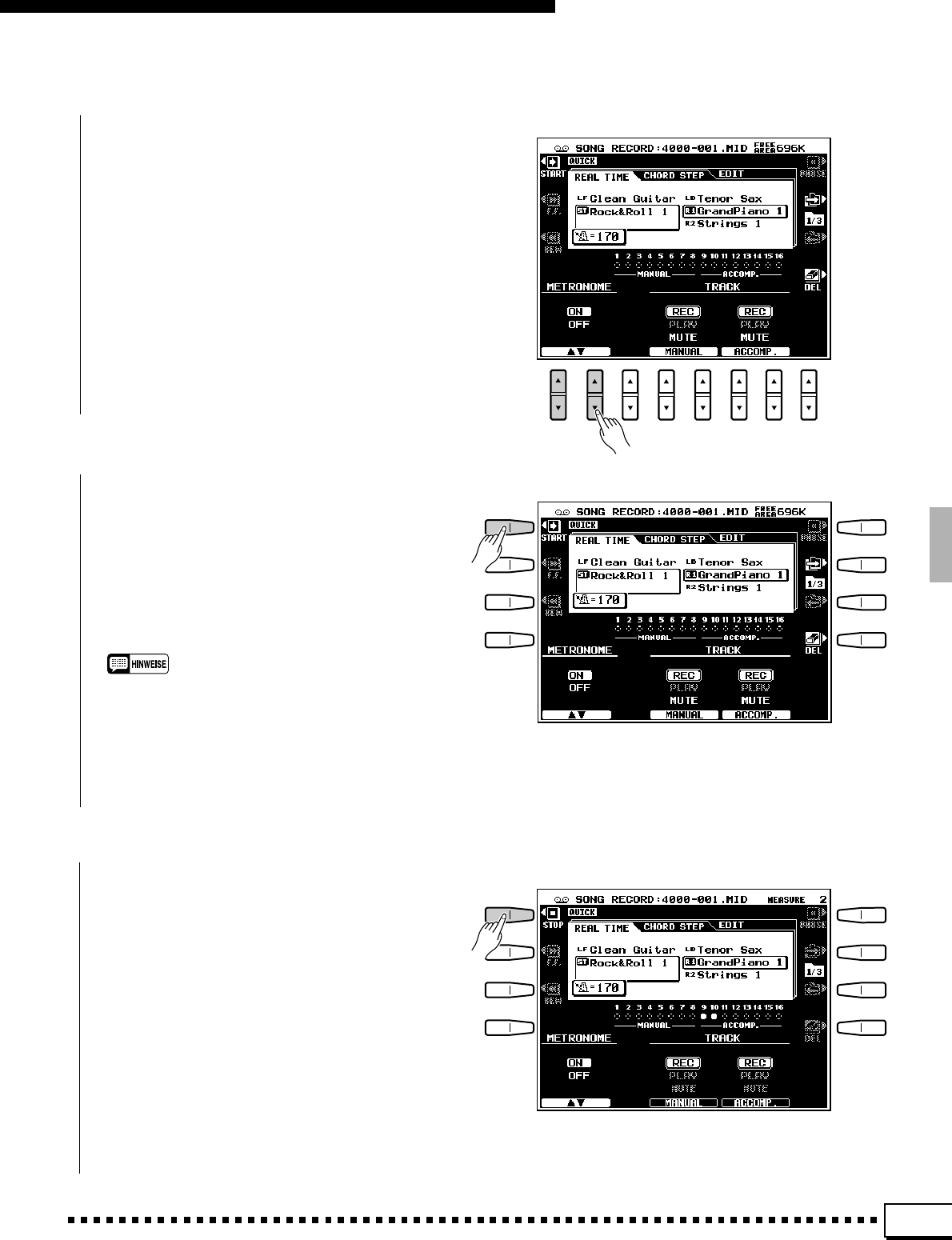

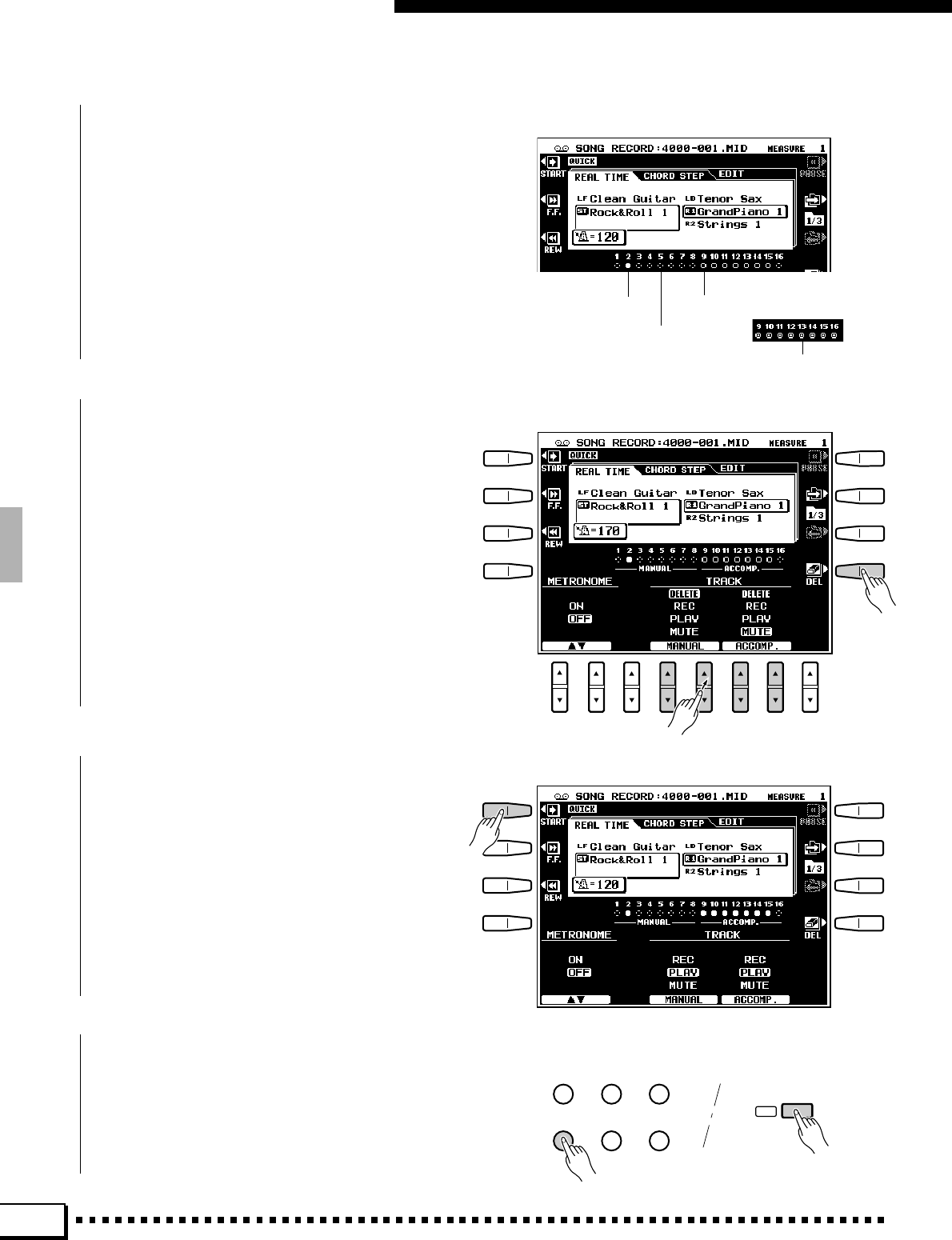

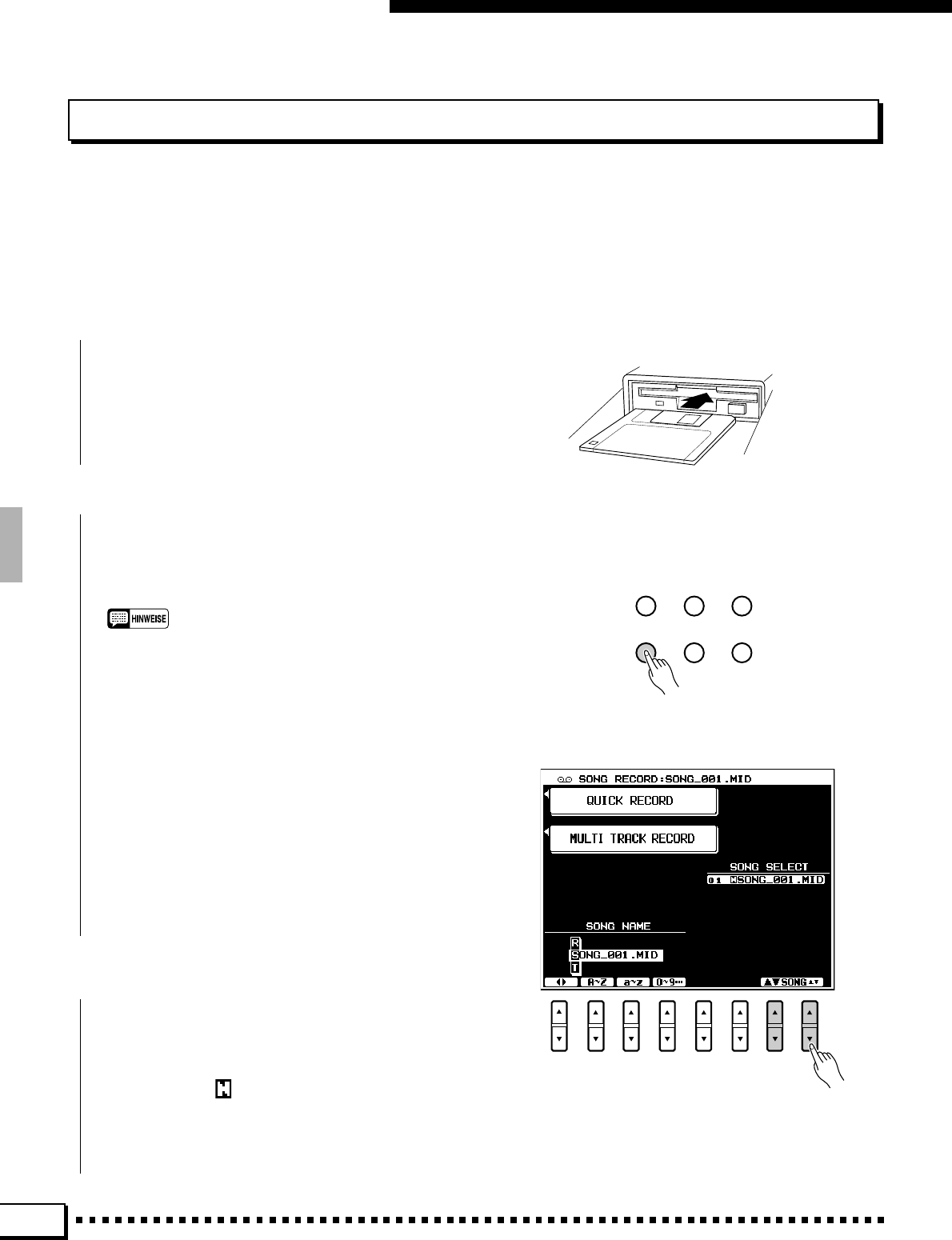

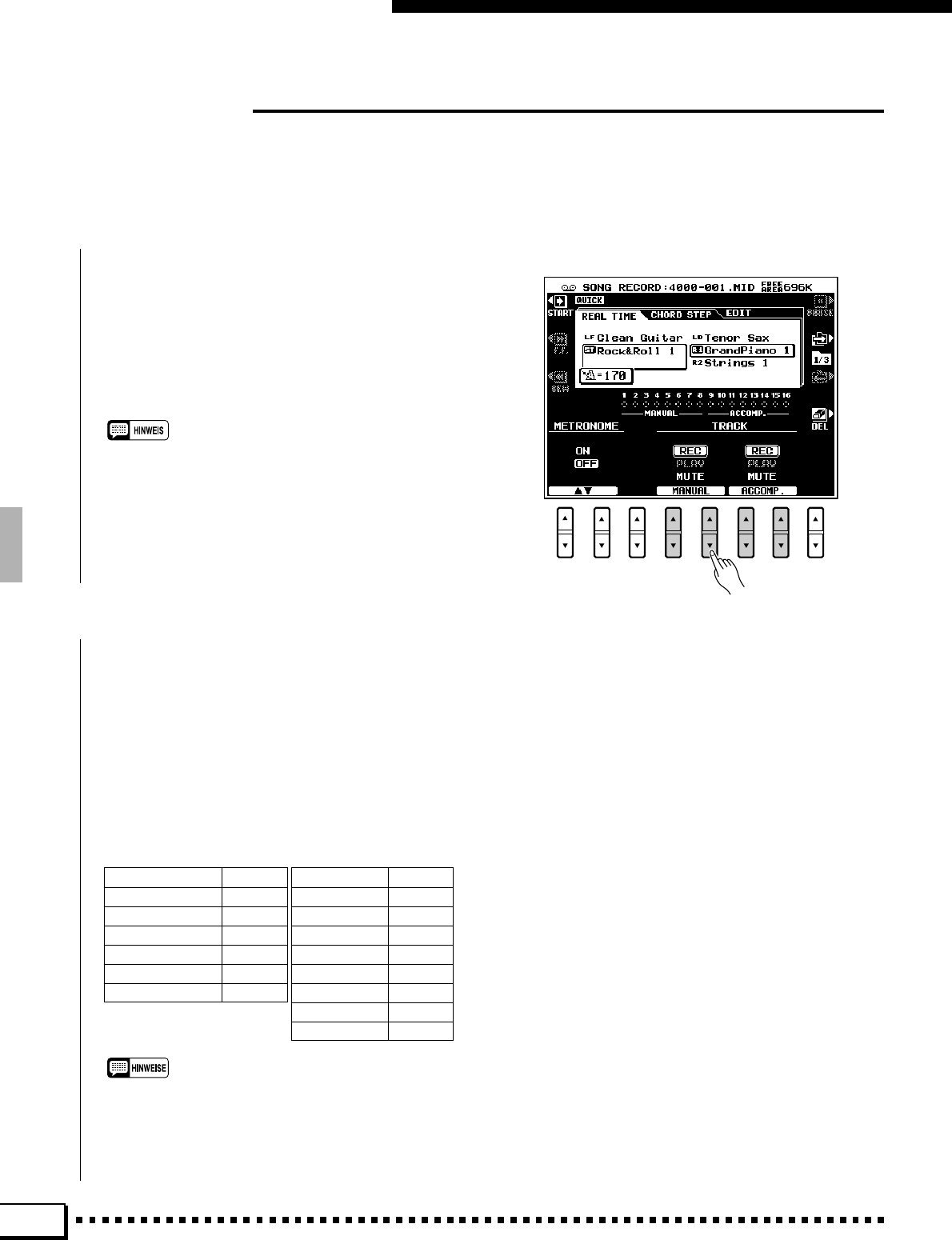

Song-Aufnahme ............................. 52

QUICK RECORD ................................ 54

■Die Spuranzeigen............................ 56

■Löschen von Spuren ....................... 56

■Wiedergabe ..................................... 56

■Abwählen der Aufnahmefunktion .... 56

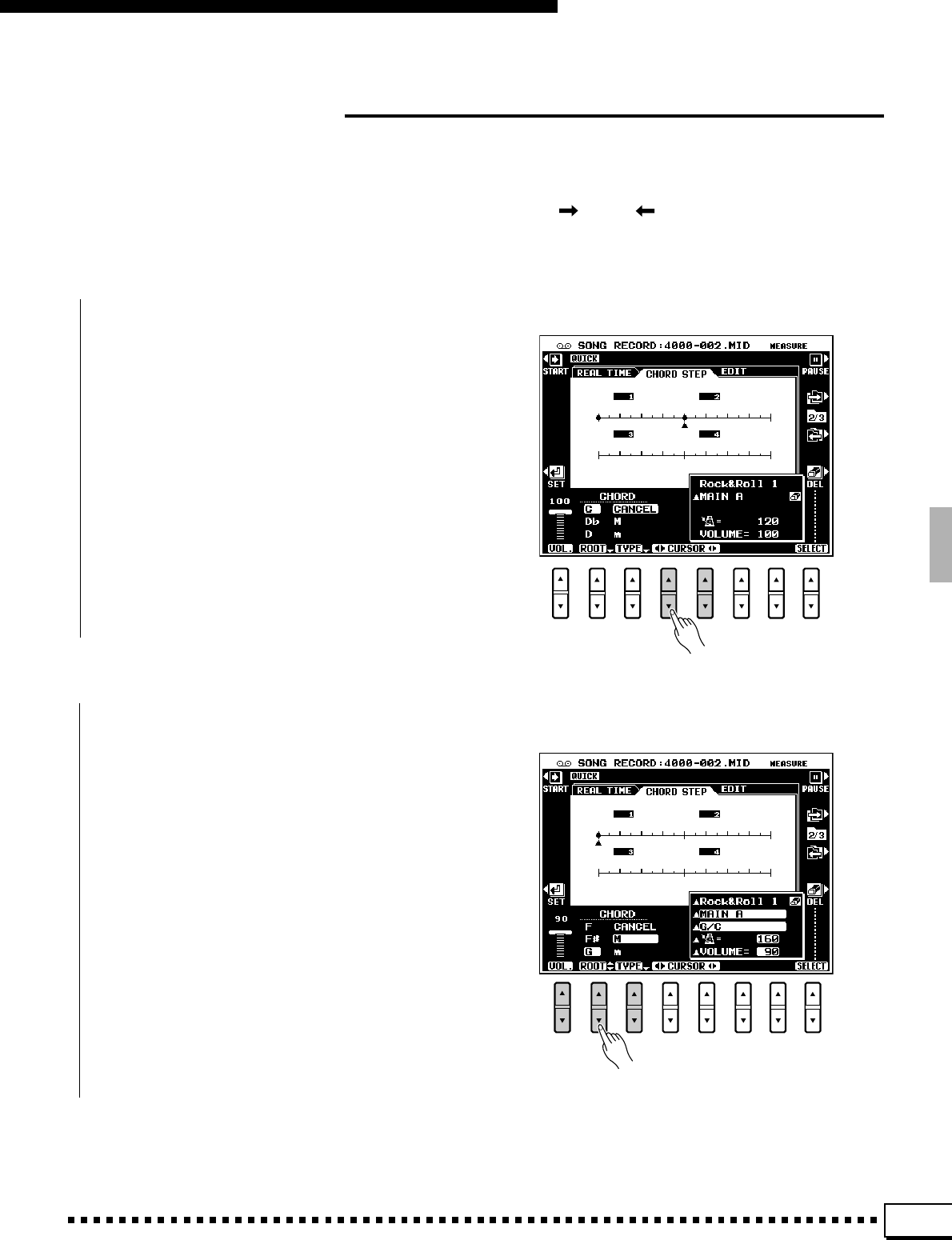

CHORD STEP-Aufnahme .................. 57

■Löschen von Ereignissen ................ 58

QUICK-Editierfunktion ...................... 59

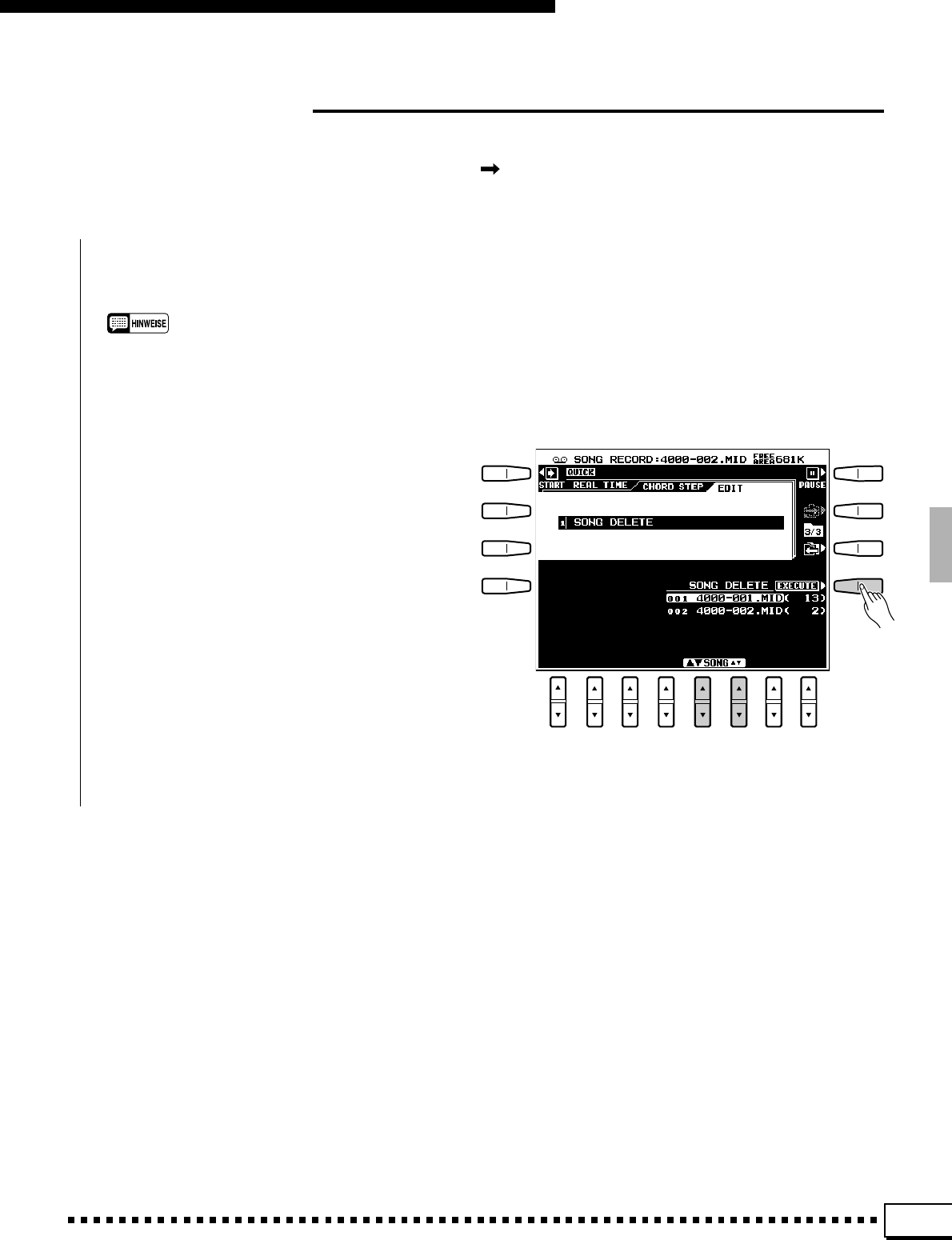

■SONG DELETE............................... 59

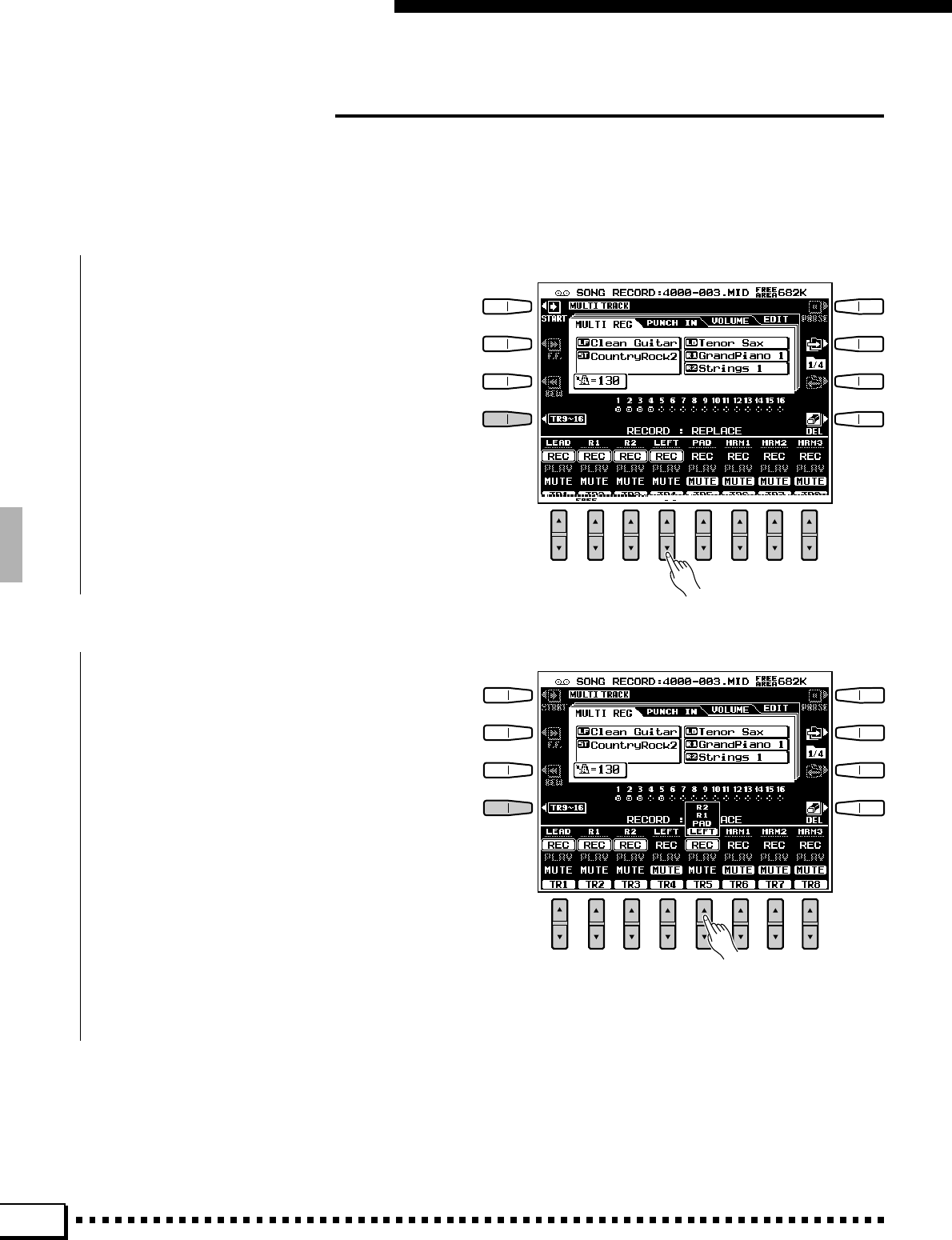

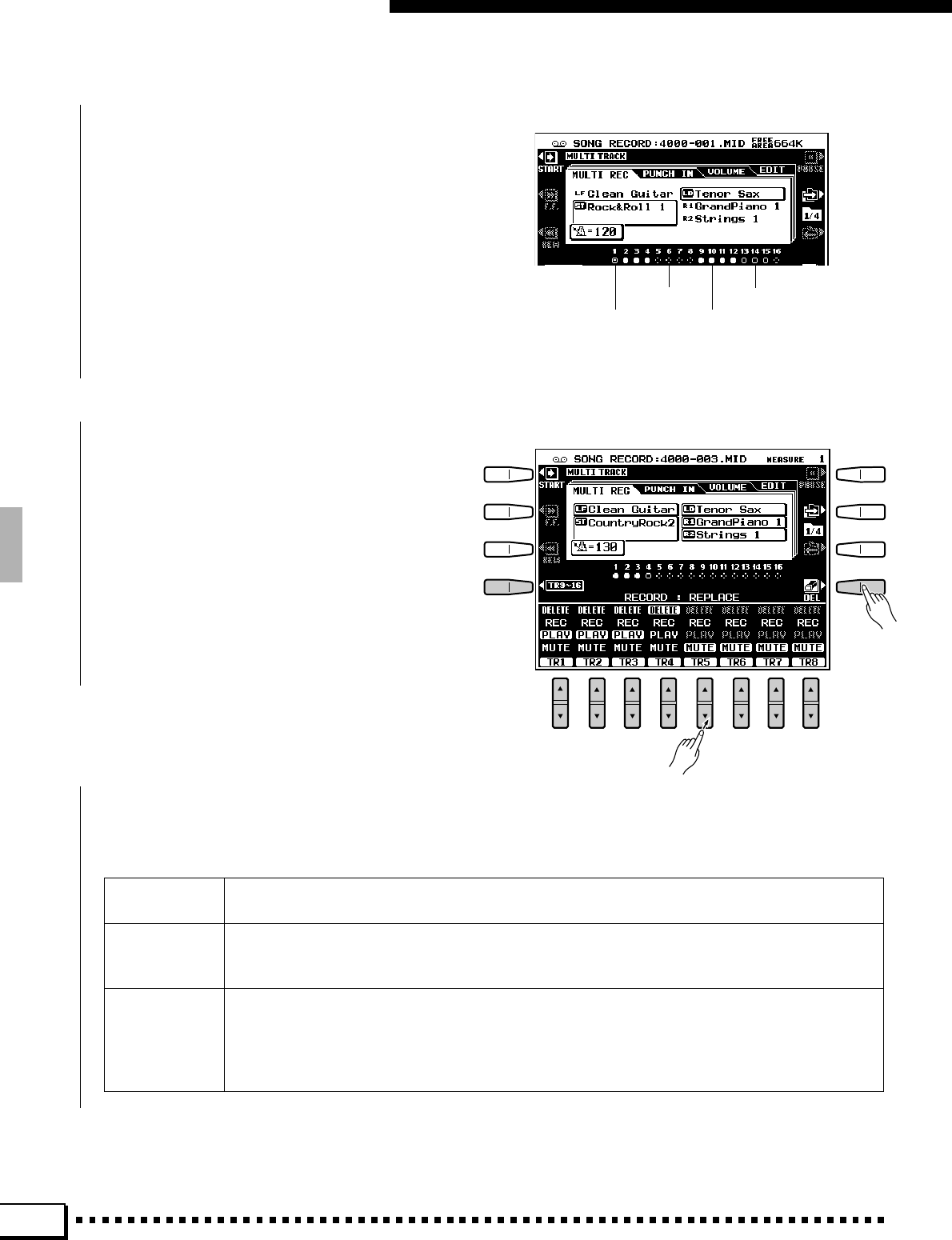

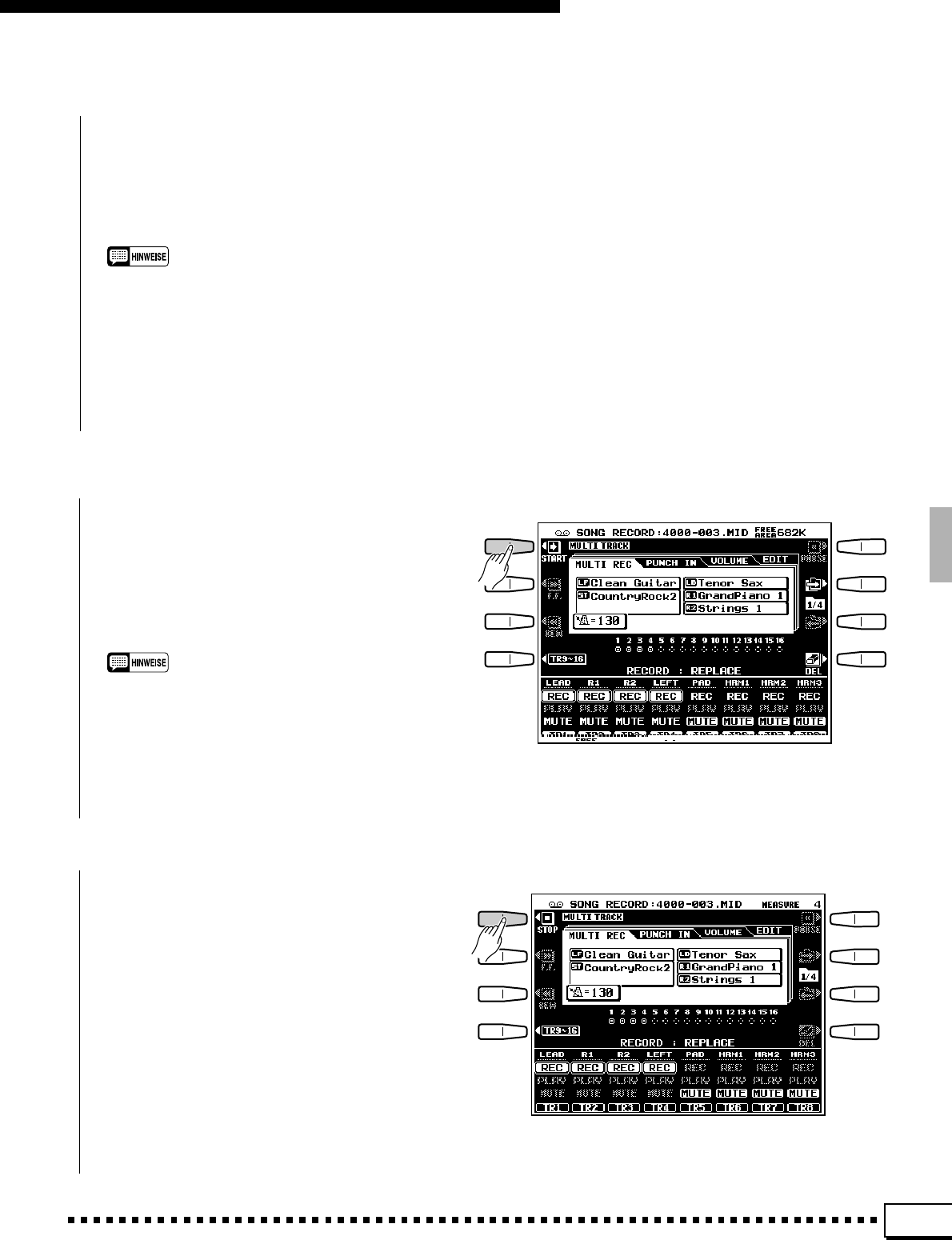

MULTI TRACK RECORD ................... 60

■Die Spuranzeigen............................ 62

■Löschen von Spuren ....................... 62

■Aufnahme und Effekte..................... 62

■Wiedergabe ..................................... 63

■Abwählen der Aufnahmefunktion .... 63

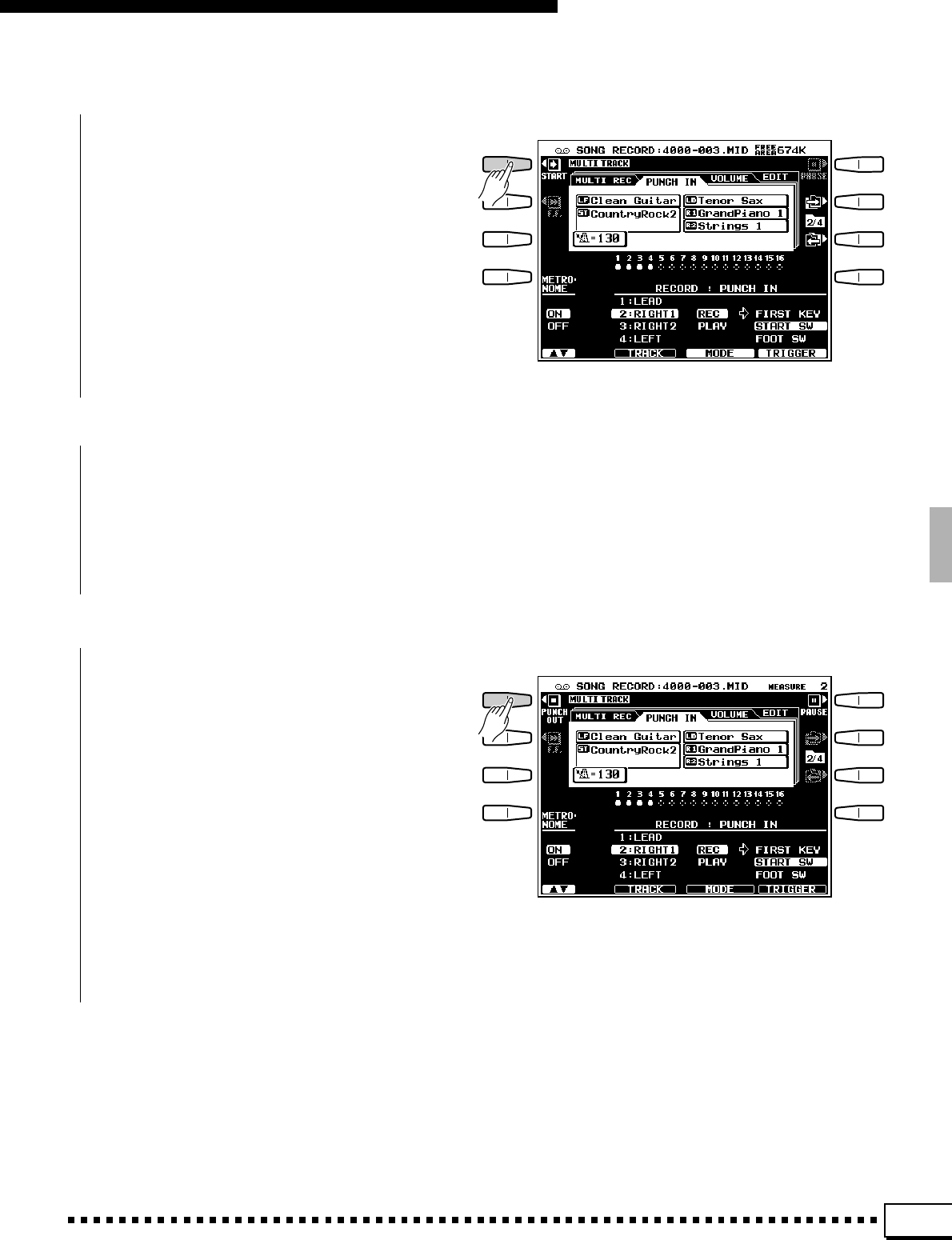

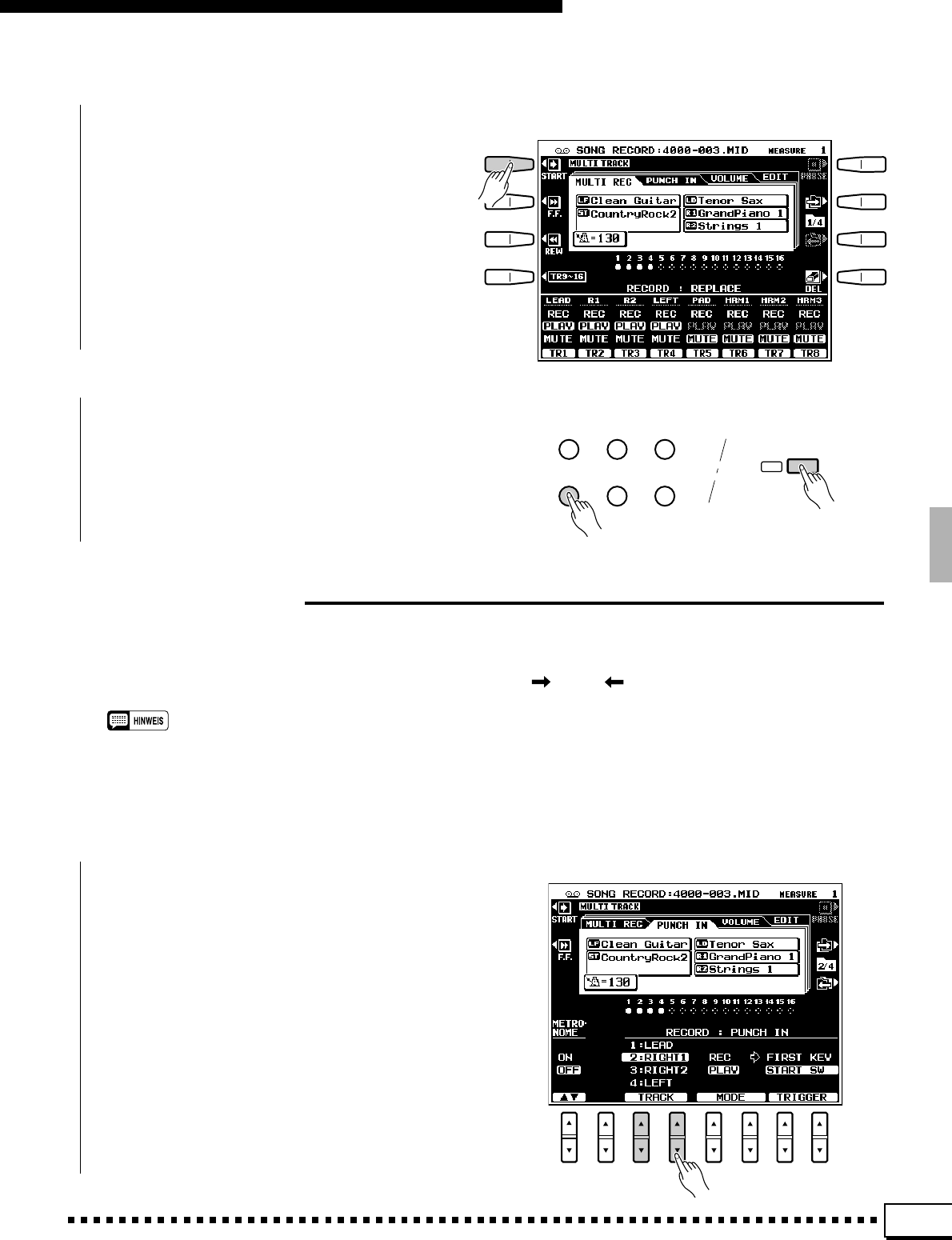

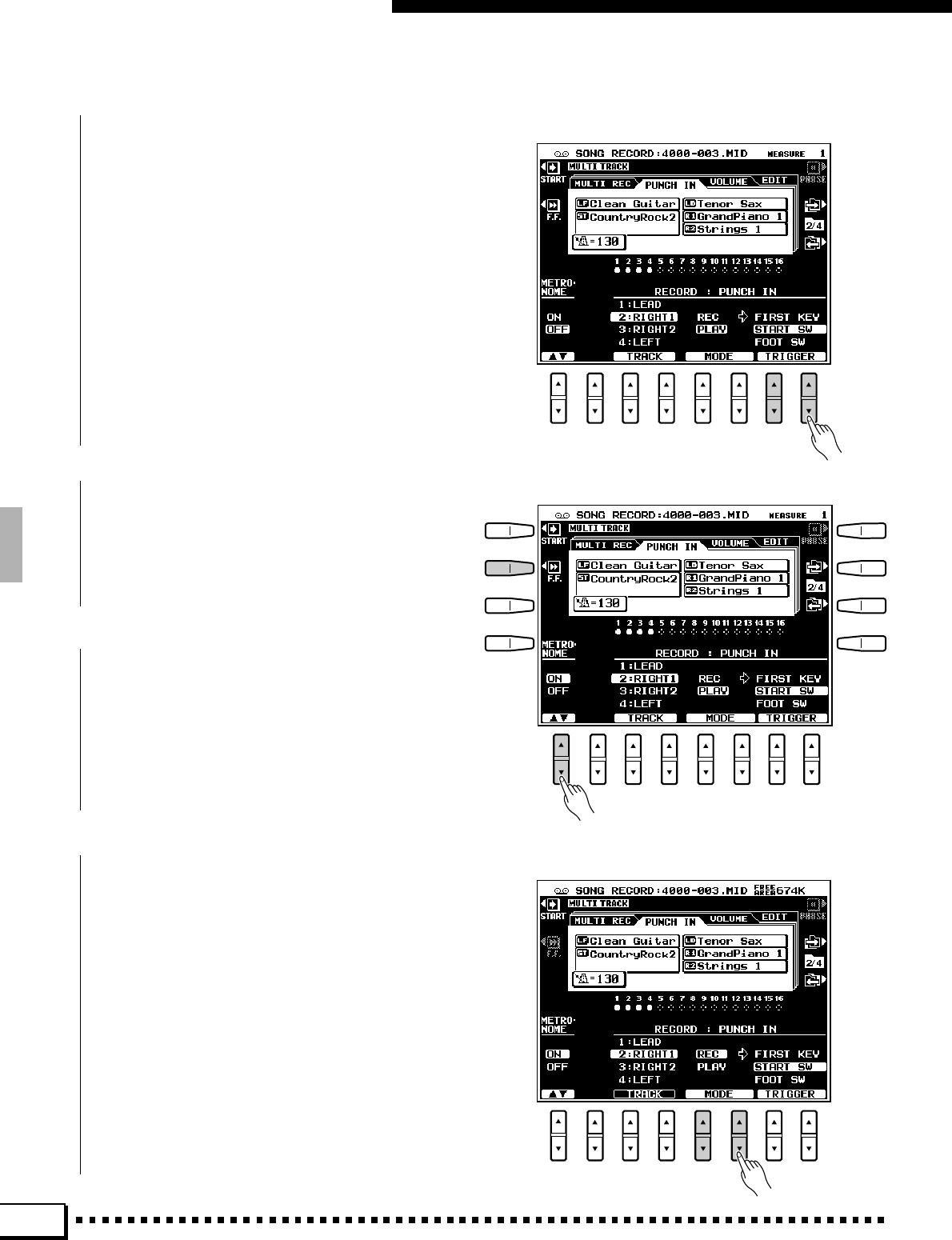

PUNCH IN-Aufnahme ........................ 63

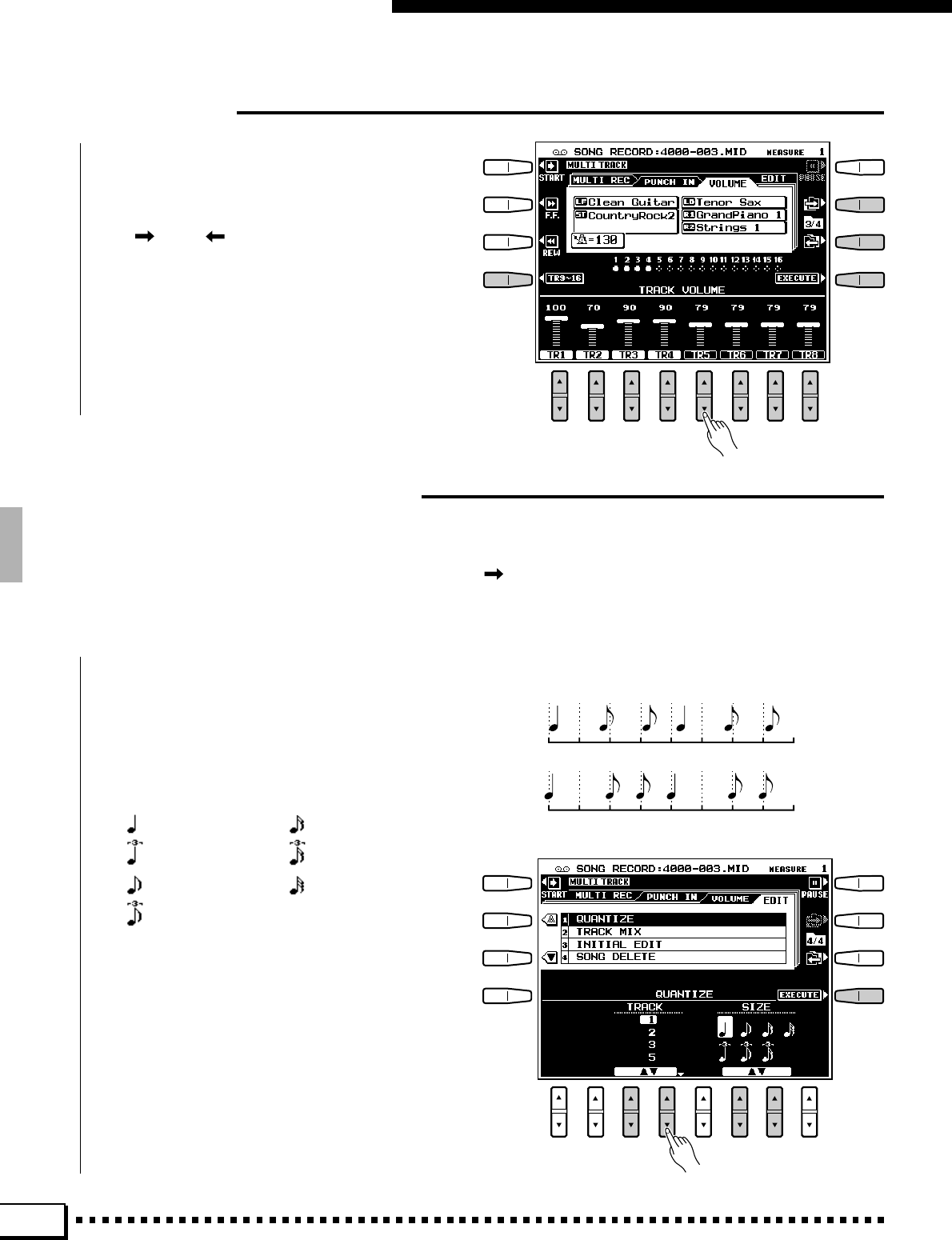

Spurlautstärke ................................... 66

MULTI TRACK-Editierfunktionen ..... 66

■QUANTIZE ...................................... 66

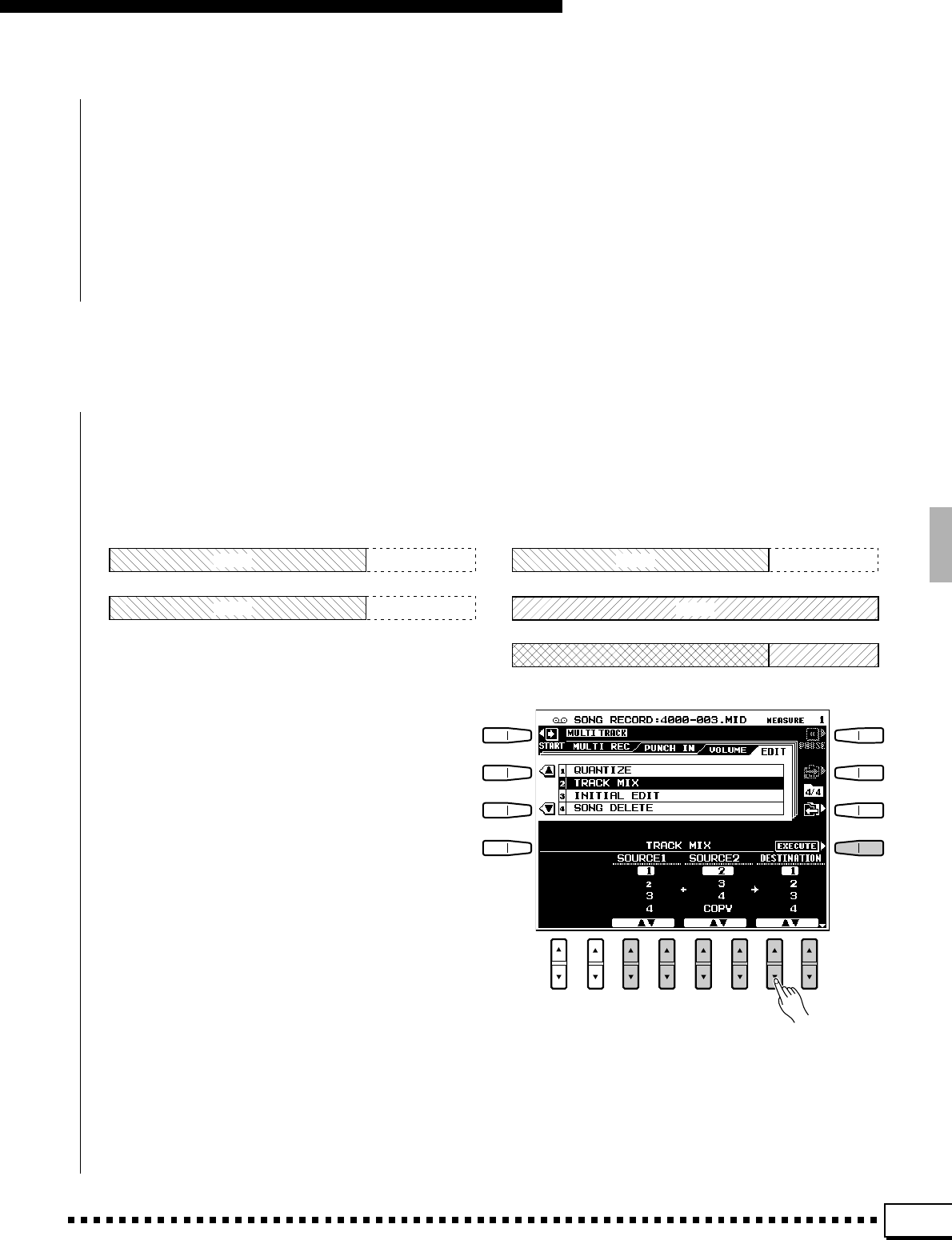

■TRACK MIX..................................... 67

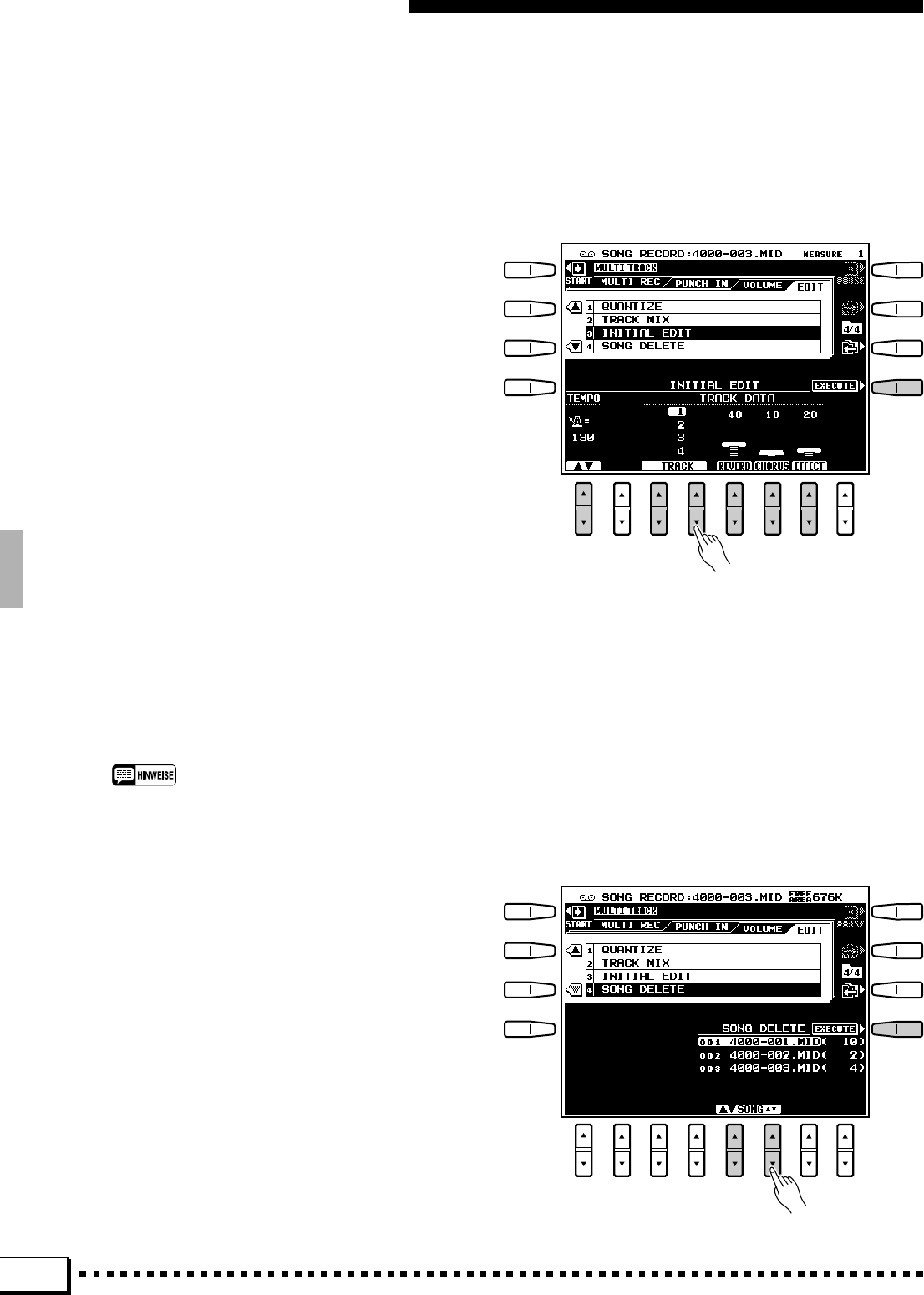

■INITIAL EDIT ................................... 68

■SONG DELETE............................... 68

Programmierbare

Begleitautomatik

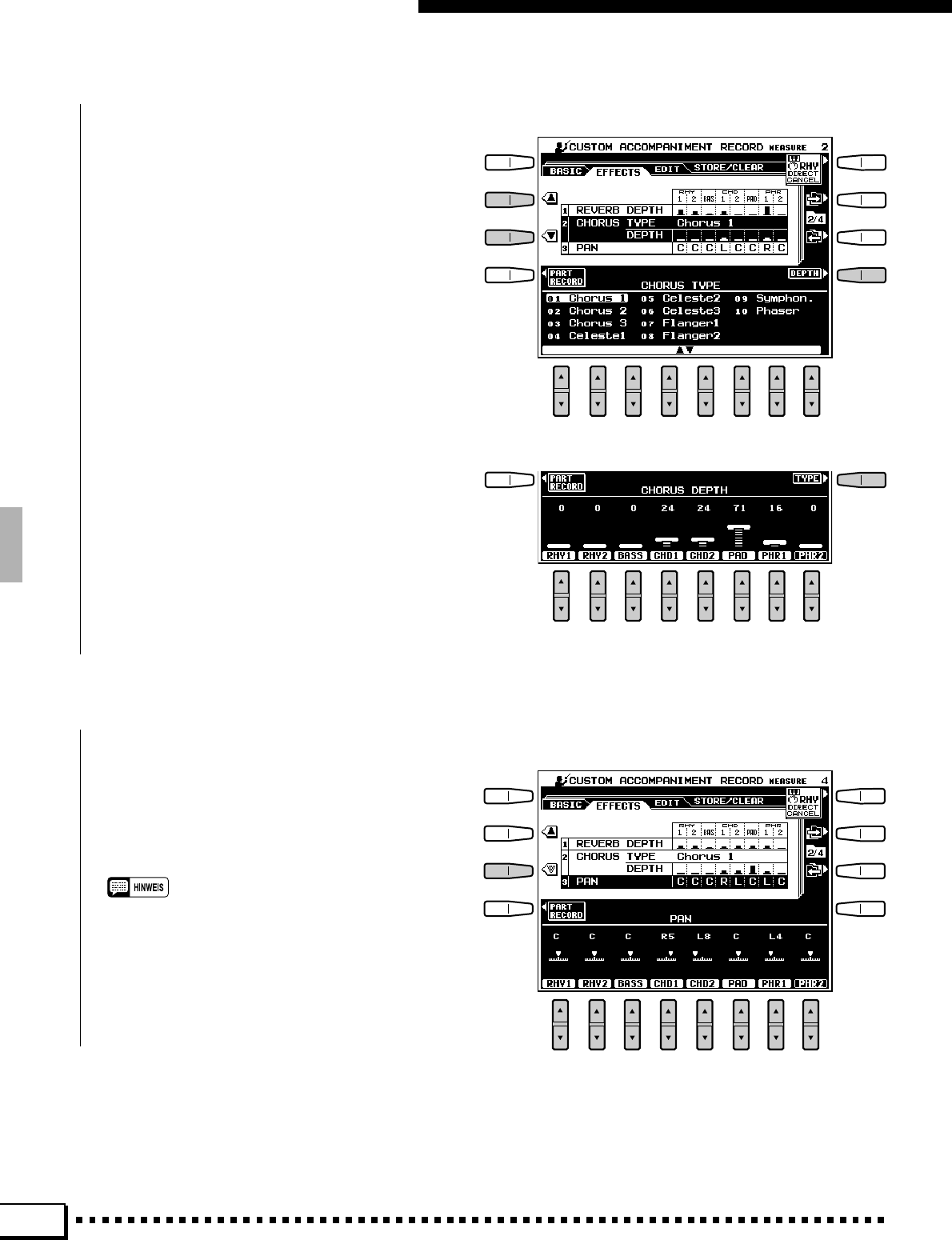

EFFECTS............................................ 73

■REVERB DEPTH ............................ 73

■CHORUS — TYPE und DEPTH ..... 74

■PAN ................................................. 74

EDIT .................................................... 75

■QUANTIZE ...................................... 75

■COPY .............................................. 75

■REMOVE EVENT............................ 76

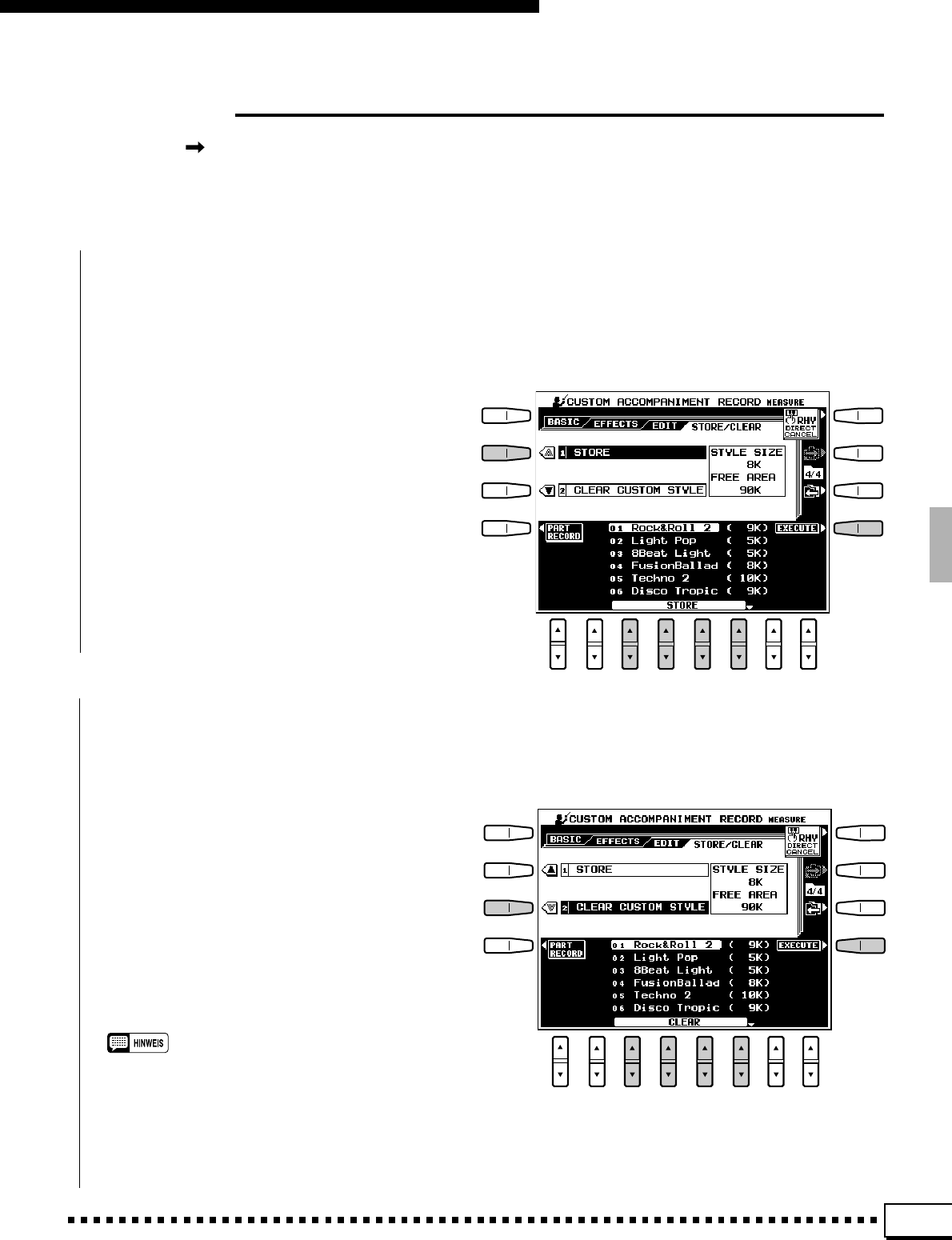

STORE/CLEAR .................................. 77

■STORE ............................................ 77

■CLEAR CUSTOM STYLE ............... 77

Stimmen-Programmierfunktion

Aufrufen des EASY EDIT/FULL

EDIT-Modus ......................................... 78

■

Verlassen des Stimmen-Editiermodus

Die EASY EDIT-Parameter ............... 79

EDIT .................................................... 79

■NAME .............................................. 79

■PAN ................................................. 79

■VIBRATO ........................................ 79

■TONE .............................................. 80

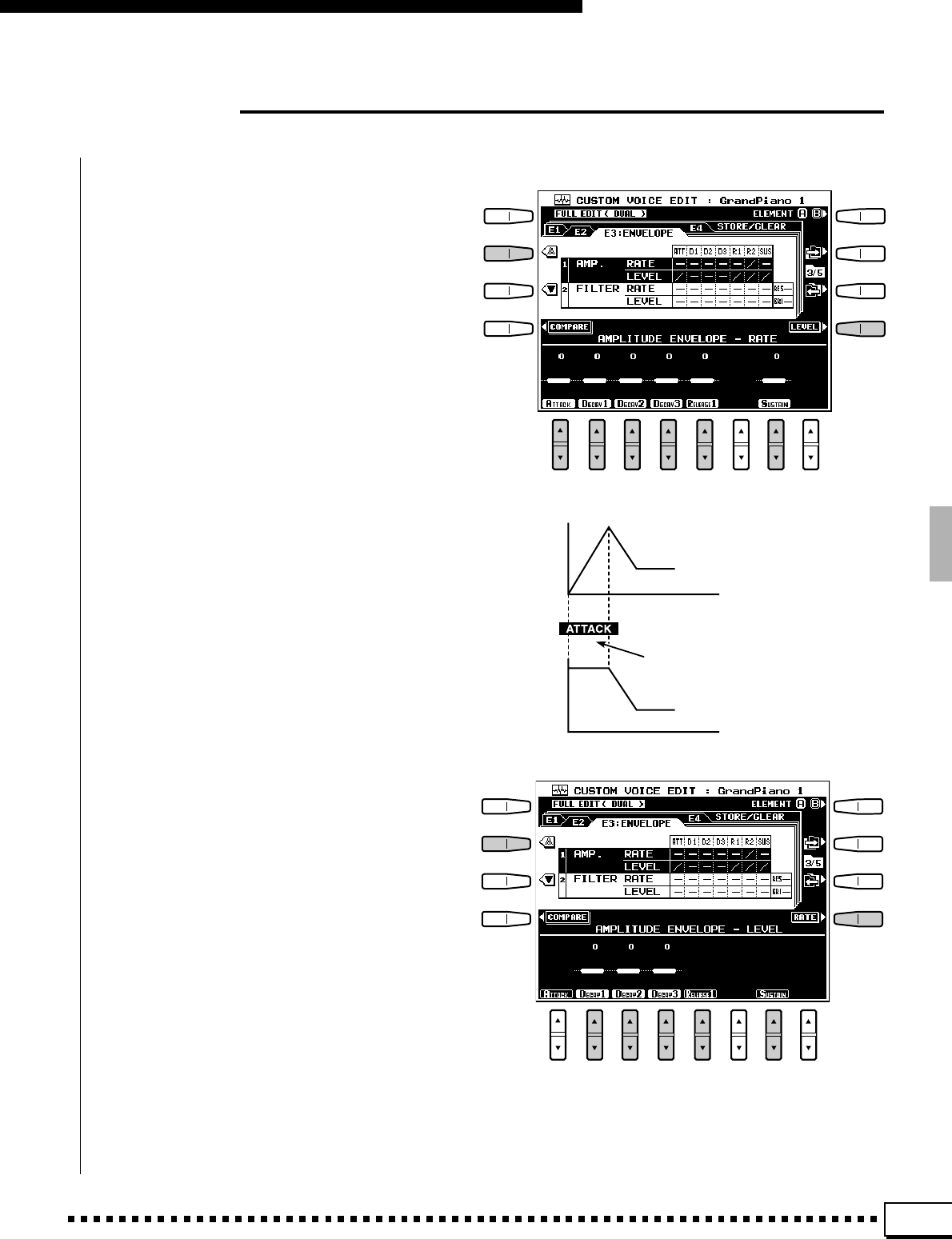

■ENVELOPE ..................................... 80

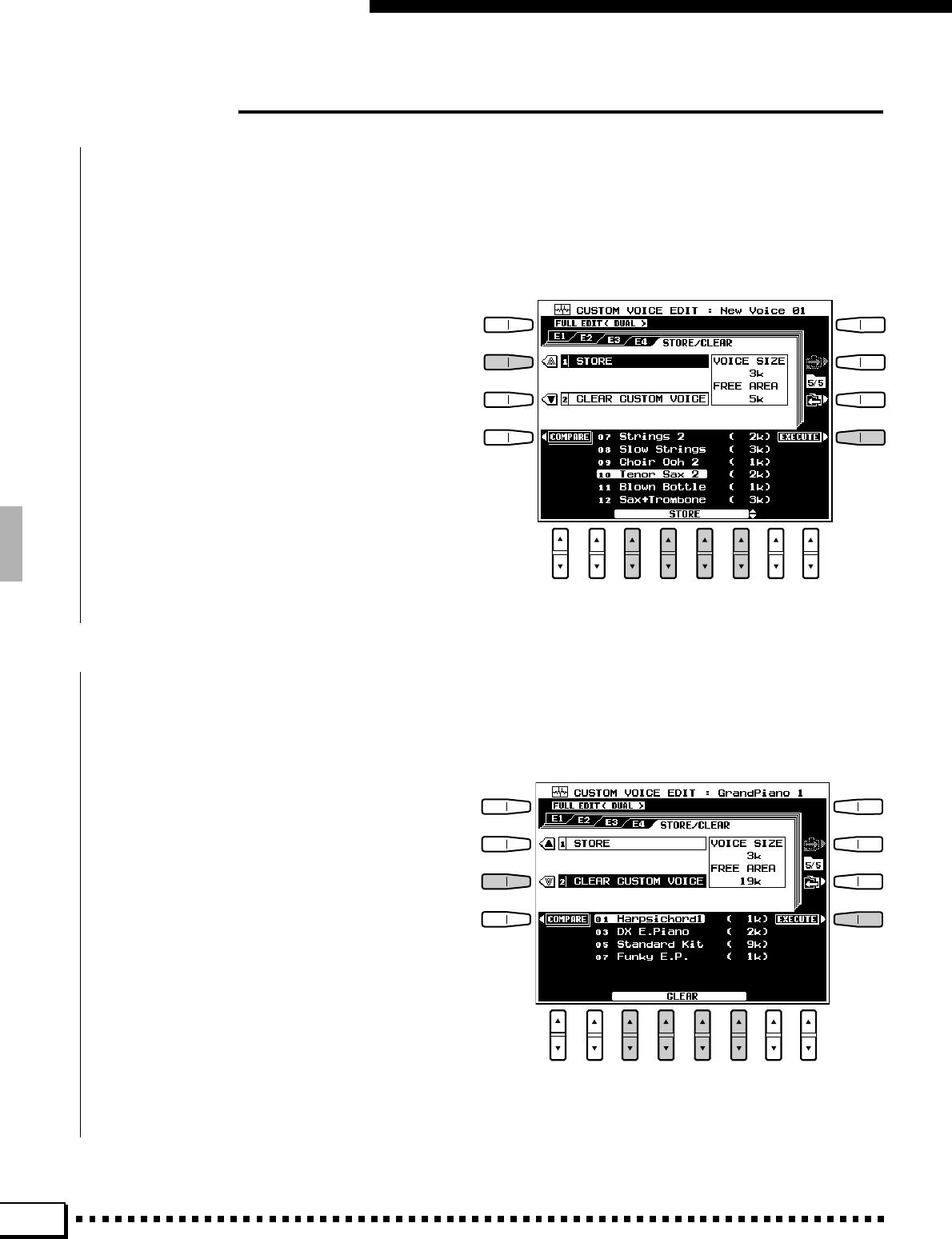

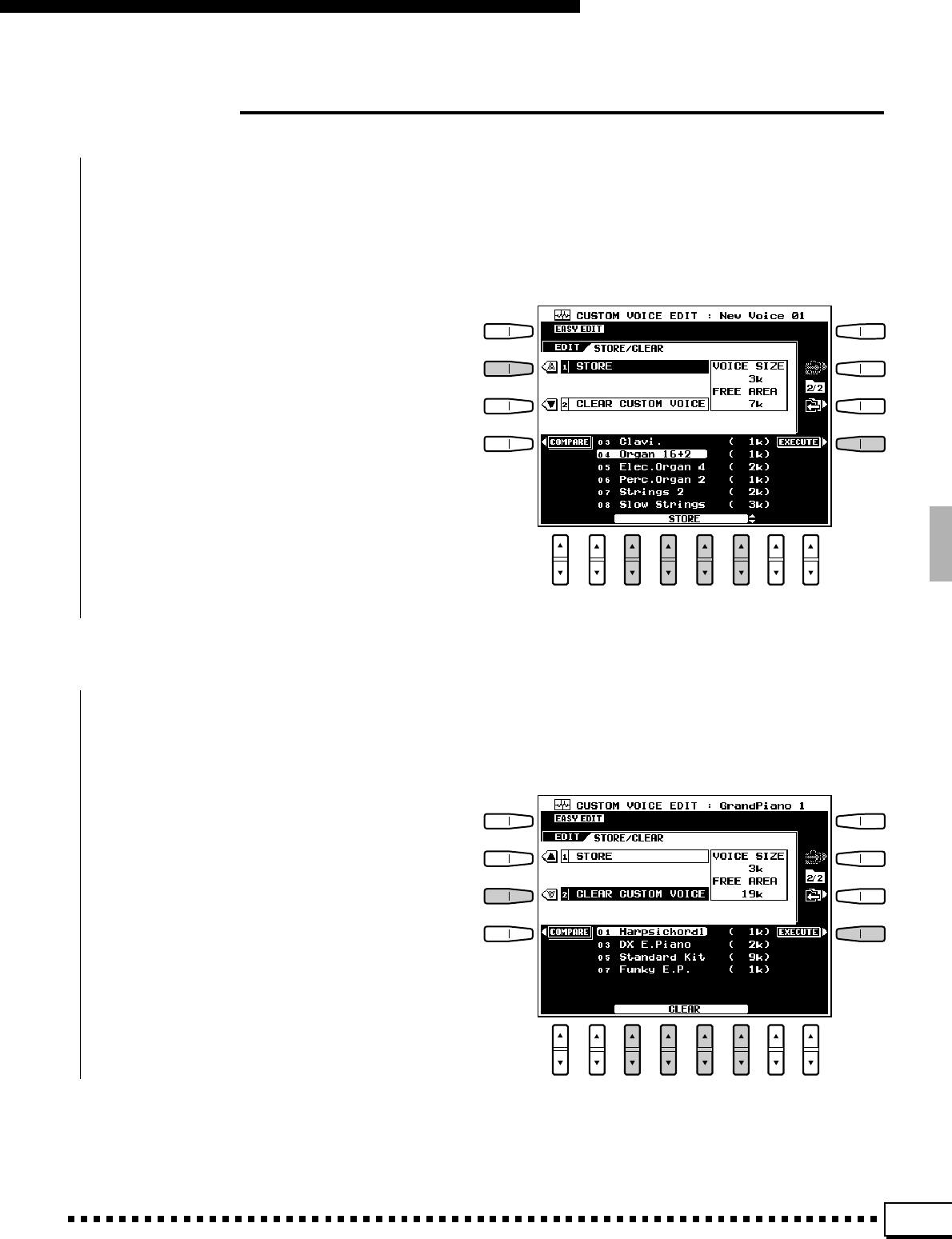

STORE/CLEAR .................................. 81

■STORE ............................................ 81

■CLEAR CUSTOM VOICE ............... 81

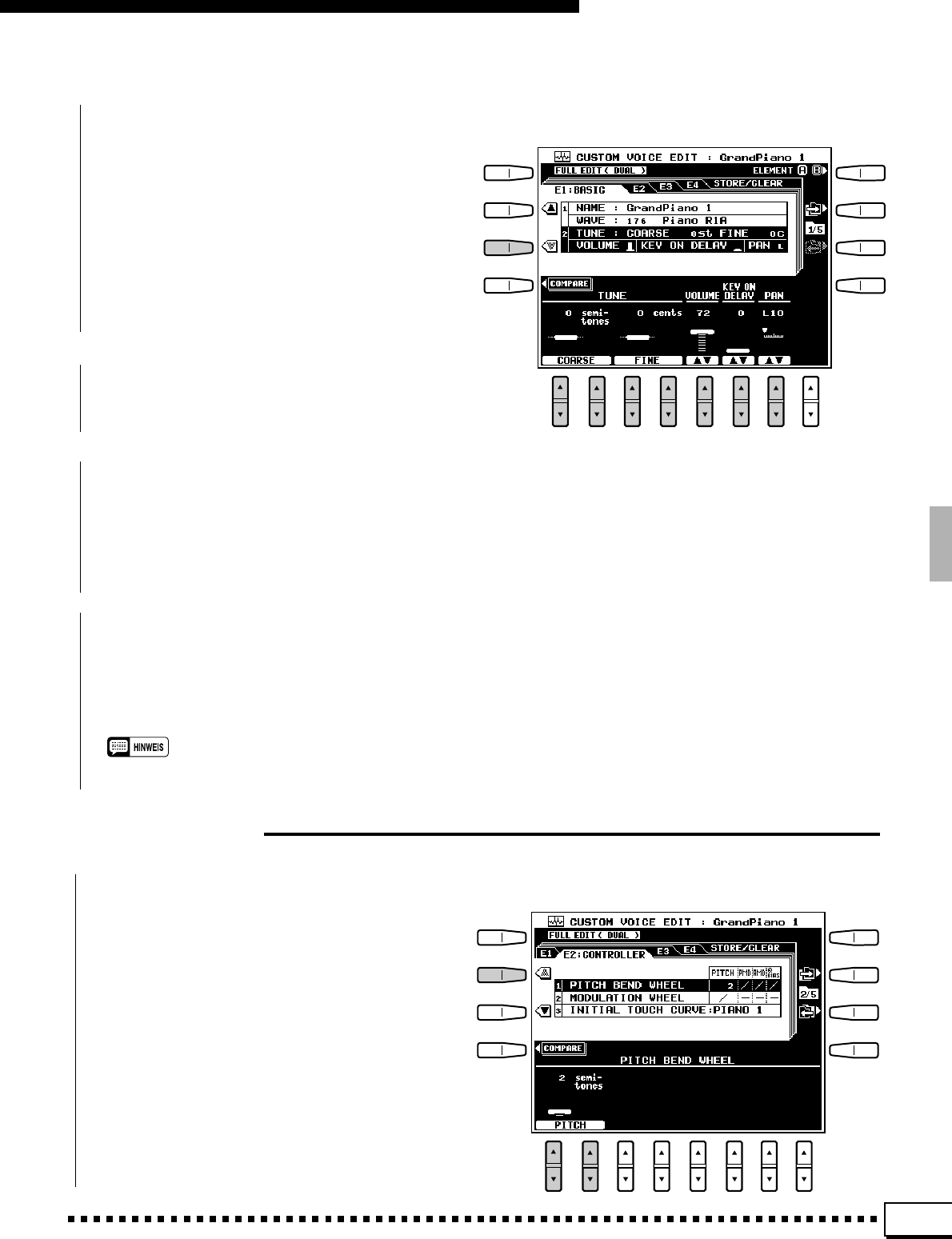

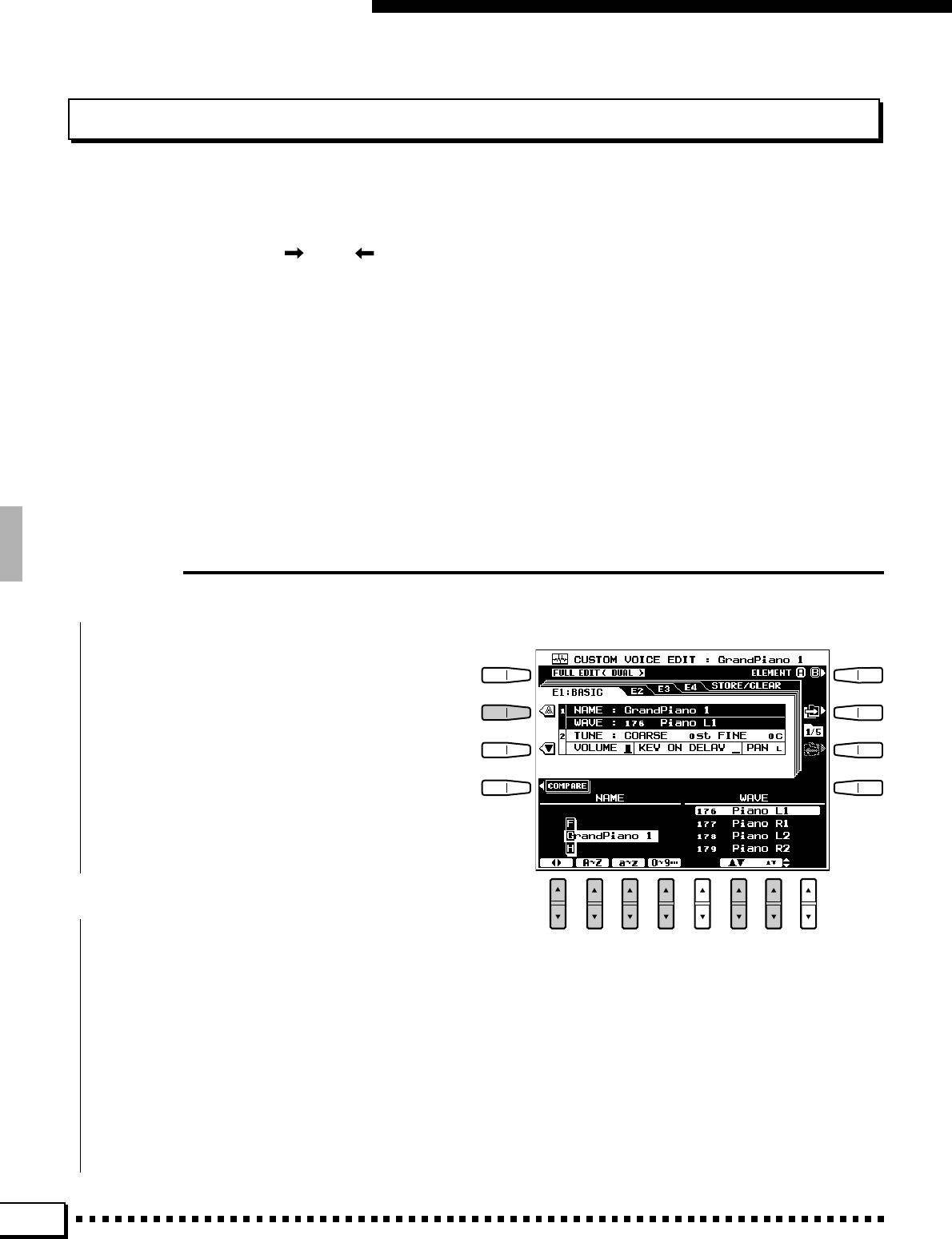

Die FULL EDIT-Parameter ................ 82

E1:BASIC ........................................... 82

■NAME .............................................. 82

■WAVE (außer DRUM KIT-Stimmen) .......... 82

■TUNE (außer DRUM KIT-Stimmen) ........... 83

■VOLUME (außer DRUM KIT-Stimmen) ...... 83

■KEY ON DELAY

(außer DRUM KIT-Stimmen) ...................... 83

■PAN ................................................. 83

E2:CONTROLLER ............................. 83

■PITCH BEND WHEEL..................... 83

■MODULATION WHEEL .................. 84

■INITIAL TOUCH CURVE................. 84

E3:ENVELOPE ................................... 85

■AMPLITUDE ENVELOPE ............... 85

■FILTER ............................................ 86

E4:EFFECTS ...................................... 87

■LFO ................................................. 87

■DELAY VIB...................................... 87

■REVERB DEPTH ............................ 87

■CHORUS DEPTH ........................... 87

■DSP EFFECT .................................. 87

STORE/CLEAR .................................. 88

■STORE ............................................ 88

■CLEAR CUSTOM VOICE ............... 88

Programmieren von

Schlagzeugstimmen .......................... 89

Diskettenfunktionen

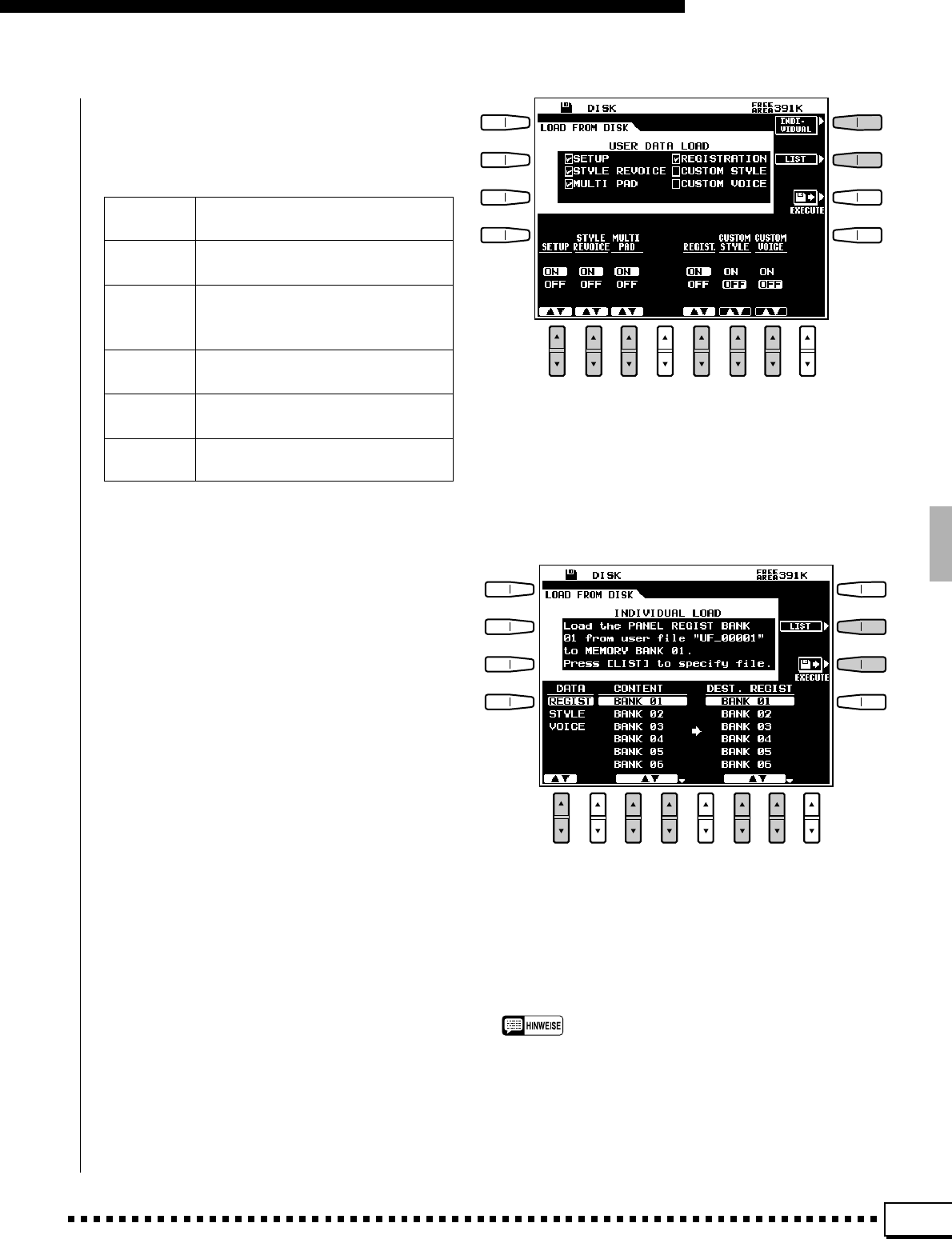

LOAD FROM DISK .............................. 90

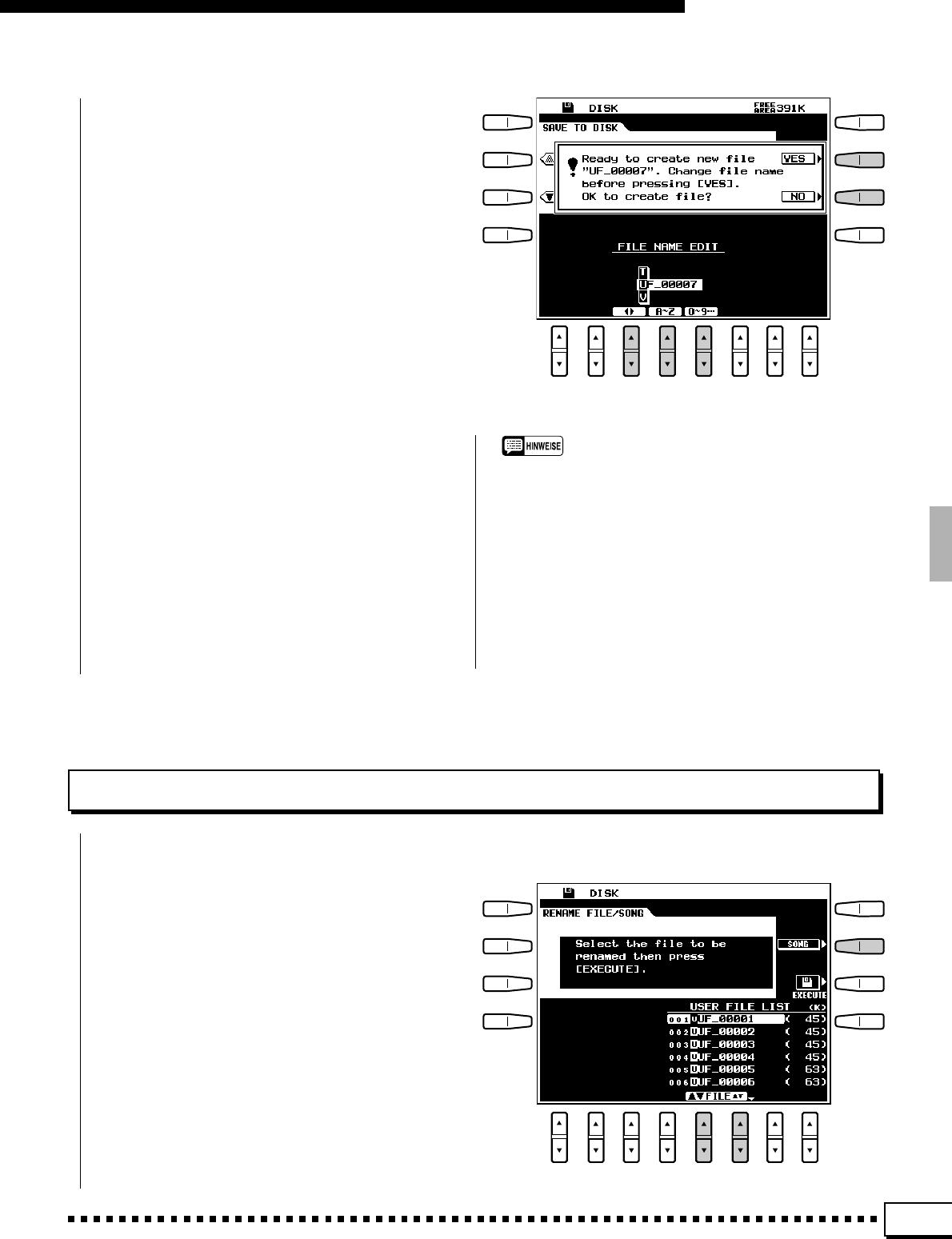

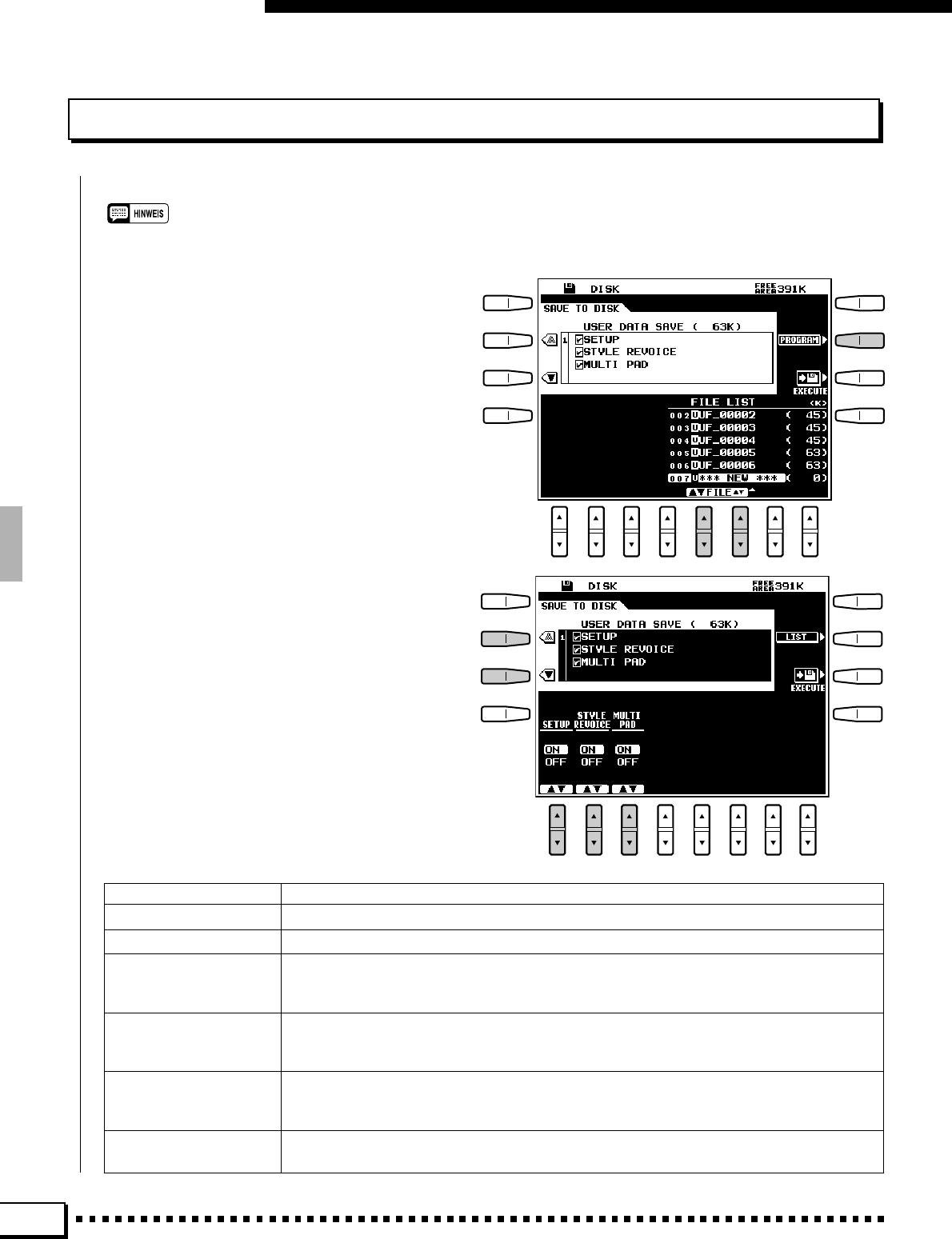

SAVE TO DISK .................................... 92

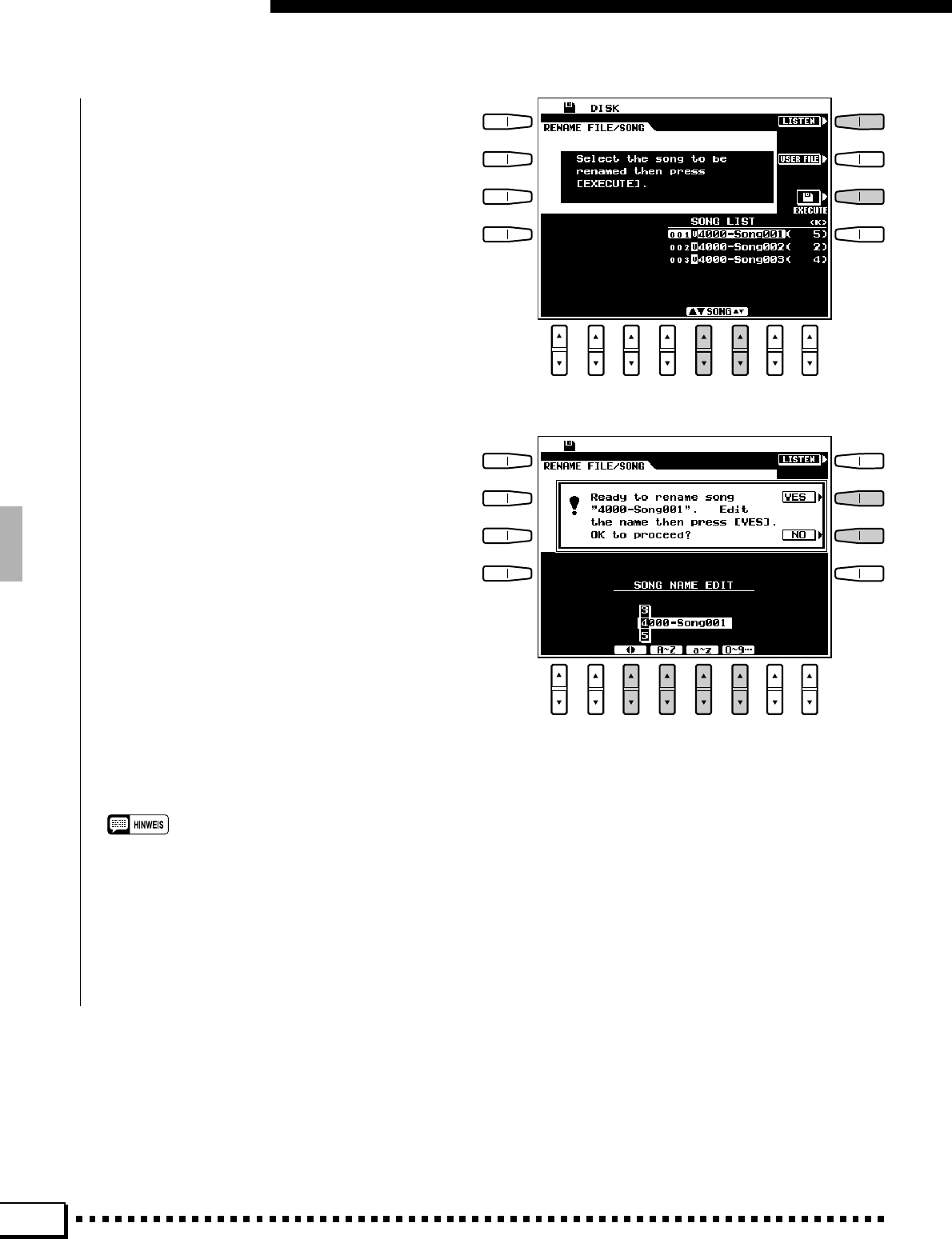

RENAME FILE/SONG ......................... 93

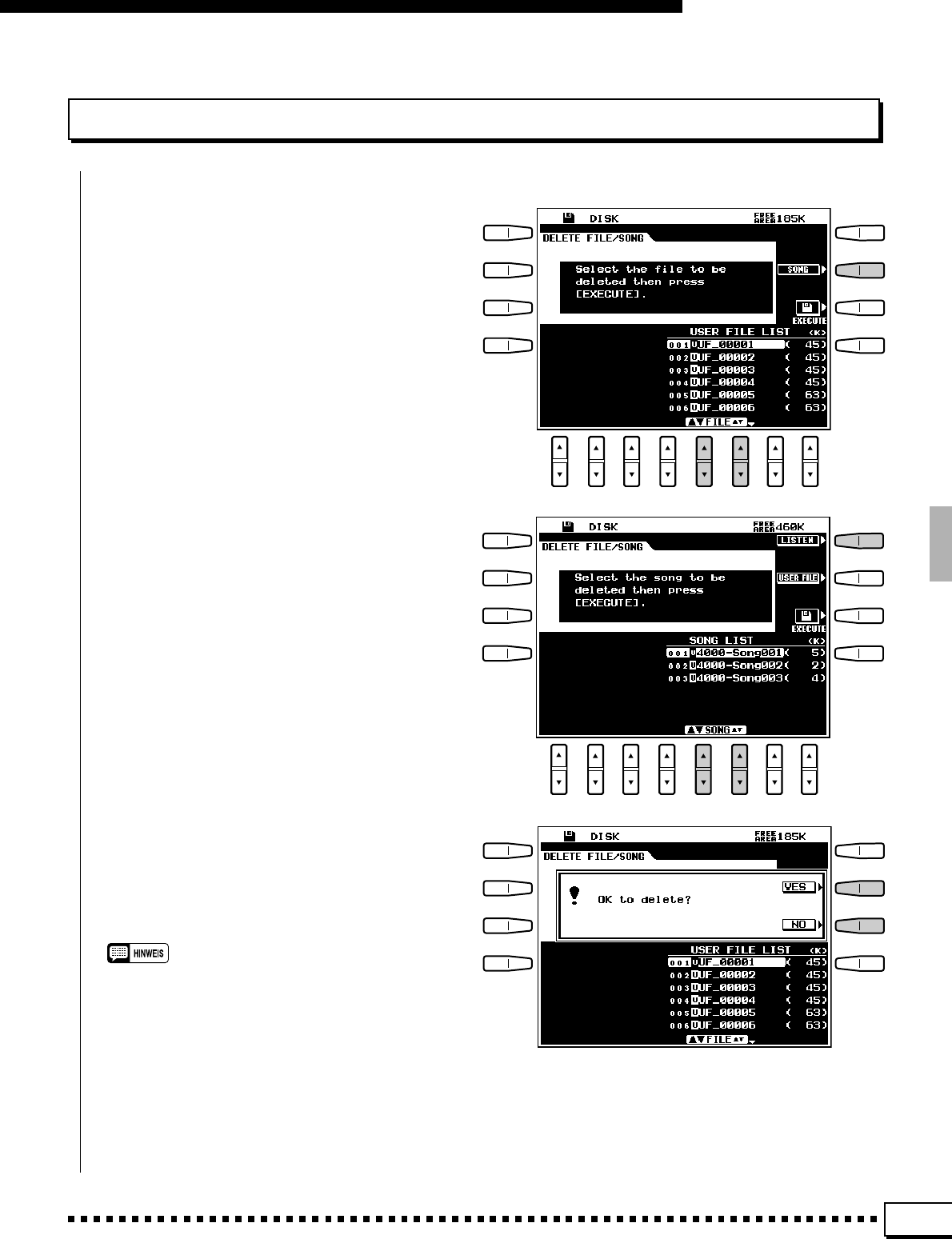

DELETE FILE/SONG .......................... 95

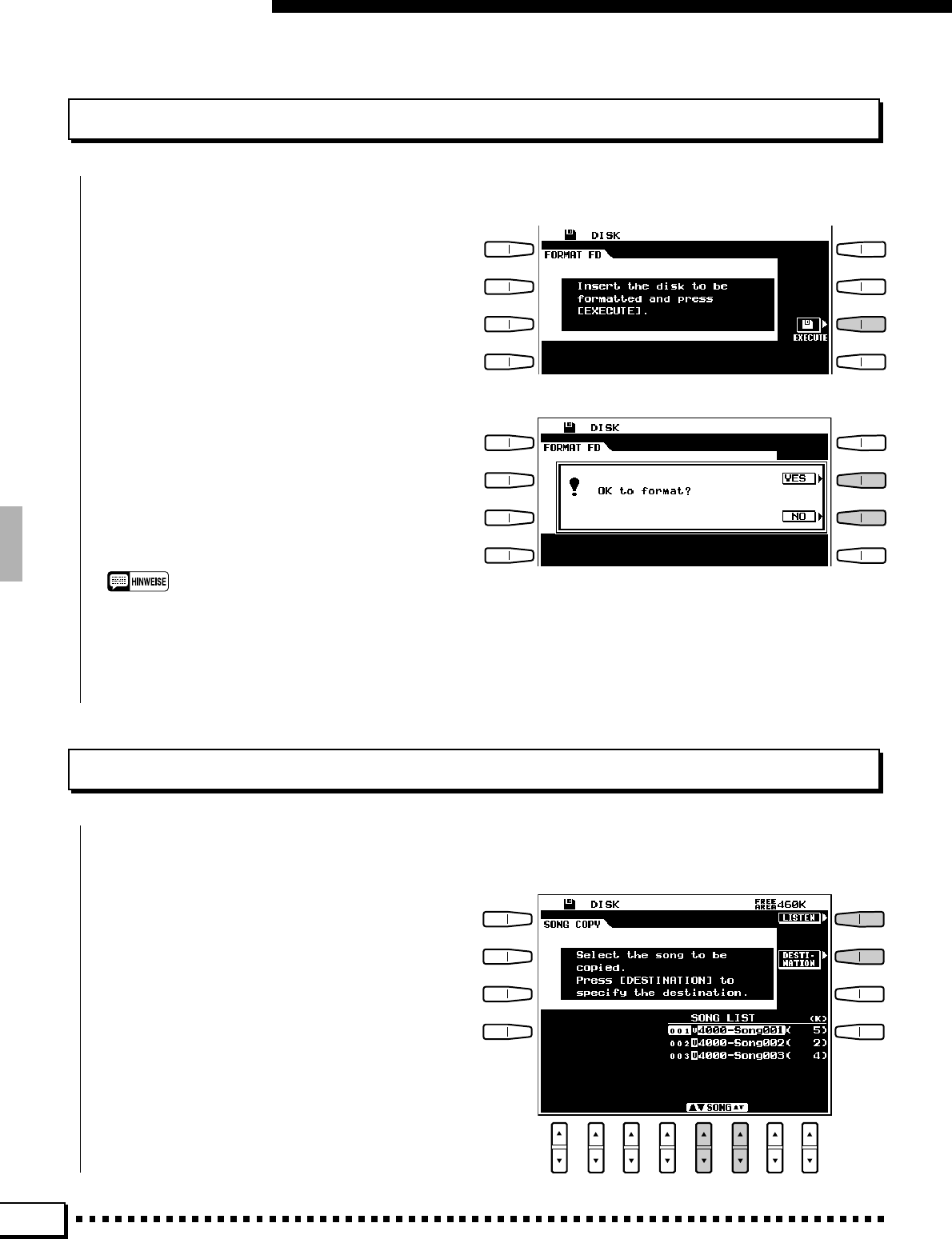

FORMAT FD ......................................... 96

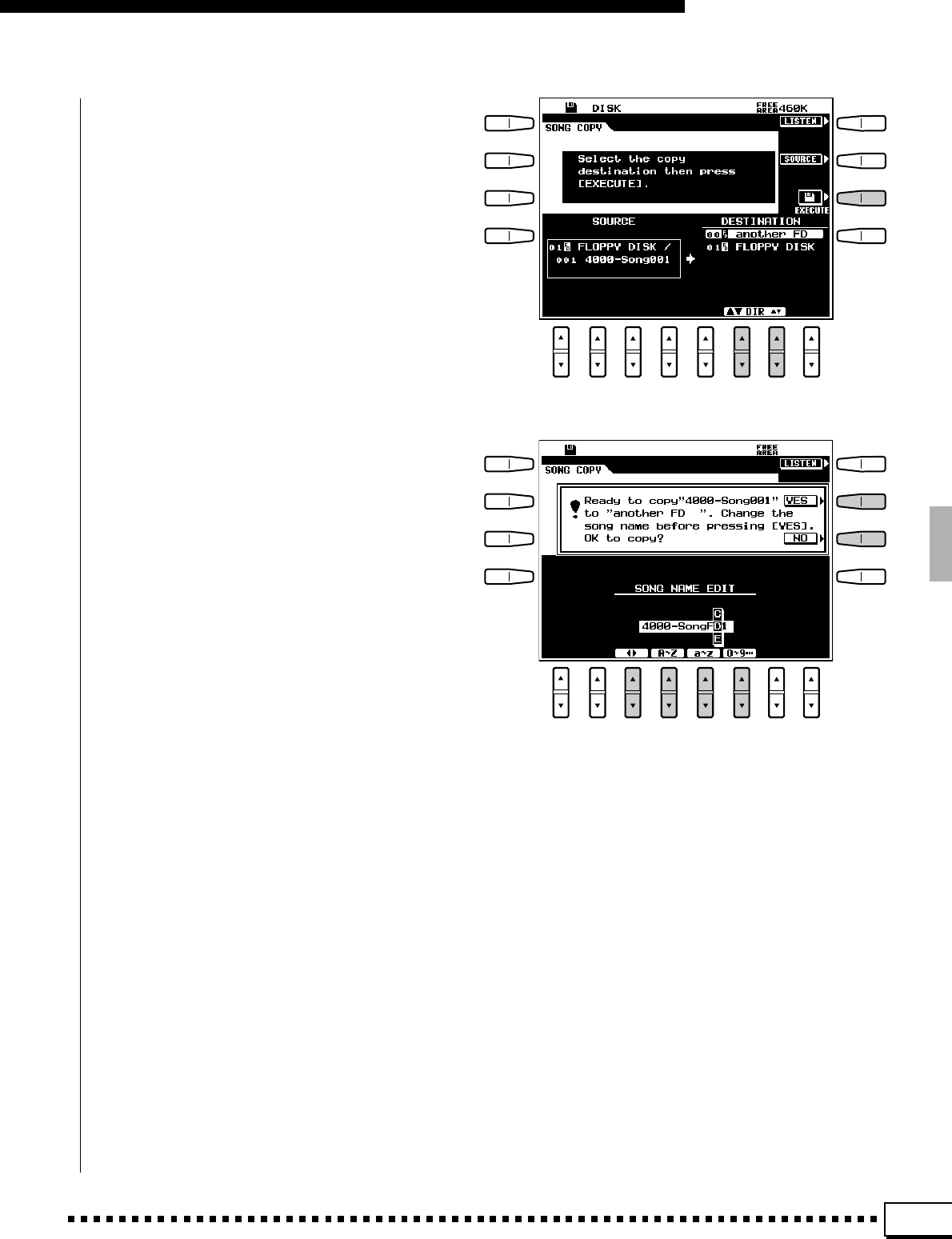

SONG COPY ......................................... 96

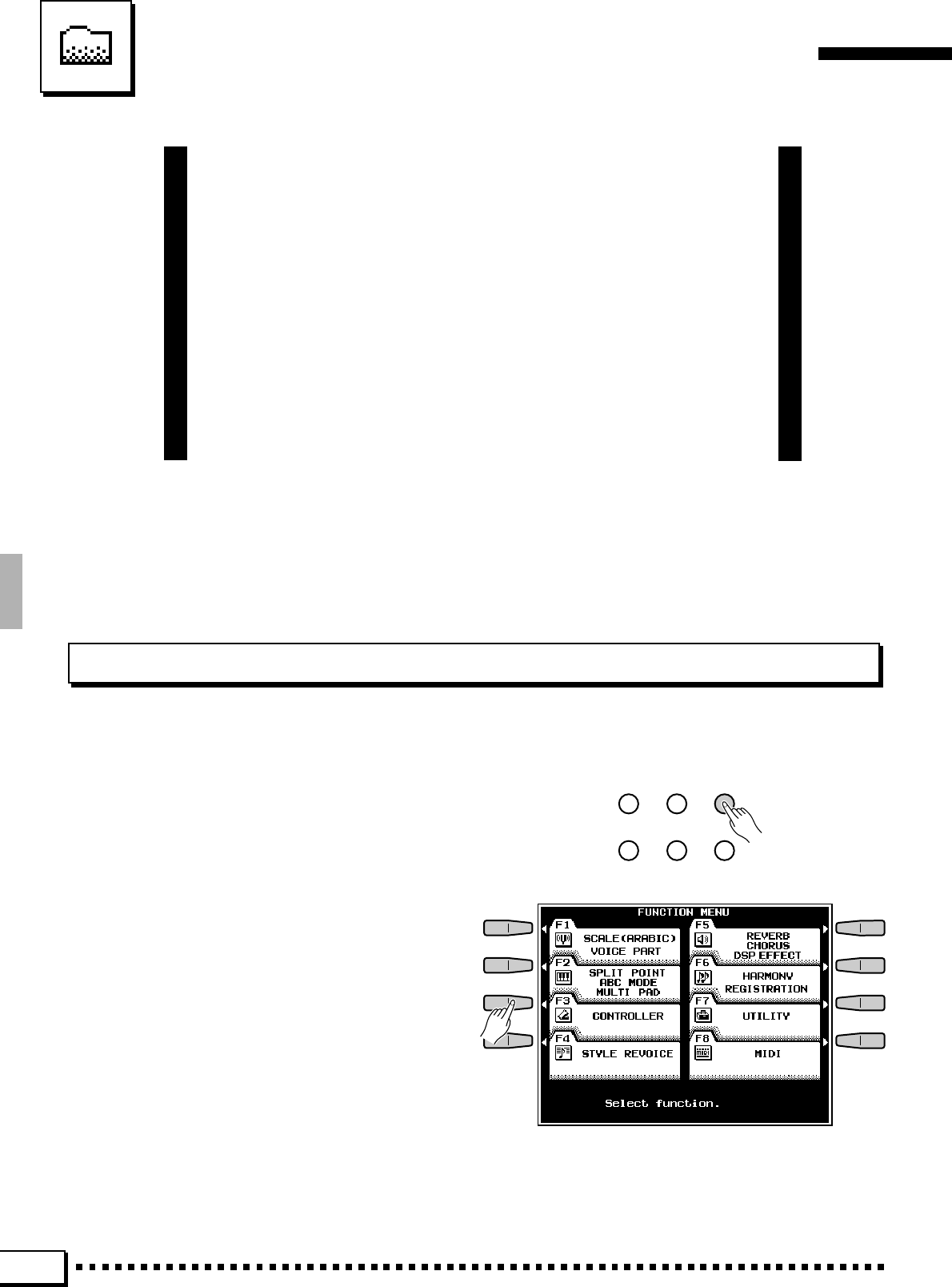

Das “Funktionsmenü”

des PSR-4000

Übersicht zu Funktionswahl und

Editierarbeiten ..................................... 98

■Die [EXIT]-Taste.............................. 99

F1: SCALE (ARABIC)/

VOICE PART

100

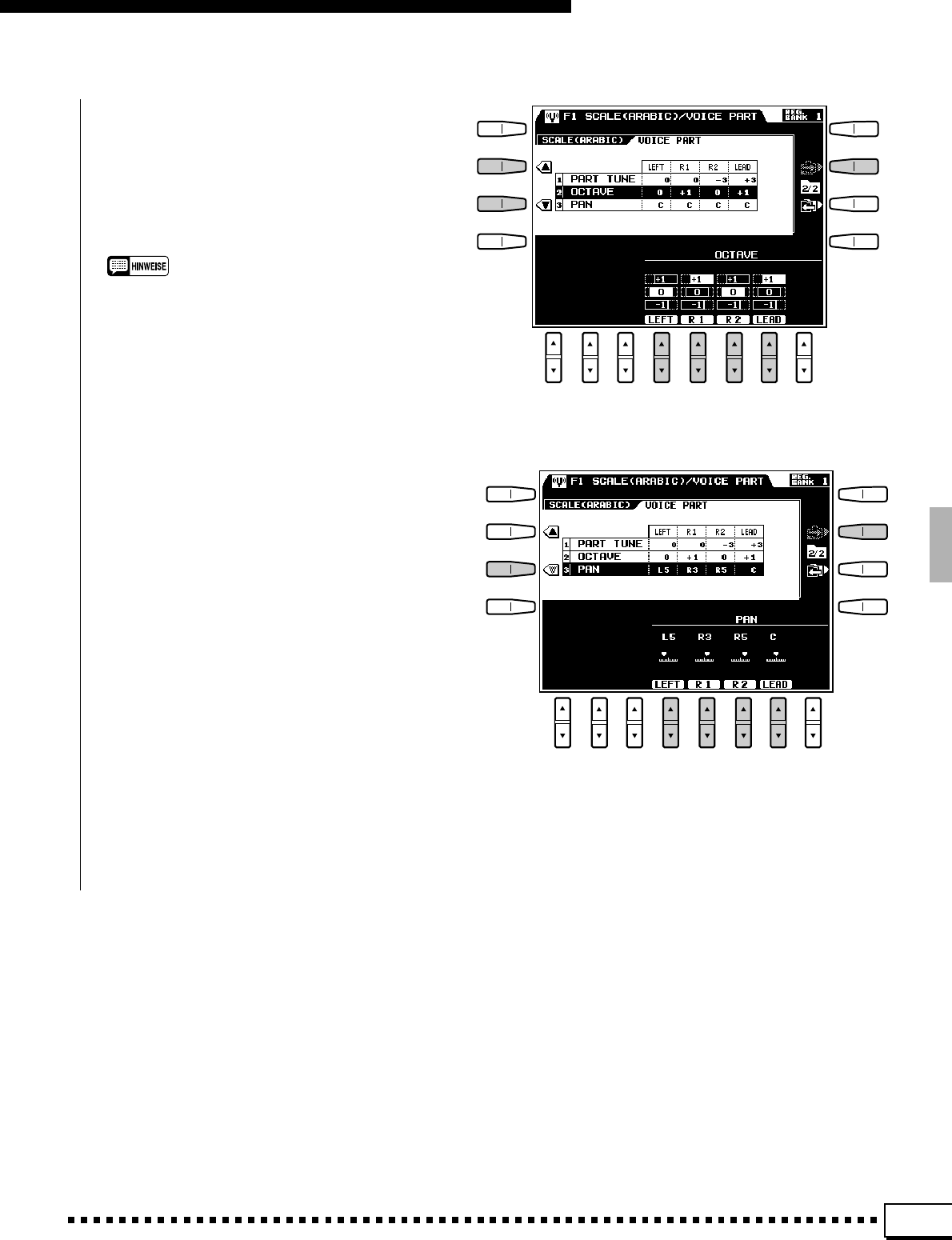

■SCALE (ARABIC).......................... 100

■VOICE PART ................................ 100

●PART TUNE .............................. 100

●OCTAVE ................................... 101

●PAN ........................................... 101

F2: SPLIT POINT/ABC MODE/

MULTI PAD

102

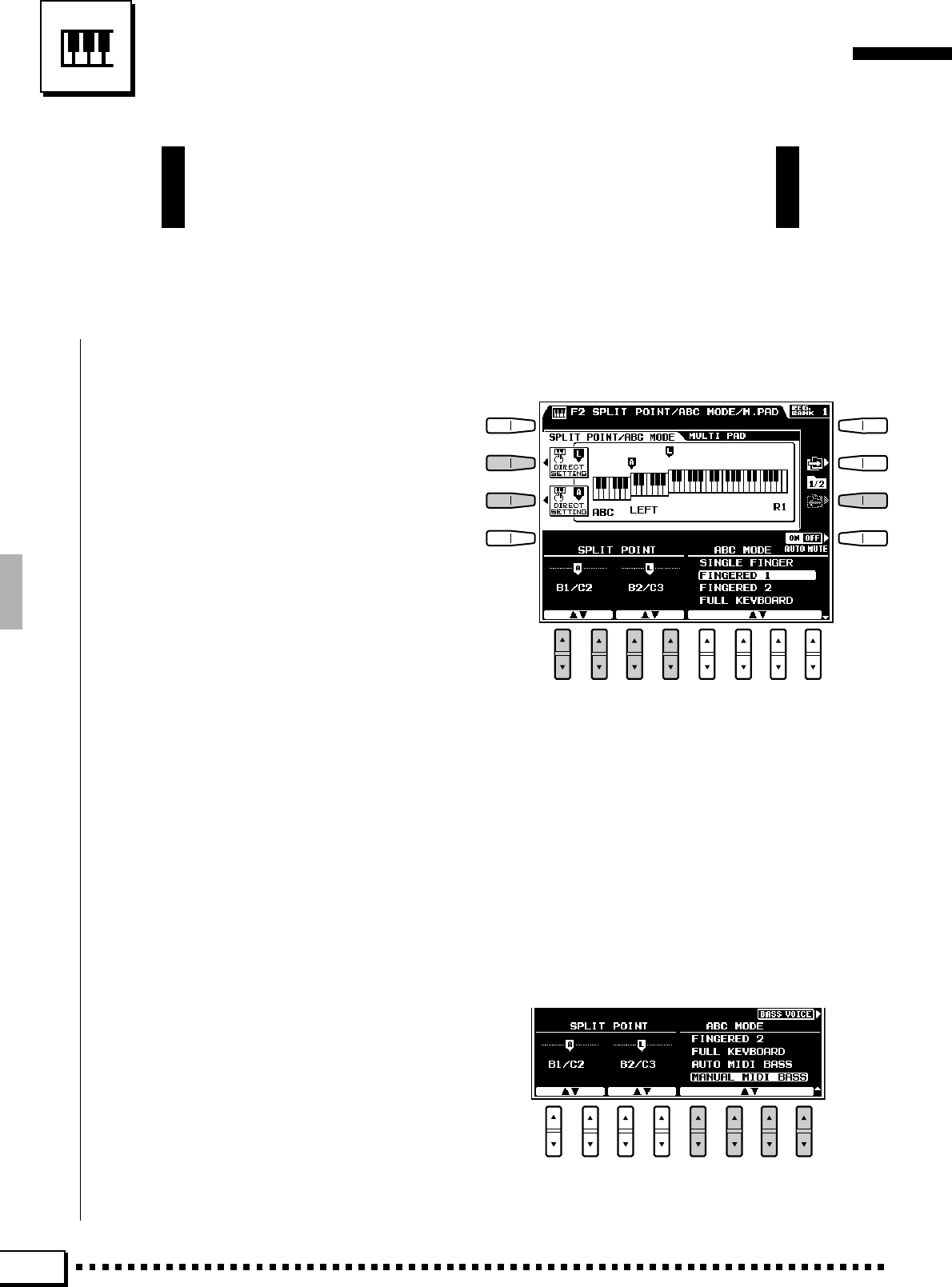

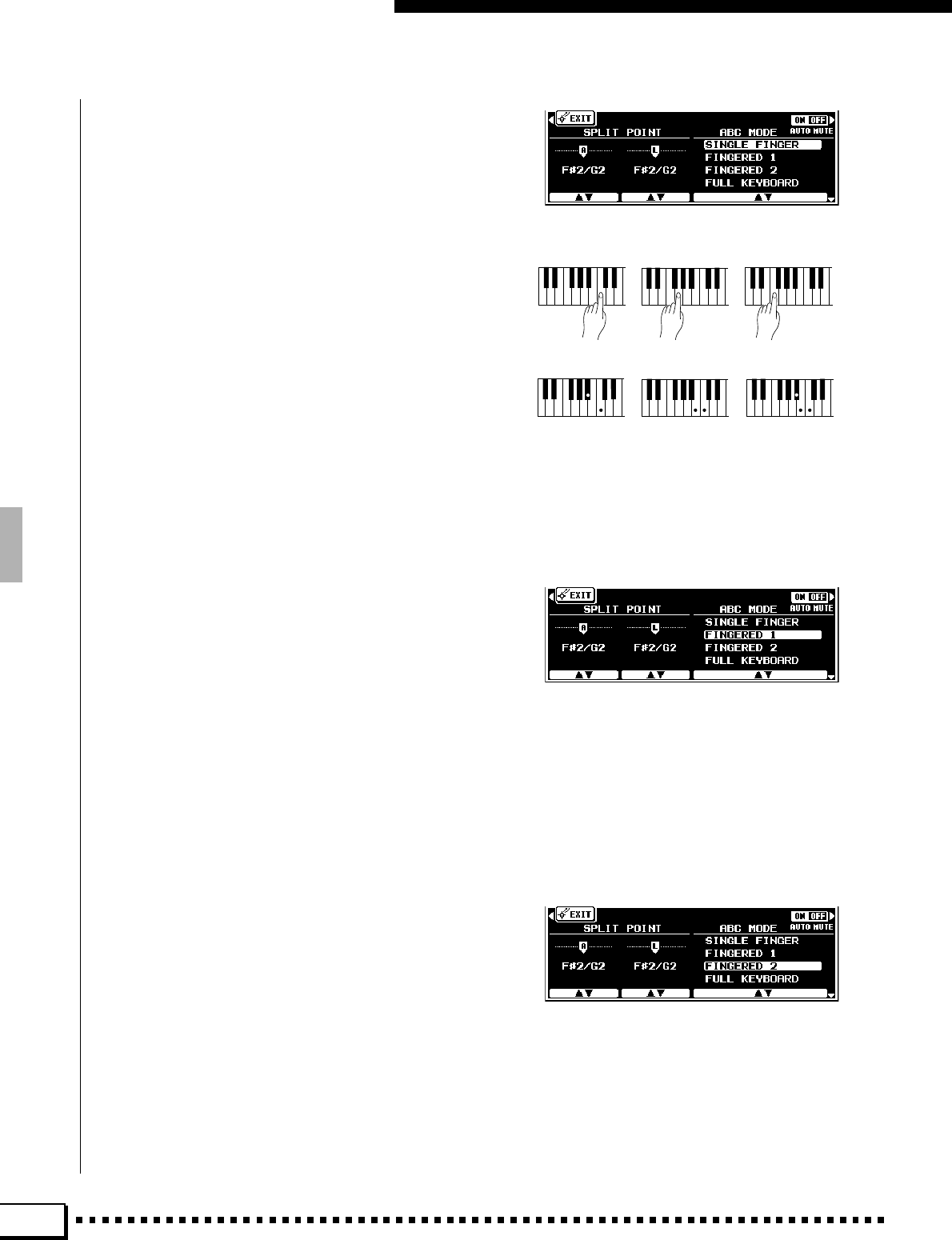

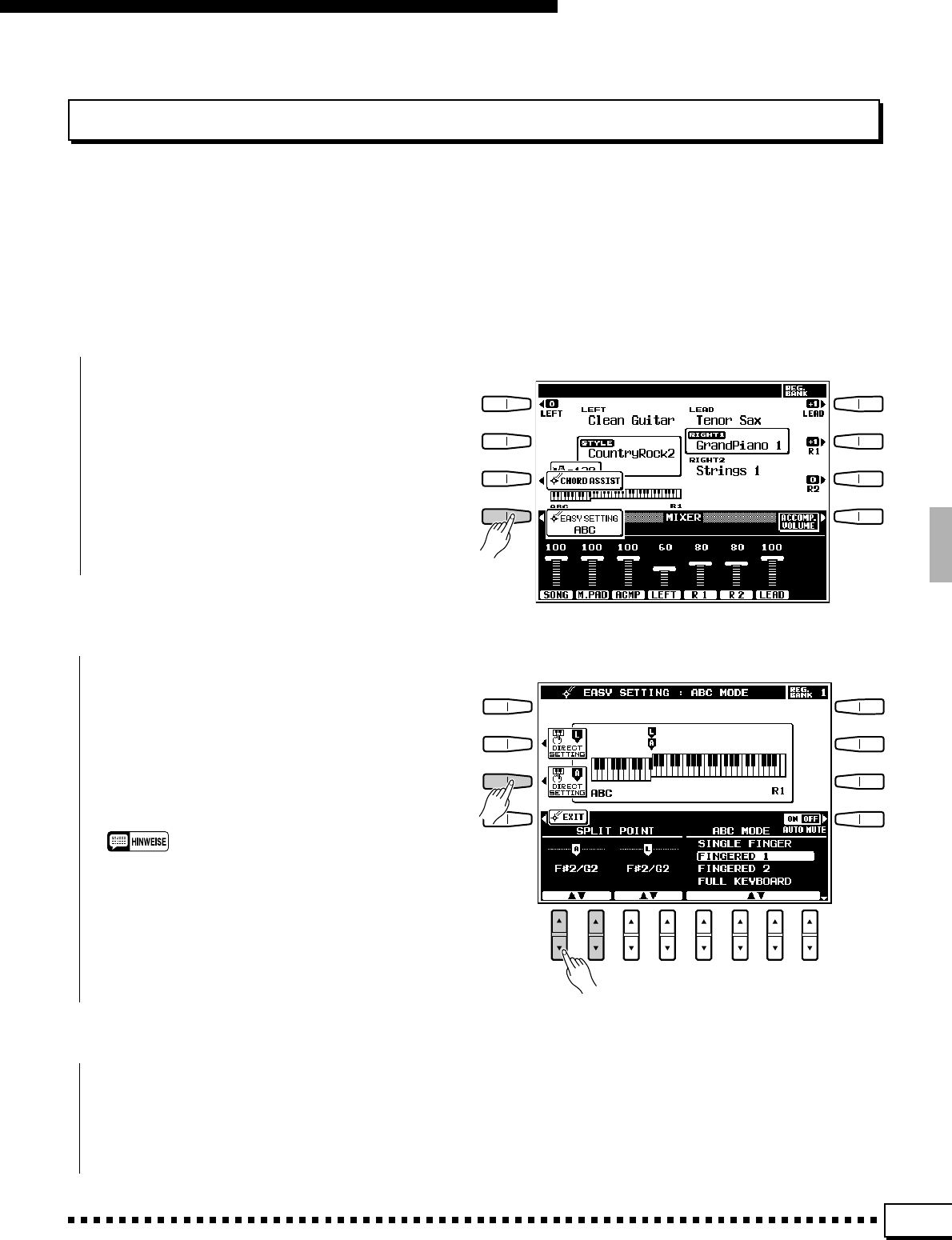

■SPLIT POINT/ABC MODE ............ 102

●SPLIT POINT ............................ 102

●ABC MODE ............................... 102

■MULTI PAD ................................... 103

●REPEAT .................................... 103

●CHORD MATCH ....................... 103

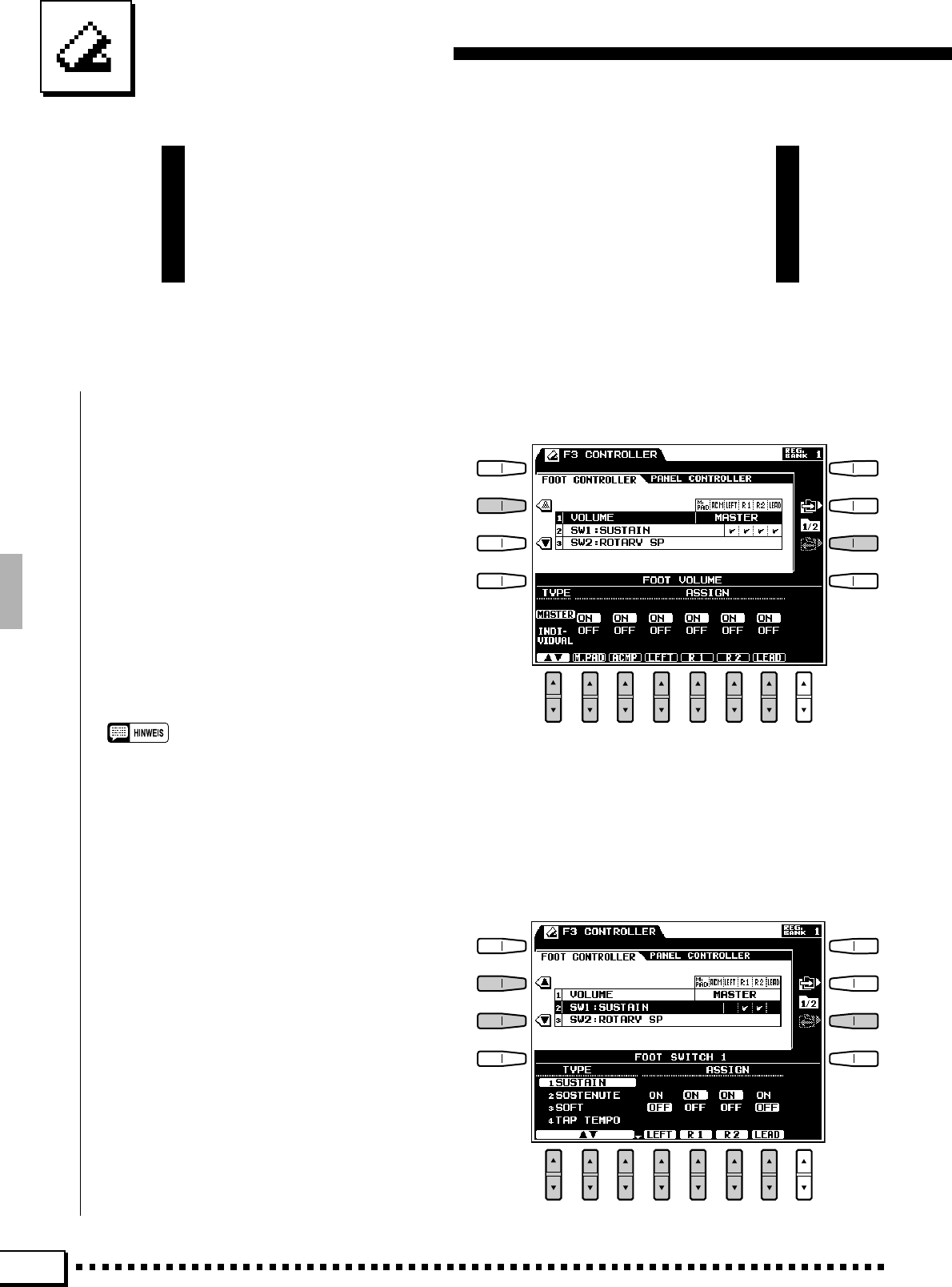

F3: CONTROLLER

104

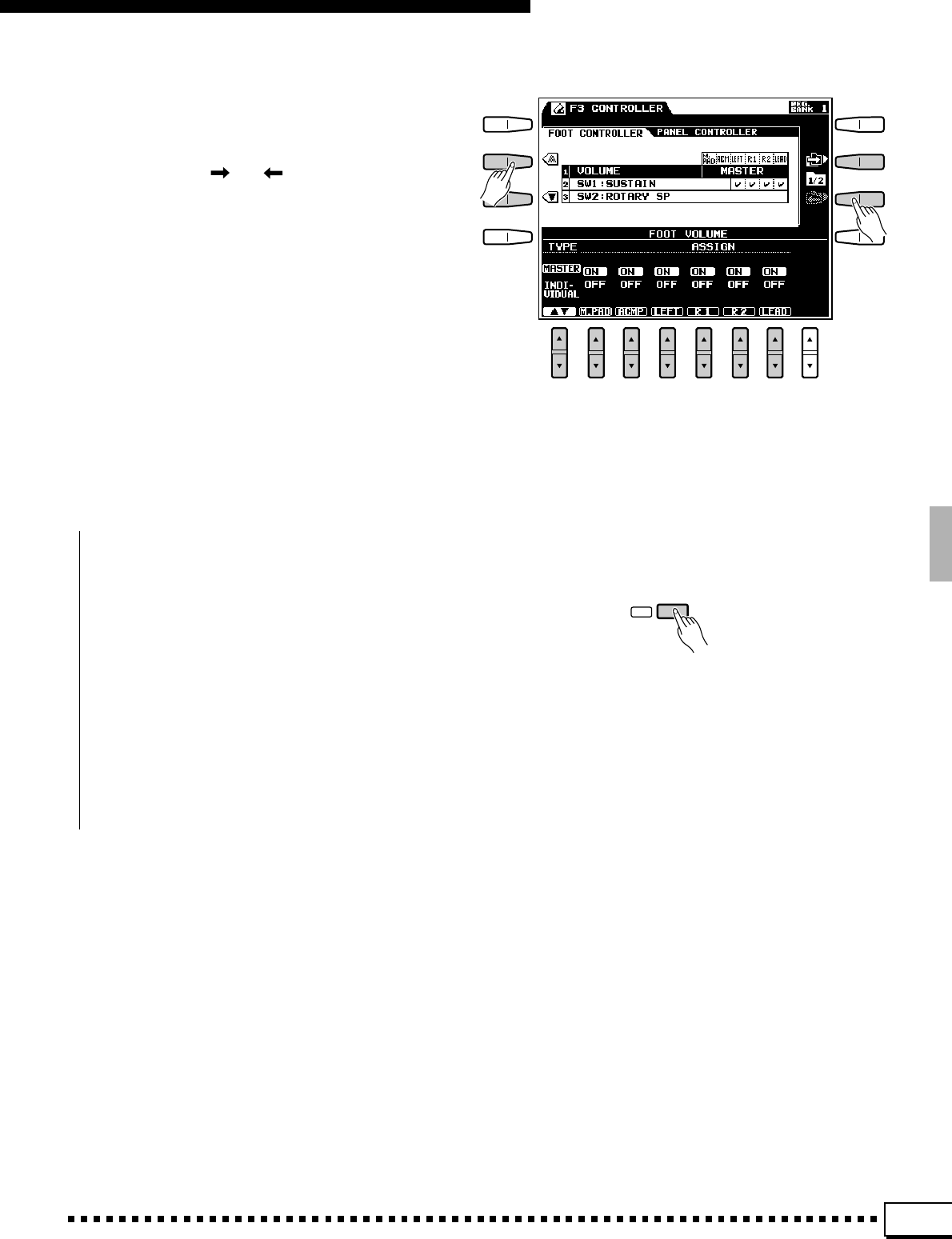

■FOOT CONTROLLER................... 104

●VOLUME ................................... 104

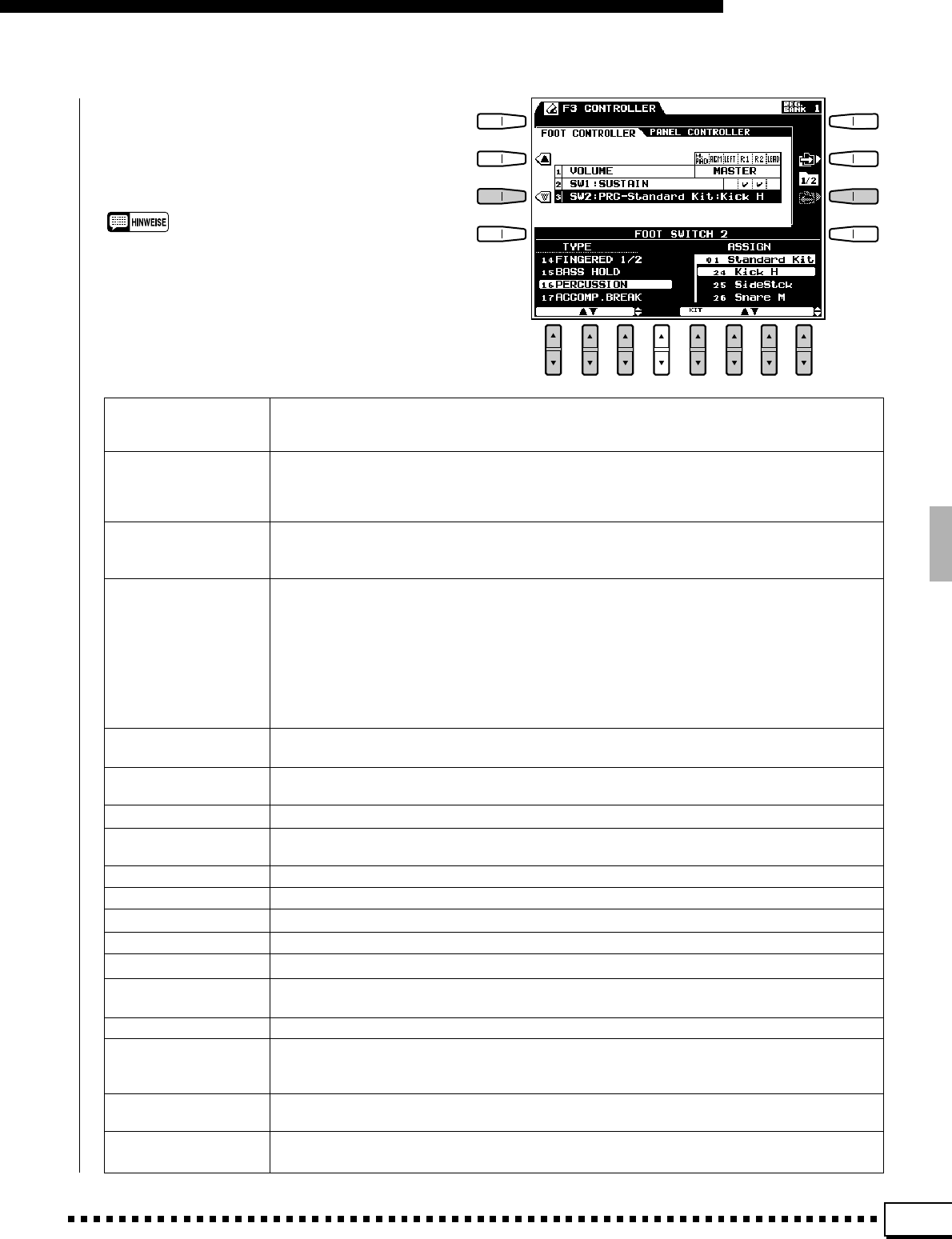

●SW1 (FOOTSWITCH 1) und

SW2 (FOOTSWITCH 2) ............ 104

■PANEL CONTROLLER ................. 106

●SUSTAIN BUTTON ................... 106

●PITCH BEND WHEEL ............... 106

●MODULATION WHEEL............. 106

●INITIAL TOUCH ........................ 107

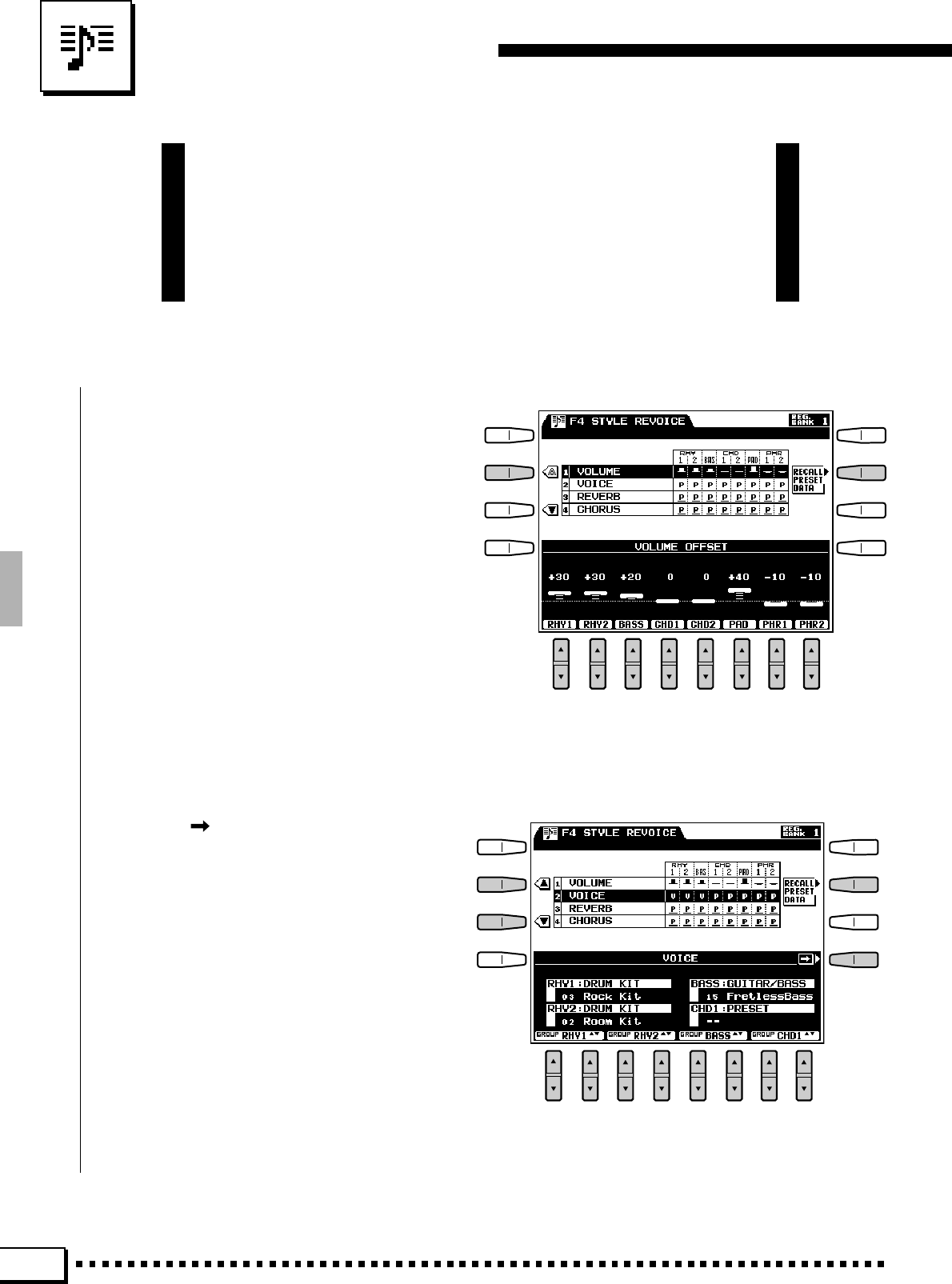

F4: STYLE REVOICE

108

●VOLUME OFFSET .................... 108

●VOICE ....................................... 108

●REVERB DEPTH ...................... 109

●CHORUS DEPTH...................... 109

F5: REVERB/CHORUS/

DSP EFFECT

110

■REVERB — TYPE und DEPTH .... 110

●REVERB TYPE ......................... 110

●REVERB PARAMETER EDIT ... 111

●REVERB DEPTH ...................... 111

■CHORUS DEPTH ......................... 112

■DSP EFFECT

— TYPE und DEPTH .................... 112

●DSP EFFECT TYPE ................. 112

●

DSP EFFECT PARAMETER EDIT .

113

●DSP EFFECT DEPTH ............... 113

F6: HARMONY/REGISTRATION

114

■HARMONY .................................... 114

■REGISTRATION ........................... 114

●NAME ........................................ 114

●FREEZE GROUP SETTING ..... 114

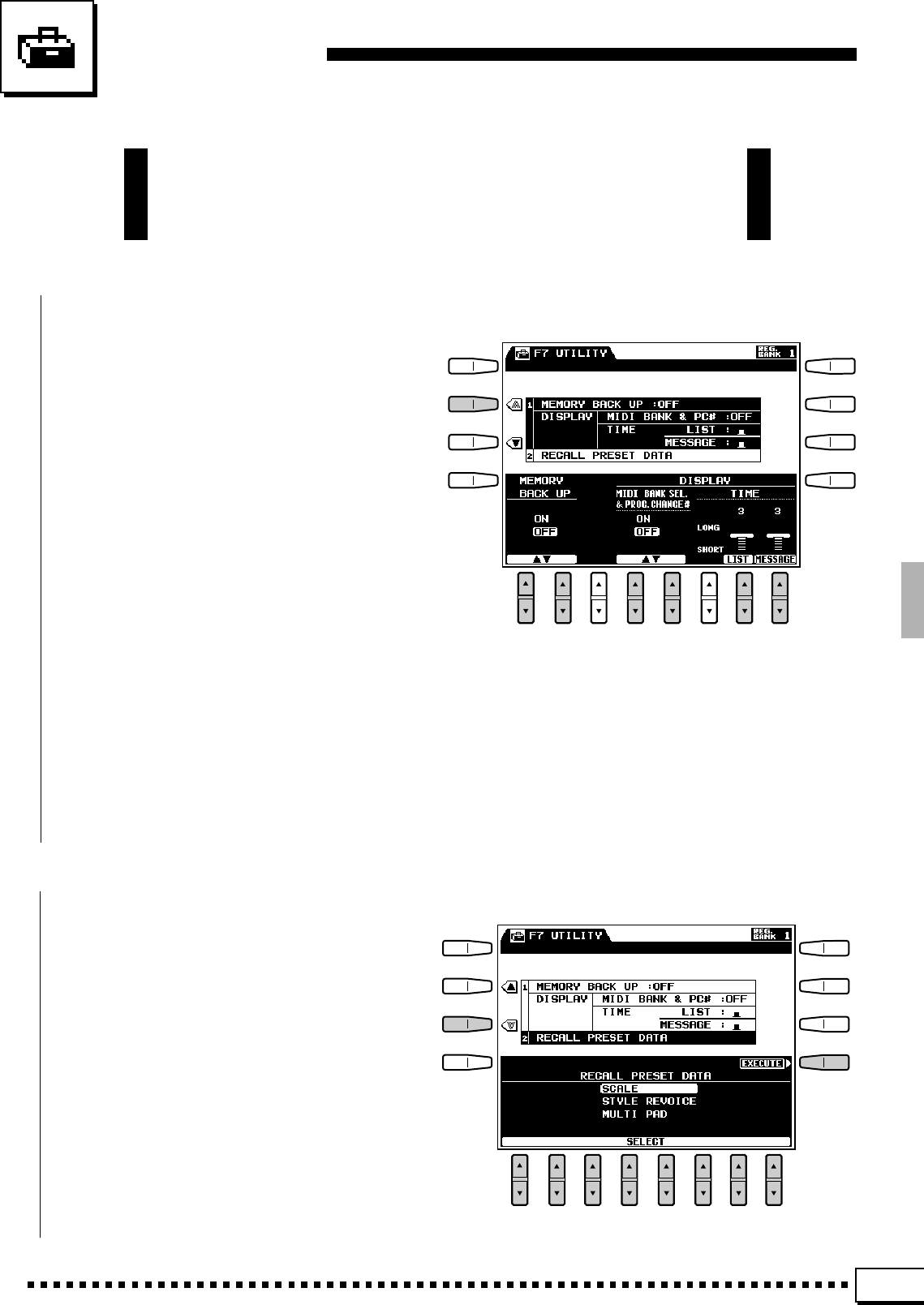

F7: Utility

115

■MEMORY BACKUP ...................... 115

●MEMORY BACKUP .................. 115

●DISPLAY - MIDI BANK SEL. &

PROG. CHANGE #, TIME ......... 115

■RECALL PRESET DATA .............. 115

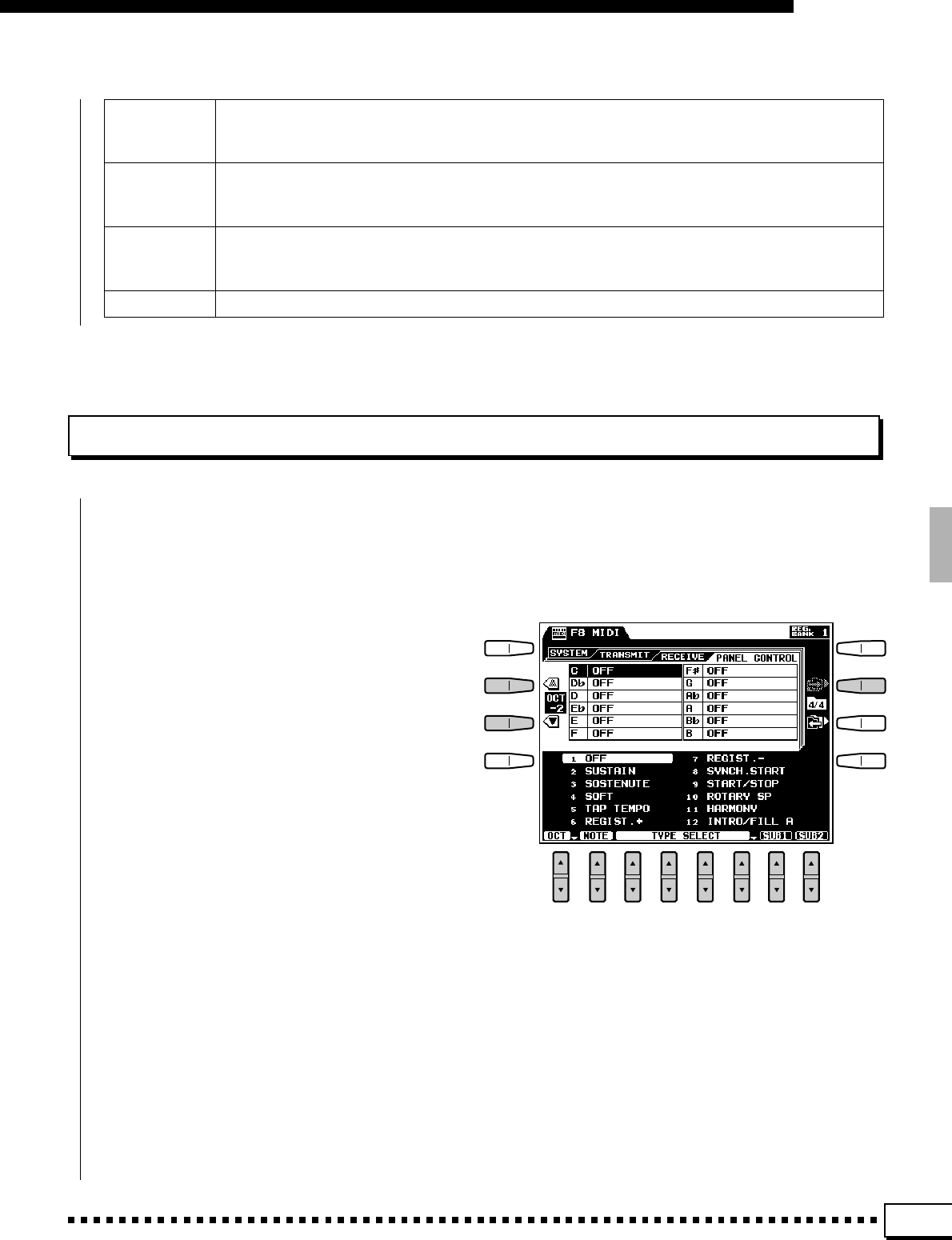

F8: MIDI

116

SYSTEM .............................................. 116

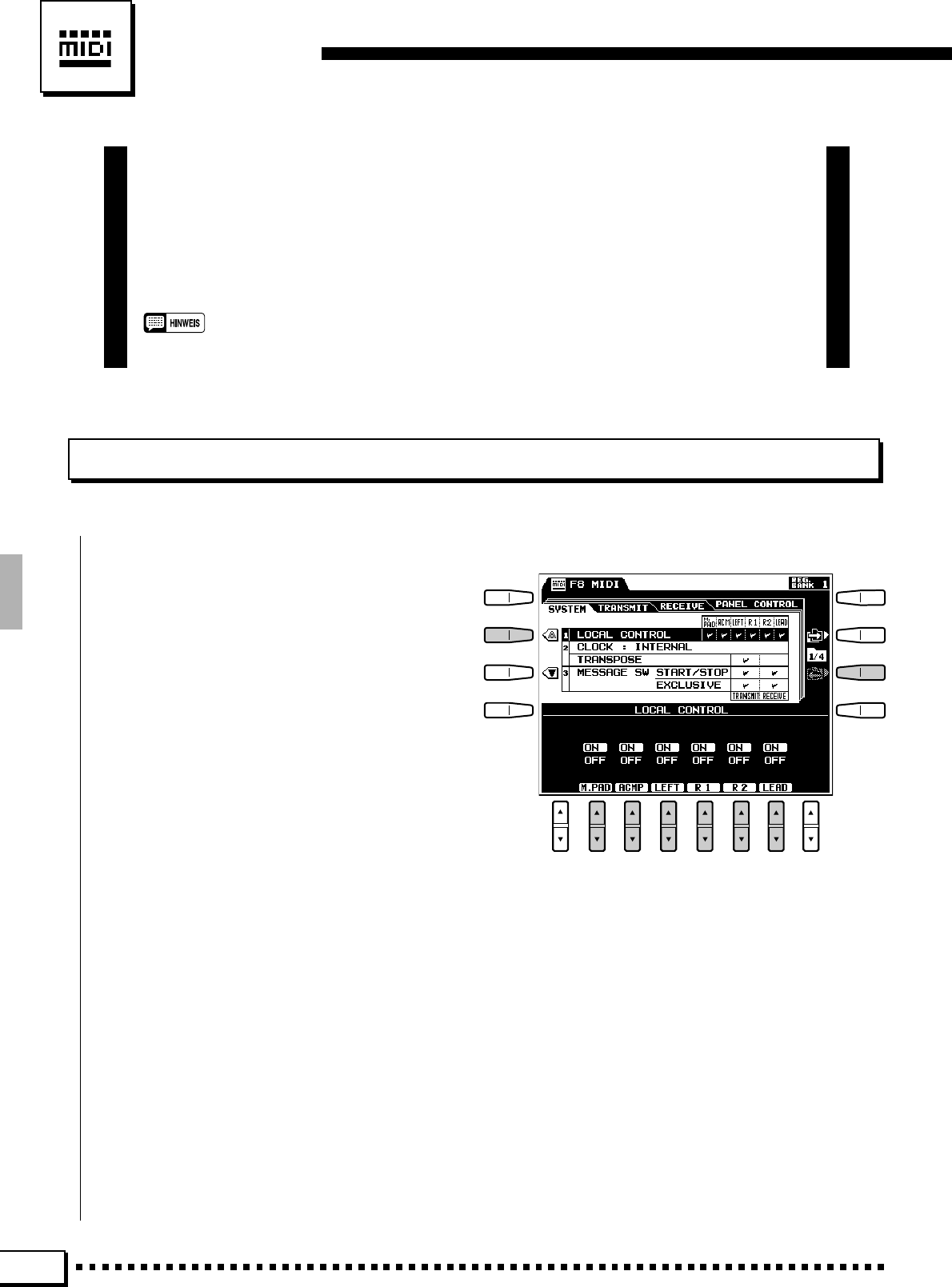

■LOCAL CONTROL ........................ 116

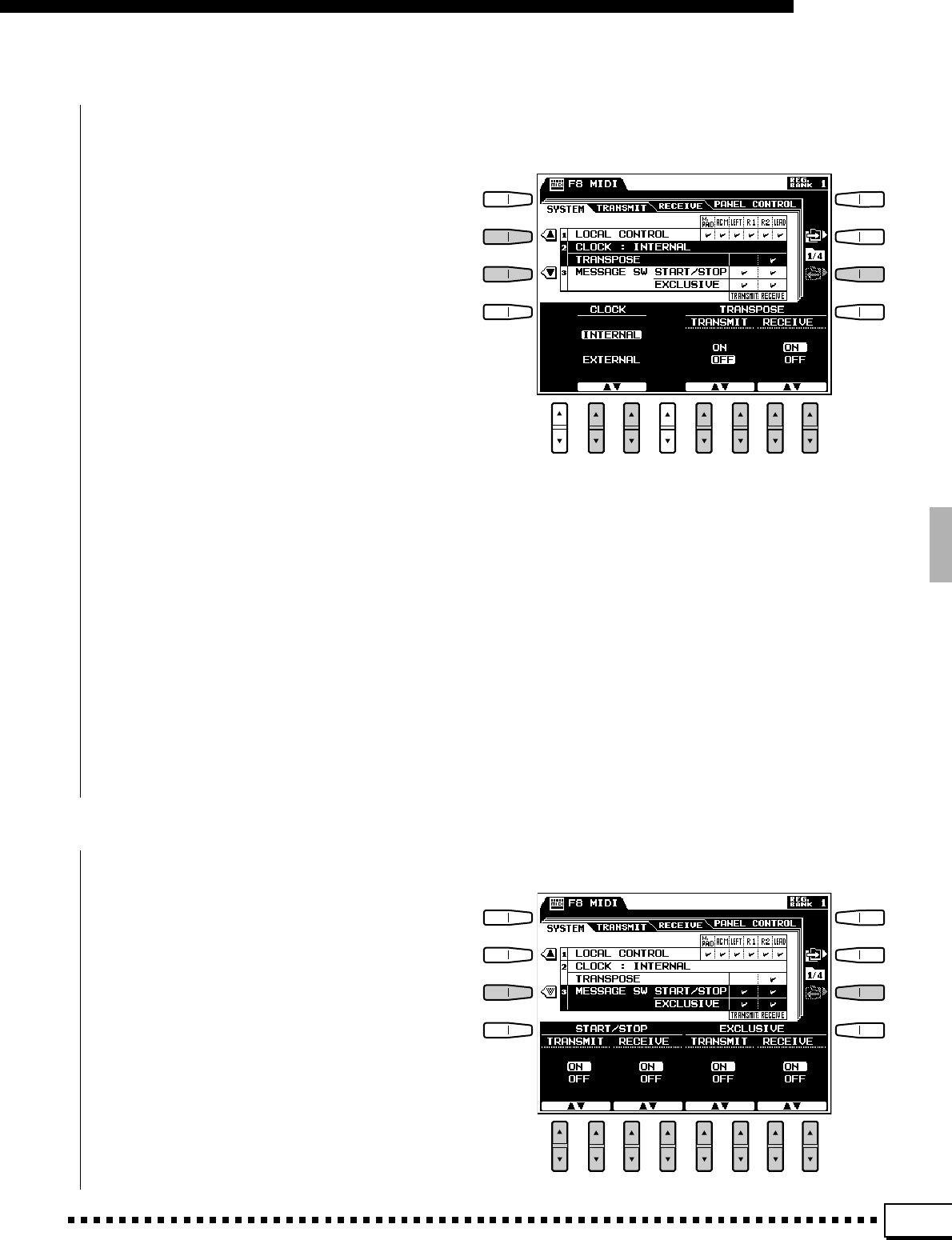

■CLOCK und TRANSPOSE............ 117

●CLOCK ...................................... 117

●TRANSPOSE ............................ 117

■MESSAGE SW.............................. 117

●START/STOP ............................ 117

●EXCLUSIVE .............................. 118

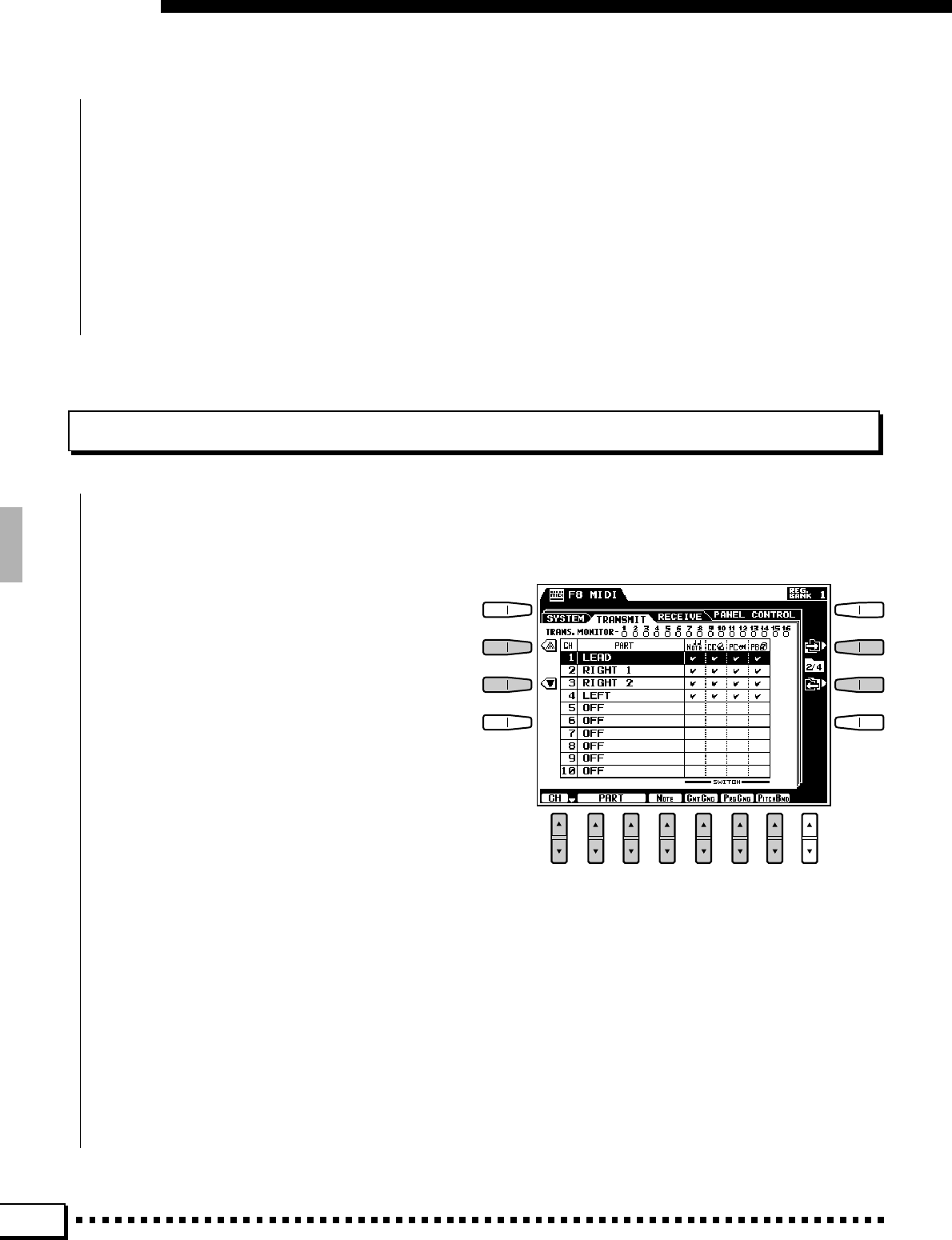

TRANSMIT ...................................... 118

●TRANS. MONITOR ................... 118

●CH ............................................. 118

●PART ......................................... 118

●NOTE, CNTCNG, PRGCNG und

PITCHBND (Datentyp-Schalter) 119

RECEIVE ........................................ 120

●RECEIVE MONITOR................. 120

●CH ............................................. 120

●MODE ....................................... 120

●NOTE, CNTCNG, PRGCNG und

PITCHBND (Datentyp-Schalter) 120

PANEL CONTROL ......................... 121

●OCTAVE ................................... 121

●NOTE ........................................ 121

●TYPE SELECT und SUB........... 121

Störungsbeseitigung ....................... 123

Stichwortverzeichnis ....................... 124

Stimmenverzeichnis ........................ 126

Verzeichnis der Schlagzeug- und

Percussion-Sets ............................... 129

Rhythmusverzeichnis ..................... 130

Setup-Parameter ............................... 131

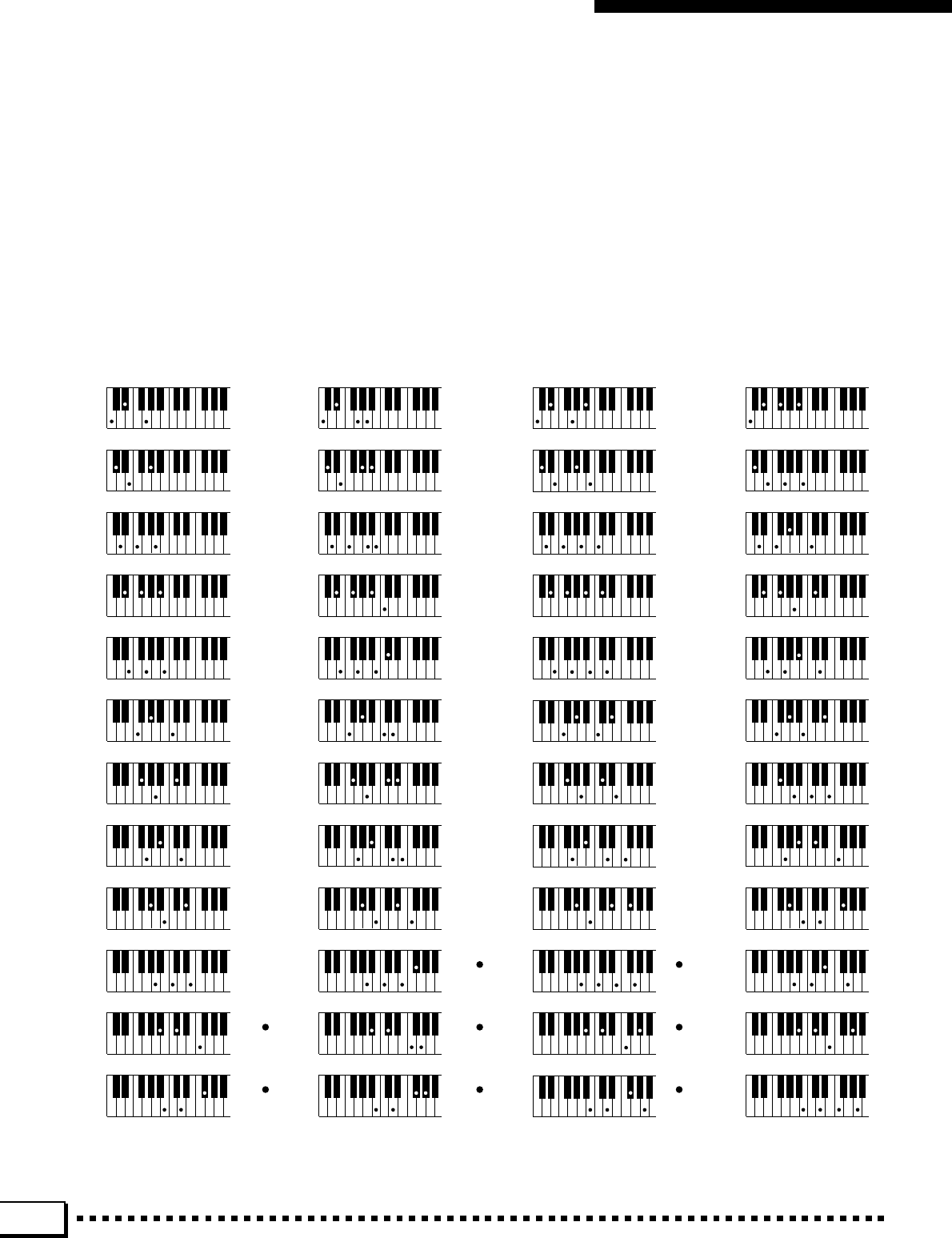

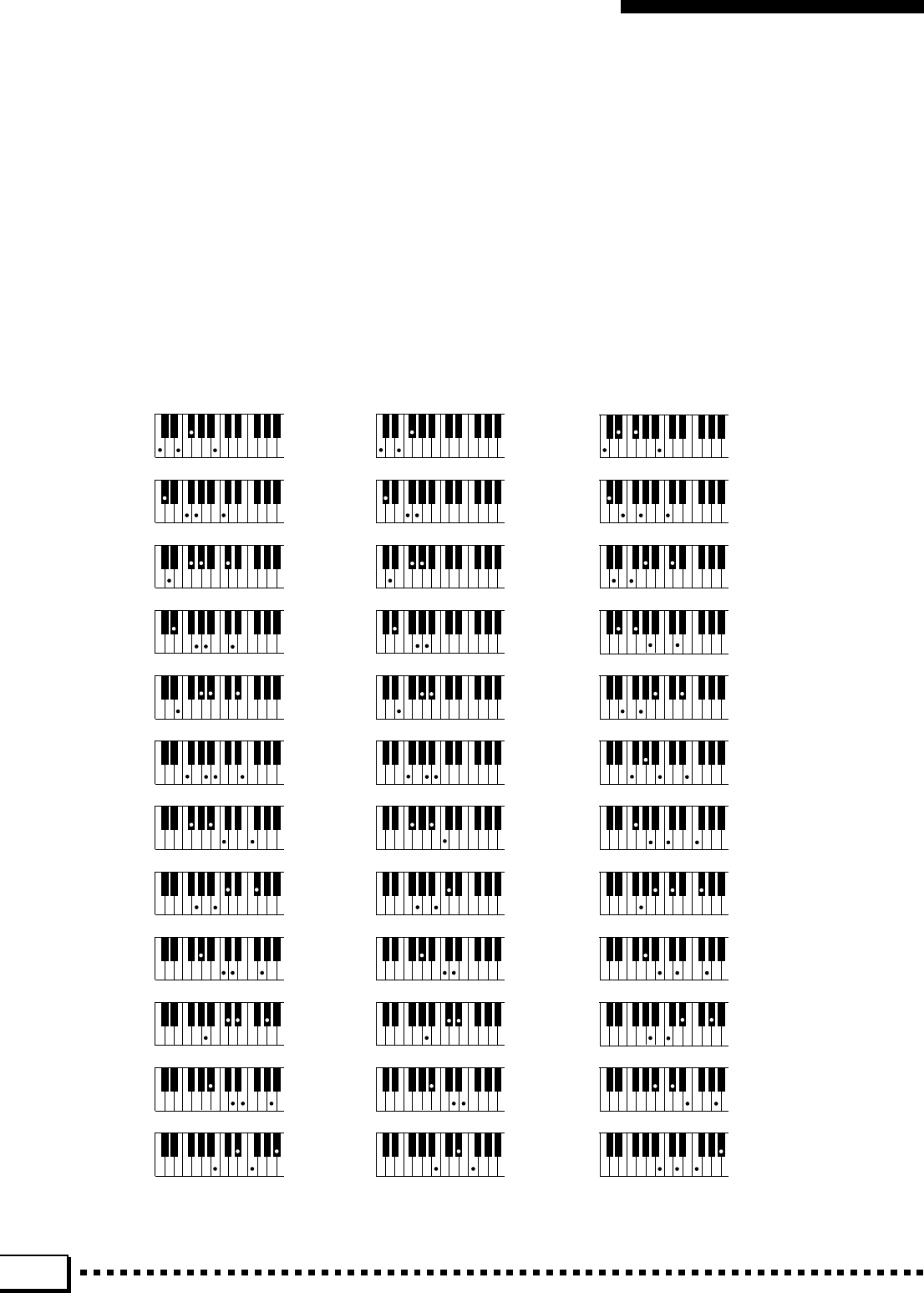

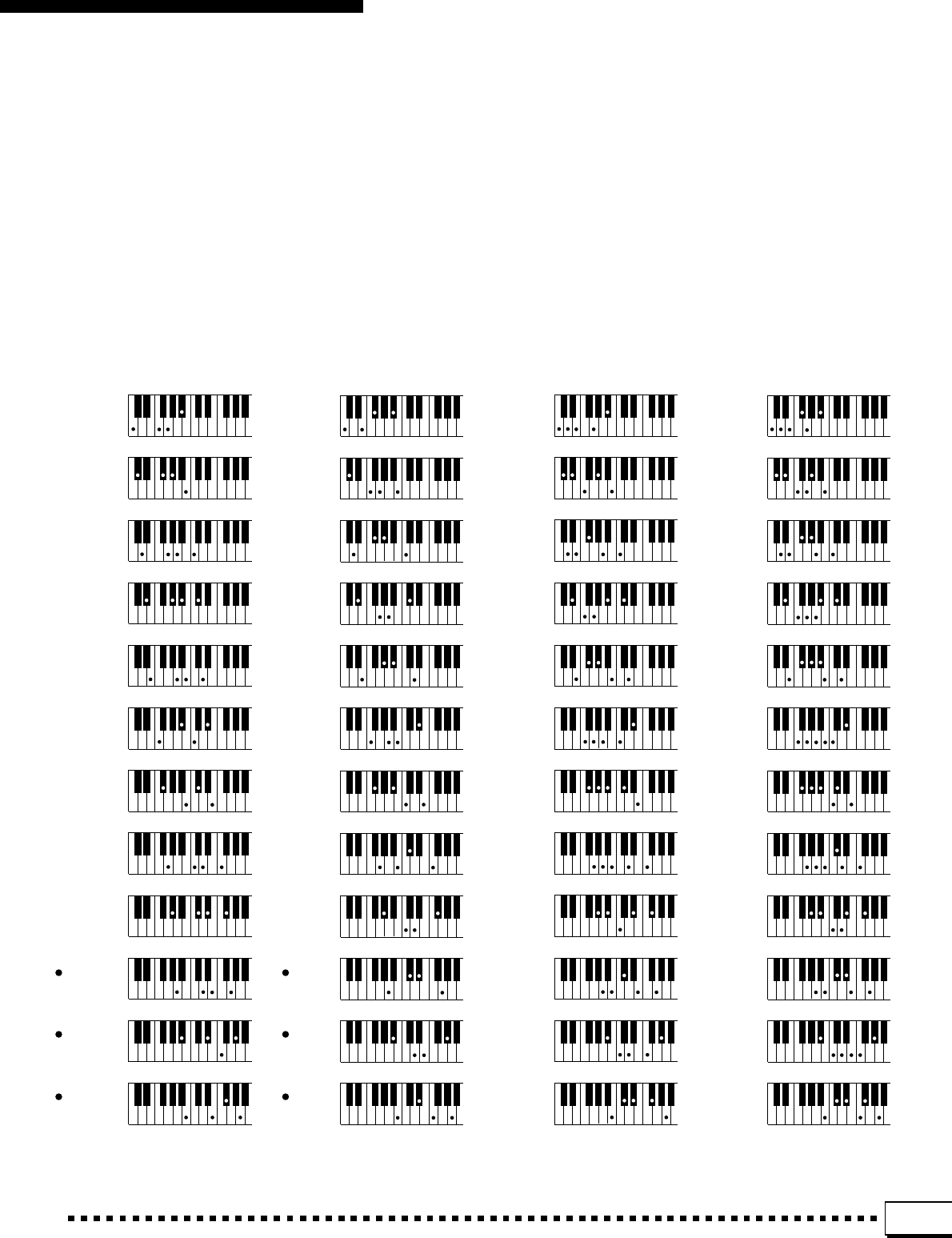

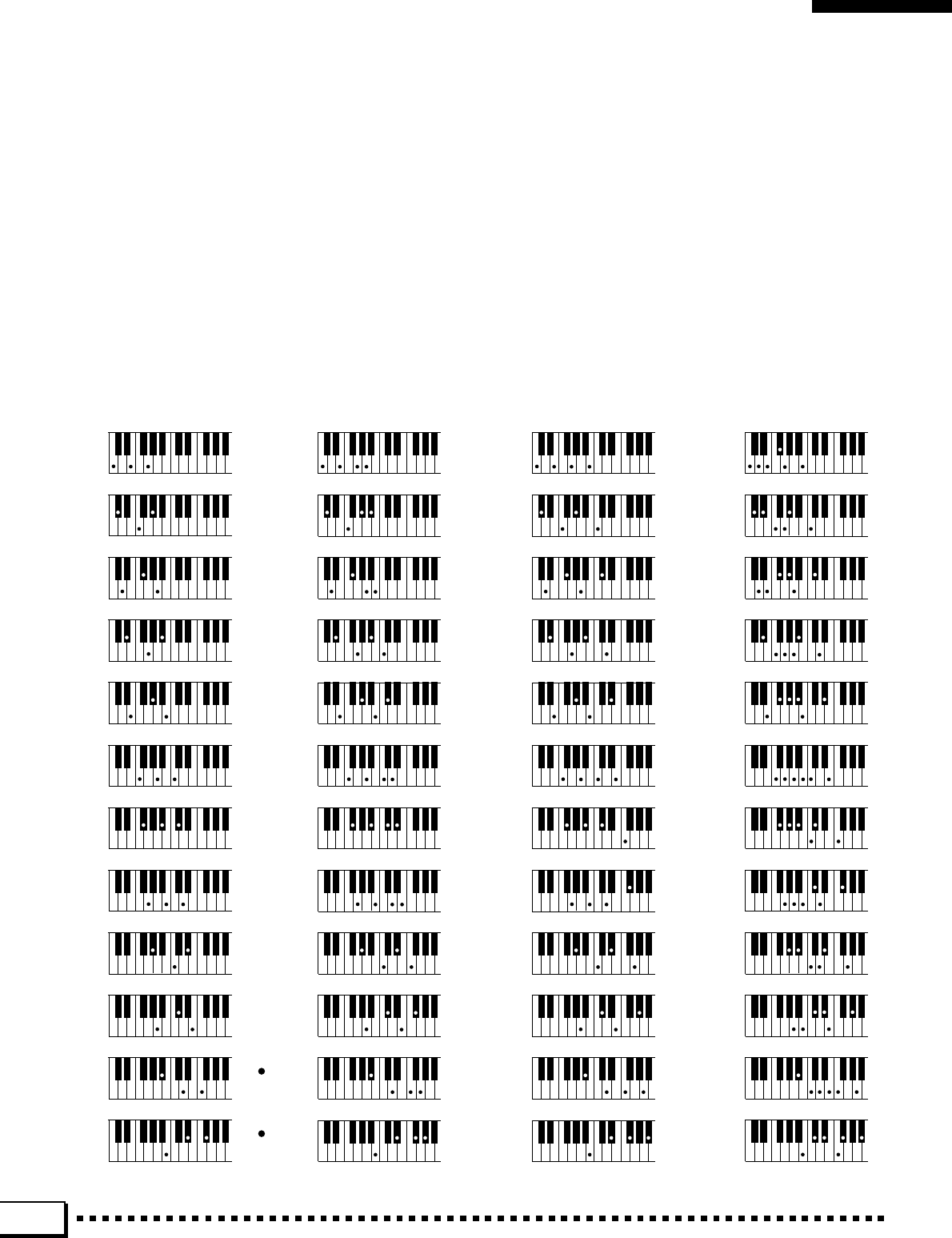

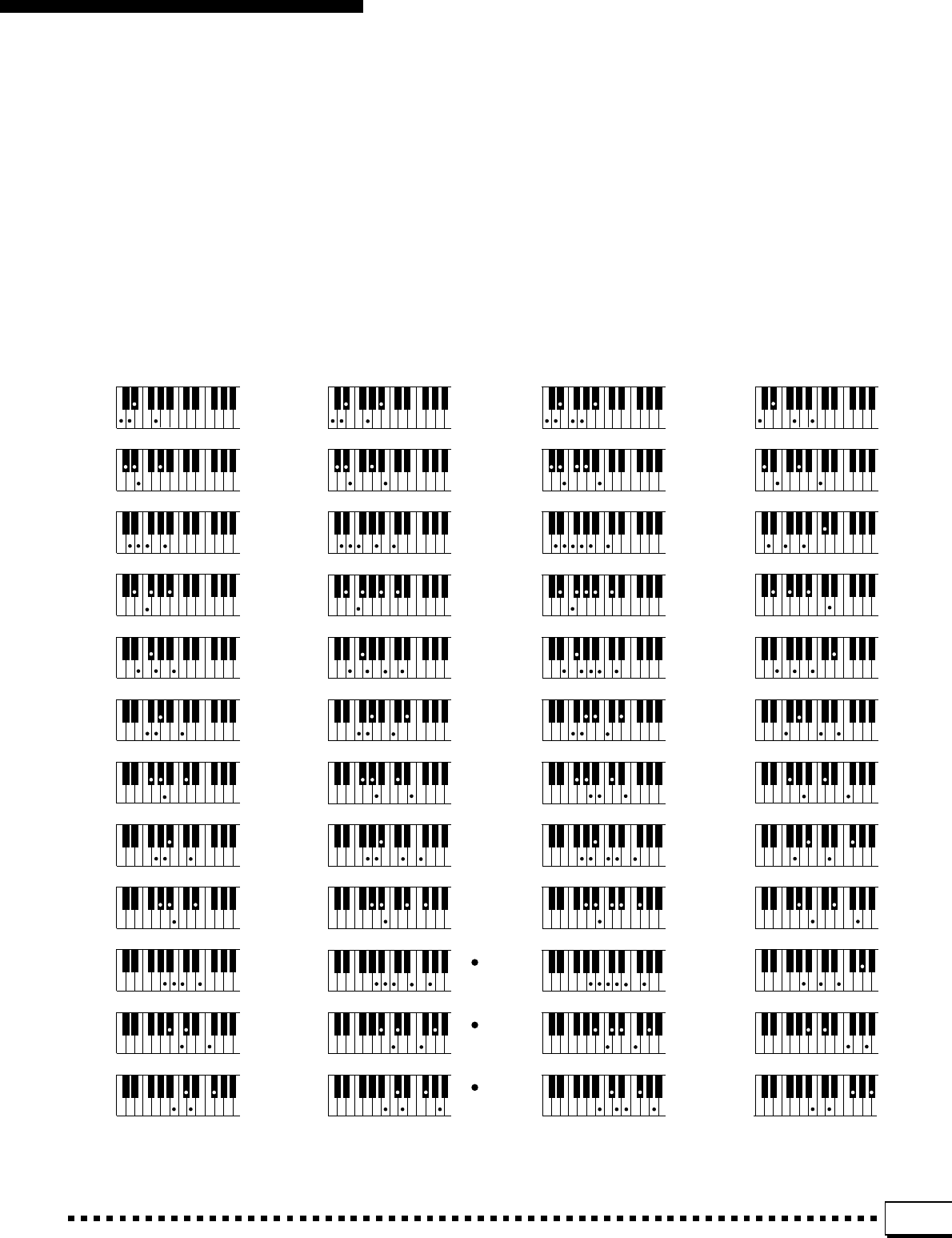

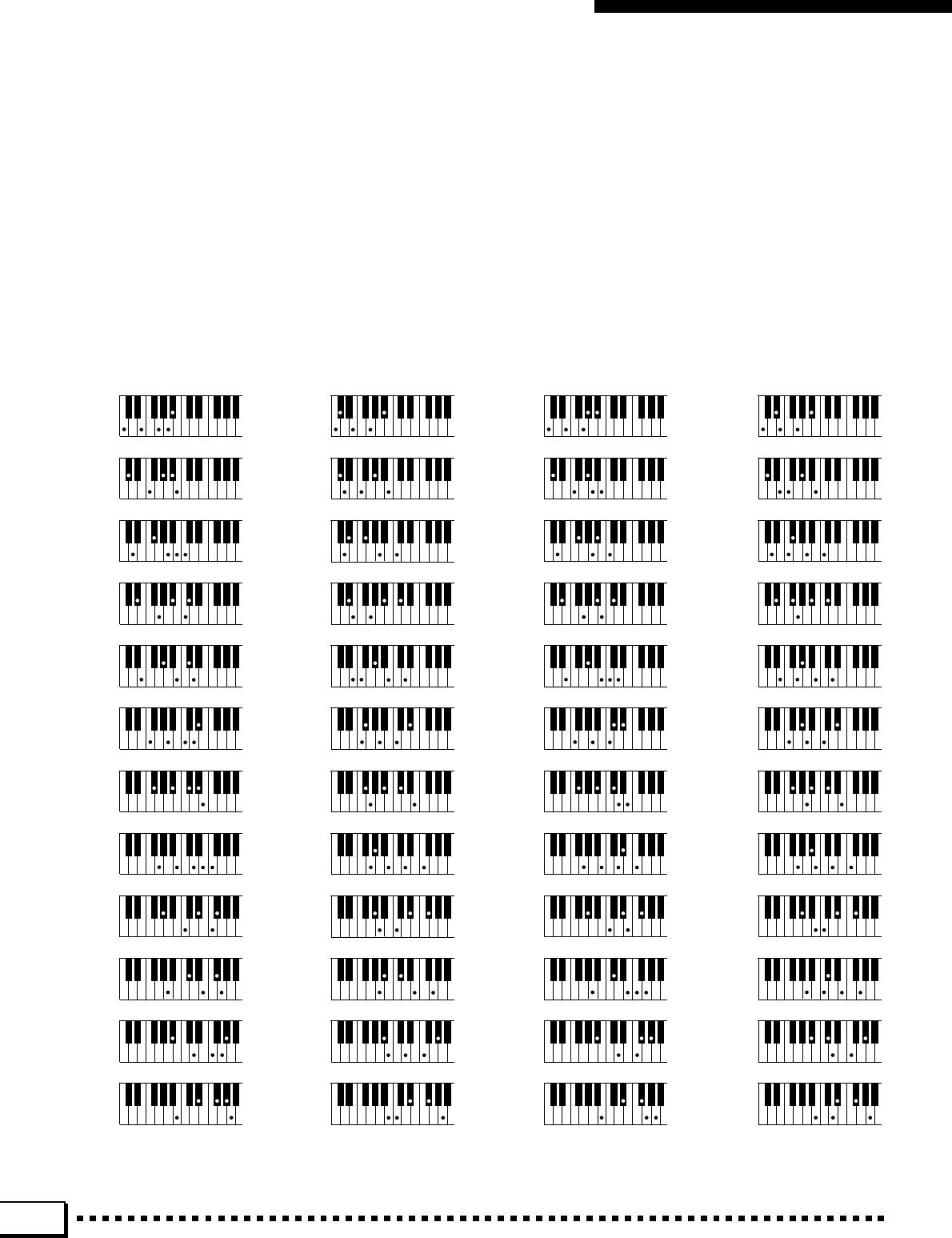

Akkordliste ......................................... 134

DSP-Effekte und -Parameter ......... 143

Implementierungstabelle ............... 149

MIDI-Datenformat ............................. 152

Technische Daten ............................ 157

Pflege Ihres PortaTone

Wenn Sie die folgenden, einfachen Regeln beachten, werden Sie viele

Jahre Spaß an Ihrem PortaTone haben:

■Aufstellungsort

Setzen Sie das Instrument nicht den folgenden Einflüssen aus,

um Gehäuseverformung, -entfärbung oder noch schwerere Be-

schädigung zu vermeiden.

●Direktem Sonnenlicht (z.B. neben einem Fenster).

●Hohen Temperaturen (z.B. neben einem Heizkörper, in der

prallen Sonne oder tagsüber in einem geschlossenen Fahr-

zeug).

●Übermäßig hoher Feuchtigkeit.

●Übermäßiger Staubeinwirkung.

●Starken Erschütterungen.

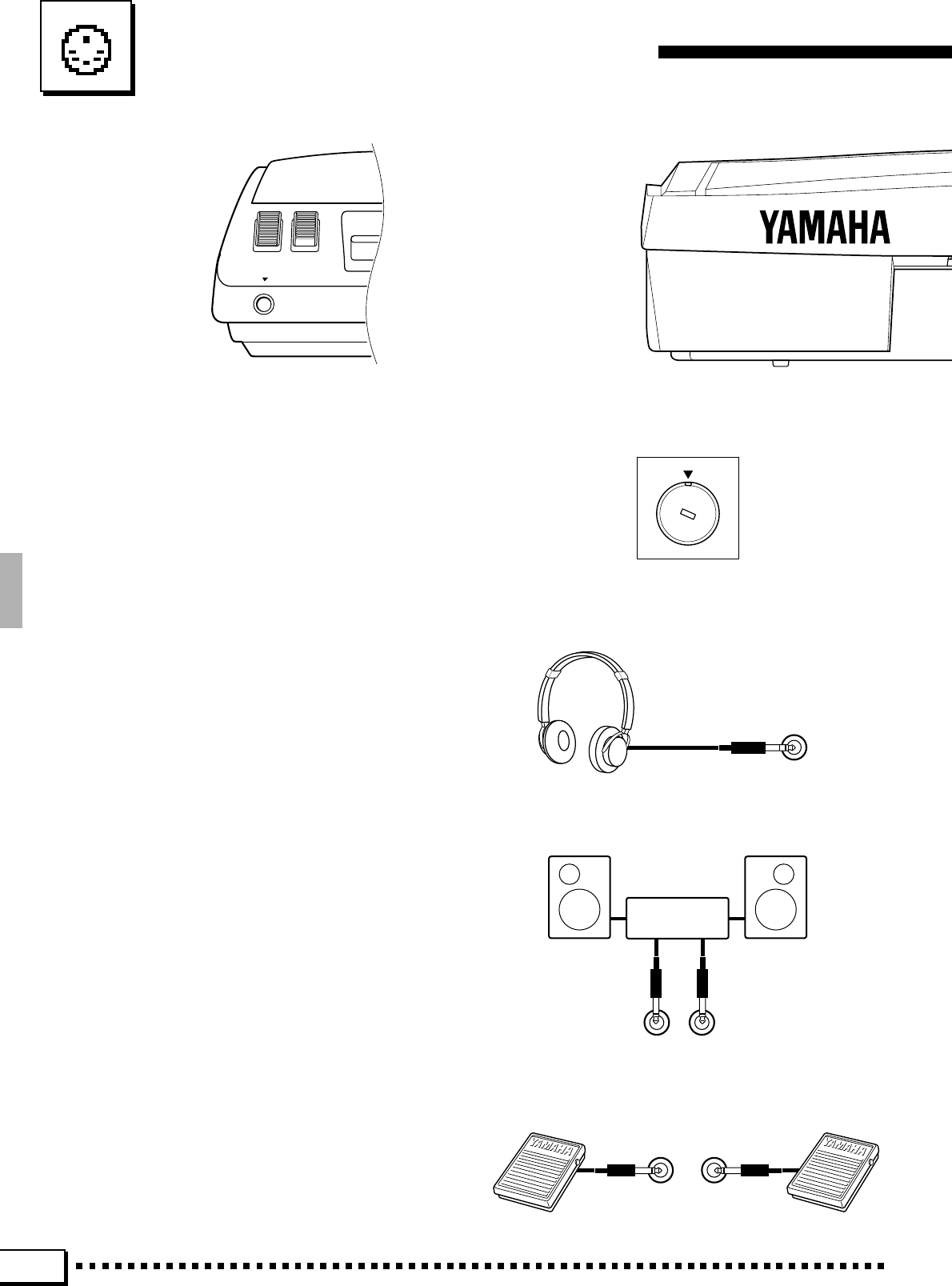

■Netzanschluß

●In bestimmten Absatzgebieten wird das

PSR-4000 mit einem Spannungswähler

geliefert, der sich an der Geräteunter-

seite befindet. Sollte Ihr Instrument mit

einem Spannungswähler ausgestattet

sein, müssen Sie darauf achten, daß er

auf die örtliche Netzspannung einge-

stellt ist. Zum Verstellen des Spannungs-

wählers können Sie ihn mit einem

Schraubendreher drehen. Wenden Sie sich im Zweifelsfall

bitte an Ihren Yamaha-Fachhändler.

●Schalten Sie das Instrument nach Gebrauch AUS. (Das

PSR-4000 verbraucht auch im ausgeschalteten Zustand

eine geringe Menge Strom, der zum Erhalt der im Instrument

gespeicherten Daten dient, wenn keine Batterien eingelegt

sind.)

●Ziehen Sie den Netzstecker, wenn das Instrument voraus-

sichtlich längere Zeit nicht gebraucht wird.

●Ziehen Sie den Netzstecker auch bei Gewittern.

●Schließen Sie das Instrument nicht an eine Steckdose an,

von der andere Geräte mit hoher Leistungsaufnahme ge-

speist werden, wie beispielsweise elektrische Heizkörper u.

dgl. Vermeiden Sie außerdem den Gebrauch von Mehrfach-

steckern, da hierdurch die Klangqualität beeinträchtigt wird

und Betriebsstörungen sowie auch Beschädigungen nicht

ausgeschlossen sind.

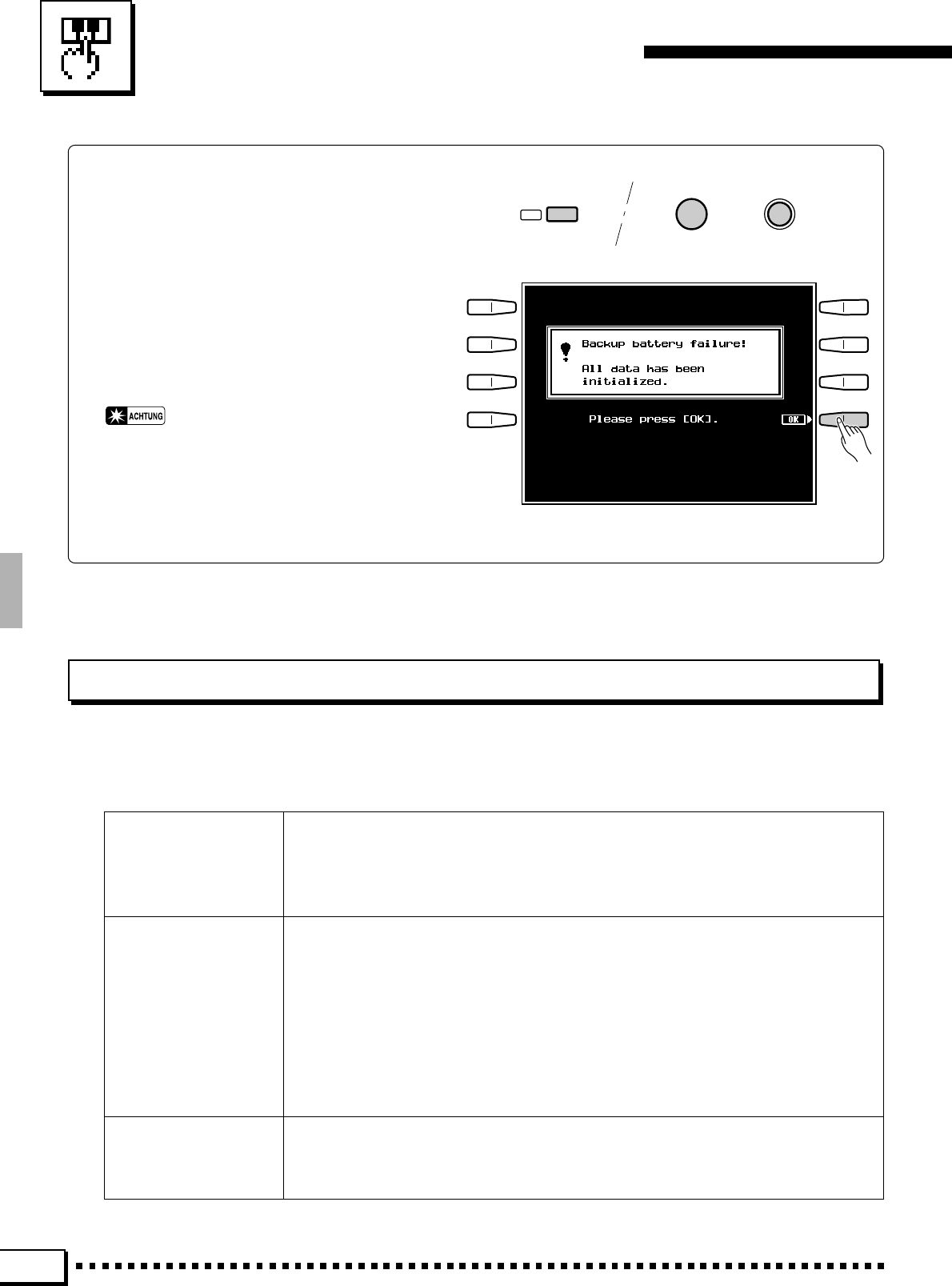

■Speicherschutzbatterien

Damit die im PSR-4000 gespeicherten Daten auch ohne Netz-

stromversorgung erhalten bleiben, sollten Sie vier 1,5 V Batterie-

zellen (LR14 bzw. Größe C) einlegen. Ohne Speicherschutz-

batterien geht der Speicherinhalt beim Ziehen des Netzsteckers

verloren. Verwenden Sie bitte Alkalibatterien. Die durchschnitt-

liche Lebensdauer eines Satzes Alkalibatterien ist ca. 12 Mona-

te.

1. Den Batteriefachdeckel öffnen

Zum Öffnen des Batteriefachdeckels an der Unterseite des

Instruments drücken Sie auf die beiden Sperren und ziehen

den Deckel dann nach außen, wie in der Abbildung gezeigt.

2. Die Batterien einlegen

Legen Sie die vier Batterien gemäß den Polmarkierungen an

der Unterseite des Instruments ein.

3. Den Deckel wieder anbringen

Bringen Sie den Batteriefachdeckel wieder an — er muß fest

einrasten.

• Mischen Sie bitte niemals alte und neue Batterien oder Batterien

verschiedenen Typs!

• Um ein Auslaufen zu verhüten, empfehlen wir Ihnen, die Batte-

rien aus dem PSR-4000 zu nehmen, wenn das Instrument

voraussichtlich längere Zeit nicht gebraucht wird (stellen Sie

vorher jedoch unbedingt alle wichtigen Daten auf Diskette

sicher). (YAMAHA kann für den Verlust intern gespeicherter

Daten keine Haftung übernehmen.)

240V

130V

110V

220V

■Schalten Sie das Instrument vor dem

Herstellen von Geräteverbindungen AUS

●Zur Vorbeugung gegen eine mögliche Beschädigung des

Instruments sowie anderer Geräte (Verstärkeranlage usw.)

schalten Sie vor dem Anschließen bzw. Abtrennen von Audio-

und MIDI-Kabeln alle Geräte AUS.

■Handhabung und Transport

●Wenden Sie beim Betätigen der Bedienelemente sowie beim

Anschließen und Abtrennen von Steckern nicht zu viel Kraft

auf.

●Ziehen Sie zum Trennen von Verbindungen stets am Stecker

und nicht am Kabel.

●Entfernen Sie alle Verbindungskabel, bevor Sie das Gerät

umstellen oder transportieren.

●Fall, Stoß und Ablegen schwerer Gegenstände auf dem

Instrument können Kratzer und andere Schäden zur Folge

haben.

■Reinigung

●Reinigen Sie Gehäuse und Frontplatte mit einem weichen

und trockenen Tuch.

●In hartnäckigen Fällen kann das Tuch leicht angefeuchtet

werden.

●Verwenden Sie keine Reinigungsmittel wie Alkohol oder

Verdünner.

●Legen Sie auch keine Gegenstände aus Weichplastik (Vinyl

usw.) auf das Instrument, da diese verkleben und das Gehäu-

se verfärben können.

■Elektrische Störungen

●Da das Instrument digitale Schaltungen enthält, könnte bei

zu dichter Plazierung bei einem Fernseh- oder Rundfunkge-

rät der Empfang beeinträchtigt werden. Stellen Sie Ihr Instru-

ment in einem solchen Fall bitte einfach etwas weiter entfernt

auf.

■Datenerhalt

●Stellen Sie alle wichtigen Daten auf Diskette sicher, bevor Sie

das Instrument für längere Zeit ausschalten.

●Intern gespeicherte Information (z.B. Registration-Daten)

bleibt auch beim Ausschalten des Instruments erhalten,

sofern Speicherschutzbatterien eingelegt wurden, wie an

früherer Stelle beschrieben. Wenn Sie das PSR-4000 vor-

aussichtlich längere Zeit nicht brauchen werden, empfiehlt es

sich, den Netzstecker zu ziehen und die Batterien zu entneh-

men.

Pflege Ihres PortaTone

●Der Speicherinhalt kann durch Fehlbedienung oder Betriebs-

störungen durcheinandergebracht und unbauchbar werden.

Sie sollten wichtige Daten daher von Zeit zu Zeit sicherheits-

halber auf Disketten übertragen, auf die Sie dann im Problemfall

zurückgreifen können. Beachten Sie außerdem, daß Disket-

ten empfindlich gegen magnetische Felder sind, weshalb es

sich empfiehlt, auch von jeder Diskette eine weitere Sicherungs-

kopie zu erstellen und diese an einem geschützten Ort (weg

von der Lautsprecheranlage, Elektromotoren usw.) aufzube-

wahren.

YAMAHA kann nicht für Schäden haftbar gemacht werden, die auf falsche Bedienung oder unsachgemäßen Gebrauch zurückführbar sind.

Die YAMAHA-Garantie erstreckt sich nicht auf Diskettenschäden.

■Geeignete Disketten

Verwenden Sie ausschließlich 3,5-Zoll-Disketten vom Typ 2DD

oder 2HD.

■Einlegen und Auswerfen der Disketten

●Halten Sie die Diskette beim Einlegen so, daß das Etikett

nach oben und der Verschlußschieber nach vorne weist, und

schieben Sie sie in dieser Lage waagrecht in den Schlitz, bis

sie hörbar einrastet.

bei starker Verschmutzung Lese- und Schreibfehler verursa-

chen kann. Um das Laufwerk stets in optimalem Betriebszu-

stand zu halten, empfehlen wir Ihnen, den Kopf regelmäßig

(etwa einmal monatlich) mit einer im Handel erhältlichen Trocken-

reinigungsdiskette zu säubern. Näheres zu den geeigneten

Reinigungsdisketten können Sie bei Ihrem Yamaha-Fachhändler

erfragen.

■Handhabung und Aufbewahrung der

Floppy-Disketten

Der eigentliche Datenträger im Diskettengehäuse ist mit einer

feinen Schicht aus Magnetpartikeln überzogen, in der die Daten

“gespeichert” werden. Um eine Beschädigung dieser Beschichtung

und des Diskettenlaufwerks zu verhüten, beachten Sie bitte die

folgenden Hinweise:

●Bewahren Sie die Disketten bei Nichtgebrauch stets in ihren

Kunststoffetuis auf. Floppy-Disketten dürfen nicht gebogen

oder anderweitig starkem Druck ausgesetzt werden. Schüt-

zen Sie sie außerdem auch vor Flüssigkeiten und Staub.

●Vermeiden Sie ein Öffnen des Verschlußschiebers und Be-

rühren der magnetischen Scheibe im Innern.

●Schützen Sie die Disketten vor Magnetfeldern, die beispiels-

weise von Fernsehgeräten, Lausprechern oder Elektromotoren

erzeugt werden.

●Lassen Sie die Disketten nicht an einem Ort liegen, wo sie

starker Sonneneinstrahlung, extremen Temperaturwerten

oder hoher Luftfeuchtigkeit ausgesetzt sind.

●Verwenden Sie keine Disketten, deren Verschlußschieber

bzw. Gehäuse deformiert ist.

●Bringen Sie keine anderen Gegenstände als Etiketten am

Diskettengehäuse an. Achten Sie auch darauf, daß die Dis-

ketten richtig in der dafür vorgesehen Mulde aufgeklebt

werden.

■Zum Schutz gespeicherter Daten

●Um ein versehentliches Löschen der auf Diskette gespei-

cherten Daten zu verhüten, stellen Sie den Schreibschutz-

knopf an der Diskette auf “schreibgeschützt” (das kleine

Fenster im Diskettengehäuse muß offen sein). Die Diskette

kann in diesem Zustand nicht beschrieben werden.

●Stellen Sie wichtige Daten zusätzlich auf einer weiteren

Diskette sicher, und bewahren Sie die Kopie getrennt an

einem sicheren Ort auf.

●Die Verwendung hochwertiger Markendisketten ist eine wei-

tere Schutzmaßnahme für Ihre Daten (und auch das Lauf-

werk). Namenlose Billigdisketten arbeiten oftmals nicht zu-

verlässig und können sich als sehr kostspielig erweisen!

Gebrauch von Floppy-Disketten und des Laufwerks

●Zum Auswerfen der Diskette überzeugen Sie sich zunächst,

daß die DISK IN USE-Anzeige am Laufwerk aus ist und

drücken die Auswerftaste dann langsam bis zum Anschlag

hinein. Wenn die Diskette dann vollständig herausgekom-

men ist, entnehmen Sie diese mit der Hand.

Wenn die Auswerftaste zu schnell oder nicht ganz bis zum

Anschlag hineingedrückt wird, kann es vorkommen, daß die

Diskette nicht einwandfrei ausgeworfen wird (die Auswerft-

aste kann in der Mitte steckenbleiben und die Diskette nur

einige Millimeter aus dem Schlitz herausragen). Sollte dies

einmal vorkommen, versuchen Sie auf gar keinen Fall, die

nur halb ausgeworfene Diskette herauszuziehen. Wenn Sie

in diesem Zustand die Diskette gewaltsam herausziehen,

beschädigen Sie möglicherweise den Laufwerks-Mechanis-

mus. Um eine nur teilweise ausgeworfene Diskette zu entfer-

nen, versuchen Sie zunächst, die Auswerftaste noch einmal

vollständig zu drücken, oder drücken Sie die Diskette wieder

ganz in den Schlitz zurück und wiederholen den Auswerfvorgang

von Anfang an — sorgfältig.

●Versuchen Sie bitte nicht, die Diskette während eines Auf-

nahme- bzw. Wiedergabevorgangs auszuwerfen! Dies kann

die Daten auf der Diskette durcheinanderbringen und schlimm-

stenfalls sogar das Laufwerk beschädigen!

●Vergessen Sie nicht, die Diskette vor dem Ausschalten des

Instruments auszuwerfen. Auf Disketten, die längere Zeit im

Laufwerk eingelegt bleiben, sammelt sich leicht Staub an, der

dann Schreib- und Lesefehler verursachen kann.

■Reinigen des Schreib-/Lesekopfes

Das Laufwerk ist mit einem hochpräzisen Schreib-/Lesekopf

ausgestattet, auf dem sich nach längerem Gebrauch Abrieb von

den magnetischen Scheiben in den Disketten ansammelt, der

Schreibgeschützt Schreiben möglich

■Kundendienst, Wartung und

Modifikationen

●Im PSR-4000 befinden sich keine vom Benutzer zu warten-

den Teile. Öffnen des Gehäuses und eigenmächtige Eingriffe

können elektrische Schläge und Beschädigungen zur Folge

haben. Überlassen Sie alle Wartungsarbeiten dem qualifi-

zierten YAMAHA-Personal.

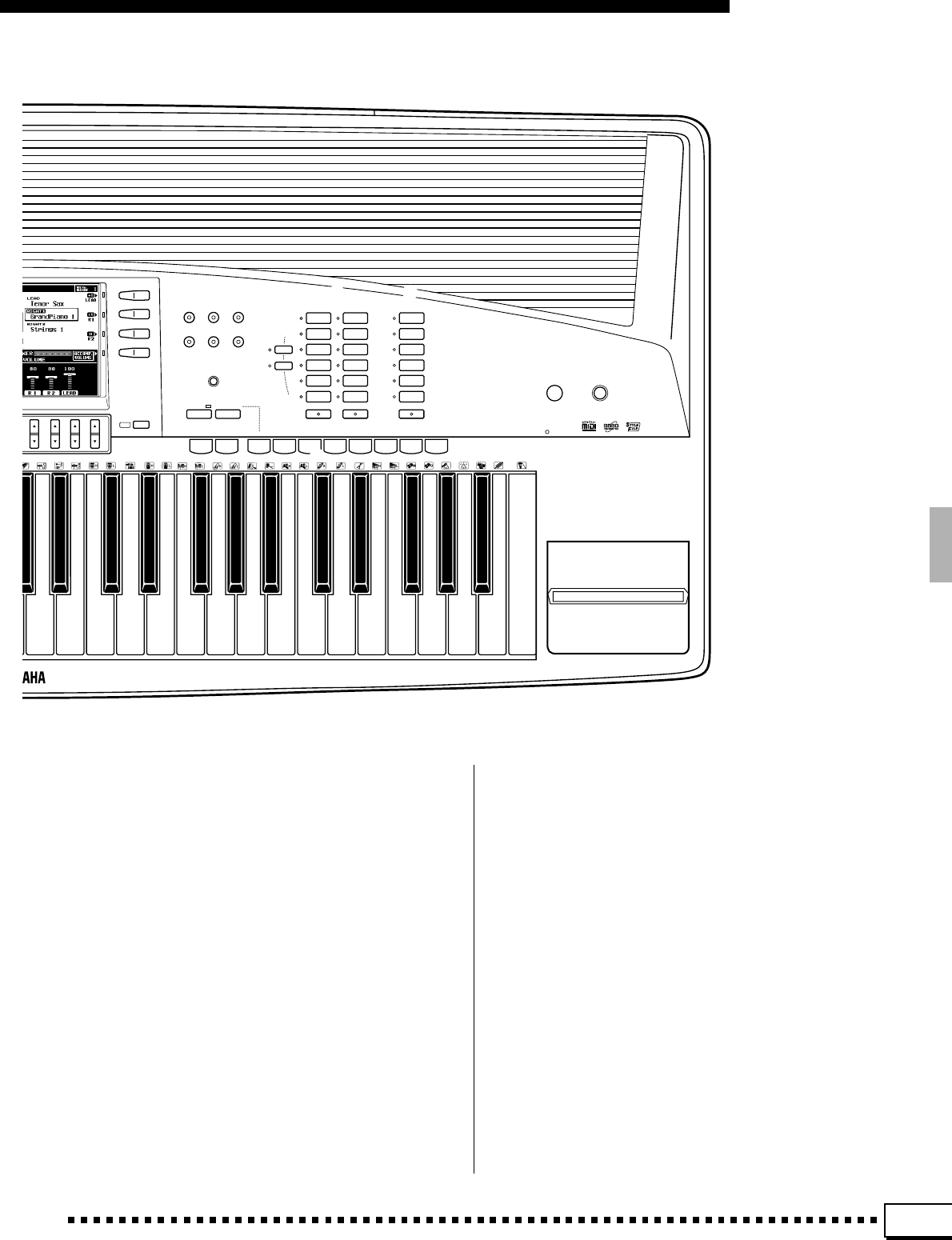

Bedienelemente

ARRANGER

PHRASE

PAD

CHORD

BASS

RHYTHM

MASTER VOLUME

MIN • • MAX

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

MIXER

LIST

HOLD

TEMPO

–

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

PIANO/

ORGAN

STRINGS /

CHOIR

BRASS/

WOODWIND

SYNTH /

PAD

GUITAR/

PERCUSSIVE

CUSTOM

VOICE

LEFT ORCHESTRA

LEFTLEFT HOLD

ROCK /

ROCK’N’ROLL

JAZZ

POP / BEAT

BALLAD

DANCE

DISCO

RHYTHM &

BLUES

LATIN

COUNTRY&

WESTERN

MARCH /

WALTZ

CUSTOM

STYLE

BALLROOM

ONE TOUCH

SETTING

ACCOMPANIMENT

AUTO BASS CHORD

PITCH BEND MODULATION

DOWN MIN

MAX

PHONES

U I

9!@#

(

)

% ^

1POWER-Taste (Instrument Ein/Aus) .......... Seite 8

2DEMO-Taste .............................................. Seite 8

3MASTER VOLUME-Regler

(Gesamtlautstärke) .................................... Seite 8

4ARRANGER-Tasten

(Begleitungsarrangement) ....................... Seite 30

PHRASE, PAD, CHORD, BASS, RHYTHM

5ACCOMPANIMENT-Tasten

(Begleitungspart)...................................... Seite 22

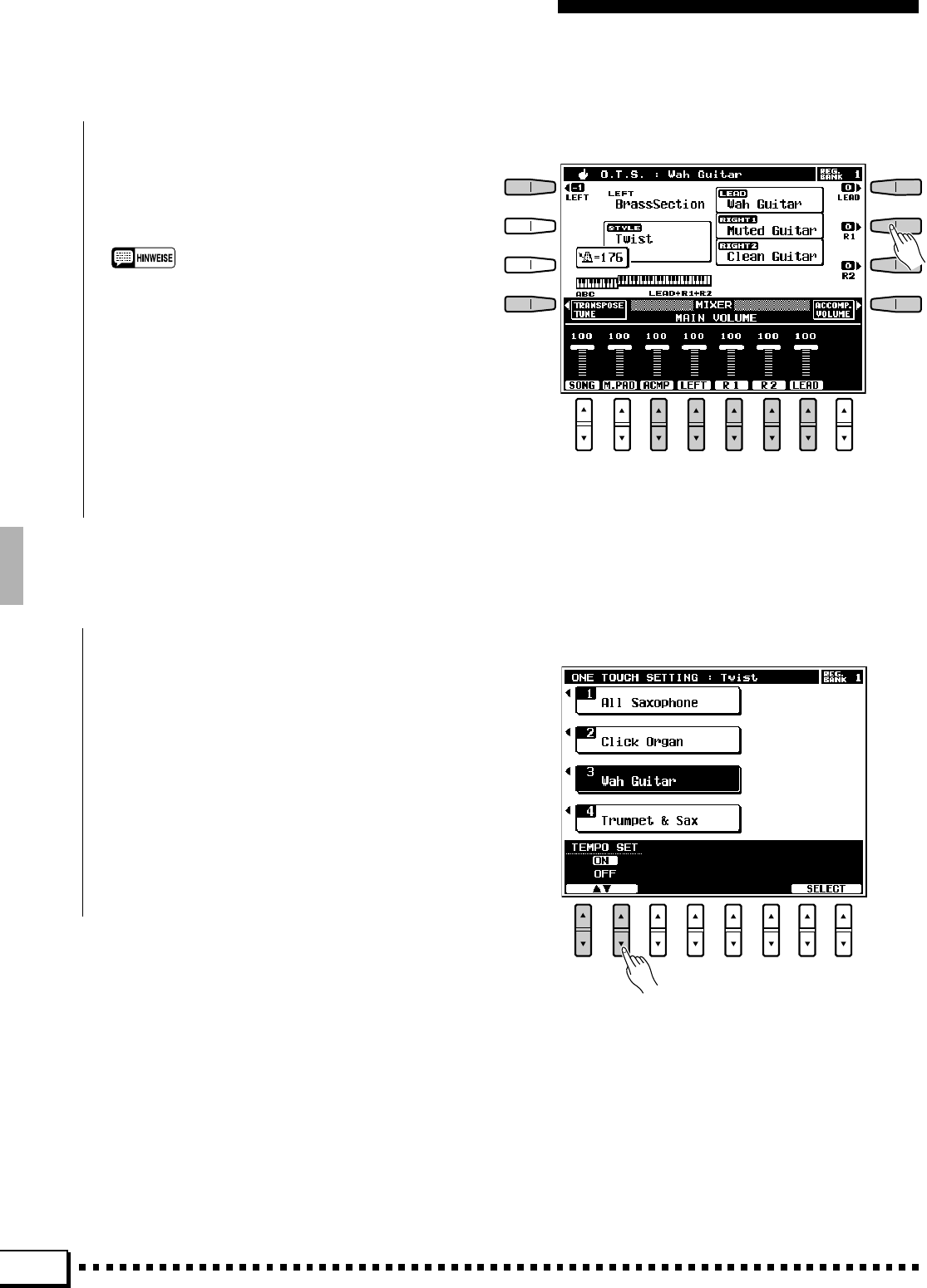

6ONE TOUCH SETTING-Tasten

(Rhythmusnuancierung)........................... Seite 31

7AUTO BASS CHORD-Taste

(automatische Baß/Akkordbegleitung) ..... Seite 19

8ACCOMPANIMENT DIRECTOR-Tasten

(Begleitungsregie) ............................ Seite 23 – 26

FADE IN/OUT, INTRO/FILL to A/B, MAIN A/B,

ENDING/rit., SYNCHRO START, START/STOP

9LEFT ORCHESTRA-Tasten

(linker Orchesterpart) ......................... Seite 13, 14

0LEFT HOLD-Taste

(Aushaltefunktion für linke Stimme) ......... Seite 35

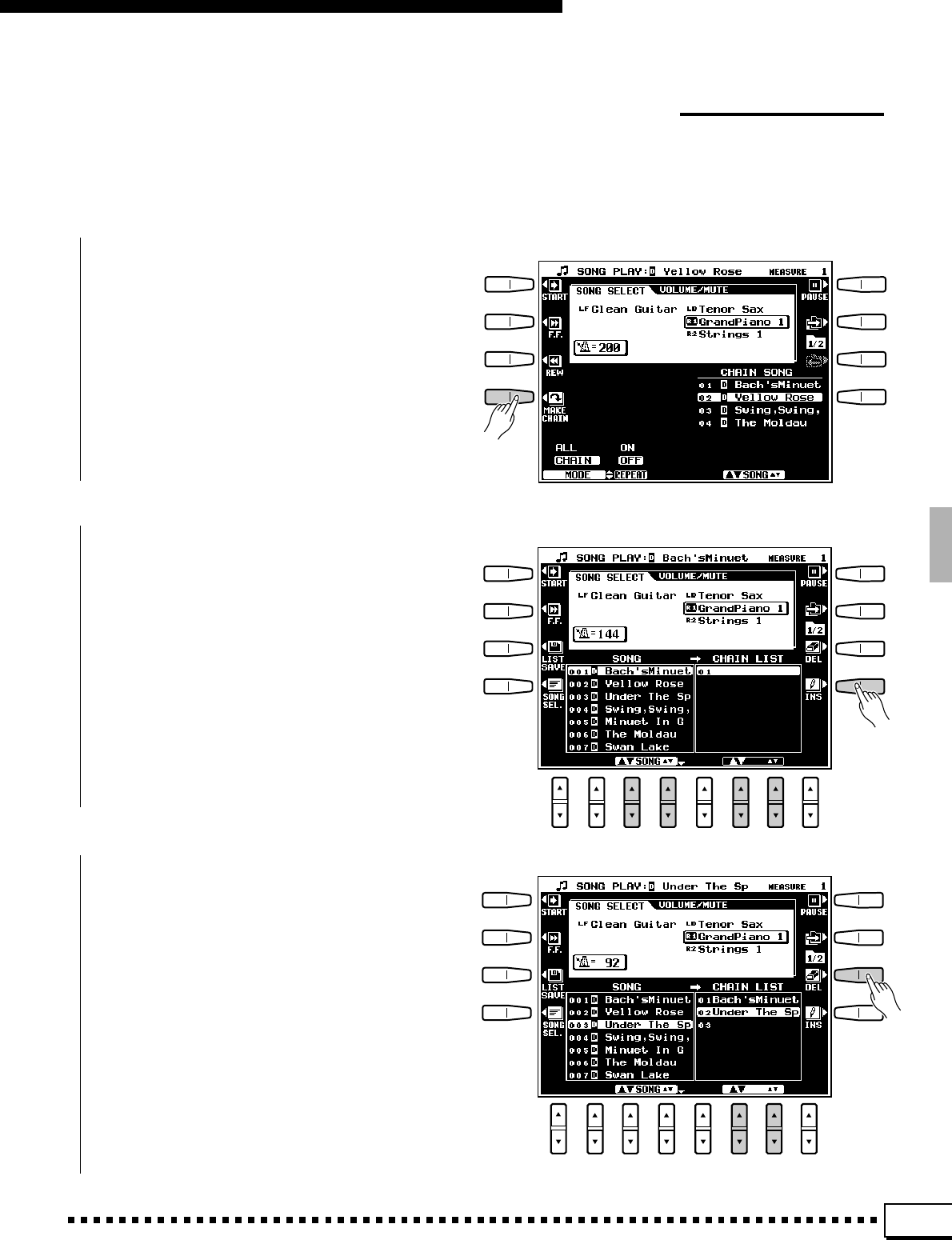

!SONG PLAY-Taste (Song-Wiedergabe)... Seite 47

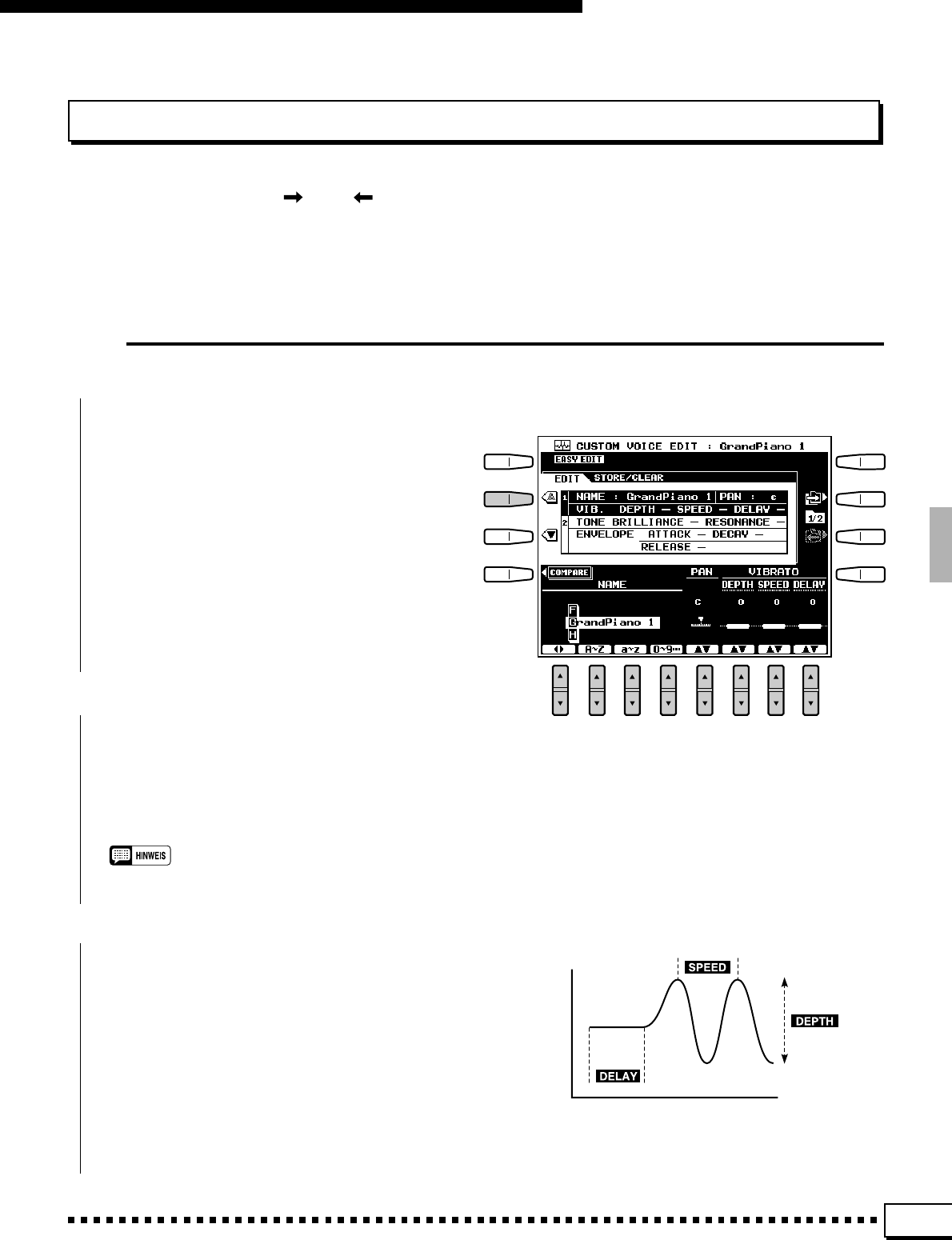

@CUSTOM VOICE EDIT-Taste

(Stimmen-Programmierfunktion) .............. Seite 78

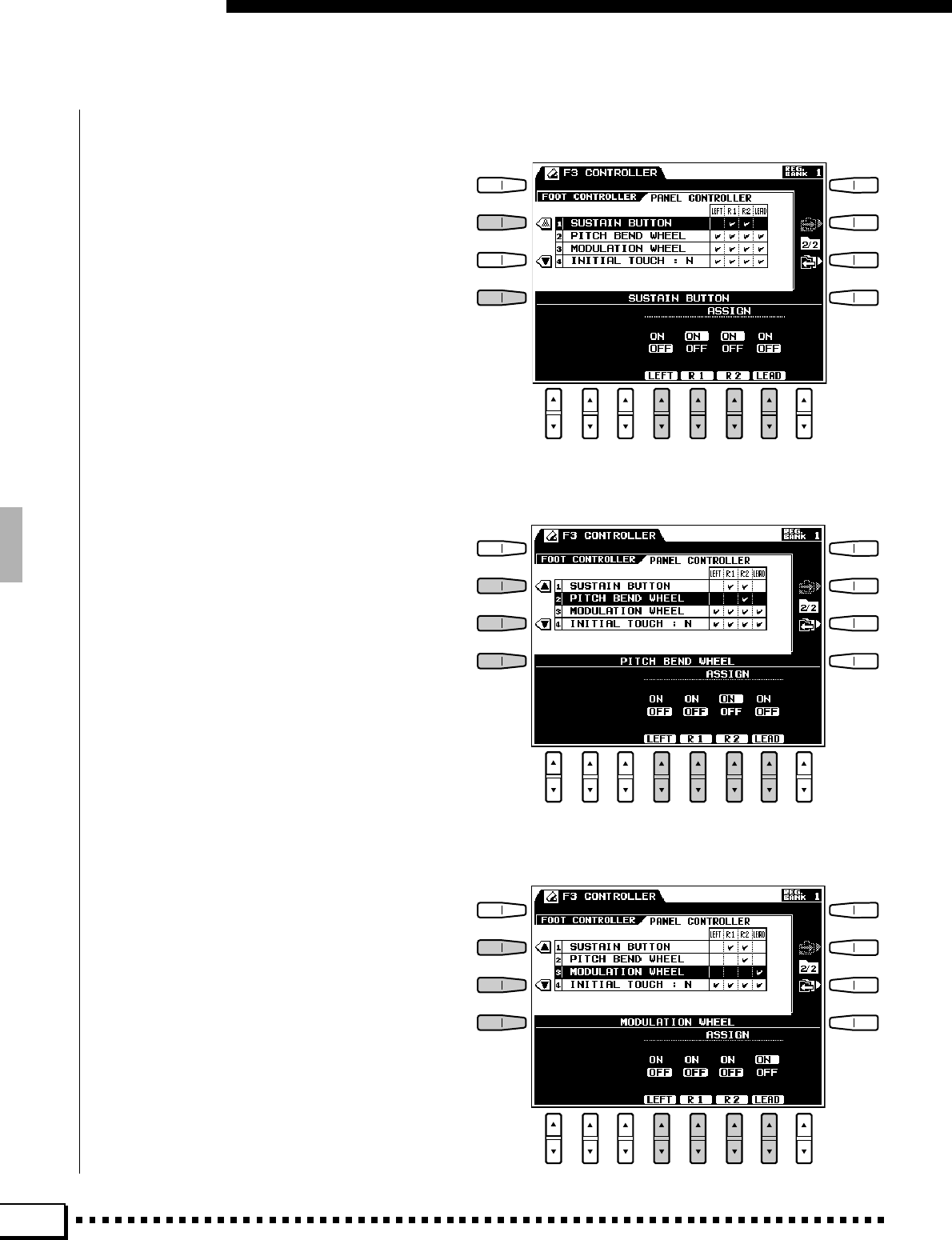

#FUNCTION-Taste (Funktionsmenü) ......... Seite 98

$SONG RECORD-Taste

(Song-Aufnahme)..................................... Seite 52

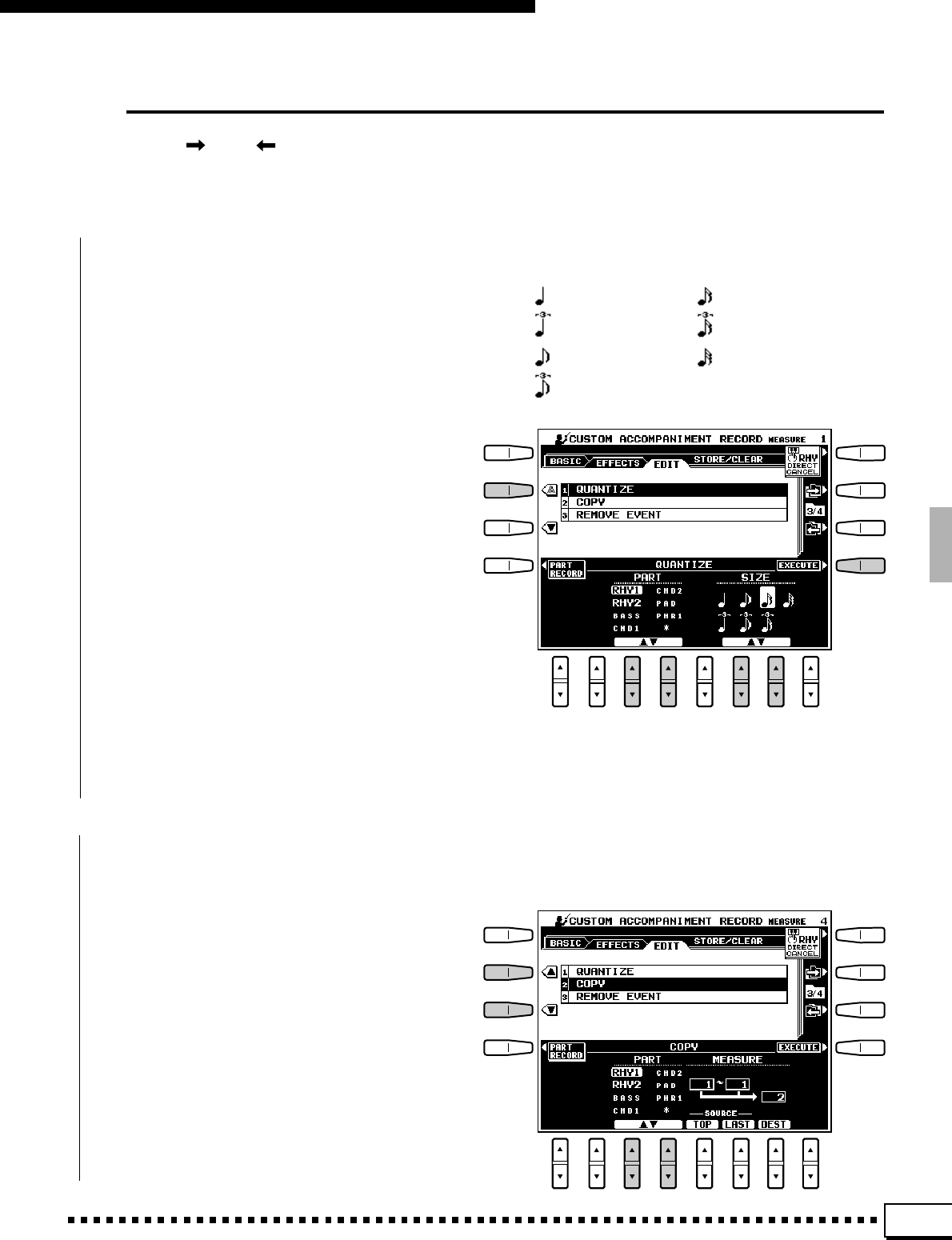

%CUSTOM ACCOMP. REC-Taste

(Begleitungs-Programmierfunktion) ......... Seite 69

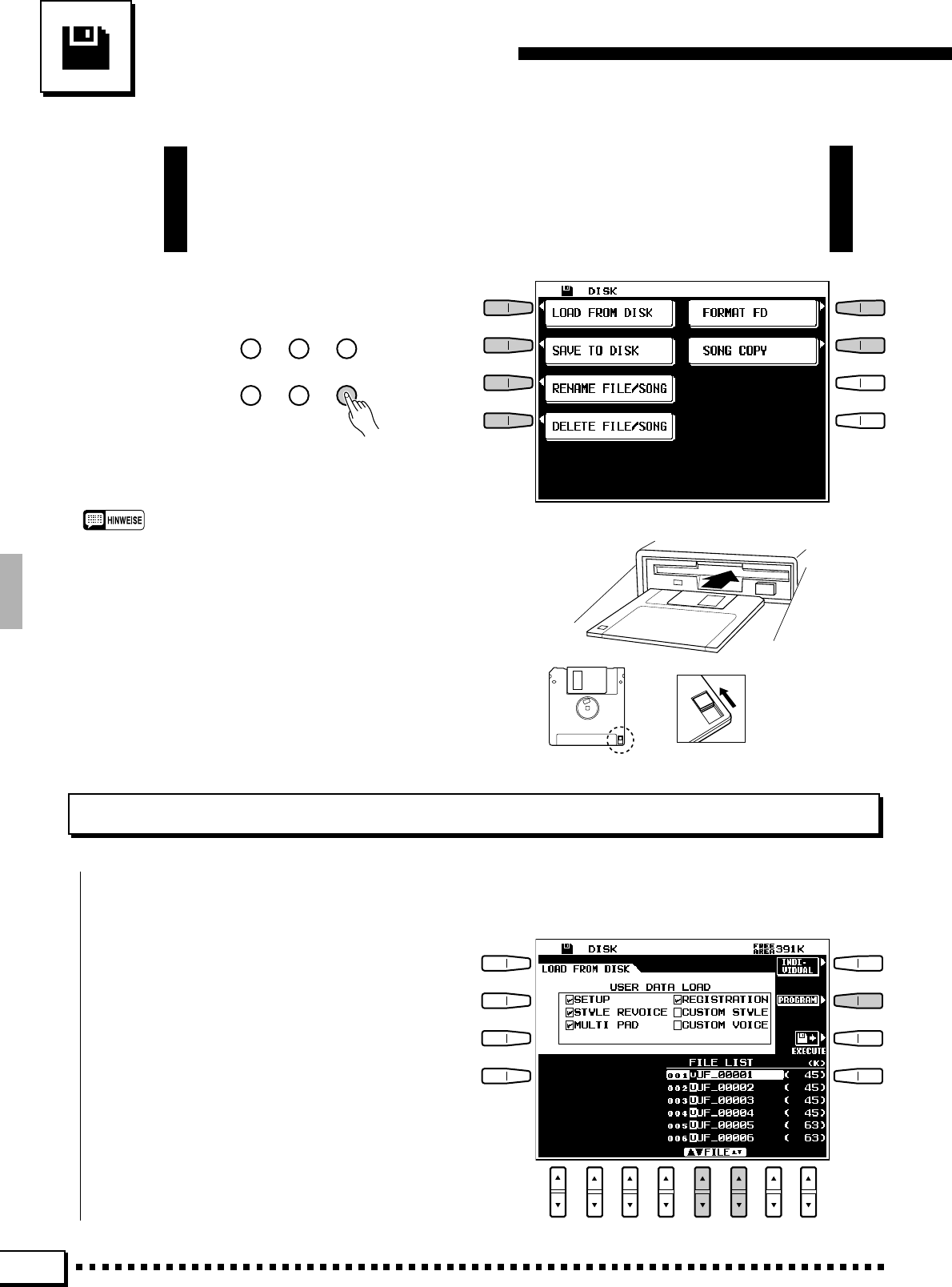

^DISK-Taste (Diskettenfunktionen) ............ Seite 90

&TEMPO-Tasten [–] und [+] ....................... Seite 22

*MULTI PAD-Tasten................................... Seite 36

REC/STOP, PHRASE/CHORD-PERCUSSION,

1 bis 8

Bedienelemente

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

LCD

CONTRAST

DEMO POWER

PSR-4000

DISK IN USE

EXIT

FREEZE MEMORY

BANK 1~16

–

12345678

REGISTRATION

R 1

R 2

PIANO

ORGAN

STRINGS/

CHOIR

SAX/

WOODWIND

TRUMPET/

BRASS

GUITAR/

BASS

RIGHT 1

ACCORDION/

WORLD

SYNTH/

PAD

SOUND

EFFECT

PERCUSSIVE

DRUM KIT

CUSTOM

VOICE

PART SELECT

RIGHT ORCHESTRA

RIGHT 2

TRUMPET/

BRASS

SAX/

WOODWIND

STRINGS/

CHOIR

GUITAR/

BASS

SYNTH/

PERCUSSIVE

CUSTOM

VOICE

LEAD

t y u

R T

o p

(LCD-Display (Flüssigkristallanzeige) ....... Seite 10

)LCD-Tasten .............................................. Seite 10

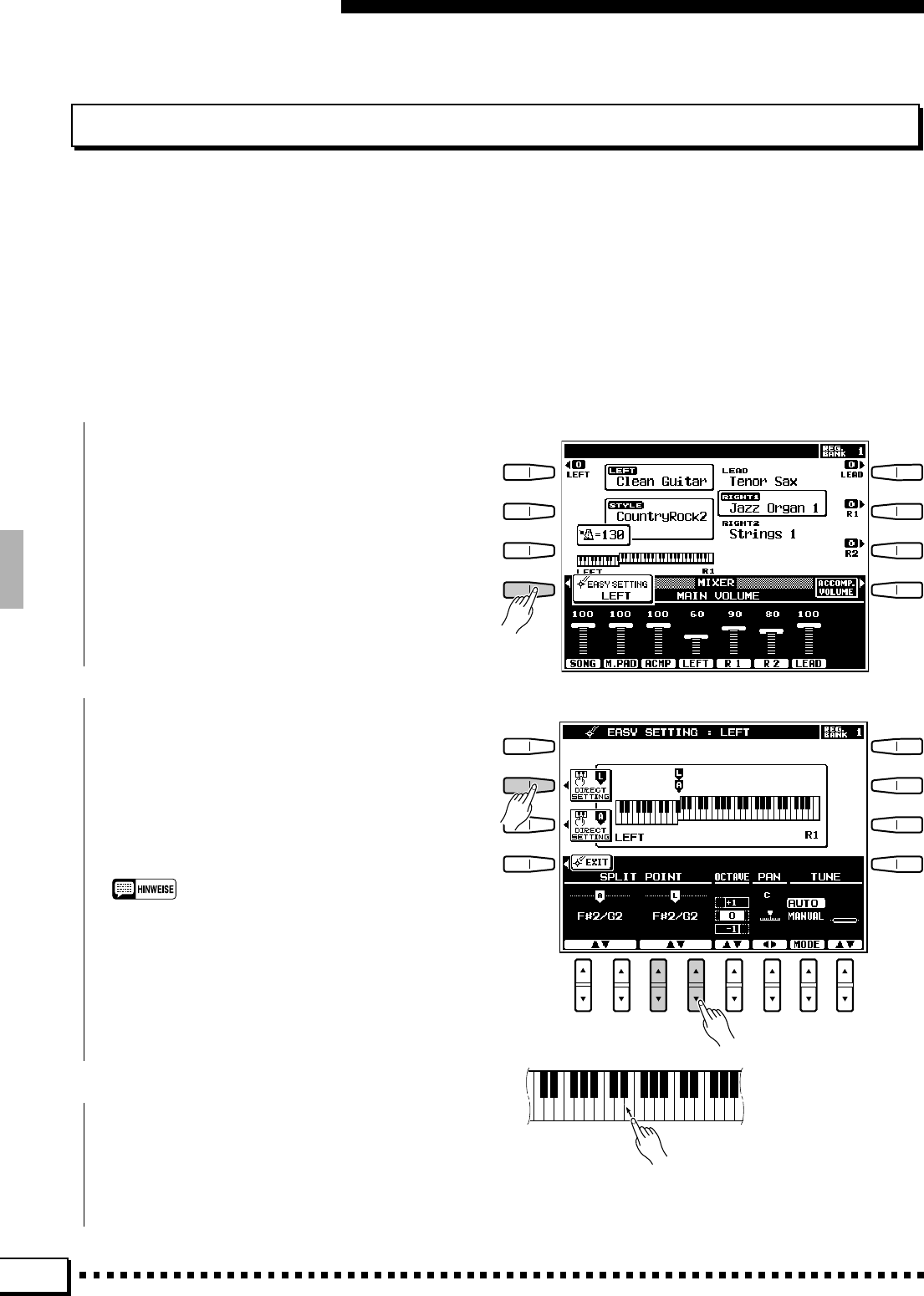

qMIXER-Taste (Lautstärkemischer) ........... Seite 10

wLIST HOLD-Taste

(Listen-Dauereinblendung) ...................... Seite 11

e▲/▼ LCD-Schalter ................................... Seite 10

rEXIT-Taste ........................................... Seite 9, 99

tHARMONY-Taste ..................................... Seite 33

ySUSTAIN-Taste ........................................ Seite 33

uTOUCH RESPONSE-Taste

(Anschlagdynamik) .................................. Seite 33

iREVERB-Taste (Halleffekt) ...................... Seite 34

oCHORUS-Taste (Choreffekt) .................... Seite 34

pDSP EFFECT-Taste ................................. Seite 34

QLCD CONTRAST-Regler

(Displaykontrast) ...................................... Seite 11

WREGISTRATION-Tasten .......................... Seite 43

FREEZE, MEMORY, BANK 1 ~ 16 [–] und [+],

1 bis 8

EPART SELECT-Tasten (Partauswahl) ...... Seite 14

R1, R2

RRIGHT ORCHESTRA-Tasten

(rechter Orchesterpart) ...................... Seite 13, 14

TLEAD-Tasten (Lead-Part) ................... Seite 13, 14

YDiskettenlaufwerk......................... Seite 47, 52, 90

UPITCH BEND-Rad ................................... Seite 35

IMODULATION-Rad ................................. Seite 35

Anschlüsse & Notenständer

3Fußschalterbuchsen (FOOT SWITCH 1 und 2) ...........................................................................................

Hier können Sie einen oder zwei als Sonder-

zubehör erhältliche Fußschalter (Yamaha FC5) zur

Sustain-Regelung sowie zur Steuerung verschiede-

ner anderer Funktionen anschließen. Einzelheiten

siehe Funktionen “FOOT SWITCH 1” und “FOOT

SWITCH 2” auf Seite 104.

FOOT SWITCH

An den Buchsen AUX OUT L/L+R und R, an

denen die im PSR-4000 erzeugten Tonsignale aus-

gegeben werden, kann ein Keyboardverstärker, eine

Stereoanlage, ein Mischpult oder ein Bandgerät

angeschlossen werden. Bei Anschluß eines

Monogeräts verwenden Sie die L/L+R-Buchse. Wenn

lediglich die L/L+R-Buchse beschaltet wird, mischt

das PortaTone die Ausgangssignale des rechten und

linken Kanals und gibt sie an dieser Buchse gemein-

sam aus, so daß der Sound des PSR-4000 voll

erhalten bleibt.

2Zusatzausgang (AUX OUT L/L+R und R) ..........................................................................................................

AUX OUT

L/L+RR

Stereoanlage

1Kopfhörerausgang (PHONES) ......................................................................................................................................

An diese Buchse können Sie zum stillen Üben

und für mitternächtliche Etüden einen herkömmli-

chen Stereokopfhörer anschließen. Beim Anschluß

eines Kopfhörers an die PHONES-Buchse wird das

interne Stereo-Lautsprechersystem automatisch

stummgeschaltet.

PHONES

240V

130V

110V

220V

■Prüfen Sie die Betriebsspannungseinstellung (vor dem Netzanschluß).......................

In gewissen Absatzgebieten ist das PSR-4000 an

der Unterseite mit einem Spannungswahlschalter

ausgestattet. Vergewissern Sie sich, daß dieser Schalter

auf die örtliche Netzspannung eingestellt ist. Sie

können den Schalter bei Bedarf mit einem

Schraubendreher verstellen. Lassen Sie sich im

Zweifelsfall von Ihrem Fachhändler beraten.

Anschlüsse & Notenständer

4Fußschwellerbuchse (FOOT VOLUME)...............................................................................................................

An diese Buchse kann ein als Sonderzubehör

erhältliches Schwellerpedal (Yamaha FC7) zur fuß-

betätigten Lautstärkeregelung (Spielausdruck) an-

geschlossen werden. Mit der auf Seite 104 beschrie-

benen Funktion “FOOT VOLUME” können Sie

wählen, ob das Pedal die Lautstärke insgesamt oder

nur die Lautstärke insgesamt oder nur die Lautstär-

ke spezifischer Parts bzw. Stimmen beeinflussen

soll.

5MIDI-Anschlüsse (IN, THRU, OUT) ...........................................................................................................................

Der MIDI IN-Anschluß dient zum Empfang von

MIDI-Daten eines externen MIDI-Geräts (z.B. MIDI-

Sequenzer) zur Steuerung des PSR-4000. Über MIDI

IN empfangene Daten werden an MIDI THRU

unverändert wieder ausgegeben, so daß mehrere

Geräte in Reihe geschaltet werden können. Über

den MIDI OUT-Anschluß können die vom PSR-

4000 erzeugten MIDI-Daten (z.B. beim Spielen

erzeugte Noten- und Dynamikdaten) an ein externes

Gerät ausgegeben werden. Einzelheiten zu MIDI

finden Sie auf Seite 116.

MIDI

OUT THRUIN

Tongenerator

Musik-

Computer

Notenständer

Das PSR-4000 wird mit einem Notenständer

geliefert, der einfach in die Löcher hinten an der

Lautsprecherverkleidung gesteckt wird.

FOOT VOLUME

R L/L+R

AUX OUT

AC INLET

FOOT SWITCH

IN MIDI

OUT THRU FOOT VOLUME

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

AVIS:

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR.

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,

DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE.

53 4

Abspielen der vorprogrammierten Demos

ZDas Instrument einschalten ............................................................................................................................................

Um Ihnen eine Vorstellung von den vielseitigen Funktionen des PSR-

4000 zu geben, sind 14 Demo-Sequenzen vorprogrammiert, die Sie auf

verschiedene Weisen abspielen lassen können.

Schließen Sie das Netzkabel an eine Steckdose

an, und drücken Sie dann die [POWER]-Taste, um

das PSR-4000 einzuschalten.

DEMO POWER

BDie Demo-Funktion wieder ausschalten..................................................................

Nachdem Sie sich die Demo-Sequenzen ange-

hört haben, drücken Sie zum Verlassen des Demo-

Modus die [DEMO]-Taste oder die [EXIT]-Taste.

Sie befinden sich nun wieder im normalen Spielmodus.

DEMO

EXIT

XDie Anfangslautstärke einstellen...............................................................................................................................

Stellen Sie den [MASTER VOLUME]-Regler

ungefähr auf 1/4 vom Linksanschlag (MIN). Nach

Wiedergabebeginn können Sie den Regler dann auf

die gewünschte Gesamtlautstärke einstellen.

MASTER VOLUME

MIN • • MAX

CDie [DEMO]-Taste drücken................................................................................................................................................

Wenn Sie nun die [DEMO]-Taste drücken, er-

scheint das Demo-Menü auf dem Display des PSR-

4000.

DEMO POWER

VDie Demo-Wiedergabe wunsch-

gemäß starten und wieder stoppen

Drücken Sie die START LCD-Taste, um die

Wiedergabe aller Demo-Sequenzen zu starten. Zum

Stoppen der Wiedergabe drücken Sie die STOP

LCD-Taste.

Wenn Sie die Demo-Wiedergabe einfach starten, wie oben beschrieben, werden die 14 Songs in zufälliger

Reihenfolge abgespielt. Sie können zum Abspielen jedoch auch einen anderen Modus wählen, um die Demos in

chronologischer Reihenfolge oder einzeln abzuspielen.

Abspielen der vorprogrammierten Demos

ZDen Wiedergabemodus auswählen ........................................................................................................................

Wählen Sie bei gestoppter Demo-Wiedergabe mit

einem der [▲/▼] LCD-Schalter unter MODE den

gewünschten Modus.

XDen gewünschten Demo-Song

auswählen (SINGLE-Modus)..................

Wenn Sie als Wiedergabe-Modus “SINGLE” ein-

gestellt haben, drücken Sie nun die LCD-Taste neben

der gewünschten Musikrichtung, um danach mit der-

selben LCD-Taste einen der beiden angebotenen Songs

auszuwählen. Sie können zum Auswählen eines der

14 Demo-Songs auch einen der beiden [▲/▼] LCD-

Schalter unter SONG auf dem Display verwenden.

VDie Demo-Wiedergabe wunschgemäß starten und wieder stoppen...................................

Drücken Sie zum Abspielen des bzw. der Demo-

Songs die START LCD-Taste. Zum Stoppen der Wie-

dergabe drücken Sie die STOP LCD-Taste.

CDie Wiederholfunktion je nach Bedarf ein- oder ausschalten ...................................................

Mit dem [▲/▼] LCD-Schalter unter REPEAT kön-

nen Sie auf automatische Wiederholung des bzw. der

Demo-Songs schalten (nach Auswahl von “ON” wird

der Song bzw. die Song-Sequenz wiederholt abge-

spielt, bis Sie die STOP LCD-Taste drücken).

BDie Demo-Funktion wieder ausschalten............................................................................................................

Nachdem Sie sich die Demo-Songs angehört ha-

ben, drücken Sie zum Verlassen des Demo-Modus die

[DEMO]-Taste oder die [EXIT]-Taste. Sie befinden

sich nun wieder im normalen Spielmodus.

DEMO

EXIT

Die Demo-Wiedergabemodi RANDOM und SINGLE

ALL Alle 14 Demo-Songs werden der

Reihe nach abgespielt.

RANDOM

Die 14 Demo-Songs werden in zu-

fälliger Reihenfolge wiedergege-

ben. Dies ist der Vorgabemodus.

SINGLE SONG Es wird nur der jeweils gewählte

Demo-Song gespielt.

Das PSR-4000 macht die Bedienung und

Programmierung dank seines großen, hintergrund-

beleuchteten LCD-Displays mit Mehrfunktions-Bedien-

elementen einfacher als je zuvor. Die 8 LCD-Tasten —

jeweils vier links und rechts neben dem Display — sowie

die 8 [▲/▼] LCD-Schalter unter dem Display sind den

jeweils auf dem Display angezeigten Funktionen zu-

geordnet. Auf der abgebildeten Anzeige kann beispiels-

weise der [▲/▼] LCD-Schalter unter LEAD zum Ein-

stellen der Lautstärke für die LEAD-Stimme verwendet

werden. Wenn Sie auf das [▲]-Ende drücken, nimmt die

Lautstärke zu, und beim Betätigen des [▼]-Endes nimmt

sie ab. Mit der LCD-Taste rechts neben LEAD können Sie

die Oktavlage der LEAD-Stimme einstellen: normale

Oktavlage (“0”) oder Versetzung um eine Oktave nach

oben (“+1”) bzw. unten (“–1”).

■Die [MIXER]-Taste .......................................................................................................................................................................

Im normalen Spielmodus wird, wie abgebildet,

im unteren Teil des Displays ein Lautstärkemischer

mit Reglern für die individuelle Lautstärkeeinstellung

der Hauptparts angezeigt: SONG, M.PAD, ACMP,

LEFT, R1, R2 und LEAD. Mit der ACCOMP.

VOLUME LCD-Taste können Sie auf die MIXER-

Anzeige mit Lautstärkereglern für die Begleitungsparts

umschalten: RHY1, RHY2, BASS, CHD1, CHD2,

PAD PHR1 und PHR2. Diese beiden MIXER haben

die Funktion eines “Mischpults”, mit dem Sie die

einzelnen Parts für einen wohlausgewogenen Klang

gegeneinander abgleichen können. Der

Lautstärkemischer verschwindet beim Auswählen

einer angezeigten Funktion, kann jedoch durch ei-

nen Druck auf die [MIXER]-Taste jederzeit einge-

blendet werden, ohne den aktuellen Display-Modus

verlassen zu müssen. Bei einem weiteren Druck auf

die [MIXER]-Taste (oder beim Drücken der [EXIT]-

Taste) wird der Lautstärkemischer wieder aus-

geblendet.

Das Display und seine Mehrfunktions-Bedienelemente

Das PSR-4000 Display und zugehörige

Bedienelemente

MIXER

LIST

HOLD

■Die [LIST HOLD]-Taste...........................................................................................................................................................

Die beim Auswählen einer Stimme (Seite 14)

bzw. eines Rhythmus (Seite 22) oder bei Verwen-

dung der ONE TOUCH SETTING-Funktion (Seite

31) auf dem Display angezeigte Stimmen-, Rhyth-

mus-, bzw. ONE TOUCH SETTING-Liste wird

nach einigen Sekunden automatisch wieder gelöscht,

wenn Sie keine Auswahl treffen. Sie können die

angezeigte Liste bei Bedarf jedoch permanent ein-

blenden, indem Sie die [LIST HOLD]-Taste drük-

ken, so daß ihre Anzeigelampe leuchtet. Bei einem

weiteren Druck auf [LIST HOLD] (Anzeigelampe

erlischt) wird die Liste dann wieder ausgeblendet.

• Wenn Sie die [LIST HOLD]-Taste drücken, während keine

Liste auf dem Display zu sehen ist, wird beim Betätigen einer

Stimmen-, Rhythmus- oder ONE TOUCH SETTING-Taste

die betreffende Liste nicht eingeblendet.

Das PSR-4000 Display und zugehörige Bedienelemente

■Der [LCD CONTRAST]-Regler .......................................................................................................................................

Bei dem Display des PSR-4000 handelt es sich

um eine Flüssigkristallanzeige (LCD), deren Bild je

nach Blickwinkel unterschiedlich gut ablesbar ist.

Mit dem [LCD CONTRAST]-Regler können Sie

das Displaybild für den jeweiligen Blickwinkel

optimieren.

LCD

CONTRAST

MIXER

LIST

HOLD

■ Vorbereitung

Bevor Sie das PSR-4000 zum ersten Mal spie-

len, sollten Sie es initialisieren, da es sein könnte,

daß die Werkseinstellungen vor der Auslieferung

geändert wurden. Hierzu schalten Sie das Instru-

ment mit der [POWER]-Taste ein, während Sie

die Tasten [DEMO] und [EXIT] gedrückt halten.

Sobald danach die rechts abgebildete Anzeige

auf dem Display erscheint, drücken Sie die OK

LCD-Taste.

•Beim Initialisieren des Instruments werden alle intern

gespeicherten Daten (REGISTRATION, CUSTOM

ACCOMP, CUSTOM VOICE, SONG, MULTI PAD) ge-

löscht!

Spielen auf dem PSR-4000

DEMO POWER

EXIT

Das PSR-4000 erlaubt es Ihnen, mit bis zu vier “Orchesterparts” gleichzeitig zu spielen, für die es eine Reihe von

Kombinationsmöglichkeiten gibt. Jedem der Orchesterparts kann eine beliebige Stimme zugeordet werden.

Auswählen und Spielen von Stimmen

RIGHT ORCHESTRA 1

RIGHT ORCHESTRA 2

RIGHT 1 und RIGHT 2 sind polyphonische Parts, deren Stimmen über die gesamte Tasta-

tur oder auf dem Abschnitt rechts vom Tastatur-Splitpunkt gespielt werden können. Der

Vorgabe-Splitpunkt ist die Taste F#2. Sie können die beiden Parts einzeln oder gemein-

sam spielen. Für RIGHT 1 und RIGHT 2 stehen 243 Stimmen zur Wahl, die in 12 Gruppen

angeordnet sind.

LEAD Dies ist ein monophonischer Part, dessen Stimme über die gesamte Tastatur oder auf

dem Abschnitt rechts vom Tastatur-Splitpunkt gespielt werden kann. Der Vorgabe-

Splitpunkt ist die Taste F#2. Die LEAD-Stimme kann solo oder auch gemeinsam mit den

Stimmen der RIGHT ORCHESTRA-Parts gespielt werden. Für LEAD stehen 110 Stimmen

zur Wahl, die in 6 Gruppen angeordnet sind.

Wenn nur die LEAD-Stimme gespielt wird, werden Notenanschläge mit Priorität auf der

letzten Note verarbeitet — es wird jeweils nur die zuletzt angeschlagene Note in Ton um-

gesetzt. Beim Kombinieren der LEAD-Stimme mit einer LEFT ORCHESTRA-Stimme hat

die höchste Note Priorität: in diesem Fall wird die höchste angeschlagene Note von der

LEAD-Stimme gespielt.

LEFT ORCHESTRA Dies ist ein polyphonischer Part, dessen Stimme auf dem Tastaturabschnitt links vom

Splitpunkt gespielt wird, während Sie auf dem rechten Abschnitt mit RIGHT 1, RIGHT 2

und/oder LEAD spielen. Der Vorgabe-Splitpunkt ist die Taste F#2. Für LEFT

ORCHESTRA stehen 200 Stimmen zur Wahl, die in 6 Gruppen angeordnet sind.

* Stimmennummern schließen Custom-Stimmen mit ein.

Spielen auf dem PSR-4000

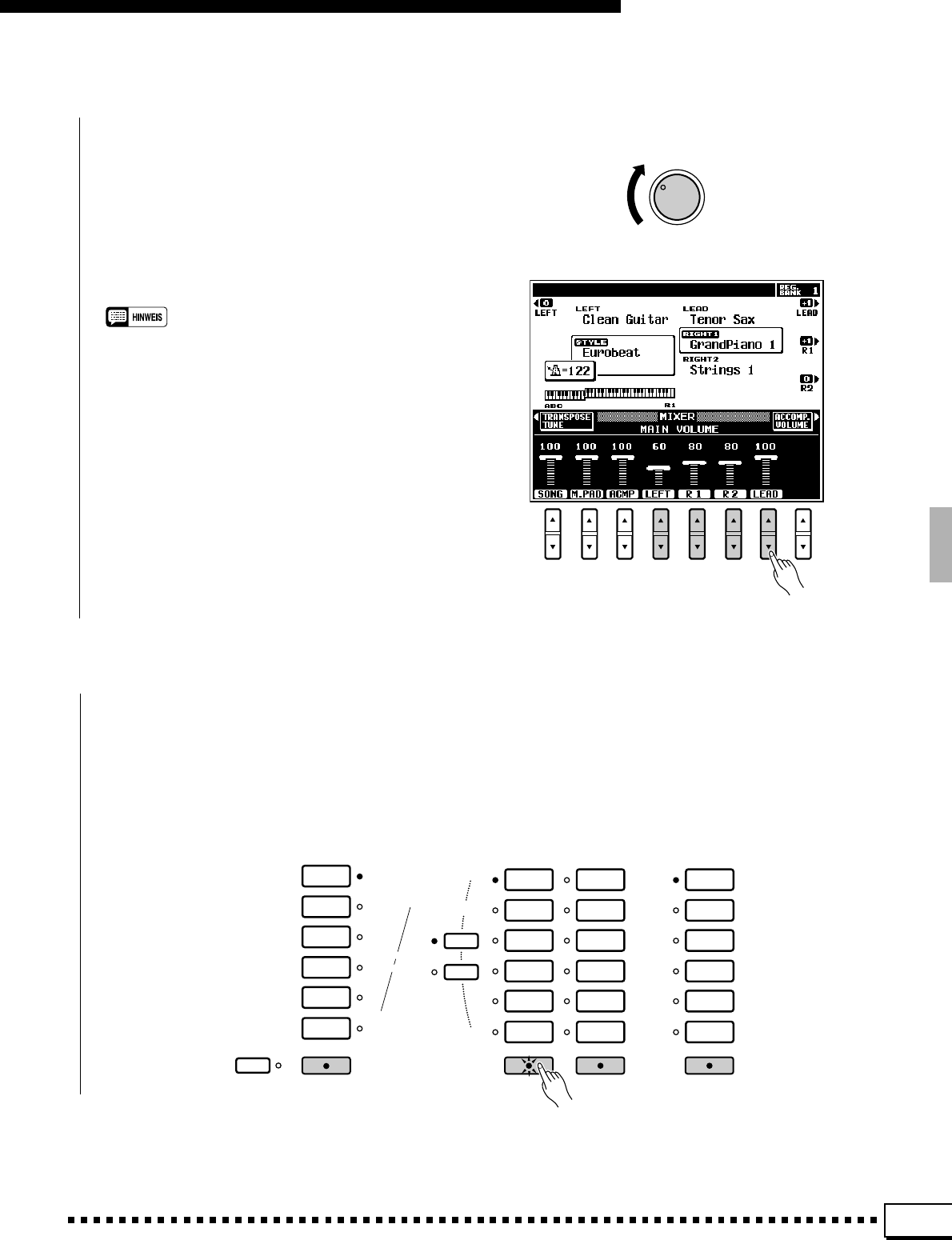

ZDie Anfangslautstärke einstellen...............................................................................................................................

Stellen Sie den [MASTER VOLUME]-Regler

auf eine geeignete Lautstärke, und vergewissern Sie

sich, daß auf der MIXER MAIN VOLUME-Anzei-

ge die Regler LEFT, R1, R2 und LEAD auf die

Höchstlautstärke “100” eingestellt sind (ggf. mit

den [▲/▼] LCD-Schaltern korrigieren). Beim Spie-

len stellen Sie dann den [MASTER VOLUME]-

Regler auf eine passende Gesamtlautstärke ein.

• Wenn alle MIXER-Lautstärkeregler auf Minimum gestellt sind,

wird kein Ton erzeugt.

MASTER VOLUME

MIN • • MAX

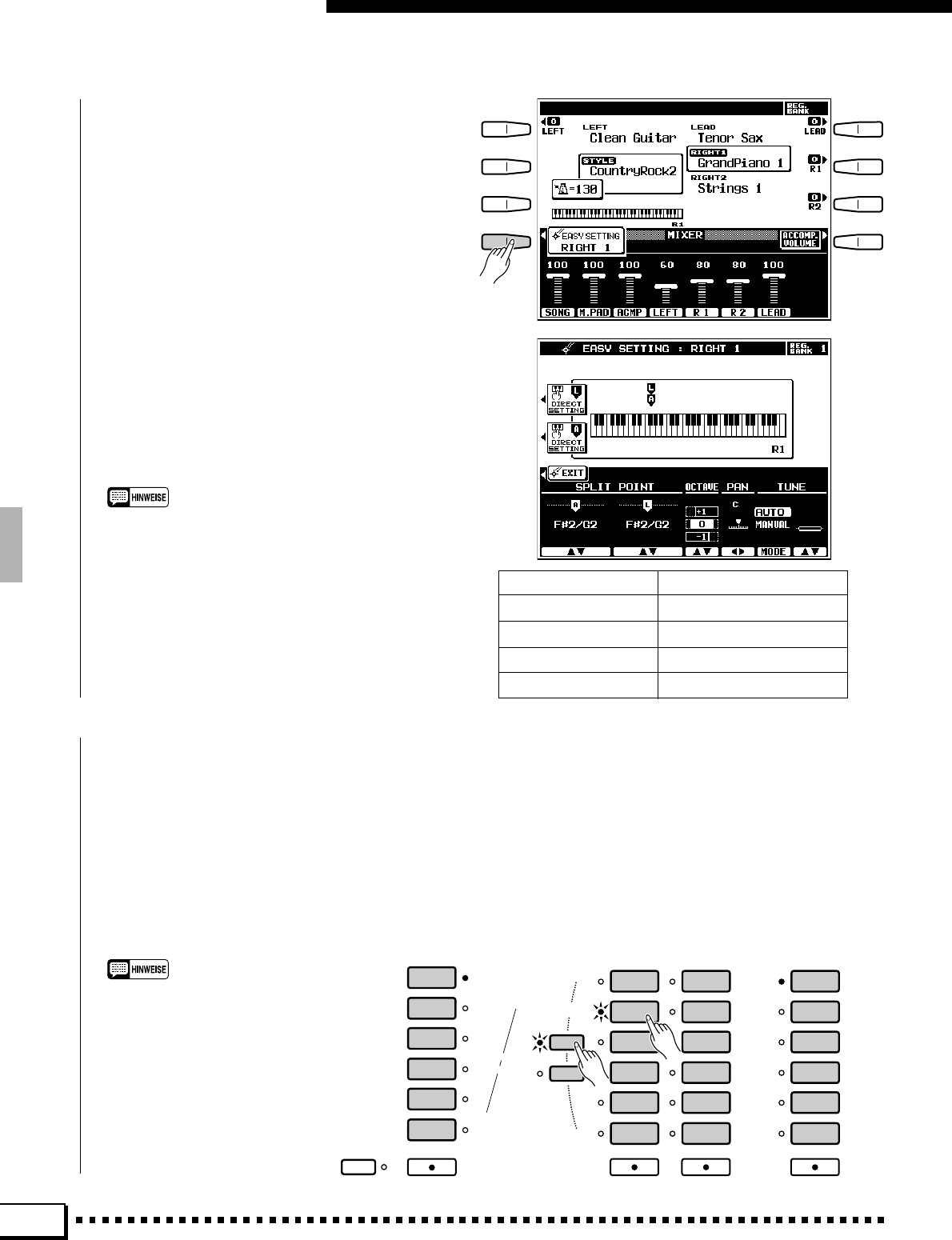

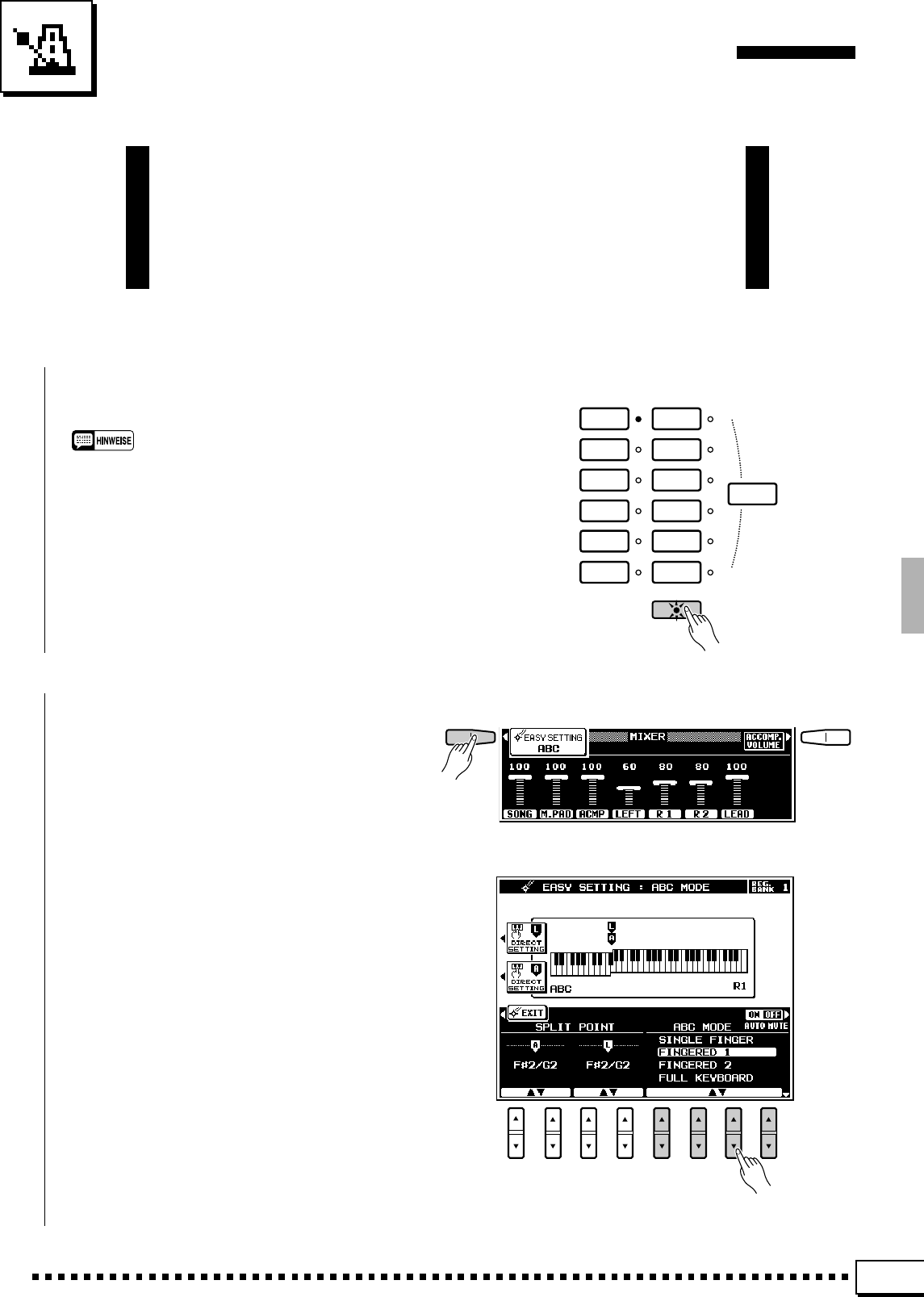

X Die gewünschten Orchesterparts auswählen..............................................................................................

Drücken Sie nun die Taste des bzw. der zu spielenden Parts: [RIGHT 1], [RIGHT 2],

[LEAD] und/oder [LEFT] (Anzeigelampe muß leuchten).

Beim Ein- oder Ausschalten eines Parts wird dessen EASY SETTING LCD-Taste einige

Sekunden lang auf dem Display angeboten.

R 1

R 2

PIANO

ORGAN

STRINGS/

CHOIR

SAX/

WOODWIND

TRUMPET/

BRASS

GUITAR/

BASS

RIGHT 1

ACCORDION/

WORLD

SYNTH/

PAD

SOUND

EFFECT

PERCUSSIVE

DRUM KIT

CUSTOM

VOICE

PART SELECT

RIGHT ORCHESTRA

RIGHT 2

TRUMPET/

BRASS

SAX/

WOODWIND

STRINGS/

CHOIR

GUITAR/

BASS

SYNTH/

PERCUSSIVE

CUSTOM

VOICE

LEAD

PIANO/

ORGAN

STRINGS/

CHOIR

BRASS/

WOODWIND

SYNTH /

PAD

GUITAR/

PERCUSSIVE

CUSTOM

VOICE

LEFT ORCHESTRA

LEFTLEFT HOLD

Spielen auf dem PSR-4000

Wenn Sie die EASY SETTING LCD-Taste drük-

ken, bevor sie wieder ausgeblendet wird, erscheint

auf dem Display die EASY SETTING-Anzeige, auf

der Sie Zugriff auf die Splitpunkt-Parameter sowie

individuelle Parameter für Oktavlage, Panorama-

Position und Einstimmung des betreffenden Parts

haben. Sie können dieselben Parameter auch über

die FUNCTION-Anzeigen (Seite 98) einstellen —

das EASY SETTING-Verfahren bietet sich jedoch

als elegantere, leichtere Einstellmöglichkeit beim

Auswählen der Parts an. Sie können die EASY

SETTING-Anzeige für einen bereits gewählten Part

auch aufrufen, indem Sie bei gedrückter Part-Taste

die EASY SETTING LCD-Taste drücken (die Part-

Anzeigelampe erlischt in diesem Fall nicht). Auf

den folgenden Seiten finden Sie eine Übersicht über

die EASY SETTING-Parameter für die

Orchesterparts:

SPLIT POINT [L] Seite 16

SPLIT POINT [A] Seite 27

OCTAVE Seite 101

PAN Seite 101

TUNE Seite 100

• Je mehr Parts gleichzeitig gespielt werden, um so geringer ist

die Zahl der gleichzeitig in Ton umsetzbaren (d.h. auf der

Tastatur spielbaren) Noten.

• Wenn Sie sowohl RIGHT 1 als auch RIGHT 2 gewählt und für

beide Parts dieselbe Stimme eingestellt haben, weicht der

erzielte Klang unter Umständen von dem der normalen Stim-

me ab.

• Wenn der LEFT-Part aktiviert ist, wird die linke Stimme

automatisch um eine Oktave nach oben versetzt.

R 1

R 2

PIANO

ORGAN

STRINGS/

CHOIR

SAX/

WOODWIND

TRUMPET/

BRASS

GUITAR/

BASS

RIGHT 1

ACCORDION/

WORLD

SYNTH/

PAD

SOUND

EFFECT

PERCUSSIVE

DRUM KIT

CUSTOM

VOICE

PART SELECT

RIGHT ORCHESTRA

RIGHT 2

TRUMPET/

BRASS

SAX/

WOODWIND

STRINGS/

CHOIR

GUITAR/

BASS

SYNTH/

PERCUSSIVE

CUSTOM

VOICE

LEAD

PIANO/

ORGAN

STRINGS/

CHOIR

BRASS/

WOODWIND

SYNTH /

PAD

GUITAR/

PERCUSSIVE

CUSTOM

VOICE

LEFT ORCHESTRA

LEFTLEFT HOLD

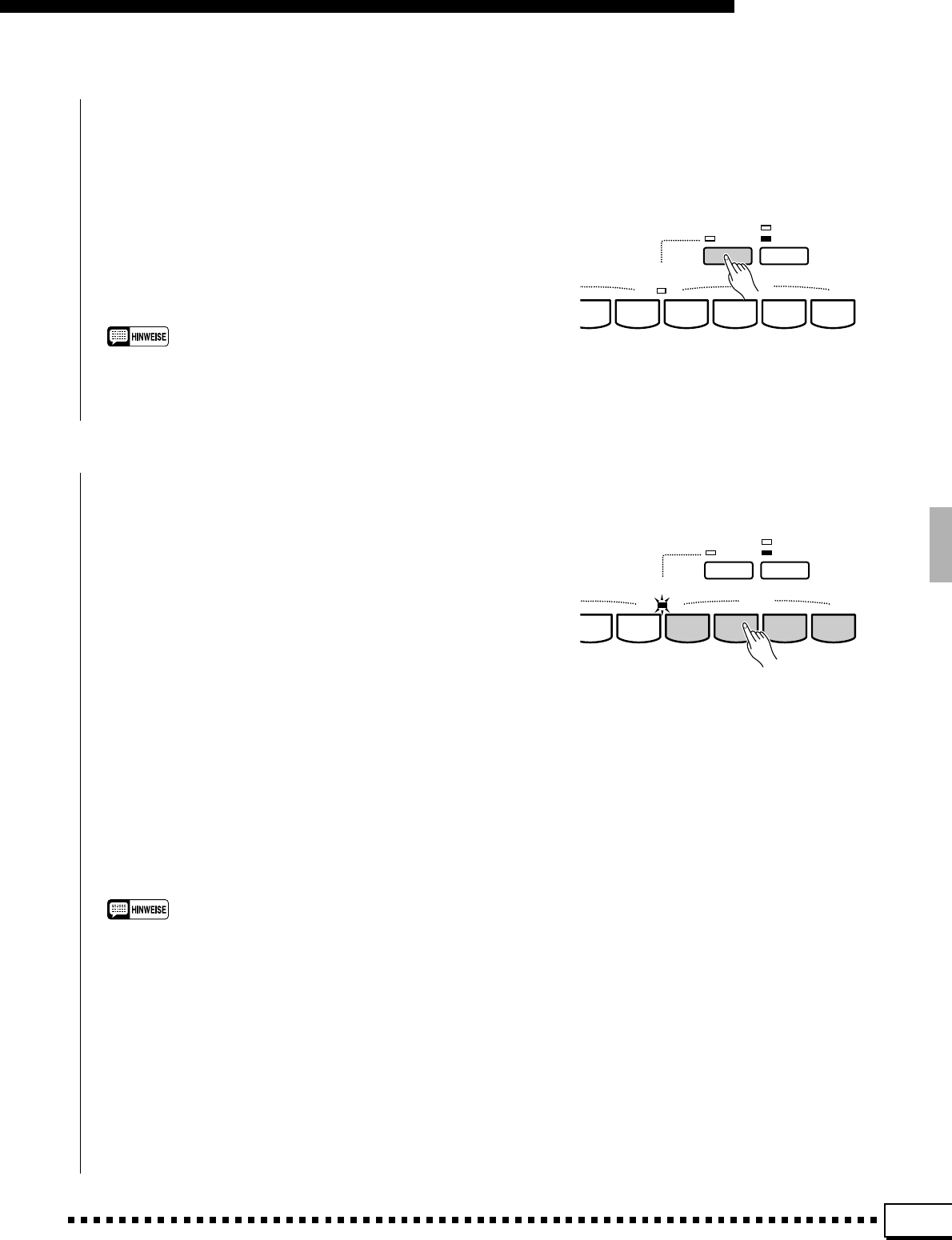

CEine oder mehrere Stimmen auswählen............................................................................................................

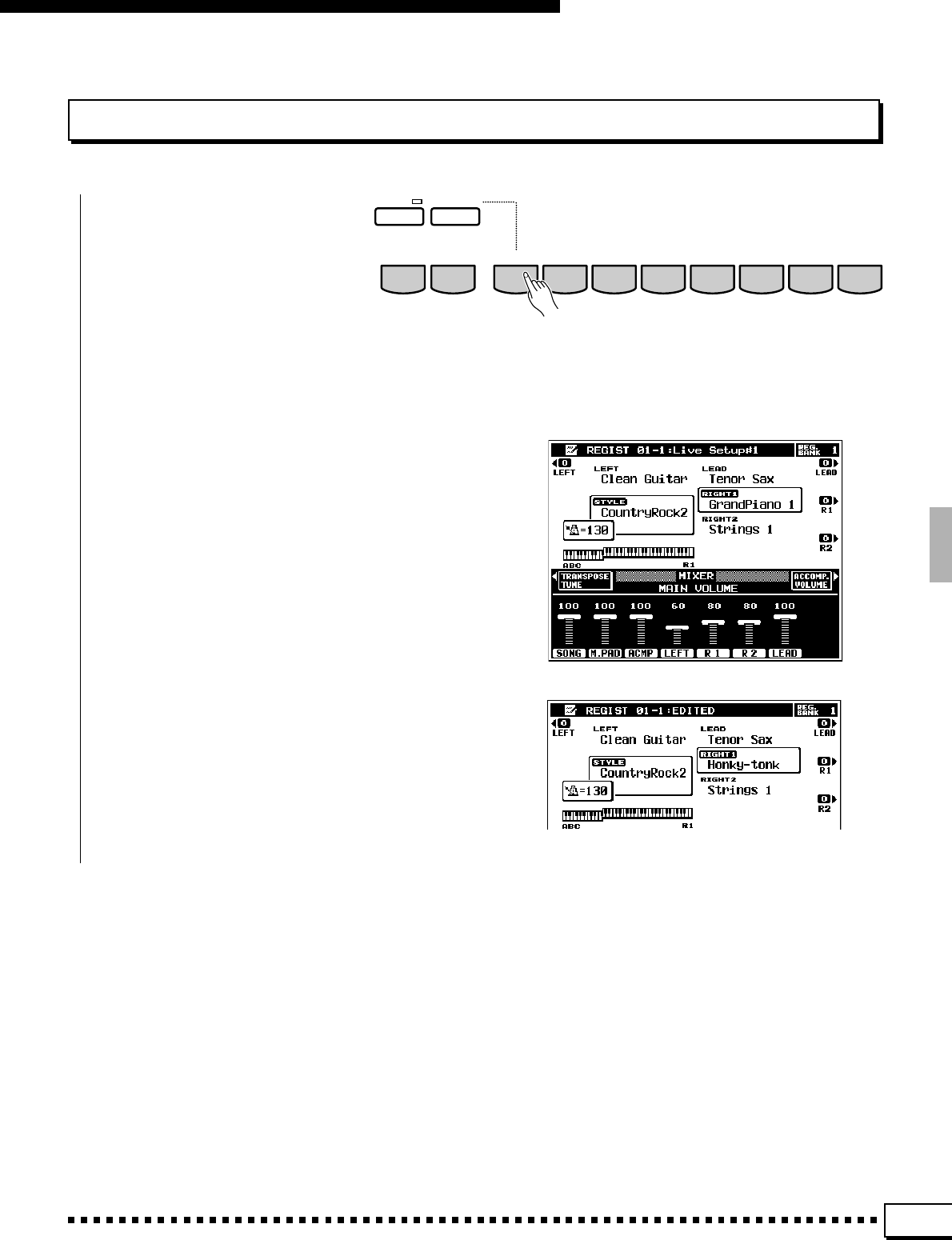

Zum Auswählen einer Stimme für den RIGHT 1- bzw. RIGHT 2-Part drücken Sie eine der RIGHT

ORCHESTRA-Stimmengruppentasten, zum Auswählen einer Stimme für den LEAD-Part eine der LEAD-

Stimmengruppentasten, und zum Auswählen einer Stimme für den LEFT-Part eine der LEFT ORCHESTRA-

Stimmengruppentasten.

Beim Auswählen einer Stimme für RIGHT 1 bzw. RIGHT 2 müssen Sie den betreffenden RIGHT-Part

zunächst mit der PART SELECT-Taste [R1] bzw. [R2] vorwählen (dieser Schritt entfällt, wenn die [R1]-

bzw. [R2]-Anzeigelampe bereits leuchtet).

Nach Drücken einer der Stimmengruppentasten erscheint das betreffende Auswahlmenü auf dem

Display.

• Wenn die [LIST HOLD]-Taste nicht akti-

viert ist (siehe Seite 11), wechselt das

Display nach einigen Sekunden wieder

zum Hauptmenü.

• Custom-Stimmen für Auswahl mit der

[CUSTOM VOICE]-Taste des jeweiligen

Parts (RIGHT ORCHESTRA, LEFT

ORCHESTRA und LEAD) können mit

der auf Seite 78 beschriebenen CUSTOM

VOICE EDIT-Funktion programmiert

oder von Diskette geladen werden.

Spielen auf dem PSR-4000

Wenn das Menü aus mehreren Seiten besteht,

blättern Sie nun mit dem betreffenden [▲/▼] LCD-

Schalter zu der Seite um, auf der die gewünschte

Stimme gelistet ist, und wählen die Stimme danach

durch einen Druck auf die betreffende LCD-Taste

aus. Sie können zum Auswählen einer Stimme in-

nerhalb der aufgerufenen Gruppe auch einen der

beiden SELECT [▲/▼] LCD-Schalter verwenden.

VAuf der Tastatur spielen und die Lautstärke einstellen ....................................................................

Sie können nun mit der bzw. den gewählten

Stimmen auf der Tastatur spielen. Zur Einstellung

der Gesamtlautstärke verschieben Sie den [MASTER

VOLUME]-Regler. Zum Abgleichen der Lautstär-

ke zwischen den einzelnen Parts verwenden Sie die

MIXER MAIN VOLUME [▲/▼] LCD-Schalter.

Schlagzeugspiel auf der Tastatur

Wenn Sie eine der RIGHT ORCHESTRA [DRUM

KIT]-Stimmen wählen, können Sie 61 verschiedene Schlag-

zeug- und Percussion-Instrumente auf der Tastatur spie-

len. Die einzelnen Instrumente und Klänge sind über den

Tasten durch Symbole gekennzeichnet. Manche Instru-

mente klingen in den verschiedenen DRUM KIT-Stim-

men unterschiedlich, obwohl sie identisch benannt sind,

während andere wiederum denselben Klang haben.

• Wenn Sie den OCTAVE-Parameter einer DRUM KIT-Stimme auf

“–1” einstellen, sind in der untersten Oktave 11 andere Instrumente

spielbar.

• Die Funktionen TRANSPOSE, TUNE, SUSTAIN, HARMONY, LEFT

HOLD, MODULATION, und PITCH BEND haben keinen Einfluß auf

die Sounds der DRUM KIT-Stimmen.

• Eine Übersicht über die Tastenzuordnung der Schlagzeug- und

Percussion-Sounds finden Sie auf Seite 129.

Das PSR-4000 hat zwei programmierbare Splitpunkte — einen zum Aufteilen der Tastatur in einen linken

Abschnitt für den LEFT-Part und einen rechten Abschnitt für den RIGHT/LEAD-Part sowie einen zweiten zum

Aufteilen der Tastatur in einen linken ABC-Abschnitt für automatische Begleitung und einen rechten Abschnitt für

das Tastaturspiel (Melodie), wenn Sie mit AUTO BASS CHORD-Begleitung (Seite 27) spielen. In den Splitpunkt-

Anzeigen, die Sie mit Hilfe der folgenden beschriebenen EASY SETTING LCD-Taste aufrufen können, wird der

erstere auf dem Display durch eine “L”-Marke über der Tastatur-Grafik gekennzeichnet und der letztere durch eine

“A”-Marke. Die aktuellen Splitpunkte werden neben den Split-Marken auch zusätzlich durch die versetzten

Abschnitte der Tastatur-Grafik verdeutlicht. Der ABC-Splitpunkt (“A”) wird im Abschnitt “Benutzung der

Begleitungssektion” auf Seite 27 eingehender beschrieben. Hier erfahren Sie zunächst, wie Sie den “L”-Splitpunkt

auf den EASY SETTING-Anzeigen der Orchesterparts je nach Bedarf verlegen können.

Spielen auf dem PSR-4000

CNach der Einstellung zur früheren

Anzeige zurückgehen ......................

ZDie EASY SETTING-Anzeige eines Orchesterparts aufrufen......................................................

Zum Aufrufen einer EASY SETTING-Anzeige

schalten Sie entweder einen Part ein oder aus, um

dann sofort die angebotene EASY SETTING LCD-

Taste zu drücken, oder halten die Taste eines akti-

vierten Parts gedrückt und betätigen dabei die EASY

SETTING LCD-Taste.

XDen Splitpunkt einstellen ...................................................................................................................................................

Zum Einstellen des Splitpunkts gibt es zwei

Möglichkeiten: mit den SPLIT POINT L [▲/▼]

LCD-Schaltern oder durch Anschlagen der entspre-

chenden Taste bei gedrückt gehaltener L DIRECT

SETTING LCD-Taste (oder umgekehrt). Der neue

Splitpunkt wird danach auf der Tastatur-Grafik des

Displays angezeigt.

• Der “L”-Splitpunkt kann nicht auf eine Taste unter dem (bzw.

links vom) “A”-Splitpunkt gelegt werden.

• Wenn die Splitpunkte “L” und “A” auf verschiedene Tasten

gelegt sind, kann die LEFT-Stimme bei aktivierter AUTO

BASS CHORD-Funktion in dem Abschnitt zwischen den

Splitpunkten “L” und “A” gespielt werden. Sollten die

Splitpunkte “L” und “A” auf dieselbe Taste gelegt sein, kann

die LEFT-Stimme im gesamten Abschnitt links von der

Splitpunkt-Taste gespielt werden.

Drücken Sie abschließend die EXIT LCD-Taste

oder [EXIT]-Bedienfeldtaste, um die vorherige

Anzeige wieder aufzurufen.

Bei gedrückt gehaltener

L DIRECT SETTING LCD-

Taste eine Keyboard-Taste

anschlagen.

Verlegen des “L”-Splitpunkts

Transponierung, Stimmung

und Oktavlage

Die Stimmöglichkeit ist die wichtigste und grundlegenste Funktion je-

des Instruments. Mit den Funktionen TRANSPOSE, TUNE und OCTAVE,

die im folgenden beschrieben werden, können Sie die Tonhöhe des PSR-

4000 auf unterschiedliche Art und Weise verändern.

TRANSPOSE und TUNE

Diese beiden Funktionen erlauben die Transponierung der Tonhöhe des PSR-4000 in Halbtonschritten sowie die

Feinstimmung in Schritten von 0,2 Hz.

ZDie TRANSPOSE/TUNE LCD-Taste drücken .................................................................................................

Rufen Sie die Transponier-/Stimmfunktionsan-

zeige im normalen Spielmodus durch Drücken der

LCD-Taste neben TRANSPOSE/TUNE auf dem

Display auf.

XDen Transponier- bzw. Stimmwert wunschgemäß einstellen ....................................................

Verwenden Sie zur Einstellung des Transponier-

ungsgrads die [▲/▼] LCD-Schalter unter

TRANSPOSE und zum Stimmen die [▲/▼] LCD-

Schalter unter TUNE.

Der Transponierbereich geht von –24 bis +24,

erlaubt also eine maximale Versetzung um zwei

Oktaven nach oben bzw. unten. Die Einstellung “0”

entspricht der normalen Tonhöhe.

Der Stimmbereich umfaßt die Frequenzen 414.6

Hz bis 466.8 Hz in Schritten zu 0,2 Hz. 440.0 Hz

entspricht der “normalen” Tonhöhe von A3 (Kam-

merton A).

CNach der Einstellung zum Hauptmenü zurückgehen..........................................................................

Drücken Sie nach der Einstellung die LCD-Taste

neben MAIN VOLUME, um wieder ins Haupt-

menü zu gelangen.

Oktavenversetzung

Transponierung, Stimmung und Oktavlage

Mit dieser Funktion können Sie die Oktavlage der LEFT-, RIGHT 1-, RIGHT 2- und LEAD-Stimme unabhängig

um eine Oktave nach oben bzw. unten versetzen.

Mit den LCD-Tasten neben LEFT, R1, R2 und LEAD

können Sie die Oktavlage der betreffenden Stimme direkt

einstellen. Bei wiederholtem Drücken einer dieser Tasten

wird zunächst auf “+1”, danach auf “–1” und schließlich

wieder auf “0” geschaltet. “+1” versetzt die Stimme um

eine Oktave nach oben und “–1” um eine Oktave nach

unten, während “0” der normalen Oktavlage der Stimme

entspricht.

• Auf diese Parameter können Sie auch über die Funktionsanzeige F1

VOICE PART zugreifen — siehe Seite 101.

• Bei manchen Stimmen kann es vorkommen, daß sie in oktaven-

versetzter Tonlage beim Spielen an den Extremen der Tastatur

unvermittelt die Oktave wechseln. Derselbe Effekt kann auch beim

Beugen extrem hoher oder tiefer Noten mit dem PITCH BEND-Rad

auftreten.

• Wenn Sie die Transponierungs-, Oktavlagen- oder Stimmungs-

einstellung ändern, während Sie eine oder mehrere Noten auf der

Tastatur anschlagen, macht sich die Oktavenversetzung erst beim

nächsten Tastenanschlag bemerkbar, während eine Transponierung

bzw. Stimmung sofort wirksam ist.

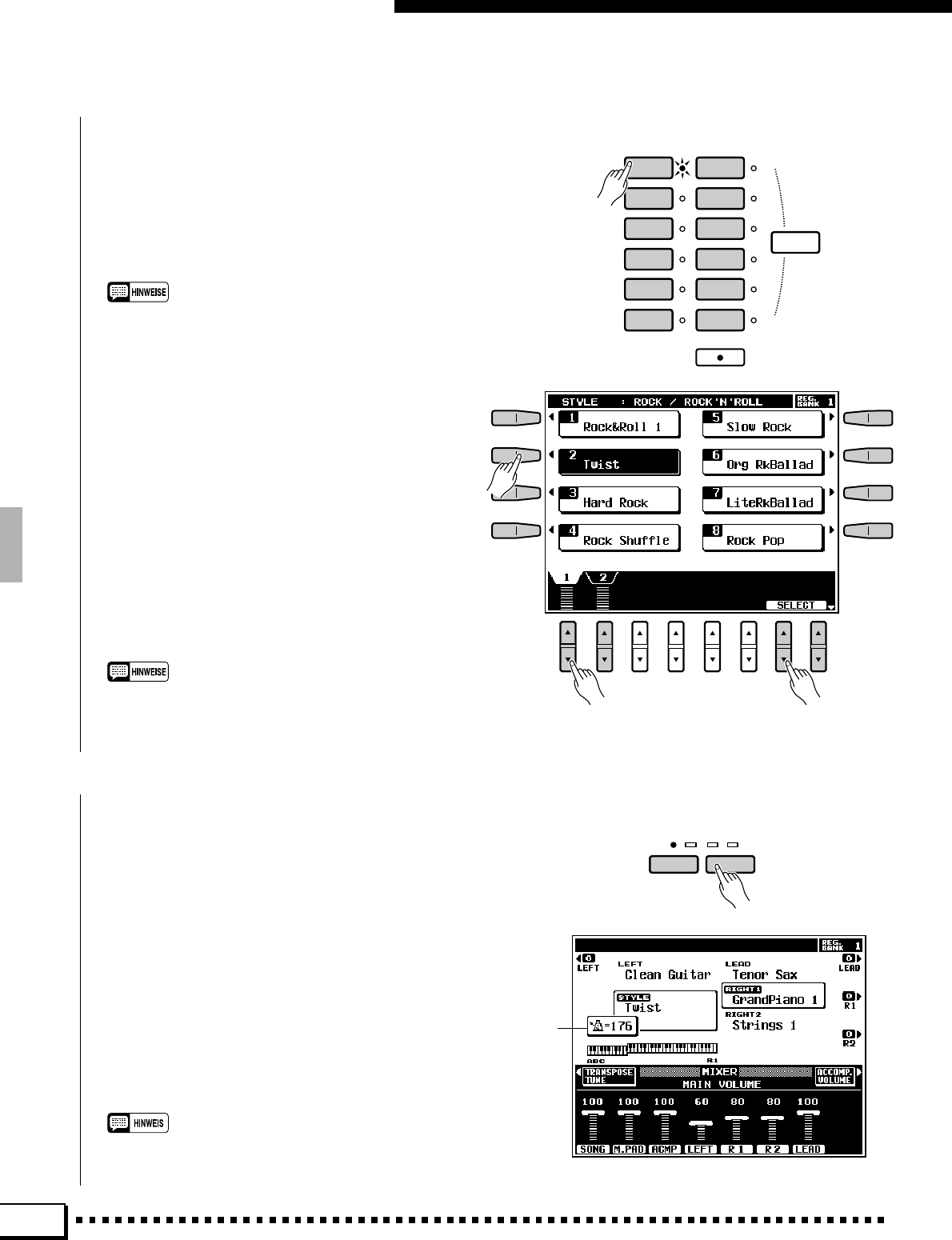

Benutzung der Begleitungssektion

Das PSR-4000 verfügt über 120 verschiedene Preset-Rhythmen

(Styles) sowie Speicherplätze für bis zu 12 Custom-Rhythmen, die so-

wohl für einfache Rhythmusbegleitung als auch zur voll orchestrierten

Begleitung eingesetzt werden können. Die fortschrittliche

Begleitungsautomatik untermalt Ihr Spiel mit perfekt zum jeweils gewähl-

ten Rhythmus abgestimmter automatischer Baß- und Akkordbegleitung.

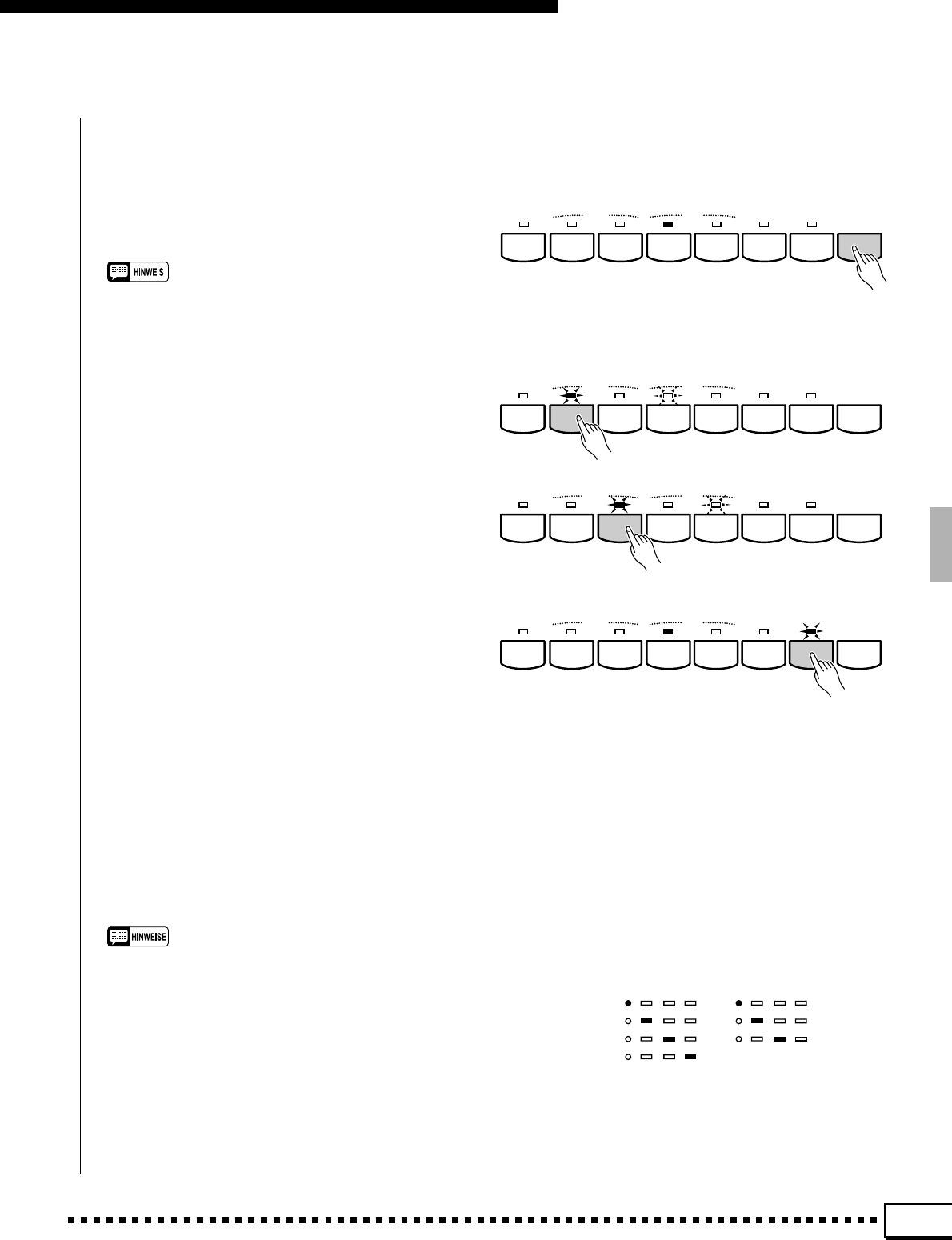

ZDie automatische Baß-/Akkordbegleitung (ABC) aktivieren .......................................................

Drücken Sie die [AUTO BASS CHORD]-Ta-

ste, so daß deren Anzeigelampe leuchtet.

• Wenn Sie die [AUTO BASS CHORD]-Taste nicht einschal-

ten, wird als Begleitung nur der Rhythmus gespielt.

• Bei aktivierter automatischer Baß-/Akkordbegleitung ist die

Zahl der gleichzeitig auf der Tastatur des PSR-4000 spiel-

baren Noten geringer.

• Beim Umsetzen von Tastenanschlägen haben die späteren

Tastenanschläge Priorität. Sobald die Gesamtzahl der akti-

ven Notenereignisse die Polyphoniekapazität (= Zahl gleich-

zeitig spielbarer Noten) überschreitet, werden verstummt die

jeweils älteste Note, damit die zuletzt gespielte in Ton umge-

setzt werden kann.

ROCK /

ROCK’N’ROLL

JAZZ

PO P / BEAT

BALLAD

DANCE

DISCO

RHYTHM &

BLUES

LATIN

COUNTRY&

WESTERN

MARCH /

WALTZ

CUSTOM

STYLE

BALLROOM

ONE TOUCH

SETTING

ACCOMPANIMENT

AUTO BASS CHORD

XDen gewünschten ABC-Modus wählen...............................................................................................................

Drücken Sie nach der [AUTO BASS CHORD]-

Taste sofort die ABC EASY SETTING LCD-Taste,

um die ABC MODE- und SPLIT POINT-Anzeige

aufzurufen. Wählen Sie mit den ABC MODE [▲/

▼] LCD-Schaltern den gewünschten ABC-Modus

(SINGLE FINGER, FINGERED 1, FINGERED 2,

FULL KEYBOARD, AUTO MIDI BASS oder

MANUAL MIDI BASS). Wenn Sie den Modus

MANUAL MIDI BASS wählen und die danach

angebotene BASS VOICE LCD-Taste drücken,

können Sie mit den GROUP [▲/▼] LCD-Schaltern

die zu verwendende Baßstimme vorgeben. Mit der

ABC MODE LCD-Taste können Sie bei Bedarf

wieder zur ABC MODE-Anzeige wechseln.

Nach der Einstellung drücken Sie die EXIT LCD-

Taste oder die [EXIT]-Bedienfeldtaste, um wieder

ins Hauptmenü zu gelangen.

Die ABC-Modi SINGLE FINGER, FINGERED

1, FINGERED 2, FULL KEYBOARD, AUTO MIDI

BASS und MANUAL MIDI BASS bieten Ihnen

folgende Spielmöglichkeiten:

Benutzung der Begleitungssektion

CGF

Cm C7Cm7

●SINGLE FINGER (SF)

(Einfingerautomatik)

Die Einfingerautomatik macht es Ihnen beson-

ders leicht! Mit einfachen Tastenkombinationen im

linken Tastaturabschnitt können Sie aufwendig

orchestierte Begleitungen mit Dur-, Sept-, Moll-

und Moll-Septakkorden “hervorzaubern”. Es wer-

den dabei die folgenden vereinfachten “Griffe” ver-

wendet:

■Für Durakkorde schlagen Sie einfach die Taste des

Grundtons an.

■Für Mollakkorde schlagen Sie die Taste des Grund-

tons zusammen mit einer schwarzen Taste links

davon an.

■Für Septakkorde schlagen Sie die Taste des

Grundtons zusammen mit einer weißen Taste links

davon an.

■Für Moll-Septakkorde schlagen Sie die Taste des

Grundtons zusammen mit einer weißen und einer

schwarzen Taste links davon an.

●FINGERED 2 (FC2)

(gegriffene Akkordbegleitung 2)

Dieser Modus erlaubt dieselben Akkordgriffe

wie FINGERED 1, wobei jedoch die niedrigste im

ABC-Abschnitt angeschlage Note als Baßnote ver-

wertet wird, so daß Sie mit “On-Bass”- bzw. “Teil”-

Akkorden spielen können (beim FINGERED 1-

Modus wird stets der Grundton des Akkords als

Baßnote angenommen).

●FINGERED 1 (FC1)

(gegriffene Akkordbegleitung 1)

Dies ist der Vorgabe-ABC-Modus, bei dem Sie

im linken Tastaturabschnitt (alle Tasten links vom

und einschließlich des Splitpunkts, normalerweise

F#2), Akkorde greifen, die vom PSR-4000 dann

automatisch mit entsprechend orchestrierten Rhyth-

mus-, Baß- und Akkordfiguren begleitet werden.

Der FINGERED 1-Modus spricht auf 34 Akkord-

arten an.

●FULL KEYBOARD (Akkordbegleitung

auf der ganzen Tastatur)

Wenn Sie diesen fortschrittlichen ABC-Modus

wählen, erzeugt das PSR-4000 eine passende Be-

gleitung für praktisch alles, was auf der Tastatur

gespielt wird: Akkorde, Baßzeilen, arpeggierte Ak-

korde, Melodiezeilen usw. Der Name des erkannten

Akkords wird auf dem Display angezeigt. Sie kön-

nen dabei jegliche Akkordkonventionen außer Acht

lassen. Obwohl die Funktion so ausgelegt ist, daß

sie mit vielen Songs zurechtkommt, kann sie bei

gewissen Arrangements versagen. Um sich eine

Vorstellung von den Fähigkeiten dieses ABC-Modus

zu verschaffen, spielen Sie vielleicht am besten

probeweise ein paar einfache Songs.

• Gespielte Akkorde werden ungefähr in Achtelnotenintervallen

ermittelt und umgesetzt. Extrem schnell gespielte Akkorde,

die kürzer sind als eine Achtelnote, werden daher unter

Umständen nicht erkannt.

Benutzung der Begleitungssektion

●AUTO MIDI BASS (automatische

Akkordbegleitung mit MIDI-Baß)

In diesem Modus sprechen alle Begleitungsparts

mit Ausnahme des Baßparts auf Akkordgriffe an.

Sie können die Akkorde genauso greifen wie beim

FINGERED 1-Modus. Wenn Sie in diesem Modus

jedoch mehr als drei Tasten im ABC-Abschnitt der

Tastatur anschlagen oder einen Akkord spielen, der

vom PSR-4000 nicht erkannt wird, werden die obe-

ren drei Noten zur Akkorderkennung verwertet und

die übrigen unterdrückt. Der Baßpart kann mit ei-

nem externen MIDI-Bass-Keyboard gespielt wer-

den, das an MIDI IN angeschlossen und auf den

MIDI-Baßkanal (Seite 120) eingestellt ist.

●MANUAL MIDI BASS

(manuelle MIDI-Baßbegleitung)

Dieser Modus arbeitet ohne Akkorderkennung.

Die Begleitungsparts sind mit Ausnahme des Rhyth-

mus stummgeschaltet, während Sie mit einem externen

MIDI-Bass-Keyboard, das an MIDI IN angeschlos-

sen und auf den MIDI-Baßkanal (Seite 120) einge-

stellt ist, die Baßstimme spielen können, die Sie

beim BASS VOICE-Parameter gewählt haben. (Dieser

Parameter erscheint, wenn Sie im EASY SETTING-

Menü den MANUAL MIDI BASS-Modus wählen.)

Benutzung der Begleitungssektion

CEinen Rhythmus auswählen ...........................................................................................................................................

ROCK /

ROCK’N’ROLL

JAZZ

PO P / BEAT

BALLAD

DANCE

DISCO

RHYTHM &

BLUES

LATIN

COUNTRY&

WESTERN

MARCH /

WALTZ

CUSTOM

STYLE

BALLROOM

ONE TOUCH

SETTING

ACCOMPANIMENT

AUTO BASS CHORD

VDas Tempo einstellen .............................................................................................................................................................

TEMPO

–

Tempo

Wenn Sie einen neuen Rhythmus wählen, während

die Begleitung nicht spielt, wird dessen Vorgabe-

tempo automatisch mit aufgerufen und auf dem Display

in Viertel/Minute angezeigt. Wenn der Wechsel je-

doch bei spielender Begleitung erfolgt, wird das alte

Tempo beibehalten.

Das Tempo kann bei gestoppter oder laufender

Begleitung mit den TEMPO-Tasten [–] und [+] auf

einen beliebigen Wert zwischen 32 und 280 Takt-

schlägen pro Minute eingestellt werden. Die Einstel-

lung kann sowohl vor dem Starten des Rhythmus als

auch bei spielender Begleitung erfolgen. Für schritt-

weise Einstellung tippen Sie die Taste

[–] bzw. [+] kurz an, und für übergangslose Weiter-

schaltung halten Sie sie gedrückt.

• Sie können das Vorgabetempo des aktivierten Rhythmus jeder-

zeit wieder aufrufen, indem Sie die TEMPO-Tasten [–] und [+]

gleichzeitig drücken.

Das PSR-4000 bietet 120 Preset-Rhythmen, die in 11

Rhythmusgruppen angeordnet sind (ein komplettes Ver-

zeichnis der Rhythmen finden Sie auf Seite 130).

Wählen Sie mit den ACCOMPANIMENT-

Rhythmusgruppentasten die Gruppe mit dem gewünsch-

ten Rhythmus. Auf dem Display ist nun die Liste der

gewählten Rhythmusgruppe zu sehen.

• Wenn die [LIST HOLD]-Taste nicht aktiviert ist (siehe Seite 11),

wechselt das Display nach einigen Sekunden wieder zum

Hauptmenü.

• Um die Auswahl von Rhythmen zu erleichtern, sind gewisse

Rhythmen in unterschiedlichen Gruppen wiederholt gelistet.

• Über die ACCOMPANIMENT [CUSTOM STYLE]-Taste können

Sie Custom-Rhythmen wählen, die Sie mit der auf Seite 69

beschriebenen CUSTOM ACCOMPANIMENT RECORD-Funk-

tion selbst programmiert bzw. von Diskette geladen haben.

Wenn das Rhythmusgruppenmenü aus mehreren Sei-

ten besteht, blättern Sie mit den numerierten [▲/▼]

LCD-Schaltern zur gewünschten Seite um, und wählen

den Rhythmus durch einen Druck auf die entsprechende

LCD-Taste aus. Sie können alternativ auch mit den

SELECT [▲/▼] LCD-Schaltern schrittweise durch die

Rhythmen der gewählten Gruppe schalten.

Das PSR-4000 gibt die Stimmen für Baß- und

Akkordbegleitung passend zum gewählten Rhythmus

automatisch vor.

• Siehe auch “Programmierbare Begleitautomatik” auf Seite 69.

• Über die [CUSTOM STYLE]-Taste können Sie auch auf von

Diskette geladene SFF-Rhythmen (Style File Format) zugrei-

fen. SFF-Disketten sind als Sonderzubehör erhältlich.

Benutzung der Begleitungssektion

BDie Begleitung starten...........................................................................................................................................................

●Direktstart: Drücken Sie die [START/STOP]-

Taste. Der Rhythmus läuft dabei ohne Baß- und

Akkordbegleitung an.

• Vor dem Direktstart können Sie eine der verschiedenen

Variationen wählen. Sehen Sie hierzu “7. Die gewünschte

Variation wählen.” weiter unten.

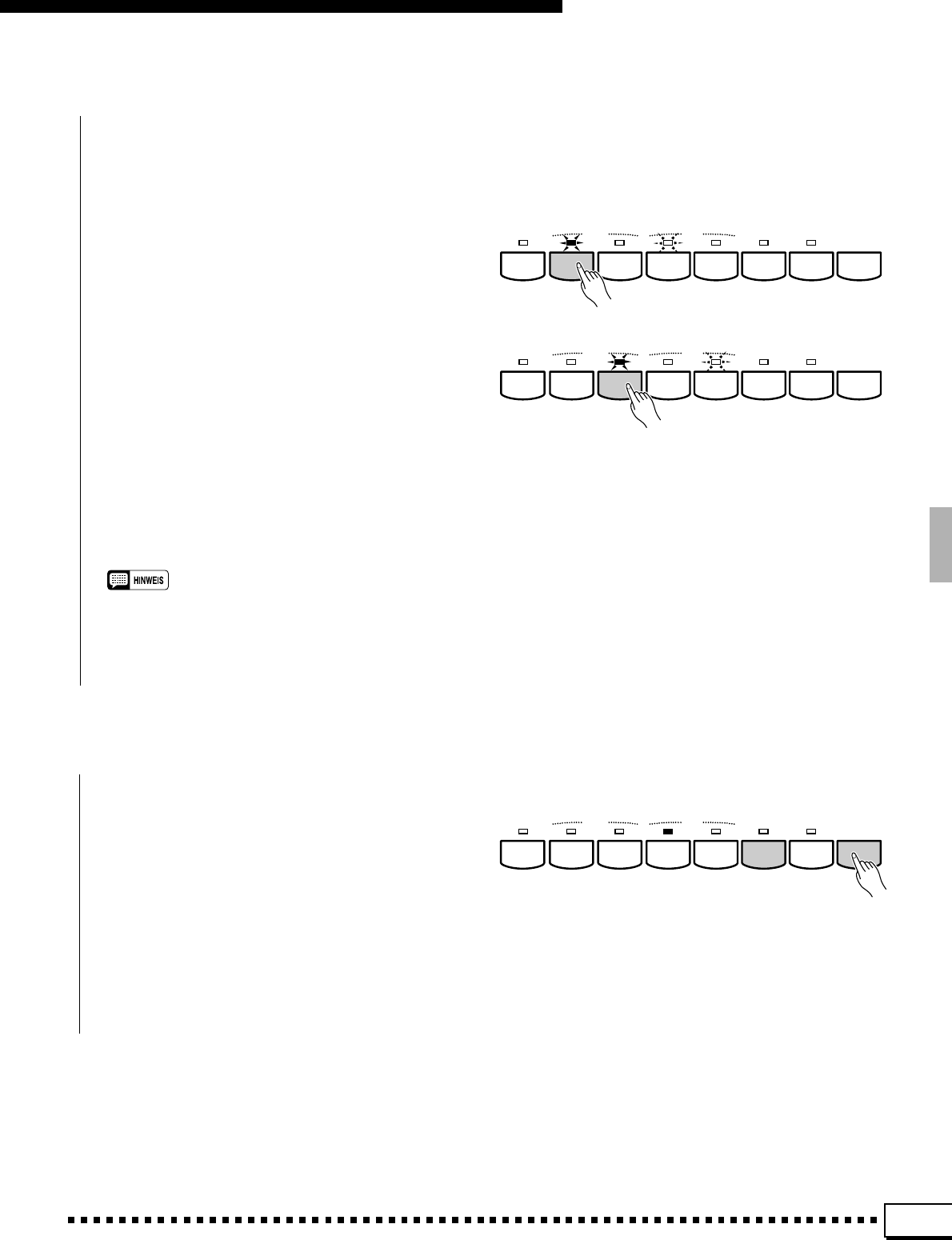

Zum Starten der Begleitung gibt es mehrere

Möglichkeiten:

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

●Mit Einleitung und folgender MAIN A-

Variation: Drücken Sie die INTRO/FILL to-

Taste [A].

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

●Mit Einleitung und folgender MAIN B-

Variation: Drücken Sie die INTRO/FILL to-

Taste [B].

●Synchronstart: Jede der obengenannten Start-

Möglichkeiten kann mit dieser Funktion kombi-

niert werden, so daß die Begleitung beim An-

schlagen der ersten Taste im linken Tastaturab-

schnitt (d.h. links vom und einschließlich des

Splitpunkts, normalerweise F#2) einsetzt. Für

direkten Synchronstart beim ersten Tastenan-

schlag drücken Sie einfach die [SYNCHRO

START]-Taste. Für Synchronstart mit Einlei-

tung drücken Sie zunächst die [SYNCHRO

START]-Taste und dann die entsprechende

INTRO-Taste (oder umgekehrt). Bei aktivierter

Synchronstart-Funktion blinkt der erste LED-

Punkt der TEMPO-Anzeige im aktuellen Tem-

po.

• Wenn Sie die [SYNCHRO START]-Taste bei spielender

Begleitung drücken, stoppt das PSR-4000 die Begleitung und

schaltet auf Synchronstart-Bereitschaft.

• Die vier LED-Punkte der TEMPO-Anzeige geben das Tempo

wie rechts gezeigt vor. In allen Taktarten blinken beim ersten

Taktschlag ungeradzahliger Takte mehrere Punkte auf.

• Die Begleitung kann auch mit einem Yamaha Fußschalter

(FC5) gestartet werden, der hierzu an die FOOT SWITCH-

Buchse an der Rückwand angeschlossen und mit FOOT

SWITCH (Seite 104) der entsprechenden Funktion zugeordnet

wird.

1. Taktschlag

2. Taktschlag

3. Taktschlag

4. Taktschlag

TEMPO TEMPO

3/4 Takt4/4 Takt

Benutzung der Begleitungssektion

NIm linken Tastaturabschnitt spielen .......................................................................................................................

Sobald Sie nun im ABC-Abschnitt der Tastatur

einen Akkord spielen, der vom PSR-4000 “erkannt”

wird, d.h. einen gegriffenen Akkord in den Modi

FINGERED 1 und 2 sowie AUTO MIDI BASS

(siehe Akkordtabele auf Seite 134) bzw. einen ver-

einfachten Akkord im SINGLE FINGER-Modus,

oder im FULL KEYBOARD-Modus eine beliebige

Taste auf der Tastatur anschlagen, produziert das

Instrument den Akkord zusammen mit dem gewähl-

ten Rhythmus und mit einer passenden Baßbegleitung.

Die Begleitung spielt danach auch dann weiter,

wenn Sie die im linken Tastaturabschnitt angeschla-

genen Tasten wieder freigeben.

Wenn der MANUAL MIDI BASS-Modus (ma-

nuelle Baßbegleitung) gewählt ist, spielt lediglich

die Rhythmusbegleitung, während Sie begleitende

Baßfiguren mit der gewählten Baßstimme auf ei-

nem MIDI-Bass-Keyboard spielen können.

• Wenn die automatische Baß-/Akkordbegleitung aktiviert ist,

der Rhythmus jedoch nicht läuft, werden beim Anschlagen

von Tasten im linken Abschnitt entsprechende Akkord- und

Baßnoten erzeugt (Ausnahme: FULL KEYBOARD- und

MANUAL MIDI BASS-Modus). Beachten Sie bitte, daß die

LEFT HOLD-Funktion (Seite 35) nicht auf diese Akkord- und

Baßnoten wirkt.

Melodieabschnitt

▼

ABC-Abschnitt

Tastatur-Splitpunkt

MDie gewünschte Sektion wählen ................................................................................................................................

Jeder der Rhythmen verfügt über zwei Haupt-

sektionen: MAIN A und MAIN B. Desweiteren gibt

es noch eine ENDING-Sektion (Abschluß), die bei

Schritt > weiter unten näher beschrieben wird. Die

INTRO-Sektionen A und B können, wie an früherer

Stelle beschrieben, zum Starten der Begleitung ein-

gesetzt werden. Die MAIN-Sektionen A und B kön-

nen durch Drücken der entsprechenden Taste von

Hand gewählt werden.

• Manche INTRO- und ENDING-Sektionen haben ihre eigenen

Akkordfortschreitungen, die in der aktuellen Begleitungs-

tonart gespielt werden. Die Tonart wird auf dem LCD-Display

unter dem Rhythmusnamen angezeigt.

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

Benutzung der Begleitungssektion

<Rhythmische Schlagzeugeinwürfe einfügen ................................................................................................

Das PSR-4000 bietet zwei Arten von kurzen

rhythmischen Schlagzeugweinwürfen oder “Fill-

ins”:

●FILL to A: Drücken Sie die INTRO/FILL to-

Taste [A], wenn nach dem rhythmischen

Schlagzeugeinwurf (wieder) zu Sektion MAIN

A gewechselt werden soll.

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

●FILL to B: Drücken Sie die INTRO/FILL to-

Taste [B], wenn nach dem rhythmischen

Schlagzeugeinwurf (wieder) zu Sektion MAIN

B gewechselt werden soll.

Es besteht auch die Möglichkeit, die gewünschte

Sektion bei laufendem Fill-in durch Drücken der

entsprechenden Taste zu wählen. Wenn eine der

FILL IN-Tasten gedrückt gehalten wird, wiederholt

sich der rhythmische Schlagzeugeinwurf, bis Sie

die Taste wieder loslassen.

• Die Aktivierung der Intro- und Fill-in-Funktionen kann auch

mit einem Yamaha Fußschalter (FC5) erfolgen, der hierzu an

die FOOT SWITCH-Buchse an der Rückwand angeschlos-

sen und mit der Funktion FOOT SWITCH SELECT (Seite

104) entsprechend zugewiesen wird.

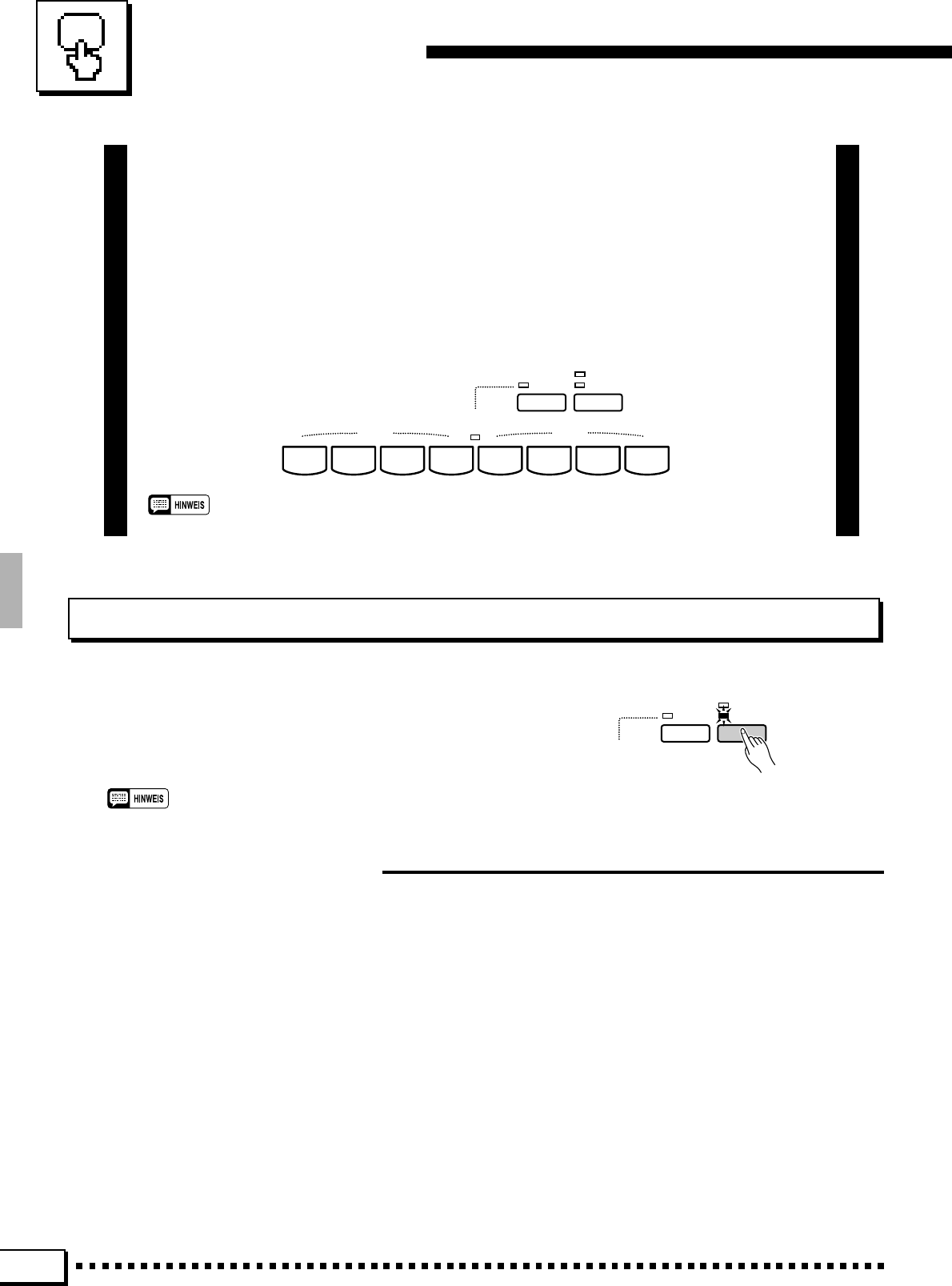

>Die Begleitung stoppen........................................................................................................................................................

Die Begleitung kann jederzeit durch einen Druck

auf die [START/STOP]-Taste gestoppt werden.

Wenn das Spiel mit einem passenden Abschluß

ausklingen soll, drücken Sie die [ENDING/rit.]-

Taste. Während die Abschlußsektion spielt, können

Sie die [ENDING/rit.]-Taste ein zweites Mal drük-

ken, um einen “Ritardando”-Effekt zu erzeugen, bei

dem das Tempo bis zum Ausklingen nach und nach

verlangsamt wird.

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

Benutzung der Begleitungssektion

■Ein- und Ausblenden der Begleitung ....................................................................................................................

FADE

IN / OUT INTRO/

FILL to MAIN ENDING/

rit. SYNCHRO

START START/STOP

ACCOMPANIMENT DIRECTOR

ABAB

Mit der [FADE IN/OUT]-Taste können Sie beim

Starten und Stoppen der Begleitung für eine saubere

Ein- bzw. Ausblendung des Tons sorgen.

Zum Einblenden drücken Sie vor dem Starten

der Begleitung die [FADE IN/OUT]-Taste, so daß

die Anzeigelampe der Taste leuchtet. Wenn die Be-

gleitung danach gestartet wird, blendet das Instru-

ment den Ton allmählich ein. Die [FADE IN/OUT]-

Anzeigelampe blinkt während des Einblendvorgangs

und erlischt, sobald die eingestellte Lautstärke er-

reicht ist.

Zum Ausblenden drücken Sie die [FADE IN/

OUT]-Taste bei spielender Begleitung. Die Anzeige-

lampe der Taste blinkt während des Ausblendvor-

gangs, und die Begleitungs stoppt, wenn der Ton

vollständig ausgeblendet ist. Die Anzeigelampe der

[FADE IN/OUT]-Taste leuchtet nach der Ausblendung

kontinuierlich und zeigt dadurch an, daß der

Einblendmodus aktiviert ist. Wenn Sie den

Einblendmodus abschalten möchten, drücken Sie die

[FADE IN/OUT]-Taste einfach ein weiteres Mal.

• Die Ein-/Ausblendung kann auch mit einem Yamaha Fußschalter

(FC5) gestartet werden, der hierzu an die FOOT SWITCH-Buchse

an der Rückwand angeschlossen und mit FOOT SWITCH (Seite

104) der entsprechenden Funktion zugeordnet wird.

■Begleitungslautstärke............................................................................................................................................................

Mit den einzelnen [▲/▼] LCD-Schaltern auf der

MIXER ACCOMPANIMENT VOLUME-Anzei-

ge können Sie die Lautstärken der einzelnen

Begleitungsparts gegeneinander abgleichen und an

die der Orchesterstimmen anpassen.

■Stummschaltungsautomatik...........................................................................................................................................

Wenn die EASY SETTING ABC-Anzeige oder

die F2 SPLIT POINT/ABC MODE-Anzeige auf-

gerufen ist, wird auf dem Display eine AUTO MUTE-

Taste angeboten (Ausnahme: ABC-Modus MANUAL

MIDI BASS). Wenn diese Funktion eingeschaltet

ist (ON), werden beim Spielen im rechten Tastatur-

abschnitt gewisse AUTO BASS CHORD-Parts ent-

weder stummgeschaltet oder mit verminderter Laut-

stärke gespielt, um zu verhüten, daß die Begleitung

Ihr Tastaturspiel “stört”. Wenn im rechten Abschnitt

keine Tasten mehr angeschlagen werden, schaltet

das Instrument wieder auf normale Begleitungs-

wiedergabe.

• Die AUTO MUTE-Funktion arbeitet bei manchen Rhythmen

Benutzung der Begleitungssektion

Verlegen des “A”-Splitpunkts

Die Einstellung des “L”-Splitpunkts wurde auf Seite 16 bereits beschrieben. Der “A”-Splitpunkt teilt die Tastatur

in einen linken ABC-Abschnitt für automatische Begleitung und einen rechten Abschnitt für das Tastaturspiel

(Melodie), wenn Sie mit AUTO BASS CHORD-Begleitung (Seite 19) spielen. Der “A”-Splitpunkt kann wie der “L”-

Splitpunkt über die ABC EASY SETTING-Anzeige eingestellt werden, oder aber über die SPLIT POINT/ABC

MODE/M. PAD-Funktionsanzeige (Seite 102). Die aktuellen Splitpunkte werden neben den Split-Marken auch

zusätzlich durch die versetzten Abschnitte der Tastatur-Grafik verdeutlicht.

ZDie ABC EASY SETTING-Anzeige aufrufen....................................................................................................

XDen Splitpunkt einstellen ...................................................................................................................................................

CNach der Einstellung zur früheren Anzeige zurückgehen ............................................................

Drücken Sie abschließend die EXIT LCD-Taste

oder die [EXIT]-Bedienfeldtaste, um die vorherige

Anzeige wieder aufzurufen.

Zum Aufrufen der EASY SETTING-Anzeige

schalten Sie die [AUTO BASS CHORD]-Taste ein

und drücken dann die EASY SETTING LCD-Taste,

bevor sie wieder verschwindet, oder tippen die EASY

SETTING LCD-Taste bei gedrückt gehaltener [AUTO

BASS CHORD]-Taste an.

Zum Einstellen des Splitpunkts gibt es zwei

Möglichkeiten: mit den SPLIT POINT A [▲/▼]

LCD-Schaltern oder durch Anschlagen der entspre-

chenden Taste bei gedrückt gehaltener A DIRECT

SETTING LCD-Taste. Der neue Splitpunkt wird

danach auf der Tastatur-Grafik des Displays ange-

zeigt.

• Der “A”-Splitpunkt kann nicht auf eine Taste über dem “L”-

Splitpunkt gelegt werden.

• Wenn die Splitpunkte “L” und “A” auf verschiedene Tasten

gelegt sind, kann die LEFT-Stimme bei aktivierter AUTO

BASS CHORD-Funktion in dem Abschnitt zwischen den

Splitpunkten “L” und “A” gespielt werden. Sollten die

Splitpunkte “L” und “A” auf dieselbe Taste gelegt sein, kann

die LEFT-Stimme im gesamten Abschnitt links von der

Splitpunkt-Taste gespielt werden.

Benutzung der Begleitungssektion

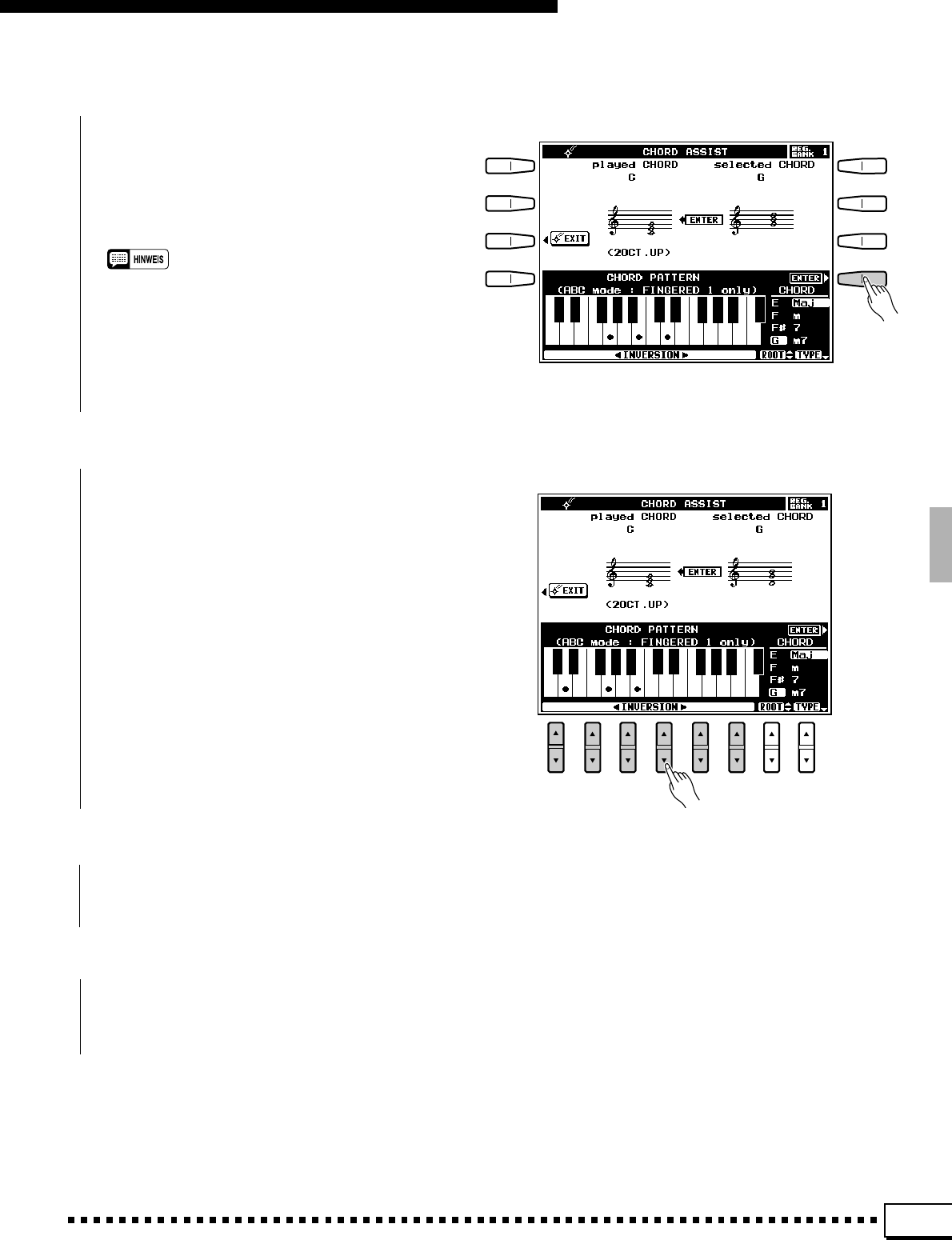

Die CHORD ASSIST-Funktion

Bei der CHORD ASSIST-Funktion handelt es sich um ein elektronisches “Akkordverzeichnis”, das Ihnen die

richtigen Griffe für Akkorde zeigt, die Sie über das Display eingeben. Die Akkordgriffe werden durch Punkte über

der Tastatur-Grafik auf dem Display angezeigt und entsprechen den im ABC-Modus FINGERED 1 erkannten

Akkordgriffen. Sie können im CHORD ASSIST-Modus Akkorde auch auf dieselbe Weise greifen wie im FINGERED

1-Modus.

XDie Begleitung starten...........................................................................................................................................................

Starten Sie nun die Begleitung mit einem der auf

Seite 23 beschriebenen Verfahren.

CGrundton und Akkordtyp auswählen ....................................................................................................................

Wählen Sie den Grundton des Akkords mit der

ROOT [▲/▼] LCD-Taste aus.

Wählen Sie mit den TYPE [▲/▼] LCD-Schalter

den Akkordtyp.

Der gewählte Grundton und der Akkordtyp wer-

den auf der Tastatur-Grafik des Displays angezeigt,

und der Akkord wird zusätzlich in Notenschrift

unter “selected CHORD” in der oberen Hälfte des

Displays dargestellt.

ZDie CHORD ASSIST-Funktion aufrufen...............................................................................................................

Zum Aufrufen der CHORD ASSIST-Anzeige

schalten Sie die [AUTO BASS CHORD]-Taste ein

und drücken dann die CHORD ASSIST LCD-Taste,

bevor sie wieder verschwindet, oder tippen die CHORD

ASSIST LCD-Taste bei gedrückt gehaltener [AUTO

BASS CHORD]-Taste an.

Beim Aufrufen der CHORD ASSIST-Funktion

schaltet das Instrument automatisch auf ABC-Modus

FINGERED 1 und gibt als Splitpunkt C#3 vor.

Benutzung der Begleitungssektion

VDen Akkord spielen lassen...............................................................................................................................................

Sie können sich den Akkord nun anhören, indem

Sie die ENTER LCD-Taste drücken. Der gewählte

Akkord wird mit Begleitung wiedergegeben und in

Notenschrift unter “played CHORD” in der oberen

Hälfte des Displays angezeigt.

• Von der CHORD ASSIST-Funktion des PSR-4000 erkannte

Akkorde können zum Eingeben auch im ABC-Abschnitt der

Tastatur gegriffen werden. Auf diese Weise eingegebene

Akkorde werden in Notenschrift unter “played CHORD” in der

oberen Hälfte des Displays angezeigt.

BDen Akkord ggf. umkehren ..............................................................................................................................................

Mit den INVERSION [▲/▼] LCD-Schaltern

können Sie den Akkordgriff auf der Tastatur-Grafik

nach links bzw. rechts wandern lassen. Bei jeder

Betätigung einer der INVERSION [▲/▼] LCD-

Schalter wird die nächste mögliche Umkehrung des

Akkords auf der Tastatur-Grafik sowie auch unter

“selected CHORD” angezeigt.

NDie Begleitung stoppen........................................................................................................................................................

Drücken Sie die [START/STOP]-Taste, um die

Begleitung zu stoppen.

Zum Verlassen des CHORD ASSIST-Modus drük-

ken Sie die EXIT LCD-Taste oder die [EXIT]-

Bedienfeldtaste.

MDie Funktion abwählen .........................................................................................................................................................

Benutzung der Begleitungssektion

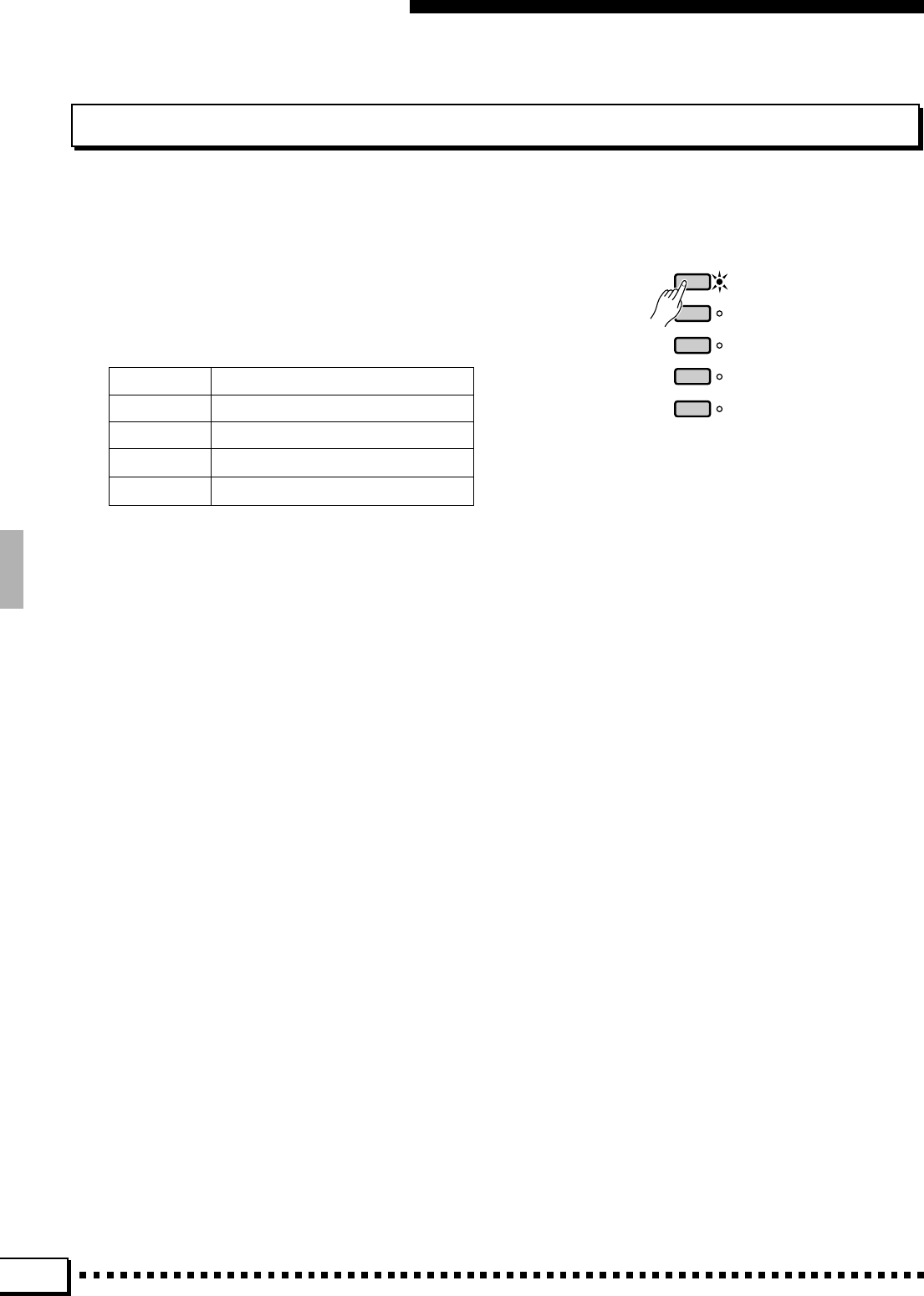

Die ARRANGER-Tasten

ARRANGER

PHRASE

PAD

CHORD

BASS

RHYTHM

Über die ARRANGER-Tasten können Sie indi-

viduelle Begleitungsparts stummschalten, um den

Umfang der Begleitung bei Bedarf zu reduzieren.

Zum Abschalten von Begleitungsparts drücken Sie

die betreffende ARRANGER-Taste, so daß deren

Anzeigelampe erlischt. Die ARRANGER-Tasten

sind folgenden Begleitungsparts zugeordnet:

PHRASE PHRASE 1, PHRASE 2

PAD PAD

CHORD CHORD 1, CHORD 2

BASS BASS

RHYTHM RHYTHM 1, RHYTHM 2

Für die 120 internen Rhythmen des PSR-4000 sind jeweils 4 verschie-

dene Voreinstellungen oder “Setups” programmiert, die mit den ONE

TOUCH SETTING-Tasten abgerufen werden können, um für wirkungsvol-

le musikalische Nuancierung zu sorgen.

ZDie ONE TOUCH SETTING-Funktion aktivieren.........................................................................................

Sie können die Funktion entweder bei spielender

Begleitung oder vor dem Starten des Rhythmus

aktivieren, indem Sie die [ONE TOUCH SETTING]-

Taste drücken und dann mit das gewünschte Setup

durch Antippen der entsprechenden LCD-Taste auf-

rufen.

ROCK /

ROCK’N’ROLL

JAZZ

PO P / BEAT

BALLAD

DANCE

DISCO

RHYTHM &

BLUES

LATIN

COUNTRY&

WESTERN

MARCH /

WALTZ

CUSTOM

STYLE

BALLROOM

ONE TOUCH

SETTING

ACCOMPANIMENT

AUTO BASS CHORD

Nuancierung mit den ONE TOUCH

SETTING-Setups

Nuancierung mit den ONE TOUCH SETTING-Setups

■Die Tempo-Einstellfunktion..............................................................................................................................................

Mit den TEMPO SET [▲/▼] LCD-Schaltern auf

der ONE TOUCH SETTING-Anzeige können Sie

die Tempo-Einstellfunktion für ONE TOUCH

SETTING-Setups je nach Bedarf ein- oder aus-

schalten. Wenn die Funktion eingeschaltet ist (ON),

ändert sich das Tempo gemäß des als Teil der Setup-

Daten gespeicherten Tempowerts. Bei ausgeschal-

teter Funktion (OFF) wird der Tempowert des Setups

ignoriert, so daß sich das Tempo nicht ändert.

Sie können nach Aufrufen eines Setups jeden der

von der ONE TOUCH SETTING-Funktion berück-

sichtigten Parameter individuell abstimmen, um für

die gewünschte Klangfärbung zu sorgen.

• Eine komplette Auflistung der Parameter von ONE TOUCH

SETTING-Setups finden Sie auf Seite 131.

• Sie können ONE TOUCH SETTING-Einstellungen auch mit

der REGISTRATION-Funktion speichern.

• Die ONE TOUCH SETTING-Funktion kann nicht in Verbin-

dung mit Custom-Rhythmen verwendet werden, die mit der

auf Seite 69 beschriebenen Begleitungs-Programmierfunktion

erstellt wurden. Beim Aufrufen eines Custom-Rhythmus er-

scheint in diesem Fall eine Fehlermeldung auf dem Display.

XDie Einstellungen ggf. ändern ......................................................................................................................................

Spielausdruck und Effekte

■HARMONY (Harmonie) ..........................................................................................................................................................

■TOUCH RESPONSE (Anschlagdynamik)...........................................................................................................

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

Mit der [TOUCH RESPONSE]-Taste können Sie die Anschlag-

dynamik des PSR-4000 ein- und ausschalten. Die Anschlagdynamik

sollte im Normalfall eingeschaltet sein, damit Sie durch Ändern der

Anschlagstärke ausdrucksvolle Dynamik in Ihr Spiel bringen können

(d.h. höhere Lautstärke bei härterem Anschlagen). Bei Instrumenten, die

normalerweise nicht auf dynamisches Spiel reagieren (z.B. Orgel), kann

die Anschlagdynamik für einen realistischeren Klang ausgeschaltet

werden (Anzeigelampe dunkel). Die Funktion kann auch bei anderen

Stimmen ausgeschaltet werden, um beim Spielen einen monotonen

Effekt zu erzielen.

Schalten Sie die Anschlagdynamik je nach Bedarf mit der [TOUCH

RESPONSE]-Taste ein oder aus.

• Auf der TOUCH EASY SETTING-Anzeige oder auf der CONTROLLER-Funktionsan-

zeige können Sie eine Dynamikkurve und einen Ansprechpegel wählen und vorgeben,

welche Stimmen auf Anschlagdynamik ansprechen sollen. Einzelheiten siehe Seite

107.

Der Harmonieeffekt wird mit der [HARMONY]-Taste ein- und

ausgeschaltet. Bei aktivierter HARMONY-Funktion (Anzeigelampe

leuchtet) werden beim Spielen von einzelnen Noten oder Akkorden im

rechten Tastaturabschnitt automatisch zu den Begleitakkorden passende

Harmonien erzeugt. Die Harmoniefunktion kann auch bei ausgeschalte-

ter AUTO BASS CHORD-Begleitung aktiviert werden, in welchem Fall

jedoch nur Einklänge oder oktavierte Harmonien erzeugt werden.

• Der Harmonietyp kann auf der HARMONY EASY SETTING-Anzeige oder der

HARMONY-Funktionsanzeige gewählt werden. Einzelheiten siehe Seite 114.

• Der Harmonieeffekt basiert auf den ABC-Akkorden und wird jeweils auf die höchste

gespielte Note gelegt, bei aktivierter LEAD-Stimme jedoch auf die jeweils zuletzt

gespielte Note.

• Im ABC-Modus FULL KEYBOARD kann die HARMONY-Funktion nicht aktiviert

werden.

■SUSTAIN................................................................................................................................................................................................

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

Der Sustain-Effekt wird mit der [SUSTAIN]-Taste ein- und ausge-

schaltet. Bei aktiviertem Sustain-Effekt (Anzeigelampe leuchtet) klin-

gen die Noten der gewählten Stimme länger aus. Wenn zur Steuerung des

Effekts jedoch ein Fußschalter an der rückseitigen SUSTAIN-Buchse

angeschlossen wird, ist die Taste am Bedienfeld funktionslos.

• Der Sustain-Effekt kann über den SUSTAIN BUTTON-Parameter auf der SUSTAIN

EASY SETTING-Anzeige oder auf der CONTROLLER-Funktionsanzeige auf eine

beliebige Kombination der Parts LEFT, RIGHT1, RIGHT2 und LEAD gelegt werden.

Einzelheiten siehe Seite 104.

• Der Sustain-Effekt hat nicht bei allen Stimmen dieselbe Wirkung.

Spielausdruck und Effekte

■REVERB (Halleffekt).................................................................................................................................................................

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

Drücken Sie die [REVERB]-Taste, um den mit den auf Seite 110

beschriebenen REVERB-Funktionen TYPE und DEPTH eingestellten

Halleffekt auf den erzeugten Klang zu legen. Der Halleffekt wird durch

wiederholtes Drücken der [REVERB]-Taste abwechselnd eingeschal-

tet (Anzeigelampe leuchtet) bzw. ausgeschaltet (Anzeigelampe dunkel).

• Auf der REVERB EASY SETTING-Anzeige oder auf der REVERB/CHORUS/DSP

EFFECT-Funktionsanzeige können Sie einen Halleffekt-Typ wählen und die Hall-

effekt-Tiefe wunschgemäß einstellen. Einzelheiten siehe Seite 110.

• Eine Änderung des Halleffekt-Typs betrifft bereits die spielende Note, während Ein-

und Ausschalten des Halleffekts bzw. Ändern der Halleffekt-Tiefe sich erst auf den

jeweils nächsten Tastenanschlag auswirkt.

• Bei spielender Begleitung oder Song-Wiedergabe kann der Halleffekt nicht ausge-

schaltet werden (obwohl die [REVERB]-Anzeigelampe beim Drücken der Taste

erlischt).

■CHORUS (Choreffekt).............................................................................................................................................................

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

Drücken Sie die [CHORUS]-Taste, um den Choreffekt mit der durch

die CHORUS DEPTH-Funktion (Seite 112) spezifizierten Tiefe auf den

erzeugten Klang zu legen. Der Choreffekt wird durch wiederholtes

Drücken der [CHORUS]-Taste abwechselnd eingeschaltet (Anzeige-

lampe leuchtet) bzw. ausgeschaltet (Anzeigelampe dunkel).

• Auf der REVERB EASY SETTING-Anzeige oder auf der REVERB/CHORUS/DSP

EFFECT-Funktionsanzeige können Sie die Choreffekt-Tiefe wunschgemäß einstel-

len. Einzelheiten siehe Seite 110.

• Bei spielender Begleitung oder Song-Wiedergabe kann der Choreffekt nicht ausge-

schaltet werden (obwohl die [CHORUS]-Anzeigelampe beim Drücken der Taste

erlischt).

■DSP EFFECT (DSP-Effekte) .............................................................................................................................................

HARMONY SUSTAIN TOUCH

RESPONSE

REVERB CHORUS DSP

EFFECT

Drücken Sie die [DSP EFFECT]-Taste, um den mit den DSP

EFFECT-Funktionen TYPE und der DEPTH (siehe Seite 112) einge-

stellten DSP-Effekt auf den erzeugten Klang zu legen. Der Effekt wird

durch wiederholtes Drücken der [DSP EFFECT]-Taste abwechselnd

eingeschaltet (Anzeigelampe leuchtet) bzw. ausgeschaltet (Anzeige-

lampe dunkel).

• Als Vorgabeeinstellung wird beim Auswählen einer anderen Stimme automatisch ein

passender DSP-Effekt aufgerufen.

• Auf der DSP EFFECT EASY SETTING-Anzeige oder auf der REVERB/CHORUS/

DSP EFFECT-Funktionsanzeige können Sie einen Effekt-Typ wählen und die Tiefe

sowie andere Parameter wunschgemäß einstellen. Einzelheiten siehe Seite 110.

• Eine Änderung des Effekt-Typs betrifft bereits die spielende Note, während Ein- und

Ausschalten des Effekts bzw. Ändern der Effekt-Tiefe sich erst auf den jeweils

nächsten Tastenanschlag auswirkt.

Spielausdruck und Effekte

■LEFT HOLD (Aushaltefunktion für linke Stimme)....................................................................................

Bei aktivierter LEFT HOLD-Funktion werden die Noten der LEFT

ORCHESTRA-Stimme nach Freigeben der angeschlagenen Tasten aus-

gehalten. Lang ausklingende Stimmen wie Streicher werden hierbei

kontinuierlich ausgehalten, während Stimmen mit kurzer Abklingphase

wie Klavier etwas später als gewöhnlich ausklingen (wie beim Betätigen

des Sustain- oder Aushaltepedals).

PIANO/

ORGAN

STRINGS/

CHOIR

BRASS/

WOODWIND

SYNTH /

PAD

GUITAR/

PERCUSSIVE

CUSTOM

VOICE

LEFT ORCHESTRA

LEFTLEFT HOLD

■PITCH BEND-Rad (Tonhöhenbeugung) ..............................................................................................................

PITCH BEND MODULATION

DOWN MIN

MAX

Mit dem PITCH BEND-Rad links neben der Tastatur können Sie die

Tonhöhe auf der Tastatur gespielter Noten nach oben und unten “beu-

gen”. Beim Loslassen des Rads werden die Noten dann wieder mit der

normalen Tonhöhe produziert. Der maximale Tonhöhenbeugungsbereich

ist für jede Stimme individuell vorgegeben, kann jedoch mit auf Seite 83

beschriebenen CUSTOM VOICE EDIT-Funktion für Custom-Stimmen

wunschgemäß eingestellt werden.

• Der Tonhöhenbeugungseffekt kann auf die LEFT-, RIGHT1-, RIGHT2- bzw. LEAD-

Stimme gelegt werden — der auf Seite 106 beschriebene PITCH BEND WHEEL-

Parameter ermöglicht die Zuordnung zu einer oder mehrerer dieser Stimmen.

• Bei Noten am oberen bzw. unteren Ende der Tastatur kann Betätigen des PITCH

BEND-Rads unvermittelte Tonhöhenschwankungen zur Folge haben.

■MODULATION-Rad.....................................................................................................................................................................

PITCH BEND MODULATION

DOWN MIN

MAX

Mit dem MODULATION-Rad links neben der Tastatur können Sie

die mit der LEFT-, RIGHT1-, RIGHT2- bzw. LEAD-Stimme gespielten

Noten modulieren. Durch Drehen des Rads nach oben (in Richtung

MAX) wird die Modulationstiefe verstärkt.

• Der Modulationseffekt kann auf die LEFT-, RIGHT1-, RIGHT2- bzw. LEAD-Stimme

gelegt werden — der auf Seite 106 beschriebene MODULATION WHEEL-Parameter

ermöglicht die Zuordnung zu einer oder mehrerer dieser Stimmen.

• Bei gewissen Stimmen bewirkt das MODULATION-Rad eine Änderung der Effekttiefe

bzw. Klangfärbung.

Die Multi-Pads

Das PSR-4000 ist über der Tastatur mit 8 “MULTI PADs” versehen, die auf zwei ver-

schiedene Weisen benutzt werden können:

● PHRASE/CHORD: Im PHRASE/CHORD-Modus dienen die vier PHRASE-Pads und die vier

CHORD-Pads zum Aufnehmen und Wiedergeben kurzer Noten- und

Akkordsequenzen.

● PERCUSSION: Im PERCUSSION-Modus können mit den Pads 8 verschiedene Schlagzeug-

klänge gespielt werden, die Sie aus den DRUM KIT-Stimmen und der

Custom-Stimme DRUM KIT auswählen können.

Der PHRASE/CHORD-Modus

Zur Aktivierung des PHRASE/CHORD-Modus drücken Sie

die [PHRASE/CHORD - PERCUSSION]-Taste, bis die PHRA-

SE/CHORD-Anzeigelampe leuchtet (die Anzeigelampen PHRA-

SE/CHORD und PERCUSSION leuchten beim Betätigen der

Taste abwechselnd auf).

• In Pads 1 bis 8 sind anfänglich Preset-Daten aufgezeichnet.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

• Multi Pad-Daten können auch auf Diskette sichergestellt werden. Einzelheiten siehe Seite 92.

REC/STOP

PERCUSSION

PHRASE/CHORD

PHRASE-Pads (Pads 1 bis 4)

In jedem der PHRASE-Pads können Sie etwa 350 mit der RIGHT 1-, RIGHT 2- oder LEAD-

Stimme gespielte Noten speichern (es wird lediglich eine dieser Stimmen aufgezeichnet). Die

aufgenommenen Phrasen lassen sich dann später jederzeit mit oder ohne automatische Beglei-

tung wiedergeben, auch während Sie auf der Tastatur spielen. Folgende Daten werden von den

PHRASE-Pads gespeichert:

• Noten

• Anschlagstärke (Dynamikwerte)

• Stimmennummer

• Lautstärke

• Sustain

• Modulation

• Pitch-Bend

• PAN

• SOSTENUTO

• SOFT PEDAL

• Halleffekt-Tiefe

• Part-Stimmung

Die Multi-Pads

■Aufnehmen von Phrasen ....................................................................................................................................................

ZDas gewünschte PHRASE-Pad aus-

wählen

Tippen Sie bei gedrückt gehaltener [REC/STOP]-

Taste das PHRASE-Pad an, in dem die Phrase

gespeichert werden soll. Blinken der REC/STOP-

Anzeigelampe bestätigt nun, daß das Pad aufnahme-

bereit ist.

XDie Phrase spielen

Die Aufnahme beginnt automatisch, sobald Sie

mit der RIGHT 1-, RIGHT 2- oder LEAD-Stimme

auf dem Keyboard zu spielen beginnen (siehe

folgende HINWEISE). Während der Aufnahme leuch-

tet die REC/STOP-Anzeigelampe kontinuierlich.

• Die Phrasen können jeweils nur mit einer Stimme aufgenom-

men werden.

• Sollten beim Aktivieren der Pad-Aufnahmebereitschaft meh-

rere Parts aktiviert sein, wählt das Instrument die Stimme mit

der höchsten Priorität: RIGHT 1 vor RIGHT 2, und RIGHT 2

vor LEAD.

• Wenn die Parts RIGHT 1, RIGHT 2 und LEAD ausgeschaltet

sind, wird beim Aktivieren der Pad-Aufnahmebereitschaft

automatisch die RIGHT 1-Stimme gewählt.

• Beim Aufnehmen einer Phrase werden alle zuvor im betref-

fenden Pad gespeicherten Daten gelöscht.

• Die Preset-Pad-Daten können mit Hilfe der auf Seite 115

beschriebenen RECALL PRESET DATA-Funktion wieder

aktiviert werden.

• Phrasen, die später mit Akkordanpassung (CHORD MATCH,

siehe Seite 103) wiedergegeben werden sollen, sollten in C-

Dur (mit großer Septime) aufgenommen werden.

• Die Phrasen können bei laufender oder gestoppter AUTO

BASS CHORD-Begleitung aufgenommen werden. In beiden

Fällen wird die Phrase passend zum gegenwärtig eingestell-

ten Rhythmustempo aufgezeichnet, weshalb es sich emp-

fiehlt, bei der Aufnahme von Phrasen die Begleitung mitspie-

len zu lassen, um sicherzugehen, daß sie bei der Wiedergabe

in Verbindung mit der automatischen Begleitung im richtigen

Tempo produziert werden.

CDie Aufnahme stoppen

Drücken Sie nach dem Spielen der Phrase zum

Beenden der Aufnahme die [REC/STOP]-Taste.

Die Anzeigelampe der [REC/STOP]-Taste erlischt

hierbei zur Bestätigung.

• Die Aufnahme stoppt automatisch, sobald die PHRASE-

Speicherkapazität (ca. 350 Noten pro Pad) erschöpft ist, oder

wenn Sie ein anderes Pad drücken.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULT I PAD

12345678

Die Multi-Pads

■Wiedergabe von Phrasen ...................................................................................................................................................

Solange der PHRASE/CHORD-Modus angewählt

ist, können Sie aufgenommene Phrasen durch einfa-

chen Druck auf das zugehörige PHRASE-Pad abspie-

len lassen. Die Phrase wird auch bei gestoppter Beglei-

tung wiedergegeben, wobei jedoch in jedem Fall das

gegenwärtig eingestellte Tempo befolgt wird. Während

der Wiedergabe leuchtet die PHRASE/CHORD

PLAYING-Anzeigelampe, und die Wiedergabe stoppt

automatisch, sobald die Phrase bis zu Ende gespielt

wurde. Sie können die spielende Phrase durch einen

Druck auf die [REC/STOP]-Taste oder das zugehörige

Pad jederzeit stoppen. Es können auch mehrere Phrasen

gleichzeitig wiedergegeben werden.

Wenn ein PHRASE-Pad bei spielender AUTO BASS

CHORD-Begleitung wiedergegeben wird und die

CHORD MATCH-Funktion für dieses Pad aktiviert ist

(siehe “Einstellungen für Wiederholung und Akkord-

anpassung” an späterer Stelle), wird die Phrase automa-

tisch harmonisiert und an die Begleitakkorde angepaßt.

• Die PHRASE-Pad-Daten können auf Disketten sichergestellt und

später wieder in das PSR-4000 zurückgeladen werden (Seite 90),

werden jedoch beim Speichern eines Bedienfeld-Setups mit der

REGISTRATION-Funktion (Seite 43) nicht berücksichtigt.

• Die Wiedergabelautstärke der PHRASE-Pads können Sie mit

dem M.PAD VOLUME-Regler auf der MIXER MAIN VOLUME-

Anzeige einstellen.

• Im SONG RECORD-Modus (Seite 52) kann jeweils nur ein Pad

gespielt werden.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

Mit jedem CHORD-Pad können etwa 50 Akkorde in Folge gespeichert werden, die Sie

im linken Tastaturabschnitt bei aktivierter AUTO BASS CHORD-Funktion greifen.

Aufgenommene Akkordsequenzen können mit spielender ABC-Begleitung jederzeit wie-

dergegeben werden.

CHORD-Pads (Pads 5 bis 8)

■Aufnehmen von Akkorden ................................................................................................................................................

ZDas gewünschte CHORD-Pad auswählen

Tippen Sie bei gedrückt gehaltener [REC/STOP]-

Taste das CHORD-Pad an, in dem die Akkordsequenz

gespeichert werden soll. Blinken der REC/STOP-An-

zeigelampe bestätigt nun, daß das Pad aufnahmebereit

ist. Falls der Rhythmus beim Betätigen des CHORD-

Pads nicht läuft, wird automatisch auf SYNCHRO

START-Modus geschaltet.

• Wenn die AUTO BASS CHORD-Funktion beim Anwählen eines

CHORD-Pads nicht aktiviert ist, wird sie automatisch eingeschal-

tet. Falls darüber hinaus der ABC-Modus MANUAL MIDI BASS

gewählt ist, schaltet das Instrument automatisch auf FINGERED

1-Modus (gegriffene Akkorde) um.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

Die Multi-Pads

XDie gewünschten Akkorde spielen

Die Aufnahme beginnt automatisch, sobald Sie im linken

Tastaturabschnitt einen Akkord greifen, und die REC/STOP-

Anzeigelampe leuchtet während der Aufnahme kontinuierlich.

CDie Aufnahme stoppen

Drücken Sie nach dem Spielen der Akkordsequenz zum

Beenden der Aufnahme die [REC/STOP]-Taste oder das aktive

Pad. Die [REC/STOP]-Anzeigelampe erlischt hierbei zur Be-

stätigung.

• Die Aufnahme stoppt automatisch, sobald die CHORD-Speicherkapazität

(ca. 50 Akkorde pro Pad) erschöpft ist, wenn Sie ein anderes Pad drücken,

oder wenn die Begleitungs-Steuertaste [START/STOP] bzw. [SYNCHRO

START] betätigt wird.

• Viertelnoten sind die kleinstmöglichen Aufnahmeintervalle.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING CHORD

MULTI PAD

345678

■Wiedergabe der Akkorde ....................................................................................................................................................

Solange der PHRASE/CHORD-Modus angewählt ist und

eine AUTO BASS CHORD-Begleitung spielt, können Sie die

aufgenommene Akkordsequenz durch einen Druck auf das zuge-

hörige CHORD-Pad wiedergeben. Die Akkordsequenz wird

dabei im gegenwärtig eingestellten Tempo abgespielt. Während

der Wiedergabe leuchtet die PHRASE/CHORD PLAYING-An-

zeigelampe, und die Wiedergabe stoppt automatisch, sobald das

Ende der Akkordsequenz erreicht ist. Sie können jeweils nur eine

Akkordsequenz spielen lassen.

Während die Akkordsequenz spielt, leuchtet die AUTO BASS

CHORD-Anzeigelampe nicht, und der linke Tastaturabschnitt

hat dabei dieselbe Funktion wie der rechte. Während der letzten

beiden Takte blinkt die PHRASE/CHORD PLAYING-Anzeige

(sofern die REPEAT-Funktion nicht aktiviert ist — siehe Be-

schreibung an späterer Stelle), um auf das nahende Ende der

Akkordsequenz aufmerksam zu machen. Sie können die spielen-

de Akkordsequenz auch jederzeit direkt stoppen, indem Sie

wieder dasselbe Pad oder aber die [REC/STOP]-Taste drücken.

Die AUTO BASS CHORD-Funktion spielt bis zum letzten

Akkord der Sequenz weiter.

•

Wenn Sie bei gestopptem Rhythmus oder ausgeschalteter AUTO BASS

CHORD-Funktion ein CHORD-Pad drücken, erscheint “Engage ABC to play

the chord pads.” (Zum Spielen mit CHORD-Pads ABC aktivieren) auf dem

Display. Falls AUTO BASS CHORD aktiviert, jedoch der MANUAL MIDI

BASS-Modus gewählt ist, erscheint die Anzeige “Engage SF, FC1, FC2, FULL

KEYBOARD or AUTO MIDI BASS mode to play the chord pads.” (Zum Spielen

mit CHORD-Pads SINGLE FINGER, FINGERED 1, FINGERED 2, FULL

KEYBOARD oder AUTO MIDI BASS aktivieren) auf dem Display, da im

MANUAL MIDI BASS-Modus Akkorde nicht wiedergegeben werden können.

• Die CHORD-Pad-Daten können auf Disketten gespeichert (Seite 90) und

wieder in das PSR-4000 zurückgeladen werden, werden jedoch beim Spei-

chern eines Bedienfeld-Setups mit der REGISTRATION-Funktion (Seite 43)

nicht berücksichtigt.

• Die Wiedergabe erfolgt in Taktschritten und dauert daher auch dann bis zum

Ende eines Taktes an, wenn die Aufnahme vor dem letzten Taktschlag

gestoppt wurde.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING CHORD

MULTI PAD

345678

Die Multi-Pads

■Einstellungen für Wiederholung und Akkordanpassung................................................................

Sie können die Anzeige mit den Parametern für

Wiederholung und Akkordanpassung durch einen

Druck auf die EASY SETTING LCD-Taste aufru-

fen, die nach Drücken der [PERCUSSION - PHRA-

SE/CHORD]-Taste für kurze Zeit auf dem Display

angeboten wird. Nach Aufrufen der EASY SETTING-

Anzeige können Sie die gewünschte Parametergruppe

durch einen Druck auf die LCD-Taste REPEAT

(Wiederholung) bzw. CHORD MATCH (Akkord-

anpassung) wählen. Nach Aufrufen der EASY

SETTING-Anzeige können Sie die gewünschte

Parametergruppe durch einen Druck auf die LCD-

Taste REPEAT (Wiederholung) bzw. CHORD

MATCH (Akkordanpassung) wählen.

Drücken Sie nach der Einstellung die EXIT LCD-

Taste oder die [EXIT]-Bedienfeldtaste.

• Die MULTI PAD-Einstellungen für Wiederholung und Akkord-

anpassungen können auch auf der MULTI PAD FUNCTION-

Anzeige vorgenommen werden — siehe Seite 103.

●REPEAT (Wiederholung)

Die MULTI PADS (PHRASE und CHORD), die

auf der REPEAT-Anzeige im betreffenden REPEAT-

Feld durch einen Haken markiert sind, werden bei

der Wiedergabe wiederholt gespielt, bis Sie das

betreffende Pad ein weiteres Mal antippen oder die

[REC/STOP]-Taste drücken.

Mit den [▲/▼] LCD-Schaltern können Sie die

Wiederholfunktion für jedes der Pads je nach Bedarf

einschalten (ON) oder ausschalten (OFF).

• Die Vorgabeeinstellungen für Wiederholung sind: Pads 1 bis

4 “OFF” und Pads 5 bis 8 “ON”.

●CHORD MATCH (Akkordanpassung)

Bei MULTI PADS (PHRASE), die auf der CHORD

MATCH-Anzeige im betreffenden CHORD MATCH-

Feld durch einen Haken markiert sind, wird beim

Spielen mit AUTO BASS CHORD-Begleitung die

beim Betätigen des Pads wiedergegebene Phrase

automatisch harmonisiert und an die Begleitakkorde

angepaßt.

Die Multi-Pads

Mit den [▲/▼] LCD-Schaltern können Sie die Akkord-

anpassungsfunktion für jedes der vier PHRASE-Pads je

nach Bedarf einschalten (ON) oder ausschalten (OFF).

• Phrasen, die mit Akkordanpassung eingesetzt werden sollen, müs-

sen in C-Dur (mit großer Septime) aufgenommen werden.

• Eine Akkordanpassung ist nur mit den PHRASE-Pads (Pads 1 bis 4)

möglich.

• Die Vorgabeeinstellungen für Akkordanpassung sind: Pads 1 und 2

“OFF”, Pads 3 und 4 “ON”.

■Zuordnen anderer Schlaginstrumente zu den PERCUSSION-Pads ....................................

Z[REC/STOP] drücken

Drücken Sie die [REC/STOP]-Taste, so daß die An-

zeigelampe der Taste leuchtet (der PERCUSSION-Modus

muß dabei aktiviert sein!). Auf dem Display ist nun die

PERCUSSION PAD ASSIGN-Anzeige zu sehen, auf der

Sie die Pads mit neuen Schlaginstrumenten belegen kön-

nen.

XEine DRUM KIT-Stimme auswählen

Wählen Sie mit den DRUM KIT [▲/▼] LCD-Schal-

tern die “Schlagzeug-Stimme” mit den gewünschten

Instrumentklängen.

REC/STOP

PERCUSSION

PHRASE/CHORD

Der PERCUSSION-Modus

Zur Aktivierung des PERCUSSION-Modus drücken Sie die [PHRA-

SE/CHORD - PERCUSSION]-Taste, bis die PERCUSSION-Anzeige-

lampe leuchtet (die Anzeigelampen PHRASE/CHORD und PERCUSSION

leuchten beim Betätigen der Taste abwechselnd auf).

Die 8 Pads sind anfänglich mit den folgenden Schlaginstrumenten

belegt, die im PERCUSSION-Modus mit den Pads gespielt werden kön-

nen:

REC/STOP

PERCUSSION

PHRASE/CHORD

5. MidTom H

6. Low Tom

7. F Tom L

8. CrashCy2

1. Kick M

2. Snare M

3. C.Hi-Hat

4. O.Hi-Hat

Die Multi-Pads

CDie gewünschten Schlaginstrumente

zuordnen

Zum Zuordnen eines neuen Schlaginstruments

schlagen Sie entweder die zugehörige Taste bei

gedrücktem MULTI PAD an oder tippen umgekehrt

bei festgehaltener Taste auf das Pad. Der dem Tasten-

druck entprechende Dynamikwert (Anschlagstärke

= Lautstärke) wird dabei mit dem Klang gespei-

chert.

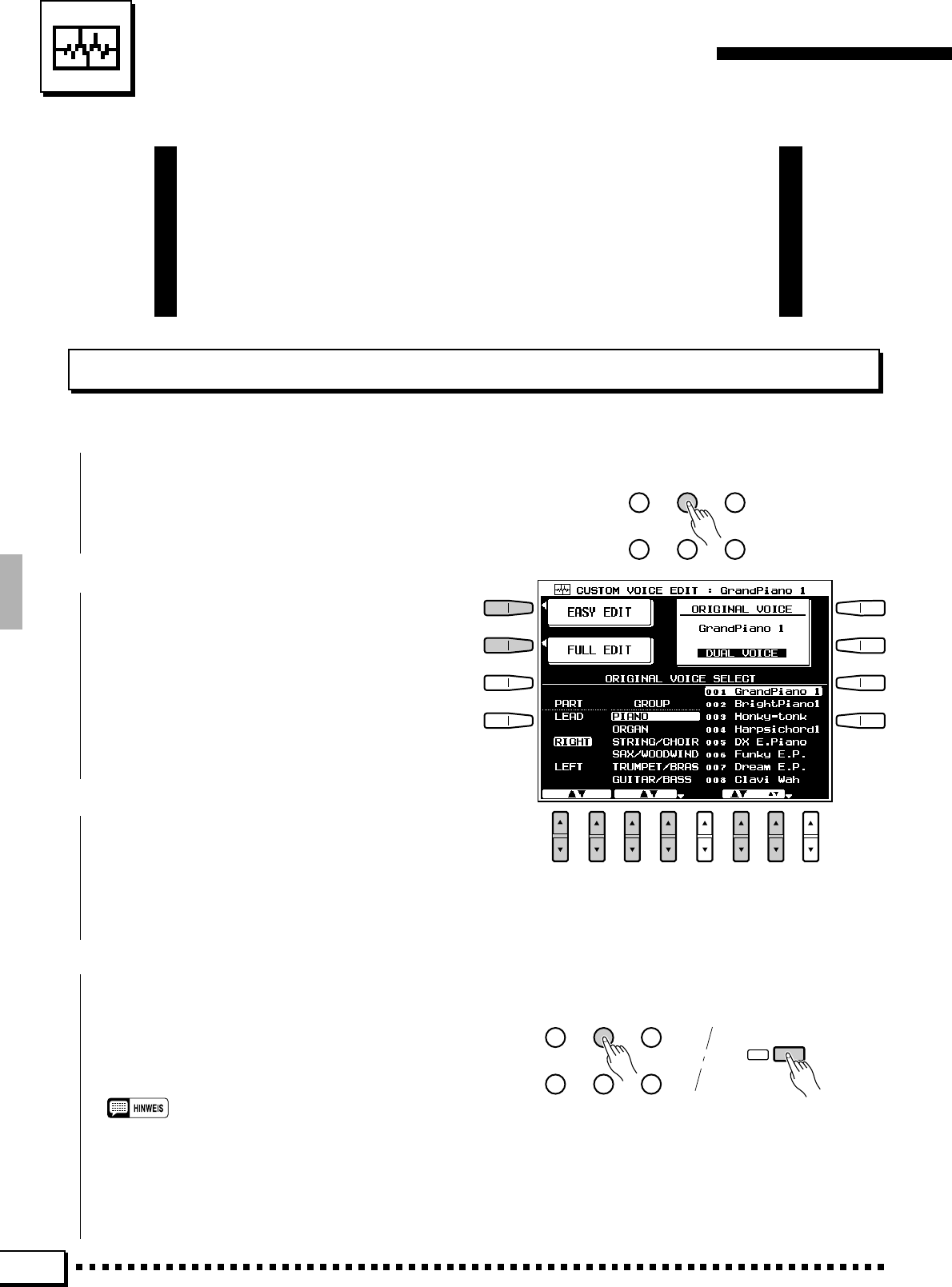

• Mit den CUSTOM VOICE EDIT-Funktionen (Seite 78) pro-

grammierte Schlagzeug-Stimmen können bei der Pad-

Belegung nicht verwendet werden.

VNach kompletter Belegung die [REC/

STOP]-Taste drücken

Nachdem Sie den Pads die gewünschten Schlag-

instrumentklänge zugeordnet haben, drücken Sie

wieder die [REC/STOP]-Taste, so daß die Anzeige-

lampe der Taste erlischt.

• Die PERCUSSION-Pad-Daten können auf Disketten gespei-

chert (Seite 90) und wieder in das PSR-4000 zurückgeladen

werden, werden jedoch beim Speichern eines Bedienfeld-

Setups mit der REGISTRATION-Funktion (Seite 43) nicht

berücksichtigt.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

■Spielen der PERCUSSION-Pads .................................................................................................................................

Bei aktiviertem PERCUSSION-Modus können

Sie durch Antippen der Pads die zugeordneten

Schlagzeugklänge spielen, wobei es keine Rolle

spielt, ob ein Rhythmus spielt oder nicht. Manche

Schlagzeugklänge können durch Gedrückhalten des

zugehörigen Pads auch länger ausgehalten werden.

• Das PITCH BEND- und das MODULATION-Rad des PSR-

4000 haben keinen Einfluß auf die PERCUSSION-Pad-Klän-

ge.

REC/STOP

PERCUSSION

PHRASE/CHORD

PLAYING

PHRASE CHORD

MULTI PAD

12345678

Speichern von Bedienfeld-Setups

Mit der REGISTRATION-Speicherfunktion können Sie bis zu 128 kom-

plette Bedienfeld-Setups (in 16 Banken mit jeweils 8 Speicherplätzen) für

späteren Abruf auf Tastendruck festhalten.

• Registration-Daten können auf Diskette sichergestellt und später bei Bedarf wieder in das Instrument

zurückgeladen werden (Seite 90).

• Die mit dem PSR-4000 gelieferte Diskette enthält eine Reihe von Beispiel-Setups für die Regist-

ration-Funktion.

ZZunächst alle gewünschten Einstellungen vornehmen ...................................................................

Machen Sie die gewünschten Einstellungen.

• Eine komplette Auflistung der von der Registration-Funktion

gespeicherten Daten finden Sie auf Seite 131.

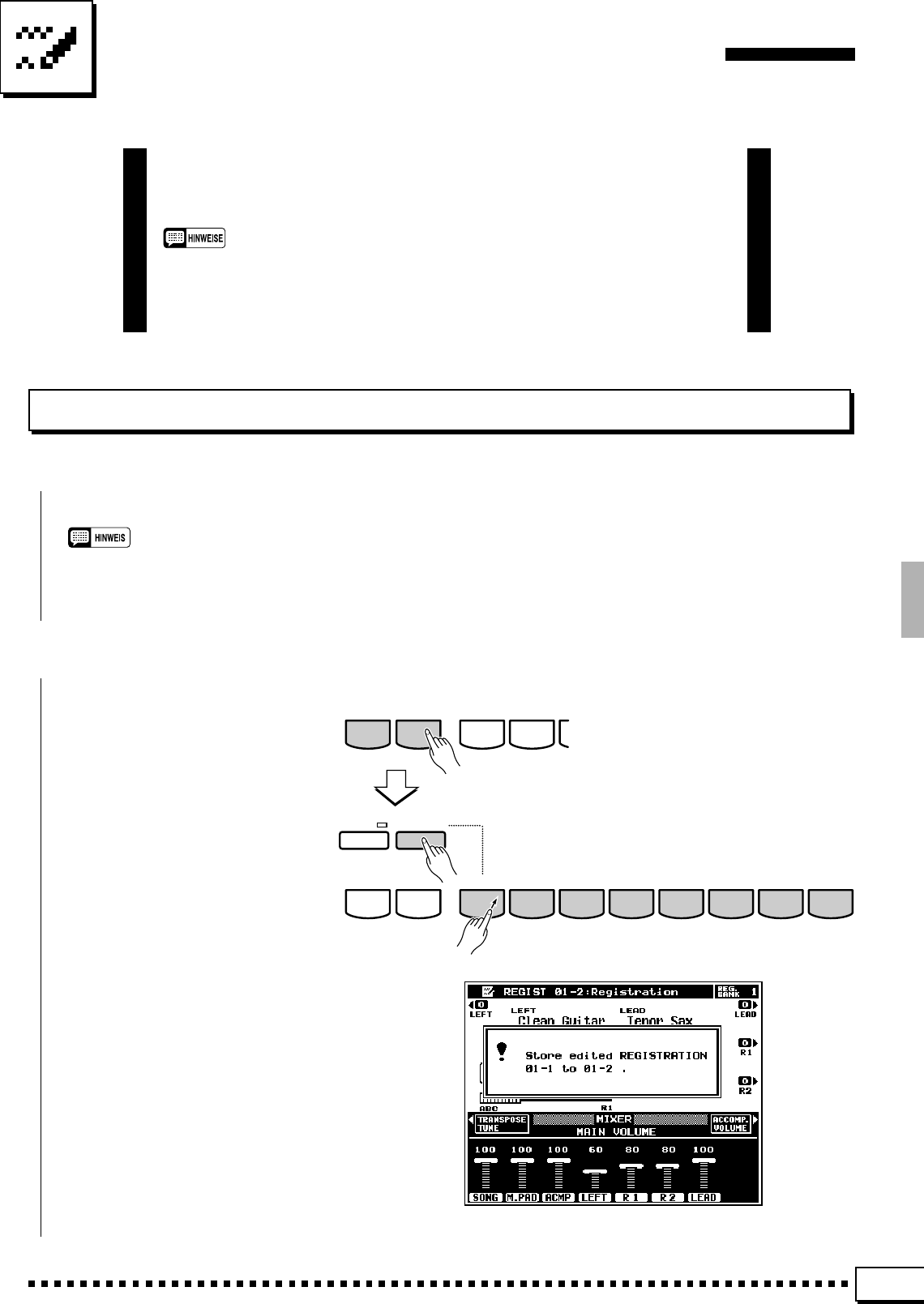

Registrieren eines Setups

XDie Einstellungen als Setup registrieren ..........................................................................................................

Wählen Sie nun zunächst mit der

BANK-Taste [–] bzw. [+] die

Speicherbank aus — die Speicher-

bank-Nummer wird oben rechts auf

dem Display neben REG. BANK

angezeigt. Tippen Sie dann zum

Abspeichern des Setups bei gedrückt

gehaltener [MEMORY]-Taste eine

der REGISTRATION-Tasten an.

Beim Registrieren eines Setups ge-

hen alle zuvor am gewählten Speicher-

platz abgelegten Daten verloren und

werden durch die neuen ersetzt.

FREEZE MEMORY

BANK 1~16

–

12345678

REGISTRATION

BANK 1~16

–

Speichern von Bedienfeld-Setups

Benennen des Bedienfeld-Setups

Zur besseren Orientierung können Sie Ihre Bedienfeld-Setups mit der über die EASY SETTINGEASY SETTING

EASY SETTINGEASY SETTING

EASY SETTING-

Anzeige wählbaren NAME-Funktion individuell benennen (jeweils 16 Zeichen). Sie können die

Benennungsfunktion auch über die FUNCTION-Anzeige aufrufen — siehe Seite 114.

ZDie NAME-Funktion aufrufen .........................................................................................................................................

Drücken Sie die EASY SETTING LCD-Taste,

die nach Betätigen einer BANK-Taste bzw. der

[MEMORY]-Taste vorübergehend auf dem Display

angeboten wird. Auf der EASY SETTING-Anzeige

können Sie dann die NAME-Funktion durch einen

Druck auf die entsprechende LCD-Taste aufrufen.

XEinen Namen eingeben.........................................................................................................................................................

Positionieren Sie den Cursor mit dem [▲/▼] LCD-

Schalter unter < > zur jeweiligen Schreibstelle,

und wählen Sie dann mit dem [▲/▼] LCD-Schalter

unter A~Z, a~z bzw. 0~9… das einzugebende

Zeichen. Mit dem [▲/▼] LCD-Schalter unter A~Z

wählen Sie Großbuchstaben, mit dem unter a~z

Kleinbuchstaben und mit dem unter 0~9… Ziffern

und Sonderzeichen.

• Sie sollten für Benennungszwecke bezeichnende Namen

verwenden, damit Sie gewünschte Setups später auf Anhieb

finden. Wenn Sie beispielsweise ein Setup für einen Song mit

dem Namen “SuperHit” gespeichert haben, sollten Sie dieses

mit “SuperHit-Reg” o. dgl. benennen.

CDie Funktion wieder abwählen .....................................................................................................................................

Drücken Sie abschließend die EXIT LCD-Taste

oder die [EXIT]-Bedienfeldtaste, um den

Benennungsmodus wieder zu verlassen.

Speichern von Bedienfeld-Setups

Abrufen eines gespeicherten Bedienfeld-Setups

Wählen Sie zunächst mit der

BANK-Taste [–] bzw. [+] die

Speicherbank, um das Setup dann

durch einen Druck auf die entspre-

chende REGISTRATION-Taste ab-

zurufen. Die gespeicherten Bedien-

feld-Einstellungen werden erst beim

Drücken einer REGISTRATION-

Taste aktiv — wählen einer anderen

Bank hat keine Änderung der aktu-

ellen Einstellungen zur Folge.

FREEZE MEMORY

BANK 1~16

–

12345678

REGISTRATION

Wenn Sie nach Abrufen eines Setups Einstellun-

gen am Bedienfeld ändern, erscheint anstelle der

Nummern und des Namens “REGIST EDITED”,

um Sie daran zu erinnern, daß die aktuellen Einstel-

lungen nicht mehr mit dem gespeicherten Bedien-

feld-Setup übereinstimmen.

Die gewählte Bank- und Speicherplatz-Nummer

werden auf der obersten Displayzeile angezeigt.

Der Setup-Name ist rechts neben diesen Nummern

zu sehen.

Speichern von Bedienfeld-Setups

Die FREEZE-Funktion

Wenn Sie die [FREEZE]-Taste drücken, so daß deren Anzeigelampe

leuchtet, werden beim Aufrufen eines anderen Bedienfeld-Setups gewisse

Einstellungen nicht geändert — auf der über die EASY SETTING-Anzeige

oder per [FUNCTION]-Taste (Seite 114) wählbaren FREEZE GROUP

SETTING-Anzeige können Sie spezifizieren, welche Funktionseinstellungen

beim Aufrufen eines Setups erhalten bleiben sollen.

FREEZE MEMORY

BANK 1~16

–

Mit der über die EASY SETTING-Anzeige wählbaren FREEZE GROUP SETTING-Funktion können Sie

spezifizieren, welche Funktionseinstellungen bei aktivierter FREEZE-Funktion erhalten bleiben sollen. Sie

können die FREEZE GROUP SETTING-Funktion alternativ auch über die FUNCTION-Anzeige aufrufen —

siehe Seite 114.

FREEZE-Funktionszuordnung

ZDie FREEZE GROUP SETTING-Funktion aufrufen .................................................................................

Drücken Sie die EASY SETTING LCD-Taste,

die nach Betätigen einer BANK-Taste oder der

[MEMORY]-Taste vorübergehend auf dem Display

angeboten wird. Auf der EASY SETTING-Anzeige

können Sie die FREEZE GROUP SETTING-Funk-

tion dann durch einen Druck auf die entsprechende

LCD-Taste aufrufen.

XDie Funktionen markieren,

deren Einstellungen bei

aktivierter FREEZE-Funktion

erhalten bleiben sollen ................................

Wählen Sie mit den GROUP SELECT [▲/▼]

LCD-Schaltern eine der Funktionen bzw. Funktions-

gruppen, und drücken Sie dann auf den MARK [▲/

▼] LCD-Schalter, um sie der FREEZE-Funktion

zuzuordnen (Haken) oder die Zuordnung aufzuhe-

ben (kein Haken). Wiederholen Sie diesen Vorgang,

bis alle Funktionen markiert sind, deren Einstellun-

gen sich beim Abrufen eines (anderen) Bedienfeld-

Setups nicht ändern sollen.

CDie Funktion wieder abwählen .....................................................................................................................................

Drücken Sie abschließend die EXIT LCD-Taste

oder die [EXIT]-Bedienfeldtaste.

Song-Wiedergabe und -Aufnahme

Song-Wiedergabe

Im SONG PLAY-Modus des PSR-4000 können Sie auf Floppy-Disketten gespeicherte Songs abspielen.

Folgende Song-Filetypen können vom PSR-4000 wiedergegeben werden: mit dem PSR-4000 aufgenommene

Songs, DOC- (Disk Orchestra Collection), Disklavier- und GM-Songs (SMF-Format). Weitere Einzelheiten

entnehmen Sie bitte den mit der DOC- bzw. SMF-Diskette gelieferten Anleitung.

ZEine Song-Diskette einlegen ..........................................................................................................................................

Schieben Sie die Song-Diskette in das Laufwerk

des PSR-4000 — abspielbar sind Disketten mit

Songs, die Sie mit dem PSR-4000 selbst aufgenom-

men haben, DOC-Disketten (Disk Orchestra

Collection) Yamaha Disklavier-Disketten und GM-

Song-Disketten. Beim Einlegen einer Diskette mit

DOC-, Disklavier- oder GM-Songs (und wenn kei-

ne Begleitung spielt) schaltet das PSR-4000 auto-

matisch auf SONG PLAY-Modus. Bei anderen

Diskettenarten müssen Sie den SONG PLAY-Modus

wie folgt aufrufen:

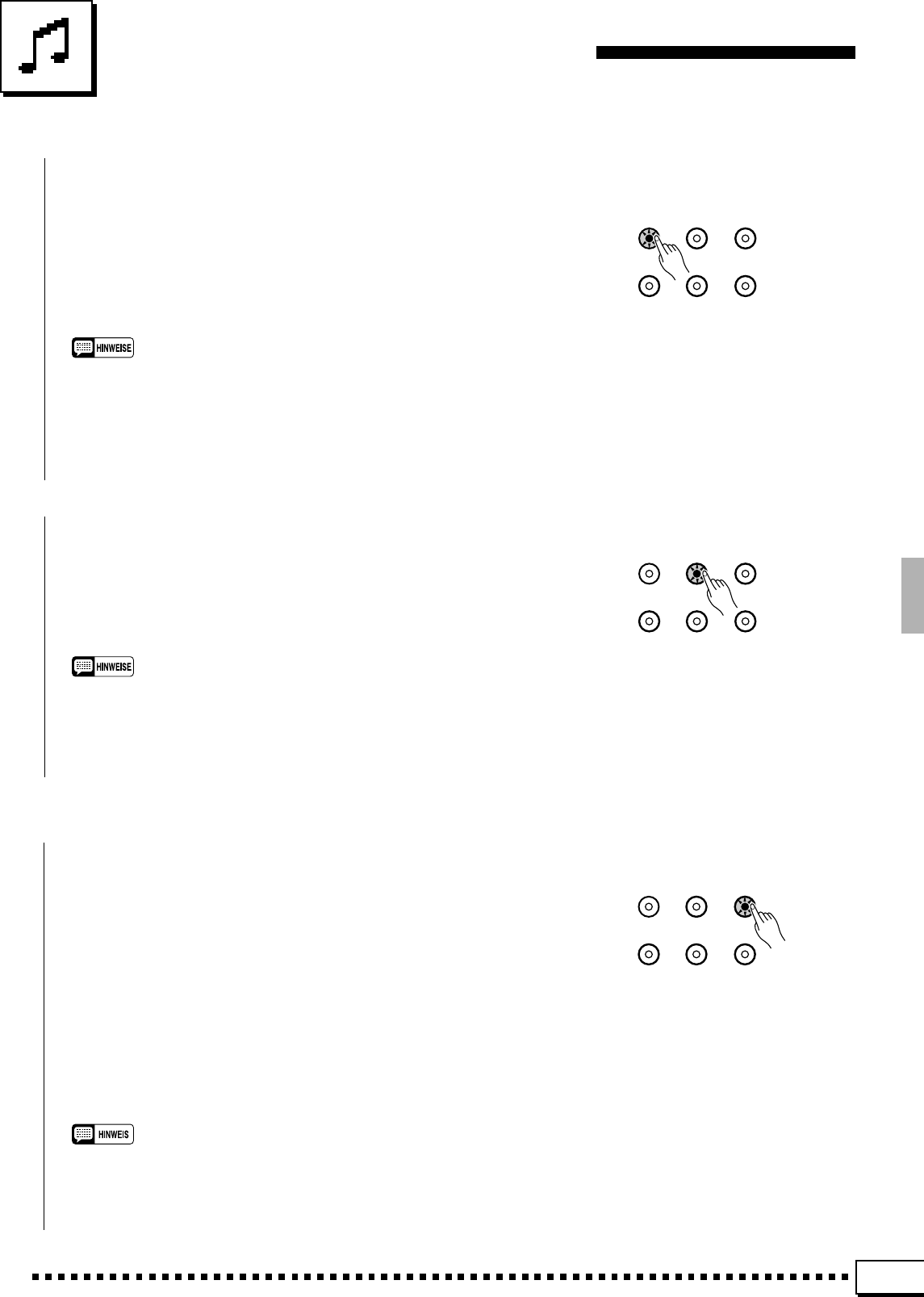

XDen SONG PLAY-Modus aufrufen.............................................................................................................................

Drücken Sie die [SONG PLAY]-Taste. Die SONG

PLAY-Anzeige erscheint dabei auf dem Display.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

CEinen Wiedergabemodus auswählen ...................................................................................................................

Song-Wiedergabe und -Aufnahme

Wählen Sie mit den MODE [▲/▼] LCD-Schal-

tern den gewünschten Wiedergabemodus:

■Pause, Vorlauf und Rücklauf ..........................................................................................................................................

Wenn Sie die STOP [■] LCD-Taste drücken,

stoppt die Wiedergabe, und die Song-Position wird

wieder an den Anfang des Songs gesetzt. Mit der

PAUSE LCD-Taste können Sie die Wiedergabe

jedoch vorübergehend anhalten und dann von dem-

selben Punkt ab wieder fortsetzen, indem Sie entwe-

der noch einmal die PAUSE LCD-Taste oder aber

die START LCD-Taste drücken.

Während der Wiedergabepause können Sie mit

der F.F. [f] (Vorlauf) und der REW [r] (Rück-

lauf) LCD-Taste in 1-Takt-Schritten innerhalb des

aktuellen Songs vor- oder zurückspringen. Die Ta-

sten [r] und [f] arbeiten sowohl während der

Wiedergabe als auch bei Wiedergabepause.Bei GM-

Song-Disketten (SMF-Format 1) ist ein Rücklauf

nicht möglich, weshalb in diesem Fall die REW

[r] LCD-Taste nicht angeboten wird.

SINGLE Zum Abspielen eines einzelnen

Songs, der mit den SONG SELECT

[▲/▼] LCD-Schaltern ausgewählt

wird.

ALL Zum Abspielen der gelisteten Songs

in numerischer Reihenfolge.

CHAIN In diesem Modus können Sie bei

CHAIN LIST ein eigenes Song-

Wiedergabeprogramm in beliebiger

Reihenfolge zusammenstellen und

abspielen. Die Zusammenstellung

erfolgt über die MAKE CHAIN-Taste.

RANDOM Zum Abspielen der gelisteten Songs

in zufälliger Reihenfolge.

Mit den REPEAT [▲/▼] LCD-Schaltern kön-

nen außerdem die Wiederholfunktion einschalten

(ON) oder ausschalten (OFF). Bei Einstellung auf

“ON” erfolgt wiederholte Wiedergabe des bzw. der

Songs, bis Sie die Wiedergabe stoppen.

VDie Wiedergabe starten/stoppen................................................................................................................................

Drücken Sie nun die START LCD-Taste, um die

Wiedergabe zu starten. Die Wiedergabe stoppt auto-

matisch, sobald der bzw. die Songs einmal durch-

gespielt wurden (solange die Wiederholfunktion

nicht eingeschaltet ist). Sie können die Wiedergabe

auch jederzeit durch einen Druck auf die STOP [■]

LCD-Taste frühzeitig beenden.

Song-Wiedergabe und -Aufnahme

ZDie MAKE CHAIN LCD-Taste drücken..................................................................................................................

Nach Drücken der MAKE CHAIN LCD-Taste

haben Sie die CHAIN LIST-Programmieranzeige

vor sich.

Mit der MAKE CHAIN-Funktion können Sie Songs in beliebiger Reihenfolge anordnen und

abspielen lassen. So stellen Sie Ihr Wiedergabeprogramm zusammen:

XDie Songs in der gewünschten Reihenfolge anordnen ....................................................................

Wählen Sie mit den SONG [▲/▼] LCD-Schal-

tern den jeweiligen Song, und geben Sie dann mit

den CHAIN LIST [▲/▼] LCD-Schaltern die Posi-

tion innerhalb des Wiedergabeprogramms vor, um

den Song abschließend durch einen Druck auf die

INS LCD-Taste dort einzufügen. Wiederholen Sie

diesen Vorgang, bis alle abzuspielenden Songs in

der gewünschten Reihenfolge programmiert sind.

CGgf. Songs aus dem Programm löschen..........................................................................................................

Zum Löschen eines Songs aus dem CHAIN

LIST-Programm wählen Sie ihn mit den CHAIN

LIST [▲/▼] LCD-Schaltern an und drücken dann

die DEL LCD-Taste.

Zusammenstellen eines eigenen Wiedergabeprogramms

VDas CHAIN LIST-Programm ggf. speichern ...................................................................................................

Wenn Sie das Wiedergabeprogramm für späte-

ren Einsatz speichern möchten, drücken Sie die

LIST SAVE LCD-Taste. Sobald die Bestätigungs-

aufforderung “OK to save chain data?” (CHAIN-

Daten speichern?) erscheint, drücken Sie die YES

LCD-Taste, um das Programm sicherzustellen, oder

aber die NO LCD-Taste, um den Vorgang abzubre-

chen.

Song-Wiedergabe und -Aufnahme

BZur SONG SELECT-Anzeige zurückgehen ......................................................................................................

Drücken Sie die SONG SEL. LCD-Taste, um zur

SONG SELECT-Anzeige zurückzugehen.

Auf der VOLUME/MUTE-Anzeigeseite, zu der

Sie mit einem Druck auf die [] LCD-Taste rechts

neben dem Display umblättern, finden Sie Parameter

für Lautstärkeeinstellung bzw. Stummschaltung und

Solowiedergabe. Mit der VOLUME bzw. MUTE

LCD-Taste schalten Sie zwischen den Anzeigen für

Stummschaltung/Solowiedergabe (TRACK MUTE)

und Lautstärkeeinstellung (TRACK VOLUME) um.

Lautstärkeeinstellung und Stummschaltung/Solowiedergabe

• Auf DOC- bzw. Disklavier-Disketten können CHAIN LIST-

Daten nicht sichergestellt werden.

Song-Wiedergabe und -Aufnahme

QUICK RECORD-Song

MULTITRACK RECORD-Song

DOC-Song

GM-Song

Die Zahl der Lautstärkeparameter auf der TRACK

VOLUME-Anzeige hängt von der Art des gespielten

Songs ab. Wenn Sie einen mit dem PSR-4000 im

QUICK RECORD-Modus aufgenommenen Song

abspielen, enthält die Anzeige zwei Lautstärke-

parameter: MANUAL und ACCOMP. Bei einem

Song, den Sie mit dem PSR-4000 im MULTI TRACK

RECORD-Modus aufgezeichnetet haben, oder einem

GM-Song werden individuelle Parameter für alle 16

Spuren angeboten: TR1 bis TR16. Zum Einstellen

der Lautstärke für die jeweilige Spur verwenden Sie

den entsprechenden [▲/▼] LCD-Schalter. Beim

Abspielen eines Yamaha DOC-Songs dienen die

[▲/▼] LCD-Schalter RHY, BASS, ORCH, LEFT

und RIGHT zum Einstellen der Lautstärke der

entsprechenden Spur (Einzelheiten entnehmen Sie

bitte der mit der DOC- oder Disklavier-Software

gelieferten Anleitung). Wenn ein Disklavier-Song

abgespielt wird, werden die [▲/▼] LCD-Schalter

ORCH, LEFT und RIGHT zum Einstellen der

Lautstärke der betreffenden Parts angeboten.

Mit den [▲/▼] LCD-Schaltern auf der TRACK

MUTE-Anzeige können Sie für die einzelnen Spur-

gruppen PLAY, MUTE oder SOLO wählen. Auf

MUTE geschaltete Spuren werden stummgeschaltet.

Wenn eine Spur auf SOLO geschaltet ist, wird nur

diese Spur gespielt.

Die Spuranzeigen über den TRACK VOLUME-

bzw. TRACK MUTE-Parametern geben an, welche

der Spuren Daten enthalten und welche stumm-

geschaltet sind. Die Anzeigen leerer Spuren sind

durch eine gestrichelte Kreislinie gekennzeichnet,

während die Anzeigen von Spuren, die Daten ent-

halten, eine durchgehende Kreislinie aufweisen.

Die Anzeigen von Spuren, die gerade gespielt wer-

den, sind ausgefüllt (an), und die stummgeschalteter

Spuren sind leer (aus).

• Beim Abspielen eines GM-Songs werden alle Spuren normal

auf dem Display angezeigt, auch wenn manche davon keine

Daten enthalten.

Song-Wiedergabe und -Aufnahme

Song-Aufnahme

Im SONG RECORD-Modus können Sie alles, was Sie auf dem PSR-4000 spielen, auf Diskette aufzeichnen.

Zwei Aufnahmemodi stehen zur Wahl: QUICK RECORD zum “schnellen” Aufnehmen einer Melodie mit

Begleitung und MULTI TRACK RECORD zum unabhängigen Aufnehmen von Parts auf bis zu 16 Spuren. Über den

QUICK RECORD-Modus ist außerdem eine CHORD STEP-Funktion wählbar, mit der Sie Akkordfortschreitungen

schritteweise programmieren können.

ZEine aufnahmebereite Diskette einlegen ..........................................................................................................

Legen Sie eine ordnungsgemäß formatierte Dis-

kette in das Laufwerk des PSR-4000 ein.

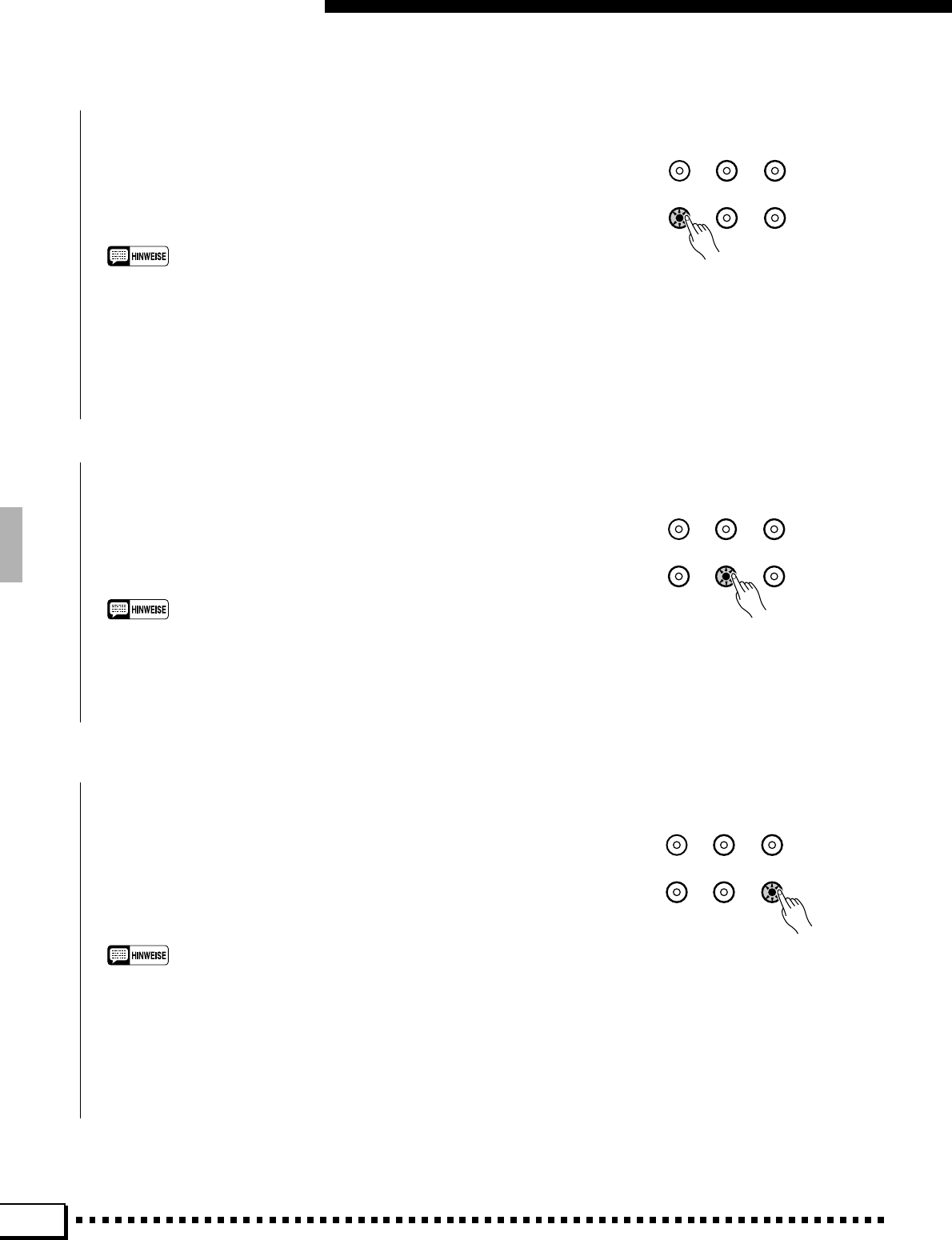

XDen Song-Aufnahmemodus aktivieren...............................................................................................................

Drücken Sie die [SONG RECORD]-Taste, um

den Song-Aufnahmemodus aufzurufen. Die SONG

RECORD-Anzeige erscheint dabei auf dem Display.

• Wenn eine unformatierte Diskette oder eine mit einem ande-

ren Gerät formatierte Diskette im Laufwerk eingelegt ist,

erscheint beim Aktivieren des SONG RECORD-Modus die

Bestätigungsaufforderung “Wrong disk type or format! For-

mat disk?” (Falsches Diskettenformat! Diskette formatieren?)

auf dem Display. Drücken Sie YES, um die Diskette zu

formatieren, oder NO, um den Vorgang abzubrechen.

• Wenn beim Aktivieren des SONG RECORD-Modus eine GM-

Diskette eingelegt ist, erscheint die Fehlermeldung “Not a

user disk! Recording to this disk will konvert it to a user disk.

OK to record?” (Keine Anwender-Diskette! Aufnehmen auf

diese Diskette verwandelt sie in eine Anwender-Diskette.

Aufnehmen OK?) auf dem Display. Drücken Sie YES, um auf

Aufnahme zu schalten, oder NO, um den Vorgang abzubre-

chen.

• Wenn beim Aktivieren des SONG RECORD-Modus eine

DOC- oder Disklavier-Diskette eingelegt ist, erscheint die

Fehlermeldung “Write protected!” (Schreibgeschützt!) auf

dem Display, und der Aufnahmemodus kann nicht aktiviert

werden.

CEinen Song auswählen ................................

Wählen Sie mit den SONG [▲/▼] LCD-Schal-

tern entweder einen bereits vorhandenen Song, der

vervollständigt werden soll, oder eine noch freie

Songnummer (“ ”), wenn ein neuer Song aufge-

nommen werden soll.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

Song-Wiedergabe und -Aufnahme

VDen Song ggf. benennen ....................................................................................................................................................

Sie haben an dieser Stelle Gelegenheit, Ihrer

Song einen Namen zu geben. Songnamen können

bis zu 12 Zeichen lang sein. Positionieren Sie den

Cursor mit dem [▲/▼] LCD-Schalter unter < >

zur jeweiligen Schreibstelle, und wählen Sie dann

mit dem [▲/▼] LCD-Schalter unter A~Z, a~z

bzw. 0~9… das einzugebende Zeichen. Mit dem

[▲/▼] LCD-Schalter unter A~Z wählen Sie Groß-

buchstaben, mit dem unter a~z Kleinbuchstaben

und mit dem unter 0~9… Ziffern und Sonder-

zeichen.

BEinen Aufnahmemodus wählen ..................................................................................................................................

Drücken Sie nun die LCD-Taste für den ge-

wünschten Aufnahmemodus: QUICK RECORD oder

MULTI TRACK RECORD.

Song-Wiedergabe und -Aufnahme

QUICK RECORD

Der QUICK-Aufnahmemodus teilt die einzelnen Spuren in eine MANUAL- und eine ACCOMP.-Spurgruppe ein

und ermöglicht damit schnellen und einfachen Aufnahmebetrieb.

ZDie Spurgruppen einstellen.............................................................................................................................................

Stellen Sie die beiden Spurgruppen mit den LCD

[▲/▼]-Schaltern MANUAL und ACCOMP. wunsch-

gemäß ein: REC (aufzunehmende Spurgruppe), PLAY

(während der Aufnahme mitzuhörende Spurgruppe)

oder MUTE (weder Aufnahme noch Wiedergabe).

PLAY ist nur wählbar, wenn die betreffende Spur-

gruppe bereits Daten enthält.

•Beachten Sie bitte, daß beim Aufrufen des QUICK-

Aufnahmemodus die SYNCHRO START-Funktion automa-

tisch aktiviert wird. Sie dürfen im Synchronstart-Bereitschafts-

zustand keine der Tasten auf der Tastatur drücken, da dies

die Aufnahme auslösen würde! Zur Vorbeugung können Sie

den Synchronstart-Bereitschaftszustand auch wieder aufhe-

ben, indem Sie die [SYNCHRO START]-Taste drücken.

XDie Aufnahmeparameter einstellen.........................................................................................................................

Wählen Sie nun die Stimme(n) und einen Rhyth-

mus, und aktivieren Sie ggf. die AUTO BASS

CHORD-Funktion (siehe HINWEISE weiter un-

ten). Stellen Sie auch die übrigen Aufnahmeparameter

wunschgemäß ein. Die Stimmen, Multi-Pad-Noten,

Harmonienoten und Begleitungsparts werden auf

folgenden Spuren aufgezeichnet.

ACCOMP.

Part Spur

RHYTHM 1 9

RHYTHM 2 10

BASS 11

CHORD 1 12

CHORD 2 13

PAD 14

PHRASE 1 15

PHRASE 2 16

•Wenn Sie die [AUTO BASS CHORD]-Taste einschalten,

werden die ACCOMP.-Spuren automatisch auf REC (Auf-

nahme) gestellt.

•Wenn Sie die ACCOMP.-Spurgruppe auf REC (Aufnahme)

stellen, wird die [AUTO BASS CHORD]-Taste automatisch

eingeschaltet.

MANUAL

Part Spur

LEAD 1

RIGHT 1 2

RIGHT 2 3

LEFT 4

MULTI PAD 5

HARMONY 6 bis 8

Song-Wiedergabe und -Aufnahme

CBei Bedarf das Metronom einschalten ................................................................................................................

Wenn Sie die Aufnahme mit akustischer Takt-

vorgabe machen möchten, schalten Sie das Metronom

mit dem METRONOME [▲/▼] LCD-Schalter ein

(ON) — der Metronomklang selbst wird bei der

Aufnahme nicht aufgezeichnet.

VDie Aufnahme starten.............................................................................................................................................................

Bei aktivierter SYNCHRO START-Funktion (wird

beim Aufrufen des QUICK-Aufnahmemodus auto-

matisch vorgegeben) läuft die Aufnahme synchron

zum ersten Tastenanschlag an. Wenn Sie ohne

SYNCHRO START-Funktion aufnehmen, müssen

Sie zum Starten der Aufnahme die START LCD-

Taste oder die [START]-Bedienfeldtaste drücken.

•Bei der Aufnahme auf eine Spur, die zuvor bereits bespielt

wurde, werden die alten Daten gelöscht und durch die neuen

ersetzt.

•Wenn der Aufnahmemodus bei gestoppter Begleitung akti-

viert wird, zeigt das Display vor Aufnahmebeginn in der

oberen rechten Ecke die Restspeicherkapazität der Diskette

in Kbyte an (ungefährer Wert). Während der Aufnahme wird

dann an dieser Stelle die aktuelle Taktnummer angezeigt.

BDie Aufnahme stoppen .........................................................................................................................................................

Zum Stoppen der Aufnahme drücken Sie die

STOP LCD-Taste, die [STOP]-Bedienfeldtaste oder

die [ENDING]-Taste. Nach dem Stoppen der Auf-

nahme wird auf dem Display “Saving to disk” ange-

zeigt, während die Daten auf die Diskette geschrie-

ben werden.

Song-Wiedergabe und -Aufnahme

■Die Spuranzeigen........................................................................................................................................................................

Die Spuranzeigen über den TRACK-Parametern

geben an, welche der Spuren Daten enthalten und

welche stummgeschaltet sind. Die Anzeigen leerer

Spuren sind durch eine gestrichelte Kreislinie ge-

kennzeichnet, während die Anzeigen von Spuren,

die Daten enthalten, eine durchgehende Kreislinie

aufweisen. Die Anzeigen von wiedergabebereiten

Spuren sind ausgefüllt (an), und die stummgeschalteter

Spuren sind leer (aus).

■Löschen von Spuren ...............................................................................................................................................................

Wenn Sie die DEL LCD-Taste drücken, wird bei

den Spurgruppen, die Daten enthalten, der DELETE-

Parameter angeboten. Zum Löschen der Daten in

einer der Spurgruppen wählen Sie bei gedrückter

DEL LCD-Taste mit dem MANUAL bzw. ACCOMP.

[▲/▼] LCD-Schalter “DELETE”. Die Daten wer-

den beim Loslassen der DEL LCD-Taste gelöscht.

Beim Drücken der DEL LCD-Taste schalten auf

REC gestellte Spuren automatisch auf PLAY oder

MUTE um.

■Wiedergabe........................................................................................................................................................................................

Nach der Aufnahme werden alle bespielten Spu-

ren automatisch auf PLAY (Wiedergabe) gestellt,

so daß Sie sofort die START LCD-Taste oder

[START]-Bedienfeldtaste drücken können, um sich

das Aufnahmeergebnis anzuhören. Einzelheiten zu

den anderen Wiedergabefunktionen entnehmen Sie

bitte dem Abschnitt “Song-Wiedergabe” (Seite 47).

■Abwählen der Aufnahmefunktion .............................................................................................................................

Drücken Sie die [SONG RECORD]- oder die

[EXIT]-Taste, um den QUICK-Aufnahmemodus

zu verlassen und wieder in den normalen Spielmodus

zu gelangen.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

EXIT

Stummgeschaltet

Aufnahmebereit

Keine Daten

Wiedergabebereit

Song-Wiedergabe und -Aufnahme

CHORD STEP-Aufnahme

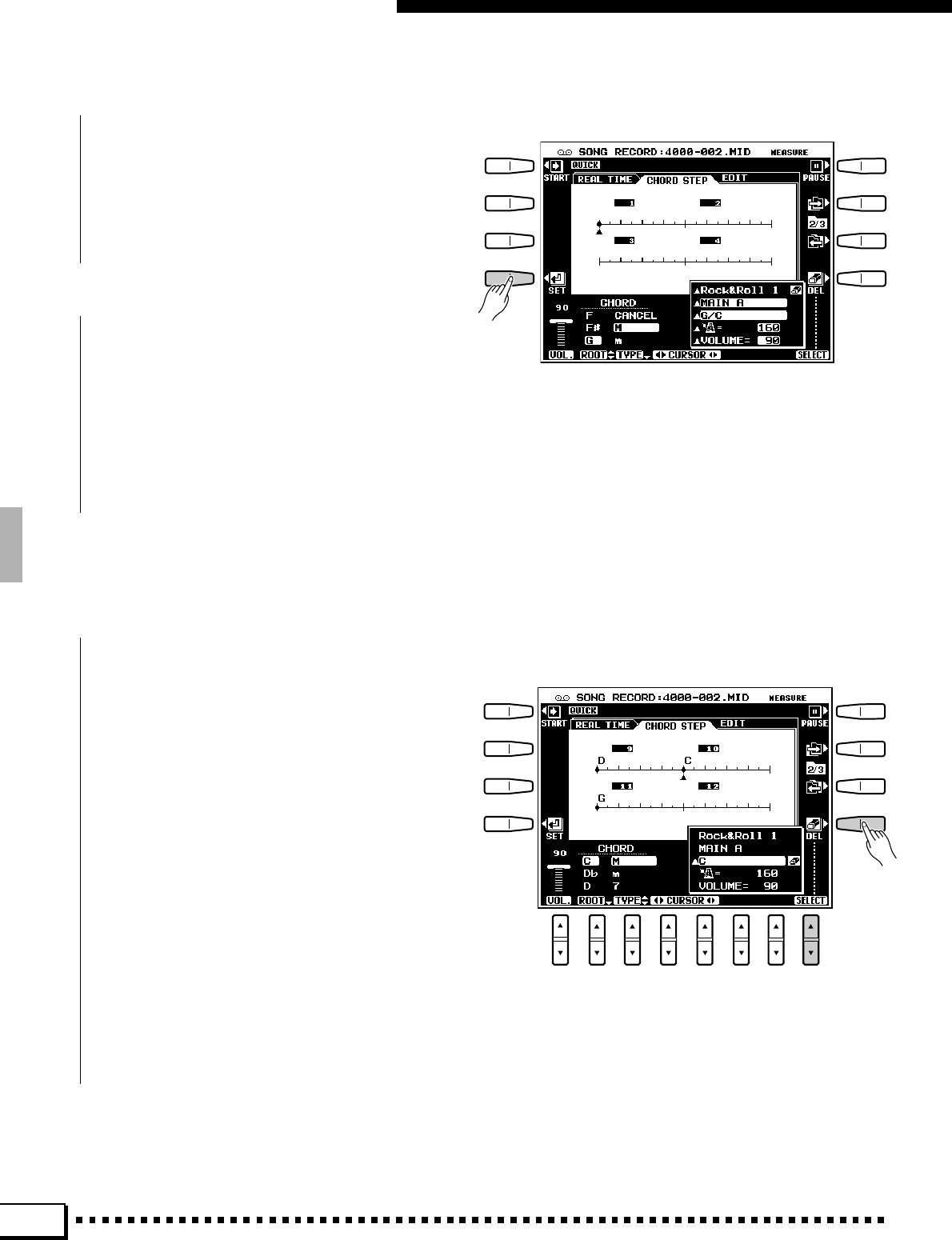

Die CHORD STEP-Funktion ermöglicht schrittweises Programmieren von Begleitungsakkordwechseln in

präzisem Timing. Da eine Eingabe in Echtzeit nicht erforderlich ist, können Sie auf einfache Weise komplexe

Begleitungsfortschreitungen programmieren, bevor Sie dann die Melodie aufnehmen.

Zum Aufrufen der CHORD STEP-Anzeige drücken Sie die [] oder [ ] LCD-Taste rechts neben dem

Display.

ZDen Eingabepunkt wählen ................................................................................................................................................

Wählen Sie zunächst mit den < >CURSOR< >

[▲/▼] LCD-Schaltern den Punkt (Takt und Takt-

schlag), an dem ein Akkord oder ein anderes Ereig-

nis eingegeben werden soll. Mit dem linken Schal-

ter (< >) wird der Cursor in Takt-Schritten vor-

bzw. zurückbewegt, mit dem rechten Schalter (< >)

in den kleinsten für den aktuellen Rhythmus zuläs-

sigen Schritteinteilungen. Die Taktnummern wer-

den in der grafischen Darstellung auf dem Display

über den einzelnen Taktabschnitten angezeigt, die

wiederum in kleinere Schritte eingeteilt sind. Wenn

der Cursor bis hinter (bzw. vor) den letzten (ersten)

Taktabschnitt des Displays bewegt wird, ändern

sich die Taktnummern entsprechend. (Der Cursor

kann jedoch nicht vor Takt 1 positioniert werden.)

XEinen Akkordwechsel, eine Lautstärkeänderung oder

ein anderes Ereignis spezifizieren ...........................................................................................................................

Zum Eingeben eines Akkordwechsels geben Sie

den gewünschten Akkord mit Hilfe der [▲/▼] LCD-

Schalter ROOT und TYPE vor. Sie können den

Akkord alternativ auch im AUTO BASS CHORD-

Abschnitt der Tastatur greifen.

Zum Eingeben einer Lautstärkeänderung geben

Sie den neuen Lautstärkewert mit dem VOL. [▲/▼]

LCD-Schalter vor.

Die folgenden Ereignisse können mit den ent-

sprechenden Bedienfeldtasten spezifiziert werden:

STYLE-Wechsel sowie die Ereignisse [MAIN A],

[MAIN B] und [ENDING] können nur am ersten

Taktschlag eines Taktes eingegeben werden. Editierte

Ereignisse werden invertiert dargestellt.

Song-Wiedergabe und -Aufnahme

CDas bzw. die spezifizierten Ereignisse eingeben.....................................................................................

Nachdem Sie das bzw. die Ereignisse im voran-

gehenden Schritt spezifiziert haben, drücken Sie

zum Eingeben an der aktuellen Cursorposition die

SET LCD-Taste. Die Eingabestelle wird dabei durch

einen Punkt gekennzeichnet, und der Cursor springt

zum Anfang des nächsten Taktes vor.

VAndere Ereignisse eingeben .................

Wiederholen Sie Schritte 1 bis 3, bis Sie alle

erforderlichen Akkordwechsel und Begleitungs-

ereignisse eingegeben haben. Das Ende des letzten

Daten enthaltenden Taktes, der Einfügungspunkt

eines END-Ereignisses (letzter Menüpunkt der TYPE-

Liste) wird automatisch als Ende der Sequenz ange-

nommen.

■Löschen von Ereignissen ..................................................................................................................................................

Wenn Sie den Cursor zu einem der Eingabe-

punkte bewegen, werden im Ereignis-Anzeigefenster

alle Ereignisse, die an diesem Punkt programmiert

sind, durch eine vorgestellte Dreiecksmarke ge-

kennzeichnet. Wenn nur ein Ereignistyp program-

miert ist, wird im Ereignis-Anzeigefenster rechts

neben dem betreffenden Ereignistyp ein Radier-

gummi-Piktogramm angezeigt, und Sie können die-

ses Ereignis durch einen Druck auf die DEL LCD-

Taste löschen. Wenn am gewählten Eingabepunkt

mehrere Ereignisse programmiert sind, bewegen

Sie das Radiergummi-Piktogramm mit der SELECT

[▲/▼] LCD-Taste zu dem Ereignistyp, der gelöscht

werden soll, und drücken dann die DEL LCD-Taste.

Ereignisse am Anfang eines Taktes können geändert

werden, lassen sich jedoch nicht löschen.

Song-Wiedergabe und -Aufnahme

QUICK-Editierfunktion

Auf der EDIT-Anzeige des QUICK-Aufnahmemodus finden Sie die SONG DELETE-Funktion.

Zum Aufrufen der EDIT-Anzeige drücken Sie die [] LCD-Taste rechts neben dem Display.

■SONG DELETE...............................................................................................................................................................................

Mit dieser Funktion können Sie nicht mehr gebrauchte Song-Files einer Diskette löschen.

•Der Song, der gerade aufgenommen wird, kann nicht ge-

löscht werden.

•Bei gestoppter Aufnahme wird die Restspeicherkapazität der

Diskette in der oberen rechten Ecke des Displays in Kbyte

(ungefährer Wert) angezeigt.

ZDen zu löschenden Song wählen

Wählen Sie mit den SONG [▲/▼] LCD-Schal-

tern den Song, der gelöscht werden soll.

XDen Song löschen

Drücken Sie die EXECUTE LCD-Taste. Die

Bestätigungsaufforderung “Ready to Delete

********. OK to delete?” erscheint dabei auf dem

Display (******** ist der Songname). Drücken Sie

die YES LCD-Taste, um den Song zu löschen, oder

aber die NO LCD-Taste, um den Vorgang abzubre-

chen.

Song-Wiedergabe und -Aufnahme

MULTI TRACK RECORD

Wenn Sie den MULTI TRACK-Aufnahmemodus wählen, können Sie 16 Spuren individuell bespielen und abspielen

lassen, um komplexe Kompositionen spurweise zusammemzustellen.

ZDie Spuren einstellen .............................................................................................................................................................

Stellen Sie die einzelnen Spuren mit den [▲/▼]

LCD-Schaltern TR1 bis TR16 ein: Die zu

bespielende(n) Spur(en) auf REC (Aufnahme), die

während der Aufnahme mitzuhörenden Spuren auf

PLAY (Wiedergabe) und Spuren, die weder bespielt

noch wiedergegeben werden sollen auf MUTE

(Stummschaltung). PLAY ist nur bei Spuren wähl-

bar die bereits Daten enthalten. Mit der LCD-Taste

TR1-8 bzw. TR9-16 schalten Sie zwischen den

Anzeigen für Spuren 1 bis 8 und 9 bis 16 um.

XDie Partzuordnung ggf. ändern ...................................................................................................................................

Die den einzelnen Spuren als Vorgabeeinstellung

zugeordneten Parts werden über “REC” angezeigt.

Zum Ändern einer Zuordnung können Sie den ge-

wünschten Part durch Drücken der s-Seite des be-

treffenden [▲/▼] LCD-Schalters auswählen. Ver-

gessen Sie nach der Einstellung nicht, den Cursor

wieder bei REC zu positionieren.

Song-Wiedergabe und -Aufnahme

CDie Aufnahmeparameter einstellen .........................................................................................................................

Wählen Sie nun die Stimme(n) und einen Rhyth-

mus, und aktivieren Sie ggf. die AUTO BASS

CHORD-Funktion (siehe HINWEISE weiter un-

ten). Stellen Sie auch die übrigen Aufnahmeparameter

wunschgemäß ein.

•Wenn Sie die [AUTO BASS CHORD]-Taste einschalten,

werden die Begleitungsspuren automatisch auf REC gestellt.

•Wenn Sie die [AUTO BASS CHORD]-Taste ausschalten,

wird die REC-Bereitschaft der Begleitungsspuren aufgeho-

ben.

•Wenn keine der AUTO BASS CHORD-Spuren auf REC

gestellt ist, wird die [AUTO BASS CHORD]-Taste automa-

tisch ausgeschaltet.

•Wenn eine der Begleitungsspuren auf REC gestellt wird,

schaltet die [AUTO BASS CHORD]-Taste am Bedienfeld

automatisch ein.

VDie Aufnahme starten.............................................................................................................................................................

BDie Aufnahme stoppen .........................................................................................................................................................

Wenn die Aufnahme beim ersten Tastenanschlag

automatisch anlaufen soll, aktivieren Sie die

SYNCHRO START-Funktion. Falls Sie ohne

SYNCHRO START-Funktion aufnehmen, müssen

Sie zum Starten der Aufnahme die START LCD-

Taste oder die [START]-Bedienfeldtaste drücken.

•Bei der Aufnahme auf eine Spur, die zuvor bereits bespielt

wurde, werden die alten Daten gelöscht und durch die neuen

ersetzt.

•Wenn der Aufnahmemodus aktiviert und die Begleitung ge-

stoppt ist, wird vor dem Starten der Aufnahme die Rest-

speicherkapazität der Diskette in der oberen rechten Ecke

des Displays in Kbyte angezeigt (ungefährer Wert). Während

der Aufnahme wird dann an dieser Stelle die aktuelle Takt-

nummer angezeigt.

Zum Stoppen der Aufnahme drücken Sie die

STOP LCD-Taste, die [STOP]-Bedienfeldtaste oder

die [ENDING]-Taste. Nach dem Stoppen der Auf-

nahme wird auf dem Display “Saving to disk” ange-

zeigt, während die Daten auf die Diskette geschrie-

ben werden.

Song-Wiedergabe und -Aufnahme

■Spuranzeigen...................................................................................................................................................................................

Die Spuranzeigen über den TRACK-Parametern

geben an, welche der Spuren Daten enthalten und

welche stummgeschaltet sind. Die Anzeigen leerer

Spuren sind durch eine gestrichelte Kreislinie ge-

kennzeichnet, während die Anzeigen von Spuren,

die Daten enthalten, eine durchgehende Kreislinie

aufweisen. Die Anzeigen von wiedergabebereiten

Spuren sind ausgefüllt (an), und die stummgeschalteter

Spuren sind leer (aus).

■Löschen von Spuren ...............................................................................................................................................................

Wenn Sie die DEL LCD-Taste drücken, wird bei

den Spuren, die Daten enthalten, der DELETE-

Parameter angeboten. Zum Löschen der Daten ei-

ner Spur wählen Sie bei gedrückter DEL LCD-

Taste mit dem [▲/▼] LCD-Schalter der betreffen-

den Spur “DELETE”. Die Daten werden beim Los-

lassen der DEL LCD-Taste gelöscht. Beim Drük-

ken der DEL LCD-Taste schalten auf REC gestellte

Spuren automatisch auf PLAY oder MUTE um.

■Aufnahme und Effekte...........................................................................................................................................................

Hall-, Chor- und DSP-Effekte werden wie folgt

aufgezeichnet:

REVERB Der während der Aufnahme zuletzt gewählte Halleffekt-Typ hat Priorität. Wenn die [REVERB]-

Taste während der Aufnahme ausgeschaltet ist, wird kein Halleffekt-Typ aufgezeichnet.

CHORUS Der Choreffekt-Typ wird nur beim Bespielen von Begleitungs- bzw. Rhythmusspuren aufgezeich-

net. Der Choreffekt-Typ wird auch bei ausgeschalteter [CHORUS]-Taste aufgenommen. Der Chor-

effekt-Typ wird abhängig vom gewählten Rhythmus automatisch ausgewählt.

DSP EFFECT Wenn die [DSP EFFECT]-Taste während einer Aufnahme eingeschaltet ist, wird der aktuelle DSP-

Effekt auf den jeweiligen Aufnahmespuren aufgezeichnet. Wenn die [DSP EFFECT]-Taste während

der Aufnahme ausgeschaltet wird oder nur die Begleitungsspuren auf REC gestellt sind, tritt keine

Änderung auf. Wenn Sie die [DSP EFFECT]-Taste jedoch während der MULTI TRACK-Aufnahme

einschalten, wird der Effekt nur auf die Spuren gelegt, die auf REC gestellt sind.

Stummgeschaltet

Aufnahmebereit Wiedergabebereit

Keine Daten

Song-Wiedergabe und -Aufnahme

■Wiedergabe........................................................................................................................................................................................

Nach der Aufnahme werden alle bespielten Spu-

ren automatisch auf PLAY (Wiedergabe) gestellt,

so daß Sie sofort die START LCD-Taste oder

[START]-Bedienfeldtaste drücken können, um sich

das Aufnahmeergebnis anzuhören. Einzelheiten zu

den anderen Wiedergabefunktionen entnehmen Sie

bitte dem Abschnitt “Song-Wiedergabe” (Seite 47).

ZDie Spur anwählen.....................................................................................................................................................................

Wählen Sie mit den TRACK [▲/▼] LCD-Schal-

tern die Spur an, die per PUNCH IN-Aufnahme

ausgebessert werden soll: LEAD, RIGHT1, RIGHT2

oder LEFT. Es können nur Spuren gewählt werden,

die Daten enthalten.

■Abwählen der Aufnahmefunktion .............................................................................................................................

Drücken Sie die [SONG RECORD]- oder die

[EXIT]-Taste, um den MULTI TRACK-Aufnahme-

modus zu verlassen und wieder in den normalen

Spielmodus zu gelangen.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

EXIT

PUNCH IN-Aufnahme

Per PUNCH IN-Aufnahme können Sie einen spezifischen Abschnitt innerhalb einer bespielten Spur überspielen

und ausbessern, ohne die komplette Spur noch einmal aufnehmen zu müssen.

Zum Aufrufen der PUNCH IN-Anzeige drücken Sie die [] oder [ ] LCD-Taste.

•Wenn Sie den Spurabschnitt mit Metronom-Hilfestellung

ausbessern möchten, müssen Sie das Metronom auf der

PUNCH IN-Anzeige einschalten. Metronom-Einstellungen

können im MULTI REC-Modus gemacht werden.

Song-Wiedergabe und -Aufnahme

XDen Auslöser für den Aufnahme-Einstieg wählen..................................................................................

Wählen Sie nun mit den TRIGGER [▲/▼]-Schal-

tern den Auslöser für den Aufnahmestart: FIRST

KEY oder START SW. Wenn Sie FIRST KEY wäh-

len, läuft die PUNCH IN-Aufnahme an, sobald Sie

eine Taste auf der Tastatur anschlagen. Bei START

SW müssen Sie am Aufnahme-Einstiegspunkt die

START LCD-Taste oder die [START/STOP]-Bedien-

feldtaste drücken. Falls ein Fußschalter angeschlos-

sen ist und über die F3 CONTROLLER: FOOT

CONTROLLER-Anzeige auf PUNCH IN/OUT-

Funktion gestellt wurde (Seite 104), können Sie

alternativ FOOT SW wählen, um per Fußschalter-

betätigung einzusteigen.

VDen Einstiegspunkt heraussuchen

Lassen Sie den Song im PLAY-Modus abspie-

len, um dabei den Einstiegspunkt für die Aufnahme

zu bestimmen. Schalten Sie dann einige Takte vor

dem Einstiegspunkt auf Pause, damit Sie sich vor

dem Aufnahmestart wieder in Rhythmus und Melo-

die hineinversetzen können.

BAuf Aufnahmebereitschaft schalten.......................................................................................................................

Wählen Sie mit den MODE [▲/▼] LCD-Schal-

tern REC.

CGgf. das Metronom einschalten..................................................................................................................................

Wenn Sie die Aufnahme mit akustischer Takt-

vorgabe machen möchten, schalten Sie das Metronom

mit dem METRONOME [▲/▼] LCD-Schalter ein

(ON) — der Metronomklang selbst wird bei der

Aufnahme nicht aufgezeichnet.

Song-Wiedergabe und -Aufnahme

NDie Wiedergabe starten........................................................................................................................................................

Drücken Sie die START LCD-Taste oder die

[START/STOP]-Bedienfeldtaste, um die Wieder-

gabe ab der aktuellen PAUSE-Position zu starten.

MAm Einstiegspunkt auf Aufnahme schalten ..................................................................................................

Schalten Sie am Einstiegspunkt mit dem in Schritt

2 gewählten Auslöser auf Aufnahme: durch Betäti-

gen einer der START-Tasten (START SW), durch

Anschlagen einer Taste (FIRST KEY-Funktion) oder

durch Betätigen des Fußschalters (FOOT SW).

<Die Aufnahme stoppen .........................................................................................................................................................

Zum Stoppen der Aufnahme betätigen Sie die

PUNCH OUT LCD-Taste, die [START/STOP]-

Bedienfeldtaste oder den Fußschalter. Wenn Sie die

Aufnahme mit der [START/STOP]-Taste stoppen,

werden alle Daten nach diesem Punkt gelöscht.

Beim Aussteigen mit der PUNCH OUT LCD-Taste

(oder dem Fußschalter) bleiben die Daten nach dem

Ausstiegspunkt erhalten.

Song-Wiedergabe und -Aufnahme

Spurlautstärke

■QUANTIZE ...........................................................................................................................................................................................

Mit der QUANTIZE-Funktion können Sie alle

Noten einer Spur auf den jeweils nächsten Schlag

eines wählbaren Quantisierungstaktes legen.

Nach der Quantisierung

Ein Takt vor der Quantisierung auf Achtelnoten-Intervalle

MULTI TRACK-Editierfunktionen

Auf der EDIT-Anzeige des MULTI TRACK-Modus finden Sie vier Funktionen: QUANTIZE, TRACK MIX,

INITIAL EDIT und SONG DELETE.

Zum Aufrufen der EDIT-Anzeige drücken Sie die [ ] LCD-Taste rechts neben dem Display. Mit den LCD-

Tasten s und t wählen Sie dann die gewünschte Funktion.

Auf der VOLUME-Anzeige des MULTI TRACK-

Modus haben Sie Zugriff auf individuelle Lautstärke-

regler für die 16 Spuren.

Rufen Sie zunächst die VOLUME-Anzeige mit

der [] bzw. [ ] LCD-Taste auf, um dann mit den

[▲/▼] LCD-Schaltern TR1 bis TR16 die Lautstär-

ke der einzelnen Spuren wunschgemäß einzustel-

len. Mit der LCD-Taste TR1-8 bzw. TR9-16

schalten Sie zwischen den Anzeigen für Spuren 1 bis

8 und 9 bis 16 um. Zum Sicherstellen der geänderten

Lautstärkewerte auf Diskette drücken Sie die

EXECUTE LCD-Taste.

ZDie Spur vorgeben, die quantisiert

werden soll

Wählen Sie zunächst mit den TRACK [▲/▼]-

Schaltern die Spur, deren Daten quantisiert werden

sollen, um dann mit den SIZE [▲/▼] LCD-Schal-

tern den Quantisierungstakt zu wählen, auf dessen

Taktschlagintervalle die Noten berichtigt werden

sollen.

Viertelnoten

Vierteltriolen

Achtelnoten

Achteltriolen

Sechzehntelnoten

Sechzehteltriolen

Zweiunddreißigstelnoten

Wählbare Quantisierungstakte:

Song-Wiedergabe und -Aufnahme

■TRACK MIX ........................................................................................................................................................................................

Mit der TRACK MIX-Funktion können Sie die Daten einer Spur auf eine andere kopieren oder die Daten zweier

Spuren zusammenlegen und das Mischergebnis auf einer dritten Spur aufzeichnen.

XDen Quantisierungsvorgang

ausführen

Drücken Sie die EXECUTE LCD-Taste. Wäh-

rend der Quantisierung wird “Executing” auf dem

Display angezeigt. Nach dem Quantisieren der Da-

ten wird die EXECUTE LCD-Taste durch die UNDO

LCD-Taste ersetzt, mit der Sie den Vorgang bei

Bedarf wieder rückgängig machen können, wenn

das Ergebnis nicht zufriedenstellend ist.

Quellenspur 2

Quellenspur 1

● Mischen

Zielspur

Daten

Zielspur

Quellenspur

● Kopieren

ZDie Quellenspur(en) und die Zielspur

vorgeben

Geben Sie nun mit den [▲/▼] LCD-Schaltern

SOURCE1 und SOURCE2 die Spuren vor, die Sie

zusammenlegen möchten, und mit dem

DESTINATION [▲/▼] LCD-Schalter die Ziels-

pur, auf der das Mischergebnis aufgezeichnet wer-

den soll. Zum Kopieren der SOURCE1-Spur wäh-

len Sie mit dem SOURCE2 [▲/▼] LCD-Schalter

“COPY”.

XDen Misch- bzw. Kopiervorgang aus-

führen

Drücken Sie die EXECUTE LCD-Taste. Wäh-

rend des Kopiervorgangs wird “Executing” auf dem

Display angezeigt. Nach der Ausführung wird die

EXECUTE LCD-Taste durch die UNDO LCD-Taste

ersetzt, mit der Sie den Vorgang bei Bedarf wieder

rückgängig machen können, wenn das Ergebnis

nicht zufriedenstellend ist.

■INITIAL EDIT .....................................................................................................................................................................................

Song-Wiedergabe und -Aufnahme

■SONG DELETE ...............................................................................................................................................................................

Mit dieser Funktion können Sie die anfänglichen REVERB-, CHORUS- und DSP-Effekttiefeeinstellungen

spurweise ändern.

ZEine Spur wählen und die Effekttiefe-

Parameter wunschgemäß einstellen.

Wählen Sie mit den TRACK [▲/▼] LCD-Schal-

tern eine der Spuren, um deren anfängliche Effekt-

tiefe-Werte mit den [▲/▼] LCD-Schaltern REVERB,

CHORUS und DSP EFFECT wunschgemäß einzu-

stellen. Es können nur Spuren bearbeitet werden,

die Daten enthalten.

XDie Änderungen eingeben

Drücken Sie die EXECUTE LCD-Taste. Wäh-

rend die Änderungen gespeichert werden, wird

“Executing” auf dem Display angezeigt. Nach der

Ausführung wird die EXECUTE LCD-Taste durch

die UNDO LCD-Taste ersetzt, mit der Sie den Vor-

gang bei Bedarf wieder rückgängig machen können,

wenn das Ergebnis nicht zufriedenstellend ist.

Mit dieser Funktion können Sie nicht mehr gebrauchte Song-Files einer Diskette löschen.

•Der Song, der gerade aufgenommen wird, kann nicht ge-

löscht werden.

•Bei gestoppter Aufnahme wird die Restspeicherkapazität der

Diskette in der oberen rechten Ecke des Displays in Kbyte

(ungefährer Wert) angezeigt.

ZDen zu löschenden Song wählen

Wählen Sie mit den SONG [▲/▼] LCD-Schal-

tern den Song, der gelöscht werden soll.

XDen Song löschen

Drücken Sie die EXECUTE LCD-Taste. Die

Bestätigungsaufforderung “Ready to Delete

********. OK to delete?” erscheint dabei auf dem

Display (******** ist der Songname). Drücken Sie

die YES LCD-Taste, um den Song zu löschen, oder

aber die NO LCD-Taste, um den Vorgang abzubre-

chen.

Mit der CUSTOM ACCOMP. REC-Funktion können Sie eigene

Custom-Rhythmusbegleitungen programmieren, die danach wie internen

Preset-Rhythmusbegleitungen abgerufen und eingesetzt werden können.

Im internen Speicher können bis zu 12 Custom-Begleitungen festgehal-

ten werden, und Sie haben darüber hinaus die Möglichkeit, beliebig viele

auf Diskette zu speichern, um dann bei Bedarf gewünschte Custom-Be-

gleitungen wieder in das PSR-4000 zu laden. Für jeden Custom-Rhyth-

mus können 5 Sektionen programmiert werden: MAIN A, MAIN B, INTRO,

FILL IN und ENDING.

Das grundlegende Programmierverfahren ist wie folgt.

Programmierbare Begleitautomatik

ZDen Begleitungs-Programmiermodus aufrufen ........................................................................................

Drücken Sie die [CUSTOM ACCOMP. REC]-

Taste. Der aktuelle [CUSTOM]-Rhythmus läuft

dabei in C-Dur 7 an, während die RHY1-Spur auto-

matisch auf REC (Aufnahmebereitschaft) schaltet.

CDie zu programmierende Rhythmussektion wählen ............................................................................

Vergewissern Sie sich, daß die BASIC-Menü-

seite auf dem Display gewählt ist (mit der []

LCD-Taste rechts vom Display blättern Sie ggf.

um), und drücken Sie dann die SETTING LCD-

Taste, um die Anzeige mit den Parametern NAME,

SECTION und COPY aufzurufen. Wählen Sie mit

den SECTION [▲/▼] LCD-Schaltern die Rhythmus-

sektion, die als erstes programmiert werden soll:

MAIN A, MAIN B, INTRO, FILL IN oder ENDING.

Anfänglich ist MAIN A vorgegeben.

XEinen Rhythmus auswählen ..................

Wählen Sie nun einen der [CUSTOM]-Rhyth-

men oder einen Preset-Rhythmus, der sich als Aus-

gangsbasis für den zu programmierenden Rhyth-

mus anbietet. Der Rhythmus wird normal ausge-

wählt (siehe Seite 22).

•Wenn Sie nach dem Ändern von Rhythmusdaten einen

anderen Rhythmus auswählen, werden Sie auf dem Display

zum Speichern aufgefordert. Dies soll Sie vor eventuellem

Datenverlust schützen, da beim Laden eines neuen Rhyth-

mus alle noch nicht gespeicherten Änderungen verloren

gehen.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

Programmierbare Begleitautomatik

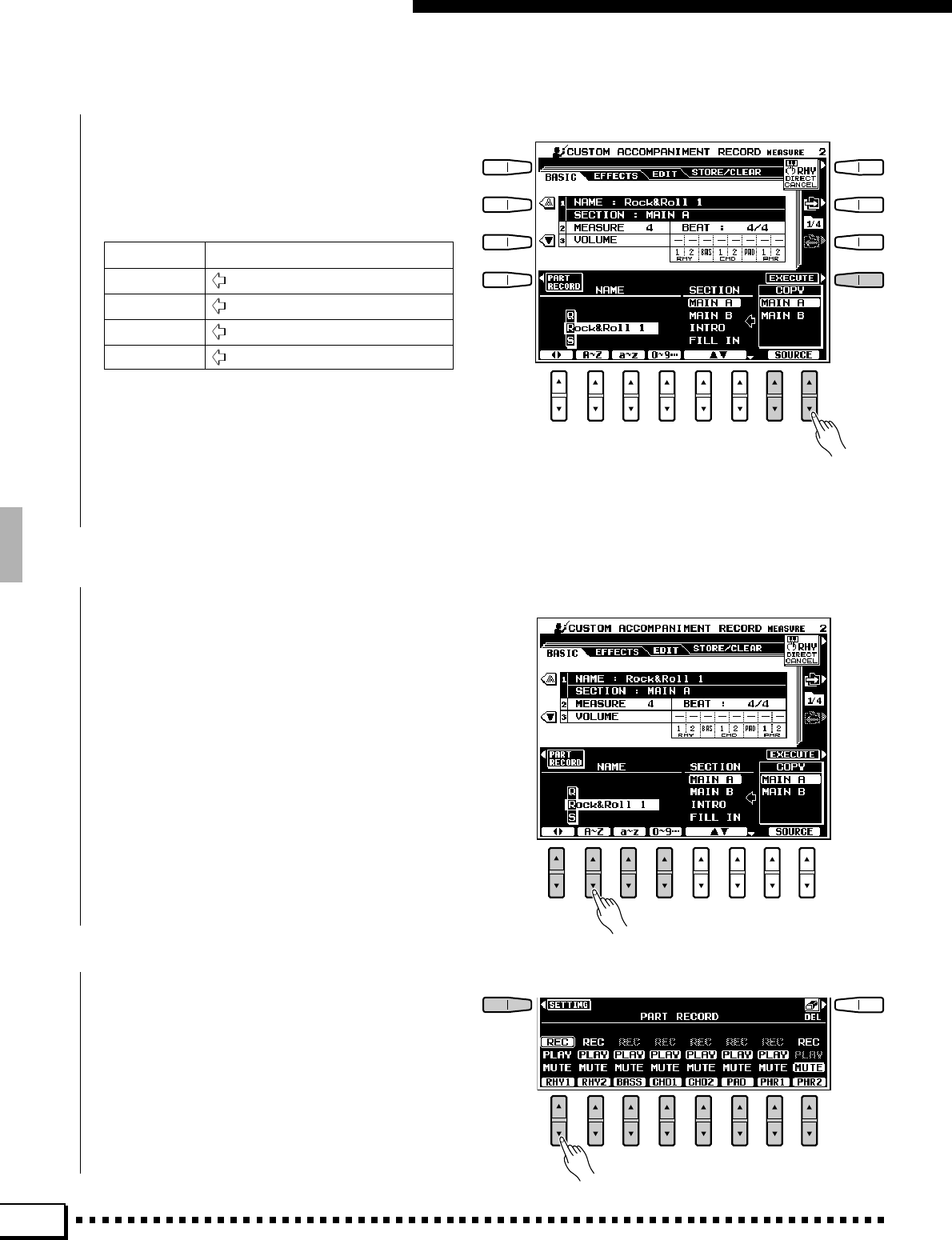

VDie Daten von Variation A oder B einlesen.....................................................................................................

Über den COPY-Parameter können Sie die

Rhythmusvariation A oder B als Ausgangsbasis in

die Sektion kopieren. Folgende Kopiermöglichkeiten

werden angeboten:

SECTION COPY (Quellenvariation)

MAIN A oder B

MAIN A, MAIN B

INTRO INTRO A, INTRO B

FILL IN

FILL AA, FILL AB, FILL BB, FILL BA

ENDING ENDING A, ENDING B

Wählen Sie mit den SOURCE [▲/▼] LCD-

Schaltern die Variation, die in die aktuelle Sektion

kopiert werden soll. Drücken Sie danach die EXECUTE

LCD-Taste und anschließend die YES LCD-Taste,

um die Daten zu kopieren (mit NO können Sie den

Vorgang abbrechen).

BDen Custom-Rhythmus ggf. benennen ..............................................................................................................

Sie haben an dieser Stelle Gelegenheit, Ihrer

Custom-Rhythmusbegleitung einen Namen zu ge-

ben. Rhythmusnamen können bis zu 12 Zeichen

lang sein. Positionieren Sie den Cursor mit dem [▲/

▼] LCD-Schalter unter < > zur jeweiligen Schreib-

stelle, und wählen Sie dann mit dem [▲/▼] LCD-

Schalter unter A~Z, a~z bzw. 0~9… das einzu-

gebende Zeichen. Mit dem [▲/▼] LCD-Schalter

unter A~Z wählen Sie Großbuchstaben, mit dem

unter a~z Kleinbuchstaben und mit dem unter

0~9… Ziffern und Sonderzeichen.

NDie PART RECORD-Anzeige aufrufen und die Spuren einstellen .........................................

Drücken Sie die PART RECORD LCD-Taste,

um die PART RECORD-Anzeige aufzurufen, und

stellen Sie dann die zu bespielenden Spuren mit den

[▲/▼] LCD-Schaltern auf REC (Aufnahme). Ande-

re Parts können je nach Bedarf auf Wiedergabe

(PLAY) gestellt oder stummgeschaltet (MUTE)

werden. Bei Parts, die keine Daten enthalten, wird

automatisch MUTE vorgegeben.

Programmierbare Begleitautomatik

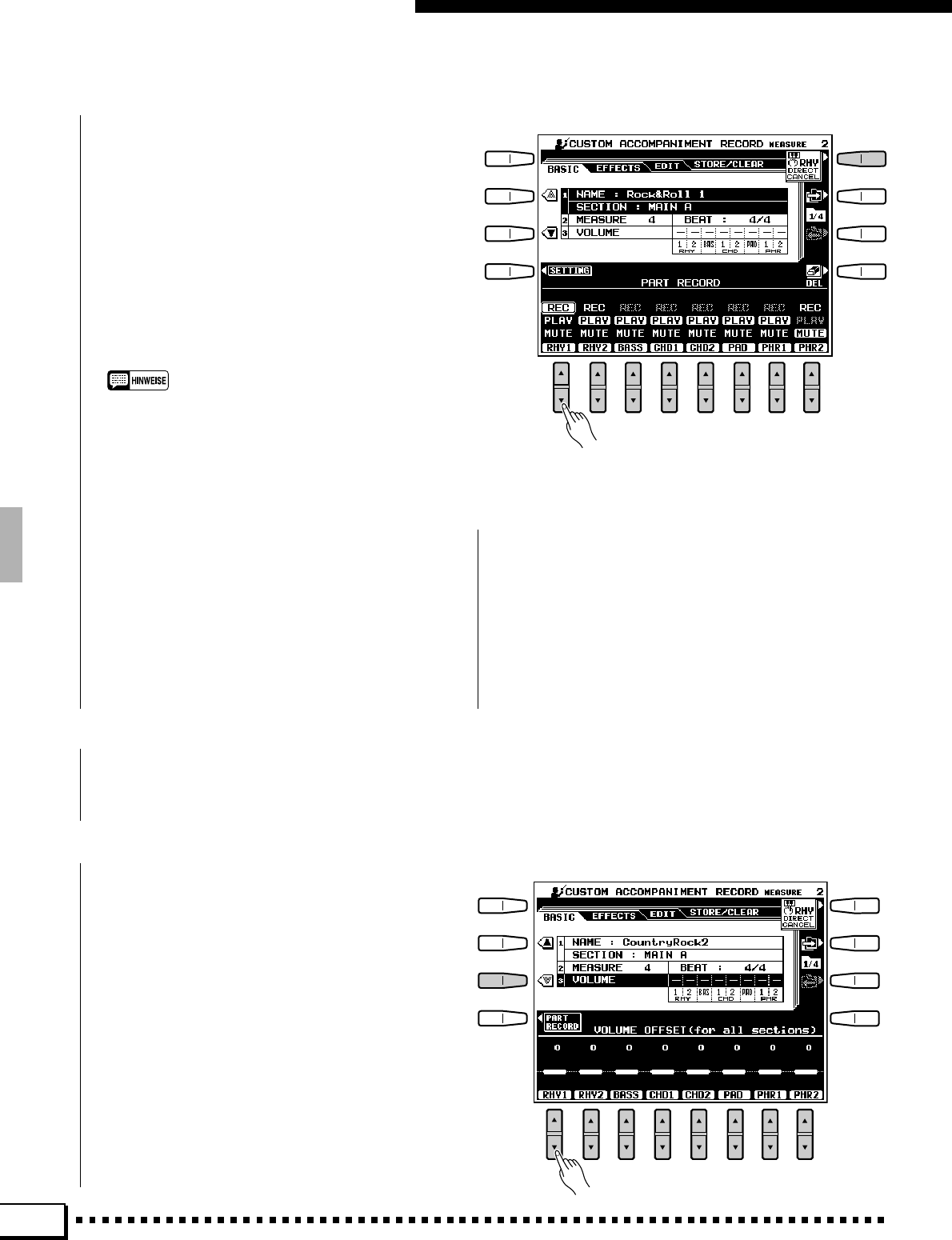

Falls Sie einen der Parts von Grund auf neu

programmieren möchten, können Sie ihn löschen

und bei Bedarf sogar die Taktzahl ändern, wie beim

nächsten Schritt beschrieben. Wenn Sie die DEL

LCD-Taste drücken, wird bei den Spuren, die Daten

enthalten, der DELETE-Parameter angeboten. Zum

Löschen der Daten einer Spur wählen Sie bei ge-

drückter DEL LCD-Taste mit dem [▲/▼] LCD-

Schalter der betreffenden Spur “DELETE”. Die Daten

werden beim Loslassen der DEL LCD-Taste ge-

löscht.

Mit der auf Seite 77 beschriebenen CLEAR

CUSTOM STYLE-Funktion können Sie auch die

komplette Rhythmusbegleitung in einem Durch-

gang löschen, was z.B. erforderlich ist, wenn der

Custom-Rhythmus in einer anderen Taktart pro-

grammiert werden soll.

MGgf. die Taktart und die Taktzahl ändern ..........................................................................................................

Wenn Sie den Custom-Rhythmus in einer ande-

ren Taktart programmieren oder die Zahl der Takte

für die gewählte Rhythmussektion ändern möchten,

rufen Sie mit der ▼ LCD-Taste die Parameter

MEASURE und BEAT auf.

Wählen Sie mit den BEAT [▲/▼] LCD-Schal-

tern die gewünschte Taktart: 2/4, 3/4, 4/4 oder 5/4.

Beachten Sie dabei bitte, daß die Taktart nur geän-

dert werden kann, wenn Sie zuvor alle Sektionen

des aktuellen Custom-Rhythmus gelöscht haben.

Sollte eine der Sektionen noch Daten enthalten,

wird die Meldung “All sections must be clear to set

beat” (Vor Ändern der Taktart müssen alle Sekt-

ionen gelöscht werden) beim BEAT-Parameter an-

gezeigt. (Mit der auf Seite 77 beschriebenen CLEAR

CUSTOM STYLE-Funktion können Sie alle Sekt-

ionen des aktuellen Custom-Rhythmus in einem

Durchgang löschen.)

Wählen Sie mit den MEASURE [▲/▼] LCD-

Schaltern die gewünschte Takzahl. Beachten Sie

dabei bitte, daß die Taktzahl nur geändert werden

kann, wenn Sie zuvor alle Parts der aktuellen Sekt-

ion gelöscht haben. Sollte einer der Parts noch

Daten enthalten, wird die Meldung “All parts must

be clear to set measures” (Vor Ändern der Taktzahl

müssen alle Parts gelöscht werden) beim MEASURE-

Parameter angezeigt. (Sie können die Parts wie im

vorangehenden Schritt beschrieben löschen.) Nach

dem Löschen der Parts können Sie dann die Länge

der aktuellen Sektion einstellen: 1 Takt bis 8 Takte.

Nach Einstellen des BEAT- bzw. MEASURE-

Parameters drücken Sie die PART RECORD LCD-

Taste links vom Display, um zur PART RECORD-

Anzeige zurückzugehen.

Programmierbare Begleitautomatik

<Den gewählten Part aufnehmen..................................................................................................................................

Sie können nun neue Noten zu dem gewählten

Part hinzufügen, indem Sie im passenden Timing

auf der Tastatur spielen. Alle Parts müssen in C-Dur

7 programmiert werden. Wenn Sie sowohl den RHY1-

als auch den RHY2-Part gelöscht haben, liefert das

Metronom eine akustische Taktvorgabe (der

Metronomton selbst wird jedoch nicht aufgezeich-

net). Zum Löschen eines einzelnen Schlaginstruments

aus der RHY1- bzw. RHY2-Spur halten Sie die

RHY DIRECT CANCEL LCD-Taste gedrückt und

schlagen dabei auf der Tastatur die Taste des zu

löschenden Instruments an.

•Tastenanschlag/-freigabe-, Stimmen-, Pitch-Bend- und

Modulationsdaten können aufgezeichnet werden.

•Wenn Sie den RHY1- bzw. RHY2-Part wählen, schaltet das

Instrument automatisch auf Schlagzeug-Tastaturbelegung.

In diesem Fall können Sie über die RIGHT 1-Stimmenwahl-

tasten eine andere Schlagzeug-Stimme auswählen. Sie kön-

nen eine beliebige Stimme aus der [CUSTOM VOICE]-

Gruppe wählen — es können jedoch nur Schlagzeug-Stim-

men geändert werden.

•

Wenn ein Preset-Rhythmus oder ein von Diskette geladener

SFF-Rhythmus in nicht editierter Form verwendet wird, wird

REC bei allen Parts (mit Ausnahme der Rhythmus-Parts) grau

dargestellt, was anzeigt, daß eine Aufnahme nicht möglich ist.

Zum Bespielen dieser Parts müssen Sie sie zunächst löschen.

•Die Rhythmuswiedergabe kann im CUSTOM ACCOM-

PANIMENT RECORD-Modus mit der [START/STOP]-Taste

beliebig gestartet und gestoppt werden. Bei gestopptem

Rhythmus ist jedoch keine Datenaufzeichnung möglich. Auch

wenn Sie einen leeren Part auswählen, wird REC grau

dargestellt und ist nicht wählbar.Wenn Sie am ersten Takt-

schlag des ersten Taktes mit der Aufnahme beginnen möch-

ten, können Sie die SYNCHRO START-Funktion verwenden.

Schalten Sie die jeweils aufzunehmende Spur

auf REC, um die übrigen Parts in mehreren Durch-

gängen zu aufzunehmen.

>Den Vorgang wiederholen, bis alle Parts programmiert sind .....................................................

?Die Lautstärke der einzelnen Parts einstellen.............................................................................................

Rufen Sie durch einen Druck auf die ▼ LCD-

Taste links vom Display die Anzeige mit den

VOLUME-Parametern auf. Stellen Sie die Lautstärke-

werte für die einzelnan Parts danach mit den VOLUME

OFFSET [▲/▼] LCD-Schaltern ein, bis die einzel-

nen Parts optimal gegeneinander abgeglichen sind.

Beachten Sie bitte, daß es sich bei diesen Lautstärke-

werten um “Versetzungswerte” handelt, weshalb

sowohl positive (“+”) als auch negative (“–”) Werte

einstellbar sind, mit denen die Lautstärke vom Preset-

Pegel aus angehoben bzw. vermindert wird. Diese

Einstellung betrifft alle Begleitungsparts (INTRO,

MAIN A, MAIN B,usw.).

•Die Stimmenlautstärke kann nach Drücken der MIXER-Taste mit

dem R1-Regler eingestellt werden.

•Die letzte Note des aktuellen Taktes wird automatisch durch ein

Tastenfreigabe-Ereignis ergänzt.

•Wenn ein Custom-Begleitungsprogramm mit einer leeren Sektion

auf Diskette gespeichert wurde, wird beim späteren Zurückladen

und Spielen der Begleitung die leere Sektion durch eine geeignete

Sektion ersetzt.

Programmierbare Begleitautomatik

[Effekte einstellen, ggf. Änderungen vornehmen und

den Custom-Rhythmus speichern............................................................................................................................

Sie können die Begleitung nun durch einen Druck

auf die [START/STOP]-Taste stoppen (oder auch

weiterlaufen lassen, falls gewünscht), um dann die

im folgenden beschriebenen EFFECTS- und EDIT-

Funktionen einzustellen. Wenn der Rhythmus Ihren

Vorstellungen entspricht, speichern Sie ihn mit der

am Ende dieses Abschnitts beschriebenen STORE-

Funktion in einem der CUSTOM-Speicherplätze

ab.

EFFECTS

Mit der [ ] oder [ ] LCD-Taste rechts vom Display blättern Sie zur EFFECTS-Menüseite um. Falls die

Parameter REVERB DEPTH, CHORUS TYPE/DEPTH und PAN der gewählten Sektion noch nicht angezeigt

werden, rufen Sie sie durch einen Druck auf die SETTING LCD-Taste auf.

■REVERB DEPTH ...........................................................................................................................................................................

Wählen Sie den REVERB DEPTH-Parameter

mit den Tasten ▲ und ▼ links vom Display an, um

die Halleffekt-Tiefe für die einzelnen Parts dann mit

den [▲/▼] LCD-Schaltern RHY1, RHY2, BASS,

CHD1, CHD2, PAD, PHR1 und PHR2 einzustel-

len.

Den Begleitungs-Programmiermodus wieder verlassen.................................................................

Nach Programmieren und Speichern Ihres Custom-

Rhythmus drücken Sie die [CUSTOM ACCOMP.

REC]-Taste oder die [EXIT]-Taste, um den CUSTOM

ACCOMPANIMENT RECORD-Modus wieder zu

verlassen.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

EXIT

Programmierbare Begleitautomatik

■CHORUS — TYPE und DEPTH .....................................................................................................................................

Wählen Sie den CHORUS TYPE/DEPTH-

Parameter mit den Tasten ▲ und ▼ links vom

Display an.

Zum Auswählen eines Choreffekt-Typs drücken

Sie die TYPE LCD-Taste, um die CHORUS TYPE-

Anzeige aufzurufen. Wählen Sie den gewünschten

Choreffekt-Typs danach mit den [▲/▼] LCD-Schal-

tern aus.

Zum Einstellen der Choreffekt-Tiefe drücken

Sie die DEPTH LCD-Taste, um die CHORUS DEPTH-

Anzeige aufzurufen (sofern sie noch nicht gewählt

ist). Stellen Sie die Choreffekt-Tiefe für die einzel-

nen Parts danach mit den [▲/▼] LCD-Schaltern

RHY1, RHY2, BASS, CHD1, CHD2, PAD, PHR1

und PHR2 wunschgemäß ein.

■PAN .............................................................................................................................................................................................................

Wählen Sie den PAN-Parameter mit den Tasten

▲ und ▲ links vom Display an, um die Panorama-

Position für die einzelnen Parts dann mit den [▲/▼]

LCD-Schaltern RHY1, RHY2, BASS, CHD1, CHD2,

PAD, PHR1 und PHR2 einzustellen.

•Bei Parts, die keine Daten enthalten, ist eine Bearbeitung der

Parameter REVERB, CHORUS und PAN nicht möglich.

Programmierbare Begleitautomatik

EDIT

■QUANTIZE ...........................................................................................................................................................................................

Viertelnoten

Vierteltriolen

Achtelnoten

Achteltriolen

Sechzehntelnoten

Sechzehteltriolen

Zweiunddreißigstelnoten

Wählbare Quantisierungstakte:

Mit der QUANTIZE-Funktion können Sie alle Noten

eines Parts auf den jeweils nächsten Schlag eines

wählbaren Quantisierungstaktes legen, um kleinere

Takthaltungsmängel bei der Aufnahme auszubessern.

ZDen Part vorgeben, der quantisiert

werden soll

Wählen Sie zunächst mit den PART [▲/▼]-Schal-

tern den Part, dessen Daten quantisiert werden sol-

len, um dann mit den SIZE [▲/▼] LCD-Schaltern

den Quantisierungstakt zu wählen, auf dessen Takt-

schlagintervalle die Noten berichtigt werden sollen.

Die Namen von Parts, die ohne Änderung von

einem Preset-Rhythmus übernommen wurden, wer-

den in kleinen Buchstaben angezeigt. Bei Parts, die

keine Daten enthalten, wird anstelle eines Namens

“*” angezeigt. Ohne Änderung übernommene bzw.

“leere” Parts können nicht quantisiert werden.

Den Quantisierungsvorgang ausführen

Drücken Sie die EXECUTE LCD-Taste. Bei abge-

schlossener Quantisierung wird kurzzeitig “Completed”

auf dem Display angezeigt. Nach dem Quantisieren

der Daten wird die EXECUTE LCD-Taste durch die

UNDO LCD-Taste ersetzt, mit der Sie den Vorgang

bei Bedarf wieder rückgängig machen können, wenn

das Ergebnis nicht zufriedenstellend ist.

■COPY ........................................................................................................................................................................................................

Mit dieser Funktion können Sie Daten eines Taktes bzw. einer Taktfolge zu einem anderen Takt innerhalb

desselben Parts kopieren.

ZDen Part auswählen

Wählen Sie den Part, der bearbeitet werden soll,

mit den PART [▲/▼] LCD-Schaltern aus.

Die Namen von Parts, die ohne Änderung von

einem Preset-Rhythmus übernommen wurden, wer-

den in kleinen Buchstaben angezeigt. Bei Parts, die

keine Daten enthalten, wird anstelle eines Namens

“*” angezeigt. Ohne Änderung übernommene bzw.

“leere” Parts können nicht bearbeitet werden.

Mit der [ ] oder [ ] LCD-Taste rechts vom Display blättern Sie zur EDIT-Menüseite um. Falls die Parameter

QUANTIZE, COPY und REMOVE EVENT noch nicht angezeigt werden, rufen Sie sie durch einen Druck auf die

SETTING LCD-Taste auf. Wählen Sie die jeweils auszuführende Funktion mit den LCD-Tasten ▲ und ▼ an.

Programmierbare Begleitautomatik

XDen ersten und letzten Takt sowie den

Zieltakt vorgeben

Geben Sie mit den [▲/▼] LCD-Schaltern TOP

und LAST den ersten und den letzten Takt des zu

kopierenden Abschnitts vor. Mit dem DEST [▲/▼]

LCD-Schalter wählen Sie den Anfang des Taktes,

zum dem die Daten kopiert werden sollen.

CDie Daten kopieren

Drücken Sie die EXECUTE LCD-Taste. Bei ab-

geschlossenem Kopiervorgang wird kurzzeitig

“Completed” auf dem Display angezeigt. Nach dem

Kopieren der Daten wird die EXECUTE LCD-Taste

durch die UNDO LCD-Taste ersetzt, mit der Sie den

Vorgang bei Bedarf wieder rückgängig machen kön-

nen, wenn das Ergebnis nicht zufriedenstellend ist.

■REMOVE EVENT ..........................................................................................................................................................................

Diese Funktion dient zum Löschen aller Daten eines spezifizierten Ereignistyps (VOLUME, PITCH BEND oder

MODULATION) aus einem bestimmten Part.

ZDen Part auswählen

Wählen Sie den Part, aus dem ein spezifischer

Ereignistyp gelöscht werden soll, mit den PART

[▲/▼] LCD-Schaltern aus.

Die Namen von Parts, die ohne Änderung von

einem Preset-Rhythmus übernommen wurden, wer-

den in kleinen Buchstaben angezeigt. Bei Parts, die

keine Daten enthalten, wird anstelle eines Namens

“*” angezeigt. Ohne Änderung übernommene bzw.

“leere” Parts können nicht bearbeitet werden.

XDen Ereignistyp wählen

Geben Sie den zu löschenden Ereignistyp mit

den EVENT [▲/▼] LCD-Schaltern vor.

•Bei den Parts RHY1 und RHY2 können MODULATION-

Ereignisse nicht gelöscht werden.

CDie spezifizierten Ereignisse löschen

Drücken Sie die EXECUTE LCD-Taste. Die

Ausführung des Befehls wird durch die Anzeige

“Completed” bestätigt. Nach der Ausführung wird

die EXECUTE LCD-Taste durch die UNDO LCD-

Taste ersetzt, mit der Sie den Vorgang bei Bedarf

wieder rückgängig machen können, wenn das Er-

gebnis nicht zufriedenstellend ist.

Programmierbare Begleitautomatik

STORE/CLEAR

Mit der [ ] LCD-Taste rechts vom Display blättern Sie zur STORE/CLEAR-Menüseite um. Falls die Parameter

STORE und CLEAR CUSTOM STYLE noch nicht angezeigt werden, rufen Sie sie durch einen Druck auf die

SETTING LCD-Taste auf. Wählen Sie die jeweils auszuführende Funktion mit den LCD-Tasten ▲ und ▼ an.

■STORE.....................................................................................................................................................................................................

Mit dieser Funktion speichern Sie den programmierten Custom-Rhythmus für Gebrauch mit der Begleitautomatik

des PSR-4000 ab. Nach Anwählen der STORE-Funktion werden der Datenumfang des Custom-Rhythmus und die

Restspeicherkapazität für Custom-Rhythmen rechts auf dem Display angezeigt. Die Namen sowie der jeweilige

Datenumfang bereits gespeicherter Custom-Rhythmen werden in der unteren Hälfte des Displays angezeigt.

■CLEAR CUSTOM STYLE .....................................................................................................................................................

Mit dieser Funktion können Sie nicht mehr gebrauchte Custom-Rhythmen aus dem Speicher löschen, um Platz

für neue zu schaffen.

ZDie Nummer des Custom-Rhythmus

vorgeben

Wählen Sie den zu löschenden Custom-Rhyth-

mus mit den CLEAR [▲/▼] LCD-Schaltern an.

XDen Custom-Rhythmus löschen

Drücken Sie die EXECUTE LCD-Taste, und beant-

worten Sie die Bestätigungsaufforderung auf dem Display

dann durch einen Druck auf die YES LCD-Taste, um

den Custom-Rhythmus zu löschen (zum Abbrechen

des Vorgangs drücken Sie die NO LCD-Taste).

•

Wenn Sie versuchen, einen anderen Rhythmus zu wählen oder

den CUSTOM ACCOMPANIMENT RECORD-Modus zu verlas-

sen, ohne den programmierten Rhythmus zu speichern, werden

Sie auf dem Display aufgefordert, den Custom-Rhythmus abzu-

speichern. Drücken Sie die YES LCD-Taste, um den Rhythmus

zu speichern, die NO LCD-Taste, um den Modus ohne Speichern

des Rhythmus zu verlassen, oder aber die CANCEL LCD-Taste,

um den Programmiervorgang fortzusetzen. Wenn Sie die YES

LCD-Taste drücken, erscheint die STORE/CLEAR-Anzeige.

ZEine Custom-Rhythmusnummer

auswählen

Wählen Sie mit den STORE [▲/▼] LCD-Schal-

tern den Speicherplatz, an dem der programmierte

Custom-Rhythmus abgelegt werden soll.

XDen Custom-Rhythmus abspeichern

Drücken Sie die EXECUTE LCD-Taste, und beant-

worten Sie die Bestätigungsaufforderung auf dem Display

dann durch einen Druck auf die YES LCD-Taste, um

den Custom-Rhythmus zu speichern (zum Abbrechen

des Vorgangs drücken Sie die NO LCD-Taste).

Stimmen-Programmierfunktion

Mit der CUSTOM VOICE EDIT-Funktion können Sie durch Ändern der

Parameter von Preset-Stimmen neue Custom-Stimmen programmieren.

Zwei Editiermodi stehen zur Wahl: EASY EDIT für einfache Bearbeitung

und FULL EDIT mit der vollen Palette an Stimmenparametern. Beide Modi

können verwendet werden, um von einer Diskette geladene Stimmendaten

zu bearbeiten. Bis zu 32 Stimmen können im internen Speicher abgelegt

und über die [CUSTOM]-Tasten der Stimmengruppen RIGHT 1, RIGHT 2,

LEFT und LEAD aufgerufen werden.

ZDie CUSTOM VOICE EDIT-Funktion aktivieren...........................................................................................

Aufrufen des EASY EDIT/FULL EDIT-Modus

Drücken Sie die [CUSTOM VOICE EDIT]-

Taste, um die CUSTOM VOICE EDIT-Funktion au

aktivieren. Die CUSTOM VOICE EDIT-Anzeige

erscheint dabei auf dem Display.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

XEine der Preset-Stimmen

auswählen ..................................................................

Wählen Sie die Preset-Stimme, die als Aus-

gangsbasis dienen soll, mit den [▲/▼] LCD-Schal-

tern PART, GROUP und VOICE an. Der LCD-

Schalter unter den großen Pfeilsymbolen (▲ ▼)

ermöglicht schnelle Weiterschaltung, während der

unter den kleinen Pfeilsymbolen (▲ ▼) zur schritt-

weisen Weiterschaltung dient.

CDen gewünschten Editiermodus

auswählen ..................................................................

Drücken Sie nun die EASY EDIT oder FULL

EDIT LCD-Taste. Wenn eine Schlagzeugstimme

programmiert werden soll, kann der EASY EDIT-

Modus nicht gewählt werden.

■Verlassen des Stimmen-Editiermodus ................................................................................................................

Nach beendeter Programmierung drücken Sie

zum Abwählen der CUSTOM VOICE EDIT-Funk-

tion die [CUSTOM VOICE EDIT]-Taste oder die

[EXIT]-Taste.

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

EXIT

•Wenn Sie die [EXIT]-Taste drücken, ohne die geänderten

Daten zuvor gespeichert zu haben, erscheint die Bestätigungs-

aufforderung “Edited data not stored! Store data?” (Bearbei-

tete Daten nicht gespeichert! Daten speichern?) auf dem

Display. Drücken Sie die YES LCD-Taste, um zum Spei-

chern die STORE-Funktion aufzurufen, die NO LCD-Taste,

um den CUSTOM VOICE EDIT-Modus ohne Speichern der

Daten zu verlassen, oder die CANCEL LCD-Taste, um zur

vorherigen Anzeige zurückzugehen.

Stimmen-Programmierfunktion

Die EASY EDIT-Parameter

Mit den LCD-Tasten [ ] und [ ] rechts vom Display können Sie zu den Menüseiten EDIT und STORE/

CLEAR umblättern. Zum Aufrufen des jeweils zu bearbeitenden Parameters verwenden Sie die LCD-Tasten ▲ und

▼ links vom Display.

Während Sie die Stimmenparameter editieren, können Sie den Klang der bearbeiteten Stimme durch einen Druck

auf die COMPARE LCD-Taste mit dem ursprünglichen vergleichen.

■NAME........................................................................................................................................................................................................

Sie können jeder Custom-Stimme einen indivi-

duellen Namen geben, der maximal 12 Zeichen lang

sein kann. Positionieren Sie den Cursor mit dem [▲/

▼] LCD-Schalter unter < > zur jeweiligen Schreib-

stelle, und wählen Sie dann mit dem [▲/▼] LCD-

Schalter unter A~Z, a~z bzw. 0~9… das einzu-

gebende Zeichen. Mit dem [▲/▼] LCD-Schalter

unter A~Z wählen Sie Großbuchstaben, mit dem

unter a~z Kleinbuchstaben und mit dem unter

0~9… Ziffern und Sonderzeichen.

■PAN ....................................................................................

Mit dem PAN [▲/▼] LCD-Schalter können Sie

die Stimme in der Mitte des Stereo-Klangfelds oder

in 10 Schritten an einer entsprechend nach links

bzw. rechts verlagerten Stelle positionieren.

EDIT

■VIBRATO ......................................................................

Stellen Sie den Vibratoeffekt mit den [▲/▼]

LCD-Schaltern DEPTH, SPEED und DELAY wunsch-

gemäß ein. Über DELAY geben Sie die zeitliche

Verzögerung zwischen Tastenanschlag und Einset-

zen des Vibratoeffekts vor. Alle Parameter sind

anfänglich auf den Preset-Wert “0” eingestellt. Po-

sitive (“+”) Werte verstärken den jeweiligen Effekt-

bereich, und negative (“–”) Werte schwächen ihn

ab.

TIME

•Je nach gewähltem DSP-Effekt hat der PAN-Parameter

unter Umständen keine Wirkung.

Stimmen-Programmierfunktion

■TONE.........................................................................................................................................................................................................

Über die [▲/▼] LCD-Schalter BRILLIANCE

und RESONANCE können Sie das Timbre (d.h. die

Klangfärbung) der Stimme verändern. Beide

Parameter sind anfänglich auf den Preset-Wert “0”

eingestellt. Positive (“+”) BRILLIANCE-Werte

erzeugen einen helleren Klang, während positive

(“+”) RESONANCE-Werte einen “schärferen” Klang

zu Folge haben.

■ENVELOPE ................................................................

Mit den ENVELOPE-Parametern können Sie die

den Hüllkurvenverlauf der Stimme wunschgemäß

einstellen.

Mit dem ATTACK [▲/▼] LCD-Schalter stellen

Sie das Einschwingverhalten des Tons ein, d.h. die

Zeit, innerhalb der nach dem Tastenanschlag der

höchste Lautstärkepegel erreicht wird. “0” ist der

Preset-Wert. Positive (“+”) Werte bewirken eine

schnellere Einschwingung.

Mit dem DECAY [▲/▼] LCD-Schalter stellen

Sie das Abklingverhalten des Tons ein, d.h. die Zeit,

innerhalb der der Ton vom Höchstpegel zum Normal-

pegel abfällt. “0” ist der Preset-Wert. Positive (“+”)

Werte bewirken ein schnelleres Abklingen.

Mit dem RELEASE [▲/▼] LCD-Schalter stel-

len Sie das Ausschwingverhalten des Tons ein, d.h.

die Zeit, innerhalb der der Ton nach Freigeben der

angeschlagenen Taste zum Nullpegel abfällt. “0” ist

der Preset-Wert. Positive (“+”) Werte bewirken ein

schnelleres Ausschwingen.

•Wenn der Höchstwert eines Parameters eingestellt ist, er-

scheint rechts neben dem Parameter ein Ausrufezeichen (!).

•Diese Parameter können bei unterschiedlichen Stimmen

eine andere Wirkung haben.

TIME

KEY ON KEY OFF

LEVEL

Stimmen-Programmierfunktion

STORE/CLEAR

■STORE .....................................................................................................................................................................................................

Mit dieser Funktion speichern Sie die programmierte Custom-Stimme ab. Nach Anwählen der STORE-Funktion

werden der Datenumfang der Custom-Stimme und die Restspeicherkapazität für Custom-Stimmen rechts auf dem

Display angezeigt. Die Namen sowie der jeweilige Datenumfang bereits gespeicherter Custom-Stimmen werden in

der unteren Hälfte des Displays angezeigt.

ZEine Custom-Stimmennummer

auswählen

Wählen Sie mit den STORE [▲/▼] LCD-Schal-

tern den Speicherplatz, an dem die programmierte

Custom-Stimme abgelegt werden soll.

XDie Custom-Stimme abspeichern

Drücken Sie die EXECUTE LCD-Taste, und be-

antworten Sie die Bestätigungsaufforderung auf dem

Display dann durch einen Druck auf die YES LCD-

Taste, um die Custom-Stimme zu speichern (zum

Abbrechen des Vorgangs drücken Sie die NO LCD-

Taste).

■CLEAR CUSTOM VOICE.......................................................................................................................................................

Mit dieser Funktion können Sie nicht mehr gebrauchte Custom-Stimmen aus dem Speicher löschen, um Platz für

neue zu schaffen.

ZDie Nummer der Custom-Stimme

vorgeben

Wählen Sie die zu löschende Custom-Stimme

mit den CLEAR [▲/▼] LCD-Schaltern an.

XDie Custom-Stimme löschen

Drücken Sie die EXECUTE LCD-Taste, und be-

antworten Sie die Bestätigungsaufforderung auf dem

Display dann durch einen Druck auf die YES LCD-

Taste, um die Custom-Stimme zu löschen (zum

Abbrechen des Vorgangs drücken Sie die NO LCD-

Taste).

Stimmen-Programmierfunktion

Die FULL EDIT-Parameter

Zum Aufrufen des FULL EDIT-Modus gehen Sie wie auf Seite 78 beschrieben vor. Mit dem FULL EDIT-Modus

können sowohl die internen Preset-Stimmen sowie auch Stimmen der [CUSTOM VOICE]-Gruppe bearbeitet

werden.

Mit den LCD-Tasten [] und [ ] rechts vom Display können Sie zwischen den Menüseiten E1:BASIC,

E2:CONTROLLER, E3:ENVELOPE, E4:EFFECTS und STORE/CLEAR umblättern. Zum Aufrufen des jeweils

zu bearbeitenden Parameters verwenden Sie die LCD-Tasten ▲ und ▼ links vom Display.

Viele der Orchesterstimmen des PSR-4000 bestehen aus zwei “überlagerten” Klängen. Die Einzelklänge werden

“Element” genannt. Wenn Sie zum Programmieren als Ausgangsbasis eine 1-Element-Stimme gewählt haben, wird

in der oberen linken Ecke des Displays SINGLE angezeigt, bei 2-Element-Stimmen DUAL. DRUM wird angezeigt,

wenn Sie eine der Schlagzeugstimmen bearbeiten (Schlagzeugstimmen sind stets 1-Element-Stimmen). Bei 2-

Element-Stimmen, die eine unabhängige Bearbeitung beider Elemente zulassen, wird eine ELEMENT LCD-Taste

angeboten, mit der Sie zwischen den beiden Elementen (A und B) umschalten. Während Sie die Stimmenparameter

editieren, können Sie den Klang der bearbeiteten Stimme durch einen Druck auf die COMPARE LCD-Taste mit dem

ursprünglichen vergleichen.

E1:BASIC

Sie können jeder Custom-Stimme einen indivi-

duellen Namen geben, der maximal 12 Zeichen lang

sein kann. Positionieren Sie den Cursor mit dem [▲/

▼] LCD-Schalter unter < > zur jeweiligen Schreib-

stelle, und wählen Sie dann mit dem [▲/▼] LCD-

Schalter unter A~Z, a~z bzw. 0~9… das einzu-

gebende Zeichen. Mit dem [▲/▼] LCD-Schalter

unter A~Z wählen Sie Großbuchstaben, mit dem

unter a~z Kleinbuchstaben und mit dem unter

0~9… Ziffern und Sonderzeichen.

■WAVE (außer DRUM KIT-Stimmen) ..................

Mit den WAVE ▲▼ [▲/▼] LCD-Schaltern kön-

nen Sie eine andere Schwingungsform für die Stim-

me wählen. Die Schwingungsform bestimmt den

Rohklang der Stimme. 2-Element-Stimmen sind

mit zwei Schwingungsformen programmiert. Das

PSR-4000 verfügt über 450 ROM-residente

Schwingungsformen. Es könen jedoch auch

Schwingungsformen von Custom-Stimmen verwendet

werden, die Sie von einer Diskette in das PSR-4000

laden. Schwingungsformen anderer Custom-Stim-

men können ebenfalls verwendet werden.

Stimmen-Programmierfunktion

■TUNE (außer DRUM KIT-Stimmen) ............................................................................................................................................

Mit den TUNE-Parametern verändern Sie die

Tonhöhe der Stimme. Mit den COARSE [▲/▼]

LCD-Schaltern können Sie die Tonhöhe in Halbton-

schritten verändern, mit den FINE [▲/▼] LCD-

Schaltern in Schritten von 1 Cent (1 Cent = 1/100

Halbton). Der COARSE-Einstellbereich geht von –

24 bis +24 Halbtöne (eine Oktave tiefer bzw. höher),

der FINE-Einstellbereich von –50 bis +50 Cent.

Die Standardtonhöhe wird erzeugt, wenn beide

Parameter auf “0” eingestellt sind.

E2:CONTROLLER

■PITCH BEND WHEEL ..............................................................................................................................................................

Stellen Sie den maximalen Tonhöhen-Änderungs-

bereich für das PITCH BEND-Rad mit den PITCH

[▲/▼] LCD-Schaltern ein. Der Einstellbereich geht

von 0 bis 12 Halbtöne.

■VOLUME (außer DRUM KIT-Stimmen) ..........

Zur Einstellung der Element-Lautstärke. Je hö-

her der Einstellwert, um so höher die Lautstärke.

■KEY ON DELAY

(außer DRUM KIT-Stimmen) .....................................

Bestimmt die Zeit, die nach Anschlagen einer

Taste bis zum Hüllkurvenbeginn verstreicht. Je hö-

her der Einstellwert, um so länger ist die Verzöge-

rung.

•Je nach gewähltem DSP-Effekt hat der PAN-Parameter unter

Umständen keine Wirkung.

■PAN ....................................................................................

Mit den PAN [▲/▼] LCD-Schaltern können Sie

die Position der Stimme im Stereo-Panorama ein-

stellen: Mitte oder in 10 Schritten nach links bzw.

rechts verlagert.

Stimmen-Programmierfunktion

■MODULATION WHEEL ...........................................................................................................................................................

Stellen Sie mit den [▲/▼] LCD-Schaltern PMD

(Phasenmodulation), AMD (Amplitudenmodulation)

und Q BIAS (Resonanz) den entsprechenden

Modulationsparameter wunschgemäß ein. Die drei

Parameter sind auf “0” voreingestellt (Preset-Wert).

Positive (“+”) Werte vergrößern die maximale mit

dem MODULATION-Rad erzielbare Modulations

tiefe und negative (“–”) Werte schwächen sie ab.

AMD erzeugt keinen Effekt, wenn das MODULA-

TION-Rad nach dem Tastenanschlag verstellt wird.

Der Effekt wird stets auf nachfolgend empfangene

Tastenanschlag-Nachrichten gelegt.

■INITIAL TOUCH CURVE ........................................................................................................................................................

Wählen Sie mit den ▲▼ [▲/▼] LCD-Schaltern

eine der 6 Anschlagdynamik-Empfindlichkeits-

einstellungen: PIANO 1, STRINGS, ORGAN,

PIANO 2, WOOD WIND oder E.PIANO. Mit

dem OFFSET [▲/▼] LCD-Schalter können Sie ei-

nen Versetzungswert einstellen. Der Preset-Wert ist

“0”.

Stimmen-Programmierfunktion

E3:ENVELOPE

■AMPLITUDE ENVELOPE .....................................................................................................................................................

Mit den AMPLITUDE ENVELOPE [▲/▼] LCD-

Schaltern stellen Sie die RATE- und LEVEL-Parameter

der Amplituden-Hüllkurve ein. Wählen Sie die je-

weilige Parametergruppe mit der RATE bzw. LEVEL

LCD-Taste an.

RATE

Diese Parameter bestimmen die Geschwindig-

keit (d.h. Zeitdauer), mit der sich der Ausgangs-

pegel ändert. Höhere Werte bewirken eine schnelle-

re Pegeländerung.

ATTACK: Bestimmt die Änderungsgeschwindigkeit

vom Tastenanschlag bis zum maximalen Attack-

Einschwingpegel.

DECAY1, DECAY2, DECAY3: Bestimmen die

Änderungsgeschwindigkeiten zwischen dem

maximalen Attack-Einschwingpegel bis zu den

bei den LEVEL-Parameteren DECAY1, DECAY2

und DECAY3 eingestellten Pegeln.

RELEASE1: Bestimmt die Änderungsgeschwindigkeit

ab dem bei Tastenfreigabe vorliegenden Pegel

bis zum Nullpegel bei ausgeschalteter SUSTAIN-

Funktion.

SUSTAIN: Bestimmt die Änderungsgeschwindigkeit

ab dem bei Tastenfreigabe vorliegenden Pegel

bis zum Nullpegel bei eingeschalteter SUSTAIN-

Funktion.

LEVEL

Über diesen Parameter geben Sie spezifische

Pegel für den Verlauf der Hüllkurve vor. Je größer

der Einstellwert, um so höher ist der Pegel am

betreffenden Punkt.

Der ATTACK-Pegel (Höchstwert) kann nicht verän-

dert werden.

DECAY1, DECAY2, DECAY3: Zum Vorgeben der Pe-

gel für die Punkte DECAY1, DECAY2 und DECAY3.

TIME

LEVELLEVEL

TIME

Für manche PIANO-Stimmen kann

dieser Verlauf eingestellt werden.

Stimmen-Programmierfunktion

■FILTER.....................................................................................................................................................................................................

Mit den FILTER ENVELOPE [▲/▼] LCD-Schal-

tern stellen Sie die RATE- und LEVEL-Parameter der

Filter-Hüllkurve ein. Wählen Sie die jeweilige

Parametergruppe mit der RATE bzw. LEVEL LCD-

Taste an.

RATE

Diese Parameter bestimmen die Geschwindigkeit

(d.h. Zeitdauer) der Grenzfrequenz-Pegeländerung.

Höhere Werte bewirken eine schnellere Änderung.

ATTACK: Bestimmt die Änderungsgeschwindigkeit vom

Tastenanschlag-Pegel (BRILLIANCE LEVEL) bis

zum dem am LEVEL-Parameter ATTACK einge-

stellten Pegel.

DECAY1, DECAY2, DECAY3: Bestimmen die Änderungs-

geschwindigkeiten zwischen dem maximalen Attack-

Einschwingpegel bis zu den bei den LEVEL-

Parameteren DECAY1, DECAY2 und DECAY3 einge-

stellten Pegeln.

ELEASE

1: Bestimmt die Änderungsgeschwindigkeit

ab dem bei Tastenfreigabe vorliegenden Pegel bis zu

dem am LEVEL-Parameter R

ELEASE

1 eingestellten

Pegel bei ausgeschalteter SUSTAIN-Funktion.

RELEASE2: Bestimmt die Änderungsgeschwindigkeit

ab dem am LEVEL-Parameter RELEASE1 einge-

stellten Pegel bis zu dem am LEVEL-Parameter

RELEASE2 eingestellten Pegel bei ausgeschalteter

SUSTAIN-Funktion.

USTAIN

: Bestimmt die Änderungsgeschwindigkeit ab

dem bei Tastenfreigabe vorliegenden Pegel bis zu

dem am LEVEL-Parameter S

USTAIN

eingestellten

Pegel bei eingeschalteter SUSTAIN-Funktion.

RESONANCE: Bestimmt den Betonungsgrad an der

Grenzfrequenz (Resonanz).

LEVEL

Über diesen Parameter geben Sie den jeweiligen

Änderungsgrad von der Preset-Grenzfrequenz für den

Verlauf der Hüllkurve vor. Der Preset-Wert ist Pegel

“0”.

ATTACK: Bestimmt den Attack-Pegel nach dem Tasten-

anschlag.

DECAY1, DECAY2, DECAY3: Bestimmen die Pegel an

den Punkten DECAY1, DECAY2 und DECAY3.

RELEASE1, RELEASE2: Bestimmen die Pegel, die nach

Tastenfreigabe an den durch die RATE-Parameter

RELEASE1 und RELEASE2 vorgegebenen Hüllkurven-

punkten bei ausgeschalteter SUSTAIN-Funktion

erreicht werden.

SUSTAIN: Bestimmt den Pegel, der nach Tastenfrei-

gabe an dem durch den RATE-Parameter vorgege-

benen Hüllkurvenpunkt bei eingeschalteter SUSTAIN-

Funktion erreicht wird.

BRILLIANCE: Ermöglicht eine Veränderung der

Klanghelligkeit.

•Bei DRUM KIT-Stimmen können die SUSTAIN-Parameter von

AMPLITUDE ENVELOPE und FILTER ENVELOPE nicht bearbei-

tet werden.

•Manche Parametereinstellungen haben bei gewissen Stimmen

eine minimale oder keine Wirkung.

Stimmen-Programmierfunktion

E4:EFFECTS

■LFO .............................................................................................................................................................................................................

Über die LFO-Parameter können Sie die vom LFO

(Niederfrequenzoszillator) erzeugte zyklische Tonhöhen-

und Amplitudenmodulation passend einstellen.

PMD: Bestimmt die Phasenmodulationstiefe. Hö-

here Einstellwerte bewirken eine tiefere

Modulation.

AMD: Bestimmt die Amplitudenmodulationstiefe.

Höhere Einstellwerte bewirken eine tiefere

Modulation.

SPEED: Bestimmt die LFO-Modulations-

geschwindigkeit.

WAVE: Gibt die LFO-Schwingungsform vor: TRI

(Dreieckschwingung) oder SAW (Sägezahn-

schwingung).

■DELAY VIB..................................................................

■REVERB DEPTH ..................................................

■CHORUS DEPTH .................................................

■DSP EFFECT ...........................................................

•Je nach gewähltem DSP-Effekt hat der PAN-Parameter

unter Umständen keine Wirkung.

“Delay Vibrato” ist ein auf LFO-Modulation

basierender Vibratoeffekt mit variabler Ansprech-

verzögerung (Zeit zwischen Tastenanschlag und

Einsetzen des Effekts).

TIME:

Bestimmt die zeitliche Verzögerung, mit der

die LFO-Modulation nach dem Tastenanschlag ein-

setzt. Beim kleinsten Einstellwert setzt der Effekt

ohne Verzögerung ein. In diesem Fall ist ein “Delay

Vibrato” nicht möglich, und stattdessen wird ein

normaler Vibratoeffekt erzeugt (unabhängig vom

RATE-Wert).

RATE: Bestimmt die Geschwindigkeit, mit der der

maximale Modulationspegel nach Einsetzen der

Modulation erreicht wird. Bei AMD gibt es kei-

ne RATE-Parameter.

Bestimmt die Tiefe des Halleffekts. Je höher der

Einstellwert, um so größer ist die Halleffekt-Tiefe.

Bestimmt die Tiefe des Choreffekts. Je höher der

Einstellwert, um so größer ist die Choreffekt-Tiefe.

Wählen Sie mit den TYPE [▲/▼] LCD-Schal-

tern einen DSP EFFECT-Typ, um danach die Tiefe

des gewählten Effekts mit den DEPTH [▲/▼] LCD-

Schaltern wunschgemäß einzustellen. Bei manchen

DSP-Effekten ist “100” als DEPTH-Festwert vor-

gegeben.

Stimmen-Programmierfunktion

STORE/CLEAR

Mit dieser Funktion speichern Sie die programmierte Custom-Stimme ab. Nach Anwählen der STORE-Funktion

werden der Datenumfang der Custom-Stimme und die Restspeicherkapazität für Custom-Stimmen rechts auf dem

Display angezeigt. Die Namen sowie der jeweilige Datenumfang bereits gespeicherter Custom-Stimmen werden in

der unteren Hälfte des Displays angezeigt.

ZEine Custom-Stimmennummer

auswählen

Wählen Sie mit den STORE [▲/▼] LCD-Schal-

tern den Speicherplatz, an dem die programmierte

Custom-Stimme abgelegt werden soll.

XDie Custom-Stimme abspeichern

Drücken Sie die EXECUTE LCD-Taste, und be-

antworten Sie die Bestätigungsaufforderung auf dem

Display dann durch einen Druck auf die YES LCD-

Taste, um die Custom-Stimme zu speichern (zum

Abbrechen des Vorgangs drücken Sie die NO LCD-

Taste).

■CLEAR CUSTOM VOICE ......................................................................................................................................................

Mit dieser Funktion können Sie nicht mehr gebrauchte Custom-Stimmen aus dem Speicher löschen, um Platz für

neue zu schaffen.

ZDie Nummer der Custom-Stimme

vorgeben

Wählen Sie die zu löschende Custom-Stimme

mit den CLEAR [▲/▼] LCD-Schaltern an.

XDie Custom-Stimme löschen

Drücken Sie die EXECUTE LCD-Taste, und be-

antworten Sie die Bestätigungsaufforderung auf dem

Display dann durch einen Druck auf die YES LCD-

Taste, um die Custom-Stimme zu löschen (zum

Abbrechen des Vorgangs drücken Sie die NO LCD-

Taste).

Stimmen-Programmierfunktion

Programmieren von Schlagzeugstimmen

Wenn Sie zum Programmieren eine DRUM KIT-

Stimme wählen, stehen grundlegend dieselben

Parameter zur Verfügung wie im FULL EDIT-Modus

bei Orchesterstimmen. Viele Parameter individuel-

ler Schlaginstrumentklänge innerhalb einer DRUM

KIT-Stimme können unabhängig bearbeitet wer-

den.

Lediglich die Menüseite E1:BASIC weist Un-

terschiede folgende auf:

●Über deen PERCUSSION-Parameter können

Sie den zu bearbeitenden Schlaginstrumentklang

wählen. Der jeweilige Klang kann auch durch

Anschlagen der betreffenden Taste auf der Tasta-

tur direkt gewählt werden.

●Bei Schlagzeugstimmen gibt es keinen VOLUME-

oder KEY ON DELAY-Parameter.

●Der PITCH-Parameter hat dieselbe Funktion

wie der TUNE-Parameter FINE für Orchester-

stimmen.

Die Menüseiten E2:CONTROLLER, E3:

ENVELOPE, E4:EFFECTS und STORE/CLEAR

sind identisch mit den FULL EDIT-Menüseiten für

Orchesterstimmen.

•Gewisse Parameter haben bei Schlagzeugstimmen einen

anderen Effekt als bei Orchesterstimmen.

•Bei manchen DRUM KIT-Stimmen und Parametern haben

gewisse Einstellungen zur Folge, daß kein Ton mehr erzielt

wird.

•Der SUSTAIN-Parameter kann bei der E3-Einstellung nicht

geändert werden.

Diskettenfunktionen

LOAD FROM DISK

Zum Laden von Daten einer im Laufwerk des PSR-4000 eingelegten Diskette.

Falls die rechts dargestellte FILE LIST-Anzeige

noch nicht auf dem Display zu sehen ist, drücken Sie

die LCD-Taste neben LIST, um sie aufzurufen.

Wählen Sie mit den FILE [▲/▼] LCD-Schaltern

das File, dessen Daten geladen werden sollen. Der

Name des jeweiligen Files wird rechts neben der

Filenummer angezeigt, und wiederum rechts davon

die Größe des Files in Kbyte (ungefährer Wert).

Wenn Sie lediglich einen bestimmten Datentyp

laden möchten, drücken Sie nun die LCD-Taste

neben PROGRAM.

Über die [DISK]-Taste des PSR-4000 haben Sie Zugriff auf die zum

Archivieren und Verwalten von Daten auf Disketten erforderlichen Funktionen.

Zum Ausführen einer Disketten-Operation drücken Sie zunächst die [DISK]-

Taste und danach die LCD-Taste für die gewünschte Funktion.

Schreibschutz-

knopf in Schreib-

position (Öffnung

verschlossen)

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

• Beachten Sie bitte, daß während der Ausführung einer Disketten-Opera-

tion alle anderen Funktionen des PSR-4000 gesperrt sind.

• Zum Ausführen von Disketten-Operationen muß zunächst eine Diskette in

das Laufwerk des PSR-4000 geschoben werden. Für das PSR-4000

eignen sich nur 3,5-Zoll-Disketten des Typs 2DD oder 2HD. Zum Spei-

chern von Daten auf einer Diskette muß deren Schreibschutzknopf auf

“Write Enable” (Schreibposition) gestellt sein. Die Diskette wird mit dem

Verschlußschieber nach vorn und dem Etikett nach oben in das Laufwerk

geschoben. Bevor eine neue Diskette zum Sicherstellen von Daten

verwendet werden kann, müssen Sie sie zunächst mit der auf Seite 96

beschriebenen Funktion “FORMAT FD” formatieren.

• Sollte beim Auswählen einer Diskettenfunktion keine Diskette eingelegt

sein, erscheint die Meldung “No disk! Please insert a disk.” (Keine

Diskette! Legen Sie bitte eine Diskette ein.) auf dem Display.

Diskettenfunktionen

Sie können jetzt mit den [▲/▼] LCD-Schaltern

den bzw. die zu ladenden Datentypen vorgeben. Auf

“ON” gesetzte Datentypen werden geladen.

Mit der LIST LCD-Taste können Sie jederzeit

wieder zur FILE LIST-Anzeige wechseln.

Wenn Sie ein Bedienfeld-Setup, eine Stimme

oder einen Rhythmus einzeln laden möchten, drük-

ken Sie die LCD-Taste neben INDIVIDUAL.

Auf der INDIVIDUAL LOAD-Anzeige wählen

Sie dann mit den DATA [▲/▼] LCD-Schaltern

REGIST (Bedienfeld-Setup), STYLE (Rhythmus)

oder VOICE (Stimme), mit den CONTENT [▲/▼]

LCD-Schaltern den betreffenden Speicherplatz (Dis-

kette) und mit den DEST. REGIST, CUSTOM STYLE

bzw. CUSTOM VOICE [▲/▼] LCD-Schaltern den

Ziel-Speicherplatz (PSR-4000) für die gewählte Datei.

Wenn Sie auf der INDIVIDUAL LOAD-Anzei-

ge zum Laden eines Rhythmus STYLE auswählen,

wird auf dem Display eine PRE-LOAD LISTEN

LCD-Taste angeboten, mit der Sie sich den jeweili-

gen Rhythmus probeweise anhören können, bevor

Sie ihn laden. Bei Rhythmen mit zu großem Daten-

umfang kann es jedoch vorkommen, daß die PRE-

LOAD LISTEN-Funktion nicht arbeitet.

Drücken Sie die LIST LCD-Taste, um wieder

zur FILE LIST-Anzeige zurückzugehen.

Nachdem Sie das File und den bzw. die Daten-

typen vorgegeben haben, drücken Sie zum Einleiten

des Ladevorgangs die EXECUTE LCD-Taste — die

Bestätigungsaufforderung “OK to load?” (Laden?)

erscheint dabei auf dem Display.

Alle Setup-Daten — siehe Auflistung

auf Seite 131.

Alle STYLE REVOICE-Einstellungen

— Seite 108.

Alle MULTI PAD-Rhrasen, Schlag-

instrument- und Akkorddaten — Seite

36.

Alle REGISTRATION-Daten — Seite

131.

Alle CUSTOM STYLE-Daten — Seite

69.

Alle CUSTOM VOICE-Daten — Seite

78.

SETUP

STYLE

REVOICE

MULTI

PAD

REGIST-

RATION

CUSTOM

STYLE

CUSTOM

VOICE

Drücken Sie nun die YES LCD-Taste, um den Lade-

vorgang auszuführen (oder aber die NO LCD-Taste, um

den Vorgang abzubrechen). Während die Daten geladen

werden, wird “Don’t remove disk!” (Diskette nicht aus-

werfen!) auf dem Display angezeigt, und das Fortschrei-

ten des Ladevorgangs wird durch einen Balken grafisch

auf dem Display dargestellt.

• Daten, die auf mehrere Disketten aufgeteilt sichergestellt wurden,

können mit der INDIVIDUAL LOAD-Funktion nicht geladen werden.

• Wenn Sie CUSTOM STYLE- oder CUSTOM VOICE-Daten in einem

Durchgang laden (d.h. nicht mit INDIVIDUAL-Funktion), werden alle

Daten geladen, auch wenn die Datei leere Rhythmen oder Stimmen

enthält.

• Mit der CUSTOM STYLE-Ladefunktion können auch SFF-Disketten

(Style File Format) geladen werden, die als Sonderzubehör erhält-

lich sind.

Diskettenfunktionen

SAVE TO DISK

• Wenn eine unformatierte Diskette oder eine mit einem ande-

ren Gerät formatierte Diskette im Laufwerk eingelegt ist,

erscheint beim Wählen der SAVE TO DISK-Funktion die

Bestätigungsaufforderung “Wrong disk type or format! For-

mat disk?” (Falsches Diskettenformat! Diskette formatieren?)

auf dem Display. Drücken Sie YES, um die Diskette zu

formatieren, oder NO, um den Vorgang abzubrechen.

Zum Sicherstellen von Daten auf der im Laufwerk des PSR-4000 eingelegten Diskette.

SETUP Alle Setup-Daten — siehe Auflistung auf Seite 131.

STYLE REVOICE Alle STYLE REVOICE-Einstellungen — Seite 108.

MULTI PAD Alle MULTI PAD-Rhrasen, Schlaginstrument- und Akkorddaten — Seite 36.

REGISTRATION BANK Mit den LCD-Tasten neben ▲ und ▼ können die REGISTRATION-Speicherbankgruppen 1

bis 8 und 9 bis 16 gewählt werden. Mit den [▲/▼] LCD-Schaltern werden die einzelnen

Banken auf “ON” (sicherstellen) oder “OFF” (nicht sicherstellen) gesetzt.

CUSTOM STYLE

Mit den LCD-Tasten neben ▲ und ▼ können die CUSTOM STYLE-Speicherplatzgruppen 1 bis

8 und 9 bis 16 gewählt werden. Mit den [▲/▼] LCD-Schaltern werden die einzelnen CUSTOM

STYLE-Speicherplätze auf “ON” (sicherstellen) oder “OFF” (nicht sicherstellen) gesetzt.

CUSTOM VOICE

Mit den LCD-Tasten neben ▲ und ▼ können die CUSTOM VOICE-Speicherplatzgruppen 1 bis

8 und 9 bis 16 gewählt werden. Mit den [▲/▼] LCD-Schaltern werden die einzelnen CUSTOM

VOICE-Speicherplätze auf “ON” (sicherstellen) oder “OFF” (nicht sicherstellen) gesetzt.

SONG SETUP Bestimmt, ob die obigen Daten vor dem Starten der Wiedergabe im SONG PLAY-Modus

geladen werden.

Falls die FILE LIST-Anzeige noch nicht auf

dem Display zu sehen ist, drücken Sie die LCD-

Taste neben LIST, um sie aufzurufen. Wählen Sie

mit den FILE [▲/▼] LCD-Schaltern das File, an

dem die sicherzustellenden Daten abgelegt werden

sollen. Unter FILE LIST werden alle bereits auf der

Diskette sichergestellten Files angezeigt und ein

“*** NEW ***”-File zum Sicherstellen der neuen

Daten angeboten. Sie können zum Speichern der

Daten auch eines der anderen Files wählen, wenn

dessen Daten nicht mehr gebraucht werden und

durch die neuen Daten überschrieben werden sol-

len. Mit Ausnahme des noch leeren Files (***

NEW ***) wird die Größe des jeweiligen Files

rechts neben dem Namen in Kbyte (ungefährer

Wert) angezeigt.

Wenn Sie lediglich einen bestimmten Datentyp

sicherstellen möchten, drücken Sie nun die LCD-

Taste neben PROGRAM.

Mit den ▲ und ▼ LCD-Tasten links neben dem

Display können Sie nun die verschiedenen Daten-

gruppen wählen, während die [▲/▼] LCD-Schalter

Spezifizieren individueller Datentypen zum Sicher-

stellen im gewählten File ermöglichen. Auf “ON”

gesetzte Datentypen werden sichergestellt.

Diskettenfunktionen

Drücken Sie die LIST LCD-Taste, um wieder

zur FILE LIST-Anzeige zurückzugehen.

Nachdem Sie das File und den bzw. die Daten-

typen vorgegeben haben, drücken Sie zum Einleiten

des Sicherstellungsvorgangs die EXECUTE LCD-

Taste — die rechts abgebildete Bestätigungsauf-

forderung erscheint dabei auf dem Display.

Wenn Sie dem neuen File einen anderen Namen

geben möchten, müssen Sie dies vor dem Drücken

der YES LCD-Taste tun. Filenamen können maxi-

mal 8 Zeichen lang sein. Positionieren Sie den

Cursor mit dem < > [▲/▼] LCD-Schalter an der

jeweiligen Schreibstelle, und wählen Sie dann mit

dem [▲/▼] LCD-Schalter unter A~Z bzw. 0~9…

das einzugebende Zeichen. Mit dem [▲/▼] LCD-

Schalter unter A~Z wählen Sie Großbuchstaben

und mit dem unter 0~9… Ziffern und Sonder-

zeichen.

Zum Sicherstellen der Daten drücken Sie ab-

schließend die YES LCD-Taste (oder aber die NO

LCD-Taste, um den Vorgang abzubrechen). Wäh-

rend die Daten sichergestellt werden, wird “Don’t

remove disk!” (Diskette nicht auswerfen!) auf dem

Display angezeigt, und das Fortschreiten des Sicher-

stellungsvorgangs wird durch einen Balken grafisch

auf dem Display dargestellt.

Zum Umbenennen eines Song-Files drücken Sie

die SONG LCD-Taste, um die SONG LIST-Anzeige

aufzurufen. Mit der USER FILE LCD-Taste können

Sie die USER FILE LIST-Anzeige aufrufen, um

zuvor sichergestelltes File mit anderen Daten (=

User-File) umzubenennen. Wählen Sie nun mit den

FILE bzw. SONG [▲/▼] LCD-Schaltern das File

bzw. den Song, dessen Namen Sie ändern möchten.

Der Datenumfang des Files bzw. Songs wird rechts

neben dem Namen in Kbyte (ungefährer Wert) an-

gezeigt.

RENAME FILE/SONG

Ermöglicht die Umbenennung des spezifizierten Anwender-Songs bzw. -Files.

• Wenn der Umfang der sicherzustellenden Daten die Restspeicher-

kapazität der Diskette überschreitet, erscheint folgende Meldung

auf dem Display:

“Not enough disk space! Press [RD] to reduce the amount of data;

[CD] to use a different disk; or [SP] to split the data into more than

one file. (Split data can not be loaded individually.)” (Zuwenig

Disketten-Speicherplatz! Wählen Sie [RD]:Datenmenge verringern,

[CD]:Diskette wechseln, [SP]:Daten in mehrere Files aufteilen.

(Laden einzelner Segmente nicht möglich.))

• “AUTOLXXX” (X = beliebige Zeichen) oder lauter Leerzeichen sind

als Name nicht zulässig. Wenn anstelle eines Namens Leerstellen

eingegeben wurden, werden diese automatisch durch das Zeichen

“_” ersetzt.

Nach Aufrufen der SONG LIST-Anzeige wird

die LISTEN LCD-Taste angeboten, mit der Sie sich

den gewählten Song probeweise anhören können —

zum Stoppen der Wiedergabe drücken Sie die LIS-

TEN LCD-Taste einfach ein weiteres Mal.

Nach Auswählen des umzubenennenden User-

Files bzw. Songs drücken Sie die EXECUTE LCD-

Taste. Die unten abgebildete Anzeige ist nun auf

dem Display zu sehen.

Diskettenfunktionen

Songnamen können maximal 12 Zeichen lang

sein und Filenamen maximal 8 Zeichen lang.

Positionieren Sie den Cursor mit dem < > [▲/▼]

LCD-Schalter an der jeweiligen Schreibstelle, und

wählen Sie dann mit dem [▲/▼] LCD-Schalter

unter A~Z bzw. 0~9… das einzugebende Zeichen.

Mit dem [▲/▼] LCD-Schalter unter A~Z wählen

Sie Großbuchstaben und mit dem unter 0~9…

Ziffern und Sonderzeichen. Beim Umbenennen ei-

nes Song-Files wird außerdem ein “a~z” [▲/▼]

LCD-Schalter für Kleinbuchstaben angeboten.

Nachdem Sie den neuen Namen eingegeben ha-

ben, drücken Sie die YES LCD-Taste, um den ei-

gentlichen Umbenennungsvorgang auszulösen (oder

aber die NO LCD-Taste, um den Vorgang abzubre-

chen). Während der Umbenennung wird “Don’t

remove disk” (Diskette nicht auswerfen!) auf dem

Display angezeigt.

• Ein File-Name, der bereits existiert, kann nicht eingegeben

werden.

Diskettenfunktionen

DELETE FILE/SONG

Zum Löschen des spezifizierten Anwender-Songs bzw. -Files von der Diskette.

Zum Löschen eines Song-Files drücken Sie die

SONG LCD-Taste, um die SONG LIST-Anzeige

aufzurufen. Mit der USER FILE LCD-Taste können

Sie die USER FILE LIST-Anzeige aufrufen, wenn

ein User-File gelöscht werden soll. Wählen Sie nun

mit den FILE bzw. SONG [▲/▼] LCD-Schaltern

das File, das Sie löschen möchten. Der Datenum-

fang des Files wird rechts neben dem Namen in

Kbyte (ungefährer Wert) angezeigt.

Nach Aufrufen der SONG LIST-Anzeige wird

die LISTEN LCD-Taste angeboten, mit der Sie sich

den gewählten Song probeweise anhören können —

zum Stoppen der Wiedergabe drücken Sie die LIS-

TEN LCD-Taste einfach ein weiteres Mal.

Nach Auswählen des zu löschenden Files drük-

ken Sie die EXECUTE LCD-Taste. Die Anzeige

“OK to delete?” (Löschen?) erscheint dabei auf dem

Display.

Drücken Sie nun die YES LCD-Taste, um das

File zu löschen (oder aber die NO LCD-Taste, um

den Vorgang abzubrechen). Während des Löschvor-

gangs wird “Don’t remove disk” (Diskette nicht

auswerfen!) auf dem Display angezeigt.

• Ein ausgeführter File-Löschvorgang kann nicht rückgängig

gemacht werden (es gibt keine UNDO-Funktion)! Vergewis-

sern Sie sich vor dem Löschen daher unbedingt davon, daß

Sie das richtige File gewählt haben.

Diskettenfunktionen

FORMAT FD

Dient zum Formatieren einer Diskette für Gebrauch mit dem PSR-4000.

Nach Einlegen einer neuen Diskette drücken Sie

die LCD-Taste neben EXECUTE, um sie vorberei-

tend zu formatieren. Die Bestätigungsaufforderung

“OK to format?” (Formatieren?) erscheint dabei auf

dem Display.

Drücken Sie nun zum Ausführen des

Formatierungsvorgangs die LCD-Taste neben YES

(oder aber die neben NO, um den Vorgang abzubre-

chen). Während der Formatierung wird “Don’t remove

disk!” (Diskette nicht auswerfen!) angezeigt, und

ein Balken auf dem Display informiert über das

Fortschreiten des Formatierungsvorgangs.

• Für das PSR-4000 eignen sich nur 3,5-Zoll-Disketten des

Typs 2DD oder 2HD.

• Beim Formatieren einer Diskette werden alle bereits auf der

Diskette gespeicherten Daten gelöscht. Vergewissern Sie

sich vor der Formatierung daher, daß es sich um eine leere

bzw. nicht mehr gebrauchte Diskette handelt!

SONG COPY

Mit dieser Funktion können Sie mit dem PSR-4000 aufgenommene Songs zu einem anderen Speicherplatz

(Nummer/Name) auf derselben Diskette oder von einer auf eine andere Diskette kopieren, um beispielsweise

zusätzliche Sicherungskopien von wichtigen Songs zu machen.

Falls die rechts abgebildete SONG LIST-Anzei-

ge noch nicht zu sehen ist, drücken Sie die SOURCE

LCD-Taste, um sie aufzurufen. Sie können nun das

zu kopierende Song-File mit den SONG [▲/▼]

LCD-Schaltern auswählen. Der Name des gewähl-

ten Files wird rechts neben der Filenummer ange-

zeigt, und wiederum rechts davon die Größe des

Files in Kbyte (ungefährer Wert). Mit der LISTEN

LCD-Taste können Sie sich den gewählten Song

probeweise anhören — zum Stoppen der Wiederga-

be drücken Sie die LISTEN LCD-Taste einfach ein

weiteres Mal.

Diskettenfunktionen

Nachdem Sie den zu kopierenden Quellensong

gewählt haben, drücken Sie die DESTINATION

LCD-Taste, um dann mit den DIR ▲▼ [▲/▼]

LCD-Schaltern die Filenummer des Ziel-Speicher-

platzes zu wählen. Zum Kopieren auf eine andere

Diskette wählen Sie “another FD”, zum Kopie-

ren auf dieselbe Diskette “FLOPPY DISK”.

Drücken Sie die EXECUTE LCD-Taste, um den

Kopiervorgang einzuleiten. Die unten abgebildete

Anzeige erscheint dabei auf dem Display, und Sie

können nun einen anderen Namen für die Kopie

eingeben.

Wenn Sie dem neuen File einen anderen Namen

geben möchten, müssen Sie dies vor dem Drücken

der YES LCD-Taste tun. Filenamen können maxi-

mal 12 Zeichen lang sein. Positionieren Sie den

Cursor mit dem < > [▲/▼] LCD-Schalter an der

jeweiligen Schreibstelle, und wählen Sie dann mit

dem [▲/▼] LCD-Schalter unter A~Z bzw. 0~9…

das einzugebende Zeichen. Mit dem [▲/▼] LCD-

Schalter unter A~Z wählen Sie Großbuchstaben

und mit dem unter 0~9… Ziffern und Sonder-

zeichen.

Zum Kopieren der File drücken Sie abschlie-

ßend die YES LCD-Taste (oder aber die NO LCD-

Taste, um den Vorgang abzubrechen). Während die

Daten kopiert werden, wird “Don’t remove disk!”

(Diskette nicht auswerfen!) auf dem Display ange-

zeigt. Wenn Sie das Song-File auf eine andere Dis-

kette kopieren, fordert Sie das PSR-4000 zum rich-

tigen Zeitpunkt auf, die Zieldiskette einzulegen.

Befolgen Sie bitte die auf dem Display gegebenen

Anweisungen.

Mit der [FUNCTION]-Taste des PSR-4000 können Sie das “Funktions-

menü” mit 8 weiteren Funktionsgruppen aufrufen, die Zugriff auf eine Rei-

he von Parametern ermöglichen. Die folgende Liste gibt eine Übersicht

über die wählbaren Funktionsgruppen und verweist auf die Textseiten,

auf denen die einzelnen Funktionen ausführlich beschrieben werden.

[F1] SCALE (ARABIC)/VOICE PART ..................................................100

[F2] SPLIT POINT/ABC MODE/MULTI PAD .......................................102

[F3] CONTROLLER .............................................................................104

[F4] STYLE REVOICE..........................................................................108

[F5] REVERB/CHORUS/DSP EFFECT ...............................................110

[F6] HARMONY/REGISTRATION ........................................................114

[F7] UTILITY .........................................................................................115

[F8] MIDI ...............................................................................................116

Übersicht zu Funktionswahl und Editierarbeiten

Rufen Sie das Funktionsmenü durch einen Druck auf die [FUNCTION]-Taste auf.

Das “Funktionsmenü” des PSR-4000

SONG

PLAY CUSTOM

VOICE EDIT FUNCTION

SONG

RECORD CUSTOM

ACCOMP. REC DISK

Die jeweilige Funktionsgruppe kann mit der

betreffenden LCD-Taste angewählt werden. Man-

che der Funktionsgruppen sind auf einer einzelnen

“Anzeigeseite” zusammengefaßt, so daß alle

Parameter mit den ▲ und ▼ LCD-Tasten direkt

wählbar sind. Als Beispiel ist weiter unten die An-

zeige F3: CONTROLLER abgebildet.

Das “Funktionsmenü” des PSR-4000

Bei Funktionsgruppen, deren Parameterzahl die

Displaykapazität übersteigt, sind die Parameter auf

mehreren Anzeigeseiten angeordnet, zwischen de-

nen Sie mit den und LCD-Tasten umblättern.

■Die [EXIT]-Taste ............................................................................................................................................................................

Mit der [EXIT]- oder [FUNCTION]-Taste kön-

nen Sie die aktuelle Funktionanzeige abwählen und

zum Funktionsmenü zurückgehen. Wenn Sie die

[EXIT]- oder [FUNCTION]-Taste drücken, wäh-

rend das Funktionsmenü angezeigt wird, gelangen

Sie wieder in den normalen Spielmodus.

EXIT

Die Parameter können ausnahmslos mit den ent-

sprechend gekennzeichneten bzw. angeordneten [▲/

▼] LCD-Schaltern eingestellt werden.

100

Das PSR-4000 wartet mit einer Reihe von fortschrittlichen Stimm-

funktionen und anderen den Klang der Stimmen beeinflussenden Funk-

tionen auf, die in Funktionsgruppe F1 zusammengefaßt sind.

F1: SCALE (ARABIC)/VOICE PART

■SCALE (ARABIC).........................................................................................................................................................................

Hier können Sie die normale chromatische Ton-

leiter wählen oder eine “arabische”, bei der die

einzelnen Noten über einen Bereich von 127 Cent

einstimmbar sind.

Wählen Sie mit dem SCALE [▲/▼] LCD-Schal-

ter EQUAL TEMPERAMENT oder ARABIC.

Wenn Sie ARABIC wählen, können Sie mit den

TUNE NOTE [▲/▼] LCD-Schaltern die Note wäh-

len, deren Tonhöhe Sie verändern möchten (die

gewählte Note wird auf der Tastatur-Grafik in der

oberen Hälfte des Displays hervorgehoben), um die

Einstimmung danach mit den ▲/▼ [▲/▼] LCD-

Schaltern vorzunehmen (LCD-Schalter mit großen

Pfeilsymbolen für Grobstimmung in 25-Cent-Schrit-

ten, LCD-Schalter mit kleinen Pfeilsymbolen für

Feinstimmung in 1-Cent-Schritten). Der Stimm-

bereich geht von “–64” über “0” bis “+64”. Jeder

Einstellschritt entspricht einem Cent (= 1/100 Halb-

ton). Der aktuelle Stimmwert jeder Note wird im

entsprechenden Tastenfeld der Tastatur-Grafik an-

gezeigt.

■VOICE PART......................................................................................................................................................................................

●PART TUNE

Für die Parts LEFT, RIGHT 1, RIGHT 2 und

LEAD sind unabhängige Stimmparameter vorgese-

hen, die eine unabhängige Einstimmung der vier

Stimmen über ±100 Cent ermöglichen.

Wenn PART TUNE auf AUTO eingestellt ist,

erfolgt die gegenseitige Abstimmung der einzelnen

Parts automatisch. Zum manuellen Einstimmen von

Parts müssen Sie zunächst auf MANUAL-Modus

umschalten, um die Tonhöhe der Stimmen danach

mit den [▲/▼] LCD-Schaltern LEFT, R1, R2 und

LEAD wunschgemäß zu verändern. Die Stimm-

werte der einzelnen Parts werden in der oberen

Displayhäfte neben dem PART TUNE-Parameter

angezeigt.

101

●OCTAVE

Erlaubt eine unabhängige Versetzung der Parts

um eine Oktave nach (“+1”) oben bzw. unten (“–1”).

“0” entspricht der normalen Oktavlage des jeweili-

gen Parts. Stellen Sie die Oktavlage der einzelnen

Parts mit den [▲/▼] LCD-Schaltern LEFT, R1, R2

und LEAD wunschgemäß ein.

• Diese Parameter stehen auch bei der auf Seite 18 beschrie-

benen Oktavenversetzungsfunktion zur Verfügung.

• Bei manchen Stimmen treten an beiden Extremen der Tasta-

tur unter Umständen Tonhöhenschwankungen auf, wenn sie

um eine Oktave versetzt sind. Auch der Einsatz des PITCH

BEND-Rads kann Tonhöhenschwankungen zur Folge ha-

ben.

F1: SCALE (ARABIC)/VOICE PART

●PAN

Ermöglicht eine individelle Positionierung der

vier Parts im “Stereo-Panorama”. Die grafischen

Anzeigen geben die ungefähre Lage zwischen dem

linken und rechten Lautsprecher an. Stellen Sie die

Panorama-Position der einzelnen Parts mit den [▲/

▼] LCD-Schaltern LEFT, R1, R2 und LEAD wunsch-

gemäß ein.

102

F2: SPLIT POINT/ABC MODE/MULTI PAD

Die Funktionsgruppe F2 ermöglicht Einstellungen für die

Begleitautomatik des PSR-4000 (Begleitungs-Splitpunkt und ABC-Modus)

sowie die Multi-Pads (Wiederholfunktion und Akkordanpassung).

■SPLIT POINT/ABC MODE ...................................................................................................................................................

●SPLIT POINT

Das PSR-4000 hat zwei programmierbare

Splitpunkte — einen zum Aufteilen der Tastatur in

einen linken Abschnitt für den LEFT-Part und einen

rechten Abschnitt für den RIGHT/LEAD-Part (Sei-

te 16) sowie einen zweiten zum Aufteilen der Tasta-

tur in einen linken ABC-Abschnitt für automatische

Begleitung und einen rechten Abschnitt für das

Tastaturspiel (Melodie), wenn Sie mit AUTO BASS

CHORD-Begleitung (Seite 27) spielen. In den

Splitpunkt-Anzeigen wird der erstere auf dem Display

durch eine “L”-Marke über der Tastatur-Grafik ge-

kennzeichnet und der letztere durch eine “A”-Mar-

ke. Die aktuellen Splitpunkte werden neben den

Split-Marken auch zusätzlich durch die versetzten

Abschnitte der Tastatur-Grafik verdeutlicht. Der

“L”-Splitpunkt wird nur auf der Tastatur-Grafik

angezeigt, wenn der LEFT-Part aktiviert ist, wäh-

rend der “A”-Splitpunkt nur bei aktivierter AUTO

BASS CHORD-Begleitautomatik zu sehen ist.

Zum Einstellen der Splitpunkte gibt es zwei

Möglichkeiten: mit den SPLIT POINT A bzw.

SPLIT POINT L [▲/▼] LCD-Schaltern oder durch

Anschlagen der entsprechenden Taste bei gedrückt

gehaltener A bzw. L DIRECT SETTING LCD-Taste

(oder umgekehrt). Der neue Splitpunkt wird danach

auf der Tastatur-Grafik des Displays angezeigt.

●ABC MODE

Wählen Sie mit den ABC MODE [▲/▼] LCD-

Schaltern den gewünschten ABC-Modus: SINGLE

FINGER, FINGERED 1, FINGERED 2, FULL

KEYBOARD, AUTO MIDI BASS oder MANUAL

MIDI BASS. Wenn Sie MANUAL MIDI BASS

wählen, erscheint eine BASS VOICE LCD-Taste,

nach deren Drücken Sie mit den GROUP und ▲/▼

[▲/▼] LCD-Schaltern die zu verwendende Baß-

stimme spezifizieren können. Durch einen Druck

auf die ABC MODE LCD-Taste gelangen Sie da-

nach bei Bedarf wieder zur ABC MODE-Anzeige.

103

F2: SPLIT POINT/ABC MODE/MULTI PAD

■MULTI PAD ..........................................................................................................................................................................................

Auf Seite 2 der F2-Anzeige haben Sie Zugriff auf die Wiederhol- und Akkordanpassungs-

funktionen für PHRASE/CHORD MULTI PAD-Wiedergabe. Zum Anwählen der Wiederholungs-

bzw. Akkordanpassungsparameter drücken Sie die REPEAT- bzw. CHORD MATCH LCD-Taste.

●REPEAT

Die MULTI PADS (PHRASE und CHORD), die

auf der MULTI PAD-Anzeige im betreffenden

REPEAT-Feld durch einen Haken markiert sind,

werden bei der Wiedergabe wiederholt gespielt, bis

Sie das betreffende Pad ein weiteres Mal antippen

oder die [REC/STOP]-Taste drücken.

Mit den [▲/▼] LCD-Schaltern können Sie die

Wiederholfunktion für jedes der Pads je nach Bedarf

einschalten (ON) oder ausschalten (OFF).

• Die Vorgabeeinstellungen für Wiederholung sind: Pads 1 bis

4 “OFF” und Pads 5 bis 8 “ON”.

●CHORD MATCH

Bei MULTI PADS (PHRASE), die auf der MULTI

PAD-Anzeige im betreffenden CHORD MATCH-

Feld durch einen Haken markiert sind, wird beim

Spielen mit AUTO BASS CHORD-Begleitung die

beim Betätigen des Pads wiedergegebene Phrase

automatisch harmonisiert und an die Begleitakkorde

angepaßt.

Mit den [▲/▼] LCD-Schaltern können Sie die

Akkordanpassungsfunktion für jedes der vier PHRA-

SE-Pads je nach Bedarf einschalten (ON) oder aus-

schalten (OFF).

• Eine Akkordanpassung ist nur mit den PHRASE-Pads (Pads

1 bis 4) möglich.

• Die Vorgabeeinstellungen für Akkordanpassung sind: 1 und

2 “OFF”; 3 und 4 “ON”.

104

F3: CONTROLLER

Die F3-Funktionsgruppe umfaßt eine Reihe von Funktionen, mit denen

eingestellt werden kann, wie das PSR-4000 auf Tastenanschläge sowie

Betätigung eines an der FOOT VOLUME-Buchse angeschlossenen

Schwellerpedals, von an den FOOT SW-Buchsen angeschlossenen Fuß-

schaltern, der [SUSTAIN]-Buchse, des PITCH BEND-Rads und des

MODULATION-Rads reagiert.

●VOLUME

Hier können Sie einstellen, ob ein an der FOOT

VOLUME-Buchse angeschlossenes Schwellerpedal

die Gesamtlautstärke oder die Lautstärke eines indi-

viduellen Parts (bzw. dessen Stimme) regeln soll.

Wählen Sie mit den TYPE [▲/▼] LCD-Schal-

tern MASTER für Gesamtlautstärke oder

INDIVIDUAL für individuelle Part/Stimmen-

Lautstärkeregelung.

Wenn Sie INDIVIDUAL wählen, erscheinen die

Parameter M.PAD, ACMP, LEFT, R1, R2 und

LEAD für individuelle Zuordnung zu den betreffen-

den Parts. Wählen Sie mit dem jeweiligen [▲/▼]

LCD-Schalter “ON” (Ein) oder “OFF” (Aus).

• Normalerweise wird das Schwellerpedal wohl meist zur Steu-

erung der Lautstärke von Orchesterstimmen eingesetzt, in

welchem Fall Sie INDIVIDUAL wählen sollten, um die

Schwellerregelung für die Parts, deren Lautstärke variiert

werden soll, einzuschalten (ON), und für alle anderen Parts

auszuschalten (OFF).

●SW1 (FOOTSWITCH 1) und

SW2 (FOOTSWITCH 2)

Hier können Sie den Fußschaltern, die an den

rückseitigen Buchsen FOOT SWITCH 1 und FOOT

SWITCH 2 angeschlossen sind, eine Funktion zu-

ordnen und bei gewissen Funktionen außerdem ein-

stellen, auf welche Stimmen sie wirken soll.

Wählen Sie mit den TYPE [▲/▼] LCD-Schal-

tern eine der im folgenden beschriebenen Fußschalter-

funktionen.

■FOOT CONTROLLER ..............................................................................................................................................................

105

F3: CONTROLLER

Für SUSTAIN, SOSTENUTO oder SOFT kön-

nen Sie mit den [▲/▼] LCD-Schaltern LEFT, R1,

R2 und LEAD die Fußschalterfunktion für den be-

treffenden Part individuell einschalten (ON) oder

ausschalten (OFF).

• Der Sustain-Effekt wird nur auf die zugeordneten

Orchesterparts gelegt, wenn die [SUSTAIN]-Bedienfeldtaste

eingeschaltet ist oder das Sustain-Pedal betätigt wird.

• Wenn ein Fußschalter angeschlossen und diesem der Sustain-

Effekt zugeordnet ist, hat die [SUSTAIN]-Taste am Bedien-

feld keine Funktion.

SUSTAIN Normale Sustain-Pedalfunktion. Bei betätigtem Fußschalter werden angeschlagene Noten

länger ausgehalten. Beim Freigeben des Fußschalters verklingen die ausgehaltenen Noten

mit schneller Dämpfung.

SOSTENUTO Wenn Sie auf der Tastatur eine Note oder einen Akkord spielen und dabei den Fußschalter

betätigen, werden bereits angeschlagenen Noten bei betätigtem Fußschalter ausgehalten

(wie bei einem Dämpferpedal), alle nachfolgend gespielten jedoch nicht. Auf diese Weise

können Sie z.B. einen Akkord aushalten und nachfolgende Melodienoten stakkato spielen.

SOFT Diese Funktion bewirkt beim Betätigen des Fußschalters eine leichte Abschwächung der

Lautstärke spielender Noten, wobei auch die Klangfärbung geringfügig variiert. Der SOFT-

Effekt wirkt nur auf gewisse Stimmen, z.B. PIANO.

TAP TEMPO Bei gestoppter Begleitung sowie auch im SYNCHRO START-Bereitschaftszustand können

Sie mit dem Fußschalter ein spezifisches Tempo vorgeben (innerhalb des Bereichs von 32

bis 280 Schlägen/Minute), indem Sie ihn einfach in der gewünschten Geschwindigkeit “an-

tippen”.

Betätigen Sie den Schalter 4mal für 4/4-Takt, 3mal für 3/4-Takt und 5mal für 5/4-Takt.

Wenn der Rhythmus gestartet wird, bevor die erforderliche Zahl an Taktschlägen eingege-

ben wurde, ignoriert das Instrument die TAP START-Vorgabe. Dasselbe gilt, wenn die Ein-

gabe der erforderlichen Taktschläge mehrere Sekunden dauert, ein anderer Rhythmus ge-

wählt oder die Begleitungs-Steuertaste [START/STOP] betätigt wird.

REGISTRATION +Abruf des nächsten gespeicherten Bedienfeld-Setups (aufsteigend). Nach “16-8” erfolgt

Weiterschaltung zu “1-1”.

REGISTRATION –Abruf des nächsten gespeicherten Bedienfeld-Setups (absteigend). Nach “1-1” erfolgt

Weiterschaltung zu “16-8”.

START/STOP Funktion der [START/STOP]-Bedienfeldtaste.

ROTARY SPEAKER Schaltet abwechselnd zwischen langsamer (SLOW) und schneller (FAST) Rotordrehung

um, wenn ein entsprechender DSP-Effekt gewählt ist (siehe Seite 112).

HARMONY Harmonieeffekt nur bei betätigtem Fußschalter.

INTRO/FILL to A Funktion der INTRO/FILL to-Taste [A] am Bedienfeld.

INTRO/FILL to B Funktion der INTRO/FILL to-Taste [B] am Bedienfeld.

ENDING/rit. Funktion der [ENDING/rit.]-Taste am Bedienfeld.

FADE IN/OUT Funktion der [FADE IN/OUT]-Taste am Bedienfeld.

F.CHORD 1/2 Abwechselndes Umschalten zwischen den ABC-Modi FINGERED 1 und FINGERED 2

(seite 20).

BASS HOLD Aushalten von Baßnoten für “Pedalbaß”-Fortschreitungen mit ABC.

PERCUSSION Spielen des Schlaginstruments, das mit dem ASSIGN [▲/▼] LCD-Schalter spezifiziert wur-

de (der LCD-Schalter wird nach Auswählen von PERCUSSION auf dem Display angebo-

ten).

ACCOMP. BREAK Begleitung (mit Rhythmus) wird bei betätigtem Fußschalter stummgeschaltet. Nach Freige-

ben des Fußschalters setzt die Begleitung am nächsten ungeradzahligen Takt wieder ein.

PUNCH IN/OUT Vorgabe des Einstiegspunkts sowie des Ausstiegspunkts beim Song-Aufnahmemodus

“Punch” (Seite 63).

106

F3: CONTROLLER

■PANEL CONTROLLER ...........................................................................................................................................................

●SUSTAIN BUTTON

Hier stellen Sie ein, auf welche Stimmen des

PSR-4000 die [SUSTAIN]-Taste am Bedienfeld

wirken soll.

Mit den [▲/▼] LCD-Schaltern LEFT, R1, R2

und LEAD die [SUSTAIN]-Schalterfunktion für die

entsprechenden Stimmen einschalten (ON) oder

ausschalten (OFF). Die Begleitungspartzuordnungen

sind dieselben wie die für den Fußschalter einge-

stellten.

●MODULATION WHEEL

An diesem Parameter können Sie wählen, auf

welche der Stimmen des PSR-4000 das MODULA-

TION-Rad wirken soll.

Schalten Sie die MODULATION-Funktion mit

den [▲/▼] LCD-Schaltern LEFT, R1, R2 und LEAD

für die entsprechenden Stimmen ein (ON) oder aus

(OFF).

●PITCH BEND WHEEL

An diesem Parameter können Sie wählen, auf

welche der Stimmen des PSR-4000 das PITCH

BEND-Rad wirken soll.

Schalten Sie die PITCH BEND-Funktion mit

den [▲/▼] LCD-Schaltern LEFT, R1, R2 und LEAD

für die entsprechenden Stimmen ein (ON) oder aus

(OFF).

107

F3: CONTROLLER

●INITIAL TOUCH

Diese Funktion erlaubt die Einstellung eines

Schwellenpegels und die Wahl einer Kurve für die

Anschlagdynamik der Tastatur sowie die Zuordnung

der Funktion zu spezifischen Stimmen des PSR-

4000.

Stellen Sie mit den OFF LEVEL [▲/▼] LCD-

Schaltern den Pegel ein, oberhalb dessen die An-

schlagdynamik ausgeschaltet sein soll.

Wählen Sie mit den SENSITIVITY [▲/▼] LCD-

Schaltern die gewünschte Dynamikkurve.

Schalten Sie die Anschlagdynamik mit den [▲/

▼] LCD-Schaltern LEFT, R1, R2 und LEAD für die

entsprechenden Parts ein (ON) oder aus (OFF).

HARD 2 Bei dieser Einstellung müssen die Tasten für höchste Lautstärke sehr hart angeschlagen werden.

HARD 1 Bei dieser Einstellung müssen die Tasten für höchste Lautstärke relativ hart angeschlagen werden.

NORMAL Diese Einstellung entspricht dem durchschnittlichen Anschlagdynamik-Verhalten von Keyboards.

SOFT 1 Die Tastatur reagiert nicht ganz so empfindlich wie bei “SOFT 2”, setzt jedoch auch relativ schwache

Tastenanschläge mit der höchsten Lautstärke in Ton um.

SOFT 2 Bei dieser Einstellung wird bereits mit sehr schwachen Tastenanschlägen die Höchstlautstärke er-

reicht.

108

Mit dieser Funktion können Sie den Klang des gegenwärtig gewählten

Rhythmus je nach Bedarf umgestalten, d.h. Lautstärke,

Stimmenzuprdnung, Halleffekt-Tiefe und Choreffekt-Tiefe der einzelnen

Begleitungsparts ändern. Vorgenommene STYLE REVOICE-Einstellun-

gen bleiben dauerhaft gespeichert, wenn der MEMORY BACKUP-

Parameter auf der F7 UTILITY-Seite auf “ON” gestellt und ein Satz aus-

reichend starker Speicherschutzbatterien eingelegt ist.

F4: STYLE REVOICE

●VOLUME OFFSET

Über diese Funktion können Sie mit den [▲/▼]

LCD-Schaltern RHY1, RHY2, BASS, CHD1, CHD2,

PAD, PHR1 und PHR2 die Lautstärkeunterschiede

zwischen den einzelnen Begleitungsparts einstel-

len. Der Einstellbereich geht von “–50” bis “+50”.

Die hier gemachten Einstellungen verhalten sich

relativ zu den Lautstärkeeinstellungen auf der

ACCOMPANIMENT VOLUME MIXER-Anzeige.

Die Versetzung der Lautstärke vom Nominalwert

wird für jeden der Parts in der oberen Hälfte des

Displays neben dem VOLUME-Parameter durch

eine Balkenanzeige grafisch dargestellt. Mit der

RECALL PRESET DATA LCD-Taste können Sie

die Preset-Versetzungseinstellungen (“0”) jederzeit

wieder abrufen.

●VOICE

Mit der [ ] LCD-Taste schalten Sie zwischen

den Parametergruppen RHY1/RHY2/BASS/CHD1

und CHD2/PAD/PHR1/PHR2 um. Zum Zuordnen

einer neuen Stimme wählen Sie mit dem GROUP

[▲/▼] LCD-Schalter des betreffenden Parts die

Stimmengruppe an, um danach mit dem ▲/▼ [▲/▼]

LCD-Schalter die neue Stimme einzustellen. Die

Einstellung “– –” entspricht der Preset-Stimme des

betreffenden Parts. Parts, denen die jeweilige Preset-

Stimme zugeordnet ist, sind in der oberen Hälfte des

Displays neben dem VOLUME-Parameter im ent-

sprechenden Feld durch ein “P” gekennzeichnet.

“V” bedeutet, daß dem Part eine andere Stimme

zugeordnet ist. Mit der RECALL PRESET DATA

LCD-Taste können Sie die Preset-

Stimmenzuordnungen jederzeit wieder abrufen.

109

F4: STYLE REVOICE

●REVERB DEPTH

Stellen Sie die Halleffekt-Tiefe für die einzelnen

Begleitungsparts mit den [▲/▼] LCD-Schaltern

RHY1, RHY2, BASS, CHD1, CHD2, PAD, PHR1

und PHR2 wunschgemäß ein. Der Einstellbereich

geht von “0” (kein Halleffekt) bis “100” (stärkster

Halleffekt) — “PRESET” entspricht der Standard-

einstellung. Parts, für die die Preset-Einstellung

gewählt ist, sind in der oberen Hälfte des Displays

neben dem REVERB-Parameter durch ein “P” ge-

kennzeichnet. Bei Parts mit anderen Einstellungen

wird die Halleffekt-Tiefe in der oberen Hälfte des

Displays neben dem REVERB-Parameter durch ei-

nen Anzeigebalken grafisch dargestellt. Mit der

RECALL PRESET DATA LCD-Taste können Sie

die Preset-Einstellungen aller Parts jederzeit wieder

abrufen.

●CHORUS DEPTH

Stellen Sie die Choreffekt-Tiefe für die einzel-

nen Begleitungsparts mit den [▲/▼] LCD-Schal-

tern RHY1, RHY2, BASS, CHD1, CHD2, PAD,

PHR1 und PHR2 wunschgemäß ein. Der Einstell-

bereich geht von “0” (kein Choreffekt) bis “100”

(stärkster Choreffekt) — “PRESET” entspricht der

Standardeinstellung. Parts, für die die Preset-Ein-

stellung gewählt ist, sind in der oberen Hälfte des

Displays neben dem CHORUS-Parameter durch ein

“P” gekennzeichnet. Bei Parts mit anderen Einstel-

lungen wird die Choreffekt-Tiefe in der oberen

Hälfte des Displays neben dem CHORUS-Parameter

durch einen Anzeigebalken grafisch dargestellt. Mit

der RECALL PRESET DATA LCD-Taste können

Sie die Preset-Einstellungen aller Parts jederzeit

wieder abrufen.

110

Das PSR-4000 verfügt über 16 Halleffekte, einen Choreffekt und 50

DSP-Effekte (digitaler Signalprozessor), die auf der REVERB/CHORUS/

DSP EFFECT-Funktionsanzeige ausgewählt bzw. eingestellt werden. Der

gewählte Hall-, Chor- bzw. DSP-Effekt wird mit der zugehörigen Bedien-

feldtaste ([REVERB], [CHORUS] bzw. [DSP EFFECT]) ein- und ausge-

schaltet (siehe Seite 34).

■REVERB — TYPE und DEPTH ......................................................................................................................................

●REVERB TYPE

Zum Auswählen des Halleffekt-Typs.

Falls die REVERB TYPE-Parameterliste noch

nicht in der unteren Hälfte des Displays angezeigt

wird, drücken Sie zunächst die TYPE LCD-Taste.

Wählen Sie mit den [▲/▼] LCD-Schaltern den

gewünschten Halleffekt. Der Name des gewählten

Halleffekts wird in der oberen Hälfte des Displays

rechts neben dem REVERB TYPE-Parameter ange-

zeigt.

F5: REVERB/CHORUS/DSP EFFECT

• Um sich einen Überblick zu verschaffen, probieren Sie die

einzelnen Effekte am besten einmal der Reihe nach aus.

• Beim Auswählen eines neuen Rhythmus wird automatisch

ein zu diesem Rhythmus passender Halleffekt vorgegeben.

Die Halleffekte

1 Hall 1 9 Stage 1

2 Hall 2 10 Stage 2

3 Hall 3 11 Plate 1

4 Hall 4 12 Plate 2

5 Room 1 13 White Room

6 Room 2 14 Tunnel

7 Room 3 15 Canyon

8 Room 4 16 Basement

111

F5: REVERB/CHORUS/DSP EFFECT

●REVERB PARAMETER EDIT

Beim Aufrufen der REVERB TYPE-Anzeige wird

die PARAMETER EDIT LCD-Taste auf dem Display

angeboten, über die Sie Zugriff auf individuelle

Halleffektparameter für den gewählten Halleffekt

haben. Stellen Sie die einzelnen Parameter mit den

entsprechend numerierten [▲/▼] LCD-Schaltern

ein. Mit der TYPE LCD-Taste wechseln Sie danach

wieder zur REVERB TYPE-Anzeige.

1. REVERB TIME Einstellbereich: 0.3 bis 30 sec

Gibt die Zeit bis zum Abklingen des Nachhalls um 60 dB (d.h. bis annähernd Nullpegel) vor.

2. DIFFUSION Einstellbereich: 0 bis 10

Bestimmt die Auffächerung des Nachhalls im Stereo-Panorama. Je größer der Wert, um so breiter wird der Klang

aufgefächert.

3. INITIAL DELAY Einstellbereich: 0 bis 63

Zeitliche Verzögerung zwischen “Direktschall” und erstem “Nachhall” des Tons (in Millisekunden). Je größer der

Einstellwert, um so länger ist die Verzögerung.

4. HPF CUTOFF Einstellbereich: Thru, 22 Hz bis 8.0 kHz

Grenzfrequenz des auf das Tonsignal wirkenden Hochpaßfilters. Bei “Thru” ist das Filter deaktiviert.

5. LPF CUTOFF Einstellbereich: 1.0 kHz bis 18 kHz, Thru

Grenzfrequenz des auf das Tonsignal wirkenden Tiefpaßfilters. Bei “Thru” ist das Filter deaktiviert.

• Beim Auswählen eines anderen Halleffekts werden die Hall-

effekt-Parameter automatisch auf die Vorgabeeinstellungen

rückgesetzt.

●REVERB DEPTH

Ermöglicht eine individuelle Einstellung der Tiefe

des gewählten Halleffekts für die Multi-Pads, die

Begleitung und die Stimmen der Parts LEFT, RIGHT1,

RIGHT2 und LEAD.

Falls die REVERB DEPTH-Parameter noch nicht

in der unteren Hälfte des Displays angezeigt wer-

den, drücken Sie zunächst die DEPTH LCD-Taste.

Stellen Sie die Tiefe des Halleffekts für den jewei-

ligen Part mit den [▲/▼] LCD-Schaltern unter

M.PAD, ACMP, LEFT, R1, R2 und LEAD ein. Der

Einstellbereich geht von “0” (kein Halleffekt) bis

“100” (stärkster Halleffekt).

• Neben den grafischen Tiefe-Reglern direkt über den [

▲

▼

]

LCD-Schaltern wird die für die einzelnen Parts eingestellte

Halleffekt-Tiefe auch in der oberen Hälfte des Displays rechts

neben dem REVERB DEPTH-Parameter durch eine Balken-

anzeige dargestellt. Je länger dieser Balken, um so größer ist

die eingestellte Halleffekt-Tiefe.

• Beim Auswählen eines anderen Halleffekt-Typs wird dessen

Preset-Tiefenwert automatisch vorgegeben.

• Für jeden Part und jede Stimme gibt es einen Preset-Tiefen-

wert und -Einstellbereich, innerhalb dessen die Effekttiefe

variiert werden kann. Eine Änderung der Effekttiefe hat daher

nicht bei allen Stimmen dieselbe hörbare Wirkung.

112

■CHORUS DEPTH ..........................................................................................................................................................................

F5: REVERB/CHORUS/DSP EFFECT

Ermöglicht eine individuelle Einstellung der Chor-

effekt-Tiefe für die Multi-Pads, die Begleitung und

die Stimmen der Parts LEFT, RIGHT1, RIGHT2

und LEAD.

Stellen Sie die Tiefe des Choreffekts für den

jeweiligen Part mit den [▲/▼] LCD-Schaltern un-

ter M.PAD, ACMP, LEFT, R1, R2 und LEAD ein.

Der Einstellbereich geht von “0” (kein Choreffekt)

bis “100” (stärkster Choreffekt).

• Neben den grafischen Tiefe-Reglern direkt über den [

▲

▼

]

LCD-Schaltern wird die für die einzelnen Parts eingestellte

Choreffekt-Tiefe auch in der oberen Hälfte des Displays

rechts neben dem CHORUS DEPTH-Parameter durch eine

Balkenanzeige dargestellt. Je länger dieser Balken, um so

größer ist die eingestellte Chorffekt-Tiefe.

• Beim Auswählen eines anderen Rhythmus werden dessen

Preset-Einstellungen für Choreffekt-Typ und Effekttiefe auto-

matisch mit aufgerufen.

• Für jeden Part und jede Stimme gibt es einen Preset-Tiefen-

wert und -Einstellbereich, innerhalb dessen die Effekttiefe

variiert werden kann. Eine Änderung der Effekttiefe hat daher

nicht bei allen Stimmen dieselbe hörbare Wirkung.

■DSP EFFECT — TYPE und DEPTH ..........................................................................................................................

●DSP EFFECT TYPE

Ermöglicht Auswählen des DSP-Effekts, der beim

Einschalten der [DSP EFFECT]-Taste auf das Ton-

signal gelegt wird (siehe Seite 34).

Falls die DSP EFFECT TYPE-Parameterliste

noch nicht in der unteren Hälfte des Displays ange-

zeigt wird, drücken Sie zunächst die TYPE LCD-

Taste. Wählen Sie mit den [▲/▼] LCD-Schaltern

den gewünschten Effekttyp. Der Name des gewähl-

ten DSP-Effekts wird in der oberen Hälfte des Displays

rechts neben dem DSP EFFECT-Parameter ange-

zeigt. Eine Liste der DSP-Effekte finden Sie unter

“DSP-EFFEKTE UND -PARAMETER” an späte-

rer Stelle.

113

F5: REVERB/CHORUS/DSP EFFECT

●DSP EFFECT PARAMETER EDIT

Beim Aufrufen der DSP EFFECT TYPE-Anzei-

ge wird die PARAMETER EDIT LCD-Taste auf

dem Display angeboten, über die Sie Zugriff auf

individuelle Parameter für den gewählten DSP-Ef-

fekt haben. Stellen Sie die einzelnen Parameter mit

den entsprechend numerierten [▲/▼] LCD-Schal-

tern ein. Mit der TYPE LCD-Taste wechseln Sie

danach wieder zur DSP EFFECT TYPE-Anzeige.

Eine Liste der DSP-Effekte und ihrer Parameter

finden Sie unter “DSP-EFFEKTE UND -

PARAMETER” an späterer Stelle.

Mit dem PRIORITY [▲/▼] LCD-Schalter kön-

nen Sie vorgeben, ob beim Auswählen einer LEAD-

oder RIGHT1-Stimme deren Preset-Einstellungen

für DSP-Effekt und -Tiefe vorgegeben werden oder

die hier gemachten Einstellungen für alle Stimmen

gelten sollen. Wählen Sie LEAD oder RIGHT 1,

wenn Sie die DSP EFFECT-Preset-Einstellungen

dieser Stimmen verwenden möchten, oder MANUAL,

wenn Sie Ihre eigenen Einstellungen für alle Stim-

men verwenden möchten.

• Beim Auswählen eines anderen DSP-Effekts werden die

DSP EFFECT-Parameter automatisch auf die Vorgabeein-

stellungen rückgesetzt.

• Bei manchen DSP-Typen ist die Einstellung gewisser Parts

nicht möglich. Die betreffenden Parts werden invertiert dar-

gestellt.

●DSP EFFECT DEPTH

Ermöglicht eine individuelle Einstellung der Tiefe

des gewählten DSP-Effekts für die Multi-Pads, die

Begleitung und die Stimmen der Parts LEFT, RIGHT1,

RIGHT2 und LEAD.

Falls die DSP EFFECT DEPTH-Parameter noch

nicht in der unteren Hälfte des Displays angezeigt

werden, drücken Sie zunächst die DEPTH LCD-

Taste. Stellen Sie die Tiefe des DSP-Effekts für den

jeweiligen Part mit den [▲/▼] LCD-Schaltern un-

ter M.PAD, ACMP, LEFT, R1, R2 und LEAD ein.

Der Einstellbereich geht von “0” (kein DSP-Effekt)

bis “100” (stärkster DSP-Effekt).

• Neben den grafischen Tiefe-Reglern direkt über den [

▲

▼

]

LCD-Schaltern wird die für die einzelnen Parts eingestellte

DSP-Effekt-Tiefe auch in der oberen Hälfte des Displays

rechts neben dem DSP EFFECT DEPTH-Parameter durch

eine Balkenanzeige dargestellt. Je länger dieser Balken, um

so größer ist die eingestellte DSP-Effekt-Tiefe.

• Eine komplette Auflistung und Beschreibung der DSP-Effek-

te und zugehöriger Parameter finden Sie auf Seite 143.

114

■HARMONY...........................................................................................................................................................................................

Ermöglicht Auswählen des Harmonietyps, der beim

Einschalten der [HARMONY]-Taste aktiviert wird

(siehe Seite 33).

Wählen Sie den gewünschten Harmonietyp mit

den TYPE [▲/▼] LCD-Schaltern aus. Mit dem

VOLUME [▲/▼] LCD-Schalter können Sie die Laut-

stärke des Harmonieklangs passend einstellen.

F6: HARMONY/REGISTRATION

1. Duet

2. Trio

3. 4 Part

4. 4 Part Jazz

5. Country

6. Octave

7. Tremolo Slow

8. Tremolo Fast

9. Tremolo Duet

10. Strumming

11. BackingVocal

12. Add Trp.&Sax

13. Add Strings

14. Gtr. Picking

15. Banjo Player

16. In The Forest

Die Harmonietypen

■REGISTRATION .............................................................................................................................................................................

●NAME

Mit der NAME-Funktion können Sie Bedienfeld-

Setups zur leichteren Orientierung individuell benen-

nen (max. 16 Zeichen). Der eingegebene Name wird

dem jeweils gewählten Setup zugeordnet.

Falls erforderlich, wählen Sie als erstes die ge-

wünschte Registration-Bank und -Nummer.

Positionieren Sie den Cursor mit dem [▲/▼] LCD-

Schalter unter < > zur jeweiligen Schreibstelle, und

wählen Sie dann mit dem [▲/▼] LCD-Schalter unter

A~Z, a~z bzw. 0~9… das einzugebende Zeichen.

Mit dem [▲/▼] LCD-Schalter unter A~Z wählen Sie

Großbuchstaben, mit dem unter a~z Kleinbuchstaben

und mit dem unter 0~9… Ziffern und Sonderzeichen.

• Sie sollten für Benennungszwecke bezeichnende Namen ver-

wenden, damit Sie gewünschte Setups später auf Anhieb

finden. Wenn Sie beispielsweise ein Setup für einen Song mit

dem Namen “SuperHit” gespeichert haben, sollten Sie dieses

mit “SuperHit-Reg” o. dgl. benennen.

●FREEZE GROUP SETTING

Mit der FREEZE GROUP SETTING-Funktion

können Sie spezifizieren, welche Funktionseinstellungen

bei aktivierter FREEZE-Funktion erhalten bleiben

sollen, wenn Sie ein anderes Bedienfeld-Setup abru-

fen.

Wählen Sie mit den GROUP SELECT [▲/▼] LCD-

Schaltern eine der Funktionen bzw. Funktionsgruppen,

und drücken Sie dann auf den MARK [▲/▼] LCD-

Schalter, um sie der FREEZE-Funktion zuzuordnen (Ha-

ken) oder die Zuordnung aufzuheben (kein Haken). Wie-

derholen Sie diesen Vorgang, bis alle Funktionen mar-

kiert sind, deren Einstellungen sich beim Abrufen eines

(anderen) Bedienfeld-Setups nicht ändern sollen.

• Im ABC-Modus FULL KEYBOARD kann die HARMONY-Funktion

nicht aktiviert werden.

115

F7: UTILITY

Über F7 UTILITY haben Sie Zugriff auf verschiedene

Systemparameter, mit denen Sie die Speicherschutzfunktion ein- und

ausschalten, den gewünschten Anzeigemodus wählen und die

werkseitigen Preset-Daten wieder aufrufen können.

■MEMORY BACKUP ....................................................................................................................................................................

●MEMORY BACKUP

Über diesen Parameter können Sie die Speicher-

schutzfunktion je nach Bedarf ein- und ausschalten.

Wählen Sie mit den [▲/▼] LCD-Schaltern unter

MEMORY BACKUP die Einstellung ON (Ein)

oder OFF (Aus).

●DISPLAY - MIDI BANK SEL. & PROG.

CHANGE #, TIME

Hier können Sie wählen, ob die MIDI-Bankaus-

wahl- und -Programmwechselnummern für die ein-

zelnen Stimmen zusammen mit den Namen und den

Nummern auf der Stimmenlisten-Anzeige angege-

ben werden sollen, und wie lange diese Information

(Listen und Nachrichten) auf dem Display ange-

zeigt werden soll.

Schalten Sie die Einblendfunktion für MIDI-

Bankauswahl- und -Programmwechselnummern mit

dem MIDI BANK SEL. & PROG. CHANGE #

[▲/▼] LCD-Schalter ein (ON) oder aus (OFF).

Mit den TIME [▲/▼] LCD-Schaltern unter LIST

und MESSAGE können Sie die Einblenddauer für

Listen und Nachrichten wunschgemäß einstellen. Je

größer der Einstellwert, um so länger wird die ent-

sprechende Information eingeblendet.

■RECALL PRESET DATA .......................................................................................................................................................

Über diese Funktion können Sie zur Initialisierung

bei Bedarf die werkseitigen Preset-Einstellungen

wieder aufrufen.

Wählen Sie mit einem der [▲/▼] LCD-Schalter

den zu initialisierenden Datentyp (siehe Tabelle

weiter unten), und drücken Sie dann die LCD-Taste

neben EXECUTE. Die Bestätigung “Ready to recall

preset data” (Bereit zur Initialisierung) erscheint

dabei auf dem Display.

Drücken Sie zur Ausführung der Daten-

initialisierung die LCD-Taste neben YES (oder die

neben NO, um den Vorgang abzubrechen). Nach der

Initialisierung wird kurzzeitig “Completed” auf dem

Display angezeigt.

116

F8: MIDI

MIDI steht für Musical Instrument Digital Interface und stellt einen weltweiten Stan-

dard für Datenkommunikation zwischen elektronischen Musikinstrumenten dar. MIDI-

kompatible Instrumente können Daten austauschen und sich gegenseitig steuern. Da-

durch können komplexe Systeme aus MIDI-Instrumenten zusammengestellt werden,

die wesentlich mehr Vielseitigkeit und umfassendere kreative Steuerung erlauben als

einzelne Instrumente. Das PSR-4000 bietet eine Reihe von MIDI-Funktionen, die den

Einsatz in komplexen MIDI-Systemen ermöglichen.

• Verwenden Sie zum Verbinden der MIDI-Ein- und -Ausgänge ausschließlich hochwertige MIDI-Anschlußkabel. Die

Kabelverbindungen sollten nicht länger als 15 Meter sein, um Rauscheinstreuungen und Datenfehler zu vermeiden.

SYSTEM

■LOCAL CONTROL ......................................................................................................................................................................

Die Einstellungen beim LOCAL CONTROL-

Parameter bestimmen, ob die entsprechenden Parts/

Stimmen des PSR-4000 von der Tastatur des PSR-

4000 gesteuert werden. Wenn LOCAL CONTROL

eingeschaltet ist (ON), wird der Tongenerator des

PSR-4000 “lokal” angesteuert, wobei die internen

Stimmen direkt mit der Tastatur des Instruments

gespielt werden können. Die Lokalsteuerung kann

jedoch auch ausgeschaltet werden, so daß beim

Spielen auf der Tastatur des PSR-4000 der eigene

Tongenerator nicht angesteuert wird, aber dennoch

“Spieldaten” über den MIDI OUT-Anschluß über-

tragen werden. Gleichzeitig kann der interne Ton-

generator von MIDI-Daten gesteuert werden, die

das PSR-4000 über den MIDI IN-Anschluß emp-

fängt. In der Praxis bedeutet dies, daß ein externer

Sequenzer oder MIDI-Computer z.B. die Stimmen

des Instruments spielen kann, während Sie mit der

Tastatur des PSR-4000 einen externen Tongenerator

steuern.

Schalten Sie die Lokalsteuerung der einzelnen

Parts/Stimmen mit den [▲/▼]-Schaltern unter

M.PAD, ACMP, LEFT, R1, R2 und LEAD ein

(ON) oder aus (OFF). Parts/Stimmen, für die die

Lokalsteuerung eingeschaltet ist, sind auf der obe-

ren Hälfte des Displays im entsprechenden LOCAL

CONTROL-Feld durch einen Haken gekennzeich-

net.

117

F8: MIDI

■CLOCK und TRANSPOSE..................................................................................................................................................

●CLOCK

Am CLOCK-Parameter können Sie einstellen,

ob das PSR-4000 von seinem eigenen Taktgeber

oder durch ein externes MIDI-Taktsignal gesteuert

werden soll. INTERNAL ist die normale CLOCK-

Einstellung, wenn das PSR-4000 als Einzelinstrument

eingesetzt wird. Wenn das PSR-4000 jedoch mit

einem externen Sequenzer, MIDI-Computer oder

einem anderen MIDI-Gerät synchronisiert werden

soll, können Sie beim CLOCK-Parameter EXTERNAL

einstellen. In diesem Fall muß jedoch ein externes

MIDI-Gerät am MIDI IN-Anschluß angeschlossen

sein und ein entsprechendes MIDI-Taktsignal über-

tragen.

●TRANSPOSE

Wenn der TRANSPOSE TRANSMIT-Parameter

auf “OFF” gestellt ist, wird eine eventuelle

Transponierungseinstellung des PSR-4000 beim

Übertragen der MIDI-Notendaten nicht berücksich-

tigt. Bei der Einstellung “ON” betreffen die

Transponierungseinstellungen übertragene Noten-

daten in demselben Maße wie die vom PSR-4000

gespielten. Wenn der TRANSPOSE RECEIVE-

Parameter auf “OFF” gestellt ist, werden vom PSR-

4000 empfange MIDI-Notendaten nicht transponiert,

bei Einstellung auf “ON” werden empfangene Noten-

daten gemäß der aktuellen Transponierungseinstellung

vom PSR-4000 transponiert. Bei Einstellung auf

“ON” ist im TRANSPOSE TRANSMIT- bzw.

RECEIVE-Feld ein Haken zu sehen.

■MESSAGE SW.................................................................................................................................................................................

●START/STOP

Am START/STOP TRANSMIT-Parameter kann

die Übertragung von MIDI-Start- und -Stop-Befeh-

len beim Starten bzw. Stoppen der Begleitung bzw.

Song-Wiedergabe oder -aufnahme freigegeben (ON)

oder gesperrt (OFF) werden. Am START/STOP

RECEIVE-Parameter kann der Empfang von MIDI-

Start- und -Stop-Befehlen, die von anderen MIDI-

Geräten erzeugt werden, freigegeben (ON) oder

gesperrt (OFF) werden. Bei Einstellung auf “ON”

ist im MESSAGE SW START/STOP TRANSMIT-

bzw. RECEIVE-Feld ein Haken zu sehen.

118

F8: MIDI

●EXCLUSIVE

Am EXCLUSIVE TRANSMIT-Parameter kann

die Übertragung von MIDI-exklusiven Daten frei-

gegeben (ON) oder gesperrt (OFF) werden. Am

EXCLUSIVE RECEIVE-Parameter kann der Emp-

fang von MIDI-exklusiven Daten, die von anderen

MIDI-Geräten erzeugt werden, freigegeben (ON)

oder gesperrt (OFF) werden. Bei Einstellung auf

“ON” ist im MESSAGE SW EXCLUSIVE

TRANSMIT- bzw. RECEIVE-Feld ein Haken zu

sehen.

TRANSMIT

Auf dieser Anzeigeseite können Sie einstellen, welche der Parts/Stimmen des PSR-4000 auf welchen MIDI-

Kanälen (es gibt 16 MIDI-Kanäle) übertragen werden, und spezifische Datentypen für die Übertragung

vorgeben.

●TRANS. MONITOR

Die 16 Kanalanzeigen neben TRANS. MONITOR

ganz oben auf dem Display geben an, wann auf

einem oder mehreren der Kanäle Daten übertragen

werden: Wenn das Instrument auf einem der Kanäle

Daten überträgt, blinkt der zugehörige Anzeige-

punkt (Kanäle 1 bis 16) kurz auf.

●CH

Zum Zuordnen eines Parts bzw. Vorgeben der zu

übertragenden Datentypen wählen Sie zunächst den

jeweiligen Kanal mit den LCD-Tasten ▲ und ▼

oder den CH [▲/▼] LCD-Schaltern an. Die Kanal-

nummern sind in der linken Spalte unter “CH”

aufgelistet.

●PART

Mit den PART [▲/▼] LCD-Schaltern ordnen

Sie den Part zu, dessen Daten auf dem angewählten

Kanal übertragen werden sollen. Sie können jeweils

nur einen Part (bzw. eine Stimme) pro Kanal zu-

ordnen. Jeder der im folgenden aufgelisteten Parts

ist wählbar. Wenn ein Part mehreren Kanälen zu-

geordnet ist, wird nur der Kanal mit der niedrigsten

Nummer verwendet.

119

F8: MIDI

●NOTE, CNTCNG, PRGCNG und

PITCHBND (Datentyp-Schalter)

Mit diesen “Schaltern” können Sie die Übertragung

des betreffenden Datentyps auf dem gewählten Ka-

nal freigeben oder sperren. Verwenden Sie die [▲/

▼] LCD-Schalter NOTE, CNTCNG, PRGCNG und

PITCHBND, um die Übertragung des jeweiligen Daten-

typs einzuschalten oder auszuschalten. Bei einge-

schalteter (freigegebener) Datenübertragung ist im

entsprechenden Feld der Tabelle ein Haken zu se-

hen.

OFF

RIGHT 1

RIGHT 2

LEAD

LEFT

HARMONY 1

HARMONY 2

HARMONY 3

MULTI PAD 1

MULTI PAD 2

MULTI PAD 3

MULTI PAD 4

ACCOMP RHY 1

ACCOMP RHY 2

ACCOMP BASS

ACCOMP CHORD 1

ACCOMP CHORD 2

ACCOMP PAD

ACCOMP PHRASE1

ACCOMP PHRASE2

Keine Datenübertragung auf diesem Kanal.

Es werden nur die Daten der mit diesem Part gespielten Stimme auf dem gewählten Kanal

übertragen.

Die HARMONY-Funktion (Seite 33) erzeugt maximal drei Harmonienoten. Diese Einstellungen

entsprechen der jeweiligen Notenzahl.

Multi-Pad-Phrasen des entsprechenden Pads werden auf dem gewählten Kanal übertragen.

Beim Spielen eines Pads im PERCUSSION-Modus werden dessen Daten jedoch auf dem

Kanal übertragen, dem MULTI PAD 1 zugeordnet ist.

CHORD-Pad-Daten werden als Notendaten auf den Kanälen übertragen, denen die entspre-

chenden Begleitungsparts (RHY1 ... ACCOMP PHRASE2) zugeordnet sind.

Der jeweilige Begleitungspart wird auf dem gewählten Kanal übertragen.

NOTE Mit diesem Schalter wird die Übertragung von Notendaten ein- oder ausgeschaltet. Wenn die

Übertragung ausgeschaltet ist, werden die auf dem PSR-4000 mit dem betreffenden Part gespielten

Noten von einem externen Instrument oder Tongenerator nicht in Ton umgesetzt. Sie können die

Übertragung von Notendaten beispielsweise ausschalten, wenn das externe Gerät nur auf Programm-

wechselnummern ansprechen soll, ohne die gewählte Stimme zu spielen.

CNTCNG Dieser Schalter ermöglicht Ein- und Ausschalten der Übertragung von Steuerwechseldaten (Control

Change). Zu diesem Datentyp gehören unter anderem die beim Betätigen des MODULATION-Rads,

Schwellerpedales oder anderen Steuerelements erzeugten Daten (für Pitch-Bend-Daten ist jedoch ein

eigener Schalter vorgesehen).

PRGCNG Dieser Schalter ermöglicht Ein- und Ausschalten der Übertragung von Programmwechseldaten

(Program Change). Programmwechseldaten sind beispielsweise Stimmen- oder “Patch”-Nummern, mit

denen die entsprechenden Stimmen externer MIDI-Geräte angewählt und aufgerufen werden.

PITCHBND Mit diesem Schalter können Sie die Übertragung der beim Betätigen des PITCH BEND-Rads erzeugten

Daten ein- und ausschalten.

120

F8: MIDI

RECEIVE

Auf dieser Anzeigeseite können Sie für jeden MIDI-Kanal des PSR-4000 einen MIDI-Empfangsmodus

einstellen und vorgeben, welche Datentypen auf dem jeweiligen Kanal empfangen werden.

●RECEIVE MONITOR

Die 16 Kanalanzeigen neben RECEIVE

MONITOR ganz oben auf dem Display geben an,

wann auf einem oder mehreren der Kanäle Daten

empfangen werden: Wenn das Instrument auf einem

der Kanäle Daten empfängt, blinkt der zugehörige

Anzeigepunkt (Kanäle 1 bis 16) kurz auf.

●CH

Zum Zuordnen eines Modus bzw. Vorgeben der

zu empfangenden Datentypen wählen Sie zunächst

den jeweiligen Kanal mit den LCD-Tasten ▲ und ▼

oder den CH [▲/▼] LCD-Schaltern an. Die Kanal-

nummern sind in der linken Spalte unter “CH”

aufgelistet.

●MODE

Mit den MODE [▲/▼] LCD-Schaltern stellen

Sie den Empfangsmodus für den angewählten Ka-

nal ein. Jeder der folgenden Modi ist wählbar:

OFF Kein Datenempfang auf diesem Kanal.

MULTI Dies ist der “Multi-Timbre”-Modus, in dem der entsprechende Kanal des internen Ton-

generators direkt durch die empfangenen MIDI-Daten gesteuert wird.

MIDI BASS Wenn der ABC-Modus AUTO MIDI BASS oder MANUAL MIDI BASS gewählt ist, kann mit

diesem Modus der Empfang von Daten einer externen MIDI-Baß-Pedaleinheit oder eines

anderen MIDI-Geräts freigegeben werden.

PANEL CONTROL In diesem Modus steuern empfangene MIDI-Daten nicht den Tongenerator, sondern zu-

geordnete Bedienelement-Funktionen. Die Zuordnung von MIDI-Daten zu Bedienelement-

Funktionen wird auf der nachfolgend beschriebenen PANEL CONTROL-Anzeigeseite vorge-

nommen.

KEYBOARD Dies ist der “normale” Empfangsmodus, in dem vom PSR-4000 empfangene Notendaten (A-1

bis C7) die entsprechenden Noten genau so produzieren wie beim Spielen auf der Tastatur.

Das Instrument spricht außerdem auch auf Daten für Pitch-Bend, Modulation, Schweller-

Lautstärke und Sustain-Regelung an. Programmwechsel- und Gesamtlautstärke-Daten be-

treffen nur die RIGHT 1-Stimme.

●NOTE, CNTCNG, PRGCNG und PITCHBND (Datentyp-Schalter)

Mit diesen “Schaltern” können Sie den Empfang des betreffenden Datentyps auf dem

gewählten Kanal freigeben oder sperren. Verwenden Sie die [▲/▼] LCD-Schalter NOTE,

CNTCNG, PRGCNG und PITCHBND, um den Empfang des jeweiligen Datentyps einzu-

schalten oder auszuschalten. Bei eingeschaltetem (freigegebenem) Datenempfang ist im

entsprechenden Feld der Tabelle ein Haken zu sehen.

121

F8: MIDI

NOTE Mit diesem Schalter wird der Empfang von Notendaten ein- oder ausgeschaltet. Wenn der Empfang

ausgeschaltet ist, setzt das PSR-4000 von einem externen MIDI-Geräte auf diesem Kanal gesendete

Notendaten nicht in Ton um.

CNTCNG Dieser Schalter ermöglicht Ein- und Ausschalten des Empfangs von Steuerwechseldaten (Control

Change). Zu diesem Datentyp gehören unter anderem Modulations-, Schweller- und andere Steuer-

element-Daten (für Pitch-Bend-Daten ist jedoch ein eigener Schalter vorgesehen).

PRGCNG Dieser Schalter ermöglicht Ein- und Ausschalten des Empfangs von Programmwechseldaten

(Program Change). Programmwechseldaten sind beispielsweise Stimmen- oder “Patch”-Nummern,

mit denen die entsprechenden Stimmen im PSR-4000 angewählt und aufgerufen werden.

PITCHBND Mit diesem Schalter können Sie den Empfang von Pitch-Bend-Daten ein- und ausschalten.

PANEL CONTROL

Auf dieser Anzeigeseite können Sie spezifische Bedienelement-Funktionen des PSR-4000 individuellen

Noten zuordnen. Die zugeordneten Funktionen werden automatisch ausgeführt, wenn die entsprechende Note

auf einem MIDI-Kanal empfangen wird, für den auf der vorangehend beschriebenen RECEIVE-Anzeige der

PANEL CONTROL-Modus eingestellt wurde.

●OCTAVE

Mit den LCD-Tasten ▲ und ▼ links neben dem

Display oder den OCT [▲/▼] LCD-Schaltern kön-

nen Sie die Oktave auswählen, in denen die Noten

angesiedelt sind, denen Sie Funktionen zuordnen

möchten. Die gewählte Oktave wird zwischen den

LCD-Tasten ▲ und ▼ links auf dem Display ange-

zeigt. Die Note “C” in Oktave “3” entspricht dem

eingestrichenen C (C3) auf der Tastatur.

●NOTE

Mit den NOTE [▲/▼] LCD-Schaltern wählen

Sie die Note aus, der Sie eine Bedienelement-Funk-

tion zuordnen möchten.

●TYPE SELECT und SUB

Mit den TYPE SELECT [▲/▼] LCD-Schaltern

ordnen Sie der gewählten Note die gewünschte

Funktion zu. Die wählbaren Funktionen sind zu-

sammen mit den Ereignistypen “Note An” (Tasten-

anschlag) und “Note Aus” (Tastenfreigabe) in der

folgenden Übersicht aufgelistet. In gewissen Fällen

kann mit den [▲/▼] LCD-Schaltern SUB1 und

SUB2 eine spezifische Funktionseinstellung ge-

wählt werden, wie im folgenden beschrieben.

122

F8: MIDI

Typ Note An Note Aus

1. OFF Keine Funktion zugeordnet. Keine Funktion zugeordnet.

2. SUSTAIN SUSTAIN EIN SUSTAIN AUS

3. SOSTENUTO SOSTENUTO EIN SOSTENUTO AUS

4. SOFT SOFT EIN SOFT AUS

5. TAP TEMPO Tempovorgabe EIN —

6. REGIST.+ REGISTRATION-

Weiterschaltung (aufwärts) —

7. REGIST.– REGISTRATION-

Weiterschaltung (abwärts) —

8. SYNCHRO START [SYNCHRO START] EIN —

9. START/STOP [START/STOP] EIN —

10. ROTARY SP Rotordrehung

langsam n schnell

11. HARMONY HARMONY EIN HARMONY AUS

12. INTRO/FILLtoA INTRO/FILL to [A] “gedrückt”INTRO/FILL to [A] “freigegeben”

13. INTRO/FILLtoB INTRO/FILL to [B] “gedrückt”INTRO/FILL to [B] “freigegeben”

14. MAIN A MAIN [A] EIN —

15. MAIN B MAIN [B] EIN —

16. ENDING/rit. [ENDING/rit.] EIN —

17. FADE IN/OUT [FADE IN/OUT] EIN —

18. FINGERED1/2

Umschaltung zwischen

—

FINGERED 1 und FINGERED 2

19. BASS HOLD BASS HOLD EIN BASS HOLD AUS

20. PERCUSSION

PERCUSSION-Tastenanschlag

PERCUSSION-Tastenfreigabe

(mit Dynamikwert*)

21. ACCOMP. BREAK ACCOMP. BREAK EIN ACCOMP. BREAK AUS

22. TEMPO + TEMPO [+] “gedrückt”TEMPO [+] “freigegeben”

23. TEMPO – TEMPO [–] “gedrückt”TEMPO [–] “freigegeben”

24. MULTI PAD Zugeordnetes MULTI PAD MULTI PAD “freigegeben”

“gedrückt”**

25. CHORD Eingabe des spezifizierten

Akkords***

* Wählen Sie mit dem SUB1 [

▲

▼

] LCD-Schalter PERCUSSION1 oder PERCUSSION 2. Die Stimmen von

PRECUSSION 1 und PERCUSSION 2 sind identisch mit denen, die den Fußschaltern (SW1 und SW2) mit der

FOOT CONTROLLER-Funktion zugeordnet wurden (siehe Seite 104).

** Wählen Sie das Pad mit dem SUB1 [

▲

▼

] LCD-Schalter: MULTI PAD 1 bis MULTI PAD 8.

*** Wählen Sie mit dem SUB1 [

▲

▼

] LCD-Schalter den Grundton des Akkords und mit dem SUB2 [

▲

▼

] LCD-

Schalter den Akkordtyp.

123

Störungsbeseitigung

Mögliche Ursache/AbhilfeSymptom

Geräusch beim Ein- und Ausschalten Dies wird durch den Stromstoß beim Ein- bzw. Ausschalten hervorgerufen.

Nicht von Bedeutung.

Lautstärkeregler bzw. Schwellerpedal in Minimum-Position. Die Lautstärke-

regler bzw. das Pedal auf eine angemessene Lautstärke einstellen.

Sind die gewünschten Parts eingeschaltet?

Kopfhörer sind an der PHONES-Buchse angeschlossen. Die Kopfhörer von

der Buchse abtrennen.

Wurde der Fußschalter an die FOOT VOLUME-Buchse angeschlossen?

Abgeschlossene Tonausblendung mit der FADE IN/OUT-Taste. FADE IN/

OUT-Taste drücken, so daß die Anzeigelampe der Taste erlischt.

MIDI-Lokalsteuerung ist ausgeschaltet. Die MIDI-Lokalsteuerung einschalten.

Die [LIST HOLD]-Taste ist gedrückt (Anzeigelampe der Taste leuchtet). Die

[LIST HOLD]-Taste drücken, so daß die Anzeigelampe erlischt, und dann

einen Rhythmus bzw. eine Stimme auswählen (Seite 11).

Die [LIST HOLD]-Taste ist gedrückt (Anzeigelampe der Taste leuchtet). Die

[LIST HOLD]-Taste drücken, so daß die Anzeigelampe erlischt.

Wenn einem angeschlossenen Fußschalter die SUSTAIN-Funktion zu-

geordnet wurde, hat die SUSTAIN-Taste keine Funktion. Den Fußschalter

abtrennen oder SUSTAIN mit dem Fußschalter ein- und ausschalten.

Die MIDI CLOCK-Funktion ist auf EXTERNAL eingestellt. Bei MIDI CLOCK

(F8 MIDI) die Einstellung INTERNAL wählen.

Die Polyphoniekapazität wurde überschritten. Das Instrument kann maximal

32 Noten (einschließlich Begleitungs-, Song- und Multi-Pad-Noten) in Ton

umsetzen. Noten, die diese Grenze überschreiten, bleiben stumm. Insbe-

sondere beim Spielen mit HARMONY- oder ABC-Funktion wird die

Polyphoniekapazität leicht überschritten.

Dies ist normal — für jede Stimme und jeden Rhythmus werden passende

Preset-Werte vorgegeben.

Dies ist normal und beruht auf dem Samplingsystem des PSR-4000.

Die obere bzw. untere Tonhöhengrenze der jeweiligen Stimme wurde über-

schritten. Dies ist normal.

Wurden die Tasten im linken Abschnitt der Tastatur angeschlagen?

Es wurde versucht, im FINGERED-Modus (gegriffene Akkorde) einen Einfinger-

Akkord zu spielen bzw. im SINGLE FINGER-Modus (Einfingerautomatik) einen

Akkord voll zu greifen. Die Akkorde müssen in Übereinstimmung mit dem ge-

wählten ABC-Modus “gespielt” bzw. gegriffen werden.

Ist als ABC-Modus MANUAL MIDI BASS gewählt?

Bei den angezeigten Werten handelt es sich um ungefähre Angaben.

Die Wirkung der Effekte hängt von der jeweiligen Stimme ab.

Das Instrument ausschalten, den Netzstecker ziehen und die Speicher-

schutzbatterien entnehmen und nach etwa 1 Minute wieder einlegen bzw.

durch neue ersetzen.

Die Rhythmus- bzw. Stimmenliste wird

beim Drücken einer Rhythmus- bzw.

Stimmengruppentaste nicht eingeblendet.

Die Rhythmus- bzw. Stimmenliste oder die

One Touch Setting-Anzeige wird nicht wie-

der ausgeblendet.

Die SUSTAIN-Taste am Bedienfeld kann

nicht eingeschaltet werden.

Manche Noten erklingen nicht oder ver-

stummen frühzeitig.

Beim Wechseln der Stimme bzw. des

Rhythmus ändert sich der zuvor gewählte

Effekt oder der Ton verstummt frühzeitig.

Geringfügige Unterschiede in der Klang-

qualität der auf der Tastatur gespielten

Noten.

Manche Stimmen haben einen schleifen-

ähnlichen Klangcharakter.

In den oberen Oktaven treten bei gewissen

Stimmen Rauscheinstreuungen oder Ton-

schwankungen auf.

Bei manchen Stimmen treten beim Durch-

spielen der Tonleiter im obersten bzw. un-

tersten Register Oktavensprünge auf.

Bei Verwendung eines MIDI-Controllers arbeiten

Effekte nicht wie gewohnt oder versagen ganz.

Bei einer oben nicht gelisteten Störung

folgende Abhilfemaßnahme versuchen:

Die für eine Diskette angezeigte Rest-

speicherkapazität stimmt nicht mit dem

tatsächlichen Wert überein.

Der ABC-Begleitungsakkord wechselt nicht,

obwohl neue Akkordtasten angeschlagen

wurden.

Die Begleitung kann nicht gestartet werden.

Kein Ton

124

Stichwortverzeichnis

[▲/▼] LCD-Schalter ............... 5, 9, 10

ACCOMPANIMENT DIRECTOR

......................................... 23 – 26

Akkordtyp ....................................... 28

Anschlagdynamik ................... 33, 107

ARABIC ........................................ 100

ARRANGER ................................... 30

ATTACK ............................. 80, 85, 86

AUTO MUTE .................................. 26

Automatische Baß/Akkordbegleitung

(ABC) ........................................ 19

AUTO MIDI BASS .................... 21

FINGERED 1/2 ......................... 20

FULL KEYBOARD .................... 21

MANUAL MIDI BASS ............... 21

SINGLE FINGER ...................... 20

AUX OUT ......................................... 6

Bank (Registration) ........................ 43

Bankauswahl (MIDI) ..................... 115

BASS.................................. 19, 21, 30

Batterien ........................................... 2

BEAT .............................................. 71

Begleitung ...................................... 19

Begleitungslautstärke ..................... 26

BRILLIANCE ............................ 80, 86

CHAIN ............................................ 49

CHORD .......................................... 30

CHORD ASSIST ............................ 28

CHORD MATCH .................... 40, 103

CHORD STEP-Aufnahme .............. 57

CHORD-Pad .................................. 38

CHORUS................................ 34, 112

CLEAR ............................... 77, 81, 88

COMPARE ............................... 79, 82

CONTROLLER............................. 104

COPY (programmierbare

Begleitautomatik) ...................... 75

Cursor .................... 44, 53, 69, 79, 82

DECAY ............................... 80, 85, 86

DELAY VIBRATO........................... 87

DELETE ............................. 56, 59, 71

Demo................................................ 8

DEPTH ................................. 111, 112

DEST........................................ 76, 97

DIRECT SETTING ................... 16, 27

DISK IN USE .................................... 3

DISK-Taste..................................... 90

Diskette

Disklavier .................................. 47

DOC ......................................... 47

GM ............................................ 47

Diskettenlaufwerk ............... 47, 52, 90

DRUM KIT ...................................... 15

DSP-Effekt ............................. 34, 112

Dual ................................................ 82

EASY EDIT .................................... 79

EASY SETTING ............................. 14

ENDING/rit. .................................... 25

EVENT ........................................... 76

EXIT-Taste ................................. 9, 99

FADE IN/OUT ................................ 26

FILL ................................................ 25

FINGERED 1/2............................... 20

FIRST KEY..................................... 64

FOOT VOLUME ....................... 7, 104

FREEZE (Registration) .......... 46, 114

FULL EDIT ..................................... 82

FULL KEYBOARD ......................... 21

Fußschalter .............................. 6, 104

GROUP .................................... 14, 22

Grundton (Akkord).......................... 28

HARMONY ............................. 33, 114

INDIVIDUAL (Schwellerpedal-

Lautstärkeregelung) ............... 104

INDIVIDUAL LOAD

(Diskettenfunktion) ................... 91

INITIAL TOUCH ........................... 107

INITIAL TOUCH CURVE................ 84

INTRO/FILL .............................. 23, 25

INVERSION ................................... 29

Kopfhörer ......................................... 6

Kopieren (Song-Spur) .................... 67

Laden von Daten ............................ 90

LCD CONTRAST-Regler ............... 11

LCD-Taste .............................. 5, 9, 10

LEAD .............................................. 13

LEFT HOLD ................................... 35

LEFT ORCHESTRA ....................... 13

LIST HOLD..................................... 11

LISTEN............................... 94, 95, 96

MAIN A/B ....................................... 24

MAIN VOLUME .............................. 15

MANUAL (Song) ............................ 54

MANUAL MIDI BASS ..................... 21

MASTER VOLUME .......................... 8

MEASURE ..................................... 71

MEMORY BACKUP ..................... 115

125

Stichwortverzeichnis

METRONOME ............................... 55

MIDI.............................................. 116

Mischen (Song-Spuren) ................. 67

MIXER ............................................ 10

MODULATION-Rad ............... 35, 106

MULTI PAD .................................... 36

Multi-Pad-Modus ............................ 36

NAME ..................... 44, 53, 69, 79, 82

Notenständer.................................... 7

OCTAVE .......................... 14, 18, 101

OFF LEVEL .................................. 107

ONE TOUCH SETTING ................. 31

ORECHESTRA .............................. 13

Pad ................................................. 30

PAN ........................................ 14, 101

PANEL CONTROL ....................... 121

PARAMETER EDIT.............. 111, 113

PART SELECT............................... 14

PART TUNE ................................. 100

Part................................................. 13

PAUSE (Song-Wiedergabe)........... 48

PERCUSSION ............................... 41

PERCUSSION-Pad ........................ 41

PHRASE ........................................ 30

PHRASE-Pad ......................... 36, 108

PITCH BEND-Rad.................. 35, 106

POWER-Taste ................................. 8

PRIORITY .................................... 113

Programmierbare Begleitautomatik 69

Programmwechsel ....................... 115

PUNCH IN ...................................... 63

QUANTIZE ............................... 66, 75

RECALL PRESET DATA ............. 115

REGISTRATION ............................ 43

RELEASE........................... 80, 85, 86

REPEAT

CHORD-Pad ............................. 40

Demo-Wiedergabe ..................... 9

RESONANCE .......................... 80, 86

REVERB ................................ 34, 110

RHYTHM ........................................ 30

RIGHT ORCHESTRA .................... 13

ROOT ............................................. 57

Rotordrehung ....................... 105, 122

SCALE ......................................... 100

Schlagzeugspiel auf der Tastatur .. 15

Schlagzeugstimmen ....................... 89

Schwellerpedal ......................... 7, 104

Sektion ..................................... 24, 69

SENSITIVITY ............................... 107

SINGLE (Demo-Wiedergabe) .......... 9

SINGLE (Stimmen-

Programmierfunktion) ............... 82

SINGLE FINGER ........................... 20

SOFT............................................ 105

SONG COPY ................................. 96

SONG PLAY .................................. 47

SONG RECORD ............................ 52

SOSTENUTO ............................... 105

SOURCE ........................................ 67

Splitpunkt ......................... 16, 27, 102

Spur.................................... 54, 60, 62

START/STOP........................... 23, 25

Stimme ........................................... 14

Stimmen-Programmierfunktion ...... 78

STORE ............................... 77, 81, 88

STYLE REVOICE......................... 108

SUSTAIN................................ 33, 104

SYNCHRO START ........................ 23

Taktart ...................................... 23, 71

TAP TEMPO ........................ 105, 122

Tempo ............................................ 22

TIME............................................. 115

TRANSPOSE ................................. 17

TRIGGER ....................................... 64

TUNE ............................................. 17

TYPE .............................................. 57

UNDO..................... 66, 67, 68, 75, 76

UTILITY ........................................ 115

VOLUME OFFSET ....................... 108

WAVE............................................. 82

126

Voice List • Stimmenverzeichnis • Liste des voix • Lista de voces

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

PIANO

1 0 112 0 GrandPiano 1

2 0 112 1 BrightPiano1

3 0 0 3 Honky-tonk

4 0 0 6 Harpsichord1

5 0 0 5 DX E.Piano

6 0 0 4 Funky E.P.

7 0 112 5 Dream E.P.

8 0 112 7 Clavi Wah

9 0 0 0 GrandPiano 2

10 0 0 1 BrightPiano2

11 0 0 2 MIDI Grand

12 0 112 6 Harpsichord2

13 0 112 4 E.Piano

14 0 113 4 Bell E.Piano

15 0 113 5 Ice E.Piano

16 0 0 7 Clavi.

ORGAN

1 0 112 16 Jazz Organ 1

2 0 0 16 Jazz Organ 2

3 0 112 18 Rock Organ 1

4 0 118 16 Bright Organ

5 0 115 17 ClickOrgan 1

6 0 118 17 ClickOrgan 2

7 0 119 16 ClickOrgan 3

8 0 0 19 Pipe Organ

9 0 116 16 Rock Organ 2

10 0 0 18 Rock Organ 3

11 0 113 17 Organ 16+2

12 0 114 17 Organ 16+4

13 0 115 16 Drawbar Org1

14 0 114 16 Drawbar Org2

15 0 119 17 Drawbar Org3

16 0 120 16 Drawbar Org4

17 0 117 16 Elec.Organ 1

18 0 117 17 Elec.Organ 2

19 0 113 16 Elec.Organ 3

20 0 112 17 Elec.Organ 4

21 0 0 17 Perc.Organ 1

22 0 116 17 Perc.Organ 2

23 0 0 20 Reed Organ

STRINGS/CHOIR

1 0 112 48 Strings 1

2 0 0 50 Syn.Strings1

3 0 0 88 Bell Strings

4 0 0 40 Violin

5 0 112 45 PizzStrings1

6 0 0 52 Choir Aahs

7 0 112 53 Choir Ooh 1

8 0 112 46 Harp 1

9 0 0 54 Synth Voice

10 0 0 48 Strings 2

11 0 113 48 Slow Strings

12 0 0 110 Fiddle

13 0 0 45 PizzStrings2

14 0 112 49 Chamber Str.

15 0 0 44 Tremolo Str.

16 0 0 51 Syn.Strings2

17 0 0 46 Harp 2

18 0 0 49 Strings 3

19 0 112 52 Big Choir

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

20 0 0 53 Choir Ooh 2

21 0 112 54 Xenon Pad

22 0 0 55 OrchestraHit

23 0 0 41 Viola

24 0 0 42 Cello

SAX/WOODWIND

1 0 112 64 Soprano Sax1

2 0 112 65 Alto Sax 1

3 0 112 66 Tenor Sax 1

4 0 112 67 BaritoneSax1

5 0 112 73 Flute 1

6 0 0 75 Pan Flute

7 0 0 68 Oboe

8 0 0 71 Clarinet

9 0 0 64 Soprano Sax2

10 0 0 65 Alto Sax 2

11 0 0 66 Tenor Sax 2

12 0 0 67 BaritoneSax2

13 0 0 73 Flute 2

14 0 0 76 Blown Bottle

15 0 0 69 English Horn

16 0 0 70 Bassoon

17 0 113 65 Sax+Clarinet

18 0 113 66 Sax+Trombone

19 0 0 72 Piccolo

20 0 0 74 Recorder

21 0 0 79 Ocarina

22 0 0 82 Calliope

23 0 0 78 Whistle

24 0 0 77 Shakuhachi

TRUMPET/BRASS

1 0 113 56 Trumpet 1

2 0 112 59 MuteTrumpet1

3 0 114 56 Flugel Horn

4 0 0 57 Trombone 1

5 0 0 61 BrassSection

6 0 113 61 Brass+Tromb.

7 0 0 62 Synth Brass1

8 0 0 60 French Horn

9 0 112 56 Trumpet 2

10 0 0 56 Trumpet 3

11 0 0 59 MuteTrumpet2

12 0 113 57 Trombone 2

13 0 0 63 Synth Brass2

14 0 112 57 Trombone Sec

15 0 112 61 Brass+Sax

16 0 114 61 Brass+Trmpet

GUITAR/BASS

1 0 0 24 Nylon Guitar

2 0 0 25 Steel Guitar

3 0 112 25 12String Gtr

4 0 0 26 Jazz Guitar

5 0 112 27 Hawaiian Gtr

6 0 0 27 Clean Guitar

7 0 0 29 OverdriveGtr

8 0 0 28 Muted Guitar

9 0 0 30 DistortionGt

10 0 0 31 GtrHarmonics

11 0 112 26 Octave Gtr.

12 0 0 32 AcousticBass

13 0 0 33 FingeredBass

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

14 0 0 34 Picked Bass

15 0 0 35 FretlessBass

16 0 0 43 Contrabass

17 0 112 36 Slap Bass 1

18 0 0 36 Slap Bass 2

19 0 0 37 Slap Bass 3

20 0 112 38 Techno Bass

21 0 0 38 Synth Bass 1

22 0 0 39 Synth Bass 2

23 0 0 58 Tuba

ACCORDION/WORLD

1 0 112 21 Trad.Accord.

2 0 0 21 Musette

3 0 112 23 TangoAccord.

4 0 0 23 Bandoneon

5 0 0 22 Harmonica

6 0 0 105 Banjo

7 0 0 109 Bagpipe

8 0 0 108 Kalimba

9 0 113 21 Soft Accord.

10 0 114 21 Small Accord

11 0 113 23 BrightAccord

12 0 0 107 Koto

13 0 0 106 Shamisen

14 0 0 104 Sitar

15 0 0 15 Dulcimer

16 0 0 111 Shanai

SYNTH/PAD

1 0 112 81 Analog Lead

2 0 112 80 Sub Aqua

3 0 113 81 RainHold

4 0 112 90 Dark Moon

5 0 112 82 70’s Lead

6 0 114 5 Synth EP

7 0 0 99 Atmosphere

8 0 0 91 Choir Pad

9 0 112 63 Reso.Brass

10 0 114 81 Reso.Saw

11 0 0 80 Square Lead

12 0 0 81 Saw. Lead

13 0 0 89 Warm Pad

14 0 112 91 Bell Pad

15 0 0 90 PolysynthPad

16 0 112 92 Cyber Pad

17 0 0 87 Bass & Lead

18 0 0 85 Voice Lead

19 0 0 84 Charang Lead

20 0 0 83 Chiff Lead

21 0 0 92 Bowed Pad

22 0 0 93 Metallic Pad

23 0 0 94 Halo Pad

24 0 0 86 Fifth Lead

SOUND EFFECT

1 0 112 95 Transform

2 0 112 101 Wave 2001

3 0 113 82 Dragon Flute

4 0 0 101 Goblins

5 0 112 98 QuackBell

6 0 0 100 Brightness

7 0 0 96 Rain

8 0 0 103 Sci-Fi

RIGHT

127

Voice List • Stimmenverzeichnis • Liste des voix • Lista de voces

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

9 0 0 97 Soundtrack

10 0 0 95 Sweep Pad

11 0 0 98 Crystal

12 0 0 102 Echoes

13 0 0 120 GtrFretNoise

14 0 0 121 Breath Noise

15 0 0 122 Seashore

16 0 0 123 Bird Tweet

17 0 0 124 Telephone

18 0 0 125 Helicopter

19 0 0 119 Rev.Cymbal

20 0 0 126 Applause

21 0 0 127 Gunshot

PERCUSSIVE

1 0 112 11 Vibraphone1

2 0 0 12 Marimba

3 0 0 13 Xylophone

4 0 0 114 Steel Drums

5 0 0 9 Glockenspiel

6 0 0 8 Celesta

7 0 0 14 TubularBells

8 0 0 47 Timpani

9 0 0 11 Vibraphone2

10 0 0 10 Music Box

11 0 0 112 Tinkle Bell

12 0 0 113 Agogo

13 0 0 115 Woodblock

14 0 0 116 Taiko Drum

15 0 0 117 Melodic Tom

16 0 0 118 Synth Drum

DRUM KIT

1 127 0 0 Standard Kit

2 127 0 8 Room Kit

3 127 0 16 Rock Kit

4 127 0 24 Electric Kit

5 127 0 25 Analog Kit

6 127 0 32 Jazz Kit

7 127 0 40 Brush Kit

8 127 0 48 Classic Kit

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

PIANO/ORGAN

1 0 112 0 GrandPiano 1

2 0 0 6 Harpsichord1

3 0 0 5 DX E.Piano

4 0 0 4 Funky E.P.

5 0 0 16 Jazz Organ 2

6 0 114 17 Organ 16+4

7 0 112 18 Rock Organ 1

8 0 0 21 Musette

9 0 0 0 GrandPiano 2

10 0 112 1 BrightPiano1

11 0 0 1 BrightPiano2

12 0 0 3 Honky-tonk

13 0 112 6 Harpsichord2

14 0 112 7 Clavi Wah

15 0 0 7 Clavi.

16 0 0 2 MIDI Grand

17 0 112 4 E.Piano

18 0 112 5 Dream E.P.

19 0 113 4 Bell E.Piano

20 0 113 5 Ice E.Piano

21 0 112 16 Jazz Organ 1

22 0 116 16 Rock Organ 2

23 0 118 16 Bright Organ

24 0 115 17 ClickOrgan 1

25 0 118 17 ClickOrgan 2

26 0 112 17 ClickOrgan 3

27 0 119 16 ClickOrgan 4

28 0 0 18 Rock Organ 3

29 0 113 17 Organ 16+2

30 0 115 16 Drawbar Org1

31 0 114 16 Drawbar Org2

32 0 119 17 Drawbar Org3

33 0 120 16 Drawbar Org4

34 0 117 16 Elec.Organ 1

35 0 117 17 Elec.Organ 2

36 0 113 16 Elec.Organ 3

37 0 0 17 Perc.Organ 1

38 0 116 17 Perc.Organ 2

39 0 0 20 Reed Organ

40 0 0 19 Pipe Organ

41 0 112 21 Trad.Accord.

42 0 0 23 Bandoneon

43 0 112 23 TangoAccord.

44 0 113 21 Soft Accord.

45 0 114 21 Small Accord

46 0 113 23 BrightAccord

47 0 0 22 Harmonica

48 0 0 109 Bagpipe

STRINGS/CHOIR

1 0 112 48 Strings 1

2 0 0 50 Syn.Strings1

3 0 0 88 Bell Strings

4 0 112 54 Xenon Pad

5 0 0 52 Choir Aahs

6 0 112 53 Choir Ooh 1

7 0 112 52 Big Choir

8 0 0 54 Synth Voice

9 0 0 48 Strings 2

10 0 0 49 Strings 3

11 0 113 48 Slow Strings

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

12 0 112 49 Chamber Str.

13 0 0 44 Tremolo Str.

14 0 0 51 Syn.Strings2

15 0 112 45 PizzStrings1

16 0 0 45 PizzStrings2

17 0 0 40 Violin

18 0 0 110 Fiddle

19 0 0 41 Viola

20 0 0 42 Cello

21 0 112 46 Harp 1

22 0 0 46 Harp 2

23 0 0 53 Choir Ooh 2

24 0 0 55 OrchestraHit

BRASS/WOODWIND

1 0 0 61 BrassSection

2 0 113 61 Brass+Tromb.

3 0 0 62 Synth Brass1

4 0 0 63 Synth Brass2

5 0 0 60 French Horn

6 0 112 61 Brass+Sax

7 0 114 61 Brass+Trmpet

8 0 113 66 Sax+Trombone

9 0 113 56 Trumpet 1

10 0 112 56 Trumpet 2

11 0 112 59 MuteTrumpet1

12 0 0 59 MuteTrumpet2

13 0 114 56 Flugel Horn

14 0 0 57 Trombone 1

15 0 113 57 Trombone 2

16 0 112 57 Trombone Sec

17 0 112 64 Soprano Sax1

18 0 112 65 Alto Sax 1

19 0 112 66 Tenor Sax 1

20 0 112 67 BaritoneSax1

21 0 112 73 Flute 1

22 0 0 75 Pan Flute

23 0 0 68 Oboe

24 0 0 71 Clarinet

25 0 0 64 Soprano Sax2

26 0 0 65 Alto Sax 2

27 0 0 66 Tenor Sax 2

28 0 0 73 Flute 2

29 0 0 76 Blown Bottle

30 0 0 69 English Horn

31 0 0 70 Bassoon

32 0 113 65 Sax+Clarinet

SYNTH/PAD

1 0 112 91 Bell Pad

2 0 0 89 Warm Pad

3 0 112 101 Wave 2001

4 0 113 82 Dragon Flute

5 0 112 90 Dark Moon

6 0 114 5 Synth EP

7 0 0 99 Atmosphere

8 0 0 91 Choir Pad

9 0 112 81 Analog Lead

10 0 112 80 Sub Aqua

11 0 113 81 RainHold

12 0 112 82 70’s Lead

13 0 112 63 Reso.Brass

14 0 114 81 Reso.Saw

LEFT

128

Voice List • Stimmenverzeichnis • Liste des voix • Lista de voces

LEAD

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

15 0 0 80 Square Lead

16 0 0 81 Saw. Lead

17 0 112 95 Transform

18 0 0 95 Sweep Pad

19 0 0 92 Bowed Pad

20 0 0 94 Halo Pad

21 0 112 92 Cyber Pad

22 0 0 90 PolysynthPad

23 0 0 101 Goblins

24 0 0 103 Sci-Fi

25 0 0 87 Bass & Lead

26 0 0 85 Voice Lead

27 0 0 83 Chiff Lead

28 0 0 100 Brightness

29 0 0 96 Rain

30 0 0 97 Soundtrack

31 0 0 102 Echoes

32 0 112 98 QuackBell

GUITAR/PERCUSSIVE

1 0 0 24 Nylon Guitar

2 0 0 25 Steel Guitar

3 0 112 25 12String Gtr

4 0 0 26 Jazz Guitar

5 0 112 27 Hawaiian Gtr

6 0 0 27 Clean Guitar

7 0 0 29 OverdriveGtr

8 0 0 30 DistortionGt

9 0 112 26 Octave Gtr.

10 0 0 28 Muted Guitar

11 0 0 32 AcousticBass

12 0 0 33 FingeredBass

13 0 0 34 Picked Bass

14 0 0 35 FretlessBass

15 0 0 43 Contrabass

16 0 0 58 Tuba

17 0 112 36 Slap Bass 1

18 0 0 36 Slap Bass 2

19 0 0 37 Slap Bass 3

20 0 0 38 Synth Bass 1

21 0 0 39 Synth Bass 2

22 0 112 38 Techno Bass

23 0 0 9 Glockenspiel

24 0 0 10 Music Box

25 0 112 11 Vibraphone1

26 0 0 11 Vibraphone2

27 0 0 12 Marimba

28 0 0 14 TubularBells

29 0 0 112 Tinkle Bell

30 0 0 13 Xylophone

31 0 0 108 Kalimba

32 0 0 105 Banjo

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

TRUMPET/BRASS

1 0 127 56 Solo Trumpet

2 0 126 56 Mellow Trp.

3 0 127 59 Mute Trumpet

4 0 125 56 Flugel Horn

5 0 127 57 Trombone

6 0 126 57 SoftTrombone

7 0 127 61 BrassSection

8 0 127 63 Analog Brass

9 0 127 62 SynthBrass 1

10 0 126 62 SynthBrass 2

11 0 127 60 French Horn

12 0 126 63 Wah Brass

13 0 125 62 Brass Lead 1

14 0 125 63 Brass Lead 2

15 0 124 56 Soft Trumpet

16 0 127 58 Tuba

SAX/WOODWIND

1 0 127 64 Soprano Sax

2 0 127 65 Alto Sax

3 0 127 66 Tenor Sax

4 0 127 67 Baritone Sax

5 0 127 71 Clarinet

6 0 127 22 Harmonica

7 0 127 73 Flute

8 0 127 75 Panflute

9 0 127 68 Oboe

10 0 127 69 English Horn

11 0 127 70 Bassoon

12 0 126 66 Chorus Sax

13 0 127 72 Piccolo

14 0 127 78 Whistle

15 0 127 77 Shakuhachi

16 0 127 76 Blown Bottle

STRINGS/CHOIR

1 0 127 40 Violin

2 0 126 40 Soft Violin

3 0 125 40 Arco Violin

4 0 127 42 Cello

5 0 127 52 Choir Aah

6 0 127 53 Choir Ooh

7 0 126 52 Big Choir

8 0 127 54 Synth Voice

9 0 125 48 Violin Str.

10 0 127 110 Fiddle

11 0 127 41 Viola

12 0 127 43 Contrabass

13 0 127 48 Strings

14 0 127 50 Synth String

15 0 126 48 Slow Strings

16 0 126 54 Bell Voice

Display BankSelect

Program

Change

Voice Name

No. MSB LSB No.

GUITAR/BASS

1 0 127 24 Concert Gtr

2 0 127 25 Folk Guitar

3 0 126 25 12String Gtr

4 0 127 26 Jazz Guitar

5 0 124 27 Hawaiian Gtr

6 0 127 27 Clean Guitar

7 0 127 29 OverdriveGtr

8 0 125 27 Wah Guitar

9 0 126 26 OctaveGuitar

10 0 126 27 Tremolo Gtr

11 0 127 30 DistortionGt

12 0 126 30 Fuzz Guitar

13 0 127 36 Slap Bass 1

14 0 127 37 Slap Bass 2

15 0 127 32 Double Bass

16 0 127 39 Reso. Bass

SYNTH/PERCUSSIVE

1 0 125 81 Analog Lead

2 0 126 80 Sub Aqua

3 0 127 81 Saw. Lead

4 0 126 81 Reso. Saw.

5 0 126 82 70’s Lead

6 0 127 90 Dark Moon

7 0 127 80 Mini Lead

8 0 124 81 Big Lead

9 0 127 101 Wave 2001

10 0 123 81 Blowing Lead

11 0 127 82 Dragon Flute

12 0 122 81 Rain Hold

13 0 127 98 Quack Bell

14 0 124 63 Reso. Brass

129

Bank MSB# 127 127 127 127 127 127 127 127

Program # 1 9 17 25 26 33 41 49

Note# Note Standard Kit Room Kit Rock Kit Electro Kit Analog Kit Jazz Kit Brush Kit Classic Kit

13 C#0 SurdoMut <—— <—— <—— <—— <—— <—— <——

14 D0 SurdoOpn <—— <—— <—— <—— <—— <—— <——

15 D#0 Hi Q <—— <—— <—— <—— <—— <—— <——

16 E0 WhipSlap <—— <—— <—— <—— <—— <—— <——

17 F0 ScraPush <—— <—— <—— <—— <—— <—— <——

18 F#0 ScraPull <—— <—— <—— <—— <—— <—— <——

19 G0 FingSnap <—— <—— <—— <—— <—— <—— <——

20 G#0 Click <—— <—— <—— <—— <—— <—— <——

21 A0 MetroClk <—— <—— <—— <—— <—— <—— <——

22 A#0 MetroBel <—— <—— <—— <—— <—— <—— <——

23 B0 SeqClckL <—— <—— <—— <—— <—— <—— <——

24 C1 SeqClckH <—— <—— <—— <—— <—— <—— <——

25 C#1 BrushTap <—— <—— <—— <—— <—— <—— <——

26 D1 BrshSwlL <—— <—— <—— <—— <—— <—— <——

27 D#1 BrshSlap <—— <—— <—— <—— <—— <—— <——

28 E1 BrshSwlH <—— <—— RevCymbl RevCymbl <—— <—— <——

29 F1 SnareRol <—— <—— <—— <—— <—— <—— <——

30 F#1 Castanet <—— <—— Hi Q Hi Q <—— <—— <——

31 G1 Snare L <—— SDRock M Snare M SDRock H <—— BrshSlpL <——

32 G#1 Sticks <—— <—— <—— <—— <—— <—— <——

33 A1 Kick L <—— Kick M Kick H 4 Kick M <—— <—— <——

34 A#1 Open Rim <—— <—— <—— <—— <—— <—— <——

35 B1 Kick M <—— Kick H 3 KickRock KickAnaL <—— <—— <——

36 C2 Kick H KickRoom KickRock KickGate KickAnaH KickJazz KickSoft GranCasa

37 C#2 SideStck <—— <—— <—— A.SdeStk <—— <—— <——

38 D2 Snare M <—— SD Rock SDRock L AnaSD L <—— BrshSlap <——

39 D#2 HandClap <—— <—— <—— <—— <—— <—— <——

40 E2 Snare H <—— SDRokRim SDRock H AnSD H <—— BrushTap <——

41 F2 F Tom L RoomTom1 RockTom1 E Tom 1 AnaTom 1 JazzTom1 BrshTom1 JazzTom1

42 F#2 C.Hi-Hat <—— <—— <—— AnaC.HH1 <—— <—— <——

43 G2 F Tom H RoomTom2 RockTom2 E Tom 2 AnaTom 2 JazzTom2 BrshTom2 JazzTom2

44 G#2 P.Hi-Hat <—— <—— <—— AnaC.HH2 <—— <—— <——

45 A2 Low Tom RoomTom3 RockTom3 E Tom 3 AnaTom 3 JazzTom3 BrshTom3 JazzTom3

46 A#2 O.Hi-Hat <—— <—— <—— Ana O.HH <—— <—— <——

47 B2 MidTom L RoomTom4 RockTom4 E Tom 4 AnaTom 4 JazzTom4 BrshTom4 JazzTom4

48 C3 MidTom H RoomTom5 RockTom5 E Tom 5 AnaTom 5 JazzTom5 BrshTom5 JazzTom5

49 C#3 CrashCy1 <—— <—— <—— AnaCymbl <—— <—— HndCymOL

50 D3 High Tom RoomTom6 RockTom6 E Tom 6 AnaTom 6 JazzTom6 BrshTom6 JazzTom6

51 D#3 RideCym1 <—— <—— <—— <—— <—— <—— HndCymCL

52 E3 ChineCym <—— <—— <—— <—— <—— <—— <——

53 F3 Ride Cup <—— <—— <—— <—— <—— <—— <——

54 F#3 Tambourn <—— <—— <—— <—— <—— <—— <——

55 G3 SplashCy <—— <—— <—— <—— <—— <—— <——

56 G#3 Cowbell <—— <—— <—— AnaCwbel <—— <—— <——

57 A3 CrashCy2 <—— <—— <—— <—— <—— <—— HndCymOH

58 A#3 Vibraslp <—— <—— <—— <—— <—— <—— <——

59 B3 RideCym2 <—— <—— <—— <—— <—— <—— HndCymCH

60 C4 Bongo H <—— <—— <—— <—— <—— <—— <——

61 C#4 Bongo L <—— <—— <—— <—— <—— <—— <——

62 D4 CongaMut <—— <—— <—— AnaCongH <—— <—— <——

63 D#4 CongaOpn <—— <—— <—— AnaCongM <—— <—— <——

64 E4 Conga L <—— <—— <—— AnaCongL <—— <—— <——

65 F4 TimbaleH <—— <—— <—— <—— <—— <—— <——

66 F#4 TimbaleL <—— <—— <—— <—— <—— <—— <——

67 G4 Agogo H <—— <—— <—— <—— <—— <—— <——

68 G#4 Agogo L <—— <—— <—— <—— <—— <—— <——

69 A4 Cabasa <—— <—— <—— <—— <—— <—— <——

70 A#4 Maracas <—— <—— <—— AnaMarcs <—— <—— <——

71 B4 SambaWhH <—— <—— <—— <—— <—— <—— <——

72 C5 SambaWhL <—— <—— <—— <—— <—— <—— <——

73 C#5 GuiroSht <—— <—— <—— <—— <—— <—— <——

74 D5 GuiroLng <—— <—— <—— <—— <—— <—— <——

75 D#5 Claves <—— <—— <—— AnaClavs <—— <—— <——

76 E5 WdBlockH <—— <—— <—— <—— <—— <—— <——

77 F5 WdBlockL <—— <—— <—— <—— <—— <—— <——

78 F#5 CuicaMut <—— <—— ScraPush ScraPush <—— <—— <——

79 G5 CuicaOpn <—— <—— ScraPull ScraPull <—— <—— <——

80 G#5 TrianglM <—— <—— <—— <—— <—— <—— <——

81 A5 TrianglO <—— <—— <—— <—— <—— <—— <——

82 A#5 Shaker <—— <—— <—— <—— <—— <—— <——

83 B5 JinglBel <—— <—— <—— <—— <—— <—— <——

84 C6 BellTree <—— <—— <—— <—— <—— <—— <——

Percussion Kit List • Verzeichnis der Schlagzeug- und Percussion-Sets

Liste des kits de percussion • Lista de juegos de percusión

* “<——” indicates the content is the same as that of Standard Kit.

* “<——” zeigt an, daß der Inhalt identisch mit dem Standardset ist.

* “<——” indique que le contenu est le même que celui du kit standard.

* “<——” indica que el contenido es el mismo que el del juego estándar.

130

Style List • Rhythmusverzeichnis • Liste des styles • Lista de estilos

Display No. Style Name

ROCK/ROCK’N’ROLL

1 Rock&Roll 1*

2 Twist

3 Hard Rock

4 Rock Shuffle

5 Slow Rock*

6 Org RkBallad*

7 LiteRkBallad*

8 Rock Pop

9 Rock&Roll 2*

10 BoogieWoogie

11 Speed Metal

12 Rock Ballad*

13 6/8 Heavy Rk

14 Upbeat Pop*

15 CowboyBoogie*

16 Jive*

POP/BEAT

1 16Beat Pop

2 8Beat Light*

3 Pop Shuffle

4 Up Pop Shfle*

5 Detroit Pop

6 Pop Rock*

7 Upbeat Pop*

8 Guitar Pop*

9 Pop Rhumba 1

10 Pop Rhumba 2

11 Light Pop*

12 Folk Rock*

13 Surf Shuffle

14 Disco Pop*

15 Dance Pop*

16 Party Pop 1*

BALLAD

1 8Beat Ballad

2 6/8 Ballad 1*

3 Epic Ballad

4 Slow Ballad

5 16Bt Ballad1*

6 16Bt Ballad2

7 16Bt Ballad3

8 Piano Ballad

9 8Beat Light*

10 6/8 Ballad 2

11 Slow Rock*

12 FusionBallad*

13 Rock Ballad*

14 Org RkBallad*

15 LiteRkBallad*

16 Cntry Ballad*

DANCE

1 Dance Pop*

2 Eurobeat

3 Dance Party

4 Pop Rap

5 Techno 1

6 Techno 2

7 Synth Boogie

8 Acid Jazz

Display No. Style Name

DISCO

1 Disco Party

2 Disco Soul*

3 Disco Pop*

4 Disco Fox

5 Party Pop 1*

6 Party Pop 2

7 70s Disco

8 Disco Tropic

RHYTHM&BLUES

1 R&B

2 Funk

3 Soul

4 6/8 Blues*

5 6/8 Gospel

6 Gospel Waltz*

7 Disco Soul*

8 16Bt Ballad1*

JAZZ/SWING

1 Swing*

2 Big Band

3 BigBndBallad

4 Jazz Ballad

5 Cool Jazz

6 Uptempo Jazz

7 Swing Waltz*

8 Dixieland

9 Ragtime

10 Charleston

11 Gypsy Jazz

12 Fusion

13 Fusion Shfle

14 FusionBallad*

15 Jazz Waltz*

16 6/8 Blues*

LATIN

1 Pop Samba

2 Samba 1

3 Salsa

4 Bossa Fast

5 Pop Bossa

6 Beguine*

7 Pop Reggae

8 Merengue

9 Samba 2*

10 Reggae 16

11 Reggae 12

12 Bossa Slow

13 Mambo

14 Son

15 Bolero Lento

16 Espagnole

Display No. Style Name

COUNTRY&WESTERN

1 CountryRock1

2 CountryRock2

3 Bluegrass

4 Cntry Ballad*

5 CowboyBoogie*

6 Two Step

7 CountryShfle

8 Cntry Waltz1*

9 Cntry Waltz2*

10 Folk Rock*

11 Light Pop*

12 Up Pop Shfle*

13 Guitar Pop*

14 Pop Rock*

15 6/8 Ballad 1*

16 Rock&Roll 1*

MARCH/WALTZ

1 March 1

2 6/8 March 1

3 Trad. Waltz1*

4 Polka 1

5 Tarantella

6 Musette

7 Showtune

8 Polka Pop

9 March 2

10 6/8 March 2

11 Trad. Waltz2

12 Polka 2

13 Cntry Waltz1*

14 Cntry Waltz2*

15 Vienn.Waltz*

16 EnglishWaltz*

17 Jazz Waltz*

18 Swing Waltz*

19 Gospel Waltz*

BALLROOM

1 Vienn.Waltz*

2 EnglishWaltz*

3 Slowfox

4 Foxtrot

5 Quickstep

6 TangoArgent

7 Cha Cha

8 Rhumba

9 Samba 2*

10 Conga

11 Pasodoble

12 Jive

13 Rock&Roll 2*

14 Swing*

15 Beguine*

16 Trad. Waltz1*

* The styles with an asterisk (*) alonside appear in more than one group. They can be selected

from within any group.

131

O: YES

X: NO

REGISTRATION

ONE TOUCH DISK DATA MEMORY RECALL FACTORY

REGISTRATION

FREEZE SETTING group BACK UP group name PRESET

group name

PANEL

LEAD VOICE OVOICE OSETUP O— Tenor Sax

RIGHT1 VOICE OVOICE OSETUP O— GrandPiano 1

RIGHT2 VOICE OVOICE OSETUP O— Strings 1

LEFT VOICE OVOICE OSETUP O— Strings 1

RIGHT ORCHESTRA X—XXO—R1

PART SELECT

LEAD ON/OFF OVOICE OSETUP O— OFF

RIGHT1 ON/OFF OVOICE OSETUP O—ON

RIGHT2 ON/OFF OVOICE OSETUP O— OFF

LEFT ON/OFF OVOICE OSETUP O— OFF

LEFT HOLD OVOICE OSETUP O— OFF

HARMONY OHARMONY OSETUP O— OFF

SUSTAIN OVOICE OSETUP O— OFF

TOUCH RESPONSE OVOICE OSETUP O—ON

REVERB OEFFECTS OSETUP O—ON

CHORUS OEFFECTS OSETUP O—ON

DSP EFFECT OEFFECTS OSETUP O—ON

REGISTRATION

NUMBER X—XXX——

BANK X—XXX—1

FREEZE X—XXO— OFF

STYLE OACCOMP. XSETUP O— Eurobeat

ACCOMP. DIRECTOR

FADE IN/OUT X—XXX— OFF

INTRO A/FILL to A X—XXX— OFF

INTRO B/FILL to B X—XXX— OFF

MAIN A,MAIN B OACCOMP. XSETUP O— MAIN A

ENDING/rit. X—XXX— OFF

SYNCHRO START X—XXX— OFF

ARRANGER

PHRASE OACCOMP. OSETUP O—ON

PAD OACCOMP. OSETUP O—ON

CHORD OACCOMP. OSETUP O—ON

BASS OACCOMP. OSETUP O—ON

RHYTHM OACCOMP. OSETUP O—ON

ABC OACCOMP. OSETUP O—ON

ONE TOUCH SETTING X—XXX——

MULTI PAD SELECT OMULTI PAD XSETUP O— PHRASE/

CHORD

TEMPO OTEMPO OSETUP O— 122

LIST HOLD X—XXX— OFF

SONG PLAY X—XXX— OFF

SONG RECORD X—XXX— OFF

CUSTOM VOICE EDIT X—XXX— OFF

CUSTOM ACCOMP. REC X—XXX— OFF

FUNCTION X—XXX— OFF

DISK X—XXX— OFF

MIXER

MAIN

LEAD OVOICE OSETUP OX100

RIGHT1 OVOICE OSETUP OX80

RIGHT2 OVOICE OSETUP OX80

LEFT OVOICE OSETUP OX60

ACCOMP. OACCOMP. OSETUP OX100

MULTI PAD OMULTI PAD XSETUP OX100

SONG OSONG XSETUP OX100

ACCOMPANIMENT

PHRASE1 OACCOMP. OSETUP OX100

PHRASE2 OACCOMP. OSETUP OX100

PAD OACCOMP. OSETUP OX100

CHORD1 OACCOMP. OSETUP OX100

CHORD2 OACCOMP. OSETUP OX100

BASS OACCOMP. OSETUP OX100

RHYTHM1 OACCOMP. OSETUP OX100

RHYTHM2 OACCOMP. OSETUP OX100

TRANSPOSE OTRANSPOSE XSETUP OX0

TUNE X—XSETUP OX440.0Hz

Setup Parameters • Setup-Parameter

Paramètres de réglage général • Parámetros de ajuste

132

REGISTRATION

ONE TOUCH DISK DATA MEMORY RECALL FACTORY

REGISTRATION

FREEZE SETTING group BACK UP group name PRESET

group name

O.T.S.

NUMBER for each style X—XSETUP OX1

TEMPO SET ON/OFF X—XSETUP OXON

SCALE

SCALE OSCALE OSETUP OXEQUAL TEM-

PERAMENT

TUNE (NOTE:C) OSCALE OSETUP OSCALE 0

TUNE (NOTE:Db) OSCALE OSETUP OSCALE 0

TUNE (NOTE:D) OSCALE OSETUP OSCALE 0

TUNE (NOTE:Eb) OSCALE OSETUP OSCALE 0

TUNE (NOTE:E) OSCALE OSETUP OSCALE -50

TUNE (NOTE:F) OSCALE OSETUP OSCALE 0

TUNE (NOTE:F#) OSCALE OSETUP OSCALE 0

TUNE (NOTE:G) OSCALE OSETUP OSCALE 0

TUNE (NOTE:Ab) OSCALE OSETUP OSCALE 0

TUNE (NOTE:A) OSCALE OSETUP OSCALE 0

TUNE (NOTE:Bb) OSCALE OSETUP OSCALE 0

TUNE (NOTE:B) OSCALE OSETUP OSCALE -50

VOICE PART

PART TUNE MODE OVOICE OSETUP OXAUTO

TUNE (LEAD) OVOICE OSETUP OX+3cent

TUNE (RIGHT1) OVOICE OSETUP OX0cent

TUNE (RIGHT2) OVOICE OSETUP OX-3cent

TUNE (LEFT) OVOICE OSETUP OX0cent

OCTAVE (LEAD) OVOICE OSETUP OX0

OCTAVE (RIGHT1) OVOICE OSETUP OX0

OCTAVE (RIGHT2) OVOICE OSETUP OX0

OCTAVE (LEFT) OVOICE OSETUP OX0

PAN (LEAD) OVOICE OSETUP OXCENTER

PAN (RIGHT1) OVOICE OSETUP OXCENTER

PAN (RIGHT2) OVOICE OSETUP OXCENTER

PAN (LEFT) OVOICE OSETUP OXCENTER

SPLIT POINT (ABC) OACCOMP. OSETUP OXF#2/G2

SPLIT POINT (LEFT) OVOICE OSETUP OXF#2/G2

ABC MODE OACCOMP. XSETUP OXFINGERED 1

AUTO MUTE OACCOMP. XSETUP OXON

MANUAL MIDI BASS VOICE OACCOMP. XSETUP OXAcousticBass

M.PAD REPEAT OMULTI PAD XSETUP OXPHRASE: OFF,

CHORD: ON

M.PAD CODE MATCH OMULTI PAD XSETUP OXM.PAD1/2:OFF,

M.PAD3/4:ON

FOOT VOLUME TYPE OCONTROLLER XSETUP OXMASTER

FOOT VOLUME ASSIGN OCONTROLLER XSETUP OXALL ON

FOOT SW1 TYPE OCONTROLLER XSETUP OXSUSTAIN

SUSTAIN ASSIGN for OCONTROLLER OSETUP OXALL ON

FOOT SW1/2,

SUSTAIN BUTTON

SOSTENUTO ASSIGN for OCONTROLLER XSETUP OXALL ON

FOOT SW1/2

SOFT ASSIGN for OCONTROLLER XSETUP OXALL ON

FOOT SW1/2

PERCUSSION for OCONTROLLER XSETUP OX

01 STANDARD KIT/

FOOT SW1 37 CrashCy1

FOOT SW2 TYPE OCONTROLLER XSETUP OXROTARY SP

PERCUSSION for OCONTROLLER XSETUP OX

01 STANDARD KIT/

FOOT SW2 24 Kick H

PITCH BEND WHEEL OCONTROLLER OSETUP OXALL ON

ASSIGN

MODULATION WHEEL OCONTROLLER OSETUP OXALL ON

ASSIGN

INITIAL TOUCH SENS. OCONTROLLER OSETUP OXNORMAL

INITIAL TOUCH ASSIGN OCONTROLLER OSETUP OXALL ON

INITIAL TOUCH OFF LEVEL OCONTROLLER OSETUP OX64

Setup Parameters • Setup-Parameter • Paramètres de réglage général • Parámetros de ajuste

133

*1 MIDI PANEL CONTROL default

NOTE C-2 ~ B0, Db2 ~ G8 :OFF

NOTE C1 :START/STOP Db1 :INTRO/FILL A D1 :INTRO/FILL B

Eb1 :ENDING/rit. E1 :REGIST+ F1 :REGIST-

F#1 :ROTARY SP G1 :HARMONY Ab1 :CHD C

A1 :CHD F7 Bb1 :CHD G B1 :CHD G7

C2 :FADE IN/OUT

*2 This data is backed up irrespective of F7 BACK UP=ON /OFF.

REGISTRATION

ONE TOUCH DISK DATA MEMORY RECALL FACTORY

REGISTRATION

FREEZE SETTING group BACK UP group name PRESET

group name

REVERB DEPTH OVOICE OSETUP OXALL PARTS 50

(LEAD,R1,R2,LEFT)

REVERB DEPTH OACCOMP. OSETUP OX50

(ACMP/SONG)

REVERB DEPTH (M.PAD) OMULTI PAD OSETUP OX50

REVERB TYPE OEFFECTS XSETUP OXHALL 1

REVERB PARAMETER 1~5 OEFFECTS XSETUP OXTYPE default

CHORUS DEPTH OVOICE OSETUP OXALL PARTS 50

(LEAD, R1, R2, LEFT,

ACMP, M.PAD)

EFFECT PRIORITY OEFFECTS OSETUP OXRIGHT1

EFFECT DEPTH OEFFECTS OSETUP OX0

(LEAD, R2,LEFT,

ACMP,M.PAD)

EFFECT DEPTH (RIGHT1) OEFFECTS OSETUP OX33

EFFECT TYPE OEFFECTS OSETUP OXStage 2

EFFECT PARAMETER 1~5 OEFFECTS OSETUP OXTYPE default

HARMONY TYPE OHARMONY OSETUP OX2 Trio

HARMONY VOLUME OHARMONY OSETUP OX50

REGISTRATION NAME O—O

REGISTRATION

OXRegistration

REGISTRATION FREEZE X—XSETUP OXACCOMP,

GROUP TEMPO:ON,

OTHERS:OFF

MEMORY BACK UP X—X—O*2 XOFF

DISPLAY- MIDI BANK SEL. & X—XSETUP OXOFF

PROG. CHANGE #

TIME OUT (LIST,MESSAGE) X—XSETUP OX3

LOCAL CONTROL X—XSETUP OXALL PARTS ON

(LEAD, R1, R2, LEFT,

ACMP, M.PAD)

CLOCK X—XSETUP OXINTERNAL

TRANSPOSE TRANSMIT X—XSETUP OXOFF

TRANSPOSE RECEIVE X—XSETUP OXON

START/STOP TRANS. X—XSETUP OXON

START/STOP RECEIVE X—XSETUP OXON

EXCLUSIVE TRANS. X—XSETUP OXON

EXCLUSIVE RECEIVE XXSETUP OXON

TRNS. CH1 PART,SWITCH XXSETUP OXLEAD,ALL ON

TRNS. CH2 PART,SWITCH XXSETUP OXRIGHT1,ON

TRNS. CH3 PART,SWITCH XXSETUP OXRIGHT2,ON

TRNS. CH4 PART,SWITCH XXSETUP OXLEFT,ON

TRNS. CH5~16 PART,SWITCH

XXSETUP OXOFF,ALL OFF

RECEIVE CH1~16 XXSETUP OXMULTI,ALL ON

MODE, SWITCH

PANEL CONTROL XXSETUP OX*1

DATA

SONG X—X(DISK DIRECT) X——

CUSTOM STYLE X—X

CUSTOM STYLE

O*2 Xdefault

(some of preset)

CUSTOM VOICE X—X

CUSTOM VOICE

O*2 Xdefault

(some of preset)

REGISTRATION — — X

REGISTRATION

O*2 Xdefault (1data)

MULTI PAD X—XMULTI PAD O*2 MULTI PAD default data

F4 STYLE REVOICE XX

STYLE REVOICE

O*2

STYLE REVOICE

default (preset)

Setup Parameters • Setup-Parameter • Paramètres de réglage général • Parámetros de ajuste

134

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

•Notes in parentheses ( ) can be omitted.

•Chord types marked with an asterisk (*) can be played in any

inversion (i.e. the root does not have to be the lowest note in the

chord).

•If you play any three adjacent keys (including black keys), the

chord sound will be canceled and only the rhythm instruments will

continue playing (CHORD CANCEL function).

•Please determine which chords you are going to use before

playing a song. In the case of chords marked with a “

●

” it may be

necessary to shift the split to allow easy fingering.

•Noten in Klammern ( ) können ausgelassen werden.

•Mit einem Sternchenzeichen (*) versehene Akkorde können in

jeder Umkehrung gespielt werden (d.h. der Grundton muß nicht

die tiefste angeschlagene Note sein).

•Wenn Sie drei nebeneinanderliegende Tasten (weiße und

schwarze Tasten) anschlagen, wird die Akkordbegleitung unter-

drückt, so daß lediglich der Rhythmus zu hören ist.

•Überlegen Sie sich bitte vor dem Spielen eines Stücks, welche

Akkorde gebraucht werden. Bei Akkorden, die mit einem “

●

”

gekennzeichnet sind, ist unter Umständen eine Verlagerung des

Splitpunkts vorteilhaft, um das Greifen dieser Akkorde zu

erleichtern.

(E )

(D )

(G )

(A )

(B )

(E )

(D )

(G )

(A )

(B )

D M

(E M )

C M

(D M )

F M

(G M )

G M

(A M )

A M

(B M )

( )

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

(

11)

D M

(E M )

C M

(D M )

F M

(G M )

G M

(A M )

A M

(B M )

(

11)

(

11)

(

11)

(

11)

(

11)

( )

Major*

Dur*

Majeur*

Mayor*

Sixth

Dur-Akkord mit

hinzugefügter Sexte

Sixte

Sexta

Major seventh*

Dur-Akkord mit großer

Septime*

Majeure septième*

Mayor de séptima*

Major seventh sharp eleventh*

Dur-Akkord mit großer Septime

und übermäßiger Undezime*

Septième majeure onzième

dièse*

Mayor de séptima y onceava

sostenida*

135

•Les notes entre parenthèses ( ) peuvent être omises.

•Les accords marqués d’un astérisque (*) peuvent être joués dans

n’importe qu’elle inversion (il n’est pas nécessaire que la note

fondamentale de l’accord soit la note la plus basse).

•Si vous jouez trois touches adjacentes (y compris les touches

noires), le son de la partie accords sera annulé et seuls les in-

struments rythmiques continueront à jouer (fonction CHORD

CANCEL, annulation d’accord).

•Veuillez déterminer quels accords que vous allez utiliser avant de

commencer l’exécution d’un morceau. Dans le cas des accords

marqués par “

●

”, il peut s’avérer nécessaire de déplacer le point

de partage pour faciliter l’exécution.

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

•Las notas entre paréntesis ( ) pueden omitirse.

•Los tipos de acordes marcados con un asterisco (*) pueden

reproducirse en cualquier inversión (es decir, la nota fundamental

no tiene por qué ser la nota más baja del acorde).

•Si se tocan simultáneamente tres teclas adyacentes (incluyendo

teclas negras), se cancelará el sonido del acorde y sólo seguirán

sonando los instrumentos rítmicos (función CHROD CANCEL).

•Determine los acordes que se proponga utilizar antes de

reproducir una canción. En el caso de los acordes marcados con

“

●

” puede resultar necesario desplazar la división para permitir

un digitado más fácil.

Cadd

D add

(E add )

Dadd

Eadd

Fadd

Gadd

Aadd

Badd

C add

(D add )

F add

(G add )

G add

(A add )

A add

(B add )

(9)

D M

(E M )

C M

(D M )

F M

(G M )

G M

(A M )

A M

(B M )

(9)

( )

(9)

(E )

(D )

(G )

(A )

(B )

6(9)

(9)

Caug

D aug

(E aug)

Daug

Eaug

Faug

Gaug

Aaug

Baug

C aug

(D aug)

F aug

(G aug)

G aug

(A aug)

A aug

(B aug)

Added ninth*

Hinzugefügte None*

Neuvième ajoutée*

Novena añadida*

Six ninth

Dur-Akkord mit Sexte

und None

Neuvième sur sixte

majeure

Sexta y novena

Major seventh ninth*

Dur-Akkord mit großer

Septime und None*

Neuvième sur septième

majeure*

Mayor de séptima y novena*

Augmented

Übermäßig

Augmenté

Aumentada

136

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Minor*

Moll*

Mineur*

Menor*

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

D m

(E m)

C m

(D m)

F m

(G m)

G m

(A m)

A m

(B m)

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

(b5)

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

(b5)

( )

(b5)

( )

Minor sixth

Moll-Akkord mit

hinzugefügter Sexte

Mineure sixte

Menor de sexta

Minor seventh

Moll-Septakkord

Mineure septième

Menor de séptima

Minor seventh flatted fifth

Moll-Septakkord mit

verminderter Quinte

Quinte diminuée sur

mineure septième

Menor de séptima y quinta

bemol

137

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

(9)

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

(9)

( )

(9)

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

(9)

(11)

D m

(E m )

C m

(D m )

F m

(G m )

G m

(A m )

A m

(B m )

(11)

( )

(11)

( )

CmM

D mM

(E mM )

DmM

EmM

FmM

GmM

AmM

BmM

C mM

(D mM )

F mM

(G mM )

G mM

(A mM )

A mM

(B mM )

( )

Minor added ninth*

Moll-Septakkord mit

hinzugefügter None*

Neuvième sur mineure*

Menor de novena añadida*

Minor seventh ninth*

Moll-Septakkord mit None*

Neuvième sur septième

mineure*

Menor de séptima y novena*

Minor seventh eleventh

Moll-Septakkord mit

Unidezime

Onzième sur septième

mineure

Menor de séptima y

onceava

Minor major seventh*

Moll-Akkord mit großer

Septime*

Septième majeure sur

mineur*

Menor mayor de séptima*

138

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Minor major seventh ninth*

Moll-Akkord mit großer

Septime und None*

Neuvième sur septième

majeure sur mineur*

Menor mayor de séptima y

novena*

Diminished*

Vermindert*

Diminué*

Disminuida*

Diminished seventh

Verminderter Septakkord

Septième diminuée

Séptima disminuida

Seventh*

Septakkord*

Septième*

Séptima*

Cdim

D dim

(E dim)

Ddim

Edim

Fdim

Gdim

Adim

Bdim

C dim

(D dim)

F dim

(G dim)

G dim

(A dim)

A dim

(B dim)

Cdim

D dim

(E dim )

Ddim

Edim

Fdim

Gdim

Adim

Bdim

C dim

(D dim )

F dim

(G dim )

G dim

(A dim )

A dim

(B dim )

( )

CmM

D mM

(E mM )

DmM

EmM

FmM

GmM

AmM

BmM

C mM

(D mM )

F mM

(G mM )

G mM

(A mM )

A mM

(B mM )

(9)

(E )

(D )

(G )

(A )

(B )

( )

139

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Seventh suspended fourth

Dur-Septakkord mit

vorgehaltener Quarte

Quarte sur septième sensible

Séptima y cuarta suspendida

Seventh flatted fifth

Dur-Septakkord mit

verminderter Quinte

Quinte diminuée en

septième

Séptima y quinta bemol

Seventh ninth*

Dur-Septakkord mit

None*

Neuvième sur septième*

Séptima y novena*

Seventh sharp eleventh*

Dur-Septakkord mit

übermäßiger Unidezime*

Septième onzième dièse*

Séptima y onceava

sostenida*

C sus

D sus

(E sus )

D sus

E sus

F sus

G sus

A sus

B sus

C sus

(D sus )

F sus

(G sus )

G sus

(A sus )

A sus

(B sus )

( )

(9)

(E )

(D )

(A )

(B )

7(9)

(9)

(G )

7(9)

(#11)

(E )

(D )

(A )

(B )

7(#11)

(#11)

(#11)F

(G )

7(#11)

( )

(E )

(D )

(G )

(A )

(B )

(b5)

140

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Seventh added thirteenth*

Dur-Septakkord mit

hinzugefügter Tredezime*

Treizième ajoutée sur septième*

Séptima y decimotercera

añadida*

Seventh flatted ninth*

Dur-Septakkord mit

verminderter None*

Neuvième diminuée en

septième*

Séptima y novena bemol*

Seventh sharp ninth*

Dur-Septakkord mit

übermäßiger None*

Neuvième dièse sur

septième*

Séptima y novena

sostenida*

Seventh added flatted thir-

teenth*

Dur-Septakkord mit

hinzugefügter verminderter

Tredezime*

Treizième diminuée ajoutée

sur septième*

Séptima y decimotercera

bemol añadida*

( )

(13)

(E )

(D )

(A )

(B )

7(13)

(13)

(G )

7(13)

(E )

(D )

(G )

(A )

(B )

(

( )

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(

13)

(E )

(D )

(A )

(B )

13)

(

13)

(

13)

(

13)

(

13)

(G )

13)

(E )

(D )

(G )

(A )

(B )

(

( )

141

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Major seventh augmented*

Dur-Akkord mit großer

Septime und übermäßiger

Quinte*

Quinte sur septième

majeure augmentée*

Mayor de séptima y quinta

aumentada*

Seventh augmented*

Übermäßiger Dur-

Septakkord*

Septième augmentée*

Séptima aumentada*

Suspended fourth

Vorgehaltene Quarte

Quarte sur sensible

Cuarta suspendida

One plus two plus five

Eines plus Zwei plus Fünf

Un + deux + cinq

Uno más dos más cinco

Csus

D sus

(E sus )

Dsus

Esus

Fsus

Gsus

Asus

Bsus

C sus

(D sus )

F sus

(G sus )

G sus

(A sus )

A sus

(B sus )

C1+2+5

D 1+2+5

(E 1+2+5)

D1+2+5

E1+2+5

F1+2+5

G1+2+5

A1+2+5

B1+2+5

C 1+2+5

(D 1+2+5)

F 1+2+5

(G 1+2+5)

G 1+2+5

(A 1+2+5)

A 1+2+5

(B 1+2+5)

G M aug

(A M aug)

CM aug

D M aug

(E M aug)

DM aug

EM aug

FM aug

GM aug

AM aug

BM aug

C M aug

(D M aug)

F M aug

(G M aug)

A M aug

(B M aug)

( )

( ) ( )

( )

C aug

D aug

(E aug)

D aug

E aug

F aug

G aug

A aug

B aug

C aug

(D aug)

F aug

(G aug)

G aug

(A aug)

A aug

(B aug)

142

Fingering Chart • Akkordliste • Tablature • Gráfica de digitado

Major seventh flatted fifth*

Dur-Akkord mit großer

Septime und

verminderter Quinte*

Quinte diminuée sur

majeure septième*

Mayor de séptima y quinta

bemol*

Flatted fifth*

Dur-Akkord mit

verminderter Quinte*

Quinte diminuée*

Quinta bemol*

Minor major seventh flatted fifth*

Moll-Akkord mit großer Septime

und verminderter Quinte*

Quinte diminuée sur septième

majeure sur mineur*

Menor mayor de séptima y quinta

bemol*

(E )

(D )

(G )

(A )

(B )

(b5)

CmM

D mM

(E mM )

DmM

EmM

FmM

GmM

AmM

BmM

C mM

(D mM )

F mM

(G mM )

G mM

(A mM )

A mM

(B mM )

(b5)

D M

(E M )

C M

(D M )

F M

(G M )

G M

(A M )

A M

(B M )

(b5)

143

EaryRef (Early Reflections) effects are created using different groupings of “early reflections” — the first

cluster of reflections that occurs after the direct sound but before the dense reflections that are known as re-

verberation begin.

The GateRev (Gate Reverb) and RevrsGat (Reverse Gate) effects combine reverb with a selectable “gate”.

1. EARLY REF TYPE (EarlyRef1 & 2) Range: S-H, L-H, RDM, RVS, PLT, SPR

The “S-H” and “L-H” settings select typical groupings of early reflections that would occur in a small or large

hall, respectively. “RDM” (Random) produces an irregular series of reflections that could not occur naturally.

“RVS” (Reverse) generates a series of reflections that increase in level — like the effect produced by playing a

recorded reverberation sound backwards. “PLT” (Plate) produces a typical grouping of reflections that would

occur in a plate reverb unit, and “SPR (Spring) simulates the early reflections of a spring type reverb unit.

1. GATE TYPE (Gaterev. & RevrsGat) Range: TYPE A, TYPE B

2. ROOM SIZE Range: 0.1 … 7.0

Sets the separation between reflections. Higher values produce greater separation between reflections, and

therefore the effect of a bigger room.

3. DIFFUSION Range: 0 … 10

Adjusts the left-right “spread” of the early reflection or gated reverb sound. The higher the value the greater the

spread.

4. INITIAL DELAY Range: 0 … 63

Sets the delay time before the early reflection or gated reverb sound begins.

5. FEEDBACK LEVELRange: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the effect stage. Higher negative or

positive values produce a more extended effect.

These are all reverberation (“reverb” for short) effects. Reverb is the warm musical “ambience” you expe-

rience when listening to music in a hall or other natural environment.

1. REVERB TIME Range: 0.3 … 30 sec.

Sets the amount of time it takes for the reverb sound to decay by 60 dB (virtually to silence).

2. DIFFUSION Range: 0 … 10

Adjusts the left-right “spread” of the reverb sound. The higher the value the greater the spread.

3. INITIAL DELAY Range: 0 … 63

The length of the initial delay before the actual reverb sound begins (in milliseconds). The higher the value the

longer the initial delay.

4. HPF CUTOFF Range: Thru, 22Hz … 8.0kHz

The cutoff frequency of the high-pass filter applied to the reverb sound. No filter is applied when set to “Thru”.

5. LPF CUTOFF Range: 1.0kHz … 18kHz, Thru

The cutoff frequency of the low-pass filter applied to the reverb sound. No filter is applied when set to “Thru”.

1. Hall 1 2. Hall 2 3. Hall 3 4. Hall 4 5. Room 1 6. Room 2

7. Room 3 8. Room 4 9. Stage 1 10. Stage 2 11. Plate 1 12. Plate 2

13. EaryRef1 14. EaryRef2 15. GateRev. 16. RevrsGat

The DSP Effects & Parameters • DSP-Effekte und -Parameter

Effets et paramètres DSP • Efectos de DSP y parámetros

144

Symphonic is a broad, sweeping effect that adds a sense of scale to the sound.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. LFO DEPTH Range: 0 … 127

Sets the depth of modulation. Higher values produce deeper modulation and therefore a more pronounced

effect.

3. DELAY OFFSET Range: 0 … 63

Varies the symphonic effect delay time (the Symphonic effect is basically produced by modulating the delay

time of one signal in relation to another). Shorter delay times produce the greatest effect in the high-frequency

range, while longer delay times extend the effect to the middle and lower frequencies.

The chorus effects combine delay and modulation to effectively thicken and add warmth to the sound.

Flanging is a fairly pronounced effect based primarily on delay time modulation. By adjusting the vari-

ous parameters you should be able to create an extremely broad range of sounds, from gentle shimmering

to wild sweeps.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. LFO PM DEPTH Range: 0 … 127

Sets the depth of phase modulation. Higher values produce deeper modulation and therefore a more pro-

nounced effect.

3. FEEDBACK LEVELRange: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the effect stage. Higher negative or

positive values produce a more pronounced effect.

4. DELAY OFFSET Range: 0 … 63

Varies the flanger delay time (the flanger effect is basically produced by modulating the delay time of one

signal in relation to another). Shorter delay times produce the greatest effect in the high-frequency range,

while longer delay times extend the effect to the middle and lower frequencies.

A traditional “phaser” effect, producing a gentle phase-shift sound that can be used to add extra animation to

your sound.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. LFO DEPTH Range: 0 … 127

Sets the depth of modulation. Higher values produce deeper modulation and therefore a more pronounced effect.

3. PHASE SHIFT Range: 0 … 127

Sets the phase difference between the left and right channel phaser signals. The larger the value, the greater the

“spread” in the sound. A setting of “0” produces a centered effect.

4. FEEDBACK LEVEL Range: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the effect stage. Higher negative or posi-

tive values produce a more pronounced effect.

17. Chorus 1 18. Chorus 2 19. Chorus 3 20. Chorus 4 21. Chorus 5

22. Flanger1 23. Flanger2 24. Flanger3 25. Flanger4

26. Symphon.

27. Phaser

The DSP Effects & Parameters • DSP-Effekte und -Parameter • Effets et paramètres DSP •

145

These effects simulate the swirling sound of the rotary speakers often used with electronic organs.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. LFO DEPTH Range: 0 … 127

Sets the depth of modulation. Higher values produce deeper modulation and therefore a more pronounced

effect.

Although “tremolo” effects, these effects also include a pitch-modulation depth parameter that can be

used to add a touch of vibrato.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. AM DEPTH Range: 0 … 127

Sets the depth of amplitude modulation. Higher values produce deeper modulation and therefore a more

pronounced tremolo effect.

3. PM DEPTH Range: 0 … 127

Sets the depth of pitch modulation. Higher values produce deeper modulation and therefore a more pro-

nounced vibrato effect.

This is a sophisticated pan program that allows creation of “rotary” pan in addition to straightfor-

ward pan effects.

1. LFO DEPTH Range: 0 … 127

Sets the overall depth of modulation. Higher values produce deeper modulation and therefore a more

pronounced pan sweep.

2. L/R DEPTH Range: 0 … 127

Sets the “depth” of the pan sweep from left to right and right to left.

3. F/R DEPTH Range: 0 … 127

This parameter sets the apparent depth of the sweep from front to rear.

4. PAN DIRECTION Range: L<>R, L>R, L<R, Lturn, Rturn, L/R

Determines the direction in which the sound sweeps across the stereo sound field.

A fully automatic wah effect that can be set to produce a wide range of sounds.

1. LFO FREQUENCY Range: 0 … 127

Sets the speed of LFO (Low Frequency Oscillator) modulation, and therefore the rate of effect variation.

2. LFO DEPTH Range: 0 … 127

Sets the depth of modulation. Higher values produce deeper modulation and therefore a more pronounced

effect.

28. Rot.Sp.1 29. Rot.Sp.2 30. Rot.Sp.3 31. Rot.Sp.4 32. Rot.Sp.5

33. Tremolo1 34. Tremolo2 35. GtrTrem.

36. Auto Pan

37. Auto Wah

Efectos de DSP y parámetros

146

3. CUTOFF FREQUENCY Range: 0 … 127

Sets the basic frequency around which the wah filter sweep will occur.

4. RESONANCE Range: 1 … 12

Creates a resonant peak at the frequency determined by the CUTOFF FREQUENCY parameter, above.

The higher the value the higher the peak, and the more the sound at that frequency is emphasized.

In the DelayLCR effect, independent delays are provided for the left and right channels, plus a center

delay. The DelayL,R variation provides independently programmable delays for the left and right chan-

nels.

1. L CH DELAY

2. R CH DELAY

3. C CH DELAY Range: 0.1 … 715 ms

Set the delay time between the direct sound and the first repeat. Independent parameters are provided for

the left (“L CH”), center (“C CH”), and right (“R CH”) channels. Only the L CH DELAY and R CH DELAY

time parameters are available for the DelayL,R effect.

4. FEEDBACK DELAY (DelayLCR)

3. FEEDBACK DELAY 1 & 4.FEEDBACK DELAY2 (DelayL,R) Range: 0.1 … 715 ms

Sets the delay time between repeats. The higher the value the longer the delay. In the DelayL,R effect

independent feedback delay parameters are provided for the left and right channels.

5. FEEDBACK LEVELRange: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the delay stage. Higher values

produce a greater number of repeats.

Although similar to the DelayL,R effect, Echo features independent feedback level parameters for the

left and right channels, plus a “high damp” parameter that simulates the high-frequency damping charac-

teristics of most natural acoustic environments.

1. L CH DELAY

3. R CH DELAY Range: 0.1 … 715 ms

Set the delay time between the direct sound and the first repeat. Independent parameters are provided for

the left (“L CH”) and right (“R CH”) channels.

2. L CH FB LEVEL

4. R CH FB LEVEL Range: –63 … 0 … +63

Determine the amount of effect-sound feedback returned to the input of the corresponding delay stage

channel: L CH FB LEVEL for the left channel and R CH FB LEVEL for the right channel. Higher values

produce a greater number of repeats.

5. HIGH DAMP Range: 0.1 … 1

Produces a natural decay in the high-frequency components of subsequent repeats. The lower the value

the faster and more pronounced the drop-off in high-frequencies.

38. DelayLCR 39. DelayL,R

40. Echo

The DSP Effects & Parameters • DSP-Effekte und -Parameter • Effets et paramètres DSP •

147

This is a “cross delay” effect in which the repeats from a sound in one channel are produced in the oppo-

site channel.

1. LmR DELAY

2. RmL DELAY Range: 0.1 … 355 ms

The LmR DELAY and RmL DELAY parameters independently set the delay times for repeats crossing from

left to right, and from right to left, respectively.

3. FEEDBACK LEVELRange: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the delay stage. Higher values pro-

duce a greater number of repeats.

4. INPUT SELECT Range: L, R, L&R

Selects the first channel to be delayed (“L”, “R”), or both channels simultaneously (“L&R”).

5. HIGH DAMP Range: 0.1 … 1

Produces a natural decay in the high-frequency components of subsequent repeats. The lower the value the

faster and more pronounced the drop-off in high-frequencies.

Both of these effects are based on a two-band equalizer with independent high and low frequency and

gain parameters.

1. EQ LOW FREQUENCY Range: 50Hz … 2.0kHz

Sets the boost/cut frequency of the low equalizer.

2. EQ LOW GAIN Range: –12dB … 0dB … +12dB

Sets the amount of boost or cut applied to the low-band frequencies. A setting of “0” produces no boost or

cut. Minus values produce cut and plus values produce boost.

3. EQ HI FREQUENCY Range: 500Hz … 16kHz

Sets the boost/cut frequency of the high equalizer band.

4. EQ HI GAIN Range: –12dB … 0dB … +12dB

Sets the amount of boost or cut applied to the high-band frequencies. A setting of “0” produces no boost or

cut. Minus values produce cut and plus values produce boost.

Two distortion effects that can drastically alter you sound.

1. DRIVE Range: 0 … 127

Sets the intensity of the distortion effect. Higher values produce more distortion.

2. AMP TYPE Range: OFF, STACK, COMBO, TUBE

Simulates a variety of amplifier types via which the distortion sound might be reproduced.

OFF Flat amp — the sound of a “direct feed” to a recording or sound reinforcement console.

STACK The powerful, expansive sound of “stackable” speaker cabinets.

COMBO A single 12" speaker unit in a compact enclosure.

TUBE Simulates the warm, relatively “soft” distortion produced by vacuum tube amplifiers.

3. LPF CUTOFF RANGE: 1.0kHz … 18kHz, Thru

The cutoff frequency of the low-pass filter applied to the distortion sound. No filter is applied when set to

“Thru”.

4. OUTPUT LEVEL Range: 0 … 127

Sets the output level of the distortion sound. Higher values produce higher level.

41. CrossDly

44. EQ DISCO 45. EQ TEL.

42. DistHARD 43. DistSOFT

Efectos de DSP y parámetros

148

The “Karaoke” effects are simple delay effects that simulate the type of “echo” used in most karaoke

systems.

1. DELAY TIME Range: 0 … 63

Sets the delay time between the direct sound and the first repeat.

2. FEEDBACK LEVELRange: –63 … 0 … +63

Determines the amount of effect-sound feedback returned to the input of the delay stage. Higher values

produce a greater number of repeats.

3. HPF CUTOFF Range: Thru, 22Hz … 8.0kHz

The cutoff frequency of the high-pass filter applied to the delay sound. No filter is applied when set to

“Thru”.

4. LPF CUTOFF Range: 1.0kHz … 18kHz, Thru

The cutoff frequency of the low-pass filter applied to the delay sound. No filter is applied when set to “Thru”.

Distortion and overdrive effects that can produce distortion ranging from subtle to sizzling.

1. DRIVE Range: 0 … 127

Sets the intensity of the distortion or overdrive effect. Higher values produce more distortion.

2. EQ LOW FREQUENCY Range: 50Hz … 2.0kHz

Sets the boost/cut frequency of the low equalizer.

3. EQ LOW GAIN Range: –12dB … 0dB … +12dB

Sets the amount of boost or cut applied to the low-band frequencies. A setting of “0” produces no boost or

cut. Minus values produce cut and plus values produce boost.

4. LPF CUTOFF RANGE: 1.0kHz … 18kHz, Thru

The cutoff frequency of the low-pass filter applied to the distortion sound. No filter is applied when set to

“Thru”.

5. OUTPUT LEVEL Range: 0 … 127

Sets the output level of the distortion sound. Higher values produce higher level.

46. Karaoke1 47. Karaoke2 48. Karaoke3

49. Distort. 50. OverDriv

The DSP Effects & Parameters • DSP-Effekte und -Parameter

Effets et paramètres DSP • Efectos de DSP y parámetros

149

[PortaTone] Date: 1995. 5. 25

Model: PSR-4000 MIDI Implementation Chart Version: 1.0

Function Transmitted Recognized Remarks

Basic Default 1~16 CH (*1) 1~16 CH (*2)

Channel Changed 1~16 CH (*1) 1~16 CH (*2)

Default 3 3

Mode Messages XX

Altered ***************** X

Note 0~127 0~127 (*3)

Number : True voice ***************** 0~127

Velocity Note on O 9nH, v=1~127 O 9nH, v=1~127

Note off X 9nH, v=0 X

After key’sXX

Touch Ch’sXX

Pitch Bender OO

Control Change 0, 32 OOBank select MSB, LSB (*4)

1OOModulation

6, 38 OOData entry MSB, LSB

7OOVolume

10 OOPan

11 OOExpression

64 OOSustain

66 OOSostenuto

67 OOSoft pedal

71 X (*5) OHarmonic content

72 X (*5) ORelease time

73 X (*5) OAttack time

74 X (*5) OBrightness

84 X (*5) OPortamento control

91 OOReverb send level

93 OOChorus send level

94 OOVariation effect send level

96, 97 XOData increment, decrement

98, 99 X (*5) ONRPN LSB, MSB (*6)

100, 101 OORPN LSB, MSB (*7)

120 XOAll sound off

121 XOReset all controllers (*8)

Program O 0~127 O0~127

Change : True # ***************** 0~127

System Exclusive OO (*9)

System : Song Position XX

: Song Select XX

Common : Tune XX

System : Clock OO

Real Time : Commands OO

Aux : Local ON/OFF XX

: All Notes Off OO (123 – 127)

Messages : Active Sense OO

: Reset XX

Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO O: Yes

Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO X: No

MIDI Implementation Chart • Implementierungstabelle

Table d’implémentation • Gráfico de implementación

150

*1 The RIGHT1, RIGHT2, LEAD, LEFT, HARMONY, MULTI PAD,

and ACCOMPANIMENT parts can be independently transmitted

via the panel controls.

*2 The tone generator normally functions as a 16-channel multi-timbre

tone generator in response to MIDI input. MIDI messages therefore

do not normally affect the panel voices or other panel settings. The

MIDI messages listed below, however, do affect the panel voice,

style, multi pad, and song settings:

•MIDI master tuning, MIDI master volume, MASTER TRANS-

POSE.

•Drum setup-related exclusive messages.

•System exclusive messages which change the reverb, chorus,

or DSP effect settings.

The KEYBOARD mode can be selected via panel control. Note on/

off messages received on KEYBOARD MODE channels are han-

dled in the same way as note on/off data from the internal key-

board.

Only the following channel messages are recognized in this mode:

•Key on/key off.

•Control change: bank select (RIGHT1 only), modulation, main

volume, (RIGHT1 only), expression, sustain.

•Program change (RIGHT1 only).

•Pitch bend, all notes off.

*3 Limited to the range 21…108 on KEYBOARD MODE channels.

*4 BANK SELECT MSB

MSB 00H LSB 00H Preset GM tone generator.

MSB 00H LSB 70H~7FH Non-GM preset panel voices.

MSB 6FH LSB 60H~7FH Custom voice orchestra voices.

MSB 7FH LSB 00H Preset drum kit voices.

MSB 7FH LSB 6FH Custom voice drum kit voices.

Channel 10 is reserved for drum kit voices after a GM ON mes-

sage is received.

No voice change occurs when only a bank change message is

received. The latest bank change message is applied when a

program change message is received.

*5 These Control Change messages are not transmitted by the PSR-

4000 panel operation, but may be transmitted by the accompani-

ment style playing.

*6 NRPN transmission/reception

The following parameters are supported.

NRPN Data entry

MSB LSB MSB LSB Parameter Name/Range Default

01H 08H mmH - - Vibrato Rate 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 09H mmH - - Vibrato Depth 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 0AH mmH - - Vibrato Delay 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 20H mmH - - Filter Cutoff Freq. 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 21H mmH - - Filter Resonance 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 63H mmH - - EG Attack Time 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 64H mmH - - EG Decay Time 40H

mm : 00H - 40H - 7FH (-64 - 0 - +63)

01H 66H mmH - - EG Release Time 40H

mm: 00H - 40H - 7FH (-64 - 0 - +63)

14H rrH mmH - - Drum Filter Cutoff Freq. 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

15H rrH mmH - - Drum Filter Resonance 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

16H rrH mmH - - Drum EG Attack Rate 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

17H rrH mmH - - Drum EG Decay Rate 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

18H rrH mmH - - Drum Instrument Pitch Course 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

19H rrH mmH - - Drum Instrument Pitch Fine 40H

rr: drum instrument note number mm: 00H - 40H - 7FH (-64 - 0 - +63)

1AH rrH mmH - - Drum Instrument Level Depends on note

rr: drum instrument note number mm: 00H - 7FH (0 - 127)

1CH rrH mmH - - Drum Instrument Panpot Depends on note

rr: drum instrument note number mm: 00H - 40H - 7FH (L - Center - R)

1DH rrH mmH - - Drum Instrument Reverb Send Level Depends on note

rr: drum instrument note number mm: 00H - 7FH (0 - 127)

1EH rrH mmH - - Drum Instrument Chorus Send Level Depends on note

rr: drum instrument note number mm: 00H - 7FH (0 - 127)

1FH rrH mmH - - Drum Instrument DSP Send Level Depends on note

rr: drum instrument note number mm : 00H - 7FH (0 - 127)

Data entry LSB is ignored.

If MSB data is 14H through 1FH, it is applied as available data

when the channel is set to the drum mode and when DRUM SET

UP 2 or 3 is selected. (default set is SET UP 2)

Note: The PSR-4000 contains 3 drum setups (1-3). Drum setup 1 being the

preset drum setup, its parameters cannot be rewritten.

*7 RPN transmission/reception

The following parameters are supported.

RPN Data entry

MSB LSB MSB LSB Parameter Name/Range Default

00H 00H mmH - - Pitch bend Sensitivity 02H

mm: 00H - 02H - 0CH (0 - 2 - 12)

00H 01H mmH - - Fine Tuning 40H

mm: 00H - 40H - 7FH (-64 - 0 - +63)

00H 02H mmH - - Course Tuning 40H

mm: 00H - 40H - 7FH (-64 - 0 - +63)

7FH 7FH - - - - RPN Null - -

Clears current RPN and NRPN number settings.

Data entry LSB is ignored.

*8 Pitch Bend, modulation, expression, sustain, sostenuto and

softpedal are returned to their default values.

Clears current RPN and NRPN number settings.

Resets portamento source note number.

MIDI Implementation Chart • Implementierungstabelle • Table d’implémentation • Gráfico de implementación

151

*9 Exclusive

The following system exclusive messages are recognized.

<GM system ON> FOH, 7EH, 7FH, 09H, 01H, F7H

All parameters except MIDI master Tuning and Dsp setting are

reset to their default values.

Remote Channel setting is cancelled.

This message requires approximately 50ms to execute, so

sufficient time should be allowed before the next message is

sent.

<MIDI Master Volume> F0H, 7FH, 7FH, 04H, 01H, ll, mm, F7H

Allows the volume of all channels to be changed simultane-

ously.

“mm” is used as the MIDI Master Volume value (“ll” is ignored).

The default value for “mm” is 7FH.

F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, ll, cc, F7H

“mm, ll” is used as the MIDI Master Tuning value.

The tuning value is represented as follows:

T=M-128 (28<

=M<

=228), T=-100 (M<28), T=100 (M>228)

T is the actual tuning value in cents.

M is decimal value represented by 1-byte using bits 0..3 of

“mm” as the MSB and bits 0..3 of “ll” as the LSB.

The default values of “mm” and “ll” are 08H and 00H respec-

tively.

n and cc are also recognized.

This value is not reset by a GM System ON or Reset All Con-

trollers message.

This value affects not only MIDI reception part but the entire

system of the PSR-4000.

F0H, 43H, 1nH, 4CH, aaH, bbH, ccH, ddH........F7H

n: device number (n=0~FH)

aa,bb,cc: address High, Mid, Low

dd: data

A corresponding data size is transmitted when the data size is

2 or 4 parameters.

Note: This product is compatible with the XG format param-

eters listed in the chart, but not with the many other

parameters included in the XG full format.

<XG System On> F0H, 43H, 1nH, 4CH, 00H, 00H, 7E, 00H, F7H

n: device number (n=0~FH)

All parameters other than MIDI master tuning are reset to their

default values.

This message requires approximately 50ms to execute, so

sufficient time should be allowed before the next message is

sent.

See Tables 1-1, 1-2.

See Tables 1-1, 1-3.

See Tables 1-1, 1-4.

See Tables 1-1, 1-5.

F0H, 43H, 0nH, 4CH, bl, bh, aaH, bbH, ccH, <Data>, cs, F7H

n: device number (n=0~FH)

bl, bh: byte count (only data portion shown)

aa,bb,cc: address High, Mid, Low (Refer to the accompany-

ing chart)

cs: Checksum (Byte Count + Start Address + Data +

Checksum=0 : calculated binary in first 7 bit)

The data series listed under “Total Size” in the chart is one

bulk dump. Only the header address is used as the bulk

data address.

Since an error can occur when a large amount of bulk data

is received, data series longer than 512 bytes are divided

into groups of less than 512 bytes each, and transmitted

with a time interval of greater than 120 ms between each

group.

Note: This product is compatible with the XG format param-

eters listed in the chart, but not with the many other param-

eters included in the XG full format.

See Tables 1-1, 1-2.

See Tables 1-1, 1-3.

See Tables 1-1, 1-5.

F0H, 43H, 3nH, 4CH, aaH, bbH, ccH, F7H

n: device number (n=0~FH)

aa,bb,cc: address High, Mid, Low

Requests are accepted for parameters which can be changed.

Only the header address is interpreted as the parameter re-

quest address for a Data Size of 2 or 4 parameters.

F0H, 43H, 2nH, 4CH, aaH, bbH, ccH, F7H

n: device number (n=0~FH)

aa,bb,cc: address High, Mid, Low

The data series listed under “Total Size” in the chart is one bulk

dump. Only the header address is interpreted as the bulk data

address.

152

MIDI Data Format • MIDI-Datenformat • Format des donées MIDI •

Parameter Base Address

Model ID = 4C

Parameter Change

Address

(H) (M) (L) Description

XG 00 00 00 System

SYSTEM 00 00 7D Drum Setup Reset

00 00 7E XG System On

00 00 7F Reset All Parameters

EFFECT 1 02 01 00 Effect1(Reverb,Chorus,Variation )

DRUM 30 18 00 Drum Setup 1

31 18 00 Drum Setup 2

Address Parameter

3n 0B 00 note number 13

3n 0C 00 note number 14

3n 5B 00 note number 91

MIDI Parameter Change table ( SYSTEM )

Address Size Data Parameter Description Default value

(H) (H) (H) (H)

00 00 00 4 0000 - 07FF MASTER TUNE -102.4 - +102.3[cent] 00 04 00 00

01 1st bit3-0→bit15-12 -400

02 2nd bit3-0→bit11-8

03 3rd bit3-0→bit7-4

4th bit3-0→bit3-0

04 1 00 - 7F MASTER VOLUME 0 - 127 7F

06 1 28 - 58 TRANSPOSE -24 - +24[semitones] 40

7D n DRUM SETUP RESET n=Drum setup number

7E 00 XG SYSTEM ON 00=XG sytem ON

7F 00 RESET ALL PARAMETERS 00=ON (receive only)

TOTAL SIZE 07

MIDI Parameter Change table ( EFFECT 1)

Refer to the “Effect MIDI Map” for a complete list of Reverb, Chorus and Variation type numbers.

Refer to the “Effect Parameter List” for a detailed description of each parameter.

Address Size Data Parameter Description Default value

(H) (H) (H) (H)

02 01 00 2 00-7F REVERB TYPE MSB Refer to Effect Program List 01(=HALL1)

00-7F REVERB TYPE LSB 00 : basic type 00

02 1 00-7F REVERB PARAMETER 1 Refer to Effect Parameter List Depends on reverb type

03 1 00-7F REVERB PARAMETER 2 Refer to Effect Parameter List Depends on reverb type

04 1 00-7F REVERB PARAMETER 3 Refer to Effect Parameter List Depends on reverb type

05 1 00-7F REVERB PARAMETER 4 Refer to Effect Parameter List Depends on reverb type

06 1 00-7F REVERB PARAMETER 5 Refer to Effect Parameter List Depends on reverb type

07 1 00-7F REVERB PARAMETER 6 Refer to Effect Parameter List Depends on reverb type

08 1 00-7F REVERB PARAMETER 7 Refer to Effect Parameter List Depends on reverb type

09 1 00-7F REVERB PARAMETER 8 Refer to Effect Parameter List Depends on reverb type

0A 1 00-7F REVERB PARAMETER 9 Refer to Effect Parameter List Depends on reverb type

0B 1 00-7F REVERB PARAMETER 10 Refer to Effect Parameter List Depends on reverb type

0C 1 00-7F REVERB RETURN -∞dB...0dB...+6dB(0...64...127) 40

0D 1 01-7F REVERB PAN L63...C...R63(1...64...127) 40

TOTAL SIZE 0E

02 01 10 1 00-7F REVERB PARAMETER 11 Refer to Effect Parameter List Depends on reverb type

11 1 00-7F REVERB PARAMETER 12 Refer to Effect Parameter List Depends on reverb type

12 1 00-7F REVERB PARAMETER 13 Refer to Effect Parameter List Depends on reverb type

13 1 00-7F REVERB PARAMETER 14 Refer to Effect Parameter List Depends on reverb type

14 1 00-7F REVERB PARAMETER 15 Refer to Effect Parameter List Depends on reverb type

15 1 00-7F REVERB PARAMETER 16 Refer to Effect Parameter List Depends on reverb type

TOTAL SIZE 6

02 01 20 2 00-7F CHORUS TYPE MSB Refer to Effect MIDI Map 41(=CHORUS1)

00-7F CHORUS TYPE LSB 00 : basic type 00

22 1 00-7F CHORUS PARAMETER 1 Refer to Effect Parameter List Depends on chorus type

23 1 00-7F CHORUS PARAMETER 2 Refer to Effect Parameter List Depends on chorus type

24 1 00-7F CHORUS PARAMETER 3 Refer to Effect Parameter List Depends on chorus type

25 1 00-7F CHORUS PARAMETER 4 Refer to Effect Parameter List Depends on chorus type

26 1 00-7F CHORUS PARAMETER 5 Refer to Effect Parameter List Depends on chorus type

27 1 00-7F CHORUS PARAMETER 6 Refer to Effect Parameter List Depends on chorus type

28 1 00-7F CHORUS PARAMETER 7 Refer to Effect Parameter List Depends on chorus type

29 1 00-7F CHORUS PARAMETER 8 Refer to Effect Parameter List Depends on chorus type

2A 1 00-7F CHORUS PARAMETER 9 Refer to Effect Parameter List Depends on chorus type

2B 1 00-7F CHORUS PARAMETER 10 Refer to Effect Parameter List Depends on chorus type

2C 1 00-7F CHORUS RETURN -∞dB...0dB...+6dB(0...64...127) 40

2D 1 01-7F CHORUS PAN L63...C...R63(1...64...127) 40

2E 1 00-7F SEND CHORUS TO REVERB -∞dB...0dB...+6dB(0...64...127) 00

TOTAL SIZE 0F

02 01 30 1 00-7F CHORUS PARAMETER 11 Refer to Effect Parameter List Depends on chorus type

31 1 00-7F CHORUS PARAMETER 12 Refer to Effect Parameter List Depends on chorus type

32 1 00-7F CHORUS PARAMETER 13 Refer to Effect Parameter List Depends on chorus type

33 1 00-7F CHORUS PARAMETER 14 Refer to Effect Parameter List Depends on chorus type

34 1 00-7F CHORUS PARAMETER 15 Refer to Effect Parameter List Depends on chorus type

35 1 00-7F CHORUS PARAMETER 16 Refer to Effect Parameter List Depends on chorus type

TOTAL SIZE 6

02 01 40 2 00-7F VARIATION TYPE MSB Refer to Effect Program List 05(=DELAY L,C,R)

00-7F VARIATION TYPE LSB 00 : basic type 00

42 2 00-7F VARIATION PARAMETER 1 MSB Refer to Effect Parameter List Depends on variation type

00-7F VARIATION PARAMETER 1 LSB Refer to Effect Parameter List Depends on Variation type

153

44 2 00-7F VARIATION PARAMETER 2 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 2 LSB Refer to Effect Parameter List Depends on Variation type

46 2 00-7F VARIATION PARAMETER 3 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 3 LSB Refer to Effect Parameter List Depends on Variation type

48 2 00-7F VARIATION PARAMETER 4 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 4 LSB Refer to Effect Parameter List Depends on Variation type

4A 2 00-7F VARIATION PARAMETER 5 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 5 LSB Refer to Effect Parameter List Depends on Variation type

4C 2 00-7F VARIATION PARAMETER 5 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 6 LSB Refer to Effect Parameter List Depends on Variation type

4E 2 00-7F VARIATION PARAMETER 7 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 7 LSB Refer to Effect Parameter List Depends on Variation type

50 2 00-7F VARIATION PARAMETER 8 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 8 LSB Refer to Effect Parameter List Depends on Variation type

52 2 00-7F VARIATION PARAMETER 9 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 9 LSB Refer to Effect Parameter List Depends on Variation type

54 2 00-7F VARIATION PARAMETER 10 MSB Refer to Effect Parameter List Depends on Variation type

00-7F VARIATION PARAMETER 10 LSB Refer to Effect Parameter List Depends on Variation type

56 1 00-7F VARIATION RETURN -∞dB...0dB...+6dB(0...64...127) 40

57 1 01-7F VARIATION PAN L63...C...R63(1...64...127) 40

58 1 00-7F SEND VARIATION TO REVERB -∞dB...0dB...+6dB(0...64...127) 00

59 1 00-7F SEND VARIATION TO CHORUS -∞dB...0dB...+6dB(0...64...127) 00

5A 1 00-01 VARIATION CONNECTION 0:INSERTION,1:SYSTEM 00

5B 1 00-01 VARIATION PART OFF(127) 7F

Part 1-16 (0-15)

TOTAL SIZE 21

02 01 70 1 00-7F VARIATION PARAMETER 11 Refer to Effect Parameter List Depends on variation type

71 1 00-7F VARIATION PARAMETER 12 Refer to Effect Parameter List Depends on variation type

72 1 00-7F VARIATION PARAMETER 13 Refer to Effect Parameter List Depends on variation type

73 1 00-7F VARIATION PARAMETER 14 Refer to Effect Parameter List Depends on variation type

74 1 00-7F VARIATION PARAMETER 15 Refer to Effect Parameter List Depends on variation type

75 1 00-7F VARIATION PARAMETER 16 Refer to Effect Parameter List Depends on variation type

TOTAL SIZE 6

* “VARIATION” refers to the DSP EFFECT on the panel.

MIDI Parameter Change table ( MULTI PART )

Address Size Data Parameter Description Default value

(H) (H) (H) (H)

08 nn 07 1 00 - 01 PART MODE 0:NORMAL 00 (Part other than 10)

1:Preset Drum 01 (Part10)

2 - 3:Drum Setup 1 – 2

nn 11 1 00 - 7F DRY LEVEL 0 - 127 7F

nn 41 1 00 - 7F SCALE TUNING C -64 - +63[cent] 40

nn 42 1 00 - 7F SCALE TUNING C# -64 - +63[cent] 40

nn 43 1 00 - 7F SCALE TUNING D -64 - +63[cent] 40

nn 44 1 00 - 7F SCALE TUNING D# -64 - +63[cent] 40

nn 45 1 00 - 7F SCALE TUNING E -64 - +63[cent] 40

nn 46 1 00 - 7F SCALE TUNING F -64 - +63[cent] 40

nn 47 1 00 - 7F SCALE TUNING F# -64 - +63[cent] 40

nn 48 1 00 - 7F SCALE TUNING G -64 - +63[cent] 40

nn 49 1 00 - 7F SCALE TUNING G# -64 - +63[cent] 40

nn 4A 1 00 - 7F SCALE TUNING A -64 - +63[cent] 40

nn 4B 1 00 - 7F SCALE TUNING A# -64 - +63[cent] 40

nn 4C 1 00 - 7F SCALE TUNING B -64 - +63[cent] 40

nn = MIDI Channel (00 – 0F)

MIDI Parameter Change table ( DRUM SETUP )

Address Size Data Parameter Description Default value

(H) (H) (H) (H)

3n rr 00 1 00 - 7F PITCH COARSE -64 - +63 40

3n rr 01 1 00 - 7F PITCH FINE -64 - +63[cent] 40

3n rr 02 1 00 - 7F LEVEL 0 - 127 Depends on note

3n rr 04 1 00 - 7F PAN 0:random Depends on note

1: L63

64: C (center)

127: R63

3n rr 05 1 00 - 7F REVERB SEND 0 - 127 Depends on note

3n rr 06 1 00 - 7F CHORUS SEND 0 - 127 Depends on note

3n rr 07 1 00 - 7F VARIATION SEND 0 - 127 7F

3n rr 0B 1 00 - 7F FILTER CUTOFF FREQUENCY -64 - 63 40

3n rr 0C 1 00 - 7F FILTER RESONANCE -64 - 63 40

3n rr 0D 1 00 - 7F EG ATTACK -64 - 63 40

3n rr 0E 1 00 - 7F EG DECAY1 -64 - 63 40

3n rr 0F 1 00 - 7F EG DECAY2 -64 - 63 40

TOTAL SIZE 10

[Note]

n: Drum Setup number (0 to 1)

rr: Note number (0D to 54)

Receipt of “XG System On” or “GM System On” message generates reinitialization of all DRUM SETUP parameters.

“Drum Setup Reset” message can be used to reinitialize drum setup parameters.

Formato de datos MIDI

154

MIDI Data Format • MIDI-Datenformat • Format des donées MIDI • Formato de datos MIDI

● Effect MIDI Map

Reverb Type

MSB (HEX) TYPE LSB (HEX)

00 01 02 03~07 08 09 0A 0B 0C 0D~

00 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

01 [1]Hall 1 Hall 2 <—— <—— [2]Hall 2 [3]Hall 3 [4]Hall 4 <—— <—— <——

02 Room 1 Room 2 Room 3 <—— [5]Room 1 [6]Room 2 [7]Room 3 [8]Room 4 <——

03 Stage 1 Stage 2 <—— <—— [9]Stage 1 [10]Stage 2 <—— <—— <—— <——

04 Plate <—— <—— <—— [11]Plate 1 [12]Plate 2 <—— <—— <—— <——

05 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

00F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

10 [13]WhiteRoom <—— <—— <—— <—— <—— <—— <—— <—— <——

11 [14]Tunnel <—— <—— <—— <—— <—— <—— <—— <—— <——

12 [15]Canyon <—— <—— <—— <—— <—— <—— <—— <—— <——

13 [16]Basement <—— <—— <—— <—— <—— <—— <—— <—— <——

14 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

7F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

<—— .......... same as BASIC EFFECT(LSB=0) [ ] ...........Panel Effect Number

Chorus Type

MSB (HEX) TYPE LSB (HEX)

00 01 02 03~07 08 09 0A 0B 0C 0D~

00 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

01 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

40 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

41 Chorus 1 Chorus 5 Chorus 3 <—— <—— <—— <—— <—— <—— <——

42 Chorus 4 Celeste 2 Celeste 3 <—— Chorus 2 Chorus 3 Chorus 1 <—— <—— <——

43 Flanger 1 Flanger 4 <—— <—— Flanger 1 Flanger 2 Flanger 3 <—— <—— <——

44 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

7F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

<—— .......... same as BASIC EFFECT(LSB=0)

Variation Type (DSP EFFECT)

MSB (HEX) TYPE LSB (HEX)

00 01 02 03~07 08 09 0A 0B 0C 0D~

00 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

01 [1]Hall 1 Hall 2 <—— <—— [2]Hall 2 [3]Hall 3 [4]Hall 4 <—— <—— <——

02 Room 1 Room 2 Room 3 <—— [5]Room 1 [6]Room 2 [7]Room 3 [8]Room 4 <—— <——

03 Stage 1 Stage 2 <—— <—— [9]Stage 1 [10]Stage 2 <—— <—— <—— <——

04 Plate <—— <—— <—— [11]Plate 1 [12]Plate 2 <—— <—— <—— <——

05 Delay L,C,R <—— <—— <—— [38]Delay LCR <—— <—— <—— <—— <——

06 [39]Delay L,R <—— <—— <—— <—— <—— <—— <—— <—— <——

07 [40]Echo <—— <—— <—— <—— <—— <—— <—— <—— <——

08 [41]Cross Delay <—— <—— <—— <—— <—— <—— <—— <—— <——

09 [13]Early Ref 1 [14]Early Ref 2 <—— <—— <—— <—— <—— <—— <—— <——

0A [15]Gate Reverb <—— <—— <—— <—— <—— <—— <—— <—— <——

[16]ReverseGate

<—— <—— <—— <—— <—— <—— <—— <—— <——

0C No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

13 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

14 [46]Karaoke1 [47]Karaoke2 [48]Karaoke3 <—— <—— <—— <—— <—— <—— <——

15 No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

3F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

40 True <—— <—— <—— <—— <—— <—— <—— <—— <——

41 Chorus 1 [21]Chorus 5 Chorus 3 <—— <—— <—— <—— <—— <——

42 [20]Chorus 4 Celeste 2 Celeste 3 <—— [18]Chorus 2 [19]Chorus 3 [17]Chorus 1

[32]Rotary Sp5

<—— <——

43 Flanger 1 [25]Flanger 4 <—— <—— [22]Flanger 1 [23]Flanger 2 [24]Flanger 3 <—— <—— <——

44 Symphonic <—— <—— <—— [26]Symphonic <—— <—— <—— <—— <——

45 Rotary SP. <—— <—— <—— [28]Rotary Sp1 <—— Rotary Sp3 Rotary Sp4 <—— <——

46 Tremolo <—— <—— <—— [33]Tremolo1 <——

[31]Rotary Sp4

Tremolo 4 <—— <——

47 Auto Pan <—— <—— <—— [36]AutoPan

[29]Rotary Sp2

[30]Rotary Sp3

[34]Tremolo2

[35]Gtr Tremolo <

——

48 [27]Phaser <—— <—— <—— <—— <—— <—— <—— <—— <——

49 [49]Distortion <—— <—— <—— <—— <—— <—— <—— <—— <——

4A [50]Over Drive <—— <—— <—— <—— <—— <—— <—— <—— <——

4B Amp Sim. <—— <—— <——

[42]Dist. HARD [43]Dist. SOFT

<—— <—— <—— <——

4C 3Band EQ <—— <—— <—— [44]EQ DISCO [45]EQ TEL <—— <—— <—— <——

4D 2Band EQ <—— <—— <—— <—— <—— <—— <—— <—— <——

4E Auto Wah <—— <—— <—— [37]Auto Wah <—— <—— <—— <—— <——

4F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

: : <—— <—— <—— <—— <—— <—— <—— <—— <——

7F No Effect <—— <—— <—— <—— <—— <—— <—— <—— <——

<—— .......... same as BASIC EFFECT(LSB=0) [ ] ...........Panel Effect Number

* The effect name appearing in the LCD display may be abbreviated.

155

MIDI Data Format • MIDI-Datenformat • Format des donées MIDI • Formato de datos MIDI

● Effect Parameter List

BASIC TYPE No. Parameter Display* Value

CHORUS 1 LFO Frequency 0.00~39.7Hz 0-127

CELESTE 2 LFO PM Depth 0~127 0-63

3 Feedback Level -63~+63 1-127

4 Delay Offset 0~127 0-127

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

14 LFO AM Depth 0~127 0-127

15 Input Mode mono/stereo 0-1

FLANGER 1 LFO Frequency 0.00~39.7Hz 0-127

2 LFO Depth 0~127 0-127

3 Feedback Level -63~+63 1-127

4 Delay Offset 0~63 0-63

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

14 LFO Phase Difference -180~+180deg 4-124

SYMPHONIC

1 LFO Frequency 0.00~39.7Hz 0-127

2 LFO Depth 0~127 0-127

3 Delay Offset 0~127 0-127

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

ROTARY 1 LFO Frequency 0.00~39.7Hz 0-127

SPEAKER 2 LFO Depth 0~127 0-127

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

TREMOLO 1 LFO Frequency 0.00~39.7Hz 0-127

2 AM Depth 0~127 0-127

3 PM Depth 0~127 0-127

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

14 LFO Phase Difference -180~+180deg 4-124

15 Input Mode mono/stereo 0-1

BASIC TYPE No. Parameter Display* Value

AUTO PAN 1 LFO Frequency 0.00~39.7Hz 0-127

2 L/R Depth 0~127 0-127

3 F/R Depth 0~127 0-127

4 PAN Direction L<->R,L->R,L<-R,Lturn,

Rturn,L/R 0-5

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

PHASER 1 LFO Frequency 0.00~39.7Hz 0-127

2 LFO Depth 0~127 0-127

3 Phase Shift Offset 0~127 0-127

4 Feedback Level -63~+63 1-127

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Stage 3~10 3-10

12 Diffusion Mono/Stereo 0-1

13 LFO Phase Difference -180~+180deg. 4-124

DISTORTION 1 Drive 0~127 0-127

OVERDRIVE 2 EQ Low Frequency 50Hz~2.0kHz 8-40

3 EQ Low Gain -12~+12dB 52-76

4 LPF Cutoff 1.0k~Thru 34-60

5 Output Level 0~127 0-127

7 EQ Mid Frequency 500Hz~10.0kHz 28-54

8 EQ Mid Gain -12~+12dB 52-76

9 EQ Mid Width 1.0~12.0 10-120

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Edge(Clip Curve) 0~127 0-127

GUITAR AMP

1 Drive 0~127 0-127

SIMULATOR 2 AMP Type Off,Stack,Combo,Tube 0-3

3 LPF Cutoff 1.0k~Thru 34-60

4 Output Level 0~127 0-127

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Edge(Clip Curve) 0~127 0-127

3BAND EQ 1 EQ Low Gain -12~+12dB 52-76

2 EQ Mid Frequency 500Hz~10.0kHz 28-54

3 EQ Mid Gain -12~+12dB 52-76

4 EQ Mid Width 1.0~12.0 10-120

5 EQ High Gain -12~+12dB 52-76

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ High Frequency 500Hz~16.0kHz 28-58

2BAND EQ 1 EQ Low Frequency 50Hz~2.0kHz 8-40

2 EQ Low Gain -12~+12dB 52-76

3 EQ High Frequency 500Hz~16.0kHz 28-58

4 EQ High Gain -12~+12dB 52-76

11 EQ Mid Frequency 100Hz~10.0kHz 14-54

12 EQ Mid Gain -12~+12dB 52-76

13 EQ Mid Width 1.0~12.0 10-120

156

MIDI Data Format • MIDI-Datenformat • Format des donées MIDI • Formato de datos MIDI

BASIC TYPE No. Parameter Display* Value

AUTO WAH 1 LFO Frequency 0.00~39.7Hz 0-127

2 LFO Depth 0~127 0-127

Cutoff Frequency Offset

0~127 0-127

4 Resonance 1.0~12.0 10-120

6 EQ Low Frequency 50Hz~2.0kHz 8-40

7 EQ Low Gain -12~+12dB 52-76

8 EQ High Frequency 500Hz~16.0kHz 28-58

9 EQ High Gain -12~+12dB 52-76

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Drive 0~127 0-127

HALL 1 Reverb Time 0.3~30.0s 0-69

ROOM 2 Diffusion 0~10 0-10

STAGE 3 Initial Delay 0~63 0-63

PLATE 4 HPF Cutoff Thru~8.0kHz 0-52

5 LPF Cutoff 1.0k~Thru 34-60

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Rev Delay 0~63 0-63

12 Density 0~3 0-3

13 Er/Rev Balance E63>R ~ E=R ~ E<R63 1-127

14 High Damp 0.1~1.0 1-10

15 Feedback Level -63~+63 1-127

DELAY L,C,R 1 Lch Delay 0.1~715.0ms 1-7150

2 Rch Delay 0.1~715.0ms 1-7150

3 Cch Delay 0.1~715.0ms 1-7150

4 Feedback Delay 0.1~715.0ms 1-7150

5 Feedback Level -63~+63 1-127

6 Cch Level 0~127 0-127

7 High Damp 0.1~1.0 1-10

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 HPF Cutoff Thru~8.0kHz 0-52

12 LPF Cutoff 1.0k~Thru 34-60

13 EQ Low Frequency 50Hz~2.0kHz 8-40

14 EQ Low Gain -12~+12dB 52-76

15 EQ High Frequency 500Hz~16.0kHz 28-58

16 EQ High Gain -12~+12dB 52-76

DELAY L,R 1 Lch Delay 0.1~715.0ms 1-7150

2 Rch Delay 0.1~715.0ms 1-7150

3 Feedback Delay 1 0.1~715.0ms 1-7150

4 Feedback Delay 2 0.1~715.0ms 1-7150

5 Feedback Level -63~+63 1-127

6 High Damp 0.1~1.0 1-10

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 HPF Cutoff Thru~8.0kHz 0-52

12 LPF Cutoff 1.0k~Thru 34-60

13 EQ Low Frequency 50Hz~2.0kHz 8-40

14 EQ Low Gain -12~+12dB 52-76

15 EQ High Frequency 500Hz~16.0kHz 28-58

16 EQ High Gain -12~+12dB 52-76

ECHO 1 Lch Delay1 0.1~355.0ms 1-3550

2 Lch Feedback Level -63~+63 1-127

3 Rch Delay1 0.1~355.0ms 1-3550

4 Rch Feedback Level -63~+63 1-127

5 High Damp 0.1~1.0 1-10

6 Lch Delay2 0.1~355.0ms 1-3550

7 Rch Delay2 0.1~355.0ms 1-3550

8 Delay2 Level 0~127 0-127

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 HPF Cutoff Thru~8.0kHz 0-52

12 LPF Cutoff 1.0k~Thru 34-60

13 EQ Low Frequency 50Hz~2.0kHz 8-40

14 EQ Low Gain -12~+12dB 52-76

15 EQ High Frequency 500Hz~16.0kHz 28-58

16 EQ High Gain -12~+12dB 52-76

BASIC TYPE No. Parameter Display* Value

CROSS 1 L->R Delay 0.1~355.0ms 1-3550

DELAY 2 R->L Delay 0.1~355.0ms 1-3550

3 Feedback Level -63~+63 1-127

4 Input Select L,R,L&R 0-2

5 High Damp 0.1~1.0 1-10

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 HPF Cutoff Thru~8.0kHz 0-52

12 LPF Cutoff 1.0k~Thru 34-60

13 EQ Low Frequency 50Hz~2.0kHz 8-40

14 EQ Low Gain -12~+12dB 52-76

15 EQ High Frequency 500Hz~16.0kHz 28-58

16 EQ High Gain -12~+12dB 52-76

EARLY REF 1 Type

S-H, L-H, Rdm, Rvs, Plt, Spr

0-5

2 Room Size 0.1~7.0 0-44

3 Diffusion 0~10 0-10

4 Initial Delay 0~63 0-63

5 Feedback Level -63~+63 1-127

6 HPF Cutoff Thru~8.0kHz 0-52

7 LPF Cutoff 1.0k~Thru 34-60

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Liveness 0~10 0-10

12 Density 0~3 0-3

13 High Damp 0.1~1.0 1-10

GATE REVERB

1 Type TypeA,TypeB 0-1

REVERSE 2 Room Size 0.1~7.0 0-44

GATE 3 Diffusion 0~10 0-10

4 Initial Delay 0~63 0-63

5 Feedback Level -63~+63 1-127

6 HPF Cutoff Thru~8.0kHz 0-52

7 LPF Cutoff 1.0k~Thru 34-60

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Liveness 0~10 0-10

12 Density 0~3 0-3

13 High Damp 0.1~1.0 1-10

WHITE ROOM

1 Reverb Time 0.3~30.0s 0-69

TUNNEL 2 Diffusion 0~10 0-10

CANYON 3 Initial Delay 0~63 0-63

BASEMENT 4 HPF Cutoff Thru~8.0kHz 0-52

5 LPF Cutoff 1.0k~Thru 34-60

6 Width 0.5~10.2m 0-37

7 Heigt 0.5~20.2m 0-73

8 Depth 0.5~30.2m 0-104

9 Wall Vary 0~30 0-30

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

11 Rev Delay 0~63 0-63

12 Density 0~3 0-3

13 Er/Rev Balance E63>R ~ E=R ~ E<R63 1-127

14 High Damp 0.1~1.0 1-10

15 Feedback Level -63~+63 1-127

KARAOKE 1 Delay Time 0~127 0-127

2 Feedback Level -63~+63 1-127

3 HPF Cutoff Thru~8.0kHz 0-52

4 LPF Cutoff 1.0k~Thru 34-60

10 Dry/Wet D63>W ~ D=W ~ D<W63 1-127

* Only parameters 1 through 5 can be edited via panel control for

effects which can be selected via panel control. The 3 band equal-

izer is an exception to this rule.

* Basic Type effects are different from DSP Effect Types appearing

in the LCD display.

157

Specifications • Technische Daten • Spécifications • Especificaciones

KEYBOARD:

61 Keys (C1~C6) with Touch Response

POLYPHONY:

32 Notes max.

VOICES:

Preset 367 voices (including 9 Percussion kits)

Custom 32 voices (Programmable)

ACCOMPANIMENT:

Accompaniment styles:

Preset 120 + Disk 12 styles

Custom 12 styles

Auto Bass Chord:

Single Finger/Fingered 1/Fingered 2/Full Keyboard/

Auto MIDI Bass/Manual MIDI Bass

Chord Assist

Arranger:

RHYTHM, BASS, CHORD, PAD, PHRASE

ONE TOUCH SETTING:

4 settings are available for each preset style

EXPRESSION & EFFECT:

Reverb 16 types

Chorus 10 types

DSP Effect 50 types

Harmony 16 types

Sustain

Left Hold

Pitch Bend Wheel

Modulation Wheel

MULTI PAD:

1~8 (Phrase/Chord, Percussion)

SONG RECORD:

Quick Record:

Manual/Accomp. Tracks

Chord Step Record, Edit (Delete)

Multi Track Record:

1~16 Tracks

Punch In, Volume, Edit (Quantize, Track Mix, Initial

Edit, Delete)

SONG PLAY:

Single, All, Chain, Random

Solo/Play/Mute

REGISTRATION MEMORY:

16 banks x 8 setups, Freeze

DISPLAY:

LCD (240 x 320 dots)

DISK:

Load from Disk, Save to Disk, Rename File/Song,

Delete File/Song, Format FD, Song Copy

* 3.5" FDD, Compatibility with DOC (Yamaha Disk Orchestra

Collection) Disklavier, General MIDI, and SFF software.

FUNCTIONS:

F1: Scale (Arabic)/Voice Part

F2: Split Point/ABC Mode/Multi Pad

F3: Controller

F4: Style Revoice

F5: Reverb/Chorus/DSP Effect

F6: Harmony/Registration

F7: Utility

F8: MIDI

DEMONSTRATIONS:

14 Songs

CONNECTORS:

MIDI (IN/OUT/THRU), AUX OUT (R, L/L+R),

FOOT SWITCH 1/2, FOOT VOLUME, PHONES

AMPLIFIER:

9W x 2

SPEAKERS:

12cm x 2

DIMENSIONS (W x H x D):

1058 mm (41-2/3") x 446 mm (17-1/2") x 176 mm (7")

WEIGHT:

12 kg (26 lbs. 7 oz)

SUPPLIED ACCESSORIES:

• AC Cord

• Music Stand

• Supplied Disk

• Owner’s Manual

OPTIONAL ACCESSORIES:

• Foot switch FC5

• Foot Volume FC7

• Headphones HPE-150

• Keyboard stand L-5, LW-12

* Specifications subject to change without notice.

* Änderungen ohne Vorankündigung vorbehalten.

* Sous toute réserve de modification des caractéristiques sans préavis.

* Especificaciones sujetas a cambios sin previo aviso.

MEMO

NOTIZEN

NOTES

MEMORANDUM ............................................................................................................................

....................................................................................................................................................................................................................................

IMPORTANT SAFETY INSTRUCTIONS

92-469-2 PLEASE KEEP THIS MANUAL

INFORMATION RELATING TO PERSONAL INJURY, ELECTRICAL SHOCK,

AND FIRE HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.

8. This product was NOT designed for use in wet/damp

locations and should not be used near water or exposed to rain.

Examples of wet/damp locations are; near a swimming pool, spa,

tub, sink, or wet basement.

9. This product should be used only with the components

supplied or; a cart, rack, or stand that is recommended by the

manufacturer. If a cart, rack, or stand is used, please observe all

safety markings and instructions that accompany the accessory

product.

10. The power supply cord (plug) should be disconnected

from the outlet when electronic products are to be left unused for

extended periods of time. Cords should also be disconnected when

there is a high probability of lightening and/or electrical storm

activity.

11. Care should be taken that objects do not fall and liquids

are not spilled into the enclosure through any openings that may

exist.

12. Electrical/electronic products should be serviced by a

qualified service person when:

a. The power supply cord has been damaged; or

b. Objects have fallen, been inserted, or liquids have been

spilled into the enclosure through openings; or

c. The product has been exposed to rain: or

d. The product dose not operate, exhibits a marked change

in performance; or

e. The product has been dropped, or the enclosure of the

product has been damaged.

13. Do not attempt to service this product beyond that de-

scribed in the user-maintenance instructions. All other servicing

should be referred to qualified service personnel.

14. This product, either alone or in combination with an am-

plifier and headphones or speaker/s, may be capable of producing

sound levels that could cause permanent hearing loss. DO NOT

operate for a long period of time at a high volume level or at a

level that is uncomfortable. If you experience any hearing loss or

ringing in the ears, you should consult an audiologist.

IMPORTANT: The louder the sound, the shorter the time period

before damage occurs.

15. Some Yamaha products may have benches and/or acces-

sory mounting fixtures that are either supplied as a part of the

product or as optional accessories. Some of these items are de-

signed to be dealer assembled or installed. Please make sure that

benches are stable and any optional fixtures (where applicable) are

well secured BEFORE using. Benches supplied by Yamaha are

designed for seating only. No other uses are recommended.

WARNING- When using any electrical or electronic product,

basic precautions should always be followed. These precautions

include, but are not limited to, the following:

1. Read all Safety Instructions, Installation Instructions, Spe-

cial Message Section items, and any Assembly Instructions found

in this manual BEFORE marking any connections, including con-

nection to the main supply.

2.Main Power Supply Verification: Yamaha products are

manufactured specifically for the supply voltage in the area where

they are to be sold. If you should move, or if any doubt exists about

the supply voltage in your area, please contact your dealer for

supply voltage verification and (if applicable) instructions. The

required supply voltage is printed on the name plate. For name

plate location, please refer to the graphic found in the Special

Message Section of this manual.

3. This product may be equipped with a polarized plug (one

blade wider than the other). If you are unable to insert the plug into

the outlet, turn the plug over and try again. If the problem persists,

contact an electrician to have the obsolete outlet replaced. Do NOT

defeat the safety purpose of the plug.

4. Some electronic products utilize external power supplies or

adapters. Do NOT connect this type of product to any power sup-

ply or adapter other than one described in the owners manual, on

the name plate, or specifically recommended by Yamaha.

5. WARNING: Do not place this product or any other objects

on the power cord or place it in a position where anyone could

walk on, trip over, or roll anything over power or connecting cords

of any kind. The use of an extension cord is not recommended! If

you must use an extension cord, the minimum wire size for a 25'

cord (or less) is 18 AWG. NOTE: The smaller the AWG number,

the larger the current handling capacity. For longer extension

cords, consult a local electrician.

6. Ventilation: Electronic products, unless specifically de-

signed for enclosed installations, should be placed in locations that

do not interfere with proper ventilation. If instructions for enclosed

installations are not provided, it must be assumed that unobstructed

ventilation is required.

7. Temperature considerations: Electronic products should be

installed in locations that do not significantly contribute to their

operating temperature. Placement of this product close to heat

sources such as; radiators, heat registers and other devices that

produce heat should be avoided.

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modi-

fications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/or another product use only high quality shielded

cables. Cable/s supplied with this product MUST be used. Follow all installation instructions. Failure to follow instruc-

tions could void your FCC authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the requirements listed in FCC Regulations, Part 15

for Class “B” digital devices. Compliance with these requirements provides a reasonable level of assurance that your

use of this product in a residential environment will not result in harmful interference with other electronic devices.

This equipment generates/uses radio frequencies and, if not installed and used according to the instructions found in

the users manual, may cause interference harmful to the operation of other electronic devices. Compliance with FCC

regulations does not guarantee that interference will not occur in all installations. If this product is found to be the

source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the prob-

lem by using one of the following measures:

Relocate either this product or the device that is being affected by the interference.

Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead,

change the lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results, please contact the local retailer authorized to distrib-

ute this type of product. If you can not locate the appropriate retailer, please contact Yamaha Corporation of America,

Electronic Service Division, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by Yamaha Corporation of America or its subsidiaries.

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

IMPORTANT. The wires in this mains lead are coloured in

accordance with the following code:

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus

may not correspond with the coloured makings identifying the

terminals in your plug proceed as follows:

The wire which is coloured BLUE must be connected to the

terminal which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the
