NEDERLANDSTALIGE HANDLEIDING

LEES ALLES ZORGVULDIG DOOR VOOR U VERDER GAAT

* Bewaar deze voorzorgsmaatregelen op een veilige plaats voor later.

WAARSCHUWING

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om te voorkomen dat u gewond raakt of zelfs sterft als gevolg

van elektrische schokken, kortsluiting, schade, brand of andere gevaren. De voorzorgsmaatregelen houden in, maar zijn niet beperkt tot:

• Open het instrument niet, haal de interne onderdelen niet uit elkaar en

modificeer het instrument niet. Het instrument bevat geen door de

gebruiker te vervangen onderdelen. Als het instrument stuk schijnt te

zijn, stop dan met het gebruiken van het instrument en laat het nakijken

door gekwalificeerd Yamaha personeel.

• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van

water of natte omstandigheden, plaats geen voorwerpen op het instru-

ment die vloeistoffen bevatten die in de openingen kunnen vallen.

• Als het snoer van de adaptor beschadigd is of stuk gaat, als er plotse-

ling geluidsverlies is in het instrument, of als er plotseling een geur of

rook uit het instrument komt, moet u het instrument onmiddellijk uitzet-

ten, de stekker uit het stopcontact halen en het instrument na laten

kijken door gekwalificeerd Yamaha personeel.

• Gebruik alleen de gespecificeerde adaptor (PA-7G of aanverwante,

door Yamaha aangeraden) adaptor. Het gebruik van een verkeerde

adaptor kan schade veroorzaken aan het instrument, te wijten aan

oververhitting.

• Haal altijd de stekker uit het stopcontact voor u het instrument schoon-

maakt. Haal nooit een stekker uit het stopcontact als u natte handen

hebt.

• Controleer zo nu en dan de stroomstekker, en verwijder stof en viezig-

heid die zich verzamelt op de stekker.

PAS OP!

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om te voorkomen dat u gewond raakt of zelfs sterft als gevolg

van elektrische schokken, kortsluiting, schade, brand of andere gevaren. De voorzorgsmaatregelen houden in, maar zijn niet beperkt tot:

• Plaats het stroomsnoer niet in de buurt van warmtebronnen zoals ver-

warming en kachels, verbuig of beschadig het snoer niet, plaats geen

zware voorwerpen op het snoer, leg het snoer uit de weg, zodat nie-

mand er op trapt, er over kan struikelen en zodat er geen zware voor-

werpen over heen kunnen rollen.

• Als u de stekker uit het stopcontact haalt moet u altijd aan de stekker

trekken, nooit aan het snoer. Aan het snoer trekken kan het beschadi-

gen.

• Sluit het instrument niet aan op een stopcontact die een T-Plug bevat.

Dit kan resulteren in een verminderde geluidskwaliteit en het stopcon-

tact oververhitten.

• Haal het instrument uit het stopcontact als u het lange tijd niet gebruikt,

of tijdens onweer.

• De batterijen moeten in het instrument zitten volgens de +/- polariteit

markeringen. Doet u dit verkeerd kan oververhitting, brand of lekkende

batterijen het resultaat zijn.

• Vervang batterijen altijd tesamen. Meng geen oude en nieuwe batte-

rijen. Meng ook geen verschillende soorten batterijen zoals alkaline en

mangaan batterijen, batterijen van verschillende merken, of verschil-

lende typen batterijen van dezelfde fabrikant, aangezien dit kan resulte-

ren in oververhitting, brand of lekkende batterijen.

• Voordat u het instrument aansluit op andere elektronische componen-

ten moet u alle betreffende apparatuur uitzetten. Voordat u alle betref-

fende apparatuur aanzet moet u alle volumes op minimum zetten.

• Stel het instrument niet bloot aan overdreven schokken of stof, extreme

koude of warme omstandigheden (zoals in direct zonlicht, bij de verwar-

ming of in de auto) om verkleuren te voorkomen aan het paneel of

schade aan de interne elektronica.

• Gebruik het instrument niet in de buurt van elektrische produkten zoals

televisies, radio's of speakers, aangezien deze interferentie kunnen

veroorzaken die de prestaties van de andere apparatuur kunnen beïn-

vloeden.

• Plaats het instrument niet op een onstabiele plek waar deze kan vallen.

• Verwijder alle kabels alvorens het instrument te verplaatsen.

• Gebruik bij het schoonmaken van het instrument een droge, schone

doek. Gebruik geen oplosmiddelen, schoonmaakmiddelen of chemi-

sche schoonmaakdoekjes. Plaats daarbij geen voorwerpen van vinyl op

• Plaats het instrument niet op een onstabiele plek waar iemand er

overheen kan vallen.

• Verwijder alle kabels, aangesloten adaptor en andere kabels alvorens

het instrument te verplaatsen.

• Gebruik een zachte droge doek bij het schoonmaken van het instru-

ment. Gebruik geen verdunners, oplosmiddelen, schoonmaakmiddelen

of chemische schoonmaakdoekjes. Plaats daarbij ook geen voorwerpen

van vinyl op plastic op het instrument, daar dit het paneel of toetsenbord

kan verkleuren.

• Leun niet op, en plaats geen zware voorwerpen op het instrument, ga

voorzichtig om met de knoppen, schakelaars en aansluitingen.

• Gebruik alleen de standaard van dit instrument. Bij het bevestigen van

de standaard moet u alleen gebruik maken van de meegeleverde schroe-

ven. Doet u dit niet kan er schade ontstaan aan de interne componenten

of er voorzorgen dat het instrument valt.

• Gebruik het instrument niet te lang op een niet comfortabel geluids-

niveau aangezien dit permanent gehoorverlies op kan leveren. Als u

gehoorverlies constateert of geruis in uw oren, neem dan contact op

met een K.N.O.-arts.

■

USER DATA OPSLAAN

Bewaar frequent gegevens op floppy disk, om te voorkomen dat u belang-

rijke data kwijtraakt door een bedieningsfout of stuk gaan van het

apparaat.

Yamaha kan niet verantwoordelijk worden gesteld voor schade die is te wijten

aan onzorgvuldig gebruik of modificaties die zijn aangebracht aan het instrument,

of data die kwijt is geraakt of vernietigd.

Doe het instrument altijd uit als u het niet gebruikt.

Gooi batterijen niet zo maar weg, maar volg de lokale regels omtrent het

weggooien van batterijen.

VOORZORGSMAATREGELEN

het instrument aangezien deze het paneel en het toetsenbord kunnen

verkleuren.

Gefeliciteerd met de aanschaf van

de YAMAHA PSR-195/PSR-79 PortaTone!

U bezit nu een draagbaar toetsenbord in een compact pakket die uitgerust is met

geavanceerde functies, een fantastisch geluid heeft en buitengewoon gemakke-

lijk is in het gebruik. Deze kenmerken maken het een uitzonderlijk expressief en

veelzijdig instrument.

Lees deze Handleiding zorgvuldig door om optimaal gebruik te kunnen maken

van de verschillende kenmerken bij het bespelen van uw nieuwe PortaTone.

Inhoudsopgave

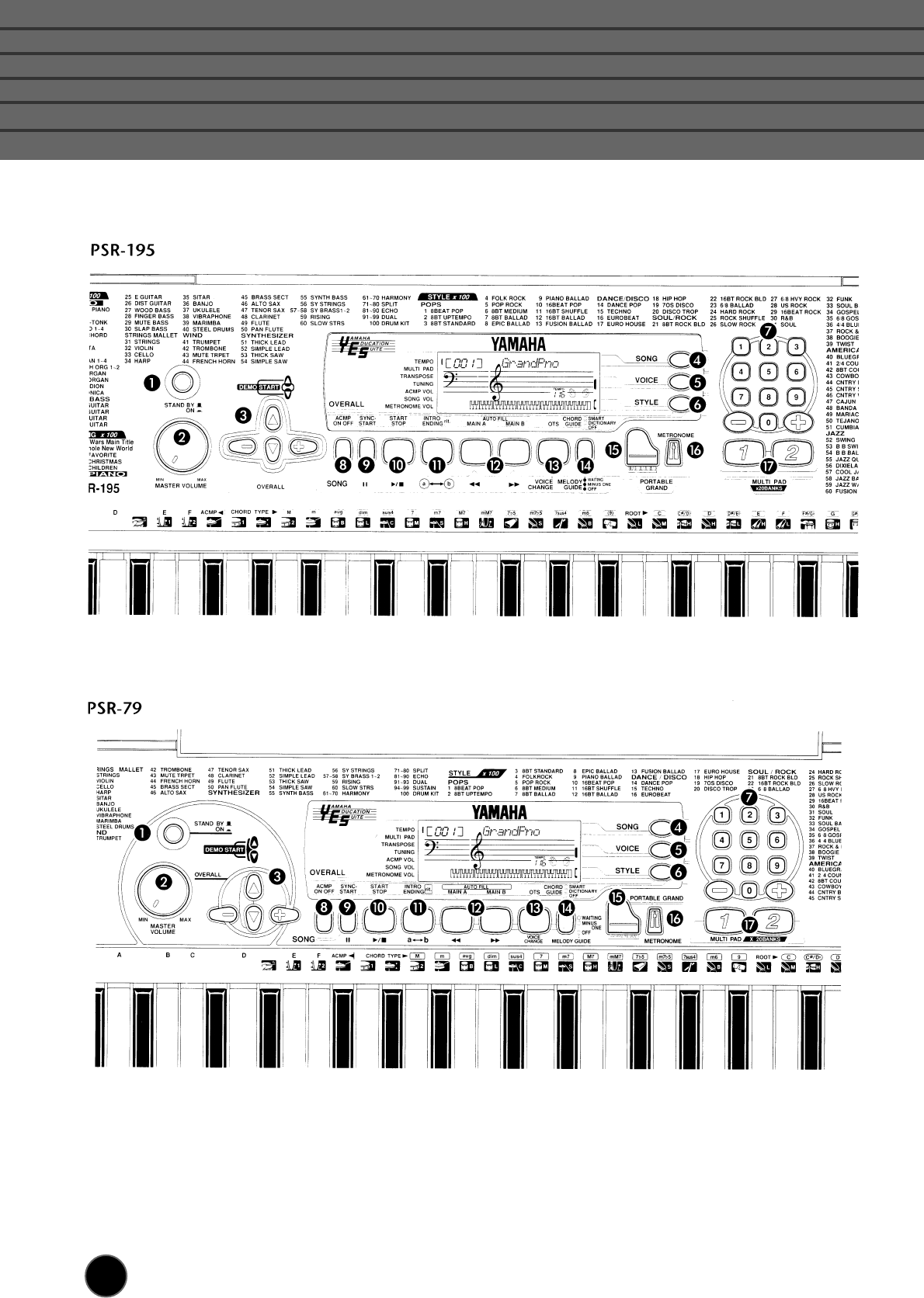

PANEELKNOPPEN EN AANSLUITINGEN 6

•Voorpaneel ...................................... 6

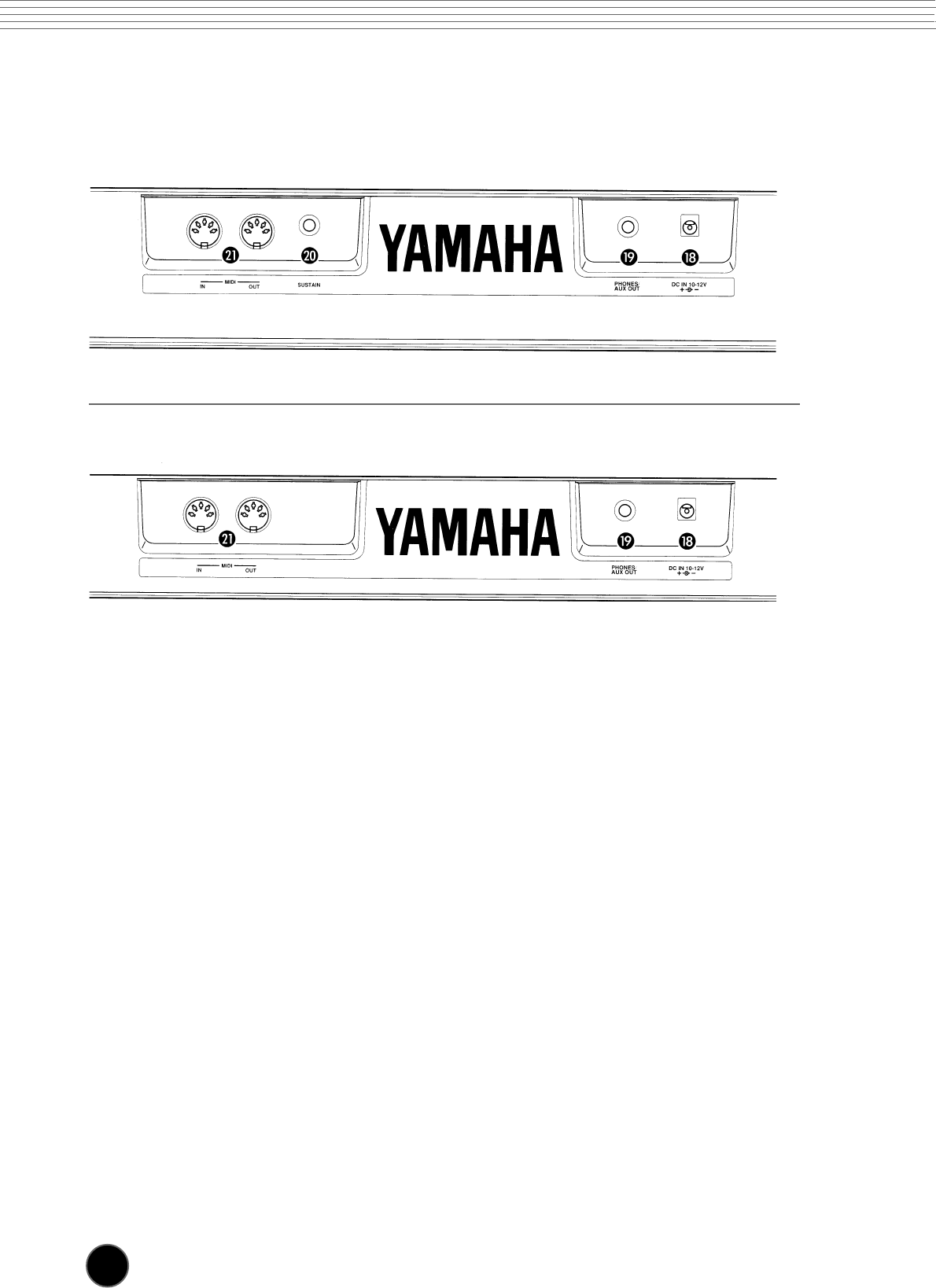

•Achterpaneel .................................. 8

OPSTELLEN 9

STROOMVOORZIENING..................... 9

• Het Gebruik van de Adaptor ....... 9

• Het Gebruik van Batterijen ........... 9

DE STROOM INSCHAKELEN ............... 9

JACKS VOOR ACCESSOIRES .......... 10

MUZIEKSTANDAARD ......................... 10

OM TE BEGINNEN

DE DEMOSONGS AFSPELEN 11

PANEEL DISPLAY INDICATIES 12

PORTABLE GRAND 13

HET GEBRUIK VAN DE METRONOOM 10

• De Metronoom Maatsoort Instellen .. 14

• Metronoomvolume Aanpassen ... 14

HET SELECTEREN EN AFSPELEN VAN VOICES

DE VOICE MODE 15

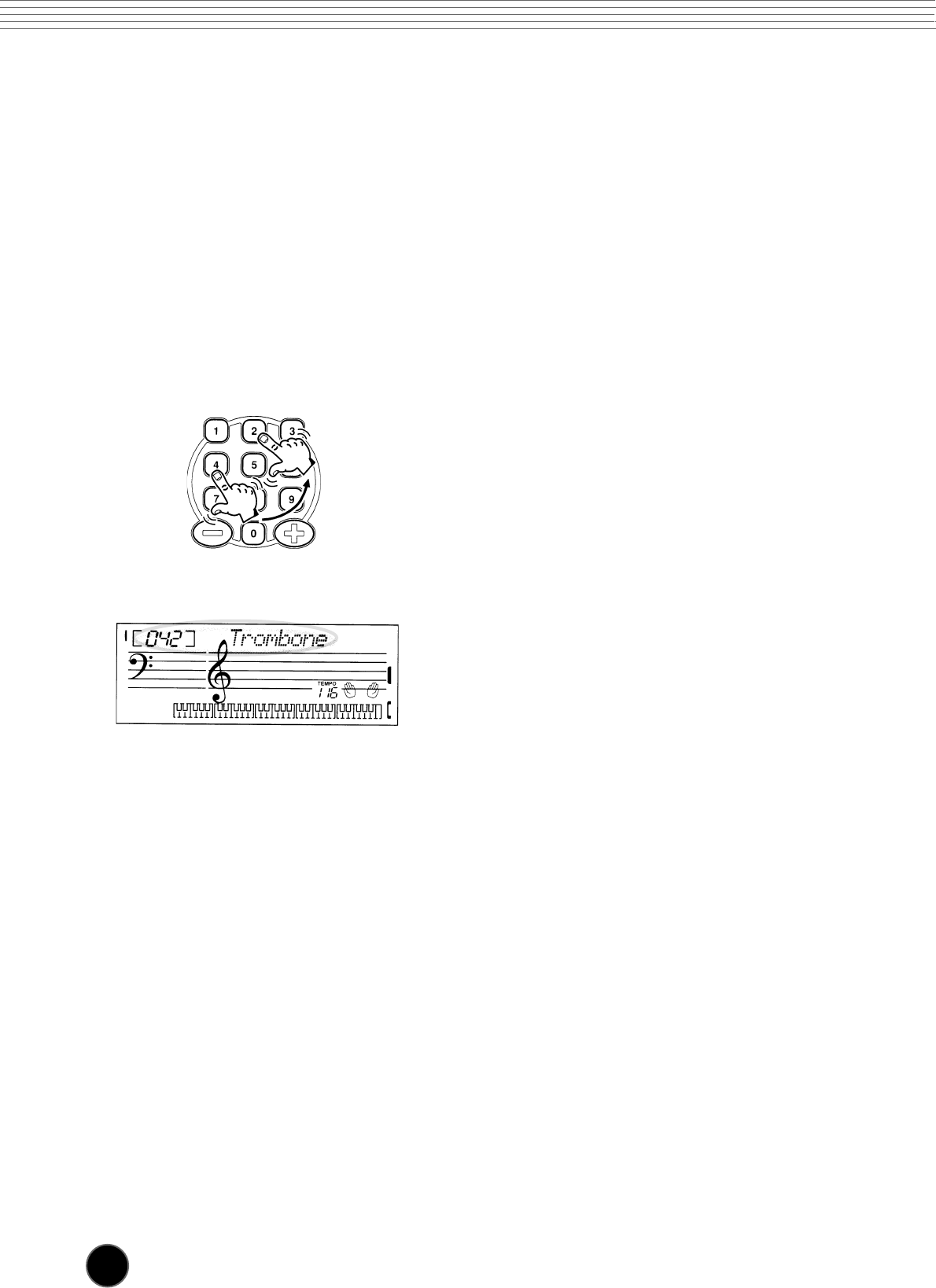

EEN VOICE SELECTEREN EN BESPELEN . 15

• Percussie Voice Lijst

(voices 90 en 100) ........................ 17

TRANSPONEREN EN STEMMEN ........ 18

• Transponeren (Transpose) ........... 18

• Stemmen (Tuning) ........................ 19

HET SELECTEREN EN AFSPELEN VAN SONGS

DE SONG MODE 20

SONGS SELECTEREN EN AFSPELEN . 20

HET TEMPO WIJZIGEN ...................... 21

• Over de Beat Display .................. 22

HET SONG VOLUME AANPASSEN ... 23

SONG KNOPPEN .............................. 24

A/B REPEAT (herhaling) ................... 24

MELODIE GIDS ................................. 26

VOICE CHANGE (lett. wijziging) .... 27

STIJLEN SELECTEREN EN AFSPELEN 28

EEN STIJL SELECTEREN EN AFSPELEN28

STIJLKNOPPEN .................................. 30

AUTO ACCOMPANIMENT FUNCTIES .. 31

HET TEMPO WIJZIGEN ...................... 31

STIJL SECTIES (MAIN A, MAIN B) EN

FILL-INS .............................................. 32

HET BEGELEIDINGSVOLUME AANPAS-

SEN .................................................... 32

AUTOMATISCHE BEGELEIDING GEBRUIKEN

MULTI FINGERING ............................. 33

• Single Finger Akkoorden ............. 33

• Fingered Akkoorden .................... 33

WAT IS EEN AKKOORD? ................... 34

AKKOORDEN NOTEREN ................... 35

• De Intervallen van de Toonladder 35

• Andere Akkoorden ...................... 35

ONE TOUCH SETTING (OTS)............. 36

AKKOORDEN GIDS .......................... 37

• Smart ............................................. 37

• Dictionary...................................... 39

MULTI PADS....................................... 40

MIDI 41

• Over MIDI ...................................... 41

• Hoe kan MIDI gebruikt worden? . 41

TROUBLE SHOOTING

(IN DE PROBLEMEN?)....................... 42

INDEX ................................................ 43

VOICE LIJST....................................... 44

MULTI PAD LIJST ................................ 46

SPECIFICATIES ................................... 47

MIDI IMPLEMENTATION CHART........ 48

De PSR-195/PSR-79 is een geavanceerd en gemakkelijk-in-het-gebruik toetsen-

bord met de volgende kenmerken en functies:

➔pag. 26-27,34-35,37-39

De PortaTone heeft als kenmerk de nieuwe Yamaha Education Suite - een leermethode die gebruik

maakt van de laatste technologieën om het studeren en oefenen van muziek nog leuker en bevredi-

gender te maken dan het al was!

De Yamaha Education Suite omvat:

Krachtige Melodie Gids functies in de Song mode - Waiting en Minus One - leren u met gemak de 100

songs en laten u zelfs zien welke noten u moet spelen!

• Waiting zet het afspelen van de song op pauze (als een geduldige leraar!), zodat u in uw

eigen tempo kunt oefenen.

• Minus One mute alleen de melodiepart, om u deze part zelf te laten spelen. De expert

backing parts stimuleren u om op uw best te spelen en maken dat u de song “voelt”!

Akkoorden Gids functies in de Style mode - Smart en Dictionary - maken het u buitengewoon gemakke-

lijk om akkoorden en akkoordrelaties te leren.

• Smart laat u met gemak harmonisch “correcte” akkoordprogressies spelen voor elke toets

die u specificeert. Geweldig om te leren - en uit te voeren!

• Dictionary is een ingebouwde “akkoorden encyclopedie” die u leert hoe u specifieke

akkoorden moet spelen. Typ het akkoord in en de PortaTone laat u zien welke noten u

moet spelen!

➔ pag. 13

De PortaTone bezit ook een Portable Grand functie voor een realistische piano uitvoering. Met een druk

op de PORTABLE GRAND knop roept u onmiddellijk de ongelofelijk authentieke “Stereo Sampling Piano”

voice op hetgeen de gehele PortaTone voor optimaal pianospel configureert. Speciale `piano stijlen -

met slechts pianobegeleiding- zijn tevens beschikbaar.

Overige kenmerken:

• 100 buitengewoon realistische en dyna-

mische voices, die gebruik maken van digi-

tale opnamen van echte instrumenten.

• 100 dynamische begeleidingsstijlen, elk

met een ander Intro, Main A en B en Ending

secties. Alle Stijlen (met uitzondering van de

Pianostijlen) hebben hun eigen Fill-in patro-

nen.

• De grote custom LCD biedt in één oog-

opslag bevestiging van alle belangrijke in-

stellingen, alsmede akkoord- en noot-

indicaties.

• 100 songs, voor uw luisterplezier - of voor

gebruik met de geavanceerde leer-

methode van de Yamaha Education Suite.

• Praktische controle over de begeleidings-

stijlen - met inbegrip van Tempo en een on-

afhankelijk Volume van de begeleiding

(Auto Accompaniment).

• One Touch Setting (OTS) om automatisch

een toepasselijke voice op te roepen om

te bespelen bij de geselecteerde stijl.

• MIDI-aansluitingen voor aansluiting op an-

dere MIDI-apparaten. De PSR-195 bezit ook

een Sustainpedaalingang.

• Een ingebouwd stereo versterker/speaker

systeem van hoge kwaliteit.

BELANGRIJKSTE KENMERKENBELANGRIJKSTE KENMERKEN

BELANGRIJKSTE KENMERKEN

Yamaha Education Suite

Portable Grand

&PANEELKNOPPEN EN AANSLUITINGENPANEELKNOPPEN EN AANSLUITINGEN

PANEELKNOPPEN EN AANSLUITINGENPANEELKNOPPEN EN AANSLUITINGEN

PANEELKNOPPEN EN AANSLUITINGEN

Voorpaneel

1 Aan/uit schakelaar (STAND BY / ON)

2 MASTER VOLUME dial

Deze regelt het hele volume van de

PortaTone.

3 OVERALL, DEMO START knoppen

( ▲, ▼, +, -)

Hiermee selecteert u verschillende alge-

mene functies en stelt de waarden er van

in (zie pag. 23). Ook de Demo songs kun-

nen hiermee afgespeeld worden (zie pag.

11).

4 SONG knop

Deze selecteert de Song mode (zie pag. 20).

5 VOICE knop

Deze selecteert de Voice mode (zie pag.

15).

6 STYLE knop

Deze selecteert de Style mode (zie pag. 28).

7 Numerieke toetsenbord, +/- knoppen

Hiermee kunnen songs, stijlen en voices ge-

selecteerd worden (zie pag. 16). Ook kun-

nen hiermee bepaalde waarden ingevoerd

worden, zoals de maatsoort van de metro-

noom (pag. 14) en de toonladder van de

Smart Chord functie (zie pag. 38).

8 ACMP ON/OFF knop

Deze zet de automatische begeleiding aan

en uit in Style mode (zie pag. 29). In Song

mode zet deze het afspelen van de song

beurtelings op pauze en start (zie pag. 24).

9 SYNC-START, Pause (❙❙) knop

Deze zet de Sync-Start functie aan en uit in

de Style mode (zie pag. 29). In Song mode

zet deze het afspelen van de song beurte-

lings op pauze en start (zie pag. 24).

0 START/STOP (>/■) knop

Deze start en stopt de automatische bege-

leiding in Style mode (zie pag. 29). In Song

mode zet deze het afspelen van de song

beurtelings op pauze en start (zie pag. 24).

A INTRO/ENDING, a - b knop

Hiermee bestuurt u de Intro en Ending func-

ties in Style mode (zie pag. 29, 30). In Song

mode bestuurt u de A/B Repeat functie (zie

pag. 24).

B MAIN A/B (AUTO FILL), Fast Forward

(ff

f)/Rewind (rr

r) knoppen

Hiermee kunt u de begeleidingssecties wij-

zigen en de Auto Fill functie besturen in Style

mode (zie pag. 32). In Song mode kunt u

respectievelijk snel vooruit of achteruit spoe-

len tijdens het afspelen van een song. Als

de song gestopt is, kunt u hiermee vooruit

of achteruit in de song wandelen (zie pag.

24).

C OTS, VOICE CHANGE knop

Deze zet de One Touch Setting (OTS) func-

tie aan en uit in Style mode (zie pag. 36). In

Song mode zet deze de Voice Change

functie aan en uit (zie pag. 27).

D CHORD GUIDE, MELODY GUIDE knop

Hiermee bestuurt u de Chord Guide func-

ties in Style mode (zie pag. 37). In Song mode

bestuurt u hiermee de Melody guide func-

tie (zie pag. 26).

E PORTABLE GRAND knop

Met deze knop gaat u onmiddellijk naar de

Voice mode en wordt de Grand Piano voice

opgeroepen (zie pag. 13).

F METRONOOM knop

Deze zet de metronoom aan en uit (zie pag.

13).

G MULTI PAD knoppen

Hiermee kunt u automatisch voor-

geprogrammeerde muziekfrases afspelen

(zie pag. 40).

Achterpaneel

H DC IN 10-12V jack

Dit is de aansluiting voor een PA-3B AC

adaptor.

I PHONES/AUX OUT jack

Dit is de aansluiting voor een stereo hoofd-

telefoon of een extern versterker/

luidsprekersysteem.

J SUSTAIN jack (alleen voor de PSR-195)

Dit is de aansluiting voor een extra FC4 of

FC5 voetpedaal.

K MIDI IN, OUT aansluitingen

Dit zijn de aansluitingen voor de andere MIDI

instrumenten en apparaten.

Dit gedeelte geeft u informatie over hoe u uw PortaTone moet opstellen om te

bespelen. Lees dit gedeelte zorgvuldig door alvorens uw instrument te gebruiken.

STROOMVOORZIENINGSTROOMVOORZIENING

STROOMVOORZIENING

Uw PortaTone werkt zowel op batterijen (niet

bijgesloten) of op normale stroom met be-

hulp van de niet bijgeleverde Yamaha PA-

3B Adaptor (of een andere door Yamaha

aanbevolen adaptor).

Het Gebruik van de Adaptor

Om uw PortaTone op een stopcontact aan

te sluiten, heeft u de extra verkrijgbare

Yamaha PA-3B Adaptor nodig. Het gebruik

van een andere adaptor kan leiden tot

schade aan het instrument, dus verzeker u

ervan dat u de goede adaptor gebruikt.

Steek de adaptor in een stopcontact en in

de DC IN 10-12V jack aan de achterkant

van de PortaTone.

WAARSCHUWING :

• Gebruik ALLEEN de Yamaha PA-3B Adaptor (of en andere,

speciaal door Yamaha aanbevolen adaptor) om uw instru-

ment van stroom te voorzien. Het gebruik van andere

adaptors kan resulteren in onherstelbare schade aan zowel

de adaptor als de PSR 195/79.

• Haal de adaptor uit het stopcontact als u de PSR 195/79

niet gebruikt en tijdens onweer.

Het Gebruik van Batterijen

■ Het Plaatsen van Batterijen

Keer het instrument om en neem het deksel

van het batterijen compartiment eraf. Plaats

zes 1,5 volt “D” (SUM-1, R-20 of vergelijkbaar)

batterijen als getoond in de illustratie. Zorg

dat de positieve en negatieve aansluitingen

juist zitten en doe het deksel er weer op.

■ Als de Batterijen Zwak Worden

Als de batterijen zwak worden en het

batterijvoltage beneden een bepaald ni-

veau komt, zal de PortaTone niet meer naar

behoren klinken of functioneren. Vervang

alle zes de batterijen zodra dit gebeurt.

LET OP ! :

•Gebruik nooit oude en nieuwe batterijen of verschillende

typen batterijen (bv alkaline en mangaan) door elkaar.

• Voorkom eventuele schade aan het instrument door

batterijlekkage, door de batterijen te verwijderen als u het

instrument voor langere tijd niet gebruikt.

DE STROOM INSCHAKELENDE STROOM INSCHAKELEN

DE STROOM INSCHAKELEN

Druk, als de adaptor is aangesloten of de

batterijen zijn geïnstalleerd, op de STAND BY

schakelaar zodat deze op de ON positie blijft

staan. Als het instrument niet wordt gebruikt

zet de stroom dan uit. (Druk de schakelaar

opnieuw in zodat deze omhoog komt.)

WAARSCHUWING 1 :

• Zelfs als de schakelaar op “STAND BY” staat, stroomt er

nog steeds een klein beetje elektriciteit naar het instrument.

Als u de PSR 195/79 voor langere tijd niet gebruikt, haal dan

de adaptor uit het stopcontact en/of verwijder de batte-

rijen.

&OPSTELLENOPSTELLEN

OPSTELLENOPSTELLEN

OPSTELLEN

OVERIGE (AUX) JACKSOVERIGE (AUX) JACKS

OVERIGE (AUX) JACKS

■ Het Gebruik van een Hoofdtelefoon

Om privé te oefenen en te spelen zonder

anderen te storen, kunt u een hoofdtelefoon

aansluiten op het achterpaneel in de

PHONES/AUX OUT jack. De ingebouwde

luidsprekers worden onmiddellijk losgekop-

peld zodra u de plug van de hoofdtelefoon

in de jack steekt.

■ Een Toetsenbord Versterker of Stereo-

systeem Aansluiten

Hoewel de PortaTone is uitgerust met inge-

bouwd luidsprekers, kunt u ook via een ex-

tern versterker/geluidssysteem spelen. Kijk

eerst of de PortaTone en de externe appa-

raten uitstaan. Sluit vervolgens het ene eind

van de stereo audiokabel aan op de LINE

IN of AUX IN jack(s) van het andere appa-

raat en het andere eind op de PHONES/AUX

OUT jack op het achterpaneel van de

PortaTone.

LET OP ! :

• Zet het volume van de externe apparaten op het mini-

mum voor ze aan te sluiten, om schade aan de luidsprekers

te voorkomen. Onachtzaamheid kan in dit geval leiden tot

een elektrische schok of schade aan de apparatuur.

■ Het Gebruik van een Sustain Voetpedaal

(alleen op de PSR-195)

Door dit kenmerk van de PSR-195 kunt u een

met extra voetpedaal (Yamaha FC4 of FC5)

het geluid van de toetsenbord voice laten

aanhouden. Het gebruik is hetzelfde als een

demperpedaal op een akoestische piano -

druk het pedaal in en houdt vast terwijl u

het toetsenbord bespeeld om het geluid te

laten uitklinken.

NB:

Hoewel de PSR-79 geen SUSTAIN jack bezit, bevatten som-

mige voices een natuurlijke sustain die is toegevoegd aan

het geluid.

NB:

• Zorg ervoor dat het voetpedaal op de juiste wijze is aan-

gesloten op de SUSTAIN jack voor u het instrument aanzet.

• Druk het voetpedaal niet in als u het instrument aanzet.

Daarmee wijzigt u de polariteit van het voetpedaal, het-

geen resulteert in een omgekeerde voetpedaalbediening.

■ Het Gebruik van MIDI Aansluitingen

De PortaTone bezit ook MIDI aansluitingen,

waarmee u de PortaTone op andere MIDI

instrumenten en media aan kunt sluiten

(voor meer informatie, zie pag. 41).

MUZIEKSTANDAARDMUZIEKSTANDAARD

MUZIEKSTANDAARD

Steek de onderste uiteinden van de bij-

gesloten muziekstandaard in het slot op de

bovenkant van het PortaTone knoppen-

paneel.

De PortaTone is uitgerust met een groot aantal Demosongs, speciaal opgenomen

om de dynamische geluiden en ritmes te laten horen en u een idee te geven wat

u met het instrument kan doen.

1 Zet allereerst het instrument aan.

Druk op de STAND BY/ON knop. Als u het in-

strument aanzet, staat het automatische in

Voice mode en speelt Voice 1 (Grand Pno)

af.

2 Stel het volume in.

Zet het volume met de MASTER VOLUME

knop eerst op ongeveer een derde. U kunt

het niveau optimaal instellen als de song

eenmaal afspeelt.

3 Druk op de DEMO START knoppen.

Alle 100 songs spelen op volgorde af. U kunt op het toetsen-

bord met de songs meespelen. Als de Voice Change functie

aanstaat (pag. 27), wijzigt de toetsenbord voice in overeen-

stemming met de wijzigingen in de song van de melodie

voice.

De huidige songtitel en het nummer verschijnen links in de

display. De display geeft tevens de akkoorden (met uitzon-

dering van song #1 “StarWars”) en de melodie noten aan (met

muziekstaven en het toetsenbord diagram) bij wijzigingen in

de song. (Er zijn partituren van de Demo songs beschikbaar.)

Druk op de START/STOP (>/■) knop om het

afspelen te stoppen. Zie pag. 20 voor meer

informatie over het selecteren en afspelen

van individuele songs.

Terwijl de Demo song afspeelt.....

U kunt vele kenmerken van de Portatone gebruiken

terwijl de Demo songs afspelen. Deze omvatten:

• Tempo (pag. 21)

• Song volume (pag. 23)

• Afstemming (pag. 19)

• Pause (II) Rewind (

)Fast Forward (

)(pag. 24)

• Voice Change (pag. 27)

Songnummer Songtitel

Huidige akkoord

Melodie notatie

Toetsenbord diagram

(de huidige noot is zwart)

&OM TE BEGINNEN-OM TE BEGINNEN-

OM TE BEGINNEN-OM TE BEGINNEN-

OM TE BEGINNEN-

DE DEMOSONGS AFSPELENDE DEMOSONGS AFSPELEN

DE DEMOSONGS AFSPELEN

&PANEEL DISPLAY INDICATIESPANEEL DISPLAY INDICATIES

PANEEL DISPLAY INDICATIESPANEEL DISPLAY INDICATIES

PANEEL DISPLAY INDICATIES

De PortaTone is uitgerust met een groot multifunctioneel display dat alle belang-

rijke instellingen van het instrument toont. Het volgende gedeelte legt in het kort

de verschillende iconen en indicaties van de display uit.

2 Algemene functie

bar indicator 7 Song/Voice/Stijl naam

en nummer

1 Mode indicator

3 Notatie

6 Akkoord 4 Toetsenbord 5 Maat/Tempo en beat

1 Mode indicator

Deze zwarte balken geven de huidig gese-

lecteerde mode weer: Song, Voice of Style.

Een bar in de vorm van een C (in SONG of

STYLE) geeft aan dat de mode op de ach-

tergrond actief is.

In het eerste voorbeeld hieronder is Song

mode geselecteerd. In het tweede voor-

beeld is Voice mode geselecteerd, maar

Song mode actief op de achtergrond. (Dit

houdt in dat de Song parameters onderin

de display actief zijn en daarmee de huidig

geselecteerde song afgespeeld kan wor-

den.)

2 Algemene functie bar indicator

De PortaTone heeft zeven Algemene func-

ties of parameters. De huidig geselecteerde

functie wordt aangegeven door een zwarte

balk die naast de naam verschijnt (die op

het paneel staat).

3 Notatie

4 Toetsenbord

Deze twee onderdelen op de display geven

de huidig op het toetsenbord gespeelde

noten aan. Als een song wordt afgespeeld

worden de individuele noten van de melo-

die in volgorde getoond.

Als de Style mode en de auto begeleiding

actief zijn, toont de display ook de specifieke

noten van het huidige akkoord.

De indicatie “8va” verschijnt in

het onderste of bovenste ge-

deelte van de notenbalk voor

een noot of noten die respectie-

velijk een octaaf lager of hoger

zijn dan genoteerd.

NB:

Bij enkele specifieke akkoorden (zoals de BM7) worden niet

alle noten getoond in het notatie gedeelte van de display.

Dit komt door ruimtegebrek in de display.

5 Maat/Tempo en beat

Deze toont of de huidige maat (als Song

mode is geselecteerd) of de huidige Tempo

waarde (als Style mode is geselecteerd). De

hand-klap iconen knipperen om de tellen

van de maat gedurende het afspelen van

de song of stijl weer te geven (zie pag. 22).

6 Akkoord

Als een song wordt afgespeeld, geeft deze

de huidige grondtoon en type akkoord aan.

Als de Style mode en auto begeleiding aan-

staan, dan geeft het tevens akkoorden aan

die gespeeld worden in de ACMP sectie van

het toetsenbord.

7 Song/Voice/Stijl naam en nummer

Dit gedeelte in de display geeft de naam

en het nummer van de huidig geselec-

teerde song, voice of stijl weer. Als er een

andere functie van de PortaTone wordt

geselecteerd, toont het kortweg de naam

van de functie en de huidige waarde of in-

stelling.

VB 1 VB 2

Song

mode

Song

mode

Voice

naam

PORTABLE GRANDPORTABLE GRAND

PORTABLE GRAND

Met deze praktische functie kunt u automatische iedere mode of

functie verlaten en onmiddellijk de Grand Piano voice oproepen.

Druk op de PORTABLE GRAND knop in de vorm van een piano.

Hiermee annuleert u automatisch alle andere modes of

functies en reset het hele instrument om de speciale “Ste-

reo Sampling Piano” Grand Piano voice (voice 001) af te

spelen. Het selecteert automatisch de Song mode met

song #72, “Für Elise” - hetgeen onmiddellijk afgespeeld

kan worden met een druk op de START/STOP (>/■) knop.

Het stelt ook de Multi Pads in op speciale piano frases en

roept stijl #81 op (“2beat).

HET GEBRUIK VAN DE METRONOOMHET GEBRUIK VAN DE METRONOOM

HET GEBRUIK VAN DE METRONOOM

1 Stel het gewenste tempo in met de Tempo functie in het Overall

(algemene) menu.

Druk op één van de OVERALL ▲/▼ knoppen, indien nodig herhaaldelijk,

tot “Tempo” in de display verschijnt.

2 Wijzig de waarde

Verhoog of verlaag de waarde van het

Tempo door één van de OVERALL ▲/▼

knoppen ingedrukt te houden.

3 Zet de Metronoom aan.

Druk op de METRONOME knop.

Druk nogmaals op de METRONOME knop

om de metronoom uit te zetten.

Huidige Tempo waarde

Verlaag de

Tempo waarde

Verhoog de

Tempo waarde

“STEREO SAMPLING PIANO”

De Metronoom Maatsoort Instellen

De maatsoort van de metronoom kan ingesteld

worden op verschillende op kwart-noot geba-

seerde stappen.

NB:

De maatsoort wijzigt automatisch bij het selecteren van

een song of stijl.

Druk tegelijkertijd de METRONOME knop in en de

knop op het numerieke toetsenbord dat corres-

pondeert met de gewenste maatsoort (zie het

overzicht rechts).

Numerieke Time

keypad signature

1 Speelt alleen “1” beat (alle-

maal high clicks)

2 2/4

3 3/4

4 4/4

5 5/4

6 6/4

7 7/4

8 8/4

9 9/4

0 Speelt geen “1” beat (alle-

maal low clicks)

Metronoomvolume Aanpassen

U kunt het volume van het metronoomgeluid on-

afhankelijk van de andere PortaTone geluiden

aanpassen. Het volumebereik is van 000 - 127.

1 Selecteer de Metronome Volume functie in

het Overall menu.

Druk op de OVERALL ▲/▼ knoppen, indien no-

dig herhaaldelijk, tot “MtrVol” in de display ver-

schijnt.

Huidige metronoomwaarde

2 Wijzig de waarde

Met de OVERALL +/- knoppen kunt u de waarde

van het metronoom volume verhogen of verla-

gen. Door één van de knoppen ingedrukt te hou-

den verhoogt of verlaagt de waarde.

Verlaagt de waarde

van het metronoom

volume

Verhoogt de waarde

van het metronoom

volume

Het Oproepen van de Standaard Waarde van

het Metronoom Volume

Druk, om de standaardwaarde van het metro-

noom volume (100) op te roepen, tegelijk de

OVERALL +/- knoppen in (als Metronoom Volume

is geselecteerd in het Overall menu).

HET SELECTEREN EN AFSPELEN VAN VOICES-HET SELECTEREN EN AFSPELEN VAN VOICES-

HET SELECTEREN EN AFSPELEN VAN VOICES-

DE VOICE MODEDE VOICE MODE

DE VOICE MODE

VOICES SELECTEREN EN BESPELENVOICES SELECTEREN EN BESPELEN

VOICES SELECTEREN EN BESPELEN

1 Selecteer de Voice mode.

Druk op de VOICE knop.

Voice naam en nummer Geeft aan dat de Voice mode is

geselecteerd

2 Selecteer het gewenste voice nummer

Gebruik het numerieke toetsenbord. De basiscategorieën van voices en hun nummers

worden op de linkerkant van het paneel getoond. Een complete lijst van de beschikbare

voices is te vinden op pag. 44.

Voice lijst Voice lijst

De Voice mode bevat 100 authentieke voices die gecreëerd zijn

met behulp van Yamaha’s geavanceerde AWM (Advanced Wave

Memory) toongenerator. Veel van de voices bezitten tevens spe-

ciale vooringestelde karakteristieken of versieringen. De voices zijn

ingedeeld in verscheidene categorieën, afhankelijk van de karak-

teristieken of effecten.

U kunt op drie manieren voices selecteren:

1) direct het voicenummer invoeren met het

numerieke toetsenbord; 2) met de +/- toet-

sen door de voices wandelen; of 3) op de

VOICE knop drukken om door de voice

nummers te wandelen.

Het gebruik van het numerieke toetsenbord

Voer de cijfers van het voicenummer in zo-

als afgebeeld op het paneel. Om bijvoor-

beeld voice #42 te selecter en, drukt u eerst

op “4” op het numerieke toetsenbord, ver-

volgens op “2”.

NB:

Als u Voicenummers 1-10 selecteert, pauzeert de PortaTone

even voordat de voice gewijzigd wordt. (U kunt echter de

voice sneller selecteren door drie cijfers in te drukken; selec-

teer bijvoorbeeld voor voice #9 de nummers “0”,”0” en “9”.)

Het indrukken van alleen “0”, wijzigt de voice niet.

Het gebruik van de +/- toetsen

Druk de + toets in om het volgende voice-

nummer te selecteren en druk de - toets in

om het voorgaande voicenummer te selec-

teren. U kunt door de nummers scrollen door

de toets ingedrukt te houden. De +/- toet-

sen ‘wrappen’ (scrollen door). Wanneer u

bijvoorbeeld de + toets indrukt vanuit voice

100, dan gaat hij weer verder met voice 1.

Het gebruik van de VOICE knop

Druk de VOICE knop in om het volgende

voicenummer te selecteren. (Deze functie

werkt precies hetzelfde als de + knop.)

NB:

Iedere voice wordt automatisch opgeroepen met de meest

passende octaafbereikinstelling. Daarom kan het bespelen

van de centrale C bij de ene voice hoger of lager klinken

dan het bespelen van dezelfde toets van een andere voice.

3 Speel de geselecteerde voice af.

Herhaal bovenstaande stap 2 om de voice te wijzi-

gen.

Als de Song- of Stylemode op de achtergrond ac-

tief is (aangegeven met een C-vormige balk in de

display), kunt u ook songs of stijlen afspelen in de

Voice mode door eenvoudig de START/STOP (>/■)

knop in te drukken. De laatst geselecteerde song

of stijl wordt afgespeeld.

NB:

De PortaTone is polyfonisch tot een

maximum van 16 noten. (Afhankelijk

van de geselecteerde voice - zoals

split voices en dual voices - kunnen er

minder noten beschikbaar zijn.) Dit

geldt niet alleen voor de noten die

vanaf het toetsenbord gespeeld

worden, maar ook voor de noten van

een stijlpatroon, de noten die door

een Pad gespeeld worden (pag. 40),

enzovoorts. Vandaar dat als u teveel

noten tegelijkertijd speelt, sommigen

niet hoorbaar zijn en/of worden ge-

annuleerd.

Harmonievoices (#61 - #70) voegen auto-

matisch een één-, twee- of drienoots har-

monie toe aan de originele voice. Split-

voices (#71 - #80) kenmerken zich met twee

aparte voices die elk bespeelbaar zijn vanaf

tegenovergestelde gedeelten van het toet-

senbord. De lage voice is bespelbaar tot B2

en de hoge voice vanaf C3 (de midden C).

Echovoices (#81 - #90) geven een echo-

effect dat de originele voice voorziet van

een vertraagde herhaling. Dualvoices (#91

- #99) mengen twee voices tot een rijk,

gelayerd geluid. (Op de PSR-79 zijn de Dual-

voices te vinden van #91 - #93 en zijn #94 -

#99 speciale Sustainvoices.)

Er zijn ook speciale Percussievoices beschik-

baar - #90 (met echo) en #100 - waar mee u

verschillende drum- en percussiegeluiden

vanaf uw toetsenbord kunt bespelen. (Zie

de Percussie Voice Lijst hieronder.) Er staan

symbolen bovenop het toetsenbord afge-

beeld, die aangeven welke geluiden er van

welke toetsen gespeeld worden.

NB: Over de Harmonyvoices

Aangezien Harmonyvoices gecreëerd zijn om automatische

twee of meer noten te spelen met de noten die u op het

toetsenbord speelt, kunt u meer één noot tegelijk op het

toetsenbord spelen. Als meerdere noten tegelijkertijd wor-

den gespeeld, wordt alleen de laatste of de hoogste noot

met harmonie-effect afgespeeld.

■ Percussie Voice Lijst (voices 90 en 100)

Het type harmonie dat wordt gespeeld,

hangt af van de geselecteerde voice.

TRANSPONEREN EN STEMMENTRANSPONEREN EN STEMMEN

TRANSPONEREN EN STEMMEN

U kunt stemmen en de transpositie (toonhoogte) van de PortaTone wijzigen met respec-

tievelijk de Tuning (stemming) en Transpose (transpositie) functies.

Transponeren (Transpose)

Het transponeren bepaalt de toonhoogte van zowel de hoofdvoice als de bass/akkoord-

begeleiding van de geselecteerde stijl. Het bepaalt ook de toonhoogte van de songs en

de Multi Pads. Hierdoor kunt u gemakkelijk de toonhoogte van de PortaTone afstemmen

op andere instrumenten of vocalisten, of in een andere toonsoort spelen zonder uw

vingerzetting te wijzigen. De Transpose instellingen kunnen aangepast worden binnen

een bereik van ± 12 halve tonen (±1 octaaf).

1 Selecteer de Transpose functie in het Overall menu.

Druk op de OVERALL ▲/▼ knoppen, indien nodig herhaaldelijk, totdat

“Transpos” in de display verschijnt.

2 Wijzig de waarde.

Verhoog of verlaag de Transpose waarde met de OVERALL +/- knop-

pen. Houdt de knop constant ingedrukt om de waarde snel te verhogen

of verlagen.

Het Oproepen van de Standaard Transpose Waarde

Als u de Transpose instelling heeft gewijzigd, kunt u

onmiddellijk de standaard instelling “00” oproepen

door tegelijk op beide OVERALL +/- knoppen te

drukken (indien Transpose is geselecteerd in het

Overall menu.

NB:

Deze instelling heeft geen effect op de DrumKit voice (#90,

#100). Ook kan deze instelling niet wor den gewijzigd tijdens

het afspelen van een song.

Huidige Transpose waarde

Verlaagt de

Transpose waarde

Verhoogt de

Transpose waarde

Stemmen

Het stemmen bepaalt de fijne toonhoogte instelling van zowel de hoofdvoice als de bass/

akkoordbegeleiding van de geselecteerde stijl. Het bepaalt ook de fijne toonhoogte van

de songs en de Multi Pads. Hiermee kunt u nauwkeurig de stemming afstemmen op an-

dere instrumenten. De Tuning instellingen kunnen aangepast worden binnen een bereik

van ± 50 (ongeveer 0,5 halve tonen).

1 Selecteer de Tuning functie in het Overall menu.

Druk op de OVERALL ▲/▼ knoppen, indien nodig herhaaldelijk, totdat “Tuning”

in de display verschijnt.

2 Wijzig de waarde.

Verhoog of verlaag de Tuning waarde met de OVER-

ALL +/- knoppen. Houdt de knop constant ingedrukt

om de waarde snel te verhogen of verlagen.

Het Oproepen van de Standaard Transpose Waarde

Als u de Transpose instelling heeft gewijzigd, kunt u onmiddel-

lijk de standaard instelling “00” oproepen door tegelijk op

beide OVERALL +/- knoppen te drukken (indien Transpose is

geselecteerd in het Overall menu.

Huidige Tuning waarde

Verhoogt de

Tuning waarde

Verlaagt de

Tuning waarde

&HET SELECTEREN EN AFSPELEN VAN SONGS-HET SELECTEREN EN AFSPELEN VAN SONGS-

HET SELECTEREN EN AFSPELEN VAN SONGS-HET SELECTEREN EN AFSPELEN VAN SONGS-

HET SELECTEREN EN AFSPELEN VAN SONGS-

DE SONG MODEDE SONG MODE

DE SONG MODE

2 Selecteer het gewenste songnummer.

Gebruik het numerieke toetenbord. De basis-

categorieën van de songs en de nummers worden

aan de linkerkant van het paneel getoond.

Songnummers kunnen op dezelfde wijze geselec-

teerd worden als de voices (zie pag. 16). U kunt op

het numerieke toetsenborden direct het songnummer

intikken, met de +/- knoppen op en neer door de

songs gaan of op de SONG knop drukken om door

de songnummers te wandelen.

3 Start de geselecteerde song.

Druk op de START/STOP (>/■) knop. Als de song af-

speelt worden de maatnummers, akkoorden en

melodienoten in de display getoond.

Songtitel en -nummer Geeft aan dat Song mode

is geselecteerd

De Song mode bevat 100 speciale songs die gecreëerd zijn met de rijke en dyna-

mische geluiden van de PortaTone.

De songs zijn over het algemeen bedoeld voor uw luisterplezier, maar u kunt ook meespe-

len op het toetsenbord. Met de Voice Change functie kunt u instellen of de toetsenbord-

voice al of niet wijzigt met de voicewijzigingen van de song zelf. Met behulp van de Minus

One functie kunt u ook de originele melodie mute’n en de song zelf op uw toetsenbord

spelen.

SONGS SELECTEREN EN AFSPELENSONGS SELECTEREN EN AFSPELEN

SONGS SELECTEREN EN AFSPELEN

1 Selecteer de Song mode.

Druk de SONG knop in.

NB:

U kunt met een song meespelen in de hui-

dig geselecteerde voice of zelfs een andere

voice kiezen om mee te spelen. Roep sim-

pelweg de Voice mode op terwijl de song

afspeelt en de selecteer de gewenste

voice.

5 Stop de song.

Druk op de START/STOP (>/■) knop. Zoals het afspelen was

gestart met deze knop, stopt de geselecteerde song nu au-

tomatisch.

4 Herhaal, indien u een andere song wilt selecteren,

stap 2 hierboven.

HET TEMPO WIJZIGENHET TEMPO WIJZIGEN

HET TEMPO WIJZIGEN

Het tempo van het afspelen van de song (en stijl) kan aangepast worden binnen een

bereik van 40 -240 bpm (beats per minuut).

1 Selecteer de Tempo functie in het Overall menu.

Druk op één van de OVERALL ▲/▼ knoppen, indien nodig herhaaldelijk, tot “Tempo” in

de display verschijnt.

Huidig maatnummer

Huidige melodienoot

Huidige Tempo waarde

2 Wijzig de waarde.

Verhoog of verlaag de waarde van het Tempo met

de OVERALL +/- knoppen. Houdt de knop constant

ingedrukt om de waarde snel te verhogen of verla-

gen.

Het Oproepen van de Standaard (default) waarde

van het Tempo

Elke song en stijl heeft een standaardtempo. Als u

het tempo heeft gewijzigd, kunt u onmiddellijk de

standaardinstelling “00” oproepen door tegelijk op

beide OVERALL +/- knoppen te drukken (indien

Tempo is geselecteerd in het Overall menu.

Het tempo van een song of stijl keert ook

terug naar de standaardinstelling als er een

andere song of stijl geselecteerd wordt. (Het

ingestelde tempo echter, blijft hetzelfde als

u van stijl wijzigt onder het afspelen, behalve

als de OTS aanstaat.) Als u de PortaTone

aanzet dan wordt het tempo automatisch

ingesteld op 116 bmp.

Over de Beat Display

Dit gedeelte van de display geeft een handige,

makkelijk te begrijpen indicatie van het ritme -

voor het afspelen van song en stijl. De knippe-

rende “handklap” iconen geven zowel de

downbeats als de upbeats van een maat als volgt

aan:

Geeft de eerste beat van

de maat aan (downbeat)

Geeft de upbeat aan

Geeft een downbeat (geen

eerste beat) aan

Verhoogt de

Tempo waarde

Verlaagt de

Tempo waarde

HET SONGVOLUME AANPASSENHET SONGVOLUME AANPASSEN

HET SONGVOLUME AANPASSEN

Het afspeelvolume van de song kan aangepast worden. Deze volume parameter beïn-

vloedt alleen het volume van de song. Het volume bereik is van 000 - 127.

1 Selecteer de Song Volume functie in het Overall menu.

Druk op één van de OVERALL ▲/▼ knoppen, indien nodig herhaaldelijk, tot “SongVol” in

de display verschijnt.

2 Wijzig de waarde.

Verlaag of verhoog de Song Volume

waarde met de OVERALL +/- knoppen.

Houdt de knop constant ingedrukt om de

waarde snel te verlagen of verhogen.¡

Het Restoren van de Defaultwaarde

Druk om de Default (standaard) Song Volume

waarde (110) terug te roepen (restoren), tege-

lijk op beide OVERALL +/- knoppen (indien Song

Volume is geselecteerd in het Overall menu).

NB:

Het Song Volume kan alleen gewijzigd worden als de Song

mode actief is.

Huidige Song Volume waarde

Verlaagt Song

Volume waarde

Verhoogt Song

Volume waarde

SONG KNOPPENSONG KNOPPEN

SONG KNOPPEN

Als de Song mode actief is, functioneren de paneelknoppen onder de display als song-

knoppen.

Als u op deze knop drukt

dan start en stopt u beurte-

lings het afspelen van de

song.

Deze knop functioneert als een

terugspoelknop, terugspoelend

door de maatnummers. Te gebrui-

ken tijdens het afspelen of pau-

zeren of na het stoppen van het

afspelen.

Deze knop zet de Voice

Change functie aan en uit

(zie pag 27).

Als u op deze knop drukt dan

pauzeert en hervat u beurte-

lings het afspelen van de

song.

Deze knop be-

stuurt de A/B

Repeat functie (zie

hieronder).

Deze knop functioneert als

een vooruitspoelknop, vooruit-

spoelend door de maat-

nummers. Te gebruiken tijdens

het afspelen (met geluid) of

pauzeren of na het stoppen

van het afspelen.

Deze knop bestuurt

de Melody Guide

functie (zie pag.

26).

A/B REPEAT (A/B HERHALING)A/B REPEAT (A/B HERHALING)

A/B REPEAT (A/B HERHALING)

Deze praktische functie is ideaal voor oefening en leerdoeleinden. Hiermee kunt u een

willekeurige sectie of frase van een song (tussen punt A en punt B) specificeren en herha-

len - terwijl u meespeelt en oefent.

1 Stel punt A in (het begin van het gedeelte) terwijl u een song afspeelt.

Selecteer en speel de song van uw voorkeur af terwijl de Song mode actief is

(zie pag 20). Druk daarna éénmaal op de kno/p aan het begin van

het gedeelte dat herhaald moet worden.

Deze knop heeft

geen functie in

de Song mode.

2 Stel punt B in (het einde van het gedeelte).

Druk nogmaals op de knop, op het einde

van het gedeelte dat herhaald moet worden. De

geselecteerde frase repeteert onophoudelijk tot-

dat deze gestopt wordt.

3 Pauzeer of stop het afspelen naar behoeven.

Gebruik de Pause (II) en START/STOP (>/■) knoppen. Het stop-

pen van het afspelen annuleert nog niet de ingestelde A/B

punten van de A/B Repeat functie.

4 Zet de A/B Repeat functie uit.

Druk op de a<->b knop. Dit kan zowel tijdens het

afspelen of als de song is gestopt.

TIP:

• U kunt de A/B Repeat functie ook instellen als de song niet afspeelt. Gebruik dan de

knoppen om de maten te

selecteren van de A en B punten in de song en start vervolgens het afspelen

• Probeer het Tempo te verlagen (zie pag 21) als de song afspeelt (en voordat u de A/B punten instelt). Dit maakt het u

gemakkelijker om de A en B punten nauwkeurig in te stellen. Een verlaagd Tempo maakt het oefenen van de gedeelten

die u wilt leren ook gemakkelijker.

• Druk op de knop voordat u het afspelen start om het A punt aan het begin van een song in te stellen.

NB:

Het selecteren van een ander songnummer (of wijzigen naar Style mode), annuleert automatisch de A/B Repeat functie.

MELODY GUIDE (MELODIE GIDS)MELODY GUIDE (MELODIE GIDS)

MELODY GUIDE (MELODIE GIDS)

De PortaTone heeft een speciale Melody Guide functie die het oefenen en leren van de

100 songs leuk en gemakkelijk maakt.

Tijdens het afspelen toont de PortaTone de noten van de melodie in de notenbalk en het

toetsenbord diagram in de display - waarmee aangegeven wordt welke noten u moet

spelen en wanneer. Met de Melody Guide functie kunt u zelfs op uw eigen tempo oefe-

nen, aangezien het afspelen automatisch pauzeert totdat u de juiste noten heeft ge-

speeld. Om u verder te helpen met het spelen van de juiste noten, zijn notaties voor alle

songs beschikbaar.

Er zijn twee verschillende bedieningsmogelijkheden van de Melody Guide: Waiting (auto-

matisch pauzeren) en Minus One ( de melodie mute’n). Deze kunnen aangezet worden

zowel voor het starten van een song of tijdens het afspelen van een song.

1 Een song selecteren.

Selecteer de gewenste song als de Song mode actief is.

2 Zet de Melody Guide functie aan.

Druk herhaaldelijk op de MELODY GUIDE knop totdat de gewenste instelling in de display

verschijnt.

Instellingen:

Waiting

Als de PortaTone op Waiting is ingesteld,

wacht hij tot u de juiste melodie noten speelt

door het afspelen te pauzeren tot iedere

noot is gespeeld. Hiermee kunt u de melo-

die op uw gemak leren. De volgende noot

die gespeeld moet worden wordt aange-

geven in de display (op de notenbalk en

het toetsenbord diagram).

Minus One

Minus One mute de melodiepart van de

song, waardoor u zelf mee kunt spelen. De

song speelt zonder te pauzeren, zodat u de

melodiepart op normale snelheid met de

muziek mee kunt spelen. Iedere volgende

te spelen noot wordt weergegeven in de

display (op de notenbalk en het toetsen-

bord diagram).

Off

Deze zet de Melody Guide functie uit. De

geselecteerde song (en de melodiepart

ervan) speelt normaal af.

NB:

Melody Guide wordt automatisch uitgezet als er een ander

songnummer wordt geselecteerd.

3 Start het afspelen van de song en speel de melodie op het toetsenbord.

Start het afspelen van de song op de normale manier (pag. 20) en speel de melodie mee

met de song. U kunt ook de Melody Guide instelling wijzigen terwijl de song afspeelt door

simpelweg op de Melody Guide knop te drukken.

Druk, om de song te stoppen, op de START/STOP (>/■) knop.

VOICE CHANGEVOICE CHANGE

VOICE CHANGE

Met de Voice Change functie kunt u instellen of de toetsenbordvoice al of niet automa-

tisch wijzigt met de melodievoice van de song. Dit is erg praktisch bij het gebruik van de

Melody Guide, aangezien het bepaalt welke voice met de melodie klinkt als u het toet-

senbord bespeelt. Als het op “Off” staat, kunt u uit 100 voices van de PortaTone selecte-

ren om de melodie op het toetsenbord te spelen.

1 Selecteer een song.

Selecteer de gewenste song als de Song

mode actief is (zie pag. 20).

2 Wijzig de Voice Change instelling.

Druk op de VOICE CHANGE knop om de

Voice Change aan of uit te zetten.

3 Wijzig de Voice direct.

In de VC On (Voice Change aan) situatie kunt u ook direct uw eigen voice selecties

maken met behulp van de +/- toetsen of het numerieke toetsenbord. De gepro-

grammeerde voice van de song en de toetsenbord voice wijzigen beiden in de

nieuwe selectie.

Instellingen:

VC On

Als VoiceChange aanstaat, wijzigt de voice

van het toetsenbord automatisch mee met

de melodievoice van de song. Iedere song

is geprogrammeerd met een in eerste in-

stantie geselecteerde (initial) voice, maar

veelal zijn er voice wijzigingen in de song zelf.

Door deze aan te zetten is de voice van het

toetsenbord dezelfde als de voice (of

voices) die in de song geprogrammeerd zijn.

VC Off

Deze zet de Voice Change functie uit. Maak

gebruik van deze instelling als u zelf een

voice (of voices) wilt selecteren-

onafhankelijk van de geprogrammeerde

selecties van de song.

NB:

De songs van de PortaTone bevatten speciale voices die

niet geselecteerd kunnen worden met de paneel-

parameters. Deze voices worden aangegeven met de let-

ters “SG” in de display.

&STIJLEN SELECTEREN EN AFSPELENSTIJLEN SELECTEREN EN AFSPELEN

STIJLEN SELECTEREN EN AFSPELENSTIJLEN SELECTEREN EN AFSPELEN

STIJLEN SELECTEREN EN AFSPELEN

DE STYLE MODEDE STYLE MODE

DE STYLE MODE

De Style mode voorziet de verschillende populaire muziekstijlen van dynamische

ritme/begeleidingspatronen en voice instellingen die passen bij ieder patroon.

Er zijn in totaal 100 verschillende stijlen beschikbaar, in verschillende categorieën onder-

gebracht. Iedere stijl is opgebouwd uit aparte “secties” - Intro, Main A en B (met 4 Fill-ins),

en Ending - waarmee u verschillende begeleidingspatronen kunt oproepen als u speelt.

De begeleidingsfuncties, die zijn ingebouwd in de ritmes, voegen instrumentale onder-

steuning toe aan uw spel, waarbij de begeleiding gestuurd wordt door de akkoorden die

u aanslaat. Auto accompaniment deelt het toetsenbord effectief in twee gedeelten:

Het bovenste gedeelte (upper) is voor de melodielijn en het onderste gedeelte (lower,

aangegeven met “ACMP” onder het toetsenbord) is voor de begeleidingsfunctie.

EEN STIJL SELECTEREN EN AFSPELENEEN STIJL SELECTEREN EN AFSPELEN

EEN STIJL SELECTEREN EN AFSPELEN

1 Selecteer de Style mode.

Druk op de STYLE knop.

2 Selecteer het gewenste stijlnummer.

Gebruik het numerieke toetsenbord. Beschikbare stijlen worden

opgesomd in het midden van het paneel .

Stijlnummers kunnen op dezelfde manier als de voices (zie pag.

16) geselecteerd worden. U kunt het stijlnummer direct op het

numerieke toetsenbord invoeren, met de +/- toetsen door de

stijlen scrollen of op de STYLE knop drukken om door de stijl-

nummers te gaan.

Stijlnaam en -nummer Geeft aan dat de Style

mode is geselecteerd

3 Start de geselecteerde stijl

Hetgeen u op de volgende manieren kan

doen:

Druk op de START/STOP knop

Het ritme speelt onmiddellijk

zonder bass of akkoord bege-

leiding. De huidig geselec-

teerde Main A of B sectie

speelt af. (U kunt de beide sec-

ties selecteren door het indruk-

ken van de juiste knop - AUTO

FILL/MAIN A of B - voordat u de

START/STOP knop indrukt.)

Met gebruik van Sync-Start

De PortaTone heeft ook een Sync-Start functie

waarmee u ritme/begeleiding kunt starten door

eenvoudigweg een toets op het toetsenbord aan

te slaan. Druk, als u Sync-Start wilt gebruiken, eerst

de SYNC-START knop in ( de handklap icoon knip-

pert om aan te geven dat Sync-Start stand-by

staat) en sla vervolgens een toets aan in het

ACMP gedeelte van het toetsenbord (of welke

toets dan ook als de begeleiding uitstaat).

Starten met een Intro sectie

Druk eerst op de MAIN A of MAIN B knop - om te

selecteren welke sectie (A of B) op het Intro moet

volgen. Druk vervolgens op de INTRO knop zodat

“IntromA” of “IntromB” in de display verschijnt.

Geeft aan dat Intro aanstaat en gevolgd

wordt door een Main A sectie.

Druk op de START/

STOP knop om de Intro

sectie en begeleiding

daadwerkelijk te star-

ten.

TIP:

De PortaTone bevat ook een akkoord- en basbegeleiding

dat met het ritme kan worden afgespeeld. Zie pag. 31 voor

informatie over deze dynamische functie.

Met gebruik van Sync-Start met een Intro sectie.

Druk eerst op de MAIN A of MAIN B knop - om te

selecteren welke sectie (A of B) op het Intro moet

volgen. Druk vervolgens op de INTRO knop zodat

“IntromA” of “IntromB” in de display verschijnt.

Geeft aan dat Intro gevolgd

wordt door de Main A sectie.

Druk tenslotte op de SYNC-START knop om Sync-

Start aan te zetten en start de intro sectie en stijl

door een willekeurige toets in het ACMP gedeelte

van het toetsenbord aan te slaan.

Over de Beat Display

Het handklap icoon in de display knippert op het

huidige tempo gedurende het afspelen van een

stijl (of song). Het knipperende icoon geeft een

visuele indicatie van zowel het tempo als de time

signature van de stijl of de song. (Zie pag. 14, 22

voor meer informatie.)

Handklap icoon

knippert

Handklap icoon

knippert

4 Stop de stijl.

Hetgeen u op de volgende drie manieren

kunt doen:

Druk op de START/STOP knop

De ritme/begeleiding stopt onmiddellijk met spe-

len.

Met gebruik van een Endingsectie

Druk op de INTRO/ENDING knop. De stijl stopt

nadat de Endingsectie afgespeeld is.

NB:

Druk tweemaal snel op de INTRO/ENDING knop om de

Endingsectie geleidelijk langzamer te laten afspelen.

Druk op de SYNC-START knop

Deze stopt de stijl en zet automatisch Sync-Start

aan, waardoor u de stijl kunt herstarten door een-

voudigweg een akkoord of toets in het ACMP

gedeelte van het toetsenbord aan te slaan (of

een willekeurige toets als de begeleiding uitstaat).

STIJLKNOPPENSTIJLKNOPPEN

STIJLKNOPPEN

Als de Style mode actief is, functioneren de paneelknoppen onder de display als stijl-

knoppen.

Het drukken op deze

knop zet de bass en

akkoord begeleiding

beurtelings aan en uit

(zie pag. 31).

Het drukken op

deze knop beurte-

lings start en stopt

het afspelen van

een stijl.

Het drukken op deze

knop selecteert de Main

A sectie of voegt een Fill-

in A sectie toe (zie pag.

32).

Deze knop zet de One

Touch Setting functie

aan en uit (zie pag. 36).

Het drukken op deze knop

zet de Sync-Start functie

beurtelings aan en uit (zie

pag. 29).

Deze bestuurt de Intro

en Ending secties (zie

pag. 29, 30).

Het drukken op deze

knop selecteert de Main

B sectie of voegt een Fill-

in B sectie toe (zie pag.

32).

Deze bestuurt de Chord

Guide functie (zie pag.

37).

AUTO ACCOMPANIMENT FUNCTIESAUTO ACCOMPANIMENT FUNCTIES

AUTO ACCOMPANIMENT FUNCTIES

1 Zet de automatische begeleidiing aan.

Druk op de ACMP ON/OFF knop om de au-

tomatische begeleiding aan te zetten.

2 Selecteer en speel een stijl af.

Selecteer één van de stijlen en starthet af-

spelen zoals beschreven wordt in stap 1-3

op pag. 28.

Geeft aan dat de auto-

begeleiding aanstaat.

3 Wijzig de akkoorden met de begeleidingsfunctie.

Als u een paar opeenvolgende individuele noten met uw rechterhand speelt, zult u wel

merken dat de bas- en akkoordbegeleiding wijzigen bij iedere toets die u aanslaat. U

kunt ook volledige akkoorden spelen om de begeleiding te besturen. (Zie pag. 33 voor

meer informatie over het gebruik van automatische begeleiding.)

TIP:

Met de ACMP ON/OFF knop kunt u de bas/akkoord bege-

leiding ook aan en uit te zetten terwijl u speelt - waardoor u

dynamische, ritmische breaks kunt creëren in uw spel.

NB:

Akkoorden die op het ACMP gedeelte van het toetsenbord

worden gespeeld zijn ook waarneembaar en afspeelbaar

als de begeleiding is gestopt. In feite ontstaat hier een “ge-

splitst toetsenbord”, met de bas en akkoorden onder de lin-

kerhand en de normaal geselecteerde voice onder de rech-

terhand.

HET TEMPO WIJZIGENHET TEMPO WIJZIGEN

HET TEMPO WIJZIGEN

Het Tempo van het afspelen van de song (en stijl) kan aangepast worden over een bereik

van 40-240 bpm (beats per minuut). Zie pag. 21 voor instructies over het wijzigen van het

Tempo.

NB:

Iedere stijl bezit een standaard tempo. Als het afspelen van de stijl is gestopt en er een andere stijl wordt geselecteerd,

wijzigt het tempo in de standaard instelling van de nieuwe stijl. Als er gedurende het afspelen van stijl wordt gewijzigd, blijft

het laatst ingestelde tempo gehandhaafd. (Hierdoor kunt u hetzelfde tempo aanhouden, zelfs met wijziging van stijlen.)

STIJLSECTIES (MAIN A, MAIN B) EN FILL-INSSTIJLSECTIES (MAIN A, MAIN B) EN FILL-INS

STIJLSECTIES (MAIN A, MAIN B) EN FILL-INS

Terwijl de stijl afspeelt, kunt u variatie in het

ritme/de begeleiding toevoegen door op

één van de MAIN A/B (AUTO FILL) knoppen

te drukken. Deze knoppen spelen automa-

tisch één van de vier Fill-in secties af die

soepeltjes overgaan in de volgende sectie

- zelfs wanneer dat dezelfde sectie is.

NB:

• Als u de MAIN A of B knop indrukt, speelt de Fill-in onmid-

dellijk af. De nieuw geselecteerde sectie (A of B) begint te

spelen vanaf de top van de volgende maat, tenzij de MAIN

A of B knop wordt ingedrukt tijdens de laatste beat van de

maat - in welk geval de Fill-in begint vanaf de eerste beat

van de volgende maat.

• Fill-in patronen zijn niet beschikbaar als één van de Piano

stijlen (#81-#100) wor dt geselecteerd.

HET BEGELEIDINGSVOLUME AANPASSENHET BEGELEIDINGSVOLUME AANPASSEN

HET BEGELEIDINGSVOLUME AANPASSEN

Het volume van het afspelen van de begeleiding kan aangepast worden. De volume

parameter beïnvloedt alleen het volume van de stijl. Het volume bereik is van 000 - 127.

1 Selecteer de Accompaniment

Volume functie in het Overall menu.

Druk op één van de OVERALL ▲/▼

knoppen, indien nodig herhaaldelijk,

tot “AcmpVol” in de display verschijnt.

2 Wijzig de waarde.

Verlaag of verhoog de Accompaniment Vo-

lume waarde met de OVERALL +/- knoppen.

Houdt de knoppen constant ingedrukt om

de waarde sneller te verhogen of verlagen.

Het Restoren van de Defaultwaarde

Druk, om de Default (standaard) waarde van het

Accompaniment Volume terug te roepen (re-

store) (110), tegelijk op beide OVERALL +/- knop-

pen (als Accompaniment Volume in het Overall

menu is geselecteerd).

NB:

Het Accompaniment Volume kan slechts gewijzigd worden

als de Style mode actief is.

Het huidige Accompaniment

Volume

Verlaagt de Accompaniment

Volumewaarde Verhoogt de Accompaniment

Volume waarde

AUTOMATISCHE BEGELEIDING GEBRUIKENAUTOMATISCHE BEGELEIDING GEBRUIKEN

AUTOMATISCHE BEGELEIDING GEBRUIKEN

MULTI FINGERING MULTI FINGERING

MULTI FINGERING

De auto accompaniment ofwel begeleidingsfunctie genereert automatisch de bas- en

akkoordbegeleiding voor u om mee te spelen, door middel van Multi Fingering . U kunt de

akkoorden van de begeleiding wijzigen door de toetsen op het ACMP gedeelte van het

toetsenbord te bespelen met ofwel de “Single Finger” ofwel de “Fingered” methode. Met

Single Finger kunt u gebruik maken van eenvoudige één-, twee- of drie-vinger akkoorden

(zie Single Finger Akkoorden hieronder). De Fingered techniek houdt het conventionele

spelen van een akkoord in, met het spelen van alle noten. Welke methode u ook ge-

bruikt, de PortaTone “begrijpt” welk akkoord u bedoeld en genereert automatisch de

begeleiding.

Single Finger Akkoorden

De akkoorden in de Single Finger mode, zijn

de majeur, mineur, septime en mineur

septime akkoorden. De illustratie hiernaast

toont hoe deze akkoorden er uitzien. (De

toets C wordt hier als voorbeeld gebruikt;

voor andere toetsen gelden dezelfde regels,

Bijvoorbeeld Bb7 wordt gespeeld als Bb en A.)

Om een majeur akkoord te spelen: Sla

de grondtoon van het akkoord aan.

Om een mineur akkoord te spelen: Sla

de grondtoon tegelijk met een willekeu-

rig zwarte toets links ervan aan.

Om een septime akkoord te spelen: Sla

de grondtoon tegelijk met een willekeu-

rige witte toets linkers ervan aan.

Om een mineur septime akkoord te

spelen: Sla de grondtoon tegelijk met

in totaal drie willekeurige witte en

zwarte toetsen links ervan aan.

Fingered Akkoorden

Met de C toets als voorbeeld, toont het overzicht hieronder de typen akkoorden die

herkend worden in de Fingered mode.

■ Fingered Akkoorden in C

NB:

Als een akkoord wordt omgedraaid (i.e. C-E-G wordt ge-

speeld als G-C-E), herkent de PortaTone het nog steeds als

een C akkoord. Het akkoordherkenningssysteem kent de vol-

gende regels en uitzonderingen:

• Mineur Sext akkoorden worden alleen in grondtoon posi-

tie herkent; alle ommedraaiïngen worden als mineur

septime/verminderde kwint geïnterpreteerd.

• Als de vermeerderde en verminderde septime akkoorden

worden omgedraaid, wordt de laagste noot herkend als de

grondtoon.

•Septime verminderde kwint akkoordenkunnen met de laag-

ste noot als grondtoon gespeeld worden of de verminderd

septime.

•Vermeerderd septime en verminderd septime akkoorden

worden geïnterpreteerd als eenvoudig vermeerderd en ver-

minderd.

NB:

De volgende akkoorden worden niet herkend: B mineur sext,

mineur sext en B vermeerderd.

De noten tussen haakjes zijn facultatief; de akkoorden wor-

den zonder deze herkend.

WAT IS EEN AKKOORD?WAT IS EEN AKKOORD?

WAT IS EEN AKKOORD?

Het antwoord is eenvoudig: Drie of meer tonen die tezamen worden gespeeld vormen

een akkoord. (Twee tonen die tezamen worden gespeeld vormen een “interval” - een

interval is de afstand tussen twee verschillende tonen. Dit wordt ook wel aangeduid met

“harmonie”.) Afhankelijk van de intervallen tussen de drie of meer tonen klinkt een ak-

koord mooi, duf of dissonant klinken.

De schikking van de tonen in het voorbeeld links - een triade

akkoord - brengt een prettig, harmonieus geluid voort. Triades

bestaan uit drie noten en zijn de meest fundamentele en alge-

mene akkoorden in de meeste muziek.

In deze triade is de laagste toon de grondtoon. De grondtoon is de belangrijkste noot in

het akkoord, aangezien deze het geluid harmonisch verankert door de “(grond)toon” te

bepalen en als zodanig de basis te vormen voor de manier waarop we de andere tonen

in het akkoord horen.

De tweede noot in dit akkoord is vier halve tonen hoger dan de eerste en de derde is drie

halve tonen hoger dan de tweede. Als we onze grondtoon constant houden en deze

tonen een halve toon omhoog of omlaag (kruis of mol) wijzigen, ontstaan er vier verschil-

lende akkoorden.

Vergeet niet dat we ook de “vingerzetting” van een akkoord kunnen wijzigen - door bij-

voorbeeld de volgorde van de tonen te wijzigen (“omdraaiïngen”) of door dezelfde no-

ten te spelen, maar in verschillende octaven - zonder de basis van het akkoord zelf te

wijzigen.

Mooi klinkende harmonieën kunnen op deze manier gemaakt worden. Het gebruik van

intervallen en akkoorden is één van de belangrijkste elementen van muziek. Afhankelijk

van de gebruikte akkoorden en de volgorde waarin zij gerangschikt worden, creëert u

de gewenste “feeling” in de muziek.

Inversie voorbeelden voor de C toets

Majeur akkoord

(bijv. C) Mineur akkoord

(bijv. Cm) Vermeerderd akkoord

(bijv. Caug) Verminderd akkoord

(bijv. Cdim)

Mineur

terts Majeur

terts

Mineur

terts

Mineur

terts

Mineur

terts

Majeur

terts

Majeur

terts

Majeur

terts

AKKOORDEN NOTERENAKKOORDEN NOTEREN

AKKOORDEN NOTEREN

Het kunnen lezen en schrijven van akkoorden is een makkelijke maar waardevolle vaar-

digheid. Akkoorden worden dikwijls genoteerd als een soort afkorting die hen onmiddel-

lijk herkenbaar maakt (en u de vrijheid geeft om ze met die vingerzetting of ommedraaiîng

te spelen die u prefereert). Als u eenmaal het basisprincipe van harmonie en akkoorden

begrijpt, is het erg eenvoudig om deze afkortingen te gebruiken bij het noteren van de

akkoorden in een song.

Schrijf eerst de grondtoon van een akkoord in een hoofdletter op. Als u het moet specifi-

ceren als verminderd of vermeerderd, dan schrijft u dat rechts van de grondtoon. Het

akkoord type moet ook aan de rechterkant geschreven worden. Voorbeelden voor de C

zijn als volgt:

Majeur akkoord Mineur akkoord Vermeerderd akkoord Verminderd akkoord

C Cm Caug Cdim

Voor eenvoudige majeur akkoorden wordt het type weggelaten.

Een belangrijk punt: Akkoorden zijn samengesteld uit tonen die op elkaar zijn “gesta-

peld”. De opgestapelde tonen worden aangegeven als nummers in de naam van het

akkoord van het akkoordsoort - het nummer geeft de afstand aan van de toon vanaf de

grondtoon. (Zie het toetsenbord diagram hieronder.) Het mineur sext akkoord bijvoor-

beeld bevat de 6e toon van de toonladder, de majeur septime akkoord bevat de 7e

toon van de toonladder, enz.

De intervallen van de Toonladder

Bestudeer volgend diagram van de C

majeur ladder goed om een beter be-

grip te krijgen van de intervallen en de

nummers die gebruikt worden om ze te

weer te geven in een akkoordnaam.

Andere Akkoorden

Dominante septime

(verminderde septime)

Grondtoon

2e 3e

5e 6e

7e 9e

Octaaf 11e

Kwint

(5) Kwart

(4)

Septime None (9)

Sext (6)

Dominante

septime Majeur

akkoord Dominante

septime

Dominante

septime

Majeur

akkoord Verminderd

akkoord

Mineur

akkoord

Mineur

akkoord

ONE TOUCH SETTING (OTS)ONE TOUCH SETTING (OTS)

ONE TOUCH SETTING (OTS)

De One Touch Setting functie selecteert automatisch een toepasselijke voice bij de stijl

die u selecteert. Met andere woorden, als de One Touch Setting aanstaat, wijzigt de

voice automatisch als u van stijl wijzigt.

1 Selecteer een stijl.

Selecteer één van de stijlen zoals beschreven in stap 1-

2 op pag. 28.

2 Zet de One Touch Setting functie aan.

Druk op de OTS knop waardoor er eventjes “OTS

On” in de display verschijnt.

Als de One Touch Setting aanstaat, worden de volgende instellingen automatisch gewij-

zigd/gemaakt:

• Main voice (ingesteld om bij de geselecteerde stijl te passen)

• Multi Pad bank

• Tempo

• Accompaniment Volume

• Acompaniment On

• Sync-Start On (ingesteld op standby als het ritme is gestopt)

3 Speel de stijl.

Het aanslaan van een toets in het ACMP gedeelte van het toetsenbord start de stijl, aan-

gezien Sync-Start automatisch aanstaat als de One Touch Setting aanstaat,

Druk nogmaals op de OTS knop (zodat “OTS Off” in de display verschijnt) om de One

Touch Setting uit te zetten.

CHORD GUIDE (AKKOORDEN GIDS)CHORD GUIDE (AKKOORDEN GIDS)

CHORD GUIDE (AKKOORDEN GIDS)

De Chord Guide functies van de PortaTone voorzien u van krachtige, gemakkelijk te ge-

bruiken hulpmiddelen bij het leren van akkoorden en akkoordverhoudingen. Chord Guide

mode kent twee verschillende functies: Smart en Dictionary.

Smart

Met de Smart functie kunt u de grondtoon instellen van de akkoord begeleiding. Als die

eenmaal is ingesteld, kunt u eenvoudigweg individuele toetsen in de toonladder aan-

slaan, waardoor automatisch harmonisch juiste akkoorden voortgebracht worden. Met

bijvoorbeeld de grondtoon in C, zal het aanslaan van een D resulteren in een D mineur

akkoord (in plaats van een harmonisch niet toepasselijke D majeur).

Het Smart type is niet alleen handig voor het gemakkelijk spelen van verschillende ak-

koord progressies in een gespecificeerde toets, maar het is ook een uitstekende onderwijs-

methode om uit te vinden hoe akkoorden harmonisch met elkaar in verband staan in de

gegeven toets.

1 Selecteer een stijl.

Selecteer één van de stijlen als beschreven in stap 1-2 op pag. 28.

2 Selecteer de Smart Chord Guide.

Druk op de CHORD GUIDE knop zodat “Smart”

kort in de display verschijnt.

NB:

De begeleiding staat automatisch aan als Smart wordt geselec-

teerd.

3 Stel de toets van uw voorkeur in.

Ga met de +/- knoppen op het numerieke toet-

senbord door de beschikbare noten of voer di-

rect het nummer dat correspondeert met de

gewenste noot in (zie onderstaand overzicht).

Geeft de geselecteerde key signature aan

(toont het aantal verhogingen of verlagin-

gen van de noot).

Nummer Toets (display indicatie, werkelijke toets)

01 #/b=0 (C, of Am)

02 #=1 (G, of Em)

03 #=2 (D, of Bm)

04 #=3 (A, of F#m)

05 #=4 (E, of C#m)

06 #=5 (B, of G#m)

07 #=6 (F#, of D#m)

08 #=7 (C#, of A#m)

Nummer Toets (display indicatie, werkelijke toets)

09 b=7 (Cb, of Abm)

10 b=6 (Gb, of Ebm)

11 b=5 (Db, of Bbm)

12 b=4 (Ab, of Fm)

13 b=3 (E, of Cm)

14 b=2 (Bb, of Gm)

15 b=1 (F, of Dm)

Als u bijvoorbeeld de volgende partituur wilt spelen, stel de toon dan in op b=1 (F, of Dm)

4 Speel de stijl af en sla enkele tonen aan (grondtonen) in het ACMP gedeelte.

Start het afspelen van de stijl op de gewenste manier. (Zie pag. 9 voor speciale instructies

over het starten van stijlen.)

Als de grondtoon F majeur is, resulteert het aanslaan van de volgende enkele tonen in de

akkoord progressie er onder.

Merk op dat de mineur akkoorden die passen bij F majeur automatisch geconverteerd

worden,

Gespeelde noten

Werkelijke akkoorden

Dictionary

De Dictionary functie is in wezen een ingebouwd “akkoordenboek” die u de individuele

tonen in akkoorden toont. Dit is ideaal als u de naam van een bepaald akkoord wilt

weten en snel wilt leren hoe deze gespeeld moet worden.

1 Selecteer de Dictionary Chord Guide,

met de Style mode actief.

Druk op de CHORD GUIDE knop, waardoor

eventjes “Dict.” in de display verschijnt.

2 Selecteer de grondtoon van het

akkoord.

Sla de toets op het toetsenbord aan die

correspondeert met de gewenste

grondtoon van het akkoord (zoals staat

afgebeeld op het paneel).

3 Selecteer het akkoordsoort (majeur,

mineur, septime, etc,).

Sla de toets op het toetsenbord aan die

correspondeert met het gewenste akkoord-

soort (zoals staat afgebeeld op het paneel).

De display toont de naam van het akkoord

en de individuele tonen - zowel in notatie

als op het toetsenborddiagram.

4 Speel het akkoord.

Speel het akkoord (als aangegeven in de

display) in het ACMP gedeelte van het toet-

senbord. De akkoordnaam knippert als de

juiste tonen worden ingedrukt.

(Ommedraaiïngen worden voor veel ak-

koorden ook herkend.)

Het aanslaan van deze toets

selecteert het akkoord majeur

septime (M7).

Het aanslaan van deze toets

selecteert de grondtoon G.

Notatie vanhet akkoord

Akkoordnaam (grond-

toon en type) Individuele tonen van het

akkoord (toetsenbord)

Knippert als de juiste to-

nen worden aangesla-

gen.

Geeft de tonen aan

die gespeeld moeten

worden.

Grondtoon

Akkoord type >

MULTIPADSMULTIPADS

MULTIPADS

Met deze handige pads kunt u onmiddellijk verschillende muzikale en ritmische frases

triggeren als u de PortaTone bespeeld. Er zijn in totaal 40 verschillende geluiden of frases

(20 banken met twee padgeluiden voor iedere bank). De frases spelen af op dezelfde

snelheid als de Tempo instelling en wijzigen tevens harmonisch mee met de begeleidende

akkoorden (zowel in Style als in Song mode).

1 Selecteer de Pad functie in het Overall

menu.

Druk op één van de OVERALL ▲/▼ knoppen,

indien nodig herhaaldelijk, tot MULTI PAD in de

display verschijnt.

2 Selecteer de bank van uw voorkeur.

Verhoog of verlaag met de OVERALL +/- knoppen

het banknummer. Houdt de knoppen constant in-

gedrukt om de waarde sneller te verhogen of ver-

lagen. Zie pag. 46 voor een complete lijst van be-

schikbare banken en hun inhoud.

Huidige Pad banknummer

Verlaagt het Pad

banknummer Verhoogt het Pad

banknummer

3 Bespeel de Multi Pads

Druk op één van de Pads. De frase speelt ononderbroken door

tot die is afgelopen. Er herhaaldelijk op drukken (voordat de frase

is afgespeeld) creëert een “stotter”effect.

In de Song of Style mode volgen melodisch-type geluiden accu-

raat de akkoordwijzigingen. Alle geluiden spelen keurig op tijd af

met de huidige Tempo instelling. Als OTS aanstaat worden de pas-

sende Multi Pad banken van de geselecteerde stijl automatisch

opgeroepen.

&MIDIMIDI

MIDIMIDI

MIDI

Ontvangt MIDI data van

het aangesloten stuur-

apparaat.

Verstuurt MIDI data (spel van het

toetsenbord) naar het aangeslo-

ten apparaat.

Over MIDI

MIDI (Musical Instrument Digital Interface) is

een wereldwijde standaard die in vele elek-

tronische muziekinstrumenten en andere

digitale muziekgerelateerde apparatuur is

ingebouwd. Hierdoor kunnen zij op elkaar

aangesloten worden en met elkaar “com-

municeren”.

Om twee MIDI instrumenten met elkaar te

kunnen laten communiceren, moeten ze

met MIDI kabels op elkaar aangesloten

worden. De MIDI IN en MIDI OUT aansluitin-

gen van de PortaTone kunnen bijvoorbeeld

aangesloten worden op de MIDI OUT en

MIDI IN aansluitingen van een sequencer,

waardoor u uw spel van de PortaTone kunt

opnemen en afspelen.

De instrumenten communiceren met elkaar

door “messages” of MIDI data te versturen.

Het instrument dat verstuurt, wijst de data

gewoonlijk toe aan één van de zestien MIDI

kanalen en verstuurt ze dan via de MIDI ka-

bel. De kabel zelf is echter niet in zestien ka-

nalen opgedeeld. Net als met een televisie

die programma’s over verschillende kana-

len ontvangt, is het aan het ontvangende

instrument om de data naar het juiste MIDI

kanaal te leiden. Als de stuur- en ontvang-

kanalen van de respectievelijke instrumen-

ten niet overeenstemmen, begrijpt het ont-

vangende instrument het niet en reageert

niet op de zender.

Hoe Kan MIDI Worden Gebruikt?

In het eenvoudige, maar duidelijke MIDI

toepassingsvoorbeeld hieronder, wordt de

Yamaha QY-70 Music Sequencer gebruikt

om gespeelde data op het PortaTone toet-

senbord op te nemen en af te spelen.

Druk voor het eigenlijk opnemen op de se-

quencer één of tweemaal op de ACMP

knop om er zeker van te zijn dat de huidige

instellingen verstuurd worden.

Sluit de MIDI OUT van

de PortaTone aan op

de MIDI IN van de QY-

70.

Sluit de MIDI IN van de

PortaTone aan op de

MIDI OUT van de QY-

70.

NB:

• De volgende kanalen (acht in totaal) kunnen op de

PortaTone MIDI ontvangen: 1, 2, 3, 4, 5, 6, 7, 10. De MIDI stuur-

kanalen zijn op de volgende data ingesteld:

Kanaal 1: Toetsenbord, harmony

Kanaal 2: Bass

Kanaal 3: Akkoord

Kanaal 4-7: Andere

Kanaal 10: Ritme

• Gedeelten die zijn opgenomen met de PortaTone moe-

ten ook op de PortaTone worden afgespeeld. De data speelt

niet naar wens af als er andere geluidsbronnen worden ge-

bruikt (zoals de interne geluiden van de QY-70). Daarbij kan

een aangesloten geluidsbron in een andere octaaf afspe-

len als oorspronkelijk op de PortaTone werd ingespeeld.

• MIDI data kan niet verstuurt worden tijdens het afspelen

van een song.

• Gebruik geen MIDI kabels van meer dan 15 meter, aange-

zien dit tot storingen (MIDI errors) kan leiden.

De PortaTone bezit tevens MIDI aansluitingen waarmee u de PortaTone met an-

dere MIDI instrumenten en apparatuur kunt aansluiten.

Probleem

Een plopgeluid is kort hoorbaar als

de PortaTone wordt aan- of uitge-

zet.

Het geluid van de voices of ritmes

klinkt ongewoon of vreemd.

Er is geen geluid, zelfs niet als het

toetsenbord wordt bespeeld of

een Song wordt afgespeeld.

Het ritme is niet hoorbaar als één

van de PIANO stijlen wordt gese-

lecteerd en gestart.

Niet alle noten zijn hoorbaar als er

een aantal noten tegelijk ge-

speeld worden.

Het Padgeluid wordt gesneden of

klinkt ongebruikelijk.

Het geluid van de voice wijzigt van

noot tot noot.

De melodie part van de song

speelt niet af.

De song speelt af tot een bepaald

punt en pauzeert dan.

De noten die getoond worden in

de notenbalk en het toetsenbord

diagram in de display stemmen

niet overeen met de werkelijk ge-

speelde noten.

TROUBLESHOOTING (IN DE PROBLEMEN?)TROUBLESHOOTING (IN DE PROBLEMEN?)

TROUBLESHOOTING (IN DE PROBLEMEN?)

Mogelijk oorzaak en oplossing

Dit is normaal en geeft aan dat de PortaTone

stroom ontvangt.

De batterij is zwak. Vervang de batterijen (zie pag.

9).

Controleer of er niets is aangesloten op de

PHONES/AUX jack op het achterpaneel. Als er een

hoofdtelefoon is aangesloten, klinkt er geen ge-

luid.

Dit is normaal; de begeleiding van de stijl is slechts

hoorbaar als de begeleiding aanstaat en de toet-

sen in het ACMP gedeelte van het toetsenbord

worden bespeeld.

Er worden teveel toetsen tegelijk aangeslagen. De

PortaTone is maximaal 16-stemmig polyfoon.

De PortaTone is maximaal 16-stemmig polyfoon.

Als er een stijl of song afspeelt terwijl er een Pad

wordt bespeeld, worden sommige noten/geluiden

afgeknepen (of “gestolen” van de begeleiding of

song).

De AWM toongenerator gebruikt multi-opnamen

(samples) van een instrument over het bereik van

het toetsenbord; vandaar dat het werkelijke ge-

luid van de voice van noot tot noot iets kan ver-

schillen.

Controleer of de Melody Guide uitstaat.

Controleer of de Melody Guide niet op “Waiting”

staat.

Als auto accompaniment/begeleiding aanstaat,

toont de display de specifieke noten van de ak-

koorden die u speelt in het ACMP gedeelte van

het toetsenbord. Als u een enkel vingerakkoord

speelt, of een inversie van een akkoord, zal het

akkoord op juiste wijze getoond worden in de

display, zelfs als het niet overeenkomt met de

werkelijk aangeslagen toetsen.

INDEXINDEX

INDEX

MISC.

+/- toetsen 16

A/B Repeat 24

Accessoires jacks 10

Accompaniment Volume 32

Adaptor 9

Afstemmen 19

Akkoorden, Fingered 33

Akkoorden, Single Finger 33

Akkoordnamen, over 34

Auto accompaniment 31

Batterijen 9

Beat display 22

Chord Guide 37

Demo songs 11

DEMO START knoppen 11

Dictionary 39

display indicaties 12

Dual voices 17

Echo Voices 17

Ending 30

Fill-in 32

Fingered akkoorden 33

Grondtoon 34, 39

Harmony voices 17

Hoofdtelefoon 10

Interval 35

Intro 29

Inversie 34

Main A/B 32

Melody Guide 26

Metronoom 13

MIDI 41

MIDI Implementation /chart48

MIDI, over 41

Minus One 26

Mode indicator 12

Multi Fingering 33

Multi Pad Lijst 46

Multi Pads 40

Muziekstandaard 10

Numerieke toetsenbord 16

One Touch Setting 36

OTS (One Touch Setting) 36

Overall knoppen 13

Overall indicator 12

Percussie Voice Lijst 17

Percussie Voices 17

PHONES/AUX OUT jack 10

Portable Grand 13

Problemen, In de? 42

Secties (stijl) 32

Single Finger akkoorden 33

Smart 37

Song parameters 24

Song volume 23

Songs, selecteren en afspelen

Specificaties 47

Split voices 17

Stijl parameters 30

Sustain 10

Sync-Start 29

Tempo (song) 21

Tempo (stijl) 31

Time Signature 14

Transponeren 18

Troubleshooting (In de proble-

men?) 42

Versterker/stereo systeem, Het

gebruik van een extern 10

Voetpedaal 10

Voice Change 27

Voice Lijst 44

Voices, selecteren en afspelen

Voicing 34

Waiting 26

Er mag geen gedeelte van de Nederlandse Handleiding worden gereproduceerd of

uitgegeven in wat voor vorm dan ook, of op wat voor manier dan ook zonder toestemming

van de Yamaha Corporation.

Yamaha Cover PSR 195/79 195/PSR 79 Owner's Manual PSR195NL

Navigation menu

Versions of this User Manual:

Views

Navigation
