Yamaha PSR 225GM Owner's Manual PSR225GMG

User Manual: Yamaha PSR-225GM Owner's Manual

Open the PDF directly: View PDF .
Page Count: 121 [warning: Documents this large are best viewed by clicking the View PDF Link!]

This product utilizes batteries or an external power supply

(adapter). DO NOT connect this product to any power supply or

adapter other than one described in the manual, on the name

plate, or specifically recommended by Yamaha.

WARNING: Do not place this product in a position where anyone

could walk on, trip over ,or roll anything over power or connecting

cords of any kind. The use of an extension cord is not

recommended! IF you must use an extension cord, the minimum

wire size for a 25' cord (or less ) is 18 AWG. NOTE: The smaller

the AWG number ,the larger the current handling capacity. For

longer extension cords, consult a local electrician.

This product should be used only with the components supplied

or; a cart, rack, or stand that is recommended by Yamaha. If a

cart, etc., is used, please observe all safety markings and

instructions that accompany the accessory product.

SPECIFICATIONS SUBJECT TO CHANGE:

The information contained in this manual is believed to be cor-

rect at the time of printing. However, Yamaha reserves the right

to change or modify any of the specifications without notice or

obligation to update existing units.

This product, either alone or in combination with an amplifier and

headphones or speaker/s, may be capable of producing sound

levels that could cause permanent hearing loss. DO NOT

operate for long periods of time at a high volume level or at a

level that is uncomfortable. If you experience any hearing loss or

ringing in the ears, you should consult an audiologist.

IMPORTANT: The louder the sound, the shorter the time period

before damage occurs.

Some Yamaha products may have benches and / or accessory

mounting fixtures that are either supplied with the product or as

optional accessories. Some of these items are designed to be

dealer assembled or installed. Please make sure that benches are

stable and any optional fixtures (where applicable) are well

secured BEFORE using.

Benches supplied by Yamaha are designed for seating only. No

other uses are recommended.

NOTICE:

Service charges incurred due to a lack of knowledge relating to

how a function or effect works (when the unit is operating as

designed) are not covered by the manufacturer’s warranty, and

are therefore the owners responsibility. Please study this manual

carefully and consult your dealer before requesting service.

ENVIRONMENTAL ISSUES:

Yamaha strives to produce products that are both user safe and

environmentally friendly. We sincerely believe that our products

and the production methods used to produce them, meet these

goals. In keeping with both the letter and the spirit of the law, we

want you to be aware of the following:

Battery Notice:

This product MAY contain a small non-rechargeable battery

which (if applicable) is soldered in place. The average life span

of this type of battery is approximately five years. When

replacement becomes necessary, contact a qualified service

representative to perform the replacement.

This product may also use “household” type batteries. Some of

these may be rechargeable. Make sure that the battery being

charged is a rechargeable type and that the charger is intended

for the battery being charged.

When installing batteries, do not mix batteries with new, or with

batteries of a different type. Batteries MUST be installed

correctly. Mismatches or incorrect installation may result in

overheating and battery case rupture.

Warning:

Do not attempt to disassemble, or incinerate any battery. Keep

all batteries away from children. Dispose of used batteries

promptly and as regulated by the laws in your area. Note: Check

with any retailer of household type batteries in your area for

battery disposal information.

Disposal Notice:

Should this product become damaged beyond repair, or for

some reason its useful life is considered to be at an end, please

observe all local, state, and federal regulations that relate to the

disposal of products that contain lead, batteries, plastics, etc. If

your dealer is unable to assist you, please contact Yamaha

directly.

NAME PLATE LOCATION:

The name plate is located on the bottom of the product. The

model number, serial number, power requirements, etc., are

located on this plate. You should record the model number,

serial number, and the date of purchase in the spaces provided

below and retain this manual as a permanent record of your

purchase.

Model

Serial No.

Purchase Date

SPECIAL MESSAGE SECTION

PLEASE KEEP THIS MANUAL

92-BP (bottom)

• Stellen Sie das Instrument nicht an einer instabilen Position ab, wo es versehentlich umstürzen

könnte.

• Ehe Sie das Instrument bewegen, trennen Sie alle angeschlossenen Adapter oder sonstigen Kabel-

verbindungen ab.

• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Verwenden Sie keines-

falls Farbverdünner, Lösungsmittel, Reinigungsflüssigkeiten oder chemisch inprägnierte Wisch-

tücher. Legen Sie ferner keine Vinyl-, Kunststoff- oder Gummigegenstände auf das Instrument, da

sich hierdurch das Bedienfeld oder die Tastatur verfärben könnten.

• Lehnen oder setzen Sie sich nicht auf das Instrument, legen Sie keine schweren Gegenstände darauf

und üben Sie nicht mehr Kraft auf Tasten, Schalter oder Steckerverbinder aus als unbedingt erfor-

derlich.

• Verwenden Sie nur den Ständer, der bzw. das für dieses Instrument vorgeschrieben ist. Beim An-

bringen des Ständers oder des Regals ausschließlich die mitgelieferten Schrauben verwenden. An-

dernfalls kann es zu Beschädigung von Bauteilen im Innern kommen oder das Instrument umfallen.

• Spielen Sie das Instrument nicht länge Zeit mit hoher oder unangenehmer Lautstärke, da es hier-

durch zu permanentem Gehörverlust kommen kann. Falls Sie Gehörverlust bemerken oder ein Klin-

geln im Ohr feststellen, lassen Sie sich von Ihrem Arzt beraten.

■ SPEICHERN VON USER-DATEN

• Wenn Trockenbatterien eingesetzt sind oder der Netzadapter angeschlossen ist, bleiben die internen

Daten auch nach Ausschalten der Stromversorgung erhalten. Falls Sie die Batterien entnehmen oder

den Adapter abziehen, gehen die Daten verloren. Speichern Sie wichtige Daten auf einem externen

Speichermedium, wie z.B. dem MIDI Data Filer MDF3 von Yamaha. Lassen Sie den Netzadapter

während des Batteriewechsels angeschlossen, um einen Datenverlust zu vermeiden.

VORSICHTSMASSNAHMEN

BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN

* Heben Sie diese Vorsichtsmaßnahmen sorgfältig auf, damit Sie später einmal nachschlagen können.

• Versuchen Sie nicht, das Instrument zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgend-

eine Weise zu verändern. Das Instrument enthält keine Teile, die vom Benutzer gewartet werden

könnten. Wenn das Instrument nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall

weiter und lassen Sie es von einem qualifizierten Yamaha-Kundendienstfachmann prüfen.

• Achten Sie darauf, daß das Instrument nicht durch Regen naß wird, verwenden Sie es nicht in der

Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch

keine Behälter mit Flüssigkeiten darauf, die herausschwappen und in Öffnungen hineinfließen könnte.

• Wenn das Kabel des Adapters ausgefranst oder beschädigt ist, wenn es während der Verwendung

des Instruments zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Ge-

ruch oder Rauch erzeugen sollte, schalten Sie sofort den Einschalter aus, ziehen Sie den Adapterstecker

aus der Netzsteckdose und lassen Sie das Instrument von einem qualifizierten Yamaha-Kundendienst-

fachmann prüfen.

• Ausschließlich den vorgeschriebenen Adapter (PA-3B oder einen gleichwertigen, von Yamaha emp-

fohlenen) verwenden. Wenn Sie den falschen Adapter einsetzen, kann dies zu Schäden am Instru-

ment oder zu Überhitzung führen.

• Ehe Sie das Instrument reinigen, ziehen Sie stets den Netzstecker aus der Netzsteckdose. Schließen

Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.

• Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offene Flamme könnte

umstürzen und einen Brand verursachen.

• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen

Staub oder Schmutz, der sich angesammelt haben kann.

VORSICHT

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei Ihnen

oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die

folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

• Verlegen Sie das Kabel des Adapters niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder

Heizstrahlern, biegen Sie es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise,

stellen Sie keine schweren Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jemand

darauftreten, darüber stolpern oder etwas darüber rollen könnte.

• Wenn Sie den Netzstecker aus dem Instrument oder der Netzsteckdose abziehen, ziehen Sie stets am

Stecker selbst und niemals am Kabel.

• Schließen Sie das Instrument niemals mit einem Mehrfachsteckverbinder an eine Steckdose an.

Hierdurch kann sich die Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.

• Ziehen Sie während eines Gewitters oder wenn Sie das Instrument längere Zeit nicht benutzen den

Netzadapter aus der Netzsteckdose.

• Achten Sie derauf, daß Sie alle Batterien so ein legen, daß die Polarität den + und –Markierungen

am Instrument entsprechen. Bei falscher Polung können sich die Batterien überhitzen, ein Brand

entstehen oder Batteriesäure auslaufen.

• Wechseln Sie stets alle Batterien gleichzeitig aus. Verwenden Sie niemals alte und neue Batterien

zusammen. Mischen Sie auch verschiedene Batterietypen nicht miteinander, etwa Alkali- mit Mangan-

Batterien, sowie Batterien verschiedener Hersteller oder verschiedene Typen desselben Herstellers,

da sich die Batterien überhitzen können und ein Brand entstehen oder Batteriesäure auslaufen kann.

• Werfen Sie die Batterien nicht ins Feuer.

• Versuchen Sie niemals Batterien aufzuladen, die nicht zum mehrfachen Gebrauch und Nachladen

vorgesehen sind.

• Wenn die Batterien leer sind oder wenn das Gerät lange nicht benutzt wird, nehmen Sie die Batterien

bitte heraus, um ein Auslaufen der Batterieflüssigkeit zu vermeiden.

• Halten Sie Batterien stets aus der Reichweite von Kindern.

• Wenn die Batterien leck sind, vermeiden Sie jede Berührung mit der ausgetretenen Flüssigkeit.

Wenn die Batterieflüssigkeit mit Augen, Mund oder Haut in Kontakt kommt, bitte sofort mit Wasser

auswaschen und einen Arzt aufsuchen. Batterieflüssigkeit ist korrosiv und kann Sehverlust oder

chemische Verbrennungen bewirken.

• Ehe Sie das Instrument an andere elektronische Komponenten anschließen, schalten Sie die Strom-

versorgung aller Geräte aus. Ehe Sie die Stromversorgung für alle Komponenten an- oder ausschal-

ten, stellen Sie bitte alle Lautstärkepegel auf die kleinste Lautstärke ein. Auch immer sicherstellen,

daß die Lautstärke aller Komponenten auf den kleinsten Pegel gestellt werden und die Lautstärke

dann langsam gesteigert wird, während das Instrument gespielt wird, um den gewünschten Hör-

pegel einzustellen.

• Setzen Sie das Instrument niemals übermäßigem Staub, Vibrationen oder extremer Kälte oder Hitze

aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder Lagerung tagsüber in

einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld ver-

zieht oder Bauteile im Innern beschädigt werden.

• Verwenden Sie das Instrument nicht in der Nähe anderer elektrischer Produkte, etwa von Fernseh-

geräten, Radios oder Lautsprechern, da es hierdurch zu Störeinstrahlungen kommen kann, die die

einwandfreie Funktion der anderen Geräte beeinträchtigen können.

(4)-7

WARNUNG

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verlet-

zung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermei-

den. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instru-

ments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verlo-

rengehen oder zerstört werden.

Stellen Sie stets die Stromversorgung aus, wenn das Instrument nicht verwendet wird.

Bei Verwendung eines Netzadapters wird das Instrument auch in der „STANDBY“-Stellung des Schal-

ters minimal mit Strom versorgt. Falls Sie das Instrument für längere Zeit nicht nutzen möchten, sollten

Sie unbedingt den Netzadapter aus der Steckdose ziehen.

Achten sie unbedingt darauf, daß Sie bei der Entsorgung der Batterien die örtlichen Vorschriften beach-

ten.

* Die Abbildungen und LCD-Displays in dieser Bedienungsanleitung dienen lediglich der

Veranschaulichung und können von der tatsächlichen Darstellung auf dem Gerät abweichen.

Herzlichen Glückwunsch zum Kauf des Yamaha PSR-225 PortaTone!

Sie sind nun stolze/r Besitzer/in eines tragbaren Keyboards, das fort-

schrittliche Funktionen, hervorragenden Klang und außergewöhnliche

Bedienbarkeit in einer äußerst kompakten Form kombiniert. Dank seiner

überdurchschnittlichen Ausstattungsmerkmale ist das PortaTone ein

erstaunlich expressives und vielseitiges Instrument.

Lesen Sie diese Bedienungsanleitung bei den ersten Spielsessions auf

Ihrem PortaTone aufmerksam durch, damit Sie das Potential

des Instruments voll ausschöpfen können.

Das PSR-225 ist ein hochwertiges und dennoch einfach zu

bedienendes Keyboard mit den folgenden Ausstattungs-

merkmalen und Funktionen:

Wichtigste Merkmale

Andere nützliche Merkmale sind unter anderem:

• Außergewöhnlich realistische und dynamische Sounds mit

100 Stimmen (Voices), die auf dem digital aufgezeichneten

Ton wirklicher Instrumente basieren.

• Dual Voice-Modus zum Überlagern zweier Stimmen und

Split Voice-Modus zum Spielen zweier Stimmen in separaten

Tastaturabschnitten

• Vier qualitativ hochwertige Effekte (Reverb, Chorus, DSP und

Harmony), für die jeweils eine Reihe von Effekttypen zur Wahl

stehen.

• 100 Styles (Rhythmen) für automatische Baß/Akkord-

Begleitung, jeder davon mit unterschiedlichen Sektionen für

Einleitung (Intro), Hauptteil (Main) A und B und Abschluß

(Ending). Alle Styles (mit Ausnahme der Pianist-Styles) bieten

darüber hinaus vier eigene rhythmische Schlagzeug-Einwürfe

(Fill-ins). Das PortaTone erlaubt Ihnen eine bequeme Steue-

rung der Style-Wiedergabe, einschließlich Einstellmöglichkeit

für Tempo und Begleitungslautstärke.

• Leistungsstarke Song-Aufnahmefunktionen zum Aufnehmen

und Wiedergeben kompletter Kompositionen (drei Song-

Speicherplätze). Für jeden Song gibt es sechs Spuren,

einschließlich einer speziellen Akkordspur für Style-Begleitung.

• One Touch Setting (OTS), eine Einstellautomatik, mit der

eine zum gewählten Style passende Voice (Stimme) auf

Tastendruck abgerufen werden kann. Darüber hinaus 16 OTS-

Speicherplätze zum Festhalten von Bedienfeld-Einstellungen

für späteren Abruf auf Tastendruck.

• Anschlagdynamik (kann mit der TOUCH-Taste ein- und

ausgeschaltet werden) für volle expressive Kontrolle über die

gespielte Stimme.

• Bequeme Fußschalter-Steuermöglichkeit für verschiedene

Funktionen, wie beispielsweise Sustain, Start/Stop usw.

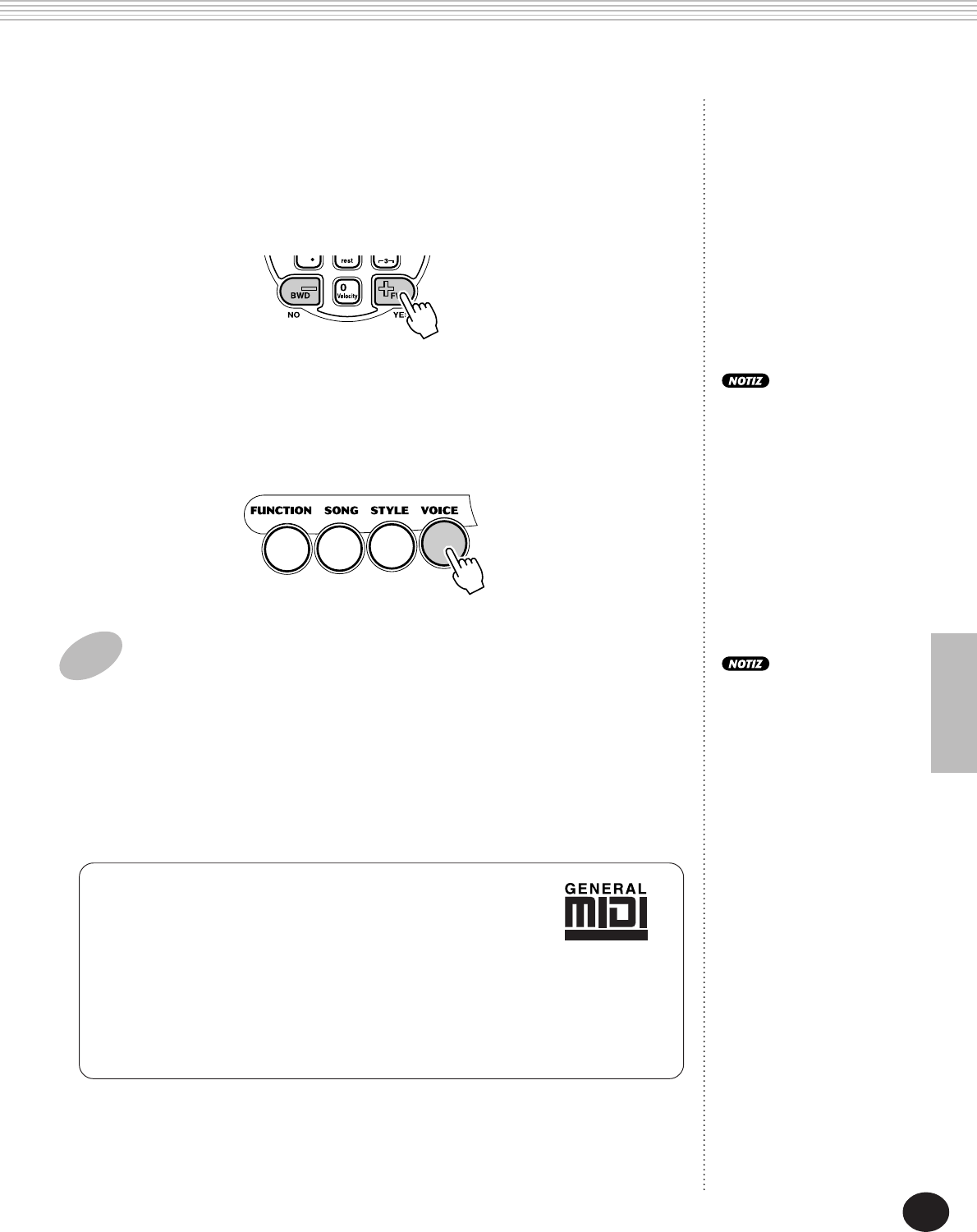

• Kompatilität zu GM (General MIDI) mit dem vollen GM-

Voice-Set.

• Das große und übersichtliche Flüssigkristall-Display (LCD)

informiert auf einen Blick über alle wichtigen Einstellungen

und zeigt Akkorde und Noten an.

• Umfassende MIDI-Funktionen zur Eingliederung des

PortaTone in ein MIDI-System für Sequenzaufnahme und

andere fortschrittliche Anwendungen.

• Hochwertiges eingebautes Stereo-Verstärker/Lautsprecher-

System.

Yamaha Education Suite .. Seiten 60 bis 71

Das PortaTone ist mit der neuen “Yamaha Education Suite”

ausgestattet, einer Garnitur von Lernhilfen, die auf

modernster Technik basieren und das Erlernen und Üben

von Musik leichter und interessanter machen als je zuvor!

Die Yamaha Education Suite bietet:

Akkord-Spielhilfefunktionen im Style-Modus

(Smart und Dictionary) die das Erlernen von Akkorden

und ihren harmonischen Verwandtschaften außerge-

wöhnlich leicht machen.

Es gibt darüber hinaus eine EZ-Akkordfunktion, mit der

ganze Akkordfortschreitungen programmiert und

abgespielt werden können.

• Mit der Smart-Funktion können harmonisch “korrek-

te” Akkordfortschreitungen in einer beliebigen Tonart

gespielt werden. Eine große Hilfe beim Lernen — und

auch beim Spielen!

• Die Dictionary-Funktion ist im grunde genommen ein

eingebautes “Akkordbuch”, das lehrt, wie Akkorde

gegriffen werden. Man gibt einfach den Akkordnamen

in Kurzform ein, und das PortaTone zeigt dann an,

welche Tasten angeschlagen werden müssen!

• Die EZ-Akkordfunktion ist ein leistungsstarkes und

dennoch unkompliziertes Werkzeug zum Programmie-

ren und Spielen von Akkordfortschreitungen. Sie

nehmen einfach alle für einen Song benötigten

Akkorde in der richtigen Reihenfolge auf, um sie dann

beim Spielen des Stücks durch Anschlagen einer

einzelnen Taste nacheinander wiederzugeben.

Portable Grand ................................. Seite 24

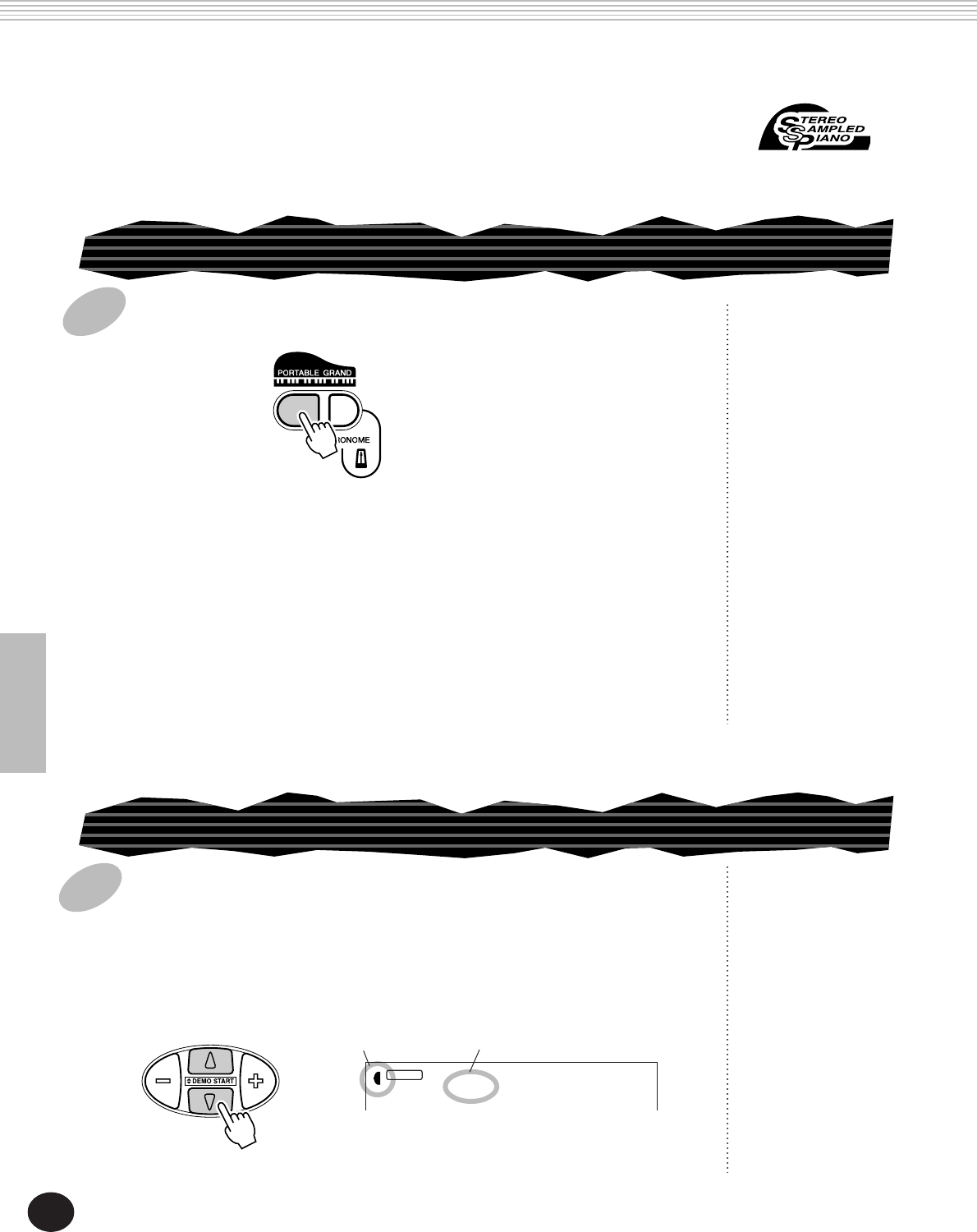

Das PortaTone hat auch eine Portable Grand -Funktion

für realistisches Klavierspiel. Beim Drücken der PORTABLE

GRAND-Taste wird in einem Handgriff die erstaunlich

authentische “Stereo Sampled Piano”-Stimme aufgerufen

und das gesamte PortaTone für optimales Klavierspiel

konfiguriert. Es gibt auch spezielle Pianist-Styles mit “Nur-

Klavier-Begleitung”.

Inhalt

AUSWÄHLEN UND

ABSPIELEN VON SONGS —

DER SONG-MODUS 75

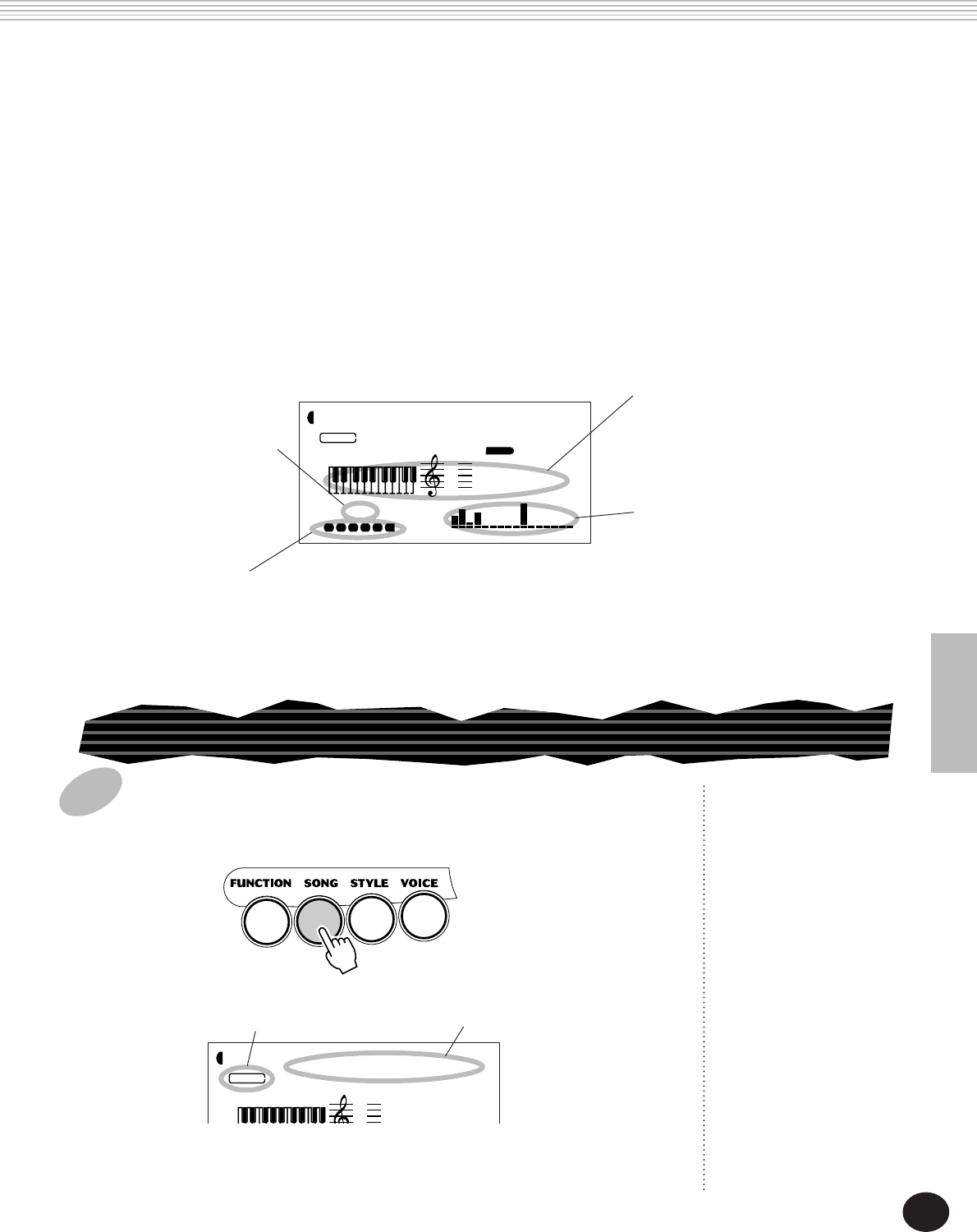

AUSWÄHLEN UND ABSPIELEN EINES

SONGS ................................................ 75

ÄNDERN DES TEMPOS ....................... 76

ÜBER DIE TAKTSCHLAGANZEIGE ....... 77

EINSTELLEN DER SONGLAUTSTÄRKE 78

AUFNEHMEN EINES SONGS 79

AUFNHMEN EINES USER-SONGS —

REALTIME-AUFNAHME ....................... 80

• Gebrauch des Metronoms ......... 81

• Zusätzliche Bedienvorgänge ...... 83

AUFNEHMEN EINES USER-SONGS —

STEP-AUFNAHME ............................... 84

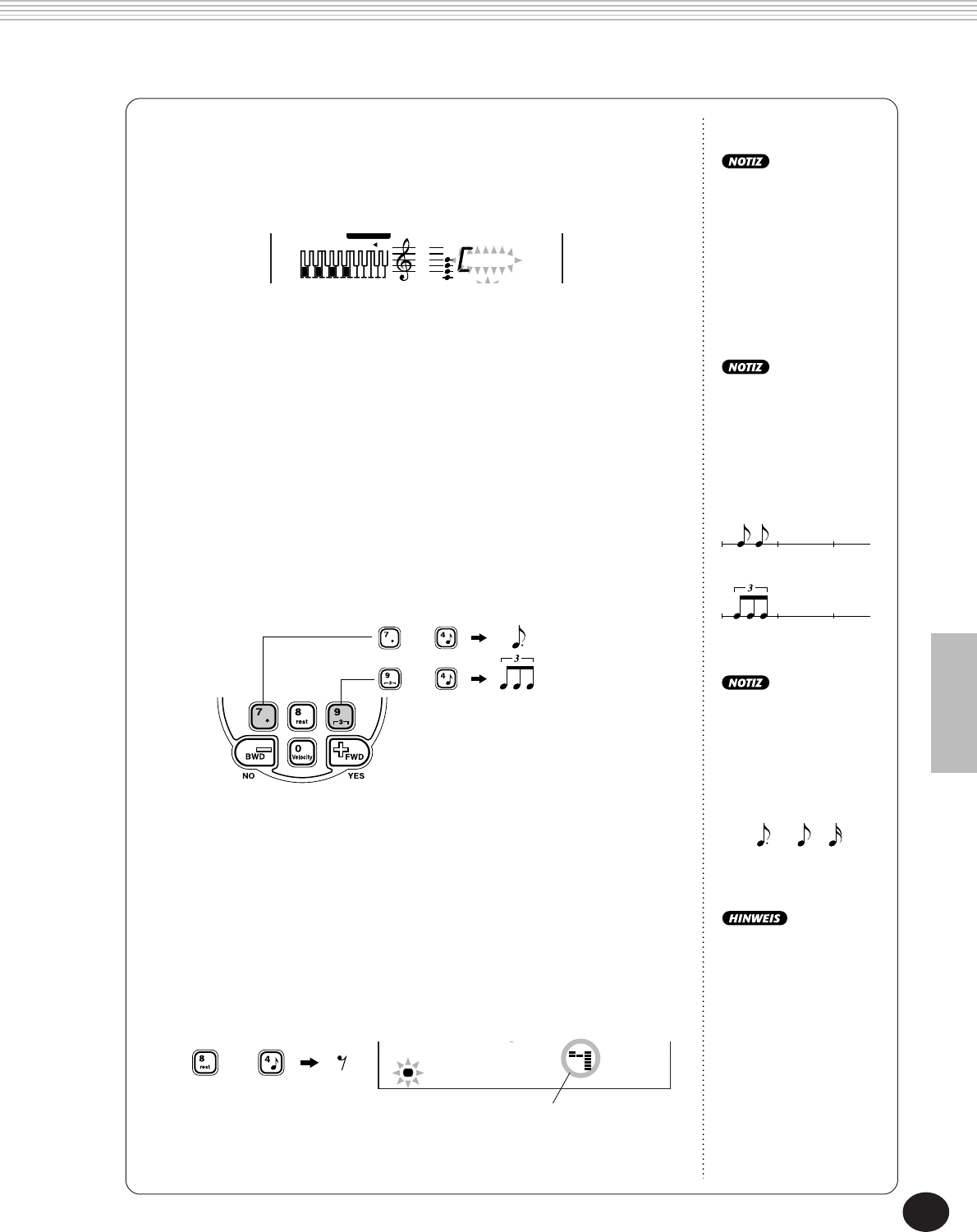

Programmieren von Noten ............... 85

• Zusätzliche Bedienvorgänge ...... 87

Ändern einer gesetzten Note bzw.

Pause ............................................... 88

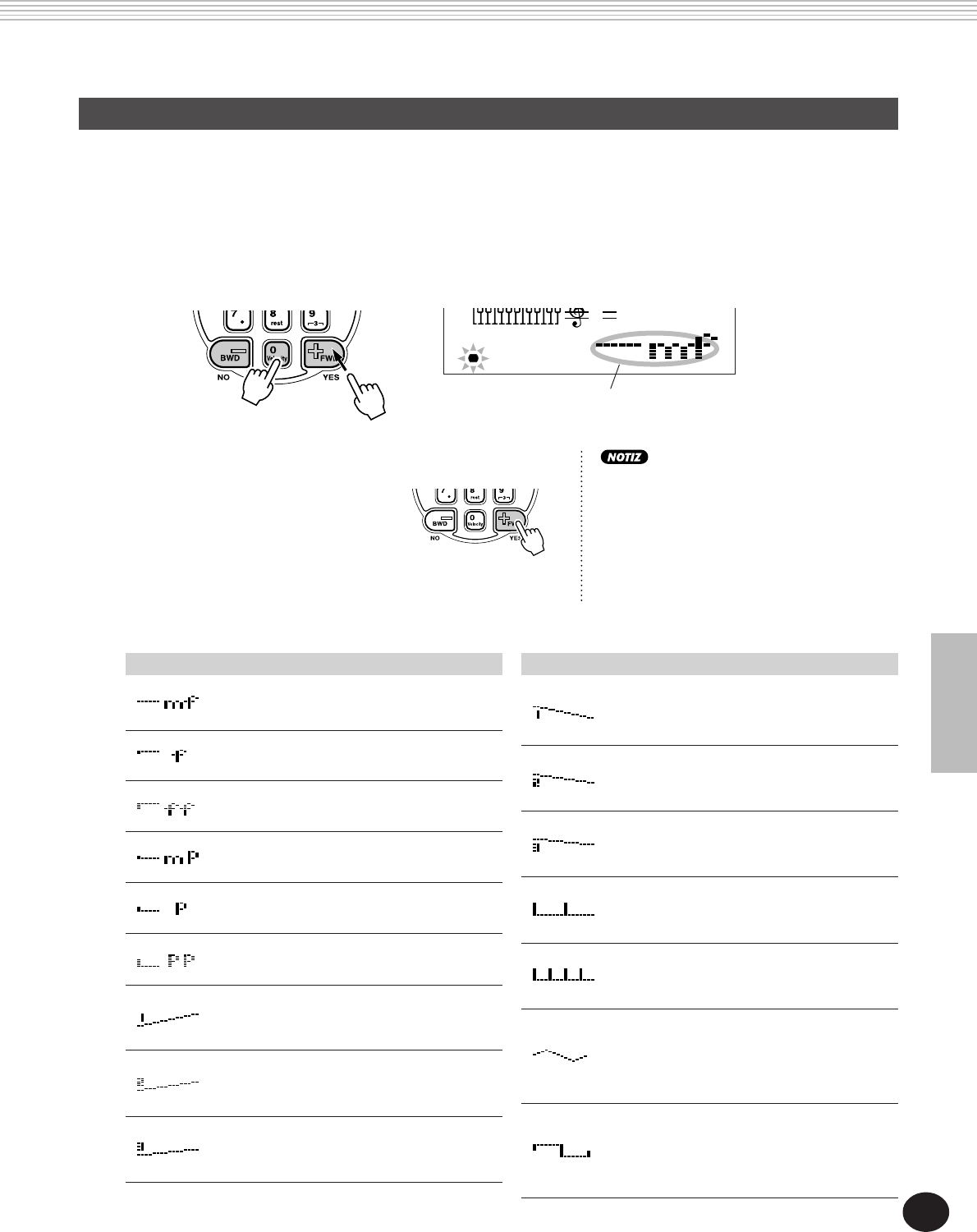

Eingeben von Dynamikkurven .......... 89

• Übersicht über die wählbaren

Dynamikkurven ......................... 89

LÖSCHEN EINES SONGS .................... 90

FUSSSCHALTER 91

• Fußschalterfunktionen ............... 92

MIDI-FUNKTIONEN 93

WAS IST MIDI? .................................... 93

Kanal-Nachrichten............................ 94

System-Nachrichten ......................... 94

• MIDI-Buchsen ............................ 94

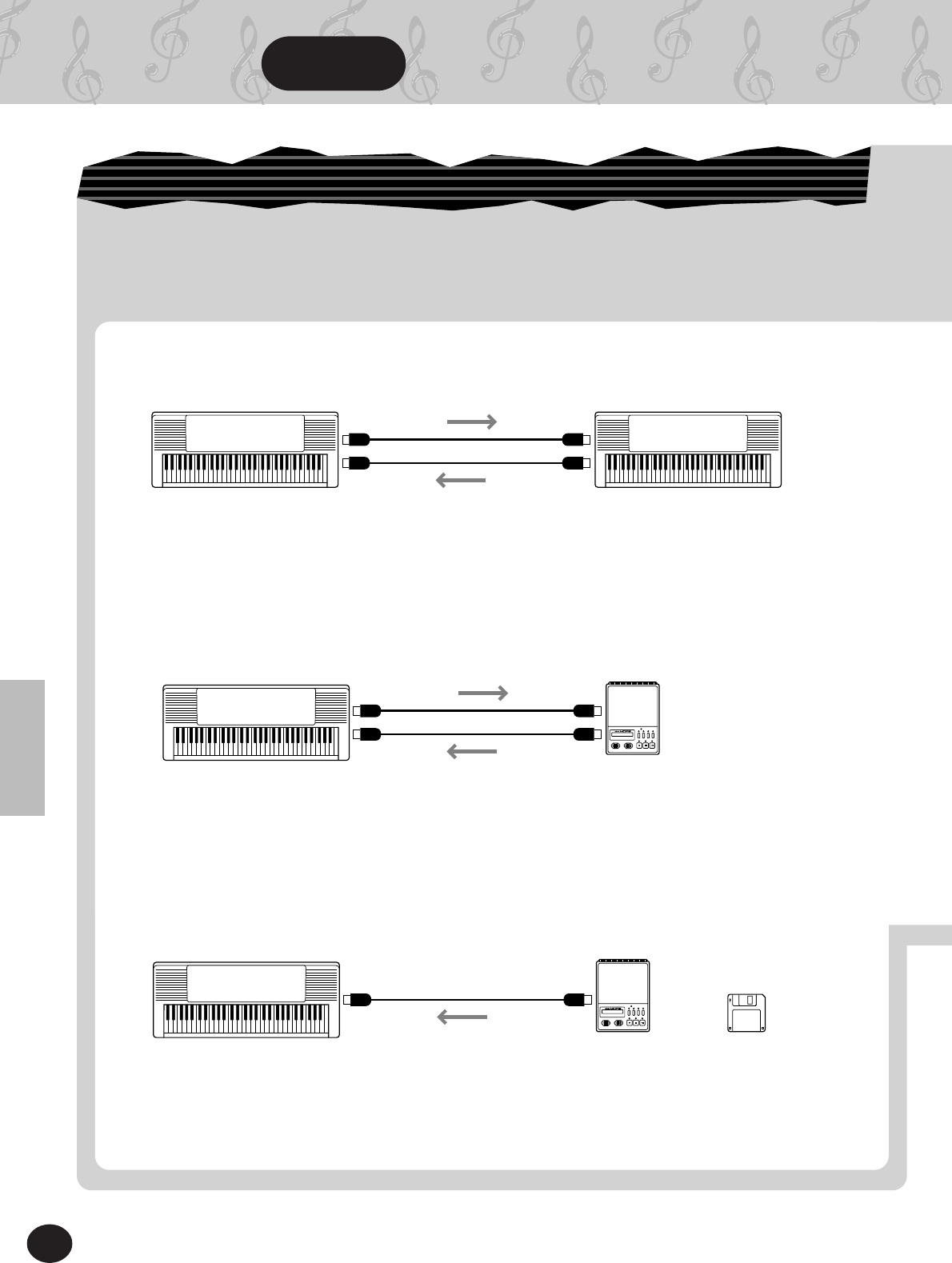

ANSCHLUSS AN EINEN PERSONAL-

COMPUTER ......................................... 95

FUNCTION-PARAMETER — MIDI ....... 96

GEBRAUCH DER BULK DUMP-

ÜBERTRAGUNGSFUNKTION ZUM

SICHERSTELLEN VON DATEN ............. 99

Senden und Sicherstellen der Daten . 99

Laden extern abgespeicherter

Bulk-Daten ..................................... 101

GEBRAUCH DER ANFANGSDATEN-

ÜBERTRAGUNGSFUNKTION MIT

EINEM SEQUENZER .......................... 102

Senden der Anfangsdaten .............. 102

FEHLERSUCHE ................................... 104

DATENERHALT UND

INITIALISIERUNG .............................. 105

STICHWORTVERZEICHNIS ................ 106

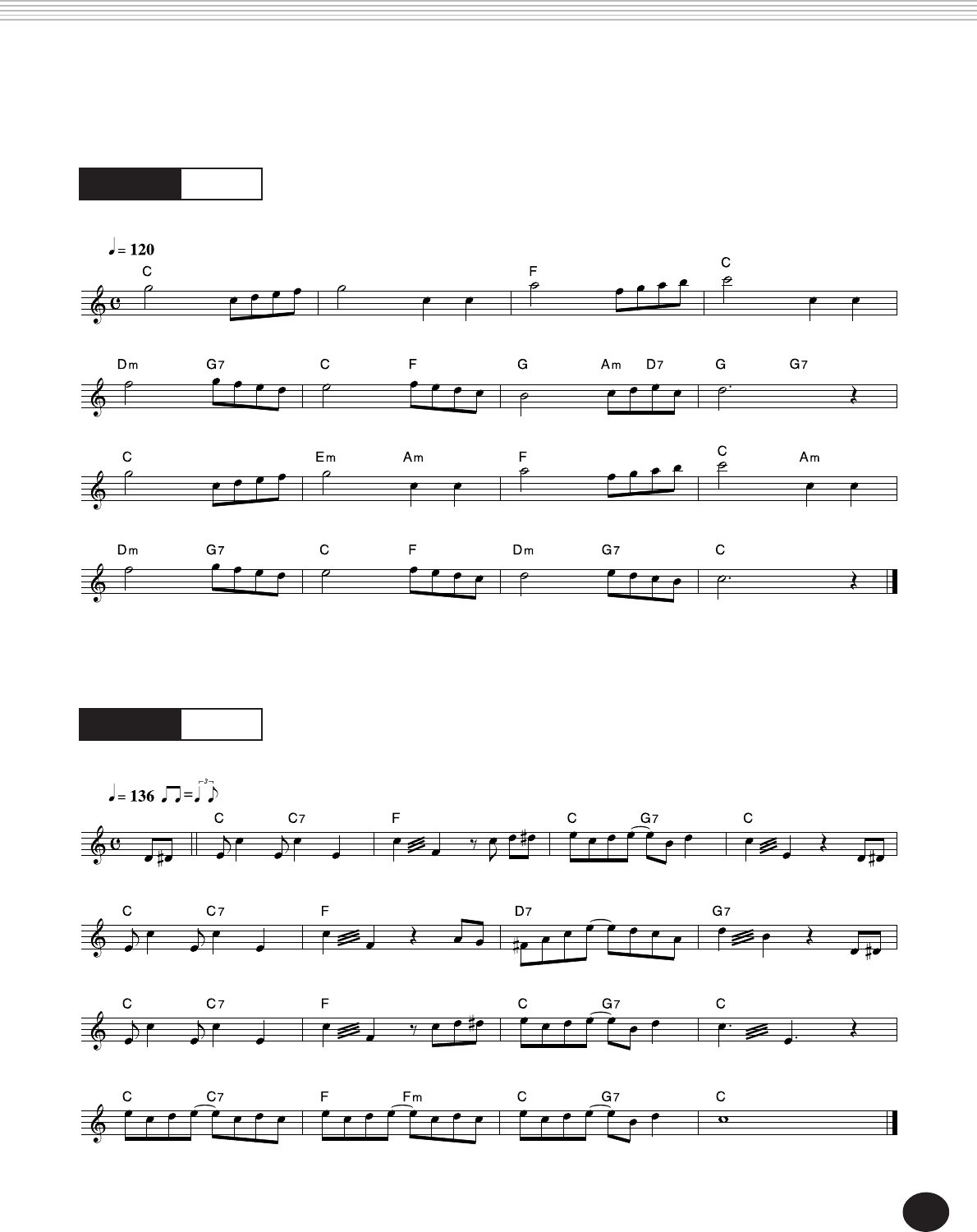

SONG-NOTEN

(EZ-AKKORDBANKEN 1 UND 2) ....... 107

STIMMENVERZEICHNIS .................... 108

STYLE-VERZEICHNIS ......................... 111

DRUM KIT-VERZEICHNIS .................. 112

MIDI-IMPLEMENTIERUNGSTABELLE 114

TECHNISCHE DATEN ........................ 118

EFFEKTE 40

REVERB ................................................ 40

CHORUS .............................................. 41

DSP ..................................................... 42

HARMONY .......................................... 43

FUNCTION-Parameter — Effekte ...... 44

• Effekt-Typen .............................. 45

AUTOMATISCHE BASS/

AKKORD-BEGLEITUNG —

DER STYLE-MODUS 47

AUSWÄHLEN EINES STYLES UND

STARTEN DER BEGLEITUNG ............... 47

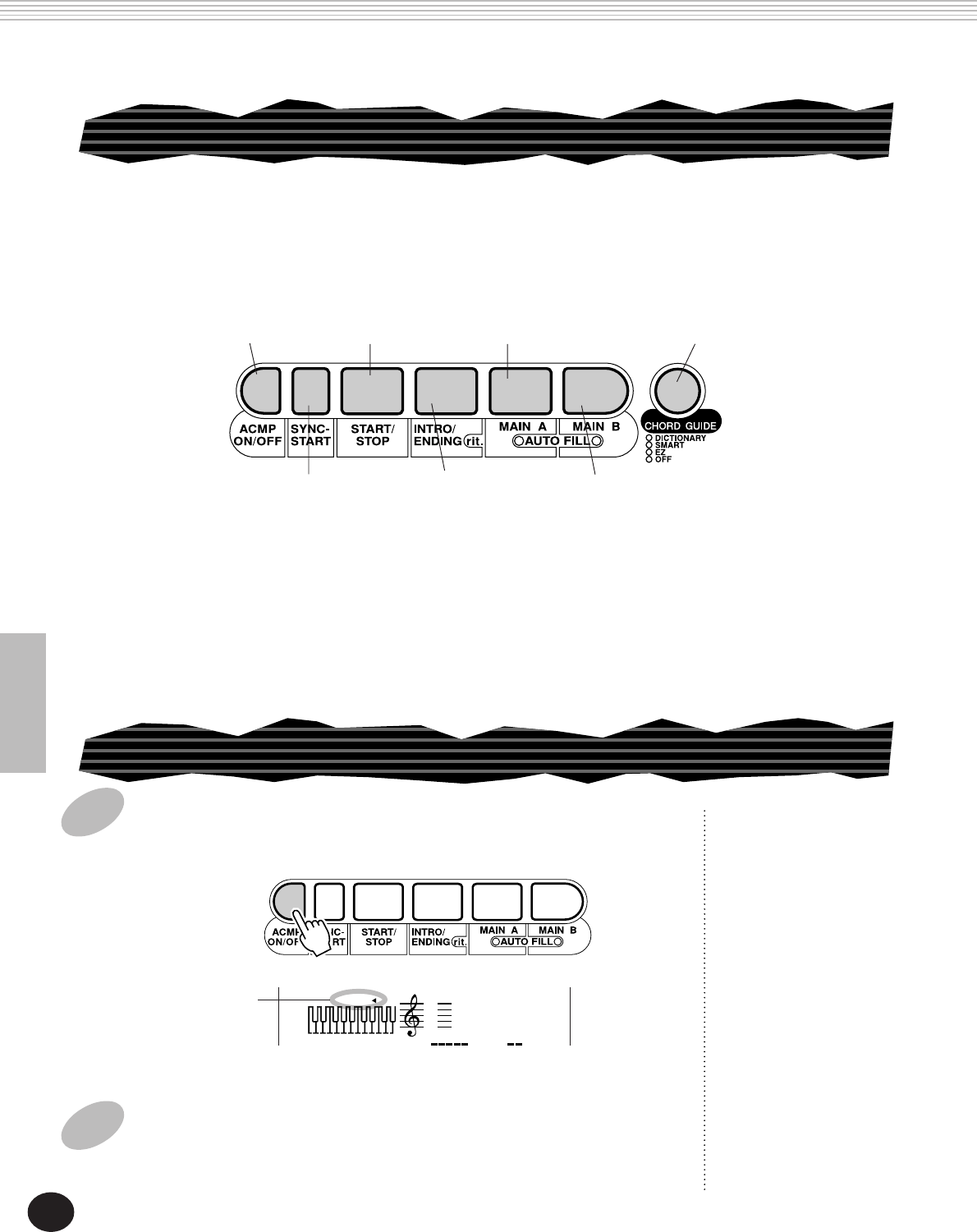

BEGLEITUNGS-STEUERFUNKTIONEN.52

SPIELEN MIT AUTOMATISCHER

BASS/AKKORD-BEGLEITUNG ............. 52

ÄNDERN DES TEMPOS ....................... 53

BEGLEITUNGSSEKTIONEN (MAIN A,

MAIN B UND FILL-INS) ....................... 54

EINSTELLEN DER BEGLEITUNGS-

LAUTSTÄRKE ....................................... 55

GEBRAUCH DER AUTOMATISCHEN

BASS/AKKORD-BEGLEITUNG —

AKKORDSPIEL ..................................... 56

Vereinfachte Akkordgriffe .............. 56

Normale Akkordgriffe..................... 56

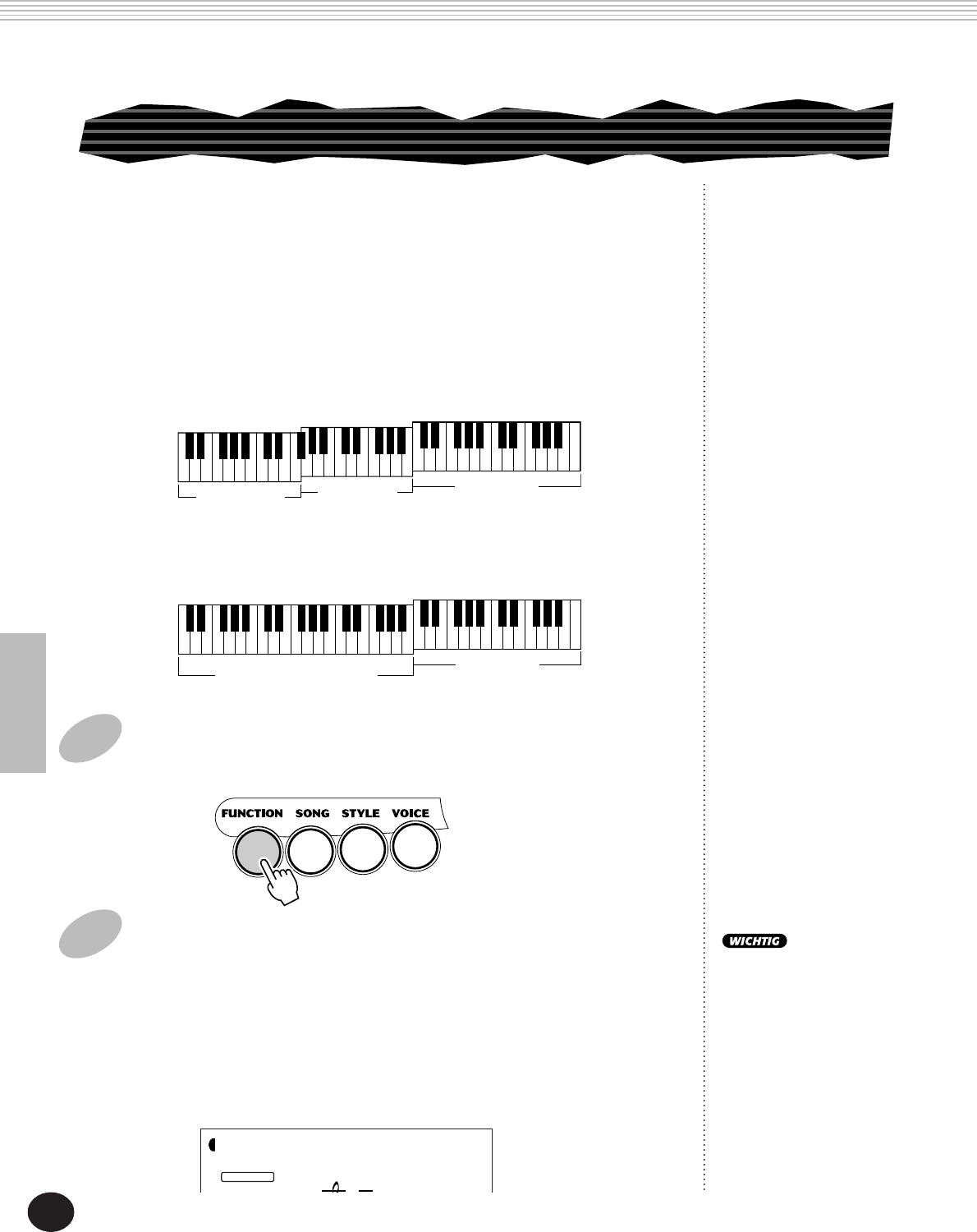

EINSTELLEN DES BEGLEITUNGS-

SPLITPUNKTS ...................................... 58

FUNCTION-Parameter —

Begleitungs-Splitpunkt ..................... 59

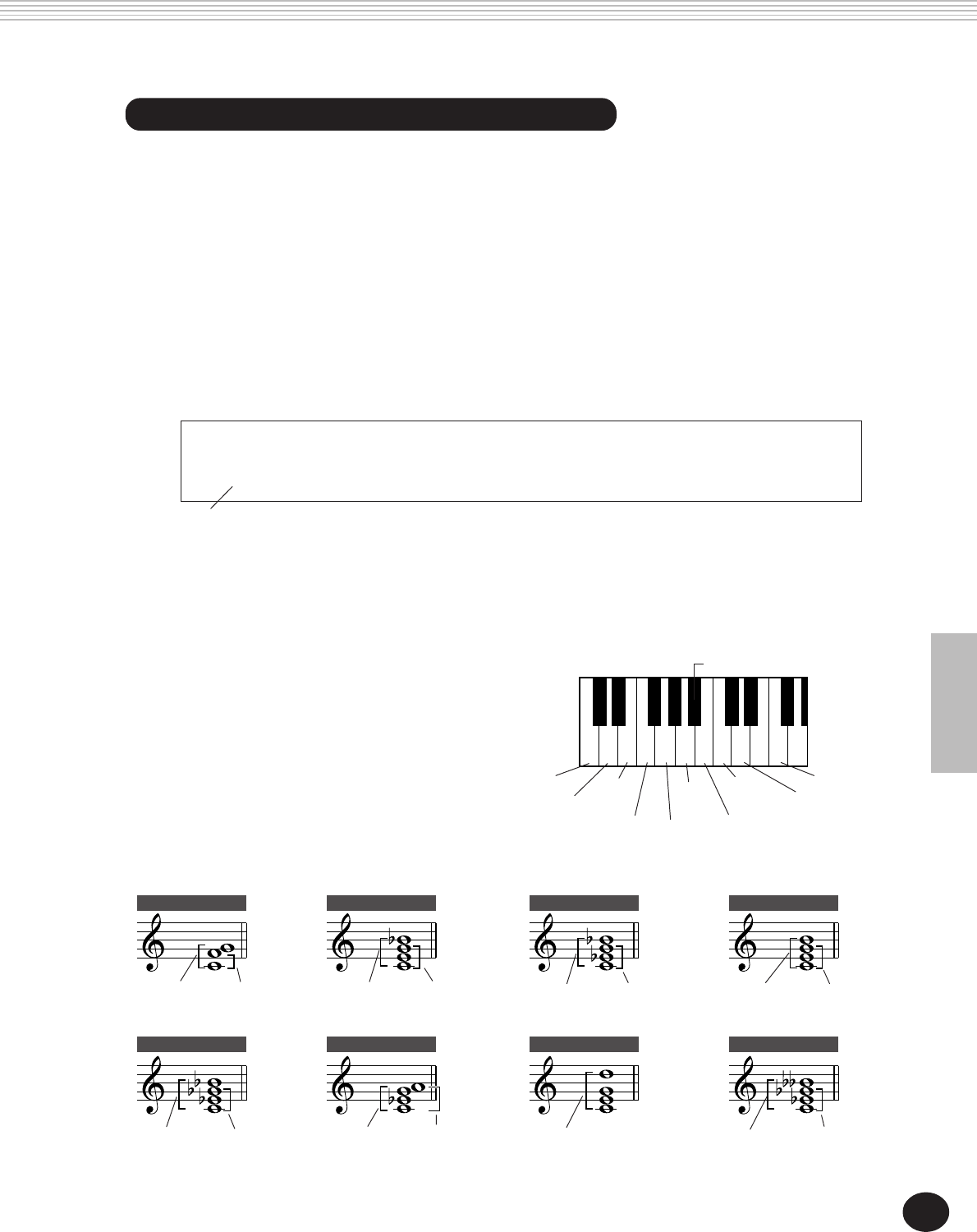

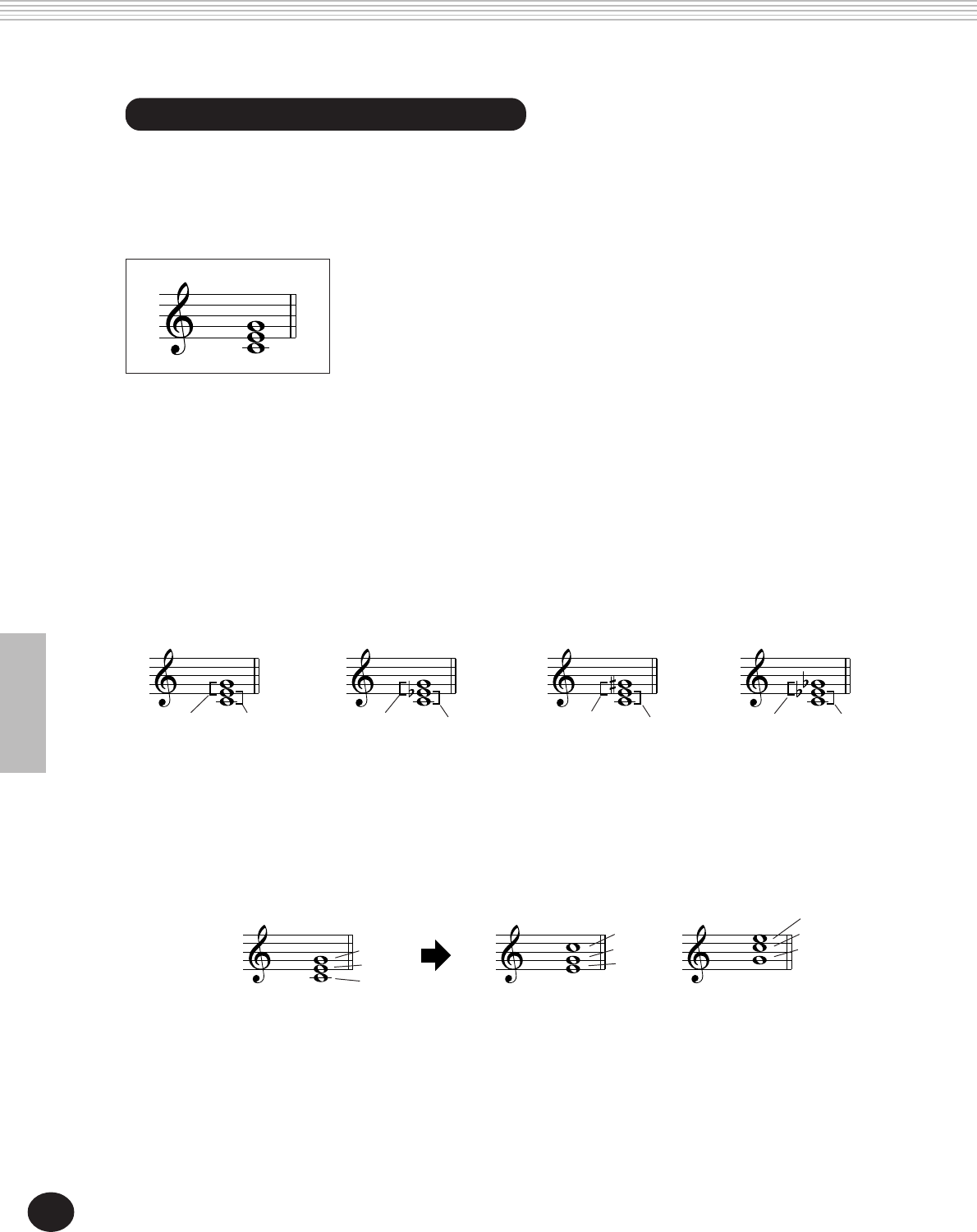

WAS IST EIN AKKORD? ....................... 60

SCHREIBEN VON AKKORDNAMEN .... 61

Die Tonleiterintervalle .................... 61

Andere Akkorde .............................. 61

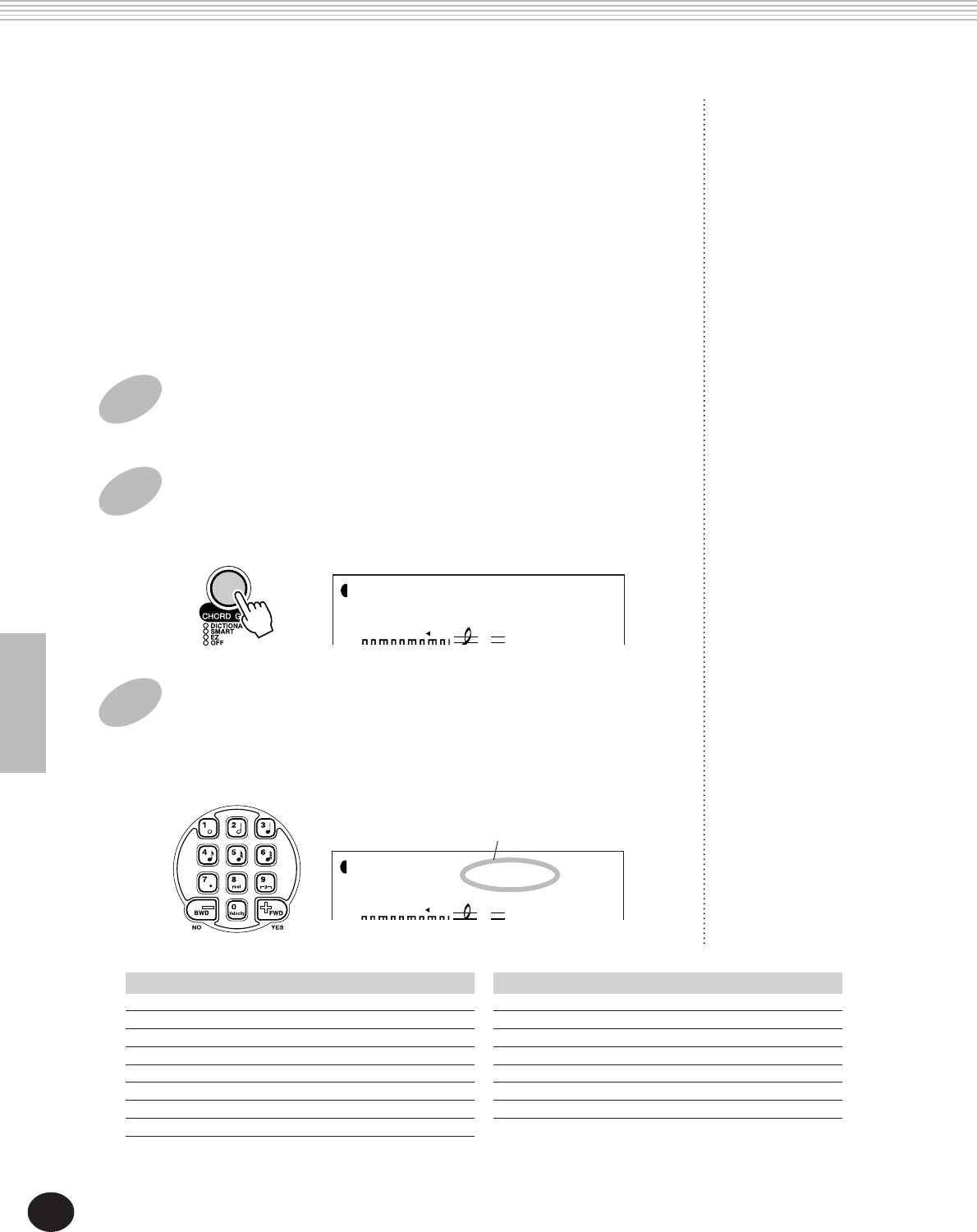

AKKORD-SPIELHILFE ........................... 62

DICTIONARY ................................... 62

SMART ............................................ 64

• Verzeichnis der Smart-Akkorde ... 65

EZ .................................................... 66

EZ — Akkordwiedergabe .................. 66

• Bank-Kette ................................. 67

EZ — Aufnehmen von Akkorden....... 68

• Setzen eines Leerblocks .............. 69

• EZ-Akkordaufnahme bei

spielender Begleitung ................ 69

•

TIP — Gebrauch von Leerblöcken

Löschen einer EZ-Akkordbank ........... 71

ONE TOUCH SETTING (OTS) 72

ONE TOUCH SETTING — USER .......... 72

Speichern einer OTS-User-Einstellung 72

Abrufen einer OTS-User-Einstellung .. 73

• Auswählen einer anderen OTS-

User-Bank .................................. 73

ONE TOUCH SETTING — PRESET....... 74

Auswählen eines OTS-Presets............ 74

BEDIENELEMENTE UND

ANSCHLUSSBUCHSEN 6

• Frontplatte ................................... 6

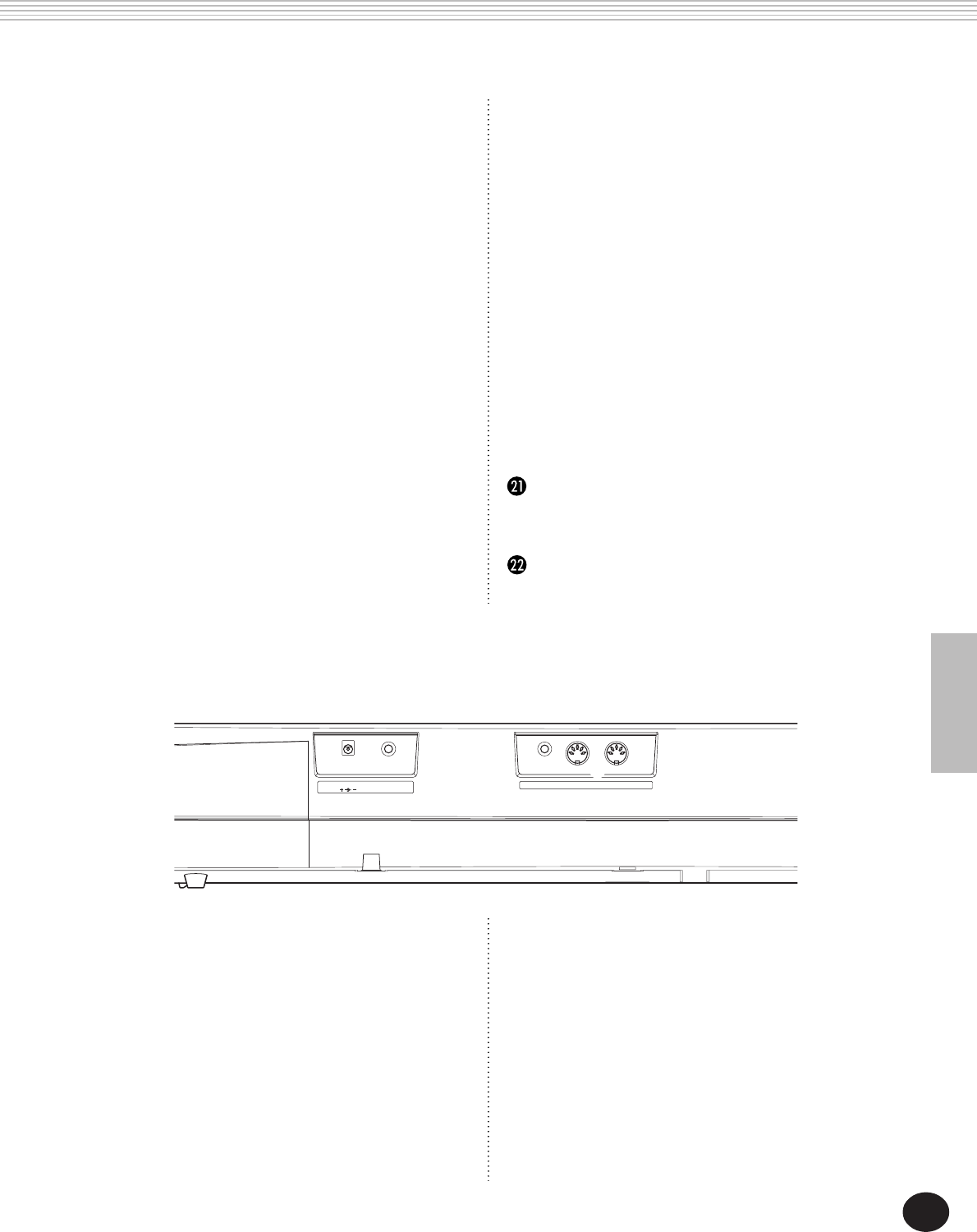

• Rückwand .................................... 7

SPIELVORBEREITUNGEN 8

STROMVERSORGUNG ........................ 8

EINSCHALTEN DES INSTRUMENTS ..... 8

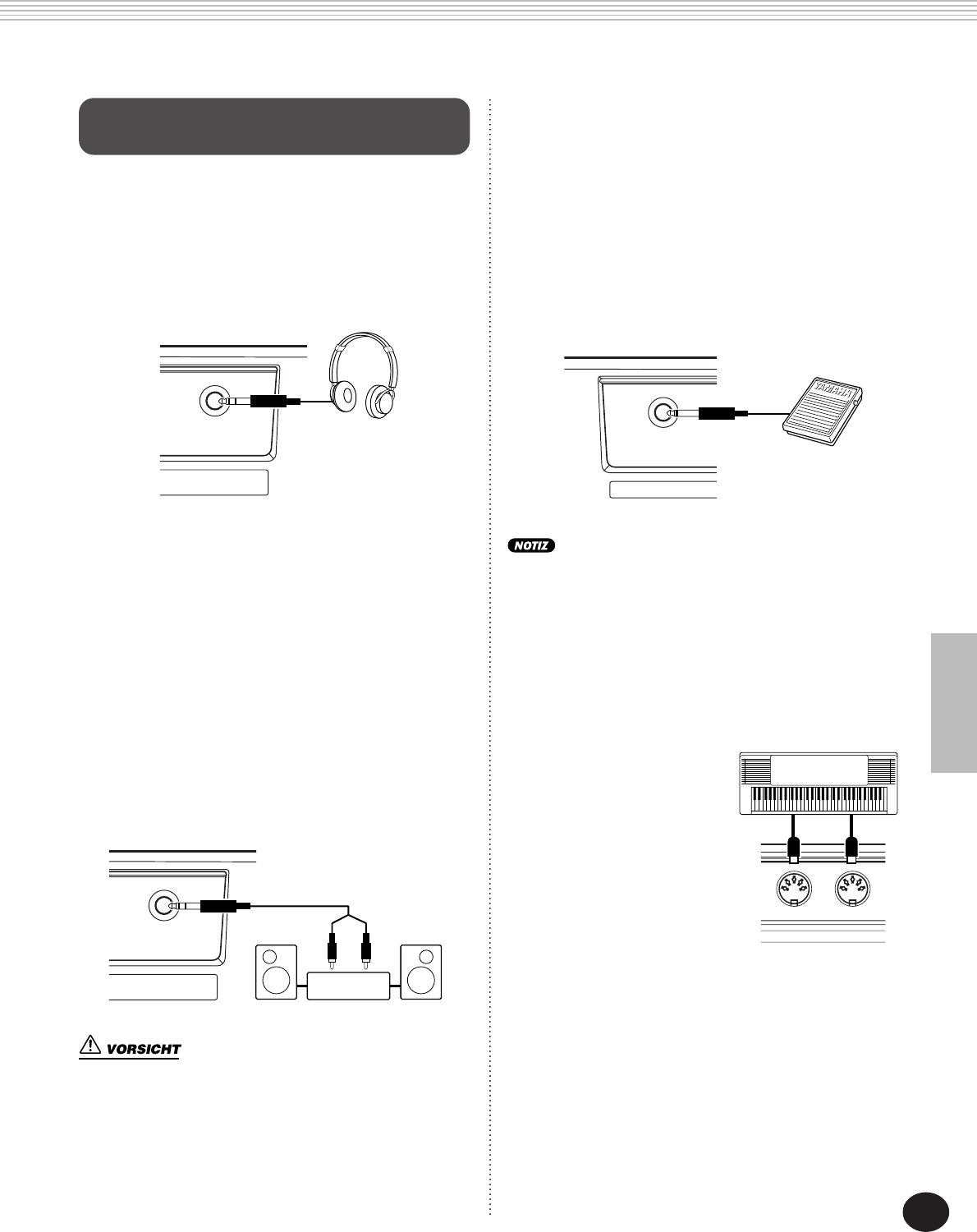

ANSCHLUSS VON ZUBEHÖR/

EXTERNEN GERÄTEN.......................... 9

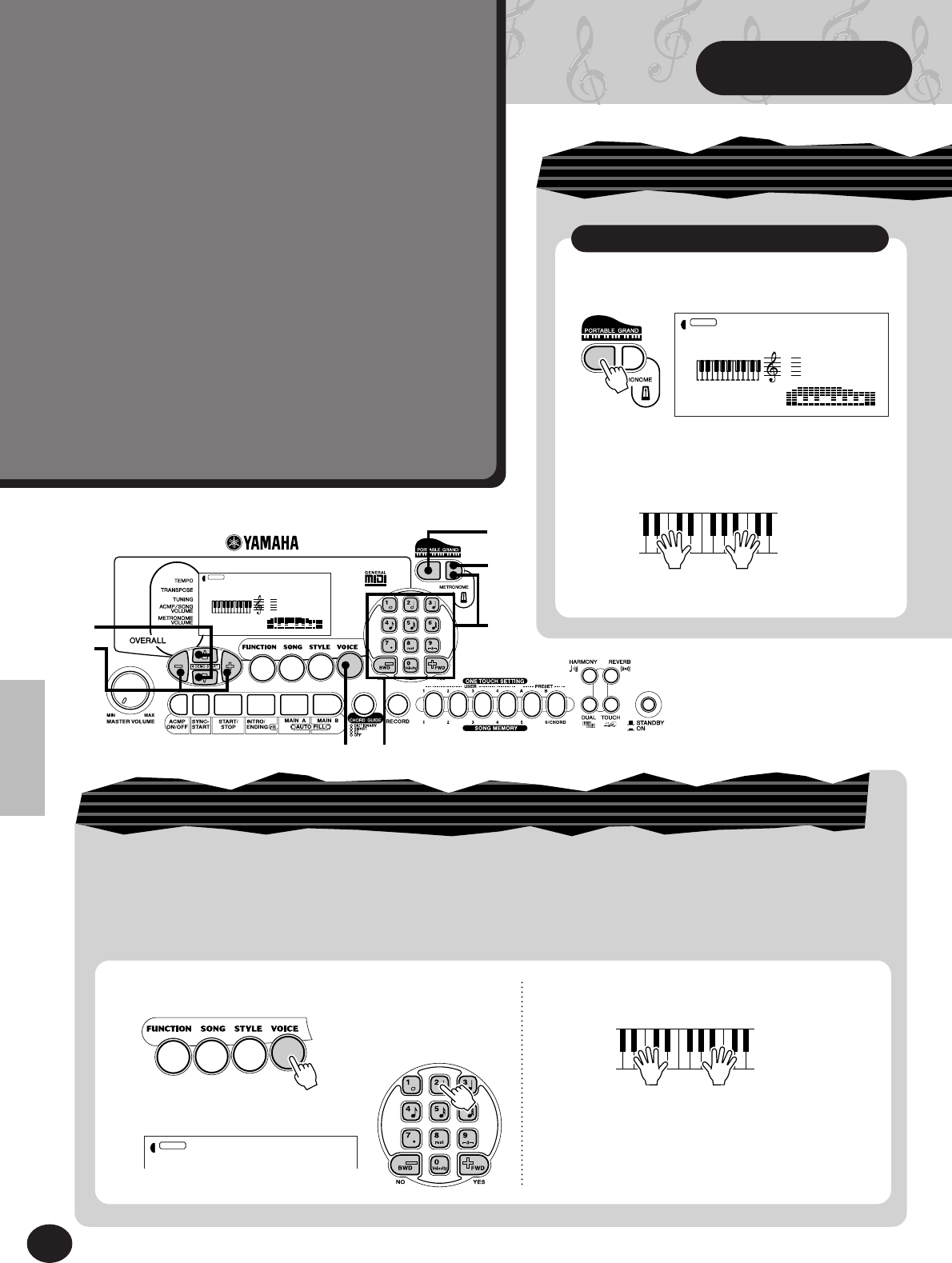

Kurzanleitung — Wie Sie

sich schnell mit Ihrem neuen

PSR-225 anfreunden 10

Schritt 1 Stimmen ........................ 10

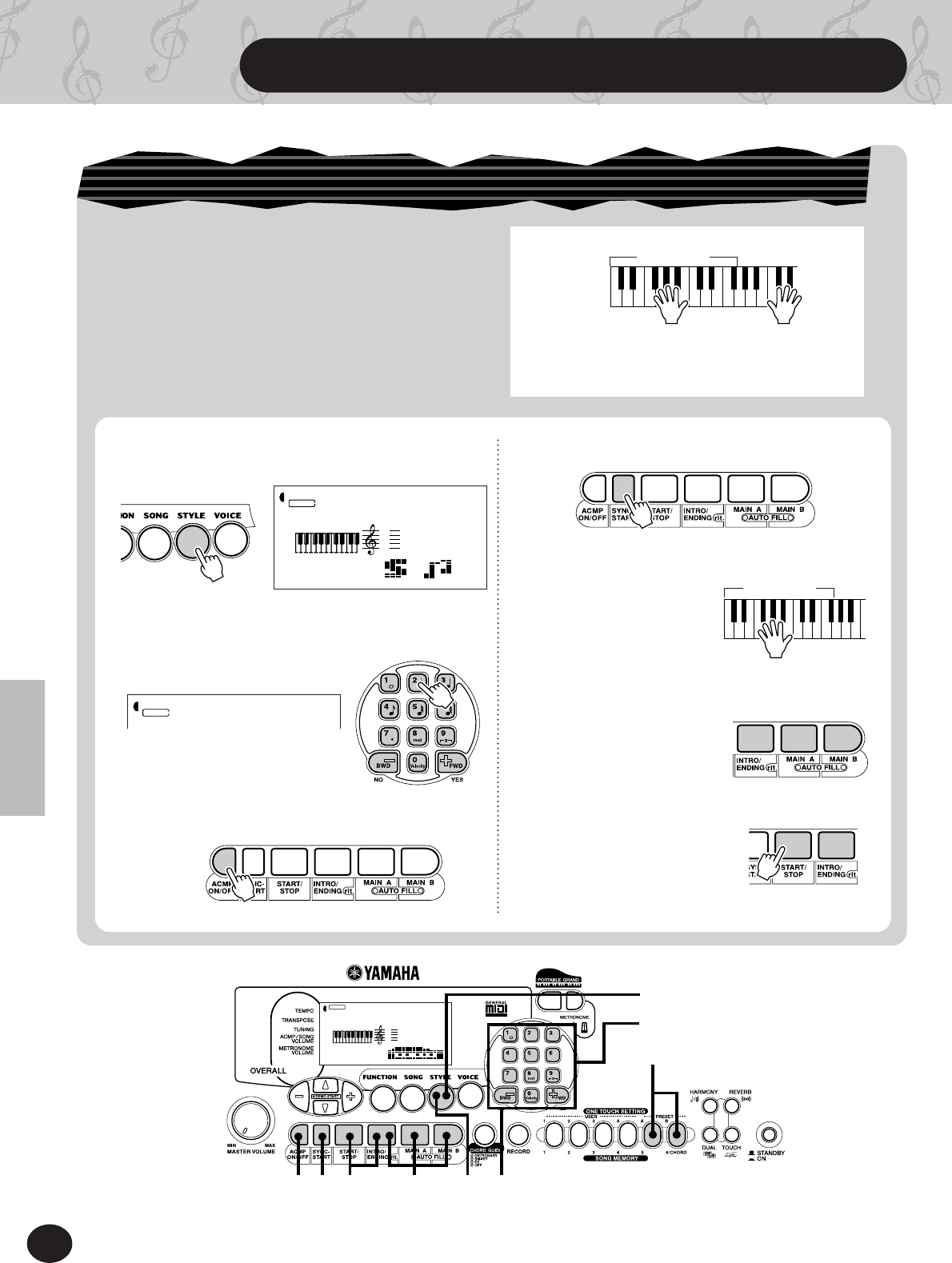

Schritt 2 Automatische Baß/

Akkord-Begleitung ........ 12

Schritt 3 Akkord-Spielhilfe ........... 14

Schritt 4 Songs ............................. 16

Schritt 5 FUNCTION-Parameter ... 18

Schritt 6 MIDI ............................... 20

DISPLAYANZEIGEN 22

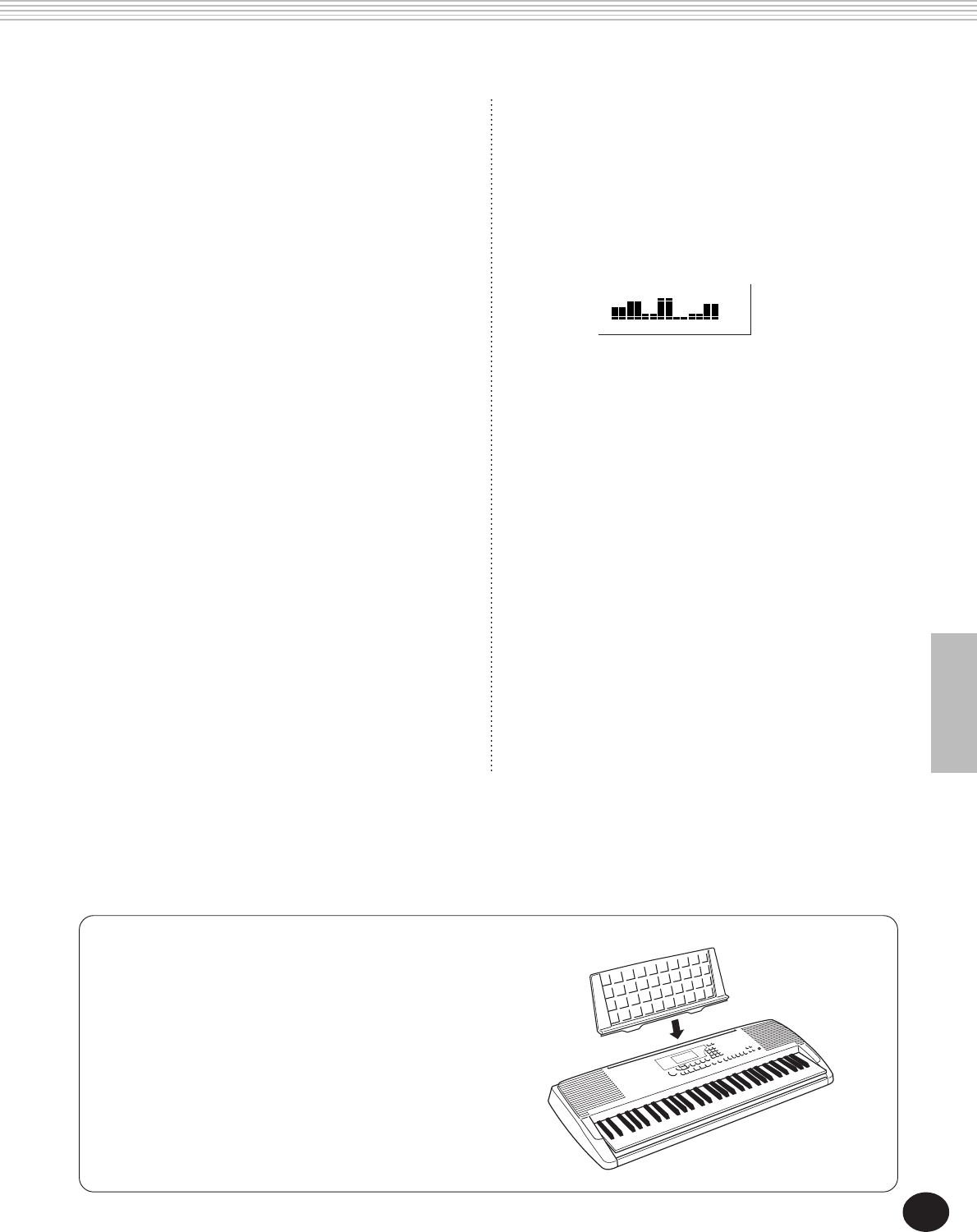

• Notenständer ............................ 23

PORTABLE GRAND 24

SPIELEN DER KONZERTFLÜGEL-

STIMME .............................................. 24

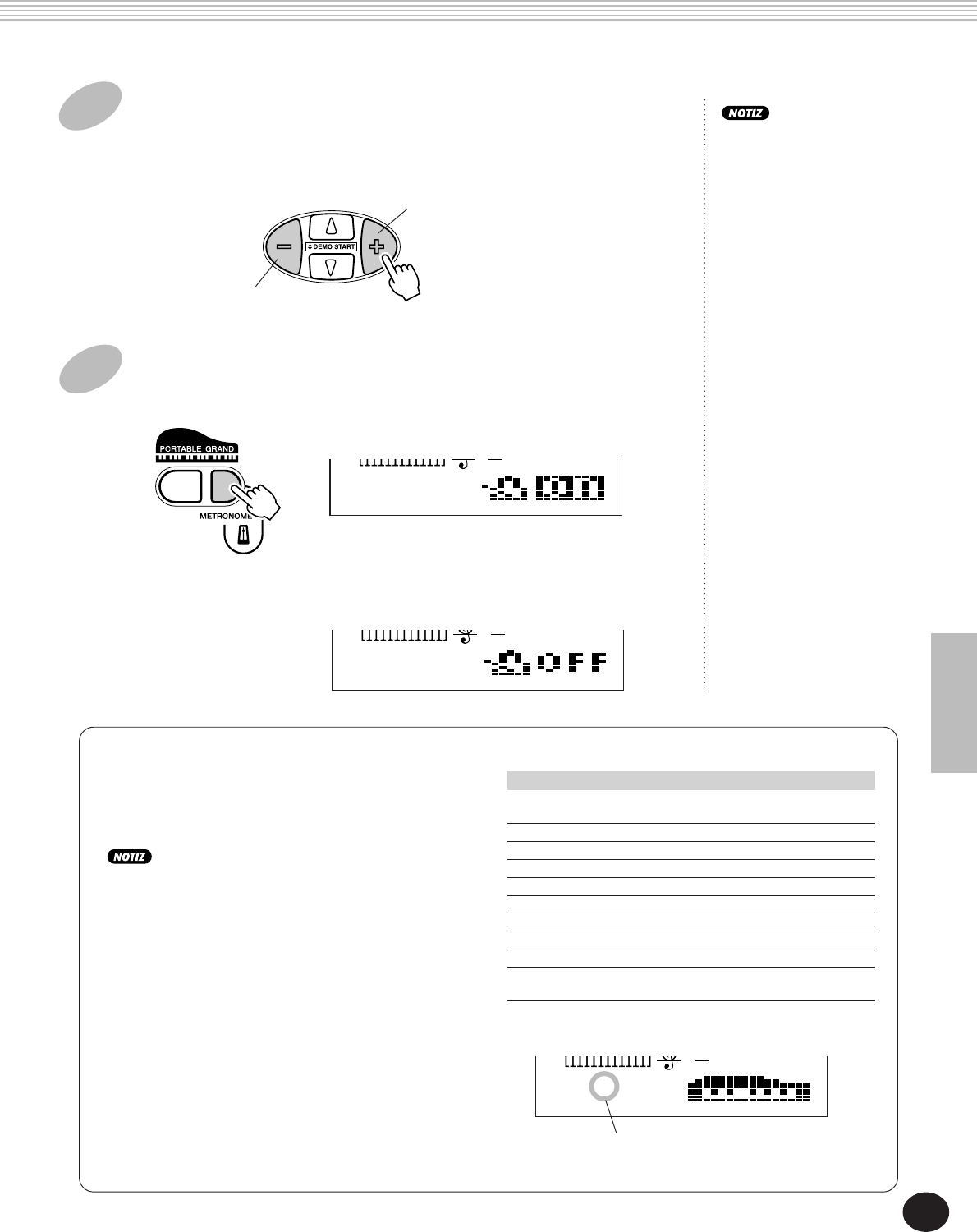

GEBRAUCH DES METRONOMS .......... 24

• Einstellen der Metronomtaktart.. 25

• Einstellen der Metronom-

lautstärke ................................... 26

SPIELEN VON STIMMEN —

DER VOICE-MODUS 27

SPIELEN MIT EINER STIMME —

MAIN VOICE ....................................... 27

• Über die Bedienfeld-Voices und

die GM-Voices ........................... 29

• Übersicht über die Schlag-

instrumentklänge der Drum-

Voices (Nr. 101 bis 110)............. 30

FUNCTION-Parameter — Main Voice 30

TRANSPONIERUNG UND STIMMUNG 32

Transponierung .............................. 32

Stimmung ....................................... 33

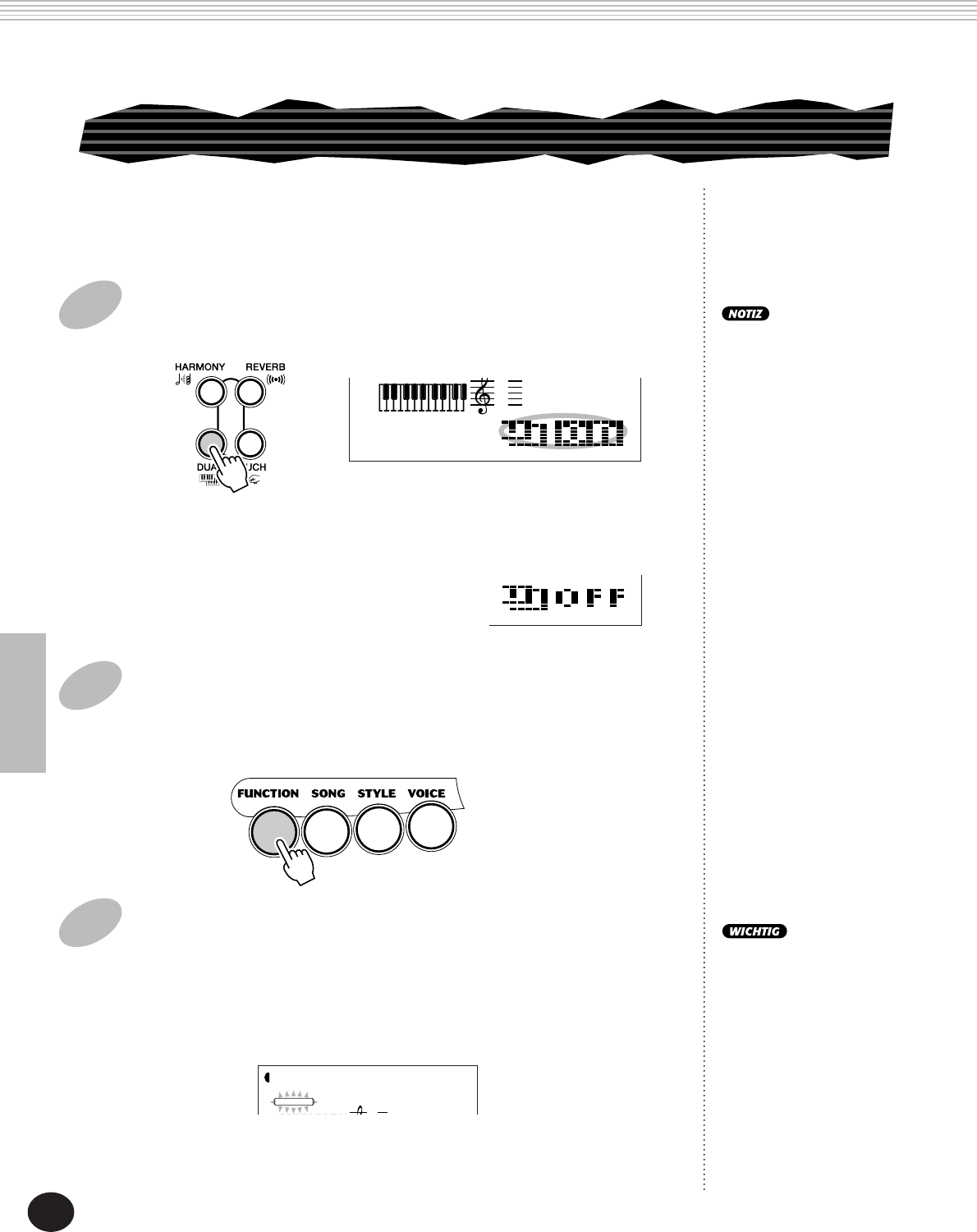

SPIELEN MIT ZWEI STIMMEN —

DUAL VOICE ....................................... 34

FUNCTION-Parameter — Dual Voice 35

SPIELEN MIT ZWEI STIMMEN —

SPLIT VOICE ........................................ 36

FUNCTION-Parameter — Split Voice 37

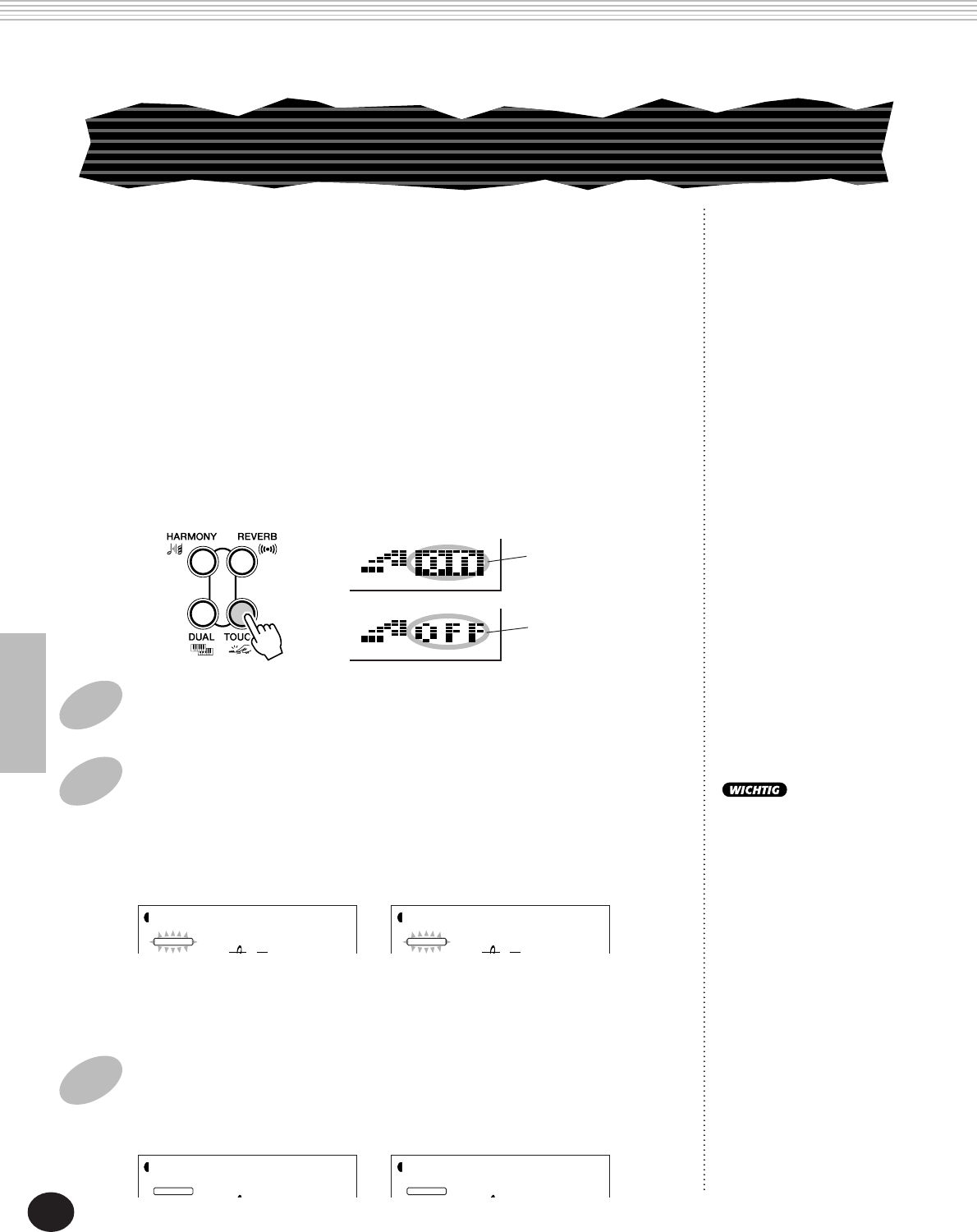

ZUSÄTZLICHE VOICE-FUNKTIONEN —

STIMMEN-VOREINSTELLUNG UND

ANSCHLAGDYNAMIK ......................... 38

FUNCTION-Parameter — Stimmen-

Voreinstellung (VoiceSet) und

Anschlagempfindlichkeit (TouchSns) 39

BEDIENELEMENTE UND ANSCHLUSSBUCHSEN

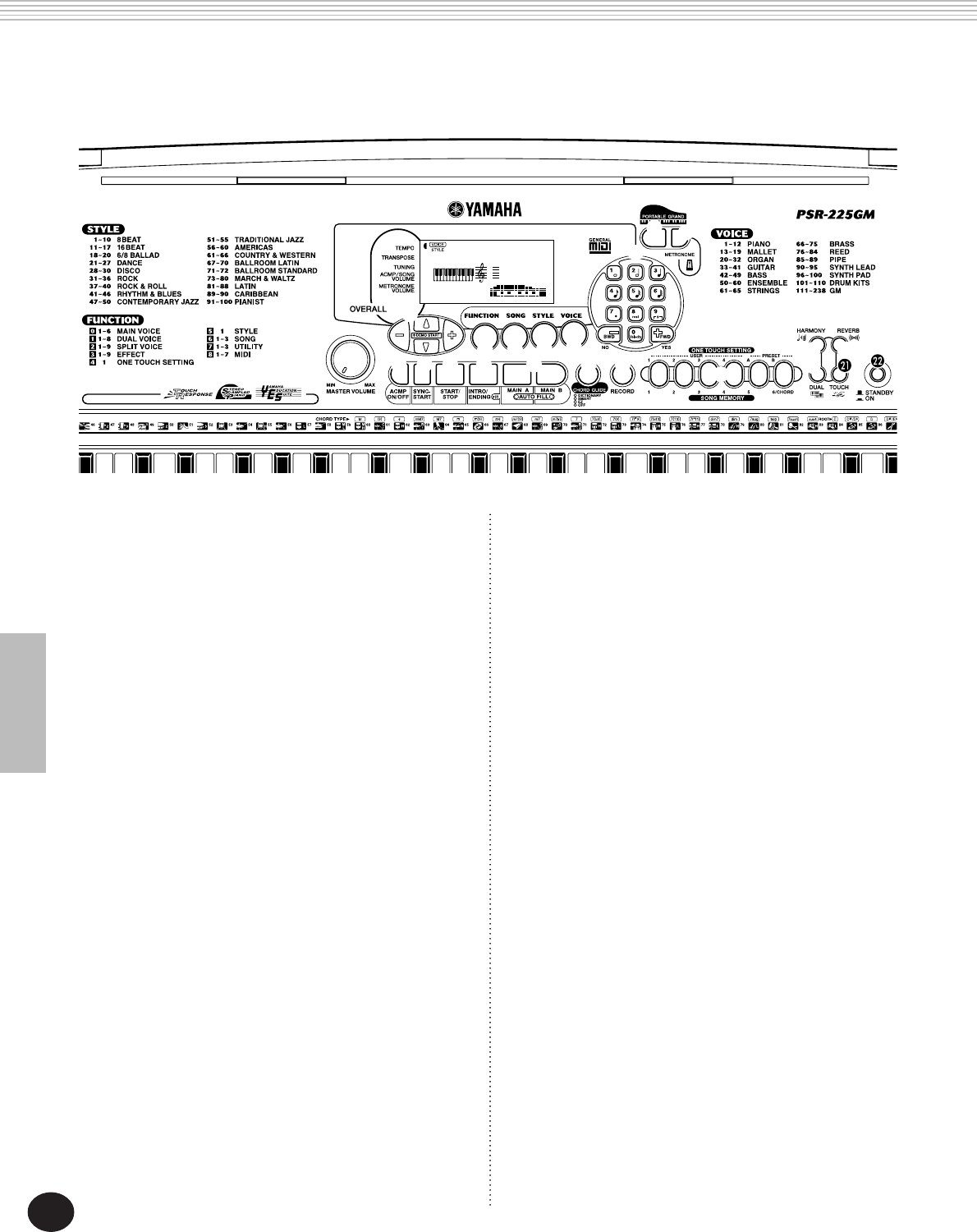

Frontplatte

쐃 MASTER VOLUME-Regler

Mit diesem Regler wird die Gesamtlautstärke des

PortaTone eingestellt.

쐇 OVERALL-, DEMO START-Tasten (

▲

▼

, +, -)

Diese Tasten dienen zum Auswählen und Einstellen

von grundlegenden Funktionen. (Siehe Seiten 22,

24.) Sie werden außerdem beim Abspielen der

Demo-Songs gebraucht. (Siehe Seite 16.)

쐋 FUNCTION-Taste

Diese Taste dient zum Aufrufen des FUNCTION-

Modus. (Siehe Seite 18.)

쐏 SONG-Taste

Zum Aufrufen des SONG-Modus. (Siehe Seiten 16, 75.)

쐄 STYLE-Taste

Zum Aufrufen des STYLE-Modus. (Siehe Seiten 12, 47.)

쐂 VOICE-Taste

Zum Aufrufen des VOICE-Modus. (Siehe Seiten 10, 27.)

쐆 Zifferntastenfeld, Tasten + und -

Zum Auswählen von Songs, Stimmen (Voices) und

Styles. (Siehe Seiten 28, 47 und 76.) Die Tasten

werden auch für verschiedene Einstellungen ge-

braucht, unter anderem:

• zum Auswählen und Einstellen der

FUNCTION-Parameter (Seite 18).

• zum Eingeben von Notenwerten und für

andere Einstellungen der Step-Aufnahme-

funktion (Seite 85).

• zum Einstellen der Taktart für das Metronom

(Seite 25.)

• zum Einstellen der Tonartvorzeichnung für

die Smart Chord-Funktion (Seite 64).

쐊 PORTABLE GRAND-Taste

Zum direkten Umschalten in den Voice-Modus und

Aufrufen der Stimme “Grand Piano” (Konzertflügel).

(Siehe Seite 24.)

쐎 METRONOME-Taste

Mit dieser Taste wird das Metronom ein- und ausge-

schaltet. (Siehe Seite 24.)

쐅 ACMP ON/OFF-Taste

Im Style-Modus wird mit dieser Taste die automati-

sche Baß/Akkord-Begleitung ein- und ausgeschaltet.

(Siehe Seite 52.) Im Song-Wiedergabemodus ist die

Taste funktionslos.

쐈 SYNC-START-Taste

Diese Taste dient zum Ein- und Ausschalten der

Synchronstartfunktion. (Siehe Seite 48.)

쐉 START/STOP-Taste

Im Style-Modus dient diese Taste zum Starten und

Stoppen der automatischen Baß/Akkord-Begleitung.

(Siehe Seite 48.) Im Song-Modus kann mit dieser

Taste die Song-Wiedergabe abwechselnd gestartet

und gestoppt werden. (Siehe Seite 76.)

001

GrandPno

001 116

MEASURE TEMP O

쐃

쐇

쐊쐎

쐅 쐈 쐉 씈 씉 씌

씍씎

씏

쐆

씊 씋

쐏쐄쐂

쐋

씈 INTRO/ENDING-Taste

Im Style-Modus werden mit dieser Taste die Funktio-

nen “Intro” (Einleitung) und “Ending” (Abschluß)

gesteuert. (Siehe Seiten 49, 51.)

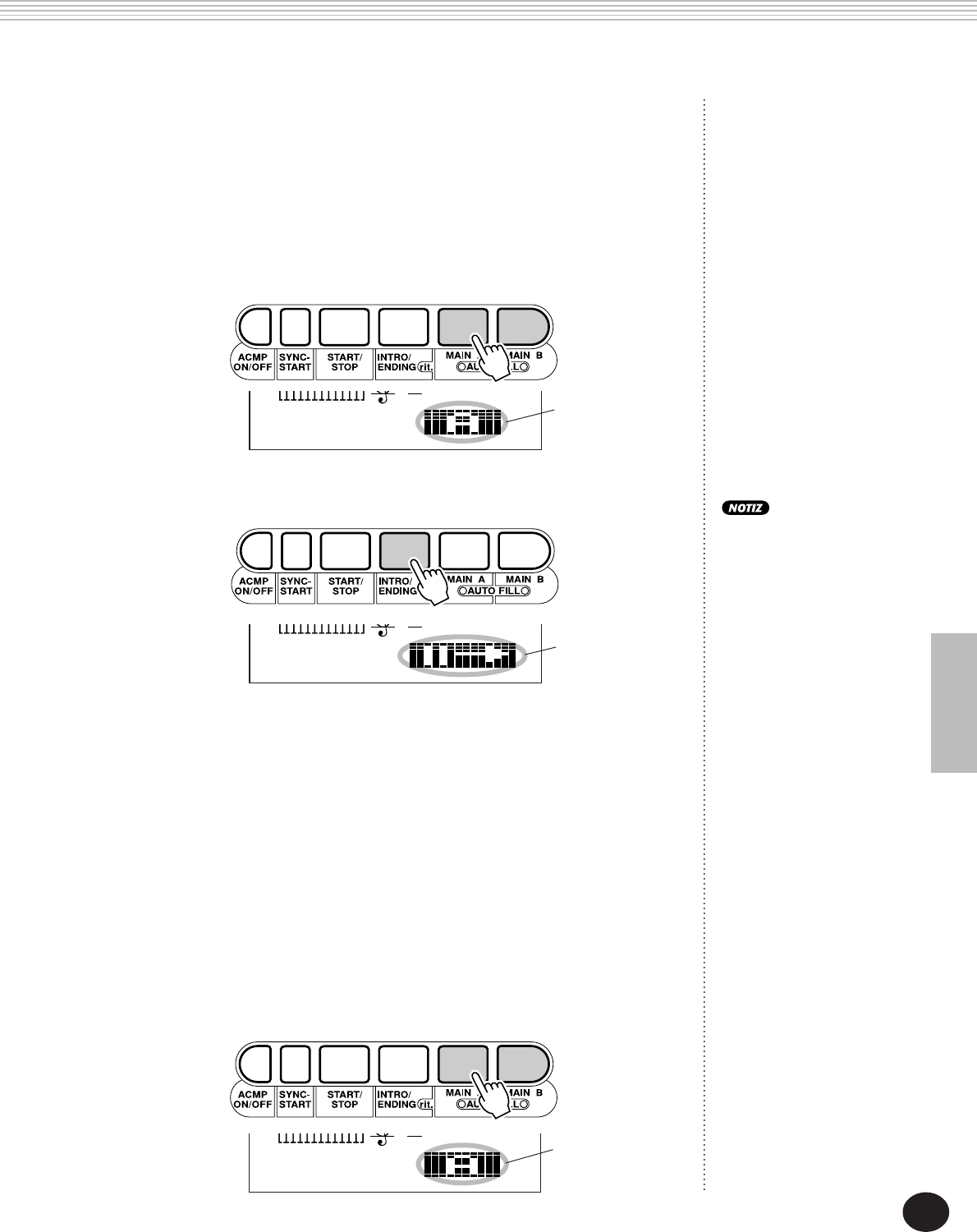

씉 MAIN A/B (AUTO FILL)-Tasten

Im Style-Modus wird mit diesen Tasten die

Begleitungssektion gewechselt und die Auto Fill-

Funktion gesteuert. (Siehe Seite 54.)

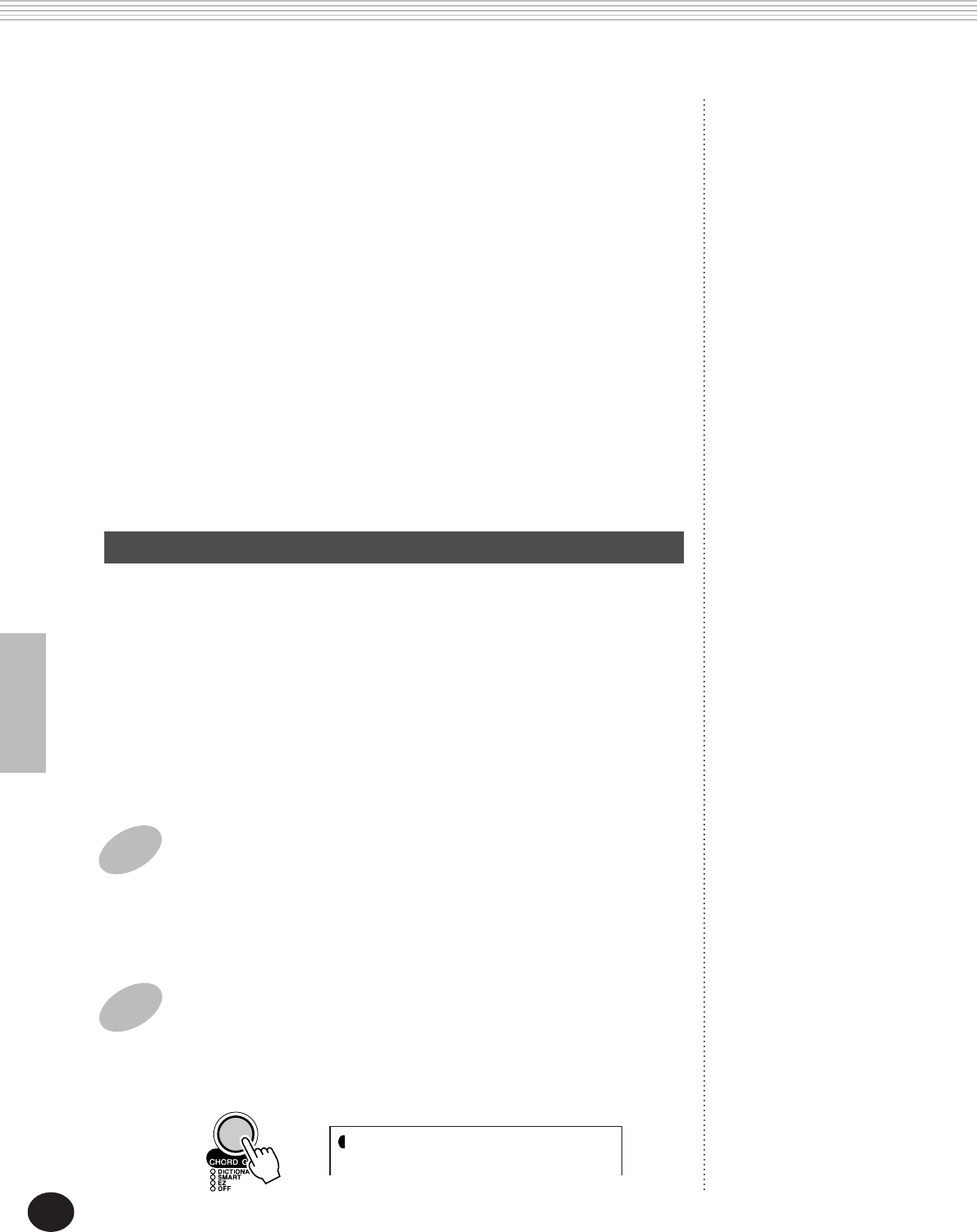

씊 CHORD GUIDE-Taste

Im Style-Modus werden mit dieser Taste die Akkord-

Spielhilfefunktionen aktiviert. (Siehe Seite 62.)

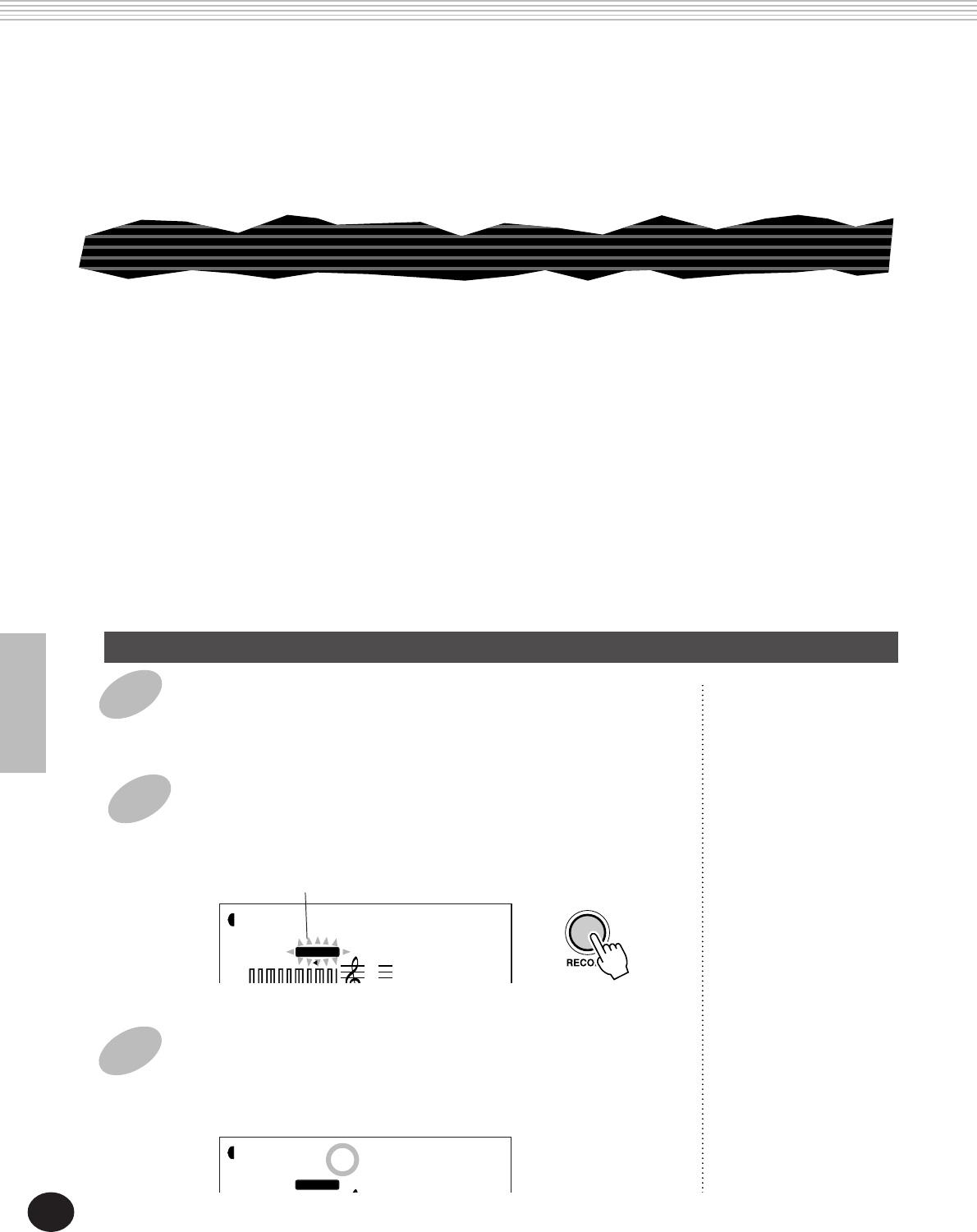

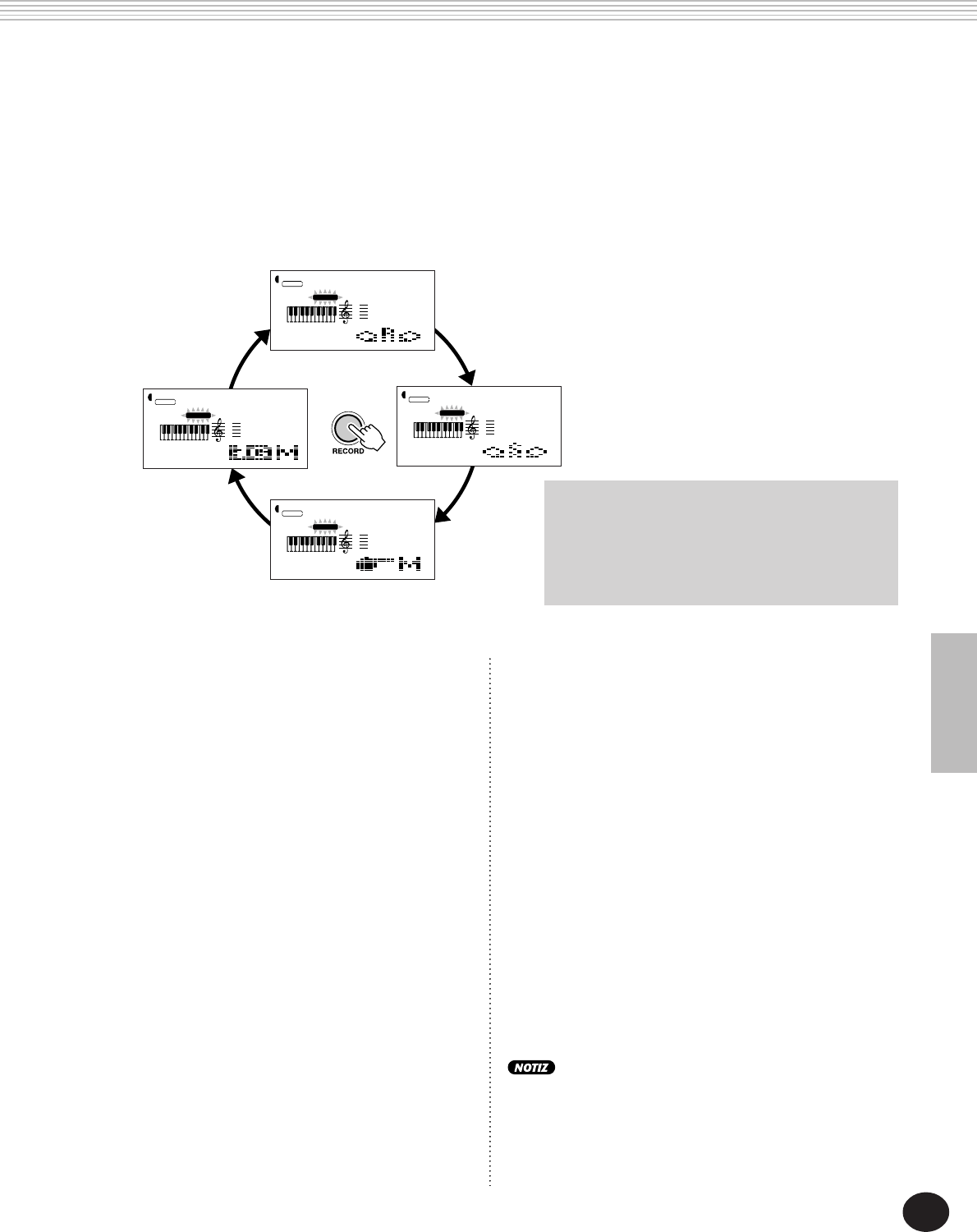

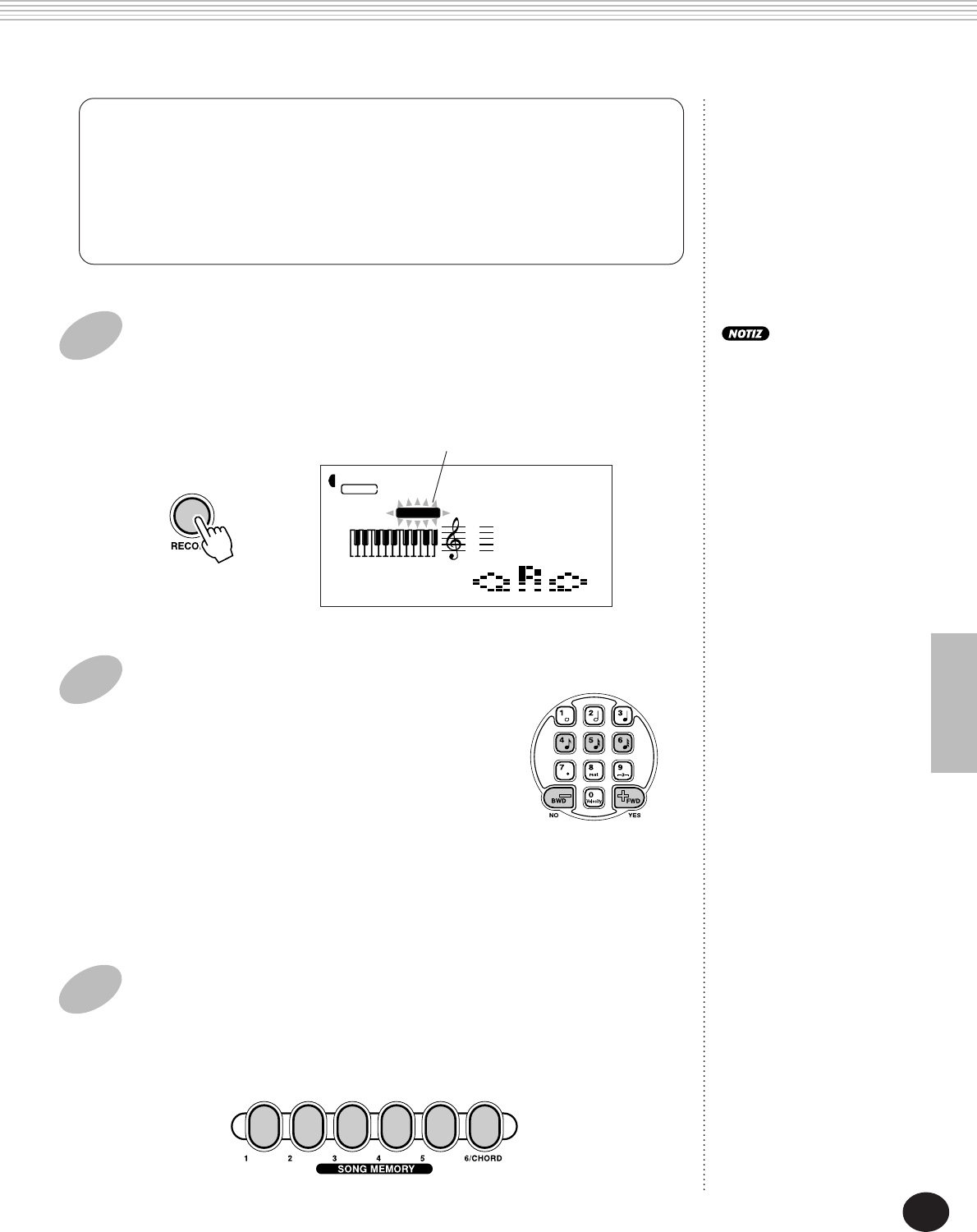

씋 RECORD-Taste

Mit dieser Taste wird der Aufnahmemodus aktiviert

und die gewünschte Funktion ausgewählt: “Song”

(Seiten 80, 84), “EZ Chord” (Seite 68) und “One

Touch Setting” (Seite 72).

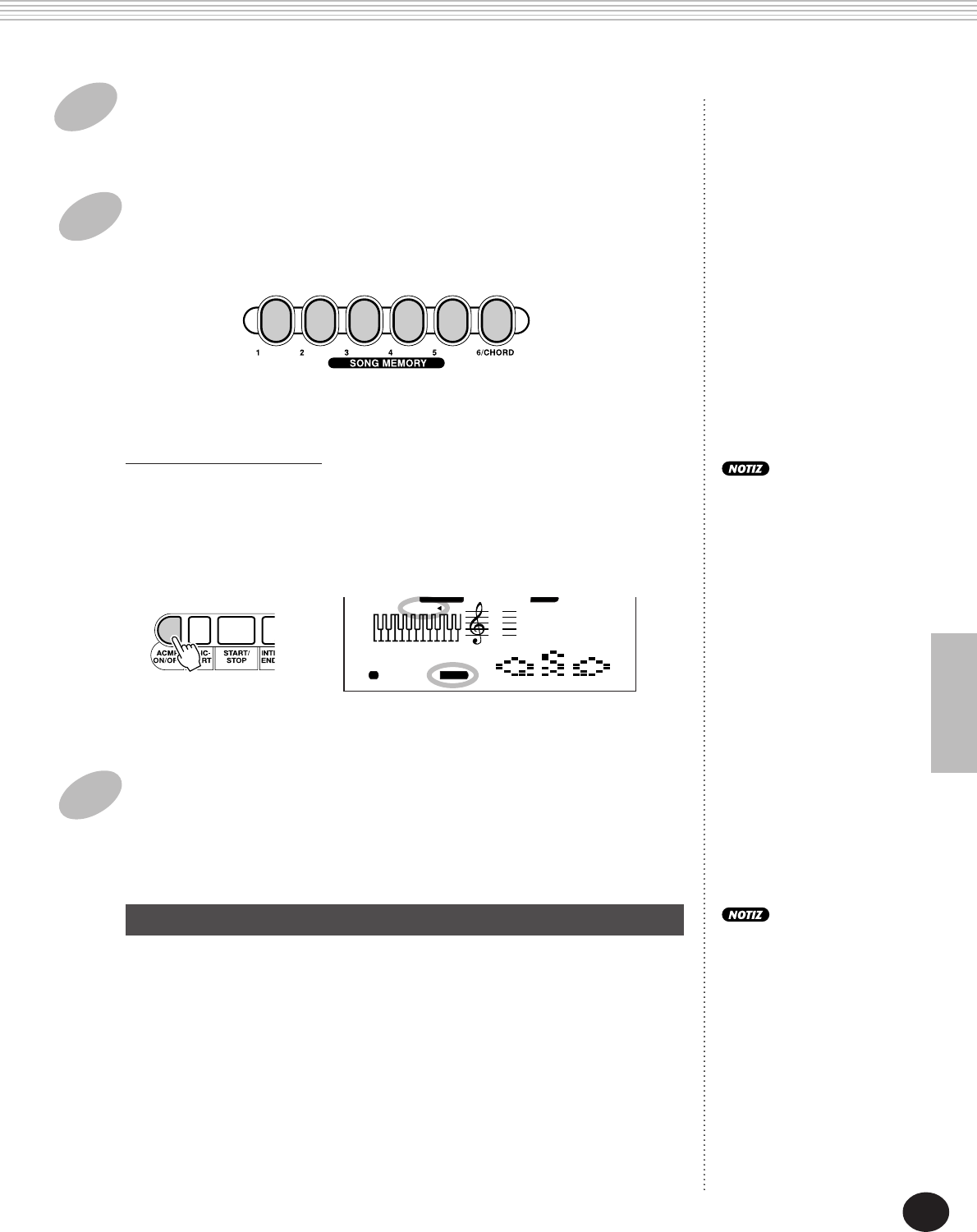

씌 ONE TOUCH SETTING/SONG MEMORY-Tasten

Im Style-Modus dienen diese Taste zum Auswählen

einer der One Touch Setting-Konfigurationen (Seite

73). Im Song-Modus dienen diese Tasten beim

Aufnehmen zum Auswählen spezifischer Spuren

(Seiten 81, 85).

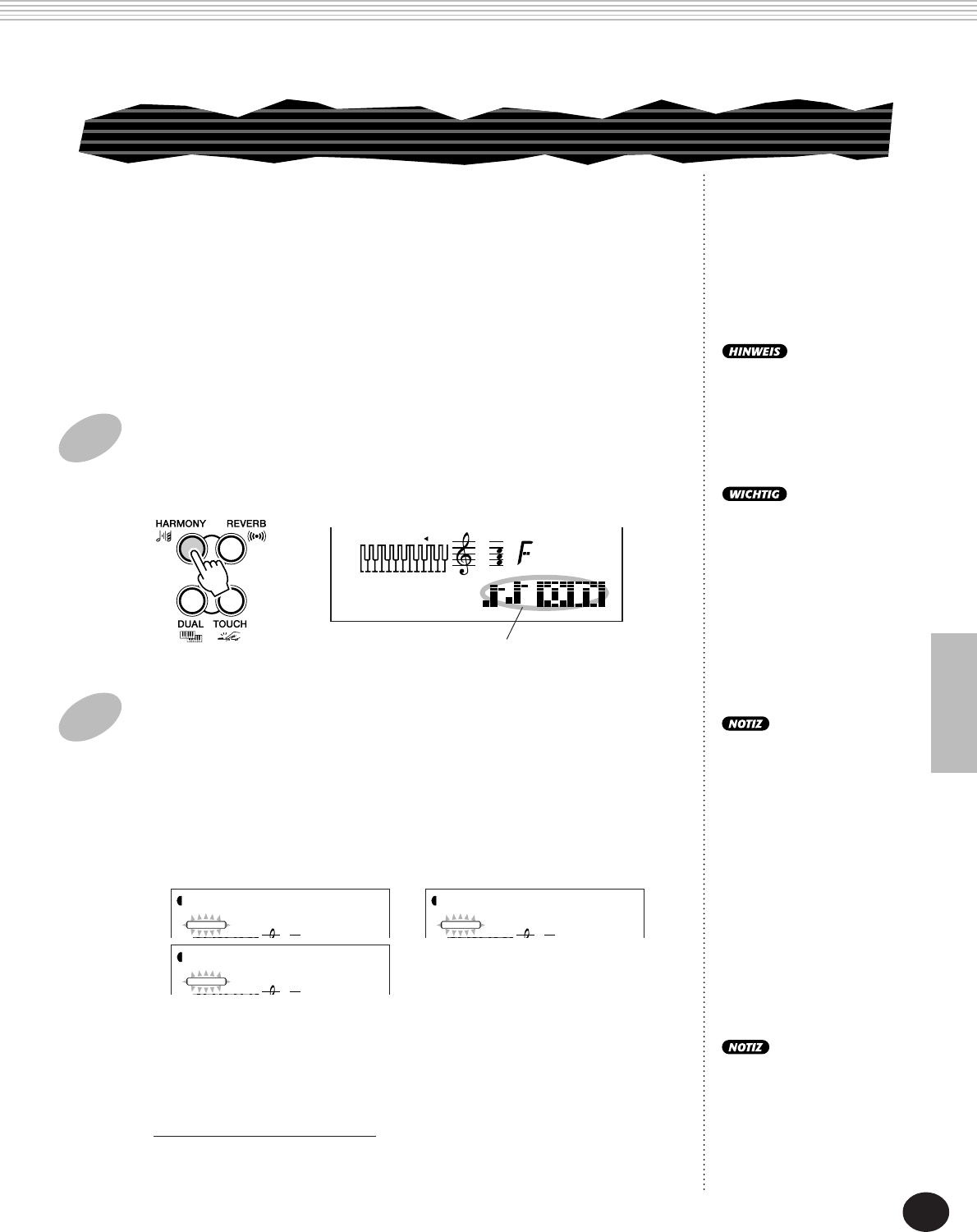

씍 HARMONY-Taste

Zum Ein- und Ausschalten des Harmony-Effekts.

(Siehe Seite 43.)

씎 REVERB-Taste

Zum Ein- und Ausschalten des Reverb-Effekts. (Siehe

Seite 40.)

씏 DUAL-Taste

Zum Ein- und Ausschalten des Dual Voice-Modus.

(Siehe Seite 34.)

TOUCH-Taste

Zum Ein- und Ausschalten der Touch-Funktion. (Siehe

Seite 38.)

Ein/Aus-Schalter (STANDBY/ON)

BEDIENELEMENTE UND ANSCHLUSSBUCHSEN

Rückwand

쐃 DC IN 10-12V-Buchse

Für den Anschluß eines Netzadapters (Yamaha PA-

3B). (Siehe Seite 8.)

쐇 PHONES/AUX OUT-Buchse

An diese Buchse kann ein Paar Stereokopfhörer oder

ein externes Verstärker/Lautsprecher-System ange-

schlossen werden. (Siehe Seite 9.)

쐋 FOOT SWITCH-Buchse

Hier kann ein als Sonderzubehör erhältlicher Fuß-

schalter (Yamaha FC4 oder FC5) angeschlossen

werden. Der Fußschalter dient gewöhnlich zum

Aushalten von Noten (Sustain-Funktion), kann jedoch

auch mit einer von mehreren Alternativfunktionen

belegt werden. (Siehe Seiten 9, 91.)

쐏 MIDI-Buchsen IN und OUT

Diese Buchsen sind für den Anschluß an andere MIDI-

Instrumente und -Geräte vorgesehen. (Siehe Seite

94.)

PHONES/

AUX OUT

DC IN 10-12V IN OUT

MIDI

FOOT SWITCH

쐃 쐇 쐏

쐋

SPIELVORBEREITUNGEN

In diesem Abschnitt erfahren Sie, wie Sie Ihr PortaTone spielbereit machen. Lesen Sie

den Abschnitt daher vor Gebrauch des Instruments bitte aufmerksam durch.

Batteriebetrieb

■ Einlegen der Batterien

Drehen Sie das Instrument um, und entfernen Sie

dann den Batteriefachdeckel an seiner Unterseite.

Legen Sie sechs 1,5-V-Batterien (R20P (LR20) bzw.

Größe “D”) gemäß den Angaben im Batteriefach mit

korrekt ausgerichteten Plus- und Minuspolen ein, und

bringen Sie den Batteriefachdeckel dann wieder an.

■ Bei verbrauchten Batterien

Wenn die Batteriespannung bis unter einen gewissen

Mindestwert sinkt, klingt oder arbeitet das PortaTone

unter Umständen nicht mehr einwandfrei. Sobald

derartige Probleme auftreten, ersetzen Sie die ver-

brauchten Batterien durch sechs frische.

• Alte und neue Batterien oder Batterien verschiedenen Typs (z. B.

Alkali- und Manganbatterien) dürfen nicht gemischt werden!

• Damit keine Schäden durch auslaufende Batterien entstehen

können, nehmen Sie die Batterien aus dem Instrument, wenn dieses

voraussichtlich lange Zeit nicht gebraucht wird.

STROMVERSORGUNG

Obwohl das PSR-225 wahlweise über einen

Netzadapter oder von Batterien mit Strom versorgt

werden kann, empfiehlt Yamaha den Gebrauch eines

Netzadapters, sofern möglich. Netzstrom ist eine

umwelfreundlichere und nicht erschöpfende Energie-

quelle.

Keinesfalls während eines Aufnahmevorgangs mit dem PSR-225 die

Stromversorgung unterbrechen (z.B. Batterien herausnehmen oder den

Netzadapter abtrennen)! Dies kann Datenverlust zur Folge haben.

Netzbetrieb

Um das PortaTone an eine Steckdose anschließen zu

können, müssen Sie sich zunächst den als Sonder-

zubehör erhältlichen Yamaha-Netzadapter PA-3B

beschaffen. Andere Netzadapter können das Instru-

ment beschädigen, weshalb Sie beim Kauf unbedingt

darauf achten müssen, daß Sie den richtigen

Netzadaptertyp erwerben. Verbinden Sie den

Netzadapter mit der DC IN 10-12V-Buchse des

PortaTone, und schließen Sie ihn dann in eine

geeignete Steckdose an.

• NUR einen Yamaha Netzadapter PA-3B (oder einen anderen von

Yamaha ausdrücklich empfohlenen Netzadapter) für den Netzbetrieb

verwenden. Bei Gebrauch eines anderen Netzadapters kann der

Adapter selbst sowie auch das PSR-225 irreparabel beschädigt

werden.

• Ziehen Sie den Netzstecker, wenn das PSR-225 nicht gebraucht wird

oder ein Gewitter aufzieht.

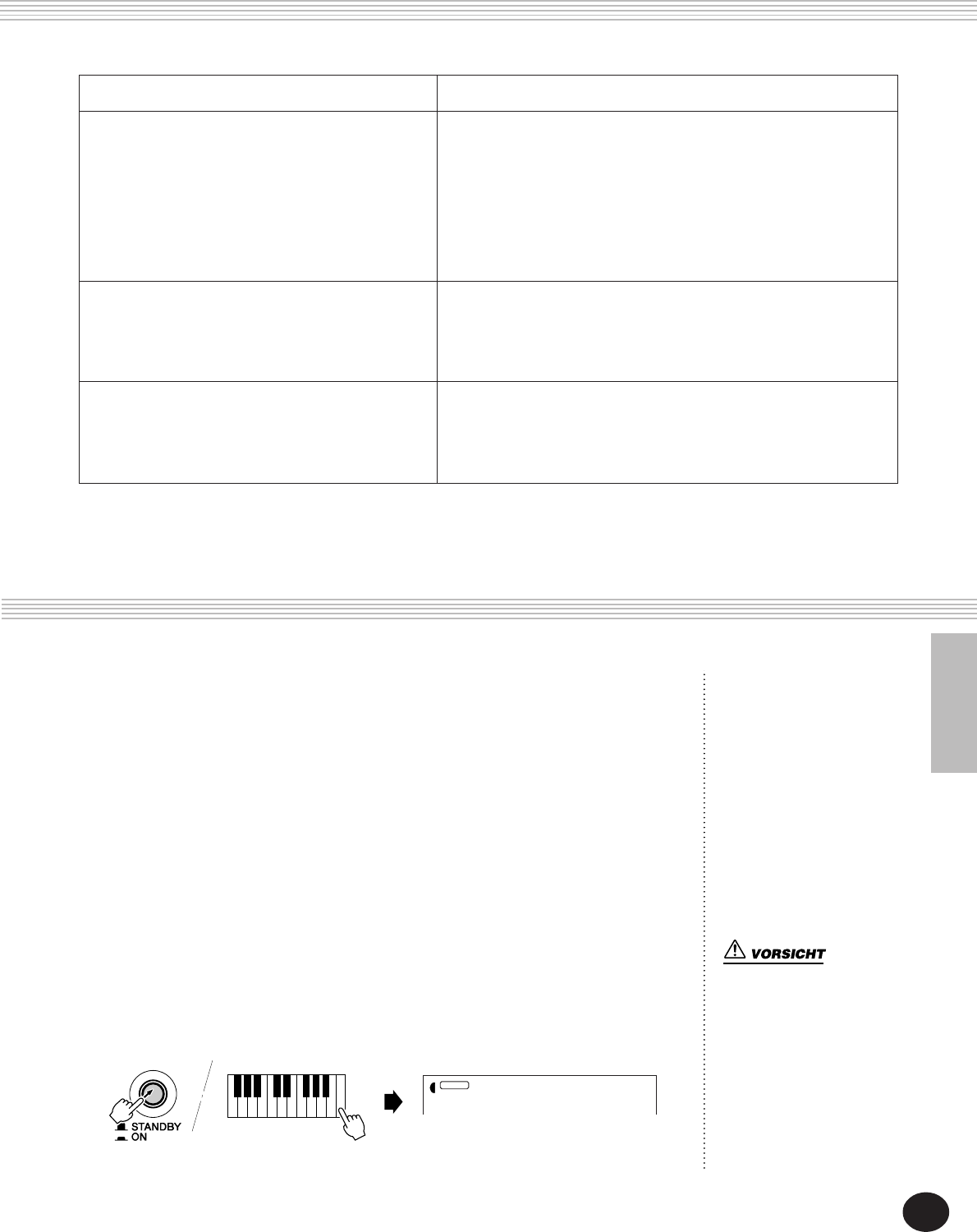

EINSCHALTEN DES INSTRUMENTS

Zum Einschalten drücken Sie nach dem Anschließen

des Netzadapters (bzw. Einlegen der Batterien) den

STAND BY/ON-Schalter, so daß er in der ON-Position

einrastet. Vergessen Sie nach Gebrauch nicht, das

Instrument wieder auszuschalten. (Drücken Sie den

Schalter hierzu erneut, so daß er wieder ausrastet.)

Auch wenn der Schalter auf “STANDBY” gestellt ist, fließt eine gewisse

Mindestmenge an Strom in das Instrument. Wenn das PSR-225

voraussichtlich längere Zeit nicht gebraucht wird, sollten Sie daher

nicht versäumen, den Netzadapter aus der Steckdose zu ziehen und/

oder die Batterien herauszunehmen.

■ Gebrauch der MIDI-Buchsen

• Vergewissern Sie sich vor dem Einschalten davon, daß der Stecker

des Fußschalters fest in der FOOT SWITCH-Buchse sitzt.

• Vermeiden Sie eine Betätigung des Fußschalters beim Einschalten, da

hierdurch seine Polarität (EIN/AUS-Schaltfunktion) umgekehrt wird.

ANSCHLUSS VON ZUBEHÖR/

EXTERNEN GERÄTEN

■ Gebrauch von Kopfhörern

Wenn Sie im stillen üben oder andere beim Spielen

nicht stören möchten, können Sie ein Paar Stereo-

kopfhörer an die PHONES/AUX OUT-Buchse auf der

Rückseite anschließen. Die eingebauten Lautsprecher

werden beim Beschalten dieser Buchse automatisch

vom Signalweg getrennt.

■ Gebrauch eines Fußschalters

An die FOOT SWITCH-Buchse kann zum fuß-

betätigten Aushalten der auf der Tastatur gespielten

Stimme(n) oder zum Steuern einer anderen Funktion

ein als Sonderzubehör erhältlicher Fußschalter

(Yamaha FC4 oder FC5) angeschlossen werden.

(Siehe Seite 91.) Wenn die Sustain-Funktion zu-

geordnet ist, arbeitet der Fußschalter wie das Dämpf-

erpedal eines Klaviers: Zum Aushalten des Tons

betätigen Sie den Fußschalter, während Sie auf der

Tastatur spielen.

■ Anschluß eines Keyboard-Verstärkers oder einer

Stereoanlage

Obwohl das PortaTone selbst mit einem hochwerti-

gen Lautsprechersystem ausgestattet ist, kann der

Ton bei Bedarf über ein externes Verstärker/Lautspre-

cher-System wiedergegeben werden. Vergewissern

Sie sich vor dem Anschluß davon, daß das PortaTone

und die anderen Geräte ausgeschaltet sind, und

schließen Sie dann das eine Ende des Stereokabels an

die Eingangsbuchse(n) (LINE IN oder AUX IN) des

anderen Geräts an, und das andere Ende an die

PHONES/AUX OUT-Buchse an der Rückwand des

PortaTone.

Das PortaTone ist auch mit

MIDI-Buchsen ausgestattet,

über die es mit anderen MIDI-

Instrumenten und -Geräten

verbunden werden kann.

(Mehr hierzu erfahren Sie auf

Seiten 20, 93.)

Um eine Beschädigung der Lautsprecher zu vermeiden, sollten Sie

zusätzlich auch alle Lautstärkeregler an externen Geräten auf

Minimum stellen. Nichtbeachtung dieser Vorsichtsmaßregel kann

elektrische Schläge und Geräteschäden zur Folge haben.

SPIELVORBEREITUNGEN

FOOT SWITCH

PHONES/

AUX OUT

PHONES/

AUX OUT

IN OUT

MIDI

MIDI-instrument

Stereoanlage

Spielen der Konzertflügel-Stimme

zDie PORTABLE GRAND-Taste drücken.

Die Stimme “Grand Piano” (Konzert-

flügel) wird automatisch aufgerufen.

xAuf der Tastatur spielen.

Schritt 1 Stimmen

Eine detaillierte Beschreibung finden Sie auf Seite 24.

Das PSR-225 verfügt über insgesamt 238 hochwertige Stimmen (Voices). Am besten, Sie probieren

einfach einmal ein paar davon aus ...

Bedienfeld-Voices .. 1 bis 100 (100 Instrumentstimmen)

101 bis 110 (10 Drum-Kit-Voices)

GM-Voices .............. 111 bis 238 (128 Voices)

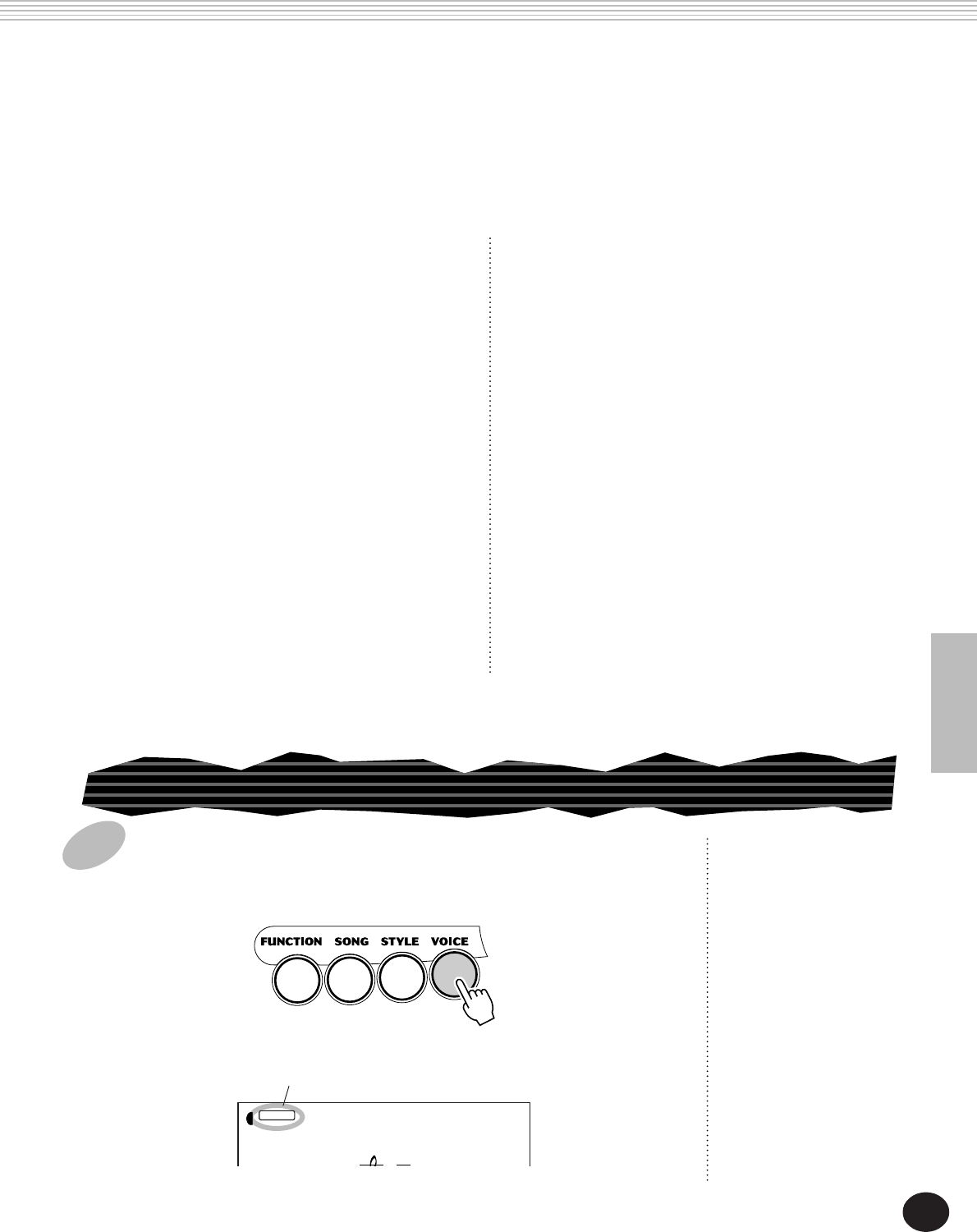

Auswählen anderer Stimmen

zAuf Voice-Modus schalten.

xEine Stimme wählen.

cAuf der Tastatur spielen.

Eine detaillierte Beschreibung finden Sie auf Seite 27.

001

001 063

MEASURE TEM PO

GrandPno

VOICE

STYLE

002

BritePno

VOICE

STYLE

001

001 063

MEASURE TEMPO

GrandPno

VOICE

STYLE

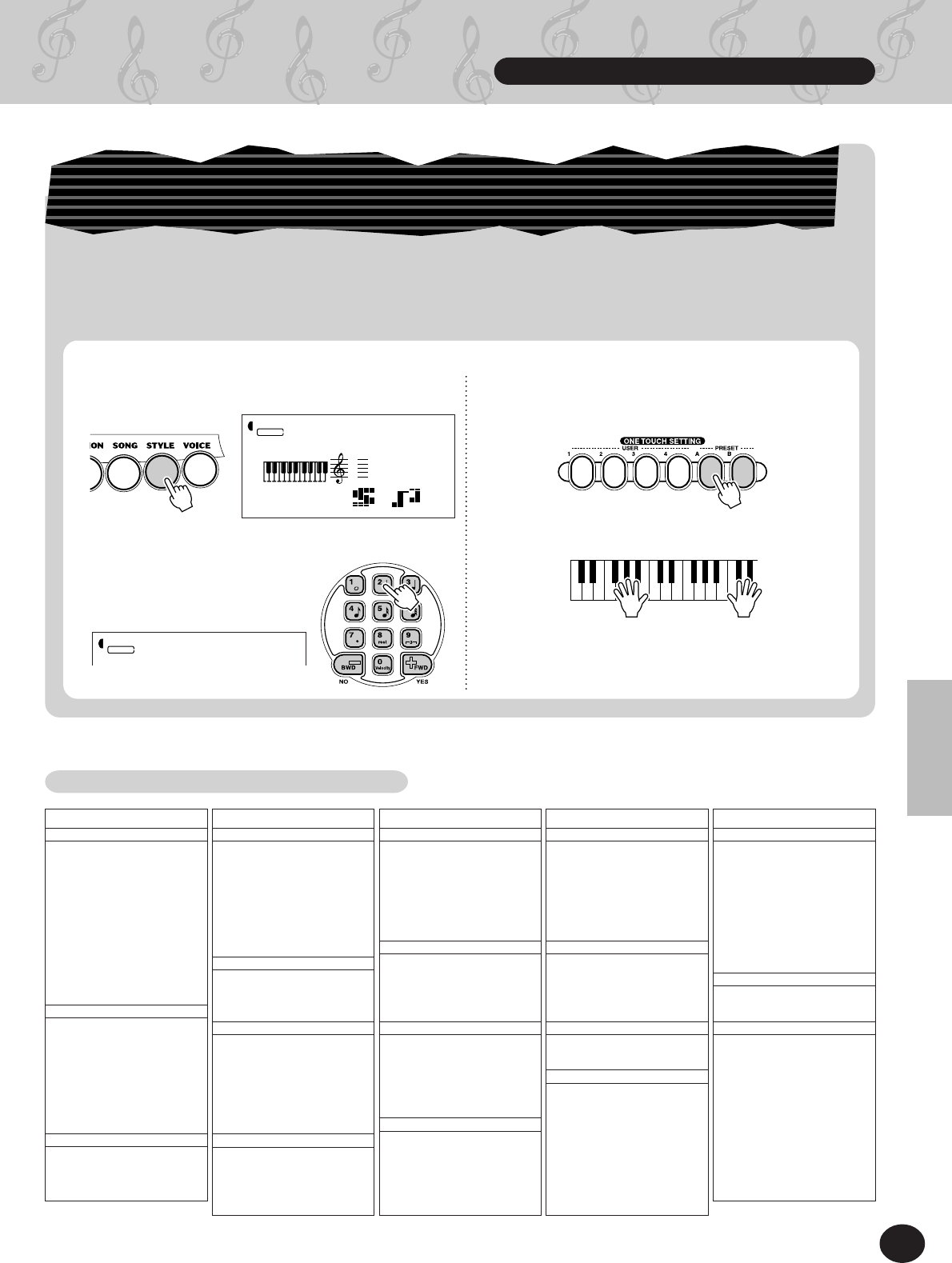

Portable Grand

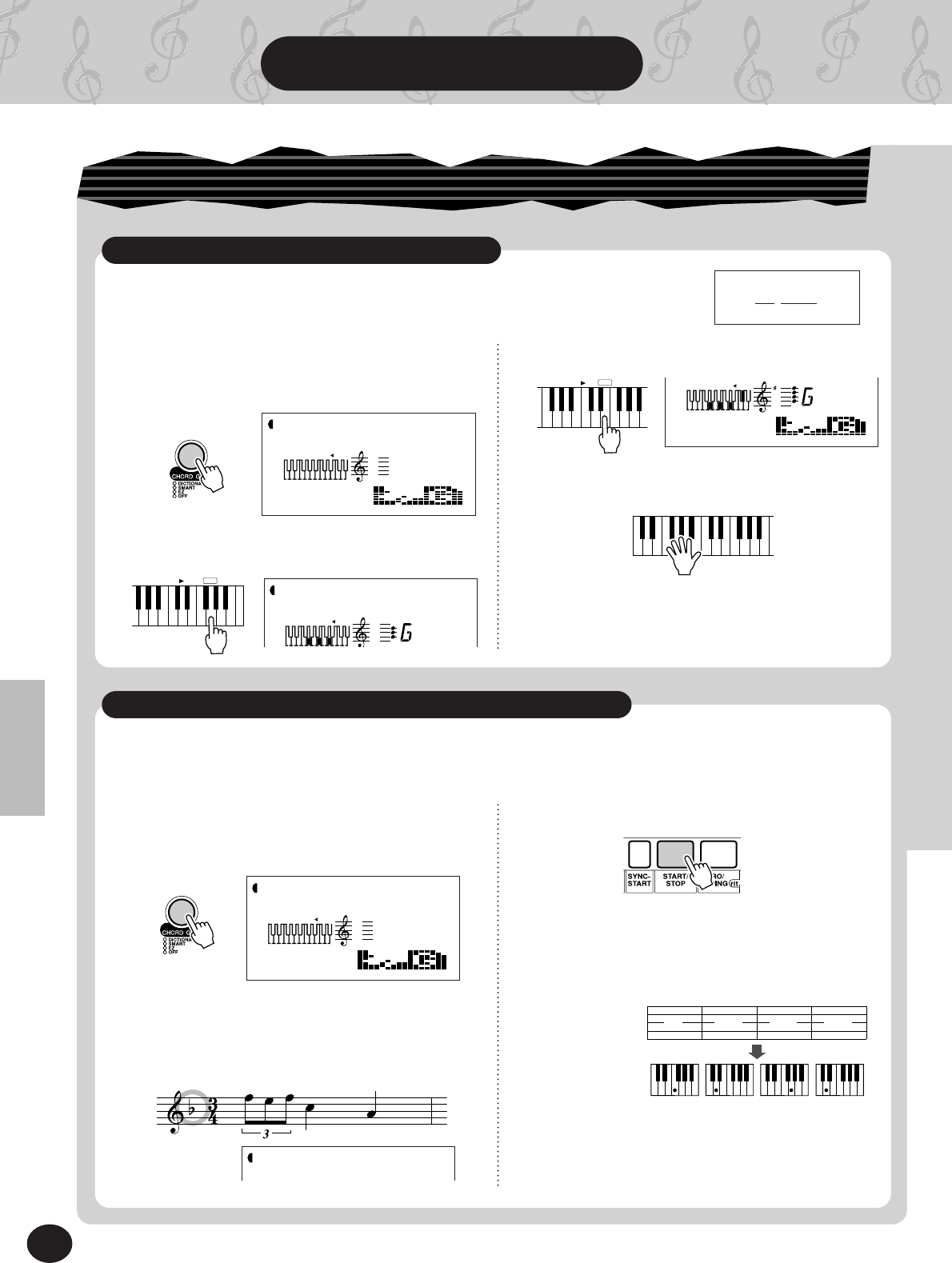

Kurzanleitung —

Wie Sie sich schnell mit

Ihrem neuen PSR-225

anfreunden

Kurzanleitung —

Wie Sie sich schnell mit

Ihrem neuen PSR-225

anfreunden

Dieses kurze und leicht verständliche Kapitel zeigt Ihnen

anhand der wichtigsten Funktionen, wie Ihr neues PSR-

225 PortaTone eingesetzt wird. Wenn Sie noch neu in

der Welt der elektronischen Keyboards sind, können Sie

sich beim Durchgehen dieses Kapitels im Handumdrehen

mit Ihrem PortaTone anfreunden. Sie erfahren dabei

gleichzeitig einiges über die Werkzeuge, mit denen die

fortschrittlichen Fähigkeiten des Instruments erschlossen

werden, damit Sie später voll aus diesem Potential

schöpfen können. Wir wünschen Ihnen viel Spaß mit

Ihrem PSR-225!

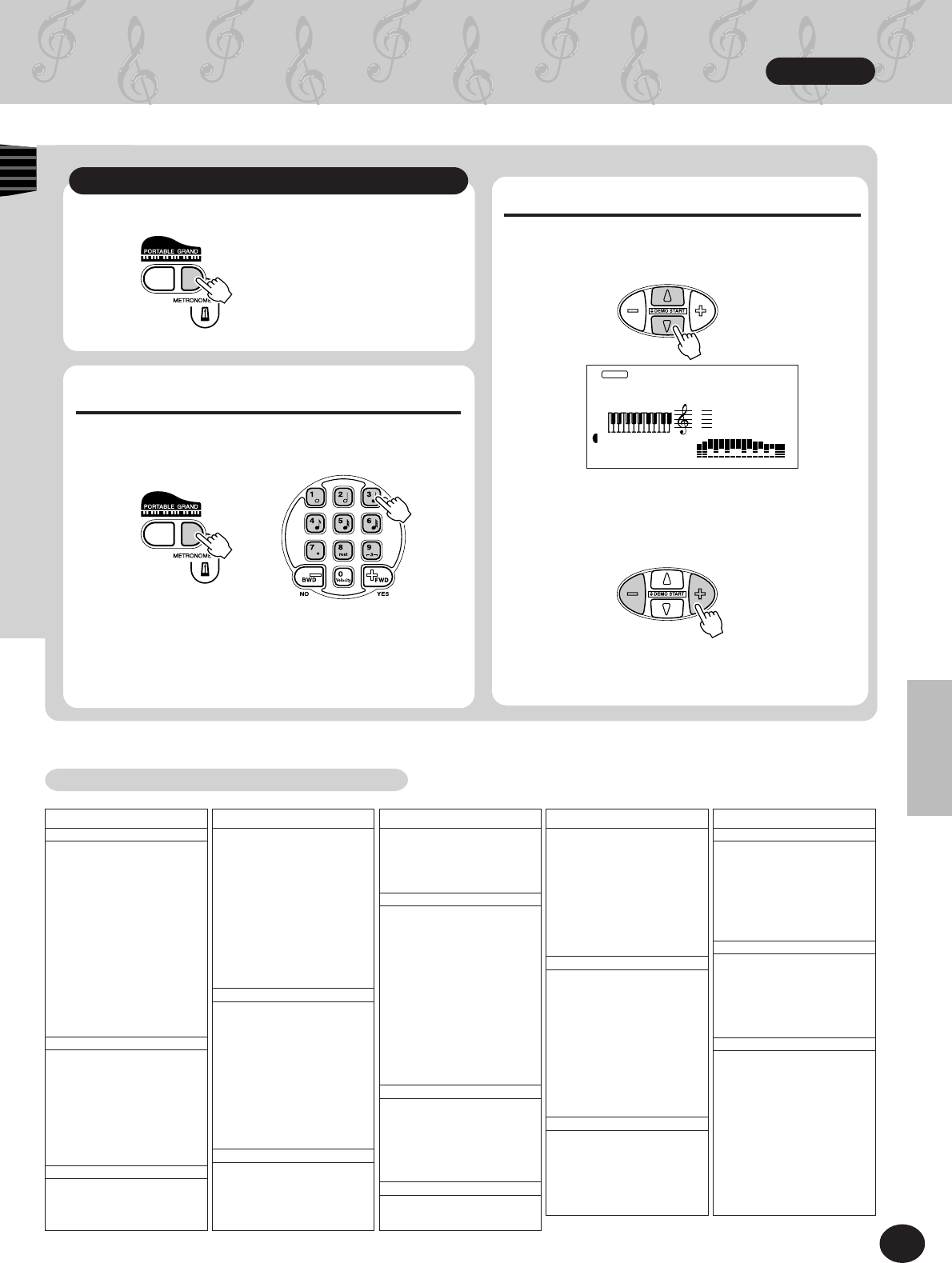

Schritt 1 Stimmen

Verzeichnis der Bedienfeld-Voices

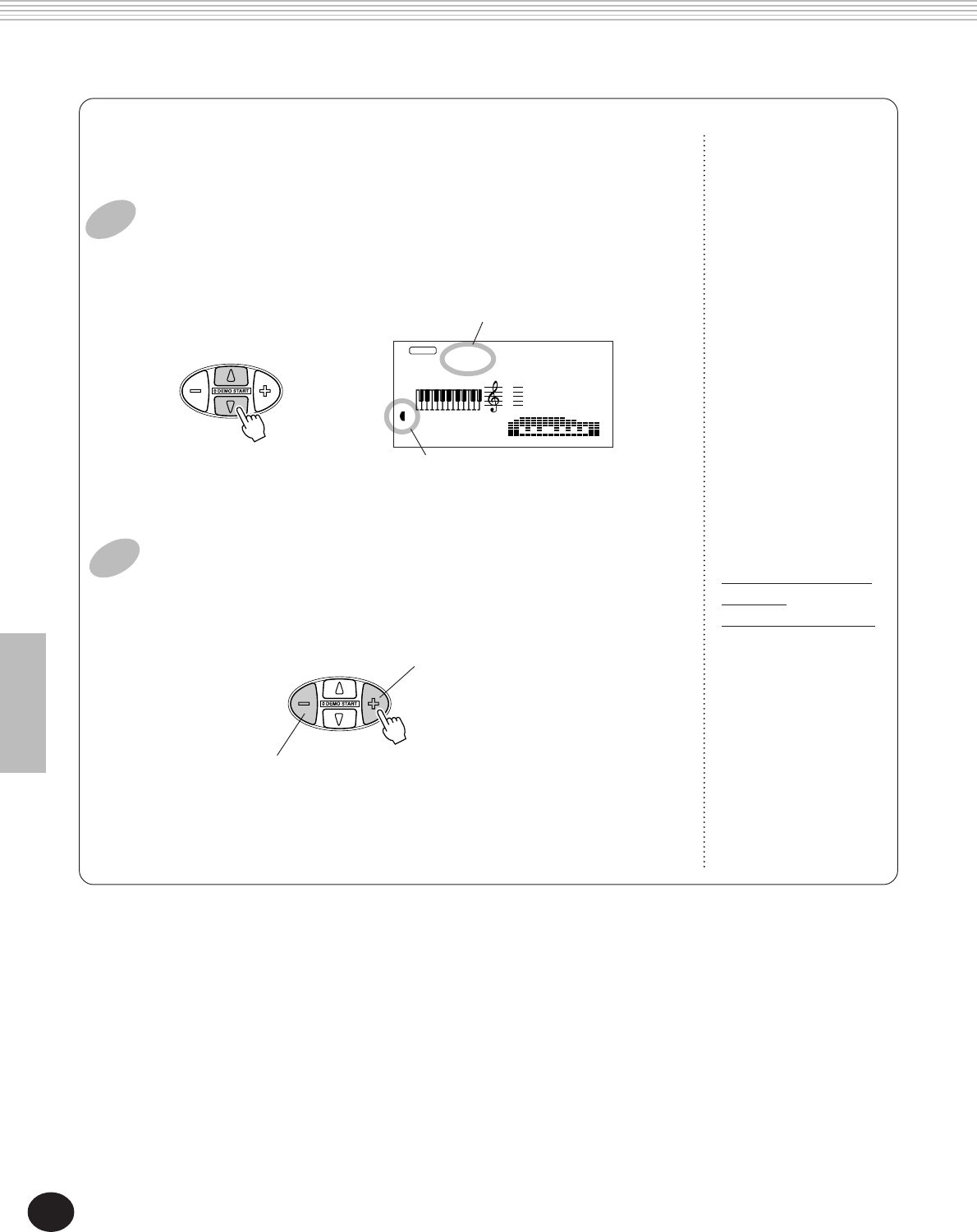

Ändern der Metronomlautstärke

1Die OVERALL-Taste

▲

oder

▼

drücken, bis

“MtrVol” auf dem Display angezeigt wird.

2Die Metronomlautstärke mit der OVERALL-Taste

+ bzw. - einstellen.

Eine detaillierte Beschreibung

finden Sie auf Seite 24.

Eine detaillierte Beschreibung finden Sie auf Seite 26.

Spielen mit Metronomtakt

qDie METRONOME-Taste drücken.

Ändern der Metronom-Taktart

qDie METRONOME-Taste gedrückt halten und dabei

eine der Zifferntasten (1 bis 9) drücken.

Das Metronom ist anfänglich auf 4/4-Takt

eingestellt. Für 2/4 drücken Sie die Zifferntaste “2.

Für 3/4 drücken Sie die Zifferntaste “3”.

100

001 063

TEMPO

MtrVol

VOICE

STYLE

METRONOME

VOLUME MEASURE

Nr. Voice-Name

PIANO

001 Grand Piano

002 Bright Piano

003 Honky-tonk Piano

004 Funky Electric Piano

005 DX Electric Piano

006 MIDI Grand Piano

007 CP 80

008 Hyper Electric Piano

009 Bell Electric Piano

010 Harpsichord

011 Clavi

012 Celesta

MALLET

013 Vibraphone

014 Marimba

015 Xylophone

016 Tubular Bells

017 Timpani

018 Steel Drums

019 Music Box

ORGAN

020 Jazz Organ 1

021 Jazz Organ 2

022 Jazz Organ 3

Nr. Voice-Name

023 Full Organ

024 Rock Organ 1

025 Rock Organ 2

026 16'+2' Organ

027 16'+4' Organ

028 Church Organ

029 Reed Organ

030 Musette Accordion

031 Traditional Accordion

032 Bandoneon

GUITAR

033 Classical Guitar

034 Folk Guitar

035 12Strings Guitar

036 Jazz Guitar

037 Octave Guitar

038 Clean Guitar

039 Muted Guitar

040 Overdriven Guitar

041 Distortion Guitar

BASS

042 Acoustic Bass

043 Finger Bass

044 Pick Bass

045 Fretless Bass

Nr. Voice-Name

046 Slap Bass

047 Synth Bass

048 Techno Bass

049 Dance Bass

ENSEMBLE

050 Strings

051 Chamber Strings

052 Synth Strings

053 Slow Strings

054 Tremolo Strings

055 Pizzicato Strings

056 Choir

057 Choir Aahs

058 Choir Oohs

059 Synth Choir

060 Orchestra Hit

STRINGS

061 Violin

062 Cello

063 Contrabass

064 Banjo

065 Harp

BRASS

066 Trumpet

067 Muted Trumpet

Nr. Voice-Name

068 Trombone

069 Trombone Section

070 French Horn

071 Tuba

072 Brass Section

073 Synth Brass

074 Jump Brass

075 Techno Brass

REED

076 Soprano Sax

077 Alto Sax

078 Tenor Sax

079 Baritone Sax

080 Oboe

081 English Horn

082 Bassoon

083 Clarinet

084 Harmonica

PIPE

085 Piccolo

086 Flute

087 Pan Flute

088 Recorder

089 Ocarina

Nr. Voice-Name

SYNTH LEAD

090 Square Lead

091 Sawtooth Lead

092 Voice Lead

093 Crystal

094 Brightness

095 Analog Lead

SYNTH PAD

096 Fantasia

097 Bell Pad

098 Xenon Pad

099 Angels

100 Dark Moon

DRUM KITS

101 Standard Kit 1

102 Standard Kit 2

103 Room Kit

104 Rock Kit

105 Electronic Kit

106 Analog Kit

107 Dance Kit

108 Jazz Kit

109 Brush Kit

110 Symphony Kit

Eine detaillierte Beschreibung finden Sie auf Seite 25.

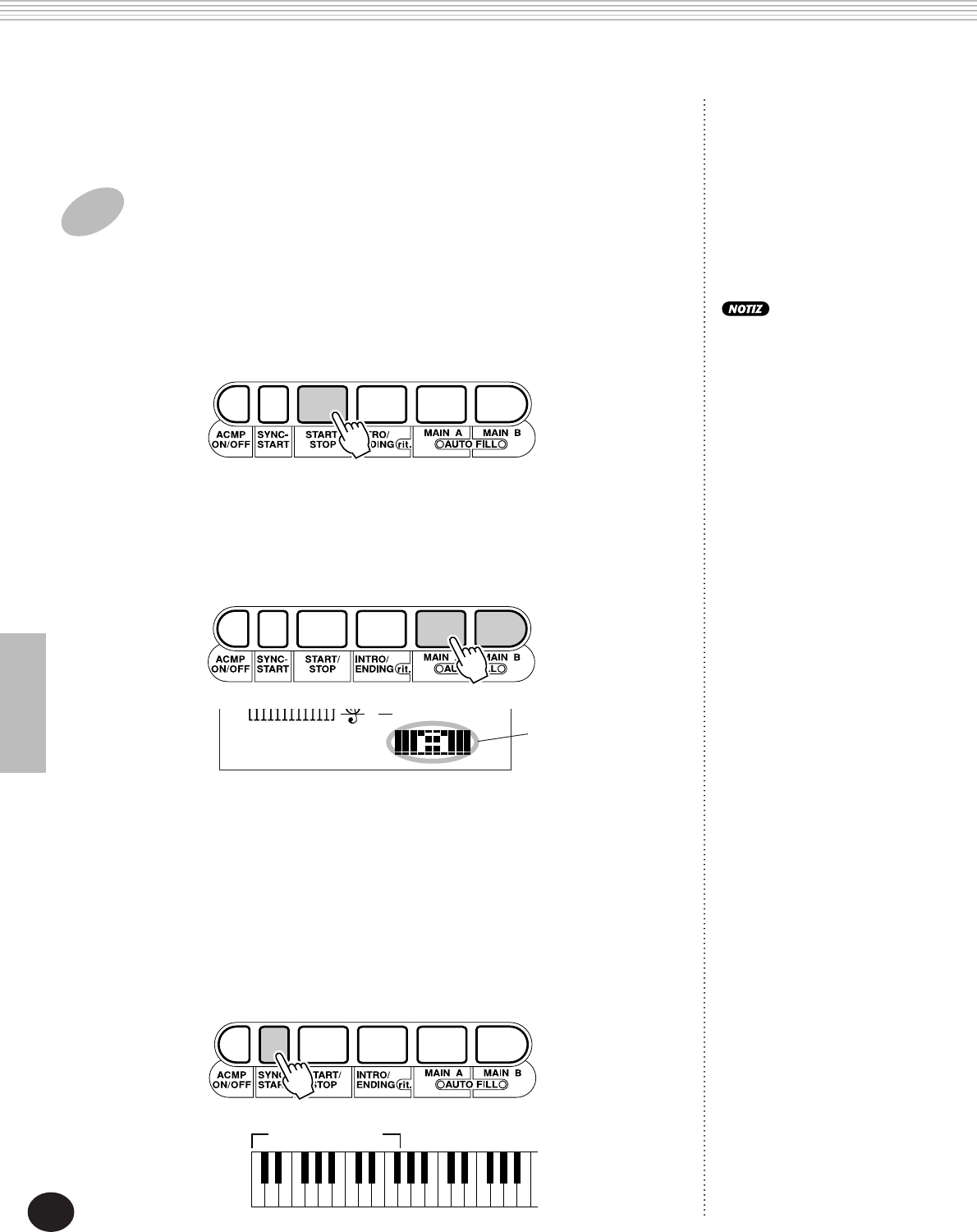

Gebrauch der automatischen Baß/Akkord-Begleitung

Das PSR-225 ist mit einer leistungsstarken und leicht zu

bedienenden Begleitautomatik ausgestattet. Sie

brauchen nur Akkorde mit der linken Hand im

Begleitungsabschnitt zu spielen — das PortaTone

erzeugt automatisch eine passende Baß-, Akkord- und

Rhythmusbegleitung. Wenn Sie mit der rechten Hand

eine Melodie dazuspielen, klingt die Darbietung wie

eine komplette Band!

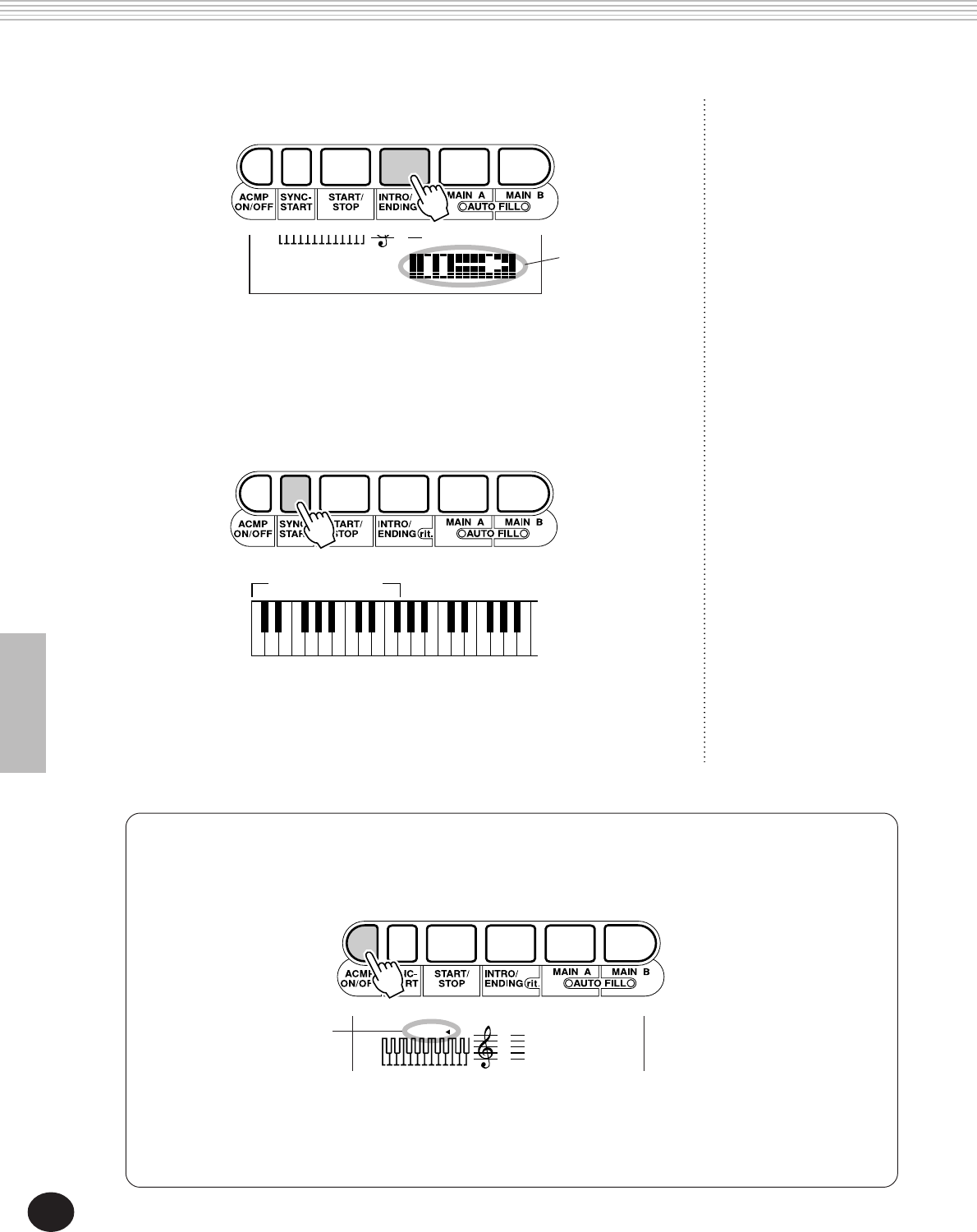

zAuf Style-Modus schalten.

xEinen Style wählen.

Ein Verzeichnis der wählbaren Styles finden Sie

auf Seite 13.

cDie automatische Baß/Akkord-Begleitung ein-

schalten.

bMit der linken Hand einen Akkord spielen.

nEine andere Sektion wählen.

vDie Synchronstartfunktion einschalten.

Schritt 2

Automatische Baß/Akkord-Begleitung

+Rechte Hand

Melodie

Linke Hand

Automatische Begleitung

001

001 116

MEASURE TEMPO

8BtPop1

STYLE

002

8BtPop2

STYLE

Begleitungs-

abschnitt

Probieren Sie die Sekt-

ionen Intro (Einleitung),

Main (Grundrhythmus)

A/B und Ending (Ab-

schluß) aus.

Begleitungs-

abschnitt

001

001 116

MEASURE TEMPO

GrandPno

VOICE

STYLE

cxz

vnm

Wenn Sie Hilfe beim

Spielen der Akkorde

brauchen, lesen Sie bitte

zunächst den Abschnitt

“Gebrauch der Akkord-

Spielhilfe” auf Seite 14.

mDie Begleitung stoppen.

(z. B. Baß + Gitarre + Schlagzeug)

Eine detaillierte Beschreibung finden Sie auf Seiten 47 bis 61.

Belegen eines Styles mit der idealen Stimme und anderen passenden

Einstellungen — One Touch Setting (OTS)

Das PortaTone bietet 100 Styles für die verschiedensten Musikrichtungen. Mit Hilfe der One Touch Setting-

Funktion (OTS) können Sie automatisch die ideale Stimme und andere passende Einstellungen für den jeweils

gewählten Style abrufen. Jeder Style ist mit zwei OTS-Presets programmiert.

zAuf Style-Modus schalten.

xEinen Style wählen.

Ein Verzeichnis der wählbaren

Styles finden Sie unten auf

dieser Seite.

cEine der ONE TOUCH SETTING PRESET-

Tasten (A oder B) drücken.

Eine detaillierte Beschreibung finden Sie auf Seite 74.

vAuf der Tastatur spielen.

Style-Verzeichnis

001

001 116

MEASURE TEM PO

8BtPop1

STYLE

002

8BtPop2

STYLE

Nr. Style-Name

8BEAT

1 8Beat Pop 1

2 8Beat Pop 2

3 8Beat Uptempo

4 8Beat Standard

5 Folkrock

6 Pop Rock

7 8Beat Medium

8 8Beat Ballad

9 Epic Ballad

10 Piano Ballad

16BEAT

11 16Beat Shuffle 1

12 16Beat Shuffle 2

13 16Beat Pop

14 Funk 1

15 16Beat Ballad 1

16 16Beat Ballad 2

17 Soul Ballad

6/8 BALLAD

18 Slow Rock 1

19 Slow Rock 2

20 6/8 Ballad

Nr. Style-Name

DANCE

21 Dance Pop 1

22 Dance Pop 2

23 Techno

24 Eurobeat

25 Euro House

26 Hip Hop

27 Synth Boogie

DISCO

28 70s Disco

29 Disco Tropical

30 Polka Pop

ROCK

31 8Beat Rock Ballad

32 16Beat Rock Ballad

33 Hard Rock

34 Rock Shuffle

35 6/8 Heavy Rock

36 US Rock

ROCK & ROLL

37 Rock & Roll 1

38 Rock & Roll 2

39 Boogie

40 Twist

Nr. Style-Name

RHYTHM & BLUES

41 R&B

42 Funk 2

43 Soul

44 Gospel Shuffle

45 6/8 Gospel

46 4/4 Blues

CONTEMPORARY JAZZ

47 Cool Jazz

48 Jazz Ballad

49 Jazz Waltz

50 Fusion

TRADITIONAL JAZZ

51 Swing

52 Big Band Swing

53 Big Band Ballad

54 Jazz Quartet

55 Dixieland

AMERICAS

56 Cajun

57 Banda

58 Mariachi

59 Tejano

60 Cumbia

Nr. Style-Name

COUNTRY & WESTERN

61 Bluegrass

62 Country 2/4

63 Country Rock

64 Country Ballad

65 Country Shuffle

66 Country Waltz

BALLROOM LATIN

67 Cha Cha

68 Rhumba

69 Pasodoble

70 Tango Continental

BALLROOM STANDARD

71 Foxtrot

72 Jive

MARCH & WALTZ

73 March 1

74 March 2

75 6/8 March

76 Polka

77 Standard Waltz

78 German Waltz

79 Viennese Waltz

80 Musette Waltz

Nr. Style-Name

LATIN

81 Bossa Nova 1

82 Bossa Nova 2

83 Salsa

84 Samba

85 Mambo

86 Beguine

87 Merengue

88 Bolero Lento

CARIBBEAN

89 Reggae 12

90 Pop Reggae

PIANIST

91 Rock-A-Ballad

92 8Beat

93 Swing

94 Jazz Ballad

95 2Beat

96 Boogie

97 Ragtime

98 Arpeggio

99 Waltz

100 Happy

Schritt 2 Automatische Baß/Akkord-Begleitung

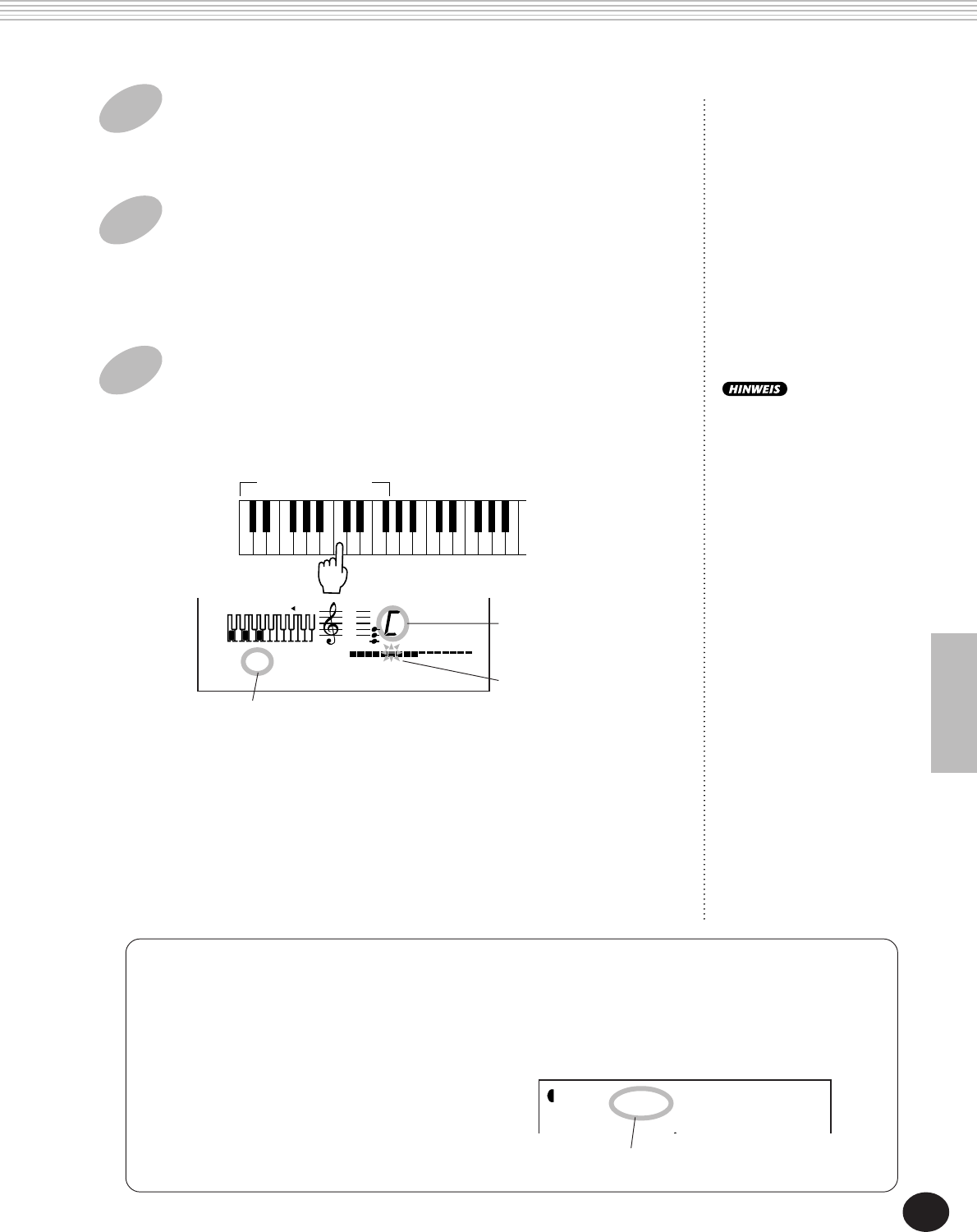

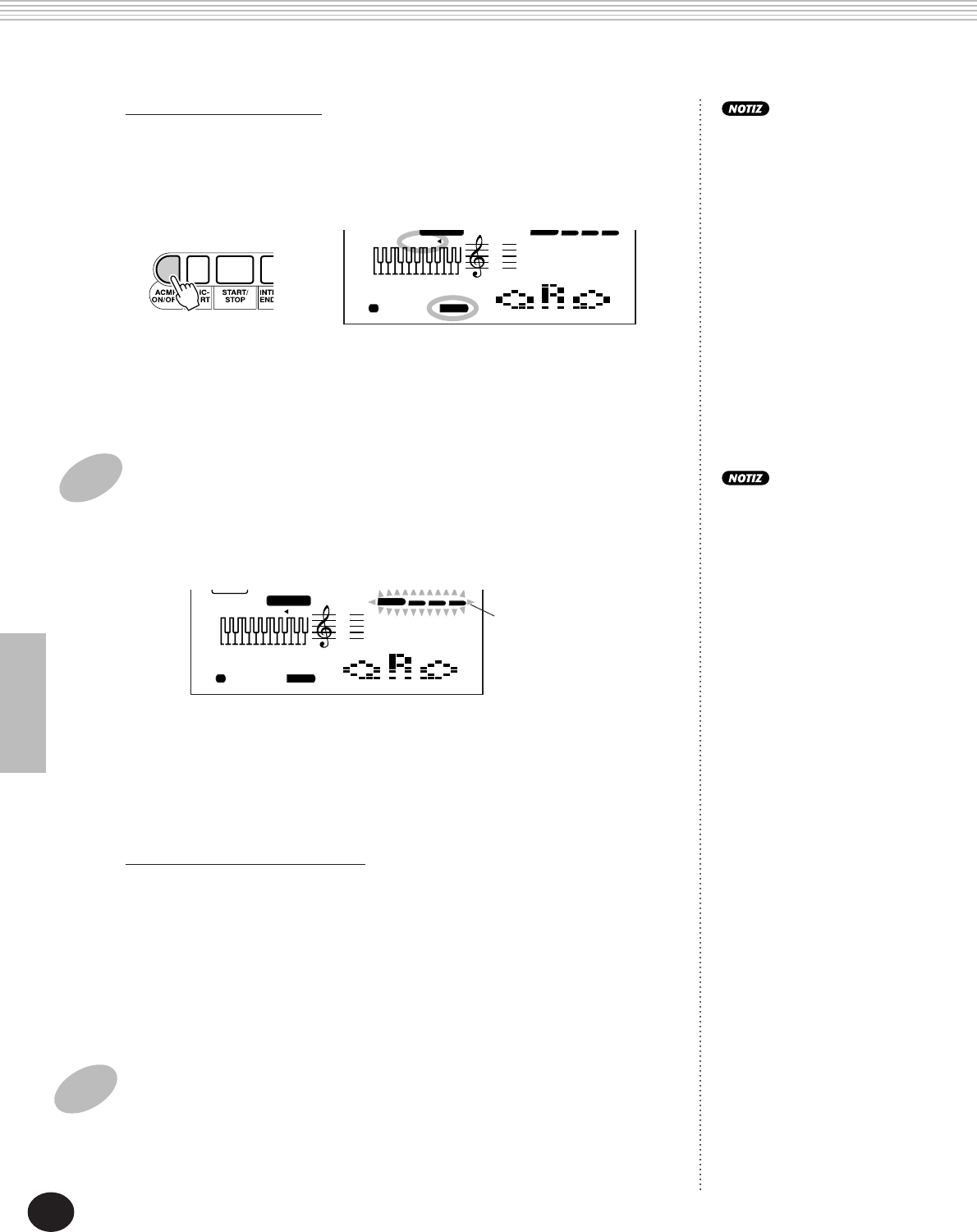

Gebrauch der Akkord-Spielhilfe (CHORD GUIDE)

Lernen bestimmter Akkordgriffe

zAuf Style-Modus schalten und dann die CHORD

GUIDE-Taste drücken, bis “Dict.” auf dem

Display angezeigt wird.

xDen Grundton des Akkords spezifizieren.

vDie auf der Tastaturgrafik des Displays

angezeigten Noten (Tasten) greifen.

cDen Akkordtyp spezifizieren.

Schritt 3 Akkord-Spielhilfe

Grundton Akkordtyp

Beispiel:

Hier erfahren Sie, wie Sie die Akkord-Spielhilfe einsetzen können, um sich

die individuellen Noten (Töne) von Akkorden zeigen zu lassen.

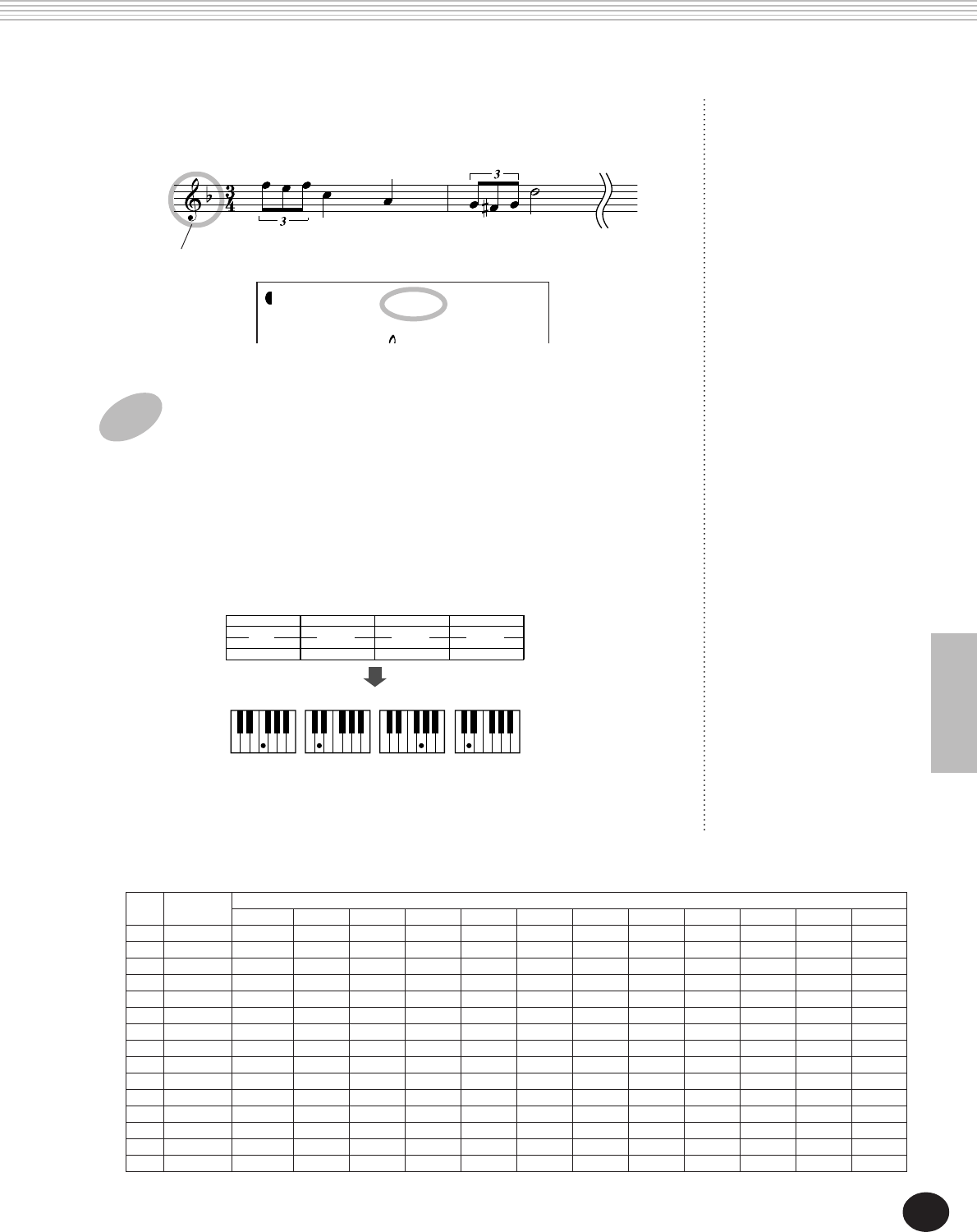

Spielen von Akkorden mit vereinfachten Griffen

zAuf Style-Modus schalten und dann die CHORD

GUIDE-Taste drücken, bis “Smart” auf dem

Display angezeigt wird.

xDie Tonart des zu spielenden Stücks wählen.

Spezifizieren Sie die Zahl erhöhter/erniedrigter

Töne der betreffenden Tonart.

vEinzelne Tasten (Akkord-Grundtöne) auf der

Tastatur anschlagen.

Eine detaillierte Beschreibung finden Sie auf Seite 64.

cDie automatische Baß/Akkord-Begleitung

starten.

Mit dem PortaTone können Sie auch die für eine Tonart geeigneten Akkorde durch Anschlagen einzelner Noten

der betreffenden Tonleiter spielen.

ROOT

Dict.

STYLE

ACMP ON

001 116

MEASURE TEMPO

ACMP ON

001 116

MEASURE TEMPO

Dict.

STYLE

ACMP ON

CHORD TYPE M7

001 116

MEASURE TEM PO

Smart

STYLE

ACMP ON

b=1

STYLE

F Dm Gm Dm

Wenn der Akkordgriff stimmt, blinken die Noten

der Tastaturgrafik.

Eine detaillierte Beschreibung finden Sie auf Seite 62.

Zum Spielen

dieser Akkorde ...

... drücken Sie

diese Tasten

(Grundtöne)

Spielen einer kompletten Akkordfortschreitung mit einem Finger

qAuf Style-Modus schalten und dann die CHORD

GUIDE-Taste drücken, bis “EZ” auf dem Display

angezeigt wird.

wEine EZ-Akkordbank wählen.

Die Taste für den jeweils nächsten Akkord

erneut anschlagen und wieder freigeben.

eDie automatische Baß/Akkord-Begleitung

starten.

Die EZ-Akkordfunktion macht Ihnen das Spielen der Akkorde eines Stücks besonders leicht! Sie schlagen einfach

wiederholt eine einzelne Taste im Begleitungsabschnitt an, und das PortaTone ruft die vorprogrammierten Akkorde

dabei der Reihe nach ab.

tDie Melodie mit der rechten Hand zur

automatischen Begleitung dazuspielen.

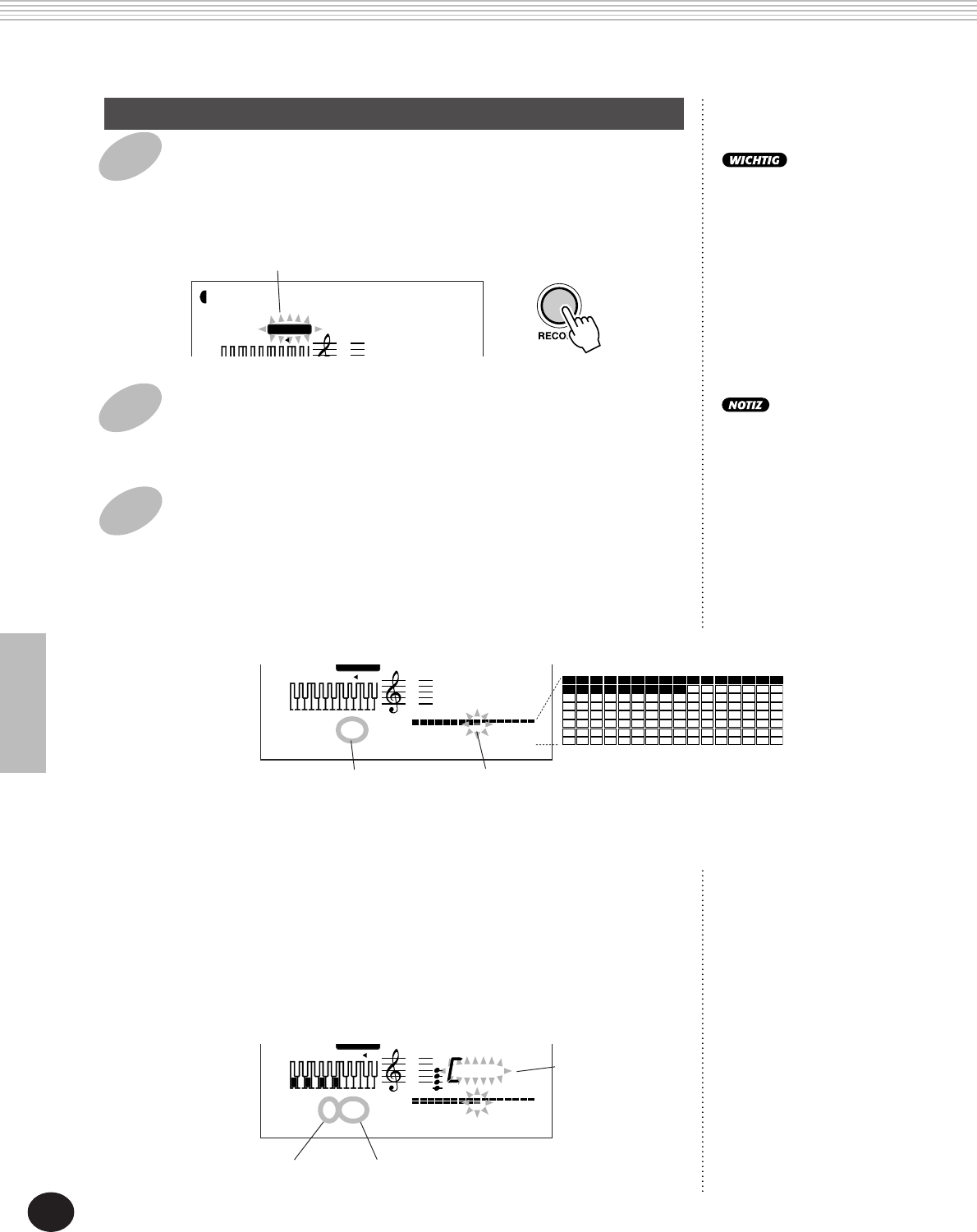

Programmieren einer eigenen Akkordfort-

schreitung in einer EZ-Bank

Sie können auch eine eigene Akkordfortschreitung

programmieren, um diese dann beim Spielen eines

Stücks zu verwenden.

Eine detaillierte Beschreibung finden Sie auf Seite 68.

001 116

TEMPO

STYLE

ACMP ON

STYLE

Begleitungs-

abschnitt

001

001 116

MEASURE TEMPO

GrandPno

VOIC E

STYLE

xwzzqce

Diese Tasten werden für die Akkord-Spielhilfefunktion “Dict.” gebraucht.

rEine einzelne Taste im Begleitungsabschnitt der

Tastatur anschlagen und freigeben.

Tasten zum Spielen der Begleitung

(C1 bis F#2)

Tasten zum Eingeben des

Akkordtyps (C3 bis B4)

Tasten zum Eingeben des

Akkord-Grundtons (C5 bis B5)

Eine detaillierte Beschreibung finden Sie auf Seite 66.

Schritt 3 Akkord-Spielhilfe

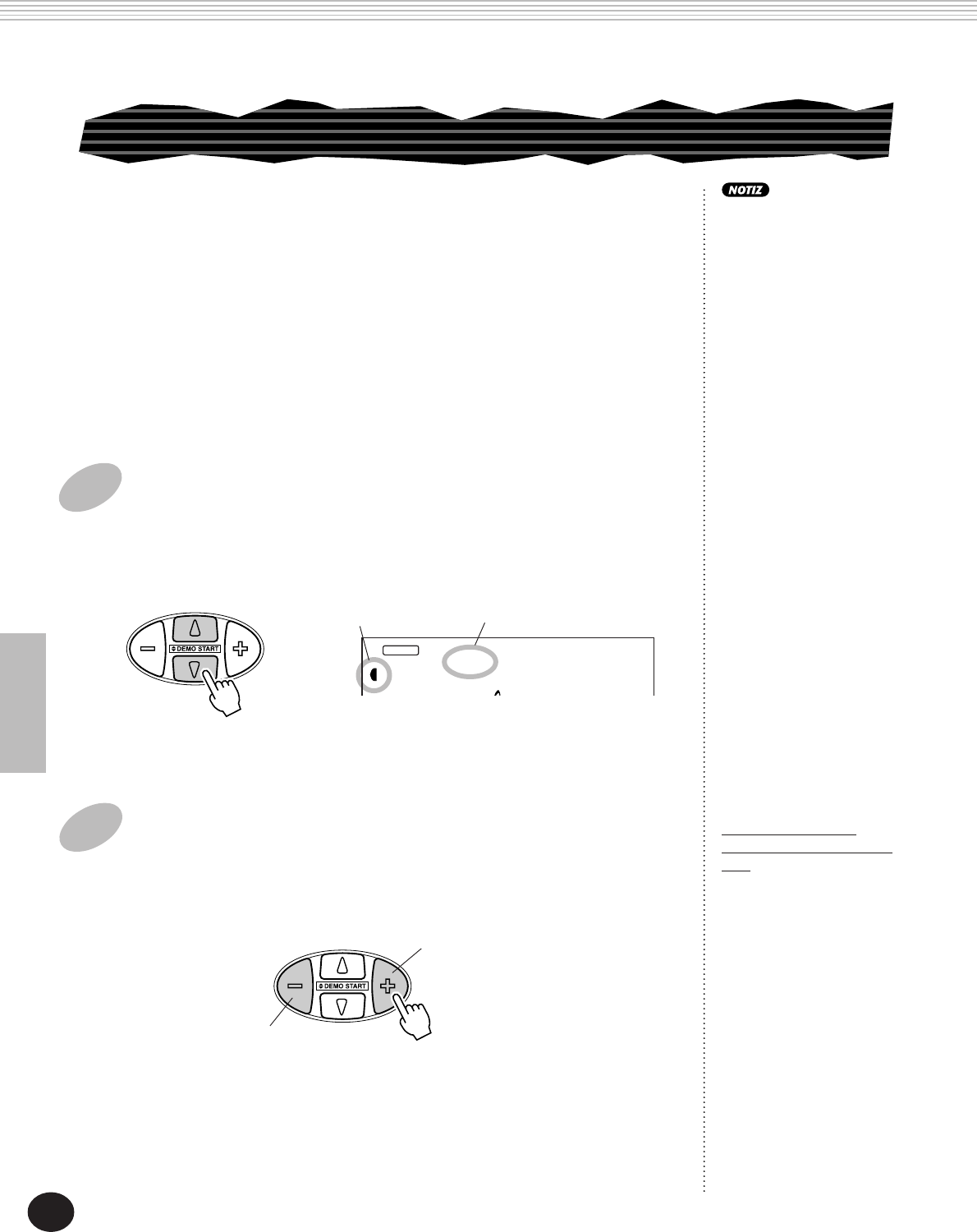

Ändern des Song-Wiedergabetempos

q Drücken Sie die OVERALL-Taste

▲

oder

▼

, bis

“Tempo” auf dem Display angezeigt wird.

Ändern der Songlautstärke

q Drücken Sie die OVERALL-Taste

▲

oder

▼

, bis

“SongVol” auf dem Display angezeigt wird.

w Stellen Sie die Songlautstärke mit den OVERALL-

Tasten + und - wunschgemäß ein.

w Stellen Sie das Tempo mit den OVERALL-Tasten +

und - wunschgemäß ein.

x Die Song-Wiedergabe stoppen.

Abspielen aller drei Songs

Im PSR-225 sind drei Demo-Songs vorprogrammiert,

die Ihnen eine Vorstellung von den realistischen

Stimmen und der dynamischen Begleitung des

Instruments geben.

z Die OVERALL-Tasten

▲

und

▼

gleichzeitig

drücken.

Schritt 4 Songs

x Einen Song auswählen.

Abspielen eines einzelnen Songs

Sie können natürlich auch einen einzelnen Song

auswählen und abspielen lassen.

z Auf Song-Modus schalten.

c Die Song-Wiedergabe starten (bzw. stoppen).

Eine detaillierte Beschreibung finden Sie auf Seite 75.

Eine detaillierte Beschreibung finden Sie auf Seite 76. Eine detaillierte Beschreibung finden Sie auf Seite 78.

ALL

001 111

MEASURE TEMPO

SONG

1 62 3 4 5

TakeOff!

ALL

001 111

MEASURE TEMPO

SONG

1 62 3 4 5

TakeOff!

002

SONG

PF–

Grand

116

001 116

MEASURE TEMPO

Tempo

VOICE

STYLE

TEMPO

100

001 205

MEASURE TEMPO

SongVol

SONG

1 62 3 4 5

ACMP/SONG

VOLUME

Eine detaillierte Beschreibung finden Sie auf Seite 75.

Song-Wiedergabe

Sie können mit dem PSR-225 auch einen eigenen Song aufnehmen, wofür zwei Aufnahmeverfahren zur Wahl

stehen: Realtime und Step. Machen Sie probeweise eine Aufnahme mit beiden Verfahren ...

1Mit der RECORD-Taste

den gewünschten Auf-

nahmemodus wählen.

Realtime-Aufnahme Step-Aufnahme

Dieses Verfahren arbeitet wie ein

Bandgerät, und Sie können die

Parts des Songs in Echtzeit spielen

und aufnehmen.

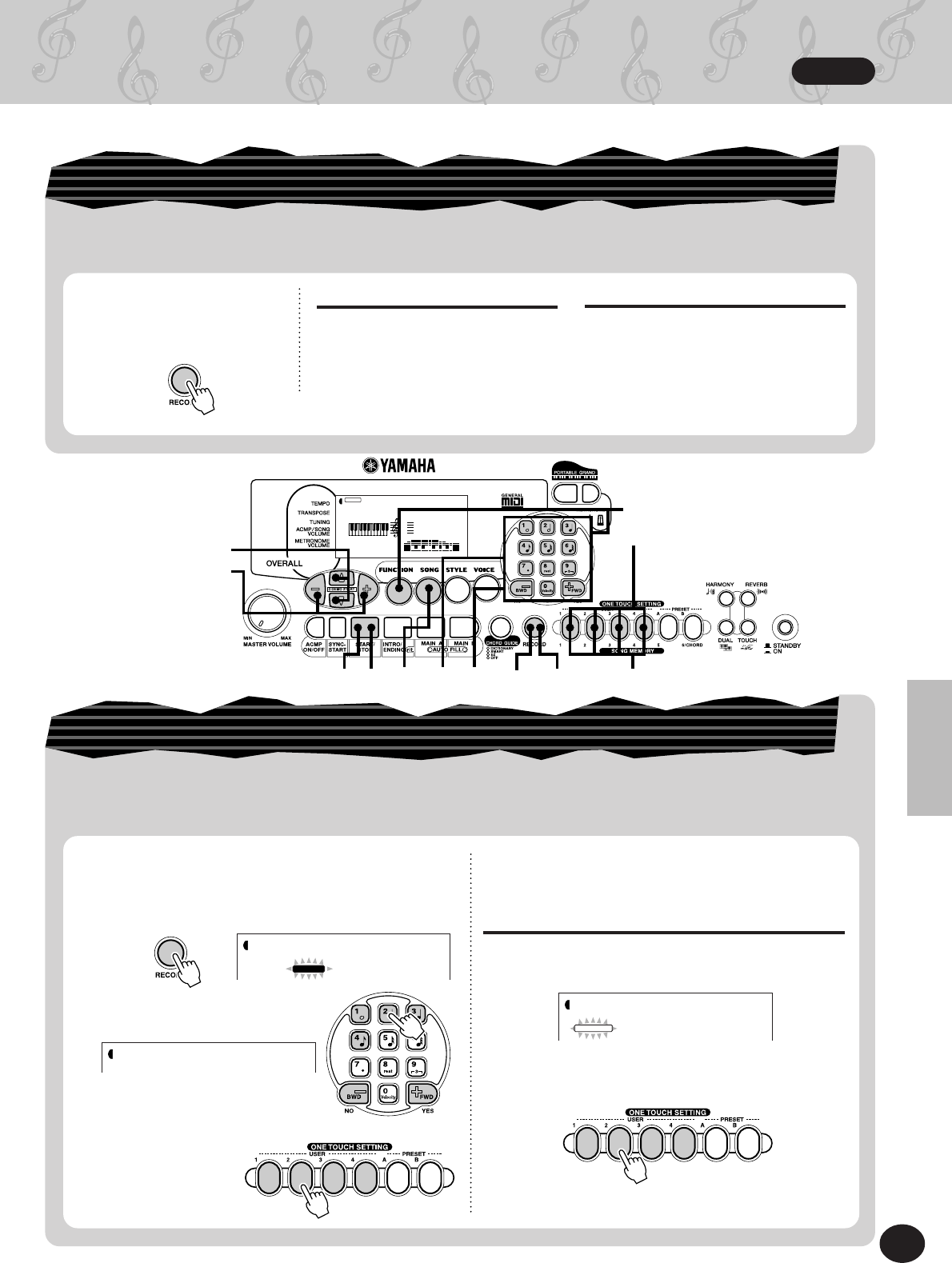

Speichern eigener OTS-Einstellungen

qAlle zu speichernden Einstellungen am PortaTone

vornehmen.

wDen OTS-Speichermodus aufrufen.

eDie gewünschte User-Bank

(1 bis 4) wählen.

tDen OTS-Speichermodus deaktivieren.

Abrufen eines gespeicherten OTS-User-Pro-

gramms

A Den FUNCTION-Parameter Nr. 41 und die betref-

fende Bank (1 bis 4) wählen.

BDie USER-Taste (1 bis 4) drücken, in der die

Einstellungen gespeichert sind.

rDie USER-Taste drücken, in der

die Einstellungen gespeichert

werden sollen.

OTS User

STYLE

RECORD

F41

UserBank

STYLE

FUNCTION

001

001 116

MEASURE TEMPO

GrandPno

VOICE

STYLE

wterzxcx 1

UserBank

STYLE

Schritt 4 Songs

Aufnehmen eines eigenen Songs

Dieses Verfahren erlaubt ein Setzen

von einzelnen Noten, vergleichbar mit

dem Komponieren auf einem Blatt

Papier, so daß Sie die Parts schritt-

weise programmieren können.

Eine detaillierte Beschreibung finden Sie auf Seiten 79 bis 90.

Sie können auch eigene One Touch Setting-Programme speichern, um das PortaTone später bei Bedarf auf

Tastendruck für den jeweiligen Einsatzzweck zu konfigurieren. Bis zu 16 OTS-User-Einstellungen können gespei-

chert werden (4 User-Banken x 4 User-Tasten).

Eine detaillierte Beschreibung finden Sie auf Seite 72.

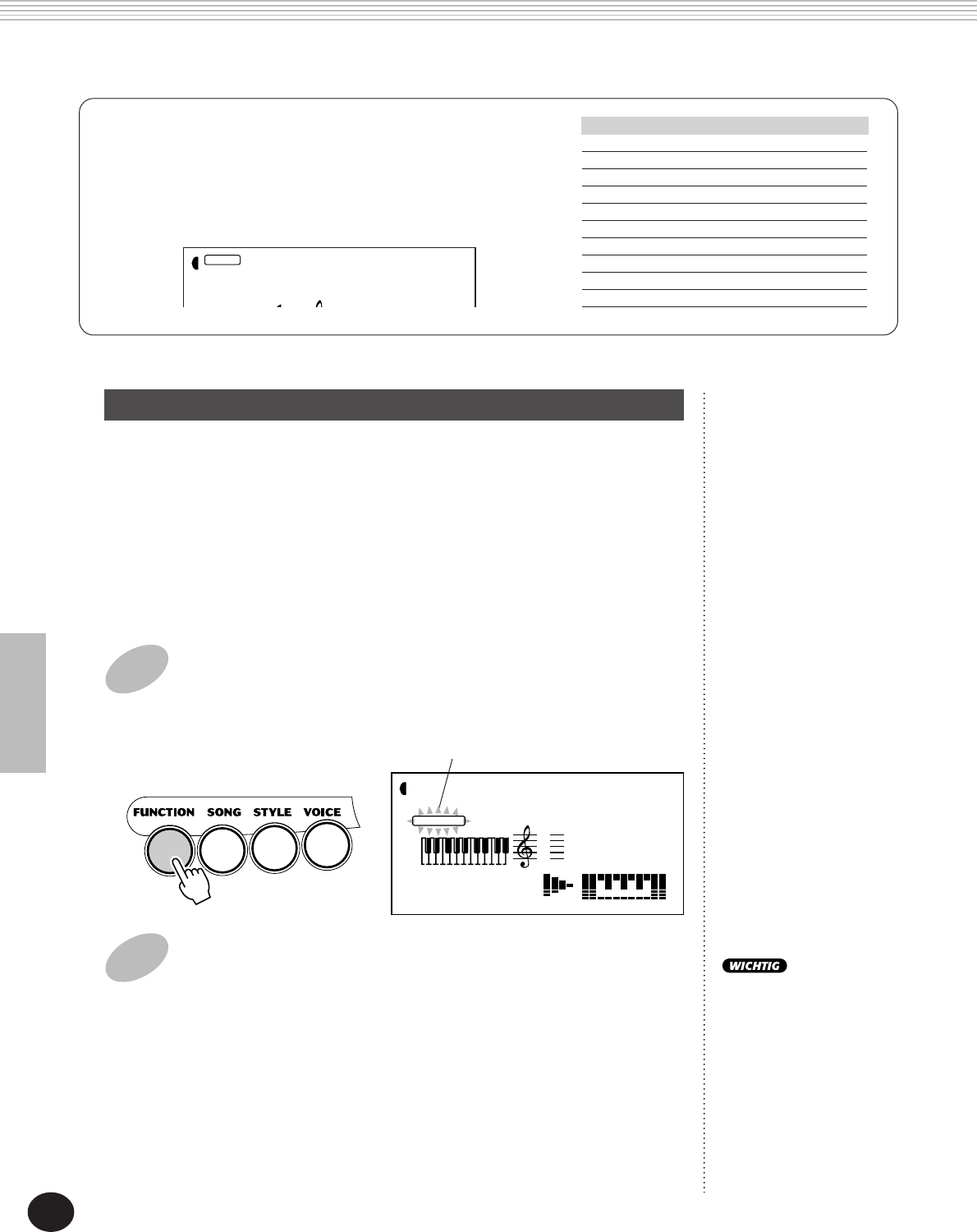

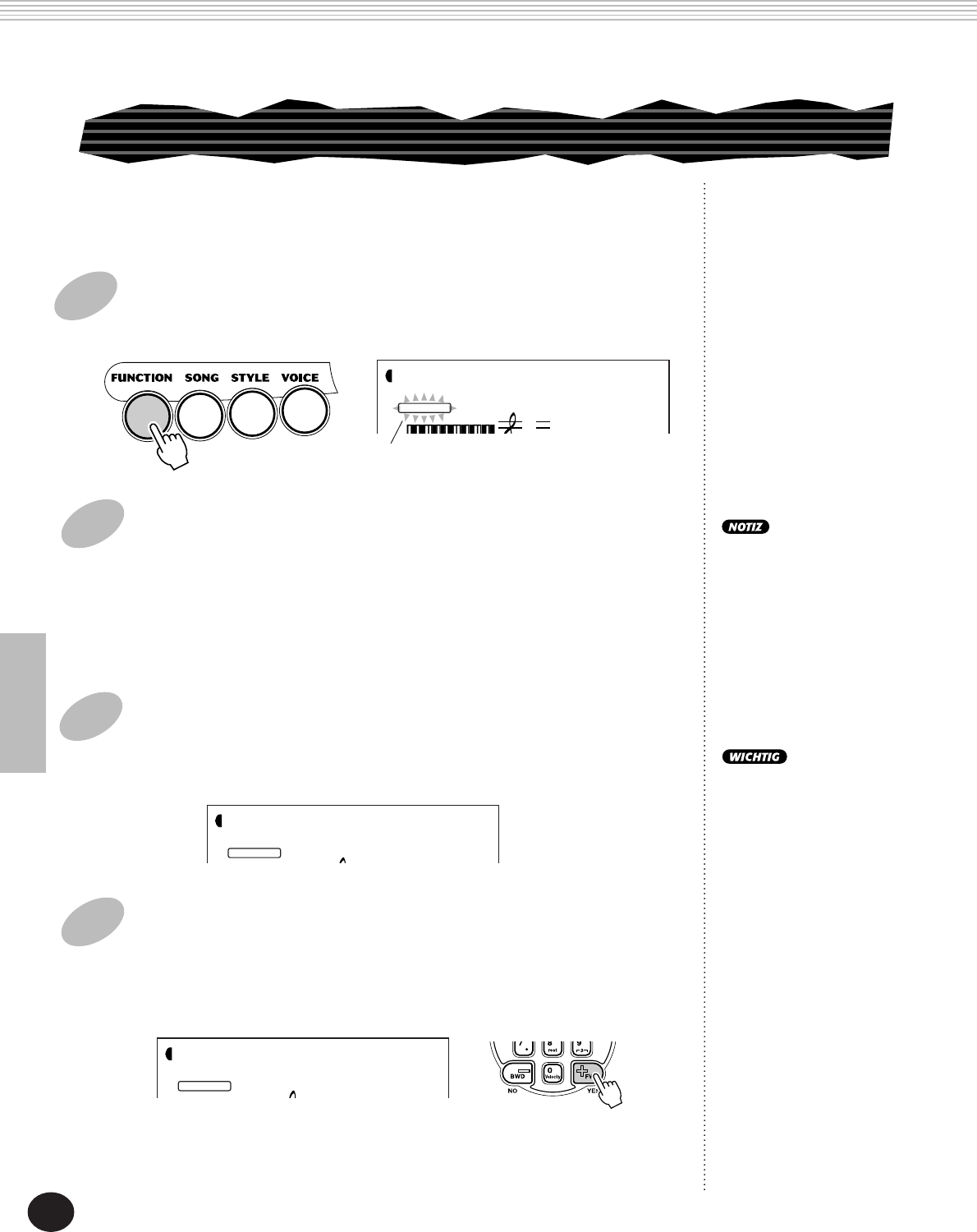

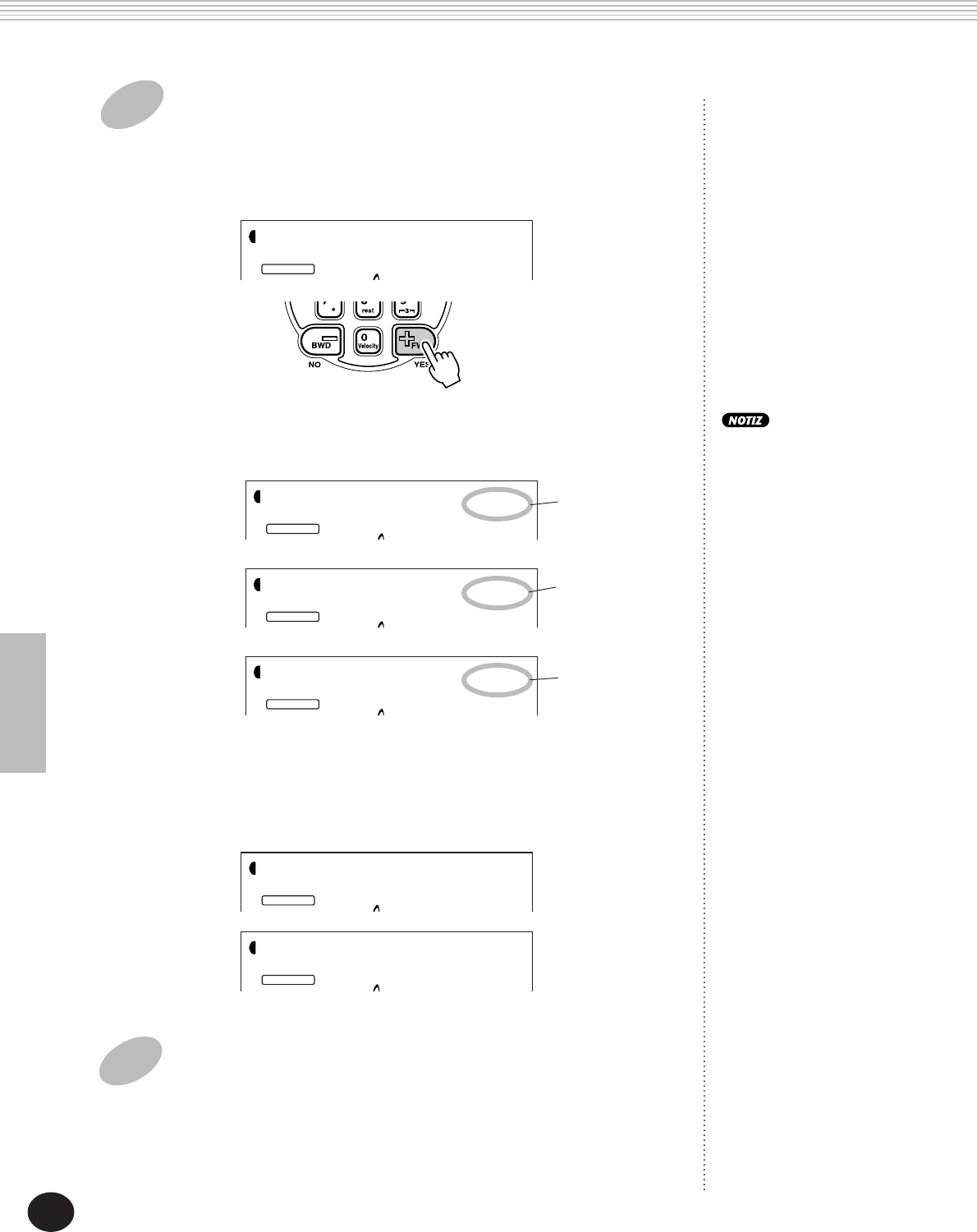

Gebrauch der FUNCTION-Parameter

Viele der Funktionen Ihres PSR-225 werden über die FUNCTION-Parameter eingestellt.

Diese Parameter werden folgendermaßen aufgerufen und bearbeitet.

z Die FUNCTION-Taste.

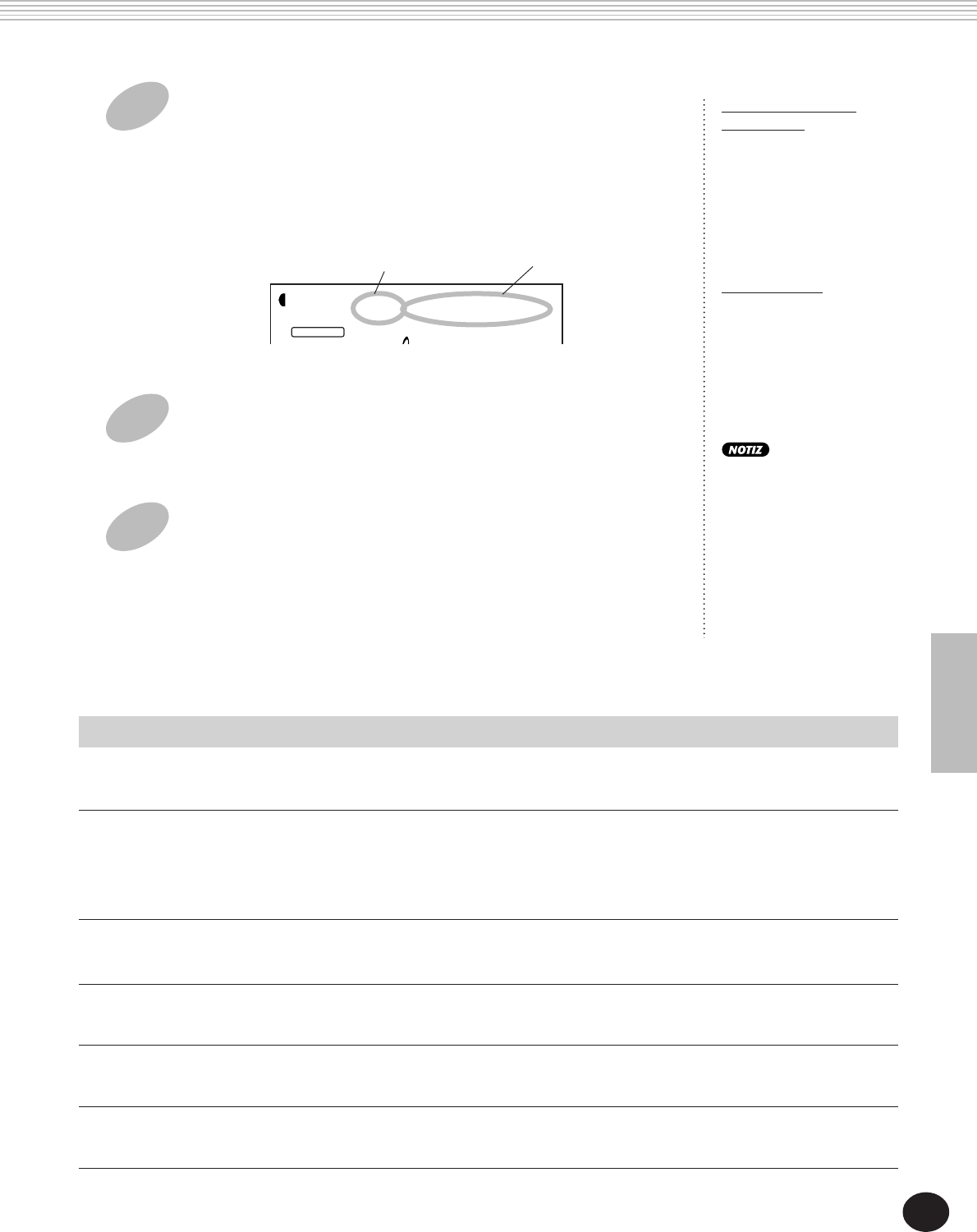

Schritt 5 FUNCTION-Parameter

x Die Nummer des FUNCTION-Parameters wählen.

Ein Verzeichnis der FUNCTION-Parameter finden

Sie auf Seite 19.

Die Parameternummer kann gewählt werden,

solange “FUNCTION” auf dem Display blinkt.

Geben Sie die Nummer

des FUNCTION-

Parameters über die

Zifferntasten ein.

c Wenn “FUNCTION” nicht mehr blinkt, kann der

Wert bzw. die Einstellung des Parameters

geändert werden.

“FUNCTION” blinkt nur ein paar Sekunden lang

und wird dann kontinuierlich angezeigt. Dabei

erscheint anstelle der Parameternummer (“F02”

im vorangehenden Beispiel) die aktuelle Einstel-

lung des betreffenden Parameters auf dem

Display.

Aktuelle Einstellung des gewählten FUNCTION-

Parameters

v Die Einstellung mit den Zifferntasten ändern.

EIN/AUS-Einstellungen werden mit den Tasten

+ und - geändert.

Eine detaillierte Beschreibung finden Sie auf Seite 30.

F02

M.Octave

STYLE

FUNCTION

M.Octave

STYLE

FUNCTION

001

001 116

MEASURE TEMPO

GrandPno

VOICE

STYLE

zx v

Alternativ drücken Sie die

FUNCTION-Taste: Bei jeder

Tastenbetätigung wird zum

jeweils nächsten Parameter

weitergeschaltet. Bei gedrückt

gehaltener Taste erfolgt die

Weiterschaltung übergangslos.

M.Octave

STYLE

FUNCTION

Parameter

Seite

F01 M.Volume Main Voice-Lautstärke 31

F02 M.Octave Main Voice-Oktavlage 31

F03 M.Pan Main Voice-Panorama 31

F04 M.RevLvl Main Voice-Reverb-Sendepegel 31

F05 M.ChoLvl Main Voice-Chorus-Sendepegel 31

F06 M.DspLvl Main Voice-DSP-Sendepegel 31

F11 D.Volume Dual Voice-Lautstärke 35

F12 D.Octave Dual Voice-Oktavlage 35

F13 D.Pan Dual Voice-Panorama 35

F14 D.RevLvl Dual Voice-Reverb-Sendepegel 35

F15 D.ChoLvl Dual Voice-Chorus-Sendepegel 35

F16 D.DspLvl Dual Voice-DSP-Sendepegel 35

F17 D.Voice Dual Voice-Auswahl 35

F18 Dual Dual Voice-Modus EIN/AUS 35

F21 S.Volume Split Voice-Lautstärke 37

F22 S.Octave Split Voice-Oktavlage 37

F23 S.Pan Split Voice-Panorama 37

F24 S.RevLvl Split Voice-Reverb-Sendepegel 37

F25 S.ChoLvl Split Voice-Chorus-Sendepegel 37

F26 S.DspLvl Split Voice-DSP-Sendepegel 37

F27 S.Voice Split Voice-Auswahl 37

F28 Split Split Voice-Modus EIN/AUS 37

F29 SplitPnt Splitpunkt 37

Verzeichnis der FUNCTION-Parameter

Parameter

Seite

F31 Reverb Reverb-Effekt EIN/AUS 44

F32 RevType Reverb-Typ 44

F33 Chorus Chorus-Effekt EIN/AUS 44

F34 ChoType Chorus-Typ 44

F35 Dsp DSP-Effekt EIN/AUS 44

F36 DspType DSP-Typ 44

F37 Harmony Harmony-Effekt EIN/AUS 44

F38 HarmType Harmony-Typ 44

F39 HarmVol Harmony-Lautstärke 44

F41 UserBank OTS-User-Bank 73

F51 AcmpSPnt Begleitungs-Splitpunkt 59

F61 USng1Clr User-Song 1 löschen 90

F62 USng2Clr User-Song 2 löschen 90

F63 USng3Clr User-Song 3 löschen 90

F71 FootSw Fußschalterfunktion 92

F72 VoiceSet Stimmen-Voreinstellung 39

F73 TouchSns Anschlagempfindlichkeit 39

F81 RemoteCh Kanal für externes Keyboard 97

F82 KbdOut Tastaturdatenübertragung 97

F83 AcmpOut Begleitungsdatenübertragung 97

F84 Local Local-Steuerung 97

F85 ExtClock Externer Taktgeber 98

F86 BulkSend Bulk Dump-Übertragung 98,99

F87 InitSend Anfangsdatenübertragung

98,102

Schritt 5 FUNCTION-Parameter

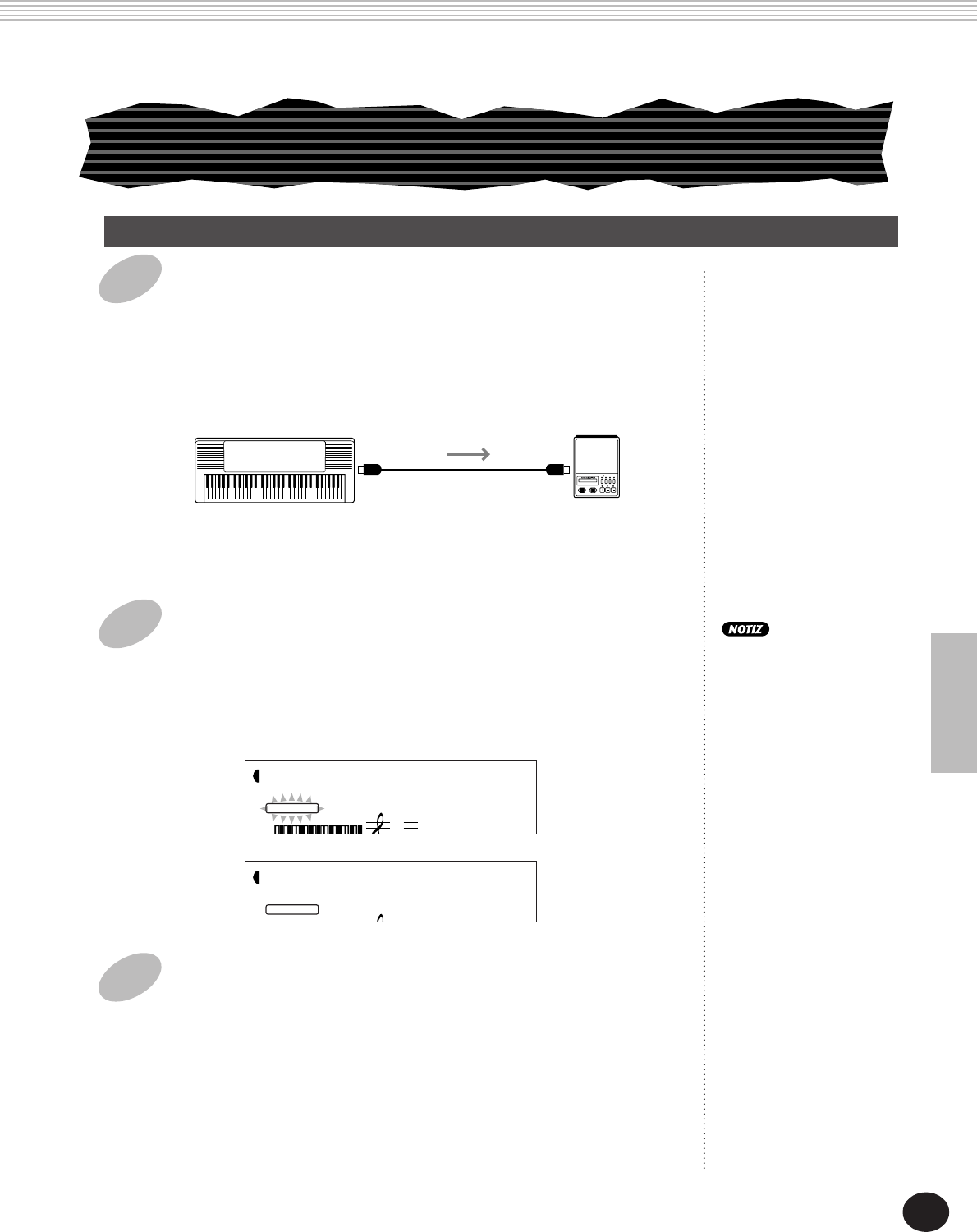

Das PSR-225 ist an seiner Rückseite mit MIDI-Buchsen ausgestattet (MIDI IN und MIDI OUT) und

bietet vielseitige MIDI-Funktionen, mit denen sich das Instrument auch für Aufnahme- und Band-

Einsatz eignet.

●Übertragen von User-Songdaten und OTS-User-Einstellungen auf ein zweites PSR-225.

➔ Siehe “Gebrauch der Bulk Dump-Übertragungsfunktion zum Sicherstellen von Daten” auf Seiten 99 bis 102.

●Abspielen von Mehrspur-Songdaten (maximal 16 Kanäle) auf dem PSR-225.

➔ Siehe Seite 97.

PSR-225 PSR-225

MIDI INMIDI OUT

MIDI OUTMIDI IN

PSR-225

MIDI OUTMIDI IN

Den Parameter “RemoteCh” (Seite 97)

auf “off” (AUS) stellen.

MIDI-Übertragung

MIDI-Empfang

MIDI-Empfang Floppy-Disketten mit

GM-Songdaten.

MDF3, QY700

oder Computer

mit Sequenzer-

Software.

●Gebrauch des MDF3 MIDI Data Filers zum Sicherstellen und Laden von Daten des PS-225.

➔ Siehe “Gebrauch der Bulk Dump-Übertragungsfunktion zum Sicherstellen von Daten” auf Seiten 99 bis 102.

Save/load data

Geeignete

Disketten

PSR-225

MIDI INMIDI OUT

MIDI OUTMIDI IN

MIDI-Übertragung

MIDI-Empfang MDF3

MIDI-Einsatzbeispiele

Schritt 6 MIDI

●Bei der folgenden Konfiguration können Sie Ihr Tastaturspiel, einschließlich der automatischen

Baß/Akkord-Begleitung, mit dem angeschlossenen Computer oder Sequenzer aufnehmen (max.

16 Kanäle). Die aufgezeichneten Daten können dann am Computer bzw. Sequenzer weiter bear-

beitet und später mit den Sounds des PSR-225 wiedergegeben werden.

➔Siehe Seite 95.

➔Siehe “Gebrauch der Anfangsdatenübertragungsfunktion mit einem

Sequenzer” auf Seite 102.

Computer mit

Sequenzer-Software.

PSR-225

MIDI INMIDI OUT

MIDI OUTMIDI IN

MIDI-Übertragung

Die Daten am Computer bzw.

Sequenzer bearbeiten.

MIDI-Empfang

(Wiedergabe)

MIDI OUTMIDI IN

PSR-225 MIDI-Keyboard ohne

Tongenerator

MIDI-Empfang

●Steuern des PSR-225 mit einem MIDI-Keyboard-Controller (Keyboard ohne Tongenerator)

(Die automatische Baß/Akkord-Begleitung kann bei dieser Konfiguration ebenfalls verwendet werden.)

➔ Siehe Seite 97.

GM System Level 1

“GM System Level 1” ist eine Hinzufügung zum MIDI-Standard, die sicherstellt, daß

beliebige GM-kompatible Musikdaten originalgetreu auf GM-Tongeneratoren verschie-

dener Hersteller abgespielt werden können. Alle Software- und Hardware-Produkte, die

“GM System Level 1” unterstützen, tragen das GM-Zeichen. Das PSR-225 unterstützt

“GM System Level 1”.

Im Falle eines Personal-

Computers benötigen

Sie spezielle Software

(Sequenzerprogramm).

Schritt 6 MIDI

DISPLAYANZEIGEN

Ihr PortaTone ist mit einem großen Mehrfunktionsdisplay ausgestattet, das alle wichti-

gen Einstellungen des Instruments auf einen Blick anzeigt. Im folgenden Abschnitt wird

kurz erklärt, welche Bedeutung die einzelnen Symbole und Anzeigen des Displays ha-

ben.

쐃 Modusanzeigen

Diese Anzeigen informieren über den gegenwärtig

gewählten Modus, dessen Name (VOICE, STYLE,

SONG oder FUNCTION) in einem Rahmen mit

abgerundeten Ecken steht. Wenn “STYLE” oder

“SONG” ohne Umrahmung angezeigt wird, bedeutet

dies, daß der betreffende Modus im Hintergrund

aktiv ist.

Im folgenden Beispiel ist der Style-Modus gewählt.

쐇 OVERALL-Funktionszeiger

Das PortaTone hat fünf grundlegende Einstell-

funktionen. Die gegenwärtig gewählte OVERALL-

Funktion wird durch einen dunklen Zeiger neben

ihrem Namen (am Bedienfeld aufgedruckt) identifi-

ziert.

쐋 Notenlinien

쐏 Tastaturgrafik

Diese beiden Anzeigen des Displays informieren über

die aktuellen Noten (Töne). Beim Abspielen eines

User-Songs (mit Akkorden) werden die Akkordnoten

der Reihe nach angezeigt. Wenn im Style-Modus die

automatische Baß/Akkord-Begleitung aktiviert ist,

zeigt das Display außerdem die Noten des aktuellen

Akkords an.

Bei ein paar bestimmten Akkorden werden nicht alle Töne auf den

Notenlinien angezeigt, da der Platz auf dem Display beschränkt ist.

Im nachfolgend abgebildeten zweiten Beispiel ist der

Voice-Modus gewählt, wobei jedoch der Style-Modus

weiterhin im Hintergrund aktiv ist. (Dies bedeutet,

daß die Style-Steuerfunktionen aktiv sind und zum

Spielen des gegenwärtig gewählten Styles verwendet

werden können.)

쐎 Piktogrammfenster

쐊 Song/Voice/Style-Name und -Nummer

쐆 Akkord

쐂 Taktschlaganzeige

쐄 Taktnummer

und Tempo

쐏 Tastaturgrafik

쐋 Notenlinien

쐇 OVERALL-Funktionszeiger

쐃 Modusanzeigen

쐈 Song-Spuranzeigen

VOICE

STYLE

001

001 116

MEASURE TEMPO

GrandPno

VOICE

STYLE

ACMP ON

1CHORD2 3

쐅 Funktionsanzeige für automa-

tische Baß/Akkord-Begleitung

쐄 Taktnummer und Tempo

Hier können Sie, während ein Song bzw. Style spielt,

die Nummer des aktuellen Taktes sowie den gegen-

wärtig eingestellten Tempowert ablesen.

쐂 Taktschlaganzeige

Diese dunklen Balken (ein großer und drei kleine)

blinken im Song- bzw. Style-Takt aufeinanderfolgend

auf. Der große Balken zeigt den ersten Schlag des

jeweiligen Taktes an. (Siehe Seite 77.)

쐆 Akkord

Beim Abspielen eines User-Songs (mit Akkorden) wird

hier der Grundton und Typ des aktuellen Akkords

angezeigt. Wenn im Style-Modus mit automatischer

Baß/Akkord-Begleitung gespielt wird, werden hier

außerdem die im ACMP-Abschnitt der Tastatur

gespielten Akkorde angezeigt.

쐊 Song/Voice/Style-Name und -Nummer

Dieses Displayfeld zeigt die Nummer und den Namen

des Songs, der Stimme (Voice) oder des Styles an,

der/die gegenwärtig gewählt ist. Hier werden auch

die Namen und der aktuelle Einstellwert von

OVERALL-Funktionen oder FUNCTION-Parametern

des PortaTone sowie für den Betrieb wichtige Mel-

dungen angezeigt.

DISPLAYANZEIGEN

Notenständer

Der Notenständer wird mit seiner Unterkante einfach in

den Schlitz hinter dem Bedienfeld des PortaTone gesteckt.

쐎 Piktogrammfenster

In diesem Fenster werden modus- bzw. funktions-

spezifische Symbole (Piktogramme) und Meldungen

angezeigt, die auf einen Blick über den Betriebszu-

stand des PortaTone informieren. Beispiel: Wenn ein

Song oder Style spielt, wird hier der Pegel (d. h. die

Lautstärke) der einzelnen Instrumentalspuren ange-

zeigt.

쐅 Funktionsanzeige für automatische Baß/

Akkord-Begleitung

Diese Anzeige bestätigt, daß die automatische Baß/

Akkord-Begleitung gegenwärtig eingeschaltet ist.

(Siehe Seite 52.)

쐈 Song-Spuranzeigen

Diese Anzeigen informieren bei Song-Aufnahme und

-Wiedergabe über den Status der Spuren. (Siehe

Seiten 75, 83.)

PORTABLE GRAND

Mit dieser bequemen Funktion können Sie automatisch den aktuellen

Modus verlassen und die Voice “Grand Piano” (Konzertflügel) aufru-

fen.

Die PORTABLE GRAND-Taste drücken.

Hierbei wird der aktuelle Modus bzw. die gegenwärtig gewählte Funktion aufgeho-

ben, und das Instrument wird für Tastaturspiel mit der speziellen “Stereo Sampled

Piano”-Stimme (Grand Piano = Konzertflügel, Voice Nr. 001) konfiguriert. Der Voice-

Modus wird (zusammen mit dem Style-Modus) aktiviert, und das Instrument ruft den

Style Nr. 91 (Rock Ballad) auf. Darüber hinaus wird die Fußschalterfunktion auf

Sustain rückgesetzt.

Die PORTABLE GRAND-Einstellung ist außerdem auch für das Spiel in Verbindung mit

den speziellen Pianist-Styles (Nr. 91 bis Nr. 100) vorgesehen. Bei eingeschalteter

automatischer Baß/Akkord-Begleitung liefern diese Styles “Nur-Klavier”-Begleitung

für eine Reihe von Musikrichtungen. (Siehe Seite 52.)

GEBRAUCH DES METRONOMS

1Mit der TEMPO-Funktion des OVERALL-Menüs das gewünschte

Tempo einstellen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “Tempo” auf dem

Display erscheint.

SPIELEN DER KONZERTFLÜGEL-STIMME

“STEREO SAMPLED PIANO”

Aktueller Tempowert

Zeigt an, daß die

Tempo-Einstellfunktion

gewählt ist.

116

Tempo

VOICE

STYLE

TEMPO

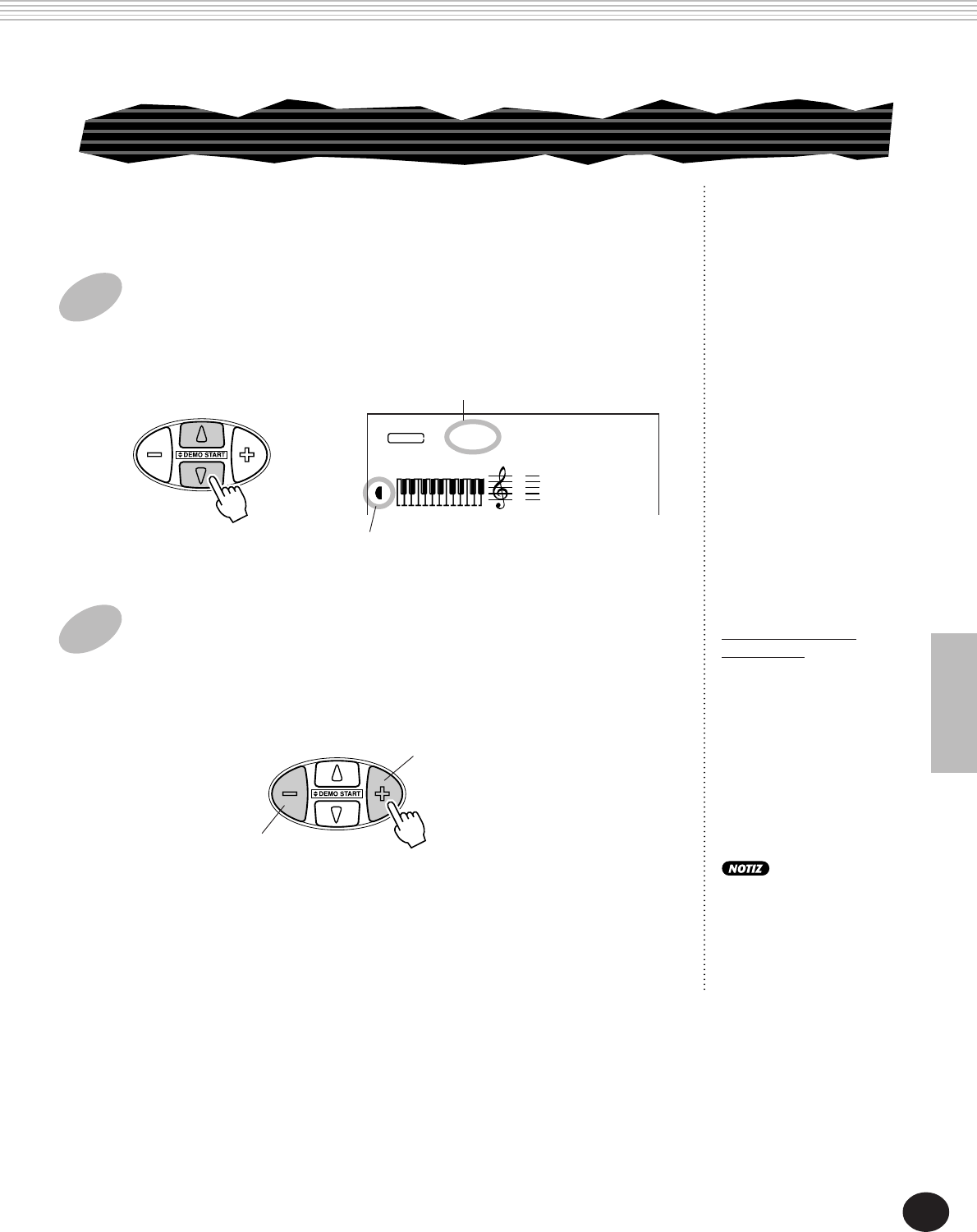

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten Tempowert ein.

Zum übergangslosen Erhöhen/Erniedrigen des Werts können Sie die betreffende

Taste auch gedrückt halten.

3Das Metronom einschalten.

Drücken Sie die METRONOME-Taste.

Zum Ausschalten des Metronoms drücken Sie die METRONOME-Taste ein weiteres

Mal.

Einstellen der Metronomtaktart

Für die Metronomzählung kann eine auf Viertel-

schlägen basierende Taktart eingestellt werden.

Beim Auswählen eines Styles bzw. Songs ändert sich die Taktart

entsprechend.

Halten Sie die METRONOME-Taste gedrückt, und

tippen Sie dabei gleichzeitig die Zifferntaste an,

die der gewünschten Taktart entspricht (siehe

rechte Tabelle).

Zifferntaste Taktart

1 1/4 — Alle Taktschläge werden betont

(nur hohe Klicktöne)

2 2/4

3 3/4

4 4/4

5 5/4

6 6/4

7 7/4

8 8/4

9 9/4

0 Alle Taktschläge bleiben unbetont

(nur tiefe Klicktöne)

PORTABLE GRAND

Die Zifferntasten können zum

Ändern von OVERALL-

Funktionseinstellungen nicht

verwendet werden.

Erniedrigt den

Tempowert

Erhöht den

Tempowert

Nummer des aktuellen

Taktschlags

3 063

TEMPO

3 063

TEMPO

3 063

TEMPO

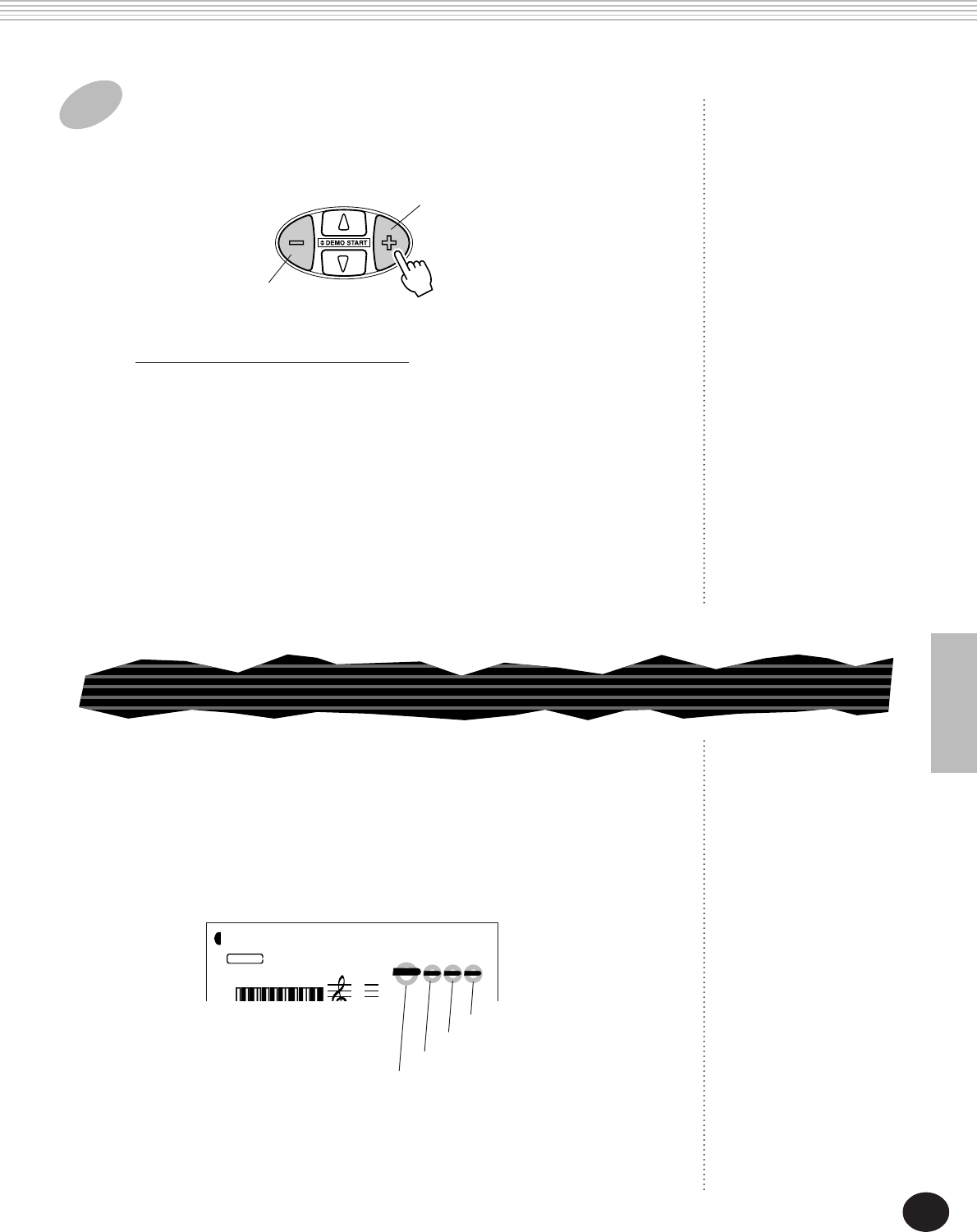

Einstellen der Metronomlautstärke

Sie können die Lautstärke des Metronoms unabhängig von den anderen PortaTone-

Klängen ändern. Der Einstellbereich für die Metronomlautstärke geht von 000 bis 127.

1Die METRONOME VOLUME-Funktion des OVERALL-Menüs auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “MtrVol” auf dem Display

erscheint.

Rücksetzung auf den

Vorgabe-

Metronomlautstärkewert

Nach Ändern der

Metronomlautstärke

können Sie die

Funktion direkt wieder

auf den Vorgabewert

rücksetzen, indem Sie

die OVERALL-Tasten +

und - gleichzeitig

drücken (wenn

METRONOME

VOLUME im OVERALL-

Menü gewählt ist).

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten

Metronomlautstärkewert ein. Zum übergangslosen Erhöhen/Erniedrigen des Werts

können Sie die betreffende Taste auch gedrückt halten.

PORTABLE GRAND

Erniedrigt den

Metronomlautstärkewert

Erhöht den

Metronomlautstärkewert

Aktueller

Metronomlautstärkewert

100

001 063

TEMPO

MtrVol

VOICE

STYLE

METRONOME

VOLUME MEASURE

Zeigt an, daß die

Metronomlautstärke-

Einstellfunktion gewählt ist.

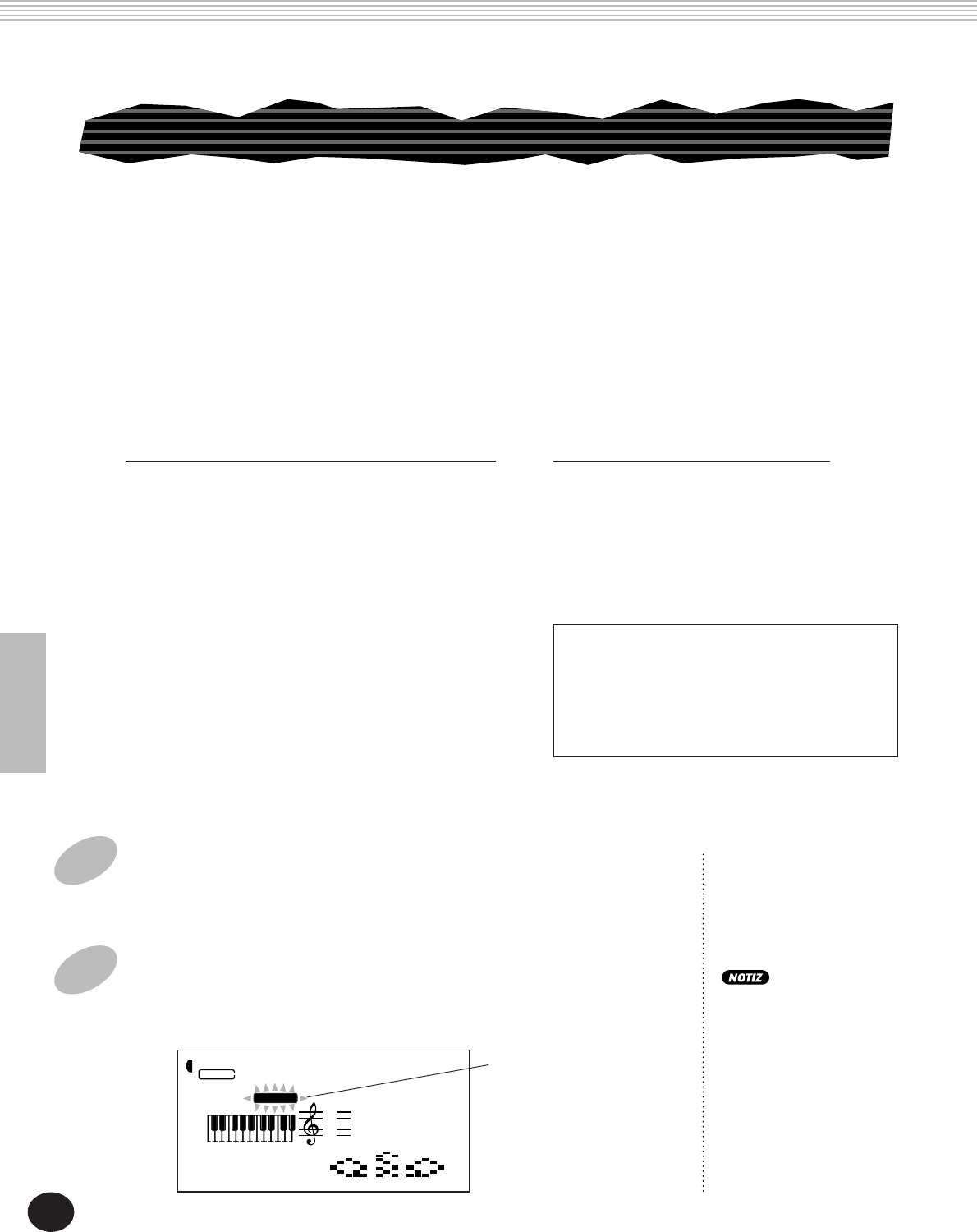

SPIELEN VON STIMMEN — DER VOICE-MODUS

Der Voice-Modus bietet 228 authentische Stimmen (einschließlich 128 General MIDI

Voices) plus 10 Drum-Sets, die alle mit Yamahas fortschrittlichem AWM-Tonerzeugungs-

system (Advanced Wave Memory) erstellt wurden. Sie finden im Voice-Modus außerdem

auch eine Reihe leistungsstarker und vielseitiger Funktionen zum Spielen und Bearbei-

ten dieser Stimmen.

Die Stimmen sind gemäß ihrer Instrument-Zugehö-

rigkeit in verschiedenen Voice-Kategorien gruppiert,

die in Übersichtsform am Bedienfeld aufgedruckt

sind. Ein komplettes Verzeichnis der zur Verfügung

stehenden Stimmen finden Sie auf Seite 109.

Der Voice-Modus ist tatsächlich in drei separate Modi

unterteilt: Main Voice, Dual Voice und Split Voice. Im

Main Voice-Modus (siehe folgenden Abschnitt)

können Sie eine “Hauptstimme” (Main Voice) im

gesamten Umfang der Tastatur spielen. Der Dual

Voice-Modus (Seite 34) erlaubt das Kombinieren

(Überlagern) der Main Voice mit einer zweiten

Stimme (Dual Voice), wodurch ein vollerer Klang

erzielt wird. Im Split Voice-Modus (Seite 36) wird die

Tastatur in zwei Abschnitte unterteit, denen jeweils

eine Voice zugeordnet ist (Main Voice rechts, Split

Voice links).

Jeder dieser Modi bietet darüber hinaus spezielle

Effekte, mit denen der Klang der Stimme(n) bearbei-

tet werden kann, unter anderem “Reverb”, “Chorus”

und “Harmony”, sowie einen “DSP” (digitaler

Signalprozessor), über den Effekte wie Tremolo, Echo,

Delay, Distortion, Equalization und Wah eingerichtet

werden können. (Siehe Seite 40)

Andere stimmenspezifische Funktionen sind

“VoiceSet” zum automatischen Abrufen der idealen

Voreinstellung für die gewählte Stimme (Seite 38)

sowie “TouchSns” (Seite 38) zum Anpassen der

Tastatur-Anschlagempfindlichkeit an Ihren Spielstil.

Das PortaTone bietet auch spezielle Drum-Voices (Nr.

101 bis Nr. 110), mit denen Sie auf der Tastatur

Schlagzeug spielen können. (Siehe Drum-Voice-

Übersicht auf Seite 30.) Die einzelnen Drum-Klänge

werden auch durch Symbole über der Tastatur

identifiziert, so daß Sie sofort sehen können, mit

welcher Taste welcher Klang erzeugt wird.

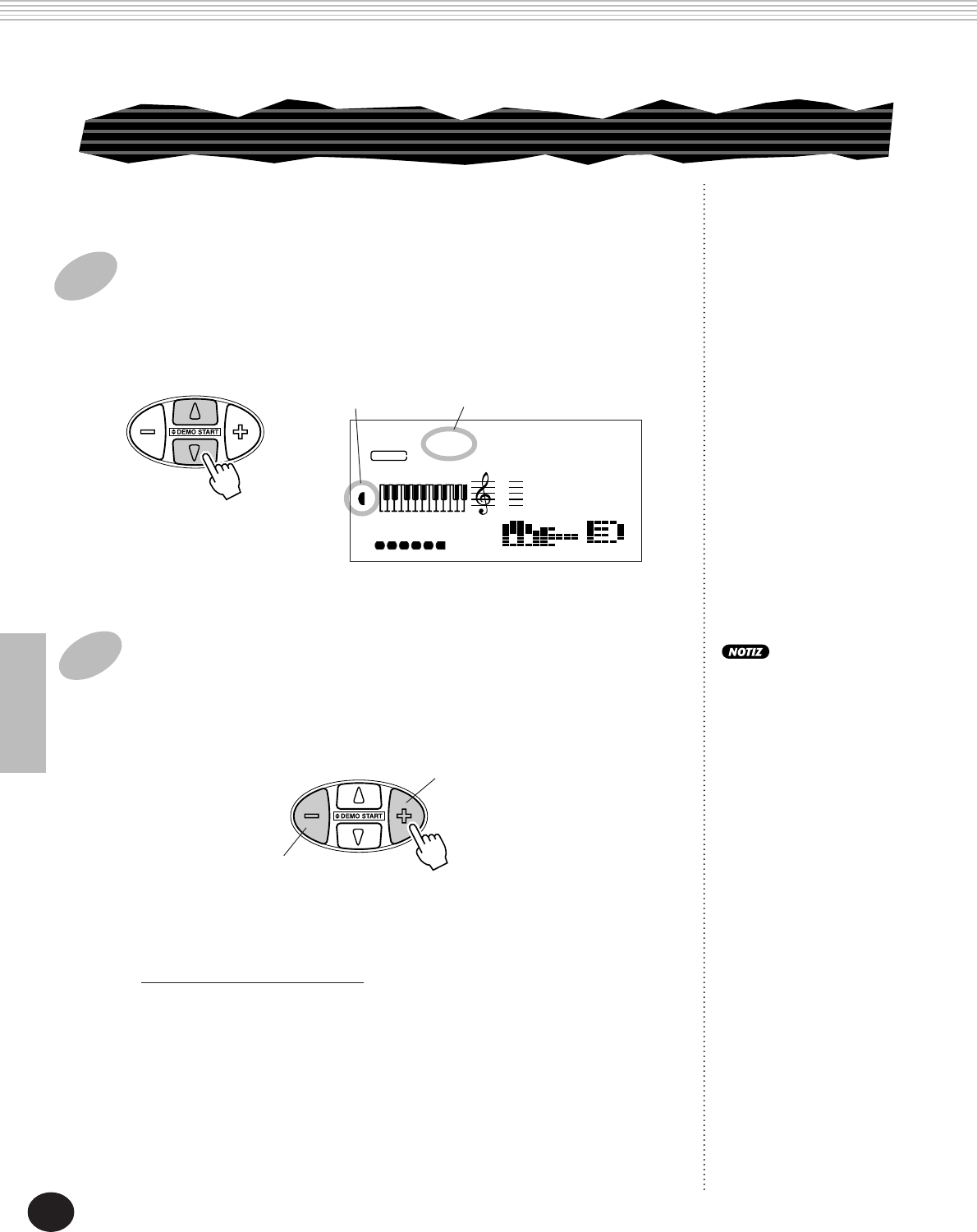

SPIELEN MIT EINER STIMME — MAIN VOICE

1Auf Voice-Modus schalten.

Drücken Sie die VOICE-Taste.

Zeigt an, daß der Voice-Modus gewählt ist.

001

GrandPno

VOICE

STYLE

Stimmen können auf drei verschiedene Weisen ausgewählt werden: 1) durch

direkte Eingabe ihrer Nummer über das Zifferntastenfeld, 2) durch schrittweises

Weiterschalten aufwärts/abwärts mit den Tasten + und -, oder 3) durch Weiter-

schalten aufwärts mit der VOICE-Taste.

2Die Nummer der gewünschten Stimme auswählen.

Geben Sie die Voice-Nummer über das Zifferntastenfeld ein. Die Grundkategorien

der Stimmen und die entsprechenden Nummern sind rechts am Bedienfeld

aufgedruckt. Ein komplettes Verzeichnis der wählbaren Stimmen finden Sie auf

Seite 109.

Alle ein- und zweistelligen

Voice-Nummern können ohne

vorgestellte Null(en) eingege-

ben werden. Beim Auswählen

einer der Voices Nr. 1 bis 23

wird die betreffende Stimme in

diesem Fall jedoch erst nach

einer kurzen Pause aufgerufen.

(Diese zeitliche Verzögerung

ermöglicht bei längeren

Nummern die Eingabe der

anderen Stellen, wenn

beispielsweise eine Voice-

Nummer wie “235” gewählt

werden soll. Die Eingabe der

Ziffern “2” und “4” bewirkt

jedoch einen sofortigen Abruf

der betreffenden Stimme, da es

keine Voice-Nr. 240 oder

darüber gibt und die Eingabe

daher eindeutig ist.)

Zum direkt Aufrufen einer der

Stimmen Nr. 1 bis 23 geben Sie

die Voice-Nummer mit ein oder

zwei vorgestellten Nullen

dreistellig ein. Beispiel: Zum

Auswählen von Voice-Nr. 9

drücken Sie “0”, erneut “0”

und dann “9”. Wenn nur “0”

gedrückt wird, ändert sich die

Stimme nicht.

Auswahl mit dem Zifferntastenfeld

Geben Sie die Stellen der Voice-Nummer so ein, wie am Bedienfeld aufgedruckt.

Beispiel: Zum Auswählen von Stimme Nr. 42 drücken Sie nacheinander die Ziffern-

tasten “4” und “2”.

SPIELEN VON STIMMEN — DER VOICE-MODUS

042

Aco.Bass

VOICE

STYLE

ACMP ON

Auswahl mit den Tasten + und -

Mit der Taste + können Sie zur jeweils nächsthöheren Voice-Nummer weiter-

schalten, mit der Taste - zur jeweils nächsttieferen. Bei gedrückt gehaltener Taste

wird übergangslos weitergeschaltet. Die Tasten + und - haben eine “Umlauf”-

Funktion: Wenn Sie beispielsweise bei Voice Nr. 238 die Taste + drücken, wird zu

Voice Nr. 1 gewechselt.

Auswahl mit der VOICE-Taste

Mit der VOICE-Taste können Sie zur jeweils nächsthöheren Stimmennummer

weiterschalten (genau so wie mit der Taste +).

Beim Aufrufen einer Stimme

wird automatisch deren

optimale Tonumfangsein-

stellung (Oktavlage) vorgege-

ben. Die Taste für das

eingestrichene C erzeugt daher

bei gewissen Stimmen einen

höheren oder tieferen Ton als

bei anderen.

3Die gewählte Stimme auf der Tastatur spielen.

Zum Auswählen einer anderen Stimme wiederholen Sie Schritt 2.

Wenn der Song- oder Style-Modus im Hintergrund aktiv ist (durch den nicht

umrahmten Modusnamen angezeigt), können Sie im Voice-Modus auch einen

Song bzw. Style spielen lassen, indem Sie die START/STOP-Taste drücken. Es wird

dann der zuletzt gewählte Song bzw. Style gespielt.

Über die Bedienfeld-Voices und die GM-Voices

Beachten Sie bitte, daß das PSR-225 zwei unterschiedliche

Stimmensets bietet: 100 Bedienfeld-Voices und 128 GM-Voices

(General MIDI). Die GM-Voices sorgen für optimale Klangtreue

beim Abspielen von GM-kompatiblen Songdaten. Dies bedeutet, daß jeder GM-

Song so wiedergegeben werden kann, wie der Komponist bzw. Programmierer ihn

geschrieben hat (GM-Songdaten können über einen Sequenzer oder ein anderes

MIDI-Gerät wiedergegeben werden).

Wenn eine GM-Voice gewählt ist, wird das GENERAL MIDI-Piktogramm oben links

auf dem Display angezeigt.

Wenn Sie eine neue Voice

auswählen, ruft das PortaTone

automatisch eine Reihe

passender Voreinstellungen ab.

[Dies gilt nur dann, wenn die

Stimmen-Voreinstellung

“VoiceSet” (FUNCTION-

Parameter Nr. 72, siehe Seite

39) eingeschaltet ist. Die

Vorgabeeinstellung dieser

Funktion ist “EIN”.]

SPIELEN VON STIMMEN — DER VOICE-MODUS

Übersicht über die Schlaginstrumentklänge der Drum-

Voices (Nr. 101 bis 110)

Wenn eine der Bedienfeld-DRUM KIT-Voices gewählt ist, können Sie

verschiedene Schlagzeug- und Percussion-Sounds auf der Tastatur

spielen. Die Klänge, die beim Anschlagen von Tasten erzeugt

werden, sind unter der Tastatur durch Symbole gekennzeichnet.

SPIELEN VON STIMMEN — DER VOICE-MODUS

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

2Die Nummer des gewünschten FUNCTION-Parameters

auswählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

gewünschten Main Voice-Parameters (1 bis 6) über das Zifferntastenfeld ein.

(Siehe “Parameterübersicht” am Ende dieses Abschnitts.)

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten

wie bei den Stimmennummern (siehe Seite 28). Sie können die Nummer

über das Zifferntastenfeld direkt eingeben oder mit den Tasten + und -

(aufwärts/abwärts) bzw. der FUNCTION-Taste (aufwärts) schrittweise an-

wählen.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

FUNCTION-Parameter — Main Voice

Mit den FUNCTION-Parametern für die Main Voice können Sie den Klang

der Hauptstimme verändern. Diese Einstellungen wirken stimmenspezifisch

und sind daher insbesondere dann nützlich, wenn die Main Voice im Dual-

oder Split-Modus mit einer zweiten Stimme kombiniert eingesetzt wird und

separat bearbeitet werden soll. Die Parameter erlauben die folgenden

Einstellungen:

• Lautstärke

• Oktavlage

• Panorama-Position

Nr. Name Display

101 Standard Kit 1 Std.Kit1

102 Standard Kit 2 Std.Kit2

103 Room Kit Room Kit

104 Rock Kit Rock Kit

105 Electronic Kit Elct.Kit

106 Analog Kit AnlogKit

107 Dance Kit DanceKit

108 Jazz Kit Jazz Kit

109 Brush Kit BrushKit

110 Symphony Kit SymphKit

Bestätigt durch Blinken, daß ein

FUNCTION-Parameter gewählt

werden kann.

F01

001 116

MEASURE TEMPO

M.Volume

STYLE

FUNCTION

101

Std.Kit1

VOICE

STYLE

ACMP ON

• Reverb-Sendepegel

• Chorus-Sendepegel

• DSP-Effekt-Sendepegel

3Die Parametereinstellung ändern.

Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung bzw. den

Wert des Parameters mit den Zifferntasten oder den Tasten + und - ändern.

(Die Einstellung bzw. der Wert wird links neben dem Parameternamen

angezeigt.)

Rücksetzung auf den

Vorgabewert

Nach Ändern einer

Parametereinstellung

können Sie den Parameter

direkt wieder auf seinen

Vorgabewert rücksetzen,

indem Sie die Tasten +

und - gleichzeitig drücken.

Negative Werte

Zum direkten Eingeben

eines negativen Werts (bei

Parametern, die solche

Werte zulassen) halten Sie

beim Betätigen der

betreffenden Zifferntaste

die Taste - gedrückt.

Diese FUNCTION-Einstellungen

bleiben beim Ausschalten des

Instruments nicht gespeichert.

Für dauerhaften Datenerhalt

müssen Sie diese Einstellungen

in einer User-Bank der One

Touch Setting-Funktion

abspeichern (Seite 72).

4Ggf. weitere Parameter einstellen.

Führen Sie bei Bedarf die Schritte 1 bis 3 wiederholt aus, um weitere

FUNCTION-Parameter einzustellen.

5Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie

einfach eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

Nr. Parameter Parametername Einstellbereich

F01 Main Voice-Lautstärke M.Volume 0 bis 127

F02 Main Voice-Oktavlage M.Octave -2 bis 2 (Oktaven)

F03 Main Voice-Panorama M.Pan -7 (ganz links) bis

0 (Mitte) bis

7 (ganz rechts)

F04 Main Voice-Reverb- M.RevLvl 0 bis 127

Sendepegel

F05 Main Voice-Chorus- M.ChoLvl 0 bis 127

Sendepegel

F06 Main Voice-DSP- M.DspLvl 0 bis 127

Sendepegel

Beschreibung

Bestimmt die Lautstärke der Hauptstimme, so daß eine

optimale Mischung mit der Dual- oder Split-Stimme

eingestellt werden kann.

Bestimmt die Oktavlage (d. h. den Tonumfang) der

Hauptstimme. Mit diesem Parameter können Sie im

Split-Modus die Hauptstimme in eine passende

Oktavlage versetzen oder im Dual Voice-Modus die

Stimmen um eine oder mehrere Oktaven voneinander

abgesetzt überlagern.

Bestimmt die Position der Hauptstimme im Stereo-

Panorama.

Bestimmt den Anteil des Main Voice-Signals, der dem

Reverb-Effekt zugeführt wird. (Siehe Seite 40.) Höhere

Werte bewirken einen stärkeren Halleffekt.

Bestimmt den Anteil des Main Voice-Signals, der dem

Chorus-Effekt zugeführt wird. (Siehe Seite 41.) Höhere

Werte bewirken einen stärkeren Chorus-Effekt.

Bestimmt den Anteil des Main Voice-Signals, der dem

DSP-Effekt zugeführt wird. (Siehe Seite 42.) Höhere

Werte bewirken einen stärkeren DSP-Effekt.

FUNCTION-Parameter

Einstellung bzw.

Wert Parametername

100

M.Volume

STYLE

FUNCTION

SPIELEN VON STIMMEN — DER VOICE-MODUS

Bei Bedarf können Sie das PortaTone anders stimmen (TUNING-Funktion) oder in

eine andere Tonart versetzen (TRANSPOSE-Funktion).

TRANSPONIERUNG UND STIMMUNG

Transponierung

Die Einstellung der TRANSPOSE-Funktion bestimmt die Tonlage/Tonart, in der die

gewählte Stimme sowie die automatische Baß/Akkord-Begleitung des gewählten

Styles gespielt wird. So können Sie das Instrument auf einfache Weise an die

Tonlage anderer Instrumente anpassen oder Stücke in einer schwierigen Tonart mit

gewohnten Griffen spielen. Die Transponierungseinstellung kann innerhalb des

Bereichs von ±12 Halbtönen (±1 Oktave) geändert werden.

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten Transponie-

rungswert ein. Zum übergangslosen Erhöhen/Erniedrigen des Werts können Sie die

Taste auch gedrückt halten.

Rücksetzung auf den

Vorgabe-Transponierungs-

wert

Nach Ändern des Transpo-

nierungswerts können Sie

die Funktion direkt wieder

auf den Vorgabewert “00”

rücksetzen, indem Sie die

OVERALL-Tasten + und -

gleichzeitig drücken (wenn

TRANSPOSE im OVERALL-

Menü gewählt ist).

1Die TRANSPOSE-Funktion des OVERALL-Menüs auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “Transpos” auf dem

Display erscheint.

Die TRANSPOSE- und TUNING-

Einstellungen haben keinen

Einfluß auf die Drum Kit-Voices

(Nr. 101 bis Nr. 110).

Erniedrigt den

Transponierungswert

Erhöht den

Transponierungswert

Aktueller Transponierungswert

Zeigt an, daß TRANSPO-

SE gewählt ist.

Transpos

VOICE

STYLE

TRANSPOSE

SPIELEN VON STIMMEN — DER VOICE-MODUS

Stimmung

Die Einstellung der TUNING-Funktion bestimmt die Tonhöhe, in der die gewählte

Stimme sowie die automatische Baß/Akkord-Begleitung des gewählten Styles

gespielt wird. So können Sie das Instrument auf einfache Weise an die Tonhöhe

anderer Instrumente anpassen. Die Tonhöhe kann innerhalb des Bereichs von ±100

(etwa ±1 Halbton) verändert werden.

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten Stimmwert ein.

Zum übergangslosen Erhöhen/Erniedrigen des Werts können Sie die Taste auch

gedrückt halten.

Rücksetzung auf den

Vorgabe-Stimmwert

Nach Ändern der Stim-

mung können Sie die

Funktion direkt wieder auf

den Vorgabewert “00”

rücksetzen, indem Sie die

OVERALL-Tasten + und -

gleichzeitig drücken (wenn

TUNING im OVERALL-

Menü gewählt ist).

1Die TUNING-Funktion des OVERALL-Menüs (links vom Display)

auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “Tuning” auf dem

Display erscheint.

Erniedrigt den

Stimmwert

Erhöht den

Stimmwert

Aktueller Stimmwert

Zeigt an, daß

TUNING gewählt ist.

000

Tuning

VOICE

STYLE

TUNING

Im Dual Voice-Modus können Sie volltönige Klangstrukturen erstellen, indem Sie

zwei verschiedene Stimmen “aufeinanderlegen” — die erste Stimme ist die auf

normale Weise gewählte Main Voice (Hauptstimme) (Seite 27), die zweite die Dual

Voice, die Sie gemäß den folgenden Beschreibungen auswählen und einstellen.

1Den Dual Voice-Modus aktivieren.

Drücken Sie die DUAL-Taste.

Wenn Sie nun Tasten auf der Tastatur anschlagen, ist die Main Voice zusammen mit

der gegenwärtigen Dual Voice zu hören.

2Im FUNCTION-Modus die gewünschte Dual Voice wählen und

ggf. bearbeiten.

Hierzu rufen Sie durch einen Druck auf die FUNCTION-Taste den FUNCTION-

Modus auf.

• Da “FUNCTION” nur ein

paar Sekunden lang blinkt,

dürfen Sie nach Schritt 2 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

• Damit die Dual Voice gut

hörbar wird, müssen Sie:

* eine Stimme wählen

(Parameter Nr. 17, “D.Voice”).

* die Dual Voice-Lautstärke

entsprechend einstellen

(Parameter Nr. 11,

“D.Volume”).

SPIELEN MIT ZWEI STIMMEN — DUAL VOICE

SPIELEN VON STIMMEN — DER VOICE-MODUS

3Die Nummer des gewünschten FUNCTION-Parameters aus-

wählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

gewünschten Dual Voice-Parameters (11 bis 18) über das Zifferntastenfeld ein. Die

Dual-Stimme selbst wird am FUNCTION-Parameter Nr. 17 (D.Voice) ausgewählt.

(Siehe “Parameterübersicht” am Ende dieses Abschnitts.)

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten wie bei

den Stimmennummern (siehe Seite 28) — Direkteingabe über das Zifferntastenfeld

oder Weiterschaltung mit den Tasten + und - bzw. der FUNCTION-Taste.

Zum Abschalten des Dual Voice-Modus drücken Sie

die DUAL-Taste ein weiteres Mal.

Der Dual Voice-Modus kann bei

Bedarf auch über einen

angeschlossenen Fußschalter

ein- und ausgeschaltet werden.

(Siehe Seite 91.)

F17

D.Voice

STYLE

FUNCTION

001 116

MEASURE TEMPO

4Die Parametereinstellung ändern.

Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung bzw. den Wert

des Parameters mit den Zifferntasten ändern. Für EIN/AUS-Einstellungen (“on”/

”off”) verwenden Sie die Tasten + und -.

SPIELEN VON STIMMEN — DER VOICE-MODUS

Diese FUNCTION-Einstellungen

bleiben beim Ausschalten des

Instruments nicht gespeichert.

Für dauerhaften Datenerhalt

müssen Sie diese Einstellungen

in einer User-Bank der One

Touch Setting-Funktion

abspeichern (Seite 72).

5Ggf. weitere Parameter einstellen.

Führen Sie bei Bedarf die Schritte 2 bis 4 wiederholt aus, um weitere FUNCTION-

Parameter einzustellen.

6Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

FUNCTION-Parameter — Dual Voice

Mit den FUNCTION-Parametern für die Dual Voice können Sie den Klangcharakter der zweiten Stimme verändern. Diese

Einstellungen entsprechen den Main Voice-Parametern und erlauben eine separate Bearbeitung der Dual Voice. Die

Parameter ermöglichen die folgenden Einstellungen:

• Lautstärke

• Oktavlage

Rücksetzung auf den Vorgabewert

Nach Ändern einer

Parametereinstellung können Sie den

Parameter direkt wieder auf seinen

Vorgabewert rücksetzen, indem Sie die

Tasten + und - gleichzeitig drücken.

Negative Werte

Zum direkten Eingeben eines negativen

Werts (bei Parametern, die solche Werte

zulassen) halten Sie beim Betätigen der

betreffenden Zifferntaste die Taste -

gedrückt.

FUNCTION-Parameter

Nr. Parameter

Parametername

Einstellbereich

F11 Dual Voice-Lautstärke D.Volume 0 bis 127

F12 Dual Voice-Oktavlage D.Octave -2 bis 2 (Oktaven)

F13 Dual Voice-Panorama D.Pan -7 (ganz links) bis

0 (Mitte) bis

7 (ganz rechts)

F14 Dual Voice-Reverb- D.RevLvl 0 bis 127

Sendepegel

F15 Dual Voice-Chorus- D.ChoLvl 0 bis 127

Sendepegel

F16 Dual Voice-DSP- D.DspLvl 0 bis 127

Sendepegel

F17 Dual Voice-Auswahl D.Voice 1 bis 238

F18 Dual Voice-Modus Dual on, off

EIN/AUS

Beschreibung

Bestimmt die Lautstärke der Dual Voice, so daß eine optimale

Mischung mit der Hauptstimme (Main Voice) eingestellt werden kann.

Bestimmt die Oktavlage (d. h. den Tonumfang) der Dual Voice. Mit

diesem Parameter können Sie die Dual Voice um eine oder mehrere

Oktaven von der Hauptstimme abgesetzt überlagern.

Bestimmt die Position der Dual Voice im Stereo-Panorama. Damit

ein möglichst räumlicher Effekt erzielt wird, wählen Sie hier den

Wert “-7” oder einen annähernden Wert und bei “M.Pan” (Seite

31) einen entgegengesetzten positiven Wert.

Bestimmt den Anteil des Dual Voice-Signals, der dem Reverb-Effekt

zugeführt wird. (Siehe Seite 40.) Höhere Werte bewirken einen

stärkeren Halleffekt für die Dual Voice.

Bestimmt den Anteil des Dual Voice-Signals, der dem Chorus-Effekt

zugeführt wird. (Siehe Seite 41.) Höhere Werte bewirken einen

stärkeren Chorus-Effekt für die Dual Voice.

Bestimmt den Anteil des Dual Voice-Signals, der dem DSP-Effekt

zugeführt wird. (Siehe Seite 42.) Höhere Werte bewirken einen

stärkeren DSP-Effekt für die Dual Voice.

Bestimmt die Stimme, die als Dual Voice eingesetzt wird. (Siehe

Stimmenverzeichnis auf Seite 109.)

Zum Ein- oder Ausschalten des Dual Voice-Modus. (Dieselbe

Funktion wie die DUAL-Taste. Diese Funktion kann auch mit einem

angeschlossenen Fußschalter gesteuert werden; siehe Seite 91.)

• Panorama-Position

• Reverb-Sendepegel

• Chorus-Sendepegel

• DSP-Effekt-Sendepegel

• Dual Voice-Auswahl

• Dual Voice-Modus EIN/AUS

050

Strings

STYLE

FUNCTION

SPIELEN VON STIMMEN — DER VOICE-MODUS

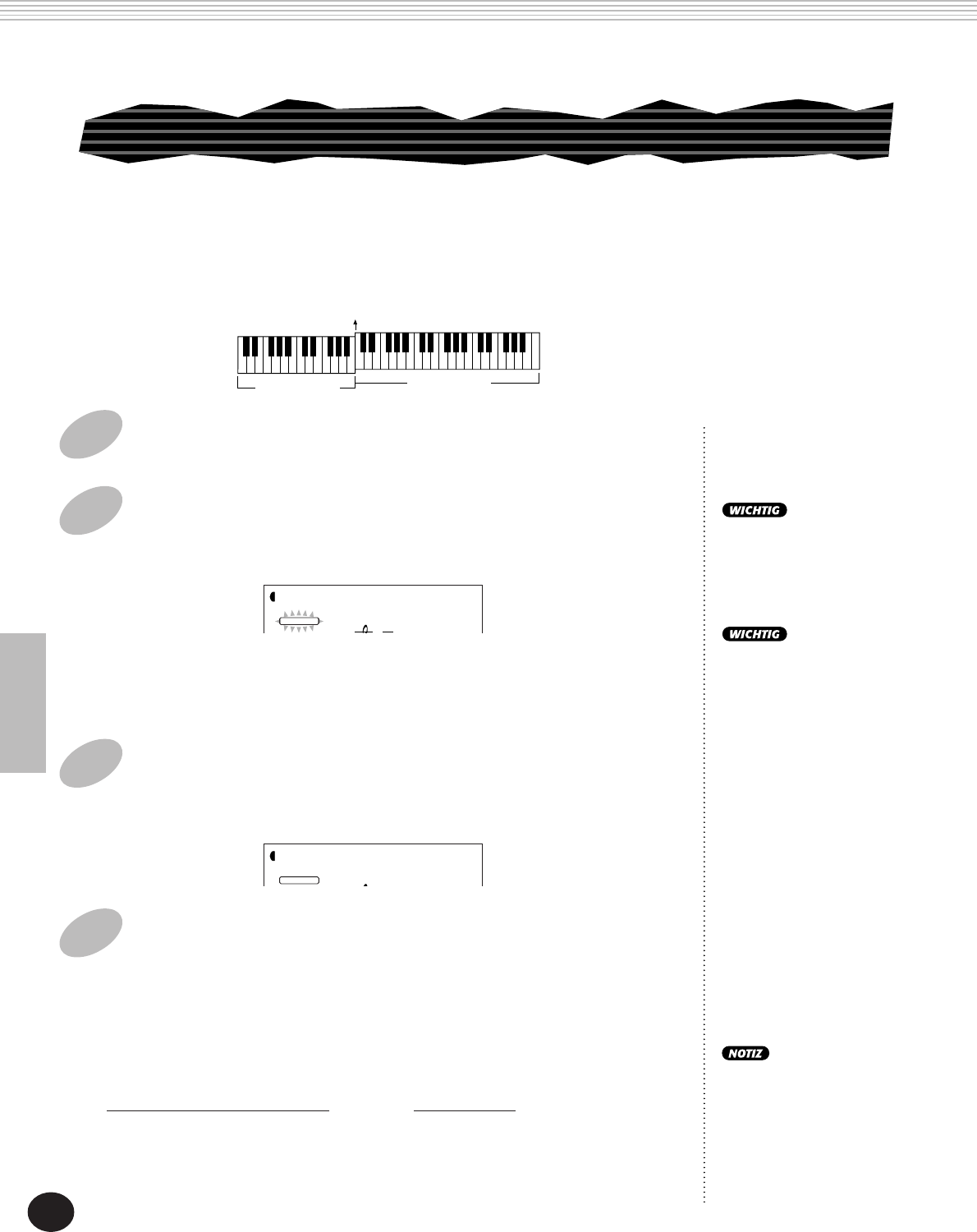

SPIELEN MIT ZWEI STIMMEN — SPLIT VOICE

Im Split Voice-Modus können Sie die Tastatur in zwei Abschnitte unterteilen und diesen zwei unterschiedliche

Stimmen zuordnen, um die eine Stimme mit der linken und die andere mit der rechten Hand zu spielen. So

können Sie beispielsweise mit der linken Hand Baß spielen und mit der rechten Piano. Die rechte (oder obere)

Stimme wird im Main Voice-Modus gewählt (Seite 27), und die linke (oder untere) Stimme im Split Voice-

Modus, wie im folgenden beschrieben.

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

2Die Nummer des Split EIN/AUS-Parameters auswählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Parameternummer

28 (Split EIN/AUS) über das Zifferntastenfeld ein.

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten wie bei

den Stimmennummern (siehe Seite 28) — Direkteingabe über das Zifferntastenfeld

oder Weiterschaltung mit den Tasten + und - bzw. der FUNCTION-Taste.

3Den Split Voice-Modus einschalten (Split “on”).

Sobald “FUNCTION” nicht mehr blinkt, drücken Sie die Taste +, um den Split Voice-

Modus einzuschalten. (Mit der Taste - wird der Split Voice-Modus ausgeschaltet.)

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

Damit die Split Voice gut hörbar

wird, müssen Sie:

* die Split Voice-Lautstärke

entsprechend einstellen

(Parameter Nr. 21,

“S.Volume”).

* eine musikalisch richtige

Oktavlage wählen (Parameter

Nr. 22, “S.Octave”). Eine

Baßstimme wird beispielsweise

am besten mit der Einstellung

“-1” gespielt, eine Streicher-

stimme mit der Einstellung “1”.

* den Splitpunkt passend

einstellen (Parameter Nr. 29,

“SplitPnt”). In den meisten

Fällen kann jedoch der

Vorgabe-Splitpunkt “059”

(Hauptstimme ab dem

eingestrichenen C) übernom-

men werden. (Einzelheiten

siehe Parameterübersicht am

Ende dieses Abschnitts.)

4Ggf. andere Split Voice-Einstellungen machen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie den Parameter aus (über das Zifferntastenfeld).

3) Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung

ändern (mit den Zifferntasten). Für EIN/AUS-Einstellungen (“on”/”off”)

verwenden Sie die Tasten + und -.

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung

können Sie den Parameter direkt wieder auf

seinen Vorgabewert rücksetzen, indem Sie

die Tasten + und - gleichzeitig drücken.

Negative Werte

Zum direkten Eingeben eines negativen

Werts (bei Parametern, die solche Werte

zulassen) halten Sie beim Betätigen der

betreffenden Zifferntaste die Taste -

gedrückt.

Diese FUNCTION-Einstellungen

bleiben beim Ausschalten des

Instruments nicht gespeichert.

Für dauerhaften Datenerhalt

müssen Sie diese Einstellungen

in einer User-Bank der One

Touch Setting-Funktion

abspeichern (Seite 72).

F28

Split

STYLE

FUNCTION

Split

STYLE

FUNCTION

Split Voice Main Voice

(Hauptstimme)

Splitpunkt

SPIELEN VON STIMMEN — DER VOICE-MODUS

5Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

FUNCTION-Parameter — Split Voice

Mit den FUNCTION-Parametern für die Split Voice können Sie den Klangcharakter der zweiten Stimme verän-

dern. Diese Einstellungen entsprechen den Main Voice-Parametern und ermöglichen eine separate Bearbeitung

der Split Voice. Die Parameter erlauben die folgenden Einstellungen:

• Lautstärke

• Oktavlage

• Panorama-Position

• Reverb-Sendepegel

• Chorus-Sendepegel

• DSP-Effekt-Sendepegel

• Split Voice-Auswahl

• Split Voice-Modus EIN/AUS

• Splitpunkt

FUNCTION-Parameter

Nr. Parameter Parametername Einstellbereich

F21 Split Voice- S.Volume 0 bis 127

Lautstärke

F22 Split Voice- S.Octave -2 bis

Oktavlage 2 (Oktaven)

F23 Split Voice- S.Pan -7 (ganz links) bis

Panorama 0 (Mitte) bis

7 (ganz rechts)

F24 Split Voice-Reverb- S.RevLvl 0 bis 127

Sendepegel

F25 Split Voice-Chorus- S.ChoLvl 0 bis 127

Sendepegel

F26 Split Voice-DSP- S.DspLvl 0 bis 127

Sendepegel

F27 Split Voice- S.Voice 1 bis 238

Auswahl

F28 Split EIN/AUS Split on, off

F29 Splitpunkt SplitPnt 000 bis 127

Beschreibung

Bestimmt die Lautstärke der Split Voice, so daß eine optimale

Mischung mit der Hauptstimme (Main Voice) eingestellt

werden kann.

Bestimmt die Oktavlage (d. h. den Tonumfang) der Split Voice.

Mit diesem Parameter können Sie die Split Voice in einen

passenden (tieferen) Okavenbereich versetzen.

Bestimmt die Position der Split Voice im Stereo-Panorama.

Damit ein möglichst räumlicher Effekt erzielt wird, wählen Sie

hier den Wert “-7” oder einen annähernden Wert und bei

“M.Pan” (Seite 31) einen entgegengesetzten positiven Wert.

Bestimmt den Anteil des Split Voice-Signals, der dem Reverb-

Effekt zugeführt wird. (Siehe Seite 40.) Höhere Werte bewirken

einen stärkeren Halleffekt für die Split Voice.

Bestimmt den Anteil des Split Voice-Signals, der dem Chorus-

Effekt zugeführt wird. (Siehe Seite 41.) Höhere Werte bewirken

einen stärkeren Chorus-Effekt für die Split Voice.

Bestimmt den Anteil des Split Voice-Signals, der dem DSP-Effekt

zugeführt wird. (Siehe Seite 42.) Höhere Werte bewirken einen

stärkeren DSP-Effekt für die Split Voice.

Bestimmt die Stimme, die als Split Voice eingesetzt wird. (Siehe

Stimmenverzeichnis auf Seite 109.)

Zum Ein- oder Ausschalten des Split Voice-Modus. Diese

Funktion kann auch mit einem angeschlossenen Fußschalter

gesteuert werden. (Siehe Seite 91.)

Bestimmt den Splitpunkt auf der Tastatur (die höchste Taste der

Split Voice) und teilt die Tastatur dadurch in zwei Abschnitte

auf: einen linken (unteren) für die Split Voice und einen rechten

(oberen) für die Main Voice. (Die Splitpunkt-Taste gehört zum

Split Voice-Abschnitt.) Der Vorgabe-Splitpunkt ist 059 (B2). Sie

können zum Setzen des Splitpunkts auch einfach die betreffen-

de Taste anschlagen, während dieser Parameter gewählt ist.

Während der Splitpunkt-Einstellung wird beim Anschlagen von

Tasten kein Ton erzeugt. Vergessen Sie nach der Einstellung des

Splitpunkts nicht, einen anderen Parameter zu wählen oder den

FUNCTION-Modus zu verlassen, bevor Sie auf der Tastatur

spielen!

Der Split Voice-Splitpunkt sollte unter Berücksichtigung der

Begleitungs-Splitpunkteinstellung gesetzt werden. (Siehe Seite

58.)

SPIELEN VON STIMMEN — DER VOICE-MODUS

“VoiceSet” und “TouchSns” sind zwei wichtige stimmenspezifische Parameter, die

in der Utility-Gruppe der FUNCTION-Parameter angesiedelt sind.

Wenn die Stimmen-Voreinstellung “VoiceSet” (an späterer Stelle näher beschrie-

ben) eingeschaltet ist, werden beim Auswählen einer Voice eine Reihe von Vorein-

stellungen mit abgerufen, die optimal zur gewählten Stimme passen.

Die TOUCH-Funktion (siehe Beschreibungen weiter unten) erlaubt dynamisches

Spiel mit expressiver Nuancierung. Wenn diese Funktion eingeschaltet ist, hängt

die beim Anschlagen einer Taste erzeugte Stimmenlautstärke von der Anschlag-

stärke ab.

Nach Einstellen der gewünschten Anschlagempfindlichkeit am Paramerer

“TouchSns” können Sie die Anschlagdynamik der Tastatur mit der TOUCH-Taste

ein- und ausschalten.

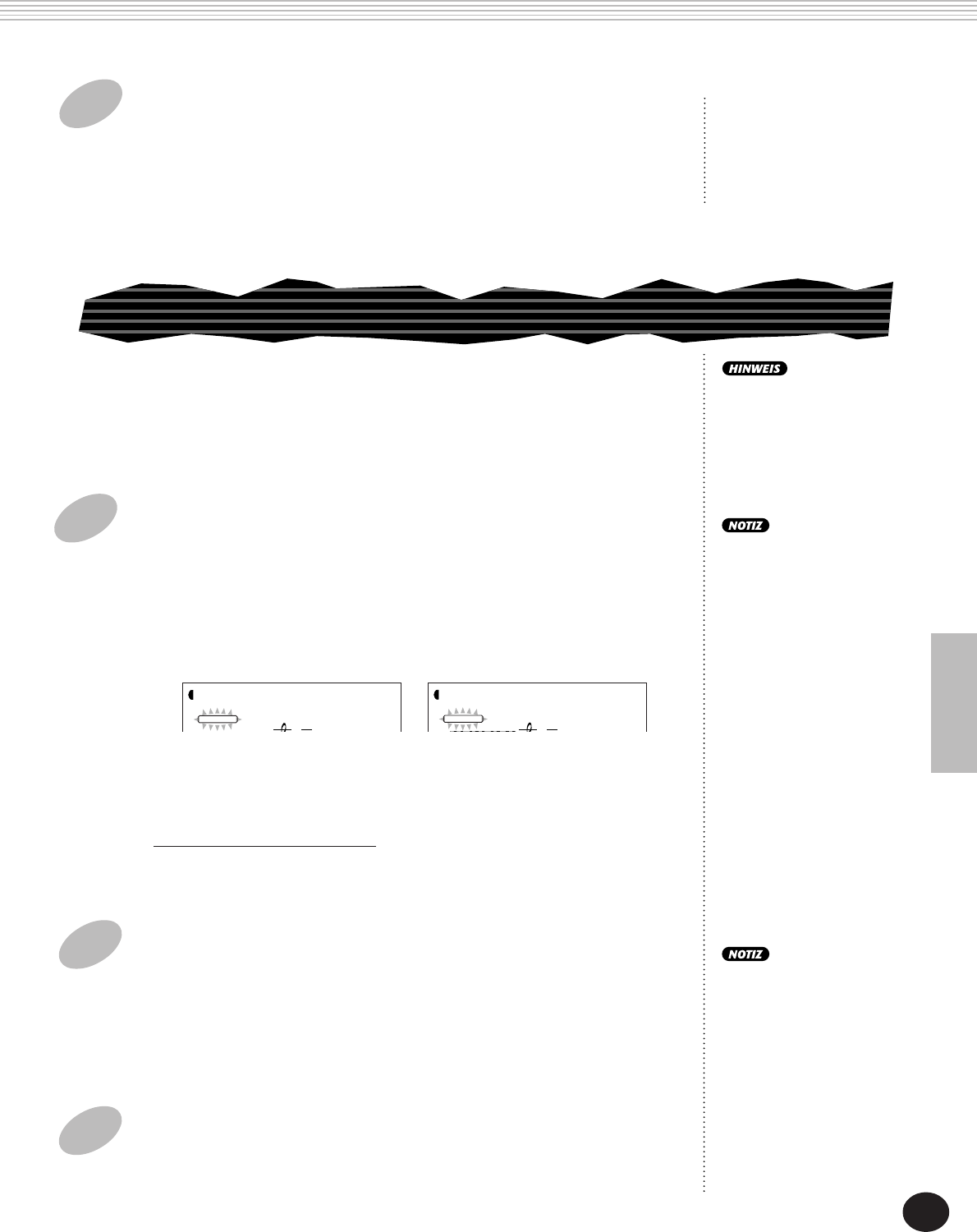

ZUSÄTZLICHE VOICE-FUNKTIONEN — STIMMEN-VOREINSTELLUNG

UND ANSCHLAGDYNAMIK

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten wie bei

den Stimmennummern (siehe Seite 28) — Direkteingabe über das Zifferntastenfeld

oder Weiterschaltung mit den Tasten + und - bzw. der FUNCTION-Taste.

2Die Nummer des gewünschten FUNCTION-Parameters aus-

wählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

VoiceSet-Parameters (Nr. 72) bzw. TouchSns-Parameters (Nr. 73) über das Ziffern-

tastenfeld ein. (Siehe Parameterübersicht am Ende dieses Abschnitts.)

3Die Parametereinstellung ändern.

Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung bzw. den Wert

des Parameters mit den Zifferntasten ändern.

F72

VoiceSet

STYLE

FUNCTION

Zeigt an, daß die

Anschlagdynamik

eingeschaltet ist.

Zeigt an, daß die

Anschlagdynamik

ausgeschaltet ist.

F73

TouchSns

STYLE

FUNCTION

VoiceSet

STYLE

FUNCTION

TouchSns

STYLE

FUNCTION

SPIELEN VON STIMMEN — DER VOICE-MODUS

FUNCTION-Parameter

Nr. Parameter Parametername Einstellbereich

F72 Stimmen- VoiceSet off, on

Voreinstellung

F73 Anschlag- TouchSns 1 bis 3

empfindlichkeit

Beschreibung

Wenn dieser Parameter auf “on” (EIN) gestellt ist,

werden beim Auswählen einer Voice automatisch

passende Parameter und andere Voreinstellungen

aufgerufen. VoiceSet bietet Voreinstellungen für die

folgenden Parameter:

• Main Voice — Lautstärke, Oktavlage,

Panorama

• Dual Voice — Nummer, Lautstärke,

Oktavlage, Panorama, Reverb-

Sendepegel, Chorus-Sende-

pegel, DSP-Sendepegel

• Harmony — Typ, EIN/AUS, Lautstärke

Mit den Bedienfeld-Tasten HARMONY und DUAL

werden die betreffenden Funktionen ein- und ausge-

schaltet.

Bei der Einstellung “1” ist der Empfindlichkeitsbereich

begrenzt, so daß der Dynamikspielraum relativ klein ist

und Anschlagstärkevariationen eine kaum

wahrnehmbare Lautstärkeänderung bewirken. “2”

entspricht einem normalen Dynamikumfang (leise bis

laut), während “3” zum Spielen extrem “leiser”

Passagen vorgesehen ist, für die Sie eine gezieltere

Nuancierung im unteren Lautstärkebereich wünschen.

Wenn die TOUCH-Funktion ausgeschaltet ist (Seite 38),

reagiert die Tastatur nicht auf Anschlagdynamik, und

alle Tastenanschläge werden mit einem konstanten

Dynamikwert (Velocity) von “80” in Ton umgesetzt

(Gesamt-Dynamikumfang = 0 bis 127).

FUNCTION-Parameter —

Stimmen-Voreinstellung (VoiceSet) und Anschlagempfindlichkeit (TouchSns)

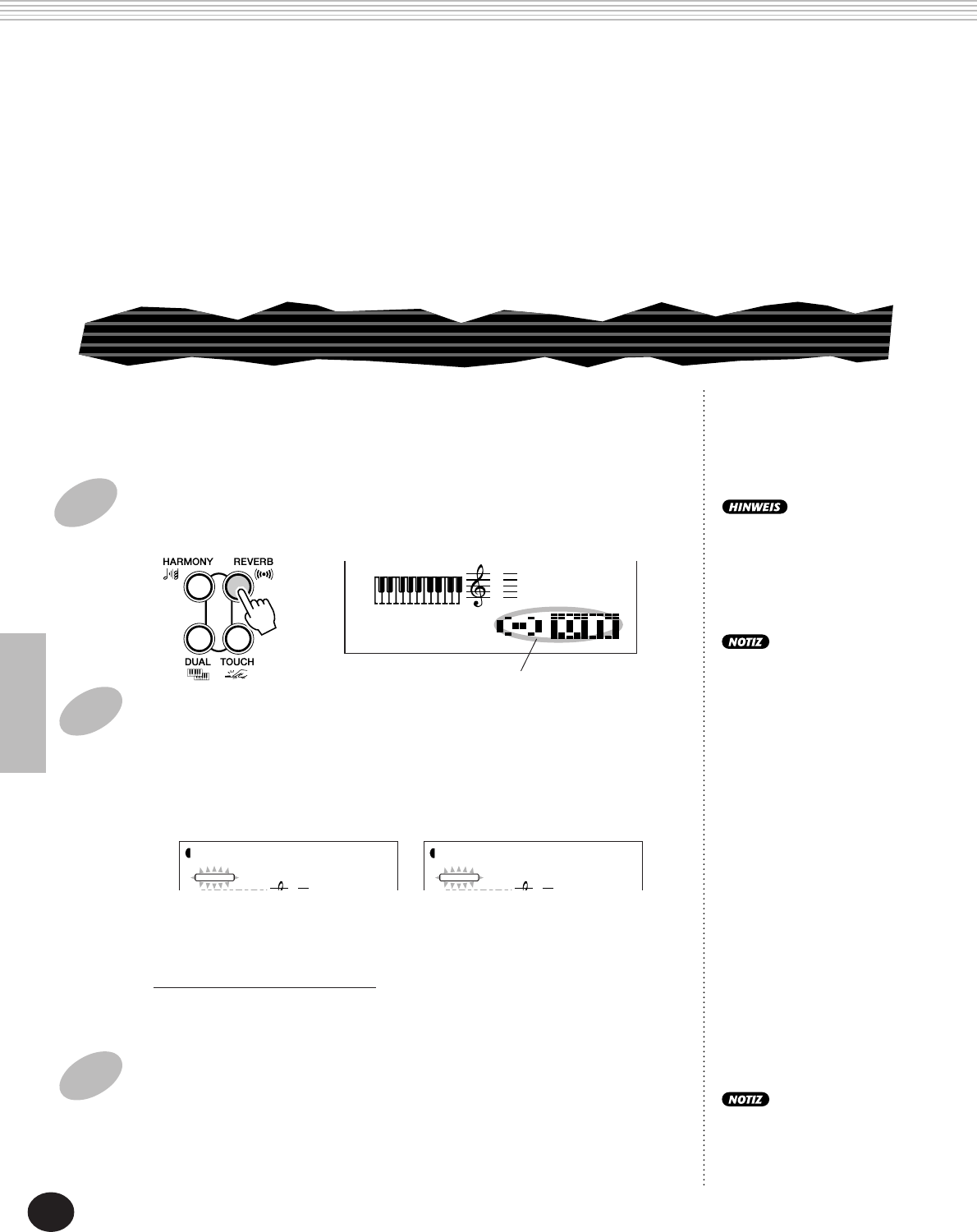

EFFEKTE

Der Reverb-Effekt erzeugt das “Umgebungsgeräusch” (Hall), das beim Spielen

eines Instrument in einem Zimmer oder Konzertsaal zu vernehmen ist. Es stehen

insgesamt acht unterschiedliche Reverb-Typen zur Wahl, mit denen unterschiedli-

che Räumlichkeiten simuliert werden können.

Der Reverb-Effekt kann auch

mit einem angeschlossenen

Fußschalter (Seite 91) oder über

den FUNCTION-Parameter Nr.

31 (Seite 44) ein- und

ausgeschaltet werden.

2Den gewünschten Reverb-Typ im FUNCTION-Modus einstellen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie die Nummer des gewünschten FUNCTION-Parameters (Nr.

31, Nr. 32) mit den Zifferntasten aus. (Eine Liste der Reverb-Typen finden Sie

auf Seite 45.)

• Die REVERB-Taste am

Bedienfeld wirkt nur auf die

Tastatur-Stimme(n). Wenn der

Reverb-Effekt für den gesamten

PortaTone-Sound ausgeschaltet

werden soll (einschließlich

Begleitung und Songs), müssen

Sie am Parameter “RevType”

(Nr. 9, Seite 45) die Einstellung

“off” wählen.

• Diese FUNCTION-Einstellun-

gen bleiben beim Ausschalten

des Instruments nicht

gespeichert. Für dauerhaften

Datenerhalt müssen Sie diese

Einstellungen in einer User-Bank

der One Touch Setting-Funktion

abspeichern (Seite 72).

• Wenn das PortaTone von

einem anderen MIDI-Gerät

gesteuert wird, gibt es drei

zusätzliche Reverb-Typen.

(Einzelheiten siehe Seite 117.)

3Den Reverb-Sendepegel für die gewünschte(n) Stimme(n)

einstellen.

Für die Stimmen “Main Voice”, “Dual Voice” und “Split Voice” können individuelle

Reverb-Effektstärken eingestellt werden. Stellen Sie den betreffenden Reverb-

Sendepegelparameter im FUNCTION-Modus entsprechend ein (Main Voice: Nr.

04, Dual Voice: Nr. 14, Split Voice: Nr. 24). (Siehe Seiten 31, 35, 37.)

Wenn der Reverb-Sendepegel

auf “000” oder einen extrem

kleinen Wert eingestellt wird, ist

der Halleffekt unter Umständen

nicht zu hören.

REVERB

Das PortaTone ist mit einer Vielzahl an Effekten ausgestattet, die verwendet werden

können, um gewählten Voices eine größere Klangfülle zu verleihen. Es gibt vier grundle-

gende Effektkategorien: Reverb, Chorus, DSP und Harmony. Jede dieser Kategorien stellt

eine Reihe von Effekttypen zur Wahl.

Der Einsatz der Effekte ist ebenfalls äußerst flexibel. Alle vier Effekte können gleichzeitig zugeschaltet werden,

und die Tiefe des Reverb-, Chorus- bzw. DSP-Effekts ist für jede der Stimmen (Main Voice, Dual Voice und Split

Voice) individuell einstellbar.

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung können Sie den Parameter

direkt wieder auf seinen Vorgabewert rücksetzen, indem Sie die

Tasten + und - gleichzeitig drücken.

3) Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung

ändern (mit den Zifferntasten). Für EIN/AUS-Einstellungen (“on”/”off”)

verwenden Sie die Tasten + und -.

1Den Reverb-Effekt einschalten.

Drücken Sie die REVERB-Taste.

001 116

MEASURE TEMPO

Zeigt an, daß der Reverb-Effekt eingeschaltet ist.

F31

Reverb

STYLE

FUNCTION

F32

RevType

STYLE

FUNCTION

4Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

Mit dem Chorus-Effekt können Sie die Klangfülle einer Stimme durch

Tonhöhenmodulation verstärken. Es gibt zwei Effektarten: Chorus und Flanger.

Chorus erzeugt einen volleren, wärmeren und lebendigeren Klang, während

Flanger einen wirbelnden, metallischen Effekt bewirkt. Insgesamt vier Chorus-

Typen stehen zur Wahl.

• Der Chorus-Effekt wirkt nur

auf die Tastatur-Stimme(n).

• Diese FUNCTION-Einstellun-

gen bleiben beim Ausschalten

des Instruments nicht

gespeichert. Für dauerhaften

Datenerhalt müssen Sie diese

Einstellungen in einer User-Bank

der One Touch Setting-Funktion

abspeichern (Seite 72).

• Wenn das PortaTone von

einem anderen MIDI-Gerät

gesteuert wird, gibt es drei

zusätzliche Chorus-Typen.

(Einzelheiten siehe Seite 117.)

2Den Chorus-Sendepegel für die gewünschte(n) Stimme(n)

einstellen.

Für die Stimmen “Main Voice”, “Dual Voice” und “Split Voice” können individuelle

Chorus-Effektstärken eingestellt werden. Stellen Sie den betreffenden Chorus-

Sendepegelparameter im FUNCTION-Modus entsprechend ein (Main Voice: Nr.

05, Dual Voice: Nr. 15, Split Voice: Nr. 25). (Siehe Seiten 31, 35, 37.)

Wenn der Chorus-Sendepegel

auf “000” oder einen extrem

kleinen Wert eingestellt wird, ist

der Chorus-Effekt unter

Umständen nicht zu hören.

3Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

CHORUS

3) Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung

ändern (mit den Zifferntasten). Für EIN/AUS-Einstellungen verwenden Sie die

Tasten + und -.

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung können Sie den Parameter

direkt wieder auf seinen Vorgabewert rücksetzen, indem Sie die

Tasten + und - gleichzeitig drücken.

EFFEKTE

1Den Chorus-Effekt einschalten und den gewünschten Chorus-

Typ im FUNCTION-Modus einstellen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie die Nummer des gewünschten FUNCTION-Parameters (Nr.

33, Nr. 34) mit den Zifferntasten aus. (Eine Liste der Chorus-Typen finden Sie

auf Seite 45.)

Der Chorus-Effekt kann auch

mit einem angeschlossenen

Fußschalter ein- und ausge-

schaltet werden. (Siehe Seite

91.)

F33

Chorus

STYLE

FUNCTION

F34

ChoType

STYLE

FUNCTION

DSP

Die DSP-Effektstufe bietet viele Reverb- und Chorus-Effekte sowie eine Vielzahl

anderer nützlicher und dynamische Effekte zum Vertiefen und Variieren des Klangs

aktiver Stimmen. Als zusätzliche Effekte gibt es unter anderem Reverse Gate,

Phaser, Rotary Speaker, Tremolo, Echo, Delay, Distortion, Equalization und Wah. Es

gibt insgesamt 33 DSP-Typen.

1Den DSP-Effekt einschalten und den gewünschten DSP-Typ im

FUNCTION-Modus einstellen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie die Nummer des gewünschten FUNCTION-Parameters (Nr.

35, Nr. 36) mit den Zifferntasten aus. (Eine Liste der DSP-Typen finden Sie

auf Seite 45.)

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung können Sie den Parame-

ter direkt wieder auf seinen Vorgabewert rücksetzen, indem Sie

die Tasten + und - gleichzeitig drücken.

• Der Chorus-Effekt wirkt nur

auf die Tastatur-Stimme(n).

• Diese FUNCTION-Einstellun-

gen bleiben beim Ausschalten

des Instruments nicht

gespeichert. Für dauerhaften

Datenerhalt müssen Sie diese

Einstellungen in einer User-Bank

der One Touch Setting-Funktion

abspeichern (Seite 72).

• Wenn das PortaTone von

einem anderen MIDI-Gerät

gesteuert wird, gibt es achtzehn

zusätzliche DSP-Typen.

(Einzelheiten siehe Seite 117.)

3Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

EFFEKTE

3) Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung

ändern (mit den Zifferntasten). Für EIN/AUS-Einstellungen verwenden Sie die

Tasten + und -.

2Den DSP-Sendepegel für die gewünschte(n) Stimme(n) einstel-

len.

Für die Stimmen “Main Voice”, “Dual Voice” und “Split Voice” können individuelle

DSP-Effektstärken eingestellt werden. Stellen Sie den betreffenden DSP-

Sendepegelparameter im FUNCTION-Modus entsprechend ein (Main Voice: Nr.

06, Dual Voice: Nr. 16, Split Voice: Nr. 26). (Siehe Seiten 31, 35, 37.)

Wenn der DSP-Sendepegel auf

“000” oder einen extrem

kleinen Wert eingestellt wird, ist

der DSP-Effekt unter Umstän-

den nicht zu hören.

Der DSP-Effekt kann auch mit

einem angeschlossenen

Fußschalter ein- und ausge-

schaltet werden. (Siehe Seite

91.)

F35

Dsp

STYLE

FUNCTION

F36

DspType

STYLE

FUNCTION

EFFEKTE

HARMONY

Die Harmony-Stufe bietet eine Reihe von Effekten, die Melodien ausschmücken, die

Sie zusammen mit einem der Begleitungs-Styles auf dem PortaTone spielen.

Insgesamt 26 Harmony-Typen stehen zur Wahl.

Tremolo-, Triller- und Echo-Effekte können bei ausgeschalteter automatischer Baß/

Akkord-Begleitung verwendet werden.

Es gibt fünf unterschiedliche Harmony-Typen, die für Noten, die im oberen

Tastaturabschnitt gespielt werden, automatisch an die Begleitakkorde angepaßte

Harmonieparts erzeugen.

1Den Harmony-Effekt einschalten.

Drücken Sie die HARMONY-Taste.

2Im FUNCTION-Modus den Harmony-Typ auswählen und die

gewünschte Harmony-Lautstärke einstellen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie die Nummer des gewünschten FUNCTION-Parameters (Nr.

37, Nr. 38, Nr. 39) mit den Zifferntasten aus. (Eine Liste der Harmony-Typen

finden Sie auf Seite 46.)

Der Harmony-Effekt kann auch

mit einem angeschlossenen

Fußschalter (Seite 91) oder über

den FUNCTION-Parameter Nr.

37 (Seite 44) ein- und

ausgeschaltet werden.

Wenn die Harmony-Lautstärke

auf “000” oder einen extrem

kleinen Wert eingestellt wird, ist

der Harmony-Effekt unter

Umständen nicht zu hören.

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung können Sie den Parameter

direkt wieder auf seinen Vorgabewert rücksetzen, indem Sie die Tasten

+ und - gleichzeitig drücken.

Diese FUNCTION-Einstellungen

bleiben beim Ausschalten des

Instruments nicht gespeichert.

Für dauerhaften Datenerhalt

müssen Sie diese Einstellungen

in einer User-Bank der One

Touch Setting-Funktion

abspeichern (Seite 72).

3) Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung

ändern (mit den Zifferntasten). Für EIN/AUS-Einstellungen verwenden Sie die

Tasten + und -.

• Für die ersten fünf Harmony-

Typen (Duet, Trio, Block,

Country und Octave) müssen

Akkorde im Begleitungsab-

schnitt der Tastatur gespielt

werden.

• Die Geschwindigkeit der

Triller-, Tremolo- und Echo-

Effekte hängt vom eingestellten

Tempo ab (Seite 76).

001 116

MEASURE TEMPO

ACMP ON

Zeigt an, daß der Harmony-Effekt

eingeschaltet ist.

F38

HarmType

STYLE

FUNCTION

F39

HarmVol

STYLE

FUNCTION

F37

Harmony

STYLE

FUNCTION

3Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

FUNCTION-Parameter — Effekte

Mit den Effektparametern des FUNCTION-Modus können Sie alle erforderlichen Effekteinstellungen vornehmen (mit

Ausnahme der Sendepegel, die mit den entsprechenden Main Voice-, Dual Voice- bzw. Split Voice-Parametern eingestellt

werden). Die Effektparameter erlauben die folgenden Einstellungen:

• Reverb-Effekt EIN/AUS

• Reverb-Typ

• Chorus-Effekt EIN/AUS

EFFEKTE

• Chorus-Typ

• DSP-Effekt EIN/AUS

• DSP-Typ

• Harmony-Effekt EIN/AUS

• Harmony-Typ

• Harmony-Lautstärke

FUNCTION-Parameter

Nr. Parameter Parametername Einstellbereich

F31 Reverb-Effekt EIN/AUS Reverb on, off

F32 Reverb-Typ RevType (Siehe Liste “Reverb-

Typen” weiter unten.)

F33 Chorus-Effekt EIN/AUS Chorus on, off

F34 Chorus-Typ ChoType (Siehe Liste “Chorus-

Typen” weiter unten.)

F35 DSP-Effekt EIN/AUS Dsp on, off

F36 DSP-Typ DspType (Siehe Liste “DSP-

Typen” weiter unten.)

F37 Harmony-Effekt Harmony on, off

EIN/AUS

F38 Harmony-Typ HarmType (Siehe Liste

“Harmony-Typen”

weiter unten.)

F39 Harmony-Lautstärke HarmVol 000 bis 127

Beschreibung

Zum Ein- und Ausschalten des Reverb-Effekts.

(Dieselbe Funktion wie die REVERB-Taste. Kann auch

mit einem angeschlossenen Fußschalter gesteuert

werden; siehe Seite 91.)

(Siehe Liste “Reverb-Typen” weiter unten.)

Zum Ein- und Ausschalten des Chorus-Effekts. Diese

Funktion kann auch mit einem angeschlossenen

Fußschalter gesteuert werden. (Siehe Seite 91.)

(Siehe Liste “Chorus-Typen” weiter unten.)

Zum Ein- und Ausschalten des DSP-Effekts. Diese

Funktion kann auch mit einem angeschlossenen

Fußschalter gesteuert werden. (Siehe Seite 91.)

(Siehe Liste “DSP-Typen” weiter unten.)

Zum Ein- und Ausschalten des Harmony-Effekts.

(Dieselbe Funktion wie die HARMONY-Taste. Kann

auch mit einem angeschlossenen Fußschalter

gesteuert werden; siehe Seite 91.)

(Siehe Liste “Harmony-Typen” weiter unten.)

Bestimmt die Stärke des Harmony-Effekts, so daß

eine optimale Mischung mit dem Klang der

Melodienoten eingestellt werden kann.

EFFEKTE

■ Effekt-Typen

DSP-Typen

Nr. Typ Parame-

tername

1 Hall 1 Hall1

2 Hall 2 Hall2

3 Room 1 Room1

4 Room 2 Room2

5 Stage 1 Stage1

6 Stage 2 Stage2

7 Plate 1 Plate1

8 Plate 2 Plate2

9 Early Reflection 1 ER1

10 Early Reflection 2 ER2

11 Gate Reverb Gate1

12 Reverse Gate Gate2

13 Chorus 1 Chorus1

14 Chorus 2 Chorus2

15 Flanger 1 Flanger1

16 Flanger 2 Flanger2

17 Symphonic Symphony

18 Phaser Phaser

19 Rotary Speaker 1 Rotary1

20 Rotary Speaker 2 Rotary2

21 Tremolo 1 Tremolo1

22 Tremolo 2 Tremolo2

23 Guitar Tremolo Tremolo3

24 Auto Pan AutoPan

25 Auto Wah AutoWah

26 Delay Left - DelayLCR

Center - Right

27 Delay Left - Right DelayLR

28 Echo Echo

29 Cross Delay CrossDly

30 Distortion Hard D Hard

31 Distortion Soft D Soft

32 EQ Disco EQ Disco

33 EQ Telephone EQ Tel

34 Off Off

Beschreibung

Nachhall in einem Konzertsaal.

Nachhall in einem kleineren Raum.

Halleffekte für Soloinstrumente.

Hallplatten-Simulationen.

Nur frühe Reflexionen.

Halleffekt mit Torschaltung, bei dem der Nachhall zur Erzielung eines Spezialeffekts

nach kurzer Zeit unterdrückt wird.

Wie Gate Reverb, jedoch mit zunehmendem Nachhallpegel.

Traditionelle Chorus-Programme mit vollem, warmem Chorus-Effekt.

Betonte Dreiphasenmodulation mit leicht metallischem Klang.

Außergewöhnlich reicher und tiefer Chorus-Effekt.

Betont metallische Modulation mit periodischer Phasenumkehr.

Rotorbox-Simulationen.

Satter Tremoloeffekt mit Lautstärke- und Tonhöhenmodulation.

Simuliertes E-Gitarren-Tremolo.

Panoramaeffekt, der den Ton automatisch wandern läßt (nach links, rechts, vorne und

hinten).

Wiederholter, filtergesteuerter Wah-Wah-Effekt.

Unabhängige Verzögerungseffekte für Panorama-Positionen Links, Rechts und Mitte.

Anfängliche Verzögerung auf beiden Kanälen mit zwei unabhängigen Feedback-Delays.

Stereo-Delay mit unabhängiger Feedback-Pegeleinstellung für beide Kanäle.

Komplexer Effekt, bei dem die wiederholten Verzögerungen sprunghaft zwischen dem

linken und rechten Kanal wechseln.

Harter Verzerrungsklang.

Leiser, warmer Verzerrungsklang.

Equalizer-Effekt zur Verstärkung der hohen und tiefen Frequenzen, was einen für Disco-

Musik typischen Klang ergibt.

Equalizer-Effekt zur Abschwächung der hohen und tiefen Frequenzen, wodurch der

Eindruck vermittelt wird, daß man den Ton durch einen Telefonhörer hört.

Kein Effekt.

Reverb-Typen

Nr. Typ Parame-

tername

1 Hall 1 Hall1

2 Hall 2 Hall2

3 Room 1 Room1

4 Room 2 Room2

5 Stage 1 Stage1

6 Stage 2 Stage2

7 Plate 1 Plate1

8 Plate 2 Plate2

9Off Off

Beschreibung

Nachhall in einem Konzertsaal.

Nachhall in einem kleineren

Raum.

Halleffekte für Soloinstrumente.

Hallplatten-Simulationen.

Kein Effekt.

Chorus-Typen

Nr. Typ Parame-

tername

1 Chorus 1 Chorus1

2 Chorus 2 Chorus2

3 Flanger 1 Flanger1

4 Flanger 2 Flanger2

5 Off Off

Beschreibung

Traditionelle Programme mit

reichem, warmem Chorus-Effekt.

Betonte Dreiphasenmodulation

mit leicht metallischem Klang.

Kein Effekt.

Harmony-Typen

Nr. Typ Parametername

1 Duet Duet

2 Trio Trio

3 Block Block

4 Country Country

5 Octave Octave

6 Triller 1/4-Note Tril1/4

7 Triller 1/6-Note Tril1/6

8 Triller 1/8-Note Tril1/8

9 Triller 1/12-Note Tril1/12

10 Triller 1/16-Note Tril1/16

11 Triller 1/24-Note Tril1/24

12 Triller 1/32-Note Tril1/32

13 Tremolo 1/4-Note Trem1/4

14 Tremolo 1/6-Note Trem1/6

15 Tremolo 1/8-Note Trem1/8

16 Tremolo 1/12-Note Trem1/12

17 Tremolo 1/16-Note Trem1/16

18 Tremolo 1/24-Note Trem1/24

19 Tremolo 1/32-Note Trem1/32

20 Echo 1/4-Note Echo1/4

21 Echo 1/6-Note Echo1/6

22 Echo 1/8-Note Echo1/8

23 Echo 1/12-Note Echo1/12

24 Echo 1/16-Note Echo1/16

25 Echo 1/24-Note Echo1/24

26 Echo 1/32-Note Echo1/32

Beschreibung

Die Harmony-Typen 1 bis 5 sind Tonhöheneffekte und berei-

chern eine mit einzelnen Noten im rechten Tastaturabschnitt

gespielte Melodie um ein-, zwei- oder dreistimmige Harmonien.

Die Harmonien werden nur erzeugt, wenn gleichzeitig Akkorde

im Begleitungsabschnitt der Tastatur gespielt werden.

Die Harmony-Typen 6 bis 26 sind Rhythmuseffekte und

erzeugen im Takt zur automatischen Baß/Akkord-Begleitung

Ausschmückungen oder verzögerte Wiederholungen. Der

jeweilige Harmony-Effekt wird sowohl bei eingeschalteter als

auch bei ausgeschalteter automatischer Baß/Akkord-Begleitung

erzeugt; die Effektgeschwindigkeit hängt jedoch stets von der

aktuellen Tempoeinstellung ab (Seite 76). Dank der spezifischen

Notenwerte der einzelnen Harmony-Typen können Sie den

Effekt präzise mit dem Rhythmus synchronisieren. Es gibt auch

Triolen-Einstellungen: 1/6 = Vierteltriolen, 1/12 = Achteltriolen,

1/24 = Sechzehnteltriolen.

• Die Triller-Effekttypen (6 bis 12) erzeugen Triller (zwei Töne in

schnellem Wechsel), wenn zwei Tasten gehalten werden.

• Mit den Tremolo-Effekttypen (13 bis 19) können gehaltene

Noten (maximal vier Töne) wiederholt werden.

• Die Echo-Effekttypen (20 bis 26) erzeugen verzögerte

Wiederholungen gespielter Noten.

EFFEKTE

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG

— DER STYLE-MODUS

Der Style-Modus bietet dynamische Rhythmus/Begleitungs-Muster — zusammen mit

zum jeweiligen Muster passenden Stimmeneinstellungen — für verschiedene populäre

Musikrichtungen.

Insgesamt 100 Styles stehen in verschiedenen Kategorien zur Wahl. Jeder Style besteht aus separaten “Sekt-

ionen”: Intro (Einleitung), Main (Grundmuster) A und B (mit 4 rhythmischen Schlagzeug-Einwürfen oder “Fill-

ins”) und Ending (Abschluß). Sie können diese Sektionen während des Spielens je nach Bedarf abrufen.

Die Begleitautomatikfunktionen, die in den Rhythmen integriert sind, verleihen Ihrem Spiel aufregende

Instrumentalbegleitung, die Sie durch die gespielten Akkorde steuern. Die automatische Baß/Akkord-Begleitung

teilt die Tastatur in zwei Abschnitte ein: der obere (d. h. rechte) dient zum Spielen der Melodie, während der

untere (F#2 und alle Tasten links davon) für die automatische Begleitung vorgesehen ist.

Der Style-Modus bietet darüber hinaus auch eine leistungsstarke Akkord-Spielhilfe (CHORD GUIDE) mit drei

fortschrittlichen Funktionen zum Erlernen und Spielen von Akkorden: “Dictionary”, “Smart” und “EZ Chord”.

Die Dictionary- und die Smart-Funktion (Seiten 62, 64) sind leistungsstarke, jedoch anwenderfreundliche Werk-

zeuge zum Erlernen von Akkorden und Akkordverwandtschaften. Mit EZ Chord (Seite 66) können Sie Akkordfort-

schreitungen für einen kompletten Song aufzeichnen, um die programmierten Akkorde dann durch einfaches

Anschlagen einzelner Tasten im Begleitungsabschnitt der Tastatur der Reihe nach zu spielen.

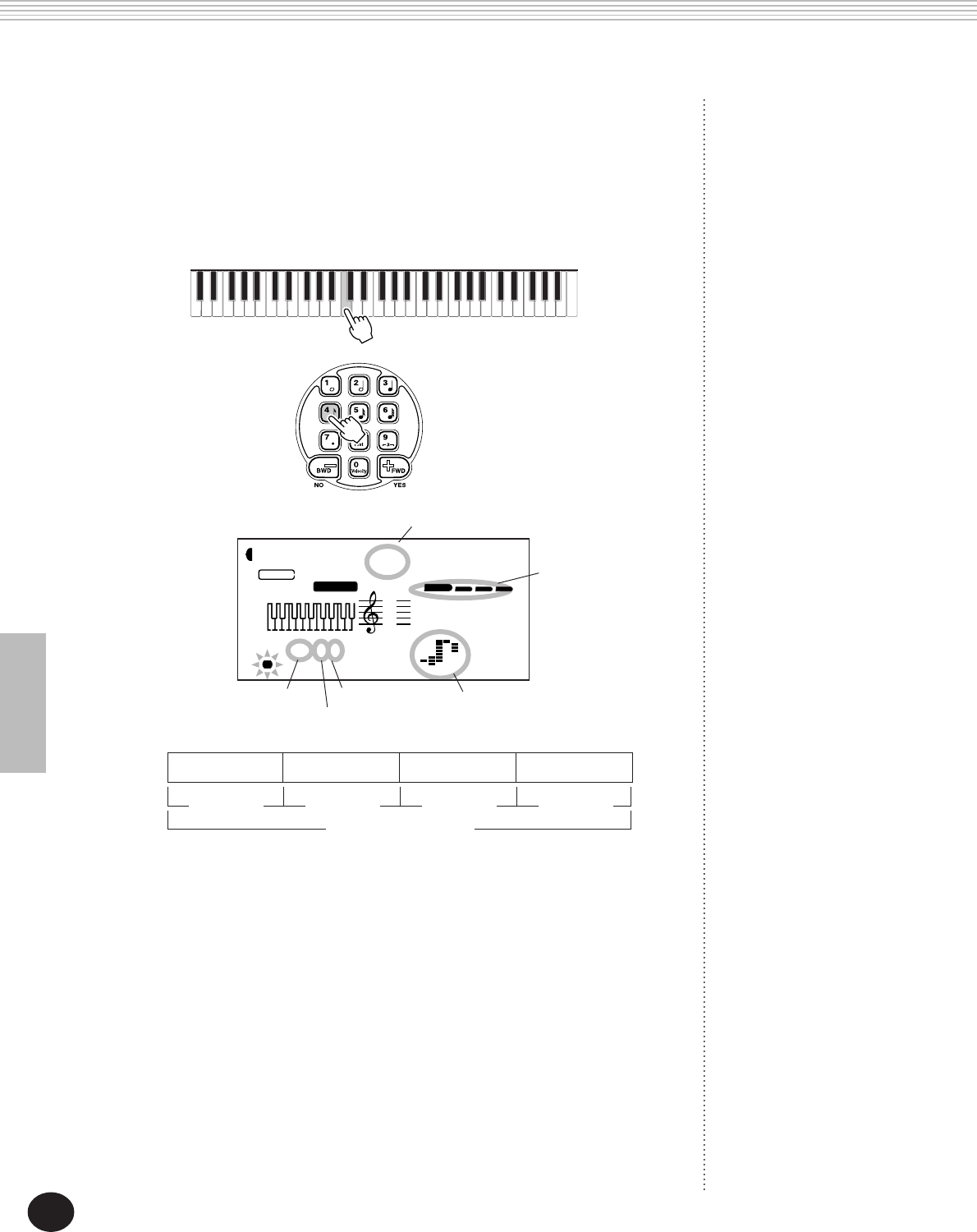

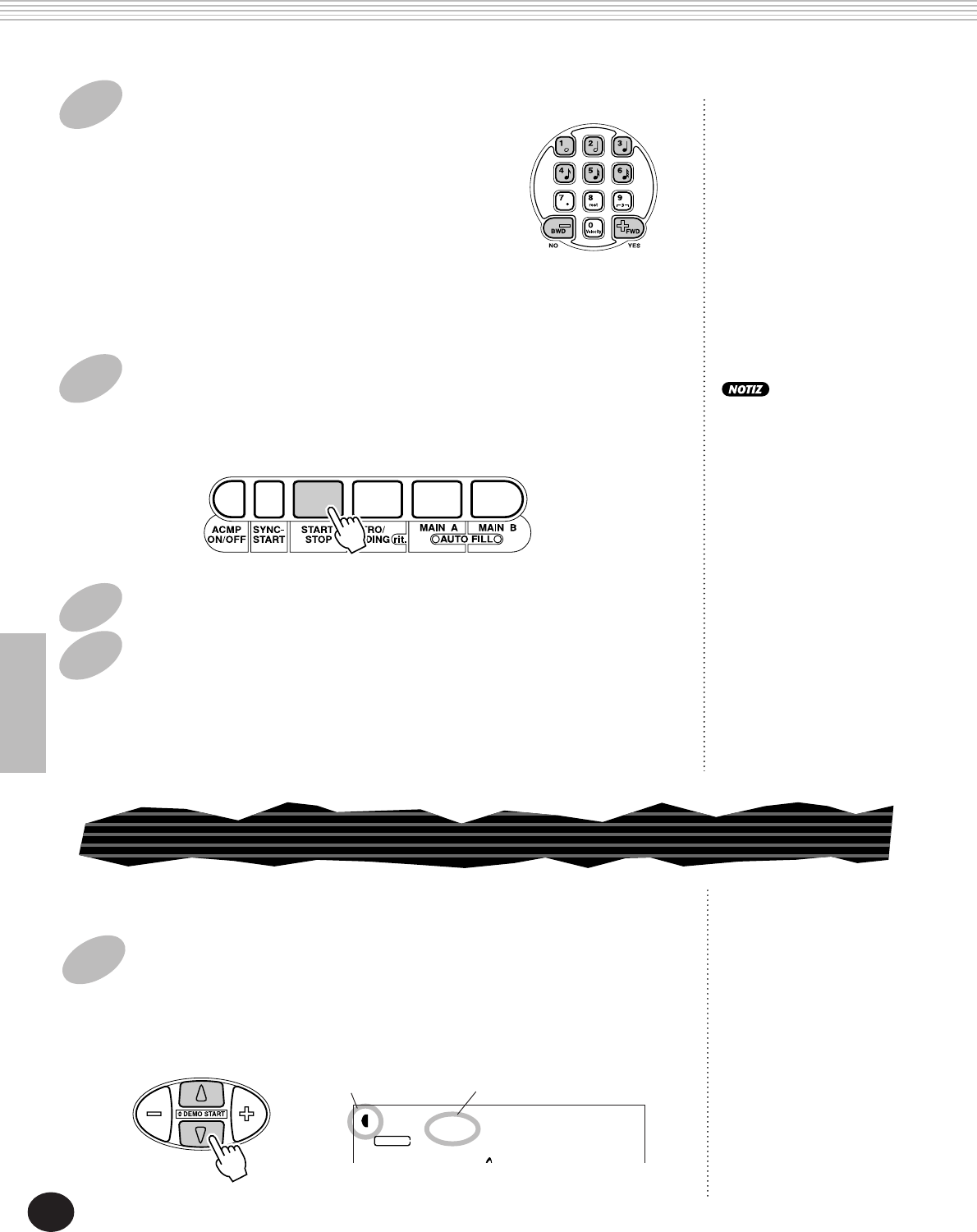

AUSWÄHLEN EINES STYLES UND STARTEN DER BEGLEITUNG

1Auf Style-Modus schalten.

Drücken Sie die STYLE-Taste.

2Die Nummer des gewünschten Styles wählen.

Geben Sie die Nummer über das Zifferntastenfeld ein. Die Style-Kategorien und

-Nummern sind am Bedienfeld aufgedruckt. Ein komplettes Verzeichnis der

wählbaren Styles finden Sie auf Seite 111.

Zeigt an, daß der Style-

Modus gewählt ist. Style-Name und -Nummer

001

001 116

MEASURE TEMPO

8BtPop1

STYLE

Für die Auswahl der Style-Nummer gibt es dieselben Möglichkeiten wie bei den

Stimmennummern (siehe Seite 28). Sie können die Nummer entweder über die

Zifferntasten direkt eingeben oder durch Weiterschalten mit den Tasten + und -

(aufwärts/abwärts) bzw. mit der STYLE-Taste (aufwärts) anwählen.

3Die Begleitung starten.

Zum Starten der Style-Wiedergabe gibt es mehrere Möglichkeiten:

Drücken der START/STOP-Taste

Der Rhythmus setzt dabei direkt ohne Baß- und Akkordbegleitung ein. Die

gegenwärtig gewählte Main-Sektion (A oder B) spielt danach.

Sie können die Main-Sektion A bzw. B vor Betätigen der START/STOP-Taste

durch einen Druck auf die entsprechende Taste (MAIN A oder MAIN B)

vorwählen. (Im Piktogramm-Feld des Displays erscheint zur Bestätigung kurz

der Buchstabe der gewählten Sektion: “A” oder “B”.)

Synchronisierter Start

Das PortaTone bietet eine Synchronstartfunktion, die es Ihnen ermöglicht,

Rhythmus und Begleitung synchron zum ersten Tastenanschlag anlaufen zu

lassen. Drücken Sie hierzu zunächst die SYNC-START-Taste (die Taktschlag-

balken unter dem Style-Namen signalisieren durch Blinken die Synchron-

startbereitschaft), und schlagen Sie dann auf der Tastatur eine Taste an.

(Wenn die automatische Baß/Akkord-Begleitung eingeschaltet ist, müssen

Sie im Begleitungsabschnitt der Tastatur eine Taste anschlagen bzw. einen

Akkord spielen.)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

001 116

MEASURE TEMPO

Zeigt die gewählte

Sektion (A oder B).

Begleitungs-

abschnitt

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Start mit einer Einleitung

Jeder Style hat eine eigene Einleitung oder Intro-Sektion, die zwei oder vier

Takte lang ist. Bei Einsatz mit der automatischen Baß/Akkord-Begleitung

warten viele der Intro-Sektionen auch mit speziellen Akkordwechseln und

Verzierungen auf, die Ihre Darbietungen ausschmücken.

Zum Starten der Begleitung mit der Intro-Sektion:

1) Die Taste MAIN A oder MAIN B drücken, um die Main-Sektion (A

oder B) vorzuwählen, die nach der Einleitung spielen soll.

2) Die INTRO-Taste drücken.

Zum Starten der Intro-Sektion und der Begleitung drücken Sie die

START/STOP-Taste.

Nachdem die Intro-Sektion bis zu ihrem Ende gespielt wurde, zeigt

der im Piktogramm-Feld des Displays kurz erscheinende Buchstabe

“A” oder “B” an, daß die gewählte Main-Sektion gegenwärtig spielt.

Synchronisierter Start mit einer Einleitung

Sie können die SYNC-START-Funktion auch zusammen mit der speziellen

Intro-Sektion des gewählten Styles einsetzen.

Zum synchronisierten Starten des Styles mit der Intro-Sektion:

1) Die Taste MAIN A oder MAIN B drücken, um die Main-Sektion (A

oder B) vorzuwählen, die nach der Einleitung spielen soll.

Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

001 116

MEASURE TEMPO

Intro-Bereit-

schaft

001 116

MEASURE TEMPO

gewähle Main-

Sektion (A oder B)

001 116

MEASURE TEMPO

gewähle Main-

Sektion (A oder B)

2) Die INTRO-Taste drücken.

3) Die SYNC-START-Taste drücken, um auf Synchronstartbereitschaft

zu schalten, und dann eine Taste anschlagen, um die Begleitung mit

der Intro-Sektion zu starten. (Wenn die automatische Baß/Akkord-

Begleitung eingeschaltet ist, muß im Begleitungsabschnitt der Tastatur

eine Taste angeschlagen bzw. ein Akkord gespielt werden.)

Nachdem die Intro-Sektion bis zu ihrem Ende gespielt wurde, zeigt der im

Piktogramm-Feld des Displays kurz erscheinende Buchstabe “A” oder “B” an,

daß die gewählte Main-Sektion gegenwärtig spielt.

Spielen mit automatischer Baß/Akkord-Begleitung

Die automatische Baß/Akkord-Begleitung arbeitet mit jedem der obengenannten Startverfahren. Sie können

die Funktion durch einen Druck auf die ACMP ON/OFF-Taste einschalten. (Dies kann an jedem der Bedien-

schritte erfolgen.)

Wenn Sie die SYNC-START-Funktion mit der automatischen Baß/Akkord-Begleitung einsetzen, müssen Sie zum

Starten der Begleitung eine Taste im Begleitungsabschnitt der Tastatur anschlagen. (Mehr Information über die

automatische Baß/Akkord-Begleitung finden Sie auf Seite 52.)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

001 116

MEASURE TEMPO

Intro-Bereitschaft

Begleitungsab-

schnitt

ACMP ON

Zeigt an, daß die

automatische Baß/

Akkord-Begleitung

eingeschaltet ist.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

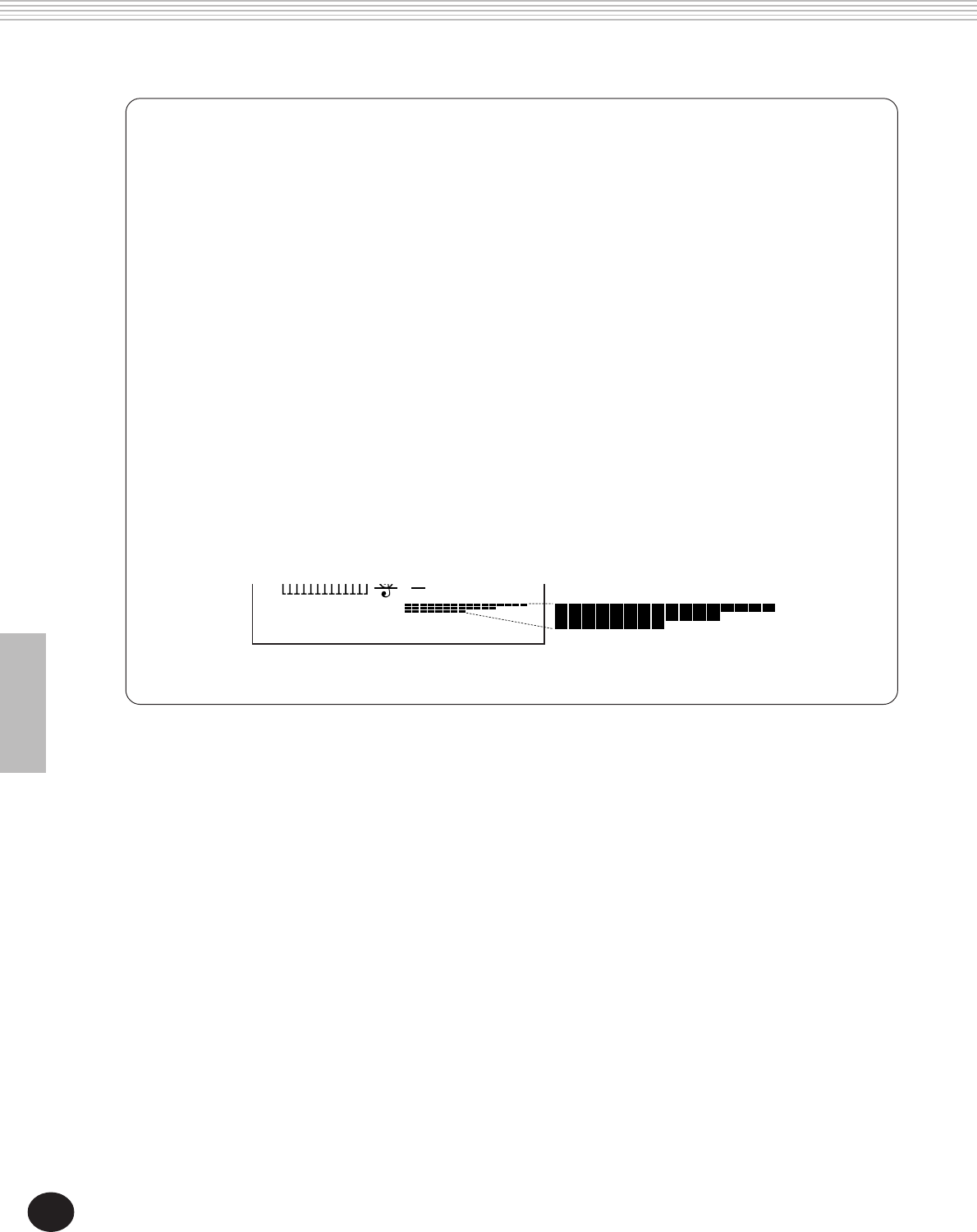

Über die Taktschlaganzeige

Die dunklen Balken unter dem Style-Namen blinken bei spielender Begleitung (oder im SYNC-START-

Bereitschaftszustand) im Rhythmus des aktuellen Tempos auf. Die blinkenden Balken geben eine visuelle

Anzeige von sowohl dem Tempo als auch der Taktart der Begleitung. (Einzelheiten siehe Seite 77.)

4Die Begleitung stoppen.

Zum Stoppen der Begleitung gibt es drei Möglichkeiten:

Drücken der START/STOP-Taste

Rhythmus und Begleitung stoppen sofort.

Ausklang mit einem Abschluß (Ending-Sektion)

Drücken Sie die INTRO/ENDING-Taste. Die Begleitung stoppt dann am

Ende der Ending-Sektion.

• Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

• Wenn der Abschluß allmäh-

lich langsamer werdend

(ritardando) ausklingen soll,

drücken Sie die INTRO/

ENDING-Taste zweimal schnell

aufeinanderfolgend.

Drücken der SYNC-START-Taste

Hierdurch wird die Begleitung sofort gestoppt und wieder auf Synchronstart-

bereitschaft geschaltet, so daß Sie die Begleitung durch Spielen eines

Akkords oder Anschlagen einer Taste im Begleitungsabschnitt der Tastatur

erneut starten können.

BEGLEITUNGS-STEUERFUNKTIONEN

Im Style-Modus sind die unten abgebildeten Tasten mit Begleitungs-Steuerfunktionen belegt.

SPIELEN MIT AUTOMATISCHER BASS/AKKORD-BEGLEITUNG

1Die automatische Baß/Akkord-Begleitung einschalten.

Drücken Sie die ACMP ON/OFF-Taste, um die Funktion einzuschalten.

2Einen Style auswählen und die Begleitung starten.

Wählen Sie einen Style aus, und starten Sie dann dessen Wiedergabe, wie in

Schritten 1 bis 3 auf Seite 47 beschrieben.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

ACMP ON

Mit dieser Taste wird die

Baß/Akkord-Begleitung

abwechselnd aktiviert und

deaktiviert. (Siehe unten.)

Mit dieser Taste

wird die Synchron-

startfunktion

abwechselnd ein-

und ausgeschaltet.

(Siehe Seite 48.)

Mit dieser Taste wird

die Begleitung

abwechselnd gestartet

und gestoppt.

Diese Taste dient

zum Wählen der

Intro- bzw. Ending-

Sektion. (Siehe

Seiten 49, 51.)

Diese Taste dient zum

Wählen der Main-Sektion

A bzw. zum Einfügen der

Fill-in-Sektion A. (Siehe

Seite 54.)

Diese Taste dient zum

Wählen der Main-Sektion

B bzw. zum Einfügen der

Fill-in-Sektion B. (Siehe

Seite 54.)

Diese Taste dient zum

Auswählen einer der Akkord-

Spielhilfefunktionen. (Siehe

Seite 62.)

Zeigt an, daß die

automatische Baß/

Akkord-Begleitung

eingeschaltet ist.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

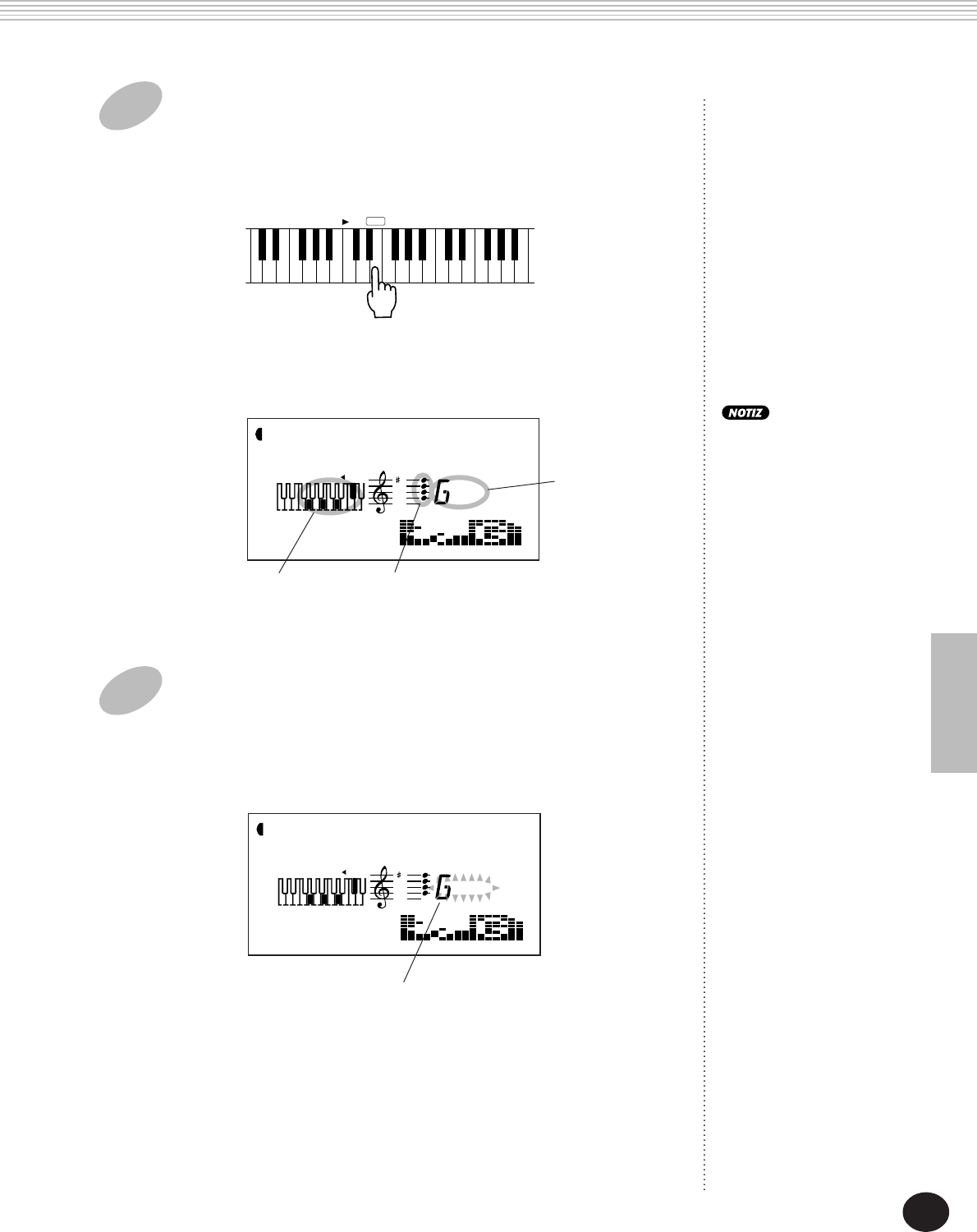

3Die automatische Baß/Akkord-Beglei-

tung durch Tastenanschläge steuern.

Spielen Sie nun versuchsweise einige Einzelnoten mit der

linken Hand, und beachten Sie dabei, wie die Baß/

Akkord-Begleitung sich beim Anschlagen einer anderen

Taste ändert. Sie können zum Steuern der automatischen

Begleitung auch volle Akkorde greifen. (Mehr über den

Gebrauch der automatischen Baß/Akkord-Begleitung

erfahren Sie auf Seite 56.)

• Sie können die automatische Baß/Akkord-Begleitung auch

während des Spielens mit der ACMP ON/OFF-Taste aus- und

wieder einschalten, um Ihr Spiel durch dynamische Rhythmus-

pausen (Breaks) interessanter zu gestalten.

• Mit der SYNC-START-Funktion können Sie einen noch dramati-

scheren Effekt erzielen. Wenn Sie die SYNC-START-Taste drücken,

während die Begleitung spielt, stoppt das Instrument die

Begleitung sofort und schaltet auf Synchronstartbereitschaft. Sie

können nun eine Einlage ohne Begleitung spielen, bis die nächste

Taste im Begleitungsabschnitt angeschlagen wird. Dies ist

besonders wirkungsvoll, wenn Sie die SYNC-START-Taste am Ende

einer musikalischen Phrase drücken.

Akkorde, die Sie im Begleitungsabschnitt der Tastatur greifen,

werden auch bei gestoppter Begleitung erkannt und umgesetzt.

Sie spielen dann auf einer “Split-Tastatur”, mit Baß und Akkorden

im linken Abschnitt und der normal gewählen Melodiestimme im

rechten.

ÄNDERN DES TEMPOS

Das Song/Begleitungs-Tempo kann innerhalb des Be-

reichs von 32 bis 280 Viertel/Minute eingestellt werden.

Die Tempoeinstellung ist auf Seite 76 beschrieben.

Für jeden Style gibt es ein eigenes Vorgabe- bzw. Standardtempo.

(Wie Sie das Tempo auf diesen Vorgabewert rücksetzen, ist auf

Seite 77 beschrieben.) Wenn Sie bei gestoppter Begleitung einen

anderen Style wählen, wird das Tempo automatisch auf den

Vorgabewert den neuen Styles rückgesetzt. Falls Sie jedoch

während der Wiedergabe einen anderen Style wählen, wird das

aktuelle Tempo beibehalten. (Auf diese Weise können Sie die

Styles wechseln, ohne daß das Tempo sich dabei ändert.)

BEGLEITUNGSSEKTIONEN (MAIN A, MAIN B UND FILL-INS)

Während die Begleitung spielt, können Sie sie über die AUTO FILL-Tasten MAIN A

und MAIN B durch Rhythmus-/Begleitungsvariationen auflockern. Dabei wird

automatisch eine von vier Fill-in-Sektionen (rhythmischer Schlagzeug-Einwurf)

gespielt, das sauber in die nächste Sektion überleitet — auch dann, wenn es sich

um dieselbe Sektion handelt.

Jeder Style hat vier unterschiedliche Fill-in-Sektionen, die je nach Sektionsübergang

gespielt werden:

• Main A → Main A (Fill-in “AA”)

• Main A → Main B (Fill-in “AB”)

• Main B → Main A (Fill-in “BA”)

• Main B → Main B (Fill-in “BB”)

• Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

• Beim Drücken der MAIN A-

oder MAIN B-Taste setzt das

Fill-in sofort ein, wonach am

Anfang des nächsten Taktes die

neu gewählte Sektion (A oder

B) spielt. Wenn Sie die MAIN A-

oder MAIN B-Taste jedoch am

letzten Schlag eines Taktes

drücken, setzt das Fill-in am

ersten Schlag des nächsten

Taktes ein.

• Wenn einer der Pianist-Styles

(Nr. 91 bis Nr. 100) gewählt

ist, stehen Rhythmus-Sounds

und Fill-in-Sektionen nicht zur

Verfügung.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

001 116

MEASURE TEMPO

Wird angezeigt,

während die Fill-in-

Sektion spielt.

EINSTELLEN DER BEGLEITUNGSLAUTSTÄRKE

Die Wiedergabelautstärke der Begleitung kann bei Bedarf geändert werden. Diese

Regelfunktion bewirkt nur eine Veränderung der Begleitungslautstärke. Der Einstell-

bereich für die Style-Lautstärke geht von 000 bis 127.

1Die ACMP VOLUME-Funktion des OVERALL-Menüs auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “AcmpVol” auf dem

Display erscheint.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten Begleitungs-

lautstärkewert ein. Zum übergangslosen Erhöhen/Erniedrigen des Werts können Sie

die Taste auch gedrückt halten.

Rücksetzung auf den

Vorgabewert

Nach Ändern der

Begleitungslautstärke

können Sie die Funktion

direkt wieder auf den

Vorgabewert rücksetzen,

indem Sie die OVERALL-

Tasten + und - gleichzeitig

drücken (wenn ACMP

VOLUME im OVERALL-

Menü gewählt ist).

Die Begleitungslautstärke kann

nur im Style-Modus geändert

werden.

Erniedrigt den

Begleitungslautstärkewert

Erhöht den Begleitungs-

lautstärkewert

100

AcmpVol

STYLE

ACMP/SONG

VOLUME

Aktueller Begleitungslautstärkewert

Zeigt an, daß die ACMP

VOLUME-Funktion gewählt ist.

Normale Akkordgriffe

Die folgende Übersicht zeigt, basierend auf der Tonart C-Dur, die Akkordgriffe, die

erkannt und umgesetzt werden.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

GEBRAUCH DER AUTOMATISCHEN BASS/AKKORD-

BEGLEITUNG — AKKORDSPIEL

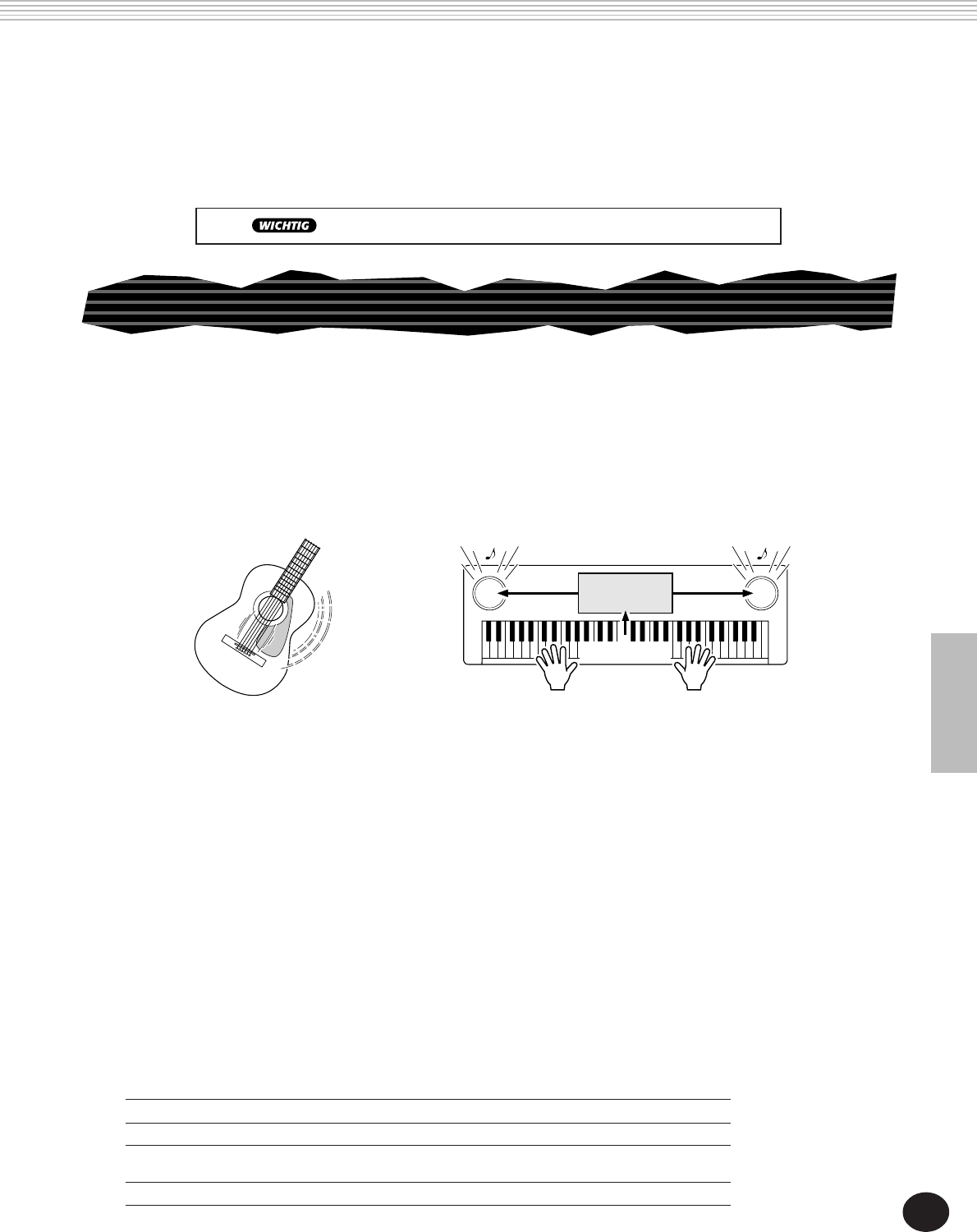

Wenn sie eingeschaltet ist (Seite 52), erzeugt die automatische Baß/Akkord-Beglei-

tung, basierend auf bestimmten Akkordgriffkonventionen, automatisch Baß- und

Akkordbegleitung, zu der Sie dazuspielen. Sie können die Akkorde der Begleitung

durch Anschlagen von Tasten im Begleitungsabschnitt der Tastatur wechseln, wobei es

zwei Möglichkeiten zum Spielen der Akkorde gibt: vereinfachte Akkordgriffe (Single

Finger) und normale Akkordgriffe (Fingered). Beim Single Finger-Verfahren können Sie

Akkorde durch Anschlagen von einer, zwei oder drei Tasten spielen (siehe “Vereinfach-

te Akkordgriffe” weiter unten auf dieser Seite). Beim Fingered-Verfahren müssen Sie

die Noten des Akkords normal greifen. Sie können die Akkorde beliebig nach beiden

Verfahren spielen — das PortaTone kann zwischen vereinfachten und normalen

Akkordgriffen unterscheiden und erzeugt automatisch eine passende Begleitung.

Zum Spielen eines Dur-Akkords: Schlagen Sie

die Grundton-Taste des Akkords an.

Zum Spielen eines Moll-Akkords: Schlagen Sie

die Grundton-Taste des Akkords zusammen mit

der nächsten schwarzen Taste links davon an.

Zum Spielen eines Septakkords: Schlagen Sie

die Grundton-Taste des Akkords zusammen mit

der nächsten weißen Taste links davon an.

Zum Spielen eines Moll-Septakkords: Schlagen

Sie die Grundton-Taste des Akkords zusammen

mit der nächsten weißen und schwarzen Taste

links davon an (insgesamt drei Tasten).

* Noten in Klammern brauchen nicht gegriffen zu werden; die Akkorde werden auch ohne sie erkannt.

Beispiel für “C”-Akkorde

Vereinfachte Akkordgriffe

Per Single Finger-Verfahren können Sie Dur-,

Moll-, Sept- und Moll-Septakkorde auf einfache

Weise spielen. Die abgedruckte Übersicht zeigt

Ihnen, wie die vier Akkordarten vereinfacht

gegriffen werden. (Diese Beispiele basieren auf

der Tonart C-Dur. Dieselben Regeln gelten auch

für andere Tonarten. Beispiel: Bb7 wird als Bb + A

gespielt.

Anmerkung: Die engliche Tonbezeichnung “B”

entspricht dem deutschen Ton “h” und “Bb” dem

Ton “b”.)

( )

(9)

( )

(9)

Caug Cm

( )

CmM

( )

(9)

CmM

( )

CmM

(9)

( )

Cdim Cdim

(9)

( )

(13)

( )

(b9)

( )

(b13)

Csus

1+2+5

( )

7(9) 7

(#11)

( )

(b5)

( )

(#11)

(#9)

( )

C aug

7(11)

( )

CM aug

( )

C sus

( )

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

• Noten in Klammern brauchen

nicht gegriffen zu werden.

• Beim gleichzeitigen Anschla-

gen desselben Grundtons in

zwei benachbarten Oktaven

wird eine Begleitung erzeugt,

die lediglich auf dem Grundton

basiert.

• Eine reine Quinte (1+5)

erzeugt eine nur auf Grundton

und Quinte basierende

Begleitung, die sich für viele

Dur- und Mollakkorde eignet.

• Die Akkorde sind alle in

“Grundtonposition” aufgelistet,

es können mit folgenden

Ausnahmen jedoch auch

andere Umkehrungen

verwendet werden:

m7, m7

5, 6, m6, sus4,

aug, dim7, 7

5, 6(9),

m7(11), 1+2+5.

• Die Umkehrungen der

Akkorde 7sus4 werden nur mit

gegriffener Quinte erkannt.

• Die automatische Baß/

Akkord-Begleitung erzeugt

unter Umständen keine

Variationen, wenn eng-

verwandte Akkorde aufeinan-

derfolgend gespielt werden (z.

B. einige Moll-Akkorde gefolgt

von einem Moll-Septakkord).

• Zwei-Noten-Griffe erzeugen

einen Akkord, der auf dem

zuvor gespielten basiert.

Akkordname/[Abkürzung] Normaler Griff

Dur [M] 1 - 3 - 5

Dur-Akkord mit hinzugefügter None [(9)] 1 - 2 - 3 - 5

Dur-Akkord mit Sexte [6] 1 - (3) - 5 - 6

Dur-Akkord mit Sexte und None [6(9)] 1 - 2 - 3 - (5) - 6

Dur-Akkord mit großer Septime [M7] 1 - 3 - (5) - 7 oder

1 - (3) - 5 - 7

Dur-Akkord mit großer Septime und None [M7(9)] 1 - 2 - 3 - (5) - 7

Dur-Akkord mit hinzugefügter großer Septime 1 - (2) - 3 - #4 - 5 - 7 oder

und übermäßiger Undezime [M7(#11)] 1 - 2 - 3 - #4 - (5) - 7

Dur-Akkord mit verminderter Quinte [(b5)] 1 - 3 - b5

Dur-Akkord mit großer Septime und 1 - 3 - b5 - 7

verminderter Quinte [M7b5]

Vorgehaltene Quarte [sus4] 1 - 4 - 5

Übermäßig [aug] 1 - 3 - #5

Übermäßiger Dur-Akkord mit großer Septime [M7aug]

1 - (3) - #5 - 7

Moll [m] 1 - b3 - 5

Moll-Akkord mit hinzugefügter None [m(9)] 1 - 2 - b3 - 5

Moll-Akkord mit Sexte [m6] 1 - b3 - 5 - 6

Moll-Septakkord [m7] 1 - b3 - (5) - b7

Moll-Septakkord mit None [m7(9)] 1 - 2 - b3 - (5) - b7

Moll-Septakkord mit hinzugefügter Undezime [m7(11)]

1 - (2) - b3 - 4 - 5 - (b7)

Moll-Septakkord mit großer Septime [mM7] 1 - b3 - (5) - 7

Moll-Septakkord mit großer Septime und None [mM7(9)]

1 - 2 - b3 - (5) - 7

Moll-Septakkord mit verminderter Quinte [m7b5] 1 - b3 - b5 - b7

Moll-Septakkord mit großer Septime und 1 - b3 - b5 - 7

verminderter Quinte [mM7b5]

Vermindert [dim] 1 - b3 - b5

Verminderter Septakkord [dim7] 1 - b3 - b5 - 6

Dur-Septakkord [7] 1 - 3 - (5) - b7 oder

1 - (3) - 5 - b7

Dur-Septakkord mit kleiner None [7(b9)] 1 - b2 - 3 - (5) - b7

Dur-Septakkord mit hinzugefügter 1 - 3 - 5 - b6 - b7

verminderter Tredezime [7(b13)]

Dur-Septakkord mit hinzugefügter None [7(9)] 1 - 2 - 3 - (5) - b7

Dur-Septakkord mit hinzugefügter 1 - (2) - 3 - #4 - 5 - b7 oder

übermäßiger Undezime [7#11] 1 - 2 - 3 - #4 - (5) - b7

Dur-Septakkord mit hinzugefügter Tredezime [7(13)]

1 - 3 - (5) - 6 - b7

Dur-Septakkord mit großer None [7(#9)] 1 - #2 - 3 - (5) - b7

Dur-Septakkord mit verminderter Quinte [7b5] 1 - 3 - b5 - b7

Übermäßiger Dur-Septakkord [7aug] 1 - 3 - #5 - b7

Dur-Septakkord mit vorgehaltener Quarte [7sus4] 1 - 4 - (5) - b7

Eines plus Zwei plus Fünf [1+2+5] 1 - 2 - 5

Akkord (C) Displayname

C(9) C(9)

C6 C6

C6(9) C6(9)

CM7 CM7

CM7(9) CM7(9)

CM7(#11) CM7(#11)

C(b5) Cb5

CM7b5 CM7b5

Csus4 Csus4

Caug Caug

CM7aug CM7aug

Cm Cm

Cm(9) Cm(9)

Cm6 Cm6

Cm7 Cm7

Cm7(9) Cm7(9)

Cm7(11) Cm7(11)

CmM7 CmM7

CmM7(9) CmM7(9)

Cm7b5 Cm7b5

CmM7b5 CmM7b5

Cdim Cdim

Cdim7 Cdim7

C7 C7

C7(b9) C7(b9)

C7(b13) C7(b13)

C7(9) C7(9)

C7(#11) C7(#11)

C7(13) C7(13)

C7(#9) C7(#9)

C7b5C7b5

C7aug C7aug

C7sus4 C7sus4

C1+2+5 C

EINSTELLEN DES BEGLEITUNGS-SPLITPUNKTS

Der Begleitungs-Splitpunkt definiert die höchste Taste, die noch zum Begleitungs-

abschnitt der Tastatur gehört. Die Begleitung kann im linken Abschnitt mit den

Tasten bis zur Splitpunkt-Taste gespielt werden.

Dieser Parameter kann auf einen niedrigeren Wert eingestellt werden als der

Splitpunkt-Parameter im Split-Modus, jedoch nicht auf einen höheren Wert. Je

nach den Parametereinstellungen wird die Tastatur folgendermaßen aufgeteilt:

• Wenn der Splitpunkt des Split-Modus auf einer höheren Taste liegt als der

Begleitungs-Splitpunkt:

• Wenn der Splitpunkt des Split-Modus auf derselben Taste liegt wie der Begleitungs-

Splitpunkt:

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

2Den Begleitungs-Splitpunkt-Parameter wählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

Begleitungs-Splitpunkt-Parameters (Nr. 51) über die Zifferntasten ein. (Eine Be-

schreibung des Parameters finden Sie weiter unten.)

Für die Auswahl der FUNCTION-Parameternummern gibt es dieselben Möglichkei-

ten wie bei den Stimmennummern (siehe Seite 28) — mit den Zifferntasten, den

Tasten + und - oder der FUNCTION-Taste.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Begleitung Split Voice Main Voice

(Hauptstimme)

F51

AcmpSPnt

STYLE

FUNCTION

Split Voice + Begleitung Main Voice

(Hauptstimme)

3Die Parametereinstellung ändern.

Sobald “FUNCTION” nicht mehr blinkt, können Sie über die Zifferntasten einen

neuen Parameterwert eingeben.

FUNCTION-Parameter

Nr. Parameter Parametername Einstellbereich

F51 Begleitungs- AcmpSPnt 000 bis 127

Splitpunkt

Beschreibung

Bestimmt die höchste Taste des Begleitungsab-

schnitts und definiert den Begleitungs-Splitpunkt, d.

h. die Taste, durch die der Begleitungsabschnitt und

der Main Voice-Abschnitt (Hauptstimme) voneinan-

der getrennt sind. (Bei eingeschalteter automatischer

Baß/Akkord-Begleitung kann die Begleitung im linken

Abschnitt bis zur Begleitungs-Splitpunkttaste

gesteuert werden.) Der Begleitungs-Splitpunkt kann

nicht auf eine höhere Taste gelegt werden als der

Splitpunkt des Split-Modus (Seite 37).

Während dieser Einstellung wird beim Anschlagen

von Tasten kein Ton erzeugt. Vergessen Sie daher

nach der Einstellung des Splitpunkts nicht, einen

anderen Parameter zu wählen oder den FUNCTION-

Modus zu verlassen, bevor Sie auf der Tastatur

spielen.

Sie können zum Setzen des Splitpunkts auch einfach die betreffende Taste anschla-

gen, während dieser Parameter gewählt ist. Vergessen Sie nach der Einstellung des

Splitpunkts nicht, einen anderen Parameter zu wählen oder den FUNCTION-

Modus zu verlassen, bevor Sie auf der Tastatur spielen!

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

FUNCTION-Parameter — Begleitungs-Splitpunkt

054

AcmpSPnt

STYLE

FUNCTION

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Die einfache Antwort: Mindestens drei gleichzeitig klingende Töne ergeben einen Akkord (Zusammen-

klang). (Zwei gleichzeitig gespielte Töne sind ein “Intervall” — wobei unter dem Intervall der “Abstand”

zwischen den beiden Tönen verstanden wird. Man nennt dies auch eine “Hamonie”.) Je nach den Inter-

vallen zwischen den Tönen sind Akkorde wohlklingend (harmonisch) oder mißtönend (dissonant).

Die Abstufung der Töne im links abgebildeten Beispielakkord (Dreiklang)

ergibt einen angenehmen, harmonischen Klang. Ein Dreiklang besteht, wie

der Name bereits sagt, aus drei Tönen und ist die grundlegende und am

meisten verbreitete Akkordart.

In diesem Dreiklang ist der tiefste Ton der “Grundton”. Der Grundton (auch “Tonika” genannt) ist der

wichtigste Ton des Akkords, da er seine “Tonart” vorgibt und somit die Grundlage für das Empfinden der

anderen Akkordtöne bildet.

Der zweite Ton des Akkords liegt vier Halbtöne über dem ersten, der dritte drei Halbtöne über dem

zweiten. Wenn wir den Grundton beibehalten und die beide anderen Töne um einen Halbton nach oben

oder unten verschieben (d. h. erhöhen oder erniedrigen), erhalten wir vier unterschiedliche Akkorde.

Beachten Sie bitte, daß auch die “Lage” der Akkordtöne variiert werden kann, indem man den Akkord mit

einer anderen Tonreihenfolge als “Umkehrung” oder in einer anderen Oktave spielt, ohne den Grund-

charakter des Akkords zu ändern.

Auf diese Weise kann man wunderschön klingende Harmonien hervorzaubern. Der Gebrauch von Interval-

len und Akkorden ist eines der wichtigesten Elemente in der Musik. Mit den unterschiedlichen Akkord-

arten und der Reihenfolge, in der sie gespielt werden, können die verschiedensten Gefühlsregungen und

Stimmungen auf musikalischem Wege vermittelt werden.

Umkehrungsbeispiel für C-Dur

Durakkord

(“C”)

Kleine

Terz Große

Terz

Mollakkord

(“Cm”)

Große

Terz Kleine

Terz

Übermäßiger Akkord

(“Caug”)

Große

Terz Große

Terz

Verminderter Akkord

(“Cdim”)

Kleine

Terz Kleine

Terz

WAS IST EIN AKKORD?

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Das Lesen und Schreiben von Akkordnamen ist eine einfach zu erlernende, jedoch wichtige Kunstfertigkeit

(die folgenden Beschreibungen basieren auf der im elektronischen Musikgeschehen üblichen “englischen”

Schreibweise mit B (engl.) = h und Bb (engl.) = b). Akkorde werden oft in einer Art “Kurzschrift” darge-

stellt, durch die sie schnell identifiziert werden können (wobei Ihnen auch die Freiheit bleibt, die Akkorde

in bevorzugten Umkehrungen zu spielen). Wenn Sie sich einmal mit den Grundlagen der Harmonie- und

Akkordlehre vertraut gemacht haben, ist es ein Kinderspiel, die in einem Song verwendeten Akkorde in

dieser “Kurzschrift” zu notieren.

Als erstes wird der Grundton als Großbuchstabe notiert. Wenn es sich um einen erhöhten bzw.

erniedrigten Ton handelt, stellen Sie das entsprechende Zeichen (klein und hochgestellt) nach. Das

Akkordtyp-Kürzel wird dann mit Kleinbuchstaben angehängt. Im folgenden sind vier Beispiele für die

Tonart “C-Dur” gegeben.

Ein wichtiger Punkt: Akkorde bestehen aus übereinandergestellten Tönen, und diese Töne werden im

Akkordnamen durch das Typenkürzel und ggf. eine nachgestellte Zahl identifiziert. Die Zahl bezeichnet das

Tonintervall zum Grundton. (Siehe nachfolgende Tastaturdarstellung.) Beispiele: Das Typenkürzel “m6”

identifiziert einen Mollakkord mit Sexte, das Typenkürzel “M7” einen Durakkord mit großer Septime.

Die Tonleiterintervalle

Um die Intervalle und ihre Bezeichnungen besser

verstehen zu können, schauen Sie sich am besten die

nebenstehende Abbildung an, die auf der C-Dur-

Tonleiter basiert:

CDE FGABCDE F

Grundton

Sekunde

(2)

Terz

(3)

Quarte

(4) Quinte

(5)

Sexte

(6)

Septime

(7)

Oktave

(8) NoneUnidezime

Kleine (erniedrigte) Septime (b7)

SCHREIBEN VON AKKORDNAMEN

Durakkord Mollakkord Übermäßiger Akkord Verminderter Akkord

CmCaug Cdim

Bei einfachen Durakkorden wird das Typenkürzel weggelassen.

Andere Akkorde

Quinte Quarte

Csus4

Kleine

Septime Verminder-

ter Akkord

Cm7b5

Mollakkord Sexte

Cm6

None

C(9)

Verminder-

te (doppelt

erniedrigte)

Septime

Verminderter

Akkord

* Bbb = A

Cdim7

Septime Durakkord

CM7

Kleine

Septime Mollakkord

Cm7

Kleine

Septime Durakkord

AKKORD-SPIELHILFE

Die Akkord-Spielhilfe (CHORD GUIDE) des PortaTone ist ein leistungsstarkes,

jedoch anwenderfreundliches Werkzeug zum Erlernen von Akkorden und Akkord-

verwandtschaften. Es gibt drei CHORD GUIDE-Funktionen: DICTIONARY (“Dict.” =

Akkordbuch), SMART (“Smart” = Akkordspiel mit Tonartvorgabe) und EZ (“EZ” =

Akkordfortschreitungs-Programmierfunktion).

• Beim Drücken der CHORD GUIDE-Taste wird die automatische Baß/Akkord-Begleitung gleichzeitig

eingeschaltet.

• Wenn Sie den Style-Modus ohne Akkord-Spielhilfe verwenden möchten, müssen Sie CHORD GUIDE

auf OFF einstellen. Hierzu gehen Sie folgendermaßen vor:

1) Drücken Sie die STYLE-Taste, um den Style-Modus aufzurufen.

2) Drücken Sie die CHORD GUIDE-Taste, bis ein Style-Name (und nicht “Dict.”, “Smart” oder

“EZ”) auf dem Display angezeigt wird.

DICTIONARY

Bei der DICTIONARY-Funktion handelt es sich um ein eingebautes “Akkordbuch”,

das Ihnen die einzelnen Noten (Töne) von Akkorden zeigt. Dies ist eine große Hilfe,

wenn Sie die Griffe bestimmter Akkorde schnell erlernen möchten.

1Bei aktiviertem Style-Modus die Akkord-Spielhilfe-

funktion “Dict.” wählen.

Drücken Sie die CHORD GUIDE-Taste, so daß “Dict.” auf dem Display

angezeigt wird.

2Den Grundton des Akkords spezifizieren.

Drücken Sie auf der Tastatur die ROOT-Taste, die dem gewünschten Grund-

ton entspricht (wie am Bedienfeld aufgedruckt).

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Dict.

STYLE

ACMP ON

Mit dieser Taste wird der

Grundton G spezifiziert.

ROOT

3Den Akkordtyp spezifizieren (Dur-, Moll-, Septakkord

usw.).

Drücken Sie an der Tastatur die CHORD TYPE-Taste, die dem Akkordtyp

entspricht (wie am Bedienfeld aufgedruckt).

4Den Akkord spielen.

Greifen Sie nun den Akkord (wie auf dem Display angezeigt) im Begleitungs-

abschnitt der Tastatur. Der Akkordname blinkt, wenn Sie die richtigen Tasten

halten. (Viele Akkorde werden auch in ihrer Umkehrung erkannt.)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Bei ein paar bestimmten

Akkorden werden nicht alle

Töne auf den Notenlinien

angezeigt, da der Platz auf

dem Display beschränkt ist.

001 116

MEASURE TEMPO

Dict.

STYLE

ACMP ON

Zeigt die zu greifenden Tasten an.

Blinkt, wenn die richtigen Tasten gehalten werden.

001 116

MEASURE TEMPO

Dict.

STYLE

ACMP ON

Akkordname

(Grundton und Typ)

Akkordnoten

Akkordgriff auf der

Tastatur

Mit dieser Taste wird der Typ “Durakkord mit großer Septime”

(M7) gewählt. Das Display zeigt den Namen des Akkords und

seine einzelnen Töne an — sowohl in Notenschrift als auch auf

der Tastaturgrafik.

CHORD TYPE

SMART

Bei der SMART-Funktion können Sie die Grundtonart für die Akkordbegleitung

festlegen. Danach werden beim Anschlagen einzelner Tasten automatisch harmo-

nisch passende Akkorde erzeugt. Beispiel: Wenn als Tonart C-Dur eingestellt ist,

wird beim Anschlagen von D ein D-Mollakkord erzeugt (und nicht ein harmonisch

unpassender D-Durakkord).

Die SMART-Funktion ist nicht nur eine bequeme Einrichtung zum leichten Spielen

von Akkordfortschreitungen in einer bestimmten Tonart, sondern bietet sich auch

als elegantes Werkzeug zum Erlernen der harmonischen Verwandtschaften von

Akkorden in einer bestimmten Tonart an.

1Einen Style auswählen.

Wählen Sie einen der Styles, wie auf Seite 47 in Schritten 1 und 2 beschrie-

ben.

2Die Akkord-Spielhilfefunktion “Smart” wählen.

Drücken Sie die CHORD GUIDE-Taste, so daß “Smart” kurz auf dem Display

angezeigt wird.

3Die gewünschte Tonart einstellen.

Gehen Sie mit den Tasten + und - des Zifferntastenfelds die angebotenen

Tonarten durch, oder geben Sie die Nummer der gewünschten Tonart über

die Zifferntasten direkt ein (siehe nachfolgende Tabelle).

Nummer Tonart (Anzeige, tatsächliche Tonart)

01 #/b=0 (C = C-Dur oder Am = a-Moll)

02 #=1 (G = G-Dur oder Em = e-Moll)

03 #=2 (D = D-Dur oder Bm = h-Moll)

04 #=3 (A = A-Dur oder F#m = fis-Moll)

05 #=4 (E = E-Dur oder C#m = cis-Moll)

06 #=5 (B = H-Dur oder G#m = gis-Moll)

07 #=6 (F# = Fis-Dur oder D#m = dis-Moll)

08 #=7 (C# = Cis-Dur oder A#m = ais-Moll)

Nummer Tonart (Anzeige, tatsächliche Tonart)

09 b=7 (Cb = Ces-Dur oder Abm = as-Moll)

10 b=6 (Gb = Ges-Dur oder Ebm = es-Moll)

11 b=5 (Db = Des-Dur oder Bbm = b-Moll)

12 b=4 (Ab = As-Dur oder Fm = f-Moll)

13 b=3 (Eb = Es-Dur oder Cm = c-Moll)

14 b=2 (Bb = B-Dur oder Gm = g-Moll)

15 b=1 (F = F-Dur oder Dm = d-Moll)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Smart

STYLE

ACMP ON

#/b=0

STYLE

ACMP ON

Zeigt die gewählte Tonartvorzeichnung (d. h. die

Zahl erhöhter/erniedrigter Töne der Tonart)

Wenn Sie das abgebildete Beispiel einmal ausführen möchten, wählen Sie als

Tonart “15b=1” (F-Dur bzw. d-Moll).

4Die Begleitung starten und einzelne Tasten (Grundtöne)

im Begleitungsabschnitt der Tastatur anschlagen.

Lassen Sie die Begleitung mit dem gewünschten Verfahren anlaufen. (Einzel-

heiten zum Starten der Begleitung finden Sie auf Seite 48.)

Beispiel: Wenn als Tonart F-Dur eingestellt ist, können Sie die folgenden

Akkorde durch Anschlagen der einzelnen Grundton-Taste spielen:

Beachten Sie bitte, daß die zur Tonart F-Dur passenden Mollakkorde auto-

matisch umgewandelt werden.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Nr. Anzeige Grundton

CC# (Db) D Eb (D#)E F F# (Gb) G Ab (G#) A Bb (A#)B

01 #/b=0 C C#dim Dm EbEm F F#dim G AbAm BbBm

02 #=1 C C#dim D EbEm F F#mG Abdim Am BbBm

03 #=2 C C#mD Ebdim Em F F#mG Abdim A BbBm

04 #=3 C C#mD EbdimEFF#mG AbmA Bbdim Bm

05 #=4 C C#mD Ebm E Fdim F#mG AbmA Bbdim B

06 #=5 Cdim C#mD Ebm E Fdim F#GAbmA BbmB

07 #=6 Cdim C#DEbmE Fm F#Gdim AbmA BbmB

08 #=7 Cm C#Ddim EbmE Fm F#Gdim AbABbmB

09 b=7 Cdim C#mD Ebm E Fdim F#GAbmA BbmB

10 b=6 Cdim C#DEbmE Fm F#Gdim AbmA BbmB

11 b=5 Cm C#Ddim EbmE Fm F#Gdim AbABbmB

12 b=4 Cm C#Ddim EbEFmF#Gm AbAdim BbmB

13 b=3 Cm C#Dm EbEdim Fm F#Gm AbAdim BbB

14 b=2 Cm C#Dm EbEdim F F#Gm AbAm BbBdim

15 b=1 C C#Dm EbEm F F#dim Gm AbAm BbBdim

Verzeichnis der Smart-Akkorde

Zum Spielen der Akkorde ...

... schlagen Sie diese Grundton-Tasten an.

b=1

STYLE

F-Dur

F Dm Gm Dm

Die EZ-Funktion bietet eine außergewöhnlich flexible und einfache Möglichkeit

zum Programmieren “halbautomatischer” Begleitung für Ihr Tastaturspiel. Mit

dieser Funktion können Sie alle für einen Song erforderlichen Akkordwechsel

aufzeichnen und dann die einzelnen Akkorde dieser Fortschreitung durch Anschla-

gen einer einzelnen Taste im Begleitungsabschnitt der Reihe nach abrufen.

Neben ihrer Eignung als Echtzeit-Spielhilfe bietet sich die EZ-Funktion auch zum

Einüben von Melodien sowie Solo-Einlagen an, da Sie die Akkorde einfach mit der

linken Hand abrufen und sich so voll auf das Spiel der rechten Hand konzentrieren

können.

Die EZ-Akkordfunktion stellt Ihnen acht separate Akkordbanken (mit jeweils bis zu

128 Akkordplätzen) zur Verfügung. Eine spezielle Banken-Verkettungsfunktion

erlaubt es Ihnen darüber hinaus, die Akkordbanken zusammenzuschalten, so daß

Sie automatisch von Bank zu Bank wechseln können, ohne die

Akkordfortschreitung zu unterbrechen.

1Den Style-Modus aufrufen und einen Style auswählen.

Wählen Sie ggf. auch eine OTS-Einstellung.

Drücken Sie die STYLE-Taste, und geben Sie dann die Nummer des ge-

wünschten Styles über die Zifferntasten ein. (Einzelheiten zur OTS-Funktion

finden Sie auf Seite 72.)

2Die EZ-Akkordfunktion wählen.

Drücken Sie die CHORD GUIDE-Taste, ggf. wiederholt, bis “EZ” auf dem

Display angezeigt wird. Beim Auswählen der Funktion “EZ” wird die auto-

matische Baß/Akkord-Begleitung automatisch eingeschaltet.

EZ — Akkordwiedergabe

Wenn Sie eine Akkordfortschreitung in einer EZ-Akkordbank speichern (Seite

68), können Sie sie auf einfache Weise abspielen lassen, wie in den folgen-

den Schritten beschrieben.

Sie können die EZ-Akkordfunktion jedoch auch sofort ausprobieren, wenn

Sie möchten. Die EZ-Akkordbanken 1 und 2 wurden werkseitig bereits mit

bestimmten Akkordfortschreitungen vorprogrammiert, so daß Sie sich vor

dem Aufnehmen eines eigenen Programms zunächst einmal eine Vorstellung

davon machen können, wie die Funktion arbeitet, und wie Sie sie am besten

nutzen können. (Die Noten für werkseitig in den Banken 1 und 2 vor-

programmierten Akkorde finden Sie auf Seite 107.)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

STYLE

3Die gewünschte EZ-Akkordbank wählen.

Verwenden Sie das Zifferntastenfeld. Die Tasten 1 bis 8 entsprechen den EZ-

Akkordbanken Nr. 1 bis Nr. 8. Mit Taste 9 wird die Bank-Kette “A-1” gewählt

(siehe umrahmten Text an späterer Stelle).

4Die Begleitung starten.

Starten Sie die Begleitung mit einem der auf Seite 48 beschriebenen Verfah-

ren.

Die EZ-Akkorde können auch ohne die volle Begleitung (d. h. Baß- und

Rhythmus) wiedergegeben werden. Hierzu lassen Sie Schritt 4 einfach aus.

5Die Akkorde spielen.

Zum Spielen eines Akkords schlagen Sie einfach eine beliebige Taste im

Begleitungsabschnitt der Tastatur an.

Bei jedem einzelnen Tastenanschlag im Begleitungsabschnitt der Tastatur

spielt die EZ-Funktion einen aufgezeichneten Akkord ab und rückt dann zum

nächsten vor. (Unbelegte, “leere” Blöcke werden übersprungen.) Auf diese

Weise können Sie das Timing der Akkorde kinderleicht mit einem Finger der

linken Hand steuern, unter gleichzeitiger Nutzung der leistungsstarken

automatischen Begleitungsfunktionen, während Sie die Melodie oder ein

Solo mit der rechten Hand spielen.

• Um die Position wieder auf

den ersten Akkord einer Bank

zu setzen, wählen Sie die Bank

einfach durch einen Druck auf

die entsprechende Zifferntaste

erneut an.

• Der Begleitungs-Splitpunkt

kann auf eine beliebige Taste

gelegt werden — Sie können

frei bestimmen, wie groß (oder

klein) der Begleitungsabschnitt

der Tastatur sein soll. (Siehe

Seite 59.)

• Sie können die programmier-

ten Akkorde alternativ per

Fußschalter abrufen, so daß

Ihnen auch bei Gebrauch der

EZ-Akkordfunktion die

komplette Tastatur zum Spielen

zur Verfügung steht. (Siehe

Seite 91.)

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Bank-Kette

Eine spezielle Bank-Verkettungsfunktion erlaubt es Ihnen, alle Banken zusammenzuschalten, so daß Sie beim

Abrufen der Akkorde automatisch von Bank zu Bank wechseln können, ohne die Akkordfortschreitung zu

unterbrechen. Diese Funktion ermöglicht es Ihnen beispielsweise, Akkordwechsel für einen kompletten Song zu

programmieren und diese dann in einem Durchgang, und ohne umständliches Umschalten zwischen Banken,

abspielen zu lassen.

Hierfür drücken Sie in Schritt 3 (von “EZ —

Akkordwiedergabe”) die Zifferntaste “9”.

A-1

STYLE

Zeigt an, daß die Funktion “Bank-Kette” gewählt ist.

Begleitungsab-

schnitt

006 116

TEMPO

ACMP ON

Jeder dunkle “Block” zeigt

einen aufgezeichneten

Akkord an. Der gegenwärtig

gewählte Block blinkt.

Akkordname

Zeigt die Akkordposition (128 pro Bank)

EZ — Aufnehmen von Akkorden

1Auf Aufnahme schalten.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis die EZ-Aufnahme-

funktion gewählt ist. (“EZ” wird auf dem Display angezeigt, und “RECORD”

blinkt einige Sekunden lang.)

2Die gewünschte EZ-Akkordbank wählen.

Verwenden Sie das Zifferntastenfeld. Die Tasten 1 bis 8 entsprechen den EZ-

Akkordbanken Nr. 1 bis Nr. 8.

3Die Aufnahme starten.

Wenn “RECORD” nicht mehr blinkt (sondern kontinuierlich angezeigt wird),

können Sie mit der Aufnahme (Programmierung) beginnen. Der EZ-

Aufnahmevorgang besteht grundlegend aus drei Schritten:

1) Mit den Taste + und - den jeweiligen Block wählen.

— Löschen der

Bank

Vor der Aufnahme können Sie

die gewählte EZ-Akkordbank

löschen, falls gewünscht.

Einzelheiten finden Sie im

Abschnitt “Löschen einer EZ-

Akkordbank” auf Seite 71.

2) Den Akkord am gewählten Block aufzeichnen.

Zum Spezifizieren des Akkords gibt es die folgenden zwei Möglichkei-

ten:

• Spielen des vollen oder vereinfachten Akkords im Begleitungs-

abschnitt. (Siehe Seite 56.)

• Vorgeben des Grundtons und des Akkordtyps mit den ROOT-

und CHORD TYPE-Tasten an der Tastatur.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Die werkseitigen EZ-Programme

gehen beim Programmieren

eigener Akkordfortschreitungen

nicht verloren. Sie können die

werkseitigen EZ-Programme

jederzeit wieder rückrufen.

(Siehe Seite 105.)

STYLE

ACMP ON

RECORD

“RECORD” blinkt kurz.

Banknummer Blocknummer (128 Blöcke pro Bank)

3 025

ACMP ON

RECORD

Zeigt den

spezifizierten

Akkord an.

3 025

ACMP ON

RECORD

Der gewälte Block

blinkt.

Zeigt die Akkord-

position an.

Blöcke 1 bis 16

Blöcke 17 bis 32

Blöcke 33 bis 48

Blöcke 49 bis 64

Blöcke 65 bis 80

Blöcke 81 bis 96

Blöcke 97 bis 112

Blöcke 113 bis 128

3) Die Taste + des Zifferntastenfelds drücken.

Der Akkord wird hierdurch am gewählten Block aufgezeichnet, und die

Aufnahmefunktion rückt zum nächsten Block vor.

Dieser letzte Schritt ist unbedingt erforderlich; der Akkord wird erst aufge-

zeichnet, wenn Sie die Taste + drücken. (Wenn Sie die Taste - drücken, fährt

die Funktion den vorangehenden Block an, ohne den Akkord zu speichern.)

Zum Programmieren einer Folge von Akkorden führen Sie Schritte 2) und 3)

wiederholt aus (d. h. den Akkord spezifizieren, mit Taste + an den nächsten

Block rücken, den nächsten Akkord spezifizieren, mit Taste + an den näch-

sten Block rücken und so fort).

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Setzen eines Leerblocks

Wenn Sie einen Block leer lassen möchten (um einen sichtbaren Zwischenraum zu schaffen), rücken Sie einfach

einen Block weiter, ohne einen Akkord zu spezifizieren. Wenn Sie den Rest einer kompletten Reihe leer lassen

und an der nächsten Reihe weiterprogrammieren möchten, schalten Sie einfach mit der Taste + bis zum ersten

Block der nächsten Reihe weiter. (Einzelheiten siehe TIP “Gebrauch von Leerblöcken” auf Seite 70.)

5Die Aufnahme stoppen und den Aufnahmemodus verlas-

sen.

Wenn Sie alle Akkorde aufgezeichnet haben, drücken Sie die RECORD-Taste,

um den Aufnahmemodus zu verlassen. Sie können die programmierten

Akkorde nun wiedergeben. (Siehe Seite 66.)

EZ-Akkordaufnahme bei spielender Begleitung

Beim Programmieren von EZ-Akkorden kann es hilfreich sein, den Style gleichzei-

tig mitzuhören. Hierfür gehen Sie folgendermaßen vor:

1) Die STYLE-Taste drücken.

Hierdurch wird der STYLE-Modus kurz aufgerufen, wobei jedoch die EZ-

Akkordaufnahmefunktion weiterhin aktiviert bleibt.

2) Den gewünschten Style auswählen.

Wählen Sie den gewünschten Style über die Zifferntasten aus, bevor das

Display wieder auf die EZ-Funktion zurückschaltet (d. h. innerhalb einiger

Sekunden nach Drücken der STYLE-Taste).

3) Die Begleitung starten.

Drücken Sie die START/STOP-Taste.

4) Den Akkord aufnehmen.

Spielen Sie den gewünschten Akkord im Begleitungsabschnitt der Tastatur.

Vergessen Sie dabei nicht, daß der Akkord erst aufgezeichnet wird, wenn

Sie die Taste + drücken und zum nächsten Block vorrücken.

Wenn Sie den Akkord mit

Grundton- und Typ-

Vorgabe manuell

spezifizieren (wie auf Seite

68 beschrieben), bleibt die

Baß/Akkord-Begleitung

stumm.

TIP — Gebrauch von Leerblöcken

Wenn Ihre Akkordfortschreitungen nicht zu lang sind und Sie die Akkordspeicherkapazität nicht voll aus-

schöpfen müssen, können Sie vorteilhaft leere Blöcke zwischen Akkordfolgen einfügen. (Beachten Sie dabei

bitte, daß leere Blöcke beim Wiedergeben der Akkorde keine Rolle spielen; die EZ-Funktion überspringt die

leeren Blöcke automatisch und rückt zum jeweils nächsten Akkord vor.)

Zum Aufzeichnen eines Leerblocks:

Drücken Sie die Taste +, ohne einen Akkord zu spezifizieren.

Wie Leerblöcke vorteilhaft eingesetzt werden:

• Mit Leerblöcken können Sie die Akkordfortschreitung eines Songs “visuell” strukturieren (z. B. durch Einteilen in die

Akkordfolgen für Strophe, Refrain, Mittelteil usw.). So können Sie anhand der Blockanzeige des Displays jederzeit ablesen,

welcher Teil des Songs gerade gespielt wird, wodurch das Spielen der Akkordwechsel erleichtert wird.

• Unabhängig vom jeweiligen Musikgenre, ob Rock, Pops, Country, Jazz oder zeitgenössische Musik, basiert der Aufbau der

meisten Songs und Kompositionen hinsichtlich ihrer Länge in Takten auf der Zahl Vier oder einem Vielfachen davon.

Beispiele hierfür sind unter anderem vier und acht Takte lange melodische Phrasen, der populäre “Zwölf-Takte”-Blues und

die sechzehn Takte langen Strophen und Refrains in vielen Songs und Jazz-Stücken.

Was hat dies mit “Leerblöcken” zu tun? Wenn Ihre Akkordfortschreitung sich eng an diesen Aufbau hält, möchten Sie

vielleicht die Akkordwechsel der einzelnen Teile in Gruppen zu vier, acht, zwölf oder sechzehn Blöcken anordnen. Der erste

Song in der unteren Abbildung zeigt als Beispiel eine Gruppe mit sechzehn Blöcken, gefolgt von einer Gruppe mit zwölf

Blöcken und einer weiteren Gruppe mit acht Blöcken.

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

3 040-

16 Blöcke

12 Blöcke

8 Blöcke

AUTOMATISCHE BASS/AKKORD-BEGLEITUNG — DER STYLE-MODUS

Löschen einer EZ-Akkordbank

Bei Bedarf können Sie alle in einer EZ-Akkordbank aufgezeichneten Akkorde

in einem Durchgang löschen.

1Den EZ-Aufnahmemodus aktivieren.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis die EZ-Aufnahme-

funktion gewählt ist. (“EZ” wird auf dem Display angezeigt, und “RECORD”

blinkt einige Sekunden lang.)

2Den Punkt wählen, von dem ab alle Akkorde gelöscht

werden sollen.

Verwenden Sie die Tasten + und -. Alle Akkorde nach dem gewählten Punkt

werden gelöscht.

3Die EZ-Löschfunktion aufrufen.

Warten Sie einige Sekunden, bis “RECORD” nicht mehr blinkt und “EZ” auf

dem Display angezeigt wird. Halten Sie dann die Taste “0” gedrückt, bis die

Bestätigungsaufforderung “Clear?” (Löschen?) angezeigt wird.

4Den Löschvorgang ausführen.

Beantworten Sie die Bestätigungsaufforderung “Clear?” (Löschen?) durch

einen Druck auf die Taste + (“YES” = Ja), um die Bank zu löschen, oder

drücken Sie die Taste -, um den Vorgang abzubrechen.

5Neue Akkorde aufnehmen oder den Aufnahmemodus

verlassen.

Nach dem Löschen der Bank befinden Sie sich wieder im EZ-

Aufnamemodus, so daß Sie neue Akkorde programmieren können. Zum

Verlassen des Aufnahmemodus drücken Sie die RECORD-Taste.

Clear?

YES

STYLE

ACMP ON

RECORD

Löschen eines einzelnen Akkords

Zum Löschen (Entfernen) eines in einer Akkordbank aufgezeichneten Akkords:

1) Den EZ-Aufnahmemodus aktivieren.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis die EZ-Aufnahmefunktion gewählt ist.

2) Den Punkt mit dem zu löschenden Akkord heraussuchen.

Verwenden Sie die Tasten + und -.

3) Den Löschvorgang ausführen.

Die Taste C6 (höchste Taste der Tastatur) drücken, um die Akkorddaten zu löschen.

ONE TOUCH SETTING — USER

Für Ihre eigenen OTS-Einstellungen stehen vier User-Banken für jeweils vier unterschiedliche Einstellungen (d. h.

insgesamt 16 Speicherplätze) zur Verfügung. In jedem dieser 16 OTS-User-Speicherplätze können Sie unter-

schiedliche Einstellungen für die folgenden Parameter festhalten:

Speichern einer OTS-User-Einstellung

1Das PortaTone wunschgemäß einstellen.

Sie können praktisch alle PortaTone-Einstellungen als OTS-User-Programm

abspeichern. Welche Einstellungen gespeichert werden, entnehmen Sie bitte

der obigen Übersicht.

2Den OTS-Speichermodus aufrufen.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis “OTS User” oben auf

dem Display erscheint.

ONE TOUCH SETTING (OTS)

3Die gewünschte Bank wählen.

Wählen Sie die Nummer der gewünschten Bank (1 bis 4) mit den Tasten +

und - oder über die Zifferntasten aus.

OTS ist eine leistungsstarke und bequeme Funktion des Style-Modus, mit der Sie prak-

tisch alle Einstellungen des PortaTone auf Tastendruck umkonfigurieren können. Es gibt

zwei Arten von OTS-Programmen: User und Preset.

• Main Voice-Nummer (Hauptstimme)

• Alle Main Voice-Einstellungen (Lautstärke, Oktavlage,

Panorama, Reverb-Sendepegel, Chorus-Sendepegel und

DSP-Sendepegel)

• Dual Voice-Nummer

• Alle Dual Voice-Einstellungen (EIN/AUS, Lautstärke,

Oktavlage, Panorama, Reverb-Sendepegel, Chorus-

Sendepegel und DSP-Sendepegel)

• Split Voice-Nummer

• Alle Split Voice-Einstellungen (EIN/AUS, Splitpunkt,

Lautstärke, Oktavlage, Panorama, Reverb-Sendepegel,

Chorus-Sendepegel und DSP-Sendepegel)

• Reverb-Typ und EIN/AUS

• Chorus-Typ und EIN/AUS

• DSP-Typ und EIN/AUS

• Harmony-Typ, EIN/AUS und Lautstärke

• Style-Nummer und style-spezifische Einstellungen:

Begleitung EIN/AUS, Sektion (Main A oder Main B) und

Begleitungs-Splitpunkt

• Overall-Menüeinstellungen: Tempo, Transponierung,

Stimmung und Begleitungslautstärke

• Fußschalterfunktion

• Anschlagempfindlichkeitseinstellung

OTS User

STYLE

ACMP ON

RECORD

RECORD blinkt kurz.

OTS User

STYLE

RECORD

ONE TOUCH SETTING (OTS)

5Den Speichermodus verlassen.

Drücken Sie die RECORD-Taste.

Abrufen einer OTS-User-Einstellung

Wenn Sie Einstellungen an einer User-Nummer gespeichert haben, können

Sie diese jederzeit sofort wieder abrufen.

1Den Style-Modus aufrufen.

Drücken Sie die STYLE-Taste.

2Die betreffende ONE TOUCH SETTING-Taste drücken.

Drücken Sie Sie die USER-Taste mit der entsprechenden Nummer (1 bis 4).

4Die User-Speicherplatznummer wählen.

Drücken Sie die betreffende ONE TOUCH SETTING USER-Taste (1 bis 4).

Hierbei werden die aktuellen Einstellungen in den Speicherplatz dieser Taste

eingegeben.

Auswählen einer anderen OTS-User-Bank

Bevor Sie eine OTS-User-Einstellung wählen (in Schritt 2), können Sie bei Bedarf die Bank wechseln. Gehen Sie

hierfür folgendermaßen vor:

1) Wählen Sie den FUNCTION-Parameter Nr. 41. (Drücken Sie die FUNCTION-Taste, und wählen Sie

dann mit den Tasten + und - oder den Zifferntasten Nr. 41.)

2) Sobald “FUNCTION” nicht mehr blinkt, wählen Sie die Nummer der gewünschten Bank mit den

Tasten + und - oder den Zifferntasten aus.

116

TEMPO

001

MEASURE

Kurzes Erscheinen

dieser Anzeige

bestätigt, daß die

Einstellungen im OTS-

User-Speicher Nr. 1

abgelegt wurden.

116

TEMPO

001

MEASURE

Kurzes Erscheinen

dieser Anzeige

bestätigt, daß die

Einstellungen im OTS-

User-Speicher Nr. 1

abgerufen wurden.

Der Gebrauch der OTS-Presets weicht ein wenig von dem eigener User-Einstellungen ab. Wählen Sie zunächst

einen Style, um dann eines der OTS-Presets aufzurufen. Die Presets A und B wurden werkseitig passend zum

gewählten Style vorprogrammiert. Dies bedeutet, daß Sie einen gewünschten Style auswählen und dann das

Preset wählen können, dessen Stimme(n), Effekte und anderen Einstellungen am besten zu diesem Style passen.

3Die Begleitung spielen lassen.

Da bei aktivierter One Touch Setting-Funktion automatisch die Synchron-

startfunktion aktiviert und die automatische Baß/Akkord-Begleitung einge-

schaltet wird, läuft die Begleitung an, sobald Sie eine Note bzw. einen

Akkord im Begleitungsabschnitt der Tastatur spielen.

ONE TOUCH SETTING (OTS)

ONE TOUCH SETTING — PRESET

Auswählen eines OTS-Presets

1Einen Style auswählen.

Wählen Sie einen der Styles, wie auf Seite 47 in Schritten 1 und 2 beschrie-

ben.

2Die betreffende ONE TOUCH SETTING-Taste drücken.

Drücken Sie Sie die PRESET-Taste (A oder B) mit den gewünschten Einstellun-

gen.

• Main Voice-Nummer (Hauptstimme)

• Alle Main Voice-Einstellungen (Lautstärke, Oktavlage, Panorama, Reverb-Sendepegel, Chorus-

Sendepegel und DSP-Sendepegel)

• Dual Voice-Nummer

• Alle Dual Voice-Einstellungen (EIN/AUS, Lautstärke, Oktavlage, Panorama, Reverb-Sendepegel, Chorus-

Sendepegel und DSP-Sendepegel)

• Split Voice-Nummer

• Alle Split Voice-Einstellungen (Lautstärke, Oktavlage, Panorama, Reverb-Sendepegel, Chorus-Sende-

pegel und DSP-Sendepegel)

• Reverb-Typ und EIN/AUS

• Chorus-Typ und EIN/AUS

• DSP-Typ und EIN/AUS

• Harmony-Typ, EIN/AUS und Lautstärke

• Style-spezifische Einstellungen: Begleitung EIN/AUS, Sektion (Main A oder Main B) und Begleitungs-

Splitpunkt

Kurzes Erscheinen

dieser Anzeige

bestätigt, daß das

OTS-Preset A

abgerufen wurden.

116

TEMPO

001

MEASURE

AUSWÄHLEN UND ABSPIELEN VON

SONGS — DER SONG-MODUS

AUSWÄHLEN UND ABSPIELEN EINES SONGS

1Auf Song-Modus schalten.

Drücken Sie die SONG-Taste.

Der Song-Modus bietet sechs Songs: drei Demo-Songs, die mit den vollen und dynami-

schen Sounds des PortTone erstellt wurden, und drei User-Songs, die Sie zum Aufneh-

men eigener Stücke verwenden können.

Die Demo-Songs sind generall zum Anhören gedacht — Sie können jedoch, wenn Sie möchten, auf der Tastatur

dazuspielen.

Die User-Songs sind anfänglich noch “leer” und können nur abgespielt werden, nachdem Sie etwas aufgenom-

men haben. (Wie Sie eigene Songs aufnehmen, erfahren Sie auf Seite 79.)

Zeigt an, daß der Song-

Modus gewählt ist.

003

Rockin'

SONG

Songname und -nummer

Displayanzeigen bei Songwiedergabe

003

008 205

MEASURE TEMPO

Rockin'

SONG

1 62 3 4 5

Nummer des

aktuellen Taktes

Wenn ein User-Song mit

Begleitung gespielt wird,

werden hier die Noten und der

Name des aktuellen Akkords

angezeigt.

Diese “Pegelanzeigen” informieren

über die auf den einzelnen Spuren

aufgezeichneten Spieldaten.

Hier werden die gegenwärtig spielenden Spuren

angezeigt. (Die Spuren können während der

Wiedergabe mit der entsprechenden SONG

MEMORY-Taste individuell stummgeschaltet und

wieder zugeschaltet werden.)

3Den gewählten Song abspielen lassen.

Drücken Sie die START/STOP-Taste. Während der Song spielt, werden die Nummer

des aktuellen Taktes und Akkorde auf dem Display angezeigt.

4Zum Hören eines anderen Songs Schritt 2 erneut ausfüren.

5Den Song stoppen.

Drücken Sie die START/STOP-Taste. Wenn die Wiedergabe mit der START/STOP-

Taste gestartet wurde, stoppt sie am Ende des Songs automatisch.

• Sie können mit der gegenwär-

tig gewählten Stimme (Voice)

zum Song dazuspielen und bei

Bedarf eine andere Stimme für

Ihr Tastaturspiel auswählen.

Hierzu schalten Sie während

der Songwiedergabe einfach in

den Voice-Modus, um dort die

gewünschte Stimme zu wählen.

• Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

ÄNDERN DES TEMPOS

Das Tempo des spielenden Songs (bzw. Styles) kann innerhalb des Bereichs von 32

bis 280 Viertel/Minute eingestellt werden.

1Die TEMPO-Funktion des OVERALL-Menüs auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “Tempo” auf dem

Display erscheint.

AUSWÄHLEN UND ABSPIELEN VON SONGS — DER SONG-MODUS

2Die Nummer des gewünschten Songs

auswählen.

Geben Sie die Nummer über das Zifferntastenfeld ein.

Songnummern werden genau so angewählt wie Stimmen-

nummern (siehe Seite 28). Sie können die Nummer

entweder über die Zifferntasten direkt eingeben oder

durch Weiterschalten mit den Tasten + und - (aufwärts/

abwärts) bzw. mit der SONG-Taste (aufwärts) anwählen.

Aktueller Tempowert

Zeigt an, daß die TEMPO-

Funktion gewählt ist.

205

Tempo

SONG

TEMPO

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten Tempowert ein.

Zum übergangslosen Erhöhen/Erniedrigen des Werts können Sie die Taste auch

gedrückt halten.

Rücksetzung auf den Vorgabe-Tempowert

Für jeden Song und jeden Style gibt es ein eigenes Vorgabe- bzw. Standard-

tempo. Nach Ändern des Tempos können Sie die anfängliche Vorgabeein-

stellung direkt wieder aufrufen, indem Sie die OVERALL-Tasten + und -

gleichzeitig drücken (wenn TEMPO im OVERALL-Menü gewählt ist).

Beim Auswählen eines anderen Songs bzw. Styles wird das Tempo automatisch auf

dessen Vorgabewert rückgesetzt. (Wenn Sie jedoch während der Wiedergabe einen

anderen Style wählen, wird das eingestellte Tempo beibehalten.) Beim Einschalten

des PortaTone wird als Tempoeinstellung 116 Viertel/Minute vorgegeben.

ÜBER DIE TAKTSCHLAGANZEIGE

Dieses Displayfeld gibt eine bequeme, leicht zu verstehende Rhythmusanzeige bei

Song- bzw. Style-Wiedergabe. Die dunklen Balken unter dem Namensfeld des

Displays blinken im Rhythmus zum spielenden Song bzw. Style auf. Der erste

dunkle Balken zeigt den ersten Schlag des jeweiligen Taktes an, und die anderen

Balken blinken bei den folgenden Schlägen der Reihe nach auf.

AUSWÄHLEN UND ABSPIELEN VON SONGS — DER SONG-MODUS

Erniedrigt den

Tempowert

Erhöht den

Tempowert

Erster Taktschlag

003

Rockin'

SONG

Zweiter Taktschlag

Dritter Taktschlag

Vierter Taktschlag

Die Wiedergabelautstärke des Songs kann bei Bedarf geändert werden. Diese

Regelfunktion wirkt nur auf die Songlautstärke. Der Einstellbereich geht von 000

bis 127.

1Die SONG VOLUME-Funktion des OVERALL-Menüs auswählen.

Drücken Sie die OVERALL-Taste

▲

oder

▼

, ggf. wiederholt, bis “SongVol” auf dem

Display erscheint.

EINSTELLEN DER SONGLAUTSTÄRKE

2Den Wert ändern.

Stellen Sie nun mit den OVERALL-Tasten + und - den gewünschten

Songlautstärkewert ein. Zum übergangslosen Erhöhen/Erniedrigen des Werts

können Sie die Taste auch gedrückt halten.

Rücksetzung auf den Vorgabewert

Nach Ändern der Songlautstärke können Sie die Funktion direkt wieder auf

den Vorgabewert rücksetzen, indem Sie die OVERALL-Tasten + und -

gleichzeitig drücken (wenn SONG VOLUME im OVERALL-Menü gewählt

ist).

AUSWÄHLEN UND ABSPIELEN VON SONGS — DER SONG-MODUS

Die Songlautstärke kann nur im

Song-Modus geändert werden.

(Im Style-Modus dient diese

Funktion zum Einstellen der

Begleitungslautstärke (ACMP

VOLUME).)

Erniedrigt den

Songlautstärkewert

Erhöht den

Songlautstärkewert

Aktueller

Songlautstärkewert

Zeigt an, daß die

SONG VOLUME-

Funktion gewählt ist.

100

001 205

MEASURE TEMPO

SongVol

SONG

1 62 3 4 5

ACMP/SONG

VOLUME

AUFNEHMEN EINES SONGS

Das PortaTone ist auch mit einer leistungsstarken und anwenderfreundlichen

Aufnahmefunktion ausgestattet, mit der Sie Ihr Tastaturspiel auf bis zu sechs individuel-

len Spuren aufzeichnen können, um komplette, voll orchestrierte Kompositionen zu

erstellen. Drei solche User-Songs können im Instrument gespeichert werden. Zum Auf-

zeichnen von Songdaten haben Sie die beiden folgenden Möglichkeiten: Realtime-Auf-

nahme (Echtzeit) und Step-Aufnahme (schrittweise Eingabe).

Realtime-Aufnahme: Dieses Verfahren arbeitet wie

ein Bandgerät — Ihr Tastaturspiel wird in Echtzeit

aufgezeichnet. Sie haben beim Aufnehmen außer-

dem die Möglichkeit, bereits bespielte Spuren zur

Kontrolle mitzuhören.

Step-Aufnahme: Dieses Verfahren erlaubt ein schritt-

weises Setzen von einzelnen Noten, vergleichbar mit

dem Komponieren auf einem Blatt Papier. Bei jedem

Eingabeschritt “schreiben” Sie eine Note in den

Speicher.

Beide Verfahren haben ihre Vor- und Nachteile. Die

Step-Aufnahme eignet sich gut zum präzisen Setzen

von Noten, deren Position, rhythmischer Wert und

Dynamik gleichbleibend oder gleichförmig sind, z. B.

bei individuellen Drum-Parts eines Rhythmusmusters

oder Einzelnoten eines synkopierten Baßparts. Sie

haben bei diesem Verfahren auch volle Kontrolle in

schnellen oder komplexen Passagen, die in Echtzeit

nur mit großen Schwierigkeiten oder gar nicht

aufgenommen werden können. Die Realtime-Aufnah-

me andererseits bietet sich an, wenn die natürliche

Stimmung des Tastaturspiels vermittelt werden soll,

da Sie bei der Aufnahme das Ergebnis direkt mithören

können.

Welches der beiden Verfahren Sie verwenden, hängt

teils von der jeweiligen Musikrichtung und teils von

Ihrer persönlichen Bevorzugung ab. Sie können auch

beide Verfahren kombinieren: Wenn Sie beispielswei-

se das grundlegende Thema per Realtime-Aufnahme

auf Spur 1 aufzeichnen, können Sie danach mit dem

Step-Aufnahmeverfahren die “Präzisions-Parts” auf

den anderen Spuren eingeben (oder anders herum

Spur 1 erst in Echtzeit aufnehmen, nachdem die

anderen Parts programmiert wurden). Alternativ

können Sie auch zunächst grundlegende “Riffs”

(rhythmische Phrasen) und andere Muster program-

mieren, um dann per Realtime-Aufnahme die Melo-

die und Ausschmückungen hinzuzufügen.

Beachten Sie bitte, daß alle Aufnahmevorgänge die früheren Daten

“ersetzen”. Wenn Sie erneut auf eine bereits bespielte Spur aufneh-

men, werden die älteren Daten der Spur gelöscht und durch die neu

aufgezeichneten Daten ersetzt.

004

001 116

MEASURE TEMPO

RealTime

RECORD

004

001 116

MEASURE TEMPO

Step

RECORD

OTS User

RECORD

001 116

TEMPO

RECORD

001 116

TEMPO

STYLE

Bei jeder Betätigung der RECORD-Taste wird nach

folgendem Schema weitergeschaltet: Realtime,

Step, OTS User und EZ — danach wieder auf

Normalbetrieb. (“OTS User” und “EZ” sind Song-

unabhängige Aufnahmefunktionen, die auf den

Seiten 72 und 68 beschrieben werden.)

Die grundlegenden Bedienungen beim Aufnehmen sind wie folgt:

1) Alle gewünschten PortaTone-Einstellungen vornehmen.

2) Den Realtime-Aufnahmemodus auswählen.

3) Den für die Aufnahme gewünschten User-Song auswählen.

4) Eine Spurnummer wählen.

5) Die Aufnahme starten.

6) Die Aufnahme stoppen.

7) Die gemachte Aufnahme anhören.

8) Ggf. weitere Spuren bespielen.

9) Den Aufnahmemodus verlassen.

AUFNHMEN EINES USER-SONGS — REALTIME-AUFNAHME

1Alle gewünschten PortaTone-Einstellungen vornehmen.

Bevor Sie einen Song aufnehmen können, müssen Sie zunächst vorbereitende

Einstellungen machen: einen Style auswählen, das Tempo einstellen, eine Stimme

auswählen usw. (Siehe Seiten 47, 76 und 27.)

Wenn Sie einen Style wählen, können Sie die fortschrittlichen Begleitautomatik-

Funktionen als Teil des Songs nutzen. Sie spielen einfach die Akkorde, und das

PortaTone erzeugt automatisch eine passende Baß- und Akkord-Begleitung. (Mehr

Information über die automatische Baß/Akkord-Begleitung finden Sie auf Seite 52.)

Falls gewünscht, können Sie auch andere Einstellungen machen. Welche Einstellun-

gen als Teil des Songs aufgezeichnet werden, entnehmen Sie bitte der obigen Liste.

AUFNEHMEN EINES SONGS

Auf den normalen Melodiespuren aufgezeichnete Daten:

• Note AN/AUS

• Dynamik (Velocity)

• Main Voice-Einstellungen (Voice-Nummer*, Lautstärke*,

Oktavlage, Panorama*, Reverb-Sendepegel, Chorus-

Sendepegel, DSP-Sendepegel)

• Dual Voice-Einstellungen (Dual Voice EIN/AUS, Voice-

Nummer*, Lautstärke*, Oktavlage, Panorama*, Reverb-

Sendepegel, Chorus-Sendepegel, DSP-Sendepegel)

• Reverb EIN/AUS, Reverb-Typ*

• Chorus EIN/AUS, Chorus-Typ*

• DSP EIN/AUS, DSP-Typ*

• Harmony EIN/AUS, Harmony-Typ

• Sustain EIN/AUS

• Tempo*, Taktart* (wenn keine Daten auf der Akkordpur

aufgezeichnet sind)

Auf der Akkordspur aufgezeichnete Daten:

• Style-Nummer*

• Akkordwechsel und Timing

• Sektionswechsel (Intro, Main A/B usw.)

• Begleitungslautstärke*

• Tempo*, Taktart*

* Diese Einstellungen werden lediglich einmal am Anfang

des Songs aufgezeichnet. Andere Einstellungen können

im Verlauf des Songs geändert werden.

2Den Realtime-Aufnahmemodus auswählen.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis “RealTime” oben auf dem

Display angezeigt wird.

3Den für die Aufnahme gewünschten User-

Song wählen.

Geben Sie die User-Song-Nummer über die Zifferntasten

ein: User 1 (004), User 2 (005) oder User 3 (006).

Für die Auswahl der User-Song-Nummer gibt es diesel-

ben Möglichkeiten wie bei den Stimmennummern (siehe

Seite 28). Sie können die Nummer über das Zifferntasten-

feld direkt eingeben oder mit den Tasten + und - (auf-

wärts/abwärts) bzw. der SONG-Taste (aufwärts) schritt-

weise anwählen.

Die Aufnahmeverfahren

“Realtime” und “Step” können

für einen Song wechselweise

verwendet werden, jedoch nicht

auf ein und derselben Spur.

AUFNEHMEN EINES SONGS

Gebrauch des Metronoms

Falls gewünscht, können Sie anstelle eines Styles das Metronom verwenden. Auf

diese Weise haben Sie bei der Aufnahme auch ohne Rhythmusbegleitung eine

akustische Tempovorgabe, was die Takthaltung erleichtert. Drücken Sie hierzu vor

dem an späterer Stelle beschriebenen Schritt 5 die METRONOME-Taste. Nachdem

Sie den Song aufgenommen haben, schalten Sie das Metronem zum Abspielen des

Songs einfach wieder aus.

4Eine Spurnummer wählen.

Drücken Sie die SONG MEMORY-Taste mit der Nummer der zu bespielenden Spur.

(Dieser Schritt kann ausgelassen werden — das PortaTone wählt automatisch die

erste noch freie Spur. Bei einem leeren User-Song wird automatisch Spur 1 vorge-

geben.)

Die RECORD-Anzeige blinkt kurz und zeigt

dann durch kontinuierliches Leuchten die

Aufnahmebereitschaft an.

004

001 116

MEASURE TEMPO

RealTime

RECORD

STYLE

5Die Aufnahme starten.

Wenn das Blinken der RECORD-Anzeige stoppt und die Taktschlag-Balken sowie die

Spurnummer zu blinken beginnen, können Sie die Aufnahme durch Anschlagen

einer Taste (oder Drücken der START/STOP-Taste) starten.

AUFNEHMEN EINES SONGS

Wenn die automatische Baß/

Akkord-Begleitung beim

Aufrufen des Aufnahmemodus

bereits eingeschaltet war, wird

die Akkordspur automatisch

aktiviert.

Wenn Sie den Part vor der Aufnahme zunächst probweise noch einmal spielen

möchten, drücken Sie die SYNC-START-Taste, um die Synchronstartfunktion

auszuschalten. Nach der Probe drücken Sie SYNC-START erneut, um den vorheri-

gen Betriebszustand wiederherzustellen.

Diese Funktion kann auch mit

einem angeschlossenen

Fußschalter gesteuert werden.

(Siehe Seite 91.)

Beim Bespielen der Akkordspur

Spielen Sie bei aktivierter Synchronstartfunktion den ersten Akkord des

Songs im Begleitungsabschnitt der Tastatur. Die Begleitung startet dabei

automatisch, und Sie können die Aufnahme fortsetzen, indem Sie weitere

Akkorde im Takt der Begleitung spielen.

001 116

MEASURE TEMPO

RECORD

ACMP ON

CHORD

Bespielen der Akkordspur

Für die Aufnahme der Begleitungsdaten gibt es eine spezielle Akkordspur.

Diese Daten werden automatisch auf Spur 6 (CHORD) aufgezeichnet. Zum

Anwählen der Akkordspur und Einschalten der automatischen Baß/Akkord-

Begleitung drücken Sie die ACMP ON/OFF-Taste.

Sie können eine der Melodiespuren (1 bis 5) und die Akkordspur (6) auch

gleichzeitig bespielen.

6Die Aufnahme stoppen.

Drücken Sie nach Spielen des Parts die START/STOP-Taste.

Wenn Sie die Aufnahme an dieser Stelle abbrechen möchten, drücken Sie die

RECORD-Taste ein weiteres Mal.

001 116

MEASURE TEMPO

SONG

RECORD

ACMP ON

CHORD

Zeigt die Aufnahme-

bereitschaft an.

Blinken der Taktschlag-

balken bedeutet, daß die

Synchronstartfunktion

aktiviert ist.

■ Zusätzliche Bedienvorgänge

Stummschalten von Spuren während der Wiedergabe

Beim Aufnehmen neuer Spuren können Sie die bereits bespielten bei Bedarf stummschalten. Dies ist auch beim

Prüfen einer Aufnahme nützlich, wenn bestimmte Spuren isoliert gehört werden sollen. Das Stummschalten von

Spuren ist auch während der Wiedergabe möglich. Zum Stummschalten einer Spur drücken Sie einfach die

entsprechende SONG MEMORY-Taste, ggf. wiederholt, bis die betreffende Spurnummer nicht mehr auf dem

Display angezeigt wird.

Beim wiederholten Betätigen einer SONG MEMORY-Taste wird nach folgendem Schema weitergeschaltet:

AUFNEHMEN EINES SONGS

7Die gemachte Aufnahme anhören.

Um sich den Song von Anfang an anzuhören, drücken Sie einfach noch einmal auf

die START/STOP-Taste. Die Wiedergabe stoppt am Ende des Songs automatisch,

kann jedoch auch mit der START/STOP-Taste gestoppt werden.

Erneutes Bespielen einer Spur

Wenn Sie bei der Aufnahme einen Fehler gemacht haben, können Sie die betreffende Spur noch einmal bespielen:

Drücken Sie die betreffende SONG MEMORY-Taste, ggf. wiederholt, bis die Spurnummer auf dem Display

blinkt (dies zeigt an, daß die Spur aufnahmebereit ist). Da hierbei die Synchronstartfunktion deaktiviert

wird, drücken Sie zum erneuten Aktivieren die SYNC-START-Taste und starten danach die Aufnahme (wie in

Schritt 5 beschrieben). Alternativ hierzu können Sie die Aufnahme auch durch einen Druck auf die START/

STOP-Taste direkt starten.

Löschen einer einzelnen Spur

Wenn Sie lediglich eine einzelne Spur entfernen möchten, ohne den kompletten Song zu löschen (mit der auf Seite

90 beschriebenen Song-Löschfunktion):

1) Drücken Sie die RECORD-Taste.

2) Wählen Sie die zu löschende Spur (durch einen Druck auf die entsprechende SONG MEMORY-Taste).

3) Drücken Sie die START/STOP-Taste einmal, um die Aufnahme zu starten, und dann ein weiteres Mal, um

die Aufnahme wieder zu stoppen (ohne jedoch Tasten anzuschlagen). Die aufgezeichneten Daten werden

dabei gelöscht, und die Spur ist wieder “leer”.

8Ggf. weitere Spuren bespielen.

Hierfür führen Sie einfach die Schritte 4 bis 7 erneut aus. Achten Sie beim Drücken

der SONG MEMORY-Taste darauf, daß die betreffende Spurnummer auf dem

Display blinkt.

9Den Aufnahmemodus verlassen.

Drücken Sie die RECORD-Taste.

Spurnummeranzeige blinkt — Spur wird bespielt.*

* Kann während der Wiedergabe nicht gewählt werden.

001 116

MEASURE TEMPO

1CHORD

Spurnummeranzeige aus — Spur ist stummgeschaltet.

Spurnummeranzeige an — Spur wird wiedergegeben.

AUFNEHMEN EINES SONGS

AUFNEHMEN EINES USER-SONGS — STEP-AUFNAHME

Die vorbereitenden Schritte für die Step-Aufnahme ähneln denen der Realtime-

Aufnahme. Der grundlegende Bedienvorgang ist:

1) Alle gewünschten PortaTone-Einstellungen vornehmen.

2) Den Step-Aufnahmemodus auswählen.

3) Den für die Aufnahme gewünschten User-Song auswählen.

4) Eine Spurnummer wählen.

5) Die Aufnahme starten. Noten und Pausen individuell eingeben (“setzen”),

dabei den Song von Zeit zu Zeit zur Kontrolle abspielen lassen.

6) Die gemachte Aufnahme anhören.

7) Ggf. weitere Spuren bespielen.

8) Den Aufnahmemodus verlassen.

2Den Step-Aufnahmemodus auswählen.

Drücken Sie die RECORD-Taste, ggf. wiederholt, bis “Step” oben auf dem Display

angezeigt wird.

1Alle gewünschten PortaTone-Einstellungen vornehmen.

Dieser Bedienvorgang ist identisch mit dem für Realtime-Aufnahme beschriebenen

(Seite 80).

Die Aufnahmeverfahren

“Realtime” und “Step” können

für einen Song wechselweise

verwendet werden, jedoch nicht

auf ein und derselben Spur.

Auf den normalen Melodiespuren aufgezeichnete Daten:

• Note AN/AUS

• Dynamik (Velocity)**

• Main Voice-Einstellungen (Voice-Nummer*, Lautstärke*,

Oktavlage, Panorama*, Reverb-Sendepegel*, Chorus-

Sendepegel*, DSP-Sendepegel*)

• Dual Voice-Einstellungen (Dual Voice EIN/AUS, Voice-

Nummer*, Lautstärke*, Oktavlage, Panorama*, Reverb-

Sendepegel*, Chorus-Sendepegel*, DSP-Sendepegel*)

• Reverb EIN/AUS, Reverb-Typ*

• Chorus EIN/AUS, Chorus-Typ*

• DSP EIN/AUS, DSP-Typ*

• Tempo*, Taktart* (wenn keine Daten auf der Akkordpur

aufgezeichnet sind)

Auf der Akkordspur aufgezeichnete Daten:

• Style-Nummer*

• Akkordwechsel und Timing

• Sektionswechsel (Intro, Main A/B usw.)

• Begleitungslautstärke*

• Tempo*, Taktart*

* Diese Einstellungen werden lediglich einmal am Anfang

des Songs aufgezeichnet. Andere Einstellungen können

im Verlauf des Songs geändert werden.

** Alle Noten werden mit demselben Dynamikwert

(Velocity) aufgezeichnet. Zum Erzeugen von Lautstärke-

variationen können jedoch “Dynamikkurven” im Verlauf

des Songs programmiert werden (Seite 89).

004

001

MEASURE

Step

RECORD

116

TEMPO

STYLE

Die RECORD-Anzeige blinkt

kurz und zeigt dann durch

kontinuierliches Leuchten die

Aufnahmebereitschaft an.

AUFNEHMEN EINES SONGS

3Den für die Aufnahme gewünschten User-Song auswählen.

Dieser Schritt ist derselbe wie bei der Realtime-Aufnahme (Seite 81).

4Eine Spurnummer wählen.

Drücken Sie die SONG MEMORY-Taste mit der Nummer der zu bespielenden Spur.

001

MEASURE

RECORD

ACMP ON

CHORD

101-

Bespielen der Akkordspur

Für die Aufnahme der Begleitungsdaten gibt es eine spezielle Akkordspur.

Diese Daten werden automatisch auf Spur 6 (CHORD) aufgezeichnet. Zum

Anwählen der Akkordspur und Einschalten der automatischen Baß/Akkord-

Begleitung drücken Sie die ACMP ON/OFF-Taste.

Im Gegensatz zur Realtime-

Aufnahme können Sie bei der

Step-Aufnahme jeweils nur auf

eine einzelne Spur aufnehmen

— die Akkordspur kann nicht

zusammen mit einer Melodie-

spur in einem Durchgang

bespielt werden.

5Die Aufnahme starten.

Wenn das Blinken der RECORD-Anzeige stoppt und die Spurnummer zu blinken

beginnt, können Sie die Aufnahme starten. Die Noten (oder Akkorde) werden

einzeln eingegeben (programmiert), wie im folgenden beschrieben:

Es können gleichzeitig mehrere

Noten aufgezeichnet werden,

wobei jedoch nur die jeweils

zuletzt gespielte im Display

angezeigt wird.

Programmieren von Noten:

1) Wählen Sie die jeweilige Eingabeposition innerhalb des Songs

(Takt/Taktschlag) mit den Tasten + und - an. (Bei jeder Tasten-

betätigung wird die Position um einen Taktschlag vor- bzw. zurück-

verlagert.)

2) Schlagen Sie die Taste des einzugebenden Tons an. (Der Name des

Tons wird oben auf dem Display angezeigt.)

Zum Aufnehmen der Akkordspur schalten Sie die automatische Baß/

Akkord-Begleitung ein und spielen dann den gewünschten Akkord im

Begleitungsabschnitt der Tastatur.

Die Taktschlagbalken geben zusätzlich die aktuelle Aufnahmeposition an (als

Taktschlag innerhalb des Taktes).

Die Note wird automatisch gesetzt, und die Step-Aufnahmefunktion rückt

zur nächsten freien Eingabestelle vor. Beispiel: Wenn Sie am Anfang von Takt

1 eine ganze Note programmieren, ist die nächste freie Eingabeposition der

Anfang von Takt 2.

Wie oben erwähnt, können Sie mit den Tasten + und - die Spur schrittweise

in Vor- oder Rückwärtsrichtung durchgehen. Wenn bereits Material aufge-

zeichnet ist, werden dabei die gesetzten Noten nacheinander in Ton umge-

setzt.

AUFNEHMEN EINES SONGS

q(96 Clicks) q(96 Clicks) q(96 Clicks) q(96 Clicks)

Takt (384 Clicks)

Taktschlag Taktschlag Taktschlag Taktschlag

3) Spezifizieren Sie das gewünschte Notenzeichen (d. h. die Noten-

dauer) durch Betätigen der entsprechenden Zifferntaste. (Das gewähl-

te Notenzeichen wird in Piktogrammform auf dem Display darge-

stellt.)

Beispiel: Anschlagen des eingestrichenen C (C3) und Drücken der Ziffern-

taste 4 (Achtelnote)

Notenzeichen

Name des Tons

Taktnummer Clicks

004

001 201

MEASURE

SONG

RECORD

Taktschlagbalken

Taktschlag

AUFNEHMEN EINES SONGS

Programmieren von Triolen und punktierten Noten:

1) An der gewünschten Position die entsprechende Zifferntaste drücken

(“7” für einen Punkt und “9” für eine Triole).

2) Die Zifferntaste für die gewünschte Notendauer drücken.

■ Zusätzliche Bedienvorgänge

Aufzeichnen von Akkorden und Sektionen auf der Akkordspur:

1) Spielen Sie den Akkord im Begleitungsabschnitt der Tastatur. (“Chord”

und der Akkordname werden auf dem Display angezeigt.) • Die Intro-Sektion kann

nur am Anfang eines Songs

programmiert werden.

• Nach der Ending-Sektion

können keine weiteren

Noten programmiert

werden.

Akkorde können “manuell” (mit Hilfe der Dictionary-Funktion) eingegeben

oder voll bzw. vereinfacht gegriffen werden. (Siehe Seiten 62, 56.)

2) Wählen Sie die zu programmierende Sektion durch einen Druck auf die

entsprechende Taste aus.

Die Länge der Intro- und der Ending-Sektion ist fest und braucht daher

nicht mit Schritt 3 spezifiziert zu werden.

3) Spezifizieren Sie die Länge (Notenzeichen) mit den Zifferntasten.

Eine Triole ist eine Folge von

drei Noten innerhalb eines

Taktschlages — dieser wird

dadurch in drei Einheiten

gleicher Länge aufgeteilt.

Jede Note (bzw. Pause)

einer Triole muß einzeln

eingegeben werden.

Ein Punkt hinter einer Note

verlängert ihre Dauer um

die Hälfte — im abgebilde-

ten Beispiel wird die

Achtelnote durch den Punkt

um eine Sechzehntelnote

verlängert.

Programmieren von Pausen:

1) Die gewünschte Position innerhalb des Songs mit den Tasten + und -

anfahren.

2) Zifferntaste “8” (Pause) drücken.

3) Zum Setzen einer punktierten Pause oder einer Triolenpause die

entsprechende Zifferntaste drücken (“7” für einen Punkt und “9” für eine

Triole).

4) Die der der gewünschten Pausendauer entsprechende Zifferntaste (1

bis 6) drücken. (Die Pausendauer wird wird in Piktogrammform grafisch

auf dem Display dargestellt.)

Wenn Sie zwei oder mehr

aufeinanderfolgende

Schläge mit Pausen

belegen möchten, können

Sie die Eingabeposition

einfach mit der Taste + um

die entsprechende Anzahl

Schläge vorverlagern. Sie

brauchen also bei mehreren

stummen Schlägen

zwischen Noten nicht für

jeden Schlag eine Pause zu

setzen.

5) Nach Programmieren der gewünschten Pause(n) die nächste Note

eingeben.

ACMP ON

RECORD

Punktierte Note

Triole

001 201

MEASURE

Pausendauer-Piktogramm

Drei-Achtel-Triole

(in einem Viertel)

Zwei Achtelnoten

(in einem Viertel)

AUFNEHMEN EINES SONGS

Beim diesem Änderungsvorgang

werden alle Noten nach der

aktuellen Eingabeposition

gelöscht. Vergewissern Sie sich

daher vor dem Ändern einer

Note bzw. Pause unbedingt

davon, daß Sie keine wichtigen

Daten verlieren!

Ändern einer gesetzten Note bzw. Pause:

Wenn Sie eine Note oder Pause, die Sie gerade eingegeben haben, ändern möch-

ten, ersetzen Sie sie einfach durch eine neue. Hierzu gehen Sie folgendermaßen

vor:

1) Die betreffende Position innerhalb des Songs mit der Taste + bzw. -

anfahren.

2) Die Taste des Tons der neuen Note an der Tastatur anschlagen (bzw. die

Zifferntaste für die gewünschte Pausendauer drücken).

3) Das Notenzeichen (d. h. die Notendauer) am Zifferntastenfeld spezifizie-

ren. (Ggf. zunächst “punktiert” oder “Triole” spezifizieren.)

4) Die Bestätigungsaufforderung “Delete?” (Löschen?) durch einen Druck

auf die Taste + beantworten, oder zum Abbrechen des Vorgangs die Taste -

drücken.

6Die gemachte Aufnahme anhören.

Sie können sich die im Step-Aufnahmemodus programmierte Spur jederzeit

anhören, indem Sie die START/STOP-Taste drücken. Die aktuell in Arbeit

befindliche Spur wird danach gespielt (bis Sie die Wiedergabe stoppen), und dann

wird erneut auf Step-Aufnahme geschaltet.

Beachten Sie bitte, daß im Step-Modus jeweils nur die aktuelle Spur gespielt wird.

Wenn Sie sich alle bespielten Spuren anhören möchten, müssen Sie den Step-

Aufnahmemodus verlassen (durch einen Druck auf die RECORD-Taste), um dann

zum Starten der Songwiedergabe die START/STOP-Taste zu drücken.

7Ggf. weitere Spuren bespielen.

Hierzu führen Sie die Schritte 4 bis 6 erneut aus. Vergessen Sie dabei nicht, die

SONG MEMORY-Taste für die neue Spur zu drücken; die Nummer der aktiven Spur

wird blinkend auf dem Display angezeigt.

8Den Aufnahmemodus verlassen.

Dieser Bedienvorgang ist derselbe wie bei der Realtime-Aufnahme (Seite 83.)

Mezzoforte

Setzt den Dynamikwert aller nachfolgenden

Noten auf 80.

Forte

Setzt den Dynamikwert aller nachfolgenden

Noten auf 100.

Fortissimo

Setzt den Dynamikwert aller nachfolgenden

Noten auf 120.

Mezzopiano

Setzt den Dynamikwert aller nachfolgenden

Noten auf 60.

Piano

Setzt den Dynamikwert aller nachfolgenden

Noten auf 40.

Pianissimo

Setzt den Dynamikwert aller nachfolgenden

Noten auf 20.

Crescendo 1

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikanstieg von 40 endet.

Crescendo 2

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikanstieg von 20 endet.

Crescendo 3

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikanstieg von 10 endet.

AUFNEHMEN EINES SONGS

Eingeben von Dynamikkurven

Beim Step-Aufnahmeverfahren werden alle Noten (Töne) mit derselben Dynamik (Lautstärke) eingegeben.

Damit die per Step-Verfahren programmierte Spur natürlicher klingt, können Sie in ihrem Verlauf Dynamikkurven

programmieren, die für entsprechende Lautstärkevariationen sorgen.

1) Die erste Note, die durch die Dynamikkurve variiert werden soll, mit den Tasten + und - am Ziffern-

tastenfeld anfahren. Alle nachfolgenden Noten werden hinsichtlich ihrer Dynamik variiert.

2) Die Taste “velocity” (Zifferntaste “0”) gedrückt halten und dabei mit der Taste + bzw. - die gewünschte

Dynamikkurve auswählen.

Übersicht über die wählbaren Dynamikkurven

Display Typ/Beschreibung

3) Die Bestätigungsaufforderung

“Change?” (Ändern?) durch einen

Druck auf die Taste + beantworten,

um die gewählte Dynamikkurve zu

programmieren, oder aber die

Taste - drücken, um den Vorgang

abzubrechen.

Diminuendo 1

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikabfall von 40 endet.

Diminuendo 2

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikabfall von 20 endet.

Diminuendo 3

Setzt ein zwei Takte dauerndes Crescendo, das

mit dem aktuellen Dynamikwert einsetzt und

mit einem Dynamikabfall von 10 endet.

Betonung 1

Hebt die Dynamik von Noten am Anfang (1.

Schlag) aller Takte um 30 an. (Das Pikto-

gramm auf dem Display stellt zwei Takte dar.)

Betonung 2

Hebt die Dynamik von Noten am Anfang und in

der Mitte aller Takte um 30 an. (Das Pikto-

gramm auf dem Display stellt zwei Takte dar.)

Dreieckschwingung

Bewirkt abwechselnd eine allmähliche

Zunahme und Abnahme der Dynamik um 30

im Muster einer Dreieckschwingung. Der

Schwingungsverlauf wird durch die ganze

Spur hindurch alle zwei Takte wiederholt.

Rechteckschwingung

Bewirkt abwechselnd eine unvermittelte

Zunahme und Abnahme der Dynamik um 30

im Muster einer Rechteckschwingung. Der

Schwingungsverlauf wird durch die ganze

Spur hindurch alle zwei Takte wiederholt.

Display Typ/Beschreibung

001 201

MEASURE

Die gewählte Dynamikkurve wird in

Piktogrammform auf dem Display angezeigt.

Sie können eine Dynamikkurve auch im Verlauf einer

Spur programmieren, BEVOR Sie die Noten aufzeich-

nen, auf die diese Kurve wirken soll. Hierzu wählen

Sie zunächst (mit den Tasten + und -) die letzte Note

der Spur als Eingabeposition, um dann die gewünsch-

te Dynamikkurve zu programmieren. Die Dynamik-

kurve wirkt in diesem Fall nicht auf diese letzte Note,

sondern auf alle Noten, die nach ihr gesetzt werden.

LÖSCHEN EINES SONGS

Mit der Song-Löschfunktion (über die FUNCTION-Parameter wählbar) können Sie

die Daten aller Spuren eines Songs in einem Durchgang löschen. Verwenden Sie

diese Funktion nur dann, wenn Sie einen nicht mehr gebrauchten Song löschen

und einen neuen aufnehmen möchten.

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

2Den FUNCTION-Parameter (61 bis 63) für den zu löschenden

Song wählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

betreffenden FUNCTION-Parameters über die Zifferntasten ein:

• 61 — zum Löschen von Song Nr. 1 (“F61 USng1Clr”)

• 62 — zum Löschen von Song Nr. 2 (“F62 USng2Clr”)

• 63 — zum Löschen von Song Nr. 3 (“F63 USng3Clr”)

Für die Auswahl der

Parameternummern gibt es

dieselben Möglichkeiten wie bei

den Stimmennummern (siehe

Seite 28). Sie können die

Nummer entweder über die

Zifferntasten direkt eingeben

oder durch Weiterschalten mit

den Tasten + und - (aufwärts/

abwärts) bzw. mit der

FUNCTION-Taste (aufwärts)

anwählen.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

3Den Löschvorgang einleiten.

Sobald “FUNCTION” nicht mehr blinkt und die Bestätigungsaufforderung “Clr?”

(Löschen?) erscheint, drücken Sie die Taste +, um den Löschvorgang einzuleiten.

4Den gewählten Song bei der Bestätigungsaufforderung

“Sure?” (Sicher?) löschen.

Drücken Sie die Taste +, um den Song zu löschen, oder aber die Taste -, um den

Vorgang abzubrechen und zu Schritt 3 zurückzugehen.

AUFNEHMEN EINES SONGS

Zum Verlassen der Song-Löschfunktion drücken Sie eine der anderen Modustasten:

SONG, STYLE oder VOICE.

F61

USng1Clr

STYLE

FUNCTION

Zeigt durch Blinken an, daß ein FUNCTION-

Parameter gewählt werden kann.

YES

#1 Clr?

STYLE

FUNCTION

YES

Sure?

STYLE

FUNCTION

FUSSSCHALTER

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

2Den Fußschalter-Parameter wählen.

Geben Sie, während “FUNCTION” blinkt, die Nummer des Fußschalter-Parameters

(Nr. 71) über die Zifferntasten ein.

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten wie bei

den Stimmennummern (siehe Seite 28) — über das Zifferntastenfeld, mit den

Tasten + und - oder mit der FUNCTION-Taste.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

3Die gewünschte Fußschalterfunktion auswählen.

Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung mit den Ziffern-

tasten ändern. (Siehe folgende Übersicht “Fußschalterfunktionen”.)

Rücksetzung auf den

Vorgabewert

Nach Ändern einer

Parametereinstellung

können Sie den Parameter

direkt wieder auf seine

Vorgabeeinstellung

(Sustain) rücksetzen,

indem Sie die Tasten +

und - gleichzeitig drücken.

Das PortaTone kann mit einem Fußschalter beschaltet werden, dem Sie bei Bedarf eine

bestimmte Steuerfunktion zuordnen können. Sie können diese Funktion dann bequem

mit dem Fuß steuern und haben auf diese Weise beide Hände zum Spielen auf der Tasta-

tur frei.

Der Fußschalter dient gewöhnlich als Dämpferpedal und ermöglicht pedalgesteuertes Aushalten von Piano-

Voices und anderen natürlich ausklingenden Instrumentstimmen. Sie können bei Bedarf jedoch auch eine der

folgenden elf Funktionen zuordnen:

• EZ-Akkordweiterschaltung

• START/STOP

• INTRO/ENDING

• MAIN A

• MAIN B

• Harmony-Effekt EIN/AUS

• Dual Voice-Modus EIN/AUS

• Split Voice-Modus EIN/AUS

• Reverb-Effekt EIN/AUS

• Chorus-Effekt EIN/AUS

• DSP-Effekt EIN/AUS

F71

FootSw

STYLE

FUNCTION

Sustain

STYLE

FUNCTION

Fußschalterfunktionen

4Den Funktionsmodus verlassen.

Nachdem Sie die gewünschte Fußschalterfunktion zugeordnet haben, drücken Sie

eine der anderen Modustasten (SONG, STYLE oder VOICE).

FUSSSCHALTER

Funktion Name

Sustain Sustain

EZ- EZChdInc

Akkordweiterschaltung

START/STOP StartStp

INTRO/ENDING IntroEnd

MAIN A Main A

MAIN B Main B

Harmony- Harmony

Effekt EIN/AUS

Dual Voice-Modus Dual

EIN/AUS

Split Voice-Modus Split

EIN/AUS

Reverb-Effekt EIN/AUS Reverb

Chorus-Effekt EIN/AUS Chorus

DSP-Effekt EIN/AUS Dsp

Beschreibung

Dämpferpedal- bzw. Sustain-Funktion. Beim Betätigen des Fußschalters

wird die auf der Tastatur gespielte Stimme natürlich ausgehalten.

Wenn Sie mit EZ-Akkordwiedergabe spielen (Seite 66), hat der

Fußschalter dieselbe Funktion wie das Anschlagen einer Taste im

Begleitungsabschnitt der Tastatur. Bei jeder Betätigung des Fußschalters

wird der jeweils als nächstes programmierte EZ-Akkord wiedergegeben.

Wenn die Begleitung spielt, betätigen Sie den Fußschalter und geben

ihn wieder frei; bei ausgeschalteter Begleitungswiedergabe halten Sie

den Fußschalter zum Wiedergeben der Akkorde gedrückt.

Der Begleitungsabschnitt der Tastatur arbeitet weiterhin wie gewohnt: Sie

können daher zur EZ-Akkordweiterschaltung entweder den Fußschalter

betätigen oder eine Taste im Begleitungsabschnitt der Tastatur anschlagen.

Der Fußschalter hat im Song- oder Style-Modus dieselbe Funktion wie

die START/STOP-Taste (siehe Seite 48). Bei jeder Betätigung des

Fußschalters wird die Song- bzw. Begleitungswiedergabe abwechselnd

gestartet und gestoppt.

Der Fußschalter hat im Style-Modus dieselbe Funktion wie die INTRO/

ENDING-Taste (siehe Seite 49). Wenn der Fußschalter bei spielender

Begleitung zweimal hintereinander betätigt wird, endet der Song

“ritardando”, d. h. mit einem allmählich langsamer werdenden Tempo

(siehe Seite 51).

Der Fußschalter hat im Style-Modus dieselbe Funktion wie die Taste

MAIN A (AUTO FILL) (siehe Seite 54).

Der Fußschalter hat im Style-Modus dieselbe Funktion wie die Taste

MAIN B (AUTO FILL) (siehe Seite 54).

Der Fußschalter hat im Style-Modus dieselbe Funktion wie die

HARMONY-Taste (bzw. der Parameter “Harmony on/off”, Nr. 37) (siehe

Seite 43).

Der Fußschalter hat dieselbe Funktion wie die DUAL-Taste (bzw. der

Parameter “Dual on/off”, Nr. 18) (siehe Seite 34).

Der Fußschalter dieselbe Funktion wie der Parameter “Split on/off”, Nr.

28 (siehe Seite 36).

Der Fußschalter hat dieselbe Funktion wie die REVERB-Taste (bzw. der

Parameter “Reverb on/off”, 31) (siehe Seite 40).

Der Fußschalter hat dieselbe Funktion wie der Parameter “Chorus on/

off”, Nr. 33 (siehe Seite 41).

Der Fußschalter hat dieselbe Funktion wie der Parameter “Dsp on/off”,

Nr. 35 (siehe Seite 42).

MIDI-FUNKTIONEN

Das PortaTone ist voll MIDI-kompatibel und verfügt über eine MIDI IN- und eine MIDI

OUT-Buchse sowie eine Reihe von MIDI-Funktionen. Mit Hilfe der MIDI-Funktionen können

Sie die musikalischen Möglichkeiten Ihres PSR-225 enorm erweitern. In diesem Abschnitt

erfahren Sie, was MIDI ist und wie MIDI bei Ihrem PSR-225 eingesetzt werden kann.

Sie haben gewiß bereits die Ausdrücke “akustisches Instrument” und “elektronisches oder digitales Instrument”

gehört. Im heutigen Musikgeschehen untergliedern sich Instrumente in diese beiden Hauptgruppen. Betrachten

wir uns zunächst einmal zwei typische akustische Instrumente: Konzertgitarre und Klavier. Wenn Sie bei einem

Klavier eine Taste drücken, schlägt ein Hammer eine Saite an und erzeugt dadurch einen Ton (d. h. eine Note).

Bei einer Gitarre werden die Saiten direkt mit den Fingern angezupft, wobei der Ton auf dieselbe Weise

“akustisch” erzeugt wird. Wie funktioniert nun die Tonerzeugung bei einem elektronischen Instrument?

Wie in der obigen Abbildung gezeigt, übermittelt die Tastatur beim Anschlagen einer ihrer Tasten dem Ton-

generator (elektronische Schaltung) eine digitale Information, wodurch im Tongenerator eine Sampling-Note

(vorprogrammierte Note) abgerufen und in Ton umgesetzt wird. Woraus besteht nun diese digitale Information,

auf der die Tonerzeugung basiert?

Nehmen wir einmal an, Sie spielen auf dem PSR-225 mit der Stimme “Grand Piano” (Konzertflügel) ein ein-

gestrichenes “C” mit der Länge einer Viertelnote. Im Gegensatz zu einem akustischen Klavier, bei dem dieser

Anschlag über eine Mechanik auf eine Saite übertragen wird, generiert das elektronische Instrument dabei

Daten, die als Information eine eindeutige Aussage bezüglich der “verwendeten Stimme (Voice)”, der “ange-

schlagenen Taste (Note)”, des “Tastenanschlag-Zeitpunkts”, der “Anschlagstärke” und des “Tastenfreigabe-

Zeitpunkts” enthalten. Diese Tastatur-Information wird dem Tongenerator in Form von Datenwerten übermittelt,

der dann anhand dieser Daten die entsprechende Sampling-Note in ein Tonsignal umsetzt.

Tonerzeugung bei einer akustischen Gitarre Tonerzeugung bei einem elektronischen Instrument

Die Schwingungen der Saite bringen

den Resonanzkörper zum Schwingen,

wodurch Schall (Ton) erzeugt wird.

Gemäß der beim Anschlagen einer Note erzeugten

Information wird, basierend auf einer im Ton-

generator gespeicherten Sampling-Note, ein Klang

erzeugt und über die Lautsprecher wiedergegeben.

Tongenerator

(elektronische

Schaltung)

Sampling-

Note

Spiel auf der Tastatur

Sampling-

Note

Die MIDI-Funktionen können im Song-Modus nicht verwendet werden.

WAS IST MIDI?

Voice-Nummer (verwendete Stimme) 01 (Grand Piano)

Notennummer (angeschlagene Taste) 60 (C3)

Note an (Tastenanschlag) und Numerische Zeitangaben (Viertelnote)

Note aus (Tastenfreigabe)

Dynamik (Anschlagstärke) 120 (hart)

Beispiel für Tastatur-Information

MIDI ist die Abkürzung für “Musical Instrument Digital Interface”, eine Schnittstelle, die eine Kommunkation

zwischen elektronischen Musikinstrumenten durch den Austausch von MIDI-Nachrichten wie Noten, Controller-

Steuernachrichten (“Control Change”), Programmwechselnachrichten (“Program Change”) und anderen MIDI-

Daten oder -Meldungen ermöglicht.

Das PSR-225 kann ein anderes MIDI-Gerät steuern, indem es diesem notenspezifische Daten sowie verschiedene

Arten von Controller-Daten übermittelt. Das PSR-225 kann auf dieselbe Weise durch empfangene MIDI-Nach-

richten gesteuert werden, die den Tongeneratormodus bestimmen, MIDI-Kanäle, Voices und Effekte vorgeben,

Parameterwerte ändern, und auf diese Weise die für die verschiedenen Parts angeforderten Stimmen spielen.

MIDI-Nachrichten bzw. -Meldungen können grob in zwei Arten untergliedert werden: Kanal-Nachrichten und

System-Nachrichten. Im folgenden werden die verschiedenen Arten von MIDI-Nachrichten beschrieben, die das

PSR-225 empfangen/senden kann.

● Kanal-Nachrichten

Das PSR-225 ist ein Musikinstrument mit 16 Kanälen. Dies bedeutet, daß 16 verschiedene Instrumentstimmen

(Voices) gleichzeitig “spielen” können. Kanal-Nachrichten übermitteln Information wie “Note AN/AUS” und

“Programmwechsel” (andere Stimme) u. dgl. für jeden der 16 Kanäle.

● System-Nachrichten

Diese Nachrichten enthalten Information für das MIDI-System insgesamt. System-Nachrichten sind beispielswei-

se systemexklusive Nachrichten (“Exclusive”) zur Übermittlung geräte- oder herstellerspezifischer Daten, sowie

Echtzeit-Nachrichten zur Steuerung des MIDI-Geräts.

MIDI-Buchsen

Damit-MIDI-Daten zwischen (mehreren) Geräten ausge-

tauscht werden können, müssen diese über Kabel mitein-

ander verbunden sein.

Die MIDI-Buchsen des PSR-225 befinden sich an der

Rückwand des Instruments.

MIDI IN ...........Empfängt MIDI-Daten von anderen MIDI-Geräten.

MIDI OUT .......Sendet die Spielinformation des PSR-225 in Form von

MIDI-Daten an angeschlossene MIDI-Geräte.

• Zum Beschalten der MIDI-Buchsen

müssen Sie spezielle MIDI-Kabel (nicht

im Lieferumfang) verwenden. Solche

MIDI-Kabel sind im Musikfachhandel

erhältlich.

• Verwenden Sie keine MIDI-Kabel, die

länger sind als 15 Meter. Bei zu großen

Kabellängen können Rauschein-

streuungen auftreten, die Datenfehler

verursachen.

Nachricht PSR-225 Operation/Bedienfeldeinstellung

Exclusive-Nachricht Reverb-/Chorus-/DSP-Einstellungen usw.

Echzeit-Nachricht Taktsteuerung

Start/Stop-Operationen

MIDI-FUNKTIONEN

Nachricht PSR-225 Operation/Bedienfeldeinstellung

Note AN/AUS Diese Nachrichten werden beim Anschlagen von Tasten erzeugt.

Jede Nachricht enthält die Notennummer der angeschlagenen

Taste sowie einen Dynamik- oder Lautstärkewert (Velocity), der

die Anschlagstärke repräsentiert.

Programmwechsel (Program Change) Voice-Nummer (ggf. mit entsprechendem Bankauswahl-MSB/

LSB-Wert).

Controller-Steuernachricht (Control Change) Nachrichten, die den Klang verändern (Modulation, Lautstärke,

Panorama-Position usw.).

Die vom PSR-225 gesendeten/empfangenen Nachrichten sind in der MIDI-Implementierungstabelle auf Seite

114 aufgeführt.

IN OUT

MIDI

MIDI-FUNKTIONEN

ANSCHLUSS AN EINEN PERSONAL-COMPUTER

Wenn Sie Ihr PSR-225 mit einem Personal-Computer verbinden, können Sie für

Computer erstellte MIDI-Software mit dem PSR-225 wiedergeben.

Bei einem Computer mit interner MIDI-Schnittstelle verbinden Sie die MIDI-

Buchsen des PSR-225 mit denen am Computer.

Verwenden Sie für MIDI-Verbindungen ausschließlich spezielle MIDI-Kabel (im

Fachhandel erhältlich).

● Verbinden Sie die MIDI-Buchsen des PSR-225 mit den MIDI-Buchsen

des Computers.

● Wenn Sie einen Macintosh mit externer MIDI-Schnittstelle verwen-

den, schließen Sie diese an die RS-422-Buchse des Computers an

(Modem- oder Druckeranschluß), wie in der folgenden Abbildung

gezeigt.

Wenn Sie einen Macintosh-

Computer verwenden, müssen

Sie den Schnittstellentakt im

Anwendungsprogramm an den

der verendeten Schnittstelle

anpassen. Einzelheiten

entnehmen Sie bitte der

Software-Dokumentation.

Computer

(Sequenzer-Software)

Computer

(Sequenzer-Software)

PSR-225

MIDI INMIDI OUT

MIDI OUTMIDI IN

PSR-225

MIDI IN

RS-422

MIDI OUT

MIDI-

Schnittstelle

Die folgenden FUNCTION-Parameter ermöglichen das Konfigurieren des PortaTone

für MIDI-Anwendungen. Die Parameter erlauben die folgenden Einstellungen:

• Kanal für externes Keyboard

• Tastaturdatenübertragung

• Begleitungsdatenübertragung

• Local-Steuerung

FUNCTION-PARAMETER — MIDI

2Den gewünschten FUNCTION-Parameter auswählen.

Geben Sie, während “FUNCTION” auf dem Display blinkt, die Nummer des

gewünschten MIDI-Parameters (81 bis 87) über das Zifferntastenfeld ein. (Siehe

“Parameterübersicht” am Ende dieses Abschnitts.)

Für die Auswahl von Parameternummern gibt es dieselben Möglichkeiten wie bei

den Stimmennummern (siehe Seite 28) — Direkteingabe über das Zifferntastenfeld

oder Weiterschaltung mit den Tasten + und - bzw. der FUNCTION-Taste.

Da “FUNCTION” nur ein paar

Sekunden lang blinkt, dürfen

Sie nach Schritt 1 bis zur

Auswahl des Parameters nicht

zu viel Zeit verstreichen lassen.

3Die Parametereinstellung ändern.

Sobald “FUNCTION” nicht mehr blinkt, können Sie die Einstellung bzw. den Wert

des Parameters mit den Zifferntasten ändern.

Rücksetzung auf den Vorgabewert

Nach Ändern einer Parametereinstellung können Sie den Parameter direkt

wieder auf seinen Vorgabewert rücksetzen, indem Sie die Tasten + und -

gleichzeitig drücken.

Die Einstellungen der MIDI-

Parameter bleiben beim

Ausschalten des Instruments

erhalten. Die MIDI-Einstellun-

gen können NICHT in den User-

Banken der One Touch Setting-

Funktion gespeichert werden

(Seite 72).

• Externer Taktgeber

• Bulk Dump-Übertragung

• Anfangsdatenübertragung

1Den FUNCTION-Modus aufrufen.

Drücken Sie die FUNCTION-Taste.

4Ggf. weitere Parameter einstellen.

Führen Sie bei Bedarf die Schritte 1 bis 3 wiederholt aus, um weitere FUNCTION-

Paramater einzustellen.

5Den FUNCTION-Modus verlassen.

Nachdem Sie die gewünschten Einstellungen gemacht haben, drücken Sie einfach

eine der anderen Modus-Tasten (SONG, STYLE oder VOICE).

MIDI-FUNKTIONEN

F81

RemoteCh

STYLE

FUNCTION

MIDI-FUNKTIONEN

Parameterübersicht

Nr. Parameter

Parametername

Einstellbereich

Bestimmt, wie das PortaTone durch die Daten eines externen Keyboards gesteuert wird.

Sie können hier einen der 16 Kanäle (01 bis 16) wählen, um die PortaTone-Funktionen auf diesem Kanal

steuern zu können. (Die übrigen 15 Kanäle können für multi-timbralen Betrieb genutzt werden.)

Wenn der Parameter auf “off” (AUS) gesetzt ist, kann das PortaTone als multi-timbrale 16-Kanal-Tonquelle

genutzt werden. Die Vorgabeeinstellung ist “off”.

82 Tastaturdatenübertragung KbdOut on, off

Bestimmt, ob die beim Spielen auf der Tastatur des PortaTone erzeugten Daten gesendet werden

oder nicht.

Wenn der Parameter auf “off” (AUS) gesetzt ist, werden die beim Spielen auf der Tastatur des PortaTone

erzeugten Notendaten nicht an das angeschlossene MIDI-Gerät gesendet. Bei der Einstellung “on” (EIN)

werden die folgenden Tastatur-Daten übertragen: Der Main Voice-Part (Hauptstimme) auf Kanal 1, der

Split Voice-Part auf Kanal 2 und der Dual Voice-Part auf Kanal 11. Die Vorgabeeinstellung ist “on”.

Wenn die Parameter für Tastaturdatenübertragung und Local-Steuerung (Nr. 84) beide auf “off” (AUS) gesetzt sind, erzeugt

weder das angeschlossene Gerät noch das PortaTone Ton, wenn auf der Tastatur gespielt wird.

83 Begleitungsdatenübertragung AcmpOut on, off

Bestimmt, ob die von der automatischen Baß/Akkord-Begleitung erzeugten Daten über MIDI OUT

gesendet werden.

Bei der Einstellung “on” (EIN) werden die Begleitungsdaten auf den Kanälen 3 bis 10 übertragen (gemäß

der untenstehenden Tabelle). Die Vorgabeeinstellung ist “on”.

Kanäle für Begleitungsdatenübertragung:

Kanal 3 — Baß

Kanal 4 — Akkordpart 1

Kanal 5 — Akkordpart 2

Kanal 6 — Pad

Kanal 7 — Phrasenpart 1

Kanal 8 — Phrasenpart 2

Kanal 9 — Rhythmuspart 2

Kanal 10 — Rhythmuspart 1

Diese Funktion kann auf verschiedene Weise nützlich sein. Ein

Verwendungszweck wäre beispielsweise das (zusätzliche) Spielen aller

Parts oder bestimmter Parts auf einem angeschlossenen Tongenerator,

um den PortaTone-Klang durch die ergänzenden Sounds zu verstärken

oder alternative Sounds zu spielen. Eine andere Verwendungs-

möglichkeit wäre das Aufzeichnen der auf den einzelnen Kanälen

gesendeten Daten mit einem Sequenzer, um die Begleitungsparts dann

mit den umfassenden Bearbeitungsmöglichkeiten des Sequenzers

umzugestalten.

84 Local-Steuerung Local on, off

Bestimmt, ob die Tastatur die internen Voices des PortaTone ansteuert oder nicht.

Wenn dieser Parameter auf “on” (EIN) gesetzt ist, sprechen die internen Voices auf Tastenanschläge an

und erzeugen die entspechenden Töne. Bei der Einstellung “off” (AUS) sprechen die internen Voices nur

auf Daten an, die über MIDI IN empfangen werden. Die Vorgabeeinstellung ist “on”. Wenn Sie die

Spieldaten an einen Sequenzer senden und von diesem gleichzeitig wieder empfangen, stellen Sie hier

“off” ein, um “MIDI-Rückkopplungen” zu vermeiden.

81 Kanal für externes Keyboard RemoteCh off, 01 bis 16

Nr. Parameter

Parametername

Einstellbereich

85 Externer Taktgeber ExtClock on, off

MIDI-FUNKTIONEN

Bestimmt, ob die Style-Wiedergabefunktion vom internen Taktgeber des PortaTone gesteuert wird

(Einstellung “on” = EIN), oder von dem MIDI-Taktsignal eines externen Sequenzers bzw. Computers

(Einstellung “off” = AUS).

Wenn Sie die Style-Wiedergabe mit einem externen Gerät (z. B. Rhythmusmaschine oder Sequenzer)

synchronisieren möchten, wählen Sie die Einstellung “on”. Die Vorgabeeinstellung ist “off”.

Beim Aufrufen des Song-Modus wird der Parameter “ExtClock” automatisch auf “off” (AUS) gesetzt.

86 Bulk Dump-Übertragung BulkSend

Über diesen Parameter können Sie wichtige PortaTone-Daten und -Einstellungen auf ein anderes

Gerät (z. B. Sequenzer, Computer oder MIDI-Datenspeichergerät) übertragen, um sie dort sicherzu-

stellen.

Die folgenden Daten werden übertragen: OTS-User-Banken 1 bis 4, User-Songs 1 bis 3, und EZ-Akkord-

programme 1 bis 8. Diese Daten können später jederzeit wieder in das PortaTone zurückgeladen werden.

Sie haben damit die Möglichkeit, Daten auf Diskette (per Computer) oder in einem MIDI-Datenspeicher-

gerät (z. B. Yamaha MDF3) abzulegen, wobei die Speicherkapazität für PortaTone-Daten praktisch unbe-

grenzt ist und die Daten problemlos verwaltet und archiviert werden können. (Einzelheiten siehe Abschnitt

“GEBRAUCH DER BULK DUMP-ÜBERTRAGUNGSFUNKTION ZUM SICHERSTELLEN VON DATEN” auf Seite

99.)

87 Anfangsdatenübertragung InitSend

Mit dieser Funktion können Sie die Aufnahme-Einstellungen des PortaTone als “Anfangsdaten” an

einen Sequenzer senden, um diese Einstellungen dort als Teil eines Songs aufzuzeichnen.

Die aufgezeichneten Anfangsdaten sorgen beim Wiedergeben des Songs dafür, daß das PortaTone

vollautomatisch auf dieselben Einstellungen rückgesetzt wird. (Einzelheiten siehe Abschnitt “GEBRAUCH

DER ANFANGSDATENÜBERTRAGUNGSFUNKTION MIT EINEM SEQUENZER” auf Seite 102.)

MIDI-FUNKTIONEN

Senden und Sicherstellen der Daten

1Zunächst das andere MIDI-Gerät empfangs- und

speicherbereit machen.

Der auszuführende Bedienvorgang hängt vom verwendeten Gerät bzw.

seiner Software ab. Als Beispiel sei hier angenommen, daß Sie den Yamaha

MDF3 MIDI Data Filer verwenden:

1) Die benötigten MIDI-Verbindungen herstellen.

2) Alle Vorbereitungen für die Aufnahme von MIDI-Daten am MDF3

treffen. (Siehe Bedienungsanleitung des MDF3.)

2Am PortaTone den FUNCTION-Parameter “BulkSend”

wählen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie Parameter Nr. 86 (über das Zifferntastenfeld).

3Die Datenübertragung an der Bestätigungsaufforderung

“BulkSnd?” (Bulk-Daten senden?) einleiten.

Drücken Sie die Taste +, um den Bulk Dump-Übertragungsvorgang einzulei-

ten.

GEBRAUCH DER BULK DUMP-ÜBERTRAGUNGSFUNKTION ZUM

SICHERSTELLEN VON DATEN

Diese Funktion kann im Song-

Modus sowie bei spielender

Begleitung nicht verwendet

werden.

F86

BulkSend

STYLE

FUNCTION

YES

BulkSnd?

STYLE

FUNCTION

PSR-225

MDF3

MIDI INMIDI OUT

100

Während die Daten gesendet werden, zeigt das Display das Fortschreiten

der Übertragung bis zu ihrem Ende an:

Nach der Übertragung aller Daten wechselt die Anzeige auf dem Display

folgendermaßen:

5Den Bulk Dump-Übertragungsmodus verlassen.

Zum Verlassen des Bulk Dump-Übertragungsmodus drücken Sie eine der

anderen Modustasten: SONG, STYLE oder VOICE.

4Den Übertragungsvorgang an der Bestätigungsauf-

forderung “Sure?” (Sicher?) starten.

Drücken Sie die Taste +, um die Daten zu übertragen, oder aber die Taste -,

um den Vorgang abzubrechen und wieder zu Schritt 3 zurückzugehen.

MIDI-FUNKTIONEN

Der Bulk Dump-

Übertragungsvorgang kann

durch einen Druck auf die Taste

- abgebrochen werden.

YES

Sure?

STYLE

FUNCTION

End

STYLE

FUNCTION

YES

BulkSnd?

STYLE

FUNCTION

Send:OTS

STYLE

FUNCTION

OTS-User-Daten

werden gesendet.

Send:Chd

STYLE

FUNCTION

EZ-Akkorddaten

werden gesendet.

Send:Sng

STYLE

FUNCTION

User-Songdaten

werden gesendet.

101

MIDI-FUNKTIONEN

Laden extern abgespeicherter Bulk-Daten

Wenn Sie PortaTone-Daten auf einem externen Gerät sichergestellt haben,

wie im vorangehenden Abschnitt beschrieben, können Sie diese bei Bedarf

jederzeit wieder in das PortaTone laden.

1Das andere MIDI-Gerät sendebereit machen.

Der auszuführende Bedienvorgang hängt vom verwendeten Gerät bzw.

seiner Software ab. Als Beispiel sei hier angenommen, daß Sie den Yamaha

MDF3 MIDI Data Filer verwenden:

1) Die benötigten MIDI-Verbindungen herstellen.

2) Die Diskette mit den zu ladenden Daten in den MIDI Data Filer

einlegen.

Während das PortaTone Bulk-

Daten empfängt, sind seine

Bedienelemente funktionslos.

2Sicherstellen, daß das PortaTone sich im Style-Modus

befindet.

Achten Sie darauf, daß das PortaTone gegenwärtig NICHT auf Song-Modus

geschaltet ist und keinen Betriebsvorgang ausführt, z. B. Song-Aufnahme,

Rhythmus/Begleitungs-Wiedergabe, EZ-Akkordaufnahme, Bulk Dump-

Übertragung o. dgl.

3Die Datenübertragung am angeschlossenen MIDI-Gerät

starten.

Senden Sie nun die Daten vom angeschlossenen Gerät. (Richten Sie sich

dabei nach den Angaben in dessen Bedienungsanleitung.)

Das PortaTone empfängt die Daten automatisch. Während die Daten

empfangen werden, zeigt das Display das Fortschreiten der Übertragung bis

zu ihrem Ende an:

PSR-225 MIDI OUTMIDI IN

MDF3

Rcv:OTS

STYLE

FUNCTION

OTS-User-Daten

werden empfangen.

Rcv:Chd

STYLE

FUNCTION

EZ-Akkorddaten

werden empfangen.

Rcv:Sng

STYLE

FUNCTION

User-Songdaten

werden empfangen.

102

Nach Empfang aller Daten erscheint die folgende Anzeige kurz auf dem

Display (wonach dann wieder der vorherige Betriebszustand vorliegt):

Die Anfangsdatenübertragungsfunktion wird am häufigsten bei Sequenzer-Aufnah-

men von Songs verwendet, die für Wiedergabe mit dem PortaTone vorgesehen

sind. Diese Funktion macht, einfach ausgedrückt, einen “Schnappschuß” der

aktuellen PortaTone-Einstellungen und sendet diese Daten an den Sequenzer.

Durch Vermerken dieses “Schnappschusses” am Anfang des Songs (vor den

eigentlichen Spieldaten) wird bei der Wiedergabe dafür gesorgt, daß das

PortaTone automatisch auf dieselben Einstellungen rückgesetzt wird. Wenn der

Song eine Pause aufweist, können Sie auch an dieser einen solchen “Schnapp-

schuß” aufzeichnen, um beispielsweise für den folgenden Teil des Songs die

gewünschten Einstellungen automatisch vorzugeben.

GEBRAUCH DER ANFANGSDATENÜBERTRAGUNGSFUNKTION

MIT EINEM SEQUENZER

Senden der Anfangsdaten

1Zunächst den Sequenzer aufnahmebereit machen.

Der auszuführende Bedienvorgang hängt vom verwendeten Gerät bzw.

seiner Software ab.

Damit ausreichen Platz frei bleibt, sollten Sie vor dem Songanfang ein oder

zwei stumme Takte (ohne Spieldaten) lassen. Die Anfangsdaten können

dann in diesem leeren Songabschnitt aufgezeichnet werden.

2Am PortaTone den FUNCTION-Parameter “InitSend”

wählen.

Dies geschieht auf normale Weise:

1) Drücken Sie die FUNCTION-Taste.

2) Wählen Sie Parameter Nr. 87 (über das Zifferntastenfeld).

MIDI-FUNKTIONEN

End

STYLE

FUNCTION

F87

InitSend

STYLE

FUNCTION

103

MIDI-FUNKTIONEN

3Die Datenübertragung an der Bestätigungsaufforderung

“InitSnd?” (Anfangsdaten senden?) einleiten.

Drücken Sie die Taste +.

4Die Aufnahme am Sequenzer starten, und die Anfangs-

daten dann senden.

Starten Sie die Aufnahme am Sequenzer auf normale Weise, und drücken Sie

dann — möglichst ohne Verzögerung — die Taste +, um die Daten zu

senden.

Nach Senden aller Daten wird “End” kurz auf dem Display angezeigt,

wonach “InitSnd?” wieder erscheint.

5Die Aufnahme am Sequenzer stoppen.

Stoppen Sie die Aufnahme am Sequenzer auf normale Weise. Achten Sie

darauf, daß zwischen den aufgezeichneten Anfangsdaten und den auf diese

folgenden Songdaten mindestens ein Leertakt verbleibt.

6Den Anfangsdaten-Übertragungsmodus verlassen.

Zum Verlassen des Anfangsdaten-Übertragungsmodus drücken Sie eine der

anderen Modustasten: SONG, STYLE oder VOICE.

YES

Sure?

STYLE

FUNCTION

104

FEHLERSUCHE

Problem Mögliche Ursache und Abhilfe

Beim Ein- und Ausschalten des PortaTone ist

ein “ploppendes” Geräusch zu hören.

Dies ist normal und zeigt an, daß das PortaTone mit Strom

versorgt wird.

Beim Spielen auf der Tastatur oder beim

Abspielen eines Songs ist kein Ton zu hören.

Sehen Sie nach, ob vielleicht ein Stecker in der PHONES/AUX-

Buchse sitzt. Wenn hier Kopfhörer angeschlossen sind, bleiben die

Lautsprecher stumm.

Prüfen Sie die folgenden Einstellungen: Main Voice-Lautstärke (Nr.

01, Seite 31), Dual Voice-Lautstärke (Nr. 11, Seite 35) und Split

Voice-Lautstärke (Nr. 21, Seite 37).

Die gewählte Stimme klingt nicht richtig oder

ist zu leise.

Beim Spielen auf der Tastatur wird kein Ton

erzeugt.

Während der Splitpunkt-Einstellung dient die Tastatur nur zum

Setzen des Splitpunkts und erzeugt keinen Ton.

Beim Anschlagen von Tasten im rechten

Tastaturabschnitt wird kein Ton erzeugt.

Bei Gebrauch der Akkord-Spielhilfe “Dictionary” (Seite 62) dienen

die Tasten im rechten Abschnitt zum Spezifizieren von Grundton

und Akkordtyp.

Der Klang der Stimmen oder Rhythmen ist

komisch.

Die Batterien sind erschöpft. Ersetzen Sie die Batterien durch frische.

(Siehe Seite 8.)

Die Begleitung startet beim Drücken der

START/STOP-Taste nicht.

Die Funktion für externen Taktgeber (Seite 98) wurde auf “on”

(EIN) gesetzt. Die Funktion auf “off” (AUS) setzen.

Das PortaTone bzw. das angeschlossene MIDI-

Gerät erzeugen keinen Ton.

• Wenn “Local” (FUNCTION-Parameter Nr. 84, Seite 97) auf “off”

(AUS) gesetzt ist, erzeugt das PortaTone keinen Ton, wenn Sie auf

seiner Tastatur spielen.

• Wenn “KbdOut” (FUNCTION-Parameter Nr. 82, Seite 97) auf

“off” (AUS) gesetzt ist, erzeugt das angeschlossene MIDI-Gerät

keinen Ton, wenn Sie auf der Tastatur des PortaTone spielen.

• Achten Sie darauf, daß die Begleitungslautstärke (Seite 55) gut

eingestellt ist.

• Achten Sie darauf, daß der Begleitungs-Splitpunkt (Nr. 51, Seite

59) auf eine passende Taste gelegt ist.

Die Begleitung klingt nicht richtig.

• Achten Sie darauf, daß der Sendepegel-Parameter des Effekts

(sowie der betreffenden Voice: Main, Dual oder Split) auf einen

geeigneten Wert eingestellt ist. (Siehe Seiten 31, 35, 37.)

• Sehen Sie nach, ob der betreffende Effekt eingeschaltet ist. (Siehe

Seiten 40, 41, 42, 43.)

• Im Falle des Harmony-Effekts prüfen Sie, ob die Harmony-Lautstär-

ke (Nr. 39, Seite 44) auf einen geeigneten Wert eingestellt ist.

Der Reverb/Chorus/DSP/Harmony-Effekt kann

nicht richtig gehört werden.

Beim Abspielen eines Pianist-Styles (Nr. 91 bis

Nr. 100) ist kein Rhythmus zu hören.

Dies ist normal. Die Pianist-Styles sind ohne Schlagzeug- und

Baßbegleitung programmiert und erzeugen nur Klavierbegleitung.

Die Begleitung des Styles ist nur zu hören, wenn die Begleitauto-

matik eingeschaltet ist und Tasten im Begleitungsabschnitt der

Tastatur angeschlagen werden.

Das PortaTone hat eine Polyphonie-Kapazität von 32 Noten. Wenn

im Dual Voice- oder Split Voice-Modus mit automatischer Baß/

Akkord-Begleitung oder bei gleichzeitiger Song-Wiedergabe

gespielt wird, überschreitet man diese Kapazität leicht, so daß

manche Noten nicht erklingen oder frühzeitig verstummen. (Siehe

Notiz auf Seite 108.)

Es werden nicht alle Stimmen erzeugt, oder

Stimmen verklingen frühzeitig.

105

Beim Einsatz des PortaTone mit einem Sequenzer

tritt ein komischer “Flanging-Effekt” oder

“Doppelklang” auf. (Dies kann unter Umständen

wie ein Dual-Stimmenpaar klingen, obwohl der

Dual Voice-Modus nicht aktiviert ist.)

• Wenn Sie die MIDI OUT-Buchse mit einem Sequenzer und

diesen in Gegenrichtung wieder mit der MIDI IN-Buchse

verbinden, sollten Sie den Parameter “Local” (Seite 97) auf “off”

(AUS) stellen, um “MIDI-Rückkopplungen” zu vermeiden.

• Wenn Sie die Begleitung in Verbindung mit einem Sequenzer

verwenden, schalten Sie die MIDI-Echofunktion (oder den

entsprechenden Parameter) AUS. (Richten Sie sich bitte nach der

Bedienungsanleitung des anderen Geräts bzw. der Software.)

Der Fußschalter arbeitet nicht richtig. Wenn der

Fußschalter beispielsweise für Sustain verwendet

wird, verklingt der Sound beim Betätigen des

Fußschalters und wird beim Freigeben ausgehal-

ten.

Die EIN/AUS-Schaltzuordnung des Fußschalters wurde umge-

kehrt. Vergewissern Sie sich vor dem Einschalten davon, daß der

Fußschalter richtig an der FOOT SWITCH-Buchse angeschlossen

ist.

Das AWM-Tonerzeugungsverfahren basiert auf mehreren

aufgezeichneten Tönen (Samples) eines Instruments, die über

den Tonumfang der Tastatur verteilt sind. Bei gewissen Noten-

übergängen können daher geringfügige Klangvariationen

auftreten.

Der Klang der Voice ändert sich bei Noten-

übergängen.

Problem Mögliche Ursache und Abhilfe

FEHLERSUCHE

DATENERHALT UND INITIALISIERUNG

Mit Ausnahme der unten aufgeführten Daten werden alle Bedienfeld-Einstellungen des PSR-

225 beim Einschalten des Instruments auf die Vorgabeeinstellungen rückgesetzt. Die im

folgenden aufgeführten Daten bleiben erhalten, d. h. gespeichert, solange das Instrument

über den Netzadapter an einer Steckdose angeschlossen ist oder ausreichend starke Batterien

eingelegt sind.

• User-Songdaten • Metronomlautstärke

• OTS-User-Daten • Anschlagdynamik EIN/AUS

• OTS-Banknummer • Anschlagempfindlichkeit

• EZ-Akkorddaten • Splitpunkt

• EZ-Akkordbank-Nummer • Begleitungs-Splitpunkt

• Smart-Akkordnummer • Fußschalterfunktion

• Alle OTS-User- und User-

Songdaten sowie die oben

aufgeführten Einstellungen

werden bei der Initialisierung

gelöscht bzw. durch Vorgabe-

einstellungen ersetzt.

• Wenn sich das PSR-225

“aufgehängt” hat oder

anderweitig nicht ordnungsge-

mäß funktioniert, schafft eine

Initialisierung im Normalfall

Abhilfe.

Initialisieren der Daten

Alle Daten (Parameter) können in einem Durchgang auf die werkseitigen Vorgabeein-

stellungen rückgesetzt (initialisiert) werden, indem Sie die weiße Taste ganz rechts gedrückt

halten und das Instrument dabei einschalten. “CLr Backup” wird zur Bestätigung auf dem

Display angezeigt.

CLr

Backup

VOICE

STYLE

106

INDEX

Verschiedenes

+/- Tasten .............................................. 29

Akkord-Spielhilfe ................................... 62

Akkorde, vereinfachte ~ ......................... 56

Akkorde, voll gegriffene ~ ...................... 56

Akkorde, über ~..................................... 60

Akkordgriffe .......................................... 56

Akkordnamen ........................................ 61

Akkordspur ................................ 82, 85, 87

Akkordtyp ....................................... 60, 63

Anfangsdatenübertragung ............ 98, 102

Anschlagempfindlichkeit ....................... 39

Aufnahme, EZ-Akkorde .......................... 68

Aufnahme, Realtime .............................. 80

Aufnahme, Song ................................... 79

Aufnahme, Step .................................... 84

Automatische Baß/Akkord-Begleitung ... 47

Bank-Kette ............................................ 67

Batterien ................................................. 8

Begleitung, Spielen mit ~ ...................... 47

Begleitungs-Splitpunkt .................... 58, 59

Begleitungs-Steuerfunktionen ................ 52

Begleitungslautstärke ............................ 55

Begleitungssektionen ............................ 54

Bulk Dump-Übertragung ....................... 99

Chorus .................................................. 41

Chorus-Typen........................................ 45

DEMO START-Tasten ............................. 16

Demo-Songs ......................................... 16

Dictionary ............................................. 62

Displayanzeigen .................................... 22

Drum Kit-Voice-Verzeichnis.................... 30

Drum Kit-Voices .................................... 30

DSP ....................................................... 42

DSP-Typen ............................................ 45

Dual Voice ............................................. 34

DUAL-Taste ........................................... 34

Dynamikkurven ..................................... 89

Effekte ................................................... 40

Ending .................................................. 51

EZ ......................................................... 66

Fehlersuche ......................................... 104

Fill-in ..................................................... 54

Fingered ................................................ 56

FUNCTION-Parameter ..................... 18, 19

FUNCTION-Taste ................................... 18

Fußschalter ........................................... 91

GM-Voices (General MIDI) ..................... 29

Grundton ........................................ 60, 62

Harmony ............................................... 43

HARMONY-Taste ................................... 43

Harmony-Typen .................................... 46

Initialisierung....................................... 105

Intervall ................................................. 61

Intro ...................................................... 49

Kopfhörer ................................................ 9

Kurzanleitung ........................................ 10

Laden extern abgespeicherter

Bulk-Daten ...................................... 101

Leerblock (EZ-Akkordfunktion) .............. 69

Local-Steuerung .................................... 97

Löschen, EZ-Akkordbank ....................... 71

Löschen, Song ....................................... 90

Main A/B ............................................... 54

Main Voice ............................................ 27

Metronom............................................. 24

MIDI ..................................................... 93

MIDI, über ~ ......................................... 93

MIDI-Buchsen ....................................... 94

MIDI-Implementierungstabelle ............ 114

MIDI-Kanäle .......................................... 97

Modusanzeige ....................................... 22

Netzadapter ............................................ 8

Notenständer ........................................ 23

One Touch Setting ................................ 72

OTS (One Touch Setting) ...................... 72

OTS-Preset ............................................ 74

OTS-User-Einstellung ............................. 72

OVERALL-Funktionszeiger ...................... 22

OVERALL-Tasten ...................................... 6

Pausen .................................................. 87

PHONES/AUX OUT-Buchse ...................... 9

Portable Grand ...................................... 24

Preset, One Touch Setting ..................... 74

Punktierte Noten ................................... 87

RECORD-Taste ....................................... 79

Reverb ................................................... 40

REVERB-Taste ......................................... 40

Reverb-Typen ........................................ 45

Sektionen (Begleitung) .......................... 54

Senden und Sicherstellen der Daten ...... 99

Sicherstellen von Daten ......................... 99

Smart .................................................... 64

SONG MEMORY-Tasten ......................... 81

Song-Aufnahme .................................... 79

Song-Löschfunktion .............................. 90

Songlautstärke ...................................... 78

Songs, Aufnahme .................................. 79

Songs, Auswählen und Abspielen von ~ ...

Speichern einer OTS-User-Einstellung .... 72

Split Voice ............................................. 36

Splitpunkt ....................................... 37, 58

Spur .......................................... 75, 81, 85

Spuren, erneutes Bespielen von ~ .......... 83

Spuren, Stummschalten von ~............... 83

Stimmen, Spielen von ~ ........................ 27

Stimmen-Einstellungen.......................... 60

Stimmen-Voreinstellung ........................ 38

Stimmenverzeichnis ............................ 108

Stimmung ............................................. 33

Styles, Auswählen von ~ ........................ 47

Sustain .............................................. 9, 91

Synchronstart ........................................ 48

Taktart ................................................... 25

Taktschlag-Balken .................................. 77

Taktschlaganzeige ................................. 77

Taktsteuerung (MIDI) ............................ 98

Tastaturdatenübertragung ..................... 97

Technische Daten ................................ 118

Tempo (Song) ....................................... 76

Tempo (Style) ........................................ 53

TOUCH-Taste ........................................ 38

Transponierung ..................................... 32

Triolen ................................................... 87

Umkehrung ........................................... 60

User, OTS .............................................. 72

User, Song............................................. 79

Utility .............................................. 38, 91

Vereinfachte Akkorde............................. 56

Verstärker/Stereoanlage, Anschluß ........... 9

Voices, Bedienfeld-~ ...................... 11, 109

Voices, Drum-Kit-~ ........................ 30, 112

Voices, GM-~ ....................................... 110

Zifferntastenfeld ................................ 6, 28

Zubehör, Anschluß von ~ ........................ 9

107

SONG SCORES (EZ Chord banks 1, 2) / SONG-NOTEN (EZ-Akkordbanken 1 und 2) /

PARTITIONS DES MORCEAUX (Banques EZ Chord 1, 2) /

PARTITURAS DE CANCIONES (Bancos de acordes EZ Chord 1 y 2)

The Entertainer

EZ Chord Bank 2

Menuet

EZ Chord Bank 1

108

VOICE LIST / STIMMENVERZEICHNIS / LISTE DES VOIX /

■ Maximum Polyphony

The PSR-225 has 32-note maximum polyphony. This means that it can

play a maximum of up to 32 notes at once, regardless of what

functions are used. Auto Accompaniment uses a number of the

available notes, so when Auto Accompaniment is used the total

number of available notes for playing on the keyboard is correspond-

ingly reduced. The same applies to the Dual Voice, Split Voice, and

Song functions.

• The Voice List includes MIDI program change

numbers for each voice. Use these program

change numbers when playing the PSR-225 via

MIDI from an external device.

• Some voices may sound continuously or have a

long decay after the notes have been released

while the sustain pedal (footswitch) is held.

■ Polyphoniekapazität

Die Polyphoniekapazität des PSR-225 beträgt 32 Noten. Dies bedeutet,

daß das Instrument zu jedem gegebenen Zeitpunkt und unabhängig

von den verwendeten Funktionen maximal 32 Notenereignisse in Ton

umsetzen kann. Die automatische Baß/Akkord-Begleitung belegt einen

gewissen Teil dieser Kapazität, so daß beim Spielen mit automatischer

Begleitung die Zahl der gleichzeitig auf der Tastatur spielbaren Noten

entsprechend kleiner ist. Dasselbe gilt beim Spielen mit Dualmodus,

Splitmodus und Song-Wiedergabe.

• Im Stimmenverzeichnis sind auch die MIDI-

Programmwechselnummern und MIDI-

Bankauswahlnummern der einzelnen Stimmen

angeführt. Richten Sie sich nach diesen Nummern,

wenn Sie Stimmen des PSR-225 von einem

externen Gerät aus aufrufen und spielen möchten.

• Gewisse Stimmen klingen unter Umständen

kontinuierlich oder haben eine lange Ausklingzeit,

wenn Tasten bei betätigtem Sustain-Pedal

(Fußschalter) freigegeben werden.

■ Polyphonie maximale

Le PSR-225 a une polyphonie maximale de 32 notes. Cela signifie qu’il

peut jouer un maximum de 32 notes en même temps, quelles que

soient les fonctions utilisées. L’accompagnement automatique utilise

un nombre des notes disponibles, aussi, quand vous utilisez

l’accompagnement automatique, le nombre total de notes que vous

pouvez jouer sur le clavier en est réduit d’autant. Le même principe

s’applique aux fonctions Dual Voice, Split Voice et Song.

■ Polifonía máxima

El PSR-225 tiene una polifonía máxima de 32 notas. Esto significa que

reproduce un máximo de hasta 32 notas al mismo tiempo,

independientemente de la función utilizada. El acompañamiento

automático emplea cierto número de las notas disponibles, por lo que

cuando se emplea el acompañamiento automático, el número total de

notas que pueden tocarse en el teclado se reduce de forma

consecuente. Lo mismo se aplica a las funciones de voz dual voz de

división, y de canción.

• La lista de voces incluye los números de cambio

de programa MIDI para cada voz. Emplee estos

números de cambio de programa cuando

reproduzca el PSR-225 a través de MIDI desde un

dispositivo exterior.

• Ciertas voces pueden sonar continuamente o

tener una disminución larga después de haber

soltado las notas mientras se mantiene pisado el

pedal de sostenido (interruptor de pedal).

• La liste des voix comprend les numéros de

changement de programme MIDI de chaque voix.

Utilisez ces numéros de changement de

programme lorsque vous commandez le PSR-225

via MIDI à partir d’un appareil externe.

• Le son de certaines voix risque d’être maintenu

ou de disparaître après un long déclin après que

les touches aient été relâchées pendant que la

pédale de sustain (interrupteur au pied) est

enfoncée.

109

LISTA DE VOCES

Panel Voice List / Verzeichnis der Bedienfeld-Stimmen / Liste des voix de panneau / Lista de voces del panel

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

PIANO

001 0 112 0 Grand Piano

002 0 112 1 Bright Piano

003 0 112 3 Honky-tonk Piano

004 0 112 4 Funky Electric Piano

005 0 112 5 DX Electric Piano

006 0 112 2 MIDI Grand Piano

007 0 113 2 CP 80

008 0 113 5 Hyper Electric Piano

009 0 114 5 Bell Electric Piano

010 0 112 6 Harpsichord

011 0 112 7 Clavi

012 0 112 8 Celesta

MALLET

013 0 112 11 Vibraphone

014 0 112 12 Marimba

015 0 112 13 Xylophone

016 0 112 14 Tubular Bells

017 0 112 47 Timpani

018 0 112 114 Steel Drums

019 0 112 10 Music Box

ORGAN

020 0 112 16 Jazz Organ 1

021 0 113 16 Jazz Organ 2

022 0 112 17 Jazz Organ 3

023 0 116 16 Full Organ

024 0 114 18 Rock Organ 1

025 0 112 18 Rock Organ 2

026 0 118 16 16'+2' Organ

027 0 119 16 16'+4' Organ

028 0 112 19 Church Organ

029 0 112 20 Reed Organ

030 0 112 21 Musette Accordion

031 0 113 21 Traditional Accordion

032 0 113 23 Bandoneon

GUITAR

033 0 112 24 Classical Guitar

034 0 112 25 Folk Guitar

035 0 113 25 12Strings Guitar

036 0 112 26 Jazz Guitar

037 0 113 26 Octave Guitar

038 0 112 27 Clean Guitar

039 0 112 28 Muted Guitar

040 0 112 29 Overdriven Guitar

041 0 112 30 Distortion Guitar

BASS

042 0 112 32 Acoustic Bass

043 0 112 33 Finger Bass

044 0 112 34 Pick Bass

045 0 112 35 Fretless Bass

046 0 112 36 Slap Bass

047 0 112 38 Synth Bass

048 0 113 38 Techno Bass

049 0 113 39 Dance Bass

ENSEMBLE

050 0 112 48 Strings

051 0 112 49 Chamber Strings

052 0 112 50 Synth Strings

053 0 113 49 Slow Strings

054 0 112 44 Tremolo Strings

055 0 112 45 Pizzicato Strings

056 0 112 52 Choir

057 0 113 52 Choir Aahs

058 0 112 53 Choir Oohs

059 0 112 54 Synth Choir

060 0 112 55 Orchestra Hit

STRINGS

061 0 112 40 Violin

062 0 112 42 Cello

063 0 112 43 Contrabass

064 0 112 105 Banjo

065 0 112 46 Harp

BRASS

066 0 112 56 Trumpet

067 0 112 59 Muted Trumpet

068 0 112 57 Trombone

069 0 113 57 Trombone Section

070 0 112 60 French Horn

071 0 112 58 Tuba

072 0 112 61 Brass Section

073 0 112 62 Synth Brass

074 0 113 62 Jump Brass

075 0 114 62 Techno Brass

REED

076 0 112 64 Soprano Sax

077 0 112 65 Alto Sax

078 0 112 66 Tenor Sax

079 0 112 67 Baritone Sax

080 0 112 68 Oboe

081 0 112 69 English Horn

082 0 112 70 Bassoon

083 0 112 71 Clarinet

084 0 112 22 Harmonica

PIPE

085 0 112 72 Piccolo

086 0 112 73 Flute

087 0 112 75 Pan Flute

088 0 112 74 Recorder

089 0 112 79 Ocarina

SYNTH LEAD

090 0 112 80 Square Lead

091 0 112 81 Sawtooth Lead

092 0 112 85 Voice Lead

093 0 112 98 Crystal

094 0 112 100 Brightness

095 0 115 81 Analog Lead

SYNTH PAD

096 0 112 88 Fantasia

097 0 113 100 Bell Pad

098 0 112 91 Xenon Pad

099 0 112 94 Angels

100 0 113 89 Dark Moon

DRUM KITS

101 127 0 0 Standard Kit 1

102 127 0 1 Standard Kit 2

103 127 0 8 Room Kit

104 127 0 16 Rock Kit

105 127 0 24 Electronic Kit

106 127 0 25 Analog Kit

107 127 0 27 Dance Kit

108 127 0 32 Jazz Kit

109 127 0 40 Brush Kit

110 127 0s 48 Symphony Kit

110

VOICE LIST / STIMMENVERZEICHNIS / LISTE DES VOIX / LISTA DE VOCES

GM Voice List /

Verzeichnis der GM-Stimmen

Liste des voix GM

Lista de voces GM

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

166 0 0 55 Orchestra Hit

BRASS

167 0 0 56 Trumpet

168 0 0 57 Trombone

169 0 0 58 Tuba

170 0 0 59 Muted Trumpet

171 0 0 60 French Horn

172 0 0 61 Brass Section

173 0 0 62 Synth Brass 1

174 0 0 63 Synth Brass 2

REED

175 0 0 64 Soprano Sax

176 0 0 65 Alto Sax

177 0 0 66 Tenor Sax

178 0 0 67 Baritone Sax

179 0 0 68 Oboe

180 0 0 69 English Horn

181 0 0 70 Bassoon

182 0 0 71 Clarinet

PIPE

183 0 0 72 Piccolo

184 0 0 73 Flute

185 0 0 74 Recorder

186 0 0 75 Pan Flute

187 0 0 76 Blown Bottle

188 0 0 77 Shakuhachi

189 0 0 78 Whistle

190 0 0 79 Ocarina

SYNTH LEAD

191 0 0 80 Lead 1 (square)

192 0 0 81 Lead 2 (sawtooth)

193 0 0 82 Lead 3 (calliope)

194 0 0 83 Lead 4 (chiff)

195 0 0 84 Lead 5 (charang)

196 0 0 85 Lead 6 (voice)

197 0 0 86 Lead 7 (fifth)

198 0 0 87 Lead 8 (bass+Lead )

SYNTH PAD

199 0 0 88 Pad 1 (new age)

200 0 0 89 Pad 2 (warm)

201 0 0 90 Pad 3 (polysynth)

202 0 0 91 Pad 4 (choir)

203 0 0 92 Pad 5 (bowed)

204 0 0 93 Pad 6 (metallic)

205 0 0 94 Pad 7 (halo)

206 0 0 95 Pad 8 (sweep)

SYNTH EFFECTS

207 0 0 96 FX 1 (rain)

208 0 0 97 FX 2 (soundtrack)

209 0 0 98 FX 3 (crystal)

210 0 0 99 FX 4 (atmosphere)

211 0 0 100 FX 5 (brightness)

212 0 0 101 FX 6 (goblins)

213 0 0 102 FX 7 (echoes)

214 0 0 103 FX 8 (sci-fi)

ETHNIC

215 0 0 104 Sitar

216 0 0 105 Banjo

217 0 0 106 Shamisen

218 0 0 107 Koto

219 0 0 108 Kalimba

220 0 0 109 Bagpipe

PIANO

111 0 0 0 Acoustic Grand Piano

112 0 0 1 Bright Acoustic Piano

113 0 0 2 Electric Grand Piano

114 0 0 3 Honky-tonk Piano

115 0 0 4 Electric Piano 1

116 0 0 5 Electric Piano 2

117 0 0 6 Harpsichord

118 0 0 7 Clavi

CHROMATIC

119 0 0 8 Celesta

120 0 0 9 Glockenspiel

121 0 0 10 Music Box

122 0 0 11 Vibraphone

123 0 0 12 Marimba

124 0 0 13 Xylophone

125 0 0 14 Tubular Bells

126 0 0 15 Dulcimer

ORGAN

127 0 0 16 Drawbar Organ

128 0 0 17 Percussive Organ

129 0 0 18 Rock Organ

130 0 0 19 Church Organ

131 0 0 20 Reed Organ

132 0 0 21 Accordion

133 0 0 22 Harmonica

134 0 0 23 Tango Accordion

GUITAR

135 0 0 24 Acoustic Guitar (nylon)

136 0 0 25 Acoustic Guitar (steel)

137 0 0 26 Electric Guitar (jazz)

138 0 0 27 Electric Guitar (clean)

139 0 0 28 Electric Guitar (muted)

140 0 0 29 Overdriven Guitar

141 0 0 30 Distortion Guitar

142 0 0 31 Guitar Harmonics

BASS

143 0 0 32 Acoustic Bass

144 0 0 33 Electric Bass (finger)

145 0 0 34 Electric Bass (pick)

146 0 0 35 Fretless Bass

147 0 0 36 Slap Bass 1

148 0 0 37 Slap Bass 2

149 0 0 38 Synth Bass 1

150 0 0 39 Synth Bass 2

STRINGS

151 0 0 40 Violin

152 0 0 41 Viola

153 0 0 42 Cello

154 0 0 43 Contrabass

155 0 0 44 Tremolo Strings

156 0 0 45 Pizzicato Strings

157 0 0 46 Orchestral Harp

158 0 0 47 Timpani

ENSEMBLE

159 0 0 48 Strings Ensemble 1

160 0 0 49 Strings Ensemble 2

161 0 0 50 Synth Strings 1

162 0 0 51 Synth Strings 2

163 0 0 52 Choir Aahs

164 0 0 53 Voice Oohs

165 0 0 54 Synth Voice

111

VOICE LIST / STIMMENVERZEICHNIS / LISTE DES VOIX / LISTA DE VOCES

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

221 0 0 110 Fiddle

222 0 0 111 Shanai

PERCUSSIVE

223 0 0 112 Tinkle Bell

224 0 0 113 Agogo

225 0 0 114 Steel Drums

226 0 0 115 Woodblock

227 0 0 116 Taiko Drum

228 0 0 117 Melodic Tom

229 0 0 118 Synth Drum

230 0 0 119 Reverse Cymbal

STYLE LIST / STYLE-VERZEICHNIS / LISTE DES STYLES /

LISTA DE ESTILOS

Style Style Name

Number

8BEAT

001 8Beat Pop 1

002 8Beat Pop 2

003 8Beat Uptempo

004 8Beat Standard

005 Folkrock

006 Pop Rock

007 8Beat Medium

008 8Beat Ballad

009 Epic Ballad

010 Piano Ballad

16BEAT

011 16Beat Shuffle 1

012 16Beat Shuffle 2

013 16Beat Pop

014 Funk 1

015 16Beat Ballad 1

016 16Beat Ballad 2

017 Soul Ballad

6/8 BALLAD

018 Slow Rock 1

019 Slow Rock 2

020 6/8 Ballad

DANCE

021 Dance Pop 1

022 Dance Pop 2

023 Techno

024 Eurobeat

025 Euro House

026 Hip Hop

027 Synth Boogie

Style Style Name

Number Style Style Name

Number

TRADITIONAL JAZZ

051 Swing

052 Big Band Swing

053 Big Band Ballad

054 Jazz Quartet

055 Dixieland

AMERICAS

056 Cajun

057 Banda

058 Mariachi

059 Tejano

060 Cumbia

COUNTRY & WESTERN

061 Bluegrass

062 Country 2/4

063 Country Rock

064 Country Ballad

065 Country Shuffle

066 Country Waltz

BALLROOM LATIN

067 Cha Cha

068 Rhumba

069 Pasodoble

070 Tango Continental

BALLROOM STANDARD

071 Foxtrot

072 Jive

Voice Bank Select MIDI Voice Name

Number MSB LSB Program

Change#

SOUND EFFECTS

231 0 0 120 Guitar Fret Noise

232 0 0 121 Breath Noise

233 0 0 122 Seashore

234 0 0 123 Bird Tweet

235 0 0 124 Telephone Ring

236 0 0 125 Helicopter

237 0 0 126 Applause

238 0 0 127 Gunshot

DISCO

028 70s Disco

029 Disco Tropical

030 Polka Pop

ROCK

031 8Beat Rock Ballad

032 16Beat Rock Ballad

033 Hard Rock

034 Rock Shuffle

035 6/8 Heavy Rock

036 US Rock

ROCK & ROLL

037 Rock & Roll 1

038 Rock & Roll 2

039 Boogie

040 Twist

RHYTHM & BLUES

041 R&B

042 Funk 2

043 Soul

044 Gospel Shuffle

045 6/8 Gospel

046 4/4 Blues

CONTEMPORARY JAZZ

047 Cool Jazz

048 Jazz Ballad

049 Jazz Waltz

050 Fusion

MARCH & WALTZ

073 March 1

074 March 2

075 6/8 March

076 Polka

077 Standard Waltz

078 German Waltz

079 Viennese Waltz

080 Musette Waltz

LATIN

081 Bossa Nova 1

082 Bossa Nova 2

083 Salsa

084 Samba

085 Mambo

086 Beguine

087 Merengue

088 Bolero Lento

CARIBBEAN

089 Reggae 12

090 Pop Reggae

PIANIST

091 Rock-a-Ballad

092 8Beat

093 Swing

094 Jazz Ballad

095 2Beat

096 Boogie

097 Ragtime

098 Arpeggio

099 Waltz

100 Happy

112

DRUM KIT LIST / DRUM KIT-VERZEICHNIS / LISTE DES

• “<——” bedeutet, daß die betreffende Belegung mit der von “Standard

Kit 1” identisch ist.

• Jeder Schlagzeug/Percussion-Klang belegt eine Note.

• Die MIDI-Notennummer und Note sind tatsächlich eine Oktave tiefer als

gelistet. So entspricht beispielsweise bei “101: Standard Kit 1” der Klang

“Seq Click H” (Note Nr. 36/Note C1) in Wirklichkeit Note Nr. 24/C0.

• Key Off: Durch “O” gekennzeichnete Klänge verstummen beim Los-

lassen der Taste.

• Unterschiedliche Klänge desselben Schlaginstruments (*1 ... 4) können

nicht gleichzeitig erzeugt werden. (Sie sind für abwechselndes Spielen

vorgesehen.)

• “<——” indicates that the drum sound is the same as “Standard Kit 1”.

• Each percussion voice uses one note.

• The MIDI Note # and Note are actually one octave lower than listed. For

example, in “101: Standard Kit 1”, the “Seq Click H” (Note# 36/Note C1)

corresponds to (Note# 24/Note C0).

• Key Off: Keys marked “O” stop sounding the instant they are released.

• Voices with the same Alternate Note Number (*1 … 4) cannot be played

simultaneously. (They are designed to be played alternately with each

other.)

101 102 103 104 105

127 127 127 127 127

00000

0181624

MIDI Key

Alternate

Standard Kit 1 Standard Kit 2 Room Kit Rock Kit Electronic Kit

Note# Note off

Assign

13 C#-1 *3 Surdo Mute <—— <—— <—— <——

14 D -1 *3 Surdo Open <—— <—— <—— <——

15 D#-1 Hi-Q <—— <—— <—— <——

16 E -1 Whip <—— <—— <—— <——

17 F -1 *4 Scratch H <—— <—— <—— <——

18 F#-1 *4 Scratch L <—— <—— <—— <——

19 G -1 Finger Snap <—— <—— <—— <——

20 G#-1 Click <—— <—— <—— <——

21 A -1 Metronome Click <—— <—— <—— <——

22 A#-1 Metronome Bell <—— <—— <—— <——

23 B -1 Seq Click L <—— <—— <—— <——

24 C 0 Seq Click H <—— <—— <—— <——

25 C#0 Brush Tap <—— <—— <—— <——

26 D 0 OBrush Swirl <—— <—— <—— <——

27 D#0 Brush Slap <—— <—— <—— <——

28 E 0 OBrush Swirl W/Attack <—— <—— <—— Reverse Cymbal

29 F 0 OSnare Roll <—— <—— <—— <——

30 F#0 Castanet <—— <—— <—— Hi Q

31 G 0 Snare H Soft Snare H Soft2 <—— SD Elec M Snare L

32 G#0 Sticks <—— <—— <—— <——

33 A 0 Bass Drum L Bass Drum L2 <—— <—— Bass Drum H

34 A#0 Open Rim Shot Open Rim Shot2 <—— <—— <——

35 B 0 Bass Drum M <—— <—— Bass Drum H3 BD Rock

36 C 1 Bass Drum H Bass Drum H 2 <—— BD Rock BD Rock 2

37 C#1 Side Stick <—— <—— <—— <——

38 D 1 Snare L Snare L2 SD Room L SD Rock SD Elec M

39 D#1 Hand Clap <—— <—— <—— <——

40 E 1 Snare H Hard Snare H Hard2 SD Room H SD Rock Rim SD Elec H

41 F 1 Floor Tom L <—— Room Tom 1 Rock Tom 1 E Tom 1

42 F#1 *1 Hi-Hat Closed <—— <—— <—— <——

43 G 1 Floor Tom H <—— Room Tom 2 Rock Tom 2 E Tom 2

44 G#1 *1 Hi-Hat Pedal <—— <—— <—— <——

45 A 1 Low Tom <—— Room Tom 3 Rock Tom 3 E Tom 3

46 A#1 *1 Hi-Hat Open <—— <—— <—— <——

47 B 1 Mid Tom L <—— Room Tom 4 Rock Tom 4 E Tom 4

48 C 2 Mid Tom H <—— Room Tom 5 Rock Tom 5 E Tom 5

49 C#2 Crash Cymbal 1 <—— <—— <—— <——

50 D 2 High Tom <—— Room Tom 6 Rock Tom 6 E Tom 6

51 D#2 Ride Cymbal 1 <—— <—— <—— <——

52 E 2 Chinese Cymbal <—— <—— <—— <——

53 F 2 Ride Cymbal Cup <—— <—— <—— <——

54 F#2 Tambourine <—— <—— <—— <——

55 G 2 Splash Cymbal <—— <—— <—— <——

56 G#2 Cowbell <—— <—— <—— <——

57 A 2 Crash Cymbal 2 <—— <—— <—— <——

58 A#2 Vibraslap <—— <—— <—— <——

59 B 2 Ride Cymbal 2 <—— <—— <—— <——

60 C 3 Bongo H <—— <—— <—— <——

61 C#3 Bongo L <—— <—— <—— <——

62 D 3 Conga H Mute <—— <—— <—— <——

63 D#3 Conga H Open <—— <—— <—— <——

64 E 3 Conga L <—— <—— <—— <——

65 F 3 Timbale H <—— <—— <—— <——

66 F#3 Timbale L <—— <—— <—— <——

67 G 3 Agogo H <—— <—— <—— <——

68 G#3 Agogo L <—— <—— <—— <——

69 A 3 Cabasa <—— <—— <—— <——

70 A#3 Maracas <—— <—— <—— <——

71 B 3 OSamba Whistle H <—— <—— <—— <——

72 C 4 OSamba Whistle L <—— <—— <—— <——

73 C#4 Guiro Short <—— <—— <—— <——

74 D 4 OGuiro Long <—— <—— <—— <——

75 D#4 Claves <—— <—— <—— <——

76 E 4 Wood Block H <—— <—— <—— <——

77 F 4 Wood Block L <—— <—— <—— <——

78 F#4 Cuica Mute <—— <—— <—— Scratch Push

79 G 4 Cuica Open <—— <—— <—— Scratch Pull

80 G#4 *2 Triangle Mute <—— <—— <—— <——

81 A 4 *2 Triangle Open <—— <—— <—— <——

82 A#4 Shaker <—— <—— <—— <——

83 B 4 Jingle Bell <—— <—— <—— <——

84 C 5 Bell Tree <—— <—— <—— <——

25 C#0

26 D 0

27 D#0

28 E 0

29 F 0

30 F#0

31 G 0

32 G#0

33 A 0

34 A#0

35 B 0

36 C 1

37 C#1

38 D 1

39 D#1

40 E 1

41 F 1

42 F#1

43 G 1

44 G#1

45 A 1

46 A#1

47 B 1

48 C 2

49 C#2

50 D 2

51 D#2

52 E 2

53 F 2

54 F#2

55 G 2

56 G#2

57 A 2

58 A#2

59 B 2

60 C 3

61 C#3

62 D 3

63 D#3

64 E 3

65 F 3

66 F#3

67 G 3

68 G#3

69 A 3

70 A#3

71 B 3

72 C 4

73 C#4

74 D 4

75 D#4

76 E 4

77 F 4

78 F#4

79 G 4

80 G#4

81 A 4

82 A#4

83 B 4

84 C 5

85 C#5

86 D 5

87 D#5

88 E 5

89 F 5

90 F#5

91 G 5

92 G#5

93 A 5

94 A#5

95 B 5

96 C 6

Keyboard

Note# Note

Voice#

Bank MSB#

Bank LSB#

Program Change#

113

KITS DE PERCUSSION / LISTA DE JUEGOS DE BATERÍA

• “<——” indique que la sonorité de batterie est identique à “Standard

Kit 1”.

• Chaque voix de percussion utilise une note.

• Le numéro de note MIDI et la note se trouvent actuellement à une

octave inférieure de celle indiquée dans la liste. Par exemple, dans

“101: Standard Kit 1”, “Seq Click H” (n° de note 36/note C1)

correspond à (n° de note 24/note C0).

• Key off : Le son produit par les touches marquées “O” cesse à

l’instant où la touche est relâchée.

• Les voix appartenant aux deux variantes d’un même numéro de note

(*1 ... 4) ne peuvent pas être jouées en même temps. (Elles sont

conçues pour être reproduites alternativement l’une par rapport à

l’autre.)

• “<——” indica que el sonido de batería es el mismo que “Standard

Kit 1”.

• Cada voz de percusión emplea una nota.

•

El número de nota MIDI y la nota son en realidad una octava más baja

que la enumerada. Por ejemplo, en “101: Standard Kit 1”, la “Seq

Click H” (nota N.° 36/Nota C1) corresponde a (Nota N.° 24/nota C0).

• Key Off: Las teclas marcadas con “O” dejan de sonar en el momento

en que se sueltan.

• Las voces con el mismo número de nota alternada (*1 ... 4) no

pueden tocarse simultáneamente. (Están designadas para reprodu-

cirse alternadamente entre sí.)

106 107 108 109 110

127 127 127 127 127

00000

25 27 32 40 48

MIDI Key

Alternate

Analog Kit Dance Kit Jazz Kit Brush Kit Symphony Kit1

Note# Note off

Assign

13 C#-1 *3 <—— <—— <—— <—— <——

14 D -1 *3 <—— <—— <—— <—— <——

15 D#-1 <—— <—— <—— <—— <——

16 E -1 <—— <—— <—— <—— <——

17 F -1 *4 <—— <—— <—— <—— <——

18 F#-1 *4 <—— <—— <—— <—— <——

19 G -1 <—— <—— <—— <—— <——

20 G#-1 <—— <—— <—— <—— <——

21 A -1 <—— <—— <—— <—— <——

22 A#-1 <—— <—— <—— <—— <——

23 B -1 <—— <—— <—— <—— <——

24 C 0 <—— <—— <—— <—— <——

25 C#0 <—— <—— <—— <—— <——

26 D 0 O<—— <—— <—— <—— <——

27 D#0 <—— <—— <—— <—— <——

28 E 0 OReverse Cymbal Reverse Cymbal <—— <—— <——

29 F 0 O<—— <—— <—— <—— <——

30 F#0 Hi Q Hi Q <—— <—— <——

31 G 0 SD Elec H2 SD Analog 2 <—— Brush Slap L <——

32 G#0 <—— <—— <—— <—— <——

33 A 0 Bass Drum H BD Analog 2 <—— <—— Bass Drum L3

34 A#0 <—— SD Analog Open Rim <—— <—— <——

35 B 0 BD Analog 1L BD Analog 3 <—— <—— Gran Casa

36 C 1 BD Analog 1H BD Analog 4 BD Jazz BD Jazz Gran Casa Mute

37 C#1 Analog Side Stick Analog Side Stick <—— <—— <——

38 D 1 SD Analog 1H SD Analog 3 SD Jazz L Brush Slap H Marching SD M

39 D#1 <—— <—— <—— <—— <——

40 E 1 SD Analog 1L SD Analog 4 SD Jazz H Brush Tap Marching SD H

41 F 1 Analog Tom 1 Analog Tom 1 Jazz Tom 1 Brush Tom 1 Jazz Tom 1

42 F#1 *1 Analog HH Closed1 Dance HH Closed1 <—— <—— <——

43 G 1 Analog Tom 2 Analog Tom 2 Jazz Tom 2 Brush Tom 2 Jazz Tom 2

44 G#1 *1 Analog HH Closed2 Dance HH Closed2 <—— <—— <——

45 A 1 Analog Tom 3 Analog Tom 3 Jazz Tom 3 Brush Tom 3 Jazz Tom 3

46 A#1 *1 Analog HH 1 Open HH Open2 <—— <—— <——

47 B 1 Analog Tom 4 Analog Tom 4 Jazz Tom 4 Brush Tom 4 Jazz Tom 4

48 C 2 Analog Tom 5 Analog Tom 5 Jazz Tom 5 Brush Tom 5 Jazz Tom 5

49 C#2 Analog Cymbal Analog Cymbal <—— <—— Hand Cym.L Open

50 D 2 Analog Tom 6 Analog Tom 6 Jazz Tom 6 Brush Tom 6 Jazz Tom 6

51 D#2 <—— <—— <—— <—— Hand Cym. L Closed

52 E 2 <—— <—— <—— <—— <——

53 F 2 <—— <—— <—— <—— <——

54 F#2 <—— <—— <—— <—— <——

55 G 2 <—— <—— <—— <—— <——

56 G#2 Analog Cowbell Analog Cowbell <—— <—— <——

57 A 2 <—— <—— <—— <—— Hand Cym. H Open

58 A#2 <—— <—— <—— <—— <——

59 B 2 <—— <—— <—— <—— Hand Cym. H Closed

60 C 3 <—— <—— <—— <—— <——

61 C#3 <—— <—— <—— <—— <——

62 D 3 Analog Conga H Analog Conga H <—— <—— <——

63 D#3 Analog Conga M Analog Conga M <—— <—— <——

64 E 3 Analog Conga L Analog Conga L <—— <—— <——

65 F 3 <—— <—— <—— <—— <——

66 F#3 <—— <—— <—— <—— <——

67 G 3 <—— <—— <—— <—— <——

68 G#3 <—— <—— <—— <—— <——

69 A 3 <—— <—— <—— <—— <——

70 A#3 Analog Maracas Analog Maracas <—— <—— <——

71 B 3 O<—— <—— <—— <—— <——

72 C 4 O<—— <—— <—— <—— <——

73 C#4 <—— <—— <—— <—— <——

74 D 4 O<—— <—— <—— <—— <——

75 D#4 Analog Claves Analog Claves <—— <—— <——

76 E 4 <—— <—— <—— <—— <——

77 F 4 <—— <—— <—— <—— <——

78 F#4 Scratch Push Scratch Push <—— <—— <——

79 G 4 Scratch Pull Scratch Pull <—— <—— <——

80 G#4 *2 <—— <—— <—— <—— <——

81 A 4 *2 <—— <—— <—— <—— <——

82 A#4 <—— <—— <—— <—— <——

83 B 4 <—— <—— <—— <—— <——

84 C 5 <—— <—— <—— <—— <——

25 C#0

26 D 0

27 D#0

28 E 0

29 F 0

30 F#0

31 G 0

32 G#0

33 A 0

34 A#0

35 B 0

36 C 1

37 C#1

38 D 1

39 D#1

40 E 1

41 F 1

42 F#1

43 G 1

44 G#1

45 A 1

46 A#1

47 B 1

48 C 2

49 C#2

50 D 2

51 D#2

52 E 2

53 F 2

54 F#2

55 G 2

56 G#2

57 A 2

58 A#2

59 B 2

60 C 3

61 C#3

62 D 3

63 D#3

64 E 3

65 F 3

66 F#3

67 G 3

68 G#3

69 A 3

70 A#3

71 B 3

72 C 4

73 C#4

74 D 4

75 D#4

76 E 4

77 F 4

78 F#4

79 G 4

80 G#4

81 A 4

82 A#4

83 B 4

84 C 5

85 C#5

86 D 5

87 D#5

88 E 5

89 F 5

90 F#5

91 G 5

92 G#5

93 A 5

94 A#5

95 B 5

96 C 6

Keyboard

Note# Note

Voice#

Bank MSB#

Bank LSB#

Program Change#

114

MIDI IMPLEMENTATION CHART / MIDI-IMPLEMENTIERUNGSTABELLE /

[Portable Keyboard] Date: 21-May-2001

Model: PSR-225GM MIDI Implementation Chart Version: 1.0

Function Transmitted Recognized Remarks

Basic Default 1 - 16 1 - 16 *1

Channel Changed 1 - 16 1 - 16 *1

Default 3 3

Mode Messages X X

Altered ************** X

Note 0 - 127 0 - 127

Number : True voice ************** 0 - 127

Velocity Note ON O 9nH, v=1 - 127 O 9nH, v=1 - 127

Note OFF O 9nH, v=0 O 9nH, v=0 or 8nH

After key’s X X

Touch Ch’s X X

Pitch Bender X O

Control Change 0, 32 O O Bank Select

1 X *2 O Modulation

7, 10 O O

11 X *2 O Expression

6, 38 X *2 O Data Entry

64 O O Sustain

84 X *2 O Portamento Control

91, 93, 94 O O Effect Depth

96, 97 X O Data Inc, Dec

100, 101 X *2 O RPN LSB, MSB

120 X O All Sound Off

121 X O Reset All Controllers

Program O 0 - 127 O 0 - 127

Change : True # **************

System Exclusive O *3 O *3

System : Song Position X X

: Song Select X X

Common : Tune X X

System : Clock O O *4

Real Time : Commands O *5 O *5

Aux : Local ON/OFF X X

: All Notes OFF X O (123 - 127)

Messages : Active Sense O O

: Reset X X

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO O : Yes

Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO X : No

115

FEUILLE D’IMPLÉMENTATION MIDI / GRÁFICA DE IMPLEMENTACIÓN MIDI

NOTE:

*1 By default (factory settings) the PSR-225 ordinarily functions as a 16-

channel multi-timbral tone generator, and incoming data does not affect the

panel voices or panel settings. However, the MIDI messages listed below do

affect the panel voices, auto accompaniment, and songs.

• MIDI Master Tuning

• System exclusive messages for changing the Reverb Type, Chorus Type,

and DSP Type.

The Remote Channel can be designated by using Function parameter #81.

The messages received over the set channel are handled in the same way as

key data received from the PSR-225 itself. The following messages can be

received over the designated channel set in this Function parameter; all other

messages will be ignored.

• Note ON

• Note OFF

• Control change : Bank select MSB, LSB (Main Voice Only), Modulation,

Volume, Expression, Sustain, All sound off, All note off

• Program Change (Main Voice Only)

• Pitch Bend

*2 Messages for these control change numbers cannot be transmitted from the

PSR-225 itself. However, they may be transmitted when playing the

accompaniment or using the Harmony effect.

*3 Exclusive

<GM System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

• This message automatically restores all default settings for the instrument,

with the exception of MIDI Master Tuning.

<MIDI Master Volume> F0H, 7FH, 7FH, 04H, 01H, ll, mm, F7H

• This message allows the volume of all channels to be changed simulta-

neously (Universal System Exclusive).

• The values of “mm” is used for MIDI Master Tuning. (Values for “ll” are

ignored.)

<MIDI Master Tuning> F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, ll, cc, F7H

• This message simultaneously changes the tuning value of all channels.

• The values of “mm” and “ll” are used for MIDI Master Tuning.

• The default value of “mm” and “ll” are 08H and 00H, respectively. Any

values can be used for “n” and “cc.”

• This is used for saving (recording) User data (User songs, User One Touch

Setting, and EZ Chord).

<Internal Clock, External Clock> (Receive Only)

F0H, 43H, 73H, 01H, 02H, F7H (Internal Clock)

F0H, 43H, 73H, 01H, 03H, F7H (External Clock)

• These messages control the clock setting for the accompaniment.

<Reverb Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 00H, mmH, llH, F7H

• mm : Reverb Type MSB

• ll : Reverb Type LSB

Refer to the Effect Map (page 117) for details.

<Chorus Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 20H, mmH, llH, F7H

• mm : Chorus Type MSB

• ll : Chorus Type LSB

Refer to the Effect Map (page 117) for details.

<DSP Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 40H, mmH, llH, F7H

• mm : DSP Type MSB

• ll : DSP Type LSB

Refer to the Effect Map (page 117) for details.

<DRY Level> F0H, 43H, 1nH, 4CH, 08H, 0mH, 11H, llH, F7H

• ll : Dry Level

• 0m : Channel Number

*4 It is possible to switch between External and Internal Clock.

*5 When the accompaniment is started, an FAH message is transmitted. When

accompaniment is stopped, an FCH message is transmitted. When the clock

is set to External, both FAH (accompaniment start) and FCH (accompani-

ment stop) are recognized.

No MIDI messages can be received or transmitted in the Song mode.

NOTIZ:

*1 Als Vorgabeeinstellung (Werkseinstellung) arbeitet das PSR-225 gewöhnlich

wie ein multi-timbraler 16-Kanal-Tongenerator, wobei empfangene Daten

keinen Einfluß auf die Bedienfeld-Stimmen bzw. -Einstellungen haben. Die

folgenden MIDI-Nachrichten wirken sich jedoch auf die Bedienfeld-Stimmen,

die automatische Baß/Akkord-Begleitung und Songs aus.

• MIDI-Grundstimmung

• Systemexklusive Daten zum Ändern des Reverb-, Chorus- und DSP-Typs.

Der Remote-Kanal kann über FUNCTION-Parameter Nr. 81 spezifiziert

werden. Die auf dem eingestellten Kanal empfangenen Nachrichten werden

vom PSR-225 wie die normalen, von der eigenen Tastatur empfangenen

Spieldaten behandelt. Die folgenden Daten können auf dem über diesen

FUNCTION-Parameter spezifizierten Kanal empfangen werden — alle

anderen Nachrichten werden ignoriert.

• Note on (Note AN)

• Note off (Note AUS)

• Control Change (Controller-Steuermeldungen): Bank Select MSB, LSB

(Bankauswahl-MSB/LSB; nur Main Voice), Modulation, Volume

(Lautstärke), Expression (Schweller-Lautstärkeregelung), Sustain, All Sound

off (Ton insgesamt AUS), All Notes off (alle Noten aus)

• Program Change (Programmwechsel; nur Main Voice)

• Pitch-Bend (Tonhöhenbeugung)

*2 Nachrichten für diese Control Change-Nummern (Controller) können vom

PSR-225 selbst nicht gesendet werden. Sie werden jedoch unter Umständen

beim Spielen mit Begleitung oder Harmony-Effekt gesendet.

*3 Exclusive

<GM System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

• Diese Meldung ruft automatisch alle Vorgabeeinstellungen des Instru-

ments wieder auf, mit Ausnahme der MIDI-Grundstimmung.

<MIDI Master Volume> F0H, 7FH, 7FH, 04H, 01H, ll, mm, F7H

• Diese Meldung erlaubt das gleichzeitige Ändern der Lautstärke auf allen

Kanälen (Universal System Exclusive).

• Die Werte von “mm” werden für die MIDI-Grundstimmung verwendet.

(Werte für “ll” werden ignoriert.)

<MIDI Master Tuning> F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, ll, cc, F7H

• Diese Meldung bewirkt eine gleichzeitige Änderung des Stimmwerts auf

allen Kanälen.

• Die Werte von “mm” und “ll” werden für die MIDI-Grundstimmung

verwendet.

• Die Vorgabewerte für “mm” und “ll” sind 08H und 00H. Für “n” und “cc”

können beliebige Werte eingesetzt werden.

• Zum Speichern (Sicherstellen) von anwenderspezifischen Daten (User-

Song, OTS-User-Einstellungen und EZ-Akkorde).

<Internal Clock, External Clock> (nur Empfang)

F0H, 43H, 73H, 01H, 02H, F7H (Internal Clock = internes Taktsingal)

F0H, 43H, 73H, 01H, 03H, F7H (External Clock = externes Taktsignal)

• Diese Nachrichten bestimmen, von welchem Taktgeber die Begleitung

gesteuert wird.

<Reverb Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 00H, mmH, llH, F7H

• mm : Reverb-Typ MSB

• ll : Reverb-Typ LSB

Einzelheiten siehe Effekt-Map (Seite 117).

<Chorus Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 20H, mmH, llH, F7H

• mm : Chorus-Typ MSB

• ll : Chorus-Typ LSB

Einzelheiten siehe Effekt-Map (Seite 117).

<DSP Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 40H, mmH, llH, F7H

• mm : DSP-Typ MSB

• ll : DSP-Typ LSB

Einzelheiten siehe Effekt-Map (Seite 117).

<DRY Level> F0H, 43H, 1nH, 4CH, 08H, 0mH, 11H, llH, F7H

• ll : Pegel des “trockenen” Signals

• 0m : Kanalnummer

*4 Eine Umschaltung zwischen External Clock (externes Taktsignal) und Internal

Clock (internes Taktsignal) ist möglich.

*5 Beim Starten der Begleitung wird eine FAH-Nachricht gesendet. Beim

Stoppen der Begleitung wird eine FCH-Nachricht gesendet. Bei Einstellung

auf External Clock (externes Taktsignal) spricht das Instrument auf sowohl

FAH (Begleitungsstart) sowie FCH (Begleitungsstop) an.

Im Song-Modus können MIDI-Nachrichten weder empfangen noch gesendet

werden.

116

MIDI IMPLEMENTATION CHART / MIDI-IMPLEMENTIERUNGSTABELLE /

FEUILLE D’IMPLÉMENTATION MIDI / GRÁFICA DE IMPLEMENTACIÓN MIDI

NOTE:

*1 Par défaut (réglages usine), le PSR-225 fonctionne normalement comme un

générateur de sons multi-timbres à seize canaux de sorte que les données

d’entrée n’affectent pas les voix de console et les réglages de console.

Cependant, les messages MIDI indiqués ci-dessous affectent les voix de

console, l’accompagnement automatique et les morceaux.

• Accordage général MIDI

• Messages exclusifs de système permettant de modifier les paramètres de

réglage de type de Reverb, type de Chorus et type de DSP.

Le canal de commande à distance peut être spécifié en utilisant le paramètre

de réglage Function no. 81. Les messages qui sont reçus par l’intermédiaire

du canal déterminé sont traités de la même façon que les données de base

provenant du PSR-225. Les messages suivants peuvent être reçus par le

canal déterminé avec ce paramètre de réglage Function ; tous les autres

messages seront ignorés.

• Activation de Note

• Désactivation de Note

• Commande de modification : MSB, LSB de sélection de banque

(uniquement voix Main), modulation, volume, expression, sustain,

coupure de toutes les notes

• Changement de programme (uniquement voix Main)

• Hauteur de son

*2 Les messages de ces changements de commande ne peuvent pas être

transmis à partir du PSR-225. Cependant, il est possible de les transmettre

pendant la reproduction d’un accompagnement ou lorsque l’effet Harmony

est utilisé.

*3 Exclusif

<GM System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

• Ce message rétablit automatiquement tous les réglages par défaut de

l’instrument à l’exception de l’accordage général MIDI.

<MIDI Master Volume> F0H, 7FH, 7FH, 04H, 01H, ll, mm, F7H

• Ce message autorise un changement simultané du volume sur tous les

canaux (Universal System Exclusive).

• Les valeurs de “mm” sont utilisées par l’accordage général MIDI. (Les

valeurs “ll” sont ignorées.)

<MIDI Master Tuning> F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, ll, cc, F7H

• Ce message change simultanément la valeur d’accordage de tous les

canaux.

• Les valeurs de “mm” et de “ll” sont utilisées par l’accordage général MIDI.

• Les valeurs par défaut de “mm” et de “ll” sont respectivement de 08H et

00H. N’importe quelle valeur peut être utilisée pour “n” et “cc”.

• Ceci est utilisé pour sauvegarder (enregistrer) les données User (morceaux

User, réglages User One Touch Settinget EZ Chord).

<Internal Clock, External Clock> (uniquement réception)

F0H, 43H, 73H, 01H, 02H, F7H (Internal Clock = horloge interne)

F0H, 43H, 73H, 01H, 03H, F7H (External Clock = horloge externe)

• Ces messages contrôlent le réglage de l’horloge pour l’accompagnement.

<Reverb Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 00H, mmH, llH, F7H

• mm : MSB de type Reverb

• ll : LSB de type Reverb

Référez-vous à la carte des effets (page 117) pour obtenir de plus amples

détails à ce sujet.

<Chorus Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 20H, mmH, llH, F7H

• mm : MSB de type Chorus

• ll : LSB de type Chorus

Référez-vous à la carte des effets (page 117) pour obtenir de plus amples

détails à ce sujet.

<DSP Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 40H, mmH, llH, F7H

• mm : MSB de type DSP

• ll : LSB de type DSP

Référez-vous à la carte des effets (page 117) pour obtenir de plus amples

détails à ce sujet.

<DRY Level> F0H, 43H, 1nH, 4CH, 08H, 0mH, 11H, llH, F7H

• ll : Niveau direct

• 0m : Numéro de canal

*4 Il est possible d’effectuer une commutation entre External et Internal Clock.

*5 Lorsque l’accompagnement est lancé, un message FAH est transmis. Lorsque

l’accompagnement est arrêté, un message FCH est transmis. Lorsque

l’horloge est réglée sur External, les messages FAH (lancement de l’accompa-

gnement) et FCH (arrêt de l’accompagnement) sont reconnus.

Aucun des messages MIDI ne peut être reçu ou transmis pendant le mode

Song.

NOTA:

*1 El PSR-225 funciona según sale de fábrica (ajustes iniciales) como un

generador de tonos de timbres múltiples de 16 canales, y los datos de

entrada no afectan las voces del panel ni los ajustes del panel. Sin embargo,

los mensajes MIDI que se enumeran a continuación afectan las voces del

panel, el acompañamiento automático, y las canciones.

• Afinación principal MIDI

• Mensajes exclusivos del sistema para cambiar el tipo de reverberación,

tipo de coros, y tipo de DSP.

El canal remoto puede designare empleando el parámetro de Function N.°

81. Los mensajes recibidos por el canal ajustado se manipulan del mismo

modo que los datos de teclas recibidos desde el mismo PSR-225. Los

mensajes siguientes pueden recibirse por el canal designado ajustado en este

parámetro de Function; todos los demás mensajes se ignoran.

• Activación de nota

• Desactivación de nota

• Cambio de control: MSB, LSB (sólo la voz principal) de selección de banco,

modulación, volumen, expresión, sostenido, desactivación de todo el

sonido, desactivación de todas las notas

• Cambio de programa (sólo la voz principal)

• Inflexión del tono

*2 Los mensajes para estos números de cambio de control no pueden

transmitirse desde el mismo PSR-225. Sin embargo, pueden transmitirse

cuando se reproduce el acompañamiento o cuando se emplea el efecto de

armonía.

*3 Exclusivos

<GM System ON> F0H, 7EH, 7FH, 09H, 01H, F7H

• Este mensaje repone automáticamente todos los ajustes iniciales del

instrumento, con excepción de la afinación principal MIDI.

<MIDI Master Volume> F0H, 7FH, 7FH, 04H, 01H, ll, mm, F7H

• Este mensaje permite cambiar simultáneamente el volumen de todos los

canales (exclusivo del sistema universal).

• Los valores de “mm” se emplean para la afinación principal MIDI. (Los

valores para “II” se ignoran.)

<MIDI Master Tuning> F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, ll, cc, F7H

• Este mensaje cambia simultáneamente el valor de la afinación de todos los

canales.

• Los valores de “mm” y de “II” se emplean para la afinación principal

MIDI.

• El valor de ajuste inicial de “mm” y de “II” es de 08H y 00H,

respectivamente. Para “n” y “cc” puede emplearse cualquier valor.

• Se emplea para almacenar (grabar) los datos de usuario (canciones de

usuario, ajuste de una pulsación de usuario, y EZ Chord).

<Internal Clock, External Clock> (Sólo recepción)

F0H, 43H, 73H, 01H, 02H, F7H (Internal Clock = reloj interno)

F0H, 43H, 73H, 01H, 03H, F7H (External Clock = reloj externo)

• Estos mensajes controlan el ajuste del reloj para el acompañamiento.

<Reverb Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 00H, mmH, llH, F7H

• mm : MSB del tipo de reverberación

• ll : LSB del tipo de reverberación

Para más detalles, consulte el mapa de efectos (página 117).

<Chorus Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 20H, mmH, llH, F7H

• mm : MSB del tipo de coros

• ll : LSB del tipo de coros

Para más detalles, consulte el mapa de efectos (página 117).

<DSP Type> F0H, 43H, 1nH, 4CH, 02H, 01H, 40H, mmH, llH, F7H

• mm : MSB del tipo de DSP

• ll : LSB del tipo de DSP

Para más detalles, consulte el mapa de efectos (página 117).

<DRY Level> F0H, 43H, 1nH, 4CH, 08H, 0mH, 11H, llH, F7H

• ll : Nivel seco

• 0m : Número de canal

*4 Es posible cambiar entre el reloj interno y el externo.

*5 Cuando se inicia el acompañamiento, se transmite un mensaje FAH. Cuando

se para el acompañamiento, se transmite un mensaje FCH. Cuando el reloj

se ajusta al externo, FAH (inicio del acompañamiento) y FCH (parada del

acompañamiento) se reconocen.

No pueden recibirse ni transmitirse mensajes MIDI en el modo Song.

117

* If the received value does not contain an effect type in the TYPE LSB, the LSB

will be directed to TYPE 0.

* Panel Effects are based on the “(Number) Effect Name”.

* By using an external sequencer, which is capable of editing and transmitting the

system exclusive messages and parameter changes, you can select the Reverb,

Chorus and DSP effect types which are not accessible from the PSR-225 panel

itself. When one of the effects is selected by the external sequencer, “ - ” will be

shown on the display.

* Wenn der empfangene Wert in TYPE LSB keinen Effekt-Typ enthält, wird für den

LSB-Wert TYPE 0 angenommen.

* Bedienfeld-Effekte basieren auf “(Nummer) Effektname”.

* Bei Verwendung eines externen Sequenzers, mit dem systemexklusive Daten und

Parameteränderungen spezifiziert und gesendet werden können, lassen sich die

Reverb-, Chorus- und Effekt-Typen wählen, die über das Bedienfeld des PSR-225

nicht wählbar sind. Wenn ein solcher Effekt per Sequenzer aufgerufen wurde, wird

“-” auf dem Display angezeigt.

■ Effect map / Effekt-Map / Carte des effets / Mapa de efectos

REVERB

CHORUS

DSP

TYPE TYPE LSB

MSB 00 01 02 08 16 17 18 19 20

000 NO EFFECT

001 (1)HALL1 (2)HALL2

002 ROOM (3)ROOM1 (4)ROOM2

003 STAGE (5)STAGE1 (6)STAGE2

004 PLATE (7)PLATE1 (8)PLATE2

005...127 NO EFFECT

TYPE TYPE LSB

MSB 00 01 02 08 16 17 18 19 20

000...064 NO EFFECT

065 CHORUS (2)CHORUS2

066 CELESTE (1)CHORUS1

067 FLANGER (3)FLANGER1 (4)FLANGER2

068...127 NO EFFECT

TYPE TYPE LSB

MSB 00 01 02 08 16 17 18 19 20

000 NO EFFECT

001 (1)HALL1 (2)HALL2

002 ROOM (3)ROOM1 (4)ROOM2

003 STAGE (5)STAGE1 (6)STAGE2

004 PLATE (7)PLATE1 (8)PLATE2

005 DELAY L,C,R (26)DELAY L,C,R

006 (27)DELAY L,R

007 (28)ECHO

008 (29)CROSS DELAY

009

(9)EARLY REFLECTION1 (10)EARLY REFLECTION2

010 (11)GATE REVERB

011 (12)REVERSE GATE

012...019 NO EFFECT

020 KARAOKE

021...063 NO EFFECT

064 THRU

065 CHORUS

(14)CHORUS2

066 CELESTE (13)CHORUS1

067 FLANGER

(15)FLANGER1

(16)FLANGER2

068 SYMPHONIC (17)SYMPHONIC

069 ROTARY SPEAKER

(19)ROTARY SPEAKER1

070 TREMOLO (21)TREMOLO1

071 AUTO PAN (24)AUTO PAN

(20)ROTARY SPEAKER2

(22)TREMOLO2

(23)GUITAR TREMOLO

072 (18)PHASER

073 DISTORTION

074 OVERDRIVE

075 AMP SIMULATION

(30)DISTORTION HARD (31)DISTORTION SOFT

076 3BAND EQ (32)EQ DISCO (33)EQ TEL

077 2BAND EQ

078 AUTO WAH (25)AUTO WAH

079...127 THRU

* Si les valeurs des effets ne contient pas un type d’effet dans TYPE LSB, le LSB

sera orienté vers TYPE 0.

* Les effets de console sont basés sur “l’Appellation de l’effet (numéro)”.

* En se servant d’un séquenceur extérieur capable d’éditer et de transmettre les

messages exclusifs de système et les modifications de paramètre de réglage, vous

pouvez sélectionner le type d’effet Reverb, Chorus et DSP qui ne sont pas

accessibles à partir de la consoie du PSR-225. Le signe “ - ” apparaît dans

l’afficheur dès qu’un des effets est sélectionné par le séquenceur extérieur.

* Si el valor recibido no contiene un tipo de efecto en TYPE LSB, LSB se dirigirá a

TYPE 0.

* Los efectos del panel se basan en el “nombre del efecto (número)”.

* Empleando un secuenciador exterior, que sea capaz de editar y transmitir los

mensajes exclusivos del sistema y los cambios de parámetros, podrá seleccionar

los tipos de efectos de reverberación, coros, y DSP que no son accesibles desde el

mismo panel del PSR-225. Cuando se selecciona uno de los efectos con el

secuenciador exterior, se indicará “-” en el visualizador.

MIDI IMPLEMENTATION CHART / MIDI-IMPLEMENTIERUNGSTABELLE /

FEUILLE D’IMPLÉMENTATION MIDI/ GRÁFICA DE IMPLEMENTACIÓN MIDI

118

Keyboards

• 61 standard-size keys (C1 - C6),

with Touch Response.

Display

• Large multi-function LCD display

Setup

• STANDBY/ON

• MASTER VOLUME : MIN - MAX

Panel Controls

• OVERALL (▲▼, +, -), FUNCTION, SONG, VOICE,

STYLE, PORTABLE GRAND, METRONOME, [0]-[9],

[+](YES/FWD), [-](NO/BWD), TOUCH

Demo Song

• 3 songs

Voice

• 100 panel voices + 10 Drum Kits + 128 GM Voices

• Polyphony : 32

• Voice Set

• Dual Voice Mode

• Split Voice Mode

Auto Accompaniment

• 100 styles

• Accompaniment Control : ACMP ON/OFF,

SYNC-START, START/STOP, INTRO/ENDING,

MAIN A/B(AUTO FILL)

• Beat Indicator

• Fingering : Multi fingering

• Accompaniment Volume

Yamaha Educational Suite

• Chord Guide : Dictionary, Smart Chord, EZ Chord

One Touch Setting

• Preset A and B (for each style)

• User (4 Setups x 4 Banks)

Overall controls

• Tempo

• Transpose

• Tuning

• Accompaniment Volume

• Song Volume

• Metronome Volume

Effects

• Reverb : 8 types

• Chorus : 4 types

• DSP : 33 types

• Harmony : 26 types

Song

• 3 Preset Songs (Demo) + 3 User Songs

• Song Clear

Recording

• Song

User Song : 3 Songs

Real Time Recording/Step Recording

Recording Tracks : 1, 2, 3, 4, 5, 6/CHORD

• EZ Chord

8 Banks + Bank Chain

• OTS (One Touch Setting)

User : 4 Setups x 4 Banks

MIDI

• Transmit Settings

• Receive Settings

• Local Control

• Clock

• Bulk Send/Receive

• Initial Send

Auxiliary jacks

• PHONES/AUX OUT, DC IN 10-12V, MIDI IN/OUT,

FOOTSWITCH

Amplifier

• 3.0W + 3.0W

Speakers

• 12cm x 2

Power Consumption

• 13 W (when using PA-3B power adaptor)

Power Supply

• Adaptor : Yamaha PA-3B AC power adaptor

• Batteries : Six “D” size, R20P (LR20) or equivalent

batteries

Dimensions (W x D x H)

• 933 x 370 x 129 mm (36-3/4" x 14-5/8" x 5-1/6")

Weight

• 5.5 kg (12 lbs. 2 oz.)

Supplied Accessories

• Music Stand

• Owner’s Manual

Optional Accessories

• Headphones : HPE-150

• AC power adaptor : PA-3B, PA-3C

• Footswitch : FC4, FC5

• Keyboard stand : L-2C

Specifications and descriptions in this owner’s manual are for

information purposes only. Yamaha Corp. reserves the right to

change or modify products or specifications at any time without

prior notice. Since specifications, equipment or options may not be

the same in every locale, please check with your Yamaha dealer.

* Die technischen Daten und Beschreibungen in dieser

Bedienungsanleitung dienen nur der Information. Yamaha Corp.

behält sich das Recht vor, Produkte oder deren technische Daten

jederzeit ohne vorherige Ankündigung zu verändern oder zu

modifizieren. Da die technischen Daten, das Gerät selbst oder

Sonderzubehör nicht in jedem Land gleich sind, setzen Sie sich

im Zweifel bitte mit Ihrem Yamaha-Händler in Verbindung.

* Les caractéristiques techniques et les descriptions du mode

d’emploi ne sont données que pour information. Yamaha Corp.

se réserve le droit de changer ou modifier les produits et leurs

caractéristiques techniques à tout moment sans aucun avis. Du

fait que les caractéristiques techniques, les équipements et les

options peuvent différer d’un pays à l’autre, adressez-vous au

distributeur Yamaha le plus proche.

* Las especificaciones y descripciones de este manual del

propietario tienen sólo el propósito de servir como información.

Yamaha Corp. se reserva el derecho a efectuar cambios o

modificaciones en los productos o especificaciones en cualquier

momento sin previo aviso. Puesto que las especificaciones,

equipos u opciones pueden no ser las mismas en todos los

mercados, solicite información a su distribuidor Yamaha.

SPECIFICATIONS / TECHNISCHE DATEN /

SPÉCIFICATIONS / ESPECIFICACIONES

FCC INFORMATION (U.S.A.)

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions con-

tained in this manual, meets FCC requirements. Modifications not

expressly approved by Yamaha may void your authority, granted

by the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s

supplied with this product MUST be used. Follow all installation

instructions. Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with

the requirements listed in FCC Regulations, Part 15 for Class “B”

digital devices. Compliance with these requirements provides a

reasonable level of assurance that your use of this product in a

residential environment will not result in harmful interference with

other electronic devices. This equipment generates/uses radio

frequencies and, if not installed and used according to the instruc-

tions found in the users manual, may cause interference harmful

to the operation of other electronic devices. Compliance with FCC

regulations does not guarantee that interference will not occur in

all installations. If this product is found to be the source of inter-

ference, which can be determined by turning the unit “OFF” and

“ON”, please try to eliminate the problem by using one of the

following measures:

Relocate either this product or the device that is being affected by

the interference.

Utilize power outlets that are on different branch (circuit breaker

or fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the an-

tenna. If the antenna lead-in is 300 ohm ribbon lead, change the

lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results,

please contact the local retailer authorized to distribute this type

of product. If you can not locate the appropriate retailer, please

contact Yamaha Corporation of America, Electronic Service Divi-

sion, 6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed

by Yamaha Corporation of America or its subsidiaries.

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

Entsorgung leerer Batterien (nur innerhalb Deutschlands)

Leisten Sie einen Beitrag zum Umweltschutz. Verbrauchte Batterien

oder Akkumulatoren dürfen nicht in den Hausmüll. Sie können bei

einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben

werden. Informieren Sie sich bei Ihrer Kommune.

(battery)

OBSERVERA!

Apparaten kopplas inte ur växelströmskällan (nätet) sá länge som

den ar ansluten till vägguttaget, även om själva apparaten har

stängts av.

ADVARSEL: Netspæendingen til dette apparat er IKKE afbrudt,

sálæenge netledningen siddr i en stikkontakt, som er t endt — ogsá

selvom der or slukket pá apparatets afbryder.

VAROITUS: Laitteen toisiopiiriin kytketty käyttökytkin ei irroita

koko laitetta verkosta.

(standby)

HEAD OFFICE Yamaha Corporation, Pro Audio & Digital Musical Instrument Division

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: 053-460-3273

[PK] 20

For details of products, please contact your nearest Yamaha or the

authorized distributor listed below.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou

au distributeur le plus proche de vous ﬁgurant dans la liste suivante.

Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten

Niederlassung und bei Yamaha Vertragshändlern in den jeweiligen

Bestimmungsländern erhältlich.

Para detalles sobre productos, contacte su tienda Yamaha más cercana

o el distribuidor autorizado que se lista debajo.

CANADA

Yamaha Canada Music Ltd.

135 Milner Avenue, Scarborough, Ontario,

M1S 3R1, Canada

Tel: 416-298-1311

U.S.A.

Yamaha Corporation of America

6600 Orangethorpe Ave., Buena Park, Calif. 90620,

U.S.A.

Tel: 714-522-9011

MEXICO

Yamaha de Mexico S.A. De C.V.,

Departamento de ventas

Javier Rojo Gomez No.1149, Col. Gpe Del

Moral, Deleg. Iztapalapa, 09300 Mexico, D.F.

Tel: 686-00-33

BRAZIL

Yamaha Musical do Brasil LTDA.

Av. Rebouças 2636, São Paulo, Brasil

Tel: 011-853-1377

ARGENTINA

Yamaha Music Argentina S.A.

Viamonte 1145 Piso2-B 1053,

Buenos Aires, Argentina

Tel: 1-4371-7021

PANAMA AND OTHER LATIN

AMERICAN COUNTRIES/

CARIBBEAN COUNTRIES

Yamaha de Panama S.A.

Torre Banco General, Piso 7, Urbanización Marbella,

Calle 47 y Aquilino de la Guardia,

Ciudad de Panamá, Panamá

Tel: 507-269-5311

THE UNITED KINGDOM

Yamaha-Kemble Music (U.K.) Ltd.

Sherbourne Drive, Tilbrook, Milton Keynes,

MK7 8BL, England

Tel: 01908-366700

IRELAND

Danfay Ltd.

61D, Sallynoggin Road, Dun Laoghaire, Co. Dublin

Tel: 01-2859177

GERMANY/SWITZERLAND

Yamaha Europa GmbH.

Siemensstraße 22-34, 25462 Rellingen,

F.R. of Germany

Tel: 04101-3030

AUSTRIA

Yamaha Music Austria

Schleiergasse 20, A-1100 Wien Austria

Tel: 01-60203900

THE NETHERLANDS

Yamaha Music Nederland

Kanaalweg 18G, 3526KL, Utrecht, The Netherlands

Tel: 030-2828411

BELGIUM

Yamaha Music Belgium

Keiberg Imperiastraat 8, 1930 Zaventem, Belgium

Tel: 02-7258220

FRANCE

Yamaha Musique France,

Division Claviers

BP 70-77312 Marne-la-Vallée Cedex 2, France

Tel: 01-64-61-4000

ITALY

Yamaha Musica Italia S.P.A.,

Home Keyboard Division

Viale Italia 88, 20020 Lainate (Milano), Italy

Tel: 02-935-771

SPAIN/PORTUGAL

Yamaha-Hazen Electronica Musical, S.A.

Ctra. de la Coruna km. 17, 200, 28230

Las Rozas (Madrid) Spain

Tel: 91-201-0700

GREECE

Philippe Nakas S.A.

Navarinou Street 13, P.Code 10680, Athens, Greece

Tel: 01-364-7111

SWEDEN

Yamaha Scandinavia AB

J. A. Wettergrens Gata 1

Box 30053

S-400 43 Göteborg, Sweden

Tel: 031 89 34 00

DENMARK

YS Copenhagen Liaison Ofﬁce

Generatorvej 8B

DK-2730 Herlev, Denmark

Tel: 44 92 49 00

FINLAND

F-Musiikki Oy

Kluuvikatu 6, P.O. Box 260,

SF-00101 Helsinki, Finland

Tel: 09 618511

NORWAY

Norsk ﬁlial av Yamaha Scandinavia AB

Grini Næringspark 1

N-1345 Østerås, Norway

Tel: 67 16 77 70

ICELAND

Skifan HF

Skeifan 17 P.O. Box 8120

IS-128 Reykjavik, Iceland

Tel: 525 5000

OTHER EUROPEAN COUNTRIES

Yamaha Europa GmbH.

Siemensstraße 22-34, 25462 Rellingen,

F.R. of Germany

Tel: 04101-3030

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: 053-460-2312

TURKEY/CYPRUS

Yamaha Europa GmbH.

Siemensstraße 22-34, 25462 Rellingen,

F.R. of Germany

Tel: 04101-3030

OTHER COUNTRIES

Yamaha Music Gulf FZE

LB21-128 Jebel Ali Freezone

P.O.Box 17328, Dubai, U.A.E.

Tel: 971-4-881-5868

HONG KONG

Tom Lee Music Co., Ltd.

11/F., Silvercord Tower 1, 30 Canton Road,

Tsimshatsui, Kowloon, Hong Kong

Tel: 2737-7688

INDONESIA

PT. Yamaha Music Indonesia (Distributor)

PT. Nusantik

Gedung Yamaha Music Center, Jalan Jend. Gatot

Subroto Kav. 4, Jakarta 12930, Indonesia

Tel: 21-520-2577

KOREA

Cosmos Corporation

1461-9, Seocho Dong, Seocho Gu, Seoul, Korea

Tel: 02-3486-0011

MALAYSIA

Yamaha Music Malaysia, Sdn., Bhd.

Lot 8, Jalan Perbandaran, 47301 Kelana Jaya,

Petaling Jaya, Selangor, Malaysia

Tel: 3-703-0900

PHILIPPINES

Yupangco Music Corporation

339 Gil J. Puyat Avenue, P.O. Box 885 MCPO,

Makati, Metro Manila, Philippines

Tel: 819-7551

SINGAPORE

Yamaha Music Asia Pte., Ltd.

11 Ubi Road #06-00, Meiban Industrial Building,

Singapore

Tel: 65-747-4374

TAIWAN

Yamaha KHS Music Co., Ltd.

10F, 150, Tun-Hwa Northroad,

Taipei, Taiwan, R.O.C.

Tel: 02-2713-8999

THAILAND

Siam Music Yamaha Co., Ltd.

121/60-61 RS Tower 17th Floor,

Ratchadaphisek RD., Dindaeng,

Bangkok 10320, Thailand

Tel: 02-641-2951

THE PEOPLE’S REPUBLIC OF CHINA

AND OTHER ASIAN COUNTRIES

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: 053-460-2317

AUSTRALIA

Yamaha Music Australia Pty. Ltd.

Level 1, 99 Queensbridge Street, Southbank, Victoria

3006, Australia

Tel: 3-9693-5111

NEW ZEALAND

Music Houses of N.Z. Ltd.

146/148 Captain Springs Road, Te Papapa,

Auckland, New Zealand

Tel: 9-634-0099

COUNTRIES AND TRUST

TERRITORIES IN PACIFIC OCEAN

Yamaha Corporation,

Asia-Paciﬁc Music Marketing Group

Nakazawa-cho 10-1, Hamamatsu, Japan 430-8650

Tel: 053-460-2312

NORTH AMERICA

CENTRAL & SOUTH AMERICA

EUROPE

AFRICA

MIDDLE EAST

ASIA

OCEANIA

M.D.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation

V799490 10?PO???.?-01A0 Printed in China
