Yamaha PSR 240 Owner's Manual PSR240Nl

User Manual: Yamaha PSR-240 Owner's Manual

Open the PDF directly: View PDF .
Page Count: 50

Vertaald door TerrActs Geprint in Nederland Nederlandstalige gebruiksaanwijzing

Dit produkt heeft batterijen of een externe spannings-

voorziening nodig (adaptor). Sluit dit produkt NIET aan op

een andere spanningsvoorziening of adaptor dan in de

handleiding wordt beschreven, dan op het naamplaatje

staat, of die speciaal wordt aanbevolen door Yamaha.

Dit produkt mag alleen worden gebruikt met de eventueel

bijgeleverde artikelen of een kaart, rek of standaard die

door Yamaha wordt aanbevolen. Als u een kaart of iets

dergelijks gebruikt, neem dan alle veiligheidstekens en

instructies waarvan deze accessoire vergezeld gaat goed

door.

SPECIFICATIES ONDERHEVIG

AAN WIJZIGINGEN:

Wij menen dat de informatie die deze handleiding bevat

juist is op het moment van drukken. Yamaha houdt zich

echter het recht voor de specificaties te veranderen of aan

te passen, zonder kennisgeving en zonder de verplichting

reeds bestaande modellen daar aan aan te passen.

Dit produkt, alleen of in combinatie met een versterker en

hoofdtelefoon of luidsprekers, kan in staat zijn geluids-

niveaus voort te brengen die tot permanente gehoor-

beschadiging kunnen leiden. Gebruik GEEN hoge of on-

aangename volumeniveaus gedurende een langere tijd.

Mocht u gehoorbeschadiging of oorsuizen ervaren, dan

kunt u het best contact opnemen met een oorarts of

gehoordeskundige.

BELANGRIJK: Des te harder het geluid, des te korter de

tijd die nodig is om tot gehoorbeschadiging te leiden.

MERK OP:

Servicekosten die worden gemaakt vanwege een gebrek

aan kennis van hoe een functie of effect werkt (als het

apparaat wordt gebruikt waarvoor het is ontworpen) vallen

niet onder de fabrieksgarantie en komen derhalve voor

rekening van de gebruiker. Bestudeer daarom deze

handleiding zorgvuldig en raadpleeg uw dealer voordat u

om service verzoekt.

MILIEU ZAKEN:

Yamaha streeft ernaar produkten te produceren die zowel

veilig voor de gebruiker als milieuvriendelijk zijn. Wij me-

nen oprecht dat onze produkten en de gebruikte produktie-

methodes aan deze doelstellingen voldoen. Om ons zowel

aan de letter als de geest van de wet te houden, willen we

dat u zich bewust bent van de volgende zaken:

Kennisgeving batterij:

Dit produkt KAN een kleine niet oplaadbare batterij bevat-

ten die (indien van toepassing) vastgesoldeerd zit. De

gemiddelde levensduur van zo’n batterij is ongeveer vijf

jaar. Als vervanging noodzakelijk wordt, neem dan contact

op met gekwalificeerd service personeel om de vervanging

uit te voeren.

Dit produkt kan ook werken met een normaal gangbaar

type batterij. Enkele daarvan kunnen oplaadbaar zijn.

Vergewis u ervan dat de op te laden batterij inderdaad

oplaadbaar is en dat de oplader geschikt is voor het des-

betreffende type batterij.

Als u batterijen plaatst, gebruik dan nooit oude en nieuwe

batterijen en verschillende soorten batterijen door elkaar.

De batterijen MOETEN juist worden geplaatst. Niet over-

eenkomende soorten of foutieve plaatsing kunnen leiden

tot oververhitting en scheuren van de batterijbehuizing.

Waarschuwing:

Probeer geen enkele batterij uit elkaar te halen of te door-

boren. Houdt alle batterijen bij kinderen vandaan.

Zorg dat lege batterijen niet bij het normale

afval komen, maar zorg dat ze zo spoedig

mogelijk als Klein Chemisch Afval

worden ingeleverd.

Opmerking over verwijdering:

Als u dit produkt weg wilt doen omdat het kapot is en niet

meer gemaakt kan worden of omdat het apparaat aan het

eind van zijn bruikbare levensduur is, vergewis u er dan

van wat de wettelijke regelingen op dat moment zijn voor

het verwijderen van produkten die lood, batterijen plas-

tics, etc. bevatten. Als uw leverancier u daarmee niet kan

helpen, neem dan alstublieft direct contact op met Ya-

maha.

Positie naamplaatje:

Het naamplaatje bevindt zich aan de onderzijde van het

produkt. U vindt hierop het modelnummer, serienummer,

vereisten voor de spanningsvoorziening, etc. Het is ver-

standig om het modelnummer, het serienummer en de

aankoopdatum in de hieronder gereserveerde ruimte te

noteren.

Bewaar ook uw officiële aankoopbon, aangezien dit uw

garantiebewijs is.

Model

Serienummer

Aankoopdatum

SPECIALE MEDEDELINGEN

BEWAAR DEZE HANDLEIDING ZORGVULDIG

• Gebruik het instrument niet in de nabijheid van andere elektronische pro-

dukten zoals televisies, radio’s of luidsprekers, aangezien dit interferentie

kan veroorzaken, waardoor één of meer van de betrokken apparaten niet

goed functioneert.

• Plaats het instrument niet op een onstabiele ondergrond, waardoor het in-

strument kan vallen.

• Haal voordat u het instrument verplaatst alle kabels los.

• Gebruik bij het schoonmaken een zachte droge doek. Gebruik geen verfver-

dunners, oplosmiddel, schoonmaakmiddelen of geïmpregneerde

schoonmaakdoekjes. Plaats ook geen vinylen-, plastic of rubberen voor-

werpen op het instrument, want dit kan verkleuring veroorzaken.

• Hang niet op, en plaats geen zware voorwerpen op het instrument. Gebruik

geen kracht om de knoppen, schakelaars en de aansluitingen te bedienen.

• Gebruik uitsluitend de standaards en rekken die voor uw instrument aanbe-

volen zijn. Als u het instrument vast maakt aan de standaard of het rek ge-

bruik dan uitsluitend de bijgeleverde schroeven. Anders kan dit leiden tot

beschadiging van de interne componenten of het vallen van het instrument.

• Gebruik het instrument niet gedurende een lagere tijd met een hoog of oncom-

fortabel volume, aangezien dit tot permanente gehoorbeschadiging kan leiden.

Als u gehoorbeschadiging of suizen in uw oor constateert, neem dan contact

op met een oorarts of gehoordeskundige.

■OPSLAAN VAN USER DATA (eigen gegevens)

• Schrijf alle data naar een extern apparaat zoals de Yamaha MIDI Data Filer

MDF3, om verlies van belangrijke data door niet goed functioneren of een

gebruikersfout te voorkomen.

Yamaha kan niet verantwoordelijk worden gesteld voor schade veroorzaakt door

oneigenlijk gebruik of modificaties aan het instrument, of data die verloren is ge-

gaan of vernietigd.

Zet het instrument altijd uit als u het niet gebruikt.

Lege batterijen vallen onder Klein Chemisch Afval en dienen als zodanig be-

handeld te worden.

VOORZORGSMAATREGELEN

LEES DIT ZORGVULDIG DOOR VOORDAT U VERDER GAAT

* Bewaar deze voorzorgsmaatregelen op een veilige plaats voor eventuele latere bestudering.

• Open het instrument niet, haal de interne onderdelen niet uit elkaar en modi-

ficeer het instrument niet. Het instrument bevat geen door de gebruiker te

vervangen onderdelen. Als het instrument stuk schijnt te zijn, stop dan met

het gebruiken van het instrument en laat het nakijken door een Yamaha

Service Center.

• Stel het instrument niet bloot aan regen, gebruik het niet in de buurt van

water of natte omstandigheden en plaats geen voorwerpen op het instru-

ment die vloeistoffen bevatten die in de openingen kunnen vallen.

• Als het snoer van de adaptor beschadigd is of stuk gaat, als er plotseling

geluidsverlies is in het instrument, of als er plotseling een geur of rook uit

het instrument komt, moet u het instrument onmiddellijk uit zetten, de stek-

ker uit het stopcontact halen en het instrument na laten kijken door een

officieel Yamaha Service Center.

• Gebruik alleen de aanbevolen adaptor (PA-3B of gelijkwaardige door Ya-

maha aanbevolen adaptor).

• Haal voor het schoonmaken van het instrument altijd de stekker uit het stop-

contact. Haal nooit een stekker uit het stopcontact met natte handen.

• Controleer de stekker regelmatig en verwijder eventueel stof of vuil dat zich

er op verzameld heeft.

PAS OP!

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om eventuele lichamelijke verwondingen

te voorkomen, of beschadiging aan andere instrumenten of bezittingen. De maatregelen houden in, maar zijn niet beperkt tot:

• Plaats de adaptor niet in de buurt van warmtebronnen zoals kachels of ra-

diatoren. Verbuig of beschadig het snoer niet, plaats er geen zware voorwer-

pen op en leg het niet op een plaats waar mensen er over kunnen struikelen

of er voorwerpen over kunnen rollen.

• Haal de stekker altijd uit het stopcontact door aan de stekker te trekken en

nooit aan het snoer.

• Sluit het instrument niet aan op een stopcontact met een (inmiddels verbo-

den) T-splitter. Dit zou namelijk kunnen resulteren in een slechtere geluids-

kwaliteit of mogelijk oververhitting in het stopcontact.

• Haal de adaptor uit het stopcontact gedurende een elektrische storm (b.v.

onweer), of als u het instrument gedurende lagere tijd niet gebruikt.

• Vergewis u er van dat de batterijen altijd op de juiste manier geplaatst wor-

den (let op de + en - tekens). Doet u dit niet dan kan dit leiden tot oververhit-

ting, brand of lekken van batterijvloeistof.

• Vervang altijd alle batterijen tegelijk. Gebruik geen nieuwe batterijen in com-

binatie met oude batterijen. Ook moet u geen verschillende batterijsoorten

(bijvoorbeeld alkaline en mangaan of verschillende merken) door elkaar

gebruiken. Dit kan leiden tot oververhitting, brand of lekken van batterij-

vloeistof.

• Gooi batterijen nooit in het vuur.

• Probeer geen niet oplaadbare batterijen op te laden

• Haal de batterijen uit het instrument als u het gedurende een langere periode

niet gebruikt, om schade door lekken van de batterijen te voorkomen.

• Houdt batterijen weg van kinderen.

• Zet voordat u het instrument aan andere elektronische apparatuur aansluit,

al deze apparaten uit en de volume-instellingen minimaal. Stel als de appa-

ratuur weer aan staat het gewenste volume in door geleidelijk tijdens het

spelen de volumes weer te verhogen.

• Stel het instrument niet bloot aan grote hoeveelheden stof of trillingen, of

extreme koude of hitte (zoals in direct zonlicht, bij een kachel of overdag in

een auto), om eventuele vervorming of verkleuring van het instrument te

voorkomen of beschadiging aan de interne componenten.

WAARSCHUWING

Volg altijd de algemene voorzorgsmaatregelen op die hieronder worden opgesomd om te voorkomen dat u gewond raakt of zelfs sterft als

gevolg van elektrische schokken, kortsluiting, schade, brand of andere gevaren. De maatregelen houden in, maar zijn niet beperkt tot:

* De in deze handleiding getoonde illustraties en LCD-schermen zijn uitsluitend

ter instructie bedoeld en kunnen afwijken van die op uw instrument.

Gefeliciteerd met uw aanschaf van de Yamaha

PSR-240 PortaTone!

U bezit nu een draagbaar keyboard dat een aantal geavanceerde functies bevat, een

fantastisch geluid heeft en buitengewoon gemakkelijk is in het gebruik. Deze kenmer-

ken maken dit instrument tot een uitzonderlijk expressief en veelzijdig instrument.

Lees deze gebruiksaanwijzing zorgvuldig door terwijl u uw nieuwe PortaTone

bespeelt, om volledig gebruik te kunnen maken van zijn vele mogelijkheden.

BEDIENINGSPANEEL EN AANSLUITINGEN6

● Bedieningspaneel ............................ 6

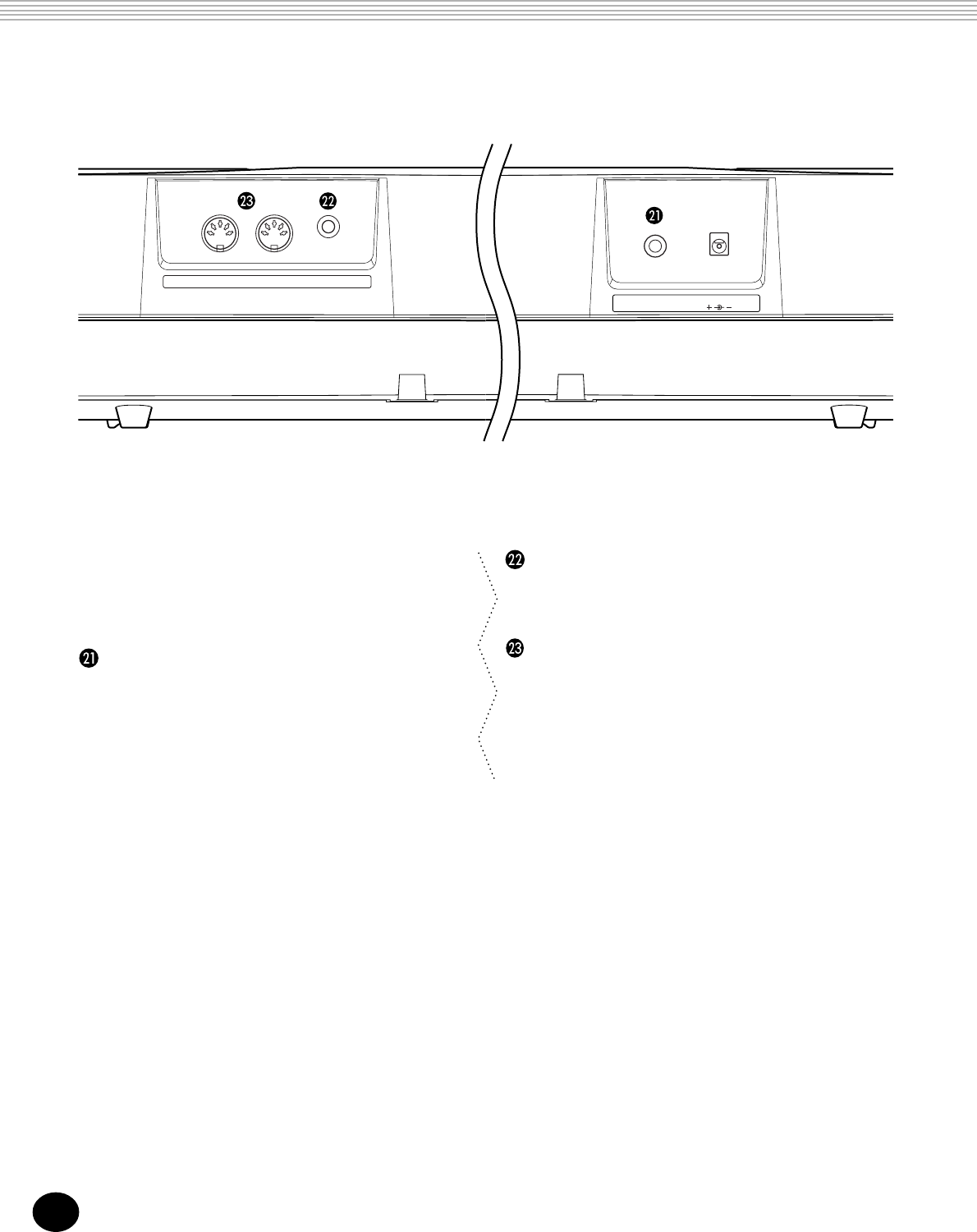

● Achterpaneel ................................... 8

OPSTELLEN 9

SPANNINGSVOORZIENING ....................... 9

● Gebruik van een Adaptor ................. 9

● Gebruik van Batterijen ..................... 9

AANZETTEN .............................................. 9

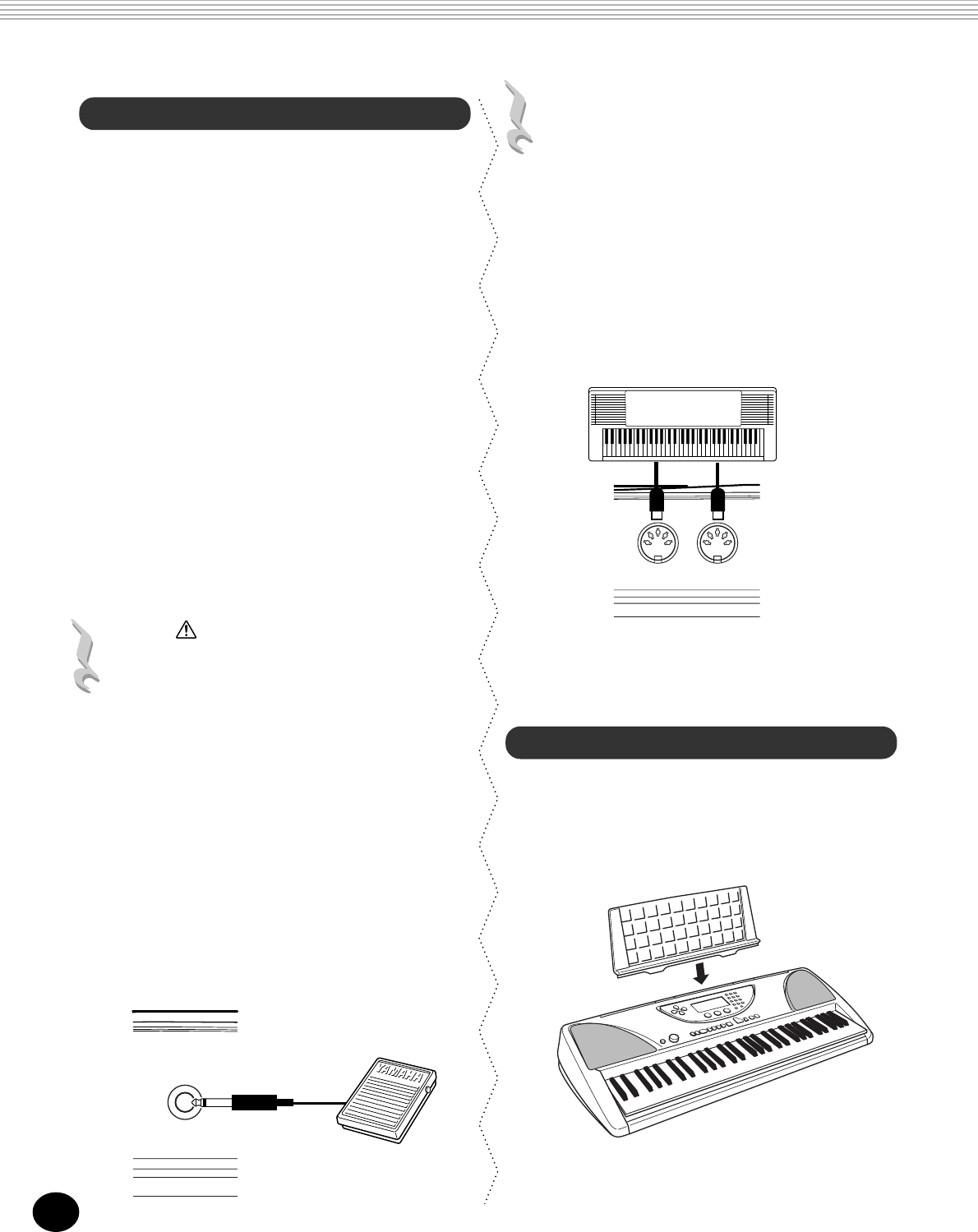

ACCESSOIRES AANSLUITEN..................... 10

MUZIEKSTANDAARD ............................... 10

AAN DE SLAG —

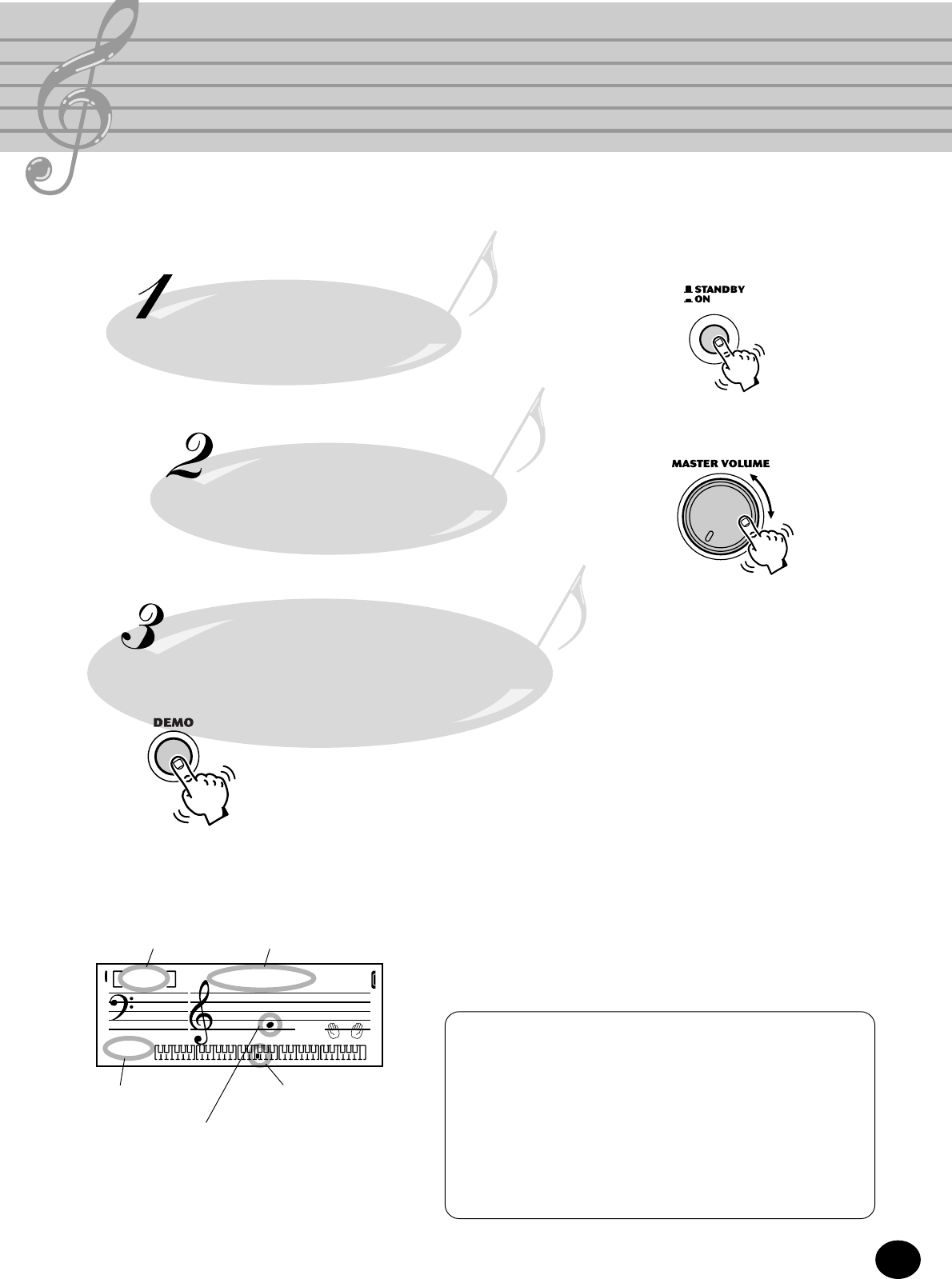

AFSPELEN VAN DE DEMOSONGS 11

PANEEL DISPLAY INDICATIES 12

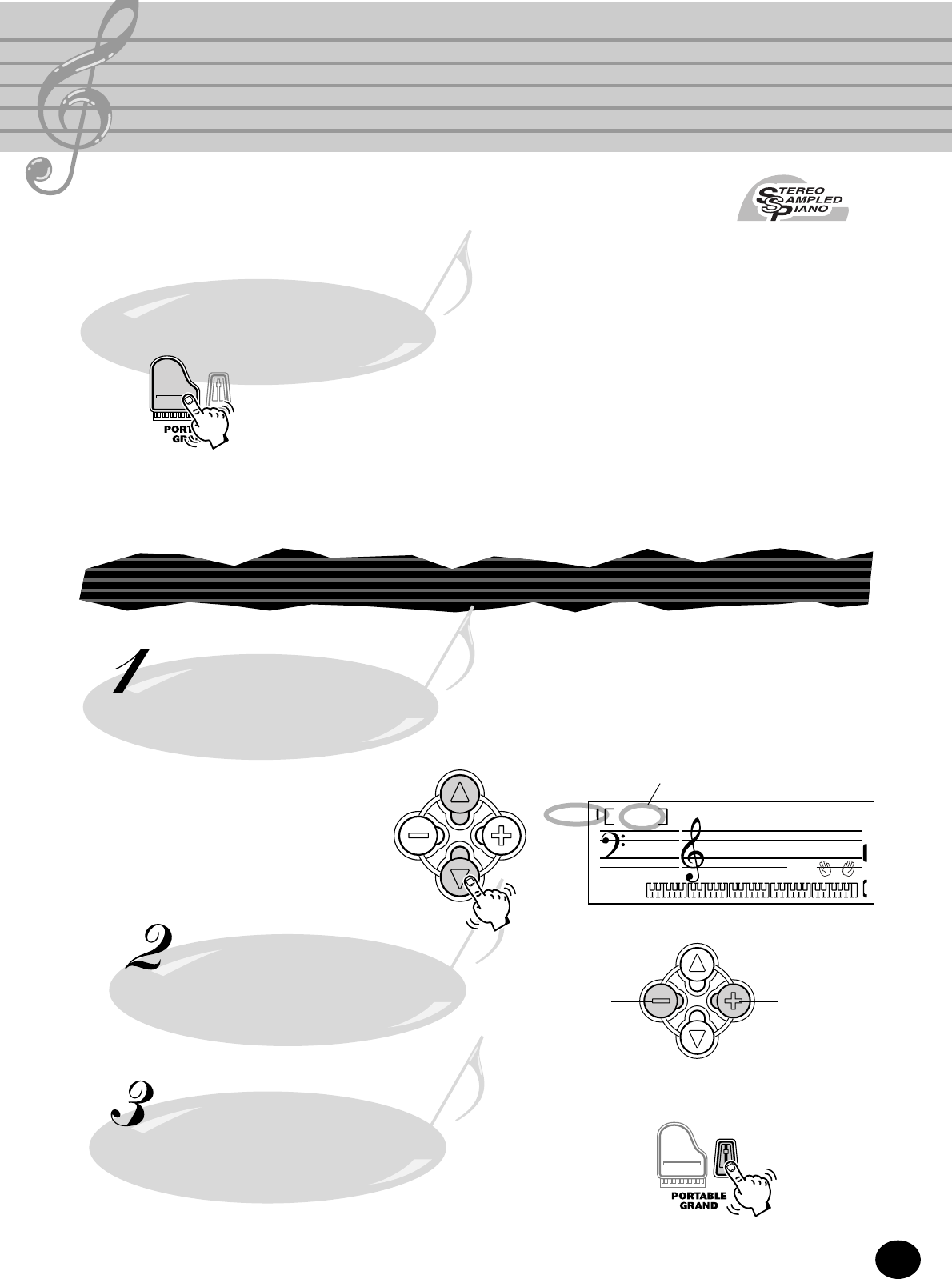

PORTABLE GRAND (VLEUGEL) 13

DE METRONOOM GEBRUIKEN ................ 13

● Instellen van de maatsoort van de

metronoom ................................... 14

● Instellen van het metronoomvolume 14

VOICES SELECTEREN EN BESPELEN—

DE VOICEMODE 15

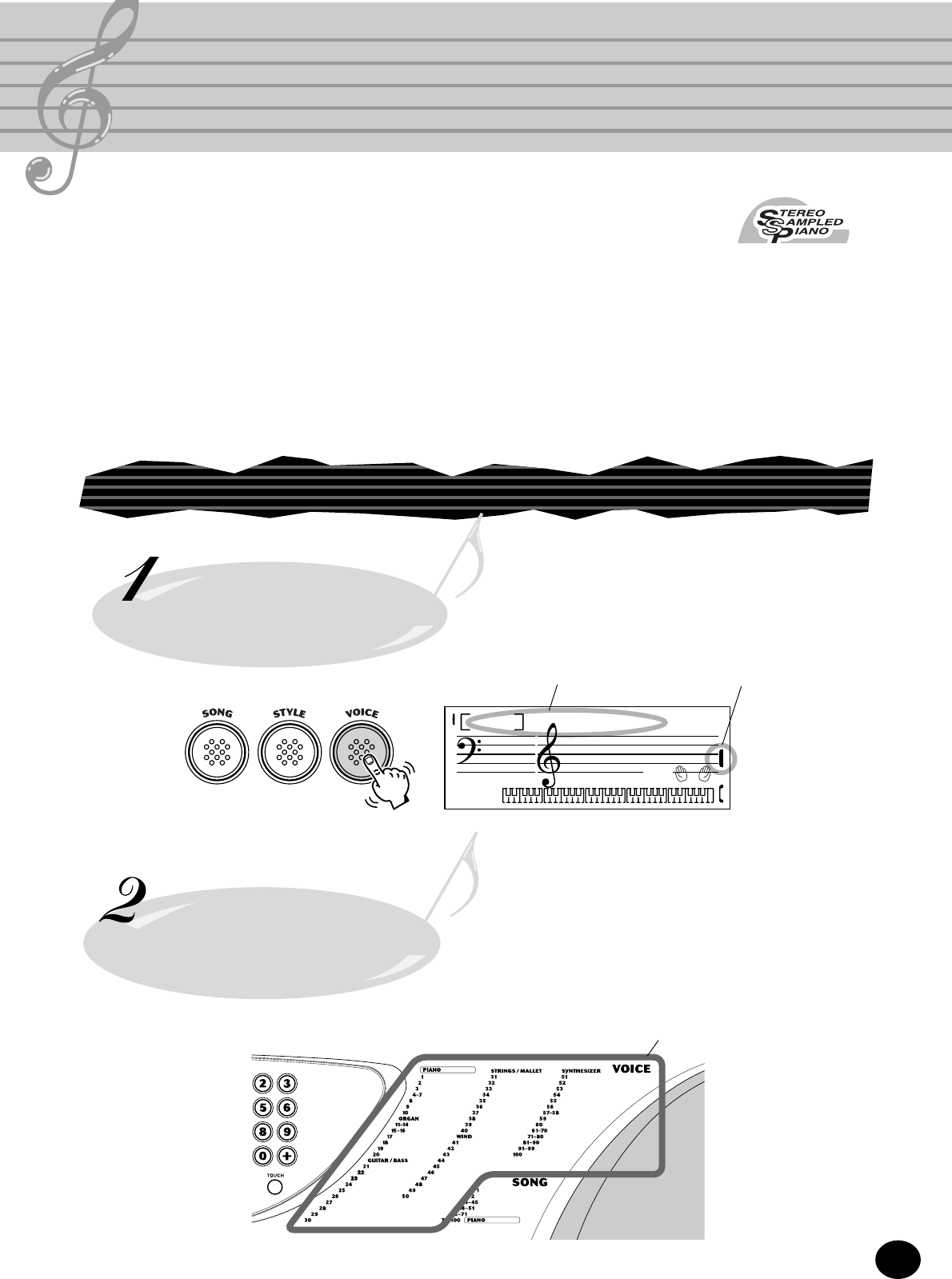

EEN VOICE SELECTEREN EN BESPELEN .... 15

● Percussie Voice Overzicht:

(voices 90 en 100). ........................ 17

TRANSPONEREN EN STEMMEN .............. 18

● Transponeren................................. 18

● Stemmen....................................... 19

AANSLAGREACTIE EN -GEVOELIGHEID .... 18

SONGS SELECTEREN EN AFSPELEN —

DE SONGMODE 20

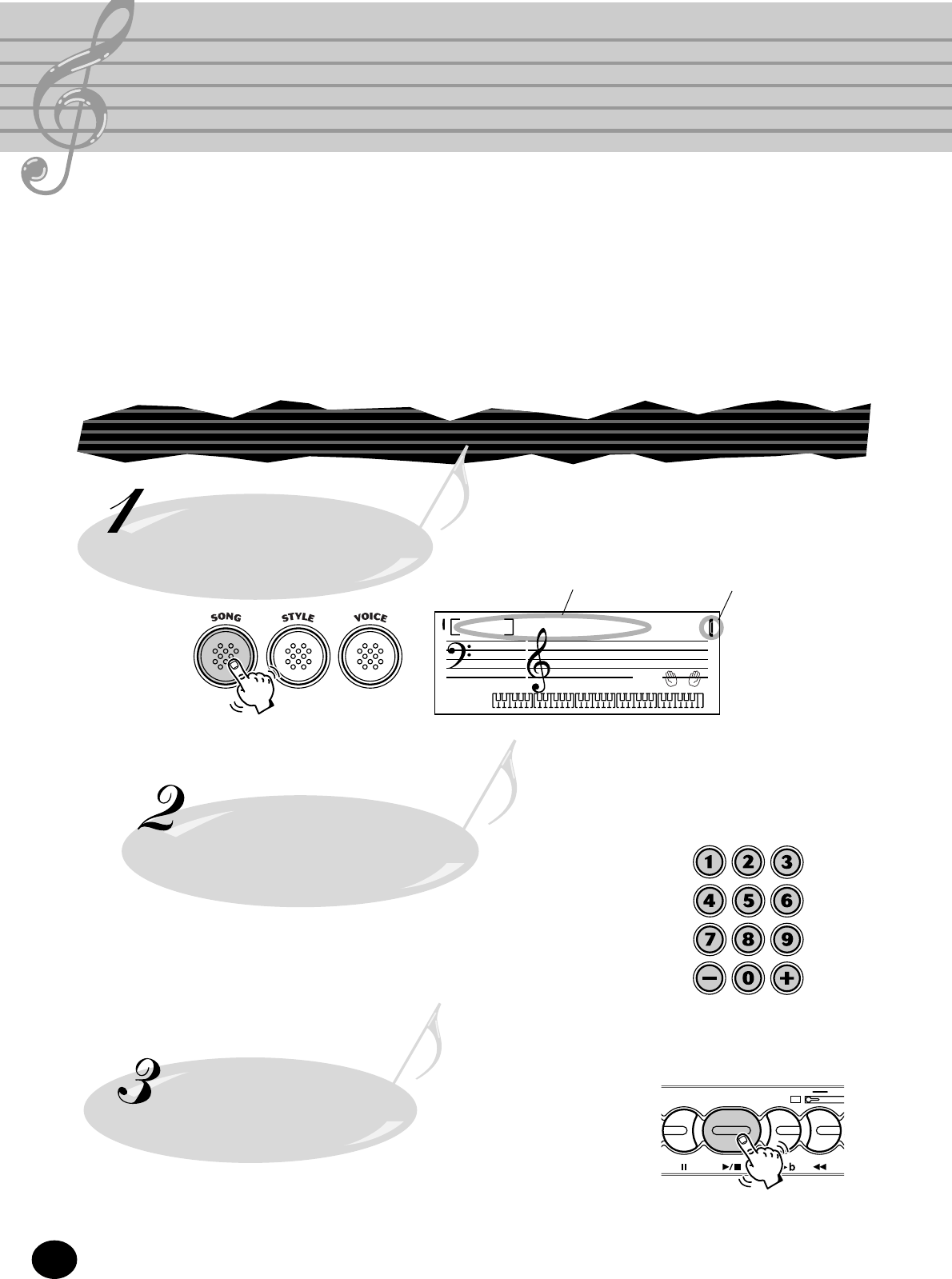

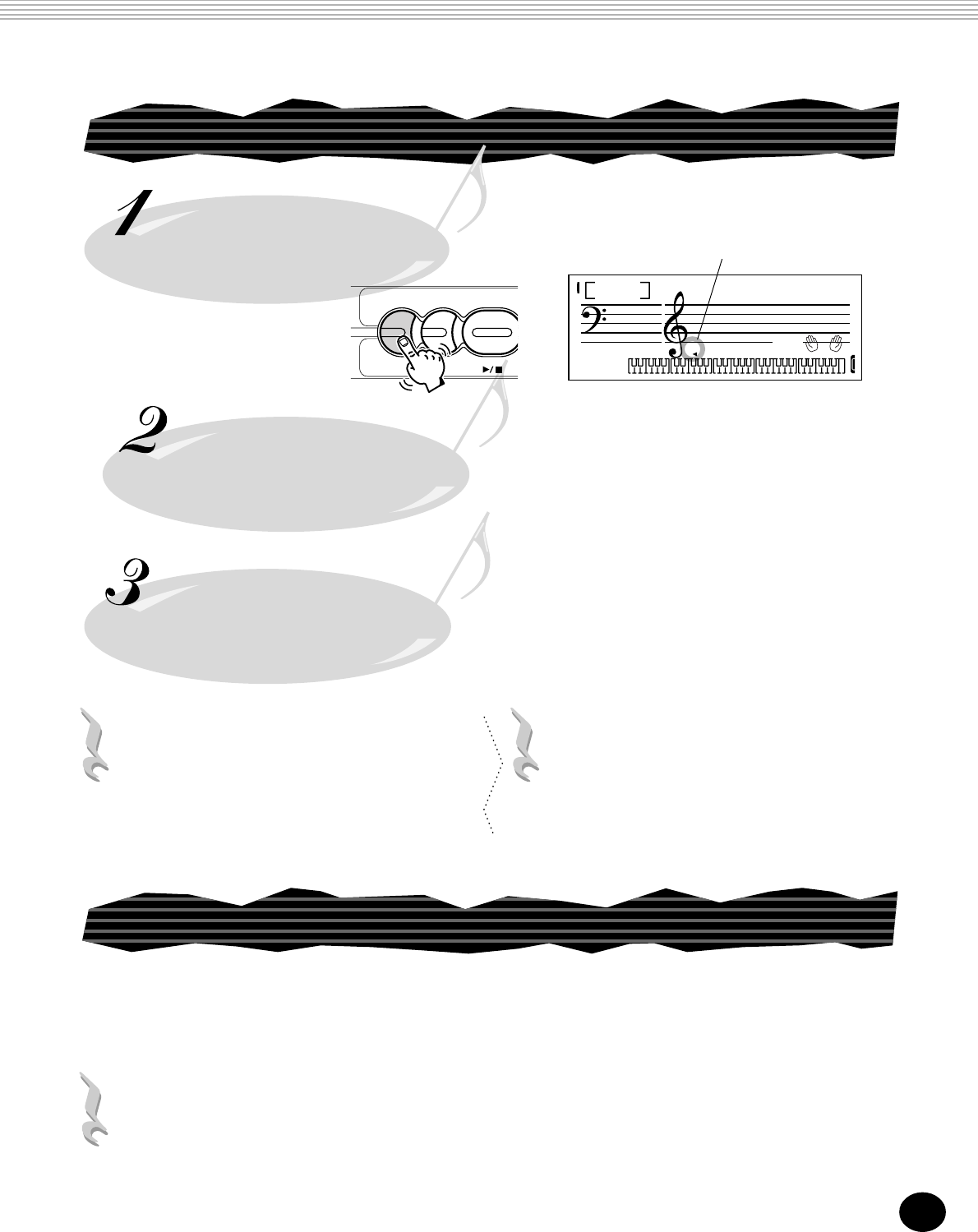

EEN SONG SELECTEREN EN AFSPELEN .... 20

HET TEMPO WIJZIGEN ............................ 21

● Over de teldisplay .......................... 22

HET SONGVOLUME AANPASSEN............. 23

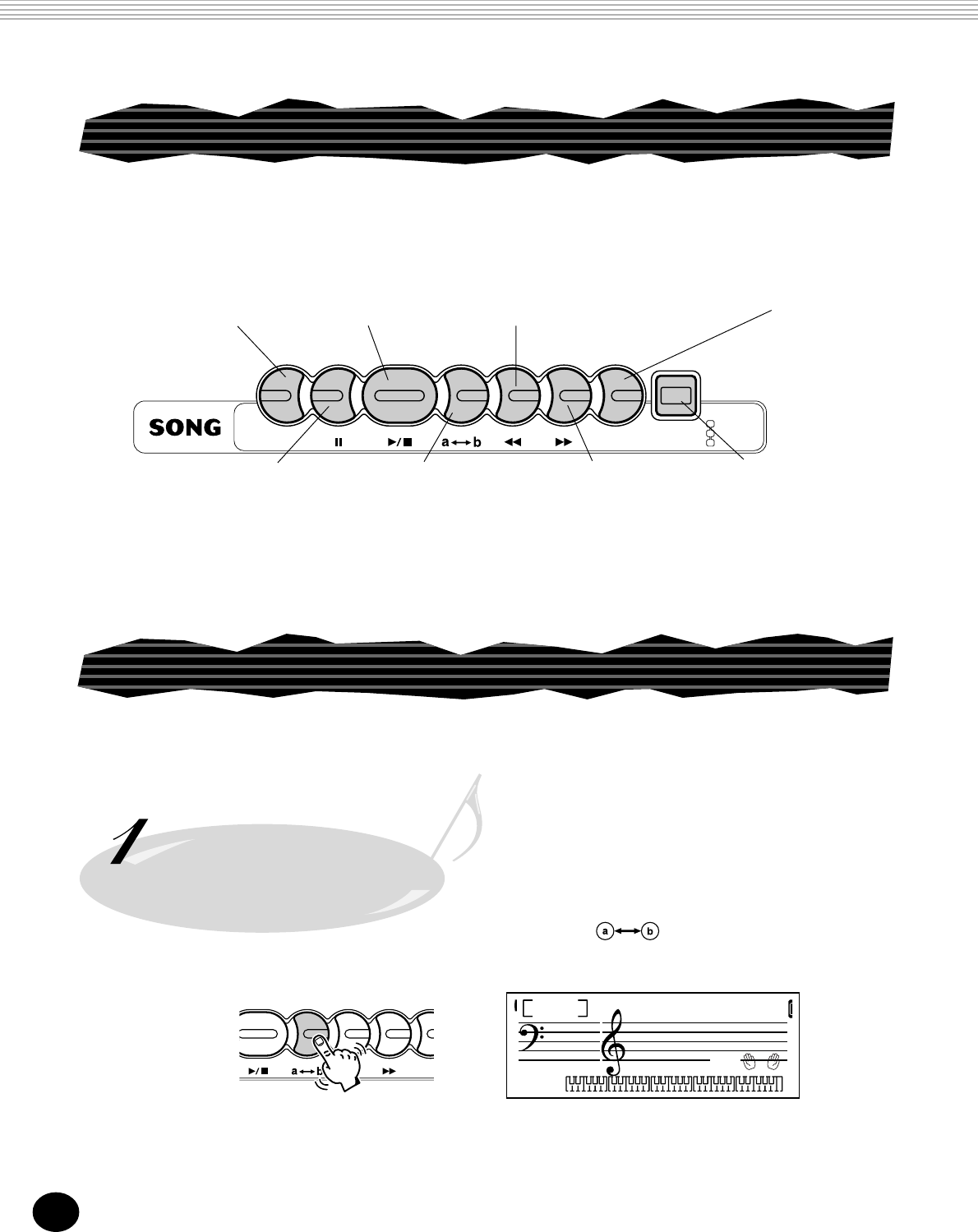

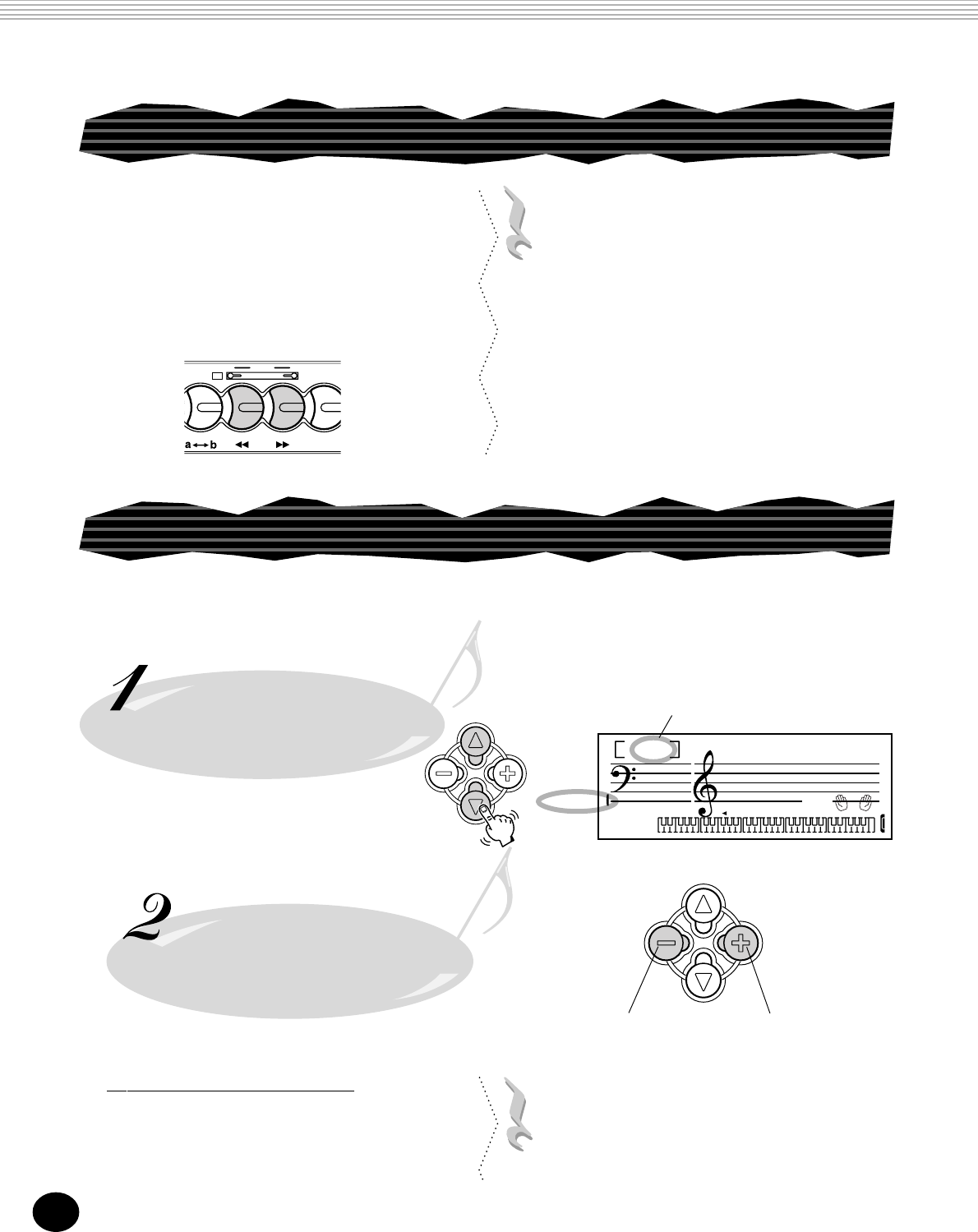

SONGKNOPPEN...................................... 24

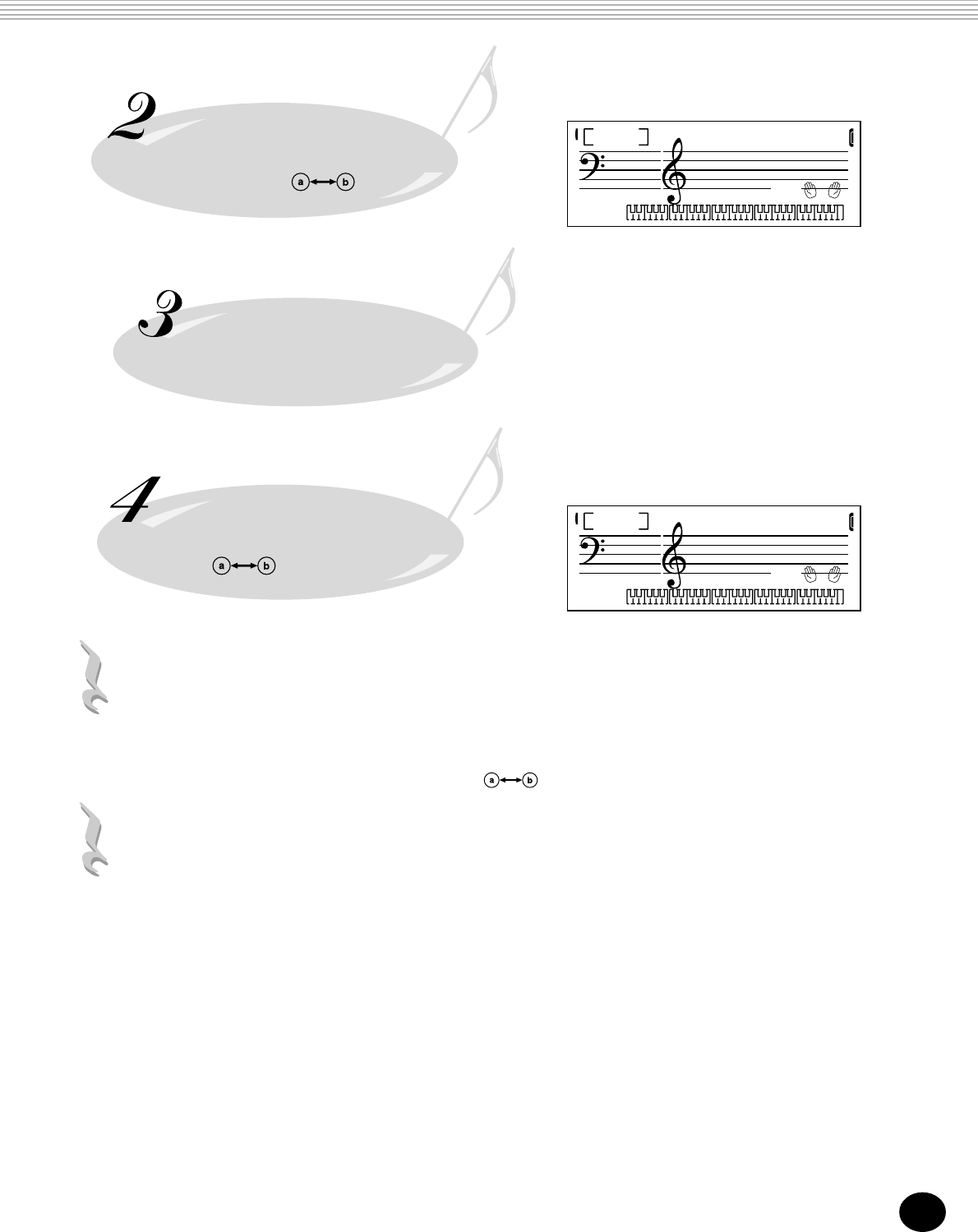

A/B REPEAT (HERHALING)........................ 24

MELODY GUIDE (MELODIE GIDS) ........... 26

VOICE CHANGE (VOICE VERANDEREN).27

STIJLEN SELECTEREN EN AFSPELEN —

DE STIJLMODE 28

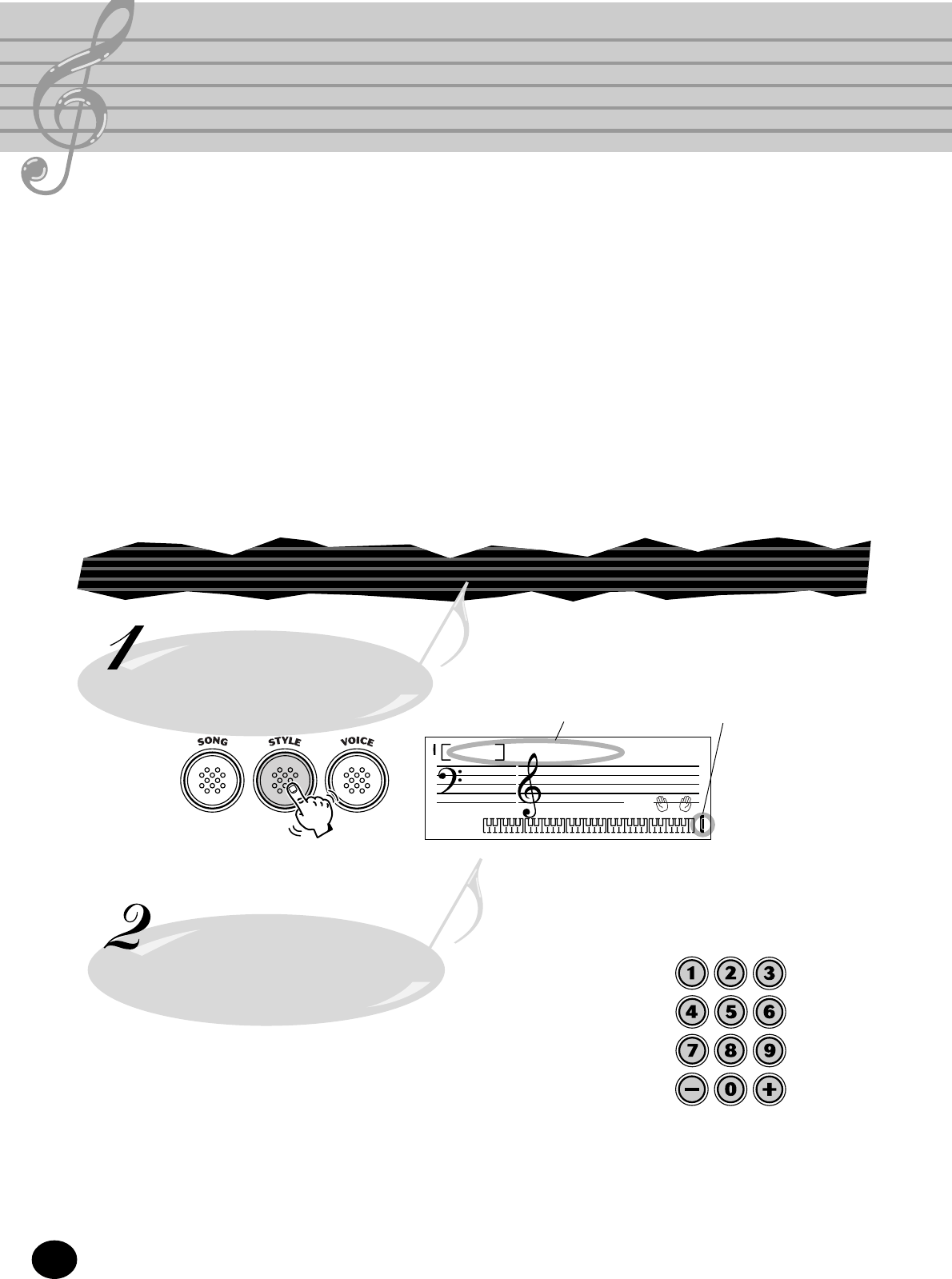

EEN STIJL SELECTEREN EN AFSPELEN....... 28

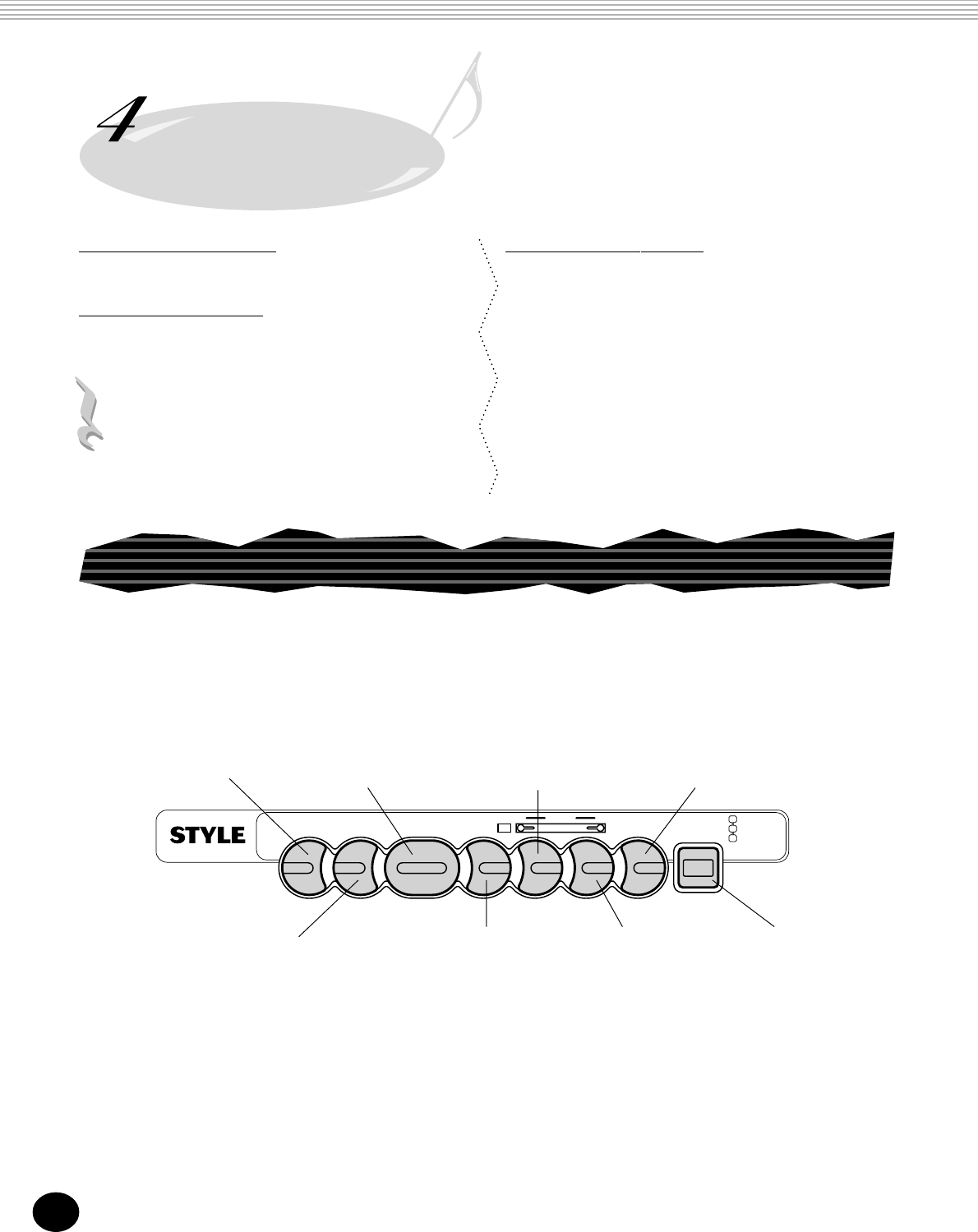

STIJLKNOPPEN ........................................ 30

DE AUTOMATISCHE

BEGELEIDINGSFUNCTIES GEBRUIKEN... 31

HET TEMPO WIJZIGEN ............................ 31

STIJLSECTIES (MAIN A, MAIN B) EN

FILL-INS ................................................ 32

HET BEGELEIDINGSVOLUME

AANPASSEN.......................................... 32

AUTOMATISCHE BEGELEIDING — MULTI

FINGERING........................................... 33

● Eénvinger akkoorden ..................... 33

● Fingered akkoorden ....................... 33

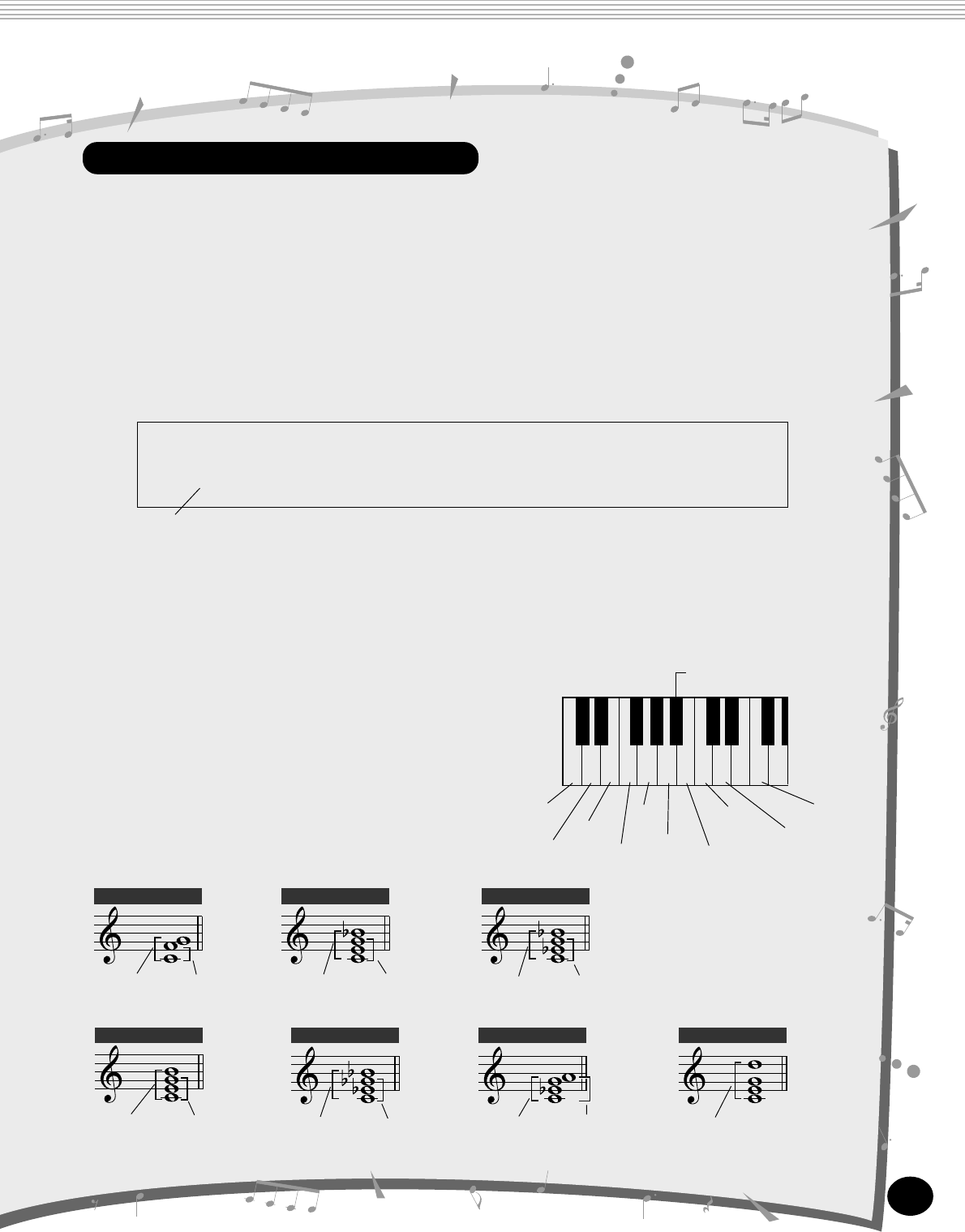

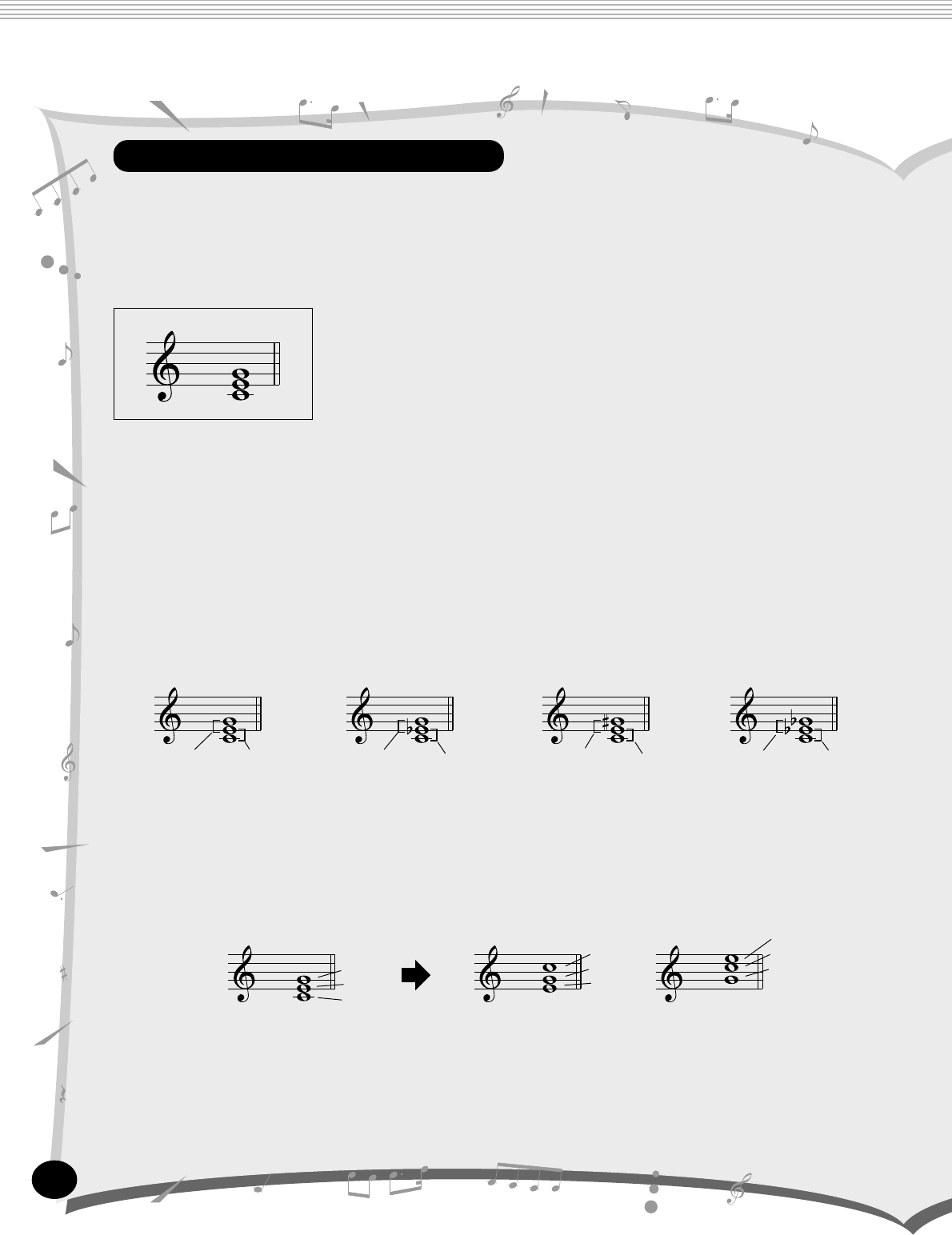

WAT IS EEN AKKOORD? .......................... 34

AKKOORDNAAMNOTATIE ....................... 35

● De nootintervallen ......................... 35

● Andere akkoorden ......................... 35

ONE TOUCH SETTING (OTS) ................... 36

CHORD GUIDE (AKKOORDGIDS) ........... 37

● Smart ............................................ 37

● Dictionary...................................... 39

MULTI PADS ............................................. 40

MIDI 41

● Over MIDI ..................................... 41

● Hoe kan MIDI worden gebruikt? .... 41

PROBLEMEN OPLOSSEN ................................ 42

VOICE OVERZICHT ......................................... 43

MULTI PAD OVERZICHT.................................. 45

MIDI IMPLEMENTATIE OVERZICHT ................. 46

SPECIFICATIES ................................................ 48

INDEX ............................................................ 49

Inhoud

Portable Grand

Yamaha Educatie Pakket

De PortaTone bevat ook een Portable Grand functie voor een realistische vleugel weergave. Drukken op de

PORTABLE GRAND knop roept direct de verbluffend authentieke “Stereo Sampling Piano” klank op en con-

figureert de hele PortaTone voor optimaal piano spelen. Speciale Pianist stijlen — met alleen pianobegeleiding —

zijn ook voor handen.

De PSR-240 is een zeer hoogwaardig maar toch gebruiksvriendelijk keyboard

met de volgende eigenschappen en functies:

HOOFDKENMERKEN

De PortaTone is uitgerust met het nieuwe Yamaha Educatie Pakket — een set hulpmiddelen die

gebruik maakt van de laatste technologie om het leren en spelen van muziek plezieriger te maken dan

ooit tevoren!

Het Yamaha Educatie Pakket bevat:

Krachtige melodiegids functies in de Songmode — Wachten en Minus One — zodat u

eenvoudig de 100 songs kunt leren en het laat u zelfs zien welke noten u moet spelen!

• Wachten laat de song pauzeren (als een geduldige leraar!), zodat u in uw eigen tempo kunt oefenen.

• Minus One onderdukt alleen de melodie waardoor u die zelf kunt spelen. De vakkundige achter-

grondpartijen moedigen aan op uw best te spelen en laten u “feeling” voor de song krijgen!

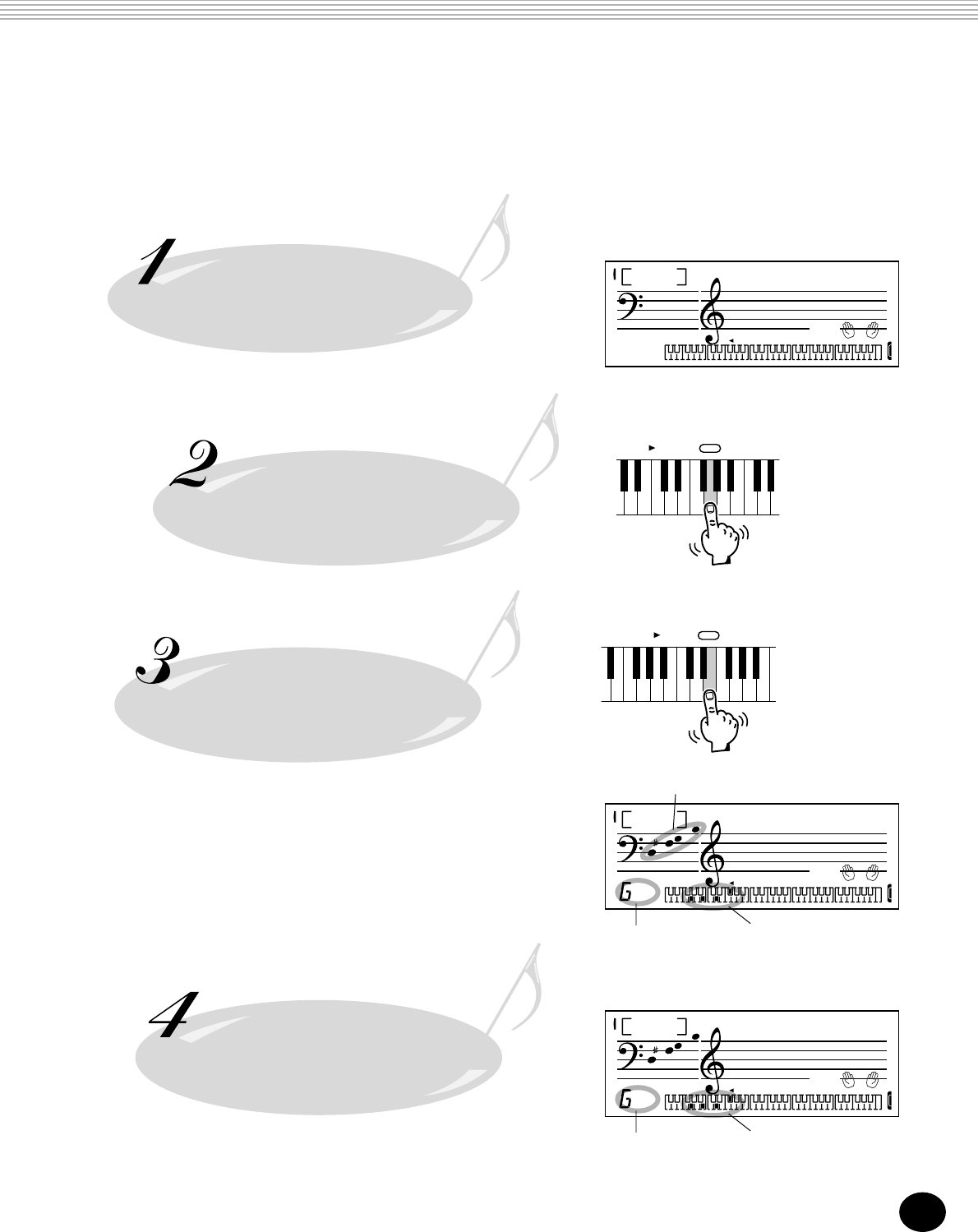

Akkoordgidsfuncties in de Stijlmode — Smart en Dictionary — die het u uitzonderlijk

gemakkelijk maken om akkoorden en akkoordverhoudingen te leren.

• Met Smart kunt u gemakkelijk harmonisch “correcte” akkoordprogressies spelen in elke

willekeurige toonsoort. Fantastisch om te leren — en te spelen!

• Dictionary is een ingebouwde “akkoordenencyclopedie”die u leert hoe u bepaalde akkoorden

moet spelen. U geeft de akkoordnaam aan en de PortaTone laat de juiste noten in de display zien!

blz. 26-27, 34-35, 37-39

blz. 13

Andere krachtige eigenschappen:

• Uitzonderlijk realistische en dynamische geluiden

met 100 voices, gebruik makend van digitale

opnamen van echte instrumenten.

• Touch Response (aanslagreactie) geeft u de

mogelijkheid het volume van de voices dynamisch en

expressief te regelen door middel van uw aanslag-

gevoeligheid - net als op een akoestische piano.

• 100 dynamische automatische begeleidingsstijlen

met elk een eigen Intro, Main A en B, en Ending

sectie. Alle stijlen (behalve de Piano stijlen) bevatten

ook hun eigen vier Fill-in patronen.

• De grote speciale display geeft u een makkelijk en

overzichtelijke blik op alle belangrijke instellingen,

alsook over de akkoord- en nootindicatie.

• 100 songs, om met plezier naar te luisteren — of

voor het gebruik met de geavanceerde leerfuncties

van het Yamaha Educatie Pakket.

•

Comfortabele bediening van begeleidingsstijlen —

inclusief Tempo en onafhankelijk begeleidingsvolume.

• One Touch Setting (OTS), om automatisch de

passende voice op te roepen om met een

geselecteerde stijl mee te spelen.

• MIDI aansluitingen om met andere MIDI apparaten

te kunnen communiceren. De PSR-240 beschikt ook

over een voetschakelaar aansluiting voor sustain.

• Ingebouwde, hoge kwaliteit stereo versterker/

luidsprekersysteem.

BEDIENINGSPANEEL EN

AANSLUITINGEN

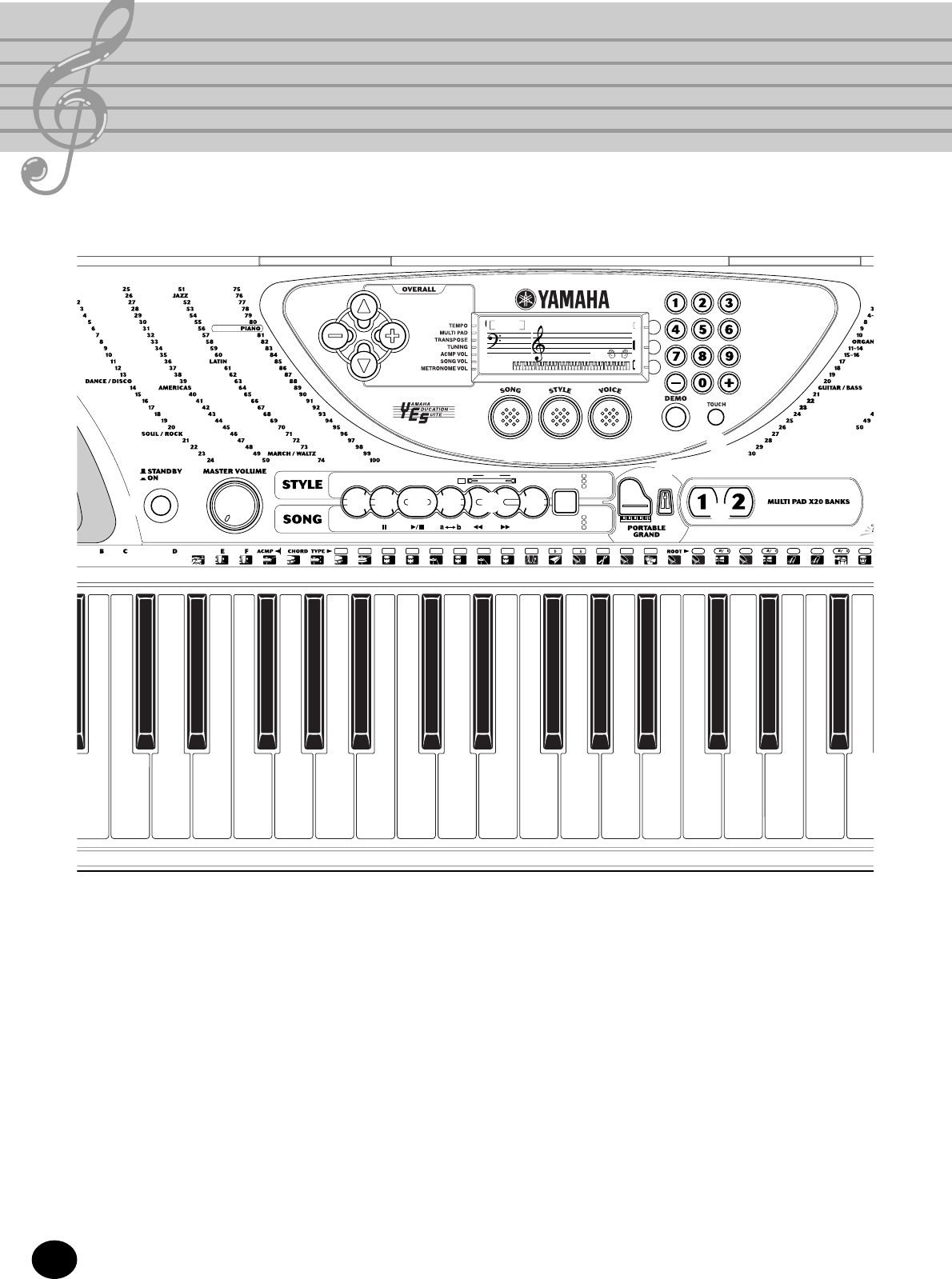

Bedieningspaneel

1 2 2

1LLH H

H L

BCSBS L M H

MIN MAX

METRONOME

SMART

DICTIONARY

OFF

WAITING

MINUS ONE

OFF

AUTO FILL

MAINAB

rit.

INTRO/

ENDING

ACMP

ON/OFF SYNC-

START START/

STOP CHORD

GUIDE

OTS

MELODY

GUIDE

VOICE

CHANGE

Mmaug dim 7 M7

sus4 m7 mM7 7 5 m7 5 7sus4 m6 (9)CC D DD E E F F G G

IUM

LLAD

ROCK SHUFFLE

CUMBIA

SLOW ROCK

6/8 HVY ROCK

US ROCK

16BEAT ROCK

R&B

SOUL

FUNK

ALLAD

BALLAD

EAT POP

SHUFFLE

6BT BALLAD

USION BALLAD

CHU

FULL

WAVE O

ACCORDI

HARMONIC

SOFT GUITAR

FOLK GUITAR

12ST GUITAR

JAZZ GUITAR

E GUITAR

DIST GUITAR

WOOD BASS

FINGER BASS

MUTE BASS

SLAP BASS

SOUL BALLAD

GPL SHUFFLE

6/8 GOSPEL

SWING

B B SWING

B B BALLAD

JZ QUARTET

DIXIELAND

COOL JAZZ

JAZZ BALLAD

JAZZ WALTZ

4/4 BLUES

ROCK & ROLL

BOOGIE

TWIST

BOSSA NOVA

SALSA

SAMBA

MAMBO

DANCE POP

TECHNO

EUROBEAT

EURO HOUSE

HIP HOP

70S DISCO

DISCO TROP

8BT ROCK BLD

16BT ROCK BLD

6/8BALLAD

HARD ROCK

BLUEGRASS

2/4 COUNTRY

8BT COUNTRY

CBY BOOGIE

CTY BALLAD

CTY SHUFFLE

CTY WALTZ

CAJUN

BANDA

BEGUINE

MERENGUE

BLR LENTO

REGGAE 1

REGGAE 2

RHUMBA

TANGO

FOXTROT

JIVE

ARPEGGIO 1

ARPEGGIO 2

ARPEGGIO 3

DANCE POP

ROCK PIANO

ROCK & ROLL

TIGHT ROCK

SWING

JAZZ WALTZ

RAGTIME

BEGUINE

CHA CHA

MARCH

MARIACHI

TEJANO 6/8 MARCH

GALOPMARCH

FUSION

6/8 MARCH

POLKA

STD WALTZ

POP WALTZ

GMN WALTZ

VIEN WALTZ

2BEAT

8BEAT

HONKY-TONK

PIANO BALLAD

POP BALLAD

TEMPO

GrandPno

001

116

ABQ

DEF

R S

H I JKLMN

A Aan/uit schakelaar (STANDBY/ON)

B MASTER VOLUME regelaar

Hiermee bepaalt u het totaalvolume van de

PortaTone.

C OVERALL knoppen (t, +, -)

Hiermee kiest u uit de verschillende algemene

(=overall) functies en stelt hun waarde in (zie blz.23).

D SONG knop

Hiermee kiest u de Songmode (zie blz.20).

E VOICE knop

Hiermee kiest u de Voicemode (zie blz.15).

F STYLE knop

Hiermee kiest u de Stijlmode (zie blz.28).

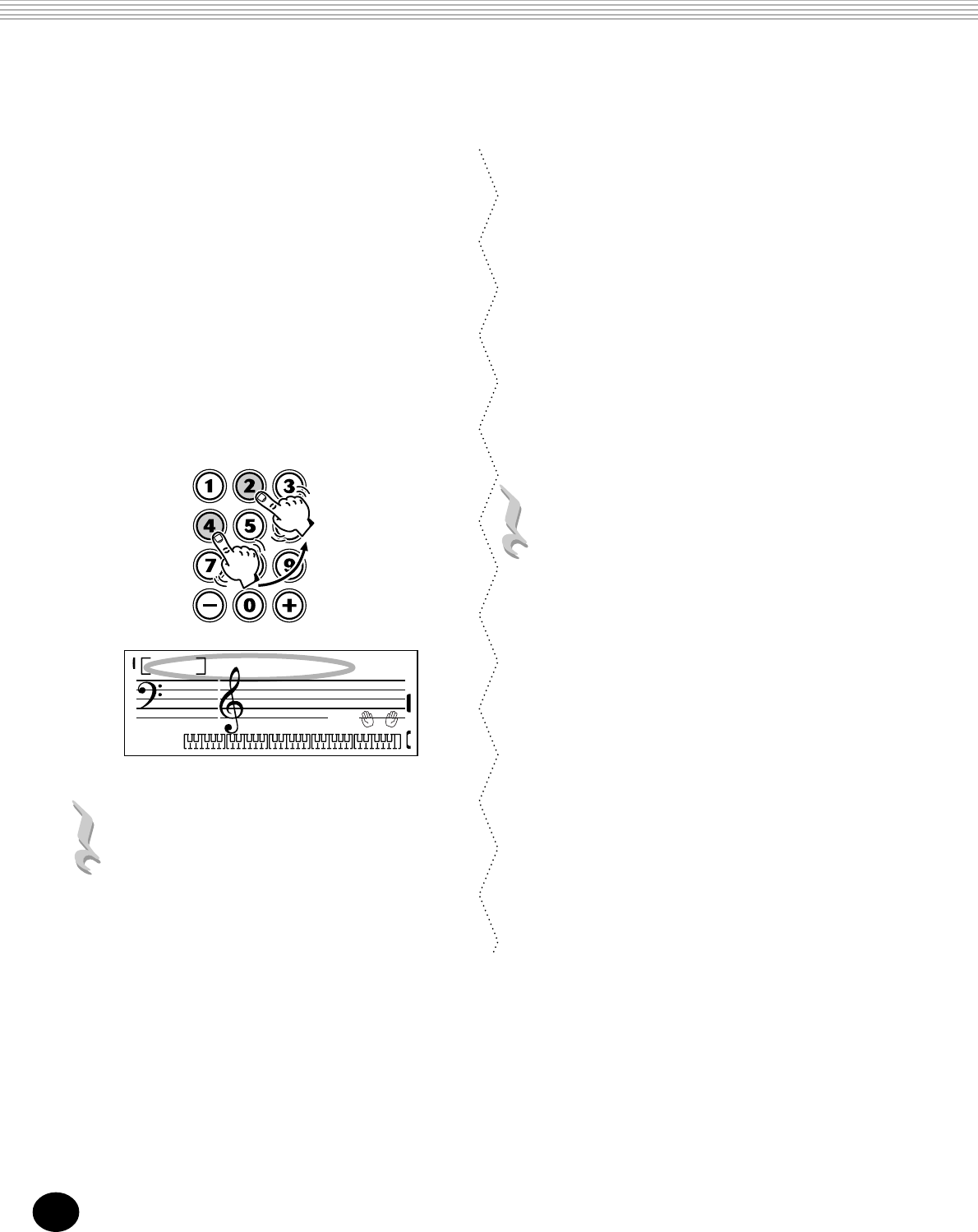

G Numeriek toetsenbord, +/- knoppen

Hiermee kunt u de songs, voices en stijlen kiezen

(zie blz.16). Ze worden ook gebruikt om

bepaalde waarden, zoals de maatsoort van de

metronoom (blz.14) en de toonsoort voor de

Smart Chord functie (blz.38) in te voeren.

H ACMP ON/OFF knop

Als de stijlmode is geselecteerd, zet dit de

automatische begeleiding aan en uit (zie blz.31).

Deze knoppen hebben geen functie in de

songmode.

I SYNC-START, Pauze (❙❙) knop

Als de stijlmode is geselecteerd, zet dit de Sync-

Start functie aan en uit (zie blz.29). Als de

songmode is geselecteerd start en pauzeert dit

beurtelings de song (zie blz.24).

J START/STOP (>/■) knop

Als de stijlmode is geselecteerd, start en stopt dit

beurtelings de automatische begeleiding (zie blz.29).

Als de songmode is geselecteerd, start en stopt dit

beurtelings het afspelen van de song (zie blz.24).

K INTRO/ENDING, knop

Als de stijlmode is geselecteerd, bestuurt dit de

Intro en Ending functies (zie blz.29, 30). Als de

songmode is geselecteerd, bestuurt dit de A/B

Repeat functie (zie blz.24).

L MAIN A/B (AUTO FILL), Snel vooruit (f)/

terugspoel (r) knoppen

Als de stijlmode is geselecteerd

, worden deze

gebruikt om de automatische begeleidingssecties

te veranderen en de Auto fill functie te bedienen

(zie blz.32).

Als de songmode is geselecteerd

worden ze gebruikt om respectievelijk snel vooruit

en terug te spoelen tijdens het afspelen van een

song. Als het afspelen van de song is gestopt,

kunnen ze worden gebruikt om door te gaan of

terug te gaan naar een bepaald maatnummer in de

song (zie blz. 24).

M OTS, VOICE CHANGE knop

Als de stijlmode is geselecteerd, wordt dit gebruikt

om de One Touch Setting (OTS) functie aan en uit

te zetten (zie blz.36). Als de songmode is

geselecteerd, wordt dit gebruikt om de Voice

Change functie aan en uit te zetten (zie blz.27).

N CHORD GUIDE, MELODY GUIDE knoppen

Als de stijlmode is geselecteerd

, wordt dit gebruikt

om de Chord Guide functies te bedienen (zie

blz.37).

Als de songmode is geselecteerd

, wordt

dit gebruikt om de Melody Guide functie te

bedienen (zie blz.26).

O PORTABLE GRAND knop

Dit zet de PortaTone onmiddellijk in de

voicemode en roept de Grand Piano(vleugel)

voice op (zie blz.13).

P METRONOME knop

Hiermee zet u de metronoom aan en uit (zie blz.13).

Q MULTI PAD knoppen

Deze worden gebruikt om automatisch van te

voren geprogrammeerde muzikale frases af te

spelen (zie blz.40).

R DEMO knop

Hiermee speelt u de demonstratiesongs af (zie blz.11).

S TOUCH knop

Hiermee zet u de Touch Response (aanslagreactie)

functie aan en uit. U kunt hier ook de Touch

Sensitivity (aanslaggevoeligheid) mee instellen.

(Zie blz.19).

BEDIENINGSPANEEL EN AANSLUITINGEN

T DC IN 10-12V aansluiting

Hier kunt u de PA-3B adaptor op aansluiten (zie

blz.9).

PHONES/OUTPUT aansluiting

Hier kunt u een stereo hoofdtelefoon of extern

versterker/luidsprekersysteem op aansluiten (zie

blz.10).

Achterpaneel

SUSTAIN aansluiting

Hier kunt u een apart verkrijgbare FC4 of FC5

voetschakelaar op aansluiten. (Zie blz.10.)

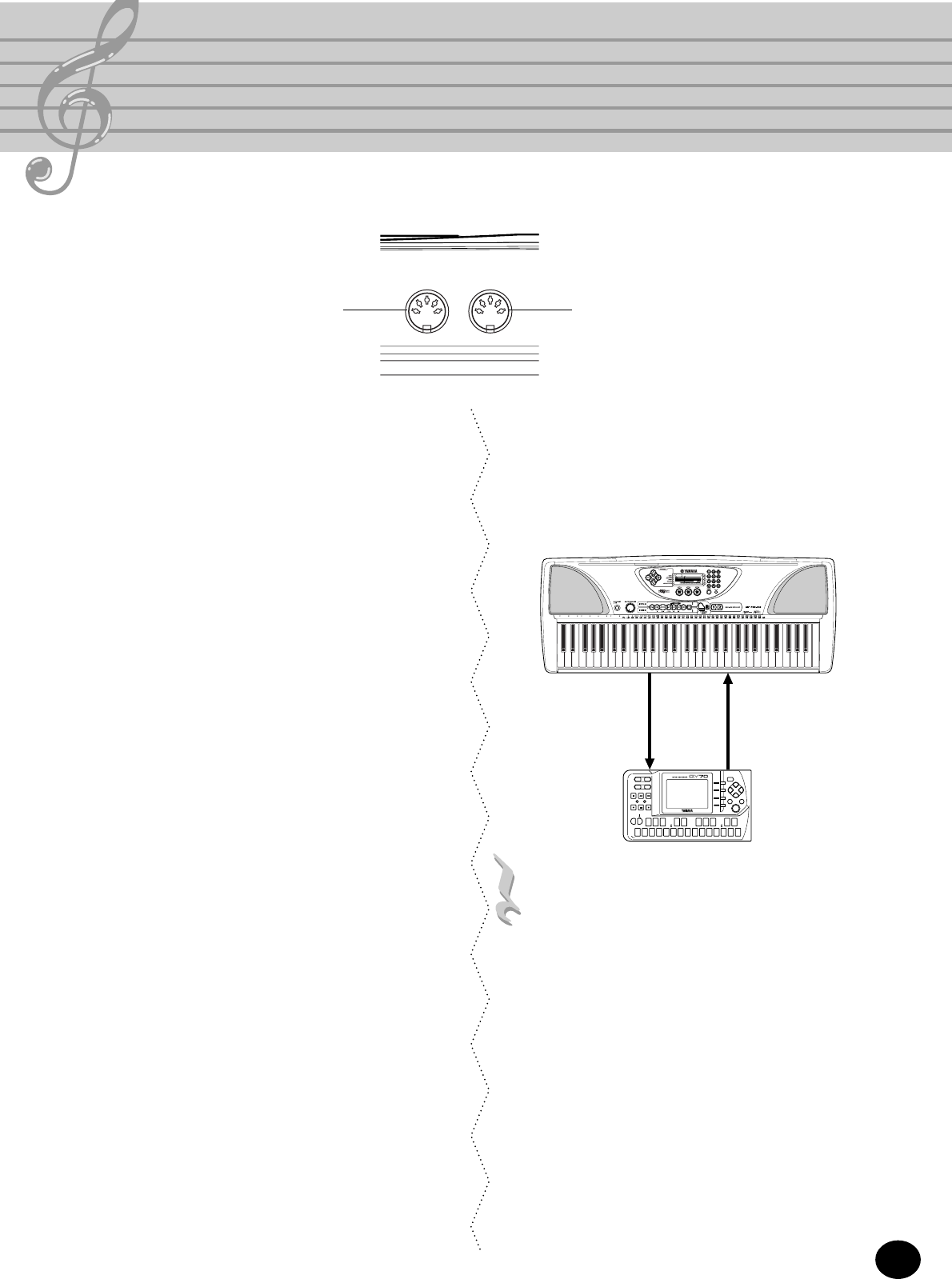

MIDI IN, OUT aansluitingen

Dit is om andere MIDI apparaten op aan te

sluiten (zie blz.10 en 41).

BEDIENINGSPANEEL EN AANSLUITINGEN

PHONES/

OUTPUT DC IN 10-12V

IN OUTMIDI SUSTAIN

Dit gedeelte bevat informatie over hoe u uw PortaTone in gereedheid brengt om er

op te kunnen spelen. Lees dit gedeelte zorgvuldig, voordat u begint te spelen.

OPSTELLEN

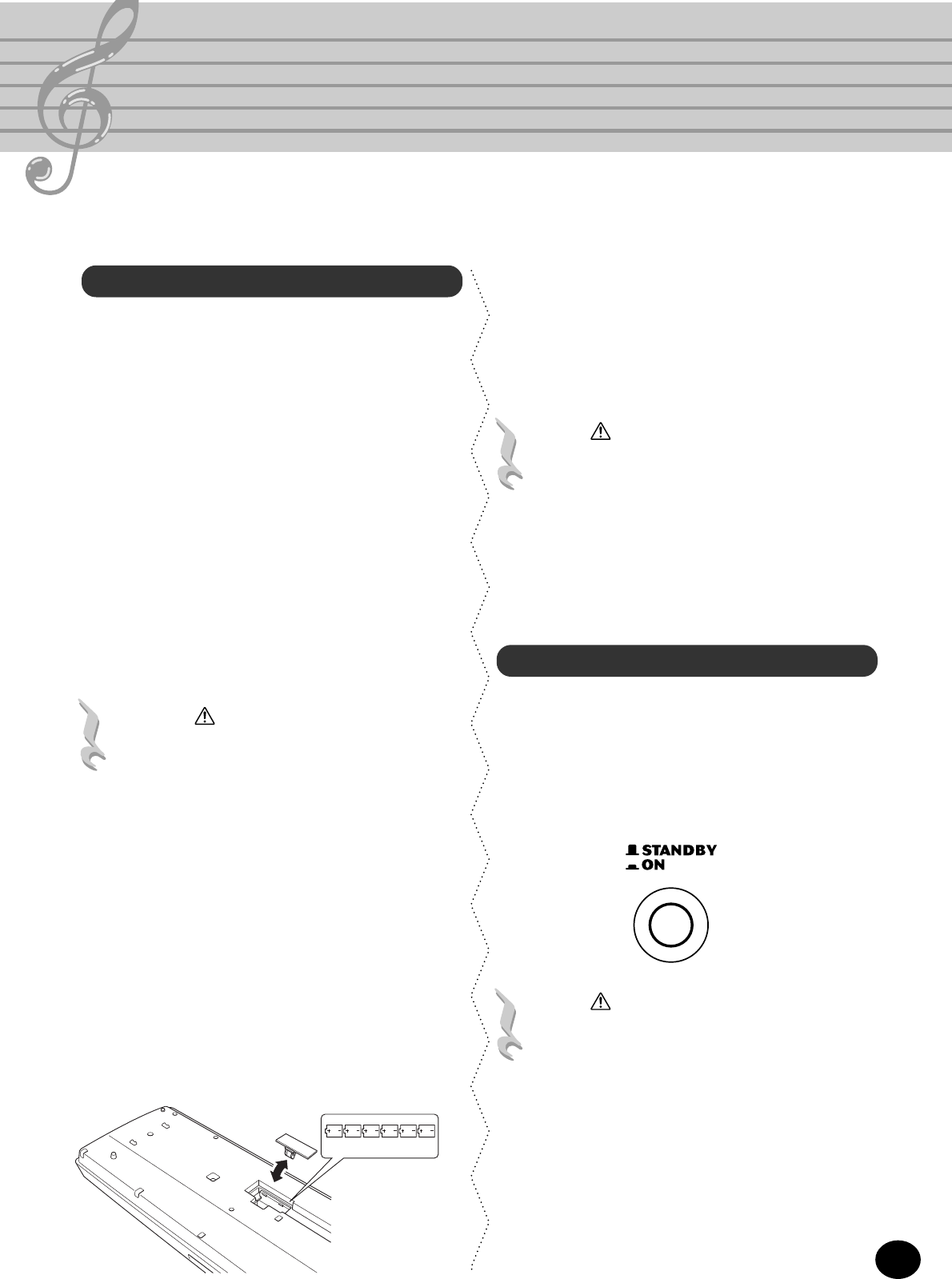

SPANNINGSVOORZIENING

Ofschoon de PSR-240 zowel via een apart

verkrijgbare adaptor als op batterijen werkt,

beveelt Yamaha het gebruik van de adaptor aan,

als dat maar enigszins mogelijk is. Gebruik van

een adaptor is milieuvriendelijker dan batterijen.

Gebruik van een adaptor

Om uw PortaTone op een stopcontact aan te

sluiten heeft u een apart verkrijgbare Yamaha

PA3B adaptor nodig. Het gebruik van andere

adaptors kan leiden tot beschadiging van het

instrument, dus vraag om het juiste type. Sluit

de plug van de adaptor aan op de DC IN 10-

12V-aansluiting aan de achterzijde van uw

PortaTone en de stekker op een geschikt stop-

contact.

WAARSCHUWING :

• Gebruik UITSLUITEND de Yamaha PA-3B adaptor (of een

andere speciaal door Yamaha aanbevolen adaptor om uw

instrument via het lichtnet te voeden. Het gebruik van andere

adaptors kan leiden tot onherstelbare beschadiging van zowel

de adaptor als de PSR-240.

• Koppel de adaptor los als u de PSR-240 niet gebruikt tijdens

een elektrische storm (bijvoorbeeld onweer).

Gebruik van batterijen

■ Plaatsen van batterijen

Draai het instrument ondersteboven en haal het

batterijenklepje weg. Plaats zes 1,5 volt batte-

rijen (“D”, SUM-1, R-20 of gelijkwaardig), zoals

in de illustratie aangegeven, waarbij u er op

moet letten dat de plus en de min juist gericht

zijn, waarna u het batterijenklepje weer kunt

sluiten.

■ Als de batterijen leeg raken

Als de batterijen leeg beginnen te raken en de

batterijspanning zakt onder een bepaald niveau, kan

het gebeuren dat de PortaTone niet goed meer klinkt

en juist functioneert. Vervang, zodra dit gebeurt, alle

zes de batterijen met een complete set nieuwe.

VOORZICHTIG :

• Gebruik nooit oude en nieuwe of verschillende soorten

(bijvoorbeeld alkaline en mangaan) batterijen door elkaar.

• Om lekken van de batterijen te voorkomen dient u de

batterijen uit het instrument te halen als deze voor een

langere tijd niet gebruikt wordt.

VOORZICHTIG :

• Zelfs als de schakelaar in de “STANDBY” positie staat, loopt

er nog een minimale hoeveelheid stroom door het instrument.

Als u de PSR-240 gedurende langere tijd niet gebruikt, haal

dan ook de adaptor los van het stopcontact en/of verwijder de

batterijen uit het instrument.

AANZETTEN

Als er een adaptor is aangesloten of er batterijen

geplaatst, drukt u gewoonweg op de POWER-

knop zodat deze in de ON-positie komt. Zorg

ervoor dat als u het instrument niet gebruikt,

deze uitgeschakeld wordt (nogmaals op de

knop drukken, zodat deze weer omhoog komt).

BATTERIES 1.5V

6 batterijen van 1,5 Volt

OPMERKING:

• Zorg ervoor dat de voetschakelaar goed op de SUSTAIN-bus

is aansgesloten voordat u de PSR-240 aanzet.

• Houdt de voetschakelaar niet ingetrapt tijdens het

aanzetten. Dit resulteert in een verkeerde herkenning van de

polariteit van de voetschakelaar, met als gevolg dat de

schakelaar verkeerd om werkt (sustain bij niet intrappen).

■ Gebruik van de MIDI-aansluitingen

De PortaTone is ook uitgerust met MIDI-aanslui-

tingen, waar mee u de PortaTone op andere

MIDI instrumenten en media aan kunt sluiten

(zie voor meer informatie blz.41).

MuZIEKSTANDAARD

Plaats de onderste rand van de bijgeleverde

muziekstandaard in de uitsparing die zich

bovenaan het bedieningspaneel van de

PortaTone bevindt.

OPSTELLEN

SUSTAIN

IN OUTMIDI

MIDI instrument

■ Een sustain voetschakelaar gebruiken

U kunt met een apart verkrijgbare voetschake-

laar (Yamaha FC4 of FC5) de uitsterftijd van een

voice verlengen (sustain). Dit werkt op dezelfde

manier als het demperpedaal op een akoestische

pianol — houdt de voetschakelaar ingetrapt op

het moment dat u wilt dat de voice die u via het

toetsenbord bespeelt, sustain krijgt.

Accessoires aansluiten

■ Het gebruik van een hoofdtelefoon

Om privé te oefenen en te spelen zonder anderen

te storen, kunt u een hoofdtelefoon aansluiten op

de PHONES/OUTPUT-aansluiting op het achter-

paneel. Het geluid van het ingebouwde speaker-

systeem wordt automatisch uitgeschakeld, zodra

u een plug in deze aansluiting steekt.

■ Aansluiten van een keyboardversterker of

stereo-installatie

Alhoewel de PortaTone is uitgerust met een

ingebouwd speakersysteem, kunt toch via een

extern versterker/speakersysteem spelen. Zorg

er eerst voor dat de PortaTone en alle externe

apparaten uitgeschakeld zijn en sluit dan het

éne eind van een stereo audiokabel aan op de

LINE IN of AUX IN aansluiting op het andere

apparaat en het andere eind op de PHONES/

OUTPUT-aansluiting achter op de PortaTone.

VOORZICHTIG :

• Zet, om beschadiging van de speakers te voorkomen, de

volumeregeling van het externe apparaat op de minimum-

stand voordat u de aansluiting maakt. Het negeren van deze

waarschuwingen kan leiden tot elektrische schokken of

beschadiging van apparatuur. Stel als de apparatuur weer

aan staat het gewenste volume in door geleidelijk tijdens het

spelen de volumes weer te verhogen.

aan de slag —

afspelen van de Demo Songs

De PortaTone beschikt over een enorme varieteit aan demonstratiesongs, die

speciaal zijn opgenomen om de dynamische klanken en ritmes te laten horen en

u een idee te geven van wat u met het instrument kunt doen.

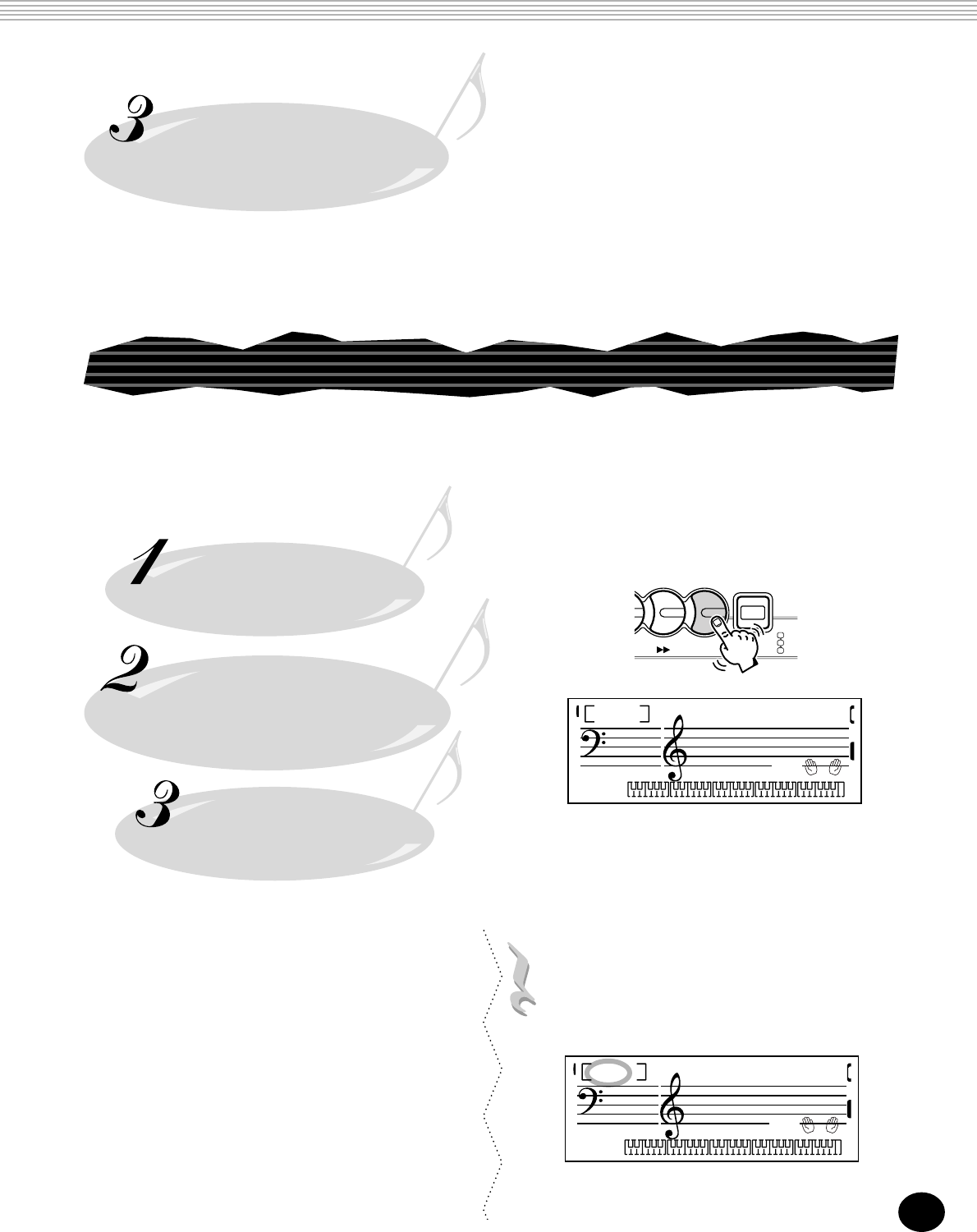

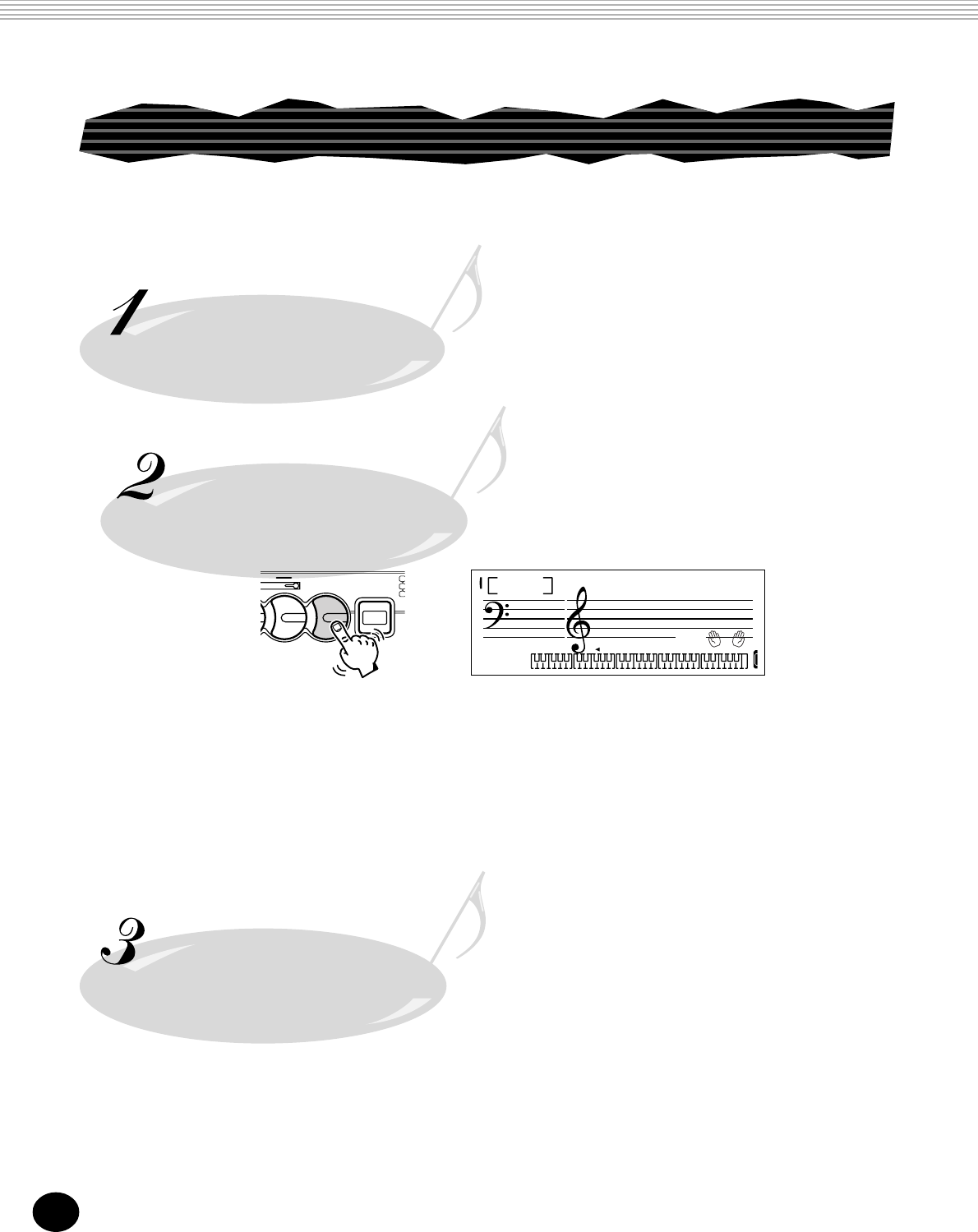

Zet eerst het instrument aan.

Druk op de STANDBY/ON knop. Zodra de PSR-140

wordt aangezet, activeert deze automatisch de

voicemode en zet Voice 1 (GrandPno) klaar om te

bespelen.

Stel het volume in.

Zet om te beginnen de MASTER VOLUME regelaar

ongeveer op een derde. U kunt dan het gewenste niveau

met de regelaar instellen als de song eenmaal begonnen is.

Druk op de DEMO knop.

Alle 100 songs worden achter elkaar afgespeeld. U kunt op het

toetsenbord meespelen met de songs. Als de Voice Change functie aan

staat (blz.27), zal de toetsenbordvoice veranderen zodat deze klopt met de

veranderingen van de melodievoice in de song.

De huidige naam en het nummer van de song verschijnen links in de

display. Merk ook op dat de display zowel de akkoorden (behalve bij song

1, “StarWars”) en de melodienoten (in de notenbalk en het toetsen-

overzicht) aangeeft, wanneer deze tijdens de song veranderen. (De

muzieknotatie van de demosongs vindt u in het songbook.)

Om het afspelen te stoppen, drukt u op de START/

STOP (>/■) knop. Zie voor meer informatie over het

selecteren en afspelen van individuele songs blz.20.

Terwijl de demonstratiesongs afspelen...

Veel van de mogelijkheden van de PortaTone kunnen

worden gebruikt terwijl de demonstratiesongs afspelen.

Dit zijn onder andere:

• Tempo (blz.21)

• Songvolume (blz.23)

• Stemmen (blz.19)

• Pauze (❙❙), Terugspoelen (r), Snel vooruit (f) (blz.24)

• Voice wijzigen (blz.27)

StarWars

001

002

MEASURE

Songnaam

Songnummer

Huidige akkoord

Melodie notatie

Toetsenbord overzicht

(huidige noot is donker)

MIN MAX

A Mode indicator

Deze donkere balken geven de huidig

geselecteerde mode aan: song, voice of stijl. Een

C-vormige balk (bij SONG of STYLE) geeft aan dat

de mode in de achtergrond actief is.

In het eerste voorbeeld, is de songmode geselecteerd.

In het tweede voorbeeld is de voicemode geselecteerd,

maar de songmode is actief in de achtergrond. (Dit

betekent dat de songknoppen onder de display actief

zijn en kunnen worden gebruikt om de huidge

geselecteerde song af te spelen).

PaneEl Display IndicatiEs

De PortaTone bevat een grote multifunctionele display waarin u alle belangrijke

instellingen van het instrument kunt zien. Het gedeelte hieronder legt in het

kort de diverse iconen en indicators in de display uit.

OPMERKING:

De verlichting van de display zal geleidelijk aan verminderen na een lange periode gebruikt te zijn. Als de display zwak of moeilijk te lezen

wordt, neem dan contact op met uw leverancier of een Yamaha Service Center om de display te laten vervangen. Hier zijn wel kosten aan

verbonden.

begeleiding actief zijn, geeft de display

ook de noten van het huidige akkoord

aan. De indicatie “8va” verschijnt in

het onderste of bovenste gedeelte van

de notenbalk voor een noot of noten

die respectievelijk een octaaf lager of

hoger zijn dan de notatie.

OPMERKING:

Voor bepaalde akkoorden (zoals BM7), verschijnen niet alle

noten in het notatiegedeelte van de display. Dit komt door

ruimtegebrek in de display.

E Maat/Tempo en tel

Hier wordt of de huidige maat getoond (als de

songmode is geselecteerd) of de huidige tempowaarde

(als de stijlmode is geselecteerd). De handklapiconen

knipperen ook om de tel om de maat aan te geven

tijdens het afspelen van een song of stijl (zie blz.22).

F Akkoord

Als een song wordt afgespeeld, wordt hier de

huidige akkoordgrondnoot en -soort aangegeven.

Het geeft ook de in het ACMPgedeelte van het

toetsenbord gespeelde akkoorden aan, als de

stijlmode en automatische begeleiding aan staan.

G Song/Voice/Stijlnaam en nummer.

Dit gedeelte van de display geeft de naam en het

nummer van de huidige geselecteerde song, voice

of stijl aan. Als er andere functies op de PSR-240

worden geselecteerd, laat het kort de functienaam

en de huidige waarde of instelling zien.

B Algemene functie balk indicator

De PortaTone heeft zeven algemene (overall)

functies of regelaars. De huidige geselecteerde

functie wordt aangegeven door een donkere balk

die naast de betreffende naam verschijnt (gedrukt

op het bedieningspaneel).

C Notatie

D Toetsenbord

Deze twee delen van de display zijn erg handig: ze

geven de op dat moment op het toetsenbord

gespeelde noten aan. Als er een song wordt afgespeeld,

tonen ze achtereenvolgens de enkele noten van de

melodie. Als de stijlmode en de automatische

Vb.1 Song

mode

Vb.2 Song

mode

Voice

mode

003

8va

A Mode indicator

B Algemene

functiebalk indicator C Notatie

D Toetsenbord E Maat/Tempo en tel

F Akkoord

G Song/Voice/Stijlnaam en

nummer

WholeNew

002

003

MEASURE

METRONOME VOL

SONG VOL

ACMP VOL

TUNING

TRANSPOSE

MULTI PAD

TEMPO

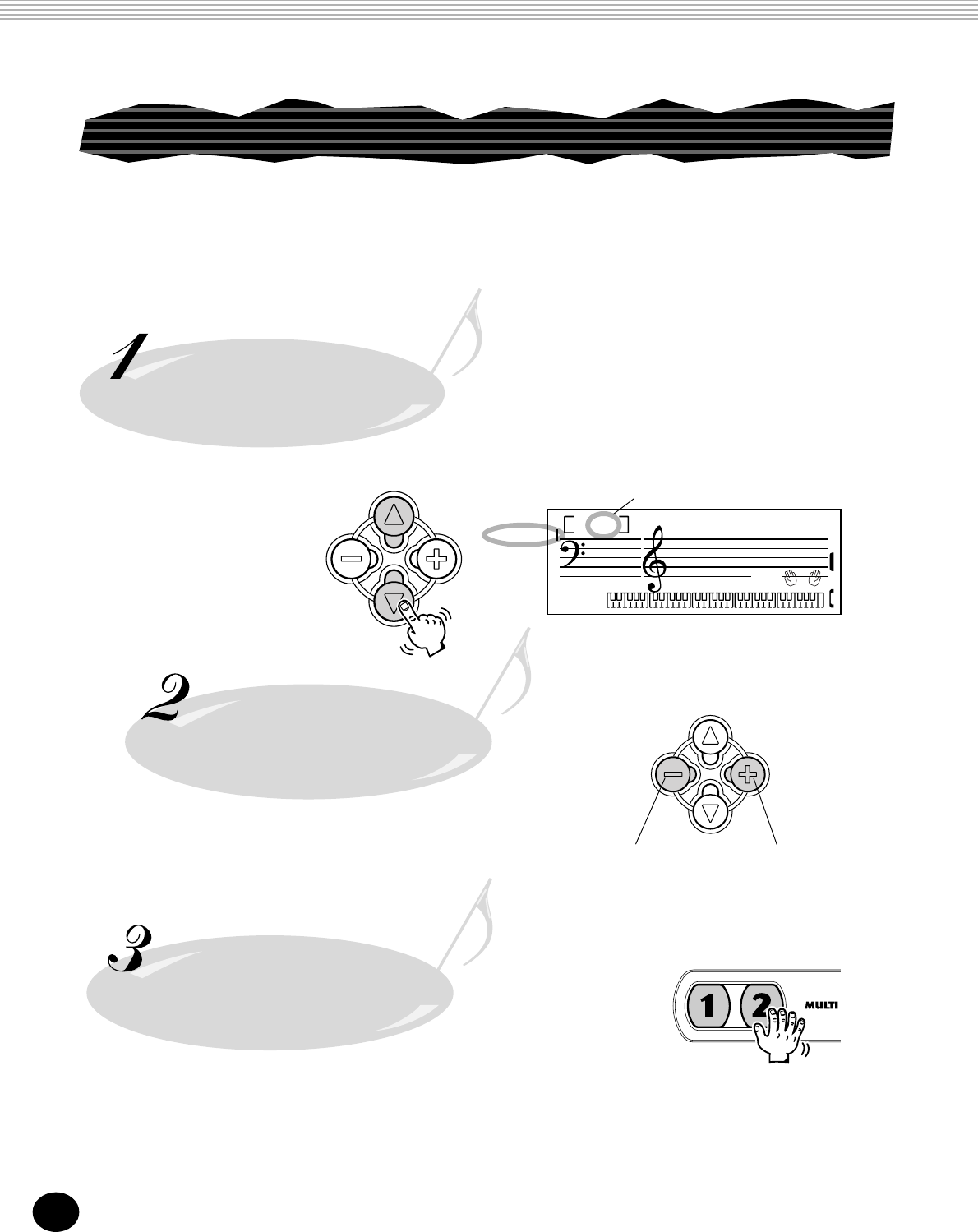

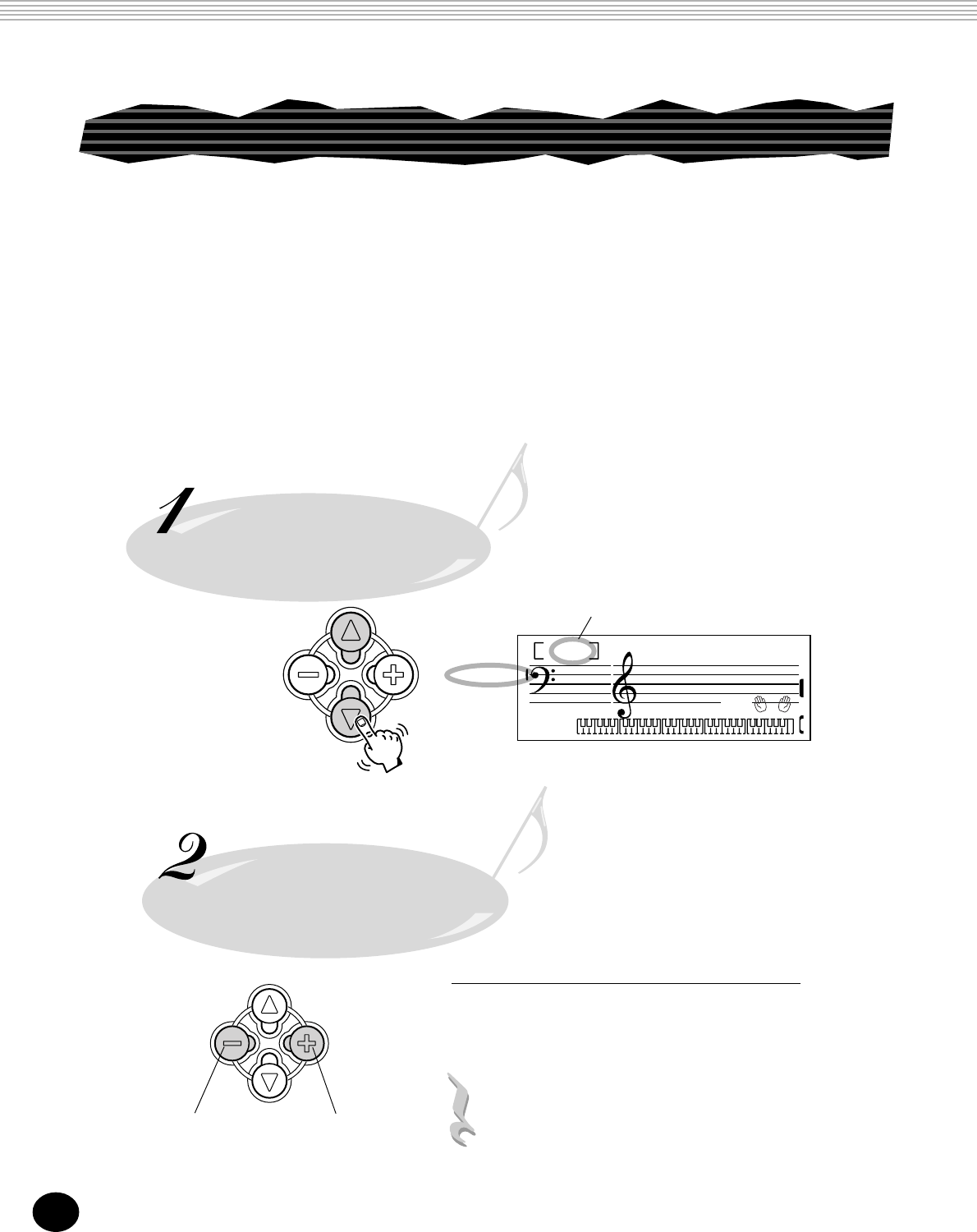

DE METRONOOM GEBRUIKEN

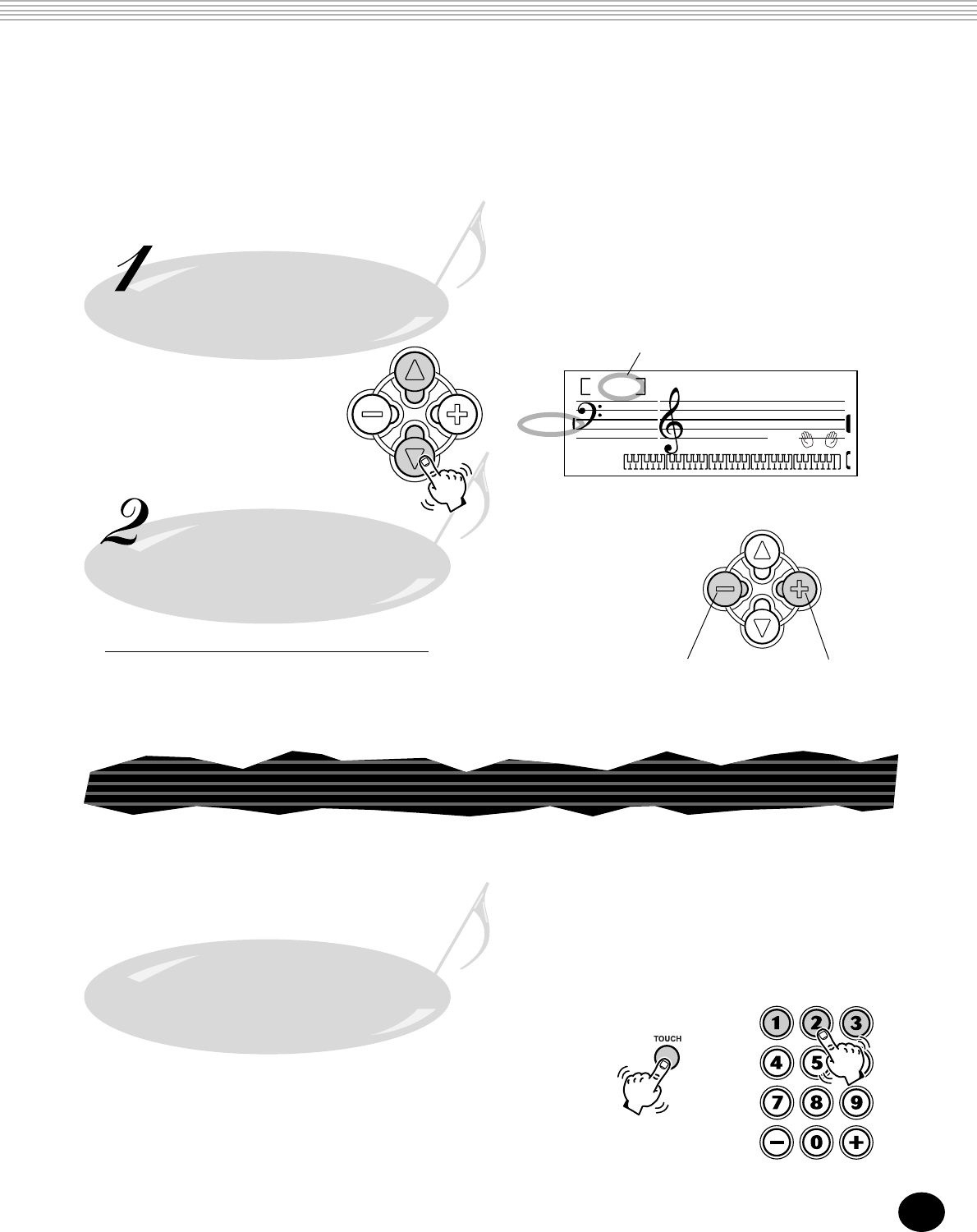

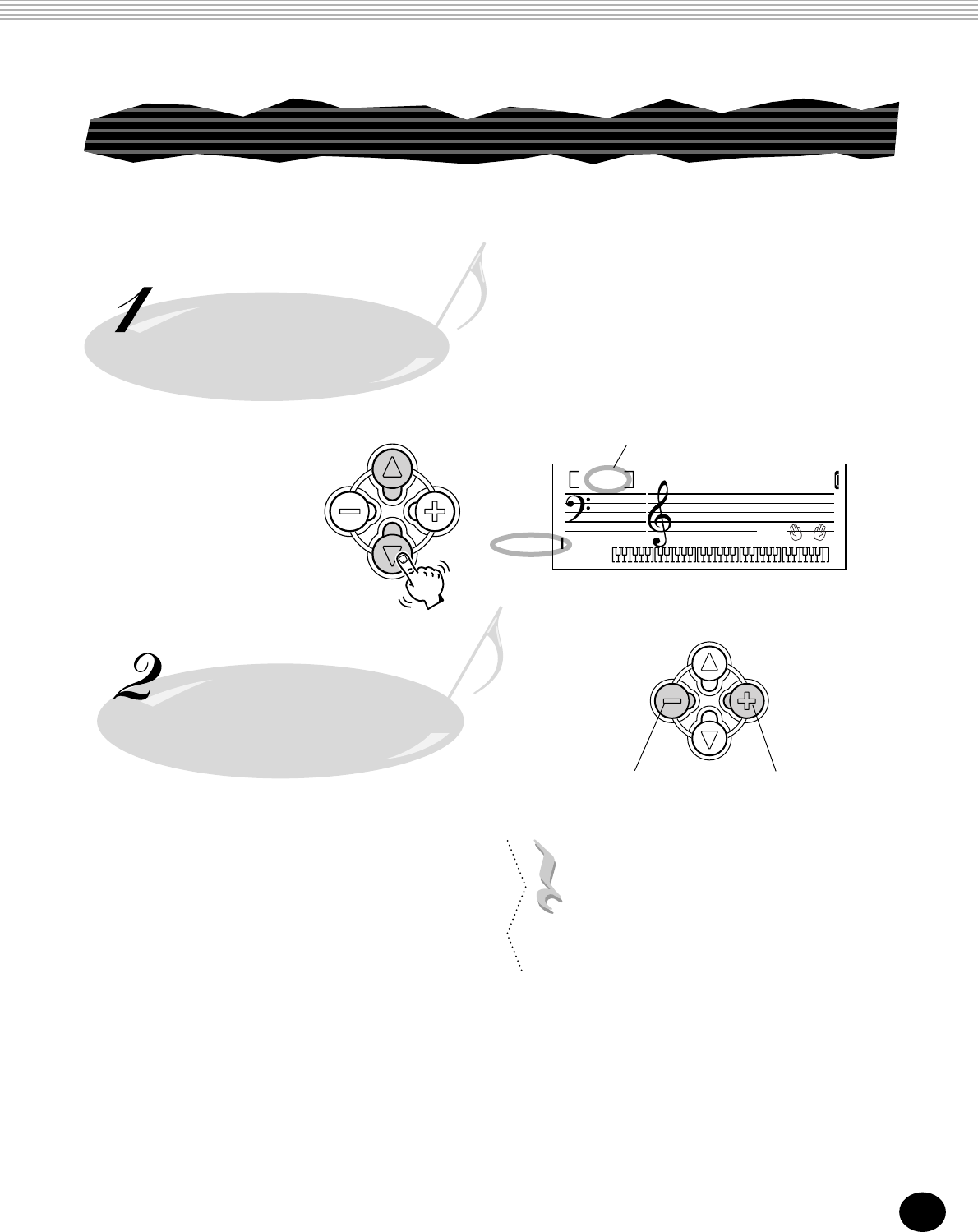

Stel het gewenste tempo in met de Tempo functie

in het Overall (algemene) menu.

Druk, herhaaldelijk indien nodig, op één van de OVERALL s/t knoppen,

totdat er “Tempo” in de display verschijnt.

Wijzig de waarde.

Gebruik de OVERALL +/- knoppen om de

tempowaarde te verhogen of te verlagen.

Ingedrukt houden van één van de knoppen

wijzigt de waarde continu.

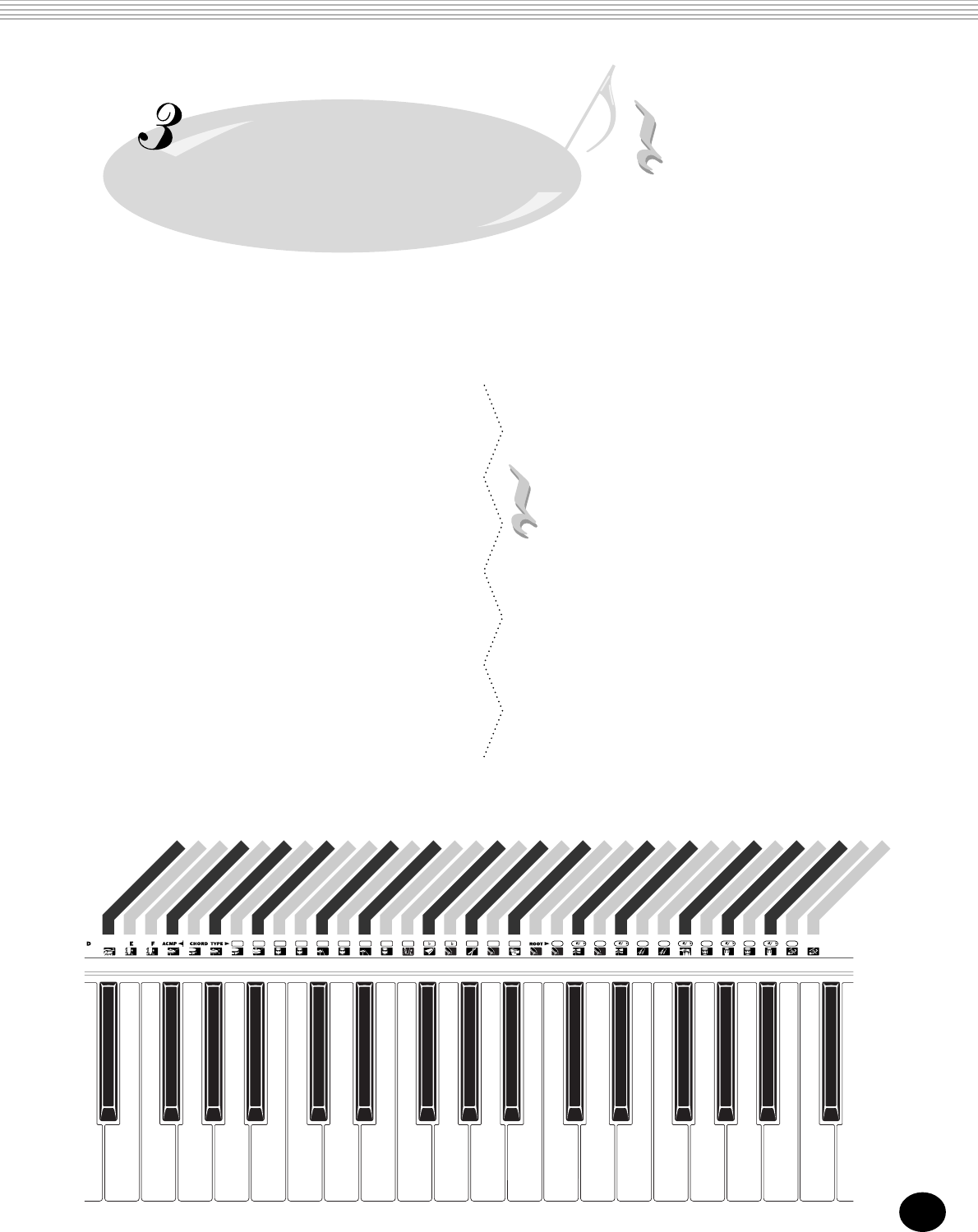

Druk op de vleugelvormige PORTABLE GRAND knop.

Als u dit doet, worden automatisch alle andere modes of functies uitge-

schakeld en het hele instrument wordt opnieuw ingesteld voor het bespe-

len van de speciale “Stereo Sampled Piano” Vleugel voice (voice 001). De

songmode wordt automatisch geactiveerd en song 72 , “Für Elise” wordt

gekozen — die onmiddellijk kan worden afgespeeld door op de START/

STOP (>/■) knop te drukken. Aan de Multi Pads worden de speciale

pianofrases toegewezen en stijl 81 (“2beat”) wordt opgeroepen.

METRONOME

Portable Grand (VLEUGEL)

Deze handige functie zorgt ervoor dat u elke andere mode of

functie direct verlaat en roept terstond de Grand Piano

(Vleugel) voice op.

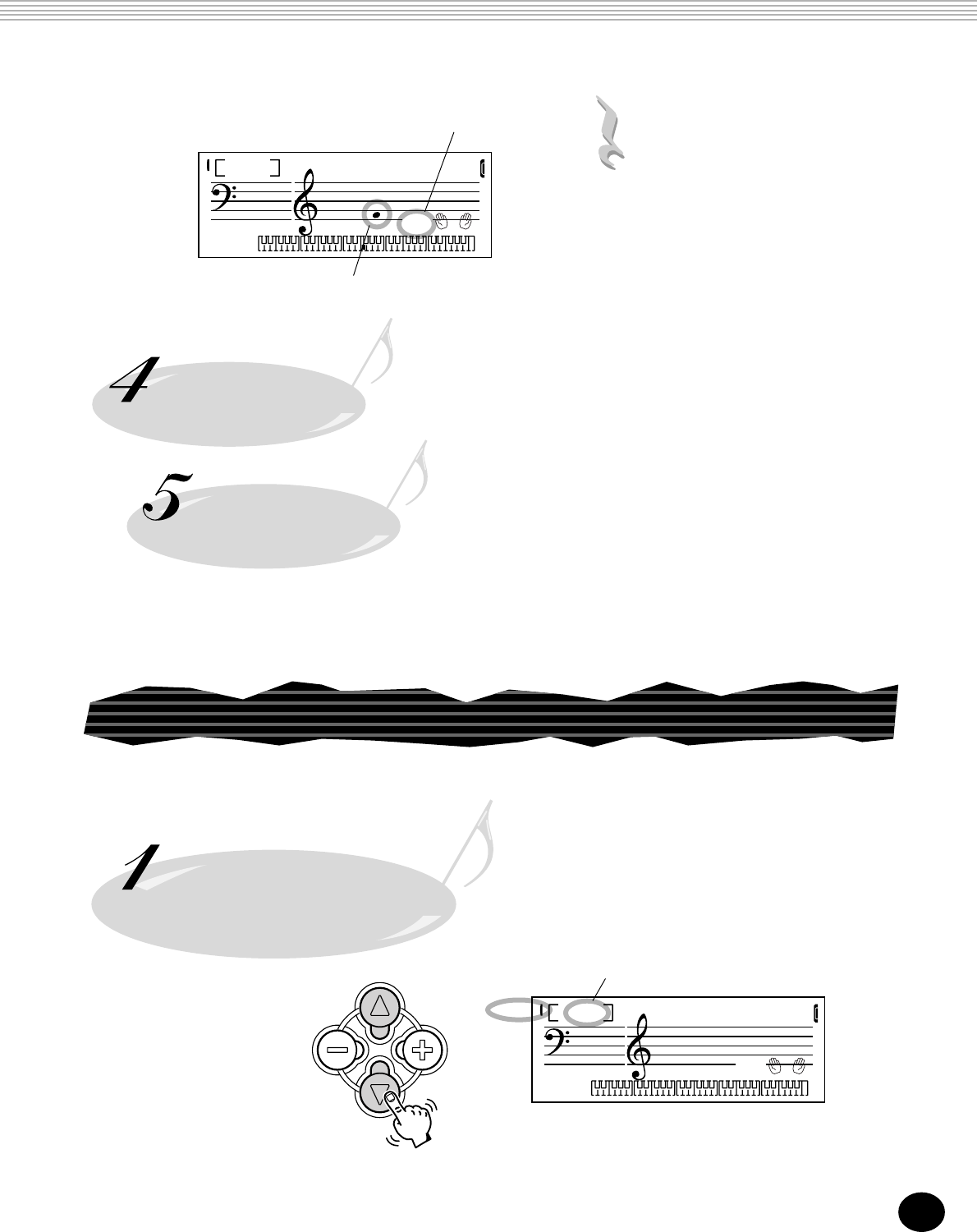

De metronoom aanzetten .

Druk op de METRONOME knop.

Om de metronoom uit te schakelen drukt u nogmaals op

de METRONOME knop.

METRONOME

Tempo-

waarde

verhogen

Tempo-

waarde

verlagen

TEMPO

Tempo

116

TEMPO

Huidige tempowaarde

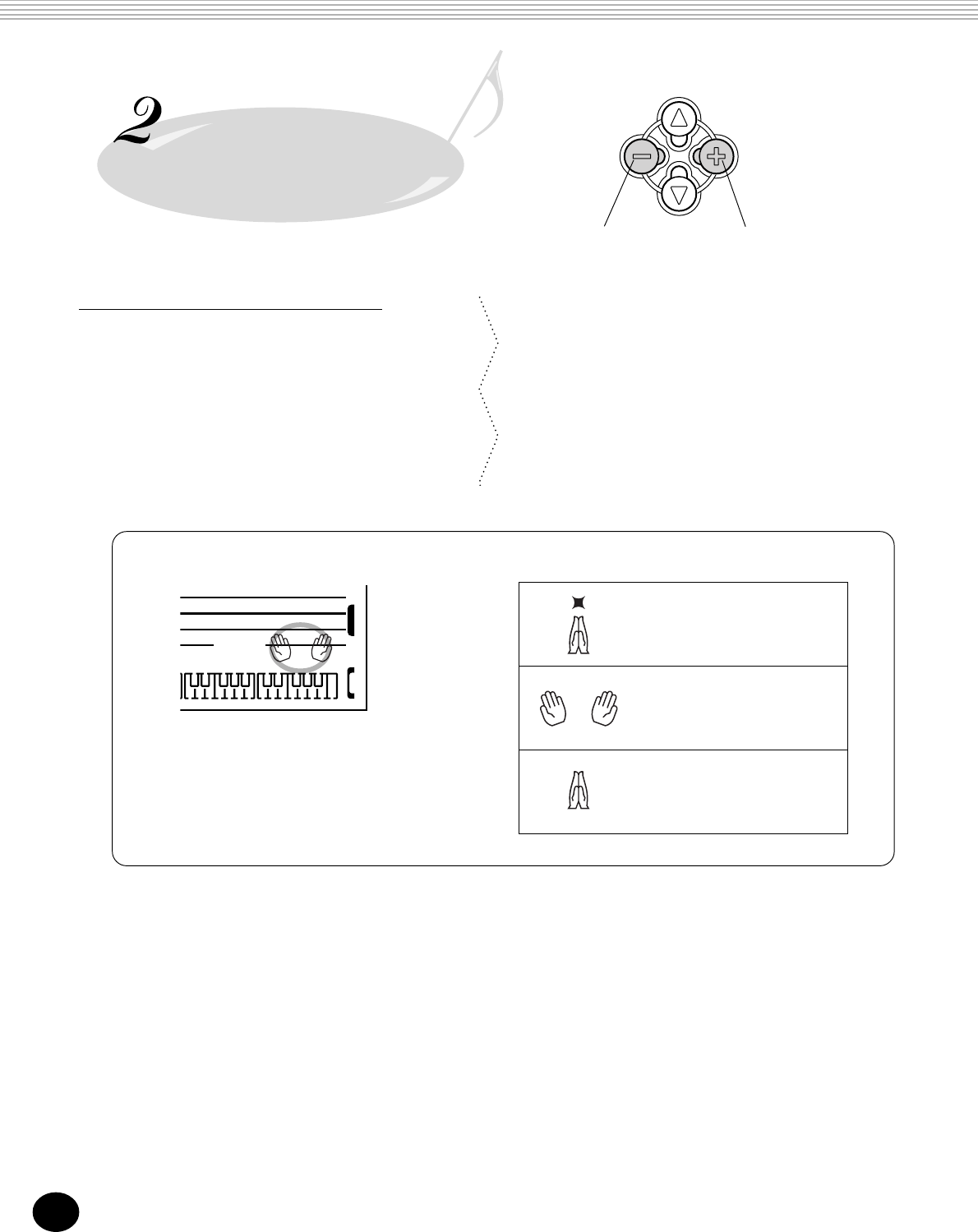

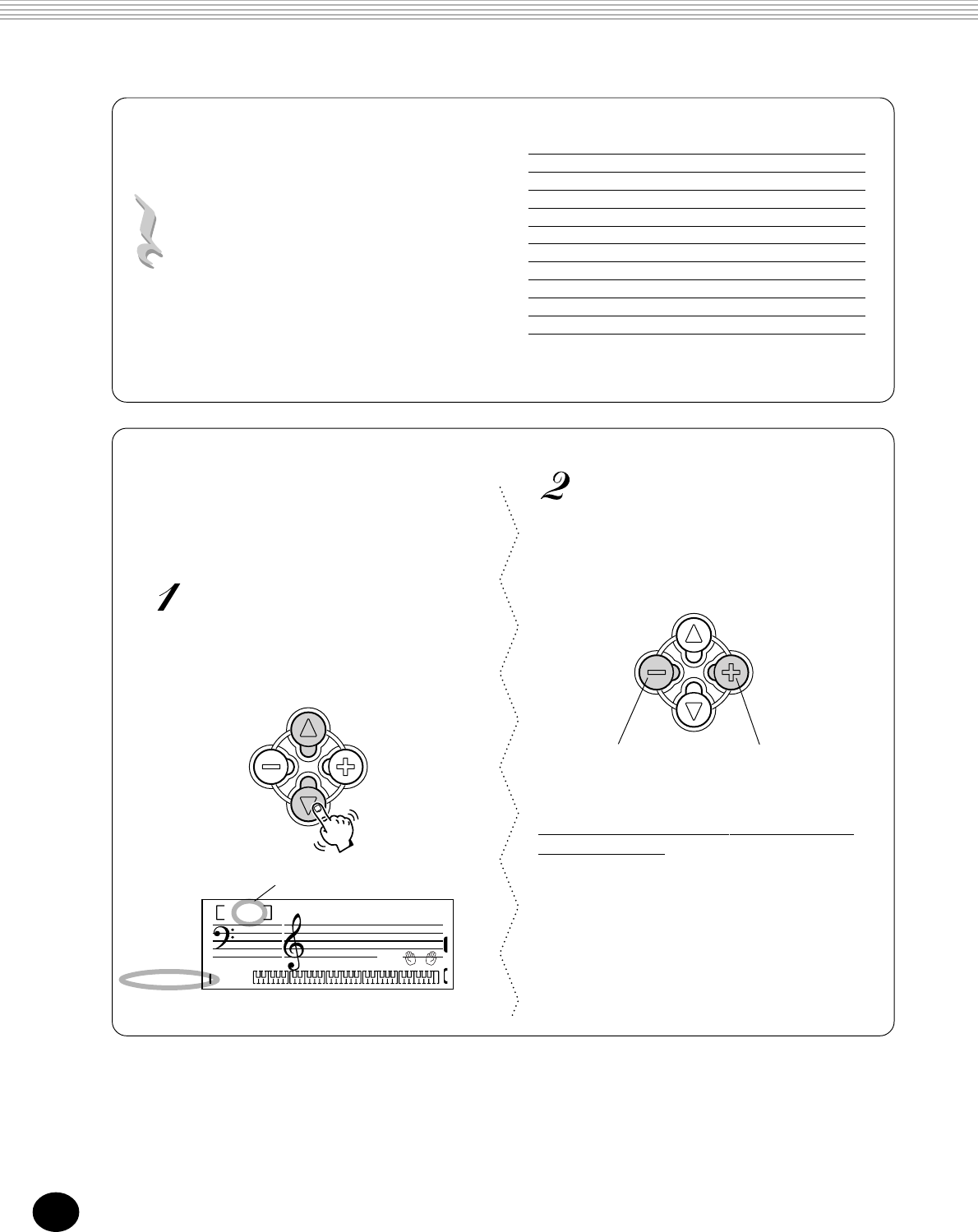

U kunt het volume van het metronoomgeluid

onafhankelijk van de andere geluiden instellen. Het

volume bereik is van 000 tot en met 127.

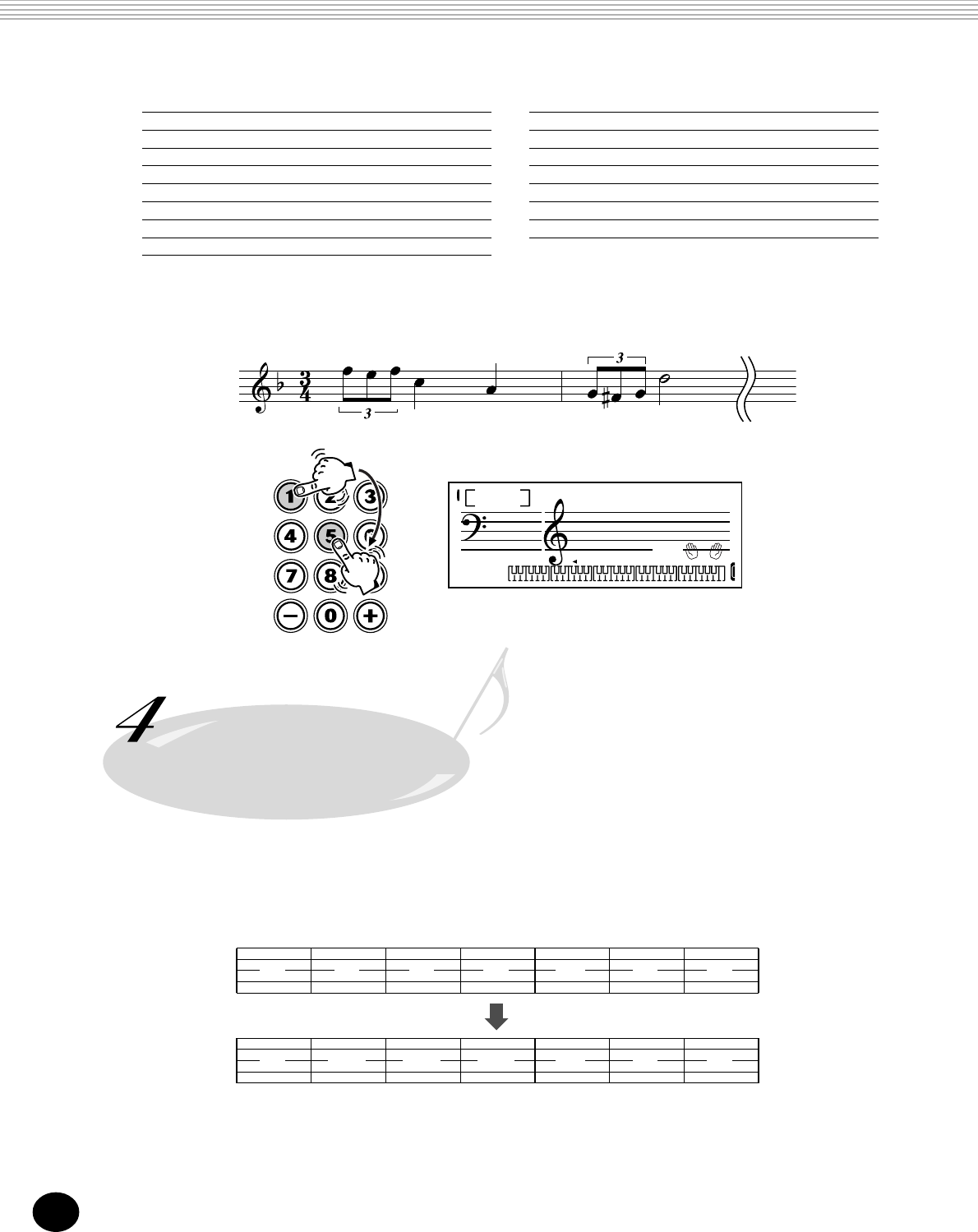

De maatsoort van de metronoom kan op verschillende

op kwartnoot gebaseerde waarden worden ingesteld.

OPMERKING:

De maatsoort verandert automatisch als er een song of

stijl wordt gekozen.

Houdt de METRONOME knop ingedrukt, terwijl

u de knop van het numerieke toetsenbord

indrukt, om de corresponderende maatsoort in

te stellen (zie de tabel rechts).

Verander de waarde.

Gebruik de OVERALL +/- knoppen om de volume-

waarde van de metronoom te verhogen of te

verlagen. Het ingedrukt houden van één van de

knoppen versnelt de verandering.

Numeriek Maat

toetsenbord soort

1 Speelt alleen de eerste tel - hoge kliks

2 2/4

3 3/4

4 4/4

5 5/4

6 6/4

7 7/4

8 8/4

9 9/4

0 Speelt geen eerste tel - allemaal lage kliks

Instellen van de maatsoort van de metronoom

Instellen van het metronoomvolume

Portable Grand (VLEUGEL)

Kies de Metronoomvolumefunctie in het

Overall (algemene) menu.

Druk, herhaaldelijk indien nodig, op één van de

OVERALL s/t knoppen,totdat“MtrVol” in de

display verschijnt.

Verhoogt de

metronoomvolume-

waarde

Verlaagt de

metronoomvolume-

waarde

TEMPO

MtrVol

100

116

METRONOME VOL

Huidige metronoomwaarde

Terugroepen van de standaardinstelling van het

metronoomvolume

Om de standaardwaarde (100) van het

metronoomvolume terug te roepen, drukt u

tegelijk op beide OVERALL +/- knoppen (als het

metronoomvolume geselecteerd is in het algemene

(Overall) menu).

De Voicemode bevat 100 authentieke voices die allemaal zijn

gecreëerd met Yamaha’s hoogwaardige AWM (Advanced Wave

Memory) toongeneratorsysteem. Vele van deze voices hebben

ook speciale van te voren geprogrammeerde karakteristieken

of klankverrijkingen. De voices zijn opgedeeld in verschillende

categoriën afhankelijk van hun karakteristieken of de toegepaste effecten.

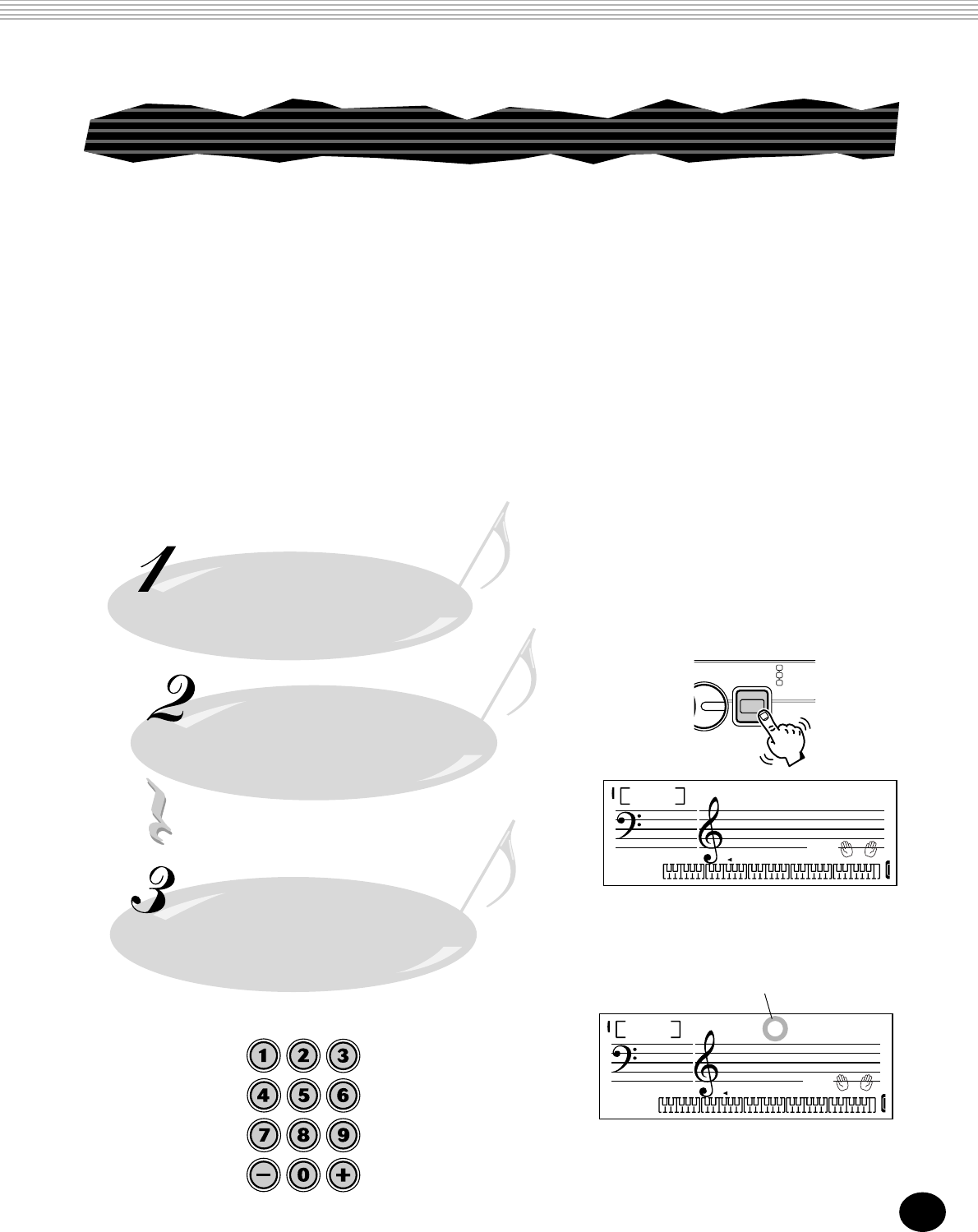

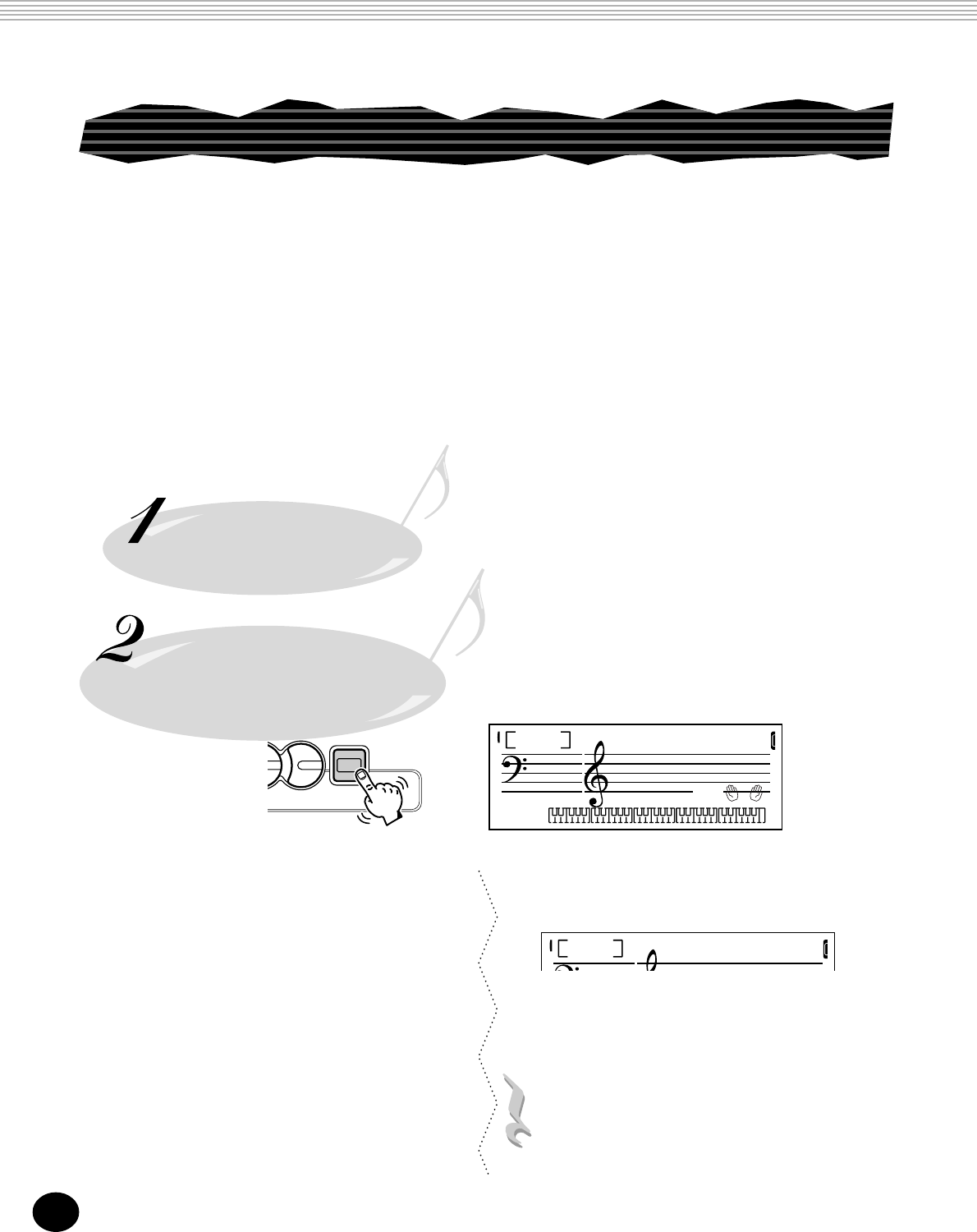

Voices SELECTEREN EN BESPELEN—

DE VoiceMode

EEN Voice SELECTEREN EN BESPELEN

Selecteer de Voicemode.

Druk op de VOICE knop.

Kies het gewenste voicenummer.

Gebruik het numerieke toetsenbord. De basiscategorieën van de voices

en hun nummers staan rechts op het bedieningspaneel. Een compleet

overzicht van de beschikbare voices vindt u op blz.43.

Voiceoverzicht

GRAND PIANO

PIANO

HONKY-TONK

E PIANO 1~4

HARPSICHORD

CLAVI

CELESTA

E ORGAN 1~4

CHURCH ORG 1~2

STRINGS

VIOLIN

CELLO

HARP

SITAR

BANJO

UKULELE

VIBRAPHONE

MARIMBA

STEEL DRUMS

THICK LEAD

SIMPLE LEAD

THICK SAW

SIMPLE SAW

SYNTH BASS

SY STRINGS

SY BRASS 1~2

RISING

SLOW STRS

HARMONY

SPLIT

ECHO

DUAL

DRUM KIT

FULL ORGAN

WAVE ORGAN

ACCORDION

HARMONICA

TRUMPET

TROMBONE

MUTE TRPET

SOFT GUITAR

FOLK GUITAR

12ST GUITAR

JAZZ GUITAR

E GUITAR

DIST GUITAR

BRASS SECT

FRENCH HORN

ALTO SAX

TENOR SAX

CLARINET STAR WARS MAIN TITLE

A WHOLE NEW WORLD

CHRISTMAS

FAVORITE

CHILDREN

FLUTE

PAN FLUTE

WOOD BASS

FINGER BASS

MUTE BASS

SLAP BASS

Geeft aan dat de Voice-

mode is geselecteerd

Voicenaam en -nummer

TEMPO

GrandPno

001

116

Er zijn drie manieren om voices te selecteren: 1)

directe invoer van het voicenummer met de

numerieke toetsen, 2) de +/- knopen gebruiken

om op en neer door de voices te lopen, of 3)

door op de VOICE knop te drukken om vooruit

door de voicenummers te lopen.

De numerieke toetsen gebruiken

Voer de cijfers van het voicenummer in zoals ze

op het paneel staan gedrukt. Om bijvoorbeeld

voice 42 te kiezen drukt u eerst op de “4” en

vervolgens op de “2” van de numerieke toetsen.

De +/- knoppen gebruiken

Druk op de + knop om het volgende voicenummer

te selecteren of op de - knop voor de voorgaande

voice. Het ingedrukt houden van één van de knop-

pen zorgt voor een continu op- of aflopen van de

nummers. De +/- knoppen hebben een “doorlus”

eigenschap. Als u bijvoorbeeld op de + knop drukt

bij voice 100, gaat de PSR-240 weer naar voice 1.

De VOICE knop gebruiken

Druk op de voiceknop om het volgende

voicenummer te kiezen. (Deze functie is exact

gelijk aan die van de + knop).

OPMERKING:

Elke voice wordt automatisch opgeroepen met de meest

passende octaafbereikinstelling. Dus het bespelen van de

centrale C kan bij de ene voice hoger of lager klinken dan bij

een andere voice in dezelfde toonsoort.

VOICES SELECTEREN EN BESPELEN — De VoiceMode

TEMPO

Trombone

042

116

OPMERKING:

Als u voicenummers 1 - 10 kiest, wacht de PortaTone kort,

voordat de voice verandert. (U kunt echter de voice ook snel

instellen door alle drie de cijfers in te voeren; bijvoorbeeld “0,”

“0” “9” om voice 9 te selecteren). Alleen de “0” invoeren

verandert de voice niet.

Harmonyvoices (61-70) voegen automatisch een

één-, twee- of drienoot harmonie toe aan de

originele voice. Splitvoices (71-80) geven twee

verschillende voices, elk op hun eigen gedeelte

van het toetsenbord — de lowervoice bespeelbaar

t/m B2 en de uppervoice vanaf de C3 (centrale

C). Echovoices (81-90) voorzien in een echo-

effect die vertraagde herhalingen aan de originele

voice toevoegen. Dualvoices (91-93) voegen

twee voices samen voor een rijker gestapeld

geluid. Sustainvoices (94-99) realizeren een

langzaam, natuurlijk uitsterven van de voice.

Er ook bij inbegrepen zijn speciale Percussie

voices — 90 (met Echo) en 100 — die u

verscheidene drum en percussiegeluiden vanaf het

toetsenbord laten bespelen (zie onderstaand

Percussie Voice overzicht hieronder). Er zijn symbolen

boven de toetsen gedrukt, om aan te geven welke

geluiden via welke toetsen kunnen worden bespeeld.

OPMERKING: Over de Harmony voices

Aangezien Harmony voices ontworpen zijn om automatisch

twee of meer noten toe te voegen aan de noten die al op het

toetsenbord gespeeld worden, kan er maar één noot tegelijk

op het toetsenbord worden gespeeld. Als er verscheidene

noten tegelijkertijd worden gespeeld, zal alleen de laatst of de

hoogst gespeelde noot gebruikt worden voor het harmonie-

effect.

Het soort harmonie dat wordt toegepast, hangt

af van de specifieke voice die is geselecteerd.

De geselecteerde voice bespelen.

Om een andere voice te kiezen, herhaalt u stap 2 hiervoor.

Als de song- of stijlmode actief is (aangegeven door een C-

vormige balk in de display), kunt u ook respectievelijk songs

en stijlen afspelen in de voicemode door gewoon op de

START/STOP (>/■) knop te drukken. De laatst geselecteerde

song of stijl speelt dan af.

OPMERKING:

De PortaTone is maximaal 16 noten

polyfoon. (Afhankelijk van de

geselecteerde voice — zoals splitvoices en

dualvoices — kunnen minder noten

beschikbaar zijn.) Dit betreft niet alleen

de op het toetsenbord gespeelde noten,

maar ook de noten in een stijlpatroon, de

noten die gespeeld worden door een Pad

(blz.40), enzovoorts. Dus, als u teveel

noten tegelijk speelt, kunnen sommige

noten niet te horen zijn of worden

afgebroken.

■ Percussie Voice Overzicht (voices 90 en 100)

Voices SELECTEREN EN BESPELEN — De VoiceMode

1 2 21 LLH L

H L

BCSBS L M H

Mmaug dim 7 M7

sus4 m7 mM7 7 5 m7 5 7sus4 m6 (9)CC D DD E E F F G GG A AA B B

Rim Shot

Bass Drum 1

Bass Drum 2

Hi-hat Close

Snare Drum 1

Hi-hat Pedal

Snare Drum 2

Hi-hat Open

Tom Bass

Tom Low

Crash Cymbal

Tom Mid

Splash Cymbal

Tom High

SynthBass Drum

Cowbell

SynthSnare Drum

Claves

Synth Tom Bass

Shaker

Synth Tom Low

Synth Tom Mid

Timbale H

Synth Tom High

Timbale L

Agogo H

Agogo L

Conga H Mute

Bongo H

Conga H Open

Bongo L

Conga L

Guiro Short

Guiro Long

Voices SELECTEREN EN BESPELEN — De VoiceMode

TranspoNEREN EN STEMMEN ( Tuning)

U kunt de stemming en de transponering (toonhoogte-instelling) van de PortaTone wijzigen met

respectievelijk de Tuning (stemming) en Transpose functies.

Transponeren (Transpose)

Het transponeren bepaalt de toonsoort van zowel de main voice als de bas- en akkoordbegeleiding

van de geselecteerde stijl. Het bepaalt ook de toonhoogte van de song. Hiermee kunt u dus eenvou-

dig de toonhoogte van de PortaTone aanpassen aan andere instumenten of vocalisten. Of in een

andere toonsoort spelen, zonder uw vingerzettingen te veranderen. De Transpose-instelling heeft een

bereik van ± 12 halve noten (± 1 octaaf).

Kies de Transposefunctie in het algemene menu.

Druk, herhaaldelijk indien nodig, op één van de OVERALL s/t knoppen,

totdat “Transpos” in de display verschijnt.

Wijzig de waarde.

Gebruik de OVERALL +/- knoppen om de transponeringswaarde te verhogen

of te verlagen. Het ingedrukt houden van één van de knoppen verandert de

waarde continu.

Terugroepen van de standaard transponeringswaarde

Als u de transponeringsinstelling heeft veranderd, kunt u

die direct weer in de standaardinstelling “00” zetten, door

op beide OVERALL + en - knoppen tegelijk te drukken (als

Transpose is geselecteerd in het Overall Menu).

OPMERKING:

Deze instelling heeft geen invloed op de DrumKit voice (90,

100). Deze instelling kan ook niet worden gewijzigd tijdens

het afspelen van een song.

De transponerings-

waarde verhogen

transponerings-

waarde verlagen

TEMPO

Transpos

116

TRANSPOSE

Huidige Transponeringswaarde

Kies de Tuning functie in het algemene menu.

Druk, herhaaldelijk indien nodig, op één van de OVERALL s/t knoppen, totdat “Tuning” in de

display verschijnt.

Stemmen

Het stemmen bepaalt de fijne toonhoogte-instelling van zowel de main voice als de bas- en

akkoordbegeleiding van de geselecteerde stijl. Het bepaalt ook de toonhoogte van de song en de

Multi Pads. Hierdoor kunt u de stemming precies op dat van een ander instrument af stemmen. De

stemming kan worden ingesteld binnen een bereik van ± 50 (ongeveer. ± 0.5 halve noot).

Verander de waarde.

Gebruik de OVERALL +/- knoppen om de Tuningwaarde te

verhogen of te verlagen. Ingedrukt houden van één van de

knoppen verandert de waarde continu.

Terugroepen van de standaard stemmingswaarde

Als u de stemmingsinstelling heeft veranderd, kunt u die direct weer in de

standaardinstelling “00” zetten, door op beide OVERALL + en - knoppen

tegelijk te drukken (als Tuning is geselecteerd in het Overall Menu).

Voices SELECTEREN EN BESPELEN — De VoiceMode

stemmingswaarde

verhogen

stemmingswaarde

verlagen

TOUCH RESPONSE (AANSLAGREACTIE)

Huidige stemmingswaarde

De PortaTone beschikt over een Touch Response functie en geeft u de mogelijkheid het volume van

de voices dynamisch en expressief te regelen door middel van uw aanslag. De Touch Sensitivity

(aanslaggevoeligheid) parameter laat u de mate van Touch Response bepalen.

Om de Touch Response aan te zetten, drukt u op de TOUCH knop.

Wijzig de Touch Sensitivity

(aanslaggevoeligheids) waarde.

Druk op de betreffende knop van het numeriek toetsenbord

(1, 2 of 3) terwijl u de TOUCH knop ingedrukt houdt.

De instelling “1” geeft een nauw dynamisch bereik,

onafhankelijk van hoe hard of zacht u speelt op de toetsen. De

instelling “2” geeft een normaal dynamisch bereik van zacht tot

hard, terwijl “3” (standaardinstelling) een breed dynamisch

bereik geeft, zodat u van heel zacht tot heel hard kunt spelen.

TEMPO

Tuning

116

TUNING

Songs SELECTEREN EN AFSPELEN—

De SongMode

De songmode bevat 100 speciale songs die zijn gecreëerd met gebruikmaking

van de rijke en dynamische geluiden van de PortaTone.

De songs zijn eigenlijk voor uw luisterplezier; maar u kunt ook met ze meespelen op het toetsenbord.

Met een voicewijzigfunctie kunt u instellen of de toetsenbordvoice met de voices van de song mee

verandert of niet. Ook kunt u, met de Minus One functie, de originele melodielijn onderdrukken en

deze zelf met de hand meespelen op het toetsenbord.

EEN Song SELECTEREN EN AFSPELEN

Selecteer de Songmode.

Druk op de SONG knop.

Kies het gewenste songnummer.

Gebruik de numerieke toetsen. De basiscategoriën van de songs en

de songnummers staan rechts op het bedieningspaneel.

Songnummers kunnen op dezelfde wijze worden geselecteerd als

bij voices (zie blz.16). U kunt de numerieke toetsen gebruiken om

het nummer rechtstreeks in te voeren, de +/- knoppen om op en

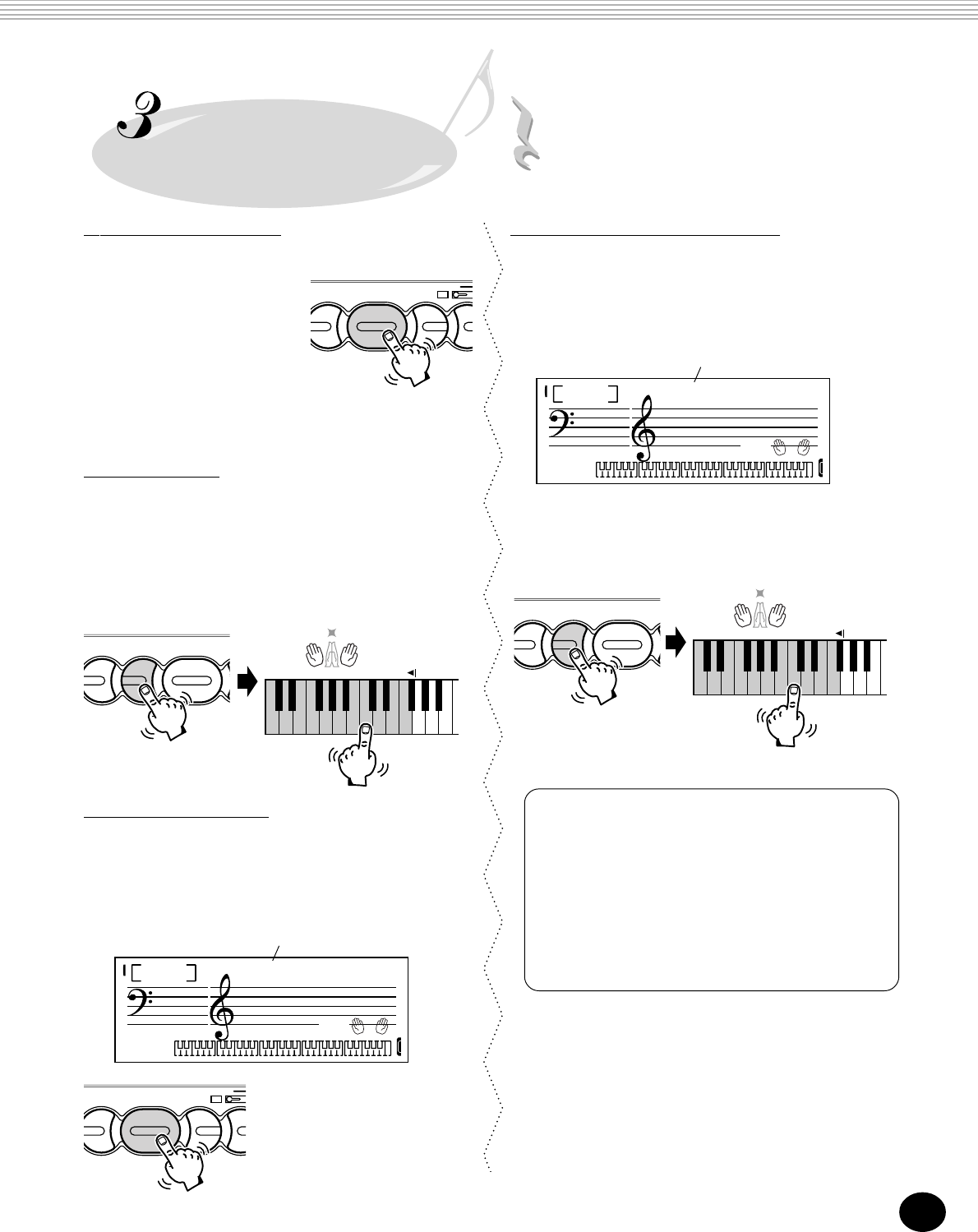

neer door de songs te lopen of op de SONG knop drukken om

vooruit te gaan in de nummers.

Start de geselecteerde song.

Druk op de START/STOP (>/■) knop. Terwijl de song afspeeld,

worden het maatnummer, de akkoorden en melodienoten

weergegeven in de display.

AUTO F

MAIA

rit.

INTRO/

ENDING

SYNC-

START START/

STOP

Geeft aan dat de

songmode is

geseleceteerd

StarWars

001

MEASURE

Songnaam en -nummer

OPMERKING:

U kunt met de song meespelen en de

huidige geselecteerde voice gebruiken of

zelfs een andere voice selecteren om mee

mee te spelen. Roep gewoon de voicemode

op terwijl de song afspeelt en selecteer de

gewenste voice.

Als u een andere song wilt horen, herhaal dan de

voorgaande stap 2.

Stop de song.

Druk op de START/STOP (>/■) knop. Als het afspelen is gestart door op

de START/STOP (>/■) knop te drukken, stopt de geseleceerde song

automatisch.

Songs SELECTEREN EN AFSPELEN — De SongMode

StarWars

001

002

MEASURE

Huidige maatnummer

Huidige melodienoot

HET Tempo WIJZIGEN

Selecteer de Tempofunctie in het algemene menu.

Druk, herhaaldelijk indien nodig, op één van de OVERALL s/t knoppen,

totdat “Tempo” in de display verschijnt.

TEMPO

Tempo

120

TEMPO

Huidige tempowaarde

Het tempo van het afspelen van de song (en stijl) kan worden bijgesteld binnen het bereik van 40 -

240 kwartnoten per minuut (beats per minute=bpm).

Terugroepen van de standaard Tempo Waarde

Elke song en stijl heeft een eigen standaard tempo meege-

kregen. Als u dit tempo gewijzigd heeft, kunt u het

standaard tempo weer terugroepen door beide OVERALL

+/- knoppen gelijktijdig in te drukken (als Tempo in het

algemene menu is geselecteerd).

Songs SELECTEREN EN AFSPELEN — De SongMode

Het tempo van een song of stijl gaat ook terug

naar de standaard instelling als u een andere

song of stijl kiest. (Het ingestelde tempo blijft

echter wel van kracht als u tijdens het afspelen

van stijl wisselt.) Als u de PortaTone aan-

schakelt, wordt het tempo automatisch op 116

kwartnoten per minuut ingesteld.

HET SongVolume

Wijzig de waarde.

Gebruik de OVERALL +/- knoppen om het tempo te

verhogen of te verlagen. Ingedrukt houden van één

van de knoppen wijzigt de waarde continu.

Tempowaarde

verhogen

Tempowaarde

verlagen

Over de teldisplay

Dit gedeelte van de display geeft u een

overzichtelijke, eenvoudig te begrijpen indicatie

van het ritme bij het afspelen van een song of

stijl. De knipperende “handklap” iconen geven de

upbeats en de downbeats in de maat als volgt

aan:

TEMPO

116

Geeft een downbeat aan

(die niet de eerste tel van de

maat is)

Geeft de eerste tel van de maat

aan (downbeat)

Geeft een upbeat aan

AANPASSEN

Het afspeelvolume van de song kan worden aangepast. Deze volumeregeling heeft alleen invloed op

het songvolume. Het volumebereik is 000 - 127.

Selecteer de songvolumefunctie in het algemene

menu.

Druk, herhaaldelijk indien nodig, op één van de OVERALL s/t knoppen,

totdat er “SongVol” in de display verschijnt.

Verander de waarde.

Gebruik de OVERALL +/- knoppen om songvolume-

waarde te verhogen of te verlagen. Ingedrukt

houden van één van de knoppen wijzigt de waarde

continu.

Terugroepen van de standaardwaarde

Om de standaardwaarde van het Song Volume (110)

terug te roepen, drukt u beide OVERALL +/- knoppen

gelijktijdig in (als Song Volume in het algemene menu is

geselecteerd).

OPMERKING:

Het songvolume kan alleen worden gewijzigd als

de songmode actief is.

Songs SELECTEREN EN AFSPELEN — De SongMode

Songvolume-waarde

verhogen

Songvolume-

waarde verlagen

SongVol

110

001

SONG VOL

MEASURE

Huidige songvolumewaarde

SonGS SELECTEREN EN AFSPELEN — De SongMode

SongKNOPPEN

Als de songmode actief is, fungeren de paneelknoppen onder de display als songknoppen.

A/B Repeat (HERHALING)

Deze nuttige functie is ideaal voor oefen en leerdoeleinden. Het geeft u de mogelijkheid een bepaald

gedeelte of een frase van een song (tussen punt A en B) te specificeren en deze te herhalen — terwijl

u er mee mee speelt of oefent.

Stel punt A in (het begin van het gedeelte), terwijl

de song afspeelt.

Selecteer en speel een song af, terwijl de songmode actief is (zie blz.20).

Vervolgens drukt u, terwijl de song afspeelt, éénmaal op de knop

aan het begin van het gedeelte dat u wilt gaan herhalen.

WAITING

MINUS ONE

OFF

MELODY

GUIDE

VOICE

CHANGE

Deze heeft geen

functie in de

songmode.

Indrukken van deze knop

pauzeert en vervolgt

beurtelings het afspelen

van de song.

Op deze knop drukken

start en stopt beurtelings

het afspelen van de song.

Hiermee bedient u de

A/B Repeatfunctie (zie

hieronder).

Deze functioneert als een

terugspoelknop, waarbij teruggegaan

wordt in de maatnummers. Deze kan

ook gebruikt worden tijdens het afspelen,

als het terugspelen is gestopt of als de

song wordt gepauzeerd.

Deze fungeert als snel

vooruitknop, waarbij

vooruitgegaan wordt in de

maatnummers.Deze kan

ook gebruikt worden (met

geluid), of tijdens het

afspelen, als het

terugspelen is gestopt of als

de song wordt gepauzeerd.

Hiermee zet u de

voicewisselfunctie

aan en uit (zie

blz.27).

Hiermee bedient u

de Melody Guide

functie (zie blz.26).

Repeat

009

MEASURE

Songs SELECTEREN EN AFSPELEN — De SongMode

Pauzeer of stop desgewenst het afspelen.

Gebruik de (❙❙) en START/STOP (>/■) knoppen. Het stoppen van het afspelen

heeft geen invloed op de instelling van de A/B punten of de A/B Repeat functie.

Schakel de A/B Repeat functie

uit.

Druk op de nop. Dit kan zowel

gebeuren als de song is gestopt of als de song

afspeelt.

TIP:

• U kunt de A/B Repeatfunctie ook instellen als de song is gestopt. Gebruik gewoon de r/f knoppen om de maten voor de A en

B punten in de song in te stellen, en start vervolgens het afspelen.

• Probeer het tempo eens te verlagen (blz.21), terwijl de song afspeeld (maar vóór de A/B punten worden ingesteld). Dit maakt het makkelijker

om de A/B punten nauwkeurig in te stellen. Het tempo verlagen maakt het ook makkelijker om het gedeelte dat u wilt leren, te oefenen.

• Druk, om punt A aan het begin van een song te zetten, op de knop voordat het afspelen van de song wordt gestart.

OPMERKING:

Het selecteren van een ander songnummer (of naar de stijlmode gaan) schakelt automatisch de A/B Repeatfunctie uit.

Stel punt B in (het eind van

het gedeelte).

Druk nogmaals op de knop aan het eind

van het gedeelte dat u wilt gaan herhalen. Het

ingestelde gedeelte zal nu eindeloos worden

herhaald totdat u het stopt.

Repeat

A-b

012

MEASURE

Repeat

oFF

001

MEASURE

Melody Guide (MELODIEGIDS)

De PortaTone heeft een speciale Melody Guide functie die het oefenen en leren van de melodie van

de 100 songs zowel leuk als makkelijk maakt.

Tijdens het afspelen van een song, laat de PortaTone de noten van de melodielijn in de notenbalk en

het toetsenoverzicht zien — daarmee aangevend welke noot u zou moeten spelen en wanneer. De

Melody Guide functie laat u zelfs in uw eigen tempo oefenen door het afspelen automatisch te

pauzeren totdat de juiste noot wordt gespeeld. Om u nog verder op weg te helpen om de juiste

melodienoten te spelen is ook de notatie van alle songs bij de PortaTone gevoegd (songbook).

Er zijn twee verschillende soorten Melody Guide procedures: Wachten (=waiting, met automatische

pauze) en Minus One (met onderdrukte melodie). Deze kunnen zowel worden aangezet voor het

starten van het afspelen van een song, als tijdens het afspelen van een song.

Selecteer een song.

Selecteer de gewenste song, terwijl de songmode actief is (zie blz.20).

Stel de Melody Guide functie in.

Druk herhaaldelijk op de MELODY GUIDE knop

totdat de gewenste instelling in de display

verschijnt.

Instellingen:

Waiting (= Wachten)

Als “Waiting” is ingesteld, wacht de PortaTone elke keer

totdat u de juiste noot heeft ingedrukt, daarmee

automatisch gebruik makend van de songpauzefunctie

totdat elke noot is gespeeld. Hierdoor bent u in staat in uw

eigen tempo te oefenen. De volgende noot die moet

worden gespeeld wordt weergegeven in de display (in de

notenbalk en het toetsenoverzicht).

MinusOne (= Min Eén)

Minus One, zoals de naam al zegt, onderdrukt de

melodielijn van de song, waardoor u dat gedeelte zelf kunt

spelen. Het afspelen van de song gaat gewoon door

zonder te pauzeren, dus u kunt de melodie op een

natuurlijke manier in het juiste tempo meespelen. De

volgende noot die moet worden gespeeld wordt

weergegeven in de display (in de notenbalk en het

toetsenoverzicht).

Songs SELECTEREN EN AFSPELEN — De SongMode

Waiting

001

MEASURE

MinusOne

Off (= Uit)

Dit schakelt de Melody Guide functie uit. De geselecteerde

song (en de betreffende melodielijn) spelen normaal af.

OPMERKING:

Melody Guide wordt automatisch uitgeschakeld als er een

ander songnummer wordt geselecteerd.

WAITING

MINUS ONE

OFF

MELODY

GUIDE

VOICE

CHANGE

SONGS SELECTEREN EN AFSPELEN— De SongMode

Start het afspelen van de song en speel de melodie op het

toetsenbord.

Start het afspelen op de normale manier (blz.20) en speel de melodie mee met de song.

U kunt de Melody Guide instelling ook wijzigen terwijl de song afspeelt, door gewoon

op de MELODY GUIDE knop te drukken.

Om de song te stoppen, drukt u op de START/STOP (>/■) knop.

Voice Change (VOICE WIJZIGEN)

De Voice Change functie stelt u in staat te bepalen of de toetsenbordvoice automatisch met de

melodievoice van de song mee moet veranderen. Dit is vooral nuttig in combinatie met de Melody

Guide, aangezien het bepaalt welke voice u hoort als u de melodie op het toetenbord speelt. Als deze

op “Off” wordt gezet, kunt u uit de 100 voices van de PortaTone de gewenste melodievoice kiezen.

Selecteer een song.

Kies de gewenste song, terwijl de songmode actief is (zie

blz.20).

Wijzig de Voice Change instelling.

Druk op de VOICE CHANGE knop om de Voice

Change aan of uit te zetten.

Instellingen:

VoiceChange On

Als de Voice Change op “On” is gezet, verandert de voice

die via het toetsenbord wordt bespeeld automatisch met de

melodievoice van de song. Elke song is geprogrammeerd

met een bepaalde aanvangsvoice en vaak wordt er nog van

voice veranderd tijdens de song. Deze instelling op “On”

verzekert u ervan dat de voice die via het toetsenbord wordt

bespeeld gelijk blijft aan de voice (of voices) die voor de

melodie in de song is geprogrammeerd.

VC Off

Dit schakelt de Voice Change functie uit. Gebruik deze

instelling als u zelf de voice (of voices) wilt kiezen,

onafhankelijk van de geprogrammeerde songinstellingen.

OPMERKING:

De songs in de PortaTone maken vaak gebruik van speciale

voices die niet via de paneelbediening te selecteren zijn. Deze

voices worden aangegeven met de letters “SG” in de display.

Clarinet

001

MEASURE

VC On

001

MEASURE

De Voice direct veranderen.

Met de Voice Change aan, kunt u ook gelijk uw voicekeuze maken door middel van

de +/- knoppen of de numerieke toetsen. De geprogrammeerde voice van de song

en de toetsenvoice veranderen dan allebei naar de nieuwe instelling.

WAI

MIN

MELODY

GUIDE

VOICE

CHANGE

StIJLEN SELECTEREN EN AFSPELEN —

De StIJLMode

De Stijlmode voorziet in dynamische ritme- en begeleidingspatronen — alsook

passende voice instellingen voor elk patroon — in verschillende populaire muziek-

stijlen.

Er zijn in totaal 100 verschillende stijlen in verschillende categorieën beschikbaar. Elke stijl is opge-

bouwd uit verschillende “secties” — Intro, Main A en B (met 4 Fill-ins) en Ending — waardoor u

verschillende begeleidingssecties op kunt roepen terwijl u optreedt.

De automatische begeleidingen die bij de ritmes zijn ingebouwd, voegen de ervaring van een com-

plete instrumentale ondersteuning toe aan uw optreden, waarbij u de begeleiding stuurt door de

akkoorden die u speelt. De automatische begeleiding splitst het toetsenbord effectief in twee zones:

de rechter voor het spelen van de melodielijn en de linker (waar “ACMP” onder het toetsenbord

staat) is voor de automatische begeleidingsfunctie.

EEN StIJL SELECTEREN EN AFSPELEN

Selecteer de Stijlmode.

Druk op de STYLE knop.

Selecteer het gewenste stijlnummer.

Gebruik de numerieke toetsen. Beschikbare stijlen staan

vermeld midden op het bedieningspaneel.

Stijlnummers kunnen op dezelfde manier worden geselecteerd

als de voices (zie blz.16). U kunt de numerieke toetsen

gebruiken om direct het stijlnummer in te voeren, de +/-

knoppen om op en neer te lopen door de stijlen of op de STYLE

knop drukken om vooruit te lopen door de stijlnummers.

Geeft aan dat de stijlmode

is geselecteerd

TEMPO

8BtPop

001

116

Stijlnaam en -nummer

STIJLEN SELECTEREN EN AFSPELEN — DE STIJLMode

Start de geselecteerde stijl.

U kunt dit op één van de volgende manieren

doen:

Druk op de START/STOP knop

Het ritme begint onmiddellijk te

spelen zonder de bas- en

akkoordbegeleiding. De

huidige geselecteerde Main A

of B sectie zal gaan spelen. (U

kunt één van deze secties

kiezen door op de betreffende

knop te drukken — AUTO FILL/

MAIN A of B — voordat u op de

START/STOP knop drukt).

Sync-Start met een Intro sectie gebruiken

Druk eerst op de MAIN A of MAIN B knop — om aan te

geven welke sectie (A of B) er na het Intro moet volgen.

druk vervolgens op de INTRO knop zodat er “IntromA” of

“IntromB” in de display verschijnt.

Sync-Start gebruiken

De PortaTone heeft ook een Sync-Start functie waardoor u het

ritme/begeleiding gewoon kunt starten door op een toets te

drukken. Om Sync-Start te gebruiken drukt u eerst op de SYNC-

START knop (het handklap icoon knippert om aan te geven dat

de sync-start klaar staat) en druk vervolgens een willekeurige

toets in, in het ACMP-gedeelte van het toetsenbord (of elke

willekeurige toets als de begeleiding uit staat).

Starten met een Intro sectie

Druk eerst op de MAIN A of MAIN B knop — om aan te

geven welke sectie (A of B) er na het Intro moet volgen.

druk vervolgens op de INTRO knop zodat er “IntromA” of

“IntromB” in de display verschijnt.

Om de Intro sectie en de

begeleding daadwerkelijk te

starten, drukt u op de START/

STOP knop.

Druk tenslotte op de SYNC-START knop om Sync-Start te

activeren en start de Intro sectie door een toets te spelen in

het ACMP gedeelte van het toetsenbord.

Over de teldisplay

Het handklap icoon in the display knippert in de

maat met het huidige tempo tijdens het afspelen

van een stijl (of song). Het knipperende patroon

geeft een visuele indicatie van zowel het tempo

als van de maatsoort van de stijl of de song (zie

voor meer informatie blz.14 en 22).

TEMPO

Intro≥A

116

Geeft aan dat het Intro aan is en zal

worden gevolgd door de Main A sectie.

TEMPO

Intro≥A

116

Geeft aan dat het intro zal worden

gevolgd door de Main A sectie.

rit.

INTRO/

ENDING

SYNC-

START START/

STOP

ACMP

Het handklap

icoon knippert.

ACMP

ON/OFF SYNC-

START START/

STOP

ACMP

Het handklap

icoon knippert.

TIP:

De PortaTone beschikt ook over akkoord en

basbegeleiding die met het ritme mee kunnen spelen.

Zie voor meer informatie over deze dynamische functie

blz.31.

rit.

INTRO/

ENDING

SYNC-

START START/

STOP

ACMP

ON/OFF SYNC-

START START/

STOP

Druk op de START/STOP knop

De ritme/begeleiding stopt onmiddellijk.

Een Ending sectie gebruiken

Druk op de INTRO/ENDING knop. De stijl stopt als de

Ending sectie is afgelopen.

OPMERKING:

Om de Ending sectie geleidelijk te laten vertragen terwijl deze

afspeelt, drukt u twee keer snel op de INTRO/ENDING knop.

Stop de stijl.

Dit kan op één van de drie volgende manieren:

Druk op de SYNC-START knop

Dit stopt de stijl en activeert automatisch weer de Sync-

Start, waardoor u de stijl snel weer kunt starten door

gewoon weer een akkoord of toets in het ACMP-gedeelte

van het toetsenbord te spelen (of elke willekeurige toets als

de begeleiding uit staat).

StIJLKNOPPEN

Als de stijlmode actief is, fungeren de paneelknoppen onder de display als stijlknoppen.

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

SMART

DICTIONARY

OFF

AUTO FILL

MAINAB

rit.

INTRO/

ENDING

ACMP

ON/OFF SYNC-

START START/

STOP CHORD

GUIDE

OTS

Drukken op deze

knop zet beurtelings

de bas- en

akkoordbegeleiding

aan en uit (zie

blz.31).

Drukken op deze knop zet

de Sync-Start functie

beurtelings aan en uit (zie

blz.29).

Drukken op deze knop

start en stopt beurtelings

het afspelen van de stijl.

Hiermee bedient u de

Intro en Ending

secties (zie blz.29 en

30).

Drukken op deze knop

selecteert de Main A

sectie of voegt een Fill-

in A sectie toe (zie

blz.32).

Drukken op deze knop

selecteert de Main B

sectie of voegt een Fill-

in B sectie toe (zie

blz.32).

Hiermee zet u de

One Touch Setting

functie uit en aan

(zie blz.36).

Hiermee bedient u

de Chord Guide

functie (zie blz.37).

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

De AutoMATISCHE BEGELEIDINGSFUNCTIES GEBRUIKEN

Zet de automatische begeleiding aan.

Druk op de ACMP ON/OFF knop om de automatische

begeleiding aan te zetten.

Selecteer en speel een stijl.

Selecteer één van de stijlen en start het afspelen, zoals

staat beschreven in stap 1-3 op blz.28.

Akkoorden veranderen met de automatische begeleidingsfuncties.

Probeer achtereenvolgens enkele losse noten te spelen met uw linkerhand en merk op hoe de

bas- en akkoordbegeleiding verandert bij elke noot die u speelt. U kunt ook volledige akkoorden

spelen om de automatische begeleiding mee te sturen. (Zie blz.33 over meer informatie over hoe

u de automatische begeleiding kunt gebruiken).

TIP:

De ACMP ON/OFF knop kan ook worden gebruikt om de bas- en

akkoordbegeleiding tijdens het spelen uit en aan te zetten —

waardoor u dynamische ritmische breaks in uw spel kunt toepassen.

OPMERKING:

Akkoorden die in het ACMP gedeelte van het toetsenbord worden

gespeeld, worden ook gedetecteerd als de begeleiding is gestopt. In

praktijk heeft u zo een “split keyboard” met bas en akkoorden in de

linkerhand en de normaal geselecteerde voice in de rechter.

Het TEMPO WIJZIGEN

Het tempo van het afspelen van een song (en stijl) kan worden ingesteld met een bereik van 40-240

kwartnoten per minuut (=bpm=beats per minute). Zie voor instructies over het tempo wijzigen

blz.21.

OPMERKING:

Elke stijl heeft een standaard tempo meegekregen. Als de stijl wordt gestopt en er wordt een andere stijl gekozen, zal het tempo

veranderen naar de standaardwaarde voor die nieuwe stijl. Als er echter tijdens het afspelen een andere stijl wordt gekozen, zal het

tempo niet wijzigen. (Hierdoor kunt u in hetzelfde tempo doorspelen, zelfs al kiest u een andere stijl).

ACMP

ON/OFF SYNC-

START START/

STOP

TEMPO

8BtPop

001

116

ACMP

Geeft aan dat de automatische

begeleiding aangezet is.

Verander de waarde.

Gebruik de OVERALL +/- knoppen om het

begeleidingsvolume te verhogen of te verlagen.

Ingedrukt houden van één van de knoppen zal

de waarde continu veranderen.

Terugroepen van de standaardwaarde

Om de standaardwaarde van het begeleidingsvolume

terug te roepen (110), drukt u tegelijkertijd op de

OVERALL +/- knoppen (als het begeleidingsvolume

[=Accompaniment Volume] in het algemene menu

[=Overall menu] is geselecteerd).

OPMERKING:

Het begeleidingsvolume kan alleen worden gewijzigd als

de stijlmode actief is.

Het

begeleidingsvolume

verhogen

Het

begeleidingsvolume

verlagen

Selecteer het Accompani-

ment (begeleidings) Volume

functie in het Overall

(algemene) menu.

Druk, indien nodig herhaaldelijk, op één

van de OVERALL s/t knoppen, totdat

“AcmpVol” in de display verschijnt.

TEMPO

AcmpVol

110

116

ACMP

ACMP VOL

Huidige begeleidingsvolumewaarde

U kunt variatie in het ritme en de begeleiding

aanbrengen tijdens het afspelen door op één

van de MAIN A/B (AUTO FILL) knoppen te

drukken. Hierdoor wordt automatisch één van

de de vier Fill-in secties afgespeeld en wordt

vloeiend overgegaan naar de volgende sectie -

zelfs als dit dezelfde sectie is.

StIJLSECTIES (Main A, Main B) EN Fill-ins

OPMERKING:

• Als u op de MAIN A of B knop drukt, begint de Fill-in

onmiddellijk en de nieuwe geselecteerde sectie (A of B) zal

feitelijk pas gaan spelen aan het begin van de volgende maat,

tenzij de MAIN A of B knop op de laatste tel van de maat

wordt ingedrukt — in welk geval de Fill-in aan het begin van

de volgende maat zal beginnen.

• Fill-in patronen zijn niet beschikbaar als één van de Piano

stijlen (81 - 100) is geselecteerd.

HET BEGELEIDINGSVOLUME AANPASSEN

Het afspeelvolume van de begeldiing kan worden aangepast. Deze volumeregeling heeft alleen effect

op het stijlvolume. Het volumebereik is 000 - 127.

STIJLEN SLECTEREN EN AFSPELEN — De StijlMode

AUTO FILL

MAINAB

rit.

TRO/

NDING OTS

VOICE

CHANGE

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

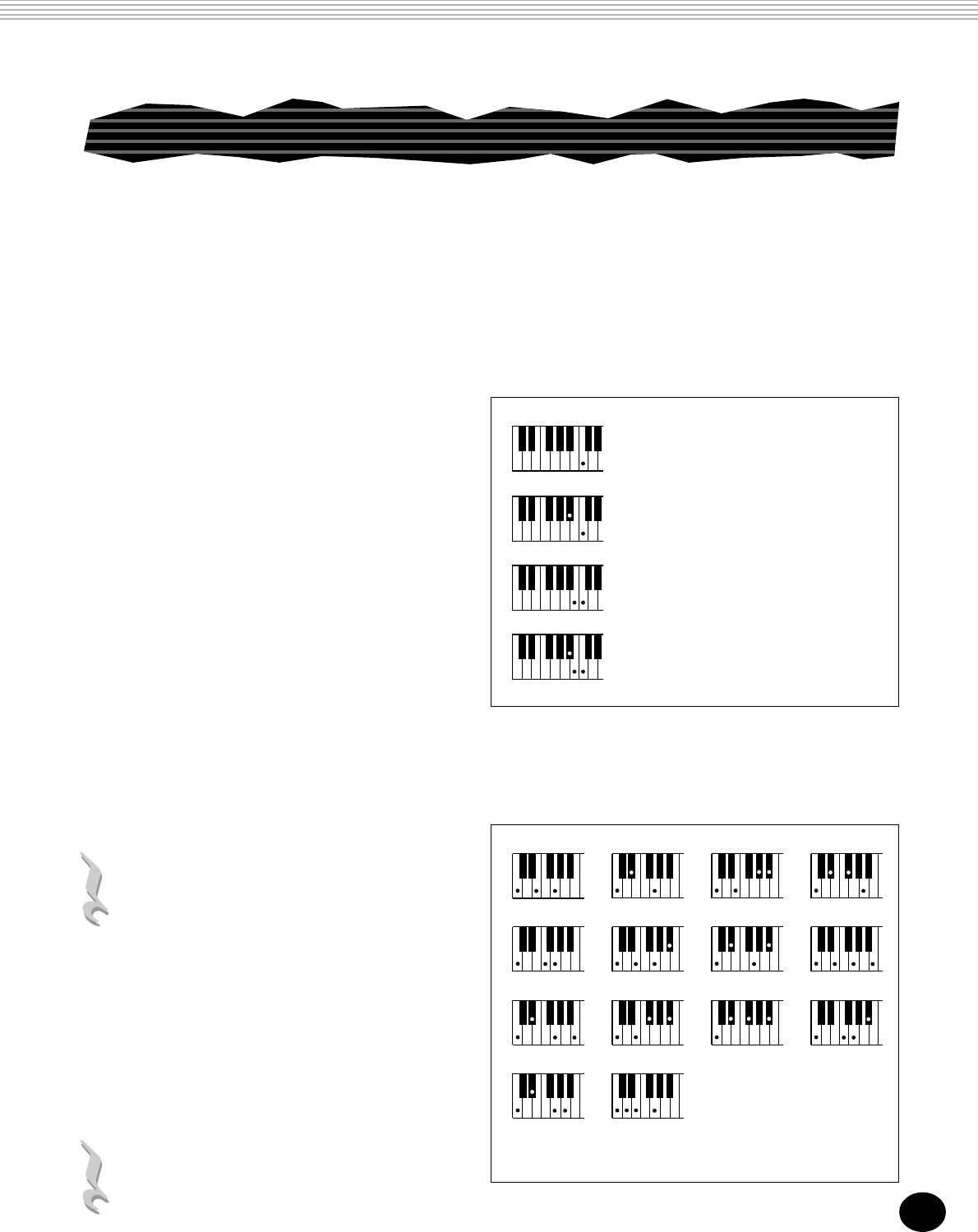

AUTOMATISCHE BEGELEIDING — Multi VINGER SYSTEEM

De automatische begeleidingsfunctie genereert automatisch de bas- en akkoordbegeleiding voor u

om mee mee te spelen, door gebruik te maken van het Multi Vinger systeem. U kunt de akkoorden

van de begeleiding veranderen door noten te spelen in het ACMP gedeelte van het toetsenbord

volgens de éénvinger (=Single Finger) of de “Fingered” methode. Met het éénvinger systeem kunt u

eenvoudig volgens een vast systeem met één, twee of drie vingers alle akkoorden spelen (Zie de

Eénvinger Akkoorden hieronder). Bij het Fingered systeem moet u gewoon alle noten van het

gewenste akkoord spelen. Welk systeem u ook gebruikt, de PortaTone begrijpt welk akkoord u

aangeeft en speelt dan de begeleiding.

Eénvinger Akkoorden

Akkoorden die met het éénvinger systeem

kunnen worden gebruikt zijn majeur, mineur,

septime en mineur septime akkoorden. De

illustratie laat zien hoe u de vier akkoordsoorten

kunt spelen. (De C-toets is hier als voorbeeld

gebruikt; voor andere toetsen gelden dezelfde

regels. Bb7 wordt bijvoorbeeld gespeeld door de

Bb en de A te spelen.)

Fingered akkoorden

Door de C weer als voorbeeld toets te gebruiken, kunt u in onderstaand overzicht de typen akkoor-

den zien die herkend worden bij het Fingered systeem.

Om een majeur akkoord te spelen:

Druk de grondtoon van het betreffende

akkoord in.

Om een mineur akkoord te spelen:

Druk de grondtoon van het betreffende

akkoord in met de dichtsbijzijnde zwarte

noot links ervan.

Om een septime akkoord te spelen: Druk

de grondtoon van het betreffende akkoord

in met de dichtsbijzijnde witte noot links

ervan.

Om een mineur septime akkoord te spelen:

Druk de grondtoon van het betreffende

akkoord in met de dichtsbijzijnde witte en

zwarte noot links ervan (drie in totaal).

* Noten tussen haakjes kunnen eventueel worden weggelaten;

de akkoorden worden ook zonder deze noten herkend.

CCm

( )

CmM

( )

C sus

(9)

Csus

Caug

(7aug)

( )

Cdim

(dim7)

( )

■ Voorbeelden voor “C”-akkoorden

OPMERKING:

Ommedraaiingen van het akkoord (bijv. C-E-G in plaats van G-C-E)

herkent de PortaTone ook als C akkoord. Het akkoordherkennings-

systeem kent de volgende regels en uitzonderingen:

• Mineur sext akkoorden worden alleen in de grondligging her-

kend. Alle andere ommedraaiingen worden geïnterpreteerd als

mineur septime en verminderde kwint.

• Bij ommedraaingen van verminderde en vermeerderde sep-

time akkoorden wordt de laagste noot herkend als grondnoot.

• Septime akkoorden met verminderde kwint kunnen worden ge-

speeld met de laagste noot als grondnoot of de verminderde

septime.

• Vermeerderde en verminderde septime akkoorden worden

geïnterpreteerd als gewoon vermeerderde en verminderde.

OPMERKING:

De volgende akkoorden worden niet herkend : B mineur sext ,

Bb mineur sext en B vermeerderd.

STIJLEN SELECTEREN EN AFSPELEN — DE STIJLMode

Het eenvoudige antwoord: Drie of meer tegelijk gespeelde noten vormen een akkoord. (Twee

tegelijk gespeelde noten heet een “interval” — daarbij is een interval de afstand tussen die twee

noten. Dit wordt ook wel een “harmonie” genoemd.) Afhankelijk van de afstand tussen de drie

of meer noten, kan een akkoord prachtig of als een brei en wanklank klinken.

De schikking van de noten in het voorbeeld links — een drieklank —

geeft een prettig harmonieuze klank. Drieklanken worden

opgebouwd uit drie noten en zijn de meest elementaire en gebruikte

akkoorden in de meeste muziek.

In deze drieklank is de onderste noot de grondnoot. De grondnoot is de belangrijkste noot in het

akkoord, omdat het de harmonische basis is in het akkoord vanwege het feit dat onze hersens

aan de hand van deze grondnoot bepalen hoe we de andere noten in het akkoord horen.

De tweede noot van dit akkoord is vier halve noten hoger dan de eerste en de derde noot is weer

drie halve noten hoger dan de tweede. Door nu de grondnoot hetzelfde te houden en de andere

noten een halve noot te verlagen of verhogen (mol of kruis), kunnen we vier verschillende

akkoorden creëren.

Vergeet niet dat we ook de “manier waarop we een akkoord spelen” kunnen veranderen — door

bijvoorbeeld de volgorde van sommige noten te wijzigen (“ommedraaiingen”), of dezelfde

noten spelen in verschillende octaven, zonder de basis van het akkoord zelf te veranderen.

Er kunnen op deze manier prachtige harmonieën worden gemaakt. Het gebruik van intervallen

en akkoorden is het belangrijkste element in muziek. Afhankelijk van de soorten akkoorden en de

volgorde waarin ze worden gespeeld, kunnen er een grote verscheidenheid aan emoties en

gevoelens door worden opgeroepen.

Voorbeelden van ommedraaiingen bij het C akkoord:

Majeur akkoord

(vb. C)

Mineur

terts Majeur

terts

Mineur akkoord

(vb. Cm)

Majeur

terts Mineur

terts

Vermeerderd akkoord

(vb. Caug)

Majeur

terts Majeur

terts

Verminderd akkoord

(vb. Cdim)

Mineur

terts Mineur

terts

Wat is EEN AKKOORD?

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

Het kunnen lezen en schrijven van akkoorden is een makkelijke maar waardevolle vaardigheid.

Akkoorden worden vaak geschreven in een soort vlugschrift, waardoor ze onmiddellijk

herkenbaar zijn (en geeft u gelijk de vrijheid om ommedraaiingen toe te passen als u daar de

voorkeur aan geeft). Als u eenmaal de basisprincipes van harmonieën en akkoorden begrijpt, is

het eenvoudig dit vlugschrift te gebruiken bij het uitschrijven van de akkoorden van een song.

Schrijf ten eerste de grondnoot van het akkoord in een hoofdletter. Als u moet aangeven of het

een mol of een kruis betreft, schrijft u dat rechts van de grondnoot. Ook het akkoordsoort wordt

rechts geschreven. Enkele voorbeelden van akkoorden in C (grondnoot) volgen hier:

Een belangrijk punt: Akkoorden zijn opgebouwd uit op elkaar gestapelde noten en de

gestapelde noten worden vaak weergegeven in de akkoordnaam of akkoordsoort, als een

nummer — waarbij het nummer de afstand is tot de grondnoot. (Zie het toetsenbord overzicht

hieronder). Het mineur sext akkoord bijvoorbeeld, bevat de 6e noot, het majeur septime de 7e,

enz.

De nootintervallen

Om een beter begrip van de intervallen en de

namen en nummers die gebruikt worden om ze

weer te geven, is het handig om dit overzicht van

de C majeur akkoorden te bestuderen:

Andere akkoorden:

5e 4e

Csus4

Verminderde

7e Verminderd

akkoord

Cm7b5

Mineur

akkoord 6e

Cm6

C(9)

7e Majeur

akkoord

CM7

Verminderde

7e Mineur

akkoord

Cm7

Verminderde

7e Majeur

akkoord

CDEFGABCDE F

Verminderde

septime (7)

AKKOORDNAAMNOTATIES

Majeur akkoord Mineur akkoord Vermeerderd akkoord Verminderd akkoord

CmCaug Cdim

Bij eenvoudige majeur akkoorden wordt de beschrijving weggelaten.

Grondnoot

secunde

terts 4e

kwart

kwint

sext 7e

septime

Octaaf 9e

none

11e

undecime

De One Touch Setting functie selecteert automatisch een passende voice om te bespelen, bij de door

u geselecteerde stijl. Met andere woorden, als de One Touch Setting aan is, verandert automatisch de

voice als u een andere stijl kiest.

Selecteer een stijl.

Kies één van de stijlen, zoals beschreven in de

stappen 1 en 2 op blz. 28.

Zet de One Touch Setting functie aan.

Druk op de OTS knop zodat er kort “OTS On” in de display

verschijnt.

Speel de stijl af.

Aangezien de Sync-Start automatisch op aan is gezet toen de One

Touch Setting aan werd gezet, start het bespelen van een toets in het

ACMP gedeelte van het toetsenbord de stijl.

Om de One Touch Setting uit te zetten drukt u nogmaals op de OTS-

knop (zodat er kort “OTS Off” in de display verschijnt).

Als de One Touch Setting aan is worden de volgende

instellingen automatisch veranderd/gemaakt:

• Main voice (zodat deze bij de gekozen stijl past)

• Multi Pad bank

• Tempo

• Begeleidingsvolume

• Begeleiding Aan

• Sync-Start Aan (wordt op stand-by gezet als het ritme wordt gestopt)

TEMPO

OTS On

116

ACMP

FILL

AIN B

CHORD

GUIDE

OTS

One Touch Setting (OTS)

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

CHORD GUIDE (AKKOORD GIDS)

The Chord Guide functions of the PortaTone provide powerful, easy-to-use tools for learning chords

and chord relationships. Chord Guide features two different types of operation: Smart and Dictio-

nary.

Smart

De Smart optie laat u de toonsoort instellen voor de akkoordenbegeleiding. Als deze eenmaal is

ingesteld, kunt u eenvoudig weg een enkele toets in de toonladder indrukken en automatisch worden

de harmonisch juiste akkoordsoorten gespeeld. Als u bijvoorbeeld de C heeft ingesteld en u speelt

een D, zal er een Dmineur akkoord worden weergegeven (i.p.v. een harmonisch niet juist Dmajeur

akkoord).

De Smart optie is niet alleen een handige optie om op een makkelijke manier verscheidene akkoord-

progressies te spelen, maar ook een uitstekend leermiddel voor akkoordrelaties in een bepaalde

toonsoort.

Selecteer een stijl.

Selecteer één van de stijlen zoals beschreven in de stappen 1 en

2 op blz.28.

Selecteer de Smart Chord Guide.

Druk op de CHORD GUIDE knop zodat er kort “Smart”

in de display verschijnt.

OPMERKING:

De begeleiding wordt automatisch aangeschakeld zodra Smart wordt

geselecteerd.

Stel de gewenste toonsoort in.

Gebruik de +/- knoppen van het numeriek toetsenbord

om door de beschikbare toonsoorten te lopen, of

gebruik de numerieke toetsen om direct het nummer

dat overeemkomt met de gewenste toonsoort in te

voeren (zie het overzicht op blz.38).

SMART

DICTIONA

OFF

WAITING

OFF

CHORD

GUIDE

OTS

TEMPO

Smart

116

ACMP

TEMPO

#/b=0

116

ACMP

Geeft de geselecteerde toonsoort aan

(geeft het aantal kruizen of mollen in de

toonsoort).

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

Als u bijvoorbeeld de volgende partituur wilt spelen, zet de toonsoort dan op 15 b=1 (F of Dm)

Speel de stijl af en speel enkele noten (grondnoten) in het ACMP

gedeelte van het toetsenbord.

Start het afspelen van de stijl op de gewenste manier. (Zie voor specifieke instructies over het

starten van stijlen blz.29).

Als de toonsoort bijvoorbeeld is ingesteld op F majeur, heeft het spelen van de volgende enkele

noten de volgende akkoordprogressie tot resultaat:

Merk op dat de majeur akkoorden die bij de F majeur toonsoort niet passend zijn automatisch

zijn omgezet naar mineur akkoorden.

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

Nummer Toonsoort (indicatie, daadwerkelijke toonsoort)

01 #/b=0 (C of Am)

02 #=1 (G of Em)

03 #=2 (D of Bm)

04 #=3 (A of F#m)

05 #=4 (E of C#m)

06 #=5 (B of G#m)

07 #=6 (F# orf D#m)

08 #=7 (C# of A#m)

Nummer Toonsoort (indicatie, daadwerkelijke toonsoort)

09 b=7 (Cb of Abm)

10 b=6 (Gb of Ebm)

11 b=5 (Db of Bbm)

12 b=4 (Ab of Fm)

13 b=3 (Eb of Cm)

14 b=2 (Bb of Gm)

15 b=1 (F of Dm)

F D G D BbC F

F Dm Gm Dm BbC F

Gespeelde noten

Weergegeven akkoorden

TEMPO

b=1

116

ACMP

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

Dictionary

Het Dictionary type is in principe een ingebouwd “akkoordenboek” dat u de individuele noten van

een akkoord laat zien. Dit is ideaal als u de naam van een akkoord weet en u wilt snel leren dit

akkoord te spelen.

Selecteer de Dictionary Chord Guide,

terwijl de Stijlmode actief is.

Druk op de CHORD GUIDE knop zodat er kort “Dict.” in

de display verschijnt.

Geef de grondnoot van het

akkoord aan.

Druk op de toets die overeenkomt met de gewenste

grondnoot (zoals aangegeven op het paneel).

Geef de akkoordsoort aan

(majeur, mineur, septime, etc.).

Druk op de toets die overeenkomt met de gewenste

akkoordsoort (zoals aangegeven op het paneel).

De display toont de naam van het akkoord en de

individuele noten — zowel in notenschrift als in het

toetsenbord overzicht .

Speel het akkoord.

Speel het akkoord (zoals in de display staat aange-

geven) in het ACMP-gedeelte van het toetsenbord.

De akkoordnaam knippert als de juiste noten

worden ingedrukt. (Ommedraaiingen van veel

akkoorden worden ook herkend).

TEMPO

Dict.

116

ACMP

ROOT

Indrukken van deze

toets selecteert de

grondnoot G.

CHORD TYPE

DEF

Indrukken van deze

toets selecteert het

majeur septime

akkoordsoort (M7).

TEMPO

Dict.

116

ACMP

8va

Knippert als de

juiste noten zijn

ingedrukt.

Geeft de te

spelen noten aan.

Akkoordnotatie

TEMPO

Dict.

116

ACMP

8va

Akkoordnaam

(grondnoot en

soort)

Individuele noten van

het akkoord

(toetsenbordoverzicht)

These convenient pads let you instantly trigger various musical and rhythmic phrases as you play the

PortaTone. There are a total of 40 different sounds or phrases (20 banks, with two pad sounds for

each bank). The phrases play back at the same speed as the Tempo setting, and they also change

harmonically along with the accompaniment chords (both in the Style and Song modes).

Selecteer de Pad functie in het Overall

menu.

Druk, indien nodig herhaaldelijk, op één van de OVERALL

s/t knoppen,totdat MULTI PAD is geselecteerd in de

display.

Kies de gewenste bank.

Gebruik de OVERALL +/- knoppen om het

banknummer te verhogen of te verlagen.

Ingedrukt houden van één van de knoppen

verandert de waarde voortdurend. Zie voor een

compleet overzicht van de beschikbare banken

en hun inhoud blz.45.

Bespeel de Multi Pads.

Druk op één van de Pads. De frase speelt ononderbroken af

totdat deze klaar is. Herhaaldelijk indrukken (voordat de frase

helemaal is afgespeeld) geeft een “stotter” effect.

In de song- en stijlmode, volgen de melodische geluiden op

de juiste manier de akkoordwisselingen. Alle geluiden spelen

perfect in de maat terug met de huidige tempo-instelling. Als

de OTS aan staat worden automatisch de passende Multi Pad

banken voor de geselecteerde stijl opgeroepen.

Padbanknummer

verhogen

Padbanknummer

verlagen

TEMPO

Pianist1

MULTI PAD

116

Huidige Padbanknummer

Multi Pads

STIJLEN SELECTEREN EN AFSPELEN — De StIJLMode

Selecting and Playing Styles — The Style Mode

MIDI

De PortaTone beschikt ook over MIDI aansluitingen, waardoor u de PortaTone

met andere MIDI instrumenten en apparaten kunt laten communiceren.

About MIDI

MIDI (Musical Instrument Digital Interface) is a

worldwide standard that is built into many

electronic musical instruments and other digital

music related devices, allowing them to be

connected and “communicate” with each other.

Om twee MIDI instrumenten met elkaar te laten

communiceren, moeten ze worden verbonden via

MIDI kabels. In een basis voorbeeld kunnen de MIDI

IN en MIDI OUT aansluitingen van de PortaTone

worden verbonden met de MIDI OUT en MIDI IN

aansluitingen van een sequencer, waardoor u in

staat bent om gespeelde informatie op te nemen en

weer weer te geven via de PortaTone.

De instrumenten communiceren met elkaar door het

zenden van “boodschappen” of MIDI data. Het

zendende instrument wijst gewoonlijk de data toe

aan één van de zestien MIDI kanalen en verstuurt het

dan via de MIDI kabel. De kabel zelf echter, is niet

opgedeeld in zestien kanalen. Net als bij een televisie

die programma’s ontvangt op verschillende kanalen,

moet in het ontvangende instrument worden

afgestemd op het juiste MIDI kanaal. Als het

verzendende en ontvangende kanaal op de

respectievelijke instrumenten niet overeenkomen,

kan het ontvangende instument het zendende

instrument niet begrijpen of er op reageren.

Hoe kan MIDI worden gebruikt?

In het simpele, maar krachtige MIDI voorbeeld

hiernaast, is de Yamaha QY-70 Music Sequencer

gebruikt om de informatie die op het PortaTone

toetsenbord is gespeeld op te nemen en af te spelen.

Druk voordat u daadwerkelijk op de sequencer

gaat opnemen, één of twee keer op de ACMP

knop om ervoor te zorgen dat de huidige

instellingen worden verzonden.

OPMERKING:

• Op de PortaTone zijn de volgende kanalen (acht in totaal)

toegwezen voor MIDI ontvangst: 1, 2, 3, 4, 5, 6, 7, 10. De

MIDI zendkanalen zijn vast toegewezen aan de volgende data:

Kanaal 1 : Toetsenbord, harmony

Kanaal 2 : Bas

Kanaal 3 : Akkoord

Kanaal 4 - 7 : Andere

Kanaal 10 : Ritme

• Gedeelten die zijn opgenomen met de PortaTone moeten

ook weer worden teruggespeeld naar de PortaTone. Data kan

anders terugspelen als wordt verwacht als er andere

geluidsbronnen worden gebruikt (zoals de interne geluiden

van de QY-70). Ook kan een aangesloten geluidsbron in een

andere octaafhoogte klinken dan werd gespeeld op de

PortaTone.

• MIDI data kan niet worden verzonden tijdens songs afspelen.

• Vermijdt het gebruik van MIDI kabels die langer zijn dan 15

meter aangezien dit tot MIDI fouten kan leiden.

1 2 21 LLH L

H L

BCSBS L M H

MIN MAX

METRONOME

SMART

DICTIONARY

OFF

WAITING

MINUS ONE

OFF

AUTO FILL

MAINAB

rit.

INTRO/

ENDING

ACMP

ON/OFF SYNC-

START START/

STOP CHORD

GUIDE

OTS

MELODY

GUIDE

VOICE

CHANGE

Mmaug dim 7M7

sus4 m7 mM7 7 5 m7 5 7sus4 m6 (9)CC D DD E E F F G GG A AA B B

TEMPO

GrandPno

001

116

Sluit de MIDI OUT

van de PortaTone

aan op de MIDI IN

van de QY-70.

Sluit de MIDI IN van

de PortaTone aan

op de MIDI OUT

van de QY-70.

Ontvangt MIDI data

van aangesloten

verzendende

apparatuur.

Verzend MIDI data

(gespeelde toetsenbord

gegevens) naar andere

aangesloten apparaten.

IN OUTMIDI

PROBLEMEN OPLOSSEN

Probleem

Als de PortaTone wordt aan of uitgezet is

een kort plopgeluid te horen.

Er worden ruis en/of toontjes

geproduceerd bij het gebruik van een

mobiele telefoon.

Het geluid van de voices en de ritmes

klinken ongewoon en vreemd.

Er is geen geluid, zelfs niet als het

toetsenbord wordt bespeeld of een song

wordt afgespeeld.

Als één van de PIANO stijlen is geselec-

teerd en gestart is er geen ritme te horen.

Niet alle noten zijn te horen als een aantal

noten tegelijkertijd wordt gespeeld.

Het geluid van de Pad wordt afgebroken

of klinkt ongewoon.

Het geluid van de voice verandert van

noot tot noot.

De melodie van de song speelt niet af.

De song speelt tot een bepaald punt

terug en pauzeert dan.

De getoonde noten in de notenbalk en

het toetsenbordoverzicht komen niet

overeen met de gespeelde noten.

Mogelijke oorzaak en oplossing

Dit is normaal en geeft aan dat er een elektrische stroom door

de PortaTone gaat lopen of wordt onderbroken.

Het gebruik van een mobiel telefoon in de nabijheid van de PSR140

kan interferentie veroorzaken. Om dit te voorkomen schakelt u of de

telefoon uit, of gebruikt deze verder bij de PortaTone vandaan.

De batterijspanning is te laag. Vervang de batterijen (zie

blz.9).

Controleer of er niets is aangesloten op de PHONES/OUTPUT aan-

sluiting op het achterpaneel. Als er een hoofdtelefoon op de aan-

sluiting wordt aangesloten, worden de luidsprekers uitgeschakeld.

Dit is normaal; de begeleiding kan alleen worden gehoord als

de begeleiding aan gezet wordt en er toetsen worden

gespeeld in het ACMP gedeelte van het toetsenbord.

Er worden teveel toetsen op hetzelfde moment gespeeld De

PortaTone is maximaal 16 noten polyfoon.

De PortaTone is maximaal 16 noten polyfoon. Als een song of

stijl afspeelt op hetzelfde moment dat een pad wordt bespeeld

kunnen sommige noten van de pad worden weggehaald (of

gestolen) door de begeleiding of de song.

De AWM klankopwekkingsmethode gebruikt meerdere

opnamen (samples) van een instrument over het hele

toetsenbordbereik, dus kan het geluid lichtelijk verschillen van

noot tot noot.

Controleer of de Melody Guide uit staat.

Controleer of de Melody Guide niet op “Waiting” staat.

Als de autmatische begeleiding aan staat, geeft de display de

specifieke noten van het in het ACMP gedeelte gespeelde

akkoord. Als u een éénvinger akkoord of een ommedraaiing

speelt, wordt het overeenkomende akkoord op de normale

manier weergegeven — zelfs als de display daardoor niet

exact overeenkomt met de gespeelde noten.

VOICE OVERZICHT

De volgende voices kunnen worden geselecteerd als de voicemode actief is

of als de Voice Change functie aan staat. Ze kunnen ook worden

geselecteerd door een aangesloten MIDI apparaat; de overeenkomende bank

keuze boodschappen zijn: MSB = 00H, LSB = 70H.

Als u voices selecteert via MIDI:

* De Harmony voices (#61 - #70) en Echo voices (#81 - #90) klinken

zonder hun respectievelijke harmony en echo effecten.

*1 MSB = 7FH, LSB = 00H Prg. wisselnummer = 2

*2 MSB = 7FH, LSB = 00H Prg. wisselnummer = 1

Panel Prg. Paneelnaam Aantal gebruikte

nr. wisselnr. noten

1 0 GRAND PIANO 2

2 1 PIANO 1

3 2 HONKY-TONK 2

4 3 E PIANO 1 2

5 4 E PIANO 2 2

6 5 E PIANO 3 1

7 6 E PIANO 4 1

8 7 HARPSICHORD 2

9 8 CLAVI 1

10 9 CELESTA 1

11 10 E ORGAN 1 2

12 11 E ORGAN 2 2

13 12 E ORGAN 3 1

14 13 E ORGAN 4 1

15 14 CHURCH ORG 1 2

16 15 CHURCH ORG 2 2

17 16 FULL ORGAN 2

18 17 WAVE ORGAN 2

19 18 ACCORDION 2

20 19 HARMONICA 1

21 20 SOFT GUITAR 1

22 21 FOLK GUITAR 1

23 22 12ST GUITAR 2

24 23 JAZZ GUITAR 1

25 24 E GUITAR 2

26 25 DIST GUITAR 2

27 26 WOOD BASS 1

28 27 FINGER BASS 1

29 28 MUTE BASS 1

30 29 SLAP BASS 1

31 30 STRINGS 1

32 31 VIOLIN 1

33 32 CELLO 1

34 33 HARP 1

35 34 SITAR 1

36 35 BANJO 1

37 36 UKULELE 1

38 37 VIBRAPHONE 1

39 38 MARIMBA 1

40 39 STEEL DRUMS 1

41 40 TRUMPET 1

42 41 TROMBONE 1

43 42 MUTE TRPET 1

44 43 FRENCH HORN 1

45 44 BRASS SECT 1

46 45 ALTO SAX 1

47 46 TENOR SAX 1

48 47 CLARINET 1

49 48 FLUTE 1

50 49 PAN FLUTE 1

51 50 THICK LEAD 2

52 51 SIMPLE LEAD 1

53 52 THICK SAW 2

54 53 SIMPLE SAW 1

55 54 SYNTH BASS 1

56 55 SY STRINGS 1

57 56 SY BRASS 1 2

58 57 SY BRASS 2 1

59 58 RISING 1

60 59 SLOW STRS 1

61 60 PIANO TRIO 3

62 61 PNO COUNTRY 2

63 62 E PNO TRIO 3

64 63 HARPSI TRIO 3

65 64 E ORG TRIO 3

66 65 VIBES DUET 2

67 66 TRP DUET 2

68 67 HORN DUET 2

69 68 CLARINET TR 3

70 69 FLUTE DUET 2

71 70 WD BASS/PNO 1

72 71 STRINGS/PNO 1

73 72 FN BA/E PNO 1

74 73 SL BA/CLAVI 1

75 74 FN BA/E ORG 1

76 75 FN BA/FK GT 1

77 76 HARP/VIOLIN 1

78 77 HORN/TRP 1

79 78 SY B/BRS SEC 1

80 79 PIANO/FLUTE 1

81 80 PIANO 1

82 81 E PIANO 1

83 82 HARPSICHORD 1

84 83 CELESTA 1

85 84 FOLK GUITAR 1

86 85 BANJO 1

87 86 VIBRAPHONE 1

88 87 MARIMBA 1

89 88 STEEL DRUMS 1

90 *1 DRUM KIT 1

91 90 PNO CONCE 2

92 91 E PNO CONCE 2

93 92 FAIRY LAND 2

94 93 MOOD GUITAR 2

95 94 RICH GUITAR 2

96 95 HOT ORGAN 2

97 96 EXCEL VIOLIN 2

98 97 CRYSTAL 2

99 98 STAR SHIP 2

100 *2 DRUM KIT 1

Panel Prg. Paneelnaam Aantal gebruikte

nr. wisselnr. noten

VOICE OVERZICHT

De volgende voices kunnen niet direct via het bedieningspaneel

worden geselecteerd; het zijn speciaal voor de songs van de

PortaTone geprogrammeerde voices en ze worden tijdens het song

afspelen automatisch geselecteerd. Ze kunnen echter wel via een

aangesloten MIDI-apparaat worden geselecteerd. De

corresponderende bankkeuzeboodschappen zijn: MSB = 00H, LSB

= 00H.

Prg. Wisselnr. Voicenaam Aantal gebruikte noten

0 Piano 1

3 Honky-tonk Piano 2

4 Electric Piano 1 1

5 Electric Piano 2 1

6 Harpsichord 1

7 Clavi 1

8 Celesta 1

11 Vibraphone 1

12 Marimba 1

16 Electric Organ 1 1

17 Electric Organ 2 1

19 Church Organ 1

20 Full Organ 2

21 Accordion 1

22 Harmonica 1

23 Wave Organ 2

24 Soft Guitar 1

25 Folk Guitar 1

26 Jazz Guitar 1

27 Electric Guitar 1

28 12-String Guitar 2

29 Rich Guitar 2

30 Distortion Guitar 1

31 Ukulele 1

32 Wood Bass 1

33 Finger Bass 1

34 Mute Bass 1

36 Slap Bass 1

38 Synth Bass 1

40 Violin 1

42 Cello 1

46 Harp 1

49 Strings 1

51 Synth Strings 1

56 Trumpet 1

57 Trombone 1

59 Muted Trumpet 1

60 French Horn 1

61 Brass Section 1

63 Synth Brass 1

65 Alto Sax 1

66 Tenor Sax 1

71 Clarinet 1

73 Flute 1

75 Pan Flute 1

80 Lead 1

81 Sawtooth 1

82 Rising 1

88 Piano Concerto 2

89 Electric Piano Concerto 2

90 Fairy land 2

91 Hot Organ 2

92 Mood Guitar 2

93 Excel Violin 2

94 Star ship 2

95 Slow Strings 1

98 Crystal 2

104 Sitar 1

105 Banjo 1

106 Sustain Piano 1

107 Sustain E.Piano 1 1

108 Sustain E.Piano 2 1

109 Sustain E.Guitar 1

110 Sustain Vibraphone 1

111 Sustain Strings 1

114 Steel Drums 1

117 Sound Effect 1

118 Wood Bass / Piano 1

119 Strings / Piano 1

120 Finger Bass / Electric Piano 1

121 Slap Bass / Clavi 1

122 Finger Bass / Electric Organ 1

123 Finger Bass / Folk Guitar 1

124 Harp / Violin 1

125 Horn / Trumpet 1

126 Synth Bass / Brass Section 1

127 Piano / Flute 1

Prg. Wisselnr. Voicenaam Aantal gebruikte noten

MULTI PAD OVERZICHT

Nr. Naam Display

1 Pianist1 Pianist1

2 Pianist2 Pianist2

3 Guitar Play Gtr.Play

4 Brass Brass

5 BrassHit BrassHit

6 Funky Funky

7 Techno1 Techno1

8 Techno2 Techno2

9 Arpeggio Arpeggio

10 Twinkle1 Twinkle1

11 Twinkle2 Twinkle2

12 Crystal Crystal

13 Bird Bird

14 Africa Africa

15 DrumKit DrumKit

16 Tom_Flam Tom_Flam

17 Drum_Seq Drum_Seq

18 LatPerc LatPerc

19 BongoSeq BongoSeq

20 Timbales Timbales

midi implementatiE OVERZICHT

[Draagbaar Keyboard] Datum: 7-JAN-1999

Model: PSR-240 MIDI Implementatie overzicht Versie: 1.0

Functie Stuurt uit Herkent Opmerkingen

Basis Standaard 1~7, 10 1~7, 10

Kanaal Gewijzigd X X

Standaard 3 3

Mode Boodschappen X X

Gewijzigd ************** X

Noot 0~127 0~127

Nummer : vaste voice ************** 0~127

Aanslag- Noot AAN O 9nH, v=1~127 *1 O 9nH, v=1~127

gevoelig Noot UIT X 9nH, v=0 X 9nH, v=0 of 8nH

After Per toets X X

Touch Per kanaal X X

Pitch Bender X X

Besturings- 0, 32 O *2 O *2 Bank Selectie MSB, LSB

veranderingen 1 X X Modulatie Diepte

6, 38 X X Data Invoer MSB, LSB

7 O O Volume

10 O O Panorama

11 X X Expressie

64 O O Sustain

66 X X Sostenuto

84 O O Portamento Besturing

91 X X Reverb Diepte

96 X X RPN Toename

97 X X RPN Afname

100, 101 X X RPN LSB, MSB

120 X X Alle geluiden uit

121 X X Alle besturingen resetten

Programma O *3 O *3

wisselingen: vaste nrs. ************** *3

Systeem Exclusief O *4 O *4

Systeem : Song Positie X X

: Song Selectie X X

Algemeen : Stemmen X X

Systeem : Clock (Klok) X X

Real Time : Commando’s X X

Aux : Locaal AAN/UIT X X

: Alle Noten UIT X X

Bood- : Actief testen O O

schappen : Reset X X

Mode 1: OMNI AAN, POLY Mode 2 : OMNI AAN, MONO O: Ja

Mode 3: OMNI UIT, POLY Mode 4 : OMNI UIT, MONO X : Nee

OPMERKING:

*1 Afhankelijk van de geselecteerde voice, kan de

uitgestuurde aanslagwaarde verschillend zijn, zelfs voor

noten die met dezelfde snelheid worden ingedrukt.

*2 MSB kan worden gebruikt om de voice van de melodie of

het ritme te veranderen.

MSB=00H :Melodie Voice

MSB=7FH : Ritme Voice

LSB: Zie het Voice overzicht.

*3 Voor programmawisselingswaarden zie het voice

overzicht.

Programmawisselingen en andere soorten kanaalbood-

schappen die ontvangen worden hebben geen effect op de

paneelinstellingen van de PSR-240 of wat op het

toetsenbord wordt gespeeld.

*4 < GM Systeem aan > F0H,7EH,7FH, 09H, 01H, F7H

Alle data wordt teruggezet naar de standaard waarden.

*5 MIDI functioneert niet (ontvangst/verzending) in de

songmode.

midi implementatiE OVERZICHT

4848

SPECIFICATIES

Toetsenbord

61 standaardmaat toetsen (C1 - C6)

Voices 100 paneelvoices (max. polyfonie: 16)

Effecten

Dual (onderdeel van bepaalde Voices),

Harmony/Echo (onderdeel van bepaalde Voices),

Split (onderdeel van bepaalde Voices)

Automatische begeleiding

100 stijlen

Vingering:Multi Vingering

Secties: Intro, Main A, B, Ending, Fill x 4

Algemene bedieningen

Tempo, Multi Pad, Transpose (transponeren), Tuning

(stemmen), Accompaniment Volume

(begeleidingsvolume), Song Volume, Metronome

Volume (metronoomvolme).

Stijl knoppen

Acmp On/Off, Sync-Start, Start, Stop, Intro/Ending,

Main A, B (Auto Fill), OTS, Chord Guide

Song knoppen

Start, Stop, Pauze, A↔B Repeat, Snel vooruit spoelen,

Terugspoelen, Voice Change, Melody Guide

Portable Grand (Vleugel)

Metronoom

Paneel knoppen

Overall (▲▼ , +,-), SONG, VOICE, STYLE, DEMO,

TOUCH, numeriek toetsenbord (0 - 9, +,-)

One Touch Setting

1 per stijl

Multi Pads

2 pads x 20 banken

YYamaha Educatie Pakket

Melody Guide (Waiting, Minus One), Chord Guide

(Smart, Dictionary)

Preset songs

100 songs

DisplayGrote multifunctionele display met vloeibare kristallen

(met achtergrondverlichting)

Versterker

2,0W + 2,0W

MIDI IN/OUT

Aansluitingen

PHONES/OUTPUT (hoofdtelefoon/uitgang), DC IN 10-

12V, MIDI IN/OUT, SUSTAIN

Luidsprekers

12cm x 2

Opgenomen vermogen

8,7W (bij gebruik van een PA-3B power adaptor)

Spanningsvoorziening (niet bijgeleverd)

Adaptor: Yamaha PA-3B AC power adaptor

Batteriijen: Zes batterijen maat “D”, SUM-1, R-20 of

equivalent

Afmetingen

933 x 370 x 129 mm

Gewicht

5,7kg

Bijgeleverde accessoires

Muziekstandaard, gebruiksaanwijzing, songboek

Optionele accessoires

Hoofdtelefoon: HPE-150

AC power adaptor: PA-3B

Voetschakelaar: FC4, FC5

Keyboardstandaard: L-2L, L-2C

De specificaties en beschrijvingen in deze gebruiksaanwijzing zijn

uitsluitend bedoeld om u wegwijs te maken in het gebruik van de

PSR-240. Er kunnen derhalve geen rechten aan ontleend worden.

Yamaha Corp. behoudt zich het recht voor producten en

specificaties te wijzigen of modificeren zonder kennisgeving of recht

reeds uitgeleverde producten daar aan aan te passen. Aangezien

specifikaties, apparatuur en opties per locatie kunnen verschillen,

kunt u het best informatie aan uw Yamaha dealer vragen.

Diversen

+/- knoppen .................................. 16

aanslag (reaktie en gevoeligheid) .. 19

aansluitingen ................................. 10

A/B Repeat (herhaling) .................. 24

AC adaptor...................................... 9

akkoorden, Eén vinger systeem...... 33

akkoorden, Fingered...................... 33

akkoorden, over ............................ 34

akkoordnamen, over ..................... 35

akkoordsoorten ....................... 34, 39

automatische begeiding ................ 31

batteriijen........................................ 9

Begeleidingsvolume ...................... 32

Chord Guide ................................. 37

DEMO knop .................................. 11

Demonstratiesongs........................ 11

demper ......................................... 10

Dictionary ..................................... 39

display indicaties ........................... 12

Dual voices.................................... 17

Echo voices ................................... 17

Eén vinger akkoorden .................... 33

Ending .......................................... 30

Fill-in ............................................. 32

Fingered chords ............................ 33

grondnoot .............................. 34, 39

Harmony voices ............................ 17

hoofdtelefoon ............................... 10

interval .......................................... 35

Intro .............................................. 29

Maatsoort ..................................... 14

Main A/B ....................................... 32

Melody Guide ............................... 26

Metronoom................................... 13

MIDI ............................................. 41

MIDI Implementatie Overzicht ...... 46

MIDI, over ..................................... 41

Minus One .................................... 26

mode indicator.............................. 12

Multi Fingering ............................. 33

Multi Pad Overzicht....................... 45

Multi Pads ..................................... 40

muziekstandaard ........................... 10

numeriek toetsenbord ................... 16

ommedraaiing............................... 34

One Touch Setting ........................ 36

OTS (One Touch Setting) .............. 36

Overall knoppen............................ 13

Overall indicator ............................ 12

Percussion Voice Overzicht ............ 17

Percussie voices ............................. 17

PHONES / OUTPUT aansluiting ..... 10

Portable Grand (Vleugel) ............... 13

Problemen oplossen ...................... 42

secties (stijl) ................................... 32

Smart ............................................ 37

songknoppen ................................ 24

songs, selecteren en afspelen ........ 20

Songvolume .................................. 23

Specificaties................................... 48

Split voices .................................... 17

Stemmen ...................................... 19

stijlknoppen .................................. 30

stijlen, selecteren en afspelen ........ 28

sustain........................................... 10

Sync-Start...................................... 29

teldisplay ....................................... 22

Tempo (song)................................ 21

Tempo (stijl) .................................. 31

Touch ............................................ 19

Transponeren ................................ 18

versterker / stereo-installatie, gebruik

van een externe ............................ 10

voetschakelaar ............................... 10

Voice Change ................................ 27

Voice Overzicht ............................. 43

voices, selecteren en bespelen ....... 15

Wachten ........................................ 26

Waiting ......................................... 26

Index

Vertaald door TerrActs Geprint in Nederland Nederlandstalige gebruiksaanwijzing

Yamaha PSR 240 Owner's Manual PSR240Nl
