CAMPIONATORE PROFESSIONALE

Guida di Implementazione alla Versione 2

A3000

Uso della Guida di Implementazione

Uso di questa Guida di Implementazione

Questa guida illustra le nuove caratteristiche e le modifiche operative introdotte con la Versione 2 del cam-

pionatore professionale Yamaha A3000. Usate la guida come supplemento al manuale di istruzioni, basato

sulla Versione 1.

Note

• Questa guida utilizza i seguenti due simboli per indicare le pagine di riferimento.

☞ ✗ Fa riferimento ad una pagina del Manuale di Istruzioni.

→ ✗✗ Fa riferimento ad una pagina della presente Guida di Implementazione.

• Le illustrazioni e le videate LCD riportate nella presente guida hanno solo scopo didattico e potrebbero

differire da quelle visualizzate sullo strumento.

Importanti informazioni circa l’acquisto delle SIMM di espansione per l’A3000

L’A3000 non supporta tutte le SIMM in commercio. Prima di acquistare le SIMM, consultate il vostro

rivenditore Yamaha o un distributore Yamaha autorizzato. Yamaha non si assume alcuna responsabilità

per eventuali malfunzionamenti delle SIMM.

Tipo di SIMM e relativa configurazione.

•E’ necessario usare SIMM a 72-pin con tempo di accesso di 70ns o inferiore. La capacità del modu-

lo SIMM può essere di 4MB, 8MB, 16MB o 32MB. L’A3000 é progettato per l’utilizzo con SIMM da

32-bit ma può installare anche SIMM da 36-bit (tipo parity).

•Quando acquistate le SIMM, assicuratevi che non utilizzino più di 18 chip di memoria per modulo.

(Le SIMM con più di 18 chip non funzionano correttamente sull’A3000).

•Le SIMM devono essere installate in coppie: potete installare sia due, sia quattro SIMM. Entrambi i

moduli di una coppia, devono avere la medesima capacità di memoria.

• L’A3000 é dotato di 2MB di memoria di campionamento ed é in grado di raggiungere 128MB di

memoria. Se aggiungete una coppia di SIMM da32MB, ad esempio, aumentate la memoria di cam-

pionamento disponibile fino ad un totale di 66MB (2 + 32x2). Se installate quattro SIMM da 32MB, la

memoria di campionamento raggiunge i 128MB (e i 2MB originali vengono disabilitati).

•Yamaha consiglia di acquistare SIMM conformi allo standard JEDEC*. Ricordate comunque che la

conformità a tale standard non garantisce che le SIMM funzionino correttamente con l’A3000.

*JEDEC (Joint Electron Device Engineering Council) imposta gli standard per le configurazioni dei

terminali di apparecchiature elettroniche.

La riproduzione di software protetto da copyright per scopi diversi da quello dell’utilizzo personale, é illegale.

CAMPIONATORE PROFESSIONALE

A3000

Guida di Implementazione alla Versione 2

Grazie per avere acquistato la Versione 2 del campionatore professionale Yamaha A3000. Questa nuova versio-

ne offre ancora più funzioni rispetto alla precedente. La Versione 2 dell’A3000 dispone di funzioni uniche, adatte a

svariate applicazioni musicali professionali.

Leggete attentamente questa guida per maggiori informazioni circa le nuove funzioni della Versione 2.

Conservatela insieme al manuale di istruzioni dell’A3000 per qualsiasi futuro riferimento.

Sommario

Le principali nuove funzioni ...............................................6

Altre nuove funzioni ...........................................................9

Modifiche del sistema ......................................................14

Modifiche nel MODO PLAY .............................................16

Modifiche nel MODO EDIT .............................................28

Modifiche nel Modo di Registrazione...............................34

Modifiche nel MODO DISK ..............................................36

Modifiche nel MODO UTILITY .........................................37

Nuovi messaggi di errore.................................................42

Modifiche nel Formato Dati MIDI .....................................43

Appendice

Capitolo 2 Implementazioni

Capitolo 1 Nuove Funzioni

Capitolo 1

Nuove Funzioni

Le principali nuove funzioni

6Nuove funzioni

Le principali nuove funzioni

Questa sezione riassume le più importanti modifiche introdotte con la Versione 2.

Per informazioni dettagliate circa queste funzioni, consultate le pagine qui indicate.

La Versione 2 include molte nuove impostazioni relative al suono: nuovi filtri, nuovi LFO,

nuove impostazioni di effetti, etc. Ricordate che queste impostazioni sono valide solo su

apparecchiature implementate con la Versione 2. I campioni e i programmi che utilizzano

queste funzioni potrebbero non essere riprodotti correttamente se trasferiti su un’apparec-

chiatura Versione 1.

La Versione 2 aggiunge dieci nuovi tipi di filtro: LowPass3, Peak1, Peak2, 2Peaks, 2Dips,

DualLPFs, LPF+Peak, DualHPFs, HPF+Peak eLPF+HPF. Potrete quindi disporre di un totale di

16 tipi di filtro per variare ulteriormente il suono.

Un nuovo program LFO (low frequency oscillator) consente di modulare i parametri di pro-

gramma e il suono di tutti i campioni all’interno del programma. Program LFO può essere

comandato dal clock MIDI esterno e vi consente così di controllare in tempo reale la fre-

quenza LFO.

E’ possibile impostare una variazione casuale di pan, filter cutoff frequency e filter Q/Width

in modo che il tono e la posizione del suono cambino ad ogni nota.

Effettuate le impostazioni così che i parametri selezionati cambino valore in modo dinami-

co in base all’intonazione e alla forza delle note prodotte.

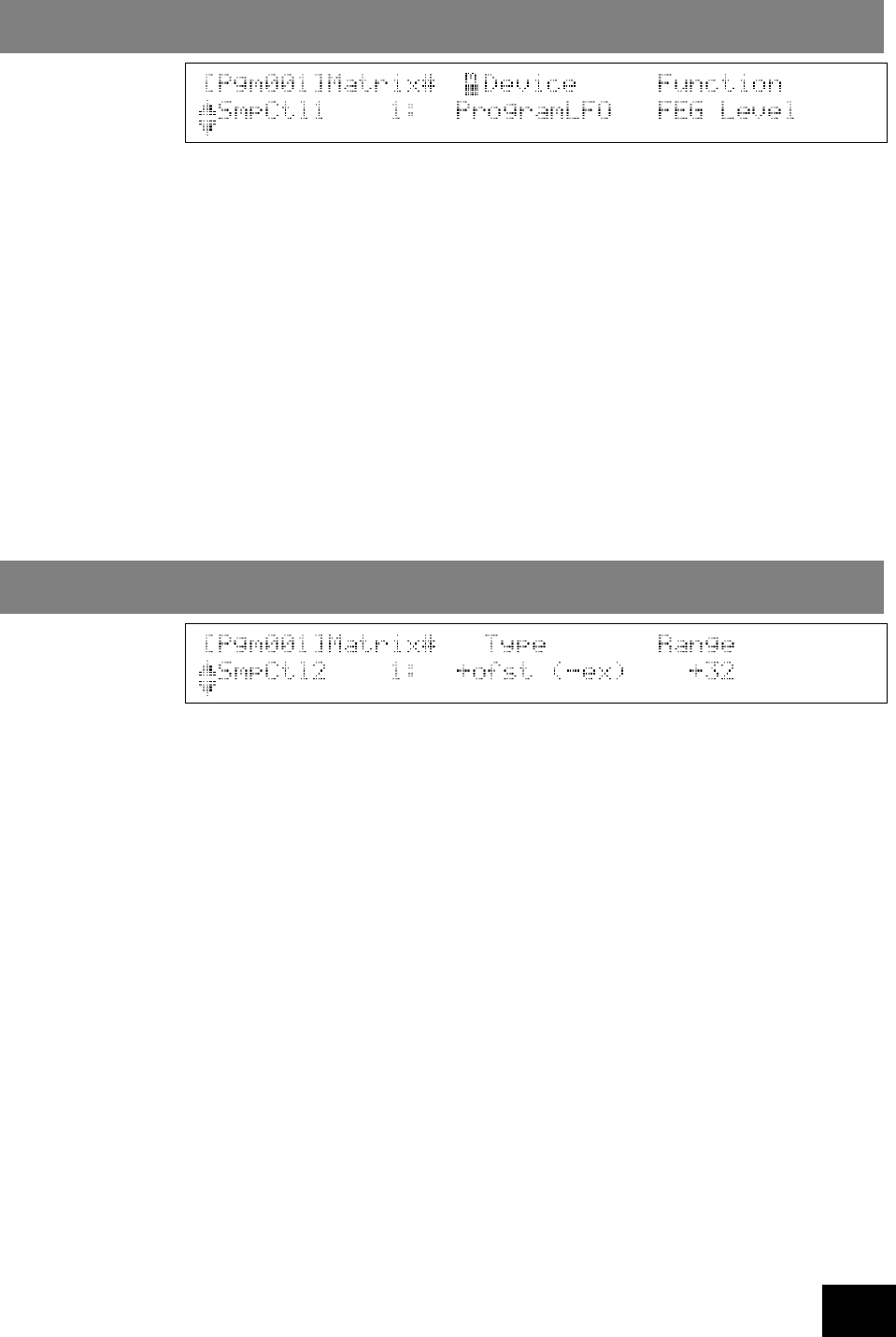

La Versione 2 aumenta il numero di parametri controllabili dai controller. A livello di pro-

gramma, la Versione 2 aggiunge profondità di effetto e profondità di program-LFO. A livel-

lo di campionamento, la Versione 2 aggiunge livello del filtro EG, distanza della frequenza

di cutoff e guadagno del filtro.

Sulla Versione 1, solo le uscite principali potevano produrre il suono in arrivo dal circuito

effetti. Con la Versione 2 é possibile trasmettere gli effetti da tutte le uscite dell’A3000:

uscite principali, assegnabili e digitali.

La Versione 2 offre nuovi modi per configurare i tre blocchi effetti: 1/2 →3e 1→ 2 ←3.

Mandata effetti ad uscite assegnabili →24

Più ampia gamma di parametri Controller →25, 33

Uso di Note Number e Velocity come ”Controller” Standard →25, 33

Random Pan, Random Cutoff Frequency e Random Q/Width →31, 32

Program LFO (LFO di programma) →26, 27

Dieci nuovi tipi di filtro →32

Funzioni relative alla produzione del suono

Le principali nuove funzioni

Nuove funzioni

La Versione 2 raggruppa i parametri Easy Edit in otto pagine, facilitandone così l’individua-

zione e l’impostazione. Aggiunge inoltre tre nuovi parametri: cutoff-frequency distance, fil-

ter gain e AEG decay rate.

Grazie alla nuova versione é possibile resettare su 0 istantaneamente qualsiasi parame-

tro, premendo la manopola. Per tornare all’impostazione originale sarà sufficiente premere

di nuovo la manopola. Questa funzione consente di confrontare facilmente i suoni prodotti

con due diverse impostazioni.

Sulla Versione 1, la manopola (knob) 1 era usata solo per cambiare pagina. S u l l a

Versione 2, invece, é possibile scegliere tra la funzione di cambio pagina e la funzione di

selezione del campione. Quest’ultima vi consente di cambiare velocemente i campioni

mentre lavorate sulle videate di editing. Ogni volta che cambiate il campione, il nome del

nuovo campione viene visualizzato per qualche istante sulla videata.

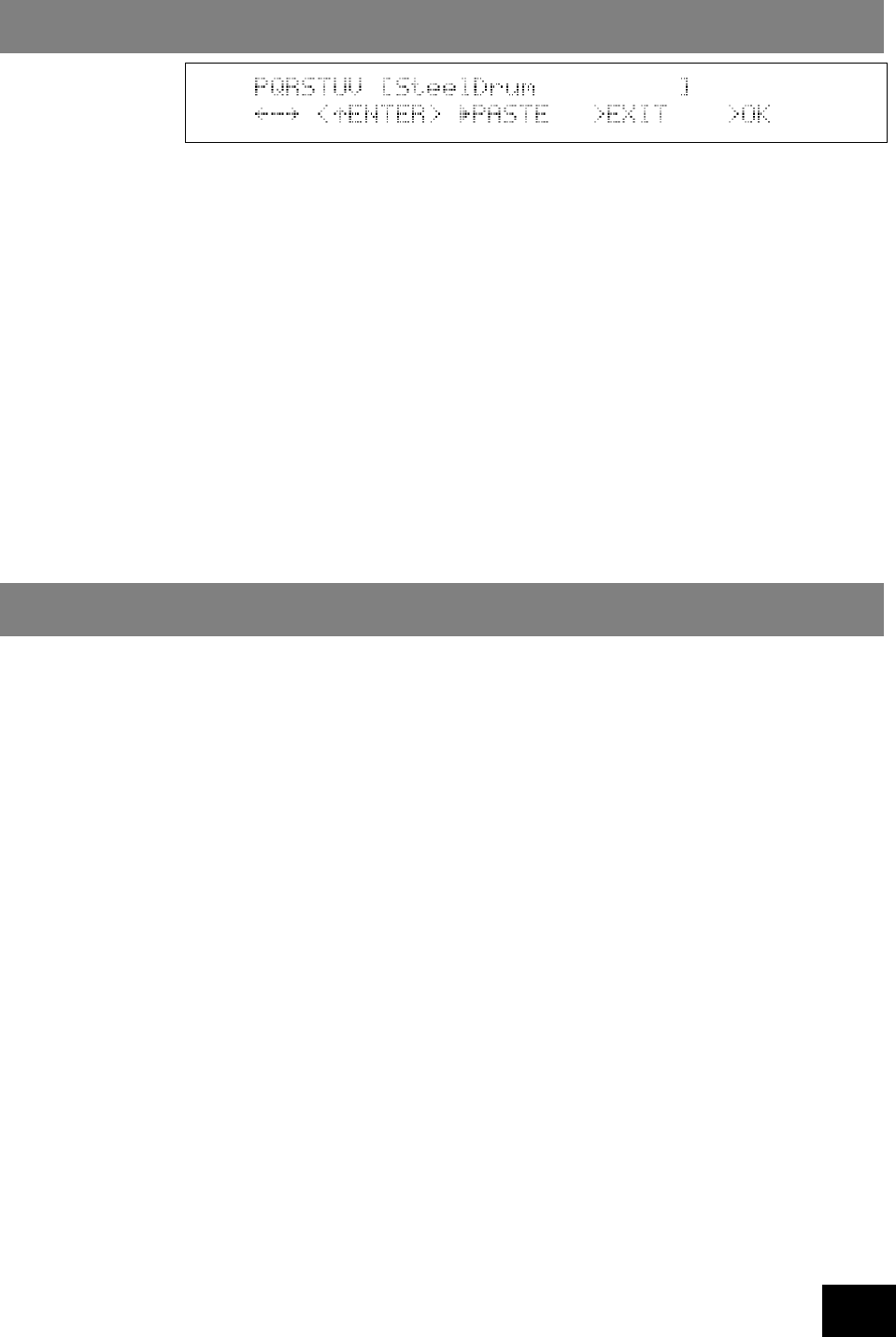

Il nuovo buffer é in grado di contenere quattro nomi anziché uno. La videata di inserimento

caratteri (character-entry) offre la nuova funzione CAPS (alterna tra lettere maiuscole e

minuscole) e la funzione J U M P (per passare direttamente a locazioni diverse nell’elenco

alfanumerico).

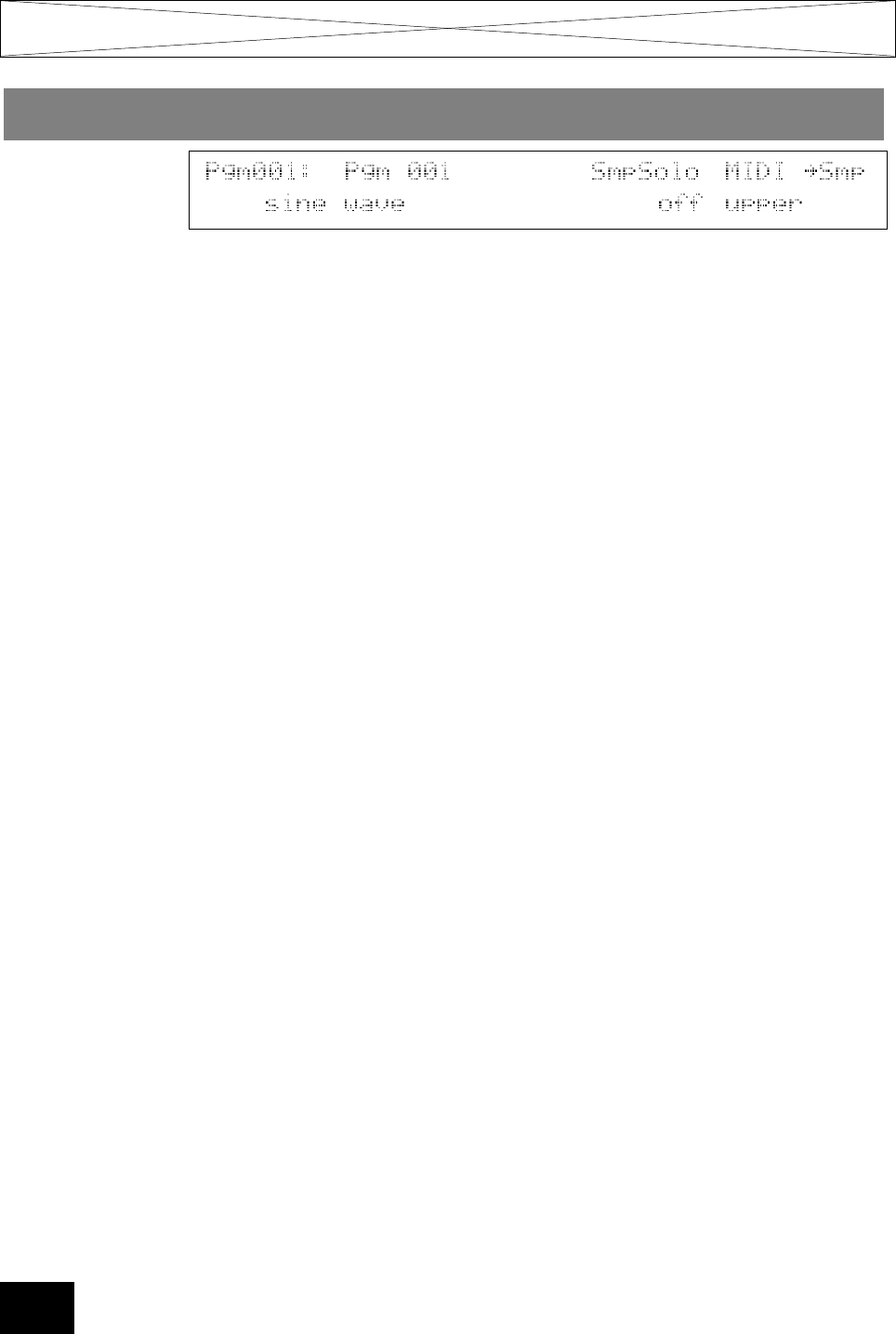

La funzione MIDI-to-Sample vi consente di modificare il campione in fase di editing, suo-

nando delle note su una tastiera esterna. La Versione 2 migliora notevolmente questa fun-

zione.

Sulla Versione 1, i salvataggi su floppy disk erano limitati alla capacità del disco. L a

Versione 2, invece, consente di salvare i dati su più dischi e di eseguire così salvataggi illi-

mitati di dati.

La Versione 2 supporta hard-disk di un massimo di 8GB (con partizioni di 1GB). Grazie a

ciò, l’accesso al disco é molto più veloce rispetto alla Versione 1.

Con la Versione 2 é migliorata la compatibilità con CD-ROM e hard disk progettati per

campionatori di altre marche.

Migliore supporto per dati di altre marche →36

Migliore supporto hard disk →15

Salvataggio dati su più FDs →14

Operazioni MIDI-to-Sample più sofisticate →16, 40

Funzioni di inserimento caratteri ancora più avanzate →15

Selezione del campione ruotando la Manopola 1 →14

Reset del valore premendo la manopola →14

Easy Editing ancora più semplice →24

Implementazioni operative

Le principali nuove funzioni

8Capitolo 1 Nuove funzioni

Taglia automaticamente la sezione loop di un campione esistente e posiziona le varie por-

zioni sulla tastiera per consentirvi di suonarle in qualsiasi ordine. Ideale per generare

nuove variazioni di intermezzi.

Un modo semplice per creare nuovi intermezzi: taglia la sezione del loop di un campione

esistente, esegue le regolazioni necessarie e riarrangia le porzioni. Continuate l’operazio-

ne finché non ottenete il risultato ottimale e memorizzate poi il nuovo loop come nuovo

campione.

Ora é possibile riprodurre un campione stereo come campione monofonico, sia mixando

entrambe le tracce, sia conservando solo una delle tracce.

Questi nuovi comandi riposizionano automaticamente i campioni all’interno del programma

o del banco campioni selezionato. I campioni sono posizionati su tasti consecutivi della

tastiera.

Questo nuovo comando sposta i campioni da un programma in un banco campioni, da un

banco campioni in un programma o da un banco campioni in un altro. L’opzione ”freeze” vi

consente di trasferire le impostazioni easy edit del progrmma (o le impostazioni di bank-

level del banco) nei campioni in modo che quando questi si spostano, portino con sé tali

informazioni.

MOVE →20

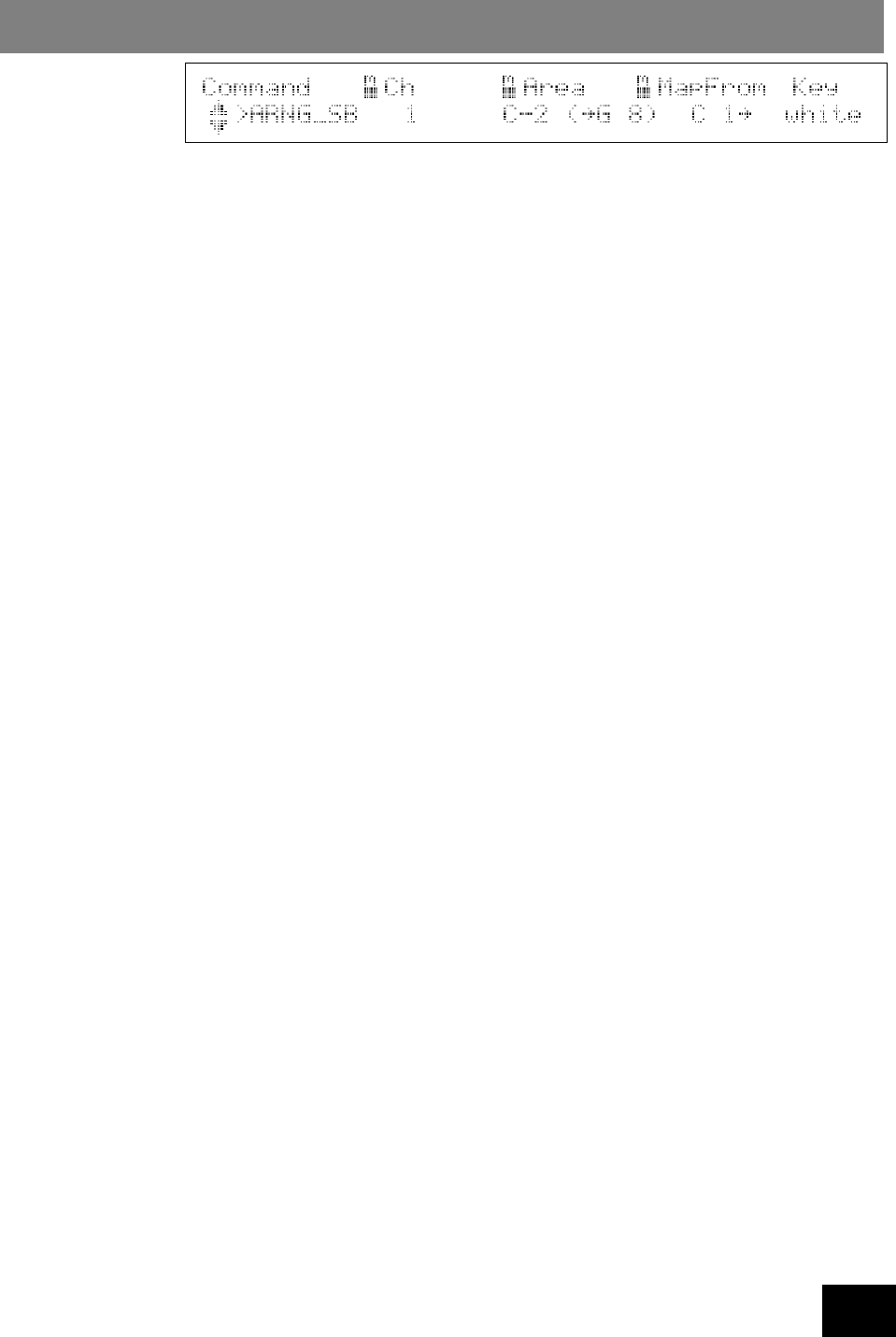

ARRANGE PROGRAM e ARRANGE SAMPLE BANK →18, 19

Stereo-to-Mono Sample Copy →18

REMIX LOOP →30

DIVIDE LOOP →20

Nuove funzioni di editing

Altre nuove funzioni

Capitolo 1 Nuove funzioni

Altre nuove funzioni

Le tre pagine seguenti illustrano altre nuove funzioni. Alcune di queste aumentano il vostro

controllo creativo, mentre altre semplificano soltanto le operazioni. Ancora una volta, per

maggiori informazioni, vi invitiamo a consultare le pagine indicate.

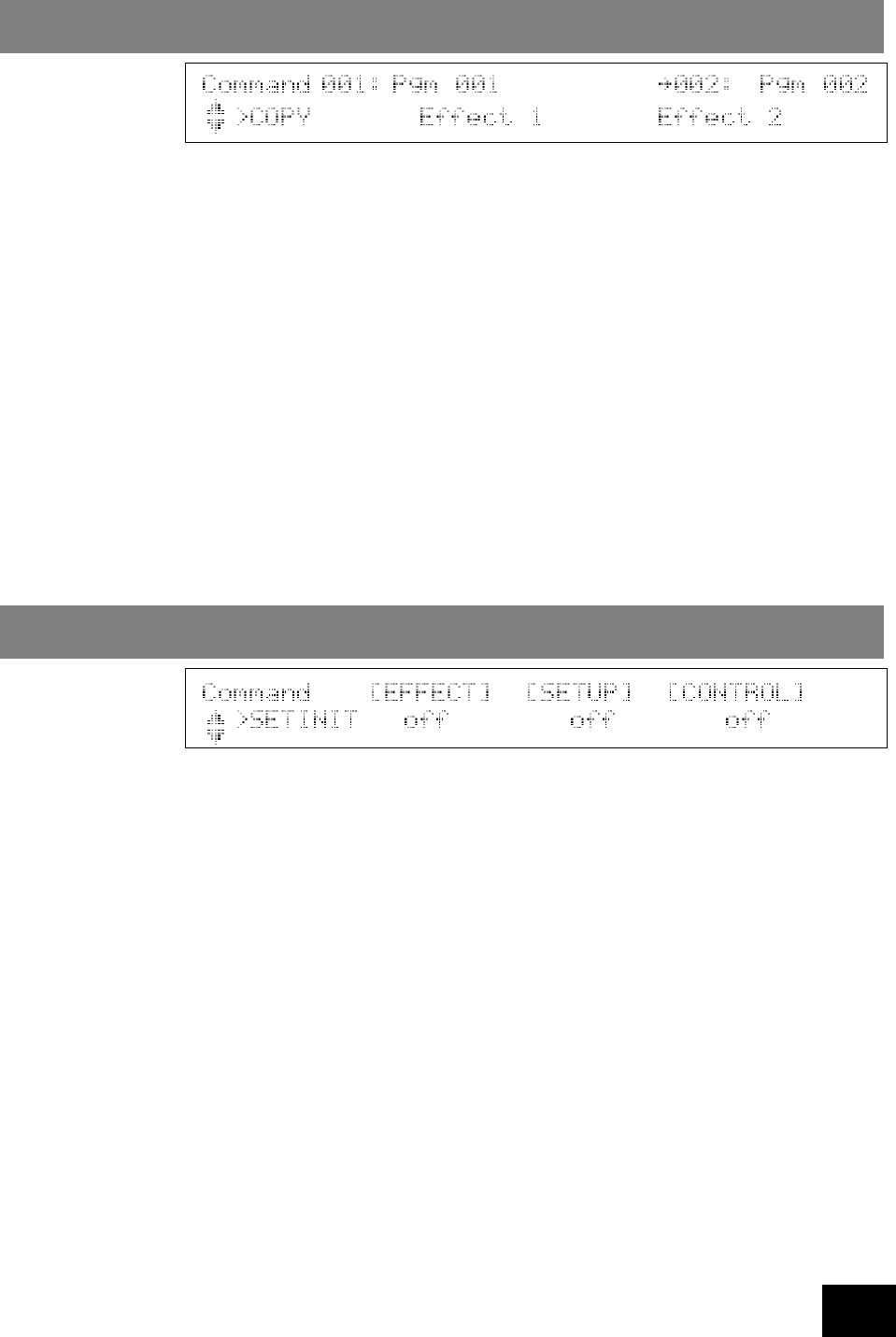

•Ora potete selezionare la copia di destinazione direttamente dalla pagina Copy COM-

MAND (→17).

•La pagina SETINIT ora vi consente di scegliere, come default di programma, le attuali

impostazioni di programma o altre impostazioni preset dell’A3000. (La selezione delle

impostazioni della fabbrica - default - non era disponibile sulla Versione 1). (→17).

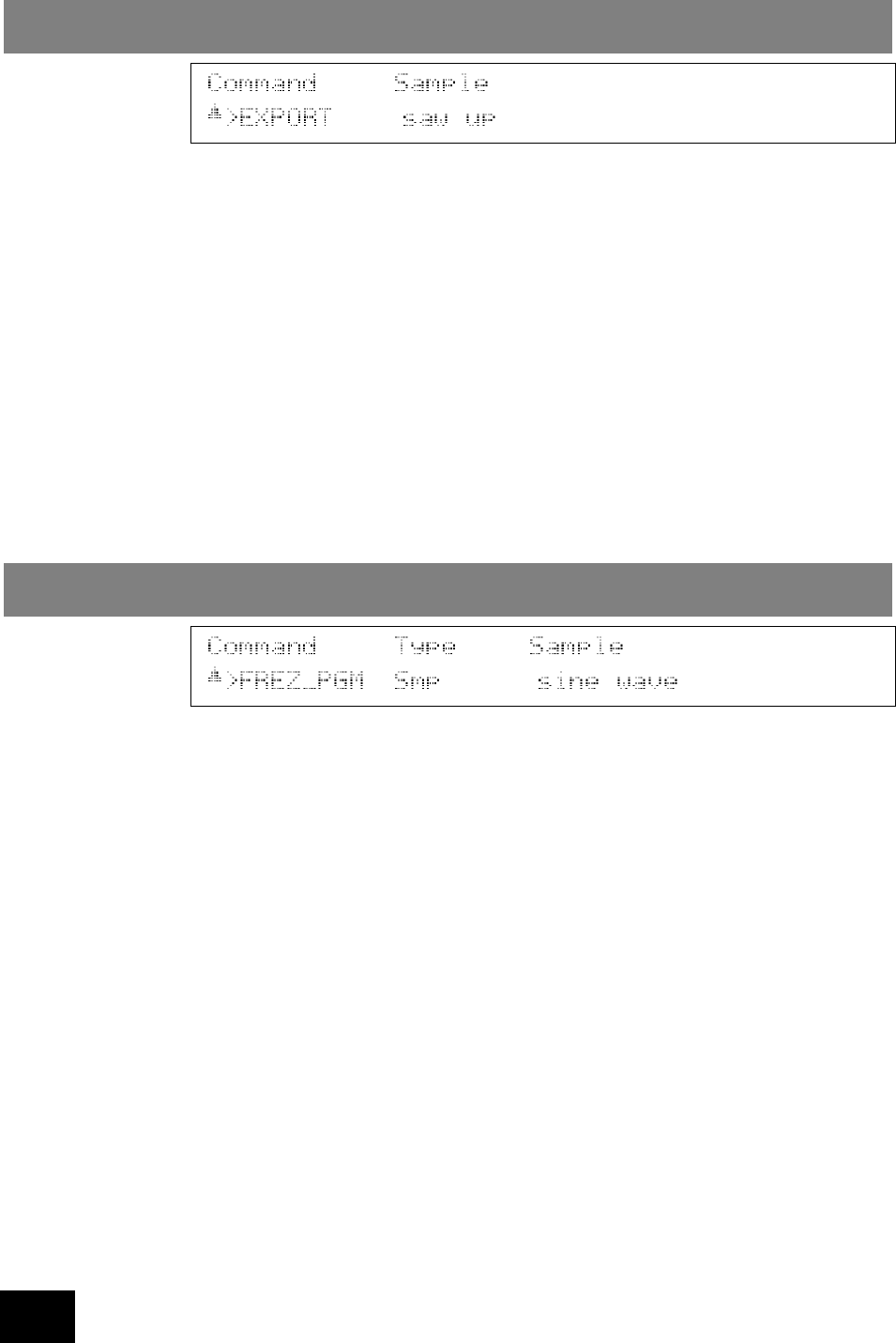

•Il nuovo comando EXPORT vi consente di salvare i campioni su floppy disk in formato

AIFF. (→22).

•Il nuovo comando ”Freeze Program” trasferisce le impostazioni easy-edit del program-

ma nei campioni del programma e nei banchi campione. (→22)

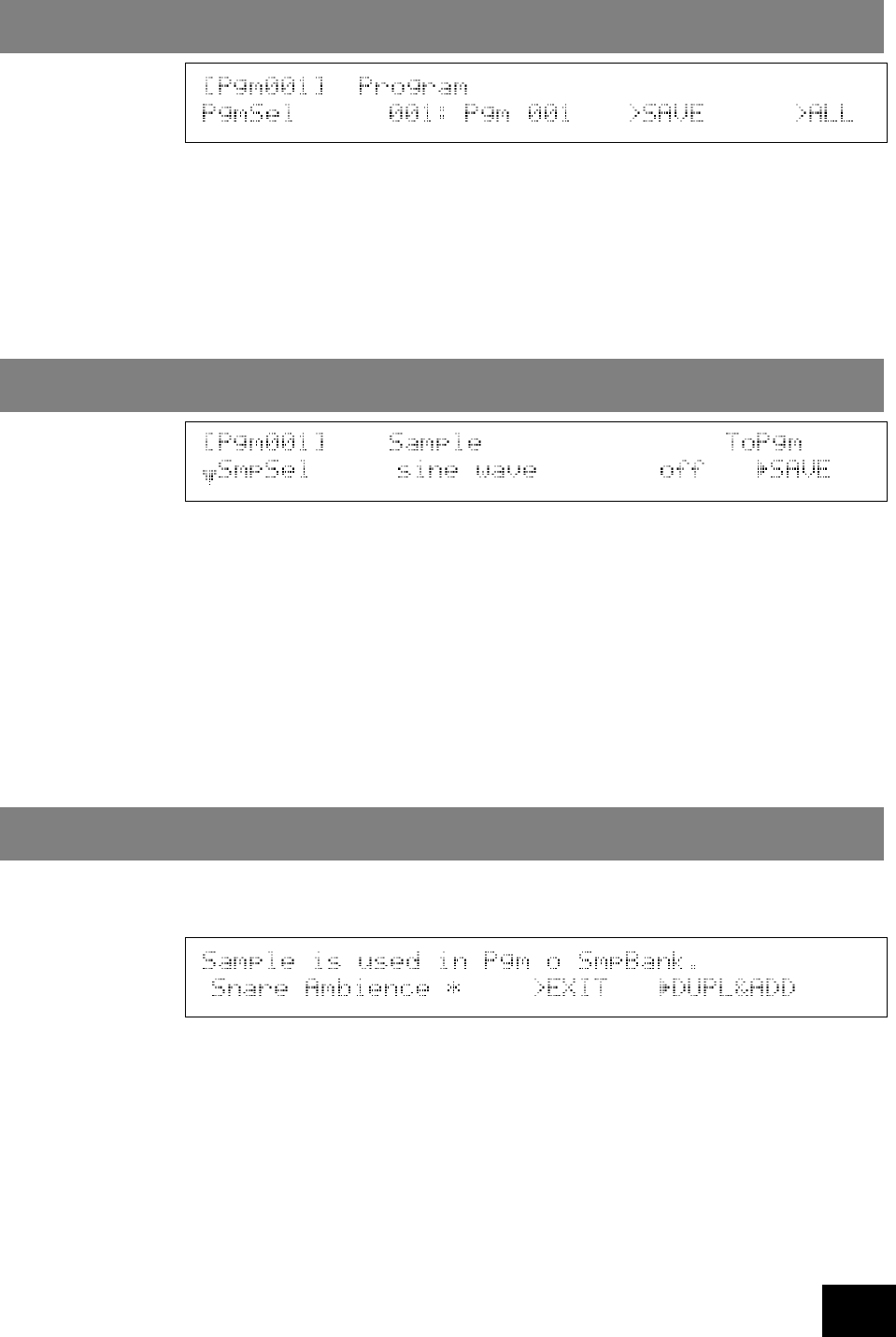

•La manopola 5 della pagina PLAY | SAMPLE SmpSel ora dispone di quattro operazioni:

SAVE (salvataggio di campione o banco), NEWBNK (creazione di banco),

DELETE (cancellazione di campione o banco) e DUPL (duplicazione di campione o

banco). (→23).

• Le pagine di setup di program-effect (programmazione effetti) ora includono nuove

impostazioni relative alla profondità e alla destinazione di uscita dell’effetto. (→24).

•Ora é possibile selezionare la conversione esponenziale dei valori di control change in

ingresso (la Versione 1 consentiva solo la conversione lineare). (→25).

•In condizioni standard, la nota inizia a suonare alla ricezione di un messaggio di Note-

On e termina alla ricezione di un messaggio di Note-Off. La Versione 2 vi consente di

modificare l’operazione in modo che i messaggi di Note-Off vengano ignorati ed ogni

nuovo messaggio di Note-On interrompa automaticamente il precedente Note-On.

(→26).

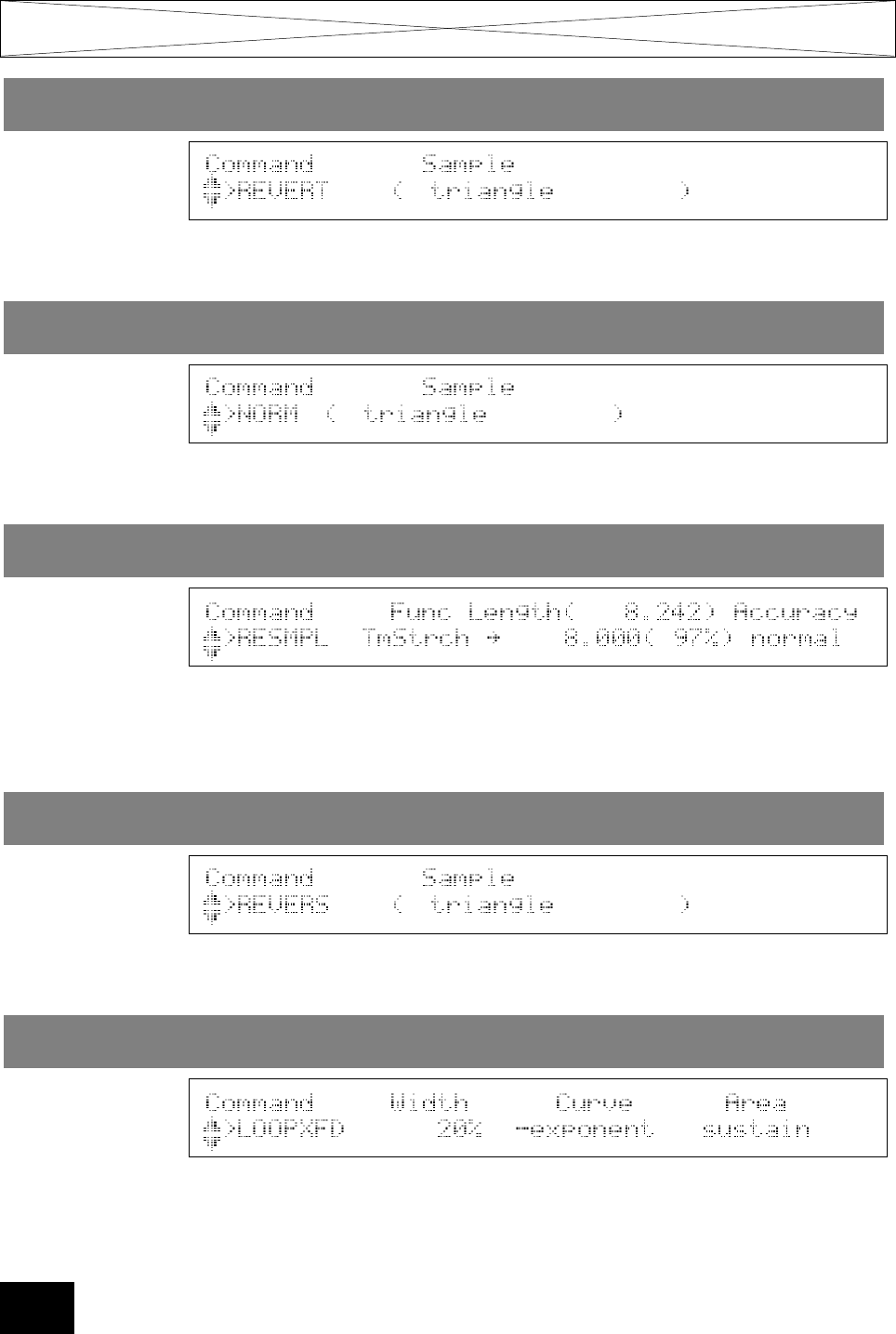

• Ora é possibile impostare il tipo di curva per i crossfade di loop. (→28).

• Ora la pagina SETINIT vi consente di scegliere come default del campione, sia le attuali

impostazioni del campione sia le impostazioni dell’A3000 regolate dalla fabbrica. (La

selezione delle impostazioni della fabbrica non era possibile sulla Versione 1). (→29).

•Il nuovo comando ”Freeze Sample Bank” trasferisce le impostazioni di un ”bank” diret-

tamente nei campioni contenuti nel bank stesso. (→29).

Modo EDIT

Modo PLAY

Altre nuove funzioni

10 Capitolo 1 Nuove funzioni

•Gli address di loop-start e loop-end ora vengono conservati dopo il ricampionamento.

(→28).

•Un nuovo comando ”Copy Parameters” vi consente di copiare le impostazioni di para-

metro da un campione o banco in un altro. (→29).

• La manopola 5 della pagina EDIT | MAP/OUT K e y R n g e , ora vi consente di impostare il

valore del tasto basso o del tasto alto in modo che equivalga (e sia fisso) all’imposta-

zione della tonalità originale. (→31).

•Il parametro velocity sensitivity (sensibilità alla dinamica), della pagina Velocity Range,

ora accetta le impostazioni da -127 a +127 (sulla Versione 1 l’estensione era da -63 a

+63). (→31).

•Ora é possibile selezionare la conversione esponenziale dei valori di control change in

ingresso (sulla Versione 1 era disponibile solo la conversione lineare). (→33).

• L’impostazione Coarse tune sulla pagina EDIT |MAP/OUT Pitch ora é abilitata anche per i

banchi campioni.

•Ora sulle pagine ”recording standby” e ”recording-in-progress” appare un level meter

(metro di livello). (→34).

•Una nuova funzione PAUSE vi consente di sospendere temporaneamente l’operazione

quando state registrando una serie di campioni. (→34).

•E’ possibile impostare l’A3000 in modo che posizioni le serie di campioni da voi regi-

strati, in un singolo banco campioni. (→34).

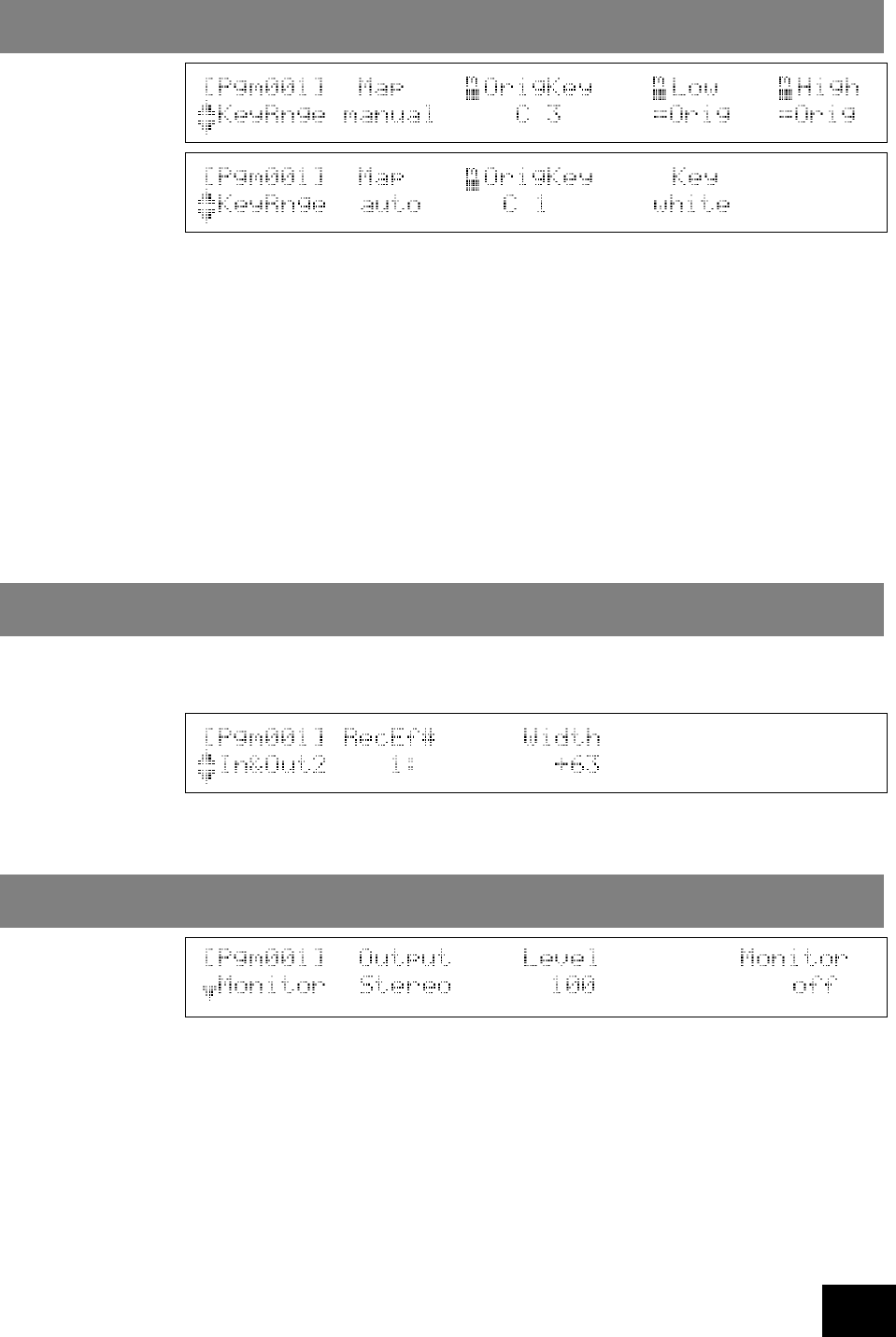

• La pagina REC | SETUP KeyRnge include un nuovo parametro Map. Se impostate il para-

metro su auto, l’A3000 riposizionerà (rimapperà) automaticamente i campioni registrati.

(→35).

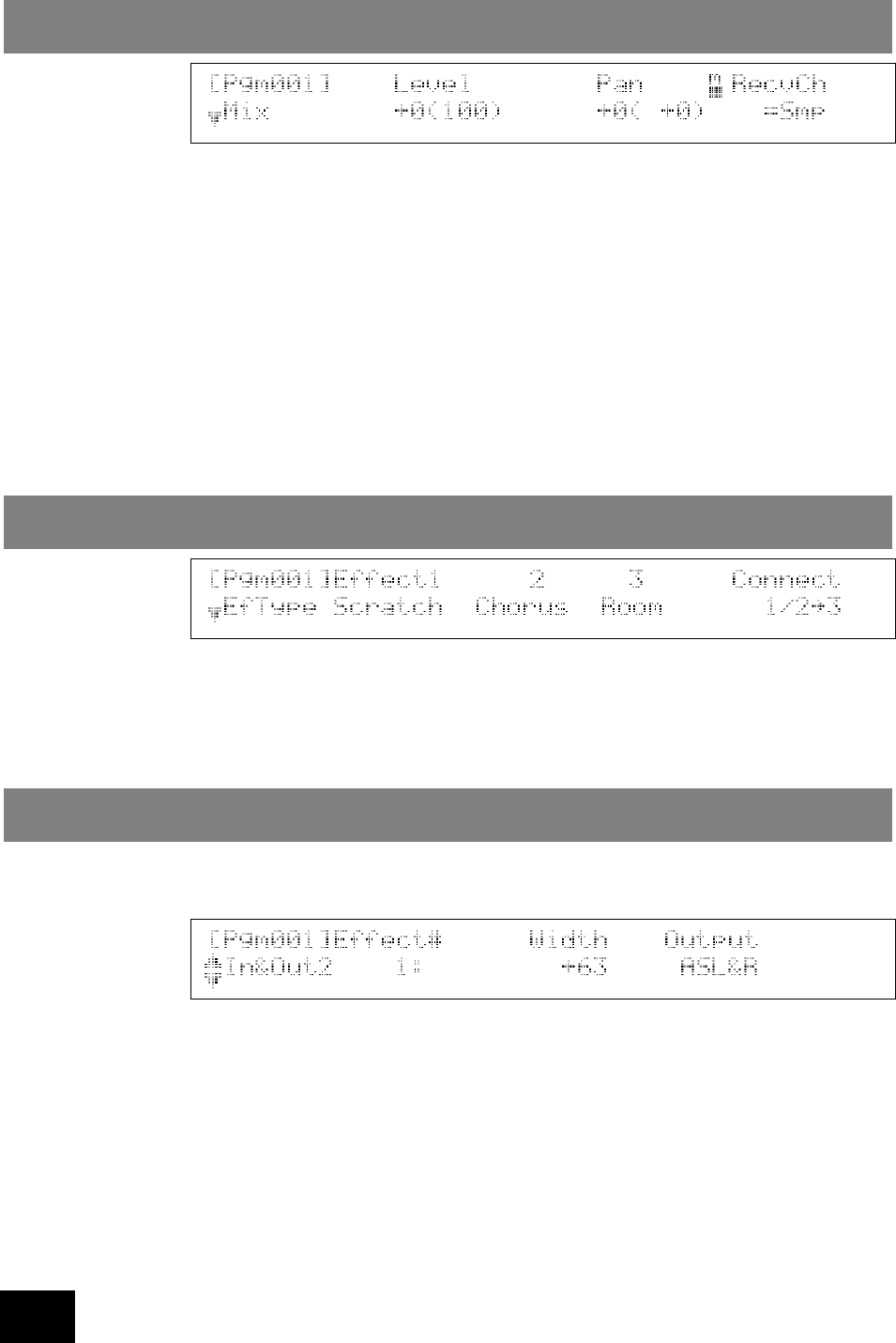

• Il parametro width é stato aggiunto alla pagina degli effetti di registrazione. (→35).

• L’impostazione di monitor on/off, ora é memorizzata nella memoria tampone e non

andrà quindi perduta alla disattivazione dello strumento. (→35).

• Per i floppy disk é ora disponibile la funzione di formattazione veloce: ”Quick”. (→36).

• I nomi di campioni, sequenze, volume e dei file importati, sono ora visualizzati in ordine

alfabetico.

Modo DISK

Modo RECORDING

Altre nuove funzioni

Capitolo 1 Nuove funzioni

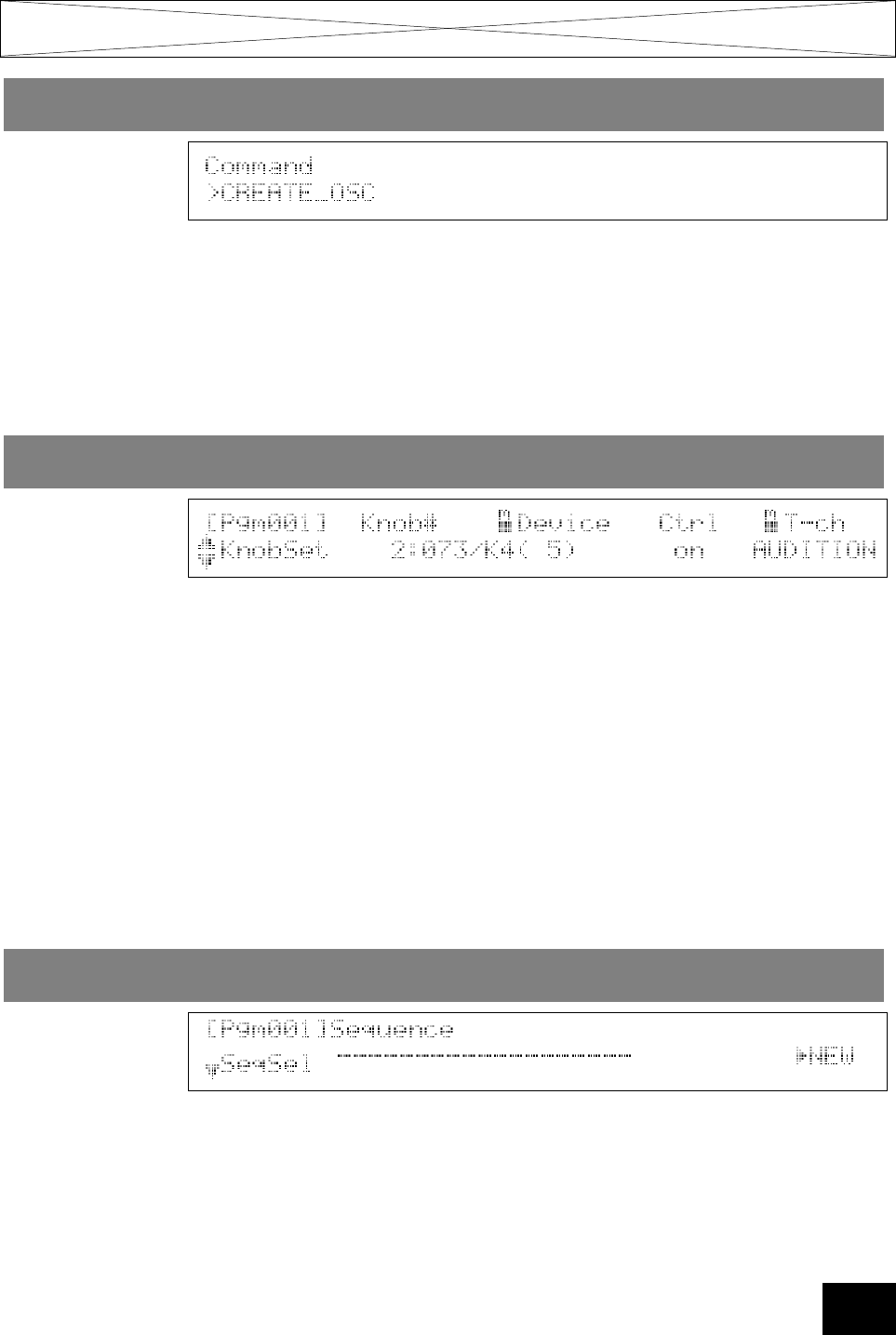

•Un nuovo comando ”Create Oscillators” genera automaticamente forme d’onda base

come quadra, sinusoidale, etc. (→37).

•La manopola 5 della pagina UTILITY | SEQUENCE SeqSel dispone di tre operazioni: NEW

(creazione di una nuova sequenza), SAVE (salvataggio di sequenza) e DELETE (cancel-

lazione di sequenza). (→37).

• Se iniziate a registrare una sequenza che contiene già dei dati, l’A3000 vi chiederà

conferma prima di sostituire i dati originali. (→38).

•Il pulsante ASSIGNABLE ora supporta due operazioni aggiuntive: abilita/ disabilita MIDI-

to-Sample e abilita/ disabilita i controller a manopola e i pulsanti funzione. (→38).

• La funzione SYSTEM include una nuova pagina di setup del pulsante AUDITION. (→39).

•Ora é possibile impostare i pulsanti Mode e Function in modo che operino indipenden-

temente (potete così premere i pulsanti in qualsiasi ordine quando navigate nella matri-

ce). (→39).

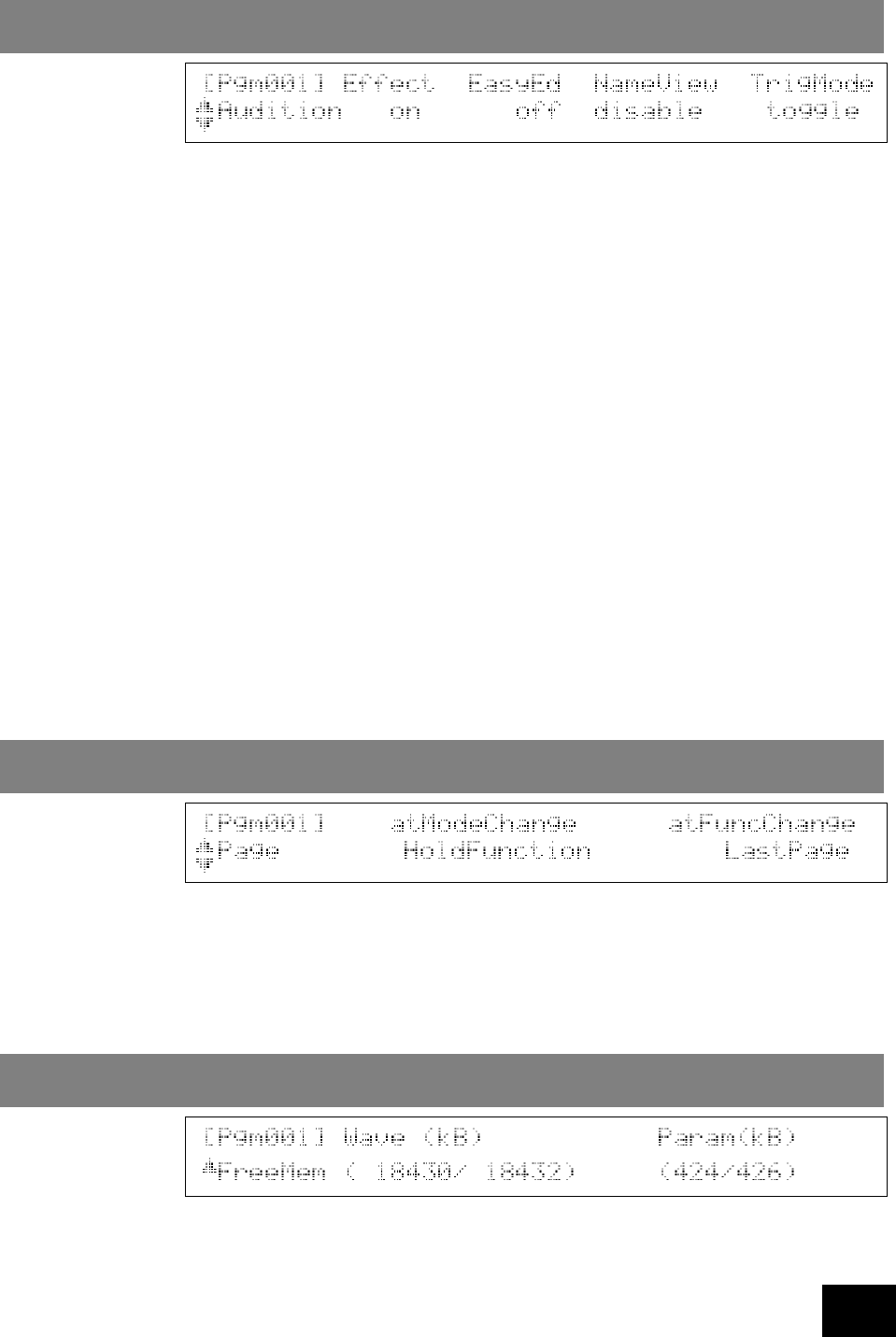

•La pagina di memory status (stato della memoria), ora visualizza sia la memoria dispo-

nibile sia la memoria totale. (→39).

• La Versione 2 é dotata di una maggior quantità di memoria di parametro.

Modo UTILITY

12 Capitolo 1 Nuove funzioni

Capitolo 2

Implementazioni

Modifiche del Sistema

14 Capitolo 2 Implementazioni

Modifiche del Sistema

La Versione 2 ora può salvare volumi su più floppy disk. I salvataggi FD non sono più limi-

tati alla capacità di un singolo disco.

Se l’A3000 esaurisce la memoria del primo FD durante il salvataggio, visualizza un mes-

saggio che chiede se si desidera continuare il salvataggio su più dischi. Se decidete di

continuare, rispondete OK al messaggio e seguite poi le istruzioni a display.

Non é necessario usare usare dischi formattati. L’A3000 può formattare nuovi dischi senza

dover annullare la procedura di salvataggio.

I dischi usati per salvataggi su più FD hanno un formato speciale e devono essere consi-

derati come un set. Non é possibile usare il modo DISK per controllare singoli campioni o

programmi memorizzati sui dischi o per salvare altri dati su questi dischi. Per ricaricare i

dati, dovete ricaricare tutto il volume.

Quando eseguite un salvataggio, l’A3000 assegna ad ogni disco lo stesso nome seguito

da un numero sequenziale. Poiché non é possibile controllare i nomi di singoli e l e m e n t i

contenuti sul disco, é consigliabile usare nomi che ne suggeriscano il contenuto.

Per ricaricare il volume: inserite il primo disco, andate sulla funzione DISK | VOLUME e ini-

ziate il caricamento seguendo la normale procedura. Inserite i restanti dischi in base alle

istruzioni riportate a video.

Se state cambiando il valore di un’impostazione segnata, potete immediatamente portare

il valore a +0 premendo la manopola. Se premete la manopola una seconda volta, il valore

torna a quello iniziale. Se il valore iniziale é per esempio - 4 9 , premendo una volta la

manopola si porterà il valore a +0; premendo di nuovo la manopola il valore tornerà a -49.

Ricordate che se portate il valore a + 0 e poi selezionate una videata diversa, il valore

diverso da zero (nel buffer toggle) andrà perduto.

Nota: sono disponibili alcune videate in cui la pressione del pulsante é assegnata ad ope-

razioni diverse e non funzionerà quindi come sopra illustrato.

Sulla Versione 1, la funzione Turn action della manopola 1 é utilizzata per cambiare pagi-

na all’interno della funzione selezionata. Sulla Versione 2, sono disponibili due opzioni:

1. Impostate la funzione Knob 1 turn action in modo che selezioni la pagina

(come sulla Versione 1).

2. Impostate la funzione Knob 1 turn action in modo che cambi la selezione del

campione. Ogni volta che variate selezione, il nuovo nome del campione

appare sulla linea superiore della videata per circa un secondo.

Per assegnare la funzione Knob 1 turn action, andate alla pagina UTILITY | SYSTEM Keys.

Se effettuate l’impostazione in modo che la manopola funzioni come selettore del campio-

ne, per cambiare pagina dovrete usare i pulsanti funzione.

Turn Action della manopola 1 (Knob 1) ☞86

Modifica del valore di un’impostazione segnata ☞87

Salvataggi e caricamenti di più FD ☞81

Modifiche del Sistema

Capitolo 2 Implementazioni

•Il buffer Paste della manopola 3 ora memorizza gli ultimi quattro nomi inseriti ( la

Versione 1 salvava solo l’ultimo nome inserito). Dopo aver ruotato la manopola 3 per

selezionare PASTE, potete premere la manopola per scorrere tra cinque nomi: i quattro

nomi nel buffer ed il ”quinto” nome visualizzato originariamente a video.

•La manopola 3 ora può funzionare anche per alternare tra lettere maiuscole e minu-

scole. Ruotate la manopola per selezionare CAPS e premetela per indicare se l’attuale

carattere (il carattere su cui si trova il cursore) sarà maiuscolo o minuscolo.

•La manopola 3 include anche una nuova funzione ”jump” che vi consente di navigare

più velocemente tra i caratteri disponibili. Ruotate la manopola per selezionare JUMP e

premetela per passare a parti diverse dell’elenco alfanumerico (1→A→a→1 ...). E’

possibile ruotare poi la manopola 2 per selezionare il carattere.

•Una finestra di 7 caratteri dell’elenco alfanumerico viene visualizzata in alto a sinistra

sulla videata. Il carattere attualmente selezionato appare direttamente sopra la freccia

verso l’alto posizionata sopra la manopola 2.

•L’A3000 ora supporta hard disk di un massimo di 8GB. La partizione massima suppor-

tata é di 1GB. (Per usare un disco da 8GB dovrete dividerlo in 8 partizioni).

•La velocità generale di accesso al disco é stata aumentata. Per ottenere la massima

velocità di caricamento, disattivate l’impostazione Play&Load (nella pagina DISK | DISK

DskMode). (→36).

Supporto su Hard Disk

Nuove funzioni di inserimento del nome (Name Entry) ☞88

Modifiche nel MODO PLAY

16 Capitolo 2 Implementazioni

Modifiche nel MODO PLAY

Come prima, é possibile passare direttamente a questa speciale videata da quasi tutte le

pagine (tranne dalle pagine di comando), premendo la manopola 1. La videata fa parte del

modo PLAY ma, diversamente dalle altre, può essere selezionata direttamente da tutti i

modi e funzioni.

•Ora é possibile accedere alle pagine di comando direttamente da questa pagina (pre-

mendo il pulsante Command).

•La funzione della manopola 5 MIDI →Smp (MIDI-to-sample) é stata implementata per

offrire una migliore gestione nei casi in cui una determinata nota é assegnata a più

campioni (layering). Sulla Versione 1, non era possibile prevedere quali di questi cam-

pioni la nota avrebbe selezionato per l’editing. Sulla Versione 2, la nota selezionerà i

campioni indicati, in modo sequenziale. E’ anche possibile scegliere se la funzione

deve lavorare solo rispetto agli oggetti ”upper” (superiori: campioni liberi e banchi cam-

pioni) o solo agli oggetti ”lower” (inferiori: solo campioni, ignorando tutti i banchi cam-

pioni).

In particolare il parametro MIDI → Smp ora dispone di tre impostazioni: off, upper e

lower (mentre la Versione 1 disponeva solo di off eon). L’impostazione off disabilita la

funzione, come nella Versione 1. L’impostazione upper specifica solo campioni liberi e

banchi campioni mentre l’impostazione lower specifica solo i campioni (ignorando i

banchi campioni). Riportiamo qui di seguito alcuni esempi.

•Mettiamo il caso che selezioniate upper, che la nota DO3 sia impostata per produr-

re suono da Campione A, Campione B e Banco Campioni C e che il Banco

Campioni C contenga i campioni X e Y. In questo caso, il successivo inserimento

della nota DO3, cambierà la selezione nel seguente modo:

Campione A →Campione B →Banco Campioni C → Campione A.....

•Ora mettiamo il caso che selezioniate lower e che il setup sia uguale a quello sopra

descritto. In questo caso il successivo inserimento della nota DO3 cambierà la sele-

zione nel seguente modo:

Campione A →Campione B →Campione X → Campione Y → Campione A.....

Il nuovo parametro LayerSelection nella pagina UTILITY | MIDI MIDI→Smp determina se la

selezione sequenziale dei campioni in layer qui descritti, funziona (1) solo su questa pagi-

na o (2) su tutte le pagine in cui é supportato MIDI→ Smp. (→ 40).

” ”

PLAY - PROGRAM/ SAMPLE SELECTION ☞95

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

•Ora potete usare la manopola 3 per selezionare gli elementi da copiare. Potete sce-

gliere di copiare tutti i parametri (AllParam), assegnazioni di campioni e dati easy edit

(M e r g e ) oppure impostazioni di effetti per qualsiasi blocco effetti (Effect 1, Effect 2 o

Effect 3). Ricordate che AllParam sostituisce tutti i dati contenuti nella destinazione. Se

selezionate Merge, l’A3000 aggiunge tutti i campioni ed i banchi campioni del program-

ma sorgente al programma destinazione (regolando su on le impostazioni T o P g m) e

copia le impostazioni easy-edit relative a questi campioni e banchi.

•La manopola 2 seleziona il programma da copiare (non é più possibile usare la mano-

pola 3 a questo scopo) e la manopola 4 seleziona il programma destinazione (non

potete più usare la manopola 5 a questo scopo). Se state copiando le impostazioni per

un blocco effetti, usate la manopola 5 per selezionare il blocco destinazione delle

impostazioni.

•Se desiderate, potete usare questa funzione per copiare i dati di effetti da un blocco in

un altro dello stesso programma: selezionate lo stesso programma sia come sorgente

che come destinazione ed impostate valori diversi per gli effetti sorgente e destinazio-

ne.

I parametri E F F E C T , SETUP eCONTROL possono essere singolarmente impostati su o f f,

current o factory (sulla Versione 1 erano disponibili solo off e on).

Se selezionate current, l’A3000 registra gli attuali valori come default del programma (equi-

vale all’impostazione on della Versione 1). Se selezionate factory, l’A3000 registra i default

della fabbrica come default del programma.

PLAY - Tasto COMMAND - SETINIT ☞104

” ” ” ”

PLAY - Pulsante COMMAND - COPY ☞102

Modifiche nel MODO PLAY

18 Capitolo 2 Implementazioni

Si tratta di un nuovo comando, accessibile da qualsiasi funzione del modo PLAY.

Usate questo comando per riposizionare i campioni del programma sulla tastiera. I l

comando posiziona i campioni su tasti successivi della tastiera, un campione per tasto. I

campioni vengono posizionati in base all’ordine della relativa impostazione di estensione

Low.

Ricordate che il comando non influenza i banchi campioni del programma.

• Premete la manopola 1 per eseguire il comando.

• La manopola 2 seleziona il canale di ricezione MIDI. Il comando posizionerà solo i

campioni impostati per operare sul canale selezionato. Se impostate il valore su all, il

comando posizionerà tutti i campioni (tranne quelli eliminati dall’impostazione della

manopola 3).

• La manopola 3 seleziona l’estensione dei campioni da posizionare. Ricordate che é

possibile selezionare solo la nota inferiore dell’estensione (low); la nota superiore

(high) é fissa su SOL8. L’A3000 riposiziona solo i campioni le cui estensioni di tastiera

rientrano interamente nell’estensione da voi impostata in questa fase. In altre parole,

l’A3000 non riposizionerà alcun campione la cui impostazione Low sia al di sotto del

valore di nota qui impostato.

•La manopola 4 seleziona la nota iniziale del nuovo arrangiamento. L’A3000 riposizio-

nerà il primo campione (il campione con l’impostazione Low più bassa) su questa nota,

il campione successivo sulla nota seguente più alta e così via su tutta la tastiera.

•La manopola 5 seleziona se i campioni vengono riposizionati su tutti i tasti (all) o solo

sui tasti bianchi (white).

Se state duplicando un campione stereo, usate la manopola 2 per selezionare il tipo di

operazione.

L/R Duplica il campione stereo senza modifiche (crea un nuovo campione stereo).

L+R Miscela i due canali del campione stereo (crea un campione monofonico).

LCopia solo il canale sinistro (crea un campione monofonico).

RCopia solo il canale destro (crea un campione monofonico).

” ”

” ” ”

PLAY - Pulsante COMMAND - DUPL [Duplicate] ☞107

PLAY - Pulsante COMMAND - ARNG_PGN [Arrange Program]

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

Si tratta di un nuovo comando, accessibile dalla funzione SAMPLE del modo PLAY.

Usate questo comando per riposizionare automaticamente i campioni all’interno del banco

campioni selezionato. Il comando riposiziona i campioni su tasti successivi della tastiera,

un campione per tasto. I campioni sono posizionati in base all’ordine della relativa impo-

stazione di estensione Low.

• Premete la manopola 1 per eseguire il comando.

• La manopola 2 seleziona il canale di ricezione MIDI. Il comando posizionerà solo i

campioni impostati per operare sul canale selezionato. Se impostate il valore su all, il

comando posizionerà tutti i campioni all’interno del banco (tranne quelli eliminati dal-

l’impostazione della manopola 3).

• La manopola 3 seleziona l’estensione dei campioni da posizionare. Ricordate che é

possibile selezionare solo la nota inferiore dell’estensione (low); la nota superiore

(high) é fissa su SOL8. L’A3000 riposiziona solo i campioni le cui estensioni di tastiera

rientrano interamente nell’estensione da voi impostata in questa fase. In altre parole,

l’A3000 non riposizionerà alcun campione la cui impostazione Low sia al di sotto del

valore di nota qui impostato.

•La manopola 4 seleziona la nota iniziale del nuovo arrangiamento. L’A3000 riposizio-

nerà il primo campione (il campione con l’mpostazione Low più bassa) su questa nota,

il campione successivo sulla nota seguente più alta e così via su tutta la tastiera.

•La manopola 5 seleziona se i campioni vengono riposizionati su tutti i tasti (all) o solo

sui tasti bianchi (white).

PLAY - Pulsante COMMAND - ARNG_SB [Arrange Sample Bank]

Modifiche nel MODO PLAY

20 Capitolo 2 Implementazioni

Si tratta di un nuovo comando, accessibile dalla funzione SAMPLE del modo PLAY.

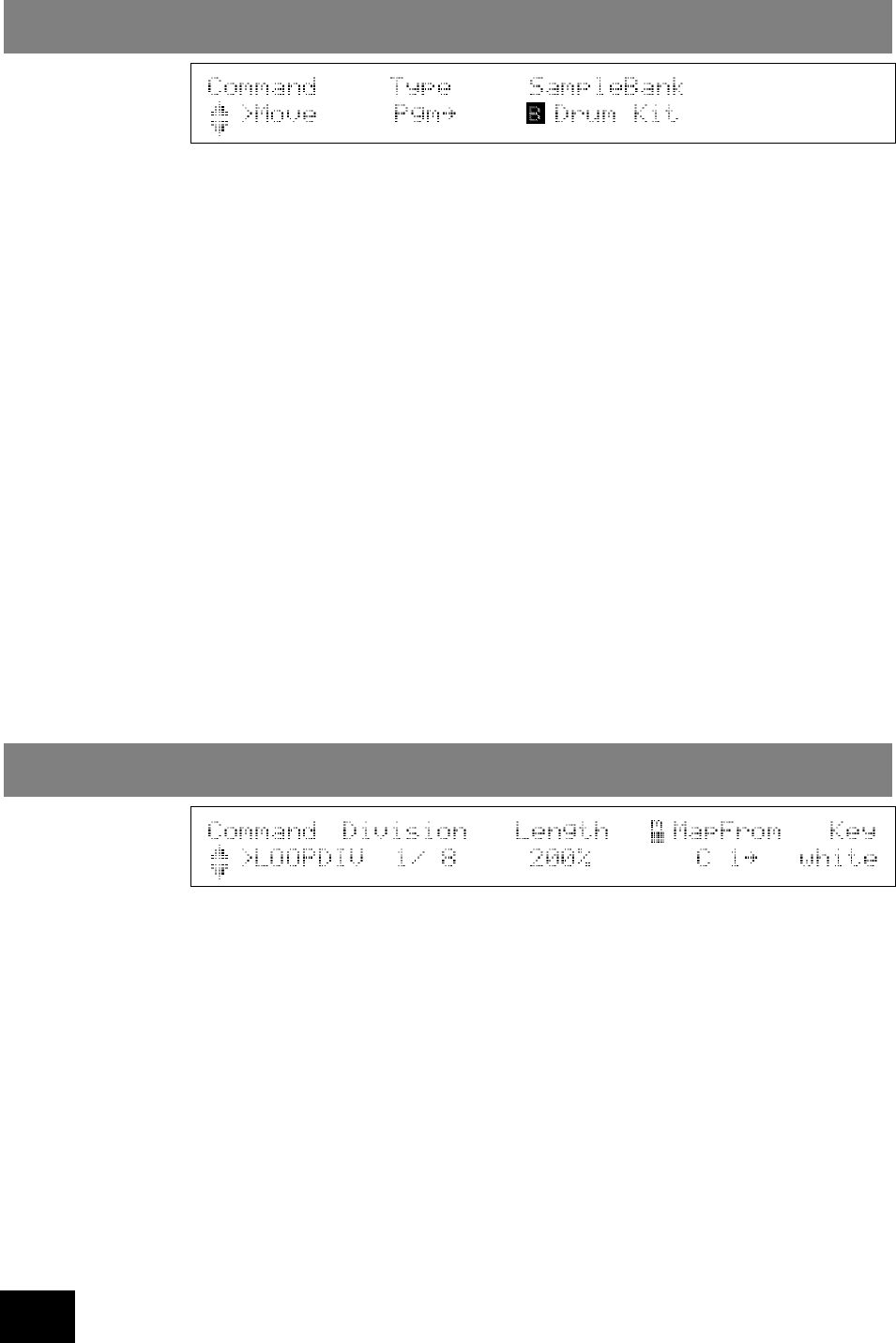

Usate questo comando per spostare i campioni da un banco campioni al programma sele-

zionato, dal programma selezionato ad un banco campioni o da un banco campioni ad un

altro.

Ricordate che se l’obiettivo dell’operazione é un campione o banco campioni usato anche

in un altro programma, l’A3000 sostituirà questi campioni con dei ”duplicati” prima di effet-

tuare lo spostamento (in modo che i campioni ed i banchi campioni originali restino inva-

riati all’interno dell’altro programma che li utilizza).

• Premete la manopola 1 per eseguire lo spostamento.

•La manopola 2 seleziona il tipo di operazione. Se selezionate Pgm→, il comando spo-

sta tutti i campioni liberi dell’attuale programma (cioé tutti i campioni che non sono con-

tenuti all’interno dei banchi campioni) nel banco campioni specificato. Se selezionate

Pgm (Freeze) →, il comando esegue la stessa operazione ma regola anche i campioni

in modo che riportino le funzioni Easy-Edit del programma. Se scegliete invece Pgm ←,

il comando estrae tutti i campioni dal banco campioni selezionato e li posiziona nel pro-

gramma (come campioni liberi). Pgm ←(Freeze) é simile a Pgm ←ma in questo caso il

comando imposterà ognuno dei campioni in modo che riportino le impostazioni del

banco campioni, prima di posizionarli nel programma. Se selezionate SB →S B, il

comando sposta tutti i campioni da un banco campioni in un altro.

• Usate le manopole 3, 4 e 5 per impostare i banchi campioni sorgente e destinazione.

Si tratta di un nuovo comando, accessibile dalla funzione SAMPLE del modo PLAY.

Usate questo comando per spezzare la sezione di loop di un campione selezionato in un

determinato numero di porzioni più piccole posizionate su tasti successivi della tastiera.

Potete poi suonare le porzioni in qualsiasi ordine sulla tastiera.

Più specificamente, il comando funziona riproducendo la sezione in loop del campione

selezionato, come una serie di campioni più piccoli, posizionando tali campioni in un

banco campioni e distribuendoli su tasti consecutivi della tastiera. I dati di forma d’onda

non vengono riprodotti: i campioni più piccoli continuano a fare riferimento ai dati di forma

d’onda del campione originale. (La forma d’onda verrà conservata in memoria anche se

cancellate il campione originale. Per cancellare la forma d’onda originale, dovrete cancel-

lare sia i campioni originali sia tutti i campioni più piccoli).

PLAY - Pulsante COMMAND - LOOPDIV [Divide Loop]

” ”

PLAY - Pulsante COMMAND - MOVE

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

• Gli address di wave start per i nuovi campioni sono impostati in modo che ogni campio-

ne inizi sulla parte successiva insieme alla sezione in loop della forma d’onda originale

(”sezione in loop” si riferisce alla sezione tra l’address di loop start della forma d’onda e

l’address di loop end). Per esempio, se la sezione in loop inizia all’address 0 e ha una

lunghezza di 1000 e voi la suddividete in 10 porzioni, il primo campione nuovo (porzio-

ne) inizierà alla locazione 0, il secondo a 100 e così via.

•Gli address di waveform end per i nuovi campioni sono determinati dalla manopola 3,

come descritto qui di seguito.

• Il modo loop per i nuovi campioni é impostato su ”Forward, No Loop” (--- →) . G l i

address di loop start e loop end per ogni nuovo campione sono impostati allo stesso

modo degli address wave start e wave end del campione (determinati come qui

descritto).

• Il comando assegna il nome Div SmpBank ✗al nuovo banco campioni (✗indica un

numero sequenziale).

• Premete la manopola 1 per eseguire il comando.

• Ruotate la manopola 2 per selezionare il numero di campioni più piccoli (numero di

divisioni) da creare. Il comando divide l’area di riproduzione in loop del campione origi-

nale nel numero di porzioni specificato e crea nuovi campioni per suonare ognuna di

queste porzioni.

• Ruotate la manopola 3 per selezionare il parametro Length (lunghezza) per i nuovi

campioni:ToEnd o un valore percentuale (da 10% a800% , in unità di 10%). Se impo-

state la manopola 3 su ”ToEnd”, tutti i campioni suoneranno fino alla fine della forma

d’onda originale (i loro address end saranno impostati come gli address loop-end della

forma d’onda originale). Se impostate la manopola 3 su ✗%, l’A3000 imposta gli

address end in modo che la distanza tra ogni address start ed end del campione, siano

uguali a ✗% (lunghezza originale della sezione loop del campione) / (numero di

divisioni). Se impostate la manopola 3 su 100%, per esempio, i nuovi campioni suone-

ranno una porzione di lunghezza uguale a quella della sezione di loop in modo che

tutta la sezione venga interamente coperta, senza sovrapposizioni. Se impostate la

manopola 3 su un valore inferiore al 100%, tutti i campioni avranno la stessa lunghez-

za e non si sovrapporranno ma nell’insieme si verificheranno dei ”vuoti”. Se impostate

un valore superiore al 100%, i campioni si sovrapporranno e quelli verso la fine del

loop potrebbero avere un tempo di riproduzione inferiore (poiché potrebbero raggiun-

gere l’address wave end del campione originale prima di aver suonato per il tempo

necessario).

•La manopola 4 seleziona la nota di inizio per il posizionamento (mapping) del campio-

ne. L’A3000 posizionerà il primo campione (la divisione che suona la prima parte del

loop) su questa nota e il campione successivo sulla nota più alta successiva e così via

per tutta la tastiera.

•La manopola 5 seleziona se i campioni vengono posizionati su tutti i tasti (all) oppure

solo sui tasti bianchi (white).

Modifiche nel MODO PLAY

22 Capitolo 2 Implementazioni

Si tratta di un nuovo comando, accessibile dalla funzione SAMPLE del modo PLAY.

Potrete usare questo comando per esportare (salvare) un campione su floppy disk con for-

mato del file AIFF e caricare i file in un computer per utilizzarli con svariate applicazioni in

commercio.

Se selezionate un banco campioni per il salvataggio, l’A3000 esporta tutti i campioni con-

tenuti nel banco.

Ricordate che la maggior parte delle impostazioni di parametro relative al suono del cam-

pione andranno perdute nel corso della conversione. Benché sia possibile ricaricare il file

AIFF nell’A3000, le impostazioni originali non potranno essere recuperate.

• Premete la manopola 1 per eseguire il comando.

•Usate la manopola 2 o la manopola 3 per selezionare il campione o il banco campioni

che desiderate esportare.

Nota: Tutti i dati devono trovare posto su un solo floppy disk. Non é possibile esportare

dati su più dischetti.

Si tratta di un nuovo comando, accessibile dalla funzione EASY EDIT del modo PLAY.

Il comando ”congela” il suono del programma trasferendo la maggior parte delle imposta-

zioni di easy edit direttamente nei campioni e nei banchi campioni del programma. In altre

parole, questo comando modifica i campioni ed i banchi in modo che il suono su cui si sta

eseguendo un’operazione di easy edit, risulti ”incorporato” in tali campioni.

Questo comando funziona solo con campioni liberi e con banchi campioni. Non influenza

quindi i campioni all’interno dei banchi campioni.

Dopo aver effettuato il trasferimento, il comando rinizializza le impostazioni Easy Edit tra-

sferite. Ricordate che non é possibile trasferire e rinizializzare le seguenti impostazioni di

Easy Edit (in particolari condizioni, potrebbero venire escluse dal trasferimento anche altre

impostazioni).

Nel caso di campioni: Impostazione di MIDICtl (MIDI Control)

Nel caso di banchi campioni: MIDICtl ; impostazione Fine della pagina Pitch;

impostazioni RngShft (range shift), LoLimit e

HiLimit della pagina KeyLimit.

• Premete la manopola 1 per eseguire il comando.

•Ruotate la manopola 2 per selezionare se l’obiettivo é un singolo campione (Smp) o

tutti i campioni ed i banchi campioni di un programma (allSmp).

•Se avete selezionato Smp con la manopola 2, usate la manopola 3 per selezionare il

campione o il banco campioni da regolare.

” ”

PLAY - Pulsante COMMAND - FREZ_PGM [Freeze Program]

” ”

PLAY - Pulsante COMMAND - EXPORT

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

Sulla Versione 1, premendo la manopola 4 (SAVE ) o la manopola 5 (ALL) é possibile spo-

starsi su una pagina speciale. Sulla Versione 2, queste operazioni vi portano alla pagina

del comando SAVE standard.

Quando premete la manopola 4 (SAVE), il tipo di salvataggio si imposta automaticamente

su P g m . Quando premete la manopola 5 (A L L ), il tipo di salvataggio si imposta su

AllPgm(wp).

•Ruotando la manopola 5 é possibile scegliere tra quattro operazioni. Potete premere la

manopola per eseguire l’operazione:

SAVE Accede direttamente alla pagina di comando SAVE standard.

NEWBNK Crea un banco campioni.

DELETE Cancella il campione o il banco attualmente selezionato.

DUPL Duplica il campione o il banco attualmente selezionato.

•Se ruotate la manopola 4 per regolare ToPgm su off mentre sono in corso le imposta-

zioni di Easy Edit, la Versione 2 vi richiederà conferma dell’operazione prima di proce-

dere alla disassegnazione del campione.

Se selezionate un campione già assegnato ad un programma o ad un altro banco campio-

ni, quando premete la manopola 5 (ADD), apparirà la seguente pagina.

Ora potete selezionare una delle seguenti operazioni, ruotando la manopola ed eseguirla

premendo la manopola.

DUPL&ADD Crea una copia (duplica) del campione ed assegna il duplicato al

banco campioni selezionato.

MOVE&ADD Rimuove il campione dal suo programma o banco campioni originale e

lo posiziona nel banco selezionato.

” ”

PLAY - Pulsante COMMAND - ToBank [Assign Sample to Bank]☞115

” ”

PLAY - Pulsante COMMAND - SmpSel [Select Sample] ☞112

” ”

PLAY - Pulsante COMMAND - PgmSel [Select Program] ☞110

Modifiche nel MODO PLAY

24 Capitolo 2 Implementazioni

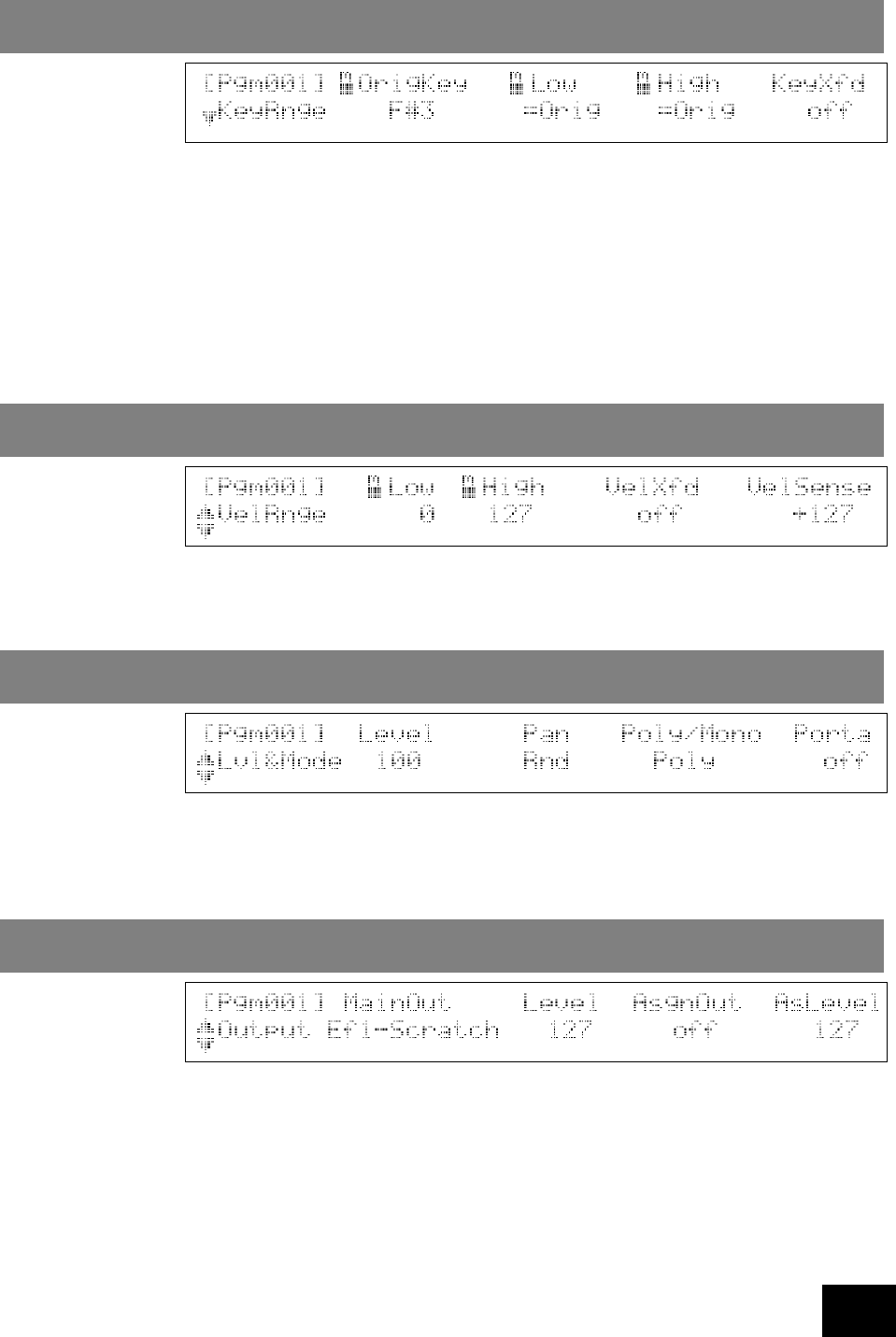

Nella Versione 2 i parametri Easy Edit sono raggruppati in un certo numero di pagine così

da facilitarne l’utilizzo e sono disponibili alcuni nuovi parametri.

Le pagine ed i parametri Easy Edit sono i seguenti:

Pagina Parametri

Mix Level, Pan, MIDI Receive Channel

Output Main Output, Main Out level, Assignable Output, Assignable Out Level

Filter Cutoff, Distance, Q/Width, Gain

Pitch Coarse, Fine

AEGRate AEG Attack Rate, Decay Rate, Release Rate

KeyLimit Key Range Shift, Key Low Limit, Key High Limit, Key Crossfade

VelLimit Velocity Low Limit, Velocity High Limit, Velocity Crossfade

Mode&Ctl Poly/Mono, Portamento, Alternate Group, MIDI Control

La manopola 5 dispone di due nuove impostazioni Connect: 1/2 → 3 e 1→ 2 ←3.

1/2 → 3La trasmissione in uscita dal blocco effetti 2 passa attraverso blocco

effetti 3. Il blocco effetti 1 opera indipendentemente.

1→ 2 ←3La trasmissione in uscita dal blocco effetti 1 e dal blocco effetti 3 passa

attraverso il blocco effetti 2.

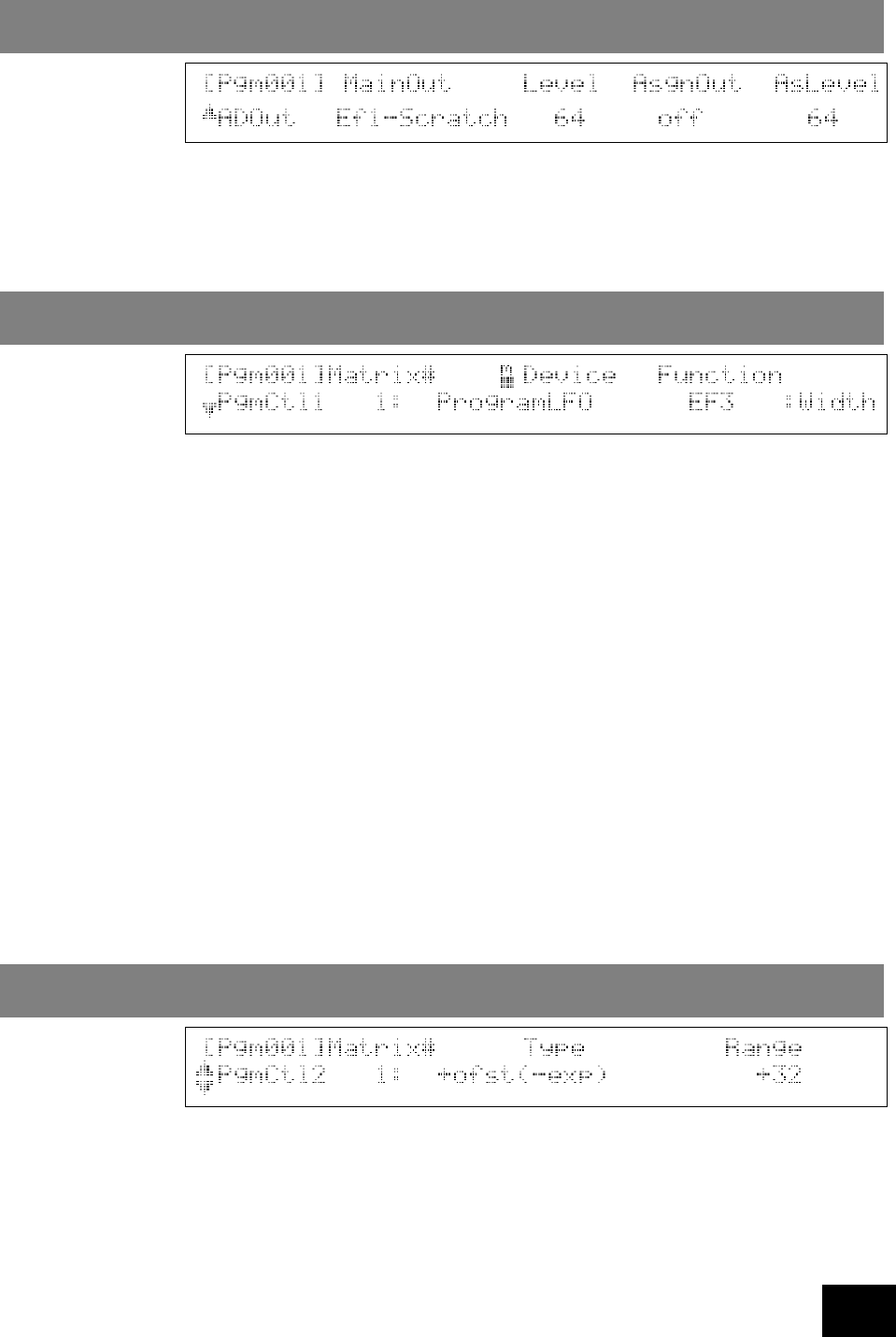

La pagina In&Out della Versione 1 é stata rinominata I n & O u t 1 ed é stata aggiunta una

nuova pagina In&Out2.Potete usare la nuova pagina per impostare profondità e destina-

zione di uscita per ogni blocco effetti.

• La manopola 3 imposta la profondità del blocco effetti (espansione stereo).

•La manopola 4 imposta la destinazione di uscita del blocco. Sulla Versione 1, l’uscita

era sempre diretta alle uscite stereo dell’A3000. Sulla Versione 2, invece, potete sce-

gliere le uscite stereo o qualsiasi coppia di uscite assegnabili o l’uscita digitale. Questa

impostazione non é disponibile per i blocchi effetti la cui uscita sia diretta ad un altro

blocco effetti (come impostato dal parametro Connect nella pagina P L A Y | EFFECT

EfType).

PLAY - EFFECT - In&Out1 ,In&Out2 ☞126

PLAY - EFFECT - EfType ☞121

PLAY - EASY EDIT ☞119

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

Il display MainOut sopra la manopola 2 é stato leggermente implementato. Se impostate

la destinazione di uscita su un blocco effetti, ora la videata indica entrambi i blocchi (Ef1,

Ef2 oEf3) e il tipo di effetto impostato per quel blocco. La Versione 1 indica solo il blocco

(Effect1, Effect2 o Effect3).

• La manopola 3 dispone di tre ”device” addizionali: Note Number,Velocity eP r o g r a m

LFO.

•Program LFO é una nuova funzione della Versione 2. Per impostare program LFO in

modo che modifichi uno specifico parametro, regolate la manopola 3 su ProgramLFO e

ruotate la manopola 4 o la manopola 5 per selezionare il parametro. (Il program LFO

stesso viene impostato sulle pagine P g m L F O 1 e P g m L F O 2 di PLAY | CONTROL, vedi

sotto).

Nota: Non é possibile selezionare ProgramLFO in questa pagina se il tipo Wave (sulla

pagina PgmLFO1) é impostato su Saw o Square.

•Sulla Versione 1, l’area di display della manopola 3 visualizza solo il numero di control-

ler. Sulla Versione 2, invece, il display visualizza sia il numero di controller che il nome

della device (se presente) corrispondente. Se avete impostato una manopola per fun-

zionare come controller, il nome della manopola ed il canale di trasmissione saranno

visualizzati accanto al numero di controller (per esempio, 073/K4(5) indica che la

manopola 4 é impostata per funzionare come Controller 073 e trasmettere sul canale 5).

• Le manopole 4 e 5 includono quattro nuovi parametri: EF1:Width,EF2:Width,EF3:Width

e PgmLFODepth.I primi tre controllano le profondità rispettivamente per i blocchi effetti

da 1 a 3 mentre PgmLFODepth controlla la profondità del program LFO.

Il tipo di controllo abilitato per la manopola 3, con la Versione 2, dispone di due nuove

impostazioni: + o f s t ( = e s p ) e - o f s t ( + e s p ). Come l’impostazione + o f f s e t , queste due nuove

impostazioni fanno in modo che l’A3000 converta i valori di control change in ingresso nei

corrispondenti valori della sua estensione {da 0aRange}. La differenza é che +offset usa

una conversione lineare mentre + o f s t ( = e s p ) produce modifiche esponenziali superiori a

valori di control change inferiori e -ofst(+esp) produce modifiche superiori a valori superiori.

PLAY - CONTROL - PgmCtl2

[Program Controller Setup 2]

☞139

PLAY - CONTROL - PgmCtl1

[Program Controller Setup 1]

☞136

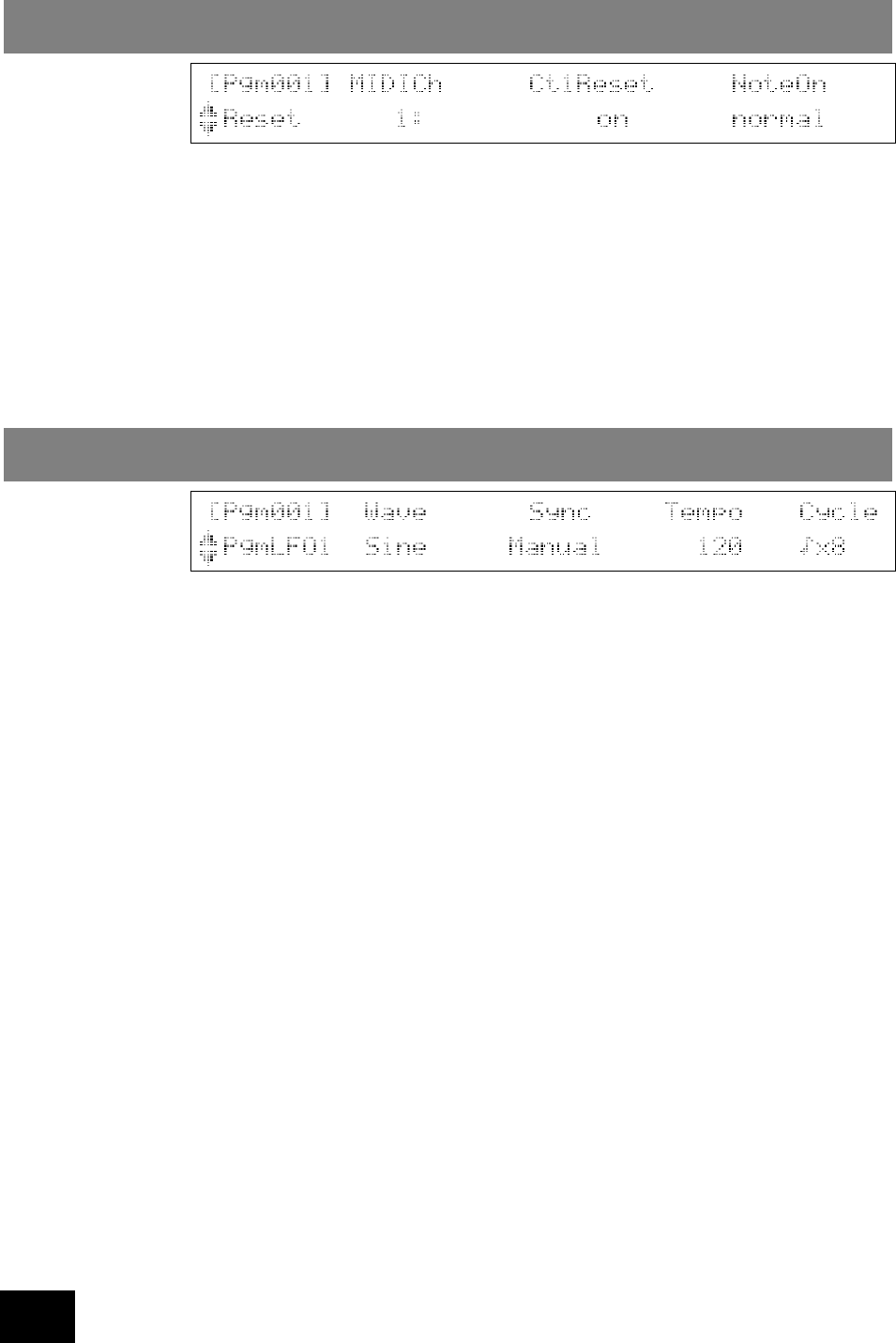

PLAY - SETUP - ADOut

[Output Setup for A/D Input Signal]

☞134

Modifiche nel MODO PLAY

26 Capitolo 2 Implementazioni

Oltre alla sua funzione originale, questa pagina ora può essere anche usata per impostare

il modo Note On.La manopola 4 imposta il modo per il canale MIDI specificato: normal o

toggle.

normal Un messaggio di Note-On in ingresso fa suonare la nota.

Un messaggio di Note-Off in ingresso fa smettere di suonare la nota.

toggle Gli eventi di Note-Off vengono ignorati. Ogni nuovo evento di Note-On disattiva

la riproduzione di qualsiasi nota triggerata da un precedente evento di Note-On.

(Solo 1 nota per volta può essere ”on”).

Iprogram LFO sono una nuova funzione di cui é dotata la Versione 2. Le pagine di setup

per i program LFO si trovano nella funzione CONTROL del modo PLAY.

Il program LFO applica la stessa velocità di modulazione a tutti i campioni assegnati al

programma. Selezionate i parametri modulati usando le pagine PLAY | CONTROL PgmCtl1 e

EDIT | MIDI/CTRL SmpCtl1.(Per la selezione, impostate Device su ProgramLFO eFunction sul

parametro desiderato).

Ricordate che program LFO non funziona mentre é attivo il sequencer incorporato

nell’A3000.

• La manopola 2 seleziona il tipo di forma d’onda LFO. Assicuratevi di impostare il valore

su off se non desiderate usare un program LFO con il programma attuale. Se imposta-

te l’onda su Saw oSquare, le impostazioni di program LFO nella pagina PLAY | CONTROL

P g m C t l 1 vengono disabilitate. (Le impostazioni di program LFO nella pagina EDIT |

MIDI/CTRL SmpCtl1 restano attive).

•La manopola 3 seleziona il metodo usato per determinare la velocità LFO. Se selezio-

nate m a n u a l, la velocità viene impostata localmente in base all’impostazione T e m p o

della manopola 4 e all’impostazione Cycle della manopola 5. (Un ciclo LFO corrisponde

all’intervallo di tempo del valore della nota selezionata al tempo selezionato). Se sele-

zionate MIDI, la velocità LFO é sincronizzata ad un clock MIDI esterno. In questo caso

la manopola 4 non ha alcun effetto e la manopola 5 imposta la lunghezza della nota

del ciclo (il ciclo LFO equivale al tempo impiegato dal clock MIDI per generare la lun-

ghezza di nota specificata).

PLAY - CONTROL - PgmLFO1 [Program-LFO Setup1]

PLAY - CONTROL - Reset [Controller Reset] ☞141

Modifiche nel MODO PLAY

Capitolo 2 Implementazioni

•La manopola 2 imposta la fase iniziale dell’LFO. Se SYNC = MIDI, questa fase coincide

con l’inizio della lunghezza di nota del clock MIDI. Se SYNC = manual, la fase viene

prodotto dal reset dell’LFO. Le condizioni di reset stesse vengono impostate dalle

manopole 3 e 4 come illustrato qui di seguito.

• La manopola 3 imposta il canale MIDI utilizzabile per resettare l’LFO. Potete impostare

il valore su off (reset disabilitato); autidion (reset generato premendo il pulsante AUDI-

TION); da 1a16 (reset generato dagli eventi di note-on solo sul canale MIDI specifica-

to) oppure su Bch (reset generato dagli eventi di note-on ricevuti sul canale di ricezione

base).

•La manopola 4 imposta la nota specifica che genera il reset. Questa impostazione é

disponibile solo se la manopola 3 é impostata su 1-16 o su Bch. E’ possibile seleziona-

re qualsiasi nota singola sulla tastiera (DO2 ~ SOL8) o selezionare all (tutte le note).

Il reset viene generato quando sul canale MIDI selezionato dalla manopola 3 viene

ricevuto un evento di note-on per la nota specificata.

• E’ consigliabile utilizzare la nota qui selezionata solo come ”interruttore di reset” ed evi-

tare di assegnarle qualsiasi campione. Benché sia possibile usare questa nota sia per

la riproduzione che per le operazioni di reset, il tempo di riproduzione potrebbe risulta-

re notevolmente ritardato.

PLAY - CONTROL - PgmLFO2 [Program-LFO Setup2]

Modifiche nel MODO EDIT

28 Capitolo 2 Implementazioni

Modifiche nel MODO EDIT

Questa pagina ora visualizza anche il nome del campione o del banco campioni selezionato.

Questa pagina ora visualizza anche il nome del campione selezionato per normalization.

Sulla Versione 1, la lunghezza era sempre indicata in unità di address. Sulla Versione 2,

potete visualizzare la lunghezza anche in unità di beat o di tempo impostando il parametro

EndType (nella pagina EDIT | TRIM/LOOP Config) su beat otime.

Questa pagina ora visualizza anche il nome del campione selezionato per reversal.

• Il parametro Area é stato spostato dalla manopola 3 alla manopola 4.

•La manopola 3 ora é usata per selezionare la curva di crossfade (pag.156 manuale di

istruzioni).

EDIT - Pulsante COMMAND - LOOPXFD [Loop Crossfade] ☞158

” ”

EDIT - Pulsante COMMAND - REVERS [Reverse] ☞157

EDIT - Pulsante COMM A ND - R E S M P L-T m S t rch [ R e s a m p l i n g -Time Stretch]☞15 1

” ”

EDIT - Pulsante COMMAND - NORM ☞150

” ”

EDIT - Pulsante COMMAND - REVERT ☞149

Modifiche nel MODO EDIT

Capitolo 2 Implementazioni

La Versione 2 vi consente di selezionare il tipo di inizializzazione: current o factory.

current Riporta i valori del campione selezionato ai valori di default

factory Usa le impostazioni di default dell’A3000

Quando ruotate la manopola per selezionare current, la videata visualizza il nome del cam-

pione attualmente selezionato.

Si tratta di un nuovo comando accessibile da qualsiasi funzione del modo EDIT.

Il comando ”congela” il suono del banco campioni, copiando le impostazioni di parametro

del banco direttamente nei campioni all’interno del banco. Dopo aver completato la copia,

il comando rinizializza le impostazioni del banco campioni.

• Premete la manopola 1 per eseguire il comando.

•Ruotate la manopola 2 o la manopola 3 per selezionare il tipo di operazione. E’ possi-

bile selezionare tra i tre seguenti tipi disponibili:

param Copia le impostazioni come sopra descritto.

LpMode Cambia il modo loop di tutti i campioni come selezionato con la

manopola 4 (ma non copia le impostazioni).

param&LpMode Dopo aver copiato le impostazioni nei campioni, cambia il modo loop

di tutti i campioni come selezionato con la manopola 4.

Si tratta di un nuovo comando accessibile da qualsiasi funzione del modo EDIT.

Questo comando copia le impostazioni di parametro da un campione o da un banco sele-

zionato nel campione o nel banco attualmente selezionato.

Vengono copiate tutte le impostazioni tranne le seguenti:

Original Key, Fine Tune, Key Range Low, Key Range High, Loop Mode,

Wave Addresses, Loop Addresses

Usate la manopola 2 o la manopola 3 per selezionare il campione o il banco da cui copiare

le impostazioni.

” ”

EDIT - Pulsante COMMAND - COPY_PRM [Copy Parameters]

EDIT - Pulsante COMMAND - FREZ_SB [Freeze Sample Bank]

” ”

EDIT - Pulsante COMM A N D - SETINIT [Register Initial Parameter Va l u e s ] ☞160

Modifiche nel MODO EDIT

30 Capitolo 2 Implementazioni

La manopola 5 dispone di due funzioni: EXTRACT e NORM (normalize). Ruotate la mano-

pola per selezionare la funzione e poi premetela per eseguirla.

Si tratta di un nuovo comando accessibile dalla funzoine TRIM/ LOOP del modo EDIT.

Questo comando crea un nuovo pattern loop spezzando e riarrangiando un pattern loop

esistente. Ciò consente di creare facilmente nuovi pattern drum (percussivi) partendo da

campioni di pattern drum esistenti. Questa funzione é maggiormente adatta a pattern lun-

ghi 1 o 2 battute.

Nello specifico il comando genera un riarrangiamento temporaneo della sezione loop del

campione selezionato (l’area della forma d’onda tra gli address di loop-start e loop-end).

Se siete soddisfatti del nuovo loop ottenuto, potete salvarlo in un nuovo campione, diver-

samente provate a crearne un altro.

Per ottenere i migliori risultati, assicuratevi di impostare correttamente gli address loop del

campione prima di eseguire il remix.

La manopola 2 (Type) e la manopola 3 (Vari) impostano i parametri generali per un remix

”intelligente” ma casuale. L’impostazione Type determina le porzioni del loop a cui saranno

applicate le modifiche mentre l’impostazione Vari (variation) seleziona la probabile quan-

tità di modifica (variation Aproduce la modifica minore mentre Dproduce la modifica mag-

giore). Combinazioni diverse produrranno risultati molto differenti.

Per cominciare impostate le manopole 2 e 3 sui valori appropriati. Potete poi ruotare la

manopola 4 per impostare l’icona dell’altoparlante su on o off. Quando siete pronti, preme-

te la manopola 4 per creare il nuovo pattern.

Se selezionate l’impostazione on per l’icona dell’altoparlante, l’A3000 riproduce immedia-

tamente il nuovo pattern. Indipendentemente dall’impostazione dell’icona, potete ascoltare

il nuovo pattern premendo il pulsante AUDITION.

Se non siete soddisfatti del nuovo pattern, potete premere la manopola 4 per creare un

altro pattern. Ogni operazione genera un pattern diverso (anche se non modificate le

impostazioni Type e Vari). Continuate fino ad ottenere il pattern desiderato.

Quando siete soddisfatti del pattern ottenuto, premete la manopola 5 per memorizzarlo in

un nuovo campione. L’A3000 genera il nome per il nuovo campione aggiungendo un

numero sequenziale (il numero tra parentesi in alto a destra sulla videata) al nome del

campione originale. Il campione originale non viene modificato.

” ”

EDIT - TRIM/LOOP - LoopRmx [Remix Loop]

EDIT - TRIM/LOOP - Wave [Edit Waveform] ☞164

Modifiche nel MODO EDIT

Capitolo 2 Implementazioni

I parametri Low e H i g h delle manopole 3 e 4 dispongono di una nuova impostazione:

=Orig.

• Per impostare il parametro L o w su = O r i g , ruotate completamente verso sinistra la

manopola 3. Questa impostazione regola la tonalità bassa del campione sulla tonalità

originale del campione.

• Per impostare il parametro H i g h su = O r i g , ruotate completamente verso destra la

manopola 4. Questa impostazione regola la tonalità alta del campione sulla tonalità ori-

ginale del campione.

Il parametro VelSens della manopola 5 ora consente impostazioni da -127 a+127 (sulla

Versione 1 i valori erano da -63 a +63).

Al parametro Pan della manopola 3 é stata aggiunta l’impostazione Rnd (”random”, casua-

le). Se impostate il valore su Rnd, il pan cambierà in modo casuale ogni volta che verrà

suonata una nota.

Il display MainOut sopra la manopola 2 é stato ulteriormente implementato. Se impostate

la destinazione di uscita su un blocco effetti, ora la videata indica sia il blocco effetti (Ef1,

Ef2 oEf3) sia il tipo di effetto attualmente impostato per quel blocco. La Versione 1 indica-

va solo il blocco (Effect1, Effect2 o Effect3).

EDIT - MAP/OUT - Output ☞176

EDIT - MAP/OUT - Lvl&Mode [Level & Mode] ☞174

EDIT - MAP/OUT - VelRnge [Velocity Range] ☞172

EDIT - MAP/OUT - KeyRnge [Key Range] ☞170

Modifiche nel MODO EDIT

32 Capitolo 2 Implementazioni

La Versione 2 include i seguenti nuovi tipi di filtri (impostazioni Type della manopola 2):

LowPass3 Filtro passa bassi #3

Peak1 Enfasi ad una frequenza specificata

Peak2 Enfasi ad una frequenza specificata

2Peaks Enfasi a due frequenze specificate

2Dips De-enfasi a due frequenze specificate

DualLPFs Due filtri passa bassi

LPF+Peak Filtro passa bassi combinato con filtro peak

Dual+HPFs Due filtri passa alti

HPF+Peak Filtro passa alti combinato con filtro peak

LPF+HPF Filtro passa bassi combinato con filtro passa alti

Ricordate che se selezionate uno degli ultimi sette filtri dell’elenco sopra riportato, dovrete

impostare due frequenze. Usate la manopola 3 (Cutoff) per impostare la prima frequenza e

usate poi il nuovo parametro Distance (manopola 4) per impostare la seconda frequenza

attraverso la sua distanza (positiva o negativa) rispetto alla prima. Un’impostazione di

distanza 0 farà coincidere le due frequenze. (Per le frequenze LPF+Peak, HPF+Peak e

LPF+HPF, il valore Cutoff imposta la frequenza per il filtro indicato sul lato sinistro mentre

l’impostazione Distance imposta la frequenza per il filtro indicato sul lato destro).

Sulla Versione 1, la manopola 4 controllava il parametro FltGain.Sulla Versione 2, questo

parametro ora é assegnato alla manopola 5 nella pagina FltSens.

•Ai parametri Vel →Cutoff eVel →Q/Width delle manopole 2 e 4 sono state aggiunte

cinque nuove impostazioni ”random”: da Rnd1 aRnd5. E’ possibile selezionare queste

impostazioni ruotando la manopola verso destra (in modo che si sposti dopo + 6 3) .

Ogni valore fa sì che, ogni volta che viene suonata una nota, la caratteristica corrispon-

dente (frequenza o Q/Width) vari in modo casuale intorno all’impostazione originale;

Rnd1 produce la variazione minore mentre Rnd5 produce la variazione massima.

•Non é più possibile usare la manopola 3 per impostare il parametro Vel →Cutoff o la

manopola 5 per impostare il parametro Vel →Q/Width.

•La manopola 5 ora imposta il parametro FltGain (filter gain). Sulla Versione 1 questo

parametro si trovava sulla pagina Filter (vedi pag.182 del manuale di istruzioni).

EDIT - FILTER - FltSens [Filter Sensitivity] ☞184

EDIT - FILTER - Filter ☞182

Modifiche nel MODO EDIT

Capitolo 2 Implementazioni

• La manopola 3 dispone di tre device addizionali: Note Number, Velocity e Program LFO.

•Program LFO é una nuova funzione della Versione 2. Per impostare program LFO in

modo che modifichi un controller specifico, regolate semplicemente la manopola 3 su

Program LFO e ruotate la manopola 4 o la manopola 5 per selezionare il parametro.

(Program LFO é impostato sulle pagine PgmLFO1 e PfmLFO2 di PLAY | CONTROL.

•Sulla Versione 1, l’indicazione Device visualizzava solo il numero del controller; sulla

Versione 2, visualizza sia il numero del controller sia la device corrispondente (se pre-

sente). Se avete impostato una manopola per funzionare come controller, il nome della

manopola ed il canale di trasmissione appariranno accanto al numero del controller (ad

esempio 073/K4( 5) indica che la manopola 4 é impostata per funzionare come

Controller 073 e trasmettere sul canale 5).

• Le manopole 4 e 5 includono tre nuovi parametri: F E G L e v e l ( f i l t e r - E G l e v e l ) ,

CutoffDistanc (distanza tra le frequenze del filtro) e Filter Gain.

La manopola 3 dispone di due nuove impostazioni: +ofst(-exp) e-ofst(+exp). Come +offset,

queste due nuove impostazioni faranno sì che l’A3000 converta il valore di control change

ricevuto in un corrispondente valore di estensione {da 0 a Range}. La differenza é che +off-

set usa una conversione lineare mentre +ofst(-exp) produce modifiche esponenzialmente

superiori a valori di control change inferiori e - o f s t ( + e x p ) produce modifiche superiori a

valori più elevati.

EDIT - MIDI/CTRL - SmpCtl2 [Sample Controller Setup2] ☞213

EDIT - MIDI/CTRL - SmpCtl1 [Sample Controller Setup1] ☞210

Modifiche nel Modo Recording

34 Capitolo 2 Implementazioni

Modifiche nel Modo Recording

La pagina ”recording standby” (pausa di registrazione) e le videate ”recording in progress”

(registrazione in corso) sono state modificate. Entrambe le videate ora visualizzano un

level meter (metro di livello) e in alto a destra di ognuna é indicata la tonalità originale che

verrà applicata al campione registrato.

Se l’operazione di registrazione é impostata su N e w + (nella pagina Target del modo

RECORD | SETUP), sopra la manopola 3 della pagina di standby apparirà un comando

PAUSE. E’ possibile interrompere lo stato di standby premendo la manopola. Quando siete

pronti, potete riavviare lo stato di standby premendo la manopola 4 (Continue).

Se la manopola 2 é impostata su New+, la manopola 5 (ToPgm) dispone di tre impostazio-

ni: o f f , o n e N e w S B. Se selezionate N e w S B , l’A3000 posiziona tutti i campioni registrati

durante quella serie, in un nuovo banco campioni.

” ”

REC - SETUP - Target ☞230

REC - RECORD - Record ☞223

Modifiche nel Modo Recording

Capitolo 2 Implementazioni

La manopola 2 dispone di un nuovo parametro Map. Questo parametro seleziona il meto-

do usato per posizionare i nuovi campioni registrati: manual o auto.

Se selezionate manual, potete usare la manopola 3 per impostare la tonalità originale e le

manopole 4 e 5 per impostare i tasti bassi e alti. Ricordate che i valori dei tasti bassi e alti

ora possono anche essere impostati su =Orig (tonalità originale del campione). Per impo-

stare il valore dei bassi su =Orig, ruotate la manopola 5 completamente verso destra.

Se selezionate a u t o, potete usare la manopola 3 per impostare la tonalità originale.

L’A3000 poi imposta automaticamente i tasti bassi ed alti equivalenti alla tonalità originale

in modo che l’estensione consista di una singola nota.

Se registrate una serie di campioni con l’impostazione auto, l’A3000 posiziona automati-

camente i campioni su tasti successivamente più alti della tastiera. Usate la manopola 4

per selezionare se i campioni devono essere assegnati solo ai tasti bianchi ( white) o a tutti

i tasti (all).

La pagina In&Out della Versione 1 é stata rinominata In&Out1 ed é stata aggiunta una

nuova pagina In&Out2.

Potete usare la nuova pagina per impostare la profondità per ogni effetto di registrazione.

La manopola 3 imposta la profondità dell’effetto (espansione stereo).

L’A3000 ora conserva l’impostazione M o n i t o r (manopola 5) nella memoria tampone e

quindi il valore di tale impostazione non va perduto alla disattivazione dello strumento.

REC - MONITOR - Monitor ☞243

REC - EFFECT - In&Out1,In&Out2 ☞240

REC - SETUP - KeyRnge [Key Range] ☞232

Modifiche nel MODO DISK

36 Capitolo 2 Implementazioni

Modifiche nel MODO DISK

La pagina di formattazione per floppy disk include un nuovo comando di formattazione:

Quick. Questo comando vi consente di riformattare velocemente un disco che é già stato

formattato almeno una volta.

Se eseguite questo comando su un disco che non é mai stato formattato, un messaggio a

display vi informerà che é necessario effettuare la normale formattazione e vi chiederà se

desiderate continuare. In tal caso dovrete specificare il tipo di disco (2HD o 2DD).

Si tratta di una nuova pagina accessibile selezionando la funzione DISK |DISK e spostando-

si sull’ultima pagina.

L’impostazione della manopola 1 (TopPartition) consente di lavorare con hard disk con più

partizioni e con CD-ROM studiati per l’uso con campionatori diversi. L’impostazione sele-

ziona il numero della prima partizione accessibile dall’A3000. Questa impostazione non ha

alcuna importanza quando state lavorando con dischi dedicati per l’uso con l’A3000.

La manopola 4 (Play&Load) vi consente di selezionare se é possibile suonare dall’A3000

mentre si stanno caricando dati da disco. Regolatela su on per abilitare l’esecuzione ed il

caricamento simultanei o su off per disabilitarli. Ricordate che se abilitate questa imposta-

zione, il tempo di caricamento risulterà più lungo e che in fase di caricamento, la polifonia

dell’A3000 scenderà a 32.

DISK - DISK - DskMode [Disk Mode]

” ”

DISK - Pulsante COMMAND - FD_FMT ☞258

Modifiche nel MODO UTILITY

Capitolo 2 Implementazioni

Modifiche nel MODO UTILITY

Si tratta di un nuovo comando accessibile dalla funzione MASTER del modo UTILITY.

Questo comando genera automaticamente i sette seguenti campioni di ”oscillatori”: s i n e

wave,saw up,triangel,square,pulse 1,pulse 2 epulse 3. Per eseguire il comando, premete

la manopola 1.

Ricordate che il comando non creerà alcun campione se esiste già un nome di campione

uguale.

L’assegnazione di parametri per le manopole 3 e 5 é stata modificata: la manopola 3 ora

imposta Device mentre la manopola 4 imposta l’abilitazione del controller (Ctrl) e la mano-

pola 5 il canale di trasmissione (T-ch).

• Sulla Versione 1, l’indicazione D e v i c e visualizzava solo il numero di controller. S u l l a

Versione 2 visualizza sia il numero di controller sia la device corrispondente (se pre-

sente). Se avete impostato una manopola per funzionare come controller, il nome della

manopola ed il canale di trasmissione appariranno accanto al numero di controller (ad

esempio, 073/K4( 5) indica che la manopola 4 é impostata per funzionare come

Controller 073 e trasmettere sul canale 5).

• Il parametro T-Ch (canale di trasmissione) della manopola 5 ora può essere regolato su

AUDITION. Se impostate il valore su AUDITION, la manopola funzionerà come control-

ler durante la riproduzione di audition.

La manopola 5 ora consente di eseguire tre operazioni: >NEW (creare una nuova sequen-

za; come nella Versione 1), > S A V E (salvare la sequenza attualmente selezionata) e

>DELETE (cancellare la sequenza attualmente selezionata). Ruotate la manopola per sele-

zonare l’operazione e premetela per eseguirla.

””

UTILITY - SEQUENCE - SeqSel [Select Sequence] ☞296

UTILITY - PANEL PLAY - KnobSet ☞292

UTILITY - Pulsante COMMAND - CREATE_OSC [Create Oscillators]

Modifiche nel MODO UTILITY

38 Capitolo 2 Implementazioni

Se cercate di registrare una sequenza che contiene già dei dati, l’A3000 ora vi chiederà

conferma prima di riprogrammare i dati originali.

•Ora potete accedere direttamente a questa p agina da quasi ogni locazione, premendo

COMMAND+ASSIGNABLE.

• Ora il tasto ASSIGNABLE supporta altre due operazioni, come selezionato dal parametro

ASSIGNABLE delle manopole 2 e 3. La nuova impostazione Knob & FKEY on/ off, impo-

sta il pulsante ASSIGNABLE in modo che abiliti o disabiliti simultaneamente l’azione con-

troller della manopola e l’azione play del pulsante funzione. La nuova impostazione

MIDI →Smp on/ off, regola il pulsante ASSIGNABLE in modo che attivi/disattivi la funzio-

ne MIDI-to-sample.

• La manopola 5 (Knob 1 T y p e ) ora é usata per selezionare l’azione di rotazione (turn

action) della manopola 1. Questa impostazione influenza l’azione di rotazione di tutte le

pagine dell’A3000. Sulla Versione 1, la rotazione della manopola 1 può essere usata

solo per passare da pagina a pagina. Sulla Versione 2, la rotazione può essere usata

sia per selezionare le pagine, sia per accedere alla selezione dei campioni.

Per selezionare l’azione di selezione pagina, impostate Knob1Type su page. Per sele-

zionare l’azione di selezione campione, impostate K n o b 1 T y p e su s a m p l e.R i c o r d a t e

che se impostate la manopola 1 per selezionare i campioni, dovrete usate i pulsanti

funzione per cambiare le pagine.

• Sulla Versione 1, la manopola 5 imposta il parametro A U D I T I O N. Questo parametro

ora é stato assegnato alla nuova pagina Audition, sotto descritta. Ora il nome del para-

metro é TrigMode.

UTILITY - SYSTEM - KEYS ☞300

UTILITY - SEQUENCE - Play&Rec [Playing&Recording] ☞297

Modifiche nel MODO UTILITY

Capitolo 2 Implementazioni

Si tratta di una nuova pagina, posizionata tra le pagine Keys eDisplay nella funzione UTI-

LITY |SYSTEM.Potete accedere direttamente a questa pagina da quasi ogni locazione, pre-

mendo COMMAND +AUDITION.

• La manopola 2 (Effect) seleziona se il suono audition viene passato attraverso gli effetti

di programma. Selezionate on se desiderate che il suono passi attraverso gli effetti

oppure off per scollegare gli effetti. Ricordate che se impostate il valore su on e il para-

metro Main Out (pagina EDIT |MAP/ OUT| Output) su uno dei blocchi effetti, potete usare

la funzione audition per sentire il suono dell’effetto selezionato.

•La manopola 3 (EasyEd) seleziona se le impostazioni Easy Edit del programma vengo-

no applicate o meno al suono audition. Selezionate o n per applicare le impostazioni

Easy Edit oppure off per disabilitarle.

• La manopola 4 (N a m e V i e w ) seleziona se la videata visualizza il nome del campione

suonato dal pulsante AUDITION. Se é impostata su enable, visualizza il nome mentre se

é impostata su disable non viene visualizzato alcun nome. Se selezionate e n a b l e, il

nome apparirà a video per circa 1 secondo ogni volta che eseguite audition.

• La manopola 5 (T r i g M o d e ) imposta il modo trigger del pulsante A U D I T I O N . Questo

parametro equivale al parametro A U D I T I O N della Versione 1 (nella pagina K e y s d e l l a

Versione 1). Se impostate il modo su normal, il pulsante AUDITION produce suono solo

mentre é premuto. Se impostate il modo su toggle, ad ogni pressione del pulsante si

attiva/ disattiva la riproduzione di audition.

Il parametro a t M o d e C h a n g e delle manopola 2 e 3 ora supporta una nuova impostazione

H o l d F u n c t i o n. Se la selezionate, i pulsanti mode ed i pulsanti funzione lavoreranno in modo

indipendente – la selezione del pulsante funzione non cambierà più automaticamente ogni

volta che premete un diverso pulsante mode. Potrete quindi spostarvi su qualsiasi punto

nella matrice, premendo in qualsiasi ordine i corrispondenti pulsanti mode e funzione.

Questa videata ora indica sia la quantità di memoria libera che la quantità di memoria tota-

le. Il valore Wave(kB) visualizza free_wave_memory/total_wave_memory mentre il valore

Param(kB) visualizza free_parameter_memory/total_parameter_memory.

UTILITY - SYSTEM - FreeMem [Free Memory] ☞304

UTILITY - SYSTEM - Page ☞303

UTILITY - SYSTEM - Audition

Modifiche nel MODO UTILITY

40 Capitolo 2 Implementazioni

Si tratta di una nuova pagina accessibile selezionando la funzione UTILITY | MIDI e spostan-

dosi poi sull’ultima pagina.

Usate questa pagina per impostare la funzione ”MIDI to sample”. Queste impostazioni

hanno effetto solo se l’operazione MIDI-to-sample é abilitata nella pagina PROGRAM/ SAM-

PLESELECTION.

Richiamando la funzione MIDI-to-sample potrete usare l’inserimento di note-on MIDI per

attivare il campione in fase di editing.

•La manopola 2 o 3 (LayerSelection) seleziona quale ciclo sequenziale (a seconda del-

l’impostazione u p p e r o l o w e r effettuata nella pagina P R O G R A M / S A M P L E S E L E C T I O N ) é

usato sulle pagine che supportano MIDI-to-sample. E’ possibile impostare il valore

come qui di seguito illustrato. Per informazioni circa il funzionamento del layer, consul-

tate la sezione relativa alla pagina PROGRAM/SAMPLE SELECTION sopra riportata (→16).

atAllPages Il ciclo layer é supportato su tutte le pagine. L’inserimento

ripetuto di una determinata nota fa sì che l’A3000 scorra

ciclicamente tra tutti i campioni (banchi) assegnati a questa

nota.

atSelectionPage Il ciclo layer é usato solo quando state lavorando sulla pagina

PROGRAM/SAMPLE SELECTION.

Quando lavorate su altre pagine, l’A3000 non scorrerà

ciclicamente tra i campioni in risposta a ripetuti inserimenti

della stessa nota.

•La manopola 5 (NameView) seleziona se la videata visualizza il nome del campione

(banco) ogni volta che un messaggio MIDI in ingresso seleziona un campione (banco).

Impostatela su enable per visualizzare il nome o su disable per annullare la visualizza-

zione. Se selezionate enable, il nome resterà a video per circa 1 secondo dopo la sele-

zione avvenuta attraverso un messaggio MIDI in ingresso.

UTILITY - MIDI - MIDI →Smp [MIDI-to-Sample]

Appendice

Nuovi Messaggi di Errore

42 Appendice

Sulla Versione 2 é stato aggiunto il seguente messaggio di errore.

Too many samples. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Non é stato possibile eseguire l’operazione perché erano stati indicati come obiettivo

troppi campioni. Il numero massimo di campioni posizionabili in una sola volta é di 128. Il

numero massimo di campioni per banco campioni é di 127.

Nuovo Messaggio di Errore

Modifiche nel Formato Dati MIDI

Appendice

Qui di seguito sono riportate le modifiche del formato dati MIDI, contenute nella Versione 2.

Sono stati aggiunti i seguenti messaggi (☞353).

3.1.2 Timing clock, Start, Continue, Stop

Se Program-LFO Sync é impostato su MIDI, l’A3000 controlla in tempo reale il

periodo e la fase LFO in base ai seguenti messaggi in ingresso: timing clock

(F8), start (FA), continue (FB) e stop (FC).

Sono stati aggiunti i seguenti messaggi (☞357).

5.3.7. Object link change

0 11110000 F0

1 01000011 43

2 0001nnnn nnnn = Device Number (numero di device)

3 01011000 58

4 00000100 04

5 0ccccccc

↓ ↓ upper object name (16 bytes) - nome object superiore

20 0ccccccc

21 0 t t t t t t t upper object type - tipo object superiore

22 0ccccccc

↓ ↓ lower object name (16 bytes) - nome object inferiore

37 0ccccccc

38 0 t t t t t t t lower object type - tipo object inferiore

39 0ddddddd data (0: link off, 1: link on)

40 11110111 F7

Questo messaggio cambia il collegamento (link) tra gli object upper e lower

(superiori e inferiori) specificati, ovvero tra programma e campione, programma

e banco campioni o campione e banco campioni. Il messaggio non avrà alcuna

conseguenza se lo stato attuale dell’object specificato non permette modifiche di

collegamento o se uno degli object necessita di essere duplicato per consentire

di abilitare la modifica di collegamento.

5.3. Parameter change (modifica di parametro)

5. Altri Messaggi di Sistema Esclusivo Yamaha

3. Altri Messaggi in Tempo Reale

Modifiche nel Formato Dati MIDI

44 Appendice

5.3.8. Object link request

0 11110000 F0

1 01000011 43

2 0001nnnn nnnn = Device Number (numero di device)

3 01011000 58

4 00000100 04

5 0ccccccc

↓ ↓ upper object name (16 bytes) - nome object superiore

20 0ccccccc

21 0 t t t t t t t upper object type - tipo object superiore

22 0ccccccc

↓ ↓ lower object name (16 bytes) - nome object inferiore

37 0ccccccc

38 0 t t t t t t t lower object type - tipo object inferiore

39 11110111 F7

Riporta il messaggio Object-Link-Change Format indicante l’attuale collegamen-

to tra gli object upper e lower (superiore ed inferiore) specificati. Questo mes-

saggio viene solo ricevuto.

Modifiche nel Formato Dati MIDI

Appendice

■Program Bulk Dump

Sono stati aggiunti o modificati i seguenti parametri (☞357).

p s v nome

0072 UC b b0: AD in on, b2-1: AD in source,

b5-3: effect connect, b6: program LFO sync

0073 UC b b2-0: program LFO cycle, b5-3: program LFO wave,

b7-6: program LFO init phase

0076 US b b0: MIDI channel1 note on normal/toggle....

b15: MIDI channel1 note on normal/toggle....

0084 SC - reserved

0085 SC - reserved

0087 SC -2,-1,0-16 program LFO reset channel (*2)

0092 UC 25-250 program LFO tempo

0093 SC -1,0-127 program LFO reset note (*3)

(*2) -2:off, -1: AUDITION

(*3) -1:all

■Parameter Block (blocco parametri)

[Control Matrix]

Sono stati modificati i seguenti parametri (☞358).

p s v nome

0000 UC 0-125 control device

0001 UC 0-m control function (program:m=63, sample:m=21)

0002 UC 0-3 control type

0003 SC ±63 control range

[Sample Parameters] (parametri di campione)

Sono stati aggiunti o modificati i seguenti parametri (☞358).

p s v nome

0058 UC 0-127,128 key range high (*2)

0059 SC -1,0-127 key range low (*3)

0097 UC 0-16 filter type

0104 SC ±63,64-68 cutoff velocity sensitivity (*4)

0105 SC ±63,64-68 Q/width velocity sensitivity (*4)

0120 SC ±127 key velocity sensitivity

0125 SC ±63 filter distance

(*2) 128: ”=Orig”

(*3) -1: ”=Orig”

(*4) 64-68: ”Rnd1”-”Rnd5”

6. Tavola 1 Parametri Sound (suono)

Modifiche nel Formato Dati MIDI

46 Appendice

[Easy Edit Parameters] (parametri easy edit)

Sono stati aggiunti o modificati i seguenti parametri (☞358).

p s v nome

0024 SC ±127 pan offset

0026 SC ±127 fine tune offset

0038 SC ±127 AEG decay rate offset

0042 SC ±63 filter gain offset

0043 SC ±31 filter Q/width offset

0044 SC ±127 filter distance offset

[Effect Parameters] (parametri effetti)

Sono stati aggiunti o modificati i seguenti parametri (☞359).

p s v nome

0004 UC 0-5 output

0005 SC -126-0 width

0006 UC - reserved

■ Parametri Program

Sono stati aggiunti o modificati i seguenti parametri (☞359).

P1 P2 P3 P4 P5 P6 s v nome

1 2 0-15 - - - UC 0,1 note on normal/toggle

1 11 - - - - UC 0-6 program LFO cycle

1 12 - - - - UC 0,1 program LFO sync

1 14 - - - - UC 25-250 program LFO tempo

1 16 - - - - UC 0-5 program LFO wave

1 21 0-2 6 - - UC 0-5 effect output

1 21 0-2 7 - - SC -126-0 effect width

1 22 0-3 0 - - UC 0-125 control device 1-4

1 22 0-3 1 - - UC 0-63 control function 1-4

1 22 0-3 2 - - UC 0-3 control type 1-4

1 23 - - - - UC 0-4 effect connection

1 24 - - - - UC 0-3 program LFO init phase

1 25 - - - - UC

- 2 , - 1 , 0 - 1 6 program LFO reset channel (*2)

1 26 - - - - UC -1,0-127 program LFO reset note (*3)

2 0-9 0-99 4 0 - SC ±127 pan offset

2 0-9 0-99 5 0 - SC ±127 fine tune offset

2 0-9 0-99 20 0 - SC ±31 filter Q/width offset

2 0-9 0-99 27 - - SC ±127 AEG decay rate offset

2 0-9 0-99 28 - - SC ±63 filter gain offset

2 0-9 0-99 29 - - SC ±127 filter distance offset

(*2) -2: off, -1: AUDITION

(*3) -1: all

Modifiche nel Formato Dati MIDI

Appendice

■ Blocchi di Parametri

[Sample Parameters] (parametri di campione)

Sono stati aggiunti o modificati i seguenti parametri (☞360).

P1 P2 P3 P4 P5 P6 s v nome

2 10 - - - - UC 0-127,128 key range high (*2)

2 10 - - - - SC -1,0-127 key range low (*3)

2 21 - - - - UC 0-16 filter type

2 26 - - - - SC ±63,64-68 cutoff velocity

sensitivity (*4)

2 27 - - - - SC ±63,64-68 Q/width velocity

sensitivity (*4)

2 41 - - - - SC ±127 key velocity sensitivity

2 52 - - - - SC ±63 filter distance

2 83 0-5 0 - - UC 0-125 control device 1-4

2 83 0-5 1 - - UC 0-21 control function 1-4

2 83 0-5 2 - - UC 0-3 control type 1-4

(*2) 128: ”=Orig”

(*3) -1: ”=Orig”

(*4) 64-68: ”Rnd1” - ”Rnd5”

Modifiche nel Formato Dati MIDI

48 Appendice

■System Parameter Bulk Dump

Sono stati aggiunti o modificati i seguenti parametri (☞360).

p s v nome

0022 UC b b:0omni, b1:program change enable,

b2:length lock, b3:auto zero, b4:auto snap,

b5:audition with easy edit,

b6:audition with effect, b7:play&load

0023 UC -1,0-16 knob2 control MIDI transmit channel (*3)

0024 UC -1,0-16 knob3 control MIDI transmit channel (*3)

0025 UC -1,0-16 knob4 control MIDI transmit channel (*3)

0026 UC -1,0-16 knob5 control MIDI transmit channel (*3)

(*3) -1: AUDITION

■Tavola System-Parameter Change

Sono stati aggiunti o modificati i seguenti parametri (☞360).

P1 P2 P3 s v nome

1 7 0-3 UC -1,0-16 knob2-5 control MIDI transmit

channel (*3)

1 28 - UC 0,1 audition with easy edit

1 29 - UC 0,1 audition with effect

1 30 - UC 0-4 loop remix type

1 31 - UC 0-3 loop remix variation

1 32 - UC 0,1 play&load

(*3) -1: AUDITION

Sono stati aggiunti i seguenti parametri (☞361).

ppppppp Nome a Pannello

20 [COMMAND] + [ASSIGNABLE]

21 [COMMAND] + [AUDITION]

8. Tavola 3 Numeri di interruttore switch remote

7. Tavola 2 Parametri System (di sistema)

YAMAHA MUSICA ITALIA SpA - V.le Italia 88 - 20020 Lainate (MI)

Tel. 02/93577.1 Fax 02/9374708

Yamaha A3000 Owner's Manual It

Navigation menu

Versions of this User Manual:

Views

Navigation
