Owner's Manual

Bedienungsanleitung

Mode d'emploi

Manual de instrucciones

Manuale di istruzioni

ENGLISHDEUTSCH

ITALIANO

LST0806-001B 008AP-02B0

U.R.G., Pro Audio Division

Yamaha Pro Audio global web site:

http://www.yamahaproaudio.com/

Yamaha Manual Library

http://www.yamaha.co.jp/manual/

ESPAÑOL FRANÇAIS

The above warning is located on the top of the unit.

Explanation of Graphical Symbols

The lightning ﬂash with arrowhead symbol

within an equilateral triangle is intended to

alert the user to the presence of uninsulated

“dangerous voltage” within the product’s

enclosure that may be of sufﬁcient magnitude

to constitute a risk of electric shock to

persons.

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the product.

IMPORTANT SAFETY INSTRUCTIONS

1 Read these instructions.

2Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8 Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(including ampliﬁers) that produce heat.

9 Do not defeat the safety purpose of the polarized or

grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding

type plug has two blades and a third grounding

prong. The wide blade or the third prong are provided

for your safety. If the provided plug does not ﬁt into

your outlet, consult an electrician for replacement of

the obsolete outlet.

10 Protect the power cord from being walked on or

pinched particularly at plugs, convenience

receptacles, and the point where they exit from the

apparatus.

11 Only use attachments/accessories speciﬁed by the

manufacturer.

12 Use only with the cart, stand,

tripod, bracket, or table

speciﬁed by the manufacturer,

or sold with the apparatus.

When a cart is used, use

caution when moving the cart/

apparatus combination to

avoid injury from tip-over.

13 Unplug this apparatus during lightning storms or

when unused for long periods of time.

14 Refer all servicing to qualiﬁed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power-supply cord or

plug is damaged, liquid has been spilled or objects

have fallen into the apparatus, the apparatus has

been exposed to rain or moisture, does not operate

normally, or has been dropped.

(UL60065_03)

CAUTION: TO REDUCE THE RISK OF

ELECTRIC SHOCK, DO NOT REMOVE

COVER (OR BACK). NO USER-SERVICEABLE

PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions con-

tained in this manual, meets FCC requirements. Modiﬁcations not

expressly approved by Yamaha may void your authority, granted by

the FCC, to use the product.

2. IMPORTANT:

When connecting this product to accessories and/

or another product use only high quality shielded cables. Cable/s

supplied with this product MUST be used. Follow all installation

instructions. Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3. NOTE:

This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital

devices. Compliance with these requirements provides a reason-

able level of assurance that your use of this product in a residential

environment will not result in harmful interference with other elec-

tronic devices. This equipment generates/uses radio frequencies

and, if not installed and used according to the instructions found in

the users manual, may cause interference harmful to the operation

of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If

this product is found to be the source of interference, which can be

determined by turning the unit “OFF” and “ON”, please try to elimi-

nate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by

the interference.

Utilize power outlets that are on different branch (circuit breaker or

fuse) circuits or install AC line ﬁlter/s.

In the case of radio or TV interference, relocate/reorient the

antenna. If the antenna lead-in is 300 ohm ribbon lead, change the

lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results,

please contact the local retailer authorized to distribute this type of

product. If you can not locate the appropriate retailer, please con-

tact Yamaha Corporation of America, Electronic Service Division,

6600 Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by

Yamaha Corporation of America or its subsidiaries.

FCC INFORMATION (U.S.A.)

(5)-6 1/2

IMX644 Manuale di istruzioni 3

ITALIANO

PRECAUZIONI

LEGGERE ATTENTAMENTE PRIMA DI CONTINUARE

* Conservare questo manuale in un luogo sicuro per future consultazioni.

AVVERTENZA

Attenersi sempre alle precauzioni di base indicate di seguito per evitare il rischio di lesioni gravi o addirittura di morte

conseguente a scosse elettriche, cortocircuiti, danni, incendi o altri pericoli. Tali precauzioni includono, fra le altre,

quelle indicate di seguito:

•Utilizzare solo la tensione corretta speciﬁcata per il dispositivo. La tensione

necessaria è indicata sulla piastrina del nome del dispositivo.

•Utilizzare solo il cavo di alimentazione in dotazione.

Se si intende utilizzare il dispositivo in un paese diverso da quello di acquisto,

il cavo di alimentazione fornito potrebbe non essere utilizzabile. Per ulteriori

informazioni, contattare il rivenditore Yamaha.

•Non posizionare il cavo di alimentazione in prossimità di fonti di calore, quali

radiatori o caloriferi. Non piegarlo eccessivamente né danneggiarlo. Non posi-

zionare oggetti pesanti sul cavo, né collocarlo in luoghi dove potrebbe essere

calpestato.

•Collegare il cavo a una presa appropriata dotata di messa a terra. Una messa

a terra non corretta potrebbe causare scosse elettriche.

•Non aprire il dispositivo né smontare o modiﬁcare in alcun modo i componenti

interni. Il dispositivo non contiene componenti riparabili dall'utente. In caso di

malfunzionamento, non utilizzare lo strumento e richiedere l'assistenza di un

tecnico autorizzato Yamaha.

•Non esporre il dispositivo a schizzi d’acqua o sgocciolamenti, né utilizzarlo in

prossimità di acqua o in condizioni di umidità. Non posizionare sullo strumento

contenitori con liquidi. Un’eventuale fuoriuscita di liquido potrebbe penetrare

nelle aperture dello strumento. In caso di inﬁltrazione di liquido all'interno del

dispositivo, come ad esempio acqua, spegnere immediatamente lo strumento e

scollegare il cavo di alimentazione dalla presa CA. Richiedere quindi l'assi-

stenza di un tecnico autorizzato Yamaha.

•Non inserire o rimuovere la spina elettrica con le mani bagnate.

•In caso di danneggiamento del cavo di alimentazione o della spina, di improv-

visa scomparsa del suono durante l'utilizzo o di presenza di odori insoliti o

fumo, spegnere immediatamente il dispositivo, scollegare la spina elettrica dalla

presa e richiedere l'assistenza di un tecnico autorizzato Yamaha.

•In caso di caduta o danneggiamento del dispositivo spegnere immediatamente

il dispositivo, scollegare la spina elettrica dalla presa e richiedere l'assistenza di

un tecnico autorizzato Yamaha.

ATTENZIONE

Attenersi sempre alle precauzioni di base elencate di seguito per evitare lesioni personali o danni al dispositivo

o ad altri oggetti. Tali precauzioni includono, fra le altre, quelle indicate di seguito:

•Se si prevede di non utilizzare il dispositivo per un lungo periodo di tempo

o in caso di temporali, rimuovere la spina dalla presa elettrica.

•Per scollegare il cavo di alimentazione dal dispositivo o dalla presa elettrica,

afferrare sempre la spina e non il cavo, per evitare di danneggiarlo.

•Prima di spostare il dispositivo, scollegare tutti i cavi.

•Durante il montaggio del dispositivo, accertarsi che l'interruttore del pannello

frontale possa essere acceso e spento in modo agevole. In caso di problemi o

malfunzionamenti, spegnere immediatamente l'interruttore e scollegare la spina

dalla presa elettrica.

•Se si intende montare il dispositivo in un rack EIA standard, leggere attenta-

mente la sezione "Precauzioni per il montaggio in rack" a pagina 7. Una ventila-

zione non adeguata può causare surriscaldamento, con conseguenti danni al

dispositivo, malfunzionamenti e persino incendi.

•Non impostare al livello massimo tutti i controlli dell'equalizzatore e i fader.

In base alle condizioni dei dispositivi collegati, potrebbe veriﬁcarsi un ritorno

del segnale con conseguente danneggiamento degli altoparlanti.

•Per evitare di deformare il pannello o di danneggiare i componenti interni,

non esporre il dispositivo a un'eccessiva quantità di polvere, a vibrazioni o a

condizioni climatiche estreme. Ad esempio, non lasciare lo dispositivo sotto la

luce diretta del sole, in prossimità di una fonte di calore o all'interno di una vet-

tura nelle ore diurne.

•Non collocare il dispositivo in posizione instabile, per evitare che cada.

•Non ostruire le prese d'aria. Il dispositivo presenta alcuni fori di ventilazione

laterali per evitare l'aumento eccessivo della temperatura interna. In particolare,

non appoggiare il dispositivo sui lati, né in posizione capovolta. Una ventila-

zione non adeguata può causare surriscaldamento, con conseguenti danni al

dispositivo o incendi.

•Non utilizzare il dispositivo in prossimità di apparecchi televisivi, radio, stereo,

telefoni cellulari o altri dispositivi elettrici, per evitare la produzione di disturbi

audio nel dispositivo stesso e nell'apparecchio televisivo o nella radio.

Alimentazione/cavo di alimentazione

Non aprire

Esposizione all'acqua

Anomalie

Alimentazione/cavo di alimentazione

Posizionamento

(5)-6 2/2

4 IMX644 Manuale di istruzioni

ITALIANO

•Prima di collegare il dispositivo ad altre apparecchiature, spegnere tutti i dispo-

sitivi interessati. Prima di accendere o spegnere i dispositivi, impostare al

minimo i livelli del volume.

•Il cavo di alimentazione in dotazione dispone di una spina a tre poli, pertanto se

la presa CA è collegata a terra, anche la messa a terra dell'unità risulterà idonea.

•Quando si accende il sistema audio, accendere sempre l'ampliﬁcatore PER

ULTIMO, per evitare danni all'altoparlante. Analogamente, quando si spegne il

sistema audio, l'ampliﬁcatore deve essere spento PER PRIMO.

•Variazioni rapide ed estreme di temperatura, come ad esempio lo spostamento

da un locale a un altro o l'accensione/spegnimento di aria condizionata, pos-

sono provocare la formazione di condensa all'interno del dispositivo. L'utilizzo

del dispositivo in tali condizioni può causarne il danneggiamento. Se si

sospetta la presenza di condensa all'interno dell'apparecchio, evitare di accen-

dere il dispositivo per alcune ore in modo da consentirne lo smaltimento.

•Non introdurre le dita o le mani nelle aperture del dispositivo (porte e così via).

•Non inserire né lasciare cadere corpi estranei (carta, plastica, metallo e così via)

nelle aperture del dispositivo (porte e così via). Se ciò dovesse accadere, spe-

gnere immediatamente il dispositivo e scollegare il cavo di alimentazione dalla

presa CA. Richiedere quindi l'assistenza di un tecnico autorizzato Yamaha.

•Non applicare olio, grasso o detergenti direttamente sui fader. Ciò può causare

problemi ai contatti elettrici o al movimento dei fader.

•Non appoggiarsi al dispositivo, né posizionarvi sopra oggetti pesanti.

Non esercitare eccessiva forza su pulsanti, interruttori o connettori.

Spegnere sempre il dispositivo quando non è utilizzato.

Le prestazioni dei componenti con contatti mobili, come ad esempio gli interruttori, i controlli del volume e i connettori, peggiorano con il passare del tempo. Contattare un

tecnico autorizzato dell'assistenza Yamaha per la sostituzione dei componenti difettosi.

AVVISI LEGALI

•Le illustrazioni e le schermate presenti in questo manuale hanno scopo puramente esplicativo, e possono differire da quelle reali.

•I nomi di società e prodotti presenti in questo manuale sono marchi o marchi registrati delle rispettive società.

•Le speciﬁche e le descrizioni presenti in questo manuale di istruzioni sono fornite a ﬁni puramente informativi. Yamaha Corp. si riserva il diritto di modiﬁcare prodotti o

speciﬁche in qualsiasi momento senza preavviso. Poiché le speciﬁche, le apparecchiature e gli optional potrebbero variare a seconda del Paese in cui viene distribuito il

prodotto, controllare queste informazioni con il rivenditore Yamaha.

Collegamenti Precauzioni di utilizzo

Yamaha declina qualsiasi responsabilità per i danni derivanti da un utilizzo non corretto o dalle modiﬁche apportate al dispositivo, nonché per la perdita

o la distruzione di dati.

Modelli europei

Informazioni acquirente/utente speciﬁcate in EN55103-1 e EN55103-2.

Corrente inrush: 10 A

Ambiente conforme: E1, E2, E3 ed E4

IMX644 Manuale di istruzioni 5

ITALIANO

Sommario

Introduzione Caratteristiche ...................................................................... 6

Precauzioni per il montaggio in rack..................................... 7

Prima dell'utilizzo.................................................................. 7

Procurarsi il software IMX644 Manager e i manuali ............. 7

Controlli e funzioni Pannello frontale................................................................... 8

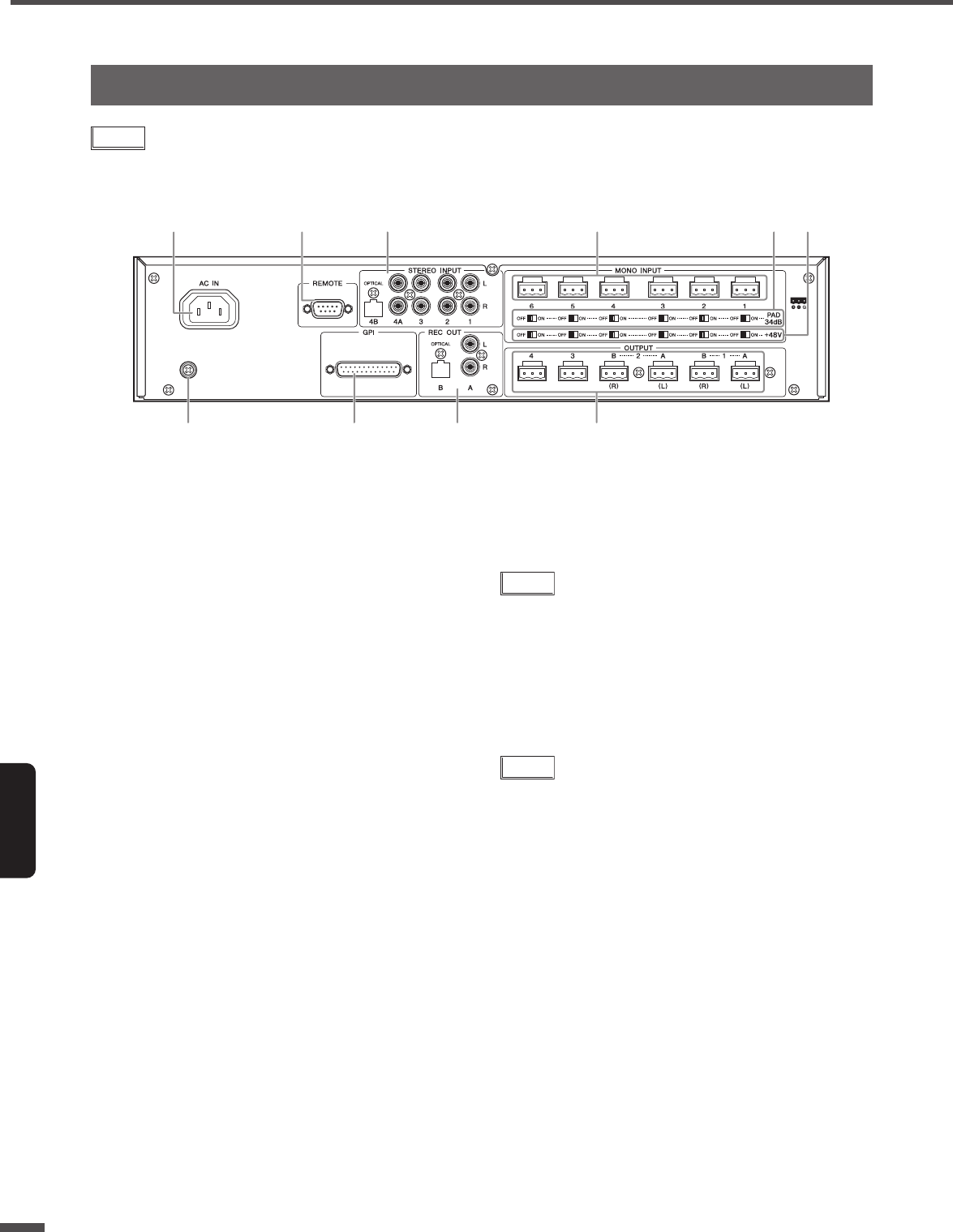

Pannello posteriore............................................................. 10

Collegamenti Esempio di sistema audio................................................... 12

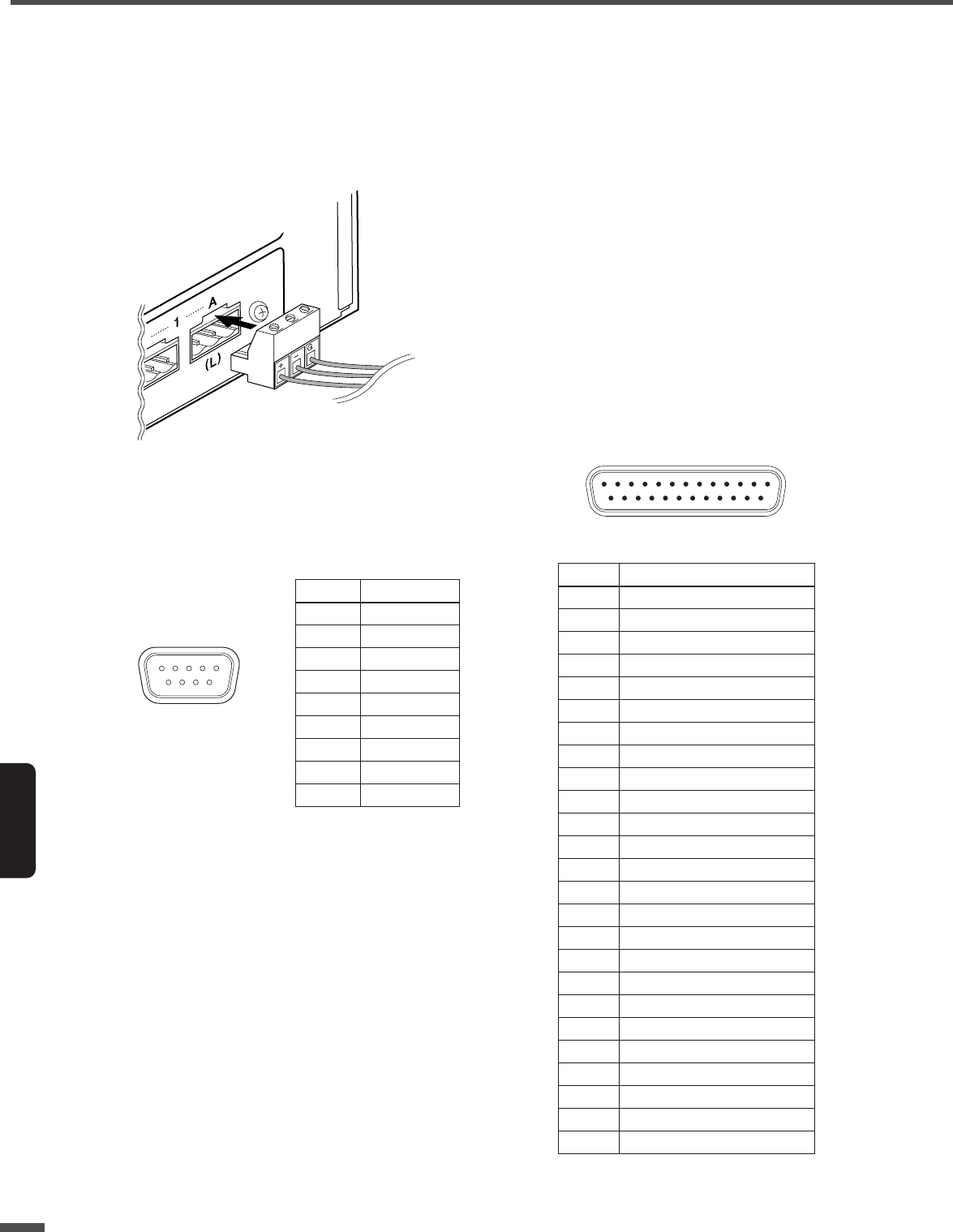

Connettori e cavi................................................................. 13

Funzioni di mix Canali di ingresso ............................................................... 15

Canali di uscita ................................................................... 17

Altro .................................................................................... 17

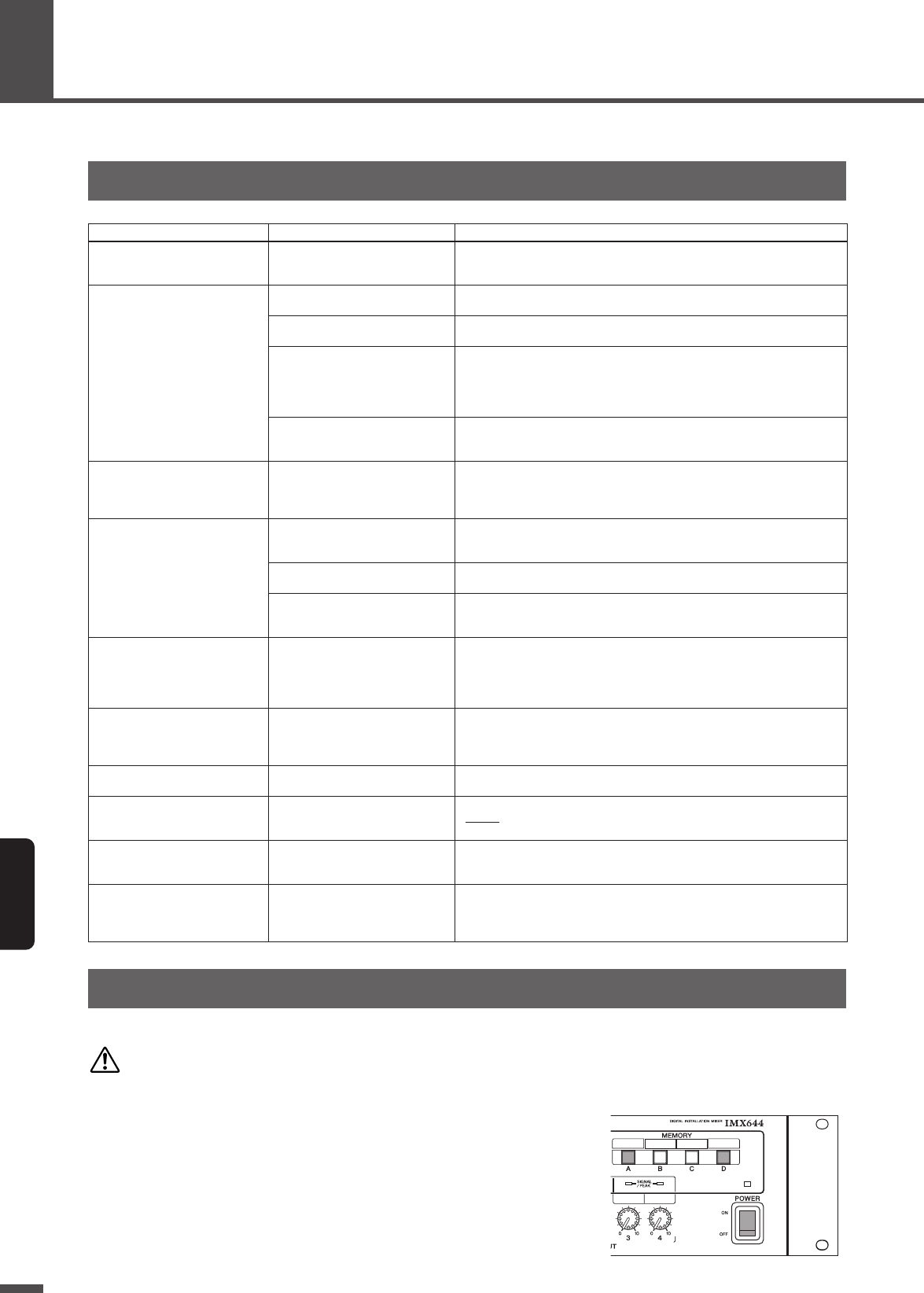

Appendice Risoluzione dei problemi .................................................... 18

Inizializzazione della memoria............................................ 18

Elenco degli stati operativi dell'IMX644 .............................. 19

Specifiche del protocollo per il controllo remoto ................. 20

Caratteristiche generali....................................................... 21

Specifiche ingressi/uscite ................................................... 21

Specifiche elettriche ........................................................... 22

Dimensioni.......................................................................... 24

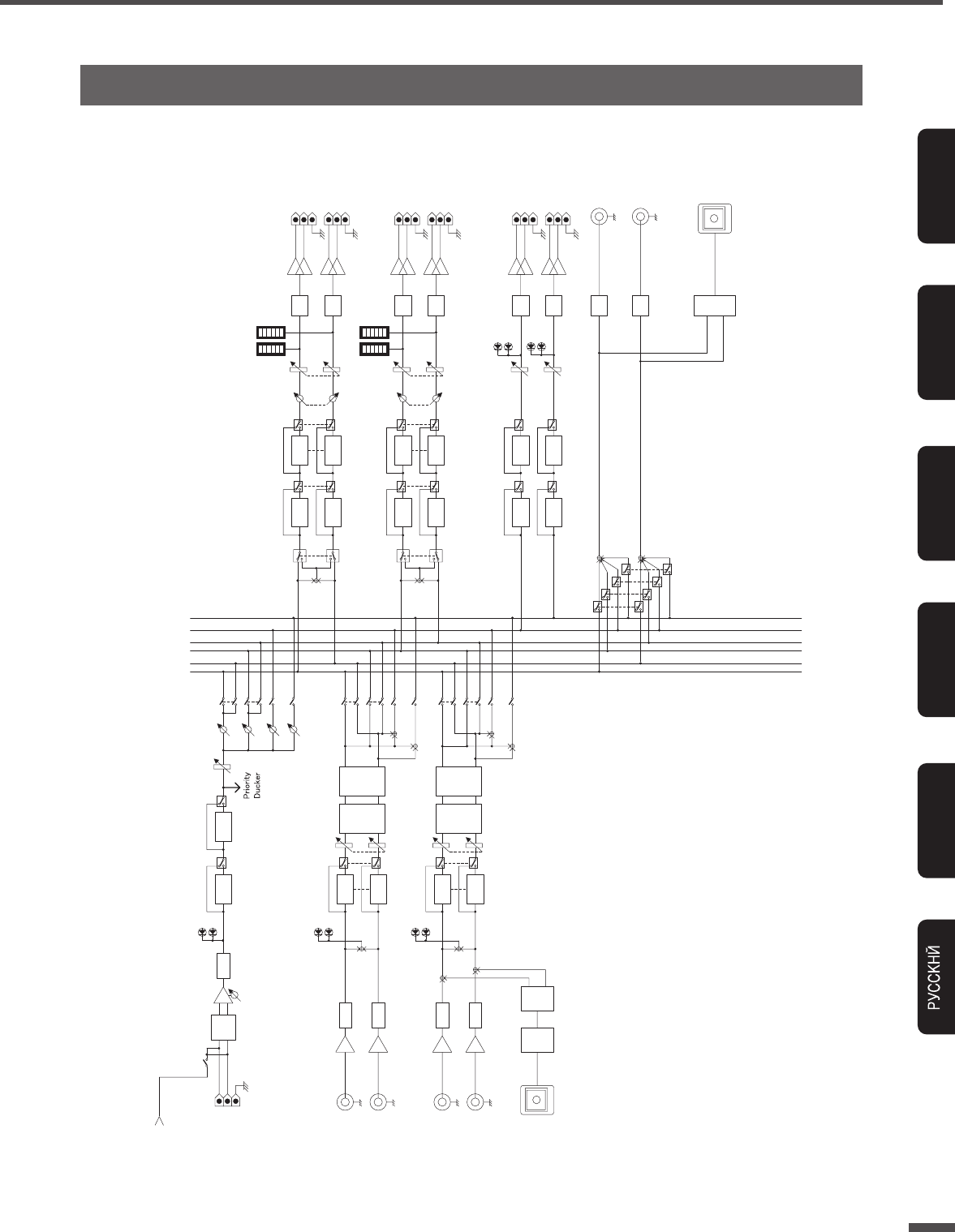

Diagramma a blocchi.......................................................... 25

6 IMX644 Manuale di istruzioni

ITALIANO

Introduzione

Grazie per aver scelto il nuovo Yamaha IMX644 Digital Installation Mixer. Per poter trarre van-

taggio delle numerose funzionalità dell'IMX644 e non incorrere in alcun inconveniente, legge-

re attentamente il manuale di istruzioni prima di utilizzare il prodotto. Conservare questo

manuale in un luogo sicuro per future consultazioni.

■Conﬁgurazione ingressi/uscite versa-

tile

L'IMX644 consente di configurare con la massima flessibilità le

sezioni di ingresso/uscita audio, in maniera da adattarsi a una va-

sta gamma di applicazioni: sono presenti sei ingressi mono,

quattro ingressi stereo, due uscite stereo, due uscite mono e

un'uscita stereo dedicata alla registrazione.

■16 locazioni di memoria

L'IMX644 dispone di 16 locazioni di memoria che consentono

di salvare e richiamare istantaneamente le impostazioni persona-

lizzate del mixer. Quattro di queste memorie possono essere ri-

chiamate direttamente utilizzando i tasti MEMORY [A] - [D]

presenti sul pannello frontale.

■Ingresso/Uscita ottici digitali

L'unità può essere collegata tramite l'interfaccia digitale ottica a

dispositivi compatibili (ad esempio lettori CD e DVD) per un

trasferimento dei dati in puro dominio digitale, senza degrado

della qualità audio. L'ingresso digitale dispone di un convertitore

della frequenza di campionamento integrato, che evita il ricorso

alla sincronizzazione per il segnale di word clock.

■Potenti funzionalità di mix

•EQ parametrico

Tutti i canali di ingresso sono dotati di equalizzazione para-

metrica: EQ a tre bande sui canali di ingresso mono ed EQ a

due bande su quelli stereo.

Le uscite dispongono di EQ a sei bande, a eccezione

dell'uscita dedicata alla registrazione.

•Soppressore di feedback

Tutti i sei canali di ingresso mono dispongono di un sop-

pressore di feedback (effetto Larsen).

Il soppressore di feedback opera con un tipo di prevenzione

a due livelli: con ﬁltri statici a impostazione predeterminata,

e con ﬁltri dinamici che si autoregolano in tempo reale in

maniera da impedire l'innesco del segnale audio.

•Priorità di ascolto a voci o sorgenti musicali speci-

ﬁche

La funzione Ducking permette di "abbassare" automatica-

mente (riducendone il volume) l'intensità di una suono in

sottofondo nel momento in cui un certo segnale fa il suo

ingresso in uno dei canali, facilitando l'intelligibilità e la

comprensione degli annunci. In altre parole, quando

l'ingresso prioritario rileva un segnale, tutti gli ingressi ste-

reo assegnati allo stesso canale di uscita vengono ridotti

d'intensità ﬁno al livello predeterminato.

Con la funzione Esclusione musica, è invece possibile asse-

gnare la priorità di ascolto alla sorgente sonora di un deter-

minato canale di ingresso. In questo caso, quando l'ingresso

prioritario rileva un segnale, tutti gli altri ingressi stereo

sono automaticamente posti in mute (esclusi dall'ascolto).

•Delay

L'IMX644 consente di applicare con la massima precisione

la quantità di ritardo desiderata a tutte le uscite per l'allinea-

mento temporale dei diffusori acustici, in modo da ottenere

un'immagine sonora solida e la migliore qualità di ascolto in

tutta l'area di copertura.

Caratteristiche

Accessori

•Cavo di alimentazione CA

•Piedini di gomma x 4

•Connettore Euroblock maschio (3P) x 12

•Manuale di istruzioni dell'unità (il presente fascicolo)

Introduzione

IMX644 Manuale di istruzioni 7

ITALIANO

La presente unità è in grado di operare in ambienti con tempera-

tura compresa tra 0˚ e 40˚C. Nelle installazioni di unità multiple,

o insieme a prodotti simili, in rack EIA standard, il calore pro-

dotto dal sistema potrebbe far aumentare la temperatura all'inter-

no del rack e far quindi diminuire le prestazioni complessive. Per

assicurare che il calore prodotto dall'unità venga disperso ade-

guatamente, assicurarsi di rispettare le seguenti avvertenze rela-

tive al montaggio in rack.

•Se si desidera installare più dispositivi nello stesso rack,

lasciare almeno un'unità rack vuota ogni due mixer. Inoltre,

lasciare aperti i lati che non richiedono speciﬁca copertura,

oppure montare sistemi di ventilazione per ridurre il rischio

di surriscaldamento.

•Se si desidera installare il dispositivo insieme ad altri pro-

dotti in grado di produrre calore, come ad esempio ampliﬁ-

catori di potenza, lasciare almeno una o più unità rack vuote

tra questi e il resto degli apparati. Installare sistemi di venti-

lazione negli spazi disponibili, oppure lasciarli aperti per

garantire una corretta dissipazione del calore.

•Per consentire un ricircolo dell'aria sufﬁciente, lasciare

aperta la parte posteriore del rack e posizionare lo stesso a

non meno di 10 centimetri di distanza dalle pareti o dalle

altre superﬁci. Se il retro del rack non può essere lasciato

aperto, installare un ventilatore standard o un sistema di

ventilazione simile per garantire un'adeguata circolazione

dell'aria. Se si è installato un sistema di ventilazione, in

alcuni casi chiudendo il retro del rack potrebbe essere possi-

bile ottimizzare l'effetto di raffreddamento. Per maggiori

dettagli al riguardo, fare riferimento alle istruzioni fornite

con il rack e/o il sistema di ventilazione.

■Collegamento del cavo di alimentazione

ATTENZIONE

•Prima di collegare il cavo di alimentazione, assicurarsi che

l'interruttore di tutte le unità connesse sia in posizione OFF

(spento).

Innanzitutto, collegare il cavo di alimentazione fornito in dota-

zione alla presa [AC IN] sul pannello posteriore dell'IMX644,

quindi inserire la spina del cavo in una presa di corrente funzio-

nante (assicurarsi che la tensione di esercizio della rete sia com-

patibile con quella del dispositivo).

■Accensione e spegnimento

ATTENZIONE

•Per impedire pericolosi transienti di picco sonori, accendere

le unità del sistema in base al seguente ordine: sorgenti

audio (microfoni, lettori CD, etc.), IMX644 e inﬁne gli ampliﬁ-

catori di potenza. Invertire l'ordine per la procedura di spe-

gnimento del sistema.

1Per accendere l'unità, premere l'estremità [ON]

del tasto [POWER].

2Per spegnere l'unità, premere l'estremità [OFF]

del tasto [POWER].

ATTENZIONE

•Evitare di accendere e spegnere l'unità in rapida succes-

sione, in quanto ciò potrebbe causare un malfunzionamento.

Dopo aver spento l'unità, attendere almeno 6 secondi prima

di riaccenderla.

Le informazioni contenute nel presente manuale trattano princi-

palmente delle impostazioni e delle funzioni relative alla parte

hardware dell'IMX644.

Se si desidera gestire in dettaglio i parametri dell'unità, è necessa-

rio utilizzare il software IMX644 Manager. Il software IMX644

Manager e i manuali possono essere scaricati dal sito internet di

Yamaha dedicato all'audio professionale, il cui indirizzo è:

http://www.yamahaproaudio.com/

La documentazione relativa all'IMX644 è la seguente:

•Manuale di istruzioni IMX644 Manager

Questo manuale contiene informazioni dettagliate relative

all'unità IMX644 e al software IMX644 Manager.

Precauzioni per il montag-

gio in rack

Prima dell'utilizzo

Procurarsi il software

IMX644 Manager e i

manuali

8 IMX644 Manuale di istruzioni

ITALIANO

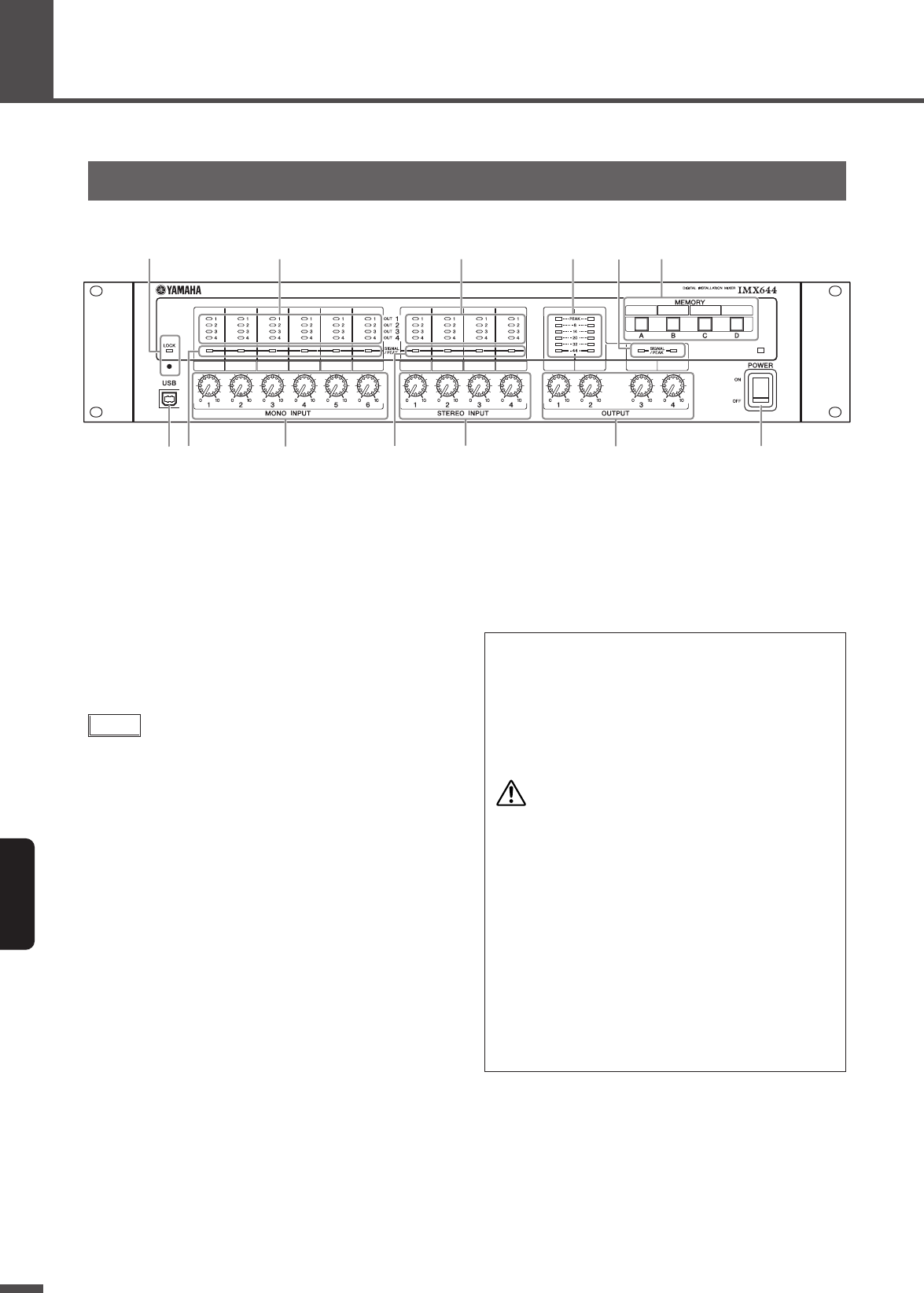

Controlli e funzioni

1Selettore e indicatore [LOCK]

Il selettore [LOCK] può essere utilizzato per "bloccare" le ma-

nopole di livello del pannello (5, 8 e 11), in modo da prevenire

la modifica accidentale delle impostazioni. Una volta impostati

i livelli e/o aver richiamato una memoria, premere il selettore

[LOCK] utilizzando un oggetto sottile (come ad esempio la pun-

ta di una penna) se si desidera mantenere i valori specificati. Il

blocco dei controlli è segnalato dall'accensione con luce rossa

dell'indicatore LOCK.

Per sbloccare i controlli di livello e consentirne un utilizzo nor-

male, premere nuovamente il selettore [LOCK].

NOTA

•Nella schermata INPUT dell'applicazione IMX644 Manager,

è possibile utilizzare i pulsanti LOCK per bloccare/abilitare

individualmente ciascuna delle manopole di livello.

•Se si è aumentato il livello di una manopola con il selettore

[LOCK] attivato, il valore applicato nel momento in cui si

disattiverà il blocco corrisponderà a quello speciﬁcato al

momento del blocco. In questi casi, per poter incrementare il

livello di una manopola dopo aver disattivato il selettore

[LOCK], sarà necessario riportare la manopola nella posi-

zione pre-blocco, e successivamente applicare l'incremento

desiderato.

•All'accensione, l'unità richiama automaticamente l'ultimo

numero MEMORY attivo al momento dello spegnimento. Uti-

lizzare l'applicazione IMX644 Manager per salvare le impo-

stazioni desiderate nelle locazioni di memoria prima di

attivare il selettore [LOCK].

•La funzione LOCK viene temporaneamente disattivata

quando si controlla l'unità con il software IMX644 Manager.

La funzione LOCK viene riattivata dopo un eventuale riavvio

dell'unità, per cui si suggerisce di non utilizzare il selettore

[LOCK] mentre si controlla l'unità con il software IMX644

Manager.

2Connettore [USB]

Consente il collegamento di un computer su cui è stato installato

il software IMX644 Manager per il controllo dell'unità. Il con-

nettore [USB] non può essere utilizzato in contemporanea con il

connettore [REMOTE] sul pannello posteriore.

Pannello frontale

578 !42 #

69)@

Precauzioni nell'utilizzo del connettore [USB]

Per un collegamento corretto del computer al connettore

[USB] del mixer, osservare attentamente i punti descritti in

basso. In caso contrario, il computer può bloccarsi e danneg-

giare o cancellare i dati. Se il computer o il dispositivo si

blocca, riavviare l'applicazione o il sistema operativo oppure

spegnere e riaccendere il dispositivo.

ATTENZIONE

•Utilizzare un cavo USB del tipo AB non più lungo di

3 metri (circa).

•Prima di collegare il computer al connettore [USB], uscire

da eventuali modalità di risparmio energetico del compu-

ter (ad esempio sospensione, sleep e standby).

•Collegare il computer al connettore USB prima di accen-

dere l'unità.

•Effettuare le seguenti operazioni prima di accendere o

spegnere l'unità o prima di collegare/disconnettere il cavo

USB al/dal connettore [USB].

-Chiudere tutte le applicazioni aperte sul computer.

-Accertarsi che l'unità non stia trasmettendo dati.

•Se il computer è collegato al mixer, attendere sei o più

secondi tra: (1) spegnimento e successiva riaccensione

dell'unità o (2) collegamento e successivo scollegamento

del cavo USB.

Controlli e funzioni

IMX644 Manuale di istruzioni 9

ITALIANO

■Sezione MONO INPUT

3Indicatori Matrice

Questi indicatori arancioni mostrano le uscite assegnate a cia-

scun ingresso mono.

4Indicatori [SIGNAL/PEAK]

Questi indicatori si accendono con luce verde per confermare la

presenza di segnale nell'ingresso mono corrispondente.

Gli indicatori [SIGNAL/PEAK] si accendono inoltre con luce

rossa quando il livello del segnale in ingresso è troppo elevato.

In tali casi, ridurre il livello di uscita della sorgente collegata, op-

pure ridurre la sensibilità in ingresso dell'IMX644 agendo sul se-

lettore [PAD] sul pannello posteriore, o gestendo l'impostazione

del parametro [INPUT GAIN] mediante l'applicazione IMX644

Manager.

5Manopole di livello

Queste manopole controllano il livello di ingresso dei corrispon-

denti canali mono.

■Sezione STEREO INPUT

6Indicatori Matrice

Questi indicatori arancioni mostrano le uscite assegnate a cia-

scun ingresso stereo.

7Indicatori [SIGNAL/PEAK]

Questi indicatori si accendono con luce verde per confermare la

presenza di segnale nell'ingresso stereo corrispondente.

Gli indicatori [SIGNAL/PEAK] si accendono inoltre con luce

rossa quando il livello del segnale in ingresso è troppo elevato.

In tali casi, ridurre il livello di uscita della sorgente collegata.

NOTA

•L'indicatore [SIGNAL/PEAK] potrebbe accendersi con luce

rossa anche quando determinati tipi di segnale sono ricevuti

attraverso l'ingresso OPTICAL, ma in questo caso l'intensità

è compresa nell'intervallo tollerato, per cui non è necessario

intraprendere alcuna azione correttiva.

8Manopole di livello

Queste manopole controllano il livello d'ingresso dei corrispon-

denti canali stereo.

■Sezione OUTPUT

9Indicatore di livello

Mostra il livello del segnale inviato alle uscite OUTPUT 1 e 2.

Un livello di uscita troppo elevato è segnalato dall'accensione

dell'indicatore PEAK. In tali casi, ridurre il livello del segnale in

ingresso o quello del segnale di uscita.

NOTA

•I segnali di uscita OUTPUT 1 e 2 sono entrambi coppie ste-

reo, per cui ciascun indicatore di livello mostra il livello combi-

nato dei canali L ed R (sinistro e destro).

)Indicatori [SIGNAL/PEAK]

Questi indicatori si accendono con luce verde per confermare la

presenza di segnale alle uscite OUTPUT 3 e 4.

Gli indicatori [SIGNAL/PEAK] si accendono inoltre con luce

rossa quando il livello del segnale in uscita è troppo elevato. In

tali casi, ridurre il livello del segnale in ingresso o quello del se-

gnale di uscita.

!Manopole di livello

Queste manopole controllano il livello di uscita dei canali corri-

spondenti.

@Tasti MEMORY [A] – [D]

•Richiamo delle memorie

Per richiamare un'impostazione in memoria, tenere premuto

uno dei tasti MEMORY per circa 2 secondi; l'indicatore del

tasto si accende e le impostazioni salvate nella memoria

richiamata vengono applicate al mixer.

Le impostazioni vengono salvate nelle memorie

dell'IMX644 mediante l'applicazione IMX644 Manager.

Inizialmente, le memorie A, B, C e D contengono la stessa

impostazione predeﬁnita dalla fabbrica.

•Selezione delle modalità

Per avviare l'unità in modalità IMX644 Manager, tenere

premuto il tasto MEMORY [D] e accendere l'unità pre-

mendo il tasto [POWER]. Se non si tiene premuto il tasto

MEMORY [D] all'accensione, l'unità si avvia sempre in

modalità "normale".

#Selettore e indicatore [POWER]

Questo selettore permette di accendere e spegnere l'unità. L'ac-

censione dell'unità è segnalata dalla luce verde dell'indicatore.

NOTA

•Dato che le impostazioni dei livelli di ciascun canale sono

salvate nella stessa unità IMX644, assicurarsi che il software

IMX644 Manager sia online quando si organizzano le memo-

rie.

Modalità

IMX644

Manager

In questa modalità, il mixer è in grado

di comunicare con l'applicazione

IMX644 dedicata. Non è prevista

invece alcuna comunicazione con

AMX o altri tipi di controller esterni.

Modalità

Normale

È la modalità operativa normale

dell'unità, che consente la comunica-

zione con AMX e controller esterni

simili, ma non con l'applicazione

IMX644 Manager.

Controlli e funzioni

10 IMX644 Manuale di istruzioni

ITALIANO

NOTA

•Fare riferimento al paragrafo "Connettori e cavi" a pagina 13 per i dettagli sui connettori e i cavi utilizzabili con

l'IMX644.

1Connettore [AC IN]

Presa per il collegamento del cavo di alimentazione elettrica.

Collegare prima il cavo al connettore [AC IN], quindi inserire la

spina in una presa di corrente.

2Vite di terra

Per garantire la massima sicurezza, collegare l'unità a una rete

dotata di messa a terra. Il cavo di alimentazione CA fornito è del

tipo tripolare; ciò significa che se l'impianto elettrico è dotato di

messa a terra, l'IMX644 potrà essere utilizzato in condizioni di

piena sicurezza. In alcuni casi ronzii e interferenze possono es-

sere ulteriormente ridotti connettendo la vite di terra ad un punto

di messa a terra.

3Connettore [REMOTE]

Il connettore RS-232C consente la comunicazione con un com-

puter su cui è stato installato il software IMX644 Manager, op-

pure con controller esterni.

Il connettore [REMOTE] non può essere utilizzato contempora-

neamente al connettore [USB] posto sul pannello frontale. Se si

tenta di collegare entrambi i connettori, l'unità accorda la priorità

di utilizzo al connettore [USB].

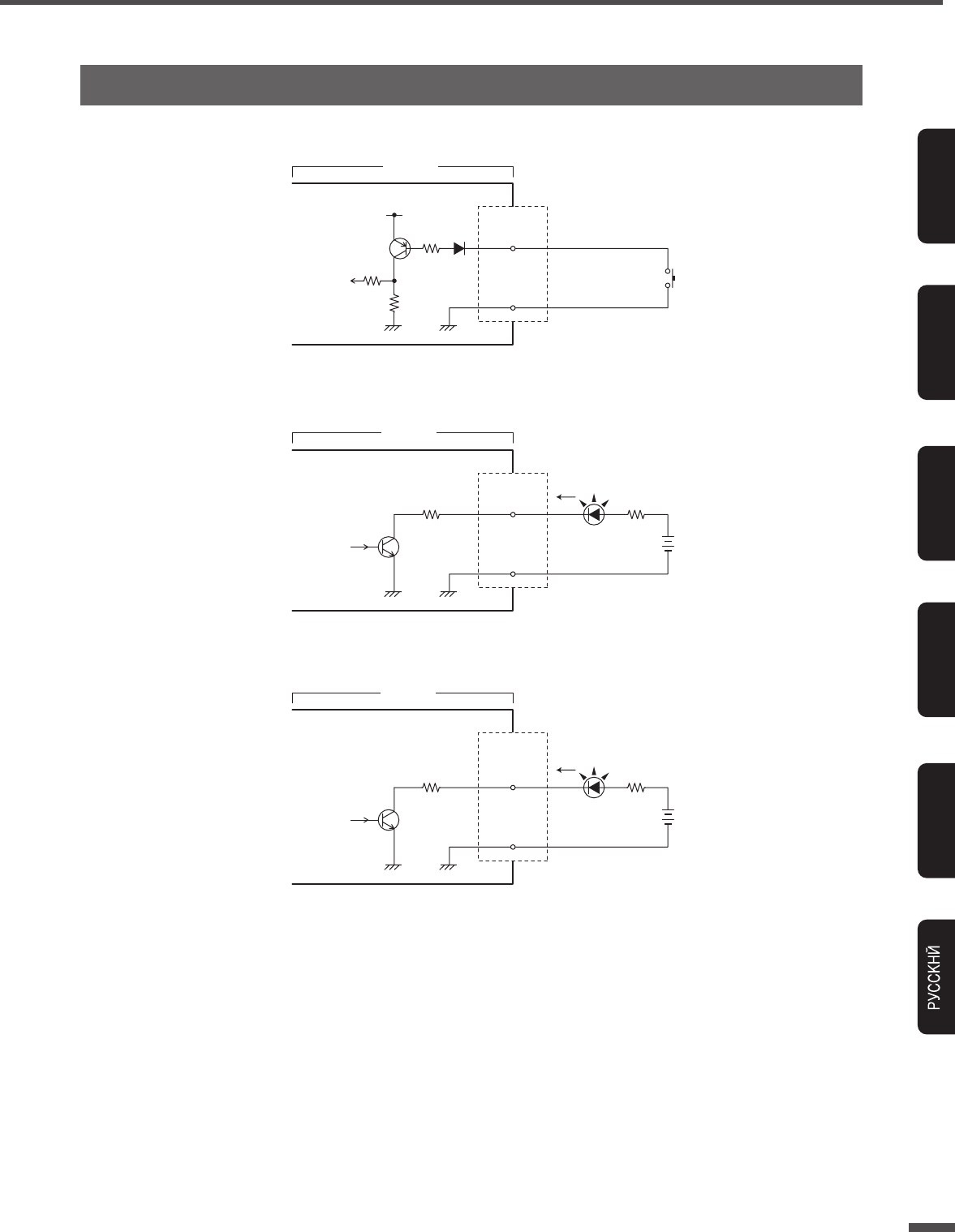

4Connettore [GPI]

Connettore GPI (General Purpose Interface) D-sub del tipo a 25

pin, che offre otto porte di ingresso e otto di uscita utilizzabili per

il controllo di una vasta gamma di segnali, più una porta di uscita

dedicata che indica lo stato di accensione/spegnimento dell'uni-

tà.

■Sezione STEREO INPUT

5Connettori L/R 1, 2, 3, 4A, e OPTICAL 4B

Ingressi stereo a cui è possibile collegare l'uscita di un lettore CD

o altri tipi di sorgenti con uscita di linea.

NOTA

•I connettori 4A (L/R) e 4B (OPTICAL) non possono essere

utilizzati contemporaneamente.

■Sezione REC OUT

6Connettori L/R A e OPTICAL B

Uscita a cui è possibile collegare un registratore CD o altro tipo

di registratore.

NOTA

•Evitare di collegare un registratore CD (o dispositivo simile) a

entrambi i connettori STEREO INPUT e REC OUT, in quanto

ciò causerebbe l'innesco del segnale (effetto Larsen). Se un

collegamento di questo tipo dovesse essere effettuato incon-

sapevolmente, è possibile utilizzare i controlli MATRIX

dell'applicazione IMX644 Manager per disabilitare i canali

OUTPUT dei connettori REC OUT.

■Sezione MONO INPUT

7Connettori Euroblock

Connettori di ingresso bilanciati a cui è possibile collegare mi-

crofoni o altri tipi di sorgenti mono. I connettori dispongono di

preamplificatori di elevata qualità. Consultare pagina 13 per

maggiori informazioni sull'utilizzo dei connettori Euroblock.

8Selettori [PAD]

Attivando questi selettori è possibile ridurre di 34 dB il livello

del segnale di ingresso. I pad consentono di adeguare la sensibi-

lità del connettore di ingresso al livello di uscita del segnale pro-

veniente da un ricevitore per microfoni wireless o da dispositivi

simili che inviano segnali di una certa intensità.

Pannello posteriore

246)

35 7 89

Controlli e funzioni

IMX644 Manuale di istruzioni 11

ITALIANO

9Selettore [+48V]

Permette di fornire alimentazione a 48 V al corrispondente in-

gresso mono. Spostare il selettore [+48V] in posizione ON per i

canali a cui si è collegato un microfono a condensatore (o un di-

spositivo simile) che necessita di corrente per poter funzionare.

ATTENZIONE

•Assicurarsi che il selettore sia sempre in posizione OFF se

non è necessario utilizzarlo.

•Prima di attivare l'alimentazione phantom, assicurarsi che ai

corrispondenti connettori MONO INPUT siano collegati solo

apparati o dispositivi che necessitano di corrente a 48 V per il

funzionamento. Se infatti si tenta di fornire corrente a un

dispositivo che non la richiede, è possibile danneggiarlo in

maniera irreparabile.

•Evitare di collegare o scollegare un dispositivo collegato a un

connettore MONO INPUT mentre l'alimentazione phantom è

ancora attiva. In caso contrario è possibile danneggiare sia il

dispositivo collegato, sia la stessa unità.

•Per evitare di danneggiare gli altoparlanti, prima di attivare o

disattivare l'alimentazione phantom assicurarsi che gli ampli-

ﬁcatori e/o le casse ampliﬁcate del sistema audio siano

spenti. Si raccomanda inoltre di impostare al minimo il livello

di volume di tutti i controlli. Se non si rispettano tutte le indi-

cazioni fornite, eventuali picchi improvvisi di segnale potreb-

bero danneggiare i componenti del sistema e persino

l'apparato uditivo delle persone presenti nell'area di coper-

tura.

■Sezione OUTPUT

)Connettori Euroblock

Connettori di uscita bilanciati utilizzabili per il collegamento di

amplificatori di potenza o dispositivi simili.

I connettori OUTPUT 1 e 2 sono uscite stereo. Il connettore A

invia all'esterno il segnale del canale sinistro, mentre il connet-

tore B il segnale del canale destro. OUTPUT 1 e 2 possono esse-

re utilizzati anche come uscite mono, modificando il percorso

audio mediante l'utilizzo dell'applicazione IMX644 Manager.

I connettori OUTPUT 3 e 4 sono uscite mono. Consultare

pagina 13 per maggiori informazioni sull'utilizzo dei connettori

Euroblock.

12 IMX644 Manuale di istruzioni

ITALIANO

Collegamenti

Esempio di sistema audio

1 2 3 4

5 6 7 8

Computer

Registratore CD

Ampliﬁcatore di potenza

Ampliﬁcatore

di potenza

DIspositivo di controllo

input/output esterno

AMX o controller

esterno simile

Microfono

Piastra a cassette

Lettore MD

Ricevitore wireless

Microfono wireless

Altoparlanti area 3

Altoparlanti area 4

Altopar-

lanti area 1

Altopar-

lanti area 2

Collegamenti

IMX644 Manuale di istruzioni 13

ITALIANO

■Connettori [MONO INPUT] e

[OUTPUT] (Euroblock a 3 pin)

A questi connettori è possibile collegare microfoni, amplificatori

e altri dispositivi che utilizzano cavi con connettori Euroblock

maschi a 3 pin.

Seguire la procedura descritta in questa sezione per unire il con-

nettore Euroblock maschio al cavo compatibile corrispondente.

Utilizzare cavi bilanciati per collegare microfoni o sorgenti simi-

li ai connettori [MONO INPUT]. Lo schema di collegamento dei

cavi bilanciati è il seguente:

Se l'amplificatore che si desidera collegare ai connettori

OUTPUT dispone di ingressi XLR bilanciati, cablare il cavo di

connessione come mostrato nella figura seguente.

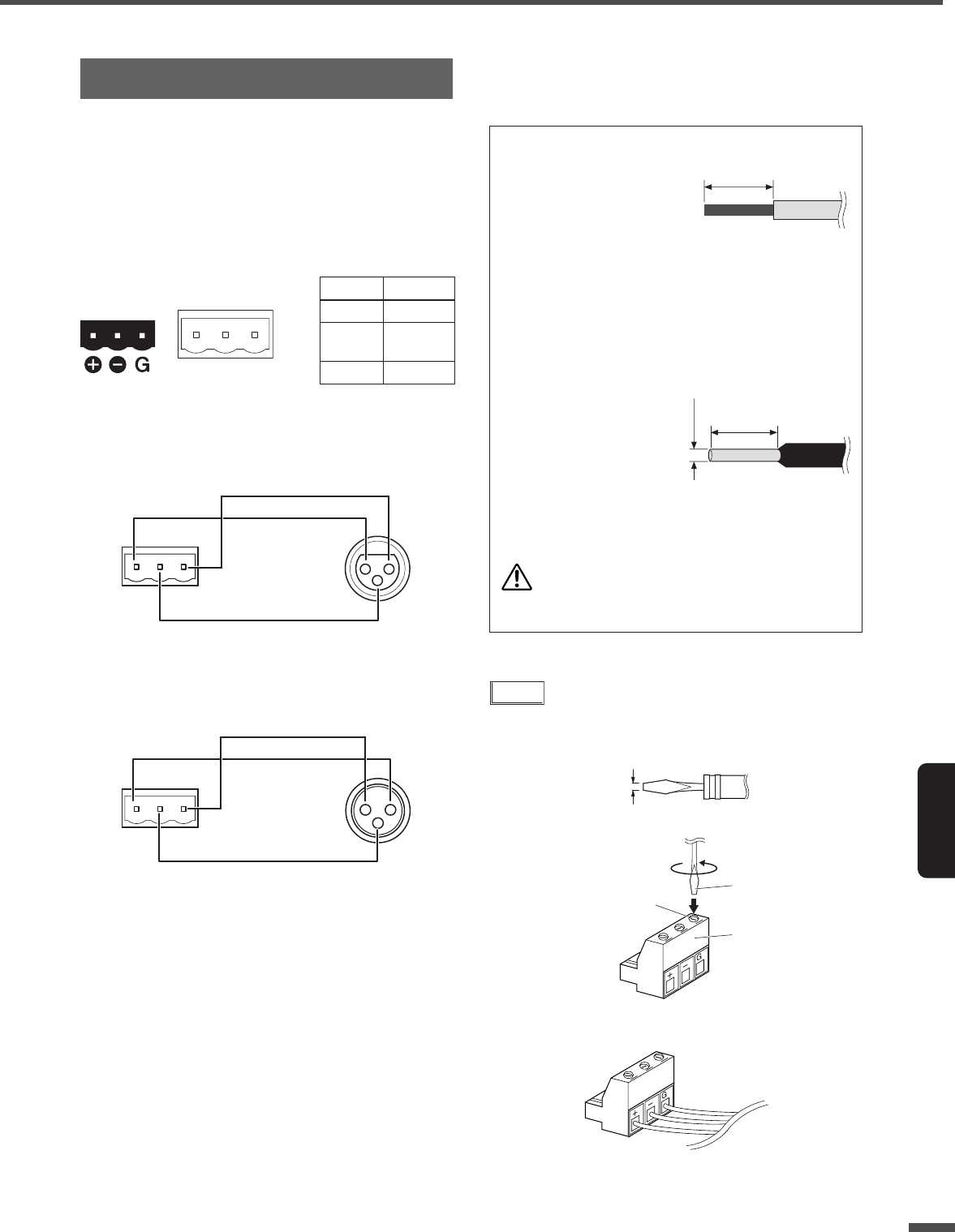

Cablaggio del connettore Euroblock maschio

Per i collegamenti ai connettori [MONO INPUT] e [OUTPUT]

utilizzare la spina Euroblock (3P) fornita.

1Allentare le viti dei terminali.

NOTA

•Per il cablaggio di un connettore Euroblock maschio si racco-

manda l'utilizzo di un cacciavite con una lama piatta alta

circa 3 millimetri.

2Inserire i cavi.

Connettori e cavi

123

Assegnazione dei pin Euroblock N˚ pin Segnale

1CALDO

2FREDD

3TERRA

XLR-3-11C (o equivalente)

XLR-3-12C (o equivalente)

● Preparazione dei cavi

•Per preparare il cavo per

il collegamento a un con-

nettore Euroblock, spe-

lare il ﬁlo come mostrato

nell'immagine e utiliz-

zare il ﬁlo spellato per eseguire i collegamenti. Con un

collegamento Euroblock, il ﬁlo spellato può essere sog-

getto alla rottura generata dell'usura del metallo causata

dal peso del cavo o dalle vibrazioni. Quando l'apparec-

chiatura viene montata su rack, utilizzare una barra di

legatura ove possibile per legare e serrare i cavi.

•Se i cavi saranno collegati

e scollegati frequente-

mente, come nel caso di

un'installazione portatile,

si consiglia di utilizzare

ghiere con manicotti di

isolamento. Utilizzare una

ghiera la cui parte conduttrice abbia un diametro esterno

di un massimo di 1,6 mm e un lunghezza di circa 7 mm

(come AI0,5-6WH di Phoenix Contact Corporation).

ATTENZIONE

•Se si utilizza il ﬁlo spellato, non coprire con placche di sal-

datura l'estremità esposta.

circa 7 mm

massimo 1,6 mm

3mm

Connettore Euro-

block maschio

Vite del terminale Cacciavite a lama

piatta

Allentare

Collegamenti

14 IMX644 Manuale di istruzioni

ITALIANO

3Serrare le viti del terminale.

Tirare i cavi (delicatamente) per accertarsi che siano col-

legati in modo corretto.

4Collegare il connettore Euroblock maschio al

connettore Euroblock femmina dell'IMX644.

■Connettore [REMOTE] (RS-232C)

Questo connettore consente il controllo dell'unità IMX644 da

parte dell'applicazione IMX644 Manager o di un controller

AMX/Crestron esterno. Utilizzare un cavo di collegamento in-

crociato del tipo RS-232C.

Utilizzando un'unità AMX esterna o un controller simile è pos-

sibile trasmettere comandi all'IMX644 per la selezione di impo-

stazioni in memoria o per la regolazione individuale dei canali

del mixer. Per maggiori informazioni sui tipi di comandi esegui-

bili in remoto, consultare pagina 20.

■Connettore [GPI] (D-sub a 25 pin)

A questo connettore è possibile collegare unità di controllo ester-

ne GPI (General Purpose Interface) per la gestione remota dei

segnali in ingresso e uscita.

La porta GPI dell'IMX644 dispone di otto ingressi e otto uscite,

più un'uscita "POWER MONITOR" dedicata alla trasmissione

dello stato di accensione/spegnimento dell'unità.

I pin di ingresso sono generalmente lasciati aperti. Mettendo in

corto un pin di ingresso con la terra (TERRA) è possibile richia-

mare il numero di memoria corrispondente.

I pin di uscita sono del tipo a collettore aperto, in grado di con-

vogliare un segnale dall'intensità massima di +35 volt, con una

capacità di corrente massima pari a 30 mA per porta.

Per POWER MONITOR, i pin di uscita 24 e 25 vengono "chiu-

si" (messi in corto) quando l'unità è accesa. Il pin 25, POWER

MONITOR FREDDO è cablato internamente ai pin TERRA.

L'assegnazione dei parametri può essere effettuata mediante

l'utilizzo dell'applicazione IMX644 Manager.

1234

6789

Assegnazione pin

connettore

N˚ pin Segnale

1Non utilizzato

2RxD

3TxD

4DTR

5TERRA

6DSR

7RTS

8CTS

9Non utilizzato

N˚ pin Segnale

1TERRA

2TERRA

3INPUT 1

4INPUT 2

5INPUT 3

6INPUT 4

7INPUT 5

8INPUT 6

9INPUT 7

10 INPUT 8

11 TERRA

12 TERRA

13 TERRA

14 OUTPUT 1

15 OUTPUT 2

16 OUTPUT 3

17 OUTPUT 4

18 OUTPUT 5

19 OUTPUT 6

20 OUTPUT 7

21 OUTPUT 8

22 TERRA

23 TERRA

24 POWER MONITOR CALDO

25 POWER MONITOR FREDDO

12345678910111213

25 24 23 22 21 20 19 18 17 16 15 14

Assegnazione pin connettore

IMX644 Manuale di istruzioni 15

ITALIANO

Funzioni di mix

Le funzioni di mix dell'IMX644 possono essere programmate e modificate in dettaglio utilizzando il software IMX644 Manager instal-

lato su un computer (pagina 7). In questa parte del manuale vengono trattate le funzioni di mix controllabili con l'applicazione IMX644

Manager. Per tutti gli altri tipi di operazioni, fare riferimento al manuale di istruzioni del software IMX644 Manager.

Per abilitare la comunicazione con l'applicazione IMX644 Manager, tenere premuto il tasto MEMORY [D] e accendere l'unità con il

tasto [POWER].

■GUADAGNO

Il guadagno del preamplificatore integrato in ciascun canale di

ingresso mono può essere visualizzato e impostato individual-

mente.

■EQ INGRESSO

I parametri dell'equalizzatore integrato in ciascun canale di in-

gresso possono essere visualizzati e impostati individualmente.

I parametri disponibili per ciascun canale sono i seguenti:

CANALE DI INGRESSO MONO

CANALE DI INGRESSO STEREO

■MATRICE

La MATRICE consente di assegnare i canali di ingresso mono a

una qualsiasi delle uscite del mixer. Le assegnazioni sono visua-

lizzate sul display. Le impostazioni iniziali predefinite sono le

seguenti: attivazione di tutte le mandate ai canali di uscita, e as-

segnazione della sola uscita OUT1 al canale di uscita REC OUT.

I livelli di mandata dai canali di ingresso mono alle uscite pos-

sono essere specificati e visualizzati individualmente.

■Modiﬁche temporanee della Matrice

I controlli del pannello possono essere utilizzati per modificare

temporaneamente l'assegnazione dell'uscita dei singoli canali di

ingresso. La procedura è la seguente:

1Impostare a "0" le manopole di livello della

sezione OUTPUT.

2Impostare a "10" la manopola di livello del

canale INPUT che si desidera riassegnare.

3Tenere premuto per almeno 3 secondi uno dei

tasti MEMORY corrispondente al canale di

uscita che si desidera assegnare al canale di

ingresso, e contemporaneamente ruotare verso

"0" il controllo INPUT precedentemente impo-

stato a "10".

4L'indicatore MATRICE corrispondente si

accende.

5Ripetere eventualmente la procedura per tutti i

canali desiderati.

NOTA

•Le assegnazioni effettuate con questo metodo sono solo

temporanee, e non vengono salvate in memoria. Ciò signiﬁca

che se si spegne e riaccende l'unità, questa ripristinerà le

impostazioni memorizzate ed effettive precedenti alla modi-

ﬁca.

Canali di ingresso

Parametro Range Valore iniziale

GAIN (PAD = OFF) -54 dB – -30 dB -35 dB

GAIN (PAD = ON) -20 dB – +4 dB -1 dB

Parametro Range Valore iniziale

HIGH G-15 dB – +15 dB 0 dB

F2 kHz - 18 kHz 10 kHz

MID

G-15 dB – +15 dB 0 dB

F40 Hz - 18 kHz 2 kHz

Q0.5 – 12.0 0.7

LOW G-15 dB – +15 dB 0 dB

F40 Hz - 2 kHz 100 Hz

Parametro Range Valore iniziale

HIGH G-15 dB – +15 dB 0 dB

F2 kHz - 18 kHz 10 kHz

LOW G-15 dB – +15 dB 0 dB

F40 Hz - 2 kHz 100 Hz

Parametro Range Valore iniziale

SEND LEVEL -∞ – 0 dB 0 dB

Tasto Canale di uscita

AOUTPUT 1

BOUTPUT 2

COUTPUT 3

DOUTPUT 4

Funzioni di mix

16 IMX644 Manuale di istruzioni

ITALIANO

■Soppressore di feedback

Il Soppressore di feedback consente di controllare efficacemente

l'innesco del suono, mediante l'identificazione delle frequenze

responsabili dell'effetto che possono naturalmente combinarsi in

base alle caratteristiche elettro-acustiche del sistema di diffusio-

ne sonora e l'acustica dell'ambiente di propagazione. Il Soppres-

sore di feedback si compone di una serie di filtri statici che

misurano e analizzano il segnale di determinati canali, e filtri di-

namici che monìtorano le condizioni dei canali MONO INPUT

specificati per bloccare sul nascere il verificarsi dell'effetto.

La misurazione tramite i filtri statici può essere effettuata sia at-

traverso l'applicazione IMX644 Manager, sia dalla stessa unità

IMX644. La procedura per la misurazione dall'unità IMX644 è

descritta nel paragrafo "Misurazione statica dal pannello fronta-

le" a seguire.

Per impostazione predefinita, i filtri statici sono disattivati, men-

tre i filtri dinamici sono attivati per tutti i canali MONO INPUT.

NOTA

•Il Soppressore di feedback viene attivato per impostazione

predeﬁnita a ogni accensione dell'unità. Ciò signiﬁca che

anche senza ﬁltri statici, i ﬁltri dinamici attivi potrebbero

impedire la corretta calibrazione del sistema eseguita

mediante la riproduzione di toni di test od onde sinusoidali.

Per tale motivo è opportuno ricordarsi di disattivare il Sop-

pressore di feedback prima di procedere con le operazioni di

taratura.

•Le impostazioni del Soppressore di feedback possono

essere salvate nelle 16 locazioni di memoria dell'unità.

Misurazione statica dal pannello frontale

Per assicurare le massime prestazioni di soppressione del feed-

back, è consigliabile effettuare la misurazione in base alle con-

dizioni che si prevedono durante il normale utilizzo (posizione

di microfono e altoparlanti, etc.).

1Impostare i controlli di livello dei canali OUTPUT

1, 2, 3 e 4 a ore 3.

2Impostare a ore 3 anche il controllo di livello del

canale MONO INPUT a cui si è collegato il micro-

fono da utilizzare per la misurazione.

3Posizionare il microfono ad almeno 5 metri di

distanza dagli altoparlanti.

4Regolare il livello di uscita dell'ampliﬁcatore di

potenza.

Parlare o cantare nel microfono, e incrementare gradual-

mente il livello di uscita dell'ampliﬁcatore di potenza ﬁno

a raggiungere il volume previsto per l'esibizione. Battere

le mani davanti al microfono per controllare che non si

veriﬁchi l'innesco del suono.

5Impostare a "0" il controllo di livello del canale

MONO INPUT a cui si è collegato il microfono

utilizzato per la misurazione.

6Assicurarsi che l'ambiente in cui si sta effet-

tuando la misurazione sia silenzioso.

7Tenere premuti contemporaneamente per

almeno due secondi i tasti MEMORY [A], [C] e

[D]. Gli indicatori dei tasti MEMORY [A], [C] e [D]

si accendono e l'unità inizia la misurazione

mediante i ﬁltri statici. Al termine della misura-

zione, i ﬁltri statici saranno impostati in base ai

risultati, e i tasti MEMORY torneranno allo stato

pre-misurazione.

NOTA

•L'accensione simultanea di tutti e quattro gli indicatori dei

tasti MEMORY ([A], [B], [C] e [D]) segnala che durante la

misurazione si è veriﬁcato un errore. In alcuni casi, per pre-

venire danni all'attrezzatura, la misurazione viene interrotta e

i dati scartati. Quando ciò si veriﬁca, provare a cambiare la

posizione di microfono e altoparlanti e abbassare il livello di

uscita dell'ampliﬁcatore, quindi ripetere la procedura a partire

dal punto 1.

•La misurazione tramite ﬁltri statici può non andare a buon

ﬁne quando il livello audio generale è troppo elevato, oppure

quando il microfono è troppo vicino a uno degli altoparlanti.

■Ducking prioritario

Nella funzione denominata Ducking, l'ingresso di un segnale in

un certo canale MONO INPUT determina la riduzione automa-

tica del livello audio di tutti gli altri ingressi STEREO INPUT

assegnati alla medesima uscita, in maniera da rendere (ad esem-

pio), più chiaro e intelligibile l'annuncio vocale rispetto alla mu-

sica di sottofondo. Il livello dei canali "ridotti" torna

automaticamente alla normalità nel momento in cui nel canale

MONO INPUT specificato non è presente alcun segnale.

La funzione è disattivata per impostazione predefinita per tutti i

canali.

È possibile programmare sia la quantità di attenuazione dei ca-

nali, sia l'intervallo di tempo necessario a tali canali per tornare

al livello sonoro normale.

■Esclusione musica

Con la funzione di Esclusione, l'ingresso di un segnale in un cer-

to canale STEREO INPUT determina l'esclusione graduale au-

tomatica di tutti gli altri canali STEREO INPUT assegnati alla

medesima uscita. Il livello dei canali "esclusi" torna automatica-

mente e gradualmente alla normalità nel momento in cui nel ca-

nale STEREO INPUT specificato non è più presente alcun

segnale.

La funzione è disattivata per impostazione predefinita per tutti i

canali.

È possibile programmare l'intervallo di tempo impiegato dalla

musica esclusa a tornare al livello normale.

NOTA

•Se la funzione di esclusione viene attivata per più di un

canale, l'unità assegna la priorità al canale con il numero più

basso.

Parametro Range Valore iniziale

Mute Level -30.2 dB – 0 dB -20 dB

Release Time 0.0 – 6.0 sec 2.0 sec

Parametro Range Valore iniziale

Release Time 0.0 – 6.0 sec 4.0 sec

Funzioni di mix

IMX644 Manuale di istruzioni 17

ITALIANO

■EQ USCITA

I valori dell'equalizzatore parametrico indipendente a 6 bande

integrato in ciascun canale di uscita OUTPUT 1, 2, 3 e 4 possono

essere visualizzati e impostati individualmente. Per ciascuna

banda è possibile specificare i seguenti tipi di EQ:

Le impostazioni iniziali predefinite per l'EQ parametrico sono le

seguenti:

■DELAY

Il parametro Delay consente di specificare il ritardo da applicare

al canale di uscita.

Una delle applicazioni principali consiste, ad esempio, nel ritar-

dare l'uscita del segnale inviato al subwoofer rispetto ai segnali

inviati agli altoparlanti principali, in modo da ottenere un fronte

sonoro più solido e compatto.

■BALANCE

Regola il bilanciamento del livello A/B per i canali di uscita OU-

TPUT 1 e 2.

■Formato di uscita (STEREO/MONO)

Questo parametro consente di stabilire se i canali di uscita OU-

TPUT 1 e 2 debbano generare un segnale di uscita STEREO o

MONO. Selezionando [STEREO], il canale sinistro del segnale

è assegnato e inviato al connettore A, mentre il canale destro al

connettore B. L'impostazione iniziale predefinita del parametro

è [STEREO].

■GPI (General Purpose Interface)

•Ingresso GPI

La ricezione di un segnale idoneo in una delle porte del con-

nettore GPI poste sul pannello posteriore consente di richia-

mare la locazione di memoria corrispondente. Per ogni

porta di ingresso può essere speciﬁcata un'assegnazione

separata e indipendente.

•Uscita GPI

Il ripristino di una locazione di memoria determina la tra-

smissione di una combinazione predeterminata di segnali

ON e OFF dalle porte di uscita del connettore GPI. Le com-

binazioni ON/OFF possono essere speciﬁcate indipendente-

mente per ciascuna locazione di memoria.

L'impostazione iniziale predeﬁnita per tutte le memorie è

OFF per tutte le porte di uscita.

■MEMORIA

L'unità permette di memorizzare fino a 16 set di parametri, di cui

quattro richiamabili direttamente mediante i quattro tasti ME-

MORY [A] - [D] sul pannello frontale. Per l'accesso alle altre lo-

cazioni di memoria, è necessario utilizzare l'applicazione

IMX644 Manager, oppure un controller esterno compatibile col-

legato all'interfaccia GPI.

NOTA

•L'impostazione iniziale predeﬁnita dei quattro i tasti

MEMORY [A] - [D] prevede il ripristino dello stesso tipo di

dati.

•Dato che le impostazioni dei livelli di ciascun canale sono

salvate nella stessa unità IMX644, assicurarsi che il software

IMX644 Manager sia online quando si organizzano le memo-

rie.

Canali di uscita

Tipo Parametro Range

PEQ (EQ Peaking)

F40 Hz - 18 kHz

G-15 dB – +15 dB

Q0.5 – 12.0

HPF (High Pass Filter,

Filtro passa-alto)

F40 Hz - 18 kHz

Slope 12 dB/ott (Fissa)

Q0.7 (Fisso)

LPF (Low Pass Filter, Filtro

passa-basso)

F40 Hz - 18 kHz

Slope 12 dB/ott (Fissa)

Q0.7 (Fisso)

L. Shelf (EQ Low Shelving) F40 Hz - 18 kHz

G-15 dB – +15 dB

H.Shelf (EQ High Shelving)

F40 Hz - 18 kHz

G-15 dB – +15 dB

Parametro Valore iniziale

Q0.7 (per tutte le frequenze)

F1 40 Hz

F2 100 Hz

F3 500 Hz

F4 2 kHz

F5 5 kHz

F6 10 kHz

Parametro Range Valore iniziale

DELAY 0 – 300 msec 0 msec

Parametro Range Valore iniziale

BALANCE 0 dB – 20.1 dB 0 dB

Altro

18 IMX644 Manuale di istruzioni

ITALIANO

Appendice

Utilizzando la seguente procedura è possibile inizializzare la memoria dell'IMX644.

ATTENZIONE

•L'inizializzazione della memoria determina la cancellazione di tutti i dati presenti. Effettuare la seguente procedura con estrema cautela.

1Spegnere l'IMX644.

2Accendere nuovamente l'unità tenendo premuti i tasti MEMORY

[A] e [D].

L'inizializzazione della memoria richiede circa un secondo per poter essere

completata.

Il completamento dell'operazione è segnalato dall'accensione degli indicatori

dei canali di ingresso dispari nella matrice.

Risoluzione dei problemi

Sintomo Possibile causa Soluzione

L'unità non si accende. Veriﬁcare di aver collegato cor-

rettamente il cavo di alimenta-

zione.

Dopo aver collegato il cavo al connettore sul pannello posteriore

dell'IMX644, inserire la spina in una presa di corrente funzionante.

Nessun suono in uscita.

Assicurarsi di aver collegato i

cavi audio in modo corretto. Controllare tutti i collegamenti audio.

I dispositivi collegati sono

spenti. Assicurarsi che tutti i dispositivi facenti parte del sistema siano

accesi.

Le impostazioni della matrice

non sono corrette.

Controllare gli indicatori della matrice per assicurarsi che le asse-

gnazioni di ingressi ed uscite siano state effettuate correttamente. In

caso contrario, utilizzare l'applicazione IMX644 Manager per appor-

tare le modiﬁche necessarie. Inoltre, controllare i livelli di mandata

della matrice.

I livelli sono troppo bassi. Assicurarsi che le manopole di livello sul pannello frontale siano

impostate adeguatamente. Se il problema persiste, veriﬁcare le

impostazioni utilizzando l'applicazione IMX644 Manager.

Il livello sonoro non cambia in

risposta all'utilizzo delle

manopole dedicate.

La funzione LOCK potrebbe

essere stata attivata.

Disattivare la funzione LOCK globalmente dal pannello frontale

dell'IMX644 (pagina 8), oppure disattivare la funzione assegnata

individualmente a un singolo controllo utilizzando l'applicazione

IMX644 Manager.

La pressione di un tasto

MEMORY non determina

alcun cambiamento delle

impostazioni.

Il tasto MEMORY non è stato

tenuto premuto abbastanza a

lungo. Tenere premuto il tasto MEMORY per più di due secondi.

Impossibile salvare in memoria

le impostazioni. Effettuare le impostazioni desiderate mediante l'applicazione

IMX644 Manager, quindi salvarle nella locazione di memoria scelta.

Non è stata effettuata alcuna

assegnazione al tasto di

memoria speciﬁcato.

Utilizzare l'applicazione IMX644 Manager per assegnare la memoria

desiderata al tasto speciﬁcato.

Impossibile bloccare l'unità

IMX644.

Il selettore [LOCK] non è stato

premuto correttamente. L'indi-

catore LOCK rimane spento

quando i controlli non sono

bloccati.

Premere il selettore [LOCK] (pagina 8). Il blocco dei controlli è

segnalato dall'accensione dell'indicatore LOCK.

Il selettore [LOCK] non fun-

ziona.

L'unità IMX644 è stata bloc-

cata mediante l'utilizzo

dell'applicazione IMX644

Manager.

Assicurarsi che i tasti [LOCK] nelle schermate BLOCK o INPUT di

IMX644 Manager siano attivati (pag. 21 e 24 del manuale di istru-

zioni IMX644 Manager).

Impossibile richiamare la

memoria dall'interfaccia GPI. Non è stata assegnata alcuna

memoria all'ingresso GPI. Utilizzare l'applicazione IMX644 Manager per assegnare la memoria

desiderata al terminale di ingresso GPI speciﬁcato.

Impossibile azionare l'IMX644

da un controller esterno

(AMX/Crestron).

L'IMX644 è in modalità IMX644

Manager.

Spegnere l'IMX644, attendere circa sei secondi e riaccenderlo

(senza tener premuto il tasto MEMORY [D]) per avviarlo in modalità

"normale".

Impossibile controllare

l'IMX644 dall'applicazione

IMX644 Manager.

L'IMX644 è in modalità opera-

tiva normale.

Spegnere l'IMX644, attendere circa sei secondi e riaccenderlo

tenendo premuto il tasto MEMORY [D]) per avviarlo in modalità

"IMX644 Manager".

La schermata Parameter Edit

non si apre inserendo la pas-

sword dall'applicazione

IMX644 Manager.

La password non è corretta. Se la password è stata dimenticata o è stata smarrita, inizializzare la

memoria interna dell'unità IMX644.

Inizializzazione della memoria

Appendice

IMX644 Manuale di istruzioni 19

ITALIANO

3Per richiamare una locazione di memoria iniziale, tenere premuto per almeno due secondi uno dei tasti

MEMORY.

NOTA

•Con la procedura di inizializzazione viene cancellata la password necessaria per il collegamento tra l'unità e l'applicazione IMX644

Manager. Ciò signiﬁca che dopo ogni inizializzazione sarà necessario impostare una nuova password per consentire il collegamento

tra il software e l'unità.

La tabella in basso riporta le operazioni dal pannello e di memoria valide per le diverse combinazioni di modalità, impostazioni della

funzione LOCK e IMX644 Manager LOCK/LINK, e i parametri del pannello o dei livelli per i quali vengono applicate le nuove impo-

stazioni nel momento in cui si richiama una locazione di memoria.

*Quando l'IMX644 è online in modalità IMX644 Manager, la funzione LOCK viene temporaneamente disattivata e l'indicatore [LOCK]

sul pannello frontale si spegne. In tali condizioni, evitare di utilizzare il selettore [LOCK] sul pannello frontale dell'unità.

NOTA

•Dato che le impostazioni dei livelli di ciascun canale sono salvate nella stessa unità IMX644, assicurarsi che il software IMX644

Manager sia online quando si organizzano le memorie.

Elenco degli stati operativi dell'IMX644

Impostazioni IMX644 Impostazioni dei

singoli canali

(IMX644 Manager)

Operazioni valide per il livello

corrente Operazioni valide per il richiamo delle memorie

Indica-

tore

[LOCK]

Tasto

[LOCK] Tasto

[LINK]

Mano-

pole di

livello.

Controllo

IMX644

Manager

Controller

esterno Tasti

MEMORY GPI Controllo

IMX644

Manager

Control-

ler

esterno

Impostazione

livello

Modalità

IMX644

Manager

Ofﬂine

spento ON ON Valido – –

Valido Valido – –

Impostazione

livello manopola

spento ON OFF Valido – – Impostazione

memoria

spento OFF ON Valido – – Impostazione

livello manopola

spento OFF OFF Valido – – Impostazione

memoria

acceso ON ON Non

valido ––

Valido Valido – –

Impostazione

memoria

acceso ON OFF Non

valido –– Impostazione

memoria

acceso OFF ON Valido – – Impostazione

livello manopola

acceso OFF OFF Valido – – Impostazione

memoria

Online*

spento ON ON Valido Non valido –

Valido Valido Valido –

Impostazione

livello manopola

spento ON OFF Non

valido Valido – Impostazione

memoria

spento OFF ON Valido Non valido – Impostazione

livello manopola

spento OFF OFF Non

valido Valido – Impostazione

memoria

Modalità Normale

spento ON ON Valido – Valido

Valido Valido – Valido

Impostazione

livello manopola

spento ON OFF Valido – Valido Impostazione

memoria

spento OFF ON Valido – Valido Impostazione

livello manopola

spento OFF OFF Valido – Valido Impostazione

memoria

acceso ON ON Non

valido –Valido

Valido Valido – Valido

Impostazione

memoria

acceso ON OFF Non

valido –Valido Impostazione

memoria

acceso OFF ON Valido – Valido Impostazione

livello manopola

acceso OFF OFF Valido – Valido Impostazione

memoria

Appendice

20 IMX644 Manuale di istruzioni

ITALIANO

I comandi che possono essere trasmessi tra l'IMX644 e un controller remoto sono i seguenti:

•Alla ﬁne di ogni riga di comando è obbligatorio trasmettere un "line feed" (LF = 0x0A).

•Tra il nome del comando e la prima opzione deve essere inserito lo spazio di un almeno un carattere, così come tra ciascuna

opzione.

■Speciﬁche di trasmissione

Baud rate: 38.400 bps

Dati: 8 bit

Parity: nessuna

Stop bit: 1 bit

Controllo di flusso: nessuno

Richiamo memorie Controllo del livello del singolo canale

m: numero memoria (1–16)

Speciﬁche del protocollo per il controllo remoto

Direzione trasmissione Comando

Controller esterno IMX644 RSC 0 m

Controller esterno IMX644 RSC OK

Controller esterno IMX644 SCN 0 m

Controller esterno IMX644

VOL 0 0 x

VOL 0 1 x

VOL 0 13 x

➜

...

➜

...

Direzione trasmissione Comando

Controller esterno IMX644 SVL 0 c x

Controller esterno IMX644 SVL OK

Controller esterno IMX644 VOL 0 c x

➜

c: numero canale (0–13)

0MONO 1

1MONO 2

2MONO 3

3MONO 4

4MONO 5

5MONO 6

6STEREO 1

7STEREO 2

8STEREO 3

9STEREO 4

10 OUTPUT1

11 OUTPUT2

12 OUTPUT3

13 OUTPUT4

x: valore livello (0–127)

127 -∞

126 -∞

125 -∞

124 -111.4

123 -102.4

122 -94.4

121 -88.4

120 -83.4

119 -78.4

118 -74.4

117 -70.4

116 -66.4

115 -63.8

114 -60.6

113 -57.6

112 -55.1

111 -52.9

110 -50.9

109 -49.1

108 -47.5

107 -46.0

106 -44.5

105 -43.1

104 -41.7

103 -40.4

102 -39.1

101 -37.9

100 -36.7

99 -35.6

98 -34.5

97 -33.6

96 -32.7

95 -31.8

94 -31.0

93 -30.2

92 -29.4

91 -28.7

90 -28.0

89 -27.3

88 -26.7

87 -26.1

86 -25.5

85 -24.9

84 -24.4

83 -23.9

82 -23.4

81 -22.9

80 -22.4

79 -22.0

78 -21.6

77 -21.2

76 -20.8

75 -20.4

74 -20.0

73 -19.6

72 -19.2

71 -18.8

70 -18.4

69 -18.0

68 -17.6

67 -17.2

66 -16.8

65 -16.4

64 -16.0

63 -15.6

62 -15.2

61 -14.8

60 -14.4

59 -14.0

58 -13.6

57 -13.2

56 -12.8

55 -12.4

54 -12.0

53 -11.6

52 -11.2

51 -10.8

50 -10.4

49 -10.0

48 -9.6

47 -9.2

46 -8.8

45 -8.4

44 -8.0

43 -7.6

42 -7.2

41 -6.8

40 -6.4

39 -6.0

38 -5.6

37 -5.2

36 -4.8

35 -4.4

34 -4.0

33 -3.6

32 -3.2

31 -2.8

30 -2.4

29 -2.0

28 -1.6

27 -1.2

26 -0.8

25 -0.4

24 0.0

23 0.4

22 0.8

21 1.2

20 1.6

19 2.0

18 2.4

17 2.8

16 3.2

15 3.7

14 4.2

13 4.7

12 5.2

11 5.8

10 6.5

97.3

88.1

79.0

610.0

510.0

410.0

310.0

210.0

110.0

010.0

Appendix

IMX644 Owner’s Manual 21

ITALIANO FRANÇAIS ENGLISHDEUTSCH ESPAÑOL

ANALOG INPUT CHARACTERISTICS

* 0dBu = 0.775 Vrms. , 0dBV = 1.00 Vrms.

* +48V DC( phantom power ) is supplied to MONO INPUT[1-6] EUROBLOCK connectors via each individual switch.

* All AD converters are 24 bit linear, 64times oversampling.

ANALOG OUTPUT CHARACTERISTICS

* 0dBu = 0.775 Vrms. , 0dBV = 1.00 Vrms.

* All DA converters are 24 bit linear,128times oversampling.

CONTROL I/O CHARACTERISTICS

*1 INPUT: 8 ports, OUTPUT: 8 ports

OUTPUT: Withstanding Voltage Vmax = 35V (OFF)

OUTPUT: Sink Current Imax = 30mA/1 port, Imax = 240mA/8 ports (ON)

OUTPUT: Shorted to GND when ON

POWER MONITOR: OPEN (POWER OFF), SHORT (POWER ON)

POWER MONITOR: Withstanding Voltage Vmax = 35V (POWER OFF)

POWER MONITOR: Sink Current Imax = 30mA (POWER ON)

General Speciﬁcations

Signal Delay 2.5ms (MONO INPUT [1-6] to OUTPUT[1-4])

Dimensions (W x H x D) 480 x 88 x 364.5 mm

Net Weight 5.5kg

Power Requirements

U.S/Canada: 120V, 60Hz

Korea: 220V, 60Hz

China: 220V, 50Hz

Other: 110V-240V, 50/60Hz

Power Consumption 21W

Heat Dissipation 18.06 kcal/h

Temperature range Operating: 0 to +40˚C

Storage: -20 to +60˚C

Included Accessories Owner’s Manual, AC Power Cord, Rubber feet x 4, 3-pin Euroblock plug x 12
