Yamaha IPA8200 Owner's Manual De Om E0
User Manual: Yamaha IPA8200 Owner's Manual
Open the PDF directly: View PDF
.
Page Count: 19
IPA8200 Owner’s Manual
1
IT
RU
ES
FR
DE
EN
EnglishDeutschFrançaisEspañolItaliano
IPA8200 Owner’s Manual
2

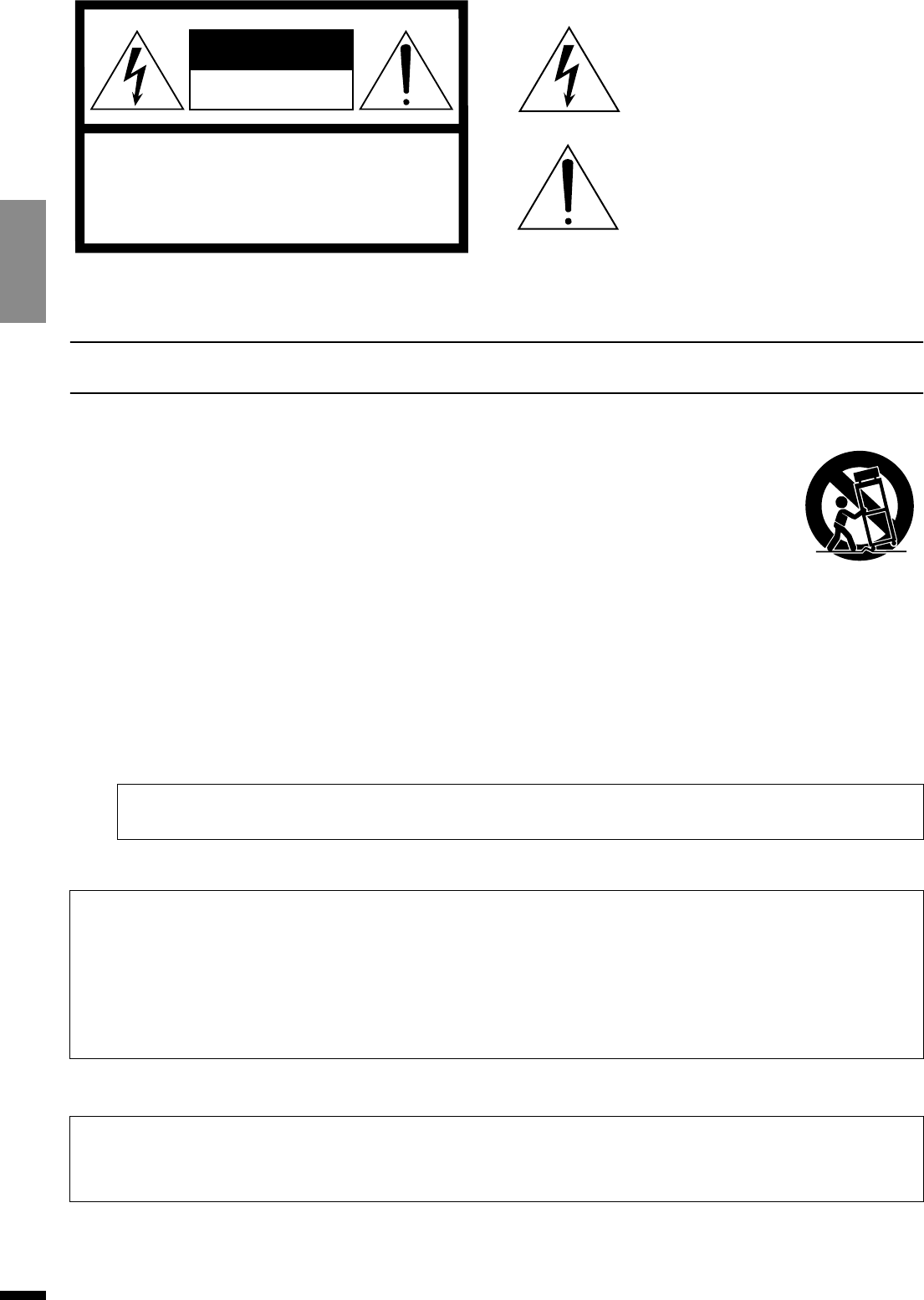

The above warning is located on the top of the unit.
Explanation of Graphical Symbols
The lightning flash with arrowhead symbol
within an equilateral triangle is intended to alert
the user to the presence of uninsulated
“dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to
constitute a risk of electric shock to persons.
The exclamation point within an equilateral
triangle is intended to alert the user to the
presence of important operating and maintenance
(servicing) instructions in the literature
accompanying the product.
IMPORTANT SAFETY INSTRUCTIONS
1 Read these instructions.
2Keep these instructions.
3 Heed all warnings.
4 Follow all instructions.
5 Do not use this apparatus near water.
6 Clean only with dry cloth.
7 Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8 Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.
9 Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug has
two blades and a third grounding prong. The wide blade
or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10 Protect the power cord from being walked on or pinched
particularly at plugs, convenience receptacles, and the
point where they exit from the apparatus.
11 Only use attachments/accessories specified by the
manufacturer.
12 Use only with the cart, stand,
tripod, bracket, or table specified
by the manufacturer, or sold with
the apparatus. When a cart is
used, use caution when moving
the cart/apparatus combination to
avoid injury from tip-over.
13 Unplug this apparatus during
lightning storms or when unused for long periods of
time.
14 Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or plug
is damaged, liquid has been spilled or objects have
fallen into the apparatus, the apparatus has been
exposed to rain or moisture, does not operate normally,
or has been dropped.
(UL60065_03)
CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.
FCC INFORMATION (U.S.A.)
1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!
This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not
expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.
2. IMPORTANT:
When connecting this product to accessories and/or another product use only high quality shielded cables. Cable/s
supplied with this product MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authori-
zation to use this product in the USA.
* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (oscillator)
In Finland: Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan.
In Norway: Apparatet må tilkoples jordet stikkontakt.
In Sweden: Apparaten skall anslutas till jordat uttag.
(class1_hokuo)
IPA8200 – Bedienungsanleitung
12
VORSICHTSMASSNAHMEN
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
* Heben Sie diese Anleitung sorgfältig auf, damit Sie später einmal nachschlagen können.
WARNUNG
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer
schwer wiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen,
Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßregeln gehören die folgenden Punkte, die jedoch
keine abschließende Aufzählung darstellen:
•Schließen Sie das Gerät nur an die Spannung an, für die das Gerät ausgelegt ist.
Die erforderliche Spannung ist auf dem Typenschild des Geräts aufgedruckt.
•Verwenden Sie nur das mitgelieferte Netzkabel.
Wenn Sie das Gerät in einer anderen Region als der, in der Sie es gekauft haben, ver-
wenden möchten, kann es sein, dass das mitgelieferte Stromkabel nicht kompatibel
ist. Wenden Sie sich in diesem Fall bitte an Ihren Yamaha-Händler.
•Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern
oder Heizstrahlern, biegen Sie es nicht übermäßig und beschädigen Sie es nicht auf
sonstige Weise, stellen Sie keine schweren Gegenstände darauf und verlegen Sie es
nicht an einer Stelle, wo jemand darauftreten, darüber stolpern oder etwas darüber
rollen könnte.
•Achten Sie darauf, eine geeignete Steckdose mit Sicherheitserdung zu verwenden.
Durch falsche Erdung können elektrische Schläge verursacht werden.
•Versuchen Sie nicht, das Gerät zu zerlegen oder Bauteile im Innern zu entfernen oder
auf irgendeine Weise zu verändern. Dieses Gerät enthält keine vom Anwender zu war-
tenden Teile. Sollte einmal eine Fehlfunktion auftreten, so nehmen Sie es sofort außer
Betrieb, und lassen Sie es von einem qualifizierten Yamaha-Techniker prüfen.
•Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es
nicht in der Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedin-
gungen, und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die heraus-
schwappen und in Öffnungen hineinfließen könnten. Wenn eine Flüssigkeit wie z. B.
Wasser in das Gerät gelangt, schalten Sie sofort die Stromversorgung aus und ziehen
Sie das Netzkabel aus der Steckdose. Lassen Sie das Gerät anschließend von einem
autorisierten Yamaha-Kundendienst überprüfen.
•Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn
heraus.
•Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es
während der Verwendung des Geräts zu einem plötzlichen Tonausfall kommt, oder
wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte, schalten Sie den
Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose und lassen
Sie das Gerät von einem qualifizierten Yamaha-Kundendienstfachmann überprüfen.
•Wenn dieses Gerät fallen gelassen oder beschädigt worden ist, schalten Sie sofort
den Netzschalter aus, ziehen Sie den Stecker aus der Steckdose, und lassen Sie das
Gerät von einem qualifizierten Yamaha-Kundendienstfachmann überprüfen.
VORSICHT
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Ver-
letzungen bei Ihnen oder Dritten sowie Beschädigungen des Gerätes oder anderer Gegenstände zu vermeiden.
Zu diesen Vorsichtsmaßregeln gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:
•Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Gerät län-
gere Zeit nicht benutzt wird oder während eines Gewitters.
•Wenn Sie den Netzstecker vom Gerät oder aus der Netzsteckdose abziehen, ziehen
Sie stets am Stecker selbst und niemals am Kabel. Wenn Sie am Kabel ziehen, kann
dieses beschädigt werden.
•Ehe Sie das Gerät bewegen, trennen Sie alle angeschlossenen Kabelverbindungen
ab.
•Achten Sie beim Aufstellen des Geräts darauf, dass die verwendete Netzsteckdose
leicht erreichbar ist. Sollten Probleme auftreten oder es zu einer Fehlfunktion kom-
men, schalten Sie das Gerät sofort aus, und ziehen Sie den Stecker aus der Steck-
dose. Auch dann, wenn das Produkt ausgeschaltet ist, fließt eine geringe Menge
Strom. Falls Sie das Produkt für längere Zeit nicht nutzen möchten, sollten Sie unbe-
dingt das Netzkabel aus der Netzsteckdose ziehen.
•Wenn das Gerät in einem Rack nach EIA-Standard montiert ist, lesen Sie sorgfältig
den Abschnitt „Vorsichtsmaßnahmen für die Rack-Montage“ auf Seite 14. Unzurei-
chende Belüftung kann zu Überhitzung führen und u. U. das Gerät beschädigen,
Funktionsausfall zur Folge haben oder sogar einen Brand auslösen.
•Verwenden Sie das Gerät nicht an einer beengten und schlecht belüfteten Stelle. Ach-
ten Sie darauf, ausreichend Platz zwischen dem Gerät und angrenzenden Wänden
oder anderen Geräten zu lassen: mindestens 5 cm an den Seiten, 10 cm hinter und 10
cm über dem Gerät. Unzureichende Belüftung kann zu Überhitzung führen und u.U.
das/die Netzgerät(e) beschädigen oder sogar einen Brand auslösen.
•Setzen Sie das Gerät weder übermäßigem Staub, Vibrationen oder extremer Kälte
oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder
Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszu-
schalten, dass sich das Bedienfeld verzieht oder Bauteile im Innern beschädigt wer-
den.
•Stellen Sie das Gerät nicht an einer instabilen Position ab, wo es versehentlich
umstürzen könnte.
•Blockieren Sie nicht die Lüftungsöffnungen. Das Gerät hat Lüftungsschlitze an der
Vorder- und Rückseite, um eine Überhitzung zu vermeiden. Legen Sie das Gerät ins-
besondere nicht auf die Seite oder mit der Unterseite nach oben. Unzureichende
Belüftung kann zu Überhitzung führen und u.U. das/die Netzgerät(e) beschädigen
oder sogar einen Brand auslösen.
•Verwenden Sie das Gerät nicht in der Nähe eines Fernsehers, Radios, einer Stereoan-
lage, eines Mobiltelefons oder anderer elektrischer Geräte. Dies kann zu Störgeräu-
schen führen, sowohl im Gerät selbst als auch im Fernseher oder Radio daneben.
•Platzieren Sie das Gerät nicht an einem Ort, an dem es in Kontakt mit korrosiven
Gasen oder salzhaltiger Luft gelangen könnte. Dadurch kann es zu Fehlfunktionen
kommen.
Netzanschluss/Netzkabel
Ö
ffnen verboten!
Gefahr durch Wasser
Falls Sie etwas Ungewöhnliches am Gerät bemerken
Netzanschluss/Netzkabel
Aufstellort
(5)-6
1/2
IPA8200 – Bedienungsanleitung
13
•Ehe Sie das Gerät an andere elektronische Komponenten anschließen, schalten Sie
die Stromversorgung aller Geräte aus. Ehe Sie die Stromversorgung für alle Kompo-
nenten an- oder ausschalten, stellen Sie bitte alle Lautstärkepegel auf die kleinste
Lautstärke ein.
•Schalten Sie das Gerät aus, bevor Sie Lautsprecher anschließen, und verwenden Sie
ausschließlich die Lautsprecherkabel, um die Lautsprecher an den Lautsprecher-
buchsen anzuschließen.
Durch Nichtbeachtung können Brände oder ein elektrischer Schlag entstehen.
•Wenn Sie in Ihrem Audiosystem die Wechselstromzufuhr einschalten, schalten Sie
das Gerät stets ZULETZT ein, um eine Beschädigung der Lautsprecher zu vermeiden.
Beim Ausschalten sollte das Gerät aus demselben Grund ZUERST ausgeschaltet wer-
den.
•Im Gerät kann aufgrund von drastischen Änderungen der Umgebungstemperatur
Kondensation auftreten – wenn das Gerät z. B. von einem Ort zum anderen transpor-
tiert oder die Klimaanlage ein- oder ausgeschaltet wird. Die Verwendung des Gerätes
bei auftretender Kondensation kann Schäden verursachen. Wenn es Grund zur
Annahme gibt, dass Kondensation aufgetreten sein könnte, lassen Sie das Gerät für
mehrere Stunden uneingeschaltet, bis die Kondensation vollständig abgetrocknet ist.
•Stecken Sie nicht Ihre Finger oder die Hände in jegliche Öffnungen am Gerät (Lüf-
tungsöffnungen).
•Vermeiden Sie es, fremde Gegenstände (Papier, Plastik, Metall usw.) in die Geräteöff-
nungen (Lüftungsöffnungen) gelangen zu lassen. Falls dies passiert, schalten Sie das
Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie das
Gerät anschließend von einem autorisierten Yamaha-Kundendienst überprüfen.
•Benutzen Sie Lautsprecher nicht über eine längere Zeit mit zu hohen oder unange-
nehmen Lautstärken. Hierdurch können bleibende Hörschäden auftreten. Falls Sie
Gehörverlust bemerken oder ein Klingeln im Ohr feststellen, lassen Sie sich von
Ihrem Arzt beraten.
•Lehnen oder setzen Sie sich nicht auf das Gerät, legen Sie keine schweren Gegen-
stände darauf und üben Sie nicht mehr Kraft auf Tasten, Schalter oder Steckerverbin-
der aus als unbedingt erforderlich.
•Benutzen Sie dieses Gerät nicht für andere Zwecke als zur Leistungsverstärkung für
Lautsprecher.
Stellen Sie stets die Stromversorgung aus, wenn das Gerät nicht benutzt wird.
Die Eigenschaften von Bauteilen mit beweglichen Kontakten, wie Schalter, Lautstärkeregler und Stecker verschlechtern sich mit der Zeit (Verschleiß). Wenden Sie sich bezüglich des
Austauschs defekter Bauteile an den autorisierten Yamaha-Kundendienst.
Europäische Modelle
Käufer/Anwenderinformationen nach EN55103-1 und EN55103-2.
Einschaltstrom: 26 A
Entspricht den Umgebungen: E1, E2, E3 und E4
*Die in dieser Bedienungsanleitung enthaltenen technischen Daten und Beschreibungen dienen lediglich der Information. Yamaha Corp. behält sich das Recht vor, techni-
sche Daten jederzeit und ohne vorherige Ankündigung zu ändern oder zu modifizieren. Da technische Daten, Ausstattungen oder Möglichkeiten je nach Örtlichkeit abwei-
chen können, sollten Sie sich diesbezüglich an Ihren Yamaha-Fachhändler wenden.
Anschlüsse
Vorsicht bei der Handhabung
Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Gerätes oder durch Veränderungen am Gerät hervorgerufen wurden,
oder wenn Daten verloren gehen oder zerstört werden.
(5)-6
2/2
IPA8200 – Bedienungsanleitung
14
Einleitung
Vielen Dank für den Kauf des Leistungsverstärkers IPA8200 von Yamaha.
Um die Funktionen des IPA8200 im vollen Umfang nutzen und das Gerät störungs-
frei einsetzen zu können, lesen Sie bitte vor der Inbetriebnahme diese Bedienungsan-
leitung.
Bewahren Sie sie anschließend an einem sicheren Ort auf, um gegebenenfalls spä-
ter darauf zurückgreifen zu können.
Leistungsmerkmale
■
Platz sparender, hocheffizienter Mehrkanal-Leistungsverstärker mit 8 x
200 W an 4
Ω
■
Umschaltbar zwischen den Betriebsarten STEREO/PARALLEL/BRIDGE je
nach Ihrer Anwendung
■
Euroblock-Eingangsanschlüsse und Klemmleistenausgangsanschlüsse für
einfache Installation
■
Hochpassfilter mit schaltbarer Grenzfrequenz (20 Hz / 55 Hz)
■
Eingangsempfindlichkeit / Verstärkung umschaltbar zwischen drei Positionen
(+4 dBu, 26 dB, 32 dB)
Vorsichtsmaßnahmen für die Rack-Montage
Der Betrieb dieses Gerätes ist für einen Umgebungstemperaturbereich von 0–40°C garantiert. Wenn Sie nur diesen
Gerätetyp in einem Rack nach EIA-Standard montieren, können Sie mehrere Geräte ohne Zwischenraum einbauen.
Wenn Sie dieses Gerät zusammen mit anderen Gerätetypen in einem Rack nach EIA-Standard montieren, kann die
Umgebungstemperatur im Rack aufgrund der von den anderen Geräten abgestrahlten Wärme so weit ansteigen, so dass
dieses Gerät nicht mehr in der Lage ist, wie vorgesehen zu arbeiten. Um sicherzustellen, dass sich keine Hitze innerhalb
dieses Gerätes aufstaut, müssen Sie bei der Rack-Montage auf die Einhaltung folgender Bedingungen achten.
•Wenn Sie dieses Gerät zusammen mit anderen Wärme erzeugenden Geräten wie Leistungsverstärkern anderer
Her-steller in einem Rack montieren, müssen Sie mindestens 1 HE Platz zwischen diesem und den anderen Gerä-
ten lassen. Außerdem sollten Sie in diesem freien Platz eine Lüf-tereinheit installieren oder die Front offen lassen,
um eine hinreichende Belüftung zu gewährleisten.
•Lassen Sie die Rückseite des Racks offen, und lassen Sie 10 cm oder mehr Abstand zwischen Rack und Wand
oder Decke, um eine hinreichende Belüftung zu gewährleisten. Wenn die Rückseite des Racks nicht offen gelas-
sen werden kann, müssen Sie eine im Handel erhältliche Lüftereinheit oder ein anderes Zwanslüftungssystem im
Rack einbauen. Wenn Sie eine Lüftereinheit installiert haben, kann es Fälle geben, bei denen durch eine
geschlossene Rack-Rückseite ein stärkerer Kühleffekt eintritt. Näheres hierzu erfahren Sie in den Anweisungen
zum Racksystem oder zur Lüftereinheit.
IPA8200 – Bedienungsanleitung
15
Einleitung .............................................................................................................. 14
Leistungsmerkmale ...........................................................................................14
Vorsichtsmaßnahmen für die Rack-Montage ....................................................14
Bedienelemente und Funktionen ........................................................................16
Frontplatte .........................................................................................................16
Rückseite...........................................................................................................17
Moduseinstellungen ............................................................................................. 18
STEREO-Modus................................................................................................18
PARALLEL-Modus ............................................................................................18
BRIDGE-Modus.................................................................................................18
Anschlüsse und Verbindungen...........................................................................19

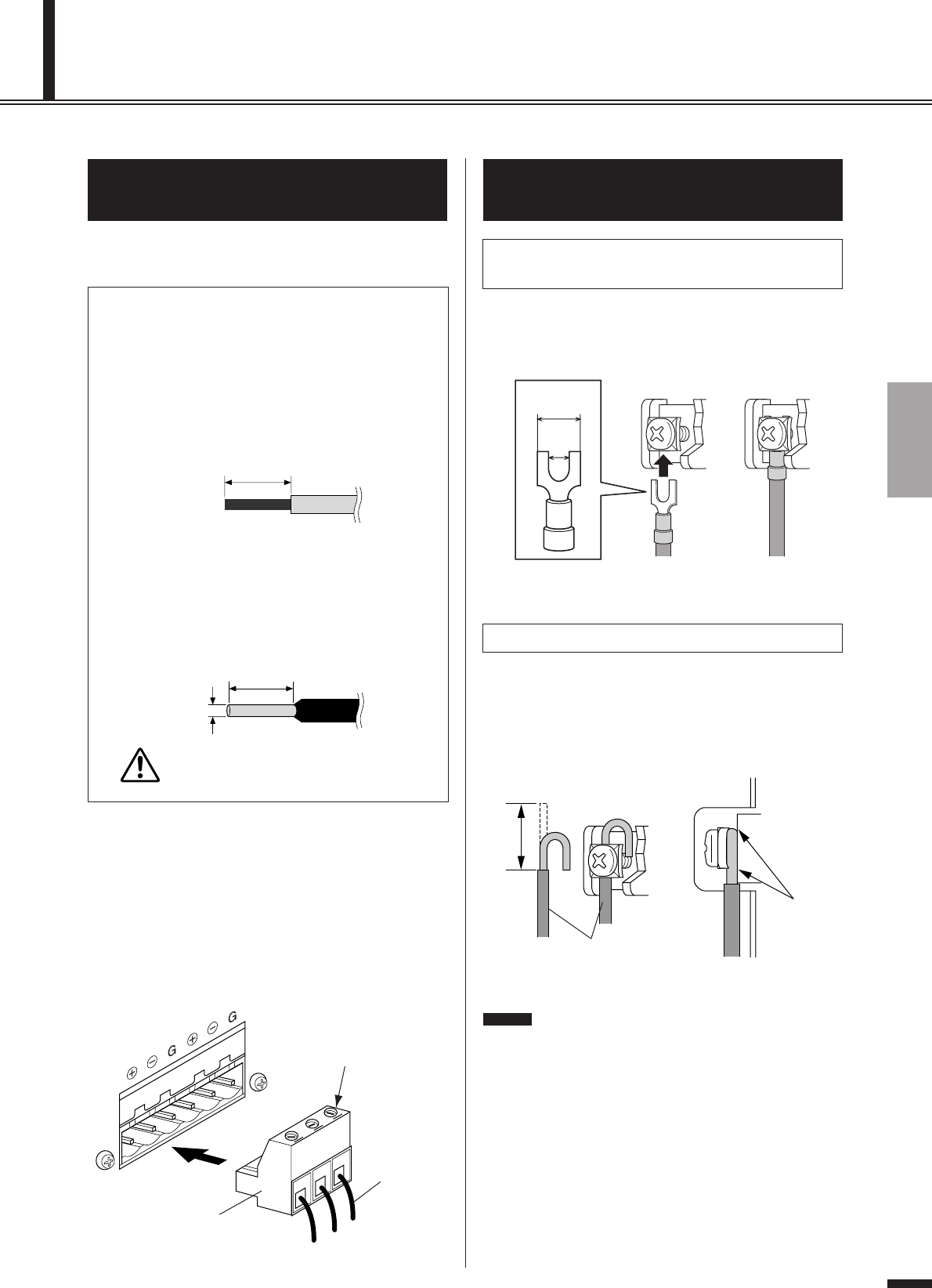

Anschluss am Eingangsstecker (Euroblock) .....................................................19
Lautsprecheranschlüsse (Klemmleiste).............................................................19
Problembehebung ................................................................................................ 20
Technische Daten.................................................................................................57
Allgemeine Daten .............................................................................................. 57

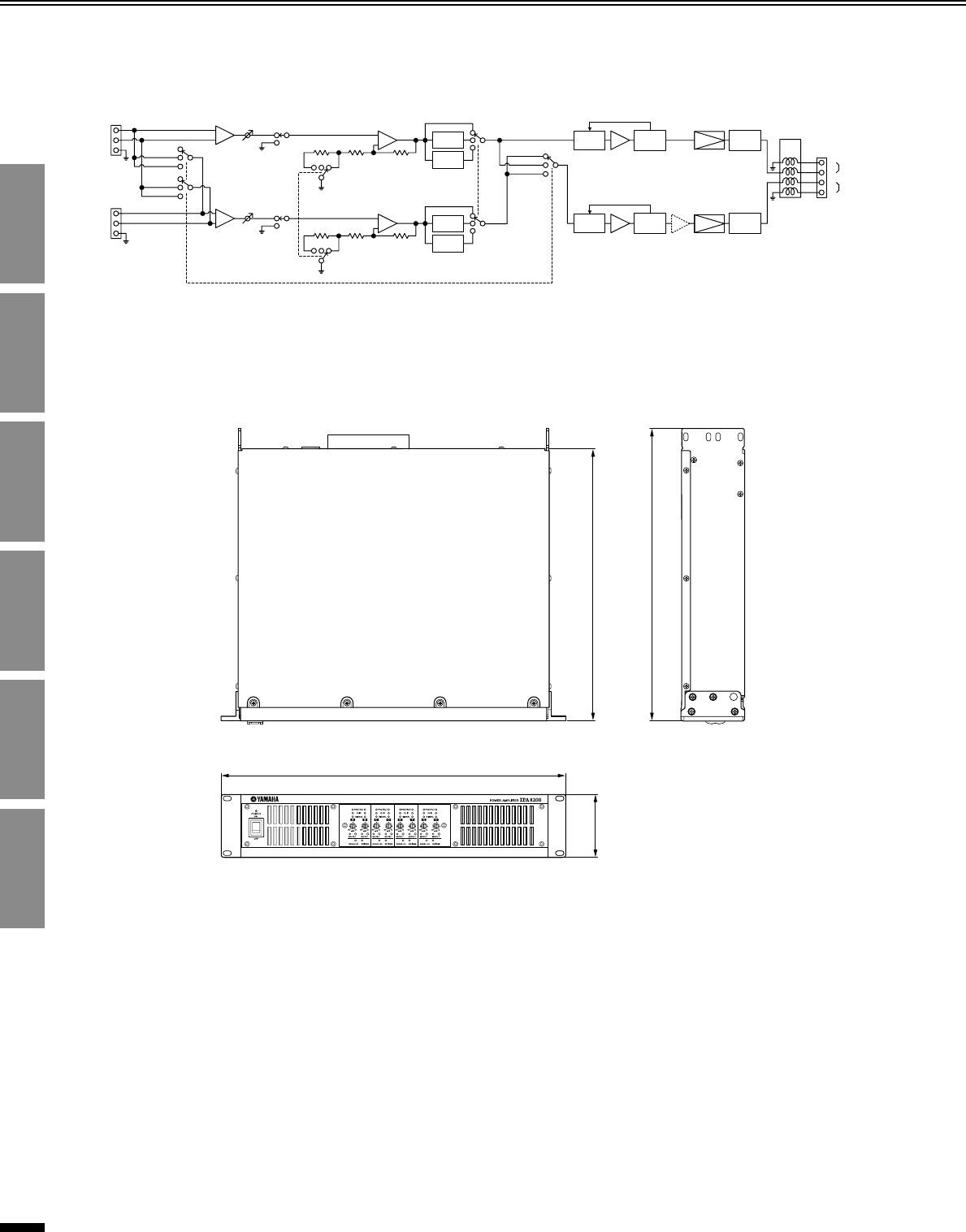

Blockschaltbild...................................................................................................58
Abmessungen.................................................................................................... 58
Stromübersicht ..................................................................................................59
Lieferumfang (Vergewissern Sie sich, dass die folgen-
den Komponenten im Paket enthalten sind.)
•IPA8200Bedienungsanleitung (dieses Dokument)
•Netzkabel (2,5 m) x 1
•Sicherheitsabdeckung x 1
•Inbusschlüssel x 1
•Befestigungsschrauben für die Sicherheitsabdeckung x 2
•Euroblock-Stecker (3P) x 8
Inhalt
IPA8200 – Bedienungsanleitung
16

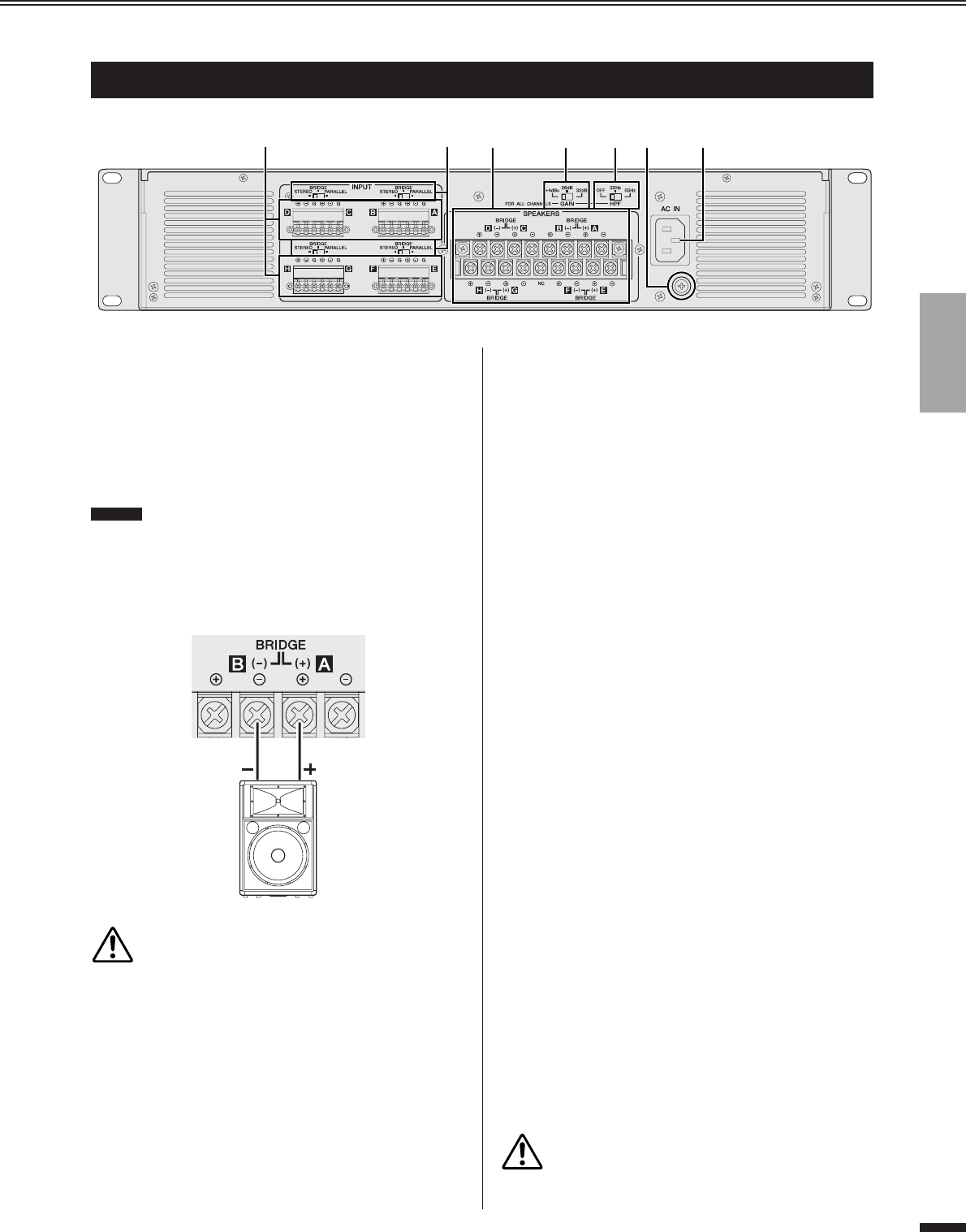

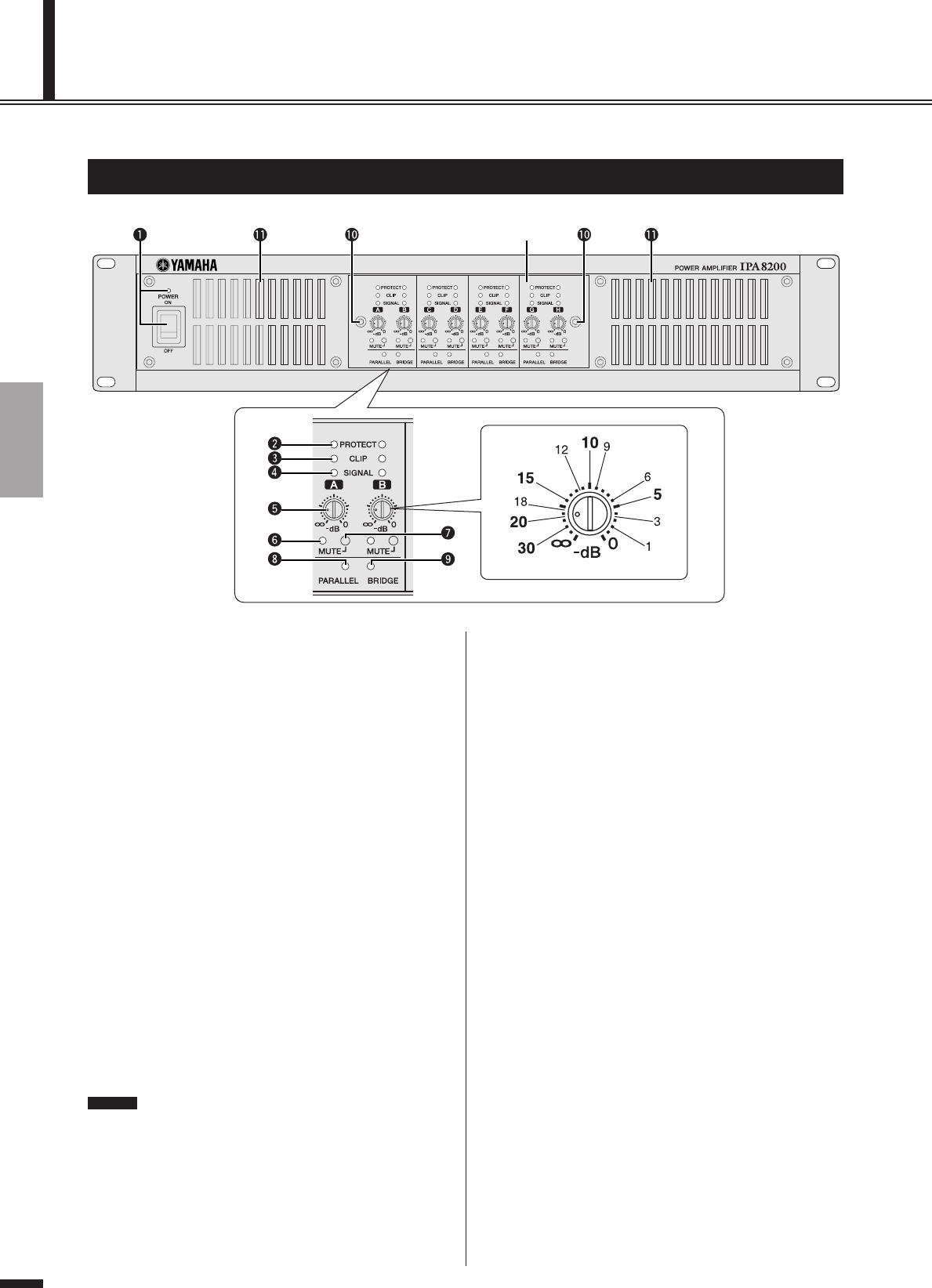

Bedienelemente und Funktionen
q
Netzschalter POWER und zugehörige Anzeige
Schaltet das Gerät ein oder aus. Die Anzeige leuchtet grün,
wenn das Gerät eingeschaltet ist.
w
PROTECT-Anzeige
Wenn das Schutzsystem aktiv ist, leuchtet diese Anzeige rot.
Wenn die Anzeige leuchtet, wird der Verstärker automatisch
ausgeschaltet, und es wird kein Tonsignal von den Lautspre-
chern ausgegeben.
e
CLIP-Anzeige
Diese Anzeige leuchtet rot, wenn die Ausgangsleistung
100 W an 8
Ω
oder 200 W an 4
Ω
überschreitet. Wenn diese
Anzeige leuchtet, ist automatisch der Limiter aktiv.
r
SIGNAL-Anzeige
Diese Anzeige leuchtet grün, wenn der Ausgangspegel
2 Vrms überschreitet. (Die Anzeige leuchtet bei 0,5 W oder
höher an 8
Ω
bzw. 1 W oder höher an 4
Ω
Last.)
t
Attenuator (Abschwächung)
Dies sind versenkte Regler, die das Eingangssignal jedes
Kanals (A–H) in 41 Schritten in einem Bereich von 0 dB bis
–
∞
dB abschwächen.
•Zur Bedienung dieser Regler verwenden Sie einen
Schlitzschraubendreher mit einer Klinge, die nicht
breiter ist als 5,5 mm.
y
MUTE-Anzeige
Diese leuchtet, wenn die Stummschaltung aktiv ist.
u
MUTE-Schalter
Dieser schaltet für jeden Kanal die Stummschaltung ein/aus.
Verwenden Sie einen spitzen Stab, um die Stummschaltung
ein-/auszuschalten.
i
PARALLEL-Anzeige
Diese leuchtet orange, wenn der rückseitige Schalter MODE
auf PARALLEL eingestellt ist.
o
BRIDGE-Anzeige
Diese leuchtet orange, wenn der rückseitige Schalter MODE
auf BRIDGE eingestellt ist.
!0
Schraubenlöcher für die Sicherheitsabdeckung
Falls erwünscht, können Sie diese beiden Schraubenlöcher
verwenden, um die mitgelieferte Sicherheitsabdeckung zu
montieren, um zu vermeiden, dass die Abschwächungsein-
stellungen verändert werden könnten. Verwenden Sie den
beiliegenden Inbusschlüssel und die Schrauben, um die
Abdeckung zu montieren.
!1
Lufteinlass
Der Verstärker verwendet ein Zwangslüftungssystem. Der
geschwindigkeitsgesteuerte Lüfter saugt Luft von vorn an
und führt sie durch die Rückwand nach hinten hinaus. Der
Kühllüfter arbeitet mit niedriger Geschwindigkeit, wenn die
Kühlkörpertemperatur unter 65 °C (149 °F) bleibt, oder mit
hoher Geschwindigkeit, wenn die Kühlkörpertemperatur
65 °C (140 °F) überschreitet. Bitte achten Sie darauf, nicht
den Lufteinlass oder -auslass zu versperren.
Frontplatte
Sicherheitsabdeckung
HINWEIS
IPA8200 – Bedienungsanleitung
17
Bedienelemente und Funktionen
q
INPUT-Anschlüsse
Dies sind symmetrische Eingangsanschlüsse. Die mitgelie-
ferten Euroblock-Stecker lassen sich verwenden, um Leitun-
gen hieran anzuschließen.
w
SPEAKERS-Anschlüsse
Dies sind Klemmleistenanschlüsse für die Lautsprecheraus-
gänge.
•Wenn Sie den BRIDGE-Modus verwenden, schlie-
ßen Sie die Lautsprecher an den Kontakten „+“ der
Kanäle A/C/E/G und „–“ der Kanäle B/D/F/H an.
•Schließen Sie nicht den Kontakt namens NC in der
Mitte der unteren Reihe der Klemmleistenanschlüsse
an.
Vorsicht bei Ausgangsmessungen
•Um die Last des Netzteils konsistent zu halten und insbe-
sondere den Frequenzgang im Tieffrequenzbereich bei
sehr hohen Lautstärken zu verbessern, wurden die
Kanäle B/D/F/H so ausgelegt, dass die Polarität des Sig-
nals direkt vor der Leistungsverstärkerstufe umgedreht
und dann an die „–“-Pins des entsprechenden SPEAKER-
Ausgangs ausgegeben wird. (Siehe Blockschaltbild.)
Wenn Sie den Ausgang messen, empfehlen wir, ein Mess-
instrument zu verwenden, das mit symmetrischen Ein-
gangssignalen kompatibel ist. Wenn Sie ein Messinstru-
ment besitzen, das nur mit unsymmetrischen Eingangs-
signalen kompatibel ist, verwenden Sie den Pin „+“ der
Kanäle B/D/F/H als Masse, befestigen Sie einen Tastkopf
am Pin „–“ und messen Sie den Ausgang vorsichtig.
Unachtsame Verwendung des Tastkopfes kann dazu füh-
ren, dass der Verstärker oder das Instrument ausfällt.
e
MODE-Schalter
Diese geben die Betriebsart des Verstärkers für jeweils zwei
Kanäle an.
•STEREO-Modus
Jeder Kanal (A–H) arbeitet unabhängig.
•BRIDGE-Modus
Die Verstärker werden paarweise für benachbarte Kanäle
(A-B, C-D, E-F, G-H) gebrückt, wodurch eine hohe Aus-
gangsleistung erreicht wird.
•PARALLEL-Modus
Die Eingangssignale werden auch zu den benachbarten
Kanälen (A-B, C-D, E-F, G-H) geführt.
r
GAIN-Schalter
Dieser stellt Eingangsempfindlichkeit und Verstärkung
gemeinsam für alle Kanäle ein.
•+4 dBu:
Schaltet die Eingangsempfindlichkeit auf
+4 dBu.
•26 dB:
Schaltet die Verstärkung auf 26 dB.
•32 dB:
Schaltet die Verstärkung auf 32 dB.
t
HPF-Schalter
Schaltet den Hochpassfilter (20 Hz oder 55 Hz) ein oder aus.
Wenn dieser auf 20 Hz oder 55 Hz eingestellt ist, werden die
Frequenzanzeile unterhalb dieser Frequenz mit einem
12-dB/Oktavfilter abgesenkt.
y
Erdungsschraube
Brummen und andere Störungen können in einigen Fällen
reduziert werden, indem diese Schraube mit einem Erdan-
schluss oder dem Gehäuse eines Mischpults, Vorverstärkers
oder anderer Geräte in Ihrem System verbunden wird.
u
AC-Eingang
Schließen Sie hier das weibliche Ende des beiliegenden
Netzkabels an. Schließen Sie den Stecker des Netzkabels an
eine Steckdose der richtigen Spannung an.
•Wenn dieses Gerät im Rack montiert und häufig trans-
portiert wird, achten Sie darauf, den hinteren Geräteteil
mit entsprechender, zum Rack passender Hardware
zusätzlich zu befestigen.
Rückseite
tuy
rwe
q
HINWEIS
VORSICHT
VORSICHT
IPA8200 – Bedienungsanleitung
18

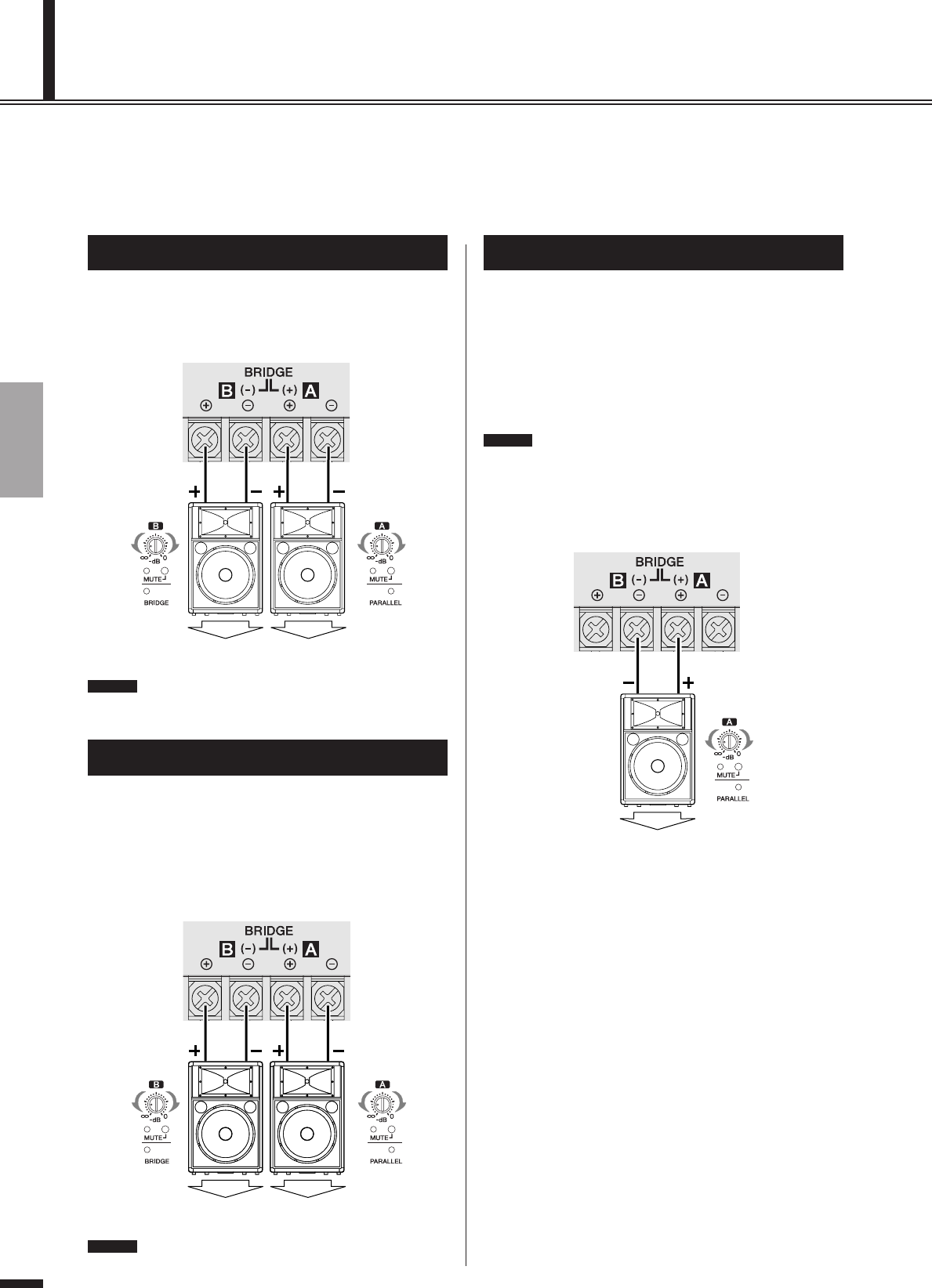

Moduseinstellungen
Lautsprecher können am IPA8200 unter Verwendung der folgenden drei Moduseinstellungen angeschlossen werden.
Die Gesamtimpedanz der angeschlossenen Lautsprecher hängt von der Moduseinstellung ab. Verwenden Sie keine
Anschlusskombination, die eine niedrigere Gesamtimpedanz aufweist als die folgend angegebenen Minimalwerte.
Wenn der rückseitige MODE-Schalter auf STEREO gestellt
ist, arbeitet jeder Kanal unabhängig. Sie können die Abschwä-
chungsregler an der Vorderseite verwenden, um die Abschwä-
chung unabhängig für jeden Kanal einzustellen.
•Die Gesamtimpedanz der Lautsprecher muss zwi-
schen 4–8
Ω
liegen.
Wenn der rückseitige MODE-Schalter auf PARALLEL
gestellt ist, werden die Eingangssignale auch zu den benach-
barten Kanälen (A-B, C-D, E-F, G-H) geführt. Jeder Ein-
gangsanschluss zweier Nachbarkanäle lässt sich
gleichermaßen verwenden. Sie können die Abschwächungs-
regler an der Vorderseite verwenden, um die Abschwächung
unabhängig für jeden Kanal einzustellen.
•Die Gesamtimpedanz der Lautsprecher muss zwi-
schen 4–8
Ω
liegen.
Wenn der rückseitige Schalter MODE auf BRIDGE steht,
werden die Verstärker einander angrenzender Kanalpaare
(A-B, C-D, E-F, G-H) gebrückt, und der IPA8200 arbeitet
als Verstärker mit höherer Ausgangsleistung. Jeder Ein-
gangsanschluss zweier Nachbarkanäle lässt sich gleicherma-
ßen verwenden. Verwenden Sie die Abschwächungsregler
der Kanäle A/C/E/G vorne am Gerät, um die Abschwächung
einzustellen.
•Wenn Sie den BRIDGE-Modus verwenden, schlie-
ßen Sie die Lautsprecher an den Kontakten „+“ der
Kanäle A/C/E/G und „–“ der Kanäle B/D/F/H an.
•Die Gesamtimpedanz der Lautsprecher muss zwi-
schen 8 und 16
Ω
liegen.
STEREO-Modus
PARALLEL-Modus
Source:
Channel B
Source:
Channel A
Gesamte Laut-
sprecherimpe-
danz: 4–8Ω
HINWEIS
Source:
Channel A
Source:
Channel A
Gesamte Laut-
sprecherimpe-
danz: 4–8Ω
HINWEIS
BRIDGE-Modus
HINWEIS
Source:
Channel A
Gesamte Laut-
sprecherimpe-
danz: 8–16Ω
IPA8200 – Bedienungsanleitung
19
Anschlüsse und Verbindungen
Bitte achten Sie darauf, die mitgelieferten Euroblock-
Anschlüsse zu verwenden.Wenn Sie sie verlieren, kontaktieren
Sie den nächsten Yamaha-Händler.
1.
Falls die Aderöffnungen geschlossen sind, drehen Sie
die Schrauben oben an den Anschlüssen gegen den
Uhrzeigersinn, um sie zu öffnen.
2.
Stecken Sie die abisolierten Adern unter Beachtung der
Polaritätsangaben in die entsprechenden Aderöffnungen,
und drehen Sie dann die Schrauben oberhalb der Öff-
nungen im Uhrzeigersinn, um die Adern zu befestigen.
3.
Stecken Sie den Euroblock-Stecker in den entsprechen-
den Anschluss am IPA8200.
Führen Sie den Gabelkabelschuh von unten ein, und ziehen
Sie die Schraube fest.
Wickeln Sie die abisolierte Ader wie unten gezeigt um den
Klemmleistenanschluss, und ziehen Sie die Schraube fest.
Achten Sie darauf, dass die blanke Ader nicht das Gehäuse
berührt.
•Schließen Sie nicht den Kontakt namens NC in der
Mitte der unteren Reihe der Klemmleistenanschlüsse
an.
•Wenn Sie den BRIDGE-Modus verwenden, schlie-
ßen Sie die Lautsprecher an den Kontakten „+“ der
Kanäle A/C/E/G und „–“ der Kanäle B/D/F/H an.
Anschluss am Eingangsstecker
(Euroblock)
● Vorbereitung der Kabel
•Um das Kabel für den Anschluss an einen Euroblock-Verbinder
vorzubereiten, isolieren Sie das Kabel wie in der Abbildung
gezeigt ab, und verwenden Sie ausschließlich Kabel mit Lit-
zenadern. Bei einer Euroblock-Verbindung kann die Kabellitze
aufgrund von Materialermüdung durch das Gewicht des Kabels
oder durch Vibrationen brechen. Wenn Sie Ihre Geräte im Rack
montieren, verwenden Sie nach Möglichkeit eine Abbinde-
stange, um die Kabel auszuformen und abzubinden.
•Wenn Kabel häufig angeschlossen und getrennt werden, wie
bei mobilen Installationen üblich, empfehlen wir die Verwen-
dung isolierter Aderendhülsen. Verwenden Sie eine Aderend-
hülse, deren leitfähiger Teil einen Außendurchmesser von
höchstens 1,6 mm sowie eine Länge von etwa 7 mm aufweist
(wie z. B. die AI0,5-6WH, hergestellt von der Phoenix Contact
Corporation).
•Wenn Sie Aderlitze verwenden, verzinnen Sie
das blanke Ende nicht.
etwa
7 mm
etwa
7 mm
1,6 mm
oder weniger
VORSICHT
+–G
Verwenden Sie einen
Schlitzschraubendreher,
um die Adern zu befestigen.
Adern
Euroblock-Stecker
Lautsprecheranschlüsse
(Klemmleiste)
Wenn Sie einen Gabelkabelschuh ver-
wenden
Wenn Sie eine blanke Ader verwenden
0.17"
(4.32mm)
Ł0.33"
(Ł8.38mm)
15mm*
*Tatsächliche
Größe
Lautspre-
cherkabel
Der Draht
darf nicht das
Gehäuse
berühren.
HINWEIS
IPA8200 – Bedienungsanleitung
20
Problembehebung
Anzeige(n) Mögliche Ursache Abhilfe Schutzschaltung
Die CLIP-
Anzeige leuchtet.
Die Ausgangsleistung
überschreitet 100 W (8Ω)
oder 200 W (4Ω).
Verringern Sie den Eingangspegel. Der Limiter-Schaltkreis
(Begrenzer) setzt ein, um
den Leistungsverstärker
und das Netzteil zu schüt-
zen.
Die PROTECT-
Anzeige leuchtet.
Ein Lautsprecheraus-
gang ist kurzgeschlossen.
Prüfen Sie, ob Lautsprecherstecker oder
-kabel evtl. kurzgeschlossen sind, und
schalten Sie dann den IPA8200 einmal
aus und wieder ein.
Wenn die PROTECT-Anzeige weiterhin
leuchtet, wenden Sie sich an Ihren
Yamaha-Händler.
Die Schutzschaltung ist
aktiv, um den Leistungs-
verstärker und das Netz-
teil zu schützen.
Die Kühlkörpertemperatur
des Verstärkers hat 95°C
überschritten, oder die
Kühlkörpertemperatur
des Netzteils hat 85°C
überschritten.
Prüfen Sie, ob der Lufteinlass blockiert
ist, oder ob innerhalb des Racks ein Pro-
blem mit der Luftzu-/abfuhr besteht, und
prüfen Sie auch, ob die Lastimpedanz der
angeschlossenen Lautsprecher sich nicht
unter dem angegebenen Minimalwert
befindet (4Ω oder 8Ω/BRIDGE).
Warten Sie dann, bis die Gerätetempera-
tur gefallen ist, und schalten Sie das
Gerät wieder ein.
Wenn die PROTECT-Anzeige weiterhin
leuchtet, wenden Sie sich an Ihren
Yamaha-Händler.
Die Schutzschaltung wird
aktiv, um den Leistungs-
verstärker zu schützen.
Es wird eine Gleichspan-
nung am Lautsprecher-
ausgang ausgegeben.
Kontaktieren Sie Ihren Yamaha-Händler. Die Schutzschaltung wird
aktiv, um die Lautspre-
cher zu schützen.
IPA8200 Owner’s Manual 57
Specifications
General Specifications
• Half power = 3dB below rated power
• 0dBu = 0.775Vrms
• Specifications and descriptions in this owner’s manual are for information purposes only. Yamaha Corp. reserves the right to change or modify
products or specifications at any time without prior notice. Since specifications, equipment or options may not be the same in every locale, please
check with your Yamaha dealer.
Before you measure the output, refer to the cautions on the following page:
English: p.8 / German: p.17 / French: p.26 / Spanish: p.35 / Italian: p.44 / Russian: p.53
Output Power 4Ω per channel 200W x 8
8Ω per channel 100W x 8
1kHz, THD+N=1% 8Ω / BRIDGE 400W x 4
20Hz-20kHz, THD+N=1%
4Ω per channel 180W x 8
8Ω per channel 90W x 8
8Ω / BRIDGE 360W x 4
1kHz, 20ms Burst
4Ω per channel 200W x 8
8Ω per channel 100W x 8
8Ω / BRIDGE 400W x 4
Maximum Input Level +24dBu
Input Impedance 20kΩ(balanced), 10kΩ(unbalanced)
Input Sensitivity (dBu) Switch Position +4dBu 26dB 32dB
8Ω, Att. max Input sensitivity +4dBu +5.2dBu –0.8dBu
Voltage Gain Switch Position +4dBu 26dB 32dB
Att. Max Voltage Gain 27.2dB 26dB 32dB
S/N Ratio A-weighted ≥100dB
THD+N 1kHz, half power, 4Ω≤0.5%
Frequency Response 1W, 8Ω20Hz-20kHz, +0dB, –1.5dB
Channel Separation 1kHz, half power, 8Ω
Att. max, input 600Ω shunt ≥60dB
Controls Front Panel POWER switch (rocker)
MUTE switch (push ON/push OFF) x 8
Attenuator (41positon) x 8
Rear Panel MODE switch (STEREO/BRIDGE/PARALLEL) x 4
GAIN switch (+4dBu/26dB/32dB) x 1
HPF switch (OFF/20Hz/55Hz) x 1
Connectors Input Euroblock (balanced)/ch
Output Barrier strip/ch
PowerAC inlet x 1
Indicators POWER x 1 (Green), PROTECT x 8 (Red),
CLIP x 8 (Red), SIGNAL x 8 (Green), MUTE x 8 (Red),
PARALLEL x 4 (Orange), BRIDGE x 4 (Orange)
Load Protection POWER switch on/off Output mute
DC-fault Power supply shutdown
Amplifier Protection Thermal Output mute (heatsink temp ≥95˚C)
Over current Power supply shutdown
Power Supply Protection Thermal Power supply shutdown (heatsink temp ≥85˚C)
Limiter Circuit Clip limiting Limiting level ≥100W@8Ω or 200W@4Ω
Cooling High/Low two speed fan x 2
AC Power Requirement 120V, 220V–240V; 50Hz/60Hz
Power Consumption 400W
Dimensions (W x H x D) 480 x 88 x 406.5 mm (18-7/8 x 3-7/16 x 16 inch)
(The depth is measured from the front panel surface to the
rear mounting hardware.)
Weight 10.5kg (23.2 lbs)
Included Accessories AC power cord (2.5m) x 1, Security cover x 1,
Allen wrench x 1, Security cover attachment screw x 2,
3-pin Euroblock connector x 8, Owner’s manual
IPA8200 Owner’s Manual
58
Specifications
Block Diagram
Dimensions
BA
ATTENUATOR
ATTENUATOR
HA MUTE
MUTE
GAIN
GAIN
HA
MODE MODE
STEREO
BRIDGE
STEREO
BRIDGE
PARALLEL
STEREO
BRIDGE
PARALLEL
PARALLEL
+
–
G
CH A, C, E, G
+
–
G
CH B, D, F, H
HPF
HPF
Comp.
HPF
Fc=55Hz
HPF
Fc=20Hz
HPF
Fc=55Hz
HPF
Fc=20Hz Comp.
Clip Level
Detect
Level
Detect
Signal Level
Detect
Signal Level
Detect
BA Inv
P.Am p
P.Am p
–
+
–
+
A, C, E, G
B, D, F, H
SPEAKERS
Output
Filter
Unit: mm (inch)
480 (18-7/8")
377.7 (14-7/8")
406.5 (16")
88 (3-7/16")
IPA8200 Owner’s Manual 59
Specifications
Current Draw
1/8 power is typical of program material with occasional clipping. Refer to these figures for most applications.
1/3 power represents program material with extremely heavy clipping.
Test signal: Pink Noise, bandwidth limited from 22Hz to 22kHz
1W = 0.860kcal/h, 1BTU = 0.252kcal
Note that Line Voltage [V] x Line Current [A] = [VA], not equals to [W].
Inrush current: 11A (100V), 13A (120V), 26A (240V)
Line Current (A) Power (W) Thermal Dissipation
100/120V 230/240V In Out Dissipated Btu/h kcal/h
Idle 0.8 0.4 69 0 69 235 59
1/8 power 8Ω/ch 1.9 1.0 189 100 89 304 77
4Ω/ch 3.3 1.5 327 200 127 433 109
1/3 power 8Ω/ch 3.9 1.8 389 267 122 417 105
4Ω/ch 7.7 3.3 774 533 241 821 207
IPA8200 Owner’s Manual
