MANUALE DI ISTRUZIONI

Questo prodotto utilizza una fonte di alimentazione esterna

(adattatore). NON collegatelo ad alcun tipo di alimentazione

esterna o adattatore diversi da quelli descritti nel manuale di

istruzioni, indicati sull’unità o raccomandati specificamente

dalla Yamaha.

ATTENZIONE: Non appoggiate oggetti sul cavo di alimentazione

dello strumento né sistemate l’apparecchio in una posizione nella

quale si possa camminare sui cavi. Non si raccomanda l’uso di

prolunghe. In caso di necessità, per un cavo fino a 7,5 metri, il

diametro minimo è 18 AWG (un valore della scala American Wire

Gauge). NOTA: al decrescere del valore del numero AWG aumenta

la conduttanza. Per cavi più lunghi, rivolgetevi ad un elettricista.

Questo strumento dovrebbe essere usato solo con i

componenti forniti o raccomandati dalla Yamaha. Se vengono

usati una base mobile (su ruote), un rack o un supporto,

seguite le istruzioni e le avvertenze che accompagnano il

prodotto.

LE SPECIFICHE TECNICHE SONO SOGGETTE A

MODIFICHE: Le informazioni contenute in questo manuale

sono da considerarsi esatte al momento della stampa. La

Yamaha si riserva il diritto di cambiare o modificare le specifiche

tecniche in qualsiasi momento, senza preavviso e senza

obbligo di aggiornare gli apparecchi esistenti.

Questo strumento, da solo o usato con amplificatori, cuffia o

altoparlanti, può produrre livelli di suono in grado di provocare

sordità permanente. NON fate funzionare a lungo lo strumento

con il volume troppo alto o comunque fastidioso. Se accusate

disturbi uditivi come fischi o abbassamento dell’udito,

rivolgetevi ad uno specialista. IMPORTANTE: Più il suono è

forte, più è breve il periodo in cui si verifica il danno.

Alcuni prodotti elettronici Yamaha possono disporre di panche

e/o dispositivi di montaggio accessori che costituiscono parte

integrante dello strumento oppure vengono forniti come

accessorio opzionale. Alcuni di questi articoli sono progettati

per essere assemblati o montati dal rivenditore. Accertatevi

che la panca sia stabile e che gli eventuali dispositivi di

montaggio opzionali siano ben fissati PRIMA di usarli. La

panca fornita dalla Yamaha è stata progettata unicamente per

sedersi e non per altri usi.

AVVERTENZA: Le spese di riparazione dovute ad una

mancata conoscenza del funzionamento di un effetto o di una

funzione (quando l’unità opera come previsto) non sono

coperte da garanzia da parte della Yamaha. Vi consigliamo di

studiare attentamente questo manuale prima di ricorrere al

servizio di assistenza.

La Yamaha produce strumenti sicuri anche dal punto di vista

ambientale. A questo proposito, leggete le seguenti avvertenze:

Batteria: È possibile che questo strumento contenga una pila

non ricaricabile che, nel caso, viene venduta separatamente.

La durata media di questo tipo di pila è di circa cinque anni.

Quando se ne rendesse necessaria la sostituzione, contattate

un tecnico specializzato per effettuarla.

Questo apparecchio può usare anche pile comuni, alcune

delle quali possono essere ricaricabili. Accertatevi che la pila

sia ricaricabile, prima di effettuare tale operazione, e che il

caricatore sia adatto.

Quando inserite le pile, non mischiate mai le pile vecchie con

le nuove o di marche differenti. Le pile DEVONO essere

installate correttamente, altrimenti potrebbero verificarsi

surriscaldamento e rottura dell’involucro delle pile stesse.

Attenzione: Non tentate di smontare o incenerire alcun tipo

di pila. Ricordate che le pile non devono essere lasciate a

portata di mano dei bambini. Disfatevi delle pile scariche

secondo le leggi del vostro Paese, consultando il vostro

rivenditore.

Avvertenza per l’ambiente: Se questo apparecchio risultasse

irreparabilmente danneggiato, vi preghiamo osservare tutte

le leggi locali relative alla distruzione di prodotti contenenti

piombo, pile, plastica ecc. Se il rivenditore non fosse in grado

di consigliarvi, rivolgetevi direttamente alla Yamaha.

POSIZIONE DELLA PIASTRINA: Il disegno sottostante indica

l’ubicazione della piastrina relativa a questo apparecchio,

sulla quale appaiono il modello, il numero di serie,

l’alimentazione ecc. Dovreste annotare il numero di serie e la

data dell’acquisto nello spazio previsto qui di seguito e

conservare questo manuale come documento permanente

del vostro acquisto.

Modello _______________________________________

N° di serie _____________________________________

Data dell’acquisto ______________________________

MESSAGGIO SPECIALE

CONSERVATE QUESTO MANUALE!

P-80

(3)-5

• Quando pulite lo strumento, utilizzate un panno morbido e asciutto. Non

usate solventi per vernici, diluenti, fluidi per la pulizia o panni imbevuti di

sostanze chimiche. Inoltre, non appoggiate sullo strumento oggetti di plastica

o di vinile, poiché essi potrebbero scolorire il pannello o la tastiera.

• Non appoggiatevi sullo strumento, e non collocate su di esso oggetti pesanti.

Non applicate eccessiva forza sui pulsanti, interruttori e connettori.

• Non utilizzate lo strumento ad un livello di volume alto per un periodo eccessi-

vamente lungo, perché ciò potrebbe causarvi una perdita permanente

dell’udito. Se accusate una diminuzione dell’udito o altri disturbi (fischi e

altri rumori nell’orecchio) consultate un medico.

• Non aprite lo strumento né tentate di disassemblare i componenti interni o

di modificarli in alcun modo. Lo strumento non contiene componenti

assistibili dall’utente. Se vi sembra che l’apparecchio non funzioni

correttamente, smettete immediatamente di utilizzarlo e fatelo controllare da

personale di assistenza tecnica Yamaha qualificato.

• Non esponete lo strumento alla pioggia, e non utilizzatelo in prossimità di

acqua o in condizioni in cui esso possa essere soggetto ad umidità. Evitate

di appoggiare contenitori con liquidi che possano penetrare in qualsiasi

apertura.

• Se il cavo di alimentazione dell’adattatore o la spina vengono in qualche

modo danneggiati, o se vi è un’improvvisa perdita di suono durante l’impiego

dello strumento oppure se si manifesta cattivo odore o fumo che vi sembra

essere causato dallo strumento, spegnetelo subito, scollegate la spina dalla

presa e fate ispezionare lo strumento da personale di assistenza tecnica

Yamaha qualificato.

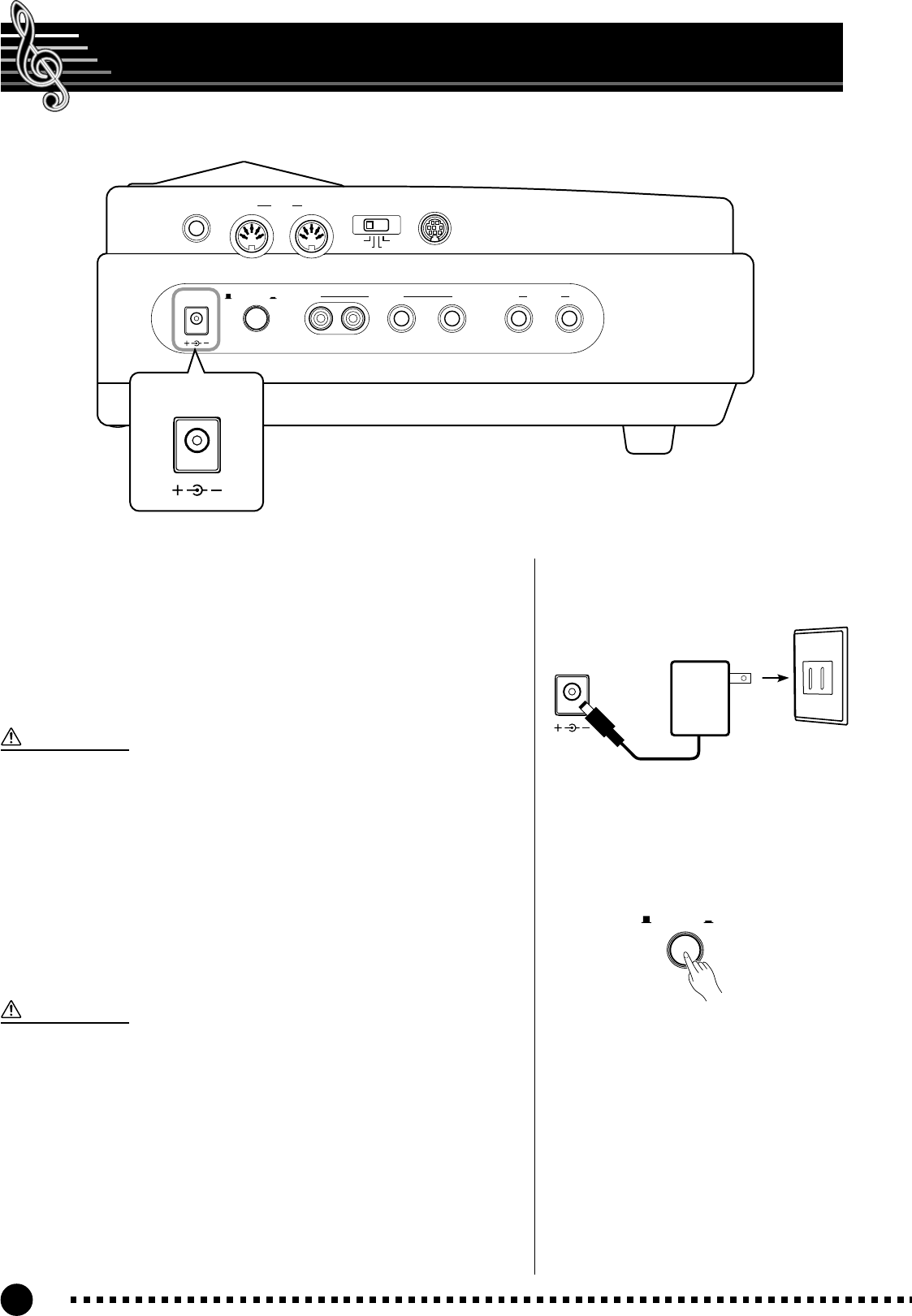

• Usate soltanto l’adattatore specificato (PA-3B o uno equivalente suggerito

dalla Yamaha). L’impiego di un adattatore diverso può danneggiare lo

strumento o causare surriscaldamento.

• Prima di pulire lo strumento, staccate sempre la spina dalla presa di corrente.

Non inserite né togliete la spina con le mani bagnate.

• Controllate periodicamente l’integrità della spina e togliete qualsiasi particella

di sporco o polvere che possa essersi accumulata su di essa.

ATTENZIONE

Seguite sempre le precauzioni di base sotto elencate per evitare la possibilità di ferimenti a voi o ad altri oppure di danneggiare

lo strumento o la proprietà altrui. Queste precauzioni non sono esaustive:

• Evitate di posizionare il cavo di alimentazione in prossimità di fonti di calore

come radiatori o caloriferi e non piegatelo eccessivamente per evitare di

danneggiarlo. Evitate inoltre di appoggiare sul cavo oggetti pesanti oppure

di posizionarlo in un luogo dove qualcuno lo possa calpestare.

• Quando estraete la spina dalla presa, afferrate sempre la spina senza tirare il

cavo. In caso contrario potreste danneggiare il cavo.

• Non collegate lo strumento ad una presa elettrica utilizzando una spina

multipla. In caso contrario potreste ottenere una qualità di suono inferiore o

anche causare surriscaldamento nella presa.

• Estraete la spina dalla presa quando non intendete utilizzare lo strumento

per lunghi periodi di tempo oppure durante i temporali.

• Prima di collegare lo strumento ad altri componenti elettronici, spegnete

tutti i componenti. Prima di accendere o spegnere tutti i componenti,

impostate i livelli di volume al minimo.

• Non esponete lo strumento a polvere o vibrazioni eccessive oppure a

temperature estreme (ad esempio alla luce solare diretta, in prossimità di un

calorifero oppure all’interno di un’automobile durante le ore diurne) per evitare

la possibilità di deformazione del pannello o danni ai componenti interni.

• Non usate lo strumento in prossimità di altri apparecchi elettrici come

televisori, radio o altoparlanti, poiché ciò può causare un’interferenza tale

da compromettere il regolare funzionamento degli altri apparecchi.

• Non posizionate lo strumento in un luogo instabile dove può cadere.

• Prima di spostare lo strumento, togliete tutti i cavi collegati.

■SALVATAGGIO DEI DATI DELL’UTENTE

• Salvate tutti i dati su un dispositivo esterno come il MIDI Data Filer MDF3

Yamaha, per evitare di perdere dati importanti a causa di un malfunzionamento

o di un errore operativo dell’utilizzatore.

La Yamaha non può essere ritenuta responsabile per danni causati da un uso

improprio o da modifiche allo strumento, nonché per la perdita o la distruzione di

dati.

Quando lo strumento non viene utilizzato, spegnetelo sempre.

PRECAUZIONI

LEGGETE ATTENTAMENTE PRIMA DI PROCEDERE

* Vi preghiamo di conservare queste precauzioni in un posto sicuro per future consultazioni.

AVVERTENZA

Seguite sempre le precauzioni di base elencate qui di seguito per evitare la possibilità di danni seri o eventuale pericolo di

morte derivante da scossa elettrica, corto circuito, danni, incendio o altri pericoli. Queste precauzioni non sono esaustive:

P-80

Introduzione

Vi ringraziamo per aver scelto il Piano elettronico Yamaha P-80. Il vostro P-80 è uno strumento musicale

di alto prestigio che utilizza l’avanzata tecnologia musicale Yamaha . Trattato con l’oppurtuna attenzione, vi

darà anni di soddisfazione musicale.

●Il campionamento stereo delle voci di pianoforte acustico offrono un realismo ed una

capacità espressiva senza precedenti, mentre il sistema di generazione suono AWM

(Advanced Wave Memory) mette a vostra disposizione riproduzioni ricche e autentiche di

tutte le atre voci.

●La risposta dinamica, simile al tocco del pianoforte — regolabile in 4 livelli — consente un

eccezionale controllo espressivo.

●Il modo Dual permette di suonare simultaneamente due voci.

●Il modo Split permette l’esecuzione di differenti voci nelle sezioni riservate alla mano destra

e alla mano sinistra.

●Il pedale del sustain include un effetto di risonanza naturale per le voci di pianoforte,

simulando la risonanza delle corde e della cassa armonica dei pianoforti acustici

tradizionali.

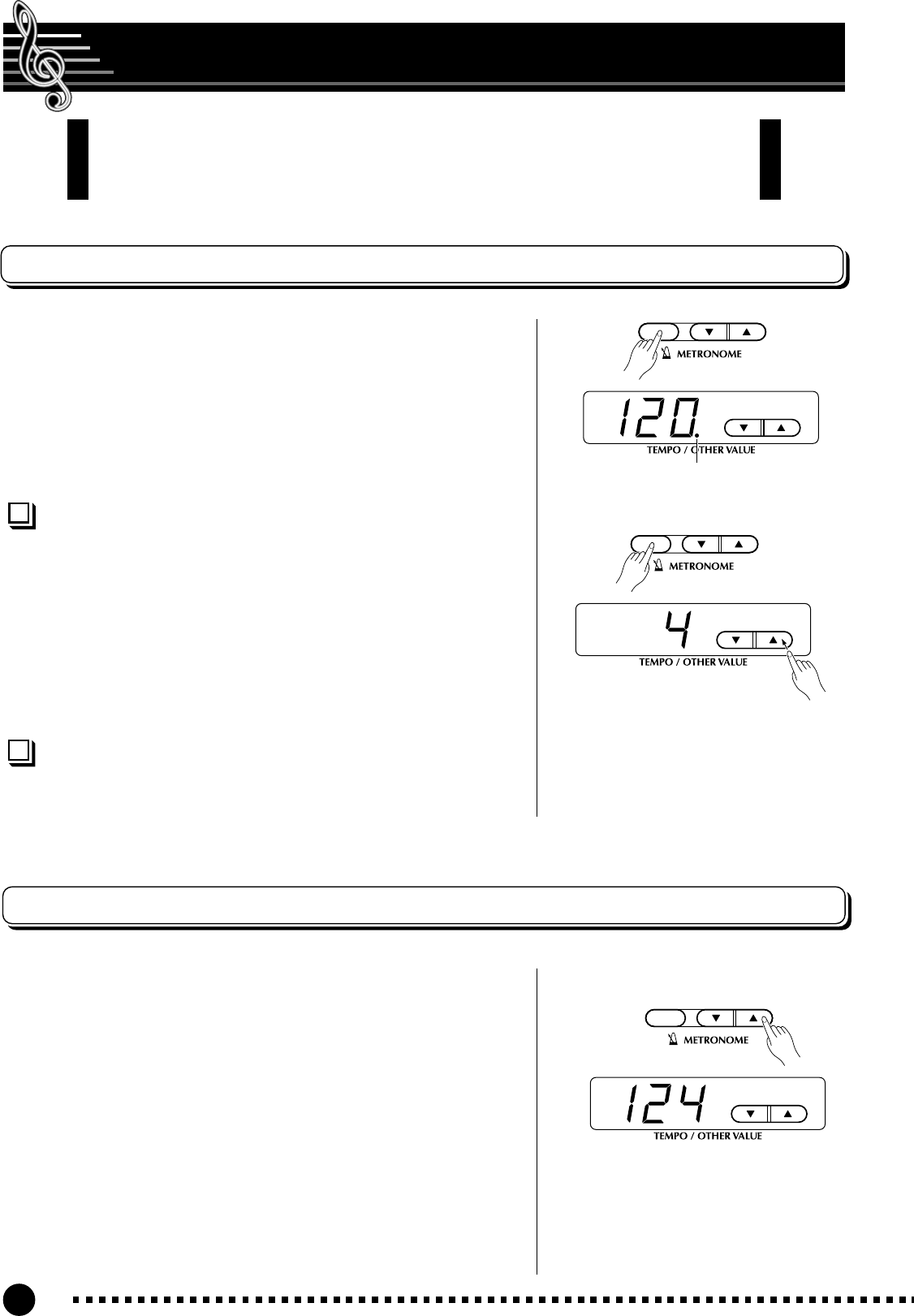

●La funzione Metronome, con la scansione del tempo variabile, facilita la possibilità di

esercitarsi.

●Il registratore digitale a 2 tracce vi consente di registrare ed eseguire in playback qualsiasi

cosa abbiate suonato sulla tastiera.

●La compatibilità MIDI ed un'ampia gamma di funzioni MIDI consentono di sfruttare il

P-80 all’interno di sofisticati sistemi MIDI musicali.

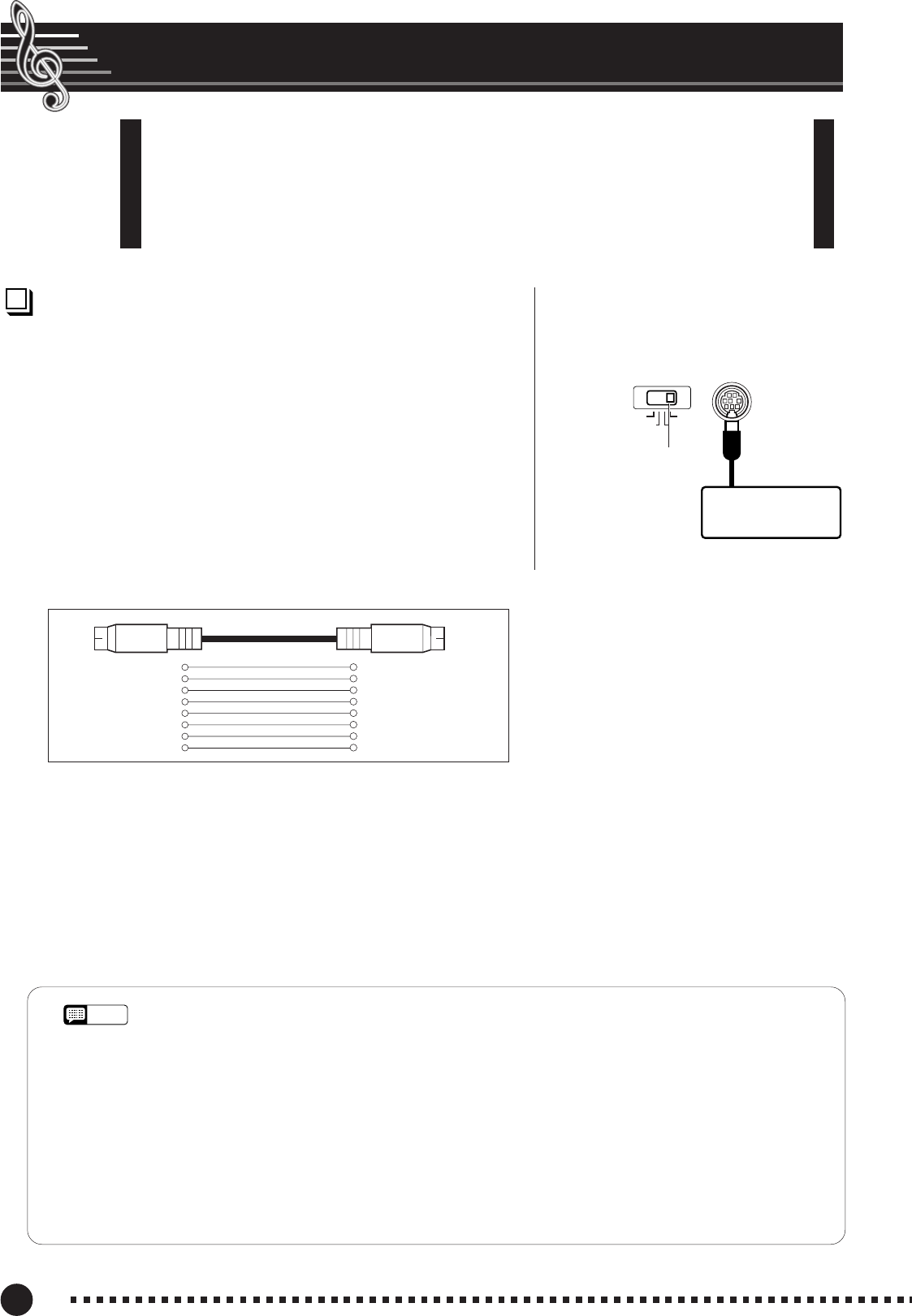

●Interfaccia incorporata per il collegamento diretto a personal computer con software

musicali avanzati.

Per sfruttare appieno le caratteristiche e la potenzialità del vostro P-80, vi raccomandiamo di leggere

attentamente questo manuale e di conservarlo in un luogo sicuro per future consultazioni.

Accessori compresi

●Manuale di istruzioni

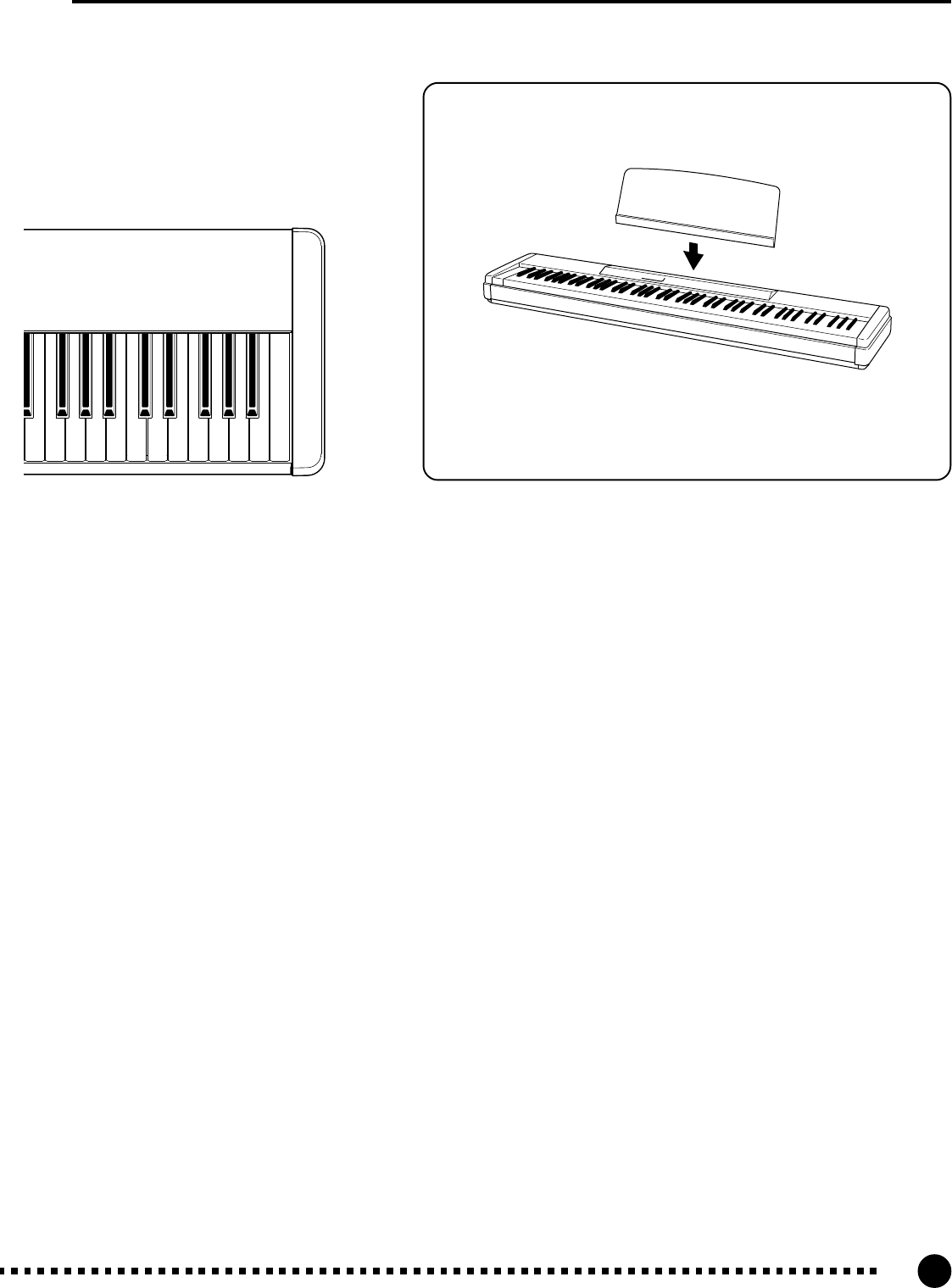

●Leggìo

●Pedale Sustain

●Adattatore PA-3B AC (incluso o opzionale, secondo l’area di

commercializzazione del prodotto)

P-80

Sommario

Il pannello di controllo ................................................... 6

Collegamenti ................................................................. 8

Selezione ed esecuzione delle voci ............................... 10

Esecuzione dei brani dimostrativi ................................ 11

■ Demo Voice .............................................................. 11

■ Preset Song ............................................................. 12

■ Preset Song A-B Repeat......................................... 13

■ Cancellazione della parte Preset Song ................. 14

● Synchro Start..................................................... 14

Il Modo Dual ............................................................... 15

● Altre funzioni del modo Dual.............................. 15

Il Modo Split ............................................................... 16

● Selezione delle voci Right e Left ....................... 16

● Impostazione del punto di split .......................... 16

● Altre funzioni del modo Split .............................. 16

Reverb ........................................................................ 17

● Regolazione della profondità del riverbero ........ 17

Effect .......................................................................... 18

● Regolazione della profondità dell'effetto ............ 18

Brilliance ..................................................................... 19

Trasposizione .............................................................. 19

Touch Sensitivity ......................................................... 20

Accordatura ................................................................. 21

● Accordatura crescente......................................21

● Accordatura decrescente...................................21

● Per ripristinare il pitch standard ......................... 21

Il metronomo & il controlloTempo ................................ 22

■ Il metronomo ........................................................... 22

● Divisione del tempo per il metronomo ............... 22

● Funzione Volume del metronomo ...................... 22

■ Controllo del tempo ................................................ 22

Impiego del registratore User Song ............................. 23

■ Registrazione .......................................................... 23

● Modifica delle impostazioni iniziali ..................... 24

● Cancellazione di una singola traccia ................. 24

■ Playback................................................................... 25

● Synchro Start..................................................... 25

Il modo Function .......................................................... 26

● Per selezionare una funzione ............................ 26

■ F1: Tuning ................................................................ 27

■ F2: Scale .................................................................. 27

F2.1: Scale ........................................................... 27

F2.2: Base Note ................................................... 27

■ F3: Funzioni del modo Dual ................................... 28

F3.1: Dual Balance ............................................... 28

F3.2: Dual Detune ................................................ 28

F3.3: 1st Voice Octave Shift ................................. 28

F3.4: 2nd Voice Octave Shift ................................ 28

F3.5: 1st Voice Effect Depth ................................. 29

F3.6: 2nd Voice Effect Depth ................................ 29

F3.7: Reset ...........................................................29

■ F4: Funzioni del modo Split ................................... 29

F4.1: Split Point .................................................... 29

F4.2: Split Balance ............................................... 29

F4.3: Right Voice Octave Shift .............................. 30

F4.4: Left Voice Octave Shift ................................ 30

F4.5: Right Voice Effect Depth..............................30

F4.6: Left Voice Effect Depth ................................ 30

F4.7: Damper Range ............................................ 30

F4.8: Reset ...........................................................30

■ F5: Soundboard Depth ........................................... 30

■ F6: Metronome Volume ........................................... 31

■ F7:

Preset Song Part Cancel Volume

.......................... 31

■ F8: Funzioni MIDI .................................................... 32

● Una breve Introduzione alla MIDI ......................32

F8.1: MIDI Transmit Channel Selection ................ 32

F8.2: MIDI Receive Channel Selection ................ 32

F8.3: Local Control ON/OFF ................................ 33

F8.4: Program Change ON/OFF .......................... 33

F8.5: Control Change ON/OFF ............................ 34

F8.6: MIDI Transmit Transpose ............................. 34

F8.7: Panel/Status Transmit.................................. 34

F8.8: Bulk Data Dump .......................................... 34

■ F9: Funzioni di Backup ........................................... 35

F9.1: Voice ............................................................35

F9.2: MIDI............................................................. 35

F9.3: Tuning .......................................................... 35

F9.4: Soundboard Depth ...................................... 35

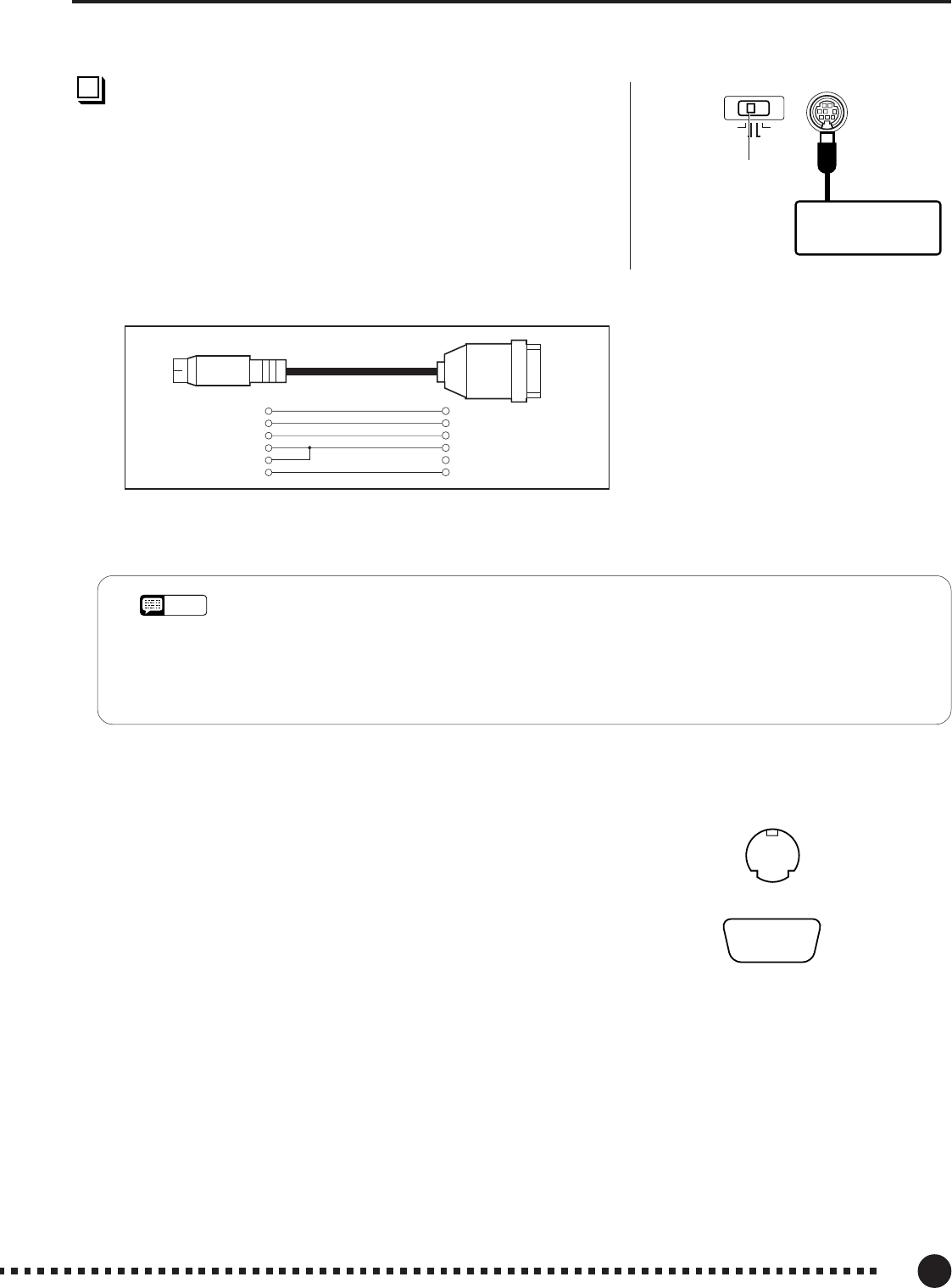

Collegamento con un Personal Computer ..................... 36

●

on un computer serie Apple Macintosh ........... 36

●

on un computer serie BM-PC/AT..................... 37

Richiamo dei Preset della fabbrica ............................... 38

Inconvenienti e rimedi ................................................. 38

Elenco dei brani dimostrativi e delle Preset Song .......... 39

Elenco delle regolazioni della fabbrica ............................ 40

Formato dei dati MIDI......................................................... 41

Tabella di implementazione MIDI ...................................... 45

Specifiche tecniche............................................................ 46

P-80

Il pannello di controllo

1Controllo [MASTER VOLUME]

Il controllo [MASTER VOLUME] regola il livello

di uscita del P-80. Il controllo [MASTER VOLUME]

regola anche il volume delle cuffie se sono inserite

nella presa PHONES (pag. 9).

2Controllo [BRILLIANCE]

Il controllo [BRILLIANCE] regola la tonalità o

“timbro” del suono prodotto, da un suono “cupo” ad

uno “brillante”.

3Pulsante [DEMO]

Attiva il modo playback delle demo in cui potete

selezionare il playback di differenti sequenze

dimostrative per ciascuna delle voci del P-80. I dettagli

a pagina 11.

4Pulsante [START/STOP] METRONOME

Inserisce ed esclude la scansione metronomica. I

pulsanti [TEMPO/FUNCTION# ▼, ▲ ] vengono usati

per impostare la velocità del tempo di scansione del

metronomo. I pulsanti [–/NO▼] e [+/YES▲] vengono

usati per cambiare la divisione del tempo (beat), se

usati mentre viene tenuto premuto il pulsante

METRONOME [START/STOP] — pag. 22.

5Pulsanti [TEMPO/FUNCTION# ▼, ▲]

Questi pulsanti regolano il tempo della funzione

“Metronome” nonché il tempo di playback della

funzione “Song”. La gamma del tempo varia da 32 a

280 beat o movimenti al minuto — pag. 22. Questi

stessi pulsanti vengono usati per selezionare le

funzioni— pag. 26.

6Pulsante [FUNCTION]

Questo pulsante dà accesso ad una gamma di funzioni

di tipo “Utility” — comprese le funzioni MIDI — che

enfatizzano in modo significativo la versatilità dello

strumento. Vedere a pag. 26 i dettagli.

7Pulsanti [–/NO▼], [+/YES▲]

Questi pulsanti servono a selezionare un numero di

song preset per il playback, e sono usati anche per

regolare dei parametri (cioè le loro funzioni “–/NO”

e“+/YES”).

8Pulsante SONG [PRESET]

Attiva il modo preset song . Quando è attivo questo

modo, potete usare i pulsanti [–/NO▼], [+/YES▲] per

selezionare una delle 50 song.

Prese PHONES (Pannello laterale sinistro)

(Vedere pag. 9)

MASTER VOLUME

MIN MAX

BRILLIANCE

MELLOW BRIGHT

DEMO START/

STOP TEMPO/

FUNCTION# FUNCTION – / NO + / YES PRESET TRACK START/

STOP REC

ROOM

HALL 1

HALL 2

STAGE

SYMPHONIC

CHORUS

TREMOLO

DELAY

HARD

MEDIUM

SOFT ON

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PIANO

1E. PIANO

HARPSI-

CHORD STRINGS PIPE

ORGAN CHURCH

ORGAN JAZZ

ORGAN BASS VARIATION SPLIT

ELECTRONIC PIANO

B0A0G0F0E0D0C0B-1A-1 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2 A2 B2 C3 D3 E3 F3 G3 A3 B3 C4 D4 E4 F4 G4 A4 B4 C5 D5

2 3 4 5 6 ! @

# $

MASTER VOLUME

MIN MAX

BRILLIANCE

MELLOW BRIGHT

DEMO START/

STOP TEMPO/

FUNCTION# FUNCTION – / NO + / YES PRESET TRACK START/

STOP REC

ROOM

HALL 1

HALL 2

STAGE

SYMPHONIC

CHORUS

TREMOLO

DELAY

HARD

MEDIUM

SOFT ON

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PIANO

1E. PIANO

HARPSI-

CHORD STRINGS PIPE

ORGAN CHURCH

ORGAN JAZZ

ORGAN BASS VARIATION SPLIT

ELECTRONIC PIANO

7 9

Tasti per l’accordatura

(Vedere pag. 21)

P-80

Il pannello di controllo

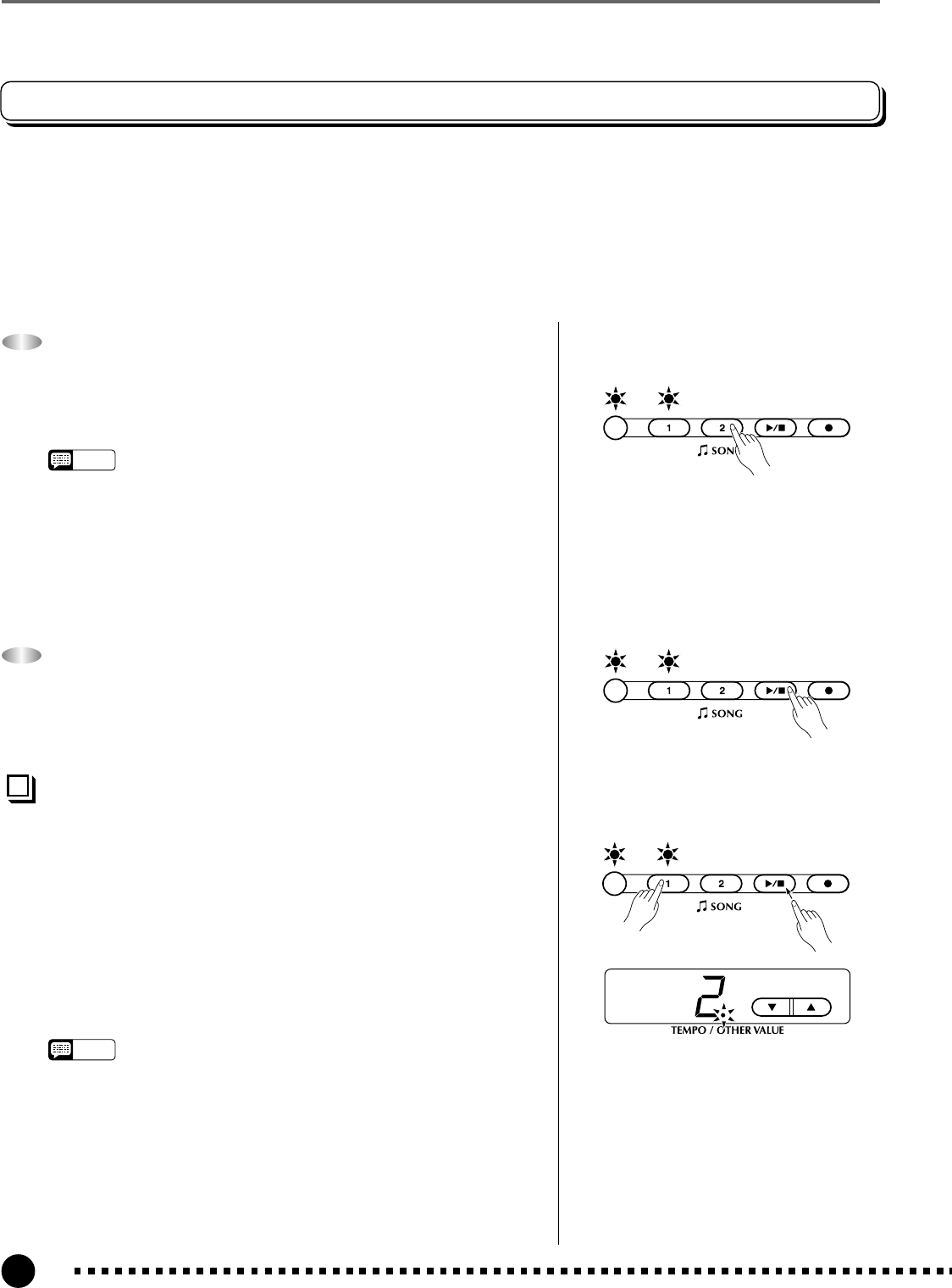

9Pulsanti TRACK [1] e [2]

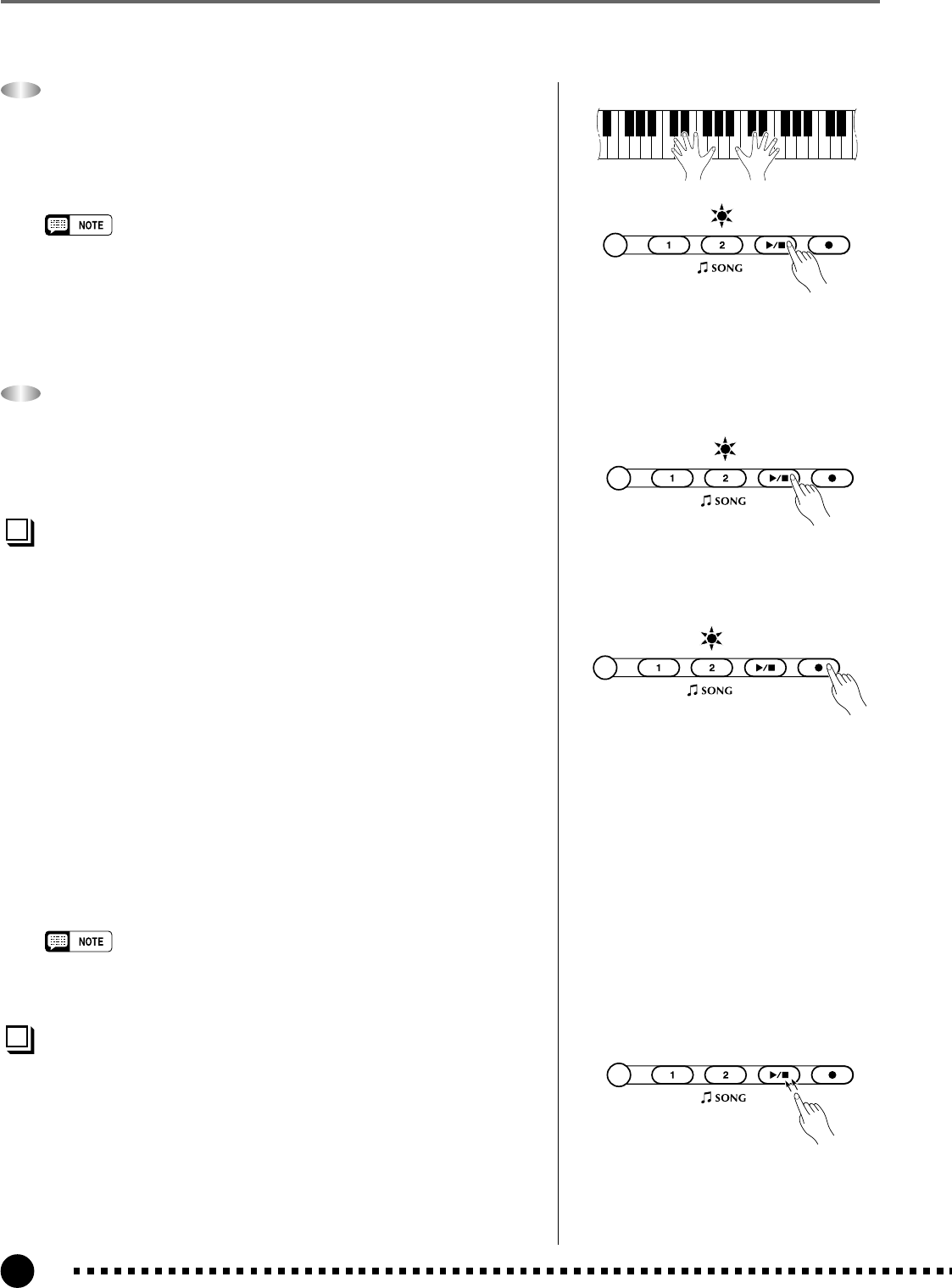

Il P-80 ha un registratore a 2 tracce, e questi pulsanti

vengono usati per selezionare la traccia/le tracce da

registrare o riprodurre in playback. Vedere i dettagli a

pag. 23.

0Pulsanti SONG [START/STOP] e [REC]

Controllano il registratore di user song del P-80,

consentendovi di registrare ed eseguire il playback di

qualsiasi cosa suoniate sulla tastiera.

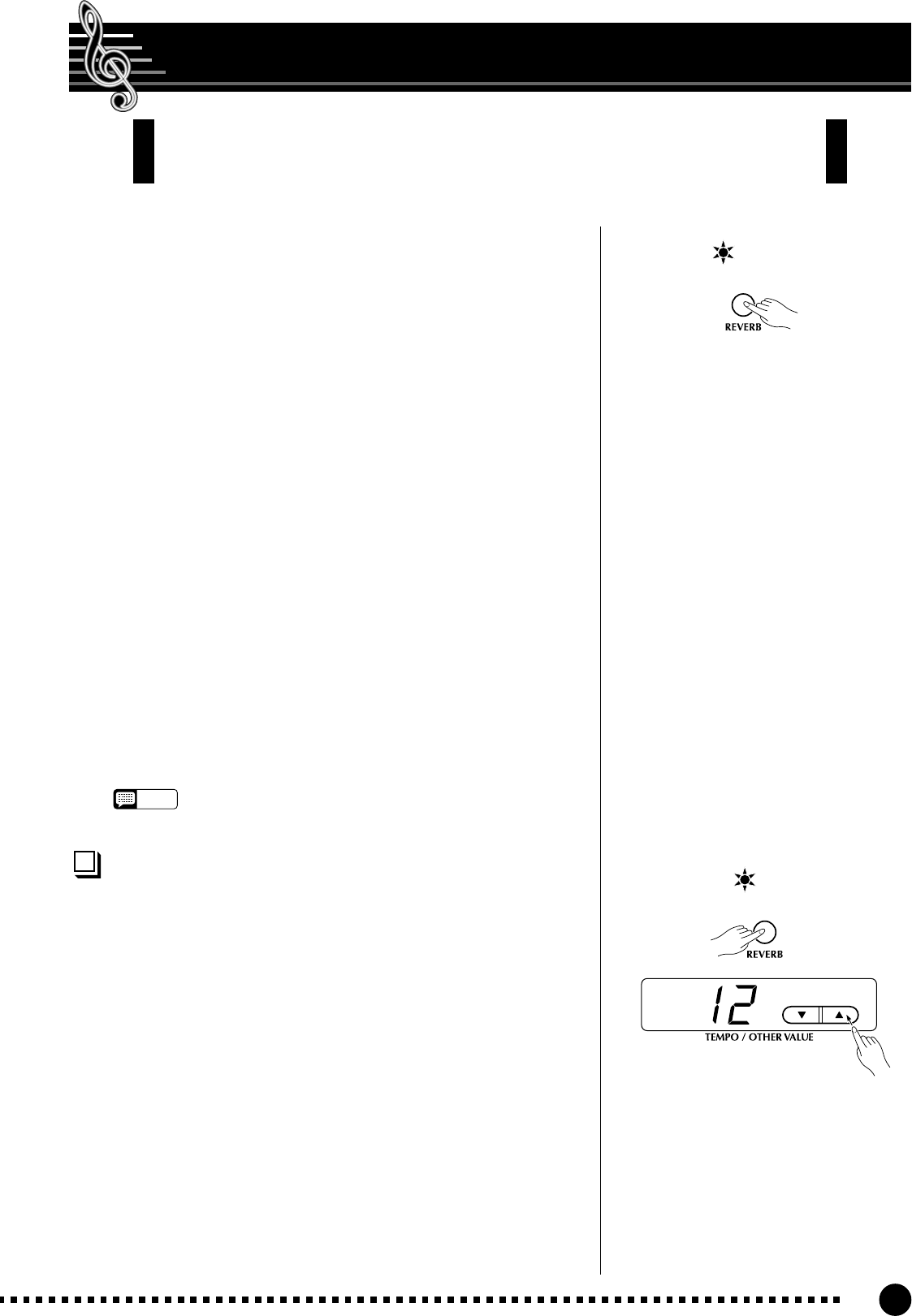

!Pulsante [REVERB]

Il pulsante [REVERB] seleziona vari effetti di

riverbero digitale che potete usare per conferire al

suono una profondità particolare. Vedere pag. 17 per i

dettagli.

@Pulsante [EFFECT]

Seleziona vari effetti che conferiscono al suono una

maggiore profondità e un senso di animazione.

#Pulsante [TOUCH]

Il pulsante [TOUCH] facilita la regolazione della

risposta dinamica della tastiera del P-80 per adattarla al

vostro stile di esecuzione. A pag. 20 i dettagli.

Leggìo

Il P-80 viene fornito con un leggìo che può essere fissato allo strumento

inserendolo nella sede ricavata nella parte posteriore del pannello di

controllo.

E5 F5 G5 A5 B5 C6 D6 E6 F6 G6 A6 B6 C7

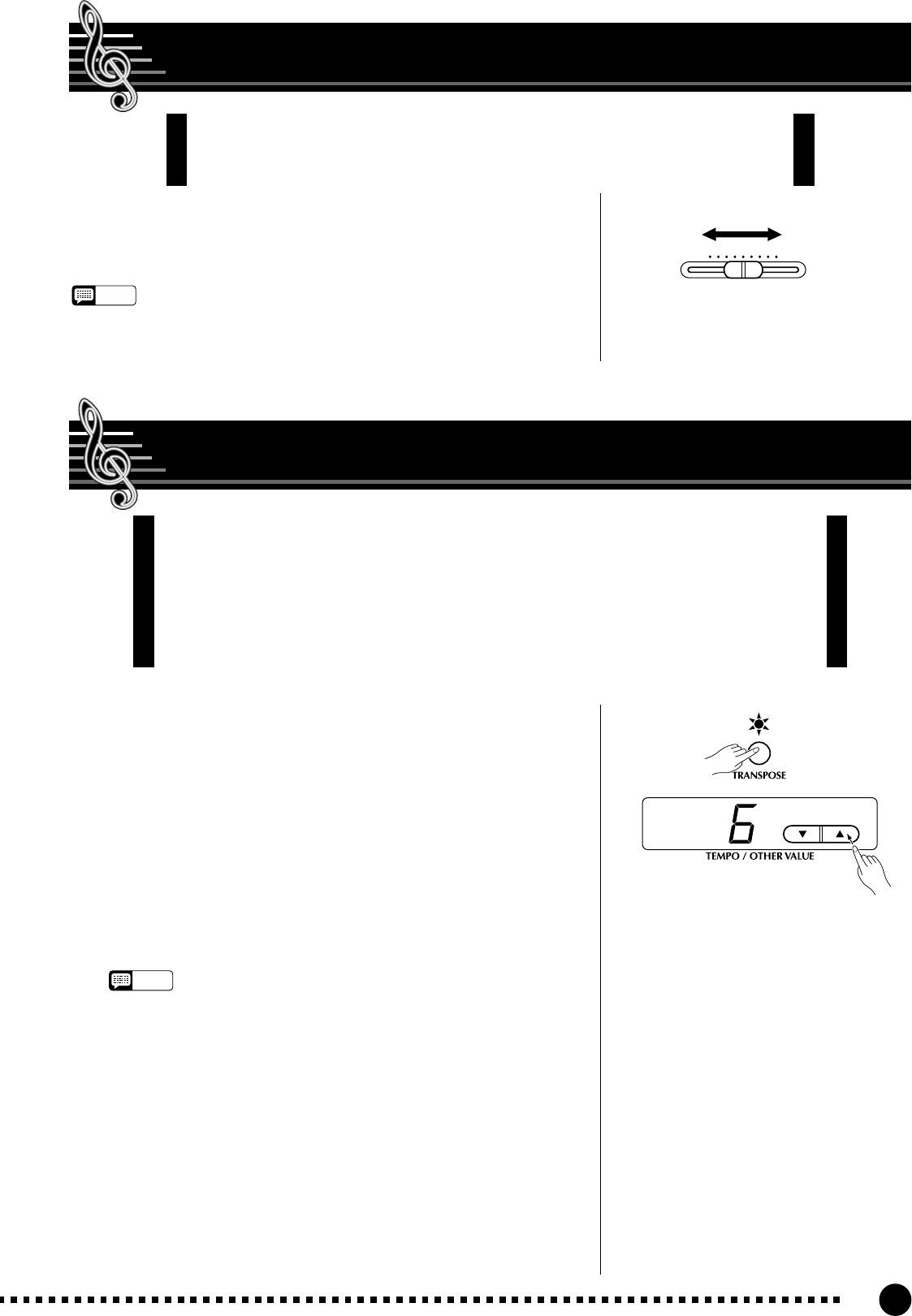

$Pulsante [TRANSPOSE]

Il pulsante [TRANSPOSE] vi permette di accedere

alla funzione TRANSPOSE del P-80 (per spostare il

pitch (intonazione) di tutta la tastiera in modo ascendente

o discendente con intervalli di semitoni).

%Pulsanti VOICE & pulsante [VARIATION]

Basta premere uno dei selettori per scegliere la voce

corrispondente. Il LED del selettore si accende per

indicare quale voce è selezionata. Premete il pulsante

[VARIATION] in modo che il suo LED si accenda, per

poter selezionare una variazione della voce selezionata

in quel momento.

Esiste anche un modo dual in cui è possibile suonare

simultaneamente per tutta l’estensione della tastiera

(vedere a pag. 15 i dettagli), ed un modo split che

permette di suonare voci differenti con la mano sinistra

e destra (vedere pag. 16 per i dettagli).

^Pulsante [SPLIT]

Attiva il modo split, in cui con le sezioni della

tastiera riservata alla mano destra o sinistra possono

essere suonate voci differenti. Per i dettagli vedere

pag.16.

P-80

Collegamenti

1DC IN 12V Jack

Accertatevi che l’interruttore STANDBY/ON del P-80 sia posto su

STANDBY.

Collegate un adattatore per CA (PA-3B o altro specificato dalla Yamaha)

alla presa DC IN 12V.

Inserite l’adattatore per CA nella presa di corrente.

Allo spegnimento, invertite semplicemente la procedura.

AVVERTENZA

•Usate SOLO un adattatore Yamaha PA-3B AC (o altro raccomandato

dalla Yamaha) per alimentare il vostro strumento dalla presa di

corrente. L’uso di altri adattatori può provocare danni irriparabili sia

all’adattatore sia al P-80.

•Quando non usate il P-80, o durante temporali, staccate l’adattatore

dalla presa di corrente.

SUSTAIN IN MIDI OUT HOST SELECT TO HOST

MIDI Mac

PC-2 PC-1

DC IN 12V STANDBY / ON OUTPUT PHONES

L R L /L+R R

5 6 7

3 4

DC IN 12V

2Interruttore [STANDBY/ON]

Premete una sola volta l’interruttore [STANDBY/ON] per accendere

(ON), ed una seconda volta per spegnere (OFF). All’accensione, si

accende un LED di un selettore voce.

DC IN 12V

PA-3B

STANDBY / ON

Pannello laterale

ATTENZIONE

•Anche se l’interruttore è nella posizione “STANDBY” , nello strumento

scorre corrente seppure a livello minimo. Se non intendete usare il

P-80 per un lungo periodo, accertatevi di staccare l’adattatore dalla

presa di corrente.

P-80

OUTPUT

L R L /L+R R

Sistema stereo

3Prese OUTPUT: Pin jack L ed R, Jack L/L+R ed R Phone

Il P-80 è dotato di jack OUTPUT Pin e Phone per trasmettere l’uscita

del P-80 ad uno strumento collegato - un amplificatore, una consolle di

mixaggio, un sistema PA o un dispositivo di registrazione. I connettori

Pin (L ed R) consentono un facile collegamento con un sistema audio

home ecc. La presa jack L/L+R Phone consente il collegamento del P-

80 ad un sistema mono. Quando si usa solo il jack L/L+R, i segnali del

canale sinistro e destro vengono combinati e trasmessi attraverso il jack

L/L+R.

ATTENZIONE

• Prima di collegare il P-80 ad altri componenti elettronici, spegnete

tutti i componenti. Prima di accendere e spegnere tutti i componenti,

portate al minimo tutti i livelli di volume.

• Accendete sempre prima il P-80 e quindi gli altri componenti del

sistema di amplificazione/altoparlanti.

Allo spegnimento, basta invertire l’ordine.

IN MIDI OUT

PHONES

Personal Computer

HOST SELECT TO HOST

MIDI Mac

PC-2 PC-1

SUSTAIN

4Jack PHONES

In queste prese possono essere inserite due serie di cuffie standard

stereo per un ascolto privato o notturno.

5Jack SUSTAIN

Serve a collegare il pedale del sustain al P-80. Il pedale funziona

come il pedale destro di un pianoforte acustico tradizionale.

NOTE

• Quando collegate o scollegate il pedale del sustain, accertatevi che lo

strumento sia spento (OFF).

6Porte MIDI IN e OUT

La porta MIDI IN riceve i dati MIDI da un dispositivo MIDI esterno

(come un sequencer MIDI) che può essere usato per controllare il P-80.

La porta MIDI OUT trasmette i dati MIDI generati dal P-80 (ad esempio

i dati di nota e velocity prodotti suonando la tastiera del P-80).

A pagina 32 sono riportate le funzioni MIDI nel paragrafo “Funzioni

MIDI”.

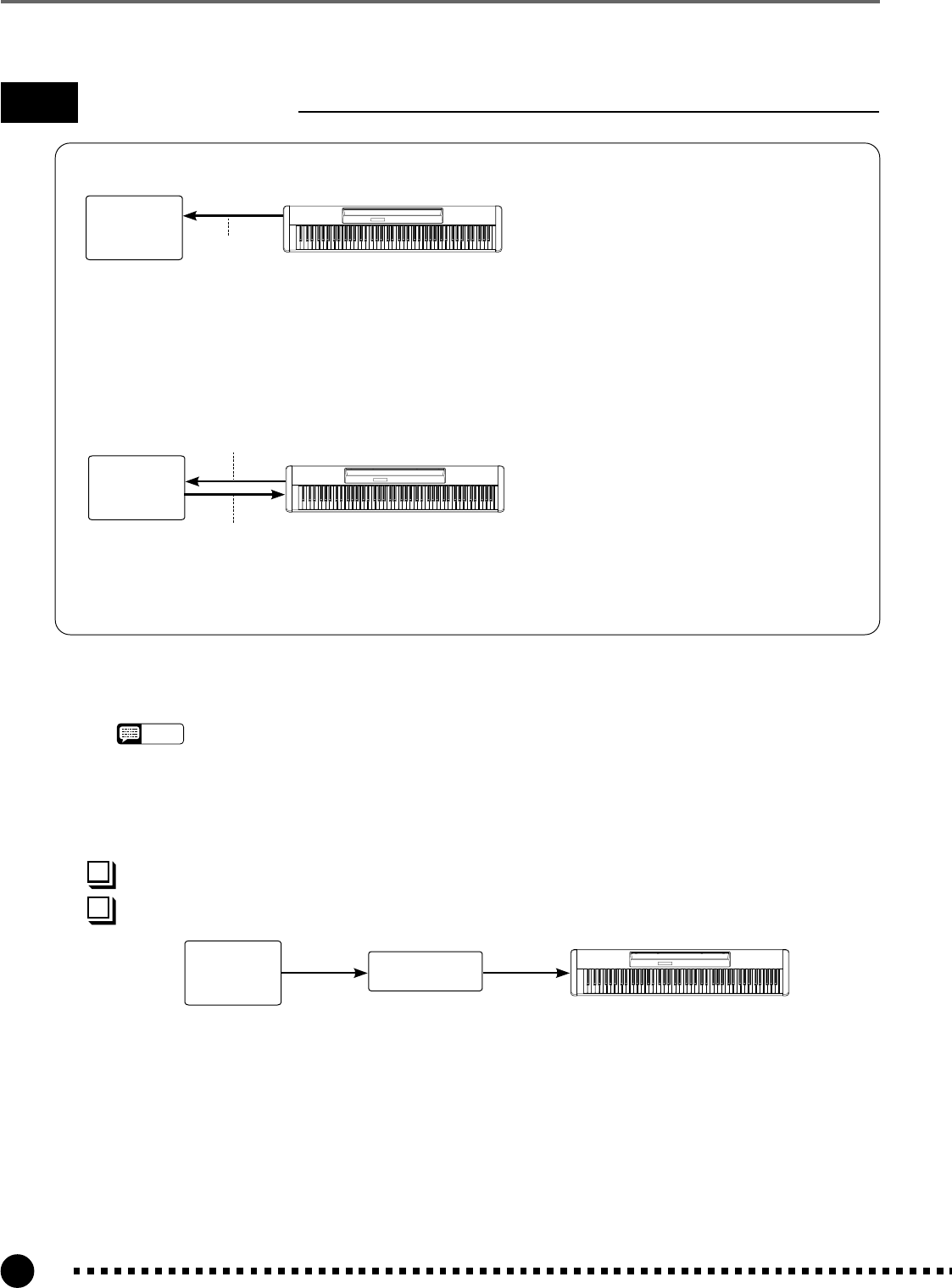

7Connettore TO HOST & interruttore HOST SELECT

Questo jack e l'interruttore di selezione permettono il collegamento

ad un personal computer per sequencing ed altre applicazioni musicali

- senza ricorrere ad un’interfaccia MIDI separata. I dettagli a pag. 36.

Collegamenti

OUTPUT

L R L /L+R R

Amplificatore

Sequencer MIDI

P-80

Dopo esservi accertati che l’adattatore del P-80 è correttamente

collegato ed inserito in una presa di corrente funzionante, premete

l’interruttore [STANDBY/ON] situato sul pannello laterale sinistro

del P-80.

All’accensione si illumina il LED di uno dei selettori di voce.

Se, per la riproduzione del suono, state usando un sistema di

amplificazione/altoparlanti impostate il controllo [MASTER

VOLUME] del P-80 e il livello del volume sul sistema di

amplificazione/altoparlanti sul livello di ascolto più confortevole,

mentre suonate la tastiera.

Se state usando le cuffie, partite con il controllo [MASTER

VOLUME] al minimo, aumentandolo gradualmente fino ad ottenere

il livello di ascolto più gradevole.

Regolate il volume................................................................................

Selezionate una voce ........................................................................

Selezionate la voce desiderata, premendo uno dei pulsanti VOICE.

Eventualmente usate il pulsante [VARIATION] per selezionare una

variazione della voce selezionata.

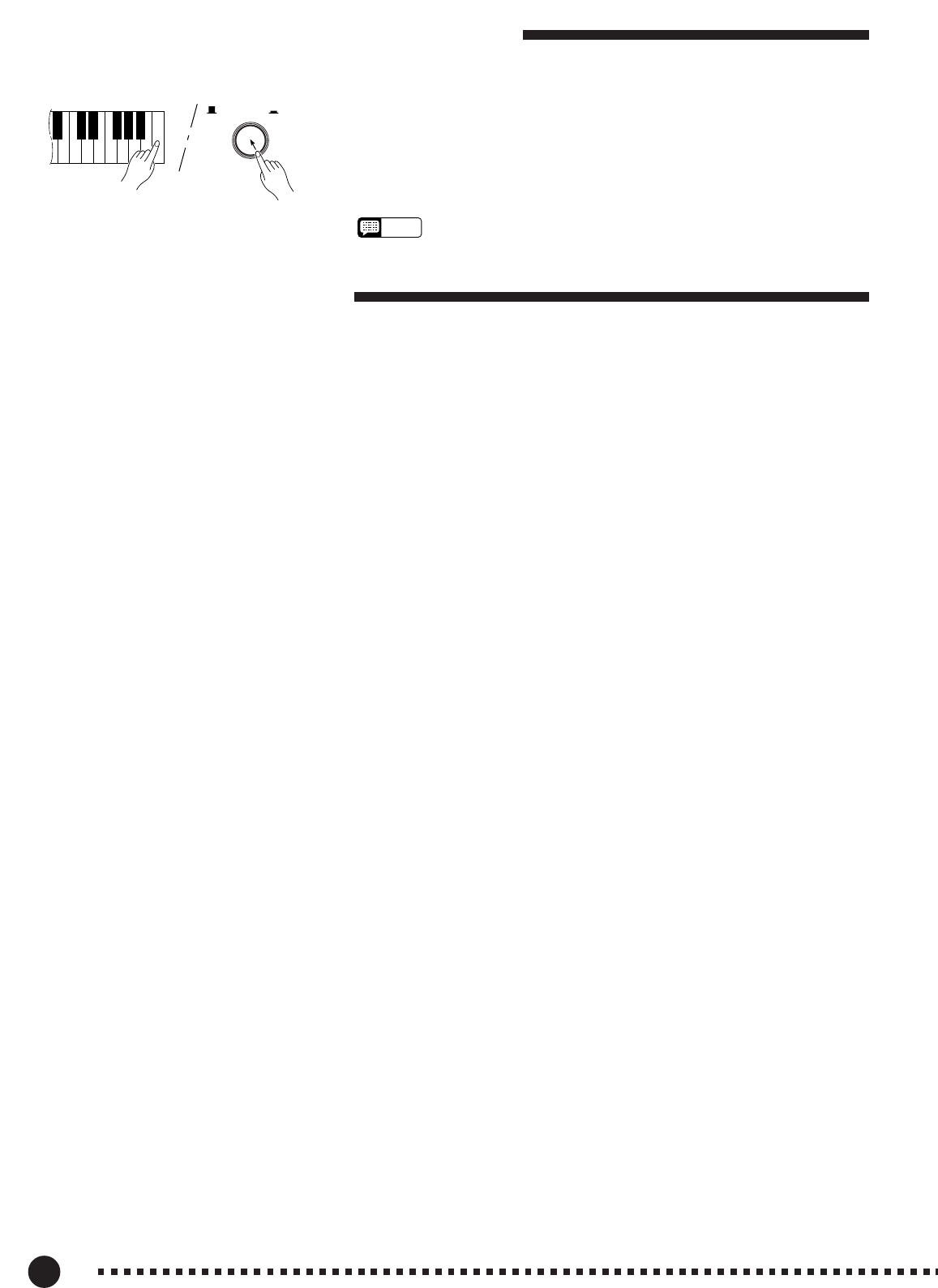

Suonate............................................................................................................

Il P-80 offre anche una risposta al tocco, per cui il volume ed

il timbro delle note suonate sulla tastiera possono essere controllate

secondo la forza esercitata per percuotere i tasti. La variabilità

dinamica ottenibile cambia secondo la voce selezionata.

Aggiunta eventuale degli effetti............................................

Potete aggiungere o cambiare il reverb, gli effetti o la brilliance come

volete, usando il pulsante [REVERB] (pag. 17), il pulsante [EFFECT]

(pag. 18) e il controllo [BRILLIANCE] (pag. 19).

Prima di accendere e spegnere tutti i componenti, impostate tutti i livelli di volume al minimo.

Per collegare il P-80 ad un sistema di amplificazione/altoparlanti, vedere a pagina 9.

STANDBY / ON

MASTER VOLUME

MIN MAX

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PIANO

1E. PIANO

HARPSI-

CHORD STRINGS PIPE

ORGAN CHURCH

ORGAN JAZZ

ORGAN BASS VARIATION

ROOM

HALL 1

HALL 2

STAGE

SYMPHONIC

CHORUS

TREMOLO

DELAY

BRILLIANCE

MELLOW BRIGHT

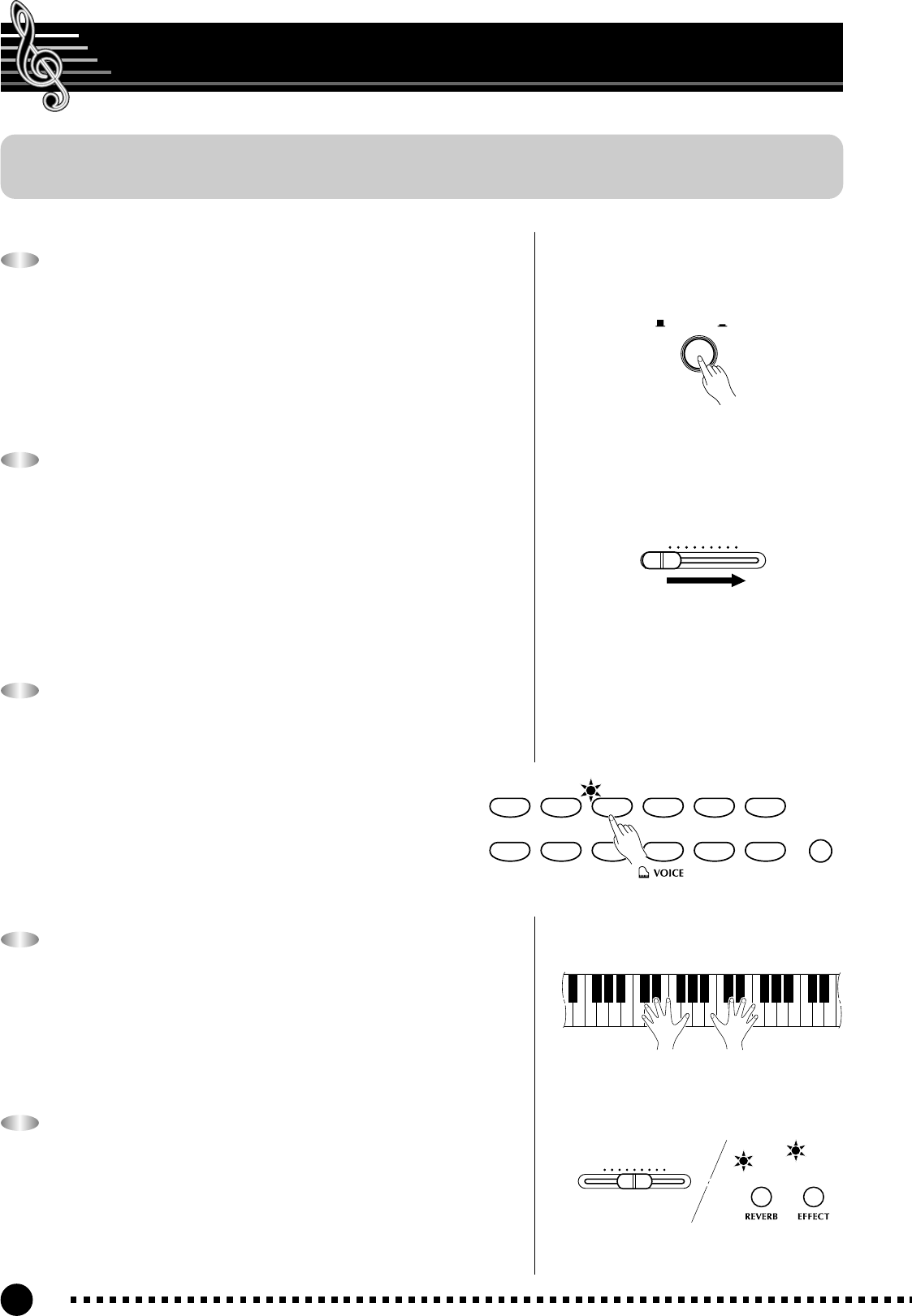

Selezione ed esecuzione delle voci

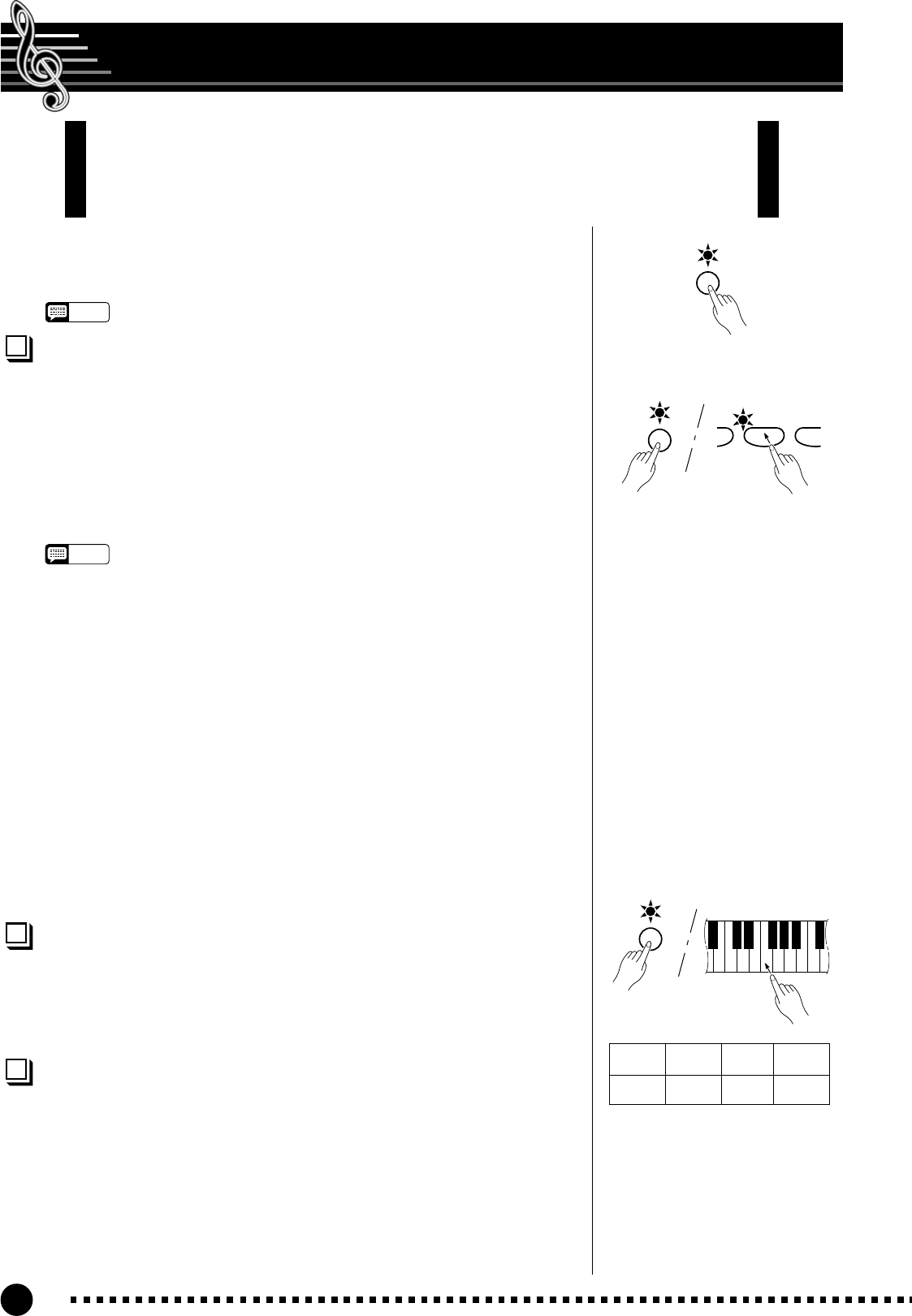

Accendete la tastiera.........................................................................

P-80

Esecuzione dei brani dimostrativi

Attivate il modo Demo......................................................................

Eseguite una Demo Voice............................................................

Premete uno dei selettori di voce per iniziare il playback di tutte

le song partendo dalla voce usata per la demo - corrispondente a

quella relativa al selettore con il LED acceso. (Se premete il pulsante

SONG [START/STOP] anziché un selettore di voce, avrà inizio il

palyback del brano dimostrativo GRAND PIANO). L’indicatore del

pulsante selettore/voce selezionato lampeggia durante il playback, e

sul display a LED apparirà “- - -”. Potete iniziare il playback di

qualsiasi altra voce demo premendo un altro selettore di voce. Potete

bloccare il playback in qualsiasi momento premendo il pulsante

SONG [START/STOP] o il selettore della voce relativa alla demo

in corso di esecuzione.

NOTE

•Usate il controllo [MASTER VOLUME] per regolare il volume ed il

controllo [BRILLIANCE] per regolare la “brillantezza” del suono (pag.

19).

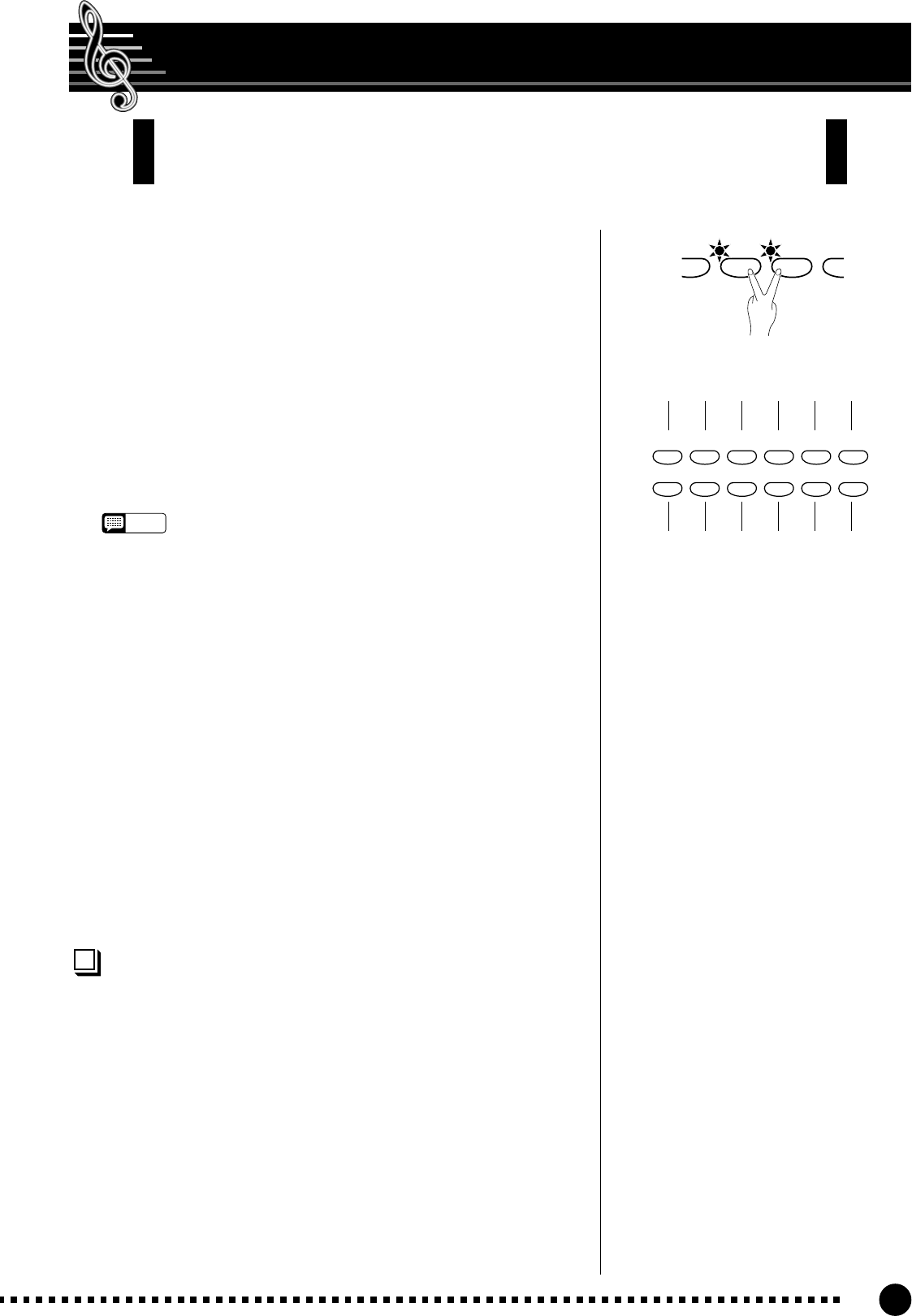

Premete il pulsante [DEMO] per attivare il modo omonimo - gli

indicatori dei selettori di voce lampeggiano in sequenza.

Demo Voice

Per uscire dal modo Demo.........................................................

Premete il pulsante [DEMO] per uscire dal modo demo e ritorna-

re al modo play normale.

Sono stati previsti brani dimostrativi per mettere in risalto la bellezza delle voci

del P-80. Sono anche disponibili 50 song preset che potete suonare individualmente,

tutte in sequenza, o in ordine casuale. Ecco come potete selezionare e suonare i

brani dimostrativi.

NOTE

•La song demo o il modo song preset non possono essere attivati se viene eseguito il playback di

una song user (pag. 23).

• Non vi è ricezione MIDI nel modo demo/preset song.

• I dati delle demo/preset song non vengono trasmessi attraverso le porte MIDI.

* A pag. 39 trovate l’elenco completo dei brani dimostrativi e delle song preset.

DEMO

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PIANO

1E. PIANO

HARPSI-

CHORD STRINGS PIPE

ORGAN CHURCH

ORGAN JAZZ

ORGAN BASS

DEMO

P-80

Attivate il modo Preset Song...................................................

Suonate una Preset Song............................................................

Per eseguire una delle 50 preset song disponibili, usate i pulsanti

[–/NO▼], [+/YES▲] per selezionare il brano che intendete suonare (il

numero appare sul display a LED), quindi premete il pulsante SONG

[START/STOP]. Il playback si arresta automaticamente alla fine del

brano.

Selezionate “ALL” anziché un numero per poter eseguire in sequenza

tutte le demo, oppure selezionate “rnd” per suonare continuamente

tutte le preset song in ordine casuale. Premete il pulsante SONG

[START/STOP] per arrestare il playback.

• Usate il controllo [MASTER VOLUME] per regolare il volume.

• Potete usare i pulsanti [TEMPO/FUNCTION#

▼

▲

] per regolare il

playback alla velocità da voi desiderata. Ciò produce una variazione

che va da “-50” a “- - -” e quindi a “50” come massimo valore; la gamma

differisce in base alla song selezionata.

• Il tempo di default “- - -” viene automaticamente selezionato ogni volta

che si seleziona una nuova preset song, oppure se il playback della

nuova preset song inizia durante il playback “

ALL

” o “

rnd

”.

• Potete suonare assieme alla tastiera durante il playback della preset

song. La voce suonata sulla tastiera può essere cambiata.

• Potete cambiare il controllo Brilliance ed il tipo di Reverb applicati alla

voce suonata sulla tastiera per il playback della preset song. Potete

cambiare il tipo di Effect e la sensibilità al tocco assegnati alla voce

che suonate sulla tastiera. Quando viene selezionata una nuova

preset song o se ne inizia una nuova in play continuo, viene selezionato

automaticamente il tipo di riverbero HALL 1.

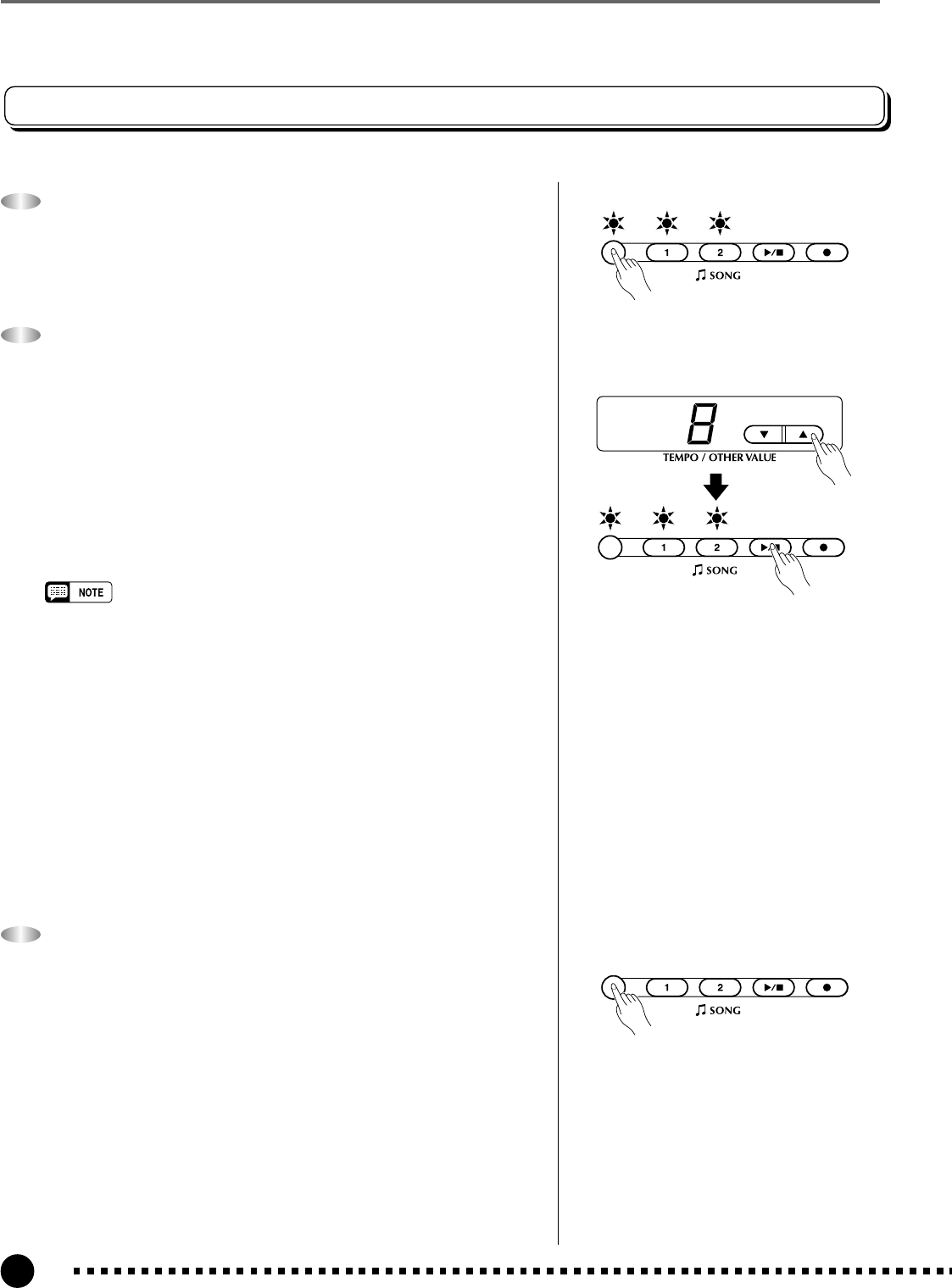

Premete il pulsante [PRESET] per attivare il modo preset song -

si accendono gli indicatori [PRESET], TRACK [1] e [2].

Preset Song

Per uscire dal modo Preset Song.......................................

Premete il pulsante [PRESET] per uscire dal modo preset song

(l’indicatore si spegne) e ritornare al modo play normale.

Esecuzione dei brani dimostrativi

PRESET TRACK START/

STOP REC

– / NO + / YES

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

P-80

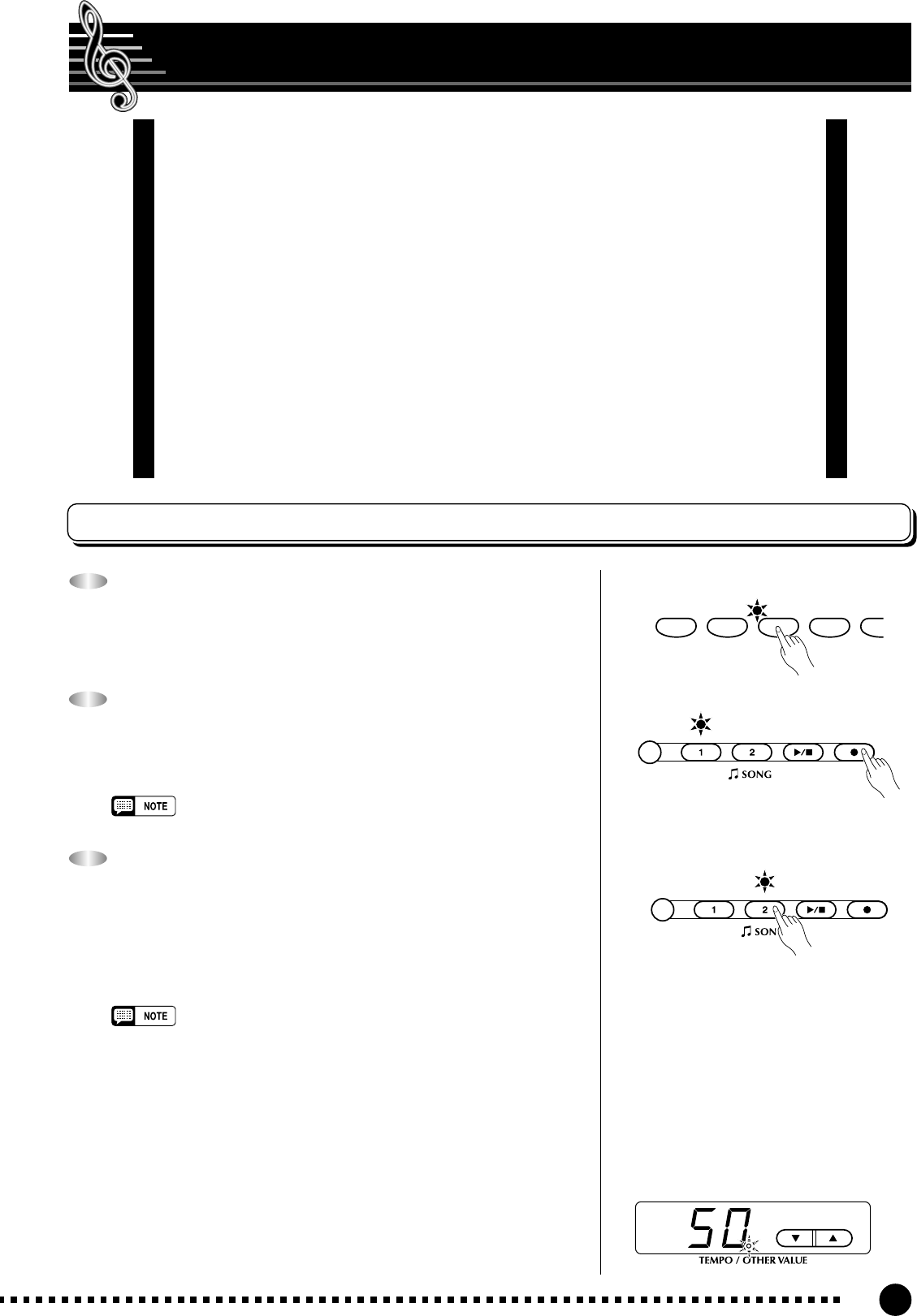

Preset Song A-B Repeat

La funzione A-B Repeat può essere usata per ripetere continuamente una frase specificata all'interno di una preset song.

In combinazione con la funzione Part Cancel sotto descritta, rappresenta un modo eccellente per esercitarsi con frasi

difficoltose.

Specificate l’inizio (A) della frase........................................

Selezionate ed eseguite una preset song, quindi premete il pulsante

[FUNCTION] all’inizio della frase che intendete ripetere. Ciò imposta

il punto “A” (sul display appare “A-”).

Per impostare il punto “A” proprio all’inizio della song, preme-

te il pulsante [FUNCTION] prima di dare inizio al playback.

Specificate la fine (B) della frase.........................................

Premete una seconda volta il pulsante [FUNCTION] alla fine

della frase. In questo modo viene impostato il punto “B” (sul display

appare “A-b”). A questo punto il playback ripetuto avrà inizio fra i

punti specificati A e B.

Arrestate il playback .........................................................................

Premete il pulsante SONG [START/STOP] per bloccare il playback

pur conservando in memoria i punti A e B specificati. Il playback di A-

B repeat riprenderà se viene premuto nuovamente il pulsante SONG

[START/STOP].

Per cancellare i punti A e B, premete una volta il pulsante

[FUNCTION].

NOTE

•I punti A e B vengono cancellati automaticamente se si seleziona una

nuova song.

•La funzione A-B Repeat non può essere usata durante il playback

“

ALL

” oppure “

rnd

”.

Esecuzione dei brani dimostrativi

FUNCTION – / NO + / YES

PRESET TRACK START/

STOP REC

P-80

Cancellazione della parte Preset Song

Le 50 preset song hanno parti separate per la mano sinistra e per la mano destra che possono essere inserite ed escluse a

piacimento in modo che possiate esercitarvi con la parte corrispondente sulla tastiera. La parte per la mano destra viene

suonata mediante TRACK [1] e quella sinistra mediante TRACK [2]. (Alcune song sono arrangiamenti a quattro mani, le

tracce [1] e [2] corrispondono alle parti prima e seconda dell’arrangiamento.)

Escludete la parte desiderata..................................................

Premete un pulsante TRACK [1] o [2] per escludere la parte

corrispondente - l’indicatore si spegne (questi pulsanti inseriscono e

disinseriscono la parte corrispondente.)

NOTE

• Le parti possono essere inserite o disinserite anche durante il playback.

• La funzione di cancellazione della parte Preset Song non può essere

usata durante il playback “

ALL

” o “

rnd

”.

• La funzione “Preset Song Part Cancel Volume” descritta a pagina 31

può essere usata per impostare la parte cancellata in modo che essa

suoni ad un volume compreso tra “0” (assenza di suono) e “20”.

L’impostazione di default è “5”.

• Entrambe le parti vengono automaticamente attivate ogni volta che si

seleziona una nuova song.

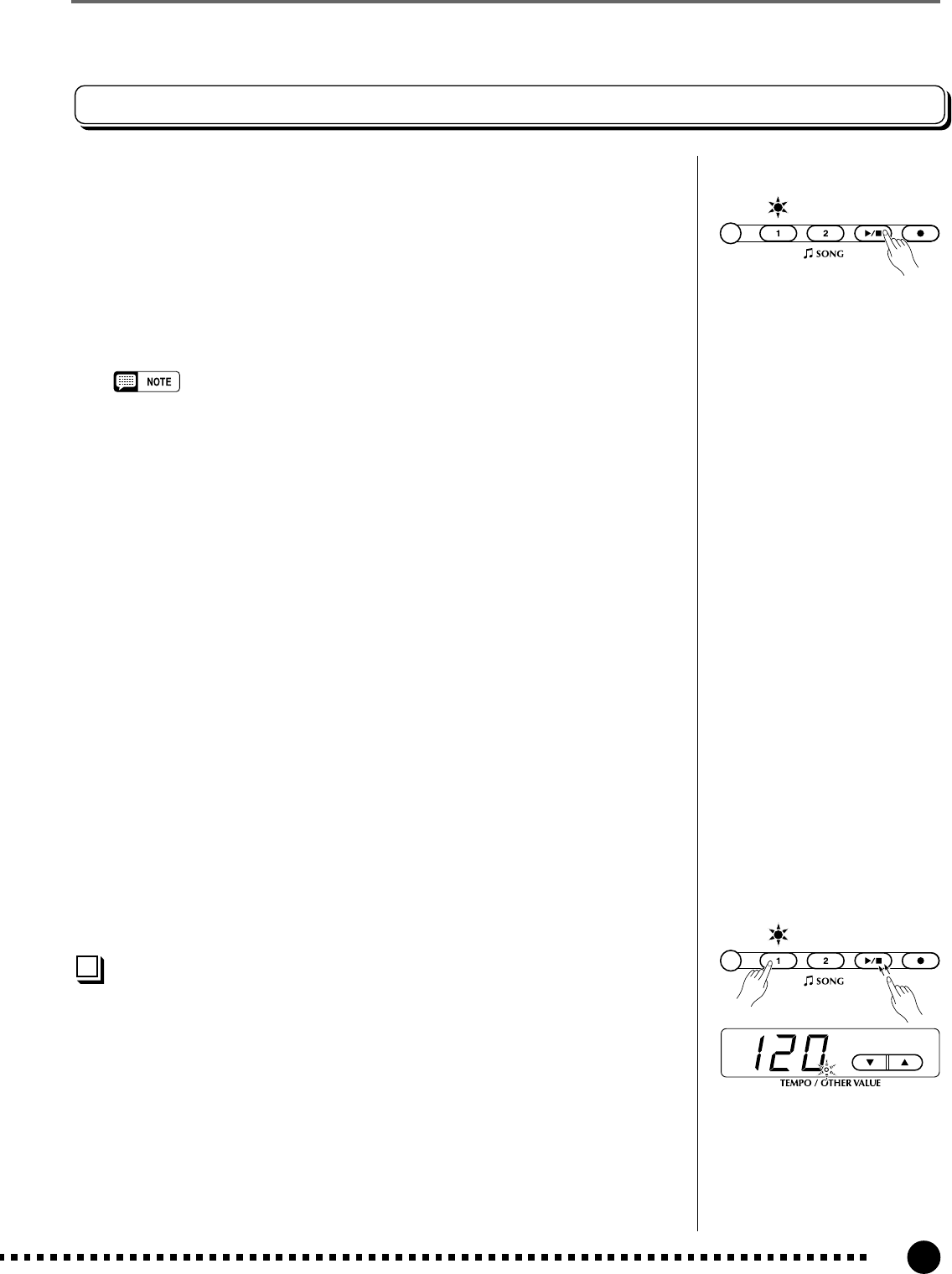

Start/Stop del playback..................................................................

Premete il pulsante SONG [START/STOP] per dare inizio e per

arrestare il playback.

Synchro Start ............................................................................................

Quando è attivata la funzione Synchro Start, il playback della song

selezionata avrà inizio automaticamente non appena iniziate a suonare

sulla tastiera.

Per attivare la funzione Synchro Start, premete il pulsante SONG

[START/STOP] mentre tenete premuto il pulsante della parte

corrispondente a quella che è attivata (ON). Nell’angolo inferiore destro

del display apparirà un puntino. (Ripetete l’operazione precedente per

disattivare la funzione Synchro Start.)

Il playback avrà quindi inizio non appena suonate la tastiera.

NOTE

• Se tenete premuto un pulsante di traccia che è spento, mentre

premete il pulsante SONG [START/STOP], quella traccia verrà attivata

(ON) e verrà attivato anche il modo Synchro Start.

Esecuzione dei brani dimostrativi

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

– / NO + / YES

P-80

Il modo Dual

Per attivare il modo dual è sufficiente premere due selettori di voce

contemporaneamente (oppure premete un selettore mentre ne tenete

premuto un altro). Quando è attivo questo modo, gli indicatori delle

voci selezionate si accendono. Per ritornare al modo normale di

esecuzione con una voce singola, premete un qualsiasi selettore di

voce.

Secondo la priorità di numerazione della voce, mostrata nel

diagramma a destra, i numeri di voce più bassi verranno designati come

prima voce (l’altra verrà designata come seconda voce).

La voce [STRINGS] [VARIATION] ha un attacco lento. Questa

voce talvolta può essere usata con un’altra voce nel modo dual per

produrre un “blend” (fusione) migliore.

NOTE

• Non è possibile attivare simultaneamente i modi dual e split.

• L’indicatore del pulsante [VARIATION] si accende se la variazione è

attivata per una o entrambe le voci del modo dual. Mentre il modo dual

è attivato è possibile usare il pulsante [VARIATION] per inserire o

disinserire la variazione per entrambe le voci. Per usare la variazione

soltanto per una delle due voci, l’impostazione deve essere effettuata

prima di attivare il modo dual.

•[EFFECT] nel modo Dual

Secondo le condizioni un tipo di effetto potrà avere priorità sull’altro. La

profondità verrà decisa secondo il valore di default della combinazione

delle voci. Tuttavia, usando la funzione F3 (vedere pagina 28) potete

cambiare il valore di depth (profondità) per ciascuna voce, a vostro

piacere.

L’impostazione della profondità dell’effetto viene regolata con i controlli

del pannello [–/NO

▼

] o [+/YES

▲

] mentre tenete premuto il pulsante

[EFFECT] (vedere pagina 18) e verrà applicata soltanto alla prima voce.

•[REVERB] nel modo Dual

Il tipo di riverbero assegnato alla prima voce avrà priorità sull’altra. (Se

il riverbero è impostato su OFF, il tipo di riverbero della seconda voce

diventerà effettivo.)

L’impostazione della profondità del riverbero attraverso i controlli del

pannello (cioè premendo i pulsanti [–/NO

▼

] o [+/YES

▲

] mentre si tiene

premuto il pulsante [REVERB] - vedere pagina 17) verrà applicata

soltanto alla prima voce.

Altre funzioni del modo Dual ...................................................

Il modo Function del P-80 dà accesso ad altre funzioni del modo

dual, elencate qui di seguito. Per i dettagli, vedere le pagine

corrispondenti.

•Dual Balance ................................................. 28

•Dual Detune .................................................. 28

•1st Voice Octave Shift ................................... 28

•2nd Voice Octave Shift .................................. 28

•1st Voice Effect Depth ................................... 29

•2nd Voice Effect Depth .................................. 29

•Reset ............................................................. 29

Priorità per la numerazione della voce

AZZ

IANO ROCK

PIANO E. PIANO

1E. PI

123456

7 8 9 10 11 12

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PIANO

1E. PIANO

HARPSI-

CHORD STRINGS PIPE

ORGAN CHURCH

ORGAN JAZZ

ORGAN BASS

Il modo dual rende possibile l’esecuzione simultanea di due voci per tutta

l’estensione della tastiera.

P-80

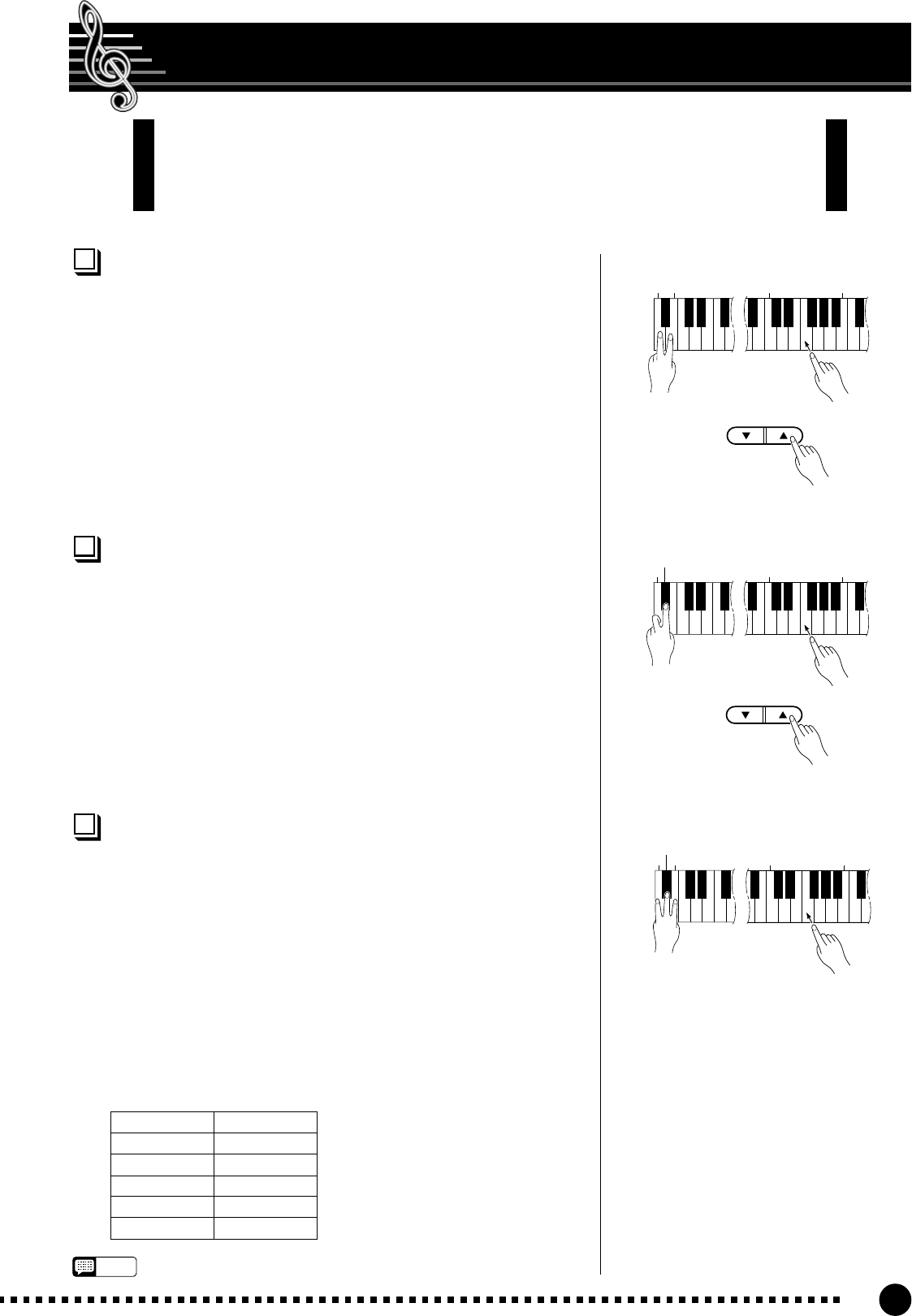

Il modo Split

Per attivare il modo split è sufficiente premere il pulsante [SPLIT] in modo che

si accenda il suo indicatore. Il modo split può essere escluso in qualsiasi momento

premendo nuovamente il pulsante [SPLIT] in modo che l’indicatore si spenga.

NOTE

• Non è possibile attivare contemporaneamente i modi dual e split.

Selezione delle voci Right e Left.......................................................

La voce selezionata prima di attivare il modo split diventa la voce Right

del modo split. (Può essere anche attivata nel modo split premendo

semplicemente il selettore di voce corrispondente.)

Per selezionare una voce Left premete il selettore di voce corrispondente

mentre tenete premuto il pulsante [SPLIT] (default: [BASS]). L’indicatore

del selettore della voce Left si accende mentre è premuto il pulsante

[SPLIT], quindi rimangono accesi soltanto gli indicatori del selettore della

voce Right e il pulsante [SPLIT].

NOTE

• La variazione può essere inserita e disinserita singolarmente per le voci del

modo split. Normalmente nel modo split si accende l’indicatore della voce

Right. La [VARIATION] può essere usata per inserire e disinserire la variazione

per la voce Right. Tuttavia, mentre viene tenuto premuto il pulsante [SPLIT],

l’indicatore della voce Left si accende e in questa condizione il pulsante

[VARIATION] può essere usato per inserire e disinserire la variazione

relativamente alla voce Left.

•[EFFECT] nel modo Split

Secondo le condizioni, un tipo di effetto avrà priorità sull’altro. La profondità

verrà decisa secondo il valore di default della combinazione di voci. Tuttavia,

usando la funzione F4 (vedere pagina 29) potete cambiare il valore della

profondità per ciascuna voce, a vostro piacere.

L’impostazione della profondità dell’effetto attraverso i controlli del pannello

(cioè premendo i pulsanti [–/NO

▼

] o [+/YES

▲

] mentre tenete premuto il

pulsante [EFFECT] - vedere pagina 18) verrà applicata solo alla voce Right.

•[REVERB] nel modo Split

Il tipo di riverbero assegnato alla voce Right avrà priorità sull’altro. (Se il

riverbero è impostato su OFF, sarà valido il tipo di riverbero della voce Left-

sinistra).

L’impostazione della profondità del riverbero attraverso i controlli del pannello

(cioè premendo i pulsanti [–/NO

▼

] o [+/YES

▲

] mentre tenete premuto il

pulsante [REVERB] - vedere pagina 17) verrà applicata solo alla voce Right.

Impostazione del punto di split..........................................................

Il punto di split viene impostato inizialmente sul tasto F#2 per default. Potete

cambiarlo con qualsiasi altro tasto premendo quest’ultimo mentre tenete premuto

il pulsante [SPLIT] (il nome del tasto del punto di split corrente appare sul

display a LED mentre viene tenuto premuto il pulsante [SPLIT]). Il punto di

split può essere impostato anche con il modo Function (vedere qui di seguito).

Altre funzioni del modo Split ................................................................

Il modo Function del P-80 dà accesso ad altre funzioni del modo Split,

elencate qui di seguito. Vedere le pagine corrispondenti per i dettagli.

• Split Point ...................................................... 29

• Split Balance ................................................. 29

• Right Voice Octave Shift ................................ 30

• Left Voice Octave Shift .................................. 30

• Right Voice Effect Depth................................ 30

• Left Voice Effect Depth .................................. 30

• Damper Range .............................................. 30

• Reset ............................................................. 30

A-1 b=1 C 2 F~2

A-1 Bb-1 C2 F#2

Esempio:

•“b” è indicato con un trattino di sotto-

lineatura “_”.

•“#” è indicato con un trattino sopraelevato

“~”.

SPLIT

OROCK

PIANO E. PIA

SPLIT

Il modo Split rende possibile suonare due voci differenti sulla tastiera - una con

la mano sinistra e l’altra con la destra. La voce Left viene suonata su tutti i tasti

dell’area a sinistra del “punto di split” (questo incluso), mentre la voce Right viene

suonata su tutti i tasti alla destra del punto di split.

P-80

Reverb

Per selezionare un tipo di riverbero premete il pulsante [REVERB]

alcune volte fin quando l’indicatore corrispondente al tipo desiderato

si accende (gli indicatori si accendono in sequenza ogni volta che

viene premuto il pulsante [REVERB]). Quando tutti gli indicatori

sono esclusi (off), non viene prodotto alcun tipo di riverbero.

OFF

Non è selezionato alcun tipo di riverbero quando non è acceso

alcun indicatore REVERB.

ROOM

Questa impostazione aggiunge un effetto di riverbero continuo al

suono, simile al tipo di un riverbero acustico che si riscontrerebbe

in una stanza.

HALL 1

Per un suono dal riverbero “più grande” usate l’impostazione HALL

1. Questo effetto simula il riverbero naturale di una piccola sala da

concerto.

HALL 2

Per ottenere un riverbero “molto spazioso” usate l’impostazione

HALL 2. Questo effetto simula il riverbero naturale di una grande

sala da concerto.

STAGE

Una simulazione del tipo di riverbero che si produce in un ambiente

di palcoscenico.

NOTE

•Il tipo di riverbero impostato per default (compreso OFF) e le

impostazioni della profondità sono differenti per ciascuna voce.

Regolazione della profondità del riverbero..............

Potete regolare la profondità del riverbero per la voce selezionata

utilizzando i pulsanti [–/NO▼] e [+/YES▲] mentre tenete premuto il

pulsante [REVERB]. La gamma della profondità varia da 0 a 20 (sul

display a LED, mentre tenete premuto il pulsante [REVERB] appare

l’impostazione corrente della profondità). Un’impostazione di “0” non

produce alcun effetto mentre “20” produce la massima profondità di

riverbero. Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲]

mentre tenete premuto il pulsante [REVERB] per richiamare le

impostazioni di default relative alla voce selezionata (le impostazioni

di default relative alla profondità sono diverse per ciascuna voce).

ROOM

HALL 1

HALL 2

STAGE

ROOM

HALL 1

HALL 2

STAGE

– / NO + / YES

Il pulsante [REVERB] seleziona un numero di effetti di riverbero digitale che

potete usare per conferire particolare profondità e potenza espressiva.

P-80

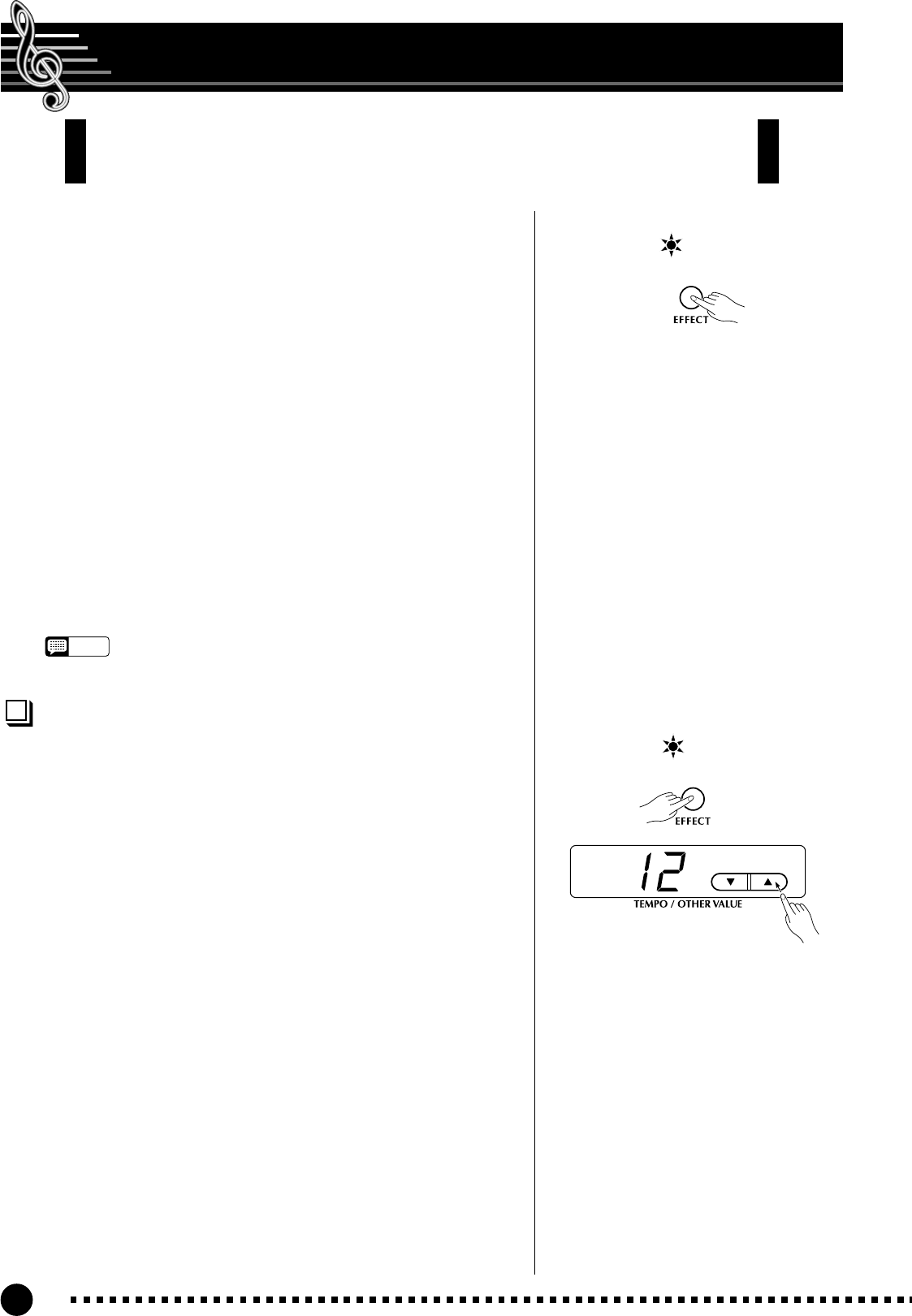

Effect

Per selezionare un tipo di effetto, premete alcune volte il pulsante

[EFFECT] fin quando si accende l’indicatore corrispondente al tipo

desiderato (l’indicatore si accende in sequenza ogni volta che viene

premuto il pulsante [EFFECT]). Non viene prodotto alcun effetto se

tutti gli indicatori sono spenti (off).

OFF

Se non è acceso alcun indicatore EFFECT, non è selezionato alcun

effetto.

CHORUS

Effetto di ampliamento e ispessimento del suono.

SYMPHONIC

Aggiunge un carattere più profondo, di tipo sinfonico.

TREMOLO

Effetto Tremolo.

DELAY

Effetto Echo.

NOTE

• Il tipo di effetto impostato per default (compreso OFF) e le regolazioni

della profondità sono diverse per ciascuna voce.

Regolazione della profondità dell’effetto ...................

La profondità dell’effetto può essere regolata individualmente per

la voce selezionata utilizzando i pulsanti [–/NO▼] e [+/YES▲] mentre

tenete premuto il pulsante [EFFECT]. La gamma della profondità varia

da 0 a 20 (sul display a LED appare il valore corrente della profondità,

quando si tiene premuto il pulsante [EFFECT]). Un’impostazione di

“0” non produce alcun effetto, mentre un’impostazione di “20” produce

la massima profondità dell’effetto. Premete simultaneamente i pulsanti

[–/NO▼] e [+/YES▲] mentre tenete premuto il pulsante [EFFECT]

per richiamare l’impostazione di default relativa alla voce corrente (le

impostazioni di default della profondità differiscono per ciascuna voce).

SYMPHONIC

CHORUS

TREMOLO

DELAY

– / NO + / YES

SYMPHONIC

CHORUS

TREMOLO

DELAY

Il pulsante [EFFECT] consente di selezionare uno degli effetti che possono

rendere più profonda e animata la vostra esecuzione.

P-80

Brilliance

Per un suono più brillante o più “incisivo”, fate scorrere il controllo

verso la posizione BRIGHT. Per un suono più cupo e “arrotondato”, fate

scorrere il controllo verso la posizione MELLOW.

NOTE

•Quando BRILLIANCE è impostato su BRIGHT, il suono globale sarà

leggermente più forte. Se il MASTER VOLUME è impostato a un livello alto

è possibile che il suono risulti leggermente distorto. In tal caso, abbassate il

livello MASTER VOLUME.

BRILLIANCE

MELLOW BRIGHT

Trasposizione

Usate il pulsante [–/NO▼] e [+/YES▲] mentre tenete premuto il

pulsante [TRANSPOSE] per trasporre il suono verso il basso o verso

l’alto, secondo le vostre esigenze. La gamma della trasposizione varia

da “-12” (un’ottava inferiore) attraverso “0” (pitch normale) a “12”

(un’ottava superiore). L’entità della trasposizione appare sul display a

LED mentre viene tenuto premuto il pulsante [TRANSPOSE].

L’impostazione di transpose per default è “0”.

L’indicatore del pulsante [TRANSPOSE] rimane acceso quando

viene selezionata un’impostazione diversa da “0”. Ogni volta che viene

premuto il pulsante [TRANSPOSE] dopo una selezione, la trasposizione

viene inserita/disinserita premendo sul pulsante.

NOTE

•Le note al di sotto e al di sopra di A-1 ... C7 del P-80 suonano

rispettivamente un’ottava più alta e più bassa.

– / NO + / YES

La funzione TRANSPOSE del P-80 rende possibile lo spostamento del pitch

(intonazione) dell’intera tastiera verso l’alto o verso il basso con intervalli di semitoni

fino ad un massimo di 12 semitoni (cioè un’ottava ascendente o discendente). La

trasposizione del pitch della tastiera del P-80 facilita l’esecuzione in tonalità

difficoltose e potete facilmente far corrispondere il pitch della tastiera all’estensione

vocale del cantante o di altri strumentisti.

Questo controllo può essere usato per cambiare la tonalità o il “timbro”

dell’uscita del suono. La gamma di controllo varia da MELLOW a BRIGHT

(rispettivamente dolce - brillante).

P-80

Touch Sensitivity

Per selezionare un tipo di sensibilità al tocco premete il pulsante

[TOUCH] alcune volte fin quando si accende l’indicatore corrispondente

al tipo desiderato (gli indicatori si accendono in sequenza ogni volta che

viene premuto il pulsante [TOUCH].

HARD

Questa impostazione richiede una certa pressione sui tasti per produrre

il massimo volume.

MEDIUM

Questa impostazione produce una risposta della tastiera piuttosto

“standard”. Rappresenta l’impostazione iniziale di default, presettata in

fabbrica.

SOFT

Questa impostazione consente di ottenere il massimo volume di risposta

a seguito di una pressione piuttosto leggera.

FIXED (non si accende alcun indicatore)

Tutte le note vengono prodotte allo stesso volume qualunque sia la

pressione esercitata sulla tastiera.

Quando è selezionato il tipo FIXED, il volume delle note suonate nel

modo FIXED può essere impostato utilizzando i pulsanti [–/NO▼] e

[+/YES▲] mentre viene tenuto premuto il pulsante [TOUCH] (il livello del

volume corrente appare sul display). La gamma del volume varia da 1 a

127. La regolazione di default è 64.

NOTE

• Questa impostazione non modifica il peso della tastiera.

• Il tipo di sensibilità al tocco e il volume impostati nel modo FIXED diventano

l’impostazione comune per tutte le voci.

HARD

MEDIUM

SOFT

Esistono quattro diversi tipi di sensibilità al tocco della tastiera (touch sensitivity):

HARD, MEDIUM, SOFT o FIXED. Sono selezionabili per adattarsi ai vari stili di

esecuzione e alle preferenze personali.

P-80

Accordatura

Accordatura crescente ...................................................................

ZPer accordare in modo crescente, tenete premuti simultaneamente

i tasti A-1 e B-1.

XPremete qualsiasi tasto compreso fra C3 e B3. Ogni volta che

viene premuto un tasto all’interno di questa gamma il pitch viene

innalzato di circa 0.2 Hz. Per accordare in modo discendente o

ascendente, con incrementi di circa 1 Hz è possibile anche usare

i pulsanti [–/NO▼] e [+/YES▲], rispettivamente. Premete

simultaneamente questi pulsanti per richiamare l’accordatura

standard (A3 = la 3 = 440 Hz).

CRilasciate i tasti A-1 e B-1.

Accordatura decrescente ............................................................

ZPer accordare in maniera discendente (abbassare il pitch), tenete

premuti simultaneamente i tasti A-1 e A#-1.

Premete qualsiasi tasto compreso fra C3 e B3. Ogni volta che un tasto

contenuto in questa gamma viene premuto, il pitch diminuisce di circa

0.2 Hz. I pulsanti [–/NO▼] e [+/YES▲] possono essere usati anche

per abbassare e innalzare l’intonazione rispettivamente con incrementi

di circa 1 Hz. Premete i pulsanti [–/NO▼] e [+/YES▲] simultaneamente

per richiamare l’accordatura standard (A3 = la 3 = 440 Hz).

CRilasciate i tasti A-1 e A#-1.

Per ripristinare il pitch standard ..........................................

ZPer ripristinare il pitch di default (A3 = 440 Hz), tenete premuti

simultaneamente A-1, A#-1 e B-1.

XPremete qualsiasi tasto compreso fra C3 e B3.

CRilasciate i tasti A-1, A#-1 e B-1.

In termini di “Hertz”, la gamma di accordatura globale va da 427.0 a

453.0 Hz. L’impostazione dell’accordatura corrente è mostrata sul display

a LED mentre l’accordatura viene regolata. Sul display a LED appaiono

anche i decimi di Hertz mediante la presenza e la posizione di uno o due

puntini, come mostrato nell’esempio seguente:

NOTE

•Un metodo alternativo di accordatura è disponibile nel modo Function -

pagina 27.

Display Valore

440 440.0

4.40 440.2

44.0 440.4

440. 440.6

4.40. 440.8

– / NO + / YES

-1

– / NO + / YES

A-1 B-1

A#-1 C3B3

L’accordatura rende possibile la regolazione del pitch del P-80 in una gamma

compresa tra 427.0 Hz e 453.0 Hz (corrispondente all’altezza della nota A3) con

intervalli di circa 0.2 Hertz. Il controllo del pitch, cioè dell’intonazione, è utile per

accordare il P-80 in modo che si adatti ad altri strumenti o a musica registrata.

P-80

Il metronomo e il controllo Tempo

Il metronomo

Il suono del metronomo viene inserito e disinserito premendo il

pulsante METRONOME [START/STOP]. Quando è inserito,

l’indicatore del movimento (beat) lampeggia alla velocità impostata.

Divisione del tempo per il metronomo..........................

La divisione del tempo (movimenti o scansioni del metronomo) può essere

impostata usando i pulsanti [–/NO▼] e [+/YES▲] mentre tenete premuto il

pulsante METRONOME [START/STOP]. Potete impostare il movimento

(beat) su 0, 2, 3, 4 o 6 (appare l’impostazione corrente sul display mentre

viene tenuto premuto il pulsante METRONOME [START/STOP]). Premete

simultaneamente i pulsanti [–/NO▼] e [+/YES▲] mentre tenete premuto il

pulsante METRONOME [START/STOP] per richiamare l’impostazione

di default che è “0” (assenza di accento).

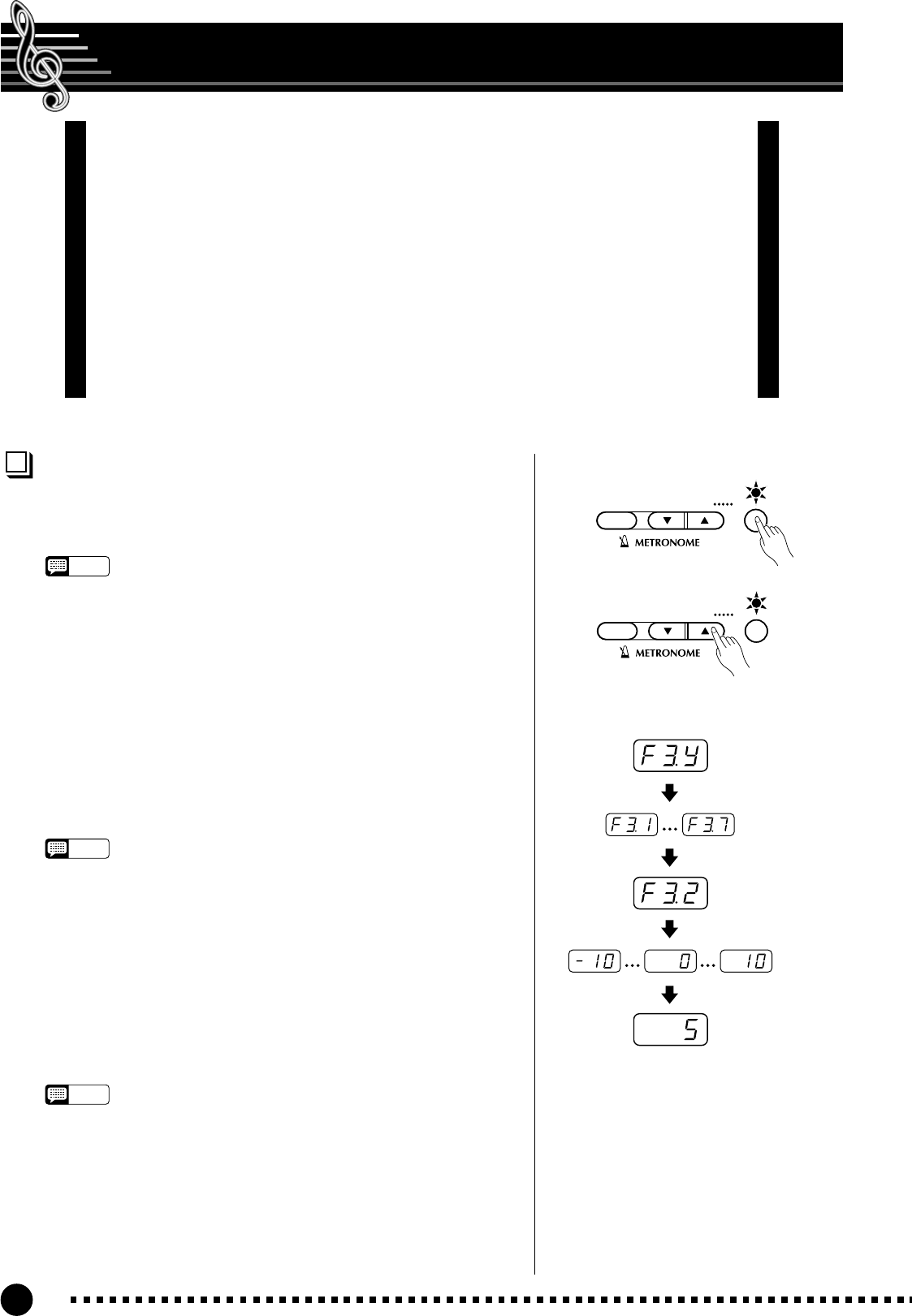

Funzione Volume del metronomo.......................................

Il volume del suono o scansione del metronomo può essere

regolato mediante la funzione Metronome Volume nel modo Function

- pagina 31.

Controllo del tempo

Il tempo del metronomo e il playback del registratore user song (il

registratore viene descritto nel paragrafo successivo) può essere impostato

da 32 a 280 beat al minuto utilizzando i pulsanti [TEMPO/FUNCTION#

▼,▲]. Il tempo selezionato appare sul display a LED mentre è nel modo play

normale e mentre i pulsanti [TEMPO/FUNCTION# ▼,▲] vengono usati

per regolare il tempo nel modo di registrazione/playback. Il valore di default

del tempo (120 oppure il tempo registrato per quella song, se il registratore

contiene dati e l’indicatore della traccia di playback è accesa) può essere

richiamato simultaneamente premendo i pulsanti [▼] e [▲].

START/

STOP TEMPO/

FUNCTION#

– / NO + / YES

START/

STOP TEMPO/

FUNCTION#

– / NO + / YES

Il metronomo incorporato del P-80 è una caratteristica molto comoda per

l’esercizio e può anche rappresentare un’ottima guida ritmica quando si registra con

la caratteristica User Song Recorder, descritta nel paragrafo successivo.

START/

STOP TEMPO/

FUNCTION#

– / NO + / YES

Indicatore di beat

P-80

Impiego del registratore User Song

Registrazione

Effettuate tutte le regolazioni iniziali necessarie.....

Prima di procedere effettivamente con la registrazione, selezionate

la voce con cui intendete registrare (o le voci nel caso voleste usare il

modo dual o split). È bene anche impostare i controlli volume e tempo.

Attivate il modo Record Ready..............................................

Premete il pulsante

[REC]

per attivare il modo record ready (in tal modo

la registrazione non ha ancora inizio). Questo modo può essere disattivato

prima di procedere con la registrazione, ripremendo il pulsante

[REC].

•Il modo record ready non può essere attivato mentre è attivato il modo

demo/preset song.

Selezionate la traccia di registrazione...........................

Quando il modo record è attivato, automaticamente verrà selezionata

l’ultima traccia registrata per la registrazione e il suo indicatore - cioè

l’indicatore del pulsante TRACK [1] o [2] - si accendono in rosso. Se

intendete registrare su una traccia differente, premete il pulsante della

traccia appropriata, in modo che diventi rosso il suo indicatore.

•Gli indicatori di traccia del pulsante traccia che contengono già dei dati

registrati si accendono in verde (a meno che la traccia sia esclusa, come

descritto qui di seguito). I dati preregistrati sulla traccia di non registrazione

verranno normalmente eseguiti in playback mentre voi registrate, in modo

da consentirvi di suonare assieme alla traccia preregistrata. Se non

desiderate ascoltare la traccia già registrata mentre registrate quella nuova

(quando voi ad esempio intendete registrare una song differente ecc.)

premete il pulsante di playback della traccia prima di premere il pulsante

[REC] (step 1, sopra riportato) in modo che il suo indicatore si spenga.

•Registrando su una traccia che già contiene dei dati vengono cancellati

i dati preesistenti su quella traccia.

•Quando il modo record viene attivato, la quantità di memoria disponibile

per la registrazione appare sul display a LED espressa in kilobytes (a

partire da “50”) e il puntino più a destra sul display a LED lampeggia alla

velocità del tempo impostata per il metronomo.

GRAND

PIANO CLASSICAL

PIANO JAZZ

PIANO ROCK

PIANO E. PI

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

– / NO + / YES

Il P-80 possiede un registratore user song a due tracce che vi permette di registrare

quello che suonate sulla tastiera e quindi di rieseguirlo in playback. Disporre di due tracce

significa che potete sovrapporre una parte sull’altra, usando se volete una voce

differente. La caratteristica user song recorder, cioè del registratore, è un’utile aggiunta

a qualsiasi programma di studio della tastiera, dal momento che consente di ascoltare

esattamente come suonate da un punto di vista dell’ascoltatore. E inoltre è divertente.

Il registratore user song registra i seguenti dati:

■ L'intera song

● Tempo ● Divisione del tempo ● Tipo di riverbero (incluso OFF)

● Tipo di effetto

■ Le tracce individuali

● Note suonate ● Selezione della voce ● Variazione di voce

● Voci del modo Dual ● Voci del modo Split

● Pedale Sustain ● Profondità dell'effetto ● Profondità di riverbero

● Dual balance (F3) ● Dual detune (F3) ● Dual octave shift (F3)

● Split balance (F4) ● Split octave shift (F4)

P-80

Impiego del registratore User Song

Inizio registrazione..............................................................................

La registrazione avrà inizio automaticamente non appena suonate

una nota sulla tastiera oppure quando premete il pulsante SONG

[START/STOP]. In fase di registrazione sul display appare il numero

della misura corrente.

• Se al momento dell’inizio della registrazione il metronomo era attivato

(on), sarete in grado di seguire il tempo del metronomo anche in fase

di registrazione, ma il suono del metronomo non verrà registrato.

• Potete registrare fino ad un massimo di 10.000 note sul P-80 secondo

l’impiego del pedale e di altri fattori. L’indicatore della traccia di

registrazione inizierà a lampeggiare quando la memoria del registratore

è quasi satura. Se la memoria diventa satura durante la registrazione,

sul display appare “

FUL

” e la registrazione si arresta automaticamente.

(Tutti i dati registrati fino a quel momento verranno tenuti in memoria.)

Per arrestare la registrazione..................................................

Premete uno dei pulsanti [REC] o SONG [START/STOP] per

bloccare la registrazione.

L’indicatore della traccia registrata si accenderà in verde per

indicare che ora contiene dei dati.

Cancellazione di una singola traccia ..............................

Tutti i dati possono essere cancellati da una delle tracce del

registratore attivando il modo record, selezionando la traccia da

cancellare e quindi premendo due volte il pulsante [START/STOP] di

SONG senza registrare alcun dato.

Modifica delle impostazioni iniziali ...................................

Le regolazioni relative alla voce iniziale, al tempo, al tipo di

riverbero, alla profondità del riverbero e degli effetti, effettuati nello

step 1 della procedura di registrazione, restano registrati nel P-80.

Queste regolazioni iniziali possono essere modificate dopo la

registrazione premendo il pulsante [REC] per attivare il modo record

ready, premendo il pulsante appropriato della traccia, apportando i

cambiamenti voluti e quindi premendo nuovamente il pulsante [REC]

per uscire dal modo record ready e registrare i cambi.

In tal caso, state attenti a non premere il pulsante SONG [START/

STOP] oppure un tasto sulla tastiera, poiché dareste l'avvìo alla

registrazione e cancellereste i dati preregistrati sulla traccia

selezionata.

È possibile cancellare l’operazione anche dopo aver apportato le

modifiche: cambiate le tracce e quindi premete il pulsante [REC] per

uscire dal modo record (in questo modo si cancellano anche i dati

relativi all’intera song).

• Non è possibile modificare i seguenti dati per le regolazioni iniziali:

“Dual balance (F3)”, “Dual detune (F3)”, “Dual octave shift (F3)”, “Split

balance (F4)” o “Split octave shift (F4)”.

Premete due volte.

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

P-80

Impiego del registratore User Song

Playback

Per eseguire il playback di quanto avete registrato, accertatevi innanzitutto che gli

indicatori verdi relativi alla traccia che intendete suonare siano accesi. In caso contrario,

premete il pulsante o i pulsanti della traccia corrispondente, affinché si accendano.

Quindi premete il pulsante [START/STOP] di SONG. Il playback parte dall’inizio

dei dati registrati e quindi si ferma automaticamente alla fine dei dati registrati. Potete

anche arrestare il playback in qualsiasi momento premendo il pulsante [START/STOP].

Per escludere una traccia in modo che essa non venga eseguita in playback, premete il

pulsante di quella traccia in modo che il suo indicatore si spenga (ripremetelo per reinserirla).

Sul display, durante il playback, appare il numero della misura corrente.

•È possibile suonare assieme al playback sulla tastiera. In questo caso, la voce del

playback e quella che suonate sulla tastiera non sono le stesse. La voce di playback

è quella che era stata impostata nel momento in cui i dati sono stati registrati. La

voce che invece eseguite sulla tastiera è quella che viene selezionata sul pannello.

•Il volume ed il tempo di playback possono essere regolati mediante il controllo

[MASTER VOLUME] e i pulsanti [TEMPO/FUNCTION#

▼

▲

] (premete

simultaneamente entrambi i pulsanti [TEMPO/FUNCTION#

▼

▲

] per richiamare

il tempo di default).

• Tutti i dati del registratore relativi alle user song verranno conservati in memoria per

circa una settimana dopo lo spegnimento del P-80. Se intendete conservare i dati

registrati per periodi più lunghi, accendete lo strumento anche per pochi minuti

almeno una volta alla settimana oppure memorizzate i dati su un dispositivo di

immagazzinamento dati MIDI esterno come il MIDI Data Filer MDF3 Yamaha,

usando la funzione Bulk Data Dump, descritta a pagina 34.

•

Gli indicatori della traccia non si accendono automaticamente quando si accende lo

strumento anche se contengono dei dati registrati. Pertanto, è necessario premere

i pulsanti delle tracce in modo che si illuminino i loro indicatori (in verde) prima di

iniziare il playback del registratore. È consigliabile premere i pulsanti di traccia per

controllare se contengono dati prima di registrare. Se l’indicatore verde si accende

quando viene premuto il pulsante della traccia, vuol dire che questa contiene dei dati

che verranno cancellati e sostituiti dai dati di nuova registrazione.

•Se durante il playback viene usato il metronomo, esso si arresta automaticamente

quando cessa il playback.

•Durante il playback del registratore, il volume di una traccia che viene esclusa sarà

sempre “0” (cioè la funzione “Preset Song Part Cancel Volume” di pagina 31

influisce soltanto sul playback della preset song).

• I dati di playback non vengono trasmessi attraverso la porta MIDI OUT.

• Il playback non può essere iniziato quando è attivato il modo demo/preset song.

•Il playback non può essere iniziato quando il registratore non contiene dati oppure

entrambi i pulsanti delle tracce sono esclusi (off).

•Quando si usa REVERB o EFFECT durante il playback, secondo le condizioni avrà

priorità un tipo di riverbero e un tipo di effetto.

Synchro Start ...............................................................................................................

Quando è attivata la funzione Synchro Start, il playback del registratore

inizierà automaticamente non appena voi cominciate a suonare sulla tastiera.

Per attivare la funzione Synchro Start, premete il pulsante [START/STOP] di

SONG mentre tenete premuto un pulsante di traccia che sia attivato (ON). Il punto

più a destra sul display lampeggerà alla velocità corrente del tempo. (Ripetete

l’operazione precedente per disattivare la funzione Synchro Start.) Il playback quindi

avrà inizio non appena inizierete a suonare la tastiera.

Se tenete premuto un pulsante di una traccia che è esclusa (OFF), mentre premete

il pulsante [START/STOP] di SONG, quella traccia verrà attivata (ON) e verrà

automaticamente attivato il modo Synchro Start.

PRESET TRACK START/

STOP REC

PRESET TRACK START/

STOP REC

– / NO + / YES

P-80

Il modo Function

Per selezionare una funzione..................................................

XUsate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare

la funzione desiderata, da F1 a F9.

CNel caso di Scale (F2), Dual Mode (F3), Split Mode (F4), MIDI

(F8) e Backup (F9), dovrete premere una sola volta il pulsante

[+/YES▲] per entrare nel rispettivo sub-modo dopo aver

selezionato la funzione e quindi usare nuovamente i pulsanti

[TEMPO/FUNCTION# ▼,▲] per selezionare la sub-funzione

desiderata.

NOTE

• Il modo Dual o Split deve essere attivato prima delle funzioni F3 ed F4,

rispettivamente. Se il modo corrispondente non viene attivato, sul

display apparirà “

.-” o “

.-” e il sub-modo corrispondente non

sarà disponibile.

• Il modo Dual può essere attivato mentre si è nel modo Function, ma

bisogna uscire da quest’ultimo prima di poter attivare il modo Split.

VImpostate la funzione come desiderate usando i pulsanti

[–/NO▼] e [+/YES▲] (vedere le descrizioni delle singole

funzioni, sotto riportate).

NOTE

• Dopo aver selezionato la funzione, verrà visualizzata l’impostazione

corrente quando viene premuto per la prima volta il pulsante [–/NO

▼

]

o [+/YES

▲

BPremete il pulsante [FUNCTION] in modo che si spenga il suo

indicatore per uscire dal modo function.

● Esempio operativo

(sub-mode)

Usate [TEMPO/FUNCTION# t, s]

Usate [–/NO▼], [+/YES▲]

Premete una sola volta

[–/NO▼] o [+/YES▲]

START/

STOP TEMPO/

FUNCTION# FUNCTION

START/

STOP TEMPO/

FUNCTION# FUNCTION

ZPremete il pulsante [FUNCTION] in modo che si accenda

l'indicatore corrispondente.

NOTE

• Le funzioni non possono essere selezionate durante il playback delle

demo/preset song oppure quando è in funzione il registratore.

Il pulsante [FUNCTION] dà accesso ad una gamma di funzioni che offrono una

straordinaria versatilità al P-80. Le funzioni sono suddivide nei seguenti gruppi:

F1 Tuning ................................................................... 27

F2 Scale ...................................................................... 27

F3 Dual Mode Functions ........................................... 28

F4 Split Mode Functions ........................................... 29

F5 Sound Board Depth ............................................. 30

F6 Metronome Volume .............................................. 31

F7 Preset Song Part Cancel Volume........................ 31

F8 MIDI Functions ..................................................... 32

F9 Backup Functions ................................................ 35

Premete [+/YES▲]

P-80

Il modo Function

F1 Tuning

F2 Scale

Oltre al metodo di accordatura (tuning) descritto a pagina 21 è possibile effettuare l’accordatura

globale anche con la funzione F1.

Dopo aver selezionato F1, usate i pulsanti [–/NO▼] e [+/YES▲] per abbassare o innalzare il

pitch (intonazione) con incrementi di circa 0.2 Hz (la prima volta che il pulsante [–/NO▼] o

[+/YES▲] viene premuto appare semplicemente il valore di accordatura sul display senza procedere

ad alcuna modifica dell’accordatura stessa). La gamma di accordatura globale varia da 427.0 Hz a

453.0 Hz corrispondente al la 3 (A3). Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per

richiamare il valore di default di 440.0 Hz.

I decimi di Hertz sono indicati sul display a LED dalla presenza e dalla posizione di uno o più

puntini, come mostrato nell’esempio seguente.

Dopo aver selezionato “F2.Y”, premete il pulsante [+/YES▲] per attivare il sub-modo della

funzione “scale”, quindi usate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare la funzione

desiderata, come elencato qui di seguito.

Display Valore

440 440.0

4.40 440.2

44.0 440.4

440. 440.6

4.40. 440.8

F2.1: Scale ..........................................................................................................................................................

Oltre all’accordatura standard in temperamento equabile, il P-80 include 6 accordature

classiche che potete selezionare ed usare per suonare la musica di periodi corrispondenti alla scala

o da sperimentare in un contesto più moderno. Queste accordature sono:

1: Temperamento equabile 5: Tono medio

2: Pura maggiore 6: Werckmeister

3: Pura minore 7: Kirnberger

4: Pitagorica

Usate i pulsanti [–/NO▼] e [+/YES▲] per selezionare il numero corrispondente all’accordatura

desiderata. Premete simultaneamente [–/NO▼] e [+/YES▲] per richiamare le regolazioni di default

(temperamento equabile).

F2.2: Base Note.............................................................................................................................................

A differenza dell’accordatura Temperamento equabile, queste accordature classiche devono essere

accordate su un tasto specifico o meglio su una nota specifica. Usate i pulsanti [–/NO▼] e [+/YES▲]

per selezionare il tasto nota che intendete usare come base per l’accordatura precedentemente

selezionata. Il tasto selezionato apparirà sul display seguito da un segno di sottolineatura se è bemolle

(cioè “A_”) oppure da un segno sopraelevato se è diesis (cioè “F~”).

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare le regolazioni di default “C”.

NOTE

•La regolazione della nota base è operativa per le accordature diverse dal temperamento equabile.

P-80

F3 Funzioni del modo Dual

Dopo aver selezionato “F3.Y”, premete il pulsante [+/YES▲] per attivare il sub-modo della

funzione del modo Dual, quindi usate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare

la funzione del modo Dual desiderata, come elencato qui di seguito.

Se non è attivato il modo Dual, apparirà “F3.-” anziché “F3.Y” e le funzioni del modo Dual

non potranno essere selezionate. In tal caso attivate il modo Dual e procedete.

■ SCORCIATOIA:

Potete saltare direttamente alle funzioni nel modo Dual (F3) premendo il pulsante

[FUNCTION] mentre tenete premuti i due selettori di voce del modo Dual.

NOTE

• Le regolazioni della funzione del modo Dual sono impostate singolarmente per ciascuna combinazione

di voce.

F3.1: Dual Balance.....................................................................................................................................

I livelli di volume delle due voci combinate nel modo Dual sono regolabili secondo necessità

usando questa funzione. Usate i pulsanti [–/NO▼] e [+/YES▲] per regolare il bilanciamento, secondo

il vostro desiderio. La gamma del bilanciamento (balance) varia da 0 a 20. Un’impostazione di “10”

produce un bilanciamento uguale tra le due voci del modo dual. Un’impostazione al di sotto di “10”

incrementa il volume della seconda voce rispetto alla prima e le regolazioni al di sopra di “10”

incrementano il volume della prima voce rispetto alla seconda (la prima voce “1st” e la seconda voce

“2nd” vengono spiegate a pagina 15). Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per

richiamare il valore di default (è diverso per ciascuna combinazione di voci).

Potete impostare una voce come voce principale e l’altra come voce di fondo da miscelare con

la prima.

F3.2: Dual Detune .......................................................................................................................................

Questa funzione rende possibile scordare leggermente la prima e la seconda voce del modo dual

per creare un suono più “spesso”. Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare l’entità di

detuning desiderata. La gamma di detune varia da -10 a 10. Un’impostazione di “0” imposta entrambe

le voci sullo stesso pitch o intonazione. Le impostazioni al di sotto di “0” incrementano il pitch della

seconda voce rispetto alla prima e le regolazioni al di sopra di “0” incrementano il pitch della prima

voce rispetto alla seconda (a pagina 15 è spiegato il significato di prima e seconda voce). Premete

simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default (che è

diversa per ciascuna combinazione di voci).

F3.3: 1st Voice Octave Shift ............................................................................................................

F3.4: 2nd Voice Octave Shift ..........................................................................................................

Secondo le voci combinate nel modo dual, la combinazione può risultare migliore dal punto di

vista sonoro se una delle voci viene innalzata o abbassata di un’ottava. Usate i pulsanti [–/NO▼] e

[+/YES▲] per impostare l’ottava relativa alla voce 1st o 2nd (prima o seconda). Le regolazioni

disponibili sono “0” per il pitch normale, “-1” per abbassare di un’ottava il pitch e “1” per innalzarlo

di un’ottava. Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione

di default (è diversa per ciascuna combinazione di voci).

Il modo Function

P-80

Il modo Function

F4.2: Split Balance.....................................................................................................................................

I livelli di volume delle due voci combinate nel modo split possono essere regolati utilizzando

questa funzione. Usate i pulsanti [–/NO▼] e [+/YES▲] per regolare il bilanciamento, secondo le

vostre esigenze. La gamma del bilanciamento varia da 0 a 20. Un’impostazione di “10” produce un

eguale bilanciamento fra le due voci del modo split. Impostazioni al di sotto di “10” incrementano il

volume della voce di sinistra (Left) rispetto a quella destra (Right) e le impostazioni al di sopra di

“10” incrementano il volume della voce Right rispetto alla voce Left. Premete simultaneamente i

pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default (è diversa per ciascuna

combinazione di voci).

F3.5: 1st Voice Effect Depth............................................................................................................

F3.6: 2nd Voice Effect Depth ..........................................................................................................

Queste funzioni rendono possibile l’impostazione individuale della profondità dell’effetto per le voci

del modo dual (la prima, o 1st, e la seconda voce, o 2nd, sono spiegate a pagina 15). Usate i pulsanti

[–/NO▼] e [+/YES▲] per impostare la profondità dell’effetto per la voce corrispondente, a vostro piacere.

La gamma della profondità varia da 0 a 20. Un’impostazione di “0” non produce effetto, mentre su “20”

si ottiene la massima profondità dell’effetto. Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲]

per richiamare l’impostazione di default (è differente per ciascuna combinazione di voci).

NOTE

• Le regolazioni della profondità dell’effetto non possono essere modificate a meno che l’EFFETTO sia

ON (cioè attivato). Il modo Function deve essere escluso prima di poter attivare EFFECT.

F3.7: Reset .........................................................................................................................................................

Questa funzione serve a resettare tutte le funzioni del modo dual sui loro valori di default. Premete

il pulsante [+/YES▲] per resettare i valori. Sul display, quando tutte le funzioni sono state resettate

apparirà “End”.

F4 Funzioni del modo Split

Dopo aver selezionato “F4.Y”, premete il pulsante [+/YES▲] per attivare il sub-modo della

funzione del modo split, quindi usate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare la

funzione del modo split desiderata, come indicato qui di seguito.

Se non è attivato il modo Split, sul display apparirà “F4.-” anziché “F4.Y” e non sarà possibile

selezionare le funzioni del modo Split. Dovete anche notare che prima di poter attivare il modo

Split bisogna uscire dal modo Function.

■ SCORCIATOIA: Potete saltare direttamente alle funzioni del modo split (F4) premendo il

pulsante [FUNCTION] mentre tenete premuto il pulsante [SPLIT].

NOTE

•Le regolazioni della funzione nel modo Split sono impostabili singolarmente per ciascuna combinazione

di voce.

F4.1: Split Point ............................................................................................................................................

Oltre al metodo di impostazione del punto di split descritto a pagina 16, è possibile determinare il

punto di split mediante questa funzione. Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare il

punto di split come volete, oppure premete semplicemente il tasto appropriato sulla tastiera: da “A-

1” fino a “C7”. Premete simultaneamente [–/NO▼] e [+/YES▲] per richiamare l’impostazione di

default che è “F#2”.

P-80

F5 Soundboard Depth

F4.3: Right Voice Octave Shift......................................................................................................

F4.4: Left Voice Octave Shift ..........................................................................................................

Secondo le voci che combinate nel modo split, la combinazione può risultare migliore se una

delle voci viene innalzata o abbassata di un’ottava. Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare

l’ottava della voce Left o Right, come volete. Le impostazioni disponibili sono “0” per il pitch normale,

“-1” per abbassare e “1” per innalzare il pitch di un’ottava. Premete simultaneamente i pulsanti

[–/NO▼] e [+/YES▲] per richiamare l’impostazione di default (varia per ciascuna combinazione di

voci).

Impostate secondo l’estensione del pitch per la song che intendete utilizzare.

F4.5: Right Voice Effect Depth......................................................................................................

F4.6: Left Voice Effect Depth..........................................................................................................

Queste funzioni rendono possibile l’impostazione individuale della profondità dell’effetto per le

voci Left e Right del modo split. Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare la profondità

dell’effetto relativa alla voce corrispondente, come desiderate. La gamma della profondità varia da 0

a 20. Un’impostazione di “0” non produce alcun effetto, mentre un’impostazione di “20” produce la

massima profondità dell’effetto. Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per

richiamare l’impostazione di default (differisce per ciascuna combinazione di voci).

NOTE

• Le regolazioni della profondità dell’effetto non possono essere modificate a meno che EFFECT non sia

attivato (ON). Bisogna uscire dal modo Function prima di poter attivare EFFECT (ON).

F4.7: Damper Range ................................................................................................................................

La funzione Damper Range determina se il pedale damper influenza la voce destra (Right), quella

sinistra (Left) o entrambe nel modo split. Usate i pulsanti [–/NO▼] e [+/YES▲] per selezionare “2”

per la voce Left, “1” per la voce Right oppure “ALL” per entrambe. Premete simultaneamente i

pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default che è “ALL”.

F4.8: Reset .........................................................................................................................................................

Questa funzione ripristina i valori di default per le funzioni nel modo split. Premete il pulsante

[+/YES▲] per ripristinare i valori. Alla fine, quando le funzioni sono state resettate, appare “End”.

Il modo Function

Alcune voci di pianoforte (GRAND PIANO, CLASSICAL PIANO e JAZZ PIANO) hanno uno

speciale effetto che ricrea la risonanza delle corde e quella della cassa armonica di un pianoforte acustico

tradizionale, quando viene premuto il pedale del sustain. Questa funzione vi permette di regolare la

profondità di questo effetto. Dopo aver selezionato “F5” usate i pulsanti [–/NO▼] e [+/YES▲] per

impostare come volete la profondità dell’effetto. La gamma della profondità varia da 0 a 20.

Un’impostazione di “0” non produce effetto, mentre un’impostazione di “20” produce la massima

profondità dell’effetto. Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare

l’impostazione di default: “12”.

P-80

F6 Metronome Volume

Il volume del suono del metronomo può essere modificato. Dopo aver selezionato “F6”, usate i

pulsanti [–/NO▼] e [+/YES▲] per impostare il volume del metronomo come desiderate. La gamma

del volume va da 1 a 20. Un’impostazione di “1” produce il suono minimo, mentre un’impostazione

di “20” produce il volume massimo della scansione metronomica. Premete simultaneamente i pulsanti

[–/NO▼] e [+/YES▲] per richiamare l’impostazione di default, che è “10”.

Questa funzione imposta il volume con cui una parte “cancellata” viene eseguita durante il playback

di una preset song (vedere pagina 14 per ulteriori informazioni sulla funzione “preset song part cancel”).

Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare il volume come volete. La gamma del volume

va da 0 a 20. Un’impostazione di “0” non produce suono, mentre a “20” si ottiene il massimo volume.

Premete simultaneamente [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default: “5”.

Regolate il volume della parte ad un livello di ascolto confortevole per usare la parte

“cancellata” come guida insieme a cui suonare. Impostate “0” se non intendete ascoltare la parte.

■ SCORCIATOIA: Potete saltare direttamente alle funzioni del metronomo premendo il

pulsante [FUNCTION], mentre tenete premuto il pulsante START/STOP

di METRONOME.

F7 Preset Song Part Cancel Volume

Il modo Function

P-80

F8 Funzioni MIDI

● Una breve introduzione alla MIDI MIDI, l’interfaccia digitale per strumenti musicali, è

un’interfaccia di comunicazione standard a livello

mondiale che consente agli strumenti musicali MIDI

compatibili e ai dispositivi che la prevedono di

scambiare informazioni musicali e di controllarsi reciprocamente. Ciò rende possibile la creazione di sistemi di strumenti

ed attrezzature MIDI che offrono una versatilità molto maggiore e conseguentemente un controllo superiore di quanto

sia possibile con gli strumenti isolati. Ad esempio, la maggior parte delle tastiere MIDI (compreso il P-80) trasmettono

informazioni di note e velocity (risposta al tocco o dinamica) attraverso la porta MIDI OUT ogni volta che una nota viene

suonata sulla tastiera. Se la porta MIDI OUT è collegata alla porta MIDI IN di una seconda tastiera (sintetizzatore ecc.)

oppure di un generatore di suono (sostanzialmente un sintetizzatore senza tastiera), la seconda tastiera o il generatore di

suono risponderanno con precisione alle note suonate sulla tastiera originale trasmittente. Il risultato è che voi in effetti

potete suonare due strumenti assieme, ottenendo suoni

multi strumentali corposi.

Questo stesso tipo di trasferimento di informazioni musicali

viene usato per la registrazione di sequenze MIDI. Un

registratore di sequenze può essere usato per registrare i

dati MIDI ricevuti da un P-80, ad esempio. Quando i dati

registrati vengono rieseguiti in playback, automaticamente il P-80 “suona” l’esecuzione registrata con il massimo dettaglio.

L’esempio sopra riportato non è che la punta dell’icerberg. L’interfaccia MIDI può fare molto, molto di più. Le

funzioni MIDI del P-80 vi permettono di usarlo in sistemi MIDI molto sofisticati.

Dopo aver selezionato “F8.Y”, premete il pulsante [+/YES▲] per attivare il sub-modo della funzione MIDI,

quindi usate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare la funzione MIDI desiderata, fra quelle

elencate qui di seguito.

NOTE

• L’interruttore HOST SELECT del pannello posteriore deve essere impostato su “MIDI” per poter usare le porte MIDI.

Se usate il connettore TO HOST, impostate l’interruttore HOST SELECT sulla posizione appropriata per il tipo di

computer che state utilizzando (vedere pagina 36). In questa situazione, tutte le regolazioni MIDI sotto descritte

avranno effetto sul segnale MIDI in e out del connettore TO HOST.

• Usate sempre un cavo MIDI di alta qualità per collegare la porta MIDI OUT alla porta MIDI IN. Non usate cavi MIDI

di lunghezza superiore ai 15 metri poiché cavi più lunghi di quanto indicato possono produrre rumore che a sua volta

è causa di errore di dati.

F8.1: MIDI Transmit Channel Selection...........................................................................................

F8.2: MIDI Receive Channel Selection.............................................................................................

Il sistema MIDI permette la trasmissione e la ricezione di dati MIDI su 16 canali differenti. Sono stati

implementati canali multipli per consentire il controllo selettivo di alcuni strumenti o dispositivi collegati

in serie. Ad esempio, un unico registratore di sequenze MIDI potrebbe essere usato per “suonare” due

strumenti o generatori di suono diversi. Uno degli strumenti o generatori di suono potrebbe essere

impostato per ricevere soltanto sul canale 1, mentre l’altro potrebbe essere impostato per ricevere sul

canale 2. In questa situazione, il primo strumento o il primo generatore di suono risponderà soltanto alle

informazioni del canale 1 trasmesse mediante il registratore di sequenze, mentre il secondo strumento

o generatore di suono risponderà soltanto alle informazioni del canale 2. Ciò permette al registratore di

sequenze di “suonare” due parti completamente differenti sugli strumenti o generatori di suono riceventi.

(Impostato per ricevere sul canale MIDI 1)

(Impostato per ricevere

sul canale MIDI 2)

Il modo Function

MIDI Cable

MIDI IN MIDI OUT

Playback Data

Data Being Recorded

MIDI IN MIDI OUT

MIDI OUT MIDI IN

Tone Generator

MIDI INMIDI IN MIDI THRUMIDI OUT

Sintetizzatore

o generatore

di suono

Registratore

di sequenze

Registratore

di sequenze

Cavo MIDI

Dati rieseguiti

Dati da registrare

Generatore

di suono

P-80

Il modo Function

In qualsiasi configurazione di controllo MIDI, i canali MIDI dei dispositivi di trasmissione e ricezione

devono corrispondere per l’appropriato trasferimento di dati. È disponibile anche un modo di ricezione

“Multi-timbre”, che vi permette la ricezione simultanea di parti differenti su tutti i 16 canali MIDI,

consentendo al P-80 di suonate dati di song multi-canale ricevuti da un computer musicale o da un

sequencer. Vi è anche un modo “1-2” che permette la ricezione simultanea sui canali 1 e 2.

Usate i pulsanti [–/NO▼] e [+/YES▲] per selezionare il canale di trasmissione o ricezione desiderato. Il

parametro del canale di trasmissione può essere anche escluso “OFF” se non volete che il P-80 trasmetta

alcun dato MIDI. Per selezionare il modo di ricezione multi-timbre (o multi timbrico), impostate il canale di

ricezione su “ALL”. Selezionate “1-2” per la ricezione multi-timbre solo sui canali 1 e 2.

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default:

transmit = “1”; receive = “ALL”.

NOTE

•Nel modo dual, i dati della prima voce vengono trasmessi sul canale per essa impostato e nel modo split i dati della

voce right (quella destra) vengono trasmessi sul canale per essa impostato. Nel modo dual i dati della seconda voce

vengono trasmessi sul canale immediatamente successivo (maggiore) di quello impostato e nel modo split i dati della

voce left o sinistra vengono trasmessi sul numero del canale immediatamente successivo (maggiore) del canale

impostato. In entrambi i casi, se il canale di trasmissione è impostato su “OFF” non vengono trasmessi i dati.

•I dati della demo/preset song e i dati di playback del registratore non vengono trasmessi via MIDI.

• Non vi è ricezione MIDI quando è attivato il modo demo/preset song.

•I messaggi di program change e altri messaggi di canale ricevuti non influenzeranno le impostazioni del pannello

del P-80 o ciò che viene suonato sulla tastiera.

F8.3: Local Control ON/OFF..........................................................................................................................

“Local Control” si riferisce al fatto che, normalmente, la tastiera del P-80 controlla il proprio

generatore di suono interno, consentendo alle voci interne di essere eseguite direttamente dalla tastiera.

Questa situazione viene definita “Local Control On”, poiché il generatore interno del P-80 viene

controllato a livello “locale” dalla sua tastiera.

Tuttavia è possibile anche avere la condizione Local Control OFF per cui la tastiera del P-80 non suona

le voci interne ma le appropriate informazioni MIDI vengono trasmesse attraverso la porta MIDI OUT

quando le note vengono suonate sulla tastiera. Contemporaneamente, il generatore di suono interno

risponde alle informazioni MIDI ricevute attraverso la porta MIDI IN.

Usate i pulsanti [–/NO▼] e [+/YES▲] per rendere “On” o “OFF” la condizione local control.

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default, cioè “On”.

F8.4: Program Change ON/OFF ................................................................................................................

Solitamente, il P-80 risponde ai numeri di cambio programma o program change MIDI ricevuti da una

tastiera esterna o da altro dispositivo MIDI, facendo sì che la voce numerata in maniera corrispondente

venga selezionata sul canale corrispondente (la voce della tastiera non cambia). Il P-80 solitamente invierà

anche un numero di cambio programma MIDI ogni volta che viene selezionata una delle sue voci, così

che la voce o il programma avente lo stesso numero vengano selezionati sul dispositivo MIDI esterno, se

il dispositivo è configurato in modo da ricevere e rispondere ai numeri di program change MIDI.

Questa funzione rende possibile la cancellazione della ricezione e della trasmissione del numero di

program change in modo che le voci possano essere selezionate sul P-80 senza influenzare il dispositivo

MIDI esterno.

Usate i pulsanti [–/NO▼] e [+/YES▲] per attivare (“On”) o disattivare (“OFF”) la trasmissione e la

ricezione di program change.

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare la condizione di default

che è “On”.

NOTE

•Per le informazioni riguardanti i numeri di program change per ciascuna delle voci del P-80, consultate pagina 42

al paragrafo “Formato dati MIDI”.

P-80

Il modo Function

F8.5: Control Change ON/OFF......................................................................................................

Solitamente il P-80 risponde ai dati MIDI di control change, o cambio controllo, ricevuti da

un dispositivo o da una tastiera MIDI esterna, facendo si che la voce sul corrispondente canale

venga influenzata dalle regolazioni del pedale o di un altro controllo ricevuti dal dispositivo di

controllo (la voce della tastiera non viene influenzata). Il P-80 trasmette anche le informazioni di

cambio controllo MIDI quando vengono azionati il pedale o i controlli appropriati.

Questa funzione rende possibile la cancellazione della ricezione e della trasmissione dei dati di

control change in modo che, ad esempio, il pedale e gli altri controlli del P-80 possono essere azionati

senza influenzare il dispositivo MIDI esterno.

Usate i pulsanti [–/NO▼] e [+/YES▲] per attivare o disattivare (“On” o “OFF”) la trasmissione

e la ricezione del control change.

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare la regolazione di default: “On”.

NOTE

• Per le informazioni sui control change utilizzabili con il P-80, consultate a pagina 41 il “Formato dei dati MIDI”.

F8.6: MIDI Transmit Transpose ....................................................................................................

Questa funzione consente ai dati di nota MIDI trasmessi dal P-80 di essere trasposti in modo

ascendente o discendente con incrementi di semitoni per un massimo di ± 12 semitoni. Il pitch del

P-80 non varia.

Usate i pulsanti [–/NO▼] e [+/YES▲] per impostare l’entità desiderata della trasposizione di

trasmissione MIDI. La gamma va da “-12” (un’ottava inferiore) attraverso “0” (nessuna trasposizione)

a “12” (un’ottava superiore).

Premete simultaneamente i pulsanti [–/NO▼] e [+/YES▲] per richiamare l’impostazione di default “0”.

F8.7: Panel/Status Transmit ............................................................................................................

Questa funzione fa sì che tutte le regolazioni del pannello del P-80 (voce selezionata, ecc.) vengano

trasmesse via porta MIDI OUT. Ciò è particolarmente utile se intendete registrare le performance su

un registratore di sequenze MIDI del tipo MDF3 Yamaha che verrà usato per controllare il playback

del P-80. Trasmettendo le regolazioni del pannello del P-80 e registrandole sul registratore di sequenze

MIDI prima dei dati di performance effettivi, il P-80 automaticamente ripristinerà le stesse regolazioni

o impostazioni quando la performance viene rieseguita.

Premete il pulsante [+/YES▲] per trasmettere i dati relativi al pannello/condizione. Alla fine

della trasmissione dei dati sul display appare “End”.

NOTE

• I dati di regolazione del pannello che vengono trasmessi ad un dispositivo esterno possono essere

soltanto ricaricati su un altro P-80. I dati di regolazione del pannello possono essere trasferiti direttamente

ad un altro o da un altro P-80.

F8.8: Bulk Data Dump ............................................................................................................................

Questa funzione viene usata per trasmettere tutti i dati immagazzinati nella memoria del registratore

User Song in un dispositivo di memorizzazione dati MIDI del tipo Yamaha MDF3 (MIDI Data Filer),

altri registratori di sequenze oppure a computer MIDI compatibili.

Premete il pulsante [+/YES▲] per iniziare la trasmissione bulk (a blocchi). Quando la trasmissione

è terminata con successo, sul display a LED appare “End”.

NOTE

• Il riversamento dei bulk data non funziona quando viene usato il registratore user song.

• I dati del registratore user song che vengono trasmessi ad un dispositivo esterno possono essere soltanto

ricaricati su un altro P-80. I dati del registratore possono essere anche trasferiti direttamente ad un altro

o da un altro P-80.

• L’operazione di ricaricamento dati non può essere eseguita quando il registratore user song è in funzione

oppure se è attivato il modo Function.

• Durante l’operazione di riversamento dati a blocchi non si verifica alcuna trasmissione di dati di nota/

pannello o ricezione dati MIDI.

P-80

Il modo Function

F9 Funzioni di Backup

Dopo aver selezionato “F9.Y”, premete il pulsante [+/YES▲] per attivare il sub-modo nella

funzione di backup, quindi usate i pulsanti [TEMPO/FUNCTION# ▼,▲] per selezionare la funzione

di backup desiderata, fra quelle sotto elencate.

NOTE

•Le regolazioni di backup in sé e il contenuto della memoria del registratore user song sono automaticamente

protette da backup.

•Anche se il backup è attivato, i preset della fabbrica possono essere richiamati in qualsiasi momento

(vedere pagina 38). L’elenco delle regolazioni effettuate in fabbrica sono riportate a pagina 40.

Anche se il backup viene attivato attraverso una delle funzioni sotto elencate, i dati verranno

conservati in memoria solo per una settimana se non viene acceso lo strumento in questo periodo.

Se il periodo di backup viene superato, tutte le regolazioni verranno riportate ai loro valori di

default. Se intendete conservare per periodi più lunghi le regolazioni di backup, accertatevi di

accendere lo strumento per pochi minuti almeno una volta alla settimana.

Serve ad inserire o disinserire (rispettivamente on e off) il backup delle funzioni MIDI sotto

elencate. Usate i pulsanti [–/NO▼] e [+/YES▲] per attivare o disattivare il backup.

Il modo di default del backup è “OFF”.

•Channel (Transmit, Receive) • Local ON/OFF

• Program Change ON/OFF • Control Change ON/OFF

• MIDI Transmit Transpose

F9.3: Tuning ......................................................................................................................................................

Serve ad effettuare il backup delle funzioni tuning sotto elencate (oppure a disinserirlo - off).

Usate i pulsanti [–/NO▼] e [+/YES▲] per attivare o disattivare il backup.

Il modo di backup di default è “OFF”.

• Transpose • Tuning • Scale (compreso note base)

Inserisce o disinserisce la funzione di soundboard depth. Usate i pulsanti [–/NO▼] e [+/YES▲]

per attivare il backup (“On”) o disattivarlo (“OFF”).

Il valore di default è “OFF”.

F9.1: Voice ..........................................................................................................................................................

Serve ad attivare o disattivare il backup delle funzioni relative alla voce, come elencato qui di

seguito. Usate i pulsanti [–/NO▼] e [+/YES▲] per attivare o disattivare il backup.

Il modo di default del backup è “OFF”.

• Voice (Keyboard, Dual, e Split)

•Dual (ON/OFF, Voce, e funzioni Dual per ogni combinazione di voce)

• Split (ON/OFF, Voce, e funzioni Split per ogni combinazione di voce)

• Reverb (ON/OFF, Tipo, e Profondità per ciascuna voce)

• Effect (ON/OFF, Tipo, e Profondità per ciascuna voce)

• Variation (per ciascuna voce)

• Touch Sensitivity (inclusa l'impostazione FIXED)

•Metronome (Beat, Volume)

•Preset Song Part Cancel Volume

F9.2: MIDI.............................................................................................................................................................

F9.4: Soundboard Depth.....................................................................................................................

P-80

Collegamento con un Personal Computer

Sebbene il P-80 possa essere collegato ad un personal computer attraverso le

porte MIDI IN/OUT ed un’interfaccia MIDI, il connettore TO HOST e l’interruttore

HOST SELECT consentono il collegamento diretto ad un Apple Macintosh o ad un

IBM-PC/AT per applicazioni di sequencing e altre applicazioni musicali senza

ricorrere ad un’interfaccia MIDI separata.

Collegate il connettore TO HOST del P-80 alla porta modem o

stampante del vostro Macintosh secondo la porta che il vostro

software MIDI sta usando per la comunicazione dei dati MIDI,

utilizzando un cavo periferico del sistema a 8-pin Macintosh standard.

Impostate l’interruttore HOST SELECT sulla posizione “Mac”.

Potete anche effettuare le altre regolazioni di interfaccia MIDI sul

computer, secondo il tipo di software che utilizzate (fate riferimento

al manuale di istruzioni del vostro software). In ogni caso la velocità

di clock dovrebbe essere impostata su 1 MHz.

Collegamento con un computer della serie

Apple Macintosh.......................................................................................

● Connessione del cavo “Mac”

• Cavo periferico sistema a 8-pin

• Velocità di trasferimento dati: 31.250 bps

NOTE

• Quando usate il terminale [TO HOST] del P-80, spegnete sia il P-80 che il computer PRIMA di collegare il cavo. Dopo

il suo collegamento, riaccendete prima il computer, quindi il P-80.

• Quando utilizzate il terminale [TO HOST] del P-80 accertatevi che il cavo sia scollegato dal terminale [TO HOST]. Se

il cavo viene lasciato collegato, il P-80 potrebbe non funzionare in maniera corretta.

• Sul display appare “

HS(

” se l’host computer non viene acceso, se il cavo di collegamento non è collegato bene, se

l’interruttore HOST SELECT non si trova nella posizione appropriata oppure se non è attiva l’applicazione MIDI o il driver

MIDI. In tal caso, spegnete sia il P-80 che il computer e controllate la connessione del cavo e la posizione dell’interruttore

HOST SELECT. Una volta verificata la posizione dell’interruttore HOST SELECT e il collegamento, accendete prima il

computer, quindi il P-80, per controllare se l’applicazione MIDI e il driver MIDI funzionano correttamente.

• Quando l’interruttore HOST SELECT è impostato su “Mac”, “PC-1” o “PC-2”, non vi è alcun trasferimento di dati

attraverso le porte MIDI. Per usare i connettori MIDI per il collegamento attraverso l’interfaccia MIDI standard, impostate

l’interruttore HOST SELECT su “MIDI”.

HOST SELECT TO HOST

MIDI Mac

PC-2 PC-1

Computer della serie

Apple Macintosh

Impostate sulla

posizione “Mac”.

2 (HSK i)1

1 (HSK 0)2

5 (RxD-)3

MINI DIN

8-PIN

4 GND4

3 (TxD-)5

8 (RxD+)6

7 (GP i)7

6 (TxD+)8

MINI DIN

8-PIN

P-80

Collegamento con un computer della serie IBM-PC/AT

....

Collegate il connettore TO HOST del P-80 alla porta seriale RS-

232C sul vostro computer IBM, utilizzando un cavo standard da 8-pin

MIDI DIN

→ 9-pin D-SUB.

Impostate l’interruttore HOST SELECT

sulla posizione “PC-2”.

Fate riferimento al vostro manuale di istruzioni del software per

le informazioni riguardanti le regolazioni che dovete impostare sul

computer.

Collegamento con un Personal Computer

● Connessione del cavo “PC-2”

8 (CTS)1

7 (RST)2

2 (RxD)3

4 5 (GND)

3 (TxD) 5

MINI DIN

8-PIN D-SUB

9-PIN

• Cavo 8-pin mini DIN → 9-pin D-SUB.

• Velocità di trasferimento dati: 38.400 bps.

■ Marchi di commercio

• Apple e Macintosh sono marchi di commercio della Apple Computer Inc.

• IBM-PC/AT è un marchio di commercio della International Business Machines Corporation.

• Windows è un marchio registrato della Microsoft® Corporation.

Tutti gli altri marchi sono proprietà dei loro rispettivi possessori.

NOTE

• Se il vostro sistema non funziona correttamente con i collegamenti e le regolazioni sopra elencate, è probabile che il

vostro software necessiti di regolazioni diverse. Controllate il manuale operativo del software e se deve essere portato

a 31.250 bps per quanto riguarda la velocità di trasferimento dati, impostate l’interruttore HOST SELECT su “PC-1”.

• Se usate il terminal TO HOST per collegarvi ad un personal computer utilizzando Windows, bisogna installare nel

personal computer un driver MIDI Yamaha. Può essere ottenuto alla pagina home Yamaha sul sito World Wide Web,

<http:/www.yamaha.co.jp/english/xg/>.

HOST SELECT TO HOST

MIDI Mac

PC-2 PC-1

Computer della serie

IBM-PC/AT

Impostate sulla

posizione “PC-2”.

● Numero di Pin del connettore

678

MINI DIN 8-PIN

D-SUB 9-PIN

P-80

Richiamo dei Preset della fabbrica

Tutte le regolazioni del modo dual, split, reverb, effect, touch sensitivity e

tuning e quelle influenzate dalle funzioni di backup possono essere riportate

ai loro valori presettati in fabbrica tenendo premuto il tasto C7 (quello più a

destra sulla tastiera) mentre accendete l’interruttore [STANDBY/ON]. In tal

modo vengono cancellati anche tutti i dati del registratore relativi alle user

song e vengono riportate su “OFF” tutte le regolazioni on/off di Backup (F9).

NOTE

• L’elenco delle impostazioni della fabbrica è riportato a pagina 40.

Inconvenienti e rimedi

Se durante il funzionamento vi sembra che qualche cosa non vada, vi consigliamo di controllare i seguenti

punti prima di dedurre che il vostro P-80 è difettoso.

1. All’accensione non vi è alcun suono

Controllate se il dispositivo audio esterno è attivato

(ON). Controllate se il MASTER VOLUME è

posizionato su un livello di ascolto ragionevole.

Accertatevi anche che la funzione Local Control (pagina

33) sia ON.

2. Il P-80 riproduce il suono della radio o della

Questo può capitare se nelle vicinanze si trova una

potente trasmittente. Contattate il vostro rivenditore

Yamaha.

3. Rumore statico intermittente

È dovuto solitamente all’attivazione o allo spegnimento

di un elettrodomestico o di altro dispositivo elettronico

che viene alimentato dalla stessa linea di corrente

alternata, che serve ad accendere il vostro P-80.

4. L’interferenza appare sulle radio o sulle TV

collocate in prossimità del P-80

Il P-80 contiene circuiti digitali che possono generare

rumori da radiofrequenze. La soluzione è quella di

spostare il P-80 per allontanarlo dal dispositivo

influenzato o viceversa.

5. Suono distorto quando si collega il P-80 con

un sistema di amplificazione/altoparlanti

esterno

Se il P-80 viene collegato ad un sistema stereo o ad un

amplificatore ed il suono risulta distorto, riducete il

[MASTER VOLUME] del P-80 e/o il volume del

dispositivo esterno portandolo ad un livello in cui la

distorsione cessi.

6. Si sente rumore attraverso gli altoparlanti o

le cuffie

Il rumore può essere dovuto all’interferenza causata

dall’impiego di un cellulare nelle immediate vicinanze

del P-80. Spegnete il cellulare oppure usatelo

allontanandovi dal P-80.

●Se sul display appare “Scn”, ciò significa che

si è verificato un malfunzionamento. In tal

caso contattate il vostro rivenditore Yamaha.

STANDBY / ON

P-80

Titoli dei brani dimostrativi

Nome della voce Titolo Compositore

GRAND PIANO Fantaisie Impromptu F.F.Chopin

CLASSICAL PIANO Für Elise L.v.Beethoven

JAZZ PIANO Originale –

ROCK PIANO Originale –

E.PIANO 1 Originale –

E.PIANO 2 Originale –

HARPSICHORD Gavotte (French Suite) J.S.Bach

STRINGS Eine Kleine Nachtmusik 3rd Mov. W.A.Mozart

PIPE OPRGAN Trio Sonata 2 J.S.Bach

CHURCH ORGAN Noël 3 L.C.d’Aquin

JAZZ ORGAN Originale –

BASS Originale –

• Alcuni dei brani dimostrativi sopra elencati sono brevi estratti di composizioni originali. Tutti i diritti per le song originali

Elenco dei brani dimostrativi e delle Preset Song

No. Titolo Compositore

26 The House of the Rising Sun Tradizionale

27 Shenandoah Tradizionale

28 I’ve Been Working On The Railroad Tradizionale

29 Aura Lee G.Poulton

30 Chopsticks* Tradizionale

31 Jeanie With The Light Brown Hair S.C.Foster

32 Oh! Susanna S.C.Foster

33 Cielito Lindo* F.C.Nemesio

34 La Fete des Fleurs Tradizionale

35 Akatombo K.Yamada

36 Long de chuan ren Tradizionale

37 Click Go the Shears Tradizionale

38 Ogonek Tradizionale

39 Krasnyj Sarafan Tradizionale

40 Aj, lucka, lucka, Siroka* Tradizionale

41 Csak egy szep lany van a vilagon Tradizionale

42 Muss I Denn Tradizionale

43 Alouette Tradizionale

44 Frere Jacques Tradizionale

45 Piacer D’amor G.Martin

46 Free as a Bird Tradizionale

47 Green Sleeves Tradizionale

48 Loch Lomond Tradizionale

49 Londonderry Air Tradizionale

50 Grandfather’s Clock H.C.Work

No. Titolo Compositore

1 Prelude J.S.Bach

2 Le coucou L.C.d’Aquin

3 Sonata K.545 1st Mov. W.A.Mozart

4 Alla Turca (Sonata K.331) W.A.Mozart

5 Marcia alla turca L.v.Beethoven

6 Perpetuum mobile (Sonata No.1) C.M.v.Weber

7 Impromptu 2 F.P.Schubert

8 Moments Musicaux 3 F.P.Schubert

9 Arabesque (25Leichte Etuden) J.F.Burgmüller

10 La chevaleresque (25Leichte Etuden) J.F.Burgmüller

11 Frühlingslied (Lied ohne Worte) F.Mendelssohn

12 Träumerei (Kinderszenen) R.Schumann

13 Étude op 10-5 “Black Key” F.F.Chopin

14 Étude op 10-3 “Chanson de l’adieu” F.F.Chopin

15 Étude op 10-12 “Revolutionary” F.F.Chopin

16 Nocturne op 9-2 F.F.Chopin

17 Valse op 64-1 “Petit chien” F.F.Chopin

18 Liebestraume 3 F.List

19 Dolly’s Dreaming and Awakening T.Oesten

20 Melody in F A.G.Rubinstein

21 Barcarolle (Les Saisons) P.I.Tchaikovsky

22 Sicilienne G.Faure

23 Tango I.Albeniz

24 Arabesque 1 C.A.Debussy

25 Gymnopedie 1 E.A.L.Satie

Titoli delle Preset Song

* Arrangiamento per 4 mani.

145

P-80

Funzioni

Funzione Default

Gruppo di backup

F1 Tuning A3 = 440Hz

F2.1 Scale 1 (Temperamento equabile) F9.3

F2.2 Base Note C

F3.1 Dual Balance Preset per ogni combinazione di voci

F3.2 Dual Detune Preset per ogni combinazione di voci

F3.3, F3.4 Dual Octave Shift Preset per ogni combinazione di voci

F3.5, F.3.6 Dual Effect Depth Preset per ogni combinazione di voci

F4.1 Split Point F#2 F9.1

F4.2 Split Balance Preset per ogni combinazione di voci

F4.3, F4.4 Split Octave Shift Preset per ogni combinazione di voci

F4.5, F4.6 Split Effect Depth Preset per ogni combinazione di voci

F4.7 Damper Range ALL

F5 Soundboard Depth 12 F9.4

F6 Metronome Volume 10 F9.1

F7 Preset Song Part Cancel Volume 5

F8.1 MIDI Transmit Channel 1

F8.2 MIDI Receive Channel ALL

F8.3 Local Control ON F9.2

F8.4 Program Change Send & Receive ON

F8.5 Control Change Send & Receive ON

F8.6 MIDI Transmit Transpose 0

F9 Backup All OFF

Backup: sempre

Elenco delle regolazioni della fabbrica

Gruppo di backup

Voice GRAND PIANO

Dual Mode OFF

Split Mode OFF

Split Mode Left Voice BASS

Reverb Type Preset per ciascuna voce F9.1

Reverb Depth Preset per ciascuna voce

Effect Type Preset per ciascuna voce

Effect Depth Preset per ciascuna voce

Touch Sensitivity MEDIUM

Volume in the FIXED Mode 64

Metronome OFF —

Metronome Time Signature 0 (nessun accento) F9.1

Tempo 120 —

Transpose 0 F9.3

“—”: Non memorizzato

146

P-80

3MESSAGGI MODE

Formato dei dati: [BnH] -> [cc] -> [vv]

BnH = Control event (n = channel number)

cc = Control number

vv = Data Range

(1) All Sound Off

ccH Parameter Data Range (vvH)

78H All Sound Off 00H

Esclude tutti i suoni dal canale. Non resetta le condizioni di Note On

e Hold On stabilite dai messaggi di canale.

(2) Reset All Controllers

ccH Parameter Data Range (vvH)

79H

Reset All Controllers

00H

Reset dei controller come segue:

Controller Value

Expression 127 (max)

Damper Pedal 0 (off)

Sostenuto 0 (off)

Soft Pedal 0 (off)

(3) Local Control (solo ricezione)

ccH Parameter Data Range (vvH)

7AH Local Control 00H (off), 7FH (on)

(4) All Notes Off

ccH Parameter Data Range (vvH)

7BH All Notes Off 00H

Esclude tutte le note attive (ON) sul canale specificato. Eventuali note

tenute con il pedale damper o sostenuto continuano a suonare fino al

rilascio del pedale.

(5) Omni Off (solo ricezione)

ccH Parameter Data Range (vvH)

7CH Omni Off 00H

Stessa elaborazione per All Notes Off.

(6) Omni On (solo ricezione)

ccH Parameter Data Range (vvH)

7DH Omni On 00H

Stessa elaborazione per All Notes Off.

(7) Mono (solo ricezione)

ccH Parameter Data Range (vvH)

7EH Mono 00H

Stessa elaborazione per All Sound Off.

(8) Poly (solo ricezione)

ccH Parameter Data Range (vvH)

7FH Poly 00H

Stessa elaborazione per All Sound Off.

•Se la ricezione di control change è OFF nel modo Function, i suoi

dati non saranno trasmessi o ricevuti tranne per i messaggi di

Bank Select e Mode.

•Local on/off, OMNI on/off non sono trasmessi. (Il numero di note

off appropriato viene fornito con la trasmissione “All Note Off” ).

•Se viene ricevuto voice bank MSB/LSB, il n. viene memorizzato

nel buffer interno qualunque sia l'ordine di ricezione, quindi il

valore memorizzato è usato per selezionare la voce appropriata

quando viene ricevuto un messaggio di program change.

•I modi Multi-timbre e Poly sono sempre attivi. Non vi è alcun

cambiamento se si ricevono messaggi nel modo OMNI ON, OMNI

OFF, MONO, o POLY.

Se avete già molta familiarità con MIDI, o se usate un

computer per controllare il vostro hardware musicale con

messaggi MIDI generati dal computer, i dati riportati in questo

capitolo possono aiutarvi a controllare il P-80.

1. NOTE ON/OFF

Formato dei dati: [9nH] -> [kk] -> [vv]

9nH = Note ON/OFF event (n = channel number)

kk = Note number (Transmit: 09H ~ 78H = A-2 ~ C8 /

Receive: 00H ~ 7FH = C-2 ~ G8)*

vv = Velocity (Key ON = 01H ~ 7FH, Key OFF = 00H)

Formato dei dati: [8nH] -> [kk] -> [vv] (solo ricezione)

8nH = Note OFF event (n = channel number)

kk = Note number: 00H ~ 7FH = C-2 ~ G8

vv = Velocity

*Se il valore ricevuto supera la gamma supportata per la voce

selezionata, la nota viene regolata dal numero di ottave necessario.

2. CONTROL CHANGE

Formato dei dati: [BnH] -> [cc] -> [vv]

BnH = Control change (n = channel number)

cc = Control number

vv = Data Range

(1) Bank Select

ccH Parameter Data Range (vvH)

00H Bank Select MSB 00H:Normal

20H Bank Select LSB 00H...7FH

L'elaborazione della selezione di Bank non avviene fino alla ricezione

del successivo messaggio di Program Change.

(2) Main Volume (solo ricezione)

ccH Parameter Data Range (vvH)

07H Volume MSB 00H...7FH

(3) Expression

ccH Parameter Data Range (vvH)

0BH Expression MSB 00H...7FH

(4) Damper

ccH Parameter Data Range (vvH)

40H Damper MSB 00H...7FH

(5) Sostenuto (solo ricezione)

ccH Parameter Data Range (vvH)

42H Sostenuto 00H-3FH:off, 40H-7FH:on

(6) Soft Pedal (solo ricezione)

ccH Parameter Data Range (vvH)

43H Soft Pedal 00H-3FH:off, 40H-7FH:on

(7) Effect1 Depth (Reverb Send Level)

ccH Parameter Data Range (vvH)

5BH Effect1 Depth 00H...7FH

Regola il livello di invìo riverbero.

(8) Effect4 Depth (Variation Effect Send Level)

ccH Parameter Data Range (vvH)

5EH Effect4 Depth 00H...7FH

Formato dei dati MIDI

147

P-80

Formato dei dati MIDI

4. PROGRAM CHANGE

Formato dei dati: [CnH] -> [ppH]

CnH = Program event (n = channel number)

ppH = Program change number

6. MESSAGGI SYSTEM EXCLUSIVE

(Yamaha MIDI Format)

Panel Data Transmit

Formato dei dati: [F0H] -> [43H] -> [0nH] -> [7CH]

-> ... -> [F7H]

F0H, 43H, 0nH, 7CH (n: channel number)

00H, 2CH (

data length

)

43H, 4CH, 20H, 20H (CL)

43H, 4CH, 50H, 27H, 39H, 38H (P-80)

30H, 30H (version x, y)

[PANEL DATA]

[CHECK SUM (1byte)] = 0-(43H+4CH+20H+......+Data end)

F7H

•Quando nel modo Function viene esclusa la ricezione di program

change, i dati di program change non sono né trasmessi né

ricevuti (come anche Bank MSB/LSB).

Normal Voice

VARIATION Voice

MSB LSB

P.C.#

MSB LSB

P.C.#

GRAND PIANO 0 112 0 0 113 0

CLASSICAL PIANO 0 114 0 0 115 0

JAZZ PIANO 0 112 1 0 113 1

ROCK PIANO 0 114 1 0 115 1

E.PIANO 1 0 112 5 0 112 88

E.PIANO 2 0 112 4 0 118 4

HARPSICHORD 0 112 6 0 115 6

STRINGS 0 112 48 0 113 49

PIPE ORGAN 0 112 19 0 113 19

CHURCH ORGAN 0 115 19 0 114 19

JAZZ ORGAN 0 112 16 0 113 16

BASS 0 112 32 0 114 32

P.C.#=Program Change number

7. MESSAGGI SYSTEM EXCLUSIVE

(Universal System Exclusive)

(1) Universal Realtime Message

Formato dei dati: [F0H] -> [7FH] -> [XnH] -> [04H] ->

[01H] -> [

H] -> [mmH] -> [F7H]

MIDI Master Volume

• Modifica simultaneamente il volume di tutti i canali.

•Quando viene ricevuto un messaggio MIDI di volume master, il

volume riguarda solo il canale di ricezione MIDI, e non il pannello

master volume.

F0H = Exclusive status

7FH = Universal Realtime

7FH = ID of target device

04H = Sub-ID #1=Device Control Message

01H = Sub-ID #2=Master Volume

H= Volume LSB

mmH = Volume MSB

F7H = End of Exclusive

F0H = Exclusive status

7FH = Universal Realtime

XnH = When n is received n=0~F, whichever is received.

X = don’t care

04H = Sub-ID #1=Device Control Message

01H = Sub-ID #2=Master Volume

H= Volume LSB

mmH = Volume MSB

F7H = End of Exclusive

(2) Universal Non-Realtime Message (GM On)

General MIDI Mode On

Formato dei dati: [F0H] -> [7EH] -> [XnH] -> [09H] ->

[01H] -> [F7H]

F0H = Exclusive status

7EH = Universal Non-Realtime

7FH = ID of target device

09H = Sub-ID #1=General MIDI Message

01H = Sub-ID #2=General MIDI On

F7H = End of Exclusive

F0H = Exclusive status

7EH = Universal Non-Realtime

XnH = When received, n=0~F.

X = don’t care

09H = Sub-ID #1=General MIDI Message

01H = Sub-ID #2=General MIDI On

F7H = End of Exclusive

Quando viene ricevuto il messaggio di attivazione modo General

MIDI, il sistema MIDI viene riportato alle impostazioni di default.

L'esecuzione di questo messaggio richiede approssimativamente 50 ms,

per cui è necessario aspettare prima di inviare il messaggio successivo.

• La richiesta di invìo dati del pannello non può essere ricevuta.

148

5. MESSAGGI SYSTEM REALTIME

[rrH]

F8H: Timing clock

FAH: Start

FCH: Stop

FEH: Active sensing

Dati Trasmissione Ricezione

F8H Trasmesso ogni Ricevuto con temporizzazione 96

96 clock clock con Clock MIDI su External

FAH Avvìo registratore Avvìo registratore

Non ricevuto quando il clock MIDI

è impostato su Internal.

FCH Arresto registratore Arresto registratore

Non ricevuto quando il clock MIDI

è impostato su Internal.

FEH Trasmesso ogni Se un segnale non viene ricevuto

200 millisecondi via MIDI per oltre 400 millisecondi,

per All Sound Off, All Notes Off e

Reset All Controllers avrà luogo la

stessa elaborazione di quando i

segnali sono ricevuti.

•Attenzione: se si verifica un errore durante la ricezione MIDI, gli effetti Damper,

Sostenuto e Soft per tutti i canali vengono esclusi e si ha All Note Off.

P-80

8. MESSAGGI SYSTEM EXCLUSIVE (XG Standard)

(1) XG Native Parameter Change

Formato dei dati: [F0H] -> [43H] -> [1nH] -> [4CH] ->

[hhH] -> [mmH] -> [

H] -> [ddH] -> [F7H]

F0H = Exclusive status

43H = YAMAHA ID

1nH = Quando ricevuto, n=0~F.

Quando trasmesso, n=0.

4CH = Model ID of XG

hhH = Address High

mmH = Address Mid

H= Address Low

ddH = Data

F7H = End of Exclusive

La dimensione dati deve corrispondere a quella dei parametri (2 o 4

bytes). Se si riceve il messaggio XG System On, il sistema MIDI verrà

resettato sui valori di default.

L'esecuzione del messaggio richiede circa 50ms, per cui bisogna

aspettare un tempo sufficiente prima di inviare quello successivo.

(2) XG Native Bulk Data (solo ricezione)

Formato dei dati: [F0H] -> [43H] -> [0nH] -> [4CH] -> [aaH]

-> [bbH] -> [hhH] -> [mmH] -> [

H] ->

[ddH] ->...-> [ccH] -> [F7H]

F0H Exclusive status

43H YAMAHA ID

0nH Quando ricevuto, n=0~F.

Quando trasmesso, n=0.

4CH Model ID of XG

aaH ByteCount

bbH ByteCount

hhH Address High

mmH Address Mid

HAddress Low

ddH Data

| |

ccH Check sum

F7H End of Exclusive

•Per i parametri XG correlati, consultare le tabelle 1, 2 e 3 a pagina

seguente.

•La ricezione del messaggio XG SYSTEM ON reinizializza i parametri

relativi e i valori di Control Change . Lasciate un tempo di esecuzione

sufficiente (circa 50 msec) prima di inviare al P-80 un altro messaggio.

•Il messaggio XG Native Parameter Change può contenere 2 o 4

bytes di dati del parametro (secondo la sua grandezza).

•Per le informazioni sui valori Address e Byte Count, vedere la

Tabella 1. Notate che il valore Total Size della tabella dà la

grandezza di un bulk block. Solo il top address del blocco (00H, 00H,

00H) è valido come indirizzo bulk data.

9. MESSAGGI SYSTEM EXCLUSIVE

(Formato Clavinova MIDI)

Formato dei dati: [F0H] -> [43H] -> [73H] -> [xxH] ->

[nnH] -> [F7H]

F0H = Exclusive status

43H = Yamaha ID

73H = Clavinova ID

xxH = Product ID (P-80 ID: 66H or CLP common ID: 01H)

nnH = Substatus

nn Control

02H Internal MIDI clock

03H External MIDI clock

06H Bulk Data (the bulk data follows 06H)

F7H = End of Exclusive

* Se nn=02H or 03H, Clavinova common ID (01H) viene

riconosciuto come 66H o 01H.

BULK DUMP FORMAT

F0H, 43H, 73H

66H =P-80 ID

06H =Bulk ID

05H =Sequence data

0nH, 0nH, 0nH, 0nH, 0nH, 0nH, 0nH, 0nH =Data length

[BULK DATA] =

[CHECK SUM (1byte)] = 0-sum (BULK DATA)

F7H = End of Exclusive

10. MESSAGGI SYSTEM EXCLUSIVE (Controllo speciale)

Formato dei dati: [F0H] -> [43H] -> [73H] -> [66H] ->

[11H] -> [0nH] -> [ccH] -> [vvH] -> [F7H]

F0H = Exclusive status

43H = Yamaha ID

73H = Clavinova ID

66H =

P-80 ID

11H = Special control

0nH = Control MIDI change (n=channel number)

cc = Control number

vv = Value

F7H = End of Exclusive

Control 0n ccH vvH

Split Point Always 00H 14H 14H :

Split Key Number

Metronome Always 00H 1BH 00H : off

01H : –

02H : 2/4

03H : 3/4

04H : 4/4

06H : 6/4

7FH : Nessun accento

Damper Level ch: 00H-0FH 3DH (Imposta il Damper Level

per ciascun canale)

00H-7FH

Channel Detune ch: 00H-0FH 43H (Imposta il Detune per

ciascun canale)

00H-7FH

Voice Reserve ch: 00H-0FH 45H 00H : Reserve off

7FH : on*

* Se Volume, Expression viene ricevuto per Reserve On, sono

operativi dal successivo Key On. Reserve Off è normale.

11. MESSAGGI SYSTEM EXCLUSIVE (Altri)

Formato dei dati: [F0H] -> [43H] -> [1nH] -> [27H] -> [30H]

-> [00H] -> [00H] -> [mmH] -> [

H] -> [ccH] ->

[F7H]

Master Tuning (priorità XG e ultimo messaggio) cambia

simultaneamente il pitch di tutti i canali.

F0H = Exclusive Status

43H = Yamaha ID

1nH = Se ricevuto, n=0~F.

Se trasmesso, n=0.

27H = Model ID of TG100

30H = Sub ID

00H =

mmH = Master Tune MSB

H= Master Tune LSB

ccH = non considerare (sotto 7FH)

F7H = End of Exclusive

•Non verranno resettati da messaggi GM SYSTEM ON o XG SYSTEM

ON.

149

P-80

REVERB

MSB LSB

ROOM 02H 10H

HALL 1 01H 10H

HALL 2 01H 11H

STAGE 03H 10H

EFFECT

MSB LSB

CHORUS 42H 10H

SYMPHONIC 44H 10H

TREMOLO 46H 10H

DELAY 05H 10H

● Mappa Effect MIDI

Tabella MIDI Parameter Change (SYSTEM)

Address (H) Size (H) Data (H) Parameter Description Default value (H)

00 00 00 4

020C - 05F4(*1)

MASTER TUNE -50 - +50[cent] 00 04 00 00

01 1st bit 3 - 0 → bit 15 - 12 400

02 2nd bit 3 - 0 → bit 11 - 8

03 3rd bit 3 - 0 → bit 7 - 4

4th bit 3 - 0 → bit 3 - 0

04 1 00 - 7F MASTER VOLUME 0 - 127 7F

05 1 — —

06 1 34 - 4C(*2) TRANSPOSE -12 - +12[semitoni] 40

7E 00 XG SYSTEM ON 00=XG sytem ON

7F 00 RESET ALL PARAMETERS 00=ON (solo ricezione)

TOTAL SIZE 07

*1: Valori inferiori a 020CH selezionano -50 cents. Valori superiori a 05F4H selezionano +50 cents.

*2: Valori da 28H a 33H sono interpretati come -12 fino a -1. Valori da 4DH a 58H sono interpretati come +1 fino a +12.

Tabella MIDI Parameter Change (EFFECT 1)

Consultare la mappa “Effect MIDI” per l'elenco completo dei numeri di tipi di Reverb, Chorus e Variation.

Address (H) Size (H) Data (H) Parameter Description Default value (H)

02 01 00 2 00-7F REVERB TYPE MSB Refer to Effect MIDI Map 01(=HALL1)

00-7F REVERB TYPE LSB 00 : basic type 00

02 01 40 2 00-7F VARIATION TYPE MSB Refer to Effect MIDI Map 00(=Effect off)

00-7F VARIATION TYPE LSB 00 : basic type 00

• “VARIATION” si riferisce a EFFECT sul pannello.

Tabella MIDI Parameter Change ( MULTI PART )

Address (H) Size (H) Data (H) Parameter Description Default value (H)

08 nn 11 1 00 - 7F DRY LEVEL 0 - 127 7F

nn = Part Number

Formato dei dati MIDI

150

P-80

YAMAHA [Electronic Piano] Data: 7/31, 1999

Model: P-80 Tabella di implementazione MIDI Versione: 1.1

Funzione Trasmesso Riconosciuto Note

Canale Default 1 1

base Cambiato 1~16 1~16

Default 3 1 *1 Solo Modo Poly

Modo Messaggi X X

Modificato ***************** X

N. della 9~120 0~127

nota : True voice ***************** 21~108

Velocity Note on O 9nH, v=1~127 O v=1~127

Note off X 9nH, v=0 X

After di tasto X X

Touch di canale X X

Pitch Bender X X

Control Change

0, 32 O O Bank Select

07 X O Volume

11 X O Expression

64 O O Damper

66 X O Sostenuto

67 X O Soft pedal

91 O O Reverb Depth

94 O O Effect Depth

120 X O All sounds off

121 X O Reset All Controllers

Program O O

Change : True # *****************

System Exclusive O O

System : Song Position X X

: Song Select X X

Common : Tune X X

System : Clock O O

Real Time : Commands O O

Messaggi : Local ON/OFF X O

: All Notes Off O O (123~127)

ausiliari : Active Sense O O

: Reset X X

Note : *1 = Il modo Receive è sempre multi timbre e Poly.

Modo 1: OMNI ON, POLY Modo 2: OMNI ON, MONO O: Sì

Modo 3: OMNI OFF, POLY Modo 4: OMNI OFF, MONO X: No

151

P-80

Specifiche tecniche

•Le specifiche e le descrizioni contenute in questo manuale sono riportate solo a scopo informativo. La Yamaha Corp. si riserva il diritto

di cambiare o modificare i prodotti o le specifiche tecniche, in qualsiasi momento e senza alcun preavviso. Poiché le specifiche, le

attrezzature o le opzioni possono differire da una nazione all'altra, vi preghiamo di controllare con il vostro rivenditore Yamaha.

TASTIERA

POLIFONIA

SELETTORI DI VOCE

REVERB

EFFECT

SENSIBILITÀ AL TOCCO

CONTROLLI SONG

CONTROLLO A PEDALE

ALTRI CONTROLLI

JACK/CONNETTORI

ALIMENTAZIONE

DIMENSIONI (L x P x A)

PESO

88 TASTI (A-1 ~ C7)

64 NOTE MAX.

12 voci + Variation per ciascuna voce

ROOM, HALL 1, HALL 2, STAGE

CHORUS, SYMPHONIC, TREMOLO, DELAY

HARD, MEDIUM, SOFT, FIXED

PRESET, TRACK 1, 2, START/STOP, REC

SUSTAIN

MASTER VOLUME, BRILLIANCE, DEMO,

TRANSPOSE, SPLIT, METRONOME START/

STOP, TEMPO/FUNCTION# ▼/▲, FUNCTION,

–/NO▼, +/YES▲, Display a LED

OUT PUT: Pin Jack L e R, Phone Jack L/L+R e R

(Impedenza di uscita 600Ω),

MIDI IN/OUT, HOST SELECT, TO HOST,

PHONES x 2, SUSTAIN, DC IN 12V

Adattatore Yamaha PA-3B

Tensione DC12V

Corrente 700mA

1347 x 285 x 128 mm

16.8 kg

152

P-80

INFORMAZIONI FCC

1. AVVISO IMPORTANTE: NON MODIFICATE QUESTA UNITÁ!

Questo apparecchio, se installato secondo le istruzioni contenute

in questo manuale, segue le norme FCC. Eventuali modifiche

non approvate espressamente dalla Yamaha potrebbero invalidare

il vostro diritto di usare l’apparecchio.

2. IMPORTANTE: Quando collegate questo apparecchio ad accessori

e/o ad un altro apparecchio, usate soltanto cavi schermati di

alta qualità. DEVONO essere usati i cavi forniti con questa

unità. Seguite tutte le istruzioni relative all’installazione, altrimenti

potrebbe essere invalidata la vostra autorizzazione ad usare

questo apparecchio negli U.S.A.

3. NOTA: Questo strumento è stato provato e garantito in conformità

con le specifiche tecniche stabilite per dispositivi digitali della

Classe B, secondo le norme FCC parte 15. Queste norme

servono a garantire una ragionevole misura di protezione contro

interferenze con altri dispositivi elettronici nell’ambiente residenziale.

Questo apparecchio genera/usa frequenze radio e, se non

viene installato e usato secondo le istruzioni contenute in

questo manuale, può provocare interferenze. L’osservazione

delle norme FCC non garantisce che le interferenze non si

manifestino in tutte le installazioni. Se questo apparecchio

dovesse essere causa di interferenza nella ricezione radio e

TV - può essere fatta una verifica disattivandolo e quindi

riattivandolo - potete cercare di eliminare il problema seguendo

una delle seguenti misure:

Spostate questo strumento o l’apparecchio sul quale si manifesta

l’interferenza.

Collegate questo strumento ad una presa diversa in modo

che esso e l’apparecchio sul quale si manifesta l’interferenza

si trovino su circuiti diversi, oppure installate dei filtri di linea

per corrente alternata.

Nel caso di interferenza radio/TV, riposizionate l’antenna oppure,

se il cavo dell’antenna è del tipo a nastro da 300 ohm,

modificatelo in un tipo coassiale.

Se queste misure correttive non dessero dei risultati

soddisfacenti, vi suggeriamo di contattare un rivenditore

Yamaha autorizzato. Se non avete la possibilità di trovare un

rivenditore Yamaha autorizzato nella vostra zona, vi

suggeriamo di contattare la YAMAHA MUSICA ITALIA SPA,

Viale Italia 88, Lainate (Milano) - Telefono (02) 93577.1.

* Si riferiscono soltanto ai prodotti distribuiti dalla YAMAHA Corp. of America. (classe B)

153

Queste informazioni sulla sicurezza vengono fornite secondo le leggi degli U.S.A.,

ma dovrebbero essere osservate dagli utenti di tutti i Paesi.

Fotocopia questa pagina. Compila e rispedisci in busta chiusa il

coupon sotto riportato a:

YAMAHA MUSICA ITALIA S.p.A.

SERVIZIO ASSISTENZA CLIENTI

V.le ITALIA, 88 - 20020 LAINATE (MI)

PER INFORMAZIONI TECNICHE :

YAMAHA-LINE 02/93572760

TUTTI I GIORNI DALLE 14.30 ALLE 17.15

...SE TROVATE OCCUPATO...FATE UN FAX AL Nr.

02/93572119

...SE AVETE LA POSTA ELETTRONICA (E- MAIL):

YLINE@INFOMTA.POST.YAMAHA.CO.JP

Cognome Nome

Ditta/Ente

Indirizzo

CAP Città Prov.

Tel. Fax E-mail

Strumento acquistato

Nome rivenditore Data acquisto

Sì, inseritemi nel vostro data base per :

❑Poter ricevere depliants dei nuovi prodotti

❑Ricevere l’invito per le demo e la presentazione in anteprima dei nuovi prodotti

Per consenso espresso al trattamento dei dati personali a fini statistici e promozionali della vostra società, presa visione

dei diritti di cui all’articolo 13 legge 675/1996.

Data FIRMA

YAMAHA MUSICA ITALIA S.p.A.

Viale Italia, 88 - 20020 Lainate (Mi)

e-mail: yline@infomta.post.yamaha.co.jp

YAMAHA Line (da lunedì a venerdì dalle 14.30 alle 17.15):

per Chitarre, Batterie e Audio Professionale Tel. 02/93572342 - Telefax 02/93572119

per prodotti Keyboards e Multimedia Tel. 02/93572760 - Telefax 02/93572119

per Masterizzatori Tel. 02/93577269 - Telefax 02/9370956
