DIGITAL REVERBERATOR

使用说明书

前言

REV100 是一种高品质、价格公道、简单易用的立体声数字混响器。

可用于家用录音或小型声音增

强应用。

它是一款真正的双通道输入、输出的立体声处理器。

REV100 除了具有高品质的立体声混响，还具有 “延时 +混响”以及 “调制 +混响”音效。

由于

具有 44.1

kHz 的采样率， 16 位的 A/D 和 D/A 转换器具有高音质和宽广的频率响应。

REV100 简单易用，控制旋钮可设置音量水平并编辑音效参数。

另外还具有 MIDI IN 连接，这样就

可以使用 MIDI 信息选择音效程序。

为充分利用 REV100 的丰富功能，请仔细阅读本说明书并将其妥善保存以备日后参考。

目录

1. 控制旋钮

. . . . . . . . . . . . . . . . . . . . . 1

前面板

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

后面板

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. 操作

. . . . . . . . . . . . . . . . . . . . . . . . . 2

安装和连接

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

变更程序

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. 编辑模式

. . . . . . . . . . . . . . . . . . . . . 6

编辑程序

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

保存程序

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

对 REV100 进行初始化

. . . . . . . . . . . . . . . . . . 6

4.

MIDI 模式

. . . . . . . . . . . . . . . . . . . 7

MIDI 程序变更表

. . . . . . . . . . . . . . . . . . . . . . . 7

设置 MIDI 程序变更表

. . . . . . . . . . . . . . . . . . 7

实时参数变化

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

MIDI 数据格式

. . . . . . . . . . . . . . . . . . . . . . . . . 9

5. 技术规格

. . . . . . . . . . . . . . . . . . . 10

通用技术规格

. . . . . . . . . . . . . . . . . . . . . . . . . 10

尺寸

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

DIGITAL REVERBERATOR

PEAK

LR

INPUT LEVEL

010

MIX BALANCE

DRY WET

DELAY

MIN MAX

DECAY

MIN MAX

LEVEL

MIN MAX

POWER

ON OFF

PROGRAM

MIDI

STORE

MIDI INT PGM CHANGE

1

21

41

51

61

71

-20

-40

-50

-60

-70

-99

REVERB

STEREO REV

GATE REV

DELAY

DLY/REV

MOD/REV

ZH

1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!

This product, when installed as indicated in the instructions con-

tained in this manual, meets FCC requirements. Modifications not

expressly approved by Yamaha may void your authority, granted by

the FCC, to use the product.

2. IMPORTANT: When connecting this product to accessories

and/or another product use only high quality shielded cables.

Cable/s supplied with this product MUST be used. Follow all instal-

lation instructions. Failure to follow instructions could void your FCC

authorization to use this product in the USA.

3. NOTE: This product has been tested and found to comply with the

requirements listed in FCC Regulations, Part 15 for Class “B” digital

devices. Compliance with these requirements provides a reason-

able level of assurance that your use of this product in a residential

environment will not result in harmful interference with other elec-

tronic devices. This equipment generates/uses radio frequencies

and, if not installed and used according to the instructions found in

the users manual, may cause interference harmful to the operation

of other electronic devices. Compliance with FCC regulations does

* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B)

not guarantee that interference will not occur in all installations. If

this product is found to be the source of interference, which can be

determined by turning the unit “OFF” and “ON”, please try to elimi-

nate the problem by using one of the following measures:

Relocate either this product or the device that is being affected by

the interference.

Utilize power outlets that are on different branch (circuit breaker or

fuse) circuits or install AC line filter/s.

In the case of radio or TV interference, relocate/reorient the

antenna. If the antenna lead-in is 300 ohm ribbon lead, change the

lead-in to co-axial type cable.

If these corrective measures do not produce satisfactory results,

please contact the local retailer authorized to distribute this type of

product. If you can not locate the appropriate retailer, please contact

Yamaha Corporation of America, Electronic Service Division, 6600

Orangethorpe Ave, Buena Park, CA90620

The above statements apply ONLY to those products distributed by

Yamaha Corporation of America or its subsidiaries.

FCC INFORMATION (U.S.A.)

IMPORTANT NOTICE FOR THE UNITED KINGDOM

Connecting the Plug and Cord

IMPORTANT. The wires in this mains lead are coloured in accor-

dance with the following code:

BLUE : NEUTRAL

BROWN : LIVE

As the colours of the wires in the mains lead of this apparatus may

not correspond with the coloured makings identifying the terminals in

your plug proceed as follows:

The wire which is coloured BLUE must be connected to the terminal

which is marked with the letter N or coloured BLACK.

The wire which is coloured BROWN must be connected to the termi-

nal which is marked with the letter L or coloured RED.

Making sure that neither core is connected to the earth terminal of

the three pin plug.

• This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (2 wires)

OBSERVERA!

Apparaten kopplas inte ur växelströmskällan (nätet) så länge som den

ar ansluten till vägguttaget, även om själva apparaten har stängts av.

ADVARSEL: Netspæendingen til dette apparat er IKKE afbrudt,

sålæenge netledningen siddr i en stikkontakt, som er t endt — også

selvom der or slukket på apparatets afbryder.

VAROITUS: Laitteen toisiopiiriin kytketty käyttökytkin ei irroita koko

laitetta verkosta.

注意事项

请在操作使用前，首先仔细阅读下述内容

* 请将本说明书存放在安全的地方，以便将来随时参阅。

警告

为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：

• 只能使用本设备所规定的额定电压。所要求的电压被印在本

设备的铭牌上。

• 只能使用规定的 AC 电源适配器 (PA-130B)。

• 请勿将电源线放在热源如加热器或散热器附近，不要过分弯

折或损伤电源线，不要在其上加压重物，不要将其放在可能

被踩踏引起绊倒或可能被碾压的地方。

• 请勿打开本设备并试图拆卸其内部零件或进行任何方式的改

造。本设备不含任何用户可自行修理的零件。若出现异常，

请立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。

• 请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有

液体的容器放在其上，否则可能会导致液体溅入任何开口。

• 切勿用湿手插拔电源线插头。

• 若电源线出现磨损或损坏，使用设备过程中声音突然中断或

因此而发出异常气味或冒烟，请立即关闭电源开关，从电源

插座中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设

备进行检修。

• 若本设备或 AC 电源适配器发生摔落或损坏，请立即关闭电源

开关，从电源插座中拔出电源线插头，并请有资格的 YAMAHA

维修人员对设备进行检修。

注意

为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。这些注意事项包

括但不限于下列情况：

• 当准备长期不使用本设备或发生雷电时，请从电源插座中拔

出电源线插头。

• 当从本设备或电源插座中拔出电源线插头时，请务必抓住插

头而不是电源线。直接拽拉电源线可能会导致损坏。

• 为了避免产生不必要的噪音，请在 AC 电源适配器和本设备之

间预留足够的空间。

• 请勿用布或毯子盖住或包裹 AC 电源适配器。

• 移动设备之前，请务必拔出所有的连接电缆。

• 设置乐器时，请确认要使用的交流电源插座伸手可及。如果

发生问题或者故障，请立即断开电源开关并从电源插座中拔

下插头。

• 为了避免操作面板发生变形或损坏内部组件，请勿将本设备

放在有大量灰尘、震动、极端寒冷或炎热 ( 如阳光直射、靠

近加热器或烈日下的汽车里 ) 的环境中。

• 请勿将本设备放在不稳定的地方，否则可能会导致突然翻倒。

• 请勿在电视机、收音机、立体声设备、手机或其他电子设备

附近使用本设备。这可能会在设备本身以及靠近设备的电视

机或收音机中引起噪音。

• 将本设备连接到其它设备之前，请关闭所有设备的电源开

关。在打开或关闭所有设备的电源开关之前，请将所有音量

都调到最小。

• 打开音频系统的交流电源时，请始终最后打开功率放大器，

以避免损坏扬声器。同样，关闭电源时，请首先关闭功率放

大器。

• 请勿将手指或手插入本设备的任何间隙或开口。

• 请避免在设备上的任何间隙或开口插入或落进异物 ( 纸张、

塑料、金属等 )。万一发生这种情况，请立即关闭电源开关，

从 AC 电源插座中拔出电源插头。然后请有资格的 YAMAHA 维

修人员进行检修。

• 请勿长时间持续在很高或不舒服的音量水平使用本设备，否

则可能会造成永久性听力损害。若发生任何听力损害或耳

鸣，请去看医生。

• 请勿将身体压在本设备上或在其上放置重物，操作按钮、开

关或插口时要避免过分用力。

• 请勿使用像苯或信纳水等的溶剂清洁本机。请使用柔软的干

布擦拭、清洁。

电源 / 电源线

请勿打开

关于潮湿的警告

当意识到任何异常情况时

电源 / 电源线

安放位置

连接

小心操作

对由于不正当使用或擅自改造本设备所造成的损失、数据丢失或破坏，YAMAHA 不负任何责任。

(5)-4 1/1

须知

为了避免损坏本产品、数据或其它财产，请遵照以下注意事项。

• 当不使用本设备时，请务必关闭其电源。

• 经常动态接触的零部件，如开关、控制旋钮、接口等，随着

时间的推移，其性能会逐渐下降。请让有资格的 YAMAHA 维修

服务人员为您更换有缺陷的零部件。

信息

• 本书所示的插图仅供介绍说明之用。

• 为便于您理解使用说明书的内容，本公司已经依据国家的相

关标准尽可能的将其中的英文表述部分翻译成中文。但是，

由于专业性、通用性及特殊性，仍有部分内容仅以原文形式

予以记载。如您有任何问题，烦请随时与本公司客服联系

（热线：400-051-7700）。

使用和保养

关于本说明书

↚ḽ䇼䘸⭞ӄ൞ѣ঄Ӱ≇ާૂള䬶୤Ⲻ⭫ᆆؗᚥӝ૷Ⱦ

ḽ䇼ѣ䰪ⲺᮦᆍѰ⧥ֵؓ⭞ᵕ䲆ⲺᒪᮦȾ

ᵜ㺘Ṭ׍ᦞ SJ/T 11364 Ⲵ㿴ᇊ㕆ࡦDŽ

ƻ˖㺘⽪䈕ᴹᇣ⢙䍘൘䈕䜘Ԧᡰᴹ൷䍘ᶀᯉѝⲴਜ਼䟿൷൘ GB/T 26572 㿴ᇊⲴ䲀䟿㾱≲ԕлDŽ

h˖㺘⽪䈕ᴹᇣ⢙䍘㠣ቁ൘䈕䜘ԦⲴḀа൷䍘ᶀᯉѝⲴਜ਼䟿䎵ࠪ GB/T 26572 㿴ᇊⲴ䲀䟿㾱≲DŽ

ᴿᇩ⢟䍞

䜞Ԭ੃〦

䫵˄Pb˅⊎˄Hg˅ 䭹˄Cd˅ ޝԧ䬜˄Cr (VI)˅ཊⓤ㚄㤟

˄PBB˅

ཊⓤҼ㤟䟊

˄PBDE˅

⭥Ⓚ䘲䝽ಘ

ঠࡧ㓯䐟ᶯ hƻƻ

ƻ

ƻƻƻ

ӝ૷ѣᴿᇩ⢟䍞Ⲻ੃〦਀੡䠅

؍ᣔ⧟ຳ

ྲ᷌䴰㾱ᓏᔳ䇮༷ᰦˈ䈧оᵜൠ⴨ޣᵪᶴ㚄㌫ˈ㧧ਆ↓⺞Ⲵᓏᔳᯩ⌅DŽ

䈧यሶ䇮༷䲿᜿ђᔳᡆ֌Ѫ⭏⍫ඳ൮༴⨶DŽ

hƻ ƻ ƻ ƻ

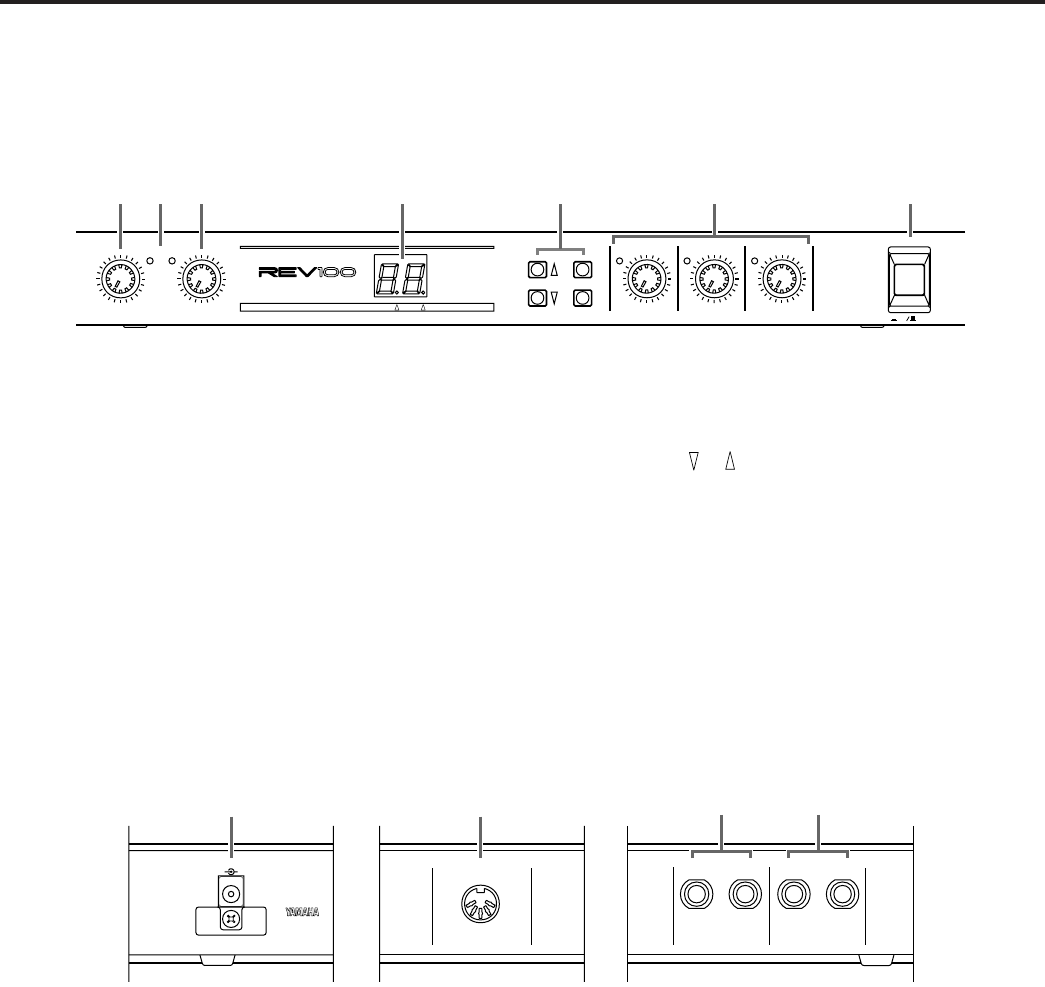

控制旋钮

1

1.

控制旋钮

前面板

1

INPUT LEVEL 控制

此控制旋钮可设置输入电平。

应该设置电平，至

PEAK (L/R) 指示灯仅偶尔闪烁。

2

PEAK (L/R) 指示灯

REV100 正在接受峰值电平信号时，这些 LED 会点

亮。

3

MIX BALANCE (DRY/WET) 控制旋钮

此控制旋钮可设置湿音

( 有效果 ) 和干音

( 无效果 ) 之

间的平衡。

4

LED 显示屏

( 七段

LED、

MIDI 指示灯、

INT 指示灯 )

该七段显示屏可显示程序模式中当前的程序。当

REV100 在编辑模式时显示参数值还显示 MIDI 程序号

码。

选择 MIDI 程序变更表时，

MIDI 指示灯会点亮；

选择内部程序时， INT 指示灯会点亮。

请参阅第 7页

上的 “设置 MIDI 程序变更表”。

5

PROGRAM ( 、、 MIDI、 STORE) 键

这些键可让您选择不同的程序、编辑 MIDI 程序变更

表、以及保存已改变的程序。

6编辑

(DELAY、 DECAY、 LEVEL) 控制旋钮

这些控制旋钮可编辑当前音效的参数量。

当参数的编

辑值与当前保存的值相同时，控制旋钮左侧的 LED

会点亮。

请参阅第 6页上的 “编辑程序”。

7

POWER 开关

按下开关 ON 接通电源。

后面板

1

DC 12V IN 电源插座

附带的 AC 电源适配器插入到此插口。

2

MIDI IN 插口

REV100 通过此接口接受 MIDI 数据。

3

OUTPUT 插口

这些 1/4" phone 插口用来从 REV100 输出处理过的声

音。

如果使用单音色，将插头仅插入到 L-

MONO 插

口中。

4

INPUT 插口

这些 1/4" phone 插口用来将音源插入 REV100。

如果音

源为单音，将插头仅插入到 L-

MONO 插口中。

DIGITAL REVERBERATOR

PEAK

LR

INPUT LEVEL

010

MIX BALANCE

DRY WET

DELAY

MIN MAX

DECAY

MIN MAX

LEVEL

MIN MAX

POWER

ON OFF

PROGRAM

MIDI

STORE

MIDI INT PGM CHANGE

1

21

41

51

61

71

-20

-40

-50

-60

-70

-99

REVERB

STEREO REV

GATE REV

DELAY

DLY/REV

MOD/REV

123 756

4

MIDI INDC 12V IN

R L(MONO)

OUTPUT

R L(MONO)

INPUT

2

134

操作

2

2.

操作

安装和连接

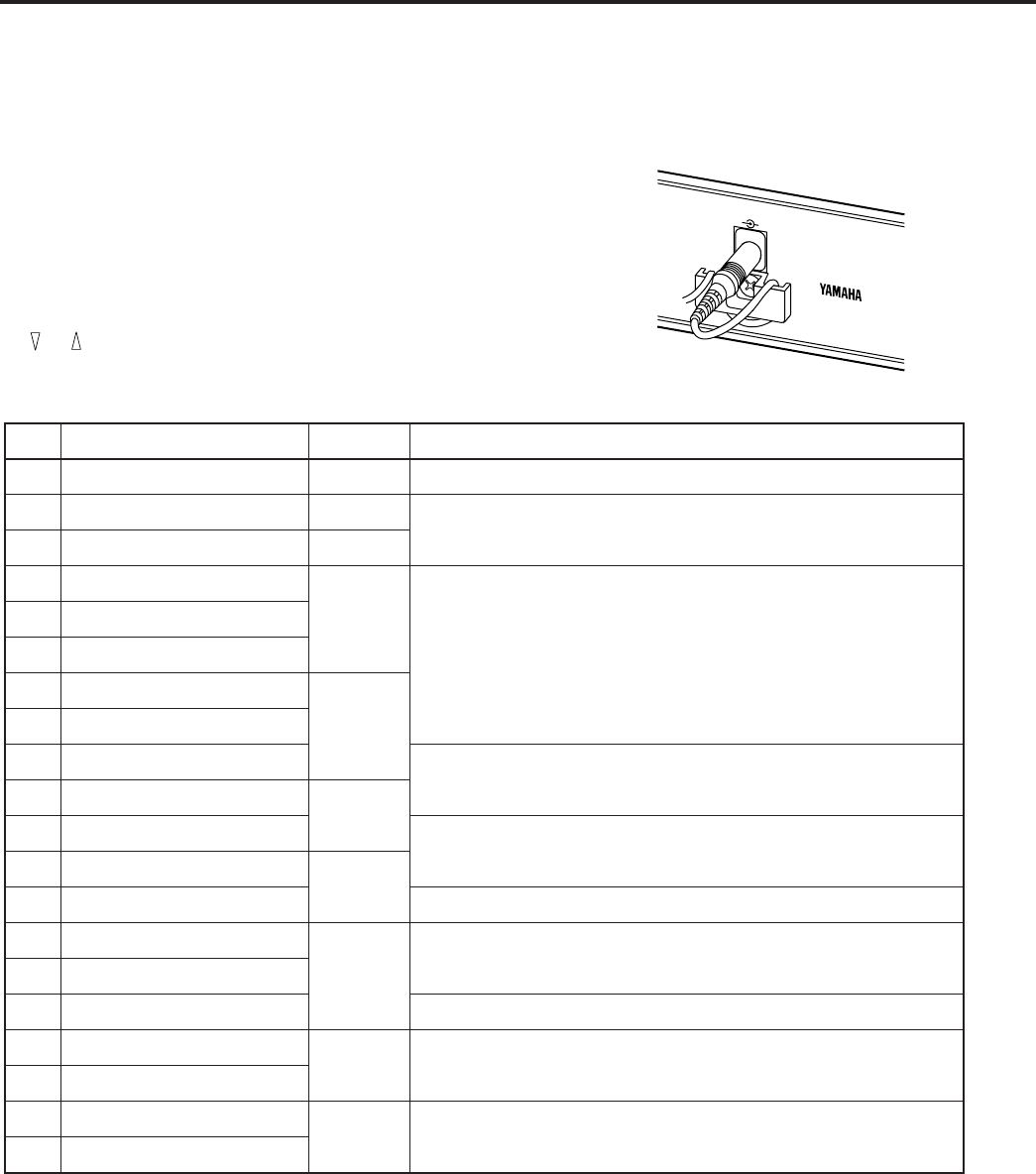

将 REV100 安装在支架中或者安全、牢固的地方。

将 AC 电

源适配器连接到 DC 12V IN 电源插座，然后将适配器插入主

电源。

为了防止电源被意外断开，请将电缆挂在支座周围。

按 POWER 开关将 REV100 接通电源。

变更程序

按 和 键选择不同的程序。

REV100 具有 99 种程序可供

选择。

REVERB

编号 名称 类型 说明

1

Vocal Rev 1

Vocal 适用于声乐的混响音效

2

Vocal Rev 2

Hall

3号音效具有较长的预延时和较短的混响时间

3

Vocal Rev 3

Vocal

4

Room Ambience 1

Plate

这些音效主要用于鼓和打击乐。

可以将这些音效用于整个打击乐器组

或者单个鼓声如军鼓、低音鼓等。

5

Room Ambience 2

6

Room Ambience 3

7

Wood Booth 1

Vocal

8

Wood Booth 2

9

Acoustic Piano Plate

用于原声钢琴的混响音效

10

Club Piano

Hall

11

Booming Kick 1

用于具有增强低声部的低音鼓的混响音效

12

Booming Kick 2

Room

13

Loud Snare 用于高音军鼓的混响音效

14

Acoustic Steel Guitar 1

Plate

用于钢弦原声吉它的混响音效

15

Acoustic Steel Guitar 2

16

String Plate 主要用于弦乐的混响音效

17

Acoustic Gut Guitar 1

Vocal 用于尼龙弦原声吉它的混响音效

18

Acoustic Gut Guitar 2

19

Brass Room 1

Room 用于铜管乐组更响亮、更短的混响

20

Brass Room 2

DIGITAL

MODEL REV100

MADE IN JAPAN

DC 12V IN

操作

3

STEREO REVERB

编号 名称 类型 说明

21

Large Hall 1

Hall 这些音效为音乐厅型混响变奏：“

Stage”混响要比“

Hall”混响更响亮

22

Large Hall 2

23

Stage 1

24

Stage 2

25

Chamber 1

Vocal

让人联想到有很高天花板的大房间

26

Chamber 2

Hall

27

Church 1

Room

28

Church 2

Hall

29

Old Tunnel

Hall

模拟长隧道内的声音。

“

Old”低沉，“

New”响亮

30

New Tunnel

Vocal

31

Large Room 1

Room

模拟房间。

32 号音效比 31 号音效具有更低的声部

32

Large Room 2

33

Slide Reverb 混响音渐变到右侧

34

Huge Room 1

比室内型混响音效更具动感

35

Huge Room 2

36

Bathroom

Plate

非常短的立体声混响

37

String Ensemble 适用于弦乐的空旷的混响

38

Rude Reverb 1

Vocal

粗糙的混响音效

39

Rude Reverb 2

40

Concert Grand Piano 适用于原声钢琴

GATE REVERB

编号 名称 类型 说明

41

Small Ambience 1

Hall 模拟反射较小的房间。

削弱 41 号音效的低声部创建出 42 号音效

42

Small Ambience 2

43

Tight Room 1

Room

模拟比 “

Small Ambience”混响小的房间混响

44

Tight Room 2

Hall

45

Gate Reverb 1

Plate

门限混响变奏

46

Gate Reverb 2

Vocal

47

Gate Reverb 3

Hall

48

Gate Reverb 4

49

Stone Room

Room 模拟石头房间

50

Big Curve

Vocal 门限混响中最长的混响

操作

4

DELAY

编号 名称 说明

51

Analog Delay 1 柔和延时

52

Ping Pong Delay 在左侧和右侧之间渐变的延时

53

Eighth Note Triplet 与 3连音 8分音符发音相似的 Ping Pong 延时

54

Karaoke 卡拉 ok 使用的回声

55

Short Delay Doubler 非常短、一次性延时

56

Stereo Long Delay 左右通道相同长度的立体声延时

57

Stereo Medium Delay 不同长度通道的立体声延时

58

Stereo Short Delay 具有相同长度通道的短延时

59

Mono Long Delay

重复有单声道输出的延时

60

Mono Short Delay

DELAY/REVERB

编号 名称 类型 说明

61

Electric Piano

DLY+Hall 主要用于电钢琴

62

String Pad

DLY

→

Hall 适用于弦乐和弦

63

Synth

DLY

→

Vocal

适用于弦乐和弦

64

Vocal 1

预设的 64 号和 65 号音效为稍带延时的长混响，适用于声乐。

预设的

66 号音效为带增强延时的短混响

65

Vocal 2

DLY

→

Hall

66

Vocal 3

DLY

+

Room

67 Bright Vocal DLY

→

Plate 带有细小延时的响亮混响

68

Chorus

DLY+Plate

50% 延时和

50% 混响的混合音效

69

Drum Kit 1

DLY+Room

鼓和打击乐的气氛音效

70

Drum Kit 2

DLY

→

Plate

REVERB/MODULATION

编号 名称 类型 说明

71

Soft Flange 1

Hall+

F

LG 这种音效混合了有少量音高变奏的镶边音效，以 及适用于长音型合成

声音的混响音效

72

Soft Flange 2

73

Ambience Flange 1

Room

→

F

LG

短混响中加入了镶边音效

74

Ambience Flange 2

75

Short Reverb Flange 非常短的混响添加到具有更高音高变奏的镶边音效中

76

Organ Cabinet 1

Plate

→

F

LG

适用于风琴声音的镶边音效

77

Organ Cabinet 2

Room

→

S

YM

78

Symphonic Reverb 1

Hall+SYM

主要根据混响音效的高雅音效

79

Symphonic Reverb 2

Vocal+SYM

80

Flange Room 1

Vocal

→

FLG

使用这些音效使得鼓或打击乐声音非常独特和奇怪

81

Flange Room 2

Room+FLG

操作

5

82

Rolling Flange 1

Plate+FLG 使用这些音效使得鼓或打击乐声音相当奇怪

83

Rolling Flange 2

84

Big Flange

Vocal

→

FLG 喷气机音效

85

Chorus Reverb 1

Hall+CHO

预设的 85 号和 86 号音效为正常的合唱 /混响，并且可以供许多应用

使用，如电钢琴

86

Chorus Reverb 2

Plate+CHO

87

Chorus Reverb 3

Hall+CHO

88

Chorus Reverb 4

Vocal+CHO

89

Tremolo Reverb 1

Hall+TRM

具有声像的震音音效的震音和混响变化

90

Tremolo Reverb 2

Room

→

TRM

91

Tremolo Reverb 3

Plate+TRM

92

Tremolo Reverb 4

Vocal+TRM

93

Tremolo Reverb 5

94

Tremolo Reverb 6

Hall+TRM

95

Tremolo Reverb 7

96

Ambient Slow Pan 1

在左侧和右侧之间渐变的短混响声音

97

Ambient Slow Pan 2

Room+TRM

98

Sequence Pan 1

可以向节拍在 120 左右的乐曲添加渐变音效。根据节拍调整速度

99

Sequence Pan 2

REVERB/MODULATION

编号 名称 类型 说明

编辑模式

6

3.

编辑模式

REV100 中的每种音效具有多种参数。

可以使用控制旋钮对音效参数进行快速、多变、简单的操作。

编辑程序

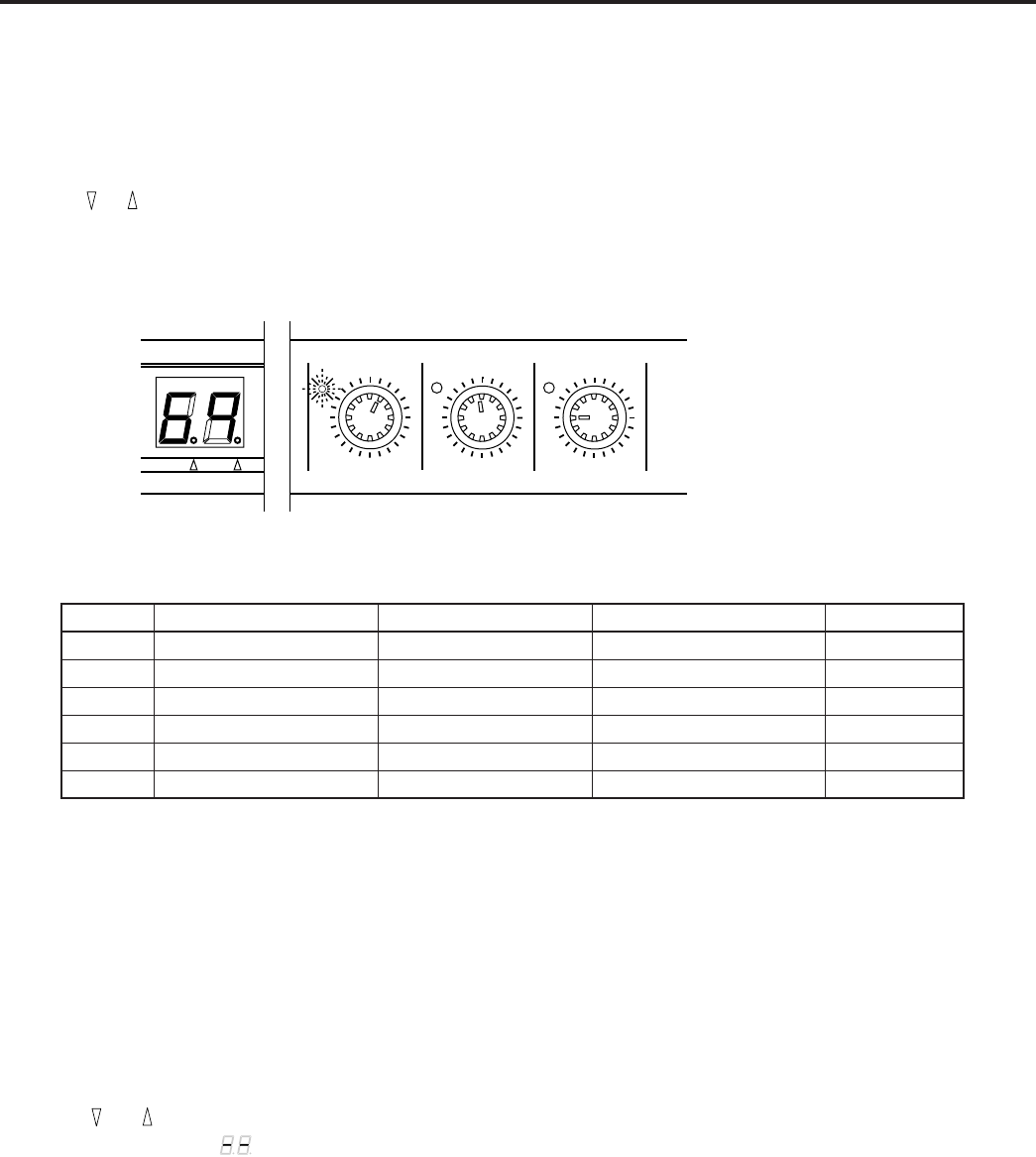

1. 按 和 键，直到在七段

LED 上显示需要的程序编号。

2. 选择一个编辑控制旋钮，例如， DELAY 控制旋钮。

3. 旋转此控制旋钮。

七段 LED 上的数值会反应出对参数进行的调整。

所编辑的参数值与预设值匹配时，控制旋钮边上的 LED 会点亮：

4. 欣赏修改的音效。

下表列出了可以使用前面板控制旋钮编辑的设置值：

保存程序

1. 按

STORE 键。

程序编号会在七段

LED 上闪烁。

2. 再次按

STORE 键确认操作。

注意，无法选择不同的程序编号保存您做出的更改。

对 REV100 进行初始化

下列步骤用来将程序

1 至

99 （一种选择的程序或所有程序）初始化到出厂默认条件：

1. 按下

STORE 键的同时打开

REV100 电源。

2. 按

和

键选择想要初始化的程序编号。

七段

LED 显示 “ ”时，所有

1 至

99 的程序会被初始化。

3. 按

STORE 键执行初始化。

编号 音效类型 延时 消音 电平

1 - 20

REVERB 预延时 （毫秒） 混响时间 （

×

0.1 秒） 效果电平

21 - 40

STEREO REVERB 预延时 （毫秒） 混响时间 （

×

0.1 秒） 效果电平

41 - 50

GATE REVERB 预延时 （毫秒） 噪声门限电平 效果电平

51 - 60

DELAY 延迟时间 （

×

10 毫秒） 反馈电平 效果电平

61 - 70

DELAY/REVERB 延迟时间 （

×

10 毫秒） 反馈电平 混响电平

71 - 99

REVERB/MODULATION 调制深度 调制速度 混响电平

DELAY

MIN MAX

DECAY

MIN MAX

LEVEL

MIN MAX

MIDI INT

MIDI 模式

7

4.

MIDI

模式

另外还具有 MIDI IN 连接，这样 REV100 就可以使用 MIDI 信息选择并修改音效程序。

MIDI 程序变更表

REV100 在存储器中具有 MIDI 程序变更表，可以让您编辑重新排序音效程序。

可以对应 MIDI 程序变更编号 1至

99，创建程序编号表。 REV100 接收到 MIDI 程序变更信息后，会选择对应信息中 MIDI 编号的内部程序编号。

REV100 会忽略 100 或更大的 MIDI 程序变更编号。

下表表示了 MIDI 程序变更编号和内部程序编号的对应关系：

设置 MIDI 程序变更表

1. 按

MIDI 键。

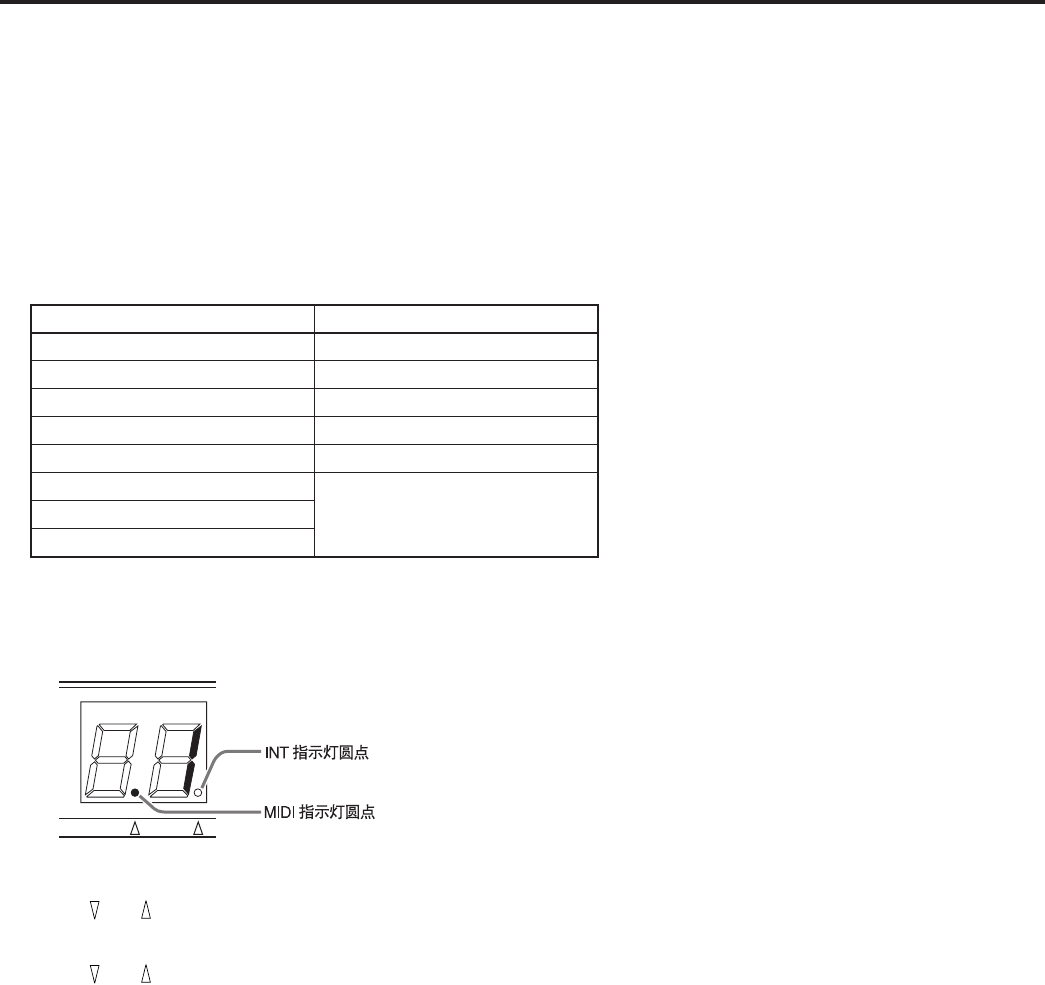

MIDI 指示灯圆点会在七段

LED 上点亮：

MIDI 指示灯点亮时，七段

LED 会显示当前

MIDI 程序变更编号。

2. 按

或

键，选择另一个

MIDI 程序变更编号。

3. 如需选择内部程序编号，请再按

MIDI 键。

MIDI 指示灯圆点被关闭， INT 指示灯不会点亮。

4. 按

或

键，修改选定的

MIDI 程序变更编号的内部程序编号。

5. 如需退出此模式，按住

MIDI 键约一秒。

当前的指示灯和

MIDI 指示灯或

INT 指示灯会关闭并且七段 LED 会显示

当前选择的程序编号。

MIDI 程序编号 REV100 程序编号

1

10

2

5

3

22

...

...

99

1

100

忽略

...

128

MIDI INT

MIDI 模式

8

设定

MIDI 接收通道

REV100 的默认设置从所有通道接收

MIDI （

OMNI 模式）。

可以使用下列步骤更改此默认设置：

1. 将

REV100 电源

打开时按住

MIDI 键。

七段

LED 会显示 “ ”并且当前

MIDI 通道编号会交替显示。

2. 按

或

键，选择另一个

MIDI 通道编号。

您可以选择 “ ”

(OMNI)、“ ” 至 “ ” 或 “ ” (OFF)。

3. 再次按

MIDI 键返回正常操作模式。

实时参数变化

您可将 MIDI 控制变更信息发送到 REV100。

这些信息的一部分可以执行与前面板编辑控制部件相同的功能，而其

他部分可让您访问额外参数：

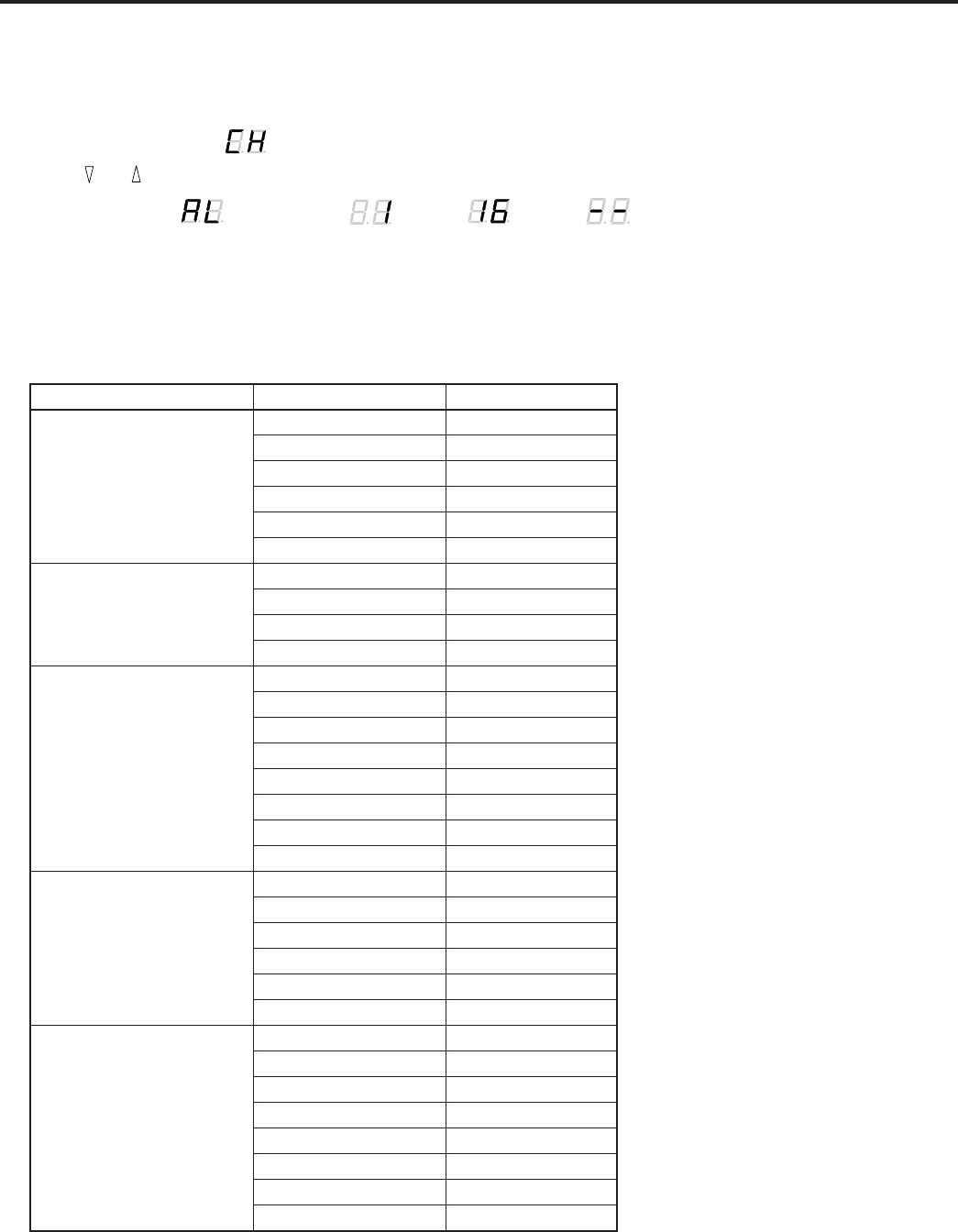

音效类型 参数名称 控制器编号

REVERB

Pre Delay

20

Reverb Time

21

Effect Level

22

High Damp

23

Filter Type (LPF/HPF)

24

Cut-

off Frequency 25

STEREO REVERB

Pre Delay 20

Reverb Time 21

Effect Level 22

High Damp 23

GATE REVERB

Pre Delay 20

Gate Level 21

Effect Level 22

Reverb Time 23

High Damp 24

Release Time 25

Filter Type (LPF/HPF) 26

Cut-

off Frequency 27

DELAY

Delay Time 20

Feedback Level 21

Effect Level 22

High Damp 23

Filter Type (LPF/HPF) 24

Cut-

off Frequency 25

DELAY/REVERB

Delay Time 20

Feedback Level 21

Reverb Level 22

Reverb Time 23

Reverb High Damp 24

Delay High Damp 25

Filter Type (LPF/HPF) 26

Cut-

off Frequency 27

MIDI 模式

9

控制变化值

00H = MIN

参数值

控制变化值

7FH = MAX

参数值

如果您需要

REV100

的系统专用信息格式，请联系当地的雅马哈销售中心。

MIDI 数据格式

接收格式

程序变化

status

1100 nnnn(CnH)nnnn = channel No.

*

1

1st data

0ppp pppp ppppppp = program No.

*

2

控制变化

可以使用控制变化信息来控制参数。

有关控制编号，请

参见第 8页的 “实时参数变化”。

status

1011 nnnn(BnH) nnnn = channel No.

*

1

1st data

000c cccc ccccc = control No.

*

3

2nd data

0vvv vvvv vvvvvvv = control Value *4

参数变化

status

1111 0000(Foh) System exclusive

ID No. 0100 0011(43h) YAMAHA

substatus 0001 nnnn nnnn = channel No.

*

1

group No.

0001 1110(1Eh) PA group

device code 0000 0004(04h) REV100

parameter No. 0000 pppp parameter No.

*

5

0000

pppp

data 0000 aaaa 1st byte

*

6

0000

bbbb 2nd byte

EOX 1111 0111(F7h) End of exclusive

*1

nnnn = 0 ( 通道

1) – 15 ( 通道

16)

*2 ppppppp = 0 ( 程序

1) – 98 ( 程序

99)

99 之后的程序编号会被忽略。

*3

ccccc = 20 – 27 根据音效类型。

（请参阅第 8页）

*4

vvvvvvv = 0 – 127

*5, *6 根据音效类型和参数。

(请咨询当地雅马哈销售中心。 )

REVERB/

MODULATION

Flanger

Modulation Depth

20

Modulation Speed

21

Reverb Level

22

Reverb Time

23

Reverb High Damp

24

Resonance

25

Filter Type (LPF/HPF)

26

Cut-

off Frequency 27

Chorus

and

Symphonic

Modulation Depth 20

Modulation Speed 21

Reverb Level 22

Reverb Time 23

Reverb High Damp 24

Filter Type (LPF/HPF) 25

Cut-

off Frequency 26

Tremolo

Modulation Depth 20

Modulation Speed 21

Reverb Level 22

Reverb Time 23

Reverb High Damp 24

Phase 25

Filter Type (LPF/HPF) 26

Cut-

off Frequency 27

音效类型 参数名称 控制器编号

技术规格

10

5.

技术规格

通用技术规格

电气特性

频率响应 20 Hz - 20 kHz

动态范围 80 dB ( 典型 )

失真 低于 0.1% (1 kHz, 最大电平 )

输入

通道数量 2 (phone 插口 )

标称电平 –10 dB

阻抗 20 kΩ (STEREO)

10 kΩ (L-MONO)

输出

通道数量 2 (phone 插口 )

标称电平 –10 dB

阻抗 2kΩ (STEREO)

1kΩ (L-MONO)

AD/DA 转换

AD 转换 16 位

DA 转换 16 位

采样频率 44.1 kHz

程序

程序编号 99

前面板

开关 、 、 MIDI、STORE、

POWER

控制旋钮 INPUT LEVEL、

MIX BALANCE、DELAY、

DECAY、LEVEL

显示屏 七段-图示 LED × 2

PEAK L R

DELAY、DECAY、LEVEL

后面板

插口 INPUT L (MONO), R

OUTPUT L (MONO), R

MIDI IN (DIN 5P), DC 12V IN

电源 DC 12V

尺寸 ( 宽 × 高 × 长)480mm × 45 mm × 232 mm

重量 2.5 kg

附件 AC 电源适配器 (PA-130B)

*

动态范围是在

12.7 kHz

用

6dB/

八度音阶

LPF

测得

—

效于具有无穷大

dB/

八度音阶衰减的

20 kHz LPF

。

* 0 dB = 0.775V RMS

*

本使用说明书的内容为出版时最新的技术规格。请至

Yam ah a

网站下载最新版本的使用说明书。

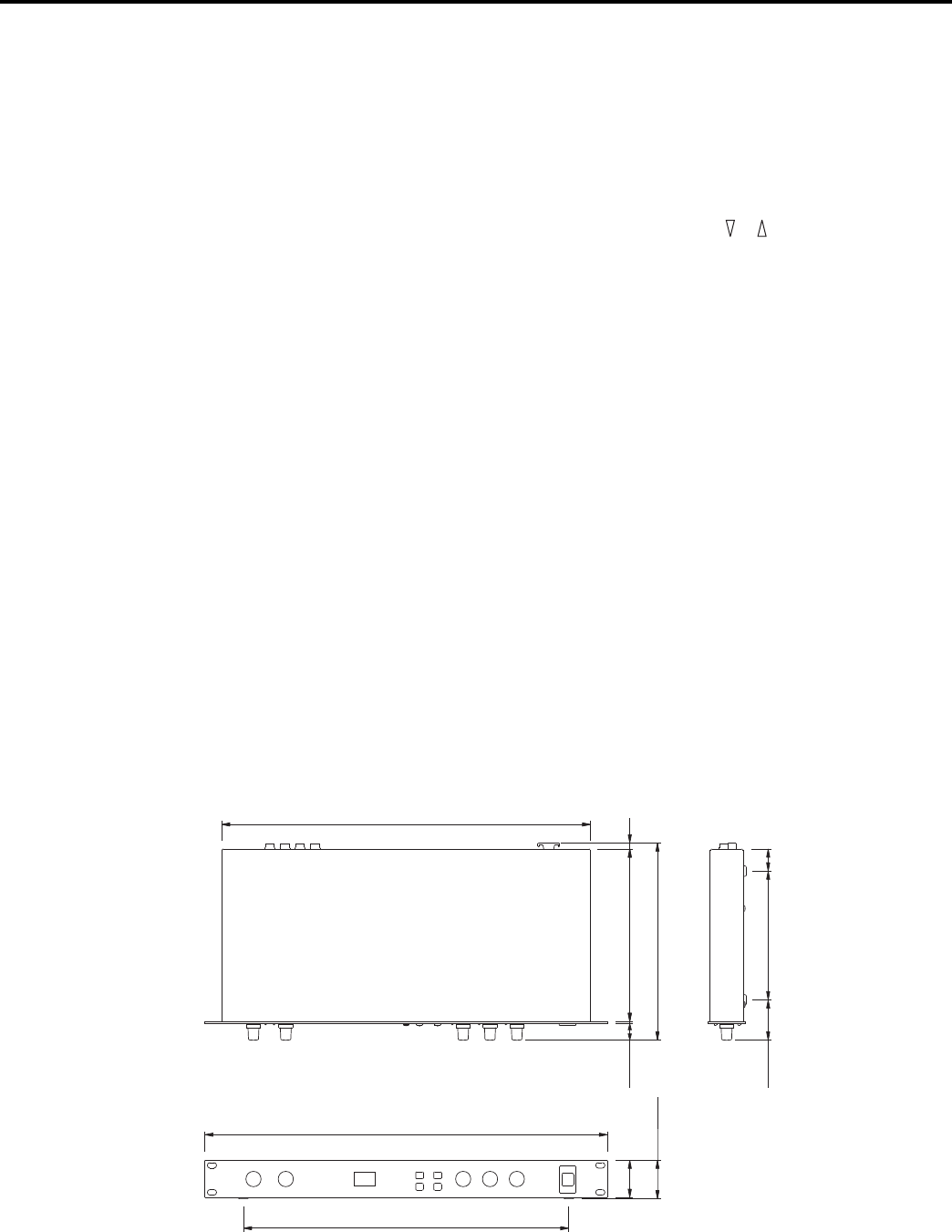

尺寸

19.4 2.6 203

D: 232

7

440

26151.547.5

H:45

44

388

W:480

Y

AMAHA [DIGITAL REVERBERATOR] Date:12 Oct. 1994

Model: REV100 MIDI Implementation Chart Version: 1.0

Function... Transmitted Recognized Remarks

Basic

Channel

Def

ault

Changed

X

X

1 – 16, off

1 – 16, off Memorized

Mode

Default

Messages

Altered

X

X

****************

OMNI off/OMNI on

X

X

Memor

ized

Note

Number True Voice

X

****************

X

X

V

elocity Note ON

Note OFF

X

X

X

X

After Touch Keys

Ch’S

X

X

X

X

Pitch Bender X X

Control

Change

20 – 27 X O *1

Prog

Change :True#

X

****************

O 0

–

127

*2

System Exclusiv

eXO*3

System

Common

:Song Pos

:Song Sel

:Tune

X

X

X

X

X

X

System

Real Time

:Clock

:Commands

X

X

X

X

Aux

Messages

:Local ON/OFF

:All Notes OFF

:Active Sense

:Reset

X

X

X

X

X

X

X

X

Notes

Notes

Notes

*1: Depend on effect type.

*2: For program 1 – 99, memory number of REV100 is selected.

*3: Parameter change only.

Mode 1: OMNI ON, POLY

Mode 3: OMNI OFF, POLY

Mode 2: OMNI ON, MONO

Mode 4: OMNI OFF, MONO

O: Yes

X: No

Yamaha Pro Audio global website

http://www.yamahaproaudio.com/

Yamaha Downloads

http://download.yamaha.com/

Manual Development Department

© 2006 Yamaha Corporation

2016 ᒪ3ᴾ ᭯⡾ MWTO- B0

Printed in Japan

WJ10950

䳻傢૾҆ಞ丩ଃδѣളεᣋ䍺ᴿ䲆ޢਮ

р⎭ᐸ䶏ᆿ॰᯦䰮䐥 1818ਭӇૂཝড় 2ᾲ

ᇘᡭᵃࣗ✣㓵φ4000517700

ޢਮ㖇൶φhttp://www.yamaha.com.cn

࡬䙖୼φ䳻傢૾ṠᕅՐ⽴Ɉ

࡬䙖୼൦൶φᰛᵢ䶏޾৵┞ᶴᐸѣ॰ѣ⌳⭰ 10-1

䘑ਙ୼φ䳻傢૾҆ಞ丩ଃδѣളεᣋ䍺ᴿ䲆ޢਮ

䘑ਙ୼൦൶φр⎭ᐸ䶏ᆿ॰᯦䰮䐥 1818ਭӇૂཝড় 2ᾲ

৕ӝ൦φᰛᵢ
