ALPINE X801D-U 68-29530Z16-A_QRG (EN)

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/

PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR

GEBRUIK IN DE AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W

SAMOCHODZIE

8-INCH ADVANCED NAVI STATION

X801D-U

7-INCH ADVANCED NAVI STATION

X701D/INE-W997D

QUICK REFERENCE GUIDE

Kurzanleitung

GUIDE DE RÉFÉRENCE RAPIDE

GUÍA DE REFERENCIA RÁPIDA

GUIDA RAPIDA

SNABBGUIDE

SNELSTARTGIDS

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

1-EN

IMPORTANT

Please record the serial number of your unit in the space provided below and keep it as a permanent

record.

SERIAL NUMBER:

ISO SERIAL NUMBER: AL

INSTALLATION DATE:

INSTALLATION TECHNICIAN:

PLACE OF PURCHASE:

For details on all functions, refer to the Owner’s Manual stored in the supplied CD-ROM. (As it is

data CD, the CD cannot be used for playing back music and images on the player.) If required, an

ALPINE dealer will readily provide you with a print out of the Owner’s Manual contained in the

CD-ROM.

Contents

WARNING ................................................................................................................................................................2

CAUTION .................................................................................................................................................................3

Getting Started .....................................................................................................................................................4

Favourite Function ...............................................................................................................................................6

Registering Items .................................................................................................................................................6

Radio/RDS Operation .........................................................................................................................................7

DAB/DAB+/DMB Operation .............................................................................................................................8

USB Flash drive Operation (Optional) ...........................................................................................................9

HDMI Device (DVD Player) Operation (Optional) ...................................................................................10

iPod/iPhone Operation (Optional) ...............................................................................................................11

Hands-Free Phone Control .............................................................................................................................12

Map Functions.....................................................................................................................................................13

Navigation Menu ................................................................................................................................................14

Setting a Destination ........................................................................................................................................15

Specifications ......................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

2-EN

WARNING

This symbol means important instructions. Failure

to heed them can result in serious injury or death.

INSTALL THE PRODUCT CORRECTLY SO THAT THE DRIVER

CANNOT WATCH TV/VIDEO UNLESS THE VEHICLE IS STOPPED

AND THE EMERGENCY BRAKE IS APPLIED.

It is dangerous for the driver to watch TV/Video while driving a vehicle.

Installing this product incorrectly enables the driver to watch TV/Video

while driving. This may cause a distraction, preventing the driver from

looking ahead, thus causing an accident. The driver or other people

could be severely injured.

DO NOT WATCH VIDEO WHILE DRIVING.

Watching the video may distract the driver from looking ahead of the

vehicle and cause an accident.

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR

ATTENTION AWAY FROM SAFELY DRIVING YOUR VEHICLE.

Any function that requires your prolonged attention should only be

performed after coming to a complete stop. Always stop the vehicle in a

safe location before performing these functions. Failure to do so may

result in an accident.

DO NOT FOLLOW ROUTE SUGGESTIONS IF THE NAVIGATION

SYSTEM INSTRUCTS YOU TO PERFORM AN UNSAFE OR

ILLEGAL MANEUVER, OR PLACES YOU IN AN UNSAFE

SITUATION OR AREA.

This product is not a substitute for your personal judgement. Any route

suggestions by this system should never supersede any local traffic

regulations or your personal judgement or knowledge of safe driving

practice.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL HEAR

OUTSIDE NOISES WHILE DRIVING.

Excessive volume levels that obscure sounds such as emergency vehicle

sirens or road warning signals (train crossings, etc.) can be dangerous

and may result in an accident. LISTENING AT LOUD VOLUME

LEVELS IN A CAR MAY ALSO CAUSE HEARING DAMAGE.

MINIMIZE DISPLAY VIEWING WHILE DRIVING.

Viewing the display may distract the driver from looking ahead of the

vehicle and cause an accident.

DO NOT DISASSEMBLE OR ALTER.

Doing so may result in an accident, fire or electric shock.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may result

in fire, etc.

KEEP SMALL OBJECTS SUCH AS SCREWS OUT OF THE REACH

OF CHILDREN.

Swallowing them may result in serious injury. If swallowed, consult a

physician immediately.

USE THE CORRECT AMPERE RATING WHEN REPLACING

FUSES.

Failure to do so may result in fire or electric shock.

DO NOT BLOCK VENTS OR RADIATOR PANELS.

Doing so may cause heat to build up inside and may result in fire.

USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.

Use for other than its designed application may result in fire, electric

shock or other injury.

MAKE THE CORRECT CONNECTIONS.

Failure to make the proper connections may result in fire or product

damage.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE

NEGATIVE BATTERY TERMINAL.

Failure to do so may result in electric shock or injury due to electrical

shorts.

DO NOT ALLOW CABLES TO BECOME ENTANGLED IN

SURROUNDING OBJECTS.

Arrange wiring and cables in compliance with the manual to prevent

obstructions when driving. Cables or wiring that obstruct or hang up on

places such as the steering wheel, gear lever, brake pedals, etc. can be

extremely hazardous.

DO NOT SPLICE INTO ELECTRICAL CABLES.

Never cut away cable insulation to supply power to other equipment.

Doing so will exceed the current carrying capacity of the wire and result

in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.

When drilling holes in the chassis for installation, take precautions so as

not to contact, damage or obstruct pipes, fuel lines, tanks or electrical

wiring. Failure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING

SYSTEMS TO MAKE GROUND CONNECTIONS.

Bolts or nuts used for the brake or steering systems (or any other

safety-related system), or tanks should NEVER be used for installations

or ground connections. Using such parts could disable control of the

vehicle and cause fire etc.

DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER

VEHICLE OPERATION, SUCH AS THE STEERING WHEEL OR

SHIFT LEVER.

Doing so may obstruct forward vision or hamper movement etc. and

results in serious accident.

This sym

to heed

propert

HALT USE

Failure to do

Return it to

Center for r

HAVE THE

The wiring a

and experien

purchased th

USE SPECI

SECURELY

Be sure to u

designated p

install the un

in hazards o

ARRANGE

BY A SHAR

Route the ca

or sharp or p

wiring. If wi

to prevent th

hole.

DO NOT IN

DUST.

Avoid instal

dust. Moistu

product failu

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

3-EN

electric

product

electrical

prevent

hang up on

. can be

ipment.

e and result

HOLES.

utions so as

electrical

ERING

ther

nstallations

ol of the

DER

EL OR

etc. and

CAUTION

This symbol means important instructions. Failure

to heed them can result in injury or material

property damage.

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage to the product.

Return it to your authorized Alpine dealer or the nearest Alpine Service

Center for repairing.

HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.

The wiring and installation of this unit requires special technical skill

and experience. To ensure safety, always contact the dealer where you

purchased this product to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM

SECURELY.

Be sure to use only the specified accessory parts. Use of other than

designated parts may damage this unit internally or may not securely

install the unit in place. This may cause parts to become loose resulting

in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED

BY A SHARP METAL EDGE.

Route the cables and wiring away from moving parts (like the seat rails)

or sharp or pointed edges. This will prevent crimping and damage to the

wiring. If wiring passes through a hole in metal, use a rubber grommet

to prevent the wire’s insulation from being cut by the metal edge of the

hole.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR

DUST.

Avoid installing the unit in locations with high incidence of moisture or

dust. Moisture or dust that penetrates into this unit may result in

product failure.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

4-EN

Owner’s manual Location of Controls, Turning Power On or Off

Getting Started

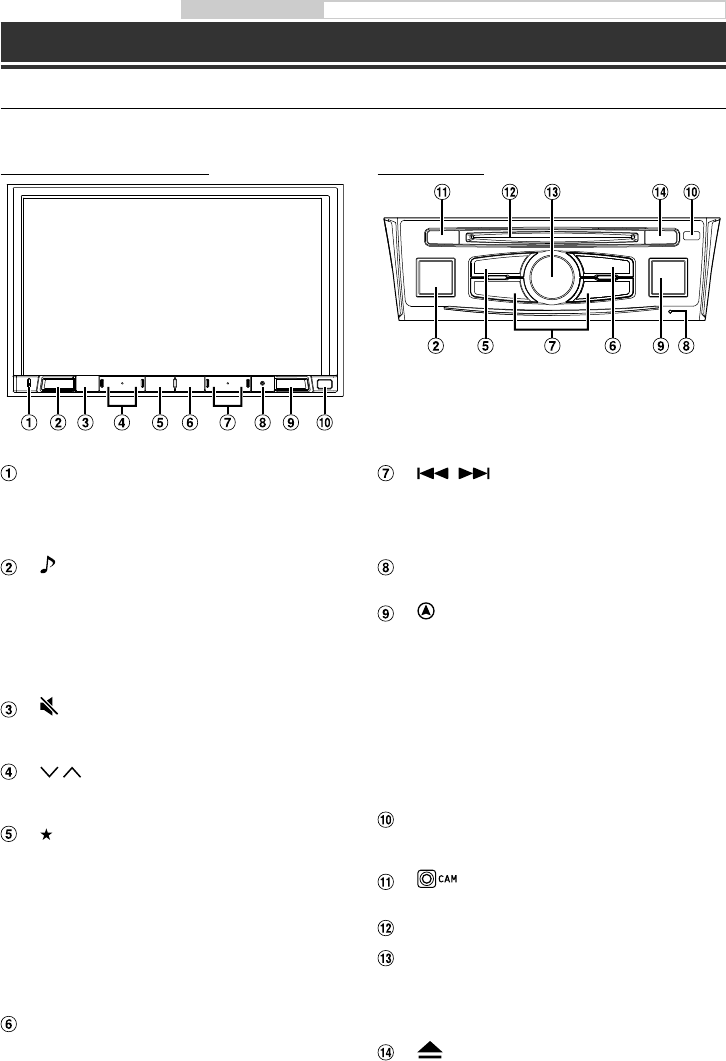

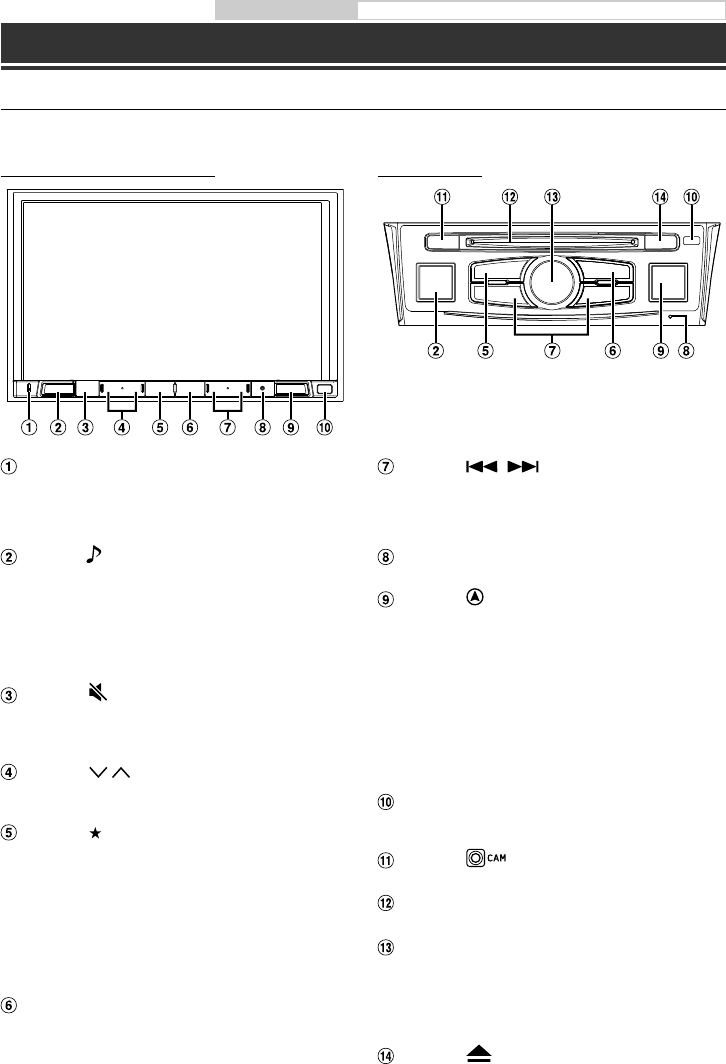

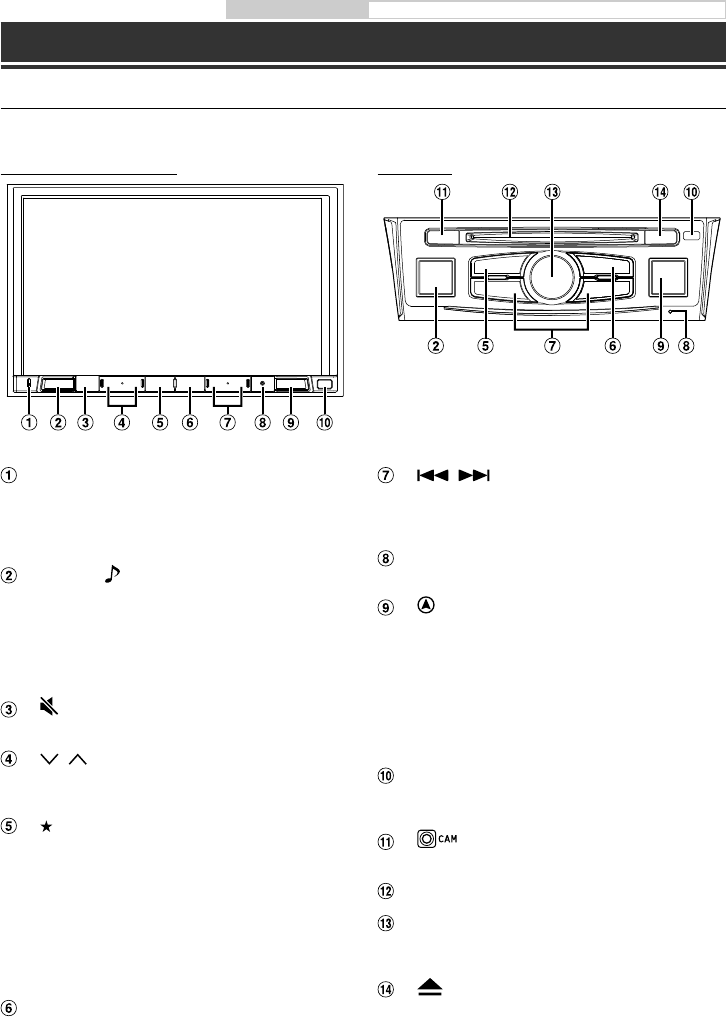

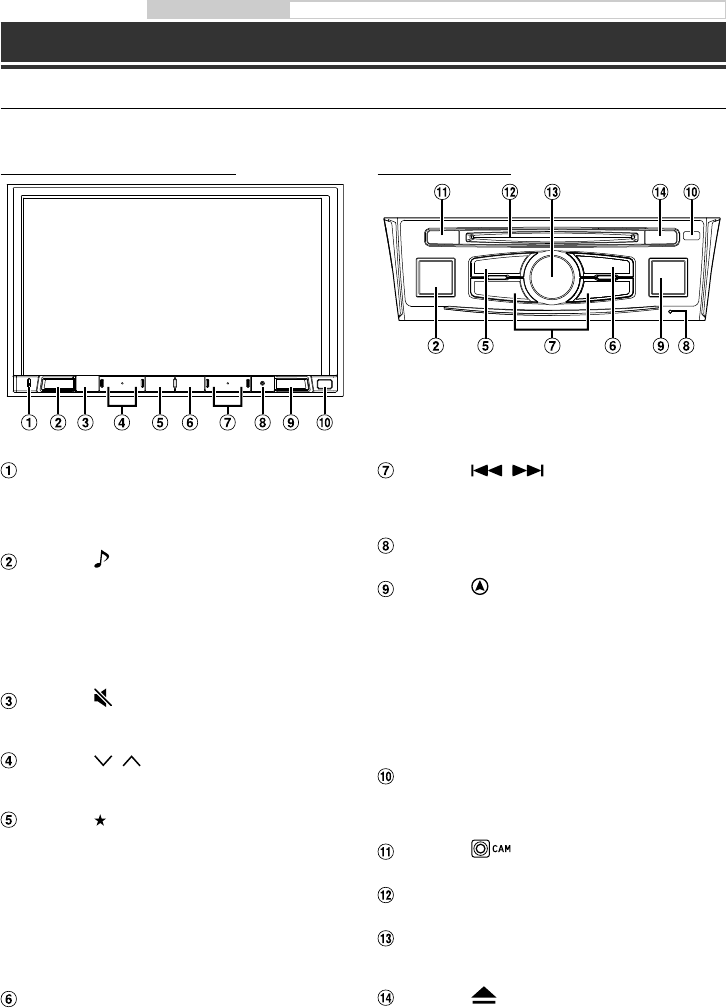

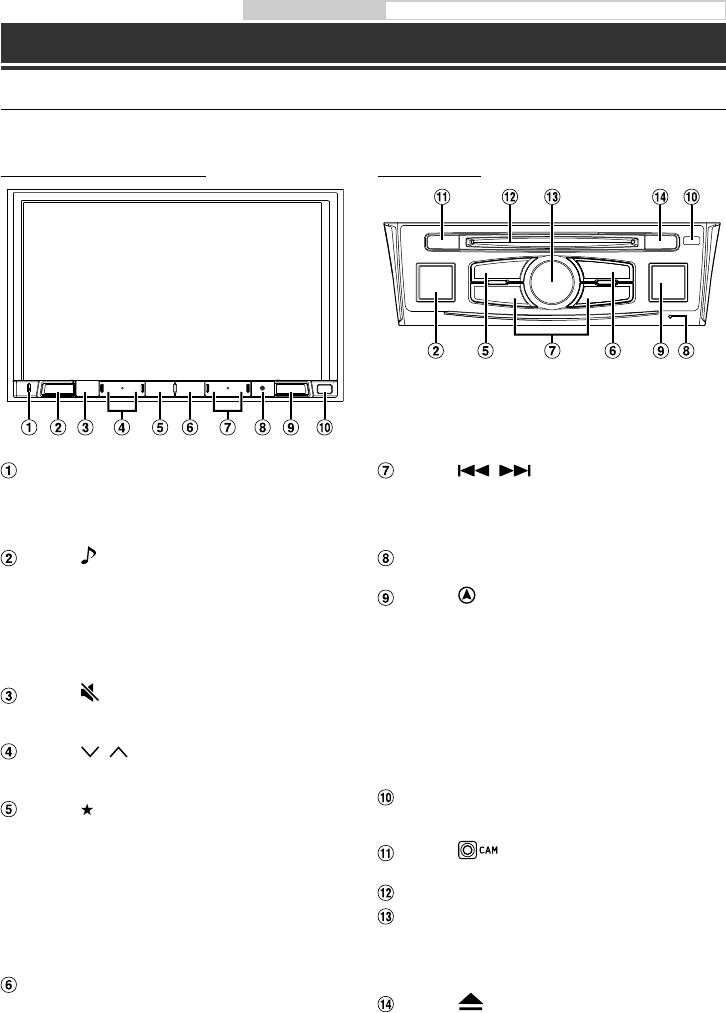

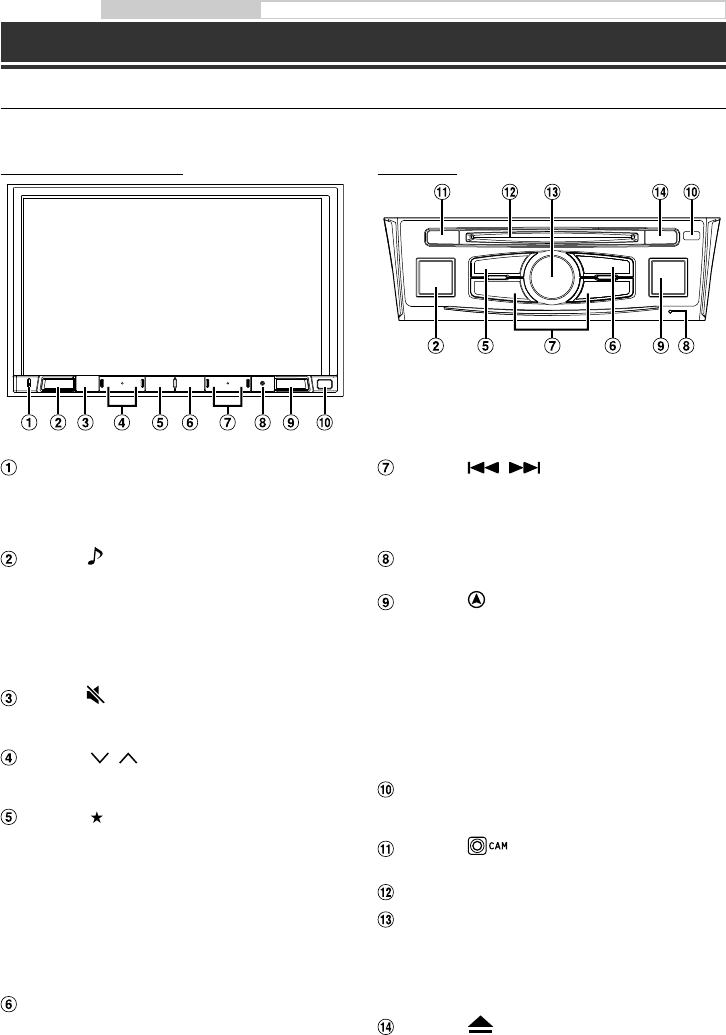

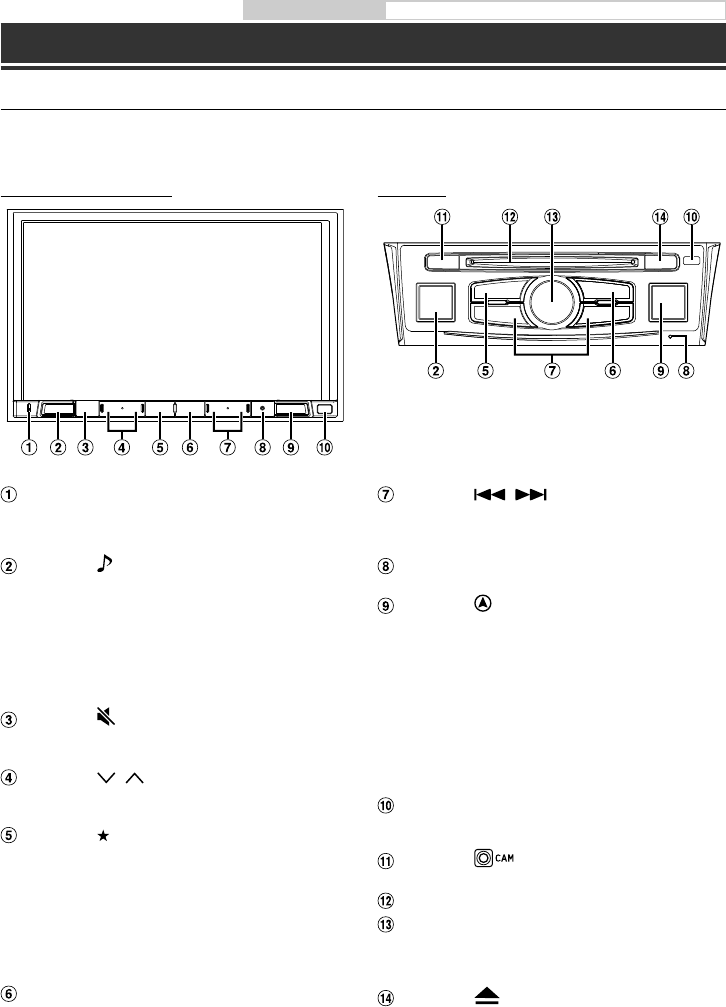

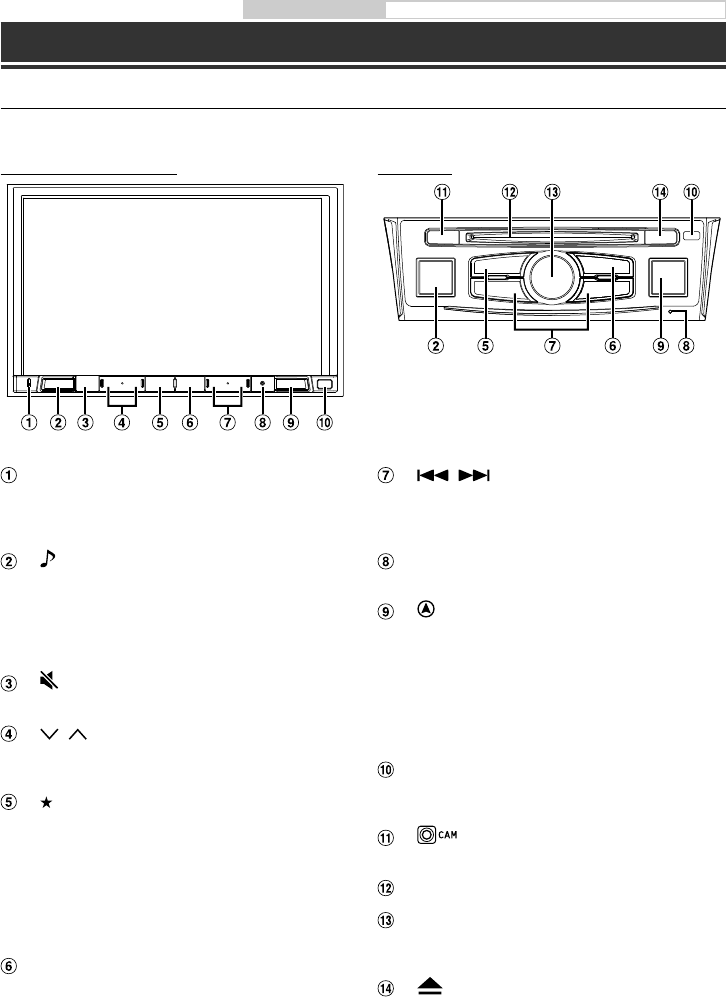

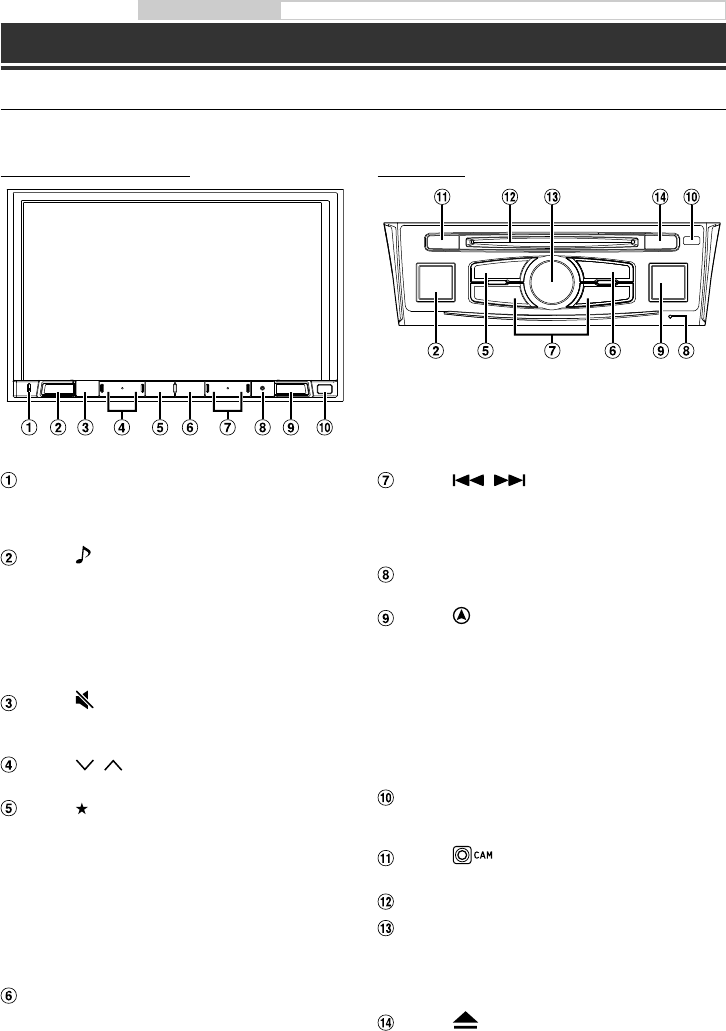

Location of Controls

The screen design used in the Owner’s Manual may differ from the actual screen.

For X801D-U/INE-W997D For X701D

Microphone

Used for Hands-free or Voice Control modes.

For X701D, the microphone is built into the left side of

the monitor.

(AUDIO)/ (Voice Recognition mode) button

Displays the Audio/Visual screen. If the Audio/Visual

screen is already displayed, changes the source.

When a hands-free phone with Voice Recognition is

connected, press and hold for at least 2 seconds to

switch to the Voice Recognition mode.

(MUTE) button (X801D-U/INE-W997D only)

Press to activate/deactivate the mute mode.

/ (DOWN/UP) button (X801D-U/INE-W997D

only)

Press to adjust the volume.

(Favourite) button

Recalls the Favourite screen.

• Press and hold this button for at least 2 seconds

to switch to the Climate screen. (displayed only

on the X801D-U/INE-W997D when connected to

the optional CAN Interface box.)

• Press and hold this button for at least 2 seconds

to switch to Vehicle info mode. (X701D only)

MENU/ (Power Off) button

Recalls the Menu screen.

Press and hold this button for at least 5 seconds to turn

the power off.

/ button

Press to seek down/up a station in radio mode or

down/up a track, chapter, etc., in other audio/visual

sources.

RESET switch

The system of this unit is reset.

(NAVI/NAV) button

Recalls the navigation map screen.

Press again to switch to Navigation menu screen.

Press and hold this button for at least 2 seconds to

change to Go Home route screen. (If Home is not set

yet, it will change to the Home setting screen.)

For details of navigation operations, refer to “Navigation

System OM” in the CD-ROM.

Remote Sensor

Point the remote control transmitter towards the

remote sensor within a range of 2 meters.

(CAMERA) button (X701D only)

Use to display the camera image.

Disc Slot (X701D with DVE-5300X only)

Rotary encoder/MUTE button (X701D only)

Adjust the volume by turning to the left or right.

Press to activate /deactivate MUTE mode.

(Eject) button (X701D with DVE-5300X only)

Ejects a disc.

Turnin

1 Tu

The

2 Pre

Switch

You can s

the scree

Shortcut

Preset b

mode Sc

(US

You can s

Seat Ente

 The Sea

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

5-EN

e or

/visual

een.

ds to

not set

Navigation

the

ly)

ght.

0X only)

Turning Power On or Off

1 Turn the ignition key to the ACC or ON position.

The system is turned on.

2 Press and hold the MENU button for at least 5 seconds to turn the power off.

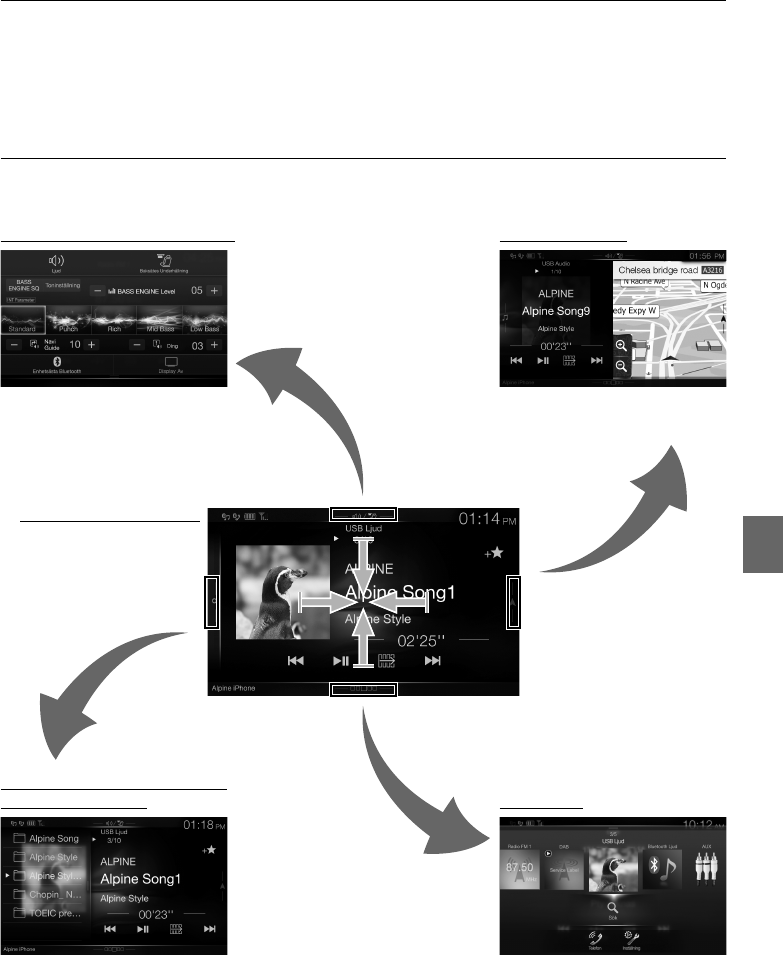

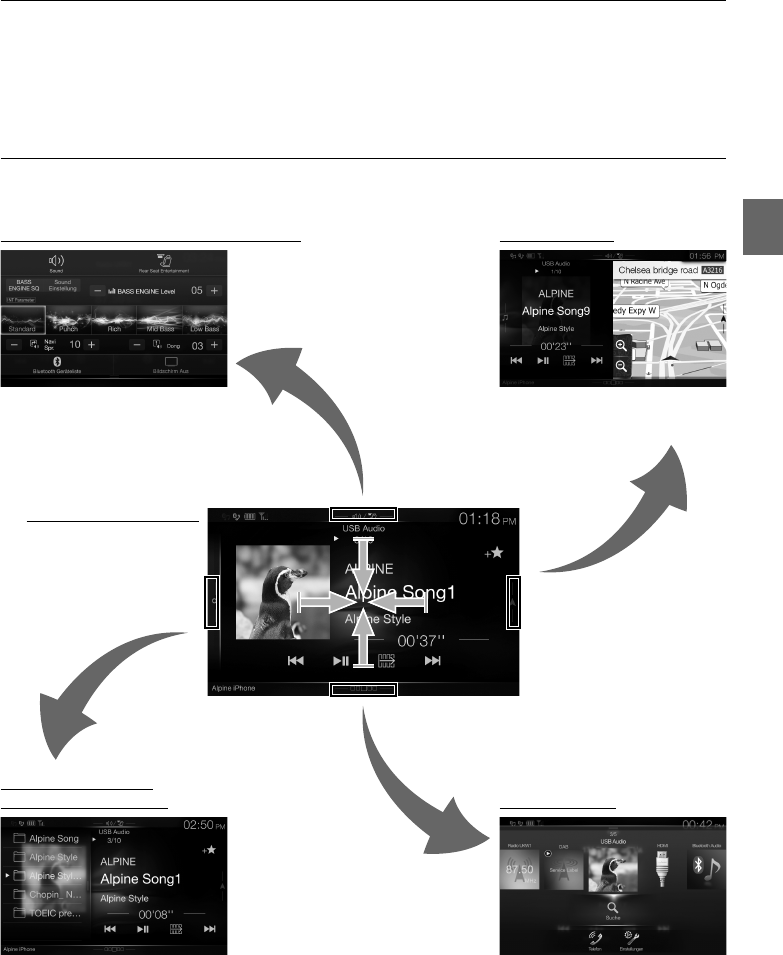

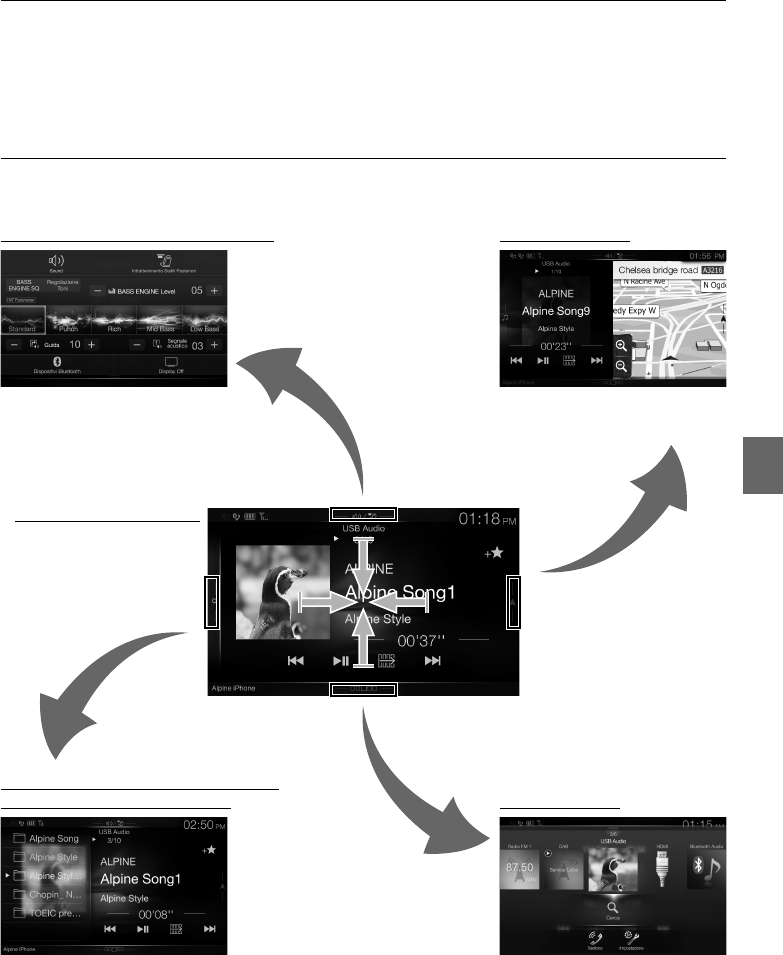

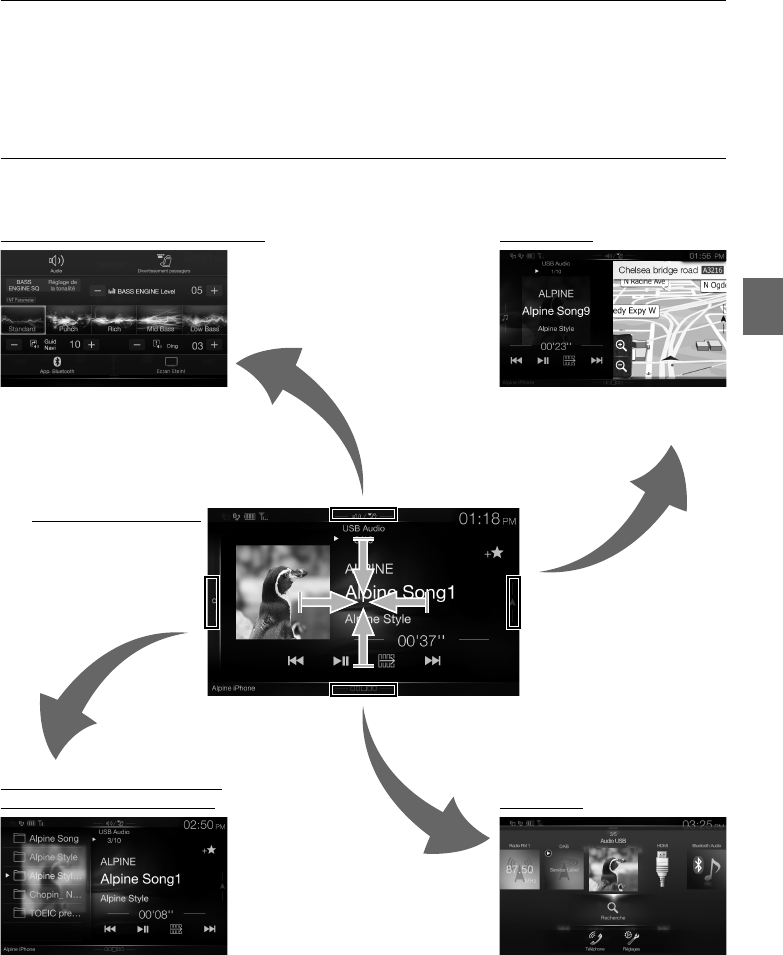

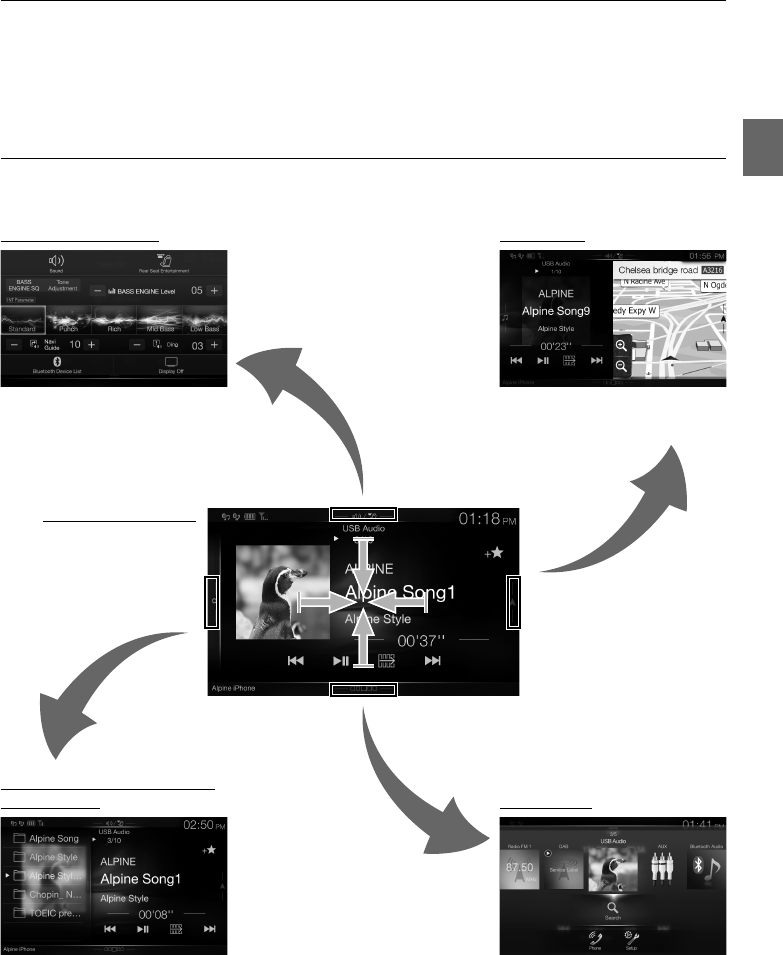

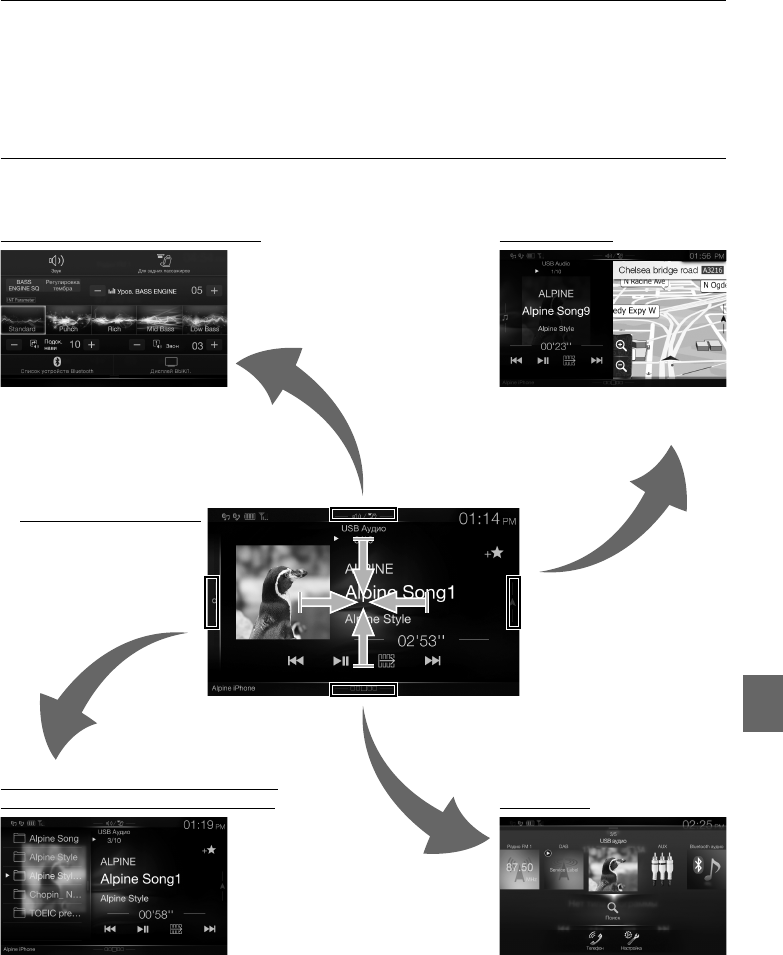

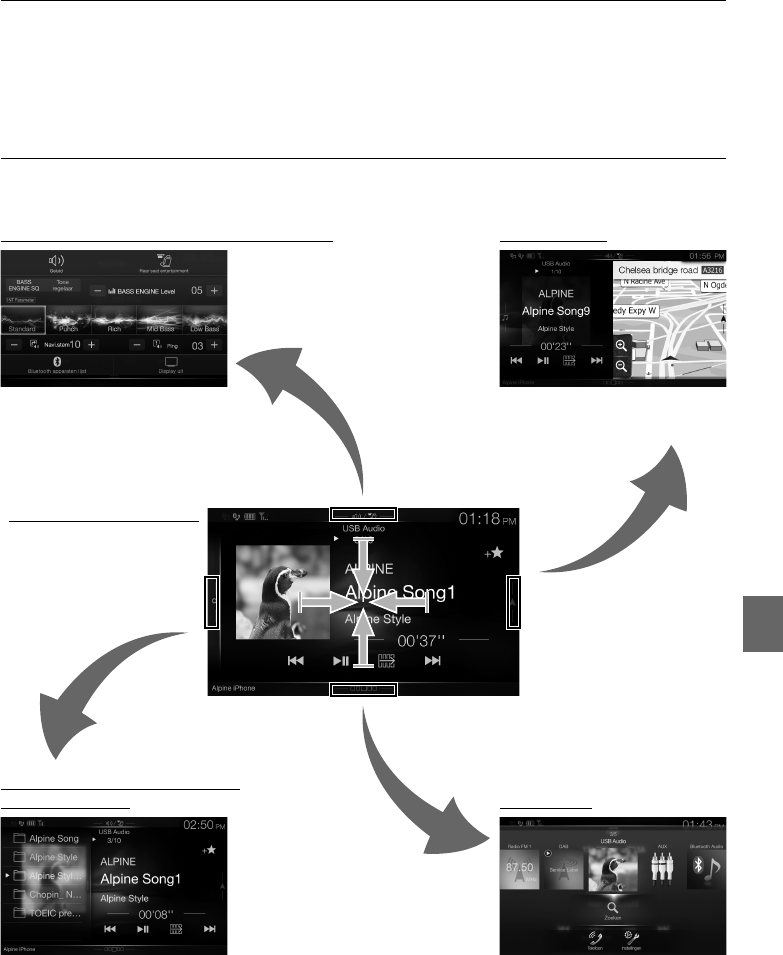

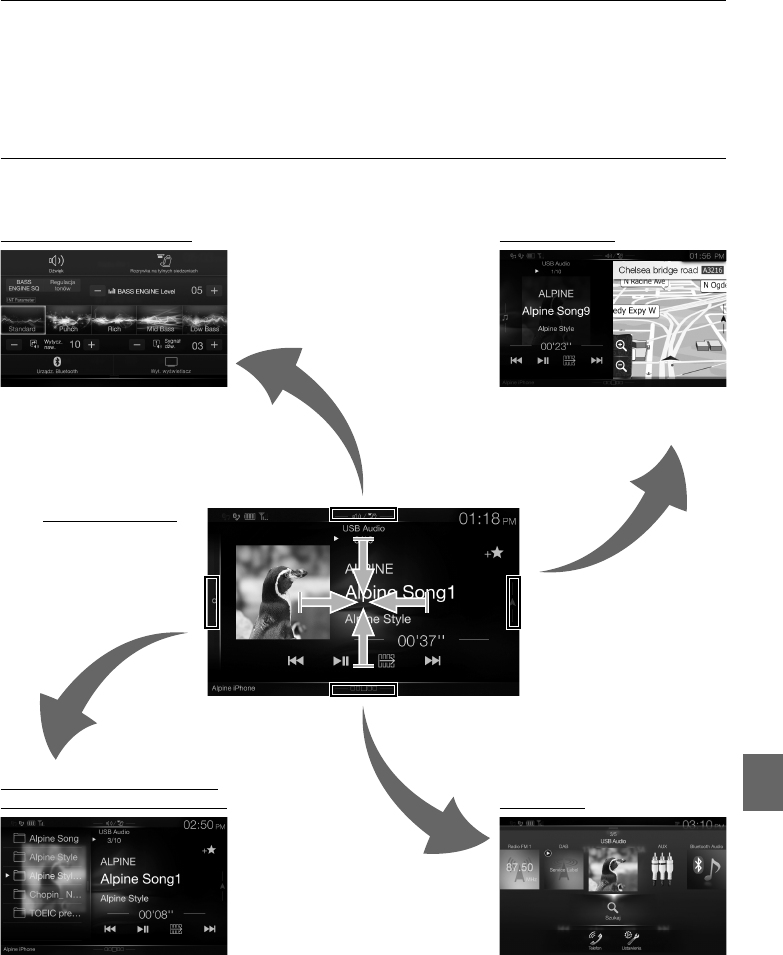

Switching the Audio Sources Screen to a Dedicated Screen

You can switch the Audio Sources screen to a dedicated screen by touching the icon on one of the four edges of

the screen, or by swiping vertically or horizontally.

Shortcut Setup Screen

Preset button or Quick Search

mode Screen*

Audio Sources Screen

(USB Audio)

Dual Screen

Menu Screen

You can set the Sound Setup or Rear

Seat Entertainment System.

You can switch between the

displayed screens on the Dual Screen.

You can make settings on the Menu

Screen.

 The Search mode differs depending on the audio source. For details, see the operating instructions of the audio source.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

6-EN

Owner’s manual Favourite Function

Favourite Function

This unit enables you to recall functions easily by registering frequently used items such as the Audio source, the

navigation search function, etc. to the Favourite screen. You can recall any of these items easily.

1 Press the (Favourite) button.

The Favourite screen is displayed.

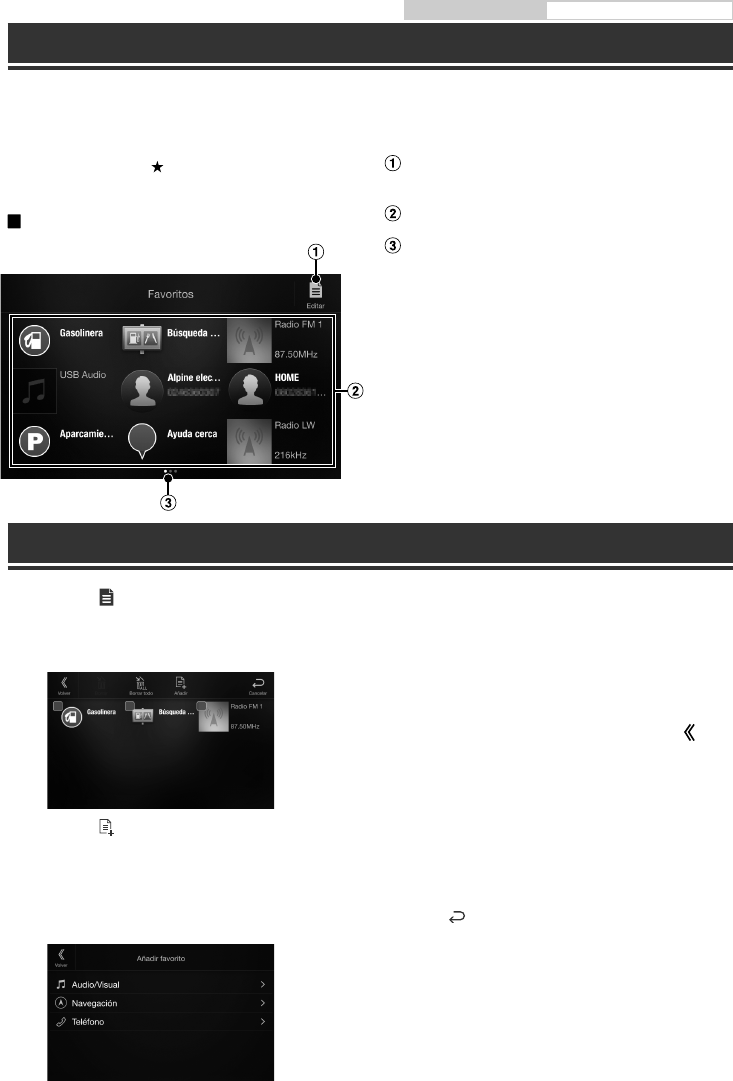

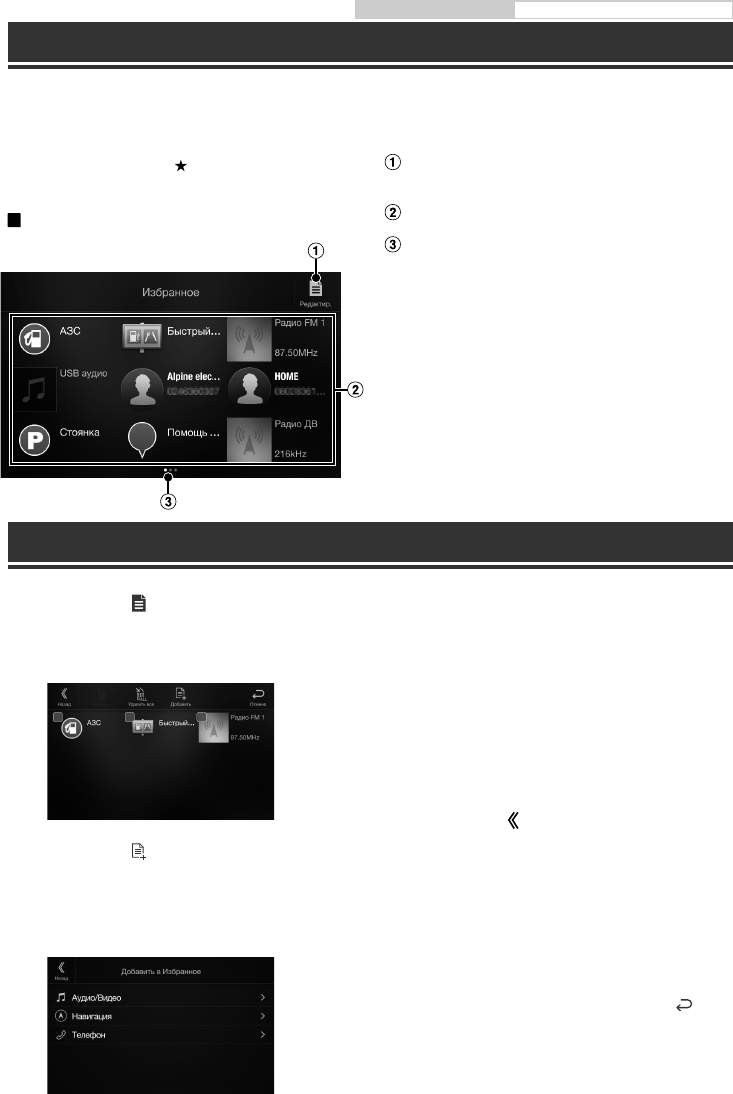

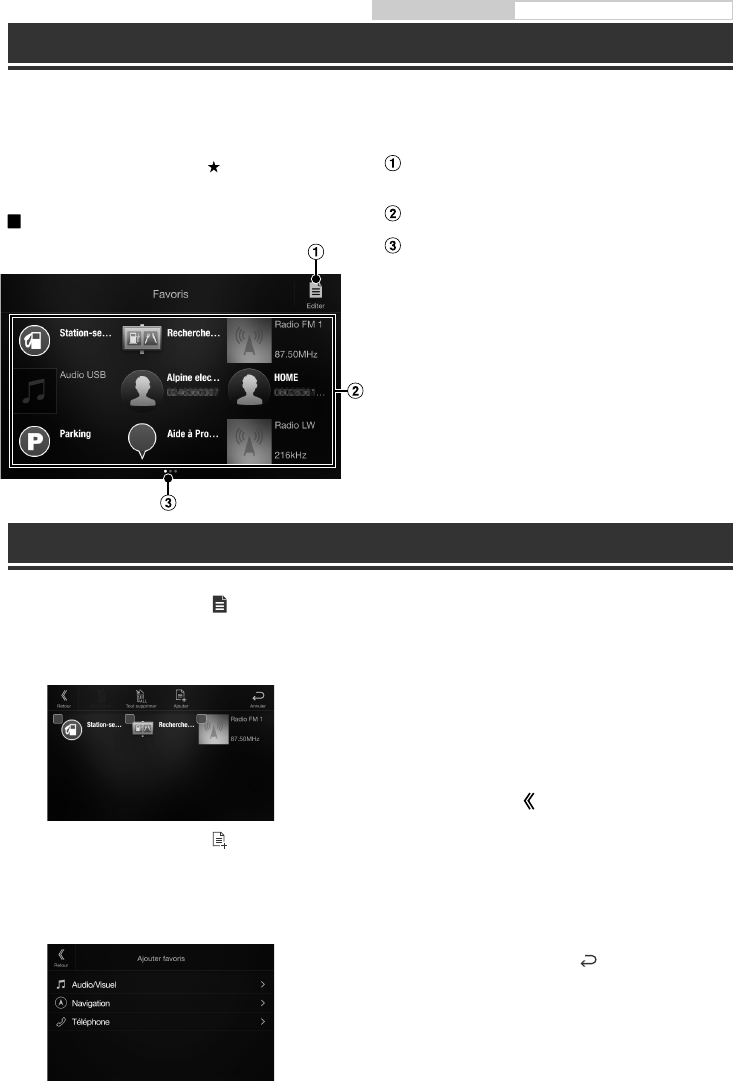

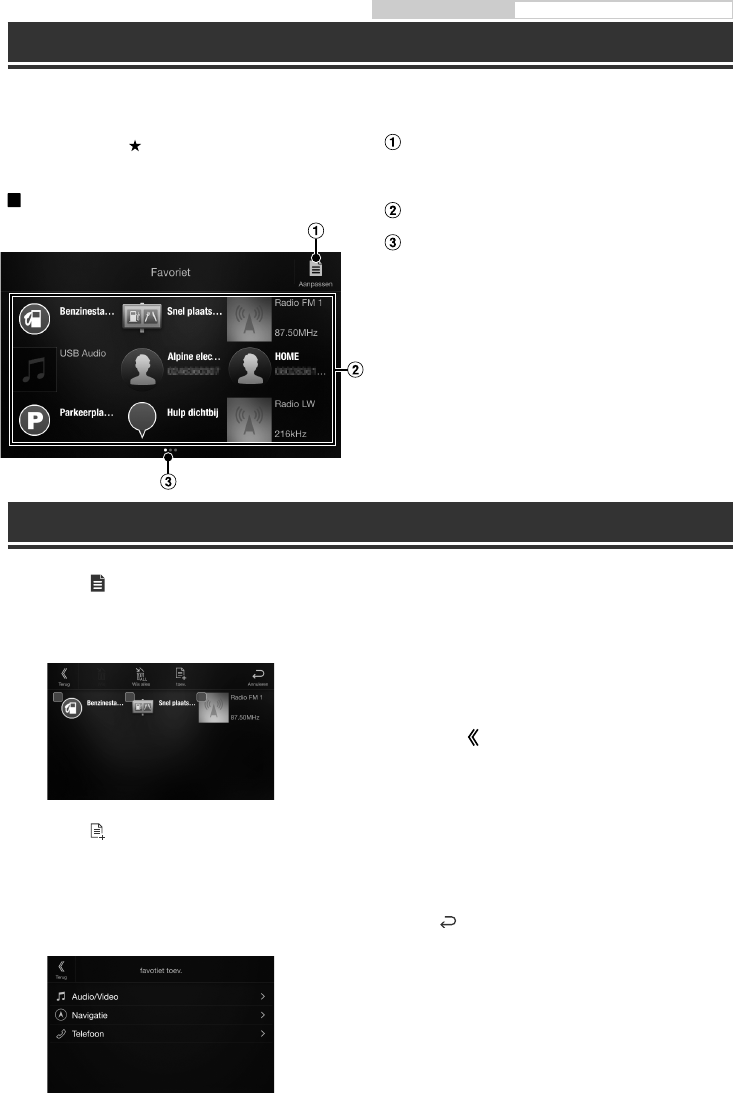

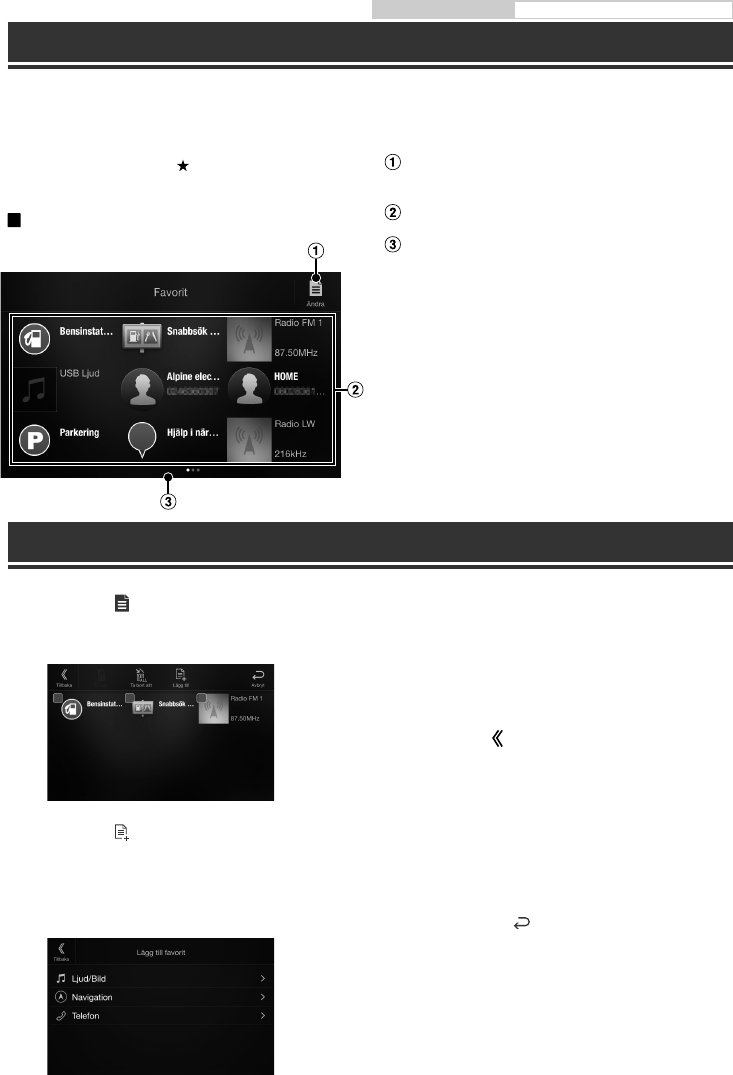

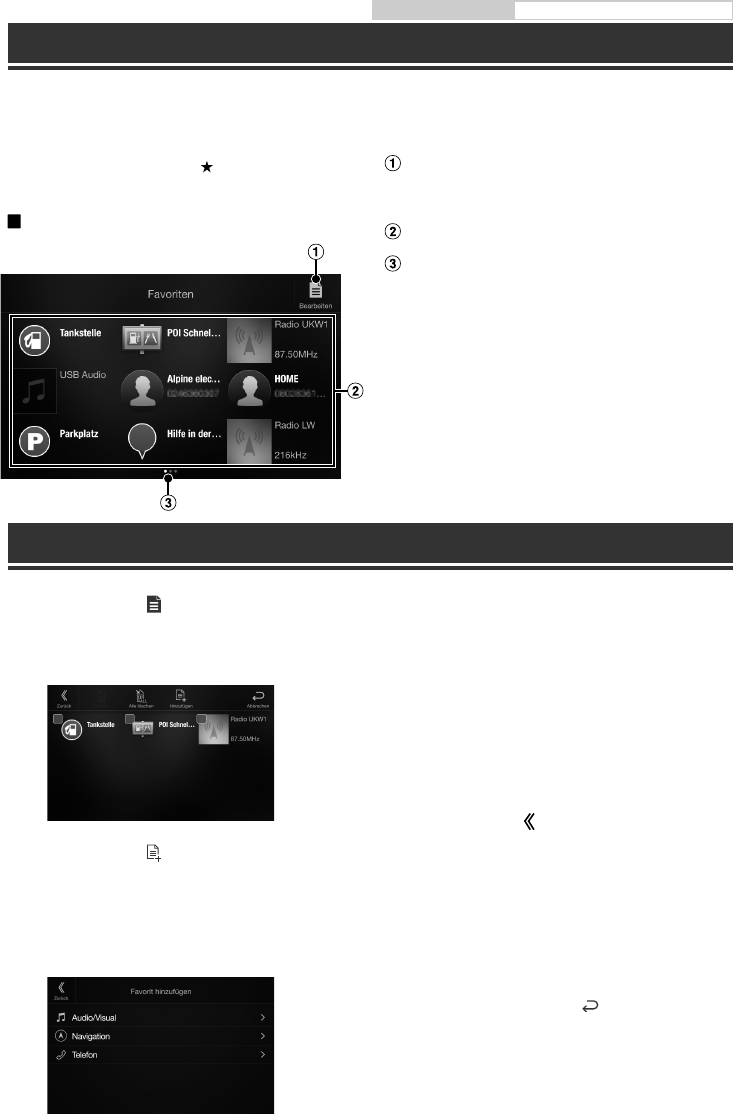

Favourite screen example

Changes to the Edit screen used for registering

items or changing names.

Favourite registration item

Indicates the location of the currently displayed

Favourite screen.

Swipe to the left and right to change the pages. You

can add up to 6 pages.

Registering Items

1 Touch [ ] (Edit).

A checkbox is displayed on the upper left area of

the registration icon and it changes to Edit mode.

2 Touch [ ] (Add).

The items to be added (categories) are displayed.

3 Touch the desired item to be added

(category).

4 Choose the desired item to be added.

For details on the items to be added, refer to

“Editing the Favourite Screen” in the Owner’s

Manual.

• You can add up to 54 items.

• You cannot register an item more than once.

5 After editing is complete, touch [ ] (Back).

6 After the caption for the confirmation is

displayed, touch [OK].

7 Editing is complete and the screen switches

to the Favourite screen.

• If you touch [ ] (Cancel) while editing, the screen

switches to the previous Favourite Edit screen.

Rad

Prese

Displa

Touch

PTY Search

Swipe to the

the PTY list s

Changes tu

Inputting F

PRIORITY N

Traffic Info

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

7-EN

rce, the

tering

splayed

es. You

r’s

once.

(Back).

on is

switches

reen

Owner’s manual Radio/RDS

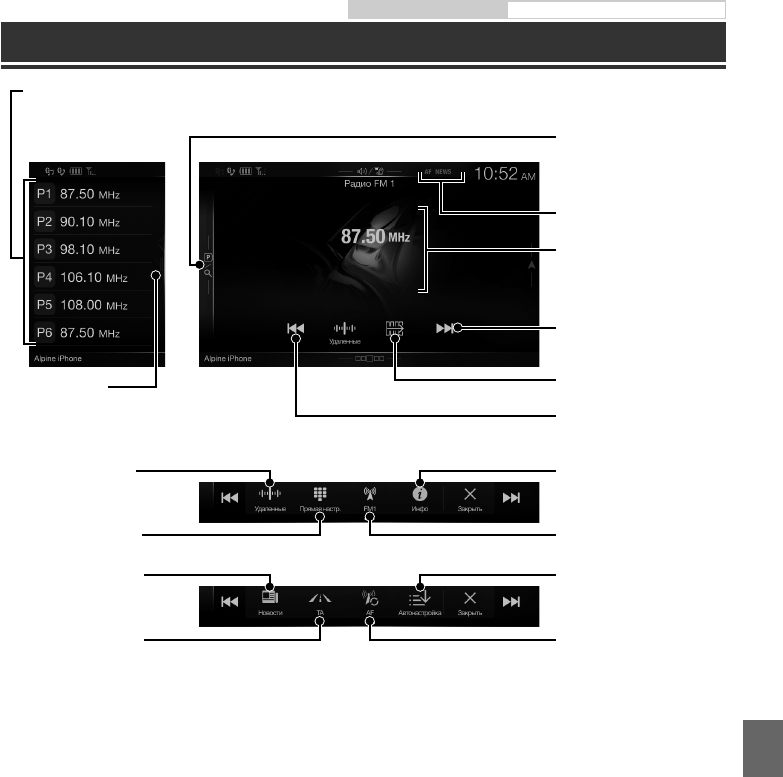

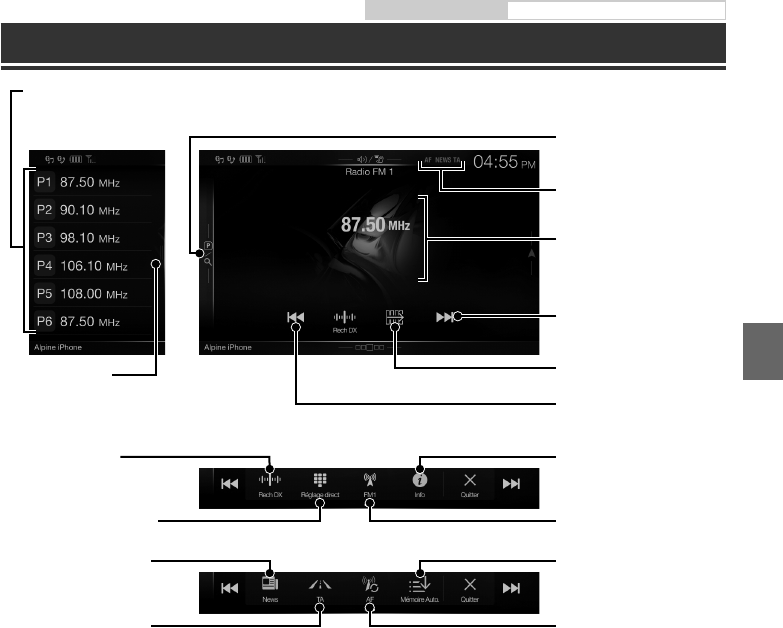

Radio/RDS Operation

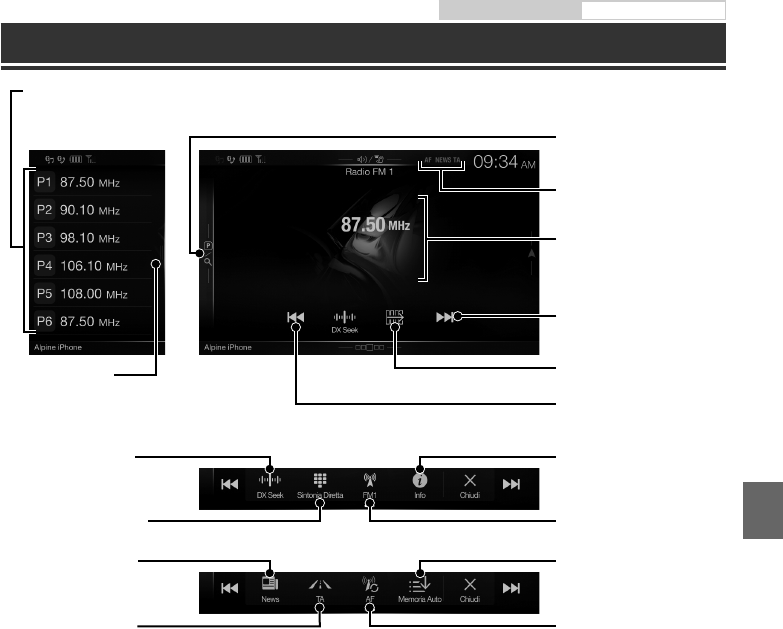

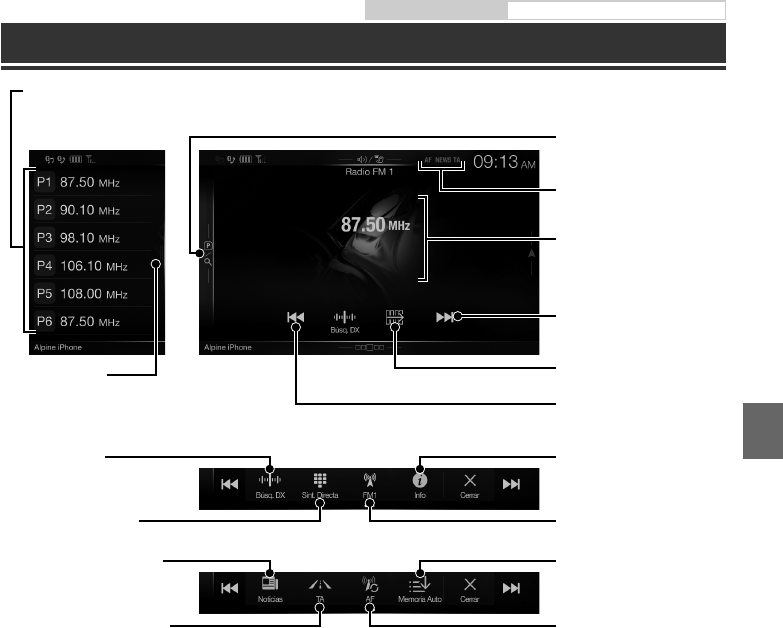

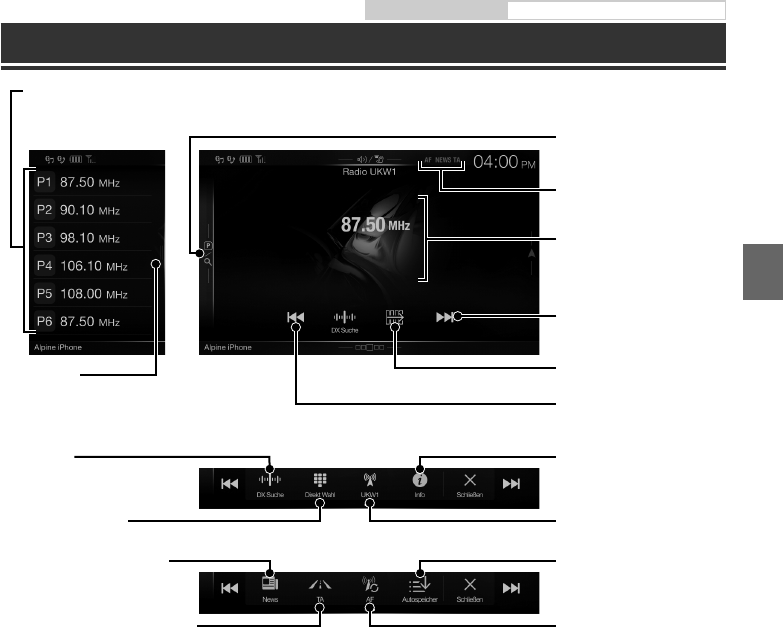

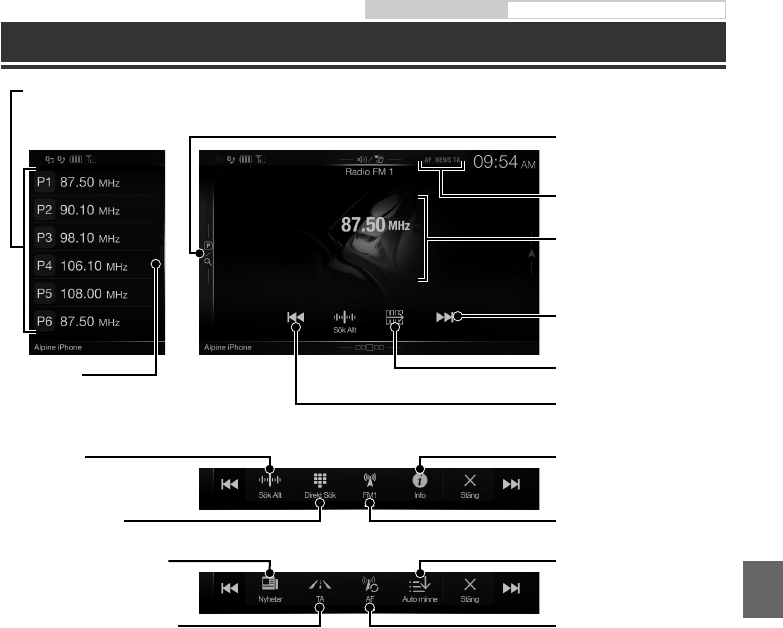

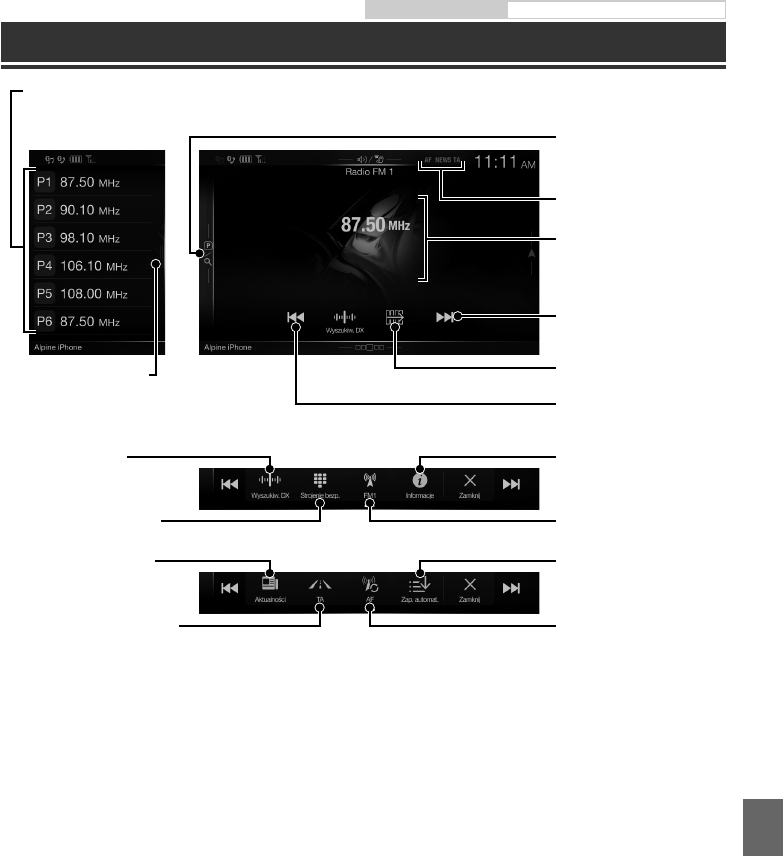

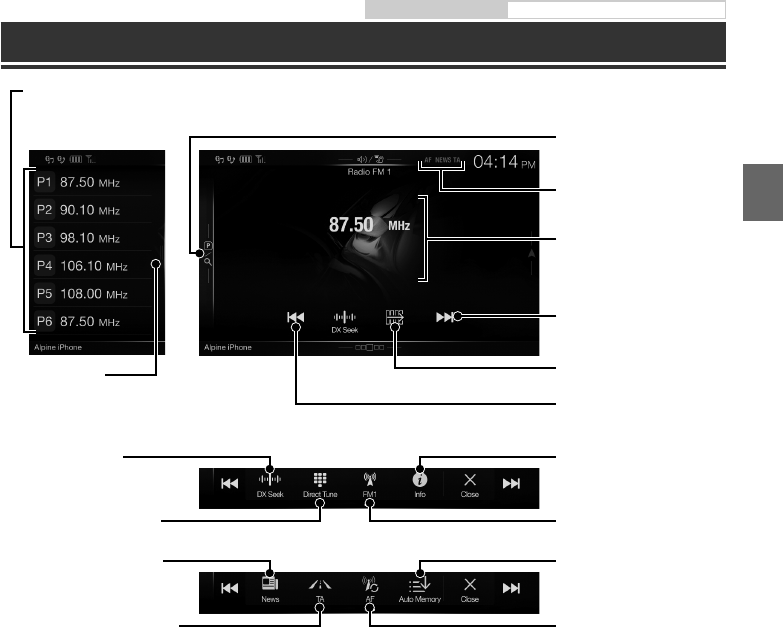

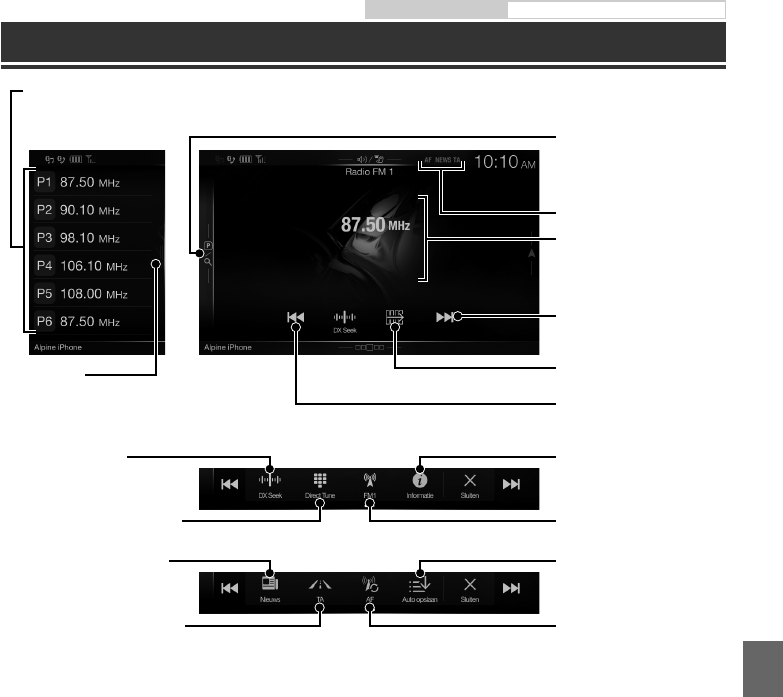

Preset mode screen

Preset button

Displays the preset stations with a short touch.

Touch for at least 2 seconds to memorise the current station as a preset station.

PTY Search button

Swipe to the right when you use

the PTY list screen.

Preset mode button

Touch or swipe to the right when

you use the Preset mode screen.

RDS indicator

Information display

Increases frequency

Switches Function button

Decreases frequency

Changes text informationChanges tuning mode

Switches bandInputting Frequency Directly

Memorises stations

automatically

PRIORITY NEWS mode On/Off

AF mode On/OffTraffic Information mode On/Off

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

8-EN

Preset mode screen

Owner’s manual DAB/DAB+/DMB

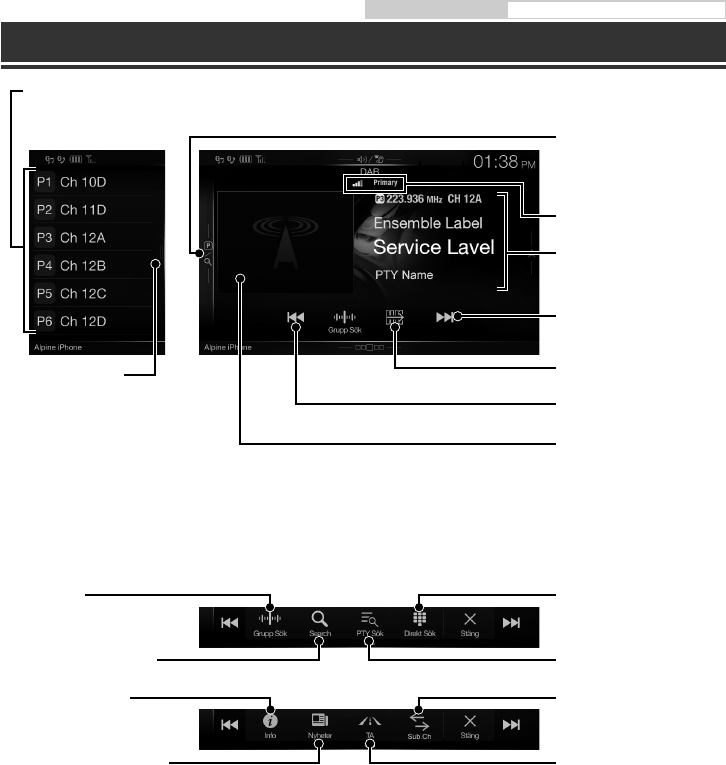

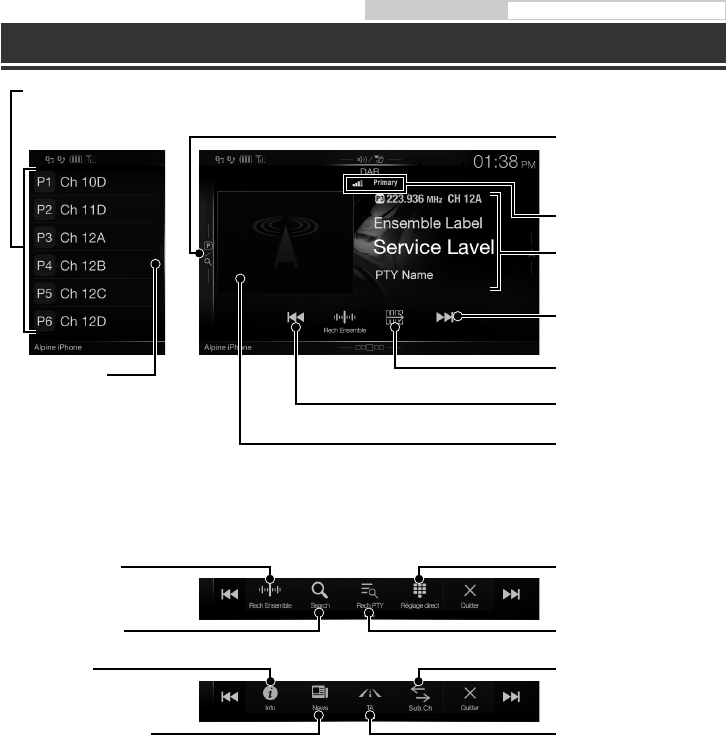

DAB/DAB+/DMB Operation

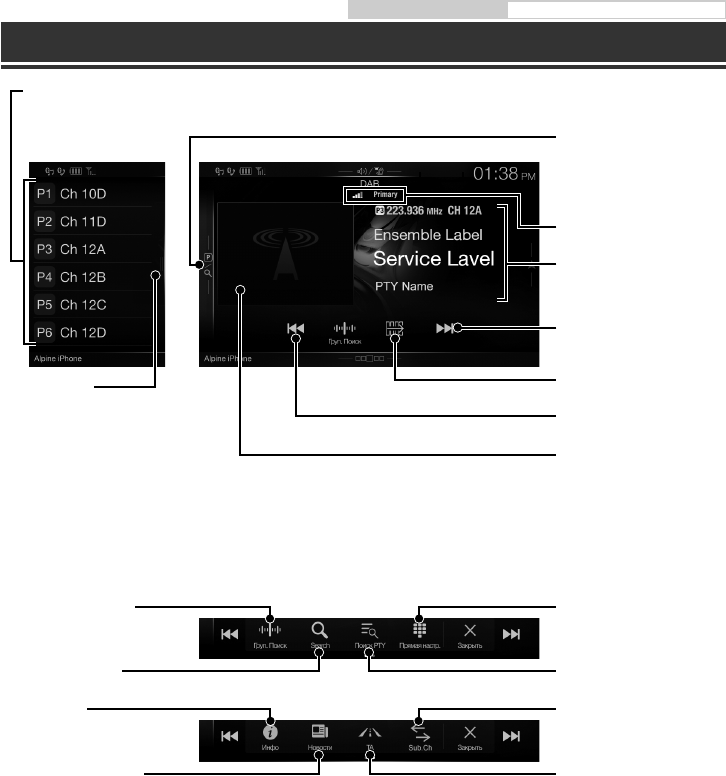

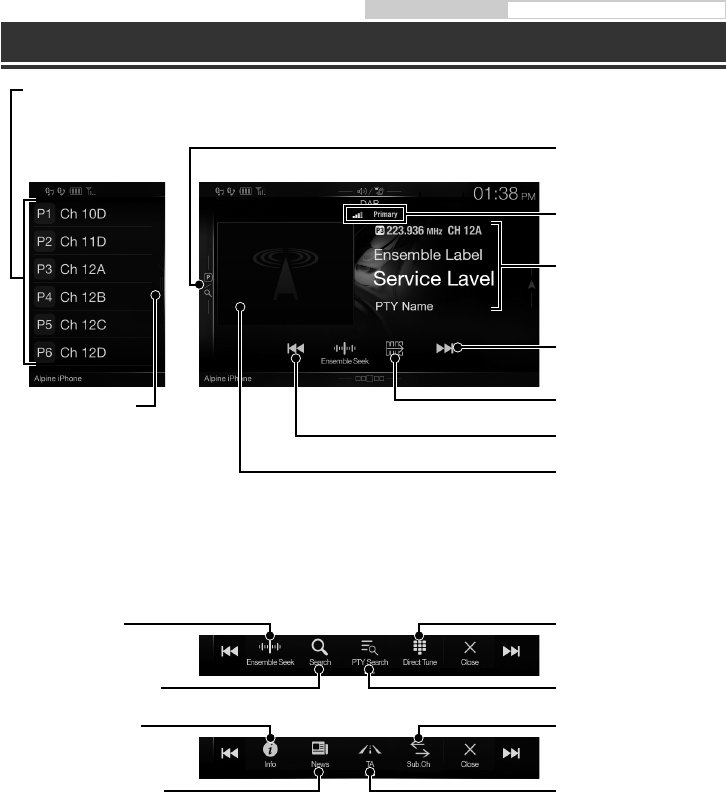

Preset button

Displays the preset service with a short touch.

Touch for at least 2 seconds to memorise the current service as a preset station.

Full Search mode button

Swipe to the right when you use the All

Service list screen.

(All Service list, Current Ensemble list or

PTY list is displayed)

Preset mode button

Touch or swipe to the right when

you use the Preset mode screen.

DAB indicator

Information display

Increases frequency

Switches Function button

Decreases frequency

Slide Show

Displays the programme

information, artist photos, and

advertisements that are

synchronised with the Service

component currently being

received.*

Inputting Frequency DirectlyChanges tuning mode

Displays Select PTY screenDisplays select service screen

Changes Primary/Secondary

Service

Changes text information

Traffic Information mode On/

Off

PRIORITY NEWS mode On/Off

USB

You can p

system

Quick

Full Search

Swipe to the

the Full Sear

Finds the b

current file

within 1 se

starts/Fast-

touched fo

Pause and

 They may not be displayed, depending on the Service component currently being received.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

9-EN

right when

de screen.

utton

tos, and

Service

being

y Directly

screen

condary

mode On/

Owner’s manual USB Flash drive Operation (Optional)

USB Flash drive Operation (Optional)

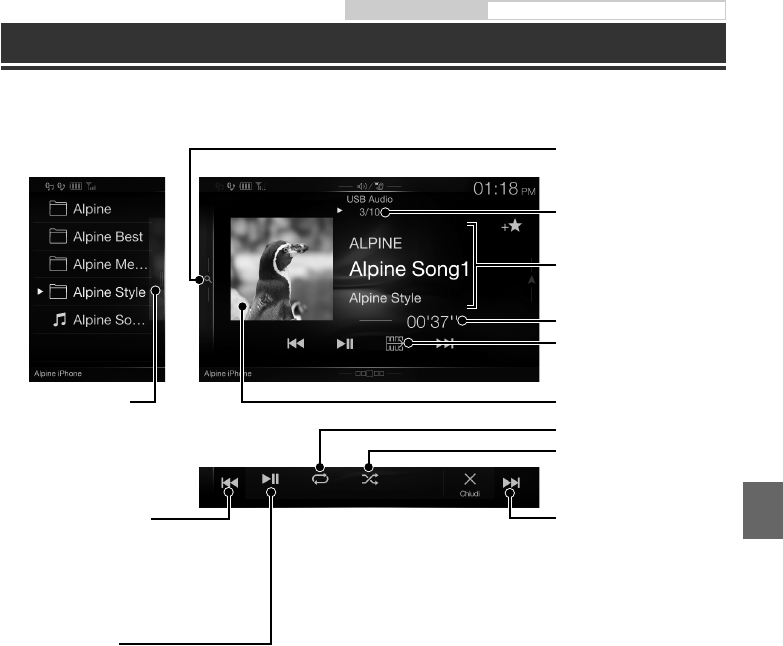

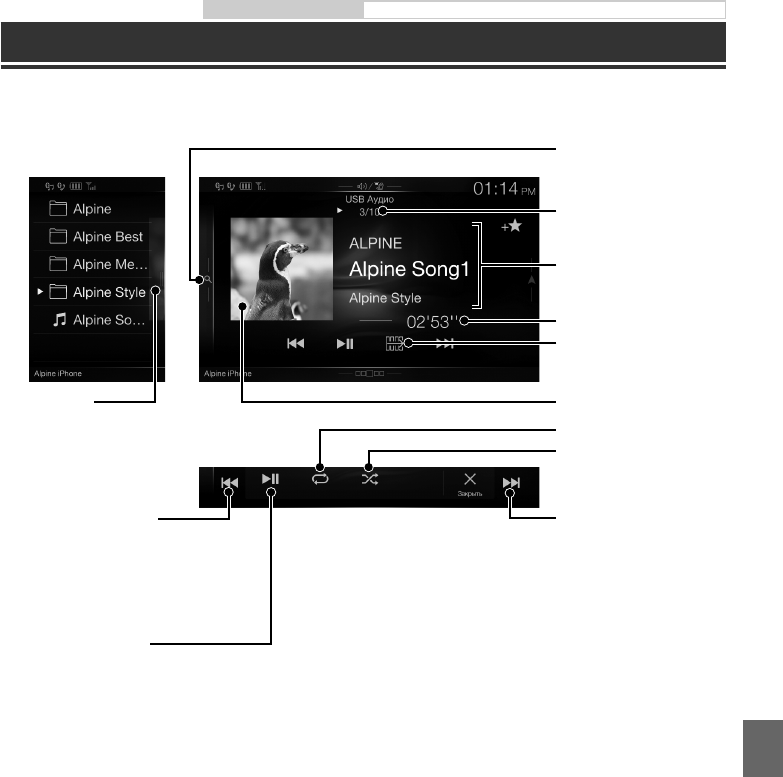

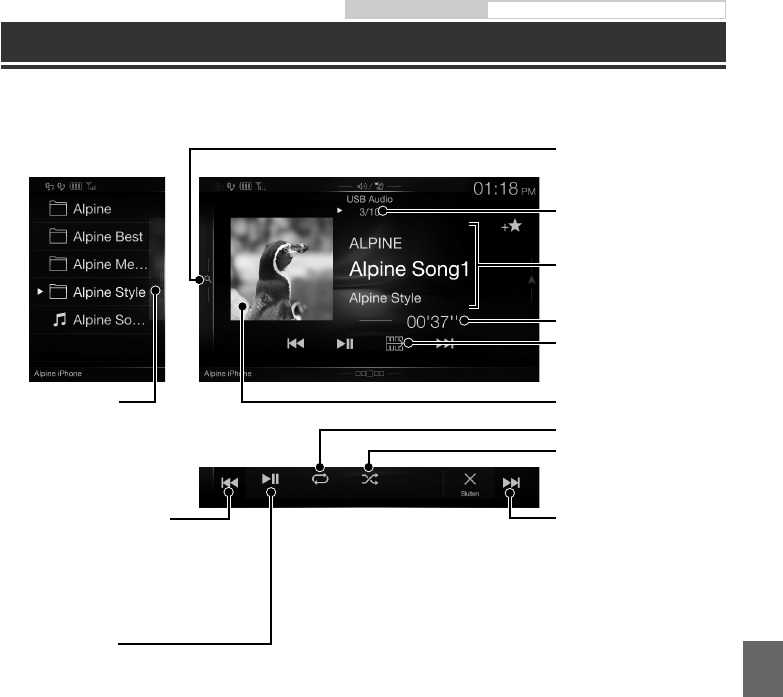

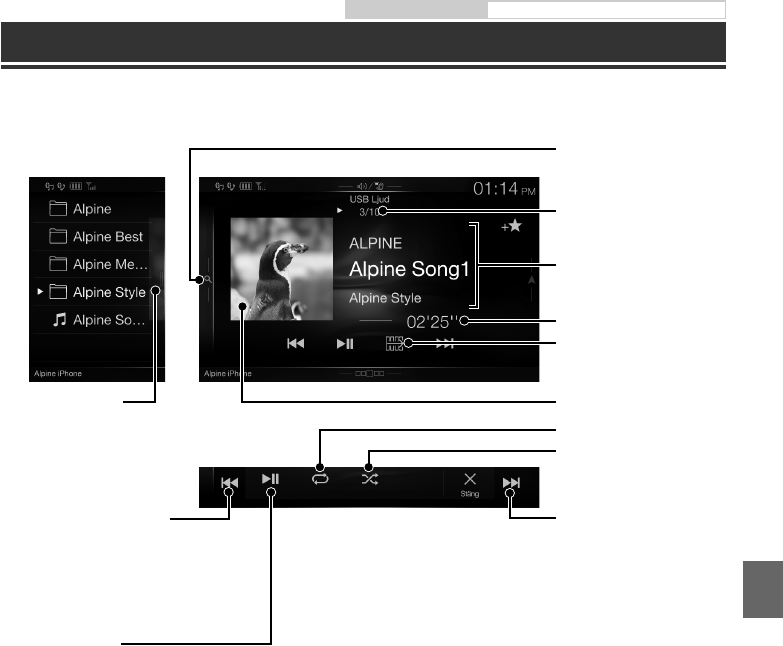

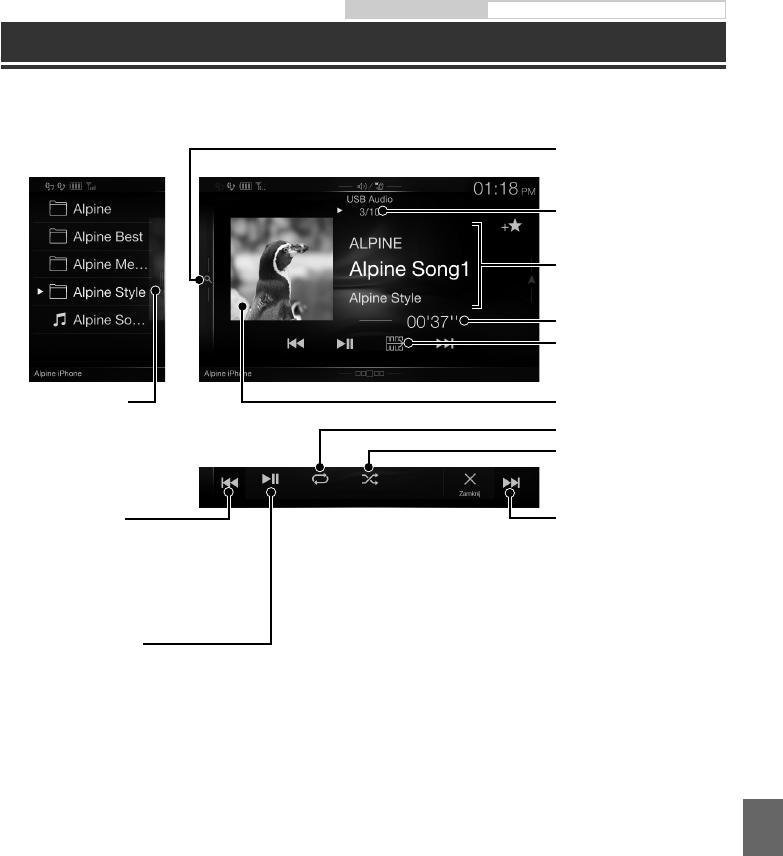

You can play back music files (MP3/WMA/AAC/FLAC) stored in a USB flash drive on the internal player of this

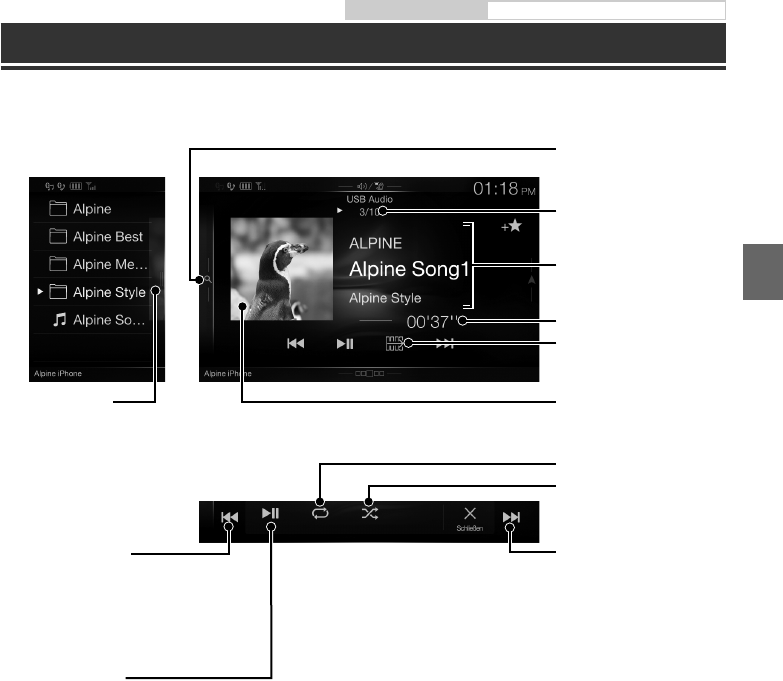

system

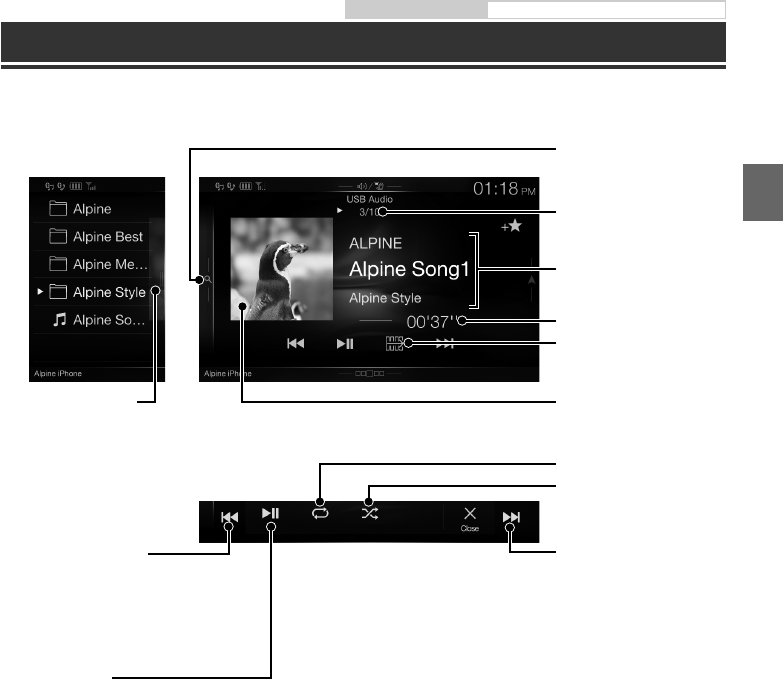

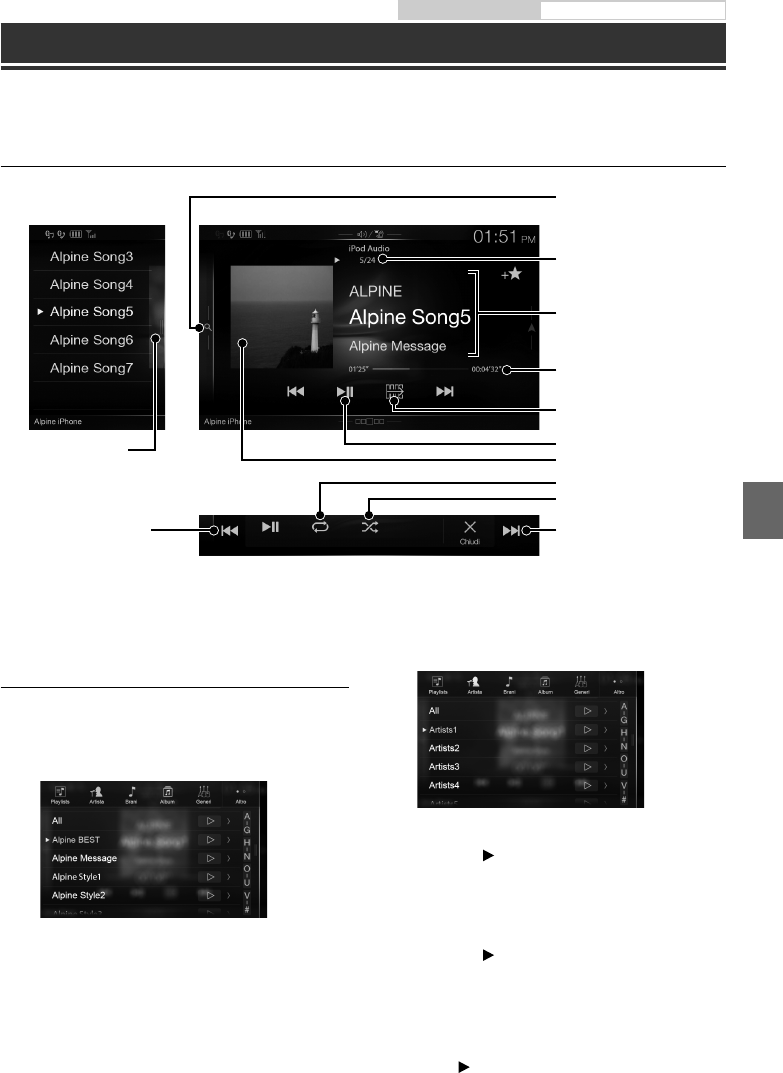

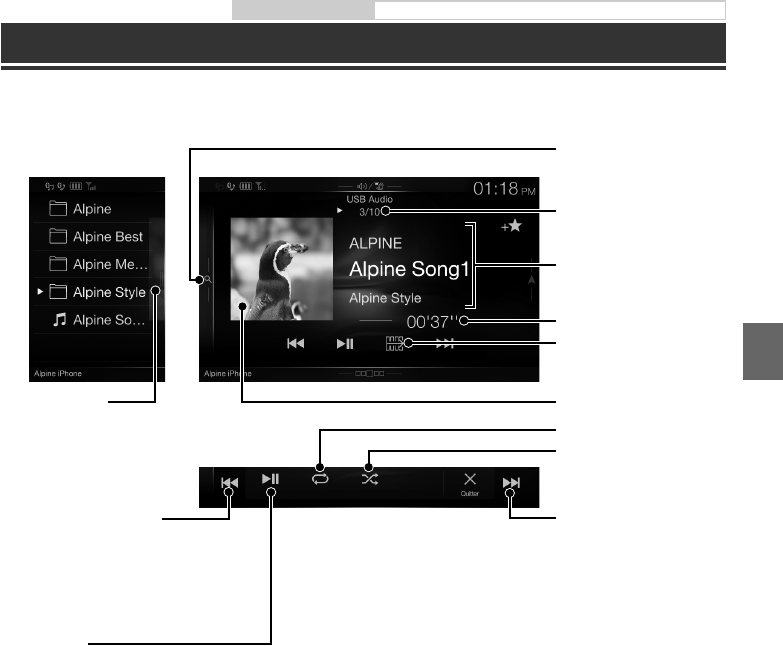

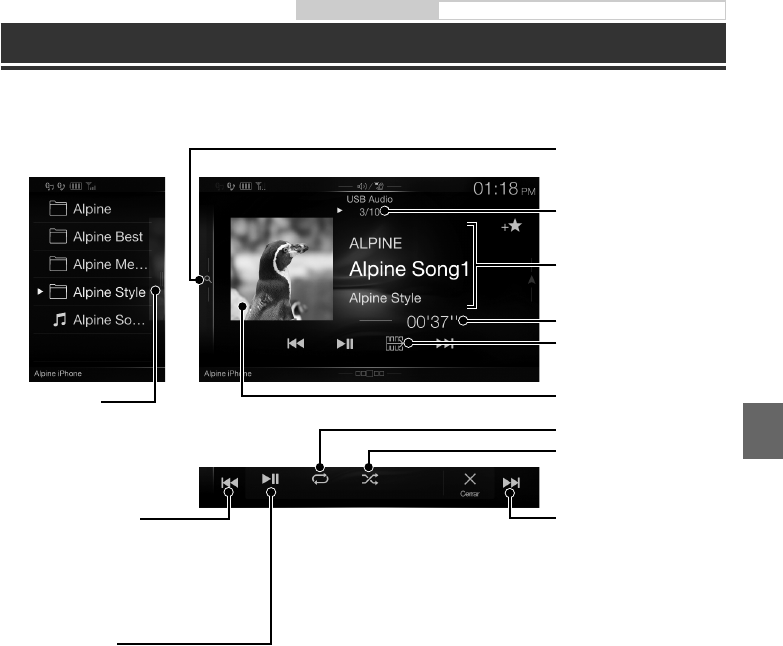

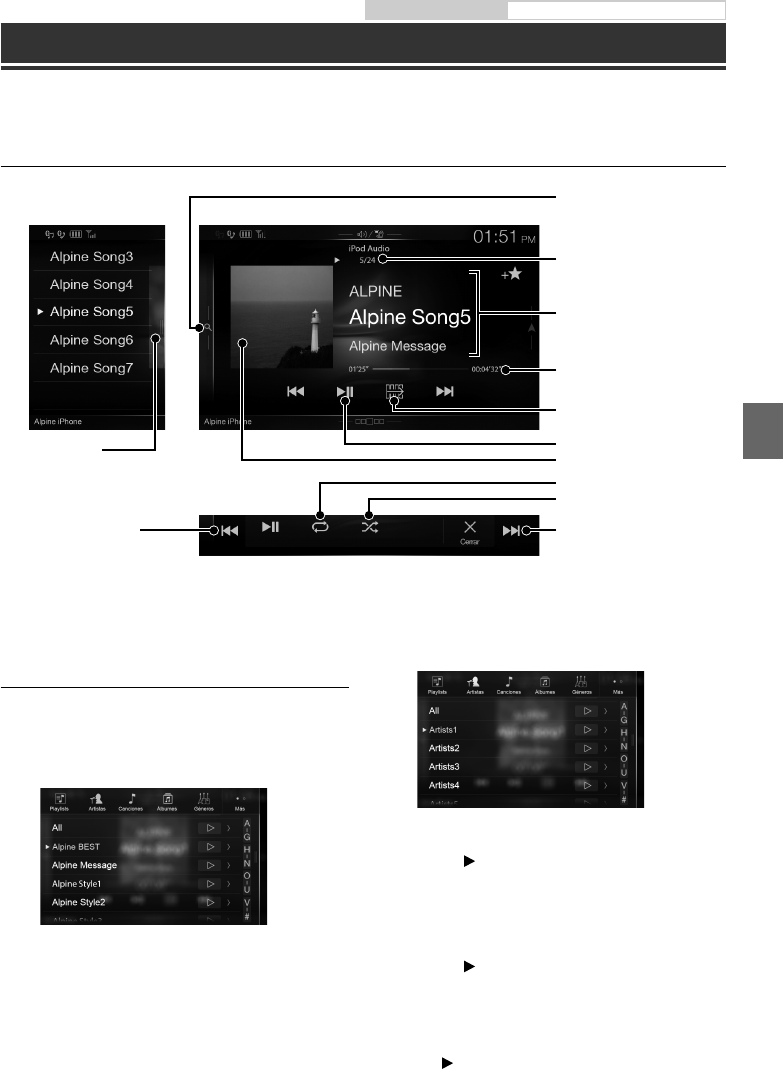

Quick Search mode screen

Full Search mode button

Swipe to the right when you use

the Full Search mode screen.

Quick Search button

Touch or swipe to the right to use

the Quick Search mode.

Current song no./Total song no.

Information display

Switches Function button

Artwork display

Elapsed time

Random Play

Repeat Playback

Finds the beginning of the

current file/Finds a previous file

within 1 second after playback

starts/Fast-reverses when

touched for at least 1 second

Finds the beginning of the

next file/Fast-forwards when

touched for at least 1 second

Pause and Playback

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

10-EN

Owner’s manual HDMI (Option) DVD

HDMI Device (DVD Player) Operation (Optional)

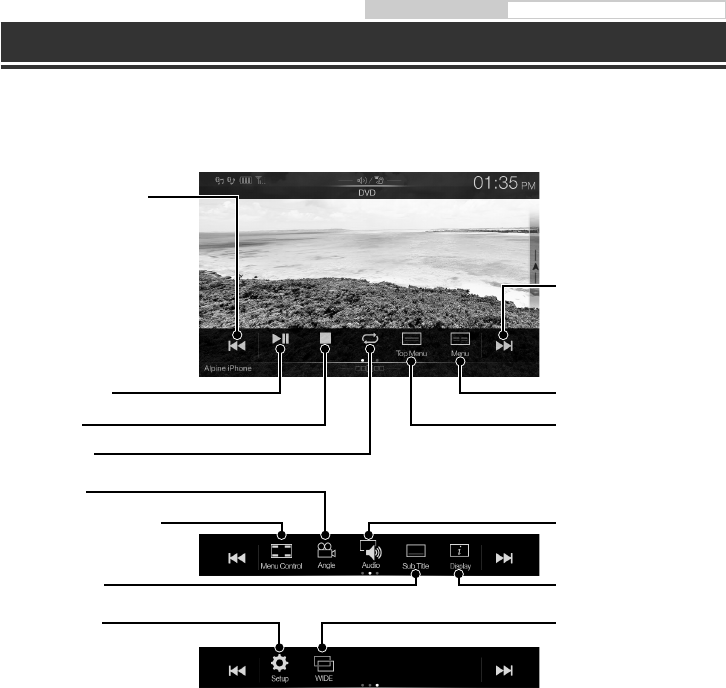

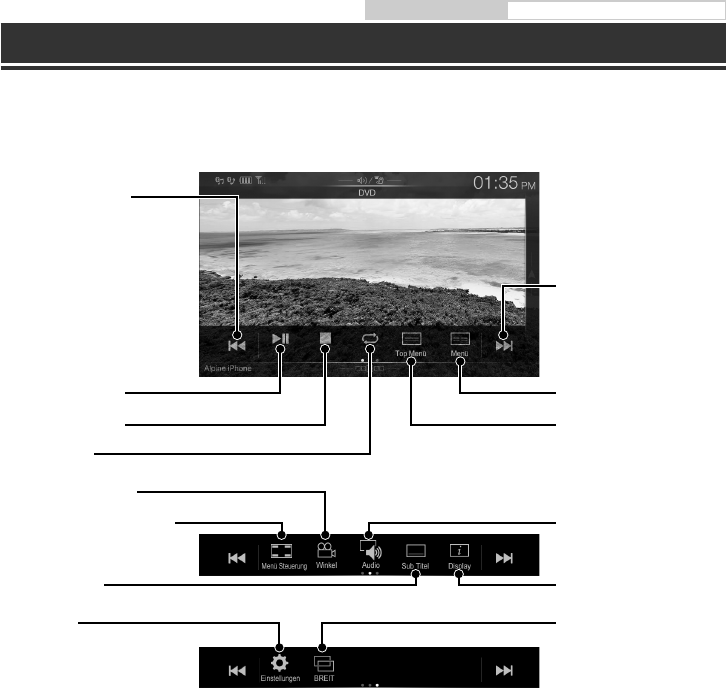

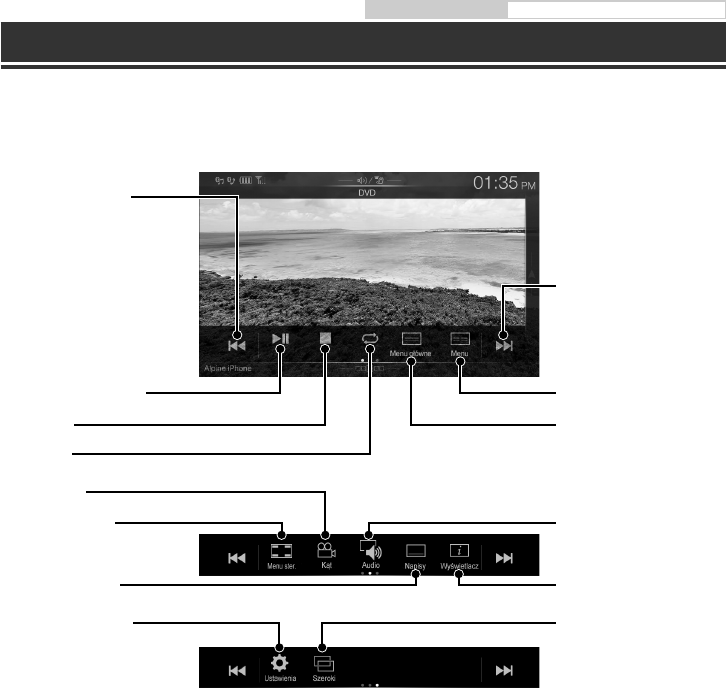

When you connect an optional DVE-5300 (DVD Player), you can operate it from the unit.

Finds the beginning of the

current chapter/Finds a

previous chapter within one

second after playback starts/

Fast-reverses when touched

for at least 1 second

Finds the beginning of next

chapter/Fast-forwards when

touched for at least 1 second

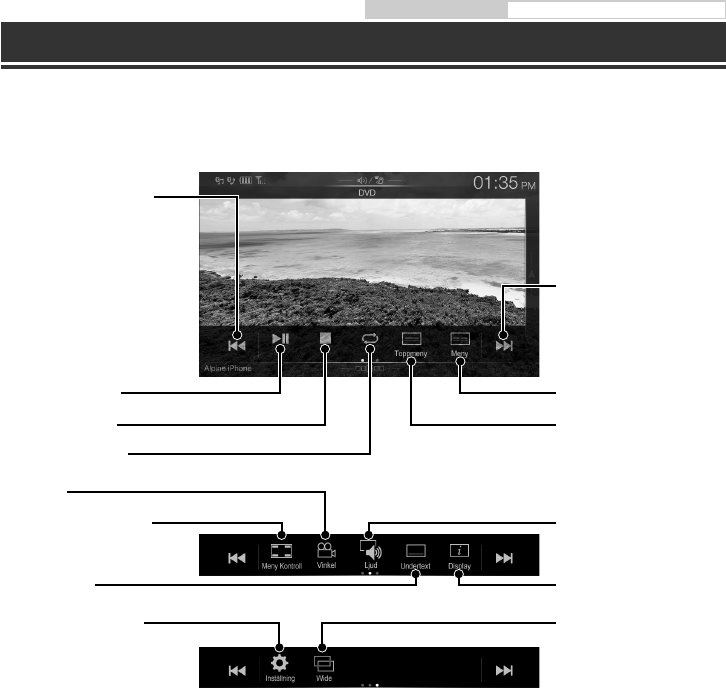

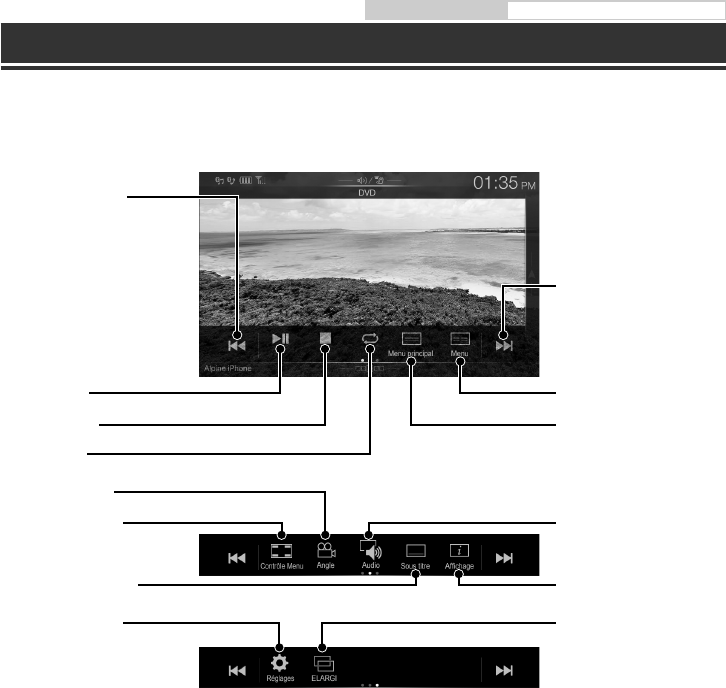

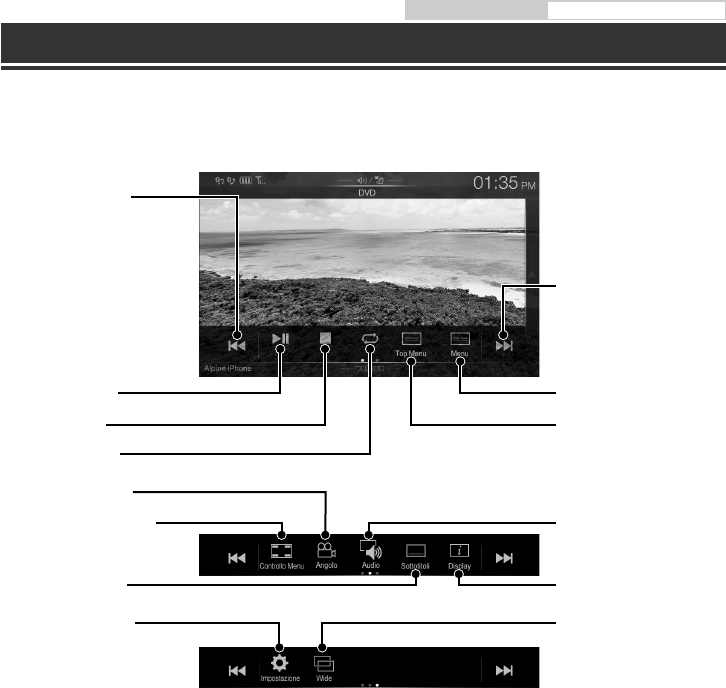

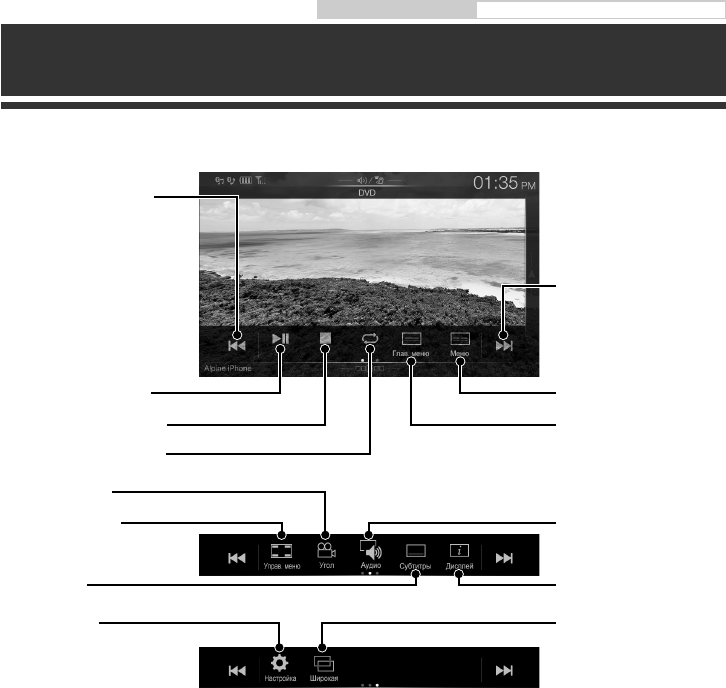

Displays Top Menu screen

Displays Menu screen

Switches Audio Tracks

Displays Menu control screen

Repeat Playback

Stop Playback

Pause and Playback

Switches Angle

Changes text informationSwitches Subtitles

Switching Display Modes

DVD Setup screen

Mode)

For exam

1 To

scr

iPod

A separat

required

Audio

Quick

Full Search

Swipe to the

the Full Sear

Finds the b

current file

within one

playback st

when touch

second

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

11-EN

Finds the beginning of the

next file/Fast-forwards when

touched for at least 1 second

of next

ds when

1 second

creen

ation

odes

Searching for a Music File (Full Search

Mode)

For example: Searching by Artist name

1 Touch [Artists] in the Full Search mode

screen.

2 Touch the desired artist’s name.

The Albums search screen of the selected artist is

displayed.

Touching [ ] of the desired artist will play back all

songs of the selected artist.

3 Touch the desired album’s name.

All songs of the selected album are displayed.

Touching [ ] of the desired album will play back all

songs of the selected album.

4 Touch the desired song’s name.

The selected song is played back.

• Touching [ ] of “All” will play back all songs in the list.

Owner’s manual iPod/iPhone (Optional)

iPod/iPhone Operation (Optional)

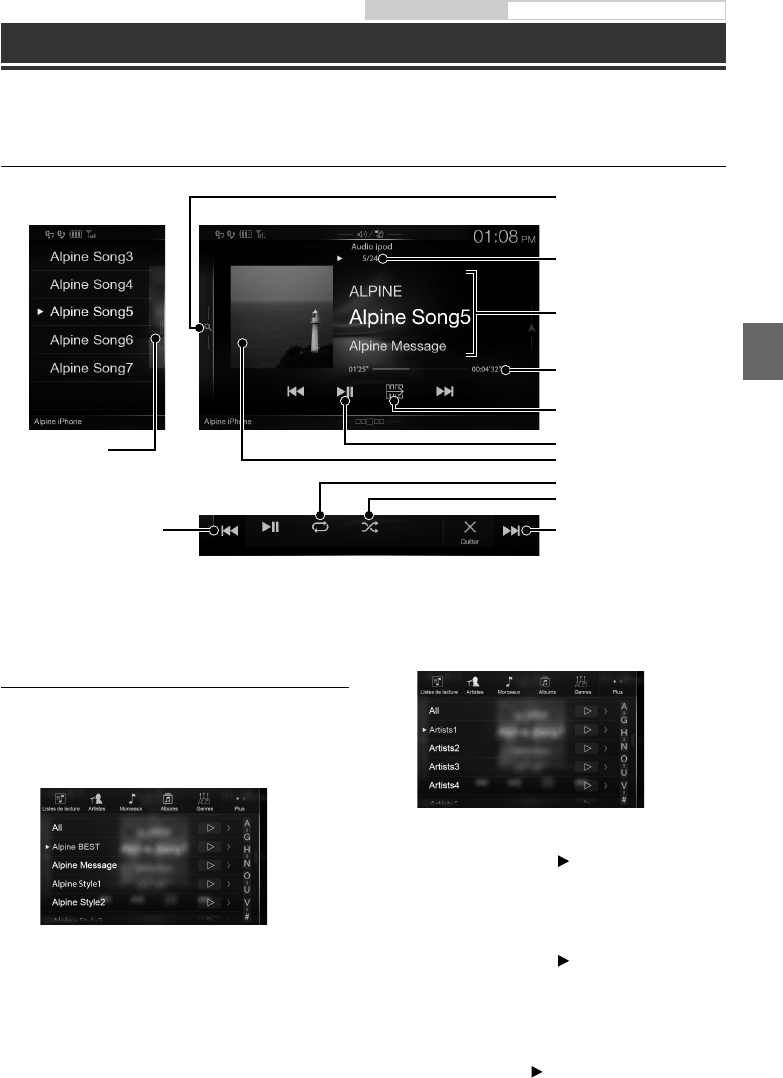

A separately sold USB iPod/iPhone AV cable (KCU-461iV) or a separately sold Lightning to USB cable (KCU-471i) is

required depending on the type of iPod/iPhone.

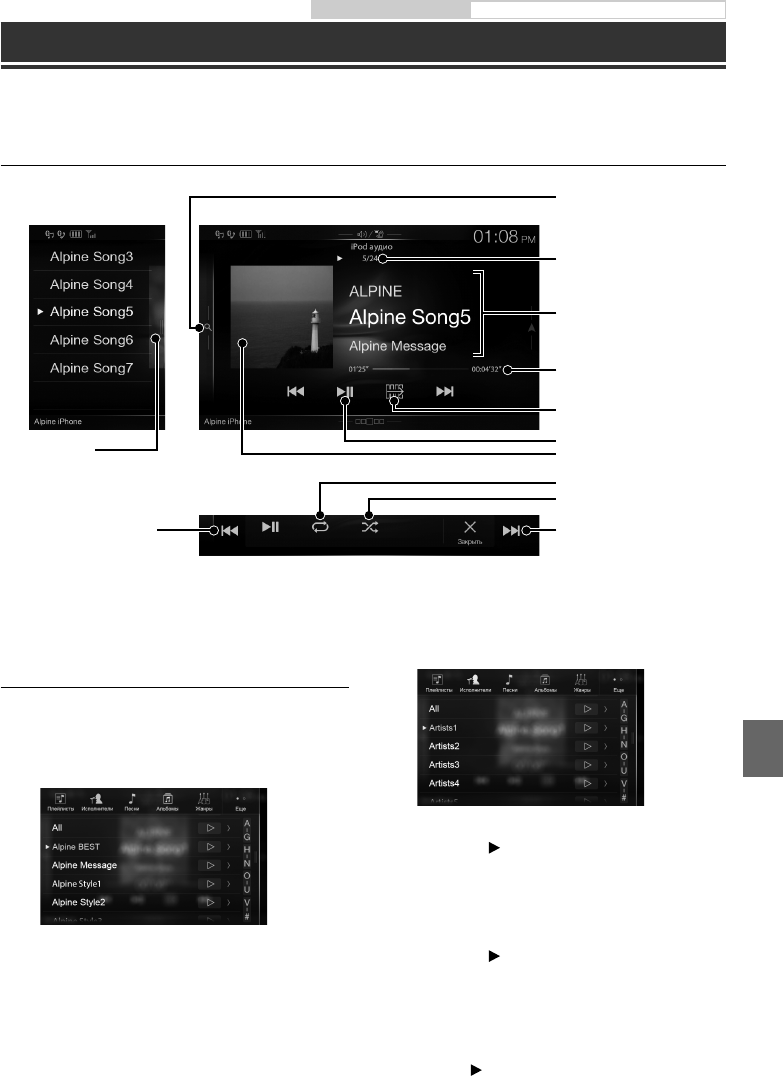

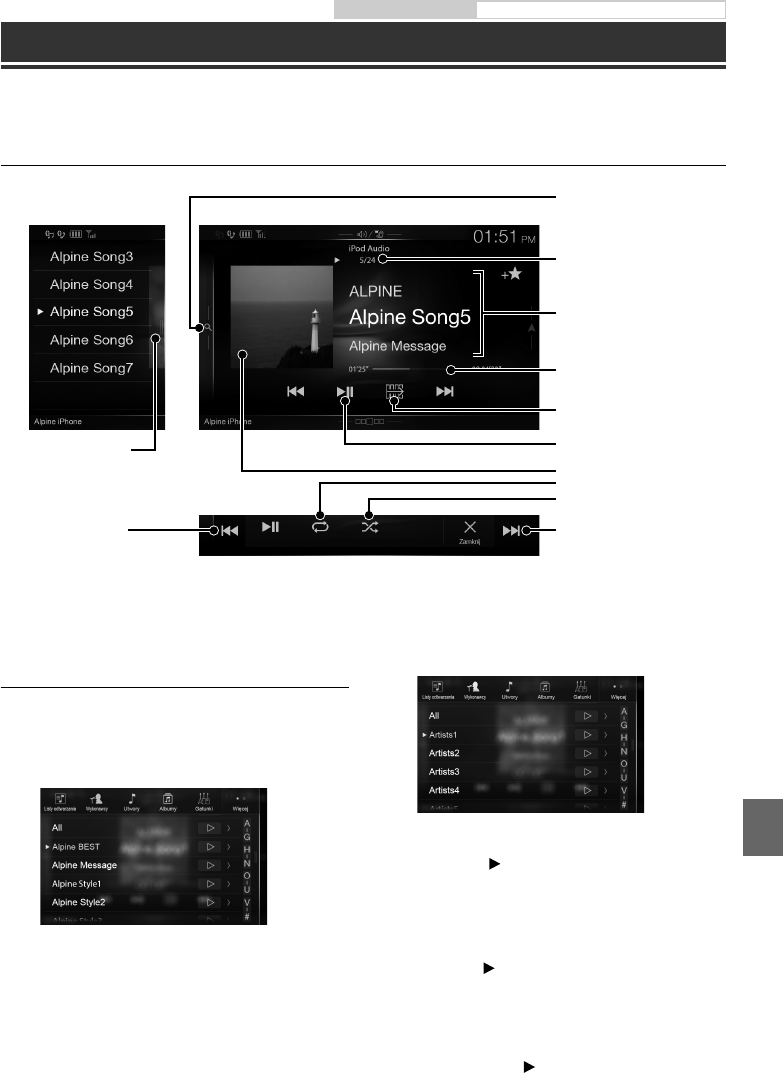

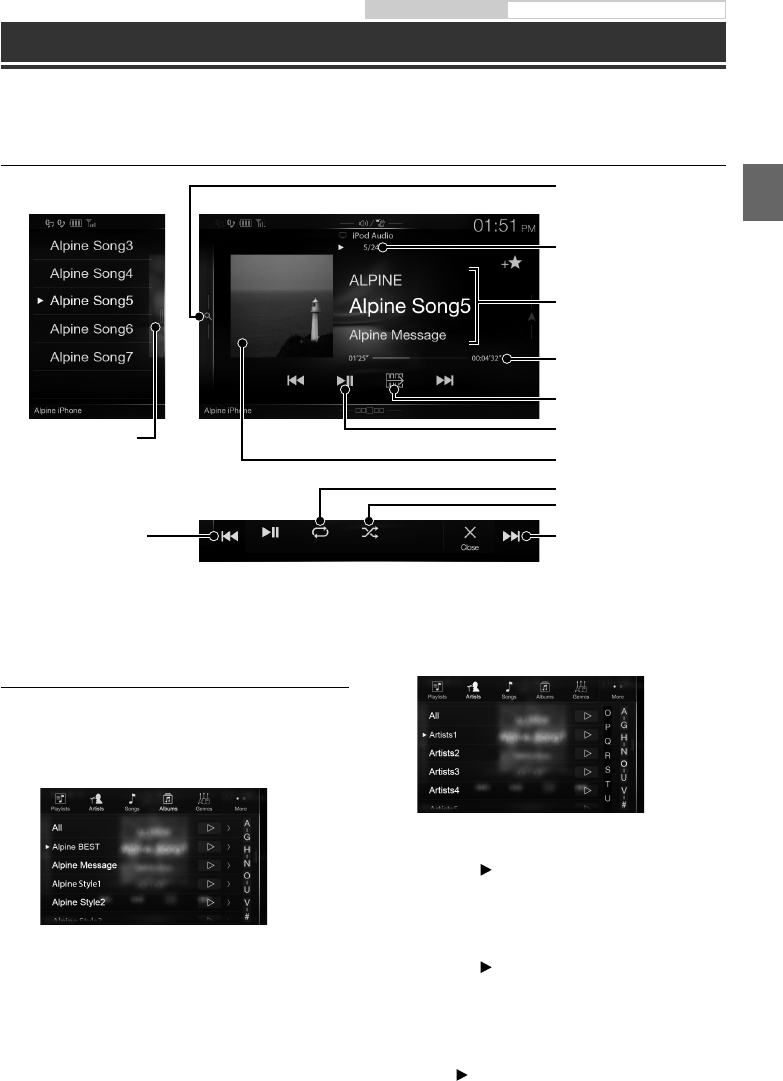

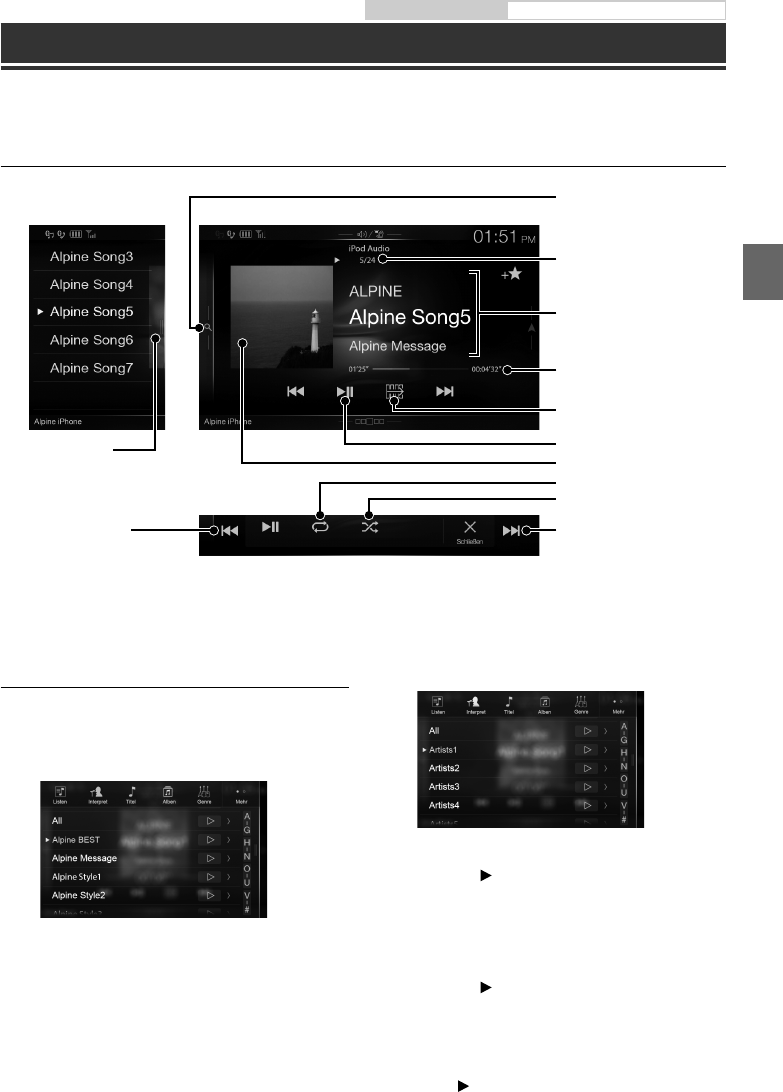

Audio mode

Quick Search mode screen

Full Search mode button

Swipe to the right when you use

the Full Search mode screen.

Quick Search button

Touch or swipe to the right to use

the Quick Search mode.

Current song no./Total song no.

Information display

Playing time

Switches Function button

Repeat Playback

Random Play

Finds the beginning of the

current file/Finds a previous file

within one second after

playback starts/Fast-reverses

when touched for at least 1

second

Pause and Playback

Artwork display

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

12-EN

Owner’s manual Bluetooth Setup, Bluetooth Operation

Hands-Free Phone Control

Hands-free calls are possible when using an HFP (Hands-Free Profile) compatible mobile phone with this unit.

How to connect to a BLUETOOTH

compatible device (Pairing)

The BLUETOOTH function is always available on this unit.

You can, therefore, search for a BLUETOOTH device for pairing at

any time.

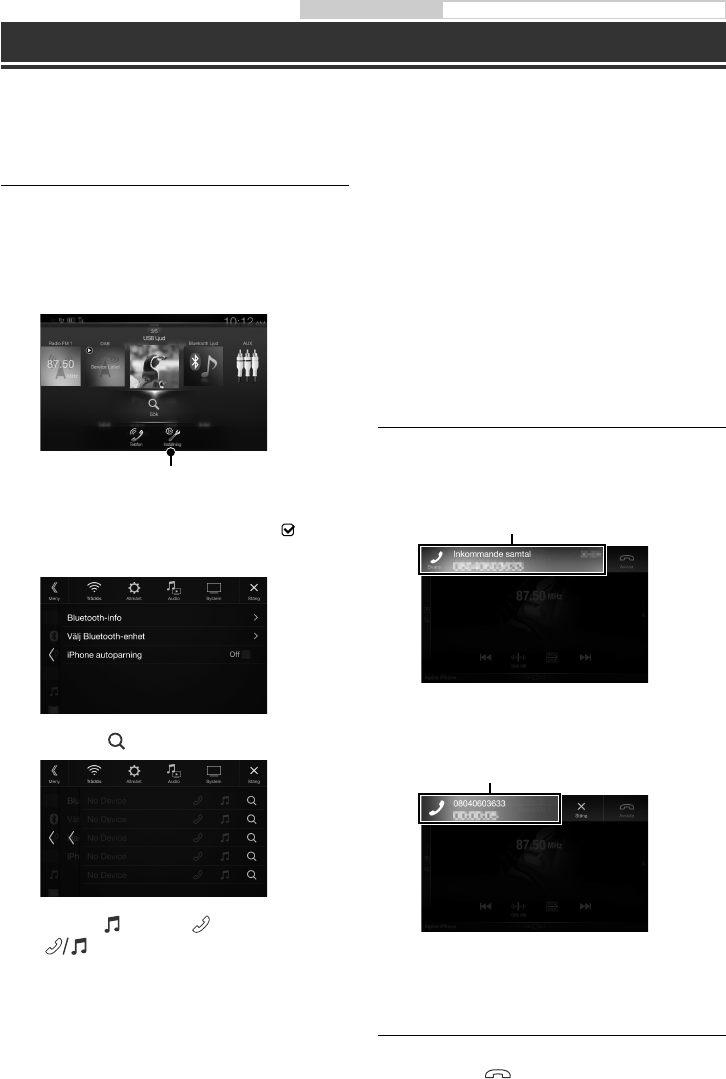

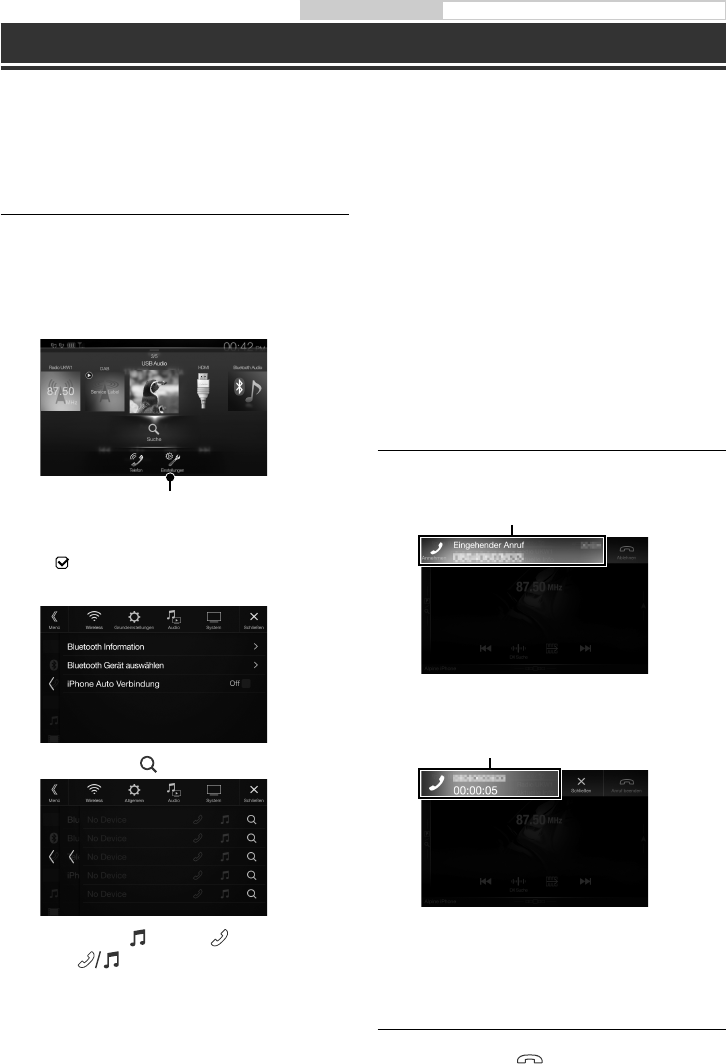

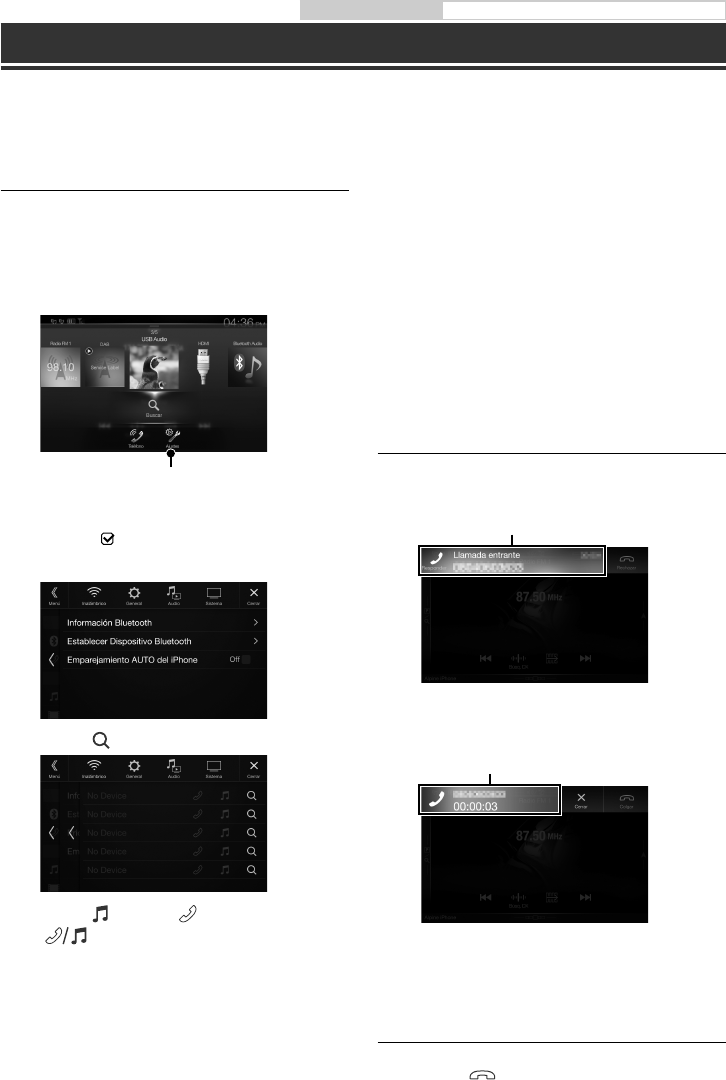

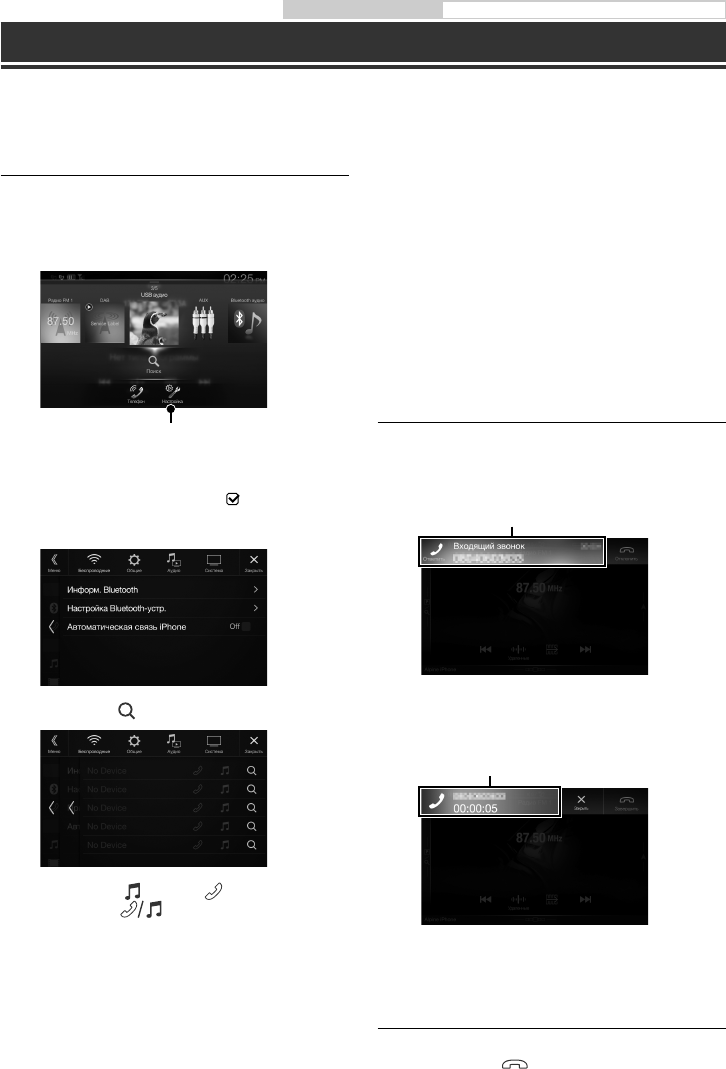

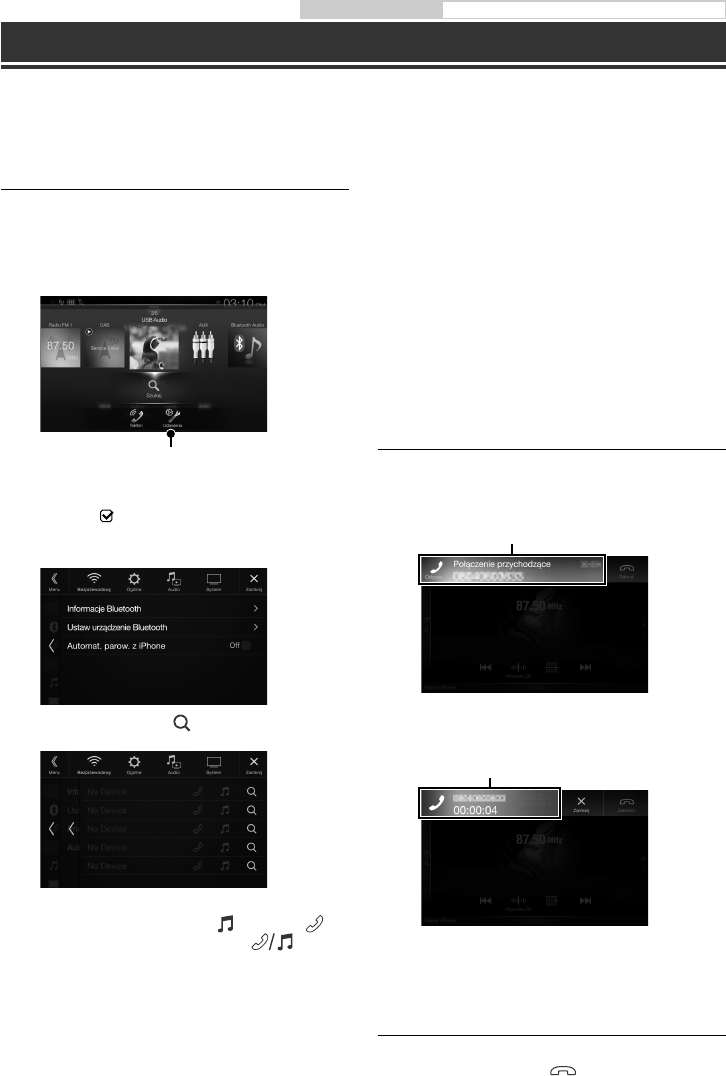

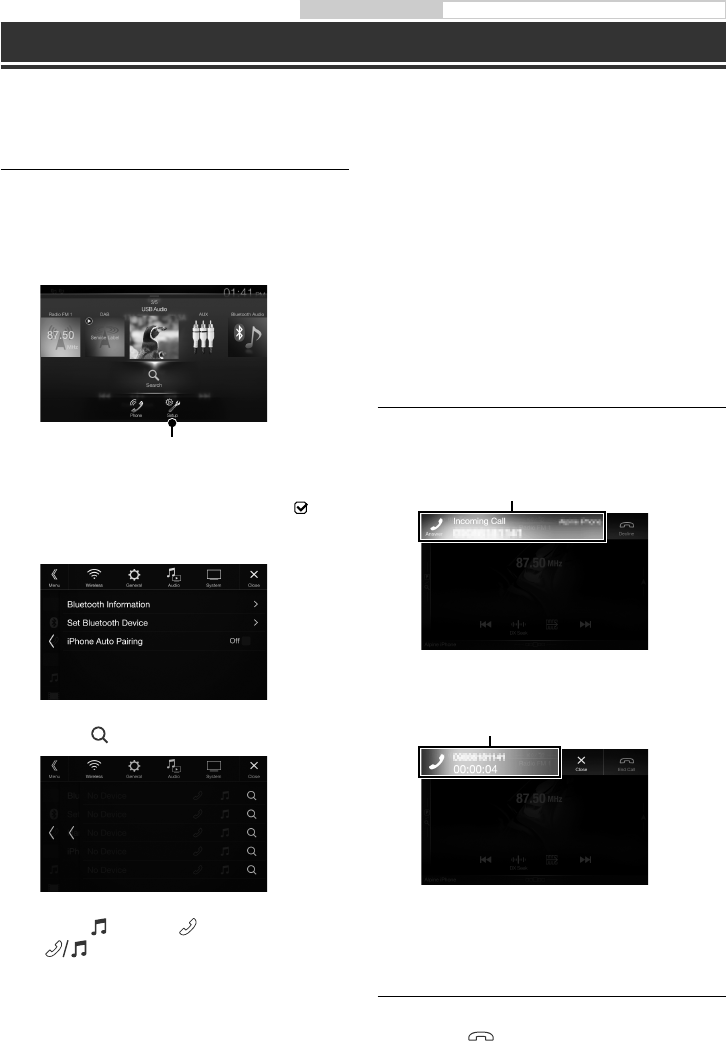

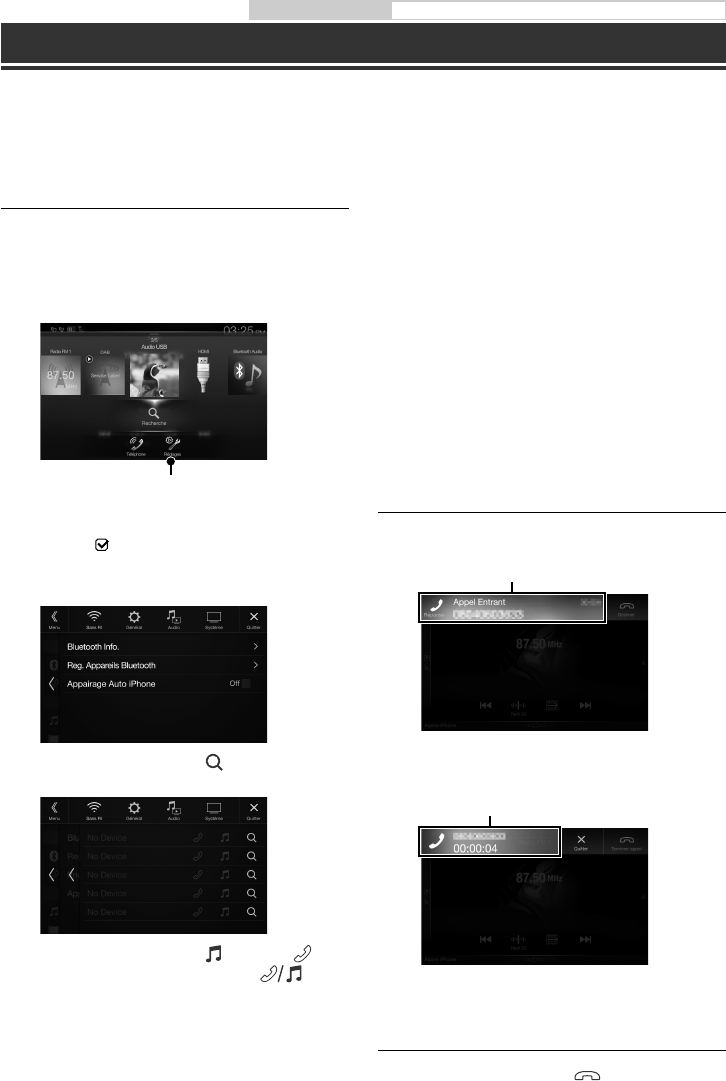

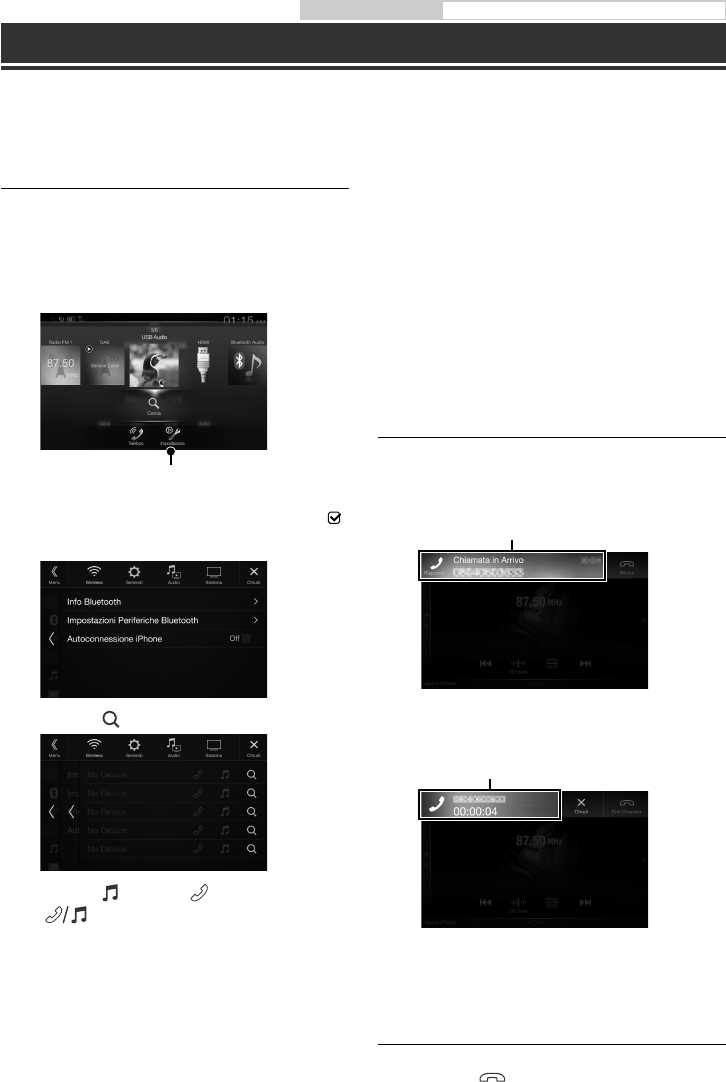

1 Touch [Setup] button on the Menu screen.

[Setup] button

2 Touch [Bluetooth].

• Make sure the “Bluetooth” setting is “On” ( ).

3 Touch [Set Bluetooth Device].

4 Touch [ ] (Search) of “No Device.”

5 Touch [ ] (Audio), [ ] (Hands-free) or

[] (Both) of the device you want to

connect from the list.

Audio: Sets for use as an Audio device.

Hands-free: Sets for use as a Hands Free Device.

Both: Sets for use as both an Audio device

and Hands Free Device.

6 When the device registration is complete, a

message appears and the device returns to

normal mode.

• You can register up to 5 BLUETOOTH compatible

mobile phones.

• The BLUETOOTH registration process differs depending

on the device version and SSP (Simple Secure Pairing). If

a 4 or 6 character Passcode appears on this device, enter

the Passcode using the BLUETOOTH compatible device.

If a 6 character Passkey appears on this device, make

sure the same passkey is displayed on the BLUETOOTH

compatible device and touch “Yes.”

Answering a Call

1 An incoming call triggers the ringtone and

an incoming call display.

Incoming call notification screen

2 Touch incoming call notification screen.

The call starts.

Call info area

By touching the call info area during phone call,

you can change to the Phone Operation screen

and adjust the speech volume, etc.

Hanging up the Telephone

1 Touch [ ] (End Call).

The call finishes.

Map

Below is a

screen, p

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

13-EN

unit.

plete, a

turns to

ible

depending

airing). If

ice, enter

le device.

make

ETOOTH

ne and

een.

e call,

creen

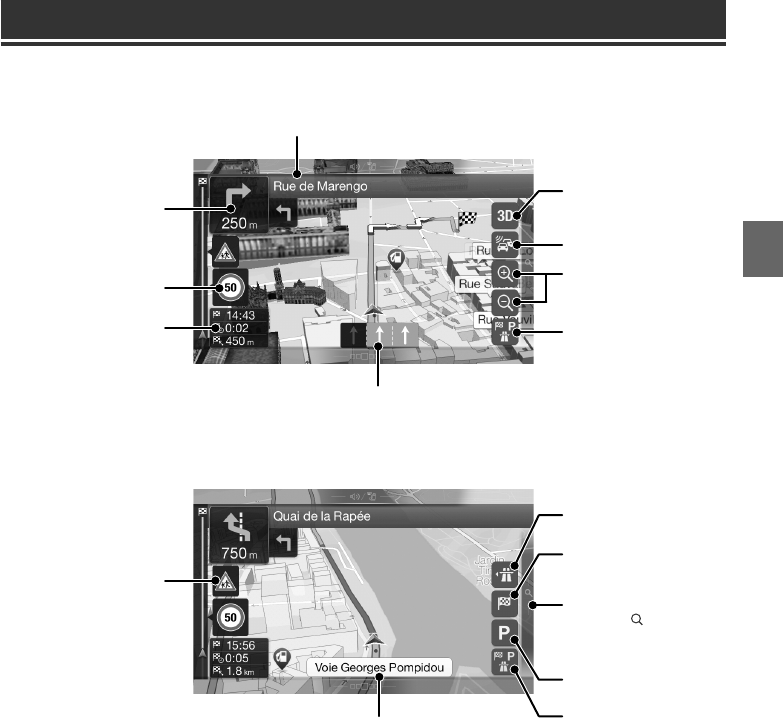

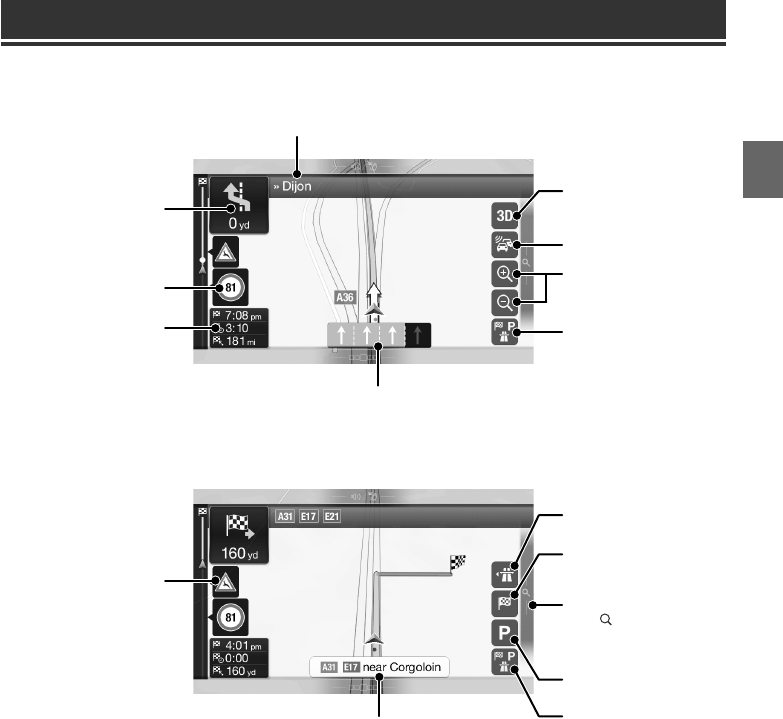

Next turn preview

Speed limit warning

Data fields

Warning road sign

Traffic

Additional information

Access the menu

Touch [ ], or swipe to the left.

Zoom

2D/2D North up/3D views

Motorway services

Destination menu

Parking around destination

Additional information

Next street

Lane information

Street name

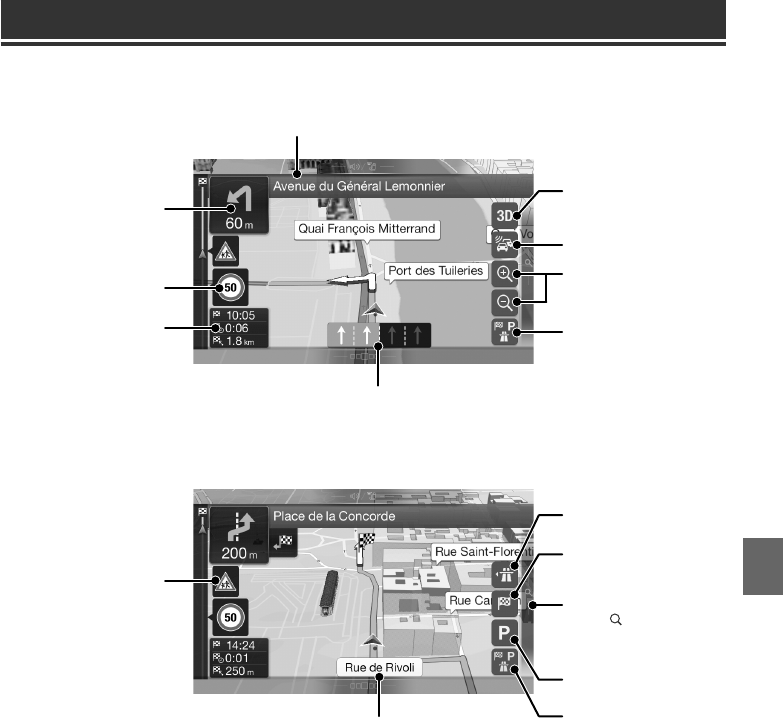

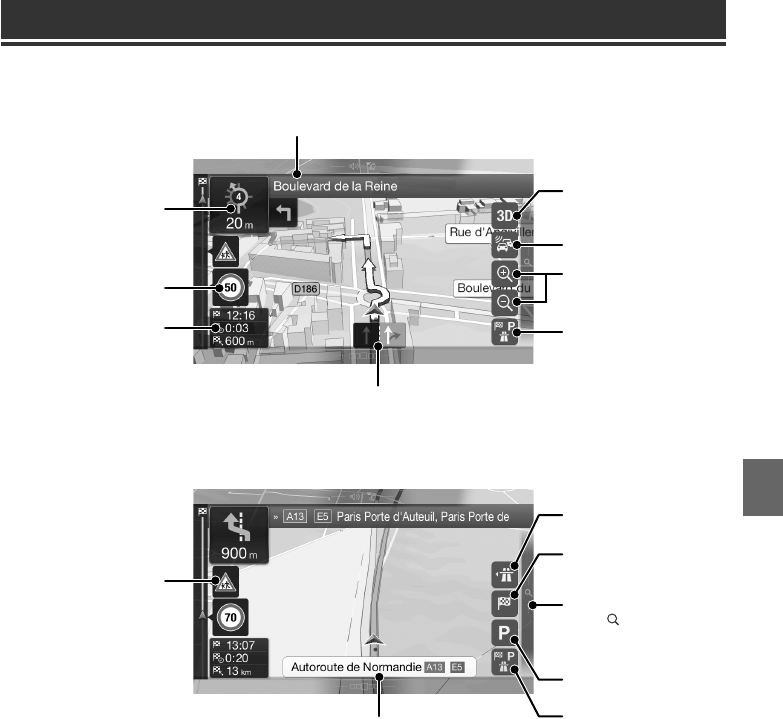

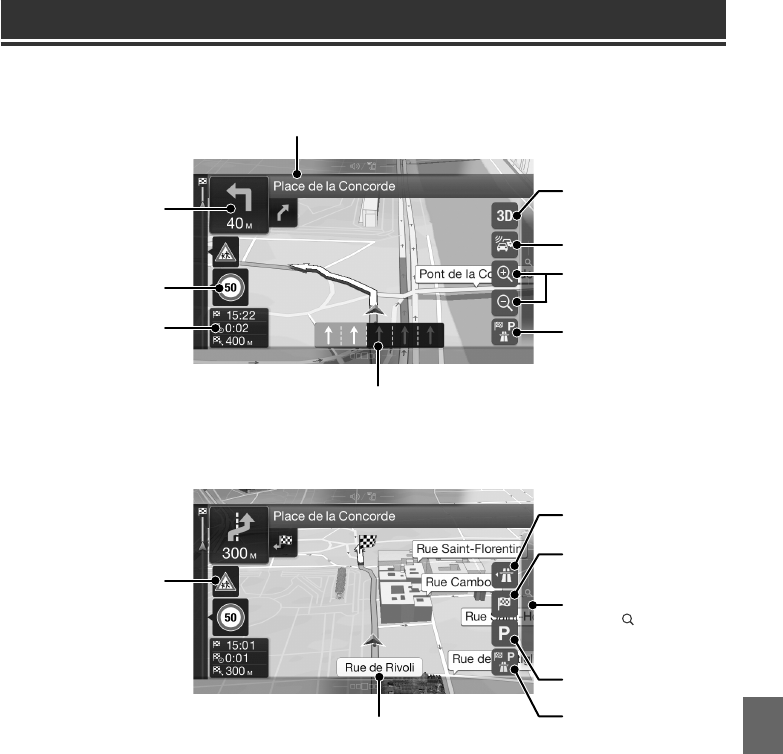

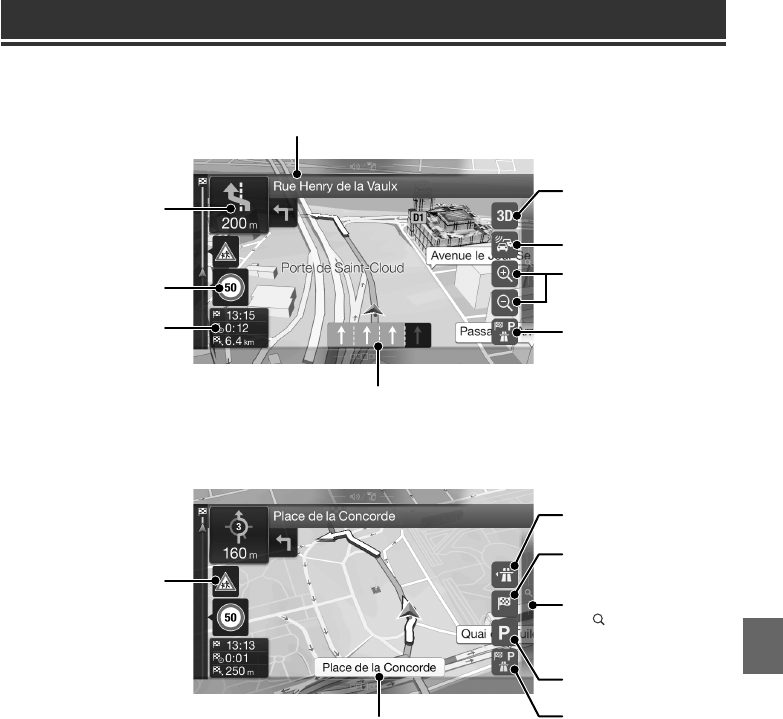

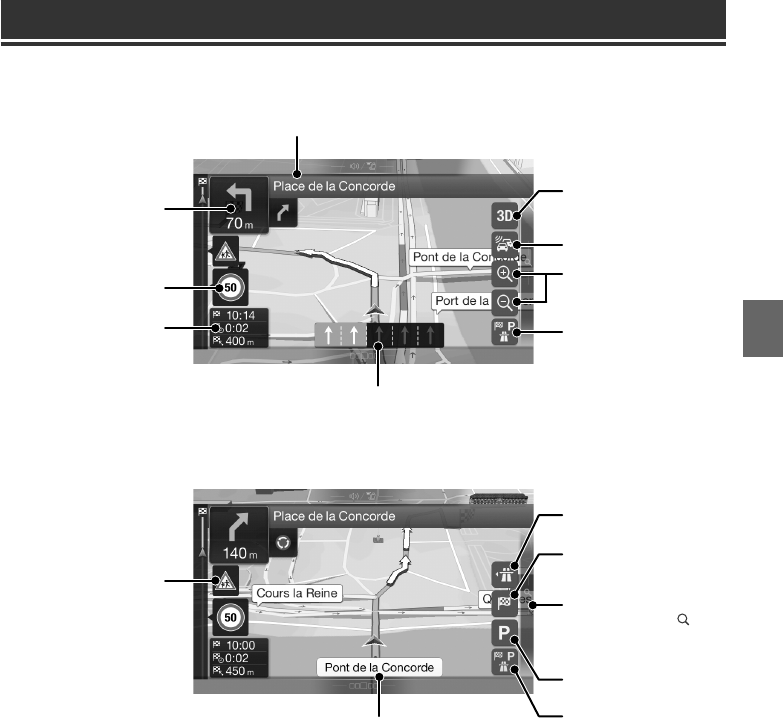

Map Functions

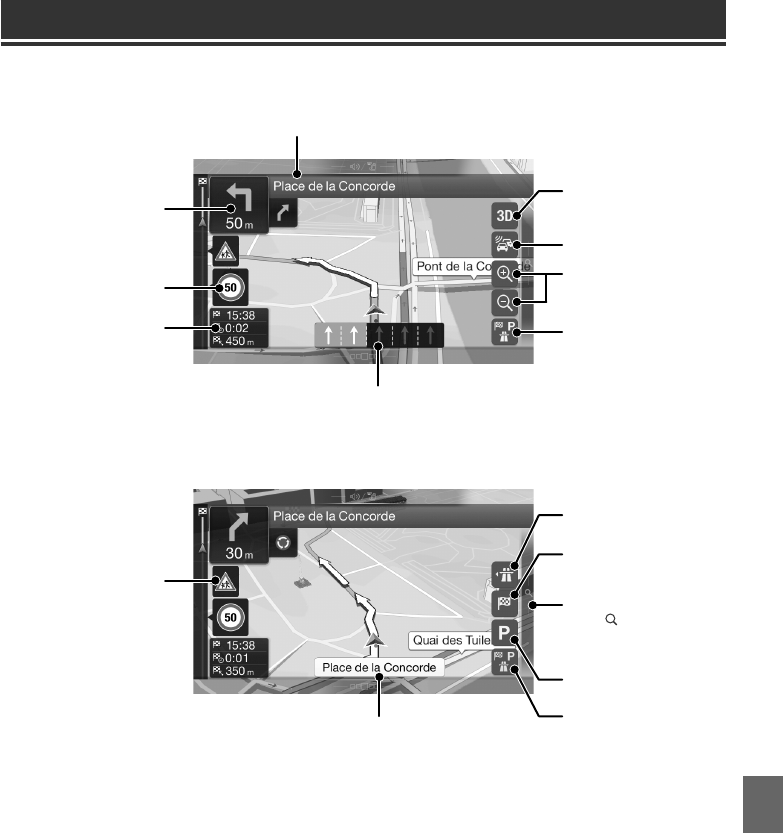

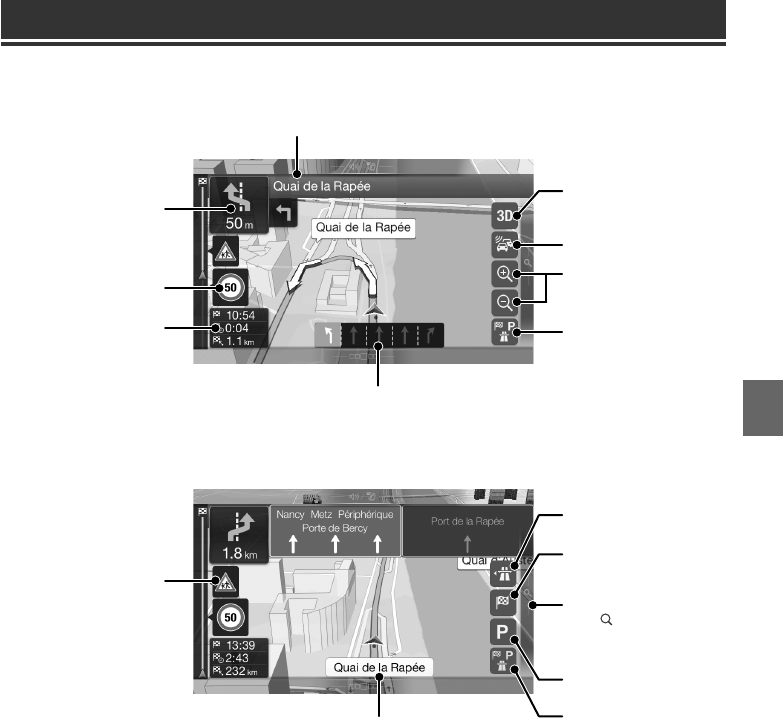

Below is an overview of different buttons and icons on the map display. For more detailed information about this

screen, please see the Owner’s Manual.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

14-EN

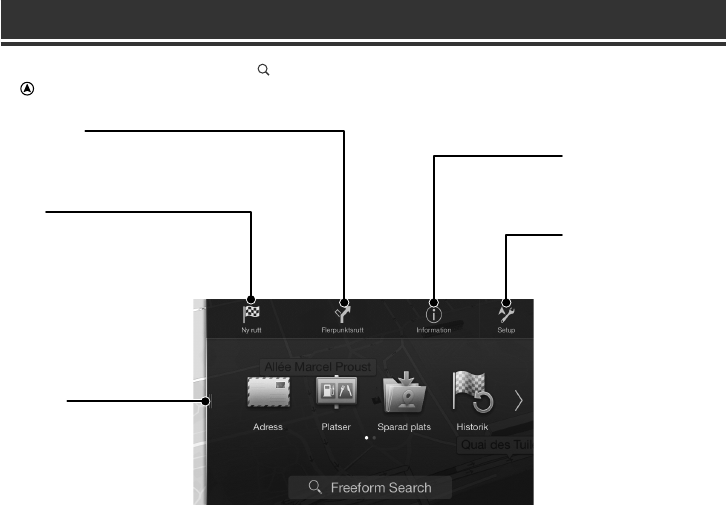

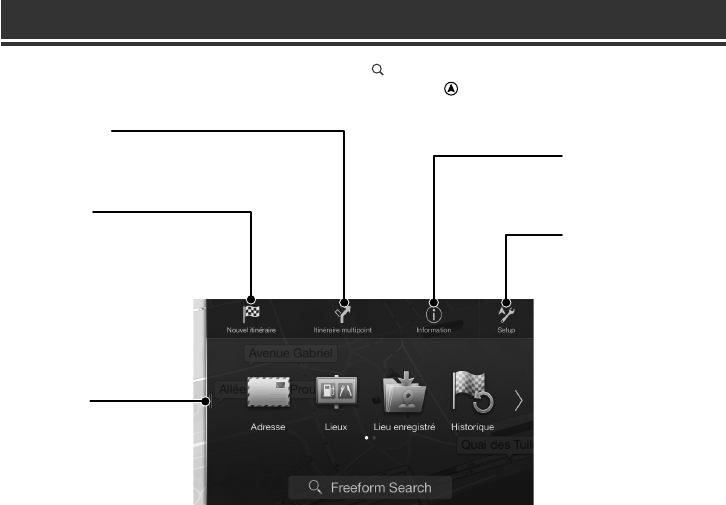

New Rout

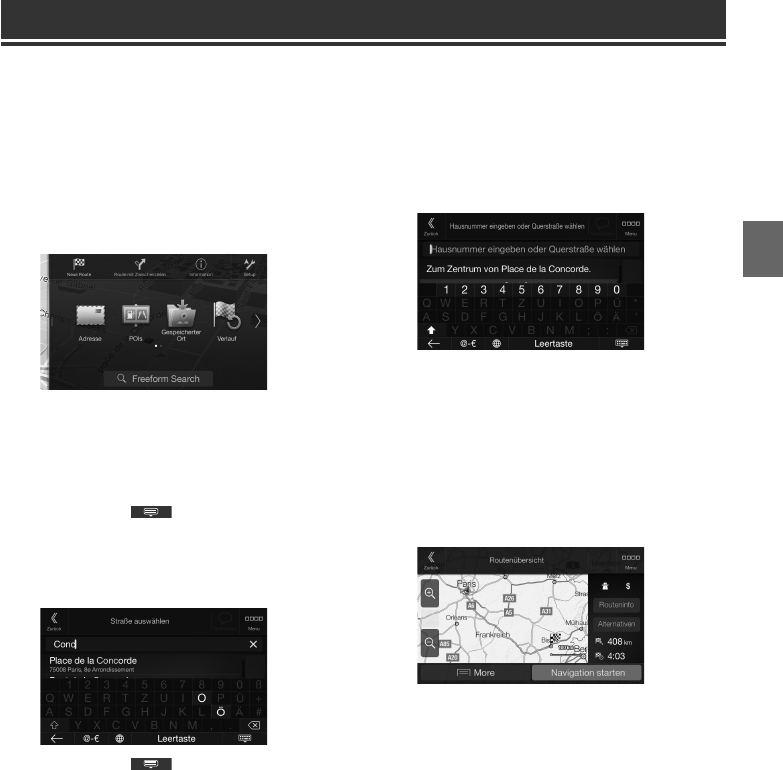

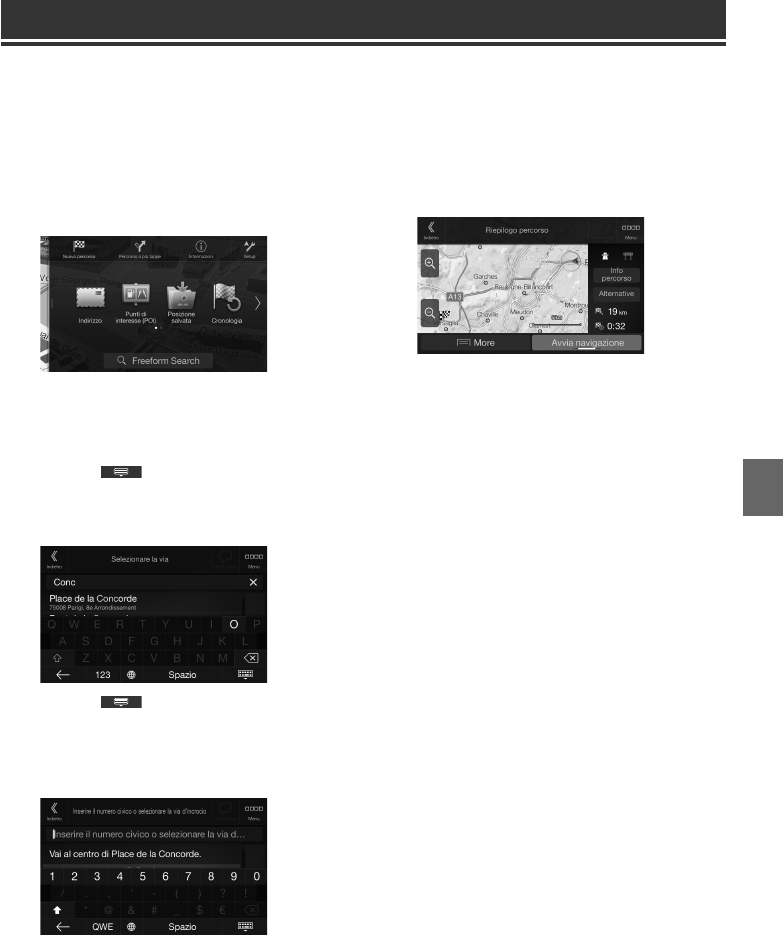

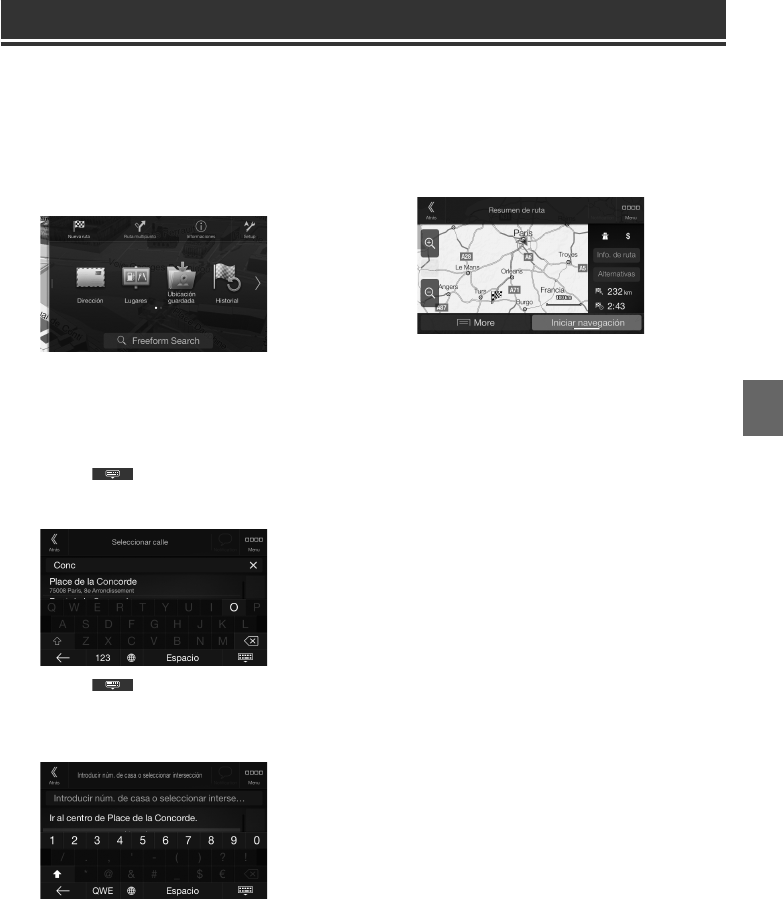

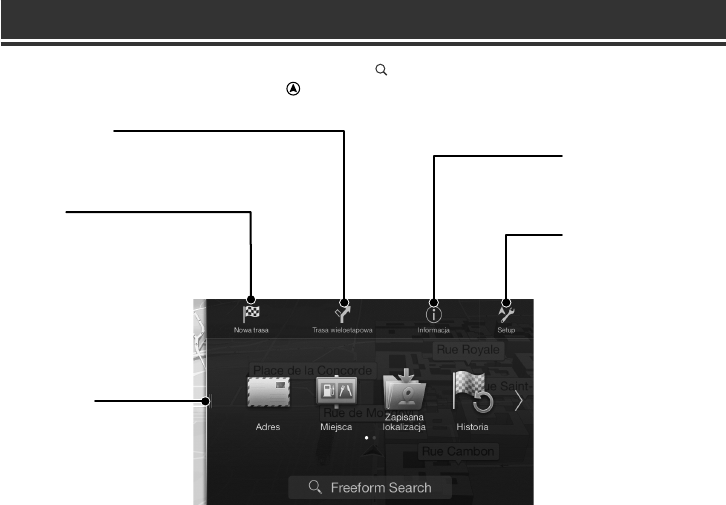

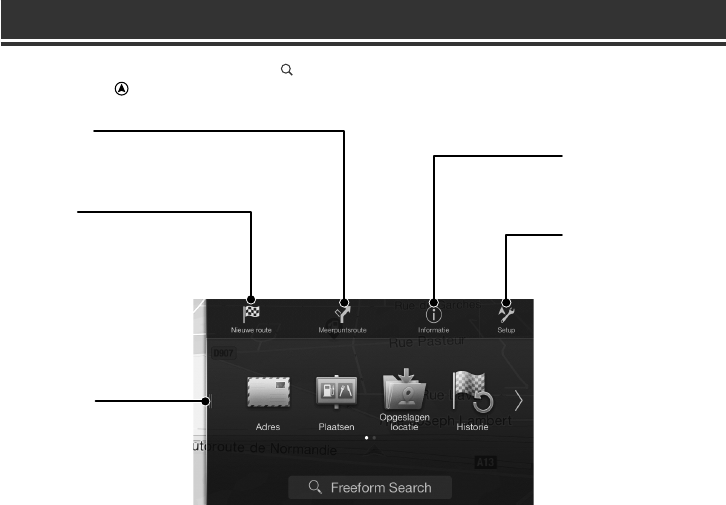

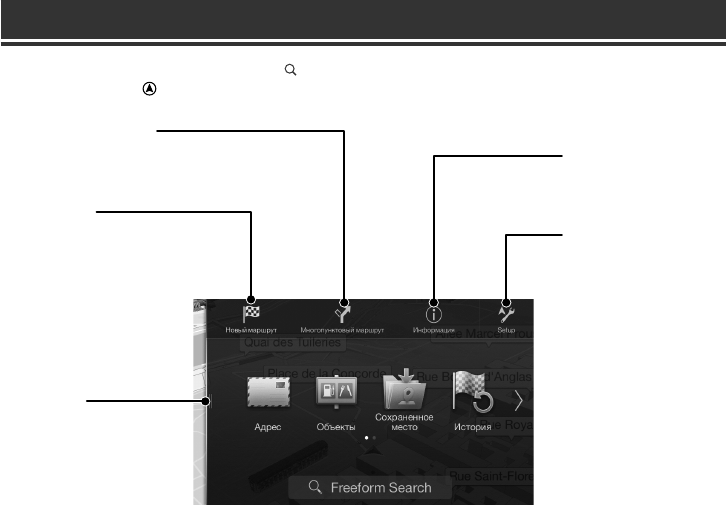

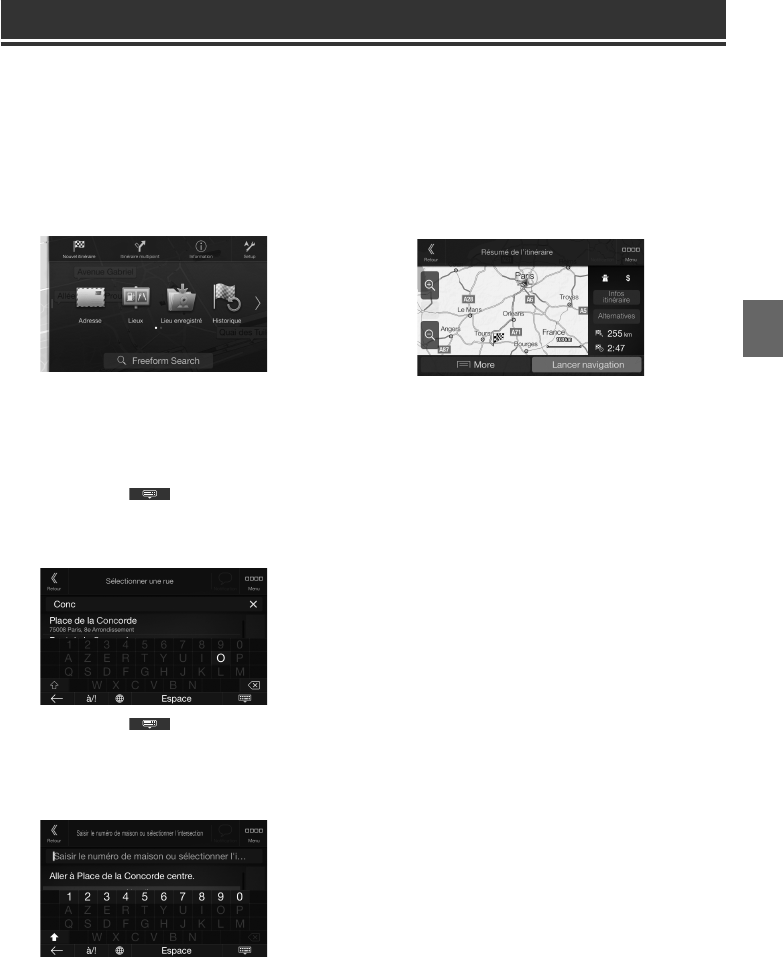

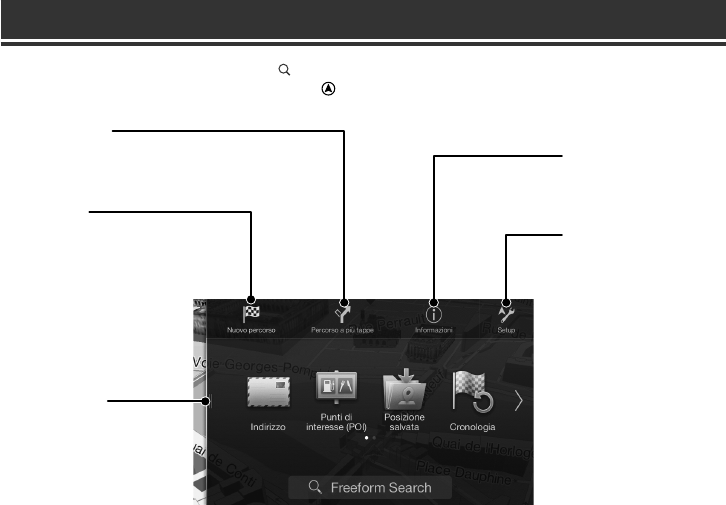

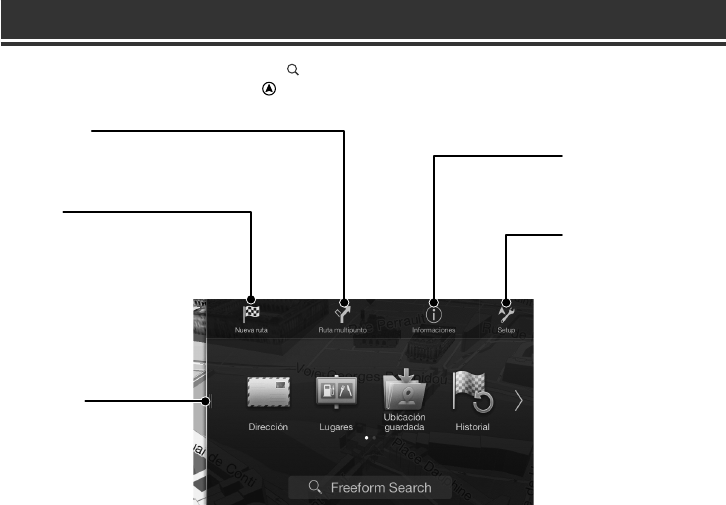

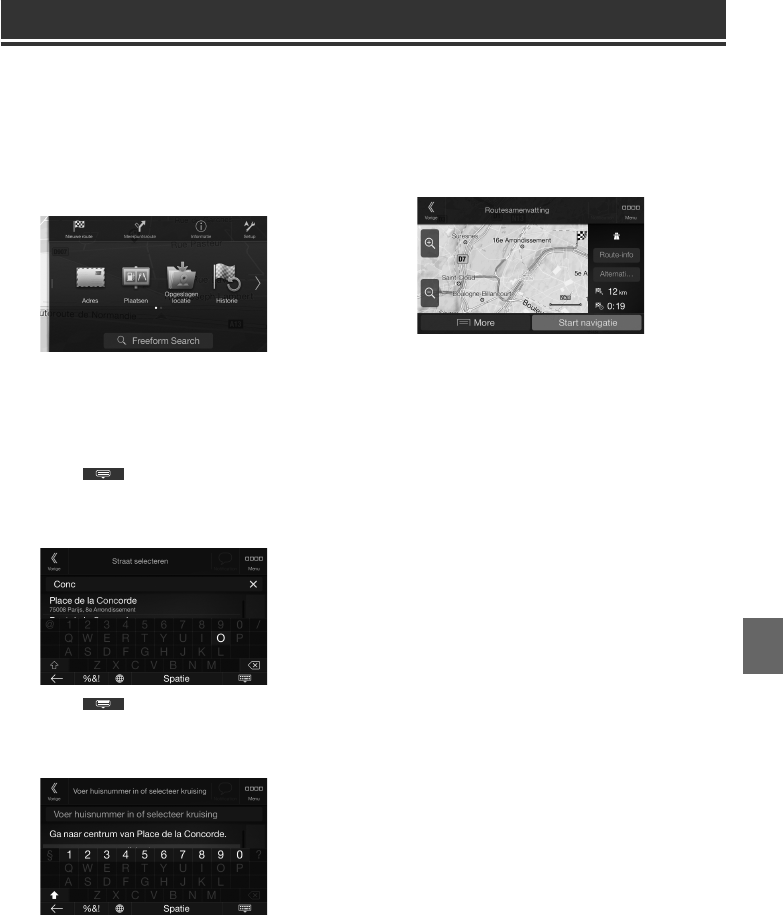

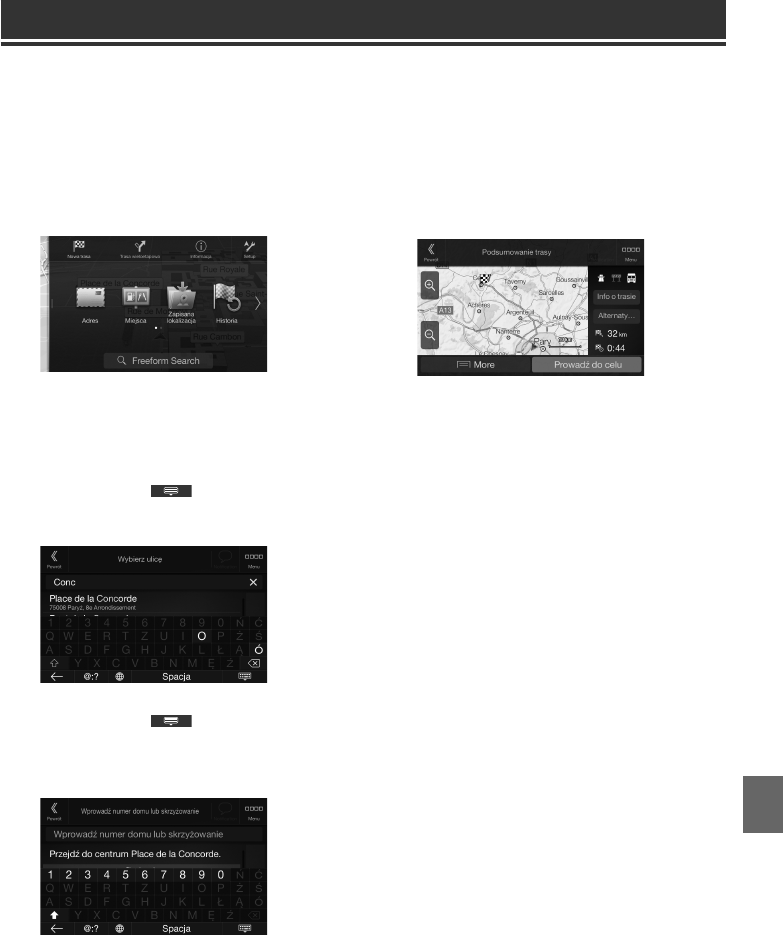

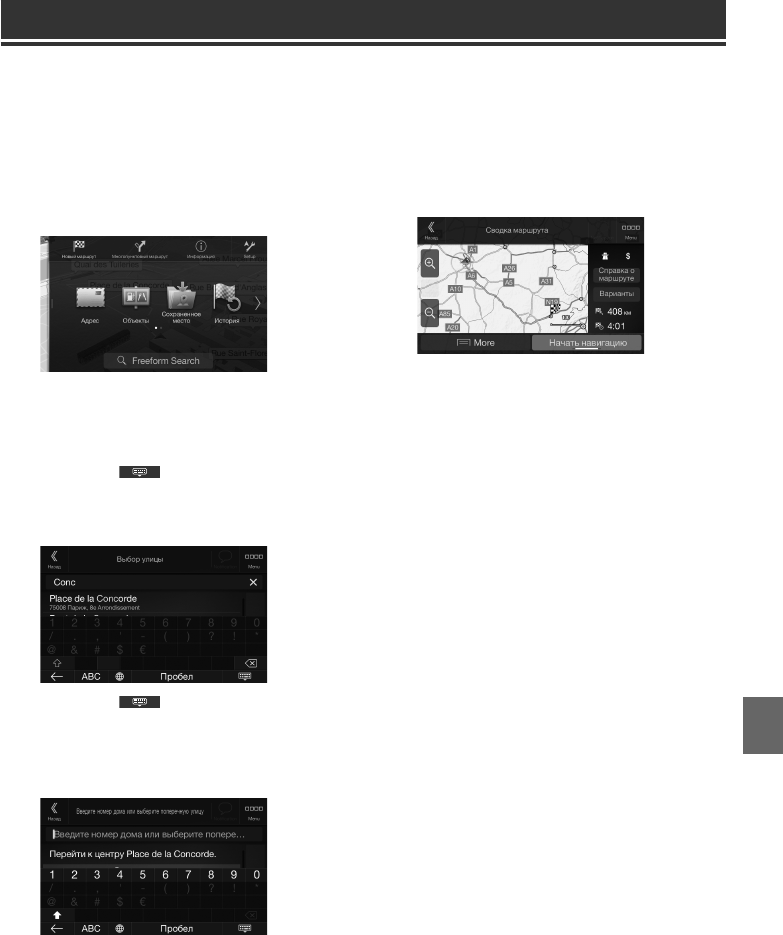

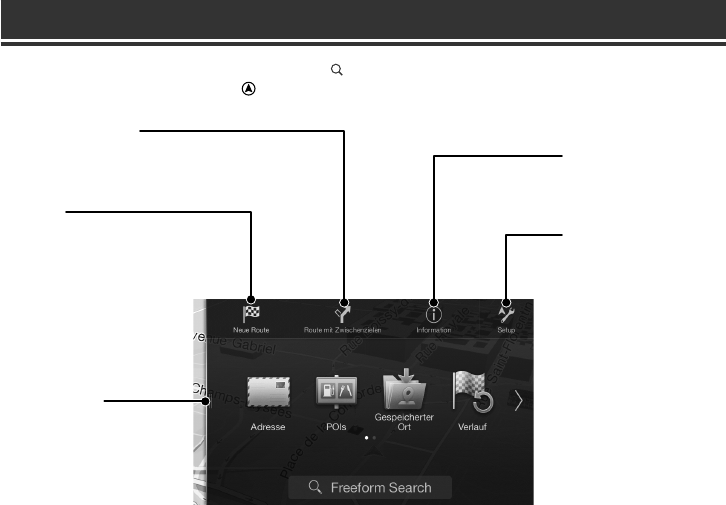

Select your destination by entering an

address or its coordinate, or by

selecting a Place, a Saved Location, or a

Saved Route. You can also look up your

recent destinations from the History.

When Internet connection is available,

the Online Search option can be a

further help to find your destination.

Information

Access additional options and

check navigation-related

information.

Setup

Customise the way the

navigation software works.

Access the Map

Touch or swipe to the right.

Multipoint Route

Build your route from one or more route points. You can also

plan a route independently of your current GPS position by

setting a new starting point.

Navigation Menu

To access the Navigation Menu, touch [ ] on the right edge of the map screen or swipe to the left. Alternatively,

press the button.

Sett

The follow

• You can

1 To

2 To

3 To

4 En

• T

5 En

• T

6 En

The

sho

info

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

15-EN

ons and

ted

works.

atively,

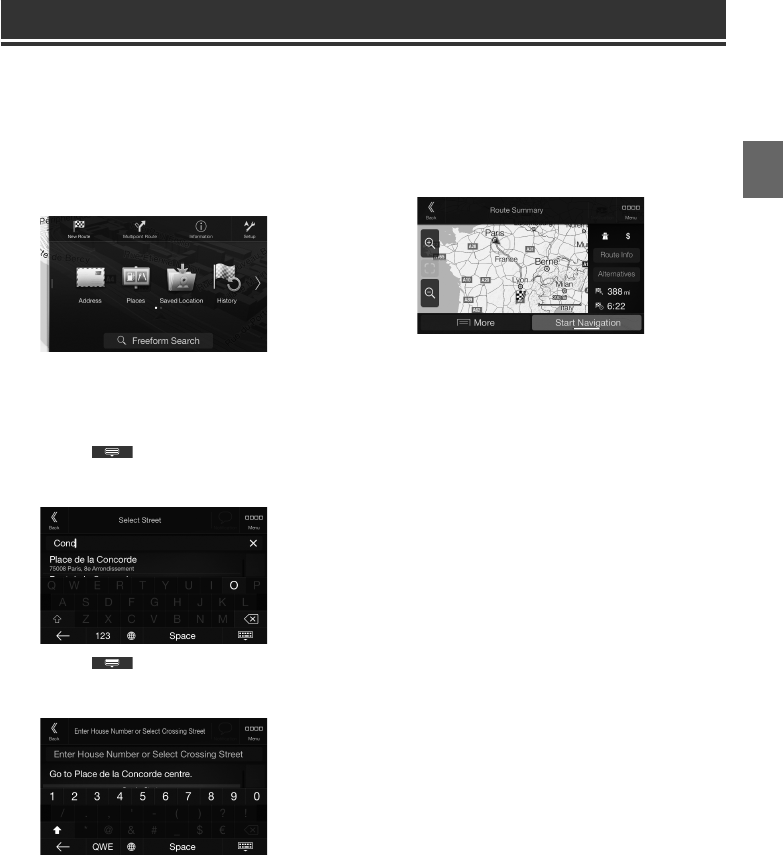

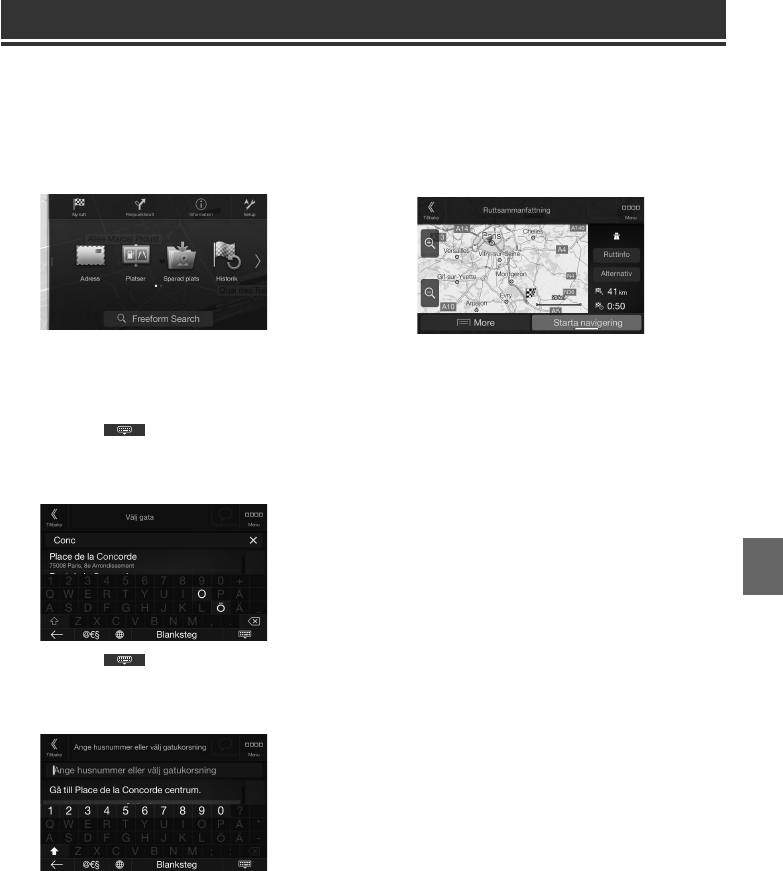

Setting a Destination

The following example describes how to search for a destination when choosing [Town/Postcode] from [Address].

• You can search and narrow down the Country/State by starting from [Country/State].

1 Touch [New Route] from the Navigation

Menu.

2 Touch [Address].

3 Touch [Town/Postcode].

4 Enter the town name or postcode.

• Touch to display the candidate list.

5 Enter the desired street name.

• Touch to display the candidate list.

6 Enter the house number or crossing street.

The route is calculated, and a map appears,

showing the entire route. Here you can check route

information and route alternatives.

7 Touch [More] to modify the route

parameters, or touch [Start Navigation] to

start your journey.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

16-EN

Owner’s manual Specifications

Specifications

MONITOR SECTION

Screen Size 8” (X801D-U)

7” (X701D/INE-W997D)

LCD Type Transparent type TN LCD

Operation System TFT active matrix

Number of Picture Elements 1,152,000 pcs.

(800 × 480 × 3 (RGB))

Effective Number of Picture Elements

99% or more

Illumination System LED

FM TUNER SECTION

Tuning Range 87.5 – 108.0 MHz

Mono Usable Sensitivity 8.1 dBf (0.7 µV/75 ohms)

50 dB Quieting Sensitivity 12 dBf (1.1 µV/75 ohms)

Alternate Channel Selectivity 80 dB

Signal-to-Noise Ratio 65 dB

Stereo Separation 35 dB

Capture Ratio 2.0 dB

MW TUNER SECTION

Tuning Range 531 – 1,602 kHz

Usable Sensitivity 25.1 V/28 dBf

LW TUNER SECTION

Tuning Range 153 – 281 kHz

Sensitivity (IEC Standard) 31.6 V/30 dBf

USB SECTION

USB requirements USB 2.0

Max. Power Consumption 1,500 mA (CDP Support)

USB Class USB (Play From Device)/

USB (Mass Storage Class)

File System FAT16/32

Number of Channels 2-Channels (Stereo)

Frequency Response1 5 – 20,000 Hz (±1 dB)

Total Harmonic Distortion 0.008% (at 1 kHz)

Dynamic Range 95 dB (at 1 kHz)

Signal-to-Noise Ratio 100 dB

Channel Separation 85 dB (at 1 kHz)

1 Frequency response may differ depending on the encoder

software/bit rate.

HDMI SECTION

Input Format 720p/480p/VGA

Output Format 480p

GPS SECTION

GPS Reception frequency 1,575.42 ±1 MHz

GPS Reception sensitivity -130 dB max.

Bluetooth SECTION

Bluetooth Specification Bluetooth V2.1+EDR

Output Power +4 dBm Max. (Power class 2)

Profile HFP (Hands-Free Profile)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serial Port Profile)

GENERAL

Power Requirement 14.4 V DC

(11–16 V allowable)

Operating temperature -4°F to +140°F

(-20°C to + 60°C)

Maximum Power Output 50 W × 4

Weight 2.9 kg (X801D-U)

2.7 kg (INE-W997D)

Audio output level

Preout (Front, Rear): 4V/10k ohms (max.)

Preout (Subwoofer): 4V/10k ohms (max.)

CHASSIS SIZE

Width 178 mm

Height 100 mm

Depth 164 mm

NOSE SIZE

Width 190 mm (X801D-U)

170 mm (INE-W997D)

Height 121 mm (X801D-U)

96 mm (INE-W997D)

Depth 22 mm (X801D-U)

17 mm (INE-W997D)

• Due to continuous product improvement, specifications

and design are subject to change without notice.

• The LCD panel is manufactured using an extremely high

precision manufacturing technology. Its effective pixel

ratio is over 99.99%. This means that there is a

possibility that 0.01% of the pixels could be either always

ON or OFF.

X701

CD/DVD

Frequency

Wow & Flut

Total Harm

Dynamic Ra

Channel Se

Horizontal

Video outp

Video S/N r

Audio S/N r

PICKUP

Wave lengt

Laser powe

REMOTE

Battery Typ

Width

Height

Depth

Weight

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

17-EN

ss 2)

)

ss Profile)

mote

fications

mely high

e pixel

er always

X701D with DVE-5300X

CD/DVD SECTION

Frequency Response CD: 5 – 20,000 Hz (± 1 dB)

Wow & Flutter (% WRMS) Below measurable limits

Total Harmonic Distortion 0.02 % (at 1 kHz)

Dynamic Range 95 dB (at 1 kHz)

Channel Separation 65 dB (at 1 kHz)

Horizontal resolution 500 lines or greater

Video output level 1Vp-p (75 ohms)

Video S/N ratio DVD: 60 dB

Audio S/N ratio 95 dB

PICKUP

Wave length DVD: 665 nm

CD: 800 nm

Laser power CLASS II

REMOTE CONTROL

Battery Type CR2025 battery

Width 42 mm

Height 90 mm

Depth 11.6 mm

Weight 50 g (battery excluded)

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

18-EN

X801D-U/X701D/INE-W997D

For Optional DVE-5300X

• Windo

or regis

the Un

• iPhone

tradem

other c

• “Made

electro

specific

been c

perform

operat

and reg

this acc

perform

• Androi

• The Blu

tradem

use of

license

• The ter

Interfac

registe

United

• MPEG

Fraunh

only co

and do

use thi

genera

cable a

via inte

electro

pay-au

indepe

details,

http://w

X701D w

• This ite

is prote

proper

engine

• Manufa

Dolby a

Dolby

• For DTS

Manufa

Limited

togeth

Surrou

Rights

• is

Corpor

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

19-EN

• Windows Media, and the Windows logo are trademarks,

or registered trademarks of Microsoft Corporation in

the United States and/or other countries.

• iPhone, iPod, iPod classic, iPod nano and iPod touch are

trademarks of Apple Inc., registered in the U.S. and

other countries.

• “Made for iPod,” and “Made for iPhone,” mean that an

electronic accessory has been designed to connect

specifically to iPod, or iPhone, respectively, and has

been certified by the developer to meet Apple

performance standards. Apple is not responsible for the

operation of this device or its compliance with safety

and regulatory standards. Please note that the use of

this accessory with iPod, or iPhone may affect wireless

performance.

• Android is a trademark of Google Inc.

• The Bluetooth® word mark and logos are registered

trademarks owned by the Bluetooth SIG, Inc. and any

use of such marks by Alpine Electronics, Inc. is under

license.

• The terms HDMI and HDMI High-Definition Multimedia

Interface, and the HDMI Logo are trademarks or

registered trademarks of HDMI Licensing, LLC in the

United States and other countries.

• MPEG Layer-3 audio coding technology licensed from

Fraunhofer IIS and Thomson. Supply of this product

only conveys a license for private,non-commercial use

and does not convey a license nor imply any right to

use this product in any commercial (i.e. revenue-

generation) real time broadcasting (terrestrial, satellite,

cable and/or any other media), broadcasting/streaming

via internet, intranets and/or other networks or in other

electronic content distribution systems, such as

pay-audio or audio-on-demand applications. An

independent license for such use is required. For

details, please visit

http://www.mp3licensing.com

X701D with DVE-5300X

• This item incorporates copy protection technology that

is protected by U.S. patents and other intellectual

property rights of Rovi Corporation. Reverse

engineering and disassembly are prohibited.

• Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of

Dolby Laboratories.

• For DTS patents, see http://patents.dts.com.

Manufactured under license from DTS Licensing

Limited. DTS, the Symbol, & DTS and the Symbol

together are registered trademarks, and DTS Digital

Surround is a trademark of DTS, Inc. ©DTS, Inc. All

Rights Reserved.

• is a trademark of DVD Format/Logo Licensing

Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

1-DE

WICHTIG!

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren

Sie die Notiz auf.

SERIENNUMMER:

ISO-SERIENNUMMER: AL

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFT BEI:

Detaillierte Erläuterungen zu allen Funktionen finden Sie in der Bedienungsanleitung auf der

mitgelieferten CD-ROM. (Bei dieser CD handelt es sich um eine Daten-CD. Daher kann sie nicht

zum Abspielen von Musik oder zum Anzeigen von Bildern auf dem Player verwendet werden.) Bei

Bedarf erhalten Sie bei Ihrem ALPINE-Händler einen Ausdruck der Bedienungsanleitung auf der

CD-ROM.

Inhalt

WARNUNG ..............................................................................................................................................................2

VORSICHT ................................................................................................................................................................3

Erste Schritte ..........................................................................................................................................................4

Favoritenfunktion ................................................................................................................................................6

Registrieren von Funktionen............................................................................................................................6

Radio/RDS-Betrieb ...............................................................................................................................................7

DAB/DAB+/DMB-Betrieb ...................................................................................................................................8

USB-Flash-Laufwerksbetrieb (Option) ..........................................................................................................9

HDMI-Betrieb (DVD-Player) (Option) ..........................................................................................................10

iPod/iPhone-Betrieb (Option)........................................................................................................................11

Steuerung der Freisprechfunktion ...............................................................................................................12

Kar tenfunktionen ...............................................................................................................................................13

Navigationsmenü ...............................................................................................................................................14

Eingeben von Zielorten ...................................................................................................................................15

Technische Daten ...............................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

2-DE

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen

hin. Bei Nichtbeachtung besteht die Gefahr von

schweren Verletzungen oder Todesfällen.

DAS GERÄT SO EINBAUEN, DASS DER FAHRER DIE TV-/

VIDEOANZEIGE WÄHREND DER FAHRT NICHT SEHEN KANN,

BIS DAS FAHRZEUG STEHT UND DIE HANDBREMSE

ANGEZOGEN WIRD.

Es ist gefährlich, während der Fahrt fernzusehen oder Videos

anzuschauen. Sie können dadurch vom Verkehr abgelenkt werden und

einen Unfall verursachen. Wenn das Gerät nicht richtig eingebaut wird,

kann der Fahrer beim Fahren die TV-/ Videoanzeige sehen und dadurch

vom Verkehr abgelenkt werden. In diesem Fall besteht hohe

Unfallgefahr. Der Fahrer und andere Personen können dabei schwer

verletzt werden.

BEIM FAHREN DIE VIDEOANZEIGE AUSSCHALTEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall

verursachen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN

DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in

Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand

gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle

an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht

Unfallgefahr.

ROUTENVORSCHLÄGE DES NAVIGATIONSSYSTEMS NICHT

BEFOLGEN, WENN SIE DABEI GEFÄHRLICHE ODER

VERBOTENE FAHRMANÖVER AUSFÜHREN MÜSSTEN ODER

DADURCH IN EINE GEFÄHRLICHE SITUATION ODER GEGEND

GERATEN KÖNNTEN.

Dieses Gerät kann Ihr eigenes Urteilsvermögen nicht ersetzen. Aufgrund

von Routenvorschlägen dieses Systems dürfen Sie nie die örtlichen

Verkehrsregeln oder Ihr eigenes Urteilsvermögen bezüglich der

Vermeidung von Gefahrensituationen im Straßenverkehr missachten.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE

WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE

WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von

Notarztwagen oder Warnsignale (an einem Bahnübergang usw.)

übertönen, können gefährlich sein und zu einem Unfall führen. HOHE

LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM

GEHÖRSCHÄDEN VERURSACHEN.

WÄHREND DER FAHRT MÖGLICHST WENIG AUF DEN

BILDSCHIRM SCHAUEN.

Sie können dadurch vom Verkehr abgelenkt werden und einen Unfall

verursachen.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines

elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS

AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht

Feuergefahr usw.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN

FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr

schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf,

wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN

AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen

Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT

ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen und es

besteht Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM

FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages

oder anderer Verletzungen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr und es kann zu

Schäden am Gerät kommen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER

BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder

Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICHT IN

GEGENSTÄNDEN IN DER NÄHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim

Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel,

im Bremspedal usw. verfangen, können zu äußerst gefährlichen

Situationen führen.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu

versorgen. Andernfalls wird die Strombelastbarkeit des Kabels

überschritten und es besteht Feuergefahr oder die Gefahr eines

elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT

BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten

Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den

Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen

oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS

MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder

Muttern der Brems- bzw. Lenkanlage oder eines anderen

sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht

die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein

Feuer ausbricht.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES

BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS

LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben,

oder die Bewegungen des Fahrers sind so eingeschränkt, dass

Unfallgefahr besteht.

Dieses S

hin. Bei

Verletzu

DAS GERÄ

AUFTRITT.

Andernfalls

Geben Sie d

Händler ode

VERKABEL

AUSFÜHR

Die Verkabe

Geschick un

Verkabelung

erworben ha

NUR DAS V

DIESES SIC

Verwenden

wird das Ge

einbauen. W

und es kann

DIE KABEL

DURCH SC

Verlegen Sie

den Sitzschi

beschädigt w

Kabel. Wenn

führen, schü

Beschädigun

DAS GERÄ

HOHER FE

Bauen Sie da

geschützt ist

es zu Betrieb

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

3-DE

ERN

en Arzt auf,

CHTIGEN

ischen

und es

n Schlages

n zu

DER

der

sie beim

Schalthebel,

Strom zu

BEL NICHT

ren, achten

ungen, den

hädigen

T ALS

olzen oder

falls besteht

n oder ein

DER ES

Z. B. DAS

gegeben,

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen

hin. Bei Nichtbeachtung besteht die Gefahr von

Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM

AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-

Händler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL

AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches

Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie

Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät

erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND

DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls

wird das Gerät möglicherweise beschädigt oder es lässt sich nicht sicher

einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar

und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER

DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie

den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken

beschädigt werden können. So verhindern Sie eine Beschädigung der

Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte

führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor

Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES

HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub

geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann

es zu Betriebsstörungen kommen.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

4-DE

Bedienungsanleitung Lage und Funktion der Teile und Bedienelemente, Ein- (On) und Ausschalten (Off)

Erste Schritte

Lage und Funktion der Teile und Bedienelemente

Die Bildschirmabbildungen in der Bedienungsanleitung können von den tatsächlichen Bildschirmen abweichen.

Beim X801D-U/INE-W997D Beim X701D

Mikrofon

Für den Freisprech- bzw. Sprachsteuerungsmodus.

Beim X701D ist das Mikrofon links in den Monitor

eingebaut.

Taste (AUDIO)/(Spracherkennungsmodus)

Ruft den Audio-/Video-Bildschirm auf. Wenn der

Audio-/Video-Bildschirm bereits angezeigt wird, wird

die Signalquelle gewechselt.

Wenn ein Telefon mit Freisprecheinrichtung und

Spracherkennung angeschlossen ist, halten Sie diese

Taste mindestens 2 Sekunden lang gedrückt, um den

Spracherkennungsmodus aufzurufen.

Taste (STUMMSCHALTEN) (nur X801D-U/

INE-W997D)

Zum Aktivieren/Deaktivieren des Stummschaltmodus.

Taste / (AB/AUF) (nur X801D-U/INE-W997D)

Zum Regeln der Lautstärke.

Taste (Favoriten)

Zum Aufrufen des Favoritenbildschirms.

• Halten Sie diese Taste mindestens 2 Sekunden lang

gedrückt, um zum Bildschirm für die Klimaanlage

zu wechseln. (Wird nur am X801D-U/INE-W997D

angezeigt, sofern dieser an die optionale

CAN-Schnittstellenbox angeschlossen ist.)

• Halten Sie diese Taste mindestens 2 Sekunden

lang gedrückt, um zu den Fahrzeuginformationen

zu wechseln. (Nur X701D)

Taste MENU/(Ausschalten)

Ruft den Menübildschirm auf.

Halten Sie diese Taste mindestens 5 Sekunden

gedrückt, um das Gerät auszuschalten.

Taste /

Drücken Sie diese Taste, um im Radiomodus rückwärts/

vorwärts nach einem Sender zu suchen bzw. in einer

anderen Audio-/Videoquelle einen Titel, ein Kapitel

usw. rückwärts/vorwärts zu suchen.

RESET-Schalter

Das Gerätesystem wird zurückgesetzt.

Taste (NAVI/NAV)

Ruft den Navigationskartenbildschirm auf.

Drücken Sie die Taste erneut, um zum Navigations-

Menübildschirm zu wechseln.

Halten Sie diese Taste mindestens 2 Sekunden lang

gedrückt, um zum Heimatadressen-Routenbildschirm zu

wechseln. (Ist noch keine Heimatadresse eingestellt,

erscheint der Bildschirm zum Einstellen der Heimatadresse.)

Einzelheiten zu den Navigationsfunktionen finden Sie in

der „Anleitung zum Navigationssystem“ auf der CD-ROM.

Fernbedienungssensor

Richten Sie die Fernbedienung in einem Abstand von

maximal 2 Metern auf diesen Sensor.

Taste (CAMERA) (nur X701D)

Zum Anzeigen des Kamerabildes.

Disc-Einschub (nur X701D mit DVE-5300X)

Steuerring/Taste MUTE (nur X701D)

Zum Einstellen der Lautstärke durch Drehen nach links

oder rechts.

Durch Drücken aktivieren/deaktivieren Sie den

Stummschaltmodus.

Taste (Auswerfen) (nur X701D mit

DVE-5300X)

Zum Auswerfen einer Disc.

Ein- (O

1 Dr

2 Ha

Umsch

Sie könne

das Symb

Bildschir

Speiche

Schnells

Audi

(USB

Hier könn

vornehme

Entertainm

 Der Su

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

5-DE

ten (Off )

eichen.

ückwärts/

in einer

apitel

tions-

chirm zu

ellt,

matadresse.)

den Sie in

r CD-ROM.

and von

nach links

Ein- (On) und Ausschalten (Off)

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

2 Halten Sie die Taste MENU mindestens 5 Sekunden gedrückt, um das Gerät auszuschalten.

Umschalten zwischen Audioquellenbildschirm und Funktionsbildschirmen

Sie können zwischen dem Audioquellenbildschirm und einem der Funktionsbildschirme umschalten, indem Sie

das Symbol an einem der vier Bildschirmränder berühren oder vertikal bzw. horizontal wischen.

Bildschirm für Direktzugriffseinstellungen

Speichertasten- oder

Schnellsuchbildschirm*

Audioquellenbildschirm

(USB Audio)

Dual-Bildschirm

Menübildschirm

Hier können Sie Klangeinstellungen

vornehmen und das Rear Seat

Entertainment-System konfigurieren.

Auf dem Dual-Bildschirm können Sie

zwischen den angezeigten

Bildschirmen wechseln.

Auf dem Menübildschirm können Sie

Einstellungen vornehmen.

 Der Suchmodus variiert je nach Audioquelle. Erläuterungen dazu finden Sie in der Bedienungsanleitung zur Audioquelle.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

6-DE

Bedienungsanleitung Favoritenfunktion

Favoritenfunktion

An diesem Gerät können Sie häufig benutzte Funktionen wie die Audioquelle, die Navigationssuche usw. mühelos

aufrufen, indem Sie sie auf dem Favoritenbildschirm registrieren. Danach können Sie die entsprechenden

Funktionen direkt aufrufen.

1 Drücken Sie die Taste (Favoriten).

Der Favoritenbildschirm wird angezeigt.

Beispiel für den Favoritenbildschirm

Wechselt zum Bearbeitungsbildschirm, auf dem

Funktionen registriert oder Namen geändert

werden können.

Registrierte Favoriten

Gibt die Position des gerade angezeigten

Favoritenbildschirms an.

Durch Wischen nach links oder rechts können Sie

zwischen den Seiten wechseln. Bis zu 6 Seiten sind

möglich.

Registrieren von Funktionen

1 Berühren Sie [ ] (Bearbeiten).

Ein Kontrollkästchen erscheint oben links neben

dem Registrierungssymbol und dieses wechselt in

den Bearbeitungsmodus.

2 Berühren Sie [ ] (Hinzufügen).

Die Funktionen (Kategorien), die hinzugefügt

werden können, werden angezeigt.

3 Berühren Sie die Funktion (Kategorie), die

hinzugefügt werden soll.

4 Wählen Sie die Funktion, die hinzugefügt

werden soll.

Erläuterungen zu den Funktionen, die Sie

hinzufügen können, finden Sie unter „Bearbeiten

des Favoritenbildschirms“ in der

Bedienungsanleitung.

• Bis zu 54 Funktionen sind möglich.

• Sie können ein und dieselbe Funktion nicht

mehrfach registrieren.

5 Wenn die Bearbeitung abgeschlossen ist,

berühren Sie [ ] (Zurück).

6 Wenn die Bestätigungsmeldung angezeigt

wird, berühren Sie [OK].

7 Damit ist die Bearbeitung abgeschlossen

und der Favoritenbildschirm wird

angezeigt.

• Wenn Sie bei der Bearbeitung [ ] (Abbrechen)

berühren, wird wieder der vorhergehende

Bearbeitungsbildschirm für die Favoriten angezeigt.

Rad

Speic

Durch

Wenn

PTY-Suchta

Wischen Sie

PTY-Listenb

Wechselt d

Senderabs

Frequenzd

PRIORITY N

Verkehrsin

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

7-DE

mühelos

uf dem

dert

n Sie

n sind

gefügt

beiten

cht

en ist,

gezeigt

ossen

)

zeigt.

Bedienungsanleitung Radio/RDS

Radio/RDS-Betrieb

Speichermodusbildschirm

Speichertaste

Durch kurzes Antippen wird der entsprechende Festsender eingestellt.

Wenn Sie den momentan eingestellten Sender als Festsender speichern möchten, berühren Sie diese Taste mindestens 2 Sekunden lang.

PTY-Suchtaste

Wischen Sie nach rechts, um den

PTY-Listenbildschirm aufzurufen.

Speichermodustaste

Berühren Sie diese Stelle oder wischen

Sie nach rechts, um den

Speichermodusbildschirm aufzurufen.

RDS-Anzeige

Informationsanzeige

Erhöht die Frequenz

Umschalttaste

Verringert die Frequenz

Wechselt die

Textinformationen

Wechselt den

Senderabstimmmodus

Wechselt das Frequenzband

Frequenzdirekteingabe

Automatisches Speichern von

Sendern

PRIORITY NEWS-Modus ein/aus

AF-Modus ein/aus

Verkehrsinformationsmodus ein/aus

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

8-DE

Speichermodusbildschirm

Bedienungsanleitung DAB/DAB+/DMB

DAB/DAB+/DMB-Betrieb

Speichertaste

Durch kurzes Antippen wird der entsprechende Festdienst eingestellt.

Wenn Sie den momentan eingestellten Dienst als Festsender speichern möchten, berühren Sie diese Taste mindestens 2 Sekunden lang.

Vollsuchmodustaste

Wischen Sie nach rechts, um den

Listenbildschirm für alle Dienste aufzurufen.

(Die Liste aller Dienste, die aktuelle

Ensembleliste oder die PTY-Liste wird

angezeigt)

Speichermodustaste

Berühren Sie diese Stelle oder

wischen Sie nach rechts, um den

Speichermodusbildschirm

aufzurufen.

DAB-Anzeige

Informationsanzeige

Erhöht die Frequenz

Umschalttaste

Verringert die Frequenz

Frequenzdirekteingabe

Wechselt den

Senderabstimmmodus

Ruft den Bildschirm zur

PTY-Auswahl auf

Ruft den Bildschirm zur

Dienstauswahl auf

Wechselt zwischen primärem/

sekundärem Dienst

Wechselt die Textinformationen

Verkehrsinformationsmodus

ein/aus

PRIORITY NEWS-Modus ein/aus

USB

Sie könne

internen

Schne

Vollsuchmo

Wischen Sie

Vollsuchmod

aufzurufen.

Springt zum

aktuellen D

Anfang der

Datei, wen

Sekunde n

angetippt/

Rücklauf, w

Sekunde la

Pause und

Diashow

Hier werden auf die derzeit

empfangene Dienstkomponente

abgestimmte

Programminformationen, Fotos

des Interpreten und

Werbeeinblendungen angezeigt.*

 Je nach der derzeit empfangenen Dienstkomponente werden diese Informationen eventuell nicht angezeigt.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

9-DE

le oder

ts, um den

hirm

enz

abe

zur

primärem/

nsmodus

Bedienungsanleitung USB-Flash-Laufwerksbetrieb (Option)

USB-Flash-Laufwerksbetrieb (Option)

Sie können Musikdateien (MP3/WMA/AAC/FLAC), die auf einem USB-Flash-Laufwerk gespeichert sind, mit dem

internen Player dieses Systems wiedergeben.

Schnellsuchbildschirm

Vollsuchmodustaste

Wischen Sie nach rechts, um den

Vollsuchmodusbildschirm

aufzurufen.

Schnellsuchtaste

Berühren Sie diese Stelle oder

wischen Sie nach rechts, um den

Schnellsuchmodus aufzurufen.

Nr. des aktuellen Titels/

Gesamtzahl der Titel

Informationsanzeige

Umschalttaste

Abgelaufene Zeit

Zufallswiedergabe

Wiederholfunktion

Springt zum Anfang der

aktuellen Datei/Springt zum

Anfang der vorhergehenden

Datei, wenn innerhalb der 1

Sekunde nach Wiedergabebeginn

angetippt/Startet den schnellen

Rücklauf, wenn mindestens 1

Sekunde lang berührt

Springt zum Anfang der

nächsten Datei/Startet den

schnellen Vorlauf, wenn

mindestens 1 Sekunde lang

berührt

Pause und Wiedergabe

erzeit

mponente

en, Fotos

angezeigt.*

Anzeige des Coverbilds

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

10-DE

Bedienungsanleitung HDMI-/DVD-Betrieb (Option)

HDMI-Betrieb (DVD-Player) (Option)

Wenn Sie einen optionalen DVE-5300 (DVD-Player) anschließen, kann dieser über das Gerät bedient werden.

Springt zum Anfang des

aktuellen Kapitels/Springt zum

Anfang des vorhergehenden

Kapitels, wenn innerhalb der

ersten Sekunde nach

Wiedergabebeginn angetippt/

Startet den schnellen Rücklauf,

wenn mindestens 1 Sekunde lang

berührt

Springt zum Anfang des

nächsten Kapitels/Startet den

schnellen Vorlauf, wenn

mindestens 1 Sekunde lang

berührt

Ruft den Top-Menübildschirm

auf

Ruft den Menübildschirm auf

Wechselt zwischen den

Tonspuren

Ruft den Menübedienbildschirm

auf

Wiederholfunktion

Stoppt die Wiedergabe

Pause und Wiedergabe

Wechselt den Blickwinkel

Wechselt die

Textinformationen

Wechselt zwischen

den Untertiteln

Wechselt zwischen den

Display-Modi

Bildschirm für

DVD-Einstellungen Suchen

(Vollsu

Zum Beis

1 Be

iPod

Je nach iP

erhältlich

Audiom

Schne

Vollsuchmo

Wischen Sie

Vollsuchmod

aufzurufen.

Springt zum

aktuellen D

Anfang der

Datei, wen

Sekunde n

angetippt/

Rücklauf, w

Sekunde la

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

11-DE

Springt zum Anfang der

nächsten Datei/Startet den

schnellen Vorlauf, wenn

mindestens 1 Sekunde lang

berührt

tion)

en.

des

tartet den

enn

de lang

bildschirm

chirm auf

den

Suchen nach einer Musikdatei

(Vollsuchmodus)

Zum Beispiel: Suchen nach Interpretenname

1 Berühren Sie [Interpret] auf dem

Vollsuchmodusbildschirm.

2 Berühren Sie den Namen des gewünschten

Interpreten.

Der Albumsuchbildschirm des gewählten

Interpreten erscheint.

Wenn Sie [ ] neben dem gewünschten Interpreten

berühren, werden alle Titel dieses Interpreten

wiedergegeben.

3 Berühren Sie den Namen des gewünschten

Albums.

Alle Titel im gewählten Album werden angezeigt.

Wenn Sie [ ] neben dem gewünschten Album

berühren, werden alle Titel in diesem Album

wiedergegeben.

Berühren Sie den Namen des gewünschten Titels

Der ausgewählte Titel wird wiedergegeben.

• Wenn Sie [ ] neben „Alle“ berühren, werden alle Titel in

der Liste wiedergegeben.

Bedienungsanleitung iPod/iPhone (Option)

iPod/iPhone-Betrieb (Option)

Je nach iPod/iPhone ist ein separat erhältliches USB-iPod-/iPhone-AV-Kabel (KCU-461iV) oder ein separat

erhältliches Lightning-zu-USB-Kabel (KCU-471i) erforderlich.

Audiomodus

Schnellsuchbildschirm

Vollsuchmodustaste

Wischen Sie nach rechts, um den

Vollsuchmodusbildschirm

aufzurufen.

Schnellsuchtaste

Berühren Sie diese Stelle oder

wischen Sie nach rechts, um den

Schnellsuchmodus aufzurufen.

Nr. des aktuellen Titels/

Gesamtzahl der Titel

Informationsanzeige

Wiedergabedauer

Umschalttaste

Wiederholfunktion

Zufallswiedergabe

Springt zum Anfang der

aktuellen Datei/Springt zum

Anfang der vorhergehenden

Datei, wenn innerhalb der ersten

Sekunde nach Wiedergabebeginn

angetippt/Startet den schnellen

Rücklauf, wenn mindestens 1

Sekunde lang berührt

Pause und Wiedergabe

Anzeige des Coverbilds

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

12-DE

Bedienungsanleitung Bluetooth-Einstellungen, Bluetooth-Betrieb

Steuerung der Freisprechfunktion

Freisprechanrufe können bei diesem Gerät mit Mobiltelefonen getätigt werden, wenn diese mit HFP (Hands-Free

Profile) kompatibel sind.

Herstellen der Verbindung zu einem

BLUETOOTH-kompatiblen Gerät

(Pairing)

Die BLUETOOTH-Funktion ist bei diesem Gerät jederzeit verfügbar.

Sie können daher jederzeit nach einem BLUETOOTH-Gerät zum

Pairing suchen.

1 Berühren Sie die Taste [Einstellungen] auf

dem Menübildschirm.

Taste [Einstellungen]

2 Berühren Sie [Bluetooth].

• Vergewissern Sie sich, dass „Bluetooth“ auf „On“

() gesetzt ist.

3 Berühren Sie [Bluetooth Gerät auswählen].

4 Berühren Sie [ ] (Suchen) bei „No Device“.

Berühren Sie [ ] (Audio), [ ] (Freisprechen)

oder [ ] (Beides) zu dem Gerät in der Liste,

zu dem eine Verbindung hergestellt werden soll.

Audio: Einstellung als Audiogerät.

Freisprechen:

Einstellung als Freisprecheinrichtung.

Beides: Einstellung als Audiogerät und als

Freisprecheinrichtung.

6 Wenn die Geräteregistrierung

abgeschlossen ist, erscheint eine Meldung

und das Gerät schaltet in den

Normalmodus zurück.

• Sie können bis zu 5 BLUETOOTH-kompatible

Mobiltelefone registrieren.

• Der BLUETOOTH-Registrierungsprozess ist je nach

Geräteversion und SSP (Simple Secure Pairing)

verschieden. Wenn ein Passcode mit 4 oder 6 Zeichen auf

diesem Gerät erscheint, geben Sie den Passcode am

BLUETOOTH-kompatiblen Gerät ein.

Wenn ein Passcode aus 6 Zeichen auf diesem Gerät

erscheint, überprüfen Sie, ob derselbe Passcode auf dem

BLUETOOTH-kompatiblen Gerät erscheint, und

berühren Sie „Yes.“

Annehmen eines Anrufs

Ein eingehender Anruf löst den Klingelton

aus und wird auf dem Bildschirm angezeigt.

Mitteilungsbildschirm für eingehende Anrufe

2 Berühren Sie den Mitteilungsbildschirm für

eingehende Anrufe.

Das Gespräch beginnt.

Anrufinformationsbereich

Durch Berühren des Anrufinformationsbereichs

können Sie während eines Anrufs zum

Telefonbetriebsbildschirm wechseln und die

Gesprächslautstärke einstellen usw.

Auflegen des Telefons

1 Berühren Sie [ ] (Anruf beenden).

Das Gespräch endet.

Vorsc

Geschwindig

Kart

Im Folgen

Detaillier

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

13-DE

etrieb

nds-Free

eldung

nach

eichen auf

erät

auf dem

gelton

gezeigt.

hirm für

eichs

die

Vorschau auf das nächste

Manöver

Warnhinweis auf

Geschwindigkeitsbeschränkungen

Datenfelder

Warnschilder

Verkehrsinformationen

Weitere Informationen

Aufrufen des Menüs

Berühren Sie [ ] oder wischen

Sie nach links.

Zoom

2D/2D, Norden oben/3D

Raststätte/Tankstelle

Zielmenü

Parkmöglichkeiten in der

Nähe

Weitere Informationen

Nächste Straße

Fahrspurinformationen

Straßenname

Kartenfunktionen

Im Folgenden sehen Sie eine Übersicht über die verschiedenen Tasten und Symbole auf der Kartenanzeige.

Detaillierte Angaben zu diesem Bildschirm finden Sie in der Bedienungsanleitung.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

14-DE

Neue Route

Sie können einen Zielort auswählen,

indem Sie seine Adresse oder seine

Koordinaten eingeben oder indem Sie

einen Ort, ein gespeichertes Ziel oder

eine gespeicherte Route auswählen.

Außerdem können Sie in der Liste der

letzten Ziele die vorhergehenden

Zielorte abrufen.

Steht eine Internet-Verbindung zur

Verfügung, können Sie für Ihre

Zielortsuche auch die Online-

Suchfunktion nutzen.

Information

Über dieses Symbol können Sie

weitere Optionen und

navigationsrelevante

Informationen abrufen.

Setup

Mit dieser Option können Sie die

Funktionsweise der

Navigationssoftware anpassen.

Aufrufen der Karte

Berühren Sie diese Stelle oder

wischen Sie nach rechts.

Route mit Zwischenzielen

Sie können eine Route unter Vorgabe von einem oder mehreren

Zwischenzielen berechnen lassen. Darüber hinaus können Sie eine

Route auch unabhängig von ihrer aktuellen GPS-Position planen,

indem Sie einfach einen neuen Startpunkt festlegen.

Navigationsmenü

Zum Aufrufen des Navigationsmenüs berühren Sie [ ] am rechten Rand des Kartenbildschirms oder wischen Sie

nach links. Oder drücken Sie die Taste .

Eing

Im folgen

aufrufen

• Sie kön

auswäh

1 Be

2 Be

3 Be

4 Ge

• B

5 Ge

Str

• B

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

15-DE

önnen Sie

nen Sie die

anpassen.

hen Sie

Eingeben von Zielorten

Im folgenden Beispiel wird erläutert, wie Sie einen Zielort eingeben können, indem Sie zunächst [Adresse]

aufrufen und ihn dann über [Stadt/PLZ] suchen.

• Sie können die Suche auch auf bestimmte Länder/Bundesstaaten eingrenzen, indem Sie zunächst [Land/Bundesstaat]

auswählen.

1 Berühren Sie [Neue Route] im

Navigationsmenü.

2 Berühren Sie [Adresse].

3 Berühren Sie [Stadt/PLZ].

4 Geben Sie den Ortsnamen oder die

Postleitzahl ein.

• Berühren Sie , um die Kandidatenliste

aufzurufen.

5 Geben Sie den Namen der gewünschten

Straße ein.

• Berühren Sie , um die Kandidatenliste

aufzurufen.

6 Geben Sie die Hausnummer oder die

nächste Querstraße ein.

Die Route wird berechnet und eine Karte mit der

gesamten Route wird angezeigt. Hier können Sie

Routeninformationen und eventuelle

Routenalternativen anzeigen lassen.

7 Berühren Sie [More], um Routenparameter

zu modifizieren, oder berühren Sie

[Navigation starten], um die Fahrt zu

beginnen.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

16-DE

Bedienungsanleitung Technische Daten

Technische Daten

MONITOR

Bildschirmgröße 8“ (X801D-U)

7“ (X701D/INE-W997D)

LCD-Typ Transparentes TN LCD

Funktionsprinzip TFT-Aktivmatrix

Anzahl Bildelemente 1.152.000 Pixel

(800 × 480 × 3 (RGB))

Effektive Bildelemente mindestens 99 %

Beleuchtung LED

UKW-TUNER

Empfangsbereich 87,5 – 108,0 MHz

Mono-Empfindlichkeit 8,1 dBf (0,7 µV/75 Ohm)

Geräuschberuhigung, 50 dB 12 dBf (1,1 µV/75 Ohm)

Trennschärfe 80 dB

Störabstand 65 dB

Stereokanaltrennung 35 dB

Gleichwellenselektion 2,0 dB

MW-TUNER

Empfangsbereich 531 – 1.602 kHz

Nutzbare Empfindlichkeit 25,1 V/28 dBf

LW-TUNER

Empfangsbereich 153 – 281 kHz

Empfindlichkeit (IEC-Standard) 31,6 V/30 dBf

USB

USB-Anforderungen USB 2.0

Max. Energieverbrauch 1.500 mA (CDP-Unterstützung)

USB-Klasse USB (Wiedergabegerät)/

USB (Massenspeicher)

Dateisystem FAT16/32

Anzahl der Kanäle 2 Kanäle (Stereo)

Frequenzgang1 5 – 20.000 Hz (±1 dB)

Gesamtklirrfaktor 0,008 % (bei 1 kHz)

Dynamikumfang 95 dB (bei 1 kHz)

Störabstand 100 dB

Kanaltrennung 85 dB (bei 1 kHz)

1 Frequenzgang kann je nach Codierungssoftware/Bitrate

abweichen.

HDMI

Eingangsformat 720p/480p/VGA

Ausgangsformat 480p

GPS

GPS-Empfangsfrequenz 1.575,42 ±1 MHz

GPS-Empfangsempfindlichkeit -130 dB max.

Bluetooth

Bluetooth-Spezifikation Bluetooth V2.1+EDR

Ausgangsleistung +4 dBm Max. (Leistungsklasse 2)

Profile HFP (Hands-Free Profile)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serial Port Profile)

ALLGEMEINES

Spannungsversorgung 14,4 V Gleichspannung

(11–16 V zulässig)

Betriebstemperatur -20°C bis + 60°C

Max. Ausgangsleistung 50 W × 4

Gewicht 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Audioausgangspegel

Vorverstärkerausgang (Front, Heck): 4 V/10k Ohm (max.)

Vorverstärkerausgang (Subwoofer): 4 V/10k Ohm (max.)

GEHÄUSEABMESSUNGEN

Breite 178 mm

Höhe 100 mm

Tiefe 164 mm

ABMESSUNGEN DER FRONTPLATTE

Breite 190 mm (X801D-U)

170 mm (INE-W997D)

Höhe 121 mm (X801D-U)

96 mm (INE-W997D)

Tiefe 22 mm (X801D-U)

17 mm (INE-W997D)

• Aufgrund ständiger Produktverbesserungen bleiben

Änderungen an technischen Daten und Design ohne

Vorankündigung vorbehalten.

• Das LCD-Display (Flüssigkristallbildschirm) wird mit

hochpräzisen Fertigungsverfahren hergestellt. Der Anteil

der effektiven Bildpunkte beträgt mehr als 99,99 %. Dies

wiederum bedeutet, dass bis zu 0,01% der Bildpunkte

unter Umständen dauerhaft aktiviert oder deaktiviert

sind.

X701

CD/DVD

Frequenzga

Gleichlaufs

Gesamtklirr

Dynamikum

Kanaltrenn

Horizontale

Video-Ausg

Video-Störa

Audio-Sign

PICKUP

Wellenläng

Laserleistun

FERNBE

Batterietyp

Breite

Höhe

Tiefe

Gewicht

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

17-DE

klasse 2)

)

ss Profile)

mote

max.)

iben

ohne

ird mit

Der Anteil

9 %. Dies

punkte

ktiviert

X701D mit DVE-5300X

CD/DVD

Frequenzgang CD: 5–20.000 Hz (± 1 dB)

Gleichlaufschwankungen (% WRMS)

unterhalb der Messgrenze

Gesamtklirrfaktor 0,02 % (bei 1 kHz)

Dynamikumfang 95 dB (bei 1 kHz)

Kanaltrennung 65 dB (bei 1 kHz)

Horizontale Auflösung mindestens 500 Zeilen

Video-Ausgangspegel 1 Vs-s (75 Ohm)

Video-Störabstand DVD: 60 dB

Audio-Signal-Rauschabstand 95 dB

PICKUP

Wellenlänge DVD: 665 nm

CD: 800 nm

Laserleistung CLASS II

FERNBEDIENUNG

Batterietyp CR2025-Batterie

Breite 42 mm

Höhe 90 mm

Tiefe 11,6 mm

Gewicht 50 g (ohne Batterie)

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

18-DE

X801D-U/X701D/INE-W997D

Für den optionalen DVE-5300X

• Windo

oder ei

in den

• iPhone

sind M

andere

• „Made

ein ele

eines iP

für die

von Ap

Garant

die Ein

behörd

Gebrau

die Fun

• Androi

• Der Blu

eingetr

Nutzun

erfolgt

• Die Beg

Multim

Marken

LLC in

• MPEG

Fraunh

dieses

private

weder

für eine

Einsatz

Kabel u

Stream

Netzwe

Vertrie

Deman

eine un

dazu fi

http://w

X701D m

• In diese

Einsatz

Eigentu

Reverse

verbot

• Herges

und da

Labora

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

19-DE

• Windows Media und das Windows-Logo sind Marken

oder eingetragene Marken der Microsoft Corporation

in den USA und/oder anderen Ländern.

• iPhone, iPod, iPod classic, iPod nano und iPod touch

sind Marken von Apple Inc. und in den USA und

anderen Ländern eingetragen.

• „Made for iPod“ und „Made for iPhone“ bedeuten, dass

ein elektronisches Zubehör speziell für den Anschluss

eines iPod oder iPhone entworfen und vom Entwickler

für die Übereinstimmung mit den Leistungsstandards

von Apple zertifiziert wurde. Apple übernimmt keine

Garantie für die Funktionsfähigkeit dieses Geräts bzw.

die Einhaltung von Sicherheitsstandards und

behördlichen Auflagen. Beachten Sie bitte, dass der

Gebrauch dieses Zubehörs mit einem iPod oder iPhone

die Funkleistung beeinträchtigen kann.

• Android ist eine Marke von Google Inc.

• Der Bluetooth®-Schriftzug und die Logos sind

eingetragene Marken von Bluetooth SIG, Inc., und jede

Nutzung solcher Marken durch Alpine Electronics, Inc.,

erfolgt in Lizenz.

• Die Begriffe HDMI und HDMI High-Definition

Multimedia Interface sowie das HDMI-Logo sind

Marken oder eingetragene Marken der HDMI Licensing

LLC in den Vereinigten Staaten und anderen Ländern.

• MPEG Layer-3 Audio-Codiertechnologie ist von

Fraunhofer IIS und Thomson lizenziert. Die Lieferung

dieses Produkts schließt lediglich eine Lizenz für

private, nicht kommerzielle Nutzung ein und beinhaltet

weder eine Lizenz noch ein impliziertes Nutzungsrecht

für einen kommerziellen (d. h. Gewinn bringenden)

Einsatz für Echtzeit-Rundfunk (terrestrisch, über Satellit,

Kabel und/oder beliebige andere Medien), Senden/

Streaming über das Internet, Intranets und/oder andere

Netzwerke sowie andere elektronische Inhalts-

Vertriebssysteme wie Pay-Audio- oder Audio-on-

Demand-Anwendungen. Für solche Einsatzzwecke ist

eine unabhängige Lizenz erforderlich. Einzelheiten

dazu finden Sie unter der Adresse

http://www.mp3licensing.com

X701D mit DVE-5300X

• In diesem Gerät kommt Kopierschutztechnologie zum

Einsatz, die durch US-Patente und andere geistige

Eigentumsrechte der Rovi Corporation geschützt ist.

Reverse Engineering und Disassemblierung sind

verboten.

• Hergestellt unter Lizenz von Dolby Laboratories. Dolby

und das Doppel-D-Symbol sind Marken der Dolby

Laboratories.

• Erläuterungen zu DTS-Patenten finden Sie unter

http://patents.dts.com. Hergestellt unter Lizenz von

DTS Licensing Limited. DTS, das Symbol und & DTS

zusammen mit dem Symbol sind eingetragene Marken

und DTS Digital Surround ist eine Marke von DTS, Inc.

• ist eine Marke der DVD Format/Logo Licensing

Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (DE)

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

1-FR

IMPORTANT

Notez le numéro de série inscrit sur votre appareil dans l’espace ci-dessous prévu à cet effet et

conservez-le pour toute référence ultérieure.

NUMÉRO DE SÉRIE:

NUMÉRO DE SÉRIE ISO: AL

DATE D’INSTALLATION:

TECHNICIEN D’INSTALLATION:

LIEU D’ACHAT:

Pour plus d’informations sur l’ensemble des fonctions, consultez le mode d’emploi enregistré sur

le CD-ROM fourni. (Étant donné qu’il s’agit d’un CD de données, il est impossible de l’utiliser pour

lire de la musique et visionner des images sur le lecteur.) Si nécessaire, un revendeur ALPINE peut

vous fournir une version imprimée du mode d’emploi enregistré sur le CD-ROM.

Table des matières

AVERTISSEMENT ...................................................................................................................................................2

ATTENTION .............................................................................................................................................................3

Mise en route .........................................................................................................................................................4

Fonction Favoris ...................................................................................................................................................6

Mémorisation d’éléments .................................................................................................................................6

Utilisation de la radio et du système RDS....................................................................................................7

Utilisation du mode DAB/DAB+/DMB ..........................................................................................................8

Utilisation d’un périphérique de mémoire flash USB (en option) ......................................................9

Utilisation d’un périphérique HDMI (lecteur de DVD, en option) ....................................................10

Utilisation d’un iPod/iPhone (en option) ...................................................................................................11

Utilisation de la fonction Téléphone mains libres ..................................................................................12

Fonctions de carte .............................................................................................................................................13

Menu Navigation ................................................................................................................................................14

Sélection d’une destination ...........................................................................................................................15

Spécifications ......................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

2-FR

AVERTISSEMENT

Ce symbole désigne des instructions importantes.

Le non-respect de ces instructions peut entraîner

de graves blessures, voire la mort.

INSTALLER L’APPAREIL CORRECTEMENT DE FACON A CE QUE

LE CONDUCTEUR NE PUISSE PAS REGARDER LA TV/VIDEO

TANT QUE LA VOITURE N’EST PAS A L’ARRET ET LE FREIN A

MAIN ACTIONNE.

Il est dangereux de regarder la télévision/ vidéo tout en conduisant un

véhicule. Si le produit n’est pas correctement installé, le conducteur sera

en mesure de regarder la télévision/vidéo pendant la conduite du

véhicule, ce qui risque de le distraire et de causer un accident. Le

conducteur ainsi que d’autres personnes risquent d’être blessées.

NE PAS REGARDER DE VIDEO PENDANT LA CONDUITE.

Le visionnage d’un enregistrement vidéo peut distraire le conducteur de

la conduite du véhicule et causer un accident.

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE

DETOURNER VOTRE ATTENTION DE LA CONDUITE DU

VEHICULE.

Les fonctions requérant une attention prolongée ne doivent être

exploitées qu’à l’arrêt complet du véhicule. Toujours arrêter le véhicule à

un endroit sûr avant d’activer ces fonctions. Il y a risque de provoquer un

accident.

NE PAS SUIVRE LES ITINERAIRES CONSEILLES SI LE SYSTEME

DE NAVIGATION INVITE A EFFECTUER UNE MANŒUVRE

DANGEREUSE OU ILLEGALE, OU VOUS PLACE DANS UNE

SITUATION OU A UN ENDROIT DANGEREUX.

Ce produit ne peut en aucun cas se substituer à votre bon sens. Tout

itinéraire conseillé par ce système ne peut se substituer au code de la

route local, à votre jugement personnel ni à la sécurité de conduite.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À

POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT LA

CONDUITE.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances

ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux

et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À

L’INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES

EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

MINIMISER L’AFFICHAGE EN COURS DE CONDUITE.

La visualisation de l’affichage peut distraire le conducteur de la conduite

du véhicule et, partant, de provoquer un accident.

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électrique.

A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE

NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas certain.) Il

y a risque d’incendie, etc.

GARDER LES PETITS OBJETS, COMME LES VIS, HORS DE LA

PORTÉE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures. En cas

d’ingestion, consulter immédiatement un médecin.

UTILISER DES FUSIBLES DE L’AMPERAGE APPROPRIE.

Il y a risque d’incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D’AIR NI LES PANNEAUX DU

RADIATEUR.

Une surchauffe interne peut se produire et provoquer un incendie.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES

DE 12 V.

Toute utilisation autre que l’application désignée comporte un risque

d’incendie, de choc électrique ou de blessure.

EFFECTUER CORRECTEMENT LES CONNEXIONS.

Il y a risque de blessures ou de dommages à l’appareil.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA

BORNE NEGATIVE DE LA BATTERIE.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS COINCER LES CABLES AVEC DES OBJETS VOISINS.

Positionner les câbles conformément au manuel de manière à éviter

toute obstruction en cours de conduite. Les câbles qui obstruent ou

dépassent à des endroits tels que le volant, le levier de changement de

vitesses, la pédale de frein, etc., peuvent s’avérer extrêmement dangereux.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y

a risque de dépassement de la capacité de courant et, partant, d’incendie

ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS

DU FORAGE DES TROUS.

Lors du forage de trous dans le châssis en vue de l’installation, veiller à

ne pas entrer en contact, endommager ni obstruer de conduites, de

tuyaux à carburant ou de fils électriques. Le non-respect de cette

précaution peut entraîner un incendie.

NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT

DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE

MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de

direction (ou de tout autre système de sécurité) ou les réservoirs ne

peuvent JAMAIS être utilisés pour l’installation ou la liaison à la masse.

L’utilisation de ces organes peut désactiver le système de contrôle du

véhicule et causer un incendie, etc.

NE PAS INSTALLER A DES ENDROITS SUSCEPTIBLES

D’ENTRAVER LA CONDUITE DU VEHICULE, COMME LE

VOLANT OU LE LEVIER DE VITESSES.

La vue vers l’avant pourrait être obstruée ou les mouvements gênés, etc.,

et provoquer un accident grave.

Ce symb

Le non-

des bles

INTERROM

Le non-resp

endommage

Alpine agréé

réparation.

FAIRE INST

EXPERTS.

Le câblage e

techniques e

l’installation

UTILISER L

CORRECTE

Utiliser uniq

composants

internes à ce

correctemen

provoquer d

FAIRE CHE

COINCER C

Faire chemin

d’un siège) e

et d’endomm

utiliser un p

du câble ne

NE PAS INS

POUSSIER

Eviter d’inst

à de la pous

l’intérieur d

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

3-FR

EAUX DU

endie.

MOBILES

n risque

E DE LA

uits.

ISINS.

à éviter

ent ou

ment de

t dangereux.

ppareil. Il y

d’incendie

ES LORS

n, veiller à

tes, de

ette

CIRCUIT

XIONS DE

et de

oirs ne

à la masse.

rôle du

gênés, etc.,

ATTENTION

Ce symbole désigne des instructions importantes.

Le non-respect de ces instructions peut entraîner

des blessures ou des dommages matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME.

Le non-respect de cette précaution peut entraîner des blessures ou

endommager l’appareil. Retourner l’appareil auprès du distributeur

Alpine agréé ou un centre de service après-vente Alpine en vue de la

réparation.

FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR DES

EXPERTS.

Le câblage et l’installation de cet appareil requiert des compétences

techniques et de l’expérience. Pour garantir la sécurité, faire procéder à

l’installation de cet appareil par le distributeur qui vous l’a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER

CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres

composants que les composants spécifiés peut causer des dommages

internes à cet appareil ou son installation risque de ne pas être effectuée

correctement. Les pièces utilisées risquent de se desserrer et de

provoquer des dommages ou une défaillance de l’appareil.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE

COINCER CONTRE UNE ARETE METALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails

d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer

et d’endommager les câbles. Si un câble passe dans un orifice métallique,

utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante

du câble ne soit endommagée par le rebord métallique de l’orifice.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU

POUSSIEREUX.

Eviter d’installer l’appareil à des endroits soumis à une forte humidité ou

à de la poussière en excès. La pénétration d’humidité ou de poussière à

l’intérieur de cet appareil risque de provoquer une défaillance.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

4-FR

Mode d’emploi Emplacement des commandes, Mise sous (On) ou hors tension (Off)

Mise en route

Emplacement des commandes

L’écran illustré dans le mode d’emploi peut être différent de l’écran réel.

Modèles X801D-U/INE-W997D Modèle X701D

Microphone

Utilisez le microphone avec les modes Mains libres ou

Commande vocale.

Sur le modèle X701D, le microphone est intégré sur le

côté gauche du moniteur.

Bouton (AUDIO)/(mode de reconnaissance vocale)

Ce bouton permet d’afficher l’écran Audio/Visuel. Si

l’écran Audio/Visuel est déjà affiché, ce bouton permet

de changer de source.

Lorsque vous raccordez un téléphone mains libres

muni de la fonction de reconnaissance vocale, appuyez

sur ce bouton pendant au moins 2 secondes pour

passer en mode de reconnaissance vocale.

Bouton (SILENCIEUX) (X801D-U/INE-W997D

uniquement)

Appuyez sur ce bouton pour activer/désactiver le

mode silencieux.

Bouton / (BAS/HAUT) (X801D-U/INE-W997D

uniquement)

Appuyez sur ce bouton pour régler le volume.

Bouton (Favoris)

Ce bouton permet de rappeler l’écran des favoris.

• Appuyez dessus pendant au moins 2 secondes

pour passer à l’écran Climatisation. (Cet écran

s’affiche uniquement sur le modèle X801D-U/

INE-W997D lorsque celui-ci est raccordé au

boîtier d’interface CAN en option.)

• Appuyez sur ce bouton pendant au moins

2 secondes pour passer en mode d’informations

sur le véhicule. (X701D uniquement)

Bouton MENU/(mise hors tension)

Ce bouton permet de rappeler l’écran Menu.

Appuyez dessus pendant au moins 5 secondes pour

mettre l’appareil hors tension.

Bouton /

Appuyez sur ce bouton pour rechercher les stations

suivantes/précédentes en mode radio, ou pour

rechercher les pistes, chapitres, etc., suivants/

précédents d’autres sources audio/visuelles.

Bouton de réinitialisation

Appuyez sur ce bouton pour réinitialiser le système.

Bouton (NAVI/NAV)

Ce bouton permet de rappeler l’écran des cartes de

navigation.

Appuyez une nouvelle fois sur ce bouton pour passer à

l’écran du menu de navigation.

Appuyez sur ce bouton pendant au moins 2 secondes

pour passer à l’écran de l’itinéraire de retour au

domicile. (Si cet itinéraire n’est pas encore défini, l’écran

de configuration de l’adresse du domicile s’affiche.)

Pour plus d’informations sur les fonctions de

navigation, consultez la section « Système de

navigation OM » sur le CD-ROM.

Capteur de télécommande

Dirigez la télécommande vers ce capteur dans un

champ de portée de 2 mètres.

Bouton (CAMÉRA) (X701D uniquement)

Utilisez ce bouton pour afficher les images de la caméra.

Logement pour disque (X701D avec DVE-5300X

uniquement)

Bouton rotatif/bouton SILENCIEUX (X701D

uniquement)

Réglez le volume en tournant ce bouton vers la gauche

ou vers la droite.

Appuyez sur ce bouton pour activer/désactiver le

mode SILENCIEUX.

Bouton (Éjection) (X701D avec DVE-5300X

uniquement)

Ce bouton permet d’éjecter les disques.

Mise so

1 Pla

2 Ap

Bascul

Pour pass

coins de

Écran de

Touche d

du mode

Écra

(USB

Vous pouv

système d

arrière.

 Le mod

audio.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

5-FR

sion (Off )

tations

stème.

tes de

ur passer à

secondes

fini, l’écran

fiche.)

s un

ment)

la caméra.

-5300X

la gauche

er le

5300X

Mise sous (On) ou hors tension (Off)

1 Placez la clé de contact en position ACC ou ON.

Le système est mis sous tension.

2 Appuyez sur le bouton MENU pendant au moins 5secondes pour mettre l’appareil hors tension.

Basculement de l’écran des sources sur un écran spécifique

Pour passer de l’écran des sources audio à un écran spécifique, appuyez sur l’une des icônes situées aux quatre

coins de l’écran, ou balayez l’écran verticalement ou horizontalement.

Écran de configuration des raccourcis

Touche de préréglage ou écran

du mode de recherche rapide*

Écran des sources audio

(USB Audio)

Écran double

Écran Menu

Vous pouvez configurer le son ou le

système de divertissement passager

arrière.

Vous pouvez commuter les écrans

affichés sur l’écran double.

Vous pouvez définir les paramètres

sur l’écran Menu.

 Le mode de recherche diffère selon la source audio. Pour plus d’informations, consultez le mode d’emploi de la source

audio.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

6-FR

Mode d’emploi Fonction Favoris

Fonction Favoris

Cet appareil vous permet de rappeler facilement certaines fonctions en mémorisant les éléments fréquemment

utilisés tels que la source audio, la fonction de recherche de navigation, etc., sur l’écran des favoris. Vous pouvez

ainsi rappeler les fonctions de votre choix.

1 Appuyez sur la touche (Favoris).

L’écran des favoris s’affiche.

Exemple d’écran Favoris

L’écran Editer s’affiche pour mémoriser des

éléments ou en modifier le nom.

Élément de mémorisation des favoris

Indique l’emplacement de l’écran Favoris

actuellement affiché.

Balayez l’écran vers la gauche ou vers la droite pour

changer de page. Vous pouvez ajouter jusqu’à 6 pages.

Mémorisation d’éléments

1 Appuyez sur la touche [ ] (Editer).

Une coche apparaît dans la zone supérieure

gauche de l’icône de mémorisation, et le mode

Editer est activé.

2 Appuyez sur la touche [ ] (Ajouter).

Les éléments à ajouter (catégories) s’affichent.

3 Appuyez sur l’élément que vous souhaitez

ajouter (catégorie).

4 Sélectionnez l’élément que vous souhaitez

ajouter.

Pour plus d’informations sur les éléments à ajouter,

reportez-vous à la section « Modification de l’écran

Favoris » du mode d’emploi.

• Vous pouvez ajouter jusqu’à 54 éléments.

• Vous ne pouvez pas ajouter plusieurs fois un

même élément.

5 Une fois la modification terminée, appuyez

sur la touche [ ] (Retour).

6 Lorsque le message de confirmation

s’affiche, appuyez sur [OK].

7 La modification est terminée et l’écran des

favoris est rétabli.

• Si vous appuyez sur la touche [ ] (Annuler) lors de la

modification, l’écran de modification des favoris

précédent est rétabli.

Util

Écran

Touch

Cette

Appuy

Touche de

de PTY

Balayez l’écr

lorsque vou

liste des PTY

Modificatio

de syntonis

Saisie direc

Activation/

mode PRIO

Activation/

mode Infor

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

7-FR

mment

ouvez

e pour

à 6 pages.

uhaitez

à ajouter,

e l’écran

s un

ppuyez

ran des

ors de la

Mode d’emploi Radio/RDS

Utilisation de la radio et du système RDS

Écran du mode de préréglage

Touche de préréglage

Cette touche permet d’afficher les stations préréglées à l’aide d’un appui bref.

Appuyez sur cette touche pendant au moins 2 secondes pour mémoriser la station en cours.

Touche de recherche

de PTY

Balayez l’écran vers la droite

lorsque vous utilisez l’écran de la

liste des PTY.

Touche du mode de préréglage

Appuyez sur cette touche ou balayez

l’écran vers la droite pour utiliser

l’écran du mode de préréglage.

Indicateur RDS

Zone d’informations

Augmentation de la fréquence

Touche de changement de

fonction

Réduction de la fréquence

Modification des informations

de texte

Modification du mode

de syntonisation

Changement de bandeSaisie directe de la fréquence

Mémorisation automatique

des stations

Activation/désactivation du

mode PRIORITY NEWS

Activation/désactivation du

mode AF

Activation/désactivation du

mode Informations routières

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

8-FR

Écran du mode de préréglage

Mode d’emploi DAB/DAB+/DMB

Utilisation du mode DAB/DAB+/DMB

Touche de préréglage

Cette touche permet d’afficher le service préréglé à l’aide d’un appui bref.

Appuyez sur cette touche pendant au moins 2 secondes pour mémoriser le service en cours.

Touche du mode de

recherche complète

Balayez l’écran vers la droite pour utiliser

l’écran de la liste Tous les services.

(La liste Tous les services, la liste Présent

ou la liste PTY s’affiche)

Touche du mode de préréglage

Appuyez sur cette touche ou

balayez l’écran vers la droite pour

utiliser l’écran du mode de

préréglage.

Indicateur DAB

Zone d’informations

Augmentation de la fréquence

Touche de changement de

fonction

Réduction de la fréquence

Saisie directe de la fréquenceModification du mode

de syntonisation

Affichage de l’écran de

sélection du PTY

Affichage de l’écran de

sélection du service

Sélection du service principal/

secondaire

Modification des

informations de texte

Activation/désactivation du

mode Informations routières

Activation/désactivation du

mode PRIORITY NEWS

Util

Vous pou

sur le lect

Écran

reche

Touche du

recherche c

Balayez l’écr

utiliser l’écra

complète.

Recherche

en cours/re

démarrage

recherche r

lorsque vou

touche pen

1seconde

Pause et le

Diaporama

Affiche les informations du

programme, les photos de l’artiste

et les publicités synchronisées

avec le composant de service en

cours de réception.*

 Il est possible que ces informations ne s’affichent pas sur le composant de service en cours de réception.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

9-FR

préréglage

che ou

droite pour

e de

fréquence

ent de

uence

réquence

principal/

ation du

routières

Mode d’emploi Utilisation d’un périphérique de mémoire flash USB (en option)

Utilisation d’un périphérique de mémoire flash USB (en option)

Vous pouvez lire les fichiers audio (MP3/WMA/AAC/FLAC) enregistrés sur un périphérique de mémoire flash USB

sur le lecteur interne de ce système

Écran du mode de

recherche rapide

Touche du mode de

recherche complète

Balayez l’écran vers la droite pour

utiliser l’écran du mode Recherche

complète.

Touche de recherche rapide

Appuyez sur cette touche ou

balayez l’écran vers la droite pour

utiliser le mode de recherche rapide.

Nº du morceau actuel/Nbre

total de morceaux

Zone d’informations

Touche de changement de

fonction

Temps écoulé

Lecture aléatoire

Lecture répétée

Recherche du début du fichier

en cours/recherche d’un fichier

précédent 1 seconde après le

démarrage de la lecture/

recherche rapide vers l’arrière

lorsque vous appuyez sur cette

touche pendant au moins

1seconde

Recherche du début du fichier

suivant/recherche rapide vers

l’avant lorsque vous appuyez

sur cette touche pendant au

moins 1seconde

Pause et lecture

s du

s de l’artiste

ronisées

service en

Affichage des illustrations

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

10-FR

Mode d’emploi Périphérique HDMI (DVD, en option)

Utilisation d’un périphérique HDMI (lecteur de DVD, en option)

Lorsque vous raccordez un lecteur de DVD DVE-5300 (en option), vous pouvez le commander via l’appareil.

Recherche du début du

chapitre en cours/recherche

d’un chapitre précédent une

seconde après le démarrage

de la lecture/recherche rapide

vers l’arrière lorsque vous

appuyez sur cette touche

pendant au moins 1seconde Recherche du début du

chapitre suivant/recherche

rapide vers l’avant lorsque

vous appuyez sur cette touche

pendant au moins 1seconde

Affichage de l’écran Menu

principal

Affichage de l’écran Menu

Changement de piste audio

Affichage de l’écran de

contrôle Menu

Lecture répétée

Arrêt de la lecture

Pause et lecture

Changement d’angle

Modification des informations

de texte

Activation des sous-titres

Changement de mode

d’affichage

Écran de configuration

du DVD Recher

recher

Par exem

1 Ap

l’éc

Util

Vous dev

USB (KCU

Mode A

Écran

reche

Touche du

recherche c

Balayez l’écr

utiliser l’écra

complète.

Recherche

en cours/re

le démarra

recherche r

lorsque vou

touche pen

1seconde

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

11-FR

Recherche du début du fichier

suivant/recherche rapide vers

l’avant lorsque vous appuyez

sur cette touche pendant au

moins 1seconde

option)

on)

eil.

herche

orsque

tte touche

seconde

e audio

ormations

Recherche d’un fichier audio (mode de

recherche complète)

Par exemple : Recherche par nom d’artiste

1 Appuyez sur la touche [Artistes] dans

l’écran du mode de recherche complète.

Appuyez sur le nom de l’artiste de votre choix.

L’écran de recherche Albums de l’artiste sélectionné

s’affiche.

Appuyez sur la touche [ ] de l’artiste souhaité pour

démarrer la lecture des morceaux de l’artiste

sélectionné.

Appuyez sur le nom de l’album de votre choix.

Tous les morceaux de l’album sélectionné s’affichent.

Appuyez sur la touche [ ] de l’album souhaité pour

démarrer la lecture de tous les morceaux de

l’album sélectionné.

Appuyez sur le nom du morceau de votre choix.

La lecture du morceau sélectionné démarre.

• Appuyez sur la touche [ ] en regard de «Tous» pour

démarrer la lecture de tous les morceaux de la liste.

Mode d’emploi iPod/iPhone (en option)

Utilisation d’un iPod/iPhone (en option)

Vous devez disposer d’un câble AV USB iPod/iPhone (KCU-461iV, vendu séparément) ou d’un câble Lightning vers

USB (KCU-471i, vendu séparément) en fonction du type d’iPod/iPhone.

Mode Audio

Écran du mode de

recherche rapide

Touche du mode de

recherche complète

Balayez l’écran vers la droite pour

utiliser l’écran du mode Recherche

complète.

Touche de recherche rapide

Appuyez sur cette touche ou

balayez l’écran vers la droite pour

utiliser le mode de recherche rapide.

Nº du morceau actuel/Nbre

total de morceaux

Zone d’informations

Durée de lecture

Touche de changement de

fonction

Lecture répétée

Lecture aléatoire

Recherche du début du fichier

en cours/recherche d’un fichier

précédent une seconde après

le démarrage de la lecture/

recherche rapide vers l’arrière

lorsque vous appuyez sur cette

touche pendant au moins

1seconde

Pause et lecture

Affichage des illustrations

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

12-FR

Mode d’emploi Configuration Bluetooth, Utilisation de la fonction Bluetooth

Utilisation de la fonction Téléphone mains libres

Il est possible de passer des appels mains libres à l’aide d’un téléphone compatible HFP (profil mains libres) avec

cet appareil.

Comment raccorder l’appareil à un

périphérique compatible BLUETOOTH

(jumelage)

La fonction BLUETOOTH est toujours disponible sur cet appareil.

Vous pouvez donc à tout moment rechercher un périphérique

BLUETOOTH en vue de le jumeler.

1 Appuyez sur la touche [Réglages] sur

l’écran Menu.

Touche [Réglages]

2 Appuyez sur la touche [Bluetooth].

• Vérifiez que le réglage « Bluetooth » est défini sur

« On » ( ).

3 Appuyez sur la touche [Reg. Appareils

Bluetooth].

4 Appuyez sur la touche [ ] (Rechercher) en

regard de «No Device».

5 Appuyez sur la touche [ ] (Audio), [ ]

(Mains libres) ou sur la touche [ ] (Les

deux) du périphérique que vous souhaitez

connecter dans la liste.

Audio : Utilisation comme périphérique audio.

Mains

libres :

Utilisation comme périphérique mains

libres.

Les deux : Utilisation comme périphérique audio

et périphérique mains libres.

6 Une fois l’enregistrement du périphérique

terminé, un message s’affiche et le

périphérique revient au mode normal.

• Vous pouvez enregistrer jusqu’à 5téléphones portables

compatibles BLUETOOTH.

• Le processus d’enregistrement BLUETOOTH diffère selon

la version du périphérique et de la fonction SSP

(jumelage simple et sécurisé). Si un mot de passe à 4 ou 6

caractères s’affiche sur cet appareil, saisissez-le à l’aide du

périphérique compatible BLUETOOTH.

Si un mot de passe à 6 caractères s’affiche sur cet appareil,

vérifiez que le même mot de passe s’affiche sur le périphérique

compatible BLUETOOTH et appuyez sur «Yes».

Prendre un appel

1 Un appel entrant déclenche la sonnerie,

puis s’affiche sur le moniteur.

Écran de notification d’appel entrant

2 Appuyez sur l’écran de notification d’appel

entrant.

L’appel démarre.

Zone d’informations d’appel

Vous pouvez appuyer sur la zone d’informations

d’appel lors d’un appel pour modifier certains

réglages, notamment le volume de la voix.

Raccrocher le téléphone

Appuyez sur la touche [ ] (Terminer appel).

L’appel se termine.

Aperçu

Avertiss

Panne

Fon

Voici une

écran, co

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

13-FR

luetooth

s) avec

ue audio.

ue mains

ue audio

érique

mal.

rtables

ffère selon

e à 4 ou 6

à l’aide du

ppareil,

ériphérique

erie,

d’appel

ations

ains

r appel).

Aperçu du prochain virage

Avertissement de limitation

de vitesse

Champs de données

Panneau de signalisation

Trafic

Informations supplémentaires

Accès au menu

Appuyez sur la touche [ ], ou

balayez l’écran vers la gauche.

Zoom

Vues 2D/2D Nord en haut/3D

Services d’autoroutes

Menu Destination

Parking près de la destination

Informations supplémentaires

Rue suivante

Informations sur les voies

Nom de la rue

Fonctions de carte

Voici une présentation des différentes touches et icônes sur l’écran de la carte. Pour plus d’informations sur cet

écran, consultez le mode d’emploi.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

14-FR

Nouvel itinéraire

Sélectionnez votre destination en

saisissant une adresse ou ses

coordonnées, ou en sélectionnant un

lieu, une adresse mémorisée ou un

itinéraire mémorisé. Vous pouvez par

ailleurs rechercher vos destinations

récentes dans l’historique.

Si la connexion Internet est disponible,

l’option de recherche en ligne peut

vous aider à trouver votre destination.

Information

Accédez à des options

supplémentaires et consultez les

informations liées à la navigation.

Setup

Personnalisez les options du

logiciel de navigation.

Accès aux cartes

Appuyez sur cette zone ou

balayez l’écran vers la droite.

Itinéraire multipoint

Créez votre propre itinéraire à partir d’un ou de plusieurs points

d’itinéraire. Vous pouvez également programmer un itinéraire

indépendamment de votre position GPS actuelle en définissant

un nouveau point de départ.

Menu Navigation

Pour accéder au menu Navigation, appuyez sur la touche [ ] située à droite de l’écran des cartes ou balayez

l’écran vers la gauche. Vous pouvez également appuyer sur le bouton .

Séle

L’exemple

[Adresse]

• Vous p

1 Ap

2 Ap

3 Ap

4 Sa

• A

5 Sa

• A

6 Sa

L’i ti

ind

les

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

15-FR

onsultez les

navigation.

ons du

yez

Sélection d’une destination

L’exemple suivant décrit comment rechercher une destination lors de la sélection de [Ville/code postal] dans

[Adresse].

• Vous pouvez restreindre votre recherche au pays ou à l’état en commençant par [Paya/État].

1 Appuyez sur la touche [Nouvel itinéraire]

dans le menu Navigation.

2 Appuyez sur la touche [Adresse].

3 Appuyez sur la touche [Ville/code postal].

4 Saisissez le nom de la ville ou le code

postal.

• Appuyez sur pour afficher la liste des

propositions.

5 Saisissez le nom de la rue.

• Appuyez sur pour afficher la liste des

propositions.

6 Saisissez le numéro du logement ou la rue

qui traverse.

L’itinéraire est calculé et une carte s’affiche

indiquant l’itinéraire complet. Sur cet écran vous

pouvez consulter les informations de l’itinéraire et

les itinéraires alternatifs.

7 Appuyez sur la touche [More] pour

modifier les paramètres de l’itinéraire, ou

appuyez sur la touche [Lancer navigation]

pour commencer l’itinéraire.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

16-FR

Mode d’emploi Spécifications

Spécifications

MONITEUR

Taille de l’écran 8” (X801D-U)

7” (X701D/INE-W997D)

Type de LCD LCD TN de type transparent

Système de fonctionnement Matrice active TFT

Nombre d’éléments d’image 1 152 000 pièces

(800 × 480 × 3 (RGB))

Nombre d’éléments d’image effectifs

99 % ou plus

Système d’éclairage LED

TUNER FM

Plage de syntonisation 87,5 – 108,0 MHz

Sensibilité utilisable en mode mono

8,1 dBf (0,7 µV/75 ohms)

Seuil de sensibilité à 50 dB 12 dBf (1,1 µV/75 ohms)

Sélectivité de canal alternatif 80 dB

Rapport signal sur bruit 65 dB

Séparation Stereo 35 dB

Rapport de captage 2,0 dB

TUNER MW

Plage de syntonisation 531 – 1 602 kHz

Sensibilité utilisable 25,1 V/28 dBf

TUNER LW

Plage de syntonisation 153 – 281 kHz

Sensibilité (norme CEI) 31,6 V/30 dBf

USB

Version USB USB 2.0

Consommation d’énergie max. 1 500 mA (prise en charge CDP)

Classe USB USB (lecture à partir du dispositif )/

USB (stockage de masse)

Système de fichiers FAT16/32

Nombre de canaux 2 canaux (stéréo)

Réponse en fréquence1 5 – 20 000 Hz (±1 dB)

Distorsion harmonique totale 0,008 % (à 1 kHz)

Gamme dynamique 95 dB (à 1 kHz)

Rapport signal sur bruit 100 dB

Séparation des canaux 85 dB (à 1 kHz)

1 La réponse en fréquence peut différer selon le logiciel

d’encodage ou le débit binaire.

HDMI

Format d’entrée 720p/480p/VGA

Format de sortie 480p

GPS

Fréquence de réception du GPS

1 575,42 ±1 MHz

Sensibilité de réception du GPS

-130 dB max.

Bluetooth

Spécification Bluetooth Bluetooth V2.1+EDR

Puissance de sortie

+4 dBm max. (puissance de classe 2)

Profil HFP (profil mains libres)

OPP (profil de push d’objets)

PBAP (profil d’accès au répertoire)

A2DP (profil de distribution audio

avancée)

AVRCP (profil de télécommande

audio/vidéo)

SPP (profil de port série)

GÉNÉRALITÉS

Alimentation 14,4 V c.c.

(11 – 16 V autorisés)

Température de fonctionnement

-20° C à +60° C

Puissance de sortie maximale 50 W × 4

Poids 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Niveau de sortie audio

Présortie (avant, arrière) : 4 V/10k ohms (max.)

Présortie (caisson de graves) :

4 V/10k ohms (max.)

TAILLE DU CHÂSSIS

Largeur 178 mm

Hauteur 100 mm

Profondeur 164 mm

TAILLE DU NEZ

Largeur 190 mm (X801D-U)

170 mm (INE-W997D)

Hauteur 121 mm (X801D-U)

96 mm (INE-W997D)

Profondeur 22 mm (X801D-U)

17 mm (INE-W997D)

• En raison des améliorations que nous apportons

continuellement à nos produits, les caractéristiques

techniques et la conception peuvent être modifiées sans

avis préalable.

• L’affichage à cristaux liquides (LCD) a été fabriqué avec

des technologies de très haute précision. Sa résolution

effective est supérieure à 99,99%. Il est donc possible que

0,01% des pixels soit toujours ACTIVÉ ou DÉSACTIVÉ.

X701

CD/DVD

Réponse en

Pleurage et

(% WRMS)

Distorsion h

Gamme dy

Séparation

Résolution

Niveau de s

Rapport sig

MÉCANI

Longueur d

Puissance d

TÉLÉCOM

Type de pil

Largeur

Hauteur

Profondeur

Poids

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

17-FR

de classe 2)

ets)

épertoire)

on audio

mmande

ques

ées sans

qué avec

lution

ssible que

SACTIVÉ.

X701D avec DVE-5300X

CD/DVD

Réponse en fréquence CD : 5 – 20 000 Hz (±1 dB)

Pleurage et scintillement En dessous des seuils mesurables

(% WRMS)

Distorsion harmonique totale 0,02 % (à 1 kHz)

Gamme dynamique 95 dB (à 1 kHz)

Séparation des canaux 65 dB (à 1 kHz)

Résolution horizontale 500 lignes ou plus

Niveau de sortie vidéo 1Vp-p (75 ohms)

Rapport signal sur bruit vidéo DVD : 60 dB

Rapport signal sur bruit audio 95 dB

MÉCANISME DE LECTURE

Longueur d’onde DVD : 665 nm

CD : 800 nm

Puissance du laser CLASS II

TÉLÉCOMMANDE

Type de pile Pile CR2025

Largeur 42 mm

Hauteur 90 mm

Profondeur 11,6 mm

Poids 50 g (sans la pile)

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

18-FR

X801D-U/X701D/INE-W997D

Pour le DVE-5300X en option

• Windo

de com

Corpor

• iPhone

des ma

États-U

• « Mad

l’access

pour se

iPhone

répond

n’accep

cet acc

sécurit

accesso

inciden

• Androi

• La mar

déposé

leur ut

d’une l

• Les ter

Interfac

comm

Licensi

• Techno

licence

ce prod

usage

produi

génére

(terrest

média)

ou aut

de con

applica

Une lic

d’utilisa

http://w

X701D a

• Cet élé

droits q

d’autre

Rovi Co

désasse

• Fabriqu

le symb

comm

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

19-FR

• Windows Media et le logo Windows sont des marques

de commerce ou des marques déposées de Microsoft

Corporation aux États-Unis et/ou dans d’autres pays.

• iPhone, iPod, iPod classic, iPod nano et iPod touch sont

des marques de commerce d’Apple Inc., déposées aux

États-Unis et dans d’autres pays.

• « Made for iPod » et « Made for iPhone » indiquent que

l’accessoire électronique a été spécialement conçu

pour se connecter spécifiquement a un iPod ou un

iPhone, respectivement, et que le fabricant certifie qu’il

répond aux normes de performances d’Apple. Apple

n’accepte aucune responsabilité liée à l’utilisation de

cet accessoire ou à sa conformité aux normes de

sécurité en vigueur. Notez que l’utilisation de cet

accessoire avec un iPod ou un iPhone peut avoir une

incidence sur les performances sans-fils.

• Android est une marque de commerce de Google Inc.

• La marque et les logos Bluetooth® sont des marques

déposées qui appartiennent à Bluetooth SIG, Inc., et

leur utilisation par Alpine Electronics, Inc., fait l’objet

d’une licence.

• Les termes HDMI et HDMI High-Definition Multimedia

Interface, ainsi que le logo HDMI sont des marques de

commerce ou des marques déposées de HDMI

Licensing, LLC aux États-Unis et dans d’autres pays.

• Technologie de codage audio MPEG Layer-3 sous

licence de Fraunhofer IIS et Thomson. L’acquisition de

ce produit ne fournit qu’une seule licence pour un

usage privé et ne permet pas à l’utilisateur d’utiliser ce

produit à des fins commerciales (par exemple pour

générer des recettes), pour une transmission en direct

(terrestre, par satellite, par câble et/ou tout autre

média), pour une transmission par Internet, intranet et/

ou autres réseaux ou avec des systèmes de distribution

de contenu électronique (plates-formes payantes ou

applications de téléchargements de matériel audio).

Une licence indépendante est requise pour ce type

d’utilisation. Pour plus d’informations, consultez le site

http://www.mp3licensing.com

X701D avec DVE-5300X

• Cet élément inclut une technologie de protection des

droits qui est protégée par des brevets américains et

d’autres droits de propriétés intellectuelles de la société

Rovi Corporation. La rétroconception et le

désassemblage sont interdits.

• Fabriqué sous licence de Dolby Laboratories. Dolby et

le symbole du double D sont des marques de

commerce de Dolby Laboratories.

• Pour les brevets DTS, voir http://patents.dts.com.

Fabriqué sous licence de DTS Licensing Limited. DTS, le

symbole, ainsi que DTS utilisé avec le symbole sont des

marques déposées, et DTS Digital Surround est une

marque de commerce de DTS, Inc. ©DTS, Inc. Tous

droits réservés.

• est une marque de commerce de DVD Format/

Logo Licensing Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (FR)

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

1-ES

IMPORTANTE

Anote el número de serie de la unidad en el espacio proporcionado a continuación y consérvelo

como registro permanente.

NÚMERO DE SERIE:

NÚMERO DE SERIE ISO: AL

FECHA DE INSTALACIÓN:

INSTALADOR:

LUGAR DE ADQUISICIÓN:

Para obtener más información sobre todas las funciones, consulte el Manual de operación

incluido en el CD-ROM suministrado. (Al tratarse de un CD de datos, este CD no se puede utilizar

para reproducir música e imágenes en el reproductor.) Si fuera necesario, puede solicitar a un

distribuidor de ALPINE una copia del Manual de operación incluido en el CD-ROM.

Contenido

ADVERTENCIA........................................................................................................................................................2

PRUDENCIA ............................................................................................................................................................3

Primeros pasos ......................................................................................................................................................4

Función Favoritos .................................................................................................................................................6

Registro de elementos .......................................................................................................................................6

Funcionamiento de radio/RDS ........................................................................................................................7

Funcionamiento de DAB/DAB+/DMB ...........................................................................................................8

Funcionamiento de unidad flash USB (Opcional) ....................................................................................9

Funcionamiento del dispositivo HDMI (reproductor de DVD) (Opcional) ....................................10

Funcionamiento de iPod/iPhone (Opcional)............................................................................................11

Control del teléfono manos libres................................................................................................................12

Funciones de mapas .........................................................................................................................................13

Menú de navegación ........................................................................................................................................14

Establecer un destino .......................................................................................................................................15

Especificaciones..................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

2-ES

ADVERTENCIA

Este símbolo indica que las instrucciones son

importantes. De no tenerse en cuenta, podrían

ocasionarse heridas graves o la muerte.

INSTALE LA UNIDAD CORRECTAMENTE PARA QUE EL

CONDUCTOR NO PUEDA VER EL VIDEO/TELEVISOR A MENOS

QUE EL VEHÍCULO SE ENCUENTRE PARADO Y SE HAYA

ACCIONADO EL FRENO DE MANO.

Ver el vídeo/televisor mientras se conduce se considera peligroso. Si la

unidad no se instala correctamente, el conductor podrá ver el vídeo/

televisor y distraerse mientras conduce, incrementando el riesgo de

accidente. Esto podría causar heridas graves al conductor y a otras

personas.

NO MIRE EL VÍDEO MIENTRAS CONDUCE.

El conductor puede distraer su atención de la carretera mientras mira el

vídeo y ocasionar un accidente.

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER

SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE

LA CONDUCCIÓN DEL VEHÍCULO.

Las operaciones que requieren su atención durante más tiempo sólo

deben realizarse después de detener completamente el vehículo.

Estacione el vehículo en un lugar seguro antes de realizar dichas

operaciones. De lo contrario, podría ocasionar un accidente.

NO SIGA LAS INDICACIONES DE RUTA SI EL SISTEMA DE

NAVEGACIÓN DA INSTRUCCIONES PARA REALIZAR

MANIOBRAS PELIGROSAS O PROHIBIDAS, O SI ESTO SUPONE

ENCONTRARSE EN SITUACIONES O ÁREAS DE RIESGO.

Este producto no es sustituto de su capacidad de razonamiento. El

seguimiento de las indicaciones de ruta sugeridas por esta unidad nunca

debe contradecir las normas de tráfico locales ni sus criterios o

conocimientos de lo que supone una conducción segura.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA

ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS

CONDUCE.

Los niveles de volumen demasiado altos que reducen la percepción de

otros sonidos como las sirenas de emergencia o posibles señales

acústicas de advertencia en carretera (cruces de trenes, etc.) podrían ser

peligrosos y provocar un accidente. LOS NIVELES DE VOLUMEN

ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN DAÑAR EL SISTEMA

AUDITIVO DE LOS PASAJEROS.

REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA PANTALLA

MIENTRAS CONDUCE.

El conductor puede distraer su atención de la carretera mientras mira la

pantalla y ocasionar un accidente.

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podrá ocasionar un accidente, un incendio o una descarga

eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE

TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podría

ocasionar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO TORNILLOS,

FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves. Si esto

ocurre, consulte con un médico inmediatamente.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE

FUSIBLES.

De lo contrario, puede producirse un incendio o una descarga eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS

PANELES DEL RADIADOR.

Si los bloquea, el calor podría acumularse en el interior y producir un

incendio.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES DE

12 V.

Si se emplea para otra aplicación distinta de la prevista, podría

producirse un incendio, una descarga eléctrica u otras lesiones.

REALICE LAS CONEXIONES CORRECTAMENTE.

Una conexión incorrecta puede producir un incendio o dañar el equipo.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL CABLE

DEL TERMINAL NEGATIVO DE LA BATERÍA.

De no hacerlo así, podría ocasionar una descarga eléctrica o heridas

debido a cortocircuitos eléctricos.

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS

SITUADOS ALREDEDOR.

Disponga la instalación eléctrica y los cables conforme a lo descrito en el

manual para evitar obstáculos durante la conducción. Los cables que

obstaculizan la conducción o que cuelgan de partes del vehículo como el

volante de dirección, la palanca de cambios, los pedales de freno, etc., se

consideran extremadamente peligrosos.

NO EMPALME CABLES ELÉCTRICOS.

Nunca corte el aislamiento de un cable para suministrar energía a otro

equipo. Esto hace que la capacidad portadora del cable se supere y puede

ser la causa de incendios o descargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO

TALADRE AGUJEROS.

Si taladra agujeros en el chasis durante la instalación, tome las

precauciones necesarias para no rozar, dañar u obstruir los tubos, las

tuberías de combustible, los depósitos o el cableado eléctrico. De lo

contrario, podría provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS

O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercas empleados en los sistemas de freno o de dirección

(o en cualquier otro sistema relacionado con la seguridad del vehículo),

o los depósitos, NUNCA deben utilizarse para instalaciones de cableado

o conexión a masa. Si utiliza tales partes podrá incapacitar el control del

vehículo y provocar un incendio, etc.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN

INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO EL

VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS DE

VELOCIDAD.

Esto podría obstaculizar la visibilidad y dificultar el movimiento, etc. y

provocar accidentes graves.

Este sím

importa

ocasion

DEJE DE U

ALGÚN PR

Su uso en es

daños al pro

al Centro de

CONFÍE EL

PROFESIO

El cableado

experiencia

siempre en c

para confiar

UTILICE LO

CORRECTA

Asegúrese d

utilización d

el interior d

pueden afloj

averías.

DISPONGA

SE DOBLE

METÁLICO

Aleje los cab

asientos) o d

dobleces y d

orificio de m

metálico del

NO INSTAL

LLENOS D

Evite instala

Si entra polv

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

3-ES

NILLOS,

Si esto

a eléctrica.

LOS

ducir un

VILES DE

ía

es.

r el equipo.

EL CABLE

heridas

JETOS

escrito en el

bles que

ulo como el

eno, etc., se

gía a otro

pere y puede

ubos, las

De lo

FRENOS

S A MASA.

dirección

vehículo),

de cableado

control del

OMO EL

nto, etc. y

PRUDENCIA

Este símbolo indica que las instrucciones son

importantes. De no tenerse en cuenta, podría

ocasionarse heridas graves o daños materiales.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE

ALGÚN PROBLEMA.

Su uso en estas condiciones podría ocasionar lesiones personales o

daños al producto. Lleve la unidad a un distribuidor Alpine autorizado o

al Centro de servicio Alpine más próximo para repararla.

CONFÍE EL CABLEADO Y LA INSTALACIÓN A

PROFESIONALES.

El cableado y la instalación de este equipo requieren una competencia y

experiencia técnica confirmada. Para garantizar la seguridad, póngase

siempre en contacto con el distribuidor al que ha comprado el equipo

para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS

CORRECTAMENTE.

Asegúrese de utilizar los accesorios especificados solamente. La

utilización de otras piezas no designadas puede ser la causa de daños en

el interior de la unidad o de una instalación incorrecta. Las piezas

pueden aflojarse, lo que, además de ser peligroso, puede provocar

averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO

SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE

METÁLICO AFILADO.

Aleje los cables y el cableado de piezas móviles (como los raíles de los

asientos) o de bordes puntiagudos o afilados. De esta forma evitará

dobleces y daños en el cableado. Si los cables se introducen por un

orificio de metal, utilice una arandela de goma para evitar que el borde

metálico del orificio corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O

LLENOS DE POLVO.

Evite instalar la unidad en lugares con altos índices de humedad o polvo.

Si entra polvo o humedad, el equipo puede averiarse.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

4-ES

Manual de operación Ubicación de los controles, Encendido (On) y apagado (Off )

Primeros pasos

Ubicación de los controles

El diseño de pantalla empleado en el Manual de operación puede no coincidir con la pantalla real.

Unidad X801D-U/INE-W997D Unidad X701D

Micrófono

Se utiliza para los modos de control por voz y manos

libres.

En el caso de la unidad X701D, el micrófono está

integrado en la parte izquierda del monitor.

Botón (AUDIO)/(modo de reconocimiento de

voz)

Muestra la pantalla Audio/Visual. Si la pantalla Audio/

Visual ya está visible, cambia la fuente.

Si hay conectado un teléfono manos libres con

reconocimiento de voz, pulse este botón durante al

menos 2 segundos para cambiar al modo de

reconocimiento de voz.

Botón (MUTE) (solo X801D-U/INE-W997D)

Pulse este botón para activar/desactivar el modo de

silenciamiento.

Botón / (DOWN/UP) (solo X801D-U/

INE-W997D)

Pulse este botón para ajustar el volumen.

Botón (Favoritos)

Accede a la pantalla de Favoritos.

• Pulse este botón durante al menos 2 segundos

para cambiar a la pantalla Climatizador. (Solo se

muestra en la unidad X801D-U/INE-W997D

cuando se conecta la caja de interfaz CAN

opcional.)

• Pulse este botón durante al menos 2 segundos

para cambiar al modo de información del

vehículo. (Solo X701D)

Botón MENU/(Apagado)

Accede a la pantalla de menús.

Pulse este botón durante al menos 5 segundos para

apagar la unidad.

Botón /

Pulse este botón para buscar ascendentemente o

descendentemente una emisora en el modo de radio o

para avanzar o retroceder una pista, un capítulo, etc.,

en otras fuentes de audio/visuales.

Interruptor RESET

Reinicia el sistema de esta unidad.

Botón (NAVI/NAV)

Accede a la pantalla del mapa de navegación.

Vuelva a pulsar el botón para cambiar a la pantalla del

menú de navegación.

Pulse este botón durante al menos 2 segundos para

cambiar a la pantalla de la ruta para regresa a su

domicilio. (Si aún no ha definido ninguna ubicación

como su domicilio, cambiará a la pantalla que permite

configurar su domicilio como ubicación predeterminada.)

Para obtener más información sobre las operaciones de

navegación, consulte el “Manual de operación del

sistema de navegación” incluido en el CD-ROM.

Sensor remoto

Apunte el transmisor del mando a distancia hacia el

sensor remoto desde una distancia máxima de 2 metros.

Botón (CAMERA) (solo X701D)

Se utiliza para visualizar la imagen de la cámara.

Ranura para discos (solo X701D con DVE-5300X)

Codificador giratorio/botón MUTE (solo X701D)

Permite ajustar el volumen girando a la izquierda o a la

derecha.

Pulse este botón para activar/desactivar el modo de

SILENCIAMIENTO.

Botón (Expulsar) (solo X701D con

DVE-5300X)

Expulsa un disco.

Encend

1 Gir

El s

2 Pu

Pasar d

Puede pa

los cuatro

Pantalla

Botón de

del mod

Pantalla

(USB Aud

Puede rea

el sistema

traseros.

 El mod

funcion

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

5-ES

do (Off )

nte o

de radio o

ulo, etc.,

ntalla del

para

ción

permite

erminada.)

aciones de

n del

acia el

e 2 metros.

ra.

-5300X)

X701D)

erda o a la

odo de

Encendido (On) y apagado (Off)

1 Gire la llave de contacto a la posición ACC u ON.

El sistema se enciende.

2 Pulse el botón MENU durante al menos 5 segundos para apagar la unidad.

Pasar de la pantalla de fuentes de audio a una pantalla específica

Puede pasar de la pantalla de fuentes de audio a una pantalla específica tocando uno de los iconos situados en

los cuatro bordes de la pantalla, o deslizando el dedo horizontalmente o verticalmente.

Pantalla resumida de ajustes

Botón de memorización o pantalla

del modo de búsqueda rápida*

Pantalla de fuentes de audio

(USB Audio)

Pantalla dual

Pantalla de menús

Puede realizar los ajustes de sonido o

el sistema Entretenimiento asientos

traseros.

Puede alternar entre las pantallas

mostradas en la pantalla dual.

Puede realizar ajustes en la pantalla

de menús.

 El modo de búsqueda varía en función de la fuente de audio. Para obtener más información, consulte las instrucciones de

funcionamiento de la fuente de audio.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

6-ES

Manual de operación Función Favoritos

Función Favoritos

Esta unidad permite recuperar funciones fácilmente registrando en la pantalla Favoritos elementos usados

frecuentemente, como la fuente de audio, la función de búsqueda de navegación, etc. Es posible recuperar

cualquiera de estos elementos fácilmente.

1 Pulse el botón (Favoritos).

Aparecerá la pantalla Favoritos.

Ejemplo de la pantalla Favoritos

Cambios de la pantalla Editar utilizada para

registrar elementos o cambiar nombres.

Elemento registrado en Favoritos

Indica la ubicación de la pantalla Favoritos

visualizada en ese momento.

Deslice el dedo hacia la izquierda y hacia la derecha

para cambiar de página. Puede añadir hasta 6 páginas.

Registro de elementos

1 Toque [ ] (Editar).

Aparece una casilla de verificación en la zona

superior izquierda del icono de registro y cambia al

modo Editar.

2 Toque [ ] (Añadir).

Se visualizan los elementos que se van a añadir

(categorías).

3 Toque el elemento que desee añadir

(categoría).

4 Elija el elemento que desee añadir.

Para obtener más información sobre los elementos

que se van a añadir, consulte “Edición de la pantalla

Favoritos” en el Manual de operación.

• Puede añadir hasta 54 elementos.

• No es posible registrar un elemento varias veces.

5 Una vez finalizada la edición, toque [ ]

(Volver).

6 Cuando aparezca el mensaje de

confirmación, toque [OK].

7 La edición ha finalizado y la pantalla vuelve

a la pantalla Favoritos.

• Si toca [ ] (Cancelar) durante la edición, la pantalla

regresa a la pantalla anterior de edición de Favoritos.

Fun

Panta

Botón

Muest

Toque

Botón de b

PTY

Deslice haci

cuando utili

de lista PTY.

Cambia el m

sintonizaci

Introducció

frecuencia

Modo de p

(NEWS) act

Modo de in

activado/d

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

7-ES

ara

erecha

6 páginas.

ementos

a pantalla

as veces.

[ ]

a vuelve

antalla

oritos.

Manual de operación Radio/RDS

Funcionamiento de radio/RDS

Pantalla de modos predefinidos

Botón de memorización

Muestra las emisoras memorizadas con un toque corto.

Toque durante al menos 2 segundos para memorizar la emisora actual como una emisora memorizada.

Botón de búsqueda

PTY

Deslice hacia la derecha

cuando utilice la pantalla

de lista PTY.

Botón de modo predefinido

Toque o deslice hacia la derecha

cuando utilice la pantalla de

modos predefinidos.

Indicador RDS

Información

Aumenta la frecuencia

Botón para cambiar de función

Reduce la frecuencia

Cambia la información de

texto

Cambia el modo de

sintonización

Cambia la bandaIntroducción directa de la

frecuencia

Memoriza automáticamente

las emisoras

Modo de prioridad de noticias

(NEWS) activado/desactivado

Modo AF activado/

desactivado

Modo de información de tráfico

activado/desactivado

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

8-ES

Pantalla de modos predefinidos

Manual de operación DAB/DAB+/DMB

Funcionamiento de DAB/DAB+/DMB

Botón de memorización

Muestra el servicio memorizado con un toque corto.

Toque durante al menos 2 segundos para memorizar el servicio actual como una emisora memorizada.

Botón de modo de

búsqueda completa

Deslice hacia la derecha cuando utilice la

pantalla de lista de todos los servicios.

(Se visualiza la lista de todos los servicios,

la lista Actual o la lista PTY)

Botón de modo predefinido

Toque o deslice hacia la derecha

cuando utilice la pantalla de

modos predefinidos.

Indicador DAB

Información

Aumenta la frecuencia

Botón para cambiar de función

Reduce la frecuencia

Introducción directa de la

frecuencia

Cambia el modo de

sintonización

Muestra la pantalla de

selección PTY

Muestra la pantalla de

selección de servicios

Cambia el servicio principal/

secundario

Cambia la información

de texto

Modo de información de

tráfico activado/desactivado

Modo de prioridad de noticias

(NEWS) activado/desactivado

Fun

Puede re

reproduc

Panta

búsqu

Botón de m

búsqueda c

Deslice haci

utilice la pan

búsqueda co

Va al princi

actual/va a

segundo de

inicie la rep

rápidamen

durante al

Pausa y rep

Presentación de diapositivas

Muestra la información del

programa, las fotografías de los

artistas y los anuncios

sincronizados con el componente

del servicio que se está

recibiendo.*

 Tal vez no se visualicen en función del componente del servicio que se esté recibiendo.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

9-ES

definido

a derecha

alla de

cia

de función

de la

rincipal/

n de

activado

Manual de operación Funcionamiento de unidad flash USB (Opcional)

Funcionamiento de unidad flash USB (Opcional)

Puede reproducir archivos de música (MP3/WMA/AAC/FLAC) guardados en una unidad flash USB en el

reproductor interno de este sistema

Pantalla del modo de

búsqueda rápida

Botón de modo de

búsqueda completa

Deslice hacia la derecha cuando

utilice la pantalla del modo de

búsqueda completa.

Botón de búsqueda rápida

Toque o deslice hacia la derecha

para utilizar el modo de búsqueda

rápida.

N.º canción actual/n.º canciones

totales

Información

Botón para cambiar de función

Tiempo transcurrido

Reproducción aleatoria

Reproducción repetida

Va al principio del archivo

actual/va a un archivo previo 1

segundo después de que se

inicie la reproducción/retrocede

rápidamente cuando se toca

durante al menos 1 segundo

Va al principio del siguiente

archivo/avanza rápidamente

cuando se toca durante al

menos 1 segundo

Pausa y reproducción

positivas

n del

as de los

omponente

Visualización de imágenes

artísticas

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

10-ES

Manual de operación HDMI (Opcional) DVD

Funcionamiento del dispositivo HDMI (reproductor de DVD) (Opcional)

Si se conecta una unidad opcional DVE-5300 (reproductor de DVD), puede controlarlo desde la unidad.

Va al principio del capítulo

actual/va a un capítulo previo

un segundo después de que se

inicie la reproducción/

retrocede rápidamente

cuando se toca durante al

menos 1 segundo Va al principio del siguiente

capítulo/avanza rápidamente

cuando se toca durante al

menos 1 segundo

Muestra la pantalla del menú

principal

Muestra la pantalla de menús

Cambia las pistas de audio

Muestra la pantalla de

control de menús

Reproducción repetida

Detener reproducción

Pausa y reproducción

Cambia el ángulo

Cambia la información de

texto

Cambia los subtítulos

Cambio de modos de

visualización

Pantalla de ajustes de DVD

Búsque

(modo

Por ejem

1 To

bú

Fun

Se neces

(KCU-471

Modo

Panta

búsqu

Botón de m

búsqueda c

Deslice haci

utilice la pan

búsqueda co

Va al princi

actual/va a

segundo de

inicie la rep

rápidamen

durante al

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

11-ES

Va al principio del siguiente

archivo/avanza rápidamente

cuando se toca durante al

menos 1 segundo

nal)

guiente

idamente

nte al

del menú

de menús

audio

ón de

Búsqueda de un archivo de música

(modo de búsqueda completa)

Por ejemplo: Búsqueda por nombre de artista

1 Toque [Artistas] en la pantalla del modo de

búsqueda completa.

2 Toque el nombre del artista que desee.

Aparecerá la pantalla de búsqueda de álbumes del

artista seleccionado.

Si toca [ ] en el artista deseado, se reproducirán

todas las canciones del artista seleccionado.

3 Toque el nombre del álbum que desee.

Se visualizarán todas las canciones del álbum

seleccionado.

Si toca [ ] en el álbum deseado, se reproducirán

todas las canciones del álbum seleccionado.

4 Toque el nombre de la canción que desee.

Se reproducirá la canción seleccionada.

• Si toca [ ] en “Todos”, se reproducirán todas las

canciones de la lista.

Manual de operación iPod/iPhone (Opcional)

Funcionamiento de iPod/iPhone (Opcional)

Se necesita un cable AV USB para iPod/iPhone (KCU-461iV) vendido por separado o un cable Lightning a USB

(KCU-471i) en función del tipo de iPod/iPhone.

Modo de audio

Pantalla del modo de

búsqueda rápida

Botón de modo de

búsqueda completa

Deslice hacia la derecha cuando

utilice la pantalla del modo de

búsqueda completa.

Botón de búsqueda rápida

Toque o deslice hacia la derecha

para utilizar el modo de búsqueda

rápida.

N.º canción actual/n.º canciones

totales

Información

Tiempo de reproducción

Botón para cambiar de función

Reproducción repetida

Reproducción aleatoria

Va al principio del archivo

actual/va a un archivo previo un

segundo después de que se

inicie la reproducción/retrocede

rápidamente cuando se toca

durante al menos 1 segundo

Pausa y reproducción

Visualización de imágenes

artísticas

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

12-ES

Manual de operación Ajustes de Bluetooth, Funcionamiento de Bluetooth

Control del teléfono manos libres

Es posible realizar llamadas con manos libres si se utiliza un teléfono móvil compatible con HFP (perfil de manos

libres).

Cómo conectar un dispositivo compatible

con BLUETOOTH (emparejamiento)

La función BLUETOOTH siempre está disponible en esta unidad.

Por lo tanto, es posible emparejar un dispositivo BLUETOOTH con la

unidad en cualquier momento.

1 Toque el botón [Ajustes] en la pantalla de

menús.

Botón [Ajustes]

2 Toque [Bluetooth].

• Verifique que el ajuste “Bluetooth” está ajustado

en “On” ( ).

3 Toque [Establecer Dispositivo Bluetooth].

4 Toque [ ] (Buscar) en “No Device”.

5 Toque [ ] (audio), [ ] (manos libres) o

[] (ambos) en el dispositivo de la lista

que quiera conectar.

Audio: Se define para su uso como dispositivo

de audio.

Manos

libres:

Se define para su uso como dispositivo

manos libres.

Ambos:

Se define para su uso como dispositivo

de audio y como dispositivo manos libres.

6 Una vez finalizado el registro del

dispositivo, aparece un mensaje y el

dispositivo vuelve al modo normal.

• Es posible registrar hasta 5 teléfonos móviles compatibles

con BLUETOOTH.

• El proceso de registro de BLUETOOTH varía en función

de la versión del dispositivo y la tecnología SSP (Simple

Secure Pairing). Si aparece una contraseña de 4 o 6

caracteres en este dispositivo, introduzca la contraseña

desde el dispositivo compatible con BLUETOOTH.

Si aparece una contraseña de 6 caracteres en este

dispositivo, asegúrese de que se muestra la misma

contraseña en el dispositivo compatible con

BLUETOOTH y toque “Yes”.

Atender una llamada

1 Una llamada entrante activa el tono y se

muestra una pantalla de llamada entrante.

Pantalla de notificación de llamada entrante

2 Toque la pantalla de notificación de

llamada entrante.

La llamada se inicia.

Zona de información de llamada

Al tocar el área de información de la llamada

durante una llamada, puede acceder a la pantalla

de funcionamiento del teléfono y ajustar el

volumen, etc.

Colgar el teléfono

1 Toque [ ] (Colgar).

La llamada finaliza.

Previsualiz

Adve

Señaliza

Fun

A continu

del mapa

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

13-ES

Bluetooth

manos

mpatibles

n función

(Simple

4 o 6

traseña

TH.

o y se

ntrante.

pantalla

Previsualización del siguiente

giro

Advertencia de límite de

velocidad

Campos de datos

Señalización de advertencia

Tráfico

Información adicional

Acceso al menú

Toque [ ] o deslice hacia la

izquierda.

Zoom

Vistas en 2D/dirección norte

2D/3D

Servicios de autopistas

Menú de destino

Aparcamiento cerca del

destino

Información adicional

Siguiente calle

Información del carril

Nombre de la calle

Funciones de mapas

A continuación puede ver una descripción general de los distintos iconos y botones que aparecen en la pantalla

del mapa. Para obtener información más detallada sobre esta pantalla, consulte el Manual de operación.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

14-ES

Nueva ruta

Seleccione su destino introduciendo

una dirección o sus coordenadas, o

bien seleccionando un lugar, una

ubicación guardada o una ruta

guardada. También puede buscar sus

destinos recientes en el historial.

Si está conectado a Internet, puede

usar la opción de búsqueda en línea

para facilitar la localización de su

destino.

Informaciones

Permite acceder a opciones

adicionales para comprobar la

información relacionada con la

navegación.

Setup

Permite personalizar el modo en

que funciona el software de

navegación.

Acceso al mapa

Toque o deslice hacia la derecha.

Ruta multipunto

Permite crear una ruta desde uno o varios puntos de la ruta.

También puede planificar una ruta sin tener en cuenta la

posición actual del GPS si configura un nuevo punto de inicio.

Menú de navegación

Para acceder al menú de navegación, toque [ ] en el borde derecho de la pantalla del mapa o deslice hacia la

izquierda. Otra opción es pulsar el botón .

Esta

El siguien

• Puede

1 To

2 To

3 To

4 Int

cód

• T

5 Int

• T

6 Int

com

info

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

15-ES

ciones

probar la

da con la

el modo en

are de

cia la

Establecer un destino

El siguiente ejemplo describe cómo buscar un destino al elegir [Ciudad/Código postal] en [Dirección].

• Puede buscar y acotar por país/provincia si comienza por [País/Provincia].

1 Toque [Nueva ruta] en el menú de

navegación.

2 Toque [Dirección].

3 Toque [Ciudad/Código postal].

4 Introduzca el nombre del municipio o el

código postal.

• Toque para visualizar la lista de opciones.

5 Introduzca el nombre de la calle que desee.

• Toque para visualizar la lista de opciones.

6 Introduzca el número de la calle o la calle

con la que cruza.

Se calcula la ruta y aparece un mapa con la ruta

completa. En este mapa puede consultar la

información de la ruta y otras rutas alternativas.

7 Toque [More] para modificar los

parámetros de la ruta, o bien toque [Iniciar

navegación] para comenzar el viaje.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

16-ES

Manual de operación Especificaciones

Especificaciones

SECCIÓN DEL MONITOR

Tamaño de la pantalla 8 pulg. (X801D-U)

7 pulg. (X701D/INE-W997D)

Tipo de LCD LCD TN de tipo transparente

Sistema de funcionamiento Matriz activa TFT

Número de elementos de 1.152.000 pcs.

la imagen (800 × 480 × 3 (RGB))

Número efectivo de elementos de la imagen

99% o más

Sistema de iluminación LED

SECCIÓN DEL SINTONIZADOR FM

Rango de sintonización 87,5 – 108,0 MHz

Sensibilidad útil en mono 8,1 dBf (0,7 µV/75 ohmios)

Umbral de sensibilidad 50 dB 12 dBf (1,1 µV/75 ohmios)

Selectividad de canal alternativo

80 dB

Relación de señal/ruido 65 dB

Separación estéreo 35 dB

Relación de captura 2,0 dB

SECCIÓN DEL SINTONIZADOR MW

Rango de sintonización 531 – 1.602 kHz

Sensibilidad útil 25,1 V/28 dBf

SECCIÓN DEL SINTONIZADOR LW

Rango de sintonización 153 – 281 kHz

Sensibilidad (Norma IEC) 31,6 V/30 dBf

SECCIÓN USB

Requisitos de USB USB 2.0

Consumo máx. energía 1.500 mA (Soporte CDP)

Clase de USB USB (Reproducción desde

dispositivo)/USB

(Mass Storage Class)

Sistema de archivos FAT16/32

Número de canales 2 canales (estéreo)

Respuesta de frecuencia1 5 – 20.000 Hz (±1 dB)

Distorsión armónica total 0,008% (a 1 kHz)

Rango dinámico 95 dB (a 1 kHz)

Relación de señal/ruido 100 dB

Separación de canales 85 dB (a 1 kHz)

1 La respuesta de frecuencia puede variar en función del software

de codificación o la velocidad de bits.

SECCIÓN HDMI

Formato de entrada 720p/480p/VGA

Formato de salida 480p

SECCIÓN GPS

Frecuencia de recepción GPS 1.575,42 ±1 MHz

Sensibilidad de recepción GPS -130 dB max.

SECCIÓN Bluetooth

Especificación de Bluetooth Bluetooth V2.1+EDR

Potencia de salida +4 dBm máx. (Clase 2)

Perfil HFP (Hands-Free Profile)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serial Port Profile)

GENERAL

Alimentación 14,4 V CC

(11 – 16 V margen permisible)

Temperatura de funcionamiento

de -20 °C a +60 °C

Salida de potencia máxima 50 W × 4

Peso 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Nivel de salida de audio

Salida previa (delantera, trasera):

4 V/10 kohmios (máx.)

Salida previa (subwoofer): 4 V/10 kohmios (máx.)

TAMAÑO DEL CHASIS

Anchura 178 mm

Altura 100 mm

Profundidad 164 mm

TAMAÑO CUERPO DELANTERO

Anchura 190 mm (X801D-U)

170 mm (INE-W997D)

Altura 121 mm (X801D-U)

96 mm (INE-W997D)

Profundidad 22 mm (X801D-U)

17 mm (INE-W997D)

• Debido a la mejora continua del producto, las

especificaciones y el diseño están sujetos a cambios sin

previo aviso.

• El panel LCD se fabrica utilizando una tecnología de

fabricación de una precisión extremadamente alta. Su

ratio de píxel efectivo es superior al 99,99%. Ello significa

que existe una posibilidad de que el 0,01% de los píxeles

estén siempre ENCENDIDOS o APAGADOS.

X701

SECCIÓN

Respuesta d

Fluctuación

Distorsión a

Rango diná

Separación

Resolución

Nivel de sa

Relación se

RECEPCI

Longitud d

Potencia de

MANDO

Tipo de pila

Anchura

Altura

Profundida

Peso

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

17-ES

)

ss Profile)

mote

sible)

bios sin

gía de

alta. Su

o significa

os píxeles

X701D con DVE-5300X

SECCIÓN DEL CD/DVD

Respuesta de frecuencia CD: 5 – 20.000 Hz (± 1 dB)

Fluctuación y trémolo (% WRMS)

Por debajo de los límites medibles

Distorsión armónica total 0,02% (a 1 kHz)

Rango dinámico 95 dB (a 1 kHz)

Separación de canales 65 dB (a 1 kHz)

Resolución horizontal 500 líneas o más

Nivel de salida de vídeo 1 Vp-p (75 ohmios)

Relación señal/ruido de vídeo DVD: 60 dB

Relación señal/ruido de audio 95 dB

RECEPCIÓN

Longitud de onda DVD: 665 nm

CD: 800 nm

Potencia de láser CLASS II

MANDO A DISTANCIA

Tipo de pila Pila CR2025

Anchura 42 mm

Altura 90 mm

Profundidad 11,6 mm

Peso 50 g (sin pila)

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

18-ES

X801D-U/X701D/INE-W997D

Para DVE-5300X opcional

• Windo

comerc

Corpor

• iPhone

marcas

Estado

• “Made

dispos

específ

iPhone

su con

Apple.

de este

norma

cuenta

iPhone

• Androi

• La mar

comerc

Inc. y c

Electro

• Los tér

Interfac

comerc

Licensi

• Tecnol

licencia

este pr

no com

derech

comerc

real (te

la difus

y/u otr

distribu

aplicac

Es nece

uso. Pa

http://w

X701D c

• Este pr

derech

estado

intelec

ingenie

• Fabrica

la marc

Labora

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

19-ES

• Windows Media y el logotipo de Windows son marcas

comerciales o marcas registradas de Microsoft

Corporation en Estados Unidos y/o en otros países.

• iPhone, iPod, iPod classic, iPod nano y iPod touch son

marcas comerciales de Apple Inc., registradas en

Estados Unidos y en otros países.

• “Made for iPod” y “Made for iPhone” significa que un

dispositivo electrónico se ha diseñado pensando

específicamente en su conexión a un iPod o a un

iPhone, respectivamente, y que el fabricante garantiza

su conformidad con los requisitos de rendimiento de

Apple. Apple no se responsabiliza del funcionamiento

de este dispositivo ni de su cumplimiento de las

normas de seguridad y reglamentarias. Tenga en

cuenta que el uso de este accesorio con un iPod o un

iPhone puede afectar el rendimiento inalámbrico.

• Android es una marca comercial de Google Inc.

• La marca y los logotipos de Bluetooth® son marcas

comerciales registradas propiedad de Bluetooth SIG,

Inc. y cualquier uso que de ellos hace Alpine

Electronics, Inc. siempre es bajo licencia.

• Los términos HDMI y HDMI High-Definition Multimedia

Interface, así como el logotipo de HDMI son marcas

comerciales o marcas comerciales registradas de HDMI

Licensing, LLC en Estados Unidos y en otros países.

• Tecnología de codificación de audio MPEG Layer-3 con

licencia de Fraunhofer IIS y Thomson. El suministro de

este producto solo cubre la licencia para uso privado y

no comercial, y no implica una licencia ni ningún

derecho de uso de este producto en ninguna difusión

comercial (es decir, que genere ingresos) en tiempo

real (terrestre, por satélite, por cable y/u otros medios),

la difusión/reproducción mediante Internet, intranets

y/u otras redes o mediante otros sistemas de

distribución de contenido electrónico, como

aplicaciones de audio de pago o audio bajo demanda.

Es necesaria una licencia independiente para dicho

uso. Para obtener más información, vaya a

http://www.mp3licensing.com

X701D con DVE-5300X

• Este producto incorpora tecnología de protección de

derechos de autor amparada en patentes

estadounidenses y otros derechos de propiedad

intelectual de Rovi Corporation. Están prohibidos la

ingeniería inversa y el desmontaje.

• Fabricado bajo licencia de Dolby Laboratories. Dolby y

la marca de doble D son marcas registradas de Dolby

Laboratories.

• Para ver las patentes de DTS, vaya a

http://patents.dts.com. Fabricado bajo licencia de DTS

Licensing Limited. DTS, el símbolo y la combinación de

DTS y el símbolo son marcas comerciales registradas, y

DTS Digital Surround es una marca comercial de DTS,

• es una marca comercial de DVD Format/Logo

Licensing Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (ES)

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

1-IT

IMPORTANTE

Riportare il numero di serie dell’unità nello spazio sottostante e conservarlo come riferimento per il

futuro.

NUMERO DI SERIE:

NUMERO DI SERIE ISO: AL

DATA DI INSTALLAZIONE:

TECNICO DI INSTALLAZIONE:

LUOGO DI ACQUISTO:

Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l’uso disponibili sul

CD-ROM in dotazione (è un CD di dati e quindi non può essere utilizzato per riprodurre musica e

immagini sul lettore). Se necessario, un concessionario ALPINE sarà in grado di fornire una copia

cartacea delle Istruzioni per l’uso contenute sul CD-ROM.

Sommario

AVVERTENZA..........................................................................................................................................................2

ATTENZIONE ..........................................................................................................................................................3

Informazioni preliminare ...................................................................................................................................4

Funzione Preferiti .................................................................................................................................................6

Registrazione di funzioni ...................................................................................................................................6

Funzionamento della Radio/RDS ...................................................................................................................7

Funzionamento di DAB/DAB+/DMB .............................................................................................................8

Utilizzo di un’unità Flash USB (opzionale) ...................................................................................................9

Utilizzo del dispositivo HDMI (lettore DVD) (opzionale) ......................................................................10

Funzionamento con iPod/iPhone (opzionale) .........................................................................................11

Controllo del telefono in vivavoce ...............................................................................................................12

Funzioni di mappa .............................................................................................................................................13

Menu Navigazione .............................................................................................................................................14

Impostazione di una destinazione...............................................................................................................15

Specifiche ..............................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

2-IT

AVVERTENZA

Questo simbolo indica istruzioni importanti. Se

vengono ignorate, possono verificarsi lesioni

gravi o mortali.

INSTALLARE IL PRODOTTO CORRETTAMENTE IN MODO CHE

IL CONDUCENTE NON POSSA GUARDARE LA TV SE NON

DOPO AVERE ARRESTATO IL VEICOLO E TIRATO IL FRENO A

MANO.

Durante la guida, osservare la TV è pericoloso; il conducente potrebbe

distrarsi e causare incidenti. Se il prodotto non viene installato

correttamente, il conducente sarà in grado di guardare la TV durante la

guida aumentando così il rischio di danni alla propria persona o a terzi.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGO IL

VIDEO.

Ciò potrebbe distogliere l’attenzione del conducente dalla guida e

causare incidenti.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA

DISTOGLIERE L’ATTENZIONE DALLA GUIDA DEL VEICOLO.

Qualsiasi operazione che necessita di attenzione prolungata deve essere

effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il

veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso

contrario si potrebbero causare incidenti.

NON SEGUIRE I SUGGERIMENTI DEL SISTEMA DI

NAVIGAZIONE SE CONSIGLIANO MANOVRE ILLEGALI O

RISCHIOSE, SE METTONO IN UNA SITUAZIONE RISCHIOSA O

SE CONDUCONO IN ZONE PERICOLOSE.

Questo prodotto non rappresenta un sostitutivo del giudizio del

conducente. Qualsiasi suggerimento del presente sistema non deve mai

infrangere le normative stradali vigenti o avere la priorità rispetto al

giudizio del conducente o alla conoscenza delle norme per una guida

sicura.

TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE

I RUMORI ESTERNI DURANTE LA GUIDA.

Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei

mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a

livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE,

L’ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ

PROVOCARE DANNI ALL’UDITO.

DURANTE LA GUIDA EVITARE DI GUARDARE A LUNGO IL

MONITOR.

Ciò potrebbe distogliere l’attenzione del conducente dalla guida e

causare incidenti.

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12

VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente

si potrebbero causare incendi o altri danni.

TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA

PORTATA DEI BAMBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento,

consultare immediatamente un medico.

USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO

CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE.

Bloccandoli si potrebbe causare un surriscaldamento interno

dell’apparecchio che potrebbe dare luogo a incendi.

UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.

Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse

elettriche o altri incidenti.

ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.

Altrimenti ne potrebbero derivarne incendi o danni al prodotto.

PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO

DEL TERMINALE NEGATIVO DELLA BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a

cortocircuiti.

EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI

CIRCOSTANTI.

Effettuare i collegamenti seguendo le istruzioni in modo che i cavi non

interferiscano con la guida. I cavi o i fili che interferiscono o si

impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc.

potrebbero essere pericolosi.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI

COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri

apparecchi. Diversamente la capacità di trasporto di corrente del cavo in

questione viene superata causando incendi o scosse elettriche.

NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I

CAVI.

Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non

entrare in contatto, danneggiare o ostruire i tubi, i condotti della

benzina, i serbatoi o i cavi elettrici. La non osservanza di queste

precauzioni potrebbe causare incendi.

PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE

BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di

qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire

l’installazione o per i collegamenti di terra. L’utilizzo di queste parti

potrebbe inibire il controllo del veicolo e causare incendi o altro.

NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE

CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA

DEL CAMBIO.

Diversamente si potrebbe ostruire la visuale della strada o interferire con

i movimenti del conducente e causare gravi incidenti.

Questo

mancat

lesioni a

INTERROM

PROBLEM

Diversamen

riparazioni,

vicino centr

I COLLEGA

EFFETTUA

I collegamen

tecniche ed

sempre il riv

eseguire l’in

UTILIZZAR

INSTALLA

Assicurarsi d

componenti

determinare

non rimaner

funzioname

SISTEMAR

COMPRES

Per evitare c

lontano da p

aguzze. Se i

utilizzare un

tagliato dal b

NON INSTA

POLVEROS

Evitare di in

polverosi. La

potrebbe cau

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

3-IT

DIAZIONE.

A DA 12 V.

ndi, scosse

tto.

E IL CAVO

ni dovute a

i cavi non

, ecc.

del cavo in

BI O I

ne a non

ella

ste

ILIZZARE

RZO.

sterzo (o di

e parti

tro.

TERFERIRE

LA LEVA

erferire con

ATTENZIONE

Questo simbolo indica istruzioni importanti. La

mancata osservanza di tali istruzioni può causare

lesioni alle persone o danni agli oggetti.

INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI

PROBLEMI.

Diversamente si potrebbero causare danni alla persona o al prodotto. Per

riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più

vicino centro di assistenza Alpine.

I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE

EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l’installazione dell’apparecchio richiedono conoscenze

tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare

sempre il rivenditore presso il quale è stato acquistato il prodotto per

eseguire l’installazione.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E

INSTALLARLE IN MODO CORRETTO.

Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri

componenti potrebbe danneggiare l’apparecchio all’interno o

determinare in un’installazione non corretta. I componenti potrebbero

non rimanere collegati in modo saldo e provocare problemi di

funzionamento o pericoli.

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O

COMPRESSI DA PARTI METALLICHE TAGLIENTI.

Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili

lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o

aguzze. Se i cavi vengono fatti passare attraverso un foro metallico,

utilizzare un anello di gomma per evitare che l’isolante dei cavi venga

tagliato dal bordo metallico del foro.

NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O

POLVEROSI.

Evitare di installare l’apparecchio in luoghi eccessivamente umidi o

polverosi. La presenza di umidità o polvere all’interno del prodotto

potrebbe causare problemi di funzionamento.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

4-IT

Istruzioni per l’uso Posizione dei comandi, accensione e spegnimento (On/Off )

Informazioni preliminare

Posizione dei comandi

La configurazione dello schermo utilizzata nel manuale d’uso potrebbe essere diversa da quella dello schermo

effettivo.

Su X801D-U/INE-W997D Su X701D

Microfono

Utilizzato per le modalità Vivavoce o Comando vocale.

Su X701D il microfono è incorporato sul lato sinistro del

monitor.

Pulsante (AUDIO)/(modalità Riconoscimento

vocale)

Consente di visualizzare la schermata Audio/Video. Se

la schermata Audio/Video è già visualizzata, consente

di cambiare la sorgente.

Quando è collegato un telefono con funzioni di

vivavoce e riconoscimento vocale, temere premuto per

almeno 2 secondi per passare alla modalità

Riconoscimento vocale.

Pulsante (DISATTIVAZIONE AUDIO) (solo

X801D-U/INE-W997D)

Premere per attivare/disattivare l’audio.

Pulsante / (SU/GIÙ) (SOLO X801D-U/

INE-W997D)

Premere per regolare il volume.

Pulsante (Preferiti)

Consente di visualizzare la schermata Preferiti.

• Tenere premuto questo pulsante per almeno

2 secondi per passare alla schermata Climatizzatore

(visualizzata solo su X801D-U/INE-W997D quando è

collegato all’unità Interface CAN opzionale).

• Tenere premuto questo pulsante per almeno

2 secondi per passare alla modalità di

informazioni Veicolo. (Solo X701D)

Pulsante MENU/(Alimentazione Off)

Consente di visualizzare la schermata Menu.

Tenere premuto questo pulsante per almeno 5 secondi

per spegnere l’unità.

Pulsante /

Premere per cercare verso in basso/alto una stazione in

modalità Radio o una traccia, un capitolo ecc. se si

utilizzano altre sorgenti audiovisive.

Interruttore RESET

Consente di resettare il sistema dell’unità.

Pulsante (NAVI/NAV)

Consente di visualizzare la schermata con la mappa di

navigazione.

Premere di nuovo per passare alla schermata del menu

Navigazione.

Tenere premuto questo pulsante per almeno 2 secondi

per passare alla schermata per percorso Torna a casa

(se non è ancora stato impostato un indirizzo Casa,

verrà visualizzata la schermata di impostazione Casa).

Per informazioni dettagliate sulle operazioni di

navigazione, consultare “Sistema di navigazione OM”

disponibile sul CD-ROM.

Sensore remoto

Puntare il trasmettitore del telecomando verso il

sensore remoto da una distanza inferiore a 2 metri.

Pulsante (TELECAMERA) (solo X701D)

Consente di visualizzare l’immagine della telecamera.

Fessura per disco (solo X701D con DVE-5300X)

Manopola di selezione/pulsante DISATTIVAZIONE

AUDIO (solo X701D)

Ruotare a sinistra o a destra per regolare il volume.

Premere per attivare/disattivare l’audio.

Pulsante (Espelli) (solo X701D con

DVE-5300X)

Consente di espellere un disco.

Accens

1 Po

Il si

2 Ten

Passag

Per passa

della sche

Scherma

o della m

Scherm

(USB Au

Consente

Setup aud

Intrattenim

 La mod

della so

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

5-IT

On/Off )

ermo

tazione in

se si

mappa di

del menu

2 secondi

a a casa

Casa,

e Casa).

ne OM”

o il

metri.

1D)

camera.

300X)

VAZIONE

ume.

Accensione e spegnimento (On/Off)

1 Portare la chiavetta di avviamento in posizione ACC o ON.

Il sistema si attiva.

2 Tenere premuto il pulsante MENU per almeno 5 secondi per spegnere l’unità.

Passaggio dalla schermata Sorgenti audio a una schermata specifica

Per passare dalla schermata Sorgenti audio a una schermata specifica, toccare l’icona su uno dei quattro bordi

della schermata oppure trascinarla in senso verticale o orizzontale.

Schermata Impostazione collegamenti

Schermata dei pulsanti di preselezione

o della modalità Ricerca Rapida*

Schermata Sorgenti audio

(USB Audio)

Schermata doppia

Schermata Menu

Consente di impostare le opzioni di

Setup audio o il sistema

Intrattenimento Sedili Posteriori.

Nella schermata doppia è possibile

passare da una schermata all’altra.

La schermata Menu consente di

configurare le impostazioni.

 La modalità Ricerca varia a seconda della sorgente audio. Per informazioni dettagliate consultare le istruzioni per l’uso

della sorgente audio.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

6-IT

Istruzioni per l’uso Funzione Preferiti

Funzione Preferiti

L’unità consente di richiamare con facilità le funzioni utilizzate più spesso, come la sorgente Audio, la funzione di

ricerca per la navigazione ecc., registrando tali voci nella schermata Preferiti. Ciascuna di queste funzioni può

essere richiamata in modo rapido e semplice.

1 Premere il pulsante (Preferiti).

Viene visualizzata la schermata Preferiti.

Esempio di schermata Preferiti

Per visualizzare la schermata Modifica, che

consente di registrare funzioni o modificare i

nomi.

Funzione registrata nei Preferiti

Indicatore della posizione della schermata

Preferiti visualizzata al momento.

Per passare da una pagina all’altra è sufficiente scorrere

verso sinistra o destra. È possibile aggiungere fino a un

massimo di 6 pagine.

Registrazione di funzioni

1 Toccare [ ] (Modifica).

Nell’area superiore sinistra dell’icona di registrazione

viene visualizzato un segno di spunta e viene

visualizzata la modalità Modifica.

2 Toccare [ ] (Aggiungi).

Vengono visualizzate le funzioni da aggiungere

(categorie).

3 Toccare la funzione da aggiungere

(categoria).

4 Scegliere la funzione da aggiungere.

Per informazioni dettagliate fare riferimento a

“Modica della schermata Preferiti” nelle Istruzioni

per l’uso.

• È possibile aggiungere un massimo di 54 voci.

• Non è possibile registrare una voce più di una

volta.

5 Dopo avere completato le modifiche

toccare [ ] (Indietro).

6 Dopo che è stato visualizzato il messaggio

di conferma toccare [OK].

7 Le modifiche sono state completate e viene

visualizzata la schermata Preferiti.

• Se si tocca [ ] (Cancella) mentre si eseguono le

modifiche, viene nuovamente visualizzata la precedente

schermata Modifica dei Preferiti.

Fun

Scher

Prese

Pulsa

Tocca

Pulsante Ri

Scorrere ver

utilizza la sc

PTY.

Per cambia

di sintonizz

Per immett

direttamen

Per attivare

modalità P

Per attivare

modalità In

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

7-IT

eferiti

ione di

può

are i

e scorrere

fino a un

o a

uzioni

4 voci.

di una

saggio

e viene

recedente

Istruzioni per l’uso Radio/RDS

Funzionamento della Radio/RDS

Schermata della modalità

Preselezione

Pulsante di preselezione

Toccare brevemente per visualizzare le stazioni preselezionate.

Toccare per almeno 2 secondi per memorizzare la stazione corrente tra le stazioni preselezionate.

Pulsante Ricerca PTY

Scorrere verso destra quando si

utilizza la schermata dell’elenco

PTY.

Pulsante della modalità Preselezione

Toccare o scorrere verso destra

quando si utilizza la schermata

della modalità Preselezione.

Indicatore RDS

Informazioni sul display

Per passare a frequenze più

alte

Per cambiare pulsante

Funzioni

Per passare a frequenze più

basse

Per modificare le informazioni

testuali

Per cambiare la modalità

di sintonizzazione

Per cambiare banda di

frequenza

Per immettere la frequenza

direttamente

Per memorizzare le stazioni

automaticamente

Per attivare/disattivare la

modalità PRIORITÀ NEWS

Per attivare/disattivare la

modalità AF

Per attivare/disattivare la

modalità Informazioni sul traffico

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

8-IT

Schermata della

modalità Preselezione

Istruzioni per l’uso DAB/DAB+/DMB

Funzionamento di DAB/DAB+/DMB

Pulsante di preselezione

Toccare brevemente per visualizzare il servizio preselezionato.

Toccare per almeno 2 secondi per memorizzare il servizio corrente tra le stazioni preselezionate.

Pulsante della modalità

Ricerca completa

Scorrere verso destra quando si utilizza la

schermata dell’elenco Tutti i servizi.

(È visualizzato l’elenco Tutti i servizi,

Corrente o PTY)

Pulsante della modalità

Preselezione

Toccare o scorrere verso destra

quando si utilizza la schermata

della modalità Preselezione.

Indicatore DAB

Informazioni sul display

Per passare a frequenze più

alte

Per cambiare pulsante

Funzioni

Per passare a frequenze più

basse

Per immettere la frequenza

direttamente

Per cambiare la modalità

di sintonizzazione

Per visualizzare la schermata

di selezione di PTY

Per visualizzare la schermata

di selezione del servizio

Per passare dal servizio

primario al secondario e

viceversa

Per modificare le

informazioni testuali

Per attivare/disattivare la

modalità Informazioni sul

traffico

Per attivare/disattivare la

modalità PRIORITÀ NEWS

Util

È possibi

interno d

Scher

Ricerc

Pulsante de

Ricerca com

Scorrere ver

utilizza la sc

modalità Ric

Per passare

corrente/Pe

dall’inizio d

Per tornare

rapido se v

almeno 1 s

Pausa e Rip

Presentazione

Vengono visualizzate le

informazioni sul programma, le

foto degli artisti e gli annunci

pubblicitari sincronizzati con la

componente del servizio in corso

di ricezione.*

 A seconda della componente del servizio in corso di ricezione, potrebbero non essere visualizzate.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

9-IT

alità

so destra

hermata

zione.

play

nze più

quenza

chermata

izio

rio e

are la

oni sul

Istruzioni per l’uso Utilizzo di un’unità Flash USB (opzionale)

Utilizzo di un’unità Flash USB (opzionale)

È possibile riprodurre file musicali (MP3/WMA/AAC/FLAC) memorizzati su un’unità Flash USB mediante il lettore

interno di questo sistema

Schermata della modalità

Ricerca rapida

Pulsante della modalità

Ricerca completa

Scorrere verso destra quando si

utilizza la schermata della

modalità Ricerca completa.

Pulsante Ricerca rapida

Toccare o scorrere verso destra

per usare la modalità Ricerca

rapida.

N. canzone corrente/N. totale

canzoni

Informazioni sul display

Per cambiare pulsante

Funzioni

Tempo trascorso

Riproduzione causale

Riproduzione ripetuta

Per passare all’inizio del file

corrente/Per passare al file

precedente entro 1 secondo

dall’inizio della riproduzione/

Per tornare indietro in modo

rapido se viene toccato per

almeno 1 secondo

Per passare all’inizio del file

successivo/Per avanzare in

modo rapido se viene toccato

per almeno 1 secondo

Pausa e Riproduzione

amma, le

nnunci

ati con la

zio in corso

Visualizzazione della grafica

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

10-IT

Istruzioni per l’uso DVD HDMI (opzione)

Utilizzo del dispositivo HDMI (lettore DVD) (opzionale)

Se viene collegato un dispositivo DVE-5300 (lettore DVD) opzionale, è possibile controllarla dall’unità.

Per passare all’inizio del

capitolo corrente/Per passare

al capitolo precedente entro

un secondo dall’inizio della

riproduzione/Per tornare

indietro in modo rapido se

viene toccato per almeno 1

secondo Per passare all’inizio del

capitolo successivo/Per

avanzare in modo rapido se

viene toccato per almeno

1 secondo

Per visualizzare la schermata

Menu di primo livello

Per visualizzare la schermata

Per passare attivare/

disattivare le tracce audio

Per visualizzare la schermata

dei comandi da menu

Riproduzione ripetuta

Per interrompere la

riproduzione

Pausa e Riproduzione

Per cambiare angolatura

Per modificare le informazioni

testuali

Per attivare/disattivare

i sottotitoli

Per cambiare la modalità di

visualizzazione

Schermata Impostazione

per DVD Ricerca

Ricerca

Per esem

1 To

Fun

A second

Lightning

Modal

Scher

Ricerc

Pulsante de

Ricerca com

Scorrere ver

utilizza la sc

modalità Ric

Per passare

corrente/Pe

dall’inizio d

Per tornare

rapido se v

almeno 1 s

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

11-IT

Per passare all’inizio del file

successivo/Per avanzare in

modo rapido se viene toccato

per almeno 1 secondo

one)

o del

Per

pido se

meno

chermata

audio

ormazioni

dalità di

Ricerca di un file musicale (modalità

Ricerca completa)

Per esempio: ricerca per Nome artista

1 Toccare [Artista] nella schermata della

modalità Ricerca completa.

2 Toccare il nome dell’artista di interesse.

Viene visualizzata la schermata di ricerca degli

album dell’artista selezionato.

Toccando [ ] vicino all’artista selezionato verranno

riprodotte tutte le canzoni di quell’artista.

3 Toccare il nome dell’album di interesse.

Vengono visualizzate tutte le canzoni comprese

nell’album selezionato.

Toccando [ ] vicino all’album selezionato verranno

riprodotte tutte le canzoni comprese in

quell’album.

4 Toccare il nome della canzone di interesse.

Viene riprodotta la canzone selezionata.

• Toccando [ ] vicino a “Tutto” verranno riprodotte tutte

canzoni nell’elenco.

Istruzioni per l’uso iPod/iPhone (opzionale)

Funzionamento con iPod/iPhone (opzionale)

A seconda del tipo di iPod/iPhone in uso, è richiesto un cavo da AV a USB per iPod/iPhone AV (KCU-461iV) o da

Lightning a USB (KCU-471i), entrambi venduti separamente.

Modalità audio

Schermata della modalità

Ricerca rapida

Pulsante della modalità

Ricerca completa

Scorrere verso destra quando si

utilizza la schermata della

modalità Ricerca completa.

Pulsante Ricerca rapida

Toccare o scorrere verso destra

per usare la modalità Ricerca

rapida.

N. canzone corrente/N. totale

canzoni

Informazioni sul display

Tempo di riproduzione

Per cambiare pulsante

Funzioni

Riproduzione ripetuta

Riproduzione causale

Per passare all’inizio del file

corrente/Per passare al file

precedente entro un secondo

dall’inizio della riproduzione/

Per tornare indietro in modo

rapido se viene toccato per

almeno 1 secondo

Pausa e Riproduzione

Visualizzazione della grafica

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

12-IT

Istruzioni per l’uso Impostazione Bluetooth, Utilizzo di Bluetooth

Controllo del telefono in vivavoce

Se si utilizza un telefono cellulare compatibile con HFP (Hands-Free Profile), è possibile fare telefonate in vivavoce.

Connessione di un dispositivo

compatibile con BLUETOOTH

(accoppiamento)

Su questa unità la funzione BLUETOOTH è sempre disponibile.

Quindi è possibile cercare un dispositivo BLUETOOTH da

accoppiare in qualsiasi momento.

1 Toccare il pulsante [Impostazione] nella

schermata Menu.

Pulsante [Impostazione]

2 Toccare [Bluetooth].

• Verificare che “Bluetooth” sia impostato su “On” ( ).

Toccare [Impostazioni Periferiche Bluetooth].

4 Toccare [ ] (Cerca) in “No Device”.

5 Toccare [ ] (Audio), [ ] (Vivavoce) o

[] (Entrambi) vicino al dispositivo da

connettere presente nell’elenco.

Audio: consente di utilizzare il dispositivo per

la riproduzione audio.

Vivavoce: consente di utilizzare il dispositivo per

chiamate in vivavoce.

Entrambi: consente di utilizzare il dispositivo sia

per la riproduzione audio sia per

chiamate in vivavoce.

Una volta completata la registrazione del

dispositivo, viene visualizzato un messaggio

e il dispositivo torna in modalità normale.

• È possibile registrare fino a 5 telefoni cellulare

compatibili con BLUETOOTH.

• La procedura di registrazione BLUETOOTH varia a

seconda della versione del dispositivo e di SSP (Simple

Secure Pairing). Se su questo dispositivo viene

visualizzato un codice a 4 o 6 caratteri, immettere il

codice utilizzando il dispositivo compatibile con

BLUETOOTH.

Se su questo dispositivo viene visualizzato un codice a 6

caratteri, verificare che lo stesso codice sia visualizzato

sul dispositivo compatibile con BLUETOOTH, quindi

toccare “Yes”.

Risposta a una chiamata

1 Se si riceve una chiamata, si attiva la

suoneria e viene visualizzata la schermata

Chiamata in Arrivo.

Schermata di notifica Chiamata in Arrivo

2 Toccare la schermata di notifica Chiamata

in Arrivo.

La chiamata ha inizio.

Riquadro Informazioni chiamata

Toccando l’area delle informazioni mentre è in

corso una chiamata, si passa alla schermata

operativa del telefono in cui è possibile regolare il

volume della voce, ecc.

Chiusura della chiamata

1 Toccare [ ] (Fine Chiamata).

La chiamata viene terminata.

Antep

Avv

Fun

Di seguit

informaz

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

13-IT

etooth

ivavoce.

e del

essaggio

male.

aria a

Simple

ere il

odice a 6

alizzato

quindi

ermata

amata

è in

golare il

Anteprima delle prossima

svolta

Avvertenza di limite di

velocità

Campi di dati

Segnale stradale di

avvertenza

Traffico

Informazioni aggiuntive

Accesso al menu

Toccare [ ] o scorrere verso

sinistra.

Zoom

Viste 2D/2D Nord in alto/3D

Servizi autostradali

Menu Destinazione

Parcheggi in prossimità della

destinazione

Informazioni aggiuntive

Prossima via

Informazioni sulle corsie

Nome della via

Funzioni di mappa

Di seguito è riportata una panoramica dei pulsanti e delle icone presenti nella schermata della mappa. Per

informazioni dettagliate su questa schermata consultare le Istruzioni per l’uso.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

14-IT

Nuovo percorso

Consente di selezionare la destinazione

immettendo un indirizzo o le relative

coordinate, oppure selezionando un

luogo, una località salvata o un

percorso salvato. Permette inoltre di

cercare tra le destinazioni recenti

presenti nella cronologia.

Se è disponibile una connessione

Internet, per trovare una destinazione è

possibile utilizzare anche l’opzione di

ricerca on-line.

Informazioni

Consente di accedere a opzioni

aggiuntive e di controllare

informazioni relative alla

navigazione.

Setup

Consente di personalizzare le

impostazioni delle funzioni del

software di navigazione.

Accesso alla mappa

Toccare o scorrere verso destra.

Percorso a più tappe

È possibile definire il percorso sulla base di uno o più punti che

deve comprendere. Inoltre è possibile programmare un

percorso indipendente dalla posizione GPS attuale: è sufficiente

impostare un nuovo punto di partenza.

Menu Navigazione

Per accedere al menu Navigazione toccare [ ] sul bordo destro della schermata della mappa oppure scorrere

verso sinistra. È possibile anche toccare il pulsante .

Imp

Negli ese

[Indirizzo

• È possi

1 To

2 To

3 To

4 Im

• T

5 Im

• T

6 Im

int

Vie

visu

que

info

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

15-IT

a opzioni

ollare

lla

zzare le

nzioni del

ne.

rrere

Impostazione di una destinazione

Negli esempi che seguono è descritto come cercare una destinazione quando si seleziona [Città/CAP] in

[Indirizzo].

• È possibile restringere la ricerca partendo dal paese/regione selezionando [Paese/Regione].

1 Toccare [Nuovo percorso] nel menu

Navigazione.

2 Toccare [Indirizzo].

3 Toccare [Città/CAP].

4 Immettere il nome della città o il CAP.

• Toccare per visualizzare l’elenco dei

possibili risultati.

5 Immettere il nome della via di interesse.

• Toccare per visualizzare l’elenco dei

possibili risultati.

6 Immettere il numero civico o la strada di

intersezione.

Viene calcolato il percorso e quindi viene

visualizzata una mappa con l’intero percorso. In

questa schermata è possibile controllare le

informazioni sul percorso e percorsi alternativi.

7 Toccare [More] per modificare i parametri

del percorso o toccare [Avvia navigazione]

per iniziare il percorso.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

16-IT

Istruzioni per l’uso Specifiche

Specifiche

SEZIONE MONITOR

Dimensioni dello schermo 8” (X801D-U)

7” (X701D/INE-W997D)

Tipo LCD TN LCD di tipo trasparente

Sistema di funzionamento TFT a matrice attiva

Numero di elementi 1.152.000 pcs.

dell’immagine (800 × 480 × 3 (RGB))

Numero effettivo di elementi dell’immagine

99% o più

Sistema di illuminazione LED

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione 87,5 – 108,0 MHz

Sensibilità utile mono 8,1 dBf (0,7 µV/75 ohm)

Sensibilità per 50 dB 12 dBf (1,1 µV/75 ohm)

Selettività 80 dB

Rapporto segnale-rumore 65 dB

Separazione stereo 35 dB

Rapporto di cattura 2,0 dB

SEZIONE SINTONIZZATORE AM

Gamma di sintonizzazione 531 – 1.602 kHz

Sensibilità utile 25,1 V/28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione 153 – 281 kHz

Sensibilità (Standard IEC) 31,6 V/30 dBf

SEZIONE USB

Requisiti USB USB 2.0

Consumo di corrente massimo 1.500 mA (supporto CDP)

Classe USB USB (riproduzione da dispositivo)/

USB (Classe Archiviazione di Massa)

File System FAT16/32

Numero di canali 2 canali (Stereo)

Risposta in frequenza1 5 – 20.000 Hz (±1 dB)

Distorsione armonica totale 0,008% (a 1 kHz)

Gamma dinamica 95 dB (a 1 kHz)

Rapporto segnale-rumore 100 dB

Separazione tra canali 85 dB (a 1 kHz)

1 La risposta in frequenza può variare a seconda del software di

codifica/velocità in bit.

SEZIONE HDMI

Formato di ingresso 720p/480p/VGA

Formato in uscita 480p

SEZIONE GPS

Frequenza di ricezione GPS 1.575,42 ±1 MHz

Sensibilità di ricezione GPS -130 dB max.

SEZIONE Bluetooth

Specifica Bluetooth Bluetooth V2.1+EDR

Potenza in uscita +4 dBm Max. (Classe di potenza 2)

Profilo HFP (Hands-Free Profile)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serial Port Profile)

SPECIFICHE GENERALI

Requisiti di alimentazione 14,4 V CC

(11–16 V consentiti)

Temperatura di esercizio Da -20 °C a + 60 °C

Potenza massima in uscita 50 W × 4

Peso 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Livello di uscita audio

Preout (anteriore, posteriore):

4V/10k ohm (max.)

Preout (subwoofer): 4V/10k ohm (max.)

DIMENSIONI DEL TELAIO

Larghezza 178 mm

Altezza 100 mm

Profondità 164 mm

DIMENSIONI DEL FRONTALINO

Larghezza 190 mm (X801D-U)

170 mm (INE-W997D)

Altezza 121 mm (X801D-U)

96 mm (INE-W997D)

Profondità 22 mm (X801D-U)

17 mm (INE-W997D)

• Dati i continui miglioramenti del prodotto, le specifiche e

il design possono cambiare senza previa notifica.

• Il pannello LCD viene fabbricato utilizzando una

tecnologia di fabbricazione costruzione ad altissima

precisione. Il rapporto di pixel effettivo è superiore a

99,99%: ciò significa che esiste una possibilità che lo

0,01% dei pixel sia sempre acceso o spento.

X701

SEZIONE

Risposta in

Wow & Flut

Distorsione

Gamma din

Separazion

Risoluzione

Livello di us

Rapporto s

PICKUP

Lunghezza

Potenza las

TELECOM

Tipo di batt

Larghezza

Altezza

Profondità

Peso

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

17-IT

ifiche

potenza 2)

)

ss Profile)

mote

pecifiche e

sima

ore a

he lo

X701D con DVE-5300X

SEZIONE CD/DVD

Risposta in frequenza CD: 5 – 20.000 Hz (± 1 dB)

Wow & Flutter (% WRMS) Al di sotto dei limiti misurabili

Distorsione armonica totale 0,02% (a 1 kHz)

Gamma dinamica 95 dB (a 1 kHz)

Separazione tra canali 65 dB (a 1 kHz)

Risoluzione orizzontale 500 linee o superiore

Livello di uscita video 1Vp-p (75 ohm)

Rapporto segnale-rumore video

DVD: 60 dB

Rapporto segnale-rumore audio

95 dB

PICKUP

Lunghezza d’onda DVD: 665 nm

CD: 800 nm

Potenza laser CLASS II

TELECOMANDO

Tipo di batteria Batteria CR2025

Larghezza 42 mm

Altezza 90 mm

Profondità 11,6 mm

Peso 50 g (batteria esclusa)

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

18-IT

X801D-U/X701D/INE-W997D

Per DVE-5300X opzionale

• Windo

fabbric

negli S

• iPhone

marchi

Uniti e

• “Made

accesso

proget

iPod o

prestaz

Apple

dispos

norma

accesso

prestaz

• Androi

• Il marc

registra

Electro

• I termin

Interfac

marchi

e in alt

• La tecn

utilizza

fornitu

esclusiv

non tra

prodot

trasmis

altro m

genera

Interne

di distr

quali a

tali usi

inform

http://w

X701D c

• Questo

contro

altri dir

La deco

• Prodot

simbol

Dolby

• Per i br

http://

Licensi

simbol

un mar

diritti r

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

19-IT

• Windows Media e il logo Windows logo sono marchi di

fabbrica o marchi registrati di Microsoft Corporation

negli Stati Uniti e/o in altri paesi.

• iPhone, iPod, iPod classic, iPod nano e iPod touch sono

marchi di fabbrica di Apple Inc., registrati negli Stati

Uniti e in altri paesi.

• “Made for iPod” e “Made for iPhone” significano che un

accessorio elettronico è stato specificamente

progettato per essere collegato, rispettivamente, a un

iPod o a un iPhone e la sua conformità agli standard di

prestazione Apple è stata certificata dallo sviluppatore.

Apple non è responsabile del funzionamento di questo

dispositivo e della sua conformità agli standard

normativi e di sicurezza. Si noti che l’uso di questo

accessorio con un iPod o iPhone potrebbe influire sulle

prestazioni wireless.

• Android è un marchio di fabbrica di Google Inc.

• Il marchio Bluetooth® e i relativi loghi sono marchi

registrati di proprietà di Bluetooth SIG, Inc. e Alpine

Electronics, Inc. utilizza tali marchi su licenza.

• I termini HDMI, HDMI High-Definition Multimedia

Interface e il logo HDMI sono marchi di fabbrica o

marchi registrati di HDMI Licensing, LLC negli Stati Uniti

e in altri paesi.

• La tecnologia di codifica audio MPEG Layer-3 è

utilizzata su licenza di Fraunhofer IIS e Thomson. La

fornitura del presente prodotto concede una licenza

esclusivamente per uso privato e non commerciale e

non trasferisce alcuna licenza per l’uso del presente

prodotto, né comprende alcun diritto di utilizzarlo per

trasmissioni (terrestri, satellitari, via cavo e/o qualsiasi

altro mezzo) di tipo commerciale (ovvero con

generazione di profitti), trasmissioni/streaming tramite

Internet, intranet e/o altri tipi di rete, o per altri sistemi

di distribuzione di contenuti in formato elettronico,

quali applicazioni di pay-audio o audio-on-demand. Per

tali usi è richiesta una licenza autonoma. Per

informazioni dettagliate visitare il sito

http://www.mp3licensing.com

X701D con DVE-5300X

• Questo prodotto include tecnologie di protezione

contro la copia che sono tutelate da brevetti USA e da

altri diritti di proprietà intellettuale di Rovi Corporation.

La decompilazione e il disassemblaggio sono proibiti.

• Prodotto su licenza di Dolby Laboratories. Dolby e il

simbolo della doppia D sono marchi di fabbrica di

Dolby Laboratories.

• Per i brevetti DTS fare riferimento a

http://patents.dts.com. Prodotto su licenza di DTS

Licensing Limited. DTS, il simbolo e DTS assieme al

simbolo sono marchi registrati e DTS Digital Surround è

un marchio di fabbrica di DTS, Inc. ©DTS, Inc. Tutti i

diritti riservati.

• è un marchio di fabbrica di DVD Format/Logo

Licensing Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (IT)

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

1-SE

VIKTIGT

Skriv in enhetens serienummer i fältet nedan och ha det alltid tillgängligt som referens.

SERIENUMMER:

ISO SERIENUMMER: AL

INSTALLATIONSDATUM:

INSTALLATIONSTEKNIKER:

INKÖPSSTÄLLE:

Se bruksanvisningen som finns lagrad på medföljande CD-ROM för ytterligare information om

samtliga funktioner. (Eftersom det är en data-CD kan den inte användas för att spela musik eller

bilder i spelaren). Om så behövs ger en ALPINE-återförsäljare dig gärna en utskrift av den

bruksanvisning som finns lagrad på CD-ROM:en.

Innehåll

VARNING ..................................................................................................................................................................2

FÖRSIKTIGT .............................................................................................................................................................3

Komma igång ........................................................................................................................................................4

Funktionen Favorit ...............................................................................................................................................6

Registrera funktioner ..........................................................................................................................................6

Radio/RDS-användning .....................................................................................................................................7

DAB/DAB+/DMB-användning .........................................................................................................................8

Användning av USB-minne (tillval) ................................................................................................................9

Användning av HDMI-enhet (DVD-spelare) (tillval)...............................................................................10

Användning av iPod/iPhone (tillval)............................................................................................................11

Styrning av handsfreetelefon ........................................................................................................................12

Kar tfunktioner .....................................................................................................................................................13

Navigeringsmeny ...............................................................................................................................................14

Ställa in destination ...........................................................................................................................................15

Specifikationer ....................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

2-SE

VARNING

Den här symbolen innebär viktiga instruktioner.

Om inte dessa anvisningar följs kan det kan leda

till allvarliga olyckor som till och med kan få

dödlig utgång.

INSTALLERA PRODUKTEN KORREKT OCH SÅ ATT FÖRAREN

INTE KAN SE TV/VIDEO ANNAT ÄN DÅ FORDONET STÅR STILL

OCH PARKERINGSBROMSEN DRAGITS ÅT.

TV/Videovisning i ett fordon i drift innebär risker eftersom det kan

distrahera föraren och innebär därmed en olycksrisk. Om inte enheten

installerats korrekt finns möjlighet för föraren att se på TV/Video under

körning, vilket i värsta fall kan leda till en svår olycka.

KOMBINERA INTE VIDEOTITTANDE OCH BILKÖRNING.

Videovisning under körning kan distrahera föraren med olyckor som

följd.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT

UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I

annat fall kan olyckor lätt inträffa.

LÅT INTE NAVIGERINGS-SYSTEMETS INFORMATION OM

FÄRDVÄG FÖRLEDA TILL TRAFIKFARLIGA ELLER ILLEGALA

MANÖVRER ELLER ANNAT TRAFIKFARLIGT BETEENDE.

Låt inte den här produkten ersätta det egna omdömet. Låt aldrig de

föreslagna färdvägarna leda till något som bryter mot lokala

förordningar eller som talar mot den egna erfarenheten.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET

FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER

PÅGÅENDE KÖRNING.

För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t

ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN

OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR

HÖGA VOLYMER I EN BIL.

HÅLL I MÖJLIGASTE MÅN BLICKEN BORTA FRÅN

TECKENFÖNSTRET UNDER KÖRNING.

Teckenfönstret kan vara en störande faktor och leda bort

uppmärksamheten från trafiken, vilket kan leda till olyckor.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM

HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan

resultera i brand, elektriska stötar eller andra skador.

FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR

UTOM RÄCKHÅLL FÖR BARN.

Om nagot föremal skulle sväljas, skall en läkare kontaktas omedelbart.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER

VÄRME-PANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

DEN HÄR PRODUKTEN ÄR ENDAST AVSEDD FÖR

MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra

skador.

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ

BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund

av kortslutning.

SE TILL ATT INTE KABLARNA TRASSLAR IN SIG I OMGIVANDE

FÖREMÅL.

Utför kabeldragningen enligt anvisningarna för att undvika

arrangemang som kan äventyra körningen. Kablar och anslutningar i

närheten av rattstång, växelspak, bromspedal och liknande kritiska

platser kan vara mycket farligt.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL

FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller

elektriska stötar.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR

VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV

HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar,

bränsleledningar eller liknande råkar skadas. Det kan leda till att brand

uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL

AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller

bromssystemet (eller något annan system som är av betydelse för

säkerheten) ska ALDRIG användas för kabeldragning eller

jordanslutning. Användandet av sådana delar kan leda till att fordonets

styrförmåga försämras och orsaka bromsfel, brand eller personskada.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN

UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I

NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga

funktioner kan det lätt leda till olyckor.

Den här

Underlå

person

AVBRYT G

I annat fall k

Lämna appa

LÅT EN FA

OCH MON

Kabeldragni

kunskap och

för utförand

ANVÄND A

TILLBEHÖ

Användande

leda till att a

grund av los

DRA KABL

ELLER SKA

Undvik kläm

rörliga delar

Om kablarn

användas so

MONTERA

ELLER DAM

Undvik att i

in och ställa

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

3-SE

er andra

ten.

GET PÅ

all på grund

GIVANDE

tningar i

ritiska

MKABEL

EHÖR.

rand eller

R KABLAR

ING AV

, kablar,

l att brand

ON DEL

e för

fordonets

onskada.

KAN

EX. I

väsentliga

FÖRSIKTIGT

Den här symbolen innebär viktiga instruktioner.

Underlåtenhet att följa dem kan leda till skador på

person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå.

Lämna apparaten till återförsäljaren för reparation.

LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN

OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk

kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten,

för utförandet av säker montering.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA

TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan

leda till att apparaten skadas invändigt eller till ostadig montering på

grund av lossnande delar.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM

ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från

rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter.

Om kablarna måste dras genom hål i plåten bör gummibussningar

användas som skydd, så att inte kablarna ligger och nöter mot metallen.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT

ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga

in och ställa till skador.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

4-SE

Bruksanvisning Kontrollernas placering, Slå på (On) eller stänga av (Off ) strömmen

Komma igång

Kontrollernas placering

Utformningen på den skärm som används i bruksanvisningen kan skilja sig från den faktiska skärmen.

För X801D-U/INE-W997D För X701D

Mikrofon

Används för handsfree manövrering eller

röstkommandon.

På X701D är mikrofonen inbyggd i bildskärmens

vänstra sida.

Knapp för (AUDIO)/(Röstigenkänningsläge)

Visar skärmen Ljud/Bild. Om skärmen Ljud/Bild redan

visas, byts källan.

När en handsfreemobiltelefon med

röstigenkänningsfunktion är ansluten håller du

knappen intryckt i minst 2 sekunder för att växla till

röstigenkänningsläget.

(MUTE)-knapp (endast X801D-U/INE-W997D)

Tryck för att aktivera/avaktivera ljudavstängningsläget.

/ (NER/UPP)-knapp (endast X801D-U/

INE-W997D)

Tryck för att justera volymen.

(Favorit)-knapp

Visar Favoritskärmen.

• Håll denna knapp intryckt i minst 2 sekunder för

att växla till Klimatskärmen. (visas bara på

X801D-U/INE-W997D om den är ansluten till

CAN-interfacedosan (tillval)).

• Håll denna knapp intryckt i minst 2 sekunder för

att växla till fordonsinformationsläge. (Endast

X701D)

MENU-/(Strömavstängnings)-knapp

Visar menyskärmen.

Du stänger av strömmen genom att hålla den här

knappen intryckt i minst 5 sekunder.

/ knapp

Tryck för att söka efter nästa station nedåt/uppåt i

radioläge eller nedåt/uppåt ett spår, kapitel etc. för

andra ljud/bildkällor.

RESET-knapp

Enhetens system återställs.

(NAVI/NAV)-knapp

Visa navigationskartan.

Tryck igen för att växla till navigeringsmenyskärmen.

Håll denna knapp intryckt i minst 2 sekunder för att

växla till ruttskärmen Åk hem. (Om du inte ställt in

”hem” ännu växlar den istället till skärmen för att ställa

in ”hem”).

Se ”Navigationssystemet OM” på CD-ROM-skivan för

mer information om navigering.

Fjärrsensor

Rikta fjärrkontrollens sändare mot fjärrsensorn inom ett

avstånd på 2 meter.

(CAMERA)-knapp (endast X701D)

Använd för att visa kamerabilden.

Skivfack (endast X701D med DVE-5300X)

Volyminställning/MUTE-knapp (endast X701D)

Justera volymen genom att vrida till vänster eller höger.

Tryck för att aktivera/avaktivera MUTE-funktionen.

(Eject)-knapp (endast X701D med

DVE-5300X)

Matar ut en skiva.

Slå på

1 Vri

Sys

2 Du

Ändra

Du kan ä

ikonerna

Skärm m

Skärm fö

snabbsö

Skärm

(USB L

Du kan gö

ställa in sy

underhåll

 Sökläge

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

5-SE

trömmen

påt i

tc. för

ärmen.

för att

llt in

att ställa

van för

n inom ett

)

X701D)

eller höger.

nen.

Slå på (On) eller stänga av (Off) strömmen

1 Vrid tändningsnyckeln till läge ACC eller ON.

Systemet slås på.

2 Du stänger av strömmen genom att hålla MENU-knappen intryckt i minst 5 sekunder.

Ändra skärmen för val av ljudkälla till en specialanpassad skärm

Du kan ändra skärmen för val av ljudkälla till din egen specialanpassade skärm genom att trycka på någon av

ikonerna längs skärmens fyra kanter eller genom att dra vertikalt eller horisontellt.

Skärm med inställningsgenvägar

Skärm för snabbvalsknapp eller

snabbsökningsläge*

Skärm för val av ljudkälla

(USB Ljud)

Dubbel skärmbild

Menyskärm

Du kan göra ljudinställningar eller

ställa in systemet för Baksätes

underhållning.

Du kan växla mellan de visade

skärmarna på den delade

skärmbilden.

Du kan göra inställningar på

menyskärmen.

 Sökläget är olika beroende på ljudkälla. Se ljudkällans bruksanvisning för ytterligare information.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

6-SE

Bruksanvisning Funktionen Favorit

Funktionen Favorit

Med denna funktion kan du enkelt öppna dina favoritfunktioner genom att registrera funktioner du använder ofta,

t ex val av ljudkälla, navigeringens sökfunktion m. fl på skärmen Favorit. Du kan lätt öppna vilken som helst av

dessa funktioner.

1 Tryck på knappen (Favorit).

Skärmen Favorit visas.

Exempel på skärmen Favorit

Byter till Redigeringsskärmen för att registrera

funktioner eller ändra namn.

Registrerade Favorit

Visar vilken sida av Favorit som visas.

Dra till vänster eller höger för att bläddra mellan

sidorna. Du kan lägga till upp till 6 sidor.

Registrera funktioner

1 Tryck på [ ] (Ändra).

En kryssruta visas i registreringsikonens övre vänstra

del och den byter till Redigeringsläge.

2 Tryck på [ ] (Lägg till).

De funktioner (kategorier) som kan läggas till visas.

3 Tryck på den funktion (kategori) du ska

lägga till.

4 Välj den funktion du ska lägga till.

Se bruksanvisningens avsnitt ”Redigera Favoriter”

för ytterligare information om funktioner som kan

läggas till.

• Du kan lägga till upp till 54 funktioner.

• En funktion kan bara registreras en gång.

5 Tryck på [ ] (Tillbaka) när du redigerat

klart.

6 Tryck på [OK] efter det att

bekräftelsemeddelandet visats.

7 Redigeringen är avslutad och nu visas

skärmen Favorit.

• Om du trycker på [ ] (Avbryt) medan du redigerar

växlar skärmen till att visa förutvarande skärm Redigera

Favorit.

Rad

Skärm

Snabb

En kor

Tryck u

PTY-sökkn

Tryck eller d

använder PT

Ändrar läg

stationsins

Ange önska

Läge för PR

Läge för tra

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

7-SE

nder ofta,

st av

istrera

voriter”

om kan

rat

sas

gerar

m Redigera

Bruksanvisning Radio/RDS

Radio/RDS-användning

Skärm för snabbvalsläge

Snabbvalsknapp

En kort tryckning visar förvalda stationer.

Tryck under minst 2 sekunder för att lägga till nuvarande station som ett snabbval.

PTY-sökknapp

Tryck eller dra till höger när du

använder PTY-listan.

Knapp för snabbvalsläge

Tryck eller dra till höger när du

använder skärmen för

snabbvalsläge.

RDS-indikator

Informationsskärm

Ökar frekvensen

Knapp för att växla funktion

Minskar frekvensen

Ändrar textinformationÄndrar läge för

stationsinställning

Byter frekvensbandAnge önskad frekvens

Automatisk snabbvalslagring

av stationer

Läge för PRIORITY NEWS På/Av

Läge för AF På/AvLäge för trafikinformation På/Av

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

8-SE

Skärm för snabbvalsläge

Bruksanvisning DAB/DAB+/DMB

DAB/DAB+/DMB-användning

Snabbvalsknapp

En kort tryckning visar förvald tjänst.

Tryck under minst 2 sekunder för att lägga till nuvarande tjänst som ett snabbval.

Knapp för fullständigt

sökläge

Tryck eller dra till höger när du använder

skärmen med alla tjänster.

(Lista över alla tjänster, lista med

Nuvarande grupp eller PTY-lista visas)

Knapp för snabbvalsläge

Tryck eller dra till höger när du

använder skärmen för

snabbvalsläge.

DAB-indikator

Informationsskärm

Ökar frekvensen

Knapp för att växla funktion

Minskar frekvensen

Ange önskad frekvensÄndrar läge för

stationsinställning

Visar skärmen för vald PTYVisar skärmen för vald tjänst

Växlar mellan primär/

sekundär tjänst

Ändrar textinformation

Läge för trafikinformation På/

Läge för PRIORITY NEWS På/Av

Anv

Du kan sp

interna sp

Skärm

snabb

Knapp för f

sökläge

Tryck eller d

använder sk

sökläge.

Går till börj

Går till före

trycks inom

uppspelnin

Snabbspol

intryckt i m

Paus och u

Bildspel

Visar programinformation,

artistbilder och reklam som

synkroniseras med

servicekomponenten som tas

emot för tillfället.*

 De kanske inte visas, beroende på servicekomponenten som tas emot för tillfället.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

9-SE

släge

r när du

funktion

ald PTY

mation På/

Bruksanvisning Användning av USB-minne (tillval)

Användning av USB-minne (tillval)

Du kan spela upp musikfiler (MP3/WMA/AAC/FLAC) som finns lagrade i ett USB-minne med det här systemets

interna spelare.

Skärm för

snabbsökningsläge

Knapp för fullständigt

sökläge

Tryck eller dra till höger när du

använder skärmen för fullständigt

sökläge.

Knapp för snabbsökning

Tryck eller dra till höger för att

använda snabbsökningsläge.

Nuvarande låt nr./Totalt antal

låtar

Informationsskärm

Knapp för att växla funktion

Förfluten tid

Slumpvis uppspelning

Upprepad uppspelning

Går till början av nuvarande fil/

Går till föregående fil om den

trycks inom 1 sekund efter att

uppspelningen börjat/

Snabbspolar bakåt om den hålls

intryckt i minst 1 sekund

Går till början på nästa fil/

Snabbspolar framåt om den

hålls intryckt i minst en

sekund

Paus och uppspelning

ion,

som

som tas

Visning av illustration

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

10-SE

Bruksanvisning HDMI-DVD (tillval)

Användning av HDMI-enhet (DVD-spelare) (tillval)

Om du ansluter en DVD-spelare av typ DVE-5300 (tillval) kan du styra den från enheten.

Går till början av nuvarande

kapitel/Går till föregående

kapitel om den trycks inom en

sekund efter att

uppspelningen börjat/

Snabbspolar bakåt om den

hålls intryckt i minst en

sekund Går till början på nästa

kapitel/Snabbspolar framåt

om den hålls intryckt i minst

en sekund

Visar huvudmenyskärmen

Visar menyskärmen

Byter ljudspår

Visar menykontrollskärmen

Upprepad uppspelning

Stoppar uppspelning

Paus och uppspelning

Byter vinkel

Ändrar textinformation

Byter textremsor

Växla mellan visningslägen

Skärm för DVD-inställning

Söka e

sökläg

Till exem

1 Try

sö

Anv

En USB iP

typ av iPo

Ljudläg

Skärm

snabb

Knapp för f

sökläge

Tryck eller d

använder sk

sökläge.

Går till börj

Går till före

trycks inom

uppspelnin

Snabbspol

intryckt i m

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

11-SE

Går till början på nästa fil/

Snabbspolar framåt om den

hålls intryckt i minst en

sekund

sta

r framåt

kt i minst

ärmen

ion

gslägen

Söka efter musikfiler (fullständigt

sökläge)

Till exempel: Söka efter artistens namn

1 Tryck på [Artist] på skärmen för fullständigt

sökläge.

2 Tryck på den önskade artistens namn.

Sökningsskärmen för album för markerad artist visas.

Tryck på [ ] vid den önskade artisten så spelas

samtliga låtar med artisten upp.

3 Peka på det önskade albumets namn.

Alla låtar för det valda albumet visas.

Tryck på [ ] vid det önskade albumet så spelas

albumets samtliga låtar upp.

4 Peka på den önskade låtens namn.

Den valda låten spelas upp.

• Om du pekar på [ ] för ”Alla” så kommer alla låtar i

listan att spelas upp.

Bruksanvisning iPod/iPhone (tillval)

Användning av iPod/iPhone (tillval)

En USB iPod/iPhone AV-kabel (KCU-461iV) eller en Lightning till USB-kabel (KCU-471i) behövs beroende på vilken

typ av iPod/iPhone du har. Dessa kablar säljs separat.

Ljudläge

Skärm för

snabbsökningsläge

Knapp för fullständigt

sökläge

Tryck eller dra till höger när du

använder skärmen för fullständigt

sökläge.

Knapp för snabbsökning

Tryck eller dra till höger för att

använda snabbsökningsläge.

Nuvarande låt nr./Totalt antal

låtar

Informationsskärm

Speltid

Knapp för att växla funktion

Upprepad uppspelning

Slumpvis uppspelning

Går till början av nuvarande fil/

Går till föregående fil om den

trycks inom en sekund efter att

uppspelningen börjat/

Snabbspolar bakåt om den hålls

intryckt i minst en sekund

Paus och uppspelning

Visning av illustration

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

12-SE

Bruksanvisning Inställning och användning av Bluetooth

Styrning av handsfreetelefon

Handsfree-samtal är möjliga med denna enhet om du använder en HFP-kompatibel mobiltelefon (HFP =

HandsFree-Profil).

Hur man ansluter en BLUETOOTH-

kompatibel enhet (parkoppling)

BLUETOOTH-funktionen finns alltid tillgänglig på denna enhet.

Du kan därför söka efter BLUETOOTH-enheter för parkoppling när

som helst.

1 Tryck på [Inställning]-knappen på

menyskärmen.

[Inställning]-knapp

2 Tryck på [Bluetooth].

• Se till att ”Bluetooth” är inställt till ”On” ( ).

3 Tryck på [Välj Bluetooth-enhet].

4 Tryck på [ ] (Sök) efter ”No Device”.

5 Peka på [ ] (Audio), [ ] (Handsfree) eller

[] (Båda) för den enhet på listan du

vill ansluta.

Audio: Ställer in enheten för användning som

ljudkälla.

Handsfree: Ställer in för användning som

Handsfree-enhet.

Båda: Ställer in för användning både som

ljudenhet och Handsfree-enhet.

6 När registreringen av enheten är slutförd

visas ett meddelande och enheten återgår

till normalläge.

• Du kan registrera upp till 5 BLUETOOTH-kompatibla

mobiltelefoner.

• BLUETOOTH-registreringsprocessen skiljer sig åt

beroende på enhetens version och SSP (Simple Secure

Pairing). Om ett lösenord med 4 eller 6 tecken visas på

denna enhet, mata då in lösenordet på den

BLUETOOTH-kompatibla enheten.

Om ett lösenord med 6 tecken visas på denna enhet, se

då till att samma lösenord visas på den BLUETOOTH-

kompatibla enheten och tryck på ”Yes”.

Besvara ett samtal

1 Ett inkommande samtal sätter igång

ringtonen och en inkommande

samtalsvisning.

Meddelandeskärm för inkommande samtal

2 Tryck på meddelandeskärmen för

inkommande samtal.

Samtalet startar.

Samtalets informationsområde

Genom att trycka på området för samtalsinfo kan

du byta till skärmen för telefonanvändning och

justera talvolym etc.

Avsluta samtalet

1 Tryck på [ ] (Avsluta).

Samtalet avslutas.

Förha

hast

Kart

Nedan fö

informati

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

13-SE

ooth

utförd

återgår

mpatibla

åt

Secure

visas på

nhet, se

TOOTH-

nfo kan

g och

Förhandsvisning av nästa

sväng

Varning för

hastighetsbegränsning

Datafält

Varningsskyltar

Trafik

Ytterligare information

Visa menyn

Tryck på [ ] eller dra åt vänster.

Zoom

Visning av 2D/2D norr

uppåt/3D

Motorvägstjänster

Destinationsmeny

Parkeringar nära

destinationen

Ytterligare information

Nästa gata

Filinformation

Gatunamn

Kartfunktioner

Nedan följer en översikt över olika knappar och ikoner på kartbilden. Se bruksanvisningen för ytterligare

information om denna skärm.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

14-SE

Ny rutt

Välj destination genom att ange en

adress eller dess koordinater eller

genom välja ett ställe, en lagrad plats

eller en lagrad rutt. Du kan också

hämta dina senaste destinationer från

historiken.

Om du är ansluten till internet kan

alternativet uppkopplad sökning hjälpa

dig att hitta din destination.

Information

Här finns ytterligare alternativ och

navigationsanknuten information.

Setup

Anpassa hur

navigeringsprogramvaran

fungerar.

Visa kartan

Tryck eller dra åt höger.

Flerpunktsrutt

Bygg upp din rutt med hjälp av en eller flera brytpunkter. Du

kan också planera en rutt som är oberoende av din nuvarande

GPS-position genom att ställa in en ny startpunkt.

Navigeringsmeny

För att visa Navigeringsmenyn, tryck på [ ] på kartskärmens högra sida eller dra till vänster. Du kan också trycka

på -knappen.

Stäl

Följande

• Du kan

1 Try

2 Try

3 Try

4 An

• T

5 An

• T

6 An

Rut

Hä

alte

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

15-SE

ternativ och

information.

aran

trycka

Ställa in destination

Följande exempel visar hur du ska söka efter en destination när du valt [Ort/Postnr] från [Adress].

• Du kan söka efter Land/stat och sedan minska sökområdet genom att börja med [Land/stat].

1 Tryck på [Ny rutt] i navigeringsmenyn.

2 Tryck på [Adress].

3 Tryck på [Ort/Postnr].

4 Ange stadens namn eller postnumret.

• Tryck på för att visa en lista med

kandidater.

5 Ange önskat gatunamn.

• Tryck på för att visa en lista med

kandidater.

6 Ange gatunummer eller en korsande gata.

Rutten beräknas och en karta över hela rutten visas.

Här kan du kontrollera ruttinformationen och

alternativa rutter.

7 Tryck på [More] för att ändra

ruttparametrar eller tryck på [Starta

navigering] för att påbörja resan.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

16-SE

Bruksanvisning Specifikationer

Specifikationer

BILDSKÄRMSAVSNITT

Skärmstorlek 8” (X801D-U)

7” (X701D/INE-W997D)

LCD-typ Genomskinlig typ TN LCD

Funktionsprincip TFT aktiv matris

Antal bildelement 1 152 000 st.

(800 × 480 × 3 (RGB))

Antal effektiva bildelement 99% eller fler

Belysningssystem LED

FM TUNER-AVSNITT

Inställningsområde 87,5 – 108,0 MHz

Användbar känslighet, mono 8,1 dBf (0,7 µV/75 ohm)

50 dB dämpningskänslighet 12 dBf (1,1 µV/75 ohm)

Alternativ kanalselektivitet 80 dB

Signal-brusförhållande 65 dB

Stereoseparation 35 dB

Infångningsindex 2,0 dB

MW TUNER-AVSNITT

Inställningsområde 531 – 1 602 kHz

Användbar känslighet 25,1 V/28 dBf

LW TUNER-AVSNITT

Inställningsområde 153 – 281 kHz

Känslighet (IEC standard) 31,6 V/30 dBf

USB-AVSNITT

USB-standard USB 2.0

Max strömförbrukning 1 500 mA (CDP-stöd)

USB-klass USB (Spela upp från enhet)/

USB (massminne)

Filsystem FAT16/32

Antal kanaler 2-kanals (stereo)

Frekvensomfång1 5 – 20 000 Hz (±1 dB)

Total harmonisk distorsion 0,008 % (vid 1 kHz)

Dynamiskt område 95 dB (vid 1 kHz)

Signal-brusförhållande 100 dB

Kanalseparation 85 dB (vid 1 kHz)

1 Frekvensomfånget kan variera beroende på

kodningsprogramvara/bitfrekvens.

HDMI-AVSNITT

Ingångsformat 720 p/480 p/VGA

Utgångsformat 480 p

GPS-AVSNITT

Mottagningsfrekvens, GPS 1 575,42 ±1 MHz

Mottagningskänslighet, GPS max -130 dB

Bluetooth-AVSNITT

Bluetooth-specifikation Bluetooth V2.1+EDR

Uteffekt max +4 dBm (effektklass 2)

Profil HFP (Handsfree-Profil)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serieport-Profil)

ALLMÄNT

Ingångsspänning 14,4 V likspänning

(11 - 16 V tillåtet)

Drifttemperatur -20 °C till +60 °C

Maximal uteffekt 4 × 50 W

Vikt 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Utmatningsnivå för ljud

Förförstärkarutgång (fram, bak): 4 V/10 kiloohm (max)

Förförstärkarutgång (subwoofer): 4 V/10 kiloohm (max)

CHASSISTORLEK

Bredd 178 mm

Höjd 100 mm

Djup 164 mm

NOSSTORLEK

Bredd 190 mm (X801D-U)

170 mm (INE-W997D)

Höjd 121 mm (X801D-U)

96 mm (INE-W997D)

Djup 22 mm (X801D-U)

17 mm (INE-W997D)

• Till följd av fortgående produktförbättringar förbehålls

rätten till ändringar av tekniska data och utförande utan

föregående meddelande.

• LCD-skärmen är tillverkad med ytterst hög precision.

Andelen fullt fungerande bildpunkter överstiger 99,99%

av hela skärmen. Det innebär att 0,01 % av punkterna

kan vara ständigt tända eller släckta.

X701

CD/DVD

Frekvensom

Svaj (% WR

Total harmo

Dynamiskt

Kanalsepar

Horisontell

Utgångsniv

Signalbrusf

PICKUP

Våglängd

Lasereffekt

FJÄRRKO

Batterityp

Bredd

Höjd

Djup

Vikt

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

17-SE

)

ss Profile)

mote

m (max)

rbehålls

ande utan

cision.

r 99,99%

nkterna

X701D med DVE-5300X

CD/DVD-AVSNITT

Frekvensomfång CD: 5 – 20 000 Hz (±1 dB)

Svaj (% WRMS) mindre än mätbart

Total harmonisk distorsion 0,02 % (vid 1 kHz)

Dynamiskt område 95 dB (vid 1 kHz)

Kanalseparation 65 dB (vid 1 kHz)

Horisontell upplösning 500 linjer eller mer

Utgångsnivå videosignal 1 V p-p (75 ohms)

Signalbrusförhållande för video DVD: 60 dB

Signalbrusförhållande för ljud 95 dB

PICKUP

Våglängd DVD: 665 nm

CD: 800 nm

Lasereffekt CLASS II

FJÄRRKONTROLL

Batterityp CR2025

Bredd 42 mm

Höjd 90 mm

Djup 11,6 mm

Vikt 50 g (utan batteri)

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

18-SE

X801D-U/X701D/INE-W997D

För tillvalet DVE-5300X

• Windo

varumä

Micros

• iPhone

varumä

andra l

• ”Made

elektro

ansluta

utveck

som Ap

enhets

säkerhe

använd

kan på

• Androi

• Bluetoo

varumä

använd

Inc. ske

• Begrep

Multim

varumä

HDMI L

• Ljudko

från Fra

medfö

bruk oc

använd

inkoms

nät, sat

dataöv

nätverk

t.ex. be

Det krä

ytterlig

http://w

X701D m

• Denna

kopieri

andra i

Corpor

förbjud

• Tillverk

och du

Dolby

• För DTS

under

symbo

registre

varumä

ensam

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

19-SE

• Windows Media och Windows-logotypen är

varumärken eller registrerade varumärken som ägs av

Microsoft Corporation i USA och/eller i andra länder.

• iPhone, iPod, iPod classic, iPod nano och iPod touch är

varumärken som tillhör Apple Inc., registrerat i USA och

andra länder.

• ”Made for iPod” och ”Made for iPhone” innebär att ett

elektroniskt tillbehör har utvecklats specifikt för att

anslutas till iPod resp. iPhone och har certifierats av

utvecklaren så att de tillmötesgår de prestandakrav

som Apple ställer. Apple är inte ansvarigt för denna

enhets funktion eller dess överensstämmelse med

säkerhetsföreskrifter och standarder. Notera att

användning av detta tillbehör med iPod eller iPhone

kan påverka trådlösa funktioner.

• Android är ett varumärke som tillhör Google Inc.

• Bluetooth®-märket och -logotypen är registrerade

varumärken som tillhör Bluetooth SIG, Inc. och all

användning av sådana märken av Alpine Electronics,

Inc. sker på licens.

• Begreppen HDMI och HDMI High-Definition

Multimedia Interface samt HDMI-logotypen är

varumärken eller registrerade varumärken som tillhör

HDMI Licensing LLC i USA och andra länder.

• Ljudkodningstekniken MPEG Layer-3 används på licens

från Fraunhofer IIS och Thomson. Med denna produkt

medföljer endast en licens för privat, icke-kommersiellt

bruk och inte en licens eller några rättigheter för att

använda denna produkt för kommersiell (dvs.

inkomstbringande) realtidssändning (via markbundna

nät, satellit, kabel och/eller annan media), sändning/

dataöverföring via internet, intranät och/eller andra

nätverk eller i andra elektroniska distributionssystem,

t.ex. betalkanaler eller audio-on-demand-applikationer.

Det krävs en speciell licens för sådan användning. För

ytterligare information, se

http://www.mp3licensing.com

X701D med DVE-5300X

• Denna produkt innehåller teknologi för

kopieringsskydd som är patentskyddad av i USA samt

andra immateriella rättigheter tillhörande Rovi

Corporation. Reverse engineering och isärtagning är

förbjuden.

• Tillverkas under licens från Dolby Laboratories. Dolby

och dubbel-D-symbolen är varumärken som tillhör

Dolby Laboratories.

• För DTS-patent, se http://patents.dts.com. Tillverkas

under licens från DTS Licensing Limited. DTS, dess

symbol samt DTS och dess symbol tillsammans är

registrerade varumärken. DTS Digital Surround är ett

varumärke som tillhör DTS, Inc. ©DTS, Inc. Med

ensamrätt.

• är ett varumärke som tillhör DVD Format/Logo

Licensing Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (SE)

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

1-NL

BELANGRIJK

Noteer het serienummer van uw toestel in de daartoe voorziene ruimte hieronder en houd het bij als

referentie.

SERIENUMMER:

ISO-SERIENUMMER: AL

DATUM VAN INSTALLATIE:

INSTALLATIETECHNICUS:

PLAATS VAN AANKOOP:

Raadpleeg de gebruiksaanwijzing op de bijgeleverde CD-ROM voor meer informatie over alle

functies. (Aangezien dit een data-CD is, is deze niet geschikt voor het afspelen van muziek en

weergeven van beelden op de speler.) Indien gewenst zal een ALPINE-dealer u met plezier een

afgedrukte versie bezorgen van de gebruiksaanwijzing die op de CD-ROM is opgeslagen.

Inhoud

WAARSCHUWING .................................................................................................................................................2

OPGELET ..................................................................................................................................................................3

Aan de slag .............................................................................................................................................................4

De functie Favoriet ..............................................................................................................................................6

Items registreren ..................................................................................................................................................6

Radio-/RDS-bediening .......................................................................................................................................7

DAB/DAB+/DMB gebruiken .............................................................................................................................8

Bediening USB-flashstation (optioneel).......................................................................................................9

Bediening van een HDMI-apparaat (DVD-speler) (optioneel) ...........................................................10

Bediening van een iPod/iPhone (optioneel) ............................................................................................11

Handenvrije bediening van de telefoon ....................................................................................................12

Kaartfuncties ........................................................................................................................................................13

Menu Navigatie ..................................................................................................................................................14

Een bestemming invoeren .............................................................................................................................15

Technische gegevens .......................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

2-NL

WAARSCHUWING

Dit symbool wijst op belangrijke instructies. Het

negeren van deze instructies kan ernstige

verwondingen of de dood tot gevolg hebben.

INSTALLEER HET APPARAAT CORRECT ZODAT DE

BESTUURDER NIET DE MOGELIJKHEID HEEFT OM NAAR DE

TV/VIDEO TE KIJKEN TENZIJ HET VOERTUIG STILSTAAT EN DE

HANDREM IS AANGETROKKEN.

Het is gevaarlijk als de bestuurder naar de tv/video kijkt tijdens het

besturen van een voertuig. Wanneer dit apparaat niet correct wordt

geïnstalleerd, kan de bestuurder naar de tv/video kijken tijdens het

rijden. Dit kan de bestuurder afleiden, waardoor hij zijn aandacht niet

bij de weg houdt en er een ongeval wordt veroorzaakt. De bestuurder of

andere mensen kunnen ernstig gewond raken.

KIJK NIET NAAR DE VIDEO TIJDENS HET RIJDEN.

Het bekijken van de video kan de bestuurder afleiden, waardoor hij zijn

aandacht niet bij de weg houdt en er een ongeval wordt veroorzaakt.

GEBRUIK HET TOESTEL NIET WANNEER DIT U VERHINDERT

VEILIG MET UW VOERTUIG TE RIJDEN.

Wanneer een functie uw langdurige aandacht vereist, dient u eerst

volledig stil te staan voor u deze uitvoert. Parkeer uw voertuig steeds op

een veilige plaats voordat u een functie gaat gebruiken. Doet u dit niet,

dan loopt u het gevaar een ongeval te veroorzaken.

VOLG DE ROUTEAANWIJZINGEN NIET ALS HET

NAVIGATIESYSTEEM U OPDRAAGT EEN ONVEILIG OF

ONWETTIG MANOEUVRE UIT TE VOEREN OF U IN EEN

ONVEILIGE SITUATIE OF PLAATS DOET BELANDEN.

Dit product is geen vervangmiddel voor uw eigen inschattingsvermogen.

De routeaanwijzingen die door dit systeem worden aangereikt, mogen

nooit indruisen tegen plaatselijke verkeersvoorschriften of uw eigen

inschattingsvermogen of kennis betreffende het veilig besturen van een

voertuig.

BEPERK HET VOLUME ZODAT U GELUIDEN BUITEN DE AUTO

NOG STEEDS KUNT HOREN TIJDENS HET RIJDEN.

Een te hoog volumeniveau kan geluiden, zoals de sirene van een

ambulance of waarschuwingssignalen langs de weg (bij overwegen, enz.)

dempen, wat kan leiden tot gevaarlijke situaties en mogelijk tot een

ongeval. EEN TE HOOG VOLUMENIVEAU IN EEN AUTO KAN

OOK GEHOORSCHADE VEROORZAKEN.

BEPERK HET BEKIJKEN VAN HET SCHERM TIJDENS HET

RIJDEN.

Door naar het scherm te kijken, kan de bestuurder worden afgeleid en

niet voor zich kijken en zo een ongeval veroorzaken.

DEMONTEER OF WIJZIG HET TOESTEL NIET.

Indien u dit wel doet, kan dit leiden tot een ongeval, brand of

elektrocutie.

ENKEL TE GEBRUIKEN IN AUTO’S MET EEN NEGATIEVE

AARDING VAN 12 V.

(contacteer bij twijfel uw dealer.) Indien u deze instructie niet opvolgt,

kan dit leiden tot brand, enz.

HOUD KLEINE VOORWERPEN ZOALS SCHROEVEN BUITEN

HET BEREIK VAN KINDEREN.

Wanneer deze worden ingeslikt, kan dit leiden tot ernstige

verwondingen. Contacteer in dit geval onmiddellijk een dokter.

GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET

VERVANGEN VAN DE ZEKERINGEN.

Doet u dit niet, dan kan dit leiden tot brand of elektrocutie.

BLOKKEER DE VERLUCHTINGSOPENINGEN OF

RADIATORPANELEN NIET.

Indien u dit wel doet, kan het toestel binnenin erg warm worden en zo

brand veroorzaken.

GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.

Gebruik voor andere toepassingen kan leiden tot brand, elektrocutie of

andere verwondingen.

SLUIT ALLES CORRECT AAN.

Zaken verkeerd aansluiten, kan vuur of schade aan het product

veroorzaken.

VERWIJDER DE KABEL VAN DE NEGATIEVE

BATTERIJAANSLUITING VOOR U HET TOESTEL AANSLUIT.

Doet u dit niet, dan kan dit leiden tot elektrocutie of letsels ten gevolge

van kortsluitingen.

LET OP DAT ER GEEN KABELS VERSTRIKT GERAKEN IN

VOORWERPEN IN DE BUURT.

Orden de kabels volgens de handleiding om obstructies tijdens het

rijden te voorkomen. Kabels die een obstructie vormen of worden

opgehangen op plaatsen zoals het stuur, de versnellingspook,

rempedalen, enz. kunnen uiterst gevaarlijk zijn.

SPLITS GEEN ELEKTRISCHE KABELS.

Snijd nooit de kabelisolatie weg om stroom te voorzien voor een ander

apparaat. Wanneer u dit wel doet, zal de stroomcapaciteit van de kabel

overschreden worden, wat kan leiden tot brand of elektrocutie.

BESCHADIG GEEN BUIZEN OF KABELS TIJDENS HET BOREN

VAN GATEN.

Neem uw voorzorgen tijdens het boren van gaten in het chassis voor de

installatie, zodat u geen buizen, brandstoftoevoeren, brandstoftanks of

elektrische bedradingen raakt, beschadigt of blokkeert. Zoniet kan dit

leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF

STUURINRICHTING OM EEN AARDING TE MAKEN.

Bouten of moeren die worden gebruikt in de rem- of stuurinrichting (of

een ander veiligheidssysteem) of tanks mogen NOOIT gebruikt worden

voor installaties of als aardverbinding. Het gebruik van dergelijke

onderdelen kan leiden tot een controleverlies over de auto en brand enz.

veroorzaken.

INSTALLEER NIET OP LOCATIES DIE HET BESTUREN VAN UW

VOERTUIG KUNNEN HINDEREN, ZOALS HET STUUR OF DE

VERSNELLINGSPOOK.

Wanneer u dit doet, kan dit uw gezichtsvermogen of uw bewegingen

belemmeren met ernstige ongevallen tot gevolg.

Dit sym

negeren

of mate

ZET ONMI

PROBLEEM

Doet u dit n

Breng het to

het dichtstbi

LAAT DE A

DESKUND

De aansluiti

kennis en er

waar u dit p

GEBRUIK G

OP DE JUIS

Zorg ervoor

van andere d

veroorzaken

installatie va

gevaren of s

SCHIK DE

GEKNEPEN

Leid de kabe

zetelrails) of

schade aan d

lopen, gebru

kabelisolatie

INSTALLEE

Vermijd inst

aanwezig is.

storingen ve

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

3-NL

den en zo

ASSINGEN.

trocutie of

SLUIT.

en gevolge

ns het

orden

een ander

n de kabel

BOREN

sis voor de

oftanks of

et kan dit

richting (of

ikt worden

lijke

brand enz.

VAN UW

OF DE

egingen

OPGELET

Dit symbool wijst op belangrijke instructies. Het

negeren van deze instructies kan verwondingen

of materiële schade tot gevolg hebben.

ZET ONMIDDELLIJK HET GEBRUIK STOP WANNEER ZICH EEN

PROBLEEM VOORDOET.

Doet u dit niet, dan kan dit leiden tot letsels of schade aan het product.

Breng het toestel ter reparatie terug naar uw bevoegde Alpine-dealer of

het dichtstbijzijnde Alpine-servicecenter.

LAAT DE AANSLUITING EN INSTALLATIE UITVOEREN DOOR

DESKUNDIGEN.

De aansluiting en installatie van dit toestel vereist specifieke technische

kennis en ervaring. Contacteer voor uw eigen veiligheid steeds de dealer

waar u dit product hebt gekocht om de installatie te laten uitvoeren.

GEBRUIK GESPECIFICEERDE ACCESSOIRES EN INSTALLEER ZE

OP DE JUISTE MANIER.

Zorg ervoor dat u enkel de gespecificeerde accessoires gebruikt. Gebruik

van andere dan de genoemde onderdelen kunnen interne schade

veroorzaken aan het toestel of zorgen mogelijk voor een slechte

installatie van het toestel. Daardoor kunnen onderdelen loskomen, met

gevaren of storingen tot gevolg.

SCHIK DE KABELS ZODAT ZE NIET GEKNELD ZITTEN OF

GEKNEPEN WORDEN DOOR EEN SCHERPE METALEN KANT.

Leid de kabels en bedrading weg van bewegende onderdelen (zoals de

zetelrails) of scherpe of puntige kanten. Zo vermijdt u knelpunten en

schade aan de bedrading. Wanneer de kabels door een metalen gat

lopen, gebruik dan een rubberen ring om te voorkomen dat de

kabelisolatie doorgesneden wordt door de metalen rand van het gat.

INSTALLEER NIET OP PLAATSEN MET VEEL VOCHT OF STOF.

Vermijd installatie van het toestel op plaatsen waar veel vocht of stof

aanwezig is. Wanneer er vocht of stof terechtkomt in het toestel, kan dit

storingen veroorzaken.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

4-NL

Gebruiksaanwijzing Locatie van bedieningselementen, het toestel in- (On) of uitschakelen (Off )

Aan de slag

Locatie van bedieningselementen

Het schermontwerp dat gebruikt wordt in de gebruiksaanwijzing kan verschillen van het werkelijke scherm.

Voor de X801D-U/INE-W997D Voor de X701D

Microfoon

Deze wordt gebruikt voor de handenvrije modus of de

spraakbedieningsmodus.

Bij de X701D is de microfoon aan de linkerkant van het

scherm ingebouwd.

(AUDIO)/(spraakbedieningsmodus)-knop

Hiermee kunt u het audiovisuele scherm weergeven.

Als het audiovisuele scherm al wordt weergegeven,

kunt u hiermee de bron wijzigen.

Als er een handenvrije telefoon met spraakherkenning

aangesloten is, houdt u deze knop minstens 2

seconden ingedrukt om de spraakherkenningsmodus

te activeren.

(DEMPEN)-knop (alleen X801D-U/INE-W997D)

Druk op deze knop om het geluid te dempen of het

dempen te annuleren.

/ (OMLAAG/OMHOOG)-knop (alleen

X801D-U/INE-W997D)

Druk hierop om het volume te regelen.

(Favoriet)-knop

Hiermee kunt u het scherm Favoriet openen.

• Houd deze knop minstens 2 seconden ingedrukt

om over te schakelen naar het scherm

Klimaatbeheersing. (Wordt alleen weergegeven

op de X801D-U/INE-W997D wanneer deze

aangesloten is op de optionele CAN-

interfacebox.)

• Houd deze knop minstens 2 seconden ingedrukt

om over te schakelen naar de modus

Voertuiginfo. (Alleen X701D)

MENU/(voeding uit)-knop

Hiermee kunt u het scherm Menu openen.

Houd deze knop gedurende minstens 5 seconden

ingedrukt om het toestel uit te schakelen.

/ -knop

Druk op deze knop om in de radiomodus een

volgende/vorige zender te zoeken of om in andere

audiovisuele bronnen een vorig/volgend nummer,

hoofdstuk enz. te kiezen.

RESET-schakelaar

Hiermee kunt u het systeem van dit toestel resetten.

(NAVI/NAV)-knop

Hiermee kunt u het navigatiekaartscherm oproepen.

Druk nogmaals op deze knop om over te schakelen

naar het menuscherm Navigatie.

Houd deze knop minstens 2 seconden ingedrukt om

over te schakelen naar het routescherm Naar huis. (Als

er nog geen thuisadres ingesteld is, wordt er

overgeschakeld naar het scherm voor het instellen van

het thuisadres.)

Raadpleeg "Gebruiksaanwijzing Navigatiesysteem" op

de CD-ROM voor meer informatie over het gebruik van

het navigatiesysteem.

Afstandsbedieningssensor

Richt de afstandsbedieningszender binnen een bereik

van 2 meter naar de afstandsbedieningssensor.

(CAMERA)-knop (alleen X701D)

Druk hierop om het beeld van de camera weer te geven.

Discsleuf (alleen X701D met DVE-5300X)

Draaiknop/DEMPEN-knop (alleen X701D)

U kunt het volume regelen door deze knop naar links

of rechts te draaien.

Druk op deze knop om de DEMPEN-modus te

activeren/deactiveren.

(Uitwerpen)-knop (alleen X701D met

DVE-5300X)

Druk op deze knop om een disc uit te werpen.

Het toe

1 Dr

Het

2 Ho

Oversc

U kunt va

van de vi

Scherm

of snelzo

Scherm

(USB Au

Hier kunt

het Rear S

configure

 De zoe

inform

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

5-NL

elen (Off )

ndere

mmer,

esetten.

roepen.

akelen

rukt om

huis. (Als

tellen van

eem" op

ebruik van

en bereik

or.

r te geven.

)

aar links

Het toestel in- (On) of uitschakelen (Off)

1 Draai de contactsleutel naar de ACC- of ON-positie.

Het systeem wordt ingeschakeld.

2 Houd de MENU-knop gedurende minstens 5 seconden ingedrukt om het toestel uit te schakelen.

Overschakelen van het scherm met audiobronnen naar een specifiek scherm

U kunt van het scherm met audiobronnen overschakelen naar een specifiek scherm door het pictogram aan een

van de vier randen van het scherm aan te raken of door verticaal of horizontaal te vegen.

Scherm voor configuratie van snelkoppelingen

Scherm voor preselectieknoppen

of snelzoekmodus

Scherm met audiobronnen

(USB Audio)

Dubbel scherm

Menuscherm

Hier kunt u de geluidsinstellingen of

het Rear Seat Entertainment-systeem

configureren.

Op het dubbele scherm kunt u

schakelen tussen de weergegeven

schermen.

Op het menuscherm kunt u

instellingen doorvoeren.

 De zoekmodus verschilt afhankelijk van de audiobron. Raadpleeg de gebruiksaanwijzing van de audiobron voor meer

informatie.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

6-NL

Gebruiksaanwijzing De functie Favoriet

De functie Favoriet

Met dit toestel kunt u eenvoudig functies oproepen door vaak gebruikte items zoals de audiobron, de

navigatiezoekfunctie enz. te registreren op het scherm Favoriet. Daarna kunt u deze items snel openen.

1 Druk op de (Favoriet)-knop.

Het scherm Favoriet wordt weergegeven.

Voorbeeld van het scherm Favoriet

Wijzigingen aan het scherm Aanpassen, gebruikt

voor het registeren van items of wijzigen van

namen.

Items geregistreerd als Favoriet

Geeft de locatie aan van het momenteel

weergegeven Favoriet-scherm.

Veeg naar links of rechts om de pagina te wijzigen. U

kunt maximaal 6 pagina's toevoegen.

Items registreren

1 Raak [ ] (Aanpassen) aan.

Er wordt een selectievakje weergegeven in de

linkerbovenhoek van het registratiepictogram en

de modus Aanpassen wordt geactiveerd.

2 Raak [ ] (Toev.) aan.

De categorieën met toe te voegen items worden

weergegeven.

3 Raak de categorie van het gewenste toe te

voegen item aan.

4 Raak het gewenste toe te voegen item aan.

Raadpleeg "Het scherm Favoriet aanpassen" in de

gebruiksaanwijzing voor meer informatie over de

toe te voegen items.

• U kunt maximaal 54 items toevoegen.

• Het is niet mogelijk om een item meer dan een

keer te registreren.

5 Raak [ ] (Terug) aan als u klaar bent met

aanpassen.

6 Raak [OK] aan als het bevestigingsbericht

getoond wordt.

7 Het aanpassen is voltooid en het scherm

keert terug naar het scherm Favoriet.

• Als u [ ] (Annuleren) aanraakt tijdens het aanpassen,

keert het scherm terug naar het vorige Favoriet-

aanpassingsscherm.

Rad

Scherm

Prese

Raak d

Raak e

PTY-zoekk

Veeg het sch

gebruik van

Afstemmod

Frequentie

PRIORITY N

Verkeersin

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

7-NL

gebruikt

n van

zigen. U

em aan.

n" in de

over de

an een

t met

bericht

herm

et.

npassen,

Gebruiksaanwijzing Radio/RDS

Radio-/RDS-bediening

Scherm van de Preselectiemodus

Preselectieknop

Raak deze knop kort aan om de preselectiezenders weer te geven.

Raak een preselectieknop gedurende minstens 2 seconden aan om de huidige zender op te slaan als een preselectiezender.

PTY-zoekknop

Veeg het scherm naar rechts bij

gebruik van het PTY-lijstscherm.

Preselectiemodusknop

Raak het scherm aan of veeg het

scherm naar rechts bij gebruik van

het scherm van de

Preselectiemodus.

RDS-aanduiding

Informatieweergave

Frequentie verhogen

Knop voor omschakelen

functie

Frequentie verlagen

Tekstinformatie wijzigenAfstemmodus wijzigen

Band wijzigen

Frequentie rechtstreeks invoeren

Zenders automatisch opslaanPRIORITY NEWS-modus aan/uit

AF-modus aan/uitVerkeersinformatiemodus aan/uit

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

8-NL

Scherm van de Preselectiemodus

Gebruiksaanwijzing DAB/DAB+/DMB

DAB/DAB+/DMB gebruiken

Preselectieknop

Raak deze knop kort aan om de vooraf ingestelde service weer te geven.

Raak deze knop gedurende minstens 2 seconden aan om de huidige service op te slaan als een preselectiezender.

Knop voor de modus

Volledig zoeken

Veeg het scherm naar rechts bij gebruik

van het lijstscherm Alle services.

(De lijst Alle services, Huidig of PTY wordt

weergegeven.)

Preselectiemodusknop

Raak het scherm aan of veeg het

scherm naar rechts bij gebruik van

het scherm van de

Preselectiemodus.

DAB-aanduiding

Informatieweergave

Frequentie verhogen

Knop voor omschakelen

functie

Frequentie verlagen

Frequentie rechtstreeks

invoeren

Afstemmodus wijzigen

Het PTY-keuzescherm

weergeven

Het scherm voor het selecteren

van een service weergeven

Wisselen tussen primaire/

secundaire service

Tekstinformatie wijzigen

Verkeersinformatiemodus

aan/uit

PRIORITY NEWS-modus aan/uit

Bed

Met de in

zijn op ee

Scher

Snel z

Knop voor

Volledig zo

Veeg het sch

gebruik van

modus Volle

Naar het be

bestand ga

knop binne

starten van

ingedrukt w

wanneer de

seconde aa

Pauzeren e

Diavoorstelling

Toont de programma-informatie,

foto’s van de artiest en

advertenties die gesynchroniseerd

zijn met de servicecomponent die

momenteel ontvangen wordt.*

 Afhankelijk van de momenteel ontvangen servicecomponent worden deze mogelijk niet weergegeven.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

9-NL

nop

f veeg het

gebruik van

elen

eeks

maire/

modus

Gebruiksaanwijzing Bediening USB-flashstation (optioneel)

Bediening USB-flashstation (optioneel)

Met de interne speler van dit systeem kunt u muziekbestanden (MP3/WMA/AAC/FLAC) afspelen die opgeslagen

zijn op een USB-flashstation

Scherm van de modus

Snel zoeken

Knop voor de modus

Volledig zoeken

Veeg het scherm naar rechts bij

gebruik van het scherm van de

modus Volledig zoeken.

Knop voor Snel zoeken

Raak het scherm aan of veeg het

scherm naar rechts om de modus

Snel zoeken te gebruiken.

Huidig nummer/totaal aantal

nummers

Informatieweergave

Knop voor omschakelen

functie

Verstreken tijd

Willekeurig afspelen

Herhaald afspelen

Naar het begin van het huidige

bestand gaan/naar een vorig

bestand gaan wanneer deze

knop binnen 1 seconde na het

starten van het afspelen

ingedrukt wordt/terugspoelen

wanneer deze knop minstens 1

seconde aangeraakt wordt

Naar het begin van het

volgende bestand gaan/

vooruitspoelen wanneer deze

knop minstens 1 seconde

aangeraakt wordt

Pauzeren en afspelen

nformatie,

chroniseerd

mponent die

n wordt.*

Weergave van illustraties

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

10-NL

Gebruiksaanwijzing HDMI (optioneel) DVD

Bediening van een HDMI-apparaat (DVD-speler) (optioneel)

Wanneer u een optionele DVE-5300 (DVD-speler) aansluit, kunt u deze bedienen vanaf het toestel.

Naar het begin van het huidige

hoofdstuk gaan/naar een

vorig hoofdstuk gaan wanneer

deze knop binnen één seconde

na het starten van het

afspelen ingedrukt wordt/

terugspoelen wanneer deze

knop minstens 1 seconde

aangeraakt wordt

Naar het begin van het

volgende hoofdstuk gaan/

vooruitspoelen wanneer deze

knop minstens 1 seconde

aangeraakt wordt

Het bovenste menuscherm

weergeven

Het menuscherm weergeven

Audiosporen overschakelen

Het scherm Menubediening

weergeven

Herhaald afspelen

Afspelen stoppen

Pauzeren en afspelen

De hoek wijzigen

Tekstinformatie wijzigen

Ondertitels wijzigen

De weergavemodus wijzigen

DVD-instelscherm

Zoeken

(modu

Bijvoorbe

1 Ra

Bed

U hebt ee

USB-kabe

Audiom

Scher

Snel z

Knop voor

Volledig zo

Veeg het sch

gebruik van

modus Volle

Naar het be

bestand ga

binnen één

van het afs

terugspoel

minstens 1

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

11-NL

Naar het begin van het

volgende bestand gaan/

vooruitspoelen wanneer deze

knop minstens 1 seconde

aangeraakt wordt

het

k gaan/

neer deze

onde

scherm

eergeven

hakelen

zigen

wijzigen

Zoeken naar een muziekbestand

(modus Volledig zoeken)

Bijvoorbeeld: zoeken op artiestennaam

1 Raak [Artiest] aan op het scherm van de

modus Volledig zoeken.

2 Raak de naam van de gewenste artiest aan.

Het zoekscherm Albums van de geselecteerde artiest

wordt weergegeven.

Als u [ ] aanraakt van de gewenste artiest, worden

alle nummers van de geselecteerde artiest afgespeeld.

Raak de naam van het gewenste album aan.

Alle nummers van het geselecteerde album

worden weergegeven.

Als u [ ] aanraakt van het gewenste album,

worden alle nummers van het geselecteerde album

afgespeeld.

Raak de naam van het gewenste nummer aan.

Het geselecteerde nummer wordt afgespeeld.

• Door [ ] aan te raken bij "All" worden alle nummers in

de lijst afgespeeld.

Gebruiksaanwijzing iPod/iPhone (optioneel)

Bediening van een iPod/iPhone (optioneel)

U hebt een apart verkrijgbare USB iPod/iPhone AV-kabel (KCU-461iV) of een apart verkrijgbare Lightning-naar-

USB-kabel (KCU-471i) nodig, afhankelijk van het type iPod/iPhone.

Audiomodus

Scherm van de modus

Snel zoeken

Knop voor de modus

Volledig zoeken

Veeg het scherm naar rechts bij

gebruik van het scherm van de

modus Volledig zoeken.

Knop voor Snel zoeken

Raak het scherm aan of veeg het

scherm naar rechts om de modus

Snel zoeken te gebruiken.

Huidig nummer/totaal aantal

nummers

Informatieweergave

Afspeeltijd

Knop voor omschakelen

functie

Herhaald afspelen

Willekeurig afspelen

Naar het begin van het huidige

bestand gaan/naar een vorig

bestand gaan wanneer deze knop

binnen één seconde na het starten

van het afspelen ingedrukt wordt/

terugspoelen wanneer deze knop

minstens 1 seconde aangeraakt wordt

Pauzeren en afspelen

Weergave van illustraties

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

12-NL

Gebruiksaanwijzing Bluetooth-instellingen, Bluetooth gebruiken

Handenvrije bediening van de telefoon

U kunt handenvrij bellen als u in combinatie met dit toestel een mobiele telefoon gebruikt die HFP (Hands-Free

Profile) ondersteunt.

Een apparaat verbinden dat

BLUETOOTH ondersteunt (koppelen)

De BLUETOOTH-functie van dit toestel is altijd beschikbaar.

U kunt dus om het even wanneer een BLUETOOTH-apparaat

zoeken om te koppelen.

1 Raak de knop [Instellingen] aan op het

menuscherm.

Knop [Instellingen]

2 Raak [Bluetooth] aan.

• Zorg ervoor dat de instelling "Bluetooth" op "On"

() staat.

3 Raak [Bluetooth Apparaat Instellen] aan.

4 Raak [ ] (zoeken) aan bij "No Device".

5 Raak [ ] (audio), [ ] (handenvrij) of

[] (beide) aan van het apparaat dat u

wilt aansluiten uit de lijst.

Audio: Hiermee kunt u het gebruik als

audioapparaat instellen.

Handenvrij: Hiermee kunt u het gebruik als

handenvrij apparaat instellen.

Beide: Hiermee kunt u het gebruik instellen

als zowel een audioapparaat als een

handenvrij apparaat.

6 Wanneer de apparaatregistratie voltooid is,

wordt er een bericht weergegeven en keert

het toestel terug naar de normale modus.

• U kunt maximaal 5 mobiele telefoons registreren die

BLUETOOTH ondersteunen.

• Het BLUETOOTH-registratieproces verschilt afhankelijk

van de apparaatversie en SSP (Simple Secure Pairing).

Als er een wachtwoord op dit toestel wordt weergegeven

dat uit 4 of 6 tekens bestaat, moet u dit wachtwoord

invoeren op het BLUETOOTH-apparaat.

Als er een wachtwoord op dit toestel wordt weergegeven

dat uit 6 tekens bestaat, dient u ervoor te zorgen dat

hetzelfde wachtwoord weergegeven wordt op het

BLUETOOTH-apparaat. Raak vervolgens "Yes" aan.

Een oproep beantwoorden

1 Bij een binnenkomende oproep weerklinkt

de beltoon en wordt het scherm voor

inkomende oproepen weergegeven.

Meldingscherm inkomende oproep

2 Raak het meldingscherm van de

inkomende oproep aan.

De oproep begint.

Informatie over de oproep

Door het gebied met informatie over de oproep

aan te raken tijdens het gesprek, kunt u het

telefoonbedieningsscherm aanpassen en het

spraakvolume enz. regelen.

De oproep beëindigen

1 Raak [ ] (Ophangen) aan.

De oproep wordt beëindigd.

Kaa

Hieronde

de gebru

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

13-NL

uiken

s-Free

tooid is,

en keert

modus.

n die

fhankelijk

airing).

rgegeven

oord

rgegeven

n dat

" aan.

erklinkt

proep

het

Volgende afslag

Waarschuwing

snelheidslimiet

Gegevensvelden

Waarschuwingsbord

Verkeer

Extra informatie

Het menu openen

Raak [ ] aan of veeg naar links.

Zoomen

Weergave 2D/2D noorden

boven/3D

Snelwegservices

Menu bestemming

Parking in de buurt van

bestemming

Extra informatie

Volgende straat

Informatie rijstrook

Straatnaam

Kaartfuncties

Hieronder vindt u een overzicht van de verschillende knoppen en pictogrammen in de kaartweergave. Raadpleeg

de gebruiksaanwijzing voor meer informatie over dit scherm.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

14-NL

Nieuwe route

Kies een bestemming door een adres

of de coördinaten ervan in te voeren,

of door een Plaats, een Opgeslagen

locatie of een Opgeslagen route te

kiezen. U kunt ook de recente

bestemmingen oproepen door de

Geschiedenis te openen.

Als er een internetverbinding

beschikbaar is, kunt u de optie Online

zoeken gebruiken om uw bestemming

te vinden.

Informatie

Hier vindt u extra opties en

informatie over de navigatie.

Setup

Hier kunt u aanpassingen

aanbrengen aan de manier

waarop de navigatiesoftware

werkt.

De kaart openen

Raak het scherm aan of veeg naar

rechts.

Meerpuntsroute

U kunt een route opstellen met een of meerdere routepunten.

Het is ook mogelijk om los van uw huidige GPS-positie een

route te plannen door een nieuw vertrekpunt in te stellen.

Menu Navigatie

Om het menu Navigatie te openen, raakt u [ ] aan de rechterrand van het kaartscherm aan of veegt u naar links.

U kunt ook op de -knop drukken.

Een

Het volge

• U kunt

1 Ra

2 Ra

3 Ra

4 Vo

in.

• R

5 Vo

• R

6 Vo

kaa

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

15-NL

es en

vigatie.

gen

anier

oftware

ar links.

Een bestemming invoeren

Het volgende voorbeeld toont u hoe u een bestemming kunt zoeken door [Plaats/postcode] te kiezen bij [Adres].

• U kunt het land/de staat zoeken door te starten bij [Land/staat].

1 Raak [Nieuwe route] aan in het menu

Navigatie.

2 Raak [Adres] aan.

3 Raak [Plaats/postcode] aan.

4 Voer de naam of de postcode van de stad

in.

• Raak aan om de lijst met treffers weer te

geven.

5 Voer de naam van de gewenste straat in.

• Raak aan om de lijst met treffers weer te

geven.

6 Voer het huisnummer of de dwarsstraat in.

Na het berekenen van de route verschijnt er een

kaart met daarop een routeoverzicht. Hier kunt u

de route-informatie en alternatieve routes bekijken.

7 Raak [More] aan om de routeparameters te

wijzigen of raak [Start navigatie] aan om de

rit te starten.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

16-NL

Gebruiksaanwijzing Technische gegevens

Technische gegevens

SCHERMGEDEELTE

Schermformaat 8" (X801D-U)

7" (X701D/INE-W997D)

Type LCD Transparant type TN LCD

Besturingssysteem TFT actieve matrix

Aantal beeldelementen 1.152.000

(800 × 480 × 3 (RGB))

Effectief aantal beeldelementen

99% of meer

Verlichtingssysteem LED

FM-TUNERGEDEELTE

Afstembereik 87,5 – 108,0 MHz

Bruikbare gevoeligheid mono 8,1 dBf (0,7 µV/75 ohm)

50 dB stiltegevoeligheid 12 dBf (1,1 µV/75 ohm)

Afwisselende kanaalselectiviteit

80 dB

Signaal-ruisverhouding 65 dB

Stereoscheiding 35 dB

Ontvangstverhouding 2,0 dB

MW-TUNERGEDEELTE

Afstembereik 531 – 1.602 kHz

Bruikbare gevoeligheid 25,1 V/28 dBf

LW-TUNERGEDEELTE

Afstembereik 153 – 281 kHz

Gevoeligheid (IEC-standaard) 31,6 V/30 dBf

USB-GEDEELTE

USB-vereisten USB 2.0

Max. stroomverbruik 1.500 mA (CDP-ondersteuning)

USB-klasse USB (Play From Device)/

USB (Mass Storage Class)

Bestandssysteem FAT16/32

Aantal kanalen 2 kanalen (stereo)

Frequentierespons1 5 – 20.000 Hz (±1 dB)

Totale harmonische vervorming

0,008% (bij 1 kHz)

Dynamisch bereik 95 dB (bij 1 kHz)

Signaal-ruisverhouding 100 dB

Kanaalscheiding 85 dB (bij 1 kHz)

1 De frequentierespons kan verschillen afhankelijk van de

coderingssoftware/bitsnelheid.

HDMI-GEDEELTE

Invoerformaat 720p/480p/VGA

Uitvoerformaat 480p

GPS-GEDEELTE

GPS-ontvangstfrequentie 1.575,42 ±1 MHz

GPS-ontvangstgevoeligheid Max. -130 dB

Bluetooth-GEDEELTE

Bluetooth-specificatie Bluetooth V2.1+EDR

Uitgangsvermogen Max. +4 dBm (vermogensklasse 2)

Profiel HFP (Hands-Free Profile)

OPP (Object Push Profile)

PBAP (Phone Book Access Profile)

A2DP (Advanced Audio

Distribution Profile)

AVRCP (Audio/Video Remote

Control Profile)

SPP (Serial Port Profile)

ALGEMEEN

Stroomvereiste 14,4 V DC

(11 – 16 V toelaatbaar)

Bedrijfstemperatuur -20 °C tot +60 °C

Maximaal uitgangsvermogen 50 W × 4

Gewicht 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Audio-uitvoerniveau

Pre-out (voor, achter): 4 V/10 kilo-ohm (max.)

Pre-out (subwoofer): 4 V/10 kilo-ohm (max.)

FRAMEFORMAAT

Breedte 178 mm

Hoogte 100 mm

Diepte 164 mm

NEUSFORMAAT

Breedte 190 mm (X801D-U)

170 mm (INE-W997D)

Hoogte 121 mm (X801D-U)

96 mm (INE-W997D)

Diepte 22 mm (X801D-U)

17 mm (INE-W997D)

• Ten gevolge van voortdurende verbetering van de

producten kunnen de technische gegevens en het ontwerp

wijzigen zonder enige kennisgeving.

• Het LCD-scherm is gefabriceerd met een uiterst precieze

productietechnologie. De effectieve pixelverhouding is

meer dan 99,99%. Dit betekent dat er een mogelijkheid is

dat 0,01% van de pixels altijd AAN of UIT zijn.

X701

CD-/DVD

Frequentie

Snelheidsfl

Totale harm

Dynamisch

Kanaalsche

Horizontale

Video-uitvo

Signaal-ruis

ONTVAN

Golflengte

Laservermo

AFSTAN

Batterijtype

Breedte

Hoogte

Diepte

Gewicht

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

17-NL

sklasse 2)

)

ss Profile)

mote

t ontwerp

t precieze

ding is

elijkheid is

X701D met DVE-5300X

CD-/DVD-GEDEELTE

Frequentierespons CD: 5 – 20.000 Hz (± 1 dB)

Snelheidsfluctuaties (% WRMS) Onder meetbare limiet

Totale harmonische vervorming

0,02% (bij 1 kHz)

Dynamisch bereik 95 dB (bij 1 kHz)

Kanaalscheiding 65 dB (bij 1 kHz)

Horizontale resolutie 500 lijnen of meer

Video-uitvoerniveau 1Vp-p (75 ohm)

Signaal-ruisverhouding video DVD: 60 dB

Signaal-ruisverhouding audio 95 dB

ONTVANGST

Golflengte DVD: 665 nm

CD: 800 nm

Laservermogen CLASS II

AFSTANDSBEDIENING

Batterijtype CR2025-batterij

Breedte 42 mm

Hoogte 90 mm

Diepte 11,6 mm

Gewicht 50 g (exclusief batterij)

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

18-NL

X801D-U/X701D/INE-W997D

Voor optionele DVE-5300X

• Windo

handel

Micros

andere

• iPhone

handel

en and

• "Made

een ele

om te w

gecert

beantw

Apple

dit app

veiligh

gebrui

mogel

• Androi

• Het Blu

gedep

en iede

Electro

• De term

Interfac

gedep

LLC in

• De MP

gebrui

De aan

toestem

verleen

produc

comm

time-u

media)

intrane

elektro

zoals p

Voor d

vereist.

http://w

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

19-NL

• Windows Media en het Windows-logo zijn

handelsmerken of gedeponeerde handelsmerken van

Microsoft Corporation in de Verenigde Staten en/of

andere landen.

• iPhone, iPod, iPod classic, iPod nano en iPod touch zijn

handelsmerken van Apple Inc., gedeponeerd in de VS

en andere landen.

• "Made for iPod" en "Made for iPhone" betekenen dat

een elektronisch accessoire specifiek werd ontworpen

om te worden aangesloten op een iPod of iPhone en

gecertificeerd is door de ontwikkelaar om te

beantwoorden aan de prestatienormen van Apple.

Apple is niet verantwoordelijk voor de bediening van

dit apparaat of het voldoen ervan aan

veiligheidsnormen en regelgeving. Merk op dat het

gebruik van dit accessoire met een iPod of iPhone

mogelijk de draadloze prestaties beïnvloedt.

• Android is een handelsmerk van Google Inc.

• Het Bluetooth®-woordmerk en -logo's zijn

gedeponeerde handelsmerken van Bluetooth SIG, Inc.

en ieder gebruik van deze merken door Alpine

Electronics, Inc. gebeurt onder licentie.

• De termen HDMI en HDMI High-Definition Multimedia

Interface, en het HDMI-logo zijn handelsmerken of

gedeponeerde handelsmerken van HDMI Licensing

LLC in de Verenigde Staten en andere landen.

• De MPEG Layer-3-audiocoderingstechnologie wordt

gebruikt onder licentie van Fraunhofer IIS en Thomson.

De aankoop van dit product verleent enkel

toestemming voor privé-, niet-commercieel gebruik en

verleent geen toestemming noch enig recht om dit

product te gebruiken in om het even welke

commerciële (d.w.z. met winstoogmerk) real

time-uitzending (land, satelliet, kabel en/of andere

media), uitzenden/streaming via het internet,

intranetten en/of andere netwerken of in andere

elektronische systemen voor informatieverspreiding,

zoals pay-audio- of audio-on-demand-toepassingen.

Voor dergelijke toepassingen is een aparte licentie

vereist. Meer informatie kunt u vinden op

http://www.mp3licensing.com

X701D met DVE-5300X

• Dit toestel bevat technologie voor kopieerbeveiliging

die beschermd wordt door Amerikaanse patenten en

andere intellectuele eigendomsrechten van Rovi

Corporation. Aanpassing en demontage zijn verboden.

• Gefabriceerd onder licentie van Dolby Laboratories.

Dolby en het dubbele D-symbool zijn handelsmerken

van Dolby Laboratories.

• Ga naar http://patents.dts.com voor meer informatie

over DTS-patenten. Gefabriceerd onder licentie van

DTS Licensing Limited. DTS, het DTS-symbool en DTS in

combinatie met dit symbool zijn gedeponeerde

handelsmerken, en DTS Digital Surround is een

voorbehouden.

• is een handelsmerk van DVD Format/Logo

Licensing Corporation.

ALPINE X801D-U 68-29530Z16-A_QRG (NL)

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

1-RU

ВАЖНО

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его

для дальнейшего использования.

СЕРИЙНЫЙ НОМЕР:

СЕРИЙНЫЙ НОМЕР ISO: AL

ДАТА УСТАНОВКИ:

КТО УСТАНАВЛИВАЛ:

МЕСТО ПРИОБРЕТЕНИЯ:

Подробную информацию о всех функциях см. в “Руководстве пользователя”, записанном на

прилагаемом компакт-диске. (Так как это информационный CD-диск, его нельзя использовать

для воспроизведения музыки или изображений на проигрывателе.) При необходимости

дилер ALPINE всегда сможет предоставить вам печатную версию “Руководства пользователя”,

записанного на компакт-диске.

Содержание

ПРЕДУПРЕЖДЕНИЕ ............................................................................................................................................2

ВНИМАНИЕ ............................................................................................................................................................3

Приступая к работе ...........................................................................................................................................4

Функция “Избранное” .......................................................................................................................................6

Добавление элементов ...................................................................................................................................6

Работа с радио/RDS ...........................................................................................................................................7

Работа с DAB/DAB+/DMB.................................................................................................................................8

Работа с флэш-накопителем USB (приобретается дополнительно) ...........................................9

Работа с устройством HDMI (DVD-проигрывателем)

(приобретается дополнительно) ..............................................................................................................10

Работа с iPod/iPhone (приобретается дополнительно) ..................................................................11

Функция телефона “Свободные руки” ....................................................................................................12

Функции карт .....................................................................................................................................................13

Меню навигации ...............................................................................................................................................14

Установка пункта назначения ....................................................................................................................15

Технические характеристики .....................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

2-RU

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции.

Их несоблюдение может привести к травме или

смертельному исходу.

УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРОДУКТ ТАКИМ ОБРАЗОМ,

ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ВИДЕТЬ ЭКРАН, ЕСЛИ

АВТОМОБИЛЬ НЕ ОСТАНОВЛЕН И НЕ ЗАДЕЙСТВОВАН

СТОЯНОЧНЫЙ ТОРМОЗ.

Просмотр водителем телевизионных программ или видео в

процессе вождения опасен. Неправильная установка этого

продукта позволяет водителю просматривать телевизионные

программы или видео в процессе вождения. Это может отвлечь

водителя от управления автомобилем и привести к несчастному

случаю. Водитель или пассажиры могут получить серьезные

травмы.

НЕ ПРОСМАТРИВАЙТЕ ВИДЕО ВО ВРЕМЯ УПРАВЛЕНИЯ

АВТОМОБИЛЕМ.

Просмотр видео может отвлечь водителя от управления

автомобилем и привести к несчастному случаю.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ

МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ

АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный

срок, должны выполняться только после полной остановки. Перед

выполнением таких действий всегда останавливайте автомобиль в

безопасном месте. Несоблюдение этого требования может

привести к аварии.

НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ

НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ

НЕБЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАКЖЕ В

СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ

ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ

ЗОНУ.

Не следует полностью полагаться на данное устройство, заменяя

им собственные решения. Любые предложения маршрута данной

системы не должны замещать любые местные правила дорожного

движения или собственное решение и/или безопасную манеру

вождения.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ,

ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ

ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки,

как сирены автомобилей аварийной службы и дорожные

предупредительные сигналы (при пересечении ж/д путей и т.д.),

может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ

ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ

ТАКЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.

КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР

ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ.

Просмотр экрана может отвлечь водителя от управления

автомобилем и привести к несчастному случаю.

НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.

Это может вызывать аварийную ситуацию, возгорание или удар

электрическим током.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ

БОРТОВОЙ СЕТИ +12 ВОЛЬТ И ЗАЗЕМЛЕНИЕМ

ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА КУЗОВ АВТОМОБИЛЯ.

(В случае сомнений проконсультируйтесь у своего дилера.)

Несоблюдение этого требования может привести к возникновению

огня и т.п.

ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕИ, В

НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.

Глотание таких объектов может нанести серьезную травму. Если

ребенок проглотил подобный объект, немедленно обратитесь к

врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО

АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

Несоблюдение этого требования может привести к возгоранию и

поражению электрическим током.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ

ПАНЕЛИ РАДИАТОРА.

В противном случае возможен нагрев внутренних деталей,

который может привести к возгоранию.

ИСПОЛЬЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ

АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.

Неправильное использование может привести к возгоранию,

поражению электрическим током или другим травмам.

ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.

Неправильное подключение может привести к возгоранию или

повреждению продукта.

ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ

КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.

Несоблюдение этого требования может привести к поражению

электрическим током или к травме вследствие короткого

замыкания.

НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С

НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ.

Проводку и кабели необходимо разместить в соответствии с

указаниями в руководстве, чтобы избежать возможных

препятствий и помех во время вождения. Кабели и проводка,

которая блокирует доступ к рулевому колесу, рычагу переключения

передач, педали тормоза и т.д., могут стать причиной опасной

ситуации за рулем.

НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.

Никогда не срезайте кабельную изоляцию для подключения

питания к другому оборудованию. В противном случае будет

превышена допустимая нагрузка по току для данного провода, и в

результате возможно возгорание и поражение электрическим

током.

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ

ОТВЕРСТИЙ.

При сверлении установочных отверстий в корпусе примите меры

предосторожности, чтобы избежать контакта, повреждения или

закупоривания трубок топливопроводов или электропроводки.

Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛ

СИСТЕМЫ

ЗАЗЕМЛЕ

Болты или

управления

системы) и

установке и

блокироват

возгорания

НЕ УСТАН

МОЖЕТ М

РЯДОМ С

ПЕРЕКЛЮ

В противно

переднего о

серьезной а

Этот си

Их несо

выходу

ПРИ ВОЗН

ПРЕКРАТИ

В противно

повреждени

дилеру Alpi

ремонта.

ПРОКЛАД

ВЫПОЛНЕ

Для прокла

требуются

обеспечени

обращайтес

ИСПОЛЬЗ

УСТАНОВО

ЗАКРЕПЛЯ

Используйт

компоненты

может вызв

причиной е

нарушиться

возникнове

ПРАВИЛЬ

ИЗГИБАТЬ

МЕТАЛЛИ

Прокладыв

(например,

краев. Это п

проводов. Е

используйт

предотврат

отверстия.

НЕ УСТАН

ВЫСОКИМ

Избегайте у

влажности

пыль могут

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

3-RU

ТАНИЕМ

БИЛЯ.

а.)

икновению

ТАРЕИ, В

му. Если

итесь к

ТОЛЬКО

оранию и

Я ИЛИ

ей,

ИЕМ 12 В.

нию,

ию или

ИТЕ

И.

жению

ии с

одка,

еключения

асной

И.

ния

удет

овода, и в

ским

РЛЕНИИ

ите меры

ния или

оводки.

оранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ

СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ

ЗАЗЕМЛЕНИЯ.

Болты или гайки из тормозной системы или системы рулевого

управления (или любой другой связанной с безопасностью

системы) или баков НИКОГДА не следует использовать при

установке или заземлении. Использование таких деталей может

блокировать управление автомобилем и стать причиной

возгорания.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО

МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР,

РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ

ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.

В противном случае устройство может создать помехи для

переднего обзора или затруднить движение, что может привести к

серьезной аварии.

ВНИМАНИЕ

Этот символ обозначает важные инструкции.

Их несоблюдение может привести к травме или

выходу из строя продукта.

ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ НЕМЕДЛЕННО

ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или

повреждению продукта. Верните продукт своему авторизованному

дилеру Alpine или в ближайший сервисный центр Alpine для

ремонта.

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ

ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства

требуются специальные технические навыки и опыт. В целях

обеспечения безопасности для выполнения работы всегда

обращайтесь к дилеру, у которого был приобретен этот продукт.

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ

УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ

ЗАКРЕПЛЯЙТЕ.

Используйте только специфицированные вспомогательные

компоненты. Использование непредусмотренных компонентов

может вызвать внутренние повреждения устройства или стать

причиной его ненадежной установки. В результате может

нарушиться крепление таких компонентов, приводя к

возникновению опасности или сбою продукта.

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА

ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ

МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладывайте кабели и проводку далеко от движущихся частей

(например, направляющих сиденья) и острых или заостренных

краев. Это позволяет предотвратить защемление или зажатие

проводов. Если провода проходит через металлическое отверстие,

используйте резиновое уплотнительное кольца, чтобы

предотвратить повреждение изоляции металлическим краем

отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С

ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Избегайте устанавливать устройство в местах с высоким уровнем

влажности или запыленности. Проникающие в устройство влага и

пыль могут вызвать его неисправность.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

4-RU

Руководство пользователя Расположение элементов управления, включение (On) и выключение (Off) питания

Приступая к работе

Расположение элементов управления

Внешний вид экранов, используемых в руководстве пользователя, может отличаться от реальных экранов.

Для X801D-U/INE-W997D Для X701D

Микрофон

Используется для режима “Свободные руки” или

режима голосового управления.

На модели X701D микрофон встроен в левую

сторону монитора.

Кнопка (AUDIO)/(режим распознавания голоса)

Отображение экрана аудио/видео. Если экран

аудио/видео уже отображается, будет выполнена

смена источника.

Если подключен телефон с функцией “Свободные

руки” и режимом распознавания голоса, нажмите и

удерживайте не менее 2 секунд для переключения в

режим распознавания голоса.

Кнопка (MUTE) (только для X801D-U/INE-W997D)

Нажмите, чтобы включить/выключить режим

отключения звука.

Кнопка / (DOWN/UP) (только для

X801D-U/INE-W997D)

Регулировка громкости.

Кнопка (Избранное)

Переключение на экран “Избранное”.

• Нажмите и удерживайте эту кнопку не менее 2

секунд, чтобы отобразить экран “Климат”

(отображается только на X801D-U/INE-W997D

при подключении к дополнительному

интерфейсному блоку CAN).

• Нажмите и удерживайте эту кнопку не менее 2

секунд, чтобы отобразить экран “Данные автом.”

(Только для X701D).

Кнопка MENU/ (отключение питания)

Переключение на экран меню.

Нажмите и удерживайте эту кнопку не менее 5

секунд, чтобы отключить питание.

Кнопка /

Нажмите, чтобы перейти по списку радиостанций

вниз/вверх в режиме радио или чтобы перейти

вниз/вверх по списку дорожек, глав и т. д. в другом

источнике аудио/видео.

Кнопка RESET

Восстановление системы этого устройства.

Кнопка (NAVI/NAV)

Открытие экрана с картой навигации.

Нажмите еще раз, чтобы перейти к экрану меню

навигации.

Нажмите и удерживайте эту кнопку не менее 2

секунд, чтобы перейти на экран маршрутов “Домой”.

(Если параметр “Дом” еще не установлен,

отобразится экран установки параметра “Дом”.)

Для получения дополнительной информации о

работе системы навигации см. “Руководство

пользователя системы навигации” на диске CD-ROM.

Датчик дистанционного управления

Направьте передатчик пульта дистанционного

управления на датчик ДУ с расстояния до 2 метров.

Кнопка (CAMERA) (только для X701D)

Используйте для отображения изображения камеры.

Слот для диска (только для X701D с DVE-5300X)

Вращающийся регулятор/кнопка MUTE (только

для X701D)

Поверните регулятор влево и вправо, чтобы

настроить уровень громкости.

Нажмите, чтобы включить/выключить режим

отключения звука (MUTE).

Кнопка (Извлечение) (только для X701D с

DVE-5300X)

Используется для извлечения диска.

Включ

1 По

Си

На

Перек

Можно п

четырех

Экран н

Кнопка

или экр

Экран

(USB А

Можно ус

или систе

пассажир

 Режим

см. инс

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

5-RU

) питания

ранов.

танций

ейти

другом

меню

ее 2

в “Домой”.

ом”.)

ии о

CD-ROM.

ого

метров.

701D)

я камеры.

E-5300X)

E (только

X701D с

Включение (On) и выключение (Off) питания

1 Поверните ключ зажигания в положение ACC или ON.

Система включится.

Нажмите и удерживайте кнопку MENU в течение не менее 5 секунд, чтобы выключить устройство.

Переключение экрана источников звука на необходимый экран

Можно переключить экран источников звука на необходимый экран, коснувшись значка на одном из

четырех краев экрана или перетащив экран по вертикали или горизонтали.

Экран настройки быстрого вызова

Кнопка предварительной настройки

или экран режима быстрого поиска*

Экран источников звука

(USB Аудио)

Двойной экран

Экран меню

Можно установить настройку звука

или систему для задних

пассажиров.

На двойном экране можно

переключаться между

отображаемыми экранами.

На экране меню можно выполнять

настройки.

 Режим поиска различается в зависимости от источника звука. Для получения дополнительной информации

см. инструкции по эксплуатации источника звука.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

6-RU

Руководство пользователя Функция “Избранное”

Функция “Избранное”

Данное устройство позволяет получать простой доступ к функциям, добавляя на экран “Избранное” часто

используемые элементы, например источник звука, функцию поиска навигации и т.д. Это позволяет быстро

выбрать нужный элемент.

1 Нажмите кнопку (Избранное).

Отобразится экран “Избранное”.

Пример экрана “Избранное”

Переход на экран “Редактир.” для добавления

элементов или изменения названий.

Элементы, добавленные на экран “Избранное”

Указание положения отображаемого в

настоящий момент экрана “Избранное”.

Проведите влево или вправо, чтобы сменить

страницу. Можно добавить до 6 страниц.

Добавление элементов

1 Коснитесь [ ] (Редактир.).

Отобразится флажок в верхней левой области

значка добавления и произойдет переключение

в режим “Редактир.”.

2 Коснитесь [ ] (Добавить).

Отобразятся добавляемые элементы (категории).

3 Коснитесь требуемого элемента, чтобы

добавить его (категория).

4 Выберите требуемый элемент, чтобы

добавить его.

Для получения дополнительной информации о

добавляемых элементах см. раздел

“Редактирование экрана “Избранное”” в

руководстве пользователя.

• Можно добавить до 54 элементов.

• Добавить элемент более одного раза не

удастся.

5 После завершения редактирования

коснитесь [ ] (Назад).

6 После отображения подтверждающей

надписи коснитесь [OK].

7 Редактирование будет завершено и

произойдет переход к экрану

“Избранное”.

• Если во время редактирования коснуться [ ]

(Отмена), произойдет переход к предыдущему

экрану редактирования элементов экрана

“Избранное”.

Раб

Экран

предв

Кноп

Корот

Косни

Кнопка по

Проведите

перейти к э

Переключ

настройки

Ввод часто

Включени

режима PR

Включени

режима пр

о ситуации

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

7-RU

е”

часто

быстро

авления

бранное”

е”.

ть

обы

мации о

не

ия

ющей

о и

[ ]

ему

Руководство пользователя Радио/RDS

Работа с радио/RDS

Экран режима

предварительной настройки

Кнопка предварительной настройки

Короткое касание отобразит предварительно настроенные станции.

Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных.

Кнопка поиска PTY

Проведите вправо, чтобы

перейти к экрану списка PTY.

Кнопка режима

предварительной настройки

Коснитесь или проведите

вправо, чтобы перейти к экрану

режима предварительной

настройки.

Индикатор RDS

Информационный экран

Увеличение частоты

Смена функциональной

кнопки

Уменьшение частоты

Переключение текстовой

информации

Переключение режима

настройки

Изменение диапазона

Ввод частоты напрямую

Автоматическое

запоминание станций

Включение/выключение

режима PRIORITY NEWS

Включение/выключение

режима AF

Включение/выключение

режима приема информации

о ситуации на дорогах

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

8-RU

Экран режима

предварительной настройки

Руководство пользователя DAB/DAB+/DMB

Работа с DAB/DAB+/DMB

Кнопка предварительной настройки

Короткое касание отобразит предварительно настроенную службу.

Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую службу и добавить ее в список предварительно настроенных.

Кнопка режима

расширенного поиска

Проведите вправо, чтобы перейти к

экрану списка всех служб

(отобразится список всех служб,

текущий список или список PTY).

Кнопка режима

предварительной настройки

Коснитесь или проведите

вправо, чтобы перейти к экрану

режима предварительной

настройки.

Индикатор DAB

Информационный экран

Увеличение частоты

Смена функциональной

кнопки

Уменьшение частоты

Ввод частоты напрямуюПереключение режима

настройки

Отображение экрана выбора

PTY

Отображение экрана

выбора службы

Переключение между

основной/дополнительной

службой

Переключение

текстовой информации

Включение/выключение

режима приема информации

о ситуации на дорогах

Включение/выключение

режима PRIORITY NEWS

Рабо

Есть возм

USB, на в

Экран

поиск

Кнопка ре

расширен

Проведите

экрану реж

Переход к

файла/пер

предыдущ

1 секунды

воспроизв

назад при

удерживан

менее 1 се

Пауза и во

Слайд-шоу

Отображается информация о

программе, фотографии

исполнителя и рекламные

объявления, синхронизируемые

со служебным компонентом,

принимаемым в настоящий

момент.*

 Они могут не отображаться в зависимости от служебного компонента, принимаемого в настоящий момент.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

9-RU

троенных.

настройки

дите

ти к экрану

ьной

экран

ьной

ты

ямую

на выбора

жду

тельной

чение

формации

гах

Руководство пользователя Работа с флэш-накопителем USB (приобретается дополнительно)

Работа с флэш-накопителем USB (приобретается дополнительно)

Есть возможность воспроизводить аудиофайлы (MP3/WMA/AAC/FLAC), записанные на флэш-накопителе

USB, на встроенном плеере данной системы.

Экран режима быстрого

поиска

Кнопка режима

расширенного поиска

Проведите вправо, чтобы перейти к

экрану режима расширенного поиска.

Кнопка быстрого поиска

Коснитесь или проведите

вправо, чтобы перейти к режиму

быстрого поиска.

№ текущей композиции/

общее количество

композиций

Информационный экран

Смена функциональной

кнопки

Истекшее время

Воспроизведение в

случайном порядке

Повторное воспроизведение

Переход к началу текущего

файла/переход к

предыдущему файлу в течение

1 секунды после начала

воспроизведения/перемотка

назад при касании и

удерживании в течение не

менее 1 секунды

Переход к началу

следующего файла/

перемотка вперед при

касании и удерживании в

течение не менее 1 секунды

Пауза и воспроизведение

мация о

ии

мные

изируемые

нентом,

оящий

момент.

Отображение художественных

изображений

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

10-RU

Руководство пользователя HDMI (приобретается дополнительно) DVD

Работа с устройством HDMI (DVD-проигрывателем)

(приобретается дополнительно)

При подключении дополнительного проигрывателя DVE-5300 (DVD-проигрыватель) им можно управлять с

данного устройства.

Переход к началу текущей

главы/переход к

предыдущей главе в течение

одной секунды после начала

воспроизведения/перемотка

назад при касании и

удерживании в течение не

менее 1 секунды Переход к началу следующей

главы/перемотка вперед при

касании и удерживании в

течение не менее 1 секунды

Отображение экрана

главного меню

Отображение экрана меню

Выбор языка звуковой

дорожки

Отображение экрана

управления меню

Повторное воспроизведение

Остановка воспроизведения

Пауза и воспроизведение

Переключение угла

Переключение текстовой

информации

Переключение

субтитров

Переключение режимов

экрана

Экран настройки

DVD-проигрывателя Поиск

расши

Наприме

1 Ко

ре

Раб

В зависи

для iPod/

Режим

Экран

поиск

Кнопка ре

расширен

Проведите

экрану реж

Переход к

файла/пер

файлу в те

после нача

перемотка

удерживан

1 секунды

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

11-RU

Переход к началу

следующего файла/

перемотка вперед при

касании и удерживании в

течение не менее 1 секунды

ьно) DVD

влять с

ледующей

перед при

ании в

секунды

на

на меню

овой

стовой

жимов

Поиск музыкального файла (режим

расширенного поиска)

Например: поиск по имени исполнителя

1 Коснитесь [Исполнители] на экране

режима расширенного поиска.

2 Коснитесь имени нужного исполнителя.

Откроется экран поиска альбома выбранного

исполнителя.

Коснитесь [ ] на нужном исполнителе, чтобы

воспроизвести все композиции выбранного

исполнителя.

3 Коснитесь названия нужного альбома.

Будут отображены все композиции из

выбранного альбома.

Коснитесь [ ] на нужном альбоме, чтобы

воспроизвести все композиции выбранного

альбома.

Коснитесь названия нужной композиции.

Начнется воспроизведение выбранной

композиции.

• Коснитесь [ ] “Все”, чтобы воспроизвести все

композиции в списке.

Руководство пользователя iPod/iPhone (приобретается дополнительно)

Работа с iPod/iPhone (приобретается дополнительно)

В зависимости от модели iPod/iPhone потребуется наличие приобретаемого дополнительно кабеля USB-AV

для iPod/iPhone (KCU-461iV) или приобретаемого дополнительно кабеля Lightning-USB (KCU-471i).

Режим аудио

Экран режима быстрого

поиска

Кнопка режима

расширенного поиска

Проведите вправо, чтобы перейти к

экрану режима расширенного поиска.

Кнопка быстрого поиска

Коснитесь или проведите

вправо, чтобы перейти к режиму

быстрого поиска.

№ текущей композиции/

общее количество

композиций

Информационный экран

Время воспроизведения

Смена функциональной

кнопки

Повторное воспроизведение

Воспроизведение в

случайном порядке

Переход к началу текущего

файла/переход к предыдущему

файлу в течение одной секунды

после начала воспроизведения/

перемотка назад при касании и

удерживании в течение не менее

1 секунды

Пауза и воспроизведение

Отображение художественных

изображений

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

12-RU

Руководство пользователя Настройка Bluetooth, работа с Bluetooth

Функция телефона “Свободные руки”

Вызов по телефону с использованием функции HFP (“Свободные руки”) можно осуществить при

использовании с данным устройством мобильного телефона с поддержкой соответствующих профилей.

Подключение устройства с поддержкой

BLUETOOTH (согласование)

Функция BLUETOOTH всегда доступна на данном устройстве.

Поэтому можно в любое время осуществлять поиск устройства

с поддержкой BLUETOOTH для согласования.

Коснитесь кнопки [Настройка] на экране меню.

Кнопка [Настройка]

2 Коснитесь [Bluetooth].

• Убедитесь, что для параметра “Bluetooth”

установлено значение “On” ( ).

3 Коснитесь [Настройка Bluetooth-устр.].

Коснитесь [ ] (Поиск) в области “No Device”.

5 Коснитесь [ ] (Звук), [ ] (Свободные

руки) или [ ] (Обе функции) для

устройства в списке, которое следует

подключить.

Звук: использование в качестве

аудиоустройства.

Свободные

руки: использование в качестве

устройства “Свободные руки”.

Обе

функции: использование в качестве

аудиоустройства и устройства

“Свободные руки”.

6 После завершения регистрации

устройства появится сообщение и

устройство перейдет в обычный режим.

• Можно зарегистрировать до 5 мобильных

телефонов с поддержкой BLUETOOTH.

• Процесс регистрации BLUETOOTH различается в

зависимости от версии устройства и SSP (Simple

Secure Pairing). Если на устройстве появляется

пароль из 4 или 6 символов, введите пароль на

устройстве с поддержкой BLUETOOTH.

Если на устройстве появляется пароль из 6

символов, убедитесь, что такой же пароль

отображается на устройстве с поддержкой

BLUETOOTH, и коснитесь “Yes”.

Прием вызова

1 Входящий вызов сопровождается

рингтоном и отображением входящего

звонка.

Экран уведомления о входящем звонке

2 Коснитесь экрана уведомления о

входящем звонке.

Вызов будет принят.

Область информации о вызове

При касании области информации вызова во

время вызова можно перейти к экрану телефона

и отрегулировать громкость речи и т.д.

Завершение вызова

1 Коснитесь [ ] (Завершить).

Вызов будет завершен.

Предварит

след

ск

Фун

Ниже пр

информа

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

13-RU

ooth

илей.

режим.

ается в

(Simple

ется

на

ящего

ва во

елефона

Предварительный просмотр

следующего поворота

Предупреждение о

скоростном режиме

Поля данных

Предупреждающий

дорожный знак

Транспорт

Дополнительная

информация

Доступ к меню

Коснитесь [ ] или проведите

влево.

Изменение масштаба

Вид 2D/2D с ориентировкой

на север/3D

Придорожные службы

Меню следования к пункту

назначения

Парковка около пункта

назначения

Дополнительная

информация

Следующая улица

Информация о полосах

Название улицы

Функции карт

Ниже представлен обзор различных кнопок и значков на экране карты. Для получения дополнительной

информации о данном экране см. руководство пользователя.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

14-RU

Новый маршрут

Выбор пункта назначения путем ввода

адреса или координат. Выбрать пункт

назначения также можно, указав место,

сохраненное местоположение или

сохраненный маршрут. Кроме того,

можно просмотреть недавние пункты

назначения в истории.

При наличии соединения с

Интернетом можно дополнительно

облегчить задачу нахождения пункта

назначения путем поиска его в

Интернете.

Информация

Доступ к дополнительным

параметрам и проверка

информации по навигации.

Setup

Настройка работы

навигационного программного

обеспечения.

Доступ к карте

Коснитесь или проведите

вправо.

Многопунктовый маршрут

Маршрут можно построить из одной или нескольких точек.

Маршрут можно также спланировать независимо от

текущего положения GPS путем установки новой начальной

точки.

Меню навигации

Для доступа в меню навигации коснитесь [ ] у правого края экрана карты или проведите влево. Можно

также нажать кнопку .

Уста

Пример

[Адрес].

• Выпол

1 Ко

на

2 Ко

3 Ко

4 Вв

• К

5 Вв

• К

6 Вв

ул

Ма

по

буд

аль

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

15-RU

ьным

рка

игации.

граммного

жно

Установка пункта назначения

Пример ниже описывает процесс поиска пункта назначения путем выбора меню [Город/индекс] в меню

[Адрес].

• Выполнить поиск и сузить поиск страны/штата можно, начав с меню [Страна/штат].

1 Коснитесь [Новый маршрут] в меню

навигации.

2 Коснитесь [Адрес].

3 Коснитесь [Город/индекс].

4 Введите название города или индекс.

• Коснитесь , чтобы отобразить список

подходящих названий.

5 Введите нужное название улицы.

• Коснитесь , чтобы отобразить список

подходящих названий.

6 Введите номер дома или пересекающую

улицу.

Маршрут будет вычислен, и отобразится карта,

показывающая весь маршрут. После этого можно

будет проверить информацию маршрута и

альтернативные маршруты.

7 Коснитесь [More], чтобы изменить

параметры маршрута, или [Начать

навигацию], чтобы начать поездку.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

16-RU

Руководство пользователя Технические характеристики

Технические характеристики

МОНИТОР

Размер экрана 8” (X801D-U)

7” (X701D/INE-W997D)

Тип LCD прозрачный тип TN LCD

Система работы активная матрица TFT

Количество элементов изображения

1152000 пикселей

(800 × 480 × 3 (RGB))

Фактическое количество элементов изображения

не менее 99 %

Система подсветки LED

FM-ТЮНЕР

Диапазон настройки 87,5 - 108,0 МГц

Пороговая чувствительность одного канала

8,1 дБфВт (0,7 мкВ/75 Ом)

Пороговая чувствительность 50 dB

12 дБфВт (1,1 мкВ/75 Ом)

Избирательность альтернативного канала

80 dB

Отношение сигнал/шум 65 dB

Переходное затухание между каналами Stereo

35 dB

Коэффициент захвата 2,0 dB

MW-ТЮНЕР

Диапазон настройки 531 - 1602 кГц

Пороговая чувствительность 25,1 мкВ/28 дБфВт

LW-ТЮНЕР

Диапазон настройки 153 - 281 кГц

Чувствительность (стандарт IEC)

31,6 мкВ/30 дБфВт

USB

Требования к USB USB 2.0

Максимальная потребляемая мощность

1500 мА (поддержка CDP)

Класс USB USB (воспроизведение с

устройства)/

USB (класс массовой памяти)

Файловая система FAT16/32

Количество каналов 2 канала (стерео)

Частотная характеристика1 5 - 20000 Гц (±1 dB)

Суммарный коэффициент гармонических искажений

0,008% (при 1 кГц)

Динамический диапазон 95 dB (при 1 кГц)

Отношение сигнал/шум 100 dB

Разделение каналов 85 dB (при 1 кГц)

1 Частотная характеристика может отличаться в

зависимости от программного обеспечения устройства

кодирования/скорости передачи бит.

HDMI

Входной формат 720p/480p/VGA

Выходной формат 480p

GPS

Частота приема GPS 1575,42 ±1 МГц

Чувствительность приема GPS

макс. -130 dB

Bluetooth

Технические характеристики Bluetooth

Bluetooth V2.1+EDR

Выходная мощность макс. +4 дБм (Класс мощности 2)

Профиль HFP (профиль гарнитуры)

OPP (профиль для передачи

файлов)

PBAP (профиль для обмена

записями в телефонных книгах)

A2DP (расширенный профиль

распространения аудио)

AVRCP (профиль дистанционного

управления аудио/видео)

SPP (профиль последовательного

порта)

ОБЩИЕ

Потребляемая мощность 14,4 В постоянного тока

(допускается 11-16 В)

Рабочая температура от -20°C до + 60°C

Максимальная выходная мощность

50 Вт × 4

Вес 2,9 кг (X801D-U)

2,7 кг (INE-W997D)

Уровень выходного аудиосигнала

Предварительный выход (фронт, тыл):

4 В/10 кОм (макс.)

Предварительный выход (сабвуфер):

4 В/10 кОм (макс.)

РАЗМЕР КОРПУСА

Ширина 178 мм

Высота 100 мм

Глубина 164 мм

РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ

Ширина 190 мм (X801D-U)

170 мм (INE-W997D)

Высота 121 мм (X801D-U)

96 мм (INE-W997D)

Глубина 22 мм (X801D-U)

17 мм (INE-W997D)

• Из-за непрерывного совершенствования продукта

его технические характеристики и дизайн могут

изменяться без предварительного уведомления.

• Панель LCD изготовлена по сверхточной

технологии. Количество эффективных пикселей

превышает 99,99%. Это означает, что

существует вероятность наличия 0,01% пикселей,

которые всегда включены или всегда выключены.

X701

CD/DVD

Частотная

Коэффицие

Суммарный

Динамичес

Разделени

Горизонтал

Уровень вы

Отношени

ОПТИЧЕ

Длина вол

Мощность

ПУЛЬТ Д

Тип батаре

Ширина

Высота

Глубина

Вес

Срок служ

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

17-RU

стики

щности 2)

ы)

дачи

ена

х книгах)

рофиль

о)

ционного

ео)

ательного

одукта

могут

ения.

кселей

икселей,

чены.

X701D с DVE-5300X

CD/DVD

Частотная характеристика CD: 5 - 20000 Гц (± 1 dB)

Коэффициент детонации (% ср-кв)

Ниже измеримого предела

Суммарный коэффициент гармонических искажений

0,02% (при 1 кГц)

Динамический диапазон 95 dB (при 1 кГц)

Разделение каналов 65 dB (при 1 кГц)

Горизонтальное разрешение 500 линий или больше

Уровень выходного сигнала 1 Vp-p (75 Ом)

Отношение сигнал/шум видеосигнала

DVD: 60 dB

Отношение сигнал/шум аудиосигнала

95 dB

ОПТИЧЕСКИЙ ЗВУКОСНИМАТЕЛЬ

Длина волны DVD: 665 нм

CD: 800 нм

Мощность лазера CLASS II

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Тип батареи батарея CR2025

Ширина 42 мм

Высота 90 мм

Глубина 11,6 мм

Вес 50 г (без батареи)

Срок службы данного изделия - три года.

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

18-RU

X801D-U/X701D/INE-W997D

Для дополнительного устройства DVE-5300X

• Windo

товарн

или др

• iPhone

являют

зареги

• “Made

электр

подклю

соотве

как удо

станда

ответс

его соо

регуля

исполь

iPhone

связи.

• Androi

• Словес

зареги

корпо

• Термин

Interfac

знакам

зареги

• Лицен

Layer-3

постав

на част

предос

какие-

продук

прибы

(назем

широк

через

другие

содерж

звуков

Для та

лиценз

инфор

http://w

Сделано

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

19-RU

• Windows Media и логотип Windows являются

товарными знаками или зарегистрированными

товарными знаками Microsoft Corporation в США и/

или других странах.

• iPhone, iPod, iPod classic, iPod nano и iPod touch

являются товарными знаками корпорации Apple Inc.,

зарегистрированными в США и других странах.

• “Made for iPod” и “Made for iPhone” означают, что

электронный аксессуар разработан специально для

подключения к устройству iPod или iPhone

соответственно, и сертифицирован разработчиком

как удовлетворяющий эксплуатационным

стандартам Apple. Корпорация Apple не несет

ответственности за работу данного устройства или

его соответствие стандартам безопасности и

регулятивным нормам. Имейте в виду, что

использование данного аксессуара с iPod или

iPhone может повлиять на работу беспроводной

связи.

• Android является товарным знаком Google Inc.

• Словесный знак и логотипы Bluetooth® являются

зарегистрированными товарными знаками

корпорации Bluetooth SIG, Inc. и используются

корпорацией Alpine Electronics, Inc. по лицензии.

• Термины HDMI и HDMI High-Definition Multimedia

Interface, а также логотип HDMI являются товарными

знаками компании HDMI Licensing LLC,

зарегистрированными в США и других странах.

• Лицензия на технологию кодирования звука MPEG

Layer-3 получена от Fraunhofer IIS и Thomson. При

поставке этого продукта предоставляется лицензия

на частное, некоммерческое использование и не

предоставляется лицензия и не подразумеваются

какие-либо права на использование данного

продукта в целях коммерческого (т.е. для получения

прибыли) радиовещания в реальном времени

(наземного, спутникового, кабельного и/или иного),

широкого вещания или потоковой передачи данных

через Интернет, интрасети и/или иные сети или

другие сети распределения электронного

содержания, такие как приложения

звуковоспроизведения за плату или по требованию.

Для такого использования требуется отдельная

лицензия. Для получения дополнительной

информации посетите веб-сайт

http://www.mp3licensing.com

X701D с DVE-5300X

• В этом устройстве применяется технология защиты

от копирования, защищенная патентами США и

другими правами на интеллектуальную

собственность Rovi Corporation. Восстановление

алгоритма работы и разборка устройства

запрещены.

• Изготовлено по лицензии компании Dolby

Laboratories. “Dolby” и двойной символ “D” являются

товарными знаками Dolby Laboratories.

• Для получения информации о патентах DTS посетите

веб-сайт http://patents.dts.com. Произведено по

лицензии DTS Licensing Limited. DTS, символ, а также

DTS вместе с символом являются

зарегистрированными товарными знаками, а DTS

Digital Surround является товарным знаком

защищены.

• является товарным знаком DVD Format/Logo

Licensing Corporation.

ООО «Компания Бонанза»

Информация о сервисных центрах

доступна на сайте www.alpine.ru

Сделано в Японии

ALPINE X801D-U 68-29530Z16-A_QRG (RU)

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

1-PL

WAŻNE

Należy zapisać poniżej numer seryjny urządzenia i zachować go w celach archiwalnych.

NUMER SERYJNY:

NUMER SERYJNY ISO: AL

DATA MONTAŻU:

IMIĘ I NAZWISKO TECHNIKA:

MIEJSCE ZAKUPU:

Aby uzyskać szczegółowe informacje dotyczące wszystkich funkcji, należy zapoznać się z

instrukcją obsługi umieszczoną na dostarczonej płycie CD-ROM. (Jest to płyta CD z danymi, więc

nie może ona zostać użyta do odtwarzania muzyki i obrazów w odtwarzaczu). W razie potrzeby

sprzedawca produktów firmy ALPINE chętnie zapewni wydruk instrukcji obsługi zawartej na płycie

CD-ROM.

Spis treści

OSTRZEŻENIE .........................................................................................................................................................2

PRZESTROGA .........................................................................................................................................................3

Wprowadzenie ......................................................................................................................................................4

Funkcja Ulubione .................................................................................................................................................6

Rejestrowanie elementów ................................................................................................................................6

Radio/RDS — obsługa ........................................................................................................................................7

Obsługa DAB/DAB+/DMB .................................................................................................................................8

Obsługa dysku flash USB (Opcjonalne) ........................................................................................................9

Obsługa urządzenia HDMI (odtwarzacz DVD) (Opcjonalne) ..............................................................10

Obsługa odtwarzacza iPod/telefonu iPhone (Opcjonalne) ................................................................11

Obsługa telefonu bez użycia rąk ..................................................................................................................12

Funkcje mapy ......................................................................................................................................................13

Menu nawigacji ..................................................................................................................................................14

Ustawianie miejsca docelowego ..................................................................................................................15

Dane techniczne .................................................................................................................................................16

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

2-PL

OSTRZEŻENIE

Ten symbol umieszczany jest przy ważnych

instrukcjach. Nieprzestrzeganie ich może

spowodować poważne obrażenia ciała lub śmierć.

NALEŻY PRAWIDŁOWO ZAMONTOWAĆ PRODUKT, TAK ABY

KIEROWCA NIE MÓGŁ OGLĄDAĆ TELEWIZJI ANI FILMÓW BEZ

UPRZEDNIEGO ZATRZYMANIA POJAZDU I ZACIĄGNIĘCIA

HAMULCA RĘCZNEGO.

Oglądanie przez kierowcę telewizji lub filmu podczas kierowania

pojazdem jest niebezpieczne. Nieprawidłowy montaż tego produktu

umożliwia kierowcy oglądanie telewizji i filmów podczas kierowania.

Może to rozpraszać uwagę i odwracać wzrok kierowcy od drogi, co może

być przyczyną wypadku. W jego wyniku kierowca i pasażerowie mogą

zostać poważnie ranni.

NIE OGLĄDAĆ FILMÓW PODCZAS KIEROWANIA POJAZDEM.

Oglądanie filmów może odwracać uwagę kierowcy od drogi przed

pojazdem i być przyczyną wypadku.

NIE WYKONYWAĆ ŻADNYCH CZYNNOŚCI ODWRACAJĄCYCH

UWAGĘ OD BEZPIECZNEGO PROWADZENIA POJAZDU.

Każdą czynność wymagającą dłuższej uwagi należy wykonywać dopiero

po całkowitym zatrzymaniu pojazdu. Należy zatrzymać pojazd w

bezpiecznym miejscu przed podjęciem dalszych czynności.

Niezastosowanie się do tego wymogu może spowodować wypadek.

NIE NALEŻY KIEROWAĆ SIĘ SUGESTIAMI DOTYCZĄCYMI TRASY,

JEŚLI INSTRUKCJE SYSTEMU NAWIGACYJNEGO PROWADZĄ DO

WYKONANIA NIEBEZPIECZNEGO LUB NIEDOZWOLONEGO

MANEWRU, STWARZAJĄ ZAGROŻENIE LUB KIERUJĄ W

OBSZARY, KTÓRE WEDŁUG KIEROWCY SĄ NIEBEZPIECZNE.

Niniejszy produkt nie stanowi substytutu osobistej oceny sytuacji na

drodze. Wszelkie podane przez niniejszy system sugestie dotyczące trasy

nie powinny nigdy mieć pierwszeństwa nad lokalnymi przepisami o

ruchu drogowym bądź osobistą oceną sytuacji na drodze i znajomością

zasad bezpiecznego prowadzenia pojazdów.

NIE NALEŻY ZWIĘKSZAĆ NATĘŻENIA DŹWIĘKU POWYŻEJ

POZIOMU, PRZY KTÓRYM NIE SŁYCHAĆ ODGŁOSÓW

DOBIEGAJĄCYCH SPOZA POJAZDU.

Zbyt wysokie natężenie dźwięku, które uniemożliwia kierowcy

usłyszenie sygnałów takich jak: dźwięk syreny pojazdów ratunkowych

lub sygnałów ostrzegawczych (np. przy przejeździe kolejowym) może

stanowić zagrożenie i doprowadzić do wypadku. SŁUCHANIE

GŁOŚNEJ MUZYKI W SAMOCHODZIE MOŻE TEŻ BYĆ

PRZYCZYNĄ USZKODZENIA SŁUCHU.

KIERUJĄC POJAZDEM, NALEŻY JAK NAJRZADZIEJ

SPOGLĄDAĆ NA WYŚWIETLACZ.

Spoglądanie na wyświetlacz może odwracać uwagę kierowcy od drogi

przed pojazdem i być przyczyną wypadku.

NIE ROZKŁADAĆ I NIE WYKONYWAĆ SAMODZIELNYCH

MODYFIKACJI.

W przeciwnym wypadku może dojść do wypadku, pożaru lub porażenia

prądem.

UŻYWAĆ TYLKO W POJAZDACH Z ZASILANIEM 12 V I

UJEMNYM UZIEMIENIEM.

(W razie wątpliwości należy skontaktować się z najbliższym

przedstawicielem firmy). Niezastosowanie się do tego wymogu może

spowodować pożar lub inne wypadki.

NIEWIELKIE PRZEDMIOTY, TAKIE WKRĘTY, PRZECHOWYWAĆ

W MIEJSCU NIEDOSTĘPNYM DLA DZIECI.

Połknięcie może spowodować poważne obrażenia ciała. W wypadku

połknięcia należy niezwłocznie skontaktować się z lekarzem.

PRZY WYMIANIE BEZPIECZNIKÓW NALEŻY PRZESTRZEGAĆ

WŁAŚCIWEGO NATĘŻENIA PRĄDU.

Niezastosowanie się do tego wymogu może spowodować pożar lub

porażenie prądem.

NIE ZAKRYWAĆ OTWORÓW WENTYLACYJNYCH I PANELI

RADIATORÓW.

W przeciwnym wypadku nieodprowadzone ciepło może spowodować

zapalenie urządzenia.

URZĄDZENIE STOSOWAĆ TYLKO W MOBILNYCH

INSTALACJACH PRĄDU 12 V.

Niezastosowanie się do tego wymogu może spowodować pożar,

porażenie prądem lub inne obrażenia ciała.

PRAWIDŁOWO PODŁĄCZYĆ URZĄDZENIE.

Nieprawidłowe podłączenie może spowodować pożar lub uszkodzenie

urządzenia.

PRZED PODŁĄCZENIEM PRZEWODÓW NALEŻY ODŁĄCZYĆ

PRZEWÓD OD UJEMNEGO BIEGUNA AKUMULATORA.

Niezastosowanie się do tego wymogu może spowodować porażenie

prądem lub obrażenia ciała w wyniku zwarcia instalacji elektrycznej.

NIE DOPUŚCIĆ, ABY KABLE ZAPLĄTAŁY SIĘ W PRZYLEGŁE

PRZEDMIOTY.

Ułożyć wiązki i kable zgodnie z instrukcją, aby uniknąć zablokowania

ruchu podczas jazdy. Kable lub wiązki blokujące ruch lub zwisające z

koła kierownicy, dźwigni zmiany biegów, pedału hamulca itp. stanowią

ogromne niebezpieczeństwo.

NIE WOLNO SPLATAĆ ZE SOBĄ PRZEWODÓW

ELEKTRYCZNYCH.

Nie wolno zdejmować z kabli elektrycznych izolacji w celu

doprowadzenia prądu do innych urządzeń. W przeciwnym wypadku

nastąpi przekroczenie obciążalności prądowej przewodu, czego skutkiem

będzie pożar lub porażenie prądem.

W TRAKCIE WIERCENIA UWAŻAĆ, ABY NIE USZKODZIĆ RUR I

PRZEWODÓW SAMOCHODU.

W wypadku konieczności wiercenia dziur w podwoziu należy

przedsięwziąć wszelkie środki ostrożności, aby nie uszkodzić ani nie

zablokować rur, przewodu paliwowego, baku albo instalacji elektrycznej.

Niezastosowanie odpowiednich środków ostrożności może być

przyczyną pożaru.

NIE UZIEMIAĆ INSTALACJI ELEKTRYCZNEJ ZA

POŚREDNICTWEM ŚRUB I NAKRĘTEK UKŁADU

HAMULCOWEGO I KIEROWNICZEGO.

Śruby i nakrętki wykorzystywane w układzie hamulcowym, kierowniczym

(i w innych układach mających wpływ na bezpieczeństwo pojazdu) jak

również baku, BEZWZGLĘDNIE nie mogą być wykorzystywane jako

elementy instalacji elektrycznej ani uziemiającej. W przeciwnym wypadku

może dojść do utraty kontroli nad pojazdem, pożaru, itp.

NIE WOLNO MONTOWAĆ URZĄDZENIA W MIEJSCU, W

KTÓRYM UTRUDNIAŁOBY ONO STEROWANIE POJAZDEM,

TAKIM JAK KIEROWNICA CZY DŹWIGNIA ZMIANY BIEGÓW.

W przeciwnym wypadku może dojść do ograniczenia widoczności

kierowcy i/lub ograniczenia jego ruchów, a w konsekwencji do

poważnego wypadku.

Ten sym

instrukc

spowod

materia

W WYPAD

NIEZWŁOC

W przeciwn

urządzenia.

autoryzowan

serwisowego

WYKONAN

NALEŻY P

Wykonanie

specjalistycz

względów b

od której ur

DO PRAC M

AKCESORI

Zawsze stos

innych niż w

podzespołów

zamocowan

zagrożenie d

PRZEWOD

SPOSÓB, B

KRAWĘDZ

Kable i prze

np. szyn sied

ściśnięciu pr

przeprowad

gumową prz

NIE MONT

ZAPYLENI

Unikać mon

zapyleniu. W

powodować

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

3-PL

OWYWAĆ

ypadku

RZEGAĆ

ar lub

ANELI

wodować

ar,

zkodzenie

ŁĄCZYĆ

ażenie

rycznej.

LEGŁE

okowania

isające z

. stanowią

wypadku

go skutkiem

ZIĆ RUR I

ani nie

lektrycznej.

yć

erowniczym

azdu) jak

ne jako

ym wypadku

, W

ZDEM,

IEGÓW.

zności

PRZESTROGA

Ten symbol umieszczany jest przy ważnych

instrukcjach. Nieprzestrzeganie ich może

spowodować obrażenia ciała lub szkody

materialne.

W WYPADKU WYSTĄPIENIA PROBLEMU NALEŻY

NIEZWŁOCZNIE WYŁĄCZYĆ URZĄDZENIE.

W przeciwnym wypadku może dojść do obrażeń ciała lub zniszczenia

urządzenia. Należy dostarczyć urządzenie do naprawy do

autoryzowanego przedstawiciela firmy Alpine lub najbliższego centrum

serwisowego Alpine.

WYKONANIE I PODŁĄCZENIE INSTALACJI KABLOWEJ

NALEŻY POZOSTAWIĆ SPECJALIŚCIE.

Wykonanie i podłączenie instalacji do tego urządzenia wymaga

specjalistycznych umiejętności technicznych i doświadczenia. Ze

względów bezpieczeństwa należy zlecić te prace przedstawicielowi firmy,

od której urządzenie zostało nabyte.

DO PRAC MONTAŻOWYCH STOSOWAĆ WYSZCZEGÓLNIONE

AKCESORIA I MOCOWAĆ JE W SPOSÓB PEWNY.

Zawsze stosować wyłącznie wyszczególnione akcesoria. Użycie części

innych niż wyszczególnione może skutkować uszkodzeniem

podzespołów wewnętrznych urządzenia lub jego niewłaściwym

zamocowaniem. W efekcie części mogą ulec poluzowaniu i stanowić

zagrożenie dla ludzi lub innych przedmiotów.

PRZEWODY INSTALACJI NALEŻY POPROWADZIĆ W TAKI

SPOSÓB, BY NIE BYŁY ŚCIŚNIĘTE OSTRYMI METALOWYMI

KRAWĘDZIAMI.

Kable i przewody należy poprowadzić z dala od części ruchomych (jak

np. szyn siedzeń) oraz ostrych lub spiczastych krawędzi. Zapobiegnie to

ściśnięciu przewodu i uszkodzeniu instalacji. Jeżeli konieczne jest

przeprowadzenie przewodów przez otwór w metalu, należy zastosować

gumową przelotkę, aby zapobiec ocieraniu się izolacji o krawędź metalu.

NIE MONTOWAĆ W MIEJSCACH O DUŻEJ WILGOTNOŚCI LUB

ZAPYLENIU.

Unikać montażu urządzenia w miejscach o dużej wilgotności lub

zapyleniu. Wilgoć i pył przenikają do wnętrza urządzenia i mogą

powodować awarie.

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

4-PL

Instrukcja obsługi Rozmieszczenie elementów sterujących, włączanie (On) i wyłączanie (Off) zasilania

Wprowadzenie

Rozmieszczenie elementów sterujących

Wygląd ekranu użyty w Instrukcji obsługi może się różnić od rzeczywistego ekranu.

Dla modelu X801D-U/INE-W997D Dla modelu X701D

Mikrofon

Używany w trybie głośnomówiącym lub w trybie

sterowania głosowego.

W modelu X701D mikrofon wbudowany po lewej

stronie monitora.

Przycisk (AUDIO)/(Tryb rozpoznawania głosu)

Powoduje wyświetlenie ekranu Audio/wideo. Jeśli

ekran Audio/wideo jest już wyświetlany, przycisk

powoduje zmianę źródła.

Jeśli podłączony jest telefon z obsługą trybu

głośnomówiącego, naciśnij i przytrzymaj ten przycisk

przez co najmniej 2 sekundy, aby przełączyć tryb

rozpoznawania głosu.

Przycisk (WYCISZ) (tylko model X801D-U/

INE-W997D)

Naciśnij, aby włączyć lub wyłączyć tryb wyciszenia.

Przycisk / (DÓŁ/GÓRA) (tylko model

X801D-U/INE-W997D)

Naciśnij, aby dostosować głośność.

Przycisk (Ulubione)

Przywołuje ekran Ulubione.

• Naciśnij i przytrzymaj ten przycisk przez co

najmniej 2 sekundy, aby przełączyć na ekran

klimatyzacji. (wyświetlany wyłącznie w modelu

X801D-U/INE-W997D po podłączeniu opcjonalnej

skrzynki interfejsu CAN).

• Naciśnij i przytrzymaj ten przycisk przez co

najmniej 2 sekundy, aby przełączyć w tryb

informacji o pojeździe. (Tylko model X701D)

Przycisk MENU/(Wyłączanie)

Przechodzi do ekranu menu.

Naciśnij i przytrzymaj ten przycisk przez przynajmniej

5 sekund, aby wyłączyć zasilanie.

Przycisk /

Naciśnij, aby wyszukiwać stacje w dół/w górę w trybie

radio lub przełączyć ścieżkę, rozdział itp. w dół/w górę

w innym źródłach audio/wideo.

Przycisk RESET

System tego urządzenia zostaje zresetowany.

Przycisk (NAVI/NAV)

Przechodzi do ekranu mapy nawigacyjnej.

Naciśnij ponownie, aby przełączyć się do ekranu menu

Nawigacja.

Naciśnij i przytrzymaj ten przycisk przez przynajmniej 2

sekundy, aby zmienić ekran na trasę Do domu. (Jeśli nie

ustawiono jeszcze pozycji Do domu, pojawi się ekran

ustawień pozycji Do domu).

Szczegółowe informacje dotyczące obsługi nawigacji

zawiera Instrukcja obsługi systemu nawigacji na płycie

CD-ROM.

Zdalny czujnik

Skieruj pilota zdalnego sterowania w kierunku czujnika

zdalnego sterowania z odległości nie większej niż 2

metry.

Przycisk (KAMERA) (tylko model X701D)

Służy do wyświetlania obrazu z kamery.

Szczelina na płyty (tylko model X701D z

DVE-5300X)

Pokrętło/przycisk WYCISZ (tylko model X701D)

Dostosuj głośność, przekręcając w lewo lub w prawo.

Naciśnij, aby włączyć lub wyłączyć tryb wyciszenia.

Przycisk (Wysuń) (tylko model X701D z

DVE-5300X)

Powoduje wysunięcie płyty.

Włącza

1 Ob

Sys

2 Na

Przełąc

Możesz p

ekranu lu

Ekran ko

Ekran pr

trybu sz

(US

Umożliwia

oraz syste

na monito

 Tryb w

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

5-PL

f) zasilania

w trybie

ół/w górę

nu menu

najmniej 2

u. (Jeśli nie

ię ekran

awigacji

na płycie

u czujnika

j niż 2

701D)

X701D)

w prawo.

zenia.

D z

Włączanie (On) i wyłączanie (Off) zasilania

1 Obróć kluczyk zapłonu w pozycję ACC lub ON.

System zostaje włączony.

2 Naciśnij i przytrzymaj przycisk MENU przez przynajmniej 5 sekund, aby wyłączyć zasilanie.

Przełączanie ekranu źródeł audio na dedykowany ekran

Możesz przełączać ekran źródeł audio na dedykowany ekran, dotykając ikony w jednym z czterech krawędzi

ekranu lub przesuwając palcem w płaszczyźnie pionowej lub poziomej.

Ekran konfiguracji skrótów

Ekran przycisku programu lub

trybu szybkiego wyszukiwania*

Ekran źródeł audio

(USB Audio)

Podwójny ekran

Ekran menu

Umożliwia zmianę ustawień audio

oraz systemu wyświetlania zawartości

na monitorze z tyłu.

Umożliwia przełączanie między

wyświetlanymi ekranami w trybie

podwójnego ekranu.

Umożliwia zmianę ustawień ekranu

menu.

 Tryb wyszukiwania różni się w zależności od źródła audio. Więcej szczegółów zawiera instrukcja obsługi źródła audio.

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

6-PL

Instrukcja obsługi Funkcja Ulubione

Funkcja Ulubione

Urządzenie umożliwia łatwe przywoływanie funkcji na ekranie Ulubione dzięki rejestracji często używanych

elementów, takich jak źródło audio, funkcja wyszukiwania nawigacji itp. Można z łatwością przywołać którykolwiek

z tych elementów.

1 Naciśnij przycisk (Ulubione).

Ekran Ulubione zostaje wyświetlony.

Przykład ekranu Ulubione

Zmiany w ekranie edycji służą do rejestracji

elementów lub zmiany nazw.

Element rejestrowany w funkcji Ulubione

Wskazuje położenie aktualnie wyświetlanego

ekranu Ulubione

Przesuwaj palcem w lewo i w prawo, by zmieniać

strony. Można dodać do 6 stron.

Rejestrowanie elementów

1 Dotknij [ ] (Edycja).

W lewym górnym obszarze ikony rejestracji pojawi

się pole wyboru i przejdzie ona w tryb edycji.

2 Dotknij [ ] (Dodaj).

Wyświetlone zostają elementy (kategorie), które

mają zostać dodane.

3 Dotknij wybrany element, który ma zostać

dodany (kategoria).

4 Dotknij wybrany element, który ma zostać

dodany.

Szczegółowe informacje dotyczące dodawanych

elementów zawiera sekcja Edycja ekranu Ulubione

w instrukcji obsługi.

• Można dodać do 54 elementów.

• Nie można rejestrować elementu więcej niż jeden

raz.

5 Po zakończeniu edycji dotknij [ ] (Powrót).

6 Po wyświetleniu się prośby o

potwierdzenie dotknij [OK].

7 Edycja została zakończona i ekran

przełączy się na ekran Ulubione.

• Jeśli podczas edycji dotkniesz [ ] (Anuluj), ekran

przełączy się na poprzedni ekran Ulubione.

Rad

Ekran

Przyc

Przy k

Dotkn

Przycisk wy

Przesuń palc

korzystania z

Zmiana try

Bezpośred

częstotliwo

Włączanie/

PRIORYTET

Włączanie/

informacji

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

7-PL

rykolwiek

acji

nego

niać

zostać

wanych

Ulubione

niż jeden

owrót).

ran

Instrukcja obsługi Radio/RDS

Radio/RDS — obsługa

Ekran trybu programu

Przycisk programu

Przy krótkim dotknięciu wyświetla zaprogramowane stacje.

Dotknij i przytrzymaj przez co najmniej 2 sekundy, by zapisać w pamięci bieżącą stację jako stację zaprogramowaną.

Przycisk wyszukiwania PTY

Przesuń palcem w prawo podczas

korzystania z ekranu listy PTY.

Przycisk trybu programu

Dotknij lub przesuń palcem w

prawo podczas korzystania z

ekranu trybu programu.

Wskaźnik RDS

Wyświetlacz informacyjny

Zwiększanie częstotliwości

Przycisk przełączania funkcji

Zmniejszanie częstotliwości

Zmiana informacji tekstowejZmiana trybu strojenia

Przełączanie zakresówBezpośrednie wprowadzanie

częstotliwości

Automatyczne

zapamiętywanie stacji

Włączanie/wyłączanie trybu

PRIORYTET DLA NEWS

Włączanie/wyłączanie trybu

Włączanie/wyłączanie

informacji o ruchu drogowym

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

8-PL

Ekran trybu programu

Instrukcja obsługi DAB/DAB+/DMB

Obsługa DAB/DAB+/DMB

Przycisk programu

Przy krótkim dotknięciu wyświetla zaprogramowaną usługę.

Dotknij i przytrzymaj przez co najmniej 2 sekundy, by zapisać w pamięci bieżącą usługę jako stację zaprogramowaną.

Przycisk trybu pełnego

wyszukiwania

Przesuń palcem w prawo podczas korzystania z

ekranu listy wszystkich usług.

(Wyświetlana jest lista wszystkich usług, lista

bieżących zbiorów lub lista PTY)

Przycisk trybu programu

Dotknij lub przesuń palcem w

prawo podczas korzystania z

ekranu trybu programu.

Wskaźnik DAB

Wyświetlacz informacyjny

Zwiększanie częstotliwości

Przycisk przełączania funkcji

Zmniejszanie częstotliwości

Bezpośrednie wprowadzanie

częstotliwości

Zmiana trybu strojenia

Wyświetlenie ekranu wyboru

PTY

Wyświetlenie ekranu wyboru

usługi

Zmiana urządzenia głównego/

dodatkowego

Zmiana informacji tekstowej

Włączanie/wyłączanie

informacji o ruchu drogowym

Włączanie/wyłączanie trybu

PRIORYTET DLA NEWS

Obs

Można od

odtwarza

Ekran

wyszu

Przycisk try

wyszukiwa

Przesuń palc

korzystania z

pełnego wy

Znajdowan

bieżącego

poprzednie

trwania 1 s

rozpoczęci

szybkie prz

dotknięciu

przez co na

Wstrzyman

i odtwarza

Pokaz slajdów

Wyświetlanie informacji o

programie, zdjęć wykonawców

oraz reklam w sposób

zsynchronizowany z aktualnie

odbieranym komponentem

usługi.*

 Wymienione elementy mogą nie być wyświetlane w zależności od aktualnie odbieranego komponentu usługi.

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

9-PL

ramu

lcem w

tania z

acyjny

liwości

a funkcji

tliwości

wadzanie

u wyboru

głównego/

rogowym

Instrukcja obsługi Obsługa dysku flash USB (Opcjonalne)

Obsługa dysku flash USB (Opcjonalne)

Można odtwarzać pliki muzyczne (MP3/WMA/AAC/FLAC) zapisane na dysku flash USB używając wewnętrznego

odtwarzacza systemu.

Ekran trybu szybkiego

wyszukiwania

Przycisk trybu pełnego

wyszukiwania

Przesuń palcem w prawo podczas

korzystania z ekranu trybu

pełnego wyszukiwania.

Przycisk szybkiego

wyszukiwania

Dotknij lub przesuń palcem w

prawo, by użyć trybu szybkiego

wyszukiwania.

Aktualny numer utworu/

Całkowita liczba utworów

Wyświetlacz informacyjny

Przycisk przełączania funkcji

Czas, który upłynął

Odtwarzanie w kolejności

losowej

Powtarzanie odtwarzania

Znajdowanie początku

bieżącego pliku/znajdowanie

poprzedniego pliku w czasie

trwania 1 sekundę od

rozpoczęcia odtwarzania/

szybkie przewijanie do tyłu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

Znajdowanie początku

następnego pliku/szybkie

przewijanie do przodu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

Wstrzymanie odtwarzania

i odtwarzanie

cji o

nawców

ktualnie

ntem

Wyświetlanie grafiki

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

10-PL

Instrukcja obsługi HDMI (Opcjonalne) DVD

Obsługa urządzenia HDMI (odtwarzacz DVD) (Opcjonalne)

Po podłączeniu opcjonalnego odtwarzacza DVE-5300 (odtwarzacz DVD) można obsługiwać go za pomocą

urządzenia.

Znajdowanie początku

bieżącego rozdziału/

znajdowanie poprzedniego

rozdziału w czasie trwania

pierwszej sekundy od

rozpoczęcia odtwarzania/

szybkie przewijanie do tyłu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

Znajdowanie początku

następnego rozdziału/szybkie

przewijanie do przodu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

Wyświetlanie ekranu menu

głównego

Wyświetlanie ekranu menu

Przełączanie ścieżek audio

Wyświetlanie ekranu

sterującego menu

Powtarzanie

odtwarzania

Zatrzymanie

odtwarzania

Wstrzymanie odtwarzania

i odtwarzanie

Przełącza kąt

Zmiana informacji tekstowej

Przełączanie napisów

Przełączanie trybów

wyświetlania

Ekran konfiguracji DVD

Wyszu

(tryb p

Przykład:

1 Do

Obs

W zależn

iPod/iPho

Tryb A

Ekran

wyszu

Przycisk try

wyszukiwa

Przesuń palc

korzystania z

pełnego wy

Znajdowan

bieżącego

poprzednie

trwania pie

rozpoczęci

szybkie prz

dotknięciu

przez co na

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

11-PL

Znajdowanie początku

następnego pliku/szybkie

przewijanie do przodu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

cą

tku

łu/szybkie

du po

ymaniu

sekundę

u menu

k audio

ekstowej

Wyszukiwanie plików muzycznych

(tryb pełnego wyszukiwania)

Przykład: wyszukiwania według nazwy wykonawcy

1 Dotknij [Wykonawcy] na ekranie trybu

pełnego wyszukiwania.

2 Dotknij nazwy wybranego wykonawcy.

Zostanie wyświetlony ekran wyszukiwania Albums

(Albumy) wybranego wykonawcy.

Dotknięcie [ ] wybranego wykonawcy spowoduje

odtworzenie wszystkich jego utworów.

3 Dotknij nazwy wybranego albumu.

Zostaną wyświetlone wszystkie utwory z wybranego

albumu.

Dotknięcie [ ] wybranego albumu spowoduje

odtworzenie wszystkich utworów zawartych w albumie.

4 Dotknij nazwy wybranego utworu.

Zostanie odtworzony wybrany utwór.

• Dotknięcie przycisku [ ] opcji „Wszystko” spowoduje

odtworzenie wszystkich utworów na liście.

Instrukcja obsługi Odtwarzacz iPod/telefon iPhone (Opcjonalne)

Obsługa odtwarzacza iPod/telefonu iPhone (Opcjonalne)

W zależności od modelu urządzenia iPod/iPhone wymagany jest sprzedawany osobno kabel USB AV do urządzeń

iPod/iPhone (KCU-461iV) lub sprzedawany osobno kabel typu Lightning — USB (KCU-471i).

Tryb Audio

Ekran trybu szybkiego

wyszukiwania

Przycisk trybu pełnego

wyszukiwania

Przesuń palcem w prawo podczas

korzystania z ekranu trybu

pełnego wyszukiwania.

Przycisk szybkiego

wyszukiwania

Dotknij lub przesuń palcem w

prawo, by użyć trybu szybkiego

wyszukiwania.

Aktualny numer utworu/

Całkowita liczba utworów

Wyświetlacz informacyjny

Czas odtwarzania

Przycisk przełączania funkcji

Powtarzanie odtwarzania

Odtwarzanie w kolejności

losowej

Znajdowanie początku

bieżącego pliku/znajdowanie

poprzedniego pliku w czasie

trwania pierwszej sekundy od

rozpoczęcia odtwarzania/

szybkie przewijanie do tyłu po

dotknięciu i przytrzymaniu

przez co najmniej 1 sekundę

Wstrzymanie odtwarzania i

odtwarzanie

Wyświetlanie grafiki

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

12-PL

Instrukcja obsługi Konfiguracja i obsługa funkcji Bluetooth

Obsługa telefonu bez użycia rąk

Połączenia w trybie głośnomówiącym można nawiązywać, korzystając z telefonu komórkowego zgodnego z

funkcją HFP (Profil zestawu głośnomówiącego) po połączeniu z tym urządzeniem.

Łączenie z urządzeniem zgodnym z

BLUETOOTH (Parowanie)

Funkcja BLUETOOTH jest w tym urządzeniu zawsze dostępna.

Można więc w dowolnym momencie wyszukać urządzenie

BLUETOOTH do sparowania.

1 Dotknij przycisku [Ustawienia] na ekranie

menu.

Przycisk [Ustawienia]

2 Dotknij przycisku [Bluetooth].

• Upewnij się, że funkcja „Bluetooth” ustawiona jest

na „On” ( ).

3 Dotknij przycisku [Ustaw urządzenie

Bluetooth].

4 Dotknij przycisku [ ] dla pozycji „No

Device”.

5 Dla urządzenia z listy, które chcesz

podłączyć, dotknij opcji [ ] (Audio), [ ]

(Zestaw głośnomówiący) lub [ ] (Oba).

Audio: Ustawia do użytku jako urządzenie

audio.

Zestaw

głośnomówiący:

Ustawia do użytku jako zestaw

głośnomówiący.

Oba: Ustawia do użytku jako zarówno

urządzenie audio, jak i zestaw

głośnomówiący.

6 Po zakończeniu rejestracji urządzenia,

pojawia się komunikat, a urządzenie

powraca do trybu normalnego.

• Możliwe jest zarejestrowanie maksymalnie 5 telefonów

komórkowych zgodnych ze standardem BLUETOOTH.

• Proces rejestracji BLUETOOTH różni się w zależności od

wersji urządzenia i mechanizmu SSP (Simple Secure

Pairing – Bezpieczne i Łatwe Parowanie). Jeśli na tym

urządzeniu pojawi się 4- lub 6-znakowy kod, należy go

wprowadzić przy użyciu urządzenia zgodnego z

BLUETOOTH.

Jeśli na tym urządzeniu pojawi się 6-znakowy klucz,

należy sprawdzić, czy ten sam klucz wyświetla się na

urządzeniu zgodnym z BLUETOOTH i dotknąć opcji

„Yes”.

Odbieranie połączenia

1 Nadejście połączenia powoduje

odtworzenie sygnału nadchodzącego

połączenia i wyświetlenie komunikatu

Ekran powiadomienia o nadejściu połączenia

2 Dotknij ekranu powiadomienia o nadejściu

połączenia.

Połączenie zostanie odebrane.

Obszar informacji o połączeniu

Dotknięcie obszaru informacji o połączeniu w

czasie trwania połączenia umożliwia wprowadzanie

zmian na ekranie obsługi telefonu oraz

dostosowywanie poziomu głośności itp.

Rozłączanie połączenia

1 Dotknij przycisku [ ] (Zakończe).

Połączenie zostanie zakończone.

Zap

Ostrzeż

Ostrzega

Fun

Poniżej z

ekranu m

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

13-PL

oth

go z

nia,

lefonów

TOOTH.

eżności od

ecure

na tym

ależy go

klucz,

się na

ć opcji

atu

adejściu

u w

wadzanie

Zapowiedź następnego

zakrętu

Ostrzeżenie o ograniczeniu

prędkości

Pola danych

Ostrzegawczy znak drogowy

Ruch drogowy

Dodatkowe informacje

Dostęp do menu

Dotknij [ ] lub przesuń palcem

w lewo.

Powiększenie

Widoki 2D/2D północ u

góry/3D

Usługi autostradowe

Menu miejsca docelowego

Parkowanie w okolicy miejsca

docelowego

Dodatkowe informacje

Następna ulica

Informacje dotyczące pasa

Nazwa ulicy

Funkcje mapy

Poniżej znajduje się omówienie różnych przycisków i ikon na ekranie mapy. Więcej szczegółów dotyczących tego

ekranu można znaleźć w instrukcji obsługi.

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

14-PL

Nowa trasa

Wybierz miejsce docelowe,

wprowadzając jego adres lub

współrzędne albo wybierając miejsce,

zapisaną lokalizację lub zapisaną trasę.

Można również przeglądać ostatnie

miejsca docelowe w historii.

Jeśli dostępne jest połączenie z

Internetem, opcja wyszukiwania online

może dodatkowo pomóc wyszukać

miejsce docelowe.

Informacja

Umożliwia dostęp do

dodatkowych informacji i

sprawdzenie informacji

związanych z nawigacją.

Setup

Umożliwia dostosowanie

sposobu działania

oprogramowania nawigacji.

Dostęp do mapy

Dotknij lub przesuń palcem w

prawo.

Trasa wieloetapowa

Można stworzyć trasę składającą się z jednego lub wielu

etapów. Można również zaplanować trasę niezależnie od

bieżącej pozycji GPS, ustawiając nowy punkt początkowy.

Menu nawigacji

Aby uzyskać dostęp do menu nawigacji, dotknij przycisku [ ] na prawej krawędzi ekranu mapy lub przesuń

palcem w lewo. Można też nacisnąć przycisk .

Usta

Poniższy

[Adres].

• Podcza

1 Do

2 Do

3 Do

4 Wp

• A

5 Wp

• A

6 Wp

prz

spr

alte

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

15-PL

cji i

cji

cją.

nie

wigacji.

uń

Ustawianie miejsca docelowego

Poniższy przykład pokazuje, w jaki sposób wyszukać miejsce docelowe wybierając [Miasto/kod pocztowy] z

[Adres].

• Podczas wyszukiwania można zawęzić zakres wyszukiwania do Kraju/stanu, rozpoczynając od opcji [Kraj/stan].

1 Dotknij opcji [Nowa trasa] w menu

nawigacji.

2 Dotknij opcji [Adres].

3 Dotknij pozycji [Miasto/kod pocztowy].

4 Wprowadź nazwę miasta lub kod pocztowy.

• Aby wyświetlić listę pozycji spełniających

warunki, dotknij .

5 Wprowadź nazwę wybranej ulicy.

• Aby wyświetlić listę pozycji spełniających

warunki, dotknij .

6 Wprowadź numer domu lub nazwę

przecznicy.

Następuje obliczenie trasy i pojawia się mapa

przedstawiająca całą trasę. Można w tym miejscu

sprawdzić informacje o trasie oraz trasy

alternatywne.

7 Dotknij przycisku [More] (Więcej), aby

zmodyfikować parametry trasy lub dotknij

przycisku [Prowadź do celu], by rozpocząć

podróż.

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

16-PL

Instrukcja obsługi Dane techniczne

Dane techniczne

MONITOR

Rozmiar ekranu 8 cali (X801D-U)

7 cali (X701D/INE-W997D)

Typ wyświetlacza LCD Przezroczysty wyświetlacz LCD

typu TN

System wyświetlania obrazu Aktywna matryca TFT

Liczba pikseli 1 152 000 pikseli

(800 × 480 × 3 (RGB))

Efektywna liczba pikseli 99% lub więcej

System podświetlenia LED

TUNER FM

Zakres strojenia 87,5–108,0 MHz

Czułość użytkowa (mono) 8,1 dBf (0,7 µV/75 omów)

Czułość wyciszania 50 dB 12 dBf (1,1 µV/75 omów)

Wybór kanałów alternatywnych

80 dB

Współczynnik sygnału do szumu

65 dB

Separacja stereo 35 dB

Współczynnik przechwytywania

2,0 dB

TUNER MW

Zakres strojenia 531–1 602 kHz

Czułość użytkowa 25,1 V/28 dBf

TUNER LW

Zakres strojenia 153–281 kHz

Czułość (norma IEC) 31,6 V/30 dBf

USB

Wymagania USB USB 2.0

Maksymalne zużycie energii 1 500 mA (wsparcie CDP)

Klasa USB USB (odtwarzanie z urządzenia)/

USB (klasa pamięci masowej)

System plików FAT16/32

Liczba kanałów 2 kanały (stereo)

Pasmo przenoszenia1 5–20 000 Hz (±1 dB)

Całkowite zniekształcenia harmoniczne

0,008% (przy 1 kHz)

Zakres dynamiczny 95 dB (przy 1 kHz)

Współczynnik sygnału do szumu

100 dB

Separacja kanałów 85 dB (przy 1 kHz)

1 Pasmo przenoszenia może się różnić w zależności od

oprogramowania użytego do kodowania/szybkości transmisji

bitów.

HDMI

Format wejściowy 720p/480p/VGA

Format wyjściowy 480p

SEKCJA GPS

Częstotliwość odbioru GPS 1 575,42 ±1 MHz

Czułość odbioru GPS -130 dB maks.

Bluetooth

Specyfikacja Bluetooth Bluetooth V2.1+EDR

Moc wyjściowa maks. +4 dBm (klasa zasilania 2)

Profil HFP (Profil zestawu

głośnomówiącego)

OPP (Profil push obiektu)

PBAP (Profil dostępu do książki

telefonicznej)

A2DP (Profil zaawansowanej

dystrybucji audio)

AVRCP (Profil zdalnego sterowania

audio/wideo)

SPP (Profil portu szeregowego)

OGÓLNE

Wymagania dotyczące zasilania

14,4 V DC (prąd stały)

(dozwolony zakres: 11–16 V)

Temperatura pracy -20°C do +60°C

Maksymalna moc wyjściowa 50 W × 4

Masa 2,9 kg (X801D-U)

2,7 kg (INE-W997D)

Poziom sygnału wyjściowego audio

Preout (przód, tył): 4 V/10 kiloomów (maksymalnie)

Preout (subwoofer): 4 V/10 kiloomów (maksymalnie)

WYMIARY KORPUSU

Szerokość 178 mm

Wysokość 100 mm

Głębokość 164 mm

WYMIARY PŁYTY CZOŁOWEJ

Szerokość 190 mm (X801D-U)

170 mm (INE-W997D)

Wysokość 121 mm (X801D-U)

96 mm (INE-W997D)

Głębokość 22 mm (X801D-U)

17 mm (INE-W997D)

• Z powodu ciągłego ulepszania produktu dane techniczne

i wygląd mogą ulec zmianie bez powiadomienia.

• Panel LCD jest produkowany z wykorzystaniem bardzo

precyzyjnej technologii. Liczba efektywnych pikseli

wynosi ponad 99,99%. Oznacza to możliwość, że 0,01%

pikseli może być zawsze włączona lub wyłączona.

X701

ODTWAR

Pasmo prze

Pomiar koły

Całkowite z

Zakres dyna

Separacja k

Rozdzielczo

Poziom wyj

Stosunek sy

MECHAN

Długość fal

Moc lasera

PILOT ZD

Typ baterii

Szerokość

Wysokość

Głębokość

Masa

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

17-PL

lania 2)

książki

anej

terowania

wego)

6 V)

malnie)

echniczne

m bardzo

seli

że 0,01%

na.

X701D z DVE-5300X

ODTWARZACZ CD/DVD

Pasmo przenoszenia CD: 5–20 000 Hz (±1 dB)

Pomiar kołysania i drżenia (% WRMS)

Poniżej mierzalnych limitów

Całkowite zniekształcenia harmoniczne

0,02 % (przy 1 kHz)

Zakres dynamiczny 95 dB (przy 1 kHz)

Separacja kanałów 65 dB (przy 1 kHz)

Rozdzielczość pozioma 500 linii lub więcej

Poziom wyjściowego sygnału wideo

1Vp-p (75 omów)

Stosunek sygnał/szum sygnału wideo

DVD: 60 dB

Stosunek sygnał/szum sygnału audio

95 dB

MECHANIZM ODTWARZAJĄCY

Długość fali DVD: 665 nm

CD: 800 nm

Moc lasera CLASS II

PILOT ZDALNEGO STEROWANIA

Typ baterii bateria CR2025

Szerokość 42 mm

Wysokość 90 mm

Głębokość 11,6 mm

Masa 50 g (bez baterii)

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

18-PL

X801D-U/X701D/INE-W997D

Dla opcjonalnego urządzenia DVE-5300X

• Windo

towaro

firmy M

i innyc

• iPhone

znakam

zarejes

• Etykiet

odtwa

(przezn

urządz

specjal

odtwa

certyfik

standa

odpow

ani jeg

standa

iPod lu

bezprz

• Androi

• Znak sł

znakam

użycie

podleg

• Termin

Interfac

zastrze

w Stan

• Techno

jest lice

Thoms

licencją

użytku

do uży

komerc

przez s

Interne

sieciac

płatne

treści n

uzyska

dostęp

http://w

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

19-PL

• Windows Media i logo Windows są znakami

towarowymi lub zastrzeżonymi znakami towarowymi

firmy Microsoft Corporation w Stanach Zjednoczonych

i innych krajach.

• iPhone, iPod, iPod classic, iPod nano i iPod touch są

znakami towarowymi firmy Apple Inc.,

zarejestrowanymi w USA i innych krajach.

• Etykiety „Made for iPod” (przeznaczone dla

odtwarzacza iPod) oraz „Made for iPhone”

(przeznaczone dla telefonu iPhone) oznaczają, że

urządzenie elektroniczne zostało zaprojektowane

specjalnie pod kątem możliwości podłączenia do

odtwarzacza iPod lub telefonu iPhone i zostało

certyfikowane przez producenta jako spełniające

standardy jakości firmy Apple. Firma Apple nie ponosi

odpowiedzialności za działanie niniejszego urządzenia

ani jego zgodność ze standardami bezpieczeństwa i

standardami prawnymi. Użytkowanie urządzenia wraz z

iPod lub iPhone może wpłynąć na działanie sieci

bezprzewodowej.

• Android to znak towarowy firmy Google Inc.

• Znak słowny i logo Bluetooth® są zastrzeżonymi

znakami towarowymi firmy Bluetooth SIG, Inc., a każde

użycie tych znaków przez firmę Alpine Electronics, Inc.

podlega licencji.

• Terminy HDMI i HDMI High-Definition Multimedia

Interface oraz logo HDMI to znaki towarowe lub

zastrzeżone znaki towarowe firmy HDMI Licensing LLC

w Stanach Zjednoczonych i innych krajach.

• Technologia kodowania sygnału audio MPEG Layer-3

jest licencjonowana przez firmy Fraunhofer IIS oraz

Thomson. Niniejsze urządzenie sprzedawane jest z

licencją wyłącznie do prywatnego, niekomercyjnego

użytku. Producent nie udziela licencji ani żadnych praw

do użytkowania tego urządzenia w celach

komercyjnych (to jest przynoszących zyski), nadawania

przez stacje radiowe i telewizyjne/odtwarzania w sieci

Internet, sieciach intranetowych ani żadnych innych

sieciach lub systemach dystrybucji, jak na przykład

płatne kanały multimedialne lub usługi dostarczania

treści na żądanie. Na tego rodzaju usługi konieczne jest

uzyskanie odrębnej licencji. Szczegółowe informacje

dostępne są pod adresem

http://www.mp3licensing.com

X701D z DVE-5300X

• To urządzenie wykorzystuje technologię ochrony przed

kopiowaniem chronioną patentami obowiązującymi w

Stanach Zjednoczonych oraz innymi prawami ochrony

własności intelektualnej Rovi Corporation. Inżynieria

wsteczna oraz demontaż są zabronione.

• Wyprodukowano na licencji firmy Dolby Laboratories.

Dolby oraz symbol podwójnego D są znakami

towarowymi firmy Dolby Laboratories.

• Informacje dotyczące patentów DTS dostępne są pod

adresem http://patents.dts.com. Wyprodukowano na

licencji firmy DTS Licensing Limited. DTS, symbol, a

także DTS i symbol razem są zastrzeżonymi znakami

towarowymi. DTS Digital Surround jest znakiem

zastrzeżone.

• jest znakiem towarowym firmy DVD Format/Logo

Licensing Corporation.

WYŁĄCZNY DYSTRYBUTOR

HORN DISTRIBUTION S.A.

UL. KURANTÓW 34

02-873 WARSZAWA

TEL.: 0-22 331-55-55

FAX.: 0-22 331-55-00

WWW.ALPINE.COM.PL

Centralny Serwis:

ul. Kurantów 26, 02-873 Warszawa,

tel. 22/331 55 33, serwis@horn.pl

ALPINE X801D-U 68-29530Z16-A_QRG (PL)

ALPINE X801D-U 68-29530Z16-A_QRG (EN)

ALPINE ELECTRONICS OF U.K. LTD.

Alpine House Fletchamstead Highway,

Coventry CV4 9TW, U.K.

www.alpine.co.uk

ALPINE ELECTRONICS France S.A.R.L.

184 allée des Erables

CS 52016 – Villepinte

95 945 Roissy CDG cedex

FRANCE

Phone : + 33(0)1 48 63 89 89

ALPINE ITALIA S.p.A.

Viale Cristoforo Colombo, 8

20090 Trezzano sul Naviglio MI, Italy

Phone +39 02 484781

ALPINE ELECTRONICS DE ESPAÑA, S.A.

Portal de Gamarra 36, Pabellón, 32

01013 Vitoria (Alava)-APDO 133, Spain

Phone 945-283588

ALPINE ELECTRONICS MARKETING, INC.

1-7, Yukigaya-Otsukamachi, Ota-ku,

Tokyo 145-0067, JAPAN

Phone: 03-5499-4531

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, U.S.A.

Phone 1-800-ALPINE-1 (1-800-257-4631)

1-888-NAV-HELP (1-888-628-4357)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.

161-165 Princes Highway,

Hallam Victoria 3803, Australia

Phone 03-8787-1200

ALPINE ELECTRONICS GmbH

Wilhelm-Wagenfeld-Str. 1-3,

80807 München, Germany

Phone 089-32 42 640

Printed in Japan

68-29530Z16-A (Y_A5)

Yamagata Printing Co., Ltd.

2-6-34, Takashima, Nishi-ku, Yokohama,

Kanagawa, Japan

S/NO. LABEL

Alpine X801D U INE W997DC Quick Reference Guide QRG W997D ML

X801DC-U - Quick Reference Guide QRG_X801D-U_X801DC-U_ML Free User Guide for Alpine GPS, Manual

X701D - Quick Reference Guide QRG_X801D-U_INE-W997D_EN User Guide for Alpine GPS, Free Instruction Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
