Outbreaker Sailor Compass /

Outbreaker Sailor Compass Medium

Model: RA202 / RA282

User Manual

INTRODUCTION

Thank you for selecting the Oregon Scientific™

Outbreaker Sailor Compass / Outbreaker Sailor

Compass Medium (RA202 / RA282) watch as your

product of choice. This precision device includes the

following features:

• Highly accurate chronometer clock with calendar

and backlight

• Digital compass

• Adjustable declination angle

• Compass sensor calibration

• True north calibration

• Bearing tracking system

• Sailing timer with laps - Counts up and down

• Altitude measurement with alarm alert and bar chart

display

• Barometric pressure measurement with sea level

line chart display

• Temperature measurement

• Weather forecast with 4 displays

• Water resistant up to:

- 50 metres RA202

- 30 metres RA282

• Daily alarm

This manual contains important safety and care

information, and provides step-by-step instructions for

using this product. Read the manual thoroughly, and keep

it in a safe place in case you need to later refer to it.

IMPORTANT

• The measurement functions built into the RA202

/ RA282 are not meant to substitute professional

measurement or industrial precision devices. Values

produced by this watch should be considered as

reasonable representations only.

• When engaging in mountain climbing or other

activities in which losing your way can create a

dangerous or life-threatening situation, always be

sure to use a second compass to conﬁ rm direction

readings.

• Oregon Scientiﬁ c™ assumes no responsibility for

any loss, or any claims by third parties that may arise

through the use of this watch.

KEY FEATURES

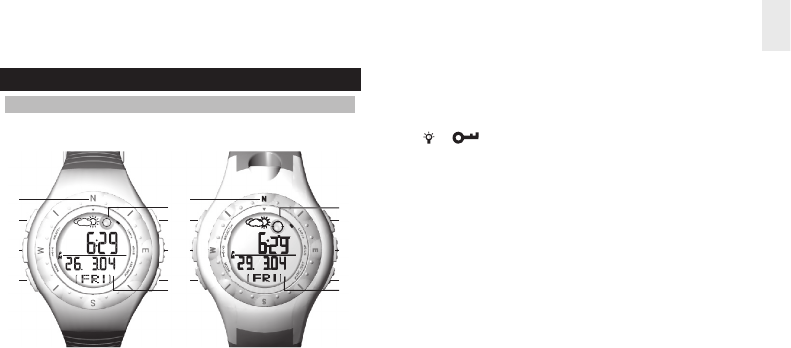

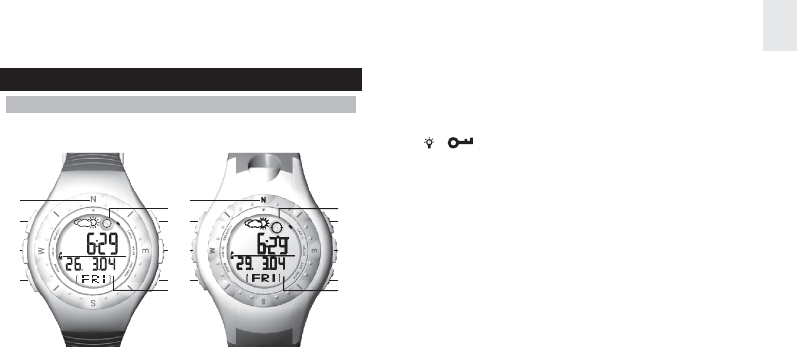

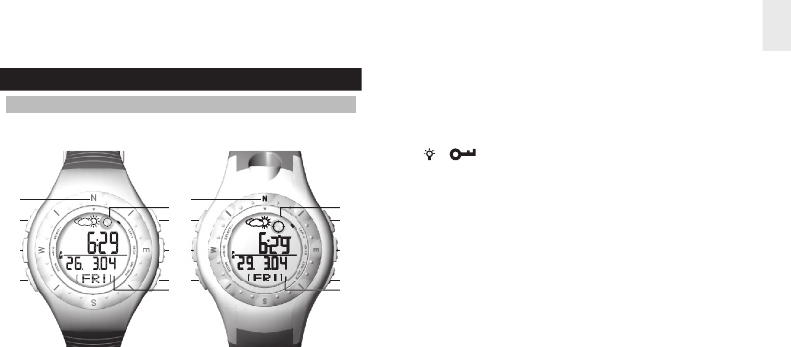

WATCH

RA202 RA282

N / S / E / W

: Cardinal points - north, south, east and

west.

SELECT / -

: View screen displays within a main

mode; decrease setting value; reactivate compass

sensor.

: Turn ON backlight for 3 seconds; lock /

unlock the keypad.

MODE

: Switch to another display; quick exit during

any setting mode.

Bubble level

: Use to position watch on a level

plane.

LAP / +

: Take a lap; increase setting value.

ST / SP

: Start / stop timer and stopwatch.

FUNC / SET

: Enter setting mode; select another

setting option; conﬁ rm setting value; reload the timer

pre-set value.

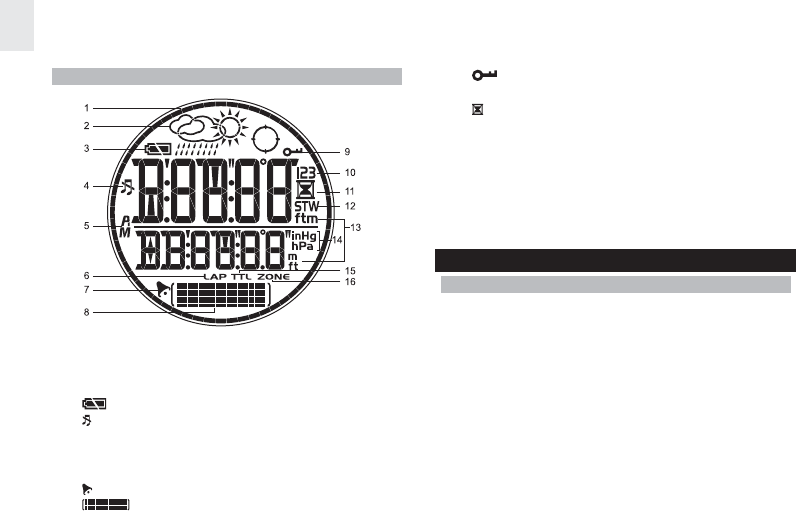

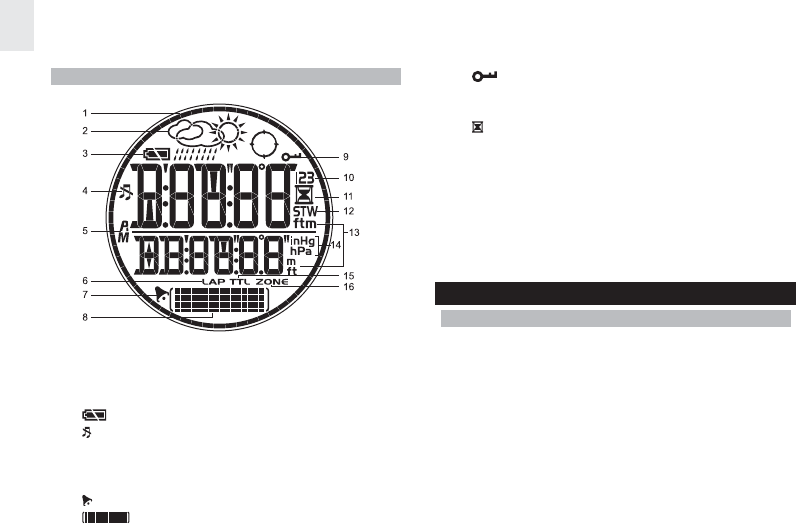

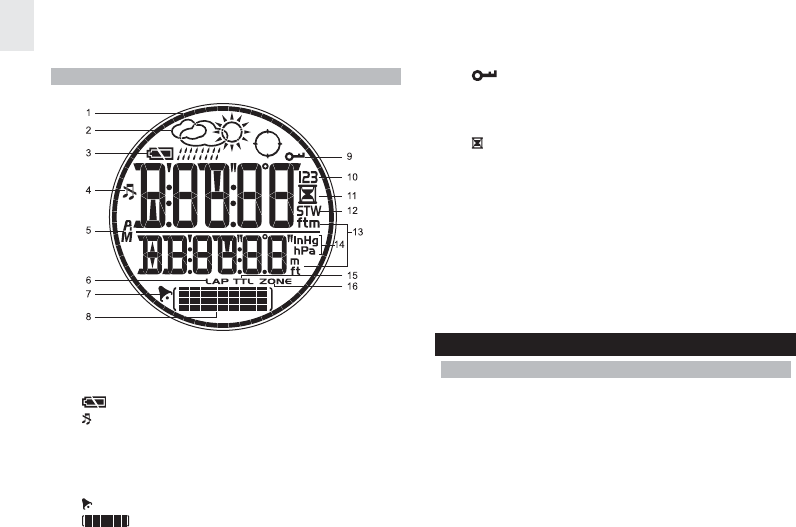

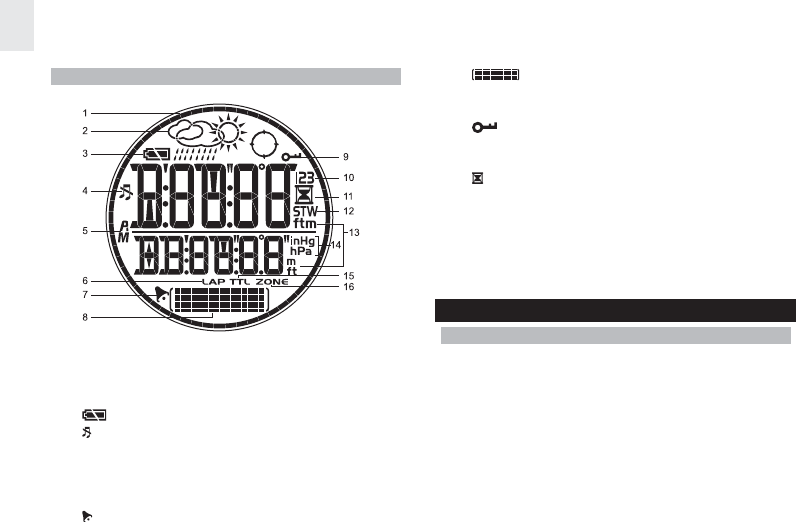

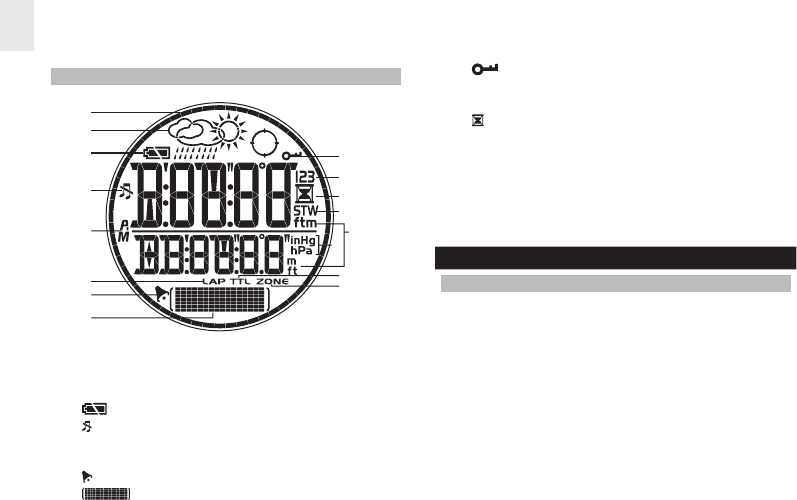

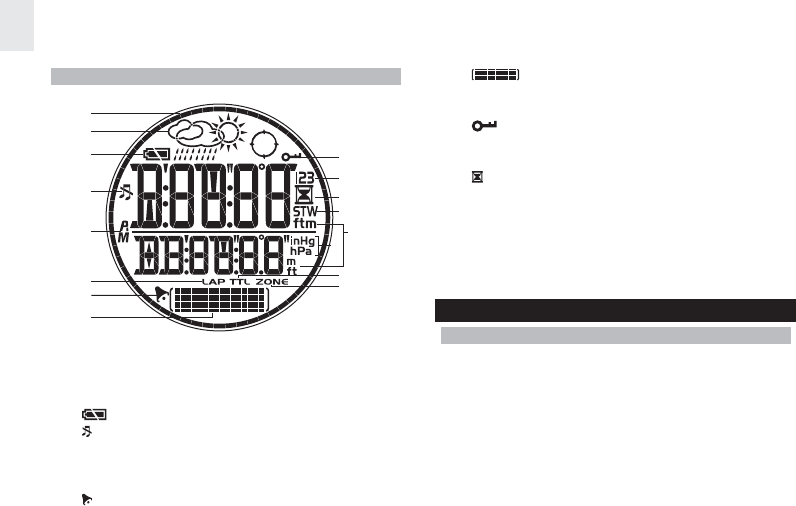

LCD display

: Keypad lock is enabled.

10.

123

: Countdown timer 1, 2 or 3 is shown or

running.

11.

running.

: Countdown timer is shown or running.

12.

STW

: Stopwatch is shown or running.

13.

ftm

ft / m

: Altitude units - feet or metres.

14.

inHg / hPa

: Barometric pressure units.

15.

TTL

: Total time is displayed.

16.

ZONE

: Time zone hour offset.

GETTING STARTED

UNPACK THE WATCH

When you unpack your watch, make sure to keep all the

packing materials in a safe place, in case you need to

later transport or return the product for servicing.

In this box, you will ﬁ nd:

• Watch

• 1 x CR2032 (3V) lithium battery - already installed

Compass segments

: Shows compass direction;

calibration status.

Weather Forecast

: 4 weather displays.

: Battery status.

: Keypad tone is disabled.

AM / PM

: 12-hour clock is being used.

LAP

: Take lap; lap number; lap memory.

: Daily alarm is activated.

: Shows sea level chart; altitude bar chart;

current cardinal point reading or the status of a

setting.

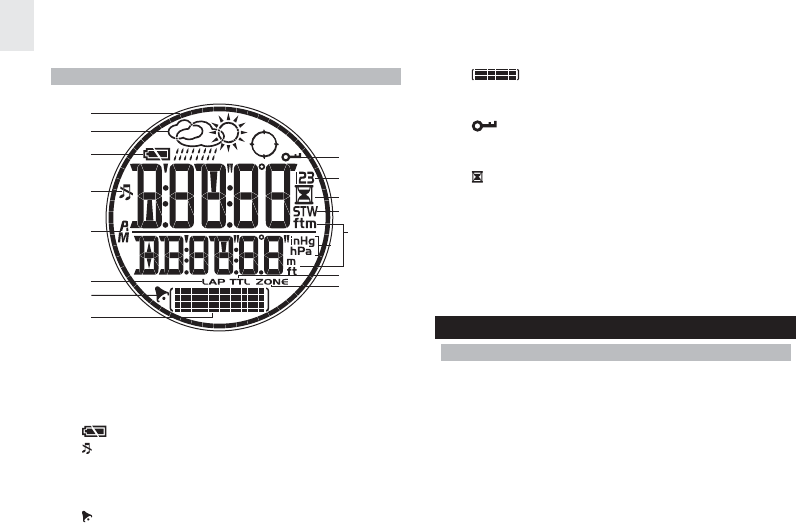

LCD DISPLAY

TURN ON THE WATCH (FIRST-TIME USE ONLY)

Press any key for 2 seconds to activate the LCD

display.

BATTERIES

The watch uses a 1 x CR2032 lithium battery, which

has already been installed. See below for battery

warnings.

NOTE

Heavy use of the backlight, altitude alarm

and sailing timer will reduce the battery service life

signiﬁ cantly.

If you need to replace the battery, we highly recommend

that you contact the retailer or our customer service

department.

LOW BATTERY DESCRIPTION

ICON

The watch battery is low

- - Appears when the battery is too low

to operate the sensor. “- -” is shown

instead of temperature, altitude,

barometer and compass values.

The bar and line charts will also be

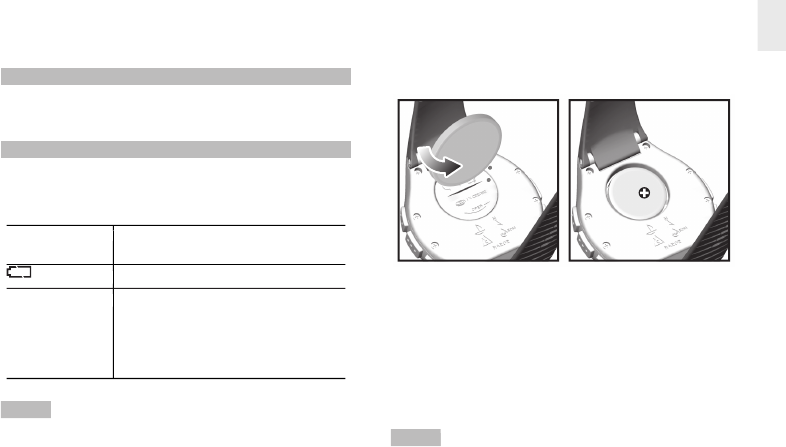

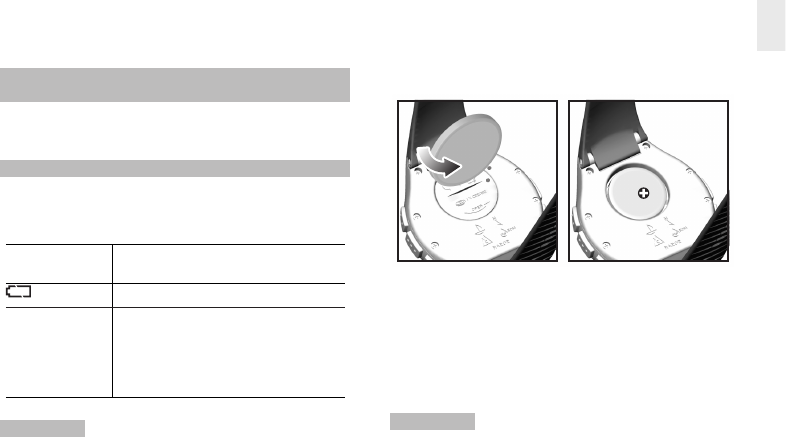

To replace the watch battery:

1. Locate the battery compartment on the back of the

watch.

2. Using a coin, as shown above, twist the compartment

lid counter-clockwise until it clicks out of place.

3. With your ﬁ nger, remove the old battery.

4. Insert the new battery with the + side upwards.

5. Replace the battery compartment lid by twisting it

clockwise until it is ﬁ rmly in place.

NOTE

When you replace the batteries it is important

to re-calibrate the magnetic sensor and altitude or sea

level. (See “Set the Altitude” or “Set the Altitude Alarm /

Sea Level / Weather Icon” section.)

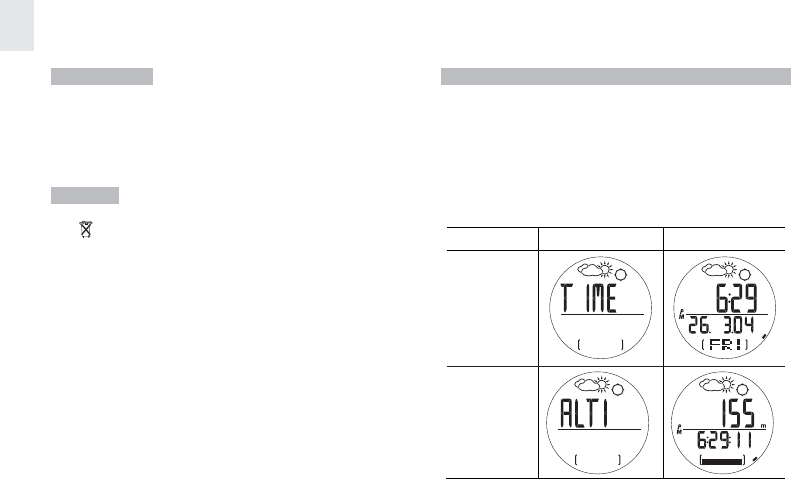

SWITCH BETWEEN MAIN MODES

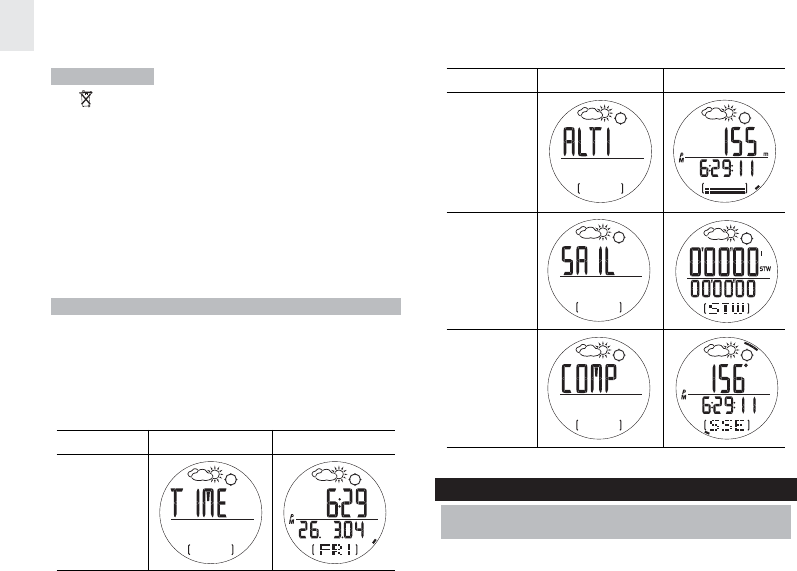

There are 4 main modes: Clock, Altimeter-Barometer,

Sailing Timer and Compass. Each main mode displays a

banner screen telling you which mode you are entering.

After 1 second the banner screen is automatically

replaced by the main mode screen.

Press

MODE

to switch between the 4 main modes.

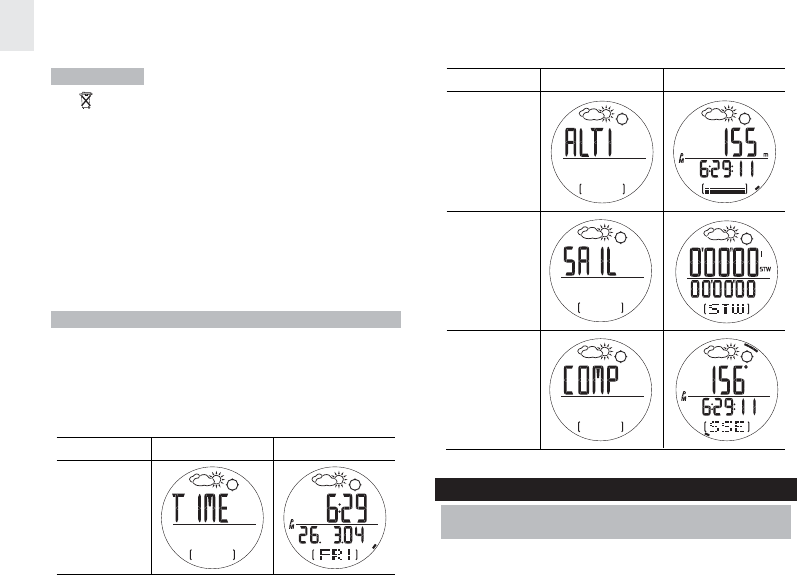

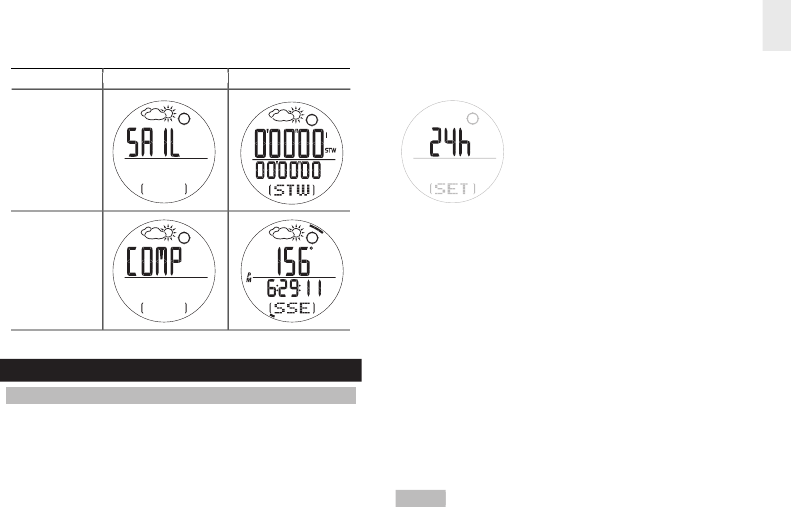

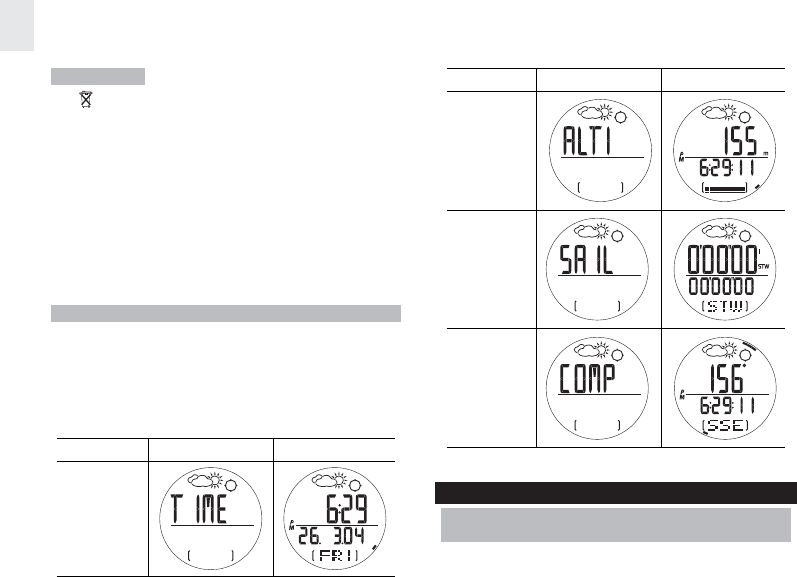

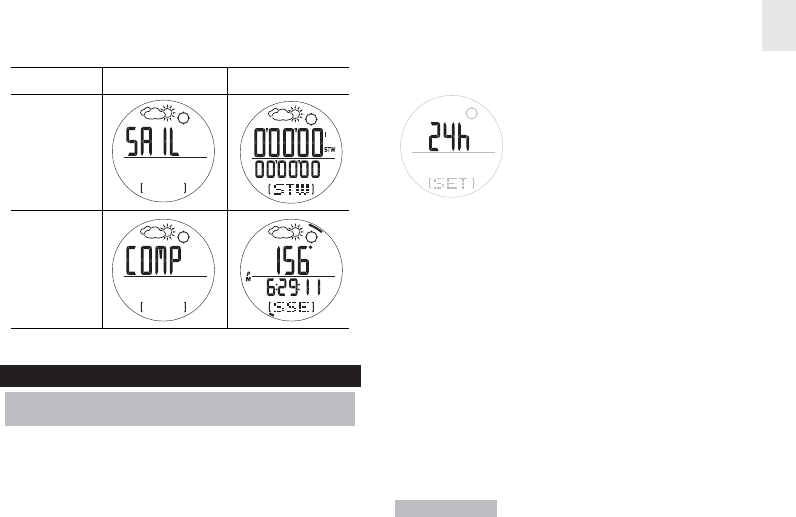

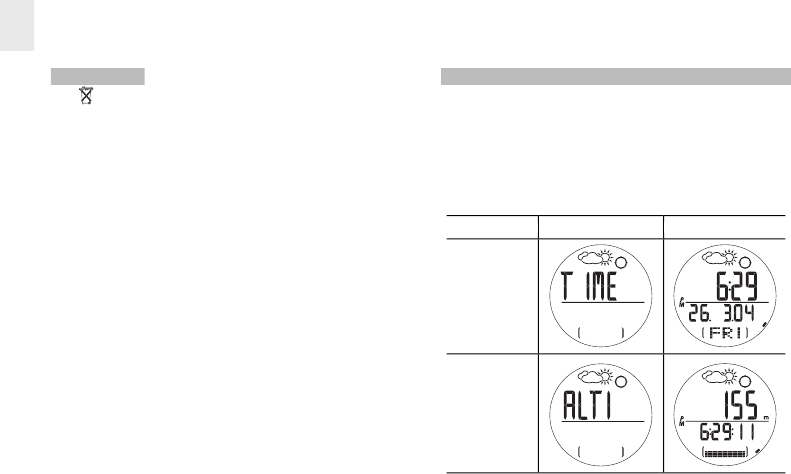

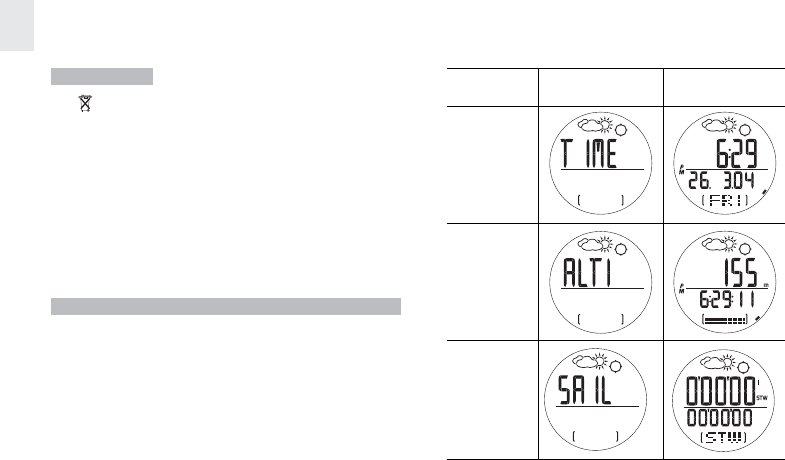

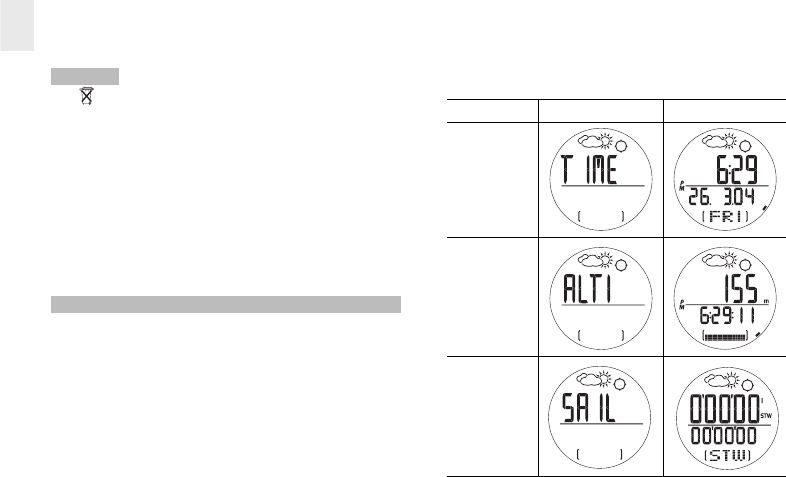

MODE BANNER MAIN MODE

CLOCK

ALTI-BARO

MODE BANNER MAIN MODE

IMPORTANT

•

Non-rechargeable and rechargeable batteries

must be disposed of properly. For this purpose,

special containers are provided for non-rechargeable

and rechargeable battery disposal at communal

collection centres.

• Batteries are extremely dangerous when swallowed!

Therefore, keep batteries and the article away

from infants. If a battery has been swallowed seek

immediate medical advice.

• The batteries supplied must not be recharged,

reactivated by any other means, dismantled, put into

ﬁ re or short-circuited.

MODE BANNER MAIN MODE

SAILING

TIMER

COMPASS

USING THE CLOCK

SET THE CLOCK / CALENDAR / TEMPERATURE

UNIT

The real-time clock is the default display for the watch.

1. Press

MODE

to switch to Clock

Mode.

2. Press and hold

SET

until the ﬁ rst

setting ﬂ ashes.

Press

to change the setting.

Hold to speed through the options.

Press

SET

to conﬁ rm the setting

and move on to the next one.

4. Repeat step 3 to change other

settings for this mode.

To set the clock:

The order of the clock settings is:

• 12 / 24 hour clock format

• Hour

• Minute

• Year

• DD:MM or MM:DD date format

• Month

• Day

• Temperature Unit - °C / °F

NOTE

The clock is programmed with a 50-year auto-

calendar, which means you do not need to reset the day

and date each month.

Clock with

Temperature

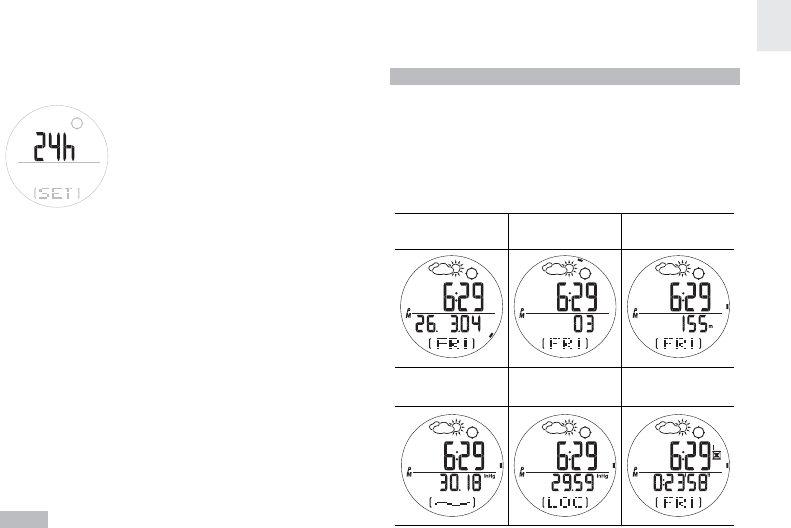

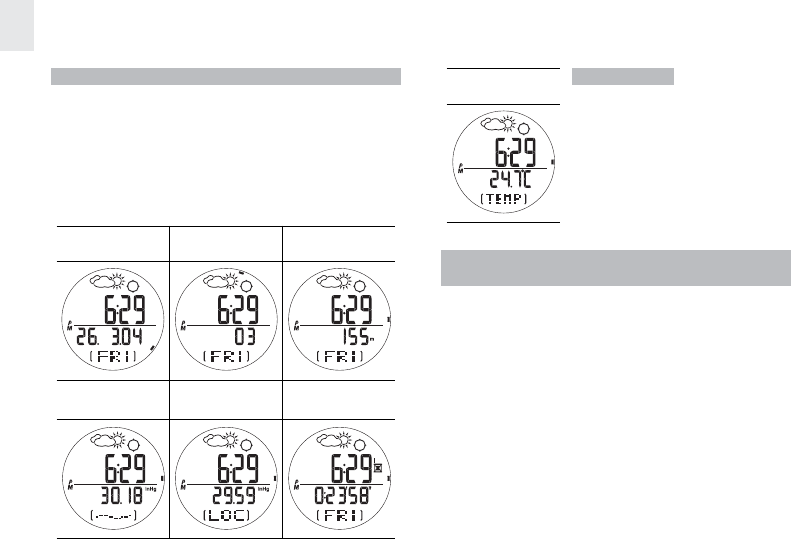

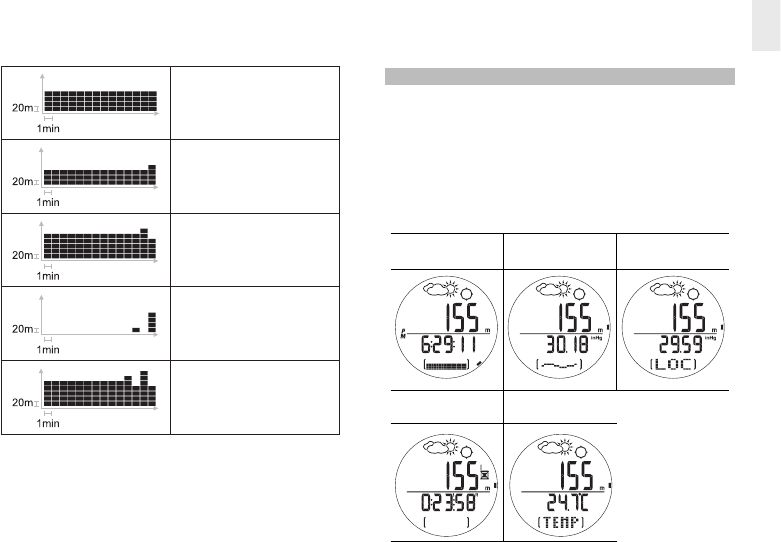

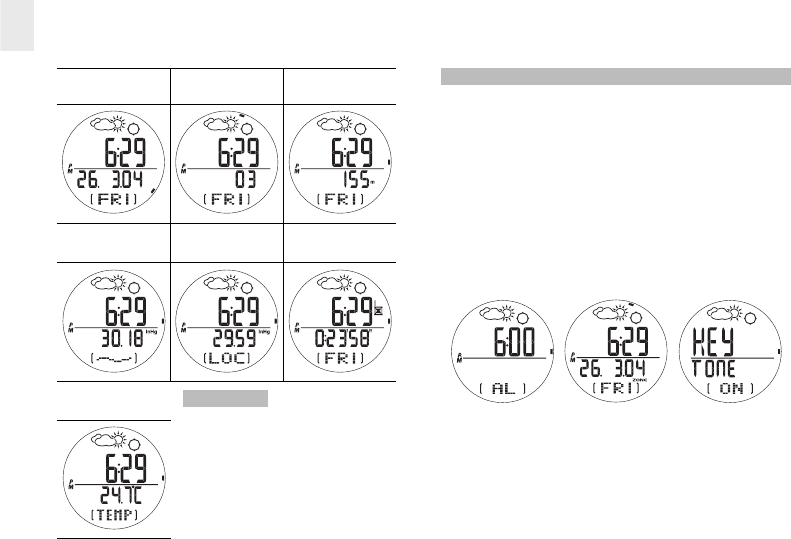

VIEW CLOCK DISPLAYS

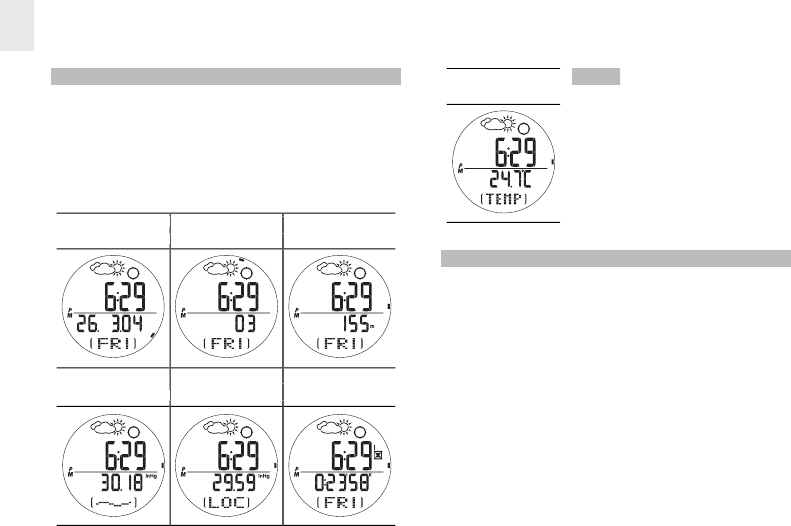

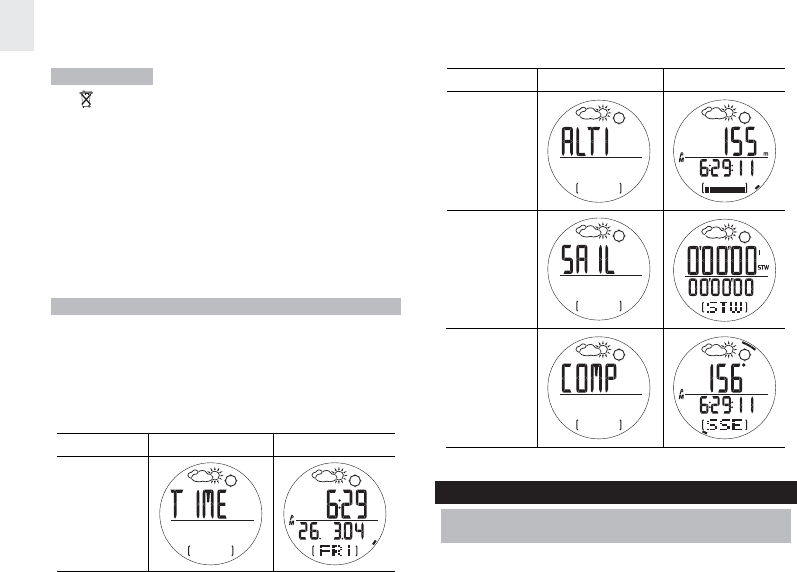

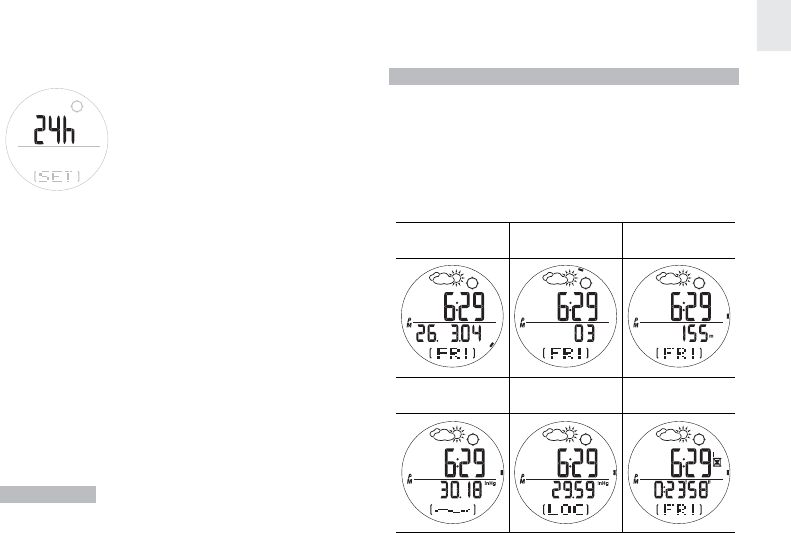

Within the Clock Mode there are 7 different screen

displays. To switch between them:

1. Press

MODE

to navigate to the Clock Mode.

2. Press

SELECT

to scroll through the different clock

screen displays.

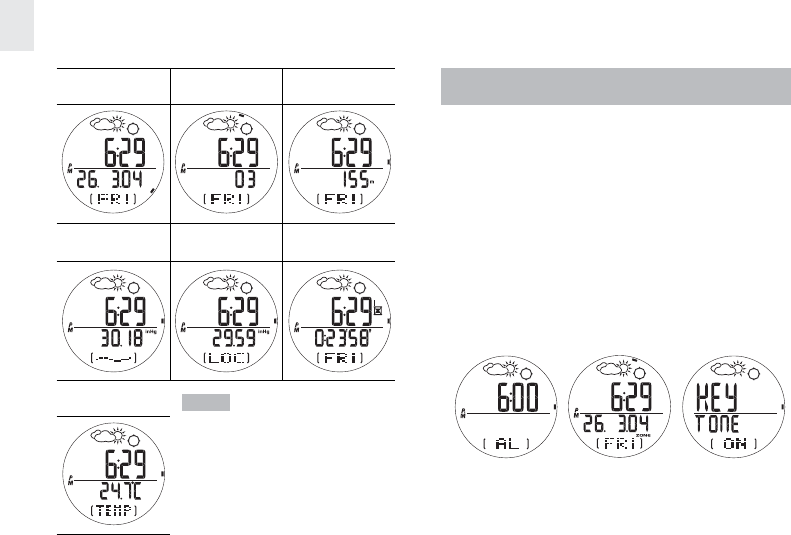

Clock with Date Clock with Clock with

Seconds Altitude

Clock with Date Clock with Clock with

Seconds Altitude

Clock with Date Clock with Clock with

Seconds Altitude

Clock with Sea

Clock with Local

Clock with

Level Pressure Timer

NOTE

When wearing the watch,

the temperature measured could

be affected by body heat. To

acquire an accurate temperature

reading, remove the watch from

your wrist and wait for about

15 minutes before taking the

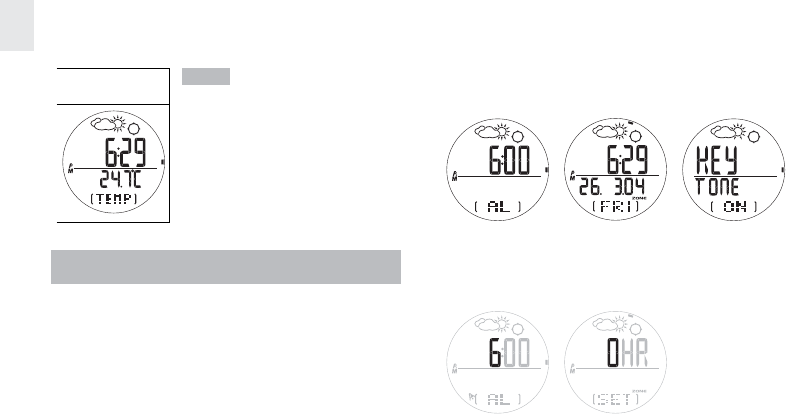

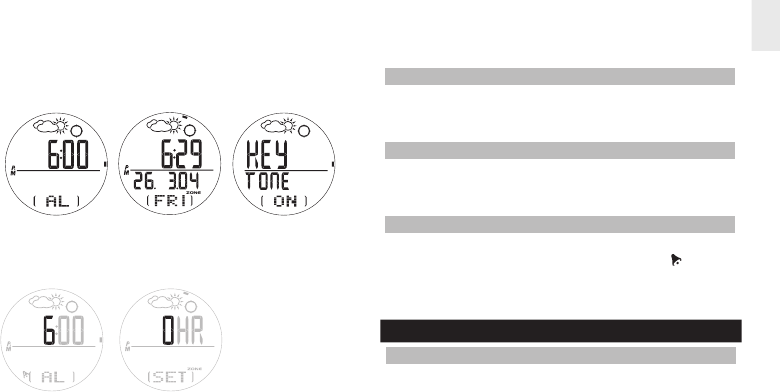

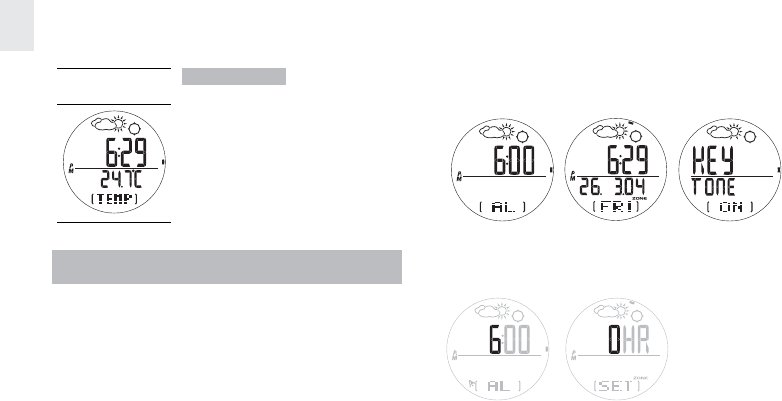

SET THE DAILY ALARM / TIME ZONE / KEYPAD

TONE

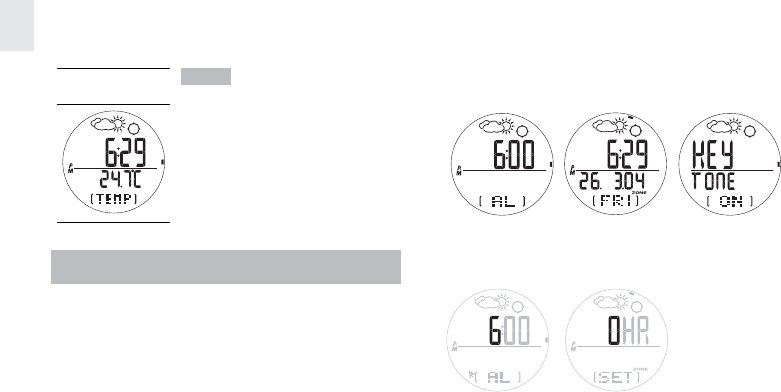

From any of the 7 clock screen displays you can set

the:

•

Daily Alarm

- When activated the alarm will go off

daily at the set time

•

Time Zone Offset

- Offsets the time setting when

you are in a different time zone (+ / - 23 hours)

•

Keypad Tone

- When set to ON the keypad will

sound when pressed

1. Press

FUNC

to select daily alarm, time zone or

keypad tone.

2. Press and hold

SET

to enter setting mode for the

daily alarm and time zone only.

3. Press

to change the setting.

4. Press

SET

to conﬁ rm the setting. Once the setting is

complete the display will return to the previous clock

display screen.

ALARM SOUND

The alarm will sound for 1 minute and the backlight will

ﬂ ash for the ﬁ rst 10 seconds.

TURN THE ALARM SOUND OFF

Press any key to turn the alarm sound OFF. The alarm

will automatically reset itself unless you deactivate it.

ACTIVATE / DEACTIVATE THE ALARM

Press

MODE

to navigate to Clock Mode. Press

SET

, then

press

to activate or deactivate the alarm.

shows

when the alarm is activated.

USING THE ALTIMETER-BAROMETER

ABOUT THE ALTIMETER-BAROMETER

The altimeter measures altitude in either metres or feet.

The watch is equipped with an intelligent barometer

that determines altitude by the built-in sensor with the

advanced Baro-compensation technology. The sensor

can also distinguish the differences between pressure

caused by the changes in physical altitudes and pressure

caused by weather conditions. This smart distinction

eliminates discrepancies and makes the altimeter

reading more accurate than most of the average devices

available on the market.

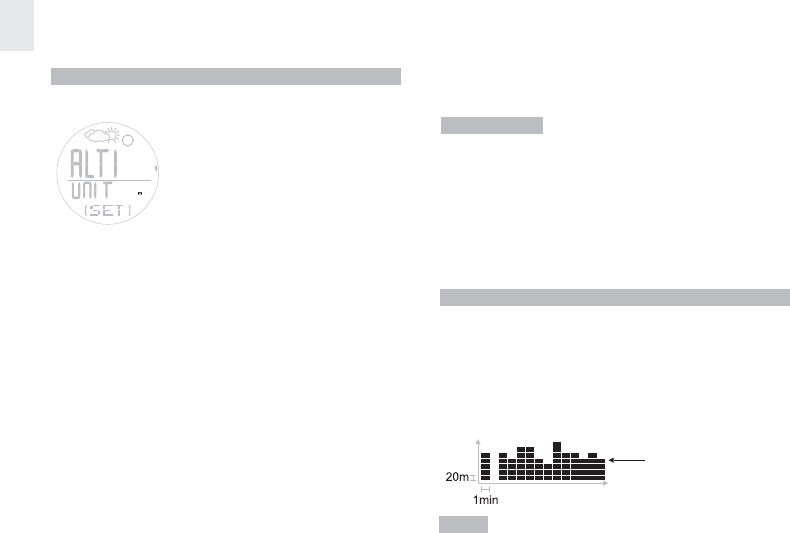

SET THE ALTITUDE

To set the altitude:

1. P res s

MODE

to switch to

Altimeter-Barometer Mode.

2. Press and hold

SET

until the ﬁ rst

setting ﬂ ashes.

Press

to change the setting.

Hold to speed through the options.

Press

SET

to conﬁ rm the setting

and move on to the next one.

4. Repeat step 3 to change other

settings for this mode.

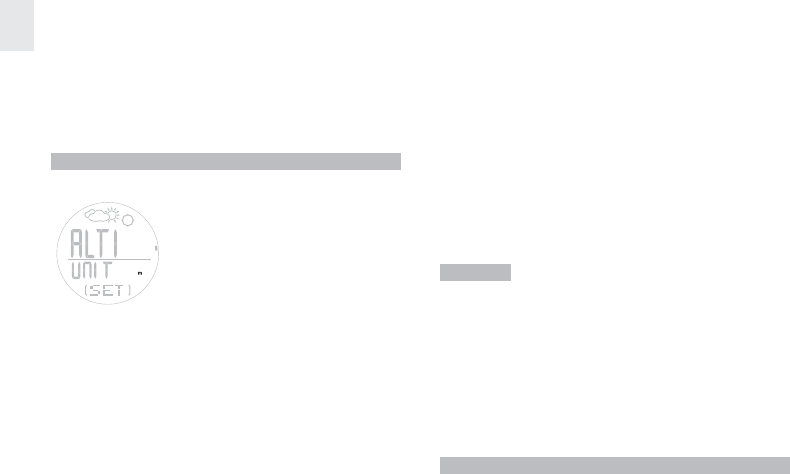

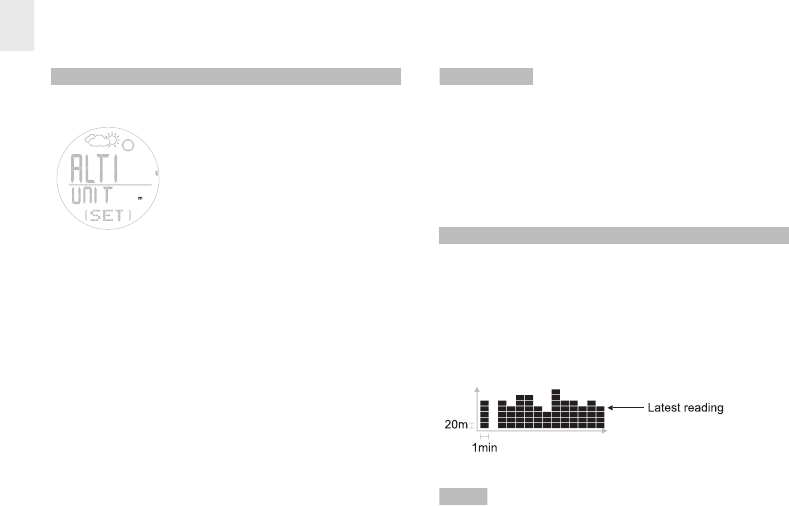

The order of the altitude settings is:

• Altitude unit - metres / feet

• Altitude height

To effectively set the altimeter you need to know the

correct altitude. To do this:

• Obtain a topographical map; ﬁ nd your location and

its related altitude reading.

• Set the sea level pressure on your watch.

IMPORTANT

• This unit employs a semiconductor pressure sensor

that could be affected by temperature change. While

taking the altitude measurement, ensure that the unit

is not exposed to sudden temperature changes.

• It is recommended to calibrate the altitude or sea

level pressure regularly to maintain the accuracy of

the watch.

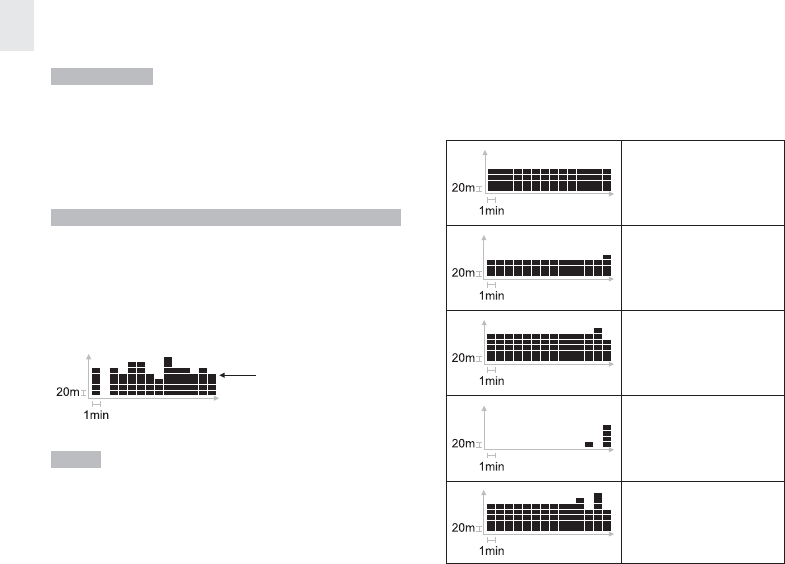

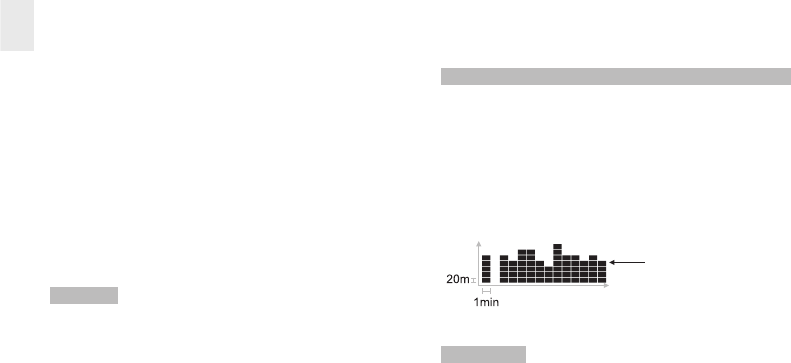

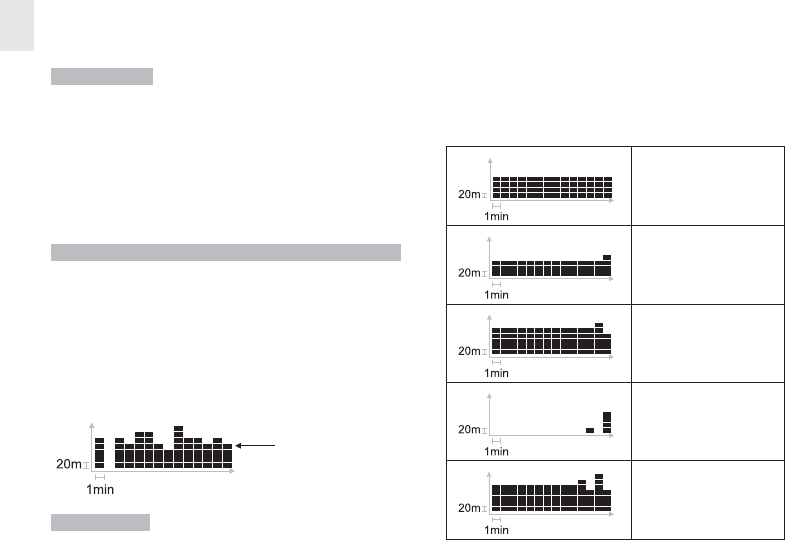

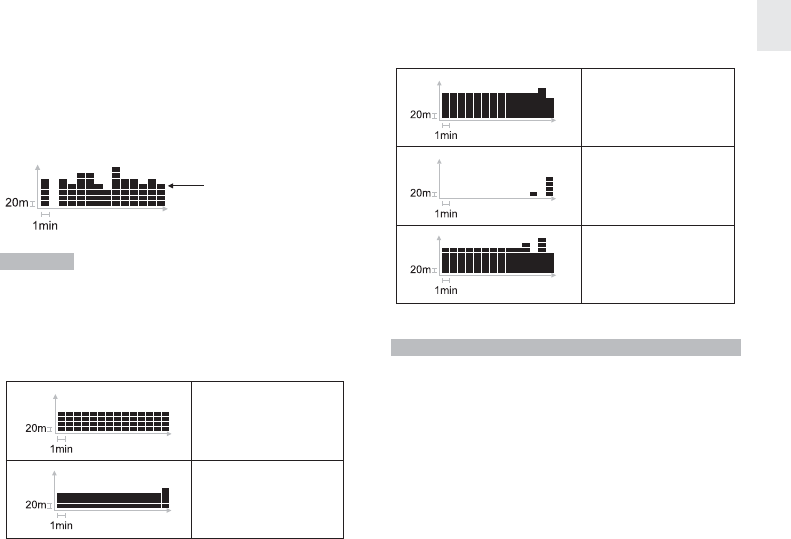

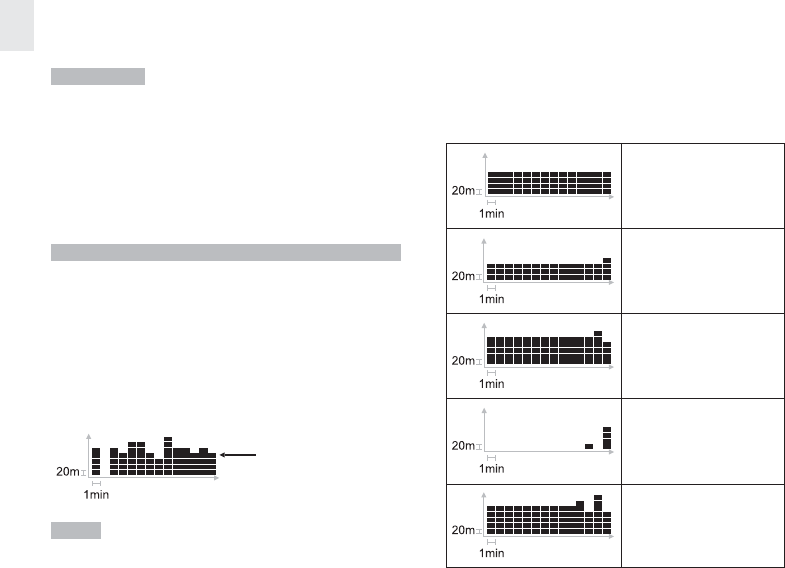

ALTITUDE BAR CHART

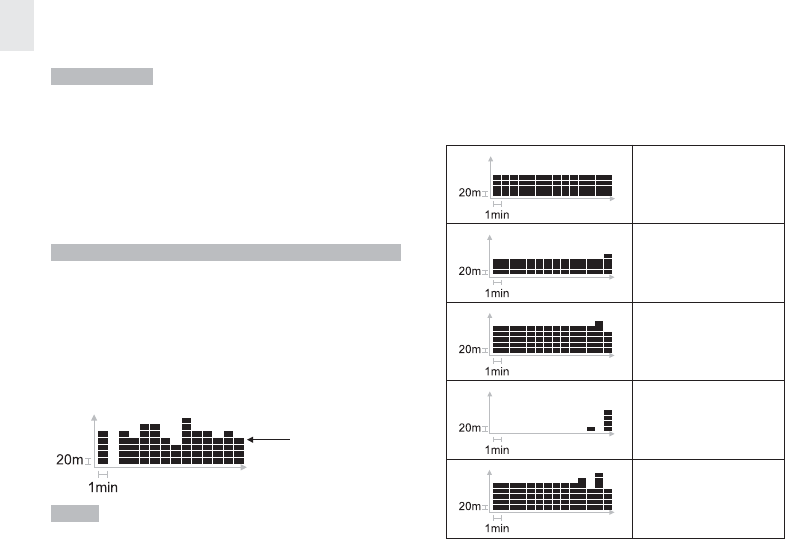

The altitude bar chart at the bottom of the display

shows the altitude history. It consists of 7 rows and 14

columns.

The latest reading is entered in the right hand column

and always at the height of the 4th row. Therefore, all

the other readings will adjust their position to reﬂ ect the

latest reading.

NOTE

1 row = 20m (20m = 65.6ft)

1 column =1 min

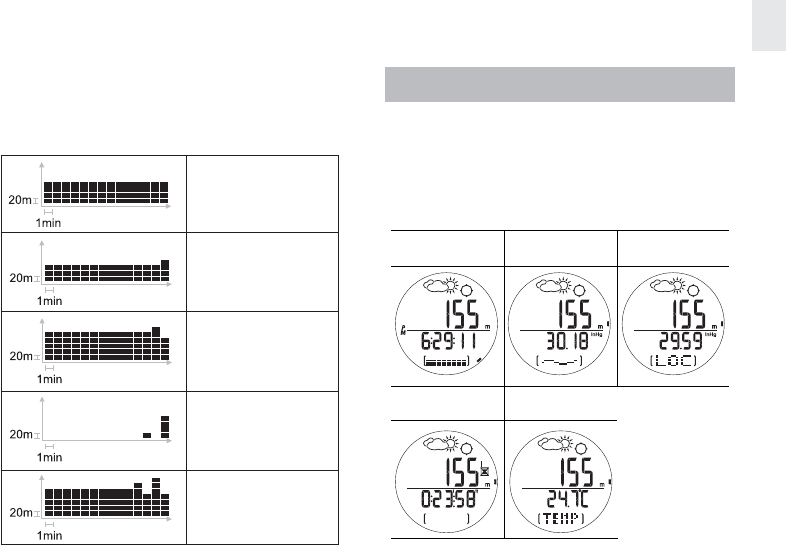

Look at your watch to see what your current altitude

level is, then look at the bar chart to see the changes

in altitude. See the table below for how to read the bar

chart in more detail.

1. Altitude level 400m.

User walking on a

ﬂ at road

2. Altitude level 420m.

(Increase of 20m)

3. Altitude level 380m.

(Decrease of 40m)

4. Altitude level 480m.

(Increase of 100m)

5. Altitude level 380m.

(Decrease of 100m)

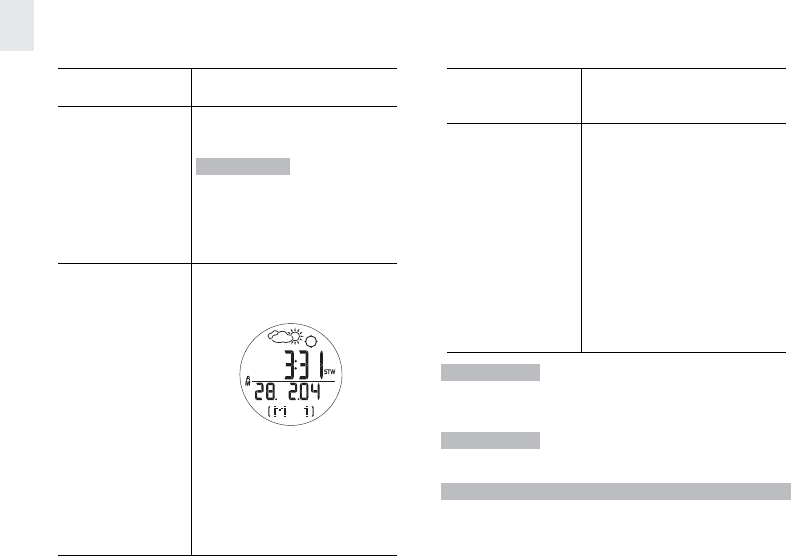

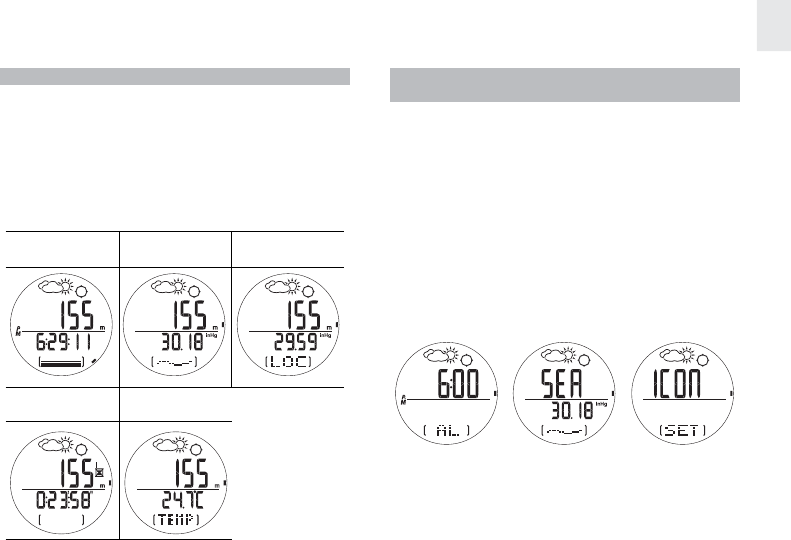

VIEW ALTITUDE DISPLAYS

Within the Altimeter-Barometer Mode there are 5 different

altitude screen displays. To switch between them:

1. Press

MODE

to navigate to the Altimeter-Barometer

Mode.

2. Press

SELECT

to scroll through the different altitude

screen displays.

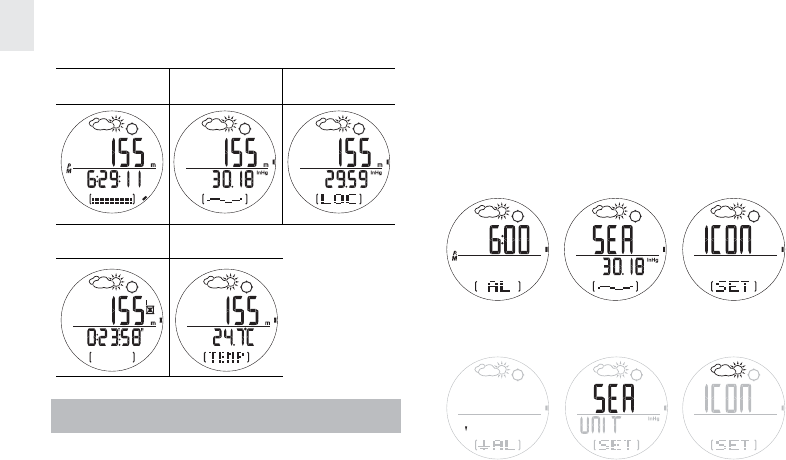

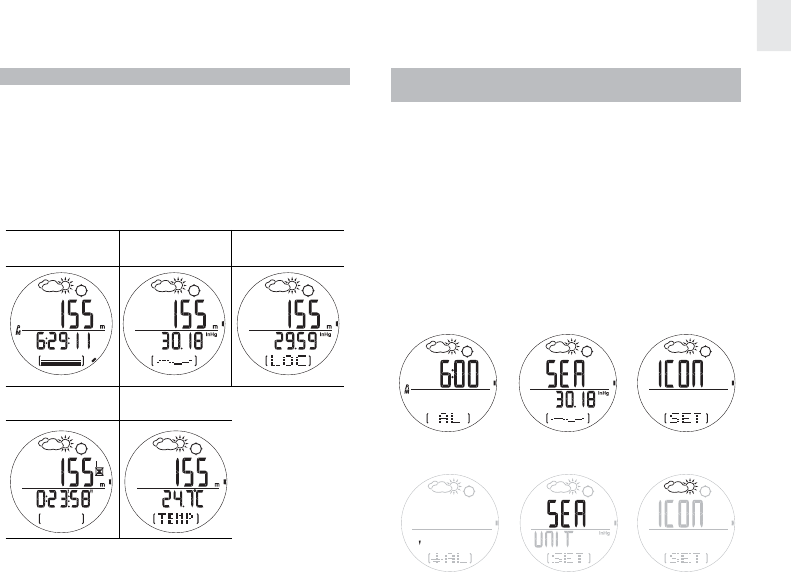

Altitude with Altitude with Altitude with

Clock Sea Level Local Pressure

Altitude with Altitude with Altitude with

Clock Sea Level Local Pressure

Altitude with Altitude with Altitude with

Clock Sea Level Local Pressure

Altitude with Altitude with

Timer Temperature

3. Press

to change the setting.

4. Press

SET

to conﬁ rm the setting.

ALTITUDE ALARM

The ascending or descending altitude alarm will be

turned on when the set altitude is reached during an

ascent or descent respectively.

Press any key to stop the alarm sound. If the set value is

reached again, the alarm will be re-activated.

NOTE

Setting the altitude affects the sea level

pressure.

SEA LEVEL

For an accurate reading, you must ﬁ rst calibrate the sea

level pressure. Once the sea level pressure is calibrated,

the altitude will automatically calibrate to the reference

altitude using the built-in auto-calibration function.

When you set the sea level on your watch it adjusts

the altimeter to the current altitude. Information on the

current sea level pressure can be found in newspapers,

local news and radio reports, or on the Internet.

NOTE

It is necessary to re-calibrate the sea level

pressure or altitude if the product is placed in a

pressurised cabinet such as an aeroplane.

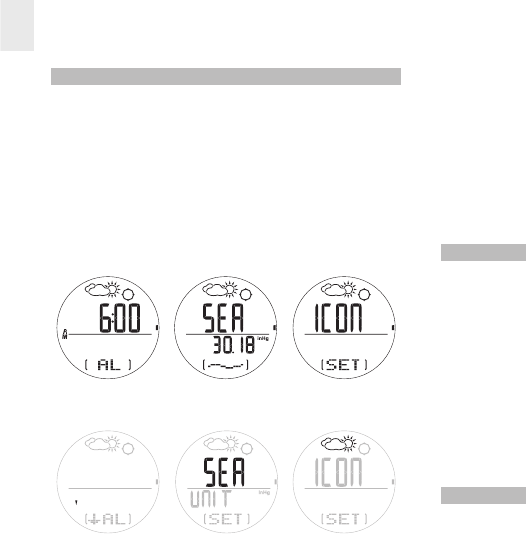

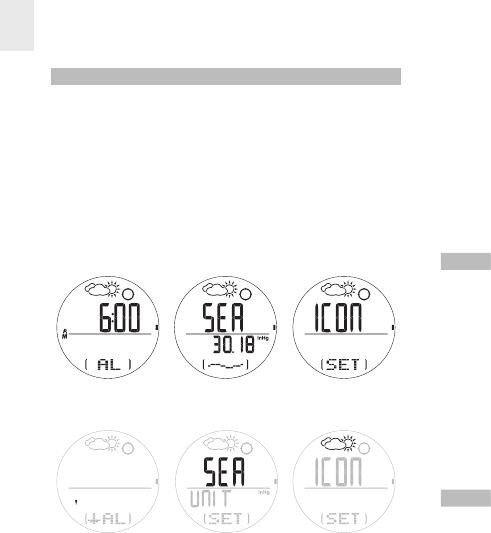

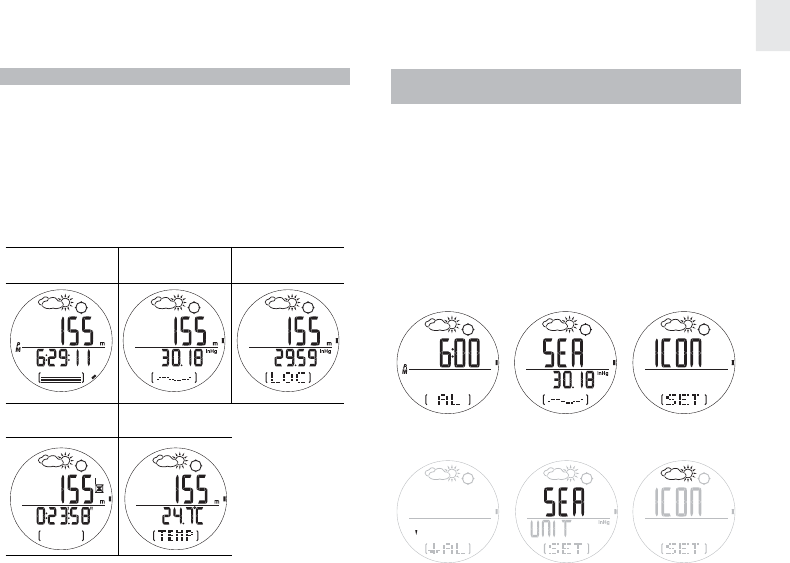

SET THE ALTITUDE ALARM / SEA LEVEL / WEATHER

ICON

From any of the 5 altitude screen displays you can

set the:

•

Altitude Alarm

- Select alarm to activate above or

below your setting; set altitude alarm

•

Sea Level

- Select unit hPa or inHg; set sea level

•

Weather Icon

- 1 of 4 displays to choose from

1. Press

FUNC

to select altitude alarm, sea level or

weather icon.

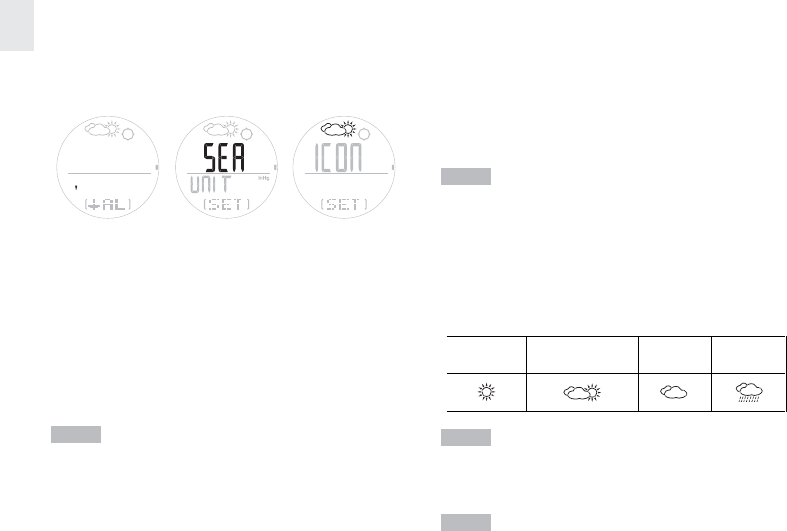

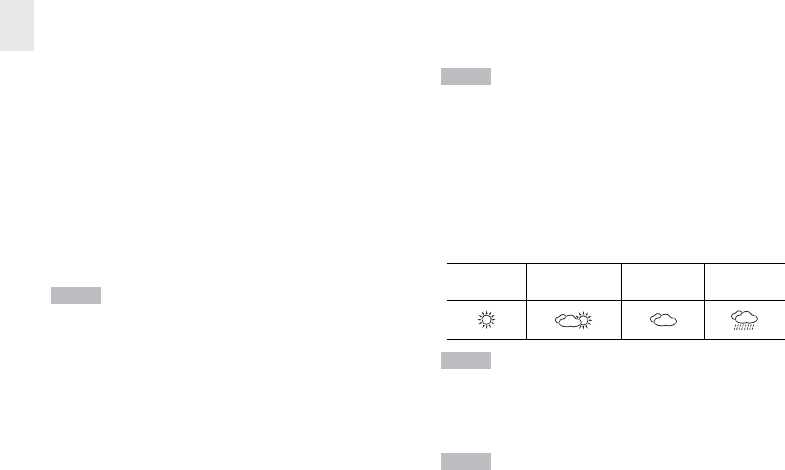

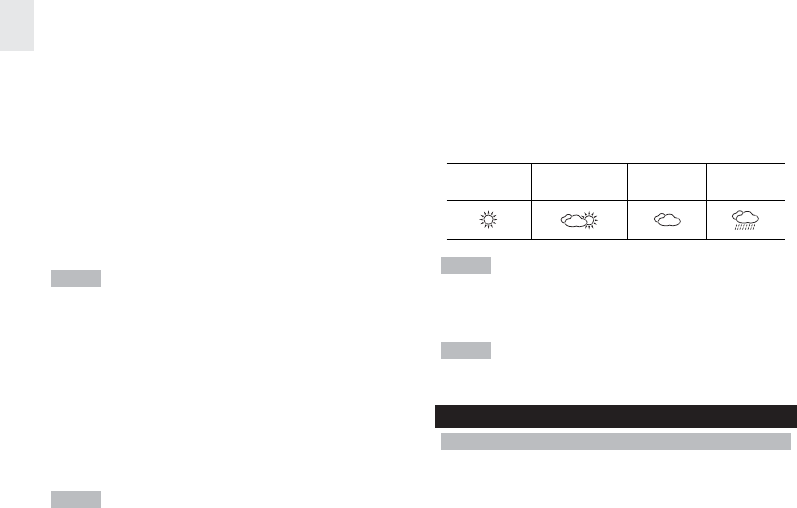

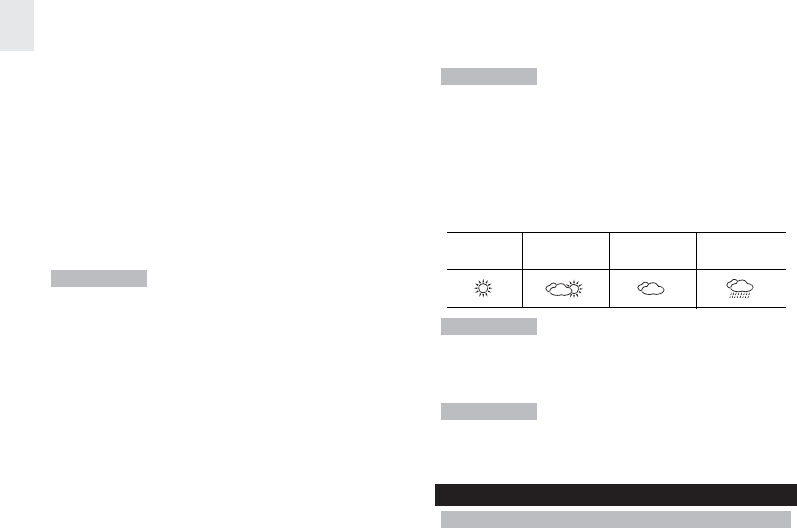

WEATHER FORECAST

This product forecasts the weather for the next 12 to 24

hours within a 30-50 km (19-31 mile) radius. The weather

forecast is based on barometric pressure trend readings.

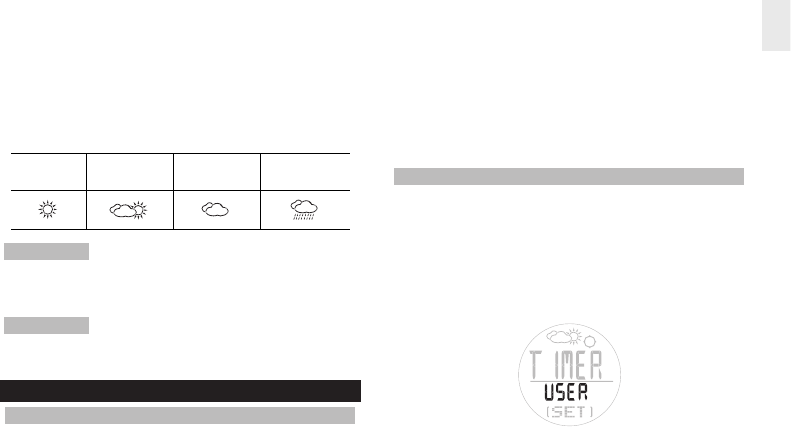

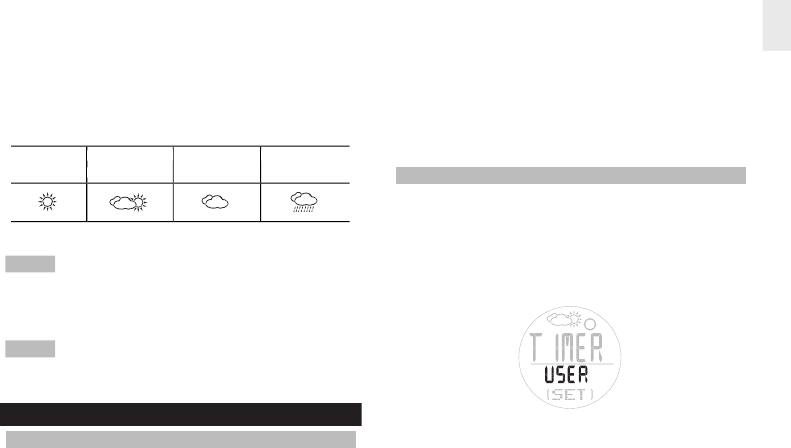

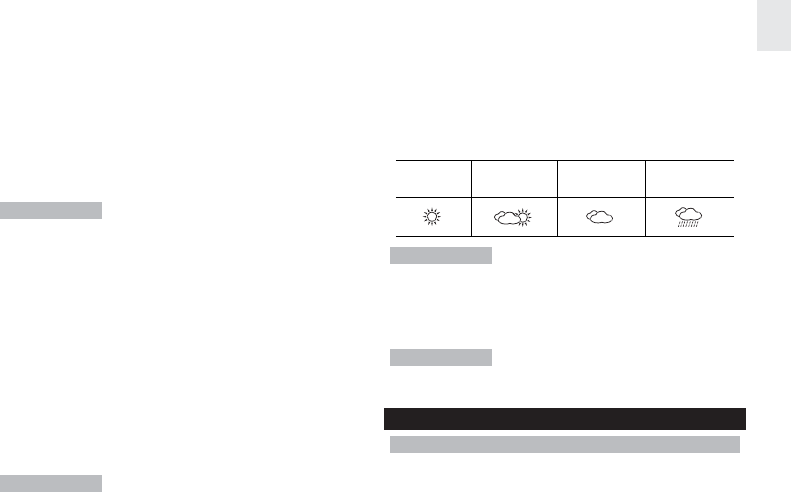

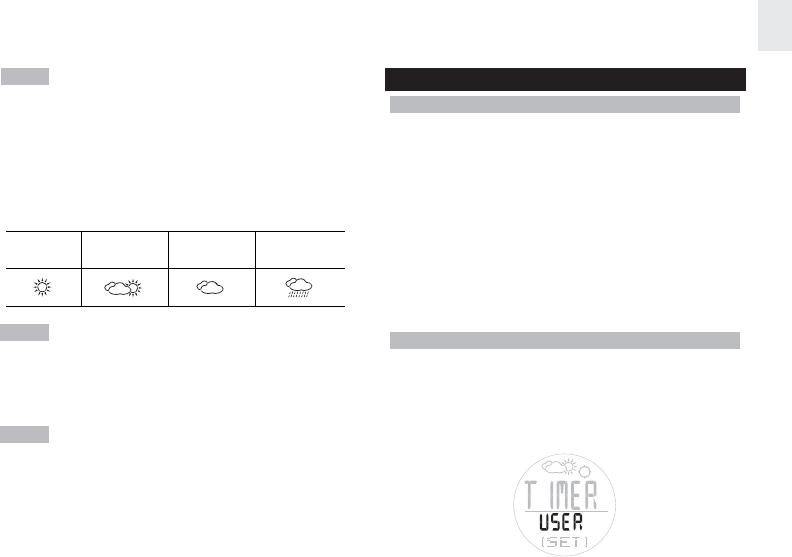

SUNNY PARTLY CLOUDY RAINY

CLOUDY

NOTE

If the watch is subjected to ﬂ uctuating altitude

levels the weather forecast may disappear. Simply stay at

the same altitude for 5 minutes and the weather forecast

will reappear.

NOTE

The manufacturer is not responsible for any

inconveniences caused by faulty weather forecast.

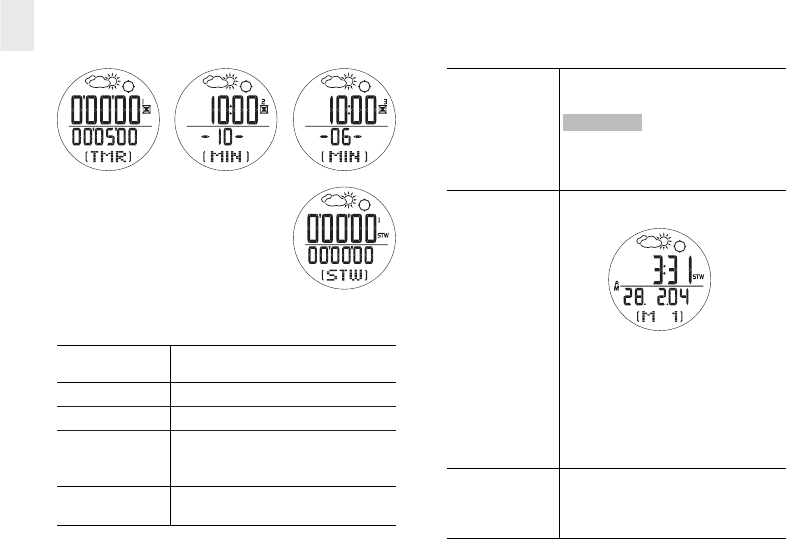

USING THE SAILING TIMER

ABOUT THE SAILING TIMER

The sailing timer has 3 countdown timers and a

stopwatch:

•

Timer 1

- User-selectable timer / Stopwatch

•

Timer 2

- 10 minute countdown timer

•

Timer 3

- 5 minute countdown timer

SUNNY PARTLY CLOUDY RAINY

CLOUDY

SUNNY PARTLY CLOUDY RAINY

The countdown timers have sound alerts to help you

track time at the start of a race. And, a single key press

is all it takes to make quick adjustments to the timer i.e.

press

to increase or decrease your timer to the

nearest minute. It is also equipped with a lap timer.

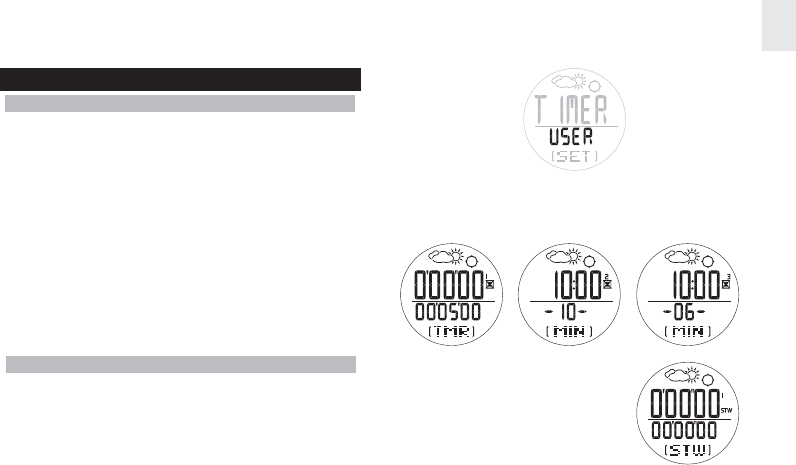

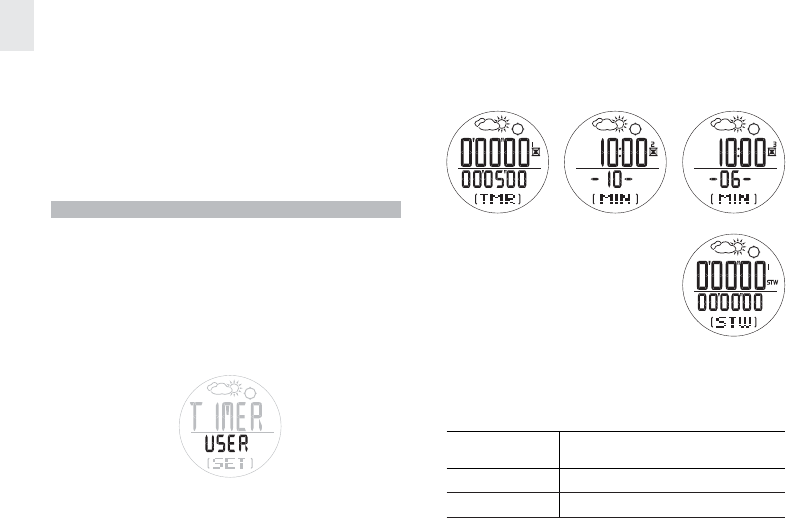

SET THE SAILING TIMER

To change the sailing timer settings:

1. Press

MODE

to navigate to Sailing Timer Mode.

2. Press and hold

SET

to reset the previous timer you

were using. Press and hold

SET

again to enter setting

mode where you can select any timer.

3. Press

to choose 1 of the 3 timers, then press

SET

to select it.

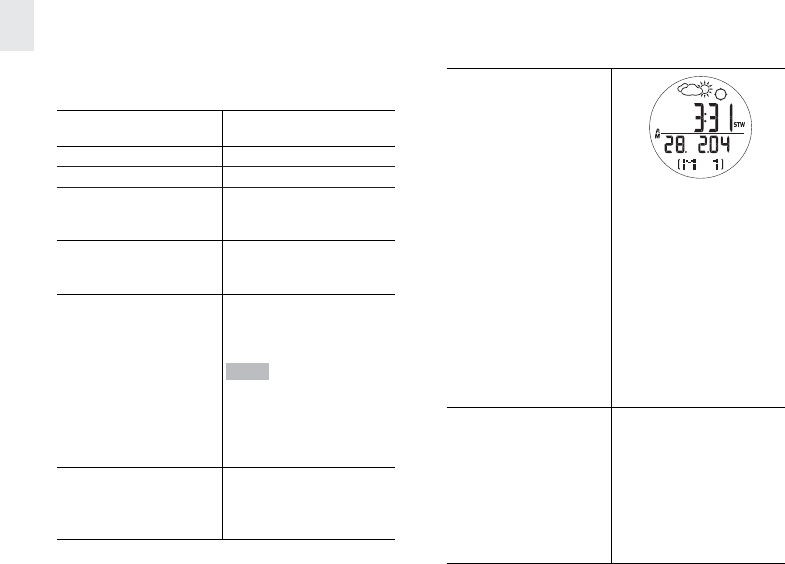

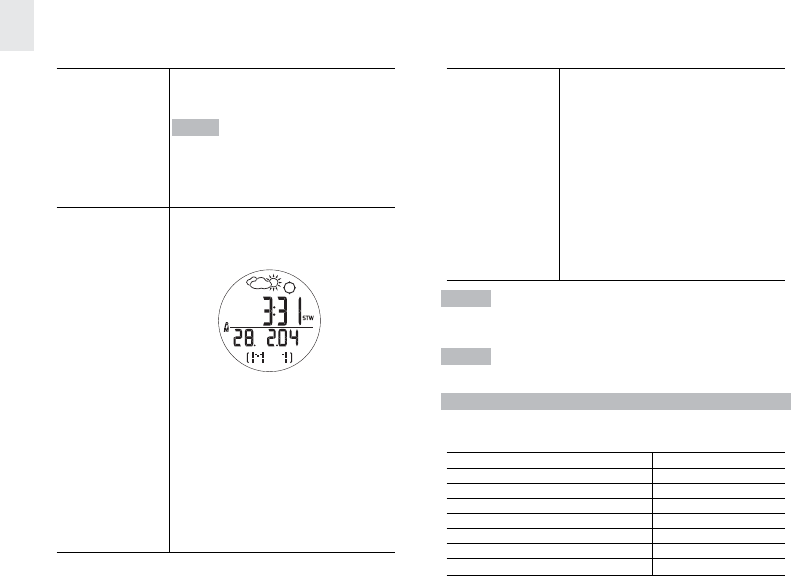

Save lap Press

LAP

while the stopwatch

(lap function can is running

only be used in

stopwatch mode)

NOTE

The stopwatch and lap times

are stored in the same memory. The

memory has capacity for 99 readings

or 99 hrs, 59 mins

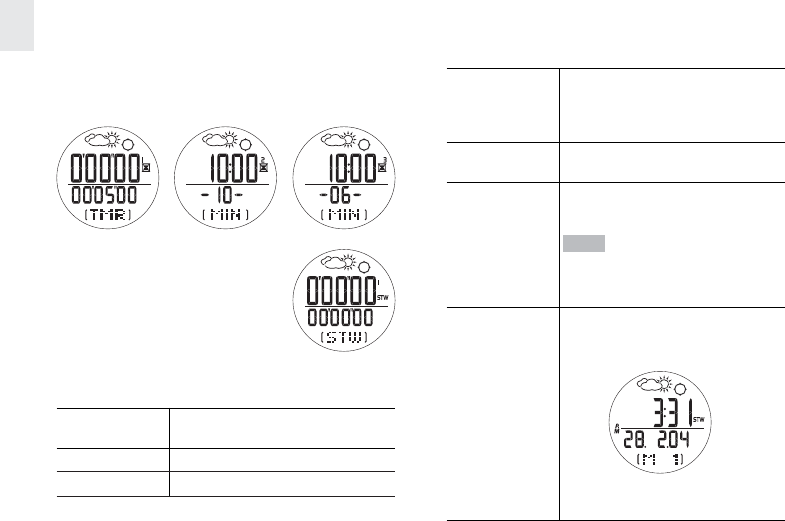

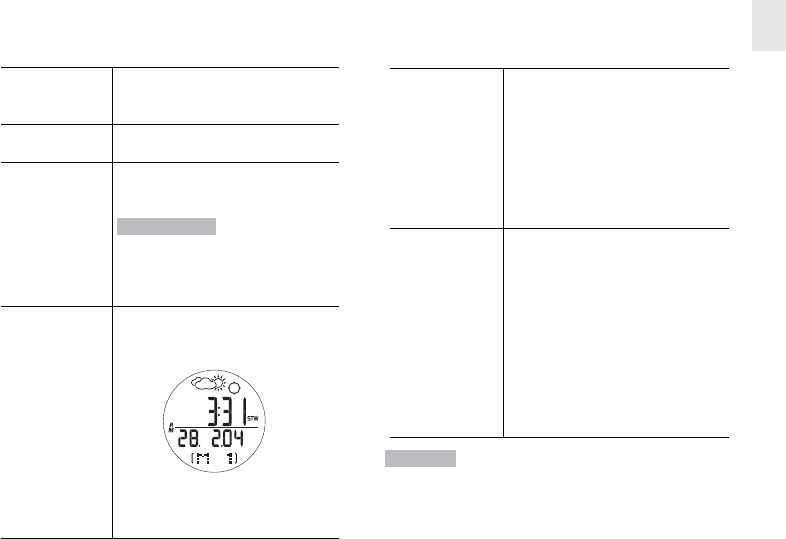

View total time / 1. Stop timer / stopwatch. Press

lap memory

SET

to view memory record

2. Press

to scroll through

memory records

3. The latest memory will show

as “M 1”

4. Press

SET

to view total time

5. Press

to view lap time (at

least 1 lap must have been taken)

Delete 1 memory

1. Stop timer / stopwatch

record or all

2. Press

SET

to view memory

record

records

The latest memory will show as “M1”

Save lap Press

(lap function can is running

memory has capacity for 99 readings

or 99 hrs, 59 mins

View total time / 1. Stop timer / stopwatch. Press

lap memory

2. Press

memory records

3. The latest memory will show

as “M 1”

4. Press

5. Press

4. If you are in timer 1 (user-

selectable countdown timer)

setting, use

to enter the

values you require. If you want to

use the stopwatch function, simply

change all values to zero.

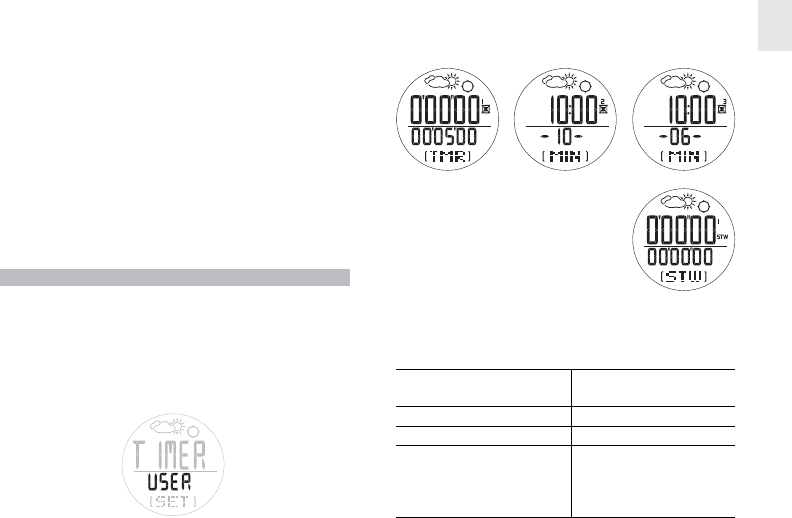

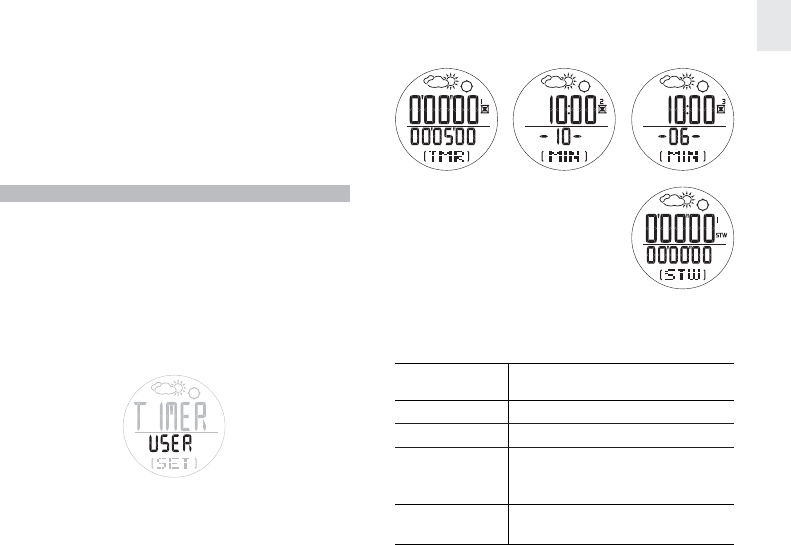

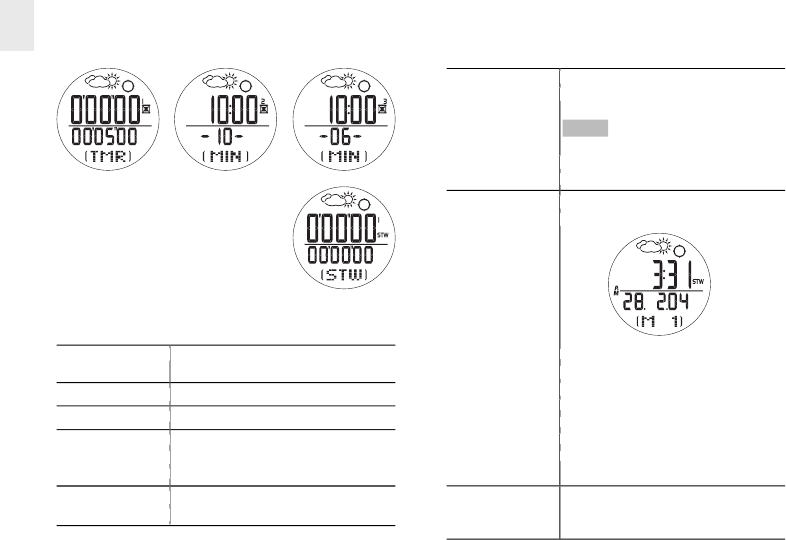

Once you have set the timer you wish to use, you can

perform the following functions:

TIMER 1, 2, 3 / INSTRUCTION

STOPWATCH

Start / stop Press

ST / SP

Pause / resume Press

ST / SP

Edit time while Press

to make the timer

timer is running increase or / decrease to

the nearest minute

Reset timer / Stop timer / stopwatch. Press and

stopwatch hold

SET

TIMER 1, 2, 3 / INSTRUCTION

Start / stop Press

Pause / resume Press

Edit time while Press

timer is running increase or / decrease to

the nearest minute

Reset timer / Stop timer / stopwatch. Press and

stopwatch hold

4.Press

to select the memory

record you wish to view

5. Press and hold

SET

6. Press

to delete 1 memory

or all records

7. Press and hold

SET

to conﬁ rm

SET to conﬁ rmSET

4.Press

record you wish to view

5. Press and hold

6. Press

or all records

7. Press and hold

NOTE

When any countdown timer has reached

zero, it will beep and automatically start to count up in

stopwatch timer.

NOTE

In the Sailing Timer Mode, only one of the

timers can be used at a time.

SAILING TIMER SOUND ALERT

The countdown timer advises you of the countdown

status with a series of beeps.

COUNTDOWN TIME AT THE: SOUND ALERT

, 9

, 8

, 7

, 6

min 2 beeps

min 5 sets of 2 beeps

, 3

, 2

min 2 beeps

- 51

sec Continuous beeps

, 40

, 30

, 20

, 10

sec 2 beeps

- 1

sec 1 beep each sec

0 sec 1 long beep

COUNTDOWN TIME AT THE: SOUND ALERT

min 2 beeps

min 5 sets of 2 beeps

min 2 beeps

sec Continuous beeps

sec 2 beeps

sec 1 beep each sec

0 sec 1 long beep

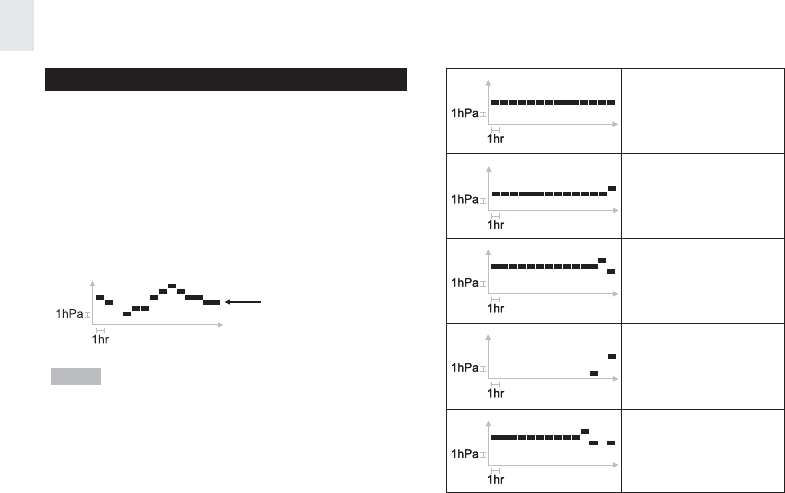

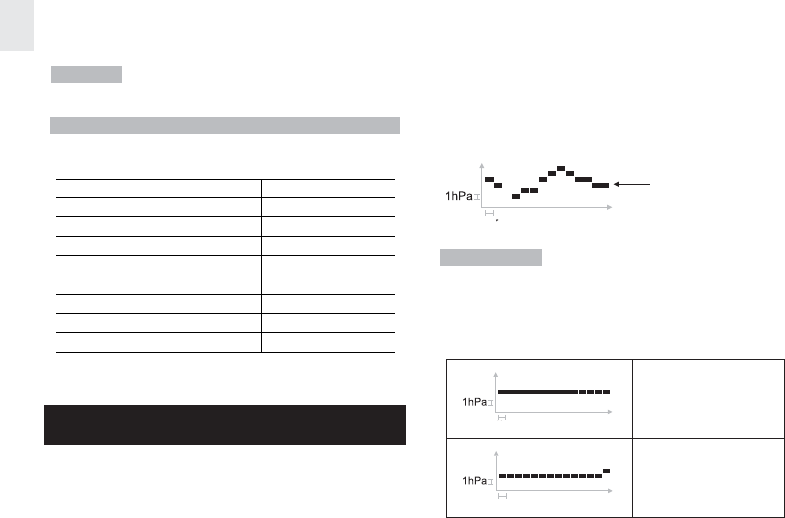

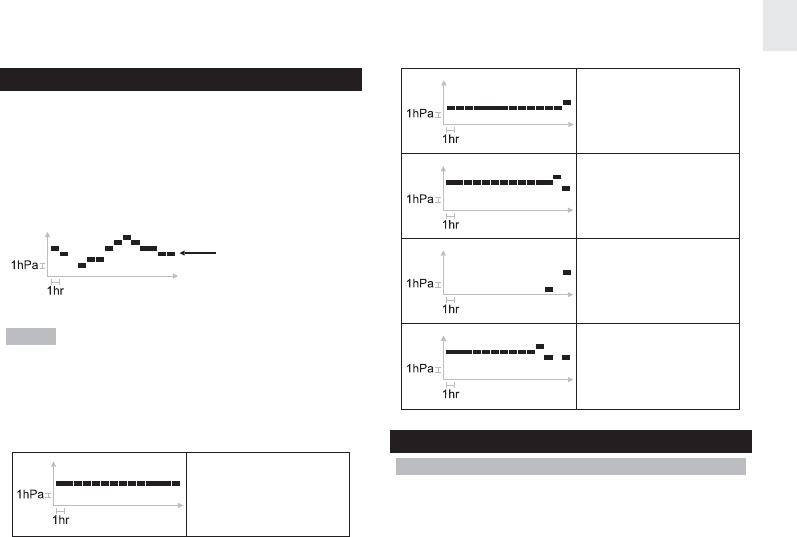

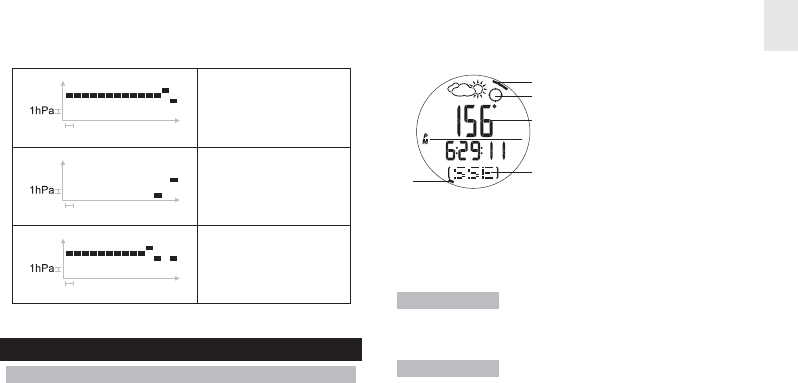

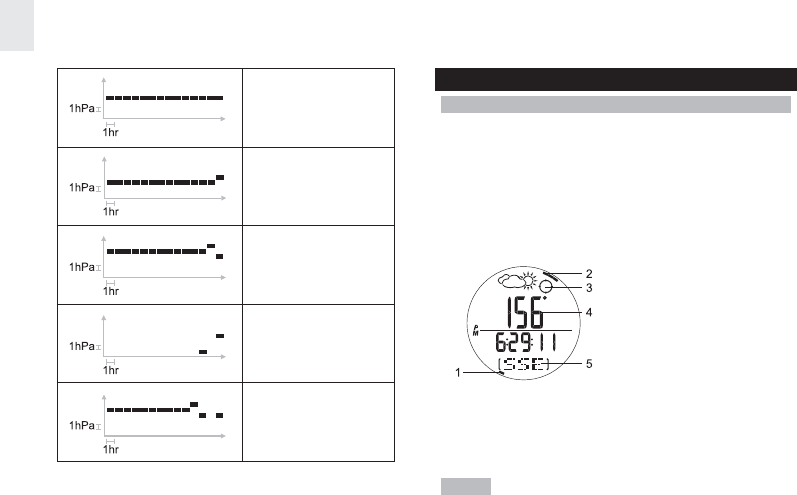

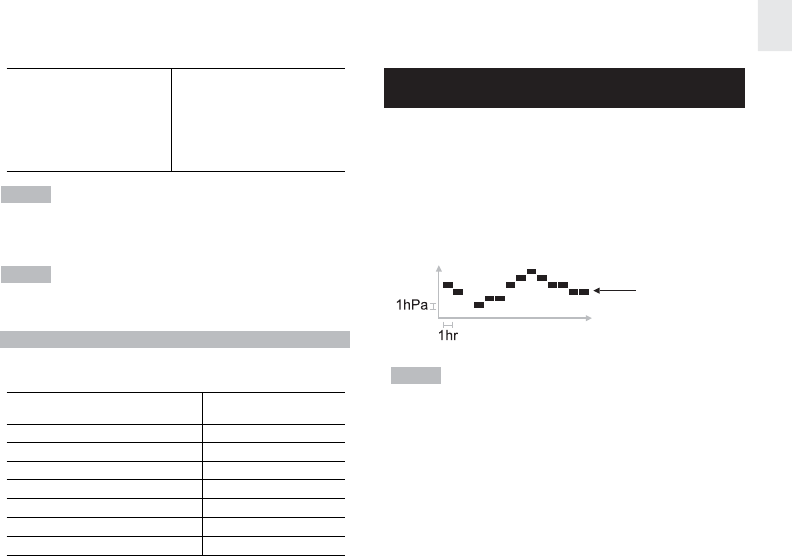

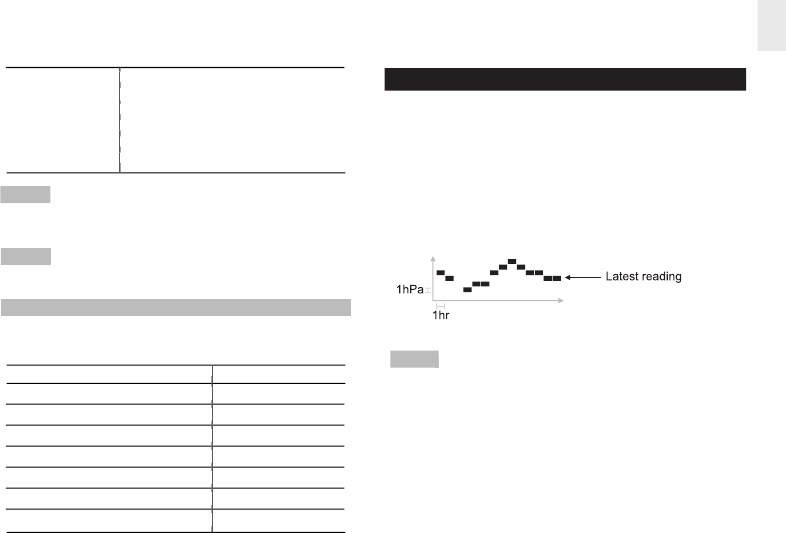

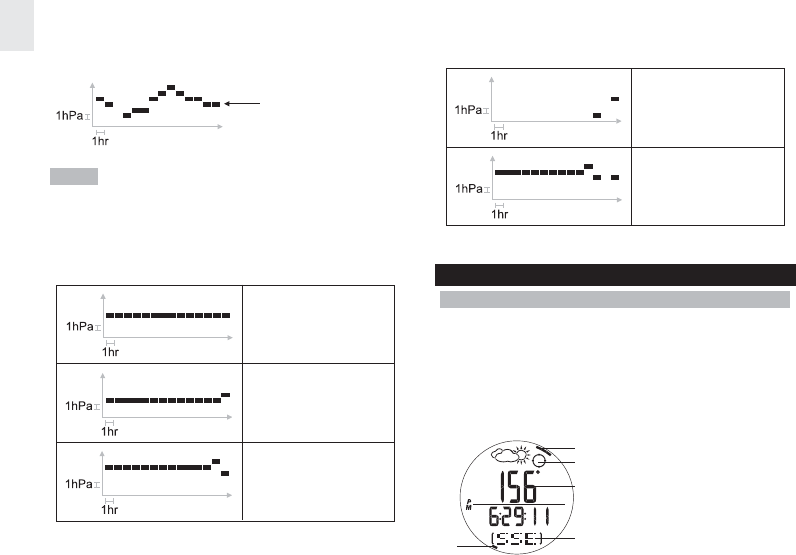

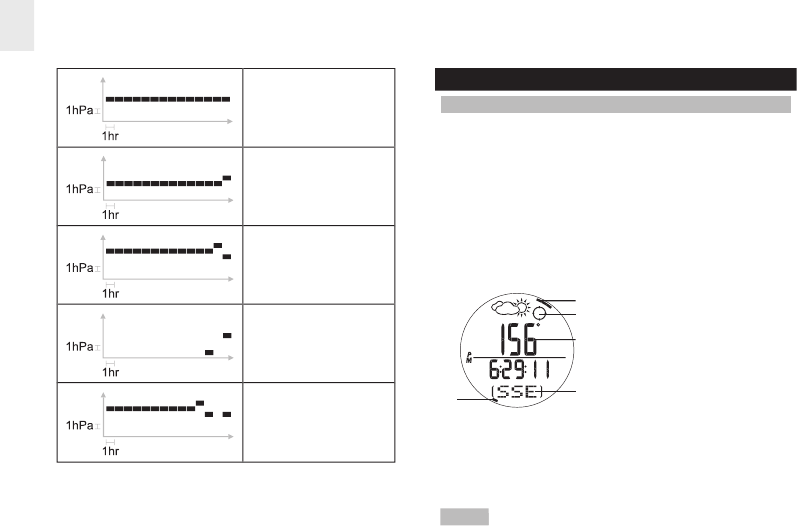

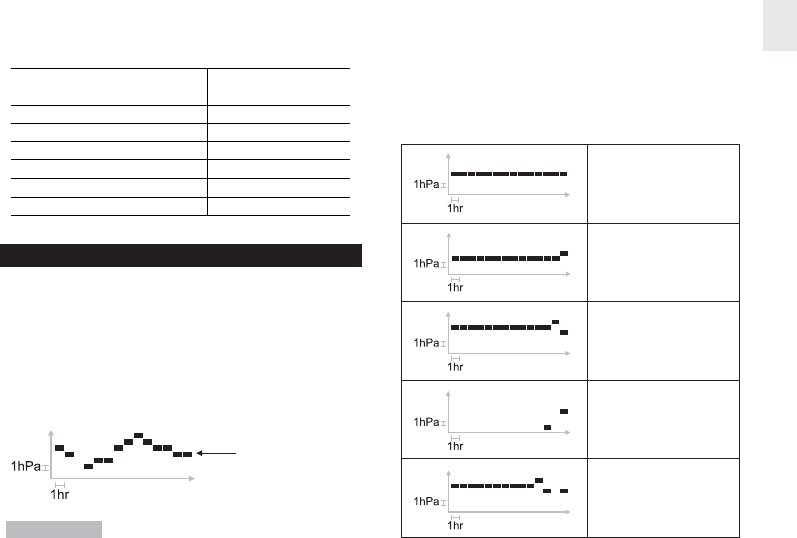

SEA LEVEL PRESSURE DISPLAY

The sea level history can be viewed as a measurement

reading in hPa / inHg or as a line chart. It consists of 7

rows and 14 columns.

The latest reading is entered in the right hand column

and always at the height of the 4th row. Therefore, all

the other readings will adjust their position to reﬂ ect the

latest reading.

NOTE

1hPa=0.02953inHg

Look at your watch to see what your sea level pressure

is, then look at the line chart to see the changes in

pressure. See the table below for how to read the line

chart in more detail.

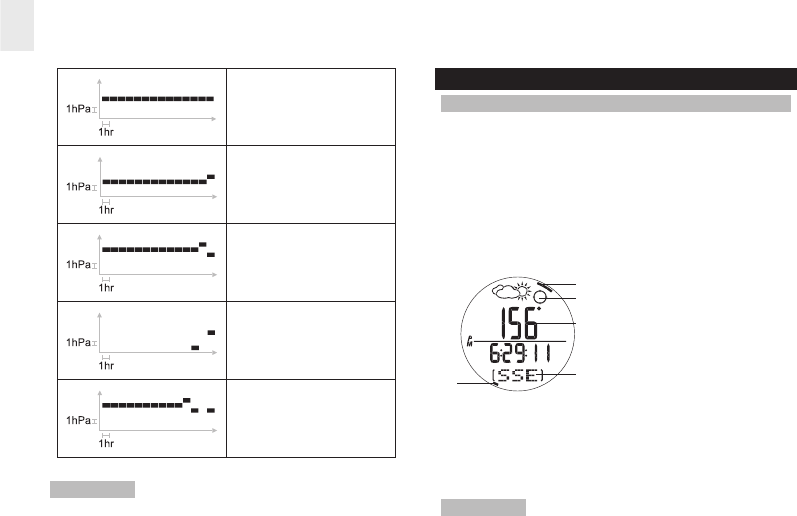

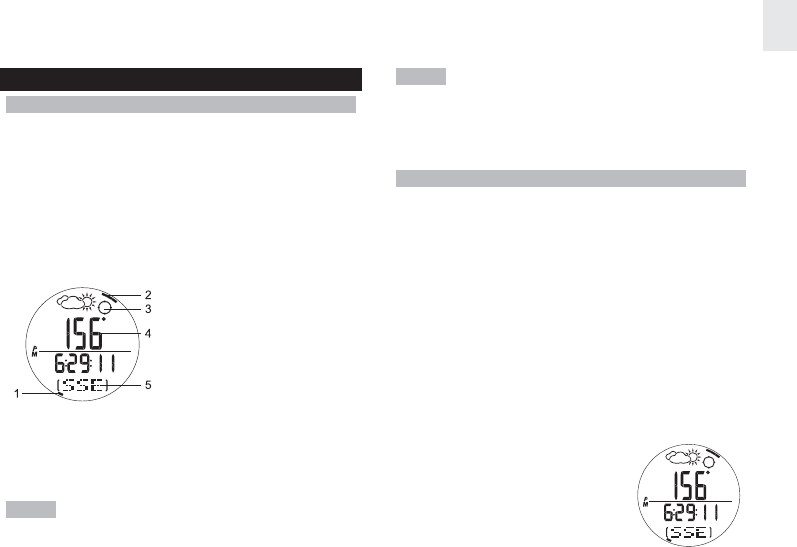

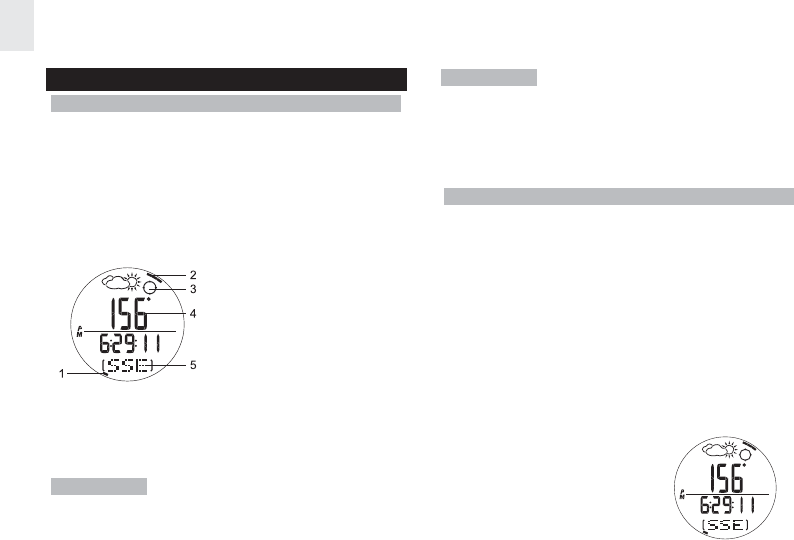

USING THE COMPASS

ABOUT THE COMPASS

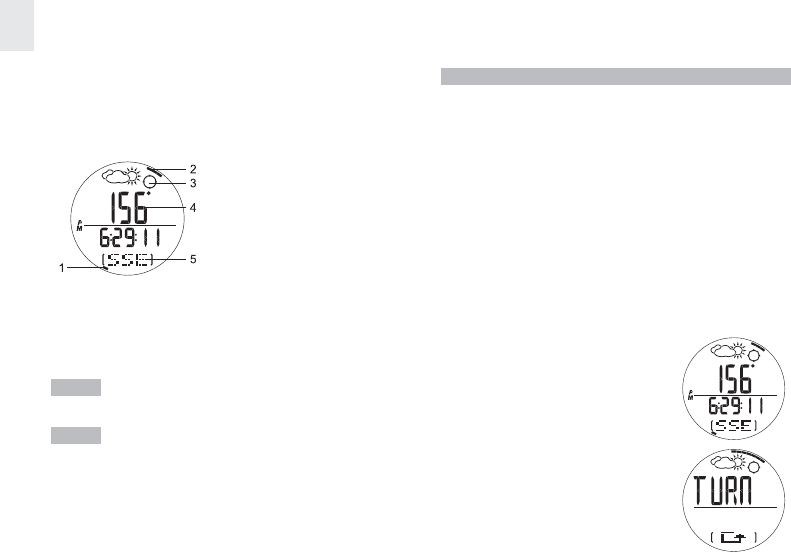

The compass shows the bearing in degrees together

with 16 cardinal points. The outer circumference of

the display consists of 60 segments, which graphically

show the bearing, (one lit segment indicates North, three

lit segments indicate South). The bubble shows you

when the compass is ﬂ at so you can take an accurate

reading.

Simply look directly over the bubble and position the

small bubble in the centre of the circle.

The compass display is active for 30 seconds at a time.

After this, the compass will go into power saving mode

and “

- - -

” will appear on the display. To re-activate the

compass, press

SELECT

NOTE

Always take bearings in the open air, not inside

buildings, tents, caves, or other shelters.

1. Sea pressure level

5hPa.

2. Sea pressure level

6hPa. (Increase of

1hPa)

3. Sea pressure level

4hPa. (Decrease of

2hPa)

4. Sea pressure level

9hPa, (Increase of

5hPa)

5. Sea pressure level

4hPa, (Decrease of

5hPa)

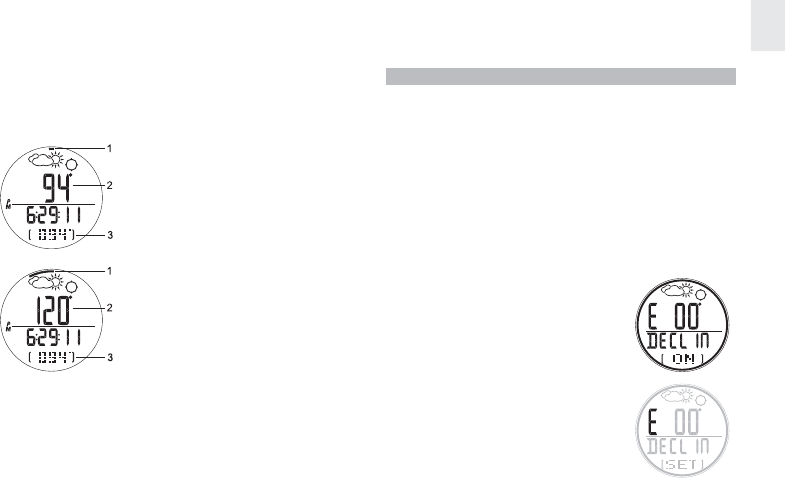

1. North

2. South

3. Bubble

4. Bearing

5. Cardinal point

NOTE

Compass readings should be performed away from

magnetic materials. Avoid large magnetic objects, power

lines, loudspeakers, electric motors etc. If the compass is

exposed to large magnetic forces reset the calibration.

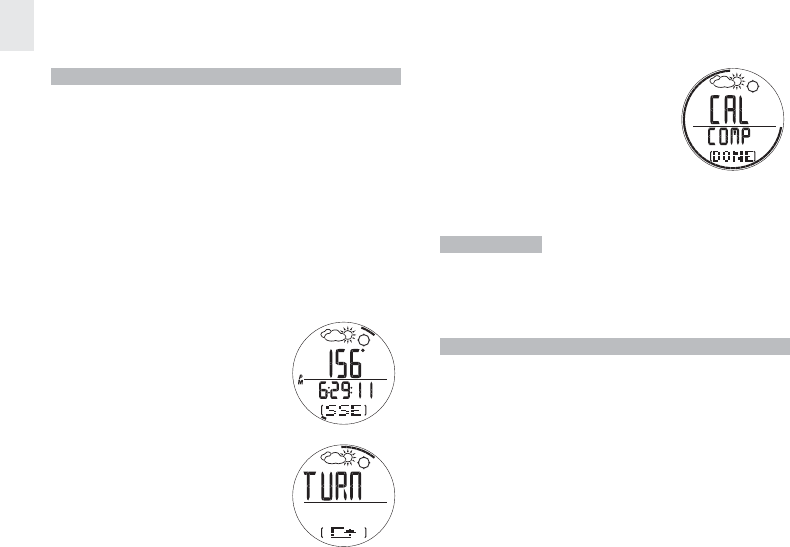

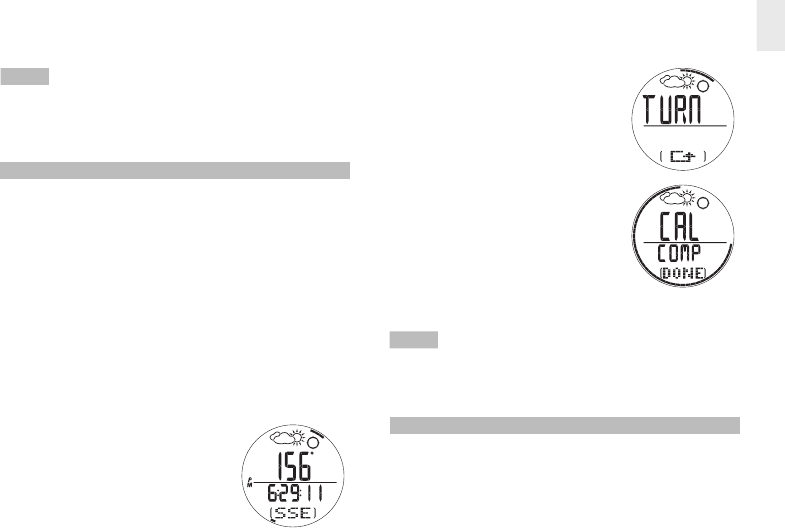

SET THE COMPASS SENSOR CALIBRATION

The compass should be calibrated:

• Before you use it for the ﬁ rst time.

• When the battery is replaced.

• Before you leave for an extended outdoor activity.

• Whenever it is exposed to a strong magnetic source,

extreme cold weather, or you suspect that other

environmental conditions have affected the compass

readings.

• If you notice that the compass is not showing the

direction correctly.

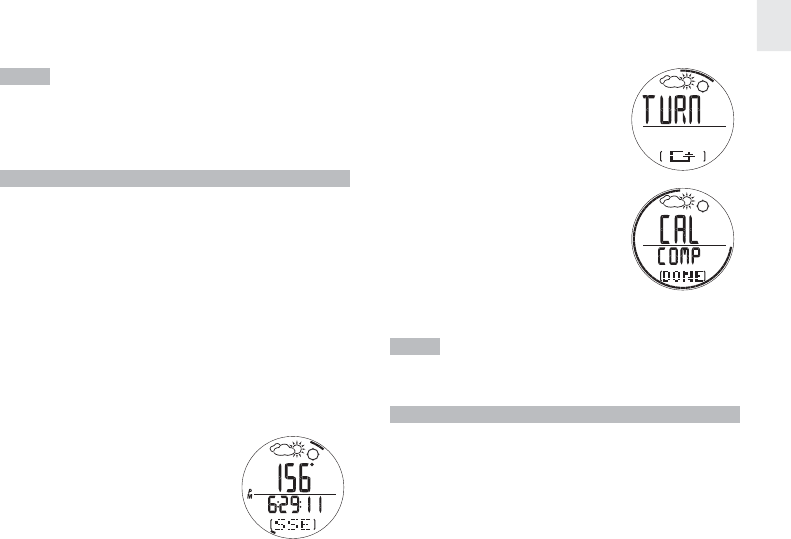

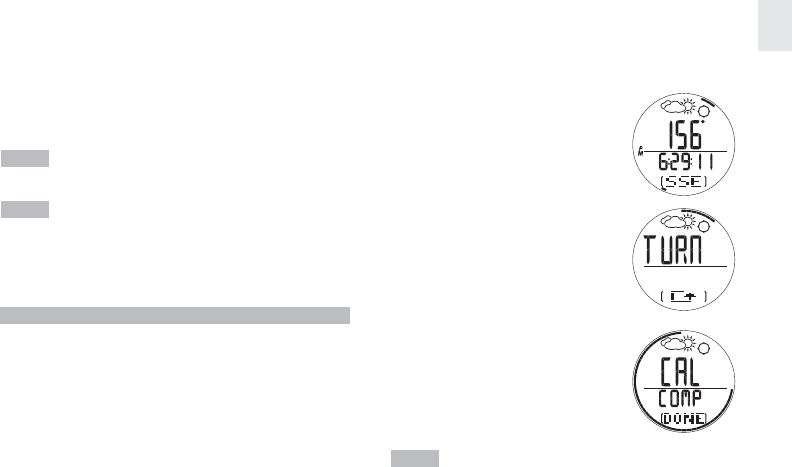

To set the compass sensor calibration:

1. Press

MODE

to switch to

Compass Mode.

2. Press and hold

SET

until you

see the screen opposite.

Rotate the watch counter-

clockwise at the same speed as

the segments that are moving

around the circumference. The

rotation is ﬁ nished when you have

completed 1 1/4 turns and the

screen display opposite appears.

NOTE

For successful calibration, it is important to hold

the compass level during the calibration process. Simply

lay it on a ﬂ at surface such as an over-turned drinking

glass on a table.

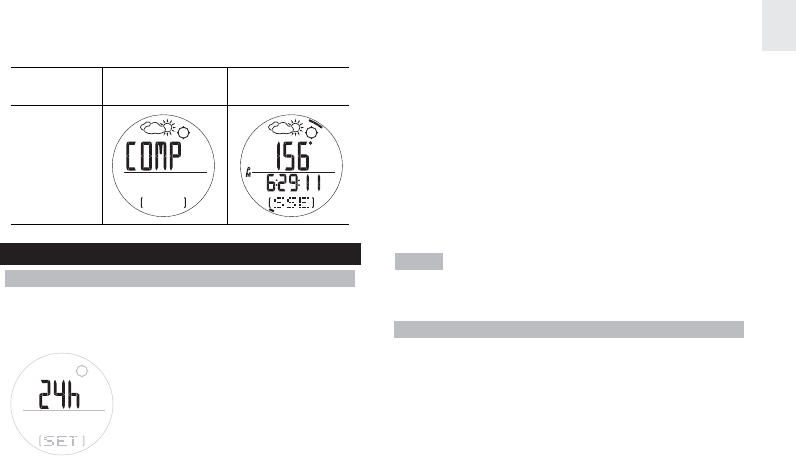

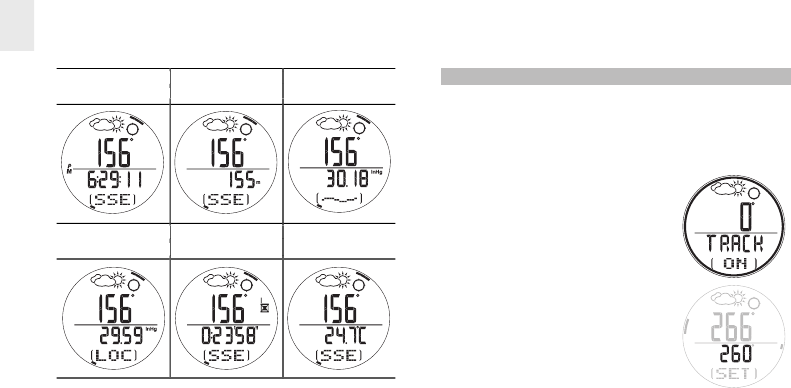

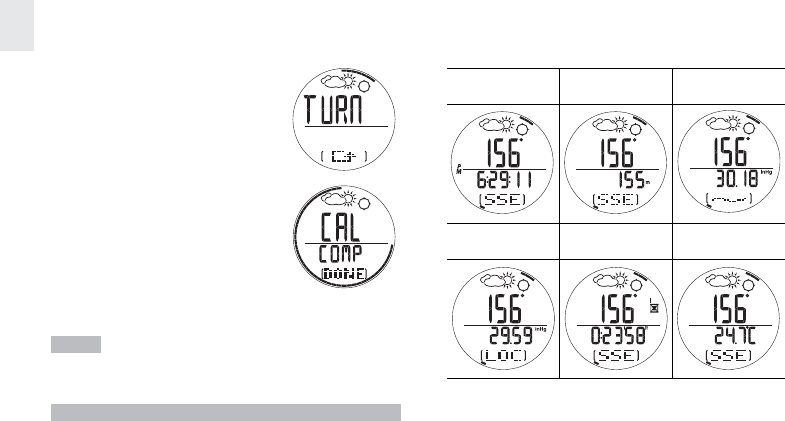

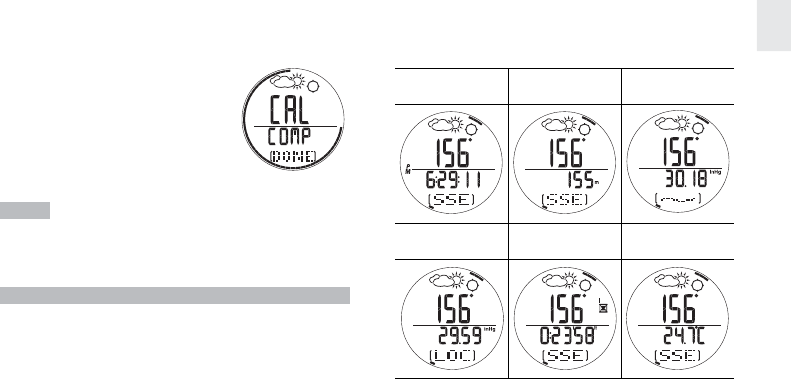

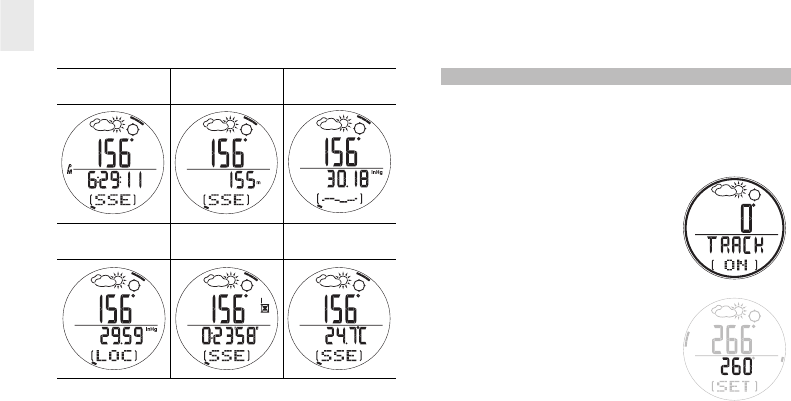

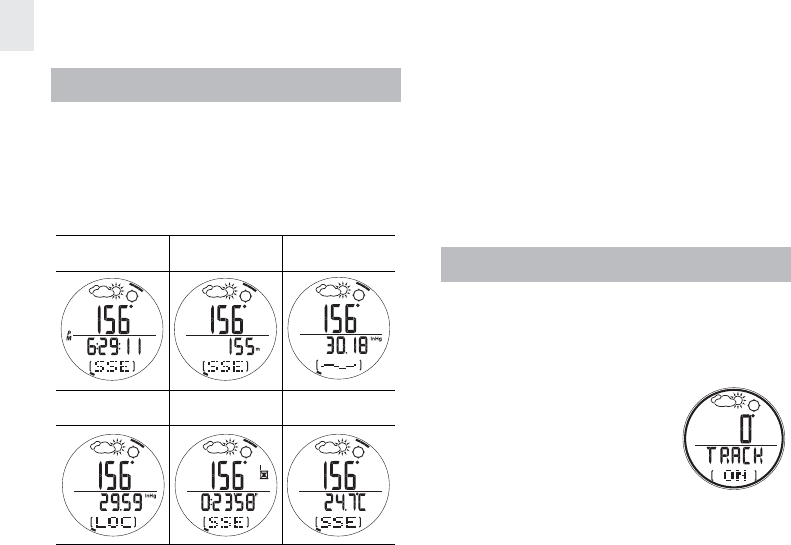

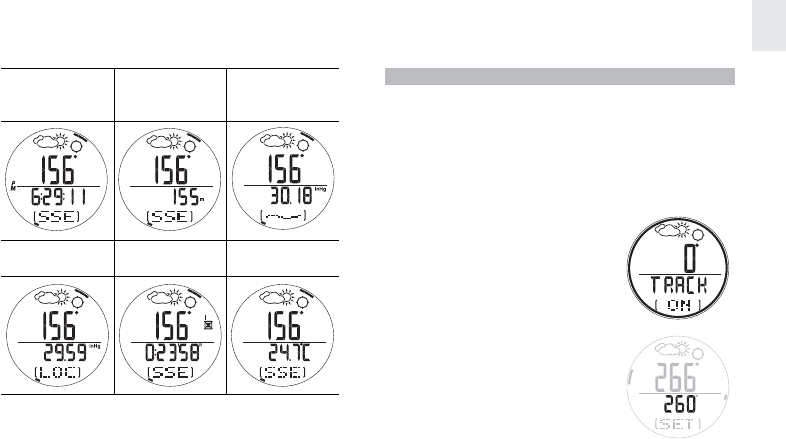

VIEW COMPASS DISPLAYS

Within the Compass Mode there are 5 different compass

screen displays. To switch between them:

1. Press

MODE

to navigate to the Compass Mode.

2. Press

SELECT

to scroll through the different

compass screen displays.

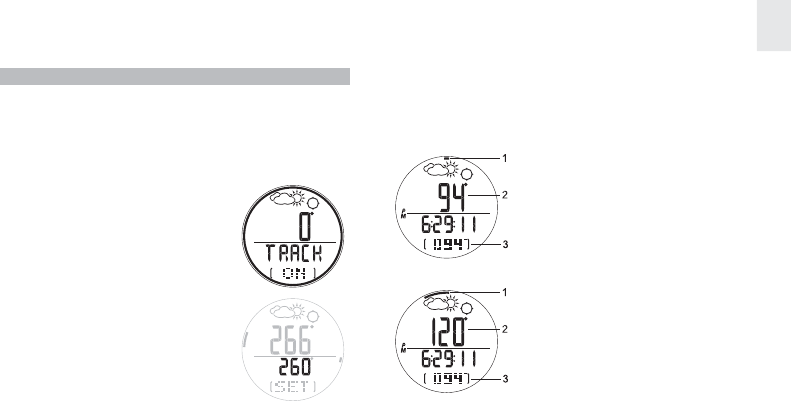

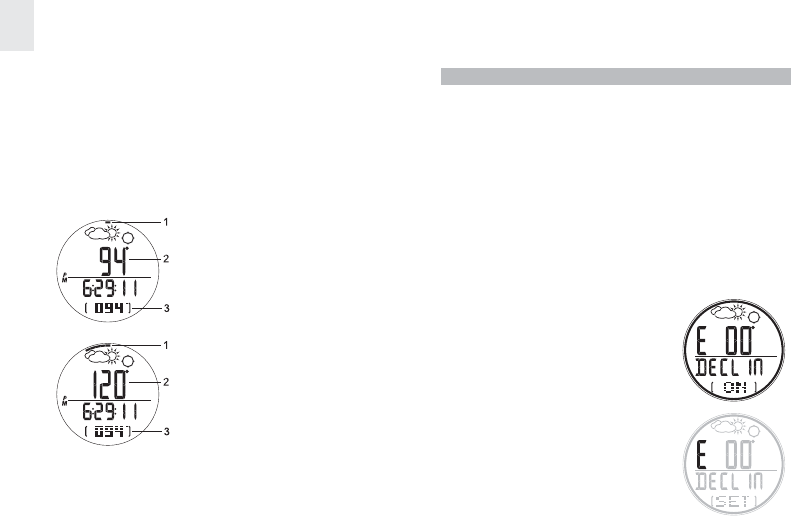

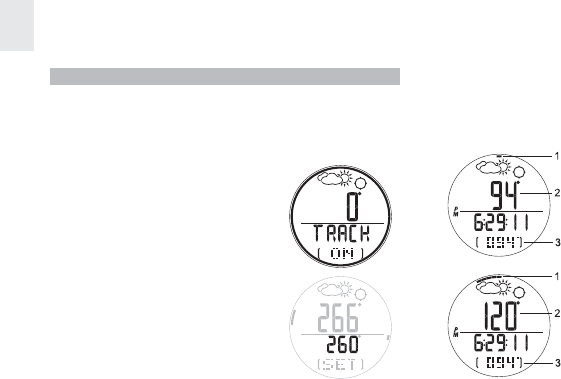

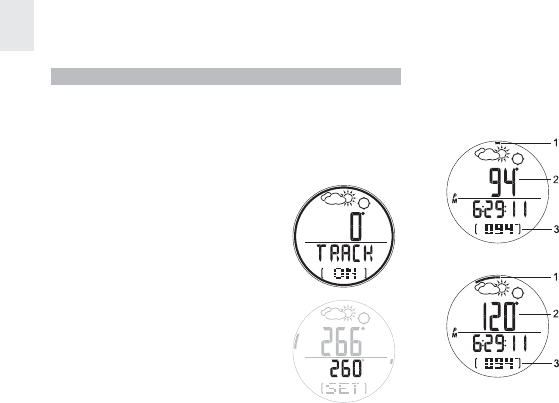

SET THE BEARING TRACKING SYSTEM

The bearing tracking system can be set to lock on a

speciﬁ c bearing you wish to follow. By locking the bearing

you can see when you deviate from your course and how

much you need to correct it to get back on track.

1. In any compass display screen,

press

SET

until the screen

opposite appears.

2. Press and hold

SET

to enter

setting mode.

• The top number shows your

previous locked bearing.

• The bottom flashing number

shows your current bearing.

3. Move the compass until the bearing you wish to lock

is displayed and press

SELECT

4. Press

SET

to conﬁ rm the setting.

5. To ﬁ ne-tune the bearing, press

6. Press

SET

to lock the setting.

7. In the Compass Mode, the locked value will appear

at the bottom of the display instead of the cardinal

reading.

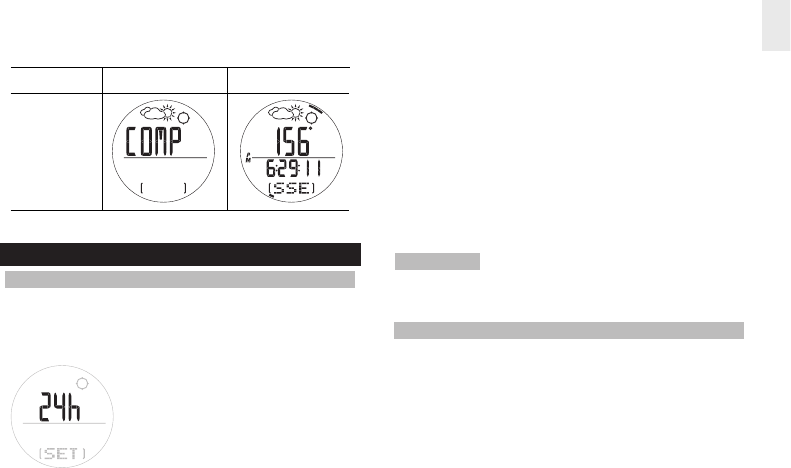

Compass with Compass with Compass with

Clock Altitude Sea Level

Compass with Compass with Compass with

Local Pressure Timer Temperature

From any of the 5 compass screen displays you can

set the:

•

Bearing Tracking System

- Select ON / OFF; set

bearing

•

Declination

- Select ON / OFF; set declination

angle

•

True North Calibration

- Select ON / OFF; set true

north calibration

Once the bearing tracking system has been set, the

compass segments on the display will show how far

you deviate from your locked course. See the examples

below:

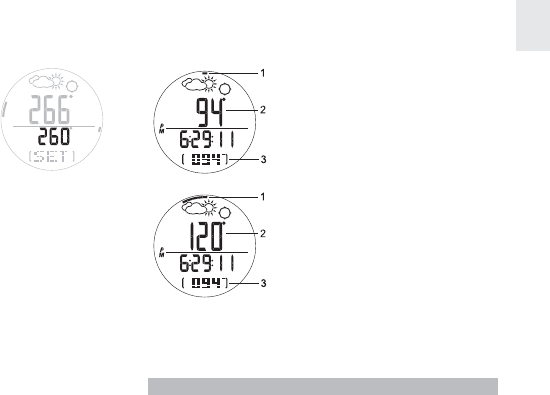

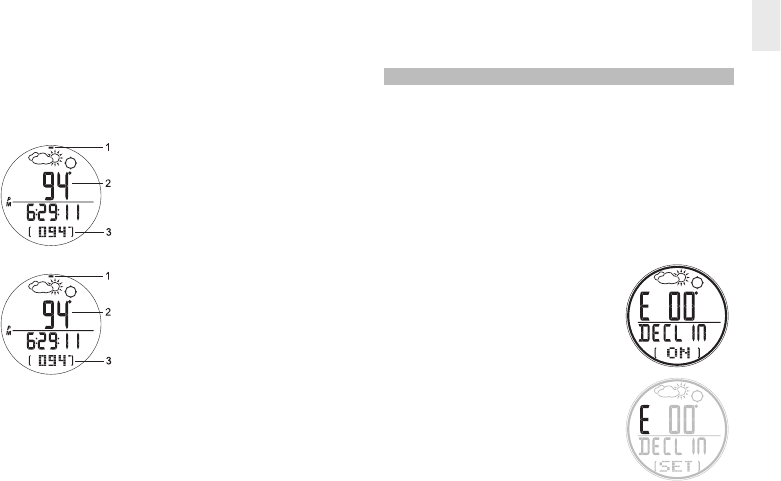

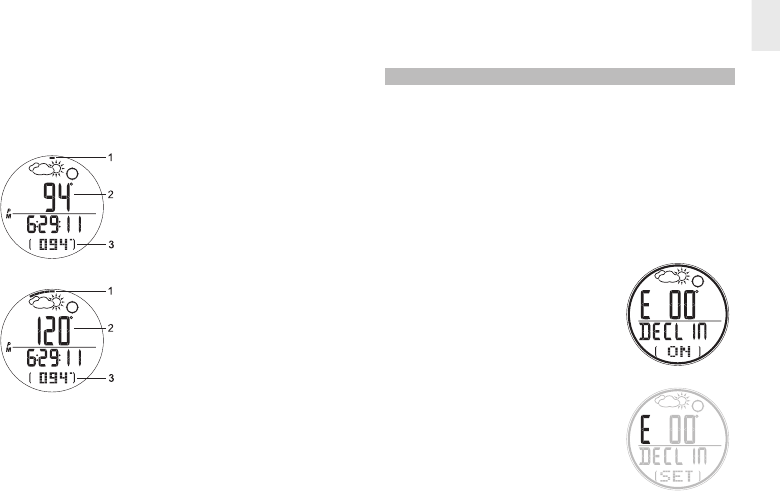

The locked bearing is 94° and

the current bearing is 94°

2. Current compass bearing

3. Locked compass bearing

1. Your locked bearing is 94° and

your current bearing is 120°.

2. Current compass bearing

3. Locked compass bearing

The compass segments now show the angle between

your locked bearing and your current bearing. Therefore,

you need to change the direction you are on to get back

onto your locked bearing course.

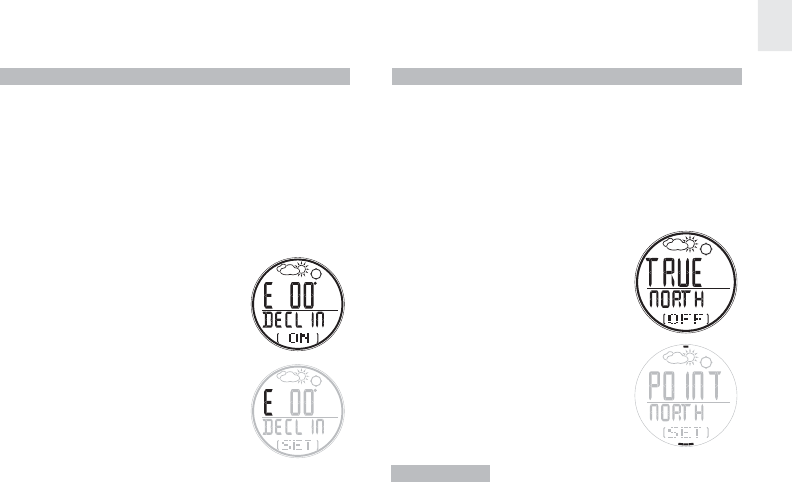

SET THE DECLINATION

Declination is the angle between where a compass needle

points (magnetic North Pole) and the true North Pole.

The declination angle can vary from 0-30 degrees East

(E) or West (W) and can be found on most maps or on

the Internet.

When you set the declination angle on the compass

you compensate for the difference between true north

and magnetic north. This makes the compass reading

more accurate.

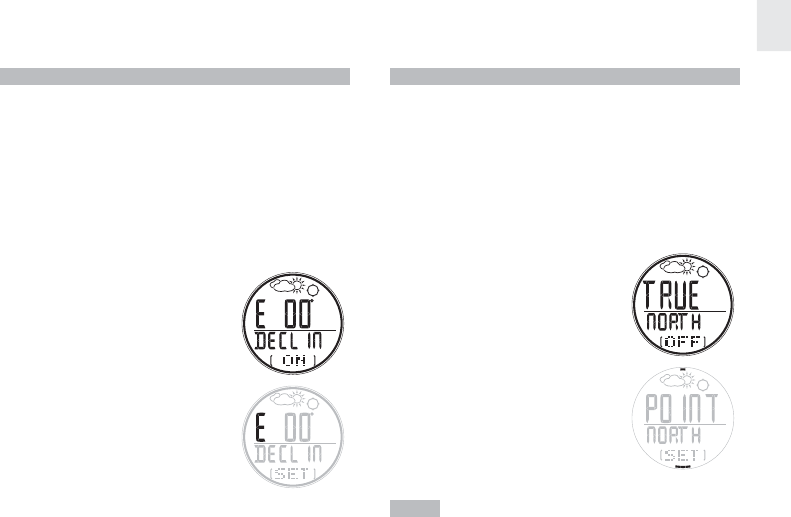

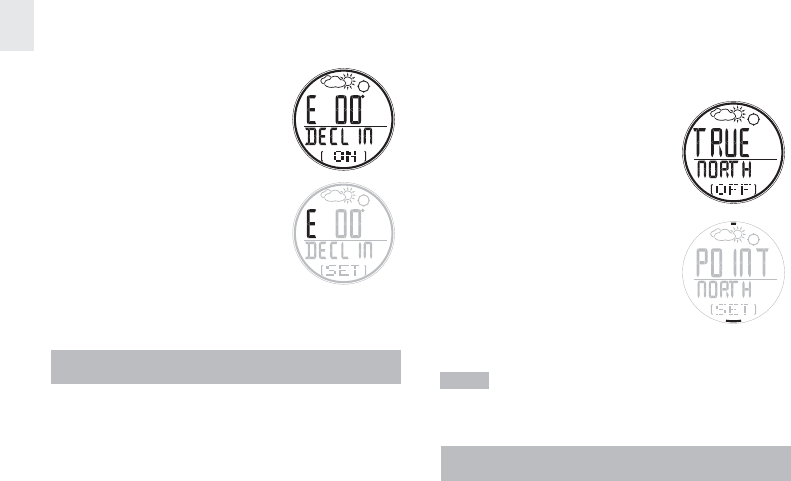

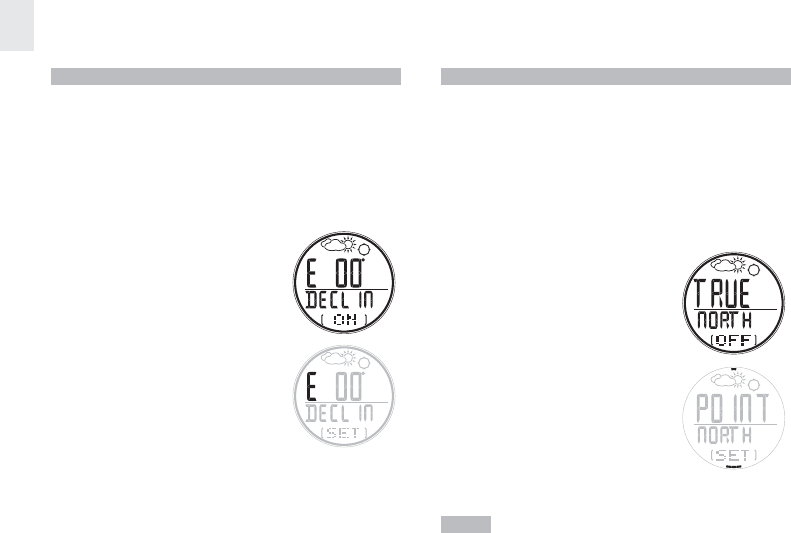

1. In any compass display screen,

press

SET

until the screen

opposite appears.

2. Press and hold

SET

to enter

setting mode.

3. Press

to change the

setting.

4. Press

SET

to conﬁ rm.

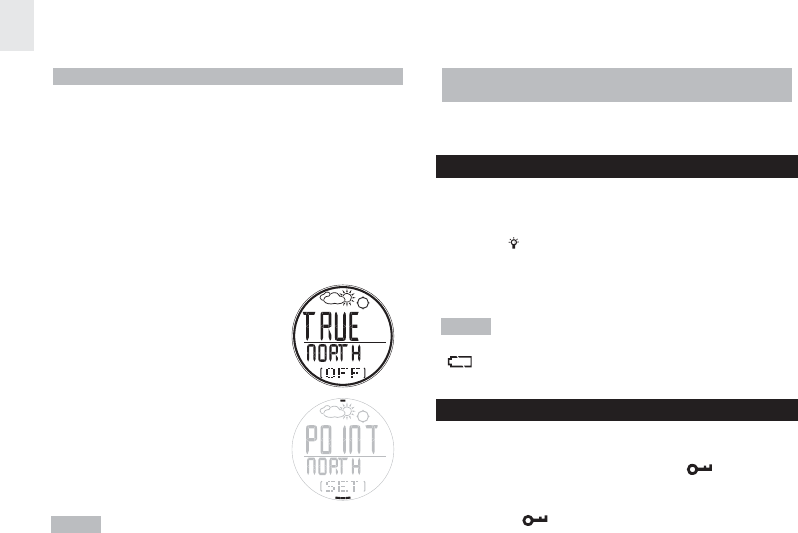

SET THE TRUE NORTH CALIBRATION

When you do not know the declination angle, the true north

calibration function can be used to compensate for the

difference between magnetic and true north. All you need

to know is the direction of true north (this can be found from

landmarks in your immediate vicinity). Setting the true north

calibration makes the compass reading more accurate.

To set the true north calibration:

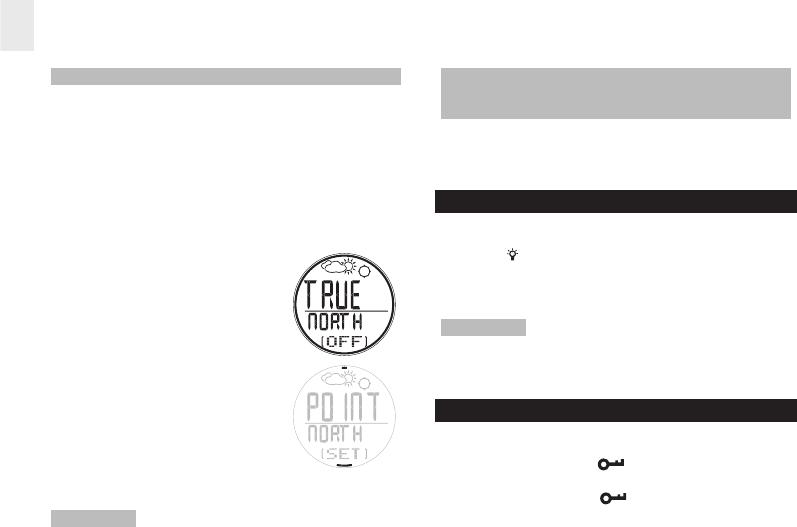

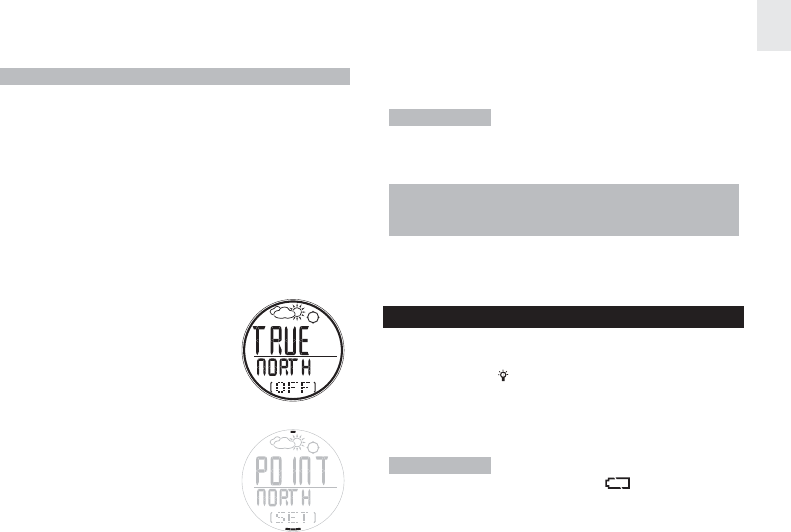

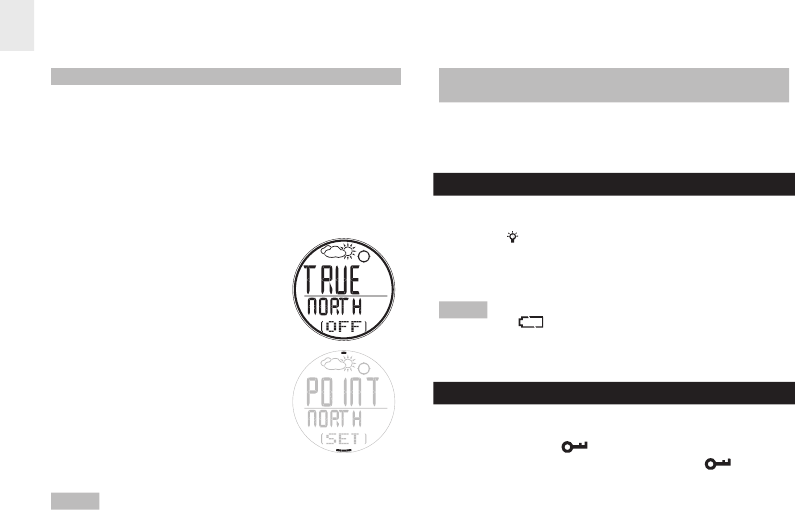

1. In any compass display screen,

press

SET

until the screen

opposite appears.

2. Press and hold

SET

to enter

setting mode.

3. Turn the compass to the position

of true north and press

SET

NOTE

If the declination function is turned ON, the

true north function is automatically turned OFF and

vice-versa.

TO TURN THE BEARING TRACKING / DECLINATION

/ TRUE NORTH CALIBRATION ON / OFF

In any compass display screen press

SET

. Press

toggle between ON / OFF.

BACKLIGHT

To turn the backlight ON for 3 seconds:

1. Press

2. Press any other key while the light is on and it will

extend the light time by another 3 seconds.

NOTE

The backlight does not work when the low

battery icon

The backlight does not work when the low

is shown and will return to normal once

the batteries are replaced.

KEYPAD LOCK

To turn the keypad lock ON or OFF:

• Press and hold

for 2 seconds to toggle between

ON and OFF. When it is set to ON the

for 2 seconds to toggle between

icon will

appear on the display.

TYPE DESCRIPTION

CLOCK

Time format 12 hr / 24 hr

Date format DD / MM or MM / DD

Year format 2001-2050 (auto-calendar)

Alarm Daily alarm

TIMER 1

User-selectable 99:59:59 (hr:min:sec)

countdown timer

TIMER 2

Countdown timer 00:10:00 (hr:min:sec)

TIMER 3

Countdown timer 00:05:00 (hr:min:sec)

TIMER 1, 2, 3

Stopwatch / lap 99 readings / 99:59:59

(hr:min:sec)

THERMOMETER

Measuring range -10°C-60°C (14°F-140°F)

Resolution 0.1°C / 0.2°F

ALTIMETER

Altitude display range -400 to 9000 m

(-1312 to 29520 ft)

SPECIFICATIONS

TYPE DESCRIPTION

Time format 12 hr / 24 hr

Date format DD / MM or MM / DD

Year format 2001-2050 (auto-calendar)

Alarm Daily alarm

User-selectable 99:59:59 (hr:min:sec)

Countdown timer 00:05:00 (hr:min:sec)

Stopwatch / lap 99 readings / 99:59:59

(hr:min:sec)

Measuring range -10°C-60°C (14°F-140°F)

Resolution 0.1°C / 0.2°F

Altitude display range -400 to 9000 m

(-1312 to 29520 ft)

Countdown timer 00:10:00 (hr:min:sec)

Altitude setting -400 to 9000 m

(-1312 to 29520 ft)

Resolution 1 m / 3 ft

BAROMETER

Local air pressure display 300 to 1100 hPa /

range 8.86 to 32.48 inHg

Local air pressure resolution

1 hPa / 0.01 inHg

Sea level pressure display

900 to 1100 hPa /

26.58 to 32.48 inHg

Sea level pressure setting

900 to 1100 hPa /

26.58 to 32.48 inHg

Sea level pressure 1 hPa / 0.01 inHg

resolution

Weather forecast indication

Sunny, partly cloudy, cloudy

and rainy

POWER

Watch 1 x CR2032 3V lithium

battery

OPERATING ENVIRONMENT

Operation temperature -10°C-60°C (14°F-140°F)

Storage temperature -20°C-70°C (-4°F-158°F)

Water resistant 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

Altitude setting -400 to 9000 m

(-1312 to 29520 ft)

Resolution 1 m / 3 ft

Local air pressure display 300 to 1100 hPa /

range 8.86 to 32.48 inHg

1 hPa / 0.01 inHg

900 to 1100 hPa /

26.58 to 32.48 inHg

900 to 1100 hPa /

26.58 to 32.48 inHg

Sea level pressure 1 hPa / 0.01 inHg

and rainy

Watch 1 x CR2032 3V lithium

battery

Operation temperature -10°C-60°C (14°F-140°F)

Storage temperature -20°C-70°C (-4°F-158°F)

Water resistant 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

WARNINGS AND CARE INSTRUCTIONS

To ensure you receive the maximum beneﬁ t from using

this product, please observe the following guidelines:

• Clean the product with a soft, slightly moistened cloth.

Do not use abrasive or corrosive cleaning agents,

such as gasoline, chlorine, perfume, alcohol, hair

spray, etc., as these may cause damage.

• Avoid pressing the keys with wet ﬁ ngers, under water,

or in heavy rain, as this may allow water to gain entry

into the electrical circuitry.

• Do not subject the product to excessive force,

shock, dust, temperature changes or humidity. Never

expose the product to direct sunlight for extended

periods. Such treatment may result in malfunction.

• Do not tamper with the internal components. Doing

so will terminate the product warranty and may cause

damage. The main unit contains no user-serviceable

parts.

• Do not touch the exposed electronic circuitry, as there

is a danger of electric shock.

• Do not scratch hard objects against the LCD display

as this may cause damage.

• Take precautions when handling all battery types.

• Remove the batteries whenever you are planning to

store the product for a long period of time.

• When replacing batteries, use new batteries as

speciﬁ ed in this user manual.

• Do not use in hot water.

• When disposing of this product, do so in accordance

with your local waste disposal regulations.

ABOUT OREGON SCIENTIFIC

Visit our website (

www.oregonscientiﬁ c.com

) to learn

more about Oregon Scientiﬁ c products such as digital

cameras; MP3 players; children’s electronic learning

products and games; projection clocks; health and

ﬁ tness gear; weather stations; and digital and conference

phones. The website also includes contact information

for our customer care department in case you need to

reach us, as well as frequently asked questions and

customer downloads.

We hope you will ﬁ nd all the information you need on

our website, however if you’d like to contact the Oregon

Scientiﬁ c Customer Care department directly, please

visit:

www2.oregonscientiﬁ c.com/service/support

Call 949-608-2848 in the US.

For international enquiries, please visit:

www2.oregonscientiﬁ c.com/about/international/default.

asp

Outbreaker Sailor Compass /

Outbreaker Sailor Compass Medium

Model: RA202 / RA282

User Manual

086L003677-018

INHALTSVERZEICHNIS

Einleitung .................................................................. 2

Haupteigenschaften ................................................. 3

Armbanduhr ......................................................... 3

LCD-Anzeige ........................................................ 4

Inbetriebnahme ........................................................ 4

Armbanduhr auspacken ....................................... 4

Einschalten der Armbanduhr (Nur beim ersten

Einsatz) ................................................................ 5

Batterien ............................................................... 5

Umschalten zwischen den Betriebsarten ............. 6

Einsatz der Uhr ......................................................... 7

Einstellen von Uhr / Kalender / Temperatureinheit ..

Zeitanzeigen abrufen ........................................... 8

Einstellen von Tagesalarm / Zeitzone / Tastenton ..

Alarm .................................................................... 9

Alarmabschaltung ................................................ 9

Alarm aktivieren / deaktivieren ............................. 9

Verwenden des Höhenmessers / Barometers ....... 9

Über den Höhenmesser / das Barometer ........... 9

Höheneinstellung ............................................... 10

Höhen-Säulendiagramm .................................... 10

Die Höhen-Anzeigen .......................................... 11

Einstellung Höhenlarm / Meeresspiegel /

Wetter-Symbol ................................................... 12

Verwenden des Segel-Timers ............................... 13

Über den Segel-Timer ........................................ 13

Einstellen des Segel-Timers .............................. 14

Segel-Timer-Alarm ............................................. 16

Anzeige des Luftdrucks auf Meeresspiegelniveau ..

Verwenden des Kompass ...................................... 17

Über den Kompass ............................................ 17

Kompass-Sensorkalibrierung ............................. 18

Die Kompassanzeige ......................................... 18

Einstellen der Richtungsverfolgung .................... 19

Einstellen der Richtungsabweichung ................ 20

Nordpol-Kalibrierung .......................................... 21

Ein- und Ausschalten von Richtungsverfolgung,

-abweichung und Nordpol-Kalibrierung .............. 21

Hintergrundbeleuchtung ....................................... 21

Tastensperre ........................................................... 22

Technische Daten .................................................. 22

Warn- und Pflegehinweise .................................... 23

Über Oregon Scientific .......................................... 24

Outbreaker Sailor Compass / Outbreaker

Sailor Compass Medium

Modell: RA202 / RA282

Bedienungsanletitung

EINLEITUNG

Danke, dass Sie sich für die Armbanduhr Outbreaker

Sailor Compass / Outbreaker SAILOR Compass Medium

(RA 202 / RA 282) von Oregon Scientific™ entschieden

haben. Dieses Präzisionsgerät weist folgende

Funktionen auf:

• Hochpräzises Chronometer mit Kalender und

Hintergrundbeleuchtung

• Digitaler Kompass

• Einstellbare Richtungsabweichung

• Kompass-Sensorkalibrierung

• Nordpol-Kalibrierung

• Richtungsverfolgung

• Segel-Timer mit Rundenspeicher -aufwärts und

abwärts zählend

• Höhemessung mit Alarm und Säulendiagramm-

Darstellung

• Barometrische Druckmessung mit Liniendiagramm-

Darstellung des Meeresspiegels

• Temperaturmessung

• Wettervorhersage mit 4 Anzeigen

• Wasserbeständig bis:

- 50 Meter RA202

- 30 Meter RA282

• Tagesalarm

Dieses Handbuch enthält wichtige Sicherheits- und

Pflegeinformationen und umfasst eine schrittweise

Einführung in die Verwendung dieses Produkts. Lesen

Sie das Handbuch aufmerksam durch und bewahren Sie

es sicher auf, so dass Sie es später jederzeit zum

Nachschlagen heranziehen können.

WICHTIG

• Die in die RA202 / RA282 eingebauten

Messfunktionen sollen weder offizielle Mess- noch

industrielle Präzisionsgeräte ersetzen. Die mit dieser

Armbanduhr gemessenen Werte sollten nur als

Richtwerte angesehen werden.

• Während des Bergsteigens oder während anderer

Aktivitäten, bei denen Sie sich verirren und in

lebensbedrohliche Gefahrensituationen gelangen

könnten, müssen Sie zum Abgleich der angezeigten

Richtungswerte stets einen zweiten Kompass

heranziehen.

• Oregon Scientific™ übernimmt keine Haftung für

Verluste oder andere Ansprüche Dritter, die sich aus

der Verwendung dieser Armbanduhr ergeben

könnten.

HAUPTEIGENSCHAFTEN

ARMBANDUHR

RA202 RA282

1. N / S / E / W: Haupthimmelsrichtungen - Nord, Süd,

Ost und West.

2. SELECT / -: Anzeige in Hauptbetriebsmodi aufrufen;

Reaktivierung des Kompass-Sensors.

3. /

: Einschalten der Hintergrundbeleuchtung

für 3 Sekunden; Tastenfeld sperren / entsperren

4. MODE: Umschalten zu einer anderen Anzeige,

schnelle Rückkehr aus jedem Einstellungsmodus.

5. Libelle: Zur horizontalen Ausrichtung der

Armbanduhr.

6. LAP / +: Rundenzeit nehmen; Erhöhen des

eingestellten Wertes.

7. ST / SP: Start- / Stopp-Timer und Stoppuhr.

8. FUNC / SET: Einstellmodus aufrufen; Auswahl einer

anderen Einstelloption; Bestätigung des eingestellten

Wertes; Voreingestellten Timer-Wert aufrufen.

9. LCD-Anzeige.

8. : Darstellung von Meeresspiegel-, Höhen-

Säulendiagramm, aktuell gemessener

Haupthimmelsrichtung oder Status einer Einstellung.

9. : Aktivierte Tastensperre.

10. 123: Der Countdown-Timer 1, 2 oder 3 wird

angezeigt oder läuft.

11. : Der Countdown-Timer wird angezeigt oder läuft.

12. STW: Stoppuhr wird angezeigt oder läuft.

13. ftm oder ft / m: Höheneinheiten - Fuß oder Meter.

14. inHg / hPa: Barometrische Druckeinheiten

15. TTL: Die Gesamtzeit wird angezeigt.

16. ZONE: Zeitzonen-Stundenversatz

INBETRIEBNAHME

ARMBANDUHR AUSPACKEN

Achten Sie beim Auspacken der Uhr darauf, das gesamte

Packmaterial an einem sicheren Platz aufzubewahren,

falls Sie es für den späteren Transport oder zur

Rücksendung des Gerätes zur Reparatur benötigen.

In dieser Verpackung finden Sie:

• Armbanduhr

• 1 x CR2032 (3V) Lithium-Batterie - bereits eingesetzt

Kompass-Segmente: Anzeige der

Kompassrichtung; Kalibrierungsstatus.

2. Wettervorhersage: 4 Wetteranzeigen

3. : Batteriezustand

4. : Tastentöne sind deaktiviert.

5. AM / PM: Das 12-Std. Format wird verwendet.

6. LAP: Runden-Zeitnahme; Runden-Nummer,

Runden-Speicher

7. : Aktivierter Tagesalarm.

LCD-ANZEIGE

EINSCHALTEN DER ARMBANDUHR (NUR BEIM

ERSTEN EINSATZ)

Zur Aktivierung der LCD-Anzeige drücken Sie für 2

Sekunden eine beliebige Taste.

BATTERIEN

Die Uhr mit einer vorinstallierten 1 x CR2032 Lithium-

Batterie. Beachten Sie die folgenden Warnhinweise zu

Batterien:

ANMERKUNG

Der häufige Einsatz von

Hintergrundbeleuchtung, Höhenalarm und Segel-Timer

schränkt die Batterielebensdauer stark ein.

Wenn Sie die Batterie austauschen müssen, empfehlen

wir Ihnen, sich mit ihrem Händler oder unserem

Kundendienst in Verbindung zu setzen.

Austausch der Armbanduhr-Batterie:

SYMBOL BESCHREIBUNG

NIEDRIGE

BATTERIE-

LADUNG

Die Armbanduhr-Batterie ist fast leer.

- - Der Batterieladezustand ist zu gering

um den Sensor zu aktivieren. Anstelle

der Temperatur-, Höhen-, Barometer-

oder Kompasswerte wird “--”

angezeigt. Außerdem sind die

Balken- und Liniendiagramme

eingefroren.

1. Das Batteriefach befindet sich auf der Rückseite der

Armbanduhr.

2. Drehen Sie die Abdeckung wie oben gezeigt mit einer

Münze so lange gegen den Uhrzeigersinn bis sich

die Abdeckung löst.

3. Nehmen Sie die alte Batterie mit den Fingern heraus.

4. Setzen Sie die neue Batterie mit der „+”-Seite nach

oben ein.

Setzen Sie die Batteriefachabdeckung wieder ein und

drehen Sie diese im Uhrzeigersinn, bis sie fest sitzt.

UMSCHALTEN ZWISCHEN DEN BETRIEBSARTEN

Die 4 Haupt-Betriebsarten sind: Uhr, Höhenmesser-Barometer,

Segel-Timer und Kompass. Jede Haupt-Betriebsart verfügt

über eine Banner-Anzeige, welche die jeweilige Betriebsart

signalisiert. Nach 1 Sekunde wechselt die Banner-Anzeige

automatisch zur Anzeige der Haupt-Betriebsart:

Zum Umschalten zwischen den 4 Haupt-Betriebsarten

drücken Sie MODE

ANMERKUNG Wenn Sie die Batterien austauschen,

ist es wichtig, dass sie den magnetischen Sensor bzw.

die Höhen- oder Meeresspiegeleinstellung neu

kalibrieren. (Siehe Abschnitt “Höheneinstellung” oder

“Einstellen von Höhenalarm / Meeresspiegel / Wetter-

Symbol”.)

WICHTIG

•

Normale und wiederaufladbare Batterien müssen

entsprechend entsorgt werden. Zu diesem Zweck stehen

öffentliche Sammelbehälter an entsprechenden Orten

für normale und wiederaufladbare Batterien bereit.

•

Verschluckte Batterien sind extrem gefährlich!

Bewahren Sie Batterien sowie dieses Produkt daher

kindersicher auf. Sollte eine Batterie verschluckt

worden sein, suchen Sie umgehend einen Notarzt auf.

• Die mitgelieferten Batterien dürfen weder

aufgeladen, anderweitig reaktiviert, demontiert noch

kurzgeschlossen werden bzw. mit offenem Feuer in

Kontakt kommen.

BETRIEBSART

HAUPT-BETRIEBSART

UHR

HÖHEN-BARO

EINSATZ DER UHR

EINSTELLEN VON UHR / KALENDER /

TEMPERATUREINHEIT

Die Standardanzeige der Armbanduhr ist die aktuelle

Uhrzeit.

BETRIEBSART

HAUPT-BETRIEBSART

SEGEL-TIMER

KOMPASS

1. Zum Umschalten in die Betriebsart

Uhr drücken Sie MODE.

2. Drücken und halten Sie SET bis die

erste Einstellung blinkt.

Zum Ändern der Einstellungen

drücken Sie + oder -. Für schnelle

Änderung der Werte halten Sie die

Taste gedrückt. Über SET

bestätigen Sie die Einstellung und

wechseln zur nächsten Einstellung.

Wiederholen Sie Schritt 3 zur Einstellung

weiterer Werte in diesem Modus.

Einstellen der Uhr:

Die Reihenfolge der Uhr-Einstellungen ist:

• 12 / 24 Stunden-Format

• Stunde

• Minute

• Jahr

• TT:MM oder MM:TT Datumsformat

• Monat

•Tag

• Temperatureinheit ° C / ° F

ANMERKUNG

Die Uhr wurde mit einem automatischen

50-Jahre-Kalender programmiert. Dies bedeutet, dass Sie

den Tag und das Datum nicht monatlich einstellen müssen.

LCD-Uhr

einstellen

ZEITANZEIGEN ABRUFEN

Die Betriebsart Uhr verfügt über 7 unterschiedliche

Anzeigen. Zur Umschaltung:

1. Drücken Sie MODE, um in die Betriebsart Uhr zu

wechseln.

2. Drücken Sie SELECT, um die verschiedenen

Zeitanzeigen zu durchblättern.

EINSTELLEN VON TAGESALARM / ZEITZONE /

TASTENTON

Aus jeder der 7 Zeitanzeigen heraus können Sie

folgende Einstellungen vornehmen:

•Tagesalarm - Bei entsprechender Aktivierung ertönt

der Alarm täglich zur eingestellten Uhrzeit.

•Zeitzonen-Abgleich - Abgleich der Zeiteinstellung,

wenn Sie sich in einer anderen Zeitzone aufhalten.

(+ / - 23 Stunden)

•Tastenton - Bei entsprechender Einstellung wird

jeder Tastendruck von einem Ton begleitet.

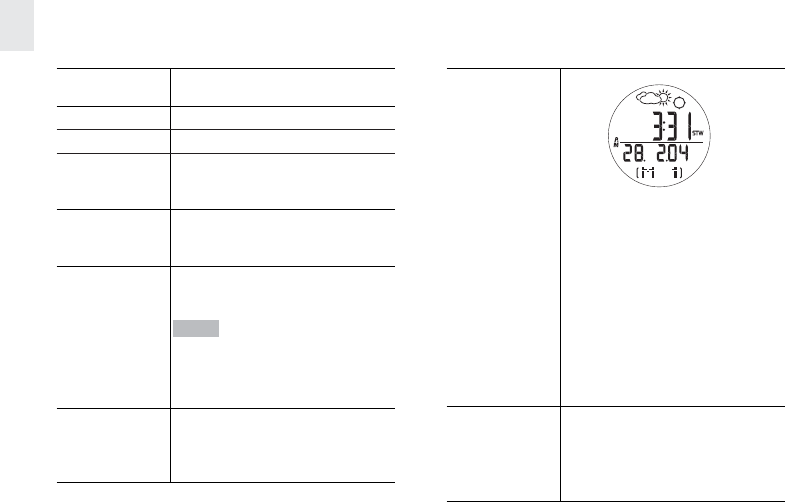

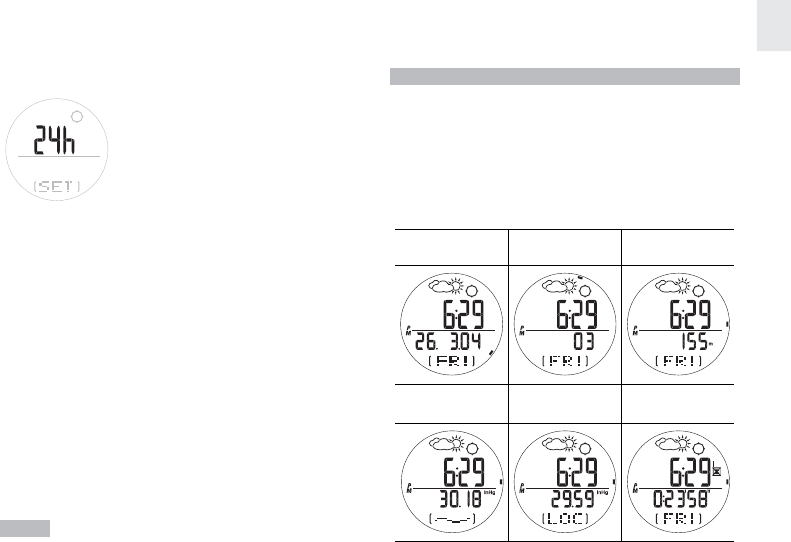

Uhr mit Datum Uhr mit Uhr mit

Sekunden Höhenanzeige

Uhr mit Luftdruck Uhr mit lokalem Uhr mit Timer

auf Meeresniveau

Luftdruck

Uhr mit

Temperatur

ANMERKUNG Während des

Tragens der Armbanduhr könnte

die gemessene Temperatur durch

die Körperwärme beeinflusst

werden. Zur Ermittlung der

präzisen Temperatur, nehmen Sie

die Armbanduhr vom Handgelenk

und warten Sie 15 Minuten bis Sie

die Messwerte ablesen.

1. Drücken Sie FUNC, um den Tagesalarm, die

Zeitzone oder den Tastenton auszuwählen.

Zum Aufruf des Einstellungsmodus für den Tagesalarm

oder die Zeitzone halten Sie SET gedrückt.

3. Drücken Sie + oder -, um eine Einstellung zu

verändern.

4. Drücken Sie zur Bestätigung der Einstellung SET.

Nach erfolgter Einstellung, wechselt die Anzeige zur

vorherigen Zeitanzeige zurück.

ALARM

Der Alarm ertönt 1 Minute lang und in den ersten 10

Sekunden blinkt die Hintergrundbeleuchtung.

ALARMABSCHALTUNG

Der Alarm kann über jede beliebige Taste abgeschaltet

werden. Der Alarm aktiviert sich automatisch, bis Sie

ihn deaktivieren.

ALARM AKTIVIEREN / DEAKTIVIEREN

Drücken Sie MODE zum Wechsel in den Uhrmodus.

Über SET, gefolgt von + erfolgt die Aktivierung bzw.

Deaktivierung des Alarms. Anzeige zeigt die

Alarmaktivierung an.

VERWENDEN DES HÖHENMESSERS /

BAROMETERS

ÜBER DEN HÖHENMESSER / DAS BAROMETER

Der Höhenmesser misst die aktuelle Höhe in Meter oder Fuß.

Die Armbanduhr ist mit einem intelligenten Barometer

ausgestattet und ermittelt die Höhe über einen eingebauten

Sensor mit Unterstützung der fortschrittlichen Barometer-

Kompensations-Technologie. Der Sensor kann ebenfalls

zwischen jenen Druckveränderungen unterscheiden, die auf

physikalischen Gegebenheiten basieren und jenen aufgrund

veränderter Wetterbedingungen. Diese smarte

Unterscheidung minimiert Abweichungen und präzisiert die

Anzeigewerte dieses Höhenmessers im Vergleich zu

durchschnittlichen, sich auf dem Markt befindlichen Produkten.

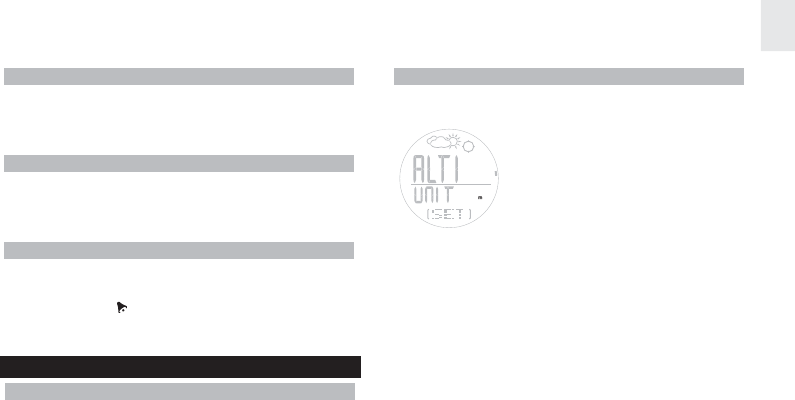

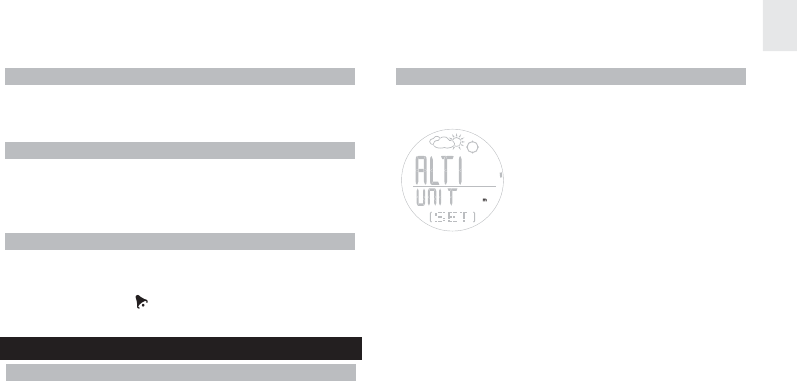

HÖHENEINSTELLUNG

Höheneinstellung:

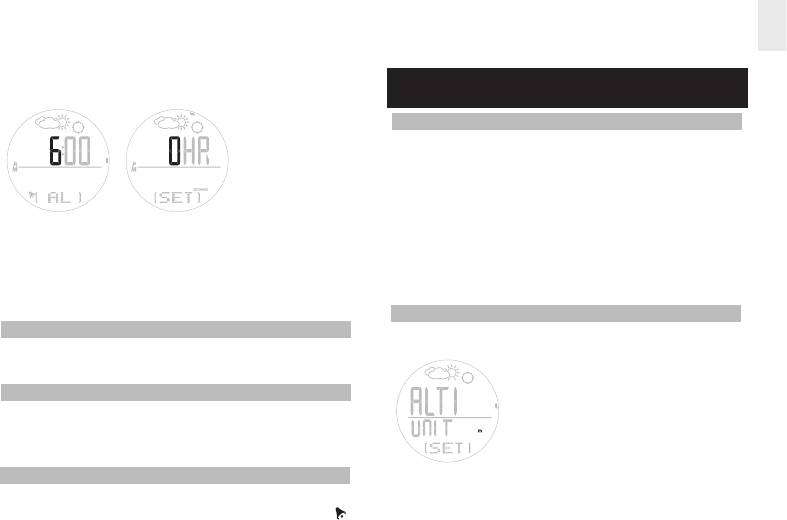

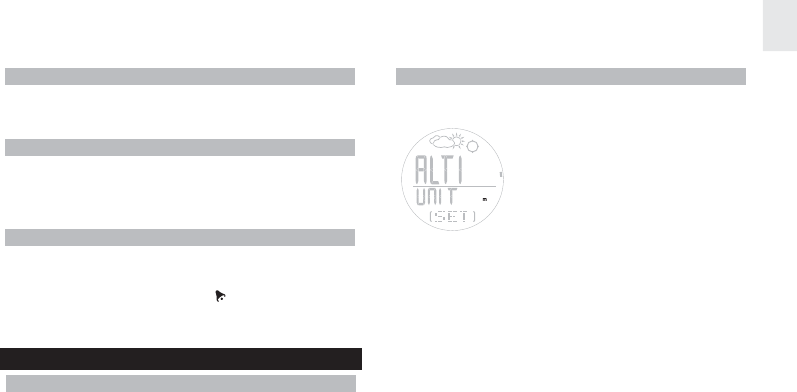

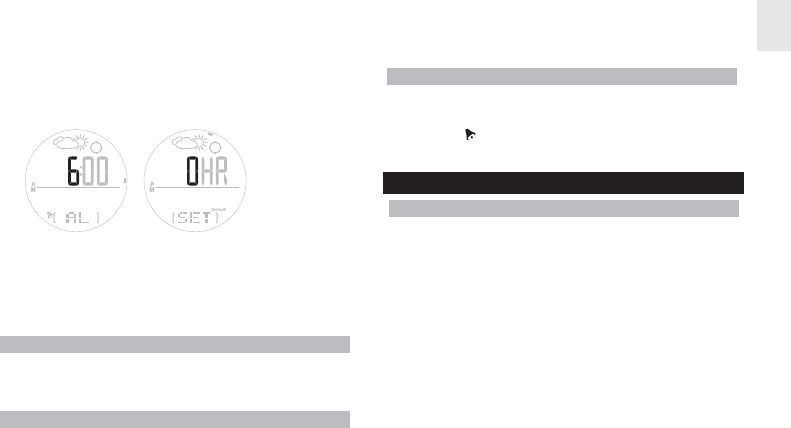

1. Drücken Sie MODE zur

Umschaltung in die Betriebsart

Höhenmesser / Barometer .

2. Drücken und halten Sie SET bis

die erste Einstellung blinkt.

Um Einstellungen zu verändern

drücken Sie + oder -. Zum schnellen

Durchblättern der Einstellwerte

halten Sie eine dieser Tasten

gedrückt. Drücken Sie SET, um die

Einstellung zu bestätigen und zum

nächsten Schritt zu gelangen.

4. Wiederholen Sie Schritt 3 um

andere Einstellungen in diesem

Modus zu verändern.

Die Reihenfolge der Höheneinstellungen ist:

• Höheneinheit - Meter / Fuß

• Höhe

Damit Sie den Höhenmesser exakt einstellen können,

muss Ihnen die genaue Höhe bekannt sein. Diese

ermitteln Sie wie folgt:

• Ziehen Sie eine topografische Landkarte heran;

suchen Sie Ihren Standort und die entsprechende

Höhenangabe.

ODER

• Stellen Sie den Luftdruck auf Meeresspiegelniveau

in Ihrer Armbanduhr ein.

WICHTIG

• Diese Einheit verfügt über einen Halbleiter-

Drucksensor, der durch Temperaturschwankungen

beeinflusst werden könnte. Stellen Sie sicher, dass

das Gerät während der Höhenmessung nicht

plötzlichen Temperaturschwankungen ausgesetzt

wird.

• Es wird empfohlen, die Höhe oder den Luftdruck auf

Meeresspiegel regelmäßig zu kalibrieren, damit die

Präzision der angezeigten Werte erhalten bleibt.

HÖHEN-SÄULENDIAGRAMM

Das Höhen-Säulendiagramm im unteren Bereich der

Anzeige zeigt die Höhenentwicklung an. Es umfasst 7

Reihen und 14 Spalten.

LCD-Höheneinst.

Die letzte Messung wird in der rechten Spalte, stets auf

der Höhe der 4. Reihe, eingetragen. D.h., alle anderen

Messungen werden sich entsprechend dem letzten

Eintrag neu positionieren.

HINWEIS 1 Reihe = 20m (20m = 65,6ft)

1 Spalte = 1 Min.

Auf Ihrer Armbanduhr sehen Sie die aktuelle Höhe, auf

dem Säulendiagramm sehen Sie dann die Höhenver-

änderungen. Die folgende Tabelle enthält detailliertere

Informationen zum Lesen des Säulendiagramms.

1. Höhe 400m.

Benutzer geht auf

einer flachen

Strasse.

2. Höhe 420m.

(Anstieg um 20m)

3. Höhe 380m. (Abfall

um 40m)

4. Höhe 480m.

(Anstieg um 100m)

5. Höhe 380m. (Abfall

um 100m)

DIE HÖHEN-ANZEIGEN

Die Betriebsart Höhenmesser / Barometer verfügt über

5 verschiedene Anzeigen der Höhe. Zum Umschalten

zwischen diesen:

1. Drücken Sie MODE, um in die Betriebsart

Höhenmesser / Barometer zu wechseln.

2. Drücken Sie SELECT, um die verschiedenen

Höhen-Anzeigen zu durchblättern.

Letzter Meßwert

Höhe mit Uhrzeit

Höhe mit Luftdruck

Höhe mit

auf Meeresniveau

lokalem Luftdruck

Höhe mit Timer Höhe mit

Temperatur

EINSTELLUNG HÖHENALARM / MEERESSPIEGEL

/ WETTER-SYMBOL

Auf jeder der 5 Höhen-Anzeigen können Sie folgende

Werte einstellen:

•Höhenalarm - Alarm bei Über- oder Unterschreitung

eines Höhenwertes auswählen; Höhenalarm

einstellen

•Meeresspiegel - Wählen Sie die Einheit hPa oder

inHg; Luftdruck auf Meeresniveau einstellen.

•Wetter-Symbol - Dies ist eine von vier Anzeigen,

die zur Auswahl stehen.

1. Drücken Sie zur Auswahl von Höhenalarm,

Meeresspiegel oder Wetter-Symbol FUNC.

2. Halten Sie SET gedrückt, um in den Einstellmodus

zu gelangen.

3. Zur Veränderung einer Einstellung drücken Sie +.

4. Zur Bestätigung einer Einstellung drücken Sie SET.

HÖHENALARM

Der Alarm bei Höhenüber- bzw. Unterschreitung schaltet

sich ein, wenn die eingestellte Höhe bei einem Auf-/

Abstieg über- bzw. unterschritten wird. Drücken Sie eine

beliebige Taste, um den Alarm zu unterbrechen. Wird

der Höhenwert wieder erreicht, ertönt der Alarm von

neuem.

ANMERKUNG

Die Höheneinstellung hat Auswirkungen

auf den angezeigten Luftdruck auf Meeresspiegelniveau.

MEERESSPIEGEL

Um präzise Messwerte zu erhalten, muss zuerst der

Luftdruck auf Meeresspiegelniveau kalibriert werden.

Nach erfolgter Kalibrierung des Drucks auf

Meeresspiegelniveau, gleicht sich die angezeigte Höhe

mittels der eingebauten automatischen Kalibrierung ab.

Wenn Sie das Meeresspiegelniveau in Ihrer Armbanduhr

abgleichen, wird der Höhenmesser auf die korrekte Höhe

eingestellt. Informationen zum aktuellen Luftdruck auf

Meeresspiegelniveau finden Sie in Zeitungen, den

lokalen Nachrichten, in Radioberichten oder im Internet.

ANMERKUNG Luftdruck auf Meeresspiegel oder die

Höhe müssen neu kalibriert werden, wenn das Gerät in

einer Druckkabine, zum Beispiel einem Flugzeug,

aufbewahrt wurde.

WETTERVORHERSAGE

Dieses Gerät sagt das Wetter für die kommenden 12

bis 24 Stunden in einem Umkreis von 30 bis 50 km

(19-31 Meilen) vorher. Die Wettervorhersage basiert auf

dem barometrischen Luftdrucktrend.

HEITER TEILWEISE BEWÖLKT

REGNERISCH

BEDECKT

ANMERKUNG Wenn die Armbanduhr wechselnden

Höhenverhältnissen ausgesetzt wird, kann die

Wetteranzeige verloren gehen. Halten Sie sich einfach

5 Minuten lang in der gleichen Höhe auf; die Anzeige

der Wettervorhersage erscheint wieder.

ANMERKUNG

Der Hersteller übernimmt keine Haftung

für Misslichkeiten aufgrund fehlerhafter Wettervorhersagen.

VERWENDEN DES SEGEL-TIMERS

ÜBER DEN SEGEL-TIMER

Der Segel-Timer verfügt über 3 Countdown-Timer und

eine Stoppuhr.

•Timer 1 - Timer-Wahl durch Benutzer / Stoppuhr

•Timer 2 - 10 Minuten Countdown-Timer

•Timer 3 - 5 Minuten Countdown-Timer

Die Countdown-Timer sind mit Alarmen ausgestattet,

damit Sie zum Beispiel zu einem Rennbeginn die Zeit

nehmen können. Und mit einem einfachen Tastendruck

können Schnelleinstellungen am Timer vorgenommen

werden, drücken Sie zum Beispiel + oder - um den Timer

auf die nächste Minute zu erhöhen / verringern. Ein

Runden-Timer ist ebenfalls enthalten.

EINSTELLEN DES SEGEL-TIMERS

Ändern der Segel-Timer-Einstellungen:

1. Drücken Sie MODE, um in die Betriebsart

Segel-Timer zu wechseln.

2. Halten Sie SET zum Zurücksetzen des vorher

verwendeten Timers gedrückt. Um in den

Einstellmodus eines der Timer zu gelangen, halten

Sie SET erneut gedrückt.

Wenn Sie sich in den Einstellungen

von Timer 1 befinden (vom

Benutzer gewählter Countdown-

Timer), geben Sie die erforderlichen

Werte über + oder - ein. Wenn Sie

die Stoppuhr-Funktion nutzen

möchten, setzen Sie einfach alle

Werte auf Null.

Nachdem Sie den gewünschten Timer eingestellt haben,

können folgende Funktionen ausgeführt werden:

TIMER 1, 2, 3 / ANWEISUNG

STOPPUHR

Start / Stop Drücken Sie ST / SP

Pause / Fortsetzen

Drücken Sie ST / SP

Drücken Sie zur Auswahl eines der drei Timer + oder -,

bestätigen Sie lhre Auswahl mit SET.

Zeiteinstellungen Drücken Sie + oder -, um den Timer

bei laufendem auf die nächste Minute einzustellen.

Timer

Timer / Stoppuhr Timer / Stoppuhr anhalten. Halten

zurücksetzen Sie SET gedrückt.

Runde speichern Drücken Sie bei laufender Stoppuhr

(die Lap-Funktion LAP

kann nur im

Stoppuhrmodus ANMERKUNG Die Stoppuhr- und

verwendet die Runden-Zeiten werden im

werden) gleichen Speicher abgelegt. Dieser

Speicher hat eine Kapazität von 99

Messwerten oder 99 Std. und 59 Min.

Ansicht 1. Timer / Stoppuhr anhalten.

Gesamtzeit / Drücken Sie SET zum Aufruf der

Runden-Speicher Speichereinträge.

2. Drücken Sie + oder -, um die

Speichereinträge zu durchblättern.

3. Der letzte Speichereintrag wird

als “M 1” angezeigt

4. Zur Darstellung der Gesamtzeit

drücken Sie SET.

ODER

5. Drücken Sie + oder - zur Ansicht

der Runden-Zeit (es muss

mindestens eine Rundenmessung

vorgenommen worden sein)

Löschen eines

1. Timer / Stoppuhr anhalten.

oder aller 2.

Drücken

Sie SET zur Ansicht der

Speichereinträge Speichereinträge.

3. Der letzte Speichereintrag wird

als “M 1” angezeigt

4. Drücken Sie + oder - zur Auswahl

des gewünschten Speichereintrags.

5. Drücken und halten Sie SET

6. Drücken Sie + oder - zur Löschung

eines oder aller Einträge

7. Drücken und halten Sie zur

Bestätigung SET

HINWEIS Wenn einer der Countdown-Timer Null

erreicht hat, ertönt ein Piepton und der Stoppuhr-Timer

zählt automatisch hoch.

COUNTDOWN-ZEIT BEI: ALARM

10., 9., 8., 7., 6. Min. 2 Pieptöne

5. Min.

5 Sätze mit 2 Pieptönen

4., 3., 2. Min. 2 Pieptöne

60.-51. Sek. Ununterbrochene

Pieptöne

50., 40., 30., 20., 10. Sek. 2 Pieptöne

9. bis 1. Sek.

1 Piepton je Sekunde

0 Sek. 1 langer Piepton

HINWEIS Im Segel-Timer-Modus kann jeweils nur ein

Timer verwendet werden.

SEGEL-TIMER-ALARM

Der Countdown-Timer informiert Sie mit einer Reihe von

Pieptönen über den Countdown-Status.

ANZEIGE DES LUFTDRUCKS AUF

MEERESSPIEGELNIVEAU

Der Verlauf des Luftdrucks auf Meeresspiegel kann als

Messwerteintrag in hPa / inHg bzw. als Liniendiagramm

dargestellt werden. Es umfasst 7 Reihen und 14

Spalten.

Die letzte Messung wird in der rechten Spalte, stets auf

der Höhe der 4. Reihe, eingetragen. D.h., alle anderen

Messungen werden sich entsprechend dem letzten

Eintrag neu positionieren.

ANMERKUNG 1hPa = 0,02953 inHg

Auf Ihrer Armbanduhr sehen Sie den aktuellen Luftdruck

auf Meeresniveau. Mittels des Liniendiagramms können

Sie die Luftdruckveränderung ablesen. Nachfolgend die

beispielhafte Darstellung einer Luftdruckentwicklung.

1. Lufdruck auf

Meresniveau 5hPa.

2. Lufdruck auf

Meresniveau 6hPa.

(Anstieg um 1hPa)

Letzter Meßwert

1Std

3. Lufdruck auf

Meresniveau 4hPa.

(Senkung um 2hPa)

4. Lufdruck auf

Meresniveau 9hPa.

(Anstieg um 5hPa)

5. Lufdruck auf

Meresniveau 4hPa.

(Senkung um 5hPa)

VERWENDEN DES KOMPASS

ÜBER DEN KOMPASS

Der Kompass zeigt neben der angepeilten Richtung in Grad

auch die 16 Himmelsrichtungen an. Der äußere Kreis der

Anzeige verfügt über 60 Segmente, die grafisch die Peilung

darstellen (ein leuchtendes Segment steht für Norden, drei

leuchtende Segmente für Süden). Die Libelle zeigt an, dass

der Kompass waagerecht ausgerichtet ist, so dass Sie eine

präzise Messung vornehmen können. Schauen Sie direkt

von vorne auf die Libelle und richten Sie die Luftblase auf

den Libellenmittelpunkt aus.

Die Kompassanzeige ist 30 Sekunden lang aktiv. Danach

schaltet der Kompass in den Sparmodus und in der

Anzeige wird “---” dargestellt. Zur Reaktivierung des

Kompass drücken Sie SELECT.

ANMERKUNG Nehmen Sie die Richtungspeilungen

stets im Freien und nicht in Gebäuden, Zelten, Höhlen

oder in anderen Unterkünften vor.

ANMERKUNG Kompassmessungen dürfen nicht in

der Nähe magnetischer Materialien ausgeführt werden.

Vermeiden Sie die Nähe großer magnetischer Objekte,

Stromkabel, Lautsprecher, Elektromotoren usw. Sollte

der Kompass starken magnetischen Kräften ausgesetzt

worden sein, dann muss eine Neu-Kalibrierung

vorgenommen werden.

1. Norden

2. Süden

3. Libelle

4. Peilung

5. Himmelsrichtung

1Std

KOMPASS-SENSORKALIBRIERUNG

Der Kompass muss kalibriert werden:

• Vor dem ersten Einsatz.

• Wenn die Batterie ausgetauscht wurde.

• Vor einer ausgedehnten Outdoor-Aktivität.

• Sobald er starken Magnetfeldern oder extrem kaltem

Wetter ausgesetzt war bzw. bei vermuteter äußerer

Fremdbeeinflussung der Anzeigewerte.

• Wenn Sie erkennen, dass die Richtungsanzeige des

Kompass nicht präzise ist.

Einstellung der Kompass-Sensor-Kalibrierung:

1. Drücken Sie MODE zum Wechsel

in die Betriebsart Kompass.

2. Drücken und halten Sie SET so

lange bis die nebenstehende

Anzeige erscheint.

3. Drehen Sie die Armbanduhr mit

der gleichen Geschwindigkeit

gegen den Uhrzeigersinn mit dem

sich die Segmente im äußeren

Kreis bewegen. Die Drehung ist

beendet, wenn Sie 1 1/4

Umdrehungen abgeschlossen

haben und nebenstehende

Anzeige erscheint.

ANMERKUNG Für eine erfolgreiche Kalibrierung ist

es wichtig, dass während des Kalibrierungsvorgangs

das Kompassniveau eingehalten wird. Legen Sie ihn

einfach auf eine flache Oberfläche, zum Beispiel ein

umgedrehtes Glas oder auf einen Tisch.

DIE KOMPASSANZEIGE

Die Betriebsart Kompass verfügt über 5 verschiedene

Kompass-Anzeigen. Zur Umschaltung zwischen diesen:

1. Drücken Sie MODE, um in die Betriebsart Kompass

zu wechseln.

2. Drücken Sie SELECT, um zwischen den

verschiedenen Kompass-Anzeigen zu wechseln.

Kompass mit Kompass mit Kompass mit

Uhrzeit Höhenangabe Luftdruck auf

Meeresniveau

Kompass mit Kompass mit Kompass mit

lokalem Luftdruck Timer Temperatur

Von jeder der 5 Kompass-Anzeigen aus können Sie

folgende Einstellungen vornehmen:

•

Richtungsverfolgung - EIN / AUS; Peilung einstellen.

•Richtungsabweichung - EIN / AUS; Einstellen der

Richtungsabweichung in Grad

•Nordpol-Kalibrierung - EIN / AUS; Einstellen der

Nordpol-Kalibrierung

EINSTELLEN DER RICHTUNGSVERFOLGUNG

Die Richtungsverfolgung kann auf eine bestimmte

Peilrichtung, der Sie folgen möchten, festgelegt werden.

Durch Festlegung der gewünschten Richtung können

Sie Abweichungen von Ihrem Kurs erkennen und

ermitteln, wie stark Sie korrigieren müssen, um auf Ihren

Weg zurück zu gelangen.

1. Drücken Sie bei einer beliebigen

Kompass-Anzeige so oft SET bis

die nebenstehende Anzeige

erscheint.

Drücken und halten Sie SET um

in den Einstellmodus zu gelangen.

• Die oberen Zahlen zeigen Ihre

zuletzt festgelegte Peilungen an.

• Die untere blinkende Zahl zeigt

Ihre aktuelle Peilung.

3. Bewegen Sie den Kompass so lange, bis Ihre

gewünschte Peilrichtung angezeigt wird und drücken

Sie dann SELECT.

4. Drücken Sie SET, zur Bestätigung der Einstellung.

5. Zur Feinabstimmung drücken Sie + oder -.

EINSTELLEN DER RICHTUNGSABWEICHUNG

Die Richtungsabweichung ist der Winkel zwischen dem

durch eine Kompassnadel angezeigten (magnetischen

Nordpol) und tatsächlichen Nordpol (geografischen

Nordpol). Die Richtungsabweichung kann zwischen 0-30

Grad Ost (O) oder West (W) variieren und den meisten

Landkarten bzw. dem Internet entnommen werden.

Durch Einstellen der Richtungsabweichung gleichen

Sie die Anzeigeabweichungen zwischen geografischer

und magnetischer Nordrichtung ab. Auf diese Weise wird

die Kompassmessung genauer.

1. Drücken Sie bei einer beliebigen

Kompass-Anzeige so oft SET bis

der nebenstehende Bildschirm

angezeigt wird.

Drücken und halten Sie SET um

in den Einstellmodus zu gelangen.

3. Drücken Sie + oder -, um die

Einstellung zu verändern.

4. Drücken Sie zur Bestätigung SET

6. Drücken Sie SET, um die Einstellung zu speichern.

7. Im Kompass-Modus wird anstelle der markierten

Messung der festgelegte Wert im unteren Bereich

der Anzeige dargestellt.

Nach erfolgter Einstellung der Peilrichtung, zeigen die

Kompasssegmente in der Anzeige die Abweichungen

von lhrem gepeilten Kurs an. Nachfolgend ein Beispiel:

1. Die festgelegte Peilung ist 94°

und die aktuelle Peilung ist 94°

2. Aktuelle Kompasspeilung

3. Festgelegte Kompasspeilung

1. Ihre festgelegte Peilrichtung ist

94° und die aktuelle

Peilrichtung ist 120°.

2. Aktuelle Kompasspeilung

3. Festgelegte Kompasspeilung

Das Kompasssegment zeigt nun den Winkel Zwischen

ihrer gespeicherten und der aktuellen Peilrichtung an.

Daher müssen Sie Ihre Richtung ändern, um wieder auf

ihren gespeicherten Peilkurs zu gelangen.

NORDPOL-KALIBRIERUNG

Wenn Ihnen der Winkel der Richtungsabweichung nicht

bekannt ist, kann die Nordpol-Kalibrierung verwendet

werden um die Abweichungen zwischen magnetischem

und geografischem Nordpol zu kompensieren. Sie müssen

lediglich die Richtung des geografischen Nordpols kennen

(diese ermitteln Sie z.B. anhand von Richtungskreuzen

auf Landmarken/-karten in ihrer unmittelbaren Umgebung).

Die Einstellng der Nordpol-Kalibrierung macht die

Kompassmessung genauer.

Einstellen der geografischen Nordpol-Kalibrierung:

1. Drücken Sie bei einer beliebigen

Kompass-Anzeige so oft SET bis

die nebenstehende Anzeige

erscheint.

2. Halten Sie SET gedrückt, um in

den Einstellmodus zu gelangen.

EIN- UND AUSSCHALTEN VON

RICHTUNGSVERFOLGUNG, -ABWEICHUNG UND

NORDPOL-KALIBRIERUNG

Drücken Sie bei einer beliebigen Kompass-Anzeige SET.

Zum Umschalten zwischen AUS / EIN drücken Sie +.

HINTERGRUNDBELEUCHTUNG

Einschalten der Hintergrundbeleuchtung für 3 Sekunden:

1. Drücken Sie .

2. Das Drücken einer beliebigen Taste während der

Beleuchtung verlängert die Beleuchtungsdauer um

weitere 3 Sekunden.

ANMERKUNG Die Hintergrundbeleuchtung arbeitet

nicht bei niedriger Batterieladung . Nach erfolgtem

Austausch der Batterie arbeitet sie wieder normal.

3. Drehen Sie den Kompass in Richtung des

geografischen Nordpols und drücken Sie SET.

ANMERKUNG

Wenn die Funktion Richtungsabweichung

eingeschaltet ist, wird die Funktion geografischer Nordpol

automatisch abgeschaltet und umgekehrt.

TIMER 1, 2, 3

Stoppuhr/ Rundenzeit 99 Messwerte / 99:59:59

(Std:Min:Sek)

THERMOMETER

Messbereich -10°C-60°C (14°F-140°F)

Auflösung 0,1°C / 0,2°F

HÖHENMESSER

Höhenanzeige-Bereich -400 bis 9000 m

(-1312 bis 29.520 ft)

Höheneinstellung -400 bis 9000 m

(-1312 bis 29.520 ft)

Auflösung 1 m / 3 ft

BAROMETER

Anzeigenbereich 300 bis 1.100 hPa /

lokaler Luftdruck 8,86 bis 32,48 inHg

uflösung lokaler Luftdruck

1 hPa / 0,01 inHg

Anzeige des Luftdrucks 900 bis 1100 hPa /

auf Meeresspiegelniveau 26,58 bis 32,48 inHg

Einstellung Luftdruck auf 900 bis 1.100 hPa /

Meeresspiegelniveau 26,58 bis 32,48 inHg

Auflösung Luftdruck auf 1 hPa / 0,01 inHg

Meeresspiegelniveau

Anzeige Wettervorhersage

Heiter, teilweise bedeckt,

bewölkt und regnerisch

TASTENSPERRE

AUS- und EINSCHALTEN der Tastensperre:

• Zum Wechsel zwischen EIN und AUS drücken und

halten Sie 2 Sekunden lang. Nach erfolgter

Einstellung wird das Symbol dargestellt.

TECHNISCHE DATEN

TYP BESCHREIBUNG

UHR

Zeitformat 12 Std. / 24 Std.

Datumsformat TT / MM oder MM / TT

Jahresformat 2001-2050 (automatischer

Kalender)

Alarm Tagesalarm

TIMER 1

Benutzerdefinierter 99:59:59 (Std:Min:Sek)

Countdown-Timer

TIMER 2

Countdown-Timer 00:10:00 (Std:Min:Sek)

TIMER 3

Countdown-Timer 00:05:00 (Std:Min:Sek)

STROMQUELLE

Armbanduhr 1 x CR2032 3V

Lithium-Batterie

BETRIEBSUMGEBUNG

Betriebstemperatur -10°C-60°C (14°F-140°F)

Lagertemperatur -20°C-70°C (-4°F-158°F)

Wasserbeständigkeit 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

WARN- UND PFLEGEHINWEISE

Um Sicherzustellen, dass Ihnen dieses Produkt den

höchstmöglichen Nutzen bringt, beachten Sie bitte

folgende Hinweise:

• Reinigen Sie das Produkt mit einem weichen, leicht

angefeuchteten Tuch. Verwenden Sie keine

scheuernden oder ätzenden Reinigungsmittel, wie

Gas, Chlor, Parfüm, Alkohol, Haarspray usw., da

diese Mittel das Gerät beschädigen könnten.

• Drücken Sie die Tasten nicht mit nassen Händen,

unter Wasser oder bei starkem Regenfall, da Wasser

in die elektronischen Komponenten eindringen

könnte.

• Setzen Sie das Produkt keinen starken Kräften,

Erschütterungen, Staub, Temperaturveränderungen

oder Feuchtigkeit aus. Setzen Sie das Produkt

niemals über einen längeren Zeitraum starker

Sonneneinwirkung aus. Dies könnte zu

Gerätedefekten führen.

•

Nehmen Sie keine Veränderungen an den internen

Bauteilen vor. Bei Zuwiderhandlung verfällt die

Produktgarantie und das Gerät könnte beschädigt

werden. Die Haupteinheit ist mit Teilen ausgestattet,

die nicht vom Benutzer instandgesetzt werden können.

• Berühren Sie nicht die offen liegenden

elektronischen Schaltkreise. Es besteht die Gefahr

eines elektrischen Schlages.

• Achten Sie darauf, die LCD-Anzeige nicht mit harten

Objekten zu zerkratzen; dies könnte zu

Geräteschäden führen.

• Treffen Sie Vorsichtsmaßnahmen bei der

Handhabung aller Arten von Batterien.

• Entfernen Sie die Batterien, wenn Sie das Produkt

über einen längeren Zeitraum lagern bzw. länger

nicht verwenden.

• Verwenden Sie beim Austausch von Batterien

entsprechend dieser Bedienungsanweisung stets

neue Batterien.

• Verwenden Sie das Produkt nicht in heißem Wasser.

• Beachten Sie bei der Entsorgung dieses Produktes

die geltenden Umweltschutzbestimmungen.

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website (www.oregonscientific.de)

und erfahren Sie mehr über unsere Oregon Scientific-

Produkte wie zum Beispiel Wetterstationen, Projektions-

Funkuhren, Produkte für Gesundheit und Fitness,

Digitalkameras, MP3-Player, DECT-/Konferenztelefone

und elektronische Lernprodukte für Kinder. Auf der

Website finden Sie auch Informationen, wie Sie im

Bedarfsfall unseren Kundendienst erreichen und Daten

herunterladen können.

Wir hoffen, dass Sie alle wichtigen Informationen auf

unserer Website finden. Für internationale Anfragen

besuchen Sie bitte unsere Website:

www2.oregonscientific.com

Ajuste de la alarma de altitud / nivel del mar /

icono de tiempo atmosférico

................................ 11

Uso del temporizador para regatas ...................... 13

Descripción del temporizador para regatas ....... 13

Ajuste del temporizador para regatas ................ 13

Sonido de alerta del temporizador para regatas

....... 15

Visualización de la presión a nivel del mar ......... 15

Manejo de la brújula .............................................. 16

Descripción de la brújula ................................... 16

Calibración del sensor de la brújula ................... 17

Visualizaciones del modo de brújula .................. 17

Ajuste del sistema de seguimiento de rumbo ..... 18

Ajuste de la declinación ..................................... 19

Calibración del norte geográfico ........................ 20

Activar y desactivar el seguimiento de rumbo /

la declinación / el norte geográfico ..................... 20

Iluminación de la pantalla ..................................... 20

Bloqueo de los botones ........................................ 20

Especificaciones ................................................... 21

Advertencias e instrucciones de mantenimiento

.. 22

Sobre Oregon Scientific ........................................ 23

Reloj Multifunción con Brújula Digital

Modelo: RA202 / RA282

Manual De Uso

ÍNDICE

Introducción ............................................................. 2

Características fundamentales ............................... 3

Reloj .................................................................... 3

Pantalla LCD ....................................................... 4

Preparación del reloj ............................................... 4

Desembalar el reloj .............................................. 4

Encendido del reloj (sólo al usarlo por primera vez)

.... 5

Pila ...................................................................... 5

Selección de los modos principales ..................... 6

Manejo del reloj ....................................................... 6

Ajuste de la hora / calendario / termómetro ......... 6

Visualizaciones en modo reloj ............................. 7

Ajuste de alarma diaria / Zona horaria /

sonido de botones ............................................... 8

Sonido de la alarma ............................................. 9

Para apagar la alarma ......................................... 9

Activar / desactivar la alarma ............................... 9

Uso del altímetro-barómetro ................................... 9

Descripción del altímetro-barómetro .................... 9

Ajuste de altitud ................................................... 9

Gráfico de barras de altitud ................................ 10

Visualización de la altitud ................................... 11

INTRODUCCIÓN

Gracias por su confianza al adquirir Reloj Multifunción

con Brújula Digital (RA202 / RA282) de Oregon

Scientific™. Es un instrumento de precisión que presenta

las siguientes características:

• Reloj cronómetro de alta precisión con calendario y

pantalla con iluminación.

• Brújula digital

• Ángulo de declinación ajustable

• Calibración del sensor de la brújula

• Calibración de norte geográfico

• Sistema de marcación de rumbo

• Cronómetro de regata con registros de tiempo (laps)

– Cuenta hacia atrás y hacia delante

• Medida de altitud, con alarma de alerta y visualización

de gráfico de barras

• Medida de la presión barométrica, con visualización

gráfica de la presión a nivel del mar

• Medida de temperatura

• Predicción del tiempo con 4 representaciones

distintas

• Sumergible:

- hasta 50 metros RA202

- hasta 30 metros RA282

• Alarma diaria

Este manual contiene información importante sobre

normas de seguridad y de cuidado del reloj, y proporciona

detalladas instrucciones para su uso. Léalo

minuciosamente, y guárdelo en lugar seguro para poder

consultarlo más adelante en caso de necesidad.

IMPORTANTE

• Las funciones de medida incorporadas en estos

productos, RA202 / RA282, no están destinadas a

reemplazar los instrumentos de medida de precisión

industriales o profesionales. Los valores que

proporcionan deben considerarse sólo como una

aproximación de precisión razonable.

• Si se dedica al alpinismo o a otras actividades en las

que la pérdida de la orientación puede crear una

situación peligrosa o de riesgo mortal, asegúrese

siempre de llevar una segunda brújula para confirmar

las lecturas de rumbo.

• Oregon Scientific™ no asume ninguna

responsabilidad por pérdidas o reclamaciones de

terceras partes, que puedan surgir por la utilización

de este reloj.

CARACTERÍSTICAS FUNDAMENTALES

RELOJ

RA202 RA282

1. N / S / E / W O: Puntos cardinales – Norte, Sur, Este,

y Oeste.

2. SELECT / -: Para seleccionar de uno de los modos

principales de visualización; disminuir un valor cuando

se está en modo ajuste; reactivar el sensor de la

brújula.

3. / : Activa la iluminación de la pantalla durante 3

segundos; bloquea y desbloquea el teclado.

4. MODE: Para cambiar a otra/o modo de visualización;

para salir inmediatamente de una operación de ajuste.

5. Burbuja de nivel: Se utiliza para facilitar la situación

del reloj en el plano horizontal.

6. LAP / +: Para tomar un registro de tiempo; para

incrementar un valor cuando se está en modo ajuste.

7. ST / SP: Para arrancar y parar el contador y el

cronómetro.

8. FUNC / SET: Para acceder al modo de ajuste;

seleccionar otra opción de ajuste; confirmar el valor

ajustado; volver a cargar el contador con el valor de

inicio que tiene asignado.

9. Pantalla LCD.

9. : Teclado bloqueado.

10. 123: Se está mostrando el valor del temporizador de

cuenta atrás, 1, 2, o 3, respectivamente, o está en

funcionamiento.

11. : Indica que se está mostrando el valor del

temporizador de cuenta atrás o si está en

funcionamiento.

12. STW: Indica que se está mostrando el valor del

cronómetro o que está en funcionamiento.

13. ftm o ft / m: Unidad de altitud – pies o metros.

14. inHg / hPa: Unidad de presión barométrica.

15. TTL: Indica que se esta mostrando el tiempo total.

16.

ZONE: Indica que se está mostrando el desplazamiento

de huso horario.

PREPARACIÓN DEL RELOJ

DESEMBALAR EL RELOJ

Al desembalar la brújula marinero intrépido / brújula

marinero intrépido junior, guarde los materiales del

embalaje en lugar seguro, por si los necesitase en el futuro

para transportarlo o/ó para mandarlo a reparar.

En esta caja encontrará los siguientes elementos.

• Reloj

• Una pila de tipo CR2032 (3V) – ya instalada.

1. Segmentos de la brújula: Muestran la dirección de la

brújula; muestran el estado de calibración.

2. Predicción del tiempo: 4 representaciones del tiempo.

3. : Estado de la pila.

4. : Indica que el tono del teclado está desactivado.

5. AM / PM: Indica que el reloj está en modo 12 /

24horas.

6. LAP: Toma de registro de tiempo; Número de registro,

memoria de registro.

7. : Indica alarma diaria activada.

8. : Muestra el gráfico de presión a nivel del mar,

el gráfico de barras de la altitud, la lectura actual del

punto cardinal, o la configuración actual de un ajuste.

PANTALLA LCD

ENCENDIDO DEL RELOJ (SÓLO AL USARLO POR

PRIMERA VEZ)

Mantenga pulsado cualquier botón durante 2 segundos

para que se active la pantalla LCD.

PILA

Reloj Multifunción con Brújula Digital CR2032, de litio,

que viene ya instalada. Lea más abajo las instrucciones

de seguridad relacionadas con la pila.

NOTA El uso frecuente de la iluminación trasera de la

pantalla, la alarma de altitud, y el cronómetro de regatas,

reducirá significativamente la vida útil de la pila.

Cuando sea necesario sustituir la pila, es muy recomendable

que se ponga en contacto con su distribuidor o con nuestro

departamento de atención al cliente.

ICONO DE DESCRIPCIÓN

PILA GASTADA

Pila con poca carga.

- - Aparece cuando la pila tiene tan poca

carga que no puede hacer funcionar

el sensor. Se muestra “- -” en vez de

los valores de temperatura, altitud,

barómetro, y brújula. Los gráficos de

barras y de líneas quedarán en

blanco también.

Para sustituir la pila siga este procedimiento:

1. Localice el compartimento de la pila, situado en la

parte trasera del reloj.

2. Utilice una moneda, como se muestra en la figura,

para girar la tapa del compartimento en el sentido

contrario a las agujas del reloj, hasta que se

desprenda de su alojamiento.

3. Extraiga la pila con el dedo índice.

4. Introduzca la pila nueva con el símbolo + hacia arriba.

5. Vuelva a colocar la tapa del compartimento

haciéndola girar en el sentido de las agujas del reloj

hasta que quede bloqueada en su posición.

NOTA Cuando sustituya la pila, es importante que

vuelva a calibrar el sensor magnético y la altitud o presión

al nivel del mar. (Véanse la secciones “Ajuste de la altitud”

y “Ajuste de la alarma de altitud / Nivel del mar / Icono del

tiempo atmosférico.)

MODO PRESENTACIÓN

PANTALLA PRINCIPAL

RELOJ

IMPORTANTE

• Deshágase de las pilas recargables y no

recargables sin perjudicar al medio ambiente. Las

autoridades locales suelen proporcionar lugares con

contenedores especiales para ambos tipos de pilas.

Siga la normativa local al respecto.

•¡La ingesta de una pila es extremadamente peligrosa!

En consecuencia mantenga las pilas fuera del alcance

de los niños. En caso de ingesta accidental solicite

asistencia médica inmediatamente.

• La pila suministrada no debe ser recargada, reactivada

mediante cualquier otro método, desmontada, arrojada

al fuego, ni puesta en cortocircuito.

SELECCIÓN DE LOS MODOS PRINCIPALES

Hay 4 modos principales: Reloj, Altímetro-Barómetro,

Cronómetro de regatas, y brújula. Al entrar en cada modo, la

pantalla muestra una presentación que identifica el modo. Un

segundo después, la pantalla de presentación es reemplazada

automáticamente por la pantalla principal de ese modo.

Pulse MODE para desplazarse por los 4 diferentes modos.

MANEJO DEL RELOJ

AJUSTE DE LA HORA / CALENDARIO /

TERMÓMETRO

La pantalla predeterminada que muestra el reloj es la

correspondiente a la hora.

ALTMETRO-

BAROMETRO

CRONÓMETRO

REGATAS

BRÚJULA

MODO PRESENTACIÓN

PANTALLA PRINCIPAL

VISUALIZACIONES EN MODO RELOJ

El modo reloj permite 7 visualizaciones diferentes. Para

cambiar de visualización:

1. Si es necesario pulse MODE para seleccionar el

modo reloj.

2. Pulse el botón SELECT para desplazarse por los

diferentes modos de visualización.

Reloj con fecha Reloj con Reloj con

segundos altitud

Reloj con nivel

Reloj con presión

Reloj con

del mar atmosférica cronómetro

1. Pulse MODE para seleccionar el

modo reloj (si es necesario).

2. Mantenga pulsado el botón SET

hasta que parpadee el primer ítem

a ajustar.

Pulse + o - para cambiar el ítem

seleccionado. Si mantiene pulsada

una de estas teclas, el valor

cambiará con rapidez. Pulse SET

para confirmar el ajuste y seleccionar

el siguiente ítem a ajustar.

4. Repita el paso 3 para cada uno de

los ítems ajustables en este modo.

Para ajustar la hora:

El orden de los ajustes del reloj es:

• Formato 12 / 24 horas

• Horas

• Minutos

• Año

• Formato de fecha DD:MM o MM:DD

•Mes

•Día

• Unidad de temperatura – ˚C / ˚F

NOTA El reloj está equipado con calendario automático

para 50 años. No es necesario cambiar el día o/ó el mes

al principio de cada mes.

Reloj con

temperaturasd

NOTA Al llevar puesto el reloj, la

medida de temperatura puede

verse afectada por el calor corporal.

Para tener una medida precisa de

la temperatura, quítese el reloj de

su muñeca y espere unos 15

minutos antes de considerar válida

la lectura de temperatura.

AJUSTE DE ALARMA DIARIA / ZONA HORARIA /

SONIDO DE BOTONES

En cualquiera de los 7 modos de visualización del modo

reloj, puede ajustar los siguientes elementos:

•Alarma Diaria – Al activarla, la alarma sonará

diariamente a la hora programada

•Desplazamiento de huso horario – Varía la hora

según el huso horario (+ / - 23 horas)

•Sonido de los botones – Si se activa esta opción, el

reloj emitirá un sonido cada vez que se pulse uno de

los botones.

1. Pulse el botón FUNC para seleccionar las opciones

de alarma diaria, huso horario, o sonido de los

botones.

2. Para el ajuste de la alarma diaria o del huso horario

mantenga pulsado el botón SET.

3. Pulse + para modificar el ajuste seleccionado.

4. Pulse SET para confirmar el ajuste. Una vez

completado el ajuste, la pantalla volverá al modo de

visualización de reloj en el que se encontraba

previamente.

AJUSTE DE ALTITUD

Para ajustar la altitud siga este procedimiento:

1. Pulse MODE para cambiar al

modo Altímetro-Barómetro.

2. Mantenga pulsado el botón SET

hasta que parpadee el primer ítem

ajustable.

3. Pulse + o - para cambiar el valor

del ítem seleccionado. Mantenga

pulsado el botón para hacer que

los valores cambien con rapidez.

Pulse SET para confirmar el ajuste

y seleccionar el siguiente ítem.

4. Repita el paso 3 con cada uno de

los ítems ajustables.

El orden de los ajustes es el siguiente:

• Unidad de altitud – metros / pies

• Valor de la altitud

Para ajustar correctamente el altímetro debe conocer la

altitud correcta. Para ello tiene dos opciones:

• Si dispone de un mapa cartográfico, localice en él su

posición y la altitud correspondiente.

O bien

• Introduzca en el reloj el valor de la presión atmosférica

a nivel del mar.

SONIDO DE LA ALARMA

La alarma sonará durante 1 minuto, y la iluminación de

la pantalla parpadeará durante los 10 primeros segundos.

PARA APAGAR LA ALARMA

La alarma se apagará automáticamente al cabo de 1

minuto. Para detenerla antes, pulse cualquier botón.

ACTIVAR / DESACTIVAR LA ALARMA

Pulse MODE para seleccionar el modo reloj, si es

necesario. Pulse + para activar o/ó desactivar la alarma.

Cuando esté activada la alarma, la pantalla mostrará el

símbolo .

USO DEL ALTÍMETRO-BARÓMETRO

DESCRIPCIÓN DEL ALTÍMETRO-BARÓMETRO

El altímetro mide altitud en metros o/ó en pies. El reloj está

equipado con un barómetro inteligente que determina la

altitud mediante un sensor de tecnología avanzada de

compensación de presión. El sensor distingue también entre

cambios de presión producidos por variación de la altura y

cambios producidos por variación de las condiciones

climatológicas. Esta característica elimina las posibles

discrepancias y hace que las lecturas de altitud sean más

precisas que la mayoría de los dispositivos disponibles

actualmente en el mercado.

IMPORTANTE

• El barómetro utiliza un sensor de semiconductor que

puede verse afectado por los cambios de

temperatura. Cuando haga lecturas de la altitud

asegúrese de que el reloj no esté expuesto a cambios

bruscos de temperatura.

• Para mantener la precisión de las medidas, es

aconsejable calibrar con regularidad el barómetro con

la presión a nivel del mar.

GRÁFICO DE BARRAS DE ALTITUD

El gráfico de barras de altitud, en la parte inferior de la

pantalla, muestra el registro de las lecturas de altitud.

Está formado por 7 filas y 14 columnas.

La última lectura se muestra en la columna de la derecha

siempre con una altura de 4ª filas. Por tanto, la

visualización de todas las demás lecturas se ajusta con

referencia al valor de la última lectura.

Ultima Lectura

NOTA 1 fila = 20 m (20 m = 65,6 ft)

1 columna =1 min.

1. Altura 400 m.

Usuario andando por

una carretera plana.

2. Altura 420 m

(Incremento de 20 m)

3. Altura 380 m.

(Disminución de 40 m)

4. Altura 480 m.

(Incremento de 100 m)

5. Altura 380 m.

(Disminución de 100 m)

Mire al reloj para ver cuál es la altitud actual. Mire luego

el gráfico de barras para ver los cambios de altitud.

Consulte la tabla que sigue para interpretar el gráfico de

barras con más detalle.

VISUALIZACIÓN DE LA ALTITUD

Hay 5 pantallas diferentes en el modo Altímetro-Barómetro.

Para pasar de una a otra siga este procedimiento:

1. Pulse MODE para entrar en el modo Altímetro

Barómetro.

2. Pulse SELECT para desplazarse por las diferentes

pantallas disponibles para visualizar la altitud.

Altitud con Altitud con Altitud con

reloj nivel del mar presion local

Altitud con Altitud con

cronometro temperatura

AJUSTE DE LA ALARMA DE ALTITUD / NIVEL DEL

MAR / ICONO DE TIEMPO ATMOSFÉRICO

En cualquiera de las 5 pantallas de visualización de la

altitud, puede ajustar los siguientes elementos:

•Alarma de altitud – Seleccione la correspondiente

opción para que la alarma se active cuando la altura

sobrepase el valor fijado en sentido ascendente o

descendente, respectivamente;

•Nivel del mar – Seleccione la unidad de presión, hPa

o inHg; ajuste el valor de la presión a nivel del mar.

•Icono de tiempo atmosférico – Puede seleccionar

uno de los 4 iconos disponibles

1. Pulse FUNC para seleccionar alarma de altitud,

presión a nivel del mar, o icono de tiempo atmosférico.

2. Mantenga pulsado el botón SET para acceder al modo

de ajuste.

3. Pulse + para modificar el ítem seleccionado.

4. Pulse SET para confirmar el ajuste.

ALARMA DE ALTITUD

La alarma de altitud, en ascenso o en descenso, se

activará cuando se sobrepase el valor de altura fijado

para la alarma en sentido ascendente o en sentido

descendente, respectivamente.

Para que la alarma deje de sonar pulse cualquier botón.

La alarma se reactivará de nuevo cuando se vuelva a

alcanzar el valor prefijado.

NOTA El ajuste de la altitud modifica el valor de la

presión a nivel del mar.

PRESIÓN A NIVEL DEL MAR

Para obtener unas medidas precisas es necesario ajustar

antes el valor de la presión a nivel del mar. Una vez ajustado

este valor, el altímetro se calibrará automáticamente

(función incorporada de autocalibración).

Al ajustar la presión a nivel del mar en su reloj, el

altímetro se corrige para ajustar la altitud real. Puede

encontrar información de la presión actual a nivel del

mar en periódicos, noticias locales, y emisoras de radio,

o en Internet.

SOLEADO PARCIALMENTE NUBLADO LLUVIOSO

CUBIERTO

NOTA Cuando el reloj está sometido a cambios

frecuentes de altitud, puede desaparecer de la pantalla

la predicción del tiempo. Simplemente manténgase en

la misma altitud unos 5 minutos para que la predicción

vuelva a aparecer.

PREDICCIÓN DEL TIEMPO

El reloj tiene predicción del tiempo para las próximas 12

o/ó 24 horas, en un radio de 30-50 km. (19-31 millas). La

predicción del tiempo se basa en la evolución de las

medidas barométricas.

NOTA Cuando el reloj está sometido a cambios

frecuentes de altitud, puede desaparecer de la pantalla

la predicción del tiempo. Simplemente manténgase en

la misma altitud unos 5 minutos para que la predicción

vuelva a aparecer.

NOTA El fabricante no se hace responsable de cualquier

trastorno derivado de una predicción incorrecta del

tiempo.

USO DEL TEMPORIZADOR PARA REGATAS

DESCRIPCIÓN DEL TEMPORIZADOR PARA REGATAS

El temporizador para regatas tiene 3 temporizadores

cuenta atrás, y un cronómetro:

•Temporizador 1 – Temporizador / cronómetro,

seleccionable por el usuario

•Temporizador 2 – Cuanta atrás hasta 10 minutos

•Temporizador 3 – Cuenta atrás hasta 5 minutosa

Los temporizadores cuenta atrás emiten una alerta sonora

para ayudarle a controlar el tiempo al comienzo de una

prueba. Y basta una simple pulsación de un botón para ajustar

rápidamente el temporizador, es decir, pulse + o - para sumar

o restar un minuto al valor del temporizador. También dispone

de un temporizador para registro de tiempos.

AJUSTE DEL TEMPORIZADOR PARA REGATAS

Para cambiar los ajustes del temporizador para regatas:

1. Pulse MODE para entrar en el modo temporizador

para regatas.

2. Mantenga pulsado el botón SET para inicializar/iniciar

el temporizador que estaba usando previamente.

Mantenga pulsado de nuevo el botón SET para entrar

en el modo de ajuste, en el cual puede seleccionar

cualquiera de los temporizadores.

3. Pulse + o - para seleccionar uno de los

temporizadores. Luego pulse SET para confirmar la

selección.

4. SI selecciona el temporizador 1

(cronómetro / temporizador

seleccionable por el usuario),

use + o - para introducir los

valores en el temporizador. Pero

si desea utilizar el cronómetro,

ponga simplemente todos los

valores a cero.

TEMPORIZADOR INSTRUCCIÓN

1, 2, 3 / CRONÓMETRO

Arranque / parada Pulse ST / SP

Pausa / continuar Pulse ST / SP

Editar el tiempo Pulse + o - para sumar o

mientras el temporizador restar un minuto al

está contando temporizador.

Puesta a cero del Detenga el temporizador /

temporizador / cronómetro cronómetro. Mantenga

pulsado el botón SET

Almacenar registro de Pulse LAP mientras el

tiempo (la función registro cronómetro está en

de tiempo sólo está funcionamiento

disponible en modo

cronómetro) NOTA

El valor del cronómetro

y los tiempos de registro se

almacenan en la misma

memoria. Ésta, tiene

capacidad para 99 lecturas,

o 99 horas, 59 minutos

Ver tiempo total / 1. Detenga el temporizador /

memoria de registros cronómetro. Pulse SET

para ver la memoria de

registros

2. Pulse + o - para

recorrer los diferentes

registros almacenados

3. Al final de la memoria

se mostrará “M 1”

4. Pulse SET para ver el

tiempo total

O BIEN

5. Pulse + o - para ver el

registro de tiempo (se

debe haber tomado al

menos un registro de

tiempo)

Borrar 1 registro o todos 1.

Detenga el temporizador /

los registros de la cronómetro

memoria 2.

Pulse SET para visualizar

la memoria de registros

3. El último registro se

visualizará como “M 1”

4. Pulse + o - para

seleccionar el registro

que quiere ver

Una vez ajustado el temporizador que quiere usar, puede

realizar las siguientes funciones:

VISUALIZACIÓN DE LA PRESIÓN

A NIVEL DEL MAR

Los cambios de la presión a nivel del mar pueden verse

como una medida en hPa / inHg, o como un gráfico de

líneas formado por 7 filas y 14 columnas.

La última medida realizada se coloca a la derecha y ocupa

siempre 4 filas. Por tanto, la visualización de todas las

demás lecturas se ajusta siempre con referencia a la

última lectura de altitud.

Ultima Lectura

NOTA 1hPa = 0,02953 inHg

Consulte en el reloj el valor de la altitud actual, y mire

luego el gráfico de líneas para ver los cambios en la

presión. Para interpretar los datos del gráfico con más

detalle, vea la tabla más abajo.

5. Mantenga pulsado SET

6. Pulse + o - para borrar 1

registro o todos los

registros.

7. Mantenga pulsado SET

para confirmar la elección

NOTA Cuando cualquiera de los temporizadores de

cuenta atrás llega a cero, el reloj emitirá un pitido y el

cronómetro comenzará a contar hacia arriba

automáticamente.

NOTA En el modo temporizador de regatas, solo puede

usarse uno de los temporizadores en cada momento, es

decir, no pueden usarse varios simultáneamente.

SONIDO DE ALERTA DEL TEMPORIZADOR PARA REGATAS

El temporizador cuenta atrás emite una serie de pitidos

en las siguientes situaciones.

TEMPORIZADOR SONIDO DE ALERTA

CUENTA ATRAS - EN EL:

10o, 9o, 8o, 7o, 6o min. 2 pitidos

5o min. 5 grupos de 2 pitidos

4o, 3o, 2o min. 2 pitidos

60o-51o sec. 1 Pitido continuo

50o, 40o, 30o, 20o, 10o sec. 2 pitidos

9o - 1er sec. 1 pitido cada segundo

0 sec. 1pitido largo

1. Presión a nivel del

mar 5hPa.

2. Presión a nivel del

mar 6 hPa.

(Aumento de 1hPa)

3. Presión a nivel del

mar 4 hPa.

(Descenso de 2hPa)

4. Presión a nivel del

mar 9 hPa.

(Incremento de 5hPa)

5. Presión a nivel del mar

4 hPa.

(Descenso de 5hPa)

MANEJO DE LA BRUJULA

DESCRIPCION DE LA BRUJULA

La brújula señala el rumbo en grados junto con 16 puntos

cardinales. La circunferencia exterior de la pantalla está

compuesta por 60 segmentos que muestran el rumbo

gráficamente (un segmento activado indica el Norte, tres

segmentos activos indican el Sur). La burbuja le ayuda a

colocar la brújula en un plano horizontal para hacer una

lectura más exacta. Simplemente mire la burbuja desde

arriba y haga que se sitúe en el centro del círculo.

1. Norte

2. Sur

3. Burbuja

4. Rumbo

5. Punto cardinal

La visualización de la brújula estará activa durante 30

segundos, transcurridos los cuales volverá al modo de

ahorro de energía y en la pantalla se verá la indicación

“- - -”. Para reactivar la brújula pulse SELECT.

NOTA Tome siempre los rumbos al aire libre, no dentro

de edificios, tiendas de campaña, cuevas u otros cobijos.

NOTA Las lecturas del la brújula deben hacerse siempre

lejos de materiales magnéticos. Evite objetos magnéticos

grandes, los tendidos eléctricos, altavoces, motores

eléctricos, etc. En el caso de exponer la brújula a un

campo magnético fuerte, vuelva a calibrarla.

CALIBRACIÓN DEL SENSOR DE LA BRÚJULA

La brújula debe calibrarse en las siguientes situaciones:

• Antes de utilizarla por primera vez.

• Cuando se cambie la pila.

• Antes de realizar una salida prolongada.

• Cuando quede expuesta a un campo magnético

fuerte, a un clima extremadamente cálido, o cuando

sospeche que alguna perturbación externa ha

afectado a las lecturas de orientación.

• Cuando perciba que la brújula no indica el rumbo

correctamente.

Siga el siguiente procedimiento para calibrar la brújula:

1. Pulse MODE para cambiar al

modo brújula.

2. Mantenga pulsado el botón SET

hasta que vea la pantalla que se

muestra al lado.

3. Gire el reloj en el sentido contrario

a las agujas del reloj a la misma

velocidad que se mueven los

segmentos alrededor de la

circunferencia. Termine la rotación

cuando haya completado 1 vuelta

1/4 y aparezca la pantalla que se

muestra al lado.

NOTA Para un ajuste correcto de la brújula, es

importante mantenerla horizontal durante todo el proceso.

Bastará con depositarla sobre una superficie plana.

VISUALIZACIONES DEL MODO DE BRÚJULA

En el modo de brújula hay 5 visualizaciones distintas.

Para cambiar de una a otra:

1. Pulse MODE para entrar en el modo brújula, si es

necesario.

2. Pulse SELECT para desplazarse por las diferentes

visualizaciones.

Brújula con Brújula con Brújula

con presión

reloj altitud a nivel del mar

Brújula con Brújula con Brújula con

presión

local temporizador temperatura

Desde cualquiera de estas 5 pantallas, puede realizar

las siguientes operaciones:

•Sistema de seguimiento de rumbo – Seleccione

ON / OFF; ajuste el rumbo

•Declinación – Seleccione ON / OFF; ajuste el ángulo

de declinación

•Ajuste de Norte geográfico – Seleccione ON / OFF;

ajuste el Norte geográfico

AJUSTE DEL SISTEMA DE SEGUIMIENTO DE RUMBO

El sistema de seguimiento de rumbo puede ajustarse de

manera que se fije en un determinado rumbo que desee

seguir. Fijando el rumbo puede determinar si se ha

desviado de su ruta, y cuánto necesita corregir su trayecto

para volver a la ruta correcta.

1. Estando en cualquiera de las

pantallas de brújula, mantenga

pulsado el botón SET hasta que

aparezca la pantalla que se

muestra al lado.

2. Mantenga pulsado el botón SET

para acceder al modo de ajuste.

• El número superior muestra el

rumbo fijado previamente.

• El número parpadeando, en la

parte inferior de la pantalla,

muestra su rumbo actual.

3. Mueva la brújula hasta que el valor del rumbo (en la

parte inferior) sea el que usted desea fijar, y pulse

luego SELECT.

4. Pulse SET para confirmar el ajuste.

Para hacer un ajuste fino del rumbo utilice los botones + y -.

6. Pulse SET para fijar el ajuste.

7. En el modo brújula, el valor fijado aparecerá en la

parte inferior de la pantalla, en vez del punto cardinal.

Una vez realizado el ajuste de seguimiento de rumbo,

los segmentos de la brújula le indicarán cuánto se ha

desviado del rumbo fijado. Consulte los siguientes

ejemplos:

1. El rumbo fijado es 94º y el

rumbo actual es 94º

2. Rumbo actual

3. Rumbo fijado

1. El rumbo fijado es 94º y su

rumbo actual es 120º.

2. Rumbo actual

3. Rumbo fijado

Los segmentos de la brújula muestran ahora el ángulo

entre su rumbo actual y el rumbo fijado. Por lo tanto

necesita cambiar su rumbo para volver a la ruta

establecida.

AJUSTE DE LA DECLINACIÓN

La declinación magnética es el ángulo que forman la línea

marcada por la dirección de la brújula (hacia el Polo Norte

magnético) y la línea que pasa por el Polo Norte. La

declinación puede estar entre 0 y 30 grados, Este u Oeste,

y su valor aproximado para un punto geográfico concreto

puede encontrarse en muchos mapas o en Internet.

Al ajustar la declinación en la brújula, lo que está haciendo

es compensar la diferencia entre el Norte magnético y el

Norte geográfico. Esto hace que la lectura del rumbo sea

más precisa.

1. En cualquier pantalla del modo

brújula pulse SET hasta que

aparezca la pantalla que se

muestra al lado.

2. Mantenga pulsado SET de nuevo

hasta entrar en el modo de ajuste.

3. Pulse

y - para cambiar el valor de la declinación.

4. Pulse SET para confirmar el ajuste.

CALIBRACIÓN DE NORTE GEOGRÁFICO

Cuando desconozca la declinación correspondiente a un

lugar, puede utilizar la calibración de Norte geográfico

para compensar la diferencia entre el Norte magnético y

el Norte geográfico. Lo único que necesita conocer es la

dirección del Norte geográfico, la cual puede deducir a

partir de puntos de referencia que existan en las

inmediaciones. Al realizar la calibración del Norte

geográfico la lectura del rumbo será más precisa.

Para realizar la calibración del Norte geográfico siga este

procedimiento:

1. En cualquier pantalla del modo

brújula pulse SET hasta que

aparezca la pantalla que se

muestra al lado.

2. Mantenga pulsado SET de

nuevo hasta entrar en el modo

de ajuste.

3. Gire la brújula hasta que el

extremo superior apunte al

Norte geográfico y pulse SET.

NOTA Al activar la función declinación, la función Norte

geográfico queda desactivada, y viceversa.

ACTIVAR Y DESACTIVAR EL SEGUIMIENTO DERUMBO

/ LA DECLINACIÓN / EL NORTE GEOGRÁFICO

En cualquier pantalla del modo brújula pulse SET. Pulse

luego + para cambiar de activo a inactivo y viceversa.

ILUMINACIÓN DE LA PANTALLA

Para encender la iluminacion de la pantalla durante 3

segundos haga lo siguiente:

1. Pulse .

2. Pulse cualquier otro botón, mientras la luz está

encendida, para alargar su duración otros 3 segundos

más.

NOTA La iluminación de la pantalla no funcionará

cuando se muestre el icono de “pila demasiado gastada”

. Una vez que se haya sustituido la pila, volverá al

estado normal.

BLOQUEO DE LOS BOTONES

Para activar y desactivar el bloqueo de los botones:

• Mantenga pulsado el botón durante 2 segundos

para cambiar el estado del bloqueo. Cuando los

botones estén bloqueados, la pantalla mostrará el

símbolo .

Ajuste de altitud -400 a 9000 m

(-1312 a 29520 ft)

Resolución 1 m / 3 ft

BARÓMETRO

Intervalo de visualización 300 a 1100 hPa /

de presión atmosférica local

8,86 a 32,48 inHg

Resolución presión 1 hPa / 0,01 inHg

atmosférica local

Intervalo de visualización 900 a 1100 hPa /

presión a nivel del mar 26.58 a 32,48 inHg

Ajuste de presión a nivel a 1100 hPa /

del mar 26.58 a 32,48 inHg

Resolución de presión 1 hPa / 0,01 inHg

a nivel del mar

Indicadores de Soleado, parcialmente

predicción del tiempo cubierto, nublado,

y lluvioso

ALIMENTACIÓN

Reloj 1 pila de litio, tipo

CR2032, 3V

CONDICIONES AMBIENTALES

Temperatura de operación -10˚C-60˚C (14˚F-140˚F)

Temperatura de -20˚C-70˚C (-4˚F-158˚F)

almacenamiento

Profundidad de inmersión 50 m / 164 ft (RA202)

en agua 30 m / 98 ft (RA282)

ESPECIFICACIONES

TIPO DESCRIPCIÓN

RELOJ

Formato de hora 12 h / 24 h

Formato de fecha DD / MM o MM / DD

Formato de año 2001-2050

(calendario automático)

Alarma Alarma diaria

TEMPORIZADOR 1

Contador hacia atrás 99:59:59 (hh:mm:ss)

configurable por el usuario

TEMPORIZADOR 2

Contador hacia atrás 00:10:00 (hh:mm:ss)

TEMPORIZADOR 3

Contador hacia atrás 00:05:00 (hh:mm:ss)

TEMPORIZADORES 1, 2, y 3

Cronómetro / registro 99 lecturas / 99:59:59

de tiempos (hh:mm:ss)

TERMÓMETRO

Intervalo de medida -10˚C-60˚C (14˚F-140˚F)

Resolución 0,1˚C / 0,2˚F

ALTÍMETRO

Intervalo de -400 a 9000 m

visualización de altitud (-1312 a 29520 ft)

• No pase objetos duros por la pantalla LCD. Podría

dañarla.

• Tome precauciones cuando manipule cualquier tipo

de pila.

• Antes de almacenar el reloj por un periodo largo de

tiempo, retire la pila.

• Al sustituir la pila utilice una pila nueva, tal como se

especifica en el manual de uso.

• No utilizarlo en agua caliente.

• Llegado el momento, deshágase de este producto

de acuerdo con las normativas locales sobre

eliminación de residuos.

ADVERTENCIAS E INSTRUCCIONES DE

MANTENIMIENTO

Obtenga el máximo provecho de este producto siguiendo

las siguientes recomendaciones:

• Limpie el producto con un paño suave, ligeramente

húmedo. No utilice abrasivos o agentes limpiadores

corrosivos, como gasolina, cloro, colonia, alcohol,

spray para el cabello, etc. ya que pueden dañarlo.

• Evite pulsar los botones con los dedos húmedos, bajo

el agua, o bajo una fuerte lluvia, ya que esto puede

facilitar que el agua alcance al circuito electrónico.

• No someta al reloj a esfuerzos mecánicos excesivos,

a golpes, no exponer(añadido) a polvo, a cambios

de temperatura, o a humedad. Nunca someta al reloj

a la luz directa del sol durante periodos de tiempo

prolongados. Estas situaciones podrían producir un

mal funcionamiento del reloj.

• No intente desmontar los componentes. De hacerlo,

además de poder producir daños al reloj, se anularía

la garantía. El bloque del reloj no tiene componentes

que puedan ser reparados por el usuario.

• En caso de quedar expuesto, no toque el circuito

electrónico. Corre el riesgo de recibir una descarga

eléctrica.

SOBRE OREGON SCIENTIFIC

Visite nuestra página web (www.oregonscientific.com)

para conocer más sobre los productos de Oregon

Scientific tales como: Reproductores MP3, juegos y

productos de aprendizaje electrónico para niños, relojes

de proyección, productos para la salud y el deporte,

estaciones meteorológicas y teléfonos digitales y de

conferencia. La página web también incluye información

de contacto de nuestro departamento de Atención al

Cliente, en caso de que necesite contactar con nosotros,

a la vez que Preguntas Frecuentes y Descargas de los

programas y controladores necesarios para nuestros

productos.

Esperamos que encuentre toda la información que necesite

en nuestra página web. En cualquier caso, si necesita

contactar con el departamento de Atención al Cliente

directamente, por favor visite www.oregonscientific.es la

sección “Contáctenos” o llame al 902 338 368. Los residentes

en EEUU pueden visitar www2.oregonscientific.com/service/

support o llamar al 949-608-2848.

TABLE DES MATIERES

Introduction ........................................................... 2

Fonctions des Touches ........................................ 3

Montre ............................................................... 3

Affichage LCD ................................................... 4

Pour Commencer .................................................. 4

Deballage de la Montre ..................................... 4

Mise en marche (1re utilisation) ........................ 5

Piles .................................................................. 5

Modifier le mode principal ................................. 6

Utilisation du Mode Heure .................................... 6

Régler l’Heure / le Calendrier / les Unités de

Température ...................................................... 6

Affichages de l’Heure ........................................ 7

Régler l’Alarme Quotidienne / la Zone horaire /

la Tonalité des Touches ..................................... 8

Sonnerie d’Alarme ............................................. 9

Arrêter la Sonnerie d’Alarme ............................. 9

Activer / Désactiver l’Alarme ............................. 9

Utiliser l’Altimètre-Baromètre .............................. 9

A propos de l’Altimètre-Baromètre .................... 9

Régler l’Altitude ................................................. 9

Graphique D’Altitude ......................................... 10

Affichages de l’Altitude ...................................... 11

Régler l’Alarme D’Altitude / le Niveau de la

Mer / les Icônes Météorologiques ..................... 11

Utiliser le Compte-A-Rebours .............................. 13

A propos du compte-à-rebours .......................... 13

Régler le compte-à-rebours .............................. 13

Alerte Sonore du compte-à-rebours .................. 15

Affichage de la Pression Niveau Mer .................. 16

Utiliser le Compas ................................................. 17

A propos du Compas ......................................... 17

Régler l’Etalonnage du Capteur du Compas ..... 17

Affichages du Compas ...................................... 18

Réglage du Système de Maintien de Cap......... 19

Régler la Déclinaison ........................................ 20

Régler l’Etalonnage du Vrai Nord ...................... 20

Pour activer / désactiver le Maintien de Direction /

la Déclinaison / l’Etalonnage du Vrai Nord ............

Rétro-Eclairage ..................................................... 21

Blocage des Touches ........................................... 21

Spécifications ........................................................ 21

Avertissements et Instructions d’Entretien ........ 22

A propos d’Oregon Scientific .............................. 23

Montre Multifonction de Navigation/

Montre Multifonction de Navigation

Taille Médium

Modèle: RA202 / RA282

Manuel d’Utilisation

INTRODUCTION

Merci d’avoir choisi la Montre Multifonction de Navigation

/ Montre Multifonction de Navigation Taille Médium

(RA202 / RA282) d’ Oregon Scientific™ comme produit

de choix. Cet appareil de précision inclut les fonctions

suivantes :

• Heure & compte-à-rebours de grande précision,

calendrier et rétro éclairage.

• Compas Digital

• Angle d’inclinaison ajustable

• Etalonnage du capteur du compas

• Etalonnage vers le vrai Nord

• Système de maintien de cap

• Compte-à-rebours de départ en régate / navigation.

• Mesure de l’altitude avec alarme d’alerte et affichage

graphique

• Relevé de pression atmosphérique avec graphe de

la pression niveau mer

• Mesure de la température

• Prévisions météorologiques avec 4 affichages

• Résistance à l’eau jusqu’à :

- 50 mètres RA202

- 30 mètres RA282

• Alarme quotidienne

Ce manuel contient des informations importantes

concernant la sécurité et l’entretien, et fournit les

instructions à suivre étape par étape pour utiliser ce

produit. Lire entièrement le manuel et le garder dans un

endroit sûr pour toute future référence.

IMPORTANT

• Les fonctions de mesure intégrées aux appareils

RA202 / RA282 ne constituent pas des substituts

aux appareils de mesures professionnelles ou aux

appareils industriels de précision. Les valeurs

produites par cette montre doivent être considérées

seulement comme des représentations raisonnables.

• Lors d’une escalade en montagne ou toute autre

activité où perdre son chemin peut engager une

situation dangereuse, s’assurer toujours d’utiliser un

second compas pour confirmer les lectures

d’orientation.

• Oregon Scientific™ n’assume aucune responsabilité

pour toute perte, ou toute réclamation de tierces

parties pouvant survenir en utilisant cette montre.

FONCTIONS DES TOUCHES

MONTRE

RA202 RA282

1. N / S / E / W: Points cardinaux - Nord, Sud, Est et

Ouest.

2. SELECT / -: Vue des affichages d’écran dans un

mode principal; diminuer la valeur de réglage; activer

la capteur du compas.

3. / : Mise en MARCHE du rétro éclairage durant

3 secondes; activer/désactiver les touches.

4. MODE: Changer à un autre affichage; sortie rapide

durant n’importe quel mode de réglage.

5. Bulle de niveau: Utiliser pour positionner la montre

sur une surface plate.

6. LAP / +: Prendre un temps intermédiaire; augmenter

la valeur de réglage.

7. ST / SP: Démarrer / Arrêter le compte-à-rebours et

le chronomètre.

8. FUNC / SET: Entrer le mode de réglage; sélectionner

une autre option de réglage; confirmer la valeur de

réglage; Rentrer la valeur de réglage du compte-à-

rebours.

9. Affichage LCD.

AFFICHAGE LCD

1. Segments du compas: Indique la direction du

compas; statut d’étalonnage.

2. Prévision Météorologique: 4 affichages météos.

3. : Etat de la pile.

4. : Tonalité des touches désactivée.

5. AM / PM: Le format 12 heures est utilisé.

6. LAP: Pour prendre le temps intermédiaire; le numéro

du temps intermédiaire; la mémoire du temps

intermédiaire.

7. : L’alarme quotidienne est activée.

8. : Affichage graphique de la pression niveau

mer, graphe d'altitude, lecture d'un point cardinal en

cours ou état d'un réglage.

9. : Le blocage des touches est activé.

10. 123: Le compteur à rebours 1, 2 ou 3 est affiché ou

en cours.

11. : Le compteur à rebours est affiché ou en cours.

12. STW: Le chronomètre est affiché ou en cours.

13. ftm ou ft / m: Unités d’altitude - pieds ou mètres.

14. inHg / hPa: Unités de pression atmoshpérique.

15. TTL: Le temps total est affiché.

16. ZONE: Zone horaire.

POUR COMMENCER

DEBALLAGE DE LA MONTRE

Lors du déballage de la Montre, s’assurer de garder tous

les matériaux d’emballage dans un endroit sûr, dans le

cas d’un transport ultérieur ou d’un renvoi pour

réparation.

Contenu de l’emballage :

• Montre

• 1 pile de lithium de type CR2032 (3V) - déjà installée.

MISE EN MARCHE (1RE UTILISATION)

Appuyer sur n’importe quelle touche durant 2 secondes

pour activer l’affichage LCD.

PILES

La Montre fonctionne avec une pile de lithium de type

CR2032, qui a déjà été installée. Voir ci-dessous pour

les informations concernant la pile.

ICONE DE PILE DESCRIPTION

DECHARGEE

La pile de la montre est déchargée

- - Apparaît lorsque la pile est trop

faible pour faire fonctionner la

capteur.“- -” s’affiche à la place des

valeurs de température, baromètre

et compas. Les graphiques ne

s’afficheront plus non plus.

NOTE Une trop grande utilisation du rétro-éclairage,

de l’alarme d’altitude et du compte-à-rebours réduiront

considérablement la durée de vie de la pile.

Si la pile doit être changée, nous recommandons

fortement de contacter le revendeur ou notre

département de service au consommateur.

Pour remplacer la pile de la montre:

1. Localiser le compartiment de la pile à l’arrière de la

montre.

2. En utilisant une pièce, comme illustré ci-dessus, faire

tourner le couvercle du compartiment dans le sens

contraire des aiguilles d’une montre jusqu’à ce qu’il

se retire.

3. Avec le doigt, enlever la pile usagée.

4. Insérer la nouvelle pile avec le côté + sur le dessus.

5. Replacer le couvercle du compartiment de la pile en

le tournant dans le sens des aiguilles d’une montre

jusqu’à ce qu’il se remette fermement en place.

NOTE Lors du remplacement de la pile, il est important

de régler de nouveau la capteur magnétique et l’altitude

ou le niveau de la mer. (Voir les paragraphes “Régler

l’Altitude” ou “Régler l’Alarme d’Altitude / Niveau de la

Mer / Icône Météo.)

MODE TITRE

MODE PRINCIPAL

UTILISATION DU MODE HEURE

RÉGLER L’HEURE / LE CALENDRIER / LES UNITÉS

DE TEMPÉRATURE

L’heure constitue l’affichage par défaut de la montre.

ALTI-BARO

CHRONOMETRE

COMPTE-A-

REBOURS

COMPAS

IMPORTANT

• Les piles non-rechargeables et les piles

rechargeables doivent être jetées correctement. Pour

cela, des contenants spéciaux pour piles

rechargeables et piles non rechargeables sont

fournis dans les centres de tri pour l’environnement.

• Les piles sont extrêmement dangereuses si elles sont

avalées! Par conséquent, garder les piles et le produit

hors de portée des jeunes enfants. Si une pile a été

avalée, consulter immédiatement un médecin.

• Les piles fournies ne doivent pas être rechargées,

réactivées d’une aucune manière, démontées, mises

dans le feu ou court circuitées.

MODIFIER LE MODE PRINCIPAL

Il y a 4 modes principaux: Heure, Altimètre-Baromètre, compte-

à-rebours et compas. Chaque mode principal affiche un écran

titre indiquant quel mode est activé. Après 1 seconde, l’écran

titre est automatiquement remplacé par l’écran principal.

Appuyer sur MODE pour alterner les 4 modes principaux.

MODE TITRE

MODE PRINCIPAL

HEURE

Heure avec Heure avec Heure avec

Niveau de la Mer Pression Locale chronomètre

Heure avec Heure avec Heure avec

Date Secondes Altitude

1. Appuyer sur MODE pour accéder

au Mode heure.

2. Appuyer et maintenir SET jusqu’à

ce que le premier réglage clignote.

3. Appuyer sur + ou - pour changer

le réglage. Maintenir pour

augmenter la vitesse d’affichage

des options. Appuyer sur SET

pour confirmer le réglage et pour

accéder au réglage suivant.

4. Répéter l’étape 3 pour changer

les autres réglages de ce mode.

L’ordre des réglages de l’horloge est :

• Format de 12 / 24 heures

• Heure

• Minute

• Année

• Formet de date JJ:MM ou MM:JJ

• Mois

• Jour

• Unité de température - ˚C / ˚F

NOTE L'heure est programmée avec un calendrier

automatique sur 50 ans, ce qui signifie qu’il n’y a pas

besoin de régler chaque mois le jour et la date.

AFFICHAGES DE L'HEURE

Dans le Mode heure, il y a 7 écrans d’affichage différents.

Pour les faire alterner:

1. Appuyer sur MODE pour naviguer au sein du Mode

heure.

2. Appuyer sur SELECT pour faire défiler les écrans

d’affichage différents.

Pour régler l’heure:

Heure avec

Température

NOTE Lorsque la montre est

portée, la mesure de la

température peut être modifiée par

la chaleur du corps. Pour obtenir

une lecture de température

précise, enlever la montre du

poignet et attendre environ 15

minutes avant de lire le résultat.

RÉGLER L’ALARME QUOTIDIENNE / LA ZONE

HORAIRE / LA TONALITÉ DES TOUCHES

Sur les 7 écrans d’affichage de l’horloge peut s’effectuer

le réglage de :

•L’Alarme Quotidienne - Lorsqu’elle est activée,

l’alarme s’enclenchera tous les jours à l’heure réglée.

•La Zone Horaire - Change le réglage de l’heure

lorsqu’une zone horaire différente est entrée (+ / -

23 heures)

•Tonalité des Touches - Lorsque la tonalité des

touches est activée (ON), les touches seront sonores

lorsqu’elles seront pressées.

1. Appuyer sur FUNC pour sélectionner l’alarme

quotidienne, la zone horaire ou la tonalité des touches.

2. Appuyer et maintenir SET pour accéder au mode de

réglage seulement pour l’alarme quotidienne et la

zone horaire.

3. Appuyer sur + pour changer le réglage.

4. Appuyer sur SET pour confirmer le réglage. Une fois

que le réglage est effectué, l’affichage retournera à

l’écran précédent de l'heure.

SONNERIE D’ALARME

L’alarme sonnera durant 1 minute et le rétro-éclairage

clignotera durant les premières 10 secondes.

ARRÊTER LA SONNERIE D’ALARME

Appuyer sur n’importe quelle touche pour arrêter la

sonnerie de l’alarme. L’alarme se réinitialisera d’elle

même automatiquement sauf si elle est désactivée.

ACTIVER / DÉSACTIVER L’ALARME

Appuyer sur MODE pour accéder au Mode Heure.

Appuyer sur SET, puis appuyer sur + pour activer ou

désactiver l’alarme. indique que l’alarme est activée.

UTILISER L’ALTIMÈTRE-BAROMÈTRE

A PROPOS DE L’ALTIMÈTRE-BAROMÈTRE

L’altimètre mesure l’altitude en pieds ou en mètres. La

montre est équipée d’un système intelligent de baromètre

qui détermine l’altitude avec un capteur intégré utilisant la

technologie moderne de Baro-compensation. La capteur

peut également distinguer les différences entre la pression

causée par les changements d’altitudes physiques et la

pression causée par les conditions climatiques. Cette

distinction astucieuse élimine les divergences et rend la

lecture de l’altimètre plus précise que la plupart des appareils

de moyenne gamme disponibles dans le commerce.

RÉGLER L’ALTITUDE

Pour régler l’altitude:

1. Appuyer sur MODE pour accéder

au Mode Altimètre-Baromètre.

2. Appuyer et maintenir SET jusqu’à

ce que le premier réglage clignote.

3. Appuyer sur + ou - pour changer

le réglage. Maintenir pour

augmenter la vitesse d’affichage

des options. Appuyer sur SET

pour confirmer le réglage et pour

accéder au réglage suivant.

4. Répéter l’étape 3 pour changer

les autres réglages de ce mode.

L’ordre des réglages de l’altitude est:

• L’unité d’altitude - mètres / pieds

• L'altitude de l’altitude

Pour régler efficacement l’altimètre, il faut connaître

l’altitude correcte. Pour cela:

• Se procurer une carte topographique; trouver le lieu

correspondant et son altitude.

• Régler la Pression niveau mer sur la montre.

IMPORTANT

• Ce produit utilise un capteur de relevé de pression

semi conducteur qui peut être affectée par un

changement de température. Pendant la prise de

mesure de l’altitude, s’assurer que le produit n’est pas

exposé à de brusques changements de température.

• Il est recommandé d’étalonner l’altitude ou la

Pression niveau mer régulièrement afin de maintenir

la précision de la montre.

GRAPHIQUE D’ALTITUDE

Le graphique de l’altitude en bas de l’écran d’affichage

indique l’historique de l’altitude. Il consiste en 7 rangées

et 14 colonnes.

La dernière lecture est entrée dans la colonne de droite

et est toujours affichée à hauteur de la 4ème rangée.

Ainsi, toutes les autres lectures ajusteront leur position

en accord avec la dernière lecture.

Derníer relegé

NOTE 1 rangée = 20m (20m = 65.6pieds)

1 colonne =1 min

Regarder la montre pour voir quel est le niveau d’altitude à

l’endroit désiré, puis regarder le graphique pour observer

les changements d’altitude. Voir le tableau ci-dessous pour

des indications détaillées concernant la lecture du graphique.

Niveau d’altitude : 400m.

L’utilisateur marche sur

une route plate.

Niveau d’altitude : 420m.

(Augmentation de 20m)

Niveau d’altitude : 380m.

(Réduction de 40m)

Niveau d’altitude : 480m.

(Augmentation de 100m)

Niveau d’altitude : 380m.

(Réduction de 100m)

RÉGLER L’ALARME D’ALTITUDE / LE NIVEAU DE

LA MER / LES ICÔNES MÉTÉOROLOGIQUES

Sur les 5 écrans d’affichage de l’altitude peut s’effectuer

le réglage de:

•L’Alarme d’Altitude - Sélectionner l’alarme à activer

en-dessous ou au-dessus du réglage; régler l’alarme

d’altitude.

•Niveau de la Mer - Sélectionner l’unité hPa ou inHg;

régler le niveau de la mer.

•Icône Météo - 1 des 4 affichages à choisir.

1. Appuyer sur FUNC pour régler l’alarme d’altitude, le

niveau de la mer ou l’icône météo.

Altitude avec Altitude avec Altitude avec

heure

Niveau de la Mer

Pression Locale

Altitude avec Altitude avec

compte-à-rebours

Température

AFFICHAGES DE L’ALTITUDE

Au sein du Mode Altimètre-Baromètre, il y a 5 écrans

d’affichage différents. Pour les faire alterner:

1. Appuyer sur MODE pour accéder au Mode Altimètre-

Baromètre.

2. Appuyer sur SELECT pour faire défiler les différents

écrans d’affichage de l’altitude.

3. Appuyer sur + pour changer le réglage.

4. Appuyer sur SET pour confirmer le réglage.

ALARME D’ALTITUDE

L'alarme d'altitude positive ou négative, sera activée

lorsque l’altitude réglée est atteinte durant une baisse

ou une montée d’altitude respective.

Appuyer sur n’importe quelle touche pour arrêter la

sonnerie de l’alarme. Si la valeur réglée est de nouveau

atteinte, l’alarme sonnera de nouveau.

NOTE Régler l’altitude affecte la Pression niveau mer.

NIVEAU DE LA MER

Votre montre dispose d'un algorythme d'auto-étalonnage

de l'altitude très précis. Pour que votre lecture soit précise

il est nécessaire d'étalonner la pression niveau mer. Une

fois effectué, l'altitude sera alors calculée par différence entre

la pression constatée et la pression niveau mer insérée.

ENSOLEILLE PARTIELLEMENT NUAGEUX PLUVIEUX

NUAGEUX

Lors du réglage de la pression niveau mer, la montre

ajuste l’altimètre à l’altitude en cours. L’information sur

la Pression niveau mer locale peut être trouvée dans

les journaux, nouvelles locales et rapports radios, ou

sur internet.

NOTE Il est nécessaire d’étalonner de nouveau la

Pression niveau mer ou l’altitude si le produit est placé

dans un endroit pressurisé comme dans un avion.

PREVISION METEOROLOGIQUE

Ce produit prévoit la météo pour les prochaines 12 à 24

heures dans un rayon de 30 à 50 km (19-31 mile). La

prévision météorologique est basée sur les lectures de

tendance de la pression barométrique.

NOTE Si la montre est sujette à des fluctuations de niveaux

d’altitude, la prévision météorologique peut disparaître. En

restant simplement à la même altitude durant 5 minutes, la

prévision météorologique s’affichera de nouveau.

NOTE Le fabricant n’est pas responsable de tout

inconvénient causé par des erreurs de prévisions

météorologiques.

2. Appuyer et maintenir SET pour accéder au mode de

réglage.

3. Appuyer sur + ou - pour choisir 1 des 3 compte-à-

rebourss, puis appuyer sur SET pour le sélectionner.

4. Dans le réglage du compte-à-

rebours 1 (compteur à rebours

à sélectionner par l’utilisateur),

utiliser + ou - pour entrer les

valeurs désirées. Pour utiliser la

fonction du chronomètre,

changer simplement toutes les

valeurs à zéro.

Une fois que le réglage du compte-à-rebours choisi est

exécuté, il est possible d’effectuer les fonctions

suivantes:

UTILISER LE COMPTE-A-REBOURS

A PROPOS DU COMPTE-À-REBOURS

Le compte-à-rebours propose 3 compteurs à rebours et

un chronomètre:

•

Compte-à-rebours 1 - compte-à-rebours sélectionner

par l’utilisateur - Compteur à Rebours / Chronomètre

•

Compte-à-rebours 2 - Compteur à rebours de 10 minutes

•

Compte-à-rebours 3 - Compteur à rebours de 5 minutes

Les compteurs à rebours sont équipés d’une alerte

sonore pour aider à compter le temps au départ d'une

régate. Une fois le compte-à-rebours en marche vous

pourrez ajuster la prise de temps à la minute supérieure

ou inférieure par la pression des touches + ou -. Vous

pourrez aussi prendre des temps intermédiaires, au

passage d'une bouée par exemple.

RÉGLER LE COMPTE-À-REBOURS

Pour changer les réglages du compte-à-rebours:

1. Appuyer sur MODE pour accéder au Mode du

compte-à-rebours.

2. Appuyer et maintenir SET pour réinitialiser le réglage

précédent du compte-à-rebours utilisé. Appuyer et

maintenir de nouveau SET pour entrer dans le mode

de réglage où l’accès à n’importe quel compte-à-

rebours est offert.

COMPTE-À-REBOURS

INSTRUCTION

1, 2, 3 / CHRONOMETRE

Démarrage / arrêt Appuyer sur ST / SP

Pause / reprise Appuyer sur ST / SP

Modifier le temps Appuyer sur + ou - pour faire

alors que le compte

augmenter ou/ diminuer le compte-à-

-à-rebours tourne rebours à la minute la plus proche.

Réinitialiser le Arrêter le compte-à-rebours /

compte-à-rebours /

chronomètre. Appuyer et maintenir SET

chronomètre

Sauvegarder le Appuyer sur LAP lorsque le

temps chronomètre est en marche

intermédiaire (la

fonction du temps NOTE Le temps du chronomètre et

intermédiaire peut le temps intermédiaire sont

seulement être enregistrés dans la même mémoire.

utilisée en mode La mémoire a une capacité de 99

chronomètre) lectures ou 99 heures, 59 minutes.

Vue du temps 1. Arrêter le compte-à-rebours /

total / temps chronomètre. Appuyer sur SET

intermédiaire en pour voir les enregistrements en

mémoire mémoire.

2. Appuyer sur + ou sur - pour faire

défiler les enregistrements en

mémoire.

3. La dernière mémoire enregistrée

sera indiquée par “M1”

4. Appuyer sur SET pour voir le

temps total

5. Appuyer sur + ou sur - pour voir

le temps intermédiaire (au moins

un temps intermédiaire devra

avoir été pris)

Supprimer 1 1. Arrêter le compte-à-rebours /

enregistrement

chronomètre.

mémoire ou 2. Appuyer sur SET pour

tous les voir l’enregistrement

enregistrements en mémoire.

3. La dernière mémoire enregistrée

sera indiquée par “M1”.

4. Appuyer sur + ou sur - pour

sélectionner l’enregistrement

mémorisé à supprimer.

5. Appuyer et maintenir SET.

6. Appuyer sur + ou sur - pour

supprimer 1 enregistrement ou

tous les enregistrements.

7. Appuyer et maintenir SET pour

confirmer.

NOTE Lorsque le compte-à-rebours atteint zéro, un bib

sonore retentit et le chronomètre prend alors le relai.

NOTE Dans le Mode compte-à-rebours, seulement un

seul des compte-à-rebourss peut être utilisé à la fois.

ALERTE SONORE DU COMPTE-À-REBOURS

Le compte-à-rebours vous avertit de l’évolution du

compte à rebours avec une série de bips sonores.

TEMPS DU COMPTE A ALERTE SONORE

REBOURS - A LA:

10ème, 9ème, 8ème, 7ème, 6ème min 2 bips

5ème min 5 séries de 2 bips

4ème, 3ème, 2ème minute 2 bips

60ème-51ème seconde Bips continus

50ème, 40ème, 30ème, 20ème, 10ème 2 bips

seconde

9ème à 1ère seconde

1 bip chaque seconde

0 seconde 1 long bip

AFFICHAGE DE LA PRESSION NIVEAU MER

L'historique de pression niveau mer peut être vu comme

lecture de mesure en hPa / inHg ou sous forme

graphique. Il est composé de 7 rangées et de 14

colonnes.

La dernière lecture est entrée dans la colonne de droite

et est toujours affichée à hauteur de la 4ème rangée.

Ainsi, toutes les autres lectures ajusteront leur position

en accord avec la dernière lecture.

Derníer relegé

NOTE 1hPa = 0.02953inHg

Regarder la montre pour voir quelle est la Pression

niveau mer, puis regarder le graphique pour observer

les changements de pression. Voir le tableau ci-dessous

pour des indications détaillées concernant la lecture du

graphique.

1. Pression niveau mer

5hPa.

2. Pression niveau mer

6 hPa. (Augmentation

de 1hPa)

3. Pression niveau mer

4 hPa. (Réduction de

2hPa)

4. Pression niveau mer

9 hPa. ( Augmentation

de 5hPa)

5. Pression niveau mer

4 hPa. ( Réduction de

5hPa)

NOTE Les lectures du compas devraient être effectuées

loin de tout matériau magnétique. Eviter les gros objets

magnétiques, lignes de tension, haut-parleurs, moteurs

électriques etc. Si le compas est exposé à de puissantes

forces magnétiques, réinitialiser l’étalonnage.

RÉGLER L’ETALONNAGE

DU CAPTEUR DU COMPAS

Le compas doit être étalonné:

• A sa 1ère utilisation.

• Lorsque la pile est remplacée.

• Avant de partir pour une longue activité extérieure.

• A chaque fois qu’elle est exposée à une forte source

magnétique, à un climat extrêmement froid, ou

lorsque tout autre condition climatique peut avoir

affecté les lectures du compas.

• Si le compas semble ne pas indiquer correctement

la direction.

Pour régler l’étalonnage de la capteur du compas:

1. Appuyer sur MODE pour accéder

au Mode Compas.

UTILISER LE COMPAS

A PROPOS DU COMPAS

Votre montre est équipée d'un compas digital. Sur tout le le

pourtour de l'écran LCD s'affichent des segments: Un

segment affiché indique le Nord magnétique. 3 segments

cote à cote indique le Sud. La valeur en degrés affichée vous

indique les degrés que vous êtes en train de pointer avec la

montre. La bulle de niveau vous permet de placer votre

montre le plus possible à l'horizontale pour que votre lecture

soit le plus précis possible. Pour ce faire, il est nécessaire

que la bulle d'air soit placée au centre de la bulle en relief.

L’affichage du compas est actif durant 30 secondes.

Après cela, le compas change en mode économisateur

d’énergie et “- - -” apparaîtra sur l’affichage. Pour activer

de nouveau le compas, appuyer sur SELECT.

NOTE Prendre toujours les directions à l’extérieur et

non à l’intérieur de bâtiments, de tentes, de cavernes

ou autres abris.

1. Nord

2. Sud

3. Bulle

4. Direction

5. Point cardinal

2. Appuyer et maintenir SET jusqu’à

ce que l’écran illustré ci-contre

s’affiche.

3. Tourner la montre dans le sens

contraire des aiguilles d’une

montre à la même vitesse que les

segments se déplaçant autour de

la circonférence. La rotation est

terminée lorsque 1 1/4 tour est

terminé et que l’écran illustré ci-

contre apparaît.

NOTE Pour que votre étallonnage soit le plus précis il

est nécessaire de tenir la montre le plus horizontallement

possible.

AFFICHAGES DU COMPAS

Dans le mode Compas, vous avez accès à 5 sous-modes

différents que vous pouvez les faire alterner:

1. Appuyer sur MODE pour accéder au Mode Compas.

2. Appuyer sur SELECT pour faire défiler les différents

écrans d’affichage du compas.

Compas avec Compas avec Compas avec

Heure Altitude

pression niveau mer

Compas avec Compas avec Compas avec

Pression Locale

compte-à-rebours

Température

Suivant les 5 sous-modes compas, il est possible

d'effectuer les réglages du:

•Système de Maintien de Cap - Sélectionner

MARCHE / ARRET; régler le maintien de cap

•Déclinaison - Sélectionner MARCHE / ARRET;

régler l’angle d’inclinaison

•Etalonnage du Vrai Nord - Sélectionner MARCHE

/ ARRET; régler l’étalonnage du vrai nord.

Une fois que le système de maintien de cap a été

réglé, l’affichage du compas indiquera les degrés de

déviation par rapport au réglage du cap fixé. Voir

l’exemple ci-dessous:

1. Le cap fixé est à 94˚ et le

cap en cours est à 94˚

2. Cap en cours du compas

3. Cap fixé au compas

1. Le cap

fixé

est à 94˚ et le cap

en cours est à 120˚.

2. Cap en cours du compas

3. Cap fixé au compas

Votre compas vous indique l'angle qui existe entre le

cap fixé (indication numérique) et le cap rééllement suivi

(indication par le segment qui s'affiche au rebor du

cadran LCD). Il est de ce fait nécessaire de modifier

votre route pour recouvrir le bon cap.

RÉGLAGE DU SYSTÈME DE MAINTIEN DE CAP

Le système de maintien de cap permet de fixer une

direction à suivre. En ayant défini une direction/cap

(compas) à suivre il sera possible de connaître la variation

(en degrès +/-) que l'on est en train de subir et de corriger

cette variation pour se conformer au cap défini.

1. Sur l’écran d’affichage de tout

compas, appuyer sur SET jusqu’à

ce que l’écran ci-contre s’affiche.

2. Appuyer et maintenir SET pour

accéder au mode de réglage.

• Le nombre du haut indique le cap

bloqué précédemment.

• Le nombre clignotant du bas

indique le cap de navigation en

cours.

3. Déplacer le compas jusqu’à ce que le cap désiré à

bloquer s’affiche et appuyer sur SELECT.

4. Appuyer sur SET pour confirmer le réglage.

5. Pour affiner le réglage du cap, appuyer sur + ou sur -.

6. Appuyer sur SET pour bloquer le réglage.

7. En Mode Compas, la valeur fixée du cap apparaîtra

en bas de l’affichage à la place de la lecture cardinale.

RÉGLER LA DÉCLINAISON

La déclinaison est formée par l'angle qui se forme entre

l'indication du Nord magnétique (que la montre indique)

et le vrais Nord (Nord géographique).

Pour obtenir un lecture plus précise du compas, il est

donc recomandé d'effectuer une déclinaison magnétique

par une compensation en degrés sur votre montre.

1. Sur tout écran d’affichage du

compas, appuyer sur SET jusqu’à

ce que l’écran ci-contre s’affiche.

2. Appuyer et maintenir SET pour

accéder au mode de réglage.

3. Appuyer sur + ou sur -.pour

changer le réglage.

4. Appuyer sur SET pour confirmer.

RÉGLER L’ETALONNAGE DU VRAI NORD

Lorsqu’on ne connaît pas l'angle de déclinaison, la

fonction d’étalonnage du vrai nord peut être utilisé pour

compenser la différence entre le nord magnétique et le

vrai nord. Tout ce qu’il faut savoir est la direction du vrai

nord (cela peut être trouvé avec les points de repère du

voisinage proche). Régler l'indication du vrais Nord pour

une lecture plus précise du compas.

Pour étalonner le vrais Nord:

1. Sur tout écran d’affichage du

compas, appuyer sur SET jusqu’à

ce que l’écran ci-contre s’affiche.

2. Appuyer et maintenir SET pour

accéder au mode de réglage.

3. Tourner le compas dans la

position du vrai nord et appuyer

sur SET.

NOTE

Si la fonction de déclinaison est activée, la fonction

du vrai nord est automatiquement désactivé et vice-versa.

SPÉCIFICATIONS

TYPE DESCRIPTION

HEURE

Format de l’heure 12 hr / 24 hr

Format de Date JJ / MM or MM / JJ

Format de l’année 2001-2050 (calendrier

automatique)

Alarme Alarme Quotidienne

COMPTE-A-REBOURS 1

Sélection par l’utilisateur 99:59:59 (hr:min:sec)

Compteur à rebours

COMPTE-A-REBOURS 2

Compteur à rebours 00:10:00 (hr:min:sec)

COMPTE-A-REBOURS 3

Compteur à rebours 00:05:00 (hr:min:sec)

COMPTE-A-REBOURS 1, 2, 3

Chronomètre / temps 99 lectures / 99:59:59

intermédiaire (hr:min:sec)

THERMOMETRE

Plage de mesure -10˚C-60˚C (14˚F-140˚F)

Résolution 0.1˚C / 0.2˚F

ALTIMETRE

Plage d'affichage du -400 à 9000 m

relevé d'altitude (-1312 à 29520 ft)

POUR ACTIVER / DÉSACTIVER LE MAINTIEN DE

DIRECTION / LA DÉCLINAISON / L’ETALONNAGE DU

VRAI NORD

Sur tout écran d’affichage du compas, appuyer sur SET.

Appuyer sur + pour alterner entre MARCHE / ARRET

(ON / OFF).

RÉTRO-ECLAIRAGE

Pour activer le rétro-éclairage durant 3 secondes:

1. Appuyer sur .

2. Appuyer sur toute autre touche lorsque la lumière

est activée et cela prolongera la durée de l’éclairage

de 3 secondes supplémentaires.

NOTE Le rétro-éclairage ne fonctionne pas lorsque

l’icône de la pile déchargée est indiquée et

fonctionnera correctement de nouveau une fois que la

pile sera remplacée.

BLOCAGE DES TOUCHES

Pour activer / désactiver le blocage des touches:

• Appuyer et maintenir durant 2 secondes pour

alterner entre ON et OFF. Lorsque le blocage est

activé, l’icône apparaîtra sur l’affichage.

Réglage d’altitude -400 à 9000 m

(-1312 à 29520 ft)

Résolution 1 m / 3 ft

BAROMETRE

Plage d'affichage de la

300 à 1100 hPa / 8.86 à

pression atmosphérique locale

32.48 inHg

Résolution de la pression

1 hPa / 0.01 inHg

locale

Plage d'affichage de la pression

900 à 1100 hPa / 26.58 à

atmosphérique niveau mer

32.48 inHg

Réglage de la pression 900 à 1100 hPa / 26.58 à

du niveau mer 32.48 inHg

Résolution de la pression 1 hPa / 0.01 inHg

du niveau mer

Indication des prévisions Ensoleillé, partiellement

météorologiques nuageux, nuageux et

pluvieux

ALIMENTATION

Montre 1 pile de lithium de type

CR2032 3V

ENVIRONNEMENT FONCTIONNEL

Température de -10˚C-60˚C (14˚F-140˚F)

fonctionnement

Température de stockage -20˚C-70˚C (-4˚F-158˚F)

Résistance à l’eau 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

AVERTISSEMENTS ET INSTRUCTIONS

D’ENTRETIEN

Pour assurer le maximum de bénéfices en utilisant ce

produit, respecter les indications suivantes:

• Nettoyer le produit avec un chiffon doux légèrement

humidifié. Ne pas utiliser d’agents nettoyants abrasifs

ou corrosifs, comme de l’essence, du chlore, du

parfum, de l’alcool, de la laque pour cheveux etc.

car cela pourrait endommager le produit.

• Eviter de presser les touches avec des doigts

humides, sous l’eau, ou sous une forte pluie, car

cela pourrait permettre à de l’eau de s’infiltrer dans

le circuit électronique.

• Ne pas soumettre le produit à des forces extrêmes,

à des chocs, à la poussière, à des variations de

température ou d’humidité. Ne jamais exposer le

produit à la lumière directe du soleil durant des

périodes prolongées. De tels traitements pourraient

provoquer un mauvais fonctionnement.

• Ne pas manipuler les composants internes. Le faire

pourrait annuler la garantie du produit et pourrait

causer des dommages. L’unité principale ne contient

aucune pièce dont l’utilisateur doit se servir.

A PROPOS D’OREGON SCIENTIFIC

En consultant notre site internet (www.oregonscientific.fr),

vous pourrez obtenir des informations sur les produits

Oregon Scientific: photo numérique; lecteurs MP3;

produits et jeux électroniques éducatifs; réveils; sport et

bien-être; stations météo; téléphonie. Le site indique

également comment joindre notre service après-vente.

Nous espérons que vous trouverez toutes les informations

dont vous avez besoin sur notre site, néanmoins, si vous

souhaitez contacter le service client Oregon Scientific

directement, allez sur le site www2.oregonscientific.com/

service/support ou appelez le 949-608-2848 aux US. Pour

des demandes internationales, rendez vous sur le site:

www2.oregonscientific.com/about/international/

default.asp

• Ne pas toucher le circuit électronique exposé, car il

y a un danger de choc électrique.

• Ne pas rayer l’écran LCD avec des objets durs car

cela causerait des dommages.

• Prendre des précautions lors du maniement des piles

de tout type.

• Enlever les piles à chaque fois que le produit est

rangé et non utilisé durant une longue période.

• Lors du remplacement des piles, utiliser des

nouvelles piles comme spécifiées dans le manuel

d’utilisation.

• Ne pas utiliser dans de l’eau chaude.

• Pour se débarrasser de ce produit, le faire selon les

régulations locales en vigueur concernant

l’environnement.

Outbreaker Sailor / Outbreaker sailor

Medium Orologio con Bussola Digitale

Modello: RA202 / RA282

Manuale D’uso

INDICE

Introduzione ............................................................. 2

Caratteristiche principali ......................................... 3

Orologio ................................................................ 3

Display LCD ......................................................... 4

Per iniziare ................................................................ 4

Disimballare l’orologio .......................................... 4

Accendere l’Orologio (soltanto al primo utilizzo) .. 5

Batterie ................................................................. 5

Informazioni visualizzabili sul display ................... 6

L’Orologio ................................................................. 7

Impostare Orologio / Calendario / Temperatura ... 7

Informazioni visualizzabili in modalità orologio .... 7

Impostare Sveglia giornaliera / Fuso orario /

Toni tastiera .......................................................... 8

Allarme ................................................................. 9

Arrestare l’allarme ................................................ 9

Attivare / disattivare l’allarme ............................... 9

L’Altimetro-Barometro ............................................. 9

Informazioni sull’Altimetro-Barometro .................. 9

Impostare l’altitudine .......................................... 10

Rappresentazione grafica altitudine ................... 10

Informazioni visualizzabili in modalita’ altitudine ...

Impostare Icona meteo / Livello del mare /

Allarme altitudine ................................................ 12

Il Timer di Regata ................................................... 13

Informazioni sul timer di regata .......................... 13

Impostare il timer di regata ................................. 13

Allarme sonoro timer di regata ........................... 15

Visualizzare Pressione sul livello del mare ......... 15

La Bussola .............................................................. 16

Informazioni sulla Bussola ................................. 16

Calibrazione della Bussola ................................. 17

Informazioni visualizzabili in modalità Bussola .. 18

Impostare sistema di rilevamento della traiettoria ..

Impostare la declinazione .................................. 19

Impostare la calibrazione del Nord geografico ... 20

Attivare / disattivare rilevamento traiettoria /

declinazione / calibrazione nord geografico ....... 20

Retroilluminazione ................................................. 21

Blocco tastiera ....................................................... 21

Specifiche ............................................................... 21

Istruzioni di sicurezza e manutenzione ............... 22

Informazioni su Oregon Scientific ........................ 23

INTRODUZIONE

Grazie per aver scelto l’orologio con bussola digitale

Outbreaker Sailor / Outbreaker Sailor Medium di Oregon

Scientific™ (RA202 / RA282). Questo strumento offre le

seguenti caratteristiche:

• Cronometro con calendario e retroilluminazione

• Bussola digitale

• Angolo di declinazione regolabile

• Calibrazione sensore bussola

• Calibrazione Nord geografico

• Sistema di rilevamento della traiettoria

• Timer di regata con tempi parziali - cronometro e

countdown

• Misurazione altitudine con allarme e visualizzazione

andamento grafico

• Misurazione della pressione barometrica con

visualizzazione andamento grafico

• Misurazione della temperatura

• Previsioni meteo rappresentate da icone

• Resistente all’acqua:

- 50 metri RA202

- 30 metri RA282

• Sveglia giornaliera

Il presente manuale contiene importanti informazioni

relative a manutenzione e sicurezza, e fornisce

informazioni per l’utilizzo del prodotto. Leggere

attentamente il manuale e conservarlo in luogo sicuro

per future referenze.

IMPORTANTE

• Le funzioni di misurazione integrate in Outbreaker

Sailor non intendono sostituire dispositivi di

misurazione professionale o di precisione. I valori

visualizzati dal presente orologio devono essere

considerati soltanto come dati ragionevolmente

corretti.

• Se impegnati in attività di alpinismo o altre attività in

cui la perdita di direzione può creare situazioni

pericolose e potenzialmente letali, assicurarsi di

utilizzare sempre una seconda bussola per

confermare i rilevamenti direzionali.

• Oregon Scientific™ non si assume alcuna

responsabilità relativamente ad eventuali perdite o

rivendicazioni da parte di terzi che possano

eventualmente sorgere a causa dell’utilizzo del

presente orologio.

CARATTERISTICHE PRINCIPALI

OROLOGIO

RA202 RA282

1. N / S / E / W: Punti cardinali - nord, sud, est e ovest.

2. SELECT/ -: Visualizzare informazioni differenti

all’interno di una modalità principale; diminuire il

valore di impostazione; riattivare il sensore bussola.

3. /

: Attiva la retroilluminazione per 3 secondi;

blocca/ sblocca la tastiera.

4. MODE: Passare ad un’altra visualizzazione; uscita

rapida durante la modalità impostazione.

5. Livello bolla: Usato per posizionare l’orologio su un

piano a livello.

6. LAP/ +: Rilevare un giro; aumentare il valore di

impostazione.

7. ST / SP: Avvio / arresto timer e countdown.

8. FUNC / SET: Entrare in modalità impostazione;

selezionare un’altra opzione di impostazione;

confermare il valore di impostazione; ricaricare il

valore pre-impostato sul timer.

9. Display LCD.

8. : Mostra andamento grafico livello del mare;

andamento grafico altitudine; lettura punto cardinale

corrente o stato di una impostazione.

9. : Blocco tastiera attivato.

10. 123: Timer conto alla rovescia 1, 2 o 3 visualizzato

o in funzione.

11. :

Timer conto alla rovescia visualizzato o in

funzione.

12. STW: Contasecondi visualizzato o in funzione.

13. ftm o ft / m: Unità altitudine - piedi o metri.

14. inHg / hPa: Unità di pressione barometrica.

15. TTL: Tempo totale visualizzato.

16. ZONE: Scostamento ora fuso orario.

PER INIZIARE

DISIMBALLARE L’OROLOGIO

Quando togliete dall’imballo l’orologio conservate con

cura tutti i materiali di imballaggio, in caso di un

successivo trasporto o per ritornare il prodotto in

riparazione.

La scatola contiene:

• Orologio

• 1 x batteria al litio CR2032 (3V) - già installata

1. Segmenti bussola: Mostra la direzione e lo stato

di calibrazione della bussola.

2. Previsioni meteo: 4 differenti icone per la

visualizzazione delle previsioni del tempo .

3. : Stato batteria.

4. : Toni tastiera disattivati.

5. AM / PM: si utilizza con l’orologio impostato con

format a 12-ore.

6. LAP: Rilevare un giro; numero giro; memoria giro.

7. : Sveglia giornaliera attivata.

DISPLAY LCD

ACCENDERE L’OROLOGIO (SOLTANTO AL PRIMO

UTILIZZO)

Premere un tasto qualsiasi per 2 secondi per attivare il

display LCD.

BATTERIE

L’orologio utilizza 1 batteria al litio CR2032, che è già

stata installata. Vedere di seguito avvertenze relative alla

batteria.

NOTA L’utilizzo massiccio di retroilluminazione, allarme

altitudine e timer di regata riduce sensibilmente la durata

di vita della batteria.

In caso di sostituzione della batteria, si raccomanda di

contattare il rivenditore o l’assistenza clienti.

ICONA BATTERIA

DESCRIZIONE

SCARICA

La batteria dell’orologio è scarica.

- - Compare quando la batteria è troppo

scarica per far funzionare il sensore.

Compare “- -” invece dei valori di

temperatura, altitudine, barometro e

bussola. Anche la visualizzazione

degli andamenti grafici è bloccata.

Per sostituire la batteria dell’orologio:

1. Individuare il vano batteria nella parte posteriore

dell’orologio.

2. Con una moneta, come illustrato sopra, ruotare il

coperchio del vano in senso antiorario fino a che si

apre con un click.

3. Rimuovere la vecchia batteria.

4. Inserire la nuova batteria con il polo + verso l’alto.

5. Riposizionare il coperchio del vano batteria

ruotandolo in senso orario fino a che ritorna

saldamente in posizione.

NOTA

Quando si sostituiscono le batterie, è importante

ricalibrare il sensore magnetico e il livello del mare e di

altitudine. (Vedere la sezione “Impostare l’altitudine” o

“Impostare Icona Meteo/ Livello del mare/ Allarme altitudine.)

INFORMAZIONI VISUALIZZABILI SUL DISPLAY

Esistono 4 modalità principali di informazioni

visualizzabili sul dispaly: Orologio, Altimetro-Barometro,

Timer di Regata e Bussola. Ogni modalità principale

visualizza una schermata che comunica in quale

modalità si sta entrando. Dopo 1 secondo la schermata

è sostituita automaticamente dalla schermata principale

di detta modalità.

Premere MODE per cambiare modalità, nell’ambito delle

4 principali.

MODALITÀ SCHERMATA SCHERMATA

INIZIALE PRINCIPALE

OROLOGIO

BAROMETRO-

ALTIMETRO

TIMER

DI REGATA

IMPORTANTE

• Le batterie ricaricabili e non ricaricabili devono

essere smaltite correttamente. A tale scopo nei centri

di raccolta comunali sono predisposti bidoni di

raccolta per batterie ricaricabili e non ricaricabili.

• Le batterie sono estremamente pericolose se

ingerite! Quindi tenere prodotto e batterie fuori dalla

portata dei bambini. In caso una batteria venga

ingerita, contattare immediatamente un medico.

• Le batterie fornite non devono essere ricaricate,

riattivate in altro modo, smantellate, o bruciate.

L’OROLOGIO

IMPOSTARE OROLOGIO / CALENDARIO / TEMPERATURA

La modalità orologio è la schermata predefinita dell’orologio.

Per impostare l’orologio:

MODALITÀ SCHERMATA SCHERMATA

INIZIALE PRINCIPALE

BUSSOLA

Premere MODE per passare alla

Modalità Orologio.

Tenere premuto SET finché lampeggia

il primo carattere da impostare.

Premere + o - per modificare

l’impostazione. Tenere premuto per

scorrere velocemente le opzioni.

Premere SET per confermare

l’impostazione e passare alla

successiva.

Ripetere il passaggio 3 per modificare

le altre impostazioni di questa modalità.

L’ordine delle impostazioni orologio è:

• Formato orologio 12 / 24 ore

•Ora

• Minuti

• Anno

• Formato data GG:MM o MM:GG

• Mese

• Giorno

• Unità di misura Temperatura - °C / °F

NOTA L’orologio è programmato con un calendario

automatico di 50 anni, il che significa che non occorre

reimpostare giorno e data ogni mese.

INFORMAZIONI VISUALIZZABILI IN MODALITA’ OROLOGIO

All’interno della Modalità Orologio, esistono 7 diverse

visualizzazioni. Per passare da una all’altra:

1. Premere MODE per accedere alla Modalità Orologio.

2. Premere SELECT per scorrere le diverse

visualizzazioni.

Orologio con

Temperatura

Orologio con Orologio con Orologio con

Data Secondi Altitudine

Orologio con Orologio con Orologio con

Livello del mare

Pressione locale

Timer

NOTA Indossando l’orologio, la

temperatura misurata potrebbe

essere influenzata dal calore

corporeo. Per una lettura accurata

della temperatura, slacciare

l’orologio dal polso e attendere

circa 15 minuti prima di effettuare

la rilevazione.

IMPOSTARE SVEGLIA GIORNALIERA / FUSO

ORARIO / TONI TASTIERA

Da una qualsiasi delle 7 schermate visualizzabili in

modalità orologio è possibile impostare:

•Sveglia giornaliera - Quando è attivata la sveglia

giornaliera suona tutti i giorni all’ora prestabilita

•Scostamento Fuso Orario - Imposta lo

scostamento del fuso orario quando si è in un fuso

differente (+ / - 23 ore)

•Toni Tastiera - Se impostata su ON la tastiera

emetterà dei suoni se utilizzata

1. Premere FUNC per selezionare sveglia giornaliera,

fuso orario o toni tastiera.

2. Tenere premuto SET per entrare in modalità

impostazione solo per la sveglia giornaliera e per il

fuso orario.

ATTIVARE/ DISATTIVARE L’ALLARME

Premere MODE per entrare in Modalità Orologio.

Premere SET, quindi premere + per attivare o disattivare

la sveglia. segnala quando la sveglia è attivata.

L’ ALTIMETRO - BAROMETRO

INFORMAZIONI SULL’ALTIMETRO - BAROMETRO

L’altimetro misura l’altitudine sia in metri che in piedi.

L’orologio è dotato di un barometro intelligente che determina

l’altitudine attraverso un sensore integrato dotato di una

tecnologia avanzata per la compensazione barometrica. Il

sensore può anche distinguere differenze di pressione

originate da -variazioni dell’altitudine o dipendenti da

cambiamenti delle condizioni atmosferiche. Questa

distinzione intelligente elimina le discrepanze e rende i

rilevamenti dell’altimetro più accurati di quelli della maggior

parte dei dispositivi di media qualità disponibili sul mercato.

3. Premere + per modificare l’impostazione.

4. Premere SET per confermare l’impostazione. Non

appena l’impostazione è completa il display ritornerà

alla schermata orologio precedente.

ALLARME

La sveglia suonerà per 1 minuto e la retroilluminazione

lampeggerà per i primi 10 secondi.

ARRESTARE L’ALLARME

Premere qualsiasi tasto per spegnere la sveglia. La

sveglia si spegnerà automaticamente se non disattivata.

IMPOSTARE L’ALTITUDINE

Per impostare l’altitudine:

1. Premere MODE per passare in

Modalità Altimetro-Barometro.

2. Tenere premuto SET finché

lampeggia la prima opzione da

impostare.

3. Premere + o - per modificare

l’impostazione. Tenere premuto per

scorrere velocemente le opzioni.

Premere SET per confermare

l’impostazione e passare alla

successiva.

4. Ripetere il passaggio 3 per

modificare le altre impostazioni di

questa modalità.

L’ordine delle impostazioni di altitudine è:

• Unità di misura altitudine - metri / piedi

• Valore altitudine

Per impostare l’altimetro in modo efficace occorre

conoscere la corretta altitudine. Per fare ciò:

• Verificare la posizione su una mappa topografica e

la rilevazione altimetrica relativa.

OPPURE

• Impostare la pressione sul livello del mare.

IMPORTANTE

•

Il presente dispositivo utilizza un sensore di pressione

a semiconduttore che potrebbe essere influenzato dai

cambiamenti di temperatura. Durante la misurazione

dell’altitudine, assicurarsi che il dispositivo non sia

esposto ad improvvisi mutamenti di temperatura.

• Si raccomanda di calibrare altitudine o pressione sul

livello del mare regolarmente, per assicurare

l’accuratezza dell’orologio.

RAPPRESENTAZIONE GRAFICA ALTITUDINE

La rappresentazione grafica dell’altitudine nella parte

bassa del display mostra lo storico dell’altitudine. È

costituita da 7 righe e 14 colonne.

L’ultimo rilevamento viene inserito nella colonna di destra e

sempre all’altezza della 4° riga. Perciò, tutti gli altri rilevamenti

modificheranno la loro posizione per rispecchiare l’ultimo.

NOTA 1 riga = 20m (20m = 65.6ft)

1 colonna = 1 min

Ultimo rilevamento

1. Livello altitudine

400m. Utente che

cammina su strada

piana.

2. Livello altitudine

420m. (Aumento di

20m)

3. Livello altitudine

380m. (Diminuzione

di 40m)

4. Livello altitudine

480m. (Aumento di

100m)

5. Livello altitudine

380m. (

Diminuzione

di 100m)

Guardate il vostro orologio per vedere quale sia il livello

di altitudine attuale, quindi osservate la rappresentazione

grafica dell’altitudine per vedere i cambiamenti

nell’altitudine stessa. Vedere la tabella sottostante che

illustra in dettaglio come leggere il grafico.

INFORMAZIONI VISUALIZZABILI IN MODALITA’

ALTITUDINE

All’interno della Modalità Altimetro-Barometro esistono

5 diverse visualizzazioni. Per passare da una all’altra:

1. Premere MODE per raggiungere la Modalità

Altimetro-Barometro.

2. Premere SELECT per scorrere le diverse

visualizzazioni.

Altitudine con Altitudine con Altitudine con

Orologio Livello del mare Pressione locale

Altitudine con Altitudine con

Timer Temperatura

3. Premere + per modificare l’impostazione.

4. Premere SET per confermare l’impostazione.

ALLARME ALTITUDINE

L’allarme altitudine ascendente o discendente si attiva

quando viene raggiunta l’altitudine impostata

rispettivamente in ascesa o in discesa.

Premere qualsiasi tasto per interrompere il suono

dell’allarme. Se il valore viene raggiunto nuovamente,

l’allarme si riattiva.

NOTA L’impostazione dell’altitudine influenza la

pressione sul livello del mare.

LIVELLO DEL MARE

Per un rilevamento accurato, occorre prima calibrare la

pressione sul livello del mare. Quando la pressione sul

livello del mare è calibrata, l’altitudine si regolerà

automaticamente sull’altitudine di riferimento utilizzando

la funzione di auto-calibrazione integrata.

Quando si imposta il livello del mare sull’orologio,

l’altimetro viene regolato all’altitudine reale. Informazioni

sulla pressione sul livello del mare possono essere

reperiti da giornali, telegiornali e giornali radio, oppure

da Internet.

IMPOSTARE ICONA METEO / LIVELLO DEL MARE /

ALLARME ALTITUDINE

Da una qualsiasi delle 5 schermate visualizzabili in

modalità altimetro-barometro è possibile impostare:

•

Allarme Altitudine - Selezionare allarme perchè si attivi

al di sopra o al di sotto del limite impostato; imposta allarme

altitudine

•Livello del Mare - Selezionare l’unità di misura hPa

or inHg; imposta altitudine al livello del mare

•

Icona Meteo - è possibile scegliere 1 tra 4 visualizzazioni

1. Premere FUCT per selezionare allarme altitudine,

livello del mare o icona meteo.

2. Tenere premuto SET per entrare in modalità

impostazione.

NOTA È necessario ricalibrare la pressione sul livello

del mare o l’altitudine se il prodotto si trova in una cabina

pressurizzata, ad es. su un aereo.

PREVISIONI METEO

Il prodotto prevede le condizioni meteo per le successive

12 - 24 ore entro un raggio di 30-50 km (19-31 miglia).

Le previsioni meteo si basano sui rilevamenti tendenziali

della pressione barometrica.

SERENO

PARZIALMENTE

NUVOLOSO PIOGGIA

NUVOLOSO

NOTA Se l’orologio è soggetto a fluttuazioni nei livelli

di altitudine, l’icona relativa alle previsioni meteo può

non essere visualizzata È sufficiente rimanere alla stessa

altitudine per 5 minuti e le previsioni meteo

ricompariranno.

NOTA Il costruttore non è responsabile di eventuali

inconvenienti causati da previsioni meteo non corrette.

IL TIMER DI REGATA

INFORMAZIONI SUL TIMER DI REGATA

Il timer di regata ha 3 timer per il conto alla rovescia e

un contasecondi:

•Timer 1 - Timer impostabile da parte dell’utente /

Contasecondi

•Timer 2 - Timer con conto alla rovescia di 10 minuti

•Timer 3 - Timer con conto alla rovescia di 5 minuti

I timer per il conto alla rovescia hanno allarmi sonori per aiutare

a tenere il tempo all’inizio di una gara. E premere un solo

tasto è tutto ciò che occorre per fare rapide regolazioni del

timer, ad es. premere + o - per aumentare o diminuire il timer,

portandolo al minuto più vicino. È anche dotato di contagiri.

IMPOSTARE IL TIMER DI REGATA

Per cambiare le impostazioni del timer di regata:

Premere MODE per raggiungere la Modalità Timer di Regata.

Tenere premuto SET per resettare il timer utilizzato in

precedenza. Tenere premuto SET nuovamente per entrare in

modalità impostazione dove è possibile selezionare uno dei

timer disponibili.

Modificare il Premere + o - per aumentare o

tempo durante il diminuire il timer, portandolo al

funzionamento minuto più vicino

del timer

Resettare timer / Fermare timer / contasecondi.

contasecondi Tenere premuto SET

Salva giro

Premere LAP mentre il contasecondi

(la funzione giro è in funzione

può essere

utilizzata soltanto NOTA

Il contasecondi e i tempi di giro

in modalità

sono memorizzati nella stessa memoria.

contasecondi)

La memoria ha una

capacità di 99

rilevamenti o 99 ore, 59 minuti

Vedere tempo 1. Fermare timer / contasecondi.

totale / memoria Premere SET per vedere le

giro rilevazioni in memoria

2. Premere + o - per scorrere le

rilevazioni in memoria

4. In impostazione timer 1 (timer

impostabile da parte dell’utente),

usare + o - per inserire il valore

richiesto. Se si desidera utilizzare

la funzione contasecondi, mettere

tutti i valori a zero.

Una volta impostato il timer che si desidera utilizzare, è

possibile eseguire le seguenti funzioni:

TIMER 1, 2, 3 / ISTRUZIONI

CONTASECONDI

Avvio / arresto Premere ST / SP

Pausa / riprendi Premere ST / SP

3. Premere + o - per scegliere 1 dei 3 timer, quindi

premere SET per selezionarlo.

3. L’ultima rilevazione memorizzata

viene visualizzata come “M 1”

4. Premere SET per visualizzare il

tempo totale

OPPURE

5. Premere + o - per visualizzare il

tempo di giro (deve essere stato

preso almeno 1 giro)

Cancella 1 una 1. Fermare timer / contasecondi.

voce registrata o 2. Premere SET per visualizzare le

tutte le rilevazioni in memoria

registrazioni 3. L’ultima rilevazione memorizzata

viene visualizzata come “M 1”

4. Premere + o - per selezionare la

rilevazione memorizzata che si

desidera vedere

` 5. Tenere premuto SET

Premere + o - per cancellare 1 voce

registrata o tutte leregistrazioni

Tenere premuto SET per confermare

NOTA Quando il timer per il conto alla rovescia ha

raggiunto lo zero, emetterà un beep ed inizierà

automaticamente a contare in modalità contasecondi.

NOTA In Modalità Timer di Regata, è possibile utilizzare

un solo timer alla volta.

TEMPO DEL CONTO ALLA ALLARME

ROVESCIA AL: SONORO

10°, 9°, 8°, 7°, 6° minuto 2 beep

5° minuto 5 serie di 2 beep

4°, 3°, 2° minuto 2 beep

60°-51° secondo beep continuo

50°, 40°, 30°, 20°, 10° secondo 2 beep

dal 9° al 1° secondo 1 beep ogni secondo

0 secondi 1 beep lungo

ALLARME SONORO TIMER DI REGATA

Il timer per il conto alla rovescia avverte dello stato del

conto alla rovescia attraverso una serie di beep.

VISUALIZZARE PRESSIONE SUL LIVELLO

DEL MARE

Lo storico della pressione al livello del mare può essere

visualizzato come numero espresso in hPa / inHg o come

grafico, composto da 7 righe e 14 colonne.

L’ultimo rilevamento viene inserito nella colonna di destra

e sempre all’altezza della 4° riga. Perciò, tutti gli altri

rilevamenti modificheranno la loro posizione per

rispecchiare l’ultimo.

NOTA 1hPa=0.02953inHg

Guardate il vostro orologio per vedere quale sia la

pressione sul livello del mare, quindi osservate il grafico

per vedere i cambiamenti di pressione. Vedere la tabella

sottostante che illustra in dettaglio come leggere il grafico.

LA BUSSOLA

INFORMAZIONI SULLA BUSSOLA

La bussola mostra la traiettoria in gradi e 16 punti cardinali. La

circonferenza esterna del display è costituita da 60 segmenti,

che evidenziano graficamente la traiettoria, (un segmento

accesso indica il nord, tre segmenti accesi indicano il sud). La

bolla indica quando la bussola è in piano, in modo da procedere

ad un rilevamento accurato. Guardare direttamente sulla bolla

e allineare la bolla al centro del cerchio.

4. Pressione al livello

del mare 9hPa,

(aumento di 5hPa)

5. Pressione al livello

del mare 4hPa,

(diminuzione di 5hPa)

1. Pressione al livello

del mare 5hPa

2. Pressione al livello

del mare 6hPa

(aumento di 1hPa)

3. Pressione al livello

del mare 4hPa

(diminuzione di 2hPa)

1. Nord

2. Sud

3. Bolla

4. Traiettoria

5. Punto cardinale

Ultimo rilevamento

Il display bussola rimane attivo per 30 secondi, dopo di

che la bussola passa in modalità risparmio di energia e

sul display compare “---”. Per riattivare la bussola,

premere SELECT.

NOTA Rilevare sempre la traiettoria all’aria aperta, non

all’interno di edifici, tende, grotte o altri luoghi chiusi.

NOTA I rilevamenti con la bussola devono essere

effettuati lontano da materiali magnetici. Evitare grandi

oggetti magnetici, linee elettriche, altoparlanti, motori

elettrici, ecc. Se la bussola è esposta a forze magnetiche

potenti, ripetere la calibrazione.

CALIBRAZIONE DELLA BUSSOLA

La bussola deve essere calibrata:

• Prima del primo utilizzo.

• Quando viene sostituita la batteria.

• Prima di partire per attività all’aperto di una certa

durata.

• Ogni volta che viene esposta a una fonte magnetica

potente, temperature molto basse, o se esiste il

sospetto che altre condizioni ambientali ne abbiano

influenzato il funzionamento.

• Se si rileva che la bussola non indica correttamente

la direzione.

Per la calibrazione della bussola:

1. Premere MODE per passare in

Modalità Bussola.

2. Tenere premuto SET fino a

quando compare la schermata qui

accanto.

Ruotare l’orologio in senso antiorario

alla stessa velocità dei segmenti che

si muovono intorno alla

circonferenza. La rotazione è finita

quando si completa 1 giro e 1/4 e

compare la schermata qui accanto.

NOTA

Perché la calibrazione sia effettuata correttamente,

è importante tenere la bussola in piano durante il processo

di calibrazione. Occorre semplicemente posarla su una

superficie piana, ad esempio un bicchiere rovesciato su un

tavolo.

INFORMAZIONI VISUALIZZABILI IN MODALITA’

BUSSOLA

All’interno della Modalità Bussola esistono 5 diverse

visualizzazioni. Per passare da una all’altra:

1. Premere MODE per raggiungere la Modalità

Bussola.

2. Premere SELECT per scorrere le diverse

visualizzazione dello schermo bussola.

Bussola con Bussola con Bussola con

Orologio Altitudine Livello del mare

Bussola con Bussola con Bussola con

Pressione locale Timer Temperatura

Da una qualsiasi delle 5 schermate visualizzabili in

modalità bussola è possibile impostare:

•Sistema di rilevamento della traiettoria -

Selezionare ON / OFF; impostare traiettoria

•Declinazione - Selezionare ON / OFF; impostare

angolo di declinazione

•Calibrazione Nord Geografico - Selezionare ON /

OFF; impostare calibrazione nord geografico

IMPOSTARE SISTEMA DI RILEVAMENTO DELLA

TRAIETTORIA

Il sistema di rilevamento della traiettoria può essere

impostato per definire e mantenere una traiettoria specifica

che si desidera seguire. Bloccando la traiettoria è possibile

vedere eventuali deviazioni dal percorso e quanto è

necessario correggere per ritornare nella giusta direzione.

1. In una qualsiasi visualizzazione in

modalità bussola, premere SET

fino a quando compare la

schermata qui accanto.

2. Tenere premuto SET per entrare

in modalità impostazione.

• Il numero in alto indica la

traiettoria stabilita in

precedenza.

• Il numero che lampeggia in

basso indica la traiettoria

corrente.

3. Muovere la bussola fino a che si visualizza la

traiettoria che si desidera impostare e premere

SELECT.

4. Premere SET per confermare l’impostazione.

5. Per l’impostazione dei dettagli della traiettoria,

premere + o -.

6. Premere SET per memorizzare l’impostazione.

7. In Modalità Bussola, il valore stabilito apparirà nella

parte bassa della schermata invece della rilevazione

del punto cardinale.

Quando il sistema di rilevamento della traiettoria è stato

impostato, i segmenti bussola sulla schermata

indicheranno eventuali deviazioni dal percorso stabilito.

Vedere gli esempi sottostanti:

IMPOSTARE LA DECLINAZIONE

La declinazione è l’angolo descritto tra la direzione in cui

punta l’ago della bussola (Polo Nord magnetico) e il Polo

Nord geografico. L’angolo di declinazione può variare da

0-30 gradi Est (E) o Ovest (W) e può e re reperito sulla

maggior parte delle carte geografiche o su Internet.

Quando si imposta l’angolo di declinazione sulla bussola, si

compensa la differenza tra il nord geografico e il nord

magnetico. Ciò rende il rilevamento della bussola più accurato:

1. La traiettoria impostata è 94°

la traiettoria attuale è 94°

2. Traiettoria attuale

3. Traiettoria impostata

1. La traiettoria impostata è 94°

e la traiettoria attuale è 120°.

2. Traiettoria attuale

3. Traiettoria impostata

I segmenti della bussola ora indicano l’angolo tra la

traiettoria impostata e la traietoria attuale. Quindi occorre

cambiare direzione per ritornare sulla traiettoria impostata.

Per impostare la calibrazione del nord geografico:

1. In una qualsiasi visualizzazione in

modalità bussola, premere SET

fino a quando compare la

schermata qui accanto.

2. Tenere premuto SET per entrare

in modalità impostazione.

3. Ruotare la bussola nella posizione

del nord e premere SET.

NOTA Se la funzione di declinazione è attivata, la

funzione del nord geografico è automaticamente

disattivata e vice versa.

1. In una qualsiasi visualizzazione in

modalità bussola, premere SET

fino a quando compare la

schermata qui accanto.

2. Tenere premuto SET per entrare

in modalità impostazione.

3. Premere + o - per modificare l’impostazione.

4. Premere SET per confermare.

IMPOSTARE LA CALIBRAZIONE DEL NORD

GEOGRAFICO

Quando non si conosce l’angolo di declinazione, la

funzione di calibrazione del nord geografico può essere

utilizzata per compensare la differenza tra il nord

magnetico e il nord geografico. Occorre soltanto sapere

la direzione del nord geografico (si può reperire sulle carte

geografiche grazie a punti di riferimento nelle immediate

vicinanze). Impostare la calibrazione del nord geografico

rende il rilevamento della bussola più accurato.

ATTIVARE/ DISATTIVARE RILEVAMENTO TRAIETTORIA

/ DECLINAZIONE / CALIBRAZIONE NORD GEOGRAFICO

In una qualsiasi visualizzazione in modalità bussola,

premere SET. Premere + per passare da ON a OFF e

vice versa.

RETROILLUMINAZIONE

Per attivare la retroilluminazione per 3 secondi:

1. Premere .

2. Premere qualsiasi tasto mentre la luce è accesa per

estendere il tempo di accensione di altri 3 secondi.

NOTA La retroilluminazione non funziona quando

compare l’icona batteria scarica ; il funzionamento

ritorna normale non appena sostituite le batterie.

BLOCCO TASTIERA

Per attivare/ disattivare il blocco tastiera:

• Tenere premuto per 2 secondi per passare da

ON a OFF e vice versa. Quando è attivo, l’icona

compare sul display.

TIPO DESCRIZIONE

OROLOGIO

Formato ora 12 ore / 24 ore

Formato data GG / MM o MM / GG

Formato anno 2001-2050

(calendario automatico)

Sveglia Sveglia giornaliera

TIMER 1

Timer per il conto alla 99:59:59 (hh:mm:ss)

rovescia impostabile da

parte dell’utente

TIMER 2

Timer per il conto alla rovescia

00:10:00 (hh:mm:ss)

TIMER 3

Timer per il conto alla rovescia

00:05:00 (hh:mm:ss)

TIMER 1, 2, 3

Contasecondi / giri 99 rilevamenti / 99:59:59

(hh:mm:ss)

TERMOMETRO

Gamma di misurazione

Da-10°C-a +60°C (14°F-140°F)

Risoluzione 0,1°C / 0,2°F

ALTIMETRO

Gamma di visualizzazione

da -400 a 9000 m

altitudine (da -1312 a 29520 ft)

SPECIFICHE

Impostazione altitudine da -400 a 9000 m

(da -1312 a 29520 ft)

Risoluzione 1 m / 3 ft

BAROMETRO

Gamma di visualizzazione

da 300 a 1100 hPa /

pressione atmosferica locale

da 8.86 a 32.48 inHg

Risoluzione pressione 1 hPa / 0.01 inHg

atmosferica locale

Visualizzazione pressione da 900 a 1100 hPa /

sul livello del mare da 26.58 a 32.48 inHg

Impostazione pressione da 900 a 1100 hPa /

sul livello del mare da 26.58 a 32.48 inHg

Risoluzione pressione sul 1 hPa / 0.01 inHg

Indicazioni previsioni meteo

Sereno, parzialmente nuvoloso,

nuvoloso e pioggia

ALIMENTAZIONE

Orologio

1 x Batteria al litio 3V CR2032

CONDIZIONI AMBIENTALI DI FUNZIONAMENTO

Temperatura di funzionamento

Da -10°C a +60°C (14°F-140°F)

Temperatura di conservazione

Da -20°C +70°C (-4°F-158°F)

Resistente all’acqua 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

ISTRUZIONI DI SICUREZZA E MANUTENZIONE

Per essere certi di ottenere il massimo delle prestazioni da

questo prodotto, occorre osservare le seguenti linee guida:

• Pulire il prodotto con un panno morbido, leggermente

umido. Non utilizzare agenti abrasivi o corrosivi,

come benzina, cloro, profumo, alcol, spray per capelli

ecc..., che potrebbero causare danni.

•

Evitare di premere i tasti con le dita bagnate, sott’acqua

o in condizioni di pioggia, poiché ciò potrebbe

permettere all’acqua di entrare nei circuiti elettrici.

• Non sottoporre il prodotto a pressione eccessiva, urti,

polvere, escursioni termiche o umidità. Non esporre

mai il prodotto alla luce diretta del sole per lunghi

periodi. Ciò può dare origine a malfunzionamenti.

•

Non manomettere i componenti interni. In tal caso

verrebbe meno la copertura della garanzia del prodotto

e potrebbero essere provocati danni. L’unità principale

non contiene parti riparabili da parte dell’utente.

• Non toccare i circuiti elettronici esposti, poiché esiste

il pericolo di scossa elettrica.

• Non graffiare lo schermo LCD con oggetti duri poiché

si potrebbe danneggiare.

• Maneggiare tutti i tipi di batterie con precauzione.

• Rimuovere le batterie ogni qual volta il prodotto deve

essere riposto per un lungo periodo.

• Nella sostituzione delle batterie, utilizzare batterie

nuove come specificato nel presente manuale d’uso.

• Non utilizzare in acqua calda.

• In caso di smaltimento del prodotto, procedere in

accordo con le normative locali sui rifiuti.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti

Oregon Scientific, come le fotocamere digitali, i lettori

MP3, i computer didattici per ragazzi, gli orologi con

proiezione dell’ora, le stazioni barometriche, gli orologi

da polso multifunzione, gli strumenti per la cura della

persona ed il fitness, ed altro ancora, visita il nostro sito

internet www.oregonscientific.it

Puoi trovare anche le informazioni necessarie per

contattare il nostro servizio clienti, le risposte ad alcune

domande più frequenti (FAQ) o i software da scaricare

gratuitamente.

Sul nostro sito internet potrai trovare tutte le informazioni

di cui hai bisogno, ma se desideri contattare direttamente

il nostro Servizio Consumatori puoi visitare il sito

www.oregonscientific.it oppure chiamare al nemero

199112277. Per ricerche di tipo internazionale puoi

visitare invece il sito www.oregonscientific.com

INHOUDSTAFEL

Inleiding ................................................................... 2

Toetseigenschappen .............................................. 3

Horloge ................................................................ 3

LCD-scherm ........................................................ 4

Klaarmaken om te starten ...................................... 4

Horloge uitpakken ............................................... 4

Horloge aanzetten (Alleen wanneer voor het eerst gebruikt) .

Batterijen ............................................................. 5

Veranderen tussen de hoofdmodes .................... 6

Klok gebruiken ........................................................ 6

Klok/ Kalender / Temperatuureenheid instellen ... 6

Klokdisplays bekijken .......................................... 7

Dagelijks alarm / tijdzone / toetsentoon instellen .........

Alarmgeluid ......................................................... 9

Alarmgeluid UITschakelen ................................... 9

Alarm activeren/uitzetten ..................................... 9

Altimeter-Barometer gebruiken ............................. 9

Wat betreft de Altimeter-Barometer ..................... 9

Hoogte instellen .................................................. 9

Balkgrafiek voor de hoogte ............................... 10

Hoogtedisplays bekijken ................................... 11

Hoogtealarm/Zeeniveau/Weersymbool instellen ...

Zeil timer gebruiken .............................................. 12

Wat betreft de zeil timer .................................... 12

Zeil timer instellen ............................................. 13

Alarmgeluid van de zeil timer ............................ 14

Weergave van zeeniveau luchtdruk .................... 15

Kompas gebruiken ................................................ 16

Wat betreft het kompas ..................................... 16

Kompas sensorkaliber instellen ........................ 16

Kompas displays bekijken ................................. 17

Instellen van het tracksysteem voor peiling ...... 18

Declinatie instellen ............................................ 19

Reele Noordkaliber instellen ............................. 19

Om het peiling tracksysteem / declinatie / reele

noorden kaliber aan / uit te stellen ........................

Achtergrondverlichting ........................................ 20

Slot voor het toetsenbord .................................... 20

Specificaties .......................................................... 20

Waarschuwingen en onderhoudsrichtlijnen ..... 21

Over Oregon Scientific ......................................... 22

Outbreaker Magneetkompas

Outbreaker Medium Magneetkompas

Model: RA202 / RA282

Gebruikshandleiding

INLEIDING

Bedankt voor het selecteren van de Oregon Scientific™

Oubreaker Magneetkompas / Outbreaker Medium

Magneetkompas (RA202 / RA282) horloge als uw

keuzeproduct. Dit precisie instrument omvat de volgende

eigenschappen:

• Uiterst accurate chronometerklok met kalender en

achtergrondverlichting

• Digitaal kompas

• Aanpasbare declinatiehoek

• Kompas sensorkaliberbepaling

• Reele Noordkaliber

• Peiling tracksysteem

• Zeil timer met rondetijden - telt op en af

• Hoogftemeting met alarmwaarschuwing en

balkgrafiek display

• Meting van barometrische druk lijngrafiek van het

zeeniveau

• Temperatuurmeting

• Weersvoorspelling en 4 displays

• Waterbestendig tot een diepte van:

- 50 meter RA202

- 30 meter RA282

• Dagelijks alarm

Deze handleiding bevat belangrijke informatie voor de

veiligheid en onderhoud en biedt eveneens stap voor

stap richtlijnen voor het gebruik van dit product. Lees de

handleiding grondig door en bewaar deze op een veilige

plaats in geval u hem later nodig hebt.

BELANGRIJK

• De ingebouwde meetfuncties in de RA202 / RA282

zijn niet bedoeld om professionele meetinstrumenten

of industriele precisie-apparaten te vervangen. De

waarden opgemeten door dit horloge moeten enkel

worden beschouwd als redelijk aanvaardbare

voorstellingen.

• Tijdens bergbeklimmen of andere activiteiten waar

het kwijtraken van de weg levensgevaarlijk kan zijn,

zorg er altijd voor een tweede kompas te gebruiken

ter bevestiging van de richting uitlezingen.

• Oregon Scientific™ neemt geen verantwoordelijkheid

voor enig verlies of klachten door derde partijen die zich

door het gebruik van dit horloge kunnen voordoen .

TOETSEIGENSCHAPPEN

HORLOGE

RA202 RA282

1. N / S / E / W: windstreken - noorden, zuiden, oosten

en westen.

2. SELECT / -: Bekijk het schermdisplay vanuit een

hoofdmodus; verminder de ingestelde waarden,

heractiveer de kompassensor.

3. / : Schakel achtergrondverlichting voor 3

seconden AAN; vergrendel / ontgrendel het

toetsenbord

4. MODE: Verander naar een ander display; snel

verlaten tijdens eender welke instelmodus.

5. Bubble level: Gebruik dit om het horloge waterpas

te zetten.

6. LAP / +: Maak een omloop; vermeerder de

ingestelde waarde.

7. ST / SP: Start / stop timer en chronometer.

8. FUNC / SET: Instelmodus binnengaan; selecteer een

andere insteloptie; bevestig de instellingswaarde;

preset waarde van de timer heropladen.

9. LCD-scherm.

LCD-SCHERM

1. Kompassegmenten: Toont de kompasrichting;

kaliberstand.

2. Weersvoorspelling: 4 weerdisplays.

3. : Batterijniveau.

4. : Toets toon is uitgeschakeld.

5. AM / PM: 12-uren klok wordt gebruikt.

6. LAP: Neem een ronde; ronde nummer; ronde

geheugen.

7. : Dageijks alarm is geactiveerd.

8. : Toont zeeniveaugrafiek, balkgrafiek voor de

hoogte; huidige windstreek of de positie van een

instelling.

9. : Slot voor de toetsen is ingeschakeld.

10. 123: Afteltimer 1, 2 of 3 wordt afgebeeld of is in werking.

11. : Afteltimer is afgebeeld of in werking.

12. STW: Chronometer is afgebeeld of in werking.

13. ftm or ft / m: Hoogte eenheden- voeten of meters -

feet or metres.

14. inHg / hPa: Barometrische drukeenheden.

15. TTL: Totale tijd is afgebeeld.

16. ZONE: Tijdzone uurafwijking.

KLAARMAKEN OM TE STARTEN

HORLOGE UITPAKKEN

Wanneer u de horloge uitpakt, zorg ervoor dat je het

verpakkingsmateriaal op een veilige plaats bewaart in

geval u hem later moet vervoeren of terugzenden voor

een onderhoudsbeurt.

In deze doos vindt u het volgende :

• Horloge

• 1 x CR2032 (3V) lithium batterij - reeds geplaatst

HORLOGE AANZETTEN (ALLEEN WANNEER VOOR

HET EERST GEBRUIKT)

Druk gedurende 2 seconden op eender welke toets

om het LCD-scherm aan te zetten.

BATTERIJEN

Het horloge gebruikt 1 x CR2032 lithium batterij, die

reeds is geplaatst. Zie hieronder voor waarschuwingen

omtrent de batterijen.

ZWAKKE BATTERIJ

OMSCHRIJVING

SYMBOOL

De horlogebatterij is zwak

- - Verschijnt wanneer de batterij te

zwak is om de sensor te laten

werken.“- -” verschijnt voor de

temperatuur, hoogte, barometer en

kompaswaarden. De balk- en

lijngrafieken zullen eveneens niet

werken.

OPMERKING

Het veelvuldig gebruik van de

achtergrondverlichting, het hoogte-alarm en de zeil timer,

zal de levensduur van de batterij drastisch verminderen.

Indien de batterij vervangen moet worden, raden wij ten

zeerste aan de verkoopsagent of onze klantendienst te

contacteren.

Om de horlogebatterij te vervangen:

1. Het batterijvak bevindt zich aan de achterkant van

het horloge.

2. Door middel van een muntstuk, zoals hierboven

aangeduid, draait u het deksel tegen de wijzers van

de klok tot het uit zijn positie klikt.

3. Verwijder met uw vinger de oude batterij.

4. Plaats de nieuwe batterij met + naar boven gericht.

5. Plaats het deksel van het batterijvak terug en draai

het kloksgewijze tot het stevig vastzit.

OPMERKING Wanneer u de batterijen vervangt, is het

belangrijk dat u de magnetische sensor en de hoogte of

het zeeniveau opnieuw kalibreert. ( Zie de hoofdstukken

“Hoogte instellen” of “Hoogte-alarm/Zeeniveau/

Weersymbool instellen”.)

IMPORTANT

• Niet-oplaadbare batterijen en oplaadbare batterijen

moeten op correcte manier worden gerecycled.

Hiervoor zijn er speciale containers voorzien voor

niet-oplaadbare batterijen en oplaadbare batterijen,

beschikbaar bij de plaatselijke recycle centra.

•

Batterijen zijn uiterst gevaarlijk indien ze worden ingeslikt!

Hou daarom de batterijen en het acutele voorwerp uit

de buurt van babies. Indien een batterij werd ingeslikt,

gelieve onmiddellijk contact op te nemen met een dokter.

• De bijgeleverde batterijen mogen niet opgeladen

worden, noch op enig andere manier gereactiveerd

worden. Ze mogen ook niet uit elkaar genomen worden,

in open vuur gegooid worden of kortsluiting ondervinden.

VERANDEREN TUSSEN HOOFDMODES

Er zijn 4 hoofdmodes: Klok, Altimeter-Barometer, Zeil timer

en Kompas. Elke hoofdmode toont een banner op het

scherm om aan te tonen in welke mode u zich bevindt.

Na 1 seconde wordt de banner op het scherm automatisch

vervangen door de hoofdmode op het scherm.

Druk op MODE om te verspringen tussen de 4 hoofdmodes.

MODE BANNER HOOFDMODE

KLOK

ALTI-BARO

ZEIL TIMER

KOMPAS

KLOK GEBRUIKEN

KLOK / KALENDER /

TEMPERATUUREENHEID INSTELLEN

De real time klok is de fabriekinstelling voor dit horloge.

MODE BANNER HOOFDMODE

Om de klok in te stellen:

1. Druk op MODE om naar de

Klokmodus over te gaan.

2. Hou SET ingedrukt tot de eerste

instelling knippert.

3. Druk op + of - om de instelling te

veranderen. Hou ingedrukt om

snel door de opties te bladeren.

Druk op SET om de instelling te

bevestigen en naar de volgende

instelling over te gaan.

4. Herhaal stap 3 om een andere

instelling voor deze modus te

veranderen.

Klok met datum Klok met Klok met

seconden hoogte

Klok met

Klok met plaatselijke

Klok met

zeeniveau luchtdruk Timer

De volgorde van de klokinstellingen is als volgt:

• 12 / 24 uren klokformaat

• Uren

• Minuten

• Jaar

• DD:MM of MM:DD datumformaat

• Maand

•Dag

• Temperatuureenheid - ˚C / ˚F

OPMERKING De klok is geprogrammeerd met een

automatische kalender voor 50 jaar, hetgeen wil

zeggen dat je de dag en datum niet hoeft te resetten

elke maand.

KLOKDISPLAYS BEKIJKEN

In de klokmodus zijn er 7 verschillende scherm

displays. Om onderling tussen deze te verspringen:

1. Druk op MODE om naar de klokmodus over te

gaan.

2. Druk op SELECT om door de verschillende

klokscherm displays te bladeren.

Klok met

temperatuur

OPMERKING Wanneer u het

horloge om de pols draagt, kan de

temperatuur worden beinvloed

door de lichaamswarmte. Om een

accurate temperatuurslezing te

verkrijgen, verwijdert u het horloge

van de pols en wacht ongeveer 15

minuten alvorens de lezing op te

nemen.

DAGELIJKS ALARM / TIJDZONE /

TOETSENBORDTOON INSTELLEN

Voor alle 7 klokscherm displays kunt u het volgende

instellen:

•Dagelijks alarm - Wanneer geactiveerd, zal het

alarm dagelijks op het ingestelde tijdstip afgaan.

•Tijdzone verschil - Tijdsverschillen wanneer u in

een andere tijdzone bent ( + / - 23 hours)

•Toets toon - Wanner dit op AAN staat, zullen de

toetsen een geluid geven bij indrukken.

1. Druk op FUNC om dagelijks alarm, tijdzone of toets

toon te selecteren.

2. Hou SET ingedrukt om alleen de instellingsmodus

voor het dagelijks alarm en tijdzone te openen.

3. Druk op + om de instelling te veranderen.

4. Druk op SET om de instelling te bevestigen. Als de

instelling is voltooid, zal het scherm terugkeren naar

het vorige klokscherm.

Druk op MODE om naar de Altimeter-

Barometer Modus over te gaan.

2. Hou SET ingedrukt tot de eerste

instelling begint te knipperen.

3. Druk op + of - om de instelling te

veranderen. Hou ingedrukt om de

versneld door de opties te bladeren.

Druk op SET om de instelling te

bevestigen en over te gaan naar de

volgende instelling.

4. Herhaal stap 3 om andere instellingen

in deze modus te veranderen.

ALARMGELUID

Het alarm zal gedurende 1 minuut afgaan en de

achtergrondverlichting zal tijdens de eerste 10

seconden oplichten.

ALARMGELUID UITSCHAKELEN

Druk op eender welke toets om het alarmgeluid UIT te

zetten. Het alarm zal zich automatisch resetten tenzij

u het hebt uitgeschakeld.

ACTIVEREN/UITSCHAKELEN VAN HET ALARM

Druk op MODE om door de klokmode te bladeren. Druk

op SET en daarna op + om het alarm te activeren of

uit te schakelen. verschijnt op het scherm wanneer

het alarm is geactiveerd.

ALTIMETER-BAROMETER GEBRUIKEN

WAT BETREFT DE ALTIMETER-BAROMETER

De altimeter meet de hoogte in meters of feet. Het horloge

is uitgerust met een intelligente barometer die de hoogte

bepaalt door middel van de ingebouwde sensor met

geavanceerde Baro-compensatie technologie. De sensor

onderscheidt zowel verschillen tussen druk veroorzaakt

door veranderingen in fysische hoogtes als druk

veroorzaakt door weersomstandigheden. Deze precieze

eigenschap elimineert afwijkingen en geeft meer accurate

hoogemetingen vergeleken met gemiddelde apparaten

die op de commerciele markt verkrijgbaar zijn.

HOOGTE INSTELLEN

Om de hoogte in te stellen:

De volgorde voor de hoogte-instellingen is als volgt:

• Hoogte-eenheid - meters / feet

• Hoogte

Om de altimeter juist in te stellen, moet u de correcte

hoogte kennen. Hiervoor gaat u als volgt te werk:

• Zoek een topografische kaart; bepaal uw locatie

en de overeenkomende hoogtelezing.

• Stel de druk voor zeeniveau op uw horloge in.

BELANGRIJK

• Dit toestel werkt met een semiconductor

druksensor die beinvloed kan worden door

temperatuurveranderingen. Terwijl u de hoogte

meet, zorg ervoor dat het toestel niet is blootgesteld

aan plotselingen temperatuurveranderingen.

• Wij raden u aan de hoogte of de druk van het

zeeniveau regelmatig te kalibreren om de

nauwkeurigheid van het horloge te behouden.

BALKGRAFIEK VOOR HOOGTE

De balkgrafiek voor hoogte onderaan het scherm toont

het verloop van de hoogte. Hat bevat 7 rijen en 14

kolommen.

De meeste recente lezing wordt ingevoerd in de rechter

kolom en altijd ter hoogte van de 4de rij. Bijgevolg

zullen alle andere lezingen hun positie aanpassen in

overeenstemming met de meest recente lezing.

Meest recente lezing

OPMERKING 1 rij = 20m (20m = 65,6ft)

1 kolom =1 min

1. Hoogteniveau 400m.

Gebruiker wandelt

op een vlakke weg

2. Hoogteniveau 420m.

(Verhoging van 20m)

3. Hoogteniveau 380m.

(Verlaging van 40m)

4. Hoogteniveau 480m.

(Verhoging van 100m)

5. Hoogteniveau 380m.

(Verlaging van 100m)

Kijjk naar het horloge om te jouw huidig hoogteniveau te

bekijken en kijk daarna naar de balkgrafiek om de

veranderingen in de hoogte te zien. Kijk naar onderstaande

table om de balkgrafiek in dieper detail te lezen.

HOOGTE-ALARM / ZEENIVEAU / WEERSYMBOOL

INSTELLEN

Vanuit alle 5 de schermdisplays voor hoogte kunt u

het volgende instellen:

•Hoogte-alarm - Selecteer alarm om het boven of onder

juw instelling te activeren; stel het hoogte-alarm in.

•Zeeniveau - Selecteer eenheid hPa of inHg; stel het

zeeniveau in

•Weersymbool - 1 uit 4 displays waaruit u kunt kiezen

1. Druk op FUNC om hoogte-alarm, zeeniveau of

weersymbool te selecteren.

2. Hou SET ingedrukt om de instellingsmodus binnen

te gaan.

HOOGTEDISPLAYS BEKIJKEN

IN de altimeter-barometer modus zijn er 5 verschillende

scherm displays voor de hoogte. Om onderling te

veranderen:

1. Druk op MODE om de altimeter-barometer modus

binnen te gaan.

2. Druk op SELECT om door de verschillende scherm

displays voor de hoogte te bladeren.

Hoogte met Hoogte met Hoogte met

klok zeeniveau

plaatselijke luchtdruk

Hoogte met Hoogte met

timer temperatuur

3. Druk op + om de instelling te veranderen.

4. Druk op SET om de instelling te bevestigen.

HOOGTE-ALARM

Het stijgende of dalende hoogte-alarm zal ingeschakeld

worden wanneer de vooraf ingestelde hoogte wordt

bereikt tijdens een bepaalde klimming of afdaling.

Druk op eender welke toets om het alarm te stoppen.

Indien de vooraf ingestelde waarde opnieuw wordt

bereikt, zal het alarm opnieuw worden geactiveerd.

OPMERKING Het instellen van de hoogte beinvloedt

de druk van het zeeniveau.

ZEENIVEAU

Voor een nauwkeurige meting, moet u eerst de druk

voor het zeeniveau kalibreren. Als de druk is

gekalibreerd, zal de hoogte automatisch worden

gekalibreerd in de overeenkomende hoogte dankzij de

ingebouwde automatiche kalibreringsfunctie.

Wanneer u het zeeniveau op het horloge instelt, zal

het de altimeter tot de huidige hoogte aanpassen.

Informatie omtrent de huidige druk van zeeniveau kunt

u vinden in kranten, het locale nieuws en

radiorapporten of op het internet.

OPMERKING Indien het horloge in een drukcabine

wordt geplaatst, zoals een vliegtuig, is het noodzakelijk

de druk van zeeniveau of de hoogte opnieuw te kalibreren.

WEERSVOORSPELLING

Ditr product voorspelt het weer voor de komende 12

tot 24 uur binnen een straal van 30-50 km (19-31 mile).

De weersvoorspelling is gebaseerd op de metingen van

de tendens van barometrische druk.

ZONNIG LICHT BEWOLKT REGENACHTIG

BEWOLKT

OPMERKING Indien het horloge hoogteveranderingen

ondergaat zal de weersvoorspelling verdwijnen. Blijf

gewoon 5 minuten op dezelfde hoogte staan en de

weersvoorpselling zal opnieuw verschijnen.

OPMERKING De fabrikant is niet verantwoordelijk

voor enig ongemak veroorzaakt door incorrecte

weersvoorspelling.

ZEIL TIMER GEBRUIKEN

WAT BETREFT DE ZEIL TIMER

De zeil timer heeft 3 afteltimers en een chronometer:

4. Wanneer u in de instelling van timer 1

(door de gebruiker in te stellen

afteltimer) bent, gebruik dan + of - om

de gewenste waarden in te voeren.

Indien u de chronometerfunctie wilt

stoppen, verandert u gewoon alle

waarden tot nul.

Als u de timer van uw keuze hebt ingesteld, kunt u de

volgende functies uitvoeren:

TIMER 1, 2, 3 / INSTRUCTIE

CHRONOMETER

Start / stop Druk op ST / SP

Pauze / herstellen (resume) Druk op ST / SP

Tijd wijzigen terwijl de Druk op + of - om de

timer loopt timer te verhogen /

verlagen naar de dichtst

bijgelegen minuut

•Timer 1 - Door de gebruiker te selecteren timer/

chronometer

•Timer 2 - 10 minuten afteltimer

•Timer 3 - 5 minuten afteltimer

De afteltimers hebben een alarmgeluid dat helpt om de

tijd bij te houden bij het begin van een race. Een enkele

toetsindruk is al dat nodig is om snel een aanpassing te

maken aan de timer, bv. Druk op + of - om de timer naar

de dichtst bijgelegen minuut te verhogen of te verlagen.

Hij is ook uitgerust met een ronde teller.

ZEIL TIMER INSTELLEN

Om de instellingen van de zeil timer te veranderen:

1. Druk op MODE om de zeil timer modus binnen te gaan.

2. Hou SET ingedrukt om de vorig gebruikte timer te

resetten. Hou SET nogmaals ingedrukt om de

instellingsmodus binnen te gaan waar u gelijk welke

timer kunt selecteren.

3. Druk op + of - om 1 van de 3 timers te kiezen en druk

daarna op SET om deze te selecteren.

Timer/chronometer Stop timer / chronometer.

resetten Hou SET

Ronde opslaan Druk op LAP terwijl de

(ronde functie kan chronometer loopt.

alleen worden

gebruikt in de OPMERKING De tijd van de

chronometer modus) chronometer en ronden worden in

hetzelfde geheugen opgeslagen.

Het geheugen heeft een

capaciteit van 99 metingen of 99

uren, 59 min

Totale tijd / ronde 1. Stop timer / chronometer. Druk

geheugen bekijken

op SET om het geheugenrapport

te bekijken

2. Druk op + of - om door de

geheugenrapporten te bladeren.

3. Het laatste geheugen zal als

“M 1” worden weergegeven

4. Druk op SET om de totale tijd

te zien

5. Druk op + of - om de rondetijd

te zien (1 ronde moet minstens

genomen zijn)

OPMERKING Wanneer eender welke afteltimer nul

heeft bereikt, zal het biepen en automatisch beginnen

optellen in chronograaf timer.

OPMERKING In zeil timer modus, kan alleen een van

de timers terzelfdertijd worden gebruikt.

ALARMGELUID VAN DE ZEIL TIMER

De afteltimer geeft u de stand van aftelling door middel

van een serie pieptonen.

Wis 1

geheugendata

uit alle data

1. Stop timer / chronograaf

2. Druk op SET om de

geheugendata te bekijken

3. Het laatste geheugen zal als

“M 1” afgebeeld worden

4. Druk op + of - om de

gewenste geheugendata

te bekijken

5. Hou SET ingedrukt

6. Druk op + of - om 1 geheugen

uit alle data uit te wissen

7. Hou SET ingedrukt om te

bevestigen

OPMERKING 1hPa=0.02953inHg

AFTELTIJD - BIJ DE : ALARMGELUID

10de, 9de, 8ste, 7de, 6de min 2 biepen

5de min 5 sets van 2 biepen

4de, 3de, 2de min 2 biepen

60ste - 51ste sec Continu biepen

50ste, 40ste, 30ste, 20ste, 10de sec 2 biepen

9de - 1ste sec 1 biep elke seconde

0 sec 1 lange biep

WEERGAVE VAN ZEENIVEAU LUCHTDRUK

Hat verloop van het zeeniveau kan bekeken worden

als een lezing opgemeten in hPa / inHg of als lijngrafiek.

Hat bevat 7 rijen en 14 kolommen.

De laatste lezing wordt ingevoerd in de rechter kolom

en altijd ter hoogte van de 4de rij. Bijgevolg zullen alle

andere lezingen hun positie aanpassen in

overeenstemming met de laatste lezing.

Meest recente lezing

1. Luchtdruk van

zeeniveau is 5hPa.

2. Luchtdruk van

zeeniveau is 6 hPa.

(Verhoging van 1hPa)

3. Luchtdruk van

zeeniveau us 4 hPa.

(Verlaging van 2hPa)

4. Luchtdruk van

zeeniveau is 9 hPa.

(Verhoging van 5hPa)

5. Luchtdruk van

zeeniveau is 4 hPa.

(Verlaging van 5hPa)

Kijk naar de horloge om de luchtdruk van het zeeniveau te

bekijken en kijk nadien naar de lijngrafiek om de

veranderingen in luchtdruk te bekijken. Kijk naar onderstaande

table om de lijngrafiek in dieper detail te bekijken.

KOMPAS GEBRUIKEN

WAT BETREFT HET KOMPAS

Het kompas toont de peiling in graden tesamen met 16

windstreken. De buitenomtrek van het display bestaat uit

60 segmenten, die grafisch de peiling tonen, (een verlicht

segment toont het Noorden, 3 verlichte segmenten tonen

het Zuiden). De luchtbel toont aan wanneer het kompas

vlak staat/ligt zodat u een accurate meting kunt opnemen.

Kijk gewoon direct boven de luchtbel en zet het kruis in

rechte lijn met het midden van de luchtbel.

1. Noorden

2. Zuiden

3. Luchtbel

4. Peiling

5. Windstreek

Het kompas display is 30 seconden actief . Daarna zal

het kompas overgaan naar de energiebesparingsmodus

en zal “- - -” op het display verschijnen. Om het kompas

opnieuw te activeren, druk op SELECT.

OPMERKING Neem altijd peilingen in open lucht, niet

binnenin gebouwen, tenten, grotten of andere beschutte

plaatsen.

OPMERKING Kompasmetingen moeten steeds worden

uitgevoerd uit de buurt van magnetische velden. Blijf uit

de buurt van grote magnetische voorwerpen,

hoogspanningskabels, electrische motoren, enz. Indien

het kompas wordt blootgesteld aan sterke magnetische

bronnen, reset de kalibrering.

KOMPAS SENSORKALIBER INSTELLEN

Het kompas moet gekalibreerd worden:

• Alvorens u het voor de eerste keer gebruikt.

• Wanneer de batterij wordt vervangen.

• Alvorens u weggaat voor een langdurige

buitenactiviteit.

• Wanneer het is blootgesteld aan sterke

magnetische bronnen, uiterst koud weer of wanneer

u vermoedt dat andere omgevingscondities de

compasmetingen hebben beinvloed.

• Indien u bemerkt dat het kompas niet de juiste

richting aanwijst.

Om de kompassensor te kalibreren:

1. Druk op MODE om naar de

kompasmodus over te gaan.

Kompas met lokale Kompas met Kompas met

luchtdruk timer temperatuur

Vanuit de 5 kompas scherm displays kunt u het

volgende instellen:

•Peiling tracksysteem - Selecteer AAN / UIT;

peiling instellen

•Declinatie - Selecteer AAN / UIT; Declinatiehoek

instellen

•Reele Noorden kaliber - Selecteer AAN / UIT; reele

Noorden kaliber instellen

Kompas met Kompas met Kompas met

klok hoogte zeeniveau

2. Hou SET ingedrukt tot je het

hiernaast afgebeelde scherm

ziet.

3. Draai het horloge tegen de

wijzers van klok in op dezelfde

snelheid als de segmenten die

rond de omtrek bewegen. De

rotatie is compleet wanneer je

1 1/4 toeren hebt voltooid en

het hiernaast afgebeelde

scherm verschijnt.

OPMERKING Voor een succesvolle kalibrering, is het

belangrijk het kompas waterpas te houden tijdens het

kalibreringsproces. Leg het gewoon op een vlakke

ondergrond zoals de bodem van een omgekeerd glas

of op een tafel.

KOMPASDISPLAYS BEKIJKEN

Binnen de kompasmodus zijn er 5 verschillende kompas

scherm displays. Om onderling tussen deze te wisselen:

1. Druk op MODE om de kompasmodus binnen te

gaan.

2. Druk op SELECT om door de verschillende kompas

scherm displays te bladeren.

INSTELLEN VAN HET TRACKSYSTEEM VOOR PEILING

Het tracksysteem voor peiling kan ingesteld worden

om op een specifiek te volgen peiling vast te zetten.

Door de peiling vast te zetten, kan je zien wanneer je

van je koers afwijkt en hoeveel je nodig hebt om terug

op koers te raken.

1. In eender welk scherm voor

kompas, druk op SET tot het

hiernaast afgebeelde scherm

verschijnt.

2. Hou SET igedrukt om de

instellingsmodus te openen.

• Het bovenste getal toont de

vorig vastgestelde peiling.

• Het onderste flikkerende getal

toont de huidige peiling.

3. Beweeg het kompas tot de

peiling die je wenst vast te zetten

op het scherm verschijnt en druk

dan op SELECT.

4. Druk op SET om de instelling te bevestigen.

5. Om de peiling nog meer te verfijnen, druk op + of -.

6. Druk op SET om de instelling vast te zetten.

7. In de kompasmodus zal onderaan het scherm de

vastgestelde waarde verschijnen in plaats van de

kardinale lezing.

Eens het tracksysteem voor de peiling is ingesteld,

zullen de kompassegmenten op het scherm tonen

hoever je van je vastgestelde koers afwijkt. Zie

onderstaande voorbeelden:

1. De vastgestelde peiling is 94˚

en de huidige peiling is 94˚

2. Huidige kompas peiling

3. Vastgestelde kompas peiling

1. Jouw vastgestelde peiling is

94˚ en je huidige peiling is

120˚.

2. Huidige kompas peiling

3. Vastgestelde kompas peiling

De kompassegmenten tonen de hoek tussen de

vastgestelde peiling en jouw huidige peiling. Bijgevolg

zal je je huidige richting moeten aanpassen om terug

op de vastgestelde peilingskoers te geraken.

REELE NOORDEN KALIBER INSTELLEN

Wanneer u de declinatiehoek niet kent, kan de functie

voor het reele Noorden kaliber gebruikt worden om het

verschil tussen het magnetische Noorden en het Reele

Noorden te compenseren. Het enige wat u moet weten

is de richting van het reele Noorden (dit kunt u vinden

via landmarks in de onmiddellijke omgeving).

Om het reele Noorden kaliber in te stellen:

1. In eender welk kompas

schermdisplay, druk op SET tot

het hiernaast afgebeelde

scherm verschijnt.

2. Hou SET ingedrukt om de

instellingsmodus binnen te

gaan.

3. Draai het kompas in de richting

van het reele Noorden en druk

op SET.

OPMERKING Indien de declinatiefunctie op AAN staat,

is de reeele Noord-functie automatisch UITgeschakeld

en vice-versa.

DECINATIE INSTELLEN

Declinatie is de hoek tussen de naaldpunten van het

kompas (magnetische Noordpool) en de werkelijke

Noordpool. De declinatiehoek varieert tussen 0-30

graden Oost (O) of West (W) en kan gevonden worden

op de meeste kaarten of op het internet.

Wanneer u de declinatiehoek op het kompas instelt,

compenseert u het verschil tussen het reele Noorden

en het magnetische Noorden:

1. In eender welk kompas

schermdisplay, druk op SET tot

het hiernaast afgebeelde

scherm verschijnt.

2. Hou SET ingedrukt om de

instellingsmodus binnen te

gaan.

3. Druk op + of - om de instelling te veranderen.

4. Druk op SET om te bevestigen.

OM HET PEILING TRACKSYSTEEM / DECLINATIE /

REELE NOORDEN KALIBER AAN/UIT TE STELLEN

In eender welk kompas scherm display, druk op SET.

Druk op + om heen en weer te gaan tussen AAN/UIT.

ACHTERGRONDVERLICHTING

Om de achtergrondverlichting voor 3 seconden AAN

te zetten:

1. Druk op .

2. Druk op eender welke andere toets wanneer het

licht aan staat en het zal de duur van de verlichting

met nogmaals 3 seconden verlengen.

OPMERKING De achtergrondverlichting werkt niet

wanneer het zwakke batterij symbool is

weergegeven en zal terugkeren naar de normale werking

zodra de batterijen zijn vervangen.

SLOT VOOR HET TOETSENBORD

Om het slot voor het toetsenbord AAN of UIT te zetten:

• Hou voor 2 seconden ingedrukt om tussen

AAN en UIT te verspringen. Wanneer het is

ingesteld op AAN, zal het symbool op het

scherm verschijnen.

SPECIFICATIES

TYPE OMSCHRIJVING

KLOK

Tijdsformaat format 12 u / 24 u

Datumformaat DD / MM of MM / DD

Jaarformaat 2001-2050 (auto-kalender)

Alarm Dagelijks alarm

TIMER 1

Afteltimer door de 99:59:59 (u:min:sec)

gebruiker in te stellen

TIMER 2

Afteltimer 00:10:00 (u:min:sec)

TIMER 3

Afteltimer 00:05:00 (u:min:sec)

TIMER 1, 2, 3

Chronometer/Rondes 99 lezingen / 99:59:59

(u:min:sec)

THERMOMETER

Meetbereik -10˚C-60˚C (14˚F-140˚F)

Resolutie 0,1˚C / 0,2˚F

ALTIMETER

Hoogte displaybereik -400 to 9000 m

(-1312 to 29520 ft)

WAARSCHUWINGEN EN

ONDERHOUDSRICHTLIJNEN

Om zeker te zijn dat ue optimaal van dit product kunt

genieten, gelieve de onderstaande richtlijnen te volgen:

• Reinig het product met een zacht, licht vochtig

doekje. Gebruik geen schurende of bijtende

reinigingsmiddelen zoals benzine, chloor, parfum,

alcohol, haarspray, enz., daar deze schade kunnen

veroorzaken.

• Probeer niet de toetsen in te drukken met natte

vingers, onder water of in hevige regen, daar dat

kan leiden tot het indringen van water in het

electrisch circuit.

• Stel het product niet bloot aan sterke krachten of

schokken, vuil, temperatuurveranderingen of

vochtigheid. Stel het product nooit bloot aan direct

zonlicht voor langdurige periodes. Dit kan leiden

tot defect.

• Zit niet aan de interne onderdelen. Indien u dit wel

doet, zal dit uw garantie te niet doen en kan dit ook

leiden tot ernstige schade. Het hoofdgedeelte bevat

geen onderdelen die door de gebruiker zelf kunnen

worden hersteld.

Hoogte-instelling -400 to 9000 m

(-1312 to 29520 ft)

Resolutie 1 m / 3 ft

BAROMETER

Locale luchtdruk 300 to 1100 hPa /

displaybereik 8,86 to 32,48 inHg

Locale luchtdrukresolutie 1 hPa / 0,01 inHg

Zeeniveau drukdisplay 900 to 1100 hPa /

26.58 to 32,48 inHg

Zeeniveau drukinstelling 900 to 1100 hPa /

26.58 to 32,48 inHg

Zeeniveau drukresolutie 1 hPa / 0,01 inHg

Weersvoorspelling indicatie

Zonnig, licht bewolkt,

bewolkt en regenachtig

STROOMTOEVOER

Horloge 1 x CR2032 3V lithium

batterij

WERKINGSOMGEVING

Werkingstemperatuur -10˚C - 60˚C (14˚F-140˚F)

Opbergtemperatuur -20˚C - 70˚C (-4˚F-158˚F)

Waterbestendigheid 50 m / 164 ft (RA202)

30 m / 98 ft (RA282)

• Raak het blootliggende electronische circuit niet

aan daar er een gevaar is voor electrische

schokken.

• Maak geen krassen op het LCD-scherm met harde

voorwerpen daar dit kan leiden tot schade.

• Neem de nodige voorzorgsmaatregelen bij het

hanteren van alle batterij types.

• Indien u van plant bent het product voor langere

tijd op te bergen, verwijder dan eerst de batterijen.

• Wanneer u batterijen vervangt, gebruik nieuwe

batterijen zoals specifiek aangeduid in deze

handleiding.

• Gebruik het product niet in heet water.

• Wanneer judit product weggooit, doe dit volgens

de plaatselijke verwijderingswetten.

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientific.com) om

meer te weten over uw nieuwe product en andere

Oregon Scientific producten zoals digitale fototoestellen,

gezondheids- en fitnessuitrusting en weerstations. Op

deze website vindt u tevens de informatie over onze

klantendienst, voor het geval u ons wenst te contacteren.

ÍNDICE

Introdução ............................................................. 2

Características Principais .................................... 3

Relógio .............................................................. 3

Tela .................................................................... 4

Para Começar ........................................................ 4

Como Desembalar o Relógio ............................ 4

Como Ligar o Relógio (Somente ao Utilizar

pela Primeira Vez) ............................................. 5

Pilhas ................................................................ 5

Como Alternar Entre os Modos Principais ........ 6

Como Utilizar o Relógio ....................................... 6

Ajustar o Relógio / Calendário / Unidade de

Temperatura ...................................................... 6

Ver os Painéis do Relógio ................................. 7

Ajustar o Alarme Diário / 2ª Zona Horária /

Som das Teclas ................................................. 8

Som do Alarme .................................................. 9

Desligar o Som do Alarme ................................ 9

Ativar / Desativar o Alarme................................ 9

Como Utilizar o Altímetro-Barômetro.................. 9

Sobre o Altímetro-Barômetro ............................ 9

Ajustar a Altitude ............................................... 9

Gráfico de Barras da Altitude ............................ 10

Ver os Painéis da Altitude ................................. 11

Ajustar o Alarme de Altitude / Nível do Mar /

Ícone do Tempo ................................................. 11

Como Utilizar o Timer para Regata ..................... 12

Sobre o Timer para Regata ............................... 12

Ajustar o Timer para Regata ............................. 13

Alerta Sonoro do Timer para Regata ................ 14

Painel da Pressão A Nível do Mar ....................... 15

Como Utilizar a Bússola ....................................... 15

Sobre a Bússola ................................................ 15

Ajustar o Sensor de Calibragem da Bússola .... 16

Ver os Painéis da Bússola ................................ 17

Ajustar o Sistema de Direção de Rota .............. 18

Ajustar a Inclinação ........................................... 19

Ajustar a Calibragem pelo Norte Verdadeiro..... 19

Ligar / Desligar o Sistema de Direção de Rota /

Inclinação / Calibragem pelo Norte Verdadeiro ......

Luz de Fundo ......................................................... 20

Bloqueio do Teclado ............................................. 20

Especificações ...................................................... 20

Avisos e Instruções para Cuidados .................... 21

Sobre a Oregon Scientific .................................... 22

Outbreaker Bússola de Navegação /

Outbreaker Bússola de Navegação Média

Modelo: RA202 / RA282

Manual do Usuário

POR

INTRODUÇÃO

Agradecemos por ter selecionado o Relógio Outbreaker

Bússola de Navegação / Outbreaker Bússola de

Navegação Média (RA202 / RA282) da Oregon

Scientific™ como seu produto de escolha. Este aparelho

de precisão inclui as seguintes características:

• Relógio cronômetro altamente preciso com

calendário e luz de fundo

• Bússola digital

• Ângulo de inclinação ajustável

• Sensor de calibragem da bússola

• Calibragem pelo norte verdadeiro

• Sistema de direção de rota

• Timer para regata com voltas - contagem progressiva

e regressiva

• Medida de altitude com alarme de alerta e

apresentação de gráfico de barras

• Medida da pressão barométrica com apresentação

de gráfico de linhas a nível do mar

• Medida de temperatura

• Previsão do tempo com 4 painéis

• Resistente a água:

- até 50 metros: RA202

- até 30 metros: RA282

• Alarme diário

Este manual contém importantes informações sobre

segurança e cuidados, oferecendo instruções passo a

passo para a utilização do produto. Leia com atenção o

manual e guarde-o em local seguro para consultá-lo

futuramente, sempre que necessário.

IMPORTANTE

• As funções de medida incorporadas ao RA202 /

RA282 não devem substituir medidas profissionais

nem dispositivos de precisão industrial. Os valores

apresentados por este relógio devem ser

considerados apenas como representações

razoáveis.

• Ao participar em escaladas ou outras atividades em

que a possibilidade de perder-se pode criar situações

de perigo ou envolver risco de vida, certifique-se de

usar uma segunda bússola a fim de confirmar as

leituras de direção.

• A Oregon Scientific™ não assume nenhuma

responsabilidade por quaisquer perdas ou

reclamações de terceiros que possam ter origem a

partir do uso deste relógio.

POR

CARACTERÍSTICAS PRINCIPAIS

RELÓGIO

RA202 RA282

1. N / S / E / W: Pontos cardeais - norte, sul, leste e

oeste.

2. SELECT / -: Mostra telas dentro do modo principal;

diminui valores de ajuste; reativa sensor da bússola.

3. / : Liga a luz de fundo por 3 segundos;

bloqueia / desbloqueia o teclado.

4. MODE: Alterna para outro modo; saída rápida

durante qualquer modo de ajuste.

5. Bubble level: Use para posicionar o relógio em um

Iocal plano.

6. LAP / +: Marca uma volta; aumenta valores de ajuste.

7. ST / SP: Inicia / pára timer e cronômetro.

8. FUNC / SET: Entra modo de ajuste; seleciona outra

opção de ajuste; confirma valor de ajuste; recarrega

o valor pré-configurado do timer.

9. Tela.

POR

TELA

1. Segmentos da bússola: Mostra a direção da

bússola; estado da calibragem.

2. Previsão do tempo: 4 Ícones de previsão do tempo.

3. : Estado da pilha.

4. : Som do teclado desativado.

5. AM / PM: Formato 12 horas em uso.

6. LAP: Marca uma volta; número da volta; memória

da volta.

7. : Alarme diário ativado.

8. : Mostra gráfico a nível do mar; gráfico de

barras da altitude; leitura do ponto cardeal atual ou

estado de um ajuste.

9. : Bloqueio do teclado ativado.

10. 123: Timer de contagem regressiva 1, 2 ou 3 é

indicado ou está em funcionamento.

11. : Timer de contagem regressiva é indicado ou está

em funcionamento.

12. STW: Cronômetro é indicado ou está em

funcionamento.

13. ft ou m: Unidade da altitude - pés ou metros.

14. inHg / hPa: Unidade da pressão barométrica.

15. TTL: Tempo total é indicado.

16. ZONE: Diferença horária do 2˚ fuso horário.

PARA COMEÇAR

COMO DESEMBALAR O RELÓGIO

Ao desembalar seu relógio, certifique-se de guardar

todos os materiais de embalagem em local seguro, para

o caso de precisar transportar o produto.

A caixa contém:

• Relógio

• 1 pilha de lítio CR2032 (3V) - já instalada

POR

COMO LIGAR O RELÓGIO (SOMENTE AO UTILIZAR

PELA PRIMEIRA VEZ)

Pressione qualquer tecla por 2 segundos para ativar a

tela de cristal líquido.

PILHAS

O relógio funciona com 1 pilha de lítio CR2032, que já

vem instalada. Consulte a tabela a seguir referente aos

alertas sobre pilhas.

ÍCONE DE PILHA

DESCRIÇÃO

FRACA

A pilha do relógio está fraca.

- - Aparece quando a pilha está muito

fraca para operar o sensor. “- -” é

exibido no lugar dos valores de

temperatura, altitude, barômetro e

bússola. Os gráficos de barra e de

linha também serão congelados.

NOTA O uso contínuo da luz de fundo, alarme de

altitude e timer para regata reduzirá consideravelmente

a duração da pilha.

Para substituir a pilha do relógio:

1. O compartimento de pilha localiza-se na parte de

trás do relógio.

2. Utilizando uma moeda, como indicado acima, gire a

tampa do compartimento no sentido anti-horário até

que saia do lugar.

3. Com o dedo, retire a pilha usada.

4. Coloque a pilha nova com o lado + voltado para cima.

5. Recoloque a tampa do compartimento de pilha,

girando-a no sentido horário até que esteja

firmemente colocada no lugar.

NOTA Ao substituir a pilha é importante recalibrar o

sensor magnético e altitude ou nível do mar. (Consulte

a seção “Ajustar a Altitude” ou “Ajustar o Alarme de

Altitude / Nível do Mar / Ícone do Tempo”).

POR

MODO SINAL

MODO PRINCIPAL

RELÓGIO

IMPORTANTE

•

Pilhas não-recarregáveis e recarregáveis devem

sempre ser descartadas adequadamente. Para essa

finalidade, recipientes especiais estão disponíveis para

descarte de pilhas em centros de coleta de uso comum.

•

As pilhas são extremamente perigosas se forem

engolidas! Portanto, mantenha sempre as pilhas e o

aparelho fora do alcance de crianças. Em caso de

ingestão de pilha, procure auxílio médico imediatamente.

• As pilhas fornecidas com o aparelho não devem ser

recarregadas, reativadas por qualquer meio,

desmontadas, nem jogadas no fogo; deve-se evitar

também qualquer curto-circuito.

COMO ALTERNAR ENTRE OS MODOS PRINCIPAIS

Existem 4 modos principais: Relógio, Altímetro-Barômetro,

Timer para Regata e Bússola. Para cada modo principal

há um sinal que aparece no painel indicando o modo em

que você se encontra. Após 1 segundo, o sinal é

automaticamente substituído pela tela do modo principal.

Pressione MODE para alternar entre os 4 modos principais.

ALTÍ-BARÔ

TIMER PARA

REGATA

BÚSSOLA

COMO UTILIZAR O RELÓGIO

AJUSTAR O RELÓGIO / CALENDÁRIO / UNIDADE

DE TEMPERATURA

A hora real é a tela padrão para o relógio.

MODO SINAL

MODO PRINCIPAL

POR

Relógio com Relógio com Relógio com

Data Segundos Altitude

Relógio com Relógio com Relógio com

Nível do Mar Pressão Local Timer

Para ajustar o relógio:

1. Pressione MODE para alternar

para o Modo Relógio.

Pressione e mantenha pressionado

SET até o primeiro ajuste piscar.

Pressione + ou - para alterar o

ajuste. Mantenha pressionado para

acelerar a passagem das opções.

Pressione SET para confirmar o

ajuste e avançar para o próximo.

4. Repita a etapa 3 para alterar

outros ajustes neste modo.

A ordem dos ajustes do relógio é:

• Formato da hora: 12 / 24 H

• Hora

• Minuto

•Ano

• Formato da data: DD:MM ou MM:DD

• Mês

•Dia

• Unidade de temperatura: ˚C / ˚F

NOTA

O relógio está programado com um calendário

automático de 50 anos. Isso significa que não é necessário

fazer o ajuste dos dias e das datas de cada mês.

VER OS PAINÉIS DO RELÓGIO

No Modo Relógio existem 7 telas diferentes. Para

alternar entre as telas:

1. Pressione MODE para navegar até o Modo Relógio.

2. Pressione SELECT para percorrer as diferentes telas

do relógio.

POR

Relógio com

Temperatura

NOTA Ao usar o relógio, a

temperatura medida pode ser

afetada pelo calor do corpo. Para

obter uma leitura mais precisa,

retire o relógio do pulso e aguarde

aproximadamente 15 minutos

antes de efetuar a leitura.

AJUSTAR O ALARME DIÁRIO / 2ª ZONA HORÁRIA /

SOM DAS TECLAS

De qualquer uma das 7 telas do relógio, é possível

ajustar:

•Alarme Diário - Quando ativado o alarme soará

diariamente à mesma hora.

•Diferença Horária - Ajusta a hora quando você está

em uma zona horária diferente (+ / - 23 horas).

•Som do teclado - Quando ligado (ON) o teclado

emitirá um som ao pressionarem-se as teclas.

1. Pressione FUNC para selecionar alarme diário, 2ª

zona horária ou som do teclado.

Pressione e mantenha pressionado SET para entrar no

modo de ajuste somente para o alarme diário e 2ª zona.

3. Pressione + para alterar o ajuste.

4. Pressione SET para confirmar o ajuste. Quando o

ajuste estiver concluído o usuário retornará à tela

anterior do relógio.

POR

SOM DO ALARME

O alarme soará por 1 minuto e a luz de fundo piscará

nos primeiros 10 segundos.

DESLIGAR O SOM DO ALARME

Pressione qualquer tecla para desligar o som do alarme.

O alarme se reinicializará automaticamente, exceto se

você desativá-lo.

ATIVAR / DESATIVAR O ALARME

Pressione MODE para navegar até o Modo Relógio.

Pressione SET e, a seguir, pressione + para ativar ou

desativar o alarme. O símbolo aparece quando o

alarme está ativado.

COMO UTILIZAR O ALTÍMETRO-BARÔMETRO

SOBRE O ALTÍMETRO-BARÔMETRO

O altímetro mede a altitude em metros ou pés. O relógio é

equipado com um barômetro inteligente que determina a

altitude através do sensor incorporado com a avançada

tecnologia de compensação barométrica. O sensor

também é capaz de distinguir as diferenças entre a pressão

causada pelas mudanças de altitude e a pressão causada

pelas condições meteorológicas. Esta distinção inteligente

reduz discrepâncias nas leituras e torna o altímetro mais

preciso do que os dispositivos disponíveis no mercado.

AJUSTAR A ALTITUDE

Para ajustar a altitude:

1. Pressione MODE para alternar

para o Modo Altímetro-Barômetro.

Pressione e mantenha pressionado

SET até o primeiro ajuste piscar.

Pressione + ou - para alterar o

ajuste. Mantenha pressionado para

acelerar a passagem das opções.

Pressione SET para confirmar o

ajuste e avançar para o próximo.

4. Repita a etapa 3 para alterar

outros ajustes neste modo.

A ordem dos ajustes da altitude é:

• Unidade de altitude: metros / pés

• Nível de altitude

Para ajustar o altímetro efetivamente é necessário saber

a altitude correta. Para o fazer:

• Obtenha um mapa topográfico; encontre sua

localização e a respectiva altitude.

• Ajuste a pressão a nível do mar em seu relógio.

POR

IMPORTANTE

•

Esta unidade utiliza um sensor de pressão semicondutor

que pode ser afetado por variações de temperatura. Ao

medir a altitude, certifique-se de não expor o aparelho

a variações de temperatura repentinas.

•

Recomenda-se calibrar a altitude ou a pressão a nível do

mar regularmente a fim de manter a precisão do relógio.

GRÁFICO DE BARRAS DA ALTITUDE

O gráfico de barras da altitude, na parte inferior da tela, mostra

o histórico da altitude. Ele consiste de 7 linhas e 14 colunas.

A última leitura é inserida na coluna da direita e sempre

na 4ª linha. Assim, todas as demais leituras ajustarão

sua posição a fim de refletir a última leitura.

Última leitura

NOTA

1 linha = 20m (65,6 pés)

1 coluna = 1 min.

Observe seu relógio a fim de verificar o nível de altitude

atual e então observe o gráfico de barras para verificar

as mudanças de altitude. Observe o seguinte quadro

sobre como ler o gráfico de barras mais detalhadamente:

Nível de altitude 400m.

O usuário caminha

numa estrada plana.

2. Nível de altitude 420m.

(Aumento de 20m)

3. Nível de altitude 380m.

(Diminuição de 40m)

4. Nível de altitude 480m.

(Aumento de 100m)

5. Nível de altitude 380m.

(Diminuição de 100m)

POR

AJUSTAR O ALARME DE ALTITUDE / NÍVEL DO

MAR / ÍCONE DO TEMPO

De qualquer uma das 5 telas de altitude, é possível ajustar:

•

Alarme de Altitude - Selecione alarme para ativar acima

ou abaixo de seu ajuste; ajuste a altitude do alarme.

•Nível do Mar - Selecione a unidade hPa ou inHg;

ajuste o nível do mar.

•Ícone do Tempo - Escolha 1 dos 4 Ícones.

1. Pressione FUNC para selecionar alarme de altitude,

nível do mar ou ícone do tempo.

2. Pressione e mantenha pressionado SET para entrar

no modo de ajuste.

Altitude com Altitude com Altitude com

Relógio Nível do Mar Pressão Local

Altitude com Altitude com

Timer Temperatura

VER OS PAINÉIS DA ALTITUDE

No Modo Altímetro-Barômetro existem 5 telas de altitude

diferentes. Para alternar entre as telas:

1. Pressione MODE para navegar até o Modo Altímetro-

Barômetro.

2. Pressione SELECT para percorrer as diferentes telas

de altitude.

POR

3. Pressione + para alterar o ajuste.

4. Pressione SET para confirmar o ajuste.

ALARME DE ALTITUDE

O alarme de altitude ascendente ou descendente será

ativado ao atingir-se a altitude configurada durante uma

subida ou descida respectivamente.

Pressione qualquer tecla para interromper o som do

alarme. Caso o valor configurado seja novamente

atingido, o alarme será reativado.

NOTA O ajuste da altitude afeta a pressão a nível do mar.

NÍVEL DO MAR

Para uma leitura precisa, é necessário primeiramente

calibrar a pressão a nível do mar. Após calibrar a pressão

a nível do mar, a altitude será automaticamente calibrada

utilizando a função incorporada de auto-calibragem.

Ao ajustar o nível do mar em seu relógio, este ajusta o

altímetro para a altitude atual. Consulte os jornais, as

estações de TV e rádio locais, ou a Internet a fim de

obter informação sobre a pressão a nível do mar atual.

NOTA É necessário recalibrar a pressão a nível do mar

ou a altitude caso o produto seja colocado em uma

cabine pressurizada, como um avião.

PREVISÃO DO TEMPO

Este produto faz a previsão do tempo para as próximas

12 - 24 horas em um raio de 30 - 50 Km (19 - 31 milhas).

A previsão do tempo é baseada nas leituras da tendência

da pressão barométrica.

NOTA Se o relógio for sujeito a grandes variações de

altitude, a previsão do tempo pode desaparecer.

Simplesmente permaneça na mesma altitude durante 5

minutos para que a previsão do tempo reapareça.

NOTA

O fabricante não se responsabiliza por quaisquer

inconveniências causadas por falhas na previsão do tempo.

COMO UTILIZAR O TIMER PARA REGATA

SOBRE O TIMER PARA REGATA

O Timer para Regata possui 3 timers de contagem

regressiva e um cronômetro:

•Timer 1 - Timer / Cronômetro à escolha do usuário

•Timer 2 - Timer de contagem regressiva: 10 minutos

•Timer 3 - Timer de contagem regressiva: 5 minutos

ENSOLARADO

PARCIALMENTE

NUBLADO CHUVOSO

NUBLADO

POR

No timer 1 (timer de contagem

regressiva à escolha do usuário),

use + ou - para inserir o valor

desejado. Caso queira usar a função

de cronômetro, simplesmente altere

todos os valores para zero.

Ao ajustar o timer que deseja usar, é possível executar

as seguintes funções:

TIMER 1, 2, 3 / INSTRUÇÃO

CRONÔMETRO

Iniciar / parar Pressione ST / SP

Pausa / reiniciar Pressione ST / SP

Editar tempo Pressione + ou - para aumentar ou

enquanto timer diminuir o timer até o próximo minuto.

está funcionando

Reinicializar timer Pare o timer / cronômetro. Pressione

/ cronômetro e mantenha pressionado SET.

Os timers de contagem regressiva possuem alertas

sonoros a fim de auxiliar na contagem do tempo no início

de uma corrida. Basta apertar uma tecla para fazer

rápidos ajustes no timer, ou seja, pressione + ou - para

aumentar ou diminuir o timer até o próximo minuto. Ele

também é equipado com um timer de voltas.

AJUSTAR O TIMER PARA REGATA

Para alterar os ajustes do Timer para Regata:

1. Pressione MODE para navegar até o Modo Timer

para Regata.

2. Pressione e mantenha pressionado SET para

reinicializar o timer anteriormente em uso. Pressione

e mantenha pressionado SET novamente para entrar

no modo de ajuste, em que é possível selecionar

qualquer timer.

3. Pressione + ou - para escolher 1 dos 3 timers e, a

seguir, pressione SET para selecioná-lo.

POR

Guardar volta Pressione LAP enquanto o

(a função volta cronômetro está funcionando.

somente pode

ser usada no NOTA Os tempos do cronômetro e

modo cronômetro)

volta estão guardados na mesma

memória. A memória tem capacidade

para 99 leituras ou 99 horas, 59

minutos.

Ver tempo total / 1. Pare o timer / cronômetro.

memória de volta Pressione SET para ver registro

da memória.

2. Pressione + ou - para percorrer

os registros de memória.

3. A memória mais recente será

indicada por “M 1”.

Pressione SET para ver o tempo

total

5. Pressione + ou - para ver o

tempo da volta (pelo menos 1

volta deve ter sido dada).

Apagar 1 registro 1. Pare o timer / cronômetro.

da memória ou 2. Pressione SET para ver o registro

todos os registros da memória.

3. A memória mais recente será

indicada por “M 1”.

4. Pressione + ou - para selecionar o

registro da memória quedeseja

visualizar.

Pressione e mantenha pressionado

SET.

6. Pressione + ou - para apagar 1

registro ou todos os registros.

7. Pressione e mantenha pressionado

SET para confirmar.

NOTA Quando qualquer timer de contagem regressiva

atingir zero, emitirá um bip e automaticamente iniciará

a contagem progressiva no cronômetro.

NOTA No Modo Timer para Regata, apenas um dos

timers pode ser usado de cada vez.

ALERTA SONORO DO TIMER PARA REGATA

O timer de contagem regressiva adverte o usuário sobre

o estado da contagem com uma série de bips.

CONTAGEM REGRESSIVA NO: ALERTA SONORO

10˚, 9˚, 8˚, 7˚, 6˚ min 2 bips

5˚ min 5 séries de 2 bips

4˚, 3˚, 2˚ min 2 bips

60˚-51˚ seg Bips contínuos

50˚, 40˚, 30˚, 20˚, 10˚ seg 2 bips

9˚ ao 1˚ seg 1 bip a cada seg

0 seg 1 bip longo

POR

PAINEL DA PRESSÃO A NÍVEL DO MAR

O histórico do nível do mar pode ser visto através da

leitura das medidas em hPa / inHg ou do gráfico de

linhas. Este consiste de 7 linhas e 14 colunas.

A última leitura é inserida na coluna da direita e sempre

na 4ª linha. Assim, todas as demais leituras ajustarão

sua posição a fim de refletir a última leitura.

Última leitura

NOTA 1hPa = 0,02953inHg

Observe seu relógio a fim de verificar a pressão a nível

do mar e então observe o gráfico de linhas para verificar

as mudanças de pressão. Observe o seguinte quadro

sobre como ler o gráfico de linhas mais detalhadamente:

1. Pressão a nível do

mar 5hPa.

2. Pressão a nível do

mar 6hPa. (Aumento

de 1hPa)

Pressão a nível do mar

4hPa. (Diminuição de

2hPa)

4. Pressão a nível do

mar 9hPa. (Aumento

de 5hPa)

5. Pressão a nível do mar

4hPa. (Diminuição de

5hPa)

COMO UTILIZAR A BÚSSOLA

SOBRE A BÚSSOLA

A bússola indica a direção em graus juntamente com

16 pontos cardeais. A circunferência exterior do painel

possui 60 segmentos, que graficamente indicam a

direção (um segmento aceso indica Norte, três

POR

A tela da bússola fica ativada durante 30 segundos de

cada vez. Após esse período, a bússola entra no modo

de economia de energia e “- - -” aparecerá na tela. Para

reativar a bússola, pressione SELECT.

NOTA Leia sempre a direção ao ar livre e nunca dentro

de edifícios, barracas, cavernas ou outros abrigos.

NOTA As leituras da bússola devem ser efetuadas

longe de material magnético. Evite grandes objetos

magnéticos, cabos de energia, alto-falantes, motores

elétricos, etc. Caso a bússola seja exposta a grandes

forças magnéticas, reinicialize a calibragem.

1. Norte

2. Sul

3. Bola

4. Direção

5. Ponto cardeal

AJUSTAR O SENSOR DE CALIBRAGEM DA BÚSSOLA

A bússola deve ser calibrada:

• Antes de usá-la pela primeira vez.

• Ao substituir a pilha.

• Antes de sair para uma atividade ao ar llvre

prolongada.

• Sempre que for exposta a fortes fontes magnéticas,

frio intenso, ou quando você suspeitar que outras

condições ambientais podem ter afetado suas

leituras.

• Caso você perceba que ela não está indicando a

direção corretamente.

Para ajustar o sensor de calibragem da bússola:

1. Pressione MODE para alternar

para o Modo Bússola.

Pressione e mantenha pressionado

SET até que veja a tela ao lado.

segmentos acesos indicam Sul). A bola indica quando a

bússola está plana, para o usuário fazer uma leitura

precisa. Basta olhar diretamente sobre a bola e

posicionar a pequena bola no centro do círculo.

POR

Bússola com Bússola com Bússola com

Relógio Altitude Nível do mar

Bússola com Bússola com Bússola com

Pressão Local Timer Temperatura

3. Gire o relógio no sentido anti-

horário na mesma velocidade dos

segmentos que se movem em

torno da circunferência. A rotação

estará concluída ao completar 1

1/4 de volta e a tela ao lado

aparecer.

NOTA Para que a calibragem seja bem sucedida, é

importante manter a bússola nivelada durante o

processo. Basta colocá-la em uma superfície plana,

como um copo virado sobre uma mesa.

VER OS PAINÉIS DA BÚSSOLA

No Modo Bússola existem 6 telas diferentes. Para

alternar entre elas:

1. Pressione MODE para navegar até o Modo Bússola.

2. Pressione SELECT para percorrer as diferentes telas

da bússola.

De qualquer uma das 6 telas da bússola, é possível ajustar:

•Sistema de Direção de Rota - Selecionar Ligar (ON)

/ Desligar (OFF); ajustar a direção

•Inclinação - Selecionar Ligar (ON) / Desligar (OFF);

ajustar o ângulo de inclinação

•Calibragem pelo Norte Verdadeiro - Selecionar

Ligar (ON) / Desligar (OFF); ajustar a calibragem

pelo norte verdadeiro

POR

AJUSTAR O SISTEMA DE DIREÇÃO DE ROTA

O sistema de direção de rota pode ser ajustado para

travar em uma direção específica que você deseja

seguir. Ao travar a direção, é possível ver quando você

se desviar de seu percurso e o quanto é preciso corrigir

para voltar à rota original.

1. Em qualquer um dos painéis da

bússola, pressione SET até que

a tela ao lado apareça.

Pressione e mantenha pressionado

SET para entrar no modo de ajuste.

• O número superior indica a direção

que foi travada anteriormente.

• O número inferior intermitente

indica sua direção atual.

3. Mova a bússola até que a direção que deseja travar

apareça e pressione SELECT.

4. Pressione SET para confirmar o ajuste.

5. Para ajustar a direção, pressione + ou -.

6. Pressione SET para travar o ajuste.

7. No Modo Bússola, o valor travado aparecerá na parte

inferior da tela em vez da leitura cardeal.

Ao ajustar o sistema de direção de rota, os segmentos

da bússola na tela indicarão o quanto você se desviou

do percurso travado. Observe os seguintes exemplos:

1. A direção travada é de 94º

e a direção atual é de 94º.

2. Direção atual da bússola

3. Direção travada

1. A direção travada é de 94º

e sua direção atual é de

120º.

2. Direção atual da bússola

3. Direção travada

Os segmentos da bússola indicam agora o ângulo entre

a direção travada e sua direção atual. Desta forma, é

preciso alterar sua direção a fim de retornar ao percurso

da direção travada.

POR

AJUSTAR A INCLINAÇÃO

A inclinação é o ângulo entre o ponto que a agulha da

bússola aponta (Pólo Norte magnético) e o Pólo Norte

verdadeiro. O ângulo de inclinação pode variar de 0 a

30 graus Leste (E) ou Oeste (W) e pode ser encontrado

na maioria dos mapas ou na Internet.

Ao ajustar o ângulo de inclinação na bússola, faz-se a

compensação da diferença entre norte verdadeiro e

norte magnético, permitindo que a leitura da bússola

seja mais precisa.

1. Em qualquer uma das telas da

bússola, pressione SET até que

a tela ao lado apareça.

2. Pressione e mantenha

pressionado SET para entrar no

modo de ajuste.

Pressione + ou - para alterar o ajuste.

4. Pressione SET para confirmar.

AJUSTAR A CALIBRAGEM PELO NORTE VERDADEIRO

Quando você não conhece o ângulo de inclinação, a

função de calibragem pelo norte verdadeiro pode ser

usada para compensar a diferença entre o norte magnético

e o verdadeiro. Basta saber a direção do norte verdadeiro

(que pode ser encontrada em pontos de referência na

sua vizinhança imediata). Ao ajustar a calibragem pelo

norte verdadeiro, a leitura da bússola será mais precisa.

Para ajustar a calibragem pelo norte verdadeiro:

1. Em qualquer uma das telas da

bússola, pressione SET até que

a tela ao lado apareça.

Pressione e mantenha pressionado

SET para entrar no modo de ajuste.

3. Vire a bússola para a posição do

norte verdadeiro e pressione SET.

NOTA Se a função de inclinação estiver ligada, a

função do norte verdadeiro desliga-se automaticamente

e vice-versa.

POR

ESPECIFICAÇÕES

TIPO DESCRIÇÃO

RELÓGIO

Formato da hora 12 hr / 24 hr

Formato da data DD / MM ou MM / DD

Formato do ano 2001-2050 (auto-calendário)

Alarme Alarme diário

TIMER 1

Timer de contagem 99:59:59 (hr:min:seg)

regressiva selecionado

pelo usuário

TIMER 2

Timer de contagem 00:10:00 (hr:min:seg)

regressiva

TIMER 3

Timer de contagem 00:05:00 (hr:min:seg)

regressiva

TIMER 1, 2, 3

Cronômetro / volta 99 leituras / 99:59:59

(hr:min:seg)

TERMÔMETRO

Variação -10˚C a +60˚C

(14˚F a 140˚F)

Resolução 0,1˚C / 0,2˚F

LIGAR / DESLIGAR O SISTEMA DE DIREÇÃO DE

ROTA / INCLINAÇÃO / CALIBRAGEM PELO NORTE

VERDADEIRO

Em qualquer uma das telas da bússola, pressione SET.

Pressione + para alternar entre Ligar (ON) / Desligar (OFF).

LUZ DE FUNDO

Para ligar a luz de fundo por 3 segundos:

1. Pressione .

2. Pressione qualquer tecla, enquanto a luz estiver

acesa, a fim de mantê-la acesa por mais 3 segundos.

NOTA A luz de fundo não funciona quando o ícone de

pilha fraca aparece na tela, mas voltará ao normal

quando as pilhas forem substituídas.

BLOQUEIO DO TECLADO

Para bloquear / desbloquear o teclado:

• Pressione e mantenha pressionado por 2

segundos para alternar entre BLOQUEAR (ON) e

DESBLOQUEAR (OFF). Quando o ajuste se

encontra em ON o ícone aparece na tela.

POR

ALTÍMETRO

Variação -400 a 9000 m

(-1312 a 29520 pés)

Ajuste da altitude -400 a 9000 m

(-1312 a 29520 pés)

Resolução 1 m / 3 pés

BARÔMETRO

Variação da pressão 300 a 1100 hPa /

atmosférica local 8,86 a 32,48 inHg

Resolução da pressão 1 hPa / 0,01 inHg

atmosférica local

Apresentação da pressão 900 a 1100 hPa /

a nível do mar 26,58 a 32,48 inHg

Ajuste da pressão a nível 900 a 1100 hPa /

do mar 26,58 a 32,48 inHg

Resolução da pressão a 1 hPa / 0,01 inHg

nível do mar

Indicação da previsão do Ensolarado, parcialmente

tempo nublado, nublado e chuvoso

ALIMENTAÇÃO

Relógio 1 pilha de lítio CR2032 de 3V

AMBIENTE DE OPERAÇÃO

Temperatura de -10˚C a +60˚C

operação (14˚F a 140˚F)

Temperatura de -20˚C a +70˚C

armazenamento (-4˚F a 158˚F)

Resistência a água 50 m / 164 pés (RA202)

30 m / 98 pés (RA282)

AVISOS E INSTRUÇÕES PARA CUIDADOS

Para garantir a obtenção dos benefícios máximos com

a utilização deste produto, observe as seguintes

orientações:

• Limpe o produto com um pano macio e levemente

úmido. Não use produtos de limpeza abrasivos ou

corrosivos, como gasolina, cloro, perfume, álcool,

laquê de cabelo, etc, pois eles podem causar danos.

• Evite pressionar as teclas com os dedos molhados,

embaixo d’água ou sob chuva forte, pois isso pode

permitir a entrada de água no circuito elétrico.

• Não submeta o aparelho a forças excessivas,

choques, poeira, mudanças de temperatura ou

umidade. Nunca exponha o aparelho à luz solar

direta por longos períodos. Esse tratamento pode

causar mau funcionamento.

POR

SOBRE A OREGON SCIENTIFIC

Visite nosso site (www.oregonscientific.com.br) para

aprender mais sobre nossos outros produtos, tais como

Câmeras Digitais; Produtos de Aprendizagem; Relógios

de Projeção; Equipamentos de Esporte e Saúde;

Estações Meteorológicas. O nosso site possui também

dados para contato com nosso SAC, assim como

perguntas e respostas mais recentes e downloads.

Esperamos que você encontre todas as informações que

necessitar, entretanto se você quiser entrar em contato

direto com nosso SAC, ligue para 55 11 2161-6180.

• Não tente acessar nem violar os componentes

internos do aparelho. A não observação desta

recomendação pode causar danos e anular a

garantia do produto. A unidade principal não contém

peças cuja manutenção possa ser feita pelo usuário.

• Não toque o circuito eletrônico exposto, pois existe

o risco de choque elétrico.

• Não atrite objetivos rígidos contra a tela de cristal

líquido, pois isso pode danificá-la.

• Tome cuidado ao manusear todos os tipos de pilhas.

• Remova as pilhas quando for necessário armazenar

o aparelho por um longo período.

• Ao substituir as pilhas, use pilhas novas conforme

especificado neste manual do usuário.

• Não use o aparelho em água quente.

• Ao dispor deste aparelho, faça-o de acordo com o

regulamento local para disposição de resíduos.

SWE

INNEHÅLLSFÖRTECKNING

Introduktion ............................................................... 2

Huvudfunktioner ....................................................... 3

Klocka ................................................................... 3

LCD display .......................................................... 4

Att Komma Igång ...................................................... 4

Uppackning av Klockan ........................................ 4

Slå På Klockan (Endast Förstagångsanvändning)

.... 5

Batterier ................................................................ 5

Växla mellan huvudlägen ..................................... 6

Användning av klockan ........................................... 7

Ställa in Klocka / Kalender / Temperaturenhet ...... 7

Visa Klockans displayer ........................................ 7

Ställ in Dagligt Alarm / Tidszon / Tangentton ........ 8

Alarmljud ............................................................... 9

Att Stänga av Alarmet ........................................... 9

Aktivera / inaktivera Alarmet ................................. 9

Att använda Höjdmätaren-Barometern................... 9

Om Höjdmätaren-Barometern .............................. 9

Ställ in höjden ....................................................... 9

Höjdstapeldiagram .............................................. 10

Visa Höjdmätarens displayer .............................. 11

Ställ in Höjdalarm / Havsnivå / Väderikon

.............. 12

Användning av Seglartimern ................................. 13

Om Seglartimern ................................................ 13

Inställning av Seglartimern ................................. 13

Seglartimer Ljudvarning ...................................... 15

Havsnivåtrycksdisplayen ...................................... 15

Att Använda Kompassen ....................................... 16

Om Kompassen .................................................. 16

Kalibrering av kompassensorn ........................... 17

Visa Kompassens displayer ................................ 17

Inställning av spårsystem för bäring ................... 18

Inställning av deklinationen ................................ 19

Inställning av verklig nordriktning ....................... 20

Att aktivera / inaktivera spårsystem för bäring /

deklination / verklig nordriktningskalibrering ....... 20

Bakgrundsbelysning .............................................. 20

Knapplås ................................................................. 20

Speciﬁkationer ........................................................ 21

Viktig information och Instruktioner för

Underhåll ................................................................. 22

Om Oregon Scientiﬁc ............................................. 23

Outbreaker Seglarkompass

Modell: RA202 / RA282

Användarmanual

RA202_M_SWE.indd 1 10/19/07 11:39:04 AM

SWE

INTRODUKTION

Tack för att du valt en Outbreaker Seglarkompass (RA202

/ RA282) från Oregon Scientiﬁc™ som ditt produktval.

Denna precisionsprodukt har följande funktioner:

• Högprecisionsur med kronometer, datum och

bakgrundsbelysning

• Digital kompass

• Justerbar deklinationsvinkel

• Kalibrering av kompassensorn

• Kalibrering av verklig Nordriktning

• Spårsystem för bäring

• Seglartimer med varvtider – Upp och Nedräkning

• Höjdmätare med alarm och stapeldiagramsvisning

• Lufttrycksmätare med linjediagram för havsnivå

• Temperaturmätningar

• Väderprognoser med 4 olika lägen

• Vattenresistant ner till:

- 50 meter RA202

- 30 meter RA282

• Dagligt alarm

Denna manual innehåller viktig säkerhets och

underhållsinformation och den erbjuder även steg-för-

steg instruktioner för användandet av produkten. Läs

bruksanvisningen noggrant och förvara den på ett säkert

ställe om du skulle behöva den senare.

VIKTIGT

• Mätfunktionerna som är inbyggda i RA202 / RA282

skall inte ersätta proffesionella mätinstrument eller

industriella precisionsanordningar. Värden som

visas av denna produkt bör endast ses som rimliga

uppskattningar.

• Vid bergsklättring eller andra aktiviteter i vilka det

kan medföra livsfara om du går vilse, försäkra dig

då om att du alltid har en andra kompass med dig

för att veriﬁera kompassriktningen.

• Oregon Scientiﬁc™ hålls inte ansvariga för några

förluster eller andra anspråk av tredje part som kan

uppkomma av användningen av denna klocka.

RA202_M_SWE.indd 2 10/19/07 11:39:04 AM

SWE

HUVUDFUNKTIONER

KLOCKA

RA202 RA282

1. N / S / E / W:Kardinalpunkter – nord, syd, öst och

väst.

2. SELECT / -: Visa displayskärmar inom ett huvudläge;

minska inställningsvärde; återaktivera kompassen.

3. /

: Aktivera bakgrundsbelysningen i 3

sekunder; lås / lås upp tangenterna.

4. MODE: Växla till en annan display; snabbavsluta

inställningsläge

5. Bubble level: Använd för att positionera klockan i

horisontalläge.

6. LAP / +: Sätt en varvtid; öka inställningsvärdet.

7. ST / SP: Starta / stoppa timern och stoppuret.

8. FUNC / SET: Gå in i inställningsläget; välj en annan

inställning; bekräfta inställning; återställ timerns

förinställda värde.

9. LCD display.

RA202_M_SWE.indd 3 10/19/07 11:39:06 AM

SWE

9. : Tangentlåset är aktiverat.

10. 123: Nedräkningstimer 1, 2 eller 3 är igång eller

visas.

11. : Nedräkningstimern är igång eller visas.

12. STW: Stoppuret är igång eller visas.

13. ftm eller ft / m: Höjdenhet – fot eller meter

14. inHg / hPa: Lufttrycksenhet.

15. TTL: Totaltid visas.

16. ZONE: Alternativ tidszon.

ATT KOMMA IGÅNG

UPPACKNING AV KLOCKAN

När du packar upp din Outbreaker Seglarkompass, så

spara allt förpackningsmaterial, om du skulle behöva det

vid retur för service.

I denna förpackning hittar du:

• Klocka

• 1 x CR2032 litiumbatteri – redan installerat

1. Kompassegment: Visar kompassens riktning;

kalibreringsstatus.

2. Väderprognos: 4 Väderdisplayer

3. : Batteristatus.

4. : Tangenttoner är inaktiverade.

5. AM / PM: 12-timmarsklocka används.

6. LAP: Sätt varvtid; varvnummer; varvminne.

7. : Dagligt alarm aktiverat.

8. : Visar havsnivådiagrammet;

höjddiagrammet; aktuell kardinalpunkt eller

inställningsstatusen.

LCD DISPLAY

RA202_M_SWE.indd 4 10/19/07 11:39:09 AM

SWE

SLÅ PÅ KLOCKAN (ENDAST

FÖRSTAGÅNGSANVÄNDNING)

Tryck på valfri tangent i 2 sekunder för att aktivera LCD

Displayen.

BATTERIER

Din Outbreaker Seglarkompass använder ett CR2032

litiumbatteri, som redan är installerat. Se tabellen nedan

för batterivarningar.

NOTERING

Omfattande användning av bakgrundsbelysningen,

höjdalarmet och seglartimern kommer att minska

batterilivslängden signiﬁkant.

Om du behöver byta batteri rekommenderar vi att du

kontaktar din återförsäljare eller vår kundsupport.

IKON FÖR LÅG BESKRIVNING

BATTERINIVÅ

Klockbatteriet är svagt

- - Visas när batterinivån är för låg för att

aktivera sensorn.“- -” visas istället

för temperatur, höjd, barometer

och kompassvärden. Stapel och

linjediagrammen kommer att vara

För att byta klockbatteriet:

1. Lokalisera batterifacket på baksidan av klockan.

2. Använd ett mynt enligt bilden ovan, skruva

batteriluckan moturs tills ett klick hörs.

3. Använd ditt ﬁnger för att ta bort det gamla batteriet.

4. Sätt i ett nytt batteri med + sidan uppåt.

5. Montera tillbaks batteriluckan genom att skruva på

den medurs tills den är på sin plats.

NOTERING När du byter batteri är det viktigt att du

kalibrerar den magnetiska sensorn och höjden eller

havsnivån. (Se “Ställ in Höjden” eller “Ställ in Höjdalarm

/ Havsnivå / Väderikon” kapitlen.)

RA202_M_SWE.indd 5 10/19/07 11:39:11 AM

SWE

VÄXLA MELLAN HUVUDLÄGEN

Det ﬁnns 4 huvudlägen: Klocka, Höjdmätare-Barometer,

Seglartimer och Kompass. Varje huvudläge visar en

informationstext för att tala om för dig vilket läge du går

in i. Efter 1 sekund ersätts informationstexten med det

aktuella huvudläget.

MODE(Läge) BANNER HUVUDLÄGE

KLOCKA

ALTI-BARO

SEGLINGSTIMER

VIKTIGT

• Laddningsbara och icke laddningsbara batterier

måste återvinnas korrekt. Släng dina batterier på en

återvinningsstation i en behållare som är avsedd för

detta ändamål.

• Batterier är extremt farliga att svälja! Håll därför dina

batterier utom räckhåll för småbarn. Om ett batteri

blivit svalt, sök omedelbar läkarvård.

• De medföljande batterierna får inte laddas,

återanvändas på något sätt, plockas isär, eldas eller

kortslutas.

Tryck MODE för att växla mellan de 4 huvudlägena:

RA202_M_SWE.indd 6 10/19/07 11:39:13 AM

SWE

MODE(Läge) BANNER HUVUDLÄGE

COMPASS

ANVÄNDNING AV KLOCKAN

STÄLLA IN KLOCKA/KALENDER/TEMPERATURENHET

Realtidsklockan är den normala visningen av klockan.

Att ställa klockan:

1. Tryck MODE för att växla till

Clock-läge.

2. Tryck och håll inne SET tills den

första inställningen blinkar.

Tryck + eller - för att ändra

inställning. Håll inne för snabbare

ändring. Tryck SET för att verkställa

och gå till nästa inställning.

4. Upprepa steg 3 för att ändra de

andra inställningarna för detta

Ordningen för klockinställningarna är:

• 12 / 24 timmars tidsformat

• Timme

• Minut

• År

• DD:MM eller MM:DD datumformat.

• Månad

• Dag

• Temperaturenhet – °C / °F

NOTERING Klockan har en inprogrammerad 50-års

kalender vilket innebär att du inte behöver återställa

veckodag och dagar varje månad.

VISA KLOCKANS DISPLAYER

Inom Klockläget ﬁnns det 7 olika displayskärmar För att

växla mellan dessa:

1. Tryck MODE för att gå till Klockläget.

2. Tryck SELECT för att bläddra igenom de olika

klocklägena.

RA202_M_SWE.indd 7 10/19/07 11:39:15 AM

SWE

Klocka med

Temperatur NOTERING När du bär klockan

kan TEMPERATUREN påverkas

av kroppsvärmen. För att erhålla

en exakt mätning, ta av dig klockan

och vänta i 15 minuter innan du

läser av temperaturen.

STÄLL IN DAGLIGT ALARM / TIDSZON /

TANGENTTON

I alla de 7 klocklägen kan du ställa in:

• Dagligt Alarm - När funktionen är aktiverad kommer

alarmet att gå igång vid samma tidpunkt varje dag

• Tidszon - Förskjuter den inställda tiden när du

beﬁnner dig i en annan tidszon (+ / - 23 timmar)

• Tangentton - Vid ON kommer det att pipa varje gång

du trycker in en tangent

1. Tryck FUNC för att välja dagligt alarm, tidszon eller

tangentton.

Klocka med Klocka med Klocka med

datum Sekunder Höjd

Klocka med

Havsnivå lokalt tryck Timer

RA202_M_SWE.indd 8 10/19/07 11:39:18 AM

SWE

2. Tryck och håll inne SET för att gå in i inställningsläget

för det dagliga alarmet och tidszonen.

3. Tryck + för att ändra inställning.

4. Tryck SET för att bekräfta inställning. Så fort

inställningen är slutförd kommer displayen att återgå

till föregående klockdisplay.

ALARMLJUD

Alarmet kommer att ljuda i 1 minut och bakgrundsbelysningen

kommer att blinka de 10 första sekunderna.

ATT STÄNGA AV ALARMET

Tryck på valfri knapp för att stänga av alarmljudet. Alarmet

kommer automatiskt att återställas om du inte inaktiverat

det.

AKTIVERA/INAKTIVERA ALARMET

Tryck MODE för att gå till Klockläget. Tryck SET, tryck

därefter + för att aktivera eller inaktivera alarmet.

visas när alarmet är aktiverat.

ATT ANVÄNDA HÖJDMÄTAREN-

BAROMETERN

OM HÖJDMÄTAREN-BAROMETERN

Höjdmätaren mäter höjden i antingen meter eller fot.

Klockan är utrustad med en intelligent barometer som

bestämmer höjden med den inbyggda sensorn som

har den avancerade Baro-kompensationsteknologin.

Sensorn kan även skilja på lufttrycksförändringar som

orsakats av väder och förändringar som orsakats av

fysisk höjdskillnad. Denna smarta funktion eliminerar

avvikelser och gör höjdmätaren mer noggrann än de

genomsnittliga höjdmätarna på marknaden.

STÄLL IN HÖJDEN

Att ställa höjden:

1. Tryck MODE för att växla till

Höjdmätare-Barometerläget.

2. Tryck och håll inne SET tills den

första inställningen blinkar.

Tryck + eller - för att ändra

inställning. Håll inne för

snabbare ändring. Tryck SET

för att verkställa och gå till nästa

inställning.

Upprepa steg 3 för att ändra de

RA202_M_SWE.indd 9 10/19/07 11:39:20 AM

SWE

Ordningen för höjdinställningarna är:

• Höjdenhet – meter / fot

• Höjd

För att effektivt kunna ställa in höjdmätaren behöver du

veta aktuell höjd. För att göra detta:

• Skaffa dig en topograﬁsk karta; leta upp ditt läge och

dess höjd.

ELLER

• Ställ in havsnivåtrycket på din klocka.

VIKTIGT

• Denna enhet använder sig av en halvledarsensor

som kan påverkas av temperaturförändringar. Vid

höjdavläsningar bör du försäkra dig om att produkten

inte utsätts för plötsliga temperaturförändringar.

• Det rekommenderas att kalibrera höjden eller

havsnivåtrycket regelbundet för att bibehålla

noggrannheten i klockan.

HÖJDSTAPELDIAGRAM

Höjdstapeldiagrammet på den nedre delen av displayen

visar höjdhistoriken. Det består av 7 rader och 14

kolumner.

Den senaste mätningen är alltid kolumnen längst till

höger och alltid med 4 raders höjd. Detta innebär att alla

tidigare mätvärden kommer att anpassas för att reﬂektera

den senaste avläsningen.

NOTERING 1 rad = 20m (20m = 65.6fot)

1 kolumn =1 min

Se på din klocka för att se vad aktuell höjdnivå är, se

därefter på stapeldiagrammet för att se förändringarna

i höjd. Se tabellen nedan för att se hur du läser av

stapeldiagrammet.

Senaste mätning

RA202_M_SWE.indd 10 10/19/07 11:39:21 AM

SWE

1. Höjdnivå 400m.

Användaren

beﬁnner sig på

konstant höjd

2. Höjdnivå 420m.

(ökning med 20m)

3. Höjdnivå 380m.

(minskning med

40m)

4. Höjdnivå 480m.

(ökning med 100m)

5. Höjdnivå 380m.

(minskning med

100m)

Höjd med Höjd med Höjd med

Klocka Havsnivå Lokalt Tryck

Höjd med Höjd med

Timer Temperatur

1. Tryc k M OD E fö r att gå til l H öj dmätare-

Barometerläget.

2. Tryck SELECT för att bläddra igenom de olika

Höjdmätarlägena.

VISA HÖJDMÄTARENS DISPLAYER

Inom Höjdmätare-Barometerläget finns det 5 olika

displayskärmar För att växla mellan dessa:

RA202_M_SWE.indd 11 10/19/07 11:39:24 AM

SWE

3. Tryck + för att ändra inställning.

4. Tryck SET för att bekräfta inställning.

HÖJDALARM

Det stigande eller fallande höjdalarmet kommer att gå

igång när den inställda höjden är nådd under stigning

respektive nedstigning.

Tryck på valfri knapp för att stoppa alarmljudet. Om

den inställda höjden nås igen, kommer alarmet åter att

aktiveras

NOTERING Inställning av höjden påverkar

havsnivåtrycket.

HAVSNIVÅ

För noggranna mätningar måste du först kalibrera

havsnivåtrycket. Så fort havsnivåtrycket är kalibrerat

kommer höjden automatiskt att kalibreras med

referenshöjden med hjälp av den inbyggda autokalibr

eringsfunktionen.

När du har ställt in havsnivån på din klocka justeras höjden

automatiskt till den aktuella höjden. Information om det

aktuella havsnivåtrycket kan du hitta i dagstidningar,

lokala nyhetssändningar eller på Internet.

NOTERING Det är nödvändigt att kalibrera om

havsnivåtrycket eller höjden om produkten är placerad

i ett tryckkompenserat utrymme såsom ett ﬂygplan.

STÄLL IN HÖJDALARM / HAVSNIVÅ / VÄDERIKON

I alla de 5 höjdmätarlägena kan du ställa in:

• Höjdalarm - Ställ in alarmet till att aktiveras över

eller under din inställning; ställ höjdalarmet

• Havsnivå - Välj enhet hPa eller inHg; ställ in

havsnivån

• Väderikon - 1 af 4 lägen att välja från

1. Tryck FUNC för att välja höjdalarm, havsnivå eller

väderikon.

2. Try ck och håll i nn e SET för at t gå i n i

RA202_M_SWE.indd 12 10/19/07 11:39:27 AM

SWE

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till

24 timmarna inom en 30—50 km (19 –-31 miles) radie.

Väderprognosen baseras på trenden för lufttrycket.

NOTERING Om klockan utsätts för höjdvariationer

kan väderprognosen försvinna. Stanna helt enkelt på

samma höjdnivå i 5 minuter och väderprognosen visas

återigen.

NOTERING Tillverkaren hålls inte ansvarig för några

besvär orsakade av felaktig väderprognos.

ANVÄNDNING AV SEGLARTIMERN

OM SEGLARTIMERN

Seglartimern har 3 nedräkningstimers och ett

stoppur:

• Timer 1 - Inställningsbar timer / Stoppur

• Timer 2 - 10 minuters nedräkningstimer

• Timer 3 - 5 minuters nedräkningstimer

Soligt Halvklart Molnigt Regnigt

Nedräkningsuren har ljud för att hjälpa dig att hålla koll

vid starten av en tävling. En enkel knapptryckning är det

enda som behövs för att justera timern t.ex.

+ eller -

för

att öka eller minska tiden till närmaste minut. Klockan

är även utrustad med varvräknare.

INSTÄLLNING AV SEGLARTIMERN

För att ändra seglartimerns inställningar:

1. Tryck MODE för att gå till Timerläget.

2. Tryck och håll inne SET för att återställa den

föregående timern du använde. Tryck och håll inne

SET igen för att gå in i inställningsläget där du kan

välja valfri timer.

3. Tryck

+ eller -

för att välja 1 av 3 timers, tryck därefter

SET för att välja den.

RA202_M_SWE.indd 13 10/19/07 11:39:29 AM

SWE

Spara varv Tryck LAP medan stoppuret är

(Varvfunktionen igång.

kan endast

användas NOTERING Stoppur och varvtider

i stoppursläget) lagras i samma minne. Minnet har

en lagringskapacitet för 99

mätvärden eller 99 tim, 59 min

Visa totaltid / 1. Stoppa timern / stoppuret. Tryck

varvminne SET för att visa de lagrade värdena

2. Tryck

+ eller -

för att bläddra

igenom minnet

3. Det senast lagrade minnet

kommer att visas som “M 1”

4. Tryck SET för att visa totaltid

ELLER

5. Tryck

+ eller -

för att visa varvtid

(åtminstone 1 varv måste ha markerats).

Radera en tid

1. Stoppa timern / stoppuret.

eller alla tider 2. Tryck SET för att visa minnena.

3. Det senast lagrade minner visas

som “M1”

4. Om du är i timer 1 (inställbar

nedräkningstimer) inställning,

använd

+ eller -

för att mata

in önskade värden. Om du vill

använda stoppursfunktionen, sätt

helt enkelt alla värden till noll.

Så fort du har ställt in timern du vill använda, kan du

använda följande funktioner:

TIMER 1, 2, 3 / INSTRUKTION

STOPPUR

Start / Stopp Tryck ST / SP

Pause / återuppta Tryck ST / SP

Justera tiden Tryck

+ eller -

för att öka eller

när timern är minska tiden till närmaste minut

igång

Nollställ timer / Stoppa timern / stoppuret.

stoppur Tryck och håll inne SET

RA202_M_SWE.indd 14 10/19/07 11:39:31 AM

SWE

4. Tryck + eller - för att välja den

minnesinformation du önskar se

5. Tryck och håll inne SET

6. Tryck + eller - för att radera en tid

eller alla tider

7. Tryck och båll inne SET för att

bekräfta

NEDRÄKNINGSTID – VID DEN: LJUDVARNING

10:e, 9:e, 8:e, 7:e, 6:e min 2 pip

5:e min. 5 serier av 2 pip

4:e, 3:e, 2:a min 2 pip

60:e-51:e sec Kontinuerliga pip

50:e, 40:e, 30:e, 20:e, 10:e sek 2 pip

9:e till 1:a sek 1 pip varje sek

0 sek 1 långt pip

NOTERING När en timer har nått noll, kommer den

att pipa och automatiskt starta stoppuret för att räkna

upp.

NOTERING I seglartimerläget kan endast en timer

användas åt gången.

SEGLARTIMER LJUDVARNING

Nedräkningstimern håller dig uppdaterad om

HAVSNIVÅTRYCKSDISPLAYEN

Havsnivåhistoriken kan visas som en mätning i hPa /

inHg eller som ett linjediagram. Det består av 7 rader

och 14 kolumner.

Den senaste mätningen är alltid kolumnen längst till

höger och alltid med 4 raders höjd. Detta innebär att alla

tidigare mätvärden kommer att anpassas för att reﬂektera

den senaste avläsningen.

NOTERING

1hPa=0.02953inHg

Se på din klocka för att se vad ditt havsnivåtryck är, se

därefter på stapeldiagrammet för att se förändringarna

i trycket.. Se tabellen nedan för att se hur du läser av

stapeldiagrammet.

Senaste mätningen

RA202_M_SWE.indd 15 10/19/07 11:39:32 AM

SWE

1. Havsnivåtryck 5hPa

NOTERING Det lokala trycket och havsnivåtrycket

uppdateras varannan minut respektive varje timme.

2. Havsnivåtrycket

6hPa (ökning med

1hPa)

3. Havsnivåtrycket

4hPa (minskning

med 2 hPa)

4. Havsnivåtrycket

9hPa (ökning med

5hPa)

5. Havsnivåtrycket

4hPa (minskning

med 5hPa)

ATT ANVÄNDA KOMPASSEN

OM KOMPASSEN

Kompassen visar bäringen i grader tillsammans med

16 kardinalpunkter. Den yttre omkretsen av displayen

består av 60 segment, som graﬁskt visar bäringen,

(ett tänt segment indikerar Norr, tre tända segment

indikerar Söder). Bubblan visar när kompassen är i

horisontalläge så att du kan erhålla exakta avläsningar.

Titta helt enkelt rakt ner på bubblan och rikta in korset

i mitten av bubblan.

Kompassen är aktiv 30 sekunder åt gången. Efter det

går kompassen in i strömsparläge och “---“ kommer att

visas på displayen. För att återaktivera kompassen,

tryck SELECT.

NOTERING Använd endast kompassen utomhus och

inte inne i byggnader, tält, grottor eller andra skydd.

1. Nord

2. Syd

3. Bubbla

4. Bäring

5. Kardinalpunkter

RA202_M_SWE.indd 16 10/19/07 11:39:34 AM

SWE

KALIBRERING AV KOMPASSENSORN

Kompassen skall kalibreras:

• Innan du använder den för första gången.

• När du bytt batteri

• Innan du åker iväg på en längre utomhusaktivitet.

• När den har utsatts för starka magnetfält,

extremt kallt väder eller då du misstänker att

andra förhållanden har påverkat kompassens

avläsningar.

• Om du upptäcker att kompassen inte visar rätt

riktning.

Inställning av kompassensorns kalibrering:

1. Tryck MODE för att växla till

Kompassläget.

NOTERING Kompassmätningar bör göras avskilt från

magnetiska material. Undvik stora magnetiska objekt,

kraftledningar, högtalare, elmotorer etc. Om kompassen

utsätts för stora magnetfält bör den återställas.

2. Tryck och håll inne SET tills du

ser skärmen bredvid.

3. Rotera klockan moturs i samma

hastighet som segmenten tänds

i displayen. Rotationen är

slutförd när du har gjort 1 1/4

varv och skärmen visar samma

som bilden bredvid.

NOTERING För lyckad kalibrering är det viktigt

att kompassen hålls i horisontalläge under

kalibreringsprocessen. Lägg helt enkelt klockan på en

jämn yta såsom ett upp och nervänt dricksglas på ett bord.

VISA KOMPASSENS DISPLAYER

Inom Kompassläget ﬁnns det 5 olika displayskärmar För

att växla mellan dessa:

1. Tryck MODE för att gå till Kompassläget.

2. Tryck SELECT för att bläddra igenom de olika

kompasslägena.

RA202_M_SWE.indd 17 10/19/07 11:39:35 AM

SWE

INSTÄLLNING AV SPÅRSYSTEM FÖR BÄRING

Spårsystemet för bäring kan ställas in så att man kan

följa en viss låst bäring. Genom att låsa bäringen kan

du se när du avviker från din riktning och hur mycket du

behöver ändra för att komma tillrätta.

1. I alla kompasslägen, tryck SET till

bilden bredvid visas.

2. Tryck och håll inne SET för att gå

in i inställningsläget.

• De t öv re n umr et v isa r di n

föregående låsta bäring.

• Det nedre blinkande numret visar

din aktuella bäring.

3. Flytta kompassen tills önskad bäring visas och lås

den genom att trycka SELECT.

4. Tryck SET för att bekräfta inställning.

5. Tryck + eller - för att ﬁnjustera bäringen.

6. Tryck SET för att låsa inställningen.

7. I kompassläget, kommer det låsta värdet att visas i den

undre delen av displayen istället för kardinalpunkten.

Kompass med Kompass med Kompass med

Klocka Höjd Havsnivå

Kompass med Kompass med Kompass med

Lokalt Tryck Timer Temperatur

I alla de 5 Kompasslägena kan du ställa in:

• Spårsystem för Bäring - Välj ON / OFF; ställ in

bäring

• Deklination - Välj ON / OFF; ställ in

deklinationsvinkeln

• Verklig Nordriktningskalibrering - Välj ON / OFF;

ställ in verklig nordriktningskalibrering

RA202_M_SWE.indd 18 10/19/07 11:39:38 AM

SWE

Så fort spårsystemet har ställts in kommer

kompassegmenten på displayen att visa hur mycket du

avviker från din inställda rutt. Se exemplet nedan:

1. Den låsta bäringen är 94°

och den aktuella bäringen

är 94°

2. Aktuell kompassbäring

3. Låst kompassbäring

1. Den låsta bäringen är 94°

och den aktuella bäringen

är 120°

2. Aktuell kompassbäring

3. Låst kompassbäring

Kompassegmenten visar nu vinkeln mellan din låsta

bäring och din aktuella bäring. Därför måste du ändra din

riktning för att åter komma till din låsta bäring.

INSTÄLLNING AV DEKLINATIONEN

Deklinationen är vinkeln mellan kompassnålens riktning

och (magnetisk Nordpol) och den verkliga Nordpolen.

Deklinationsvinkeln kan variera från 0-30 grader Öst

(E) eller Väst (W) och kan hittas på de ﬂesta kartor eller

på internet.

När du ställer in deklinationsvinkeln på en kompass

kompenserar du för skillnaden mellan den magnetiska

och verkliga nordpolen. Detta medför noggrannare

kompassavläsning:

1. I alla kompasslägen, tryck SET till

bilden bredvid visas.

2. Tryck och håll inne SET för att gå

in i inställningsläget.

3. Tryck + eller - för att ändra

inställning.

4. Tryck SET för att bekräfta.

RA202_M_SWE.indd 19 10/19/07 11:39:40 AM

SWE

INSTÄLLNING AV VERKLIG NORDRIKTNING

Om du inte vet deklinationsvinkeln kan funktionen verklig

nordriktningskompensation användas för att kompensera

skillnaden mellan magnetisk och verklig nordpunkt. Allt

du behöver veta är riktningen till den verkliga nordpolen

(detta kan du ﬁnna från landmärken i din närmiljö).

Genom att kalibrera in den verkliga nordpunkten så blir

kompassen noggrannare.

Inställning av verklig nordriktningskalibrering:

1. I alla kompasslägen, tryck SET

tills bilden bredvid visas.

2. Tryck och håll inne SET för att gå

in i inställningsläget.

3. Rikta kompassen i den verkliga

nordriktningen och tryck SET.

NOTERING Om deklinationsfunktionen är aktiverad

kommer den verkliga nordriktningsfunktionen automatiskt

att inaktiveras och vice versa.

ATT AKTIVERA / INAKTIVERA SPÅRSYSTEM

FÖR BÄRING / DEKLINATION / VERKLIG

NORDRIKTNINGSKALIBRERING

I alla kompasslägen, tryck SET. Tryck + för att växla

mellan ON / OFF.

BAKGRUNDSBELYSNING

För att tända bakgrundsbelysningen i 3 sekunder:

1. Tryck .

2. Tryck valfri tangent då belysningen är tänd för att

utöka ljustiden med 3 sekunder.

NOTERING Bakgrundsbelysningen kommer inte att

fungera om batterinivån är låg men kommer att fungera

så fort batterierna bytts ut.

KNAPPLÅS

Att aktivera / inaktivera tangentlåset

• Tryck och håll inne i 2 sekunder för att växla

mellan ON och OFF. När tangentlåset är aktiverat

kommer denna ikon att visas i displayen.

RA202_M_SWE.indd 20 10/19/07 11:39:41 AM

SWE

TYP BESKRIVNING

KLOCKA

Tidsformat 12-timmars / 24-timmars

Datumformat DD / MM eller MM / DD

Årsformat 2001-2050 (auto-kalender)

Alarm Dagligt alarm

TIMER 1

Inställbar 99:59:59 (tt:mm:ss)

nedräkningstimer

TIMER 2

Nedräkningstimer 00:10:00 (tt:mm:ss)

TIMER 3

Nedräkningstimer 00:05:00 (tt:mm:ss)

TIMER 1, 2, 3

Stoppur / varv 99 minnen / 99:59:59

(tt:mm:ss)

TERMOMETER

Mätområde

-10°C-60°C (14°F-140°F)

Upplösning 0.1°C / 0.2°F

HÖJDMÄTARE

Höjdmätområde -400 till 9000 m

(-1312 till 29520 fot)

SPECIFIKATIONER Höjdinställningar -400 till 9000 m

(-1312 till 29520 fot)

Upplösning 1 m / 3 fot

BAROMETER

Mätområde för lokalt 300 till 1100 hPa /

lufttryck 8.86 till 32.48 inHg

Upplösning lokalt lufttryck 1 hPa / 0.01 inHg

Havsnivåtrycksområde 900 till 1100 hPa /

26.58 till 32.48 inHg

Havsnivåtrycksinställning 900 till 1100 hPa /

26.58 till 32.48 inHg

Havsnivåtrycksupplösning 1 hPa / 0.01 inHg

Väderprognosindikering

Soligt, Halvklart, Molnigt

och Regnigt

STRÖMFÖRSÖRJNING

Klocka 1 x CR2032 3V lithium

batteri

ARBETSMILJÖ

Arbetstemperatur -10°C-60°C (14°F-140°F)

Förvaringstemperatur. -20°C-70°C (-4°F-158°F)

Vattentålig 50 m / 164 fot (RA202)

30 m / 98 fot (RA282)

RA202_M_SWE.indd 21 10/19/07 11:39:41 AM

SWE

VIKTIG INFORMATION OCH

INSTRUKTIONER FÖR UNDERHÅLL

För att säkerställa största utbyte av denna produkt bör

följande riktlinjer beaktas:

• Rengör enheten med en mjuk, lätt fuktad trasa.

Använd inte repande eller frätande rengöringsmedel

såsom bensin, klor, parfym, alkohol, hårspray, etc.

då dessa kan orsaka skada.

• Undvik att trycka in knappar med våta ﬁngrar, under

vatten eller i kraftigt regn då detta kan orsaka att

vatten läcker in i elektroniken.

• Utsätt inte produkten för extrema krafter, stötar,

damm eller kraftiga variationer i temperatur eller

luftfuktighet. Utsätt inte produkten för direkt solljus

under längre perioder. Sådan behandling kan orsaka

tekniska fel.

• Mixtra inte med interna komponenter. Om det händer

upphör garantin på produkten och kan dessutom

orsaka skada. Produkten innehåller inga reparerbara

delar.

• Vidrör inte under några omständigheter blottade

elektroniska kretsar på produkten, eftersom det ﬁnns

risk för elektriska stötar.

• Använd inget hårt material mot displayen eftersom

det kan skada ytan.

• Försiktighetsåtgärder vid handhavande av alla

batterityper.

• Plocka ur batterierna om produkten skall förvaras

under en längre period.

• Använd endast nya batterier enligt speciﬁkationerna

i denna bruksanvisning.

• Använd inte i hett vatten.

• Kassering av denna produkt bör ske enligt dina lokala

gällande bestämmelser.

RA202_M_SWE.indd 22 10/19/07 11:39:42 AM

SWE

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientiﬁc.se) för att se

mer av våra produkter såsom digitalkameror; MP3

spelare; projektionsklockor; hälsoprodukter;

väderstationer; DECT-telefoner och konferenstelefoner.

Hemsidan innehåller också information för våra kunder

i de fall ni behöver ta kontakt med oss eller behöver

ladda ner information. Vi hoppas du hittar all information

du behöver på vår hemsida och om du vill komma i

kontakt med Oregon Scientiﬁc kundkontakt besöker du

vår lokala hemsida www.oregonscientific.se eller

www.oregonscientiﬁc.com för att ﬁnna telefonnummer

till respektive supportavdelning.

RA202_M_SWE.indd 23 10/19/07 11:39:42 AM

Oregon RA202 M EN Operating Instructions ML

Navigation menu

Versions of this User Manual:

Views

Navigation
