testo Instruments 05720576 Mobile printer for data loggers User Manual

testo Instruments (Shenzhen) Co., Ltd Mobile printer for data loggers Users Manual

05720576 User Manual

Users Manual

Mobiler Drucker für Datenlogger 0572 0576 Bedienungsanleitung Mobile printer for data loggers 0572 0576 Instruction manual L'imprimante testo mobile pour enregistreur de données 0572 0576 Mode d'emploi Impresora portátil testo para registradores de datos 0572 0576 Manual de instrucciones Stampante mobile per data logger 0572 0576 Istruzioni per l'uso Mobiele printer voor gegevenslogschrijvers 0572 0576 Gebruiksaanwijzing Портативный принтер для логгеров данных 0572 0576 Руководство пользователя

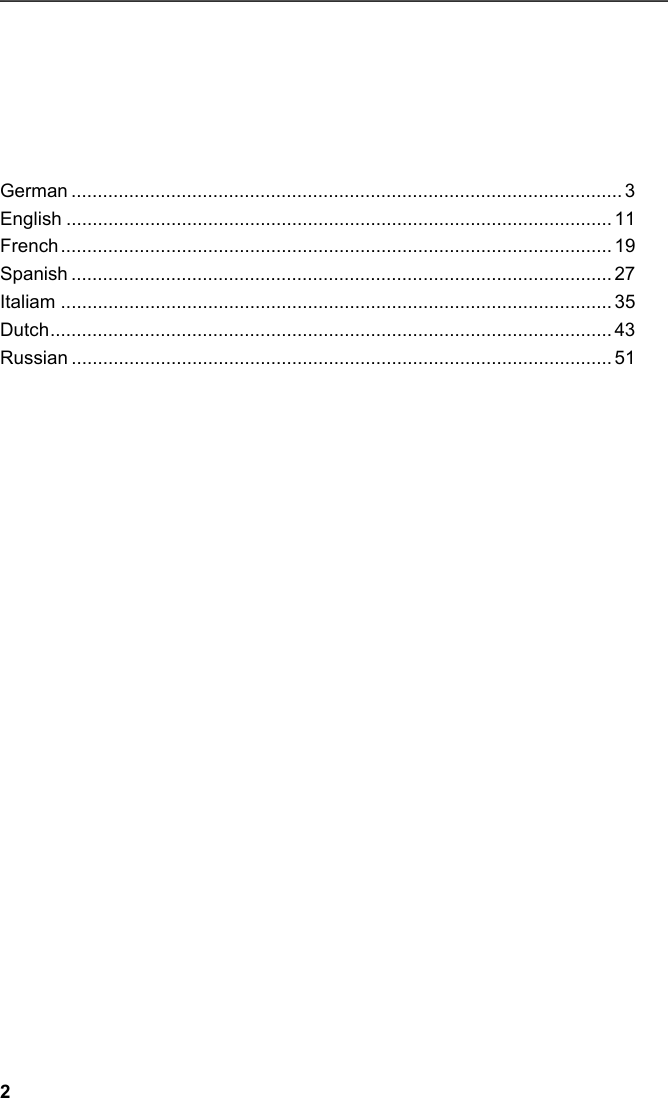

2 German ......................................................................................................... 3 English ........................................................................................................ 11 French ......................................................................................................... 19 Spanish ....................................................................................................... 27 Italiam ......................................................................................................... 35 Dutch ........................................................................................................... 43 Russian ....................................................................................................... 51

$2 Leistungsbeschreibung 3 Pos: 1 /TD/Überschr iften/1. Inhalt @ 0\mod_1 177587817070_6.doc x @ 1241 @ 1 @ 1 os: 2 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.doc x @ 281 @ @ 1 Pos: 3 /TD/Überschr iften/2. Sicher heit und Umwelt @ 0\mod_11737747 19351_6.docx @ 290 @ 1 @ 1 1 Sicherheit und Umwelt Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_6.doc x @ 617 @ @ 1 > Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_6.docx @ 355 @ @ 1 > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_6.doc x @ 299 @ 1 @ 1 2 Leistungsbeschreibung Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_6.doc x @ 693 @ 2 @ 1 2.1. Verwendung Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_6. docx @ 180656 @ @ 1 Der testo mobile Drucker für Datenlogger dient zum Erstellen von Protokollausdrucken, in Verbindung mit kompatiblen Geräten: • testo 175/176 (ab Baujahr 2011) • testo 184 (ab Baujahr 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _6.docx @ 702 @ 2 @ 1 2.2. Technische Daten Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_6. docx @ 180690 @ 5 @ 1 Allgemeine Daten Eigenschaft Werte Bauart Thermodrucker mit USB/NFC -Schnittstelle Druckgeschwindig-keit 30 mm/s Betriebstemperatur 0...+50 °C / 32...122 °F Lagertemperatur -20...+50 °C / -4...122 °F Abmessungen (LxBxH) 150 mm x 80 mm x 41 mm Gewicht ca. 400 g (inklusive Akku-Pack, Papierrolle, Netzteil) EU-Richtlinie 2004/108/EG Stromversorgung Lithium Ionen Akku-Pack, 2600 mAh, 3.7 V Thermopapier-Rolle 56.5 mm x 34 mm x 12 mm Lagertemperatur Akku ±0...35 °C / 32...95 °F$

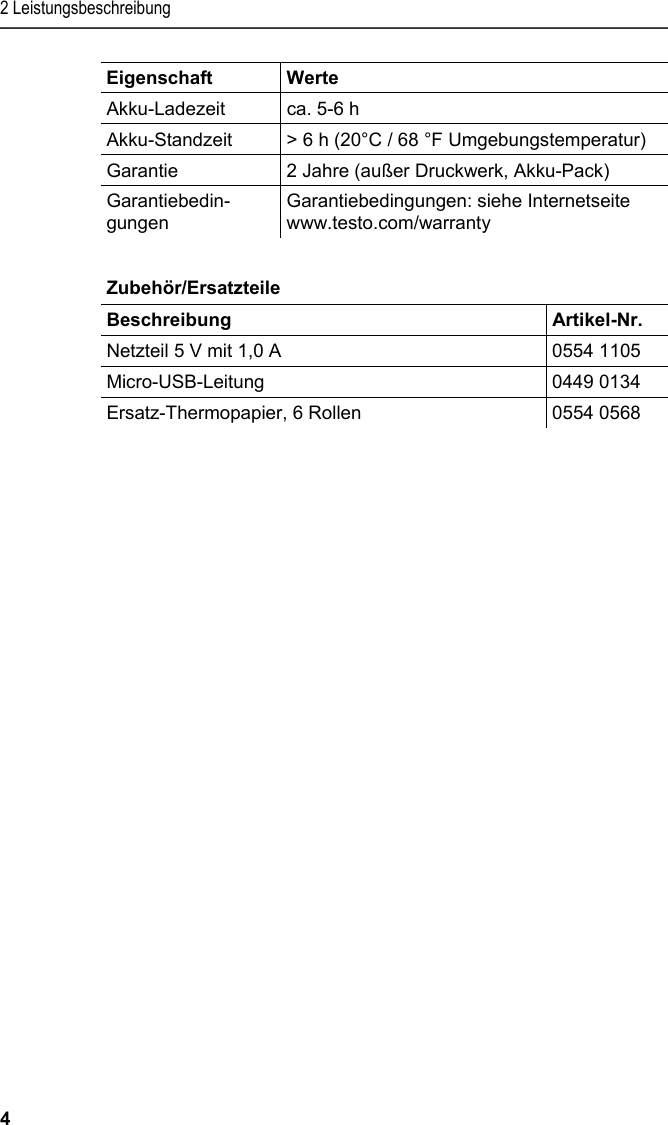

$2 Leistungsbeschreibung 4 Eigenschaft Werte Akku-Ladezeit ca. 5-6 h Akku-Standzeit > 6 h (20°C / 68 °F Umgebungstemperatur) Garantie 2 Jahre (außer Druckwerk, Akku-Pack) Garantiebedin-gungen Garantiebedingungen: siehe Internetseite www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_6.doc x @ 180265 @ 5 @ 1 Zubehör/Ersatzteile Beschreibung Artikel-Nr. Netzteil 5 V mit 1,0 A 0554 1105 Micro-USB-Leitung 0449 0134 Ersatz-Thermopapier, 6 Rollen 0554 0568 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_6.docx @ 308 @ 3 @ 1$

$3 Produktbeschreibung 5 3 Produktbeschreibung Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_6. docx @ 731 @ 5 @ 1 3.1. Übersicht Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_6.doc x @ 180724 @ @ 1 1 Anzeige Betriebsmodus 2 Bedientaste Ein/Aus 3 Bedientaste Papiervorschub / Drucken 4 Papierrolle (bedruckbare Seite außen) 5 Papierfachabdeckung 6 Magnethalterung (Rückseite) WARNUNGMagnetisches Feld Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein. > Mindestabstand von 15 cm zwischen Herzschrittmacher und Drucker einhalten.$

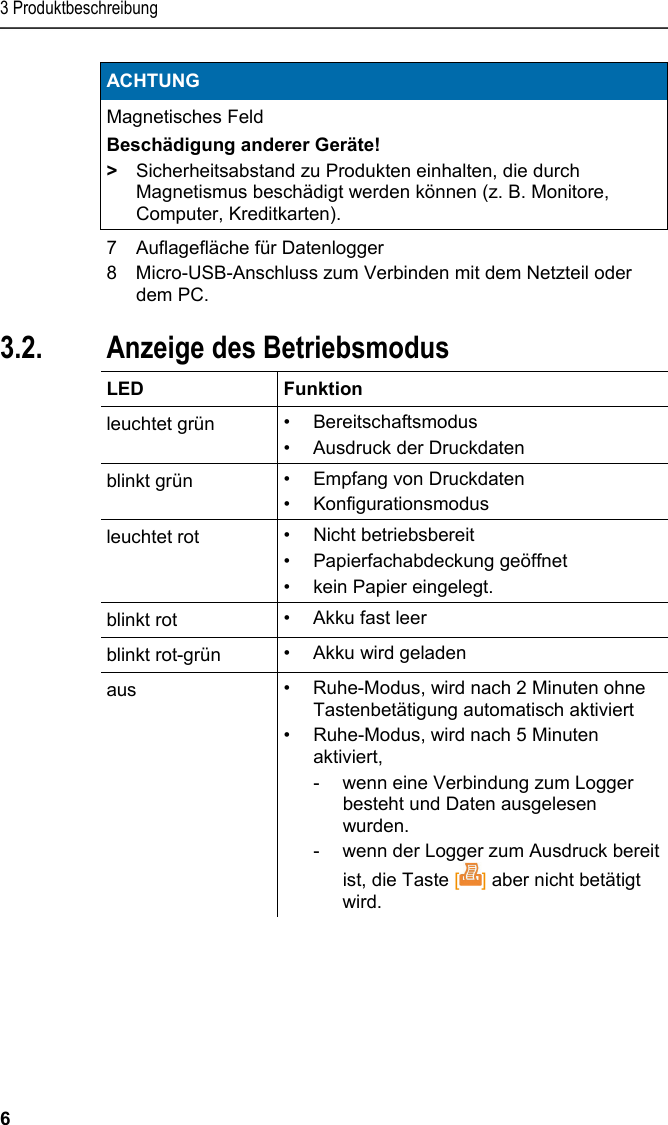

$3 Produktbeschreibung 6 ACHTUNG Magnetisches Feld Beschädigung anderer Geräte! > Sicherheitsabstand zu Produkten einhalten, die durch Magnetismus beschädigt werden können (z. B. Monitore, Computer, Kreditkarten). 7 Auflagefläche für Datenlogger 8 Micro-USB-Anschluss zum Verbinden mit dem Netzteil oder dem PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_6. docx @ 181172 @ 2 @ 1 3.2. Anzeige des Betriebsmodus LED Funktion leuchtet grün • Bereitschaftsmodus • Ausdruck der Druckdaten blinkt grün • Empfang von Druckdaten • Konfigurationsmodus leuchtet rot • Nicht betriebsbereit • Papierfachabdeckung geöffnet • kein Papier eingelegt. blinkt rot • Akku fast leer blinkt rot-grün • Akku wird geladen aus • Ruhe-Modus, wird nach 2 Minuten ohne Tastenbetätigung automatisch aktiviert • Ruhe-Modus, wird nach 5 Minuten aktiviert, - wenn eine Verbindung zum Logger besteht und Daten ausgelesen wurden. - wenn der Logger zum Ausdruck bereit ist, die Taste [] aber nicht betätigt wird. Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_6.docx @ 181206 @ 2 @ 1$

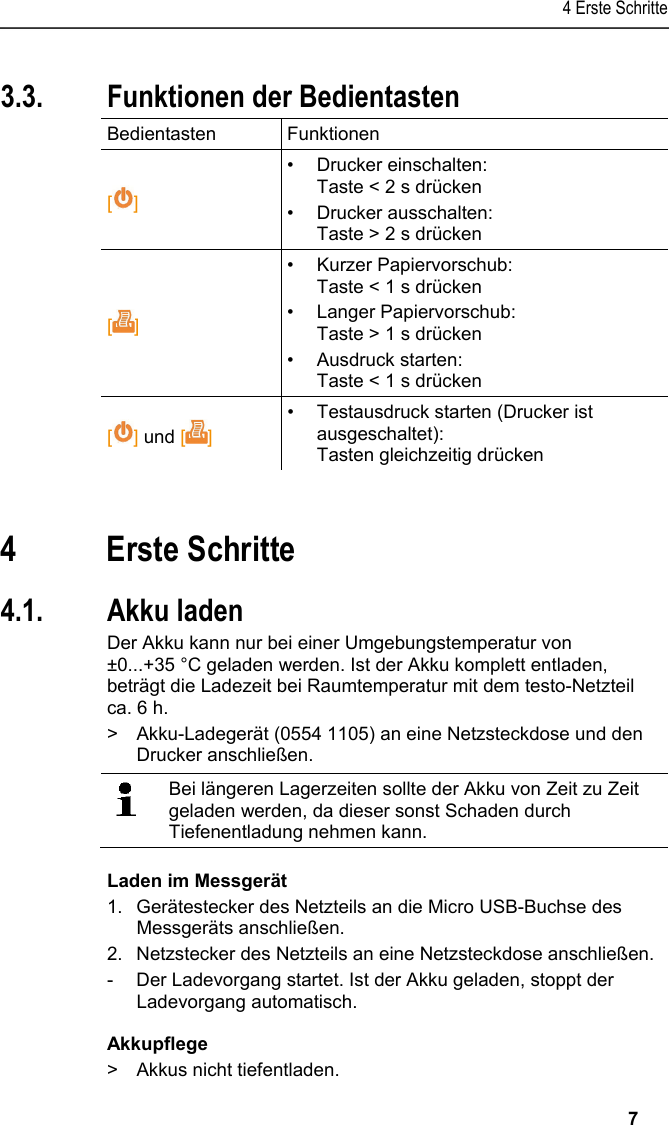

$4 Erste Schritte 7 3.3. Funktionen der Bedientasten Bedientasten Funktionen [] • Drucker einschalten: Taste < 2 s drücken • Drucker ausschalten: Taste > 2 s drücken [] • Kurzer Papiervorschub: Taste < 1 s drücken • Langer Papiervorschub: Taste > 1 s drücken • Ausdruck starten: Taste < 1 s drücken [] und [] • Testausdruck starten (Drucker ist ausgeschaltet): Tasten gleichzeitig drücken Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 6.docx @ 317 @ 1 @ 1 4 Erste Schritte Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_6.docx @ 180438 @ 255 @ 1 4.1. Akku laden Der Akku kann nur bei einer Umgebungstemperatur von ±0...+35 °C geladen werden. Ist der Akku komplett entladen, beträgt die Ladezeit bei Raumtemperatur mit dem testo-Netzteil ca. 6 h. > Akku-Ladegerät (0554 1105) an eine Netzsteckdose und den Drucker anschließen. Bei längeren Lagerzeiten sollte der Akku von Zeit zu Zeit geladen werden, da dieser sonst Schaden durch Tiefenentladung nehmen kann. Laden im Messgerät 1. Gerätestecker des Netzteils an die Micro USB-Buchse des Messgeräts anschließen. 2. Netzstecker des Netzteils an eine Netzsteckdose anschließen. - Der Ladevorgang startet. Ist der Akku geladen, stoppt der Ladevorgang automatisch. Akkupflege > Akkus nicht tiefentladen.$

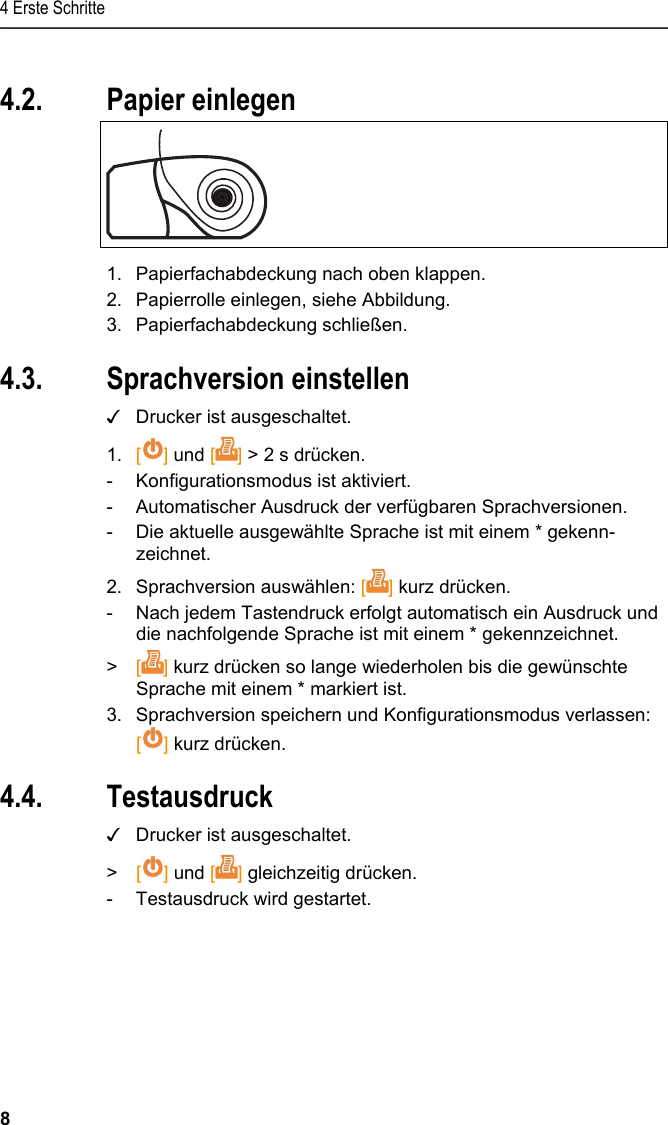

$4 Erste Schritte 8 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_6.doc x @ 180471 @ 1 @ 1 4.2. Papier einlegen 1. Papierfachabdeckung nach oben klappen. 2. Papierrolle einlegen, siehe Abbildung. 3. Papierfachabdeckung schließen. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 6.docx @ 181240 @ 2 @ 1 4.3. Sprachversion einstellen ✓ Drucker ist ausgeschaltet. 1. [] und [] > 2 s drücken. - Konfigurationsmodus ist aktiviert. - Automatischer Ausdruck der verfügbaren Sprachversionen. - Die aktuelle ausgewählte Sprache ist mit einem * gekenn-zeichnet. 2. Sprachversion auswählen: [] kurz drücken. - Nach jedem Tastendruck erfolgt automatisch ein Ausdruck und die nachfolgende Sprache ist mit einem * gekennzeichnet. > [] kurz drücken so lange wiederholen bis die gewünschte Sprache mit einem * markiert ist. 3. Sprachversion speichern und Konfigurationsmodus verlassen: [] kurz drücken. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_6.docx @ 181274 @ 223 @ 1 4.4. Testausdruck ✓ Drucker ist ausgeschaltet. > [] und [] gleichzeitig drücken. - Testausdruck wird gestartet.$

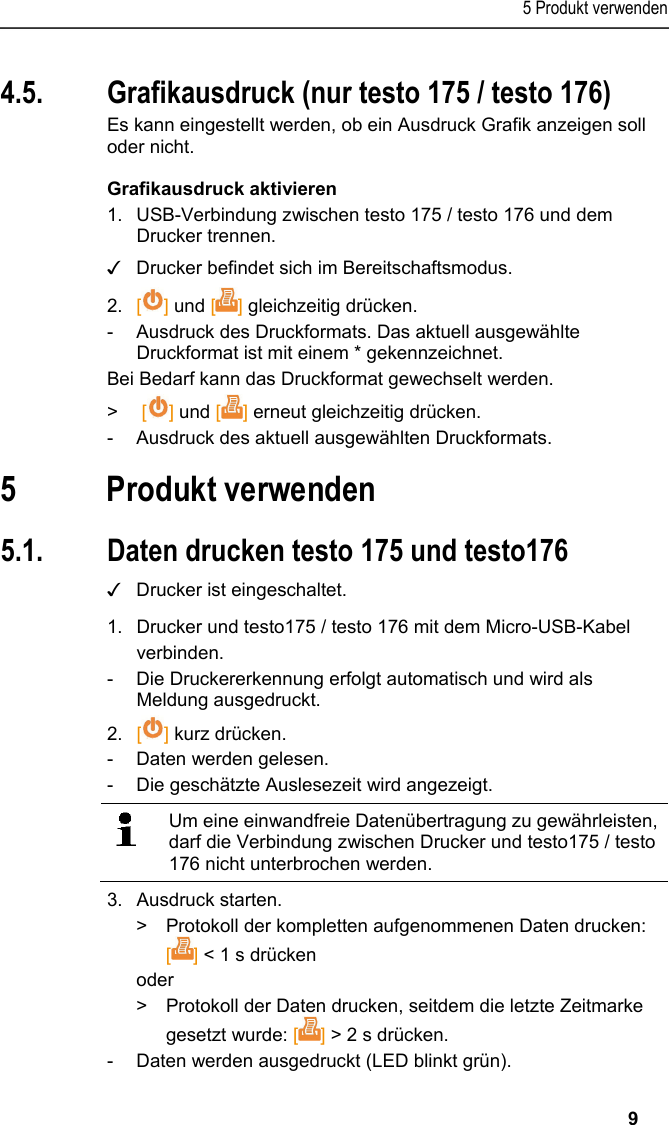

$5 Produkt verwenden 9 4.5. Grafikausdruck (nur testo 175 / testo 176) Es kann eingestellt werden, ob ein Ausdruck Grafik anzeigen soll oder nicht. Grafikausdruck aktivieren 1. USB-Verbindung zwischen testo 175 / testo 176 und dem Drucker trennen. ✓ Drucker befindet sich im Bereitschaftsmodus. 2. [] und [] gleichzeitig drücken. - Ausdruck des Druckformats. Das aktuell ausgewählte Druckformat ist mit einem * gekennzeichnet. Bei Bedarf kann das Druckformat gewechselt werden. > [] und [] erneut gleichzeitig drücken. - Ausdruck des aktuell ausgewählten Druckformats. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_6.docx @ 326 @ 1 @ 1 5 Produkt verwenden Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_6.doc x @ 180505 @ 23 @ 1 5.1. Daten drucken testo 175 und testo176 ✓ Drucker ist eingeschaltet. 1. Drucker und testo175 / testo 176 mit dem Micro-USB-Kabel verbinden. - Die Druckererkennung erfolgt automatisch und wird als Meldung ausgedruckt. 2. [] kurz drücken. - Daten werden gelesen. - Die geschätzte Auslesezeit wird angezeigt. Um eine einwandfreie Datenübertragung zu gewährleisten, darf die Verbindung zwischen Drucker und testo175 / testo 176 nicht unterbrochen werden. 3. Ausdruck starten. > Protokoll der kompletten aufgenommenen Daten drucken: [] < 1 s drücken oder > Protokoll der Daten drucken, seitdem die letzte Zeitmarke gesetzt wurde: [] > 2 s drücken. - Daten werden ausgedruckt (LED blinkt grün).$

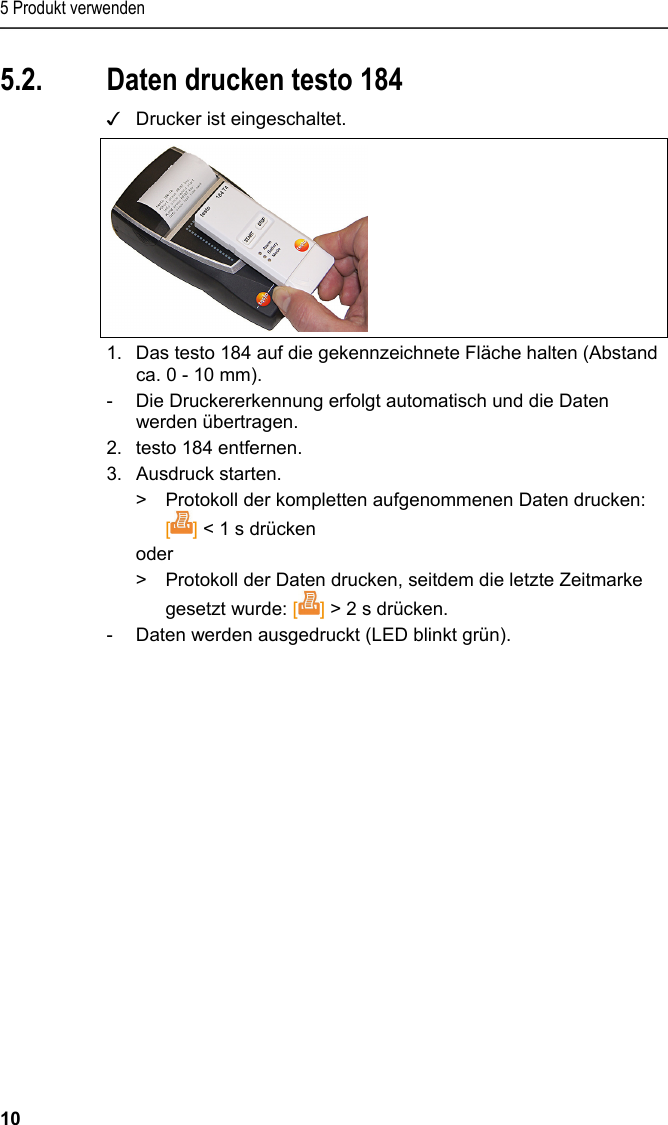

5 Produkt verwenden 10 5.2. Daten drucken testo 184 ✓ Drucker ist eingeschaltet. 1. Das testo 184 auf die gekennzeichnete Fläche halten (Abstand ca. 0 - 10 mm). - Die Druckererkennung erfolgt automatisch und die Daten werden übertragen. 2. testo 184 entfernen. 3. Ausdruck starten. > Protokoll der kompletten aufgenommenen Daten drucken: [] < 1 s drücken oder > Protokoll der Daten drucken, seitdem die letzte Zeitmarke gesetzt wurde: [] > 2 s drücken. - Daten werden ausgedruckt (LED blinkt grün).

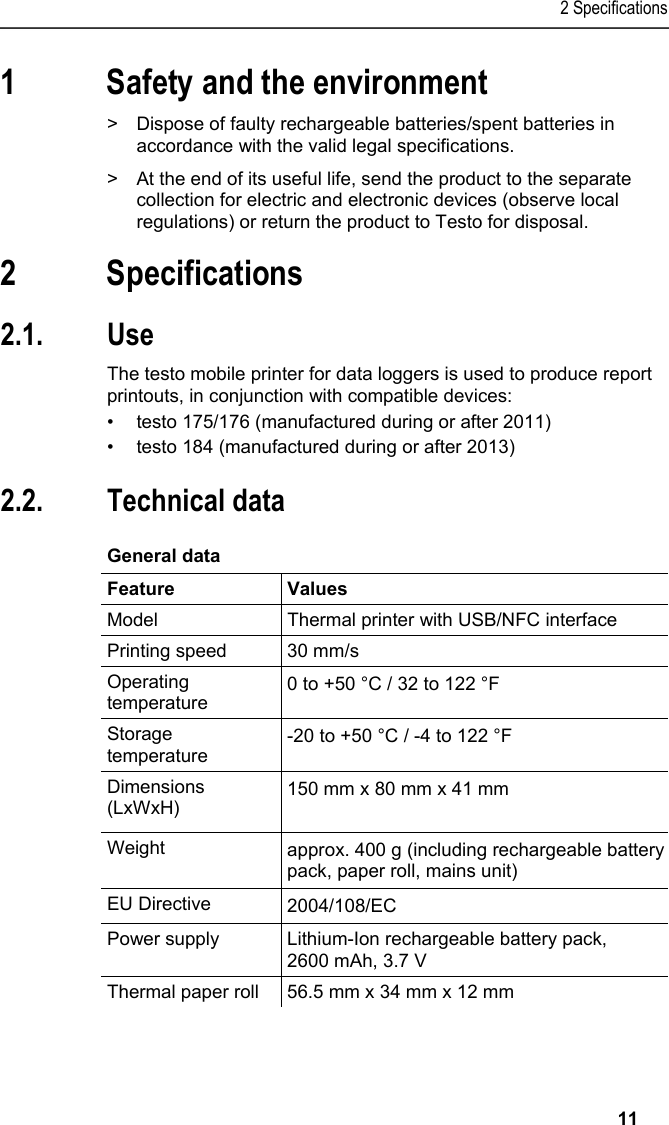

$2 Specifications 11 1 Safety and the environment Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_79.doc x @ 619 @ @ 1 > Dispose of faulty rechargeable batteries/spent batteries in accordance with the valid legal specifications. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_79.docx @ 357 @ @ 1 > At the end of its useful life, send the product to the separate collection for electric and electronic devices (observe local regulations) or return the product to Testo for disposal. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_79.doc x @ 301 @ 1 @ 1 2 Specifications Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_7 9.docx @ 695 @ 2 @ 1 2.1. Use Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_79. docx @ 180657 @ @ 1 The testo mobile printer for data loggers is used to produce report printouts, in conjunction with compatible devices: • testo 175/176 (manufactured during or after 2011) • testo 184 (manufactured during or after 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _79.docx @ 704 @ 2 @ 1 2.2. Technical data Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_79. docx @ 180691 @ 5 @ 1 General data Feature Values Model Thermal printer with USB/NFC interface Printing speed 30 mm/s Operating temperature 0 to +50 °C / 32 to 122 °F Storage temperature -20 to +50 °C / -4 to 122 °F Dimensions (LxWxH) 150 mm x 80 mm x 41 mm Weight approx. 400 g (including rechargeable battery pack, paper roll, mains unit) EU Directive 2004/108/EC Power supply Lithium-Ion rechargeable battery pack, 2600 mAh, 3.7 V Thermal paper roll 56.5 mm x 34 mm x 12 mm$

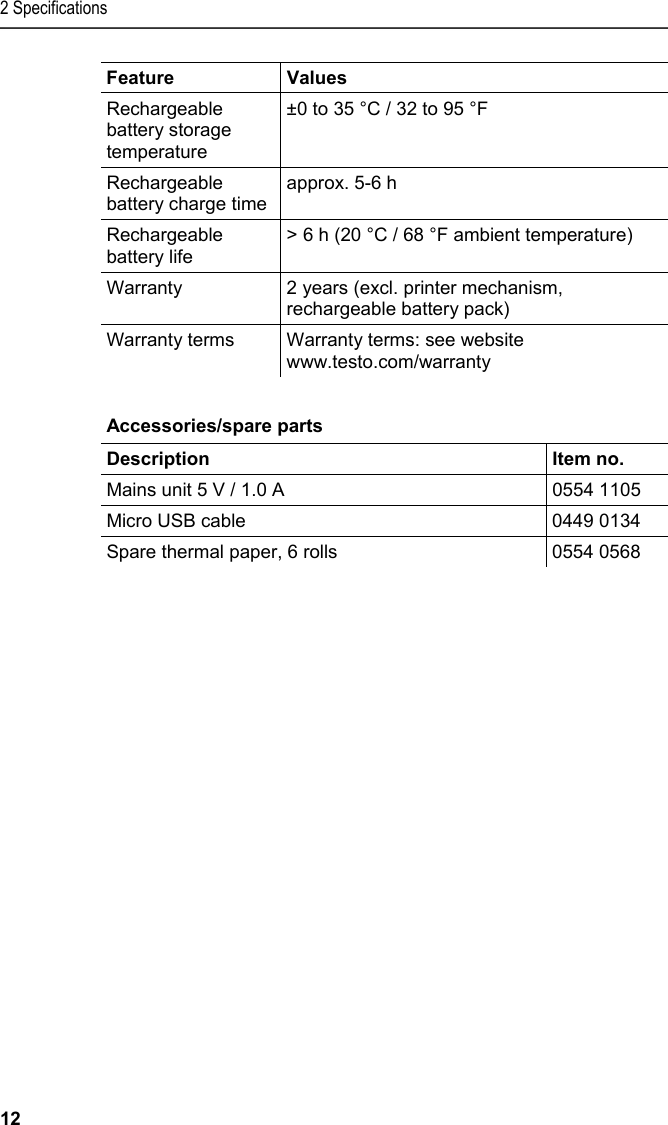

$2 Specifications 12 Feature Values Rechargeable battery storage temperature ±0 to 35 °C / 32 to 95 °F Rechargeable battery charge time approx. 5-6 h Rechargeable battery life > 6 h (20 °C / 68 °F ambient temperature) Warranty 2 years (excl. printer mechanism, rechargeable battery pack) Warranty terms Warranty terms: see website www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_79.doc x @ 180266 @ 5 @ 1 Accessories/spare parts Description Item no. Mains unit 5 V / 1.0 A 0554 1105 Micro USB cable 0449 0134 Spare thermal paper, 6 rolls 0554 0568$

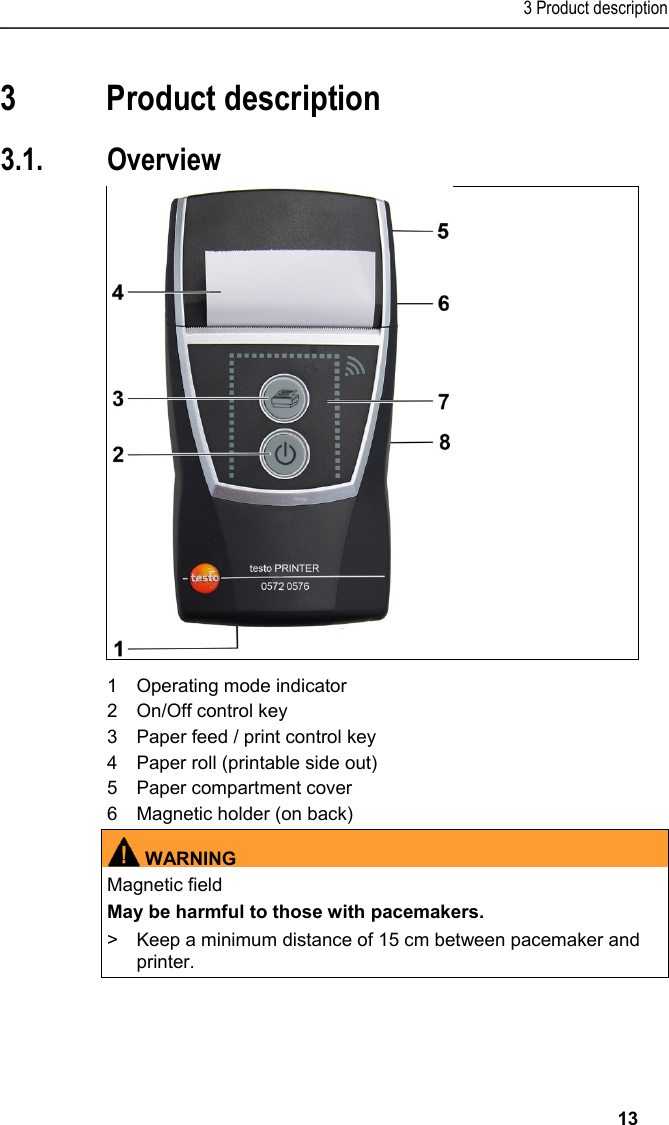

$3 Product description 13 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_79.docx @ 310 @ 3 @ 1 3 Product description Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_7 9.docx @ 733 @ 5 @ 1 3.1. Overview Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_79.doc x @ 180725 @ @ 1 1 Operating mode indicator 2 On/Off control key 3 Paper feed / print control key 4 Paper roll (printable side out) 5 Paper compartment cover 6 Magnetic holder (on back) WARNINGMagnetic field May be harmful to those with pacemakers. > Keep a minimum distance of 15 cm between pacemaker and printer.$

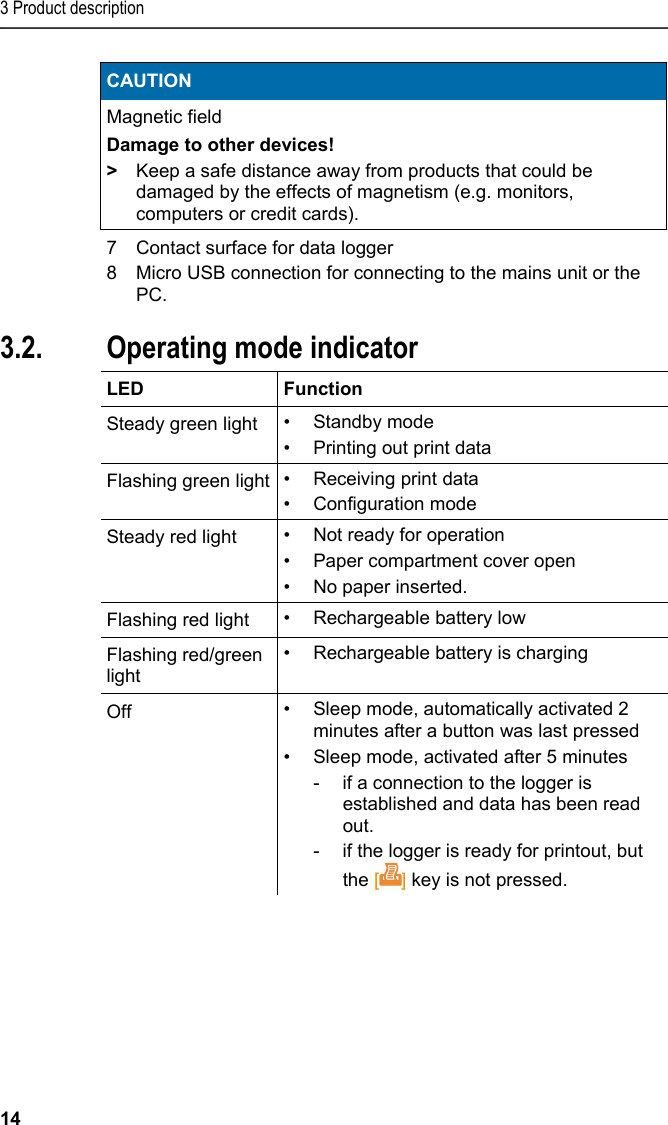

$3 Product description 14 CAUTION Magnetic field Damage to other devices! > Keep a safe distance away from products that could be damaged by the effects of magnetism (e.g. monitors, computers or credit cards). 7 Contact surface for data logger 8 Micro USB connection for connecting to the mains unit or the PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_7 9.docx @ 181173 @ 2 @ 1 3.2. Operating mode indicator LED Function Steady green light • Standby mode • Printing out print data Flashing green light • Receiving print data • Configuration mode Steady red light • Not ready for operation • Paper compartment cover open • No paper inserted. Flashing red light • Rechargeable battery low Flashing red/green light • Rechargeable battery is charging Off • Sleep mode, automatically activated 2 minutes after a button was last pressed • Sleep mode, activated after 5 minutes - if a connection to the logger is established and data has been read out. - if the logger is ready for printout, but the [] key is not pressed. Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_79.docx @ 181207 @ 2 @ 1$

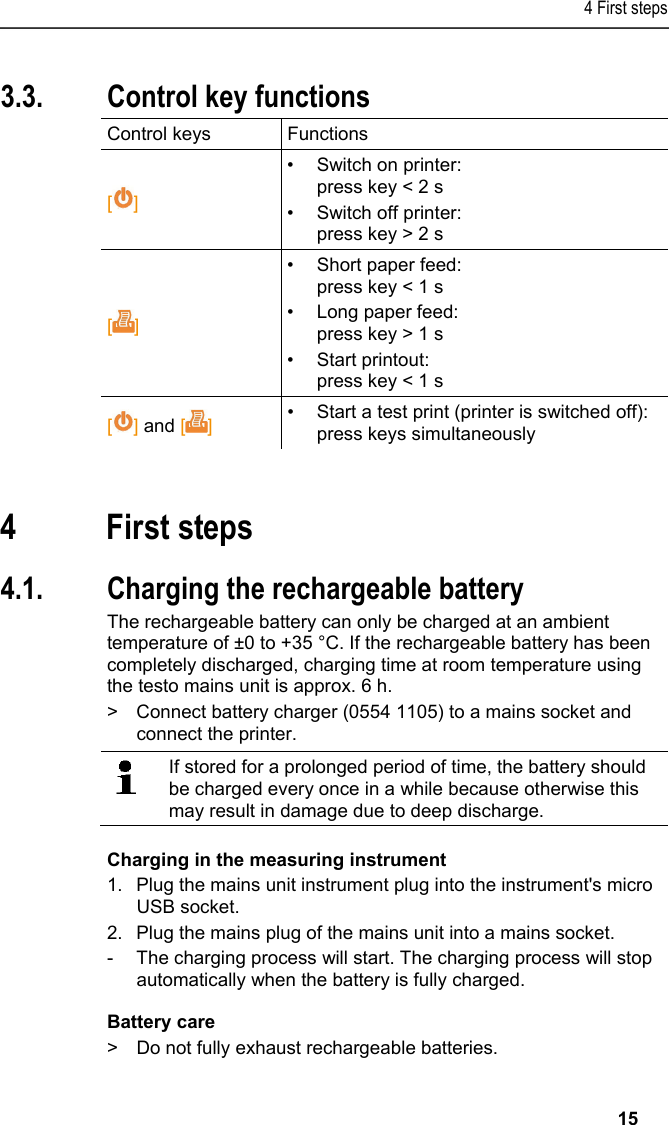

$4 First steps 15 3.3. Control key functions Control keys Functions [] • Switch on printer: press key < 2 s • Switch off printer: press key > 2 s [] • Short paper feed: press key < 1 s • Long paper feed: press key > 1 s • Start printout: press key < 1 s [] and [] • Start a test print (printer is switched off): press keys simultaneously Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 79.docx @ 319 @ 1 @ 1 4 First steps Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_79.docx @ 180440 @ 255 @ 1 4.1. Charging the rechargeable battery The rechargeable battery can only be charged at an ambient temperature of ±0 to +35 °C. If the rechargeable battery has been completely discharged, charging time at room temperature using the testo mains unit is approx. 6 h. > Connect battery charger (0554 1105) to a mains socket and connect the printer. If stored for a prolonged period of time, the battery should be charged every once in a while because otherwise this may result in damage due to deep discharge. Charging in the measuring instrument 1. Plug the mains unit instrument plug into the instrument's micro USB socket. 2. Plug the mains plug of the mains unit into a mains socket. - The charging process will start. The charging process will stop automatically when the battery is fully charged. Battery care > Do not fully exhaust rechargeable batteries.$

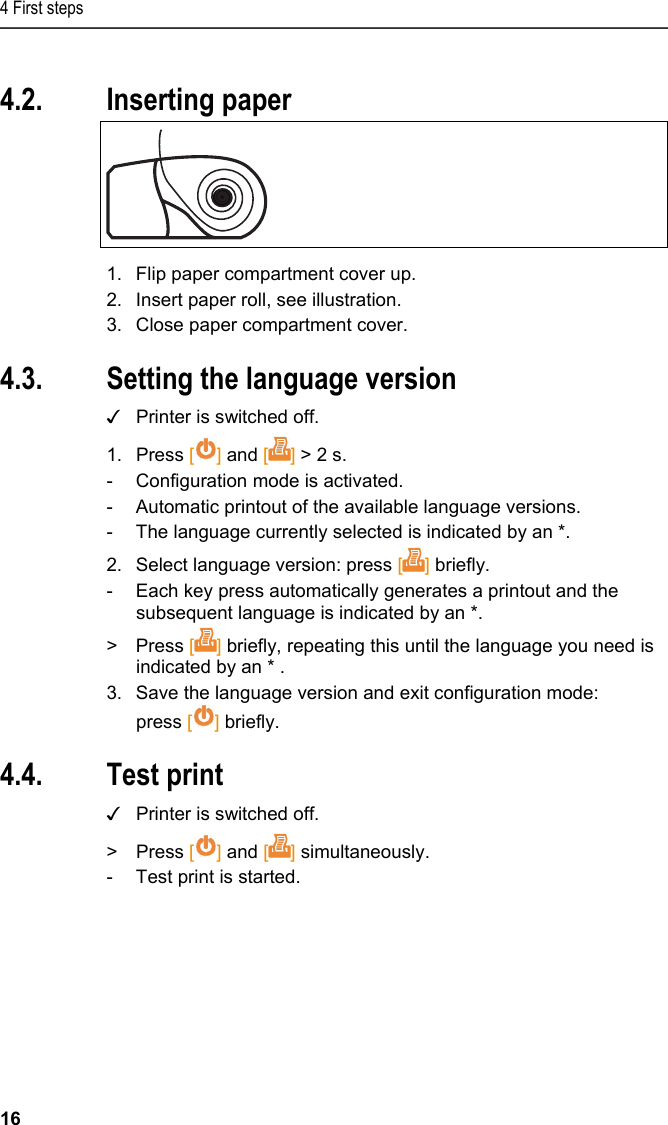

$4 First steps 16 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_79.doc x @ 180473 @ 1 @ 1 4.2. Inserting paper 1. Flip paper compartment cover up. 2. Insert paper roll, see illustration. 3. Close paper compartment cover. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 79.docx @ 181241 @ 2 @ 1 4.3. Setting the language version ✓ Printer is switched off. 1. Press [] and [] > 2 s. - Configuration mode is activated. - Automatic printout of the available language versions. - The language currently selected is indicated by an *. 2. Select language version: press [] briefly. - Each key press automatically generates a printout and the subsequent language is indicated by an *. > Press [] briefly, repeating this until the language you need is indicated by an * . 3. Save the language version and exit configuration mode: press [] briefly. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_79.docx @ 181275 @ 223 @ 1 4.4. Test print ✓ Printer is switched off. > Press [] and [] simultaneously. - Test print is started.$

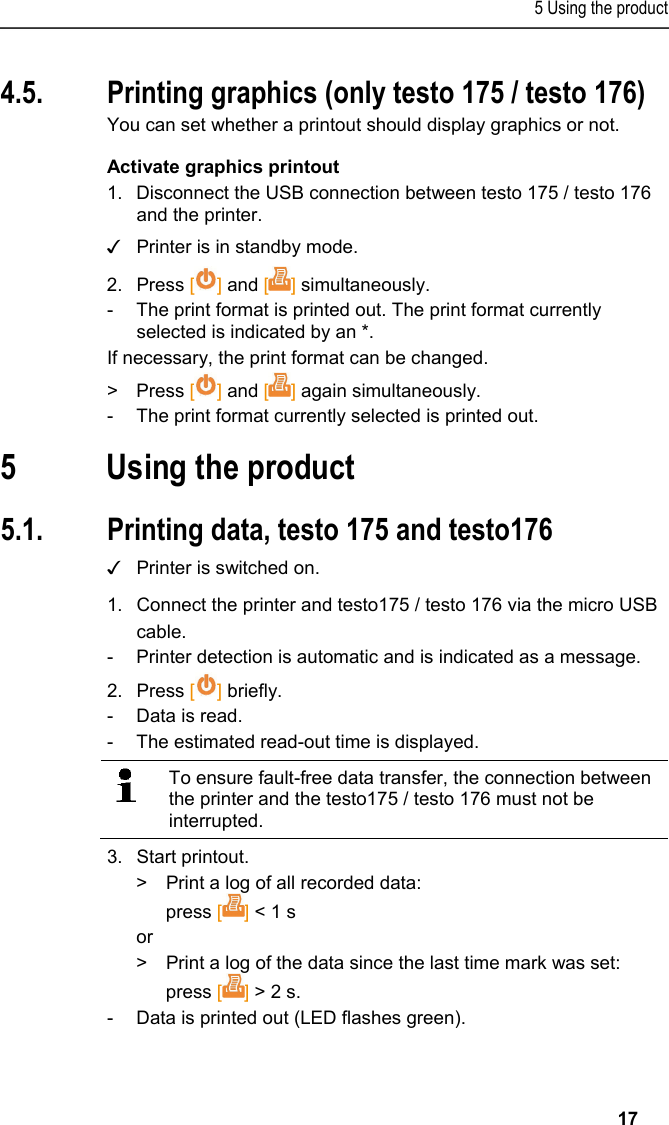

$5 Using the product 17 4.5. Printing graphics (only testo 175 / testo 176) You can set whether a printout should display graphics or not. Activate graphics printout 1. Disconnect the USB connection between testo 175 / testo 176 and the printer. ✓ Printer is in standby mode. 2. Press [] and [] simultaneously. - The print format is printed out. The print format currently selected is indicated by an *. If necessary, the print format can be changed. > Press [] and [] again simultaneously. - The print format currently selected is printed out. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_79.docx @ 328 @ 1 @ 1 5 Using the product Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_79.doc x @ 180507 @ 23 @ 1 5.1. Printing data, testo 175 and testo176 ✓ Printer is switched on. 1. Connect the printer and testo175 / testo 176 via the micro USB cable. - Printer detection is automatic and is indicated as a message. 2. Press [] briefly. - Data is read. - The estimated read-out time is displayed. To ensure fault-free data transfer, the connection between the printer and the testo175 / testo 176 must not be interrupted. 3. Start printout. > Print a log of all recorded data: press [] < 1 s or > Print a log of the data since the last time mark was set: press [] > 2 s. - Data is printed out (LED flashes green).$

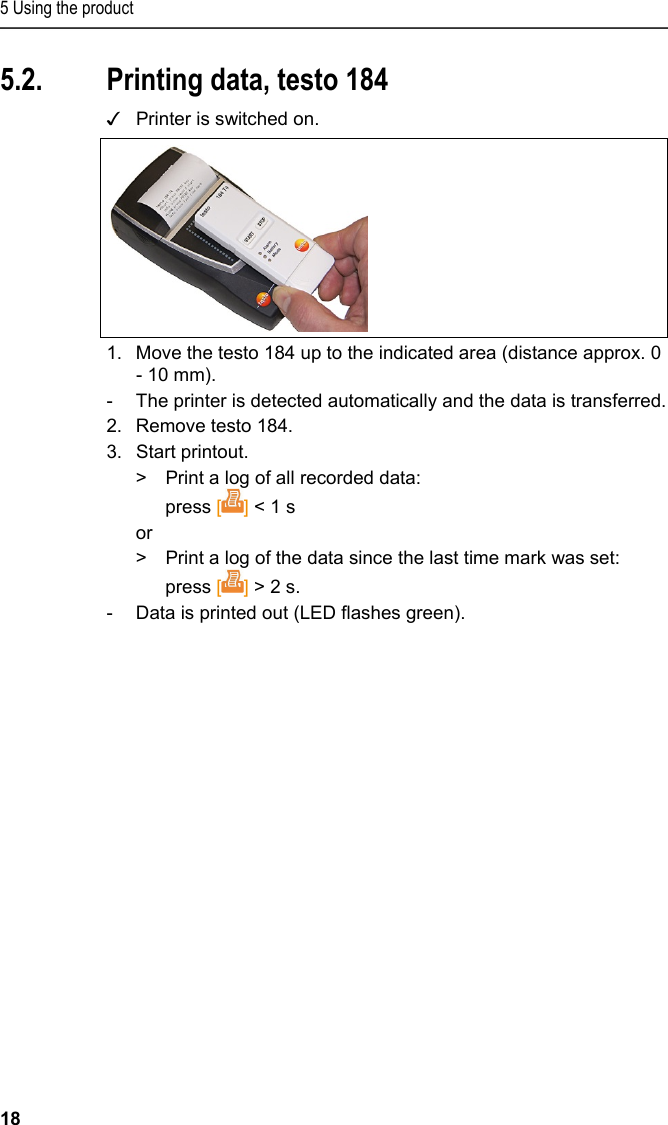

5 Using the product 18 5.2. Printing data, testo 184 ✓ Printer is switched on. 1. Move the testo 184 up to the indicated area (distance approx. 0 - 10 mm). - The printer is detected automatically and the data is transferred. 2. Remove testo 184. 3. Start printout. > Print a log of all recorded data: press [] < 1 s or > Print a log of the data since the last time mark was set: press [] > 2 s. - Data is printed out (LED flashes green).

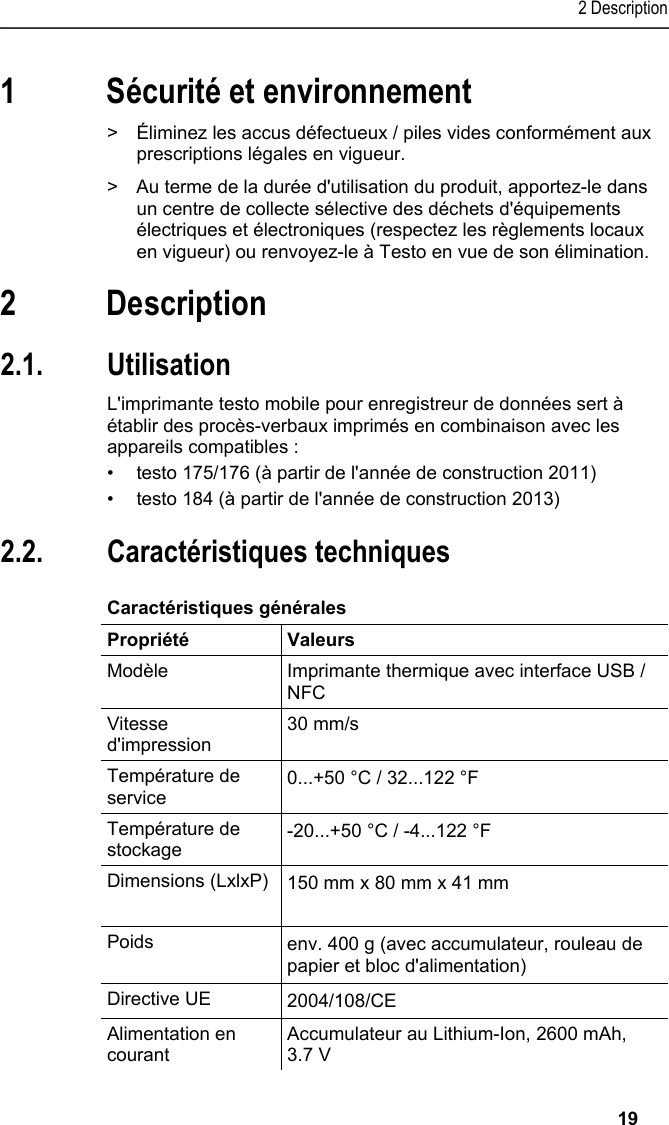

$2 Description 19 1 Sécurité et environnement Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_201.doc x @ 620 @ @ 1 > Éliminez les accus défectueux / piles vides conformément aux prescriptions légales en vigueur. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_201.docx @ 358 @ @ 1 > Au terme de la durée d'utilisation du produit, apportez-le dans un centre de collecte sélective des déchets d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_201.doc x @ 302 @ 1 @ 1 2 Description Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_2 01.docx @ 696 @ 2 @ 1 2.1. Utilisation Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_201. docx @ 180658 @ @ 1 L'imprimante testo mobile pour enregistreur de données sert à établir des procès-verbaux imprimés en combinaison avec les appareils compatibles : • testo 175/176 (à partir de l'année de construction 2011) • testo 184 (à partir de l'année de construction 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _201.docx @ 705 @ 2 @ 1 2.2. Caractéristiques techniques Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_20 1.docx @ 180692 @ 5 @ 1 Caractéristiques générales Propriété Valeurs Modèle Imprimante thermique avec interface USB / NFC Vitesse d'impression 30 mm/s Température de service 0...+50 °C / 32...122 °F Température de stockage -20...+50 °C / -4...122 °F Dimensions (LxlxP) 150 mm x 80 mm x 41 mm Poids env. 400 g (avec accumulateur, rouleau de papier et bloc d'alimentation) Directive UE 2004/108/CE Alimentation en courant Accumulateur au Lithium-Ion, 2600 mAh, 3.7 V$

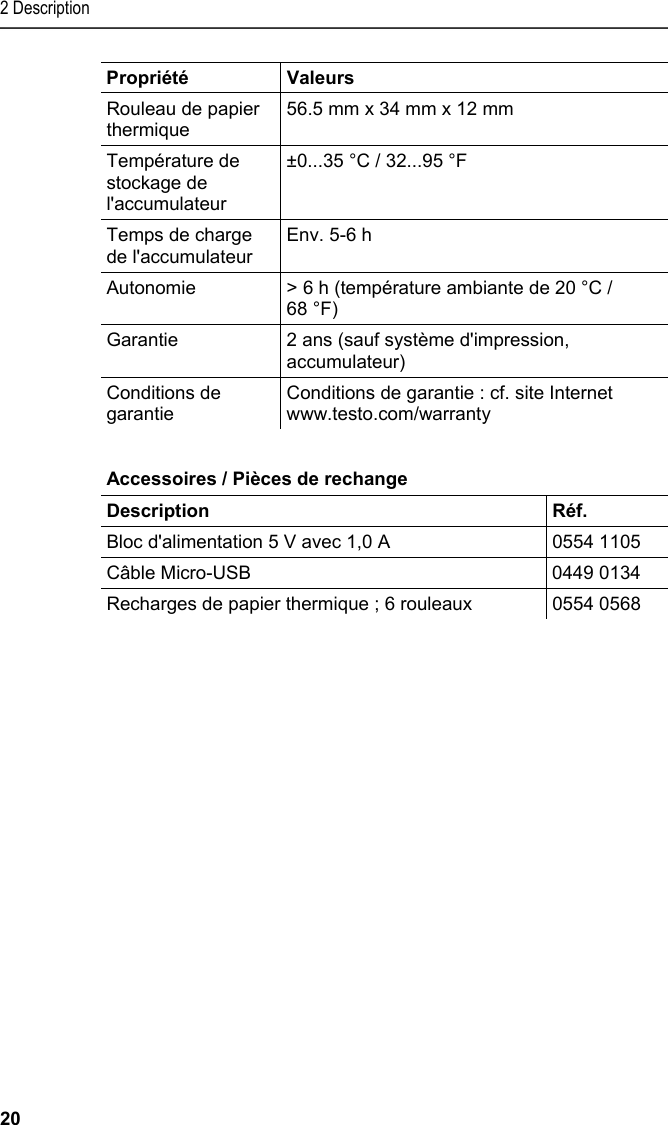

$2 Description 20 Propriété Valeurs Rouleau de papier thermique 56.5 mm x 34 mm x 12 mm Température de stockage de l'accumulateur ±0...35 °C / 32...95 °F Temps de charge de l'accumulateur Env. 5-6 h Autonomie > 6 h (température ambiante de 20 °C / 68 °F) Garantie 2 ans (sauf système d'impression, accumulateur) Conditions de garantie Conditions de garantie : cf. site Internet www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_201.doc x @ 180267 @ 5 @ 1 Accessoires / Pièces de rechange Description Réf. Bloc d'alimentation 5 V avec 1,0 A 0554 1105 Câble Micro-USB 0449 0134 Recharges de papier thermique ; 6 rouleaux 0554 0568$

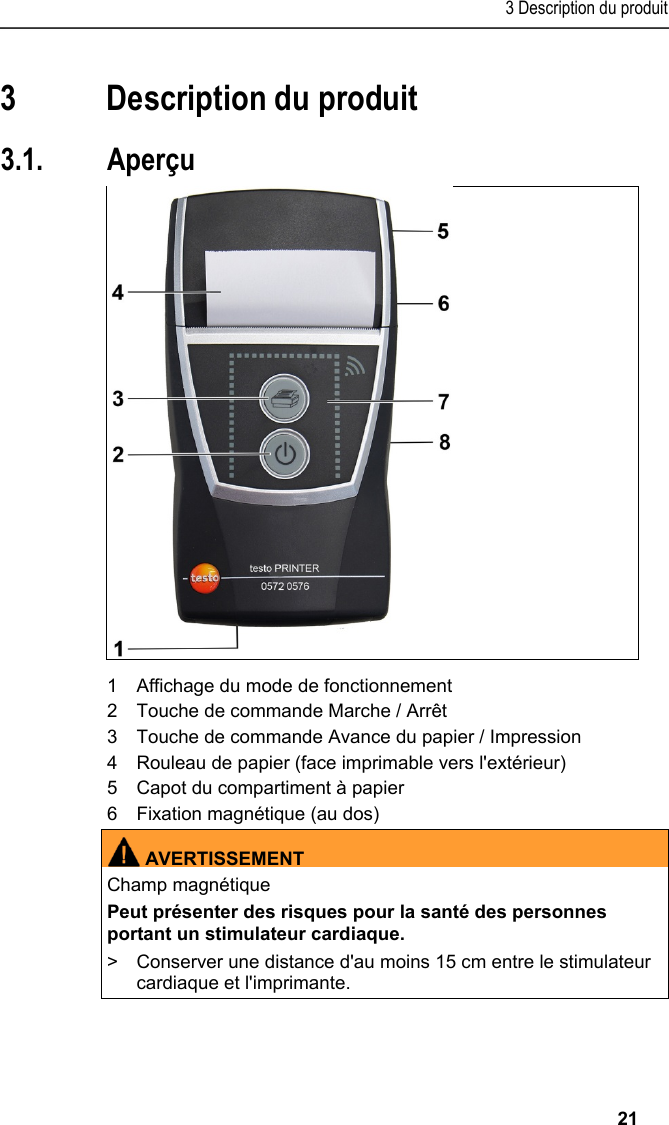

$3 Description du produit 21 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_201.doc x @ 311 @ 3 @ 1 3 Description du produit Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_2 01.docx @ 734 @ 5 @ 1 3.1. Aperçu Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_201.doc x @ 180726 @ @ 1 1 Affichage du mode de fonctionnement 2 Touche de commande Marche / Arrêt 3 Touche de commande Avance du papier / Impression 4 Rouleau de papier (face imprimable vers l'extérieur) 5 Capot du compartiment à papier 6 Fixation magnétique (au dos) AVERTISSEMENTChamp magnétique Peut présenter des risques pour la santé des personnes portant un stimulateur cardiaque. > Conserver une distance d'au moins 15 cm entre le stimulateur cardiaque et l'imprimante.$

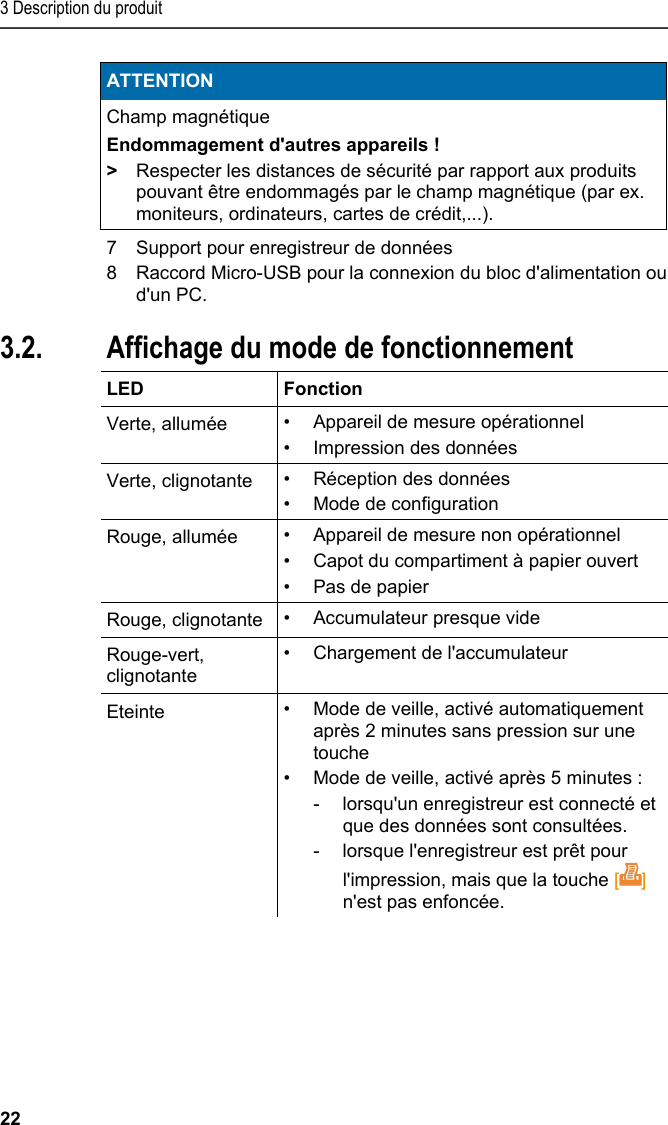

$3 Description du produit 22 ATTENTION Champ magnétique Endommagement d'autres appareils ! > Respecter les distances de sécurité par rapport aux produits pouvant être endommagés par le champ magnétique (par ex. moniteurs, ordinateurs, cartes de crédit,...). 7 Support pour enregistreur de données 8 Raccord Micro-USB pour la connexion du bloc d'alimentation ou d'un PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_2 01.docx @ 181174 @ 2 @ 1 3.2. Affichage du mode de fonctionnement LED Fonction Verte, allumée • Appareil de mesure opérationnel • Impression des données Verte, clignotante • Réception des données • Mode de configuration Rouge, allumée • Appareil de mesure non opérationnel • Capot du compartiment à papier ouvert • Pas de papier Rouge, clignotante • Accumulateur presque vide Rouge-vert, clignotante • Chargement de l'accumulateur Eteinte • Mode de veille, activé automatiquement après 2 minutes sans pression sur une touche • Mode de veille, activé après 5 minutes : - lorsqu'un enregistreur est connecté et que des données sont consultées. - lorsque l'enregistreur est prêt pour l'impression, mais que la touche [] n'est pas enfoncée. Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_201.docx @ 181208 @ 2 @ 1$

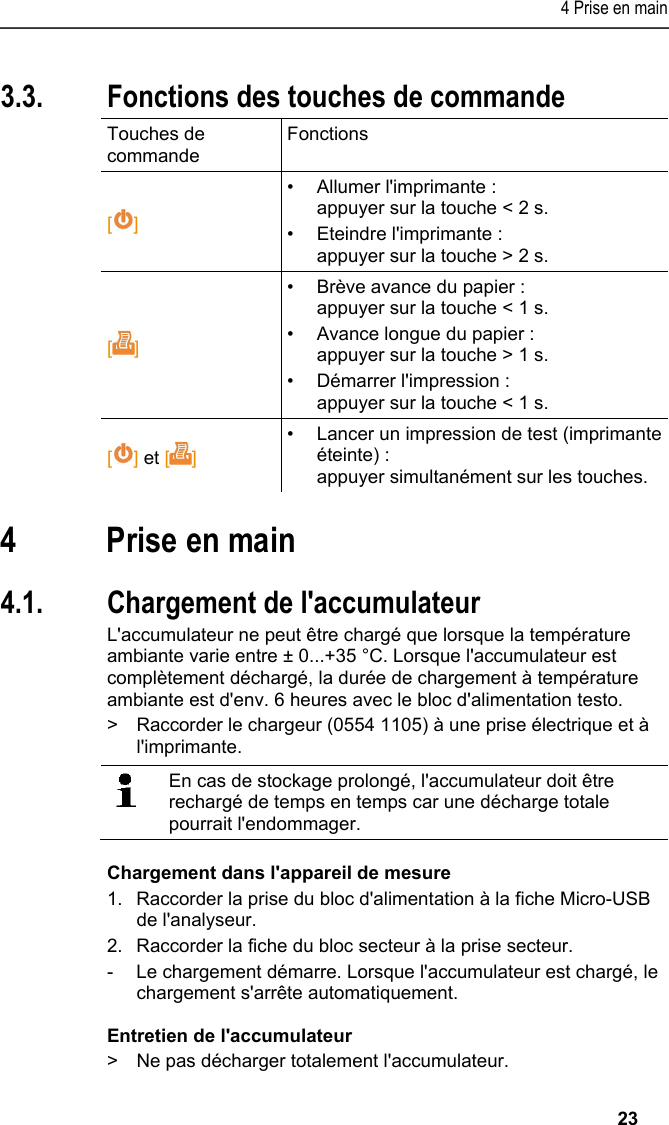

$4 Prise en main 23 3.3. Fonctions des touches de commande Touches de commande Fonctions [] • Allumer l'imprimante : appuyer sur la touche < 2 s. • Eteindre l'imprimante : appuyer sur la touche > 2 s. [] • Brève avance du papier : appuyer sur la touche < 1 s. • Avance longue du papier : appuyer sur la touche > 1 s. • Démarrer l'impression : appuyer sur la touche < 1 s. [] et [] • Lancer un impression de test (imprimante éteinte) : appuyer simultanément sur les touches. Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 201.docx @ 320 @ 1 @ 1 4 Prise en main Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_201.docx @ 180441 @ 255 @ 1 4.1. Chargement de l'accumulateur L'accumulateur ne peut être chargé que lorsque la température ambiante varie entre ± 0...+35 °C. Lorsque l'accumulateur est complètement déchargé, la durée de chargement à température ambiante est d'env. 6 heures avec le bloc d'alimentation testo. > Raccorder le chargeur (0554 1105) à une prise électrique et à l'imprimante. En cas de stockage prolongé, l'accumulateur doit être rechargé de temps en temps car une décharge totale pourrait l'endommager. Chargement dans l'appareil de mesure 1. Raccorder la prise du bloc d'alimentation à la fiche Micro-USB de l'analyseur. 2. Raccorder la fiche du bloc secteur à la prise secteur. - Le chargement démarre. Lorsque l'accumulateur est chargé, le chargement s'arrête automatiquement. Entretien de l'accumulateur > Ne pas décharger totalement l'accumulateur.$

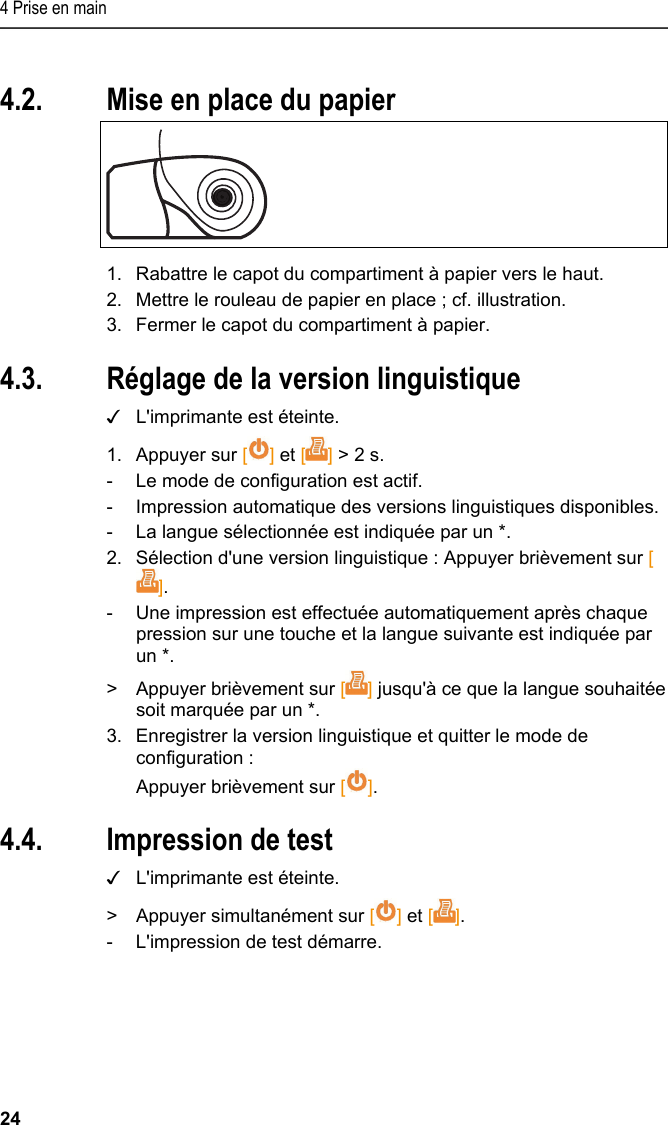

$4 Prise en main 24 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_201.doc x @ 180474 @ 1 @ 1 4.2. Mise en place du papier 1. Rabattre le capot du compartiment à papier vers le haut. 2. Mettre le rouleau de papier en place ; cf. illustration. 3. Fermer le capot du compartiment à papier. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 201.docx @ 181242 @ 2 @ 1 4.3. Réglage de la version linguistique ✓ L'imprimante est éteinte. 1. Appuyer sur [] et [] > 2 s. - Le mode de configuration est actif. - Impression automatique des versions linguistiques disponibles. - La langue sélectionnée est indiquée par un *. 2. Sélection d'une version linguistique : Appuyer brièvement sur []. - Une impression est effectuée automatiquement après chaque pression sur une touche et la langue suivante est indiquée par un *. > Appuyer brièvement sur [] jusqu'à ce que la langue souhaitée soit marquée par un *. 3. Enregistrer la version linguistique et quitter le mode de configuration : Appuyer brièvement sur []. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_201.docx @ 181276 @ 223 @ 1 4.4. Impression de test ✓ L'imprimante est éteinte. > Appuyer simultanément sur [] et []. - L'impression de test démarre.$

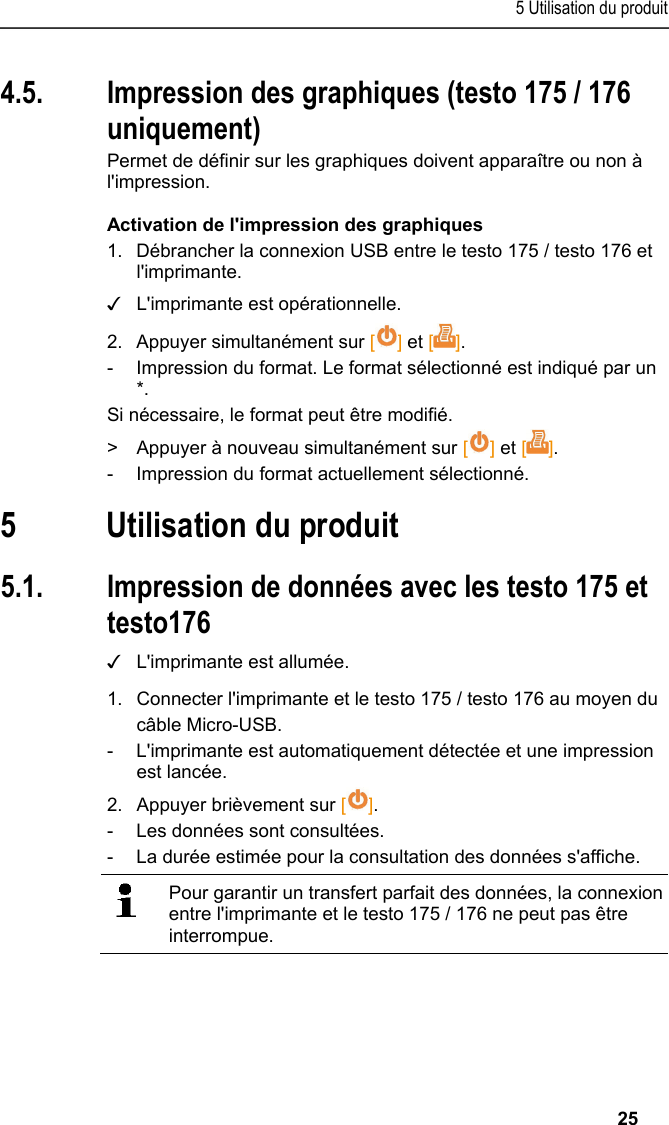

$5 Utilisation du produit 25 4.5. Impression des graphiques (testo 175 / 176 uniquement) Permet de définir sur les graphiques doivent apparaître ou non à l'impression. Activation de l'impression des graphiques 1. Débrancher la connexion USB entre le testo 175 / testo 176 et l'imprimante. ✓ L'imprimante est opérationnelle. 2. Appuyer simultanément sur [] et []. - Impression du format. Le format sélectionné est indiqué par un *. Si nécessaire, le format peut être modifié. > Appuyer à nouveau simultanément sur [] et []. - Impression du format actuellement sélectionné. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_201.docx @ 329 @ 1 @ 1 5 Utilisation du produit Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_201.doc x @ 180508 @ 23 @ 1 5.1. Impression de données avec les testo 175 et testo176 ✓ L'imprimante est allumée. 1. Connecter l'imprimante et le testo 175 / testo 176 au moyen du câble Micro-USB. - L'imprimante est automatiquement détectée et une impression est lancée. 2. Appuyer brièvement sur []. - Les données sont consultées. - La durée estimée pour la consultation des données s'affiche. Pour garantir un transfert parfait des données, la connexion entre l'imprimante et le testo 175 / 176 ne peut pas être interrompue.$

5 Utilisation du produit 26 3. Démarrer l'impression. > Imprimer un procès-verbal avec l'ensemble des données collectées : appuyer sur [] < 1 s. ou > Imprimer le procès-verbal pour les données collectées depuis le dernier repère de temps : appuyer sur [] > 2 s. - Les données sont imprimées (la LED clignote en vert). 5.2. Impression de données avec le testo 184 ✓ L'imprimante est allumée. 1. Placer le testo 184 à l'endroit marqué (à une distance d'env. 0 à 10 mm). - L'imprimante est automatiquement détectée et les données sont transférées. 2. Retirer le testo 184. 3. Démarrer l'impression. > Imprimer un procès-verbal avec l'ensemble des données collectées : appuyer sur [] < 1 s. ou > Imprimer le procès-verbal pour les données collectées depuis le dernier repère de temps : appuyer sur [] > 2 s. - Les données sont imprimées (la LED clignote en vert).

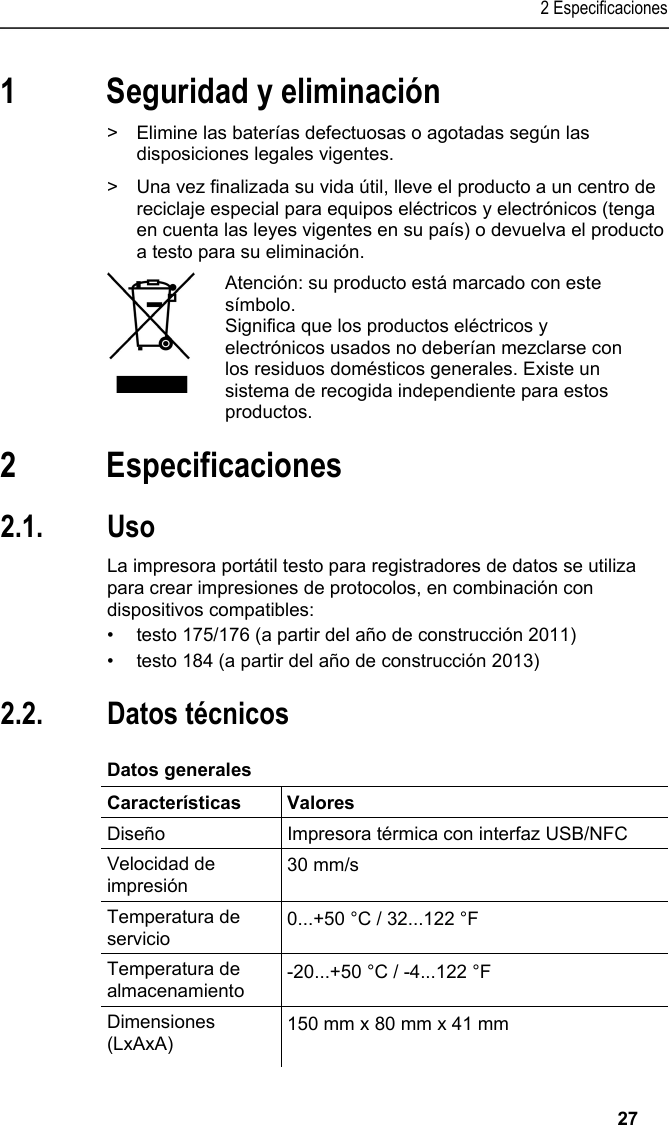

$2 Especificaciones 27 1 Seguridad y eliminación Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_206.doc x @ 621 @ @ 1 > Elimine las baterías defectuosas o agotadas según las disposiciones legales vigentes. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_206.docx @ 359 @ @ 1 > Una vez finalizada su vida útil, lleve el producto a un centro de reciclaje especial para equipos eléctricos y electrónicos (tenga en cuenta las leyes vigentes en su país) o devuelva el producto a testo para su eliminación. Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_206.doc x @ 303 @ 1 @ 1 2 Especificaciones Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_2 06.docx @ 697 @ 2 @ 1 2.1. Uso Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_206. docx @ 180659 @ @ 1 La impresora portátil testo para registradores de datos se utiliza para crear impresiones de protocolos, en combinación con dispositivos compatibles: • testo 175/176 (a partir del año de construcción 2011) • testo 184 (a partir del año de construcción 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _206.docx @ 706 @ 2 @ 1 2.2. Datos técnicos Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_20 6.docx @ 180693 @ 5 @ 1 Datos generales Características Valores Diseño Impresora térmica con interfaz USB/NFC Velocidad de impresión 30 mm/s Temperatura de servicio 0...+50 °C / 32...122 °F Temperatura de almacenamiento -20...+50 °C / -4...122 °F Dimensiones (LxAxA) 150 mm x 80 mm x 41 mm$

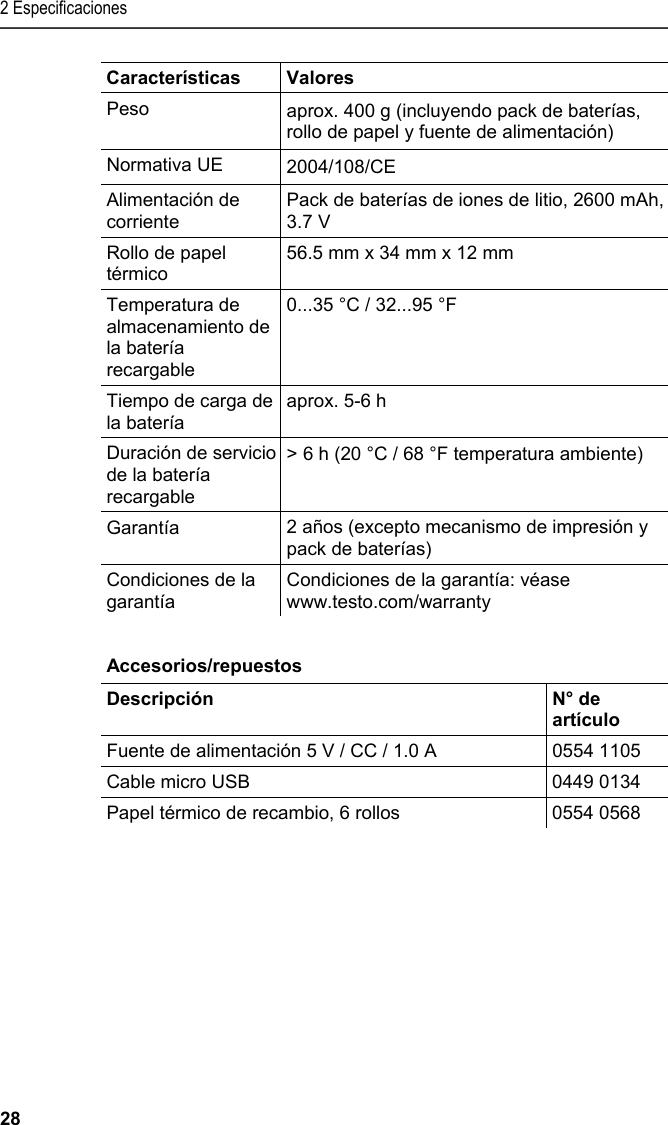

$2 Especificaciones 28 Características Valores Peso aprox. 400 g (incluyendo pack de baterías, rollo de papel y fuente de alimentación) Normativa UE 2004/108/CE Alimentación de corriente Pack de baterías de iones de litio, 2600 mAh, 3.7 V Rollo de papel térmico 56.5 mm x 34 mm x 12 mm Temperatura de almacenamiento de la batería recargable 0...35 °C / 32...95 °F Tiempo de carga de la batería aprox. 5-6 h Duración de servicio de la batería recargable > 6 h (20 °C / 68 °F temperatura ambiente) Garantía 2 años (excepto mecanismo de impresión y pack de baterías) Condiciones de la garantía Condiciones de la garantía: véase www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_206.doc x @ 180268 @ 5 @ 1 Accesorios/repuestos Descripción N° de artículo Fuente de alimentación 5 V / CC / 1.0 A 0554 1105 Cable micro USB 0449 0134 Papel térmico de recambio, 6 rollos 0554 0568$

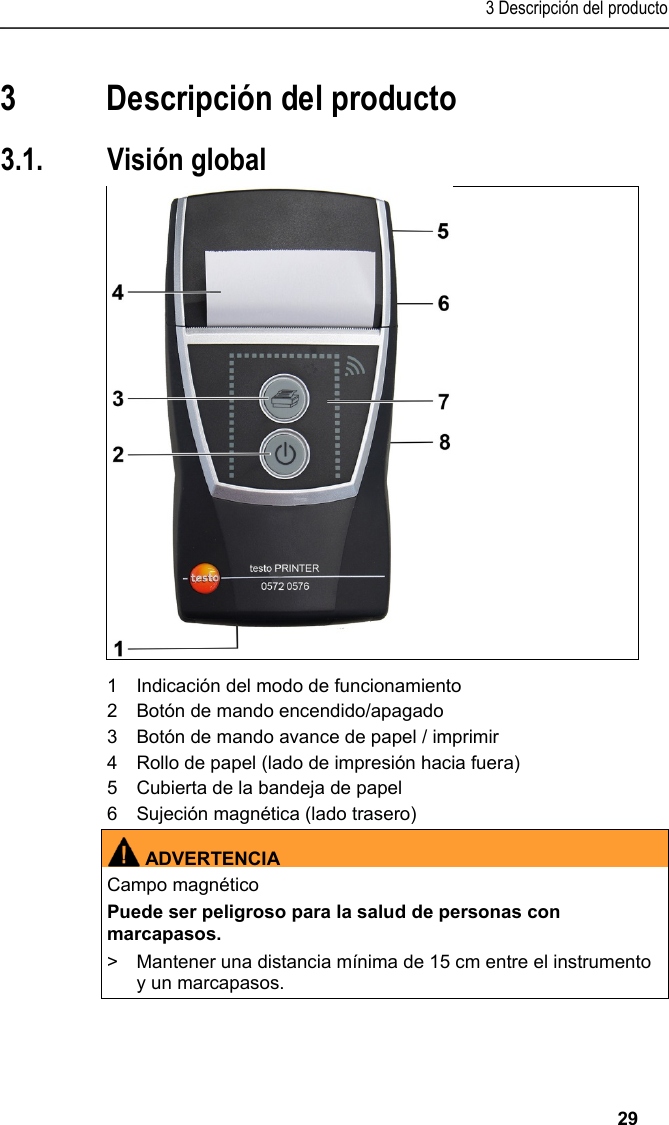

$3 Descripción del producto 29 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_206.doc x @ 312 @ 3 @ 1 3 Descripción del producto Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_2 06.docx @ 735 @ 5 @ 1 3.1. Visión global Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_206.doc x @ 180727 @ @ 1 1 Indicación del modo de funcionamiento 2 Botón de mando encendido/apagado 3 Botón de mando avance de papel / imprimir 4 Rollo de papel (lado de impresión hacia fuera) 5 Cubierta de la bandeja de papel 6 Sujeción magnética (lado trasero) ADVERTENCIACampo magnético Puede ser peligroso para la salud de personas con marcapasos. > Mantener una distancia mínima de 15 cm entre el instrumento y un marcapasos.$

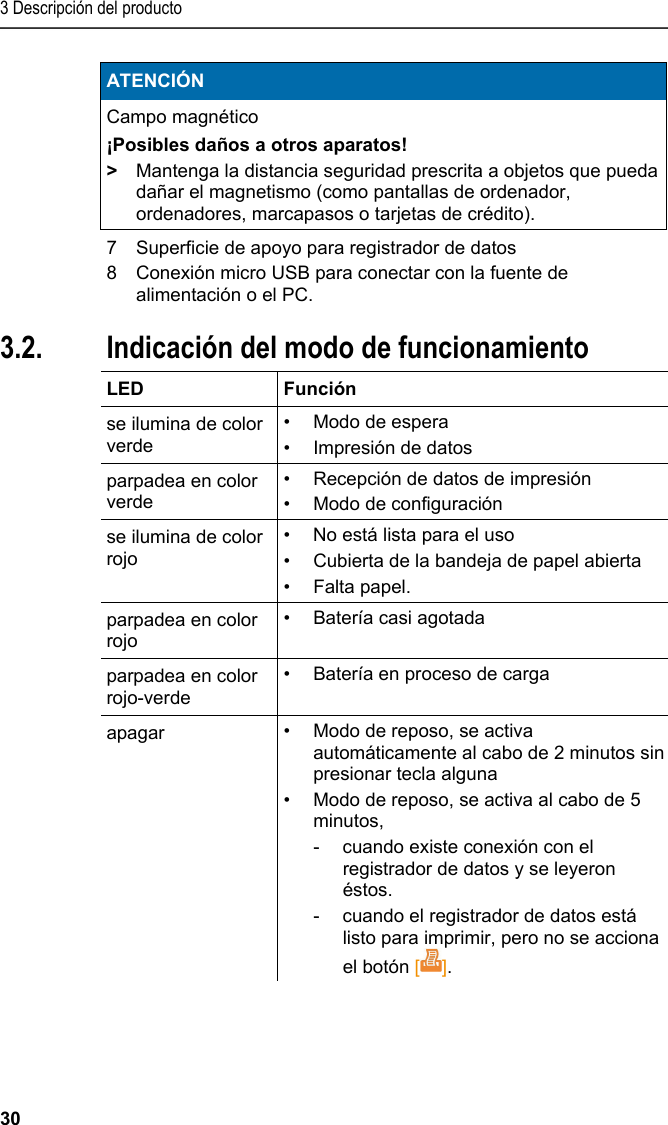

$3 Descripción del producto 30 ATENCIÓN Campo magnético ¡Posibles daños a otros aparatos! > Mantenga la distancia seguridad prescrita a objetos que pueda dañar el magnetismo (como pantallas de ordenador, ordenadores, marcapasos o tarjetas de crédito). 7 Superficie de apoyo para registrador de datos 8 Conexión micro USB para conectar con la fuente de alimentación o el PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_2 06.docx @ 181175 @ 2 @ 1 3.2. Indicación del modo de funcionamiento LED Función se ilumina de color verde • Modo de espera • Impresión de datos parpadea en color verde • Recepción de datos de impresión • Modo de configuración se ilumina de color rojo • No está lista para el uso • Cubierta de la bandeja de papel abierta • Falta papel. parpadea en color rojo • Batería casi agotada parpadea en color rojo-verde • Batería en proceso de carga apagar • Modo de reposo, se activa automáticamente al cabo de 2 minutos sin presionar tecla alguna • Modo de reposo, se activa al cabo de 5 minutos, - cuando existe conexión con el registrador de datos y se leyeron éstos. - cuando el registrador de datos está listo para imprimir, pero no se acciona el botón [].$

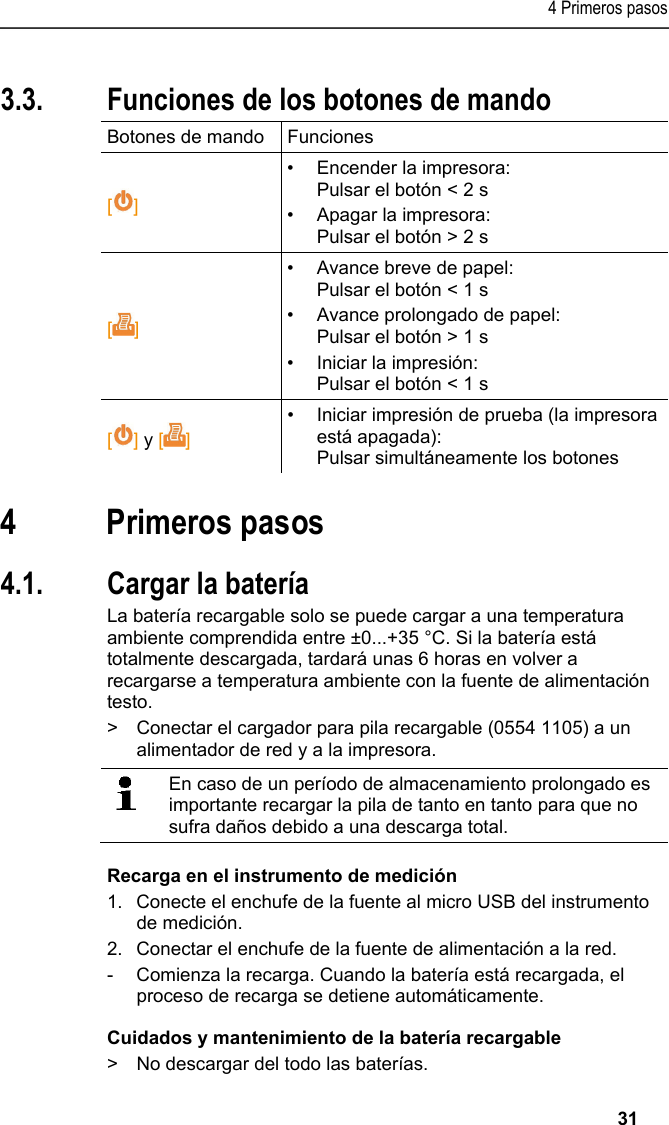

$4 Primeros pasos 31 Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_206.docx @ 181209 @ 2 @ 1 3.3. Funciones de los botones de mando Botones de mando Funciones [] • Encender la impresora: Pulsar el botón < 2 s • Apagar la impresora: Pulsar el botón > 2 s [] • Avance breve de papel: Pulsar el botón < 1 s • Avance prolongado de papel: Pulsar el botón > 1 s • Iniciar la impresión: Pulsar el botón < 1 s [] y [] • Iniciar impresión de prueba (la impresora está apagada): Pulsar simultáneamente los botones Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 206.docx @ 321 @ 1 @ 1 4 Primeros pasos Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_206.docx @ 180442 @ 255 @ 1 4.1. Cargar la batería La batería recargable solo se puede cargar a una temperatura ambiente comprendida entre ±0...+35 °C. Si la batería está totalmente descargada, tardará unas 6 horas en volver a recargarse a temperatura ambiente con la fuente de alimentación testo. > Conectar el cargador para pila recargable (0554 1105) a un alimentador de red y a la impresora. En caso de un período de almacenamiento prolongado es importante recargar la pila de tanto en tanto para que no sufra daños debido a una descarga total. Recarga en el instrumento de medición 1. Conecte el enchufe de la fuente al micro USB del instrumento de medición. 2. Conectar el enchufe de la fuente de alimentación a la red. - Comienza la recarga. Cuando la batería está recargada, el proceso de recarga se detiene automáticamente. Cuidados y mantenimiento de la batería recargable > No descargar del todo las baterías.$

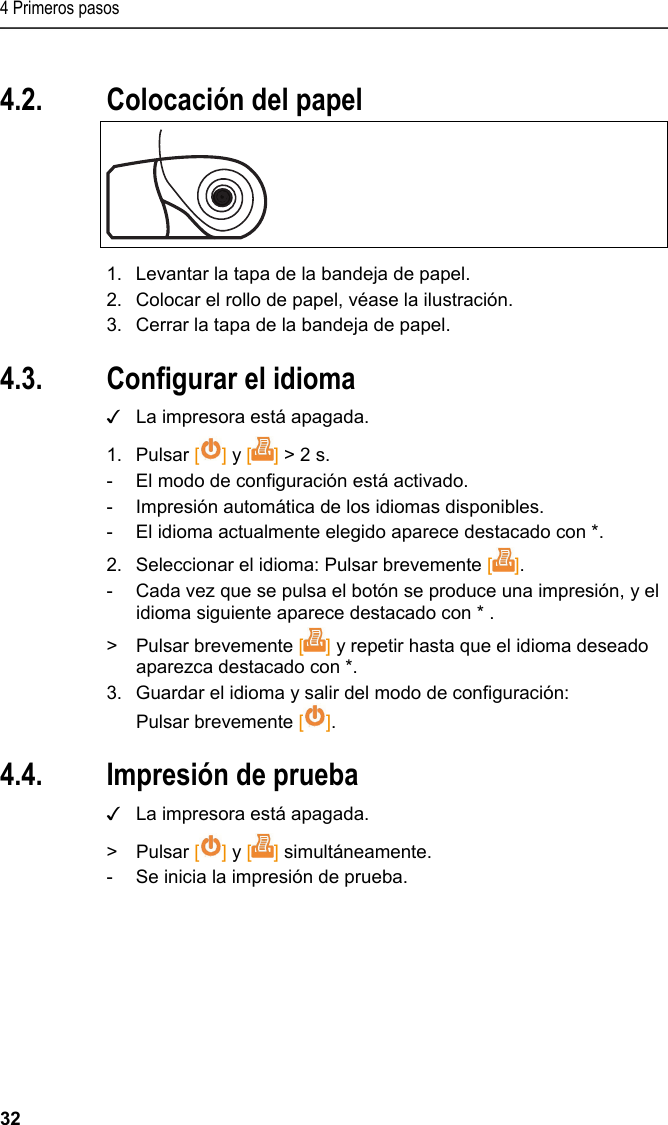

$4 Primeros pasos 32 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_206.doc x @ 180475 @ 1 @ 1 4.2. Colocación del papel 1. Levantar la tapa de la bandeja de papel. 2. Colocar el rollo de papel, véase la ilustración. 3. Cerrar la tapa de la bandeja de papel. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 206.docx @ 181243 @ 2 @ 1 4.3. Configurar el idioma ✓ La impresora está apagada. 1. Pulsar [] y [] > 2 s. - El modo de configuración está activado. - Impresión automática de los idiomas disponibles. - El idioma actualmente elegido aparece destacado con *. 2. Seleccionar el idioma: Pulsar brevemente []. - Cada vez que se pulsa el botón se produce una impresión, y el idioma siguiente aparece destacado con * . > Pulsar brevemente [] y repetir hasta que el idioma deseado aparezca destacado con *. 3. Guardar el idioma y salir del modo de configuración: Pulsar brevemente []. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_206.docx @ 181277 @ 223 @ 1 4.4. Impresión de prueba ✓ La impresora está apagada. > Pulsar [] y [] simultáneamente. - Se inicia la impresión de prueba.$

$5 Utilización del producto 33 4.5. Impresión de gráficas (solo testo 175 / 176) Se puede ajustar si una impresión debe contener gráficas o no. Activar la impresión de gráficas 1. Interrumpir la conexión USB entre el testo 175 / testo 176 y la impresora. ✓ La impresora se encuentra en modo de espera. 2. Pulsar [] y [] simultáneamente. - Impresión del formato de impresión. El idioma actualmente elegido aparece destacado con *. En caso necesario, se puede cambiar el formato de impresión. > Pulsar otra vez [] y [] simultáneamente. - Se imprime el formato de impresión actualmente seleccionado. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_206.docx @ 330 @ 1 @ 1 5 Utilización del producto Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_206.doc x @ 180509 @ 23 @ 1 5.1. Impresión de datos testo 175 y testo176 ✓ La impresora está encendida. 1. Conectar la impresora con el testo175 / testo 176 mediante el cable micro USB. - La detección de la impresora se efectúa automáticamente y se imprime como mensaje. 2. Pulsar brevemente []. - Se leen los datos. - Se visualiza el tiempo de lectura aproximado. Para garantizar una transmisión de datos impecable, la conexión entre impresora y testo 175 / testo 176 no debe sufrir interrupciones. 3. Iniciar la impresión. > Imprimir el protocolo de todos los datos registrados: Pulsar [] < 1 s o bien > Imprimir protocolo de los datos a partir de la última marca temporal colocada: Pulsar [] > 2 s. - Se imprimen los datos (el LED parpadea en color verde).$

5 Utilización del producto 34 5.2. Impresión de datos testo 184 ✓ La impresora está encendida. 1. Sostener el testo 184 sobre la superficie marcada (distancia: aprox. 0 - 10 mm). - La detección de la impresora se efectúa automáticamente y se transfieren los datos. 2. retirar el testo 184. 3. Iniciar la impresión. > Imprimir el protocolo de todos los datos registrados: Pulsar [] < 1 s o bien > Imprimir protocolo de los datos a partir de la última marca temporal colocada: Pulsar [] > 2 s. - Se imprimen los datos (el LED parpadea en color verde).

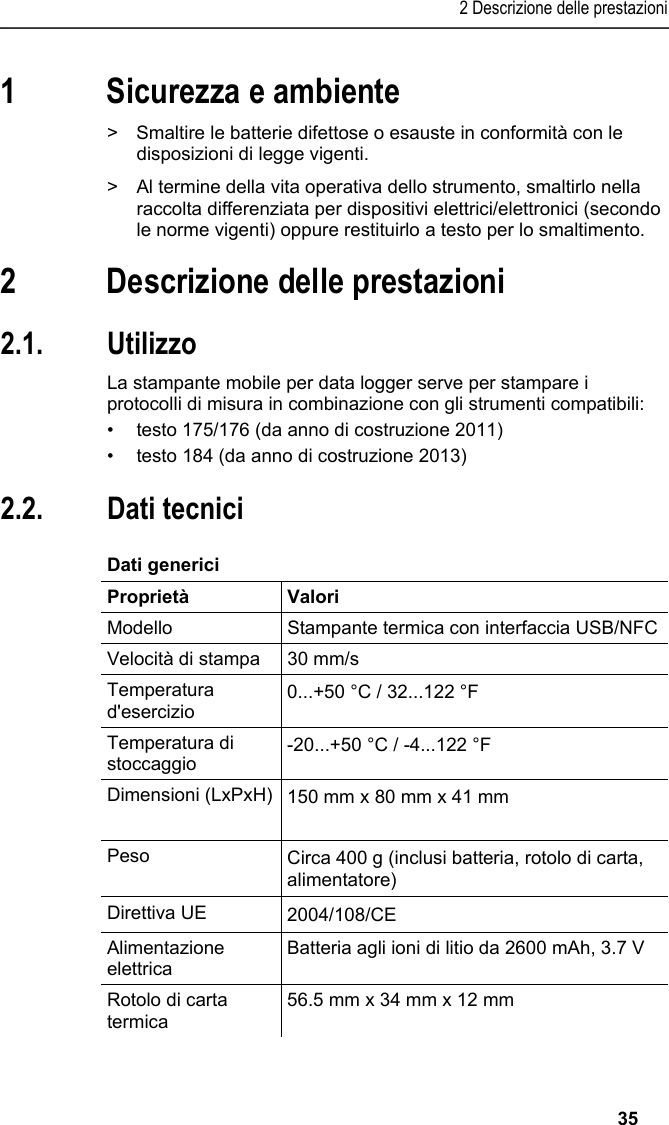

$2 Descrizione delle prestazioni 35 1 Sicurezza e ambiente Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_211.doc x @ 622 @ @ 1 > Smaltire le batterie difettose o esauste in conformità con le disposizioni di legge vigenti. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_211.docx @ 360 @ @ 1 > Al termine della vita operativa dello strumento, smaltirlo nella raccolta differenziata per dispositivi elettrici/elettronici (secondo le norme vigenti) oppure restituirlo a testo per lo smaltimento. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_211.doc x @ 304 @ 1 @ 1 2 Descrizione delle prestazioni Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_2 11.docx @ 698 @ 2 @ 1 2.1. Utilizzo Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_211. docx @ 180660 @ @ 1 La stampante mobile per data logger serve per stampare i protocolli di misura in combinazione con gli strumenti compatibili: • testo 175/176 (da anno di costruzione 2011) • testo 184 (da anno di costruzione 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _211.docx @ 707 @ 2 @ 1 2.2. Dati tecnici Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_21 1.docx @ 180694 @ 5 @ 1 Dati generici Proprietà Valori Modello Stampante termica con interfaccia USB/NFCVelocità di stampa 30 mm/s Temperatura d'esercizio 0...+50 °C / 32...122 °F Temperatura di stoccaggio -20...+50 °C / -4...122 °F Dimensioni (LxPxH) 150 mm x 80 mm x 41 mm Peso Circa 400 g (inclusi batteria, rotolo di carta, alimentatore) Direttiva UE 2004/108/CE Alimentazione elettrica Batteria agli ioni di litio da 2600 mAh, 3.7 V Rotolo di carta termica 56.5 mm x 34 mm x 12 mm$

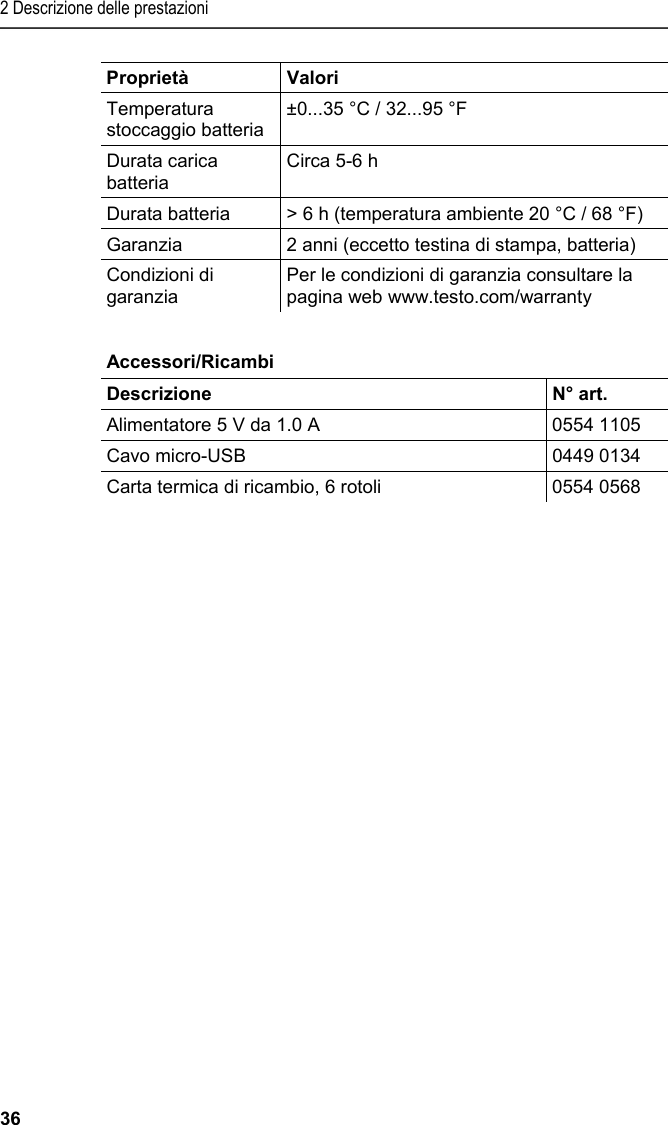

$2 Descrizione delle prestazioni 36 Proprietà Valori Temperatura stoccaggio batteria ±0...35 °C / 32...95 °F Durata carica batteria Circa 5-6 h Durata batteria > 6 h (temperatura ambiente 20 °C / 68 °F) Garanzia 2 anni (eccetto testina di stampa, batteria) Condizioni di garanzia Per le condizioni di garanzia consultare la pagina web www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_211.doc x @ 180269 @ 5 @ 1 Accessori/Ricambi Descrizione N° art. Alimentatore 5 V da 1.0 A 0554 1105 Cavo micro-USB 0449 0134 Carta termica di ricambio, 6 rotoli 0554 0568$

$3 Descrizione del prodotto 37 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_211.doc x @ 313 @ 3 @ 1 3 Descrizione del prodotto Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_2 11.docx @ 736 @ 5 @ 1 3.1. Panoramica Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_211.doc x @ 180728 @ @ 1 1 LED modalità operativa 2 Tasto ON/OFF 3 Tasto avanzamento carta / stampa 4 Rotolo di carta (lato stampabile rivolto verso l'esterno) 5 Coperchio del vano portacarta 6 Dispositivo di fissaggio magnetico (sul retro) AVVERTENZACampo magnetico Può rappresentare un pericolo per i portatori di pace-maker. > Mantenere una distanza minima di 15 cm tra pace-maker e stampante.$

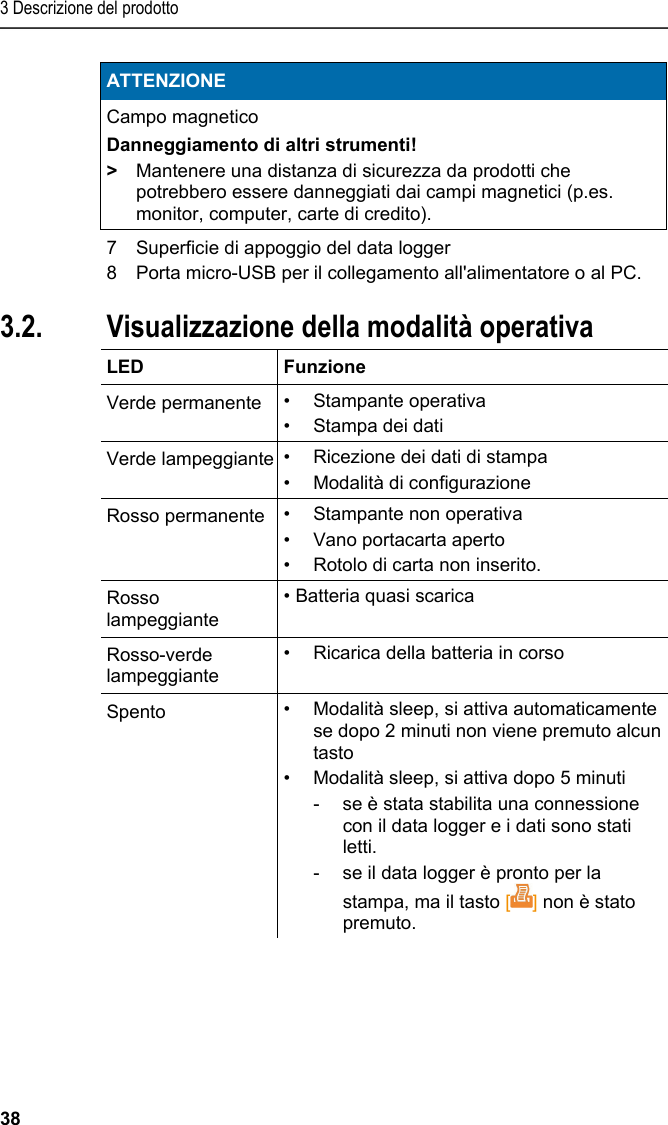

$3 Descrizione del prodotto 38 ATTENZIONE Campo magnetico Danneggiamento di altri strumenti! > Mantenere una distanza di sicurezza da prodotti che potrebbero essere danneggiati dai campi magnetici (p.es. monitor, computer, carte di credito). 7 Superficie di appoggio del data logger 8 Porta micro-USB per il collegamento all'alimentatore o al PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_2 11.docx @ 181176 @ 2 @ 1 3.2. Visualizzazione della modalità operativa LED Funzione Verde permanente • Stampante operativa • Stampa dei dati Verde lampeggiante • Ricezione dei dati di stampa • Modalità di configurazione Rosso permanente • Stampante non operativa • Vano portacarta aperto • Rotolo di carta non inserito. Rosso lampeggiante • Batteria quasi scarica Rosso-verde lampeggiante • Ricarica della batteria in corso Spento • Modalità sleep, si attiva automaticamente se dopo 2 minuti non viene premuto alcun tasto • Modalità sleep, si attiva dopo 5 minuti - se è stata stabilita una connessione con il data logger e i dati sono stati letti. - se il data logger è pronto per la stampa, ma il tasto [] non è stato premuto. Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_211.docx @ 181210 @ 2 @ 1$

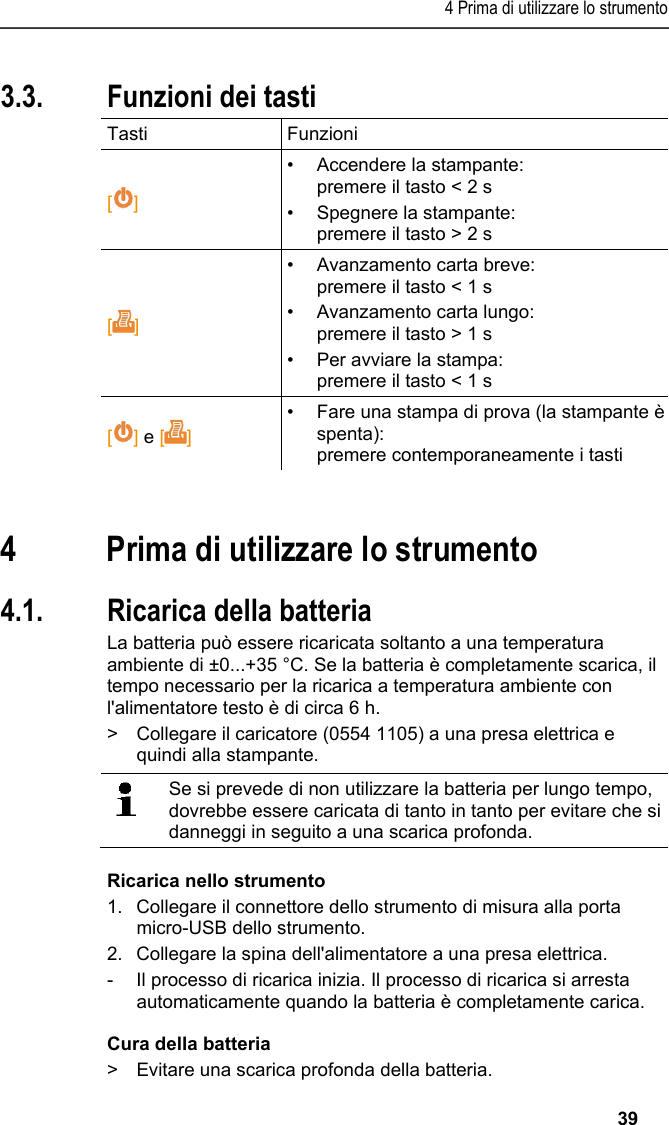

$4 Prima di utilizzare lo strumento 39 3.3. Funzioni dei tasti Tasti Funzioni [] • Accendere la stampante: premere il tasto < 2 s • Spegnere la stampante: premere il tasto > 2 s [] • Avanzamento carta breve: premere il tasto < 1 s • Avanzamento carta lungo: premere il tasto > 1 s • Per avviare la stampa: premere il tasto < 1 s [] e [] • Fare una stampa di prova (la stampante è spenta): premere contemporaneamente i tasti Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 211.docx @ 322 @ 1 @ 1 4 Prima di utilizzare lo strumento Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_211.docx @ 180443 @ 255 @ 1 4.1. Ricarica della batteria La batteria può essere ricaricata soltanto a una temperatura ambiente di ±0...+35 °C. Se la batteria è completamente scarica, il tempo necessario per la ricarica a temperatura ambiente con l'alimentatore testo è di circa 6 h. > Collegare il caricatore (0554 1105) a una presa elettrica e quindi alla stampante. Se si prevede di non utilizzare la batteria per lungo tempo, dovrebbe essere caricata di tanto in tanto per evitare che si danneggi in seguito a una scarica profonda. Ricarica nello strumento 1. Collegare il connettore dello strumento di misura alla porta micro-USB dello strumento. 2. Collegare la spina dell'alimentatore a una presa elettrica. - Il processo di ricarica inizia. Il processo di ricarica si arresta automaticamente quando la batteria è completamente carica. Cura della batteria > Evitare una scarica profonda della batteria.$

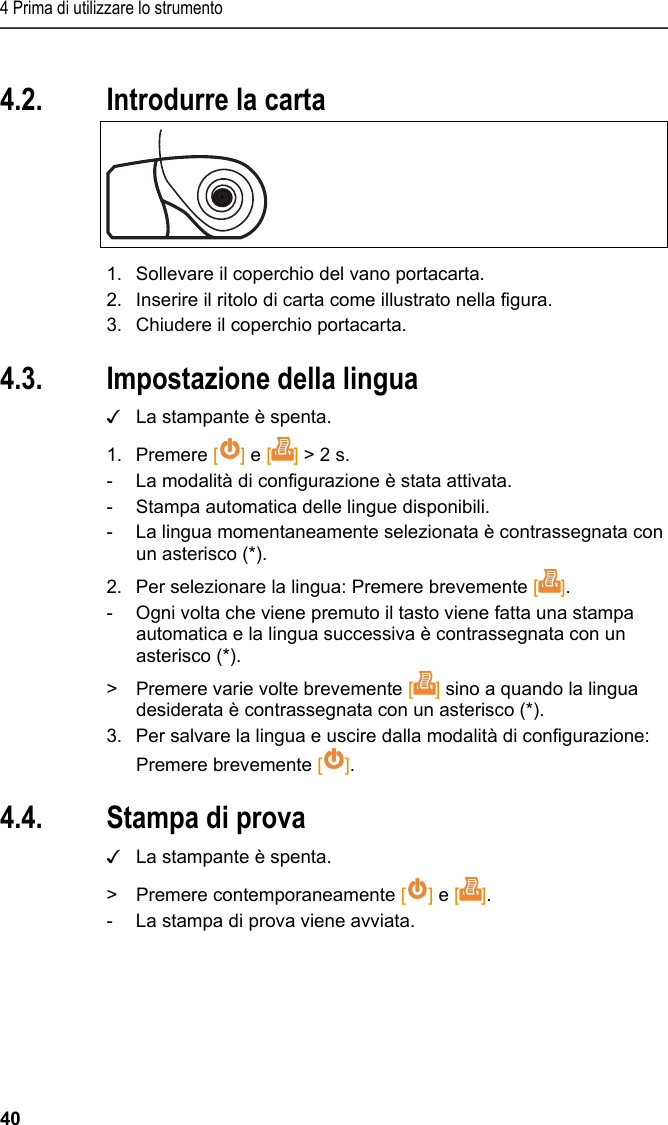

$4 Prima di utilizzare lo strumento 40 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_211.doc x @ 180476 @ 1 @ 1 4.2. Introdurre la carta 1. Sollevare il coperchio del vano portacarta. 2. Inserire il ritolo di carta come illustrato nella figura. 3. Chiudere il coperchio portacarta. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 211.docx @ 181244 @ 2 @ 1 4.3. Impostazione della lingua ✓ La stampante è spenta. 1. Premere [] e [] > 2 s. - La modalità di configurazione è stata attivata. - Stampa automatica delle lingue disponibili. - La lingua momentaneamente selezionata è contrassegnata con un asterisco (*). 2. Per selezionare la lingua: Premere brevemente []. - Ogni volta che viene premuto il tasto viene fatta una stampa automatica e la lingua successiva è contrassegnata con un asterisco (*). > Premere varie volte brevemente [] sino a quando la lingua desiderata è contrassegnata con un asterisco (*). 3. Per salvare la lingua e uscire dalla modalità di configurazione: Premere brevemente []. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_211.docx @ 181278 @ 223 @ 1 4.4. Stampa di prova ✓ La stampante è spenta. > Premere contemporaneamente [] e []. - La stampa di prova viene avviata.$

$5 Utilizzare il prodotto 41 4.5. Stampa del grafico (solo testo 175 / 176) È possibile impostare se visualizzare o meno la stampa del grafico. Attivazione della stampa del grafico 1. Scollegare la connessione USB tra lo strumento testo 175 / testo 176 e la stampante. ✓ La stampante è operativa. 2. Premere contemporaneamente [] e []. - Stampa del formato di stampa. Il formato di stampa momentaneamente selezionato è contrassegnato con un asterisco (*). Se necessario il formato di stampa può essere modificato. > Premere di nuovo contemporaneamente [] e []. - Stampa del formato di stampa momentaneamente selezionato. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_211.docx @ 331 @ 1 @ 1 5 Utilizzare il prodotto Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_211.doc x @ 180510 @ 23 @ 1 5.1. Stampa dei dati testo 175 e testo176 ✓ La stampante è accesa. 1. Con il cavo micro-USB, collegare la stampante allo strumento testo175 / testo 176. - La stampante viene rilevata automaticamente e la conferma stampata nel messaggio. 2. Premere brevemente []. - I dati vengono letti. - Viene visualizzato il tempo di lettura stimato. Per garantire un trasferimento senza problemi dai dati, la connessione tra la stampante e lo strumento testo175 / testo 176 non deve essere interrotta. 3. Avviare la stampa. > Per stampare il protocollo di tutti i dati rilevati: premere [] < 1 s oppure > Per stampare il protocollo dei dati dall'ultimo indicatore orario impostato: premere [] > 2 s. - I dati vengono stampati (LED verde lampeggiante).$

5 Utilizzare il prodotto 42 5.2. Stampa dei dati testo 184 ✓ La stampante è accesa. 1. Appoggiare lo strumento testo 184 come illustrato nella figura (distanza circa 0 - 10 mm). - La stampante viene rilevata automaticamente e i dati vengono trasferiti. 2. Rimuovere lo strumento testo 184. 3. Avviare la stampa. > Per stampare il protocollo di tutti i dati rilevati: premere [] < 1 s oppure > Per stampare il protocollo dei dati dall'ultimo indicatore orario impostato: premere [] > 2 s. - I dati vengono stampati (LED verde lampeggiante).

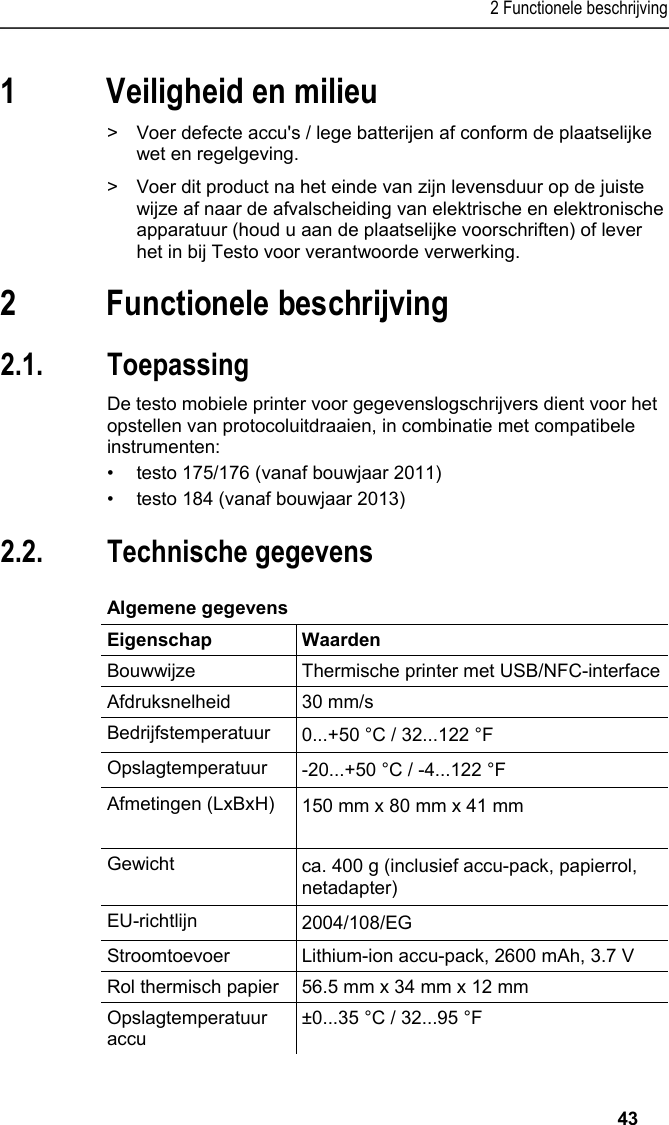

$2 Functionele beschrijving 43 1 Veiligheid en milieu Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_221.doc x @ 624 @ @ 1 > Voer defecte accu's / lege batterijen af conform de plaatselijke wet en regelgeving. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_221.docx @ 362 @ @ 1 > Voer dit product na het einde van zijn levensduur op de juiste wijze af naar de afvalscheiding van elektrische en elektronische apparatuur (houd u aan de plaatselijke voorschriften) of lever het in bij Testo voor verantwoorde verwerking. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_221.doc x @ 306 @ 1 @ 1 2 Functionele beschrijving Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_2 21.docx @ 700 @ 2 @ 1 2.1. Toepassing Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_221. docx @ 180662 @ @ 1 De testo mobiele printer voor gegevenslogschrijvers dient voor het opstellen van protocoluitdraaien, in combinatie met compatibele instrumenten: • testo 175/176 (vanaf bouwjaar 2011) • testo 184 (vanaf bouwjaar 2013) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _221.docx @ 709 @ 2 @ 1 2.2. Technische gegevens Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_22 1.docx @ 180696 @ 5 @ 1 Algemene gegevens Eigenschap Waarden Bouwwijze Thermische printer met USB/NFC-interfaceAfdruksnelheid 30 mm/s Bedrijfstemperatuur 0...+50 °C / 32...122 °F Opslagtemperatuur -20...+50 °C / -4...122 °F Afmetingen (LxBxH) 150 mm x 80 mm x 41 mm Gewicht ca. 400 g (inclusief accu-pack, papierrol, netadapter) EU-richtlijn 2004/108/EG Stroomtoevoer Lithium-ion accu-pack, 2600 mAh, 3.7 V Rol thermisch papier 56.5 mm x 34 mm x 12 mm Opslagtemperatuur accu ±0...35 °C / 32...95 °F$

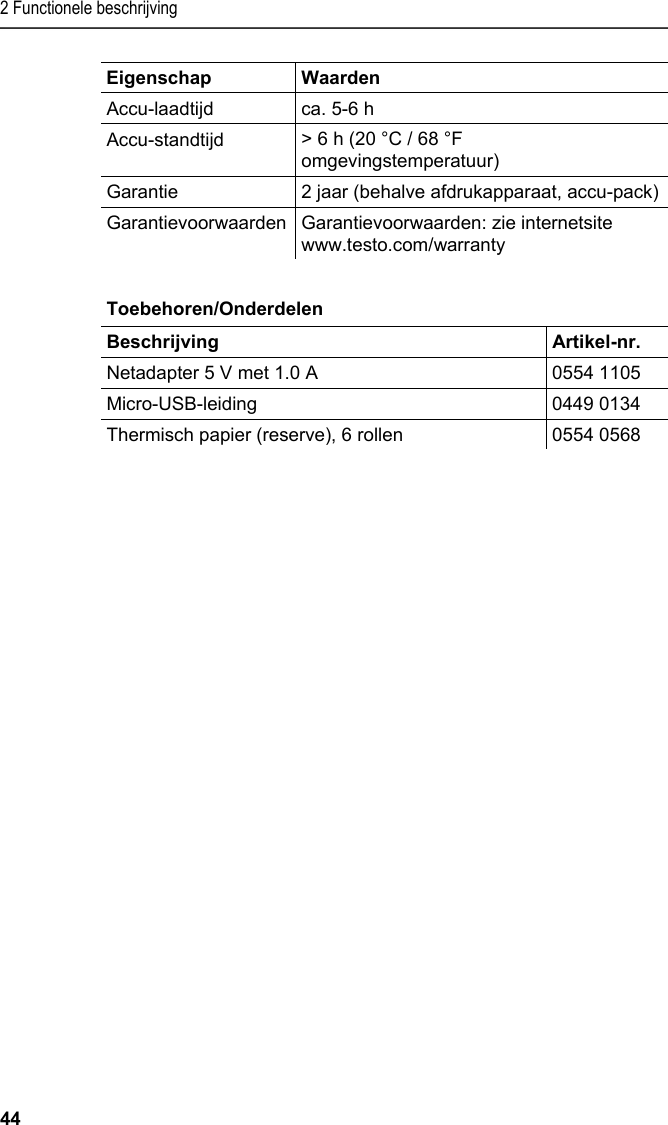

$2 Functionele beschrijving 44 Eigenschap Waarden Accu-laadtijd ca. 5-6 h Accu-standtijd > 6 h (20 °C / 68 °F omgevingstemperatuur) Garantie 2 jaar (behalve afdrukapparaat, accu-pack) Garantievoorwaarden Garantievoorwaarden: zie internetsite www.testo.com/warranty Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_221.doc x @ 180271 @ 5 @ 1 Toebehoren/Onderdelen Beschrijving Artikel-nr. Netadapter 5 V met 1.0 A 0554 1105 Micro-USB-leiding 0449 0134 Thermisch papier (reserve), 6 rollen 0554 0568$

$3 Produktbeschrijving 45 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_221.doc x @ 315 @ 3 @ 1 3 Produktbeschrijving Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_2 21.docx @ 738 @ 5 @ 1 3.1. Overzicht Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_221.doc x @ 180730 @ @ 1 1 Indicatie bedrijfsmodus 2 Bedieningstoets Aan/Uit 3 Bedieningstoets papierdoorvoer / afdrukken 4 Papierrol (bedrukbare zijde buiten) 5 Afdekking papiervak 6 Magneethouder (achterkant) WAARSCHUWINGMagnetisch veld Kan schadelijk zijn voor de gezondheid van dragers van pacemakers. > Minimum afstand van 15 cm tussen pacemaker en printer aanhouden.$

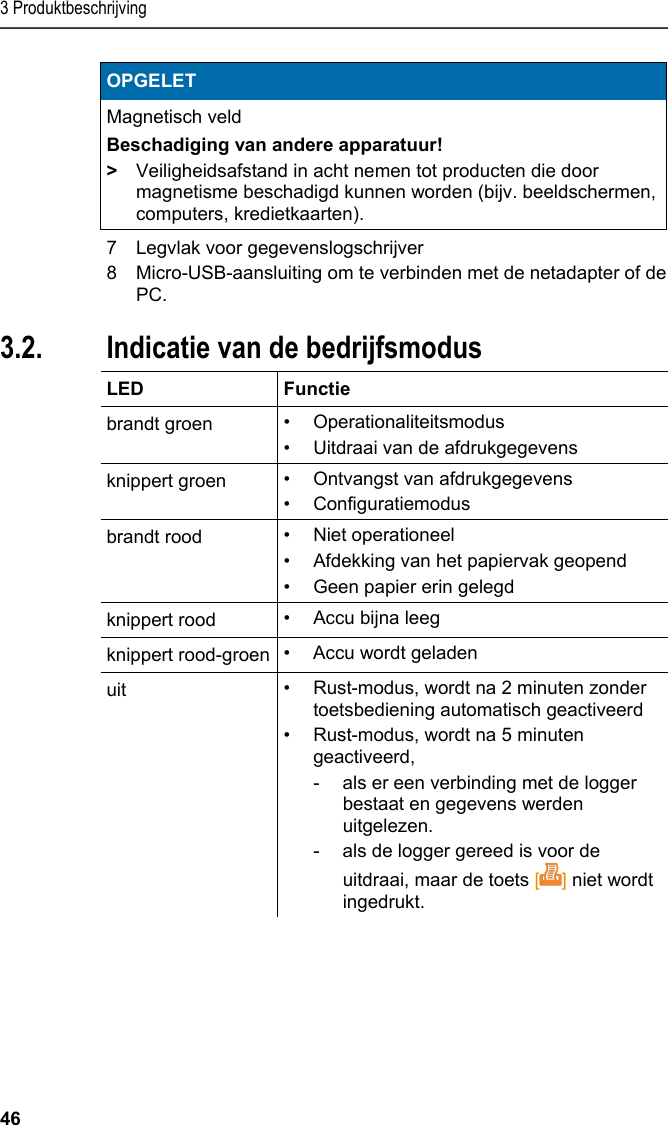

$3 Produktbeschrijving 46 OPGELET Magnetisch veld Beschadiging van andere apparatuur! > Veiligheidsafstand in acht nemen tot producten die door magnetisme beschadigd kunnen worden (bijv. beeldschermen, computers, kredietkaarten). 7 Legvlak voor gegevenslogschrijver 8 Micro-USB-aansluiting om te verbinden met de netadapter of de PC. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_2 21.docx @ 181178 @ 2 @ 1 3.2. Indicatie van de bedrijfsmodus LED Functie brandt groen • Operationaliteitsmodus • Uitdraai van de afdrukgegevens knippert groen • Ontvangst van afdrukgegevens • Configuratiemodus brandt rood • Niet operationeel • Afdekking van het papiervak geopend • Geen papier erin gelegd knippert rood • Accu bijna leeg knippert rood-groen • Accu wordt geladen uit • Rust-modus, wordt na 2 minuten zonder toetsbediening automatisch geactiveerd • Rust-modus, wordt na 5 minuten geactiveerd, - als er een verbinding met de logger bestaat en gegevens werden uitgelezen. - als de logger gereed is voor de uitdraai, maar de toets [] niet wordt ingedrukt. Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_221.docx @ 181212 @ 2 @ 1$

$4 Eerste stappen 47 3.3. Functies van de bedieningstoetsen Bedieningstoetsen Functies [] • Printer inschakelen: Toets < 2 s indrukken • Printer uitschakelen: Toets > 2 s indrukken [] • Korte papierdoorvoer: Toets < 1 s indrukken • Lange papierdoorvoer: Toets > 1 s indrukken • Uitdraai starten: Toets < 1 s indrukken [] en [] • Testuitdraai starten (printer is uitgeschakeld): Toetsen gelijktijdig indrukken Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 221.docx @ 324 @ 1 @ 1 4 Eerste stappen Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_221.docx @ 180445 @ 255 @ 1 4.1. Accu laden De accu kan alleen bij een omgevingstemperatuur van ±0...+35 °C worden geladen. Als de accu compleet ontladen is, dan bedraagt de laadtijd bij ruimtetemperatuur met de testo netadapter ca. 6 uur. > Acculader (0554 1105) aansluiten aan een contactdoos en de printer. Bij langere opslagtijden moet de accu van tijd tot tijd worden geladen, aangezien deze anders beschadigd kan raken door diepe ontlading. Laden in het meetinstrument 1. Stekker van de netadapter aansluiten aan de micro-USB-bus van het meetinstrument. 2. Netstekker van de netadapter op een contactdoos aansluiten. - Het laden begint. Als de accu is opgeladen, stopt het laden automatisch. Accu-onderhoud > Accu's niet helemaal ontladen.$

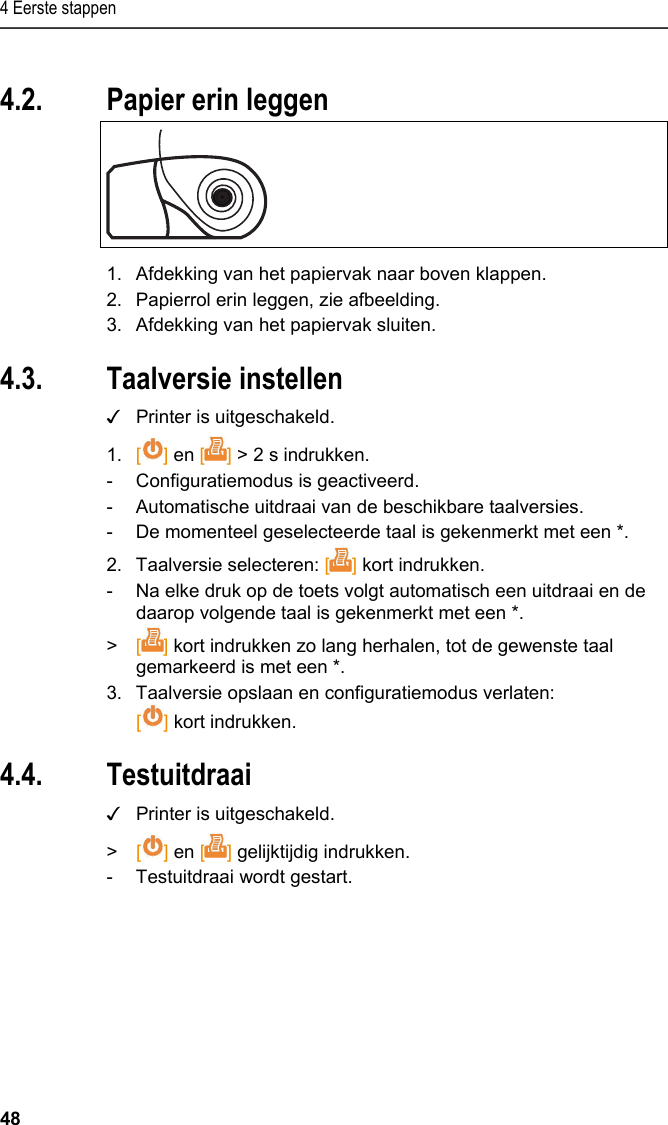

$4 Eerste stappen 48 Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_221.doc x @ 180478 @ 1 @ 1 4.2. Papier erin leggen 1. Afdekking van het papiervak naar boven klappen. 2. Papierrol erin leggen, zie afbeelding. 3. Afdekking van het papiervak sluiten. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 221.docx @ 181246 @ 2 @ 1 4.3. Taalversie instellen ✓ Printer is uitgeschakeld. 1. [] en [] > 2 s indrukken. - Configuratiemodus is geactiveerd. - Automatische uitdraai van de beschikbare taalversies. - De momenteel geselecteerde taal is gekenmerkt met een *. 2. Taalversie selecteren: [] kort indrukken. - Na elke druk op de toets volgt automatisch een uitdraai en de daarop volgende taal is gekenmerkt met een *. > [] kort indrukken zo lang herhalen, tot de gewenste taal gemarkeerd is met een *. 3. Taalversie opslaan en configuratiemodus verlaten: [] kort indrukken. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_221.docx @ 181280 @ 223 @ 1 4.4. Testuitdraai ✓ Printer is uitgeschakeld. > [] en [] gelijktijdig indrukken. - Testuitdraai wordt gestart.$

$5 Product gebruiken 49 4.5. Grafiekuitdraai (alleen testo 175 / testo 176) Het kan worden ingesteld of een uitdraai een grafiek moet weergeven of niet. Grafiekuitdraai activeren 1. USB-verbinding tussen testo 175 / testo 176 en de printer verbreken. ✓ Printer bevindt zich in de operationele modus. 2. [] en [] gelijktijdig indrukken. - Uitdraai van het afdrukformaat. Het momenteel geselecteerde afdrukformaat is gekenmerkt met een *. Indien nodig kan het afdrukformaat worden veranderd. > [] en [] opnieuw gelijktijdig indrukken. - Uitdraai van het momenteel geselecteerde afdrukformaat. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_221.docx @ 333 @ 1 @ 1 5 Product gebruiken Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_221.doc x @ 180512 @ 23 @ 1 5.1. Gegevens afdrukken testo 175 en testo 176 ✓ Printer is ingeschakeld. 1. Printer en testo 175 / testo 176 verbinden met de micro-USB-kabel. - De printer wordt automatisch herkend, en dit wordt als melding afgedrukt. 2. [] kort indrukken. - Gegevens worden gelezen. - De geschatte uitleestijd wordt weergegeven. Om een foutloze gegevensoverdracht te garanderen mag de verbinding tussen printer en testo 175 / testo 176 niet worden onderbroken. 3. Uitdraai starten. > Protocol van alle geregistreerde gegevens afdrukken: [] < 1 s indrukken of > Protocol afdrukken van de gegevens sinds het laatste tijdstempel werd gezet: [] > 2 s indrukken. - Gegevens worden afgedrukt (LED knippert groen).$

5 Product gebruiken 50 5.2. Gegevens afdrukken testo 184 ✓ Printer is ingeschakeld. 1. De testo 184 op het gekenmerkte vlak houden (afstand ca. 0 - 10 mm). - De printer wordt automatisch herkend en de gegevens worden overgedragen. 2. testo 184 verwijderen. 3. Uitdraai starten. > Protocol van alle geregistreerde gegevens afdrukken: [] < 1 s indrukken of > Protocol afdrukken van de gegevens sinds het laatste tijdstempel werd gezet: [] > 2 s indrukken. - Gegevens worden afgedrukt (LED knippert groen).

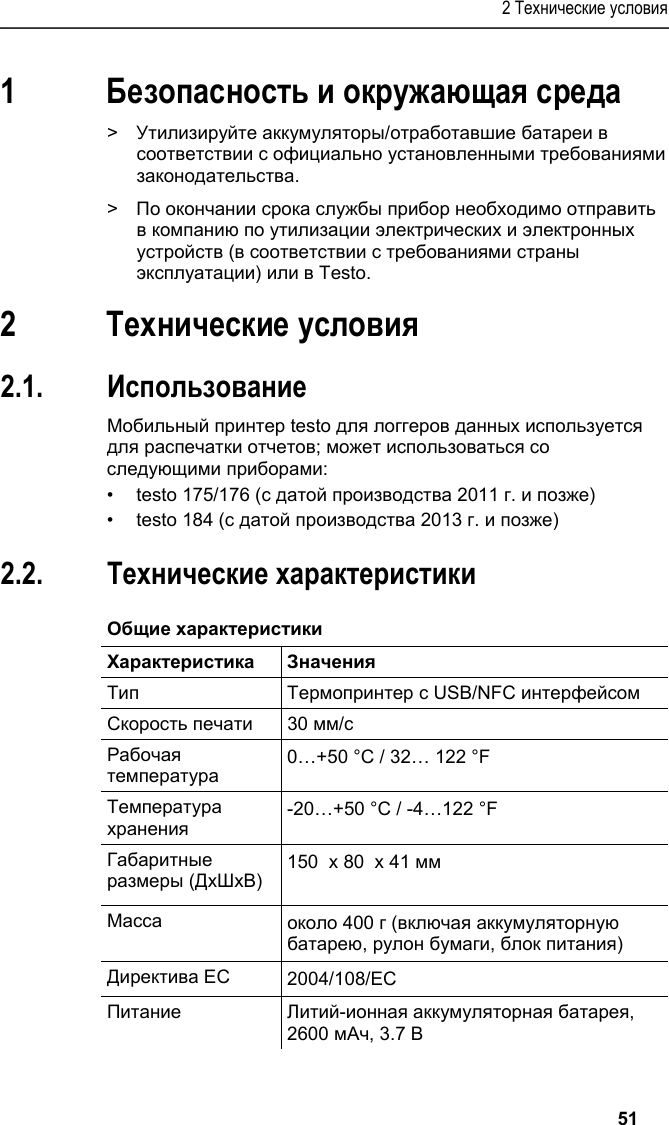

$2 Технические условия 51 1 Безопасность и окружающая среда Pos: 4 /TD/Sicher heit und Umwelt/Umwelt schü tzen/Akkus/Batter ien entsorgen @ 0\mod_117 5693637007_79.doc x @ 619 @ @ 1 > Утилизируйте аккумуляторы/отработавшие батареи в соответствии с официально установленными требованиями законодательства. Pos: 5 /TD/Sicherhei t und Umwelt/Umwelt schü tzen/Produkt entsorgen @ 0\ mod_117378030707 2_79.docx @ 357 @ @ 1 > По окончании срока службы прибор необходимо отправить в компанию по утилизации электрических и электронных устройств (в соответствии с требованиями страны эксплуатации) или в Testo. Pos: 6 /TD/Überschr iften/3. Leistungsb eschreibung @ 0\mod_117377 4791554_79.doc x @ 301 @ 1 @ 1 2 Технические условия Pos: 7 /TD/Überschr iften/3.1 Verwendung @ 0\m od_1176211016437_7 9.docx @ 695 @ 2 @ 1 2.1. Использование Pos: 8 /TD/Leistungsbe schreibung/Verw endung/Printer/USB _NFC Drucker 0572 0576 @ 15\ mod_1389342935772_79. docx @ 180657 @ @ 1 Мобильный принтер testo для логгеров данных используется для распечатки отчетов; может использоваться со следующими приборами: • testo 175/176 (с датой производства 2011 г. и позже) • testo 184 (с датой производства 2013 г. и позже) Pos: 9 /TD/Überschr iften/3.2 Technische Da ten @ 0\mod_1176211088437 _79.docx @ 704 @ 2 @ 1 2.2. Технические характеристики Pos: 10 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0572 0576 Allgemein @ 15\ mod_1389343489577_79. docx @ 180691 @ 5 @ 1 Общие характеристики Характеристика Значения Тип Термопринтер с USB/NFC интерфейсом Скорость печати 30 мм/с Рабочая температура 0…+50 °C / 32… 122 °F Температура хранения -20…+50 °C / -4…122 °F Габаритные размеры (ДxШxВ) 150 x 80 x 41 мм Масса около 400 г (включая аккумуляторную батарею, рулон бумаги, блок питания) Директива ЕС 2004/108/EC Питание Литий-ионная аккумуляторная батарея, 2600 мАч, 3.7 В$

$2 Технические условия 52 Характеристика Значения Рулон термобумаги 56.5 x 34 x 12 мм Температура хранения аккумулятора ±0…35 °C / 32…95 °F Время зарядки батареи около 5-6 ч Ресурс аккумулятора > 6 ч (при окружающей температуре 20 °C / 68 °F) Гарантия 2 года (кроме печатающего механизма и аккумуляторной батареи) Условия гарантии См на сайте www.testo.ru Pos: 11 /TD/Leistungsb eschreibung/Techni sche Daten/Printer /0554 0576 Zubehör_Ersa tzteile @ 15\mod_13891 02991923_79.doc x @ 180266 @ 5 @ 1 Принадлежности / запасные части Описание № заказа Блок питания 5 В / 1.0 A 0554 1105 Микро-USB кабель 0449 0134 Запасная термобумага, 6 рулонов 0554 0568$

$3 Описание прибора 53 Pos: 12 /TD/Überschr iften/4. Produktbesc hreibung @ 0\mod_1173 774846679_79.docx @ 310 @ 3 @ 1 3 Описание прибора Pos: 13 /TD/Überschr iften/4.1 Übersic ht @ 0\mod_1176379946003_7 9.docx @ 733 @ 5 @ 1 3.1. Обзор Pos: 14 /TD/Produktb eschreibung/Übersic ht/Printer/057 2 0576 Übersicht @ 15\mod_1389 348198374_79.doc x @ 180725 @ @ 1 1 Индикатор режима работы 2 Кнопка вкл./выкл. 3 Кнопка подачи бумаги / печати 4 Бумага (печатной стороной вверх) 5 Крышка отсека для бумаги 6 Магнитный держатель (задняя сторона) ПРЕДУПРЕЖДЕНИЕМагнитное поле Может быть опасно для людей с кардиостимуляторами. > Соблюдайте дистанцию как минимум в 15 см между принтером и кардиостимулятором.$

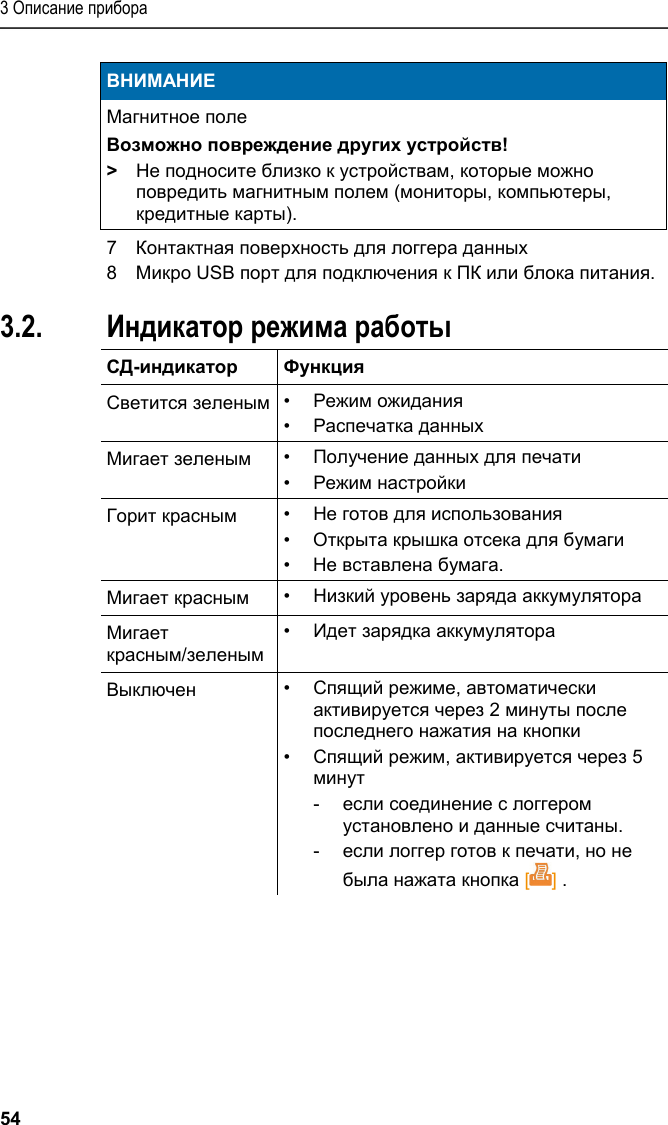

$3 Описание прибора 54 ВНИМАНИЕ Магнитное поле Возможно повреждение других устройств! > Не подносите близко к устройствам, которые можно повредить магнитным полем (мониторы, компьютеры, кредитные карты). 7 Контактная поверхность для логгера данных 8 Микро USB порт для подключения к ПК или блока питания. Pos: 15 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Anzeige Be triebsmodus 0572 0576 @ 15\ mod_1390462670747_7 9.docx @ 181173 @ 2 @ 1 3.2. Индикатор режима работы СД-индикатор Функция Светится зеленым • Режим ожидания • Распечатка данных Мигает зеленым • Получение данных для печати • Режим настройки Горит красным • Не готов для использования • Открыта крышка отсека для бумаги • Не вставлена бумага. Мигает красным • Низкий уровень заряда аккумулятора Мигает красным/зеленым • Идет зарядка аккумулятора Выключен • Спящий режимe, автоматически активируется через 2 минуты после последнего нажатия на кнопки • Спящий режим, активируется через 5 минут - если соединение с логгером установлено и данные считаны. - если логгер готов к печати, но не была нажата кнопка [] .$

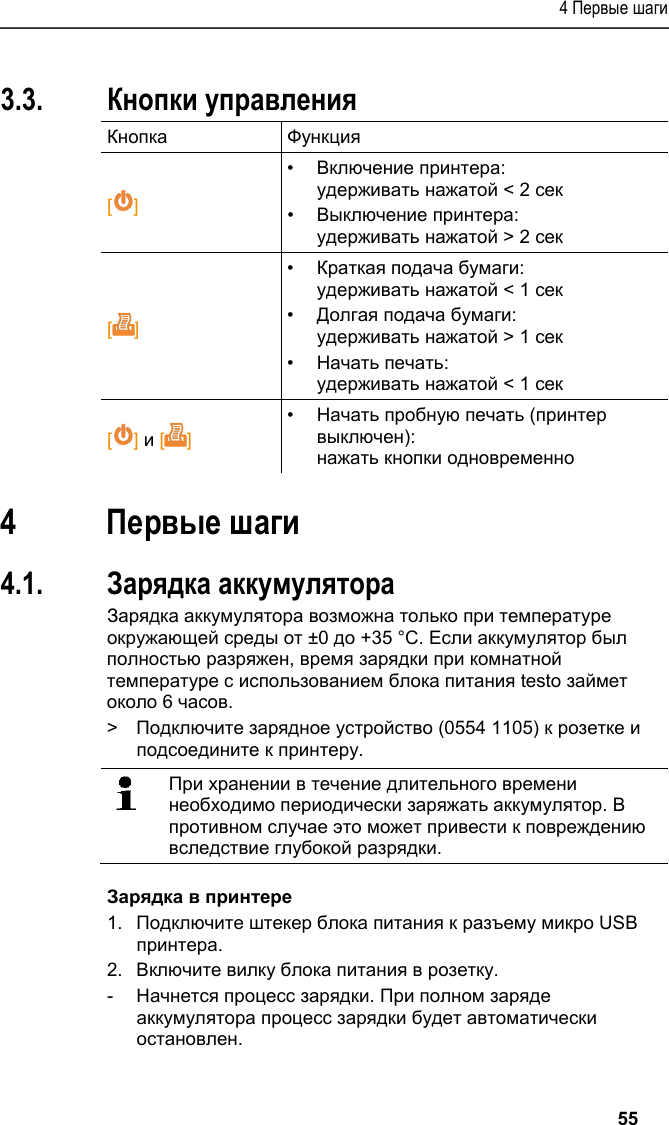

$4 Первые шаги 55 Pos: 16 /TD/Produktb eschreibung/Grund legende Eigenschafte n/Printer/Funkti onen der Bedientasten 05 54 0576 @ 15\mod_1390462739 013_79.docx @ 181207 @ 2 @ 1 3.3. Кнопки управления Кнопка Функция [] • Включение принтера: удерживать нажатой < 2 сек • Выключение принтера: удерживать нажатой > 2 сек [] • Краткая подача бумаги: удерживать нажатой < 1 сек • Долгая подача бумаги: удерживать нажатой > 1 сек • Начать печать: удерживать нажатой < 1 сек [] и [] • Начать пробную печать (принтер выключен): нажать кнопки одновременно Pos: 17 /TD/Überschr iften/5. Erste Schr itte @ 0\mod_1173774895039_ 79.docx @ 319 @ 1 @ 1 4 Первые шаги Pos: 18 /TD/Erste Sc hritte/Printer/Akku l aden @ 15\mod_13891851638 05_79.docx @ 180440 @ 255 @ 1 4.1. Зарядка аккумулятора Зарядка аккумулятора возможна только при температуре окружающей среды от ±0 до +35 °C. Если аккумулятор был полностью разряжен, время зарядки при комнатной температуре с использованием блока питания testo займет около 6 часов. > Подключите зарядное устройство (0554 1105) к розетке и подсоедините к принтеру. При хранении в течение длительного времени необходимо периодически заряжать аккумулятор. В противном случае это может привести к повреждению вследствие глубокой разрядки. Зарядка в принтере 1. Подключите штекер блока питания к разъему микро USB принтера. 2. Включите вилку блока питания в розетку. - Начнется процесс зарядки. При полном заряде аккумулятора процесс зарядки будет автоматически остановлен.$

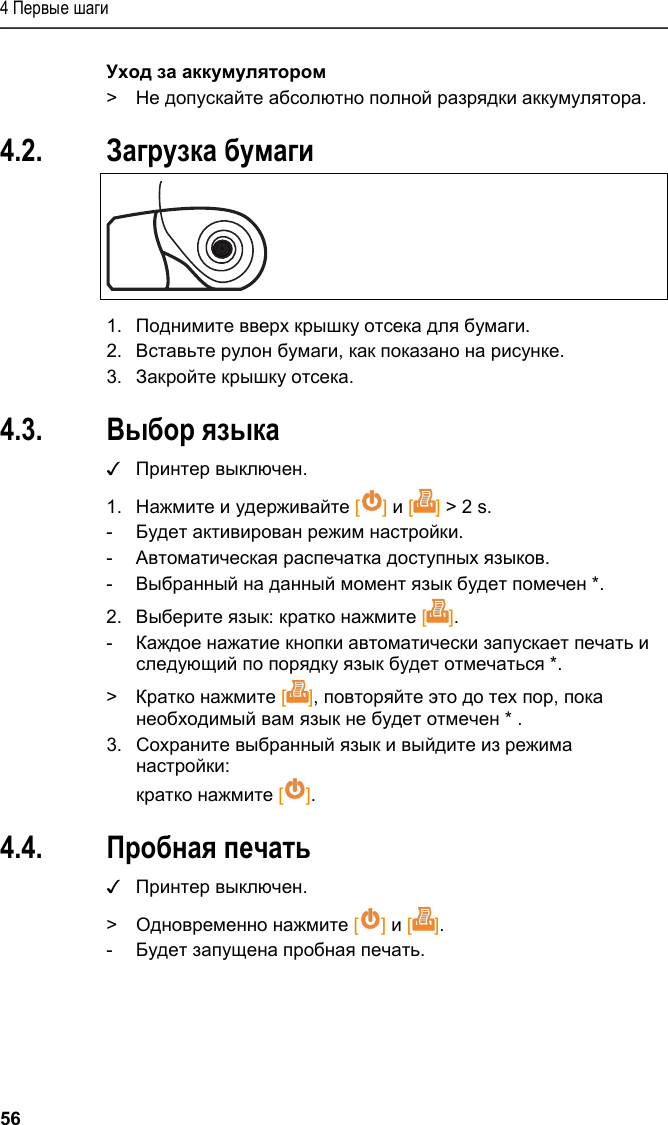

$4 Первые шаги 56 Уход за аккумулятором > Не допускайте абсолютно полной разрядки аккумулятора. Pos: 19 /TD/Erste Sc hritte/Printer/Papi er einlegen @ 15\mod_138918 5219612_79.doc x @ 180473 @ 1 @ 1 4.2. Загрузка бумаги 1. Поднимите вверх крышку отсека для бумаги. 2. Вставьте рулон бумаги, как показано на рисунке. 3. Закройте крышку отсека. Pos: 20 /TD/Erste Sc hritte/Printer/Spr ache einstellen 0572 057 6 @ 15\mod_1390466604728_ 79.docx @ 181241 @ 2 @ 1 4.3. Выбор языка ✓ Принтер выключен. 1. Нажмите и удерживайте [] и [] > 2 s. - Будет активирован режим настройки. - Автоматическая распечатка доступных языков. - Выбранный на данный момент язык будет помечен *. 2. Выберите язык: кратко нажмите []. - Каждое нажатие кнопки автоматически запускает печать и следующий по порядку язык будет отмечаться *. > Кратко нажмите [], повторяйте это до тех пор, пока необходимый вам язык не будет отмечен * . 3. Сохраните выбранный язык и выйдите из режима настройки: кратко нажмите []. Pos: 21 /TD/Erste Sc hritte/Printer/Graf ikmodus einstelle n 0572 0576 @ 15\mod_139046902 7796_79.docx @ 181275 @ 223 @ 1 4.4. Пробная печать ✓ Принтер выключен. > Одновременно нажмите [] и []. - Будет запущена пробная печать.$

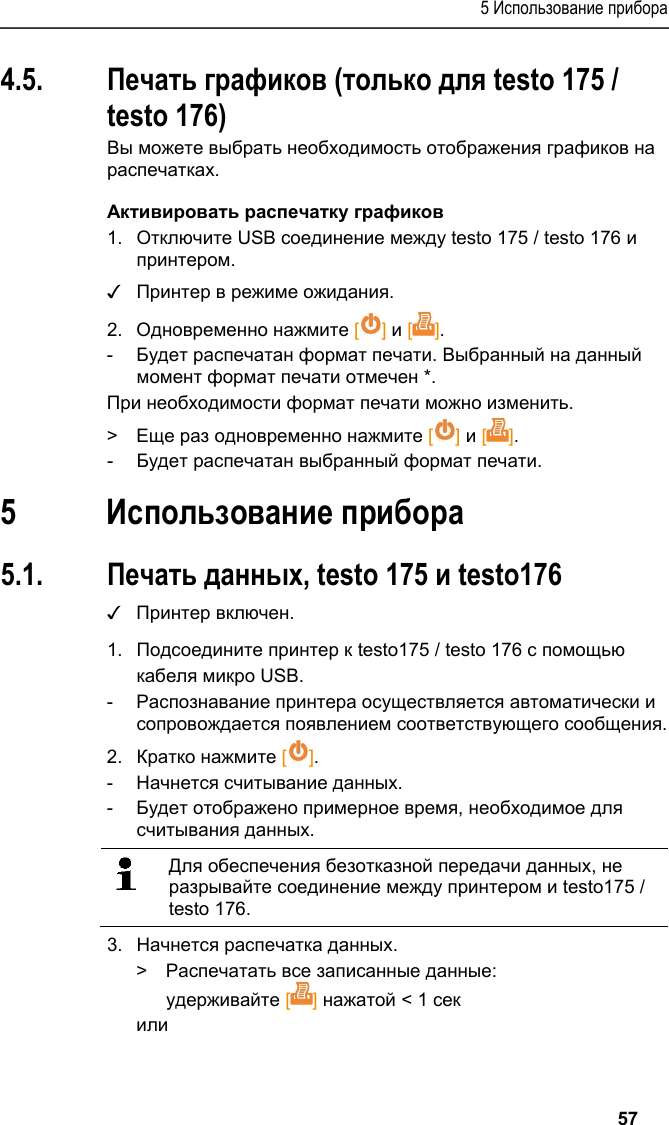

$5 Использование прибора 57 4.5. Печать графиков (только для testo 175 / testo 176) Вы можете выбрать необходимость отображения графиков на распечатках. Активировать распечатку графиков 1. Отключите USB соединение между testo 175 / testo 176 и принтером. ✓ Принтер в режиме ожидания. 2. Одновременно нажмите [] и []. - Будет распечатан формат печати. Выбранный на данный момент формат печати отмечен *. При необходимости формат печати можно изменить. > Еще раз одновременно нажмите [] и []. - Будет распечатан выбранный формат печати. Pos: 22 /TD/Überschr iften/6. Produkt ver wenden @ 0\mod_117377492855 4_79.docx @ 328 @ 1 @ 1 5 Использование прибора Pos: 23 /TD/Produkt verwenden/Printer/Da ten drucken USB_NFC @ 15\mod_ 1389188354871_79.doc x @ 180507 @ 23 @ 1 5.1. Печать данных, testo 175 и testo176 ✓ Принтер включен. 1. Подсоедините принтер к testo175 / testo 176 с помощью кабеля микро USB. - Распознавание принтера осуществляется автоматически и сопровождается появлением соответствующего сообщения. 2. Кратко нажмите []. - Начнется считывание данных. - Будет отображено примерное время, необходимое для считывания данных. Для обеспечения безотказной передачи данных, не разрывайте соединение между принтером и testo175 / testo 176. 3. Начнется распечатка данных. > Распечатать все записанные данные: удерживайте [] нажатой < 1 сек или$

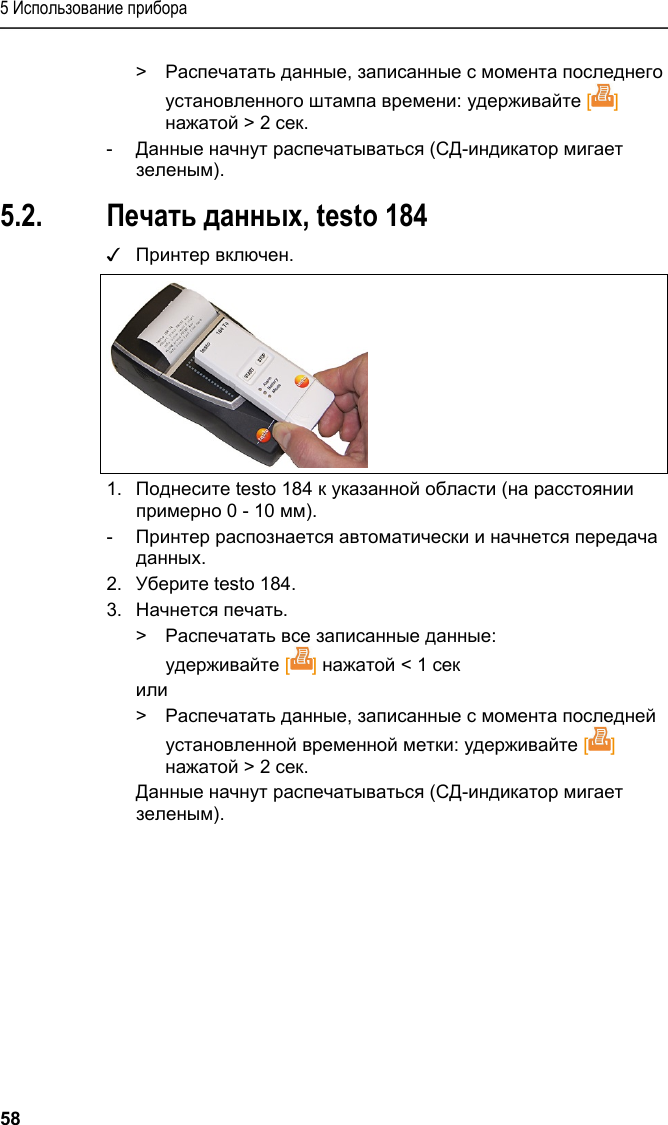

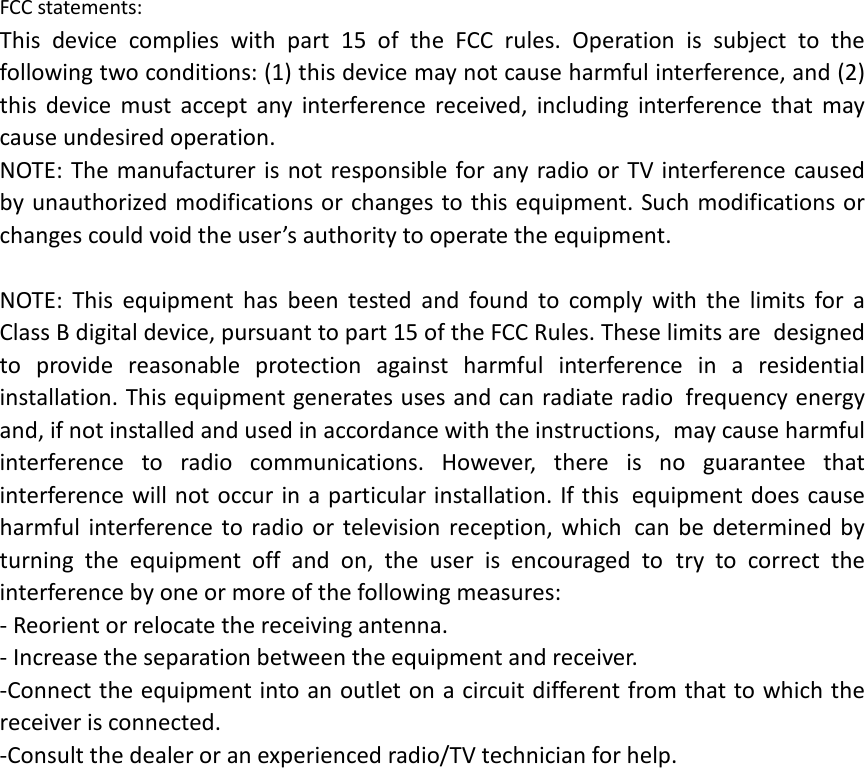

testo Instruments 05720576 Mobile printer for data loggers User Manual

testo Instruments (Shenzhen) Co., Ltd Mobile printer for data loggers Users Manual
