User Manual

GB 40 FLEXX

guitarbug

BEDIENUNGSANLEITUNG . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . .p. 10

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . .p. 18

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . .p. 26

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . .p. 34

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO . . . . . . . .p. 42

Favor leia este manual antes de usar o equipamento!

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 1 (Schwarz/Black Auszug)

Seite

1 Sicherheit und Umwelt........................................................................3

1.1 Sicherheit..................................................................................3

1.2 Umwelt .....................................................................................3

2 Beschreibung ......................................................................................3

2.1 Einleitung ..................................................................................3

2.2 Lieferumfang.............................................................................3

2.3

Optionales Zubehör....................................................................3

2.4 Beschreibung ............................................................................3

2.5 Bedienelemente.........................................................................4

3 Inbetriebnahme...................................................................................5

3.1 Batterie einlegen/tauschen und testen ........................................5

3.2 Betrieb mit Akku........................................................................6

4 Anwendung .........................................................................................7

4.1 Sender befestigen......................................................................7

Seite

4.2 Pegel einstellen .........................................................................7

4.3 Instrumente mit versenkter Ausgangsbuchse...............................7

4.4 Sender stabilisieren ...................................................................8

4.5 Fehlerbehebung.........................................................................8

5 Reinigung............................................................................................8

6 Technische Daten ................................................................................9

Inhaltsverzeichnis

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 2 (Schwarz/Black Auszug)

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Setzen Sie das Gerät nicht direkter Sonnen-

einstrahlung, starker Staub- und Feuchtigkeits-

einwirkung, Regen, Vibrationen oder Schlägen

aus.

1.2 Umwelt

1. Entsorgen Sie verbrauchte Batterien und Akkus

immer gemäß den jeweils geltenden

Entsorgungsvorschriften. Werfen Sie Batterien

oder Akkus weder ins Feuer (Explosionsgefahr)

noch in den Restmüll.

2. Wenn Sie das Gerät verschrotten, entfernen Sie

die Batterien bzw. Akkus, trennen Sie Gehäuse,

Elektronik und Kabel und entsorgen Sie alle

Komponenten gemäß den dafür geltenden Ent-

sorgungsvorschriften.

3. Die Verpackung ist recyclierbar. Entsorgen Sie

die Verpackung in einem dafür vorgesehenen

Sammelsystem.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem

Hause AKG entschieden haben. Bitte lesen Sie

die Bedienungsanleitung aufmerksam durch,

bevor Sie das Gerät benützen, und bewahren Sie

die Bedienungs anleitung sorgfältig auf, damit Sie

jederzeit nachschlagen können. Wir wünschen

Ihnen viel Spaß und Erfolg!

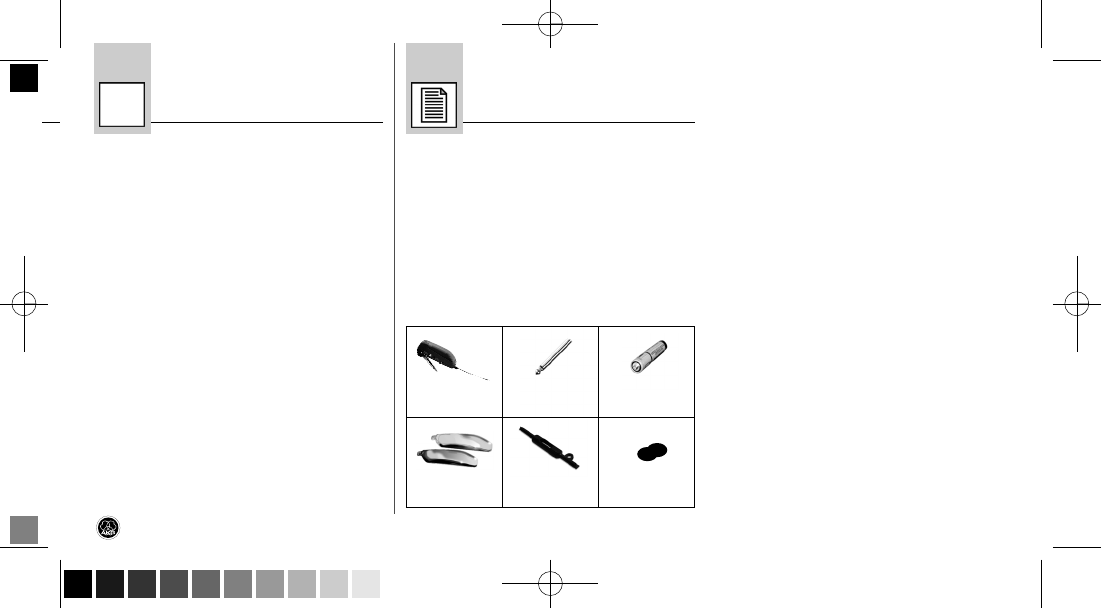

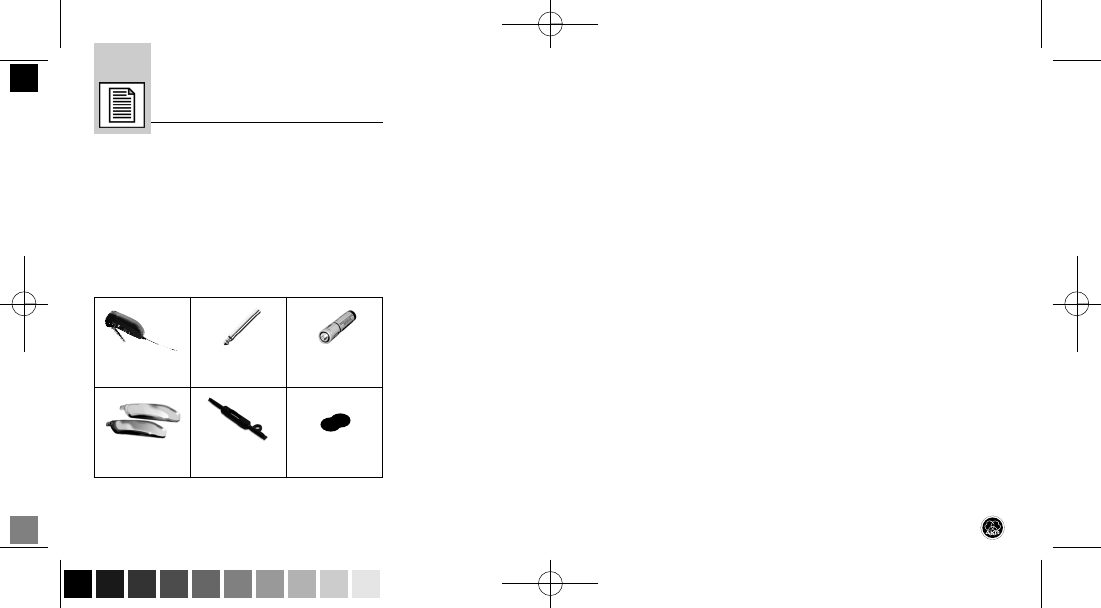

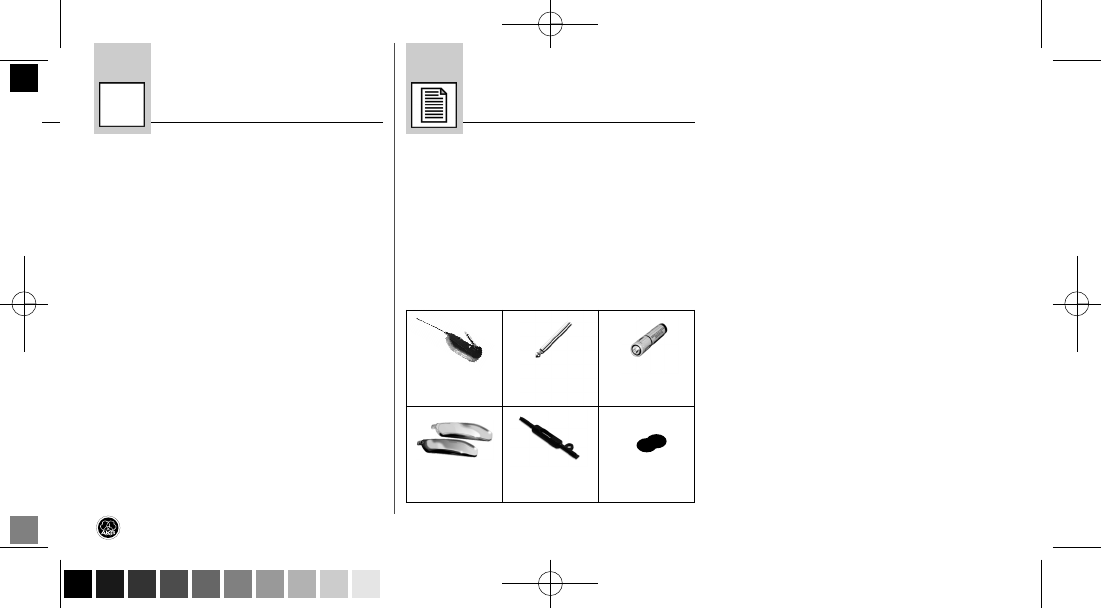

2.2 Lieferumfang

• Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

2.3 Optionales Zubehör

• Optionales Zubehör finden Sie im aktuellen

AKG-Katalog/Folder oder auf www.akg.com.

Ihr Händler berät Sie gerne.

2.4 Beschreibung

Der GB 40 FLEXX ist ein Miniatursender der Serie

WMS 40 microtools, der speziell für E-Gitarren und

E-Bässe entwickelt wurde, aber auch für

Keyboards geeignet ist.

Der Sender ist mit einem fix verbundenen, schwenk-

baren 6,3 mm-Klinken stecker ausgestattet, mit

dem Sie den Sender direkt an die Ausgangsbuchse

Ihres Instruments anstecken können. Eine einge-

baute Feder zieht den Sender zum Instrument und

fixiert ihn dadurch sicher am Instrument. Die Un-

terseite des Senders ist mit einer Auflage aus wei-

chem Kunst stoff ausgestattet, der am Instru ment

keine Spuren hinterlässt.

GB 40 FLEXX guitarbug

▲

1 Sender

GB 40 FLEXX 1 Adapter -

stecker, lang 1 Batterie

Größe AAA

2 Batterie -

deckel 1 Schrauben-

zieher 1 Klett-

verschluss

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 3 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Das mitgelieferte Klettband ermöglicht Ihnen, den

Sender zusätzlich zu stabilisieren.

Der GB 40 FLEXX arbeitet auf drei schaltbaren,

quarzstabilisierten Trägerfrequenzen inner halb des

bei der Bestellung gewählten Trägerfrequenzban-

des (Bandbreite 3 MHz) im UHF-Träger fre quenz-

bereich von 660 bis 865 MHz und ist mit einer fix

montierten flexiblen Antenne ausgestattet.

Sie können den Batteriefachdeckel gegen einen der

beiden mitgelieferten Ersatzdeckel austauschen.

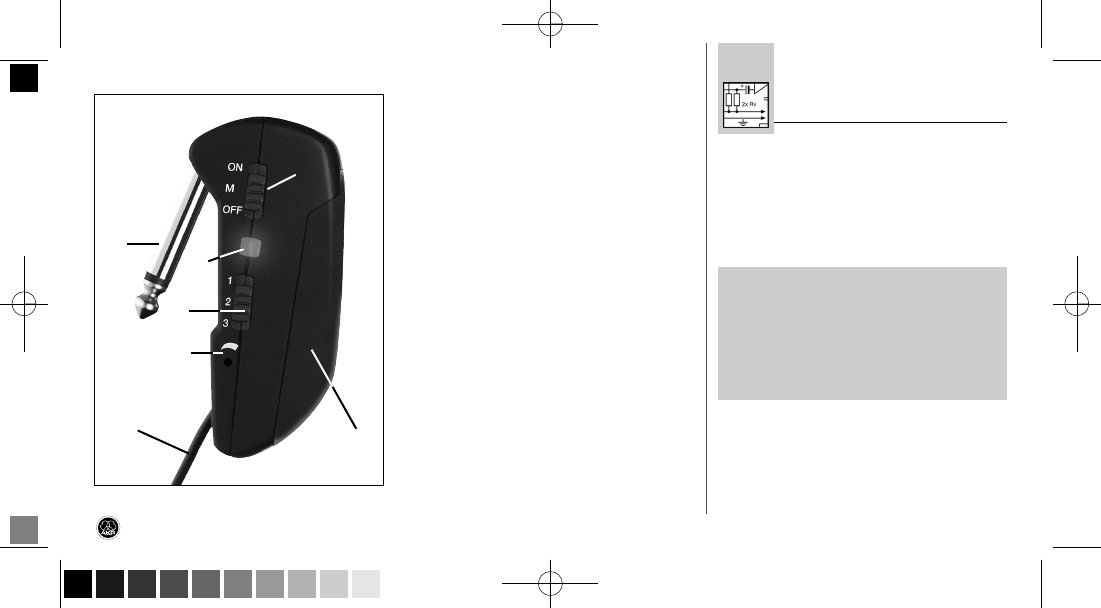

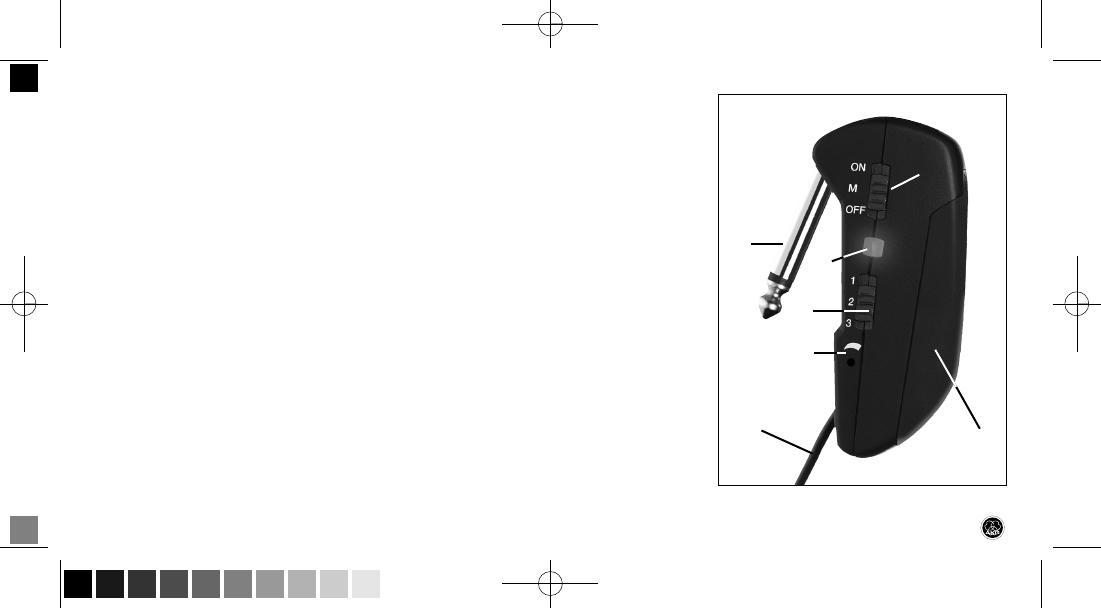

2.5 Bedienelemente (siehe Abb. 1)

1 ON/MUTE/OFF: Dieser Schiebe schalter hat

drei Stellungen:

ON: Die Spannungsversorgung für den Sender

ist eingeschaltet.

M: Das vom Instrument kommende Audio-sig-

nal ist stummgeschaltet, Spannungsversor -

gung und HF-Trägerfrequenz bleiben jedoch

eingeschaltet. Dadurch wird der Empfänger

trotz abgeschaltetem Mikrofon nicht durch

andere Sender gestört.

OFF: Die Spannungsversorgung für den Sen-

der ist ausgeschaltet.

2 Batteriefach für 1 Stk. 1,5 V-Batterie Größe

AAA (mitgeliefert).

3 Kontroll-LED: Diese LED zeigt die Betriebs-

bereitschaft des Senders an.

LED leuchtet grün: Batterie in Ordnung.

LED leuchtet rot: Ab dem Zeitpunkt, wo die

LED auf rot wechselt, reicht die Batteriekapa-

zität noch für maximal 1 Betriebsstunde. Wir

empfehlen, die Batterie sobald wie möglich

gegen eine neue auszutauschen.

4 Eingangspegelregler: Stellt die Empfindlich-

keit des Audioeingangs ein.

5 Klinkenstecker: 6,3 mm-Mono-Klinkenstecker

zum direkten Anschluss des Senders an einen

Klinkenausgang.

6 Flexible Antenne

7 Frequenzwahlschalter: Mit diesem Schiebe-

schalter können Sie den Sender auf eine von

drei verschie denen Trägerfre quenzen innerhalb

des Trägerfrequenzbandes des Senders ein-

stellen.

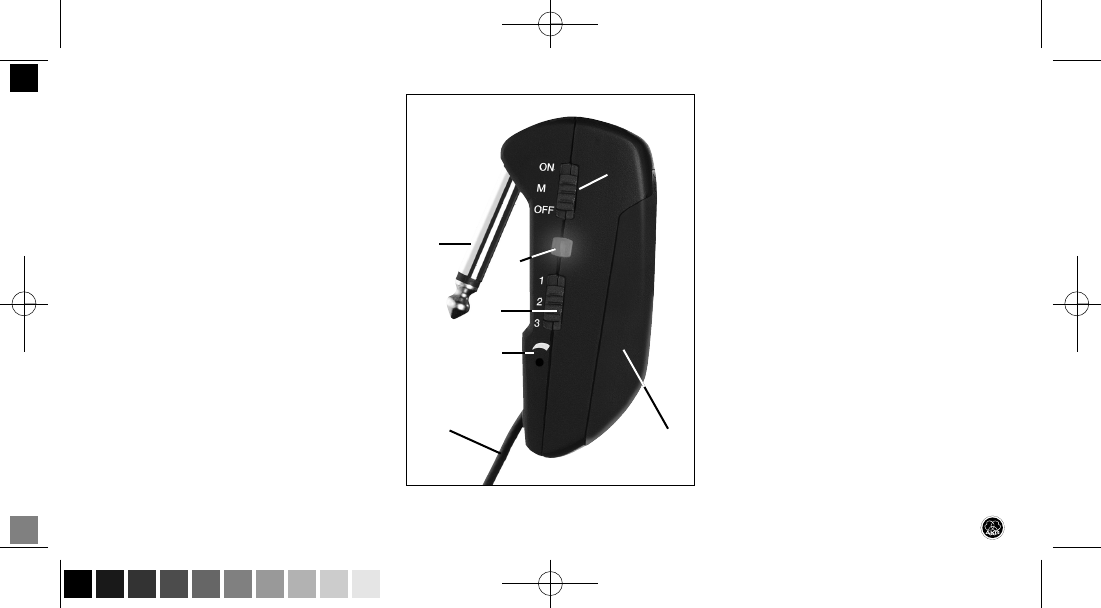

Abb. 1: Bedienelemente GB 40 FLEXX

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 4 (Schwarz/Black Auszug)

8 Trägerfrequenzetikette: An der Rückseite des

Senders ist eine Haftetikette mit der Bezeich-

nung des Träger frequenzbandes, dem entspre-

chenden Farbcode und den drei Träger fre-

quenzen angebracht. Eine Farbcode-Tabelle

finden Sie im Beiblatt ("Manual Supplement")

zur Bedienungsanleitung.

3 Inbetriebnahme

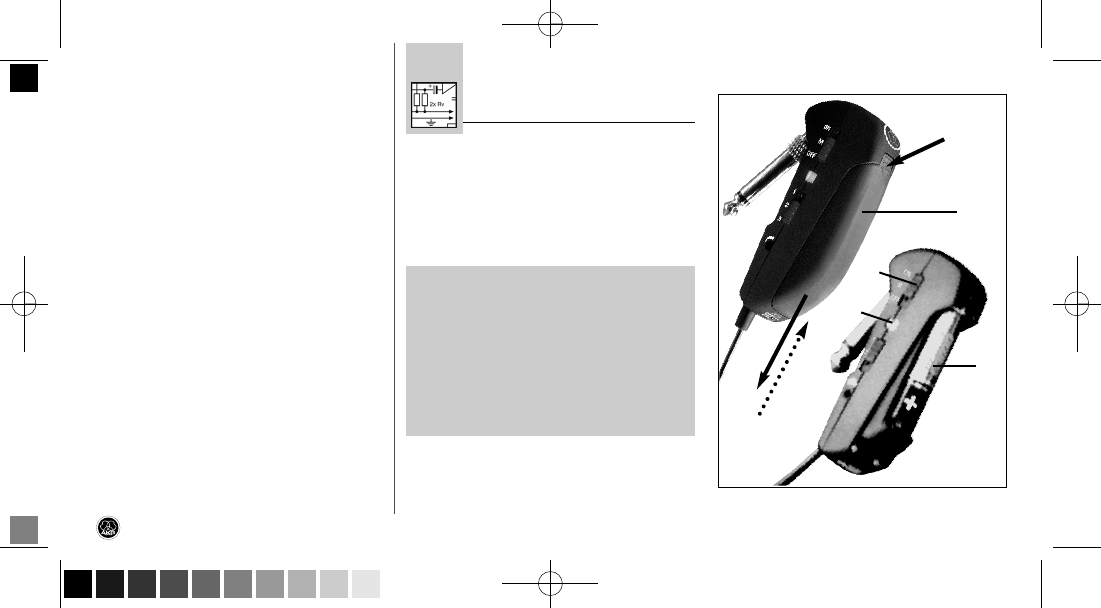

3.1 Batterie einlegen/austauschen und testen

(siehe Abb. 2)

1. Drücken Sie den Schnapphaken am Batterie-

fach deckel (1) nach unten.

2. Ziehen Sie den Batteriefachdeckel (1) nach un-

ten vom Sender ab.

Wichtig!

Der Schaumstoffpolster an der Innen-

seite des Batterie fachdeckels (1)

fixiert die Batterie in ihrer Position.

Entfernen Sie den Schaum stoff-

polster nicht, da die Batterie anson-

sten nicht richtig im Batterie fach

fixiert ist und Klapper geräusche ver-

ursachen kann.

3. Wenn sich eine leere oder defekte Batterie im

Batteriefach befindet, nehmen Sie diese her-

aus.

GB 40 FLEXX guitarbug

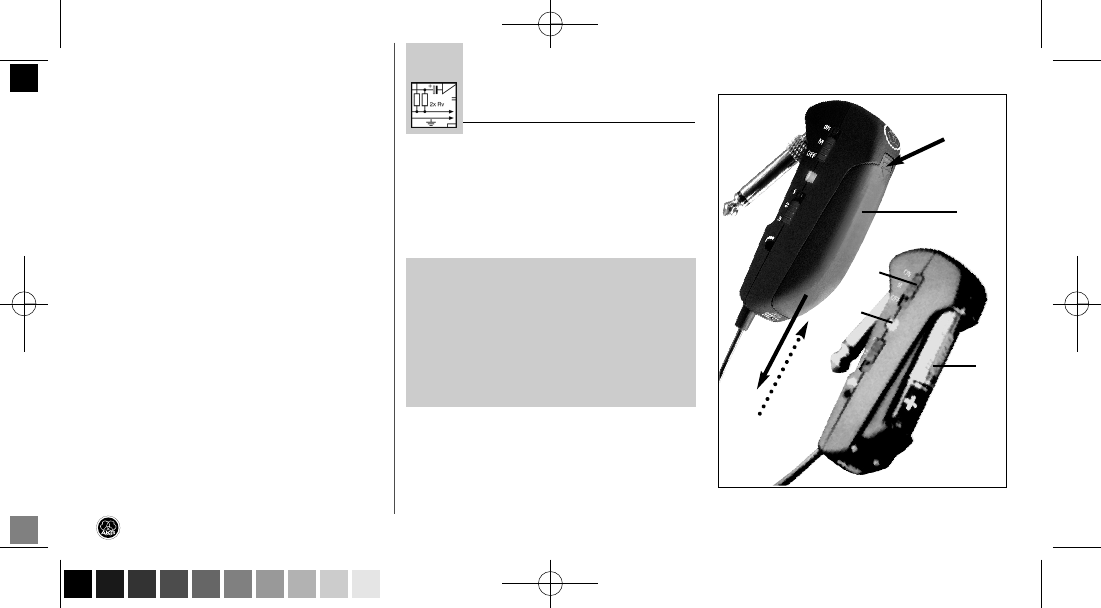

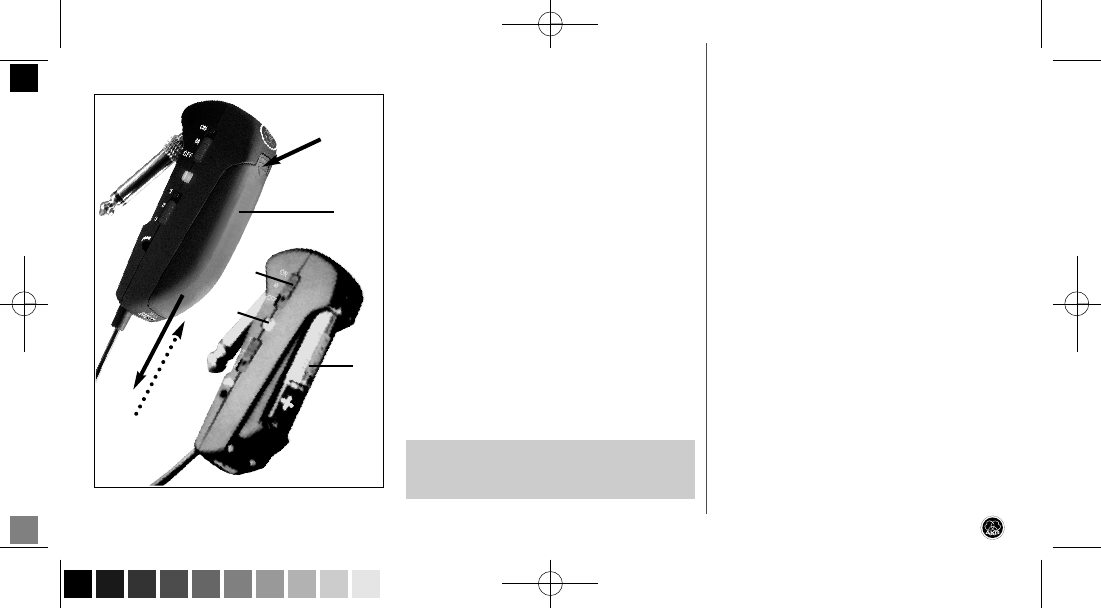

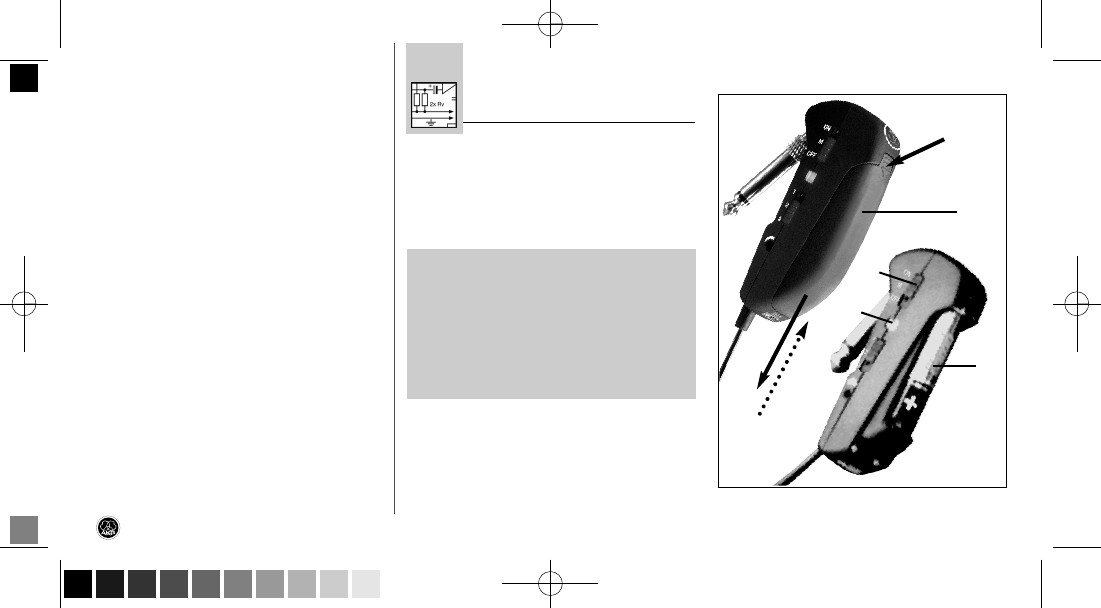

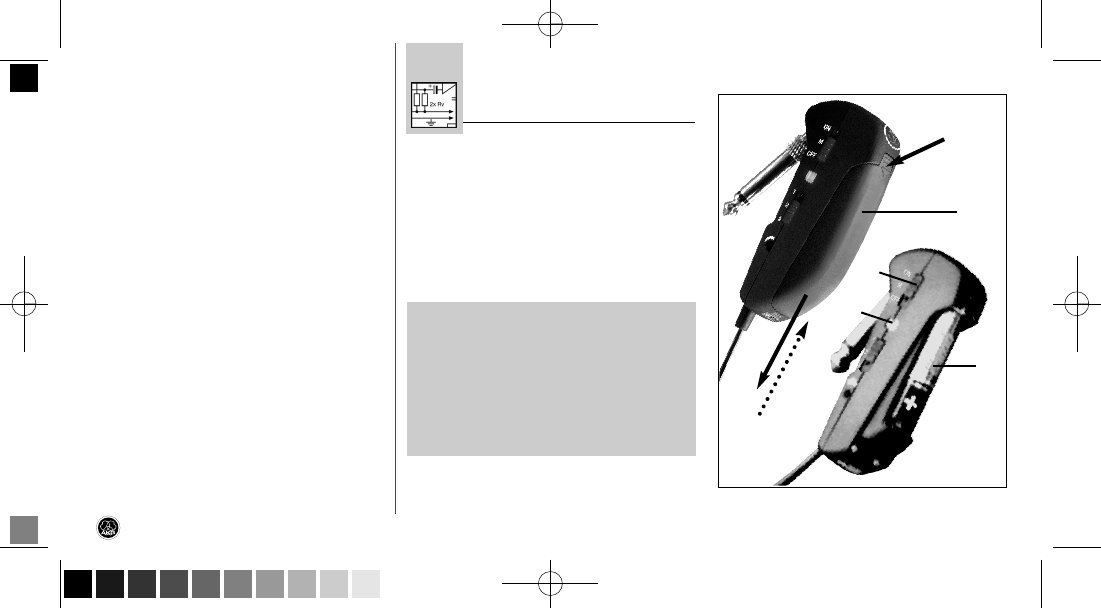

Abb. 2: Batterie einlegen

▲

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 5 (Schwarz/Black Auszug)

4. Legen Sie die mitgelieferte bzw. neue Batterie

(2) wie in Abb. 2 gezeigt in das Bateriefach ein.

5. Stellen Sie den ON/MUTE/OFF-Schalter (3) auf

ON.

Wenn die Batterie in gutem Zustand ist, blitzt

die Kontroll-LED (4) kurz rot auf und beginnt

danach grün zu leuchten.

Wenn die Kontroll-LED (4) rot zu leuchten

beginnt, ist die Batterie in ca. 60 Minuten er-

schöpft. Tauschen Sie die Batterie möglichst

bald gegen eine frische aus.

Wenn die Kontroll-LED (4) nicht aufblitzt, ist die

Batterie erschöpft. Legen Sie eine neue Bat-

terie ein.

6. Schieben Sie den Batteriefachdeckel (1) gegen

die Pfeilrichtung auf den Sender, bis der Bat-

teriefach deckel (1) einrastet.

3.2 Betrieb mit Akku

Sie können den Sender anstelle einer normalen

Batterie auch mit einem 1,2 V-Akku betreiben. Wir

empfehlen NiMH-Akkus des Typs SANYO HR-4U

(650 mAh) oder Panasonic Rechargeable PRO+

(550 mAh).

Hinweis: Wenn Sie einen Akku verwenden,

wechselt die LED 15 - 20 Minuten, bevor der

Akku erschöpft ist, auf rot!

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 6 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Anwendung

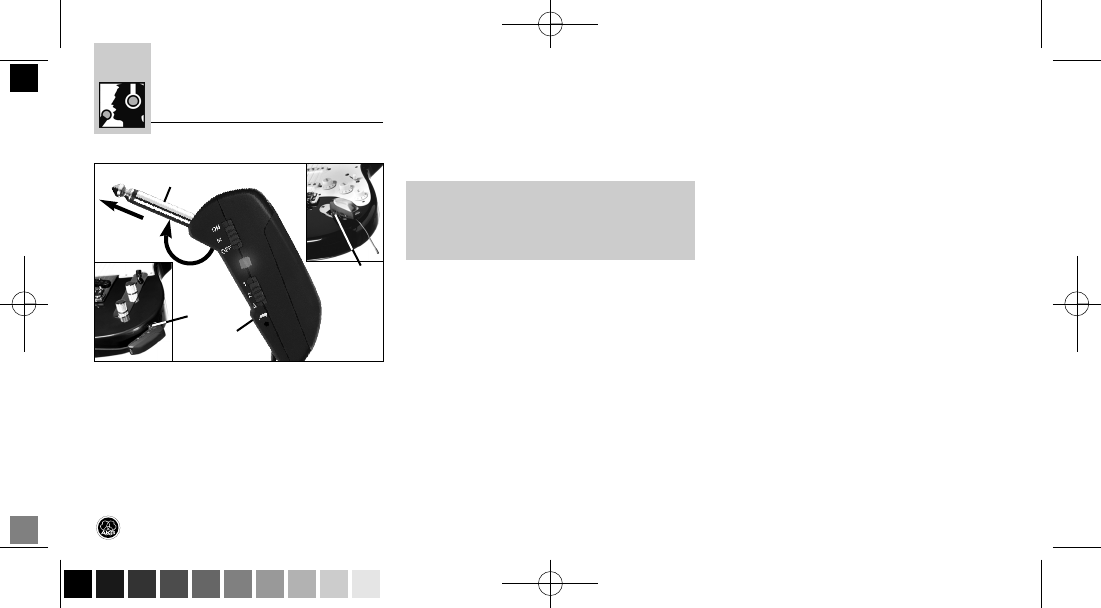

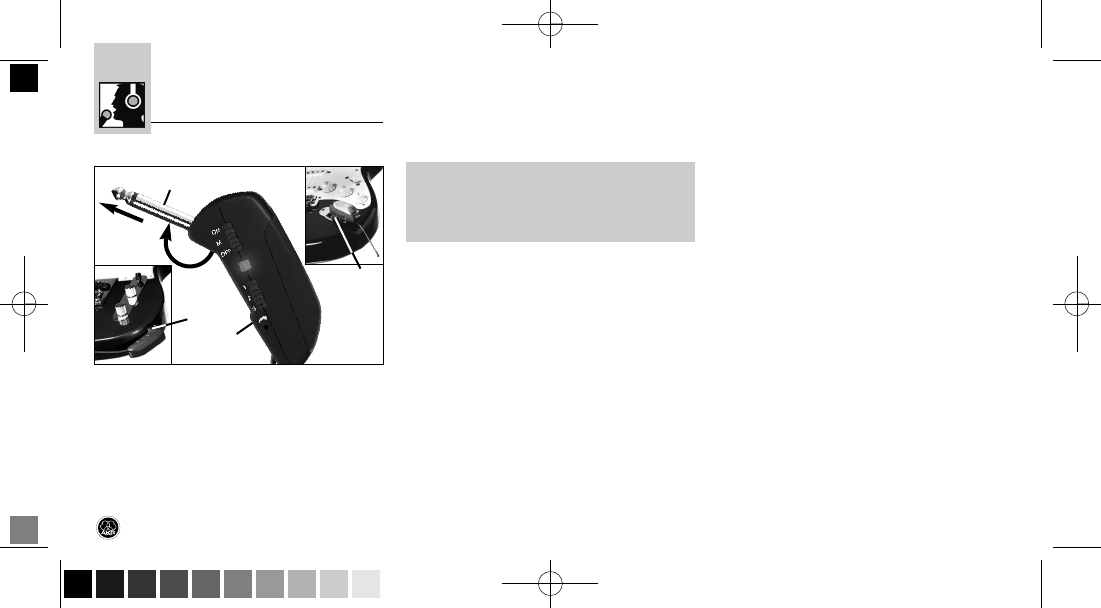

4.1 Sender befestigen (siehe Abb. 3)

1. Schwenken Sie den Klinken stecker (1) bis zum

Anschlag vom Sender (2) weg.

2. Stecken Sie den Klinkenstecker (1) bis zum

Anschlag in die Klinken-Ausgangsbuchse (3)

Ihres Instru ments hinein.

Die im Sender eingebaute Feder fixiert den

Sender sicher am Instrument. Die Auflage aus

weichen Kunststoff an der Unterseite des

Senders hinterlässt keine Spuren an der

Oberfläche des Instruments.

Wichtig!

Um Beschädigungen des Senders zu

vermeiden, legen oder stellen Sie das

Instrument niemals auf den Sender.

4.2 Pegel einstellen (siehe Abb. 1 und Bedie-

nungsanleitung des Empfängers SR 40 FLEXX)

1. Stellen Sie den Frequenzwahlschalter (7) am

Sender und den Frequenzwahlschalter am

Empfän ger SR 40 FLEXX auf dieselbe Position

(1 - 1, 2 - 2 oder 3 - 3).

2. Drehen Sie den Eingangspegelregler (4) am

Sender mit dem mitgelieferten Schraubenzie-

her bis zur Mitte zwischen linkem und rechtem

Anschlag auf.

3. Schalten Sie den Sender ein, indem Sie den

ON/MUTE/OFF-Schalter (1) auf ON stellen.

4. Stellen Sie den SQUELCH-Regler am

Empfänger auf Minimum und schalten Sie

den Empfänger und die Audioanlage ein.

5. Drehen Sie den Volume-Regler Ihres Instru-

ments voll auf und spielen Sie einige Takte.

6. Sollte Ihr Instrument verzerrt klingen, drehen

Sie den Eingangspegelregler (4) am Sender so

weit gegen den Uhrzeiger sinn zurück, bis Sie

keine Verzerrung mehr hören.

Sollte Ihr Instrument zu leise klingen, drehen

Sie den Eingangspegelregler (4) im Uhrzeiger-

sinn auf. Sobald Ihr Instrument zu verzerren

beginnen, drehen Sie den Eingangspegelregler

(4) wieder zurück, bis die Verzerrung ver-

schwindet.

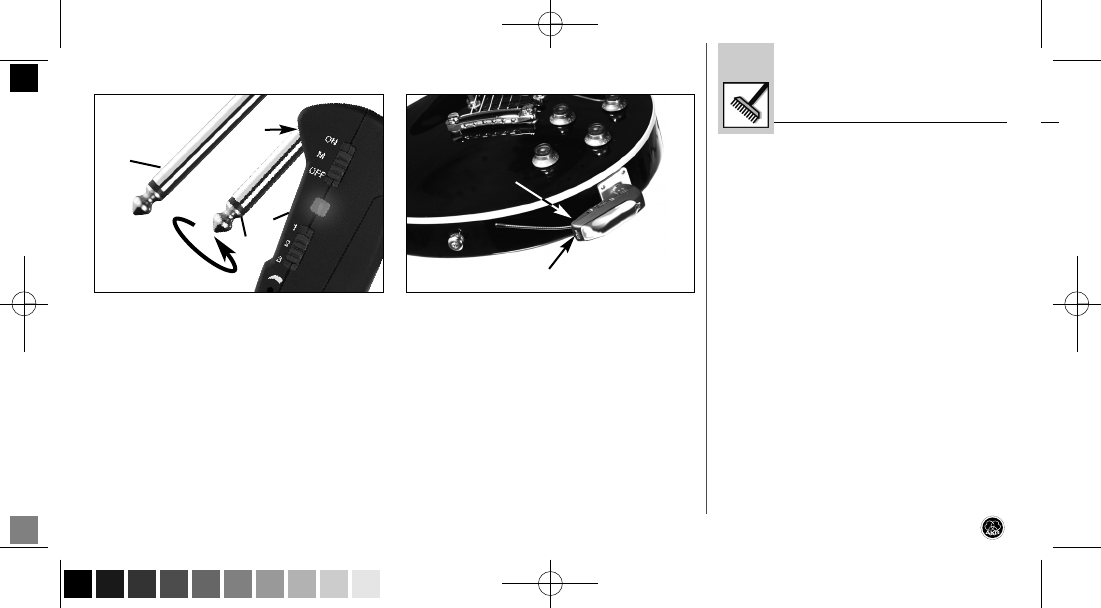

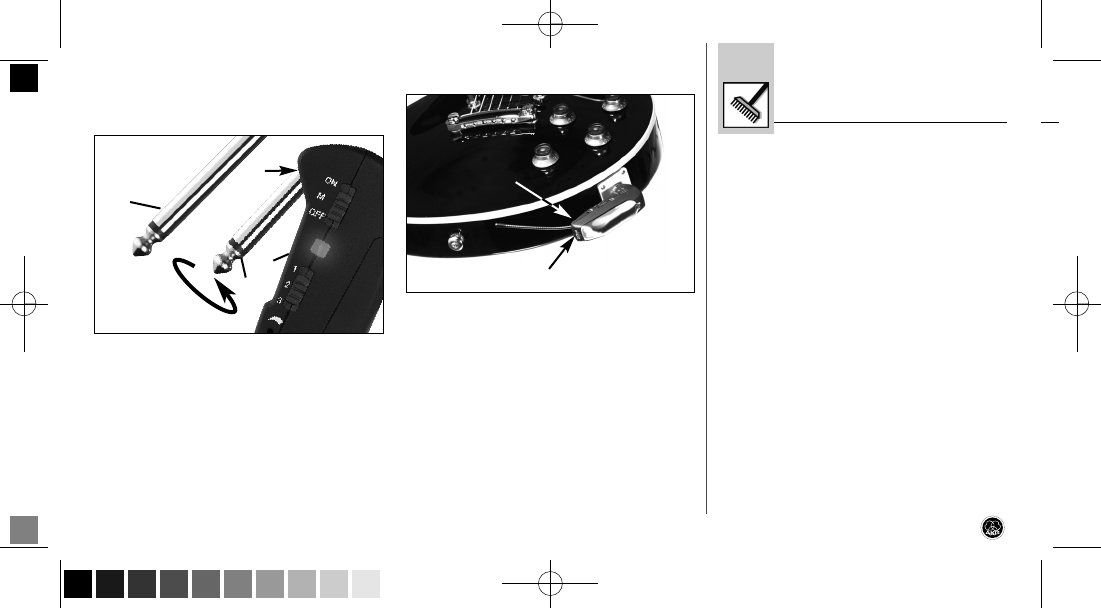

4.3 Instrumente mit versenkter Ausgangs-

buchse (siehe Abb. 4 auf Seite 8)

Wenn Ihr Instrument eine versenkte Ausgangs-

buchse besitzt, ist der Klinkenstecker am Sender

möglicherweise zu kurz, um den elektrischen Kon-

takt zum Sender herzustellen.

▲

ᕡ

ᕢ

ᕣ

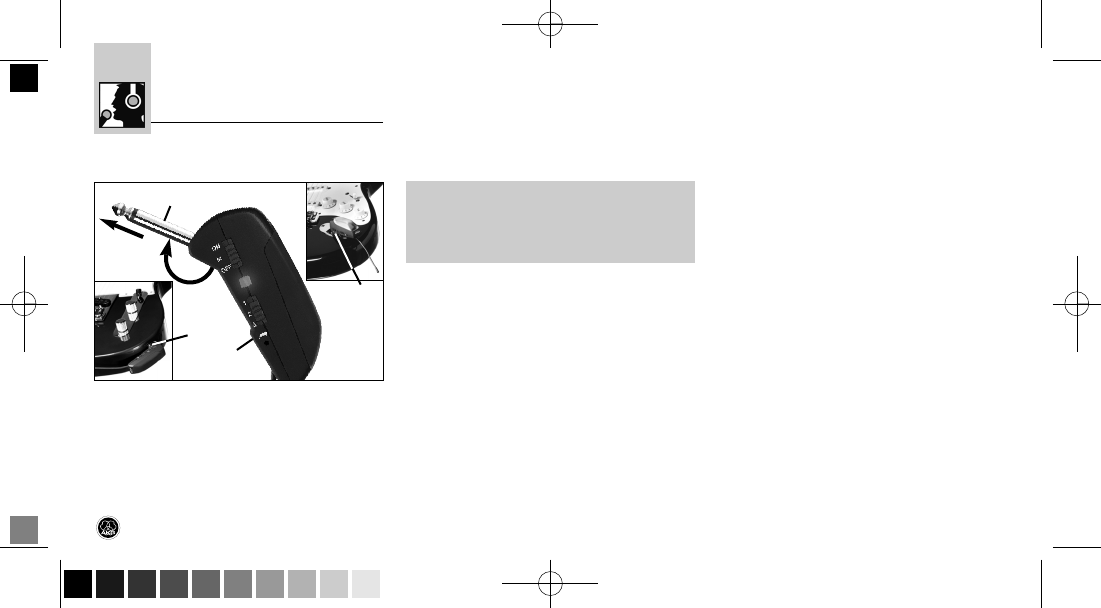

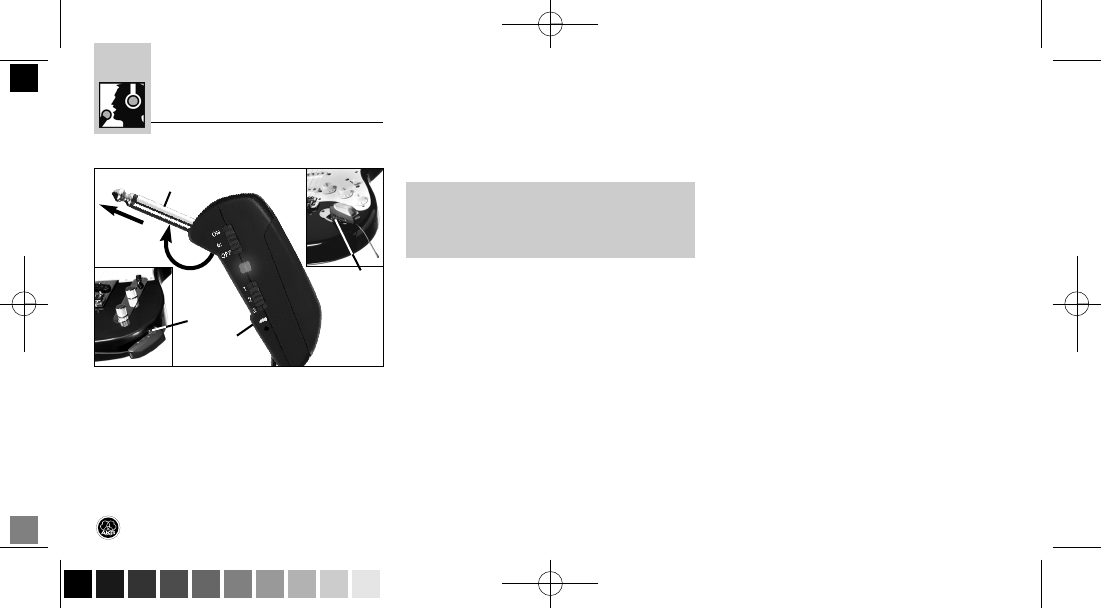

Abb. 1: Sender am Instrument befestigen

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 7 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Montieren Sie in diesem Fall den mitgelieferten

längeren Adapterstecker:

1. Schrauben Sie den Klinkenstecker (1) vom

Sender (2) ab.

2. Schrauben Sie den Adapterstecker (3) auf den

Gewindestecker (4) am Sender (2) auf.

4.4 Sender stabilisieren (s. Abb. 5)

• Verwenden Sie zum Sabilisieren des Senders

den mitgelieferten Klettverschluss:

1. Ziehen Sie die Schutzfolie von der Rückseite

des einen Teils ab und kleben Sie ihn auf die

Rückseite des Senders.

2. Ziehen Sie die Schutzfolie von der Rückseite

des zweiten Teils ab und kleben Sie ihn auf das

Instrument.

4.5 Fehlerbehebung

Hinweise zur Fehlerbehebung finden Sie in der

Bedienungsanleitung des Empfängers SR 40 FLEXX.

5 Reinigung

• Reinigen Sie das Gehäuse des Senders mit

einem mit Wasser befeuchteten Tuch.

Abb. 4: Adapterstecker anbringen.

Abb. 5: Sender stabilisieren

ᕡ

ᕣ

ᕤ

ᕢᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 8 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Trägerfrequenz 660 - 865 MHz

Modulation FM

Frequenzstabilität (-10°C bis +50°C): ±15 kHz

HF-Ausgangsleistung typ. 5 mW

Kompander integriert

Audioübertragungsbandbreite 40 - 20.000 Hz

Audio-Eingangsimpedanz 1 MOhm

Max. Audio-Eingangspegel 1100 mV/1 kHz

Klirrfaktor bei 1 kHz typ. 0,8%

Signal/Rauschabstand typ. 103 dB(A)

Spannungsversorgung 1 x 1,5 V-Batterie Größe AAA

Stromaufnahme typ. 75 mA

Betriebszeit >11 h (Batterie), >6 h (Akku)

Abmessungen (BxTxH) 76 x 20 x 28 mm

Nettogewicht (ohne Batterie) 28 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen

Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder

per E-Mail an sales@akg.com anfordern.

6 Technische Daten

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 9 (Schwarz/Black Auszug)

Page

FCC Statement .....................................................................................11

1 Safety and Environment....................................................................11

1.1 Safety .....................................................................................11

1.2 Environment ............................................................................11

2 Description........................................................................................12

2.1 Introduction .............................................................................12

2.2 Packing List.............................................................................12

2.3

Optional Accessories................................................................12

2.4 Descriptiuon ............................................................................12

2.5 Controls ..................................................................................12

3 Setting Up .........................................................................................13

3.1 Inserting/Replacing and Testing Batteries ..................................13

3.2 Using Rechargeable Batteries...................................................14

Page

4 Operating Notes ................................................................................15

4.1 Attaching the Transmitter .........................................................15

4.2 Setting Gain ............................................................................15

4.3 Instruments with Recessed Output Jacks ..................................15

4.4 Stabilizing the Transmitter ........................................................16

4.5 Troubleshooting .......................................................................16

5 Cleaning ............................................................................................16

6 Specifications....................................................................................17

Table of Contents

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 10 (Schwarz/Black Auszug)

1 Safety and Environment

1.1 Safety

1. Do not expose the equipment to direct sun-

light, excessive dust, mois ture, rain, mechani-

cal vibrations, or shock.

1.2 Environment

1. Be sure to dispose of used batteries as

required by local waste disposal rules. Never

throw batteries into a fire (risk of explosion) or

garbage bin.

2. When scrapping the equipment, remove the

batteries, separate the case, circuit boards,

and cables, and dispose of all components in

accord ance with local waste disposal rules.

3. The packaging of the equipment is recyclabe.

To dispose of the packaging, make sure to use

a collection/recycling system provided for that

purpose and observe local legislation relating

to waste disposal and recycling.

GB 40 FLEXX guitarbug

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 74 of the FCC Rules. These lim-

its are designed to provide reasonable protection

against harmful interference in a residential instal-

lation. This equipment generates, uses, and can

radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may

cause harmful interference to radio communica-

tions. However, there is no guarantee that inter-

ference will not occur in a particular installation. If

this equipment does cause harmful interference to

radio or television reception, which can be deter-

mined by turning the equipment off and on, the

user is encouraged to try to correct the interfer-

ence by one or more of the follow ing measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equip-

ment and the receiver.

• Connect the equipment into an outlet on a cir-

cuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

Shielded cables and I/O cords must be used for

this equipment to comply with the relevant FCC

regulations.

Changes or modifications not expressly approved

in writing by AKG Acoustics may void the user’s

authority to operate this equipment.

FCC Statement

▲

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 11 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

2 Description

2.1 Introduction

Thank you for purchasing an AKG product. Please

take a few minutes to read the instructions

below carefully before operating the equip-

ment. Please keep the Manual for future refer-

ence. Have fun and impress your audience!

2.2 Packing List

• Check that the package contains all the parts

listed above. If anything is missing, please con-

tact your AKG dealer.

2.3 Optional Accessories

• For optional accessories, refer to the current

AKG catalog or folder, or visit www.akg.com.

Your dealer will be glad to help.

2.4 Description

The GB 40 FLEXX is a WMS 40 microtools Series

miniature transmitter that has been specifically

designed for electric guitars and basses but is also

suited for keyboards.

The transmitter features a permanently attached,

swiveling 1/4" jack plug that allows you to plug the

transmitter directly into the output jack of your

instrument. A built-in spring presses the transmit-

ter against the instrument to hold it securely in

place. The bottom of the transmitter is fitted with a

soft plastic pad that will leave no trace on the

instrument.

The supplied Velcro pads allow you to attach the

transmitter even more firmly to the instrument.

Operating in the 660 MHz to 865 MHz UHF range, the

GB 40 FLEXX provides three selectable, quartz stabi-

lized carrier frequencies within the 3-MHz-wide fre-

quency band you specified at the time of ordering

and

uses a permanently attached flexible antenna.

You can replace the black battery cover with one

of the supplied replacement covers.

2.5 Controls (refer to fig. 1 on page 13)

1 ON/MUTE/OFF: This slide switch provides

three positions:

ON: Power to the transmitter is on.

M: The signal delivered by the microphone is

muted while power and the RF carrier frequen-

cy remain on. This prevents the receiver re-

spond ing to interference from other transmit-

ters.

OFF: Power to the transmitter is off.

2 Battery compartment for one 1.5-V AAA size

battery (supplied).

1 GB 40 FLEXX

transmitter 1 long adapter

plug 1 AAA size

dry batery

2 battery com-

partment lids 1 screwdriver 1 pairf of

Velcro pads

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 12 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

3 Status LED: Indicates the transmitter's operat-

ing status.

LED lit green: Battery is OK.

LED lit red: From the moment the LED changes

to red, the battery capacity will provide a max-

imum of one operating hour. We recommend

replacing the battery with a new one as soon

as possible.

4 Input Gain: This rotary pot sets the sensitivity

of the transmitter’s audio section.

5 Jack plug: 1/4" TS jack plug for plugging the

transmitter directly into an instrument output

jack.

6 Flexible antenna

7This slide switch tunes the transmitter to one of

three different carrier frequencies within the

transmitter's carrier frequency band.

8 Carrier frequency label: The label on the trans-

mitter rear panel indicates the name of the car-

rier frequency band and the three carrier fre-

quencies of your transmitter. Refer to the Manual

Supplement sheet for a color code table.

3 Setting Up

3.1 Inserting/Replacing and Testing Batteries

(refer to fig. 2 on page 14)

1. Depress the snap hook on the battery com-

partment lid (1).

2. Pull the battery compartment lid (1) down to

remove it from the transmitter.

Important!

The foam pad on the inside of the bat-

tery compartment lid (1) holds the

battery in place. Do not remove the

foam pad. If you do, the battery will

not be held in place properly and may

cause a rattling noise.

3. If there is a dead or defective battery inside the

battery compartment, remove the battery.

4. Insert the supplied or new battery (2) into the

battery compartment as shown in fig. 2.

5. Set the ON/MUTE/OFF switch (3) to ON.

Fig. 1: GB 40 FLEXX controls

▲

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 13 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

As long as the battery is in good con dition, the

status LED (4) will flash red momentar ily and

will then be lit green constantly.

If the status LED (4) lights red constantly the

battery will be dead within about 60 minutes.

Replace the battery with a new one as soon as

possible.

If the status LED (4) fails to flash momentarily

the battery is dead. Insert a new battery.

6. Slide the battery compartment lid (1) onto the

transmitter against the direction of the arrow to

the point that the lid (1) will click shut.

3.2 Using Rechargeable Batteries)

Instead of dry batteries, you can also use a 1.2-V

rechargeable battery to power the transmitter. We

recommend SANYO HR-4U (650 mAh) or Pana-

sonic Rechargeable PRO+ (550 mAh) NiMH re-

chargeable batteries.

Note: If you use a rechargeable battery, the LED

will switch to red 15 to 20 minutes before the

battery will be dead!

Fig. 2: Inserting a battery.

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 14 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Operating Notes

4.1 Attaching the Transmitter (refer to fig. 3)

1. Swivel the jack plug (1) away from the trans-

mitter (2) to the stop.

2. Insert the jack plug (1) all the way into the out-

put jack (3) on your instrument.

The spring inside the transmitter will hold the

transmitter securely in place on the instrument.

The soft plastic pad on the bottom of the trans-

mitter will leave no trace on the instrument sur-

face.

Important!

To avoid damaging the transmitter,

NEVER place the instrument on top of

the transmitter.

4.2 Setting Levels (refer to fig. 1

and SR 40 FLEXX receiver manual)

1. Set the frequency selector (7) on the transmit-

ter and the frequency selector on the SR 40 FLEXX

receiver to the same positions (1 - 1, 2 - 2, or

3 - 3).

2. Use the supplied screwdriver to turn the input

gain control (4) on the transmitter to a position

halfway between the left and right stops.

3. Set the ON/MUTE/OFF switch (1) to ON to

switch power to the transmitter on.

4. Set the SQUELCH control on the receiver to

minimum and switch power to your receiver

and sound system on.

5. Turn the volume control on your instrument all

the way CW and play a few bars.

6. If your instrument sounds distorted turn the

input gain control (4) down CCW to the point

that you will hear no more distortion.

If your instrument sounds too quiet, turn the

input gain control (4) up CW. As soon as your

instrument sound becomes distorted, turn the

input gain control (4) back down CCW to the

point that the distortion will stop.

4.3 Instruments with Recessed Output Jacks

(refer to fig. 4 on page 16)

If your instrument has a recessed output jack, the

jack plug on the transmitter may be too short to

make contact be tween the instrument and trans-

mitter.

In this case, mount the supplied long adapter plug:

1. Unscrew the jack plug (1) from the transmitter

(2) CCW.

▲

Fig. 3: Fixing the transmitter on the instrument.

ᕡ

ᕢ

ᕣ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 15 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

2. Screw the adapter plug (3) onto the threaded

plug (4) on the transmitter (2) CW.

4.4 Stabilizing the Transmitter (refer to fig. 5)

• Use the supplied Velcro pads to make the

transmitter sit more securely on your instru-

ment:

1. Remove the backing from one of the pads and

attach it to the transmitter rear panel.

2. Remove the backing from the other pad and

attach it to the instrument.

4.5 Troubleshooting

• For troubleshooting hints, refer to the instruc-

tion manual of your SR 40 FLEXX receiver.

5 Cleaning

• To clean the transmitter case, use a soft cloth

moistened with water.

Fig. 4: Mounting the adapter plug. Fig. 5: Stabilizing the transmitter.

ᕡ

ᕣ

ᕤ

ᕢ

ᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 16 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Carrier frequency range 660 to 865 MHz

Modulation FM

Frequency stability (-10°C to +50°C) ±15 kHz

RF output typ. 5 mW

Compander integrated

Audio bandwidth 40 to 20,000 Hz

Audio input impedance 1 Mohm

Max. audio input level 1100 mV/1 kHz

T.H.D. at 1 kHz typ. 0.8%

Signal/noise ratio typ. 103 dB(A)

Power requirement single 1.5-V AAA size battery

Current consumption typ. 75 mA

Battery life >11/>6 hours (dry/rechargeable battery)

Size (WxDxH) 76 x 20 x 28 mm (3 x 0.8 x 1.1 in.)

Net weight 28 g (1 oz.)

This product conforms to the standards listed in the Declaration of

Conformity. To order a free copy of the Declaration of Conformity, visit

http://www.akg.com or contact sales@akg.com.

6 Specifications

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 17 (Schwarz/Black Auszug)

Sommaire

GB 40 FLEXX guitarbug

Page

1 Sécurité et écologie ..........................................................................19

1.1 Sécurité ..................................................................................19

1.2 Ecologie ..................................................................................19

2 Description........................................................................................19

2.1 Introduction .............................................................................19

2.2 Equipement fourni....................................................................19

2.3

Accessoires optionnels.............................................................19

2.4 Description..............................................................................19

2.5 Eléments de commande...........................................................20

3 Mise en service.................................................................................21

3.1 Mise en place/remplacement et essai de la pile ........................21

3.2 Fonctionnement sur accu.........................................................22

4 Mode opératoire................................................................................23

4.1 Fixation de l’émetteur ..............................................................23

Page

4.2 Réglage de niveau ...................................................................23

4.3 Instruments avec prise sortie noyée..........................................23

4.4 Stabilisation de l’émetteur........................................................24

4.5 Dépannage..............................................................................24

5 Nettoyage..........................................................................................24

6 Caractéristiques techniques .............................................................25

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 18 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1 Sécurité et écologie

1.1. Sécurité

1. Ne placez jamais l’appareil à un endroit où il

risque d’être exposé directement au soleil, à

une atmosphère poussiéreuse, à l’humidité, à

la pluie, aux vibrations ou aux secousses.

1.2. Ecologie

1. Conformez-vous aux règlements en vigueur

pour la mise au rebut des piles usées. Ne met-

tez jamais des piles ni au feu (risque d’explo-

sion) ni aux ordures ménagères.

2. Si vous mettez l'appareil à la ferraille, enlevez

les piles ou les accus, séparez le boîtier, l'élec-

tronique et les câbles et éliminez les différents

éléments conformément aux règlements en

vigueur.

3. L'emballage est recyclable. Déposez l'emballa-

ge dans un récipient de collecte prévu à cet

effet.

2 Description

2.1 Introduction

Nous vous remercions d’avoir choisi un produit

AKG. Veuillez lire très attentivement ce mode

d’emploi avant la mise en service de l’appareil.

Conservez soigneusement le mode d’emploi pour

pouvoir le consulter lorsque vous vous posez des

questions. Nous vous souhaitons beaucoup de

succès.

2.2. Equipement fourni

• Contrôlez si le carton contient bien tous les élé-

ments énumérés ci-dessus. Si ce n’est pas le

cas, veuillez contacter votre distributeur AKG.

2.3 Accessoires optionnels

• Vous trouverez la liste des accessoires option-

nels dans le catalogue/dépliant AKG actuel ou

sur www.akg.com. Votre fournisseur se tient à

votre disposition pour vous conseiller.

2.4 Description

Le GB 40 FLEXX est un émetteur miniature de la

gamme WMS 40 microtools ; spécialement conçu

pour la guitare électrique et la basse électrique, il

peut aussi être utilisé pour le clavier.

L’émetteur comporte une fiche jack de 6,35 mm

orientable, à montage fixe, grâce à laquelle vous

pouvez brancher l’émetteur directement sur la prise

sortie de votre instrument. La sécurité de la fixation

est assurée par un ressort incorporé qui tire l’émet-

teur vers l’instrument. La face inférieure de l’émet-

teur est revêtue d’une couche de matière plastique

souple ne laissant aucune trace sur l’instrument.

▲

1 émetteur

GB 40 FLEXX

1 adaptateur

long 1 pile dimen-

sion AAA

2 couvercles 1 tournevis 2 disques auto-

agrippants

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 19 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Les disques autoagrippants fournis permettent une

fixation plus stable de l’émetteur sur l’instrument.

Dans la plage de fréquences choisie lors de la

commande (plage de 3 MHz), le GB 40 FLEXX dis-

pose de trois fréquences porteuses commutables,

stabilisées par cristal, dans la gamme UHF de 660

à 865 MHz ; il possède une antenne souple mon-

tée à demeure.

Vous pouvez remplacer le couvercle noir par un

des couvercles de rechange fournis.

2.5 Eléments de commande (voir Fig. 1)

1 ON/MUTE/OFF : Ce curseur peut occuper trois

positions :

ON : L’émetteur est sous tension.

M : Le signal audio venant du micro est sur

muet mais l’émetteur reste sous tension et sur

la porteuse HF. Ceci permet de couper le micro

sans que le récepteur ne soit perturbé par

d’autres émetteurs.

OFF : L’émetteur n’est pas sous tension.

2 Compartiment de la pile pour une pile de

1,5 V, dimension AAA (fournie).

3 LED témoin : Ce témoin indique le statut de

disponibilité de l’émetteur.

Le témoin LED s’allume en vert : la pile est

chargée.

Le témoin LED s’allume en rouge : au mo-

ment où le témoin passe au rouge, l’autonomie

de la pile n’est plus que de 1 heure. Il est

recommandé de la remplacer au plus vite par

une pile neuve.

4 Potentiomètre d’entrée : règle la sensibilité

de l’entrée audio.

5 Fiche Jack : Jack mono de 6,3 mm pour le

raccordement direct de l’émetteur sur une sor-

tie Jack.

6 Antenne souple

7 Sélecteur de fréquence : ce curseur permet

de sélectionner pour l'émetteur l’une des trois

fréquences porteuses disponibles dans la

gamme des fréquences porteuses de l'émet-

teur.

Fig. 1 : Eléments de commande sur le GB 40 FLEXX

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 20 (Schwarz/Black Auszug)

8 Étiquette des fréquences porteuses : au dos

de l’émetteur, une étiquette indique la gamme

de fréquences porteuses, le code couleur cor-

respondant et les trois fréquences porteuses.

3 Mise en service

3.1 Mise en place/remplacement et essai de

la pile (voir Fig. 2)

1. Poussez le fermoir du couvercle du comparti-

ment de la pile (1) vers le bas.

2. Enlevez le couvercle du compartiment de la

pile (1) en le faisant glisser vers le bas.

Important !

La plaque de mousse à l’intérieur du

couvercle du compartiment de la pile

(1) maintient la pile en position.

N’enlevez pas cette plaque, sinon la

pile ne serait pas maintenue correc-

tement et risquerait de provoquer des

bruits importuns.

3. Enlevez, le cas échéant, la pile épuisée ou

défectueuse se trouvant dans le compartiment.

4. Mettez la pile fournie ou la nouvelle pile (2)

dans le compartiment comme indiqué à la

Fig. 2.

GB 40 FLEXX guitarbug

▲

Fig. 2 : Mise en place de la pile

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 21 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

5. Faites occuper au curseur ON/MUTE/OFF (3) la

position ON.

Si la pile est en bon état, la LED témoin (4)

lance un éclair rouge et s’allume en vert aussi-

tot.

Si la LED (4) s’allume en rouge, la pile n’assu-

re plus que 60 minutes d’autonomie. Rempla-

cez-la dès que possible par une pile fraîche.

Si la LED (4) ne s’allume pas, la pile est épui-

sée et doit être changée.

6. Remettez le couvercle du compartiment de la

pile (1) sur l’émetteur en le faisant glisser dans

le sens inverse de la flèche jusqu’à enclenche-

ment.

3.2 Fonctionnement sur accu

Au lieu d’une pile normale, vous pouvez également

utiliser un accu de 1,2 V. Nous recommandons les

accus NiMH, type SANYO HR-4U (650 mAh) ou

Panasonic Rechargeable PRO+ (550 mAh).

Remarque : Si vous utilisez un accu rechargea-

ble, le témoin passe au rouge 15 - 20 minu-

tes avant que l’accu ne soit complètement

épuisé !

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 22 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Mode opératoire

4.1 Fixation de l’émetteur

(voir Fig. 3)

1. Faites pivoter la fiche Jack (1) en l’éloignant de

l’émetteur (2) jusqu’en position de butée.

2. Enfoncez la fiche Jack (1) à fond dans la prise

sortie (3) de votre instrument.

Le ressort intégré dans l’émetteur fixe celui-ci

en toute sécurité sur l’instrument. La couche

de matière plastique souple revêtant la face

inférieure de l’émetteur ne laisse aucune trace

sur l’instrument.

Important !

Pour ne pas endommager l'émetteur,

n’appuyez JAMAIS l'instrument sur

l'émetteur.

4.2 Réglage de niveau (voir Fig. 1 et la notice du

récepteur SR 40 FLEXX)

1. Placez le sélecteur de fréquence de l’émetteur

(7) et le sélecteur de fréquence du récepteur

SR 40 FLEXX sur la même position (1 - 1,

2 - 2 ou 3 - 3).

2. A l’aide du tournevis fourni, réglez le potentio-

mètre d’entrée (4) de l’émetteur sur la position

médiane, à égale distance des butées droite et

gauche.

3. Mettez l’émetteur sous tension en amenant le

curseur ON/MUTE/OFF (1) sur ON.

4. Réglez la commande de SQUELCH du ré-

cepteur sur la position minimale et mettez le

récepteur et l’équipement audio sous tension.

5. Tournez à fond le bouton de réglage de volume

de votre instrument et jouez quelques mesu-

res.

6. Si le son présente des distorsions, faites tour-

ner le potentiomètre d’entrée (4) de l’émetteur

dans le sens inverse des aiguilles de la montre

jusqu’à disparition des distorsions.

Si le son n’arrive pas sous un volume suffisant

aux haut-parleurs, faites tourner le potentio-

mètre d’entrée (4) dans le sens des aiguilles de

la montre. Dès qu’apparaissent des distorsions

faites tourner le potentiomètre d’entrée (4)

dans le sens inverse jusqu’à disparition des

distorsions.

4.3 Instruments avec prise sortie noyée

(voir Fig. 4 de la page 24)

Si votre instrument a une prise sortie noyée, il se

peut que la fiche Jack de l’émetteur soit trop cour-

te pour établir le contact avec l’émetteur.

▲

Fig. 3 : Fixation de l’émetteur sur l’instrument

ᕡ

ᕢ

ᕣ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 23 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Dans ce cas, montez l’adaptateur pour prise sortie

fourni :

1. Dévissez la fiche Jack (1) de l’émetteur (2).

2. Vissez l’adaptateur (3) sur la fiche filetée (4) de

l’émetteur (2).

4.4 Stabilisation de l’émetteur (voir Fig. 5)

• Pour stabiliser l’émetteur, utilisez les disques

autoagrippants fournis:

1. Collez l’un des disques au dos de l’émetteur

après avoir enlevée le film de protection.

2. Collez le deuxième disque, après avoir enlevée

le film de protection, sur l’instrument.

4.5 Dépannage

• Vous trouverez les instructions relatives au

dépannage dans le mode d’emploi de votre

récepteur.

5 Nettoyage

• Nettoyez le boîtier de l'émetteur avec un chif-

fon légèrement humide (eau claire).

Fig. 4 : Montage de l’adaptateur

Fig. 5: Stabilisation de l’émetteur

ᕡ

ᕣ

ᕤ

ᕢᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 24 (Schwarz/Black Auszug)

Fréquence porteuse 660 - 865 MHz

Modulation FM

Stabilité de fréquence (entre -10°C et +50°C) : ±15 kHz

Puissance sortie HF typ. 5 mW

Compresseur-expanseur intégré

Bande passante audio 40 - 20.000 Hz

Impédance d’entrée audio 1 Mohm

Niveau d’entrée audio maxi. 1100 mV/1 kHz

Distorsion typ. (par harmonique)

pour 1 kHz 0,8 %

Rapport signal sur bruit typ. 103 dB (A)

Alimentation 1 pile de 1,5 V, dimension AAA

Consommation typ. 75 mA

Autonomie > 11 h (pile), > 6 h (accu)

Dimensions (l x p x h) 76 x 20 x 28 mm

Poids net 28 g

Ce produit est conforme aux normes citées dans la Déclaration de

Conformité, dont vous pouvez prendre connaissance en consultant le site

http://www.akg.com ou en adressant un e-mail à sales@akg.com.

6 Caractéristiques techniques

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 25 (Schwarz/Black Auszug)

Pagina

1 Sicurezza ed ambiente......................................................................27

1.1 Sicurezza ................................................................................27

1.2 Ambiente ................................................................................27

2 Descrizione........................................................................................27

2.1 Introduzione.............................................................................27

2.2 In dotazione.............................................................................27

2.3

Accessori opzionali ..................................................................27

2.4 Descrizione..............................................................................27

2.5 Elementi di comando ...............................................................28

3 Messa in funzione.............................................................................29

3.1 Inserire/sostituire e testare la batteria .......................................29

3.2 Esercizio con accumulatori .......................................................30

4 Impiego .............................................................................................31

4.1 Come fissare il trasmettitore.....................................................31

Pagina

4.2 Come regolare il livello.............................................................31

4.3 Strumenti con presa d’uscita a scomparsa................................31

4.4 Come stabilizzare il trasmettitore ..............................................32

4.5 Difetti e rimedi.........................................................................32

5 Pulizia ..............................................................................................32

6 Dati tecnici........................................................................................33

Indice

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 26 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1 Sicurezza ed ambiente

1.1 Sicurezza

1. Non esponete l’apparecchio direttamente al

sole, alla polvere e all'umidità, alla pioggia, a

vibrazioni o a colpi.

1.2 Ambiente

1. Smaltite le batterie usate e gli accumulatori

usati sempre conformemente alle norme di

smaltimento rispettivamente vigenti. Non get-

tate le batterie o gli accumulatori nel fuoco

(pericolo di esplosione) o nei rifiuti residui.

2. Se rottamate l’apparecchio, togliete le batterie

risp. gli accumulatori, separate scatola, elettro-

nica e cavi e smaltite tutti i componenti confor-

memente alle norme di smaltimento vigenti per

essi.

3. L'imballaggio è riciclabile. Smaltite l'imballag-

gio in un apposito sistema di raccolta.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell‘AKG.

Leggete per favore attentamente le istruzioni

per l’uso prima di usare l’apparecchio e con-

servate le istruzioni per l’uso per poterle consulta-

re in caso di necessità. Vi auguriamo buon diverti-

mento e molto successo!

2.2. In dotazione

• Controllate per favore se la confezione contie-

ne tutti i componenti di cui sopra. Se manca

qualcosa rivolgetevi al vostro rivenditore AKG.

2.3 Accessori opzionali

• Accessori opzionali si trovano nel catalogo/fol-

der attuale dell'AKG o al sito www.akg.com. Il

vostro rivenditore è a vostra disposizione per

eventuali consigli.

2.4 Descrizione

Il GB 40 FLEXX è un trasmettitore in miniatura della

serie WMS 40 microtools, sviluppato appositamen-

te per chitarre elettriche e bassi elettrici, ma adat-

to anche per keyboards.

Il trasmettitore è dotato di un girevole connettore

jack da 6,3 mm montato in modo fisso con il quale

potete collegare il trasmettitore direttamente alla

presa d’uscita del vostro strumento. Una molla

integrata avvicina il trasmettitore allo strumento fis-

sandolo così in modo sicuro sullo strumento. Il lato

inferiore del trasmettitore è provvisto di uno strato

▲

coperchi

batteria

1 cacciavite 2 dischi

velcrati

1 trasmettitore

GB 40 FLEXX 1 adattatore

lungo 1 batteria

tipo AAA

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 27 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

di morbida materia sintetica per evitare che il tra-

smettitore lasci tracce sullo strumento. I dischi vel-

crati in dotazione permettono una fissazione anco-

ra più stabile sullo strumento.

Il GB 40 FLEXX offre tre frequenze portanti regola-

bili, stabilizzate a quarzo, all’interno della gamma

delle frequenze prescelta al momento dell’ordine

(gamma 3 MHz), nella gamma delle frequenze por-

tanti UHF da 660 MHz a 865 MHz ed è dotato di

un’antenna flessibile montata in modo fisso.

Potete sostituire il coperchio nero dello scomparto

batteria con uno dei coperchi in dotazione.

2.5 Elementi di comando (vedi fig. 1)

1 ON/MUTE/OFF: Questo interruttore a scorri-

mento ha tre posizioni:

ON: L’alimentazione del trasmettitore è inserita.

M: Il segnale audio proveniente dal microfono

è silenziato, la tensione d’alimentazione e la

frequenza portante RF rimangono inseriti. In

questo modo il trasmettitore non viene distur-

bato da altri trasmettitori anche quando il

microfono non è acceso.

OFF: L’alimentazione del trasmetti tore è spenta.

2 Scomparto batteria per 1 batteria da 1,5 V

dimensione AAA (in dotazione).

3 LED di controllo: Questo LED indica lo stato

d’esercizio del trasmettitore.

Il LED è acceso di verde: Batteria o.k.

Il LED è acceso di rosso: A partire dal

momento in cui il LED passa sul rosso, la capa-

cità della batteria basta solo per al massimo

un’ora d’esercizio. Raccomandiamo di sostitui-

re la batteria quanto prima con una nuova.

4 Regolatore del livello d’ingresso: regola la

sensibilità dell’ingresso audio.

5 Connettore jack: connettore jack mono da 6,3

mm per collegare il trasmettitore direttamente

ad un’uscita jack.

6 Antenna flessibile

7 Selettore delle frequenze: Con questo inter-

ruttore a scorrimento potete portare il trasmet-

titore su una delle tre differenti frequenze por-

tanti, disponibili entro la gamma delle frequen-

ze portanti del trasmettitore.

Fig. 1: Elementi di comando del GB 40 FLEXX

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 28 (Schwarz/Black Auszug)

8 Etichetta delle frequenze portanti: Sul retro

del trasmettitore è disposta un’etichetta adesi-

va recante il nome della gamma delle frequen-

ze portanti, il relativo codice colori e le tre fre-

quenze portanti. La tabella del codice colori si

trova nel foglio illustrativo ("Manual

Supplement") delle istruzioni per l’uso.

3 Messa in funzione

3.1 Inserire/sostituire e testare la batteria

(vedi fig. 2)

1. Premete verso il basso il gancio ad innesto dis-

posto sul coperchio dello scomparto batteria

(1).

2. Sfilate il coperchio dello scomparto batteria (1)

dal trasmettitore tirando il coperchio verso il

basso.

Importante!

Il cuscinetto in espanso fissato sul

lato interno del coperchio dello scom-

parto batteria (1) fissa la batteria

nella sua posizione. Non togliete il

cuscinetto perché altrimenti la batte-

ria non è fissata bene nello scompar-

to e può causare rumori.

3. Se c’è una batteria esausta o difettosa nello

scomparto batteria, toglietela.

GB 40 FLEXX guitarbug

▲

Fig. 2: Come inserire la batteria

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 29 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4. Inserite la batteria in dotazione o una nuova (2)

nello scomparto batteria come indicato nella

fig. 2.

5. Portate l’interruttore ON/MUTE/OFF (3) in posi-

zione ON.

Se la batteria è in buono stato, il LED di con-

trollo (4) si accende brevemente di rosso e poi

si accende rimanendo acceso di verde.

Se il LED di controllo (4) si accende rimanendo

acceso di rosso, la batteria si esaurirà nei pros-

simi 60 minuti circa. Sostituitela al più presto

con una nuova.

Se il LED di controllo (4) non si accende nem-

meno brevemente, la batteria è esausta.

Inserite una batteria nuova.

6. Mettete il coperchio dello scomparto batteria

(1) sul trasmettitore, facendolo scorrere contro

la direzione della freccia fin quando il coper-

chio (1) scatta.

3.2 Esercizio con accumulatori

Potete far funzionare il trasmettitore anche con un

accumulatore da 1,2 V al posto di una batteria. Vi

raccomandiamo di usare accumulatori NiMH del

tipo SANYO HR-4U (650 mAh) oppure del tipo

Panasonic Rechargeable PRO+ (550 mAh).

Avvertenza: Se usate un accumulatore, il LED

passa sul rosso 15 - 20 minuti prima che

l’accumulatore sia esausto.

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 30 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Impiego

4.1 Come fissare il trasmettitore (vedi fig. 3)

1. Girate il connettore jack (1) fino all’arresto in

modo che non punti sul trasmettitore (2).

2. Inserite il connettore jack (1) fino all’arresto

nella presa jack d’uscita (3) del vostro stru-

mento.

La molla integrata nel trasmettitore fissa il tra-

smettitore in modo sicuro sullo strumento. Lo

strato in morbida materia sintetica sul lato infe-

riore del trasmettitore evita che il trasmettitore

lasci tracce sulla superficie dello strumento.

Importante!

Per evitare eventuali danni al tra-

smettitore, non appoggiate MAI lo

strumento sul trasmettitore stesso.

4.2 Come regolare il livello (vedi fig. 1 e le

istruzioni per l’uso del ricevitore SR 40 FLEXX)

1. Portate il selettore delle frequenze (1) disposto

sul trasmettitore e il selettore delle frequenze

(2) disposto sul ricevitore SR 40 FLEXX sulla

stessa posizione (1 - 1, 2 - 2 o 3 - 3).

2. Aprite il regolatore del livello d‘ingresso (4) sul

trasmettitore girandolo con il piccolo cacciavite

in dotazione fin quando si trova al centro tra

arresto sinistro e quello destro.

3. Inserite il trasmettitore portando l’interruttore

ON/MUTE/OFF (1) in posizione ON.

4. Portate il regolatore SQUELCH disposto sul

ricevitore sulla posizione minima e inserite il

ricevitore e l’impianto audio.

5. Aprite il regolatore del volume del vostro

strumento completamente e suonate alcune

battute.

6. Se la riproduzione del vostro strumento pre-

senta distorsioni, portate indietro il regolatore

del livello d’ingresso (4) sul trasmettitore giran-

dolo in senso antiorario fin quando non si sen-

tono più distorsioni.

Se la riproduzione del vostro strumento è trop-

po bassa, aprite il regolatore del livello d’in-

gresso (4) di più girandolo in senso orario. Se il

vostro strumento comincia a produrre distor-

sioni, riportate indietro il regolatore del livello

d’ingresso (4) fin quando le distorsioni scom-

paiono.

4.3 Strumenti con presa d’uscita a scomparsa

(vedi fig. 4 a pagina 32)

Se il vostro strumento ha una presa d’uscita a

scomparsa, il connettore jack sul trasmettitore

potrebbe essere troppo corto per stabilire il contat-

to elettrico con il trasmettitore.

▲

Fig. 3: Come fissare il trasmettitore

ᕡ

ᕢ

ᕣ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 31 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Montate in questo caso il connettore adattatore più

lungo in dotazione:

1. Svitate il connettore jack (1) dal trasmettitore (2).

2. Avvitate il connettore adattatore (3) sul connet-

tore filettato (4) del trasmettitore (2).

4.4 Come stabilizzare il trasmettitore

• Per fissare il trasmettotire in mod più stabile,

usate i dischi velcrati in dotazione:

1. Sfilate il foglio di protezione dal retro di un

disco e incollatelo sul lato posteriore del tra-

smettitore.

2. Sfilate il foglio di protezione dal retro dell’altro

disco ed incollatelo sulo strumento.

4.5 Difetti e rimedi

• Le indicazioni come rimediare a difetti sono

contenute nelle istruzioni per l’uso del vostro

ricevitore.

5 Pulizia

• Pulite la scatola del trasmettitore con un panno

inumidito d’acqua.

Fig. 4: Come montare il connettore adattatore

Fig. 5: Stabilizzazione del trasmettitore

ᕡ

ᕣ

ᕤ

ᕢᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 32 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Frequenza portante 660 - 865 MHz

Modulazione FM

Stabilità della frequenza (da -10°C a +50°C): ±15 kHz

Potenza d’uscita RF tip. 5 mW

Compander integrato

Gamma di trasmissione audio 40 - 20.000 Hz

Impedenza d’ingresso audio 1 Mohm

Livello d’ingresso audio massimo 1100 mV/1 kHz

Fattore di distorsione ad 1 kHz tip. 0,8%

Rapporto segnale/rumore tip. 103 dB(A)

Alimentazione 1 batteria da 1,5 V dimensione AAA

Assorbimento tip. 75 mA

Durata d’esercizio >11 h (batteria), >6 h (accumulatore)

Dimensioni (largh. x prof. x alt.) 76 x 20 x 28 mm

Peso netto 28 g

Questo prodotto corrisponde alle norme elencate nella dichiarazione di con-

formità, che è disponibile al sito http://www.akg.com oppure all'indirizzo

email sales@akg.com.

6 Dati tecnici

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 33 (Schwarz/Black Auszug)

Página

1 Seguridad y medio ambiente............................................................35

1.1 Seguridad................................................................................35

1.2 Medio ambiente.......................................................................35

2 Descripción .......................................................................................35

2.1 Introducción ............................................................................35

2.2 Volumen de suministros...........................................................35

2.3

Accesorios opcionales..............................................................35

2.4 Descripción .............................................................................35

2.5 Elementos de mando ...............................................................36

3 Puesta en funcionamiento ................................................................37

3.1 Colocar/cambiar y ensayar la pila .............................................37

3.2 Funcionamiento con acumulador ..............................................38

4 Aplicaciones......................................................................................39

4.1 Sujetar el transmisor................................................................39

Página

4.2 Ajustar el nivel.........................................................................39

4.3 Instrumentos con jack de salida empotrado...............................40

4.4 Estabilización del transmisor.....................................................40

4.5 Reparación de desperfectos .....................................................40

5 Limpieza............................................................................................40

6 Datos técnicos...................................................................................41

Índice

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 34 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1 Seguridad y medio ambiente

1.1 Seguridad

1. No exponer el aparato directamente al sol, a

polvo o humedad intensos, a la lluvia, a vibra-

ciones o a golpes.

1.2 Medio ambiente

1. Las pilas y los acumuladores usados deben eli-

minarse atendiendo a las correspondientes dis-

posiciones de eliminación de residuos vigen-

tes. Las pilas o acumuladores no deben tirarse

ni al fuego (peligro de explosión) ni a la basura

residual.

2. Para desguazar el aparato hay que sacar las

pilas o los acumuladores, separar la caja, la

electrónica y el cable y proceder a la elimina-

ción de todos los componentes atendiendo a

las correspondientes disposiciones de elimina-

ción de residuos vigentes.

3. El embalaje es reciclable. Elimine el embalaje

en un sistema de recogida previsto para ello.

2 Descripción

2.1 Introducción

Muchas gracias por haberse decidido por un produc-

to de la empresa AKG. Tómese, por favor, unos

momentos para leer el Modo de Empleo antes de

usar el aparato. Guarde las instrucciones de empleo

en un lugar seguro de modo que pueda consultarlas

si se le presenta alguna duda. ¡Que se divierta y que

tenga mucho éxito con su nuevo equipo!

2.2. Volumen de suministros

• Sírvase controlar si el embalaje contiene todas

las piezas indicadas arriba. Si falta algo, le

rogamos dirigirse a su distribuidor AKG.

2.3 Accesorios recomendados

• Los accesorios opcionales los encontrará en el

más reciente Catálogo/Folleto de AKG o en

www.akg.com. Su distribuidor lo asesorará con

mucho gusto.

2.4 Descripción

El GB 40 FLEXX es un transmisor miniatura de la

serie WMS 40 microtools, desarrollado especial-

mente para guitarras y contrabajos eléctricos, pero

que también se puede usar para instrumentos de

teclado.

El transmisor dispone de una clavija jack de

6,3 mm, fija y orientable, que puede conectar di-

rectamente al jack de salida de su instrumento. Un

resorte integrado tira el transmisor hacia el instru-

mento, fijándolo firmemente en el mismo. La parte

inferior del transmisor tiene una capa de material

sintético blando que no deja huellas en el instru-

mento.

▲

1 transmisor

GB 40 FLEXX

1 conector

adaptador largo

1 pila

tamaño AAA

2 tapas

de pilas 1 desatorn-

illador 2 discos velcro

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 35 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Los discos velcro suministradas permiten una estabi-

lización adicional del transmisor en el instrumento.

El transmisor de bolsillo GB 40 FLEXX ofrece tres

frecuencias portadoras estabilizadas por cuarzo y

regulables dentro de la banda de frecuencias ele-

gida con el pedido (ancho de banda 3 MHz) en la

gama de frecuencia portadora UHF de 660 MHz a

865 MHz y está equipado con una antena fija fle-

xible. La tapa de la caja de pilas negra la puede

reemplazar por una de las tapas suministradas.

2.5 Elementos de mando (véase Fig. 1)

1 ON/MUTE/OFF: este conmutador corredizo

tiene tres posiciones:

ON: la alimentación de corriente para el trans-

misor está conectada.

M: la señal audio que proviene del micrófono

está en mudo, pero la alimentación de corrien-

te y la frecuencia portadora de AF siguen

conectadas. Esto hace que el receptor no se

vea perturbado por otros transmisores a pesar

de tener el micrófono desconectado.

OFF: la alimentación de corriente del transmi-

sor está desconectada.

2 Caja de pilas para 1 pila de 1,5 V tamaño AAA

(suminstrada).

3 LED de control: este LED indica el estado de

servicio del transmisor.

El LED se ilumina de verde: la pila está en

orden.

l LED se ilumina de rojo: a partir del momen-

to en que el LED cambia a rojo, la capacidad de

la pila es todavía de un máximo de 1 hora de

servicio. Recomendamos recambiar la pila

cuanto antes por una nueva.

4 Control de nivel de entrada: ajusta la sensi-

bilidad de la entrada audio.

5 Clavija jack: clavija jack mono de 6,3 mm

para conectar directamente el transmisor a un

jack de salida

6 Antena flexible

7 Conmutador de frecuencias: con este conmu-

tador corredizo puede regular el transmisor en

una de tres frecuencias portadoras diferentes

dentro de la banda de frecuencias del transmisor.

Fig. 1: Elementos de mando del GB 40 FLEXX

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 36 (Schwarz/Black Auszug)

8 Etiqueta de frecuencia portadora: en la

placa posterior del transmisor está pegada una

etiqueta con la designación de la banda de fre-

cuencias portadoras, el correspondiente códi-

go de colores y las tres frecuencias portadoras.

En el Suplemento al Manual de Instrucciones

("Manual Supplement") se encuentra una tabla

con el código de colores.

3 Puesta en funcionamiento

3.1 Colocar/cambiar y ensayar la pila (véase

Fig. 2)

1. Apriete hacia abajo el gancho de presión de la

tapa de la caja de pilas (1).

2. Retire la tapa de la caja de pilas (1) del trans-

misor, tirando hacia abajo.

¡Importante!

El relleno de goma espuma en el inte-

rior de la tapa de la caja de pilas (1)

fija la pila en su posición. ¡El relleno

no se debe quitar, puesto que de

hacerlo, la pila no quedará bien fijada

en la caja, lo que puede producir rui-

dos de tableteo!

3. Si en la caja de pilas hay una pila descargada

o defectuosa, sírvase sacarla.

4. Coloque la pila suministrada o nueva (2) en la

caja de pilas, tal como se indica en la Fig. 2.

GB 40 FLEXX guitarbug

▲

Fig. 2: Introducir la pila

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 37 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

5. Coloque el conmutador ON/MUTE/OFF (3) en

ON.

Si la pila está en buen estado, el LED de con-

trol (4) se ilumina de rojo brevemente y des-

pués emitirá luz verde.

Cuando el LED de control (4) empieza a emitir

luz roja constantemente, la pila estará agotada

en aprox. 60 minutos. Cambie la pila cuanto

antes por una nueva.

Si el LED de control (4) no relampaguea, la pila

está agotada. Coloque una pila nueva.

6. Empuje la tapa de la caja de pilas (1) sobre el

transmisor en dirección contraria a la flecha,

hasta que quede enclavada.

3.2 Funcionamiento con acumulador

El transmisor se puede hacer funcionar también

con un acumulador de 1,2 V en lugar de una pila

normal. Recomendamos los acumuladores NiMH

del tipo SANYO HR-4U (650 mAh) o Panasonic

Recharge able PRO+ (550 mAh).

Nota: Si se utiliza un acumulador, 15 minutos

antes de que éste esté agotado, el LED pasa

a rojo.

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 38 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Aplicaciones

4.1 Sujetar el transmisor (véase Fig. 3)

1. Gire la clavija jack (1) alejándola del transmisor

(2) hasta que llegue al tope.

2. Introduzca la clavija jack (1) hasta el tope en el

jack de salida (3) de su instrumento.

El resorte integrado en el transmisor lo fija en

forma segura en el instrumento. La capa de

material sintético blando en la parte inferior del

transmisor no deja ninguna huella en la super-

ficie del instrumento.

¡Importante!

Para evitar daños al transmisor, no

apoye NUNCA el instrumento en el

transmisor.

4.2 Ajustar el nivel (véase Fig. 1 y el Modo de

empleo del receptor SR 40 FLEXX)

1. Coloque el conmutador de frecuencias (1) del

transmisor y el conmutador de frecuencias (2)

del receptor SR 40 FLEXX en la misma posición

(1-1, 2-2 ó 3-3).

2. Gire el control de nivel de entrada (4) del trans-

misor con el pequeño desatornillador suminis-

trado hasta el centro, entre el tope izquierdo y

derecho.

3. Encienda el transmisor, colocando el conmuta-

dor ON/MUTE/OFF (1) en ON.

4. Coloque el regulador SQUELCH del receptor

en mínimo y encienda el receptor y el equipo

audio.

5. Ponga el regulador de volumen de su instru-

mento al máximo y toque unos compases.

6. Si su instrumento suena distorsionado, gire el

control de nivel de entrada (4) del transmisor

hacia atrás en sentido contrario a las agujas

del reloj hasta que ya no oiga ninguna distor-

sión.

Si su instrumento suena muy bajo, gire el con-

trol de nivel de entrada (4) en sentido de las

agujas del reloj. En cuanto su instrumento

empiece a distorsionar, gire otra vez el control

de nivel de entrada (4) hacia atrás, hasta que

desaparezca la distorsión.

4.3 Instrumentos con jack de salida empotra-

do (véase Fig. 4 en la página 40)

Si su instrumento tiene un jack de salida empotra-

do, la clavija jack del transmisor será quizás muy

corta para hacer contacto con el transmisor.

En ese caso, monte el conector adaptador más

largo suministrado:

Fig. 3: Sujetar el transmisor

▲

ᕡ

ᕢ

ᕣ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:21 Uhr Seite 39 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1. Desatornille la clavija jack (1) del transmisor (2).

2. Atornille el conector adaptador (3) en el conec-

tor de rosca (4) del transmisor (2).

4.4 Estabilización del transmisor (véase Fig. 5)

• Utilice los discos velcor suministrados para

sujetar el transmisor de manera más estable

en el instrumento:

1. Saque la protección del dorso de una de los

discos velcro y pegue el disco sobre el dorso

del transmisor.

2. Saque la protección del dorso del otra disco

velcro y péguelo al instrumento.

4.5 Reparación de desperfectos

• Las indicaciones para la reparación de desper-

fectos las encuentra en el Modo de empleo del

receptor SR 40 FLEXX.

5 Limpieza

• Limpie la caja del transmisor con un paño

humedecido en agua.

Fig. 4: Montaje del conector adaptador Fig. 5: Estabilizar el transmisor

ᕡ

ᕣ

ᕤ

ᕢ

ᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 40 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Frecuencia portadora: 660 – 865 MHz

Modulación: FM

Estabilidad de frecuencia (-10°C hasta +50°C): ±15 kHz

Potencia de salida RF típ.: 5 mW

Compansor: integrado

Ancho de banda de transmisión audio: 40 – 20.000 Hz

Impedancia de entrada audio: 1 Mohmio

Nivel de entrada audio máx.: 1100 mV/1 kHz

Factor de distorsión no lineal con 1 kHz típ.: 0,8%

Relación señal a ruido típ.: 103 dB(A)

Alimentación de corriente: 1 pila de 1,5 V tamaño AAA

Toma de corriente típ.: 75 mA

Horas de servicio: >11 h (pila), >6 h (acumulador)

Dimensiones (an x prof x al): 76 x 20 x 28 mm

Peso neto: 28 g

Este aparato corresponde a las normas citadas en la declaración de confor-

midad. Esta última está disponible en el sitio http://www.akg.com o puede

ser solicitada al correo electrónico sales@akg.com.

6 Datos técnicos

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 41 (Schwarz/Black Auszug)

Página

1 Segurança e meio ambiente.............................................................43

1.1 Segurança...............................................................................43

1.2 Meio ambiente.........................................................................43

2 Descrição ..........................................................................................43

2.1 Introdução...............................................................................43

2.2 Coneúdo da embalagem ..........................................................43

2.3

Acessórios opcionais................................................................43

2.4 Descrição................................................................................43

2.5 Elementos de controle..............................................................44

3 Acionamento .....................................................................................45

3.1 Colocar/trocar a pilha e testá-la................................................45

3.2 Uso com acumulador...............................................................46

4 Operação...........................................................................................47

4.1 Fixar o emissor........................................................................47

Página

4.2 Ajustar o nível..........................................................................47

4.3 Instrumentos com saída embutida ............................................47

4.4 Estabilizar o emissor................................................................48

4.5 Resolver problemas .................................................................48

5 Limpeza.............................................................................................48

6 Especificações ..................................................................................49

Índice

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 42 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1 Segurança e meio ambiente

1.1 Segurança

1. Não exponha o dispositivo à radiação solar,

poeira ou umidade, chuva, vibrações e golpes.

1.2 Meio ambiente

1. Pilhas e acumuladores esgotados deverão ser

eliminados conforme as respectivas normas

estabelecidas por lei. Não jogue as pilhas no

fogo (perigo de explosão) nem no lixo domésti-

co.

2. Quando pretende desfazer-se do aparelho,

remova as pilhas ou os acumuladores, separe

a carcaça, a eletrônica e os cabos e providen-

cie que estes serão eliminados conforme as

normas estabelecidas por lei.

3. A embalagem é reciclável. Elimine a embala-

gem num sistema de colheita apropriado.

2 Descrição

2.1 Introdução

Agradecemos a sua preferência por um produto da

AKG. Por favor reserve alguns minutos para ler

este manual antes de acionar este equipamen-

to e guarde as instruções cuidadosamente para

sempre poder consultá-las em caso de aparecerem

quaisquer perguntas. Divirta-se e bom trabalho!

2.2 Conteúdo da embalagem

• Verifique se a embalagem contém todos os

componentes acima indicados. Caso falte algo,

favor entre em contato com a concessionária

da AKG.

2.3 Acessórios opcionais

• Os acessórios opcionais encontrará no catálo-

go/na brochura atual da AKG ou em

www.akg.com. A concessionária terá mais

informações disponíveis.

2.4 Descrição

O GB 40 FLEXX é um miniemissor da série WMS

40 microtools que foi desenvolvido especialmente

para guitarra elétrica e baixo elétrico, mas que

pode ser usado também para teclados.

O emissor está provido de um plugue jack giratório

de 6,3 mm que lhe permite ligar o emissor direta-

mente à saída do seu instrumento. Uma mola inte-

grada aproxima o emissor do instrumento, fixando-

o de forma segura no instrumento. O lado de baixo

do emissor está provido de uma proteção de plás-

tico mole que não deixa quaisquer vestígios no ins-

trumento.

▲

1 emissor

GB 40 FLEXX 1 adaptador

comprido 1 pilha

tamanho AAA

2 tampas de

pilha 1 chave de

parafuso 2 discos de

velcro

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 43 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Os discos de velcro incluídos na embalagem per-

mitem uma fixação mais estável do emissor no ins-

trumento.

O GB 40 FLEXX funciona na faixa de freqüência por-

tadora UHF de 660 MHz a 865 MHz. Proporciona

três freqüências portadoras comutáveis e estabili-

zadas a cristal dentro da banda de freqüências es-

colhida no seu pedido (largura da banda 3 MHz) e

está provido duma antena flexível fixa.

Pode substituir a tampa preta por uma das tampas

de reposição fornecidas na embalagem.

2.5 Elementos de controle (veja fig. 1)

1 ON/MUTE/OFF: esta barra deslizante possui

três posições:

ON: a alimentação de corrente do emissor está

ligada.

M: o sinal de áudio proveniente do microfone

está mudo, a alimentação de corrente e a fre-

qüência portadora RF, porém, permanecem

ligadas. Desta forma o emissor não é perturba-

do por outros emissores embora o microfone

esteja desligado.

OFF: a alimentação de corrente do emissor

está desligada.

2 Compartimento de pilha para 1 pilha de 1,5 V

tamanho AAA (fornecida na embalagem).

3 LED de controle: este LED indica que o emis-

sor está pronto para operação.

O LED brilha em cor verde: a pilha está em

ordem.

O LED brilha em cor vermelha: a partir do

momento em que o LED muda para a cor ver-

melha, a capacidade da pilha chega apenas

para 1 hora no máximo. Recomendamos subs-

tituir a pilha o mais depressa possível por uma

pilha nova.

4 Ajuste do nível de entrada: ajusta a sensibi-

lidade da entrada de áudio.

5 Plugue jack de 6,3 mm para a conexão dire-

ta a uma saída jack.

6 Antena flexível

7 Selector de freqüência: com esta chave des-

lizante pode ajustar o emissor a uma das três

freqüências portadoras diferentes dentro da

banda de freqüências portadoras do emissor.

Fig. 1: Controles do GB 40 FLEXX

ᕡ

ᕤ

ᕣ

ᕧ

ᕢ

ᕥ

ᕦ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 44 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

8 Etiqueta de freqüência portadora: no lado

de trás do emissor encontra-se uma etiqueta

adesiva, indicando a banda de freqüências por-

tadoras e o respectivo código de cores assim

como as três freqüências portadoras do emis-

sor.

3 Acionamento

3.1 Colocar/trocar a pilha e testá-la (veja fig. 2)

1. Empurre o gancho de engate na tampa do

compartimento de pilha (1) para baixo.

2. Retire a tampa do compartimento de pilha (1)

do emissor vindo do lado de baixo.

Importante!

O cubinho de borracha esponjosa no

interior da tampa do compartimento

de pilha (1) fixa a pilha na sua posi-

ção. Não retire o cubinho de borracha

esponjosa porque senão a pilha não

está fixada corretamente no compar-

timento.

3. Se houver uma pilha gasta ou defeituosa no

compartimento de pilha, retire-a.

4. Coloque a pilha nova ou a pilha fornecida na

embalagem (2) no compartimento como é mos-

trado na fig. 2.

▲

Fig. 2: Colocar a pilha

ᕡ

ᕢ

ᕣ

ᕤ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 45 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

5. Posicione o comutador ON/MUTE/OFF (3) em

ON.

Quando a pilha está em ordem, o LED de con-

trole (4) acende-se brevemente em cor verme-

lha a depois brilhará em cor verde

Quando o LED de controle (4) começa a brilhar

em cor vermelha, a pilha estará esgotada den-

tro de ca. 60 minutos Troque-a depressa por

uma pilha nova.

Se o LED de controle (4) não se acender, a pilha

está esgotada. Coloque uma pilha nova.

6. Empurre a tampa do compartimento de pilha

(1) no emissor contra o sentido da seta, até a

tampa do compartimento (1) engatar.

3.2 Uso com acumulador

Em vez de usar uma pilha normal, pode operar o

emissor também com um acumulador de 1,2 V.

Recomendamos acumuladores NiMH do tipo

SANYO HR-4U (650 mAh) ou Panasonic Recharge-

able PRO+ (550 mAh).

Nota: Se usar um acumulador, o LED mudará

para vermelho 15 minutos antes de o acu-

mulador ficar esgotado!

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 46 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

4 Operação

4.1 Fixar o emissor (veja fig. 3)

1. Gire o plugue jack (1) para fora do emissor (2)

até o ponto final.

2. Enfie o plugue jack (1) até atingir o ponto final

na saída jack (3) do seu instrumento.

A mola integrada no emissor fixa de forma

segura o emissor no instrumento. O lado de

baixo do emissor com a proteção de plástico

mole não deixa quaisquer vestígios no instru-

mento.

Importante!

Para evitar prejuízos ao emissor,

NUNCA apóie o instrumento no mesmo

emissor.

4.2 Ajustar o nível (veja fig. 1 e o manual de ins-

truções do receptor SR 40 FLEXX)

1. Coloque a chave de seleção de freqüências (1)

no emissor e a chave de seleção de freqüên-

cias (2) no receptor SR 40 FLEXX na mesma

posição (1 - 1, 2 - 2 ou 3 - 3).

2. Gire o ajuste do nível (4) no emissor com a

chave de prarfuso pequena fornecida na

embalagem até o meio entre os pontos finais

direito e esquerdo.

3. Ligue o emissor posicionando o comutador

ON/MUTE/OFF (1) em ON.

4. Ajuste o regulador SQUELCH no receptor ao

valor mínimo e ligue o receptor e a instalação

de áudio.

5. Abra o volume do seu instrumento ao máximo

e toque alguns compassos.

6. Se o som do seu instrumento estiver distorci-

do, vire o ajuste do nível de entrada (4) no sen-

tido anti-horário até a distorção desaparecer.

Se o som do seu instrumento estiver demasia-

damente baixo, gire o ajuste do nível de entra-

da (4) no sentido horário. Logo que aparece-

rem distorções no som do seu instrumento,

gire o ajuste do nível de entrada (4) para trás

até as distorções desaparecerem.

4.3 Instrumentos com saída embutida

(veja fig. 4 na página 48)

Se o seu instrumento possuir uma saída embutida

o plugue jack no emissor talvez não consiga esta-

belecer o contato elétrico.

Neste caso instale o plugue adaptador fornecido na

embalagem:

▲

Fig. 3: Fixar o emissor no instrumento

ᕡ

ᕢ

ᕣ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 47 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

1. Desenrosque o plugue jack (1) do emissor (2).

2. Rosque o plugue adaptador (3) no plugue ros-

cado (4) do emissor (1).

4.4 Estabilizar o emissor (veja fig. 5)

• Utilize os discos de velcro fornecidas na emba-

lagem para fixar o emissor de forma mais está-

vel no emissor:

1. Retire a folha de proteção do lado de trás de

um dos discos e cole-o no lado de trás do

emissor.

2. Cole o outro disco de velcro no instrumento.

4.5 Resolver problemas

• Os avisos para resolver problemas encontrará

no manual do usuário do receptor SR 40 FLEXX.

5 Limpeza

• Limpe a carcaça do emissor com um pano

umedecido com água.

Fig. 4: Fixar o plugue adaptador. Fig. 5: Estabilizar o emissor no instrumento.

ᕡ

ᕣ

ᕤ

ᕢ

ᕡ

ᕢ

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 48 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

Freqüência portadora 660 - 865 MHz

Modulação FM

Estabilidade de freqüência (-10°C a +50°C): ±15 kHz

Potência de saída RF tip. 5 mW

Compressor/Expansor integrado

Largura de banda áudio 40 - 20.000 Hz

Impedância de entrada de áudio 1 Mohm

Nível de entrada de áudio máx. 1100 mY/1 kHz

Distorção não-linear em 1 kHz typ. 0,8%

Relação sinal/ruído tip. 103 dB(A)

Alimentação de corrente pilha de 1 x 1,5 V tamanho AAA

Consumo de corrente tip. 75 mA

Funcionamento >11 h (pilha), >6 h (acumulador)

Dimensões (LxPxA) 76 x 20 x 28 mm

Peso neto 28 g

Este produto corresponde às normas citadas na declaração de conformidade,

que pode pedir na nossa página da web http://www.akg.com, ou enviando-

nos um email para sales@akg.com.

6 Especificações

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 49 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 50 (Schwarz/Black Auszug)

GB 40 FLEXX guitarbug

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 51 (Schwarz/Black Auszug)

10/08/9100 U 12910

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten Microphones | Headphones · Wireless Microphones · Wireless Headphones · Headsets ·

Electroacoustical Components | Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques | Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza

filo · Cuffie-microfono · Componenti acustici | Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos | Microfones · Fones de ouvido · Microfones

s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modifica-

ciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.

Printed in China (P.R.C.)

AKG Acoustics GmbH

Lemböckgasse 21–25, 1230 Vienna/AUSTRIA, phone: +43-1 86654-0*

e-mail: sales@akg.com

For other products and distributors worldwide visit www.akg.com

GB 40 FLEXX_Hex_Manual_D030828 29.09.2008 13:22 Uhr Seite 52 (Schwarz/Black Auszug)

AKG Acoustics GB40FLEXX Wireless Transmitter User Manual Layout 1

AKG Acoustics GmbH Wireless Transmitter Layout 1

User Manual

Navigation menu

Namespaces

Views

Navigation
