Users Manual

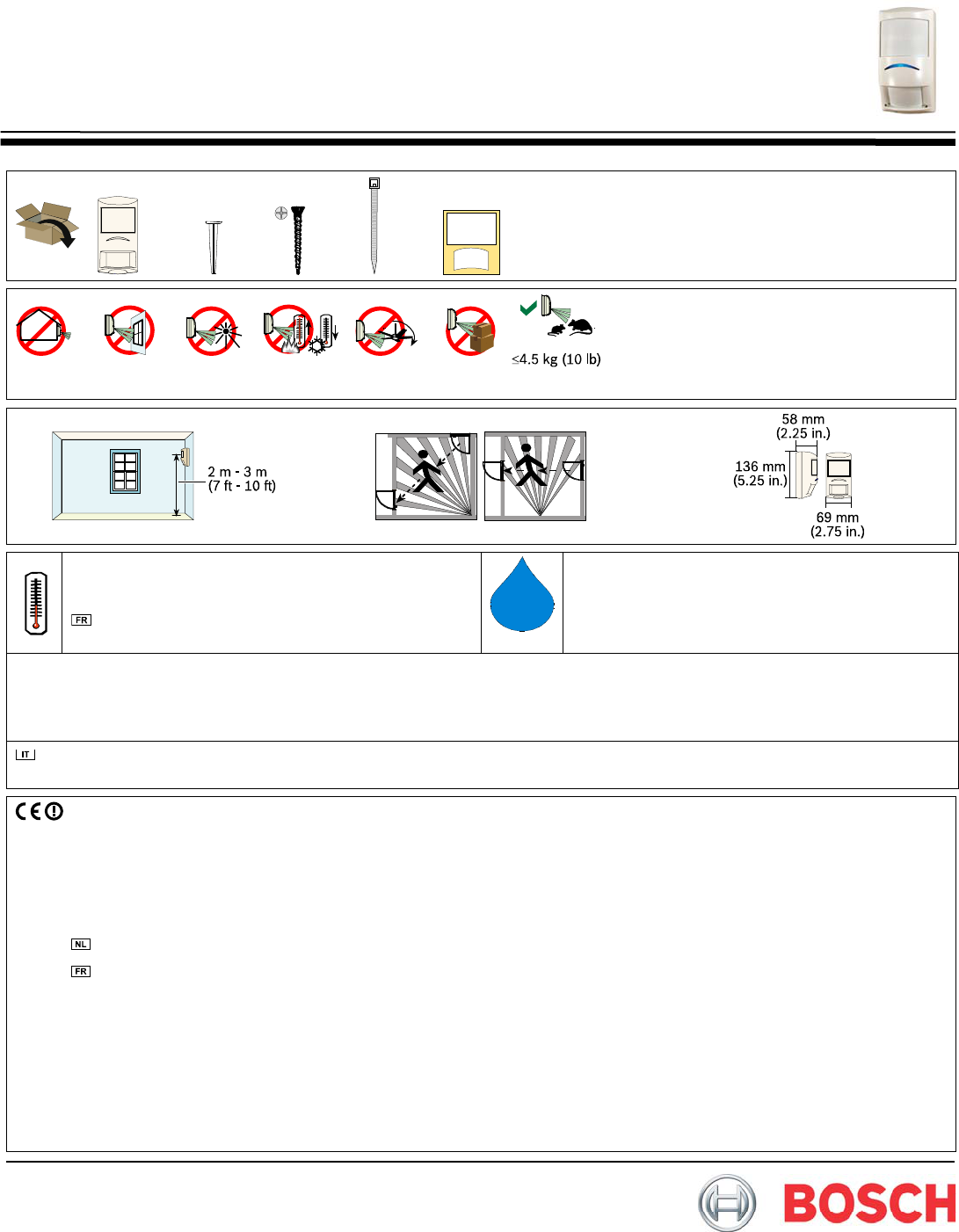

ISP-PDL1-WA18K, G, H

Professional Series

TriTech+ LSN Detectors

Installation Instructions

F.01U.065.193-02a | 06/2008

(1) (1)(2)(2) (1)

The small animal immunity feature was not investigated by UL.

-29°C - +55 °C (-20°F - +130°F)

Certificata IMQ: 0°C - +49°C

Pour les installations certiifées NFA2P,

températures de fonctionnment -10°C, +55°C

<93%

ISP-PDL1-WA18G Only: This device complies with Part 15 of the FCC Rules. Operation is subject to the following two

conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation. Caution: Changes or modifications could void the user’s

authority to operate the equipment.

Logica: AND, Segnale microonda: pulsato,

Potenza microonda: EIRP </= 20 mW (ISP-PDL1-WA18G, H); </= 25 mW (ISP-PDl1-WA18K)

EN 50130-5 Environmental Class II

IP41/IK04 (EN60529, EN50102)

SELV

Connect all wiring to a safety extra-low voltage (SELV) circuit only.

Sluit alle bedrading uitsluitend aan op een circuit met een extra lage veiligheidsspanning.

Prenez soin de connecter tous les câbles à un circuit à trés basse tension de sécurité limité en puissance

(TBTS).

This product is intended for use in the following countries within the European Union and in other countries outside of

the European Union:

ISP-PDL1-WA18K (9.35 GHz): Germany

ISP-PDL1-WA18G (10.525 GHz): Austria, Belgium, Denmark, Finland, Greece, Italy, Luxembourg, Netherlands,

Norway, Portugal, Spain, Sweden

ISP-PDL1-WA18H (10.588 GHz): France, United Kingdom

ISP-PDL1-WA18K, G, H

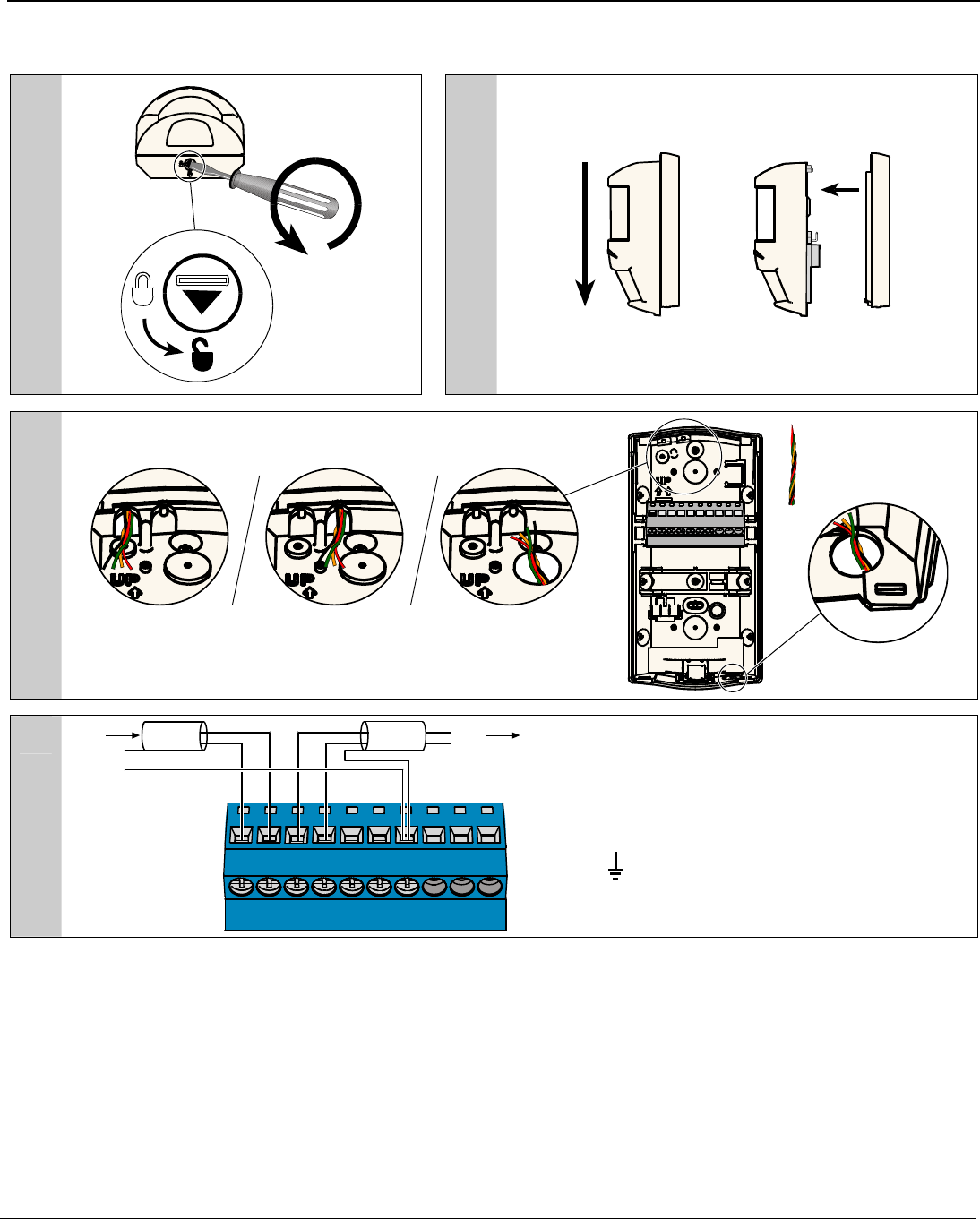

A1 B1 A2 B2 SP SP SH

LSN LSN

A1 = aLSN1

B1 = bLSN1

A2 = aLSN2

B2 = bLSN2

SH =

0.2 mm2 – 1 mm2

(

26 AWG – 16 AWG

)

ISP-PDL1-WA18K, G, H

2,0 m - 3 m

(7 ft - 10 ft)

(5 mm)

(3/16 in.)

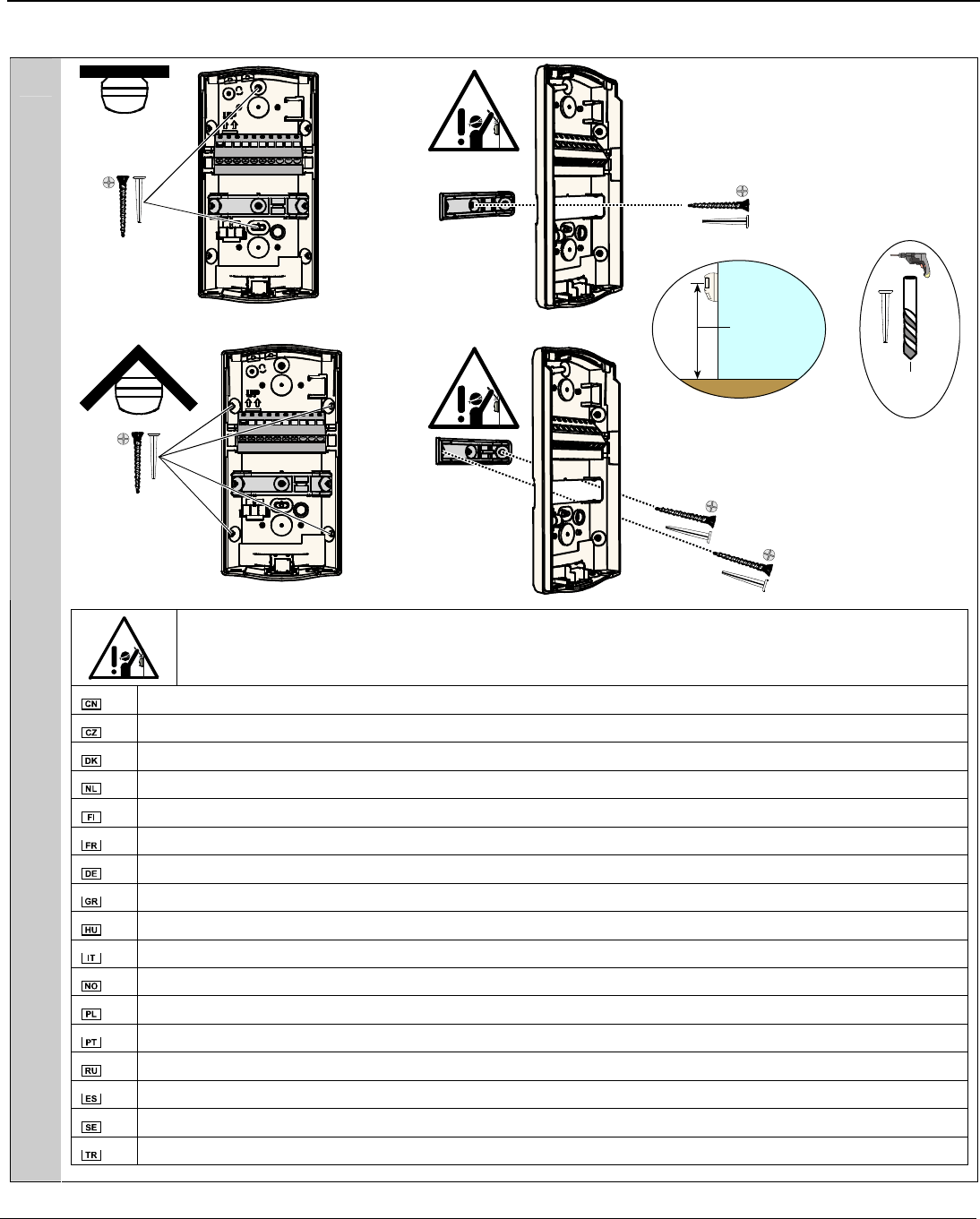

Wall tamper

墙壁防拆

Ochranný kontakt

Vægsabotage

Muursabotage

Seinäkytkin

Contact d’autosurveillance à l’arrachement

Abreiß-Sabotageüberwachung

Αντισαμποτάζ τοίχου

Faliszabotázs

Dispositivo antirimozione

Veggsabotasjebryter

Włącznik zabezpieczający na ścianie

Tamper de parede

Стеновой контакт несанкционированного вскрытия устройства

Interruptor de bucle antisabotaje

Väggsabotage

Duvar dış müdahale koruması

ISP-PDL1-WA18K, G, H

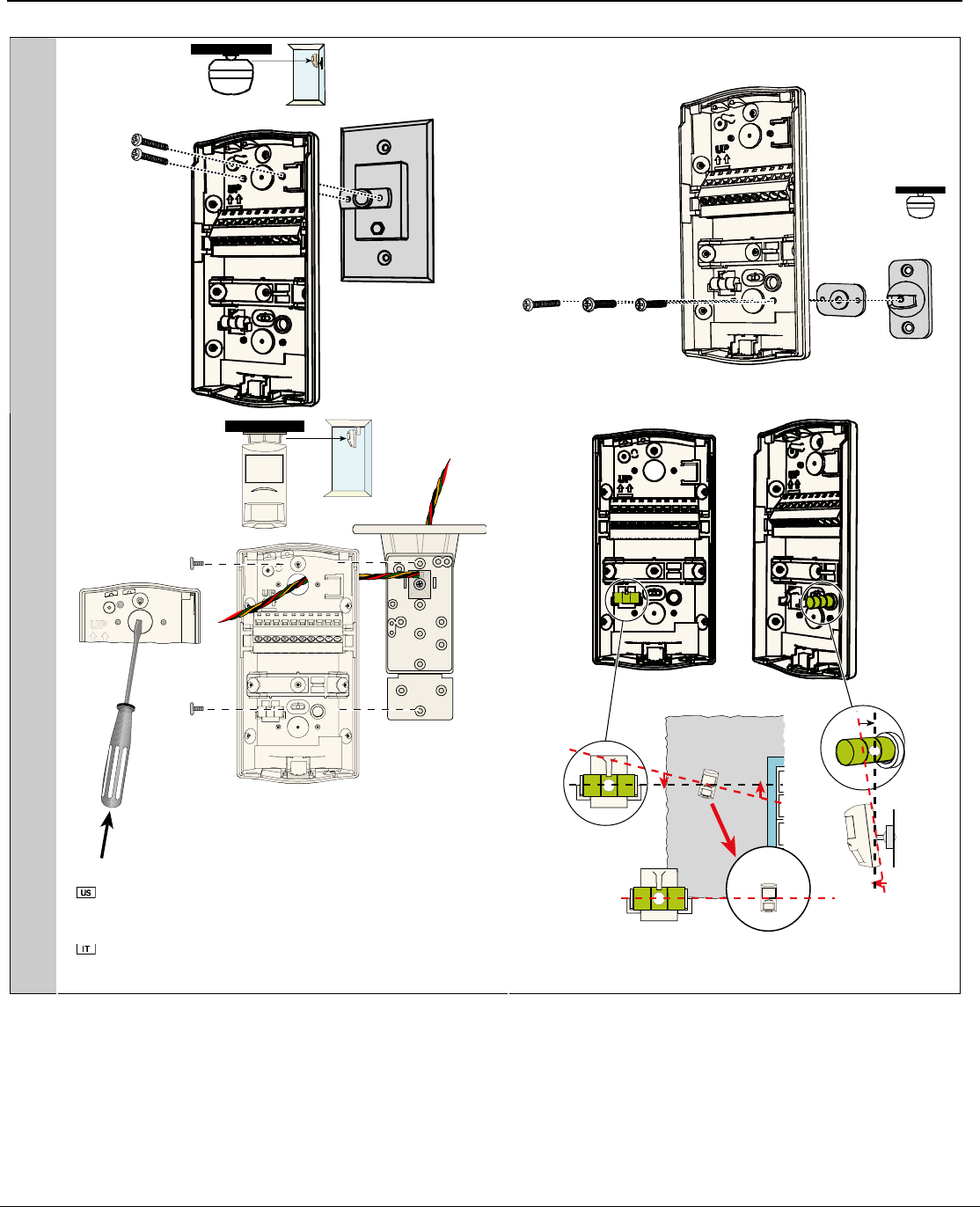

B328

B335

B338

A mounting bracket can reduce the detector’s

range and create dead zones.

La certificazione IMQ decade nel caso di

installazione del rilevatore con gli snodi

opzionali B328, B335, B338

ISP-PDL1-WA18K, G, H

0 m 6 m 10 m2 m 4 m 8 m 12 m 14 m 16 m 18 m

0 m

2 m

0 ft

7 ft

0 ft 13 ft 33 ft 46 ft 60 ft7 ft 20 ft 25 ft 39 ft 53 ft

0 m 6 m 10 m2 m 4 m 8 m 12 m 14 m 16 m 18 m

0 m

3 m

0 ft

10 ft

0 ft 13 ft 33 ft 46 ft 60 ft7 ft 20 ft 25 ft 39 ft 53 ft

0 m

6 m

10 m

2 m

4 m

8 m

12 m

14 m

6 m

10 m

2 m

4 m

8 m

12 m

14 m

0 ft 13 ft 33 ft 46 ft 60 ft7 ft 20 ft 25 ft 39 ft 53 ft

0 m 6 m 10 m2 m 4 m 8 m 12 m 14 m 16 m 18 m

0 ft

13 ft

33 ft

7 ft

20 ft

25 ft

39 ft

13 ft

33 ft

7 ft

20 ft

25 ft

39 ft

46 ft

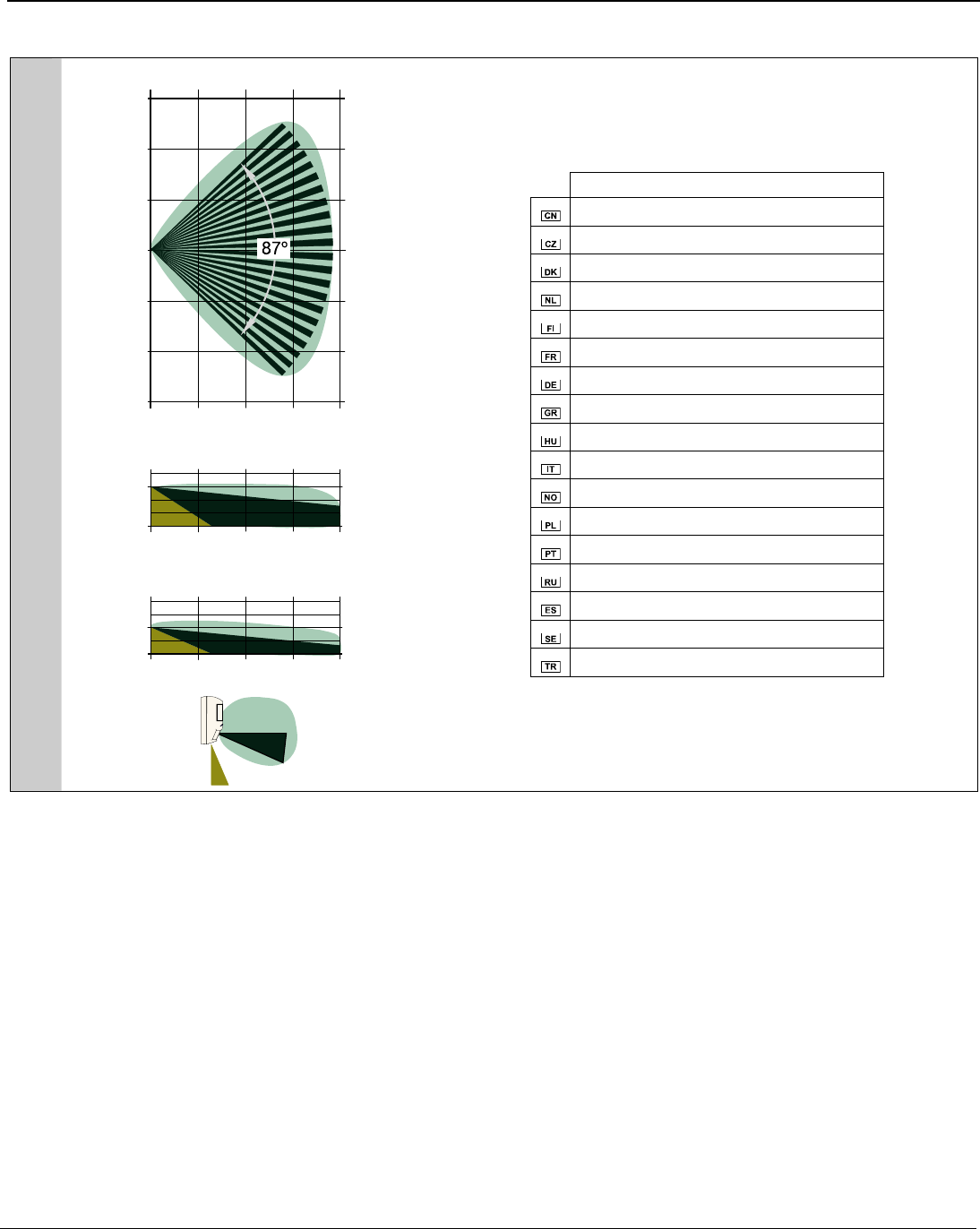

87°87°

Long Range Microwave Passive Infrared (PIR)

远距离微波被动红外探头 (PIR)

Dlouhý dosah Mikrovlnná Pasivní infračervený systém (PIR)

Stort område Mikrobølge Rumdetektor (PIR)

Lang bereik Radar Passief infrarood (PIR)

Pitkä etäisyys Mikroaalto Passiivinen infrapuna (PIR)

Longue portée Hyperfréquence Infrarouge passif (IRP)

Weitbereich Mikrowelle Passiv-Infrarot (PIR)

Μεγάλο εύρος Μικροκύματα Παθητικές υπέρυθρες (PIR)

Nagy hatósugarú Mikrohullám Passzív infravörös (PIR)

Lunga portata

Copertura con 83 zone su 8 piani di

rilevazione più 3 piani antistrisciamento.

Microonde Sensori a infrarossi passivi (PIR)

Lang rekkevidde Mikrobølge Passiv infrarød (PIR)

Długi zasięg Mikrofale Pasywny czujnik podczerwieni (PIR)

Longo alcance Microondas Infravermelhos passivos (PIR)

Широкий диапазон Микроволнов Пассивное инфракрасное устройство (PIR)

Rango largo Microondas Infrarrojos pasivos (PIR)

Långt avstånd Mikrovåg Passiv infraröd (PIR)

Uzun menzil Mikro Dalga Pasif Kızılötesi (PIR)

ISP-PDL1-WA18K, G, H

0 ft 13 ft7 ft 20 ft 25 ft

0 m

6 m

2 m

4 m

6 m

2 m

4 m

0 m 6 m2 m 4 m 8 m

0 ft

13 ft

7 ft

19 ft

13 ft

7 ft

19 ft

0 m 6 m2 m 4 m 8 m

0 ft 13 ft7 ft 20 ft 25 ft

10 ft

0 ft

0 m

3 m

0 m 6 m2 m 4 m 8 m

0 ft 13 ft7 ft 20 ft 25 ft

7 ft

0 ft

0 m

2 m

Short Range

短距离

Krátký dosah

Lille område

Kort bereik

Lyhyt etäisyys

Courte portée

Nahbereich

Μικρό εύρος

Kis hatósugarú

Breve portata

Kort rekkevidde

Krótki zasięg

Curto alcance

Узкий диапазон

Rango corto

Kort avstånd

Kısa menzil

ISP-PDL1-WA18K, G, H

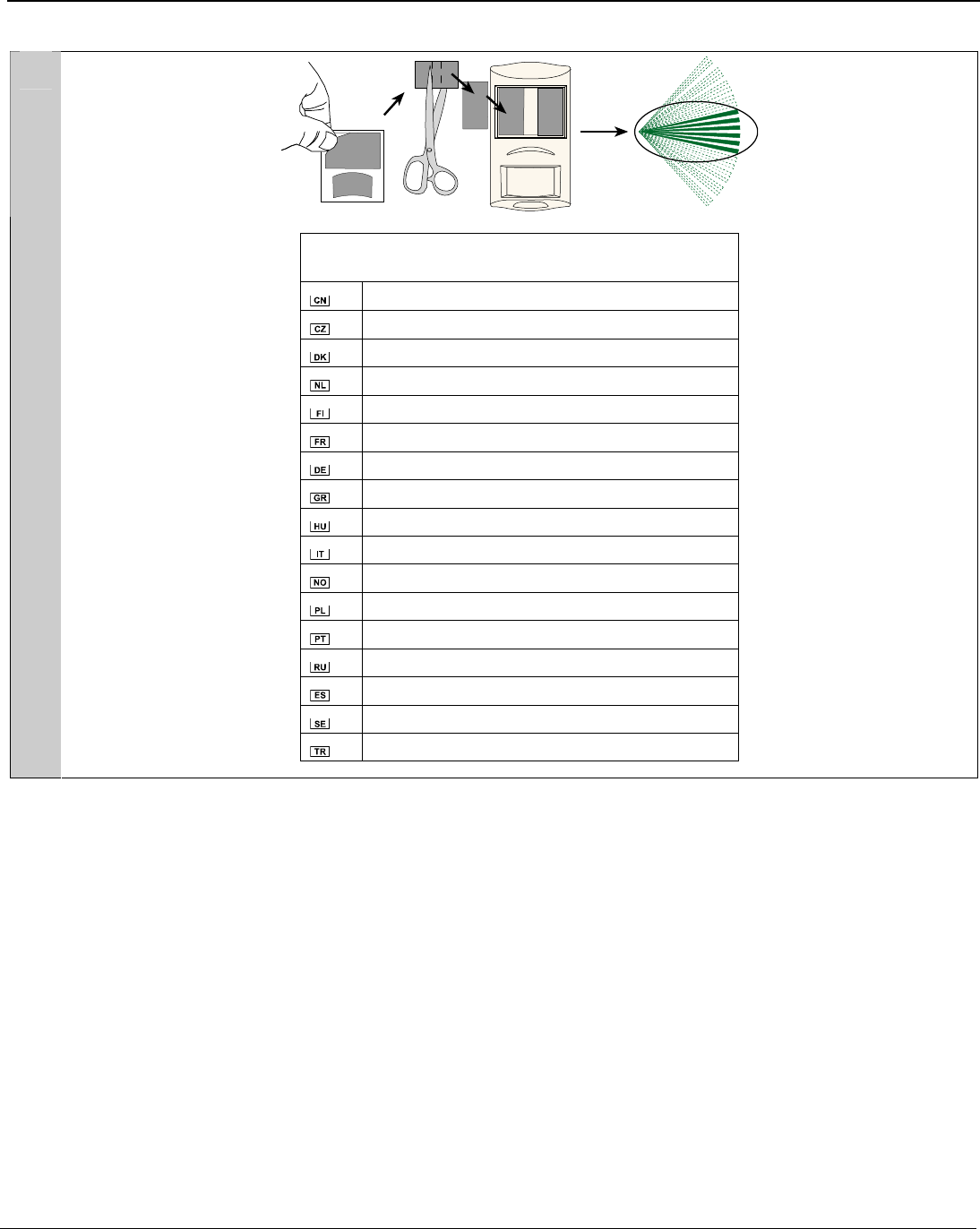

Optional masking

The masking feature was not investigated by UL.

可选遮挡

Volitelný masking

Valgfri maskering

Optionele mask

Valinnainen peite

Masquage facultatif

Optionale Abdeckung

Προαιρετική επικάλυψη

Kiegészítő maszkolás

Mascheramento opzionale

Valgfri maskering

Opcjonalne maskowanie

Máscaras opcionais

Дополнительное маскирование

Enmascaramiento opcional

Valfri maskering

İsteğe bağlı maskeleme

ISP-PDL1-WA18K, G, H

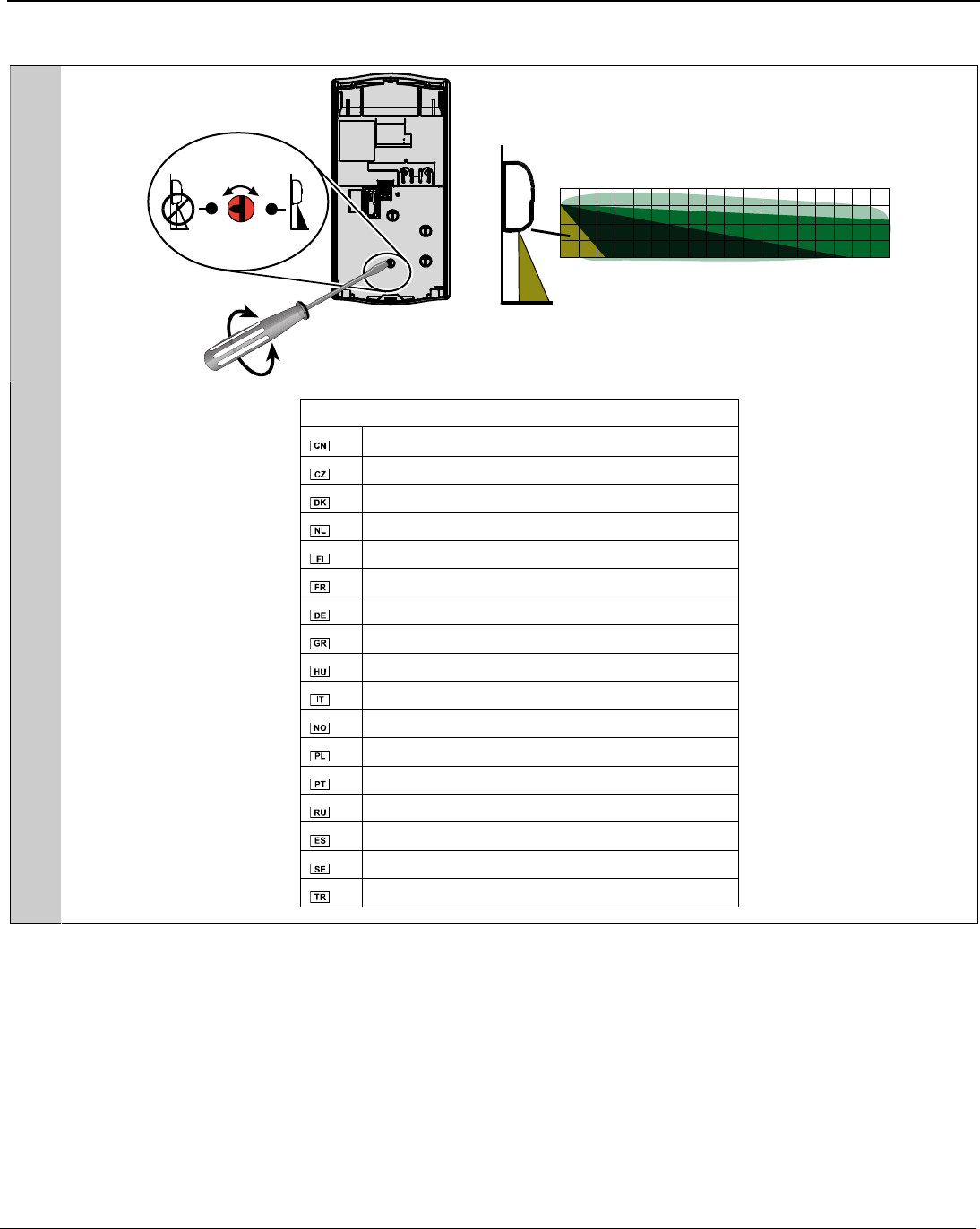

Optional look-down zone

供选用俯视探测区

Volitelná zóna spodního vidění

Valgfri krybezone

Optionele kruipzone

Valinnainen tarkistusvyöhyke

Zone optionnelle de détection vers le bas.

Optionale Unterkriechschutzzone

Προαιρετική ζώνη επιτήρησης προς τα κάτω

Kiegészítő alsó észlelési zóna

Area antistrisciamento opzionale

Valgfri “look-down” sone

Opcjonalna obserwacja strefy pod czujnikiem

Zona vista de cima opcional

Дополнительная зона нижнего обзора

Zona ángulo cero opcional

Valfri krypzon

İsteğe bağlı aşağı bakış bölgesi

ISP-PDL1-WA18K, G, H

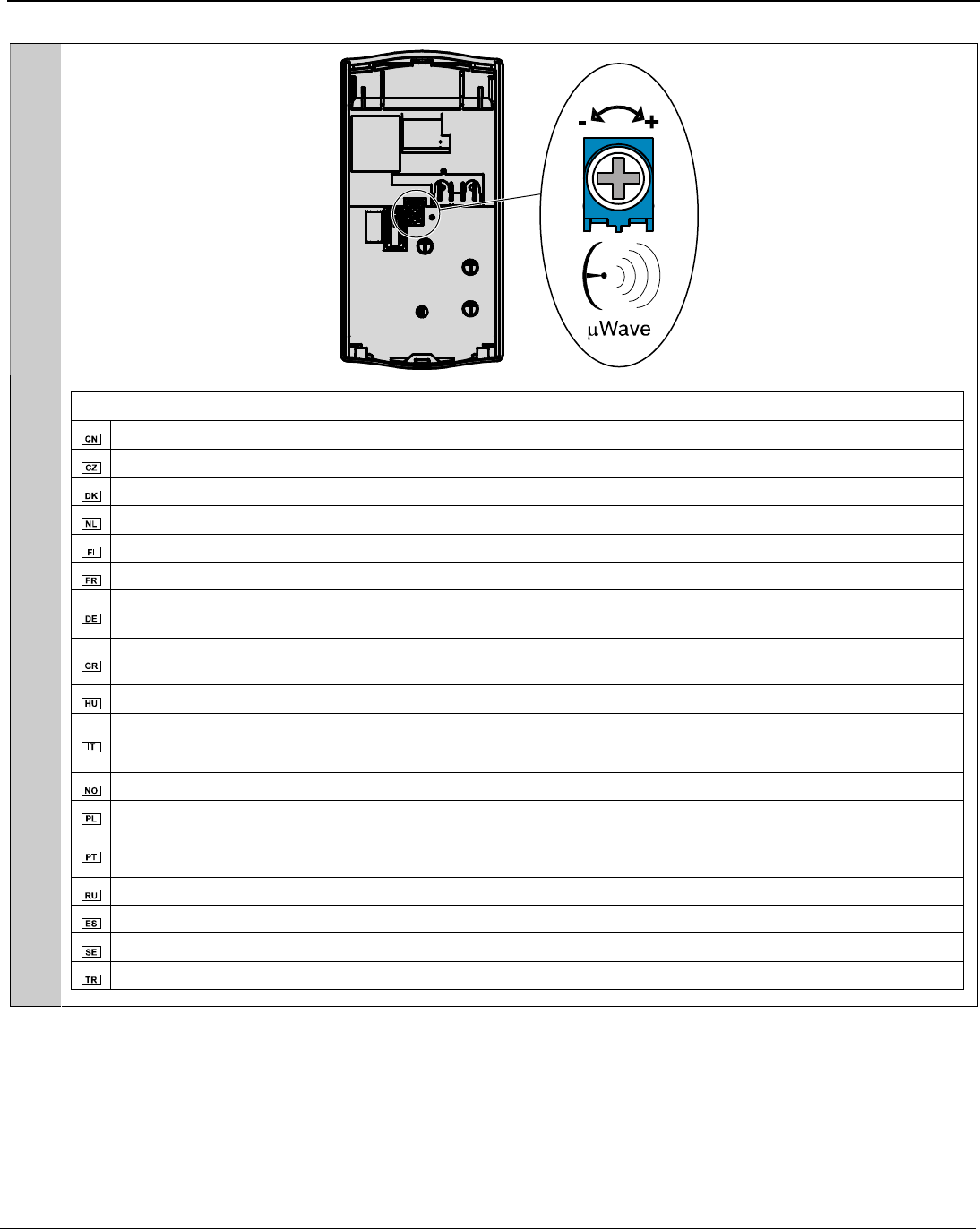

If necessary, adjust microwave range slightly until required coverage is met.

如有必要，请稍稍调整微波范围使其达到所需覆盖范围。

V případě potřeby zvyšujte postupně mikrovlnný rozsah, dokud není zajištěno požadované pokrytí.

Om nødvendigt justeres mikrobølgeområdet let, indtil den ønskede dækning er nået.

Pas indien nodig het radarbereik enigszins aan tot aan het vereiste bereik.

Säätää tarvittaessa mikroaaltoaluetta hieman, kunnes haluttu valvonta-alue saavutetaan.

Au besoin, ajuster légèrement la portée hyperfréquence jusqu’à atteindre le champ de détection souhaité.

Vergrößern Sie bei Bedarf den Mikrowellenbereich geringfügig, bis der erforderliche Überwachungsbereich

eingestellt ist.

Αν χρειάζεται, ρυθμίστε ελαφρώς την εμβέλεια των μικροκυμάτων μέχρι να επιτευχθεί η απαιτούμενη

κάλυψη.

Szükség esetén a kívánt fedettség eléréséig enyhén növelje a beállított mikrohullám-tartományt.

Se necessario, regolare leggermente il range delle microonde fino a raggiungere la copertura richiesta.

Microonda regolabile tramite apposito trimmer da 8 a 18m.

Hvis nødvendig, juster mikrobølgeområde helt til dekningsområde er riktig.

W razie konieczności dostosować zasięg mikrofal, aż do uzyskania odpowiedniego pokrycia.

Se necessário, regule ligeiramente o alcance de microondas até que a cobertura necessária esteja

disponível.

При необходимости немного отрегулируйте микроволновый датчик для достижения требуемого охвата.

Si es necesario, ajuste ligeramente el rango de microondas hasta alcanzar la cobertura necesaria.

Vid behov kan mikrovågornas räckvidd justeras en aning tills önskad täckning uppnås.

Gerekliyse istenilen kapsama alanına ulaşılana kadar mikro dalga menzil ayarını yavaş yavaş artırın.

ISP-PDL1-WA18K, G, H

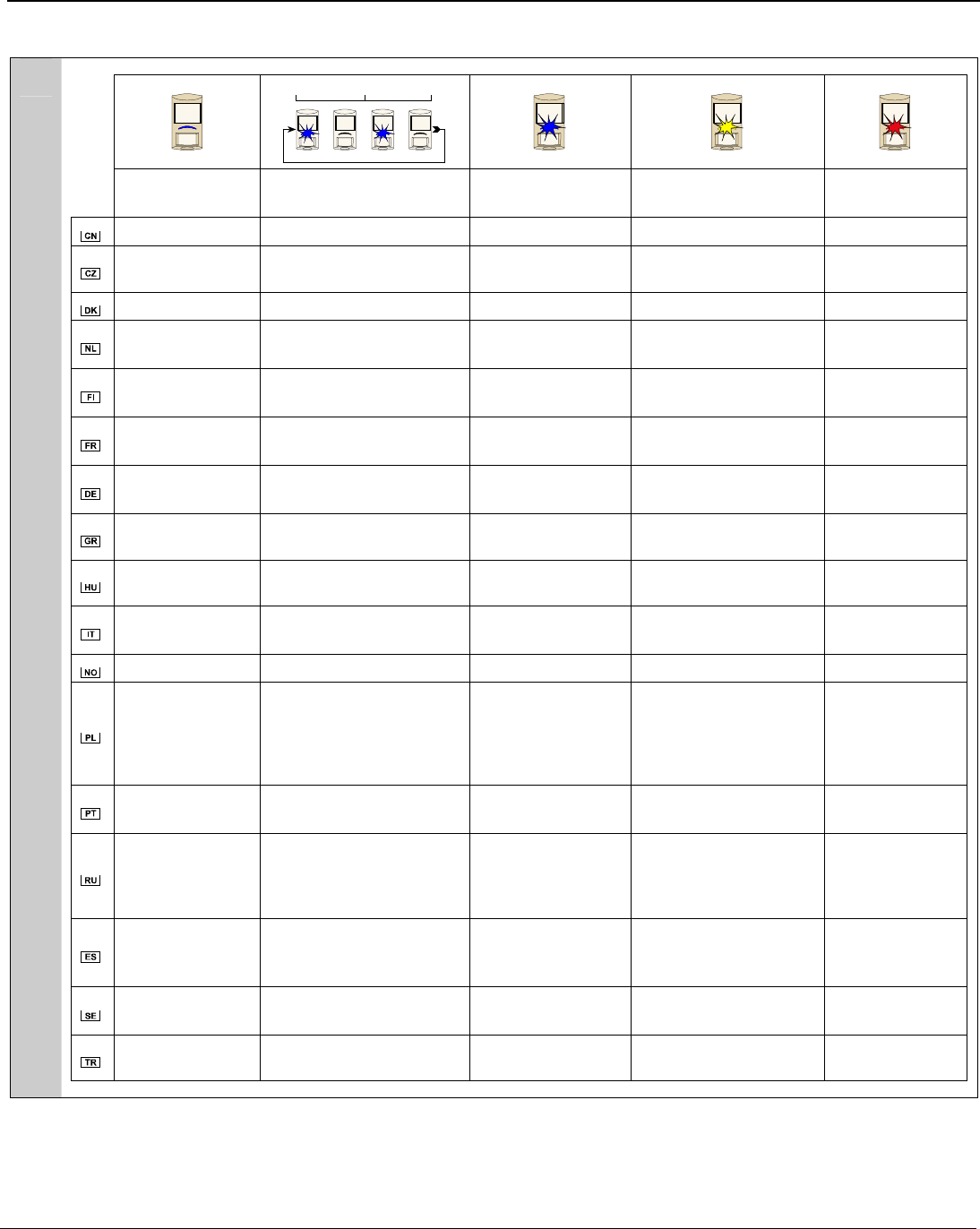

10.

2 sec. 2 sec.

No activity Blue flash:

Warming up

Blue:

Dual alarm

Yellow:

Microwave alarm

Red:

PIR alarm

没有活动蓝灯闪烁：预热蓝色：双警报黄色：微波警报红色： PIR 警报

Bez aktivity Modré blikání: Zahřívání Modrá: Poplach dvou

typů

Žlutá: Poplach

mikrovlnného detektoru

Červená: Poplach

PIR detektoru

Ingen aktivitet Blå blink: Varmer op Blå: Dual alarm Gul: Mikrobølgealarm Rød: PIR-alarm

Geen activiteit Blauw knipperen:

Bezig met opwarmen

Blauw:

Tweevoudig alarm Geel: Radar-alarm Rood: PIR-

alarm

Ei toimintaa Sininen vilkkuva valo:

laite lämpenee

Sininen:

kaksoishälytys

Keltainen:

mikroaaltohälytys

Punainen: PIR-

hälytys

Aucune activité Voyant bleu clignotant :

Stabilisation

Bleu : Double

alarme

Jaune : Alarme

hyperfréquence

Rouge : Alarme

IRP

Keine Aktivität Blaues Blinklicht:

Aufwärmen

Blau: Zweifach-

Alarm

Gelb:

Mikrowellenalarm Rot: PIR-Alarm

Καμία

δραστηριότητα

Μπλε αναβοσβήσιμο:

Προθέρμανση

Μπλε: Διπλός

συναγερμός

Κίτρινο: Συναγερμός

μικροκυμάτων

Κόκκινο:

Συναγερμός PIR

Nincs mozgás Kéken villog: Feléledés Kék: Dupla riasztás Sárga: Mikrohullámú

riasztás

Vörös: PIR

riasztás

Nessuna attività Luce lampeggiante blu:

Autoregolazione

Blu: Allarme

doppio

Giallo: Allarme

microonde

Rosso: Allarme

PIR

Ingen aktivitet Blått blink: Varmer opp Blå: Dobbel alarm Gul: Mikrobølgealarm Rød: PIR-alarm

Brak aktywności Niebieska dioda miga:

nagrzewanie

Świeci się niebieska

dioda: alarm

podwójny

Świeci się żółta dioda:

alarm czujki mikrofalowej

Świeci się

czerwona dioda:

alarm pasywnej

czujki

podczerwieni

Sem actividade Piscar do led azul:

Aquecimento

Azul: Alarme

duplo

Amarelo: Alarme de

microondas

Vermelho:

Alarme PIR

Отсутствие

активности

Индикатор мигает

синим: Разогрев

Синий: Сигнал

тревоги с обоих

каналов

обнаружения

Желтый: Сигнал

тревоги с

микроволнового

датчика

Красный:

Сигнал тревоги

PIR

Sin actividad Parpadeo azul:

calentamiento Azul: alarma dual Amarillo: alarma de

microondas

Rojo: alarma de

infrarrojos

pasivos

Ingen aktivitet Blå blink: Uppvärmning Blå: Larm (både

MW och PIR) Gul: Mikrovågslarm Röd: PIR-larm

Aktivitesiz Yanıp sönen mavi ışık:

Isınıyor Mavi: Dual alarm Sarı: Mikro dalga alarmı Yeşil: PIR alarmı

ISP-PDL1-WA18K, G, H

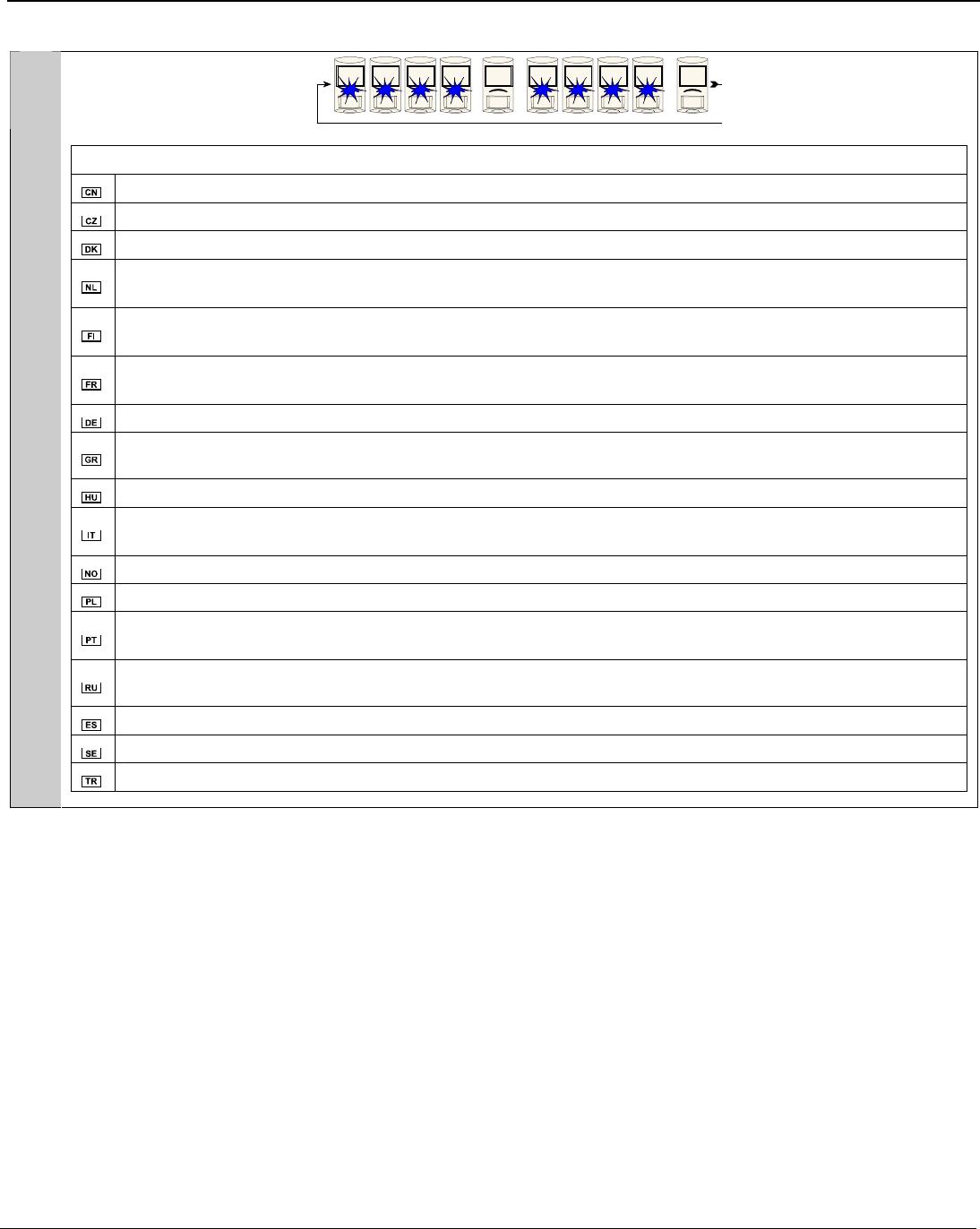

Self-tests every 7 h. Self-test and remote self-test failure: 4 blue flashes.

每 7 小时进行一次自检。自检和远程自检失败： 4 个蓝灯闪烁

Autotesty každých 7 h. Selhání normálního a dálkového autotestu: 4 modré záblesky

Selvtest hver 7. time. Fejl i selvtest og fjernstyret selvtest: 4 blå blink

Voert om de 7 uur een zelftest uit. Mislukte zelftest en mislukte zelftest op afstand: 4 keer blauw

knipperen

Itse testaus 7 tunnin välein. Itse testauksen ja kauko-ohjatun itse testauksen epäonnistuminen: 4 sinistä

välähdystä

Test automatique toutes les 7 heures. Echec du test automatique et du test automatique à distance : 4

clignotements bleus

Selbsttests alle 7 Stunden. Fehlermeldung bei Selbsttest und Fernselbsttest: 4-mal blaues Blinken

Αυτο-έλεγχοι κάθε 7 ώρες. Αποτυχία αυτο-ελέγχου και απομακρυσμένου αυτο-ελέγχου: 4 μπλε

αναβοσβησίματα.

 

7 óránként önellen rzés. Önellen rzési és távoli önellen rzési hiba: 4 kék villanás

Test automatico ogni 7 ore. Errore del test automatico e del test automatico remoto: 4 luci lampeggianti

blu

Selvtester hver 7. time. Mislykket selvtest og fjernselvtest: 4 blå blink.

Autotest co 7 godzin. Negatywny wynik autotestu i zdalnego autotestu: 

4 migni cia niebieskiej diody

Efectua um auto-teste de 7 em 7 horas. Falha do auto-teste e do auto-teste à distância: O led azul pisca 4

vezes

Самоконтроль каждые 7 ч. Неисправность при самоконтроле и дистанционном самоконтроле:

Индикатор мигает синим 4 раза

Autotests cada 7 horas. Fallo del autotest y fallo de autotest remoto: 4 parpadeos azules

Självtestar var sjunde timme. Misslyckad självtest och fjärrsjälvtest: 4 blå blinkningar

Her 7 saatte bir otomatik kontrol vardır. Otomatik test ve uzaktan otomatik test yapılamadığında: 4 mavi yanıp sönme

ISP-PDL1-WA18K, G, H

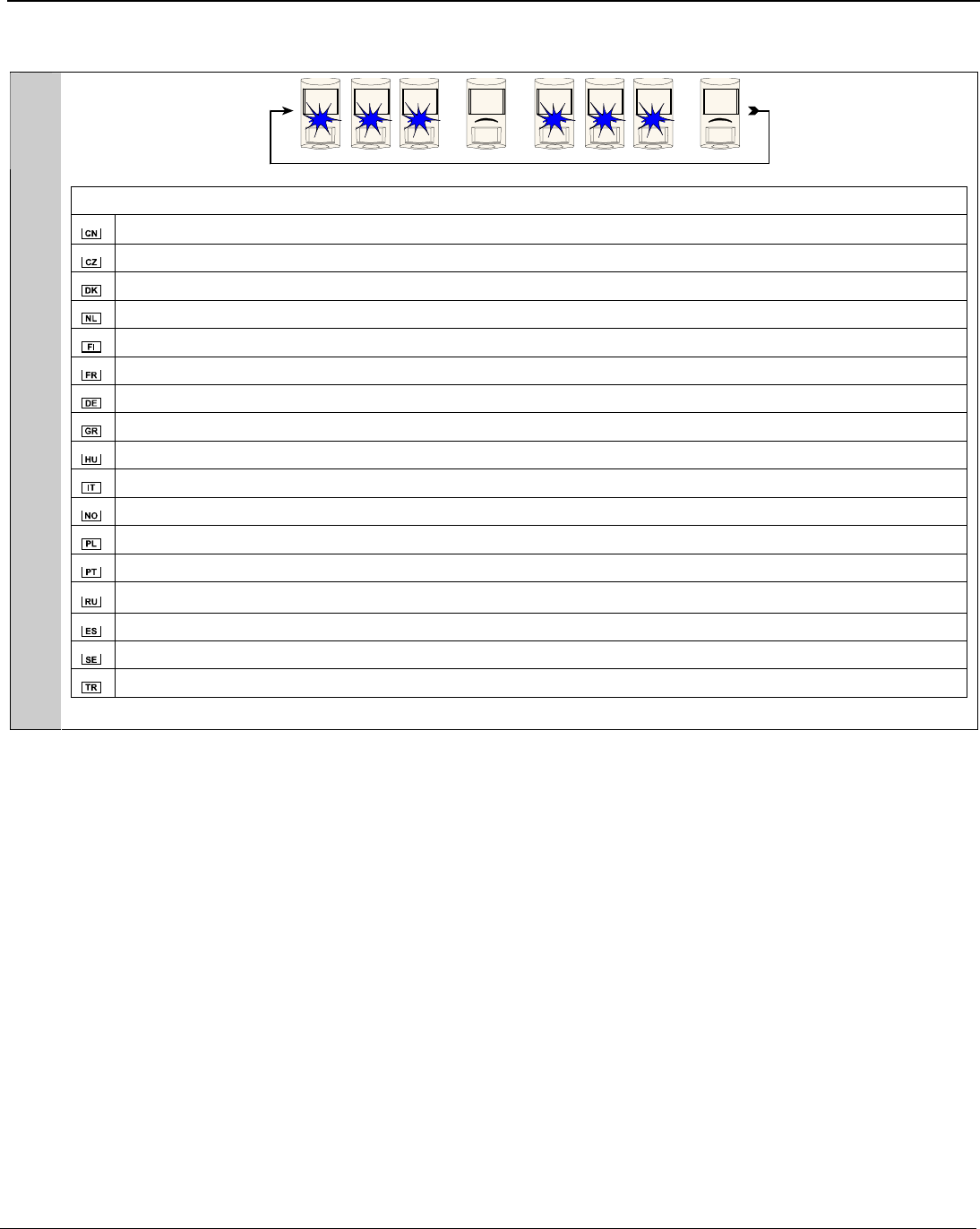

Antimask: 3 blue flashes.

防遮挡： 3 个蓝灯闪烁

Antimasking: 3 modré záblesky

Antimask: 3 blå blink

Antimask: 3 keer blauw knipperen

Suojaus: 3 sinistä välähdystä

Anti-masque : 3 clignotements bleus

Abdecküberwachung: 3-mal blaues Blinken

Προστασία εξουδετέρωσης (Antimask): 3 μπλε αναβοσβησίματα

Antimaszk: 3 kék villanás

Antimascheramento: 3 luci lampeggianti blu

Antimaske: 3 blå blink

Funkcja Antimask: 3 mignięcia niebieskiej diody

Antimáscara: O led azul pisca 3 vezes

Антимаска: Индикатор мигает синим 3 раза

Antimáscara: 3 parpadeos azules

Antimask: 3 blå blinkningar

Antimaske: 3 mavi yanıp sönme

ISP-PDL1-WA18K, G, H

To clear an Antimask condition:

1. From the control panel, put the detector into Real Time Mode.

To enable LED operation, also put the detector into Walk Test Mode.

2. Remove the object that is masking the detector.

3. Perform a Walk Test. The Antimask condition clears.

清除防遮挡条件：

1. 从报警主机上，将探测器设为“Real Time”模式。

要启用 LED 工作，还应将探测器设为步测模式。

2. 去除遮挡探测器的物体。

3. 执行步测。防遮挡条件被清除。

Chcete-li zrušit hlášení funkce Antimasking:

1. Z ústředny přepněte detektor do režimu Real Time.

K aktivaci LED přepněte také detektor do režimu Test chůzí.

2. Odstraňte předmět, který maskuje detektor.

3. Proveďte Test chůzí. Hlášení funkce Antimasking zmizí.

Sådan slettes en Antimask-tilstand:

1. Indstil detektoren til ”Real Time” modus i kontrolpanelet.

Indstil også detektoren til gangtestmodus for at aktivere LED-funktionen.

2. Fjern den ting, der maskerer detektoren.

3. Udfшr en gangtest. Antimask-tilstanden slettes.

Zo wist u een Antimask-situatie:

1. Plaats de detector op de inbraakcentrale in "Real Time"-modus.

Plaats de detector ook in looptest-modus om de LED's in te schakelen.

2. Verwijder het object dat de detector maskert.

3. Voer een looptest uit. De antimask-situatie is gewist.

Suojaustilan tyhjentäminen:

1. Aseta rikosilmoitinkeskuksesta ilmaisin tilaan "Real Time".

LED-toiminnan käyttämiseksi aseta ilmaisin myös läpikulkutestitilaan.

2. Poista ilmaisimen peittävä esine.

3. Tee läpikulkutesti. Suojaustila nollautuu.

Pour effacer une condition d’anti-masque :

1. A partir de la centrale, placez le détecteur en mode Real Time

Pour activer le fonctionnement du voyant LED, , placez également le détecteur en mode Test de la

détection.

2. Retirez l’objet qui masque le détecteur.

3. Lancez un test de la détection. La condition d’anti-masque est alors effacée.

Zurücksetzen einer Abdecküberwachung:

1. Den Melder von der Zentrale aus in den "Real Time"-Modus versetzen.

Zum Aktivieren der LED-Funktion zudem den Melder in den Funktionstestmodus versetzen.

2. Das den Melder abdeckende Objekt entfernen.

3. Einen Funktionstest durchführen. Die Abdecküberwachung wird zurückgesetzt.

Για να αποκαταστήσετε μια συνθήκη προστασίας εξουδετέρωσης (Antimask):

1. Από τον πίνακα ελέγχου, θέστε τον ανιχνευτή σε λειτουργία Real Time.

Για να ενεργοποιήσετε τη λειτουργία LED, θέστε τον ανιχνευτή σε λειτουργία διαδοχικού ελέγχου.

2. Αφαιρέστε το αντικείμενο που επικαλύπτει τον ανιχνευτή.

3. Εκτελέστε έναν διαδοχικό έλεγχο. Η συνθήκη προστασίας εξουδετέρωσης αποκαθίσταται.

ISP-PDL1-WA18K, G, H

Antimaszk állapot törlése:

1. Állítsa az érzékelőt a központból “Real Time” üzemmódba.

A LED-működés engedélyezéséhez állítsa az érzékelőt sétateszt üzemmódba.

2. Távolítsa el az érzékelőt eltakaró tárgyat.

3. Végezze el a sétatesztet. Az antimaszk állapot törlődik.

Per cancellare una condizione di antimascheramento:

1. Dalla centrale di controllo, posizionare il rilevatore in modalità "Real Time".

Per attivare il funzionamento LED, posizionare anche il rilevatore in modalità Test delle zone.

2. Rimuovere l'oggetto che maschera il rilevatore.

3. Eseguire un Test delle zone. La condizione di antimascheramento viene cancellata.

Slette en antimasketilstand

1. Gå til kontrollpanelet og sett detektoren i Real Time-modus.

For å aktivere LED-operasjonen, settes detektoren også i gangtestmodus.

2. Fjern gjenstanden som maskerer detektoren.

3. Utfør en gangtest. Antimasketilstanden slettes.

Aby wyłączyć funkcję Antimask:

1. W panelu sterowania przełącz czujkę w tryb „Real Time”.

Aby włączyć diodę LED, włącz również tryb obchodu testowego czujki.

2. Usuń obiekt maskujący czujkę.

3. Przeprowadź obchód testowy. Funkcja Antimask zostanie wyłączona.

Para eliminar uma condição de antimáscara:

1. A partir do painel de controlo, coloque o detector no modo “Real Time”.

Para activar o funcionamento do LED, coloque igualmente o detector no modo Teste de passagem.

2. Remova o objecto que está a mascarar o detector.

3. Realize um teste de passagem. A condição de antimáscara é eliminada.

Очистить состояние антимаски:

1. При помощи панели управления установите извещатель в режим Real Time.

Чтобы задействовать светодиод, также установите извещатель в режим пошагового теста.

2. Уберите предмет, который экранирует извещатель.

3. Выполните пошаговый тест. Состояние антимаски очистится.

Para borrar una situación Antimáscara:

1. Desde el panel de control, poner el detector en modo “Real Time”.

Para permitir el funcionamiento de los LED, poner también el detector en modo “Real Time”.

2. Retirar el objeto que está enmascarando el detector.

3. Realizar una prueba de paseo. La situación Antimáscara se borra.

Ta bort Antimask-tillstånd:

1. Ställ in detektorn i läget Real Time på kontrollpanelen.

Ställ också in detektorn i gångtestläge för att aktivera lysdioden.

2. Ta bort det objekt som maskerar detektorn.

3. Utför en gångtest. Antimask-tillståndet tas bort.

Bir Antimaske durumunu gidermek için:

1. Kontrol panelinde dedektörü Real Time Moduna geçirin.

LED’in çalışmasını sağlamak için dedektörü aynı zamanda Yerinde Test Moduna da geçirin.

2. Dedektörün çalışmasını engelleyen nesneyi kaldırın.

3. Yerinde Test gerçekleştirin. Antimaske durumu giderilir.

ISP-PDL1-WA18K, G, H

Bosch Security Systems ISPPDL1-WA18G Dual Technology intrusion detectors employing overlapping patterns of active microwave and passive infrared. User Manual

Bosch Security Systems, Inc. Dual Technology intrusion detectors employing overlapping patterns of active microwave and passive infrared. Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
