User Manual

Headset

Bluetooth®

HHB-700/710

Headset PTT Bluetooth®1

Headset PTT Bluetooth® (en) .......................................................2

Headset PTT Bluetooth® (de) .....................................................12

Headset PTT Bluetooth® (it) (Cuffia Bluetooth®) .......................22

Headset PTT Bluetooth® (fr) (Kit Piéton Bluetooth®) .................32

Headset PTT Bluetooth® (nl) ......................................................42

Headset PTT Bluetooth® (da) (Headsæt Bluetooth®) .................52

Headset PTT Bluetooth® (fi) (Bluetooth®-kuuloke) ...................62

Headset PTT Bluetooth® (sv) (Headset Bluetooth®) ..................72

Headset PTT Bluetooth® (no) .....................................................82

Headset PTT Bluetooth® (es) (Auricular Bluetooth®) .................92

Headset PTT Bluetooth® (pt) ....................................................102

Headset PTT Bluetooth® (tr) ....................................................112

Headset PTT Bluetooth® (el) (ĮȡȢșĳȪ įȜȡȤĲĳțȜȪ Bluetooth®) ....122

Headset PTT Bluetooth® (pl) ....................................................132

Headset PTT Bluetooth® (ɫɮɬ) (Ⱦɛɫɨɣɭɮɫɛ PTT Bluetooth®) .......142

Customer Care .........................................................................152

European Directive 2002/96/EC ................................................154

Federal Communication Commission (en) ..............................161

FCC (Federal Communication Commission) (fr) ......................162

Headset PTT Bluetooth® (en)2

th®

Safety precautions

Information for parents

Please read the user guide and safety

precautions carefully before use.

Explain the content to your children

and the hazards associated with using

the Bluetooth Headset.

Remember to comply with

legal requirements and lo-

cal restrictions when using

the Bluetooth Headset in

aeroplanes, petrol sta-

tions, hospitals or while

driving, for example.

Mobile phones can inter-

fere with the functioning of

medical devices such as

hearing aids or pacemak-

ers. Keep at least 20cm/

9 inches between the

Bluetooth Headset and

the pacemaker. Wear the

Bluetooth Headset on the

ear further away from a

heart pacemaker during a

call. For more information

consult your doctor.

It is possible to remove

the earpiece. Caution!

Small parts like this could

be swallowed by young

children.

The main voltage (V)

specified on the power

supply unit must not be

exceeded. Otherwise the

charging unit may be de-

stroyed.

Do not throw the device

into an open fire.

Use only Siemens Original

charging units. Otherwise

you risk serious damage

to health and property as

the battery could explode,

for instance.

The Bluetooth Headset

must only be opened by

authorised Siemens

service partners. The

rechargeable battery may

be replaced by Siemens

Service only. Any changes

to this device are strictly

prohibited and will

invalidate the operating

licence.

3Headset PTT Bluetooth® (en)

Important:

Dispose of used batteries

and Bluetooth Headsets

according to the legal

regulations.

The Bluetooth Headset

can interfere with the op-

eration of nearby TVs,

radios or PCs.

Use only Siemens original

accessories. In this way,

you will avoid possible

health risks and damage

to the product, and ensure

compliance with all

relevant provisions.

Improper use will invalidate the

guarantee!

Note

In some countries there may be

restrictions on the use of Bluetooth

devices. Please check with the

relevant authority.

Headset PTT Bluetooth® (en)4

Overview of headset

Rocker button volume

\ press: lower

[ press: louder

LED

signals different headset states

(p. 5)

Microphone

Ear hook

Loudspeaker with earpiece

On/Off button

ptt button

(push-to-talk button)

Press briefly:

to activate voice dialling

to accept a call

Press and hold:

to end a call

Charging socket

5Headset PTT Bluetooth® (en)

LED display explained

The LED (Light Emitting Diode)

indicates the different states of

the headset:

Adjusting the headset

The Headset comes with two ear

hooks for different ear sizes. Se-

lect the right one for your ear.

You can reverse the ear hook so

that you can wear the headset

on the left or right ear.

1. Pull the ear hook backwards

out of its holder.

2. Turn the ear hook and

carefully insert it on the other

side:

• for the left ear:

• for the right ear:

Lights up

steadily (when

connected to a

charger)

Headset

charging.

Off (when

connected to a

charger)

Headset is fully

charged.

Repeatedly

flashes 3x slowly Empty battery.

Lights up

steadily Registering.

Flashes 5x Successfully

registered.

Flashes slowly Headset is ready

for use.

Repeatedly

flashes 2x

rapidly

Incoming call.

Repeatedly

flashes 2x slowly Call in progress.

Off Headset is

switched off.

Headset PTT Bluetooth® (en)6

Wearing the headset

correctly

Wear the Bluetooth® Headset as

shown in the diagram. The

microphone opening must

always point towards your

mouth.

Bend the ear hook carefully to

adjust it to your ear.

Ensure that part of the

projecting end of the rubber

earpiece sticks into your ear

canal.

What is Bluetooth?

Bluetooth is a short-range radio

link. It enables wireless

communication between

various terminals equipped with

Bluetooth.

The Bluetooth Headset will only

work in conjunction with a Blue-

tooth-enabled mobile phone ca-

pable of supporting the headset

profile. The handsfree profile is

preferred for this purpose.

Please read the notes on

Bluetooth links in your mobile

phone manual as the controls

and display messages differ be-

tween phones.

Every Bluetooth device has a

unique address and name. This

ensures that it only

communicates with the selected

communication partners. The

security concept uses a

password which the devices

exchange the first time they

Setting up the headset

Before you can use your

Bluetooth headset, you need to:

• charge the headset and

• register the headset with the

mobile phone.

Charging the Bluetooth

headset

The battery supplied has not

been fully charged.

To charge the headset, you will

need the charging unit included

in the delivery. Please note that

the mains power socket must be

nearby and easily accessible.

7Headset PTT Bluetooth® (en)

You can also charge the Headset

with a Siemens Travel Charger

ETC-500/510* or Siemens Car

Charger Plus ECC-600* using the

charging adapter ECA-500*.

*: These products are offered as

Siemens original accessories.

1. Insert the charging unit

connector o into the

headset n as shown in the

diagram.

2. Plug the charging unit plug

into the socket.

Charge time

A flat battery takes about two

and a half hours to fully charge.

Display during charging

The LED is red during charging.

When the battery is fully

charged, the LED is green.

Switching on the Bluetooth

Headset

Press the ptt button for

2 seconds. The LED flashes

rapidly for 1 second, then it

flashes more slowly. A low and a

high tone can be heard.

Switching off the Bluetooth

Headset

Press the ptt button for

3 seconds. The LED lights up

steadily for 1 second and then

goes out. A high and a low tone

can be heard.

Registering the headset with

a mobile phone

The headset must be switched

off.

1. Press the ptt button for at

least 6 seconds. The LED

lights up steadily, and two

high tones can be heard. Your

mobile phone can now "look

for" the Bluetooth Headset.

Only charge the battery at a tempera-

ture of 0 °C to 45 °C. Otherwise, it will

wear out prematurely. Please note

that batteries generally wear out over

time.

Headset PTT Bluetooth® (en)8

2. Activate search mode on your

mobile phone. Please read the

notes in your mobile phone

manual.

3. If your mobile phone finds

your headset, this is shown on

the mobile telephone display

beneath the device name

HHB-700.

4. If requested, enter the

password (PIN) for the

headset into your mobile

phone:

0000.

The Bluetooth Headset is now

registered to your mobile phone.

Making a phone call

You can only make calls with

the headset if the headset is

switched on (see on left) and if

the headset is registered with a

mobile phone (p. 7).

The procedure described below

only applies to Siemens mobile

phones. It may be different for

other manufacturers’ mobiles.

The following symbols are used

to explain how to operate the

headset:

Voice dialling

You can dial a number by saying

the name aloud. A voice

recording of the name must be

stored with the number in the

Addressbook in the mobile

phone. Please read the manual

for your mobile phone.

This function is not offered by all

mobile phones.

1. Briefly press the ptt key.

If your mobile phone does not find the

headset within 3 minutes, activate

search mode again (repeat step 1).

bThis function varies from

service provider to service

provider. You may need to

service.

• You will know the call is about to

drop if the signal quality is poor.

• If the mobile phone is not

connected to the network, you will

hear a recurring beep tone in the

headset.

• If the Bluetooth connection to the

mobile phone is interrupted for

several seconds during a call, you

can only continue the call with the

mobile phone.

9Headset PTT Bluetooth® (en)

2. Say the name.

If the name is recognised,

the mobile phone dials the

telephone number.

If the name is not recognised,

press the ptt button again and

repeat the name.

Dialling using the mobile

phone

1. Dial as normal using the

mobile phone.

2. Briefly press the ptt button to

make the call via the headset.

Ending a call

Press and hold the ptt button.

The call is ended. The headset

remains ready for use.

Setting the volume

The two keys [ and \ adjust

the volume.

The volume setting on the

headset does not affect the

volume setting on the mobile

phone.

Answering a call

Press the ptt button briefly.

Hold call

Briefly press the ptt button twice.

To continue the call, briefly press

the ptt button twice again.

Call waiting/toggling

between calls b

Call waiting

If someone calls you while you

are already in a call, you will hear

a 'call waiting tone'.

Briefly press the ptt button in

order to accept the new call. The

current call is put on hold.

You have the following options:

Toggling

Briefly press the ptt button twice

in order to toggle the calls.

Rejecting the current call

Press and hold the ptt key. The

active call is ended.

The second call is accepted.

Picking up a call

From the phone to the headset

Briefly press the ptt key.

From the headset to the phone

Use the control keys on the

mobile phone. Please read the

manual.

Headset PTT Bluetooth® (en)10

Maintenance/

troubleshooting/

device data

Maintenance advice

• Clean the headset with a

damp cloth or anti-static

cloth. Do not use any

chemicals.

• Protect the headset from

moisture and knocks. Do not

expose your headset to direct

sunlight.

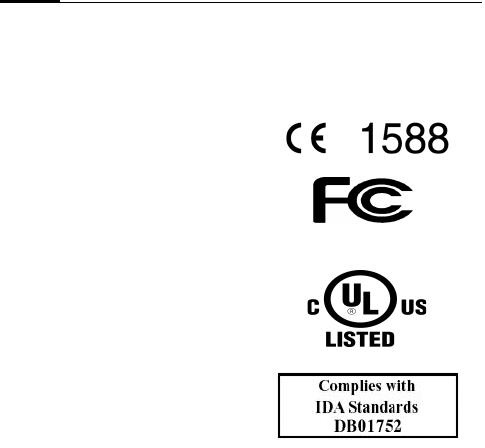

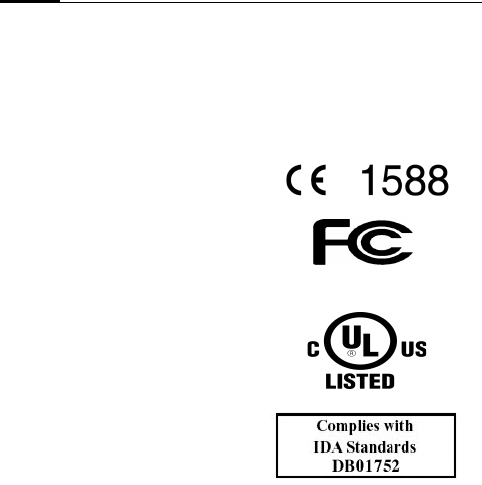

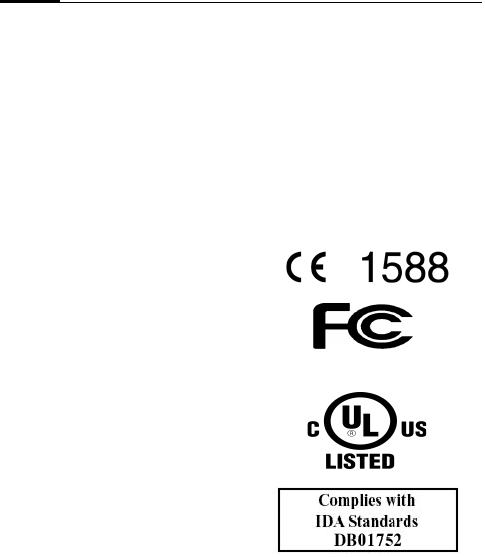

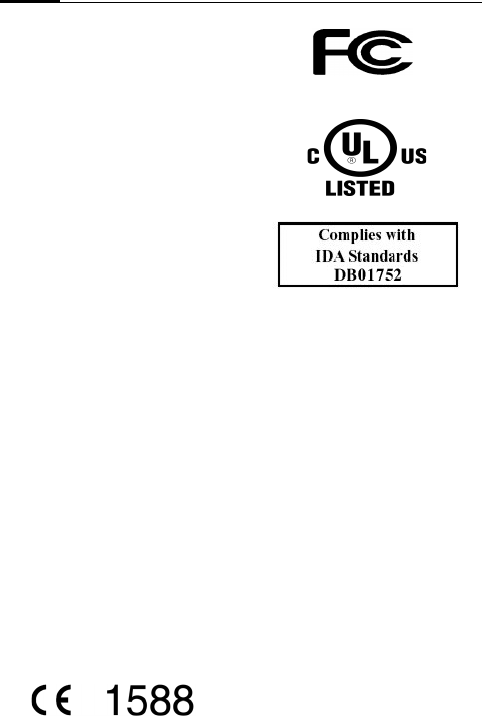

Conformity declaration

FCC:

see p. 161.

CE:

BenQ Mobile hereby declares

that the device described in this

user guide is in compliance with

the essential requirements and

other relevant provisions of

European Directive 1999/5/EC

(R&TTE). The declaration of

conformity (DoC) concerned has

been signed. Please call the

company hotline if you require a

copy of the original or visit:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

11Headset PTT Bluetooth® (en)

Headset technical data

*: depending on the mobile

phone used

Mains adapter technical data

N626

Customer service

See Customer Care, S. 152.

Li-Ion battery 100 mAh

Charging

time

approx. 2.5 hours

Standby time up to 300 hours

Talk time up to 6 hours*

Range max. 10 metres,

less in buildings

Weight approx. 15 grams

Protection

class

IP20

Operating

temperature

-20°C...55°C

Input 110 V or 230 V AC,

50/60 Hz

Output 5 V DC/0.4 A

Operating

temperature

0°C...55°C

Headset PTT Bluetooth® (de)12

th®

Sicherheitshinweise

Hinweis für Eltern

Lesen Sie vor Gebrauch die Bedie-

nungsanleitung und die Sicherheits-

hinweise genau!

Klären Sie Ihre Kinder über deren In-

halt und die Gefahren bei der Benut-

zung des Bluetooth Headsets auf!

Beachten Sie bei der Be-

nutzung des Bluetooth

Headsets gesetzliche Vor-

schriften und lokale Ein-

schränkungen. Diese

können z. B. gelten in

Flugzeugen, an Tankstel-

len, in Krankenhäusern

oder beim Autofahren.

Die Funktion medizini-

scher Geräte wie

Hörhilfen oder Herzschritt-

macher kann gestört wer-

den. Halten Sie einen

Mindestabstand von

20 cm zwischen Bluetooth

Headset und Herzschritt-

macher ein. Tragen Sie

während eines Gesprächs

das Bluetooth Headset an

dem vom Herzschrittma-

cher weiter entfernten

Ohr. Wenden Sie sich für

weitere Informationen an

Ihren Arzt.

Das Ohrstück kann abge-

nommen werden. Vor-

sicht! Kleinkinder könnten

dieses verschlucken.

Die auf dem Steckernetz-

teil angegebene Netz-

spannung (V) darf nicht

überschritten werden. Bei

Nichtbeachtung kann es

zur Zerstörung des Lade-

gerätes kommen.

Gerät nicht ins offene

Feuer werfen.

Verwenden Sie nur

Siemens-Original-Lade-

vorrichtungen. Andernfalls

sind erhebliche Gesund-

heits- und Sachschäden

nicht auszuschließen. Es

könnte z. B. der Akku

explodieren.

Das Bluetooth Headset

darf nur von autorisierten

Siemens-Servicepartnern

geöffnet werden. Der Aus-

tausch des Akkus ist nur

über den Siemens Service

zulässig. Jede Änderung

am Gerät ist unzulässig

und führt zum Verlust der

Betriebserlaubnis.

13Headset PTT Bluetooth® (de)

Bitte beachten:

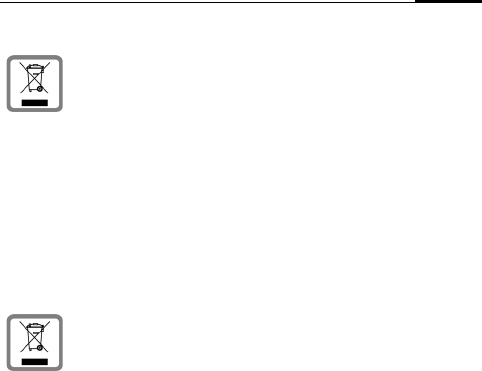

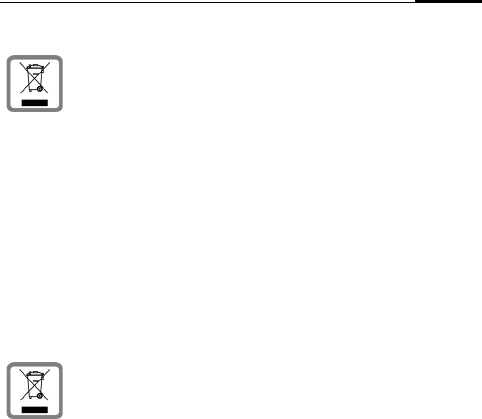

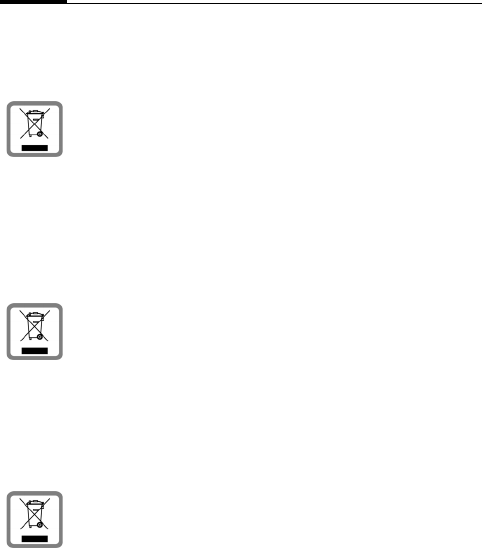

Entsorgen Sie unbrauch-

bare Akkus und Bluetooth

Headsets den gesetzli-

chen Bestimmungen

entsprechend.

Das Bluetooth Headset

könnte in der Nähe von

Fernsehgeräten, Radios

und PCs Störungen

verursachen.

Verwenden Sie nur

Siemens-Original-Zube-

hör. So vermeiden Sie

mögliche Gesundheits-

und Sachschäden und

stellen sicher, dass alle

relevanten Bestimmun-

gen eingehalten werden.

Unsachgemäßer Gebrauch schließt

jegliche Gewährleistung aus!

Hinweis

In einigen Ländern können Beschrän-

kungen bei der Nutzung von

Bluetooth-Geräten bestehen.

Erkundigen Sie sich bitte bei den

zuständigen Behörden.

Headset PTT Bluetooth® (de)14

Übersicht Headset

Lautstärke-Tasten

\ Taste drücken: leiser

[ Taste drücken: lauter

LED

signalisiert unterschiedliche

Zustände des Headsets (S. 15)

Mikrofon

Ohrbügel

Lautsprecher mit Ohrstück

Ein-/Aus-Taste

ptt-Taste

(Push-to-talk-Taste)

Kurz drücken:

Sprachwahl aktivieren

oder

Gespräch annehmen

Lang drücken:

Gespräch beenden

Ladebuchse

15Headset PTT Bluetooth® (de)

Bedeutung der LED-Anzeige

Die Leuchtdiode (LED) signali-

siert die verschiedenen Zustän-

de des Headset:

Headset anpassen

Dem Headset liegen zwei Ohrbü-

gel für unterschiedliche Ohrgrö-

ßen bei. Wählen Sie den für Sie

passenden. Sie können den Ohr-

bügel umstecken, so dass Sie

das Headset am linken oder

rechten Ohr tragen können.

1. Ziehen Sie den Ohrbügel nach

hinten ab.

2. Drehen Sie den Ohrbügel und

stecken Sie ihn vorsichtig wie-

der auf:

• für das linke Ohr:

•für das rechte Ohr:

Leuchtet perma-

nent (bei ange-

schlossenem

Ladegerät)

Das Headset

wird aufgeladen.

Aus (bei ange-

schlossenem

Ladegerät)

Das Headset

ist vollständig

aufgeladen.

Blinkt wieder-

holt 3x mit lan-

gen Pausen

Batterie ist leer.

Leuchtet

permanent Während der Be-

kanntmachung.

Blinkt 5x Bekanntma-

chung erfolgreich

abgeschlossen.

Blinkt mit langen

Pausen Das Headset ist

betriebsbereit.

Blinkt wieder-

holt 2x mit kur-

zen Pausen

Ankommender

Anruf.

Blinkt wieder-

holt 2x mit lan-

gen Pausen

Während des

Gesprächs.

Aus Headset ist

ausgeschaltet.

Headset PTT Bluetooth® (de)16

Headset korrekt tragen

Tragen Sie das Bluetooth® Head-

set wie abgebildet. Die

Mikrofonöffnung sollte immer in

Richtung Mund zeigen.

Durch vorsichtiges Biegen kön-

nen Sie den Ohrbügel Ihrem Ohr

anpassen.

Achten Sie darauf, dass das her-

vorstehende Ende des Gummi-

Ohrstücks etwas in den Gehör-

gang hineinragt.

Was ist Bluetooth?

Bluetooth ist eine Kurzstrecken-

funkverbindung. Sie erlaubt die

drahtlose Kommunikation

zwischen verschiedenen, mit

Bluetooth ausgestatteten

Endgeräten.

Das Bluetooth Headset funktio-

niert nur in Verbindung mit ei-

nem Bluetooth-fähigen Mobilte-

lefon, das das Headset-Profil

oder Handsfree-Profil unterstüt-

zen kann. Dabei wird das Hands-

free Profil präferiert. Bitte beach-

ten Sie auch die Hinweise zu

Bluetooth-Verbindungen in der

Bedienungsanleitung des Mobil-

telefons, da die Bedienelemente

und Displayanzeigen von Mobil-

telefon zu Mobiltelefon unter-

schiedlich sind.

Jedes Bluetooth-Gerät hat eine

eindeutige Adresse und einen

Namen. So ist gewährleistet,

dass sich nur die ausgewählten

Kommunikationspartner verbin-

den. Das Sicherheitskonzept ba-

siert auf einem Passwort, das

beide Geräte bei der ersten Be-

kanntmachung austauschen

(S. 18).

Inbetriebnahme

Bevor Sie das Bluetooth Headset

nutzen können, müssen Sie:

• das Headset laden und

• das Headset mit dem Mobilte-

lefon bekannt machen.

Bluetooth Headset laden

Der Akku ist im Lieferzustand

noch nicht vollständig geladen.

Zum Laden des Headset benöti-

gen Sie das im Lieferumfang ent-

haltene Ladegerät. Bitte beach-

ten Sie, dass sich die Steckdose

in der Nähe befinden und frei zu-

gänglich sein muss.

17Headset PTT Bluetooth® (de)

Das Headset kann unter Verwen-

dung des Ladeadapters

ECA-500* auch mit einem

Siemens Travel Charger

ETC-500/510* oder Siemens Car

Charger Plus ECC-600* geladen

werden.

*: Diese Produkte erhalten Sie

im Angebot von Siemens

Original Zubehör.

1. Stecken Sie den Stecker des

Ladegeräts o wie abgebildet

in das Headset n.

2. Stecken Sie den Netzstecker

des Ladegeräts in die Steck-

dose.

Ladezeit

Ein leerer Akku erreicht nach

etwa 2,5 Stunden die volle

Ladung.

Anzeige im Ladebetrieb

Die LED leuchtet während des

Ladevorgangs rot. Ist der Akku

voll aufgeladen erlischt die LED.

Bluetooth Headset

einschalten

Drücken Sie die ptt-Taste für

2 Sekunden. Die LED blinkt

1 Sekunde mit kurzen, danach

mit langen Pausen. Ein tiefer

und ein hoher Ton sind zu

hören.

Bluetooth Headset

ausschalten

Drücken Sie die ptt-Taste für

3 Sekunden. Die LED leuchtet

1 Sekunde permanent und er-

lischt anschließend. Ein hoher

und ein tiefer Ton sind zu hören.

Headset mit Mobiltelefon

bekannt machen

Das Headset muss ausgeschaltet

sein.

1. Drücken Sie die ptt-Taste für

mindestens 6 Sekunden. Die

LED leutchtet permanent,

zwei hohe Töne sind zu hören.

Das Bluetooth Headset kann

nun von Ihrem Mobiltelefon

„gesucht“ werden.

Den Akku nur bei einer Temperatur

von 0°C bis 45°C laden, da er sonst

vorzeitig verschleißt. Bitte beachten

Sie, dass Akkus generell dem Ver-

schleiß unterliegen.

Headset PTT Bluetooth® (de)18

2. Aktivieren Sie den Suchmodus

auf Ihrem Mobiltelefon. Lesen

Sie dazu die Hinweise in der

Bedienungsanleitung Ihres

Mobiltelefons.

3. Findet das Mobiltelefon Ihr

Headset, wird dieses auf dem

Display des Mobiltelefons

unter dem Gerätenamen

HHB-700 angezeigt.

4. Geben Sie am Mobiltelefon,

falls gefordert, das Passwort

(PIN) des Headset ein:

0000

Das Bluetooth Headset ist jetzt

dem Mobiltelefon bekannt.

Telefonieren

Voraussetzung für das Telefonie-

ren mit Headset ist, dass das

Headset eingeschaltet ist (siehe

links) und das Headset mit ei-

nem Mobiltelefon bekannt ge-

macht wurde (S. 17).

Die im Folgenden beschriebe-

nen Bedienabläufe gelten nur

für Siemens Mobiltelefone. Bei

Mobiltelefonen anderer Herstel-

ler können sich andere Abläufe

ergeben.

Folgende Symbole werden zur

Erklärung der Bedienung be-

nutzt:

Sprachwahl

Sie können Rufnummern nur

durch Ansage eines Namens

wählen. Dazu muss zur Rufnum-

mer eine Sprachaufzeichnung

des Namens im Adressbuch des

Mobiltelefons gespeichert wer-

den. Lesen Sie dazu die Bedie-

nungsanleitung des Mobil-

telefons.

Diese Funktionalität wird nicht

von allen Mobiltelefonen unter-

stützt.

1. Drücken Sie kurz die ptt-Taste.

Wird das Headset nicht innerhalb von

3 Minuten von Ihrem Mobiltelefon

gefunden, müssen Sie den Suchmo-

dus erneut aktivieren (Schritt 1 wie-

derholen).

bVom Dienstanbieter abhän-

gige Funktion, erfordert evtl.

eine gesonderte

Registrierung.

• Einen drohenden Gesprächsab-

bruch erkennen Sie an einer

schlechten Signalqualität.

• Hat das Mobiltelefon keine Verbin-

dung zum Netz, hören Sie im Head-

set einen sich wiederholenden

Piepston.

• Ist die Bluetooth-Verbindung zum

Mobiltelefon während eines Ge-

sprächs mehrere Sekunden unter-

brochen, können Sie das Gespräch

nur noch über das Mobiltelefon fort-

setzen.

19Headset PTT Bluetooth® (de)

2. Sagen Sie den Namen an.

Wird der Name erkannt, wählt

das Mobiltelefon die zugehö-

rige Telefonnummer.

Wird der Name nicht erkannt,

drücken Sie erneut die ptt-

Taste und sagen Sie den Na-

men noch einmal an.

Wahl über das Mobiltelefon

1. Wählen Sie wie gewohnt am

Mobiltelefon.

2. Drücken Sie kurz die ptt-Taste,

um das Gespräch über das

Headset zu führen.

Gespräch beenden

Drücken Sie die ptt-Taste lang.

Das Gespräch wird beendet. Das

Headset bleibt betriebsbereit.

Lautstärke einstellen

Mit den beiden Tasten [ und \

stellen Sie die Lautstärke ein.

Die hier eingestellte Lautstärke

beeinflusst nicht die Einstellun-

gen am Mobiltelefon.

Anruf annehmen

Drücken Sie die ptt-Taste kurz.

Halten des Gesprächs

Drücken Sie 2 x kurz die ptt-Tas-

te. Um das Gespräch fortzuset-

zen, drücken Sie erneut 2 x kurz

die ptt-Taste.

Anklopfen/Makeln b

Anklopfen

Werden Sie während eines Ge-

sprächs angerufen, hören Sie

den „Anklopfton“.

Um den neuen Anruf anzuneh-

men, drücken Sie kurz die ptt-

Taste. Der bestehende Anruf

wird zunächst gehalten.

Sie haben jetzt folgende Mög-

lichkeiten:

Makeln

Um zwischen den beiden Ge-

sprächen zu wechseln, drücken

Sie 2 x kurz die ptt-Taste.

Aktuellen Anruf abweisen

Drücken Sie lang auf die ptt-

Taste. Das aktive Gespräch wird

beendet.

Das zweite Gespräch wird

angenommen.

Gespräch übernehmen

Vom Telefon zum Headset

Drücken Sie die ptt-Taste kurz.

Vom Headset zum Telefon

Verwenden Sie die Bedienele-

mente des Mobiltelefons. Lesen

Sie dazu dessen Bedienungs-

anleitung.

Headset PTT Bluetooth® (de)20

Pflege/Fehlerbehe-

bung/Gerätedaten

Pflegetipps

• Reinigen Sie das Headset mit

einem angefeuchteten Tuch

oder einem Antistatiktuch

ohne chemische Reiniger.

• Schützen Sie das Headset vor

Feuchtigkeit und Stößen.

Setzen Sie Ihr Headset nicht

direkter Sonneneinstrahlung

aus.

Konformitätserklärung

FCC:

Dieses Gerät ist konform mit

Teil 15 der FCC-Regeln. Voraus-

setzungen für den Betrieb des

Geräts: (1) das Gerät verursacht

keine gefährlichen Interferen-

zen, und (2) wird von keinerlei

Interferenzen beeinträchtigt,

auch wenn es sich um Interfe-

renzen handelt, die uner-

wünschte Effekte haben

können.

CE:

BenQ Mobile erklärt hiermit,

dass das im vorliegenden Hand-

buch beschriebene Gerät den

wesentlichen Anforderungen

und anderen einschlägigen Be-

stimmungen der Richtlinie 1999/

5/EC (R&TTE) entspricht. Die be-

treffende Konformitätserklä-

rung (DoC) wurde unterzeich-

net. Falls erforderlich, kann eine

Kopie des Originals über die

Firmen-Hotline angefordert

werden oder:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

21Headset PTT Bluetooth® (de)

Technische Daten Headset

*: Abhängig vom verwendeten

Mobiltelefon

Technische Daten Netzteil

N626

Kundenservice

Siehe Customer Care, S. 152.

Li-Ion-Akku 100 mAh

Ladezeit etwa 2,5 Stunden

Standby-

Zeit

bis zu 300 Stunden

Sprechzeit bis zu 6 Stunden*

Reichweite max. 10 Meter, in

Gebäuden weniger

Gewicht etwa 15 Gramm

Schutzart IP20

Betriebs-

temperatur

-20 °C ... 55 °C

Eingang 110 V oder

230 V AC, 50/60 Hz

Ausgang 5 V DC/0,4 A

Betriebs-

temperatur

0°C ... 55 °C

Headset PTT Bluetooth® (it)22

th®

)

Avvertenze di

sicurezza

Nota per i genitori

Prima di utilizzare il prodotto, leggere

attentamente il manuale di istruzioni e

le avvertenze di sicurezza.

Riassumere il contenuto del presente

manuale ai bambini, informandoli dei

possibili pericoli che può comportare

l’utilizzo della cuffia Bluetooth.

Durante l’utilizzo della cuf-

fia Bluetooth, osservare le

normative legali e le even-

tuali restrizioni legislative

locali. Tra queste rientra-

no per es. le restrizioni

previste sugli aeroplani,

presso le stazioni di rifor-

nimento, negli ospedali o

in automobile.

L’utilizzo della cuffia po-

trebbe compromettere il

corretto funzionamento

di apparecchi medicali,

quali dispositivi di ausilio

dell’udito o pacemaker.

Rispettare una distanza

minima di 20 cm tra la

cuffia Bluetooth e il pace-

maker. Tenere la cuffia

Bluetooth sull'orecchio

opposto al pacemaker

durante la telefonata. Ri-

volgersi al proprio medico

per ulteriori informazioni.

L’auricolare può essere

staccato. Attenzione! I

bambini potrebbero

inghiottirlo.

La tensione di rete indica-

ta sull’alimentatore non

deve essere superata.

L’inosservanza di questa

avvertenza può determi-

nare la distruzione del

caricabatteria.

Non gettare l’apparecchio

nel fuoco vivo.

Utilizzare esclusivamente

caricabatterie Siemens-

Original. In caso contrario

non possono escludersi

danni gravi alla salute e

alle cose. La batteria

potrebbe per esempio

esplodere.

La cuffia Bluetooth deve

essere aperta soltanto da

personale del servizio di

assistenza Siemens auto-

rizzato. Le batterie devono

essere sostituite soltanto

tramite il servizio di assi-

stenza Siemens. Non so-

no ammesse modifiche

all'apparecchio, esse cau-

sano la perdita dell'omolo-

gazione d'uso.

23Headset PTT Bluetooth® (it)

Attenzione:

Smaltire a norma di legge

le batterie e la cuffia Blue-

tooth inutilizzabili.

In prossimità di televisori,

radio e PC, la cuffia Blue-

tooth potrebbe provocare

dei disturbi.

Utilizzare solo Accessori

Originali Siemens, in que-

sto modo sarà possibile

evitare danni alla salute e

alle cose e garantire l’os-

servanza di tutte le dispo-

sizioni in materia.

L’uso improprio dell’apparecchio e

dei suoi componenti esclude qualsia-

si garanzia!

Nota

In alcuni paesi possono esistere limi-

tazioni sull’utilizzo di apparecchi

Bluetooth. Informarsi presso le autori-

tà competenti.

Headset PTT Bluetooth® (it)24

Panoramica della cuffia

Tasto doppio per volume voce

\Premere il tasto: volume più basso

[Premere il tasto: volume più alto

LED

Segnala i diversi stati della cuffia

(pag. 25)

Microfono

Supporto ad archetto

Altoparlante con auricolare

Tasto ON/OFF

Tasto ptt

(tasto push-to-talk)

Premere brevemente:

attivare la chiamata vocale o rispondere

alla chiamata.

Premere a lungo:

terminare la chiamata

Presa per la ricarica

25Headset PTT Bluetooth® (it)

Significato della

segnalazione a LED

Il LED segnala i diversi stati della

cuffia:

Adattare la cuffia

Con la cuffia vengono forniti due

archetti di misure differenti. Sce-

gliere quello più adatto al pro-

prio orecchio. È possibile sposta-

re il supporto ad archetto in

modo da poter sistemare la cuf-

fia sull’orecchio sinistro oppure

destro.

1. Togliere l’archetto tirandolo

all’indietro.

2. Ruotare l’archetto inserendolo

con cautela:

• per l’orecchio sinistro:

• per l’orecchio destro:

Acceso fisso

(con carica-

batterie

collegato)

Cuffia in fase di carica.

Spento (con

caricabatterie

collegato)

Cuffia completamente

carica.

Lampeggia

3 volte con

lunghe pause

Batteria scarica.

Acceso fisso In fase di registrazione.

Lampeggia

5volte Registrazione effettuata

con successo.

Lampeggia

con lunghe

pause

Cuffia pronta all'uso.

Lampeggia

2 volte con

brevi pause

Chiamata in arrivo.

Lampeggia

due volte con

lunghe pause

Conversazione in corso.

Spento Cuffia non collegata.

Headset PTT Bluetooth® (it)26

Come indossare la cuffia

correttamente

Indossare la cuffia Bluetooth®

come mostrato nella figura.

L’apertura del microfono deve

essere sempre rivolta verso la

bocca.

L’archetto può essere adattato al

proprio orecchio piegandolo

cautamente.

Accertarsi che l’estremità spor-

gente dell’auricolare in gomma

si collochi nel dotto uditivo.

Cos’è Bluetooth?

La tecnologia Bluetooth è un col-

legamento a segnali radio a cor-

to raggio che permette la comu-

nicazione wireless tra le varie

apparecchiature che supportano

lo standard Bluetooth.

La cuffia Bluetooth funziona sol-

tanto con un cellulare compati-

bile Bluetooth che supporta il

profilo cuffia o viva voce. Si pre-

ferisce il profilo viva voce. Leg-

gere attentamente le note relati-

ve ai collegamenti Bluetooth

riportate nel manuale d’uso del

cellulare, in quanto gli elementi

di comando e le visualizzazioni a

display possono variare da un

cellulare all’altro.

Ogni apparecchio Bluetooth pos-

siede un indirizzo ed un nome

univoci. In questo modo si ga-

rantisce il corretto collegamento

soltanto con il partner di comu-

nicazione prescelto. Il concetto

di sicurezza si basa su una pas-

sword che i due apparecchi si

scambiano al momento della pri-

ma registrazione (pag. 28).

Messa in funzione

Prima di poter utilizzare la cuffia

Bluetooth è necessario:

• caricare la batteria della cuffia

• registrare la cuffia con il

cellulare.

Caricare la cuffia Bluetooth

Al momento della fornitura la

batteria non è completamente

carica.

Per caricare la cuffia è necessario

il caricabatteria fornito nella

confezione d'acquisto. Assi-

curarsi di avere a portata di ma-

no una presa di facile accesso.

27Headset PTT Bluetooth® (it)

Utilizzando l’adattatore per cari-

cabatterie ECA-500* la cuffia

può essere caricata anche con

un Siemens Travel Charger

ETC-500/510* oppure un

Siemens Car Charger Plus

ECC-600*.

*Questi prodotti sono disponibili

consultando il catalogo degli

Accessori Originali Siemens.

1. Inserire il connettore del

caricabatterie o come illu-

strato nella figura n.

2. Inserire la spina del caricabat-

terie nella presa di corrente.

Tempo di carica

Una batteria scarica raggiunge la

carica completa dopo circa

2,5 ore.

Visualizzazione durante il processo

di carica

Il LED si accende durante il pro-

cesso di carica. Quando la batte-

ria è carica il LED si spegne.

Attivare la cuffia Bluetooth

Premere il tasto ptt per

2 secondi. Il LED lampeggia

1 secondo ad intervalli brevi poi

lunghi. Viene emesso un tono

basso ed uno alto.

Disattivare la cuffia

Bluetooth

Premere il tasto ptt per

3 secondi. Il LED si accende per

1 secondo e poi si spegne. Viene

emesso un tono alto ed uno

basso.

Registrare la cuffia con il

cellulare

La cuffia deve essere disattivata.

1. Premere il tasto ptt per alme-

no 6 secondi. Il LED ampeggia

in modo permanente, vengo-

no emessi due toni alti. Ora il

cellulare può iniziare la "ricer-

ca" della cuffia Bluetooth.

Caricare la batteria soltanto ad una

temperatura compresa tra 0°C e

45°C, in caso contrario si usurerà pri-

ma del previsto.

Headset PTT Bluetooth® (it)28

2. Attivare la modalità di ricerca

sul proprio cellulare. Leggere

a tale scopo le note riportate

nel manuale d’uso del

cellulare.

3. Quando il cellulare trova la

cuffia, sul display del cellulare

viene visualizzato il nome

HHB-700.

4. Immettere nel telefono, se ri-

chiesta, la password (PIN) del-

la cuffia:

0000.

A questo punto la cuffia Blue-

tooth è stata registrata dal

cellulare.

Telefonare

Per poter telefonare utilizzando

la cuffia è necessario che la cuf-

fia sia attivata (vedere a sinistra)

e registrata ad un cellulare

(pag. 27).

La procedura descritta qui di se-

guito vale solo per i cellulari

Siemens. I cellulari di altre case

produttrici potrebbero prevede-

re procedure differenti.

In queste istruzioni vengono uti-

lizzati i seguenti simboli:

Chiamata vocale

È possibile selezionare un nume-

ro di telefono tramite un coman-

do vocale. A tale proposito oc-

corre salvare nella rubrica del

cellulare una registrazione voca-

le del nome associato al numero

di telefono. Leggere le relative

istruzioni nel manuale d’uso del

cellulare.

Questa funzione non è supporta-

ta da tutti i telefoni cellulari.

1. Premere brevemente il tasto

ptt.

La cuffia si disattiva se la ricerca

supera i 3 minuti, la modalità di ricerca

deve essere nuovamente attivata

(ripetere il punto 1).

bFunzione che dipende

dall’Operatore di Rete e che

può richiede una registra-

zione speciale.

• Una cattiva qualità del segnale può

portare all’interruzione della con-

versazione.

• Se il telefono cellulare non è con-

nesso alla rete, nella cuffia si sente

un segnale ripetuto.

• Se il collegamento Bluetooth al cel-

lulare viene interrotto per diversi

secondi durante una conversazio-

ne, è possibile continuare la con-

versazione solo con il cellulare.

29Headset PTT Bluetooth® (it)

2. Pronunciare il nome.

Se il nome viene riconosciuto,

il cellulare seleziona il numero

di telefono corrispondente.

Se il nome non viene

riconosciuto, premere

nuovamente il tasto ptt e

ripetere il nome.

Selezione tramite cellulare

1. Effettuare normalmente la se-

lezione sul cellulare.

2. Premere brevemente il tasto ptt

per effettuare la chiamata tra-

mite cuffia.

Terminare la chiamata

Premere a lungo il tasto ptt. La

chiamata viene terminata. La

cuffia rimane pronta all’uso.

Regolare il volume

Con i tasti [ e \ è possibile im-

postare il volume.

La regolazione del volume della

cuffia non ha alcun effetto sulle

impostazioni del cellulare.

Rispondere ad una chiamata

Premere brevemente il tasto ptt.

Mettere in attesa la chiamata

Premere due volte brevemente il

tasto ptt. Per continuare la con-

versazione, premere di nuovo

brevemente due volte il tasto

ptt.

Avviso di chiamata/

scambio b

Avviso di chiamata

Una chiamata in arrivo durante

una conversazione telefonica è

indicata da un "tono di avviso di

chiamata".

Per rispondere alla nuova chia-

mata, premere il tasto ptt. La

chiamata in corso viene messa in

attesa.

Si hanno adesso le seguenti

possibilità:

Scambio

Per passare da una conversazio-

ne a un'altra, premere due volte

brevemente il tasto ptt.

Rifiutare la chiamata attuale

Premere a lungo il tasto ptt. La

chiamata attiva viene terminata.

La seconda chiamata viene mes-

sa in attesa.

Rispondere ad una chiamata

Dal telefono alla cuffia

Premere brevemente il tasto ptt.

Dalla cuffia al telefono

Utilizzare la tastiera del cellulare.

Leggere a tale proposito il relati-

vo manuale d’uso.

Headset PTT Bluetooth® (it)30

Cura/eliminazione

dei guasti/

dati dell’apparecchio

Suggerimenti per la cura

• Pulire la cuffia con un panno

antistatico, senza usare deter-

genti chimici.

• Proteggere la cuffia da umidi-

tà ed urti. Non esporre la cuf-

fia ai raggi diretti del sole.

Dichiarazione di conformità

FCC:

Questo dispositivo è conforme al

comma 15 delle normative FCC.

Condizioni per l'utilizzo

dell’apparecchio: (1) che lo stes-

so non provochi interferenze

dannose e (2) che il dispositivo

sia sensibile a qualsiasi interfe-

renza esterna, incluse le interfe-

renze che potrebbero causare

effetti indesiderati.

CE:

BenQ Mobile dichiara che il tele-

fono descritto nel presente ma-

nuale è conforme ai requisiti es-

senziali e alle altre disposizioni

pertinenti della Direttiva Euro-

pea 1999/5/CE (R&TTE). La rela-

tiva dichiarazione di conformità

(DoC) è stata sottoscritta.

Se necessario, è possibile richie-

dere una copia dell’originale

presso il servizio hotline azien-

dale oppure:

www.siemens.it/cellulari

FCC ID:QVZHHB700

31Headset PTT Bluetooth® (it)

Dati tecnici

*A seconda del telefono cellula-

re utilizzato

Dati tecnici Rete

N626

Servizio clienti

Vedere Customer Care,

pag. 152.

Batteria

Li-Ion

100 mAh

Tempo di

carica

circa 2,5 ore

Autonomia

in stand-by

fino a 300 ore

Autonomia

in conversa-

zione

fino a 6 ore*

Portata max 10 metri, la

portata risulta ri-

dotta all’interno di

edifici

Peso circa 15 grammi

Tipo di

protezione IP20

Temperatu-

ra d'esercizio

-20 °C ... 55 °C

Tensione

Entrata

110 V oppure

230 V CA, 50/60 Hz

Tensione

Uscita

5VCC/0,4A

Temperatu-

ra di

esercizio

0°C ... 55 °C

Headset PTT Bluetooth® (fr)32

(fr)

)

Précautions d'usage

de l'appareil

Consignes pour les parents

Lisez attentivement le mode d'emploi

et les consignes de sécurité avant

toute utilisation !

Expliquer aux enfants leur contenu et

les dangers que représente l'utilisa-

tion du kit piéton Bluetooth !

Respectez les disposi-

tions légales et les restric-

tions locales pour

l'utilisation du téléphone.

Celles-ci s'appliquent no-

tamment dans les avions,

les stations service, les

hôpitaux, les garages pro-

fessionnels ou en condui-

sant.

Les téléphones portables

peuvent interférer avec le

fonctionnement d'appa-

reils médicaux tels que

des prothèses auditives,

stimulateurs cardiaques,

pompes à insuline, neu-

rostimulateurs. Laissez

une distance d'au moins

20 cm entre le téléphone

et l'appareil. Portez le télé-

phone à l’oreille la plus

éloignée de l'appareil.

Pour plus d'informations,

contactez votre médecin.

Conservez hors de portée

des enfants. L'écouteur

peut être détaché. Atten-

tion ! Risque d'ingestion

par les enfants en bas

âge.

Ne dépassez pas la ten-

sion secteur indiquée sur

l'alimentation. Vous ris-

queriez de détruire le

chargeur.

Le bloc secteur doit être

branché sur une prise faci-

lement accessible pour le

chargement de la batterie.

Après chargement de la

batterie, le seul moyen de

désactiver le chargeur

consiste à le débrancher.

Ne pas jeter l'appareil

dans le feu.

N'utilisez que des batte-

ries (100 % sans mercure)

et des chargeurs Siemens

d’origine. Le non-respect

de cette recommandation

peut engendrer des ris-

ques importants pour la

santé et l’appareil. La bat-

terie pourrait, par exem-

ple, exploser.

33Headset PTT Bluetooth® (fr)

Attention :

Le kit piéton Bluetooth ne

peut être ouvert que par

un partenaire de service

Siemens agréé. Le rem-

placement de la batterie

n'est autorisé que par le

biais du service Siemens.

N'ouvrir la batterie sous

aucun prétexte. Toute mo-

dification de l'appareil est

interdite et invalide son

autorisation d'utilisation.

Mettre au rebut les batte-

ries et les kit piétons Blue-

tooth inutilisables

conformément à la législa-

tion en vigueur.

Le kit piéton Bluetooth

peut provoquer des per-

turbations à proximité de

téléviseurs, de postes de

radio et d'ordinateurs.

N'utilisez que des acces-

soires d'origine Siemens.

Vous éviterez ainsi tout

risque de dommage maté-

riel ou de blessure et se-

rez certain de respecter

les règlements en vigueur.

Une utilisation non conforme de l'ap-

pareil exclut tout recours en garantie !

Remarque

Dans certains pays, l’utilisation d’ap-

pareils Bluetooth peut être limitée.

Veuillez vous renseigner auprès des

autorités compétentes.

Headset PTT Bluetooth® (fr)34

Aperçu du kit piéton

Réglage du volume

\ Appuyer sur la touche : moins fort

[ Appuyer sur la touche : plus fort

DEL

indique les différents états du kit piéton

(p. 35)

Microphone

Bride

Haut-parleur avec écouteur

Touche Marche/arrêt

Touche ptt

(touche push-to-talk)

Appuyer brièvement :

activer la numérotation vocale

prendre l'appel.

Appuyer longuement :

mettre fin à l'appel.

Prise de charge

35Headset PTT Bluetooth® (fr)

Signification de la DEL

La diode électroluminescente

(DEL) signalise les différents

états du kit piéton :

Adapter le kit piéton

Le kit piéton est fourni avec deux

brides pour différentes tailles

d'oreilles. Choisir celle qui vous

convient. Vous pouvez l'inverser

pour pouvoir porter le kit piéton

à l'oreille gauche ou droite.

1. Retirer la bride fixée sur le

côté du support.

2. Faire pivoter la bride et l’insé-

rer prudemment sur le côté

souhaité :

• pour l’oreille gauche :

• pour l’oreille droite :

Allumée en per-

manence (lors-

qu'un chargeur

est branché)

Le kit piéton est

en charge.

Eteinte (lors-

qu'un chargeur

est branché)

Le kit piéton est

chargé.

Clignote 3 fois

avec de longues

pauses à plu-

sieurs reprises

La batterie est

déchargée.

Allumée en per-

manence Authentification

en cours.

Clignote 5 fois Authentification

réussie.

Clignote lente-

ment Le kit piéton est

prêt à fonction-

ner.

Clignote 2 fois

avec des pauses

brèves à plu-

sieurs reprises

Appel entrant.

Clignote 2 fois

avec de longues

pauses à plu-

sieurs reprises

Communication

en cours.

Eteinte Le kit piéton est

désactivé.

Headset PTT Bluetooth® (fr)36

Porter le kit piéton

correctement

Porter le kit piéton Bluetooth®

comme illustré. L'ouverture du

microphone doit toujours être

dirigée vers la bouche.

Vous pouvez adapter la bride à

votre oreille en la pliant douce-

ment.

Veiller à ce que l'extrémité proé-

minente de l'écouteur en caout-

chouc n'entrave pas l'audition.

Qu’est-ce que

Bluetooth?

Bluetooth est un système de

communication radio sur courte

distance. Il permet à différents

terminaux équipés de Bluetooth

de communiquer entre eux sans

fil.

Le kit piéton Bluetooth ne fonc-

tionne qu'en association avec un

téléphone mobile compatible

Bluetooth, prenant en charge le

profil kit piéton, par ex. le

Siemens S65. Il est alors préféra-

ble d'utiliser le profil mains-li-

bres. Respectez également les

consignes relatives aux liaisons

Bluetooth dans le mode d'em-

ploi du téléphone, car les élé-

ments de commande et les affi-

chages varient d'un modèle à

l'autre.

Chaque appareil Bluetooth pos-

sède un nom et une adresse uni-

ques. Vous êtes ainsi certain de

vous connecter avec l'interlocu-

teur désiré. Le concept de sécuri-

té est basé sur un mot de passe

échangé entre les deux appareils

lors de la première authentifica-

tion (p. 38).

Mise en service

Avant de pouvoir utiliser le kit

piéton Bluetooth, vous devez :

• charger le kit piéton et

• l’authentifier sur le mobile.

Charger le kit piéton

Bluetooth

Dans son emballage, la batterie

n’est pas encore chargée com-

plètement.

Pour charger le kit piéton, vous

avez besoin du chargeur fourni.

Placez-le près d'une prise secteur

accessible.

37Headset PTT Bluetooth® (fr)

Grâce à l'adaptateur ECA-500*, il

peut également être chargé à

l'aide d'un Siemens Travel Char-

ger ETC-500/510* ou d'un

Siemens Car Charger Plus

ECC-600*.

*: Ces produits sont disponibles

dans l'éventail d'accessoires

Siemens d'origine.

1. Connecter l'adaptateur de

charge o au kit piéton n,

comme illustré.

2. Brancher la fiche du chargeur

dans la prise secteur.

Temps de charge

Une batterie vide se charge com-

plètement en 2,5 heures env.

DEL en mode charge

La DEL s'allume en rouge pen-

dant la charge. Une fois la batte-

rie chargée, elle s'allume en vert.

Activation du kit piéton

Bluetooth

Appuyer sur la touche ptt pen-

dant 2 secondes. La DEL clignote

pendant 1 seconde d'abord rapi-

dement puis plus lentement. Un

son grave est suivi d'un son aigu.

Désactivation du kit piéton

Bluetooth

Appuyer sur la touche ptt pen-

dant 3 secondes. La DEL s'allume

pendant 1 seconde puis s'éteint.

Un son aigu est suivi d'un son

grave.

Authentification du kit piéton

auprès du téléphone mobile

Le kit piéton doit être désactivé.

1. Appuyer sur la touche ptt pen-

dant 6 secondes au moins. La

DEL s'allume et deux sons

aigus se font entendre. Votre

téléphone mobile peut alors

« rechercher » le kit piéton

Bluetooth.

Charger la batterie à une température

comprise entre 0 et 45 °C, sans quoi

elle risque de s'user prématurément.

Notez que la batterie est générale-

ment soumise à l'usure.

Headset PTT Bluetooth® (fr)38

2. Activer le mode de recherche

sur votre mobile. Lire à ce

propos les consignes dans le

mode d’emploi du mobile.

3. S'il trouve le kit piéton, ce der-

nier s'affiche à l'écran du télé-

phone sous le nom

HHB-700.

4. Entrer si nécessaire le mot de

passe (code PIN) du kit piéton

sur le mobile :

0000.

Le kit piéton Bluetooth est

désormais authentifié par le

téléphone.

Téléphoner

Pour pouvoir téléphoner avec le

kit piéton, ce dernier doit être

activé (voir à gauche) et authen-

tifié par un téléphone mobile

(p. 37).

Les étapes décrites ci-après

s’appliquent uniquement aux

mobiles Siemens. Les mobiles

d’autres constructeurs peuvent

nécessiter d’autres procédures.

Les symboles suivants sont utili-

sés pour expliquer l'utilisation de

l'appareil :

Numérotation vocale

Vous pouvez composer des nu-

méros en prononçant un nom.

Un enregistrement vocal du

nom correspondant au numéro

doit être programmé dans le ré-

pertoire du mobile. Lire à ce pro-

pos le mode d’emploi du mobile.

Cette fonctionnalité n'est pas

prise en charge par tous les télé-

phones mobiles.

1. Appuyer brièvement sur la

touche ptt.

2. Prononcer le nom.

Une fois le nom reconnu, le

mobile compose le numéro de

téléphone correspondant.

Si le kit piéton n'a pas été détecté par

le téléphone dans les 3 minutes, réac-

tiver le mode de recherche (répéter

l'étape 1).

bFonction dépendant de

l’opérateur, peut nécessiter

un abonnement séparé.

• Une rupture imminente de la com-

munication est signalée par une di-

minution de la qualité du signal.

• Si le téléphone mobile n'est pas

connecté au réseau, une tonalité

répétée retentit dans le kit piéton.

• Si la liaison Bluetooth avec le télé-

phone est interrompue pendant

quelques secondes en cours de

communication, vous ne pourrez

poursuivre la conversation que sur

le téléphone.

39Headset PTT Bluetooth® (fr)

Si le nom n'est pas reconnu,

rappuyer sur la touche ptt et

répéter le nom.

Numérotation sur le mobile

1. Composer le numéro comme

d’habitude sur le mobile.

2. Pour prendre un appel avec le

kit piéton, appuyer brièvement

sur la touche ptt.

Mettre fin à l’appel

Appuyer longuement sur la

touche ptt. La communication

prend fin. Le kit piéton reste

activé.

Régler le volume

Utiliser les touches [ et \ pour

régler le volume.

Le volume réglé ici n’influence

pas les réglages sur le mobile.

Décrocher un appel

Appuyer brièvement sur la touche

ptt.

Mise en attente de la

communication

Appuyer brièvement deux fois sur

la touche ptt. Pour poursuivre la

conversation, rappuyer briève-

ment sur la touche ptt.

Signal d’appel/

Permutation b

Signal d'appel

Lorsque vous recevez un appel

pendant une communication,

vous entendez le « signal

d’appel ».

Pour prendre le nouvel appel,

appuyer brièvement sur la tou-

che ptt. L'appel en cours est mis

en attente.

Vous avez dès lors plusieurs

possibilités :

Permutation

Pour permuter entre les deux ap-

pels, appuyer brièvement deux

fois sur la touche ptt.

Rejeter l’appel en cours

Appuyer longuement sur la tou-

che ptt. La communication ac-

tuelle est terminée.

Le deuxième appel est pris.

Décrocher un appel

Du téléphone sur le kit piéton

Appuyer brièvement sur la touche

ptt.

Du kit piéton sur le mobile

Utiliser les éléments de com-

mande du mobile. Lire à ce pro-

pos le mode d’emploi

correspondant.

Headset PTT Bluetooth® (fr)40

Entretien/Résolution

des problèmes/

Caractéristiques de

l'appareil

Conseils d’entretien

• Nettoyer le kit piéton avec un

chiffon sec ou antistatique

sans utiliser de détergent chi-

mique.

• Protéger le kit piéton

de l’humidité et des chocs.

Ne pas exposer votre kit pié-

ton aux rayons du soleil.

Déclaration de conformité

FCC :

voir p. 162

CE :

BenQ Mobile déclare par la pré-

sente que l'appareil décrit dans

ce mode d'emploi répond aux

principales exigences et autres

dispositions respectives de la di-

rective européenne 1999/5/CE

(R&TTE). La déclaration de con-

formité correspondante (DoC) a

été signée. Si nécessaire, une co-

pie de l'original peut être obte-

nue via la ligne d'assistance de la

société ou :

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

Caractéristiques techniques

du kit piéton

*: varie selon le téléphone

portable utilisé

Batterie

Li-ion

100 mAh

Temps de

charge

Environ 2,5 heures

Autonomie

en veille

300 heures

maximum

Autonomie

en commu-

nication

6heures

maximum*

Portée Max. 10 mètres,

moins à l'intérieur

Poids Environ 15 g

Protection IP20

Températu-

re de fonc-

tionnement

-20 °C ... 55 °C

41Headset PTT Bluetooth® (fr)

Caractéristiques techniques

d'alimentation

N626

Service clients

(Customer Care)

Vous trouverez des conseils personna-

lisés sur nos produits en contactant no-

tre ligne d'assistance Premium :

France................................ 08 99 70 01 85

(1,35 EuroTTC/Appel puis

0,34 EuroTTC/Minute)

Des collaborateurs de Siemens quali-

fiés vous y fourniront des informations

produits et des conseils d'installation

éclairés.

Dans certains pays, les services de ré-

paration et de remplacement ne sont

pas assurés si les produits n'ont pas été

commercialisés par nos revendeurs

autorisés.

Si une réparation s'avère nécessaire,

consulter l'un de nos centres de service

(p. 152).

Réception 110 V ou 230 V CA,

50/60 Hz

Sortie 5VCC/0,4A

Températu-

re de fonc-

tionnement

0°C ... 55 °C

Nous vous proposons des conseils

rapides et personnalisés ! Vous dis-

posez de plusieurs possibilités :

Notre assistance en ligne sur

Internet :

www.siemens.fr/servicemobile

Vous disposez d'une assistance per-

manente sur tous nos produits,

24 heures/24. Vous y trouverez un

système interactif de recherche des

erreurs, une liste des questions et ré-

ponses courantes, ainsi que des mo-

des d'emploi et des mises à jour

logicielles à télécharger.

Remarque

Avant d'appeler, préparer le reçu, le

numéro d'appareil du micro-oreillette

et du téléphone (IMEI, afficher en ap-

puyant sur *#06#), la version logicielle

du téléphone (afficher en appuyant

sur *#06#, puis §Info§) et, le cas

échéant, votre numéro du service

Siemens.

Headset PTT Bluetooth® (nl)42

th®

Veiligheids-

voorschriften

Instructie voor ouders

Lees vóór gebruik zorgvuldig de vei-

ligheidsvoorschriften en de gebruiks-

aanwijzing.

Wijs uw kinderen op de inhoud hier-

van en de gevaren bij gebruik van de

Bluetooth Headset.

Houd bij het gebruik van

de Bluetooth Headset re-

kening met wettelijke be-

palingen en lokale

beperkingen. Deze kun-

nen bijvoorbeeld gelden in

vliegtuigen, bij tanksta-

tions, in ziekenhuizen of

bij het autorijden.

De werking van medische

apparatuur, zoals hoor-

toestellen of pacemakers

kan worden verstoord.

Zorg ervoor dat de afstand

tussen de Bluetooth

Headset en de pacemaker

altijd minstens 20 cm be-

draagt. Draag tijdens een

gesprek de Bluetooth

Headset op het oor dat het

verst van de pacemaker is

verwijderd. Raadpleeg uw

arts voor meer informatie.

De oordop kan worden

losgemaakt. Pas op! Klei-

ne kinderen kunnen deze

inslikken.

De spanning (V) die op de

netadapter is vermeld

mag niet worden over-

schreden. Anders kan de

lader onherstelbaar wor-

den beschadigd.

Werp het apparaat niet in

open vuur.

Gebruik uitsluitend origi-

nele Siemens-laders. An-

ders is ernstig letsel en

schade aan goederen niet

uit te sluiten. De batterij

zou bijvoorbeeld kunnen

exploderen.

De Bluetooth Headset

mag alleen door geautori-

seerde Siemens-service-

partners worden geopend.

De batterij mag uitsluitend

worden vervangen door

Siemens Service. U mag

de batterij in geen geval

openen. Iedere andere

wijziging aan het apparaat

is niet toegestaan en leidt

tot verlies van de garantie.

43Headset PTT Bluetooth® (nl)

Let op het volgende:

Lege batterijen en afge-

dankte telefoons overeen-

komstig de wettelijke

bepalingen voor de afval-

verwerking behandelen.

De Bluetooth Headset kan

in de nabijheid van televi-

sies, radio’s en pc’s storin-

gen veroorzaken.

Gebruik uitsluitend origi-

nele Siemens-accessoi-

res. Zo vermijdt u schade

aan uw gezondheid en be-

zittingen en kunt u er ze-

ker van zijn dat aan alle

van toepassing zijnde

voorschriften wordt vol-

daan.

Ondeskundig gebruik sluit elke ga-

rantie uit.

Let op

In sommige landen kunnen beperkin-

gen gelden bij het gebruik van

Bluetooth-apparaten. Neem voor

meer informatie contact op met de

verantwoordelijke instanties.

Headset PTT Bluetooth® (nl)44

Overzicht headset

Tuimelschakelaar volume

\ -toets indrukken: volume verlagen.

[ -toets indrukken: volume verhogen.

LED-indicatie

kondigt verschillende toestanden

van de headset aan (pag. 45)

Microfoon

Oorbeugel

Luidspreker met oordop

Aan/uit-schakelaar

Ptt-toets

(ptt-toets)

Kort indrukken:

om voice dialing in te schakelen

het gesprek te beantwoorden

Ingedrukt houden:

om het gesprek te beëindigen

Laadcontact

45Headset PTT Bluetooth® (nl)

Betekenis van de LED

De LED geeft de verschillende

modi van de headset weer:

Headset aanpassen

Bij de headset worden twee oor-

beugels voor verschillende oor-

grootten geleverd. Kies de oor-

beugel die bij u past. U kunt de

oorbeugel andersom aansluiten,

zodat u de headset aan het lin-

keroor of aan het rechteroor

kunt dragen.

1. Koppel de oorbeugel los door

hem naar achteren te bewe-

gen.

2. Draai de oorbeugel en sluit

hem voorzichtig opnieuw aan:

• Voor het linkeroor:

• Voor het rechteroor:

Brandt continu

(bij aangesloten

lader)

De headset wordt

geladen.

Uit (bij aange-

sloten lader) De headset is

volledig geladen.

Knippert her-

haald 3x met lan-

ge tussenpauzes

Batterij is leeg.

Brandt continu Tijdens kennis-

making.

Knippert 5x Kennismaking is

met succes afge-

sloten.

Knippert met lan-

ge tussenpauzes De headset is

klaar voor

gebruik.

Knippert her-

haald 2x met kor-

te tussenpauzes

Binnenkomende

oproep.

Knippert her-

haald 2x met lan-

ge tussenpauzes

Tijdens het ge-

sprek.

Uit Headset is uit-

geschakeld.

Headset PTT Bluetooth® (nl)46

Headset correct dragen

Draag de Bluetooth® Headset

zoals in de afbeelding. De micro-

foonopening moet altijd naar de

mond gericht zijn.

Door de oorbeugel voorzichtig

te buigen kunt u hem aanpassen

aan uw oor.

Het uitstekende uiteinde van de

rubberen oordop moet zich voor

een deel in de gehoorgang be-

vinden.

Wat is Bluetooth?

Bluetooth is een draadloze com-

municatietechniek voor korte af-

standen.

De Bluetooth Headset werkt al-

leen in combinatie met een mo-

biele telefoon met Bluetooth-

functionaliteit, die het headset-

profiel ondersteunt, bijvoor-

beeld de Siemens S65. Boven-

dien heeft het Handsfree-profiel

de voorkeur. Volg ook de in-

structies voor Bluetooth-verbin-

dingen in de gebruiksaanwijzing

van de mobiele telefoon, aange-

zien de bedieningselementen en

displayindicaties per mobiele te-

lefoon verschillen.

Elk Bluetooth-apparaat heeft

een uniek adres en een naam.

Op deze manier wordt gegaran-

deerd dat alleen de geselecteer-

de communicatiepartners met

elkaar worden verbonden. Het

beveiligingsconcept is geba-

seerd op een wachtwoord, dat

beide apparaten bij de eerste

aanmelding uitwisselen

(pag. 48).

In gebruik nemen

Voordat u de Bluetooth Headset

kunt gebruiken, dient u:

• de headset te laden;

• de headset bij de mobiele

telefoon aan te melden.

Bluetooth Headset laden

Bij levering is de batterij niet vol-

ledig geladen.

Om de headset te laden hebt u

de meegeleverde lader nodig.

Let erop dat het stopcontact zich

in de buurt bevindt en vrij toe-

gankelijk is.

47Headset PTT Bluetooth® (nl)

De headset kan naast de laad-

adapter ECA-500* ook met een

Siemens Travel Charger ETC.

De headset kan tevens met een

Siemens Travel Charger500/

510* of een Siemens Car Char-

ger Plus ECC-600* worden

geladen.

*: De producten zijn verkrijgbaar

in het assortiment van originele

Siemens-accessoires.

1. Steek de plug van lader o in

de headset n zoals in de af-

beelding.

2. Steek de stekker van de lader

in het stopcontact.

Laadtijd

Een lege batterij is na circa 2,5

uur volledig geladen.

LED-weergave tijdens het laden

De LED wordt rood tijdens het la-

den. Zodra de batterij vol is,

wordt de LED groen.

Bluetooth Headset

inschakelen

Druk 2 seconden lang op de ptt-

toets. De LED-indicatie knippert

1 seconde lang met korte en

daarna lange onderbrekingen.

U hoort een lage en een hoge

toon.

Bluetooth Headset

uitschakelen

Druk 3 seconden lang op de ptt-

toets. De LED-indicatie brandt

1 seconde lang permanent en

gaat daarna uit. U hoort een lage

en een hoge toon.

De headset kennis laten

maken met de mobiele

telefoon

De headset moet uitgeschakeld

zijn.

1. Druk minstens 6 seconden

lang op de ptt-toets. De LED

brandt permanent en u hoort

twee tonen. De Bluetooth

Headset kan nu alleen door

uw mobiele telefoon worden

"gezocht."

Laad de batterij uitsluitend bij een

temperatuur van 0 °C tot 45 °C. An-

ders slijt de batterij voortijdig. Houd er

rekening mee dat batterijen in het al-

gemeen aan slijtage onderhevig zijn.

Headset PTT Bluetooth® (nl)48

2. Schakel de zoekmodus in op

uw mobiele telefoon. Zie hier-

voor ook de aanwijzingen in

de gebruiksaanwijzing van uw

mobiele telefoon.

3. Als de mobiele telefoon de

headset vindt, wordt dit op

het display van de mobiele te-

lefoon weergegeven onder de

apparaatnaam

HHB-700.

4. Zodra u hierom wordt ge-

vraagd, voert u op de mobiele

telefoon het wachtwoord

(PIN) van de headset in:

0000.

De Bluetooth Headset is nu be-

kend bij de mobiele telefoon.

Telefoneren

Om te kunnen telefoneren met

de headset moet deze ingescha-

keld zijn (zie links) en zijn aange-

meld bij een mobiele telefoon

(pag. 47).

De hier beschreven bedienings-

procedure geldt alleen voor

mobiele telefoons van Siemens.

Bij toestellen van andere leve-

ranciers kunnen andere proce-

dures gelden.

Ter verduidelijking van de bedie-

ning worden de volgende picto-

grammen gebruikt:

Voice dialing

U kunt alleen via Voice dialing

een nummer kiezen als u een

naam aan het nummer heeft ge-

koppeld en de naam in het tele-

foonboek van uw mobiele tele-

foon voor voice dialing heeft

gemarkeerd. Zie hiervoor ook de

gebruiksaanwijzing van uw mo-

biele telefoon.

Deze functie wordt niet door alle

mobiele telefoons ondersteund.

1. Druk kort op de ptt-toets.

2. Spreek de naam in.

Als de naam wordt herkend,

kiest de mobiele telefoon het

Wanneer de headset niet binnen drie

minuten door uw mobiele telefoon

wordt gevonden, dient u de zoekmo-

dus opnieuw in te schakelen (herhaal

stap 1).

bFunctie is afhankelijk van de

provider. U dient zich even-

tueel voor deze functie aan

te melden.

• Een slechte signaalkwaliteit geeft

aan, dat de gespreksverbinding

verloren dreigt te gaan.

• Als de mobiele telefoon geen ver-

binding heeft met het netwerk,

geeft de headset herhaaldelijk een

pieptoon weer.

• Wanneer de Bluetooth-verbinding

met de mobiele telefoon gedurende

verschillende seconden is verbro-

ken, kunt u het gesprek alleen nog

met de mobiele telefoon

voortzetten.

49Headset PTT Bluetooth® (nl)

bijbehorende telefoon-

nummer.

Als de naam niet wordt her-

kend, drukt u nogmaals op de

ptt-toets en spreekt u de

naam nogmaals in.

Kiezen via het de mobiele

telefoon

1. Kies een nummer via uw

mobiele telefoon.

2. Druk kort op de ptt-toets om

het gesprek via de headset te

voeren.

Gesprek beëindigen

Houd de ptt-toets ingedrukt. Het

gesprek wordt beëindigd. De

headset blijft gereed voor

gebruik.

Volume instellen

Met de toetsen [ en \ kunt u

het volume instellen.

De instellingen van de headset

hebben geen invloed op de in-

stellingen van uw mobiele tele-

foon.

Oproep beantwoorden

Druk kort op de ptt-toets.

Gesprek in de wachtstand

zetten

Druk tweemaal kort op de ptt-

toets. Als u het gesprek wilt

voortzetten, drukt u nogmaals

tweemaal kort op de ptt-toets.

Wisselgesprekken b

Wisselgesprek

Als u tijdens een gesprek wordt

gebeld, hoort u de wisselge-

sprektoon.

Als u de nieuwe oproep wilt aan-

nemen, drukt u kort op de ptt-

toets. Eerst wordt de bestaande

oproep in de wacht gezet.

U hebt dan de volgende moge-

lijkheden:

Wisselgesprek voeren

Om tussen twee gesprekken te

schakelen drukt u tweemaal kort

op de ptt-toets.

Huidige gesprek beëindigen

Druk lang op de ptt-toets. Het

huidige gesprek wordt beëin-

digd.

Het tweede gesprek wordt aan-

genomen.

Gesprek overnemen

Van telefoon naar headset

Druk kort op de ptt-toets.

Van headset naar telefoon

Gebruik de bedieningselemen-

ten van de mobiele telefoon.

Zie hiervoor ook de gebruiksaan-

wijzing van het toestel.

Headset PTT Bluetooth® (nl)50

Onderhoud/

foutopsporing/

apparaatgegevens

Onderhoud

• Neem de headset af met een

licht vochtige doek of antista-

tische doek zonder chemische

reinigingsmiddelen.

• Stel de headset niet bloot aan

vocht, stoten of directe zon-

nestraling.

Conformiteitsverklaring

FCC

Dit apparaat voldoet aan deel 15

van de FCC-regels. Voorwaarden

voor het gebruik van het appa-

raat: (1) het apparaat veroor-

zaakt geen gevaarlijke interfe-

rentie en (2) wordt niet door

interferentie beïnvloed, ook als

er sprake is van interferentie die

ongewenste effecten kan

hebben.

BenQ Mobile verklaart hierbij dat

het apparaat dat in deze handlei-

ding wordt beschreven voldoet

aan de relevante vereisten en

andere pertinente bepalingen

van de richtlijn 1999/5/EC

(R&TTE). De betreffende confor-

miteitsverklaring (DoC) is

ondertekend.

Indien gewenst, kunt u een ko-

pie van het origineel opvragen

via onze hotline of op

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

51Headset PTT Bluetooth® (nl)

Technische gegevens

headset

*: Afhankelijk van de gebruikte

mobiele telefoon

Technische gegevens

voedingsadapter

N626

Klantenservice

Zie Customer Care, S. 152.

Lithium-

ion-batterij

100 mAh

Laadtijd ongeveer 2,5 uur

Stand-bytijdmaximaal 300 uur

Spreektijd maximaal 6 uur*

Bereik maximaal 10 meter,

binnenshuis minder

Gewicht ongeveer 15 gram

Beveiliging IP20

Bedrijf-

tempera-

tuur

-20 °C ... 55 °C

Ingang 110 V of 230 V AC,

50/60 Hz

Uitgang 5 V DC/0,4 A

Bedrijfstem-

peratuur

0°C ... 55 °C

Headset PTT Bluetooth® (da)52

th®

sæt

)

Sikkerhedsanvisninger

Henvisning for Note til

Læs denne betjeningsvejledning og

sikkerhedsanvisningerne nøje grun-

digt inden apparatet tages i brug!

Fortæl dine børn om vejledningens

indhold og anvisninger samt om farer-

ne ved at bruge Bluetooth headsæt!

Vær opmærksom på lov-

givningens bestemmelser

og lokale begrænsninger i

forbindelse med brugen af

Bluetooth headsæt. Det

kan f. eks. gælde i flyve-

maskiner, på tankstatio-

ner, i sygehuse og ved

kørsel i bilkørsel.

Headsættet kan påvirke

funktionen af medicinsk

udstyr som f.eks. høreap-

parater eller pacemakere.

Hold en afstand på mindst

20 cm mellem Bluetooth

headsæt og pacemakere.

Brug Bluetooth headsæt-

tet under en samtale på

det øre, som er længst

væk fra pacemakeren.

Kontakt din læge for at få

yderligere oplysninger.

Ørestykket kan tages af.

Pas på! Småbørn kan

komme til at sluge det.

Den netspænding, som er

angivet på strømforsynin-

gen (V), må ikke overskri-

des. Hvis man dette ikke

overholdes, kan det forår-

sage skade på

ladeapparatet.

Apparatet må ikke kastes i

åben ild.

Brug kun originalt

Siemens-ladeudstyr. I

modsat fald kan det med-

føre alvorlige sundheds-

mæssige og materielle

skader. Batteriet kan

f.eks. eksplodere.

Kun autoriserede

Siemens-servicepartnere

må åbne dit Bluetooth

Headsæt. Udskiftning af

batteriet er kun tilladt via

Siemens Service. Enhver

ændring af apparatet er ik-

ke tilladt og medfører tab

af driftstilladelsen.

53Headset PTT Bluetooth® SIM (da)

Bemærk:

Ubrugelige batterier og

Bluetooth headsæt skal

bortskaffes i overens-

stemmelse med gælden-

de lov.

Bluetooth headsæt kan i

nærheden af tv- og radio-

apparater samt pc’er med-

føre forstyrrelser på disse

apparater.

Brug kun originalt

Siemens-tilbehør. På den

måde undgår du eventuel-

le sundheds- og tingska-

der og sikrer dig, at alle

relevante bestemmelser

overholdes.

Hvis produktet bruges i strid med sit

formål, bortfalder garantien!

Bemærk

I nogle lande kan brugen af Bluetooth-

produkter være begrænset. Kontakt

de relevante myndigheder for at få

yderligere oplysninger.

Headset PTT Bluetooth® (da)54

Oversigt headsæt

Vippeknap Lydstyrkeknapper

\-Tryk på knappen: lavere

[-Tryk på knappen: højere

LED

angiver forskellige headsæt-

tilstande (s. 55)

Mikrofon

Ørebøjle

Højttaler med ørestykke

Tænd/sluk-knap

ptt-knap

(Push-to-talk-knap)

Tryk kort:

Aktiver stemmestyret opkald, el-

ler besvar et opkald.

Tryk længe:

Afslut en samtale

Ladebøsningstik

55Headset PTT Bluetooth® SIM (da)

Betydning af diodens LED-

visningernes betydning

Lysdioden (LED) angiver de for-

skellige headsæt-tilstande:

Tilpas headsættet

Sammen med headsættet følger

to ørebøjler til forskellige øre-

størrelser. Vælg den, der passer

til dig. Du kan flytte ørebøjlen, så

du kan bære headsættet på ven-

stre eller højre øre.

1. Træk ørebøjlen af bagud.

2. Drej ørebøjlen og sæt den for-

sigtigt på igen:

• til venstre øre:

• til højre øre:

Lyser kon-

stant (ved til-

sluttet lader)

Headsættet oplades.

Slukket (ved

tilsluttet

lader)

Headsættet er helt

opladet.

Blinker gen-

tagne gange

3x med lange

pauser

Batteriet er tomt.

Lyser

konstant Under tilmeldingen.

Blinker 5x Tilmeldingen er

gennemført.

Blinker med

lange pauser Headsættet er driftsklart.

Blinker gen-

tagne gange

2x med korte

pauser

Indgående opkald.

Blinker gen-

tagne gange

2x med lange

pauser

Under samtalen.

Slukket Headsættet er slukket.

Headset PTT Bluetooth® (da)56

Bær headsættet korrekt

Bær dit Bluetooth® headsæt som

vist. Mikrofonåbningen bør altid

pege i retning af munden

Du kan tilpasse ørebøjlen til dit

øre ved at bøje den forsigtigt.

Sørg for, at den fremstående en-

de af gummiørestykket stikker

lidt ind i øregangen.

Hvad er Bluetooth?

Bluetooth er en radiobaseret for-

bindelse over korte afstande.

Den muliggør trådløs kommuni-

kation mellem forskellige termi-

naler, enheder som er udstyret

med Bluetooth.

Bluetooth headsættet fungerer

kun sammen med en Bluetooth-

kompatibel mobiltelefon, som

understøtter Headsæt-profilen

eller Håndfri-profilen. I den

sammenhæng er Håndfri-profi-

len at foretrække. Læs også

oplysningerne om Bluetooth-

forbindelser i mobiltelefonens

betjeningsvejledning, da betje-

ningselementer og displayvis-

ninger varierer fra mobiltelefon

til mobiltelefon.

Alle Bluetooth-produkter har en

entydig adresse og et navn. På

den måde er det sikret, at kun de

udvalgte kommunikationspart-

nere får forbindelse med hinan-

den. Sikkerhedskonceptet byg-

ger på en adgangskode, som

begge enheder udveksler ved

den første tilmelding (s. 58).

Ibrugtagning

Inden du kan bruge dit

Bluetooth headsæt, skal du:

•oplade headsættet og

• tilmelde headsættet til

mobiltelefonen.

Oplad Bluetooth headsættet

Batteriet er ved levering endnu

ikke opladet helt.

Til opladning af batteriet skal du

bruge det ladeapparat, som er

en del af leverancen. Vær op-

mærksom på, at der skal være

en tilgængelig stikkontakt i

nærheden.

57Headset PTT Bluetooth® SIM (da)

Ved at bruge ladeadapteren

ECA-500* kan headsættet også

oplades med en Siemens Travel

Charger ETC-500/510* eller

Siemens Car Charger Plus

ECC-600*.

*: Disse produkter fås som origi-

nalt Siemens-tilbehør.

1. Sæt ladeapparatets stik o

som vist i headsættet n.

2. Sæt stikket fra laderen i

stikkontakten.

Opladningstid

Et tomt batteri er fuldt opladet

efter ca. 2,5 timers opladning.

Visning under opladning

Lysdioden lyser rødt under op-

ladningen. Når batteriet er ladet

helt op, slukkes lysdioden.

Tænd for Bluetooth-

headsættet

Tryk på ptt-tasten i 2 sekunder.

Lysdioden blinker i 1 sekund

med korte og derefter lange

pauser. Du hører en dyb og en

høj tone.

Sluk for Bluetooth

headsættet

Tryk på ptt-tasten i 3 sekunder.

Lysdioden lyser permanent i

1 sekund og slukkes så. Du hører

en høj og en dyb tone.

Tilmeld headsættet til

mobiltelefonen

Headsættet skal være slukket.

1. Tryk på ptt-tasten i mindst

6 sekunder. Lysdioden lyser

permanent, og du hører to

høje toner.

Batteriet må kun oplades ved en tem-

peratur på 0°C til 45°C, da det ellers

bliver slidt op før tiden.

Headset PTT Bluetooth® (da)58

2. Start søgefunktionen på din

mobiltelefon. Læs i

betjeningsvejledningen til din

mobiltelefon, hvordan du gør.

3. Hvis mobiltelefonen finder

headsættet, vises dette på

mobiltelefonens display

under navnet

HHB-700.

4. Indtast adgangskoden (PIN-

koden) for headsættet på mo-

biltelefonen, hvis du bliver

bedt om det:

0000

Dit Bluetooth headsæt er nu

tilmeldt din mobiltelefon.

Samtale

Det er en forudsætning for at fø-

re en samtale med headsættet,

at headsættet er tændt (se til

venstre) og at headsættet er til-

meldt en mobiltelefon (s. 57).

De betjeningsforløb, der beskri-

ves i det følgende, gælder kun

for Siemens mobiltelefoner.

Forløbet for mobiltelefoner fra

andre producenter kan være

anderledes.

Følgende symboler anvendes til

at forklare betjeningen:

Stemmestyret opkald

Du kan kun vælge telefonnumre

ved at sige et navn. Det kræver,

at du for hvert telefonnummer

gemmer en stemmeoptagelse af

navnet i mobiltelefonens adres-

sekartotek. Se mobiltelefonens

betjeningsvejledning.

Denne funktion understøttes ik-

ke af alle mobiltelefoner.

1. Tryk kort på ptt-knappen.

Hvis din mobiltelefon ikke finder head-

sættet i løbet af 3 minutter, skal du ak-

tivere søgefunktionen igen (Gentag

trin 1).

bFunktion, der er afhængig af

netudbyderen. Der skal

eventuelt tegnes et separat

abonnement på funktionen.

• En dårlig signalkvalitet kan medfø-

re, at samtalen bliver afbrudt.

• Hvis mobiltelefonen ikke har nogen

forbindelse til nettet, hører du et

bipsignal, der gentager sig, i

headsættet.

• Hvis forbindelsen mellem

Bluetooth headsættet og mobiltele-

fonen afbrydes i flere sekunder un-

der en samtale, kan du kun

fortsætte samtalen via mobiltelefo-

nen.

59Headset PTT Bluetooth® SIM (da)

2. Sig navnet på personen.

Hvis navnet bliver genkendt,

ringer mobiltelefonen det

tilhørende telefonnummer

op.

Tryk på ptt-tasten igen, hvis

navnet ikke genkendes, og sig

navnet en til.

Opkald via mobiltelefonen

1. Ring op som normalt på

mobiltelefonen.

2. Tryk kort på ptt-knappen for at

føre samtalen via headsættet.

Afslut en samtale

Tryk længe på ptt-knappen. Sam-

talen afsluttes. Headsættet er

fortsat driftsklart.

Indstil lydstyrken

Lydstyrken indstilles med de to

taster [ og \.

Den lydstyrke, der indstilles her,

påvirker ikke indstillingerne på

mobiltelefonen.

Besvar et opkald

Tryk kort på ptt-knappen tasten.

Sæt samtale på hold

Tryk 2 gange kort på ptt-knap-

pen. Tryk igen 2 gange kort på

ptt-tasten for at fortsætte

samtalen.

Banke på/skifte b

Banke på

Hvis du bliver ringet op under en

samtale, hører du en "banke på"-

tone.

Tryk kort på ptt-tasten for at be-

svare det nye opkald. Det eksi-

sterende opkald sættes i første

omgang på hold.

Du har nu følgende muligheder:

Skift

Skift mellem de to samtalerved

at trykke 2 gange kort på ptt-ta-

sten.

Afvis det aktuelle opkald

Tryk længe på ptt-knappen. Den

aktive samtale afsluttes.

Den anden samtale sættes på

hold.

Hent samtale

Fra telefon til headsæt

Tryk kort på ptt-knappen.

Fra headsæt til telefon

Anvend mobiltelefonens betje-

ningselementer. Se mobiltelefo-

nens betjeningsvejledning.

Headset PTT Bluetooth® (da)60

Pleje/afhjælpning af

fejl/apparatets data

Plejetips

• Rengør headsættet med en

fugtig klud eller en antistatisk

klud uden kemiske

rengøringsmiddeller.

• Beskyt headsættet imod stød

og fugt. Beskyt headsættet

imod direkte sollys.

Overensstemmelses-

erklæring

FCC:

Apparatet overholder Afsnit 15 i

FCC-reglerne. Det må kun an-

vendes under overholdelse af

følgende to forudsætninge: (1)

Apparatet forårsager ikke nogen

farlig interferens, og (2) påvirkes

ikke på nogen måde af interfe-

rens, heller ikke hvor det drejer

sig om interferens, der kan have

uønskede effekter.

CE:

BenQ Mobile erklærer hermed,

at det apparat, som er beskrevet

i den foreliggende manual,

opfylder de væsentligste krav og

andre gældende bestemmelser

iht. direktivet 1999/5/EF

(R&TTE). Den pågældende over-

ensstemmelseserklæring (DoC)

er underskrevet.

Om nødvendigt kan en kopi af

originalen rekvireres

via firmaets hotline eller på:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

61Headset PTT Bluetooth® SIM (da)

Tekniske data

*: Afhængiger af den mobiltele-

fon, der bruges

Tekniske data,

strømforsyning

N626

Kundeservice

Se Customer Care, S. 152.

Li-Ion-batteri 100 mAh

Opladnings-

tid

ca. 2,5 timer

Standbytid op til 300 timer

Taletid op til 6 timer*

Rækkevidde maks. 10 meter, in-

dendørs mindre

Vægt ca. 15 g

Kapslings-

klasse

IP20

Beskyttelses-

grad

-20 °C ... 55 °C

Indgang 110 V eller

230 V AC, 50/60 Hz

Udgang 5 V DC/0,4 A

Driftstem-

peratur

0°C ... 55 °C

Headset PTT Bluetooth® (fi)62

th®

®-

Turvallisuus

Ohjeita vanhemmille

Tutustu käyttö- ja turvallisuusohjeisiin

huolellisesti ennen käyttöä!

Kerro ohjeet myös lapsille ja selvitä,

mitä mahdollisia vaaroja Bluetooth-

kuulokkeen käyttöön voi liittyä!

Noudata paikallisia ohjeita

ja määräyksiä Bluetooth-

kuuloketta käyttäessäsi.

Kuulokkeen käyttöä on ra-

joitettu esim. lentokoneis-

sa, huoltoasemilla,

sairaaloissa ja autolla ajet-

taessa.

Kuuloke saattaa häiritä

terveydenhuollon laittei-

den, kuten kuulolaitteiden

ja sydämentahdistimien

toimintaa. Bluetooth-kuu-

lokkeen ja tahdistimen vä-

lisen etäisyyden on oltava

vähintään 20 cm. Pidä

Bluetooth-kuuloketta sitä

korvaa vasten, joka on

kauempana tahdistimes-

ta. Lisätietoja saat lääkä-

riltäsi.

Pidä kuuloke lasten ulottu-

mattomissa! Kuulokkeen

osia ei saa joutua lasten

käsiin.

Verkkolaitteessa annet-

tua jännitettä (V) ei saa

ylittää. Laturi saattaa vau-

rioitua käytettäessä korke-

ampaa jännitettä.

Laitetta ei saa heittää

avotuleen.

Käytä ainoastaan

Siemensin alkuperäisiä

latureita. Muussa tapauk-

sessa seurauksena saat-

taa olla huomattavia

terveydellisiä haittoja tai

laitevaurioita. Vääränlai-

nen akku saattaa esimer-

kiksi räjähtää.

Vain Siemensin valtuutta-

ma huolto saa avata Blue-

tooth-kuulokkeen ja

vaihtaa akun. Puhelimeen

ei saa tehdä minkäänlaisia

muutoksia, muutoin takuu

ei ole voimassa.

63Headset PTT Bluetooth® (fi)

Tärkeää:

Noudata paikallisia lakeja

ja määräyksiä hävittäes-

säsi akkuja ja Bluetooth-

kuulokkeita.

Bluetooth-kuuloke saattaa

aiheuttaa häiriöitä lähellä

oleviin televisioihin, radioi-

hin ja tietokoneisiin.

Käytä ainoastaan

Siemensin alkuperäisiä li-

sävarusteita. Näin vältät

mahdolliset terveyshaitat

ja laitevauriot ja varmistat,

että kaikki olennaiset vaa-

timukset täyttyvät.

Takuu ei ole voimassa, jos laitetta on

käytetty väärin!

Ohje

Joissakin maissa saatetaan rajoittaa

Bluetooth-laitteiden käyttöä.

Lisätietoja saat viranomaisilta.

Headset PTT Bluetooth® (fi)64

Kuulokkeen yleiskuva

Äänenvoimakkuus

\ hiljaisemmalle

[ kovemmalle

LED-merkkivalo

Kuulokkeen eri tilat (s. 65)

Mikrofoni

Sanka

Kaiutin ja korvakuuloke

Päälle/Pois-näppäin

Vastauspainike

(Push-to-talk-näppäin)

Lyhyt painallus:

Äänivalinta

tai

puheluun vastaaminen

Pitkä painallus

Laturiliitäntä

65Headset PTT Bluetooth® (fi)

LED-valon merkitykset

Merkkivalo (LED) osoittaa kuu-

lokkeen eri tilat:

Kuulokkeen sovitus

Kuulokkeen toimitukseen kuu-

luu kaksi erikokoista sankaa. Va-

litse itsellesi sopiva sanka. Sanka

voidaan asettaa siten, että kuu-

loketta voidaan pitää oikeassa

tai vasemmassa korvassa.

1. Irrota sanka taaksepäin.

2. Kierrä sankaa ja aseta se varo-

vasti halutulle puolelle:

• vasenta korvaa vasten:

• oikeaa korvaa vasten:

Palaa jatkuvasti

(kytkemisen

aikana)

Kuuloke latautuu.

Pois (kun laturi

on liitettynä

verkkoon)

Kuuloke on ladat-

tu täyteen.

Vilkkuu 3x

hitaasti. Akku on tyhjä.

Palaa jatkuvasti Kytkemisen

aikana.

Vilkkuu 5x Kuuloke on kyt-

ketty matkapuhe-

limeen.

Vilkkuu hitaasti Kuuloke on

käyttövalmis.

Vilkkuu 2x

nopeasti Saapuva puhelu.

Vilkkuu 2x

hitaasti Puhelun aikana.

Pois Kuuloke on kyt-

ketty pois päältä.

Headset PTT Bluetooth® (fi)66

Kuulokkeen käyttö

Käytä Bluetooth®-kuuloketta ku-

van osoittamalla tavalla.

Mikrofonin on aina osoitettava

suuta kohti.

Voit vääntää sankaa varovasti

korvallesi sopivaksi.

Varmista, että kuminen korva-

kappale on taivutettu hieman

korvan sisään.

Mikä on Bluetooth?

Bluetooth on lyhyen matkan ra-

dioliikenneyhteys. Sen avulla

Bluetoothilla varustetut pääte-

laitteet voivat olla langattomas-

sa yhteydessä toisiinsa.

Bluetooth-kuuloke toimii vain

sellaisessa matkapuhelimessa,

jossa on kuuloketta tukeva Blue-

tooth-toiminto. Kuulokkeen

kanssa käytetään kuulokeprofii-

lia. Lue myös matkapuhelimen

käyttöohjeen Bluetooth-yhteyk-

siä koskevat ohjeet, koska näp-

päimet ja näytön tekstit voivat

vaihdella puhelinmalleittain.

Jokaisella Bluetooth-laitteella on

oma nimi ja osoite. Näin varmis-

tetaan, että puhelut yhdistyvät

oikeille henkilöille. Turvallisuus

perustuu salasanaan, jonka mo-

lemmat laitteet vaihtavat ensim-

mäisen kytkemisen yhteydessä

(s. 68).

Käyttöönotto

Ennen kuin voit käyttää Blue-

tooth-kuuloketta:

• kuuloke on ladattava ja

• kuuloke on kytkettävä matka-

puhelimeen.

Bluetooth-kuulokkeen

lataaminen

Akkua ei ole ladattu valmiiksi

täyteen.

Latausta varten tarvitset

kuulokkeen mukana toimitetun

laturin. Varmista, että lähellä on

pistorasia.

67Headset PTT Bluetooth® (fi)

Kuuloke voidaan ladata myös la-

turiadapterilla ECA-500*,

Siemensin lisälaturilla ETC-

500/510* tai Siemensin Plus-au-

tolaturilla ECC-600*.

*: Nämä tuotteet ovat

Siemensin alkuperäisiä

lisävarusteita.

1. Aseta laturin pistoke o kuu-

lokkeen liitäntäkohtaan kuvan

osoittamalla tavalla. n.

2. Kytke laturin verkkolaite

pistorasiaan.

Latausaika

Tyhjä akku latautuu täyteen noin

2,5 tunnissa.

Näyttö latauksen aikana

LED palaa latauksen aikana pu-

naisena. Kun akku on latautunut

täyteen, LED sammuu.

Kuulokkeen kytkeminen

päälle

Paina vastauspainiketta

2 sekunnin ajan. LED-valo välk-

kyy 1 sekunnin ajan nopeasti,

sitten hitaasti. Kuuluu matala ja

korkea ääni.

Kuulokkeen kytkeminen pois

päältä

Paina vastauspainiketta

3 sekunnin ajan. LED-valo

palaa sekunnin ajan ja sammuu.

Kuuluu korkea ja matala ääni.

Kuulokkeen kytkeminen

matkapuhelimeen

Kuulokkeen on oltava kytkettynä

pois päältä.

1. Paina vastauspainiketta vähin-

tään 6 sekunnin ajan. LED pa-

laa jatkuvasti. Kuuluu kaksi

korkeaa ääntä. Matkapuhelin

voi nyt etsiä Bluetooth-kuu-

lokkeen.

Lataa akku vain 0°C - 45°C lämpöti-

lassa, jolloin se ei kulu ennenaikaises-

ti loppuun. Akku kuluu normaalissa

käytössä.

Headset PTT Bluetooth® (fi)68

2. Ota käyttöön matkapuheli-

men etsintätila. Lisäohjeita

löydät matkapuhelimen käyt-

töohjeista.

3. Kun matkapuhelin löytää kuu-

lokkeen, se näkyy puhelimen

näytöllä laitenimellä HHB-700.

4. Näppäile matkapuhelimeen

tarvittaessa kuulokkeen sa-

lasana (PIN):

0000

Bluetooth-kuuloke on nyt kyt-

ketty matkapuhelimeen.

Soittaminen

Kuulokkeella voidaan soittaa,

kun se on kytketty päälle (katso

edellä) ja se on kytketty matka-

puhelimeen (s. 67).

Seuraavassa kuvatut toiminnot

koskevat vain Siemens-matka-

puhelimia. Muiden valmistajien

matkapuhelimissa voi olla muita

toimintoja.

Toiminnon symboli:

Äänivalinta

Puhelinnumeroihin voidaan soit-

taa sanomalla vastaanottajan ni-

mi. Tätä varten matkapuhelimen

puhelinluetteloon on tallennet-

tava nimen äänivalinta. Lisätie-

toja on matkapuhelimen käyttö-

ohjeessa.

Kaikki matkapuhelimet eivät tue

tätä toimintoa.

1. Paina lyhyesti

vastauspainiketta.

2. Sano nimi.

Kun nimi tunnistetaan, mat-

kapuhelin soittaa vastaavaan

puhelinnumeroon.

Jos nimeä ei tunnisteta, yritä

uudelleen painamalla

vastauspainiketta toisen

kerran ja sanomalla nimi

uudelleen.

Jos matkapuhelin ei löydä kuuloketta

3 minuutin kuluessa, etsintätila on

otettava käyttöön uudelleen

(toistamalla kohta 1).

bOperaattorikohtainen toi-

minto, joka saattaa edellyt-

tää rekisteröitymistä.

• Jos yhteyden laatu on huono, pu-

helu saattaa katketa yhtäkkiä.

• Jos matkapuhelin ei ole kuuluvuus-

alueella, kuulokkeesta kuuluu tois-

tuva piippaus.

• Jos Bluetooth-yhteys matkapuheli-

meen on puhelun aikana ollut poik-

ki useamman sekunnin ajan,

puhelua voidaan jatkaa vain matka-

puhelimesta.

69Headset PTT Bluetooth® (fi)

Soittaminen matkapuhelimen

kautta

1. Valitse numero normaalisti

matkapuhelimesta.

2. Puhu puhelu kuulokkeen

kautta painamalla

vastauspainiketta lyhyesti.

Puhelun lopetus

Paina vastauspainiketta pitkään.

Puhelu lopetetaan. Kuuloke

pysyy käyttövalmiina.

Äänenvoimakkuuden säätö

Näppäimillä [ ja \ säädetään

äänenvoimakkuutta.

Kuulokkeen äänenvoimakkuu-

den säätö ei vaikuta matkapuhe-

limen ääniasetuksiin.

Puheluun vastaaminen

Paina vastauspainiketta lyhyesti.

Puhelun asetus pitoon

Paina vastauspainiketta kaksi

kertaa lyhyesti. Jatka puhelua

painamalla vastauspainiketta

uudelleen kaksi kertaa lyhyesti.

Koputus/vuorottelu b

Koputus

Meneillään olevan puhelun aika-

na kuuluva koputus on merkki

odottavasta puhelusta.

Vastaa uuteen puheluun

painamalla vastauspainiketta

lyhyesti. Aikaisempi puhelu

asetetaan toistaiseksi pitoon.

Valittavana on seuraavat vaihto-

ehdot:

Vuorottelu

Vuorottele puheluiden välillä

painamalla vastauspainiketta

kaksi kertaa lyhyesti.

Meneillään olevan puhelun hylkää-

minen

Paina vastauspainiketta pitkään.

Meneillään oleva puhelu lopete-

taan.

Toiseen puheluun vastataan.

Puhelun siirto

Puhelimesta kuulokkeeseen

Paina vastauspainiketta lyhyesti.

Kuulokkeesta puhelimeen

Käytä matkapuhelimen näp-

päimiä. Lisätietoja on matkapu-

helimen käyttöohjeessa.

Headset PTT Bluetooth® (fi)70

Käsittely/Vianetsintä/

Laitetiedot

Käsittelyohjeita

• Puhdista kuuloke kostealla tai

antistaattisella liinalla. Älä

käytä kemiallisia puhdistusai-

neita.

• Suojaa kuuloke kosteudelta ja

iskuilta. Älä jätä kuuloketta

suoraan auringonvaloon.

Vaatimustenmukaisuus-

vakuutus

FCC:

Tässä käyttöoppaassa kuvattu

laite täyttää FCC-sääntöjen koh-

dan 15 vaatimukset. Laitteen

toiminta täyttää seuraavat kaksi

ehtoa: (1) Laite ei aiheuta häiri-

öitä muissa laitteissa. (2) Laite

sietää kaikkia häiriöitä, mukaan

lukien häiriöitä, jotka voivat vai-

kuttaa sen toimintoihin.

CE:

BenQ Mobile vakuuttaa, että

tässä käyttöoppaassa kuvattu

puhelin täyttää kaikki direktiivin

1999/5/EY (R&TTE)

päävaatimukset ja muut

asiaankuuluvat määräykset.

Vaatimustenmukaisuusvakuutu

s (DoC) on allekirjoitettu. Kopion

alkuperäisestä vakuutuksesta

saat tarvittaessa BenQ Mobilen

asiakaspalvelusta tai osoitteesta:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

71Headset PTT Bluetooth® (fi)

Kuulokkeen tekniset tiedot

*: Riippuu matkapuhelimesta

Verkon tekniset tiedot

N626

Asiakaspalvelu

Käyttäjäystävällistä tukea

teknisiin kysymyksiin saat

Siemensin online-tuesta

Internet-osoitteesta:

www.siemens.fi/matkapuhelimet

tai HelpDesk-puhelinpalvelusta,

joka palvelee arkisin klo 9.00-

18.00

puh. 09 2294 3700

Li-Ion-akku 100 mAh

Latausaika noin 2,5 tuntia

Valmiusaikajopa 300 tuntia

Puheaika jopa 6 tuntia*

Kuuluvuus-

alue

enintään 10 metriä,

sisätiloissa vähem-

män

Paino n. 15 g

Suojaus IP20

Käyttöläm-

pötila -20 °C... 55 °C

Tulo 110 V

tai 230 V AC,

50/60 Hz

Lähtö 5 V DC/0,4 A

Käyttöläm-

pötila 0 °C ... 55 °C

Headset PTT Bluetooth® (sv)72

th®

dset

)

Säkerhetsanvisningar

Anvisningar för vuxna

Innan du använder detta headset bör

du läsa igenom användarhandboken

och säkerhetsanvisningarna noga!

Förklara innhållet och farorna med att

använda Bluetooth Headset för barn.

Beakta lokala regler och

begränsningar när du an-

vänder Bluetooth Head-

set. Ta i akt rättsliga

föreskrifter och lokala be-

gränsningar. Dessa kan

gälla t.ex. på flygplan,

bensinsstationer, sjukhus

och vid bilkörning.

Funktionen hos medicin-

ska apparater som hörap-

parater och pacemaker

kan störas. Ha alltid ett mi-

nimiavstånd på 20 cm

mellan Bluetooth Headset

och en pacemaker. Säker-

hetsanvisningar: Under

samtal ska du använda

Bluetooth Headset på det

öra som är längst bort från

pacemakern. Tala med

din läkare om du vill ha

mer information.

Öronsnäckan kan tas av.

Varning! Små barn kan

svälja denna.

Den nätspänning (V) som

anges på transformatorn

får inte överskridas. Om

den överskrids kan appa-

raten skadas.

Kasta inte aparaten i öp-

pen eld.

Använd endast Siemens

original-laddare. I annat

fall kan allvarliga person-

och sakskador inträffa.

Exempelvis kan batteriet

explodera.

Bluetooth Headset får en-

dast öppnas av en auktori-

serad Siemens-Service-/

partner. Batteriet får en-

dast bytas av Siemens

service. Det är inte tillåtet

att göra några ändringar

på apparaten. Ändringar

leder till att användnings-

rätten förverkas.

73Headset PTT Bluetooth® SIM (sv)

Observera:

Avfallshantera förbrukade

batterier och Bluetooth

Headset enligt lokala före-

skrifter.

Bluetooth Headset kan or-

saka störningar i närheten

av TV, radio, datorer etc.

Använd endast Siemens

original-tillbehör. På så

sätt unviker du eventuella

hälsoproblem och skador

och kan vara säker på att

alla lagar och regler följes.

Vid felaktig användning upphör ga-

rantin att gälla!

Tips

I vissa länder kan begränsningar gäl-

lande användandet av Bluetooth-ap-

parater förekomma. Ta reda på detta

hos ansvariga myndigheter.

Headset PTT Bluetooth® (sv)74

Översikt – headset

Vipbrytare för ljudnivån

\Tryck: Lägre

[Tryck: Högre

Lysdiod

Visar olika aktiveringslägen för

headsetet (s. 75)

Mikrofon

Öronbygel

Högtalare med öronsnäcka

Knappen På/Av

ptt-knapp

Svarsknapp

Tryck kort:

Aktivera röstringning eller

besvara/samtal.

Håll nedtryckt:

Avsluta samtal

Laddningsdosa

75Headset PTT Bluetooth® SIM (sv)

LED-visningens innebörd

Lysdioden (LED) visar headse-

tets/olika aktiveringslägen:

Anpassa headset

Två öronsnäckor följer med

headsetet för olika stora öron.

Välj den som passar dig bäst. Du

kan anpassa öronsnäckan så att

du kan ha den på ditt högra eller

vänstra öra.

1. Dra av öronsnäckan bakåt.

2. Vrid sedan öronsnäckan och

sätt tillbaka den försiktigt:

• för vänster öra:

• för höger öra:

Lyser perma-

nent (när lad-

daren är

ansluten)

Headsetet laddas upp.

Lyser inte

(när laddaren

är ansluten)

Headsetet är fulladdat.

Blinkar upp-

repande 3x

med långa

pauser

Batteriet är tomt.

Lyser

permanent Vid igenkännande.

Blinkar 5x Igenkännandet har slut-

förts med framgång.

Blinkar med

långa pauser Headsetet är redo för drift.

Blinkar upp-

repande 2x

med korta

pauser

Inkommande samtal.

Blinkar upp-

repande 2x

med långa

pauser

Under pågående samtal.

Lyser inte Headsetet är avslaget.

Headset PTT Bluetooth® (sv)76

Så här har du på dig

headsetet

Använd Bluetooth® Headset

som bilden visar. Mikrofon-

öppningen ska alltid vara riktad

mot munnen.

Genom att försiktigt böja den

kan du anpassa öronsnäckan till

ditt öra.

Se till så att den utstickande än-

den på öronsnäckan kommer in

något i örongången.

Vad är Bluetooth?

Bluetooth är en radioförbindelse

för korta avstånd. Du får trådlös

kommunikation mellan enheter

som är utrustade med Blue-

tooth.

Bluetooth -headsetet fungerar/

endast en Bluetooth-kompatibel

telefon som stöder headset-pro-

filen eller handsfree-profilen.

Handsfree-profilen prefereras.

Läs även tipsen om Bluetooth-

anslutning i mobiltelefonens an-

vändarguide, eftersom använd-

ningen och displayvisningarna

skiljer sig åt från mobiltelefon till

mobiltelefon.

Varje Bluetooth-apparat har en

entydig adress och ett namn. På

så sätt kan du vara säker på att

du endast kopplas samman med

din samtalspartner. Säker-

hetskonceptet baseras på ett lö-

senord, som de båda apparater-

na utbyter under

avkänningsprocessen (s. 78).

Komma igång

Innan du kan använda Bluetooth

Headset måste du:

• ladda headsetet och

• köra avkänningsprocess mel-

lan headset och mobiltelefon.

Ladda Bluetooth Headset

Batteriet är inte fulladdat vid

leverans.

Headsetet laddas med den lad-

dare som medföljer vid leveran-

sen. Kontrollera att det finns ett

vägguttag i närheten och att det

är ledigt.

77Headset PTT Bluetooth® SIM (sv)

Headset kan också laddas med

en Siemens Travel Charger

ETC-500/510* eller Siemens Car

Charger Plus ECC-600* om du

använder laddningsadpatern

ECA-500*.

*: Dessa produkter kan du erhål-

la från försäljare som säljer

Siemens originaltillbehör.

1. Stick i laddarens kontakt o i

headsetet n enligt bilden.

2. Sätt i laddarens nätadapter i

vägguttaget.

Laddningstid

Ett tomt batteri är fulladdat efter

ca 2,5 timmar.

Visning i laddningsläge

Lysdioden lyser rött under ladd-

ningen. När batteriet är fullad-

dat slocknar lysdioden.

Slå på Bluetooth-headsetet

Håll ptt-knappen nedtryckt i

två sekunder. Lysdioden blinkar i

en sekund med korta pauser och

därefter med långa pauser. En

lägre och en högre ton hörs.

Stänga av Bluetooth-

headsetet

Håll ptt-knappen nedtryckt i

tre sekunder. Lysdioden lyser

med ett fast sken i en sekund

och slocknar därefter. En högre

och en lägre ton hörs.

Köra avkänningsprocess

mellan headset och

mobiltelefon

Headsetet måste vara avstängt.

1. Håll ptt-knappen nedtryckt i

minst sex sekunder. Lysdio-

den lyser med ett fast grönt

sken och två höga toner hörs.

Mobiltelefon kan nu "söka" ef-

ter Bluetooth Headset.

Ladda endast upp batteriet i tempera-

turer mellan 0°C och 45°C, annars ris-

kerar du att slita ut det i förtid.

Headset PTT Bluetooth® (sv)78

2. Aktivera sökläget på

mobiltelefonen. Läs även

tipsen i mobiltelefonens

användarguide.

3. Om mobiltelefonen hittar

headsetet visas headsetets

namn på mobiltelefonens

display i listan med apparat-

namn.

HHB-700

4. Mata in lösenordet (PIN) för

headsetet i mobiltelefonen

om du uppmanas till detta:

0000

Nu känner mobiltelefonen igen

Bluetooth Headset.

Ringa

För att du ska kunna använda

headsetet när du ringer måste

du ha slagit på det (se vänster)

och headsetet och mobiltelefo-

nen måste ha känt av varandra

(s. 77).

De tillvägagångssätt som be-

skrivs nedan gäller endast för

Siemens mobiltelefoner. Andra

tillvägagångssätt kan gälla för

telefoner av andra fabrikat.

Följande symboler används i an-

vändarguiden:

Röstringning

Du kan ringa upp nummer ge-

nom att säga ett namn. För att

det ska fungera måste varje tele-

fonnummer lagras med en in-

spelning av namnet i telefonbo-

ken. Läs även mobiltelefonens

användarguide.

Denna funktion stödjs inte av

alla mobiltelefoner.

1. Tryck kort på svarsknappen.

Om telefonen inte hittat headsetet in-

om tre minuter, måste du återaktivera

sökningsläget (upprepa steg 1).

bFunktion beroende på ope-

ratör, ev. krävs att du regist-

rerar den innan du kan

använda den.

• En dålig signalkvalitet indikerar att

samtalet kan komma att avbrytas.

• Om mobiltelefonen inte har kontakt

med nätet hör du en upprepande

pipsignal i headsetet.

• Om Bluetooth-anslutningen till mo-

biltelefonen avbryts längre än

5 sekunder under ett samtal kan du

endast fortsätta samtalet på

mobiltelefonen.

79Headset PTT Bluetooth® SIM (sv)

2. Säg namnet.

Om namnet känns igen,

ringer mobiltelefonen upp

tillhörande nummer.

Om namnet inte känns igen

trycker du på ptt-knappen

igen och uttalar namnet på

nytt.

Ringa upp via mobiltelefonen

1. Slå numret som vanligt på

mobiltelefonen.

2. Tryck kort på svarsknappen för

att tala via headsetet.

Avsluta samtal

Håll svarsknappen nedtryckt.

Samtalet avslutas. Headsetet

kan nu användas för ett nytt

samtal.

Ställa in volym

Använd de två knapparna [ och

\ för att ställa in volymen.

Volymen som ställs in här påver-

kar inte inställningarna på mo-

biltelefonen.

Ta emot samtal

Tryck kort på ptt-knappen.

Parkera ett samtal

Tryck 2x kort på svarsknappen.

För att fortsätta samtalet trycker

du 2x kort på ptt-knappen igen.

Samtal väntar/pendla b

Samtal väntar

Under pågående samtal kan

denna signal uppmärksamma

dig på att ett annat samtal vän-

tar.

För att besvara det nya samtalet

trycker du kort på ptt-knappen.

Det pågående samtalet

parkeras.

Nu kan du göra följande:

Pendla

För att pendla mellan de båda

samtalen trycker du 2x kort på

ptt-knappen.

Avvisa aktuellt samtal

Håll svarsknappen nedtryckt. Det

aktiva samtalet avslutas.

Det andra samtalet parkeras.

Ta över samtal

Från telefon till headset

Tryck kort på svarsknappen.

Från headset till telefon

Använd mobiltelefonens funk-

tioner. Läs om dessa i mobiltele-

fonens användarguide.

Headset PTT Bluetooth® (sv)80

Underhåll/

Felkorrigering/

Apparatdata

Skötselråd

• Rengör headsetet med en an-

tistatisk putsduk. Använd ej

kemiska rengöringsmedel och

liknande.

• Utsätt inte headsetet för fukt,

stötar eller slag. Utsätt inte

headsetet för direkt solljus.

Överensstämmelsedeklara-

tion

FCC

Enheten överensstämmer med

avsnitt 15 i FCC Rules. Använd-

ning sker på följande villkor: (1)

Enheten får inte orsaka skadlig

störning. (2) Enheten måste kla-

ra all mottagen störning, inklusi-

ve sådan interferens som kan or-

saka felaktig funktion.

Härmed intygar BenQ Mobile att

den enhet som beskrivs i denna

bruksanvisning uppfyller alla

grundläggande krav och andra

tilllämpliga bestämmelser i EU:s

direktiv om radioutrustning och

teleterminalutrustning 99/5/EG.

Berörd konformitetsförklaring

har undertecknats.

En kopia av originalet kan erhål-

las via BenQ Mobile Hotline

eller via:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

81Headset PTT Bluetooth® SIM (sv)

Tekniska data

*: Beror på den mobiltelefon

som används

Tekniska data nätdel

N626

Kundservice

Se Customer Care, S. 152.

Li-Ion-

batteri

100 mAh

Laddnings-

tid

ca 2,5 timmar

Tid i vilolägeupp till 300 timmar

Taltid upp till 6 timmar*

Räckvidd max. 10 meter, min-

dre inomhus

Vikt ca 15 gram

Skyddstyp IP20

Betriebs-

temperatur

-20 °C ... 55 °C

Inspänning 110 V eller

230 V AC, 50/60 Hz

Utspänning 5 V DC/0,4 A

Drifttempe-

ratur

0°C ... 55 °C

Headset PTT Bluetooth® (no)82

Sikkerhetsanvisninger

Henstilling til foreldre

Les bruksanvisningen og sikkerhets-

anvisningene nøye før headsettet tas i

bruk!

Informer barna dine om hvordan

headsettet brukes og potensielle farer

ved bruk av Bluetooth-headsettet !

Gjeldende forskrifter og

lokale restriksjoner må

overholdes ved bruk av

Bluetooth-headsettet. Dis-

se kan f. eks. gjelde i fly,

på bensinstasjoner, i sy-

kehus og ved bilkjøring.

Funksjonene til medisinsk

utstyr som høreapparater

eller pacemakere kan bli

forstyrret. Hold en mini-

mumsavstand på 20 cm

mellom Bluetooth-head-

settet og pace-makeren.

Under samtale bør du bæ-

re Bluetooth-Headset på

det øret som er lengst fra

en eventuell pacemaker.

Ta kontakt med lege hvis

du trenger ytterligere

informasjon.

Ørestykket kan tas av.

Merk! Småbarn kan svel-

ge ørestykket.

Nettspenningen (V) som

står oppført på nett-

adapteren må ikke over-

skrides. Hvis dette skjer,

an dette ødelegge

laderen.

Headsettet må ikke kastes

i åpen ild.

Vi anbefaler at du kun bru-

ker originale Siemens-

ladere. I motsatt fall kan

det oppstå alvorlige helse-

skader og materielle ska-

der. For eksempel kan

batteriet eksplodere.

Bluetooth-headsettet skal

kun åpnes av autoriserte

Siemens-servicepartne-

re. Batteriet skal kun skif-

tes av Siemens Service.

Enhver forandring av ap-

paratet er forbudt og fører

til tap av driftstillatelsen.

83Headset PTT Bluetooth® (no)

Merk:

Når batteriene og

Bluetooth-headsettet

ikke lenger kan brukes,

må de avhendes på

forskriftsmessig måte.

Bluetooth-headsettet kan

forårsake interferens i

nærheten av tv-apparater,

radioer og PCer.

Vi anbefaler at du kun

bruker originalt Siemens-

tilbehør. Dermed unngår

du eventuelle helseskader

og materielle skader,

samtidig som du sikrer at

alle relevante bestemm-

elser overholdes.

Ukyndig bruk gjør at alle garantikrav

bortfaller!

Merk!

I noen land kan det foreligge begrens-

ninger ved bruk av Bluetooth-

apparater. Ta kontakt med ansvarlig

myndighet hvis du ønsker mer infor-

masjon om dette.

Headset PTT Bluetooth® (no)84

Oversikt over headsettet

Volum-tasten

\Trykk på tasten: lavere

[Trykk på tasten: høyere

Lysdiode

angir modi for headsettet (s. 85)

Mikrofon

Ørebøyle

Høyttaler med ørestykke

Av/På-tasten

ptt-knapp

(Push-to-talk-knapp)

Kort trykk:

Aktivere taleoppringing eller

Langt trykk:

Avslutte samtalen

Ladekontakt

85Headset PTT Bluetooth® (no)

Hva viser lysdioden?

Lysdioden (LED) viser tilstanden

til headsettet:

Tilpasse headsettet

Det følger to ørebøyler i forskjel-

lig størrelse med headsettet.

Velg den som passer deg best.

Du kan vende ørebøylen slik at

den kan brukes på høyre eller

venstre øre.

1. Trekk ørebøylen baklengs ut

av holderen.

2. Vend ørebøylen og sett den

forsiktig inn på ønsket side

igjen:

• for venstre øre:

• for høyre øre:

Lyser konti-

nuerlig (ved

tilkoblet la-

der)

Batteriet i headsettet

blir ladet

Slukket (ved

tilkoblet la-

der)

Headsettet er fullt la-

det.

Blinker gjen-

tatt 3x med

lange pauser

Batteriet er utladet.

Lyser konti-

nuerlig Under oppmelding.

Blinker 5x Oppmeldingen var

vellykket.

Blinker med

lange pauser Headsettet er klart til

bruk.

Blinker gjen-

tatt 2x med

korte pauser

Innkommende an-

rop.

Blinker gjen-

tatt 2x med

lange pauser

Samtale pågår

Slukket Headsettet er slått

av.

Headset PTT Bluetooth® (no)86

Riktig bruk av headsettet

Bruk Bluetooth®-headsettet som

vist på bildet. Mikrofonåpningen

bør alltid peke mot munnen.

Du kan tilpasse ørebøylen til øret

ditt ved å bøye forsiktig på den.

Den delen av gummiørestykket

som stikker frem, skal gå litt inn i

øregangen.

Hva er Bluetooth?

Bluetooth er en radio-

forbindelse med kort

rekkevidde. Systemet muliggjør

trådløs kommunikasjon mellom

ulike enheter som er utstyrt med

Bluetooth.

Bluetooth-headsettet fungerer

bare i forbindelse med en Blue-

tooth-aktivert mobiltelefon som

har støtte for headset- eller

handsfree-profilen. Handsfree-

profilen foretrekkes. Ta også

hensyn til det som står skrevet

om Bluetooth-forbindelser i bru-

kerveiledningen for mobiltelefo-

nen, i det betjeningsmåten og

displaysymbolene kan variere

fra mobiltelefon til mobiltelefon.

Hver Bluetooth-enhet har en

unik adresse og et navn. Dermed

er det sikret at du kobler deg kun

til riktig kommunikasjonspart-

ner. Sikkerhetskonseptet er ba-

sert på et passord som begge en-

heter utveksler ved første

oppkoblingsforsøk (s. 88).

Ta headsettet i bruk

Før du tar Bluetooth-headsettet i

bruk, må du:

• lade headsettet og

• foreta oppkobling mellom

headsett og mobiltelefon.

Lade Bluetooth-headsettet

Batteriet er ikke ladet helt opp

når det leveres.

Når du skal lade headsettet,

trenger du ladeadapteren som

følger med i esken. Pass på at det

finnes en fritt tilgjengelig stik-

kontakt i nærheten.

87Headset PTT Bluetooth® (no)

Headsettet kan ved bruk av lade-

adapteren ECA-500* også lades

opp med en Siemens Travel

Charger ETC-500/510* eller

Siemens Car Charger Plus

ECC-600*.

*: Disse produktene leveres som

originalt Siemens-tilbehør.

1. Koble pluggen på laderen, o.

som vist på tegningen, til

headsettet n.

2. Koble laderens nettstøpsel til

et vegguttak.

Ladetid

Et tomt batteri blir fulladet i lø-

pet av rundt 2,5 timer.

Visning under lading

Lysdioden lyser under lading.

Når batteriet er slukker den.

Slå på Bluetooth-headsettet

Trykk på ptt-tasten i 2 sekunder.

Lampen blinker i 1 sekund med

korte intervaller, deretter med

lengre. Du vil høre en dyp og en

høy tone.

Slå av Bluetooth-headsettet

Trykk på ptt-tasten i 3 sekunder.

Lysdioden lyser i 1 sekund og

slukke deretter. Du vil høre en

høy og en dyp tone.

Koble headsettet til

mobiltelefonen

Headsettet må være slått av.

1. Trykk på ptt-tasten i minst

6 sekunder. Lysdioden lyser

hele tiden. Du hører to høye

toner. Mobiltelefonen kan nå

"søke" etter Bluetooth-head-

settet.

Batteriet må kun lades opp ved tem-

peraturer mellom 0 °C og 45 °C, hvis

ikke blir det raskere slitt.

Headset PTT Bluetooth® (no)88

2. Aktiver søkemodus på din

mobiltelefon. Dette er

nærmere beskrevet i bruks-

anvisningen til mobil-

telefonen.

3. Når mobiltelefonen finner

headsettet, blir dette vist på

displayet med enhetsnavnet

HHB-700.

4. Oppgi passordet (PIN) til

headsettet på mobiltelefonen

hvis du blir bedt om det:

0000.

Bluetooth-headsettet er nå opp-

koblet til mobiltelefonen.

Bruke telefonen

En forutsetning for bruk av tele-

fonen sammen med headsettet

er at headsettet er slått på (se

venstre side) og at headsettet er

koblet til en mobiltelefon (s. 87).

Operasjonene som er beskrevet

nedenfor gjelder kun for

Siemens-mobiltelefoner. For

mobiltelefoner fra andre produ-

senter kan fremgangsmåten væ-

re annerledes.

Følgende symboler er brukt til

forklaring av betjenings-

funksjonene:

Taleoppringing

Du kan ringe opp et telefon-

nummer ved bare å si navnet

høyt. Dette krever at telefon-

nummeret er lagret med en

taleoppføring for navnet i

adresse-boken på mobiltelefo-

nen. Les mer om dette i bruks-

anvisningen til mobiltelefonen.

Denne funksjonen kan bare

garanteres for Siemens-

mobiltelefoner.

1. Trykk kort på ptt-knappen.

Dersom headsettet ikke blir funnet av

mobiltelefonen innen 3 minutter, må

du aktivere søkemodus på nytt (gjenta

trinn 1).

bFunksjon avhengig av nett-

operatør, må ev. registreres

separat.

• Hvis samtalen er i ferd med å bli

brutt, merker du at signalkvaliteten

blir dårlig.

• Hvis ikke mobiltelefonen har forbin-

delse til nettet, hører du en gjentatt

pipetone i headsettet.

• Hvis Bluetooth-forbindelsen til mo-

biltelefonen er brutt i mer enn 5

sekunder, kan du bare fortsette

samtalen fra mobiltelefonen.

89Headset PTT Bluetooth® (no)

2. Si navnet høyt.

Hvis navnet gjenkjennes,

ringer mobiltelefonen opp det

aktuelle telefonnummeret.

Dersom navnet ikke blir

gjenkjent, trykker du på nytt

på ptt-knappen og sier navnet

en gang til.

Ringe opp via mobiltelefonen

1. Ring opp som vanlig fra mobil-

telefonen.

2. Trykk kort på ptt-knappen for å

føre samtalen via headsettet.

Avslutte samtalen

Hold ptt-knappen lenge inne.

Samtalen avsluttes. Headsettet

forblir klar til bruk.

Stille inn volumet

Bruk tastene [ og \ til å stille

inn lydstyrken.

Volumet du her stiller inn påvir-

ker ikke innstillingene på mobil-

telefonen.

Besvare anrop

Trykk kort på ptt-knappen.

Sette på vent

Trykk 2 kort på ptt-knappen. For

å fortsette samtalen trykker 2 du

på nytt kort på ptt-knappen.

Samtale venter/bytte

mellom samtaler b

Samtale venter

Hvis du blir ringt opp under en

samtale, hører du "samtale ven-

ter"-tonen.

For å motta det nye anropet tryk-

ker du kort på ptt-knappen. Det

aktuelle anropet blir først satt på

venting.

Du har nå følgende muligheter:

Bytte mellom samtaler

For å bytte mellom to samta-

ler,må du trykke 2 kort på ptt-

knappen.

Avvise det aktuelle anropet

Hold ptt-knappen lenge inne.

Den aktive samtalen avsluttes.

Du overtar den andre samtalen.

Overta samtale

Fra telefon til headsett

Trykk kort på ptt-knappen.

Fra headsett til telefon

Bruk betjeningselementene på

mobiltelefonen. Les mer om det-

te i bruksanvisningen.

Headset PTT Bluetooth® (no)90

Vedlikehold/

feiloppretting/

tekniske data

Vedlikeholdstips

• Rengjør headsettet med en

myk eller antistatisk klut uten

kjemiske midler.

• Beskytt headsettet mot støt

og fuktighet. Ikke utsett head-

settet for direkte sollys.

Feiloppretting

Hvis headsettet ikke virker len-

ger i det hele tatt, må enheten

omstartes: Trykk samtidig på ptt-

knappen, dempe-knappen og

\-knappen for å gjøre dette.

Dermed lyser lysdioden rødt-

grønt-rødt i rask rekkefølge.

Før du bruker headsettet igjen,

må du forsikre deg om at

batteriet er ladet.

Samsvarserklæring

FCC:

Utstyret overensstemmer med

avsnitt 15 i FCC-reglene. Bruk av

utstyret skjer på følgende vilkår:

(1) Utstyret må ikke forårsake

skadelig interferens, og (2) ut-

styret skal kunne motstå all mot-

tatt interferens, inklusive inter-

ferens som kan forårsake

feilaktig funksjon.

CE:

BenQ Mobile erklærer herved at

apparatet som beskrives i denne

håndboken, overholder alle

vesentlige krav og øvrige

bestemmelser i EU-direktivet

1999/5/EC (R&TTE). Den aktuelle

samsvarserklæringen (DoC) er

undertegnet. Om nødvendig kan

en kopi av originalen bestilles

via selskapets hotline:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

91Headset PTT Bluetooth® (no)

Tekniske data Headset

*: Avhengig av mobiltelefonen

som brukes

Tekniske data for

batterieliminator

N626

Kundeservice

Se Customer Care, s. 152

Li-Ion-batteri100 mAh

Ladetid ca. 2,5 timer

Standbytid inntil 300 timer

Taletid inntil 6 timer*

Rekkevidde maks. 10 meter,

mindre innendørs

Vekt ca. 15 gram

Beskyttel-

sestype

IP20

Drifts-

temperatur

-20 °C ... 55 °C

Inngang 110 V eller

230 V AC, 50/60 Hz

Utgang 5 V DC/0,4 A

Drifts-

temperatur

0°C ... 55 °C

Headset PTT Bluetooth® (es)92

th®

ular

)

Indicaciones de

seguridad

Nota para los padres

Lea con detenimiento el manual del

usuario y las indicaciones de seguri-

dad antes de utilizar el equipo.

Explique a sus hijos su contenido y

los peligros que puede entrañar el uso

del auricular Bluetooth.

Cuando utilice el auricular

Bluetooth, tenga en cuen-

ta la normativa legal y las

limitaciones locales. Estas

pueden estar en vigor,

p. ej., en aviones, gasoli-

neras, hospitales o duran-

te la conducción.

El funcionamiento de

equipos médicos, como

audífonos o marcapasos,

puede verse afectado.

Guarde una distancia mí-

nima de 20 cm entre el au-

ricular Bluetooth y el

marcapasos. Durante las

llamadas, póngase el auri-

cular Bluetooth en el oído

más alejado del marcapa-

sos. Para más informa-

ción, consulte a su

médico.

Es posible retirar el micro-

casco. Atención: los niños

pequeños podrían

tragárselo.

No se debe superar la ten-

sión de red (V) indicada

en el alimentador. Si esto

no se tiene en cuenta, el

equipo de carga puede

estropearse.

No arroje el equipo al

fuego.

Utilice sólo dispositivos de

carga originales Siemens.

De lo contrario, pueden

producirse importantes

daños materiales y para la

salud. P. ej., la batería po-

dría explotar.

El auricular Bluetooth sólo

debe abrirse en los servi-

cios técnicos autorizados

por Siemens. Sólo el ser-

vicio técnico de

Siemens está autorizado

a cambiar la batería. Las

modificaciones del equipo

no están permitidas y

conllevan la pérdida de la

licencia de servicio.

93Headset PTT Bluetooth® (es)

Tenga en cuenta las siguientes

indicaciones:

Deshágase de las bate-

rías inservibles y de los

auriculares Bluetooth de

acuerdo con las normas

legales.

El auricular Bluetooth po-

dría provocar interferen-

cias cerca de televisores,

radios y ordenadores.

Utilice sólo accesorios ori-

ginales Siemens. De este

modo, se evitan posibles

daños materiales y para la

salud y se garantiza el

cumplimiento de todas las

normas relevantes.

¡Un uso inadecuado anula cualquier

garantía!

Nota

En algunos países pueden existir limi-

taciones para la utilización de equipos

Bluetooth. Infórmese en los organis-

mos competentes.

Headset PTT Bluetooth® (es)94

Esquema del auricular

Teclas para ajustar el volumen

\Pulsar tecla: más bajo

[Pulsar tecla: más alto

LED

Señaliza diferentes estados del

auricular (pág. 95)

Micrófono

Gancho de sujeción

Altavoz con microcasco

Interruptor encendido/

apagado

Tecla ptt

(Tecla push-to-talk)

Pulsar brevemente:

Activar marcación por voz o con-

testar llamada.

Pulsar prolongadamente:

Finalizar llamada

Conector de carga

95Headset PTT Bluetooth® (es)

Significado de la indicación

del LED

El diodo luminiscente (LED) se-

ñaliza los diferentes estados del

auricular:

Adaptar el auricular

Con los auriculares se incluyen

dos ganchos de sujeción para

distintos tamaños de oreja. Se-

leccione el adecuado. Es posible

cambiar el gancho de sujeción,

de modo que pueda llevar el au-

ricular en la oreja derecha o en la

izquierda.

1. Retire el gancho de sujeción

desplazándolo hacia atrás.

2. Gire el gancho e insértelo de

nuevo con cuidado:

• para la oreja izquierda:

• para la oreja derecha:

Encendido

permanente

(con el

cargador

conectado)

El auricular se está

cargando.

Apagado

(con el

cargador

conectado)

El proceso de carga del

auricular ha finalizado.

Parpadea len-

to 3 veces La batería está vacía.

Encendido

permanente Durante el acoplamiento.

Parpadea 5

veces Acoplamiento concluido

con éxito.

Parpadeo

lento El auricular está listo para

el servicio.

Parpadea rá-

pido 2 veces Llamada entrante.

Parpadea len-

to 2 veces Durante la llamada.

Apagado El auricular está

desconectado.

Headset PTT Bluetooth® (es)96

Colocar correctamente el

auricular

Póngase el auricular Bluetooth®

como se muestra en el dibujo. El

orificio para el micrófono debe-

ría señalar siempre en dirección

a la boca.

Puede adaptar el gancho de su-

jeción a la oreja doblándolo con

cuidado.

Asegúrese de que el extremo del

auricular de goma que sobresale

se introduce ligeramente en el

pabellón auditivo.

¿Qué es Bluetooth?

Bluetooth es una conexión ra-

diotelefónica para tramos cor-

tos. Permite la comunicación

inalámbrica entre diferentes

terminales equipados con

Bluetooth.

El auricular Bluetooth sólo fun-

ciona junto con un teléfono mó-

vil compatible con Bluetooth

que admita el perfil auricular o

manos libres. Es preferible el

perfil manos libres. Siga también

las indicaciones sobre conexio-

nes Bluetooth del manual del

usuario del teléfono móvil, ya

que los elementos de mando y

las indicaciones del display difie-

ren de unos teléfonos móviles a

otros.

Todos los equipos Bluetooth tie-

nen una dirección y un nombre

inequívocos. De este modo, que-

da garantizado que sólo se pro-

duce la conexión entre los inter-

locutores seleccionados. El

concepto de seguridad se basa

en una contraseña que los dos

equipos intercambian durante el

primer acoplamiento (pág. 98).

Puesta en servicio

Antes de que pueda utilizar el

auricular Bluetooth, deberá:

• cargar el auricular y

• acoplar el auricular al teléfono

móvil.

Cargar el auricular Bluetooth

En el estado de suministro, la ba-

tería no está todavía completa-

mente cargada.

Para cargar el auricular, se nece-

sita el adaptador de carga inclui-

do en el paquete de suministro.

Tenga en cuenta que ha de dis-

97Headset PTT Bluetooth® (es)

poner de un enchufe cercano y

que sea accesible.

Si se utiliza el adaptador de car-

ga ECA-500*, también se puede

cargar el auricular con Siemens

Travel Charger ETC-500/510* o

Siemens Car Charger Plus

ECC-600*.

*: Puede obtener ambos produc-

tos en la gama de accesorios ori-

ginales Siemens.

1. Enchufe el conector del equi-

po de carga o en el auricular

como se muestra en la

figura n.

2. Conecte el alimentador del

equipo de carga en el

enchufe.

Tiempo de carga

Una batería vacía tarda aproxi-

madamente 2,5 horas en cargar-

se completamente.

Indicación durante la carga

El LED se ilumina en rojo durante

el proceso de carga. Cuando la

baterÌa está completamente

cargada se apaga el LED.

Encender el auricular

Bluetooth

Pulse la tecla ptt durante

2 segundos. El LED parpadeará

durante 1 segundo a intervalos

breves y después más prolonga-

dos. Escuchará un sonido más

grave y otro más agudo.

Apagar el auricular Bluetooth

Pulse la tecla ptt durante

3 segundos. El LED se iluminará

de forma permanente durante

1 segundo y a continuación se

apagará. Escuchará un sonido

más agudo y otro más grave.

Acoplar el auricular al

teléfono móvil

El auricular debe estar

desconectado.

1. Pulse la tecla ptt durante un

mÌnimo de 6 segundos. El LED

se iluminará de forma

permanente y escuchará dos

tonos. El teléfono móvil pue-

de "buscar" ahora el auricular

Bluetooth.

Cargue la batería a una temperatura

de 0 °C a 45 °C únicamente, ya que,

si no, se agota antes de tiempo. Ten-

ga en cuenta que las baterías están

sujetas a desgaste.

Headset PTT Bluetooth® (es)98

2. Active el modo de búsqueda

en el teléfono móvil. Para ello,

lea las indicaciones del ma-

nual del usuario del teléfono

móvil.

3. Cuando el teléfono móvil en-

cuentra el auricular, éste se

muestra en el display del telé-

fono móvil debajo del nombre

del equipo

HHB-700.

4. Si es necesario, introduzca en

el teléfono móvil la contrase-

ña (PIN) del auricular:

0000.

En ese momento, el auricular

Bluetooth ha sido reconocido

por el teléfono móvil.

Hablar por teléfono

El requisito para hablar por telé-

fono con el auricular es que esté

conectado (véase la columna de

la izquierda) y que se haya aco-

plado a un teléfono móvil

(pág. 97).

Los procedimientos de manejo

descritos a continuación sirven

sólo para teléfonos móviles

Siemens. Para teléfonos móviles

de otros fabricantes, pueden ser

necesarios otros procesos.

Se utilizan los siguientes símbo-

los para explicar el manejo:

Marcación por voz

Es posible marcar números de

teléfono pronunciando simple-

mente un nombre. Para ello, el

número debe estar guardado en

el listín telefónico del teléfono

móvil como registro de voz. En-

contrará más información en el

manual del usuario del teléfono

móvil.

No todos los teléfonos móviles

admiten esta función.

1. Pulse brevemente la tecla ptt.

2. Pronuncie el nombre.

Si se reconoce el nombre, el

teléfono móvil marca el nú-

mero correspondiente.

En el caso de que el teléfono

Si el teléfono móvil no encuentra el

auricular en 3 minutos, debe activarse

de nuevo el modo de búsqueda

(paso 1).

bFunción dependiente del

proveedor de servicios.

Puede que requiera un re-

gistro por separado.

• Una señal con mala calidad indica

que la llamada puede cortarse.

• Si el teléfono móvil no está conec-

tado a la red, se escucha en el auri-

cular un tono de aviso que se

repite.

• Si la conexión Bluetooth con el telé-

fono móvil se interrumpe varios se-

gundos durante una llamada, sólo

podrá proseguir dicha llamada a

través del teléfono móvil.

99Headset PTT Bluetooth® (es)

no reconociera el nombre,

marque de nuevo la tecla ptt y

vuelva a repetir el nombre.

Marcar con el teléfono móvil

1. Marque en el teléfono móvil

del modo habitual.

2. Pulse brevemente la tecla ptt

para cursar la llamada a través

del auricular.

Finalizar llamada

Pulse la tecla ptt prolongadamen-

te. La llamada finaliza. El auricu-

lar sigue estando listo para el

servicio.

Ajustar volumen

Ajuste el volumen con las teclas

[ y \.

El volumen que se regula de esta

forma no afecta a los ajustes del

teléfono móvil.

Contestar llamada

Pulse brevemente la tecla ptt.

Retener la llamada

Pulse dos veces brevemente la te-

cla ptt. Para proseguir la llama-

da, pulse de nuevo dos veces

brevemente la tecla ptt.

Llamada en espera/

comunicación alternativa b

Llamada en espera

Si recibe una llamada mientras

está cursando otra, se escucha el

tono de llamada en espera.

Para contestar la nueva llamada,

pulse brevemente la tecla ptt. En

primer lugar, se retiene la llama-

da que se está cursando en ese

momento.

A continuación, están disponi-

bles las siguientes posibilidades:

Comunicación alternativa

Para volver a cambiar entre las

dos llamadas, pulse de nuevo

dos veces brevemente la tecla ptt.

Rechazar la llamada actual

Pulse prolongadamente la tecla

ptt. La llamada activa finaliza.

Se retiene la segunda llamada.

Transferir llamada

Del teléfono al auricular

Pulse brevemente la tecla ptt.

Del auricular al teléfono

Utilice los elementos de manejo

del teléfono móvil. Lea para ello

el manual del usuario.

Headset PTT Bluetooth® (es)100

Cuidado/resolución

de problemas/datos

del equipo

Consejos para el cuidado

• Limpie el auricular con un

paño húmedo o antiestático

sin utilizar productos de lim-

pieza químicos.

• Proteja el auricular de la hu-

medad y los golpes. No lo ex-

ponga a la acción directa de

los rayos del sol.

Declaración de conformidad

FCC

Este equipo cumple con el apar-

tado 15 de las normas FCC. Los

requisitos de funcionamiento

del equipo son: (1) este disposi-

tivo no causa interferencias no-

civas, y (2) a este dispositivo no

le afectan interferencias, inclu-

yendo aquellas que puedan cau-

sar efectos no deseados.

BenQ Mobile declara que el

dispositivo descrito en estas

instrucciones cumple todos los

requisitos básicos y otras

regulaciones en el marco de la

Directiva europea 1999/5/CE

(R&TTE). La declaración de

conformidad (DoC) respectiva

ha sido firmada a los efectos.

En caso necesario, puede solici-

tarse una copia del original a tra-

vés del servicio de atención al

cliente de la compañía, o bien

en:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

101Headset PTT Bluetooth® (es)

Características técnicas del

auricular

*: Depende del teléfono móvil

utilizado

Características técnicas del

componente de red

N626

Atención al cliente

Consulte Customer Care, S. 152.

Batería Li-

Ion

100 mAh

Tiempo de

carga

aprox. 2,5 horas

Tiempo en

espera

hasta 300 horas

Tiempo de

conversa-

ción

hasta 6 horas*

Alcance máx. 10 metros; en

edificios, menos

Peso aprox. 15 gramos

Clase de

protección

IP20

Temperatu-

ra de funci-

onamiento

-20 °C ... 55 °C

Entrada 110 V o 230 V AC,

50/60 Hz

Salida 5 V DC/0,4 A

Temperatu-

ra de funci-

onamiento

0°C ... 55 °C

Headset PTT Bluetooth® (pt)102

Avisos de segurança

Aviso para os pais

Antes da utilização leia com atenção

o manual de instruções e os avisos de

segurança!

Explique aos seus filhos o seu con-

teúdo e os perigos que podem ocorrer

devido à utilização do Auricular Blue-

tooth!

Ao utilizar o Auricular

Bluetooth observe as nor-

mas legais e restrições lo-

cais. Estas podem existir,

por ex. nos aviões, postos

de abastecimento de ga-

solina, hospitais ou du-

rante a condução.

O aparelho pode fazer in-

terferência com equipa-

mentos médicos, tais

como próteses auditivas

ou Pacemakers. Observe

sempre uma distância mí-

nima de 20 cm entre o au-

ricular Bluetooth e os

pacemakers. Durante

uma chamada, coloque o

auricular Bluetooth sem-

pre no ouvido oposto ao

pace-maker. Para mais

informações, consulte o

seu médico.

O auricular pode ser reti-

rado. Atenção! Existe o

perigo de as crianças po-

derem engoli-lo.

A tensão de rede indicada

(V) não pode ser ultrapas-

sada. Em caso de inob-

servância pode ser

danificado o carregador.

Não deitar o aparelho

para o fogo.

Utilize apenas carregado-

res originais da Siemens.

De outra forma, não se

pode excluir o risco de

graves problemas de saú-

de nem de consideráveis

danos materiais. A bateria

pode, por exemplo,

explodir.

O auricular Bluetooth

apenas pode ser aberto

por parceiros da assistên-

cia da Siemens. A substi-

tuição da bateria apenas

pode ser efectuada pelo

serviço de assistência da

Siemens. As alterações

efectuadas no aparelho

não são permitidas e im-

plicam a perda da licença

de funcionamento.

103Headset PTT Bluetooth® (pt)

Atenção:

Elimine as baterias gastas

e auriculares Bluetooth

em conformidade com as

disposições legais.

O auricular Bluetooth po-

derá causar interferências

na proximidade de televi-

sores, rádios ou computa-

dores.

Utilize apenas acessórios

originais da Siemens.

Deste modo, evita possí-

veis problemas graves de

saúde e danos materiais e

garante que sejam obser-

vadas todas as disposi-

ções relevantes.

A garantia exclui danos causados por

uso incorrecto!

Aviso

Alguns países limitam a utilização de

equipamentos Bluetooth. Consulte as

entidades oficiais competentes.

Headset PTT Bluetooth® (pt)104

Resumo auricular

Botão basculante do volume

\Premir botão: mais baixo

[Premir botão: mais alto

LED

sinaliza os diversos estados do

auricular (pág. 105)

Microfone

Clip de orelha

Altifalante com encaixe em

borracha para a orelha

Tecla de ligar/desligar

Tecla ptt

(tecla push-to-talk)

Premir brevemente:

Activar marcação por voz ou

atender chamada.

Premir longamente:

Terminar a chamada

Unidade de recarga

105Headset PTT Bluetooth® (pt)

Significado do LED

O indicador luminoso (LED) sina-

liza os diversos estados do auri-

cular:

Adaptar o auricular

Juntamente com o auricular vêm

dois clips de orelha para tama-

nhos diferentes. Seleccione o

clip mais indicado para si. Pode

colocar o clip de orelha, de mo-

do a trazer o auricular na orelha

esquerda ou direita.

1. Puxe o clip de orelha para trás.

2. Rode o clip de orelha e colo-

que-o outra vez cuidadosa-

mente:

• para o ouvido esquerdo:

• para o ouvido direito:

Brilha permanen-

temente

(com carregador

conectado)

O auricular está a

ser carregado.

Desligado (com

carregador

conectado)

O auricular está

completamente

carregado.

Pisca repetida-

mente 3x com in-

tervalos longos

Bateria está

vazia.

Brilha permanen-

temente Durante o proces-

so de identifica-

ção.

Pisca 5x Processo de iden-

tificação concluí-

do com sucesso.

Pisca com lon-

gos intervalos O auricular está

operacional.

Pisca repetida-

mente 2x com

curtos intervalos

Chamada de ent-

rada.

Pisca repetida-

mente

2x com longos

intervalos

Durante a chama-

da.

Desligado O auricular está

desligado.

Headset PTT Bluetooth® (pt)106

Posição correcta do

auricular

Coloque o auricular Bluetooth®

conforme se vê na figura. A en-

trada do microfone deve estar

sempre orientada para a boca.

Se o dobrar cuidadosamente,

poderá adaptar o clip de orelha

ao seu ouvido.

Certifique-se de que a extremi-

dade saliente da peça de borra-

cha entra no canal auditivo.

O que é Bluetooth?

O Bluetooth é uma ligação radio-

eléctrica de curta distância. Esta

permite a comunicação sem fios

entre diferentes terminais equi-

pados com Bluetooth.

O auricular Bluetooth só funcio-

na em conjunto com um te-

lemóvel Bluetooth que suporte

os perfis auricular ou mãos-

livres. No entanto, para este

efeito, é preferível o perfil mãos-

livres. Leia também os avisos re-

lativos a ligações Bluetooth

constantes do manual de instru-

ções do telemóvel, uma vez que

os elementos de comando e os

displays diferem de telemóvel

para telemóvel.

Cada dispositivo Bluetooth tem

um endereço e um nome inequí-

voco. Desta forma, é garantido

que fale apenas com os parcei-

ros de comunicação que preten-

de. A segurança é assegurada

por uma password, através da

qual os dois terminais se identifi-

cam mutuamente aquando da

primeira ligação (pág. 108).

Colocação em serviço

Antes de poder utilizar o auricu-

lar Bluetooth, deve ainda:

• carregar o auricular e

• associar o auricular ao

telemóvel.

Carregar a bateria do

auricular Bluetooth

Quando recebe o equipamento,

a bateria ainda não está total-

mente carregada.

Para carregar a bateria do auricu-

lar necessita do carregador que

faz parte do fornecimento. Não

se esqueça que a tomada deve

estar perto e ser fácil de aceder.

107Headset PTT Bluetooth® (pt)

Se utilizar o adaptador de carga

ECA-500* o auricular também

pode ser carregado com um Car-

regador de Viagem Siemens

ETC-500/510* Carregador de Is-

queiro Plus Siemens ECC-600*.

*: Estes produtos fazem parte da

gama de acessórios originais da

Siemens.

1. Insira a ficha do carregador o

conforme indicado na figura,

no auricular n.

2. Insira a ficha de rede do carre-

gador na tomada de rede.

Tempo de carga

Uma bateria vazia fica totalmen-

te carregada após aprox.

2,5 horas.

Indicação durante a carga

O LED fica vermelho durante o

processo de carregamento.

Quando a bateria estiver carre-

gada o LED desliga-se.

Ligar o auricular Bluetooth

Pressione a tecla ptt durante

2segundos. O LED fica

intermitente durante 1 segundo

com intervalos pequenos, a

seguir com intervalos mais

longos. Ouve-se um som baixo e

um alto.

Desligar o auricular

Bluetooth

Pressione a tecla ptt durante

3 segundos. O LED fica aceso du-

rante 1 segundo permanente-

mente e a seguir desliga. Ouve-

se um som alto e um baixo.

Associar o auricular a um

telemóvel

O auricular tem de estar

desligado.

1. Pressione a tecla ptt pelo me-

nos 6 segundos. O LED fica

aceso permanentemente,

consegue-se ouvir dois sons

altos. Agora, o seu telemóvel

pode "localizar" o auricular

Bluetooth.

Carregue a bateria apenas a tempera-

turas entre 0°C e 45°C, caso contrá-

rio, está sujeito a um maior desgaste.

Tenha em atenção que as baterias

estão sujeitas ao desgaste.

Headset PTT Bluetooth® (pt)108

2. Active o modo de localização

no seu telemóvel. Leia as ins-

truções no manual do seu te-

lemóvel.

3. Se o telemóvel localizar o auri-

cular, no display do telemóvel

visualizará o nome do produto

HHB-700.

4. Introduza no telemóvel, caso

necessário, a palavra-chave

(PIN) do auricular:

0000

O telemóvel localizou o auricular

Bluetooth.

Telefonar

Para poder telefonar com o auri-

cular, este tem de estar ligado

(ver à esquerda) e associado a

um telemóvel (pág. 107).

Os procedimentos descritos a se-

guir aplicam-se exclusivamente

a telemóveis Siemens. Os proce-

dimentos para telemóveis de ou-

tros fabricantes podem ser

diferentes.

Símbolos utilizados para explicar

os procedimentos:

Marcação por voz

Os números de telefone só po-

dem ser marcados mediante

anúncio de voz. Para o efeito, a

lista de endereços do telemóvel

deve ter guardada uma gravação

de voz do nome associado ao

número de telefone. Consulte o

manual de instruções do telemó-

vel.

Esta função não é compatível

com todos os telemóveis.

1. Prima brevemente a tecla ptt.

Se o auricular não for localizado pelo

seu telemóvel no espaço de 3 minu-

tos, deverá iniciar novamente a locali-

zação (repetir o 1º passo).

bFunção dependente do ope-

rador de rede que possa vir

a exigir registo individual.

• Uma má qualidade de sinal é indi-

cação que a chamada está prestes

a cair.

• Se o telemóvel não tiver uma liga-

ção com a rede, ouvirá um sinal re-

petitivo no auricular.

• Se a ligação Bluetooth ao telemó-

vel for interrompida durante vários

segundos enquanto estiver a falar,

só poderá continuar a chamada

através do telemóvel.

109Headset PTT Bluetooth® (pt)

2. Diga o nome.

Se o nome for reconhecido, o

telemóvel marcará o número

de telefone associado.

Caso o nome não seja

identificado, prima

novamente a tecla ptt e repita

o nome.

Marcação via telemóvel

1. Marque o número no teclado

do telemóvel.

2. Prima brevemente a tecla ptt

para passar a chamada ao

auricular.

Terminar a chamada

Prima longamente a tecla ptt.

A chamada será terminada. O

auricular continua operacional.

Regular o volume

Com ambas teclas [ e \ pode

regular o volume.

O volume regulado no auricular

não altera as definições respecti-

vas do telemóvel.

Atender chamadas

Prima brevemente a tecla ptt.

Retenção de chamadas

Prima dos vezes brevemente a te-

cla ptt. Para continuar a chama-

da, prima outra vez dos vezes

brevemente a tecla ptt.

Chamadas em espera/

alternar b

Chamadas em espera

Se receber uma chamada duran-

te outra chamada, será avisado

por um "sinal de chamada em

espera".

Para atender a chamada, prima

brevemente a tecla ptt. A cha-

mada existente fica retida.

Agora pode optar entre:

Alternar

Para alternar entre duas chama-

das, prima dos vezes brevemente

a tecla ptt.

Terminar a chamada em curso

Prima longamente a tecla ptt.

A chamada em curso será

terminada.

A segunda chamada é atendida.

Transferir chamadas

Do telemóvel para o auricular

Prima brevemente a tecla ptt.

Do auricular para o telemóvel

Utilize os elementos de coman-

do do telemóvel. Consulte o ma-

nual de instruções do telemóvel.

Headset PTT Bluetooth® (pt)110

Cuidados/eliminação

de erros/dados

técnicos

Cuidados a ter

• Limpe o auricular com um

pano húmido ou com um

pano anti-estático sem recur-

so a detergentes químicos.

• Proteja o auricular contra hu-

midade e choque. Não deixe o

auricular exposto à radiação

solar directa.

Declaração de conformidade

FCC

Este dispositivo cumpre a parte

15 do regulamento FCC. O funci-

onamento está sujeito às

seguintes condições: (1) o dispo-

sitivo não deve causar interfe-

rências nocivas, e (2) o dispositi-

vo deve aceitar qualquer

interferência, mesmo se tal in-

terferência possa causar um fun-

cionamento não desejado.

CE:

A BenQ Mobile esclarece que o

aparelho descrito neste manual

corresponde no essencial às exi-

gências e outras determinações

decisivas da directiva 1999/5/CE

(R&TTE). A respectiva declaração

de conformidade (DoC) foi

assinada.

Se necessário, pode pedir uma

cópia do original através da ho-

tline da empresa ou no

endereço:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

111Headset PTT Bluetooth® (pt)

Dados técnicos do Auricular

*: Consoante o telemóvel

utilizado

Dados técnicos da parte

eléctrica

N626

Serviço de Apoio a Clientes

Ver Customer Care, S. 152

Bateria de

iões de lítio

100 mAh

Tempo de

carga

aprox. 2,5 horas

Autonomia

em standby

até 300 horas

Autonomia de

conversação

até 6 horas*

Alcance máx. 10 m, menos

dentro de edifícios

Peso aprox. 15 gr

Classe de

protecção

IP20

Temperatura

de serviço

-20 °C ... 55 °C

Entrada 110 V ou

230 V AC, 50/60 H

Saída 5 V DC/0,4 A

Temperatura

de serviço

0°C ... 55 °C

Headset PTT Bluetooth® (tr)112

PTT

h® Güvenlik bilgileri

Anne ve babalar için not

Telefonunuzu kullanmaya

baúlamadan önce kullanım

kılavuzunu ve güvenlik bilgilerini

dikkatle okuyun!

Çocuklarınıza kullanım kılavuzunun

ve güvenlik bilgilerinin içeri÷ini

açıklayın ve Bluetooth kulaklık seti

kullanılırken ortaya çıkabilecek

tehlikeli durumlar hakkında bilgi verin!

Bluetooth kulaklık setinin

kullanımında yasal

zorunlulukları ve yerel

sınırlamaları dikkate alın.

Bunlar örn. uçaklarda,

benzin istasyonlarında,

hastanelerde veya araba

kullanırken geçerli olabilir.

øúitme cihazı veya kalp pili

gibi tıbbi cihazlarda

parazite neden olabilir.

Bluetooth kulaklık seti ile

kalp pili arasında en az

20 cm mesafe bırakmaya

dikkat edin. Görüúme

sırasında Bluetooth

kulaklık setini daima kalp

pilinden daha uzakta olan

kula÷ınızda taúıyın.

Ayrıntılı bilgi için

doktorunuza baúvurun.

Kulak bölümü çıkartılabilir.

Dikkat! Bu parçanın küçük

çocuklar tarafından

yutulmamasına dikkat

edin.

Adaptör fiúinde belirtilen

úebeke voltajı (V)

aúılmamalıdır. Aksi

takdirde úarj cihazı

bozulabilir.

Cihazı açık ateúe atmayın.

Yalnızca orijinal Siemens

úarj cihazları kullanın. Aksi

takdirde önemli sa÷lık

sorunları ve maddi

hasarlar meydana

gelebilir. Örne÷in pil

patlayabilir.

Bluetooth kulaklık seti

sadece Siemens yetkili

servisleri tarafından

açılabilir. Pil yalnızca

Siemens servisi

tarafından de÷iútirilebilir.

Cihaz üzerinde hiçbir

de÷iúiklik yapılamaz.

Yapılan de÷iúiklik

kullanım iznini geçersiz

kılar.

113Headset PTT Bluetooth® (tr)

Lütfen aûaøıdakilere dikkat edin:

Kullanılmayan pilleri ve

Bluetooth kulaklık setlerini

yasalara uygun olarak

elden çıkarın.

Bluetooth kulaklık seti

televizyon, radyo ve PC

yakınında kullanıldı÷ında

parazit yapabilir.

Yalnızca orijinal Siemens

aksesuarları kullanın.

Böylece olası sa÷lık

sorunlarını ve maddi

hasarları önleyebilir ve

ilgili yasal mevzuata

uyuldu÷undan emin

olabilirsiniz.

Kurallara aykırı kullanım her türlü

garantiyi geçersiz kılar!

Not

Bazı ülkelerde Bluetooth cihazlarının

kullanımıyla ilgili kısıtlamalar olabilir.

Lütfen yetkili makamlardan bilgi alın.

Headset PTT Bluetooth® (tr)114

Kulaklık setine genel bakıû

Ses düzeyi tuûu

\kısmına basıldı÷ında: Ses kısılır

[kısmına basıldı÷ında: Ses artar

LED

kulaklık setinin farklı durumlarını

gösterir

Mikrofon

Kulaklık tutucusu

Hoparlör ve kulak bölümü

Açma/kapatma düømesi

ptt tuûu

(Push-to-talk tuúu)

Kısa süreli basıldı÷ında:

Sesle arama etkinleútirilir veya gelen

arama cevaplanır.

Uzun süreli basıldı÷ında:

Görüúme sona erer

úarj konektörü

115Headset PTT Bluetooth® (tr)

LED göstergesinin anlamı

IĽıklı gösterge (LED), kulaklık

setinin çeĽitli durumlarını

gösterir:

Kulaklıøı kulaøa göre

ayarlama

Kulaklık seti farklı kulak

büyüklükleri için iki kulaklık

tutucusu içerir. Bunlardan size

uygun olanını seçin. Kulaklık

tutucusunu çıkarıp yönünü

deĎiĽtirerek kulaklık setini sol

veya saĎ kulaĎınıza

takabilirsiniz.

1. Kulaklık tutucusunu arkaya

doĎru iterek çıkarın.

2. Kulaklık tutucusunu çevirin ve

tekrar dikkatle yerine takın:

• Sol kulak için:

•SaĎ kulak için:

Sürekli

yaniyorsa (sarj

cihazi

takiliyken)

Kulaklik seti sarj

ediliyor.

Yanmiyorsa

(sarj cihazi

takiliyken)

Kulaklik setinin sarj

islemi sona ermistir.

Uzun araliklarla

3 kez yanip

sönerse

Pil bosalmistir.

Sürekli

yaniyorsa Tanitma islemi

sürmektedir.

5 kez yanip

sönerse Tanitma islemi

basariyla

tamamlanmistir.

5 kez uzun

araliklarla yanip

sönerse

Kulaklik seti

kullanima hazirdir.

Kisa araliklarla

2 kez yanip

sönerse

Arama gelmistir.

Uzun araliklarla

2 kez yanip

sönerse

Görüsme yapiliyor.

Yanmiyorsa Kulaklik seti kapali.

Headset PTT Bluetooth® (tr)116

Kulaklık setini doøru ûekilde

takma

Bluetooth® kulaklık setini Ľekilde

gösterildiĎi gibi takın. Mikrofon

daima aĎzınıza yönelmiĽ

durumda olmalıdır.

Kulaklık tutucusunu dikkatlice

bükerek kulaĎınıza göre

ayarlayabilirsiniz.

Lastik kulak bölümünün

oluĽturduĎu çıkıntının kulaĎın

içine biraz girmesine dikkat edin.

Bluetooth nedir?

Bluetooth, kısa mesafeli radyo

baĎlantısıdır. Bu radyo

baĎlantısı, Bluetooth donanımlı

cihazlar arasında kablosuz

iletiĽim kurulmasına olanak

verir.

Bluetooth kulaklıĎı sadece

Bluetooth ile uyumlu olan, yani

kulaklık profilini veya Ahizesiz

GörüĽme profilini destekleyen

bir cep telefonuyla birlikte

kullanılır. Ahizesiz GörüĽme

profilinin kullanımı daha

uygundur. Kumanda öĎeleri ve

ekran göstergeleri her cep

telefonunda farklı olduĎundan,

lütfen söz konusu cep

telefonunun kullanım

kılavuzundaki Bluetooth

baĎlantılarıyla ilgili bilgileri

okuyun.

Her Bluetooth cihazının özel bir

adresi ve adı vardır. Böylece

baĎlantının sadece iletiĽim

kurmak için seçilmiĽ olan kiĽiler

arasında oluĽması saĎlanır.

Güvenlik sistemi, iki cihazın ilk

tanıtım sırasında birbirlerine

bildirdiĎi bir parolaya dayanır

(S. 118).

Çalıûtırma

Bluetooth kulaklık setini

kullanabilmeniz için, önce:

•kulaklık setini Ľarj etmeniz ve

•kulaklık setini cep telefonuna

tanıtmanız gerekir.

Bluetooth kulaklık setini

ûarj etme

Pil fabrika çıkıĽında tamamen

Ľarj edilmemiĽtir.

Kulaklık setini Ľarj etmek için

teslimat paketindeki Ľarj cihazını

kullanmanız gerekir. Prizin

yakında olmasına ve sorunsuz

eriĽilebilir olmasına dikkat edin.

117Headset PTT Bluetooth® (tr)

ļarj adaptörü ECA-500*

kullanıldıĎı takdirde, kulaklık

setini Siemens Travel Charger

ETC-500/510* veya Siemens Car

Charger Plus ECC-600* ile de Ľarj

edebilirsiniz.

*: Bu ürünleri orijinal Siemens

aksesuarları ürün yelpazesinde

bulabilirsiniz.

1. ļarj cihazının fiĽini oĽekilde

gösterildiĎi gibi kulaklık setine

takınn.

2. ļarj cihazının fiĽini elektrik pri-

zine takın.

úarj süresi

BoĽ bir pil yaklaĽık 2,5 saatte

tamamen Ľarj olur.

úarj sırasında gösterge

ļar iĽlemi sırasında LED ıĽıĎı

kırmızı yanar. Pil tamamen Ľarj

olduĎunda, LED ıĽıĎı söner.

Bluetooth kulaklıøını açma

Ptt tuĽuna 2 saniye boyunca

basın. LED ıĽıĎı 1saniye kısa,

ardından uzun aralıklarla yanıp

söner. Bir kalın ve bir ince ses

duyulur.

Bluetooth kulaklıøını

kapatma

Ptt tuĽuna 3 saniye boyunca

basın. LED ıĽıĎı 1 saniye boyunca

yanar ve ardından söner. Bir ince

ve bir kalın ses duyulur.

Kulaklık setini cep

telefonuna tanıtma

Kulaklık seti kapalı olmalıdır.

1. Ptt tuĽuna en az 6 saniye boy-

unca basın. LED ıĽıĎı yanar ve

iki ince ses duyulur. Bluetooth

kulaklık seti artık cep telefo-

nunuz tarafından "aranabilir".

Pili yalnızca 0°C ila 45°C arası

sıcaklıklarda úarj edin, aksi takdirde

pilin ömrü kısalır.Genel olarak pil

ömrünün zamanla da kisalacagini

dikkate alin.

Headset PTT Bluetooth® (tr)118

2. Cep telefonunuzda arama

modunu etkinleþtirin. Bunu

yapmak için cep

telefonunuzun kullaným

kýlavuzunda verilen bilgileri

okuyun.

3. Kulaklık setiniz cep telefonu

tarafından bulunduĎunda, te-

lefonun ekranında

HHB-700

cihaz adı altında görüntülenir.

4. ěstenirse, cep telefonunuza

kulaklıĎın parolasını (PIN ko-

du) girin:

0000.

Bluetooth kulaklık seti artık cep

telefonuna tanıtılmıĽtır.

Telefon görüûmesi

Kulaklık setiyle görüĽme

yapmanız için, kulaklık setinin

açık (bkz. soldaki bölüm) ve bir

cep telefonuna tanıtılmıĽ

durumda olması gerekir

(S. 117).

AĽaĎıdaki açıklamalar yalnızca

Siemens cep telefonları için

geçerlidir. DiĎer üreticilerin cep

telefonlarında farklı koĽullar söz

konusu olabilir.

Kullanım talimatları aĽaĎıdaki

simgelerle açıklanmıĽtır:

Sesle arama

Aramak istediĎiniz kiĽinin adını

söyleyerek, o kiĽinin telefon

numarasının çevrilmesini

saĎlayabilirsiniz. Bunun için cep

telefonunun adres defterine,

telefon numarasına iliĽkin bir ses

kaydı yapılması gerekir. Cep

telefonunuzun kullanım

kılavuzunda bununla ilgili

bilgileri okuyun.

Bu fonksiyon tüm cep telefonları

tarafından desteklenmez.

1. Ptt düĎmesine kısa süreli

basın.

Cep telefonunuz kulaklık setini 3

dakika içinde bulamazsa arama

modunu yeniden etkinleútirmeniz

gerekir (1. adımı tekrarlayın).

bServis sa÷layıcıya ba÷lı

fonksiyon; ayrıca abone

olmanız gerekebilir.

• Kötü sinyal kalitesi, görüúmenin

kesilebilece÷ini gösterir.

• Cep telefonunuzun a÷ ba÷lantısı

kesikse, kulaklık setinde

tekrarlanan bir bip sesi duyarsınız.

• Cep telefonuyla kurulan Bluetooth

ba÷lantısı görüúme sırasında

birkaç saniye boyunca kesilirse,

görüúmeyi yalnızca cep

telefonundan sürdürebilirsiniz.

119Headset PTT Bluetooth® (tr)

2. Adý söyleyin.

Ad tanýnýrsa, cep telefonu

ilgili telefon numarasýný arar.

Ad tanýnmazsa, Ptt

düðmesine tekrar basarak adý

yineleyin.

Cep telefonundan arama

1. Cep telefonundan normal

Ľekilde arama yapın.

2. Ptt düĎmesine kısa süreli basa-

rak görüĽmeyi kulaklık setine

aktarın.

Görüûmeyi bitirme

Ptt düĎmesine uzun süreli basın.

GörüĽme sona erer. Kulaklık seti

kullanıma hazır durumda kalır.

Ses düzeyini ayarlama

[ ve \ tuĽlarıyla ses düzeyini

ayarlayabilirsiniz.

Burada ayarlanan ses düzeyi, cep

telefonundaki ayarları

etkilemez.

Arama cevaplama

Ptt düĎmesine kısa süreli basın.

Görüûmeyi beklemeye alma

Ptt düĎmesine 2 kez kısa süreli

basın. GörüĽmeyi sürdürmek için

ptt düĎmesine tekrar 2 kez kısa

süreli basın.

Arama bekletme/geçiû

yapma b

Arama bekletme

GörüĽme sırasında arama

geldiĎinde "arama bekliyor" sin-

yali duyulur.

Yeni aramayı cevaplamak için ptt

düĎmesine kısa süreli basın.

Mevcut arama önce beklemeye

alınır.

Bu durumda aĽaĎıdakileri

yapabilirsiniz:

Geçiû yapma

ěki görüĽme arasında geçiĽ

yapmak için ptt tuĽuna 2 kez kısa

süreli basın.

Süren görüûmeyi sona erdirme

Ptt düĎmesine uzun süreli basın.

Yapmakta olduĎunuz görüĽme

sona erer. ěkinci görüĽme kabul

edilir.

Görüûmeyi aktarma

Telefondan kulaklık setine

Ptt düĎmesine kısa süreli basın.

Kulaklık setinden telefona

Cep telefonunuzun kumanda

öĎelerini kullanın. Kullanım

kılavuzunda bununla ilgili

bilgileri okuyun.

Headset PTT Bluetooth® (tr)120

Bakım/hata giderme/

cihaz bilgileri

Bakım önerileri

• Kulaklık setini nemli veya antistatik

bir bezle, kimyasal temizleyici

kullanmadan temizleyin.

• Kulaklık setini nemden ve

darbelerden koruyun. Kulaklık setinizi

do÷rudan güneúıúı÷ına maruz

bırakmayın.

Uygunluk bildirimi

FCC:

Bu cihaz, FCC Kuralları'nın 15.

bölümüne uygundur. Bu cihazın

çalıútırılması için gereken önkoúullar

aúa÷ıdaki gibidir: (1) Cihaz hiçbir

tehlikeli parazite yol açmamalı ve (2)

istenmeyen etkilere neden olabilecek

parazitler dahil olmak üzere, hiçbir

parazitten etkilenmemelidir.

CE - Uygunluk bildirimi

BenQ Mobile, bu kullanim kilavuzunda

sözü edilen mobil telefonun 1999/5/EC

(R&TTE) tarih ve baslikli yönergede yer

alan hükümlerine ve temel taleplerine

uygun oldugunu beyan eder. Ilgili

uygunluk bildirimi (DoC) imzalanmistir.

CE - Declaration of conformity

BenQ Mobile hereby declares that the

phone described in this user guide is in

compliance with the essential

requirements and other relevant

provisions of European Directive

1999/5/EC (R&TTE). The declaration of

conformity (DoC) concerned has been

signed.

Üretici Firma ve

Uygunluk Bilgisi

Üretici Firma

Microlink Communications Inc.

Address: 3F, No. 196, Xinhu 3rd.,

Neihu, Taipei 114,

Taiwan, R.O.C.

Ithalatçi Firma

Siemens Sanayi ve Ticaret A. S.

Yakacik Yolu No: 111

34861 Kartal

ISTANBUL

Telefon: 0216 - 459 2000

www.siemens.com.tr

Uygunluk Degerlendirme Kurulusu

American Telecommunications

Certification Body

6731 Whittier Avenue, Suite C110

McLean, VA 22101

Telefon: +1 703-847-4700

Fax: +1 703-847-6888

e-mail: sales@atcb.com

Cihazin Kullanim Ömrü 7 yildir.

FCC ID:QVZHHB700

121Headset PTT Bluetooth® (tr)

Teknik veriler (Kulaklýk seti)

*: Kullanılan cep telefonuna

baĎlı

Teknik özellikler (adaptör)

N626

Müûteri hizmetleri

Bkz. Customer Care, S. 152

EG-Uygunluk Bildirisi

Üretici: Siemens Aktiengesellschaft

Information and Communication mobile

Mobile Phones

Com MD QM / Com MD AD RD

Adres: Haidenauplatz 1

81667 München

Germany

Ürün: Bluetooth Kulaklık

S30880-S2601-A550

Yukarıda belirtilen ürün aúa÷ıda verilen Avrupa Direktiflerine uygundur:

89/336/EWG Electromagnetic uyumlulu÷u ile ilgili üye ülke kanunlarının yaklaúımı konusunda Konsey Direktifleri

(91/263/EEC, 92/31/EEC, 93/68/EEC ve 93/97/EEC)

Direktiflerin uygunlu÷u aúa÷ıdaki standartların uygulanması ile sa÷lanmıútır:

Referans numarası

Baskı

EN 301489-19 ùub. 2003

EN 301489-7 Ara. 2002

Münih, 04.07.2005

Siemens AG

Li-Ion pil 100 mAh

ļarj süresi yaklaĽık 2,5 saat

Bekleme

süresi

maksimum 300 saat

GörüĽme

süresi

maksimum 6 saat*

Kapsama

alanı

maksimum

10 metre, bina

içinde daha az

AĎırlıkyaklaĽık 15 gram

Koruma

Ľekli

IP20

ÇalıĽma

sıcaklıĎı

-20 °C ... 55 °C

GiriĽ110 V veya

230 V AC, 50/60 Hz

ÇıkıĽ5VDC/0,4A

ÇalıĽma

sıcaklıĎı

0°C ... 55 °C

Headset PTT Bluetooth® (el)122

Ĳȩ

)

ȋʍȡİıȔȠıțȣ įĲĴįȝıȔįȣ

ȋʍȪİıțȠș ȗțį ĳȡȤȣ ȗȡȟıȔȣ

ǻȚĮȕȐıĲİ ʌȡȠıİțĲȚțȐ ĲȚȢ ȠįȘȖȓİȢ

ȜİȚĲȠȣȡȖȓĮȢ țĮȚ ĲȚȢ ȣʌȠįİȓȟİȚȢ ĮıĳĮȜİȓĮȢ

ʌȡȚȞ Įʌȩ ĲȘ ȤȡȒıȘ!

ǼȞȘµİȡȫıĲİ ĲĮ ʌĮȚįȚȐ ıĮȢ ȖȚĮ ĲȠ

ʌİȡȚİȤȩµİȞȠ țĮȚ ĲȠȣȢ țȚȞįȪȞȠȣȢ țĮĲȐ ĲȘ

ȤȡȒıȘ ĲȠȣ ĳȠȡȘĲȠȪ ĮțȠȣıĲȚțȠȪ Bluetooth!

ȀĮĲȐ ĲȘ ȤȡȒıȘ ĲȠȣ

ĮțȠȣıĲȚțȠȪ Bluetooth

ĲȘȡȒıĲİ ĲȣȤȩȞ ȞȠµȚțȑȢ

įȚĮĲȐȟİȚȢ țĮȚ ĲȠʌȚțȠȪȢ

ʌİȡȚȠȡȚıµȠȪȢ.ȅȚ

ıȣȖțİțȡȚµȑȞȠȚ İȞįȑȤİĲĮȚ ȞĮ

ȚıȤȪȠȣȞ ʌ.Ȥ.ıİ ĮİȡȠʌȜȐȞĮ,

ʌȡĮĲȒȡȚĮ ȕİȞȗȓȞȘȢ,

ȞȠıȘȜİȣĲȚțȐ ȚįȡȪµĮĲĮ Ȓ țĮĲȐ

ĲȘȞ ȠįȒȖȘıȘ.

Ǿ ȜİȚĲȠȣȡȖȓĮ ȚĮĲȡȚțȫȞ

ıȣıțİȣȫȞ,ȩʌȦȢ ĮțȠȣıĲȚțȐ

ȕĮȡȘțȠǸĮȢ Ȓ ȕȘµĮĲȠįȩĲİȢ,

İȞįȑȤİĲĮȚ ȞĮ İʌȘȡİĮıĲİȓ.

ǻȚĮĲȘȡİȓĲİ µȓĮ İȜȐȤȚıĲȘ

ĮʌȩıĲĮıȘ 20 İțĮĲȠıĲȫȞ

µİĲĮȟȪ ĮțȠȣıĲȚțȠȪ Bluetooth

țĮȚ ȕȘµĮĲȠįȩĲȘ.ȀĮĲȐ ĲȘ

įȚȐȡțİȚĮ ĲȘȢ ıȣȞȠµȚȜȓĮȢ

țȡĮĲȐĲİ ĲȠ ĮțȠȣıĲȚțȩ

Bluetooth ıĲȠ ĮȣĲȓ ʌȠȣ

ȕȡȓıțİĲĮȚ ʌȚȠ µĮțȡȚȐ Įʌȩ ĲȠ

ȕȘµĮĲȠįȩĲȘ.īȚĮ ʌİȡĮȚĲȑȡȦ

ʌȜȘȡȠĳȠȡȓİȢ ĮʌİȣșȣȞșİȓĲİ

ıĲȠȞ ȚĮĲȡȩ ıĮȢ.

ȉȠ ĲµȒµĮ ʌȠȣ İȚıȐȖİĲĮȚ ıĲȠ

ĮȣĲȓ µʌȠȡİȓ ȞĮ ĮĳĮȚȡİșİȓ.

ȆȡȠıȠȤȒ!ȉĮ µȚțȡȐ ʌĮȚįȚȐ

įȚĮĲȡȑȤȠȣȞ ĲȠȞ țȓȞįȣȞȠ

țĮĲȐʌȠıȒȢ ĲȠȣ.

ȂȘȞ ȣʌİȡȕĮȓȞİĲİ ĲȘȞ ĲȐıȘ

įȚțĲȪȠȣ ʌȠȣ ĮȞĮȖȡȐĳİĲĮȚ

İʌȐȞȦ ıĲȠ ĲȡȠĳȠįȠĲȚțȩ (V).

Ȉİ ĮȞĲȓșİĲȘ ʌİȡȓʌĲȦıȘ

ȣʌȐȡȤİȚ țȓȞįȣȞȠȢ

țĮĲĮıĲȡȠĳȒȢ ĲȠȣ ĳȠȡĲȚıĲȒ.

ȂȘȞ ʌİĲȐȟİĲİ ĲȘȞ ıȣıțİȣȒ

ıĲȘȞ ĳȦĲȚȐ.

ȋȡȘıȚµȠʌȠȚİȓĲİ µȩȞȠ ȖȞȒıȚİȢ

ıȣıțİȣȑȢ ĳȩȡĲȚıȘȢ ĲȘȢ

Siemens. ǻȚĮĳȠȡİĲȚțȐ,

ȣʌȐȡȤİȚ ıȠȕĮȡȩȢ țȓȞįȣȞȠȢ

ȕȜȐȕȘȢ ĲȠȣ ʌȡȠȧȩȞĲȠȢ țĮȚ ĲȘȢ

ȣȖİȓĮȢ ıĮȢ.īȚĮ ʌĮȡȐįİȚȖµĮ

İȞįȑȤİĲĮȚ ȞĮ İțȡĮȖİȓ Ș

µʌĮĲĮȡȓĮ.

ȉȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ Blue-

tooth ʌȡȑʌİȚ ȞĮ ĮȞȠȓȖİĲĮȚ

µȩȞȠ Įʌȩ İȟȠȣıȚȠįȠĲȘµȑȞȠ

ʌȡȠıȦʌȚțȩ ĲİȤȞȚțȒȢ

ȣʌȠıĲȒȡȚȟȘȢ ĲȘȢ Siemens. Ǿ

ĮȞĲȚțĮĲȐıĲĮıȘ ĲȘȢ

µʌĮĲĮȡȓĮȢ İʌȚĲȡȑʌİĲĮȚ µȩȞȠ

ıİ İȟȠȣıȚȠįȠĲȘµȑȞȠȪȢ

ĮȞĲȚʌȡȠıȫʌȠȣȢ ĲȘȢ

Siemens. ǻİȞ İʌȚĲȡȑʌİĲĮȚ

țĮµȓĮ ĮȜȜĮȖȒ ıĲȘ ıȣıțİȣȒ.

ȅȚ ĮȜȜĮȖȑȢ ıȣȞİʌȐȖȠȞĲĮȚ

ĮʌȫȜİȚĮ ĲȘȢ ȐįİȚĮȢ ȤȡȒıȘȢ.

123Headset PTT Bluetooth® (el)

ȇįȢįȜįȝȡȫµı ʍȢȡĲȒȠĳı:

Ǿ ĮʌȩȡȡȚȥȘ ĲȦȞ

ȤȡȘıȚµȠʌȠȚȘµȑȞȦȞ

µʌĮĲĮȡȚȫȞ țĮȚ ĲȦȞ

ĮțȠȣıĲȚțȫȞ Bluetooth ʌȡȑʌİȚ

ȞĮ ȖȓȞİĲĮȚ ıȪµĳȦȞĮ µİĲȚȢ

ȚıȤȪȠȣıİȢ ȞȠµȠșİĲȚțȑȢ

įȚĮĲȐȟİȚȢ.

ȉĮ ĮțȠȣıĲȚțȐ Bluetooth

İȞįȑȤİĲĮȚ ȞĮ ʌȡȠțĮȜȑıȠȣȞ

ĮȞȦµĮȜȓİȢ ıĲȘ ȜİȚĲȠȣȡȖȓĮ

ĲȘȜİȠȡȐıİȦȞ,ȡĮįȚȠĳȫȞȦȞ

țĮȚ Ǿ/Ȋ.

ȋȡȘıȚµȠʌȠȚİȓĲİ µȩȞȠ ȖȞȒıȚĮ

ĮȟİıȠȣȐȡ ĲȘȢ Siemens. ǲĲıȚ

șĮ ĮʌȠĳȪȖİĲİ ʌȚșĮȞȠȪȢ

țȚȞįȪȞȠȣȢ ȖȚĮ ĲȘȞ ȣȖİȓĮ țĮȚ

ʌȚșĮȞȑȢ ȕȜȐȕİȢ ĲȠȣ

ʌȡȠȧȩȞĲȠȢ țĮȚ șĮ

İȟĮıĳĮȜȓıİĲİ ȩĲȚ ĲȘȡȠȪȞĲĮȚ

ȩȜȠȚ ȠȚ ıȤİĲȚțȠȓ țĮȞȠȞȚıµȠȓ.

Ǿ µȘ ʌȡȠȕȜİʌȩµİȞȘ ȤȡȒıȘ ĮʌȠțȜİȓİȚ

ȠʌȠȚĮįȒʌȠĲİ ʌĮȡȠȤȒ İȖȖȣȒıİȦȞ!

ȋʍȪİıțȠș

Ȉİ ȠȡȚıµȑȞİȢ ȤȫȡİȢ İȞįȑȤİĲĮȚ ȞĮ ȚıȤȪȠȣȞ

ʌİȡȚȠȡȚıµȠȓ țĮĲȐ ĲȘ ȤȡȒıȘ ıȣıțİȣȫȞ

Bluetooth. ǼȞȘµİȡȦșİȓĲİ ıȤİĲȚțȐ Įʌȩ ĲȚȢ

ĮȡµȩįȚİȢ ĮȡȤȑȢ.

Headset PTT Bluetooth® (el)124

ȇįȢȡȤĲȔįĲș ĴȡȢșĳȡȫ įȜȡȤĲĳțȜȡȫ

ȇȝȓȜĳȢȡ ȢȫȚµțĲșȣ ĳșȣ ȒȟĳįĲșȣ

\ʌĮĲȫȞĲĮȢ ĲȠ ʌȜȒțĲȡȠ: µİȓȦıȘ

ȑȞĲĮıȘȢ

[ʌĮĲȫȞĲĮȢ ĲȠ ʌȜȒțĲȡȠ:ĮȪȟȘıȘ

ȑȞĲĮıȘȢ

ǽȟİıțȜĳțȜȓ ȝȤȥȟȔį (LED)

ıȘµĮĲȠįȠĲİȓ įȚĮĳȠȡİĲȚțȑȢ țĮĲĮıĲȐıİȚȢ

ĲȠȣ ĳȠȡȘĲȠȪ ĮțȠȣıĲȚțȠȪ (ıİȜ. 125)

ȃțȜȢȪĴȧȟȡ

ȁȝțʍ ĲĳȓȢțȠșȣ ȗțį ĳȡ įȤĳȔ

ǿȥıȔȡ µı Ȝȝțʍ ĲĳȓȢțȠșȣ ȗțį ĳȡ įȤĳȔ

ǼțįȜȪʍĳșȣ ıȟıȢȗȡʍȡȔșĲșȣ/

įʍıȟıȢȗȡʍȡȔșĲșȣ

ȇȝȓȜĳȢȡ ptt

(ȆȜȒțĲȡȠ push-to-talk)

ȇįĳȬȟĳįȣ ĲĳțȗµțįȔį:

ǼȞİȡȖȠʌȠȓȘıȘ ĳȦȞȘĲȚțȒȢ țȜȒıȘȢ Ȓ

ĮʌȠįȠȤȒ ıȣȞȠµȚȜȓĮȢ.

ȁȢįĳȬȟĳįȣ ʌĮĲȘµȑȞȠ:

ȉİȡµĮĲȚıµȩȢ ıȣȞȠµȚȜȓĮȢ

ȋʍȡİȡȥȓ ĴȪȢĳțĲșȣ

125Headset PTT Bluetooth® (el)

ȉșµįĲȔį ĳȧȟ ıȟİıȔȠıȧȟ ĳșȣ

ȝȤȥȟȔįȣ (LED)

Ǿ ȜȣȤȞȓĮ (LED) ıȘµĮĲȠįȠĲİȓ ĲȚȢ

įȚĮĳȠȡİĲȚțȑȢ țĮĲĮıĲȐıİȚȢ ĲȠȣ

ĳȠȡȘĲȠȪ ĮțȠȣıĲȚțȠȪ:

ȇȢȡĲįȢµȡȗȓ ĴȡȢșĳȡȫ

įȜȡȤ-ĲĳțȜȡȫ

ȈĲȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ įȚĮĲȓșİȞĲĮȚ

įȪȠ țȜȚʌ ıĲȒȡȚȟȘȢ ȖȚĮ įȚĮĳȠȡİĲȚțȐ

µİȖȑșȘ ĮȣĲȚȠȪ.ǻȚĮȜȑȟĲİ ĮȣĲȩ ʌȠȣ

ıĮȢ ĲĮȚȡȚȐȗİȚ.ǲȤİĲİ ĲȘ įȣȞĮĲȩĲȘĲĮ

ȞĮ ʌȡȠıĮȡµȩıİĲİ ĲȠ țȜȚʌ ıĲȒȡȚȟȘȢ,

ȑĲıȚ ȫıĲİ ȞĮ µʌȠȡİȓĲİ ȞĮ ĳȠȡȐĲİ ĲȠ

ĮțȠȣıĲȚțȩ ıĲȠ ĮȡȚıĲİȡȩ Ȓ ıĲȠ įİȟȓ

ĮȣĲȓ.

1. ȉȡĮȕȒȟĲİ ĲȠ țȜȚʌ ıĲȒȡȚȟȘȢ ȖȚĮ ĲȠ ĮȣĲȓ

ʌȡȠȢ ĲĮ ʌȓıȦ.

2. ȈĲȡȑȥĲİ ĲȠ țȜȚʌ ıĲȒȡȚȟȘȢ ȖȚĮ ĲȠ ĮȣĲȓ

țĮȚ ıĲİȡİȫıĲİ ĲȠ ȟĮȞȐ ʌȡȠıİțĲȚțȐ:

•ȖȚĮ ĲȠ ĮȡȚıĲİȡȩ ĮȣĲȓ:

•ȖȚĮ ĲȠ įİȟȓ ĮȣĲȓ:

ǺȟȑȖıț µȪȟțµį (µı

ĲȤȟİıİıµȒȟȡ

ĴȡȢĳțĲĳȓ µʍįĳįȢȔįȣ)

ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ ĳȠȡĲȓȗİȚ.

ǺʍıȟıȢȗȡʍȡțșµȒȟȡ

(µı ĲȤȟİıİıµȒȟȡ

ĴȡȢĳțĲĳȓ µʍįĳįȢȔįȣ)

ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ İȓȞĮȚ

ʌȜȒȡȦȢ

ĳȠȡĲȚıµȑȞȠ.

ǺȟįȖȡĲȖȓȟıț

3ĴȡȢȒȣ µı µıȗȑȝį

İțįĲĳȓµįĳį ʍįȫĲșȣ

Ǿ µʌĮĲĮȡȓĮ İȓȞĮȚ

ȐįİȚĮ.

ǺȟȑȖıț µȪȟțµįȀĮĲȐ ĲȘ įȚȐȡțİȚĮ

ĲȘȢ țĮĲĮȤȫȡȘıȘȢ.

ǺȟįȖȡĲȖȓȟıț

5ĴȡȢȒȣ Ǿ țĮĲĮȤȫȡȘıȘ

ȠȜȠțȜȘȡȫșȘțİ µİ

İʌȚĲȣȤȓĮ.

ǺȟįȖȡĲȖȓȟıț µı

µıȗȑȝį İțįĲĳȓµįĳį

ʍįȫĲșȣ

ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ İȓȞĮȚ

ȑĲȠȚµȠȖȚĮ

ȜİȚĲȠȣȡȖȓĮ.

ǺȟįȖȡĲȖȓȟıț

ıʍįȟįȝįµȖįȟȪµıȟį

2ĴȡȢȒȣ µıĲȫȟĳȡµį

İțįĲĳȓµįĳį ʍįȫĲșȣ

ǼȚıİȡȤȩµİȞȘ

țȜȒıȘ.

ǺȟįȖȡĲȖȓȟıț

ıʍįȟįȝįµȖįȟȪµıȟį

2ĴȡȢȒȣ µı µıȗȑȝį

İțįĲĳȓµįĳį ʍįȫĲșȣ

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ

ĲȘȢ ıȣȞȠµȚȜȓĮȢ.

ǺʍıȟıȢȗȡʍȡțșµȒȟȡ ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ İȓȞĮȚ

ĮʌİȞİȡȖȠʌȠȚȘµȑȞȠ.

Headset PTT Bluetooth® (el)126

ȉȧĲĳȓ ĳȡʍȡȚȒĳșĲș ĳȡȤ

ĴȡȢșĳȡȫ įȜȡȤĲĳțȜȡȫ

ĭȠȡȐĲİ ĲȠ ĮțȠȣıĲȚțȩ Bluetooth®,

ȩʌȦȢ ȣʌȠįİȚțȞȪİĲĮȚ ıĲȠ ıȤȒµĮ.Ǿ

ȠʌȒ ĲȠȣ µȚțȡȠĳȫȞȠȣ ʌȡȑʌİȚ ȞĮ

țȠȚĲȐȗİȚ ʌȐȞĲȠĲİ ʌȡȠȢ ĲȘȞ

țĮĲİȪșȣȞıȘ ĲȠȣ ıĲȩµĮĲȠȢ.

ȀȐµʌĲȠȞĲȐȢ ĲȠ ʌȡȠıİțĲȚțȐ,

µʌȠȡİȓĲİ ȞĮ ʌȡȠıĮȡµȩıİĲİ ĲȠ țȜȚʌ

ıĲȠ ĮȣĲȓ ıĮȢ.

ȆȡȠıȑȟĲİ ĲȠ ʌȡȠİȟȑȤȠȞ ȐțȡȠ ĲȠȣ İȜĮıĲȚțȠȪ

ĲµȒµĮĲȠȢ ȞĮ İȚıȐȖİĲĮȚ İȜĮĳȡȐ ıĲȘȞ

ĮțȠȣıĲȚțȒ įȓȠįȠ.

Ȋț ıȔȟįț ĳȡ Bluetooth?

ȉȠ Bluetooth İȓȞĮȚ µȓĮ ĮıȪȡµĮĲȘ

ıȪȞįİıȘ µȚțȡȒȢ İµȕȑȜİȚĮȢ.

ǼʌȚĲȡȑʌİȚ ĲȘȞ ĮıȪȡµĮĲȘ İʌȚțȠȚȞȦȞȓĮ

µİĲĮȟȪ įȚĮĳȠȡİĲȚțȫȞ ĲİȡµĮĲȚțȫȞ

ıȣıțİȣȫȞ,İĳȠįȚĮıµȑȞȦȞ µİ Blue-

tooth.

ȉȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ Bluetooth

ȜİȚĲȠȣȡȖİȓ µȩȞȠ ıİ ıȣȞįȣĮıµȩ µİ

țȚȞȘĲȐ ĲȘȜȑĳȦȞĮ µİ įȣȞĮĲȩĲȘĲĮ

Bluetooth, ʌȠȣ µʌȠȡȠȪȞ ȞĮ

ȣʌȠıĲȘȡȓȟȠȣȞ ĲȠ ʌȡȠĳȓȜ ĮțȠȣıĲȚțȫȞ

Ȓ ĲȠ ʌȡȠĳȓȜ ĮȞȠȚțĲȒȢ ıȣȞȠµȚȜȓĮȢ

(Handsfree). īȚĮ ĲȠ ıțȠʌȩ ĮȣĲȩ

ʌȡȠĲȚµȐĲĮȚ ĲȠ ʌȡȠĳȓȜ Handsfree.

ȆȡȠıȑȟĲİ İʌȓıȘȢ ĲȚȢ ȣʌȠįİȓȟİȚȢ ȖȚĮ

ĲȚȢ ıȣȞįȑıİȚȢ Bluetooth ıĲȚȢ ȠįȘȖȓİȢ

ȤȡȒıȘȢ ĲȠȣ țȚȞȘĲȠȪ ĲȘȜİĳȫȞȠȣ,įȚȩĲȚ

ȠȤİȚȡȚıµȩȢ ĲȠȣ țĮȚ ȠȚ İȞįİȓȟİȚȢ

ȠșȩȞȘȢ įȚĮĳȑȡȠȣȞ Įʌȩ ĲȘȜȑĳȦȞȠ ıİ

ĲȘȜȑĳȦȞȠ.

ȀȐșİ ıȣıțİȣȒ Bluetooth įȚĮșȑĲİȚ µȓĮ

ĮʌȠțȜİȚıĲȚțȒ įȚİȪșȣȞıȘ țĮȚ ȑȞĮ

ȩȞȠµĮ.ǲĲıȚ įȚĮıĳĮȜȓȗİĲĮȚ ȩĲȚ

ıȣȞįȑȠȞĲĮȚ µȩȞȠ ȠȚ İʌȚȜİȖµȑȞȠȚ

İĲĮȓȡȠȚ İʌȚțȠȚȞȦȞȓĮȢ.Ǿ ȑȞȞȠȚĮ ĲȘȢ

ĮıĳȐȜİȚĮȢ ȕĮıȓȗİĲĮȚ ıİ ȑȞĮ țȦįȚțȩ

ʌȡȩıȕĮıȘȢ,ĲȠȞ ȠʌȠȓȠ

ĮȞĲĮȜȜȐııȠȣȞ ȠȚ įȪȠ ıȣıțİȣȑȢ țĮĲȐ

ĲȘȞ ʌȡȫĲȘ țĮĲĮȤȫȡȘıȘ

(ȖȞȦıĲȠʌȠȓȘıȘ) (ıİȜ. 128).

ǳȟįȢȠș ȝıțĳȡȤȢȗȔįȣ

ȆȡȚȞ ȤȡȘıȚµȠʌȠȚȒıİĲİ ĲȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ Bluetooth ʌȡȑʌİȚ:

•ȞĮ ĳȠȡĲȓıİĲİ ĲȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ

•ȞĮ țĮĲĮȤȦȡȒıİĲİ

(ȖȞȦıĲȠʌȠȚȒıİĲİ)ĲȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ ıĲȠ țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ.

ĮȪȢĳțĲș ĴȡȢșĳȡȫ įȜȡȤĲĳțȜȡȫ

Bluetooth

Ǿ µʌĮĲĮȡȓĮ įİȞ İȓȞĮȚ ʌȜȒȡȦȢ

ĳȠȡĲȚıµȑȞȘ țĮĲȐ ĲȘȞ ʌĮȡȐįȠıȘ ĲȘȢ

ıȣıțİȣȒȢ.

īȚĮ ĲȘ ĳȩȡĲȚıȘ ĲȠȣ ĳȠȡȘĲȠȪ

ĮțȠȣıĲȚțȠȪ ȤȡİȚȐȗİıĲİ ĲȠ ĳȠȡĲȚıĲȒ

ʌȠȣ ʌĮȡĮįȓįİĲĮȚ

µĮȗȓ µİ ĲȘ ıȣıțİȣȒ.ȆȡȠıȑȟĲİ Ș

ʌȡȓȗĮ ȞĮ ȕȡȓıțİĲĮȚ țȠȞĲȐ țĮȚ Ș

ʌȡȩıȕĮıȘ ıİ ĮȣĲȒ ȞĮ İȓȞĮȚ

İȜİȪșİȡȘ.

127Headset PTT Bluetooth® (el)

Ǿ ĳȩȡĲȚıȘ ĲȠȣ ĳȠȡȘĲȠȪ ĮțȠȣıĲȚțȠȪ

µʌȠȡİȓ İʌȓıȘȢ ȞĮ ʌȡĮȖµĮĲȠʌȠȚȘșİȓ,

µİ ȤȡȒıȘ ĲȠȣ ʌȡȠıĮȡµȠȖȑĮ

ĳȩȡĲȚıȘȢ ECA-500*, țĮȚ ĲȠȣ

ĳȠȡĲȚıĲȒ Siemens Travel Charger

ETC-500/510* Ȓ Siemens Car

Charger Plus ECC-600*.

*: ȉĮ ıȣȖțİțȡȚµȑȞĮ ʌȡȠȧȩȞĲĮ șĮ

ʌȡȠµȘșİȣĲİȓĲİ Įʌȩ ĲĮ

İȟȠȣıȚȠįȠĲȘµȑȞĮ țĮĲĮıĲȒµĮĲĮ ʌȠȣ

įȚĮșȑĲȠȣȞ ȖȞȒıȚĮ ĮȟİıȠȣȐȡ

Siemens.

1. ȈȣȞįȑıĲİ ĲȠ ȕȪıµĮ ĲȠȣ ĳȠȡĲȚıĲȒ o,

ȩʌȦȢ ȣʌȠįİȚțȞȪİĲĮȚ ıĲȠ ıȤȒµĮıĲȠ

ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ n.

2. ȈȣȞįȑıĲİ ĲȠ ĳȚȢ ĲȠȣ ĳȠȡĲȚıĲȒ ıĲȘȞ

ʌȡȓȗĮ.

ȌȢȪȟȡȣ ĴȪȢĳțĲșȣ

ȂȚĮ ȐįİȚĮ µʌĮĲĮȡȓĮ ĳȠȡĲȓȗİĲĮȚ

ʌȜȒȡȦȢ ıİ ʌİȡȓʌȠȣ 2,5 ȫȡİȢ.

ǳȟİıțȠș Ȝįĳȑ ĳș ĴȪȢĳțĲș

ȀĮĲȐ ĲȘ įȚȐȡțİȚĮ ĲȘȢ įȚĮįȚțĮıȓĮȢ

ĳȩȡĲȚıȘȢ Ș İȞįİȚțĲȚțȒ ȜȣȤȞȓĮ (LED)

ĮȞȐȕİȚ µİ țȩțțȚȞȠ ȤȡȫµĮ.ǵĲĮȞ Ș

µʌĮĲĮȡȓĮ ĳȠȡĲȚıĲİȓ ʌȜȒȡȦȢ,ıȕȒȞİȚ

Ș İȞįİȚțĲȚțȒ ȜȣȤȞȓĮ (LED).

ǽȟıȢȗȡʍȡȔșĲș ĴȡȢșĳȡȫ

įȜȡȤĲĳțȜȡȫ Bluetooth

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ȖȚĮ

2įİȣĲİȡȩȜİʌĲĮ.Ǿ İȞįİȚțĲȚțȒ

ȜȣȤȞȓĮ (LED) ĮȞĮȕȠıȕȒȞİȚ ȖȚĮ

1įİȣĲİȡȩȜİʌĲȠ µİ ıȪȞĲȠµİȢ,țĮȚ ıĲȘ

ıȣȞȑȤİȚĮ µİ ʌĮȡĮĲİĲĮµȑȞİȢ ʌĮȪıİȚȢ.

ȆĮȡȐȖİĲĮȚ ȑȞĮȢ ȒȤȠȢ ȤĮµȘȜȩĲİȡȘȢ

țĮȚ ȑȞĮȢ ȒȤȠȢ ȣȥȘȜȩĲİȡȘȢ ȠȟȪĲȘĲĮȢ.

ǺʍıȟıȢȗȡʍȡȔșĲș ĴȡȢșĳȡȫ

įȜȡȤĲĳțȜȡȫ Bluetooth

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ȖȚĮ

3įİȣĲİȡȩȜİʌĲĮ.Ǿ İȞįİȚțĲȚțȒ ȜȣȤȞȓĮ

(LED) ĮȞȐȕİȚ ȖȚĮ 1 įİȣĲİȡȩȜİʌĲȠ

ıĲĮșİȡȐ țĮȚ ıĲȘ ıȣȞȑȤİȚĮ ıȕȒȞİȚ.

ȆĮȡȐȖİĲĮȚ ȑȞĮȢ ȒȤȠȢ ȣȥȘȜȩĲİȡȘȢ țĮȚ

ȑȞĮȢ ȒȤȠȢ ȤĮµȘȜȩĲİȡȘȢ ȠȟȪĲȘĲĮȢ.

ȁįĳįȥȬȢșĲș ĴȡȢșĳȡȫ

įȜȡȤĲĳțȜȡȫ Ȝįț Ȝțȟșĳȡȫ

ĳșȝıĴȬȟȡȤ

ȉȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ ʌȡȑʌİȚ ȞĮ İȓȞĮȚ

ĮʌİȞİȡȖȠʌȠȚȘµȑȞȠ.

1. ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ȖȚĮ

ĲȠȣȜȐȤȚıĲȠȞ 6 įİȣĲİȡȩȜİʌĲĮ.Ǿ

İȞįİȚțĲȚțȒ ȜȣȤȞȓĮ (LED) ĮȞȐȕİȚ

ıĲĮșİȡȐ,ʌĮȡȐȖȠȞĲĮȚ įȪȠ ȒȤȠȚ

ȣȥȘȜȒȢ ȠȟȪĲȘĲĮȢ.ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ Bluetooth µʌȠȡİȓ ĲȫȡĮ ȞĮ

“ĮȞĮȗȘĲȘșİȓ”Įʌȩ ĲȠ țȚȞȘĲȩ ıĮȢ

ĲȘȜȑĳȦȞȠ.

ĭȠȡĲȓȗİĲİ ĲȘ µʌĮĲĮȡȓĮ µȩȞȠ ıİ

șİȡµȠțȡĮıȓİȢ Įʌȩ 0°C ȑȦȢ 45°C, įȚȩĲȚ

įȚĮĳȠȡİĲȚțȐ µİȚȫȞİĲĮȚ Ș įȚȐȡțİȚĮ ȗȦȒȢ ĲȘȢ.

Headset PTT Bluetooth® (el)128

2. ǼȞİȡȖȠʌȠȚȒıĲİ ĲȘȞ țĮĲȐıĲĮıȘ

ĮȞĮȗȒĲȘıȘȢ ıĲȠ țȚȞȘĲȩ ıĮȢ ĲȘȜȑĳȦȞȠ.

ǻȚĮȕȐıĲİ ĲȚȢ ıȤİĲȚțȑȢ ȣʌȠįİȓȟİȚȢ ıĲȚȢ

ȠįȘȖȓİȢ ȤȡȒıȘȢ ĲȠȣ țȚȞȘĲȠȪ ıĮȢ

ĲȘȜİĳȫȞȠȣ.

3. ǼȐȞ ĲȠ țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ İȞĲȠʌȓıİȚ ĲȠ

ĳȠȡȘĲȩ ıĮȢ ĮțȠȣıĲȚțȩ,ĮȣĲȩ

ȣʌȠįİȚțȞȪİĲĮȚ ıĲȘȞ ȠșȩȞȘ ĲȠȣ țȚȞȘĲȠȪ

ĲȘȜİĳȫȞȠȣ µİ ĲȠ ȩȞȠµĮ ıȣıțİȣȒȢ

HHB-700.

4. ǼȚıȐȖİĲİ ıĲȠ țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ,ıİ

ʌİȡȓʌĲȦıȘ ʌȠȣ ıĮȢ ȗȘĲȘșİȓ,ĲȠȞ

țȦįȚțȩ ʌȡȩıȕĮıȘȢ (PIN) ĳȠȡȘĲȠȪ

ĮțȠȣıĲȚțȠȪ:

0000.

ȉȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ Bluetooth ȑȤİȚ

ĲȫȡĮ țĮĲĮȤȦȡȘșİȓ ıĲȠ țȚȞȘĲȩ

ĲȘȜȑĳȦȞȠ.

ȇȢįȗµįĳȡʍȡȔșĲș

ȜȝȓĲıȧȟ

ȆȡȠȨʌȩșİıȘ ȖȚĮ ĲȘȞ

ʌȡĮȖµĮĲȠʌȠȓȘıȘ țȜȒıİȦȞ µİĲȠ

ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ İȓȞĮȚ ȩĲȚ ĲȠ

ĲİȜİȣĲĮȓȠ İȓȞĮȚ İȞİȡȖȠʌȠȚȘµȑȞȠ (ȕȜ.

ĮȡȚıĲİȡȐ)țĮȚ ȑȤİȚ țĮĲĮȤȦȡȘșİȓ ıİ

ȑȞĮ țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ (ıİȜ. 127).

ȅȚ țĮȞȠȞȚıµȠȓ ȤȡȒıȘȢ ʌȠȣ

ʌİȡȚȖȡȐĳȠȞĲĮȚ ʌĮȡĮțȐĲȦ ȚıȤȪȠȣȞ

µȩȞȠ ȖȚĮ țȚȞȘĲȐ ĲȘȜȑĳȦȞĮ Siemens.

Ȉİ țȚȞȘĲȐ ĲȘȜȑĳȦȞĮ ȐȜȜȦȞ

țĮĲĮıțİȣĮıĲȫȞ İȞįȑȤİĲĮȚ ȞĮ

ȚıȤȪȠȣȞ ȐȜȜȠȚ țĮȞȠȞȚıµȠȓ.

īȚĮ ĲȘȞ İʌİȟȒȖȘıȘ ĲȘȢ ȜİȚĲȠȣȡȖȓĮȢ

ȤȡȘıȚµȠʌȠȚȠȪȞĲĮȚ ĲĮ ĮțȩȜȠȣșĮ

ıȪµȕȠȜĮ:

ĮȧȟșĳțȜȓ ȜȝȓĲș

ǲȤİĲİ ĲȘ įȣȞĮĲȩĲȘĲĮ ȞĮ țĮȜȑıİĲİ

ĮȡȚșµȠȪȢ µȩȞȠ µİ ĲȘȞ İțĳȫȞȘıȘ

İȞȩȢ ȠȞȩµĮĲȠȢ.īȚĮ ĲȠ ıțȠʌȩ ĮȣĲȩ

ʌȡȑʌİȚ ȞĮ ȑȤİȚ ĮʌȠșȘțİȣĲİȓ ıĲȠȞ

ȀĮĲȐȜȠȖȠ ǻȚİȣșȪȞıİȦȞ ĲȠȣ țȚȞȘĲȠȪ

ĲȘȜİĳȫȞȠȣ µȓĮ ĳȦȞȘĲȚțȒ İȖȖȡĮĳȒ

ĲȠȣ ȠȞȩµĮĲȠȢ ȖȚĮ ĲȠȞ ĮȡȚșµȩ țȜȒıȘȢ.

ǻȚĮȕȐıĲİ ıȤİĲȚțȐ ĲȚȢ ȠįȘȖȓİȢ ȤȡȒıȘȢ

ĲȠȣ țȚȞȘĲȠȪ ĲȘȜİĳȫȞȠȣ.

Ǿ ıȣȖțİțȡȚµȑȞȘ ȜİȚĲȠȣȡȖȓĮ įİȞ

ȣʌȠıĲȘȡȓȗİĲĮȚ Įʌȩ ȩȜĮ ĲĮ țȚȞȘĲȐ

ĲȘȜȑĳȦȞĮ.

1. ȆĮĲȒıĲİ ĲĳțȗµțįȔį ĲȠ ʌȜȒțĲȡȠ ptt.

Ȉİ ʌİȡȓʌĲȦıȘ ʌȠȣ ĲȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ

įİȞ İȞĲȠʌȚıĲİȓ Įʌȩ ĲȠ țȚȞȘĲȩ ıĮȢ ĲȘȜȑĳȦȞȠ

İȞĲȩȢ 3 ȜİʌĲȫȞ,ʌȡȑʌİȚ ȞĮ İȞİȡȖȠʌȠȚȒıİĲİ

İț ȞȑȠȣ ĲȘȞ țĮĲȐıĲĮıȘ ĮȞĮȗȒĲȘıȘȢ

(İʌĮȞĮȜȐȕİĲİ ĲȠ ȕȒµĮ 1).

bǾ ȜİȚĲȠȣȡȖȓĮ İȟĮȡĲȐĲĮȚ Įʌȩ

ĲȠ ǻȓțĲȣȠ.ǴıȦȢ ĮʌĮȚĲİȓĲĮȚ

İȚįȚțȒ İȖȖȡĮĳȒ.

•Ǿ ʌȚșĮȞȩĲȘĲĮ įȚĮțȠʌȒȢ ĲȘȢ ıȣȞȠµȚȜȓĮȢ

ĮȞĮȖȞȦȡȓȗİĲĮȚ Įʌȩ µȓĮ țĮțȒ ʌȠȚȩĲȘĲĮ

ıȒµĮĲȠȢ.

•ǼȐȞ ĲȠ țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ įİȞ įȚĮșȑĲİȚ

ıȪȞįİıȘ µİĲȠįȓțĲȣȠ,ĮțȠȪȖİĲĮȚ ıĲȠ

ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ ȑȞĮ

İʌĮȞĮȜĮµȕĮȞȩµİȞȠ ȤĮȡĮțĲȘȡȚıĲȚțȩ

ȘȤȘĲȚțȩ ıȒµĮ.

•ǼȐȞ Ș ıȪȞįİıȘ Bluetooth µİĲȠțȚȞȘĲȩ

ĲȘȜȑĳȦȞȠ įȚĮțȠʌİȓ ȖȚĮ ĮȡțİĲȐ

įİȣĲİȡȩȜİʌĲĮ țĮĲȐ ĲȘ įȚȐȡțİȚĮ µȓĮȢ

ıȣȞȠµȚȜȓĮȢ,ȑȤİĲİ ĲȘ įȣȞĮĲȩĲȘĲĮ ȞĮ

ıȣȞİȤȓıİĲİ ĲȘ ıȣȞȠµȚȜȓĮ µȑıȦ ĲȠȣ

țȚȞȘĲȠȪ ĲȘȜİĳȫȞȠȣ.

129Headset PTT Bluetooth® (el)

2. ȆȡȠĳȑȡİĲİ ĲȠ ȩȞȠµĮ.

ǼȐȞ ĲȠ ȩȞȠµĮ ĮȞĮȖȞȦȡȚıĲİȓ,ĲȠ țȚȞȘĲȩ

ĲȘȜȑĳȦȞȠ țĮȜİȓ ĲȠȞ ĮȞĲȓıĲȠȚȤȠ ĮȡȚșµȩ.

ǼȐȞ ĲȠ ȩȞȠµĮ įİȞ ĮȞĮȖȞȦȡȚıĲİȓ,

ʌĮĲȒıĲİ ȟĮȞȐ ĲȠ ʌȜȒțĲȡȠ ptt țĮȚ

İțĳȦȞȒıĲİ ȟĮȞȐ ĲȠ ȩȞȠµĮ.

ȁȝȓĲș µȒĲȧ ĳȡȤ Ȝțȟșĳȡȫ

ĳșȝıĴȬȟȡȤ

1. ȀĮȜȑıĲİ ȩʌȦȢ ıȣȞȒșȦȢ µİ ĲȠ țȚȞȘĲȩ

ĲȘȜȑĳȦȞȠ.

2. ȆĮĲȒıĲİ ıĲȚȖµȚĮȓĮ ĲȠ ʌȜȒțĲȡȠ ptt, ȖȚĮ

ȞĮ ʌȡĮȖµĮĲȠʌȠȚȒıİĲİ ĲȘ ıȣȞȠµȚȜȓĮ

µȑıȦ ĲȠȣ ĳȠȡȘĲȠȪ ĮțȠȣıĲȚțȠȪ.

ȊıȢµįĳțĲµȪȣ ĲȤȟȡµțȝȔįȣ

ȁȢįĳȓĲĳı ʍįĳșµȒȟȡ ĲȠ ʌȜȒțĲȡȠ ptt. Ǿ

țȜȒıȘ ĲİȡµĮĲȓȗİĲĮȚ.ȉȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ ʌĮȡĮµȑȞİȚ ȑĲȠȚµȠȖȚĮ

ȜİȚĲȠȣȡȖȓĮ.

ȈȫȚµțĲș ȒȟĳįĲșȣ

Ȃİ ĲĮ įȪȠ ʌȜȒțĲȡĮ [țĮȚ \ȡȣșµȓıĲİ

ĲȘȞ ȑȞĲĮıȘ.

Ǿ ȡȪșµȚıȘ ĲȘȢ ȑȞĲĮıȘȢ İįȫ įİȞ

İʌȘȡİȐȗİȚ ĲȚȢ ȡȣșµȓıİȚȢ ĲȠȣ țȚȞȘĲȠȪ

ĲȘȜİĳȫȞȠȣ.

Ǻʍȡİȡȥȓ ȜȝȓĲșȣ

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ĲĳțȗµțįȔį.

ȁȢȑĳșĲș ĳșȣ ȜȝȓĲșȣ

ȆĮĲȒıĲİ ĲĳțȗµțįȔį įȪȠ ĳȠȡȑȢ ĲȠ

ʌȜȒțĲȡȠ ptt. īȚĮ ȞĮ ıȣȞİȤȓıİĲİ ĲȘȞ

ȠµȚȜȓĮ,ʌĮĲȒıĲİ ȟĮȞȐ ĲȠ ʌȜȒțĲȡȠ ptt

ıĲȚȖµȚĮȓĮ įȪȠ ĳȠȡȑȢ.

Ǻȟįµȡȟȓ/ǽȟįȝȝįȗȓb

Ǻȟįµȡȟȓ

ǼȐȞ țȜȘșİȓĲİ İȞȫ ȕȡȓıțİĲĮȚ ıİ

İȟȑȜȚȟȘ țȐʌȠȚĮ ȐȜȜȘ țȜȒıȘ,șĮ

ĮțȠȪıİĲİ ĲȠȞ "ĲȩȞȠ ǹȞĮµȠȞȒȢ".

īȚĮ ȞĮ ĮʌȠįİȤĲİȓĲİ ĲȘ ȞȑĮ țȜȒıȘ,

ʌĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ıĲȚȖµȚĮȓĮ.Ǿ

ĲȡȑȤȠȣıĮ țȜȒıȘ ĲȓșİĲĮȚ ıĲȘ ıȣȞȑȤİȚĮ

ıİ ĮȞĮµȠȞȒ.

ǲȤİĲİ ĲȫȡĮ ĲȚȢ ĮțȩȜȠȣșİȢ İʌȚȜȠȖȑȢ:

ǽȟįȝȝįȗȓ

īȚĮ İȞĮȜȜĮȖȒ µİĲĮȟȪ ĲȦȞ įȪȠ

ıȣȞȠµȚȜȚȫȞ,ʌĮĲȒıĲİ ıĲȚȖµȚĮȓĮ ĲȠ

ʌȜȒțĲȡȠ ptt įȣȠ ĳȠȡȑȢ.

ǺʍȪȢȢțȦș ĳȢȒȥȡȤĲįȣ ȜȝȓĲșȣ

ȁȢįĳȓĲĳı ʍįĳșµȒȟȡ ĲȠ ʌȜȒțĲȡȠ ptt. Ǿ

İȞİȡȖȒ ıȣȞȠµȚȜȓĮ ĲİȡµĮĲȓȗİĲĮȚ.

Ǿ įİȪĲİȡȘ ıȣȞȠµȚȜȓĮ ȟİțȚȞȐ.

ȃıĳįȖȔȖįĲș ȜȝȓĲșȣ

ǺʍȪ ĳȡ ĳșȝȒĴȧȟȡ Ĳĳȡ ĴȡȢșĳȪ įȜȡȤĲĳțȜȪ

ȆĮĲȒıĲİ ĲȠ ʌȜȒțĲȡȠ ptt ĲĳțȗµțįȔį.

ǺʍȪ ĳȡ ĴȡȢșĳȪ įȜȡȤĲĳțȜȪ Ĳĳȡ ĳșȝȒĴȧȟȡ

ȋȡȘıȚµȠʌȠȚȒıĲİ ĲĮ ʌȜȒțĲȡĮ

ȤİȚȡȚıµȠȪ ĲȠȣ țȚȞȘĲȠȪ ĲȘȜİĳȫȞȠȣ.

ǻȚĮȕȐıĲİ ĲȚȢ ıȤİĲȚțȑȢ ȠįȘȖȓİȢ

ȤȡȒıȘȢ.

Headset PTT Bluetooth® (el)130

ȉȤȟĳȓȢșĲș/

įȟĳțµıĳȬʍțĲș

ĲĴįȝµȑĳȧȟ/ĳıȥȟțȜȑ

ȥįȢįȜĳșȢțĲĳțȜȑ

ȌȢȓĲțµıȣ ĲȤµȖȡȤȝȒȣ

ĲȤȟĳȓȢșĲșȣ

•ȀĮșĮȡȓıĲİ ĲȠ ĳȠȡȘĲȩ ĮțȠȣıĲȚțȩ

µİȑȞĮȞȦʌȩʌĮȞȓȒȑȞĮ

ĮȞĲȚıĲĮĲȚțȩ ʌĮȞȓ ȤȦȡȓȢ ȤȘµȚțȐ

țĮșĮȡȚıĲȚțȐ.

•ȆȡȠıĲĮĲİȪıĲİ ĲȠ ĳȠȡȘĲȩ

ĮțȠȣıĲȚțȩ Įʌȩ ȣȖȡĮıȓĮ țĮȚ

ȤĲȣʌȒµĮĲĮ.ȂȘȞ İțșȑĲİĲİ ĲȠ

ĳȠȡȘĲȩ ıĮȢ ĮțȠȣıĲȚțȩ ĮʌİȣșİȓĮȢ

ıĲȠ ȘȜȚĮțȩ ĳȦȢ.

ǼȓȝȧĲș ĲȤµµȪȢĴȧĲșȣ

FCC

Ǿ ıȣȖțİțȡȚµȑȞȘ ıȣıțİȣȒ

ıȣµµȠȡĳȫȞİĲĮȚ µİĲȠĲµȒµĮ 15 ĲȦȞ

țĮȞȠȞȚıµȫȞ FCC. ȆȡȠȨʌȠșȑıİȚȢ ȖȚĮ

ĲȘ ȜİȚĲȠȣȡȖȓĮ ĲȘȢ ıȣıțİȣȒȢ: (1) Ș

ıȣıțİȣȒ įİȞ ʌȡȠțĮȜİȓ İʌȚțȓȞįȣȞİȢ

ʌĮȡİµȕȠȜȑȢ,țĮȚ (2) įİȞ İʌȘȡİȐȗİĲĮȚ

Įʌȩ țĮȞİȞȩȢ İȓįȠȣȢ ʌĮȡİµȕȠȜȑȢ,

ĮțȩµȘ țĮȚ ȩĲĮȞ ʌȡȩțİȚĲĮȚ ȖȚĮ

ʌĮȡİµȕȠȜȑȢ,ʌȠȣ İȞįȑȤİĲĮȚ ȞĮ ȑȤȠȣȞ

ĮȞİʌȚșȪµȘĲİȢ ıȣȞȑʌİȚİȢ.

Ǿ BenQ Mobile įȘȜȫȞİȚ µİĲȠʌĮȡȩȞ

ȩĲȚ Ș ıȣıțİȣȒ ʌȠȣ ʌİȡȚȖȡȐĳİĲĮȚ ıĲȠ

ʌĮȡȩȞ ǼȖȤİȚȡȓįȚȠ ȋȡȒıȘȢ

ĮȞĲĮʌȠțȡȓȞİĲĮȚ ıĲȚȢ ȕĮıȚțȑȢ

ʌȡȠįȚĮȖȡĮĳȑȢ țĮȚ ıĲȠȣȢ ȚıȤȪȠȞĲİȢ

țĮȞȠȞȚıµȠȪȢ ĲȘȢ ǼȣȡȦʌĮȧțȒȢ

ȅįȘȖȓĮȢ 1999/5/EC (R&TTE).

Ǿ ıȤİĲȚțȒ įȒȜȦıȘ ıȣµµȩȡĳȦıȘȢ

(DoC) ȑȤİȚ ȣʌȠȖȡĮĳİȓ.

ǹȞ șȑȜİĲİ ĮȞĲȓȖȡĮĳȠ ĲȠȣ

ʌȡȦĲȠĲȪʌȠȣ,țĮȜȑıĲİ ĲȘȞ ĮȞȠȚțĲȒ

ȖȡĮµµȒ ĲȘȢ İĲĮȚȡȓĮȢ Ȓ:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

131Headset PTT Bluetooth® (el)

ȊıȥȟțȜȑ ȥįȢįȜĳșȢțĲĳțȜȑ

*: ǹȞȐȜȠȖĮ µİĲȠȤȡȘıȚµȠʌȠȚȠȪµİȞȠ

țȚȞȘĲȩ ĲȘȜȑĳȦȞȠ

ȊıȥȟțȜȑ ȥįȢįȜĳșȢțĲĳțȜȑ

ĳȢȡĴȡİȡĳțȜȡȫ

N626

ǽȠȤʍșȢȒĳșĲș ʍıȝįĳȬȟ

ǺȜ. Customer Care, S. 152.

ȂʌĮĲĮȡȓĮ

ǿȩȞĲȦȞ ȁȚșȓȠȣ

100 mAh

ȋȡȩȞȠȢ

ĳȩȡĲȚıȘȢ

ʌİȡȓʌȠȣ 2,5 ȫȡİȢ

ȋȡȩȞȠȢ

ĮȞĮµȠȞȒȢ

ȑȦȢ țĮȚ 300 ȫȡİȢ

ȋȡȩȞȠȢ

ȠµȚȜȓĮȢ

ȑȦȢ țĮȚ 6 ȫȡİȢ*

ǼµȕȑȜİȚĮ µȑȖ. 10 µȑĲȡĮ,

µȚțȡȩĲİȡȘ ıİ

țȜİȚıĲȠȪȢ ȤȫȡȠȣȢ

ǺȐȡȠȢ ʌİȡȓʌȠȣ 15 ȖȡĮµµȐȡȚĮ

ȉȪʌȠȢ

ʌȡȠıĲĮıȓĮȢ

IP20

ĬİȡµȠțȡĮıȓĮ

ȜİȚĲȠȣȡȖȓĮȢ

-20 °C ... 55 °C

ǼȓıȠįȠȢ 110 V Ȓ 230 V AC,

50/60 Hz

ǲȟȠįȠȢ 5 V DC/0,4 A

ĬİȡµȠțȡĮıȓĮ

ȜİȚĲȠȣȡȖȓĮȢ

0°C ... 55 °C

Headset PTT Bluetooth® (pl)132

(pl)Bezpieczeĕstwo

Uwagi dla rodziców

Przed uĪyciem naleĪy dokáadnie za-

poznaü siĊ ze instrukcją obsáugi i

wskazówkami dotyczącymi

bezpieczeĔstwa.

NaleĪy wytáumaczyü dzieciom treĞü

instrukcji i zagroĪenia wynikające z

uĪywania zestawu sáuchawkowego

Bluetooth.

Podczas uĪywania

zestawu sáuchawkowego

Bluetooth naleĪy

przestrzegaü przepisów

prawnych i lokalnych

ograniczeĔ. Mogą one

obowiązywaü np. w

samolotach, na stacjach

paliw lub podczas prow-

adzenia samochodu.

MoĪe dojĞü do zakáóceĔ

funkcji urządzeĔ medyc-

znych jak aparaty

sáuchowe lub stymulatory

serca. NaleĪy zachowaü

minimum 20 cm odstĊpu

pomiĊdzy stymulatorem

serca a zestawem sáucha-

wkowym Bluetooth. Podc-

zas rozmowy zestaw

sáuchawkowy Bluetooth

naleĪy trzymaü z dala od

rozrusznika serca. Aby

uzyskaü wiĊcej informacji,

skonsultuj siĊ ze swoim le-

karzem.

Element douszny moĪe

byü zdejmowany. Os-

troĪnie! MoĪe dojĞü do je-

go poákniĊcia przez maáe

dzieci.

Podane na wtyczce sie-

ciowej napiĊcie sieciowe

(V) nie moĪe zostaü

przekroczone.

Nieprzestrzeganie moĪe

prowadziü do zniszczenia

áadowarki.

Nie wrzucaü urządzenia

do otwartego ognia.

NaleĪy uĪywaü wyáącznie

oryginalnych áadowarek

Siemens. W innym przy-

padku nie moĪna wyklu-

czyü znacznych uszko-

dzeĔ zdrowia lub przedmi-

otu. MoĪe np. dojĞü do ek-

splozji bateri.

Zestaw sáuchawkowy

Bluetooth moĪe byü otwi-

erany wyáącznie przez au-

toryzowanego partnera

serwisowego Siemens.

Wymiana baterii moĪe

byü przeprowadzona

wyáącznie przez serwis

Siemens. Dokonywanie

wszelkich zmian w

zestawie sáuchawkowym

jest niedopuszczalne i

prowadzi do utraty

pozwolenia na

eksploatacjĊ.

133Headset PTT Bluetooth® (pl)

Pamiċtaj:

ZuĪyte baterie i zestawy

sáuchawkowe Bluetooth

naleĪy oddaü do recyklin-

gu zgodnie z przepisami.

Zestawy sáuchawkowe

Bluetooth mogą zakáócaü

dziaáanie pobliskich

urządzeĔ, takich jak tel-

ewizor, radioodbiornik czy

komputer

NaleĪy uĪywaü wyáącznie

oryginalnego wypo-

saĪenia dodatkowego

firmy Siemens. W ten

sposób moĪna uniknąü

uszczerbku na zdrowiu

oraz uszkodzeĔ przedmi-

otów i zapewniü

przestrzeganie waĪnych

zasad.

NiewáaĞciwe uĪytkowanie uniewaĪnia

gwarancjĊ!

Uwaga

W niektórych krajach mogą wystĊpo-

waü ograniczenia stosowania

urządzeĔ Bluetooth. Prosimy o

doinformowanie siĊ we wáasciwych

instytucjach.

Headset PTT Bluetooth® (pl)134

Opis zestawu

Przycisk obustronny

\WciĞnij przycisk: ciszej

[WciĞnij przycisk: gáoĞniej

Dioda LED

sygnalizuje poszczególne stany

zestawu sáuchawkowego

(str. 135)

Mikrofon

Uchwyt

Gâoğnik z elementem

dousznym

Klawisz Wâ./Wyâ.

Przycisk ptt

Przycisk (push-to-talk)

NaciĞnij krótko:

Uaktywnia wybieranie gáosowe

lub odbiera poáączenie.

NaciĞnij dâugo:

ZakoĔczenie poáączenia

Gniazdo âadowarki

135Headset PTT Bluetooth® (pl)

Oznaczenia wskaĩnika

diodowego LED

Dioda LED (Light Emitting Diode)

sygnalizuje poszczególne stany

zestawu sħuchawkowego:

Ustawienia zestawu

Do zestawu doħöczono dwa uch-

wyty dla uszu o róœnych wielkoĹ-

ciach. Naleœy wybraø odpowied-

ni uchwyt. Moœna przeħoœyø

uchwyt tak, aby nosiø zestaw na

lewym lub na prawym uchu.

1. Odciögnij uchwyt do tyħu.

2. Odwróø uchwyt, a nastĈpnie

delikatnie wħóœ go z drugiej

strony zestawu:

• dla lewego ucha:

• dla prawego ucha:

Swiatlo ciagle

(przy podlac-

zonej lad-

owarce)

Ladowanie baterii

zestawu.

Wyl. (przy pod-

laczonej

ladowarce)

Zestaw calkowicie

naladowany.

Miga 3x z

dlugimi

przerwami

Bateria jest pusta.

Swiatlo ciagle Podczas rejestrow-

ania.

Miga 5x Pomyslne zakonc-

zenie rejestrow-

ania..

Miga z dlugimi

przerwami Zestaw gotowy do

pracy

Miga 2x z krótki-

mi przerwami Polaczenie przy-

chodzace.

Miga 2x z

dlugimi

przerwami

Podczas rozmowy.

Wyl Zestaw wylaczony.

Headset PTT Bluetooth® (pl)136

Prawidâowa eksploatacja

sâuchawki

Korzystaj z zestawu Bluetooth®

tak jak pokazano na poniœszym

diagramie. Mikrofon zawsze

powinien byø skierowany w

stronĈ ust.

Poprzez delikatne doginanie

moœna dopasowaø uchwyt do

ucha.

Naleœy zwróciø uwagĈ, iœ wys-

tajöcy koniec gumowego ele-

mentu dousznego wnika

nieznacznie do wnĈtrza ucha.

Co to jest Bluetooth?

Bluetooth jest technologiö

ħöcznoĹci radiowej o maħym za-

siĈgu. Pozwala na bezprzewo-

dowö komunikacjĈ pomiĈdzy

urzödzeniami wyposaœonymi w

Bluetooth.

Zestaw sħuchawkowy Bluetooth

funkcjonuje w poħöczeni u z tele-

fonem komórkowym posiad-

ajöcym Bluetooth, który jest

kompatybilny z profilem

zestawu, jak np. Siemens S65.

Przy czym preferowany profil to

HF – handsfree. Przed uœyciem

zalecamy zapoznanie siĈ z uwag-

ami dotyczöcymi Bluetooth w in-

strukcji obsħugi telefonu

komórkowego, poniewaœ róœne

telefony wyĹwietlajö róœne

komunikaty.

Zaznaczony fragment jest na-

jprawdopodobnbiej drugö po-

prawniejszö wersjö zaznaczone-

go powyœej w prostoköcie

fragmentu.

Kaœde urzödzenie Bluetoothma

unikalnö nazwĈ oraz adres. Tym

samym gwarantuje siĈ,œe tylko

wybrani partnerzy zostanö

poħöczeni. Koncepcja ta oparta

jest na wymianie hasħa przy

pierwszej rejestracji (str. 138).

Uruchamianie

zestawu

Przed uœyciem zestawu Blue-

tooth naleœy:

•naħadowaø bateriĈ zestawu

•zarejestrowaø zestaw w tele-

fonie.

áadowanie zestawu

Bluetooth

Dostarczana z zestawem bateria

nie jest w peħni naħadowana.

137Headset PTT Bluetooth® (pl)

Do naħadowania zestawu wyma-

gana jest zawarta w komplecie

ħadowarka. Gniazdo zasilajöce

powinno znajdowaø siĈ w pob-

liœu i byøħatwo dostĈpne.

Zestaw sħuchawkowy moœe byø

takœe naħadowany przy zasto-

sowaniu adaptera ECA -500*

przy pomocy ħadowarki po-

dróœnej Siemens ETC-500/510* i

ħadowarki samochodowej

Siemens ECC-600*.

*: Produkty te znajdujö siĈ w of-

ercie oryginalnego wyposaœenia

dodatkowego firmy Siemens.

1. Wetknij wtyczkĈħadowarki o

jak pokazano na diagramie do

zestawu sħuchawkowego

kowego n.

2. Podħöcz ħadowarkĈ do gniazda

sieciowego.

Czas âadowania

Bateria jest w peħni naħadowana

po upħywie okoħo 2 h 30 min.

Oznaczenia podczas âadowania

Podczas ħadowania dioda LED

Ĺwieci siĈ na czerwono. Po

caħkowitym naħadowaniu baterii

dioda LED zgaĹnie.

Wħöczanie zestawu

sħuchawkowego

Bluetooth

NaciĹnij klawisz ptt i przytrzymaj

wciĹniĈty przez 2 sekundy.

Dioda LED bĈdzie migaø przez

1sekundĈ najpierw z krótkimi, a

nastĈpnie z dħugimi przerwami.

Rozlegnie siĈ kolejno niski i

wysoki dőwiĈk.

Wyħöczanie zestawu

sħuchawkowego

Bluetooth

NaciĹnij klawisz ptt i przytrzymaj

wciĹniĈty przez 3 sekundy.

Dioda LED zaĹwieci siĈĹwiatħem

ciögħym na 1 sekundĈ, a

nastĈpnie zgaĹnie. Rozlegnie siĈ

kolejno wysoki i niski dőwiĈk.

Rejestracja zestawu w

telefonie

Zestaw sħuchawkowy powinien

byø wyħöczony.

NaleĪyáadowaü bateriĊ w temperatur-

ze od 0°C do 45°C, w przeciwnym wy-

padku nastąpi jej przedwczesne

zuĪycie.

Headset PTT Bluetooth® (pl)138

1. NaciĹnij klawisz ptt i przytrzy-

maj przez przynajmniej

6 sekund. Dioda LED zaĹwieci

siĈĹwiatħem ciögħym; roz-

legnö siĈ 2 wysokie dőwiĈki.

Telefon moœe rozpoczöø

wyszukiwanie zestawu

Bluetooth.

2. Uruchom tryb wyszukiwania

w telefonie. Zapoznaj siĈ z

uwagami w instrukcji obsħugi

telefonu.

3. Po wykryciu przez telefon

zestawu na ekranie ukaœe siĈ

nazwa zestawu HHB-700.

4. JeĹli jest to konieczne, wpro-

wadő hasħo (PIN) zestawu

sħuchawkowego w telefonie

komórkowym:

0000.

Zestaw Bluetooth zostaħ za-

rejestrowany w telefonie.

Telefonowanie

Telefonowanie z wykorzysta-

niem zestawu jest moœliwe,

kiedy zestaw jest wħöczony

(patrz po lewej) i gdy zestaw zos-

taħ zarejestrowany w telefonie

(str. 137).

Opisana poniœej procedura doty-

czy tylko telefonów Siemens.

Przy innych telefonach procedu-

ra moœe róœniø siĈ.

Dziaħanie opisane jest przez nas-

tĈpujöce symbole:

Wybieranie gâosowe

Moœliwe jest wybieranie numeru

poprzez għoĹne wypowiedzenie

nazwy/nazwiska. Naleœy przy-

porzödkowaø zarejestrowane

wczeĹniej nagranie għosowe do

œödanego numeru w ksiöœce

adresowej. Zapoznaj siĈ z in-

strukcjö obsħugi telefonu.

Ta funkcja nie jest dostĈpna we

wszystkich telefonach

komórkowych.

1. NaciĹnij krótko klawisz ptt.

2. Wypowiedz nazwĈ/nazwisko.

JeĹli nazwa zostanie

rozpoznana, telefon wybierze

przypisany do nazwy numer.

W przypadku nierozpoznania

JeĪeli zestaw nie zostanie odnalezi-

ony przez telefon w przeciągu 3 minut,

naleĪy ponownie aktywowaü tryb

wyszu kiwania (powtórzyü krok 1).

bFunkcja zaleĪna od opera-

tora. MoĪe wymagaü do-

datkowej rejestracji.

•ZagroĪenie przerwania poáączenia

rozpoznasz po sáabej jakoĞci syg-

naáu.

•JeĪeli telefon nie ma poáączenia z

siecią, usáyszysz w zestawie

powtarzający siĊ piskliwy dĨwiĊk.

•JeĞli áącznoĞü przez Bluetooth

zostanie przerwana podczas roz-

mowy na kilka sekund, moĪesz

kontynuowaü rozmowĊ jedynie

przez telefon.

139Headset PTT Bluetooth® (pl)

nazwiska, naleœy ponownie

nacisnöø przycisk ptt i

wypowiedzieø je kolejny raz.

Rozpoczynanie rozmowy za

pomocĆ telefonu

1. Wybierz numer w telefonie.

2. NaciĹnij krótko klawisz ptt, aby

kontynuowaø rozmowĈ

korzystajöc z zestawu.

Zakoĕczenie poâĆczenia

NaciĹnij przycisk ptt dâugo.

Poħöczenie zostanie zakoĩczone.

Zestaw Bluetooth pozostanie

gotowy do dziaħania.

Ustawianie gâoğnoğci

Ustaw għoĹnoĹø przy pomocy

klawiszy [ oraz \.

Ustawienie għoĹnoĹci zestawu

nie ma wpħywu na ustawienia

għoĹnoĹci telefonu.

Odbieranie poâĆczenia

NaciĹnij przycisk ptt krótko.

Zawieszanie poâĆczeĕ

NaciĹnij krótko dwa razy klawisz

ptt. W celu kontynuowania roz-

mowy naleœy ponownie

dwukrotnie nacisnöø klawisz ptt.

PoâĆczenie oczekujĆce/

przeâĆczanie b

PoâĆczenie oczekujĆce

JeĹli podczas trwajöcej juœ roz-

mowy otrzymasz nowe

poħöczenie, usħyszysz charakter-

ystyczny ton.

Aby odebraø nowe poħöczenie,

naleœy krótko nacisnöø przycisk

ptt. Istniejöce poħöczenie zosta-

nie zawieszone.

Masz do dyspozycji nastĈpujöce

opcje:

PrzeâĆczanie

Aby przeħöczaø siĈ miĈdzy roz-

mowami, naciĹnij krótko dwa ra-

zy klawisz ptt.

Odrzucenie bieīĆcego poâĆczenia

NaciĹnij dâugo przycisk ptt.

Bieœöce poħöczenie zostanie za-

koĩczone.

Drugie poħöczenie zostanie zawi-

eszone.

Przenoszenie poâĆczenia

Z telefonu do zestawu

NaciĹnij przycisk ptt krótko.

Z zestawu do telefonu

Uœyj klawisza sterujöcego tele-

fonu. Zapoznaj siĈ z instrukcjö

obsħugi telefonu.

Headset PTT Bluetooth® (pl)140

Konserwacja/

usuwanie problemów/

dane urzĆdzenia

Wskazówki

• Do czyszczenia zestawu

uœywaj wilgotnej lub antys-

tatycznej Ĺciereczki. Nie

uœywaj chemikaliów.

•Chroĩ zestaw przed wilgociö i

uderzeniami. Nie naraœaj

zestawu na bezpoĹrednie

promieniowanie sħoneczne.

Deklaracja zgodnoğci

FCC

Urzödzenie jest zgodne z 15

ustĈpem Regulacji FCC. Dziaħan-

ie urzödzenia podlega nas-

tĈpujöcym regulacjom: (1)

urzödzenie nie moœe powodow-

aø szkodliwych interferencji,

oraz (2) urzödzenie musi ak-

ceptowaø wszystkie odbierane

interferencje, takœe takie, które

mogö wywoħaø niepoœödane

dziaħanie.

BenQ Mobile niniejszym deklaru-

je, œe urzödzenie opisane w tej

instrukcji obsħugi jest zgodne z

zasadniczymi wymogami oraz z

innymi odnoĹnymi ustaleniami

Dyrektywy Europejskiej 1999/5/

EC (R&TTE). Wymieniona deklar-

acja zgodnoĹci zostaħa oficjalnie

zatwierdzona. KopiĈ oryginalnej

deklaracji moœna uzyskaø, dzwo-

niöc na infoliniĈ firmy Siemens

albo za poĹrednictwem strony

internetowej:

www.siemens.com/mobiledocs

FCC ID:QVZHHB700

141Headset PTT Bluetooth® (pl)

Dane techniczne Zestaw

sâuchawkowy

*: brak zakresu temperatury

Dane techniczne — zasilacz

N626

Dziaâ obsâugi klienta

Patrz Customer Care, S. 152.

Bateria

Li-Ion

100 mAh

Czas

ħadowania

okoħo 2,5 godziny

Czas

gotowoĹci

do 300 godzin

Czas

rozmów

do 6 godzin*

ZasiĈg maks. 10 m, mniej

w budynkach

Waga okoħo 15 g

Typ zabezp. IP20

Temperatu-

ra pracy

-20 °C– 55 °C

Napiêcie

wejœciowe

110 V lub

230 V prödu zmien-

nego, 50/60 Hz

NapiĈcie

wyjĹciowe

5Vprödu staħego/

0,4 A

Temperatu-

ra pracy

0–55 °C

Headset PTT Bluetooth® (ɫɮɬ)142

ɫɛ

®)

ɇɠɫɶ

ɪɫɠɟɩɬɭɩɫɩɡɨɩɬɭɣ

Ɏɥɛɢɛɨɣɠ ɟɦɺ ɫɩɟɣɭɠɦɠɤ

ɉɟɪɟɞ ɢɫɩɨɥɶɡɨɜɚɧɢɟɦ ɝɚɪɧɢɬɭɪɵ

ɜɧɢɦɚɬɟɥɶɧɨ ɩɪɨɱɢɬɚɣɬɟ ɢɧɫɬɪɭɤɰɢɸ ɩɨ

ɷɤɫɩɥɭɚɬɚɰɢɢ ɢ ɪɚɡɞɟɥ „Ɇɟɪɵ

ɩɪɟɞɨɫɬɨɪɨɠɧɨɫɬɢ“! Ɉɛɴɹɫɧɢɬɟ ɜɚɲɢɦ

ɞɟɬɹɦ ɢɯ ɫɨɞɟɪɠɚɧɢɟ ɢ ɜɨɡɦɨɠɧɵɟ

ɨɩɚɫɧɨɫɬɢ ɩɪɢ ɢɫɩɨɥɶɡɨɜɚɧɢɢ ɝɚɪɧɢɬɭɪɵ

Bluetooth!

ɉɪɢ ɢɫɩɨɥɶɡɨɜɚɧɢɢ

ɝɚɪɧɢɬɭɪɵ Bluetooth

ɨɛɪɚɬɢɬɟ ɜɧɢɦɚɧɢɟ ɧɚ

ɡɚɤɨɧɨɞɚɬɟɥɶɧɵɟ ɚɤɬɵ ɢ

ɦɟɫɬɧɵɟ ɨɝɪɚɧɢɱɟɧɢɹ,

ɤɨɬɨɪɵɟ ɦɨɝɭɬ ɞɟɣɫɬɜɨɜɚɬɶ,

ɧɚɩɪɢɦɟɪ,ɜ ɫɚɦɨɥɟɬɚɯ,ɧɚ

ɡɚɩɪɚɜɨɱɧɵɯ ɫɬɚɧɰɢɹɯ,ɜ

ɦɟɞɢɰɢɧɫɤɢɯ ɭɱɪɟɠɞɟɧɢɹɯ

ɢɥɢ ɩɪɢ ɭɩɪɚɜɥɟɧɢɢ

ɚɜɬɨɦɨɛɢɥɟɦ.

Ƚɚɪɧɢɬɭɪɚ ɦɨɠɟɬ ɫɨɡɞɚɜɚɬɶ

ɩɨɦɟɯɢ ɞɥɹ ɦɟɞɢɰɢɧɫɤɨɝɨ

ɨɛɨɪɭɞɨɜɚɧɢɹ,ɧɚɩɪɢɦɟɪ,

ɤɚɪɞɢɨɫɬɢɦɭɥɹɬɨɪɨɜ ɢɥɢ

ɫɥɭɯɨɜɵɯ ɚɩɩɚɪɚɬɨɜ.

Ɋɚɫɫɬɨɹɧɢɟ ɦɟɠɞɭ

ɤɚɪɞɢɨɫɬɢɦɭɥɹɬɨɪɨɦ ɢ

ɝɚɪɧɢɬɭɪɨɣ Bluetooth ɞɨɥɠɧɨ

ɫɨɫɬɚɜɥɹɬɶ ɧɟ ɦɟɧɟɟ 20 ɫɦ.

ȼɨ ɜɪɟɦɹ ɪɚɡɝɨɜɨɪɚ ɤɪɟɩɢɬɟ

ɝɚɪɧɢɬɭɪɭ Bluetooth ɧɚ ɬɨɦ

ɭɯɟ,ɤɨɬɨɪɨɟ ɧɚɯɨɞɢɬɫɹ

ɞɚɥɶɲɟ ɨɬ

ɤɚɪɞɢɨɫɬɢɦɭɥɹɬɨɪɚ.Ⱦɥɹ

ɩɨɥɭɱɟɧɢɹ ɞɨɩɨɥɧɢɬɟɥɶɧɨɣ

ɢɧɮɨɪɦɚɰɢɢ ɨɛɪɚɬɢɬɟɫɶ ɤ

ɜɚɲɟɦɭ ɜɪɚɱɭ.

Ʉɚɩɫɸɥɶ ɦɨɠɧɨ ɨɬɞɟɥɢɬɶ ɨɬ

ɝɚɪɧɢɬɭɪɵ.Ɉɫɬɨɪɨɠɧɨ!

Ɇɚɥɟɧɶɤɢɟ ɞɟɬɢ ɦɨɝɭɬ ɟɝɨ

ɩɪɨɝɥɨɬɢɬɶ.

ɇɟɥɶɡɹ ɩɨɞɤɥɸɱɚɬɶ

ɡɚɪɹɞɧɨɟ ɭɫɬɪɨɣɫɬɜɨ ɤ ɫɟɬɢ

ɩɢɬɚɧɢɹ,ɧɚɩɪɹɠɟɧɢɟ ɜ

ɤɨɬɨɪɨɣ ɜɵɲɟ ɭɤɚɡɚɧɧɨɝɨ ɧɚ

ɡɚɪɹɞɧɨɦ ɭɫɬɪɨɣɫɬɜɟ.ɉɪɢ

ɧɟɫɨɛɥɸɞɟɧɢɢ ɷɬɨɝɨ

ɬɪɟɛɨɜɚɧɢɹ ɜɨɡɦɨɠɧɨ

ɩɨɜɪɟɠɞɟɧɢɟ ɡɚɪɹɞɧɨɝɨ

ɭɫɬɪɨɣɫɬɜɚ.

ɇɟ ɩɨɞɜɟɪɝɚɣɬɟ ɭɫɬɪɨɣɫɬɜɨ

ɜɨɡɞɟɣɫɬɜɢɸ ɨɬɤɪɵɬɨɝɨ

ɨɝɧɹ.

ɂɫɩɨɥɶɡɭɣɬɟ ɬɨɥɶɤɨ

ɨɪɢɝɢɧɚɥɶɧɵɟ ɡɚɪɹɞɧɵɟ

ɭɫɬɪɨɣɫɬɜɚ ɮɢɪɦɵ Siemens.

ɂɫɩɨɥɶɡɨɜɚɧɢɟ ɞɪɭɝɢɯ

ɡɚɪɹɞɧɵɯ ɭɫɬɪɨɣɫɬɜ ɦɨɠɟɬ

ɛɵɬɶ ɨɩɚɫɧɨ ɞɥɹ ɜɚɲɟɝɨ

ɡɞɨɪɨɜɶɹ ɢ ɦɨɠɟɬ ɩɪɢɜɟɫɬɢ

ɤ ɩɨɪɱɟ ɝɚɪɧɢɬɭɪɵ.

ɇɚɩɪɢɦɟɪ,ɜɨɡɦɨɠɟɧ ɜɡɪɵɜ

ɚɤɤɭɦɭɥɹɬɨɪɚ.

Ɋɚɡɛɨɪɤɚ ɝɚɪɧɢɬɭɪɵ

Bluetoothɜɨɡɦɨɠɧɚ ɬɨɥɶɤɨ ɜ

ɚɜɬɨɪɢɡɨɜɚɧɧɵɯ ɫɟɪɜɢɫɧɵɯ

ɰɟɧɬɪɚɯ Siemens. Ɂɚɦɟɧɭ

ɚɤɤɭɦɭɥɹɬɨɪɚ ɫɥɟɞɭɟɬ

ɜɵɩɨɥɧɹɬɶ ɬɨɥɶɤɨ ɜ

ɫɟɪɜɢɫɧɵɯ ɰɟɧɬɪɚɯ

Siemens. ȼɧɟɫɟɧɢɟ

ɢɡɦɟɧɟɧɢɣ ɜ ɤɨɧɫɬɪɭɤɰɢɸ

ɭɫɬɪɨɣɫɬɜɚ ɡɚɩɪɟɳɟɧɨ ɢ

ɜɟɞɟɬ ɤ ɚɧɧɭɥɢɪɨɜɚɧɢɸ

ɝɚɪɚɧɬɢɢ.

143Headset PTT Bluetooth® (ɫɮɬ)

Bitte beachten:

ɍɬɢɥɢɡɚɰɢɹ ɝɚɪɧɢɬɭɪɵ

Bluetoothɢ ɢɫɩɨɥɶɡɨɜɚɧɧɵɯ

ɚɤɤɭɦɭɥɹɬɨɪɨɜ ɞɨɥɠɧɚ

ɨɫɭɳɟɫɬɜɥɹɬɶɫɹ ɜ

ɫɨɨɬɜɟɬɫɬɜɢɢ ɫ

ɞɟɣɫɬɜɭɸɳɢɦ

ɡɚɤɨɧɨɞɚɬɟɥɶɫɬɜɨɦ.

ɇɚ ɛɥɢɡɤɨɦ ɪɚɫɫɬɨɹɧɢɢ

ɝɚɪɧɢɬɭɪɚ Bluetooth ɦɨɠɟɬ

ɫɨɡɞɚɜɚɬɶ ɩɨɦɟɯɢ

ɬɟɥɟɜɢɡɨɪɚɦ,

ɪɚɞɢɨɩɪɢɟɦɧɢɤɚɦ ɢ

ɤɨɦɩɶɸɬɟɪɚɦ.

ɂɫɩɨɥɶɡɭɣɬɟ ɬɨɥɶɤɨ

ɨɪɢɝɢɧɚɥɶɧɵɟ ɚɤɫɟɫɫɭɚɪɵ

ɮɢɪɦɵ Siemens. ɗɬɨ

ɩɨɡɜɨɥɢɬ ɜɚɦ ɢɡɛɟɠɚɬɶ

ɜɨɡɦɨɠɧɨɝɨ ɩɨɜɪɟɠɞɟɧɢɹ

ɬɟɥɟɮɨɧɚ ɢ ɩɪɢɱɢɧɟɧɢɹ

ɭɳɟɪɛɚ ɡɞɨɪɨɜɶɸ ɢ

ɨɛɟɫɩɟɱɢɬ ɫɨɛɥɸɞɟɧɢɟ

ɞɟɣɫɬɜɭɸɳɢɯ ɧɨɪɦɚɬɢɜɧɵɯ

ɞɨɤɭɦɟɧɬɨɜ.

ɇɟɧɚɞɥɟɠɚɳɟɟ ɢɫɩɨɥɶɡɨɜɚɧɢɟ ɥɢɲɚɟɬ

ɜɚɫ ɩɪɚɜɚ ɧɚ ɝɚɪɚɧɬɢɸ!

Ƚɨɣɧɛɨɣɠ

ȼ ɧɟɤɨɬɨɪɵɯ ɫɬɪɚɧɚɯ ɢɫɩɨɥɶɡɨɜɚɧɢɟ

ɭɫɬɪɨɣɫɬɜ Bluetooth ɦɨɠɟɬ

ɨɝɪɚɧɢɱɢɜɚɬɶɫɹ ɡɚɤɨɧɨɞɚɬɟɥɶɫɬɜɨɦ.

ɍɡɧɚɣɬɟ ɜ ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɯ

ɭɱɪɟɠɞɟɧɢɹɯ.

Headset PTT Bluetooth® (ɫɮɬ)144

ɉɜɢɩɫ

Ʌɨɩɪɥɣ ɫɠɞɮɦɣɫɩɝɥɣ ɞɫɩɧɥɩɬɭɣ

\ : ɬɢɲɟ

[ : ɝɪɨɦɱɟ

Ƀɨɟɣɥɛɭɩɫ

ɫɥɭɠɢɬ ɞɥɹ ɢɧɞɢɤɚɰɢɢ ɪɚɡɥɢɱɧɵɯ

ɪɟɠɢɦɨɜ ɪɚɛɨɬɵ ɝɚɪɧɢɬɭɪɵ

(ɫɬɪ. 145)

ɇɣɥɫɩɯɩɨ

ȿɠɫɡɛɭɠɦɷ

Ɉɛɮɳɨɣɥ ɬ ɥɛɪɬɹɦɠɧ

Ʌɨɩɪɥɛ Ƚɥɦɹɲɠɨɣɺ/Ƚɶɥɦɹɲɠɨɣɺ

Ʌɨɩɪɥɛ ptt

(Ʉɧɨɩɤɚ “ɇɚɠɦɢ ɢ ɝɨɜɨɪɢ”)

Ɉɛɡɧɣɭɠ ɣ ɩɭɪɮɬɭɣɭɠ:

ɜɤɥɸɱɟɧɢɟ ɝɨɥɨɫɨɜɨɝɨ ɧɚɛɨɪɚ

ɢɥɢ

ɩɪɢɟɦ ɜɵɡɨɜɚ

Ɏɟɠɫɡɣɝɛɤɭɠ ɨɛɡɛɭɩɤ:

ɡɚɜɟɪɲɟɧɢɟ ɫɨɟɞɢɧɟɧɢɹ

ɋɛɢɵɠɧ ɟɦɺ ɢɛɫɺɟɨɩɞɩ

ɮɬɭɫɩɤɬɭɝɛ

145Headset PTT Bluetooth® (ɫɮɬ)

ɂɨɛɲɠɨɣɠ ɣɨɟɣɥɛɱɣɤ

ɋɜɟɬɨɞɢɨɞ (LED) ɫɥɭɠɢɬ ɞɥɹ

ɢɧɞɢɤɚɰɢɢ ɪɚɡɥɢɱɧɵɯ ɪɟɠɢɦɨɜ

ɪɚɛɨɬɵ ɝɚɪɧɢɬɭɪɵ:

ɋɠɞɮɦɣɫɩɝɥɛ ɞɛɫɨɣɭɮɫɶ

Ʉ ɝɚɪɧɢɬɭɪɟ ɩɪɢɥɚɝɚɸɬɫɹ ɞɜɚ

ɞɟɪɠɚɬɟɥɹ ɪɚɡɧɨɝɨ ɪɚɡɦɟɪɚ.

ȼɵɛɟɪɢɬɟ ɬɨɬ,ɤɨɬɨɪɵɣ ɜɚɦ

ɭɞɨɛɧɟɟ ɢɫɩɨɥɶɡɨɜɚɬɶ.ȼɵ ɦɨɠɟɬɟ

ɩɟɪɟɫɬɚɜɢɬɶ ɞɟɪɠɚɬɟɥɶ ɬɚɤ,ɱɬɨɛɵ

ɝɚɪɧɢɬɭɪɭ ɦɨɠɧɨ ɛɵɥɨ ɧɨɫɢɬɶ ɧɚ

ɥɟɜɨɦ ɢɥɢ ɩɪɚɜɨɦ ɭɯɟ.

1. ɉɨɬɹɧɢɬɟ ɞɟɪɠɚɬɟɥɶ ɧɚɡɚɞ ɢ

ɫɧɢɦɢɬɟ ɟɝɨ.

2. Ɋɚɡɜɟɪɧɢɬɟ ɞɟɪɠɚɬɟɥɶ ɢ

ɜɫɬɚɜɶɬɟ ɟɝɨ ɨɛɪɚɬɧɨ:

•ɞɥɹ ɥɟɜɨɝɨ ɭɯɚ:

•ɞɥɹ ɩɪɚɜɨɝɨ ɭɯɚ:

Ɋɩɬɭɩɺɨɨɩ ɞɩɫɣɭ

(ɪɫɣ ɪɩɟɥɦɹɲɠɨɨɩɧ

ɢɛɫɺɟɨɩɧ

ɮɬɭɫɩɤɬɭɝɠ)

Ɉɫɭɳɟɫɬɜɥɹɟɬɫɹ

ɡɚɪɹɞɤɚ.

Ɉɠ ɞɩɫɣɭ (ɪɫɣ

ɪɩɟɥɦɹɲɠɨɨɩɧ

ɢɛɫɺɟɨɩɧ

ɮɬɭɫɩɤɬɭɝɠ)

Ⱥɤɤɭɦɭɥɹɬɨɪ

ɩɨɥɧɨɫɬɶɸ ɡɚɪɹɠɟɧ.

Ɋɠɫɣɩɟɣɲɠɬɥɣ

ɧɣɞɛɠɭ 3 ɫɛɢɛ ɬ

ɟɦɣɭɠɦɷɨɶɧ

ɣɨɭɠɫɝɛɦɩɧ

Ⱥɤɤɭɦɭɥɹɬɨɪ

ɪɚɡɪɹɠɟɧ.

Ɋɩɬɭɩɺɨɨɩ ɞɩɫɣɭ Ɉɫɭɳɟɫɬɜɥɹɟɬɫɹ

ɪɟɝɢɫɬɪɚɰɢɹ.

ɇɣɞɛɠɭ 5 ɫɛɢ Ɋɟɝɢɫɬɪɚɰɢɹ

ɭɫɩɟɲɧɨ

ɜɵɩɨɥɧɟɧɚ.

ɇɠɟɦɠɨɨɩ ɧɣɞɛɠɭ Ƚɚɪɧɢɬɭɪɚ ɝɨɬɨɜɚ ɤ

ɪɚɛɨɬɟ.

Ɋɠɫɣɩɟɣɲɠɬɥɣ

ɜɶɬɭɫɩ ɧɣɞɛɠɭ 2

ɫɛɢɛ

ȼɯɨɞɹɳɢɣ ɜɵɡɨɜ

Ɋɠɫɣɩɟɣɲɠɬɥɣ

ɧɠɟɦɠɨɨɩ ɧɣɞɛɠɭ 2

ɫɛɢɛ

ȼɨ ɜɪɟɦɹ ɪɚɡɝɨɜɨɪɚ.

Ɉɠ ɞɩɫɣɭ Ƚɚɪɧɢɬɭɪɚ

ɜɵɤɥɸɱɟɧɚ.

Headset PTT Bluetooth® (ɫɮɬ)146

Ɋɫɛɝɣɦɷɨɩɠ ɨɩɳɠɨɣɠ

ɞɛɫɨɣɭɮɫɶ

ɉɪɚɜɢɥɶɧɨɟ ɩɨɥɨɠɟɧɢɟ ɝɚɪɧɢɬɭɪɵ

Bluetooth®ɢɡɨɛɪɚɠɟɧɨ ɧɚ ɪɢɫɭɧɤɟ.

Ɇɢɤɪɨɮɨɧ ɜɫɟɝɞɚ ɞɨɥɠɟɧ ɛɵɬɶ

ɧɚɩɪɚɜɥɟɧ ɜ ɫɬɨɪɨɧɭ ɪɬɚ.

Ɉɫɬɨɪɨɠɧɨ ɫɝɢɛɚɹ ɞɟɪɠɚɬɟɥɶ,ɜɵ

ɦɨɠɟɬɟ ɭɞɨɛɧɨ ɪɚɫɩɨɥɨɠɢɬɶ ɟɝɨ

ɧɚ ɜɚɲɟɦ ɭɯɟ.

ɋɥɟɞɢɬɟ ɡɚ ɬɟɦ,ɱɬɨɛɵ

ɜɵɫɬɭɩɚɸɳɚɹ ɱɚɫɬɶ ɪɟɡɢɧɨɜɨɝɨ

ɤɚɩɫɸɥɹ ɫɥɟɝɤɚ ɜɯɨɞɢɥɚ ɜ ɭɲɧɨɟ

ɨɬɜɟɪɫɬɢɟ.

ɒɭɩ ɭɛɥɩɠ Bluetooth?

Bluetooth - ɷɬɨ ɬɟɯɧɨɥɨɝɢɹ

ɪɚɞɢɨɫɜɹɡɢ ɧɚ ɤɨɪɨɬɤɢɟ

ɪɚɫɫɬɨɹɧɢɹ,ɩɨɡɜɨɥɹɸɳɚɹ

ɨɫɭɳɟɫɬɜɥɹɬɶ ɛɟɫɩɪɨɜɨɞɧɭɸ

ɫɜɹɡɶ ɦɟɠɞɭ ɪɚɡɥɢɱɧɵɦɢ

ɭɫɬɪɨɣɫɬɜɚɦɢ.

Ƚɚɪɧɢɬɭɪɚ Bluetooth ɦɨɠɟɬ

ɢɫɩɨɥɶɡɨɜɚɬɶɫɹ ɬɨɥɶɤɨ ɫ

ɨɫɧɚɳɟɧɧɵɦɢ Bluetooth

ɦɨɛɢɥɶɧɵɦɢ ɬɟɥɟɮɨɧɚɦɢ,

ɩɨɞɞɟɪɠɢɜɚɸɳɢɦɢ ɩɪɨɮɢɥɶ

ɝɚɪɧɢɬɭɪɵ ɢɥɢ ɩɪɨɮɢɥɶ ɝɪɨɦɤɨɣ

ɫɜɹɡɢ.ɉɪɢ ɷɬɨɦ ɩɪɟɞɩɨɱɬɟɧɢɟ

ɨɬɞɚɟɬɫɹ ɧɚɥɢɱɢɸ ɝɪɨɦɤɨɣ ɫɜɹɡɢ.

ɉɨɠɚɥɭɣɫɬɚ,ɩɪɨɱɢɬɚɣɬɟ ɜ

ɢɧɫɬɪɭɤɰɢɢ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ

ɜɚɲɟɝɨ ɬɟɥɟɮɨɧɚ ɪɚɡɞɟɥ,

ɩɨɫɜɹɳɟɧɧɵɣ ɢɫɩɨɥɶɡɨɜɚɧɢɸ

Bluetooth, ɬɚɤ ɤɚɤ ɭɩɪɚɜɥɟɧɢɟ ɢ

ɞɢɫɩɥɟɣɧɵɟ ɫɨɨɛɳɟɧɢɹ

ɪɚɡɥɢɱɚɸɬɫɹ ɭ ɪɚɡɧɵɯ ɦɨɞɟɥɟɣ

ɬɟɥɟɮɨɧɨɜ.

Ʉɚɠɞɨɟ ɭɫɬɪɨɣɫɬɜɨ Bluetooth

ɢɦɟɟɬ ɭɧɢɤɚɥɶɧɵɣ ɚɞɪɟɫ ɢ ɢɦɹ.

ɗɬɨ ɝɚɪɚɧɬɢɪɭɟɬ ɫɨɟɞɢɧɟɧɢɟ

ɬɨɥɶɤɨ ɫ ɜɵɛɪɚɧɧɵɦ ɭɫɬɪɨɣɫɬɜɨɦ.

Ʉɨɧɰɟɩɰɢɹ ɛɟɡɨɩɚɫɧɨɫɬɢ ɨɫɧɨɜɚɧɚ

ɧɚ ɩɚɪɨɥɹɯ,ɤɨɬɨɪɵɦɢ ɭɫɬɪɨɣɫɬɜɚ

ɨɛɦɟɧɢɜɚɸɬɫɹ ɩɪɢ ɩɟɪɜɨɣ

ɪɟɝɢɫɬɪɚɰɢɢ (ɫɬɪ.147).

Ɋɩɟɞɩɭɩɝɥɛ ɥ ɫɛɜɩɭɠ

ɉɟɪɟɞ ɢɫɩɨɥɶɡɨɜɚɧɢɟɦ ɝɚɪɧɢɬɭɪɵ

Bluetooth ɜɵ ɞɨɥɠɧɵ:

•ɡɚɪɹɞɢɬɶ ɝɚɪɧɢɬɭɪɭ ɢ

•ɡɚɪɟɝɢɫɬɪɢɪɨɜɚɬɶ ɝɚɪɧɢɬɭɪɭ ɧɚ

ɦɨɛɢɥɶɧɨɦ ɬɟɥɟɮɨɧɟ.

ɂɛɫɺɟɥɛ ɞɛɫɨɣɭɮɫɶ Bluetooth

ɉɨɫɬɚɜɥɹɟɦɵɣ ɚɤɤɭɦɭɥɹɬɨɪ

ɡɚɪɹɠɟɧ ɧɟɩɨɥɧɨɫɬɶɸ.

Ⱦɥɹ ɡɚɪɹɞɤɢ ɝɚɪɧɢɬɭɪɵ ɫɥɟɞɭɟɬ

ɢɫɩɨɥɶɡɨɜɚɬɶ ɜɯɨɞɹɳɟɟ ɜ

ɤɨɦɩɥɟɤɬ ɩɨɫɬɚɜɤɢ ɡɚɪɹɞɧɨɟ

ɭɫɬɪɨɣɫɬɜɨ.ɉɨɛɥɢɡɨɫɬɢ ɞɨɥɠɧɚ

ɩɪɢɫɭɬɫɬɜɨɜɚɬɶ ɥɟɝɤɨ ɞɨɫɬɭɩɧɚɹ

ɪɨɡɟɬɤɚ.

147Headset PTT Bluetooth® (ɫɮɬ)

ɉɪɢ ɢɫɩɨɥɶɡɨɜɚɧɢɢ ɡɚɪɹɞɧɨɝɨ

ɚɞɚɩɬɟɪɚ ECA-500* ɝɚɪɧɢɬɭɪɭ

ɦɨɠɧɨ ɡɚɪɹɠɚɬɶ ɫ ɩɨɦɨɳɶɸ

ɞɨɪɨɠɧɨɝɨ ɡɚɪɹɞɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚ

Siemens Travel Charger ETC-500/

510* ɢɥɢ ɚɜɬɨɦɨɛɢɥɶɧɨɝɨ

ɡɚɪɹɞɧɨɝɨ ɭɫɬɪɨɣɫɬɜɚ Siemens Car

Charger Plus ECC-600*.

*: ɗɬɢ ɭɫɬɪɨɣɫɬɜɚ ɜɯɨɞɹɬ ɜ

ɚɫɫɨɪɬɢɦɟɧɬ ɨɪɢɝɢɧɚɥɶɧɵɯ

ɚɤɫɟɫɫɭɚɪɨɜ Siemens.

1. ȼɫɬɚɜɶɬɟ ɲɬɟɤɪɟ ɡɚɪɹɞɧɨɝɨ

ɭɫɬɪɨɣɫɬɜɚ oɜ ɝɚɪɧɢɬɭɪɭ n,ɤɚɤ

ɩɨɤɚɡɚɧɨ ɧɚ ɪɢɫɭɧɤɟ.

2. ɉɨɞɤɥɸɱɢɬɟ ɡɚɪɹɞɧɨɟ

ɭɫɬɪɨɣɫɬɜɨ ɤ ɫɟɬɢ ɩɢɬɚɧɢɹ

Ɋɫɩɟɩɦɡɣɭɠɦɷɨɩɬɭɷ ɢɛɫɺɟɥɣ

ɉɨɥɧɚɹ ɡɚɪɹɞɤɚ ɪɚɡɪɹɠɟɧɧɨɝɨ

ɚɤɤɭɦɭɥɹɬɨɪɚ ɨɫɭɳɟɫɬɜɥɹɟɬɫɹ

ɩɪɢɦɟɪɧɨ ɡɚ 2,5 ɱɚɫɚ.

Ƀɨɟɣɥɛɱɣɺ ɝɩ ɝɫɠɧɺ ɢɛɫɺɟɥɣ

ȼɨ ɜɪɟɦɹ ɡɚɪɹɞɤɢ ɢɧɞɢɤɚɬɨɪ ɝɨɪɢɬ

ɤɪɚɫɧɵɦ ɰɜɟɬɨɦ.Ʉɨɝɞɚ

ɚɤɤɭɦɭɥɹɬɨɪ ɩɨɥɧɨɫɬɶɸ ɡɚɪɹɠɟɧ,

ɢɧɞɢɤɚɬɨɪ ɝɚɫɧɟɬ.

Ƚɥɦɹɲɠɨɣɠ ɞɛɫɨɣɭɮɫɶ

Bluetooth

ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ ptt

2ɫɟɤɭɧɞɵ.ɂɧɞɢɤɚɬɨɪ ɧɚɱɢɧɚɟɬ

ɦɢɝɚɬɶ ɫɧɚɱɚɥɨ ɛɵɫɬɪɨ,ɡɚɬɟɦ

ɦɟɞɥɟɧɧɟɟ.ɉɪɨɡɜɭɱɢɬ ɧɢɡɤɢɣ ɢ

ɜɵɫɨɤɢɟ ɝɭɞɤɢ.

Ƚɶɥɦɹɲɠɨɣɠ ɞɛɫɨɣɭɮɫɶ

Bluetooth

ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ ɤɧɨɩɤɭ ptt

3ɫɟɤɭɧɞɵ.ɂɧɞɢɤɚɬɨɪ ɝɨɪɢɬ

ɧɟɩɪɟɪɵɜɧɨ ɢ ɡɚɬɟɦ ɝɚɫɧɟɬ.

ɋɥɵɲɟɧ ɜɵɫɨɤɢɣ ɢ ɧɢɡɤɢɟ ɝɭɞɤɢ.

ɋɠɞɣɬɭɫɛɱɣɺ ɞɛɫɨɣɭɮɫɶ ɝ

ɧɩɜɣɦɷɨɩɧ ɭɠɦɠɯɩɨɠ

Ƚɚɪɧɢɬɭɪɚ ɞɨɥɠɧɚ ɛɵɬɶ

ɜɵɤɥɸɱɟɧɚ.

1. ɇɚɠɦɢɬɟ ɢ ɭɞɟɪɠɢɜɚɣɬɟ

ɧɚɠɚɬɨɣ ɤɧɨɩɤɭ ptt ɧɟ ɦɟɧɟɟ

6ɫɟɤɭɧɞ.ɂɧɞɢɤɚɬɨɪ ɝɨɪɢɬ

ɧɟɩɪɟɪɵɜɧɨ,ɪɚɡɞɚɫɬɫɹ ɞɜɚ

ɜɵɫɨɤɢɯ ɝɭɞɤɚ.Ɍɟɩɟɪɶ ɧɚ

ɦɨɛɢɥɶɧɨɦ ɬɟɥɟɮɨɧɟ ɦɨɠɧɨ

ɜɵɩɨɥɧɢɬɶ ɩɪɨɰɟɞɭɪɭ ɩɨɢɫɤɚ

ɝɚɪɧɢɬɭɪɵ Bluetooth.

Ɂɚɪɹɞɤɭ ɚɤɤɭɦɭɥɹɬɨɪɚ ɫɥɟɞɭɟɬ

ɜɵɩɨɥɧɹɬɶ ɩɪɢ ɬɟɦɩɟɪɚɬɭɪɟ ɨɬ 0°C ɞɨ

+45°C ɞɥɹ ɩɪɟɞɨɬɜɪɚɳɟɧɢɹ

ɩɪɟɠɞɟɜɪɟɦɟɧɧɨɝɨ ɢɡɧɨɫɚ

ɚɤɤɭɦɭɥɹɬɨɪɚ.Ɉɛɪɚɬɢɬɟ ɜɧɢɦɚɧɢɟ ɧɚ ɬɨ,

ɱɬɨ,ɤɚɤ ɩɪɚɜɢɥɨ,ɚɤɤɭɦɭɥɹɬɨɪɵ

ɩɨɞɜɟɪɠɟɧɵ ɢɡɧɨɫɭ.

Headset PTT Bluetooth® (ɫɮɬ)148

2. ȼɤɥɸɱɢɬɟ ɜ ɬɟɥɟɮɨɧɟ ɪɟɠɢɦ

ɩɨɢɫɤɚ.ɗɬɚ ɩɪɨɰɟɞɭɪɚ ɨɩɢɫɚɧɚ

ɜ ɢɧɫɬɪɭɤɰɢɢ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ

ɦɨɛɢɥɶɧɨɝɨ ɬɟɥɟɮɨɧɚ.

3. Ʉɨɝɞɚ ɬɟɥɟɮɨɧ ɧɚɣɞɟɬ

ɝɚɪɧɢɬɭɪɭ,ɧɚ ɞɢɫɩɥɟɣ ɛɭɞɟɬ

ɜɵɜɟɞɟɧɨ ɧɚɡɜɚɧɢɟ ɭɫɬɪɨɣɫɬɜɚ

HHB-700.

4. ȿɫɥɢ ɧɟɨɛɯɨɞɢɦɨ,ɜɜɟɞɢɬɟ ɧɚ

ɦɨɛɢɥɶɧɨɦ ɬɟɥɟɮɨɧɟ ɩɚɪɨɥɶ

(PIN-ɤɨɞ)ɝɚɪɧɢɬɭɪɵ:

0000

Ɍɟɩɟɪɶ ɝɚɪɧɢɬɭɪɚ Bluetooth

ɡɚɪɟɝɢɫɬɪɢɪɨɜɚɧɚ ɜ ɦɨɛɢɥɶɧɨɦ

ɬɟɥɟɮɨɧɟ.

ɋɛɢɞɩɝɩɫ ɪɩ ɭɠɦɠɯɩɨɮ

Ⱦɥɹ ɨɫɭɳɟɫɬɜɥɟɧɢɹ ɜɵɡɨɜɨɜ

ɝɚɪɧɢɬɭɪɚ ɞɨɥɠɧɚ ɛɵɬɶ ɜɤɥɸɱɟɧɚ

(ɫɦ.ɜɵɲɟ)ɢ ɡɚɪɟɝɢɫɬɪɢɪɨɜɚɧɚ ɧɚ

ɦɨɛɢɥɶɧɨɦ ɬɟɥɟɮɨɧɟ (ɫɬɪ. 147).

ɇɢɠɟ ɨɩɢɫɚɧɚ ɩɪɨɰɟɞɭɪɚ ɞɥɹ

ɦɨɛɢɥɶɧɵɯ ɬɟɥɟɮɨɧɨɜ Siemens.

Ⱦɥɹ ɬɟɥɟɮɨɧɨɜ ɞɪɭɝɢɯ

ɢɡɝɨɬɨɜɢɬɟɥɟɣ ɷɬɚ ɩɪɨɰɟɞɭɪɚ

ɦɨɠɟɬ ɨɬɥɢɱɚɬɶɫɹ.

ȼ ɨɩɢɫɚɧɢɢ ɢɫɩɨɥɶɡɭɸɬɫɹ

ɫɥɟɞɭɸɳɢɟ ɨɛɨɡɧɚɱɟɧɢɹ:

Ⱦɩɦɩɬɩɝɩɤ ɨɛɜɩɫ

ȼɵ ɦɨɠɟɬɟ ɧɚɛɪɚɬɶ ɧɨɦɟɪ,ɩɪɨɫɬɨ

ɩɪɨɢɡɧɟɫɹ ɢɦɹ ɚɛɨɧɟɧɬɚ.Ɇɟɬɤɚ

ɝɨɥɨɫɨɜɨɝɨ ɧɚɛɨɪɚ ɞɨɥɠɧɚ ɛɵɬɶ

ɫɨɯɪɚɧɟɧɚ ɜɦɟɫɬɟ ɫ ɚɛɨɧɟɧɬɫɤɢɦ

ɧɨɦɟɪɨɦ ɜ ɚɞɪɟɫɧɨɣ ɤɧɢɝɟ

ɦɨɛɢɥɶɧɨɝɨ ɬɟɥɟɮɨɧɚ.

ɉɪɨɱɢɬɚɣɬɟ ɢɧɫɬɪɭɤɰɢɸ ɩɨ

ɷɤɫɩɥɭɚɬɚɰɢɢ ɦɨɛɢɥɶɧɨɝɨ

ɬɟɥɟɮɨɧɚ.

ɗɬɚ ɮɭɧɤɰɢɹ ɩɨɞɞɟɪɠɢɜɚɟɬɫɹ ɧɟ

ɜɫɟɦɢ ɦɨɛɢɥɶɧɵɦɢ ɬɟɥɟɮɨɧɚɦɢ.

1. ɇɚɠɦɢɬɟ ɢ ɛɵɫɬɪɨ ɨɬɩɭɫɬɢɬɟ

ɤɧɨɩɤɭ ptt.

ȿɫɥɢ ɦɨɛɢɥɶɧɵɣ ɬɟɥɟɮɨɧ ɧɟ ɦɨɠɟɬ

ɧɚɣɬɢ ɝɚɪɧɢɬɭɪɭ ɡɚ 3 ɦɢɧɭɬɵ,ɬɨ

ɩɪɨɰɟɞɭɪɭ ɩɨɢɫɤɚ ɫɥɟɞɭɟɬ ɩɨɜɬɨɪɢɬɶ

(ɩɨɜɬɨɪɢɬɟ ɷɬɚɩ 1).

bɗɬɚ ɮɭɧɤɰɢɹ ɡɚɜɢɫɢɬ ɨɬ

ɨɩɟɪɚɬɨɪɚ ɫɟɬɢ.ȼɨɡɦɨɠɧɨ,

ɞɥɹ ɟɟ ɢɫɩɨɥɶɡɨɜɚɧɢɹ

ɩɨɬɪɟɛɭɟɬɫɹ ɫɩɟɰɢɚɥɶɧɚɹ

ɪɟɝɢɫɬɪɚɰɢɹ.

•ɉɪɢ ɩɥɨɯɨɦ ɤɚɱɟɫɬɜɟ ɫɢɝɧɚɥɚ

ɜɨɡɦɨɠɟɧ ɪɚɡɪɵɜ ɫɨɟɞɢɧɟɧɢɹ.

•ȿɫɥɢ ɦɨɛɢɥɶɧɵɣ ɬɟɥɟɮɨɧ ɧɟ

ɡɚɪɟɝɢɫɬɪɢɪɨɜɚɧ ɜ ɫɟɬɢ,ɜɵ

ɫɥɵɲɢɬɟ ɜ ɝɚɪɧɢɬɭɪɟ

ɩɨɜɬɨɪɹɸɳɢɟɫɹ ɝɭɞɤɢ.

•ȿɫɥɢ ɜɨ ɜɪɟɦɹ ɪɚɡɝɨɜɨɪɚ

ɫɨɟɞɢɧɟɧɢɟ Bluetooth ɛɵɥɨ

ɩɪɟɪɜɚɧɨ ɧɚ ɧɟɫɤɨɥɶɤɨ ɫɟɤɭɧɞ,

ɜɵ ɦɨɠɟɬɟ ɩɪɨɞɨɥɠɢɬɶ ɪɚɡɝɨɜɨɪ

ɬɨɥɶɤɨ ɱɟɪɟɡ ɦɨɛɢɥɶɧɵɣ

ɬɟɥɟɮɨɧ.

149Headset PTT Bluetooth® (ɫɮɬ)

2. ɉɪɨɢɡɧɟɫɢɬɟ ɢɦɹ.ȿɫɥɢ ɢɦɹ

ɪɚɫɩɨɡɧɚɧɨ,ɦɨɛɢɥɶɧɵɣ

ɬɟɥɟɮɨɧ ɧɚɛɢɪɚɟɬ

ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ ɧɨɦɟɪ.

ȿɫɥɢ ɢɦɹ ɧɟ ɪɚɫɩɨɡɧɚɧɨ,

ɧɚɠɦɢɬɟ ɤɧɨɩɤɭ ptt ɟɳɟ ɪɚɡ ɢ

ɩɪɨɢɡɧɟɫɢɬɟ ɢɦɹ ɫɧɨɜɚ.

Ɉɛɜɩɫ ɨɩɧɠɫɛ ɨɛ ɭɠɦɠɯɩɨɠ

1. ɇɚɛɟɪɢɬɟ ɧɨɦɟɪ ɧɚ ɦɨɛɢɥɶɧɨɦ

ɬɟɥɟɮɨɧɟ.

2. Ɉɛɡɧɣɭɠ ɣ ɜɶɬɭɫɩ ɩɭɪɮɬɭɣɭɠ ɤɧɨɩɤɭ

ptt ɞɥɹ ɪɚɡɝɨɜɨɪɚ ɱɟɪɟɡ

ɝɚɪɧɢɬɭɪɭ.

ɂɛɝɠɫɳɠɨɣɠ ɬɩɠɟɣɨɠɨɣɺ

Ɉɛɡɧɣɭɠ ɣ ɮɟɠɫɡɣɝɛɤɭɠ ɨɛɡɛɭɩɤ

ɥɨɩɪɥɮ ptt. ɋɨɟɞɢɧɟɧɢɟ

ɪɚɡɴɟɞɢɧɹɟɬɫɹ.Ƚɚɪɧɢɬɭɪɚ

ɨɫɬɚɟɬɫɹ ɝɨɬɨɜɨɣ ɤ ɪɚɛɨɬɟ

ɋɠɞɮɦɣɫɩɝɥɛ ɞɫɩɧɥɩɬɭɣ

ȼɵ ɦɨɠɟɬɟ ɪɟɝɭɥɢɪɨɜɚɬɶ

ɝɪɨɦɤɨɫɬɶ ɫ ɩɨɦɨɳɶɸ ɤɧɨɩɨɤ

[ɢ\.

ɇɚɫɬɪɨɣɤɚ ɝɪɨɦɤɨɫɬɢ ɝɚɪɧɢɬɭɪɵ ɧɟ

ɜɥɢɹɟɬ ɧɚ ɧɚɫɬɪɨɣɤɭ ɝɪɨɦɤɨɫɬɢ

ɬɟɥɟɮɨɧɚ.

Ɋɫɣɠɧ ɝɶɢɩɝɛ

Ɉɛɡɧɣɭɠ ɣ ɜɶɬɭɫɩ ɩɭɪɮɬɭɣɭɠ ɤɧɨɩɤɭ

ptt.

Ɋɠɫɠɝɩɟ ɝɶɢɩɝɛ ɨɛ ɮɟɠɫɡɛɨɣɠ

ȿɝɛɡɟɶ ɨɛɡɧɣɭɠ ɣ ɜɶɬɭɫɩ ɩɭɪɮɬɭɣɭɠ

ɤɧɨɩɤɭ ptt. Ⱦɥɹ ɩɪɨɞɨɥɠɟɧɢɹ

ɪɚɡɝɨɜɨɪɚ ɞɜɚɠɞɵ ɧɚɠɦɢɬɟ ɢ

ɛɵɫɬɪɨ ɨɬɩɭɫɬɢɬɟ ɤɧɨɩɤɭ ptt ɟɳɟ

ɪɚɡ.

Ƚɭɩɫɩɤ ɝɶɢɩɝ/ɪɠɫɠɥɦɹɲɠɨɣɠ

ɧɠɡɟɮ ɬɩɠɟɣɨɠɨɣɺɧɣ b

Ƚɭɩɫɩɤ ɝɶɢɩɝ

ȿɫɥɢ ɜɨ ɜɪɟɦɹ ɪɚɡɝɨɜɨɪɚ ɜɚɦ

ɩɨɡɜɨɧɢɬ ɟɳɟ ɨɞɢɧ ɚɛɨɧɟɧɬ,ɜɵ

ɭɫɥɵɲɢɬɟ ɫɩɟɰɢɚɥɶɧɵɣ ɫɢɝɧɚɥ

ɩɨɫɬɭɩɥɟɧɢɹ ɜɬɨɪɨɝɨ ɜɵɡɨɜɚ.

Ⱦɥɹ ɩɪɢɟɦɚ ɧɨɜɨɝɨ ɜɵɡɨɜɚ

ɧɚɠɦɢɬɟ ɢ ɛɵɫɬɪɨ ɨɬɩɭɫɬɢɬɟ

ɤɧɨɩɤɭ ptt. ɋɧɚɱɚɥɚ ɧɨɜɵɣ ɜɵɡɨɜ

ɩɟɪɟɜɨɞɢɬɫɹ ɧɚ ɭɞɟɪɠɚɧɢɟ.

Ɍɟɩɟɪɶ ɜɵ ɦɨɠɟɬɟ:

Ɋɠɫɠɥɦɹɲɛɭɷɬɺ ɧɠɡɟɮ ɬɩɠɟɣɨɠɨɣɺɧɣ

Ⱦɥɹ ɩɟɪɟɤɥɸɱɟɧɢɹ ɦɟɠɞɭ

ɫɨɟɞɢɧɟɧɢɹɦɢ ɟɝɛɡɟɶ ɨɛɡɧɣɭɠ ɣ

ɜɶɬɭɫɩ ɩɭɪɮɬɭɣɭɠ ɤɧɨɩɤɭ ptt.

ɂɛɝɠɫɳɠɨɣɠ ɭɠɥɮɴɠɞɩ

ɬɩɠɟɣɨɠɨɣɺ

Ɉɛɡɧɣɭɠ ɣ ɮɟɠɫɡɣɝɛɤɭɠ ɨɛɡɛɭɩɤ

ɤɧɨɩɤɭ ptt. Ɍɟɤɭɳɟɟ ɫɨɟɞɢɧɟɧɢɟ

ɡɚɜɟɪɲɚɟɬɫɹ.ɉɪɢɧɢɦɚɟɬɫɹ

ɜɬɨɪɨɣ ɜɵɡɨɜ.

Ɋɠɫɠɥɦɹɲɠɨɣɠ ɫɛɢɞɩɝɩɫɛ

Ɍ ɭɠɦɠɯɩɨɛ ɨɛ ɞɛɫɨɣɭɮɫɮ

Ɉɛɡɧɣɭɠ ɣ ɜɶɬɭɫɩ ɩɭɪɮɬɭɣɭɠ ɤɧɨɩɤɭ

ptt.

Ɍ ɞɛɫɨɣɭɮɫɶ ɨɛ ɭɠɦɠɯɩɨ

ɂɫɩɨɥɶɡɭɣɬɟ ɤɥɚɜɢɲɢ ɦɨɛɢɥɶɧɨɝɨ

ɬɟɥɟɮɨɧɚ - ɫɦ.ɢɧɫɬɪɭɤɰɢɸ ɩɨ

ɷɤɫɩɥɭɚɬɚɰɢɢ ɦɨɛɢɥɶɧɨɝɨ

ɬɟɥɟɮɨɧɚ.

Headset PTT Bluetooth® (ɫɮɬ)150

Ɏɰɩɟ/Ɏɬɭɫɛɨɠɨɣɠ

ɨɠɣɬɪɫɛɝɨɩɬɭɠɤ/

ɍɠɰɨɣɲɠɬɥɣɠ

ɰɛɫɛɥɭɠɫɣɬɭɣɥɣ

Ɍɩɝɠɭɶ ɪɩ ɮɰɩɟɮ

•ɉɪɨɬɢɪɚɣɬɟ ɝɚɪɧɢɬɭɪɭ ɜɥɚɠɧɨɣ

ɬɤɚɧɶɸ ɢɥɢ ɚɧɬɢɫɬɚɬɢɱɟɫɤɨɣ

ɫɚɥɮɟɬɤɨɣ.ɇɟ ɩɨɥɶɡɭɣɬɟɫɶ

ɯɢɦɢɱɟɫɤɢɦɢ ɱɢɫɬɹɳɢɦɢ

ɫɪɟɞɫɬɜɚɦɢ.

•Ɂɚɳɢɳɚɣɬɟ ɝɚɪɧɢɬɭɪɭ ɨɬ ɜɥɚɝɢ

ɢ ɭɞɚɪɨɜ.ɇɟ ɩɨɞɜɟɪɝɚɣɬɟ

ɝɚɪɧɢɬɭɪɭ ɜɨɡɞɟɣɫɬɜɢɸ ɩɪɹɦɵɯ

ɫɨɥɧɟɱɧɵɯ ɥɭɱɟɣ.

Ɍɩɩɭɝɠɭɬɭɝɣɠ ɬɭɛɨɟɛɫɭɛɧ

FCC

Ⱦɚɧɧɨɟ ɭɫɬɪɨɣɫɬɜɨ ɫɨɨɬɜɟɬɫɬɜɭɟɬ

ɗɬɨ ɭɫɬɪɨɣɫɬɜɨ ɭɞɨɜɥɟɬɜɨɪɹɟɬ

ɬɪɟɛɨɜɚɧɢɹɦ ɱɚɫɬɢ 15 ɞɢɪɟɤɬɢɜ

FCC. ɍɫɥɨɜɢɹ ɪɚɛɨɬɵ ɞɚɧɧɨɝɨ

ɭɫɬɪɨɣɫɬɜɚ: (1) ɭɫɬɪɨɣɫɬɜɨ ɧɟ

ɫɨɡɞɚɟɬ ɩɨɦɟɯ ɢ (2) ɭɫɬɪɨɣɫɬɜɨ

ɞɨɥɠɧɨ ɪɚɛɨɬɚɬɶ ɜ ɭɫɥɨɜɢɹɯ

ɩɨɦɟɯ,ɜɤɥɸɱɚɹ ɩɨɦɟɯɢ,ɤɨɬɨɪɵɟ

ɦɨɝɭɬ ɜɵɡɜɚɬɶ ɧɟɩɪɚɜɢɥɶɧɨɟ

ɮɭɧɤɰɢɨɧɢɪɨɜɚɧɢɟ ɭɫɬɪɨɣɫɬɜɚ.

CE (Ɍɩɩɭɝɠɭɬɭɝɣɠ ɬɭɛɨɟɛɫɭɛɧ)

ɇɚɫɬɨɹɳɢɦ ɮɢɪɦɚ BenQ Mobile

ɡɚɹɜɥɹɟɬ,ɱɬɨ ɨɩɢɫɚɧɧɵɣ ɜ ɷɬɨɣ

ɢɧɫɬɪɭɤɰɢɢ ɩɨ ɷɤɫɩɥɭɚɬɚɰɢɢ

ɦɨɛɢɥɶɧɵɣ ɬɟɥɟɮɨɧ

ɫɨɨɬɜɟɬɫɬɜɭɟɬ ɜɫɟɦ

ɨɫɧɨɜɨɩɨɥɚɝɚɸɳɢɦ ɬɪɟɛɨɜɚɧɢɹɦ

ɢ ɩɨɥɨɠɟɧɢɹɦ ɞɢɪɟɤɬɢɜɵ 1999/5/

EC (R&TTE). ɉɨɞɩɢɫɚɧ

ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ ɫɟɪɬɢɮɢɤɚɬ

ɫɨɨɬɜɟɬɫɬɜɢɹ (DoC):

FCC ID:QVZHHB700

151Headset PTT Bluetooth® (ɫɮɬ)

ɍɠɰɨɣɲɠɬɥɣɠ ɰɛɫɛɥɭɠɫɣɬɭɣɥɣ

ɞɛɫɨɣɭɮɫɶ

*: Ɂɚɜɢɫɢɬ ɨɬ ɢɫɩɨɥɶɡɭɟɦɨɝɨ

ɦɨɛɢɥɶɧɨɝɨ ɬɟɥɟɮɨɧɚ

ɍɠɰɨɣɲɠɬɥɣɠ ɰɛɫɛɥɭɠɫɣɬɭɣɥɣ

ɜɦɩɥɛ ɪɣɭɛɨɣɺ

N626

Ɍɠɫɝɣɬɨɛɺ ɬɦɮɡɜɛ

ɋɦ. Customer Care, ɫɬɪ. 152.

Ʌɢɬɢɣ-

ɢɨɧɧɵɣ

ɚɤɤɭɦɭɥɹɬɨɪ

100 ɦȺɱ

ȼɪɟɦɹ

ɡɚɪɹɞɤɢ

ɨɤɨɥɨ 2,5 ɱɚɫɨɜ

ȼɪɟɦɹ ɜ

ɪɟɠɢɦɟ

ɝɨɬɨɜɧɨɫɬɢ

ɞɨ 300 ɱɚɫɨɜ

ȼɪɟɦɹ

ɪɚɡɝɨɜɨɪɚ

ɞɨ 6 ɱɚɫɨɜ*

Ⱦɚɥɶɧɨɫɬɶ

ɫɜɹɡɢ

ɞɨ 10 ɦ,ɭɦɟɧɶɲɚɟɬɫɹ

ɜ ɡɞɚɧɢɹɯ

Ɇɚɫɫɚ ɨɤɨɥɨ 15 ɝ

Ɍɢɩ ɡɚɳɢɬɵ IP20

Ɋɚɛɨɱɚɹ

ɬɟɦɩɟɪɚɬɭɪɚ

ɨɬ - 20 °C ɞɨ 55 °C

ȼɯɨɞ 110 ȼɢɥɢ 230 ȼAC,

50/60 Ƚɰ

ȼɵɯɨɞ 5ȼDC/0,4 A

Ɋɚɛɨɱɚɹ

ɬɟɦɩɟɪɚɬɭɪɚ

ɨɬ 0 °C ɞɨ 55 °C

Customer Care152

Customer Care

You can also get personal advice about

our range of products on our Premium

Hotline:

Austria ...............................0900 - 30 08 08

(1,35 Euro/Minute)

Germany ............................0190 - 74 58 26

(1,24 Euro/Minute)

France.................................08 99 70 01 85

(1,35 EuroTTC/

Appel puis 0,34 EuroTTC/Minute)

Italy..........................................899 842 423

(1 euro/minuto da telefono fisso e

1,42 euro/munito da cellulare)

Spain.......................................807 517 028

(0,91 euro/minuto)

Sweden ..............................0900 204 18 00

(Kostnad 10 kronor/minut, gäller för fast

telefoni)

United Kingdom ..................0906 9597500

(0.75 £ per minute)

Qualified Siemens employees are wait-

ing to offer you expert information about

our products and installation.

In some countries repair and replace

services are impossible where the

products are not sold through our

authorised dealers.

When calling customer service, please

have ready your receipt and your car

kit, and if available, your Siemens

Service customer number.

If repair work is necessary, please

contact one of our service centres:

Abu Dhabi..............................0 26 42 38 00

Argentina ..........................0 80 08 88 98 78

Australia...............................13 00 66 53 66

Austria..................................05 17 07 50 04

Bahrain ..........................................40 42 34

Bangladesh............................0 17 52 74 47

Belgium..................................0 78 15 22 21

Bolivia....................................0 21 21 41 14

Bosnia Herzegovina...............0 33 27 66 49

Brunei .......................................02 43 08 01

Bulgaria.....................................02 73 94 88

Cambodia .................................12 80 05 00

Canada.............................1 88 87 77 02 11

Chile.......................................8 00 53 06 62

China ................................0 21 23 01 71 88

Colombia.........................01 80 07 00 66 24

Croatia...................................0 16 10 53 81

Czech Republic......................2 33 03 27 27

Denmark...................................35 25 86 00

Dubai .....................................0 43 96 64 33

Ecuador ...............................18 00 10 10 00

Egypt......................................0 23 33 41 11

Estonia........................................6 30 47 97

Finland.................................09 22 94 37 00

France..................................01 56 38 42 00

Germany...........................0 18 05 33 32 26

We offer fast, individual advice! You

have several options:

Our online support on the Internet:

www.siemens.com/

mobilephonescustomercare

We can be reached any time, any

place. You are given 24 hour support

on all aspects of our products. Here

you will find an interactive fault-finding

system, a compilation of the most

frequently asked questions and

answers, plus user guides and cur-

rent software updates to download.

You will also find the most frequently

asked questions and answers in this

user guide.

153Customer Care

Greece.................................80 11 11 11 16

Hong Kong................................28 61 11 18

Hungary...............................06 14 71 24 44

Iceland........................................5 11 30 00

India..................22 24 98 70 00 Extn: 70 40

Indonesia..........................0 21 46 82 60 81

Ireland..................................18 50 77 72 77

Italy......................................02 24 36 44 00

Ivory Coast................................05 02 02 59

Jordan....................................0 64 39 86 42

Kenya..........................................2 72 37 17

Kuwait.........................................2 45 41 78

Latvia..........................................7 50 11 18

Lebanon....................................01 44 30 43

Libya....................................02 13 50 28 82

Lithuania................................8 70 07 07 00

Luxembourg..............................43 84 33 99

Macedonia................................02 13 14 84

Malaysia.........................+ 6 03 77 12 43 04

Malta............................+ 35 32 14 94 06 32

Mauritius.....................................2 11 62 13

Mexico ............................01 80 07 11 00 03

Morocco....................................22 66 92 09

Netherlands ......................0 90 03 33 31 00

New Zealand........................08 00 27 43 63

Nigeria ...................................0 14 50 05 00

Norway......................................22 70 84 00

Oman.............................................79 10 12

Pakistan...............................02 15 66 22 00

Paraguay ...............................8 00 10 20 04

Peru.......................................0 80 05 24 00

Philippines .............................0 27 57 11 18

Poland..................................08 01 30 00 30

Portugal .................................8 08 20 15 21

Qatar.........................................04 32 20 10

Romania ..............................02 12 09 99 66

Russia...............................8 80 02 00 10 10

Saudi Arabia..........................0 22 26 00 43

Serbia ..................................01 13 07 00 80

Singapore .................................62 27 11 18

Slovak Republic...................02 59 68 22 66

Slovenia.................................0 14 74 63 36

South Africa.........................08 60 10 11 57

Spain......................................9 02 11 50 61

Sweden..................................0 87 50 99 11

Switzerland..........................08 48 21 20 00

Taiwan.................................02 23 96 10 06

Thailand.................................0 27 22 11 18

Tunisia......................................71 86 19 02

Turkey...............................0 21 64 59 98 98

Ukraine .............................8 80 05 01 00 00

United Arab Emirates.............0 43 66 03 86

United Kingdom................0 87 05 33 44 11

USA ..................................1 88 87 77 02 11

Venezuela.........................0 80 01 00 56 66

Vietnam................................84 89 20 24 64

Zimbabwe.................................04 36 94 24

European Directive 2002/96/EC154

European Directive 2002/96/EC

België/Belgique/Belgien

Elektrische en elektronische producten mogen niet bij het huisvuil worden aange-

boden maar dienen naar speciale inzamelingscentra te worden gebracht die zijn

bepaald door de overheid of plaatselijke autoriteiten.

Het symbool van de doorgekruiste vuilnisbak op het product betekent dat het pro-

duct valt onder Europese richtlijn 2002/96/EC.

De juiste manier van weggooien en afzonderlijke inzameling van uw oude appa-

raat helpt mogelijke negatieve consequenties voor het milieu en de menselijke

gezondheid te voorkomen. Het is een eerste vereiste voor hergebruik en recy-

cling van tweedehandse elektrische en elektronische apparaten.

Voor meer informatie over het weggooien van uw oude apparaat, dient u contact

op te nemen met uw gemeente, afvalverwerkingsbedrijf of de winkel waar u het

product hebt gekocht.

La procédure d'élimination des produits électriques et électroniques diffère de

celle des déchets municipaux et nécessite l'intervention de services désignés par

le gouvernement ou les collectivités locales.

Le symbole de la poubelle barrée signifie que la directive

européenne 2002/96/EC s'applique à ce produit.

Le tri et la collecte séparée de vos appareils usagés aide à prévenir toute consé-

quence négative pour l'environnement ou pour la santé publique. Il s'agit d'une

condition primordiale pour le traitement et le recyclage des équipements électri-

ques et électroniques usagés.

Pour plus d'informations sur le traitement des appareils usagés, contacter votre

mairie, la déchetterie la plus proche ou le revendeur du produit.

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über

dafür staatlich vorgesehene Stellen zu entsorgen.

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt

angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie

2002/96/EC.

Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen

der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind ei-

ne Voraussetzung für die Wiederverwendung und das Recycling gebrauchter

Elektro- und Elektronikgeräte.

Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer

Kommune, Ihrem Müllentsorgungsdienst oder dem Fachhändler, bei dem Sie das

Produkt erworben haben.

European Directive 2002/96/EC 155

Cataluña

þeská republika

Tots els productes elèctrics i electrònics s'han de deposar i eliminar separada-

ment de la resta d'escombraries i s'han d'utilitzar els recursos de recollida desig-

nats pel govern o les autoritats locals.

El símbol, representat per una paperera i un senyal de prohibit, que apareix en el

producte implica que aquest producte està regit per la Directiva europea

2002/96/CE.

La correcta eliminació i la recollida selectiva del seu aparell vell ajudarà a preve-

nir potencials conseqüències negatives per al medi ambient i per a la salut hu-

mana. També és la condició prèvia indispensable que possibilita que es puguin

reutilitzar i reciclar els aparells elèctrics i electrònics usats.

Per obtenir més informació sobre l'eliminació del seus aparells usats, posi's en

contacte amb el seu ajuntament, el servei de recollida d'escombraries o amb la

tenda on va adquirir el producte.

Dĥležitá informace o nakládání s elektrozaĝízením

Výrobky oznaþené symbolem (pĜeškrtnutá popelnice na koleþkách) se Ĝídí us-

tanoveními zákona o odpadech þ. 185/2001 Sb. v posledním znČní (viz evropská

smČrnice 2002/96/ES).

Podle tohoto zákona musí být veškeré elektrické a elektronické výrobky likvi-

dovány oddČlenČ od bČžného netĜídČného komunálního odpadu. Tyto výrobky

smí být odkládány pouze na místech urþených pro zpČtný odbČr.

ZpČtný odbČr elektrozaĜízení, které dosloužilo, se stalo nepotĜebným nebo je ne-

funkþní a jeho následná odborná likvidace pomĤže pĜedejít poškozování život-

ního prostĜedí a lidského zdraví, je také pĜedpokladem opakovaného užití a

recyklace použitých elektrických a elektronických výrobkĤ.

PodrobnČjší informace o likvidaci starých pĜístrojĤ a místech jejich zpČtného od-

bČru si prosím vyžádejte od místního úĜadu, podniku zabývajícího se likvidací od-

padu nebo v obchodČ, kde jste pĜístroj zakoupili.

European Directive 2002/96/EC156

Danmark

ǽȝȝșȟțȜȓ ǼșµȡȜȢįĳȔį

España

Alle elektriske og elektroniske produkter skal bortskaffes separat fra det kommu-

nale husholdningsrenovationssystem via særskilte indsamlingssystemer f.eks. på

genbrugsstationerne.

Symbolet med affaldsspanden med et kryds over på produktet betyder, at pro-

duktet er omfattet af EU-direktiv 2002/96/EF.

Korrekt bortskaffelse og separat indsamling af dit gamle apparat vil bidrage til at

undgå potentielt negative konsekvenser for miljøet og for den menneskelige

sundhed. Det er en forudsætning for genbrug og genanvendelse af brugt elek-

trisk og elektronisk udstyr.

Yderligere oplysninger om bortskaffelse af dit gamle apparat kan du få hos kom-

munalforvaltningen, renovationsselskabet eller i den butik, hvor du har købt

produktet.

ǵȜĮ ĲĮ ȘȜİțĲȡȚțȐ țĮȚ ȘȜİțĲȡȠȞȚțȐ ʌȡȠȧȩȞĲĮ ʌȡȑʌİȚ ȞĮ ĮʌȠȡȡȓʌĲȠȞĲĮȚ

ȟİȤȦȡȚıĲȐ İțĲȩȢ ĲȠȣ įȚțĲȪȠȣ įȘµȠĲȚțȫȞ ĮʌȠȡȡȚµµȐĲȦȞ,ıİ İȚįȚțȠȪȢ ȤȫȡȠȣȢ

ıȣȜȜȠȖȒȢ ʌȠȣ ȠȡȓȗȠȞĲĮȚ Įʌȩ ĲȘȞ țȣȕȑȡȞȘıȘ Ȓ ĲȚȢ ĲȠʌȚțȑȢ ĮȡȤȑȢ.

ǹȣĲȩ ĲȠ ıȪµȕȠȜȠ ĲȠȣ įȚĮȖȡĮµµȑȞȠȣ țȐįȠȣ µİ ȡȠįȐțȚĮ ʌȐȞȦ ıĲȠ ʌȡȠȧȩȞ

ıȘµĮȓȞİȚ ȩĲȚ ĲȠ ʌȡȠȧȩȞ ȣʌȩțİȚĲĮȚ ıĲȘȞ ȅįȘȖȓĮ 2002/96/ǼȀ ĲȠȣ ǼȣȡȦʌĮȧțȠȪ

ȀȠȚȞȠȕȠȣȜȓȠȣ.

Ǿ ıȦıĲȒ ĮʌȩȡȡȚȥȘ țĮȚ Ș ȟİȤȦȡȚıĲȒ ıȣȜȜȠȖȒ ĲȦȞ ʌĮȜȚȫȞ ıĮȢ ıȣıțİȣȫȞ șĮ

ȕȠȘșȒıİȚ ıĲȘȞ ʌȡȩȜȘȥȘ ĲȣȤȩȞ ĮȡȞȘĲȚțȫȞ İʌȚįȡȐıİȦȞ ıĲȠ ʌİȡȚȕȐȜȜȠȞ țĮȚ ĲȘȞ

ĮȞșȡȫʌȚȞȘ ȣȖİȓĮ.ǼȓȞĮȚ ʌȡȠȨʌȩșİıȘ ȖȚĮ ĲȘȞ İʌĮȞĮȤȡȘıȚµȠʌȠȚȒıȘ țĮȚ ĲȘȞ

ĮȞĮțȪțȜȦıȘ ȤȡȘıȚµȠʌȠȚȘµȑȞȠȣ ȘȜİțĲȡȚțȠȪ țĮȚ ȘȜİțĲȡȠȞȚțȠȪ İȟȠʌȜȚıµȠȪ.

īȚĮ ʌȚȠ ȜİʌĲȠµİȡİȓȢ ʌȜȘȡȠĳȠȡȓİȢ ıȤİĲȚțȐ µİ ĲȘȞ ĮʌȩȡȡȚȥȘ ĲȦȞ ʌĮȜȚȫȞ ıĮȢ

ıȣıțİȣȫȞ,ʌĮȡĮțĮȜȠȪµİ İʌȚțȠȚȞȦȞȒıĲİ µİĲȘįȘµȠĲȚțȒ ȣʌȘȡİıȓĮ,ĲȠ ĳȠȡȑĮ

ĮʌȠțȠµȚįȒȢ ĮʌȠȡȡȚµµȐĲȦȞ Ȓ ĲȠ țĮĲȐıĲȘµĮ Įʌȩ ĲȠ ȠʌȠȓȠ ĮȖȠȡȐıĮĲİ ĲȠ ʌȡȠȧȩȞ.

No tire nunca el teléfono con la basura doméstica. Cuando se quiera desprender

de él, depositelo en un punto limpio. Si no sabe donde se encuentra el mas cer-

cano a su domicilio consultelo en su ayuntamiento. El embalaje de este producto

es reciclable, depositelo en un contenedor para papel y cartón.

El símbolo del contenedor con la cruz significa que cuando el equipo haya llega-

do al final de su vida útil, deberá ser llevado a los centros de recogida previstos,

y que no será gestionado como un residuo urbano.

European Directive 2002/96/EC 157

Ireland

Italiana

All electrical and electronic products should be disposed of separately from the

municipal waste stream via designated collection facilities appointed by the gov-

ernment or the local authorities.

This crossed-out wheeled bin symbol on the product means the product is cov-

ered by the European Directive 2002/96/EC.

The correct disposal and separate collection of your old appliance will help pre-

vent potential negative consequences for the environment and human health. It

is a precondition for reuse and recycling of used electrical and electronic

equipment.

For more detailed information about disposal of your old appliance, please con-

tact your city office, waste disposal service or the shop where you purchased the

product.

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato indica che il prodotto, alla fine della propria vita utile,

deve essere trattato separatamente dai rifiuti domestici e conferito al sistema

pubblico di raccolta differenziata per le apparecchiature elettriche ed elettroniche

o riconsegnato al rivenditore al momento dell’acquisto di un prodotto equivalente.

E’ responsabilità del detentore conferire l’apparecchiatura nei punti di raccolta.

La raccolta differenziata e un corretto smaltimento della tua vecchia apparec-

chiatura aiuta a salvaguardare l’ambiente e la salute umana da potenziali effetti

dannosi e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate sui sistemi di raccolta, rivolgersi al servizio locale

di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto.

European Directive 2002/96/EC158

Polska

Slovenija

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE

oraz polską Ustawą o zuĪytym sprzĊcie elektrycznym i elektronicznym

symbolem przekreĞlonego kontenera na odpady.

Takie oznakowanie informuje, Īe sprzĊt ten, po okresie jego uĪytkowania nie

moĪe byü umieszczany áącznie z innymi odpadami pochodzącymi z

gospodarstwa domowego.

UĪytkownik jest zobowiązany do oddania go prowadzącym zbieranie zuĪytego

sprzĊtu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne

punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system

umoĪliwiający oddanie tego sprzĊtu.

WáaĞciwe postĊpowanie ze zuĪytym sprzĊtem elektrycznym i elektronicznym

przyczynia siĊ do unikniĊcia szkodliwych dla zdrowia ludzi i Ğrodowiska

naturalnego konsekwencji, wynikających z obecnoĞci skáadników

niebezpiecznych oraz niewáaĞciwego skáadowania i przetwarzania takiego

sprzĊtu.

Obvestilo:

Ravnanje z odpadno elektriþno in elektronsko opremo (OEEO) v državah EU.

Preþrtan smetnjak na kolesih je oznaþba na produktu, ki oznaþuje, da produkt za-

pade pod Direktivo Evropskega Parlamenta in Sveta 2002/96/EC.

Loÿeno zbiranje:

Uporabniki elektriþne in elektronske (v nadaljnem besedilu: EE) opreme, morajo

odpadno EE opremo zbirati loþeno. Loþeno zbiranje je pogoj za obdelavo, recik-

liranje in ponovno uporabo EE opreme, s þimer prizanašamo naravnim virom.

Vraÿilni in zbiralni sistemi:

Za oddajo odpadne EE opreme po 1.1.2006 vas prosimo, da uporabite vraþilne in

zbiralne sisteme. Odpadno EE opremo lahko pod doloþenimi pogoji vrnete tudi

brezplaþno ob nakupu nove EE opreme. Informacije o tem dobite na prodajnem

mestu EE opreme.

European Directive 2002/96/EC 159

Slovensko

Suomi

NAKLADANIE S ELEKTROZARIADENÍM INFORMACNÝ LETÁK

• Nefunkþné, vyradené, resp. opotrebované (podĐa Vášho zváženia)

elektronické zariadenie, je potrebné odovzda na miestach na to urþených.

• Elektronické zariadenie je potrebné separova od nevytriedeného komunálneho

odpadu a odovzda ho vcelku (myslí sa tým aj s batériou, prípadne nabíjaþkou.)

•PokiaĐ sa so starým elektronickým zariadením nebude naklada podĐa

uvedených bodov, môže dôjs k negatívnemu vplyvu na životné prostredie a

taktiež aj na zdravie Đudí.

• Ak však staré elektronické zariadenie odovzdáte na miestach na to urþených,

samotný spracovateĐ garantuje jeho zhodnotenie (materiálové, alebo iné), þím

aj Vy prispievate k opätovnému použitiu jednotlivých súþastí elektronického

zariadenia a k ich recyklácii.

• Všetky informácie na tomto letáku sú zhrnuté pod symbolom uvedeným na

každom elektronickom zariadení.

•Úþel tohoto grafického symbolu spoþíva v spätnom odbere a oddelenom zbere

elektroodpadu. Nevyhadzova v rámci komunálneho odpadu! Odpad je možné

spätne odobra na miestach na to urþených!

Hävitä käytetyt sähkö- ja elektroniikkalaitteet viemällä ne paikallisten viranomais-

ten järjestämiin asianomaisiin erilliskeräyspisteisiin. Älä laita niitä sekajättee-

seen.

Kuvatunnus, jossa pyörillä varustetun jäteastian yli on vedetty risti, osoittaa, että

tuote on Euroopan unionin direktiivin 2002/96/EY (WEEE) mukainen.

Käytettyjen laitteiden asianmukainen hävittäminen ja erilliskeräys vähentävät

ympäristölle ja terveydelle aiheutuvia haittoja. Tämä on käytettyjen sähkö- ja

elektroniikkalaitteiden uudelleenkäytön ja kierrätyksen edellytys.

Lisätietoja käytetyn laitteen hävittämisestä saat paikallisilta viranomaisilta, jäte-

huoltoyhtiöiltä tai laitetta myyvästä liikkeestä.

European Directive 2002/96/EC160

United Kingdom

All electrical and electronic products should be disposed of separately from the mu-

nicipal waste stream via designated collection facilities appointed by the govern-

ment or the local authorities.

This crossed-out wheeled bin symbol on the product means the product is cov-

ered by the European Directive 2002/96/EC.

The correct disposal and separate collection of your old appliance will help pre-

vent potential negative consequences for the environment and human health. It

is a precondition for reuse and recycling of used electrical and electronic

equipment.

For more detailed information about disposal of your old appliance, please con-

tact your city office, waste disposal service or the shop where you purchased the

product.

Federal Communication Commission (en) 161

Federal

Communication

Commission

This device complies with Part 15 of the

FCC Rules. Operation is subject to the

following two conditions: (1) This device

may not cause harmful interference,

and (2) this device must accept any in-

terference received, including interfer-

ence that may cause undesired

operation.

This equipment has been tested and

found to comply with the limits for a

Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are

designed to provide reasonable protec-

tion against harmful interference in a

residential installation. This equipment

generates, uses and can radiate radio

frequency energy and, if not installed

and used in accordance with the in-

structions, may cause harmful interfer-

ence to radio communications.

However, there is no guarantee that in-

terference will not occur in a particular

installation. If this equipment does

cause harmful interference to radio or

television reception, which can be de-

termined by turning the equipment off

and on, the user is encouraged to try to

correct the interference by one of the

following measures:

• Reorient or relocate the receiving an-

tenna.

• Increase the separation between the

equipment and receiver.

• Connect the equipment into an outlet

on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced

radio/TV technician for help.

Any changes or modifications not ex-

pressly approved by the party responsi-

ble for compliance could void the user's

authority to operate this equipment.

FCC Radiation Exposure Statement:

This transmitter must not be co-located

or operating in conjunction with any oth-

er antenna or transmitter.

IC Statement:

"The installer of this radio equipment

must ensure that the antenna is located

or pointed such that it does not emit RF

field in excess of Health Canada limits

for the general population; consult

Safety Code 6, obtainable from Health

Canada’s website

www.hc-sc.gc.ca/rpb"

CE Statement:

Hereby, the manufacture declares that

this device is in compliance with the es-

sential requirements and other relevant

provisions of the R&TTE Directive

1999/5/EC.

This device will be sold in the following

EEA countries: Austria, Italy, Belgium,

Liechtenstein, Denmark, Luxembourg,

Finland, Netherlands, France, Norway,

Germany, Portugal, Greece, Spain, Ice-

land, Sweden, Ireland, United King-

dom, Cyprus, Czech Republic, Estonia,

Hungary, Latvia, Lithuania, Malta, Slo-

vakia, Poland, Slovenia.

FCC (Federal Communication Commission) (fr)162

eral

on)

FCC (Federal

Communication

Commission)

Cet appareil est conforme aux exigen-

ces de la partie 15 des règlements de la

FCC. Son utilisation est soumise aux

deux conditions suivantes : (1) Ce ma-

tériel ne doit pas provoquer d'interfé-

rence nocive, et (2) ce matériel doit

accepter toute interférence, y compris

celles pouvant provoquer un

fonctionnement indésirable.

Cet appareil est en conformité avec les

exigences relatives à un appareil nu-

mérique de la classe B telles qu'elles

sont décrites dans la partie 15 des rè-

glements de la FCC. Ces limites ont été

définies dans le but de fournir une pro-

tection raisonnable contre les interfé-

rences nocives lors d'une utilisation en

environnement résidentiel. Cet appareil

génère, utilise et peut émettre de l'éner-

gie en fréquences radioélectriques ; s'il

n'est pas installé et utilisé dans le res-

pect du manuel d'instructions, il peut

générer des interférences nocives aux

communications radio. Il n'existe ce-

pendant aucune garantie contre la sur-

venue d'interférences dans des cas

particuliers. Si vous constatez que l'ap-

pareil génère des interférences nocives

à la réception radio ou télévisée (ce que

vous pouvez déterminer en éteignant

puis en rallumant l'appareil), essayez

de corriger ces interférences en suivant

une ou plusieurs des méthodes

suivantes :

• Réorientez ou déplacez l'antenne de

réception.

• Augmentez la distance entre l'appa-

reil et le récepteur.

• Connectez l'appareil à un circuit élec-

trique différent de celui auquel le ré-

cepteur est connecté.

• Adressez-vous à votre distributeur ou

à un technicien qualifié.

Les changements ou modifications non

expressément approuvés par les auto-

rités compétentes en matière de con-

formité peuvent priver l'utilisateur du

droit d'utiliser l'équipement en question.

Déclaration de la FCC relative à l'ex-

position aux radiations :

Cet émetteur ne doit pas se trouver

dans le même emplacement ou fonc-

tionner conjointement avec une autre

antenne ou un autre émetteur.

Déclaration IC :

« L'installateur de cet équipement radio

doit veiller à ce que l'antenne soit im-

plantée et dirigée de manière à n'émet-

tre aucun champ HF dépassant les

limites fixées pour l'ensemble de la po-

pulation par Santé Canada. Reportez-

vous au Code de sécurité 6 que vous

pouvez consulter sur le site Web de

Santé Canada à l'adresse suivante :

www.hc-sc.gc.ca/rpb »

Déclaration CE :

Par la présente, le fabricant certifie que

cet appareil est conforme aux exigen-

ces fondamentales et autres disposi-

tions respectives de la Directive

européenne 1999/5/CE (R&TTE).

FCC (Federal Communication Commission) (fr) 163

Cet appareil sera vendu dans les pays

suivants de l'espace économique

européen : Autriche, Italie, Belgique,

Liechtenstein, Danemark, Luxem-

bourg, Finlande, Pays-Bas, France,

Norvège, Allemagne, Portugal, Grèce,

Espagne, Islande, Suède, Irlande,

Royaume-Uni, Chypre, République

tchèque, Estonie, Hongrie, Lettonie, Li-

tuanie, Malte, Slovaquie, Pologne,

Slovénie.

Ref.No.: A31008-H2601-A105-1-TU19

(08/05)

*A5B00075442658*

issued by/Publié par

BenQ mobile GmbH & Co.OHG

Haidenauplatz 1

D-81667 Munich

BenQ mobile GmbH & Co.OHG

Rights of modification reserved.

livraison et de modifications techniques.

Manufactured by BenQ mobile GmbH & Co.OHG

under trademark license of Siemens AG

Cheng Uei Precision Industry HHB700 Bluetooth Headset II User Manual A31008 H2601 A105 1 TU19 ba bod

Cheng Uei Precision Industry Co., Ltd. Bluetooth Headset II A31008 H2601 A105 1 TU19 ba bod

User Manual

Navigation menu

Namespaces

Views

Navigation
