Creative Labs MF8125 ZiiSound DSx User Manual manual3

Creative Labs Inc ZiiSound DSx manual3

Contents

manual3

15
Félicitations pour votre achat du caisson de basses sans fil
ZiiSound DSx, le complément idéal à la gamme ZiiSound
de systèmes de haut-parleurs sans fil à technologie SLAM
(module acoustique à charge symétrique). Avec nos
systèmes sans fil, découvrez une toute nouvelle liberté de
mouvement pour une projection acoustique parfaite.
Les modèles supplémentaires ZiiSound D5x, D3x ou DSx présentés ici et dans le manuel de l’utilisateur sont à titre
d’illustration uniquement. Vendus séparément. Non inclus.
16
17
Caractéristiques techniques
• Tension d’entrée : 100 - 240 V ~50/60 Hz 300 mA
• Fréquence de fonctionnement : 5 725 – 5 850 Mhz
• Modèles de haut-parleur pris en charge : ZiiSound D5x , ZiiSound D3x
• Portée de fonctionnement : jusqu’à 30 mètres (mesuré dans un espace ouvert. les murs et les
structures peuvent influer sur la portée de fonctionnement.)
Remarque : les marques de conformité se trouvent à l’arrière du produit.
Déclaration de compatibilité :
• Tout périphérique électronique est sujet à des interférences dues aux radiofréquences (RF) émises
par des sources extérieures. Cela inclut les connexions entre les haut-parleurs ZiiSound D5x, D3x
et les caisson de basses ZiiSound DSx.
• Creative ne pourra être tenu responsable des pertes de données ou des fuites résultant de
l’utilisation de cet appareil.
Pour de plus amples informations et instructions sur les
produits, téléchargez le guide de l’utilisateur à l’adresse
www.creative.com/speakers
Consignes de sécurité
Lisez ce qui suit avant d’utiliser les produits Creative :
• Pour mettre l’appareil complètement hors tension, débranchez le câble d’alimentation de la
prise secteur.
• Débranchez le câble d’alimentation de la prise secteur lorsque l’appareil risque de rester
inutilisé pendant plusieurs jours.
Lignes directrices supplémentaires pour les périphériques sans fil
• Les fréquences radio à ondes courtes émises par un périphérique sans fil peuvent perturber le
fonctionnement des autres appareils électroniques et médicaux.
• Arrêtez l’appareil si son utilisation est interdite. Ne l’utilisez pas dans les structures médicales,
les aéroports et les stations essence, ni à proximité des portes automatiques, des alarmes
incendie et des autres dispositifs à commande automatique.
• N’utilisez pas cet appareil à moins de 20 cm d’un simulateur cardiaque ou d’un autre appareil
médical. Il émet des ondes radio qui risquent de perturber leur fonctionnement.
FR
18
19
2
1
3
Bouton LINK (Liaison) Liaison et connexion aux modèles de haut-parleur
ZiiSoundD5x ou D3x
Bouton de réglage des basses Pour augmenter ou diminuer le niveau des basses
Entrée CA Insérez le cordon d’alimentation CA dans la prise
d’entrée CA et l’autre extrémité du cordon dans la prise
d’alimentation électrique.
4
5
6
4 5 6
État du voyant État du caisson de basses
Inactif Veille (Standby)
(Appareil sous tension, non connecté à un haut-parleur)
Mode de recherche de liaison
Le voyant clignote deux fois et s’éteint Réinitialisation aux paramètres par défaut usine
Le voyant reste allumé Connecté à un haut-parleur
Voyant clignotant rapidement

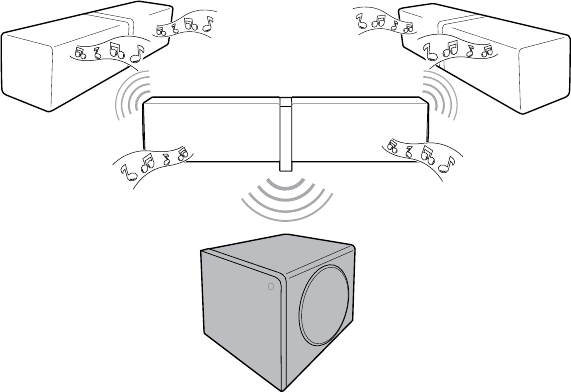

1 Présentation du produit / Diagramme de connectivité
1
2
3
Indicateur d’état du caisson de basses
ZiiSound DSx
Le voyant s’allume pour indiquer que la liaison
sans fil est active
Amplificateur maître SLAMTM Ne jamais heurter d’objets dans cette zone
Amplificateurs de pression SLAMTM Ne jamais heurter d’objets dans cette zone
20
21
Mode de recherche de liaison
Voyant clignotant rapidement
Liaison établie avec le haut-parleur maître
Voyant allumé et stable
3 Établir la liaison avec les haut-parleurs ZiiSound D5x ou D3x
Pour établir la liaison avec le haut-parleur maître ZiiSound D5x ou D3x, le caisson de basses ZiiSound
DSx doit être en mode de recherche de liaison, pour que le haut-parleur maître établisse une liaison
avec lui. Pour activer le mode de recherche de liaison, veuillez suivre les instructions ci-dessous.
Une fois le caisson de basses sous tension, maintenez le bouton LINK (liaison) pendant 4 sec-
ondes jusqu’à ce que le voyant clignote rapidement. Le caisson de basses est maintenant prêt à
se connecter au haut-parleur maître.
A
Une fois la liaison établie avec le caisson de basses, l’indicateur d’état s’allumera et restera stable.
B
Remarque : le caisson de basses ZiiSound DSx ne peut enregistrer qu’un seul périphérique en mémoire.
2 Mettre le caisson de basses ZiiSound DSx sous tension
Branchez le cordon d’alimentation CA dans l’entrée CA et l’autre extrémité dans la prise d’alimentation
électrique. Le caisson de basses ZiiSound DSx est sous tension et en mode veille (standby).
22
23
5 Retour aux paramètres par défaut usine
Veuillez suivre les étapes suivantes pour revenir aux paramètres usine.
Action Voyant État
Appuyez sur le bouton LINK (liaison) pendant
10 secondes lorsque le caisson de basses est
sous tension.
Le voyant clignote deux fois
et s’arrête de clignoter.
La mémoire du caisson de
basses sans fil est effacée
et il revient en mode veille
(standby). Vous pouvez
continuer.
6 Questions fréquentes (FAQ)
Veuillez appliquer les propositions de dépannage ci-dessous avant de faire réparer l’appareil.
Pour de plus amples informations, reportez-vous à support.creative.com
Mise sous tension du caisson de basses ZiiSound DSx impossible. Que puis-je faire ?
• Assurez-vous que les cordons d’alimentation sont bien raccordés à l’appareil et que la prise de
courant est bien alimentée.
• Appuyez sur le bouton LINK (liaison) à l’arrière du caisson de basses. L’indicateur d’état devrait
clignoter. Cela indique que le caisson de basses est sous tension et en veille.
Aucune liaison sans fil entre le caisson de basses ZiiSound DSx et les haut-parleurs ZiiSound D5x ou
D3x. Que puis-je faire ?
• Vérifiez les ruptures de liaison dans l’écosystème. Une liaison brisée dans l’écosystème
interrompra la liaison jusqu’à sa restauration.
• Revenez à l’Étape 3. Établir la liaison avec les haut-parleurs ZiiSound D5x ou D3x afin de
mettre le caisson de basses sans fil en mode de recherche de liaison et reportez-vous
au manuel de l’utilisateur des haut-parleurs ZiiSound D5x ou D3x pour de plus amples
instructions sur la liaison. Si la liaison est rétablie, l’indicateur d’état du DSx s’allumera et
restera constant.
Retour aux paramètres par défaut usine
Le voyant clignote deux fois et s’arrête
de clignoter
Mode de recherche de liaison
Voyant clignotant rapidement
4 Supprimer la liaison entre le caisson de basses ZiiSound DSx et un
haut-parleur maître
Pour supprimer la liaison entre le caisson de basses ZiiSound DSx et un haut-parleur maître afin
d’établir une liaison avec un autre haut-parleur maître, veuillez suivre les consignes suivantes :
Une fois le caisson de basses sous tension, appuyez et maintenez le bouton LINK (liaison)
pendant 10 secondes jusqu’à ce que le voyant clignote deux fois et s’arrête de clignoter. La
mémoire du caisson de basses est effacée et il revient en mode veille (standby).
A
Maintenez le bouton Link (liaison) pendant quatre secondes jusqu’à ce que le voyant clignote
rapidement. Le caisson de basses est prêt à se connecter à un autre haut-parleur maître.
B
24
Je rencontre des difficultés pour établir la liaison entre le caisson de basses ZiiSound DSx et les
haut-parleurs ZiiSound D5x ou D3x.
• Assurez-vous d’avoir défini le haut-parleur maître
• Assurez-vous d’avoir activé le mode de recherche de liaison du haut-parleur maître
• Placez les appareils à 1 mètre maximum l’un de l’autre si vous rencontrez des difficultés de
liaison
• Assurez-vous que votre caisson de basses ZiiSound DSx et les haut-parleurs ZiiSound D5x ou
D3x ne sont pas connectés à d’autres périphériques.
• Si le problème persiste, réinitialisez le caisson de basses ZiiSound DSx et les haut-parleurs
D5x ou D3x aux paramètres par défaut usine en vous reportant à la section 5. Retour aux
paramètres par défaut usine
Quelle est la distance de fonctionnement optimale entre les haut-parleurs ZiiSound D5x ou D3x et le
caisson de basses ZiiSound DSx ?
• La distance de fonctionnement optimale est de 30 mètres maximum. Les appareils
fonctionnement mieux en l’absence d’obstructions (murs, grosses structures métalliques,
équipements électroniques, etc.). S’ils sont trop éloignés l’un de l’autre, vous risquez
d’entendre des craquements dans le son.
Impossible de mettre en veille mon caisson de basses ZiiSound DSx
• Le caisson de basses ZiiSound DSx peut uniquement passer en mode veille si le haut-parleur
maître est en mode veille ou s’il n’est relié à n’importe quel haut-parleur maître. Le haut-
parleur maître commande le caisson de basses ZiiSound DSx quand les deux appareils sont
reliés.
