Original-Betriebsanleitung

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung ..................... 9

1.1 Symbole auf der Titelseite.................. 9

1.2 Zeichenerklärungen und Signalwörter 9

2 Produktbeschreibung............................... 9

2.1 Bestimmungsgemäße Verwendung ... 9

2.2 Möglicher vorhersehbarer Fehlge-

brauch ................................................ 10

2.3 Restrisiken ......................................... 10

2.4 Sicherheits- und Schutzeinrichtungen 10

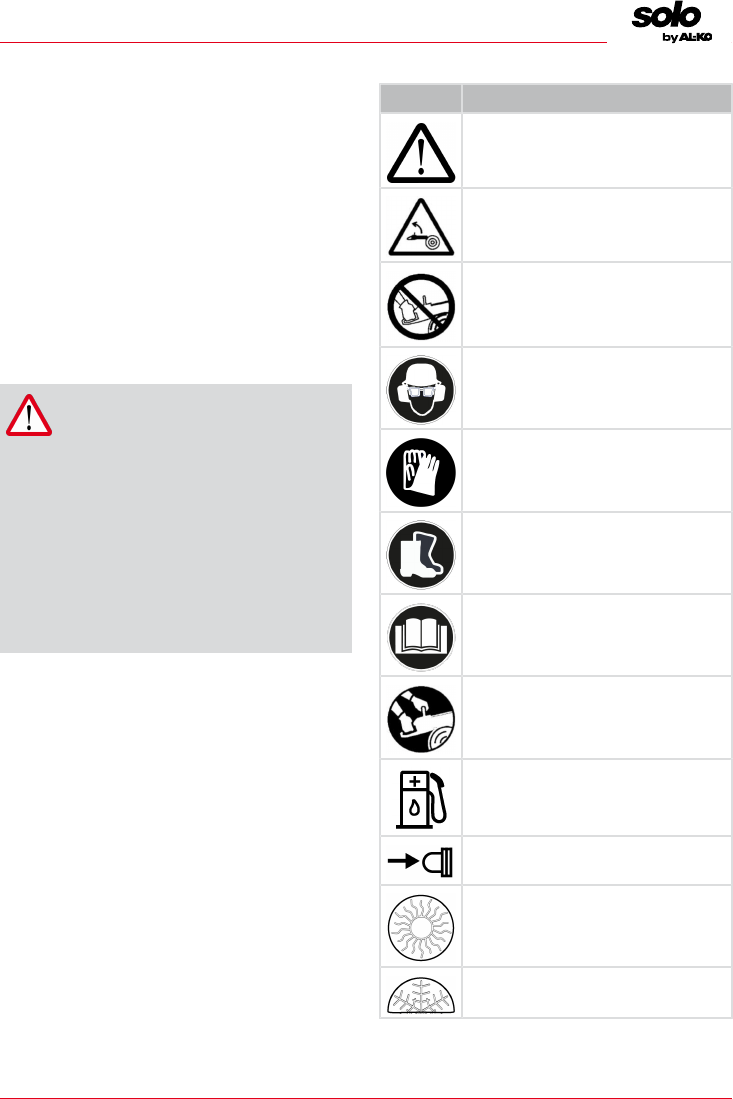

2.5 Symbole am Gerät ............................. 10

2.6 Lieferumfang ...................................... 11

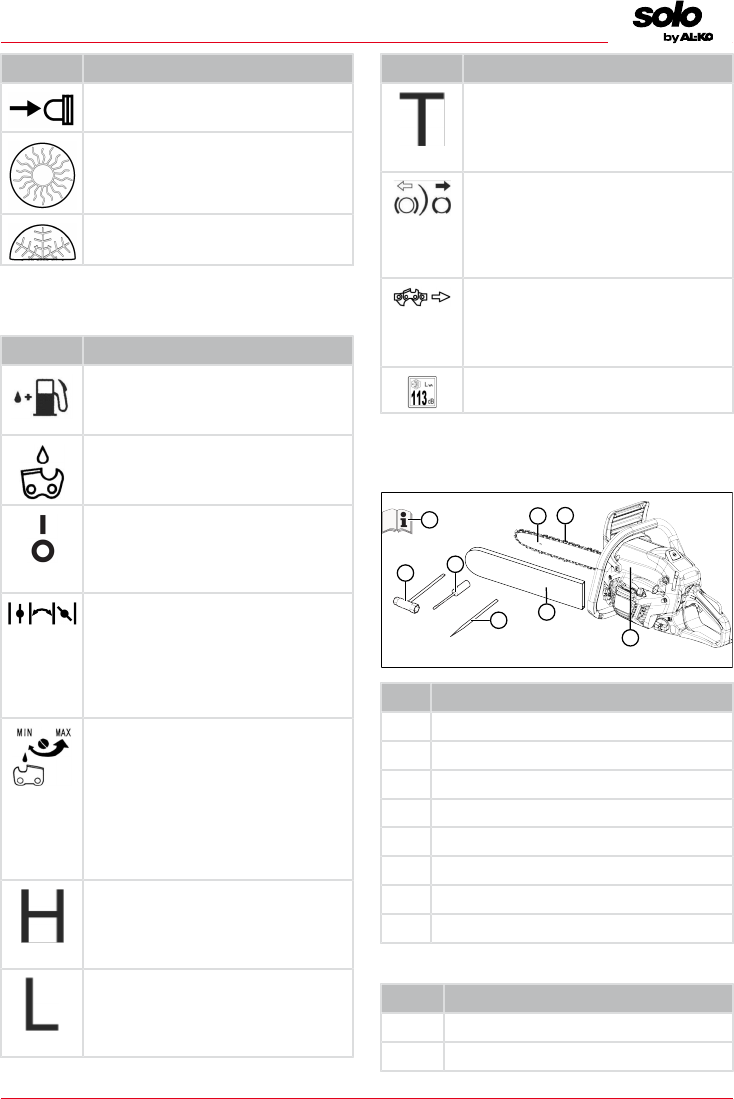

2.7 Produktübersicht (01)......................... 11

3 Sicherheitshinweise ................................. 12

3.1 Sicherheitshinweise für Kettensägen . 12

3.2 Ursachen und Vermeidung eines

Rückschlags....................................... 13

3.3 Sicherheitshinweise für die Arbeit ...... 13

3.3.1 Bediener ...................................... 14

3.3.2 Betriebszeiten.............................. 14

3.3.3 Arbeiten mit der Kettensäge ........ 14

3.3.4 Vibrationsbelastung ..................... 15

3.3.5 Lärmbelastung............................. 15

3.3.6 Umgang mit Benzin und Öl.......... 16

3.3.7 Sicherheit von Personen, Tieren

und Sachwerten........................... 16

4 Montage................................................... 16

4.1 Montage der Führungsschiene und

Sägekette (02 bis 06) ......................... 17

5 Inbetriebnahme........................................ 17

5.1 Kraftstoff............................................. 17

5.1.1 Kraftstoff mischen........................ 18

5.2 Kettenschmiermittel............................ 18

5.3 Betriebsmittel einfüllen (07)................ 19

5.4 Kettenspannung kontrollieren (06,

08) ...................................................... 19

5.5 Kettenbremse kontrollieren (09)......... 19

6 Bedienung ................................................. 20

6.1 Motor ein-/ausschalten ....................... 20

6.1.1 Motor starten (10, 11) .................. 20

6.1.2 Motor ausschalten (12) ................ 21

6.2 Nach Arbeitsende ............................... 21

6.3 Zwischen Normal/Sommer- und Win-

terbetrieb wechseln(29) ..................... 21

7 Arbeitsverhalten und Arbeitstechnik.......... 22

7.1 Verwendung des Krallenanschlags

(13) ..................................................... 22

7.2 Bäume fällen (14, 15) ......................... 22

7.3 Entasten (16) ...................................... 24

7.4 Baum ablängen (17, 18, 19) ............... 24

7.5 Schnittholz ablängen .......................... 24

8 Wartung und Pflege................................... 24

8.1 Luftfilterdeckel demontieren/montie-

ren (20) ............................................... 25

8.2 Luftfilter reinigen (21).......................... 25

8.3 Zündkerze prüfen/wechseln (22, 23) .. 26

8.4 Führungsschiene (25, 27)................... 26

8.5 Sägekette schärfen (24) ..................... 26

8.6 Kettenschmierung prüfen (26) ............ 27

8.7 Kettenschmierung einstellen (28) ....... 27

8.8 Stillstand der Sägekette im Leerlauf

prüfen ................................................. 27

8.9 Leerlaufdrehzahl am Vergaser ein-

stellen ................................................. 27

8.10 Tabelle Kettenwartung........................ 28

8.11 Wartungsplan ..................................... 28

9 Hilfe bei Störungen.................................... 30

10 Transport................................................... 31

11 Lagerung ................................................... 31

12 Entsorgung................................................ 31

13 Technische Daten ..................................... 31

14 Kundendienst/Service ............................... 32

15 Garantie..................................................... 33

16 Original-EG-Konformitätserklärung ........... 33

2500096_b 9

Zu dieser Betriebsanleitung

1 ZU DIESER BETRIEBSANLEITUNG

■Bei der deutschen Version handelt es sich

um die Original-Betriebsanleitung. Alle weite-

ren Sprachversionen sind Übersetzungen der

Original-Betriebsanleitung.

■Bewahren Sie diese Betriebsanleitung immer

so auf, dass Sie darin nachlesen können,

wenn Sie eine Information zum Gerät benöti-

gen.

■Geben Sie das Gerät nur mit dieser Betriebs-

anleitung an andere Personen weiter.

■Lesen und beachten Sie die Sicherheits- und

Warnhinweise in dieser Betriebsanleitung.

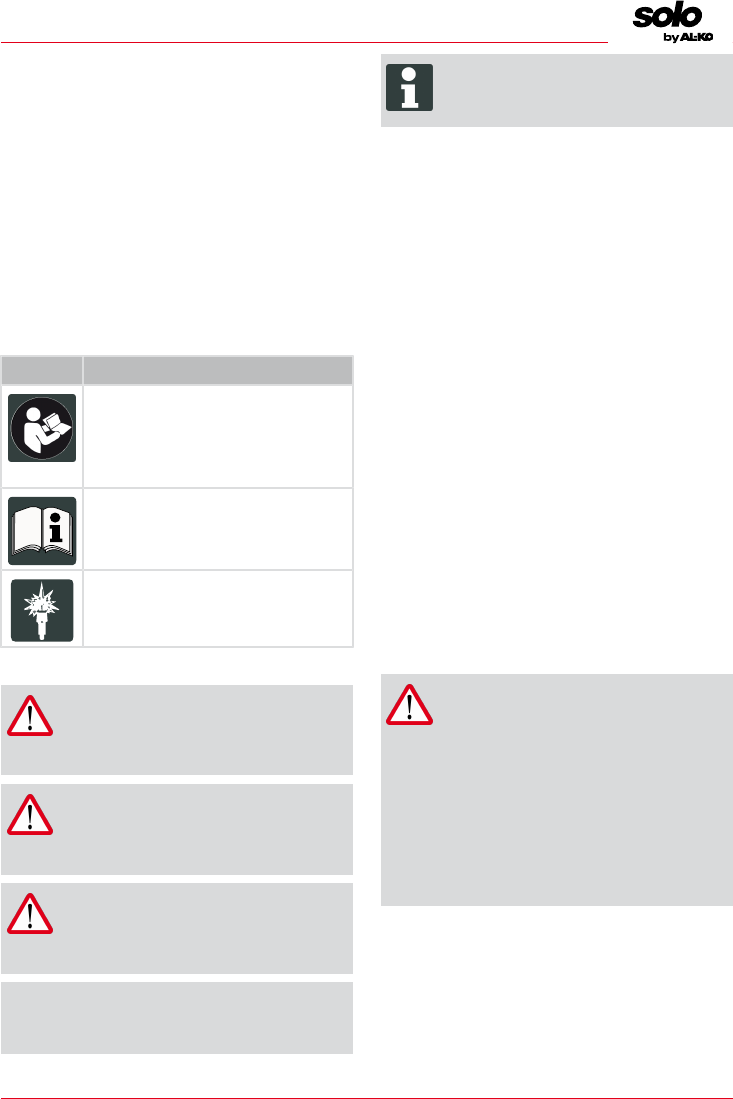

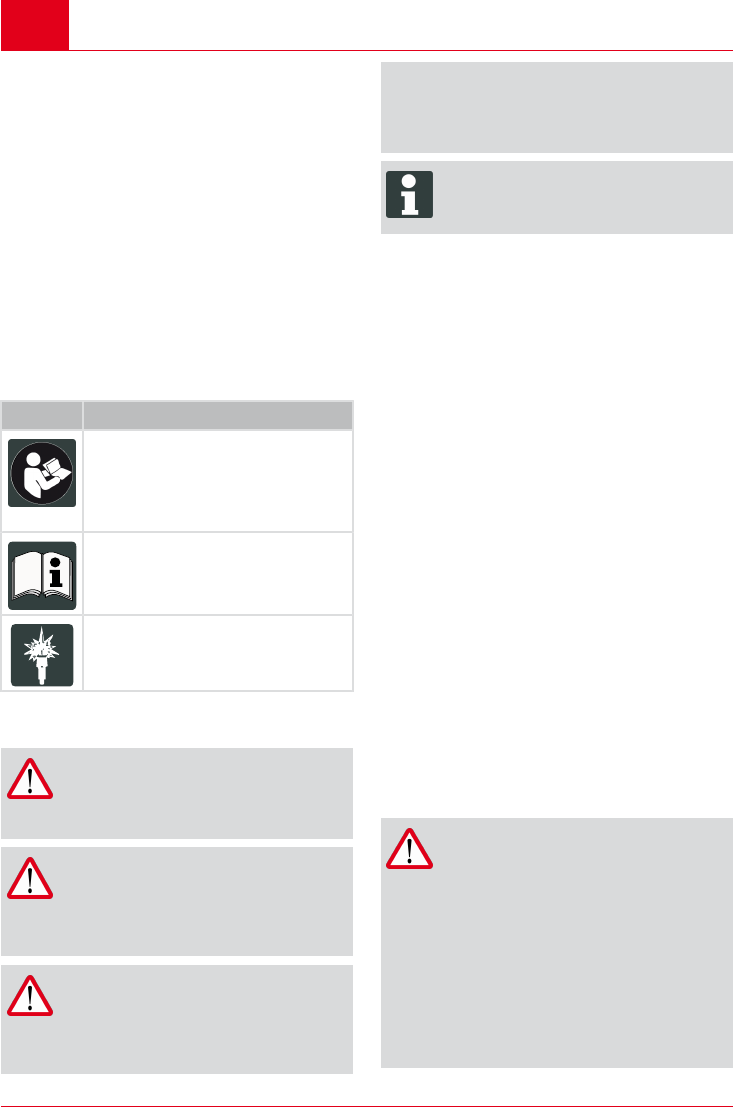

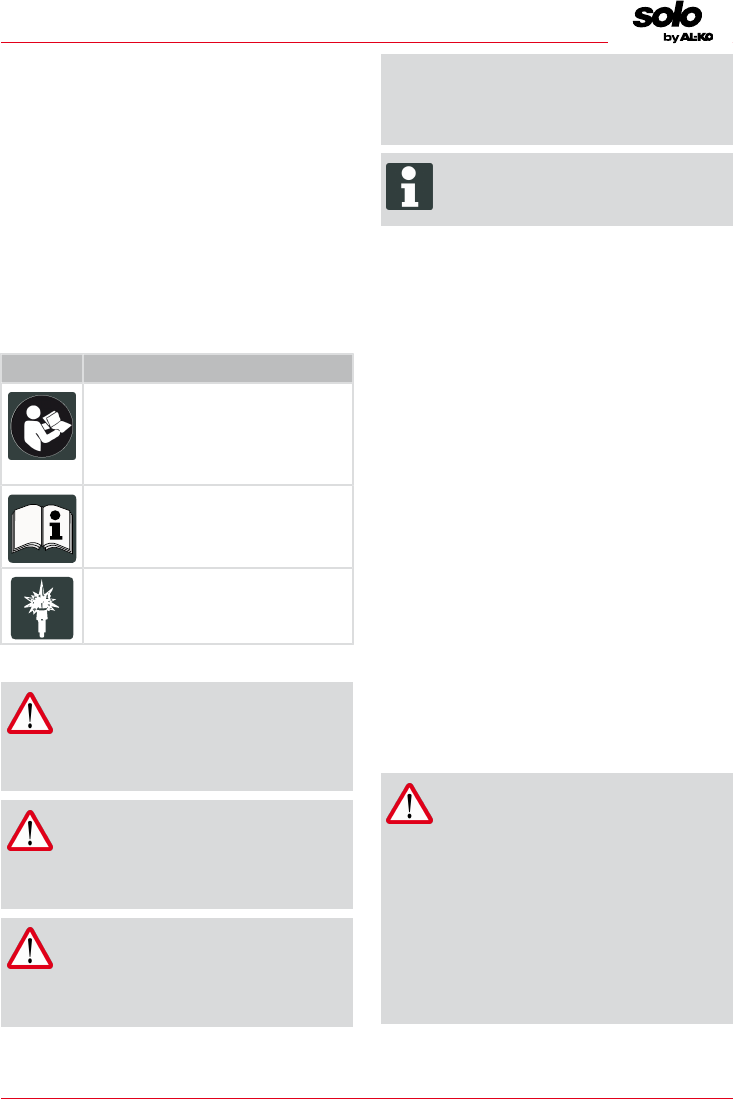

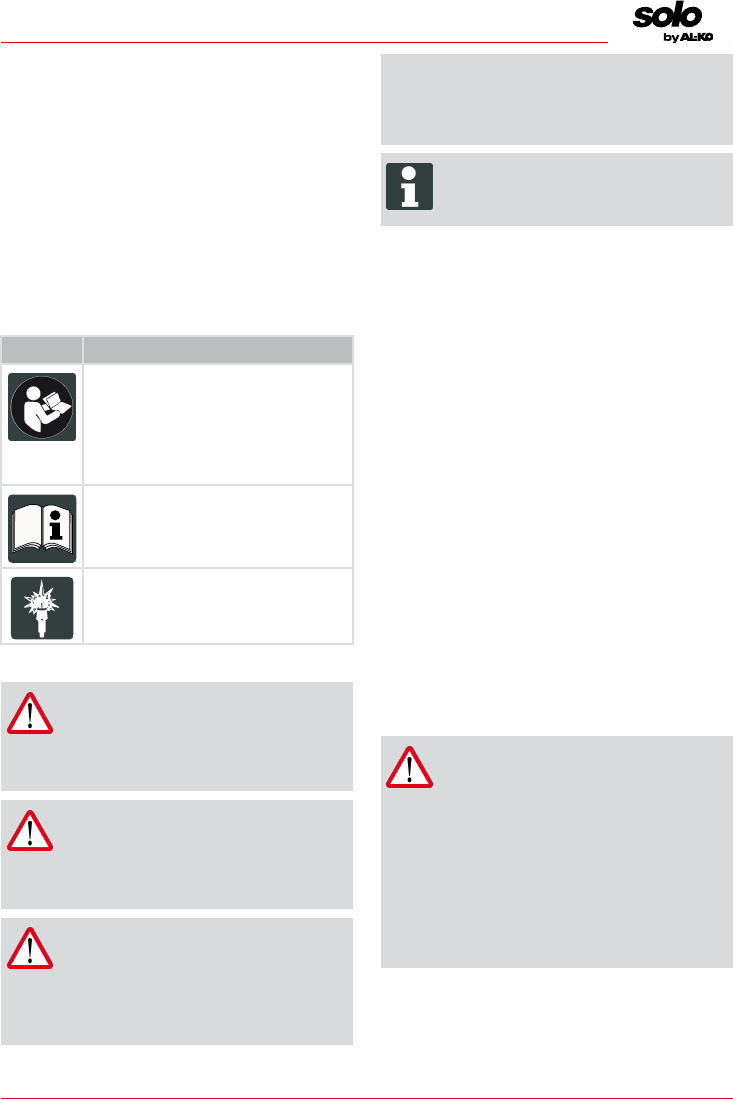

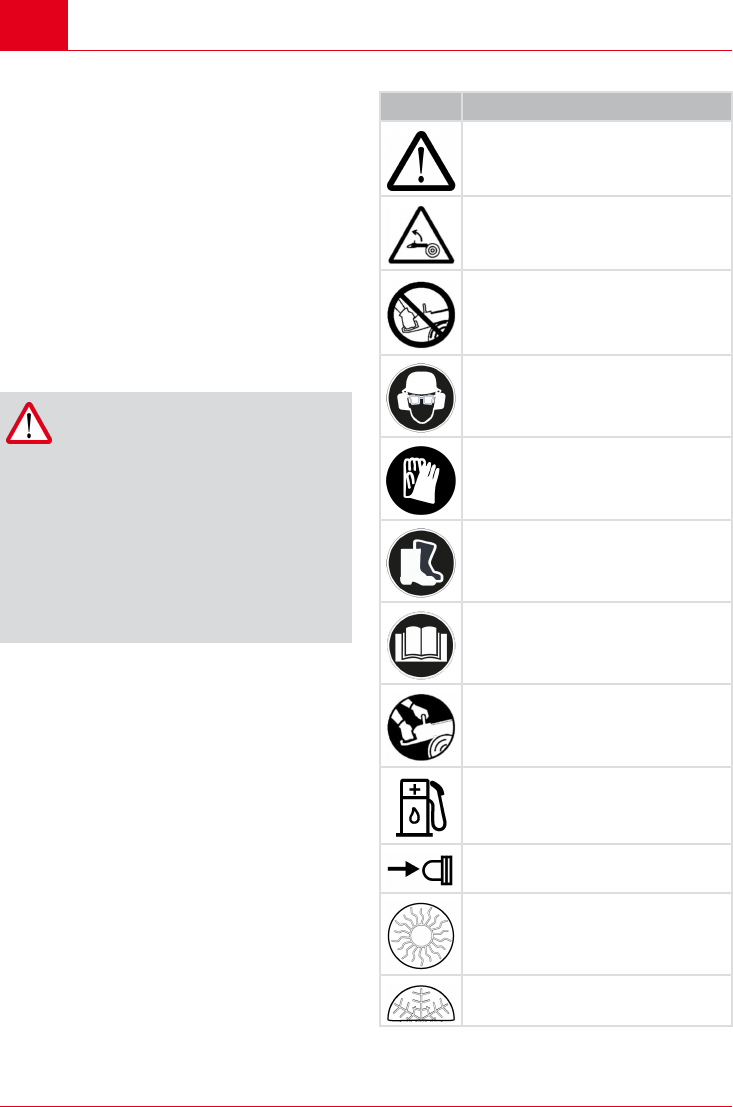

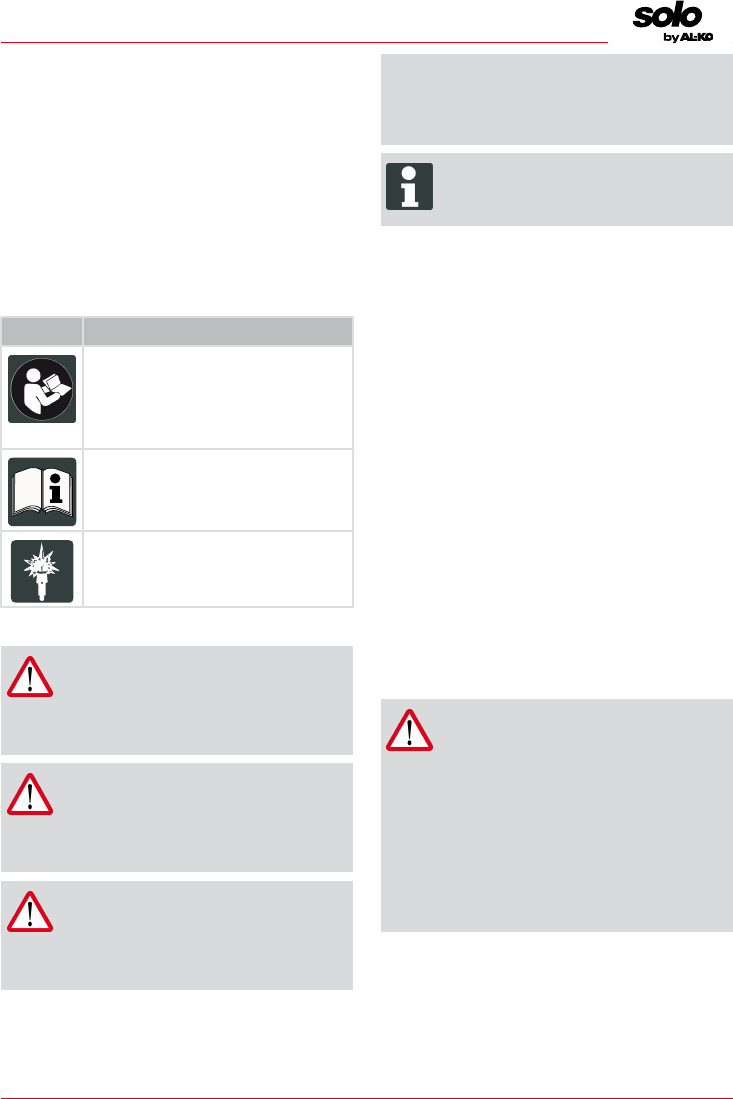

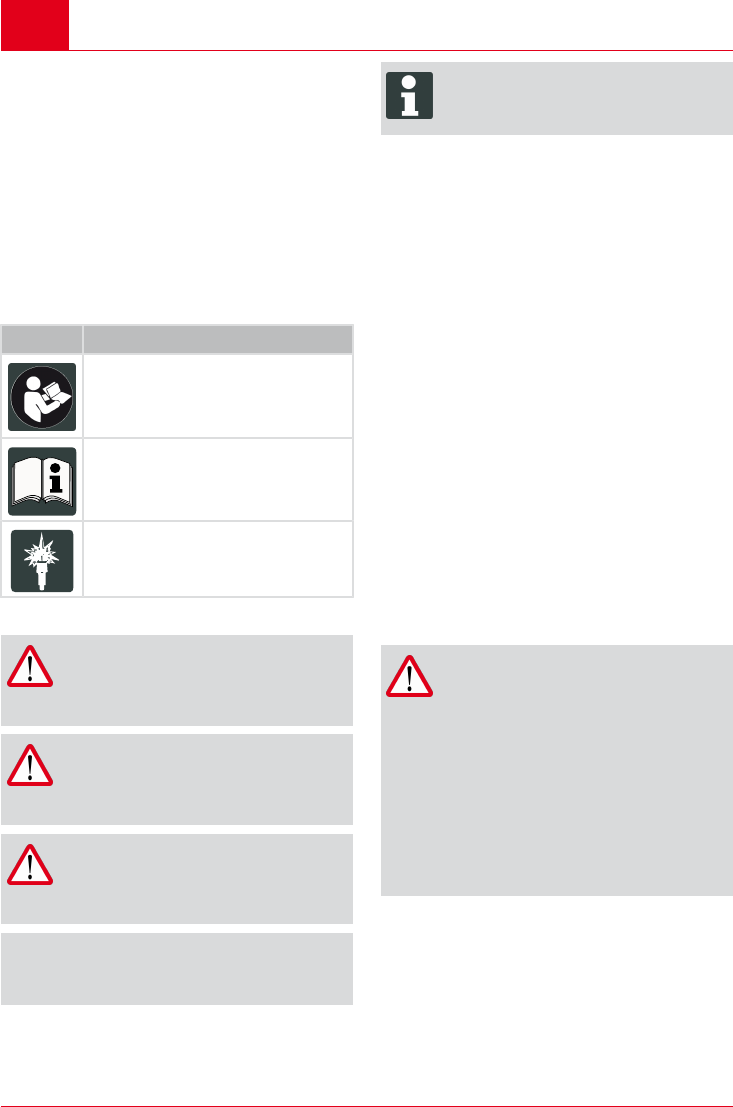

1.1 Symbole auf der Titelseite

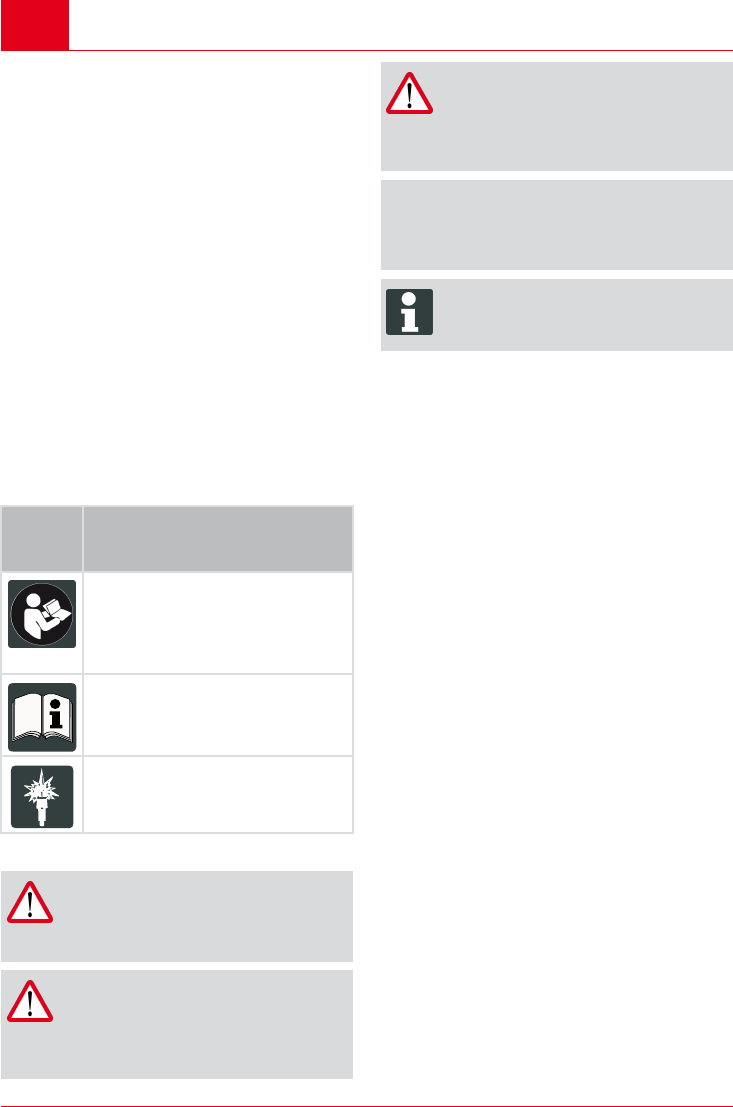

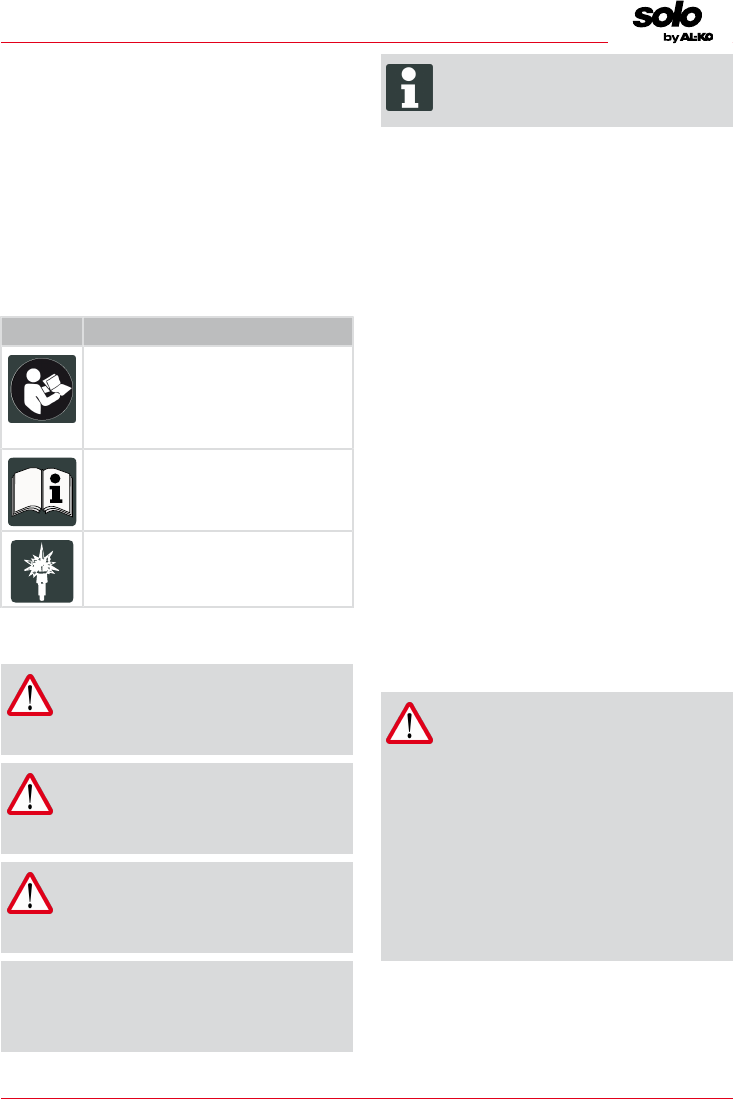

Symbol Bedeutung

Lesen Sie unbedingt vor der Inbe-

triebnahme diese Betriebsanleitung

sorgfältig durch. Dies ist die Vor-

aussetzung für sicheres Arbeiten

und störungsfreie Handhabung.

Betriebsanleitung

Benzingerät nicht in der Nähe von

offenen Flammen oder Hitzequellen

betreiben.

1.2 Zeichenerklärungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situa-

tion an, die – wenn sie nicht vermieden

wird – den Tod oder eine schwere Ver-

letzung zur Folge hat.

WARNUNG!

Zeigt eine potenziell gefährliche Situati-

on an, die – wenn sie nicht vermieden

wird – den Tod oder eine schwere Ver-

letzung zur Folge haben könnte.

VORSICHT!

Zeigt eine potenziell gefährliche Situati-

on an, die – wenn sie nicht vermieden

wird – eine geringfügige oder mäßige

Verletzung zur Folge haben könnte.

ACHTUNG!

Zeigt eine Situation an, die – wenn sie

nicht vermieden wird – Sachschäden zur

Folge haben könnte.

HINWEIS

Spezielle Hinweise zur besseren Ver-

ständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

Diese Betriebsanleitung beschreibt eine handge-

führte Kettensäge, die mit einem Benzinmotor

betrieben wird.

2.1 Bestimmungsgemäße Verwendung

Die Kettensäge ist ausschließlich für die Verwen-

dung im Gartenbereich ausgelegt. In diesem Be-

reich ist die Kettensäge für Holzsägearbeiten ein-

setzbar, z.B. für:

■Sägen von Baumstämmen

■Sägen von Kanthölzern

■Sägen von Ästen je nach Schnittlänge

Die Kettensäge darf nur für die Arbeit mit Holz im

Freien eingesetzt werden. Während des Ge-

brauchs ist eine ausreichende persönliche Schut-

zausrüstung erforderlich. Weitere Anwendungen

z. B. professionelle Baumpflege innerhalb eines

Baumes wird ausdrücklich ausgeschlossen. Für

Schäden die durch Bedienfehler entstehen haftet

der Bediener. Es dürfen nur die in der Bedie-

nungsanleitung angegebenen Sägeketten und

Schwertkombinationen für dieses Gerät verwen-

det werden. Eine andere Anwendung als hier be-

schrieben, gilt als nicht bestimmungsgemäß.

Die Kettensäge darf nicht im gewerblichen Be-

reich eingesetzt werden.

VORSICHT!

Verletzungsgefahr aufgrund nicht be-

stimmungsgemäßer Verwendung!

Wenn mit der Kettensäge mit Fremdkör-

pern durchsetztes Holz oder andere

Stoffe gesägt werden, können Verlet-

zungen die Folge sein.

■Kettensäge nur für leichte Holzsäge-

arbeiten einsetzen.

■Holz vor dem Sägen auf Fremdkör-

per untersuchen, z. B. Nägel,

Schrauben, Beschläge.

DE

10 6436 | 6442

Produktbeschreibung

2.2 Möglicher vorhersehbarer Fehlgebrauch

■Keine Äste absägen, die sich direkt oder in

einem spitzen Winkel über dem Benutzer

oder anderen Personen befinden.

■Kein Altöl verwenden.

■Gerät nicht in explosionsgefährdeter Umge-

bung betreiben.

2.3 Restrisiken

Auch bei bestimmungsgemäßem Gebrauch des

Geräts kann ein Restrisiko verbleiben, das nicht

ausgeschlossen werden kann. Durch Art und

Konstruktion des Geräts sind die folgenden Ge-

fahren nicht auszuschließen.

■Kontakt mit den offenliegenden Zähnen der

Kette (Schnittgefahr).

■Zugang zu der sich drehenden Kette (Schnitt-

gefahr).

■Plötzliche und unvorhergesehene Bewegung

des Schwerts (Schnittgefahr).

■Ablösen von Teilen der Kette (Schnitte/Ver-

letzungsgefahr).

■Ablösen von Teilen des bearbeiteten Holzes.

■Einatmen von Teilchen des bearbeiteten Hol-

zes.

■Emissionen des Benzinmotors.

■Kontakt der Haut mit dem Kraftstoff (Benzin /

Öl).

■Beeinträchtigung des Gehörs während der

Arbeit, wenn man keinen Gehörschutz trägt.

2.4 Sicherheits- und Schutzeinrichtungen

WARNUNG!

Gefahr schwerer Verletzungen durch

manipulierte Sicherheits- und Schut-

zeinrichtungen

Aufgrund manipulierter Sicherheits- und

Schutzeinrichtungen können beim Arbei-

ten mit der Kettensäge schwere Verlet-

zungen auftreten.

■Setzen Sie die Sicherheits- und

Schutzeinrichtungen nicht außer

Funktion!

■Arbeiten Sie mit der Kettensäge nur

dann, wenn alle Sicherheits- und

Schutzeinrichtungen korrekt funktio-

nieren.

Schutzabdeckung der Führungsschiene

Die Schutzabdeckung muss vor dem Transport

auf Führungsschiene und Sägekette gesteckt

werden, um Verletzungen von Personen und Be-

schädigung von Gegenständen zu vermeiden.

Kettenbremse

Die Kettenbremse wird bei einem Rückschlag

durch den Handschutz ausgelöst und bringt die

laufende Sägekette sofort zum Stillstand.

Sicherheits-Sperrtaste

Der Gashebel kann erst gedrückt werden, wenn

die Sicherheits-Sperrtaste gedrückt wurde.

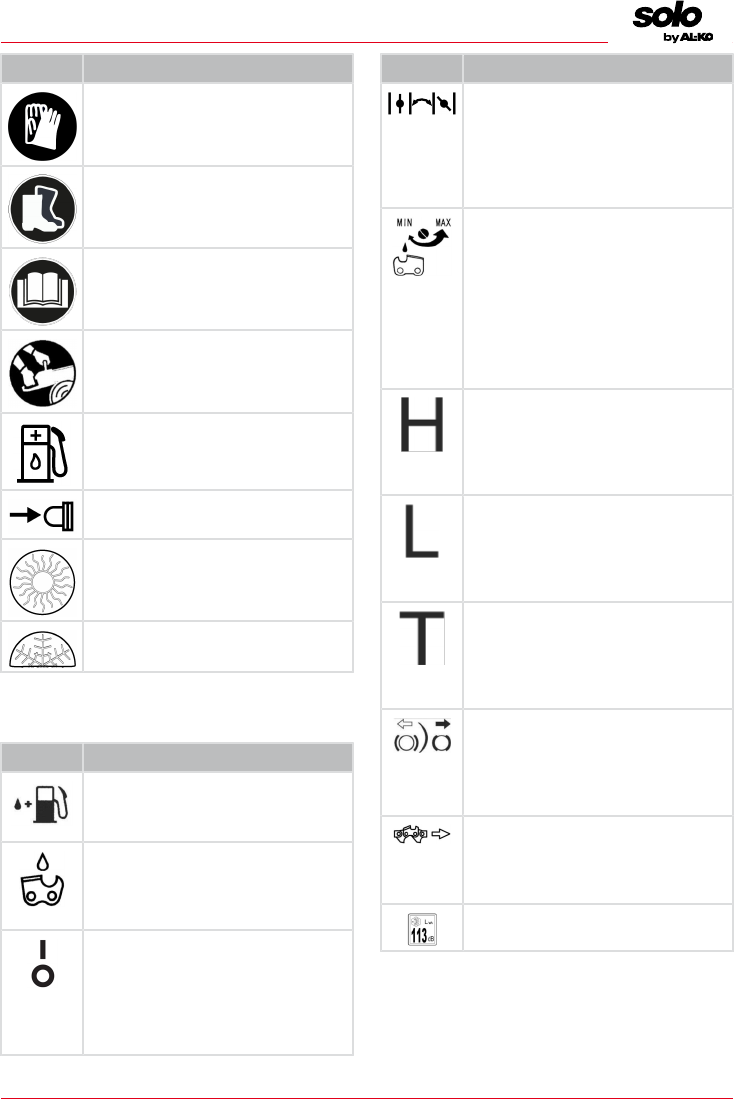

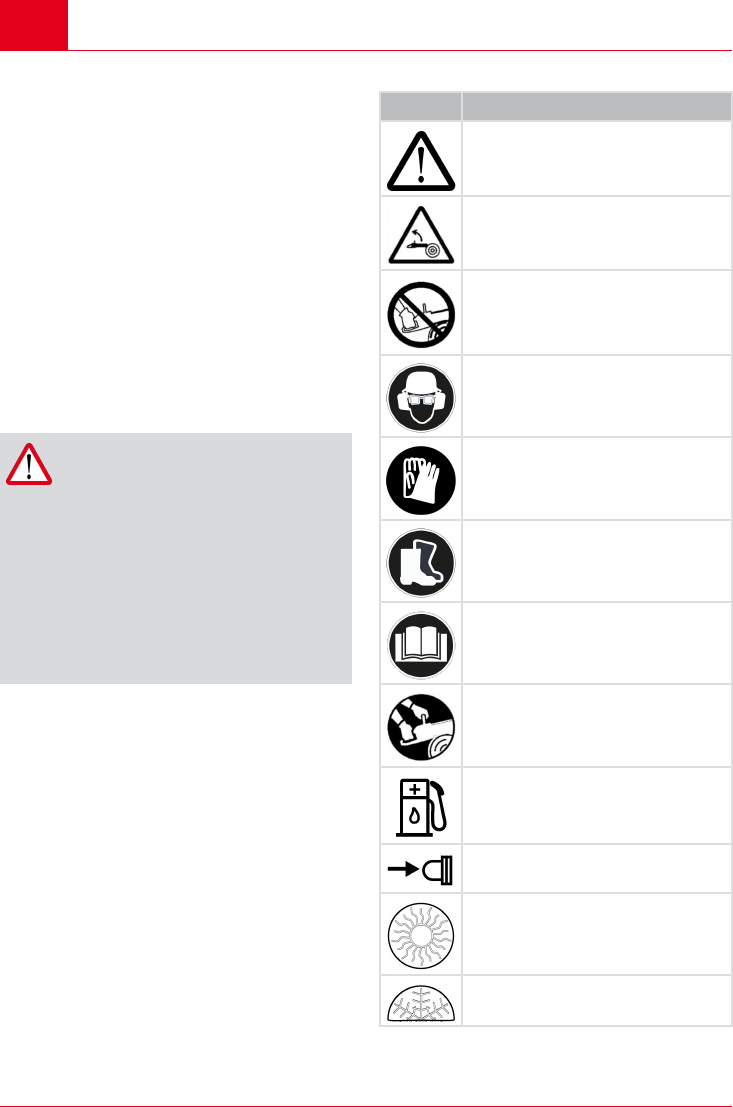

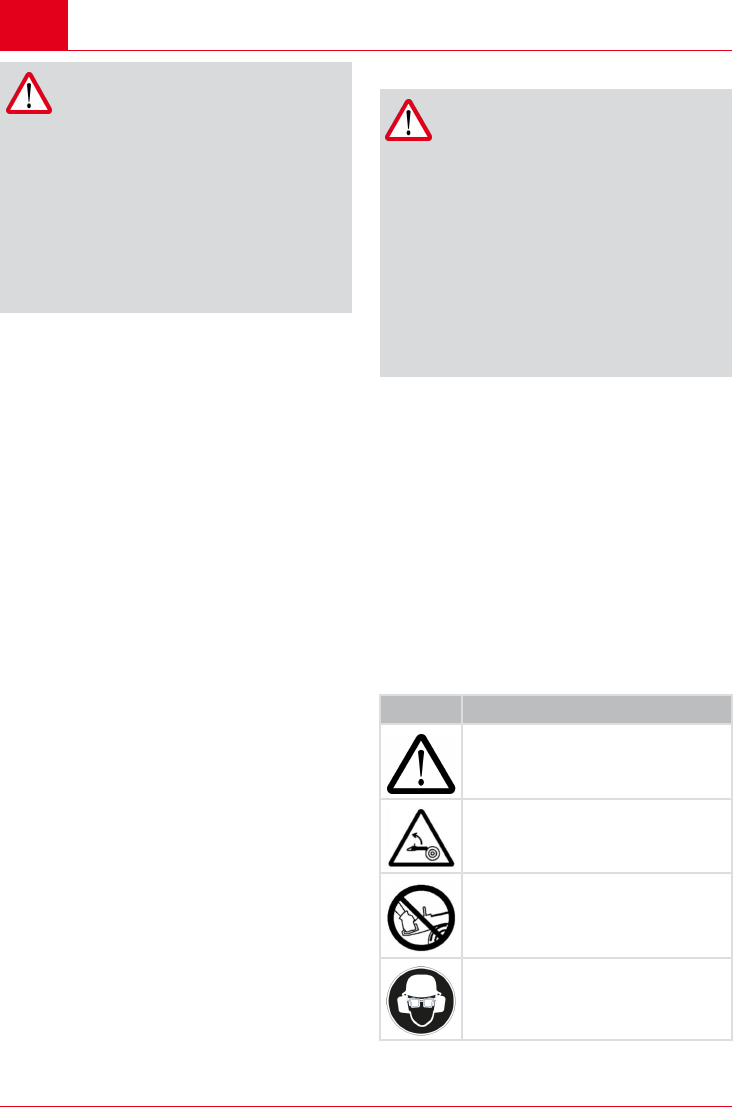

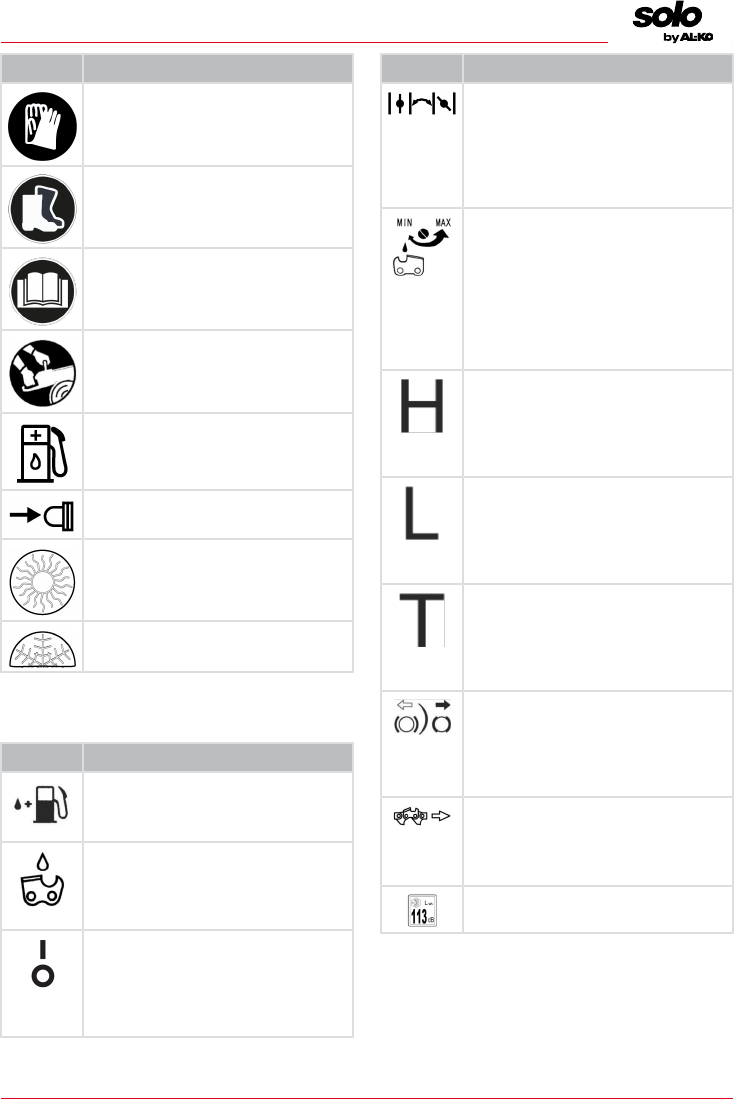

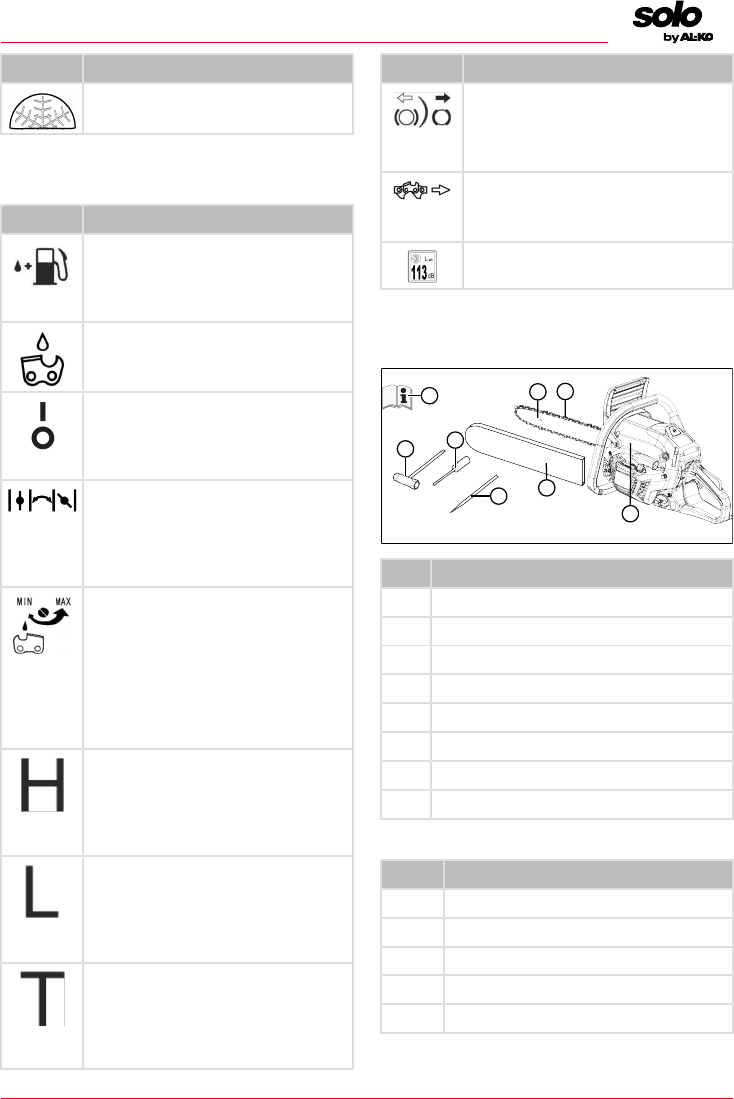

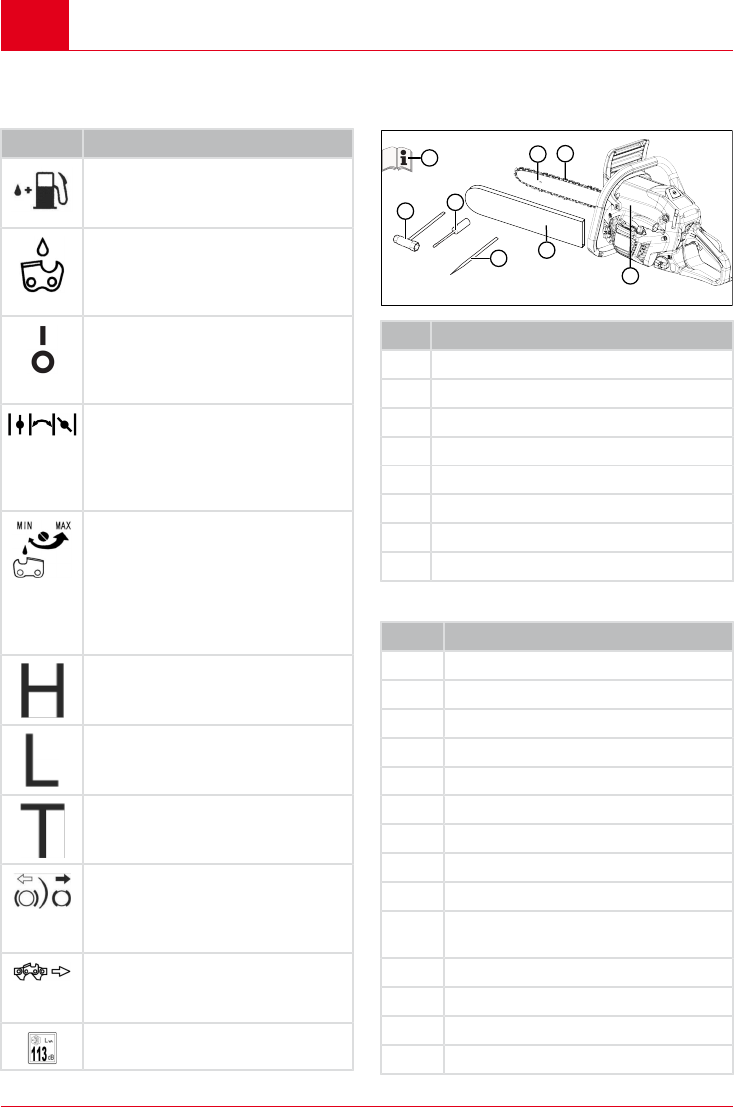

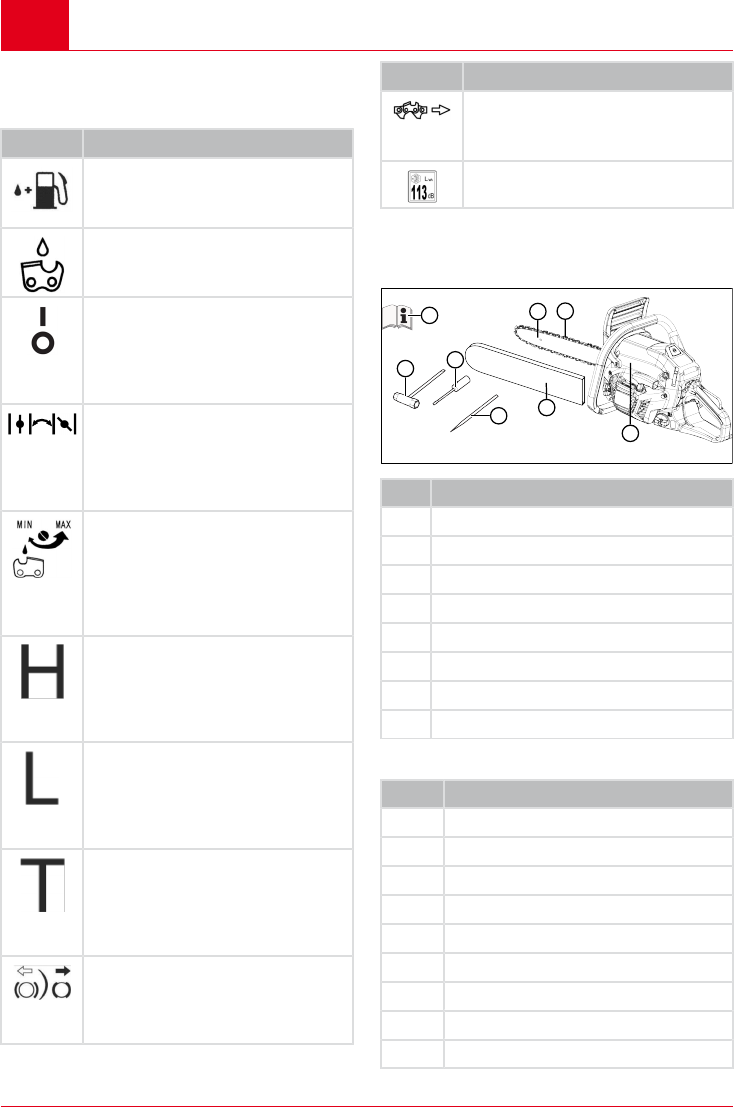

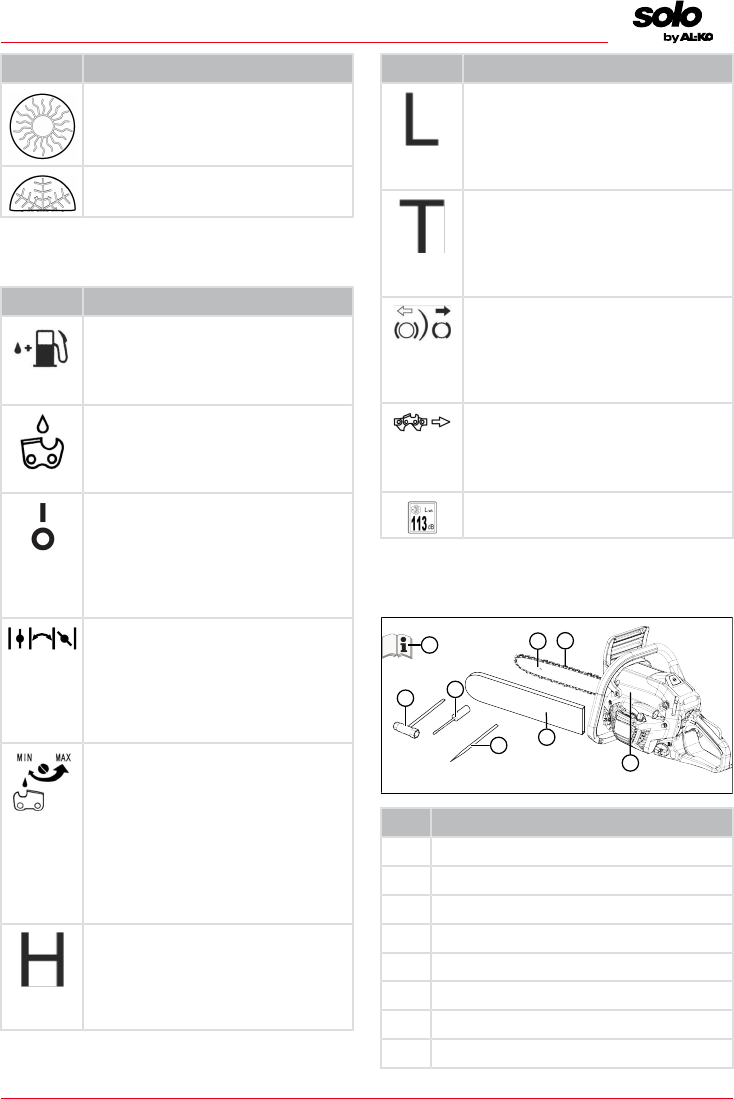

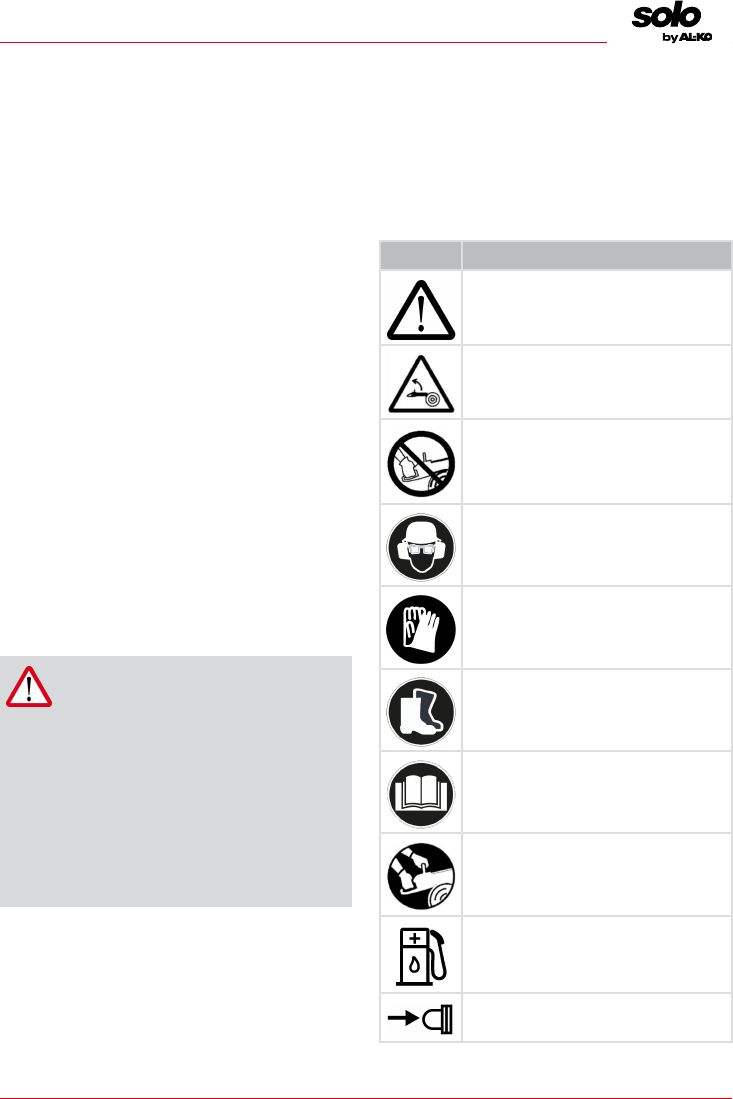

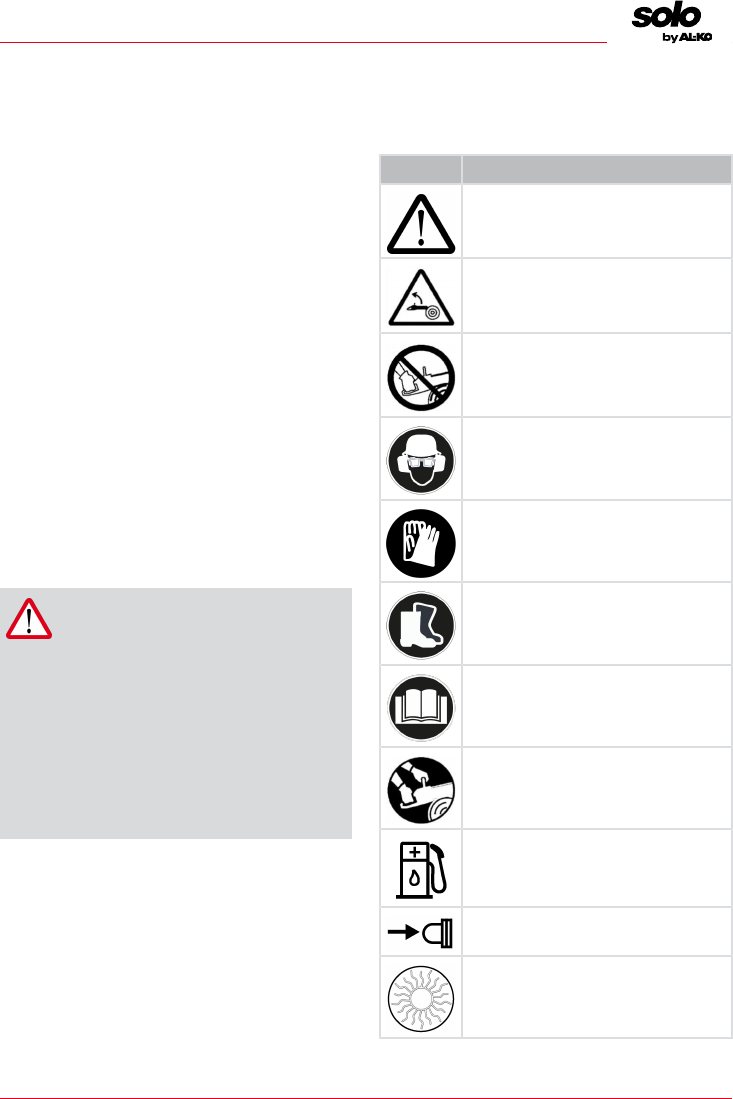

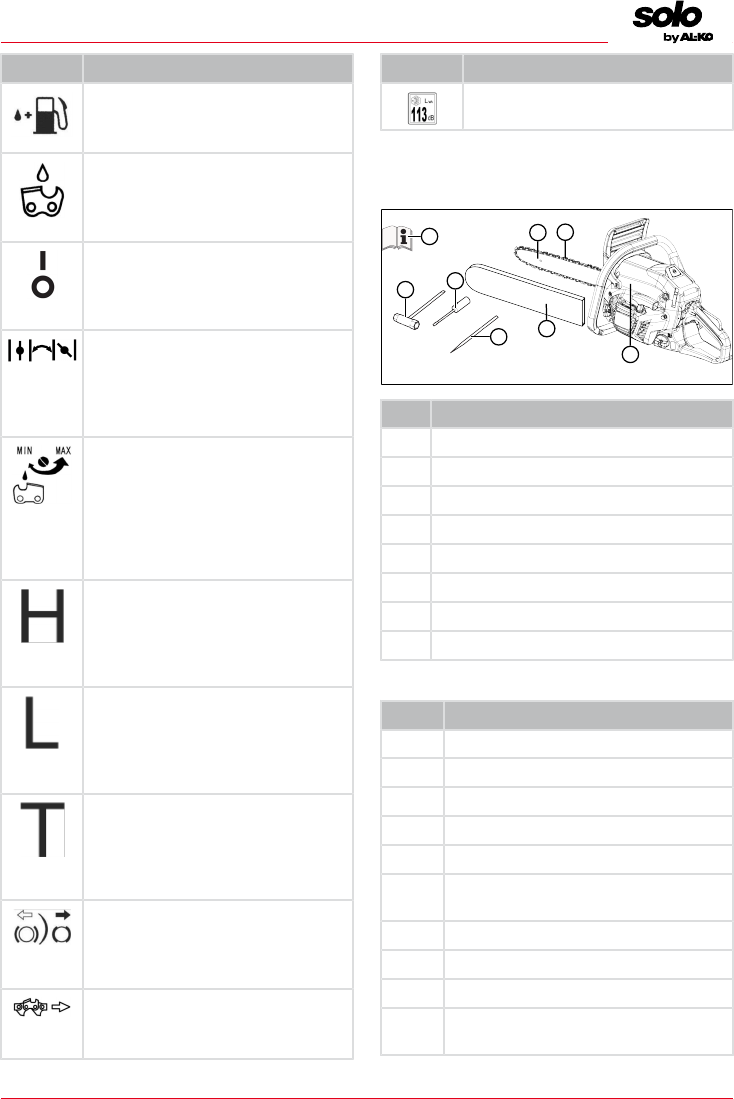

2.5 Symbole am Gerät

Symbol Bedeutung

Besondere Vorsicht bei der Hand-

habung!

Rückschlaggefahr!

Kettensäge nicht einhändig betrei-

ben!

Schutzhelm, Gehörschutz und Au-

genschutz tragen!

Schutzhandschuhe tragen!

Festes Schuhwerk tragen!

Vor der Inbetriebnahme die Be-

triebsanleitung lesen!

Kettensäge immer beidhändig be-

treiben!

Tank für Benzin/Öl-Gemisch

2500096_b 11

Produktbeschreibung

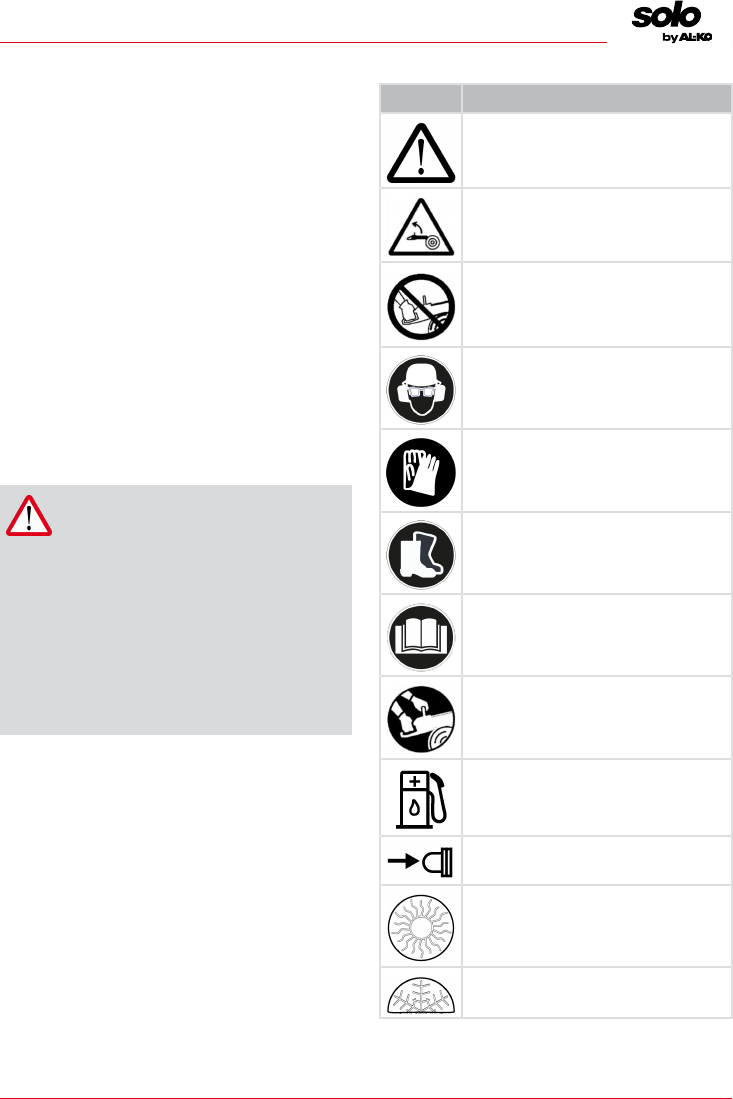

Symbol Bedeutung

Primer

Sonne: Normal/Sommerbetrieb

Schneeflocke: Winterbetrieb

Für den sicheren Betrieb und die sichere War-

tung sind Symbole auf der Maschine eingestanzt.

Achten Sie stets auf diese Hinweise.

Symbol Bedeutung

Anschluss zum Nachfüllen des

Kraftstoffgemisches

Lage: beim Tankdeckel

Anschluss zum Nachfüllen von Ket-

tenöl

Lage: beim Öltankdeckel

Betätigen des Motorschalters; den

Schalter auf „O“ stellen, der Motor

wird sofort abgeschaltet.

Lage: links vom hinteren Griff

Betätigen des Luftklappenknopfs

Ziehen Sie den Knopf heraus, wird

die Luftklappe geschlossen, drü-

cken Sie den Knopf hinein, wird die

Luftklappe geöffnet.

Lage: Luftfilterdeckel

Einstellen der Ölpumpe Drehen Sie

die Stange mit einem Schraubendre-

her in Pfeilrichtung bis Stellung MAX

für einen stärkeren Ölfluss bzw. in

Stellung MIN für einen geringeren

Ölfluss des Kettenöls.

Lage: Unterseite der Antriebsein-

heit

Die Schraube unter der Markierung

„H“ dient zur Einstellung des Ge-

mischs bei hoher Drehzahl.

Lage: oben links am hinteren Griff

Die Schraube unter der Markierung

"L" dient zur Einstellung des Ge-

mischs bei niedriger Drehzahl.

Lage: oben links am hinteren Griff

Symbol Bedeutung

Die Schraube über der Markierung

"T" dient zur Einstellung der Leer-

laufdrehzahl.

Lage: oben links am hinteren Griff

Zeigt an, in welcher Richtung die

Kettenbremse gelöst (weißer Pfeil)

bzw. betätigt (schwarzer Pfeil) wird.

Lage: Vorderseite der Führungs-

schiene

Zeigt an, in welcher Richtung die

Kette montiert ist.

Lage: Vorderseite der Führungs-

schiene

Garantierter Schallpegel: 113 dB(A)

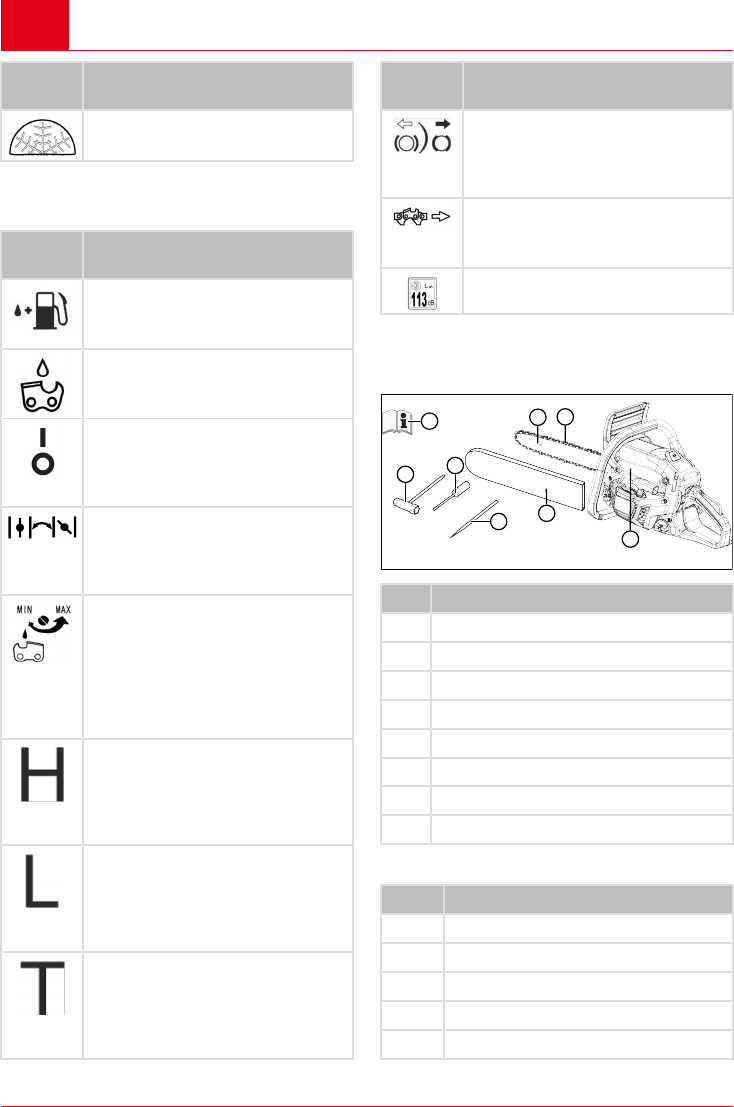

2.6 Lieferumfang

Prüfen Sie nach dem Auspacken, ob alle Bauteile

geliefert wurden.

12

3

4

6

7

8

5

Nr. Bauteil

1 Führungsschiene

2 Sägekette

3 Benzin-Kettensäge

4 Schutzabdeckung für Führungsschiene

5 Feile

6 Schraubendreher

7 Kombischlüssel

8 Betriebsanleitung

2.7 Produktübersicht (01)

Nr. Bauteil

1 Führungsschiene

2 Sägekette

DE

12 6436 | 6442

Sicherheitshinweise

Nr. Bauteil

3 Vorderer Handschutz

4 Vorderer Griffbügel

5 Luftfilterdeckel

6 Sicherungsklammern für Luftfilterde-

ckel

7 Gashebel

8 Sicherheits-Sperrtaste

9 Hinterer Griffbügel

10 Wipptaster zum Ausschalten des Mo-

tors, selbsttätig rückstellend

11 Kraftstofftank

12 Choke-Drehknopf (für Kaltstart)

13 Anlassergriff

14 Öltank

15 Schutzabdeckung für Führungsschie-

ne

16 Baumanschlagkralle

17 Befestigungsmuttern für Führungs-

schiene

18 Einstellschraube für Kettenspanner

19 Schienenbefestigung

20 Primer-Ball

21 Betriebsanleitung

3 SICHERHEITSHINWEISE

■Überprüfen Sie das Gerät täglich vor jedem

Gebrauch und nach jedem Herabfallen oder

anderen Zwischenfällen, wie z.B. Gewaltein-

wirkungen durch Schlag oder Stoß, auf Schä-

den und betriebssicheren Zustand.

■

Überprüfen Sie die Dichtheit des Kraftstoffsys-

tems und die Funktionstüchtigkeit der Sicher-

heitseinrichtungen. Benutzen Sie nichtbetriebs-

sichere Geräte auf keinen Fall weiter. Suchen

Sie im Zweifelsfall Ihren Fachhändler auf.

■Tragen Sie bei der Arbeit mit dem Gerät ei-

nen Gehörschutz, besonders bei einer tägli-

chen Arbeitszeit von über 2,5 Stunden. Durch

den Betrieb des Geräts entsteht starker

Lärm, der Gehörschäden beim Bediener her-

vorrufen kann.

■Tragen Sie Vibrationsschutzhandschuhe und

legen Sie regelmäßig eine Pause ein als vor-

beugende Maßnahme gegen die Weißfinger-

krankheit. Eine längere Benutzungsdauer

des Geräts kann zu vibrationsbedingten

Durchblutungsstörungen der Hände führen.

Eine exakte Benutzungsdauer kann nicht

festgelegt werden. Diese hängt von verschie-

denen Faktoren ab. Achten Sie, bei ständi-

gem Gebrauch des Geräts, auf Ihre Hände

und Finger. Suchen Sie den Arzt auf, wenn

dort Symptome auftreten wie z.B. Gefühls-

verlust, Schmerzen, Jucken, Beeinträchti-

gung der Körperkraft oder Veränderung der

Hautfarbe oder der Haut.

■Betreiben Sie den Motor nie in geschlosse-

nen Räumen und schalten Sie ihn ab, wenn

Sie sich bei der Benutzung dieses Geräts

übel, schwindelig oder schwach fühlen. Su-

chen Sie sofort einen Arzt auf. Das Gerät er-

zeugt giftige Abgase, wenn der Motor läuft.

Diese Gase können geruchlos und unsicht-

bar sein.

■Betreiben Sie das Gerät nicht in der Nähe

von offenen Flammen oder Hitzequellen.

Benzin- und Schmieröldämpfe sind hochgra-

dig entflammbar.

■Tragen Sie eine Staubschutzmaske, wenn

während der Arbeit mit dem Gerät Säge-

staub, Dunst oder Rauch entstehen. Diese

können gesundheitsgefährdend sein.

3.1 Sicherheitshinweise für Kettensägen

■Halten Sie bei laufender Säge alle Körper-

teile von der Sägekette fern. Vergewissern

Sie sich vor dem Starten der Säge, dass

die Sägekette nichts berührt. Beim Arbei-

ten mit einer Kettensäge kann ein Moment

der Unachtsamkeit dazu führen, dass Beklei-

dung oder Körperteile von der Sägekette er-

fasst werden.

■Halten Sie die Kettensäge immer mit Ihrer

rechten Hand am hinteren Griff und Ihrer

linken Hand am vorderen Griff. Das Fest-

halten der Kettensäge in umgekehrter Ar-

beitshaltung erhöht das Risiko von Verletzun-

gen und darf nicht angewendet werden.

■Tragen Sie Schutzbrille- und Gehörschutz.

Weitere Schutzausrüstung für Kopf, Hän-

de, Beine und Füße wird empfohlen. Pas-

sende Schutzkleidung mindert die Verlet-

zungsgefahr durch umherfliegendes Span-

material und zufälliges Berühren der Säge-

kette.

2500096_b 13

Sicherheitshinweise

■Arbeiten Sie mit der Kettensäge nicht auf

einem Baum. Bei Betrieb auf einem Baum

besteht Verletzungsgefahr.

■Achten Sie immer auf festen Stand und

benutzen Sie die Kettensäge nur, wenn

Sie auf festem, sicherem und ebenem

Grund stehen. Rutschiger Untergrund oder

instabile Standflächen wie auf einer Leiter

können zum Verlust des Gleichgewichts oder

zum Verlust der Kontrolle über die Kettensä-

ge führen.

■Rechnen Sie beim Schneiden eines unter

Spannung stehenden Astes damit, dass

dieser zurückfedert. Wenn die Spannung in

den Holzfasern freikommt, kann der ge-

spannte Ast die Bedienperson treffen und/

oder die Kettensäge der Kontrolle entreißen.

■Seien Sie besonders vorsichtig beim

Schneiden von Unterholz und jungen Bäu-

men. Das dünne Material kann sich in der

Sägekette verfangen und auf Sie schlagen

oder Sie aus dem Gleichgewicht bringen.

■Tragen Sie die Kettensäge am vorderen

Griff im ausgeschalteten Zustand, die Sä-

gekette von Ihrem Körper abgewandt. Bei

Transport oder Aufbewahrung der Ketten-

säge stets die Schutzabdeckung aufzie-

hen. Sorgfältiger Umgang mit der Kettensäge

verringert die Wahrscheinlichkeit einer verse-

hentlichen Berührung mit der laufenden Sä-

gekette.

■Befolgen Sie Anweisungen für die

Schmierung, die Kettenspannung und das

Wechseln von Zubehör. Eine unsachgemäß

gespannte oder geschmierte Kette kann ent-

weder reißen oder das Rückschlagrisiko er-

höhen.

■Halten Sie Griffe trocken, sauber und frei

von Öl und Fett. Fettige, ölige Griffe sind

rutschig und führen zum Verlust der Kontrol-

le.

■Nur Holz sägen. Die Kettensäge nicht für

Arbeiten verwenden, für die sie nicht be-

stimmt ist. Beispiel: Verwenden Sie die

Kettensäge nicht zum Sägen von Plastik,

Mauerwerk oder Baumaterialien, die nicht

aus Holz sind. Die Verwendung der Ketten-

säge für nicht bestimmungsgemäße Arbeiten

kann zu gefährlichen Situationen führen.

3.2 Ursachen und Vermeidung eines

Rückschlags

Rückschlag kann auftreten, wenn die Spitze der

Führungsschiene einen Gegenstand berührt oder

wenn das Holz sich biegt und die Sägekette im

Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in

manchen Fällen zu einer unerwarteten nach hin-

ten gerichteten Reaktion führen, bei der die Füh-

rungsschiene nach oben und in Richtung des Be-

dieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkan-

te der Führungsschiene kann die Schiene rasch

in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass

Sie die Kontrolle über die Säge verlieren und sich

möglicherweise schwer verletzen. Verlassen Sie

sich nicht ausschließlich auf die in der Kettensä-

ge eingebauten Sicherheitseinrichtungen. Als Be-

nutzer einer Kettensäge sollten Sie verschiedene

Maßnahmen ergreifen, um unfall- und verlet-

zungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Werkzeugs. Er kann

durch geeignete Vorsichtsmaßnahmen, wie

nachfolgend beschrieben, verhindert werden:

■Halten Sie die Säge mit beiden Händen

fest, wobei Daumen und Finger die Griffe

der Kettensäge umschließen. Bringen Sie

Ihren Körper und die Arme in eine Stel-

lung, in der Sie den Rückschlagkräften

standhalten können. Wenn geeignete Maß-

nahmen getroffen werden, kann der Bediener

die Rückschlagkräfte beherrschen. Niemals

die Kettensäge loslassen.

■Vermeiden Sie eine abnormale Körperhal-

tung und sägen Sie nicht über Schulterhö-

he. Dadurch wird ein unbeabsichtigtes Be-

rühren mit der Schienenspitze vermieden und

eine bessere Kontrolle der Kettensäge in un-

erwarteten Situationen ermöglicht.

■Verwenden Sie stets vom Hersteller vor-

geschriebene Ersatzschienen und Säge-

ketten. Falsche Ersatzschienen und Säge-

ketten können zum Reißen der Kette und/

oder zu Rückschlag führen.

■Halten Sie sich an die Anweisungen des

Herstellers für das Schärfen und die War-

tung der Sägekette. Zu niedrige Tiefenbe-

grenzer erhöhen die Neigung zum Rück-

schlag.

3.3 Sicherheitshinweise für die Arbeit

■Beachten Sie landesspezifische Sicherheits-

vorschriften, z.B. von Berufsgenossenschaf-

ten, Sozialkassen, Behörden für Arbeits-

schutz.

DE

14 6436 | 6442

Sicherheitshinweise

■Arbeiten Sie nur bei ausreichendem Tages-

licht oder künstlicher Beleuchtung.

■Den Arbeitsbereich frei von Gegenständen

(z.B. Sägeschnitt-Teilen) – Stolpergefahr.

■Der Benutzer ist für Unfälle mit anderen Per-

sonen und deren Eigentum verantwortlich.

3.3.1 Bediener

■Jugendliche unter 16 Jahren oder Personen,

welche die Betriebsanleitung nicht kennen,

dürfen das Gerät nicht benutzen.

■Wenn Sie zum ersten Mal mit einer Kettensä-

ge arbeiten: Lassen Sie sich vom Verkäufer

oder einem anderen Fachkundigen den Um-

gang mit der Kettensäge erklären, oder besu-

chen Sie einen Lehrgang.

■Wer mit der Kettensäge arbeitet, muss aus-

geruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht

anstrengen darf, sollte seinen Arzt fragen, ob

die Arbeit mit einer Kettensäge möglich ist.

■Ergreifen Sie Maßnahmen, um sich gegen

Vibrationsbelastungen zu schützen. Ab-

hängig davon, wie das Werkzeug eingesetzt

wird, können die tatsächlichen Vibrationswer-

te von den in den technischen Daten angege-

benen Werten abweichen. Berücksichtigen

Sie dabei den gesamten Arbeitsablauf, also

auch Zeitpunkte, zu denen das Werkzeug oh-

ne Last arbeitet oder ausgeschaltet ist. Ge-

eignete Maßnahmen umfassen unter ande-

rem eine regelmäßige Wartung und Pflege

des Werkzeuges und der Werkzeugaufsätze,

Warmhalten der Hände, regelmäßige Pausen

sowie eine gute Planung der Arbeitsabläufe.

■Maximale Handhabungsdauer und Ar-

beitspausen über den Schwingungswert

ermitteln.

3.3.2 Betriebszeiten

Beachten Sie die landesspezifischen Bestimmun-

gen für die Betriebszeiten von Kettensägen. Die

Betriebszeiten von Kettensägen können durch

nationale und lokale Vorschriften begrenzt sein.

3.3.3 Arbeiten mit der Kettensäge

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn eine unvollständig montierte Ket-

tensäge benutzt wird, können schwere

Verletzungen hervorgerufen werden.

■Benutzen Sie die Kettensäge erst,

wenn sie vollständig montiert wurde.

■Vor jeder Benutzung eine Sichtkont-

rolle durchführen, um zu prüfen, ob

die Kettensäge vollständig ist und

keine beschädigten oder abgenutz-

ten Bauteile enthält. Sicherheits-

und Schutzeinrichtungen müssen in-

takt sein.

■Niemals alleine arbeiten.

■Immer einen Verbandskasten für eventuelle

Unfälle bereithalten.

■Vermeiden Sie die Berührung von Metallge-

genständen, die sich in der Erde befinden

oder mit dieser elektrisch leitend verbunden

sind.

■Die persönliche Schutzausrüstung besteht

aus:

■Schutzhelm

■Gehörschutz (z. B. Gehörschutzkapseln),

besonders bei einer täglichen Arbeitszeit

von über 2,5 Stunden

■Schutzbrille oder Gesichtsschutz des

Schutzhelmes

■Schutzhose mit Schnittschutzeinlage

■Feste Arbeitshandschuhe

■Sicherheitsschuhe mit griffiger Sohle,

Stahlkappe und Schnittschutzeinlage

■Die Kettensäge nicht über Schulterhöhe ver-

wenden, da eine sichere Handhabung so

nicht mehr möglich ist.

■Beim Standortwechsel Motor ausschalten

und Kettenschutz aufstecken.

■Bei Nichtbenutzung den Benzinmotor abstel-

len und den Kettenschutz aufstecken.

■Kettensäge nur in ausgeschaltetem Zustand

ablegen.

■Die Kettensäge nicht zum Hebeln oder Be-

wegen von Holz einsetzen.

■Stämme, die stärker als die Schwertlänge

sind, dürfen nur von Fachpersonal gesägt

werden.

2500096_b 15

Sicherheitshinweise

■Nur die laufende Sägekette zum Schnitt an-

setzen, niemals mit aufgesetzter Sägekette

die Kettensäge einschalten.

■Darauf achten, dass kein Sägekettenöl ins

Erdreich gelangt.

■Sägearbeiten nicht bei Regen, Schnee oder

Sturm durchführen.

■Sicherheits- und Schutzeinrichtungen nie-

mals außer Kraft setzen.

3.3.4 Vibrationsbelastung

WARNUNG!

Gefahr durch Vibration

Der tatsächliche Vibrationsemissionswert

bei der Gerätebenutzung kann vom ange-

gebenen Wert des Herstellers abweichen.

Beachten Sie vor bzw. während der Be-

nutzung folgende Einflussfaktoren:

■Wird das Gerät bestimmungsgemäß

verwendet?

■Wird das Material auf die richtige Art

und Weise geschnitten bzw. verar-

beitet?

■Befindet sich das Gerät in einem or-

dentlichen Gebrauchszustand?

■Ist das Schneidwerkzeug ordentlich

geschärft bzw. ist das richtige

Schneidwerkzeug eingebaut?

■

Sind die Haltegriffe und ggf. optiona-

le Vibrationsgriffe montiert, und sind

diese fest mit dem Gerät verbunden?

■Betreiben Sie das Gerät nur mit der für die je-

weilige Arbeit erforderlichen Drehzahl des

Verbrennungsmotors. Vermeiden Sie die ma-

ximale Drehzahl, um Lärm und Vibrationen

zu verringern.

■Aufgrund unsachgemäßer Benutzung und

Wartung können sich der Lärm und die Vibra-

tionen des Geräts erhöhen. Dies führt zu Ge-

sundheitsschäden. Schalten Sie in diesem

Fall das Gerät sofort aus und lassen Sie es

von einer autorisierten Service-Werkstätte re-

parieren.

■Der Belastungsgrad durch Vibration ist von

der durchzuführenden Arbeit bzw. der Ver-

wendung des Geräts abhängig. Schätzen Sie

ihn ab und legen Sie entsprechende Ar-

beitspausen ein. Dadurch verringert sich die

Vibrationsbelastung über die gesamte Ar-

beitszeit wesentlich.

■

Der längere Gebrauch des Geräts setzt den

Bediener Vibrationen aus und kann Kreislauf-

probleme ("weißer Finger") verursachen. Um

dieses Risiko zu vermindern, Handschuhe tra-

gen und die Hände warm halten. Falls ein

Symptom des "weißen Fingers" erkannt wird,

sofort einen Arzt aufsuchen. Zu diesen Symp-

tomen gehören: Gefühllosigkeit, Verlust der

Sensibilität, Kribbeln, Jucken, Schmerz, Nach-

lassen der Kraft, Änderung der Farbe oder

des Zustands der Haut. Normalerweise betref-

fen diese Symptome die Finger, die Hände

oder den Puls. Bei niedrigen Temperaturen

(ca. unter 10°C) erhöht sich die Gefahr.

■Legen Sie während Ihres Arbeitstages länge-

re Pausen ein, damit Sie sich vom Lärm und

den Vibrationen erholen können. Planen Sie

Ihre Arbeit so, dass der Einsatz von Geräten,

die starke Vibrationen erzeugen, über mehre-

re Tage verteilt wird.

■Falls Sie ein unangenehmes Gefühl oder ei-

ne Hautverfärbung während der Benutzung

des Geräts an Ihren Händen feststellen, un-

terbrechen Sie sofort die Arbeit. Legen Sie

ausreichende Arbeitspausen ein. Ohne aus-

reichende Arbeitspausen kann es zu einem

Hand-Arm-Vibrationssyndrom kommen.

■Minimieren Sie Ihr Risiko, sich Vibrationen

auszusetzen. Pflegen Sie das Gerät entspre-

chend den Anweisungen in der Betriebsanlei-

tung.

■Falls das Gerät häufig verwendet wird, kon-

taktieren Sie Ihren Fachhändler um Antivibra-

tionszubehör (z.B. Griffe) zu erwerben.

■Legen Sie in einem Arbeitsplan fest, wie die

Vibrationsbelastung begrenzt werden kann.

3.3.5 Lärmbelastung

Eine gewisse Lärmbelastung durch dieses Gerät

ist unvermeidbar. Verlegen Sie lärmintensive Ar-

beiten auf zugelassene und dafür bestimmte Zei-

ten. Halten Sie sich ggf. an Ruhezeiten und be-

schränken sie die Arbeitsdauer auf das Notwen-

digste. Zu Ihrem persönlichen Schutz und zum

Schutz in der Nähe befindlicher Personen ist ein

geeigneter Gehörschutz zu tragen.

DE

16 6436 | 6442

Montage

3.3.6 Umgang mit Benzin und Öl

GEFAHR!

Explosions- und Brandgefahr

Durch austretendes Benzin/Luft-Ge-

misch entsteht eine explosionsfähige At-

mosphäre. Verpuffung, Explosion und

Brand können bei unsachgemäßem Um-

gang mit Kraftstoff zu schweren Verlet-

zungen und sogar zum Tode führen.

■Rauchen Sie nicht, wenn Sie mit

Benzin umgehen.

■Handhaben Sie Benzin nur im Frei-

en und niemals in geschlossenen

Räumen.

■Beachten Sie unbedingt die im Fol-

genden aufgeführten Verhaltensre-

geln.

■Transportieren und lagern Sie Benzin und Öl

ausschließlich in dafür zugelassenen Behäl-

tern. Stellen Sie sicher, dass Kinder keinen

Zugang zu gelagertem Benzin und Öl haben.

■Stellen Sie zur Vermeidung einer Kontami-

nierung des Erdbodens (Umweltschutz) si-

cher, dass beim Betanken kein Benzin und

kein Öl in das Erdreich eindringen. Benutzen

Sie zum Betanken einen Trichter.

■Betanken Sie das Gerät niemals in geschlos-

senen Räumen. Auf dem Fußboden kann es

zu einer Ansammlung von Benzindämpfen

und dadurch zu einer Verpuffung oder gar

Explosion kommen.

■Wischen Sie verschüttetes Benzin unverzüg-

lich vom Gerät und vom Erdboden ab. Las-

sen Sie Textilien, mit denen Sie Benzin auf-

gewischt haben, an einem gut belüfteten Ort

trocknen, bevor Sie diese Textilien entsor-

gen. Anderenfalls kann es zu einer plötzli-

chen Selbstentzündung kommen.

■Wenn Sie Benzin verschüttet haben, entste-

hen Benzindämpfe. Starten Sie das Gerät

deshalb nicht am selben Ort, sondern min-

destens 3m davon entfernt.

■Vermeiden Sie Hautkontakt mit Mineralölpro-

dukten. Atmen Sie die Benzindämpfe nicht

ein. Tragen Sie zum Betanken immer Schutz-

handschuhe. Wechseln und reinigen Sie

Schutzkleidung regelmäßig.

■Achten Sie darauf, dass Ihre Kleidung nicht

in Kontakt mit Benzin kommt. Wenn Benzin

auf Ihre Kleidung gelangt ist, wechseln Sie

die Kleidung sofort.

■Betanken Sie das Gerät niemals bei laufen-

dem oder mit heißem Motor.

3.3.7 Sicherheit von Personen, Tieren und

Sachwerten

■Benutzen Sie das Gerät nur für diejenigen

Arbeiten, für die es vorgesehen ist. Ein nicht-

bestimmungsgemäßer Gebrauch kann zu

Verletzungen führen sowie Sachwerte schä-

digen.

■Schalten Sie das Gerät nur ein, wenn sich im

Arbeitsbereich keine Personen und Tiere auf-

halten.

■Halten Sie einen Sicherheitsabstand zu Per-

sonen und Tieren ein, bzw. schalten Sie das

Gerät aus, wenn sich Personen oder Tiere

nähern.

■Halten Sie den Abgasstrahl des Motors nie

gegen Personen und Tiere sowie gegen ent-

zündliche Produkte und Gegenstände.

■Fassen Sie nie in die Ansaug- und Lüftungs-

gitter, wenn der Motor läuft. Durch rotierende

Geräteteile können Verletzungen entstehen.

■Schalten Sie das Gerät immer aus, wenn Sie

es nicht benötigen, z.B. beim Wechsel des

Arbeitsbereiches, bei Wartungs- und Pflege-

arbeiten, beim Einfüllen des Benzin/Öl-Ge-

mischs.

■Schalten Sie das Gerät bei einem Unfall so-

fort aus, um weitere Verletzungen und Sach-

schäden zu vermeiden.

■Betreiben Sie das Gerät nie mit abgenutzten

oder defekten Teilen. Abgenutzte oder defek-

te Geräteteile können schwere Verletzungen

verursachen.

■Bewahren Sie das Gerät außerhalb der

Reichweite von Kindern auf.

4 MONTAGE

GEFAHR!

Lebensgefahr und Gefahr schwerster

Verletzungen.

Lebensgefahr und Gefahr schwerster

Verletzungen bei eingeschaltetem Mo-

tor.

■Alle Eingriffe bei ausgeschaltetem

Motor durchführen.

2500096_b 17

Inbetriebnahme

ACHTUNG!

Gefahr von Geräteschäden

Gefahr von Geräteschäden durch un-

sachgemäße Montage.

■Das Auspacken und die Montage

müssen auf einer ebenen und stabi-

len Oberfläche erfolgen.

■Es muss genügend Platz zur Bewe-

gung der Maschine und der Verpa-

ckung sowie die geeigneten Werk-

zeuge zur Verfügung stehen.

ACHTUNG!

Gefahr von Umweltschäden

Gefahr von Umweltschäden durch un-

sachgemäße Entsorgung.

■Die Entsorgung der Verpackung

muss gemäß der örtlichen Vorschrif-

ten erfolgen.

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Ge-

räteteile können zu Verletzungen führen.

■Tragen Sie immer feste Arbeits-

handschuhe, um das Schwert und

die Kette zu montieren.

■Arbeiten Sie bei der Montage des

Schwerts und der Kette mit höchster

Sorgfalt, um die Sicherheit und Effi-

zienz der Maschine nicht zu beein-

trächtigen; wenden Sie sich im Zwei-

felsfall an Ihren Händler.

HINWEIS

Die Maschine wird mit demontiertem

Schwert und Kette sowie mit leerem Ge-

misch- und Öltank geliefert.

Vergewissern Sie sich vor der Montage, dass die

Kettenbremse nicht betätigt ist. Die Kettenbrem-

se ist frei gegeben, wenn Sie den Handschutz

(01/3) in Richtung Griffbügel (01/4) ziehen.

4.1 Montage der Führungsschiene und

Sägekette (02 bis 06)

1. Die beiden Sechskantmuttern (02/1) mit dem

mitgelieferten Kombischlüssel lösen und den

Kettenradschutz (02/2) entfernen (02/a).

2. Das Distanzstück aus Kunststoff (02/3) ent-

fernen, dieser Abstandshalter dient nur zum

Transport der verpackten Maschine und wird

nicht mehr benötigt.

3. Die Nut der Führungsschiene (03/1) in die

Stiftschrauben (03/2) einsetzen (03/a). Die

Führungsschiene in Richtung Maschinenge-

häuse schieben (03/b).

4. Die Sägekette (04/1) um das Kettenrad

(04/2) und in die Nut der Führungsschiene le-

gen (04/3), dabei auf die Laufrichtung achten.

Die Sägekette über den Umlenkstern der

Führungsschiene verlegen (05/a).

5. Den Kettenradschutz (06/1) wieder montie-

ren, die Sechskantmuttern (06/2) nur leicht

festdrehen.

6. Die Führungsschiene vom Maschinengehäu-

se wegschieben, bis die Sägekette leicht ge-

spannt ist.

7. Die beiden Sechskantmuttern (06/2) nur so

weit festdrehen, dass sich die Sägekette

noch spannen lässt.

8. Die Einstellschraube des Kettenspanners

(06/3) so weit drehen, bis die Sägekette kor-

rekt gespannt ist (siehe Kapitel 5.4 "Ketten-

spannung kontrollieren (06, 08)", Seite19).

9. Die Sechskantmuttern (06/2) festdrehen.

5 INBETRIEBNAHME

5.1 Kraftstoff

ACHTUNG!

Gefahr von Geräteschäden

Die Verwendung von Benzin allein be-

schädigt den Motor und hat den Verfall

der Garantie zur Folge.

■Verwenden Sie nur hochwertiges

Benzin und Schmieröl, um die Ge-

samtleistungen und die Standzeit

der mechanischen Teile auch lang-

fristig sicherzustellen.

HINWEIS

Bleifreies Benzin neigt dazu, im Behälter

Ablagerungen zu bilden, wenn es über 2

Monate aufbewahrt wird. Verwenden Sie

stets frisches Benzin!

Diese Maschine ist mit einem Zweitaktmotor aus-

gestattet, der mit einem Benzin-Öl-Gemisch be-

trieben wird.

Geeignetes Öl

Verwenden Sie nur hochwertige synthetische

Zweitakt-Motorenöle. Bei Ihrem Händler sind

DE

18 6436 | 6442

Inbetriebnahme

speziell für solche Motoren entwickelte Öle er-

hältlich, die hohe Leistungen gewährleisten kön-

nen.

Geeignetes Benzin

Nur bleifreies Benzin mit einer Mindestoktanzahl

von 90 ROZ verwenden.

5.1.1 Kraftstoff mischen

GEFAHR!

Explosions- und Brandgefahr

Benzin und Gemisch sind entflammbar!

■Benzin und Gemisch ausschließlich

in eigens für Kraftstoffe zugelasse-

nen Behältern aufbewahren, und

zwar an einem sicheren Ort, fern

von Wärmequellen und offenen

Flammen.

■Die Behälter niemals in Kinderreich-

weite aufbewahren.

■Rauchen Sie während der Gemisch-

zubereitung nicht und versuchen Sie

die Benzindämpfe nicht einzuatmen.

ACHTUNG!

Gefahr von Motorschäden

Reines Benzin führt zur Beschädigung

und zum Totalausfall des Motors. In die-

sem Fall können gegenüber dem Her-

steller keine Garantieansprüche geltend

gemacht werden.

■Betreiben Sie den Motor immer mit

einem Benzin/Öl-Gemisch im vorge-

schriebenen Mischungsverhältnis.

HINWEIS

Das Gemisch ist einem ständigen Alte-

rungsprozess ausgesetzt. Bereiten Sie

nicht zu große Mengen davon vor, um

Ablagerungen zu vermeiden.

HINWEIS

Reinigen Sie regelmäßig die Benzin-

und Gemischbehälter, um eventuelle

Ablagerungen zu entfernen.

Im Falle unzureichender Mischung erhöht sich

das Risiko eines vorzeitigen Kolbenfraßes auf-

grund eines zu armen Gemischs. Die Garantie

verliert auch dann ihre Gültigkeit, wenn die An-

weisungen zur Mischung des Kraftstoffs usw. aus

diesem Handbuch nicht befolgt werden.

Nachfolgend finden Sie in der Tabelle das korrek-

te Mischungsverhältnis mit einem Beispiel.

Mischverhältnis Benzin Öl

50:1 (50 Teile Kraft-

stoff und 1 Teil Öl)

5 Liter 100 ml

1. In einen zugelassenen Kanister ca. die Hälfte

der angegebenen Benzinmenge geben.

2. Das ganze Öl dazugeben, so wie in der Ta-

belle vorgeschrieben.

3. Das restliche Benzin dazugeben.

4. Den Behälter verschließen und gut durchmi-

schen.

5.2 Kettenschmiermittel

ACHTUNG!

Gefahr von Geräteschäden

Die Verwendung von Altöl für die Ketten-

schmierung führt aufgrund des darin ent-

haltenen metallischen Abriebs zu vorzei-

tigem Verschleiß von Führungsschiene

und Sägekette. Zudem entfällt die Ge-

währleistung des Herstellers.

■Verwenden Sie niemals Altöl, son-

dern nur biologisch abbaubares Sä-

gekettenöl.

ACHTUNG!

Gefahr von Umweltschäden

Die Verwendung von mineralischem Öl

für die Kettenschmierung führt zu gravie-

renden Umweltschäden.

■Verwenden Sie niemals minerali-

sches Öl, sondern nur biologisch ab-

baubares Sägekettenöl.

Es darf kein verunreinigtes Öl verwendet werden,

um eine Verstopfung des Filters im Tank und ei-

ne unwiederbringliche Beschädigung der Ölpum-

pe zu vermeiden.

Die Verwendung hochwertigen Öls ist entschei-

dend, um eine wirksame Schmierung der Schnei-

deorgane zu erreichen; gebrauchtes oder min-

derwertiges Öl beeinträchtigt die Schmierung und

verkürzt die Lebensdauer der Sägekette und der

Führungsschiene.

Es wird empfohlen den Öltank bei jeder Kraft-

stoffbefüllung (mittels eines Trichters) voll zu fül-

len. Da die Kapazität des Öltanks so ausgelegt

ist, dass der Kraftstoff vor dem Öl zu Ende geht,

2500096_b 19

Inbetriebnahme

wird gewährleistet, dass die Maschine nicht ohne

Schmiermittel betrieben wird.

5.3 Betriebsmittel einfüllen (07)

GEFAHR!

Explosions- und Brandgefahr

Durch austretendes Benzin/Luft-Ge-

misch entsteht eine explosionsfähige At-

mosphäre. Verpuffung, Explosion und

Brand können bei unsachgemäßem Um-

gang mit Kraftstoff zu schweren Verlet-

zungen und sogar zum Tode führen.

■Rauchen Sie nicht, wenn Sie mit

Benzin umgehen.

■Handhaben Sie Benzin nur im Frei-

en und niemals in geschlossenen

Räumen.

■Beachten Sie unbedingt die im Fol-

genden aufgeführten Verhaltensre-

geln.

Kraftstoff einfüllen

1. Den Motor ausschalten und die Schutzabde-

ckung über die Sägekette ziehen.

2. Den Tankverschluss (07/1) und den umlie-

genden Bereich reinigen, damit kein Schmutz

in den Tank fällt.

3. Den Tankverschluss (07/1) vorsichtig auf-

schrauben, da sich darin gegebenenfalls

Druck gebildet hat.

4. Den Kraftstoff mit einem Trichter einfüllen.

5. Den Tankverschluss auf den Tank aufsetzen

und festschrauben.

6. Den Boden und das Gerät von verschüttetem

Kraftstoff reinigen.

7. Das Gerät erst wieder starten, wenn sich

Kraftstoffdämpfe verflüchtigt haben.

Sägekettenöl einfüllen

1. Den Motor ausschalten und die Schutzabde-

ckung über die Sägekette ziehen.

2. Den Öltankverschluss (07/2) und den umlie-

genden Bereich reinigen, damit kein Schmutz

in den Tank fällt.

3. Den Öltankverschluss (07/2) aufschrauben.

4. Des Sägekettenöl mit einem Trichter einfül-

len.

5. Den Öltankverschluss auf den Tank aufset-

zen und festschrauben.

6. Den Boden und das Gerät von verschüttetem

Sägekettenöl reinigen.

5.4 Kettenspannung kontrollieren (06, 08)

GEFAHR!

Lebensgefahr und Gefahr schwerster

Verletzungen.

Lebensgefahr und Gefahr schwerster

Verletzungen bei eingeschaltetem Motor.

■Alle Eingriffe bei ausgeschaltetem

Motor durchführen.

Die Spannung ist richtig, wenn sich die Zugglieder

beim Anheben der Sägekette in der Mitte der

Führungsschiene nicht aus der Führung lösen

(08/1), die Sägekette sich aber noch drehen lässt.

Sägekette spannen

1. Die Sechskantmuttern (06/2) des Kettenrad-

schutzes (06/1) mit dem mitgelieferten Kom-

bischlüssel lösen.

2. Die Einstellschraube (06/3) des Kettenspan-

ners so weit drehen, bis die Sägekette kor-

rekt gespannt ist.

3. Die Sechskantmuttern (06/2) festdrehen.

5.5 Kettenbremse kontrollieren (09)

WARNUNG!

Lebensgefahr und Gefahr schwerster

Verletzungen durch defekte Ketten-

bremse

Wenn die Kettenbremse nicht funktio-

niert, können z.B. bei einem Rück-

schlag (Kickback) durch die laufende

Sägekette schwerste Verletzungen und

sogar der Tod des Bedieners hervorge-

rufen werden.

■Testen Sie die Kettenbremse vor je-

dem Arbeitsbeginn.

■Schalten Sie die Kettensäge nicht

ein, wenn die Kettenbremse defekt

ist. Lassen Sie in diesem Fall die

Kettensäge in einer Kundendienst-

werkstatt überprüfen.

Das Gerät ist mit einem Sicherheitsbremssystem

(Kettenbremse) ausgestattet.

Die Kettenbremse ist eine Vorrichtung, die entwi-

ckelt wurde, um die Bewegung der Sägekette un-

verzüglich anzuhalten, wenn diese einen Rück-

schlag erfährt. Normalerweise wird die Ketten-

bremse automatisch durch die Massenträgheit

aktiviert.

Diese Bremse kann zur Kontrolle auch manuell

betätigt werden.

DE

20 6436 | 6442

Bedienung

1. Den Motor anlassen und das Gerät an bei-

den Griffen festhalten.

2. Die Sicherheits-Sperrtaste (01/8) und den

Gashebel (01/7) betätigen, um die Kette in

Bewegung zu halten, dann den Handschutz

(09/1) mit dem Handrücken nach vorne drü-

cken (09/a); die Sägekette muss sofort ste-

hen bleiben.

3. Wenn die Sägekette stehenbleibt, sofort die

Sicherheits-Sperrtaste und anschließend den

Gashebel loslassen.

4. Den Motor ausschalten.

5. Zum Lösen der Kettenbremse den Hand-

schutz nach hinten ziehen (09/b)

6 BEDIENUNG

■Landesspezifische Bestimmungen für die Be-

triebszeiten beachten.

■Den hinteren Griff mit der rechten Hand und

den Bügelgriff mit der linken Hand fest um-

fassen und festhalten.

■Griffe nicht loslassen, solange der Motor

läuft.

■Kettensäge nicht benutzen bei:

■Müdigkeit

■Unwohlsein

■Alkohol-, Medikamenten- und Drogenein-

fluss

6.1 Motor ein-/ausschalten

WARNUNG!

Explosions- und Brandgefahr

Durch austretendes Benzin/Luft-Ge-

misch entsteht eine explosionsfähige At-

mosphäre. Verpuffung, Explosion und

Brand können bei unsachgemäßem Um-

gang mit Kraftstoff zu schweren Verlet-

zungen und sogar zum Tode führen.

■Motor erst mindestens 3 Meter vom

Befüllungsort entfernt starten.

6.1.1 Motor starten (10, 11)

VORSICHT!

Verletzungsgefahr durch Starterseil

Durch einen schnellen Rückzug des

Starterseils wird die Hand zu schnell

zum Motor gezogen. Dabei kann es zu

Quetschungen und Verstauchungen

kommen.

■Starterseil nie um die Hand wickeln.

ACHTUNG!

Gefahr von Geräteschäden

Wird das Starterseil zu weit herausgezo-

gen, kann das zu Beschädigungen füh-

ren.

■Seil nicht ganz herausziehen und

nicht mit dem Rande der Seilfüh-

rungsöffnung in Berührung bringen

und den Griff loslassen, dabei aber

verhindern, dass das Seil unkontrol-

liert wieder eingezogen wird.

ACHTUNG!

Gefahr von Geräteschäden

Wird der Motor mit hoher Drehzahl und

betätigter Kettenbremse betrieben, kann

die Kupplung überhitzen.

■Vermeiden Sie, den Motor mit hoher

Drehzahl und betätigter Kettenbrem-

se laufen zu lassen.

Kaltstart

Unter Kaltstart versteht man das Anlassen des

Motors wenn er mindestens 5 Minuten abge-

schaltet war oder nach der Kraftstoffnachfüllung.

1. Das Gerät auf einer ebenen Fläche abstellen,

am vorderen Griffbügel festhalten und das

Gerät auf den Boden drücken. Gegebenen-

falls mit der rechten Fußspitze in den hinte-

ren Griffbügel steigen.

2. Die Kettenbremse betätigen, dazu den Hand-

schutz nach vorne drücken.

3. Die Schutzabdeckung der Sägekette entfer-

nen.

4.

Den Primer-Ball (10/1) 3-4 Mal drücken (10/a).

5. Den Choke-Drehknopf (11/1) im Uhrzeiger-

sinn bis zum Anschlag drehen.

6. Mit der freien Hand den Anlassergriff (11/2)

nach oben ziehen (11/a), bis ein Widerstand

zu spüren ist.

7. Anlassergriff nicht loslassen, mehrmals kräf-

tig ziehen, bis der Motor zum ersten Mal an-

springt. Dann den Choke-Drehknopf (11/1)

gegen den Uhrzeigersinn bis zum Anschlag

drehen.

8. Anlassergriff (11/2) mehrmals kräftig ziehen,

bis der Motor wieder anspringt.

9. Sobald der Motor läuft, die Sicherheits-Sperr-

taste (11/3) und den Gashebel (11/4) kurz

drücken. Dadurch wird die Drosselklappe des

Vergasers aus der Sperrposition freigegeben.

2500096_b 21

Bedienung

10. Das Gerät ungefähr eine Minute im Leerlauf

laufen lassen.

11. Die Kettenbremse lösen, dazu den Hand-

schutz nach hinten ziehen.

Warmstart

Wird der Motor nur kurz ausgestellt, kann der

Startvorgang nur durch Drücken des Primer-

Balls, jedoch ohne Drehen des Choke-Dreh-

knopfes erfolgen.

6.1.2 Motor ausschalten (12)

1. Die Sicherheits-Sperrtaste (12/1) und an-

schließend den Gashebel (12/2) loslassen.

2. Den Motor einige Sekunden lang im Leerlauf

laufen lassen.

3. Den Wipptaster (12/3) in Position „0“ drücken

(12/a).

6.2 Nach Arbeitsende

WARNUNG!

Verletzungsgefahr durch Schneiden

Die scharfen Glieder der Sägekette kön-

nen Schnittwunden verursachen.

■Schalten Sie den Motor aus.

■Tragen Sie Schutzhandschuhe.

WARNUNG!

Brandgefahr

Die erhitzte Maschine kann Schnittabfäl-

le (z.B. Sägespänne, Zweigreste oder

Blätter) entzünden.

■Lassen Sie den Motor abkühlen, be-

vor Sie die Maschine in einem Raum

abstellen.

■Um die Brandgefahr zu reduzieren

muss die Maschine von Sägespä-

nen, Zweigresten, Blättern oder

überflüssigem Fett befreit werden.

■Behälter mit Schnittabfällen dürfen

nicht in Räumen aufbewahrt werden.

1. Den Motor ausschalten (siehe Kapitel 6.1.2

"Motor ausschalten (12)", Seite21).

2. Das Gerät abkühlen lassen.

3. Jegliche Spuren von Sägespänen oder Öl-

reste entfernen.

4. Bei starker Verschmutzung die Sägekette de-

montieren und für einige Stunden in einem

Behälter mit einem Spezialreiniger einwei-

chen. Anschließend mit sauberem Wasser

abspülen und vor der Montage an dem Gerät

mit einem entsprechenden Rostschutzspray

einsprühen.

5. Vor dem Aufräumen des Geräts die Schutz-

abdeckung über die Sägekette ziehen.

6.3 Zwischen Normal/Sommer- und

Winterbetrieb wechseln(29)

Um bei niedrigen Umgebungstemperaturen (un-

ter 5°C) Vereisungen am Vergaser vorzubeugen,

kann die Ansaugluft durch Ändern des Schiebe-

reinsatzes in die Winterstellung vorgewärmt wer-

den. Der Schiebereinsatz ist nach Abnehmen des

Luftfilterdeckels direkt zu erreichen.

ACHTUNG!

Gefahr von Motorschäden durch

Überhitzung

Wenn die Kettensäge bei mehr als 5°C

betrieben wird und sich der Schieberein-

satz in Winterstellung befindet, kann es

zur Überhitzung kommen.

■Vor dem Betrieb die Umge-

bungstemperatur prüfen und –falls

nötig– die Stellung des Schieberein-

satzes anpassen.

1. Luftfilterdeckel demontieren (siehe Kapitel

8.1 "Luftfilterdeckel demontieren/montieren

(20)", Seite25).

2. Schiebereinsatz (29/1) per Hand aus dem

Rahmen herausziehen (29/a).

3. Schiebereinsatz horizontal drehen (29/b):

■Über 5°C, d.h. Normal/Sommerbetrieb:

Das Sonnensymbol (29/2) muss im Nor-

mal/Sommerbetrieb sichtbar sein.

■Unter 5°C, d.h. Winterbetrieb: Das

Schneeflockensymbol (29/3) muss im

Winterbetrieb sichtbar sein.

4. Schiebereinsatz vertikal drehen (29/c).

5. Schiebereinsatz in den Rahmen schieben

(29/d).

6. Luftfilterdeckel montieren (siehe Kapitel 8.1

"Luftfilterdeckel demontieren/montieren (20)",

Seite25).

DE

22 6436 | 6442

Arbeitsverhalten und Arbeitstechnik

7 ARBEITSVERHALTEN UND

ARBEITSTECHNIK

GEFAHR!

Lebensgefahr durch unzureichendes

Fachwissen!

Unzureichendes Fachwissen kann zu

schwersten Verletzungen bis hin zum

Tod führen!

■

Nur geschulte und erfahrene Personen

dürfen Bäume fällen und entasten.

GEFAHR!

Lebensgefahr durch unkontrollierba-

re Maschinenbewegungen

Die sich bewegende Sägekette entwi-

ckelt enorme Kräfte, die zum plötzlichen

unkontrollierbaren Ausbrechen und

Wegschleudern der Kettensäge führen

können.

■Halten Sie die Kettensäge immer mit

beiden Händen fest, die linke Hand

am vorderen Griffbügel und die

rechte Hand am hinteren Griffbügel.

Unabhängig davon ob Sie Links-

oder Rechtshänder sind.

GEFAHR!

Lebensgefahr durch Rückschlag

(Kickback)!

Durch einen Rückschlag (Kickback) des

Geräts kann der Bediener lebensgefähr-

lich verletzt werden.

■Halten Sie die Maßnahmen zur Ver-

meidung eines Rückschlags unbe-

dingt ein!

VORSICHT!

Gesundheitsgefahr durch Einatmen

von Gefahrstoffen!

Das Einatmen von Schmieröldampf, Ab-

gasen und Sägestaub kann zu gesund-

heitlichen Beeinträchtigungen führen.

■Tragen Sie immer die vorgeschrie-

bene persönliche Schutzausrüstung.

VORSICHT!

Verletzungsgefahr bei blockierter Ket-

tensäge

Wenn Sie versuchen, eine im Schnitt

blockierte Schneidgarnitur – d.h. Säge-

kette/Führungsschiene – bei laufendem

Motor herauszuziehen, besteht Verlet-

zungsgefahr und Gefahr der Gerätebe-

schädigung.

■Stellen Sie den Motor ab und stem-

men Sie den Schnitt auf (z.B. mit

Fällheber) oder führen Sie mit einer

zweiten Kettensäge bzw. Schneid-

garnitur einen Entlastungsschnitt

durch. Entnehmen Sie sofort die ein-

geklemmte Schneidgarnitur, wenn

der Schnitt aufgeht.

■Befolgen Sie die in den folgenden

Abschnitten gegebenen Hinweise

und Vorgehensweisen zur Vermei-

dung des Blockierens bzw. Einklem-

mens der Kettensäge.

HINWEIS

Es werden regelmäßig Kurse im Um-

gang mit Kettensägen sowie Baumfäll-

kurse von den landwirtschaftlichen Be-

rufsgenossenschaften angeboten.

7.1 Verwendung des Krallenanschlags (13)

1. Den Krallenanschlag (13/1) in den Stamm

stechen und eine Bogenbewegung der Säge-

kette durchführen (13/a), so dass die Säge-

kette in das Holz schneidet.

2. Den Arbeitsschritt mehrmals wiederholen und

den Ansetzpunkt des Krallenanschlags dabei

versetzen (13/b).

7.2 Bäume fällen (14, 15)

GEFAHR!

Lebensgefahr durch fallenden Baum!

Ist ein Zurückweichen beim Fallen eines

Baumes nicht möglich, kann es zu

schweren Verletzungen bis hin zum Tod

kommen!

■Erst mit der Fällarbeit beginnen,

wenn ein hindernisfreies Zurückwei-

chen von dem zu fällenden Baum

gewährleistet ist.

2500096_b 23

Arbeitsverhalten und Arbeitstechnik

GEFAHR!

Lebensgefahr durch unkontrolliert

fallenden Baum!

Unkontrolliert fallende Bäume können

schwerste Verletzungen bis hin zum Tod

verursachen!

■

Um das kontrollierte Fallen eines Bau-

mes zu garantieren, eine Bruchleiste

zwischen der Fallkerbe und dem Fäll-

schnitt stehen lassen, die ca. 1/10 des

Stammdurchmessers beträgt.

■Bei Wind keine Fällarbeiten durch-

führen.

HINWEIS

Es dürfen nur Keile aus Holz, Kunststoff

oder Aluminium verwendet werden.

Bevor mit den Fällarbeiten begonnen werden

kann, müssen folgende Maßnahmen durchge-

führt werden.

■Sicherstellen, dass sich keine anderen Per-

sonen, Tiere oder Gegenstände im Gefah-

renbereich befinden.

■Der Sicherheitsabstand zwischen anderen

Arbeitsplätzen oder Gegenständen soll min-

destens 2½ Baumlängen betragen.

■Achten Sie auch auf Versorgungsleitungen

und fremdes Eigentum. Benachrichtigen Sie

gegebenenfalls das Energieversorgungsun-

ternehmen oder den Eigentümer.

■Die Fallrichtung des Baumes beurteilen.

Für die Fallrichtung des Baumes entscheiden

mit:

■Natürliche Neigung des Baumes

■Höhe des Baumes

■Einseitige Astbildung

■Ebene oder Hanglage

■Asymmetrischer Wuchs, Holzschäden

■Windrichtung und Windgeschwindigkeit

■Schneelast

■Bei Hanglage immer oberhalb des zu fällen-

den Baums arbeiten.

■Sicherstellen, dass sich in dem vorher festge-

legten Rückzugsweg keine Hindernisse be-

finden. Der Rückzugsweg soll ca. 45° schräg

rückwärts der Fallrichtung verlaufen (14).

■Der Stamm muss frei von Gestrüpp, Ästen

und Fremdkörpern (z. B. Schmutz, Steine, lo-

se Rinde, Nägel, Klammern, Draht usw.)

sein.

Es ist ein Kerbschnitt und ein Fällschnitt zu set-

zen, um einen Baum zu fällen.

1. Bei Fäll- und Ablängschnitten den Krallenan-

schlag sicher am zu schneidenden Holz an-

bringen.

2. Die Fallkerbe (15/c) zuerst waagerecht, dann

schräg von oben in einem Winkel von min-

destens 45° einsägen. Dadurch wird das Ein-

klemmen der Kettensäge beim Setzen des

zweiten Kerbschnittes vermieden. Die Fall-

kerbe muss möglichst nah am Boden und in

der gewünschten Fallrichtung (15/e) ange-

bracht werden. Die Kerbtiefe soll ca. 1/4 des

Stammdurchmessers betragen.

3. Den Fällschnitt (15/d) gegenüber der Fallker-

be exakt waagerecht einsägen. Der Fäll-

schnitt muss in einer Höhe von 3-5 cm über

dem waagerechten Kerbschnitt eingeschnit-

ten werden.

4. Den Fällschnitt (15/d) so tief einsägen, dass

eine Bruchleiste (15/f) von mindestens 1/10

des Stammdurchmessers zwischen Fallkerbe

(15/c) und Fällschnitt (15/d) stehen bleibt.

Diese Bruchleiste verhindert, dass sich der

Baum dreht und in die falsche Richtung fällt.

Bei Annäherung des Fällschnitts (15/d) an

die Bruchleiste (15/f) sollte der Baum zu fal-

len beginnen.

Fällt der Baum während der Sägearbeit:

■Fällt der Baum möglicherweise in die fal-

sche Richtung oder neigt sich zurück und

klemmt die Kettensäge ein, den Fäll-

schnitt unterbrechen. Zum Öffnen des

Schnitts und zum Umlegen des Baumes

in die gewünschte Falllinie Keile eintrei-

ben.

■Kettensäge sofort aus dem Schnitt zie-

hen, abschalten und ablegen.

■In den Rückweichbereich gehen.

■Auf herunterfallende Äste und Zweige

achten.

5. Bleibt der Baum stehen, diesen durch Eintrei-

ben von Keilen in den Fällschnitt kontrolliert

zu Fall bringen.

6. Nach Beenden der Sägearbeit sofort den Ge-

hörschutz abnehmen und auf Signale oder

Warnrufe achten.

DE

24 6436 | 6442

Wartung und Pflege

7.3 Entasten (16)

Bei dieser Arbeit sind folgende Punkte zu beach-

ten:

■Die Kettensäge am Baumstamm abstützen

und frei zugängliche Äste nacheinander di-

rekt am Baumstamm absägen (16/a). An

Hanglagen von unten nach oben vorarbeiten.

■Größere nach unten gerichtete Äste, die den

Baum stützen, vorerst stehen lassen.

■Kleinere Äste mit einem Schnitt trennen.

■Auf unter Spannung stehende Äste achten

und diese zuerst ein Stück von oben einsä-

gen, anschließend von unten nach oben

durchsägen, um ein Festklemmen der Ket-

tensäge zu vermeiden (16/b).

■Freihängende Äste zuerst ein Stück von un-

ten einsägen, anschließend von oben durch-

sägen (16/c).

■Einstech-, Längs- und Herzschnitte sollten

nur von erfahrenen oder geschulten Perso-

nen durchgeführt werden.

7.4 Baum ablängen (17, 18, 19)

Bei dieser Arbeit sind folgende Punkte zu beach-

ten:

■Bei Hanglage immer oberhalb des Baum-

stammes arbeiten, da der Baumstamm weg-

rollen kann.

■Kettensäge so führen, dass sich kein Körper-

teil im verlängerten Schwenkbereich der Sä-

gekette befindet.

■Kettensäge am Stamm ansetzen:

■Den Krallenanschlag direkt neben der

Schnittkante ansetzen und die Kettensä-

ge um diesen Punkt drehen lassen.

■Die Kettensäge kann beim Ansetzen seit-

lich wegrutschen oder leicht springen.

Das ist abhängig vom Holz und vom Zu-

stand der Sägekette. Die Kettensäge

deshalb immer gut festhalten.

■Am Ende des Schnitts schwenkt die Ketten-

säge durch ihr Eigengewicht durch, weil sie

nicht mehr im Schnitt gestützt wird. Kontrol-

liert dagegenhalten und keinen Druck aus-

üben, damit die Sägekette nicht den Boden

berührt.

■Nach Beenden des Schnitts den Stillstand

der Sägekette abwarten, bevor Sie die Ket-

tensäge ausschalten.

■Den Motor der Kettensäge immer ausschal-

ten, bevor Sie zum nächsten Baum gehen.

Gesamte Länge des Baumstammes liegt gleich-

mäßig auf:

■Baumstamm von oben her durchsägen und

nicht in den Boden sägen (17/a).

Baumstamm liegt an einem Ende auf:

■Um ein Einklemmen der Kettensäge und das

Splittern des Holzes zu vermeiden, zuerst 1/3

des Stammdurchmessers von unten her sä-

gen (18/a), dann den Rest von oben parallel

zum unteren Schnitt durchsägen (18/b).

Baumstamm liegt an beiden Enden auf:

Um ein Einklemmen der Kettensäge und das

Splittern des Holzes zu vermeiden, erst 1/3 des

Stammdurchmessers von oben her sägen (19/a),

dann den Rest von unten parallel zum oberen

Schnitt durchsägen (19/b).

7.5 Schnittholz ablängen

Bei dieser Arbeit sind folgende Punkte zu beach-

ten:

■Sichere Schneidauflage verwenden (Säge-

bock, Keile, Balken).

■Auf sicheren Stand und die gleichmäßige

Verteilung des Körpergewichts achten.

■Rundhölzer gegen Verdrehen sichern.

■Nur die laufende Sägekette zum Schnitt an-

setzen. Niemals mit aufgesetzter Sägekette

die Kettensäge einschalten.

■Das Holz nicht mit dem Fuß oder durch eine

andere Person festhalten lassen.

8 WARTUNG UND PFLEGE

GEFAHR!

Lebensgefahr durch unsachgemäße

Wartung

Wartungsarbeiten durch unqualifizierte

Personen sowie nicht zugelassene Er-

satzteile können im Betrieb zu schweren

Verletzungen und sogar zum Tode füh-

ren.

■Entfernen Sie keine Sicherheitsein-

richtungen und setzen Sie diese

nicht außer Funktion.

■Verwenden Sie nur zugelassene

Original-Ersatzteile.

■Sorgen Sie durch regelmäßige und

sachgerechte Wartung dafür, dass

sich das Gerät in einem funktionsfä-

higen und sauberen Zustand befin-

det.

2500096_b 25

Wartung und Pflege

GEFAHR!

Lebensgefahr und Gefahr schwerster

Verletzungen.

Lebensgefahr und Gefahr schwerster

Verletzungen bei eingeschaltetem Mo-

tor.

■Alle Eingriffe bei ausgeschaltetem

Motor durchführen.

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Ge-

räteteile können zu Verletzungen führen.

■Tragen Sie bei Wartungs-, Pflege-

und Reinigungsarbeiten immer

Schutzhandschuhe!

■Eine korrekte Wartung ist grundsätzlich not-

wendig, um die ursprüngliche Effizienz und

Einsatzsicherheit der Maschine zu bewahren.

■Sorgen Sie dafür, dass alle Muttern, und

Schrauben fest angezogen sind, um sicher

zu sein, dass das Gerät immer unter guten

Bedingungen arbeitet.

■Das Gerät niemals mit abgenutzten oder be-

schädigten Bauteilen benutzen. Die beschä-

digten Teile müssen ersetzt und dürfen nie-

mals repariert werden.

Vor den Wartungsarbeiten:

■Motor ausschalten und abkühlen lassen.

■Zündkerzenstecker abziehen.

■Für Arbeiten an der Sägekette Schutzhand-

schuhe tragen.

■Schutzabdeckung nicht entfernen, es sei

denn, die Eingriffe müssen an der Führungs-

schiene oder an der Kette vorgenommen

werden.

■Öle, Benzin oder andere verschmutzende

Stoffe vorschriftsmäßig entsorgen.

8.1 Luftfilterdeckel demontieren/montieren

(20)

Luftfilterdeckel demontieren

1. Einen Schraubendreher zwischen Siche-

rungsklammer (20/1) und Luftfilterdeckel

(20/2) schieben.

2. Mit dem Schraubendreher die Sicherungs-

klammern von dem Luftfilterdeckel wegdrü-

cken (20/a).

3.

Den Luftfilterdeckel vom Gerät abheben (20/c).

Luftfilterdeckel montieren

1. Die Lasche (20/3) des Luftfilterdeckels unter

das Gehäuse schieben, anschließend den

Luftfilterdeckel auf das Gerät aufsetzen.

2. Die Sicherungsklammern (20/1) an den Luft-

filterdeckel drücken (20/b), bis sie einrasten.

8.2 Luftfilter reinigen (21)

ACHTUNG!

Gefahr durch schmutzigen, defekten

oder fehlenden Luftfilter

Der Motor des Geräts erleidet irreparab-

le Schäden wenn der Luftfilter fehlt, ver-

schmutzt oder defekt ist.

■Die Reinigung des Luftfilters ist die

Voraussetzung für einen einwand-

freien Betrieb und eine lange Stand-

zeit des Geräts. Um Schäden des

Motors zu vermeiden, arbeiten Sie

nicht ohne, oder mit einem beschä-

digten Luftfilter.

■Die Reinigung sollte alle 15 Stunden

Maschineneinsatz erfolgen.

■Das Filterelement darf nie gewa-

schen werden und muss immer er-

setzt werden, sobald es zu schmut-

zig oder beschädigt ist.

Luftfilter demontieren

1. Den Motor ausschalten und abkühlen lassen.

2. Den Luftfilterdeckel demontieren (siehe Kapi-

tel 8.1 "Luftfilterdeckel demontieren/montie-

ren (20)", Seite25).

3. Die Flügelmutter (21/1) lösen.

4. Den Luftfilter (21/2) nach oben wegziehen

(21/a).

5. Die Ansaugöffnung (21/3) mit einem saube-

ren Tuch verschließen. Das verhindert, dass

Schmutzpartikel in den Vergaserraum fallen.

6. Die beiden Teile des Luftfilters (21/4) tren-

nen.

Luftfilter reinigen

1. Den Nylon-Filter mit einem Pinsel oder einer

feinen Bürste reinigen, gegebenenfalls mit

Druckluft von innen nach außen vorsichtig

ausblasen.

Luftfilter montieren

1. Die beiden Teile des Luftfilters (21/4) wieder

zusammenfügen.

DE

26 6436 | 6442

Wartung und Pflege

2. Den Luftfilter (21/2) auf die Ansaugöffnung

(21/3) aufsetzen (21/b).

3. Den Luftfilter mit der Flügelmutter (21/1) fest-

schrauben.

8.3 Zündkerze prüfen/wechseln (22, 23)

Bei Beschädigung der Isolierung, starkem Elekt-

rodenabbrand oder stark verölten Elektroden

muss die Zündkerze gewechselt werden.

Vorbereitung

1. Den Motor ausschalten und abkühlen lassen.

2. Den Luftfilterdeckel demontieren (siehe Kapi-

tel 8.1 "Luftfilterdeckel demontieren/montie-

ren (20)", Seite25).

3. Den Zündkerzenstecker (22/1) abziehen.

Elektrodenabstand prüfen (23)

1. Die Zündkerze (22/2) mit dem mitgelieferten

Kombischlüssel herausdrehen.

2.

Die Elektrode mit einer Bürste reinigen (23/1).

3. Den Abstand messen (23/2). Der Abstand

muss 0,6–0,7mm betragen.

Zündkerze wechseln

1. Die Zündkerze (22/2) mit dem mitgelieferten

Kombischlüssel herausdrehen.

2. Die neue Zündkerze bis zum Anschlag hin-

eindrehen.

3. Den Zündkerzenstecker auf die Zündkerze

schieben.

8.4 Führungsschiene (25, 27)

Um einen asymmetrischen Verschleiß zu verhin-

dern, sollte die Führungsschiene regelmäßig um-

gedreht werden.

Folgende Wartungsarbeiten müssen durchge-

führt werden:

■Das Lager des Umlenksterns abschmieren

(27).

■Die Nut der Führungsschiene mit einem

Schaber (im Lieferumfang nicht enthalten)

reinigen (25).

■Die Schmierbohrungen reinigen.

■Mit einer Flachfeile den Grat von den Füh-

rungsflanken entfernen, und eventuelle Ab-

weichungen zwischen den Führungen aus-

gleichen.

Die Führungsschiene muss ersetzt werden,

wenn:

■die Tiefe der Nut kleiner als die Höhe des

Zugglieds ist (das nie den Nutboden berüh-

ren darf);

■die innere Führungswand so verschlissen ist,

dass die Kette seitlich geneigt wird.

8.5 Sägekette schärfen (24)

GEFAHR!

Lebensgefahr durch Rückschlag

(Kickback)!

Eine unsachgemäß geschärfte Sägeket-

te erhöht die Rückschlaggefahr und da-

mit die Gefahr tödlicher Verletzungen.

■Schärfen Sie die Sägekette sachge-

mäß, um die Rückschlaggefahr zu

verringern.

HINWEIS

Für den unerfahrenen Benutzer von Ket-

tensägen wird empfohlen, die Sägekette

von einem Fachmann des Kundendiens-

tes schärfen zu lassen.

Aus Gründen der Sicherheit und Effizienz muss

die Sägekette immer gut geschärft sein.

Das Schärfen ist erforderlich, wenn:

■Die Sägespäne staubähnlich sind.

■Eine größere Kraft zum Schneiden erforder-

lich ist.

■Der Schnitt nicht gerade ist.

■Die Vibrationen zunehmen.

■Der Kraftstoffverbrauch zunimmt.

Wenn das Schärfen einem geschulten Kunden-

dienst überlassen wird, kann dies mit entspre-

chenden Werkzeugen ausgeführt werden, die ei-

nen minimalen Materialabtrag und ein gleichmä-

ßiges Schärfen an allen Zähnen gewährleisten.

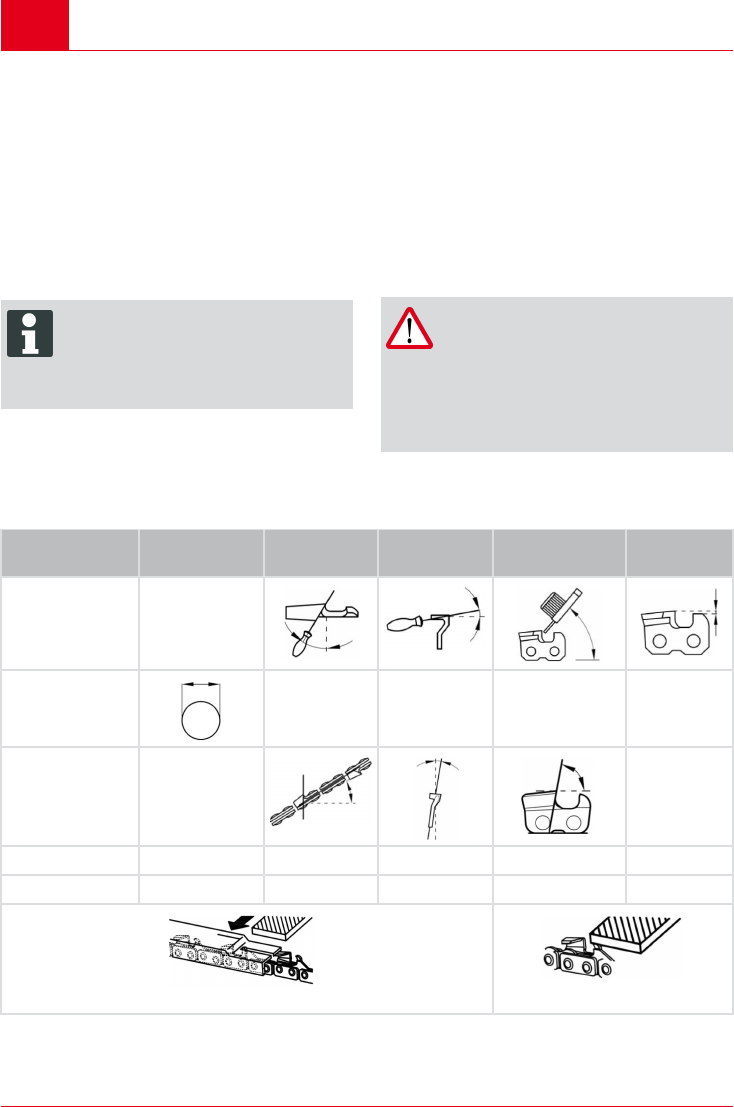

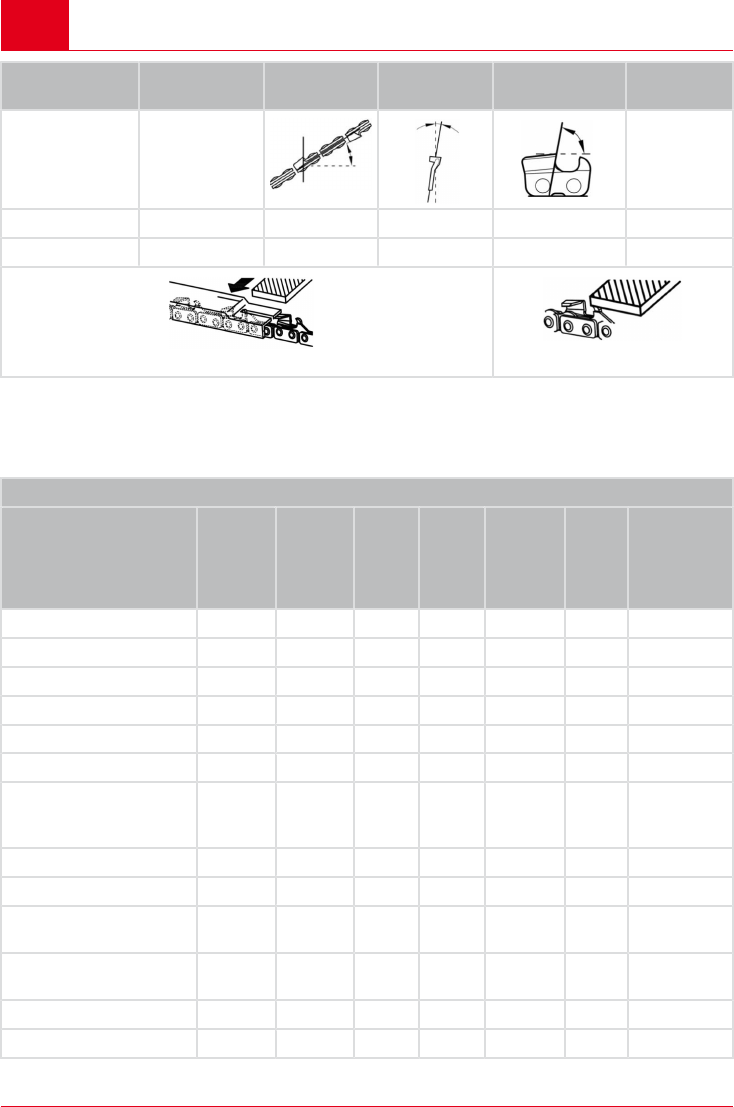

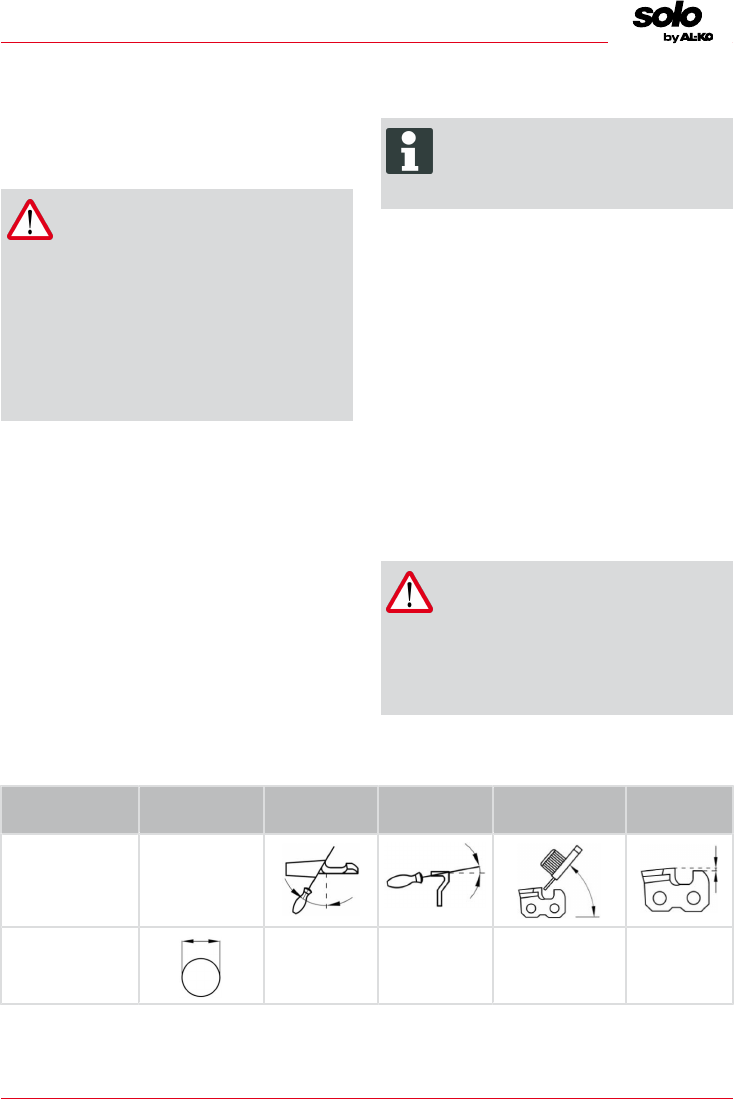

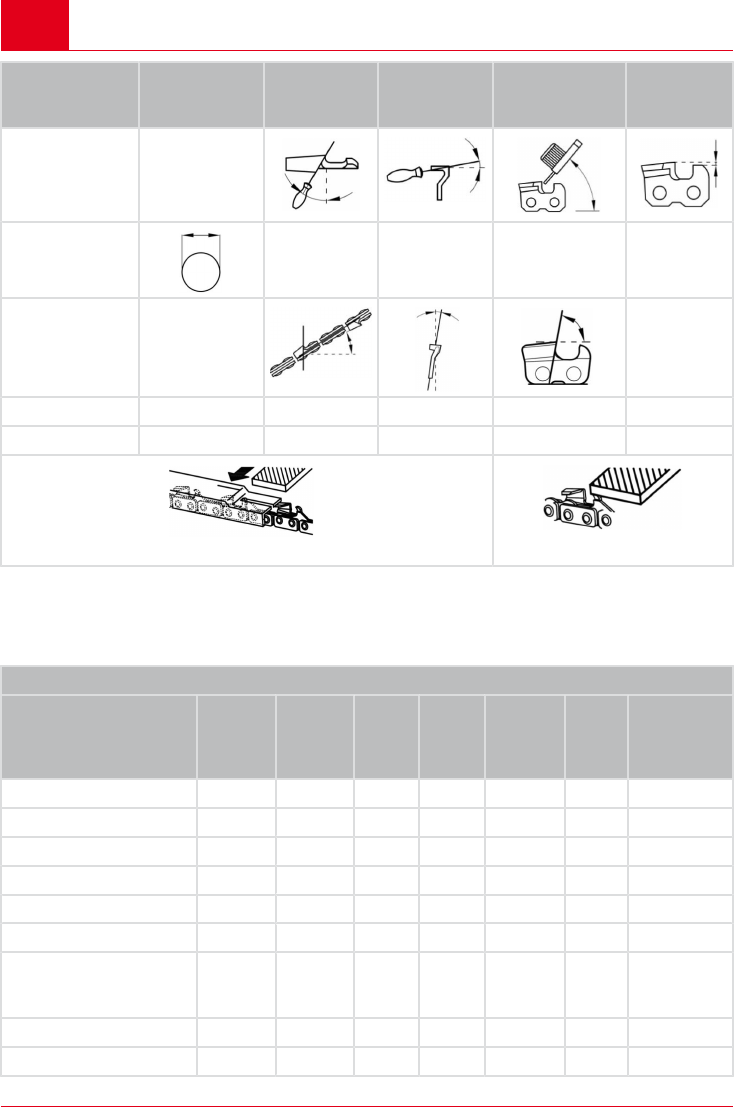

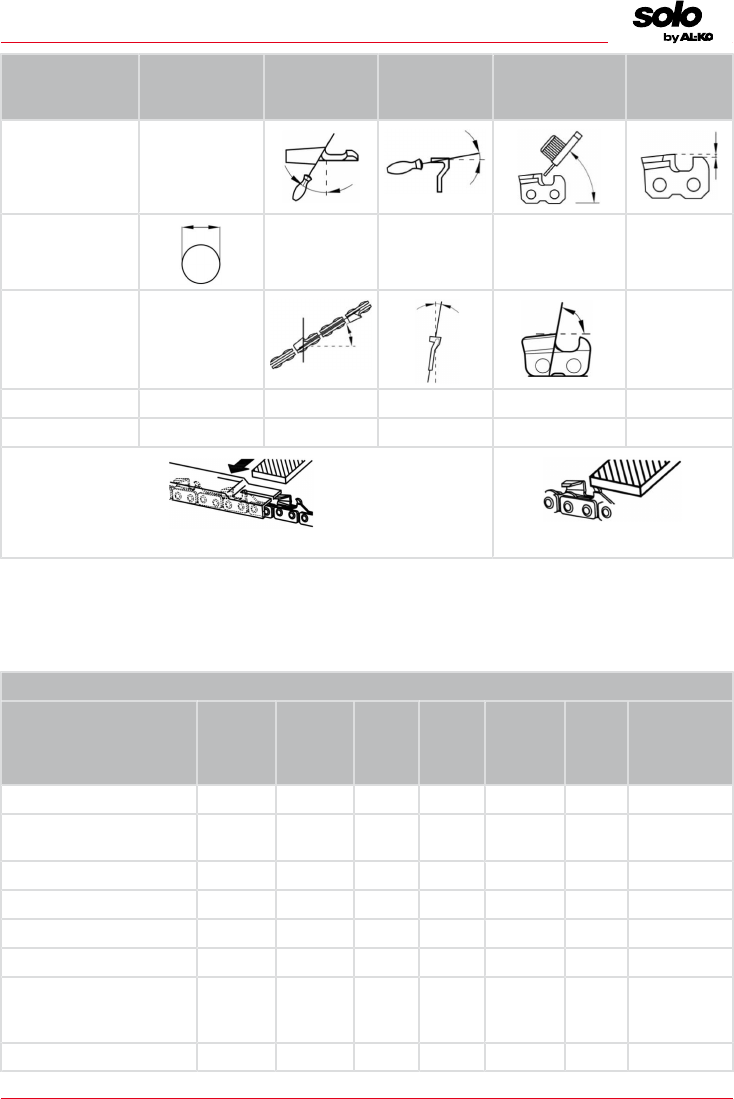

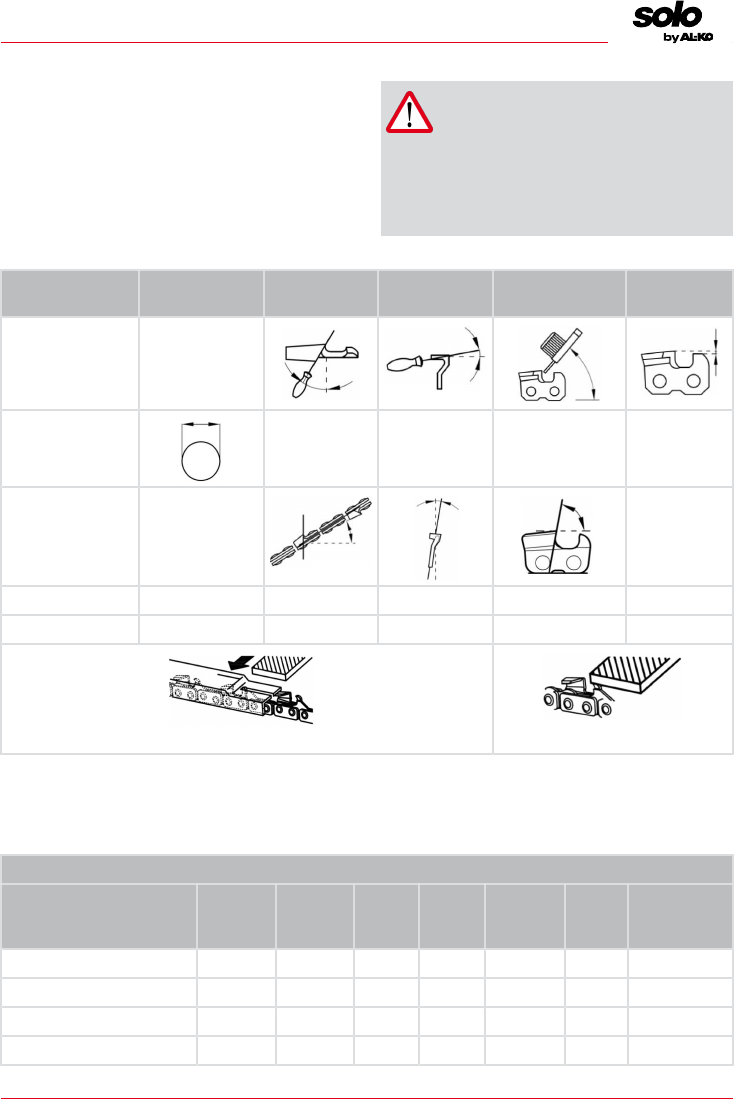

Das selbstständige Schärfen der Sägekette kann

mittels spezieller Rundfeilen erfolgen, deren

Durchmesser jeweils für die einzelne Kettenart an-

gepasst ist (siehe Kapitel 8.10 "Tabelle Kettenwar-

tung", Seite28). Es erfordert Geschick und Erfah-

rung, um Schäden an den Zähnen zu vermeiden.

Zum Schärfen der Sägekette:

1. Den Motor ausschalten, die Kettenbremse lö-

sen, und die Führungsschiene mit montierter

Sägekette fest in einen geeigneten Schraub-

stock einspannen, darauf achten, dass sich

die Sägekette frei bewegen kann.

2. Die Sägekette spannen, falls diese locker ist.

3. Die Feile in der entsprechenden Führung

montieren, und dann die Feile in die Ausspa-

rung des Zahns einführen, dabei eine gleich-

2500096_b 27

Wartung und Pflege

mäßige Neigung, entsprechend des Zahnpro-

fils beibehalten.

4. Nur einige Feilenstriche, ausschließlich Vor-

wärtsstriche, ausführen, und den Arbeits-

schritt an allen Zähnen mit der gleichen Aus-

richtung (rechts oder links) wiederholen.

5. Die Position der Führungsschiene in dem

Schraubstock umkehren, und den Arbeits-

schritt an den verbleibenden Zähnen wieder-

holen.

6. Prüfen, dass der Grenzzahn nicht oberhalb

des Prüfwerkzeugs herausragt, und den

eventuellen Überstand mit einer Flachfeile

abfeilen, und das Profil abrunden.

7. Nach dem Schärfen alle Feilspäne und Staub

entfernen, und die Sägekette im Ölbad

schmieren.

Die Kette muss ersetzt werden, wenn:

■Die Länge der Zähne kleiner als 5 mm ist;

■Wenn vorhanden: die Markierung auf den

Zähnen der Schneidglieder unterschritten

wurde;

■Das Spiel der Glieder an den Kettennieten zu

groß ist.

8.6 Kettenschmierung prüfen (26)

Betreiben Sie das Gerät niemals ohne ausrei-

chende Kettenschmierung. Sie verringern sonst

die Lebensdauer des Geräts. Prüfen Sie daher

vor jedem Arbeitsbeginn die Ölmenge im Öltank

und die Ölförderung.

1. Das Gerät starten.

2. Die laufende Sägekette ungefähr 15cm über

einen Baumstumpf oder eine geeignete Un-

terlage halten.

Bei ausreichender Schmierung bildet sich ein

leichter Ölfilm auf dem Baumstumpf (26/1).

8.7 Kettenschmierung einstellen (28)

GEFAHR!

Lebensgefahr und Gefahr schwerster

Verletzungen.

Lebensgefahr und Gefahr schwerster

Verletzungen bei eingeschaltetem Mo-

tor.

■Alle Eingriffe bei ausgeschaltetem

Motor durchführen.

Die Ölfördermenge ist mit einer Einstellschraube

regulierbar. Die Einstellschraube ist an der Unter-

seite des Geräts (28/1).

Benutzen Sie einen kleinen Schraubendreher

zum Einstellen der Fördermenge:

■Im Uhrzeigersinn für kleinere Fördermenge

■Gegen den Uhrzeigersinn für größere Förder-

menge

Kontrollieren Sie während der Arbeit regelmäßig,

ob genügend Öl im Öltank vorhanden ist.

8.8 Stillstand der Sägekette im Leerlauf

prüfen

WARNUNG!

Gefahr durch laufende Sägekette

Eine sich im Leerlauf bewegende Säge-

kette kann bei der Arbeit zu lebensge-

fährlichen Verletzungen führen.

■Arbeiten Sie keinesfalls mit der Ket-

tensäge, wenn sich die Sägekette im

Leerlauf bewegt.

■Prüfen Sie vor jedem Gebrauch den

Stillstand der Sägekette, wenn der

Motor mit Leerlaufdrehzahl läuft.

1. Motor starten und im Leerlauf laufen lassen.

2. Prüfen, ob die Sägekette stillsteht.

3. Wenn sich die Sägekette bewegt, können fol-

gende Fehler vorliegen:

■Leerlaufdrehzahl ist zu hoch (siehe Kapi-

tel 8.9 "Leerlaufdrehzahl am Vergaser

einstellen", Seite27).

■Kupplung ist defekt, verschmutzt oder

falsch eingestellt. AL-KO Servicestelle

aufsuchen.

8.9 Leerlaufdrehzahl am Vergaser einstellen

Die Leerlaufdrehzahl ist in den technischen Da-

ten angegeben (siehe Kapitel 13 "Technische

Daten", Seite31). Sie kann am Besten mit Hilfe

eines Drehzahlmessers eingestellt werden.

Wenn die Leerlaufdrehzahl korrekt eingestellt ist,

läuft der Motor im Leerlauf rund und die Sägeket-

te bewegt sich nicht. Je nach Einsatzort (Gebir-

ge, Flachland) ist eine Korrektur der Leerlaufein-

stellung über die Leerlauf-Anschlagschraube "T"

erforderlich.

HINWEIS

Die Regulierschrauben für Leerlaufge-

misch "L" und Volllastgemisch "H" dür-

fen nur von einer AL-KO Servicestelle

eingestellt werden.

DE

28 6436 | 6442

Wartung und Pflege

Sägekette bewegt sich, ohne dass Gas

gegeben wird:

Die Leerlaufdrehzahl ist zu hoch.

1. Leerlauf-Anschlagschraube "T" (11/5) gegen

den Uhrzeigersinn ein wenig aufdrehen, bis

sich die Sägekette nicht mehr bewegt.

Motor geht immer wieder aus, wenn kein Gas

gegeben wird:

Die Leerlaufdrehzahl ist zu gering.

1. Leerlauf-Anschlagschraube "T" (11/5) im

Uhrzeigersinn ein wenig zudrehen, bis der

Motor gleichmäßig läuft.

Ist die optimale Vergasereinstellung durch Dre-

hen der Leerlauf-Anschlagschraube "T" nicht ein-

stellbar, lassen Sie den Vergaser durch eine

AL‑KO Servicestelle optimal einstellen.

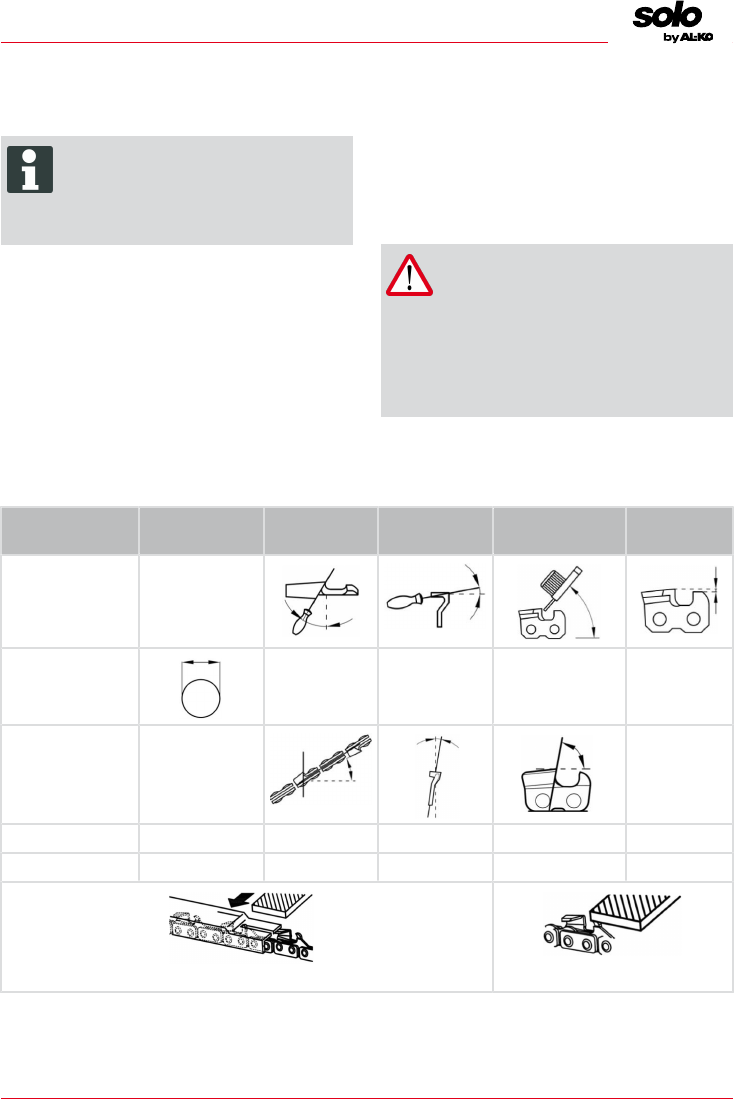

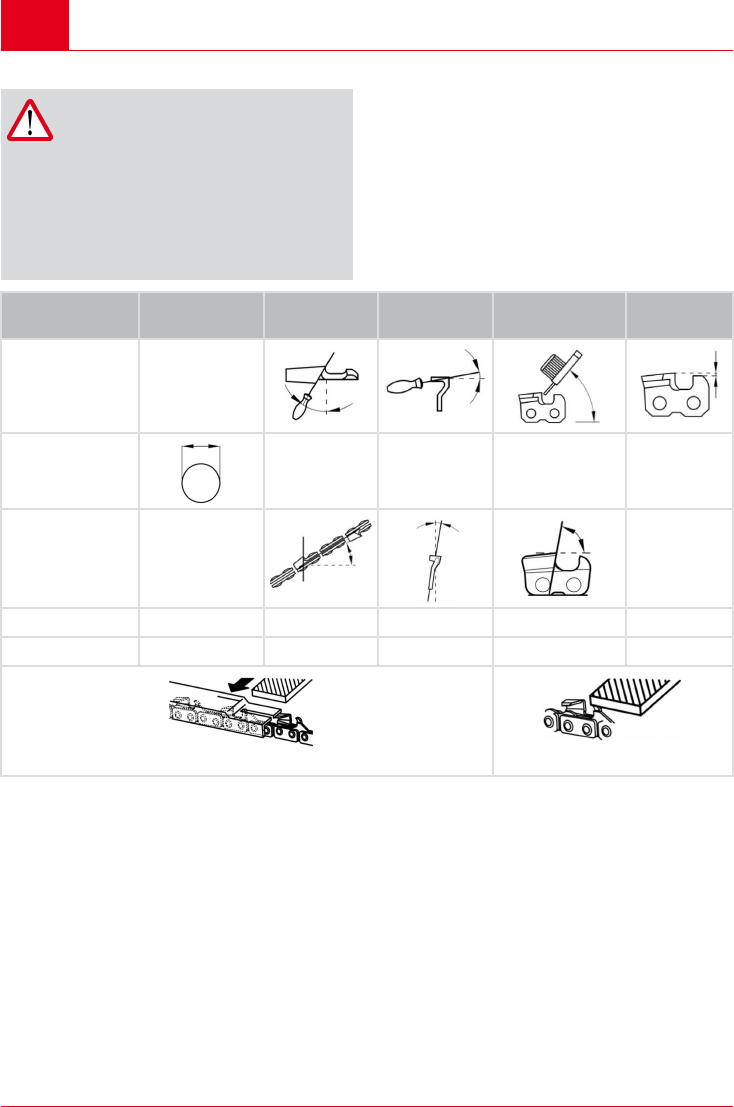

8.10 Tabelle Kettenwartung

WARNUNG!

Gefahr schwerer Verletzungen.

Wenn sich an der Kettensäge eine nicht

genehmigte Sägekette oder Führungs-

schiene befindet, können schwere Ver-

letzungen hervorgerufen werden.

■Verwenden Sie nur zugelassene Sä-

geketten und Führungsschienen.

Die Tabelle zeigt die Werte für verschiedene Ket-

tenarten.

Kettentyp Feilendurch-

messer

Kopfwinkel Unterschnitt-

winkel

Kopfneigungs-

winkel (55°)

Tiefenmaß

Drehwinkel

des Werk-

zeugs

Neigungswin-

kel des Werk-

zeugs

Seitenwinkel

91P053X 5/32" 30° 0° 80° 0,025"

91P057X 5/32" 30° 0° 80° 0,025"

Tiefenmaß Feile

8.11 Wartungsplan

Die nachfolgenden Arbeiten dürfen vom Benutzer

durchgeführt werden. Alle weiteren Arbeiten dür-

fen nur von einer Fachwerkstatt durchgeführt

werden.

Die folgenden Hinweise beziehen sich auf nor-

male Einsatzverhältnisse. Bei besonderen Bedin-

gungen, wie z. B. besonders langer, täglicher Ar-

beitszeit, müssen die angegebenen Wartungsin-

tervalle entsprechend verkürzt werden.

2500096_b 29

Wartung und Pflege

Wartungsplan

Einma-

lig nach

5Std

Vor Ar-

beitsbe-

ginn

wö-

chent-

lich

Alle

50Std

Alle

100Std

Bei

Bedarf

vor/nach

der Saison,

jährlich

Vergaser

Leerlauf kontrollieren X

Luftfilter

Reinigen X

Ersetzen X

Zündkerze

Elektrodenabstand prü-

fen, ggf. nachstellen

X X

Ersetzen X X

Schalldämpfer

Sicht- und Zustandsprü-

fung

X

Kraftstofftank, Öltank

Reinigen X X

Kettenbremse

Funktionsprüfung X

Reinigen, Gelenkstellen

schmieren

X X

Kettenschmierung

Prüfen X X

Sägekette

Sicht- und Zustandsprü-

fung, Schärfezustand

prüfen

X

Nachschärfen X X

Erneuern, ggf. Kettenrad

mit erneuern und Ketten-

radlager schmieren

X

Führungsschiene

Sicht- und Zustandsprü-

fung

X

Führungsschiene umdre-

hen

X

Umlenkstern schmieren X

DE

30 6436 | 6442

Hilfe bei Störungen

Wartungsplan

Einma-

lig nach

5Std

Vor Ar-

beitsbe-

ginn

wö-

chent-

lich

Alle

50Std

Alle

100Std

Bei

Bedarf

vor/nach

der Saison,

jährlich

Kettennut/Ölbohrung rei-

nigen

X

Schutzabdeckung auf der

Innenseite reinigen

X

Alle erreichbaren

Schrauben (außer Ein-

stellschrauben)

Nachziehen X X X

Gesamte Maschine

Sicht- und Zustandsprü-

fung

X

Reinigen (inkl. Lufteintritt,

Zylinderkühlrippen)

X X X

9 HILFE BEI STÖRUNGEN

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Ge-

räteteile können zu Verletzungen führen.

■Tragen Sie bei Wartungs-, Pflege-

und Reinigungsarbeiten immer

Schutzhandschuhe!

HINWEIS

Bei Störungen, die nicht in dieser Tabel-

le aufgeführt sind oder nicht selbst beho-

ben werden können, an unseren Kun-

dendienst wenden.

Störung Ursache Beseitigung

Motor kann nicht gestartet wer-

den oder geht gleich wieder

aus.

Falscher Vorgang Motor so starten, wie in dieser Be-

triebsanleitung beschrieben.

Verschmutzte Zündkerze

oder fehlerhafter Elektroden-

abstand

Zündkerze reinigen oder austau-

schen.

Verdreckter Luftfilter Luftfilter reinigen oder austauschen

Führungsschiene und Säge-

kette laufen heiß. Rauchent-

wicklung.

Sägekette ist zu straff ge-

spannt.

Kettenspannung lockern.

Öltank ist leer. Sägekettenöl nachfüllen.

Öleintrittsbohrung und/oder

Nut der Führungsschiene

sind verschmutzt.

Öleintrittsbohrung und Nut der Füh-

rungsschiene reinigen.

Motor läuft, aber Sägekette be-

wegt sich nicht.

Sägekette ist zu straff ge-

spannt.

Kettenspannung lockern.

Gerätefehler AL-KO Servicestelle aufsuchen.

2500096_b 31

Transport

Störung Ursache Beseitigung

Anstatt Sägespänen wird nur

noch Holzstaub ausgeworfen.

Die Kettensäger muss durch

das Holz gedrückt werden.

Sägekette ist stumpf. Sägekette schärfen oder AL-KO

Servicestelle aufsuchen.

Gerät vibriert ungewöhnlich. Gerätefehler AL-KO Servicestelle aufsuchen.

10 TRANSPORT

WARNUNG!

Lebensgefahr und Gefahr schwerster

Verletzungen.

Eine laufende Sägekette kann beim

Transport zu schwersten Verletzungen

und sogar zum Tode führen.

■Niemals die Kettensäge mit laufen-

der Sägekette tragen und transpor-

tieren.

■Führen Sie vor dem Transport die

o.g. Maßnahmen durch.

Führen Sie vor dem Transport folgende Maßnah-

men durch:

1. Den Motor ausschalten.

2. Das Gerät abkühlen lassen.

3. Jegliche Spuren von Sägespänen oder Öl-

resten entfernen.

4. Die Schutzabdeckung über die Führungs-

schiene ziehen.

Tragen Sie die Kettensäge nur am Bügelgriff. Die

Führungsschiene zeigt dabei nach hinten.

In Fahrzeugen: Sichern Sie die Kettensäge ge-

gen Umkippen, Beschädigung und Auslaufen von

Betriebsmitteln.

11 LAGERUNG

Nach jedem Gebrauch das Gerät gründlich reini-

gen und – falls vorhanden – alle Schutzabde-

ckungen anbringen. Gerät an einem trockenen,

abschließbaren Platz und außerhalb der Reich-

weite von Kindern aufbewahren.

Vor Betriebspausen, die länger als 30 Tage dau-

ern, folgende Arbeiten durchführen:

1. Kraftstoff- und Öltank vollständig entleeren.

2. Sägekette und Führungsschiene abnehmen,

reinigen und mit Rostschutzöl einsprühen.

3. Gerät gründlich reinigen und in einem trocke-

nen Raum aufbewahren.

ACHTUNG!

Gefahr von Geräteschäden

Eingetrocknetes/verklebtes Sägeket-

tenöl schädigt bei längerer Lagerung öl-

führende Bauteile.

■Das Sägekettenöl vor längerer La-

gerung aus dem Gerät entfernen.

12 ENTSORGUNG

■Vor der Entsorgung des Geräts müs-

sen der Kraftstofftank und der Mo-

torölbehälter geleert werden!

■Benzin und Motoröl gehören nicht in

den Hausmüll oder Abfluss, sondern

sind einer getrennten Erfassung bzw.

Entsorgung zuzuführen!

Verpackung, Gerät und Zubehör sind aus recy-

clingfähigen Materialien hergestellt und entspre-

chend zu entsorgen.

13 TECHNISCHE DATEN

Typ 6436 6442

Art.-Nr. 127429 127430

Motortyp 2-Takt 2-Takt

Hubraum Motor 35,2cm³ 41,9cm³

Maximale Motorleistung in kW (nach ISO 7293) 1,45 1,7

Easy Start-System Ja / Primer Ja / Primer

DE

32 6436 | 6442

Kundendienst/Service

Typ 6436 6442

Leerlaufdrehzahl 3000 ± 400 min-1 3000 ± 400 min-1

Maximale Drehzahl 12000 min-1 12000 min-1

Kraftstoff Benzin bleifrei

mindestens

90ROZ

Benzin bleifrei

mindestens

90ROZ

Mischungsverhältnis 1:50 1:50

Volumen Kraftstofftank 270cm3270cm3

Volumen Öltank 230cm3230cm3

Führungsschiene:

■Typ Oregon

140SDEA041

Oregon

160SDEA041

■Länge/Nutzbare Schnittlänge 35/33cm 40/37cm

Kettenrad:

■Zähnezahl 6z/6T 6z/6T

■Teilung 3/8" 3/8"

Sägekette:

■Typ Oregon

91P053X

Oregon

91P057X

■Teilung 9,525mm (3/8") 9,525mm (3/8")

■Treibgliedbreite 1,27mm (0,05'') 1,27mm (0,05'')

Maximale Kettengeschwindigkeit ≤22,86m/s ≤22,86m/s

Kettensicherung Ja / automatisch Ja / automatisch

Gewicht der Kettensäge bei leeren Tanks:

■Gewicht mit Führungsschiene und Sägekette 5,38kg 5,45kg

■Gewicht ohne Führungsschiene und Sägekette 4,75kg 4,75kg

Schalldruckpegel LpA (nach DIN EN ISO 22868) 101,1 dB(A)

[K = 3,0 dB(A)]

101,5 dB(A)

[K = 3,0 dB(A)]

Schallleistungspegel LwA (nach DIN EN ISO 22868) 109,9 dB(A)

[K = 3,0 dB(A)]

110,0 dB(A)

[K = 3,0 dB(A)]

Äquivalenter Schwingungsgesamtwert (nach DINENISO22867):

Vorderer Griff (K = 1,5 m/s2) 6,57 m/s26,47m/s2

Hinterer Griff (K = 1,5 m/s2) 6,88m/s26,96m/s2

14 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatz-

teilen wenden Sie sich bitte an Ihre nächstgele-

gene AL-KOServicestelle. Diese finden Sie im

Internet unter folgender Adresse:

www.al-ko.com/service-contacts

2500096_b 33

Garantie

15 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-

rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die

Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■Beachten dieser Betriebsanleitung

■Sachgemäßer Behandlung

■Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■Eigenmächtigen Reparaturversuchen

■Eigenmächtigen technischen Veränderungen

■Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

■Lackschäden, die auf normale Abnutzung zurückzuführen sind

■Verschleißteile, die auf der Ersatzteilkarte mit Rahmen

xxxxxx (x)

gekennzeichnet sind

■Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf

dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren

Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des

Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

16 ORIGINAL-EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen

der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Stan-

dards erfüllt.

Produkt

Kettensäge

Seriennummer

G4011022

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Dokumentations-Bevollmächtigter

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Typ

6436

6442

Schallleistungspegel

EN ISO 3744

gemessen / garantiert

6436: 109,9 / 113 dB(A)

6442: 110,0 / 113 dB(A)

EU-Richtlinien

2006/42/EG

2014/30/EU

2000/14/EG

Konformitätsbewertung

2000/14/EG – Anhang V

Harmonisierte Normen

DIN EN ISO 11681-1:2011

DIN EN ISO 14982:2009

Baumusterprüfung nach

2006/42/EG Anhang IX

BM 18SHW0351-01

Benannte Stelle

Intertek Deutschland GmbH

Stangenstraße 1

D-70771 Leinfelden-Echterdin-

gen

No. 0905

Kötz, 11.01.2018

Dr. Wolfgang Hergeth

Managing Director

GB

34 6436 | 6442

Translation of the original instructions for use

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE

Contents

1 About these operating instructions .......... 35

1.1 Symbols on the title page................... 35

1.2 Legends and signal words ................. 35

2 Product description .................................. 35

2.1 Intended use ...................................... 35

2.2 Possible foreseeable misuse ............. 35

2.3 Residual risks..................................... 36

2.4 Safety and protective devices ............ 36

2.5 Symbols on the appliance .................. 36

2.6 Scope of supply.................................. 37

2.7 Product overview (01) ........................ 37

3 Safety instructions ................................... 38

3.1 Safety instructions for chain saws...... 38

3.2 Causes and operator prevention of

kickback ............................................. 39

3.3 Safety information when working ....... 39

3.3.1 Operator ...................................... 39

3.3.2 Operating times ........................... 40

3.3.3 Working with the chain saw ......... 40

3.3.4 Vibration load............................... 40

3.3.5 Noise pollution ............................. 41

3.3.6 Handling of petrol and oil............. 41

3.3.7 Safety of persons, animals and

property ....................................... 41

4 Assembly ................................................. 42

4.1 Assembly of the guide rail and the

saw chain (02 to 06)........................... 42

5 Start-up .................................................... 43

5.1 Fuel .................................................... 43

5.1.1 Mixing fuel ................................... 43

5.2 Chain lubricant ................................... 43

5.3 Filling with service products (07)........ 44

5.4 Check the chain tension (06, 08) ....... 44

5.5 Checking the chain brake (09) ........... 45

6 Operation ................................................. 45

6.1 Switching the engine on and off ......... 45

6.1.1 Starting the engine (10, 11) ......... 45

6.1.2 Switching off the motor (12) ......... 46

6.2 At the end of a work session .............. 46

6.3 Changing between normal/summer

and winter operation (29).................... 46

7 Working behaviour and working tech-

nique.......................................................... 47

7.1 Using the bumper spike (13) .............. 47

7.2 Felling trees (14, 15)........................... 48

7.3 Delimbing (16) .................................... 49

7.4 Cross-cutting (17, 18, 19) ................... 49

7.5 Cutting converted timber .................... 49

8 Maintenance and care............................... 49

8.1 Removing/remounting the air filter

cover (20) ........................................... 50

8.2 Cleaning the air filter (21) ................... 50

8.3 Checking/replacing the spark plug

(22, 23) ............................................... 51

8.4 Guide rail (25, 27)............................... 51

8.5 Sharpening the saw chain (24)........... 51

8.6 Checking the chain lubrication (26) .... 52

8.7 Adjusting the chain lubrication (28) .... 52

8.8 Checking a standstill when the saw

chain is running in idle ........................ 52

8.9 Setting the idling speed on the carbu-

rettor ................................................... 52

8.10 Chain maintenance table.................... 53

8.11 Maintenance schedule........................ 53

9 Help in case of malfunction ....................... 55

10 Transport................................................... 56

11 Storage...................................................... 56

12 Disposal..................................................... 56

13 Technical data........................................... 56

14 After-Sales / Service.................................. 57

15 Guarantee ................................................. 58

16 Translation of the original EU declaration

of conformity.............................................. 58

2500096_b 35

About these operating instructions

1 ABOUT THESE OPERATING

INSTRUCTIONS

■The German version is the original operating

instructions. All additional language versions

are translations of the original operating in-

structions.

■Always safeguard these operating instruc-

tions so that they can be consulted if you

need any information about the appliance.

■Only pass on the appliance to other persons

together with these operating instructions.

■Comply with the safety and warning informa-

tion in these operating instructions.

1.1 Symbols on the title page

Symbol Meaning

It is essential to read through these

operating instructions carefully be-

fore start-up. This is essential for

safe working and trouble-free han-

dling.

Operating instructions

Never operate the petrol powered

device in the vicinity of open flames

or heat sources.

1.2 Legends and signal words

DANGER!

Denotes an imminently dangerous situa-

tion which will result in fatal or serious

injury if not avoided.

WARNING!

Denotes a potentially dangerous situa-

tion which can result in fatal or serious

injury if not avoided.

CAUTION!

Denotes a potentially dangerous situa-

tion which can result in minor or moder-

ate injury if not avoided.

IMPORTANT!

Denotes a situation which can result in

material damage if not avoided.

NOTE

Special instructions for ease of under-

standing and handling.

2 PRODUCT DESCRIPTION

These operating instructions describe a hand-op-

erated chain saw that is powered by a petrol en-

gine.

2.1 Intended use

The chain saw is exclusively designed for domes-

tic gardening applications. In this application area

the chain saw can be used for wood sawing

work, e.g. for:

■Sawing of tree trunks

■Sawing of squared timbers

■Sawing of branches, depending on the length

of cut

The chain saw must only be used outdoors for

working with wood. While in use, it is necessary

to wear adequate personal protective equipment.

Further applications, such as professional tree

care within a tree, are expressly excluded. The

operator is liable for any damage caused by im-

proper operation. It is only permitted to use the

saw chains and bar combinations stated in the

operating instructions for this device. Any other

application not in accordance with the designated

use described here shall be regarded as misuse.

The chain saw must not be used in the commer-

cial sector.

CAUTION!

Danger of injury due to non-designat-

ed use!

If wood or other substances embedded

with foreign bodies are sawn with the

chain saw, injury can result.

■Only use the chain saw for light

wood sawing work.

■Before sawing wood, check for for-

eign bodies, e.g. nails, screws, fit-

tings.

2.2 Possible foreseeable misuse

■Do not saw off any branches that are directly

or at an acute angle above the user or other

persons.

■Do not use old oil.

■Do not use the tool in a potentially explosive

atmosphere.

GB

36 6436 | 6442

Product description

2.3 Residual risks

Even when using the device as intended, there is

always a certain residual risk that cannot be ex-

cluded. The following hazards cannot be ruled

out due to the nature and design of the device.

■Contact with the exposed teeth of the chain

(risk of cutting)

■Access to the moving chain (risk of cutting)

■Sudden and unexpected movement of the

bar (risk of cutting)

■Separation of parts of the chain (e.g. risk of

cutting/injury)

■Separation of parts of the wood being worked

on

■Inhalation of particles of the wood being

worked on.

■Emissions from the petrol engine.

■Contact of the fuel (petrol/oil) with the skin.

■Impairment of hearing during work if ear de-

fenders are not used.

2.4 Safety and protective devices

WARNING!

Danger of serious injury from manip-

ulated safety and protective devices

As a result of manipulated safety and

protective devices, serious injury can oc-

cur when working with the chain saw.

■Never deactivate safety and protec-

tive devices.

■Only work with the chain saw if all

safety and protective devices func-

tion correctly.

Protective cover of the guide rail

Before transport, the protective cover must be

pushed onto the guide rail and saw chain to pre-

vent injuries to persons and damage to objects.

Chain brake

In case of kickback, the chain brake is triggered

by the hand guard and immediately brings the

running chain saw to a standstill.

Safety locking switch

The throttle lever can only be depressed once the

safety locking switch has been pressed.

2.5 Symbols on the appliance

Symbol Meaning

Pay special attention when handling

this product!

Danger of kickback!

Do not operate the chain saw with

one hand!

Wear a protective helmet, ear de-

fenders and eye protection!

Wear protective gloves!

Wear sturdy shoes!

Read the operating instructions be-

fore starting operation.

Always operate the chain saw with

both hands!

Tank for petrol/oil mixture

Primer

Sun: Normal/summer operation

Snowflake: Winter operation

2500096_b 37

Product description

Symbols are stamped on the machine for safe

operation and maintenance. It is important that

you heed these notes.

Symbol Meaning

Connection for refilling the fuel mix-

ture

Location: at the tank lid

Connection for refilling the chain oil

Location: at the oil tank cap

Press the engine switch; set the

switch to the "O" position – the en-

gine will be switched off immediate-

ly.

Location: On the left side of the

rear handle

Operating the air flap button: If you

pull out the button, the air flap clos-

es; if the air flap closes, press in the

button to open the air flap again.

Location: Air filter cover

Setting the oil pump: Using a screw-

driver, turn the rod in the direction

of the arrow until the MAX position

is reached for a stronger flow of

chain oil, or towards the MIN posi-

tion for a reduced flow of chain oil.

Location: Bottom of the drive unit

The screw under the "H" mark is

used to adjust the mixture at high

speed.

Location: On the top left side of the

rear handle

The screw under the "L" mark is

used to adjust the mixture at low

speed.

Location: On the top left side of the

rear handle

The screw above the “T” mark

serves to adjust the idle speed.

Location: On the top left side of the

rear handle

Indicates the direction in which the

chain brake is released (white ar-

row) or depressed (black arrow).

Location: Front side of the guide

rail

Symbol Meaning

Indicates the direction in which the

chain is mounted.

Location: Front side of the guide

rail

Guaranteed sound level: 113 dB(A)

2.6 Scope of supply

After unpacking, check that all the parts have

been delivered.

12

3

4

6

7

8

5

No. Component

1 Chain bar

2 Saw chain

3 Petrol chain saws

4 Protective cover of the guide rail

5 File

6 Screwdriver

7 Combination spanner

8 Operating instructions

2.7 Product overview (01)

No. Component

1 Chain bar

2 Saw chain

3 Front hand guard

4 Front handle

5 Air filter cover

6 Securing clips for air filter cover

7 Throttle lever

8 Safety locking switch

GB

38 6436 | 6442

Safety instructions

No. Component

9 Rear handle

10 Rocker switch to turn off the engine,

automatically resetting

11 Fuel tank

12 Choke knob (for cold start)

13 Starter grip

14 Oil tank

15 Protective cover of the guide rail

16 Tree grip

17 Fastening nuts for guide rail

18 Adjusting screw for chain tensioner

19 Rail fastener

20 Primer ball

21 Operating instructions

3 SAFETY INSTRUCTIONS

■Check the device daily for damage and to en-

sure that it is in a condition for safe operation

before every use and after every fall or other

incidents, such as external force due to im-

pact or bumps.

■Check the tightness of the fuel system and

the functionality of the safety devices. Do not

continue using devices that are not safe for

operation. In case of doubt, consult your

dealer.

■Wear ear defenders during work with the de-

vice, especially during a daily working period

of more than 2.5 hours. The operation of the

device causes intense noise that can cause

hearing impairment in the user.

■Wear gloves to cushion vibration and take

regular breaks as a preventative measure

against "white finger disease" (due to vibra-

tion-induced circulation problems in the

hands). Using the device for a longer period

of time may result in vibration-induced circu-

lation problems in the hands. An exact period

of use cannot be determined. This depends

on a variety of factors. Observe your hands

and fingers during constant use of the device.

Consult a doctor if symptoms appear there,

such as loss of feeling, pain, itching, impair-

ment of physical strength or changes to the

skin colour or the skin.

■Never run the motor in closed rooms and

switch it off if you feel nauseous, dizzy or

weak when using this device. Immediately

consult a doctor. The device generates toxic

exhaust gases when the motor is running.

These gases can be odourless and invisible.

■Never operate the device in the vicinity of

open flames or heat sources. Petrol and lu-

bricating oil vapours are highly flammable.

■Wear a dust mask if sawdust, mist or smoke

are generated when working with the device.

These can be dangerous to health.

3.1 Safety instructions for chain saws

■Keep all parts of your body away from the

saw chain when the saw is running. Be-

fore starting the saw, make sure that noth-

ing is touching the saw chain. When work-

ing with a chain saw, one moment of inatten-

tion can mean your clothing or parts of your

body coming into contact with the saw chain.

■Always hold the chain saw with your right

hand on the rear grip and your left hand

on the front grip. Holding the chain saw with

your hands the other way around increases

the risk of injury and is not allowed.

■Wear protective goggles and ear defend-

ers. Further protective equipment is rec-

ommended for the head, hands, legs and

feet. Appropriate protective clothing reduces

the risk of injury due to flying chips and inad-

vertent contact with the saw chain.

■Do not work with the chain saw in a tree.

Risk of injury when operating a chain saw in

a tree.

■Always make sure you are standing firmly

and only use the chain saw if you are

standing on firm, secure and level ground.

Slippery ground or unstable standing surfac-

es such as on a ladder can lead to a loss of

equilibrium or loss of control over the chain

saw.

■When cutting a branch that is under ten-

sion, expect it to spring back. When the

tension in the wood fibres is released, the

branch under tension can hit the operator

and/or cause a loss of control over the chain

saw.

■Take particular care when cutting under-

growth and young trees. The thin material

can get caught in the saw chain and hit you

or cause you to lose your balance.

2500096_b 39

Safety instructions

■Carry the chain saw at the front grip when

it is switched off, and have the saw chain

pointing away from your body. Always put

on the protective cover when transporting

or storing the chain saw. Careful handling

of the chain saw reduces the probability of in-

advertent contact with the running saw chain.

■Follow the instructions for lubrication,

chain tensioning and changing accesso-

ries. An incorrectly tensioned or lubricated

chain can either tear or increase the risk of

kickback.

■Keep the grips dry, clean and free from oil

and grease. Greasy, oily grips are slippery

and result in loss of control.

■Only saw wood. Do not use the chain saw

for work for which it is not intended. Ex-

ample: Do not use the chain saw for saw-

ing plastic, masonry or construction ma-

terials that are not made of wood. Using

the chain saw for non-designated work can

lead to dangerous situations.

3.2 Causes and operator prevention of

kickback

Kickback can occur if the tip of the chain bar

touches an object or if the wood bends and traps

the saw chain during cutting.

In many cases, contact with the tip of the bar can

lead to an unexpected, rearward reaction causing

the chain bar to be knocked upwards and to-

wards the operator.

If the saw chain is trapped on the top edge of the

chain bar, the bar can be forced violently back to-

wards the operator.

Each of these reactions can result in you losing

control of the saw, with the possibility of severe

injury. Do not rely entirely on the safety devices

installed on the chain saw. As user of a chain

saw, you should take various measures to be

able to work without accident and injury.

Kickback is the consequence of incorrect or faulty

use of the tool. It can also be prevented by taking

suitable precautions as described below:

■Hold the saw firmly with both hands, with

your thumb and fingers around the grips

of the chain saw. Hold your body and

arms in a position that allows you to with-

stand the kickback forces. If suitable mea-

sures are taken, the operator will be able to

control the kickback forces. Never release

the chain saw.

■Avoid any abnormal posture, and do not

saw anything above shoulder height. This

will avoid inadvertent contact with the tip of

the bar, and allow better control of the chain

saw in unexpected situations.

■Always use replacement bars and saw

chains prescribed by the manufacturer. In-

correct replacement bars and saw chains can

lead to the chain breaking and/or to kickback.

■Comply with the instructions of the manu-

facturer for sharpening and maintaining

the saw chain. Depth limiters set too low in-

crease the tendency to kickback.

3.3 Safety information when working

■Heed the country-specific safety regulations,

e.g. from the relevant trade associations, so-

cial security systems, authorities for industrial

safety.

■Only work in sufficient daylight or artificial

lighting.

■Keep the working area free from objects (e.g.

off-cuts) – danger of stumbling.

■The user is responsible for accidents involv-

ing other people and their property.

3.3.1 Operator

■Young people under 16 years of age and

people who do not know the operating in-

structions are not allowed to use the tool.

■If you are working with a chain saw for the

first time: Have the salesperson or another

expert explain the operation of the chain saw,

or attend a course.

■To operate the chain saw, you must be rest-

ed and in good physical and mental health. If

you must not exert yourself for health rea-

sons, ask your doctor whether it is possible to

work with a chain saw.

■Take measures to protect yourself against

vibration loads. The actual vibration values

may differ from the values specified in the

technical data, depending on what the tool is

used for. In doing so, take account of the en-

tire working process, i.e. also times during

which the tool is operating without load, or is

switched off. Suitable measures include regu-

lar maintenance and care of the tool and the

tool attachments, keeping your hands warm,

taking regular breaks and planning the work-

ing sequences effectively.

GB

40 6436 | 6442

Safety instructions

■Determine the maximum handling period

and set breaks in the work according to

the vibration value.

3.3.2 Operating times

Heed the country-specific regulations for the op-

erating times of chain saws. The operating times

of chain saws can be limited by national and local

regulations.

3.3.3 Working with the chain saw

WARNING!

Danger of serious injury.

If an incompletely mounted chain saw is

used, serious injury can be caused.

■Only use the chain saw when it has

been fully mounted.

■Before each use, perform a visual

inspection in order to check that the

chain saw is complete and does not

contain damaged or worn compo-

nents. Safety and protective devices

must be intact.

■Never work alone.

■Always keep a first-aid kit to hand in case of

accidents.

■Avoid touching metal objects in the ground or

which are conductively connected to the

ground.

■The personal protective equipment compris-

es:

■Protective helmet

■Hearing protection (e.g. ear defenders,

especially when working for than 2.5

hours a day)

■Protective glasses or face visor incorpo-

rated in the protective helmet

■Protective trousers with cut protection in-

lay

■Sturdy working gloves

■Safety boots with high-grip soles, steel

toe caps, and cut protection inlays

■Do not use the chain saw above shoulder

height, since safe handling is no longer pos-

sible in this way.

■When changing position, switch off the en-

gine and put on the chain guard.

■Switch off the petrol engine when not in use

and put the chain guard in place.

■Switch the chain saw off before putting it

down.

■Do not use the chain saw for levering or mov-

ing wood.

■Only specialist personnel are allowed to saw

trunks that are thicker than the length of the

chain bar.

■Only start the cut once the saw chain is run-

ning, never switch on the chain saw already

in the kerf.

■Make sure that no saw chain oil gets onto the

ground.

■Do not undertake sawing work in the rain,

snow or stormy weather.

■Never disable safety and protective devices.

3.3.4 Vibration load

WARNING!

Danger due to vibration

The actual magnitude of the vibration

emissions during the use of the appli-

ance may deviate from that stated by the

manufacturer. Observe the following in-

fluencing factors before or during use:

■Is the appliance being used as in-

tended?

■Is the material being cut or pro-

cessed in the proper manner?

■Is the appliance in a proper condi-

tion of use?

■Is the cutting tool properly sharp-

ened or is the correct cutting tool in-

stalled?

■Are the handle grips and any option-

al vibration grips mounted, and are

they firmly attached to the appli-

ance?

■Only operate the tool at the combustion en-

gine speed required for the respective work.

Avoid using the maximum speed in order to

reduce noise and vibrations.

■The noise and vibrations of the tool may in-

crease due to improper use and mainte-

nance. This leads to health damage. In this

case, immediately switch off the tool and

have it repaired by an authorised service

workshop.

■The degree of stress due to vibration de-

pends on the work to be performed or on the

use of the tool. Estimate the stress and plan

appropriate work breaks. This considerably

2500096_b 41

Safety instructions

reduces stress due to vibration over the en-

tire working time.

■Extensive use of the tool exposes the opera-

tor to vibrations, which can lead to circulatory

issues ("white fingers"). To avoid this risk,

wear gloves and keep your hands warm. If

any symptoms of "white fingers" occur, im-

mediately consult a physician. These symp-

toms include: Numbness, loss of feeling, tin-

gling, itching, pain, reduced muscular

strength, changes in the colour or condition

of the skin. Normally these conditions affect

the fingers, hands or pulse. The risk increas-

es at low temperatures (below approx 10°C).

■Take long breaks during your working day so

you can recover from the noise and the vibra-

tions. Plan your work in such a way that the

use of appliances that generate strong vibra-

tions is spread over several days.

■If you notice an unpleasant sensation or disc-

olouration of the skin on your hands when us-

ing the tool, stop work immediately. Take suf-

ficient work breaks. Without sufficient breaks,

a hand/arm vibration syndrome can occur.

■Minimise your risk of being exposed to vibra-

tions. Maintain the tool according to the in-

structions in the operating instructions.

■If the tool is used frequently, contact your

dealer to purchase anti-vibration accessories

(e.g. handles).

■Define how the vibration load can be limited

in a work plan.

3.3.5 Noise pollution

A certain level of noise exposure from this appli-

ance is inevitable. Carry out noisy work at ap-

proved and specified time periods. Observe rest

periods as necessary and restrict the duration of

the work to a minimum. For your personal protec-

tion and protection of persons in the vicinity, ap-

propriate hearing protection must be worn.

3.3.6 Handling of petrol and oil

DANGER!

Risk of explosion and fire

An escaping petrol/air mixture can cause

an explosive atmosphere. Deflagration,

explosion and fire can lead to serious

and even fatal injuries if fuel is not han-

dled properly.

■Do not smoke when dealing with

petrol.

■Only handle petrol out of doors and

never in enclosed spaces.

■It is essential to heed the code of

conduct stated below.

■Only transport and store petrol and oil in con-

tainers approved for that purpose. Ensure

that children have no access to stored petrol

and oil.

■In order to avoid ground contamination (envi-

ronmental protection) when filling, ensure

that no petrol or oil enters the soil. Use a fun-

nel for filling.

■Never fill the appliance in enclosed spaces.

Petrol vapours may gather at ground level,

and thereby result in a deflagration or even

an explosion.

■Immediately wipe any spilled petrol off the

appliance and the ground. Allow textiles used

to wipe off petrol to dry in a well ventilated

place before disposing of them. Otherwise,

sudden self-ignition may occur.

■If petrol has been spilled, petrol vapours oc-

cur. For this reason, do not start the appli-

ance at the same location but at least 3m

away.

■Avoid skin contact with mineral oil products.

Do not inhale petrol vapours. When filling, al-

ways wear protective gloves. Change and

clean protective clothing regularly.

■Ensure that your clothing does not come into

contact with petrol. If petrol has got onto your

clothing, change it immediately.

■Never fill the appliance while the engine is

running or hot.

3.3.7

Safety of persons, animals and property

■Use the appliance only for the purposes for

which it is intended. Any non-intended use

can lead to injury and property damage.

■Switch on the appliance only when there are

no persons or animals in the working area.

GB

42 6436 | 6442

Assembly

■Maintain a safe distance to persons or ani-

mals, or switch off the appliance if persons or

animals approach.

■Never direct the exhaust gas jet of the engine

towards persons and animals or towards in-

flammable products and objects.

■Do not reach into the vacuum and vent grilles

when the engine is running. Injuries can oc-

cur due to rotating appliance parts.

■Always switch off the appliance when not in

use, e.g. when changing the work area,

during service and maintenance, and when

filling with the petrol/oil mixture.

■Immediately switch off the appliance if there

is an accident in order to avoid further injuries

and/or property damage.

■Never operate the appliance with worn or de-

fective parts. Worn or defective appliance

parts can cause serious injuries.

■Keep the appliance out of the reach of chil-

dren.

4 ASSEMBLY

DANGER!

Danger of fatal injury and danger of

extremely severe injury.

Danger of fatal injury and danger of ex-

tremely severe injury when the engine is

switched on.

■Carry out all work with the engine

switched off.

IMPORTANT!

Danger of damage to the appliance

Danger of damage to the appliance due

to improper assembly.

■Unpacking and assembly must be

carried out on a firm and level sur-

face.

■There must be sufficient space for

moving the machine and the pack-

aging, and suitable tools must be

available.

IMPORTANT!

Danger of environmental damage

Danger of environmental damage due to

improper disposal.

■The packaging must be disposed of

according to local regulations.

CAUTION!

Risk of injury

Sharp-edged and moving appliance

parts can lead to injury.

■Always wear sturdy working gloves

when assembling the bar and chain.

■When installing the bar and chain,

take the greatest of care so as not to

impair the safety and efficiency of

the machine; contact your dealer if

you are in doubt.

NOTE

The machine is supplied with the bar

and chain dismantled, and with the mix-

ture and oil tanks empty.

Make sure that the chain brake is not activated

before assembly. The chain brake is released

when you pull the hand guard (01/3) in the direc-

tion of the handle (01/4).

4.1 Assembly of the guide rail and the saw

chain (02 to 06)

1. Loosen and remove the two hex nuts (02/1)

using the supplied combination wrench and

remove (02/a) the sprocket guard (02/2).

2. Remove the plastic spacer(02/3); this spacer

is only used for transporting the packaged

machine and is not required any longer.

3. Put (03/a) the groove of the guide rail (03/1)

into the studs (03/2). Push the guide rail in

the direction of the machine housing (03/b).

4. Place the sawing chain (04/1) around the

sprocket (04/2) and into the groove of the

guide rail (04/3), while ensuring the correct

running direction. Place the sawing chain

over the reversing sprocket of the guide rail

(05/a).

5. Re-mount the sprocket guard (06/1), only

slightly tighten the hexagon nuts (06/2).

6. Push the guide rail away from the machine

housing until the sawing chain is slightly taut.

7. Only tighten the two hex nuts (06/2) to the

extent that the sawing chain can be made

even more taut.

8. Turn the adjustment screw of the chain ten-

sioner(06/3) until the sawing chain is correct-

ly tensioned (see chapter 5.4 "Check the

chain tension (06, 08)", page44).

9. Tighten the hexagonal nuts (06/2).

2500096_b 43

Start-up

5 START-UP

5.1 Fuel

IMPORTANT!

Danger of damage to the appliance

Using petrol alone will damage the en-

gine and invalidate the warranty.

■

Only use high-quality petrol and lubri-

cating oil so as to ensure overall per-

formance and the service life of the

mechanical parts in the long term.

NOTE

Lead-free petrol tends to leave deposits

in the tank if it is stored for more than 2

months. Always use fresh petrol!

This machine is equipped with a two-stroke en-

gine that runs on a petrol/oil mixture.

Suitable oil

Use only high-quality synthetic two-stroke engine

oils. Oils specially developed for such engines

are available from your dealer, which can guaran-

tee high performance.

Suitable petrol

Use only lead-free petrol with a minimum octane

rating of 90 RON.

5.1.1 Mixing fuel

DANGER!

Risk of explosion and fire

Petrol and mixed fuel are highly inflam-

mable!

■Exclusively store fuel and mixed fuel

in containers specially approved for

fuels, and keep them in a safe place

away from heat sources and naked

flames.

■Never leave the containers within

reach of children.

■Do not smoke when mixing fuel, and

attempt to avoid inhaling the petrol

vapours.

IMPORTANT!

Danger of engine damage

Pure petrol will result in damage and

complete failure of the engine. Guaran-

tee claims against the manufacturer are

excluded in this case.

■Only operate the engine using the

specified petrol/oil mixture ratio.

NOTE

The mixture is exposed to a continuous

aging process. Do not prepare exces-

sive amounts in order to avoid deposits

forming.

NOTE

Regularly clean the petrol and mixture

containers to remove any deposits.

An excessively lean mixture increases the risk of

a premature piston seizure. The warranty shall be

rendered void if the instructions on mixing the fu-

el, etc., in this manual are not followed.

In the table below you will find the correct mixing

ratio, together with an example.

Mixing ratio Petrol Oil

50:1 and 1 part (50

Parts Fuel Oil)

5 litres 100 ml

1. Pour about half of the specified quantity of fu-

el into an approved canister.

2. Pour in the full volume of oil specified in the

table.

3. Add the rest of the petrol.

4. Close the container and shake well.

5.2 Chain lubricant

IMPORTANT!

Danger of damage to the appliance

Due to the metallic abrasion it contains,

the use of used oil for lubricating the

chain would lead to premature wear of

the guide rail and saw chain. Also, the

warranty of the manufacturer will be-

come void.

■Never use used oil, only biologically

degradable saw chain oil.

GB

44 6436 | 6442

Start-up

IMPORTANT!

Danger of environmental damage

The use of mineral oil for the chain lubri-

cation leads to serious environmental

damage.

■Never use mineral oil, but only bio-

logically degradable saw chain oil.

Do not use contaminated oil, since this can lead

to blockage of the filter in the tank and irreparable

damage to the oil pump.

Using high-quality oil is a decisive factor in

achieving effective lubrication for the cutting ele-

ments; used or low-quality oil impairs lubrication

and reduces the service life of the sawing chain

and guide rail.

It is recommended that you fill the oil tank fully

every time you refuel (by means of a funnel). The

capacity of the oil tank is designed so that the fu-

el will run out before the oil does, thereby guaran-

teeing that the machine will not be operated with-

out lubricant.

5.3 Filling with service products (07)

DANGER!

Risk of explosion and fire

An escaping petrol/air mixture can cause

an explosive atmosphere. Deflagration,

explosion and fire can lead to serious

and even fatal injuries if fuel is not han-

dled properly.

■Do not smoke when dealing with

petrol.

■Only handle petrol out of doors and

never in enclosed spaces.

■It is essential to heed the code of

conduct stated below.

Filling with fuel

1. Switch off the engine and pull the protective

cover over the sawing chain.

2. Clean the tank cap (07/1) and the surround-

ing area so that no dirt will drop into the tank.

3. Open the tank cap (07/1) carefully because

pressure may have built up inside.

4. Pour in the fuel using a funnel.

5. Put the filler cap on the fuel tank and screw it

on tightly.

6. Clean up any spilled fuel on the ground and

the device.

7. Only start the device again after the fuel va-

pours have evaporated.

Filling saw chain oil

1. Switch off the engine and pull the protective

cover over the sawing chain.

2. Clean the oil tank cap (07/2) and the sur-

rounding area so that no dirt falls into the

tank.

3. Unscrew the oil tank cap (07/2).

4. Fill the saw chain oil using a funnel.

5. Put the oil tank cap back on the tank and

screw it on tightly.

6. Clean up any spilled saw chain oil on the

ground and the device.

5.4 Check the chain tension (06, 08)

DANGER!

Danger of fatal injury and danger of

extremely severe injury.

Danger of fatal injury and danger of ex-

tremely severe injury when the engine is

switched on.

■Carry out all work with the engine

switched off.

The tension is correct if the links do not come out

of the guide (08/1) when you lift the chain in the

middle of the guide rail, but the saw chain can

still be turned.

Tightening the saw chain

1. Loosen the hexagonal nuts (06/2) of the

sprocket guard (06/1) with the supplied com-

bination wrench.

2. Turn the adjusting screw (06/3) of the chain

tensioner until the saw chain is correctly ten-

sioned.

3. Tighten the hexagonal nuts (06/2).

2500096_b 45

Operation

5.5 Checking the chain brake (09)

WARNING!

Danger of fatal injury and danger of

extremely severe injury due to a de-

fective chain brake

Extremely serious injury and even fatal

injury of the operator can be caused if

the chain brake does not function, e.g.

due to kickback by the running saw

chain.

■Check the chain brake each time be-

fore starting work.

■Do not switch the chain saw on if the

chain brake is defective. in this case,

have the chain saw checked in a

customer service workshop.

The unit is provided with a safety brake system

(chain brake).

The chain brake was developed to immediately

halt movement of the chain in case of kickback.

The brake is normally actuated automatically

through inertia.

This brake can also be actuated manually for

control purposes.

1. Start the engine and firmly hold the device

grips with both hands.

2. Operate the safety locking switch (01/8) and

throttle lever (01/7) to keep the chain moving,

then press the hand guard (09/1) forward us-

ing the back of your left hand (09/a); the

chain must stop immediately.

3. If the saw chain stops, immediately release

the safety locking switch and then the throt-

tle.

4. Switch off the engine.

5. Push the hand guard towards the rear to re-

lease the chain brake (09/b).

6 OPERATION

■Comply with working time regulations in force

in your country.

■Grip the rear handle firmly with your right

hand and the bow handle with your left hand,

and hold them tightly.

■Do not release the handles as long as the

motor is running.

■Do not use the chain saw if you are:

■Tired

■Unwell

■Under the influence of alcohol, medicines

and drugs

6.1 Switching the engine on and off

WARNING!

Risk of explosion and fire

An escaping petrol/air mixture can cause

an explosive atmosphere. Deflagation,

explosion and fire can lead to serious

and even fatal injuries if fuel is not han-

dled properly.

■Do not start the engine unless you

are at least 3 metres away from the

place where you filled the fuel.

6.1.1 Starting the engine (10, 11)

CAUTION!

Risk of injury from cable starter

Due to rapid retraction of the cable start-

er, the hand is pulled too quickly towards

the engine. This can lead to bruises and

sprains.

■Never wind the cable starter around

your hand.

IMPORTANT!

Danger of damage to the appliance

If the cable starter is pulled out too far,

this can cause damage.

■Do not to pull the cable out fully or

cause it to rub against the edge of

the cable guide opening; also, do

not let go of the handle in such a

way that the cable is retracted in an

uncontrolled manner.

IMPORTANT!

Danger of damage to the appliance

If the engine is operated at high speed

and the chain brake actuated, the clutch

may overheat.

■Avoid letting the engine run at high

speed with the chain brake actuated.

Cold start

A cold start means starting the engine after it has

been switched off for at least 5 minutes or after

re-filling with fuel.

1. Place the device on a flat level surface, firmly

grasp the front handle and press the device

GB

46 6436 | 6442

Operation

onto the floor. If necessary, put the tip of your

right foot on the rear handle.

2. Press the hand guard forward to actuate the

chain brake.

3.

Remove the protective cover of the saw chain.

4. Press the primer ball (10/1) 3-4 times (10/a).

5. Turn the rotary choke knob (11/1) clockwise

to the end stop.

6. Using your free hand, pull the starter grip

(11/2) upwards (11/a) until resistance is felt.

7. Do not release the starter grip; pull firmly sev-

eral times until the engine starts for the first

time. Turn the rotary choke knob (11/1) coun-

terclockwise to the end stop.

8. Pull the starter grip (11/2) firmly several times

until the engine starts again.

9. As soon as the engine is running, briefly

press the safety locking switch (11/3) and

throttle lever (11/4). Thus, the throttle valve of

the carburettor is released from the locked

position.

10. Let the device run at idle for about one min-

ute.

11. To release the chain brake, pull back the

hand guard.

Warm start

If the motor is only briefly shut down, the start

procedure can be performed only by pressing the

primer ball but not turning the choke knob.

6.1.2 Switching off the motor (12)

1. Release the safety locking switch (12/1) and

then the throttle lever (12/2).

2. Allow the engine to run at idling speed for a

few seconds.

3. Press the rocker switch (12/3) into position

"0" button (12/a).

6.2 At the end of a work session

WARNING!

Risk of injury by cutting

The sharp links of the saw chain can

cause serious laceration injuries.

■Switch off the motor.

■Wear protective gloves.

WARNING!

Danger of fire

The heated machine can ignite waste

cuttings (e.g. sawdust, remains of

branches or leaves).

■Allow the engine to cool down be-

fore you place the machine in a

room.

■To reduce the risk of fire, the ma-

chine must be cleaned to remove

saw chips, twigs, leaves or surplus

grease.

■Containers with cutting residues

must not be stored inside rooms.

1. Switch off the engine (see chapter 6.1.2

"Switching off the motor (12)", page46).

2. Allow the device to cool down.

3. Remove all traces of saw chips or oil resi-

dues.

4. If the saw chain is very dirty, remove the saw

chain and leave it to soak for a few hours in a

container of special cleaner. Then rinse it

with clean water and spray with an appropri-

ate anticorrosion product before mounting it

on the device again.

5. Pull the protective cover over the saw chain

before cleaning up the device.

6.3 Changing between normal/summer and

winter operation (29)

To prevent the carburettor from icing up at low

ambient temperatures (less than 5°C), it is possi-

ble to heat the intake air by positioning the slider

insert in winter operation. The slider insert can be

accessed directly after removing the air filter cov-

er, using a screwdriver.

IMPORTANT!

Danger of engine damage due to

overheating!

If the chain saw is operated at more than

5 °C and the sliding insert is in the Win-

ter position, this can cause it to over-

heat.

■Before operating, check the ambient

temperature and, if necessary, ad-

just the position of the sliding insert.

1. Remove the air filter cover (see chapter 8.1

"Removing/remounting the air filter cover

(20)", page50).

2500096_b 47

Working behaviour and working technique

2. Pull the slider insert (29/1) out of the frame

(29/a) by hand.

3. Turn the slider insert horizontally (29/b):

■Above 5°C, i.e. normal/summer opera-

tion The sun icon (29/2) must be visible

in normal/summer operation.

■Below 5°C, i.e. winter operation: The

snowflake icon (29/3) must be visible in

winter operation.

4. Turn the slider insert vertically (29/c).

5. Push the sliding insert into the frame (29/d).

6. Mount the air filter cover (see chapter 8.1

"Removing/remounting the air filter cover

(20)", page50).

7 WORKING BEHAVIOUR AND

WORKING TECHNIQUE

DANGER!

Danger of fatal injury due to inade-

quate technical knowledge!

Inadequate technical knowledge can re-

sult in extremely serious up to fatal inju-

ry!

■Only trained and experienced peo-

ple are allowed to fell trees and lop

branches.

DANGER!

Danger of fatal injury from uncontrol-

lable movements of the machine

The moving saw chain develops enor-

mous forces that could lead to the sud-

den uncontrollable swerving and throw-

ing out of the chain saw.

■Always hold the chain saw with both

hands, the left hand on the front

handle and the right hand on the

rear handle. Regardless of whether

you are left- or right-handed.

DANGER!

Danger of fatal injury due to kick-

back!

The operator can be fatally injured by

kickback of the appliance.

■It is essential to comply with the

measures in order to avoid any kick-

back.

CAUTION!

Danger to health from inhaling haz-

ardous substances!

The inhalation of lubricating oil steam,

exhaust gases and sawdust can lead to

health impairments.

■Always use the prescribed personal

protective equipment.

CAUTION!

There is a risk of injury when the

chainsaw is blocked

If you try to pull out a cutting apparatus

when the cutting apparatus – i.e. the

saw chain and guide rail – is blocked

while the engine is running, there is a

risk of injury and risk of damaging the

device.

■Switch off the engine and pry open

the cut (with a wedge, for example),

or make a relief cut using a second

chain saw or cutting apparatus. Re-

move the jammed cutting apparatus

as soon as the cut opens up.

■Follow the instructions and proce-

dures stated in the following sec-

tions to avoid blocking or jamming of

the chainsaw.

NOTE

Courses in the use of chain saws and

techniques for felling trees are regularly

held by various forestry organisations.

7.1 Using the bumper spike (13)

1. Stick the bumper spike (13/1) into the trunk

and make an arc motion with the chain saw

(13/a) so that the chain saw cuts into the

wood.

2.

Repeat this work step several times, moving

the point of contact of the bumper spike (13/b).

GB

48 6436 | 6442

Working behaviour and working technique

7.2 Felling trees (14, 15)

DANGER!

Danger of fatal injury from a falling

tree!

Having no escape route when felling a

tree represents a danger of serious and

even fatal injury!

■Do not start the felling work until you

are sure there is an unobstructed

escape route away from the tree to

be felled.

DANGER!

Danger of fatal injury from an uncon-

trollably falling tree!

Uncontrolled falling trees can lead to ex-

tremely serious and even fatal injury!

■In order to guarantee controlled fell-

ing of a tree, leave a bridge between

the undercut and the back cut. The

length of this bridge should be ap-

prox. 1/10 of the trunk diameter.

■Do not carry out any felling work in

windy conditions.

NOTE

Only use wedges made from wood,

plastic or aluminium.

Take the following measures before starting fell-

ing work.

■Make sure that no other people, animals or

objects are in the danger area.

■The safe distance from other workplaces or

objects should be at least 2½ tree lengths.

■Watch out for power lines and other people's

property. If necessary, notify the power sup-

ply company or the property owner.

■Judge the falling direction of the tree.

Factors influencing the falling direction of the

tree:

■Natural lean of the tree

■Height of the tree

■Branches growing on one side

■Level ground or slope

■Asymmetrical growth, wood damage

■Wind direction and wind speed

■Snow load

■When working on a slope, always work uphill

of the tree to be felled.

■Establish your escape route in advance, and

make sure that there are no obstacles in the

way. The escape route should be at an angle

of approx. 45° diagonally behind the falling

direction (14).

■The trunk must be free from growth, branch-

es and foreign bodies (e.g. dirt, stones, loose

bark, nails, staples, wire, etc.).

Make an undercut a back cut in order to cut down

a tree.

1. During back cuts and cross-cuts, place the

bumper spike firmly against the wood to be

cut.

2. Saw the first undercut (15/c) horizontally,

then the second undercut at an angle of at

least 45° from above. This prevents the chain

saw becoming trapped when you make the

second undercut. The undercut must be as

close as possible to the ground and in the re-

quired felling direction (15/E). The depth of

the undercut should be about 1/4 of the diam-

eter of the trunk.

3. Cut the back cut (15/d) exactly horizontally

opposite to the undercut. The back cut must

be made 3-5 cm above the horizontal under-

cut.

4. Saw in the back cut (15/c) sufficiently deep

so that a bridge (15/f) of at least 1/10 the

trunk diameter remains between the undercut

(15/C) and the back cut (15/d). This bridge

prevents the tree from twisting and falling in

the wrong direction. The tree should start to

fall when the back cut (15/d) approaches the

bridge (15/f).

If the tree falls whilst you are sawing:

■Interrupt the back cut if the tree does fall

in the wrong direction or leans back and

traps the chain saw. To open the cut and

fell the tree, drive in wedges in the direc-

tion of the required felling line.

■Immediately pull the chain saw from the

cut, switch it off and put it down.

■Walk away in the direction of the escape

route.

■Watch out for falling branches and twigs.

5. If the tree remains standing, drive wedges in-

to the back cut in order to cause it to fall in a

controlled way.

6. At the end of sawing work, immediately re-

move your ear defenders and listen out for

signals or warning calls.

2500096_b 49

Maintenance and care

7.3 Delimbing (16)

Heed the following points during this work:

■Brace the chain saw against the tree trunk

and sequentially cut off the freely accessible

branches on the tree trunk, one after the oth-

er (16/a). When working on a slope, carry out

preparatory work from below to above.

■Leave larger, downward-pointing branches

supporting the tree standing at first.

■Cut off smaller branches with one cut.

■Pay attention to branches under tension, and

first saw through them a little from above,

then from underneath upwards, in order to

prevent the chain saw becoming trapped (16/

b).

■First saw free-hanging branches a little from

below, then saw entirely through them from

above downward (16/c).

■Only experienced or trained people should

make plunge cuts, longitudinal cuts and bor-

ing cuts.

7.4 Cross-cutting (17, 18, 19)

Heed the following points during this work:

■When working on a slope, always stand uphill

from the tree trunk, because it could roll

away.

■Guide the chain saw so that there is no part

of your body in the extended sweep arc of

the saw chain.

■Positioning the chain on the trunk:

■Position the bumper spike directly adja-

cent to the cut edge and allow the chain

saw to pivot about this point.

■The chain saw can slip sideways or jump

easily when it is positioned. This depends

on the wood and the condition of the saw

chain. For this reason, always hold the

chain saw firmly.

■At the end of the cut, the chain saw swings

due to its own weight because it is no longer

supported in the cut. Counteract this in a con-

trolled way and do not apply pressure so the

saw chain does not touch the ground.

■After finishing the cut, wait for the saw chain

to come to a halt before you switch off the

chain saw.

■Always switch off the motor of the chain saw

before you go to the next tree.

The entire length of the tree trunk is in contact

with the ground:

■Saw through the tree trunk from above, with-

out cutting into the ground (17/a).

Tree trunk is lying raised at one end:

■To prevent the chain saw becoming trapped

and the wood splintering, first saw through

1/3 of the trunk diameter from below (18/a),

then saw through the remainder from above,

parallel to the cut made from below (18/b).

Tree trunk is lying raised at both ends:

To prevent the chain saw becoming trapped and

the wood splintering, first saw through 1/3 of the

trunk diameter from above (19/a), then saw

through the remainder from below, parallel to the

cut made from above (19/b).

7.5 Cutting converted timber

Heed the following points during this work:

■Use a secure cutting surface (sawing trestle,

wedges, beams).

■Make sure you are standing securely and

that your bodyweight is evenly distributed.

■Secure logs to prevent them twisting.

■Only start the cut once the saw chain is run-

ning. Never switch on the chain saw already

in the kerf.

■Do not secure the wood with your foot and do

not get another person to hold it.

8 MAINTENANCE AND CARE

DANGER!

Risk of injury or death due to improp-

er maintenance

Maintenance work carried out by unqual-

ified persons and the use of non-ap-

proved spare parts can result in serious

injuries and even death during operation

of the appliance.

■Do not remove or deactivate any

safety installations.

■Use only approved OEM spare

parts.

■Ensure through regular and proper

maintenance that the appliance is in

a clean and functional condition at

all times.

GB

50 6436 | 6442

Maintenance and care

DANGER!

Danger of fatal injury and danger of

extremely severe injury.

Danger of fatal injury and danger of ex-

tremely severe injury when the engine is

switched on.

■Carry out all work with the engine

switched off.

CAUTION!

Risk of injury

Sharp-edged and moving appliance

parts can lead to injury.

■Always wear protective gloves

during maintenance, care and clean-

ing work.

■Correct maintenance is essential to retain the

original efficiency and working safety of the

machine.

■Make sure that all nuts and screws are firmly

tightened so as to be certain that the ma-

chine is always operating under good condi-

tions.

■Never use the device with worn-out or dam-

aged parts. The damaged parts must be re-

newed and are never allowed to be repaired.

Prior to the maintenance work:

■Switch off the engine and let it cool down.

■Remove the spark plug connector.

■Wear protective gloves when working on the

saw chain.

■Do not remove the chain guard unless you

need to work on the guide rail or the chain it-

self.

■Dispose of oils, petrol or other contaminating

substances according to the regulations.

8.1 Removing/remounting the air filter cover

(20)

Removing the air filter cover

1. Insert a screwdriver between retaining clip

(20/1) and air filter cover (20/2).

2. Using the screwdriver, push the retaining

clips away from the air filter cover (20/a).

3.

Pull off the air filter cover from the device

(20/c).

Mounting the air filter cover

1. Push the tab (20/3) of the air filter cover un-

der the housing, then place the air filter cover

on the device.

2. Press the retaining clips (20/1) onto the air fil-

ter cover (20/b) until they snap into place.

8.2 Cleaning the air filter (21)

IMPORTANT!

Hazard due to dirty, damaged or

missing air filter

The device engine can suffer irreparable

damage if the air filter is missing, dirty,

or defective.

■Cleaning the air filter is a prerequi-

site for correct operation and a long

service life of the device. To prevent

damage to the engine, do not work

without a filter or if the filter is dam-

aged.

■Cleaning should be carried out after

every 15 hours of machine use.

■Never wash the filter element; it

must always be replaced it if it be-

comes too dirty or is damaged.

Removing the air filter

1. Switch off the engine and let it cool down.

2. Remove the air filter cover (see chapter 8.1

"Removing/remounting the air filter cover

(20)", page50).

3. Loosen the wing nuts (21/1).

4. Pull the air filter (21/2) up and away (21/a).

5. Cover the intake opening (21/3) with a clean

cloth. This prevents dirt particles from falling

into the carburetor space.

6. Separate both parts of the air filter (21/4).

Cleaning the air filter

1. Clean the nylon filter with a brush or fine bris-

tles; if necessary, blow off particles carefully

from the inside to the outside with com-

pressed air.

Mounting the air filter

1. Put both parts of the air filter (21/4) back to-

gether.

2. Place (21/b) the air filter (21/2) on the intake

opening (21/3).

3. Fasten the air filter tightly with the wing nuts

(21/1).

2500096_b 51

Maintenance and care

8.3 Checking/replacing the spark plug (22,

23)

In case of damage to the insulation, strong elec-

trode erosion or heavily oil-contaminated elec-

trodes, the spark plug must be replaced.

Preparation

1. Switch off the engine and let it cool down.

2. Remove the air filter cover (see chapter 8.1

"Removing/remounting the air filter cover

(20)", page50).

3. Remove the spark plug connector (22/1).

Check the electrode spacing (23)

1. Remove the spark plug (22/2) with the sup-

plied combination wrench.

2. Clean the electrode with a brush (23/1).

3. Measure the distance (23/2). The gap dimen-

sion must be 0.6-0.7mm.

Changing the spark plug

1. Remove the spark plug (22/2) with the sup-

plied combination wrench.

2. Screw in the new spark plug until it stops.

3. Push the spark plug connector onto the spark

plug.

8.4 Guide rail (25, 27)

To prevent asymmetrical wear, the guide rail

should be turned around regularly.

The following maintenance work must be carried

out:

■Grease the bearing of the reversing sprocket

(27).

■Clean (25) the groove of the guide rail with a

scraper (not included in the scope of supply).

■Clean the lubrication holes.

■Use a flat file to remove burrs from the guide

flanks and compensate for any deviations be-

tween the guides.

The guide rail must be replaced if:

■The depth of the groove is less than the

height of the pulling link (which is never al-

lowed to touch the base of the groove);

■The inner guide wall is worn to such an ex-

tent that the chain tilts to the side.

8.5 Sharpening the saw chain (24)

DANGER!

Danger of fatal injury due to kick-

back!

Improperly sharpened saw chain in-

creases the danger of kickback and thus

the danger of fatal injury.

■Sharpen the saw chain properly to

reduce the risk of kickback.

NOTE

Inexperienced chain saw operators are

recommended to have the saw chain

sharpened by a specialist at the custom-

er service.

The saw chain must always be well-sharpened

for reasons of safety and efficiency.

Sharpening is required if:

■The saw chips are like sawdust.

■Greater force is necessary for cutting.

■The cut is not straight.

■Vibration increases.

■Fuel consumption increases.

If you get trained customer service personnel to

sharpen the chain for you, they will be able to do

this with the appropriate tools for a minimum of

material removal and even sharpening of all

teeth.

You can sharpen the saw chain yourself using

special round files whose diameters are adapted

to the specific chain type (see chapter 8.10

"Chain maintenance table", page53). A certain

amount of skill and experience is necessary to

avoid damage to the teeth.

To sharpen the saw chain:

1. Switch off the engine, release the chain

brake, and clamp the guide rail firmly in a

suitable vice with the saw chain mounted,

while ensuring that the chain can move free-

ly.

2. Tension the chain if it is slack.

3. Place the file in the corresponding guide and

then guide the file through the opening of the

tooth making sure that you keep an even an-

gle according to the tooth profile.

4. Only perform a few strokes of the file and ex-

clusively in the forwards direction, then re-

peat the working step on all teeth in the same

orientation (right or left).

GB

52 6436 | 6442

Maintenance and care

5. Reverse the position of the guide rail in the

vice and repeat the working step on the re-

maining teeth.

6. Check that the limit tooth does not project be-

yond the checking tool, and file off any pro-

jection using a flat file, then round down the

profile.

7. After sharpening, clean away all filings and

dust, then lubricate the saw chain in an oil

bath.

The chain must be renewed if:

■The length of the teeth is less than 5 mm;

■Where applicable: The mark on the teeth of

the cutting elements is exceeded;

■The play on the links at the chain rivets is ex-

cessive.

8.6 Checking the chain lubrication (26)

Never operate the device without sufficient chain

lubrication. Otherwise you reduce the service life

of the device. You should therefore check the

amount of oil in the oil tank and the oil supply

each time before starting work.

1. Start the device.

2. Hold the running chain saw about 15 cm

above a tree stump or a suitable foundation.

A light oil film should form on the tree stump

(26/1) if there is sufficient lubrication.

8.7 Adjusting the chain lubrication (28)

DANGER!

Danger of fatal injury and danger of

extremely severe injury.

Danger of fatal injury and danger of ex-

tremely severe injury when the engine is

switched on.

■Carry out all work with the engine

switched off.

The oil supply rate can be adjusted with an ad-

justing screw. The adjusting screw is on the bot-

tom of the device (28/1).

Use a small screwdriver to adjust the supply rate:

■Turn it clockwise to decrease the supply rate

■Turn it counterclockwise to increase the sup-

ply rate

When working, you should regularly check

whether there is sufficient oil present in the oil

tank.

8.8 Checking a standstill when the saw

chain is running in idle

WARNING!

Danger from moving saw chain

A saw chain moving at idling speed can

cause life-threatening injuries when

working.

■Never work with the chain saw when

the saw chain is moving at idling

speed.

■Before every use, check that the

saw chain is at a standstill if the en-

gine is running at idling speed.

1. Start the engine and let it run at idling speed.

2. Check that the saw chain is stationary.

3. If the saw chain is moving, the following er-

rors could be present:

■Idle speed is too high (see chapter 8.9

"Setting the idling speed on the carburet-

tor", page52).

■The coupling is defective, contaminated

or incorrectly set. Contact an AL-KO ser-

vice centre.

8.9 Setting the idling speed on the

carburettor

The idling speed is specified in the technical data

(see chapter 13 "Technical data", page56). It is

best adjusted with the aid of a speed counter.

If the idling speed is correctly set, the engine runs

round at idling speed and the saw chain does not

move. Depending on the operating location

(mountain, lowland), the idling setting must be

corrected using the "T" idling speed stop screw.

NOTE

The regulating screws "L", for idle fuel

mixture, and "H", full load mixture, may

only be adjusted by an AL-KO service

station.

The saw chain moves without the throttle

being applied:

The idling speed is too high.

1. Turn the "T" idling stop screw (11/5) anti-

clockwise a little until the saw chain no longer

moves.

The engine continually dies if the throttle is

not applied:

The idling speed is too low.

2500096_b 53

Maintenance and care

1. Turn the "T" idling stop screw (11/5) clock-

wise a little until the engine runs smoothly.

If the optimum carburettor setting cannot be ad-

justed by turning the "T" idling speed stop screw,

have the carburettor optimally adjusted by an AL-

KO service station.

8.10 Chain maintenance table

WARNING!

Danger of serious injury.

Use of an unapproved saw chain or

guide rail on the chain saw can result in

serious injuries.

■Use only approved saw chains and

guide rails.

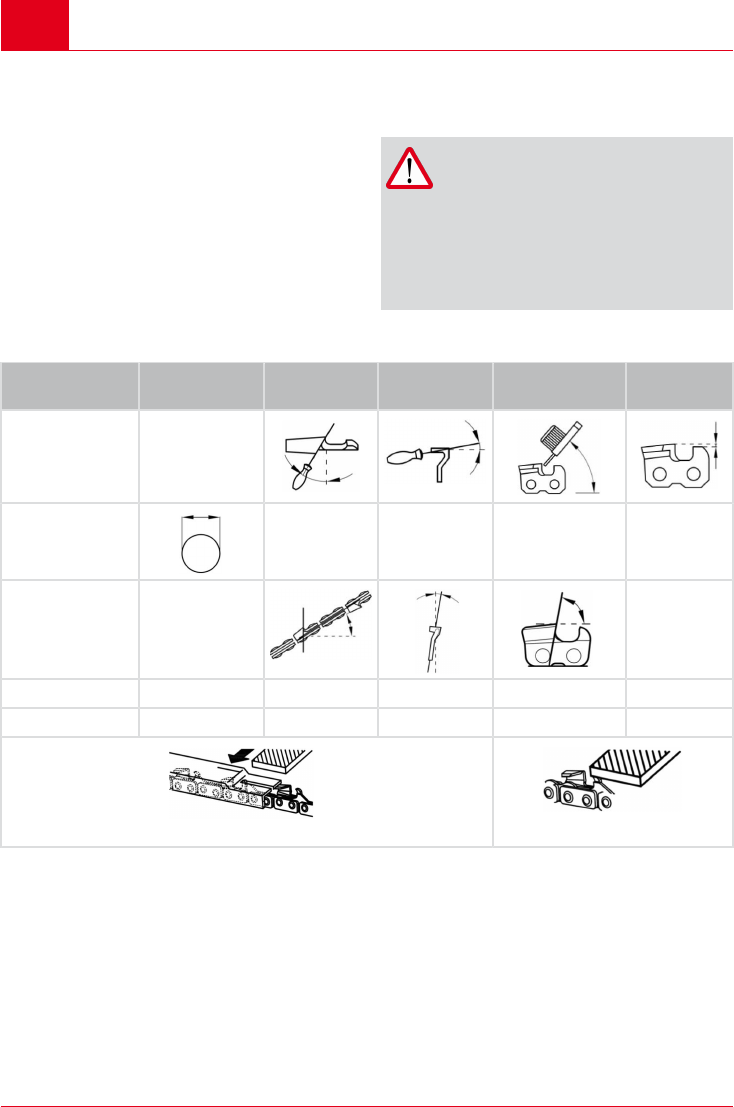

The table shows the values for different chain

types.

Chain type File diameter Top plate an-

gle

Down angle Head tilt angle

(55°)

Depth

gauge set-

ting

Rotational an-

gle of the tool

Inclination an-

gle of the tool

Side plate angle

91P053X 5/32" 30° 0° 80° 0.025"

91P057X 5/32" 30° 0° 80° 0.025"

Depth gauge setting File

8.11 Maintenance schedule

The following jobs may be carried out by the us-

er. All other work must only be carried out by a

specialist service centre.

The following information relates to normal appli-

cation conditions. Under special conditions such

as working for a particularly long time, the speci-

fied maintenance intervals will have to be short-

ened accordingly.

GB

54 6436 | 6442

Maintenance and care

Maintenance schedule

One-

time af-

ter 5 op-

erating

hours

Before

starting

work

Every

week

Every

50 op-

erating

hours

Every

100 op-

erating

hours

As re-

quired

Before/after

the season,

annually

Carburettor

Check idling speed X

Air filters

Clean X

Renew X

Spark plug

Check electrode gap, ad-

just if necessary

X X

Renew X X

Silencer

Visual inspection for con-

dition

X

Fuel tank, oil tank

Clean X X

Chain brake

Functional check X

Clean, grease articulation

points

X X

Chain lubrication

Check X X

Saw chain

Visual check for condi-

tion, check sharpness

X

Resharpen X X

Renew, if necessary re-

new the chain sprocket

as well and grease the

chain sprocket bearing

X

Chain bar

Visual inspection for con-

dition

X

Turn over the guide rail X

Grease the reversing

sprocket

X

2500096_b 55

Help in case of malfunction

Maintenance schedule

One-

time af-

ter 5 op-

erating

hours

Before

starting

work

Every

week

Every

50 op-

erating

hours

Every

100 op-

erating

hours

As re-

quired

Before/after

the season,

annually

Clean the chain groove/

oil hole

X

Clean the inside of the

protective cover

X

All accessible screws

(except set screws)

Retighten X X X

Complete machine

Visual inspection for con-

dition

X

Clean (including air inlet,

cylinder cooling vanes)

X X X

9 HELP IN CASE OF MALFUNCTION

CAUTION!

Risk of injury

Sharp-edged and moving appliance

parts can lead to injury.

■Always wear protective gloves

during maintenance, care and clean-

ing work.

NOTE

If you encounter any malfunctions that

are not listed in this table or that you

cannot rectify yourself, please contact

our customer service.

Malfunction Cause Remedy

The engine cannot be started

or dies immediately.

Incorrect operation Start the engine as described in

these operating instructions.

Dirty spark plug or faulty

electrode gap

Clean or replace the spark plug.

Dirty air filter Clean or replace the air filter

The guide rail and saw chain

become hot when running.

Generation of smoke.

The saw chain is tensioned

too tightly.

Reduce chain tension.

Oil tank is empty. Replenish the saw chain oil.

The oil entry hole and/or

groove of the guide rail are

dirty.

Clean the oil entry hole and groove

of the guide rail.

Engine running, but the saw

chain does not move.

The saw chain is tensioned

too tightly.

Reduce chain tension.

Device errors Contact an AL-KO service centre.

GB

56 6436 | 6442

Transport

Malfunction Cause Remedy

Only sawdust is thrown out,

rather than wood chips. The

chain saw has to be pushed

through the wood.

The saw chain is blunt. Sharpen the saw chain or contact an

AL-KO service centre.

Device vibrates unusually. Device errors Contact an AL-KO service centre.

10 TRANSPORT

WARNING!

Danger of fatal injury and danger of

extremely severe injury.

During transport, a running saw chain

can lead to extremely serious and even

fatal injury.

■Never carry and transport the chain

saw with the saw chain running.

■Before transporting, carry out the

measures mentioned above.

Before transporting, carry out the following mea-

sures:

1. Switch off the engine.

2. Allow the device to cool down.

3. Remove all traces of saw chips or oil resi-

dues.

4. Pull the protective cover over the guide rail.

Only carry the chain saw using the handle. When

doing this, the guide rail points to the rear.

In vehicles: Secure the chain saw against tipping

over, damage and leakage of service products.

11 STORAGE

Thoroughly clean the appliance after each use

and – if present – attach all covers. Store the ap-

pliance in a dry, lockable place out of the reach of

children.

Carry out the following jobs before intervals in

work lasting for longer than 30 days:

1. Completely drain the fuel and oil.

2. Remove the saw chain and guide rail, clean it

and spray it with rust-proofing oil.

3. Thoroughly clean the device and store it in a

dry place.

IMPORTANT!

Danger of damage to the appliance

Dried-on/sticky saw chain oil can lead to

damage to oil-channelling components

after lengthy storage.

■Remove the saw chain oil from the

appliance before an extended period

of storage.

12 DISPOSAL

■Before disposing of the device you

must empty the fuel tank and the en-

gine oil tank!

■Petrol and motor oil do not belong in

household waste or the public sewer

system, but should be collected and

disposed of separately.

Packaging, equipment and accessories are made

from recyclable materials, and must be disposed

of accordingly.

13 TECHNICAL DATA

Type 6436 6442

Item no. 127429 127430

Engine type 2-stroke 2-stroke

Engine displacement 35.2cm³ 41.9cm³

Maximum engine power in kW (according to ISO 7293) 1.45 1.7

Easy Start system Yes / primer Yes / primer

Idle speed 3000 ± 400 min-1 3000 ± 400 min-1

Maximum speed 12000 min-1 12000 min-1

2500096_b 57

After-Sales / Service

Type 6436 6442

Fuel Lead-free petrol

with at least 90

RON

Lead-free petrol

with at least 90

RON

Mixing ratio 1:50 1:50

Volume of fuel tank 270cm3270cm3

Oil tank volume 230cm3230cm3

Guide rail:

■Type Oregon

140SDEA041

Oregon

160SDEA041

■Length/effective cutting length 35/33cm 40/37cm

Chain sprocket:

■Number of teeth 6z/6T 6z/6T

■Pitch 3/8" 3/8"

Saw chain:

■Type Oregon

91P053X

Oregon

91P057X

■Pitch 9.525mm (3/8") 9.525mm (3/8")

■Driving link width 1.27mm (0,05'') 1.27mm (0,05'')

Maximum chain speed ≤22.86m/s ≤22.86m/s

Chain guard Yes / automatic Yes / automatic

Weight of the chain saw when the tanks are empty:

■Weight with guide rail and saw chain 5.38kg 5.45kg

■Weight without guide rail and saw chain 4.75kg 4.75kg

Sound pressure level LpA (as per DIN EN ISO 22868) 101.1 dB(A)

[K = 3.0 dB(A)]

101.5 dB(A)

[K = 3.0 dB(A)]

Sound power level LwA (as per DIN EN ISO 22868) 109.9 dB(A)

[K = 3.0 dB(A)]

110.0 dB(A)

[K = 3.0 dB(A)]

Equivalent total vibration value (as per DINENISO22867):

Front handle (K = 1.5 m/s2) 6.57 m/s26.47m/s2

Rear handle (K = 1.5 m/s2) 6.88m/s26.96m/s2

14 AFTER-SALES / SERVICE

In the event of questions of warranty, repair or

spare parts, please contact your nearest AL-

KOService Centre. These can be found on the

Internet at:

www.al-ko.com/service-contacts

GB

58 6436 | 6442

Guarantee

15 GUARANTEE

We will resolve any material or manufacturing faults on the appliance during the legal warranty period

for claims relating to faults, in accordance with our choice either to repair or replace. The legal warran-

ty period is determined by the legislation of the country in which the appliance was purchased.

Our warranty promise applies only if:

■These operating instructions are heeded

■The appliance is handled correctly

■Original spare parts have been used

The warranty becomes void in the case of:

■Unauthorised repair attempts

■Unauthorised technical modifications

■Non-intended use

The guarantee excludes:

■Paint damage that can be attributed to normal wear and tear

■Wear parts that are marked with a frame

xxxxxx (x)

on the spare parts card

■Internal combustion engines (these are covered by the guarantee provisions of the corresponding

engine manufacturers)

The guarantee period commences with purchase by the first end user. The date on the proof of pur-

chase is decisive. In the event of a guarantee claim, please take this guarantee declaration and the

original proof of purchase, and contact your dealer or the nearest authorised customer service centre.

This statement does not affect the purchaser's statutory claims for defects against the vendor.

16 TRANSLATION OF THE ORIGINAL EU DECLARATION OF CONFORMITY

We hereby declare that this product in its marketed form conforms to the requirements of the harmon-

ised EU Directives, EU safety standards and the product-specific standards.

Product

Chain saw

Serial number

G4011022

Manufacturer

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Germany

Duly authorised person for techni-

cal file

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Germany

Type

6436

6442

Sound power level

EN ISO 3744

measured/guaranteed

6436: 109.9 / 113 dB(A)

6442: 110.0 / 113 dB(A)

EU directives

2006/42/EC

2014/30/EU

2000/14/EC

Conformity evaluation

2000/14/EC – Appendix V

Harmonised standards

DIN EN ISO 11681-1:2011

DIN EN ISO 14982:2009

Type examination as per

2006/42/EC Annex IX

BM 18SHW0351-01

Notified body

Intertek Deutschland GmbH

Stangenstraße 1

D-70771 Leinfelden-Echterdin-

gen

Germany

No. 0905

Kötz, 11/01/2018

Dr. Wolfgang Hergeth

Managing Director

2500096_b 59

Vertaling van de originele gebruikershandleiding

VERTALING VAN DE ORIGINELE GEBRUIKERSHANDLEIDING

Inhoudsopgave

1 Over deze gebruikershandleiding ............ 60

1.1 Symbolen op de titelpagina................ 60

1.2 Verklaring van pictogrammen en sig-

naalwoorden....................................... 60

2 Productomschrijving ................................ 60

2.1 Beoogd gebruik .................................. 60

2.2 Mogelijk afzienbaar foutief gebruik..... 61

2.3 Overige risico's................................... 61

2.4 Veiligheids- en beveiligingsvoorzie-

ningen ................................................ 61

2.5 Symbolen op het apparaat ................. 61

2.6 Inhoud van de levering....................... 62

2.7 Productoverzicht (01) ......................... 63

3 Veiligheidsinstructies ............................... 63

3.1 Veiligheidsinstructies voor kettingza-

gen ..................................................... 63

3.2 Oorzaken en vermijding van een te-

rugslag ............................................... 64

3.3 Veiligheidsaanwijzingen voor de

werkzaamheden................................. 64

3.3.1 Gebruiker..................................... 65

3.3.2 Werktijden.................................... 65

3.3.3 Werken met de kettingzaag......... 65

3.3.4 Belasting door trillingen ............... 66

3.3.5 Geluidsbelasting .......................... 66

3.3.6 Omgang met benzine en olie....... 67

3.3.7 Veiligheid van personen, dieren

en eigendommen......................... 67

4 Montage................................................... 67

4.1 Montage van de geleiderail en zaag-

ketting (02 t/m 06) .............................. 68

5 Ingebruikname ......................................... 68

5.1 Brandstof............................................ 68

5.1.1 Brandstof mengen ....................... 69

5.2 Kettingsmeermiddel ........................... 69

5.3 Bedrijfsmiddelen bijvullen (07) ........... 70

5.4 Kettingspanning controleren (06, 08) . 70

5.5 Kettingrem controleren (09) ............... 70

6 Bediening .................................................. 71

6.1 Motor in-/uitschakelen ........................ 71

6.1.1 Motor starten (10, 11) .................. 71

6.1.2 Motor uitschakelen (12) ............... 72

6.2 Na het werk ........................................ 72

6.3 Omschakelen tussen normaal/zomer-

en wintermodus (29)........................... 72

7 Werkhouding en werktechniek .................. 73

7.1 Gebruik van de aanslagkam (13) ....... 73

7.2 Bomen kappen (14, 15) ...................... 74

7.3 Snoeien (16) ....................................... 75

7.4 Boom inkorten (17, 18, 19) ................. 75

7.5 Zaaghout verzagen............................. 75

8 Onderhoud en verzorging.......................... 76

8.1 Luchtfilterdeksel demonteren/monte-

ren (20) ............................................... 76

8.2 Luchtfilter reinigen (21)....................... 76

8.3

Bougie controleren/vervangen (22, 23)

77

8.4 Geleiderail (25, 27) ............................. 77

8.5 Zaagketting slijpen (24) ...................... 77

8.6 Kettingsmering controleren (26) ......... 78

8.7 Kettingsmering instellen (28) .............. 78

8.8 Stilstand van de zaagketting contro-

leren bij stationair draaien .................. 78

8.9 Stationair toerental aan de carbura-

teur instellen ....................................... 78

8.10 Tabel kettingonderhoud...................... 79

8.11 Onderhoudsschema ........................... 80

9 Hulp bij storingen....................................... 81

10 Transport................................................... 82

11 Opslag....................................................... 82

12 Verwijderen ............................................... 83

13 Technische gegevens ............................... 83

14 Klantenservice/service centre ................... 84

15 Garantie..................................................... 84

16 Vertaling van de originele EG-conformi-

teitsverklaring ............................................ 85

NL

60 6436 | 6442

Over deze gebruikershandleiding

1 OVER DEZE

GEBRUIKERSHANDLEIDING

■De Duitse versie is de originele gebruiksaan-

wijzing. Alle andere taalversies zijn vertalin-

gen van de originele gebruiksaanwijzing.

■Bewaar deze gebruiksaanwijzing goed zodat

u erin het antwoord op uw vragen kunt terug-

vinden wanneer u informatie over het appa-

raat nodig heeft.

■Draag het apparaat alleen samen met deze

gebruiksaanwijzing aan andere personen

over.

■Lees en neem de veiligheids- en waarschu-

wingsinstructies in deze gebruiksaanwijzing

in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze

gebruiksaanwijzing absoluut zorg-

vuldig door. Dit is de voorwaarde

voor veilig werken en een storings-

vrij gebruik.

Gebruiksaanwijzing

Gebruik het benzineapparaat niet in

de buurt van open vlammen of hitte-

bronnen.

1.2 Verklaring van pictogrammen en

signaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie,

die, wanneer ze niet vermeden wordt, tot

de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situa-

tie, die, wanneer ze niet vermeden

wordt, tot de dood of tot een zwaar letsel

kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situa-

tie, die, wanneer ze niet vermeden

wordt, tot een licht of middelzwaar letsel

kan leiden.

LET OP!

Wijst op een situatie, die, wanneer ze

niet vermeden wordt, tot materiële scha-

de kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duide-

lijkheid en een beter gebruik.

2 PRODUCTOMSCHRIJVING

Deze gebruiksaanwijzing beschrijft een handge-

dragen kettingzaag, die wordt aangedreven met

een bezinemotor.

2.1 Beoogd gebruik

De kettingzaag is uitsluitend bedoeld voor ge-

bruik in tuinen. In een dergelijke omgeving kan

de kettingzaag worden gebruikt voor houtzaag-

werk, zoals:

■Zagen van boomstammen

■Zagen van kanthout

■Zagen van takken afhankelijk van de snij-

lengte

De kettingzaag mag enkel worden gebruikt voor

het buiten zagen van hout. Tijdens het gebruik

zijn voldoende persoonlijke beschermingsmidde-

len vereist. Alle andere toepassingen zoals pro-

fessionele boomverzorging van de binnenkant

van een boom, worden uitdrukkelijk uitgesloten.

Voor schade door bedieningsfouten is de gebrui-

ker aansprakelijk. Enkel de zaagkettingen en

zwaardcombinaties die in de gebruikershandlei-

ding voor dit gereedschap worden vermeld, mo-

gen worden gebruikt. Elke andere toepassing

dan hier beschreven, wordt beschouwd als niet

overeenkomstig het gebruiksdoel.

De kettingzaag mag niet commercieel worden

gebruikt.

VOORZICHTIG!

Letselgevaar door ondoelmatig ge-

bruik!

Wanneer de kettingzaag wordt gebruikt

voor het zagen van hout waarin vreemde

voorwerpen zijn verwerkt, of andere voor-

werpen, kan dit tot persoonlijk letsel leiden.

■Gebruik de kettingzaag uitsluitend

voor licht houtzaagwerk.

■Controleer het hout voor het zagen

op vreemde voorwerpen, zoals spij-

kers, schroeven, beslag.

2500096_b 61

Productomschrijving

2.2 Mogelijk afzienbaar foutief gebruik

■Snoei nooit takken, die zich recht boven of

onder een scherpe hoek ten opzichte van de

gebruiker of overige personen bevinden.

■Gebruik geen afgewerkte olie.

■Gebruik het apparaat niet in omgevingen met

een potentieel explosiegevaar.

2.3 Overige risico's

Ook bij reglementair gebruik van het gereed-

schap kan sprake zijn van een restrisico dat niet

kan worden uitgesloten. Door het type en de con-

structie van het apparaat kunnen volgende geva-

ren niet worden uitgesloten.

■Contact met de vrij toegankelijke tanden van

de ketting (gevaar voor snijletsel).

■Toegang tot de draaiende ketting (gevaar

voor snijletsel).

■Plotselinge en onverwachte beweging van

het zwaard (gevaar voor snijletsel).

■Loskomen van delen van de ketting (gevaar

voor (snij)letsel).

■Loskomen van delen van het bewerkte hout.

■Loskomen van deeltjes van het bewerkte

hout.

■Emissies van de benzinemotor.

■Aanraking van de huid met brandstof (benzi-

ne/olie).

■Gehoorschade tijdens het werk wanneer

geen gehoorbescherming wordt gedragen.

2.4 Veiligheids- en

beveiligingsvoorzieningen

WAARSCHUWING!

Gevaar voor zwaar letsel door gema-

nipuleerde veiligheids- en beveili-

gingsvoorzieningen

Wanneer veiligheids- en beveiligings-

voorzieningen zijn gemanipuleerd, kan

tijdens werkzaamheden met de ketting-

zaag zwaar letsel worden toegebracht.

■Stel de beschermings- en beveili-

gingsvoorzieningen nooit buiten wer-

king!

■Werk uitsluitend met de kettingzaag,

wanneer alle veiligheids- en beveili-

gingsvoorzieningen correct functio-

neren.

Beschermkap van het zaagblad

Voor transport moet de beschermkap over het

zaagblad en de zaagketting worden geschoven,

om persoonlijk letsel en beschadiging van voor-

werpen te voorkomen.

Kettingrem

De kettingrem wordt bij een terugslag door de

handbescherming geactiveerd en stopt de draai-

ende zaagketting onmiddellijk.

Veiligheids-blokkeertoets

De gashendel kan pas ingedrukt worden als de

veiligheids-blokkeertoets is ingedrukt.

2.5 Symbolen op het apparaat

Symbool Betekenis

Vereist extra voorzichtigheid tijdens

gebruik!

Terugslagrisico!

Houd de kettingzaag tijdens het za-

gen nooit met slechts één hand

vast!

Draag een veiligheidshelm, gehoor-

bescherming en oogbescherming!

Draag beschermende handschoe-

nen!

Draag stevige schoenen!

Lees vóór ingebruikname de ge-

bruiksaanwijzing!

Houd de kettingzaag tijdens het za-

gen altijd met beide handen vast!

NL

62 6436 | 6442

Productomschrijving

Symbool Betekenis

Tank voor benzine/oliemengsel

Brandstoftoevoerknop

Zon: Normaal/zomermodus

Sneeuwvlok: Wintermodus

Voor de veilige werking en het veilige onderhoud

werden symbolen op de machine gedrukt. Neem

deze instructies altijd in acht.

Symbool Betekenis

Aansluiting om brandstofmengsel

bij te vullen

Positie: bij de tankdop

Aansluiting om kettingolie bij te vul-

len

Positie: bij de olietankdop

De motorschakelaar bedienen; de

schakelaar op "O" zetten, de motor

schakelt onmiddellijk uit.

Positie: links van de achterste

handgreep

De luchtklepknop bedienen Trekt u

de knop naar buiten, sluit de lucht-

klep, duwt u de knop naar binnen,

opent de luchtklep.

Positie: Luchtfilterdeksel

De oliepomp instellen Draai de

stang met een schroevendraaier in

de richting van de pijl tot stand MAX

voor een sterkere oliestroom resp.

tot stand MIN voor een zwakkere

oliestroom van de kettingolie.

Positie: Onderkant van de aandrij-

feenheid

De schroef onder de markering "H"

dient om het mengsel bij een hoger

toerental in te stellen.

Positie: linksboven bij de achterste

handgreep

Symbool Betekenis

De schroef onder de markering "L"

dient om het mengsel bij een lager

toerental in te stellen.

Positie: linksboven bij de achterste

handgreep

De schroef boven de markering "T"

dient om het stationair toerental in

te stellen.

Positie: linksboven bij de achterste

handgreep

Toont in welke richting de ketting-

rem wordt losgelaten (witte pijl) of

ingedrukt (zwarte pijl).

Positie: voorkant van de geleiderail

Toont in welke richting de ketting

gemonteerd is.

Positie: voorkant van de geleiderail

Gegarandeerd geluidsniveau: 113

dB(A)

2.6 Inhoud van de levering

Controleer na het uitpakken of alle onderdelen

zijn geleverd.

12

3

4

6

7

8

5

Nr. Component

1 Zaagblad

2 Zaagketting

3 Bezine-kettingzaag

4 Beschermkap voor geleiderail

5 Vijl

6 Schroevendraaier

7 Combisleutel

8 Gebruiksaanwijzing

2500096_b 63

Veiligheidsinstructies

2.7 Productoverzicht (01)

Nr. Component

1 Zaagblad

2 Zaagketting

3 Voorste handbescherming

4 Voorste handbeugel

5 Luchtfilterdeksel

6 Borgklemmen voor luchtfilterdeksel

7 Gashendel

8 Veiligheids-blokkeertoets

9 Achterste handbeugel

10 Wiptoets voor het uitschakelen van de

motor, springt vanzelf terug

11 Brandstoftank

12 Choke-draaiknop (voor koude start)

13 Handgreep startinrichting

14 Oliereservoir

15 Beschermkap voor geleiderail

16 Boomklauw

17 Bevestigingsmoeren voor geleiderail

18 Stelbout voor kettingspanner

19 Railbevestiging

20 Primer-Ball

21 Gebruiksaanwijzing

3 VEILIGHEIDSINSTRUCTIES

■Controleer het apparaat dagelijks voor ieder

gebruik en na ieder vallen of gebeurtenissen

als bijv. het inwerken van geweld door slagen

of stoten op schade en bedrijfsveilige hoeda-

nigheid.

■Controleer de dichtheid van het brandstofsys-

teem en de functionaliteit van de veiligheids-

voorzieningen. Gebruik een geen geval ap-

paraten die niet meer bedrijfsveilig zijn.

Neem bij twijfels contact op met uw dealer.

■Draag bij de werkzaamheden met het appa-

raat een gehoorbescherming, met name bij

een dagelijkse werktijd van meer dan 2,5 uur.

Door de werking van het apparaat ontstaat er

sterke geluidsvorming die gehoorschade bij

de bediener kan veroorzaken.

■Draag beschermende handschoenen tegen

trillingen en maak regelmatig een pauze als

preventieve maatregel tegen het fenomeen

van Raynaud ("dode vingers"). Een langere

gebruiksduur van het apparaat kan tot door

de trillingen veroorzaakte doorbloedings-

stoornissen van de handen leiden. Een

nauwkeurige gebruiksduur kan niet worden

vastgelegd. Die is afhankelijk van verschillen-

de factoren. Let bij voortdurend gebruik van

het apparaat op uw handen en vingers.

Raadpleeg een arts als er symptomen optre-

den als bijv. verlies van gevoel, pijn, jeuk,

vermindering van de lichaamskracht of ver-

andering van huidskleur of huid.

■Gebruik de motor nooit in gesloten ruimtes

en schakel hem uit als u tijdens het gebruik

van het apparaat misselijk, duizelig of onwel

wordt. Raadpleeg onmiddellijk een arts. Het

apparaat veroorzaakt vergiftige gassen als

de motor draait. Deze gassen kunnen geur-

loos en onzichtbaar zijn.

■Gebruik het apparaat niet in de buurt van

open vlammen of hittebronnen. De dampen

van benzine en olie zijn zeer makkelijk ont-

vlambaar.

■Draag een stofmasker als tijdens de werk-

zaamheden met het apparaat zaagsel, damp

of rook ontstaat. Die kunnen schadelijk zijn

voor de gezondheid.

3.1 Veiligheidsinstructies voor kettingzagen

■Houd bij lopende zaag alle lichaamsdelen

uit de buurt van de zaagketting. Contro-

leer voor het starten van de zaag of de

zaagketting niets aanraakt. Bij werkzaam-

heden met een kettingzaag kan een moment

van onoplettendheid ertoe leiden dat kleding

of lichaamsdelen door de zaagketting gegre-

pen worden.

■Houd de kettingzaag altijd met uw rechter-

hand aan de achterste greep en uw linker-

hand aan de voorste greep vast. De ket-

tingzaag in omgekeerde werkhouding vast-

houden, verhoogt het risico op letsels en mag

niet toegepast worden.

■Draag veiligheidsbril en gehoorbescher-

ming. Overige bescherming voor hoofd,

handen, benen en voeten wordt aanbevo-

len. Geschikte werkkleding vermindert het

letselgevaar door rondvliegende spaanders

en toevallig aanraken van de zaagketting.

NL

64 6436 | 6442

Veiligheidsinstructies

■Werk nooit vanuit een boom met de ket-

tingzaag. Wanneer u vanuit een boom werkt,

bestaat gevaar voor persoonlijk letsel.

■Let altijd op een stabiele positie en ge-

bruik de kettingzaag alleen wanneer u op

een stevige, veilige en vlakke ondergrond

staat. Gladde ondergrond of onstabiele stand

zoals op een ladder, kunnen leiden tot even-

wichtsverlies of tot controleverlies over de

kettingzaag.

■Houd er bij het knippen van een tak die

onder spanning staat rekening mee dat

deze terugveert. Wanneer de spanning in de

houten vezels vrijkomt, kan de tak onder

spanning de bedienende persoon raken en/of

de kettingzaag aan de controle onttrekken.

■Wees bijzonder voorzichtig bij het knip-

pen van onderbegroeiing en jonge bomen.

Het dunne materiaal kan verstrikt geraken in

de zaagketting en tegen u slagen of u uit

evenwicht brengen.

■Draag de kettingzaag bij de voorste greep

in uitgeschakelde toestand, de zaagket-

ting van uw lichaam afgewend. Bij het

transport of het opbergen van de ketting-

zaag moet de beschermkap altijd gebruikt

worden. Zorgvuldige omgang met de ketting-

zaag vermindert de waarschijnlijkheid van

een toevallige aanraking met de lopende

zaagketting.

■Volg de aanwijzingen voor de smering, de

kettingspanning en het vervangen van

toebehoren. Een foutief gespannen of ge-

smeerde ketting kan scheuren of het terug-

slagrisico verhogen.

■Zorg dat de grepen droog, schoon en vrij

van olie of vet blijven. Vette, olieachtige

grepen zijn glibberig en leiden tot controle-

verlies.

■Zaag alleen hout. Gebruik de kettingzaag

niet voor werkzaamheden waarvoor deze

niet bedoeld is. Voorbeeld: gebruik de ket-

tingzaag niet om plastic, metselwerk of

bouwmaterialen die niet van hout zijn, te

zagen. Het gebruik van de kettingzaag voor

niet-reglementaire werkzaamheden kan tot

gevaarlijke situaties leiden.

3.2 Oorzaken en vermijding van een

terugslag

Terugslag kan optreden wanneer het uiteinde

van het zaagblad een voorwerp raakt of wanneer

het hout buigt en de zaagketting in de snede

vastklemt.

Een aanraking met het zaagbladuiteinde kan in

veel gevallen tot een onverwachte, achterwaartse

reactie leiden, waarbij het zaagblad naar boven

en in de richting van de bedienaar wordt gesla-

gen.

Wanneer de zaagketting aan de bovenkant van

het zaagblad klem raakt, kan het blad hierdoor

heftig in de richting van de bedienaar terugslaan.

Elke van deze reacties kan ertoe leiden dat u de

controle over de zaag verliest en mogelijkerwijze

zware letsels oploopt. Vertrouw niet uitsluitend op

de beveiligingen die in de kettingzaag zijn inge-

bouwd. Als gebruiker van een kettingzaag dient u

verschillende maatregelen te treffen om ongeval-

en letselvrij te kunnen werken.

Een terugslag is het gevolg van een verkeerd of

foutief gebruik van het gereedschap. Die kan ver-

meden worden door geschikte voorzorgsmaatre-

gelen, zoals hierna beschreven:

■Houd de zaag met beide handen vast,

waarbij duimen en vingers de grepen van

de kettingzaag omsluiten. Breng uw li-

chaam en de armen in een positie waarin

u stand kunt houden tegen de terugslag-

krachten. Mits hij/zij geschikte maatregelen

treft, kan de bedienaar de optredende terug-

slagkrachten beheersen. Laat de kettingzaag

nooit los.

■Vermijd een abnormale lichaamshouding

en zaag niet boven schouderhoogte. Daar-

door wordt een onbedoelde aanraking met

het zaagbladuiteinde vermeden en een bete-

re controle van de kettingzaag in onverwach-

te situaties mogelijk gemaakt.

■Gebruik altijd vervangbladen en zaagket-

tingen die de fabrikant voorschrijft. Foutie-

ve vervangbladen kunnen de ketting doen

scheuren en/of een terugslag veroorzaken.

■Respecteer de aanwijzingen van de fabri-

kant voor het slijpen en het onderhoud

van de zaagketting. Te lage dieptebegren-

zers verhogen de neiging tot een terugslag.

3.3 Veiligheidsaanwijzingen voor de

werkzaamheden

■Neem de voor uw land specifieke veiligheids-

voorschriften in acht, bijv. van beroepsorgani-

saties, sociale verzekeringsfondsen, arbo-in-

stanties.

■Werk uitsluitend bij voldoende daglicht of

kunstmatige verlichting.

2500096_b 65

Veiligheidsinstructies

■Houd de werkomgeving vrij van rondslinge-

rende voorwerpen (bijv. zaagafval) – struikel-

gevaar.

■De gebruiker is verantwoordelijk voor eventu-

eel letsel bij derden en voor materiële scha-

de.

3.3.1 Gebruiker

■Personen van jonger dan 16 jaar en perso-

nen die de gebruikershandleiding niet heb-

ben gelezen, mogen het apparaat niet ge-

bruiken.

■Wanneer u voor het eerst met een ketting-

zaag werkt: Laat u door de verkoper of een

andere deskundige de omgang met de ket-

tingzaag uitleggen, of volg een cursus.

■Iedereen die met de kettingzaag werkt, moet

uitgerust en gezond zijn en in een goede

conditie verkeren. Wie zich uit gezondheids-

overwegingen niet overmatig mag inspannen,

moet een arts raadplegen, of het voor haar/

hem mogelijk is met een kettingzaag te wer-

ken.

■Wij adviseren u om maatregelen te treffen

waarmee u zich tegen de belasting door

vibratie beschermt. Afhankelijk van de ge-

bruikssituatie kunnen de daadwerkelijke tril-

lingswaarden van de in de technische gege-

vens vermelde waarden afwijken. Neem hier-

bij het complete werkproces in acht, dus ook

de tijdstippen waarop het apparaat zonder

belasting werkt of is uitgeschakeld. Tot ge-

schikte maatregelen behoren onder meer

een regelmatig onderhoud van het apparaat

en de opzetstukken, het warmhouden van uw

handen, regelmatige pauzes en een goede

planning van het werkproces.

■Maximale gebruiksduur en werkpauzes

vaststellen naargelang de trillingswaarde.

3.3.2 Werktijden

Neem de voor uw land geldende richtlijnen in

acht, die van kracht zijn voor de duur van het

werken met kettingzagen. Voor de werktijden

voor werkzaamheden met kettingzagen kunnen

op nationaal en lokaal niveau beperkingen gel-

den.

3.3.3 Werken met de kettingzaag

WAARSCHUWING!

Gevaar voor zwaar letsel.

Door het gebruik van een kettingzaag

waarvan niet alle onderdelen zijn ge-

monteerd, kan zwaar letsel worden ver-

oorzaakt.

■Gebruik de kettingzaag uitsluitend,

wanneer alle onderdelen zijn ge-

monteerd.

■Voer voor elk gebruik een visuele

controle uit, om te controleren of de

kettingzaag compleet is, geen be-

schadigingen heeft of versleten on-

derdelen bevat. De veiligheids- en

beschermingsvoorzieningen moeten

intact zijn.

■Nooit alleen werken.

■Houd altijd een EHBO-doos in de buurt voor

eventuele ongevallen.

■Aanraking vermijden met eventuele metalen

voorwerpen aanwezig in de grond of verbon-

den aan een elektrische leiding.

■De persoonlijke beschermingsmiddelen be-

staan uit:

■een veiligheidshelm

■gehoorbescherming (bijv. oorschelpen),

met name bij een dagelijkse arbeidsduur

van meer dan 2,5 uur

■veiligheidsbril of gezichtsbescherming

van veiligheidshelm

■veiligheidsbroek met ingelegde snijbevei-

liging

■stevige werkhandschoenen

■veiligheidsschoenen met slipvaste zolen,

stalen neuzen en snijbescherming

■De kettingzaag niet boven schouderhoogte

gebruiken, veilig hanteren is zo niet meer

mogelijk.

■Schakel bij het veranderen van werklocatie

de motor uit en plaats de kettingbeschermer.

■Als het apparaat niet wordt gebruikt, de ben-

zinemotor uitschakelen en de kettingbescher-

ming opsteken.

■De kettingzaag alleen neerleggen nadat deze

is uitgeschakeld.

■De kettingzaag niet gebruiken om hout te

verplaatsen of op te tillen.

NL

66 6436 | 6442

Veiligheidsinstructies

■Als een boomstam dikker is dan de lengte

van het zaagblad, moet deze door een vak-

man worden omgezaagd.

■Plaats de zaagketting alleen voor een zaags-

nede wanneer de ketting draait. Schakel de

kettingzaag nooit in met stilstaande, al op het

hout geplaatste zaagketting.

■Voorkomen dat kettingzaagolie in de bodem

terechtkomt.

■Niet zagen tijdens regen, sneeuw of een

storm.

■Stel de veiligheids- en beveiligingsvoorzienin-

gen nooit buiten werking.

3.3.4 Belasting door trillingen

WAARSCHUWING!

Gevaar als gevolg van trillingen

De werkelijke trillingsemissiewaarde tij-

dens het gebruik van het apparaat kan

afwijken van de door de fabrikant opge-

geven waarde. Let voor of tijdens het

gebruik op de volgende factoren die van

invloed zijn:

■Wordt het apparaat gebruikt voor het

beoogde gebruik?

■Wordt het materiaal op de juiste wij-

ze gesneden of verwerkt?

■Bevindt het apparaat zich in een

goede staat van gebruik?

■Is het snijblad goed scherp en is het

juiste snijblad ingebouwd?

■Zijn de handgrepen en, indien nodig,

optionele trillingsdempende hand-

grepen gemonteerd en zijn deze

vast verbonden met het apparaat?

■Gebruik het apparaat alleen met het toerental

van de verbrandingsmotor dat nodig is voor

de uit te voeren werkzaamheden. Gebruik

het maximale toerental zo min mogelijk om

geluid en trillingen te beperken.

■Als gevolg van verkeerd gebruik en onder-

houd kunnen de trillingen en het lawaai van

het apparaat toenemen. Dit leidt tot schade

aan de gezondheid. Schakel in dit geval het

apparaat onmiddellijk uit en laat het repare-

ren door een geautoriseerde servicewerk-

plaats.

■De mate van belasting als gevolg van trillin-

gen is afhankelijk van de uit te voeren werk-

zaamheden of van de toepassing van het ap-

paraat. Schat hem in en las voldoende pau-

zes in. Daardoor wordt de belasting door tril-

lingen gedurende de volledige werktijd in be-

langrijke mate verminderd.

■Door een langer gebruik van het apparaat

wordt de bediener blootgesteld aan trillingen,

waardoor problemen kunnen ontstaan met de

bloedsomloop (‘dode vingers’). Om dit risico

te verminderen, handschoenen dragen en de

handen warmhouden. Wanneer een symp-

toom van ‘dode vingers’ wordt waargenomen,

onmiddellijk medische hulp inroepen. Tot de-

ze symptomen behoren: Gevoelloosheid, ver-

lies van gevoeligheid, tintelingen, jeuk, pijn,

vermindering van de kracht, verandering van

kleur of van de conditie van de huid. Meestal

worden deze symptomen waargenomen aan

vingers, handen of polsen. Bij lage tempera-

turen (ca. beneden 10°C) neemt het gevaar

toe.

■Las langere pauzes in tijdens uw werkdag,

zodat u kunt herstellen van het geluid en van

de trillingen. Plan uw werk zodanig dat het

gebruik van apparaten die sterke trillingen

veroorzaken, wordt verspreid over meerdere

dagen.

■Wanneer u een onaangenaam gevoel of een

verkleuring van de huid tijdens het gebruik

van het apparaat waarneemt aan uw handen,

onderbreekt u het werk onmiddellijk. Las vol-

doende pauzes in. Zonder voldoende pauzes

kan een trillingensyndroom ontstaan aan

handen en armen.

■Minimaliseer het risico door uzelf zo min mo-

gelijk bloot te stellen aan trillingen. Verzorg

het apparaat volgens de aanwijzingen in de

gebruiksaanwijzing.

■Als het apparaat vaak wordt gebruikt, neemt

u contact op met uw dealer om trillingsdem-

pende accessoires (bijv. handgrepen) aan te

schaffen.

■Leg in een werkschema vast hoe de belas-

ting door trillingen kan worden begrensd.

3.3.5 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is

onvermijdelijk. Plan luidruchtige werkzaamheden

gedurende acceptabele en daarvoor geschikte tij-

den. Respecteer rusttijden en beperk de duur van

het werk tot het minimum. Voor uw persoonlijke

bescherming en ter bescherming van personen

die zich in de buurt bevinden, moet geschikte ge-

hoorbescherming worden gedragen.

2500096_b 67

Montage

3.3.6 Omgang met benzine en olie

GEVAAR!

Explosie- en brandgevaar

Bij het ontsnappen van een benzine-

luchtmengsel ontstaat potentieel explo-

sieve atmosfeer. Door een ondeskundi-

ge omgang met brandstoffen kunnen de-

ze ontsteken, exploderen en ontbran-

den, wat tot zwaar letsel en zelfs sterf-

gevallen kan leiden.

■Rook nooit, terwijl u met benzine

werkt.

■Werk uitsluitend in de buitenlucht

met benzine en nooit in afgesloten

ruimten.

■Neem beslist altijd de volgende ge-

dragsregels in acht.

■Transporteer en bewaar benzine en olie uit-

sluitend op in goedgekeurde voorraadvaten.

Zorg ervoor dat de opgeslagen benzine en

olie niet toegankelijk zijn voor kinderen.

■Zorg ervoor, om bodemvervuiling (milieube-

scherming) te vermijden, dat bij het tanken

geen benzine en geen olie in de aarde te-

rechtkomt. Gebruik bij het tanken een trech-

ter.

■Tank het apparaat nooit af in gesloten ruim-

ten. Op de vloer kunnen zich benzinedampen

verzamelen waardoor het tot een explosieve

verbranding of zelfs explosie kan komen.

■Veeg gemorste benzine altijd onmiddellijk op

van het apparaat of de vloer. Laat de doeken

waarmee u benzine afgeveegd heeft, op een

goed geventileerde plaats drogen voordat u

deze weggooit. Anders kan spontane zelfont-

branding optreden.

■Bij het morsen van benzine ontstaan benzin-

edampen. Start het apparaat daarom nooit

op dezelfde plaats, maar altijd op een plaats

die minimaal 3 m daarvan is verwijderd.

■Vermijd huidcontact met producten van mine-

rale oliën. Adem geen benzinedampen in.

Draag altijd veiligheidshandschoenen om

brandstof bij te vullen. Vervang en reinig de

beschermende kleding regelmatig.

■Let erop dat uw kleding niet in contact komt

met benzine. Vervang uw kleding onmiddel-

lijk wanneer benzine op uw kleding terecht-

gekomen is.

■Tank het apparaat nooit af, bij draaiende of

hete motor.

3.3.7 Veiligheid van personen, dieren en

eigendommen

■Gebruik het apparaat alleen voor werkzaam-

heden waarvoor het is bedoeld. Niet-regle-

mentair gebruik kan letsel en materiële scha-

de veroorzaken.

■Schakel het apparaat alleen in als er geen

personen of dieren in het werkgebied aanwe-

zig zijn.

■Houd een veiligheidsafstand aan tot perso-

nen en dieren of schakel het apparaat uit als

personen of dieren naderen.

■Houd de stroom van uitlaatgassen nooit ge-

richt op personen of dieren, of op brandbare

producten en voorwerpen.

■Grijp niet in het aanzuig- en luchtfilter als de

motor draait. De draaiende onderdelen kun-

nen letsel veroorzaken.

■Schakel het apparaat altijd uit wanneer u het

niet nodig heeft, bijv. bij het verplaatsen naar

een ander werkgebied, bij onderhoudswerk-

zaamheden, bij het tanken van het benzine-

oliemengsel.

■Schakel het apparaat bij een ongeval onmid-

dellijk uit om verder letsel en materiële scha-

de te voorkomen.

■Gebruik het apparaat nooit met versleten of

defecte onderdelen. Versleten of defecte on-

derdelen kunnen ernstig letsel veroorzaken.

■Bewaar het apparaat buiten het bereik van

kinderen.

4 MONTAGE

GEVAAR!

Levensgevaar en gevaar voor zeer

ernstig letsel.

Levensgevaar en gevaar voor zeer ern-

stig persoonlijk letsel bij een ingescha-

kelde motor.

■Voer alle ingrepen met uitgeschakel-

de motor uit.

NL

68 6436 | 6442

Ingebruikname

LET OP!

Kans op schade aan het apparaat

Gevaar voor schade aan apparaten door

ondeskundige montage.

■Het uitpakken en de montage moe-

ten op een vlak en stabiel oppervlak

gebeuren.

■Er moet voldoende plaats zijn om de

machine en de verpakking te ver-

plaatsen en de geschikte gereed-

schappen moeten beschikbaar zijn.

LET OP!

Gevaar voor milieuschade

Gevaar voor milieuschade door ondes-

kundige afvalverwijdering.

■Het verwijderen van de verpakking

moet conform de lokale voorschrif-

ten gebeuren.

VOORZICHTIG!

Risico op letsel

Onderdelen met scherpe randen en

draaiende onderdelen kunnen letsel ver-

oorzaken.

■Draag altijd vaste werkhandschoe-

nen om het zaagblad en de ketting

te monteren.

■Werk bij de montage van het zaag-

blad en de ketting met uiterste zorg-

vuldigheid om de veiligheid en effici-

entie van de machine niet te beïn-

vloeden; raadpleeg in geval van twij-

fel uw dealer.

OPMERKING

De machine wordt geleverd met gede-

monteerd zaagblad en gedemonteerde

ketting en met leeg mengsel- en olie-

tank.

Ga voor de montage na dat de kettingrem niet is

bediend. De kettingrem is vrijgegeven als de

handbescherming (01/3) in de richting van de

handbeugel (01/4) wordt getrokken.

4.1 Montage van de geleiderail en

zaagketting (02 t/m 06)

1. De twee zeskantmoeren (02/1) met de mee-

geleverde combisleutel losdraaien en de ket-

tingswielbescherming (02/2) verwijderen (02/

a).

2. Verwijder de kunststof afstandhouder (02/3);

deze afstandhouder dient enkel voor het

transport van de verpakte machine en wordt

verder niet meer gebruikt.

3. De groef van de geleiderail (03/1) in de pen-

bouten (03/2) plaatsen (03/a). De geleiderail

in richting machinehuis schuiven (03/b).

4. De zaagketting (04/1) rond het kettingwiel

(04/2) en in de groef van de geleiderail leg-

gen (04/3), hierbij op de draairichting letten.

De zaagketting over het omkeerwiel van de

geleiderail leggen (05/a).

5. De kettingswielbescherming (06/1) weer

monteren, de zeskantbouten (06/2) slechts

iets vastdraaien.

6. De geleiderail van het machinehuis weg-

draaien tot de zaagketting iets gespannen is.

7. De twee zeskantmoeren (06/2) slechts zover

aandraaien dat de zaagketting nog kan wor-

den gespannen.

8. Draai de stelbout van de kettingspanner

(06/3) zo ver tot de ketting correct gespannen

is (zie Hoofdstuk 5.4 "Kettingspanning con-

troleren (06, 08)", pagina70).

9. De zeskantmoeren (06/2) vastdraaien.

5 INGEBRUIKNAME

5.1 Brandstof

LET OP!

Kans op schade aan het apparaat

Enkel benzine gebruiken, beschadigt de

motor waardoor de garantie vervalt.

■Gebruik enkel hoogwaardige benzi-

ne en smeerolie om de algemene

prestaties en de levensduur van de

mechanische onderdelen ook op

lange termijn te garanderen.

OPMERKING

Loodvrije benzine heeft de neiging om in

het reservoir afzettingen te vormen,

wanneer deze langer dan 2 maanden

bewaard wordt. Gebruik altijd nieuwe

benzine!

Deze machine is uitgerust met een tweetaktmotor

die werkt op een benzine-olie-mengsel.

Geschikte olie

Gebruik uitsluitend hoogwaardige synthetische

tweetakt-motorolie. Bij uw dealer zijn oliën ver-

krijgbaar die speciaal voor dergelijke motoren

2500096_b 69

Ingebruikname

ontwikkeld zijn en garant staan voor uitstekende

prestaties.

Geschikte benzine

Gebruik alleen loodvrije benzine met een octaan-

getal van ten minste 90.

5.1.1 Brandstof mengen

GEVAAR!

Explosie- en brandgevaar

Benzine en mengsel zijn ontvlambaar!

■Bewaar benzine en mengsel uitslui-

tend in speciale recipiënten geschikt

voor brandstoffen en wel op een vei-

lige plaats, ver verwijderd van warm-

tebronnen en open vlammen.

■Bewaar de recipiënten nooit binnen

het bereik van kinderen.

■Rook niet tijdens de mengselvoorbe-

reiding en probeer om de benzine-

dampen niet in te ademen.

LET OP!

Gevaar voor beschadiging van de

motor

Het gebruik van zuivere benzine leidt tot

beschadiging van de motor tot het uitval-

len van de motor toe. In dergelijke situa-

ties kunnen bij de fabrikant geen aan-

spraken worden gemaakt op garantie.

■Gebruik in de motor altijd een benzi-

ne-oliemengsel met de voorgeschre-

ven mengverhouding.

OPMERKING

Het mengsel is onderhevig aan een con-

stant verouderingsproces. Bereid niet al

te grote hoeveelheden voor om afzettin-

gen te vermijden.

OPMERKING

Reinig de benzine- en mengselreser-

voirs regelmatig om eventuele afzettin-

gen te verwijderen.

In geval van een onvoldoende mengsel wordt het

risico voor een voortijdig defect van de zuiger

vanwege een te arm mengsel groter. De garantie

vervalt ook als de instructies voor het mengen

van de brandstof enz. in dit handboek niet wor-

den nageleefd.

Hierna staat een tabel waarin de juiste mengver-

houding met een voorbeeld wordt vermeld.

Mengverhouding Benzine Olie

50:1 (50 delen brand-

stof en 1 deel olie)

5 liter 100 ml

1. Giet ongeveer de helft van de aangegeven

hoeveelheid benzine in een geschikte jerry-

can.

2. Giet alle olie erbij, zoals voorgeschreven in

de tabel.

3. Voeg de resterende benzine toe.

4. Sluit de jerrycan en schud hem goed.

5.2 Kettingsmeermiddel

LET OP!

Kans op schade aan het apparaat

Bij gebruik van afgewerkte olie voor de

kettingsmering, zorgen de metaaldeel-

tjes die hierin zijn opgenomen voor een

extra hoge slijtage aan het zaagblad en

de zaagketting, zodat deze vroegtijdig

versleten raken. Bovendien vervalt hier-

door de garantie van de fabrikant.

■Gebruik nooit afgewerkte olie, maar

uitsluitend biologisch afbreekbare

kettingzaagolie.

LET OP!

Gevaar voor milieuschade

Het gebruik van minerale olie voor de

kettingsmering leidt tot ernstige milieus-

chade.

■Gebruik nooit minerale olie, maar

uitsluitend biologisch afbreekbare

kettingzaagolie.

Er mag geen verontreinigde olie gebruikt worden

om een verstopping van het filter in het reservoir

en een onomkeerbare beschadiging van de olie-

pomp te vermijden.

Het gebruik van hoogwaardige olie is doorslagge-

vend voor een doeltreffende smering van de snij-

mechanismen; gebruikte of minderwaardige olie

beïnvloedt de smering en verkort de levensduur

van de zaagketting en van de geleiderail.

Aanbevolen wordt om de olietank bij elke brand-

stofvulling (met behulp van een trechter) hele-

maal te vullen. Omdat de capaciteit van het olie-

reservoir zo ontworpen is dat de brandstof voor

NL

70 6436 | 6442

Ingebruikname

de olie op is, wordt gegarandeerd dat de machine

niet zonder smeermiddel bediend wordt.

5.3 Bedrijfsmiddelen bijvullen (07)

GEVAAR!

Explosie- en brandgevaar

Bij het ontsnappen van een benzine-

luchtmengsel ontstaat potentieel explo-

sieve atmosfeer. Door een ondeskundi-

ge omgang met brandstoffen kunnen de-

ze ontsteken, exploderen en ontbran-

den, wat tot zwaar letsel en zelfs sterf-

gevallen kan leiden.

■Rook nooit, terwijl u met benzine

werkt.

■Werk uitsluitend in de buitenlucht

met benzine en nooit in afgesloten

ruimten.

■Neem beslist altijd de volgende ge-

dragsregels in acht.

Brandstof bijvullen

1. Motor uitschakelen en de beschermkap over

de zaagketting doen.

2. Reinig de tankdop (07/1) en het gedeelte

rondom, zodat er geen vuil in de tank valt.

3. Open de tankdop (07/1) altijd voorzichtig om-

dat er eventueel druk in is ontstaan.

4. Vul brandstof met een trechter bij.

5. Plaats de tankdop op de tank en draai hem

vast.

6. De grond en het apparaat van gemorste

brandstof reinigen.

7. Start het apparaat pas weer als de brand-

stofdampen zijn verdampt.

Zaagkettingolie bijvullen

1. Motor uitschakelen en de beschermkap over

de zaagketting doen.

2. Reinig de olietankdop (07/2) en het gedeelte

rondom, zodat er geen vuil in de tank valt.

3. Olietankdop (07/2) losdraaien.

4. Vul zaagkettingolie met een trechter bij.

5. Plaats de olietankdop op de tank en draai

hem vast.

6. De grond en het apparaat van gemorste

zaagkettingolie reinigen.

5.4 Kettingspanning controleren (06, 08)

GEVAAR!

Levensgevaar en gevaar voor zeer

ernstig letsel.

Levensgevaar en gevaar voor zeer ern-

stig persoonlijk letsel bij een ingescha-

kelde motor.

■Voer alle ingrepen met uitgeschakel-

de motor uit.

De spanning is correct wanneer de schakels bij

het optillen van de zaagketting in het midden van

de geleiderail niet uit de geleiders loskomen

(08/1) maar de zaagketting nog wel gedraaid kan

worden.

Zaagketting spannen

1. De zeskantmoeren (06/2) van de kettingwiel-

bescherming (06/1) met de meegeleverde

combisleutel losdraaien.

2. Draai de stelbout (06/3) van de kettingspan-

ner zo ver tot de ketting correct gespannen

is.

3. De zeskantmoeren (06/2) vastdraaien.

5.5 Kettingrem controleren (09)

WAARSCHUWING!

Levensgevaar en gevaar voor zeer

ernstig persoonlijk letsel door een de-

fecte kettingrem

Wanneer de kettingrem niet werkt kan,

bijv. bij een terugslag (kickback), de

zaagketting de gebruiker zeer ernstig,

tot dodelijk letsel toebrengen.

■Test voor het begin van alle werk-

zaamheden steeds eerst de ketting-

rem.

■Schakel de kettingzaag niet in, wan-

neer de kettingrem defect is. Laat de

kettingzaag in een dergelijk geval

controleren door een deskundige

werkplaats.

Het apparaat is voorzien van een veiligheidsrem-

systeem (kettingrem).

De kettingrem is een voorziening die is ontwik-

keld om de beweging van de zaagketting onmid-

dellijk te stoppen als er een terugslag optreedt.

Normaal gesproken wordt de kettingrem automa-

tisch door de massatraagheid geactiveerd.

Deze rem kan ter controle ook met de hand wor-

den bediend.

2500096_b 71

Bediening

1. Start de motor en houd het apparaat aan bei-

de handgrepen vast.

2. De veiligheids-blokkeertoets (01/8) en ga-

shendel (01/7) bedienen om de ketting in be-

weging te houden, vervolgens de handbe-

scherming (09/1) met de rug van de hand

naar voren drukken (09/a); de zaagketting

moet onmiddellijk stoppen.

3. Als de zaagketting blijft staan moet onmiddel-

lijk de veiligheids-blokkeertoets en vervol-

gens de gashendel losgelaten worden.

4. Schakel de motor uit.

5. Om de kettingrem los te zetten de handbe-

scherming naar achteren trekken (09/b)

6 BEDIENING

■Neem de nationale voorschriften voor de ge-

bruiksduur in acht.

■Houd de achterste handgreep vast met de

rechterhand en de beugelgreep met de lin-

kerhand.

■De handgrepen niet loslaten zolang de motor

draait.

■Gebruik de kettingzaag niet bij:

■Vermoeidheid

■Onwel zijn

■Onder invloed van alcohol, medicijnen of

drugs

6.1 Motor in-/uitschakelen

WAARSCHUWING!

Explosie- en brandgevaar

Bij het ontsnappen van een benzine-

luchtmengsel ontstaat potentieel explo-

sieve atmosfeer. Door een ondeskundi-

ge omgang met brandstoffen kunnen de-

ze ontsteken, exploderen en ontbran-

den, wat tot zwaar letsel en zelfs sterf-

gevallen kan leiden.

■Start de motor ten minste 3 meter

van de vulplek vandaan.

6.1.1 Motor starten (10, 11)

VOORZICHTIG!

Gevaar voor letsel door starterkabel

Door een snelle terugtrekbeweging van

de starterkabel wordt de hand te snel

naar de motor toe getrokken. Hierbij

kunnen knelwonden en verstuikingen

optreden.

■Wikkel de startkabel nooit rond de

hand.

LET OP!

Kans op schade aan het apparaat

Als de starterkabel te ver wordt uitge-

trokken kan dat beschadigingen veroor-

zaken.

■Trek de kabel niet helemaal uit en

breng hem niet in contact met de

rand van de kabelgeleidingsopening

en laat de handgreep niet los, maar

voorkom dat de kabel ongecontro-

leerd weer naar binnen wordt ge-

trokken.

LET OP!

Kans op schade aan het apparaat

Als de motor met een hoog toerental en

een bediende kettingrem wordt bediend

kan de koppeling te heet worden.

■Voorkom het om de motor met een

hoog toerental en een bediende ket-

tingsrem te laten draaien.

Koude start

Een koude start betekent het starten van de mo-

tor als hij ten minste 5 minuten uitgeschakeld

was of na het bijvullen van brandstof.

1. Zet het apparaat op een vlakke ondergrond,

houd het aan de voorste handbeugels vast

en druk het apparaat op de grond. Indien no-

dig met de punt van de rechtervoet in de ach-

terste beugel stappen.

2. De kettingrem bedienen, hiervoor de handbe-

scherming naar voren drukken.

3. De beschermafdekking van de zaagketting

verwijderen.

4. De Primer-Ball (10/1) 3-4 keet indrukken (10/

a).

5. De choke-draaiknop (11/1) rechtsom tot aan

de aanslag draaien.

NL

72 6436 | 6442

Bediening

6. Met de vrije hand de starterhandgreep (11/2)

omhoog trekken (11/a) tot er een weerstand

te voelen is.

7. Laat de starterhandgreep niet los, meerdere

keren stevig trekken tot de motor voor de

eerste keer aanslaat. Dan de choke-draai-

knop (11/1) linksom tot aan de aanslag draai-

en.

8. Trek meerdere keren stevig aan de starter-

handgreep (11/2) tot de motor weer aanslaat.

9. Zodra de motor draait, de veiligheids-blok-

keertoets (11/3) en de gashendel (11/4) kort

indrukken. Daardoor wordt de smoorklep van

de carburateur uit de blokkeerstand vrijgege-

ven.

10. Laat het apparaat ongeveer een minuut stati-

onair draaien.

11. Zet de kettingrem los, hiervoor de handbe-

scherming naar achteren trekken.

Warme start

Als de motor slechts kort wordt uitgeschakeld,

kan het starten door indrukken van de Primer-

Ball, echter zonder aan de choke-draaiknop te

draaien worden uitgevoerd.

6.1.2 Motor uitschakelen (12)

1. De veiligheids-blokkeertoets (12/1) en vervol-

gens de gashendel (12/2) loslaten.

2. Laat de motor gedurende een paar seconden

stationair draaien.

3. De wiptoets (12/3) naar „0“ drukken (12/a).

6.2 Na het werk

WAARSCHUWING!

Gevaar voor letsel door snijden

De scherpe schakels van d zaagketting

kunnen snijwonden veroorzaken.

■Schakel de motor uit.

■Draag veiligheidshandschoenen.

WAARSCHUWING!

Brandgevaar

De hete machine kan snijafval (bijv.

zaagsel, takrestanten of bladeren) in

brand zetten.

■Laat de motor afkoelen voordat u de

machine in een ruimte zet.

■Om het brandgevaar te verminde-

ren, moet de machine vrijgemaakt

worden van zaagsel, takrestanten,

bladeren of overtollig vet.

■Bakken met zaagafval mogen niet

binnen worden bewaard.

1. Schakel de motor uit (zie Hoofdstuk 6.1.2

"Motor uitschakelen (12)", pagina72).

2. Laat het apparaat afkoelen.

3. Verwijder alle sporen van zaagsel of olieres-

tanten.

4. Demonteer de zaagketting bij sterke vervui-

ling en laat hem een paar uur in een bak met

een speciale reiniger weken. Spoel hem aan-

sluitend af met schoon water en spuit hem

voor de montage op het apparaat in met anti-

corrosiespray.

5. Trek de beschermafdekking over de zaagket-

ting heen voordat het apparaat wordt opge-

borgen.

6.3 Omschakelen tussen normaal/zomer- en

wintermodus (29)

Om bij lage omgevingstemperaturen (beneden

de 5°C) ijsvorming op de carburateur te voorko-

men, kan de inlaatlucht door verplaatsing van het

schuifstuk naar de winterstand voorverwarmd

worden. De inzet van het schuifstuk kan na het

afnemen van het luchtfilterdeksel direct bereikt

worden.

LET OP!

Gevaar voor motorschade door over-

verhitting

Als de kettingzaag bij temperaturen van

boven de 5 °C wordt gebruikt en de

schuif op winterstand staan kan dit over-

verhitting veroorzaken.

■Controleer voor de werking de om-

gevingstemperatuur en pas indien

nodig de stand van de schuif aan.

1. Luchtfilterdeksel demonteren (zie Hoofdstuk

8.1 "Luchtfilterdeksel demonteren/monteren

(20)", pagina76).

2500096_b 73

Werkhouding en werktechniek

2. Schuif (29/1) met de hand uit het frame trek-

ken (29/a).

3. Schuif op horizontale stand zetten (29/b):

■Boven de 5°C, d.w.z. normaal/zomermo-

dus: Het zonnesymbool (29/2) moet in de

normaal/zomermodus zichtbaar zijn.

■Beneden de 5°C, d.w.z. wintermodus:

Het sneeuwvloksymbool (29/3) moet in

de wintermodus zichtbaar zijn.

4. Schuif op verticale stand zetten (29/c).

5. Schuif in het frame schuiven (29/d).

6. Luchtfilterdeksel monteren (zie Hoofdstuk 8.1

"Luchtfilterdeksel demonteren/monteren

(20)", pagina76).

7 WERKHOUDING EN WERKTECHNIEK

GEVAAR!

Levensgevaar door onvoldoende vak-

kennis!

Een tekort aan vakkennis kan ernstig tot

zelfs dodelijk letsel veroorzaken!

■Uitsluitend goed geschoolde en er-

varen mensen mogen worden belast

met het snoeien en kappen van bo-

men.

GEVAAR!

Levensgevaar door oncontroleerbare

machinebewegingen

De bewegende zaagketting ontwikkelt

enorme krachten die tot een plotselinge

beweging en het wegslingeren van de

kettingzaag kunnen leiden.

■Houd de kettingszaag altijd met bei-

de handen vast, de linkerhand aan

de voorste handbeugel en de rech-

terhand aan de achterste handbeu-

gel. Dit onafhankelijk ervan of u

rechts- of linkshandig bent.

GEVAAR!

Levensgevaar bij terugslag (kick-

back)!

Door een terugslag van het apparaat

(kickback) kan de gebruiker levensge-

vaarlijk worden verwond.

■Houd u steeds aan de voorgeschre-

ven maatregelen ter voorkoming van

een terugslag!

VOORZICHTIG!

Gevaar voor de gezondheid door ina-

demen van gevaarlijke stoffen!

Het inademen van smeeroliedamp, uit-

laatgassen en zaagstof kan schadelijk

zijn voor de gezondheid.

■Draag altijd de voorgeschreven per-

soonlijke beschermingsmiddelen.

VOORZICHTIG!

Gevaar voor letsel bij een geblokkeer-

de kettingzaag

Als er wordt geprobeerd om een bij het

snijden geblokkeerde snijvoorziening -

d.w.z. zaagketting/geleiderail - bij een

draaiende motor uit te trekken is er ge-

vaar voor letsel an beschadiging van het

apparaat.

■Zet de motor af en bik de snede

open (bijv. met een velhevel) of voer

met een tweede kettingzaag resp.

snijvoorziening een ontlastingssne-

de uit. Verwijder meteen de inge-

klemde snijvoorziening als de snede

opengaat.

■Volg de in de volgende paragrafen

beschreven instructies en werk-

zaamheden om te voorkomen dat de

kettingzaag geblokkeerd of inge-

klemd raakt.

OPMERKING

Regelmatig worden door beroepsorgani-

saties cursussen aangeboden in de om-

gang met kettingzagen en bomenkap-

techniek.

7.1 Gebruik van de aanslagkam (13)

1. De aanslagkam (13/1) in de stam steken en

een boogbeweging van de zaagketting uit-

voeren (13/a) zodat de zaagketting in het

hout snijdt.

2. De werkstap meerdere keren herhalen en

hierbij het aanzetpunt van de aanslagkam

verplaatsen (13/b).

NL

74 6436 | 6442

Werkhouding en werktechniek

7.2 Bomen kappen (14, 15)

GEVAAR!

Levensgevaar door vallende boom!

Wanneer het niet mogelijk is terug te wij-

ken wanneer een boom omvalt, kan dit

leiden tot ernstig tot zelfs dodelijk letsel!

■Pas met de kapwerkzaamheden be-

ginnen nadat een hindernisvrije

vluchtroute vanaf de vallende boom

is gewaarborgd.

GEVAAR!

Levensgevaar door ongecontroleerd

vallende boom!

Een ongecontroleerd vallende boom kan

ernstig of dodelijk letsel veroorzaken!

■Om te zorgen dat de boom gecon-

troleerd valt, moet een breuklijst blij-

ven staan tussen de velsnede en de

valkerf; de breedte hiervan moet ca.

1/10 zijn van de stamdikte.

■Bij wind geen kapwerkzaamheden

uitvoeren.

OPMERKING

Uitsluitend wiggen van hout, kunststof of

aluminium gebruiken.

Voordat met de kapwerkzaamheden wordt be-

gonnen moeten de volgende maatregelen wor-

den genomen.

■Controleren dat zich geen andere personen,

dieren of voorwerpen in de gevarenzone be-

vinden.

■De veilige afstand ten opzichte van andere

werkplekken of voorwerpen dient minstens

2½-keer de boomlengte te bedragen.

■Let ook op leidingen voor nutsvoorzieningen

en eigendommen van derden. Eventueel het

nutsbedrijf of de eigenaar op de hoogte stel-

len.

■De valrichting van de boom beoordelen.

Bepalend voor de valrichting van de boom

zijn:

■de natuurlijke helling van de boom

■de hoogte van de boom

■eenzijdige groei van takken

■horizontale of hellende ondergrond

■asymmetrische groei, houtschade

■windrichting en windsnelheid

■sneeuwbelasting

■Op een hellende ondergrond altijd boven de

valrichting van de boom blijven werken.

■Controleren dat zich op de eerder bepaalde

vluchtweg geen hindernissen bevinden. De

vluchtweg moet ca. 45° schuin achterwaarts

van de valrichting lopen (14).

■De stam moet vrij zijn van begroeiing, takken

en vreemde voorwerpen (zoals vervuiling,

stenen, losse boomschors, spijkers, klem-

men, draad etc.).

Om een boom te kappen moet er een valkerf en

een velsnede worden aangebracht.

1. Bij zagen van de valkerf en bij in stukken za-

gen van de boomstam de aanslagkam veilig

aanbrengen tegen het te verzagen hout.

2. De valkerf (15/c) wordt eerst horizontaal en

vervolgens van bovenaf schuin in een hoek

van minstens 45° ingezaagd. Hierdoor wordt

voorkomen dat de kettingzaag vastklemt bij

het uitzagen van de tweede inkeping. De val-

kerf moet zo mogelijk nabij de bodem en in

de gewenste valrichting (15/e) worden aan-

gebracht. De diepte van de kerf moet ca. 1/4

van de stamdikte bedragen.

3. De velsnede (15/d) tegenover de valkerf

exact horizontaal inzagen. De velsnede moet

op een hoogte van 3-5 cm boven het horizon-

tale vlak van de valkerf worden ingezaagd.

4. De velsnede (15/d) zo diep inzagen dat er

een breuklijst (15/f) van minstens 1/10 van de

stamdikte tussen de valkerf (15/c) en de vels-

nede (15/d) overblijft. Deze breuklijst voor-

komt dat de boom gaat draaien en in de ver-

keerde richting valt. Zodra de velsnede (15/d)

de breuklijst (15/f) nadert moet de boom be-

ginnen te vallen.

Als de boom gaat vallen tijdens het zagen:

■Als de boom mogelijk in de verkeerde

richting zal vallen of terug helt en de ket-

tingzaag vastklemt, moet de velsnede

worden afgebroken. Sla wiggen in om de

zaagsnede te openen en de boom in de

gewenste richting te laten vallen.

■De kettingzaag direct uit de zaagsnede

trekken, uitschakelen en wegleggen.

■Weglopen via de vluchtroute.

■Opletten voor neervallende takken en

twijgen.

5. Als de boom blijft staan deze door het inslaan

van wiggen in de velsnede gecontroleerd ten

val brengen.

2500096_b 75

Werkhouding en werktechniek

6. Na afloop van de zaagwerkzaamheden direct

de gehoorbescherming afnemen en letten op

signalen of waarschuwend geroep.

7.3 Snoeien (16)

Neem bij deze werkzaamheden de volgende

punten in acht:

■De kettingzaag aan de boomstam steunen en

vrij toegankelijke takken na elkaar direct aan

de boomstam afzagen (16/a). Op hellingen

van onderen naar boven werken.

■Grotere, naar beneden gerichte takken die de

boom ondersteunen voorlopig laten zitten.

■Kleinere takken in één keer doorzagen.

■Let op onder spanning staande takken en

zaag die eerst een stuk van boven in, vervol-

gens van onderaf naar boven toe doorzagen

om te voorkomen dat de kettingzaag vast-

klemt (16/b).

■Vrij hangende takken eerst een stuk van on-

deren inzagen, vervolgens van boven door-

zagen (16/c).

■Insteek-, langs- en hartsneden moeten alleen

worden uitgevoerd door ervaren of opgeleide

personen.

7.4 Boom inkorten (17, 18, 19)

Neem bij deze werkzaamheden de volgende

punten in acht:

■Op een hellende locatie altijd van bovenaf

ten opzichte van de boomstam werken, om-

dat de boomstam kan wegrollen.

■De kettingzaag zo hanteren dat er zich geen

lichaamsdelen bevinden in de verlengde

zwenkzone van de zaagketting.

■Kettingzaag aan de stam plaatsen:

■De aanslagkam pal naast de snijkant

plaatsen en de kettingzaag rondom dit

punt draaien.

■De kettingzaag kan bij het plaatsen naar

de zijkant wegglijden of iets omhoogs-

pringen. Dat is afhankelijk van het hout

en van de hoedanigheid van de zaagket-

ting. Houd de kettingzaag daarom altijd

stevig vast.

■Aanh het einde an de snede zwenkt de ket-

tingzaag vanwege het eigen gewiht door om-

dat hij niet meer in de snede wordt gesteund.

Houd dit gecontroleerd tegen en oefen geen

druk uit zodat de zaagketting de grond niet

raakt.

■Wacht na het beëindigen van de zaagsnede

tot de zaagketting stilstaat, alvorens u de ket-

tingzaag uitschakelt.

■De motor van de kettingzaag altijd uitschake-

len alvorens door te gaan naar de volgende

boom.

De boomstam wordt over de hele lengte gelijk-

matig ondersteund:

■De boomstam van bovenaf doorzagen en

niet in de grond zagen (17/a).

Boomstam wordt aan één uiteinde ondersteund:

■Om het vastklemmen van de kettingzaag en

het splijten van hout te voorkomen, eerst 1/3

van de stamdiameter van onderaf inzagen

(18/a), vervolgens de rest van bovenaf even-

wijdig aan de onderste zaagsnede doorzagen
