V SeriesQuick Start GuideV500 Digital TV SoundbarEnglish • Deutsch • Français •  • Español • 簡體中文

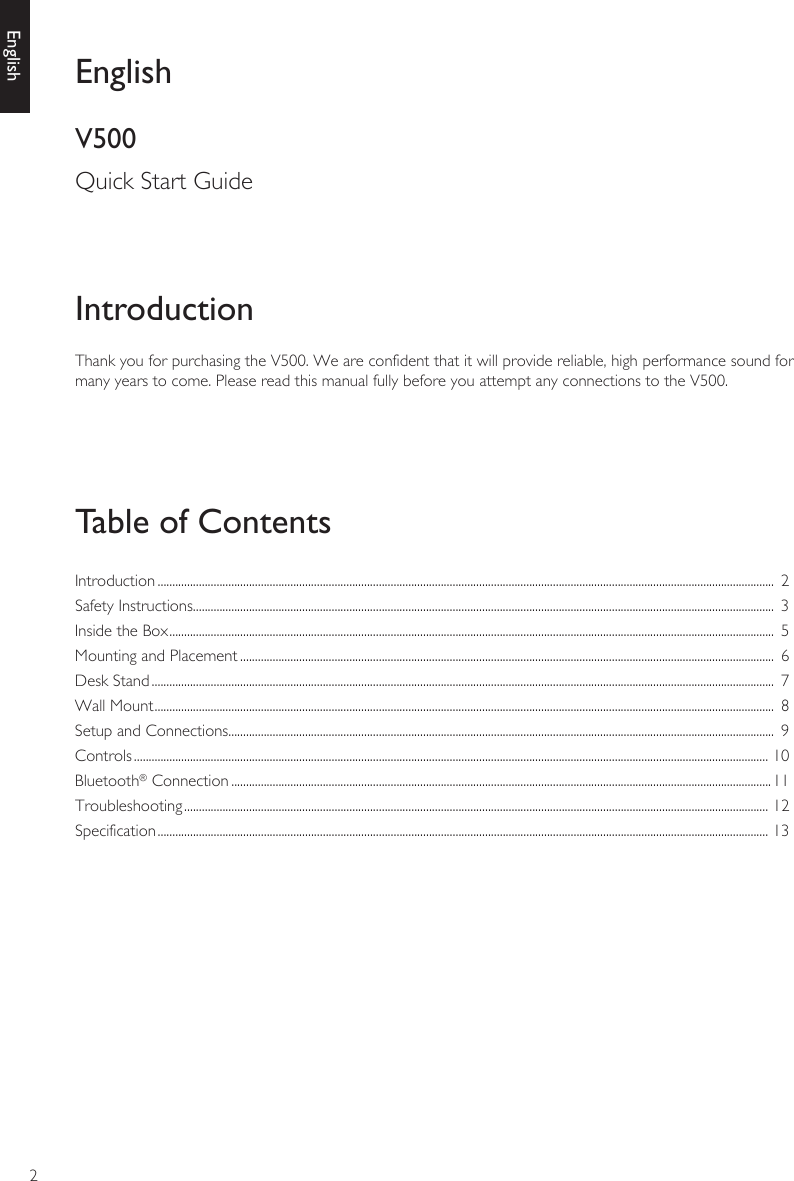

2EnglishThank you for purchasing the V500. We are confident that it will provide reliable, high performance sound for many years to come. Please read this manual fully before you attempt any connections to the V500.IntroductionTable of ContentsEnglishV500Quick Start GuideIntroduction ................................................................................................................................................................................................................. 2Safety Instructions..................................................................................................................................................................................................... 3Inside the Box ............................................................................................................................................................................................................. 5Mounting and Placement ..................................................................................................................................................................................... 6Desk Stand ................................................................................................................................................................................................................... 7Wall Mount .................................................................................................................................................................................................................. 8Setup and Connections......................................................................................................................................................................................... 9Controls ....................................................................................................................................................................................................................... 10Bluetooth® Connection .......................................................................................................................................................................................11Troubleshooting ...................................................................................................................................................................................................... 12Specification ............................................................................................................................................................................................................... 13

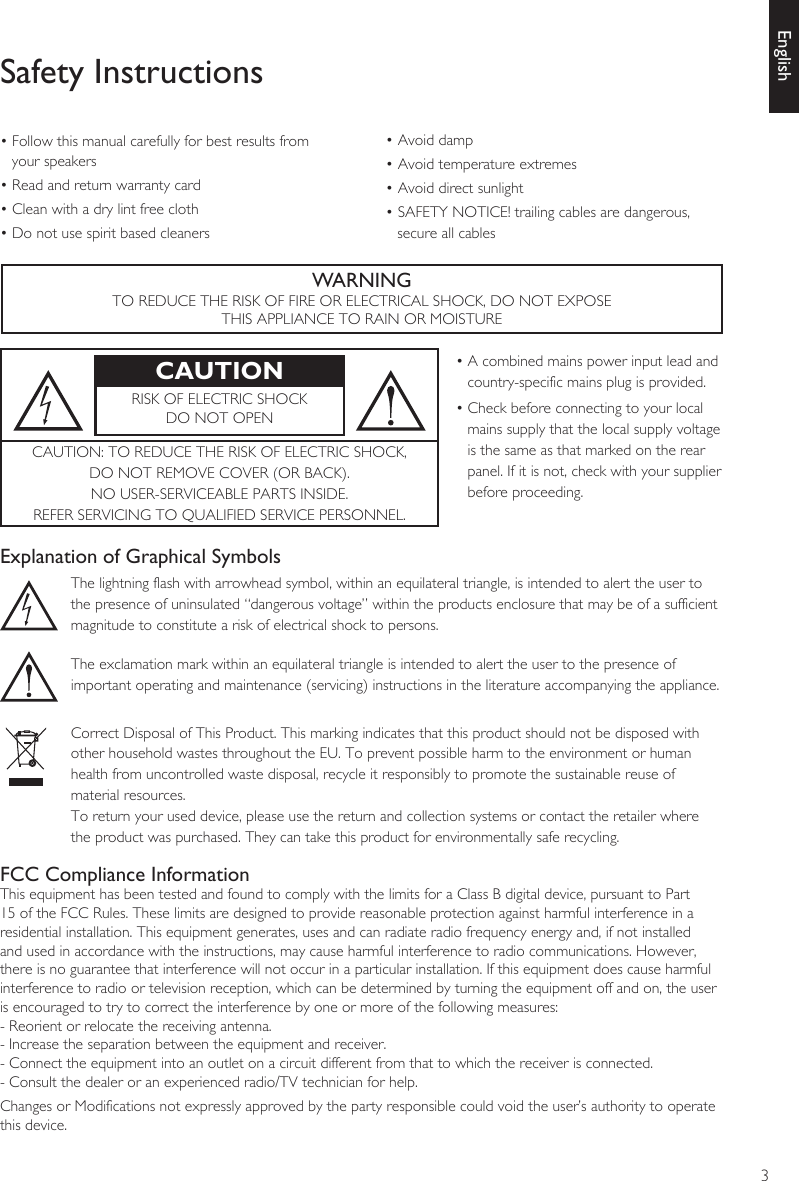

3EnglishSafety Instructions• Follow this manual carefully for best results from your speakers• Read and return warranty card• Clean with a dry lint free cloth• Do not use spirit based cleaners• Avoid damp• Avoid temperature extremes• Avoid direct sunlight• SAFETY NOTICE! trailing cables are dangerous, secure all cablesWARNINGTO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSETHIS APPLIANCE TO RAIN OR MOISTURECAUTION • A combined mains power input lead and country-specific mains plug is provided.• Check before connecting to your local mains supply that the local supply voltage is the same as that marked on the rear panel. If it is not, check with your supplier before proceeding.RISK OF ELECTRIC SHOCK DO NOT OPENCAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK).NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.Explanation of Graphical SymbolsThe lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the products enclosure that may be of a sufficient magnitude to constitute a risk of electrical shock to persons.The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.Correct Disposal of This Product. This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources.To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmentally safe recycling.FCC Compliance InformationThis equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. Changes or Modifications not expressly approved by the party responsible could void the user’s authority to operate this device.

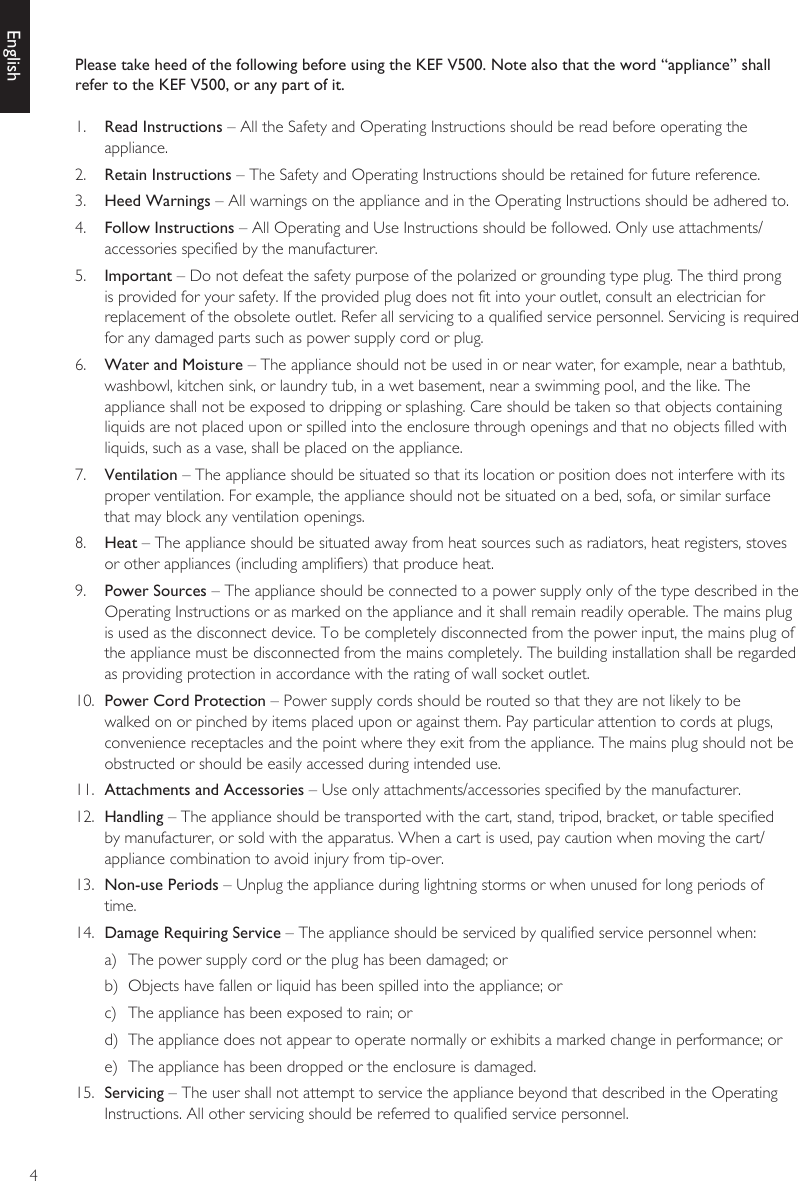

4EnglishPlease take heed of the following before using the KEF V500. Note also that the word “appliance” shall refer to the KEF V500, or any part of it.1. Read Instructions – All the Safety and Operating Instructions should be read before operating the appliance.2. Retain Instructions – The Safety and Operating Instructions should be retained for future reference.3. Heed Warnings – All warnings on the appliance and in the Operating Instructions should be adhered to.4. Follow Instructions – All Operating and Use Instructions should be followed. Only use attachments/accessories specified by the manufacturer.5. Important – Do not defeat the safety purpose of the polarized or grounding type plug. The third prong is provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet. Refer all servicing to a qualified service personnel. Servicing is required for any damaged parts such as power supply cord or plug.6. Water and Moisture – The appliance should not be used in or near water, for example, near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, near a swimming pool, and the like. The appliance shall not be exposed to dripping or splashing. Care should be taken so that objects containing liquids are not placed upon or spilled into the enclosure through openings and that no objects filled with liquids, such as a vase, shall be placed on the appliance.7. Ventilation – The appliance should be situated so that its location or position does not interfere with its proper ventilation. For example, the appliance should not be situated on a bed, sofa, or similar surface that may block any ventilation openings.8. Heat – The appliance should be situated away from heat sources such as radiators, heat registers, stoves or other appliances (including amplifiers) that produce heat.9. Power Sources – The appliance should be connected to a power supply only of the type described in the Operating Instructions or as marked on the appliance and it shall remain readily operable. The mains plug is used as the disconnect device. To be completely disconnected from the power input, the mains plug of the appliance must be disconnected from the mains completely. The building installation shall be regarded as providing protection in accordance with the rating of wall socket outlet.10. Power Cord Protection – Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them. Pay particular attention to cords at plugs, convenience receptacles and the point where they exit from the appliance. The mains plug should not be obstructed or should be easily accessed during intended use.11. Attachments and Accessories – Use only attachments/accessories specified by the manufacturer.12. Handling – The appliance should be transported with the cart, stand, tripod, bracket, or table specified by manufacturer, or sold with the apparatus. When a cart is used, pay caution when moving the cart/ appliance combination to avoid injury from tip-over.13. Non-use Periods – Unplug the appliance during lightning storms or when unused for long periods of time.14. Damage Requiring Service – The appliance should be serviced by qualified service personnel when:a) The power supply cord or the plug has been damaged; orb) Objects have fallen or liquid has been spilled into the appliance; orc) The appliance has been exposed to rain; ord) The appliance does not appear to operate normally or exhibits a marked change in performance; ore) The appliance has been dropped or the enclosure is damaged.15. Servicing – The user shall not attempt to service the appliance beyond that described in the Operating Instructions. All other servicing should be referred to qualified service personnel.
5EnglishInside the Boxx1 x1x4x1x2 x2x1x1 x1x1

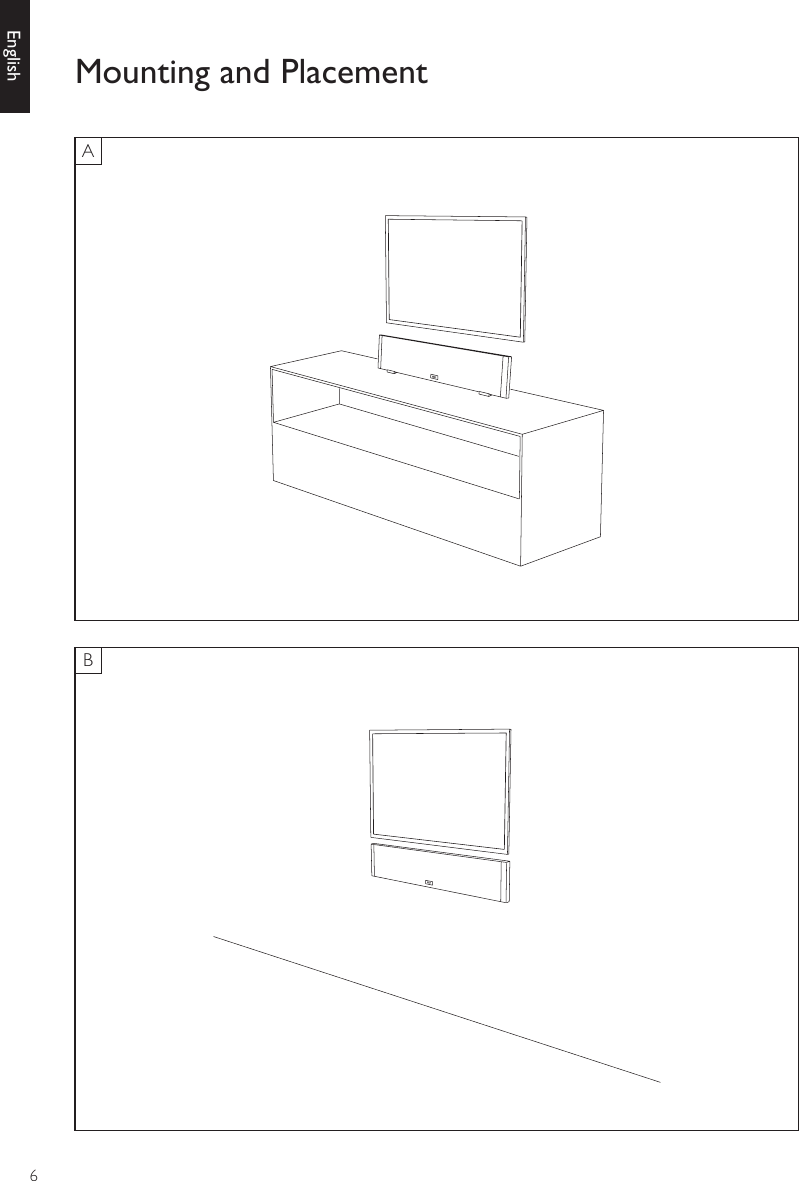

6EnglishMounting and PlacementAB

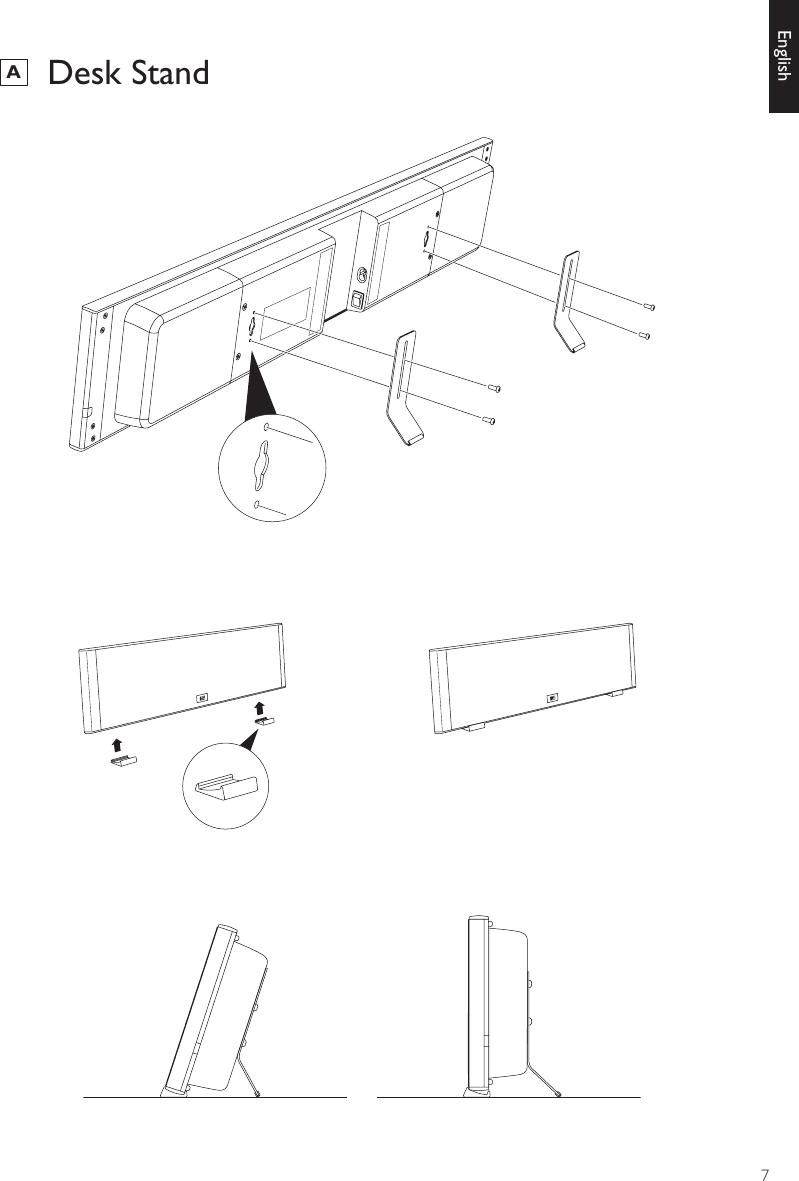

7EnglishA Desk Stand

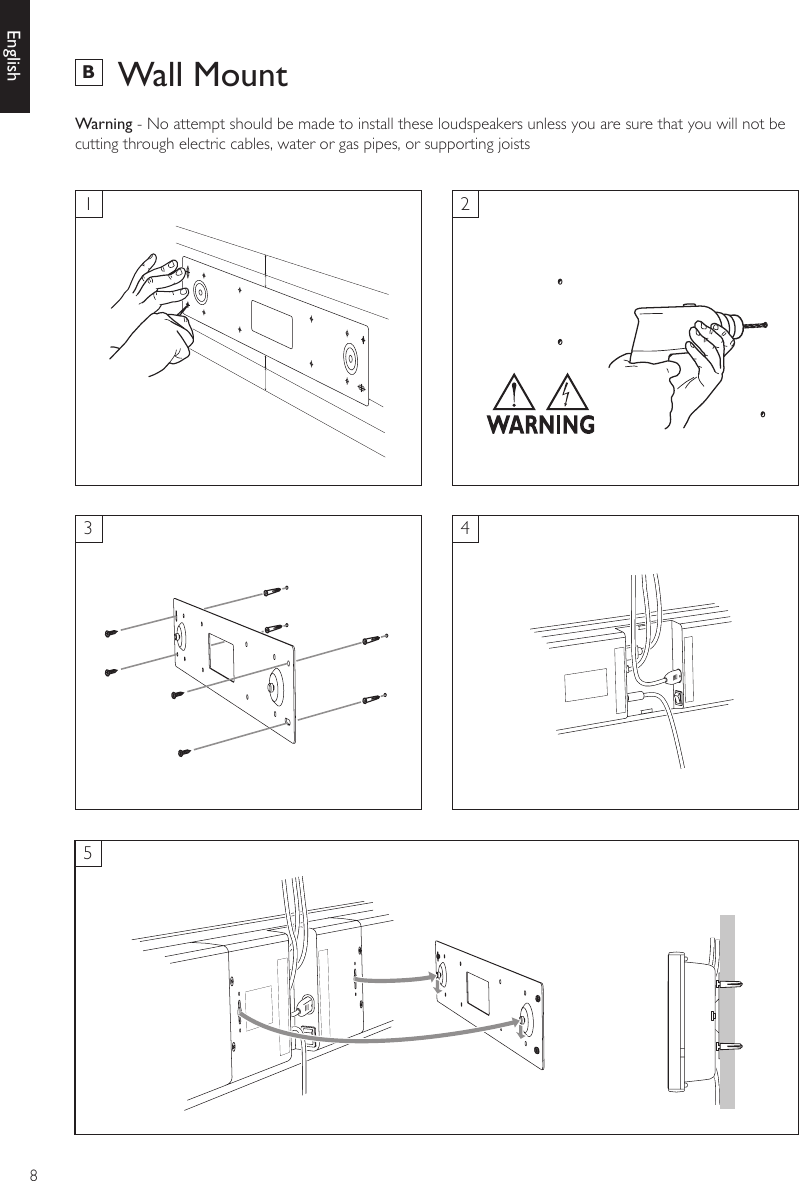

8EnglishB Wall MountWarning - No attempt should be made to install these loudspeakers unless you are sure that you will not be cutting through electric cables, water or gas pipes, or supporting joists13524

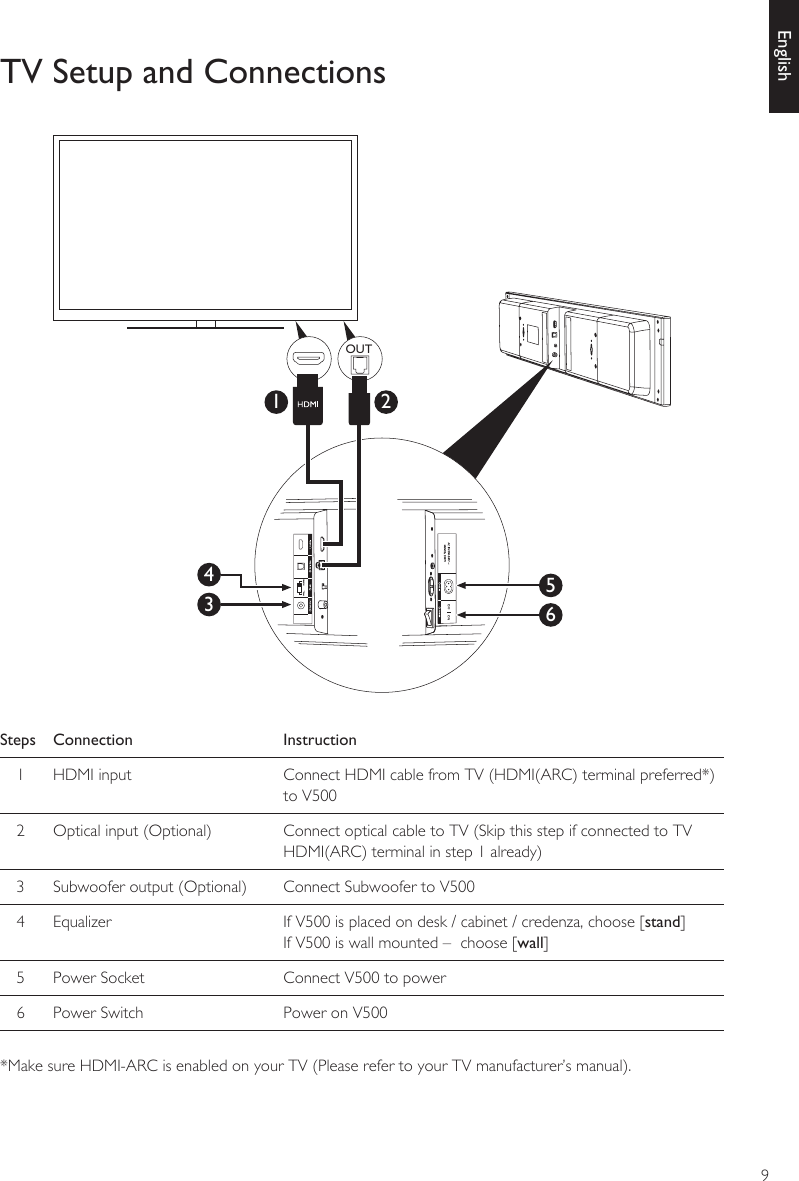

9EnglishTV Setup and ConnectionsSteps Connection Instruction1HDMI input Connect HDMI cable from TV (HDMI(ARC) terminal preferred*) to V5002Optical input (Optional) Connect optical cable to TV (Skip this step if connected to TV HDMI(ARC) terminal in step 1 already)3Subwoofer output (Optional) Connect Subwoofer to V5004Equalizer If V500 is placed on desk / cabinet / credenza, choose [stand] If V500 is wall mounted – choose [wall] 5 Power Socket Connect V500 to power6 Power Switch Power on V500*Make sure HDMI-ARC is enabled on your TV (Please refer to your TV manufacturer’s manual).OUT34651 2

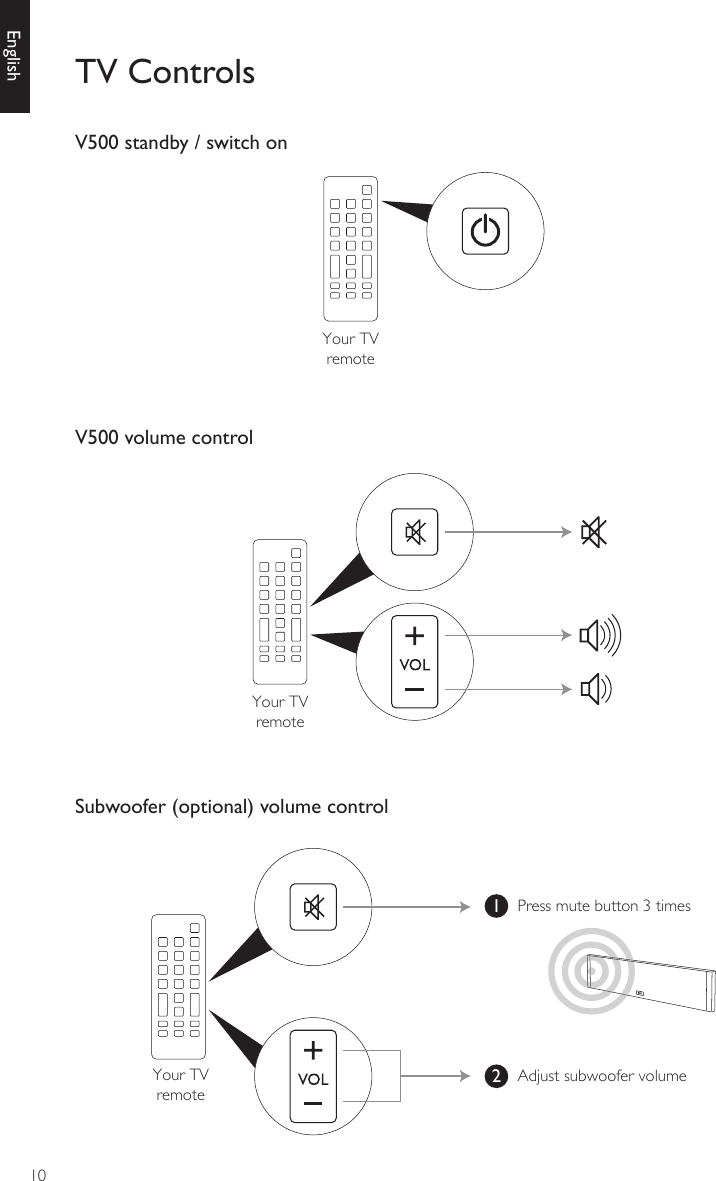

10EnglishTV ControlsV500 standby / switch onV500 volume controlSubwoofer (optional) volume control1 Press mute button 3 times2 Adjust subwoofer volumeYour TV remoteYour TV remoteYour TV remote

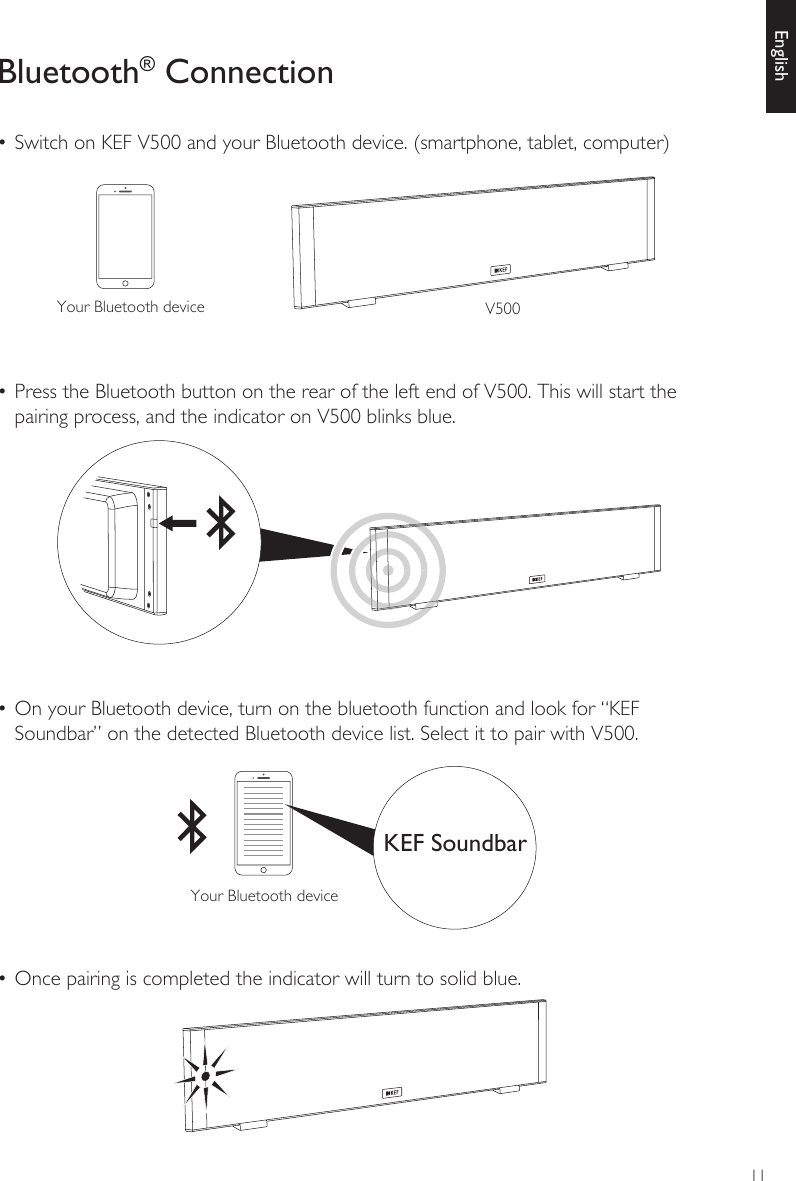

11EnglishBluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar

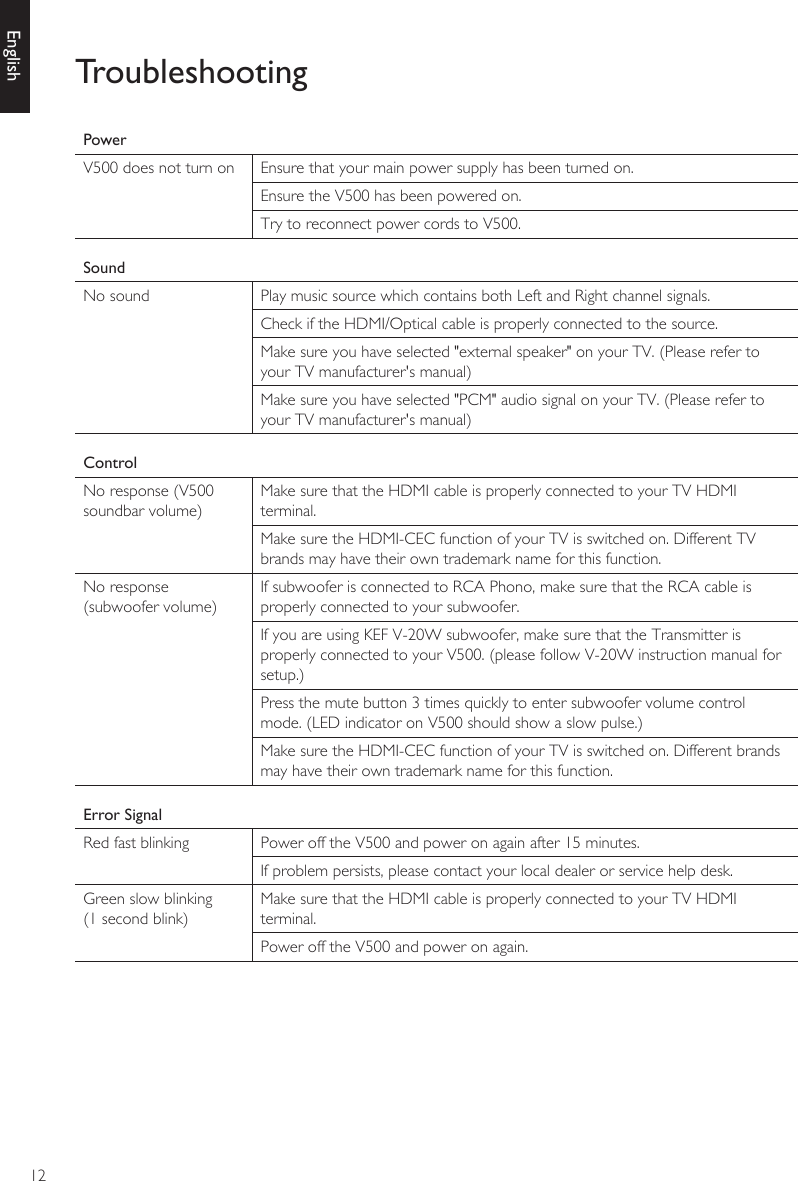

12EnglishTroubleshootingPowerV500 does not turn on Ensure that your main power supply has been turned on.Ensure the V500 has been powered on.Try to reconnect power cords to V500.SoundNo sound Play music source which contains both Left and Right channel signals.Check if the HDMI/Optical cable is properly connected to the source.Make sure you have selected "external speaker" on your TV. (Please refer to your TV manufacturer's manual)Make sure you have selected "PCM" audio signal on your TV. (Please refer to your TV manufacturer's manual)ControlNo response (V500 soundbar volume)Make sure that the HDMI cable is properly connected to your TV HDMI terminal. Make sure the HDMI-CEC function of your TV is switched on. Different TV brands may have their own trademark name for this function.No response (subwoofer volume)If subwoofer is connected to RCA Phono, make sure that the RCA cable is properly connected to your subwoofer. If you are using KEF V-20W subwoofer, make sure that the Transmitter is properly connected to your V500. (please follow V-20W instruction manual for setup.)Press the mute button 3 times quickly to enter subwoofer volume control mode. (LED indicator on V500 should show a slow pulse.)Make sure the HDMI-CEC function of your TV is switched on. Different brands may have their own trademark name for this function.Error SignalRed fast blinking Power off the V500 and power on again after 15 minutes.If problem persists, please contact your local dealer or service help desk.Green slow blinking(1 second blink)Make sure that the HDMI cable is properly connected to your TV HDMI terminal. Power off the V500 and power on again.
V SeriesKurzanleitungV500 Digital TV SoundbarDeutsch

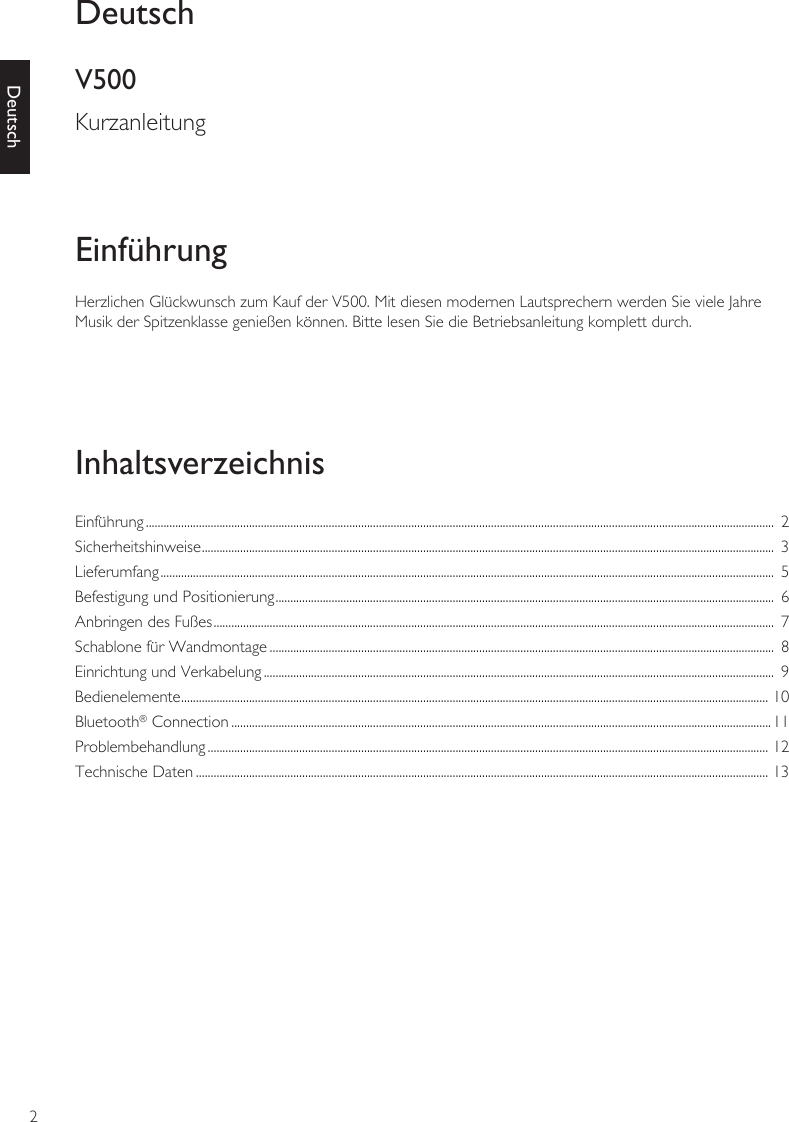

2DeutschHerzlichen Glückwunsch zum Kauf der V500. Mit diesen modernen Lautsprechern werden Sie viele Jahre Musik der Spitzenklasse genießen können. Bitte lesen Sie die Betriebsanleitung komplett durch.EinführungInhaltsverzeichnisEinführung ..................................................................................................................................................................................................................... 2Sicherheitshinweise .................................................................................................................................................................................................. 3Lieferumfang ................................................................................................................................................................................................................ 5Befestigung und Positionierung ......................................................................................................................................................................... 6Anbringen des Fußes .............................................................................................................................................................................................. 7Schablone für Wandmontage ........................................................................................................................................................................... 8Einrichtung und Verkabelung ............................................................................................................................................................................. 9Bedienelemente ....................................................................................................................................................................................................... 10Bluetooth® Connection .......................................................................................................................................................................................11Problembehandlung .............................................................................................................................................................................................. 12Technische Daten .................................................................................................................................................................................................. 13DeutschV500Kurzanleitung

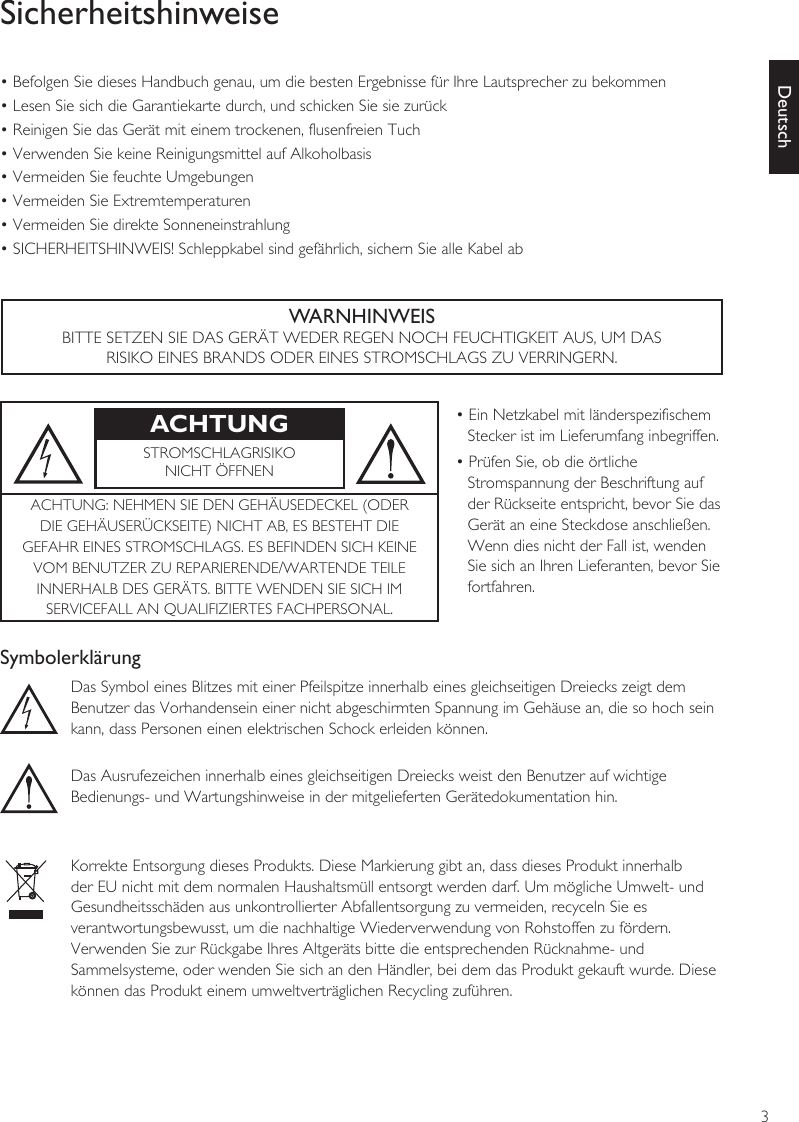

3DeutschSicherheitshinweise• Befolgen Sie dieses Handbuch genau, um die besten Ergebnisse für Ihre Lautsprecher zu bekommen• Lesen Sie sich die Garantiekarte durch, und schicken Sie sie zurück• Reinigen Sie das Gerät mit einem trockenen, flusenfreien Tuch• Verwenden Sie keine Reinigungsmittel auf Alkoholbasis• Vermeiden Sie feuchte Umgebungen• Vermeiden Sie Extremtemperaturen• Vermeiden Sie direkte Sonneneinstrahlung• SICHERHEITSHINWEIS! Schleppkabel sind gefährlich, sichern Sie alle Kabel abWARNHINWEISBITTE SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, UM DASRISIKO EINES BRANDS ODER EINES STROMSCHLAGS ZU VERRINGERN.ACHTUNG • Ein Netzkabel mit länderspezifischem Stecker ist im Lieferumfang inbegriffen.• Prüfen Sie, ob die örtliche Stromspannung der Beschriftung auf der Rückseite entspricht, bevor Sie das Gerät an eine Steckdose anschließen. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Lieferanten, bevor Sie fortfahren.STROMSCHLAGRISIKONICHT ÖFFNENACHTUNG: NEHMEN SIE DEN GEHÄUSEDECKEL (ODERDIE GEHÄUSERÜCKSEITE) NICHT AB, ES BESTEHT DIEGEFAHR EINES STROMSCHLAGS. ES BEFINDEN SICH KEINEVOM BENUTZER ZU REPARIERENDE/WARTENDE TEILEINNERHALB DES GERÄTS. BITTE WENDEN SIE SICH IMSERVICEFALL AN QUALIFIZIERTES FACHPERSONAL.SymbolerklärungDas Symbol eines Blitzes mit einer Pfeilspitze innerhalb eines gleichseitigen Dreiecks zeigt demBenutzer das Vorhandensein einer nicht abgeschirmten Spannung im Gehäuse an, die so hoch seinkann, dass Personen einen elektrischen Schock erleiden können.Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf wichtigeBedienungs- und Wartungshinweise in der mitgelieferten Gerätedokumentation hin.Korrekte Entsorgung dieses Produkts. Diese Markierung gibt an, dass dieses Produkt innerhalbder EU nicht mit dem normalen Haushaltsmüll entsorgt werden darf. Um mögliche Umwelt- und Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden, recyceln Sie esverantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern.Verwenden Sie zur Rückgabe Ihres Altgeräts bitte die entsprechenden Rücknahme- undSammelsysteme, oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Diesekönnen das Produkt einem umweltverträglichen Recycling zuführen.

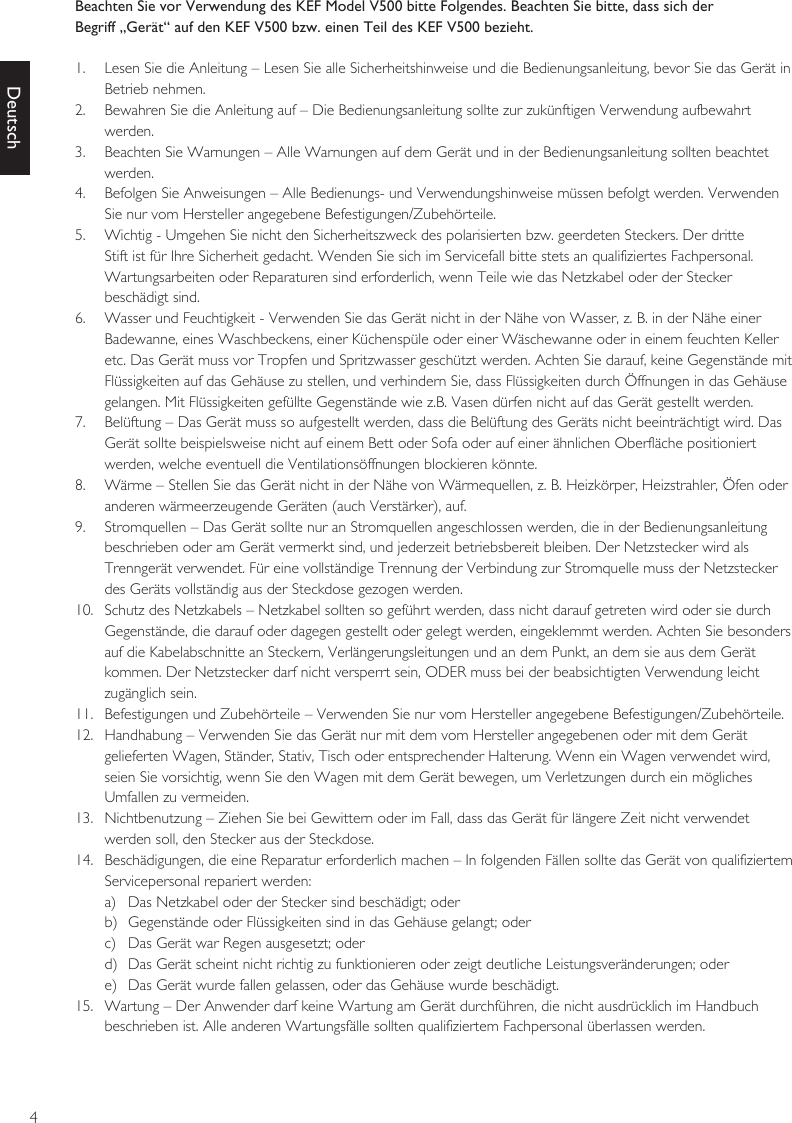

4DeutschBeachten Sie vor Verwendung des KEF Model V500 bitte Folgendes. Beachten Sie bitte, dass sich derBegriff „Gerät“ auf den KEF V500 bzw. einen Teil des KEF V500 bezieht.1. Lesen Sie die Anleitung – Lesen Sie alle Sicherheitshinweise und die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.2. Bewahren Sie die Anleitung auf – Die Bedienungsanleitung sollte zur zukünftigen Verwendung aufbewahrt werden.3. Beachten Sie Warnungen – Alle Warnungen auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.4. Befolgen Sie Anweisungen – Alle Bedienungs- und Verwendungshinweise müssen befolgt werden. Verwenden Sie nur vom Hersteller angegebene Befestigungen/Zubehörteile.5. Wichtig - Umgehen Sie nicht den Sicherheitszweck des polarisierten bzw. geerdeten Steckers. Der dritte Stift ist für Ihre Sicherheit gedacht. Wenden Sie sich im Servicefall bitte stets an qualifiziertes Fachpersonal. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn Teile wie das Netzkabel oder der Stecker beschädigt sind.6. Wasser und Feuchtigkeit - Verwenden Sie das Gerät nicht in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle oder einer Wäschewanne oder in einem feuchten Keller etc. Das Gerät muss vor Tropfen und Spritzwasser geschützt werden. Achten Sie darauf, keine Gegenstände mit Flüssigkeiten auf das Gehäuse zu stellen, und verhindern Sie, dass Flüssigkeiten durch Öffnungen in das Gehäuse gelangen. Mit Flüssigkeiten gefüllte Gegenstände wie z.B. Vasen dürfen nicht auf das Gerät gestellt werden.7. Belüftung – Das Gerät muss so aufgestellt werden, dass die Belüftung des Geräts nicht beeinträchtigt wird. Das Gerät sollte beispielsweise nicht auf einem Bett oder Sofa oder auf einer ähnlichen Oberfläche positioniert werden, welche eventuell die Ventilationsöffnungen blockieren könnte.8. Wärme – Stellen Sie das Gerät nicht in der Nähe von Wärmequellen, z. B. Heizkörper, Heizstrahler, Öfen oder anderen wärmeerzeugende Geräten (auch Verstärker), auf.9. Stromquellen – Das Gerät sollte nur an Stromquellen angeschlossen werden, die in der Bedienungsanleitung beschrieben oder am Gerät vermerkt sind, und jederzeit betriebsbereit bleiben. Der Netzstecker wird als Trenngerät verwendet. Für eine vollständige Trennung der Verbindung zur Stromquelle muss der Netzstecker des Geräts vollständig aus der Steckdose gezogen werden.10. Schutz des Netzkabels – Netzkabel sollten so geführt werden, dass nicht darauf getreten wird oder sie durch Gegenstände, die darauf oder dagegen gestellt oder gelegt werden, eingeklemmt werden. Achten Sie besonders auf die Kabelabschnitte an Steckern, Verlängerungsleitungen und an dem Punkt, an dem sie aus dem Gerät kommen. Der Netzstecker darf nicht versperrt sein, ODER muss bei der beabsichtigten Verwendung leicht zugänglich sein.11. Befestigungen und Zubehörteile – Verwenden Sie nur vom Hersteller angegebene Befestigungen/Zubehörteile.12. Handhabung – Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät gelieferten Wagen, Ständer, Stativ, Tisch oder entsprechender Halterung. Wenn ein Wagen verwendet wird, seien Sie vorsichtig, wenn Sie den Wagen mit dem Gerät bewegen, um Verletzungen durch ein mögliches Umfallen zu vermeiden.13. Nichtbenutzung – Ziehen Sie bei Gewittern oder im Fall, dass das Gerät für längere Zeit nicht verwendet werden soll, den Stecker aus der Steckdose.14. Beschädigungen, die eine Reparatur erforderlich machen – In folgenden Fällen sollte das Gerät von qualifiziertem Servicepersonal repariert werden:a) Das Netzkabel oder der Stecker sind beschädigt; oderb) Gegenstände oder Flüssigkeiten sind in das Gehäuse gelangt; oderc) Das Gerät war Regen ausgesetzt; oderd) Das Gerät scheint nicht richtig zu funktionieren oder zeigt deutliche Leistungsveränderungen; odere) Das Gerät wurde fallen gelassen, oder das Gehäuse wurde beschädigt.15. Wartung – Der Anwender darf keine Wartung am Gerät durchführen, die nicht ausdrücklich im Handbuch beschrieben ist. Alle anderen Wartungsfälle sollten qualifiziertem Fachpersonal überlassen werden.

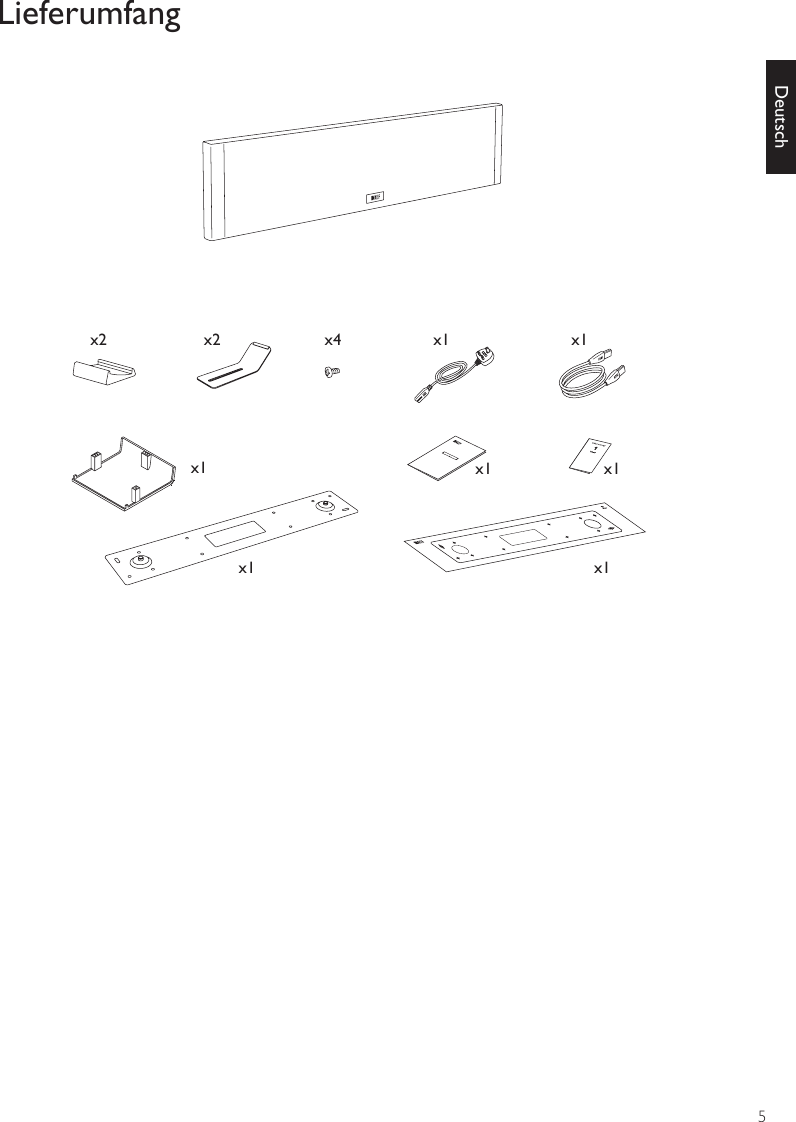

5DeutschLieferumfangx1 x1x4x1x2 x2x1x1 x1x1

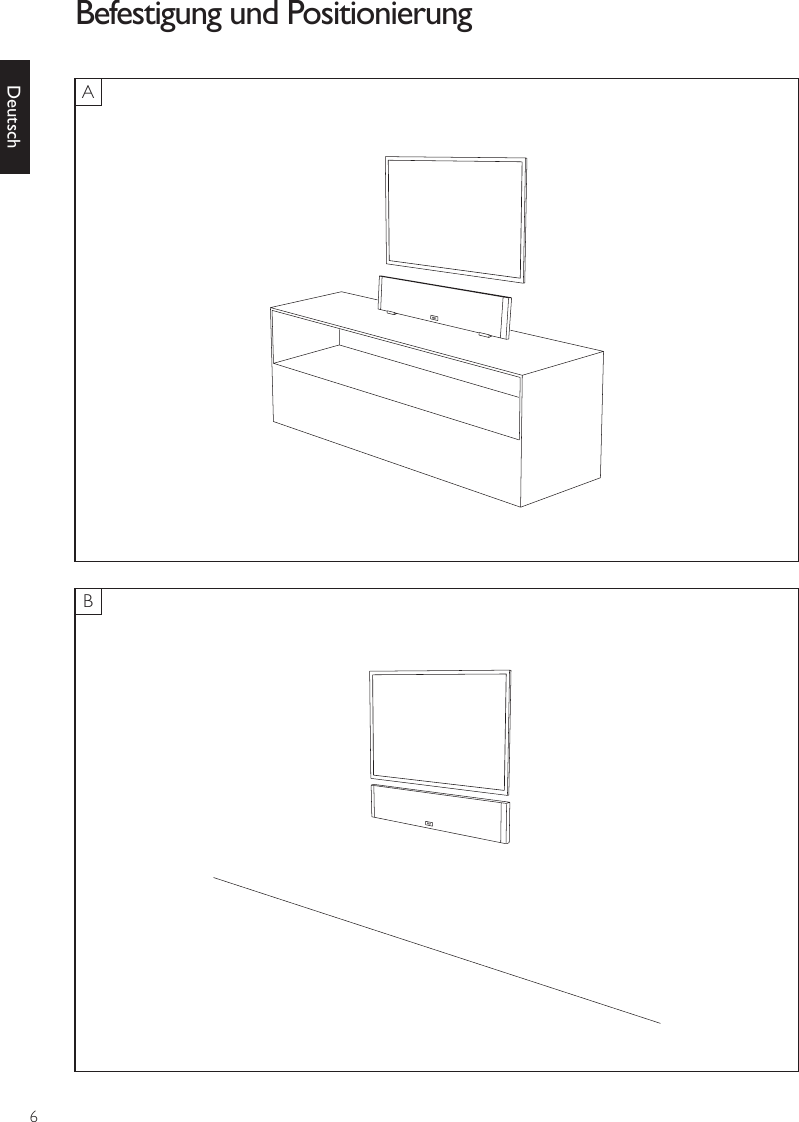

6DeutschBefestigung und PositionierungAB

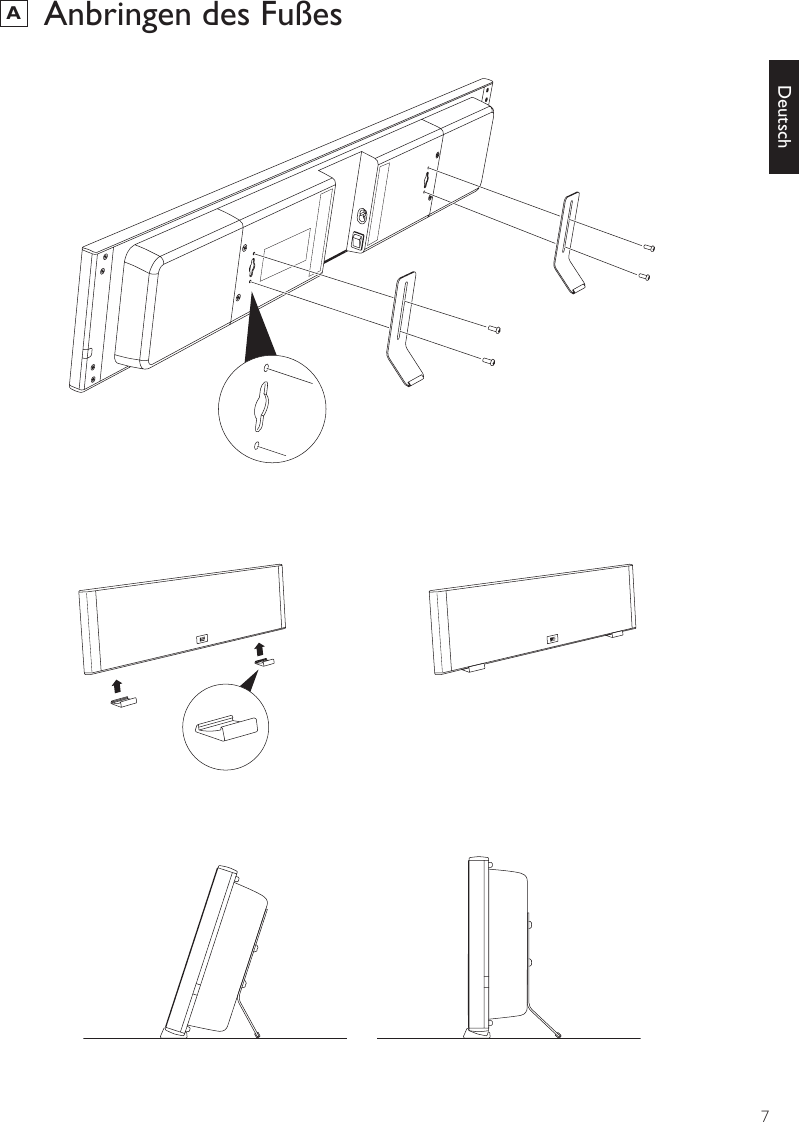

7DeutschA Anbringen des Fußes

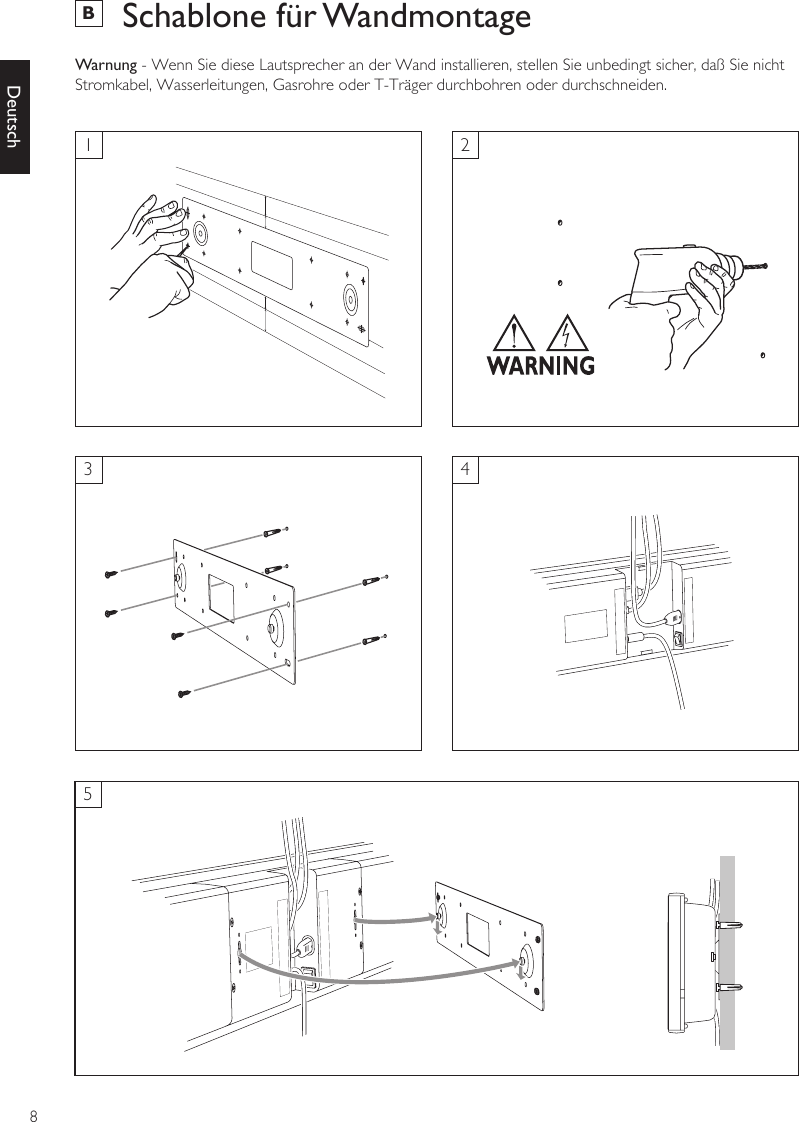

8DeutschB Schablone für WandmontageWarnung - Wenn Sie diese Lautsprecher an der Wand installieren, stellen Sie unbedingt sicher, daß Sie nicht Stromkabel, Wasserleitungen, Gasrohre oder T-Träger durchbohren oder durchschneiden.13524

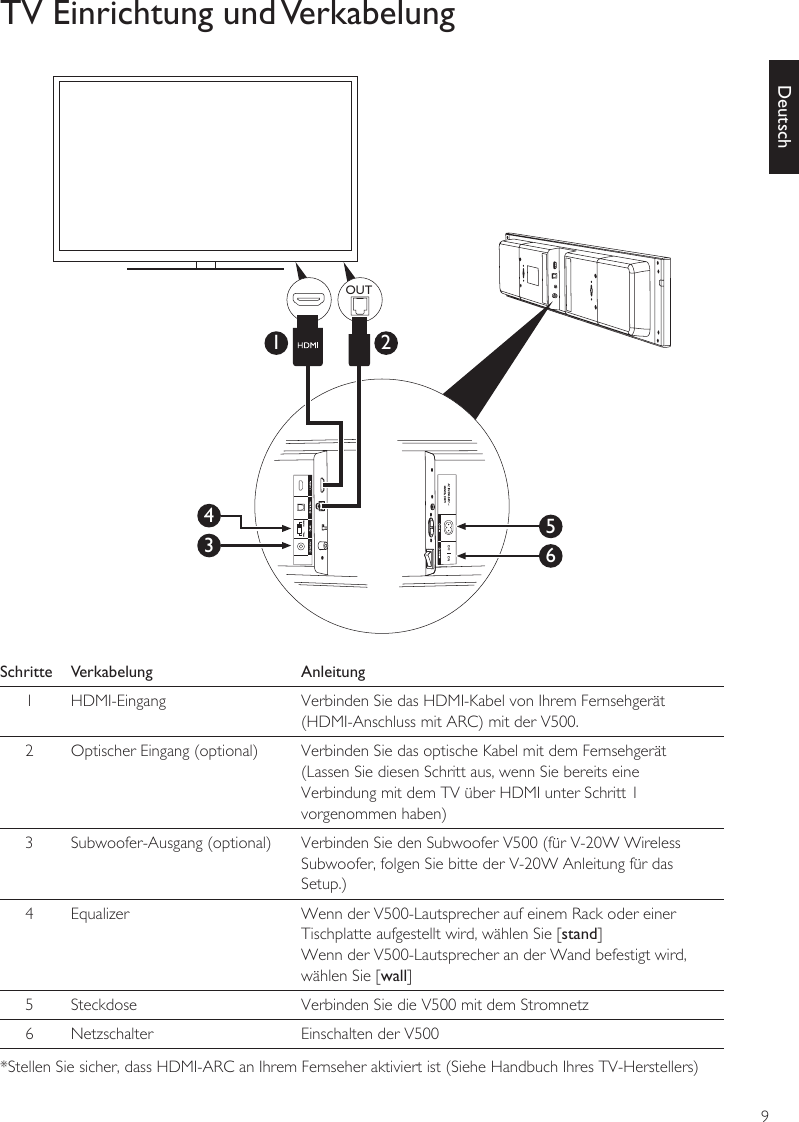

9DeutschTV Einrichtung und VerkabelungSchritte Verkabelung Anleitung1HDMI-Eingang Verbinden Sie das HDMI-Kabel von Ihrem Fernsehgerät (HDMI-Anschluss mit ARC) mit der V500. 2Optischer Eingang (optional) Verbinden Sie das optische Kabel mit dem Fernsehgerät (Lassen Sie diesen Schritt aus, wenn Sie bereits eine Verbindung mit dem TV über HDMI unter Schritt 1 vorgenommen haben)3Subwoofer-Ausgang (optional) Verbinden Sie den Subwoofer V500 (für V-20W Wireless Subwoofer, folgen Sie bitte der V-20W Anleitung für das Setup.)4Equalizer Wenn der V500-Lautsprecher auf einem Rack oder einer Tischplatte aufgestellt wird, wählen Sie [stand] Wenn der V500-Lautsprecher an der Wand befestigt wird, wählen Sie [wall] 5 Steckdose Verbinden Sie die V500 mit dem Stromnetz6Netzschalter Einschalten der V500*Stellen Sie sicher, dass HDMI-ARC an Ihrem Fernseher aktiviert ist (Siehe Handbuch Ihres TV-Herstellers)OUT34651 2
10DeutschTV BedienelementeSchlafmodus / betrieb für V500Lautstärkenregelung für V500Lautstärkenregelung für Subwoofer (optional)1 Betätigen Sie die Stumm-Taste drei Mal2 Anpassen der Subwoofer-LautstärkeIhre TV-FernbedienungIhre TV-FernbedienungIhre TV-Fernbedienung

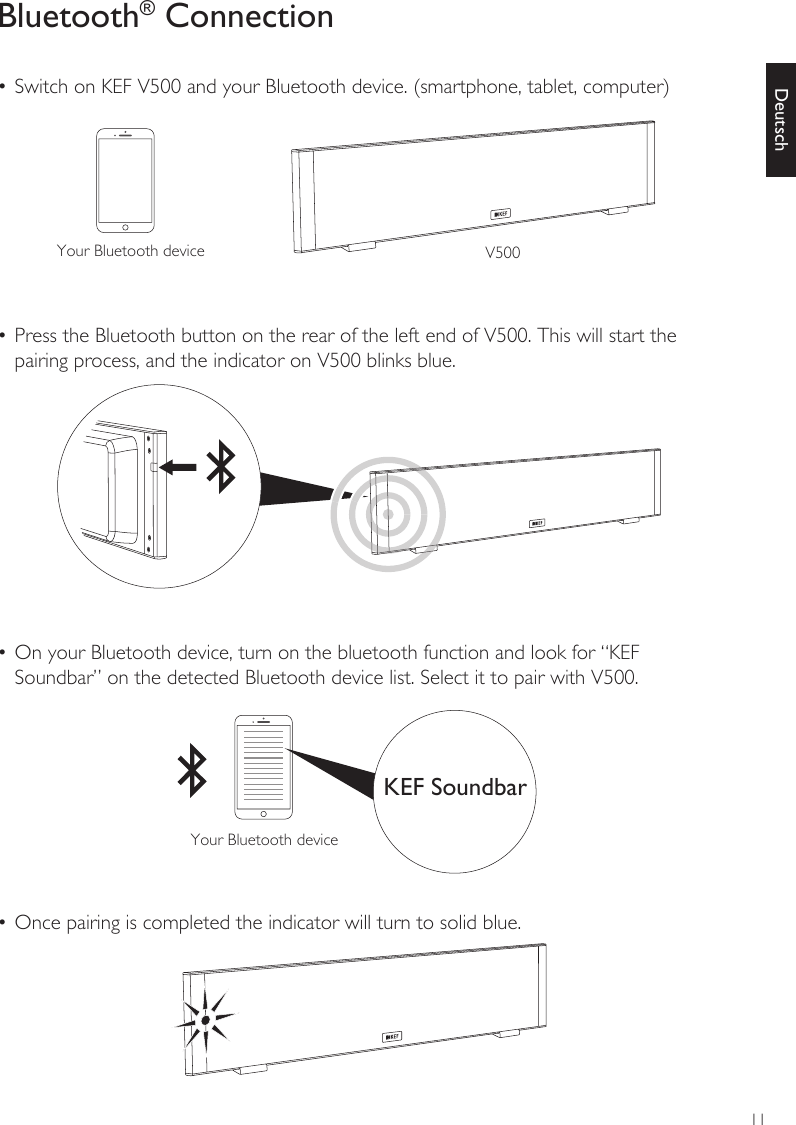

11DeutschBluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar

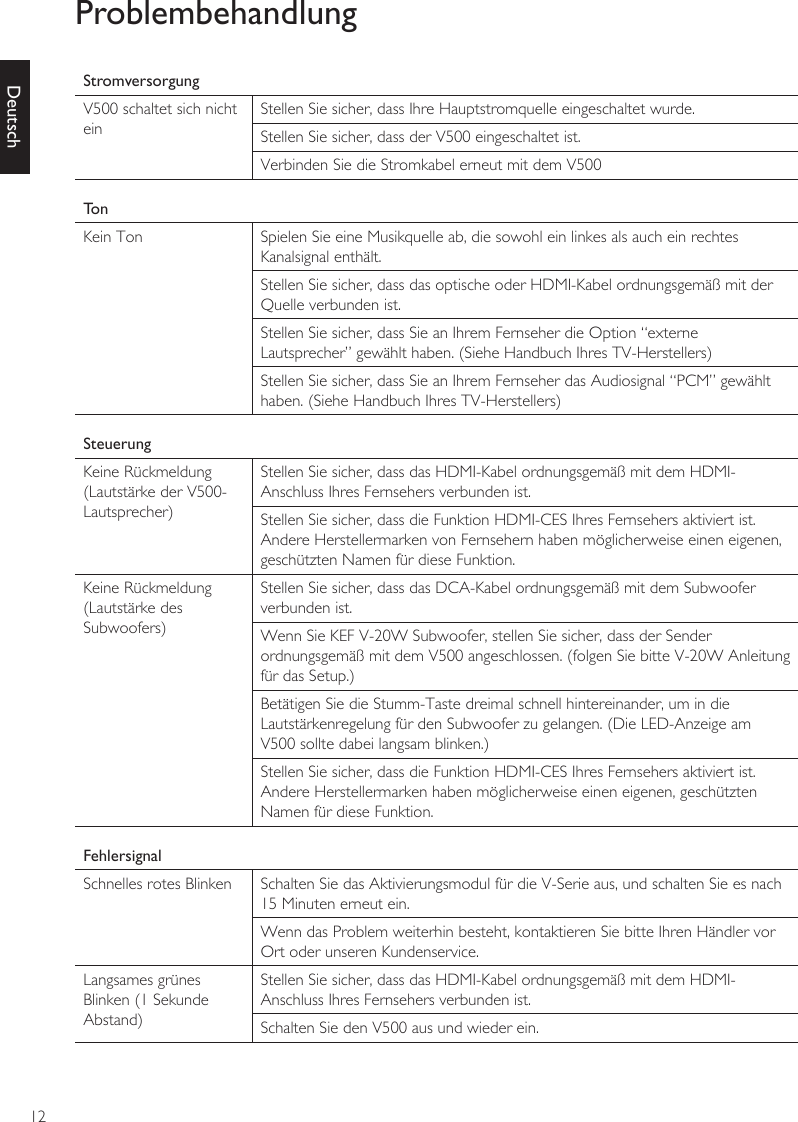

12DeutschProblembehandlungStromversorgungV500 schaltet sich nicht einStellen Sie sicher, dass Ihre Hauptstromquelle eingeschaltet wurde.Stellen Sie sicher, dass der V500 eingeschaltet ist.Verbinden Sie die Stromkabel erneut mit dem V500TonKein Ton Spielen Sie eine Musikquelle ab, die sowohl ein linkes als auch ein rechtes Kanalsignal enthält.Stellen Sie sicher, dass das optische oder HDMI-Kabel ordnungsgemäß mit der Quelle verbunden ist.Stellen Sie sicher, dass Sie an Ihrem Fernseher die Option “externe Lautsprecher” gewählt haben. (Siehe Handbuch Ihres TV-Herstellers)Stellen Sie sicher, dass Sie an Ihrem Fernseher das Audiosignal “PCM” gewählt haben. (Siehe Handbuch Ihres TV-Herstellers)SteuerungKeine Rückmeldung (Lautstärke der V500-Lautsprecher)Stellen Sie sicher, dass das HDMI-Kabel ordnungsgemäß mit dem HDMI-Anschluss Ihres Fernsehers verbunden ist.Stellen Sie sicher, dass die Funktion HDMI-CES Ihres Fernsehers aktiviert ist. Andere Herstellermarken von Fernsehern haben möglicherweise einen eigenen, geschützten Namen für diese Funktion.Keine Rückmeldung (Lautstärke des Subwoofers)Stellen Sie sicher, dass das DCA-Kabel ordnungsgemäß mit dem Subwoofer verbunden ist.Wenn Sie KEF V-20W Subwoofer, stellen Sie sicher, dass der Sender ordnungsgemäß mit dem V500 angeschlossen. (folgen Sie bitte V-20W Anleitung für das Setup.)Betätigen Sie die Stumm-Taste dreimal schnell hintereinander, um in die Lautstärkenregelung für den Subwoofer zu gelangen. (Die LED-Anzeige am V500 sollte dabei langsam blinken.)Stellen Sie sicher, dass die Funktion HDMI-CES Ihres Fernsehers aktiviert ist. Andere Herstellermarken haben möglicherweise einen eigenen, geschützten Namen für diese Funktion.FehlersignalSchnelles rotes Blinken Schalten Sie das Aktivierungsmodul für die V-Serie aus, und schalten Sie es nach 15 Minuten erneut ein.Wenn das Problem weiterhin besteht, kontaktieren Sie bitte Ihren Händler vor Ort oder unseren Kundenservice.Langsames grünes Blinken (1 Sekunde Abstand)Stellen Sie sicher, dass das HDMI-Kabel ordnungsgemäß mit dem HDMI-Anschluss Ihres Fernsehers verbunden ist.Schalten Sie den V500 aus und wieder ein.
V SeriesGuide de mise en oeuvre rapideV500 Digital TV SoundbarFrançais

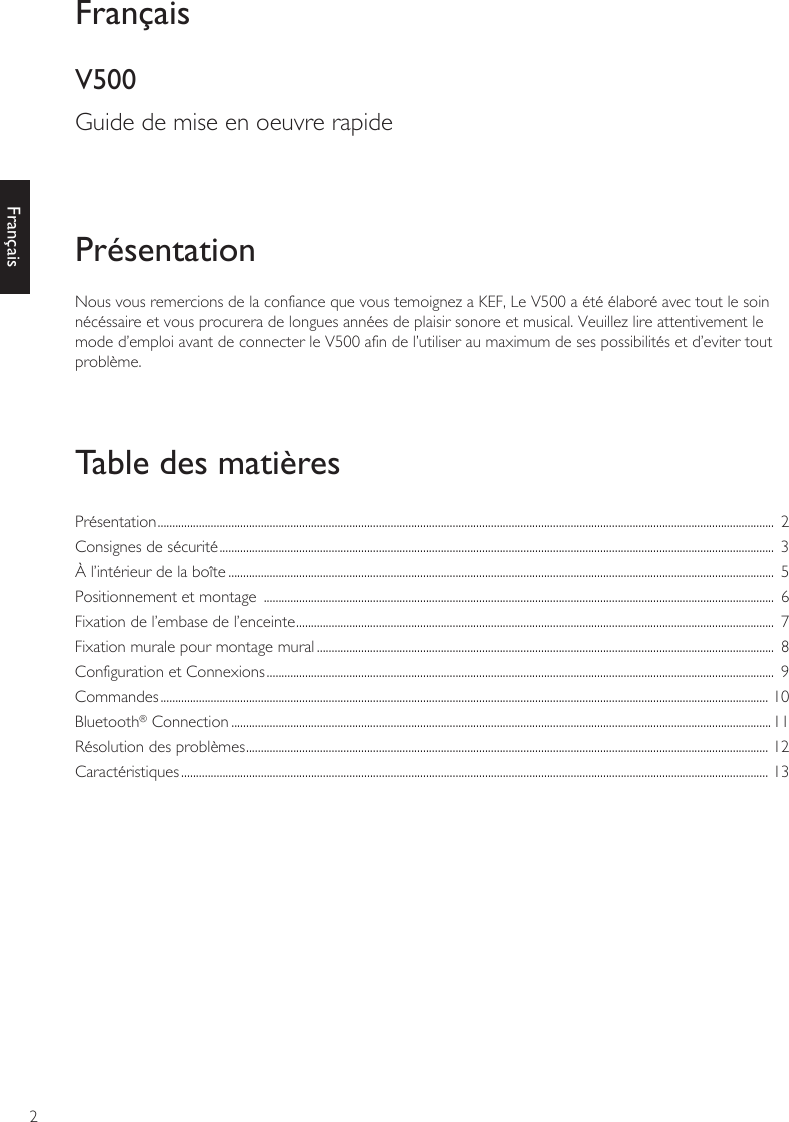

2FrançaisNous vous remercions de la confiance que vous temoignez a KEF, Le V500 a été élaboré avec tout le soin nécéssaire et vous procurera de longues années de plaisir sonore et musical. Veuillez lire attentivement le mode d’emploi avant de connecter le V500 afin de l’utiliser au maximum de ses possibilités et d’eviter tout problème.PrésentationTable des matièresFrançaisV500Guide de mise en oeuvre rapidePrésentation ................................................................................................................................................................................................................. 2Consignes de sécurité ............................................................................................................................................................................................ 3À l’intérieur de la boîte ......................................................................................................................................................................................... 5Positionnement et montage ............................................................................................................................................................................. 6Fixation de l’embase de l’enceinte .................................................................................................................................................................. 7Fixation murale pour montage mural ........................................................................................................................................................... 8Configuration et Connexions ............................................................................................................................................................................ 9Commandes .............................................................................................................................................................................................................. 10Bluetooth® Connection .......................................................................................................................................................................................11Résolution des problèmes ................................................................................................................................................................................. 12Caractéristiques ....................................................................................................................................................................................................... 13

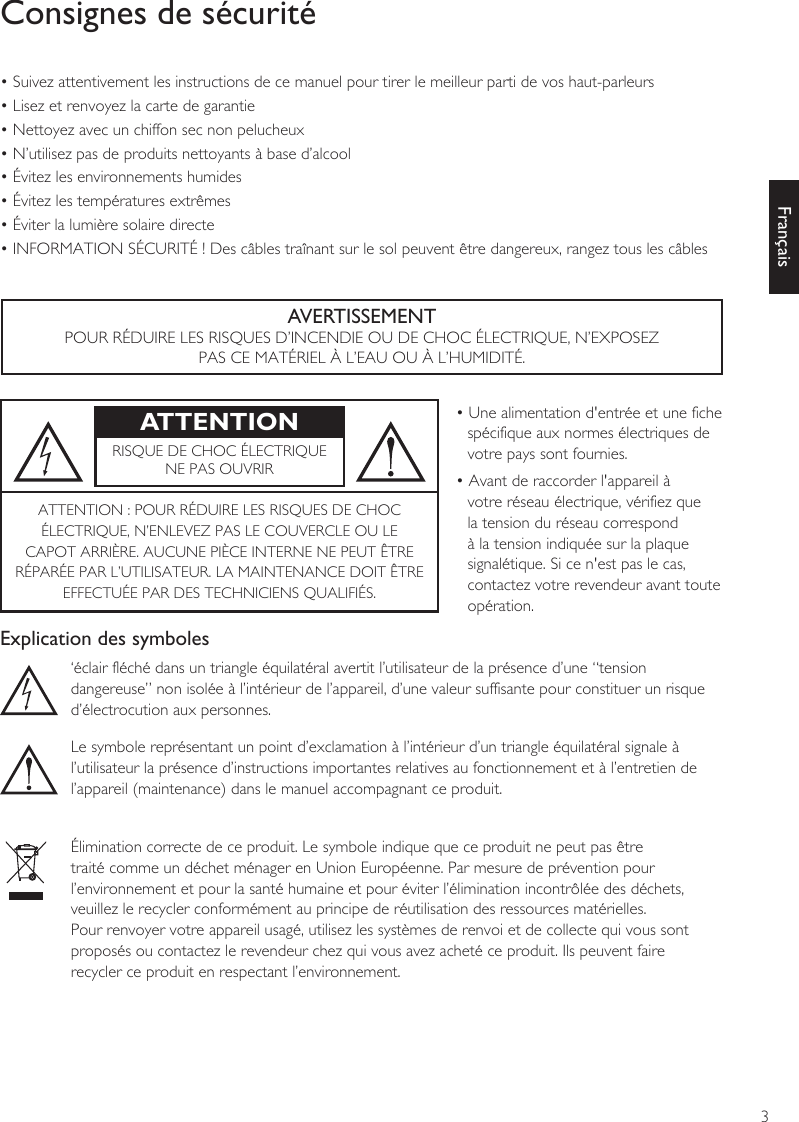

3FrançaisConsignes de sécurité• Suivez attentivement les instructions de ce manuel pour tirer le meilleur parti de vos haut-parleurs• Lisez et renvoyez la carte de garantie• Nettoyez avec un chiffon sec non pelucheux• N’utilisez pas de produits nettoyants à base d’alcool• Évitez les environnements humides• Évitez les températures extrêmes• Éviter la lumière solaire directe• INFORMATION SÉCURITÉ ! Des câbles traînant sur le sol peuvent être dangereux, rangez tous les câblesAVERTISSEMENTPOUR RÉDUIRE LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, N’EXPOSEZ PAS CE MATÉRIEL À L’EAU OU À L’HUMIDITÉ.ATTENTION • Une alimentation d'entrée et une fiche spécifique aux normes électriques de votre pays sont fournies.• Avant de raccorder l'appareil à votre réseau électrique, vérifiez que la tension du réseau correspond à la tension indiquée sur la plaque signalétique. Si ce n'est pas le cas, contactez votre revendeur avant toute opération.RISQUE DE CHOC ÉLECTRIQUENE PAS OUVRIRATTENTION : POUR RÉDUIRE LES RISQUES DE CHOCÉLECTRIQUE, N’ENLEVEZ PAS LE COUVERCLE OU LECAPOT ARRIÈRE. AUCUNE PIÈCE INTERNE NE PEUT ÊTRERÉPARÉE PAR L’UTILISATEUR. LA MAINTENANCE DOIT ÊTREEFFECTUÉE PAR DES TECHNICIENS QUALIFIÉS.Explication des symboles‘éclair fléché dans un triangle équilatéral avertit l’utilisateur de la présence d’une “tension dangereuse” non isolée à l’intérieur de l’appareil, d’une valeur suffisante pour constituer un risque d’électrocution aux personnes.Le symbole représentant un point d’exclamation à l’intérieur d’un triangle équilatéral signale àl’utilisateur la présence d’instructions importantes relatives au fonctionnement et à l’entretien del’appareil (maintenance) dans le manuel accompagnant ce produit.Élimination correcte de ce produit. Le symbole indique que ce produit ne peut pas être traité comme un déchet ménager en Union Européenne. Par mesure de prévention pour l’environnement et pour la santé humaine et pour éviter l’élimination incontrôlée des déchets, veuillez le recycler conformément au principe de réutilisation des ressources matérielles.Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et de collecte qui vous sont proposés ou contactez le revendeur chez qui vous avez acheté ce produit. Ils peuvent faire recycler ce produit en respectant l’environnement.

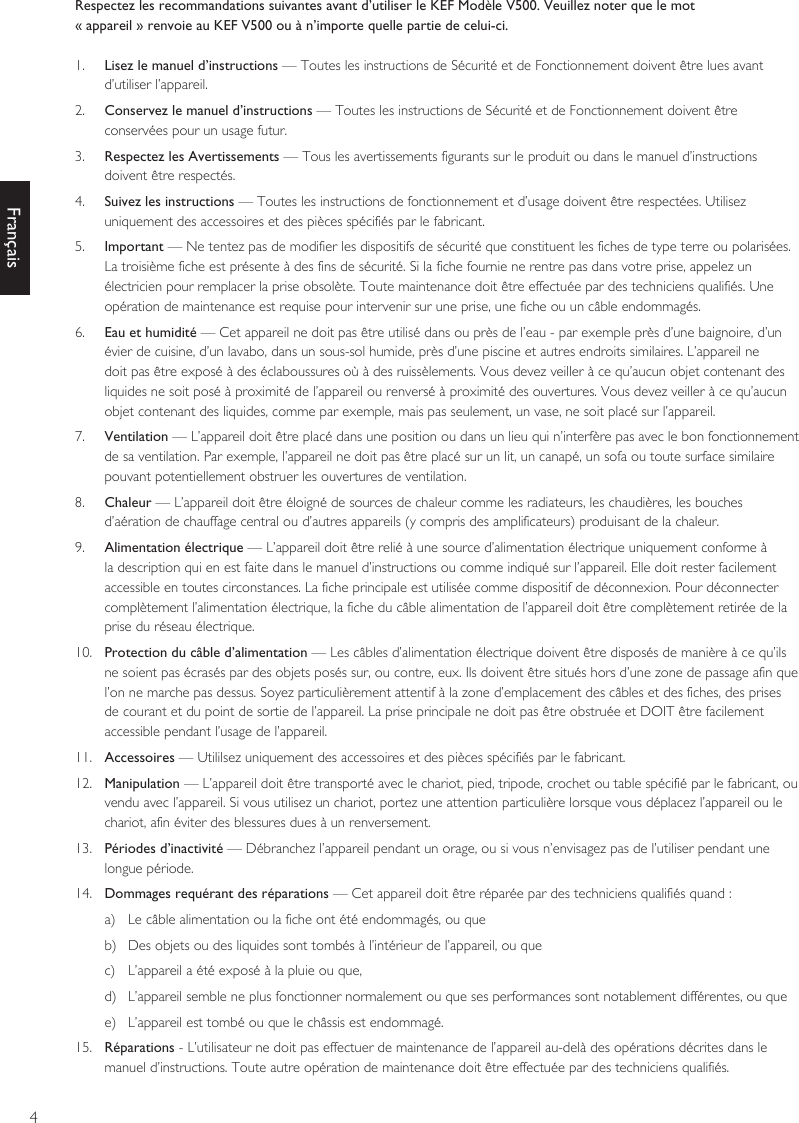

4FrançaisRespectez les recommandations suivantes avant d’utiliser le KEF Modèle V500. Veuillez noter que le mot« appareil » renvoie au KEF V500 ou à n’importe quelle partie de celui-ci.1. Lisez le manuel d’instructions — Toutes les instructions de Sécurité et de Fonctionnement doivent être lues avant d’utiliser l’appareil.2. Conservez le manuel d’instructions — Toutes les instructions de Sécurité et de Fonctionnement doivent être conservées pour un usage futur.3. Respectez les Avertissements — Tous les avertissements figurants sur le produit ou dans le manuel d’instructions doivent être respectés.4. Suivez les instructions — Toutes les instructions de fonctionnement et d’usage doivent être respectées. Utilisez uniquement des accessoires et des pièces spécifiés par le fabricant.5. Important — Ne tentez pas de modifier les dispositifs de sécurité que constituent les fiches de type terre ou polarisées. La troisième fiche est présente à des fins de sécurité. Si la fiche fournie ne rentre pas dans votre prise, appelez un électricien pour remplacer la prise obsolète. Toute maintenance doit être effectuée par des techniciens qualifiés. Une opération de maintenance est requise pour intervenir sur une prise, une fiche ou un câble endommagés.6. Eau et humidité — Cet appareil ne doit pas être utilisé dans ou près de l’eau - par exemple près d’une baignoire, d’un évier de cuisine, d’un lavabo, dans un sous-sol humide, près d’une piscine et autres endroits similaires. L’appareil ne doit pas être exposé à des éclaboussures où à des ruissèlements. Vous devez veiller à ce qu’aucun objet contenant des liquides ne soit posé à proximité de l’appareil ou renversé à proximité des ouvertures. Vous devez veiller à ce qu’aucun objet contenant des liquides, comme par exemple, mais pas seulement, un vase, ne soit placé sur l’appareil.7. Ventilation — L’appareil doit être placé dans une position ou dans un lieu qui n’interfère pas avec le bon fonctionnement de sa ventilation. Par exemple, l’appareil ne doit pas être placé sur un lit, un canapé, un sofa ou toute surface similaire pouvant potentiellement obstruer les ouvertures de ventilation.8. Chaleur — L’appareil doit être éloigné de sources de chaleur comme les radiateurs, les chaudières, les bouches d’aération de chauffage central ou d’autres appareils (y compris des amplificateurs) produisant de la chaleur.9. Alimentation électrique — L’appareil doit être relié à une source d’alimentation électrique uniquement conforme à la description qui en est faite dans le manuel d’instructions ou comme indiqué sur l’appareil. Elle doit rester facilement accessible en toutes circonstances. La fiche principale est utilisée comme dispositif de déconnexion. Pour déconnecter complètement l’alimentation électrique, la fiche du câble alimentation de l’appareil doit être complètement retirée de la prise du réseau électrique.10. Protection du câble d’alimentation — Les câbles d’alimentation électrique doivent être disposés de manière à ce qu’ils ne soient pas écrasés par des objets posés sur, ou contre, eux. Ils doivent être situés hors d’une zone de passage afin que l’on ne marche pas dessus. Soyez particulièrement attentif à la zone d’emplacement des câbles et des fiches, des prises de courant et du point de sortie de l’appareil. La prise principale ne doit pas être obstruée et DOIT être facilement accessible pendant l’usage de l’appareil.11. Accessoires — Utililsez uniquement des accessoires et des pièces spécifiés par le fabricant.12. Manipulation — L’appareil doit être transporté avec le chariot, pied, tripode, crochet ou table spécifié par le fabricant, ou vendu avec l’appareil. Si vous utilisez un chariot, portez une attention particulière lorsque vous déplacez l’appareil ou le chariot, afin éviter des blessures dues à un renversement.13. Périodes d’inactivité — Débranchez l’appareil pendant un orage, ou si vous n’envisagez pas de l’utiliser pendant une longue période.14. Dommages requérant des réparations — Cet appareil doit être réparée par des techniciens qualifiés quand :a) Le câble alimentation ou la fiche ont été endommagés, ou queb) Des objets ou des liquides sont tombés à l’intérieur de l’appareil, ou quec) L’appareil a été exposé à la pluie ou que,d) L’appareil semble ne plus fonctionner normalement ou que ses performances sont notablement différentes, ou quee) L’appareil est tombé ou que le châssis est endommagé.15. Réparations - L’utilisateur ne doit pas effectuer de maintenance de l’appareil au-delà des opérations décrites dans le manuel d’instructions. Toute autre opération de maintenance doit être effectuée par des techniciens qualifiés.

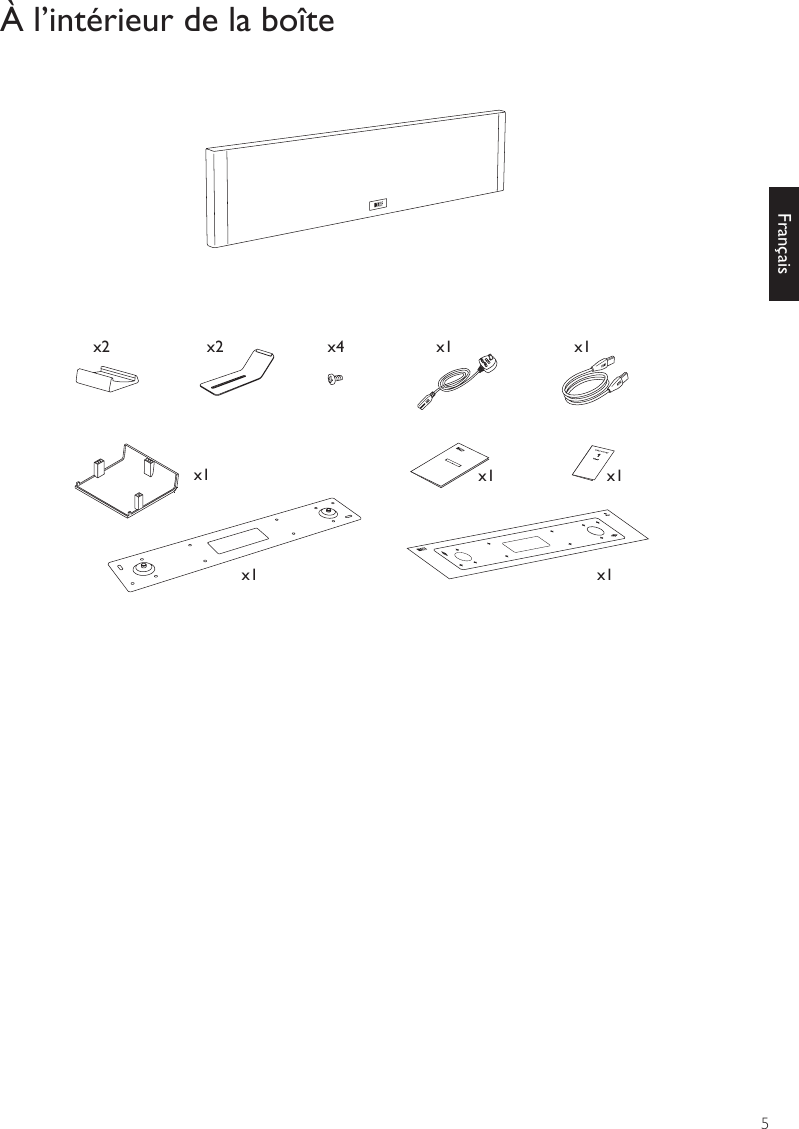

5FrançaisÀ l’intérieur de la boîtex1 x1x4x1x2 x2x1x1 x1x1

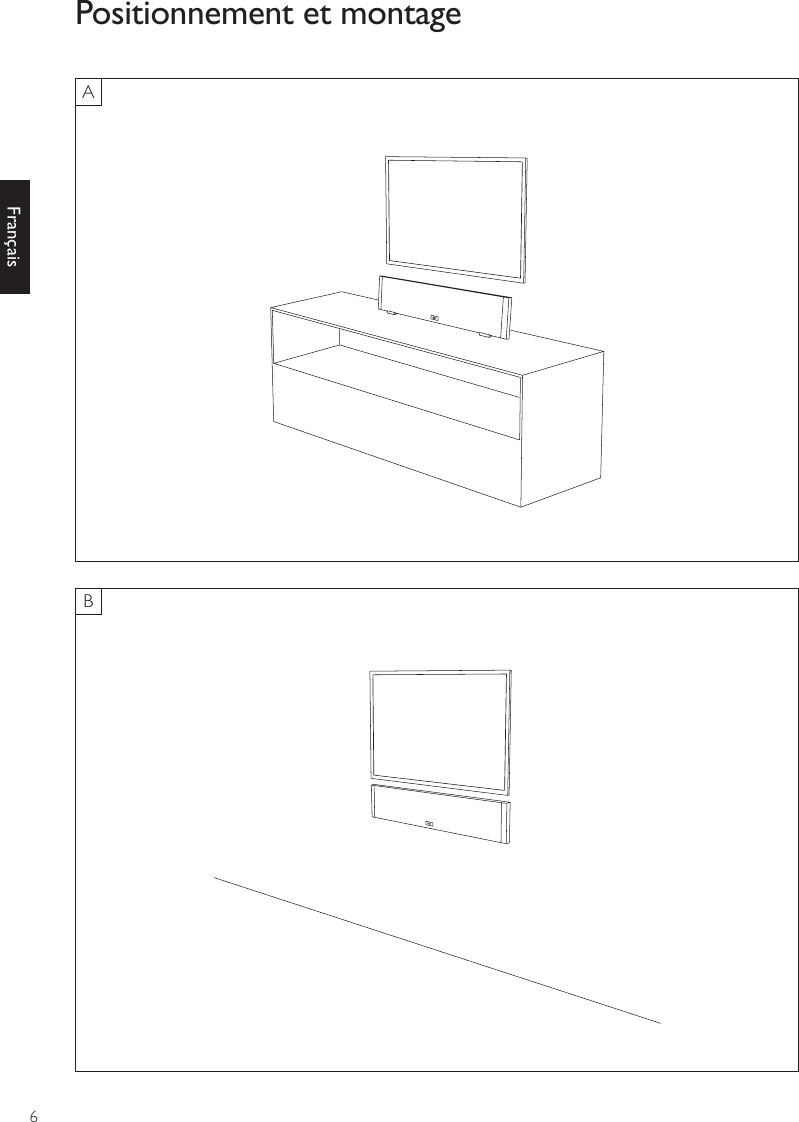

6FrançaisPositionnement et montage AB

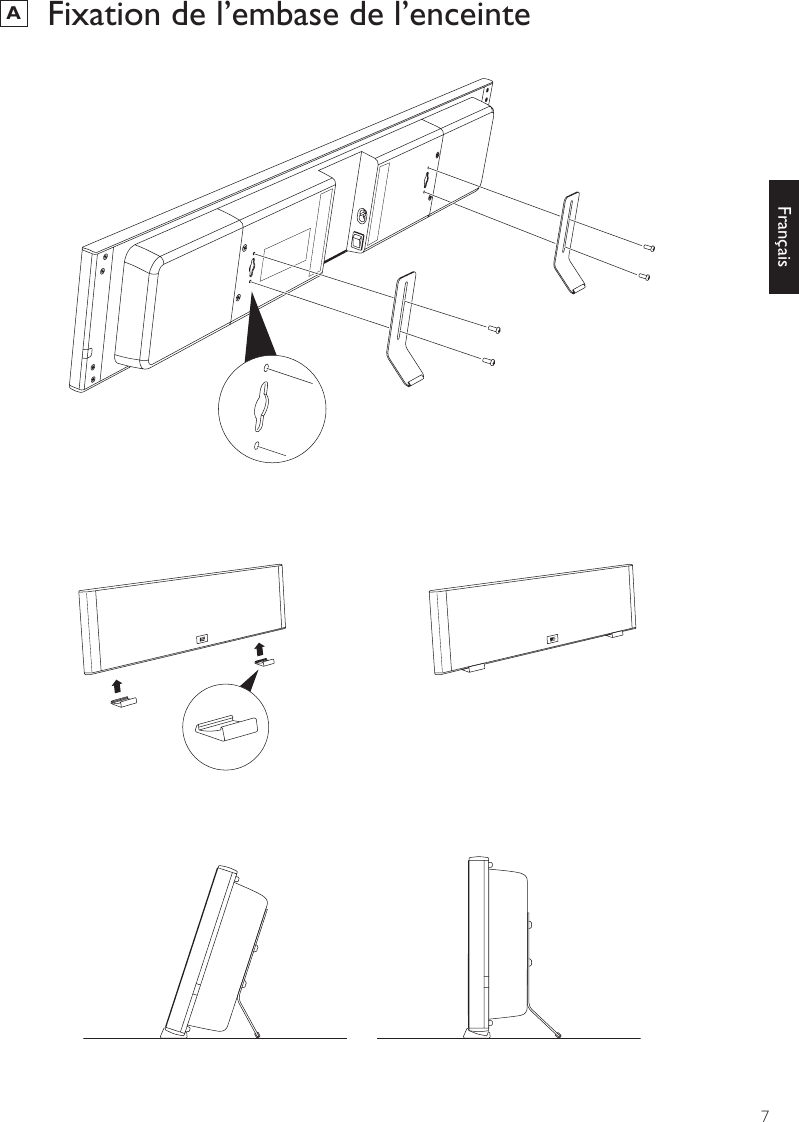

7FrançaisA Fixation de l’embase de l’enceinte

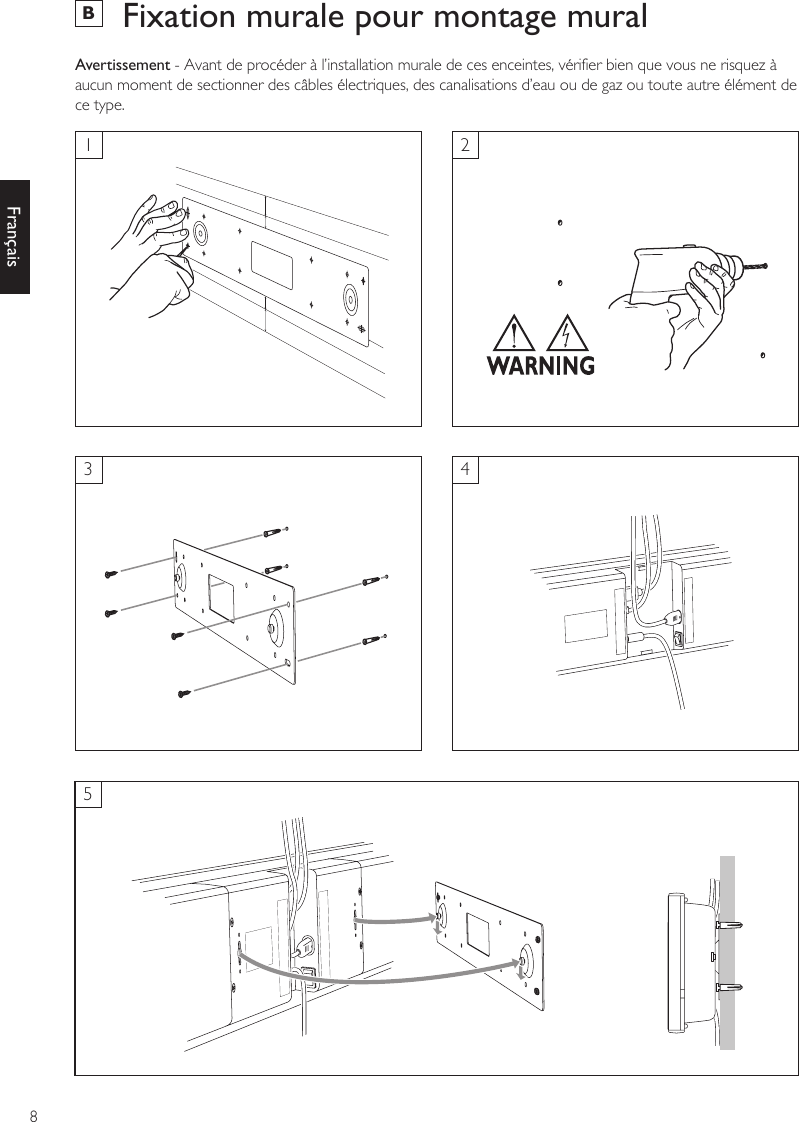

8FrançaisB Fixation murale pour montage muralAvertissement - Avant de procéder à l’installation murale de ces enceintes, vérifier bien que vous ne risquez à aucun moment de sectionner des câbles électriques, des canalisations d’eau ou de gaz ou toute autre élément de ce type.13524

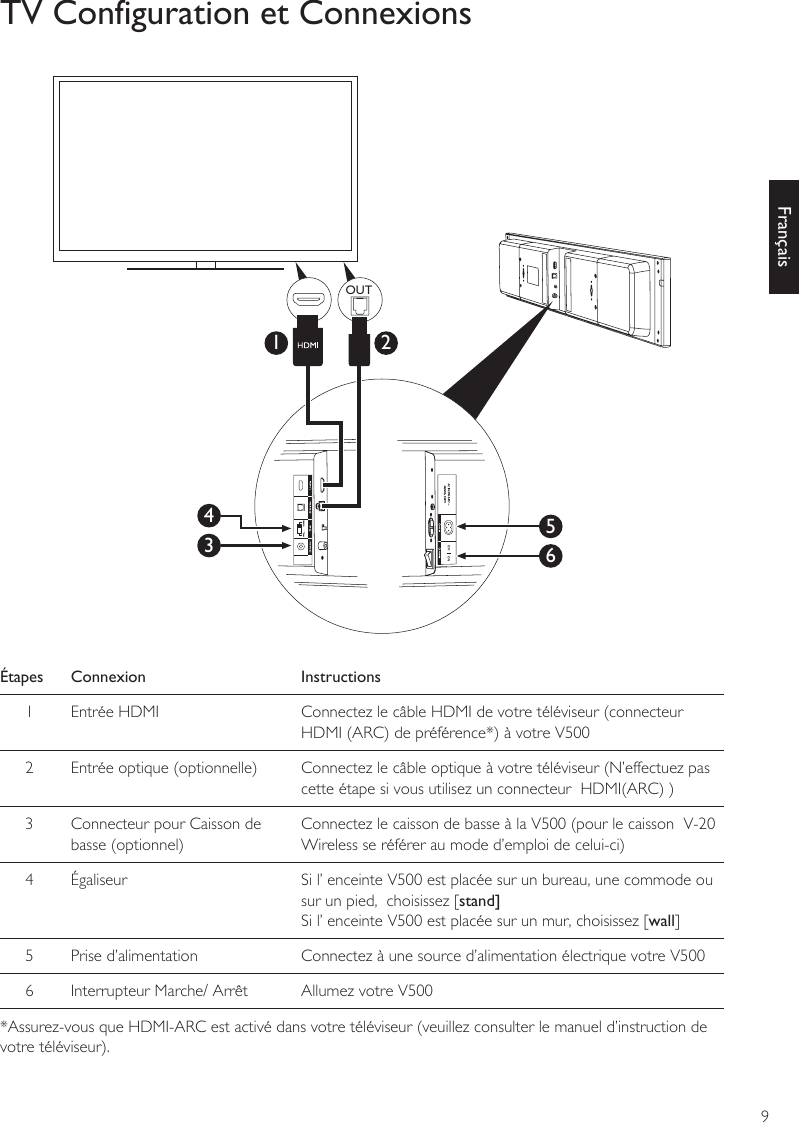

9FrançaisTV Configuration et ConnexionsÉtapes Connexion Instructions1Entrée HDMI Connectez le câble HDMI de votre téléviseur (connecteur HDMI (ARC) de préférence*) à votre V5002Entrée optique (optionnelle) Connectez le câble optique à votre téléviseur (N’effectuez pas cette étape si vous utilisez un connecteur HDMI(ARC) )3 Connecteur pour Caisson de basse (optionnel)Connectez le caisson de basse à la V500 (pour le caisson V-20 Wireless se référer au mode d’emploi de celui-ci) 4Égaliseur Si l’ enceinte V500 est placée sur un bureau, une commode ou sur un pied, choisissez [stand] Si l’ enceinte V500 est placée sur un mur, choisissez [wall] 5 Prise d’alimentation Connectez à une source d’alimentation électrique votre V5006Interrupteur Marche/ Arrêt Allumez votre V500*Assurez-vous que HDMI-ARC est activé dans votre téléviseur (veuillez consulter le manuel d’instruction de votre téléviseur).OUT34651 2

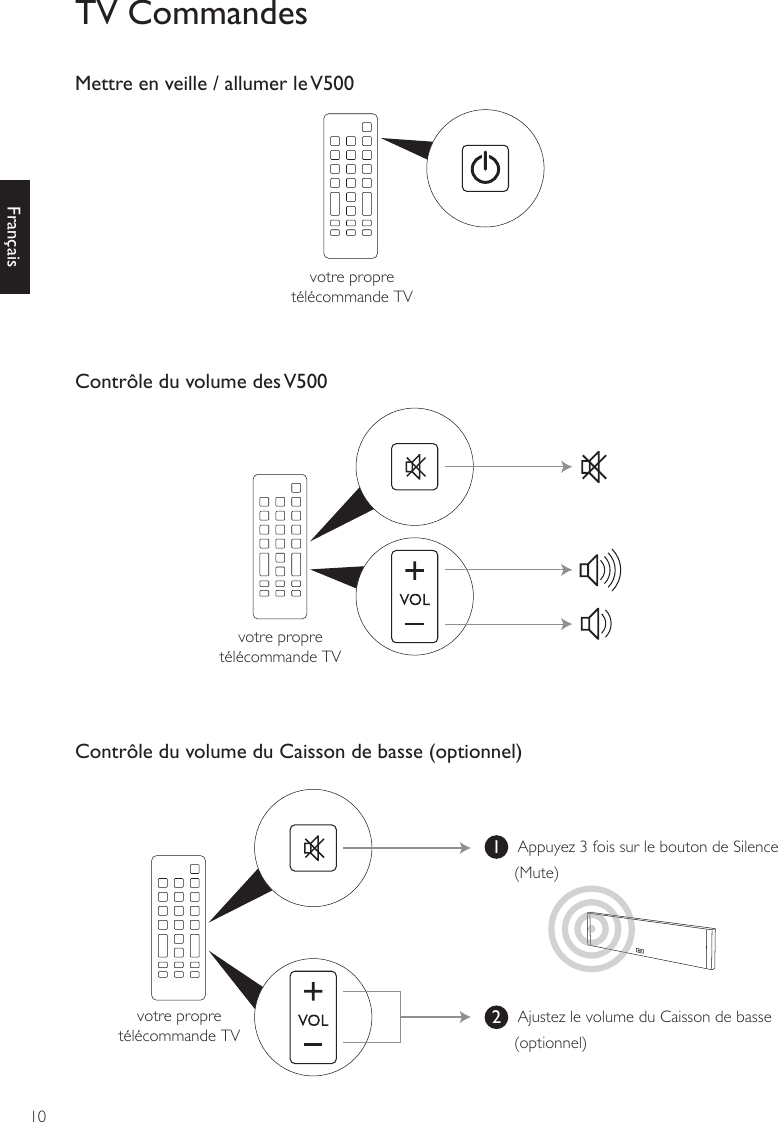

10FrançaisTV CommandesMettre en veille / allumer le V500Contrôle du volume des V500Contrôle du volume du Caisson de basse (optionnel)1 Appuyez 3 fois sur le bouton de Silence (Mute)2 Ajustez le volume du Caisson de basse (optionnel)votre propre télécommande TV votre propre télécommande TV votre propre télécommande TV
11FrançaisBluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar

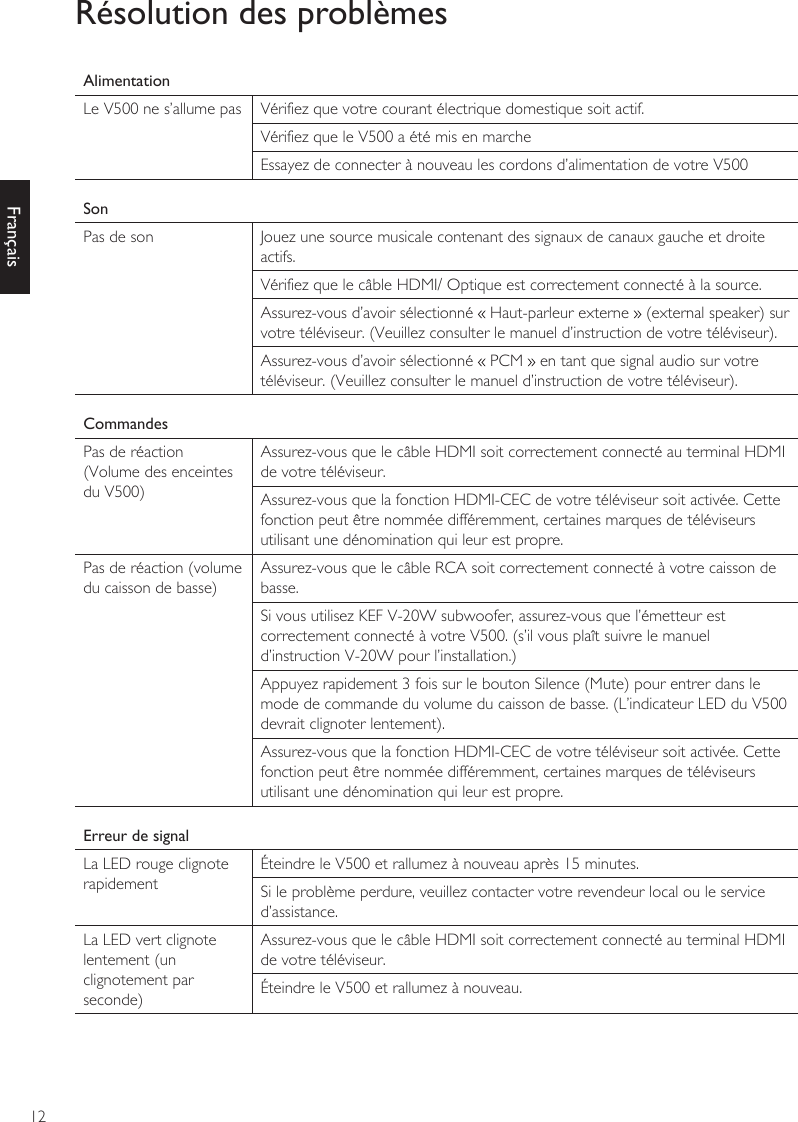

12FrançaisRésolution des problèmesAlimentationLe V500 ne s’allume pas Vérifiez que votre courant électrique domestique soit actif.Vérifiez que le V500 a été mis en marcheEssayez de connecter à nouveau les cordons d’alimentation de votre V500SonPas de son Jouez une source musicale contenant des signaux de canaux gauche et droite actifs.Vérifiez que le câble HDMI/ Optique est correctement connecté à la source.Assurez-vous d’avoir sélectionné Haut-parleur externe (external speaker) sur votre téléviseur. (Veuillez consulter le manuel d’instruction de votre téléviseur).Assurez-vous d’avoir sélectionné PCM en tant que signal audio sur votre téléviseur. (Veuillez consulter le manuel d’instruction de votre téléviseur).CommandesPas de réaction (Volume des enceintes du V500)Assurez-vous que le câble HDMI soit correctement connecté au terminal HDMI de votre téléviseur.Assurez-vous que la fonction HDMI-CEC de votre téléviseur soit activée. Cette fonction peut être nommée différemment, certaines marques de téléviseurs utilisant une dénomination qui leur est propre.Pas de réaction (volume du caisson de basse)Assurez-vous que le câble RCA soit correctement connecté à votre caisson de basse.Si vous utilisez KEF V-20W subwoofer, assurez-vous que l’émetteur est correctement connecté à votre V500. (s’il vous plaît suivre le manuel d’instruction V-20W pour l’installation.)Appuyez rapidement 3 fois sur le bouton Silence (Mute) pour entrer dans le mode de commande du volume du caisson de basse. (L’indicateur LED du V500 devrait clignoter lentement).Assurez-vous que la fonction HDMI-CEC de votre téléviseur soit activée. Cette fonction peut être nommée différemment, certaines marques de téléviseurs utilisant une dénomination qui leur est propre.Erreur de signalLa LED rouge clignote rapidementÉteindre le V500 et rallumez à nouveau après 15 minutes.Si le problème perdure, veuillez contacter votre revendeur local ou le service d’assistance.La LED vert clignote lentement (un clignotement par seconde)Assurez-vous que le câble HDMI soit correctement connecté au terminal HDMI de votre téléviseur.Éteindre le V500 et rallumez à nouveau.
V SeriesクイックスタートガイドV500 Digital TV Soundbar

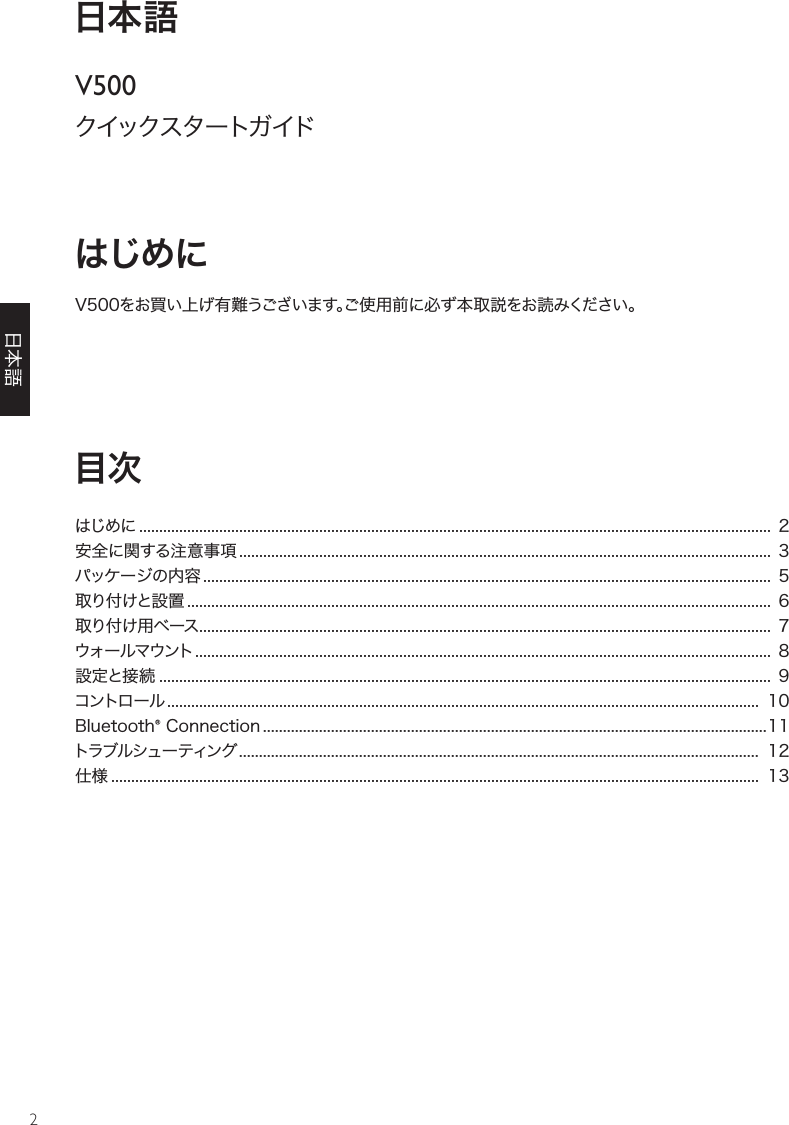

2日本語V500  はじめに目次              

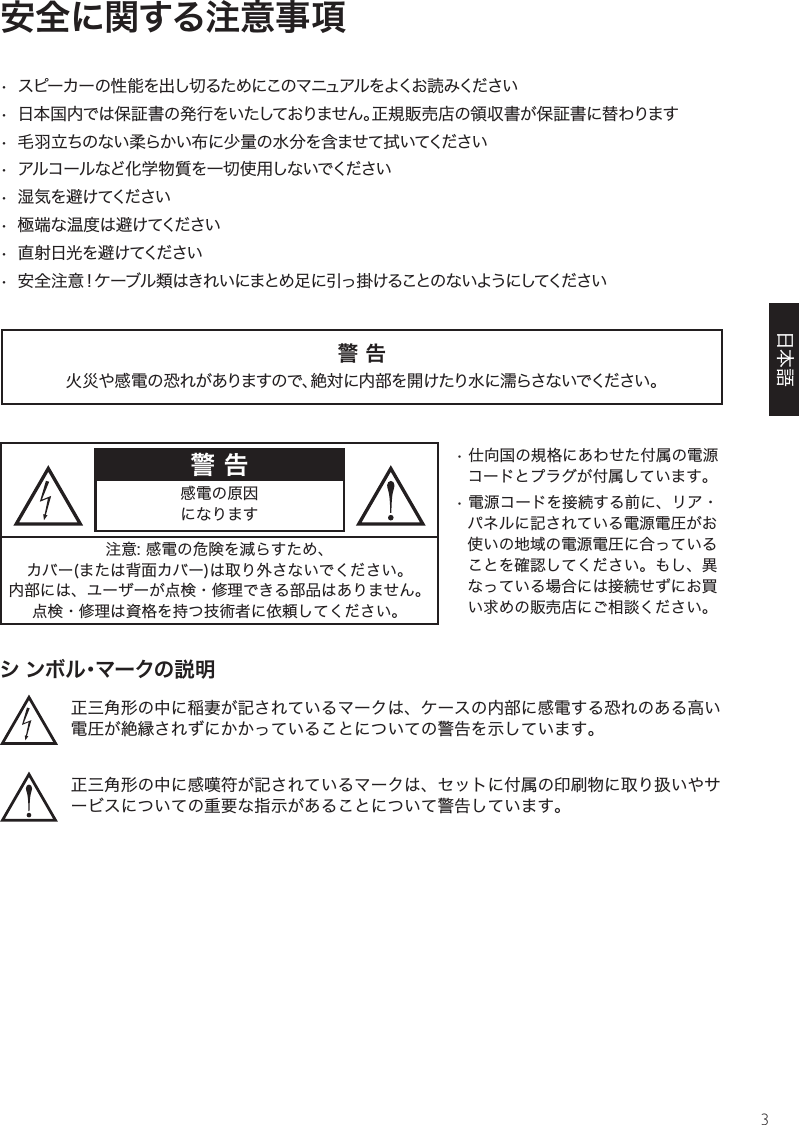

3安全に関する注意事項        警 告警 告 シ ンボル・マークの説明

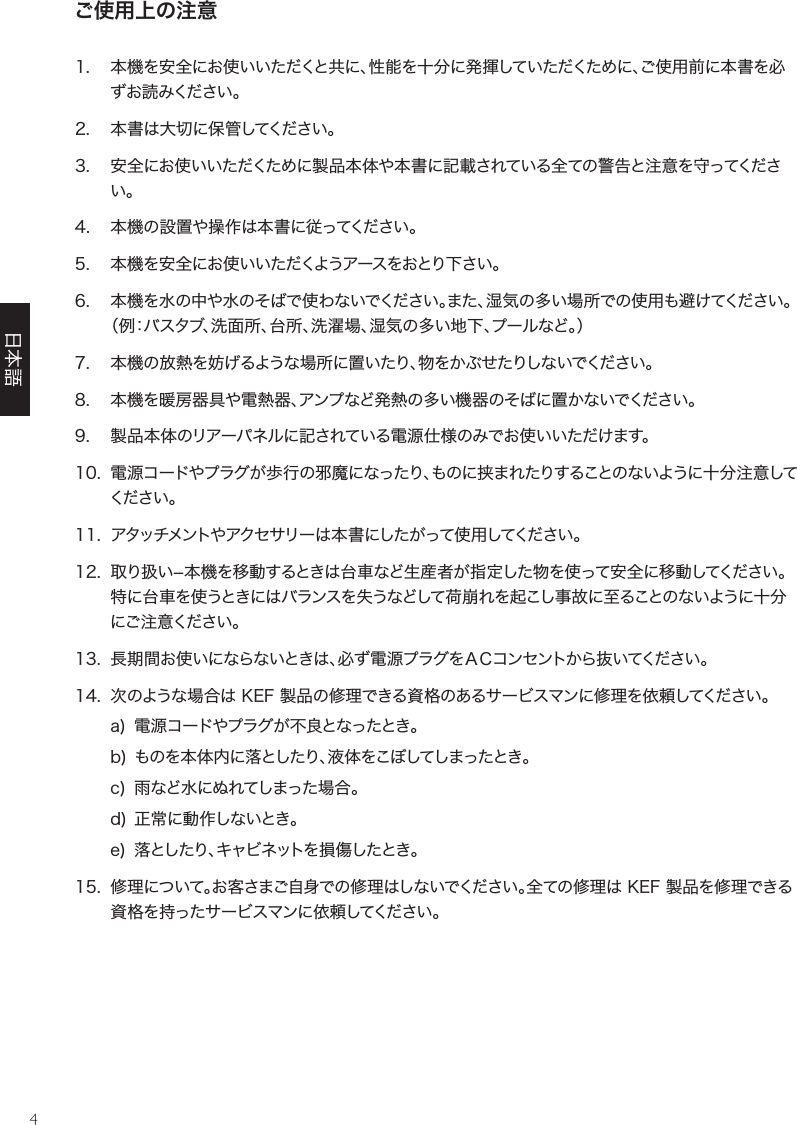

4ご使用上の注意                       

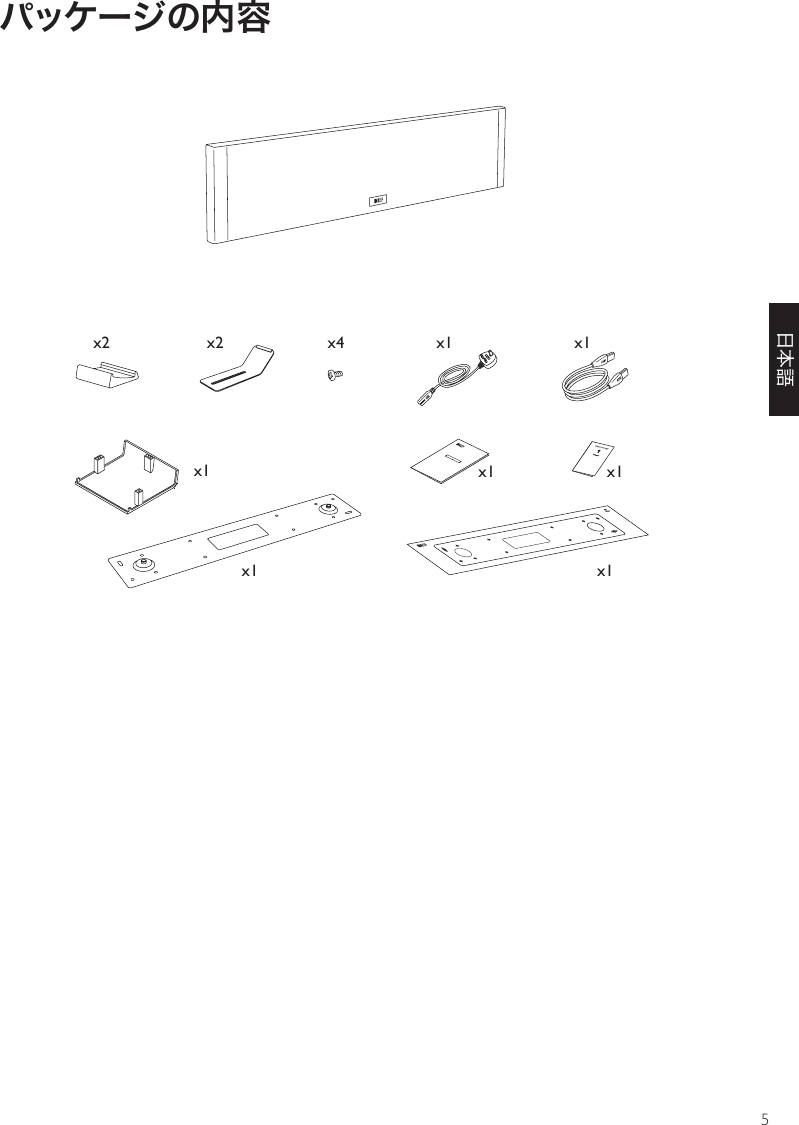

5パッケージの内容x1 x1x4x1x2 x2x1x1 x1x1

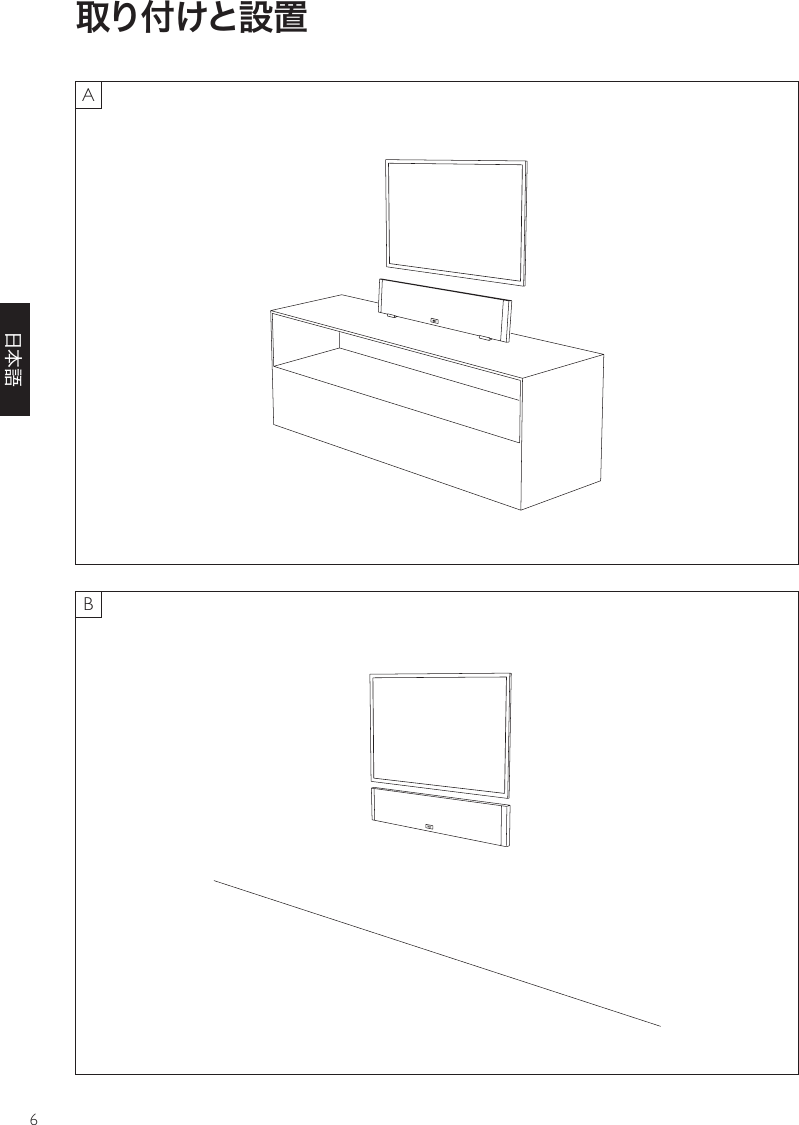

6取り付けと設置AB

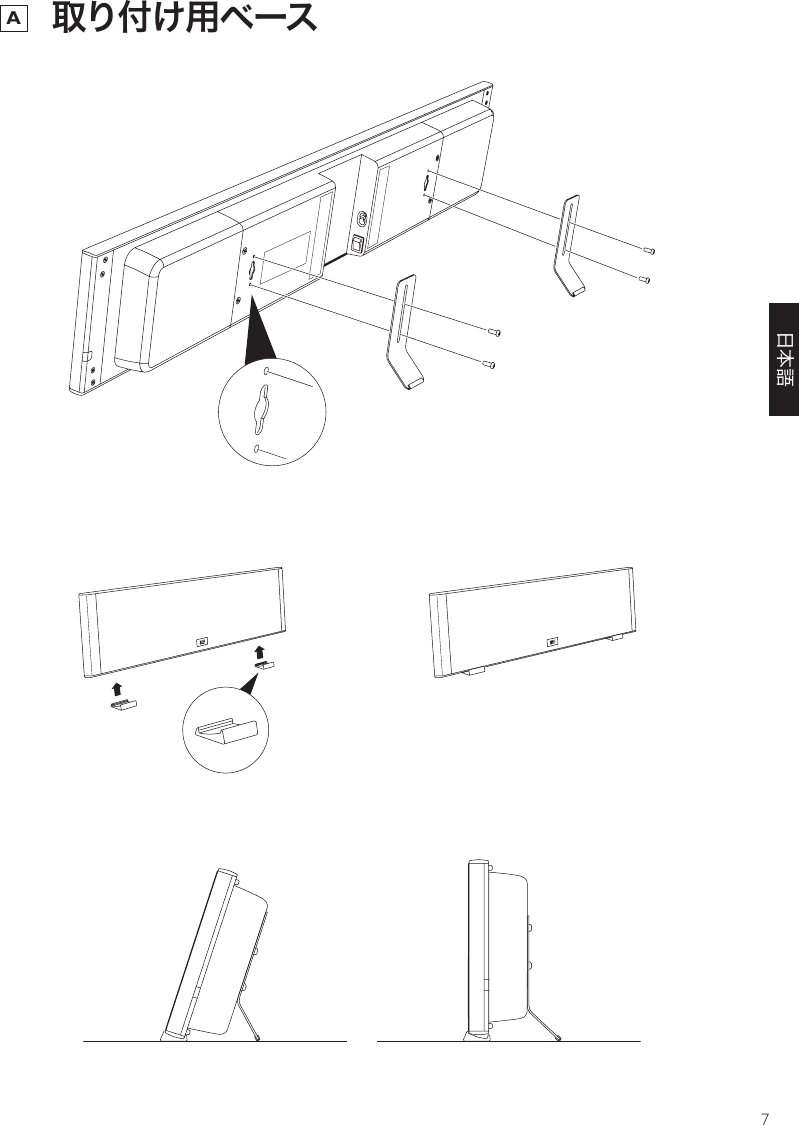

7A 取り付け用ベース

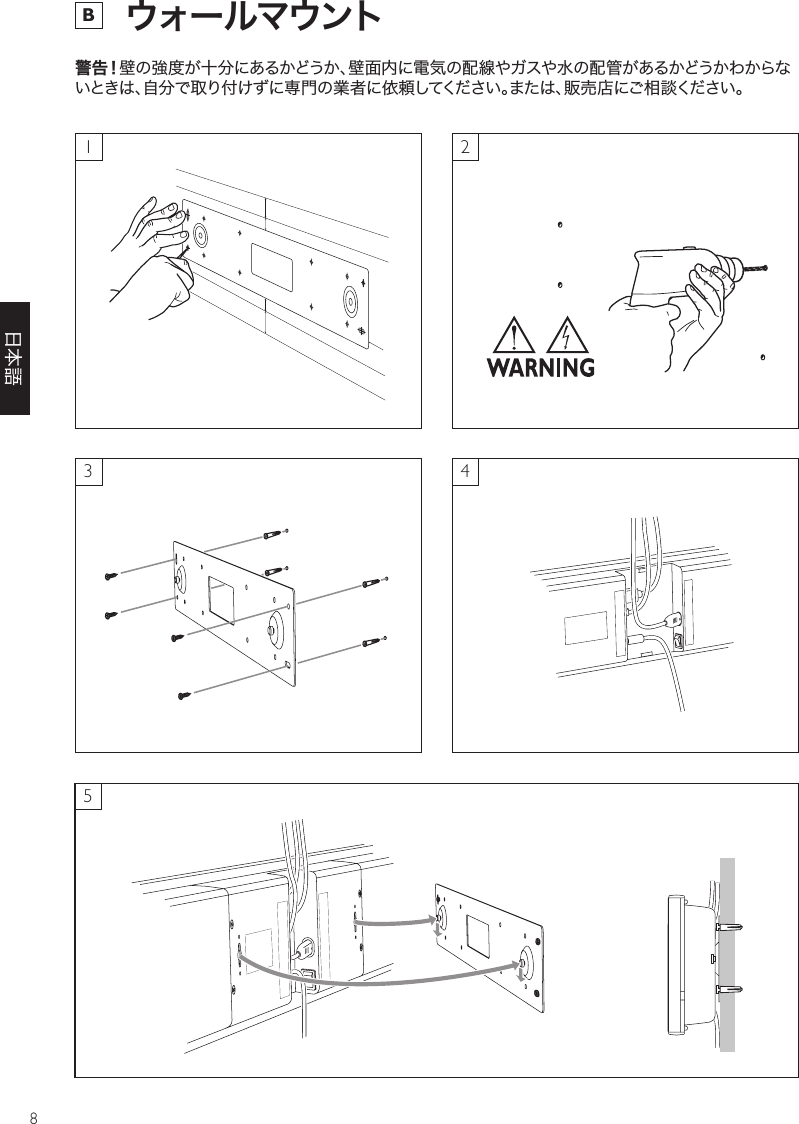

8B ウォールマウント警告！13524

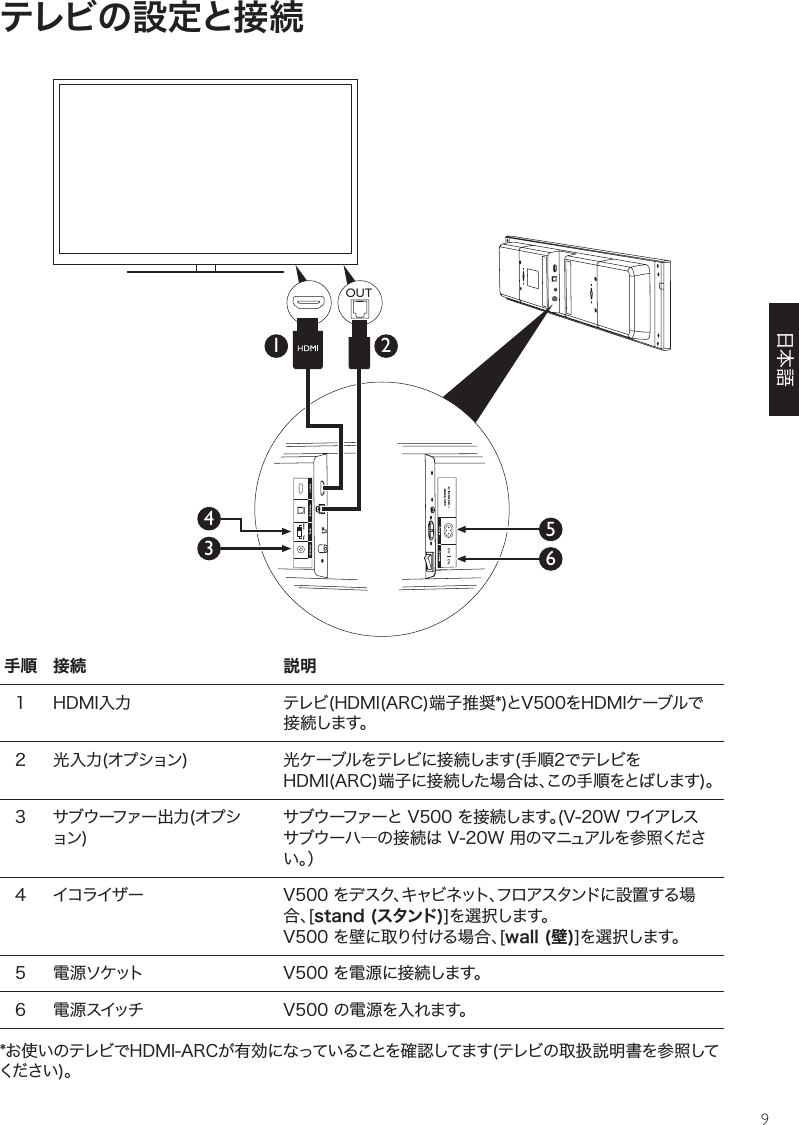

9テレビの設定と接続手順 接続 説明                stand (スタンド)wall (壁)    OUT34651 2

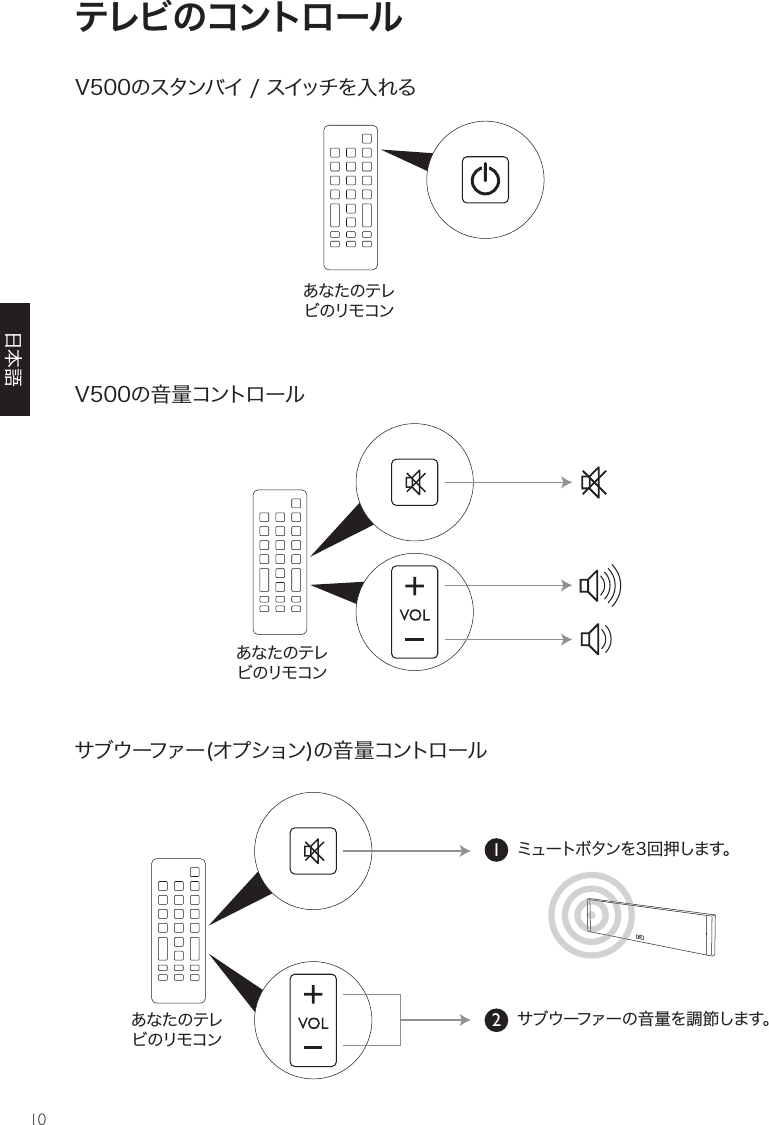

10テレビのコントロール1 2 

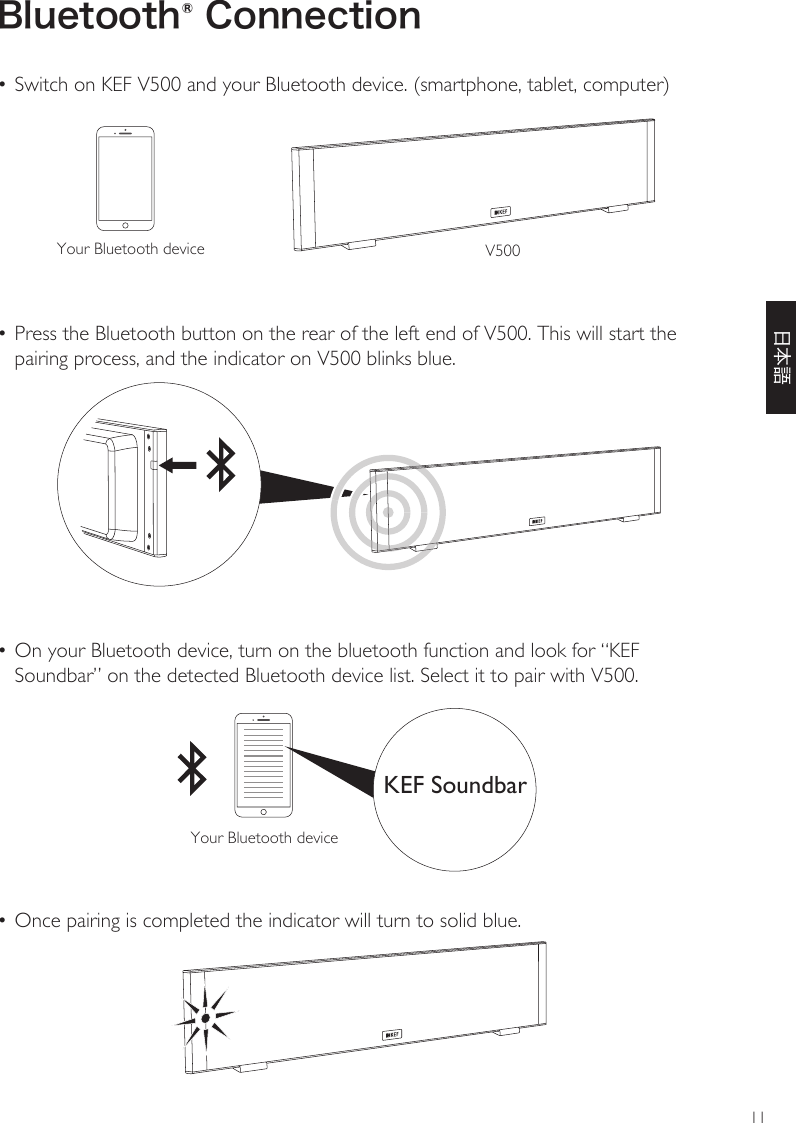

11Bluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar

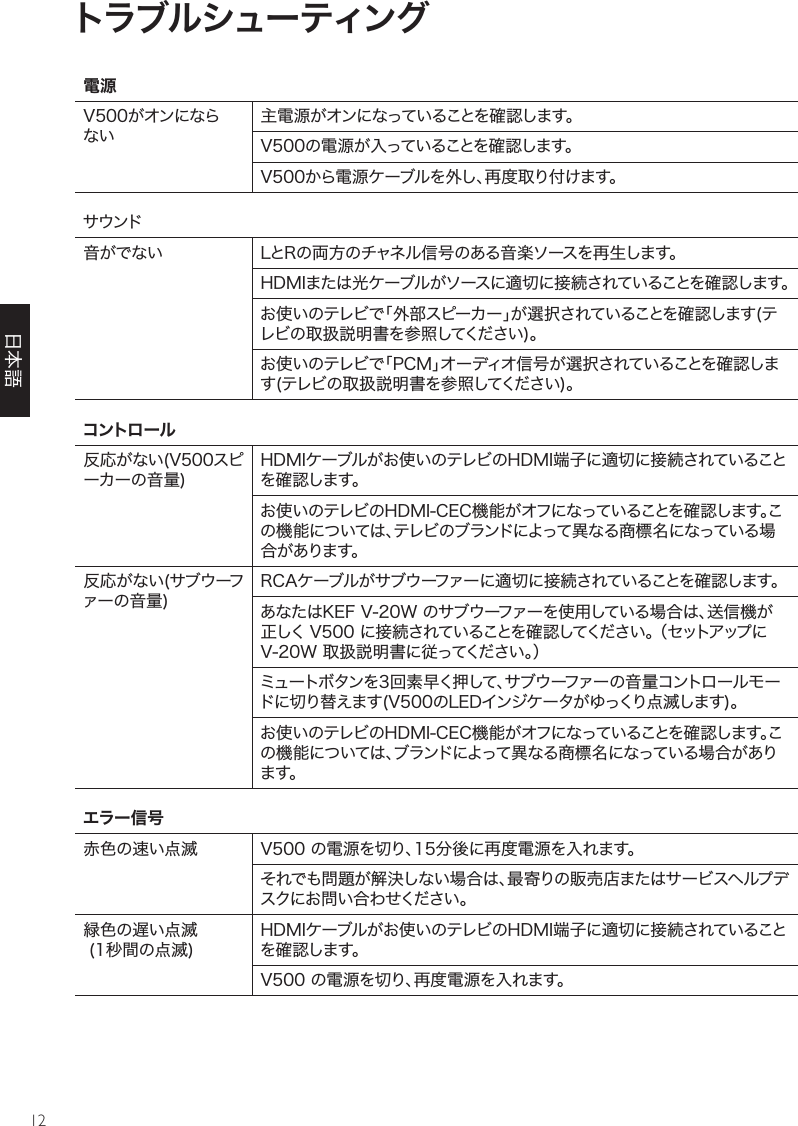

12トラブルシューティング電源 コントロール         エラー信号 
V SeriesGuía de inicio rápidoV500 Digital TV SoundbarEspañol

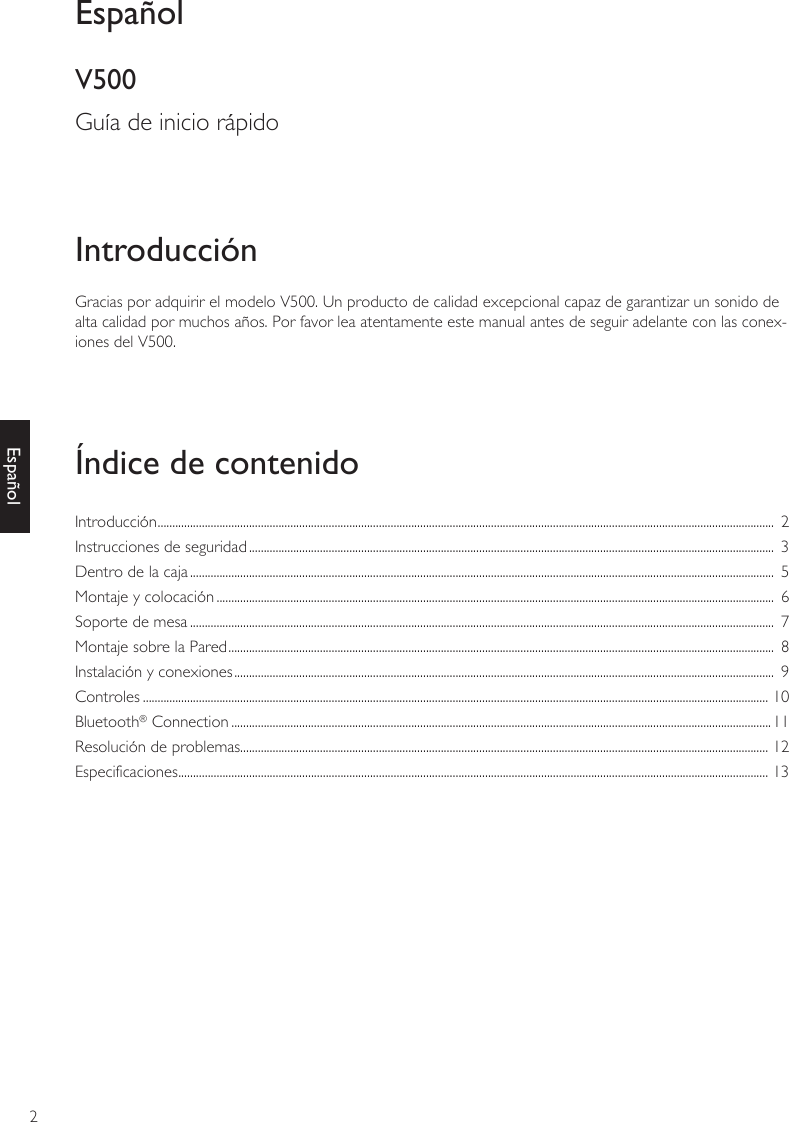

2EspañolGracias por adquirir el modelo V500. Un producto de calidad excepcional capaz de garantizar un sonido de alta calidad por muchos años. Por favor lea atentamente este manual antes de seguir adelante con las conex-iones del V500.IntroducciónÍndice de contenidoEspañolV500Guía de inicio rápidoIntroducción ................................................................................................................................................................................................................. 2Instrucciones de seguridad .................................................................................................................................................................................. 3Dentro de la caja ...................................................................................................................................................................................................... 5Montaje y colocación ............................................................................................................................................................................................. 6Soporte de mesa ...................................................................................................................................................................................................... 7Montaje sobre la Pared ......................................................................................................................................................................................... 8Instalación y conexiones ....................................................................................................................................................................................... 9Controles .................................................................................................................................................................................................................... 10Bluetooth® Connection .......................................................................................................................................................................................11Resolución de problemas................................................................................................................................................................................... 12Especificaciones ........................................................................................................................................................................................................ 13

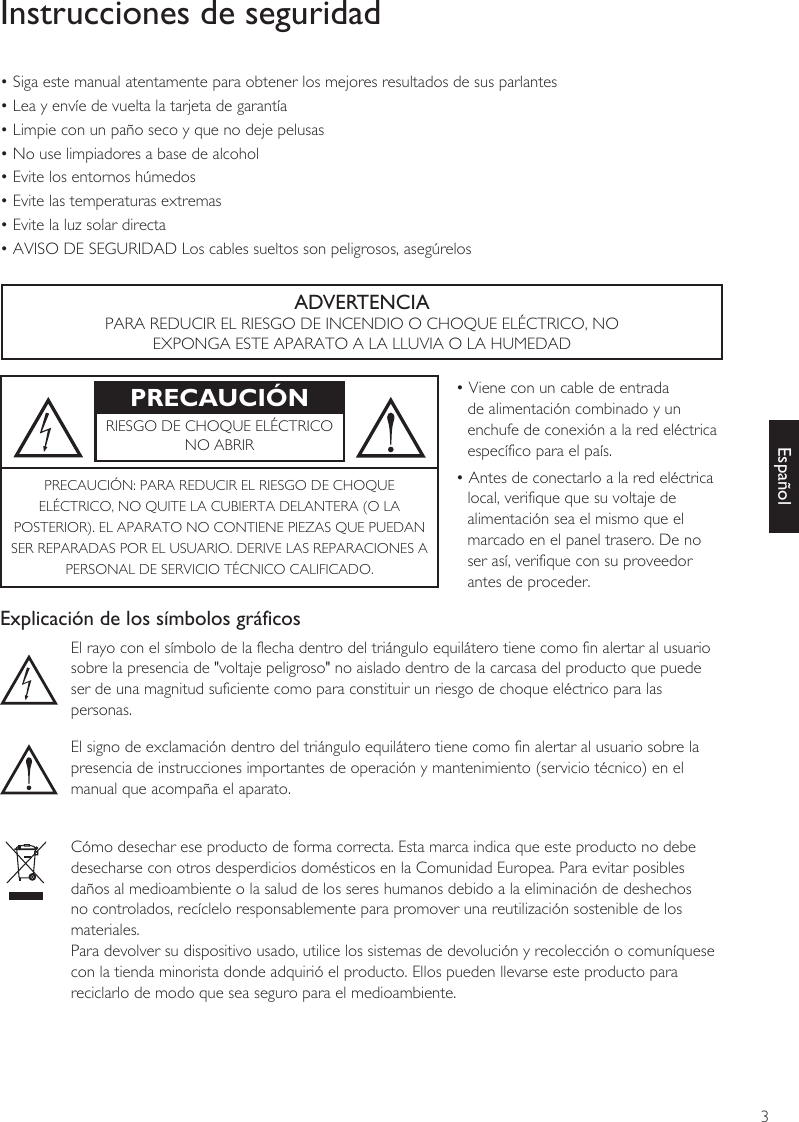

3EspañolInstrucciones de seguridad• Siga este manual atentamente para obtener los mejores resultados de sus parlantes• Lea y envíe de vuelta la tarjeta de garantía• Limpie con un paño seco y que no deje pelusas• No use limpiadores a base de alcohol• Evite los entornos húmedos• Evite las temperaturas extremas• Evite la luz solar directa• AVISO DE SEGURIDAD Los cables sueltos son peligrosos, asegúrelosADVERTENCIAPARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO, NOEXPONGA ESTE APARATO A LA LLUVIA O LA HUMEDADPRECAUCIÓN • Viene con un cable de entrada de alimentación combinado y un enchufe de conexión a la red eléctrica específico para el país.• Antes de conectarlo a la red eléctrica local, verifique que su voltaje de alimentación sea el mismo que el marcado en el panel trasero. De no ser así, verifique con su proveedor antes de proceder.RIESGO DE CHOQUE ELÉCTRICONO ABRIRPRECAUCIÓN: PARA REDUCIR EL RIESGO DE CHOQUEELÉCTRICO, NO QUITE LA CUBIERTA DELANTERA (O LAPOSTERIOR). EL APARATO NO CONTIENE PIEZAS QUE PUEDANSER REPARADAS POR EL USUARIO. DERIVE LAS REPARACIONES APERSONAL DE SERVICIO TÉCNICO CALIFICADO.Explicación de los símbolos gráficosEl rayo con el símbolo de la flecha dentro del triángulo equilátero tiene como fin alertar al usuariosobre la presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto que puede ser de una magnitud suficiente como para constituir un riesgo de choque eléctrico para las personas.El signo de exclamación dentro del triángulo equilátero tiene como fin alertar al usuario sobre lapresencia de instrucciones importantes de operación y mantenimiento (servicio técnico) en elmanual que acompaña el aparato.Cómo desechar ese producto de forma correcta. Esta marca indica que este producto no debedesecharse con otros desperdicios domésticos en la Comunidad Europea. Para evitar posiblesdaños al medioambiente o la salud de los seres humanos debido a la eliminación de deshechosno controlados, recíclelo responsablemente para promover una reutilización sostenible de losmateriales.Para devolver su dispositivo usado, utilice los sistemas de devolución y recolección o comuníquesecon la tienda minorista donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de modo que sea seguro para el medioambiente.

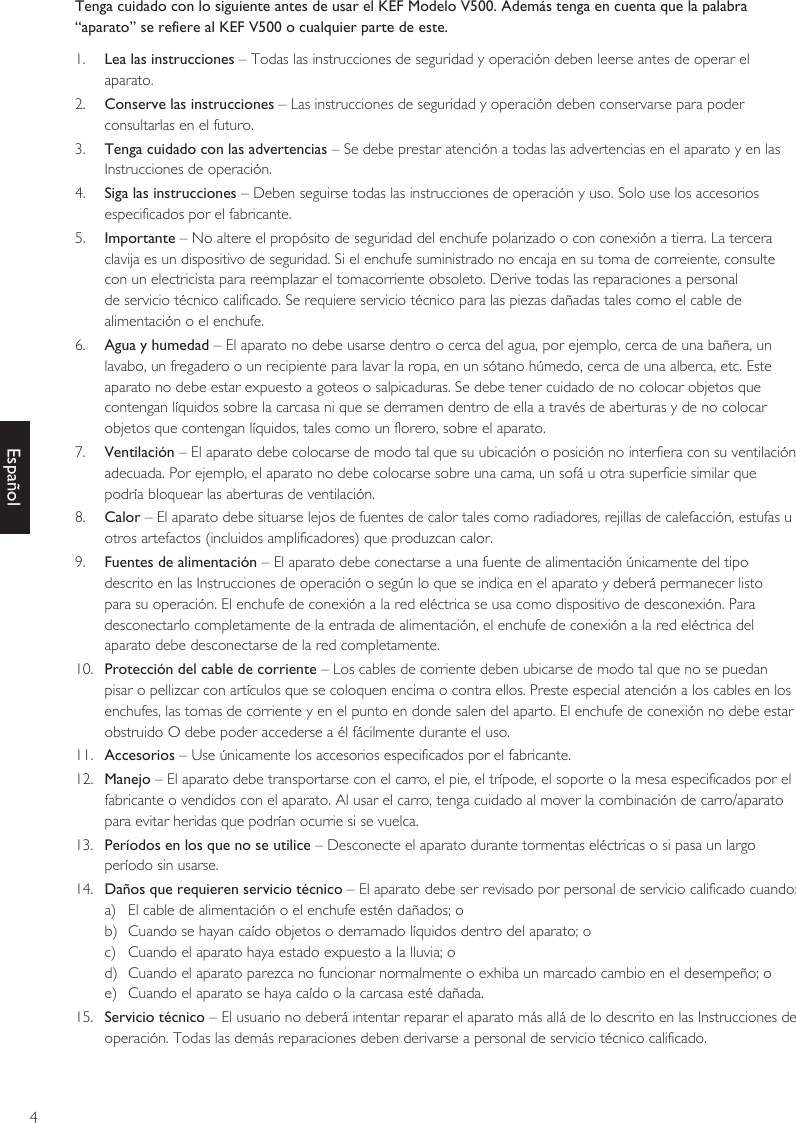

4EspañolTenga cuidado con lo siguiente antes de usar el KEF Modelo V500. Además tenga en cuenta que la palabra “aparato” se refiere al KEF V500 o cualquier parte de este.1. Lea las instrucciones – Todas las instrucciones de seguridad y operación deben leerse antes de operar el aparato.2. Conserve las instrucciones – Las instrucciones de seguridad y operación deben conservarse para poder consultarlas en el futuro.3. Tenga cuidado con las advertencias – Se debe prestar atención a todas las advertencias en el aparato y en las Instrucciones de operación.4. Siga las instrucciones – Deben seguirse todas las instrucciones de operación y uso. Solo use los accesorios especificados por el fabricante.5. Importante – No altere el propósito de seguridad del enchufe polarizado o con conexión a tierra. La tercera clavija es un dispositivo de seguridad. Si el enchufe suministrado no encaja en su toma de correiente, consulte con un electricista para reemplazar el tomacorriente obsoleto. Derive todas las reparaciones a personal de servicio técnico calificado. Se requiere servicio técnico para las piezas dañadas tales como el cable de alimentación o el enchufe.6. Agua y humedad – El aparato no debe usarse dentro o cerca del agua, por ejemplo, cerca de una bañera, un lavabo, un fregadero o un recipiente para lavar la ropa, en un sótano húmedo, cerca de una alberca, etc. Este aparato no debe estar expuesto a goteos o salpicaduras. Se debe tener cuidado de no colocar objetos que contengan líquidos sobre la carcasa ni que se derramen dentro de ella a través de aberturas y de no colocar objetos que contengan líquidos, tales como un florero, sobre el aparato.7. Ventilación – El aparato debe colocarse de modo tal que su ubicación o posición no interfiera con su ventilación adecuada. Por ejemplo, el aparato no debe colocarse sobre una cama, un sofá u otra superficie similar que podría bloquear las aberturas de ventilación.8. Calor – El aparato debe situarse lejos de fuentes de calor tales como radiadores, rejillas de calefacción, estufas u otros artefactos (incluidos amplificadores) que produzcan calor.9. Fuentes de alimentación – El aparato debe conectarse a una fuente de alimentación únicamente del tipo descrito en las Instrucciones de operación o según lo que se indica en el aparato y deberá permanecer listo para su operación. El enchufe de conexión a la red eléctrica se usa como dispositivo de desconexión. Para desconectarlo completamente de la entrada de alimentación, el enchufe de conexión a la red eléctrica del aparato debe desconectarse de la red completamente.10. Protección del cable de corriente – Los cables de corriente deben ubicarse de modo tal que no se puedan pisar o pellizcar con artículos que se coloquen encima o contra ellos. Preste especial atención a los cables en los enchufes, las tomas de corriente y en el punto en donde salen del aparto. El enchufe de conexión no debe estar obstruido O debe poder accederse a él fácilmente durante el uso.11. Accesorios – Use únicamente los accesorios especificados por el fabricante.12. Manejo – El aparato debe transportarse con el carro, el pie, el trípode, el soporte o la mesa especificados por el fabricante o vendidos con el aparato. Al usar el carro, tenga cuidado al mover la combinación de carro/aparato para evitar heridas que podrían ocurrie si se vuelca.13. Períodos en los que no se utilice – Desconecte el aparato durante tormentas eléctricas o si pasa un largo período sin usarse.14. Daños que requieren servicio técnico – El aparato debe ser revisado por personal de servicio calificado cuando:a) El cable de alimentación o el enchufe estén dañados; ob) Cuando se hayan caído objetos o derramado líquidos dentro del aparato; oc) Cuando el aparato haya estado expuesto a la lluvia; od) Cuando el aparato parezca no funcionar normalmente o exhiba un marcado cambio en el desempeño; oe) Cuando el aparato se haya caído o la carcasa esté dañada.15. Servicio técnico – El usuario no deberá intentar reparar el aparato más allá de lo descrito en las Instrucciones de operación. Todas las demás reparaciones deben derivarse a personal de servicio técnico calificado.

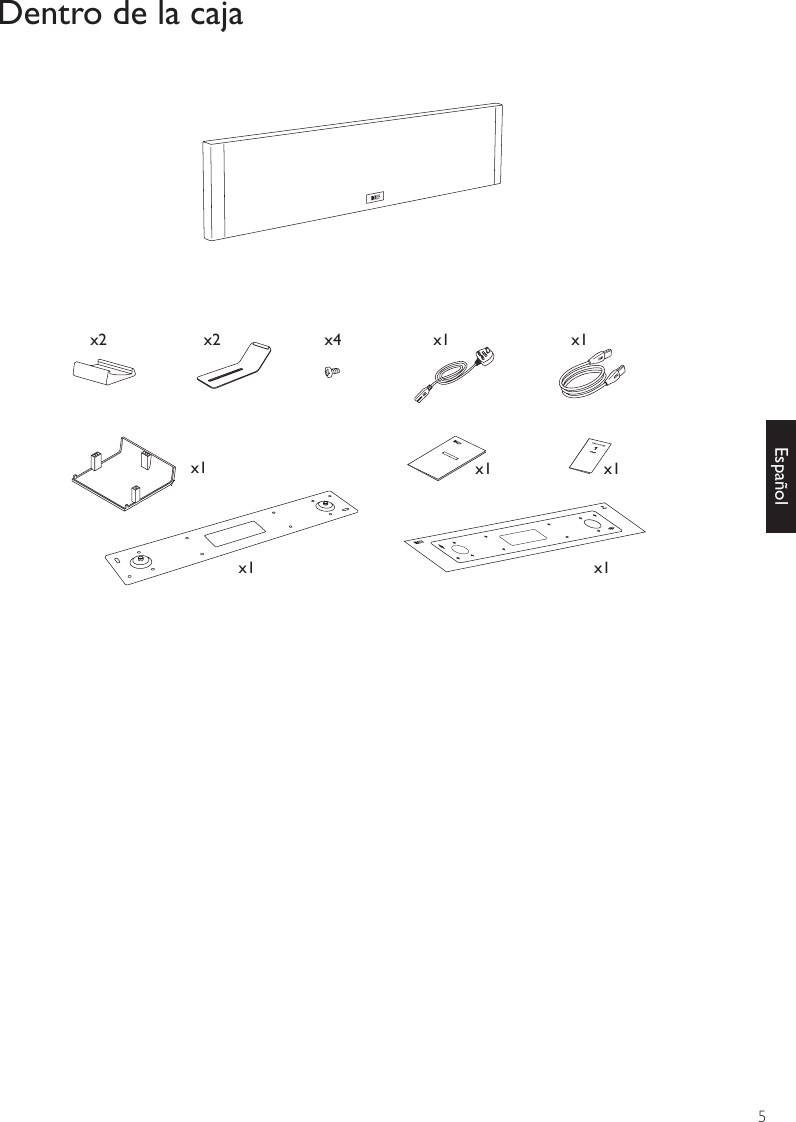

5EspañolDentro de la cajax1 x1x4x1x2 x2x1x1 x1x1

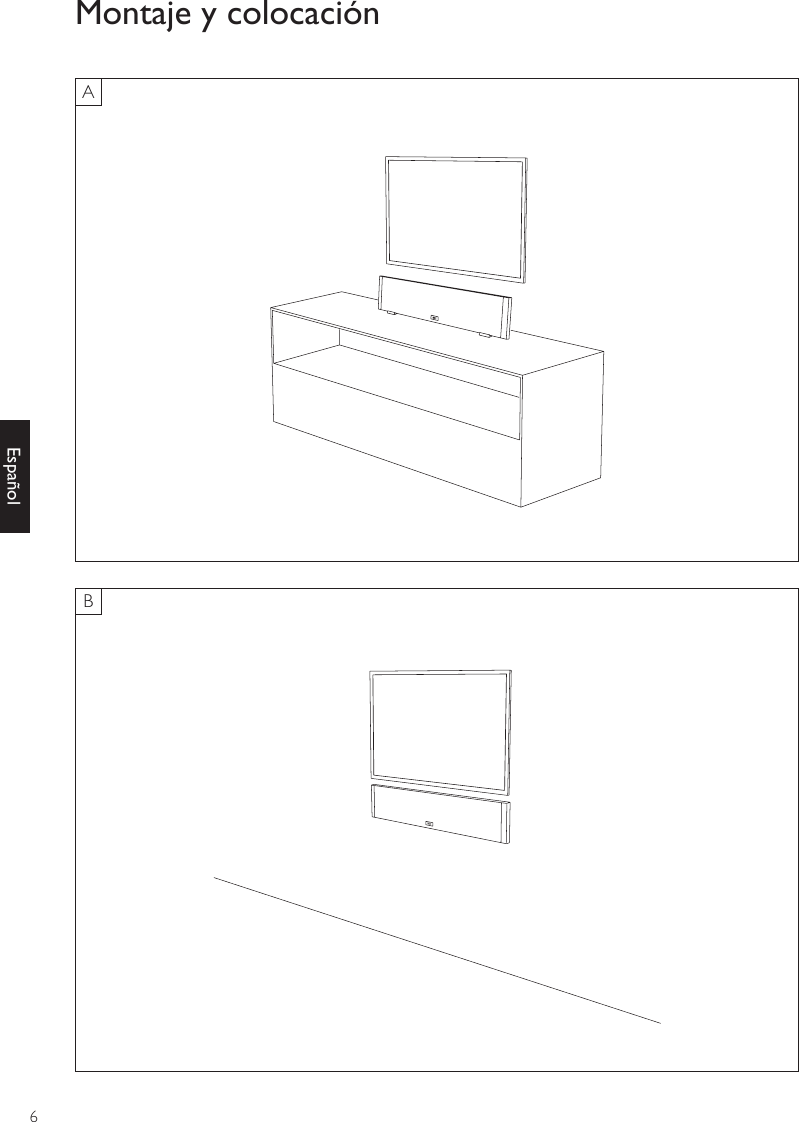

6EspañolMontaje y colocaciónAB

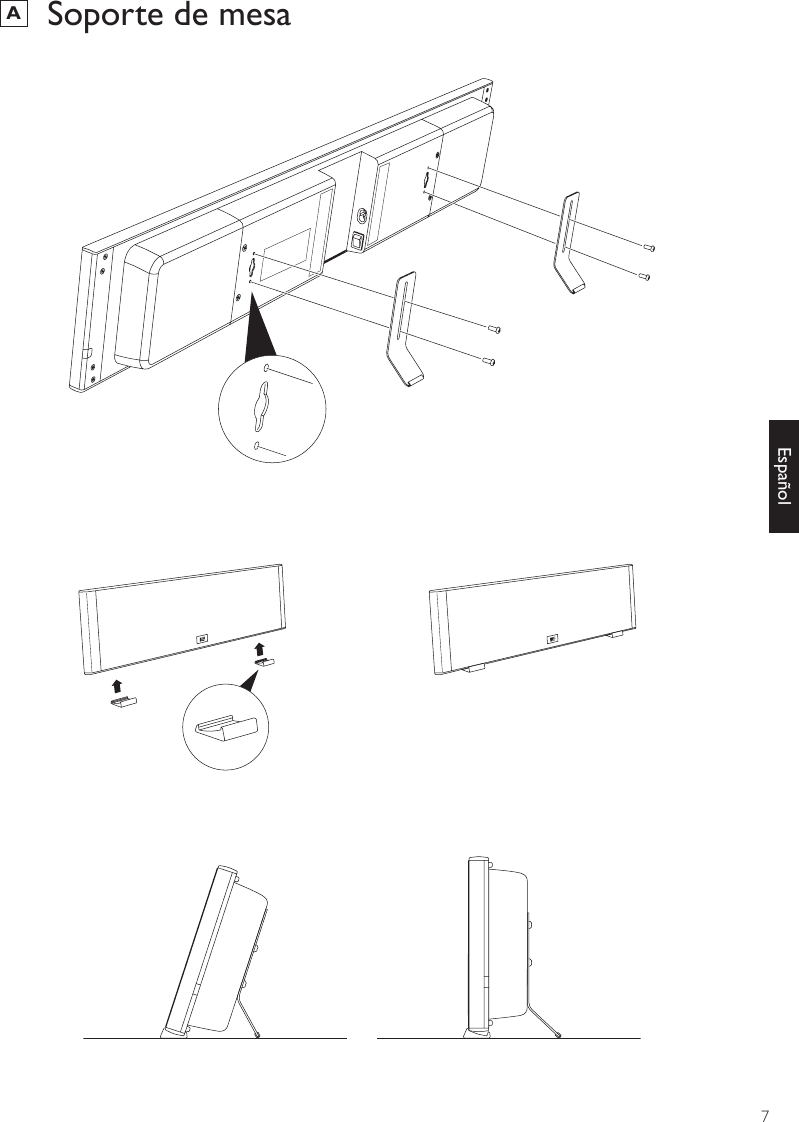

7EspañolA Soporte de mesa

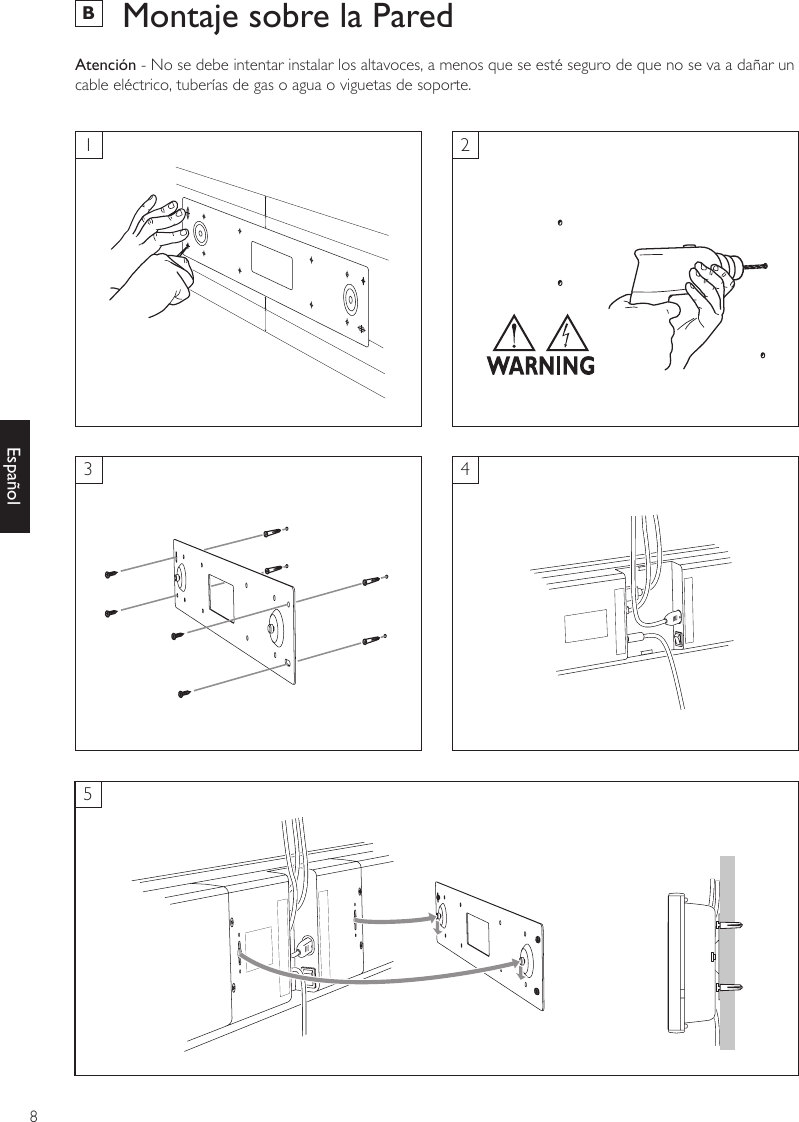

8EspañolB Montaje sobre la ParedAtención - No se debe intentar instalar los altavoces, a menos que se esté seguro de que no se va a dañar un cable eléctrico, tuberías de gas o agua o viguetas de soporte.13524

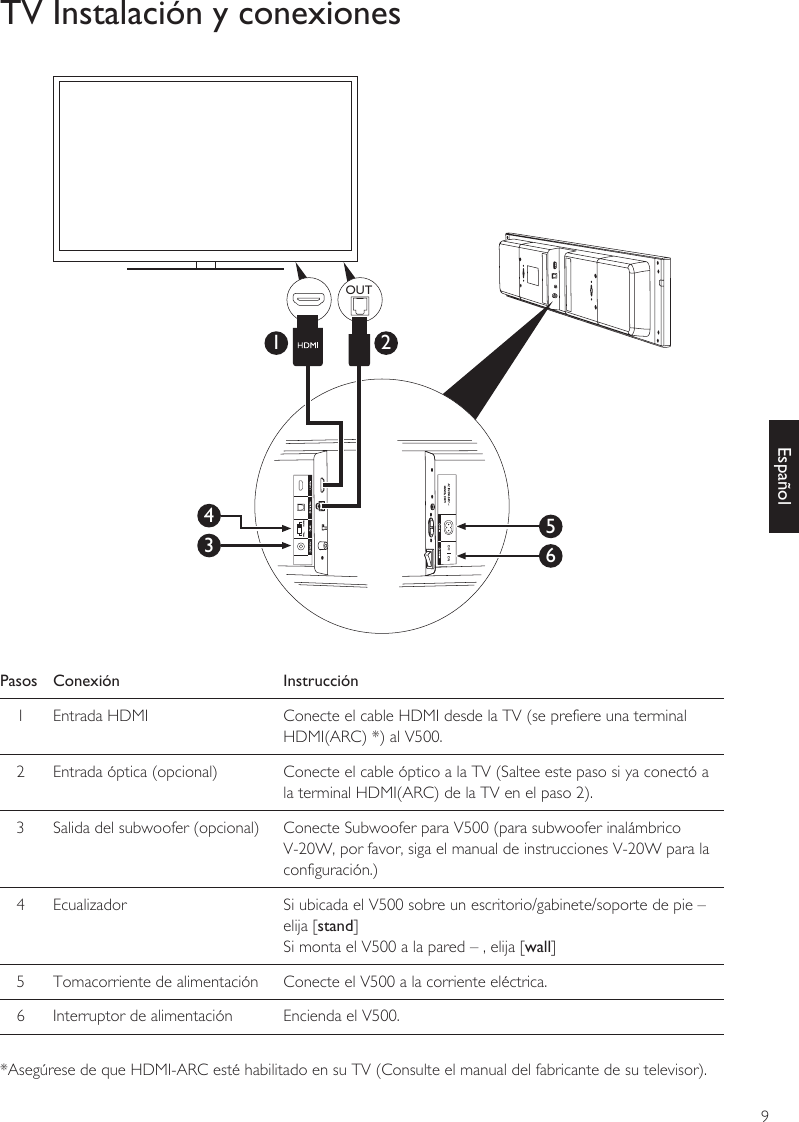

9EspañolTV Instalación y conexionesPasos Conexión Instrucción1Entrada HDMI Conecte el cable HDMI desde la TV (se prefiere una terminal HDMI(ARC) *) al V500.2Entrada óptica (opcional) Conecte el cable óptico a la TV (Saltee este paso si ya conectó a la terminal HDMI(ARC) de la TV en el paso 2).3Salida del subwoofer (opcional) Conecte Subwoofer para V500 (para subwoofer inalámbrico V-20W, por favor, siga el manual de instrucciones V-20W para la configuración.)4Ecualizador Si ubicada el V500 sobre un escritorio/gabinete/soporte de pie – elija [stand] Si monta el V500 a la pared – , elija [wall] 5 Tomacorriente de alimentación Conecte el V500 a la corriente eléctrica.6 Interruptor de alimentación Encienda el V500.*Asegúrese de que HDMI-ARC esté habilitado en su TV (Consulte el manual del fabricante de su televisor).OUT34651 2

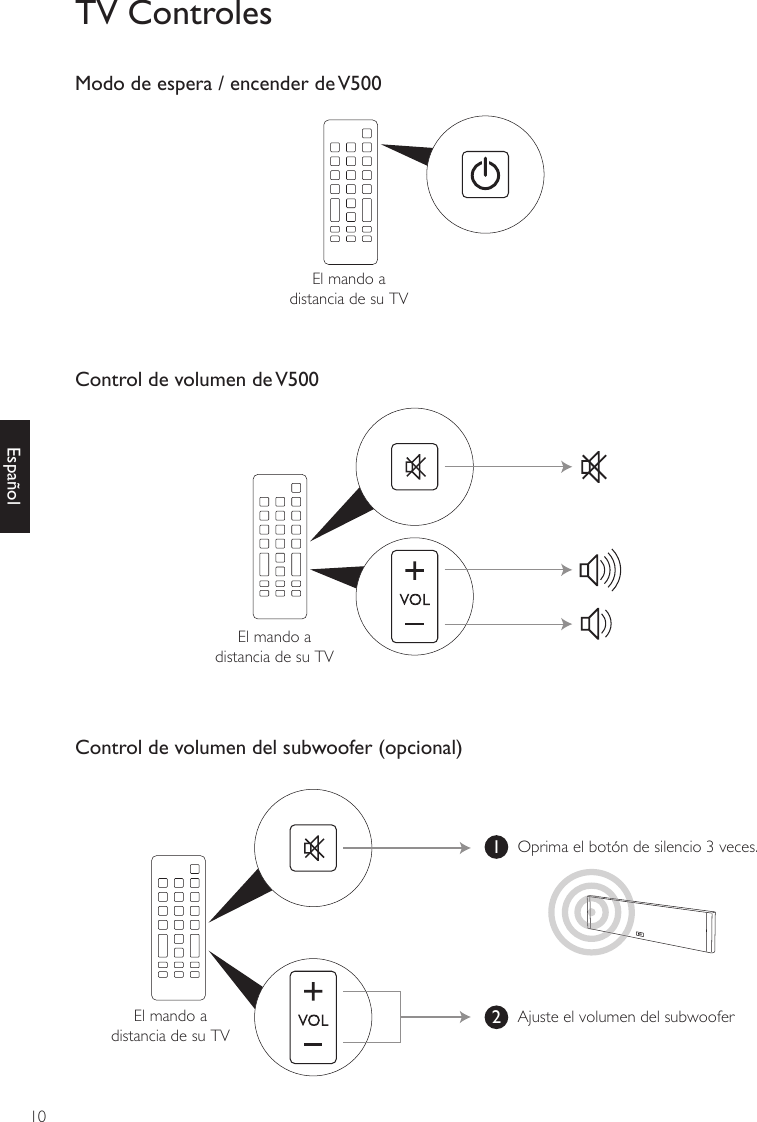

10EspañolTV ControlesModo de espera / encender de V500Control de volumen de V500Control de volumen del subwoofer (opcional)1 Oprima el botón de silencio 3 veces.2 Ajuste el volumen del subwooferEl mando a distancia de su TVEl mando a distancia de su TVEl mando a distancia de su TV

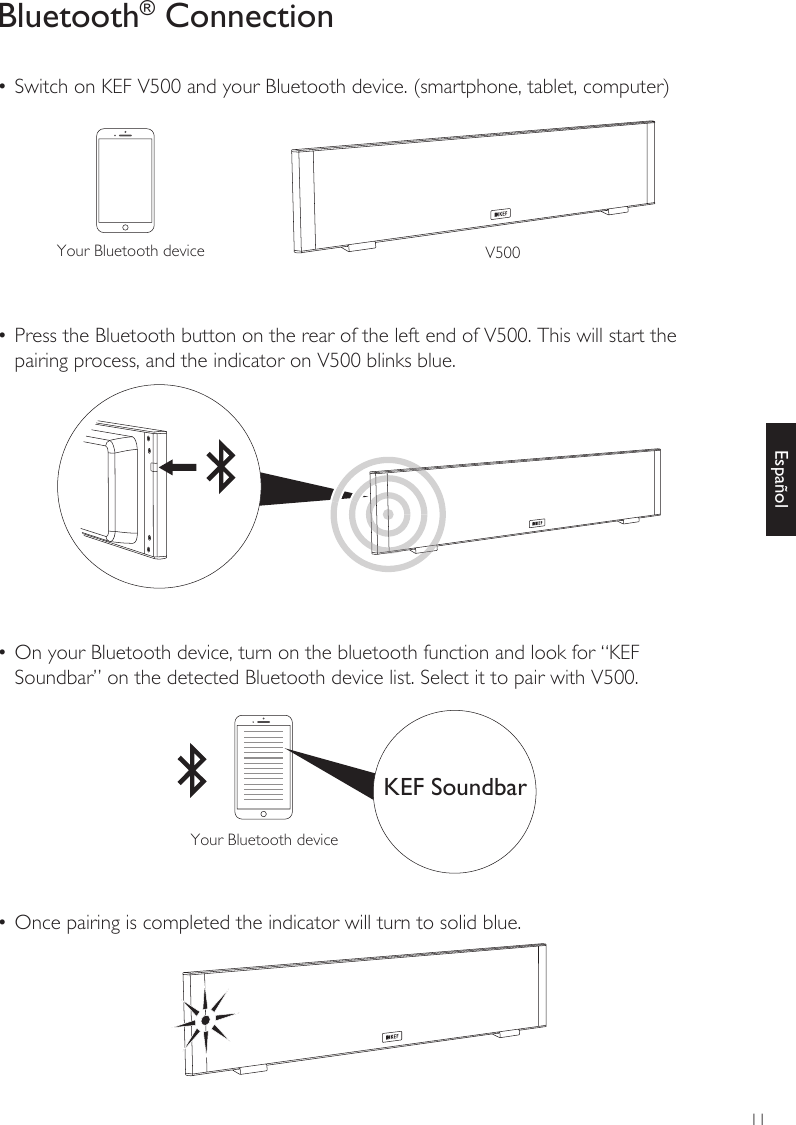

11EspañolBluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar

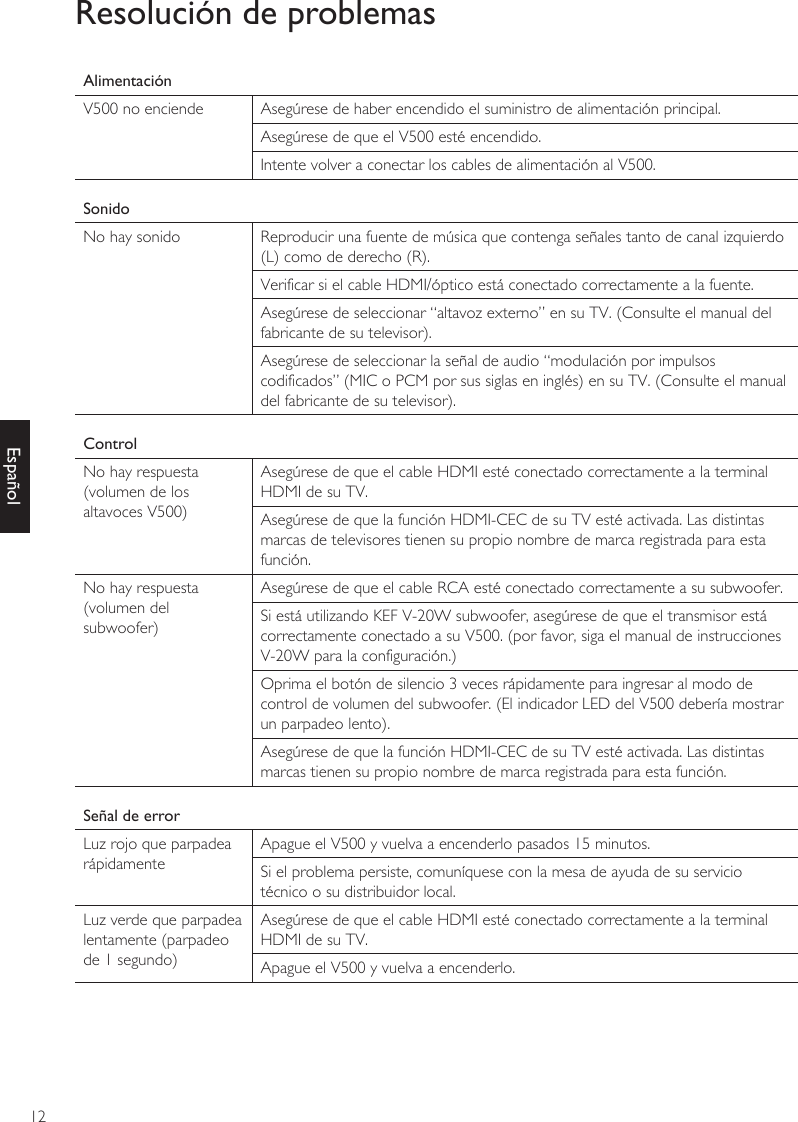

12EspañolResolución de problemasAlimentaciónV500 no enciende Asegúrese de haber encendido el suministro de alimentación principal.Asegúrese de que el V500 esté encendido.Intente volver a conectar los cables de alimentación al V500.SonidoNo hay sonido Reproducir una fuente de música que contenga señales tanto de canal izquierdo (L) como de derecho (R).Verificar si el cable HDMI/óptico está conectado correctamente a la fuente.Asegúrese de seleccionar “altavoz externo” en su TV. (Consulte el manual del fabricante de su televisor).Asegúrese de seleccionar la señal de audio “modulación por impulsos codificados” (MIC o PCM por sus siglas en inglés) en su TV. (Consulte el manual del fabricante de su televisor).ControlNo hay respuesta (volumen de los altavoces V500)Asegúrese de que el cable HDMI esté conectado correctamente a la terminal HDMI de su TV.Asegúrese de que la función HDMI-CEC de su TV esté activada. Las distintas marcas de televisores tienen su propio nombre de marca registrada para esta función.No hay respuesta (volumen del subwoofer)Asegúrese de que el cable RCA esté conectado correctamente a su subwoofer.Si está utilizando KEF V-20W subwoofer, asegúrese de que el transmisor está correctamente conectado a su V500. (por favor, siga el manual de instrucciones V-20W para la configuración.)Oprima el botón de silencio 3 veces rápidamente para ingresar al modo de control de volumen del subwoofer. (El indicador LED del V500 debería mostrar un parpadeo lento).Asegúrese de que la función HDMI-CEC de su TV esté activada. Las distintas marcas tienen su propio nombre de marca registrada para esta función.Señal de errorLuz rojo que parpadea rápidamenteApague el V500 y vuelva a encenderlo pasados 15 minutos.Si el problema persiste, comuníquese con la mesa de ayuda de su servicio técnico o su distribuidor local.Luz verde que parpadea lentamente (parpadeo de 1 segundo)Asegúrese de que el cable HDMI esté conectado correctamente a la terminal HDMI de su TV.Apague el V500 y vuelva a encenderlo.
V Series快速入门指南V500 Digital TV Soundbar簡體中文
2簡體中文謝謝購買本公司的 V500 揚聲器。我們向您保證經久耐用的 V500 以其出色的演繹在未來數年裏給您帶來超值享受。請在連接本揚聲器前仔細閱讀本手冊。簡介目錄簡體中文V500快速入门指南簡介 ............................................................................................................................................... 2重要的安全注意事項 ...................................................................................................................... 3包裝清單 ........................................................................................................................................ 5安装和放置 ..................................................................................................................................... 6安裝底座 ........................................................................................................................................ 7挂壁安裝 ........................................................................................................................................ 8設置和連接 ..................................................................................................................................... 9控制 ............................................................................................................................................. 10Bluetooth® Connection .................................................................................................................11故障排除 ...................................................................................................................................... 12規格 ............................................................................................................................................. 13
3簡體中文重要的安全注意事項• 請仔細閱讀和遵循本手冊以取得最佳的效果• 請閱讀和寄回質量保證卡• 請用不含麻質的干布清潔• 請勿使用含酒精的清潔劑• 避免潮濕• 避免過高和過低的溫度• 避免陽光照射• 注意安全！散亂曳尾的連接線和電線有潛在危險，• 必須固定所有連接線及電線警 告為避免发生火灾或触电事故，本机不准淋雨或受潮。警 告 •跟機提供了一條帶有插頭的電源線，插頭的類型取決于不同的銷售國。•在連接電源之前，必須檢查當地电源电壓與后面板上標識的電壓是否一致。如果不一致，請聯系銷售商。不準打開 以防觸電注意：為避免觸電，不準打開機殼(或機背)。機殼內沒有用戶能自行維修的零部件。本機須由合格維修人員維修。圖形標識解釋左示三角形內加閃電標志，提醒用戶本機內有未經絕緣的“危險電壓”存在，可能足以令人發生觸電危險。左示三角形內加感嘆號標志，提醒用戶本機附有重要的文字指南，介紹如何操作及維修。請正確處置本產品。該標識表示，在全歐洲本產品不得隨其他家庭廢物一起處置。為了防止由于不受控制的廢物處置引起的對人體或環境可能造成的損害，請盡責地循環使用以促進資源的可持續性再利用。若要退回不再使用的設備，請使用回收系統或聯系銷售商。他們可以將本產品進行有利環境的安全循環利用。
4簡體中文請在使用V500之前務必留意以下指引。注意，“本機”在這里是指V500或其中部分。1. 在對本機進行操作之前，必須閱讀所有安全信息和操作說明。2. 務必保留所有安全信息和操作說明以備日后參考。3. 必須遵守本機和操作說明上的所有警告信息。4. 必須遵守所有操作和使用說明。只能使用KEF規定的附件。5. 切勿讓分了極性的或接地型的插頭失去安全效用。第三插腳是用于安全目的的。如果跟機提供的插頭與您的插座不匹配，請咨詢電工、更換不適用的插座。請將所有維修事項交給合格維修人員完成。對于受損的零件如電源線或插頭，必須進行維修。6. 不準在近水地方使用本機，例如在靠近浴缸、洗手盆、廚房洗滌盆或洗衣盆的地方，或在潮濕的地庫內，或靠近泳池的地方使用本機。本機不得暴露于滴水或濺水中。必須注意，不要將裝有液體的物品放置在本機上，不要讓液體由機箱的開口處進入機內。本機上不應放置諸如花瓶一類的裝液體的物品。7. 本機應安裝或放置在不影響正常通風的位置上使用，例如不應將其放在可能堵塞其通風孔的睡床、沙發、毯子或類似表面上。8. 本機的安裝位置應遠離熱源，例如暖爐、加熱器、火爐或其他產熱裝置(包括功放)。9. 本機的操作說明或本機上的標識都有對電源要求的描述，只能連接符合此要求的電源，并且要保證便于操作。電源插頭是斷開電源的裝置，為了完全斷開電源，必須將本機的插頭完全拔出電源插座。10. 布置電源線時，確保電源線不被踩踏或擠壓，尤其要注意插頭、轉接插座及接出本機處的電源線部分。必須確保電源插頭不被阻擋，便于操作。11. 只能使用KEF規定的附件。12. 本機只能使用KEF規定的或跟機提供的推車、架子、三角架或桌子進行搬運。在使用推車搬運時，必須注意整體移動推車/本機，避免翻倒引起傷害。13. 雷雨天或長期閑置不用時，必須將電源插頭拔掉。14. 本機在發生下列情形時，必須交給合格維修人員進行維修：a）電源線或插頭損壞，b）有異物掉進或液體濺入本機，c）本機受到雨淋，d）本機運行不正常或性能上出現明顯變化，e）本機墜落或機箱受損。15. 用戶不得試圖對本機進行操作說明所描述的之外的維修操作。所有其它的維修事項必須交給合格的維修人員進行。

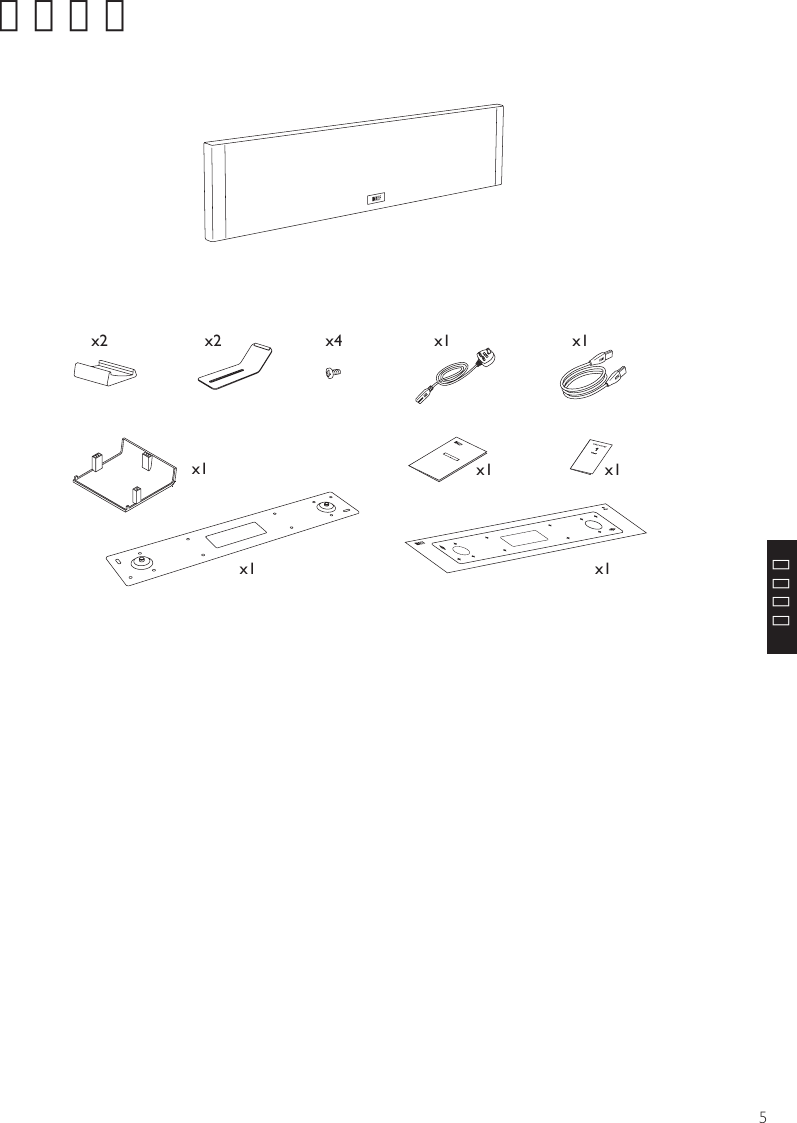

5簡體中文包裝清單x1 x1x4x1x2 x2x1x1 x1x1

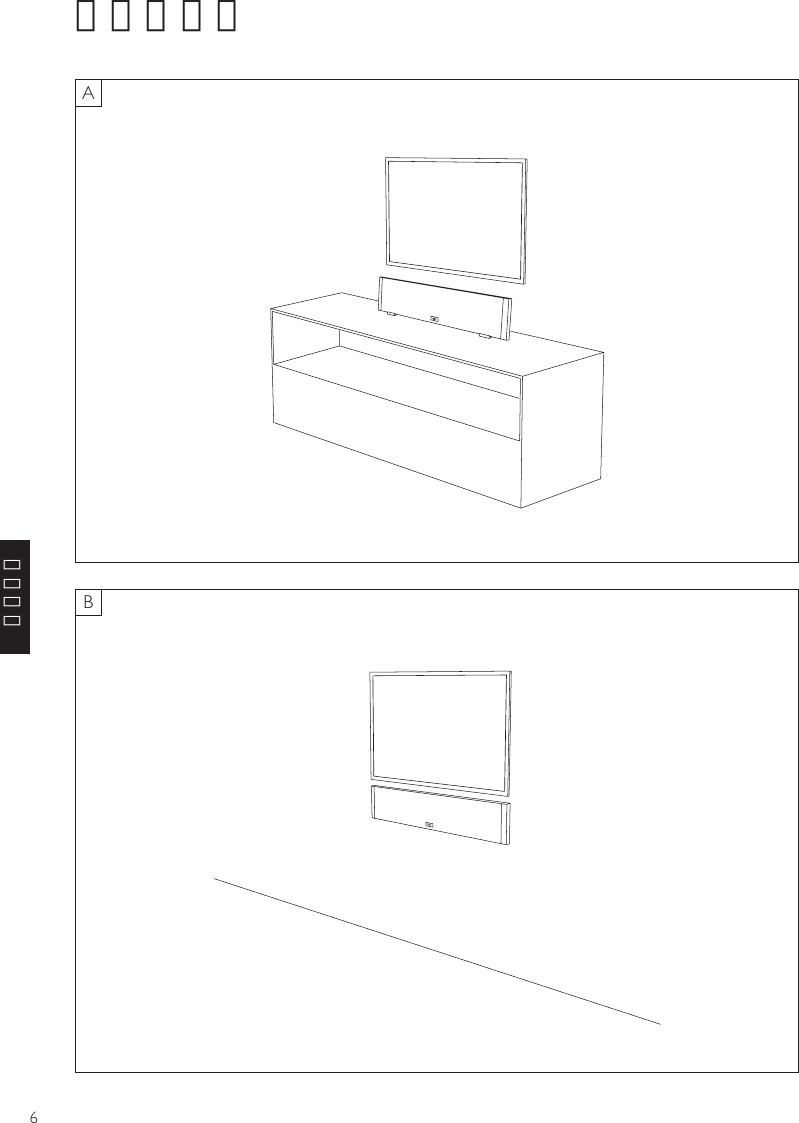

6簡體中文安装和放置AB
7簡體中文A 安裝底座
8簡體中文B 挂壁安裝13524警告：進行挂壁安裝前，必須確保安裝時不會對電線、水管或燃氣管及支撐托梁造成破壞。
9簡體中文电视設置和連接步驟 連接 說明1 HDMI 輸入 連接 HDMI 線從電視（首選 HDMI（ARC）端口*)至 V5002 光纖輸入(可選) 連接光纖線至電視（如果在第一步已經連接到電視 HDMI (ARC) 端口，請跳過此步驟）3 超低音輸出 (可選) 連接超低音到 V500 揚聲器（請參照其說明書設置 V-20W 無線超低音)4 EQ 調節 如果 V500 揚聲器被放置在桌面/電視櫃/書櫃上 ，請選擇[stand] 如果 V500 揚聲器采用了壁挂安裝，請選擇 [wall] 5 電源插座 接通 V500 的電源。6 電源開關 打開 V500 開關*請確保您的電視機帶有 HDMI-ARC 功能（請參考您的電視機說明書）OUT34651 2
10簡體中文电视控制V500待机 / 启动V500音量控制超低音 (可選)音量控制1 連按3次靜音按鈕2 調節超低音音量您的電視遙控器您的電視遙控器您的電視遙控器

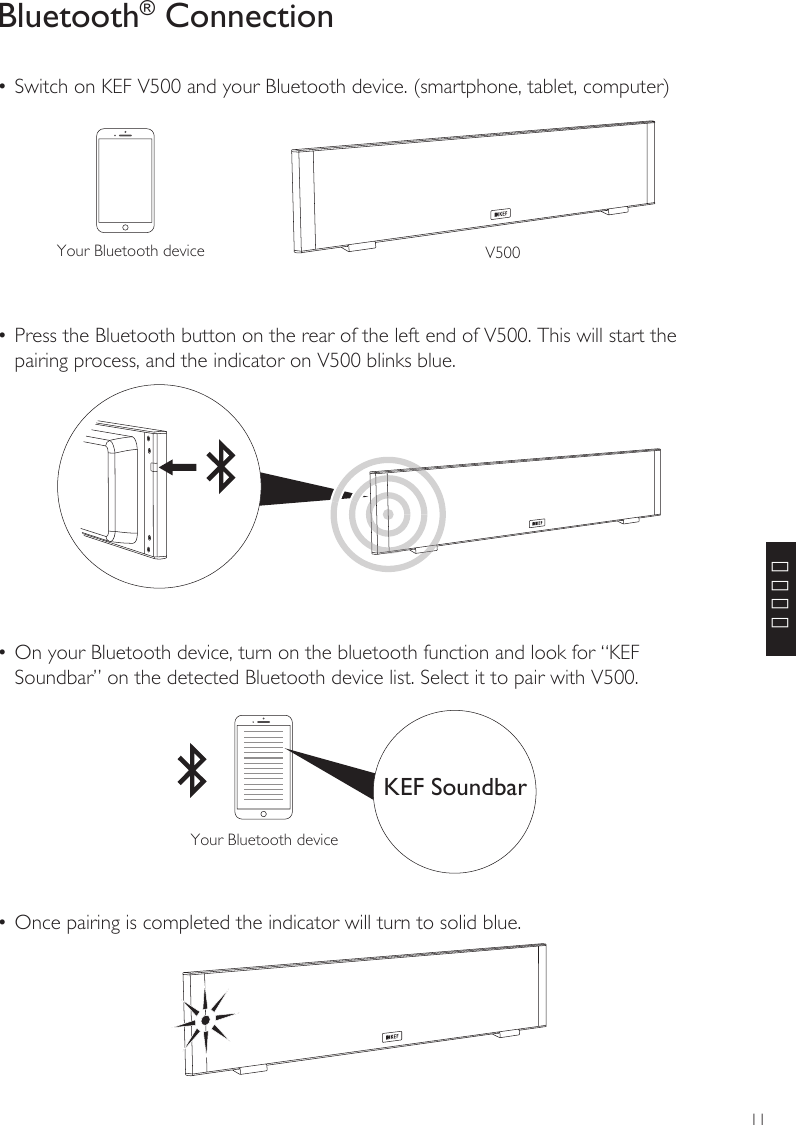

11簡體中文Bluetooth® Connection• Switch on KEF V500 and your Bluetooth device. (smartphone, tablet, computer)• Press the Bluetooth button on the rear of the left end of V500. This will start the pairing process, and the indicator on V500 blinks blue.• On your Bluetooth device, turn on the bluetooth function and look for “KEF Soundbar” on the detected Bluetooth device list. Select it to pair with V500.• Once pairing is completed the indicator will turn to solid blue.Your Bluetooth device V500Your Bluetooth deviceKEF Soundbar
12簡體中文故障排除電源V500沒有打開 確保您的電源插頭已經插上。確保您的V500開關已經打開。嘗試重新連接電源線到V500。聲音沒有聲音 播放包含左右雙聲道的音樂信號源。檢查HDMI/光纖線正確連接到信號源。確保您已在電視上選擇“外置揚聲器”（請參考您的電視機說明書）。確保您已在電視上選擇“PCM”聲音信號（請參考您的電視機說明書）。控制無響應(V500揚聲器音量) 確保HDMI線正確連接到您的電視HDMI端口。請確保您的電視機的HDMI-CEC功能為打開狀態。此項功能在不同品牌的電視中顯示可能不同。無響應(超低音音量) 確保RCA連接線正確連接至您的超低音。如果您使用的是 KEF V-20W 超低音揚聲器，確保發射器被正確連接到您的 V500。（請按照說明書設置 V-20W）連按 3 次靜音按鈕以進入超低音音量控制模式（V500 上的 LED 指示燈應該緩慢跳動）。請確保您電視機的 HDMI-CEC 功能為打開狀態。此項功能在不同品牌的電視中顯示可能不同。錯誤信號提示紅燈快閃 關閉 V500，15分 後重新打開。如果問題仍然存在，請聯系當地經銷商或售後服務人員。綠燈慢閃(1秒閃爍) 確保 HDMI 線已正確連接至您的電視 HDMI 端口關閉 V500，之後重新打開。

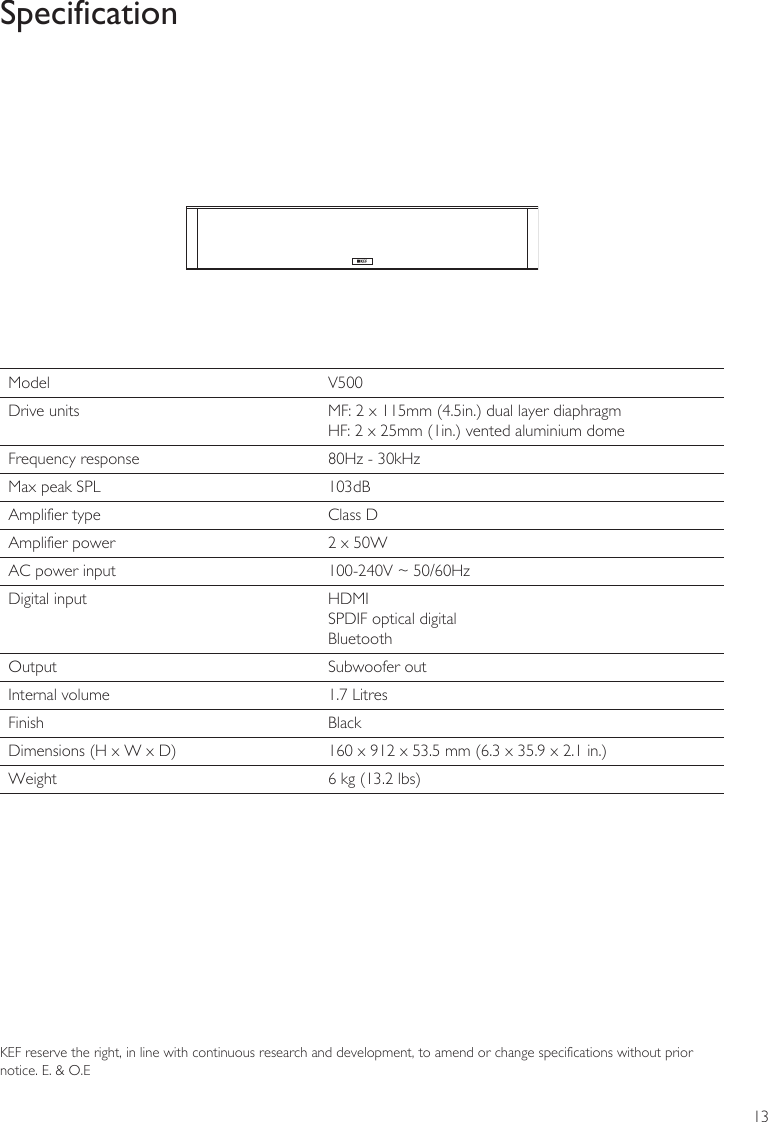

13SpecificationKEF reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.EModel V500Drive units MF: 2 x 115mm (4.5in.) dual layer diaphragm HF: 2 x 25mm (1in.) vented aluminium domeFrequency response 80Hz - 30kHzMax peak SPL 103dBAmplifier type Class DAmplifier power 2 x 50WAC power input 100-240V ~ 50/60HzDigital input HDMISPDIF optical digitalBluetoothOutput Subwoofer outInternal volume 1.7 LitresFinish BlackDimensions (H x W x D) 160 x 912 x 53.5 mm (6.3 x 35.9 x 2.1 in.)Weight 6 kg (13.2 lbs)
www.kef.comIssue 1: 04.2014P/N: 4301-7479+0
