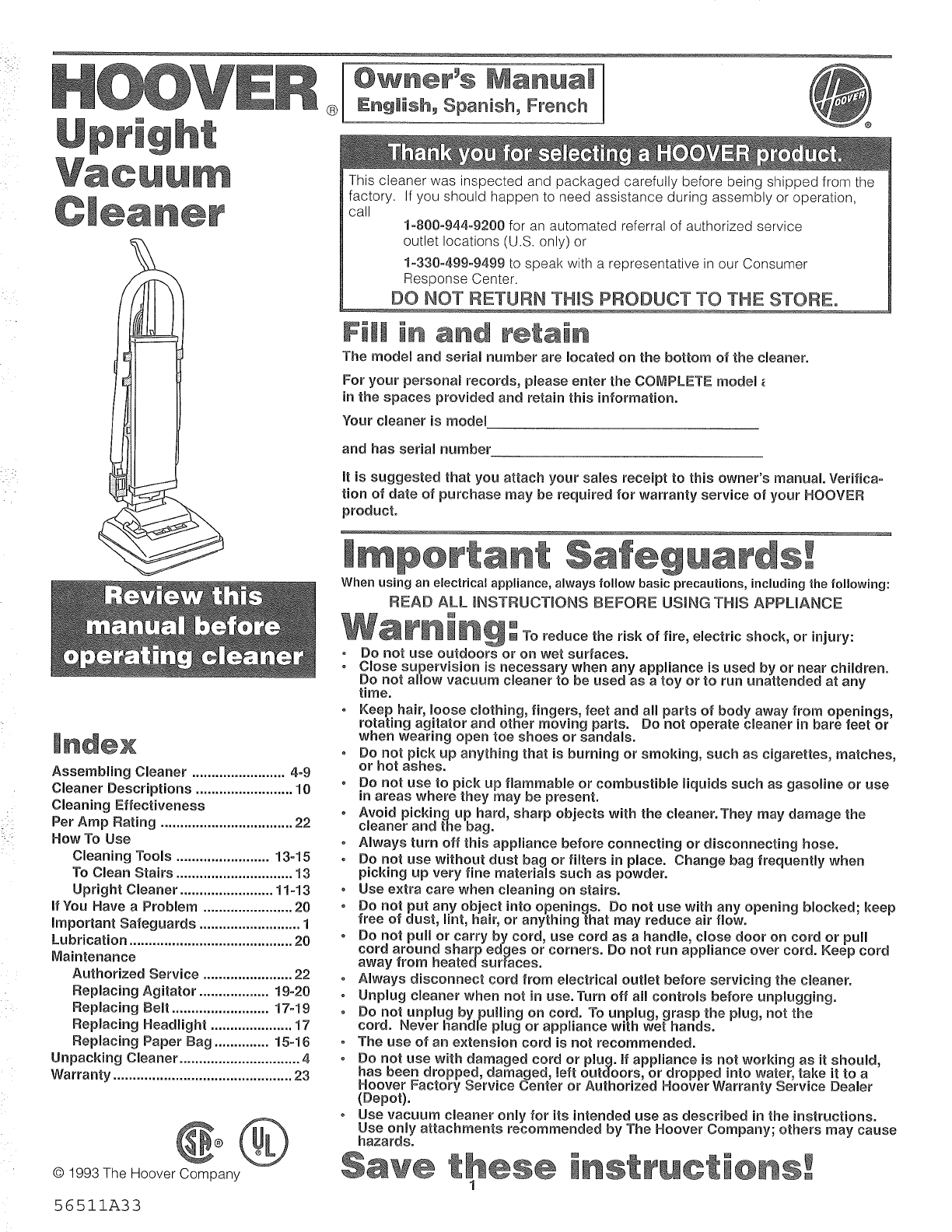

®Owner% Man@al ]

EngUish, Spanish, French

mndex

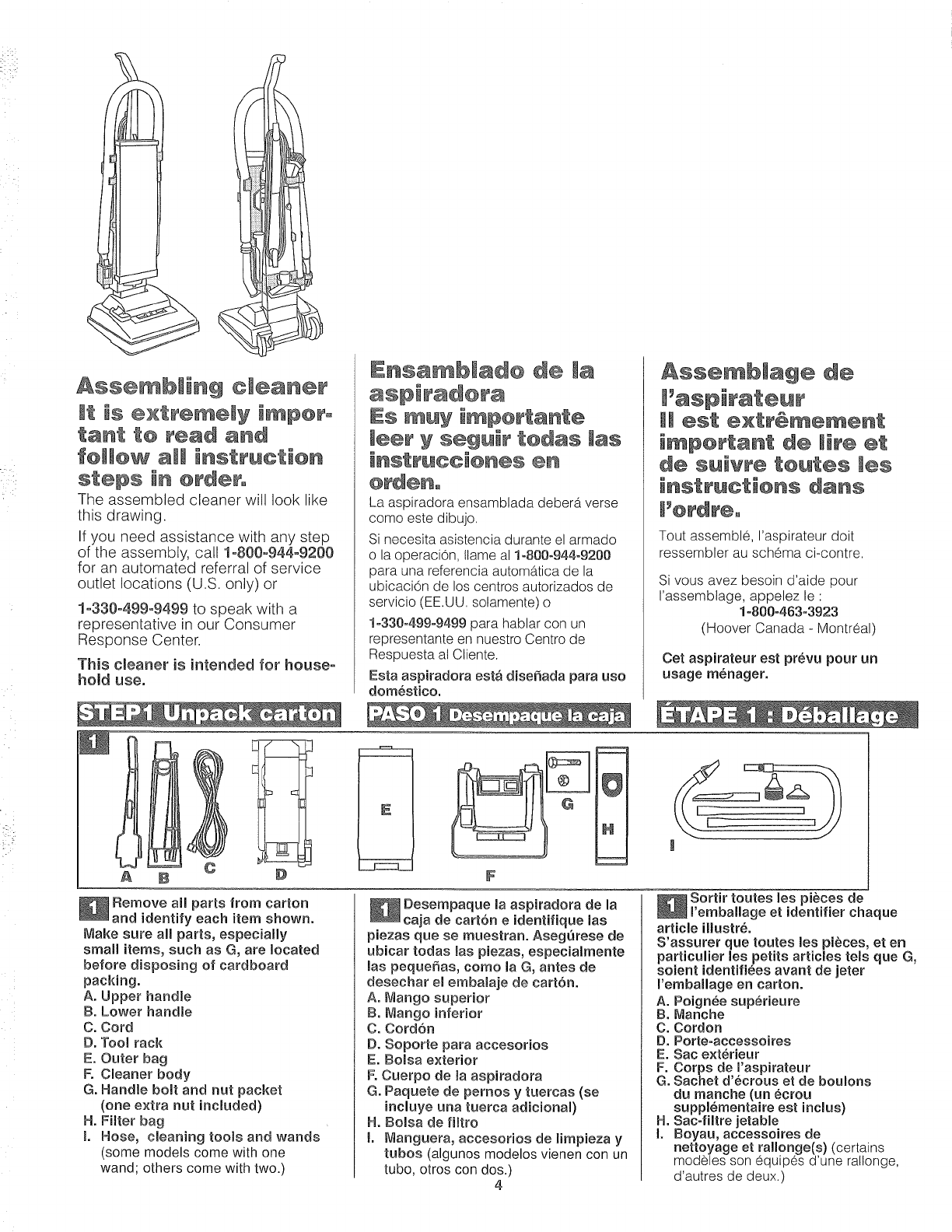

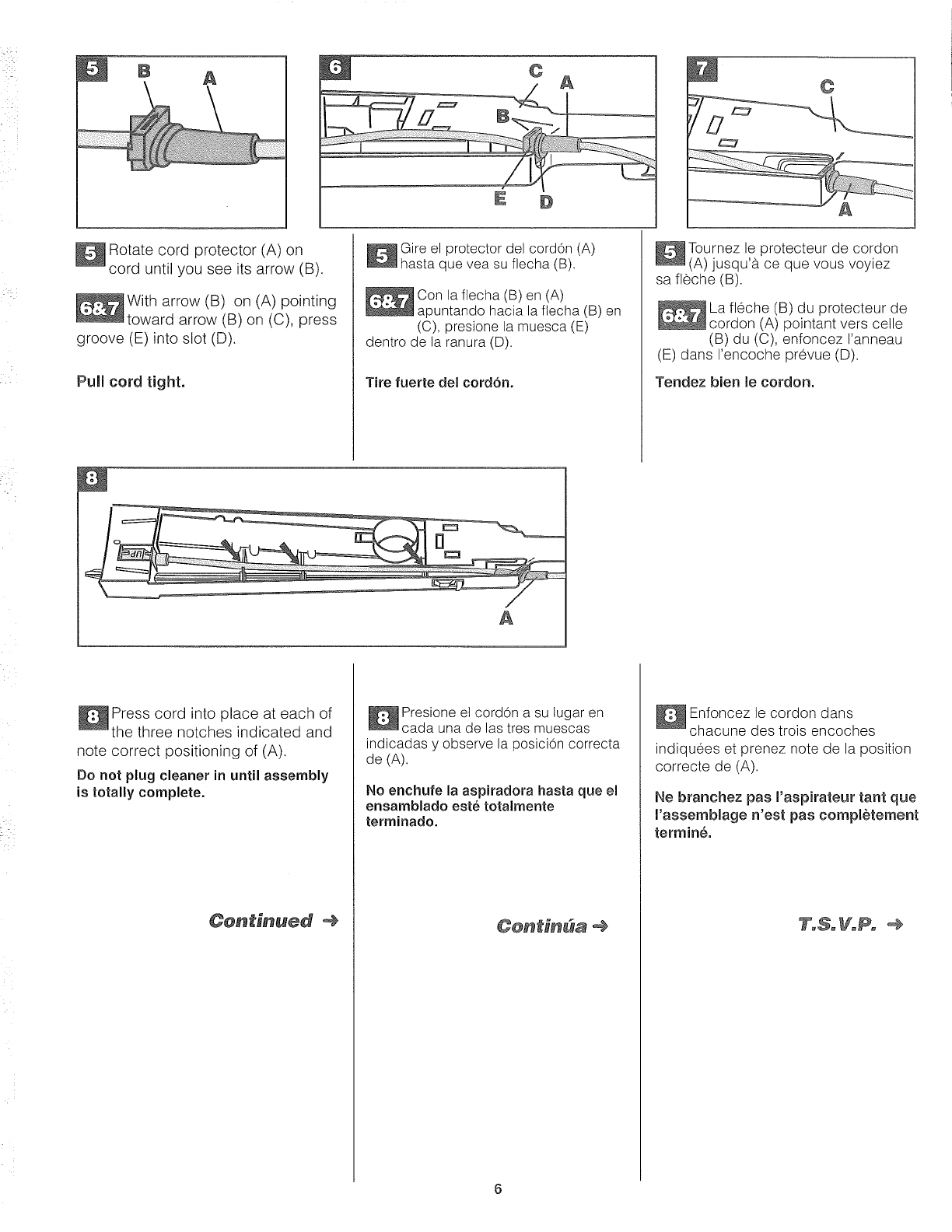

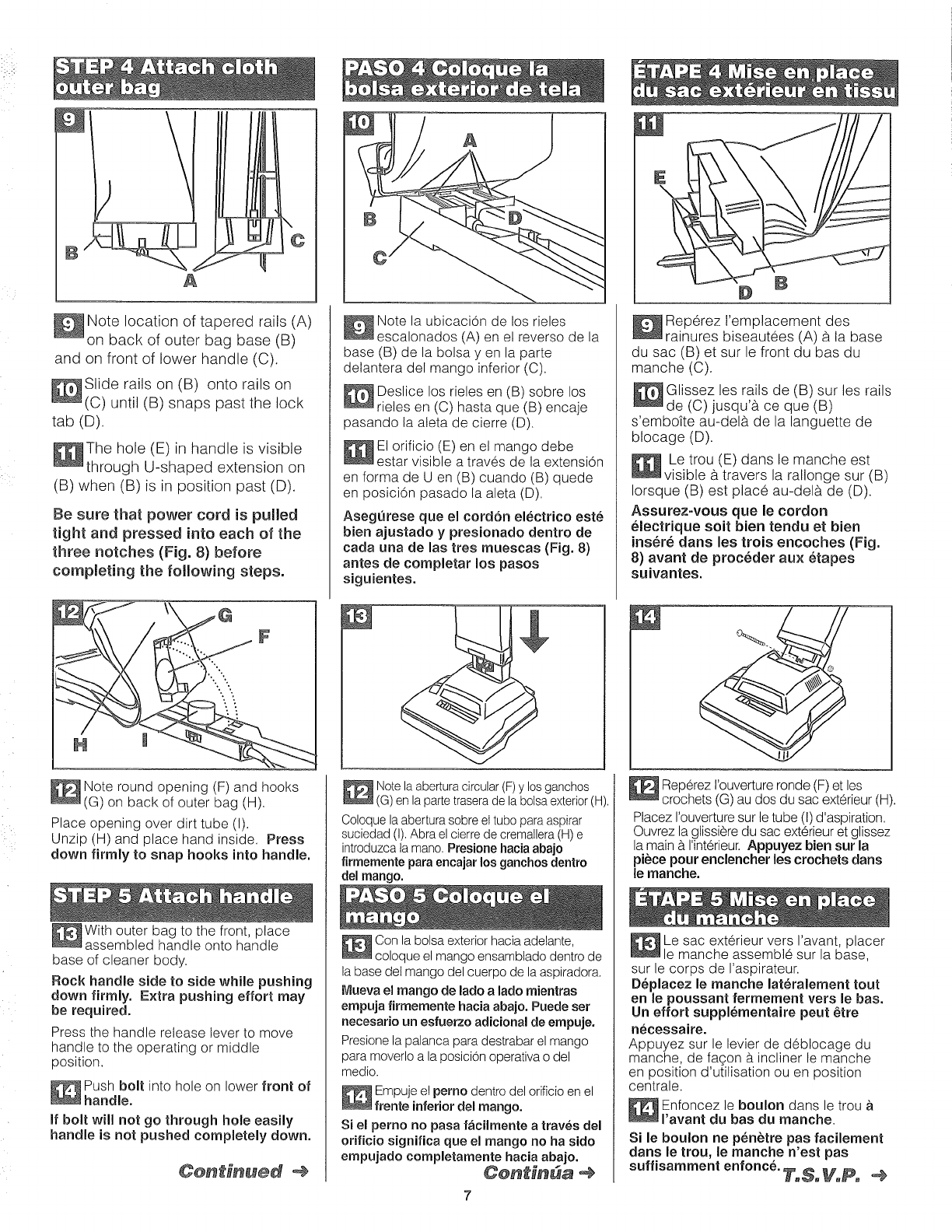

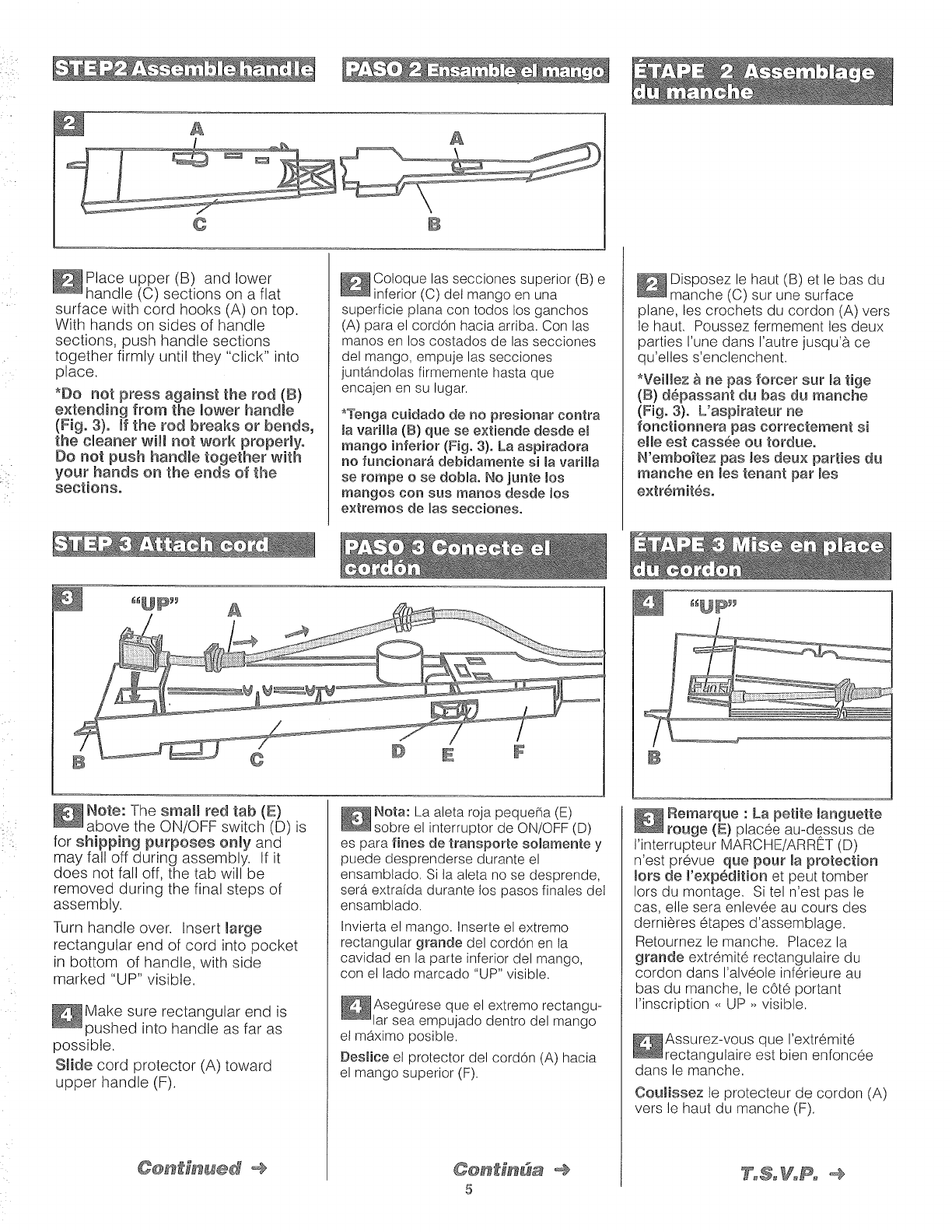

Assembling Cleaner ........................ 4°9

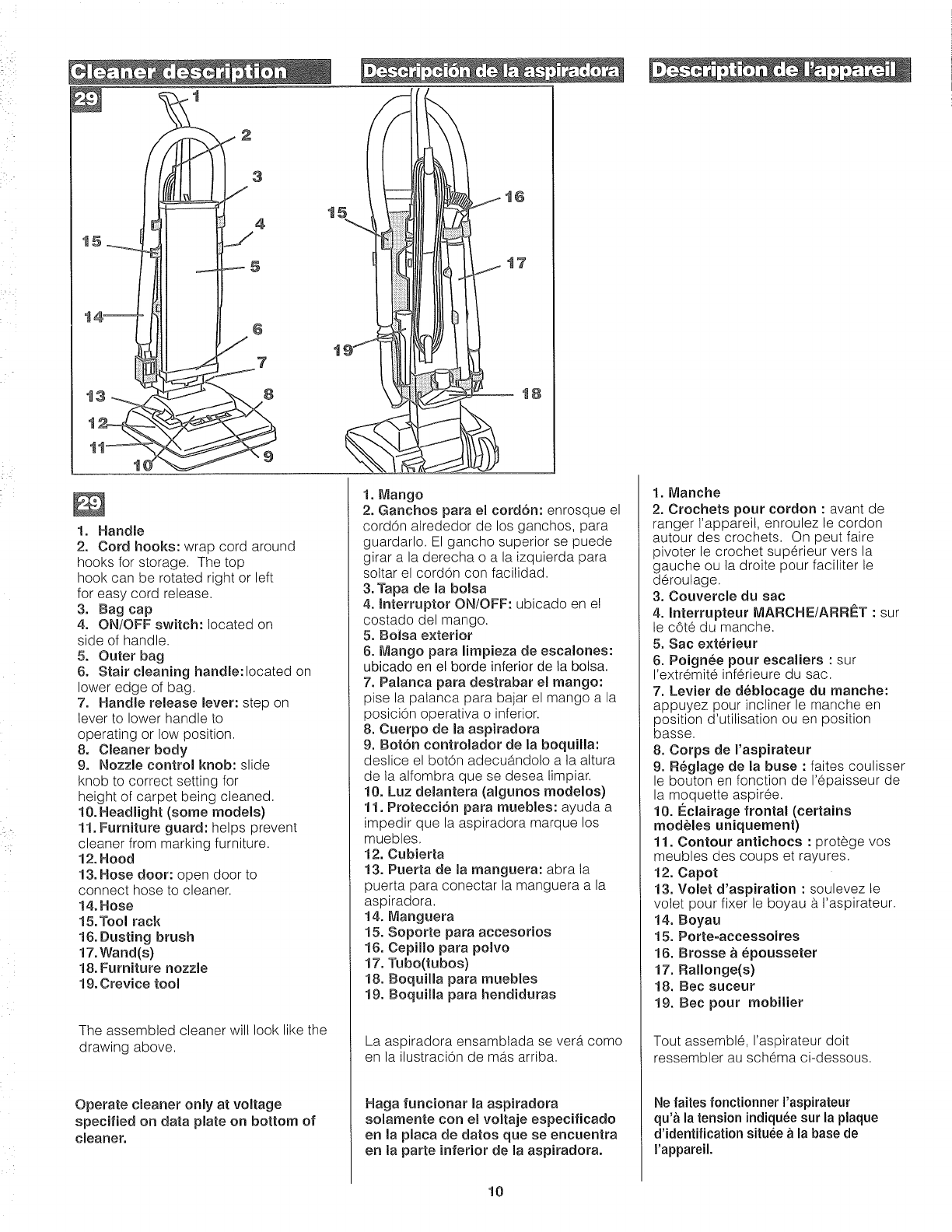

Cleaner Descriptions ......................... 10

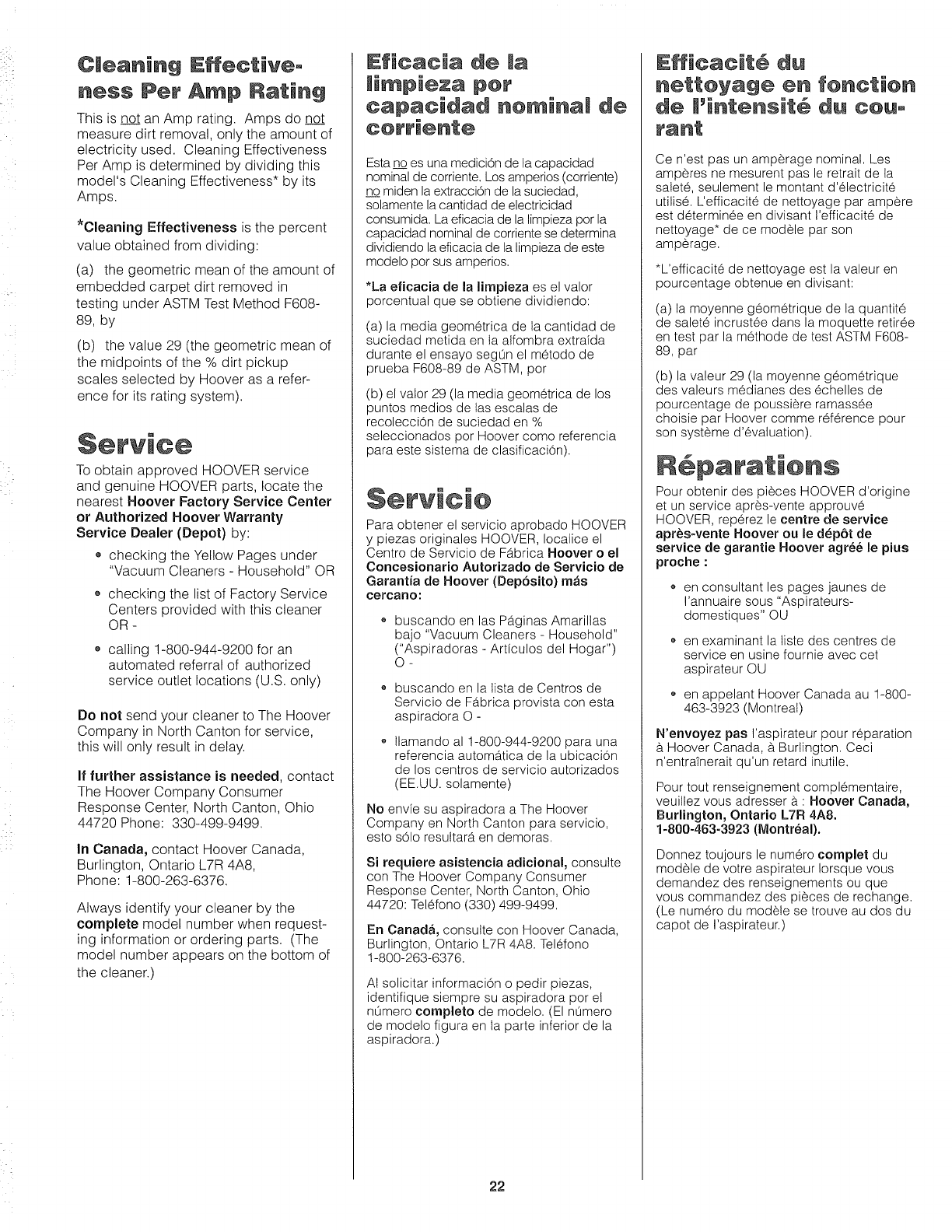

Cleaning Effectiveness

Per Amp Hating .................................. 22

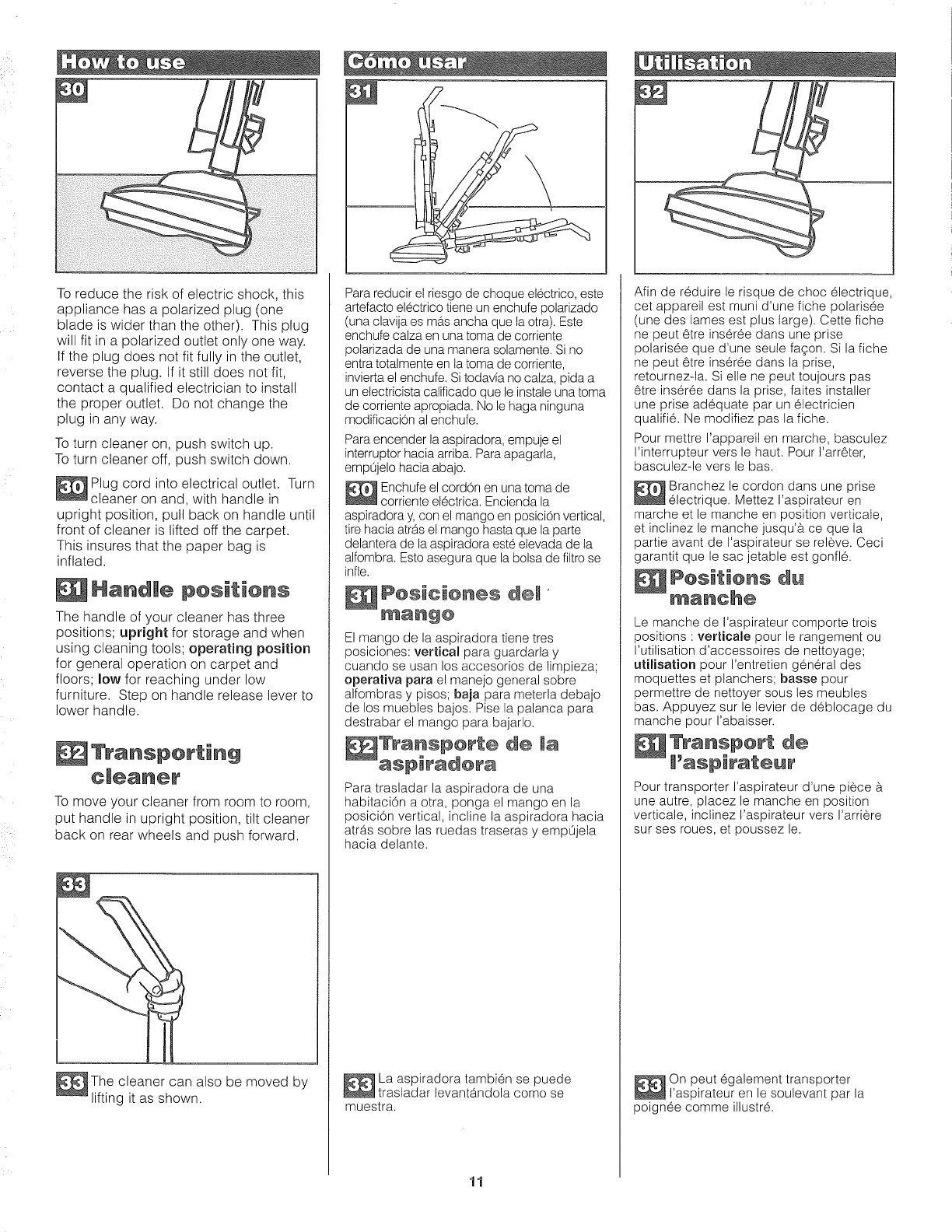

How To Use

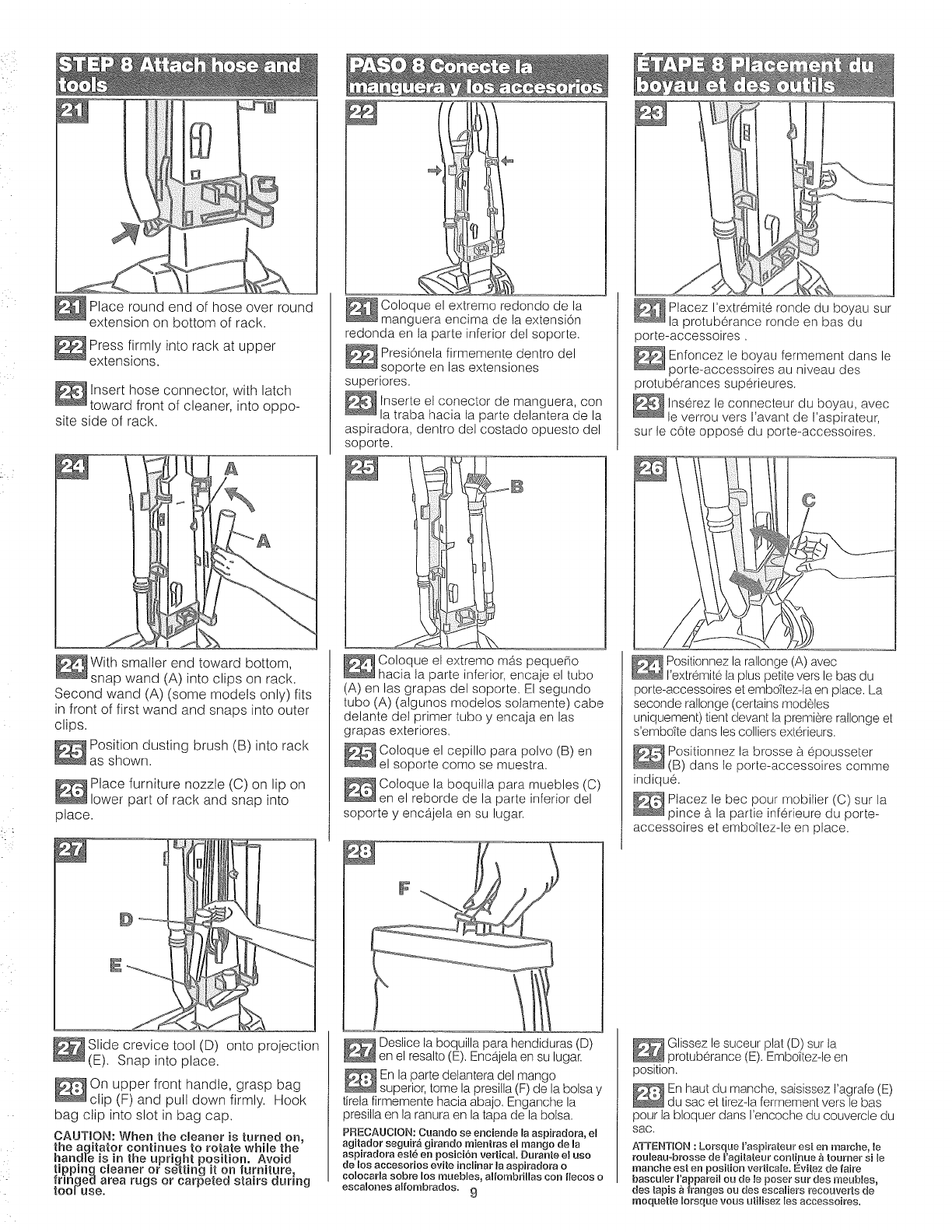

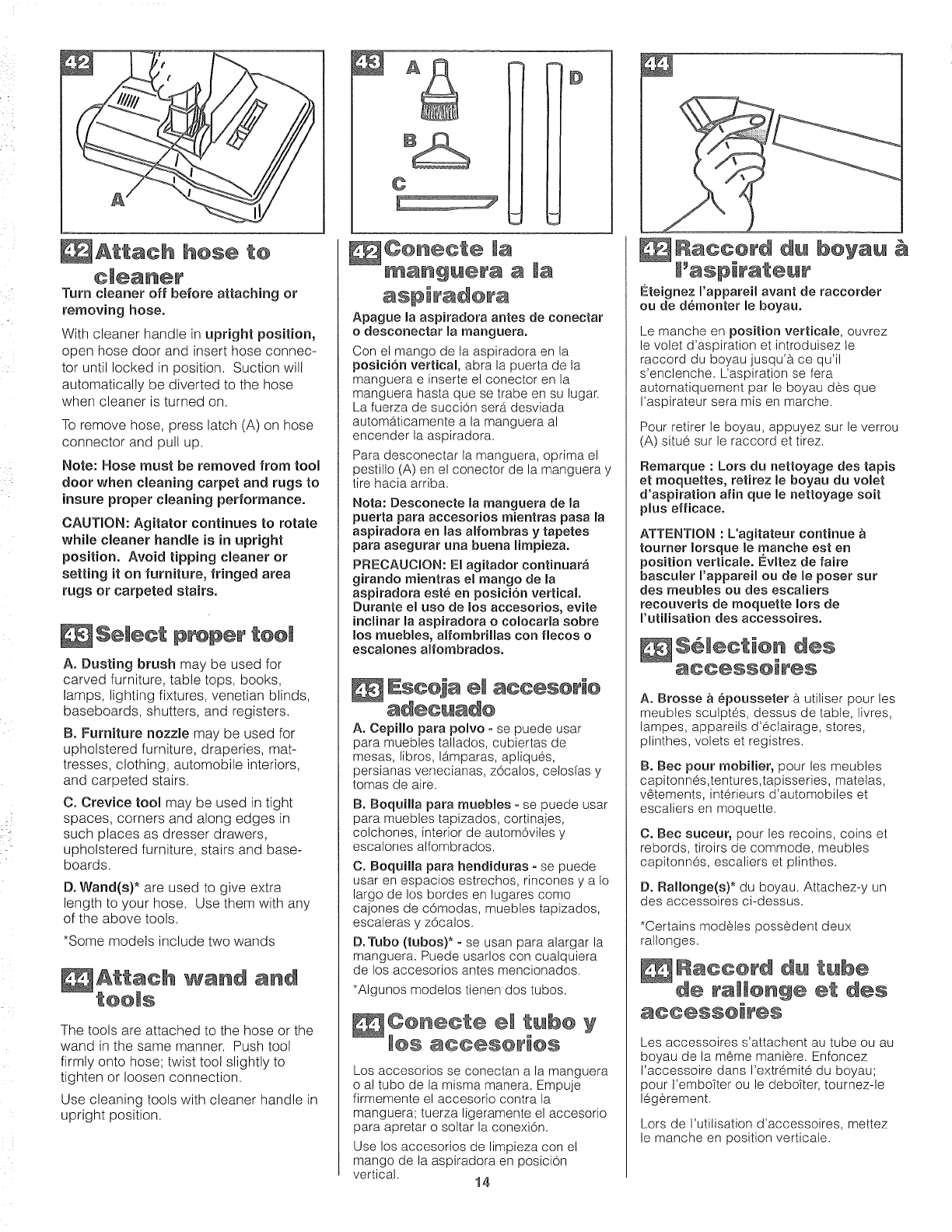

Cleaning Tools ........................ 13-15

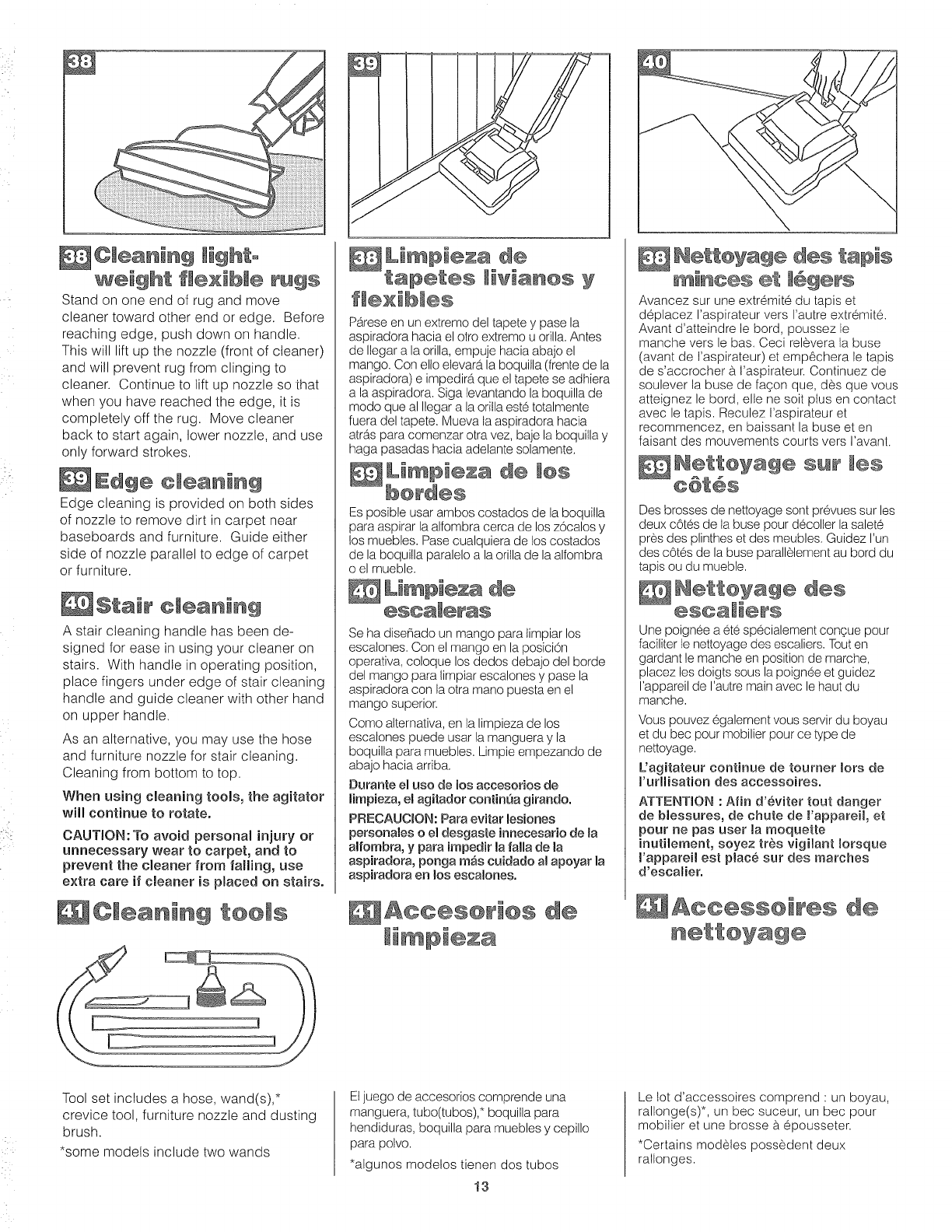

To Clean Stairs .............................. 13

Upright Cleaner ........................ 11o13

If You Have a Problem ....................... 20

Important Safeguards .......................... 1

Lubrication .......................................... 20

Maintenance

Authorized Service ....................... 22

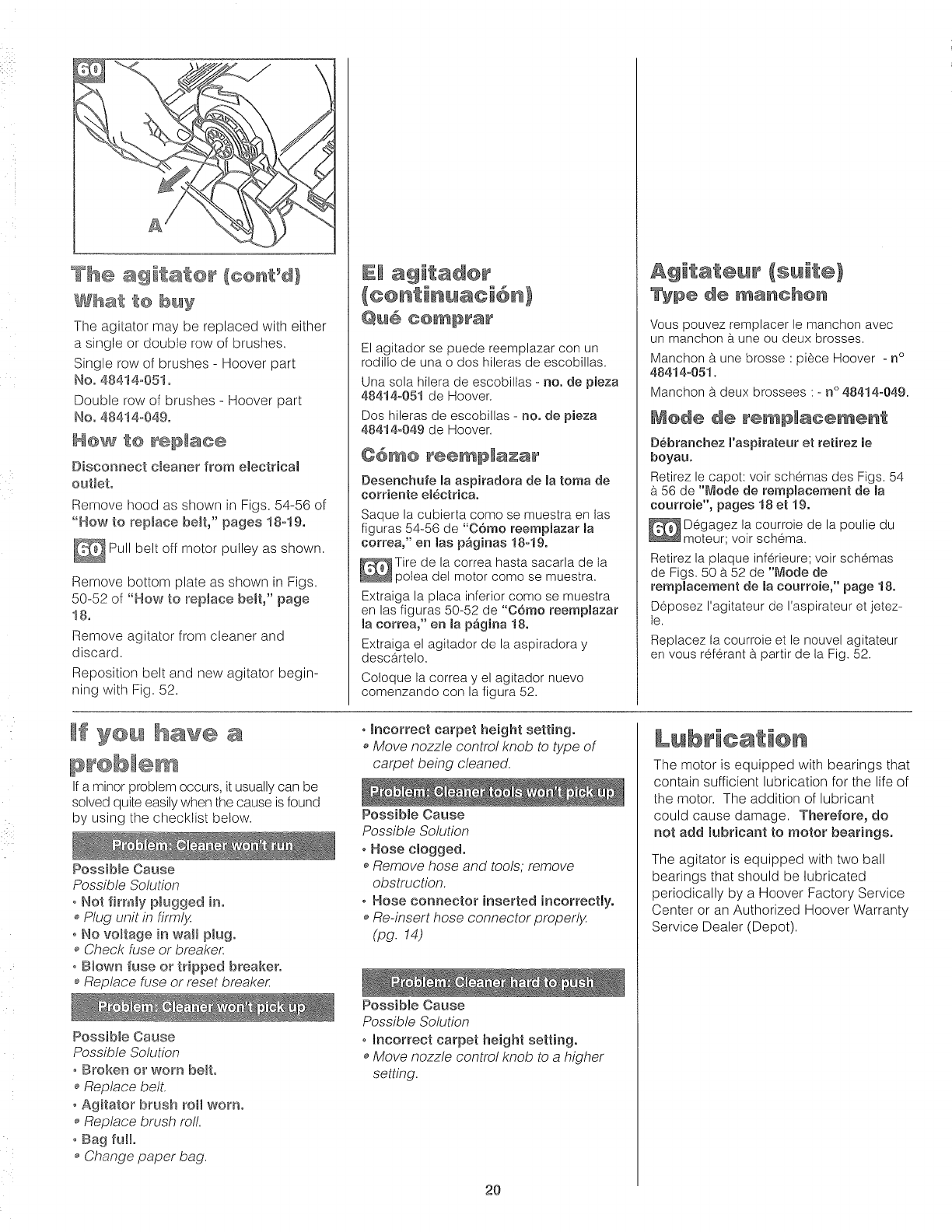

Replacing Agitator .................. t9-20

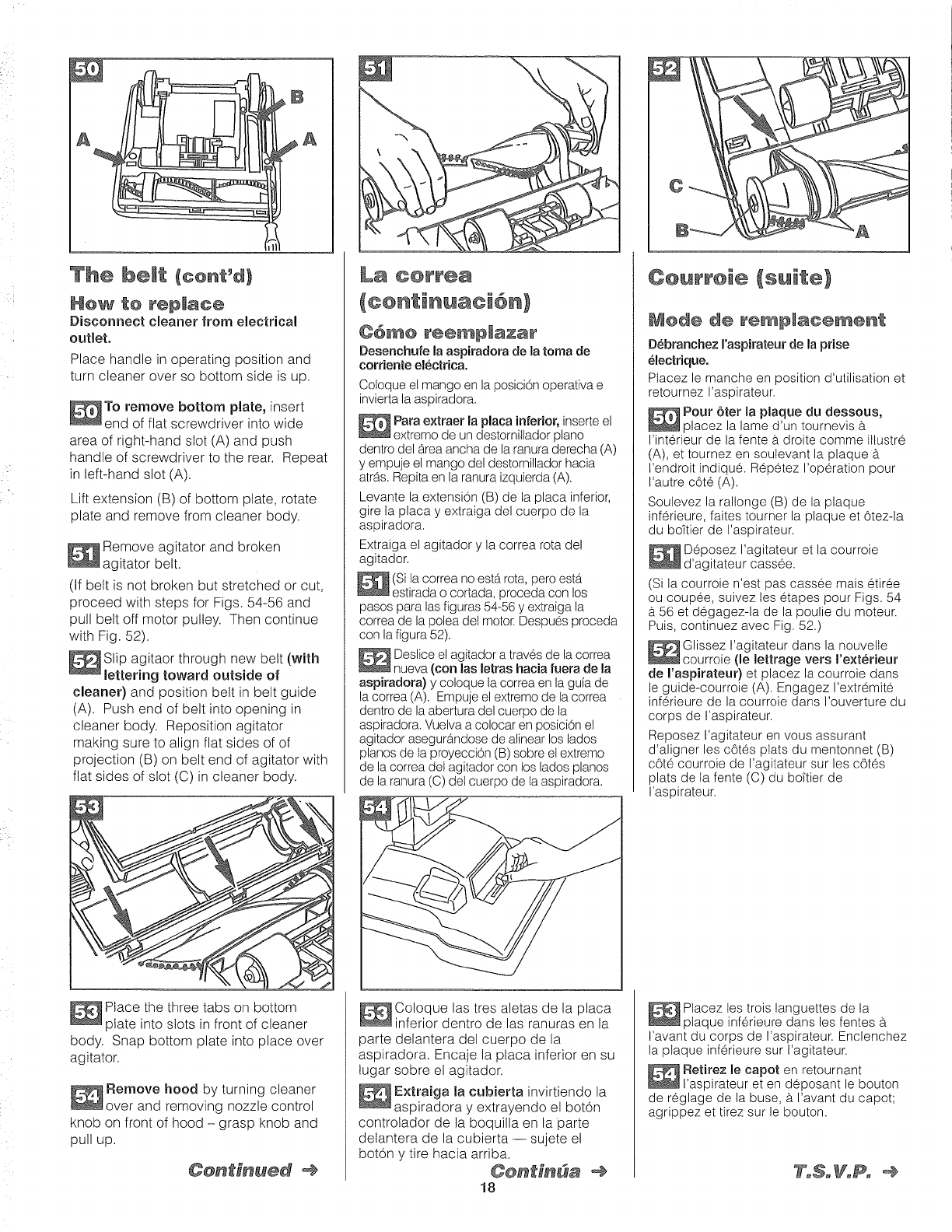

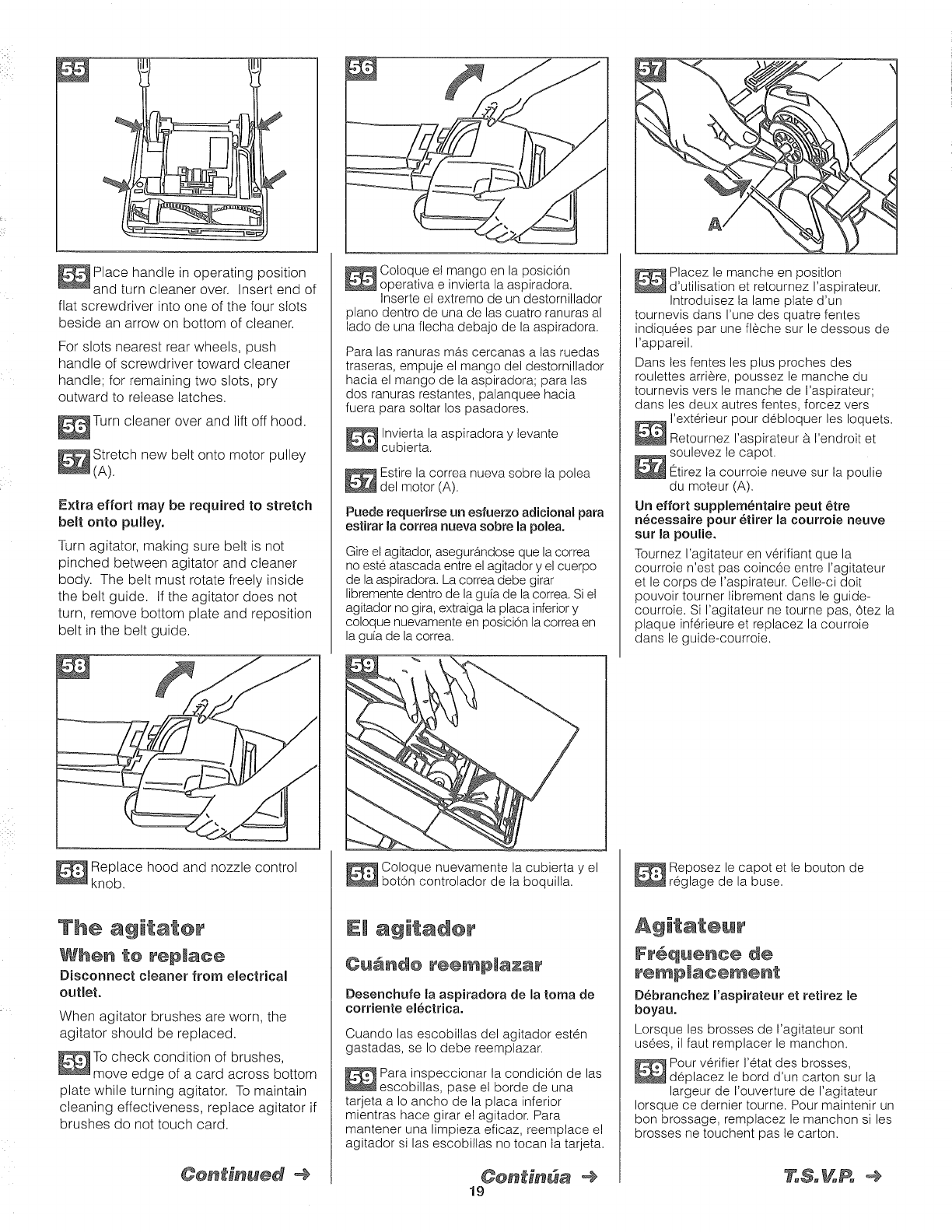

Replacing Belt ......................... 17-19

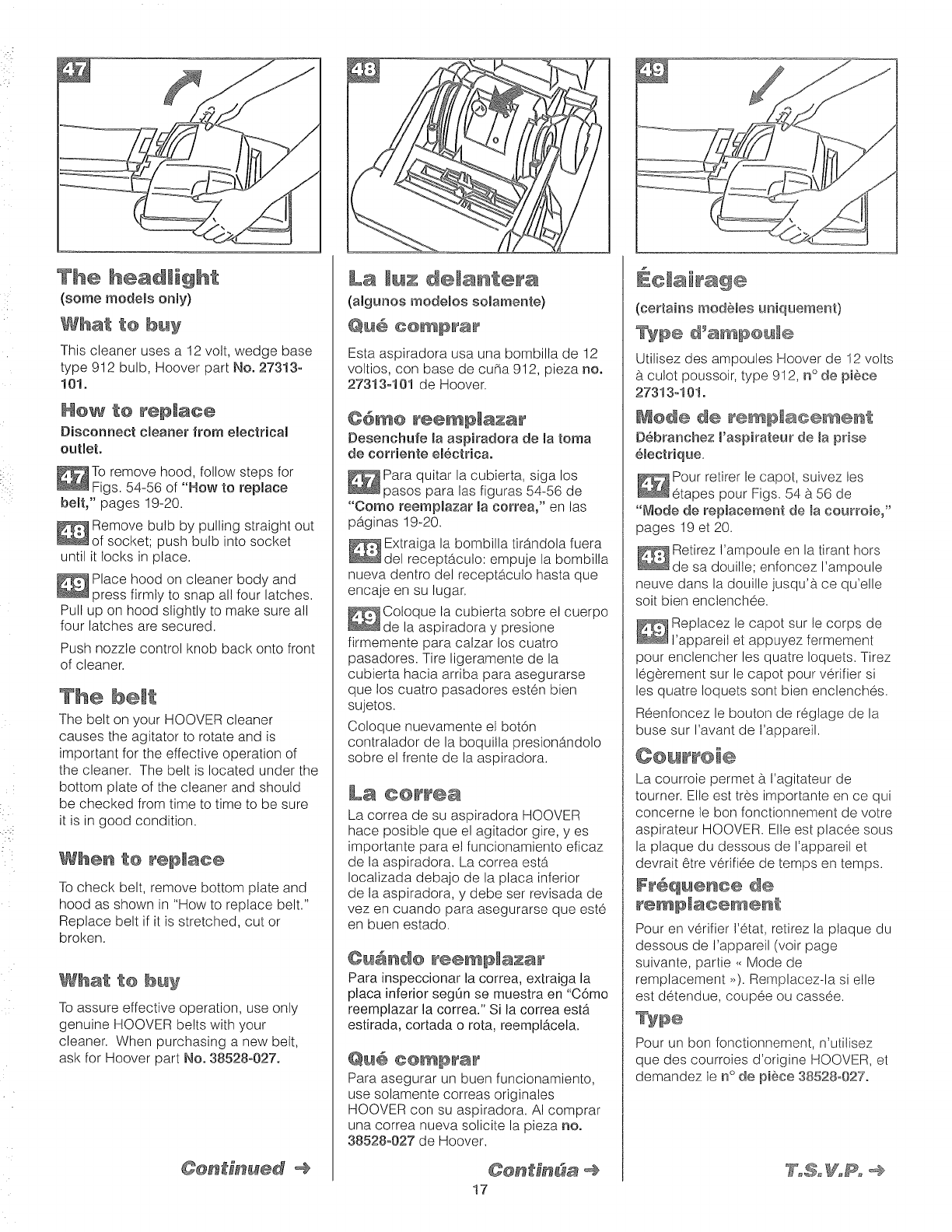

Replacing Headlight ..................... 17

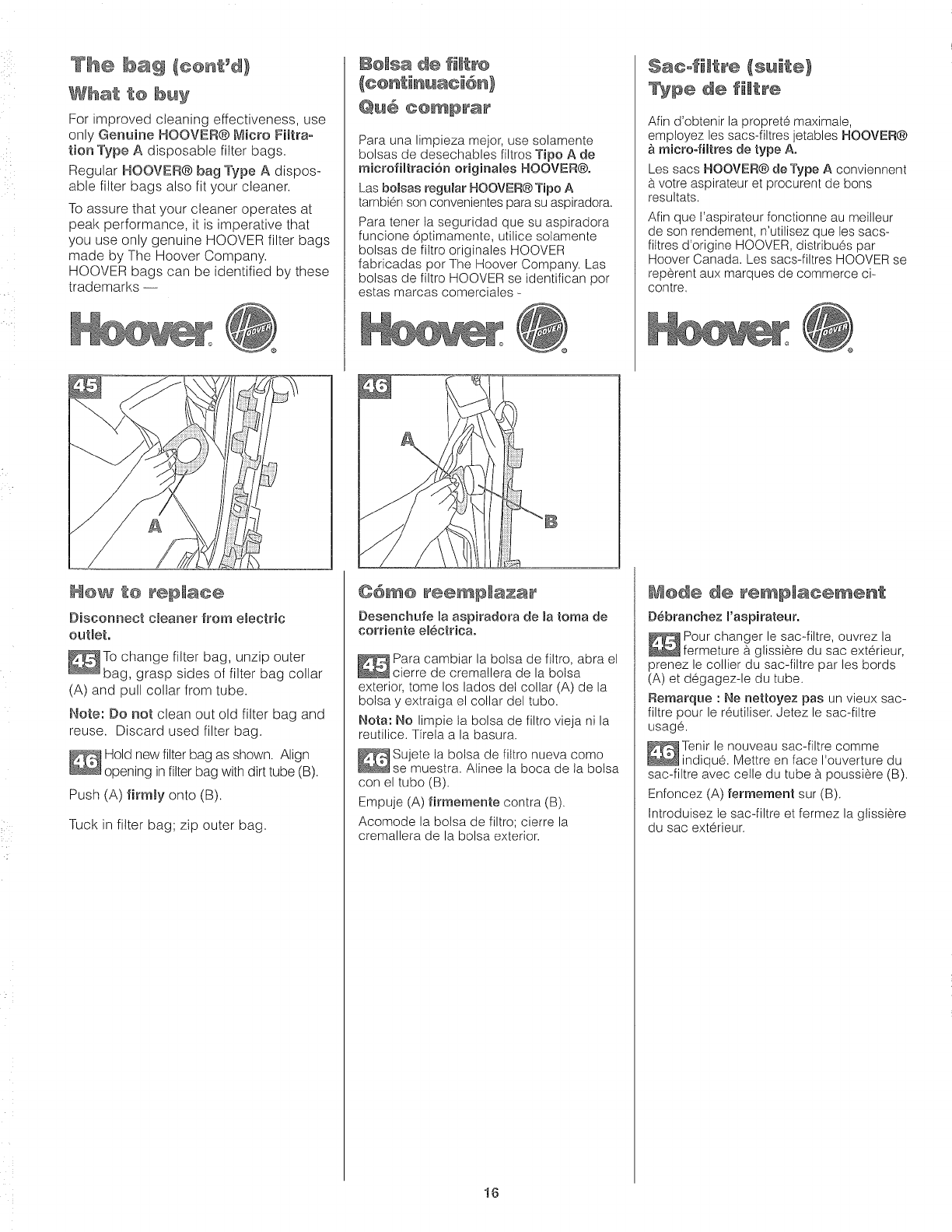

Replacing Paper Bag .............. 15=16

Unpacking Cleaner ............................... 4

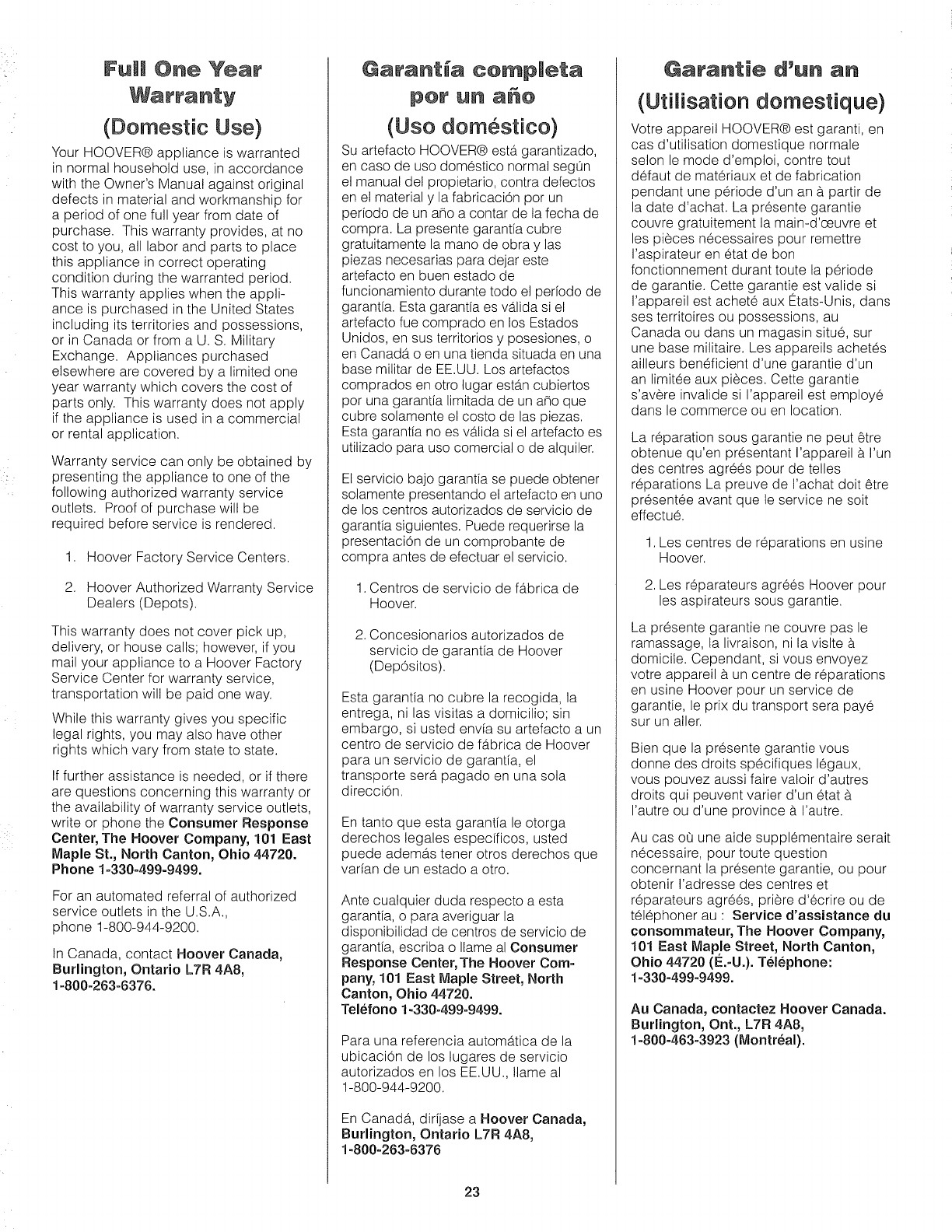

Warranty .............................................. 23

®

© 1993 The Hoover Company

56511A33

This cleaner was inspected and packaged carefully before being shipped from the

factory. If you should happen to need assistance during assembly or operation,

call 1o800o944o9200 for an automated referral of authorized service

outlet locations (U.S. only) or

1o330o499o9499 to speak with a representative in our Consumer

Response Center.

DO NOT RETURN THUS PRODUCT TO THE STORE.

Fill in and retain

The model and serial number are located on the bottom of the cleaner.

For your personal records, please enter the COMPLETE model

in the spaces provided and retain this information.

Your cleaner is model

and has serial number

it is suggested that you attach your sales receipt to this owner's manual. Verifica-

tion of date of purchase may be required for warranty service of your HOOVER

product.

When using an electrical appliance, always follow basic precautions, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE

ao[] To reduce the risk of fire, electric shock, or injury:

oDo not use outdoors or on wet surfaces.

o Close supervision is necessary when any appliance is used by or near children.

Do not allow vacuum cleaner to be used as a toy or to run unattended at any

time.

o Keep hair, loose clothing, fingers, feet and all parts of body away from openings

rotating agitator and other moving parts. Do not operate cleaner in bare feet or

when wearing open toe shoes or sandals.

o Do not pick up anything that is burning or smoking, such as cigarettes, matches,

or hot ashes.

oDo not use to pick up flammable or combustible liquids such as gasoline or use

in areas where they may be present.

• Avoid pickingup hard, sharp objects with the cleaner.They may damage the

cleaner and the bag.

o Always turn off this appliance before connecting or disconnecting bose.

° Do not use without dust bag or filters in place. Change bag frequently when

picking up very fine materials such as powder.

• Use extra care when cleaning on stairs.

°Do not put any object into openings. Do not use with any opening blocked; keep

free of dust, lint, hair, or anything that may reduce air flow.

oDo not pull or carry by cord, use cord as a handle, close door on cord or pull

cord around sharp edges or corners. Do not run appliance over cord. Keep cord

away from heated surfaces.

Always disconnect cord from electrical outlet before servicing the cleaner.

.Unplug cleaner when not in use. Turn of[ all controls before unplugging.

o Do not unplug by pulling on cord. To unplug, grasp the plug, not the

cord. Never handle plug or appliance with wet hands.

o The use of an extension cord is not recommended.

o Do not use with damaged cord or plug. ff appliance is not working as it should,

has been dropped, damaged, left outdoors, or dropped into water, take it to a

Hoover Factory Service C-enter or Authorized Hoover Warranty Service Dealer

(Depot).

o Use vacuum cleaner only for its intended use as described in the instructions.

Use only attachments recommended by The Hoover Company; others may cause

hazards. these ruet ens

1

@ra

l

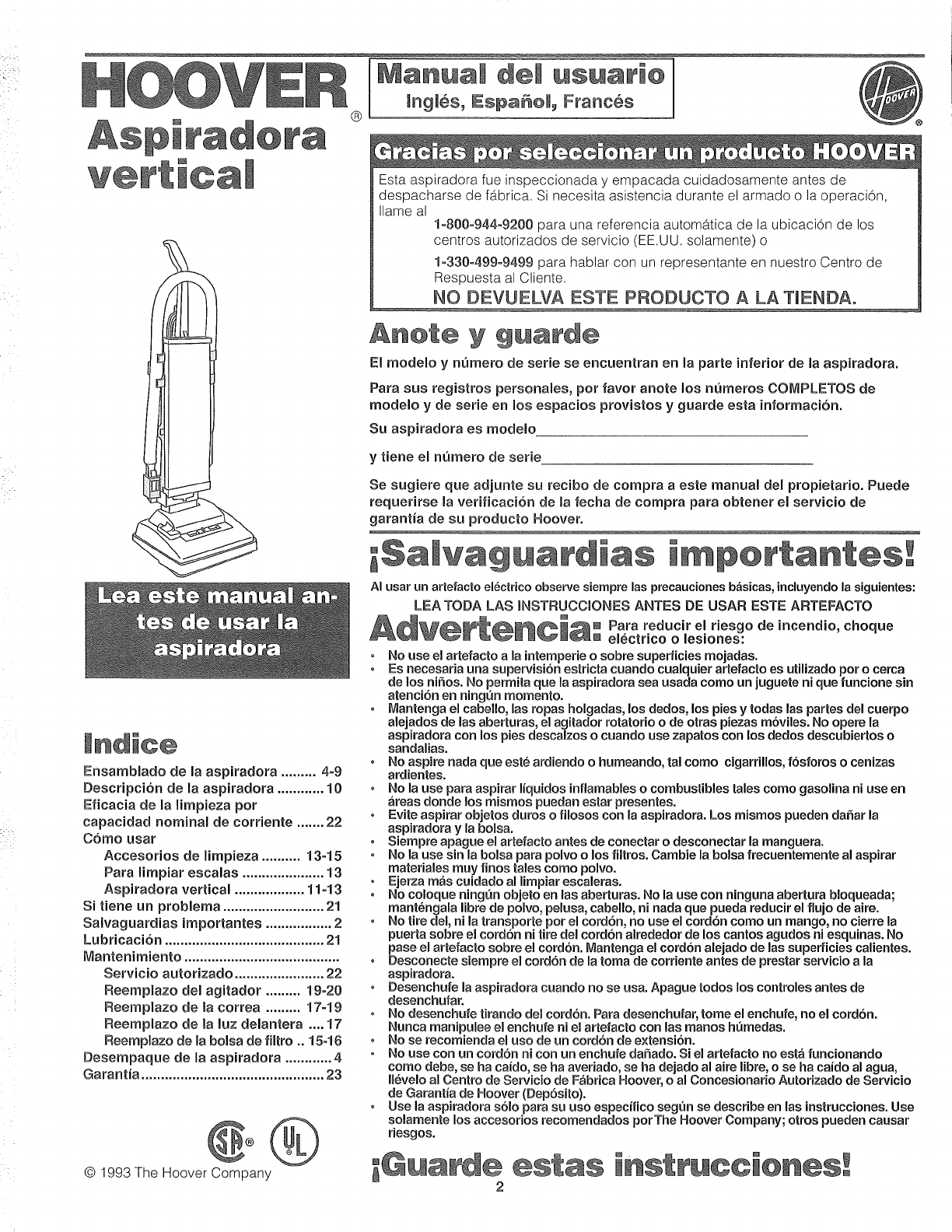

Mndic÷

Ensarablado de ia aspiradora ......... 4-9

Descripcion de la aspiradora ............ 10

Eficacia de la lirapieza pot

capacidad nominal de corriente ....... 22

Corao usar

Accesorios de lirapieza .......... 13-15

Para lirapiar escalas ..................... 13

Aspiradora vertical .................. 11-13

Si tiene un probleraa .......................... 21

Salvaguardias iraportantes ................. 2

LubricaciSn ......................................... 21

Manteniraiento ........................................

Servicio autorizado ....................... 22

Reeraplazo del agitador ......... 19o20

Reeraplazo de Is correa ......... 17-19

Reeraplazo de la luz delantera .... 17

Reeraplazo de la bolsa de filtro .. 15-16

Deserapaque de la aspiradora ............ 4

Garantia ............................................... 23

© 1993 The Hoover Company

Manual deM usuari@

lngm6s, E÷pa_ol_, Frances

®

Esta aspiradora fue inspeccionada y empacada cuidadosamente antes de

despacharse de fabrica. Si necesita asistencia durante el armado o ]a operaci0n,

Ilame al

1o800o944o9200 para una referencia autom_.tica de la ubicacidn de los

centros autorizados de servicio (EE.UU. solamente) o

1-330o499o9499 para hablar con un representante en nuestro Centro de

Respuesta al Cliente.

NO DEVUELVA ESTE PRODUCTO A LA TUENDA_

Anete y @uatde

El raodelo y n!Jraero de serie se encuentran en la parte inferior de la aspiradora.

Para sus registros personales, pot favor anote los nuraeros OOMPLETOS de

raodelo y de serie en los espacios provistos y guarde esta inforraaci6n.

Su aspiradora es raodelo

y tiene el nuraero de serie

Se sugiere que adjunte su recibo de corapra a este manual del propietario. Puede

requerirse la vefificaci6n de la fecha de corapra pars obtener el servicio de

garantia de su producto Hoover.

l g i p@r ÷8,w

AI usar un artefacto el6ctrico observe siempre las precauciones basicas, incluyendo la siguientes:

LEA TODA LAS INSTRUCCIONES ANTES DE USAR ESTE ARTEFACTO

H

Adv tencMa." "o o o'oo"e,.o.0o,o,ooo° ,o,o.o..e

electrico o lesiones:

No use el artefacto a la intemperie o sobre superficies raojadas.

oEs necesaria una supervision estricta cuando cualquier artefacto es utilizado por o cerca

de los nil'ios. No permits que la aspiradora sea usada como un juguete ni que funcione sin

atencion en ningun momento.

IViantengael cabello, las ropas holgadas, los dedos, los pies y todas las partes dei cuerpo

alejados de las aberturas, el agitador rotatorio o de otras piezas rnoviles. No opere la

aspiradora con los pies descalzos o cuando use zapatos con los dedos descubiellos o

sandalias.

o No aspire nada que este ardiendo o humeando, tal corno cigarfillos, fosforos o cenizas

ardientes.

o No la use para aspirar liquidos inflamables o combustibles tales como gasolina ni use en

areas donde los rnismos puedan estar presentes.

. Evite aspirar objetos duros o filosos con la aspiradora. Los rnismos pueden dai_ar la

aspiradora y la bolsa.

o Siernpre apague el artefacto antes de conectar o desconectar la manguera.

No la use sin la bolsa para polvo o los filtros. Cambie la bolsa frecuentemente al aspirar

matefiales muy finos tales corno polvo.

Ejerza mas cuidado al limpiar escaleras.

o No coloque ningun objeto en las aberturas. No la use con ninguna aberfura bloqueada;

mantengala libre de polvo, pelusa, cabello, ni nada que pueda reducir el flujo de aire.

o No tire del, ni la transporte por el cordon, no use el cordon como un mango, no cierre la

puerta sobre el cordon ni tire del cordon alrededor de los cantos agudos ni esquinas. No

pase el artefacto sobre el cordon, iViantenga el cordon alejado de las superficies calientes.

oDesconecte siempre el cord6n de la toma de corriente antes de prestar servicio a la

aspiradora.

o Desenchufe la aspiradora cuando no se usa. Apague todos los controles antes de

desenchufar.

• No desenchufe tirando del cordon. Para desenchufar, tome el enchufe, no el cordon.

Nunca manipulee el enchufe ni el artefacto con las manos hurnedas.

o No se recomienda el uso de un cord6n de extension.

No use con un cordon ni con un enchufe dal_ado. Si el artefacto no esta funcionando

como debe, se ha caido, se ha averiado, se ha dejado al aire libre, o se ha caido al agua,

Ilevelo al Centro de Servicio de Fabdca Hoover, oal Concesionario Autorizado de Servicio

de Garantia de Hoover (Dep6sito).

Use la aspiradora solo pars su uso especffico seg!Jn se describe en las instrucciones. Use

solamente los accesofios recornendados porThe Hoover Company; otros pueden causar

desgos.

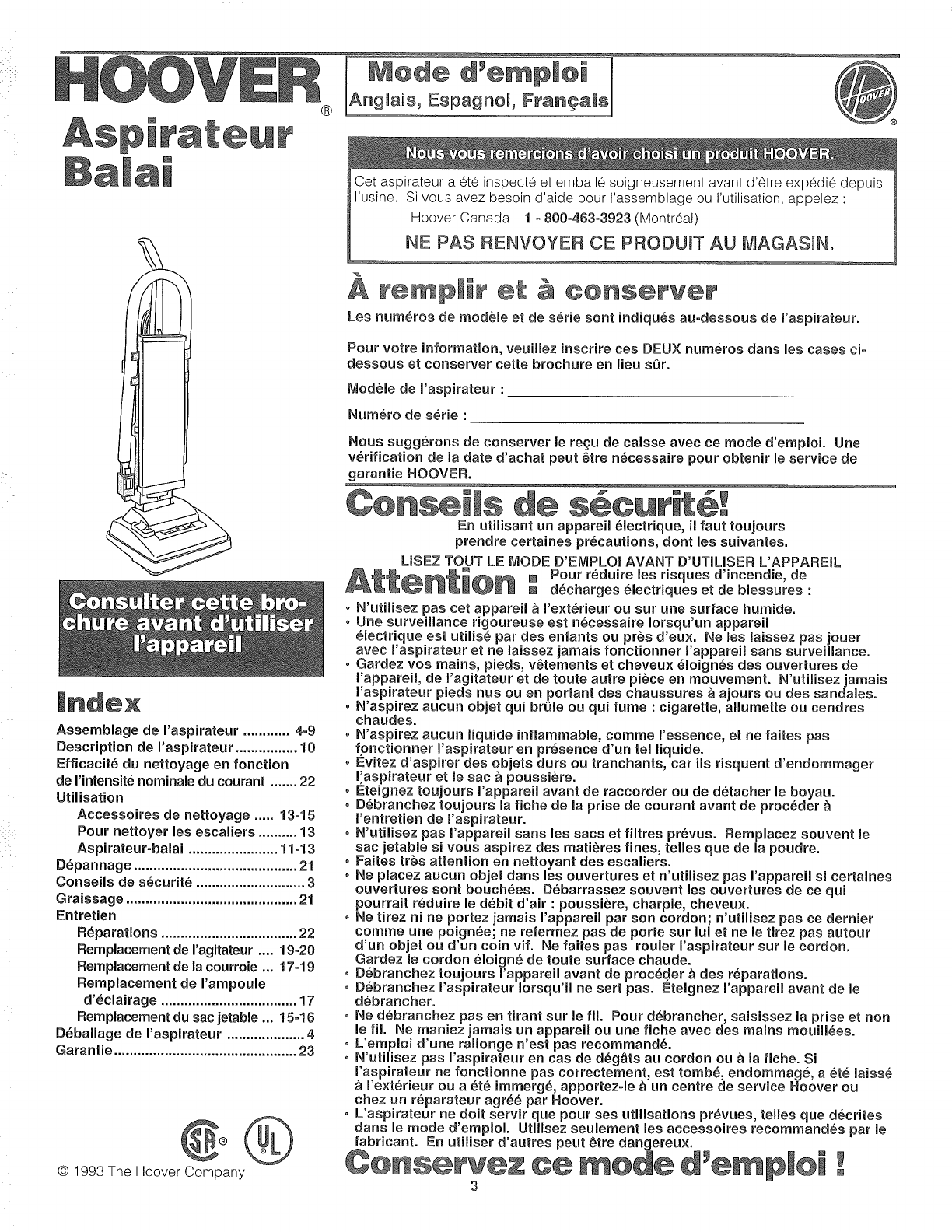

index

Assemblage de I'aspirateur ............ 4=9

Description de I'aspirateur ................ 10

Efficacite du nettoyage en fonction

de I'intensite nominale du courant ....... 22

Utilisation

Accessoires de nettoyage ..... 13-15

Pour nettoyer les escaliers .......... 13

Aspirateurobalai ....................... 11-13

Depannage .......................................... 21

Conseils de s_curite ............................ 3

Graissage ............................................ 21

Entretien

Reparations ................................... 22

Remplacement de ragitateur .... 19-20

Remplacement de la courroie ... 17-19

Remplacement de I'ampoule

d'eclairage ................................... 17

Remplacement du sac jetable ... 15=16

D6ballage de I'aspirateur .................... 4

Garantie ............................................... 23

© 1993 The Hoover Company

®

Cet aspirateur a 6te inspecte et emballe soigneusement avant d'6tre expedie depuis

I'usine, Si vous avez besoin d'aide pour rassemblage eu I'utilisation, appelez :

Hoover Canada - 1 = 800=463-3923 (Montr6at)

PIE PAS RENVOYER CE PRODUIT AU MAGASIN.

A remplir ÷t conserver

Les numeros de mod61e et de s6rie sent indiques auodessous de I'aspirateur.

Pour votre information, veuillez inscrire ces DEUX numeros dans les cases cio

dessous et conserver cette brochure en lieu sQr.

Modele de I'aspirateur :

Numero de serie :

Nous suggerons de conserver le regu de caisse avec ce mode d'emploi. Une

v_rification de la date d'achat peut 6tre necessaire pour obtenir le service de

garantie HOOVER. de s6curitS!

En utilisant un appareil electrique, il faut toujours

prendre certaines precautions, dent les suivantes,

LISEZ TOUT LE MODE D'EIVIPLOI AVANT D'UTILISER L'APPAREIL

A_te_i@_ " Pour r,duire les risques d'incendie, de

[] decharges electriques et de blessures :

o N'utilisez pascet appareil a rext6rieur ou sur une surface humide.

o Une surveillance rigoureuse est necessaire Iorsqu'un appareil

electrique est utilise par des enfants ou pres d'eux. Ne les laissez pas jouer

avec I'aspirateur et ne laissez jamais fonctionner I'appareil sans surveillance.

•Gardez yes mains, pieds, v¢tements et cheveux eloignes des ouvertures de

I'appareil, de I'agitateur et de toute autre piece en mouvement. N'utilisez jamais

I'aspirateur pieds nus ou en portant des chaussures a ajours ou des sandales.

. N'aspirez aucun objet qui brQle ou qui fume : cigarette, allumette ou cendres

chaudes.

o N'aspirez aucun liquide inflammable, comme ressence, et ne faites pas

fpnctionner raspirateur en pr6sence d'un tel liquide.

o Evitez d'aspirer des objets durs ou tranchants, car ils risquent d'endommager

I:aspirateur et le sac a poussiere.

,Eteignez toujours I'appareil avant de raccorder ou de d6tacher le boyau.

o Debranchez toujours la fiche de la prise de courant avant de preceder &

I'entretien de i'aspirateur.

. N'utilisez pas rappareil sans les sacs et filtres pr6vus. Remplacez souvent le

sac jetable si vous aspirez des matieres fines, telles que de la poudre.

• Faites tres attention en nettoyant des escaliers.

o Ne placez aucun objet darts les ouvertures et n'utilisez pas rappareil si certaines

ouvertures sent bouchees. Debarrassez souvent les ouvertures de ce qui

pourrait reduire le debit d'air : poussiere, charpie, cheveux.

. Ne tirez nine portez jamais I'appareil par son cordon; n'utilisez pas ce dernier

comme une poignee; ne refermez pas de porte sur lui et ne le tirez pas autour

d'un objet ou d'un coin vif. Ne faites pas rouler I'aspirateur sur le cordon.

Gardez le cordon 61oigne de toute surface chaude.

, Debranchez toujours I'appareil avant de preceder a des r6parations.

° Debranchez I'aspirateur Iorsqu'il ne sert pas. Eteignez I'appareil avant de le

debrancher.

, Ne debranchez pas en tirant sur le fil. Pour debrancher, saisissez la prise et non

le fil. Ne maniez jamais un appareil ou une fiche avec des mains mouill_es.

o L'emploi d'une rallonge West pas recommande.

• N'utilisez pas I'aspirateur en cas de deg&ts au cordon ou a la fiche. Si

I'aspirateur ne fonctionne pas correctement, est tomb6, endommag6, a et6 laiss6

& rexterieur ou a _t6 immerg6, apportezole a un centre de service Hoover ou

chez un reparateur agr_6 par Hoover.

o L'aspirateur ne doit servir que pour ses utilisations pr6vues, telles que d_crites

darts le mode d'emploi. Utilisez seulement les accessoires recommand6s par le

fabricant. En utiliser d'autres peut _tre dangereux.

3

Ass÷mbmiHg c_÷an÷r

mt is ÷x_÷m÷ly imp@to

rant t@ _'÷ad and

foMl@w atominsl:ruc_ion

steps in ord÷_

The assembled cleaner will look like

this drawing.

If you need assistance with any step

of the assembly, call 1o800o944o9200

for an automated referral of service

outlet locations (U.S. only) or

1o330o499o9499 to speak with a

representative in our Consumer

Response Center.

This cmeaner is intended for house-

hold use.

EnsambMad@ de la

a$p_rad@ra

E8 muy _mp@r_ante

leer y 8÷gu_r teda$ Jas

instruceien÷8 ÷n

@rdeno

La aspiradora ensamblada deber_, verse

como este dibujo.

Si necesita asistencia durante el armado

o la operaci0n, Name al 1o800o944o9200

para una referencia automa.tica de la

ubicaciOn de los centros autorizados de

servicio (EE.UU. solamente) o

1o330o499o9499 para hablar con un

representante en nuestro Centre de

Respuesta at Cliente.

Esta aspiradora esta diseffada para use

dom_stico.

Agge_bmag÷ de

_'agp_rateur

Um÷st ÷xtr¢_e_ent

_p@rtant de mir÷ ÷t

de 8u_vr÷ tout÷8 me8

_n_$truetien8 dan8

l'@rSr÷.

Tout assemble, raspirateur dolt

ressembler au sch6ma ci-contre.

Si vous avez besoin d'aide pour

I'assemblage, appelez le:

1o800-463_3923

(Hoover Canada - Montreal)

Cet aspirateur est pr6vu pour un

usage menager.

C

E

E

_emove all parts from carton

and identify each item shown.

_ake sure all parts, especially

small items, such as G, are located

before disposing of cardboard

packing.

A. Upper handle

B. Lower handle

C. Cord

D. Tool rack

E. Outer bag

F. Cleaner body

G. Handle bo_t and nut packet

(one extra nut included)

H. Filter bag

L Hose, cleaning tools and wands

(some models come with one

wand; others come with two.)

_ esempaque la aspiradora de la

caja de cart6n e identifique las

piezas que se muestran. Asegurese de

ubicar todas _as piezas, especialmente

_as pequeSas, como la G, antes de

desechar e_ emba_aje de cart6n.

A. Mango superior

B. _,/]ango inferior

C. Cord6n

D. Soporte para accesorios

E. Bo_sa exterior

F. Cuerpo de _aaspiradora

G. Paquete de pernos y tuercas (so

incluye una tuerca adicional)

H. Bolsa de filtro

L Manguera, accesorios de limpieza y

tubos (algunos modelos vienen con un

tubo, otros con dos.)

4

Sortir toutes los pieces de

I'emballage et identifier chaque

article illustreo

S'assurer que toutes les pieces, eten

particulier los petits articles tels que G,

soient identifiees avant de jeter

I'emba,age en carton.

A. Poign_e sup_rieure

B. Manche

C. Cordon

D. Porte-aceessoires

E. Sac exterieur

F. Corps de raspirateur

G. Sachet d'ecrous et de boulons

du manche (un ecrou

supplementaire est inclus)

H. Sac-filtre jetable

I. Boyau, accessoires de

nettoyage et rallonge(s) (certains

modeles son equip_s d'une rallonge,

d'autres de deux.)

Place upper (B) and lower

handle (C) sections on a flat

surface with cord hooks (A) on top.

With hands on sides of handle

sections, push handle sections

together firmly until they "click" into

place.

*Do not press against the rod (B)

extending from the lower handle

(Fig. 3). mfthe rod breaks or bends,

the cneaner will not work properly.

Do not push handle together with

your hands on the ends of the

sections.

Coloque las secciones superior (B) e

inferior (C) del mango en una

superficie plana con todos tos ganchos

(A) para el cordon hacia arriba. Con Ins

manes en los costados de Ins secciones

del mango, empuje Ins secciones

junt_.ndolas firmemente hasta que

encajen en su lugar.

*Tenga cuidado de no presionar contra

Ja varilla (B) que se extiende desde eR

mango inferior (Fig. 3). La aspiradora

no funcionara debidamente si la varilla

se tempe o se dobla. No junte los

mangos con sus manes desde los

extremes de las secciones.

Disposez le haut (B) et le bas du

manche (C) sur une surface

plane, les crochets du cordon (A) vers

le haut, Poussez fermement les deux

parties I'une darts I'autre jusqu'_, ce

qu'elles s'enclenchent.

*Veillez _ ne pas forcer sur matige

(B) dOpassant du bas du manche

(Fig. 3). L'aspirateur ne

fonctionnera pas correctement si

erie est cassOe ou tordue.

N'emboitez pas Jesdeu× parties du

manche en les tenant par les

extremitOs.

_ ote: The small red tab (E)

above the ON/OFF switch (D) is

for shipping purposes only and

may fall off during assembly. If it

does not fall off, the tab will be

removed during the final steps of

assembly.

Turn handle over. Insert large

rectangular end of cord into pocket

in bottom of handle, with side

marked "UP" visible.

Make sure rectangular end is

pushed into handle as far as

possible.

SHde cord protector (A) toward

upper handle (F).

_ ora" La aleta roja peque_a (E)

sobre el interrupter de ON/OFF (D)

es para fines de transporte solamente y

puede desprenderse durante el

ensamblado. Si ia aleta no se desprende,

serb. extraida durante los pasos finales del

ensamblado.

Invierta el mango. Inserte el extreme

rectangular grande del cordon en la

cavidad en la parte inferior del mango,

con el lade marcado "UP" visible.

AsegOrese que el extreme rectangu-

lar sea empujado dentro del mango

el m_.ximo posible.

DesHce el protector del cordon (A) hacia

el mango superior (F).

5

_ emarque : La petite ianguette

rouge (E) placee au-dessus de

I'interrupteur MARCHE/ARRET (D)

n'est prevue que pour la protection

!ors de M'e×pOdition et peut tomber

Iors du montage. Si tel n'est pas le

cas, elle sera enlevOe au cours des

dernieres etapes d'assemblage.

Retournez le manche. Placez la

grande extrOmite rectangulaire du

cordon dans I'alv_ole infOrieure au

bas du manche, le cOt6 portant

I'inscription _<UP _>visible.

Assurez-vous que I'extrOmit_

rectangulaire est bien enfoncee

dans le manche.

CouHssez le protecleur de cordon (A)

vers le haut du manche (F).

1 Q C

E D

@C

_ Rotate cord protector (A) on

cord until you see its arrow (B).

With arrow (B) on (A) pointing

toward arrow (B) on (C), press

groove (E)into slot (D).

Pull cord tight.

Gire el protector del cord6n (A)

hasta que vea su fiecha (B).

Con la flecha (B) en (A)

apuntando hacia la flecha (B) en

(C), presione la muesca (E)

dentro de la ranura (D).

Tire fuerte del cordon.

Tournez le protecteur de cordon

(A) jusqu'a ce que vous voyiez

sa fleche (B).

La fl_che (B) du protecteur de

(A) pointant vers ceile

(B) du (C), enfoncez I'anneau

(E) dans rencoche prevue (D).

Tendez bien le cordon.

Q

_ ress cord into place at each of

the three notches indicated and

note correct positioning of (A).

Do not plug cleaner in until assembly

is totally complete,

Continued .€

_ resione ei cord6n a su Iugar en

cada una de las tres muescas

indicadas y observe la posicion correcta

de (A).

No enchufe la aspiradora hasta que el

ensamblado este totalmente

terminado.

ContinUa

_ nfoncez le cordon dans

chacune des trois encoches

indiquees et prenez note de la position

correcte de (A).

Ne branchez pas I'aspirateur tant que

I'assernblage n'est pas completement

termine.

rI

I

I

Note location of tapered rails (A)

on back of outer bag base (B)

and on front of lower handle (C).

Slide rails on (B) onto rails on

(C) until (B) snaps past the lock

tab (D).

The hole (E) in handle is visible

through U-shaped extension on

(B) when (B)is in position past (D),

Be sure that power cord is pulled

tight and pressed into each of the

three notches (Fig. 8) before

completing the following steps.

@F

Note round opening (F) and hooks

(G) on back of outer bag (H).

Place opening over dirt tube (I).

Unzip (H) and place hand inside. Press

down firmly to snap hooks into handle.

With outer bag to the front, place

assembled handle onto handle

base of cleaner body.

Rock handle side to side while pushing

down firmly. Extra pushing effort may

be required.

Press the handle release lever to move

handle to the operating or middle

position.

Push bolt into hole on lower front of

handle.

If bolt will not go through hole easily

handle is not pushed completely down.

Continued ,,¢

L

Note la ubicaciOn de los rieles

escalonados (A) en el reverse de la

base (B) de la bolsa yen la parte

delantera del mango inferior (C).

_ eslice los rieles en (B) sobre los

rieles en (C) hasta que (B) encaje

pasando ta aleta de cierre (D).

EI orificio (E) en el mango debe

estar visible a trav_s de la extension

en forma de U en (B) cuando (B) quede

en posiciOn pasado la aleta (D).

Asegurese que el cordon electrico este

bien ajustado y presionado dentro de

cada una de las tres rnuescas (Fig. 8)

antes de cornpletar los pasos

siguientes.

Note la abertura circular (F) y los ganchos

(G) en la parte trasera de la bolsa exterior (H),

Coloque la abertura sobre el tube para aspirar

suciedad (I), Abra el cierre de cremaIlera (H) e

introduzca la mane. Presiene hacia abaje

firmemente para encajar les ganches dentre

del mange.

Con la bolsa exterior hacia adelante,

coloque el mango ensamblado dentro de

la base del mango del cuerpo de la aspiradora.

Mueva el mango de lade a lade mientras

empuja firmemente hacia abajo. Puede ser

necesario un esfuerzo adicional de empuje.

Presione la palanca para destrabar el mango

para moverlo a laposiciOnoperativa odel

medio.

_ mpuje el perne dentro del orificioen el

frente inferior del mango.

Si el perne no pasa facilmente a traves del

orificio significa que el mango no ha side

empujado completamente hacia abajo.

ContEn_a

7

_ epOrez remplacement des

rainures biseautees (A) b. la base

du sac (B) et sur le front du bas du

manche (C).

_ lissez les rails de (B) sur les rails

de (C)jusqu'D. ce que (B)

s'emboTte au-dela de la languette de

blocage (D).

_ Le trou (E) dans le manche est

visible a travers la rallonge sur (B)

Iorsque (B) est place au-del_ de (D).

Assurez-vous que le cordon

electrique soit bien tendu et bien

insere darts les trois encoches (Fig.

8) avant de preceder aux etapes

suivantes.

Reperez rouverture ronde (F) et les

(G) au dos du sac exterieur (H).

Placez I'ouverture sur le tube (I) d'aspiration.

©uvrez la glissiOredu sac ext_rieur et glissez

la main D.I'interieur. Appuyez bien sur la

piece pour enclencher les crochets darts

le rnanche.

Le sac exterieur vers ravant, placer

le manche assemble sur la base,

sur le corps de I'aspirateur.

Deplacez le rnanche lat_ralernent tout

en le poussant ferrnernent vers le bas.

Un effort supplernentaire peut Ctre

necessaire.

Appuyez sur le levier de deblocage du

manche, de fa9on a. incliner le manche

en position d'utilisation ou en position

centrale.

_ nfoncez le boulon dans le trou

I'avant du bas du rnanche.

Si le boulon ne penetre pas facilernent

dans le trou, le rnanche n'est pas

suffisarnrnent enfonce. ToS. VoPo ,,€

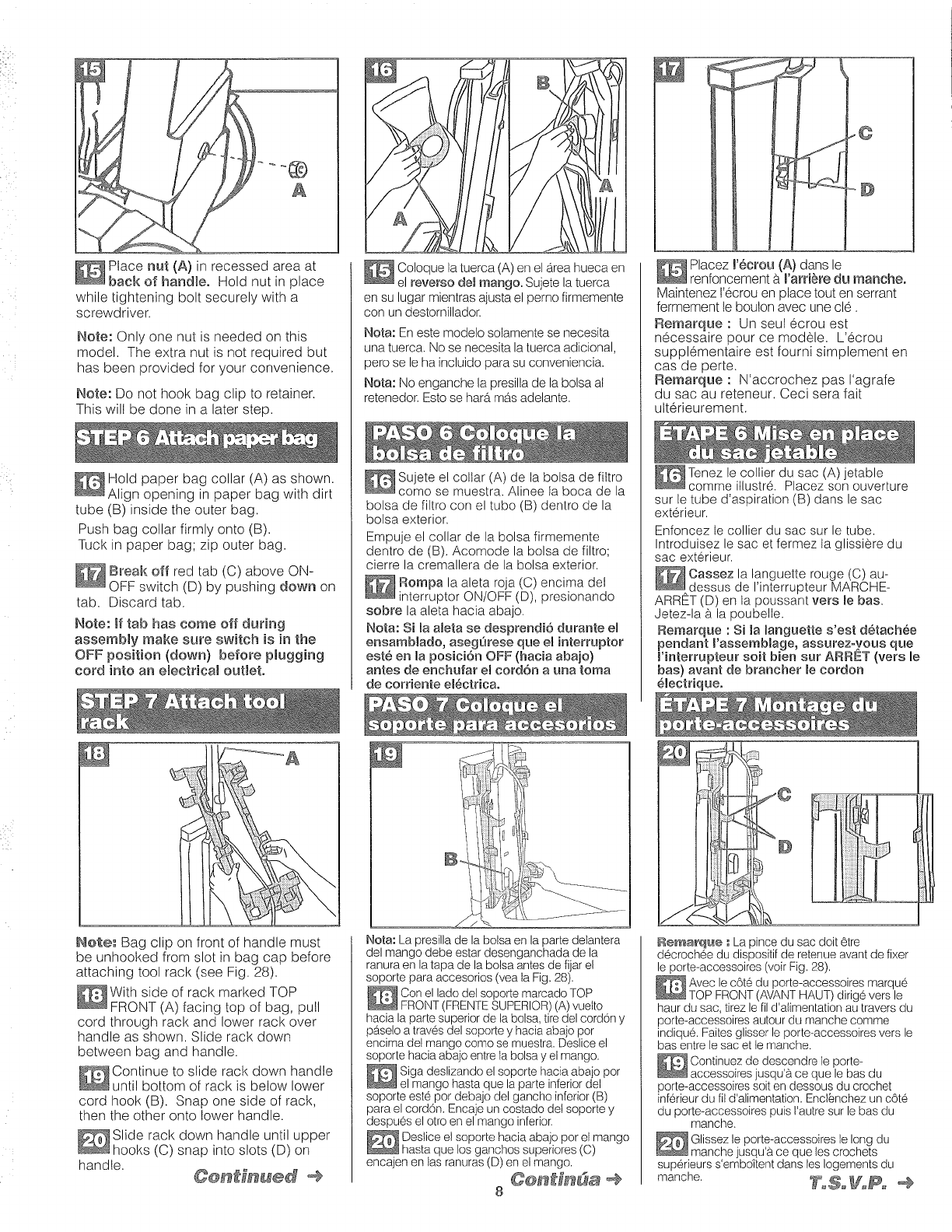

_ lace nut (A) in recessed area at

back of handle. Hold nut in place

while tightening bolt securely with a

screwd river.

Note: Only one nut is needed on this

model. The extra nut is not required but

has been provided for your convenience.

Note: Do not hook bag clip to retainer.

This will be done in a later step.

Hold paper bag collar (A) as shown.

Align opening in paper bag with dirt

tube (B) inside the outer bag,

Push bag collar firmly onto (B).

Tuck in paper bag; zip outer bag.

_ reak off red tab (C) above ON-

OFF switch (D) by pushing down on

tab. Discard tab.

Note: _f tab has come off during

assembly make sure switch is in the

OFF position (down) before plugging

cord into an eDectrical outlet.

_ oloque la tuerca (A) en el _.rea hueca en

el reverse del mango. Sujete la tuerca

en su lugar mientras ajusta el perno firrnemente

con un destornillador.

No[a: En este modelo solamente se necesita

una tuerca. No se necesita la tuerca adicienal,

pere se le ha incluido para su conveniencia.

No[a: No enganche la presilla de la bolsa al

reteneder. Esto se har4t m#.s adelante.

_ Sujete el collar (A) de la bolsa de fiItro

come se muestra. Alinee la boca de la

belsa de filtro con el tube (B) dentro de la

bolsa exterior.

Empuje el collar de la belsa firmemente

dentre de (B). Acemode la bolsa de filtro;

cierre la cremallera de la bolsa exterior.

_ ompa la aleta roja (C) encima del

interrupter ON/OFF (D), presionando

sobre la aleta hacia abajo.

Nota: Si la a]eta se desprendi6 durante el

ensamblado, aseg!3rese que el interrupter

este en la posici6n OFF (hacia abajo)

antes de enchufar el cord6n a una toma

de corriente el_ctrica.

_ lacez 1'6crou (A) dans le

renfoncement a rard_re du manche.

Maintenez recrou en place tout en serrant

fermement le boulon avec une cle.

Remarque : Unseul ecrou est

necessaire pour ce modele. L'ecrou

supplementaire est fourni simplement en

cas de perte.

Remarque : N'accrochez pas I'agrafe

du sac au reteneur. Ceci sera fait

ulterieurement.

_ Tenez le collier du sac (A)jetable

comme illustr6. Placez son ouverture

sur le tube d'aspiration (B) dans le sac

exterieur.

Enfoncez le collier du sac sur le tube.

Introduisez le sac e[ fermez Ia glissiere du

sac exterieur.

_ Cassez la languette rouge (C) au-

dessus de I'interrupteur MARCHE-

ARRET (D) en la poussant vers le has.

Jetez-la b. la poubelle.

Remarque : Si Ja languette s'est d@ach_e

pendant I'assemblage, assurezovous que

I'interrupteur soJt bien sur ARRET (vers le

has) avant de brancher le cordon

61ectrique.

i

H@_e= Bag clip on front of handle must

be unhooked from slot in bag cap before

attaching tool rack (see Fig. 28),

With side of rack marked TOP

FRONT (A) facing top of bag, pull

cord through rack and lower rack over

handle as shown, Slide rack down

between bag and handle.

_ onlinue to slide rack down handle

until bottom of rack is below lower

cord hook (B). Snap one side of rack,

then the other onto lower handle.

_ lide rack down handle unlil upper

hooks (C) snap into slots (D) on

handle.

No[a: La presilla de la bolsa en la parte delantera

del mango debe estar desenganchada de la

ranura en la tapa de la bolsa antes de fijar el

soporte para acceserios (vea la Fig. 28).

Con el lade del soporte marcado TOP

FRONT (FRENTE SUPERIOR) (A) vueito

hacia la parte superior de la bolsa, tire del cord6n y

pase!o a [raves del soporte y hacia abaio per

encima del mango come se muestra. Deslice el

soporte hacia abajo entre la bolsa y el mango.

Siga deslizando el soporte hacia abajo per

el mango hasta que la parte inferior del

soporte este per debajo del gancho inferior (B)

para el cord6n. Encaje un costado del soporte y

despues el otro en el mango inferior.

_ eslice el soporte hacia abajo per el mango

hasta que los ganchos superiores (C)

encajen en las ranuras (D) en el mango.

8

Rerc_a_ue =La pince du sac dolt 6tre

d_croch6e du dispositif de retenue avant de fixer

le porte-accessoires (voir Fig. 28).

Avec le cOte du porte-accessoires marque

TOP FRONT (AVANT HAUT) dirige vers le

haur du sac, tirez le fil d'alimentation au [ravers du

porte-accessoires autour du manche cemme

indique. Fakes glisser le porte-accessoires vers le

bas entre le sac et le manche.

_ on[inuez de descendre le porte-

accessoires jusqu'a ce que le bas du

porte-accessoires soit en dessous du crochet

inferieur du fil d'alimentation. Encl_nchez un cOte

du porte-accessoires puis t'autre sur le bas du

manche.

_ lissez le porte-accessoires le long du

manche jusqu'a ce que les crochets

superieurs s'embo;tent dans les Iogements du

manohe. _,_ _,

_ lace round end of hose over round

extension on bottom of rack.

_ Press firmly into rack at upper

extensions.

_ nsert hose connector, with latch

toward front of cleaner, into oppo-

site side of rack.

With smaller end toward bottom,

snap wand (A) into clips on rack.

Second wand (A) (some models only) fits

in front of first wand and snaps into outer

clips.

Position dusting brush (B)into rack

as shown.

_ lace furniture nozzle (C) on lip on

lower part of rack and snap into

place.

Slide crevice tool (D) onto projection

(E). Snap into place.

On upper front handle, grasp bag

clip (F) and pull down firmly. Hook

bag clip into slot in bag cap.

CAUTION: When the cleaner is turned on,

the agitator continues to rotate while the

handle is in the upright position. Avoid

tippinq cleaner or setting it on furniture_

frmgea area rugs or carpeted stairs duNng

tooruse.

_ oloque el extreme redondo de la

manguera encima de la extension

redonda en ta parte inferior del soporte.

_ resiOnela firmemente dentro del

soporte en las extensiones

superiores.

_ Inserte el conector de con

manguera,

la traba hacia ha parte delantera de la

aspiradora, dentro del costado opuesto del

soporte.

_ Coloque el extreme m_,s pequerflo

hacia ta parte inferior, encaje el tube

(A) en las grapas del soporte. El segundo

tube (A) (algunos modelos sotamente) cabe

delante del primer tube y encaja en las

grapas exteriores.

_ oloque el cepillo para pelvo (B) en

el soporte come se muestra.

_ oloque la boquilta para muebles (C)

en el reberde de la parte inferior del

soporte y enc_.jela en su lugar.

_ eslice ta boquilla para hendiduras (D)

en el resalto (E). Enc4jela en su lugar.

En la parte delantera del mango

superior, tome la presitla (F) de la bolsa y

tirela firmemente hacia abajo. Enganche la

presilla en la ranura en la tapa de la bolsa.

PRECAUCION:Cuando se enciende la aspiradora,el

agitador seguira girando mienlras el mango de la

aspiradora esl6 en posici6n vertical. Duranteel use

de los accesorios evite inclinar la aspiradora o

colocarla sobre los rnuebles, a!fombrillas con flecos o

escalones alfombrados. 9

_ lacez I'extremite ronde du boyau sur

la protuberance ronde en bas du

porte-accessoires.

_ nfoncez le boyau fermement dans le

porte-accessoires au niveau des

protubOrances superieures.

_ nsOrez le connecteur du boyau, avec

le verrou vers I'avant de I'aspirateur,

sur fe c6te oppos6 du porte-accessoires.

_ Positionnez la rallonge (A) avec

I'extremite la plus petite vers le bas du

porte-accessoires et embo_tez-la en place. La

seconde rallonge (certains modOles

uniquement) tient devant la premiOre rallonge et

s'embd_te dans les colliers exterieurs.

_ Positionnez la brosse _. epousseter

(B) darts le porte-accessoires comme

indique.

_ lacez le bec pour mobilier (C) sur la

pince a la partie inferieure du porte-

accessoires et embd[tez-le en place.

_ Glissez le suceur plat (D) sur la

protubOrance (E). Embo;tez-le en

position.

En haut du manche, saisissez t'agrafe (E)

du sac et tirez-la fermement vers le bas

pour la bloquer dans I'encoche du couvercle du

sac.

ATTENTION : Lorsque I'aspiraieur est en marche, le

rouleau-brosse de I'agi[ateur conii.nue a toumer si le

manche est en position verticale. Evitez de fail'e

basculer I'appareil ou de le poser sur des meubles,

des tapis _ franges ou des escaliers recouverts de

moquette Iorsque veus ulilisez lea accessoires.

13 8

16

t7

t8

1. Handle

2. Cord hooks: wrap cord around

hooks for storage. The top

hook can be rotated right or left

for easy cord release.

3. Bag cap

4. ON/OFF switch: located on

side of handle.

5. Outer bag

6. Stair cleaning handle:located on

lower edge of bag.

7. Handle release lever: step on

lever to lower handle to

operating or low position.

8. Cleaner body

9. Nozzle control knob: slide

knob to correct setting for

height of carpet being cleaned.

10. Headlight (some models)

11. Furniture guard: helps prevent

cleaner from marking furniture.

12. Hood

13.Hose door: open door to

connect hose to cleaner.

14. Hose

15.1"ool rack

1(}. Dusting brush

17. Wand(s)

18. Furniture nozzle

19. Crevice tool

The assembled cleaner will look like the

drawing above,

Operate cleaner only at voltage

specified on data plate on bottom of

cleaner.

1. Mango

2. Ganchos para el cordon: enrosque el

cordon alrededor de los ganchos, para

guardarlo. El gancho superior se puede

girar a la derecha o a la izquierda para

sottar el cordon con facilidad.

3. Tapa de la boisa

4. Interruptor ON/OFF: ubicado en el

costado del mango.

5. Bolsa exterior

6. Mango para limpieza de escalones:

ubicado en el borde inferior de la bolsa.

7. Palanca para destrabar el mango:

pise la palanca para bajar el mango a la

posiciOn operativa o inferior.

8. Cuerpo de la aspiradora

9. Botch controlador de la boquilla:

deslice el botch adecua.ndolo a la altura

de la alfombra que se desea limpiar.

10. Luz delantera (algunos modelos)

11. Proteccion para muebles: ayuda a

impedir que la aspiradora marque los

muebles.

12. Cubierta

13. Puerta de la manguera: abra la

puerta para conectar la manguera a la

aspiradora.

14. Manguera

15. Soporte para accesorios

16. Cepillo para polvo

17. Tubo(tubos)

18. Boquilla para muebles

19. Boquilla para hendiduras

La aspiradora ensamblada se ver_. como

en la ilustraciOn de ma.s arriba.

Haga funcionar la aspiradora

solamente con el voltaje especificado

en la placa de datos que se encuentra

en la parte inferior de la aspiradora.

1. IVlanche

2. Crochets pour cordon : avant de

ranger l'apparei!, enroulez le cordon

autour des crochets. On peut faire

pivoter le crochet supOrieur vers la

gauche ou la droite pour faciliter le

d_roulage.

3. Couvercle du sac

4. Interrupteur MARCHE/ARRET : sur

le cote du manche.

5. Sac exterieur

6. Poignee pour escaliers : sur

I'extremit6 inferieure du sac.

7. Levier de deblocage du manche:

appuyez pour incliner le manche en

position d'utilisation ou en position

basse.

8. Corps de I'aspirateur

9. ROglage de la buse : faites coulisser

le bouton en fonction de 1'Opaisseur de

la moquette aspirOe.

10. Eclairage frontal (certains

modeles uniquement)

11. Contour antichocs : protege vos

meubles des coups et rayures.

12. Capot

13. Volet d'aspiration : soulevez le

volet pour fixer le boyau a.I'aspirateur.

14. Boyau

15. Porte-accessoires

16. Brosse a epousseter

17. Rallonge(s)

18. Bec suceur

19. Bec pour mobilier

Tout assemble, I'aspirateur dolt

ressembler au schOma ci-dessous.

Ne faites fonctionner I'aspirateur

qu'a la tension indiquee sur la plaque

d'identification situee a la base de

I'appareil,

10

Toreducetheriskofelectricshock,this

appliancehasapolarizedplug(one

bladeiswiderthantheother).Thisplug

willfitinapolarizedoutletonlyoneway.

Iftheplugdoesnotfitfullyintheoutlet,

reversetheplug.Ifitstilldoesnotfit,

contactaqualifiedelectriciantoinstall

theproperoutlet.Donotchangethe

pluginanyway.

Toturncleaneron,pushswitchup.

Toturncleaneroff,pushswitchdown.

Plugcordintoelectricaloutlet.Turn

cleaneronand,withhandlein

uprightposition,pullbackonhandleuntil

frontofcleanerisliftedoffthecarpet.

Thisinsuresthatthepaperbagis

inflated.

Handme p@sit en8

The handle of your cleaner has three

positions; upright for storage and when

using cleaning tools; operating position

for general operation on carpet and

floors; low for reaching under low

furniture. Step on handle release lever to

lower handle.

Tranapert ng

€meaner

To move your cleaner from room to room,

put handle in upright position, tilt cleaner

back on rear wheels and push forward.

\

The cleaner also be moved

can by

lifting it as shown.

Para reducir el riesgo de cheque elOctrico, este

artefacto electrico tiene un enchufe polarizado

(una clavija es m_.s ancha que la otra). Este

enchufe calza en una toma de corriente

poIarizada de una manera solamente. Si no

entra totalmente en ta toma de corriente,

invierta e! enchufe. Si todavia no calza, pida a

un electricista caIificado que le instale una toma

de corriente apropiada. No le haga ninguna

modificaci0n al enchufe.

Para encender la aspiradora, empuje el

interrupter hacia arriba. Para apagarfa,

empOjelo hacia abajo.

_ nchufe el cordon en una toma de

corriente eI_ctrica. Encienda la

aspiradora y, con el mango en posiciOn vertical,

tire hacia atr_.s el mango hasta que la parte

delantera de la aspiradora est_ etevada de ta

alfombra. Esto asegura que la bolsa de filtro se

infie.

Pesieienes dem

mang@

El mango de la aspiradora tiene tres

posiciones: vertical para guardarla y

cuando se usan los accesorios de limpieza;

operativa para el manejo general sobre

alfombras y pisos; baja para meterla debajo

de los muebles bajos. Pise la palanca para

destrabar el mango para bajarlo.

Transp@rte de

aspirad@ra

Para trasladar la aspiradora de una

habitaciOn a otra, ponga el mango en la

posiciOn vertical, incline la aspiradora hacia

atr_s sobre tas ruedas traseras y empOjela

hacia delante.

La aspiradora tambiOn se puede

trasladar tevanta.ndola come se

muestra.

Afin de reduire le risque de choc 61ectrique,

cet appareil est muni d'une fiche polarisOe

(une des lames est plus large). Cette fiche

ne peut 6tre insOrOe dans une prise

polarisOe que d'une seute fagon. Si la fiche

ne peut 6tre insOrOe dans la prise,

retournez-la. Si elle ne peut toujours pas

6tre insOrOe dans la prise, faites installer

une prise adequate par un electricien

qualifiO. Ne modifiez pas la fiche.

Pour mettre rappareil en marche, basculez

I'interrupteur vers le haut. Pour I'arrOter,

basculez-le vers le bas.

_ ranchez le cordon dans une prise

_lectrique. Mettez I'aspirateur en

marche et le manche en position verticale,

et inclinez le manche jusqu'_, ce que la

partie avant de I'aspirateur se relOve. Ceci

garantit que le sac jetable est gonflO.

Positions du

manche

Le manche de I'aspirateur comporte trois

positions : verticale pour le rangement ou

I'utilisation d'accessoires de nettoyage;

utilisation pour I'entretien gOnOral des

moquettes et pIanchers; basse pour

permettre de nettoyer sous les meubles

bas. Appuyez sur le levier de dOblocage du

manche pour rabaisser.

Transp@ ' de

m'asp rateiar

Pour transporter I'aspirateur d'une piece b.

une autre, placez le manche en position

verticale, inclinez I'aspirateur vers I'arriere

sur ses roues, et poussez le.

On peut egalement transporter

I'aspirateur en le soulevant par la

poignOe comme illustrO.

11

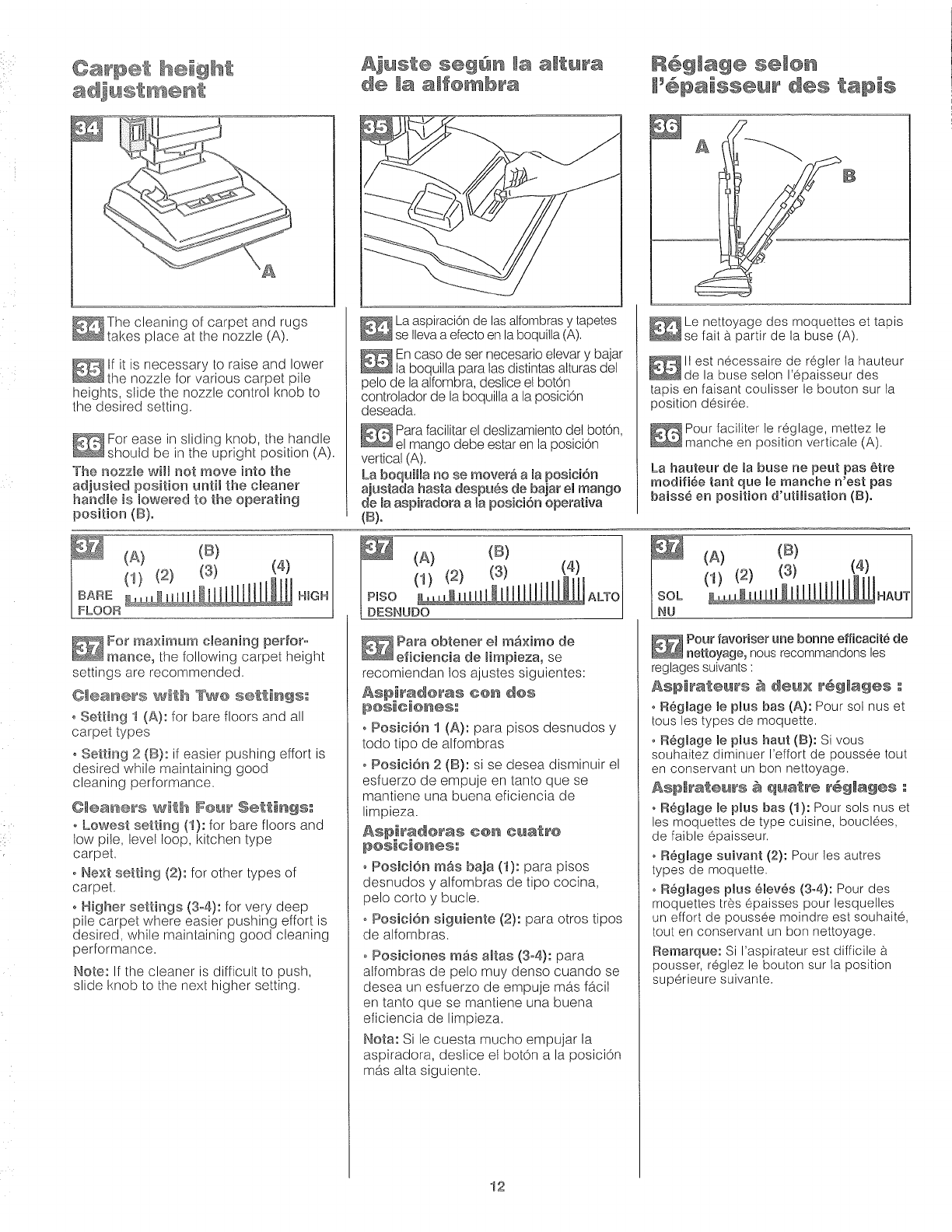

A]Hs e seg@H la altura

de la alf@ bra R@glag÷ s÷l@H

l'@paiss÷ur dos tapis

The cleaning of carpet and rugs

takes place at the nozzle (A).

lf it is necessary to raise and lower

the nozzle for various carpet pile

heights, slide the nozzle control knob to

the desired setting.

For ease in sliding knob, the handle

should be in the upright position (A).

The nozzle will not move into the

adjusted position untiJ the 8baner

handle is lowered to the operating

position (B).

La spiraciOnde las alfombras y tapetes

Ilevaa efecto en la boquilla (A).

En caso de ser necesario elevar y bajar

la boquilla para fas distintas alturas del

pelo de la alfombra, deslice el botOn

controlador de la boquilla a la posici6n

deseada.

Para facilitar el deslizamiento del botOn,

el mango debe estar en la posiciOn

vertical (A).

La boqu[[la no se movera a la posici6n

a]ustada hasta despu6s de bajar el mango

de la aspiradora a la posi¢ion operativa

(S).

Le nettoyage des moquettes et tapis

se fait _, partir de la buse (A).

11est necessaire de r6gler la hauteur

de la buse selon I'epaisseur des

tapis en faisant coulisser le bouton sur ta

position d6sir6e.

Pour facititer te reglage, mettez le

manche en position verticale (A).

La hauteur de la buse ne peut pas 8tre

modifi6e rant que [e rnanche n'est pas

baiss6 en position d'utiisation (B).

(A) (S)

(1) (2) (S) (4)

HIGH (1) (2) (s) (4) ALTO

I DESNUDO

(A)

(1) (2)

(B)

(S) (4)

For maximum cleaning perfor-

mance, the following carpet height

settings are recommended.

@leaH÷rs wi_l_a Two ®®_iHgs_

o8et_ing 1 (A): for bare floors and all

carpet types

° Setting 2 (B): if easier pushing effort is

desired while maintaining good

cleaning performance.

° Lowest setting (1): for bare floors and

low pile, level loop, kitchen type

carpet.

, Next setting (2): for other types of

carpet.

o Higher settings (3°4): for very deep

pile carpet where easier pushing effort is

desired, while maintaining good cleaning

performance.

Note: If the cleaner is difficult to push,

slide knob to the next higher setting.

Para obtener el m_×imo de

eficiencia de lmpieza, se

recomiendan los ajustes siguientes:

Aspiraderas @@n des

_@51@H@_@gl

° Posici6n 1 (A): para pisos desnudos y

todo tipo de alfombras

, Posici6n 2 (B): si se desea disminuir el

esfuerzo de empuje en tanto que se

mantiene una buena eficiencia de

limpieza.

_@51©1@£@51

, PosioJ6n m£s baja (1): para pisos

desnudos y alfombras de tipo cocina,

pelo corto y bucle.

, Posici6n sigubnte (2): para otros tipos

de alfombras.

o Posiciones m&s altas (3°4): para

alfombras de pelo muy denso cuando se

desea un esfuerzo de empuje mb,s f4_ciI

en tanto que se mantiene una buena

eficiencia de limpieza.

Nota: Si le cuesta mucho empujar la

aspiradora, deslice el botOn a la posici6n

mb,s alta siguiente.

Pour favoriser une bonne eflicacit_ de

nettoyage, nous recomrnandons les

reglages suivants :

As_ira2@_ar5 _ ¢l@_ax r6glages

° R@glage le plus bas (A): Pour sol nus et

tousles types de moquette,

o R@glage le plus haut (B): Si vous

souhaitez diminuer I'effert de poussee tout

en conservant un ben nettoyage.

As_lra1:eHr® _ q_aatre r@glages :

• R_glage Je plus bas (1): Pour sols nus et

les moquettes de type cuisine, boucl6es,

de faible epaisseur.

o R_g_age suJvant (2): Pour les autres

types de moquette.

o R@.g_ages plus _lev_s (3°4): Pour des

moquettes tr6s 6paisses pour lesquelles

un effort de poussee moindre est souhaite,

tout en conservant un bon nettoyage.

Remarque: Si I'aspirateur est difficile b.

pousser, reglez le bouton sur la position

superieure suivante.

12

Ileaning lig£I=

eig£I llexible rugs

Stand on one end of rug and move

cleaner toward other end or edge. Before

reaching edge, push down on handle.

This will lift up the nozzle (front of cleaner)

and will prevent rug from clinging to

cleaner. Continue to lift up nozzle so that

when you have reached the edge, it is

completely off the rug. Move cleaner

back to start again, lower nozzle, and use

only forward strokes.

llg÷ cleaning

Edge cleaning is provided on both sides

of nozzle to remove dirt in carpet near

baseboards and furniture. Guide either

side of nozzle parallel to edge of carpet

or furniture.

$1air cleaning

A stair cleaning handle has been de-

signed for ease in using your cleaner on

stairs. With handle in operating position,

place fingers under edge of stair cleaning

handle and guide cleaner with other hand

on upper handle.

As an alternative, you may use the hose

and furniture nozzle for stair cleaning.

Cleaning from bottom to top.

When using cleaning tools, the agitator

will continue to rotate.

CAUTION: To avoid personal injury or

unnecessary wear to carpet, and to

prevent the cleaner from falling, use

extra care if cleaner is placed on stairs.

@leaning I@@Is

Li pi÷za de

tap÷tes livianes I

Parese en un extreme del tapete y pase la

aspiradora hacia el otro extreme u orilla. Antes

de Ilegar a la orilla, empuje hacia abajo el

mango. Con elto elevara la boquilla (frente de la

aspiradora) e impedir£ que el tapete se adhiera

a la aspiradora. Siga levantando la boquilla de

mode que al Ilegar a la orilla este totalmente

fuera del tapete. Mueva ta aspiradora hacia

atra.s para comenzar otra vez, baje la boquiIla y

haga pasadas hacia adelante solamente.

Li li÷za de l@s

l@rl÷s

Es posible usar ambos costados de la boquilla

para aspirar la alfombra cerca de los zOcalos y

los muebles. Pase cualquiera de los costados

de la boquilla paralelo a la orilla de la alfombra

o el mueble.

Se ha diseiado un mango para timpiar los

escatones. Con el mango en la posici6n

operativa, coloque los dedos debajo del borde

del mango para timpiar esca!ones y pase la

aspiradora con la otra mane puesta en el

mango superior.

Come aIternativa, en la limpieza de los

escalones puede usar la manguera y la

boquilla para muebles. Limpie empezando de

abajo hacia arriba.

Durante el use de los accesorios de

impieza, el agitador continua girando.

PREOAUOION: Rata evitar lesiones

personales o el desgaste innecesario de la

alfombra, y para impedir la falla de la

aspiradora, ponga mas cuidado a] apoyar la

aspiradora en los escalones.

Ae¢÷s@ri@8 de

H ell@lag÷ des lalis

Avancez sur une extrSmitQ du tapis et

deplacez I'aspirateur vers I'autre extrel-nit6.

Avant d'atteindre le bord, poussez le

manche vers le bas. Ceci rel_vera la buse

(avant de I'aspirateur) et emp6chera le tapis

de s'accrocher a I'aspirateur. Continuez de

soulever la buse de facon que, d6s que vous

atteignez le bord, elte ne soit plus en contact

avec le tapis. Reculez l'aspirateur et

recommencez, en baissant la buse et en

faisant des mouvements courts vers I'avant.

NeIt@yag÷ 1÷8

@SI s

Des brosses de nettoyage sent pr6vues sur les

deux cc3tesde la buse pour decoller la salete

pr0s des plinthes et des meubles. Guidez I'un

des cotes de la buse parall61ement au bord du

tapis ou du mueble.

Une poign_e a ete specialement concue pour

faciliter te nettoyage des escaliers. Tout en

gardant le manche en position de marche,

placez les doigts sous la poignee et guidez

I'appareil de I'autre main avec le haut du

manche.

Vous pouvez egalement vous servirdu boyau

et du bec pour mobilier pour ce type de

nettoyage.

L'agitateur continue de tourner Iors de

I'urllisation des accessoires.

ATTENTION : Afin d'eviter tout danger

de blessures, de chute de l'apparei], et

pour ne pas user la moquette

inutilement, soyez trOs vigilant Iorsque

I'appareil est plac_£sur dee marches

d'escalier.

d÷

Tool set includes a hose, wand(s),*

crevice tool, furniture nozzle and dusting

brush.

*some models include two wands

Et juego de accesorios comprende una

manguera, tube(tubes),* boquilla para

hendiduras, boquilla para muebles y cepillo

para polvo.

*algunos modelos tienen dos tubes

13

Le lot d'accessoires comprend : un boyau,

rallonge(s)*, un bec suceur, un bec pour

mobilier et une brosse _. epousseter.

*Certains modetes poss6dent deux

rallonges.

Attach hose to

cleaner

Turn cleaner off before attaching or

removing hose.

With cleaner handle in upright position,

open hose door and insert hose connec-

tor until locked in position. Suction will

automatically be diverted to the hose

when cleaner is turned on.

To remove hose, press latch (A) on hose

connector and pul! up.

Note: Hose must be removed from tool

door when cleaning carpet and rugs to

insure proper cleaning performance.

CAUTION: Agitator continues to rotate

while cleaner handle is in upright

position, Avoid tipping cleaner or

setting it on furniture, fringed area

rugs or carpeted stairs.

Sei֩t p per teem

A. Dusting brush may be used for

carved furniture, table tops, books,

lamps, lighting fixtures, venetian blinds,

baseboards, shutters, and registers.

B. Furniture nozzle may be used for

upholstered furniture, draperies, mat-

tresses, clothing, automobile interiors,

and carpeted stairs.

C. Crevice tool may be used in tight

spaces, corners and along edges in

such places as dresser drawers,

upholstered furniture, stairs and base-

boards.

D. Wand(s)* are used to give extra

length to your hose. Use them with any

of the above tools.

*Some models include two wands

Attach wand and

te@ $

The tools are attached to the hose or the

wand in the same manner. Push tool

firmly onto hose; twist tool slightly to

tighten or loosen connection.

Use cleaning tools with cleaner handle in

upright position.

o&

C

D

÷@@n÷ct÷ ma

manguera a ma

aspiraaera

Apague la aspiradora antes de conectar

o desconectar la manguera.

Con el mango de ta aspiradora en la

position vertical, abra la puerta de Ia

manguera einserte el conector en la

manguera hasta que se trabe en su lugar.

La fuerza de succi6n ser_. desviada

autom_.ticamente a la manguera al

encender la aspiradora.

Para desconectar la manguera, oprima el

pestillo (A) en el conector de la manguera y

tire hacia arriba.

Nota: Desconecte la manguera de la

puerta para accesorios mientras pasa la

aspiradora en las alfombras y tapetes

para asegurar una buena limpieza.

PRECAUClON: El agitador continuar_

girando mientras el mango de la

aspiradora est_ en posici6n vertical.

Durante el use de los accesorios, @rite

inclinar la aspiradora o colocarla sobre

los muebles, alfombrillas con flecos o

escalones alfombrados.

Esee]a ÷1 aee÷$erie

adeeuade

A. Cepillo para polvo - se puede usar

para muebles tallados, cubiertas de

mesas, libros, I_.mparas, apliques,

persianas venecianas, zOcalos, celos[as y

tomas de aire.

B. goquilla para muebles - se puede usar

para muebles tapizados, cortinajes,

colchones, interior de autom6viles y

escatones alfombrados.

C. Boquilla para hendiduras - se puede

usar en espacios estrechos, rincones y a io

largo de los bordes en lugares come

cajones de cOmodas, muebles tapizados,

escaleras y z6calos.

D.Tubo (tubes)* -se usan para alargar la

manguera. Puede usarlos con cualquiera

de los accesorios antes mencionados.

*Algunos modelos tienen dos tubes.

÷©@neet÷ ÷m 2ub@ y

m@8a¢¢®8@H@$

Los accesorios se conectan a la manguera

o al tube de la misma manera. Empuje

firmemente el accesorio contra la

manguera; tuerza ligeramente el accesorio

para apretar o soltar la conexi6n.

Use los accesorios de limpieza con el

mango de la aspiradora en posiciOn

vertical, 14

Raeeerd du beyau

l'asph'a eur

Eteignez I'appareil avant de raccorder

ou de d6monter le boyau.

Le manche en position verticaie, ouvrez

le volet d'aspiration et introduisez te

raccord du boyau jusqu'a ce qu'il

s'enclenche. L'aspiration se fera

automatiquement par le boyau des que

I'aspirateur sera mis en marche.

Pour retirer te boyau, appuyez sur le verrou

(A) situ6 surte raccord et tirez.

Remarque : Lors du nettoyage des tapis

et moquettes, retirez le boyau du volet

d'aspiration afin que le nettoyage soit

plus efficace.

ATTENTION : L'agitateur continue

tourner Iorsque le .manche est en

position vertical@. Evltez de faire

basculer I'appareil ou de le poser sur

des meubles ou des escaliers

recouverts de moquette Iors de

I'utilisation des accessoires.

$61÷©ti@n d÷$

a@@@88@ir@$

A. Brosse a epousseter a utiliser pour les

meubles sculpt6s, dessus de table, tivres,

tampes, appareils d'_clairage, stores,

plinthes, volets et registres,

B. Bec pour mobilier, pour les meubles

capitonnes,tentures,tapisseries, matetas,

v_tements, int6rieurs d'automobiles et

escaliers en moquette.

C. Bec suceur, pour les recoins, coins et

rebords, tiroirs de commode, meubles

capitonnes, escaliers et plinthes.

D. Rallonge(s)* du boyau. Attachez-y un

des accessoires ci-dessus.

*Certains mod_les possedent deux

rallonges.

Ra©eerd du ub÷

Les accessoires s'attachent au tube ou au

boyau de la m_me maniere. Enfoncez

raccessoire dans I'extr_mite du boyau;

pour ]'embotter ou le debotter, tournez-le

legerement,

Lors de I'utitisation d'accessoires, mettez

le manche en position verticale.

Clearing

ob $truc i@ns

To check for obstructions, first turn

cleaner off and disconnect from

electrical outlet; then disconnect hose

from cleaner. Open hose door (A) and

carefully remove any visible obstruction.

If no obstruction is found, check hose

and tools. Remove obstruction. To

continue using tools, re-attach hose to

cleaner. If no obstruction is found and a

problem persists, contact your Hoover

Factory Service Center or Authorized

Warranty Service Dealer (Depot).

Hew t@ clean t@@m8

To clean the hose, wipe off dirt with a

cloth dampened in a liquid detergent.

Rinse with a damp cloth. Cleaning tools

may be washed in warm water with a

detergent. Rinse and air dry before

using.

Familiarize yourself with these home

maintenance tasks as proper use and

care of your cleaner will ensure continued

cleaning effectiveness.

The f mter bag

_#hen t@ replace

Check filter bag from time to time. It is

recommended that you change the filter

bag when dirt reaches the dotted line. If

more dirt than this accumulates, your

cleaner may not operate effectively.

CAUTION: Very fine materials, such as

face powder, cornstarch, fireplace

ashes or fireplace soot, may seal the

filter bag and may cause it to burst

even though it is only partially full of

dirt. When cleaner is used to remove

material of this nature, change filter

bag often.

Where t@ buy

Filter bags may be purchased from your

Authorized Hoover Dealer (Depot) or

from a Hoover Factory Service Center.

When ordering filter bags, be sure to

give the model number of your

cleaner.

Desatascami÷nt@

de ebstrueeien÷8

Paraver si hay obstrucciones, primero apague

la aspiradora y desenehufela de la toma de

corriente electriea; en seguida deseoneete la

manguera de la aspiradora. Abra la puerta (A)

para manguera y extraiga cuidadosamente

cualquier obstrucciOnvisible. Sino encuentra

ninguna, revise la manguera y los accesorios.

Extraiga la obstrucciOn. Para continuar usando

los accesories, vuelva a conectar la manguera

a la aspiradora. Si no encuentra ninguna

obstrucciOny el problema persiste,

comun[quese con el Centrede Servicio de

Fabrica Hoover o un Concesionario Autorizade

de Servicio de Garant[ade Hoover (DepOsito).

@6me li p ar le8

Para limpiar la manguera, quite la suciedad

con un trapo humedecido enun detergente

liquido. Enjuague con un trapo hOmedo.

Puede lavar los accesorios de limpieza en

agua caliente con detergente. Enjuague y

deje secar al aire antes de usar.

Familiaricese con estas labores de

mantenimiento domesticas. El use y el cuidado

apropiados de su aspiradora le asegurara un

buen funcionamiento continue.

B@lsa de f Mtr@

@u_nd@ reempmazar_a

Revise la bolsa de filtro de vez en cuando.

Se recomienda cambiar la botsa de filtro

cuando este Ilena hasta la linea punteada.

Sise acumula m_,s suciedad que eso, la

aspiradora no funcionara come es debido.

PRECAUOION: Los materiales muy fines

come el polvo de maquillaje, el almidon,

las cenizas u el holiin de la chimenea,

pueden obstruir la bolsa de filtro y

hacerla explotar aunque este

parcialmente Ilena. Cuando use la

aspiradora para extraer material de esa

naturaleza, cambie la bolsa de filtro m&s

frecuentemente.

D6nd÷ cemprar_a8

Las bolsas de filtro puede comprarlas del

Concesionario Autorizado de Servicio de

Garantia de Hoover (Dep6sito) o de un

Centre de Servicio de F_.brica Hoover.

Ouando haga el pedido de bolsas de

filtro, no se olvide de dar el hum@re de

modelo de su aspiradora.

D6gage ent de8

÷ngerge enlls

Avant tout, eteignez raspirateur.

D6branchez-le ensuite de la prise et 6tezo

en le boyau. Ouvrez levolet d'aspiration

(A) et retirez avec pr6caution tout obstacle

visible. Si vous ne trouvez rien, verifiez le

boyau et les accessoires et retirez

I'obstacle. Pour continuer b.utiliser les

accessoires, reattachez le beyau _.

raspirateur. Si vous ne trouvez aucune

obstruction et qu'un probl_me persiste,

adressez-vous _ votre centre de r_parations

Hoover ou a votre reparateur agr66 par

Hoover.

Nette ,ag÷ des

a@©@s$@ires

Pour nettoyer le boyau, epongez la salet6

raide d'un chiffon humidifi6 avec un

nettoyant liquide. Rincez avec un chiffon

humide. Vous pouvez nettoyer les

accessoires dans de reau chaude avec un

produit nettoyant. Rincez et sechez avant

de les reutiliser.

Familiarisez-vous avec ces t_ches

d'entretien domestique. Une bonne

utilisation etun ben entretien de I'aspirateur

assurent une efficacit_ continue.

Sae.f B r÷

Fr_ue_©e de

re_aee_e_t

V6rifiez le sac-filtre de temps en temps.

Remplacez-le Iorsque la poussi_re

accumul_e atteint le pointitt_. Si le sac-filtre

est trop plein, rappareil ne fonctionne pas

de fagon efficace.

ATTENTION : Des mati#res ires fines

comme la poudre a maquiilage, I'amidon

de ma'is, les cendres ou la suie, peuvent

obstruer le filtre jetable qui peut eclater

m_me s'il n'est pas completement plein.

Si vous aspirez de telles mati_res,

changez souvent le sacofiltre.

Vous trouverez ces sacs-filtres aupres de

votre detaillant Hoover ou d'un centre de

r_parations Hoover. Lorsque vous passez

command@, assurezovous de donner le

numero du model@ de votre aspirateur.

15

Wha_ _@ bu_

For improved cleaning effectiveness, use

only Genuine HOOVER@ Micro Filtra-

tion Type A disposable filter bags.

Regular HOOVER@ bag Type A dispos-

able filter bags also fit your cleaner.

To assure that your cleaner operates at

peak performance, it is imperative that

you use only genuine HOOVER filter bags

made by The Hoover Company.

HOOVER bags can be identified by these

trademarks --

lolsa le filI_

IconlinuaeiSH}

Para una limpieza mejor, use solamente

bolsas de desechables filtros Tipo A de

microfiltracJ6n originales HOOVER@,

Las bolsas regular HOOVER@ Tipo A

tambien son convenientes para su aspiradora.

Para tener la seguridad que su aspiradora

funcione 6ptimamente, utilice sotamente

bolsas de filtro originales HOOVER

fabricadas por The Hoover Cornpany. Las

bolsas de filtro HOOVER se identifican per

estas marcas comerciales -

Sa¢=filtm Isuile]

Type de filtm

Afin d'obtenir la propret6 maximale,

employez les sacs-filtres jetables HOOVER@

& micro-filtres de type A.

Les sacs HOOVER@ de Type A conviennent

b.votre aspirateur et procurent de bons

resultats.

Afin que I'aspirateur fonctionne au meilleur

de son rendement, n'utilisez que les sacs-

filtres d'origine HOOVER, distribu6s par

Hoover Canada. Les sacs-filtres HOOVER se

reperent aux marques de commerce ci-

contre.

H_)w 2@ r@ila@÷

Disconnect oleaner from electric

outlet.

To change filter bag, unzip outer

bag, grasp sides of filter bag collar

(A) and pull collar from tube.

Note: Do not clean out old filter bag and

reuse. Discard used filter bag.

Hold new filter bag as shown. Align

opening in filter bag with dirt tube (B).

Push (A) firmly onto (B).

Tuck in filter bag; zip outer bag.

@6m@ re÷mola_ar

Desenchufe la aspiradora de la toma de

eorriente el_etriea.

Para cambiar la bolsa de filtro, abra el

cierre de cremallera de la botsa

exterior, tome los lados del collar (A) de la

bolsa y extraiga el collar del tubo.

Iota: No limpie la bolsa de filtro vieja ni la

reutilice. Tirela a la basura.

_ Sujete la bolsa de fiItro nueva como

se muestra. Alinee la boca de la bolsa

con el tubo (B).

Empuje (A) firmemente contra (B).

Acomode la botsa de filtro; cierre la

cremallera de la bolsa exterior.

M@d÷ de remolacement

D_branchez I'aspirateur.

Pour changer le sac-filtre, ouvrez la

fermeture b. gtissi_re du sac exterieur,

prenez le collier du sac-filtre par les bords

(A) et degagez-le du tube.

Remarque : Ne nettoyez pas un vieux sac-

filtre pour le reutiliser. Jetez le sac-filtre

usag8.

_ enir le nouveau sac-filtre comme

indique. Mettre en face I'ouverture du

sac-filtre avec celle du tube _. poussi6re (B).

Enfoncez (A) fermement sur (B).

Introduisez le sac-filtre et [ermez la glissi6re

du sac exterieur,

16

The h®adli%h

(some modems only)

Wha_ t@ buy

This cleaner uses a 12 volt, wedge base

type 912 bulb, Hoover part No. 27313°

101.

H@w t@ replace

Disconnect cleaner from electrical

outlet.

To remove hood, follow steps for

Figs. 54-56 of How to replace

belt," pages 19-20.

_ emove bulb by pulling straight out

of socket; push bulb into socket

until it locks in place.

_ lace hood on cleaner body and

press firmly to snap all four latches.

Pull up on hood slightly to make sure all

four latches are secured.

Push nozzle control knob back onto front

of cleaner.

The b÷l

The belt on your HOOVER cleaner

causes the agitator to rotate and is

important for the effective operation of

the cleaner. The belt is located under the

bottom plate of the cleaner and should

be checked from time to time to be sure

it is in good condition.

When _@ replace

To check belt, remove bottom plate and

hood as shown in "How to replace belt."

Replace belt if it is stretched, cut or

broken.

Wha_ 2e bH_

To assure effective operation, use only

genuine HOOVER belts with your

cleaner. When purchasing a new belt,

ask for Hoover part No. 38528°027°

@e_in_ed @

La d÷laH era

(algunos modelos solamente)

@H_ e@mprar

Esta aspiradora usa una bembilla de 12

voltios, con base de cuba 912, pieza no.

27313-101 de Hoover.

@6m@ ree_plazar

Desenehufe la aspiradora de la toma

de corriente el6ctrica.

Para quitar la cubierta, siga los

pasos para las figuras 54-56 de

"Oomo reempIazar la correa," en las

pb.ginas 19-20.

_ xtraiga la bombilla tirandola fuera

del receptg.culo: empuje la bombilla

nueva dentro del recepte.culo hasta que

encaje en su lugar.

_ oloque la cubierta sebre el cuerpo

de la aspiradora y presione

firmemente para calzar los cuatro

pasadores. Tire ligeramente de la

cubierta hacia arriba para asegurarse

que los cuatro pasadores est6n bien

sujetes.

Coloque nuevamente el bot6n

contralador de la boquiIla presionb.ndolo

sobre el frente de la aspiradora.

La @@rF@_

La correa de su aspiradora HOOVER

hace posible que e! agitador gire, yes

importante para el funcionamiento eficaz

de la aspiradora. La correa esta

Iocalizada debajo de la placa inferior

de la aspiradora, y debe ser revisada de

vez en cuando para asegurarse que est6

en buen estado.

©H_nde r÷÷_lazar

Para inspeccionar la correa, extraiga la

placa inferior segOn se muestra en "C6mo

reemplazar la correa." Si la correa est,.

estirada, cortada o rota, reempl_.cela.

QH_ ce_rar

Para asegurar un buen funcionamiento,

use selamente correas originales

HOOVER con su aspiradora. AI comprar

una correa nueva solicite la pieza no.

38528°027 de Hoover.

Ce_J_dya @

17

(certains modeles uniquement)

Utilisez des ampoules Hoover de 12 volts

b. culot poussoir, type 912, n ° de piece

27313o101.

D_branchez Faspirateur de la prise

81ectdque.

Pour retirer le capet, suivez les

etapes pour Figs. 54 a 56 de

"t_ode de replacement de ta courroie,"

pages 19 et 20.

_ Retirez I'ampoule en la tirant hers

de sa douille; enfoncez I'ampoule

neuve darts la douille jusqu'e, ce qu'elle

soit bien enclenchee.

_ eplacez le capet sur te corps de

I'appareiI et appuyez fermement

pour enclencher les quatre Ioquets. Tirez

leg@rement sur le capet pour verifier si

les quatre Ioquets sent bien enclenches.

Reenfoncez le bouton de reglage de la

buse sur I'avant de I'appareil.

La courroie permet a. I'agitateur de

tourner. Elle est tres importante en ce qui

concerne te ben fonctionnement de votre

aspirateur HOOVER. EIIe est plac@e sous

la plaque du dessous de I'appareil et

devrait _tre v@rili6e de Lemps en temps.

Pour en verifier I'etat, retirez la plaque du

dessous de I'appareil (voir page

suivante, partie <,Mode de

remplacement Q. Remplacez-la si etle

est detendue, coupee ou cassee.

Pour un ben fonctionnement, n'utiIisez

que des courroies d'origine HOOVER, et

demandez ie n ° de piece 38528°027°

A &

The beret {cont'd)

H@w to repma©÷

Disconnect cleaner from electrical

outlet.

Place handle in operating position and

turn cleaner over so bottom side is up.

To remove bottom plate, insert

end of flat screwdriver into wide

area of right-hand slot (A) and push

handle of screwdriver to the rear. Repeat

in left-hand slot (A).

Lift extension (B) of bottom plate, rotate

plate and remove from cleaner body.

_ emove agitator and broken

agitator belt.

(If belt is not broken but stretched or cut,

proceed with steps for Figs. 54-56 and

pull belt off motor pulley. Then continue

with Fig. 52).

Slip agitaor through new belt (with

lettering toward outside of

cleaner) and position belt in belt guide

(A). Push end of belt into opening in

cleaner body. Reposition agitator

making sure to align flat sides of of

projection (B) on belt end of agitator with

flat sides of slot (C) in cleaner body.

_ Place the three tabs on bottom

plate into slots in front of cleaner

body. Snap bottom plate into place over

agitator.

_ emove hood by turning cleaner

over and removing nozzle control

knob on front of hood - grasp knob and

pull up.

C@ntinued @

La @@rr@a

@@ntinua@i6n}

@Sin@ re÷mpmazar

Desenchufe la aspiradora de la torna de

corriente el_ctrica.

Coloque et mango en la posici6n operativa e

invierta la aspiradora.

Para extraer la plata inferior, inserte el

extreme de un destorniIlador plane

dentro del area ancha de la ranura derecha (A)

y empuje el mango del destorni!lador hacia

atr_s. Repita en la ranura izquierda (A).

Levante la extensi6n (B) de la placa inferior,

gire la placa y extraiga del cuerpo de la

aspiradora.

Extraiga el agitador y la correa rota del

agitador.

(Si la correa no esta rota, pero esta

estirada o cortada, proceda con los

pasos para las figuras 54-56 y extraiga la

cerrea de la polea del motor, Despues proceda

con la figura 52).

_ eslice el agitador a traves de la correa

nueva (con las letras hacia fuera de la

aspiradora) y coleque la correa en la guia de

ta correa (A). Empuje el extreme de la cerrea

dentro de la abertura del cuerpo de la

aspiradora. Vuelva a colocar en posici6n et

agitador asegura.ndose de alinear los lades

planes de ta proyecci6n (B) sobre et extreme

de la correa del agitador con los lades planes

de la ranura (C) deI cuerpo de la aspiradora.

Coloque las tres aletas de la placa

inferior dentro de las ranuras en la

parte delantera del cuerpo de la

aspiradora. Encaje la placa inferior en su

lugar sobre el agitador.

_ xtraiga la eubierta invirtiendo la

aspiradora y extrayendo el bot6n

controlador de la bequilla en la parte

delantera de la cubierta -- sujete el

botOn y tire hacia arriba.

18

O@urr@i÷ suite}

M@d÷ 4÷ _'÷mp_ae÷_ent

Debranchez I'aspirateur de la prise

electrique.

Placez le manche en position d'utilisation et

retournez I'aspirateur.

Pour 6ter la plaque du dessous,

placez la lame d'un tournevis __

I'interieur de la fente _. droite comme itlustr6

(A), et tournez en seutevant la plaque

I'endroit indiqu6. Repetez roperation pour

I'autre cOt_ (A).

Soulevez la raltonge (B) de la plaque

inf6rieure, fakes tourner la plaque et 6tez-la

du beerier de I'aspirateur.

_ _posez ragitateur et la courroie

d'agitateur cass6e.

(Si ta courroie n'est pas cass6e mais _tiree

ou coupee, suivez les etapes pour Figs. 54

56 et d6gagez-la de la poulie du moteur.

Puis, continuez avec Fig. 52.)

_ lissez I'agitateur dans la nouvelte

courroie (le lettrage vers l'exterieur

de I'aspirateur) et placez la courreie dans

le guide-courroie (A). Engagez I'extr6mit6

inf6rieure de la ceurroie dans rouverture du

corps de I'aspirateur.

Reposez I'agitateur en vous assurant

d'aligner les c6t6s plats du mentonnet (B)

c6t6 courroie de I'agitateur sur les cOt6s

plats de la fente (C) du bditier de

I'aspirateur.

_ Ptacez les trois languettes de la

plaque inferieure dans les fentes a.

I'avant du corps de I'aspirateur. Enclenchez

la plaque inf6rieure sur I'agitateur.

_ etirez le capet en retournant

I'aspirateur et en deposant le bouton

de r6glage de la buse, _ ravant du capet;

agrippez et tirez sur le bouton.

ToSoVoPo 4

'11

_ lace handle in operating position

and turn cleaner over. Insert end of

flat screwdriver into one of the four slots

beside an arrow on bottom of cleaner.

For slots nearest rear wheels, push

handle of screwdriver toward cleaner

handle; for remaining two slots, pry

outward to release latches.

Turn cleaner over and lift off hood.

Stretch new belt onto motor pulley

(A).

Extra effort may be required to stretch

belt onto pulley.

Turn agitator, making sure belt is not

pinched between agitator and cleaner

body. The belt must rotate freely inside

the belt guide. If the agitator does not

turn, remove bottom plate and reposition

belt in the belt guide.

_ Coloque et mango en la posici6n

operativa e invierta la aspiradora.

Inserte el extremo de un destornillador

piano dentro de una de las cuatro ranuras al

lado de una fiecha debajo de la aspiradora.

Para las ranuras m_s cercanas a Ias ruedas

traseras, empuje el mango del destornillador

hacia el mango de la aspiradora; para las

dos ranuras restantes, palanquee hacia

fuera para soltar los pasadores.

_ nvierta la aspiradora y tevante

cubierta.

_ stire la correa nueva sobre la polea

del motor (A).

Puede requerirse un esfuerzo adicionai para

estirar la correa nueva sobre la polea.

Gire el agitador, asegur_ndose que la correa

no est6 atascada entre el agitador y el cuerpo

de la aspiradora. La correa debe girar

libremente dentro de la guia de la correa. Si el

agitador no gira, extraiga la placa inferior y

coloque nuevamente en posici0n la correa en

la gufa de la correa.

_ lacez le manche en position

d'utilisation et retournez raspirateur.

Introduisez ta lame plate d'un

tournevis darts I'une des quatre fentes

indiqu6es par une fl_che sur le dessous de

I'appareil.

Dans les fentes les plus proches des

roulettes arriere, poussez le manche du

tournevis vers le manche de I'aspirateur;

darts les deux autres fentes, foroez vers

I'exterieur pour debloquer les Ioquets.

_ Retournez raspirateur _. I'endroit et

soulevez le capot.

_ I_tirez la courroie neuve sur la poulie

du moteur (A).

Un effort supplementaire peut 6tre

necessaire pour 6tirer la courroie neuve

sur la poulie.

Tournez ragitateur en v_rifiant que la

courroie n'est pas coinc6e entre I'agitateur

et le corps de I'aspirateur. Celle-ci dolt

pouvoir tourner librement dans le guide-

courroie. Si ragitateur ne tourne pas, 6tez la

plaque inf_rieure et replacez la courroie

dans le guide-courroie.

_ eplace hood and nozzle control

knob.

The agitater

When t@ replace

Disconnect cleaner from electrical

outlet.

When agitator brushes are worn, the

agitator should be replaced.

To check condition of brushes,

move edge of a card across bottom

plate while turning agitator. To maintain

cleaning effectiveness, replace agitator if

brushes do not touch card.

Cen_'inued .,¢

_ oloque nuevamente la cubierta y el

boton controlador de la boquilla.

Eli agitad@r

@u_nd@ r÷÷mpHamar

Desenehufe la aspiradora de la toma de

corriente electrica.

Cuando las escobillas del agitador est_n

gastadas, se Io debe reemplazar.

Para inspeccionar la condici6n de las

escobillas, pase el borde de una

tarjeta a Io ancho de la placa inferior

mientras hace girar el agitador. Para

mantener una limpieza eficaz, reemplace el

agitador si las escobillas no tocan Ia tarjeta.

_ eposez le capot et te bouton de

r_glage de la buse.

Agitateur

IFr_quene÷ de

remplacement

D_branchez raspirateur et retirez le

boyau.

Lorsque les brosses de ragitateur sont

us6es, il faut remplacer le manchon.

Pour v6rifier I'etat des brosses,

d6placez le bord d'un carton sur la

largeur de rouverture de ragitateur

Iorsque ce dernier tourne. Pour maintenir un

bon brossage, remplacez le manchon si les

brosses ne touchent pas le carton.

CentHn_a @ToS. V.Po

19

'Wha_ %e bH_

The agitator may be replaced with either

a single or double row of brushes.

Single row of brushes - Hoover part

He. 48414o051o

Double row of brushes - Hoover part

He. 48414o049.

Mew _@ rep_a©e

Disconnect cbaaer from electrical

outlet.

Remove hood as shown in Figs. 54-56 of

"How to repmace belt," pages 18o19.

Pull belt off motor pulley as shown.

Remove bottom plate as shown in Figs.

50-52 of "How to replace beret," page

t8.

Remove agitator from cleaner and

discard.

Reposition belt and new agitator begin-

ning with Fig. 52.

ag tader

@u6 c@_prar

El agitador se puede reemplazar con un

rodillo de una o dos hileras de escobillas.

Una sola hilera de escobillas - no. de pieza

48414o051 de Hoover.

Dos hileras de escobillas - no. de pieza

48414°049 de Hoover.

C6_e ree_pla£ar

Desenchufe la aspiradora de la toma de

corriente enectrica.

Saque la cubierta come se muestra en las

figuras 54-56 de "C6mo reemplazar la

correa," en las paginas 18o19.

Tire de la correa hasta sacarla de ta

polea del motor come se muestra.

Extraiga la placa inferior come se muestra

en las figuras 50-52 de "C6rno reemplazar

la correa," ea la p_gina 18.

Extraiga el agitador de la aspiradora y

descartelo.

Cotoque la correa y el agitador nuevo

comenzando con la figura 52.

Agi2a eur (s ai e}

_pe de _aHeheH

Vous pouvez remplacer le manchen avec

un manchon a une ou deux brosses.

Manchon 5 une brosse 'pi6ce Hoover - n°

48414-051.

Manchon 9. deux brossees - n ° 48414°049.

Mede de re_pmaee_en_

Debranchez I'aspirateur et retirez le

boyau.

Retirez le capet: voir schemas des Figs. 54

b. 56 de "Mode de remplacement de la

courroie", pages 18 et 19.

_ egagez la courroie de la poulie du

moteur; voir schema.

Retirez la plaque inferieure; voir schemas

de Figs. 50 a. 52 de "Mode de

remplacement de la courroie," page 18.

D6posez I'agitateur de I'aspirateur et jetez-

le.

Replacez la courroie et le nouvel agitateur

en vous @ferant _. partir de la Fig. 52.

ha e a

If a minor problem occurs, it usually can be

solved quite easily when the cause is found

by using the checklist below.

PossiMe Cause

Possible Solution

o Hot firmly pBugged in.

oPlug unit in firmly.

o No voJtage in wall plug°

,_Check fuse or breaker.

o B_own fuse or tripped breaker.

Replace fuse or reset breaker.

Possible Cause

Possible Solution

oBroken or worn be_t°

Replace belt.

oAgitator brush roll worn.

Replace brush roll.

oBag full,

Change paper bag.

• incorrect carpet height setting.

oMove nozzle control knob to type of

carpet being cleaned.

Possible Cause

Possible Solution

o Hose c_ogged.

Remove hose and tools; remove

obstruction.

o Hose connector inserted incorrectly.

Re-insert hose connector properly.

(pg. 14)

Possible Cause

Possible Solution

o incorrect carpet height setting.

Move nozzle control knob to a higher

setting.

The motor is equipped with bearings that

contain sufficient lubrication for the life of

the motor. The addition of lubricant

could cause damage. Therefore, do

not add _ubricant to motor bearings.

The agitator is equipped with two ball

bearings that should be lubricated

periodically by a Hoover Factory Service

Center or an Authorized Hoover Warranty

Service Dealer (Depot).

2O

$i ust÷d ti@n÷ un

preblema

Si ocurre un problema menor, generalmente

puede resolverse con bastante facilidad

cuando se halla Ia causa, utilizando la lista

de verificaciOn siguiente.

Causa posible

Solucidn posible

, No esta firmemente enchufada.

Enchufe firmemente el enchufe.

• No hay voltaic en la toma de corriente

de la pared.

Inspeccione el fusible o el interrupto_

Causa posible

Solucidn posible

• La correa esta rota.

Cambie la correa.

° Las escobJllas del rodillo est_n

desgastadas.

Cambie el rodillo de escobillas.

°La bolsa esta Ilena.

oCambie la bolsa de filtro.

o Ajuste incorrecto para la altura de la

alfombra.

Mueva el botdn controlador de la boquilla

a la posicidn correcta para el tipo de

alfombra que se esta limpiando.

Causa posible

Solucidn posible

. La manguera esta obstruida.

Desconecte la manguera y los

accesorios, extraiga la obstruccidn.

• El conector de la rnanguera est,, real

insertado.

oVuelva ainsertar conector (pagina 14)

Causa posJble

Solucidn posible

° Ajuste Jncorrecto para la altura de la

alfornbra.

Mueva el botdn contro/ador de/a boqui//a

a una posicidn de ajuste mbs alto.

Lubriea¢i6n

No es necesaria ninguna tubricaciOn

pues los cojinetes de! motor y del rodillo

de escobillas est_,n permanentemente

lubricados, La adicion de lubricante

podria causar dahos. Per Io tanto, no

aSada lubricante a los cojinetes del

motor.

El agitador tiene dos cojinetes de bolas

Io que deber4 lubricar peri0dicamente

un Centre de Servicio de Fa,brica Hoover

o un Concesionario Autorizado de

Servicio de Garantia Hoover (Dep6sito).

En de pr@bl me

Si un probleme mineur se produit, il peut

g,_n6ralement 6tre resolu facilement Iorsque

la cause en est identifi6e grace b. la liste de

contr61es ci-dessous.

Cause possible

Solution possible

°Fiche real branch_e.

Branchez la fiche fermement.

° Pas de courant a la prise

oV4rifiez le fusible ou le disjoncteur.

. Fusible saut6 ou dJsjoncteur d6clench6.

oChangez/e fusible ou mettez/e

disjoncteur _zero.

Cause possible

Solution possible

o Courroie cass_e ou us6e.

Remplacez la courroie.

o Brosses de I'agitateur usees.

Remplacez le manchon.

o Sac a poussi_re plein.

e Changez !e sac-filtre jetable.

, Mauvais reglage de la buse.

Ajustez le bouton de reglage de la buse

selon le type de moquette.

Cause possible

Solution possible

, Boyau obtur_.

Enlevez boyau et accessoires; retirez

I'obstacle.

° Raccord du boyau real emboit6.

eR4embo_tez correctement le raccord du

boyau. (page I4)

Cause possible

Solution possible

° Mauvais r6glage de la buse.

Reglez la buse sur une position

sup4rieure

@ra 88age

Le moteur est muni de roulements qui sent

suffisamment graisses pour bien

fonctionner pendant toute la dur6e de

service du moteur. Ajouter de rhuile ne

ferait qu'endommager rappareil. IIne faut

doric ajouter aucun lubrifiant a aucun

des roulements du moteur.

L'agitateur est muni de deux reulements _.

billes qui, eux, ont besoin d'etre graiss6s

de fagon p_riodique, par un centre de

reparations Hoover ou chez un r6parateur

agr66 pal Hoover.

21

CUeanJng E ectiv÷.

hess Per Amp Rating

This is no__ttan Amp rating. Amps do no__!t

measure dirt removal, only the amount of

electricity used. Cleaning Effectiveness

Per Amp is determined by dividing this

model's Cleaning Effectiveness* by its

Amps.

*Cleaning Effectiveness is the percent

value obtained from dividing:

(a) the geometric mean of the amount of

embedded carpet dirt removed in

testing under ASTM Test Method F608-

89, by

(b) the value 29 (the geometric mean of

the midpoints of the % dirt pickup

scales selected by Hoover as a refer-

ence for its rating system).

Service

To obtain approved HOOVER service

and genuine HOOVER parts, locate the

nearest Hoover Factory Service Center

or Authorized Hoover Warranty

Service Dealer (Depot) by:

• checking the Yellow Pages under

"Vacuum Cleaners - Household" OR

checking the list of Factory Service

Centers provided with this cleaner

OR-

calling 1-800-944-9200 for an

automated referral of authorized

service outlet locations (U.S. only)

Do not send your cleaner to The Hoover

Company in North Canton for service,

this will only result in delay.

If further assistance is needed, contact

The Hoover Company Consumer

Response Center, North Canton, Ohio

44720 Phone: 330-499-9499.

In Canada, contact Hoover Canada,

Burlington, Ontario L7R 4A8,

Phone: 1-800-263-6376.

Always identify your cleaner by the

complete model number when request-

ing information or ordering parts. (The

model number appears on the bottom of

the cleaner.)

Efica¢ a de la

limpieza per

capac dad a@miaam de

cerrieate

Esta n_9_oes una medici6n de la capacidad

nominal de corriente. Los amperios (corriente)

n__Qmiden la extracciOn de la suciedad,

solamente la cantidad de electricidad

consumida. La eficacia de la limpieza per la

capacidad nominal de corriente se determina

dividiendo la eficacia de la limpieza de este

modelo per sus amperios.

*La eficacia de la limpieza es el valor

porcentual que se obtiene dividiendo:

(a) la media geom_trica de la cantidad de

suciedad metida en la atfombra extraida

durante el ensayo seg0n el m6todo de

prueba F608-89 de ASTM, per

(b) el valor 29 (la media geometrica de los

puntos medics de las escalas de

recolecciOn de suciedad en %

seleccionados per Hoover come referencia

para este sistema de clasificaci6n).

Serv ¢ie

Para obtener el servicio aprobado HOOVER

y piezas originales HOOVER, Iocalice el

Centre de Servicio de F_brica Hoover o el

Concesionario Autorizado de Servicio de

Garantia de Hoover (Deposito) rn_ls

cercano:

o buscando en las Pb.ginas AmarilIas

bajo "Vacuum Cleaners - Household"

("Aspiradoras - Articulos del Hogar")

O-

,, buscando en la lista de Centros de

Servicio de Fabrica provista con esta

aspiradora O -

llamando al 1-800-944-9200 para una

referencia autom_.tica de Ia ubicaciOn

de los centros de servicio autorizados

(EE.UU. solamente)

No envie su aspiradora a The Hoover

Company en North Canton para servioio,

esto sOIo resultarb, en demoras.

Si requiere asistencia adicional, consulte

con The Hoover Company Consumer

Response Center, North Canton, Ohio

44720: Tel_fono (330) 499-9499.

En Canada, consulte con Hoover Canada,

Burlington, Ontario L7R 4A8. Telefono

1-800-263-6376.

AI solicitar informaciOn o pedir piezas,

identifique siempre su aspiradora per e!

nOmero complete de modelo. (El n0mero

de modelo figura en la parte inferior de la

aspiradora.)

22

E ica¢it du

netteyag÷ ÷n fenctien

de m'intensit du ceu-

rant

Ce n'est pas un amperage nominal. Les

amp6res ne mesurent pas le retrait de la

salete, seulement le montant d'electricite

utilis_. L'efficacit6 de nettoyage par amp6re

est d6termin6e en divisant I'efficacit6 de

nettoyage* de ce modele par son

amperage.

*L'efficacit6 de nettoyage est la valeur en

pourcentage obtenue en divisant:

(a) la moyenne geometrique de Ia quantit6

de salet6 incrust6e dans la moquette retiree

en test par la m6thode de test ASTM F608-

89, par

(b) la valeur 29 (la moyenne geom6trique

des valeurs m6dianes des 6chelles de

pourcentage de poussiere ramass_e

choisie par Hoover comme reference pour

son systeme d'_vatuation).

Pour obtenir des pi_ces HOOVER d'origine

et un service apr_s-vente approuve

HOOVER, reperez le centre de service

apres-vente Hoover ou le depot de

service de garantie Hoover agree le plus

proche :

,, en consultant les pages jaunes de

I'annuaire sous "Aspirateurs-

domestiques" OU

_, en examinant la liste des centres de

service en usine fournie avec cet

aspirateur OU

,, en appelant Hoover Canada au 1-800-

463-3923 (Montreal)

H'envoyez pas I'aspirateur pour r6paration

Hoover Canada, _ Burlington. Ceci

n'entra_nerait qu'un retard inutile.

Pour tout renseignement compl6mentaire,

veuillez vous adresser _ : Hoover Canada,

Burlington, Ontario L7R 4A8.

1-800-463=3923 (MontrOal).

Donnez toujours le num_ro templet du

med_le de votre aspirateur Iorsque vous

demandez des renseignements ou que

vous commandez des pi_ces de rechange.

(Le num6ro du mod_le se trouve au dos du

capet de I'aspirateur.)

Fulm One Year

Warranty

(Domestic Use)

Your HOOVER@ appliance is warranted

in normal household use, in accordance

with the Owner's Manual against original

defects in material and workmanship for

a period of one full year from date of

purchase. This warranty provides, at no

cost to you, all labor and parts to place

this appliance in correct operating

condition during the warranted period.

This warranty applies when the appli-

ance is purchased in the United States

including its territories and possessions,

or in Canada or from a U. S. Military

Exchange. Appliances purchased

elsewhere are covered by a limited one

year warranty which covers the cost of

parts only. This warranty does not apply

if the appliance is used in a commercial

or rental application.

Warranty service can only be obtained by

presenting the appliance to one of the

following authorized warranty service

outlets. Proof of purchase will be

required before service is rendered.

1. Hoover Factory Service Centers.

2. Hoover Authorized Warranty Service

Dealers (Depots).

This warranty does not cover pick up,

delivery, or house calls; however, if you

mail your appliance to a Hoover Factory

Service Center for warranty service,

transportation will be paid one way.

While this warranty gives you specific

legal rights, you may also have other

rights which vary from state to state.

If further assistance is needed, or if there

are questions concerning this warranty or

the availability of warranty service outlets,

write or phone the Consumer Response

Center, The Hoover Company, 101 East

Maple St., North Canton, Ohio 44720.

Phone 1-330o499-9499.

For an automated referral of authorized

service outlets in the U.S.A.,

phone 1-800-944-9200.

In Canada, contact Hoover Canada,

Burlington, Ontario L7R 4A8,

1-800-263-6376.

@arantia @@mpMeta

per un

(Use domestico)

Su artefacto HOOVER@ esta garantizado,

en case de use domestico normal segL_n

el manual del propietario, contra defectos

en el material y la fabricaci6n per un

periodo de un argoa contar de la fecha de

compra. La presente garantia cubre

gratuitamente la mane de obra y las

piezas necesarias para dejar este

artefacto en buen estado de

funcionamiento durante todo el perfodo de

garantfa. Esta garantia es v_.lida si el

artefacto fue comprado en los Estados

Unidos, en sus territories y posesiones, o

en Canada o en una tienda situada en una

base militar de EE.UU. Los artefactos

comprados en otro lugar est_.n cubiertos

per una garantia limitada de un a_o que

cubre solamente el costo de las piezas.

Esta garantia no es v_.lida si el artefacto es

utilizado para use comercial o de alquiler.

El servicio bajo garantia se puede obtener

solamente presentando el artefacto en uno

de los centros autorizados de servicio de

garantia siguientes. Puede requerirse la

presentaci0n de un comprobante de

compra antes de efectuar el servicio.

1. Centros de servicio de f__brica de

Hoover.

2. Concesionarios autorizados de

servicio de garantia de Hoover

(Dep0sitos).

Esta garantia no cubre la recogida, la

entrega, ni las visitas a domicilio; sin

embargo, si usted env[a su artefacto a un

centre de servicio de fa.brica de Hoover

para un servicio de garantia, el

transporte serb. pagado en una sola

direcci6n.

En tanto que esta garant[a le otorga

derechos legales especfficos, usted

puede ademas tener otros derechos que

varian de un estado a otro.

Ante cualquier duda respecto a esta

garant[a, o para averiguar la

disponibilidad de centros de servicio de

garantfa, escriba o Ilame al Consumer

Response Center, The Hoover Corn°

party, 101 East Maple Street, North

Canton, Ohio 44720.

Telefono 1-330-499-9499.

Para una referencia automa_tica de la

ubicaciOn de los lugares de servicio

autorizados en los EE.UU., Ilame al

1-800-944-9200.

En Canada., dirijase a Hoover Canada,

Burlington, Ontario L7R 4A8,

1-800-263-6376

@arant e d'un an

(Utilisation dornestique)

Votre appareil HOOVER@ est garanti, en

cas d'utilisation domestique normale

scion le mode d'emploi, centre tout

defaut de materiaux et de fabrication

pendant une p6riode d'un an & partir de

la date d'achat. La presente garantie

couvre gratuitement la main-d'oeuvre et

les pieces necessaires pour remettre

I'aspirateur en etat de ben

fonctionnement durant toute la p6riode

de garantie. Cette garantie est valide si

I'appareil est achete aux Etats-Unis, dans

ses territoires ou possessions, au

Canada ou dans un magasin situe, sur

une base militaire. Les appareils achetes

ailleurs beneficient d'une garantie d'un

an limitee aux pi_ces. Cette garantie

s'avere invalide si I'appareil est employe

dans le commerce ou en location.

La reparation sous garantie ne peut _tre

obtenue qu'en presentant I'appareil a I'un

des centres agrees pour de telles

reparations La preuve de I'achat dolt _tre

presentee avant que le service ne soit

effectue.

1. Les centres de r_parations en usine

Hoover.

2. Les reparateurs agrees Hoover pour

les aspirateurs sous garantie.

La presente garantie ne couvre pas le

ramassage, la livraison, ni la vislte

domicile. Cependant, si vous envoyez

votre appareil & un centre de reparations

en usine Hoover pour un service de

garantie, le prix du transport sera paye

sur un aller.

Bien que la presente garantie vous

donne des droits specifiques 16gaux,

vous pouvez aussi faire valoir d'autres

droits qui peuvent varier d'un 6tat &

rautre ou d'une province & I'autre.

Au cas oQ une aide suppl6mentaire serait

necessaire, pour toute question

concernant la presente garantie, ou pour

ebtenir I'adresse des centres et

r6parateurs agrees, priere d'ecrire ou de

t61ephoner au : Service d'assistance du

consornrnateur, The Hoover Company,

101 East Maple Street, North Canton,

Ohio 44720 (E.-U.). Tel6phone:

1-330-499=9499.

Au Canada, contactez Hoover Canada.

Burlington, Ont., L7R 4A8,

1o800o463-3923 (Montreal).

23

HOOVERy sonmarcasregistradas

THE HOOVER COMPANY, NORTH CANTON, OHiO 44720

HOOVER et marques deposees

THE HOOVER COMPANY, NORTH CANTON, OHIO 44720

HOOVER and are registered trademarks

THE HOOVER COMPANY, NORTH CANTON, OHIO 44720

R1 2-97 U4259-/63-/69-/71-/93-/95-930, U4269-950,U4271-980 Litho USA 56511-A33
