Owners Manual

FEATURES

•Products are UL/cUL and/or FCC/IC tested and approved.

•Operational range of up to 100 feet.

Heath®/Zenith wireless lighting controls are designed to work

together. Simply determine which transmitter(s) you would

like to have control which receiver(s) and set the code setting

to match.

•Transmitters

–Remote Control

–Add-A-Switch

–Entry Switch

–Wireless Motion Sensor

Remote Controlled Products

This manual includes operating instructions for a variety of remote controlled products. All products work on the same principle and use the

same code setting information. Please read all instructional information and note any specific information pertaining to your particular product.

WARNINGS:

•FOR USE ONLY with 120 volt incandescent or halogen bulbs.

•DO NOT USE with fluorescent bulbs, appliances, power supplies, low voltage lighting, or any other electrical devices.

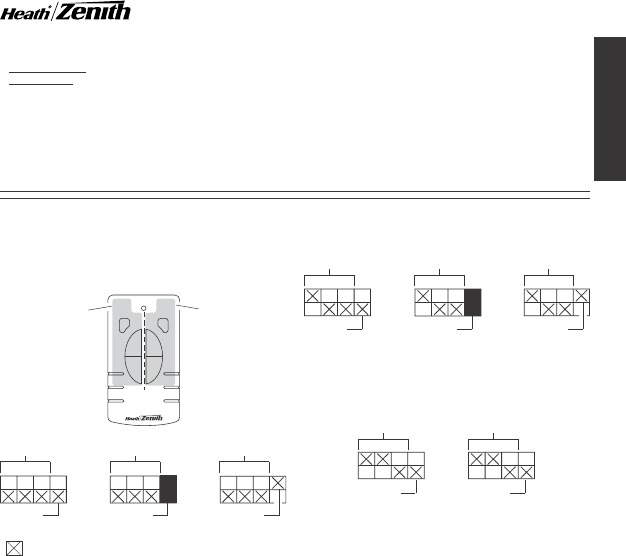

CODE SETTINGS

Note:

Most single system installations will not require any

change to the code setting. Transmitter(s) and receiver(s)

must have the same code and group setting to work to-

gether. Switches 1 through 3 set the code. Switch 4 sets the

Group (A or B). See page 2 for switch locations.

DIM

OFF

DIM

Receiver(s)

Code

Receiver(s)

Code

Group A

Group B

Remote Motion

Sensor Code

Group A

Example 1 - Code Switch Settings, System 1

(Factory Setting)

Controls Group “A”

Receiver(s) and

Transmitter(s)

Controls Group “B”

Receiver(s) and

Transmitter(s)

Note:

When operating more than one system independently of

each other, set each system to a different code. There are 8 codes

available by changing the settings of switches 1 through 3.

Example 2 - Code Switch Settings, System 2

Receiver(s)

Code

Receiver(s)

Code

Group A Group B

Remote Control

Code

When using a single group transmitter (

i.e.

Door Transmitter, Add-

A-Switch, Remote Motion Sensor) the code and group settings

must match receiver(s) for the system to function properly.

•Receivers

–Indoor Plug-In Converter

–Floodlight

–Lamp Socket Converter

This manual applies to the following products:

Group Switch

Not Used on Remote

Note:

The channel can also be changed to reduce interference

problems from other wireless products (

i.e.

wireless phones,

garage door openers, etc.). See

Troubleshooting Guide

for more

information.

Receiver(s)

Code

Group A

Remote Control

Code

Group Switch

Not Used On Remote

Example 3 - Code Switch Settings with Single Transmitter

Note:

This setting will work independently of examples 1 and 2

because the code setting is different.

(– Indicates Position of Switch)

ENGLISH

598-1116-04

Remote Control

Indoor Plug-In Converter

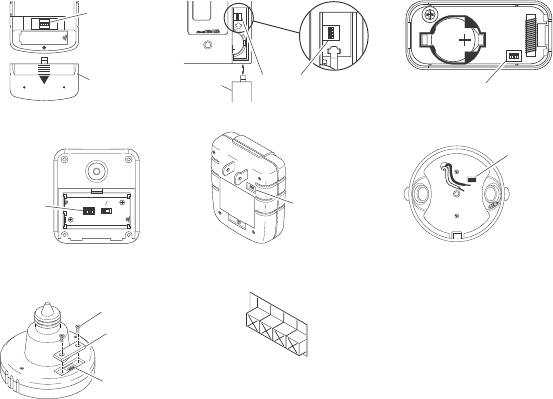

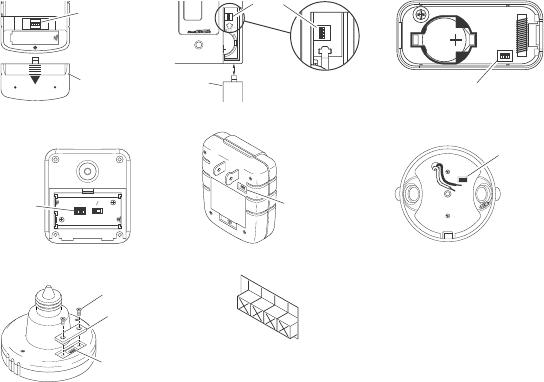

CODE SWITCH LOCATIONS

1 2 3 4

Code

Switches

Battery Cover

1 2 3 4

Code

Switches

1 2 3 4

2032

DIM

Add-A-Switch

Access

Door

1 2 3 4

Entry Switch

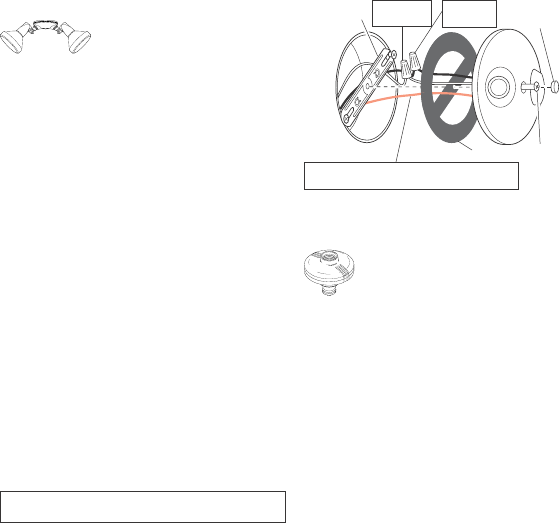

Floodlight

Lamp Socket Converter

1 2 3 4

Code

Switches

Screw

Cover

Code

Switches

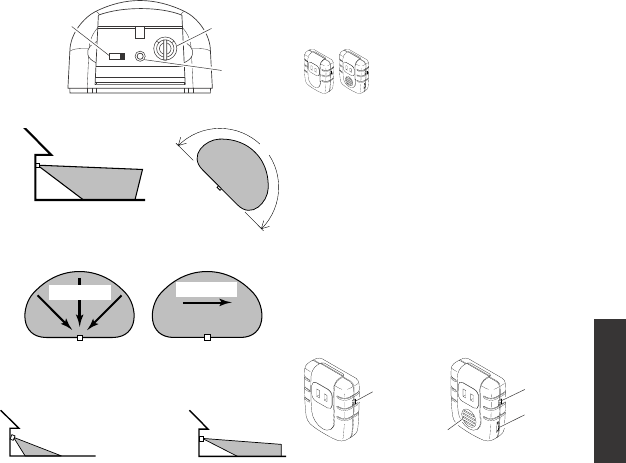

Wireless Motion Sensor

Code

Switches

DETECT

CODES

1234

DAY

NIGHT

ONLY

Code

Switches

1 2 3 4

Close-Up of Typical Code Switch

(Factory Default Setting is Off)

Note:

The “X” has been placed on the

switches to help clarify the code

settings on the previous page.

1 2 3 4

CR2032

3 VOLTS

Code Switches

598-1116-04

ENGLISH

Note:

One remote control is able to independently

operate two receiver units set on the same channel. If

more than two receiver units, operating independently,

are desired, additional remote controls will need to be

purchased.

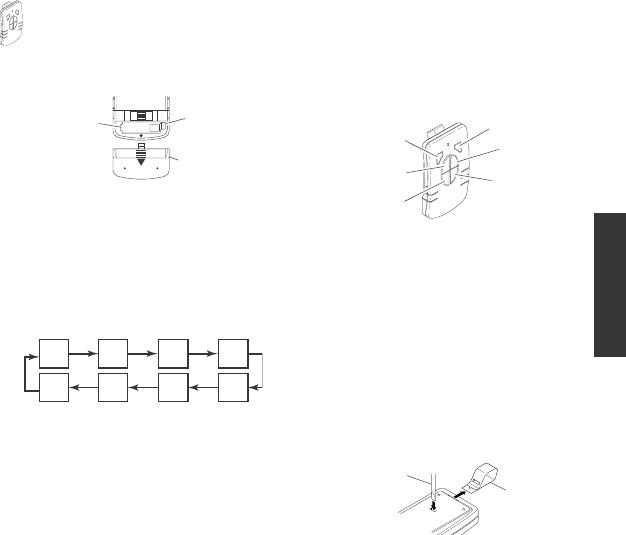

1. Remove Tab from Battery Chamber. Remove cover from

back of transmitter. Gently pull tab out of battery chamber.

Slide cover onto transmitter.

REMOTE CONTROL

2. Remote Control Functions. The three buttons on the left side

of the remote will operate one or more receiver units with

matching addresses. The three buttons on the right side of

the remote will operate a second set of one or more receiver

units.

•Device A/B ON: Turns on any receiver unit set to the same

channel as this remote control.

•Device A/B OFF: Turns off any receiver unit set to the same

channel as this remote control.

•Device A/B DIM: Activates the DIM feature for any receiver unit

set to the same channel as this remote control.

Note:

Pressing

the DIM button steps through five brightness levels.

Note:

To independently operate a second receiver unit using a

single remote control, make sure the 4th dip switch on each

receiver is set to a different setting (see

Code Settings

section).

•Device A - Slide dip switch 4 to the OFF position on each

receiver to be operated by these buttons.

•Device B - Slide dip switch 4 to the ON position on each

receiver to be operated by these buttons.

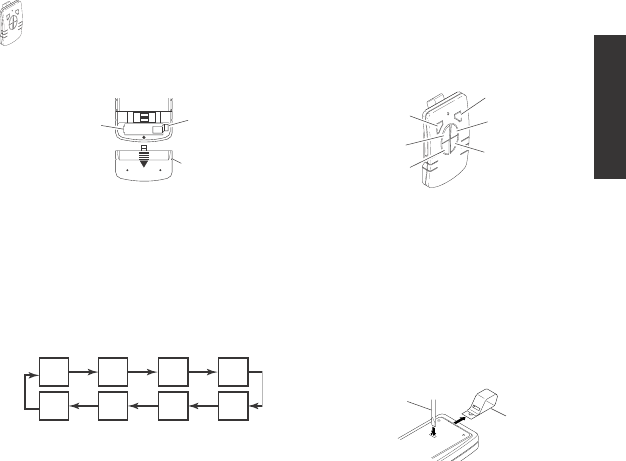

Rear View of Remote Control Function Controls

1 2 3 4

Battery

Chamber

(Type A23)

Battery

Cover

Tab Device A DIM

Device A ON

Device A OFF

Device B DIM

Device B ON

Device B OFF

4543

1232

Important: Wait 1 to 2 seconds after you press a transmitter

button before you press it again to allow the transmission to be

completed.

Note:

If light does not turn on or intermittently turns on and off when

transmitter buttons are pushed, see

Troubleshooting Guide

Optional Car Visor Clip (Included)

The remote control includes an optional car visor clip for added

convenience that may be installed.

1. To attach car visor clip to remote control (if desired) push it

into slot on rear of remote unit until it snaps into place.

2. To remove car visor clip, insert a small, flat-head screwdriver

into slot on back of remote. Gently push down on portion of

visor clip inside slot with screwdriver while pulling clip out of

remote from top.

Removing Visor Clip - Rear View

Flat-Head

Screwdriver Optional

Visor Clip

598-1116-04

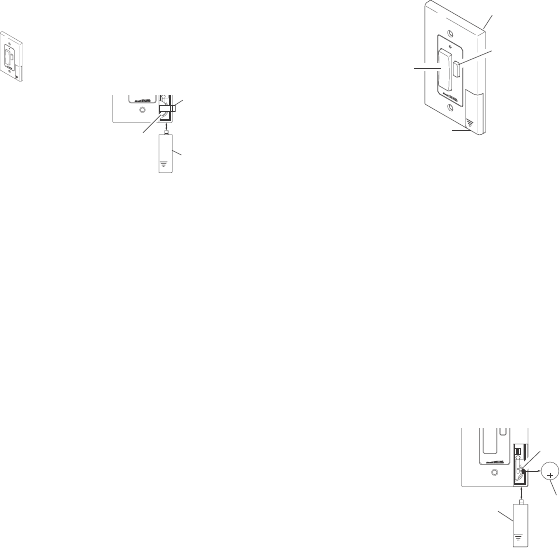

ADD-A-SWITCH

Installation

1. Remove Tab from Battery Chamber. Remove cover

from front of Add-A-Switch transmitter. Gently pull

tab out of battery chamber. Slide cover onto Add-A-

Switch transmitter.

DIM

Add-A-Switch

ON/OFF

Button

DIM

Button

Access Door

DIM

Removing Battery Tab

1 2

2032

Battery Chamber

(Type CR2032) Access Door

Tab

1 2 3 4

DIM

2032

CR2032

Lithium

Battery

Locking

Tab

Access

Door

Removing Access Door

and Battery

5. Continue to press the DIM button until the desired dim level is

reached.

Note:

Receiver remembers last DIM setting used. To

recall last DIM setting, push and release the DIM button.

Note:

The DIM setting defaults to 50% in the event of a power

failure.

Important: Wait 1 to 2 seconds after you press a transmitter

button before you press it again to allow the transmission to be

completed.

Note:

If light does not turn on or intermittently turns on and off when

transmitter buttons are pushed, see

Troubleshooting Guide

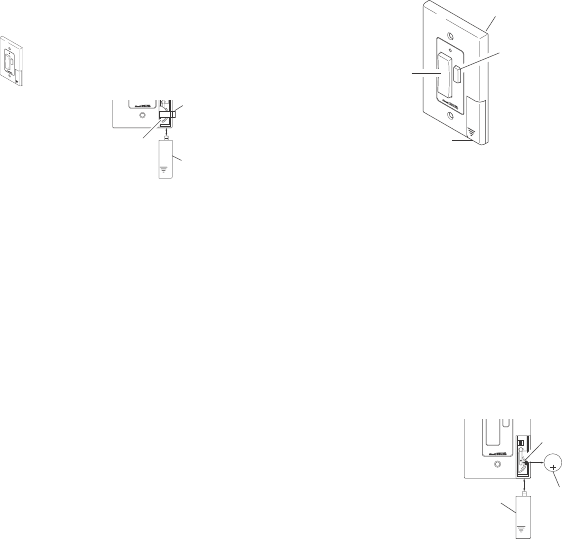

Battery Replacement

The wall switch transmitter requires a type CR2032, 3-volt

lithium battery to operate. The transmitter is shipped with the

battery installed. With typical use, the battery will last approxi-

mately 5 years. Remove battery when transmitter will not be

used for an extended period of time.

1. Place thumb on access door and slide down to open.

2. Carefully bend locking

tab outward. Battery will

pop up.

3. Remove battery from

socket.

4. Install replacement bat-

tery in socket plus (+)

side up (see illustra-

tion). Press down on

battery until locking tab

snaps into place.

5. Reinstall access door

by sliding it upward un-

til it locks in place.

2. Select mounting location for add-a-switch transmitter.

Note:

Transmitter should be located within 100 feet (30 m) of receiver.

Note:

Transmitter should be mounted approximately 4 feet

from the floor and in the vertical position.

3. Before mounting, hold transmitter in selected location and

verify operation (see

Operation

Note:

If transmitter does

not operate correctly, see

Troubleshooting Guide

4. With transmitter held in place, mark the mounting holes with

a pencil or pointed object.

5. Remove transmitter and drill two 3/16" holes. Tap drywall

anchors (provided) into holes with a hammer.

6. Attach transmitter to wall using two screws (provided).

Operation

1. Verify that receiver has been properly installed. See

Re-

ceiver Information,

page 7.

2. Push the ON (top) button and release. The light should turn

on full bright.

3. Push the OFF (bottom) button and release. The light should

turn off.

4. Push the DIM button and release. The light should turn on at

a DIM level.

598-1116-04

ENGLISH

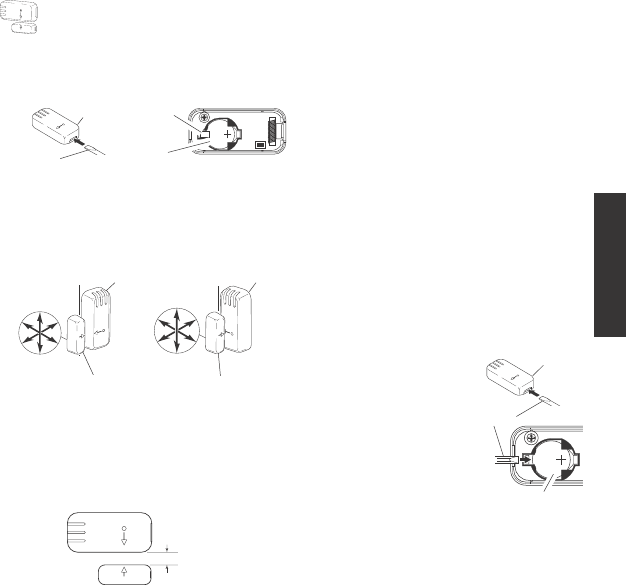

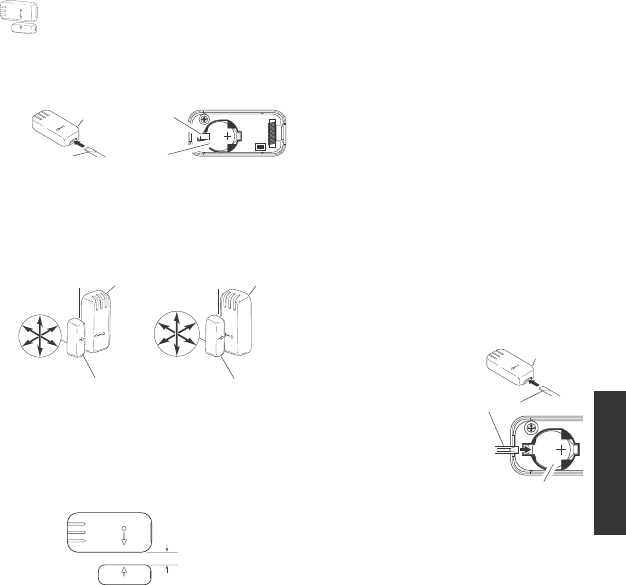

ENTRY SWITCH

Installation

Note:

Entry system includes a transmitter and mag-

net. The system can be used to signal that a door or

window has been opened or to automatically turn the

light on when entering a closet, attic, room, etc.

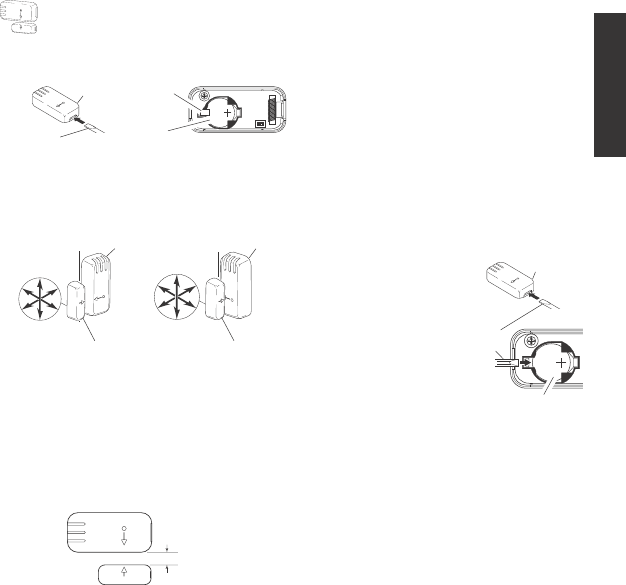

1. Remove Tab from Battery Chamber. Remove transmitter

back cover from transmitter using small, flat-blade screw-

driver. Gently pull tab out of battery chamber.

Removing Battery Tab

Important Considerations:

•Entry transmitter components are for indoor use only.

•The transmitter should be mounted on the frame of door or

window (stationary surface). The magnet should be mounted

on door or window (moving surface). See illustration below for

mounting configurations and possible directions of movement.

1 2 3 4

CR2032

3 VOLTS

Battery (Type

CR2032)

Transmitter Tab

Flat-Head

Screwdriver

•A compatible receiver must be used to complete the system.

The receiver should be located within 100 feet (30 m) of

transmitter (maximum distance may vary depending on type of

structures between transmitter and receiver).

2. Select mounting location for entry transmitter.

Note:

Maximum

gap between transmitter and magnet is 3/8" and the arrows

located on the face of each component must be in alignment (see

illustration). Also, the front surfaces of the transmitter and magnet

must be flush. If magnet is recessed, use magnet extension and

two long screws (provided) to ensure proper alignment.

Transmitter Mounted On Stationary Surface

Magnet Mounted On Moving Surface

Mounting Configurations and Possible Directions of

Movement

3/8" MAXIMUM

3. Before mounting, hold transmitter and magnet in selected

location and verify operation. While holding the transmitter

stationary, move the magnet away from transmitter to simu-

late door or window being opened. Verify red LED on

transmitter flashes momentarily and receiver turns light on.

Return magnet to original position simulating door or window

being closed. Verify red LED on transmitter flashes momen-

tarily and receiver turns light off.

Note:

If transmitter does not

operate correctly, see

Troubleshooting Guide

4. Mount Transmitter.

Screw Mounting: Attach transmitter back cover to wall using

two short screws (provided). Snap transmitter onto back

cover.

Tape Mounting: Apply large piece of foam tape (provided)

to the transmitter back cover. Stick transmitter back cover to

frame of door or window in desired position. Snap transmitter

onto back cover.

5. Repeat step 4 to attach magnet to door or window.

Battery Replacement

The entry transmitter requires a type CR2032, 3-volt lithium

battery to operate. The transmitter is shipped with the battery

installed. With typical use, the battery will last approximately five

years. Remove battery when transmitter will not be used for an

extended period of time.

1. Remove transmitter from

transmitter back cover

using small, flat-blade

screwdriver.

2. Carefully pry battery

loose with small, flat-

blade screwdriver. Bat-

tery will pop up.

3. Install replacement battery

in socket plus (+) side up

(see illustration). Press

down on battery until it

snaps into place.

4. Snap transmitter onto

back cover.

Note:

The magnet does not require a battery.

CR2032

3 VOLTS

CR2032 Lithium Battery

Flat-Blade

Screwdriver

Battery Replacement

Transmitter

Possible Directions

of Movement Possible Directions

of Movement

598-1116-04

WIRELESS MOTION SENSOR

Features:

•No wiring required.

•Up to 70 feet sensing range, 180° Coverage.

•Adjustable sensitivity.

•Day/Night or Night only operation.

•Test mode.

•Uses 2 AA batteries.

•Wall or eave mount.

•Controls receivers up to 100 feet away.

Select Night or 24 Hour Mode

This sensor is able to detect motion day and night or night only.

To set the detection mode, remove rear panel by sliding the

panel down. Remove batteries if necessary. Slide the DETECT

switch to either the DAY/NIGHT or NIGHT ONLY position.

Replace rear panel by reversing the above instructions.

Installing Batteries

Before mounting sensor, remove rear panel by sliding the panel

down. Install 2 AA batteries according to polarity markings inside

the battery compartment. Replace rear panel by reversing the

above instructions.

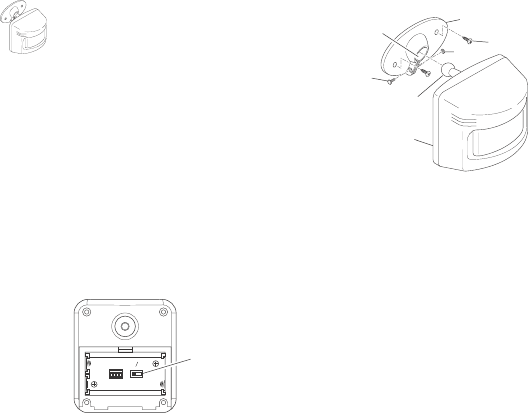

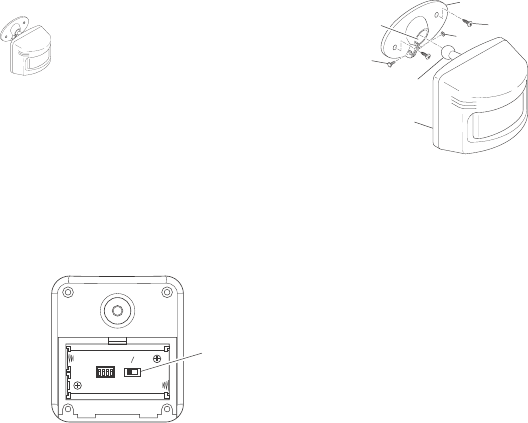

Installing Motion Sensor

1. Install sensor mounting bracket where motion detection is

desired. Attach sensor mounting bracket to a sturdy object

(

i.e.

tree, post, house, etc.) using two screws provided. Make

sure unit has an unobstructed view.

Note:

If mounting bracket

to a curved surface, attach mounting bracket vertically.

2. Install motion sensor to mounting bracket. Using a Philips-

head screwdriver, loosen the clamp screw on the mounting

bracket. Insert swivel ball mount on sensor into mounting

bracket socket (

Note:

You should hear a snap). Aim sensor

toward area where detection is desired. Tighten clamp screw.

IMPORTANT:

The sensor must be mounted with the bottom

cover facing down in order to maintain water tightness.

Installing Motion Sensor

Check Operation and Adjustment

Note:

When first turned on or when switching modes wait 1 1/2

minutes.

The RANGE control and ON-TIME control are located on the

bottom of the sensor. Using your fingernails or a small, flat-head

screwdriver, gently pry the cover until it opens.

1. Check Operation. Set the ON-TIME control to TEST mode.

Walk in front of sensor unit. The LED indicator light located on

the bottom of the sensor should flash when motion is detected.

2. Adjust Sensor. Turn the RANGE control to the mid position

and ON-TIME control to the TEST position. Walk through

coverage area noting where you are when the LED begins to

flash. Loosen the clamp screw and move the sensor to

change the coverage area. Tighten clamp screw when

finished. Do not overtighten clamp screw.

3. Adjust Range Control. To increase sensitivity, turn the RANGE

control toward MAX. To decrease sensitivity, turn the RANGE

control toward MIN.

Note:

If the RANGE is set too high, false

triggering may result in some environments.

Note:

When using test mode to check operation in the day time:

A. Set the DETECT control switch to DAY/NIGHT and

B. Set the ON-TIME control to TEST.

4. Set ON-TIME Control. Determine the amount of time you

want the connected device to stay on after motion is detected

(1 or 5 minutes). Slide the ON-TIME control to the corre-

sponding setting.

IMPORTANT:

Avoid Aiming Control At:

•Objects that change temperature rapidly, such as heating

vents and air conditioners. These heat sources could cause

false triggering.

•Areas where pets or traffic may trigger the control.

•Nearby large, light colored objects reflecting light may trigger

the shut-off feature. Do not point other lights at the sensor.

Mounting Bracket

Clamp

Screw

Nut

Sensor

Mounting Screw

Swivel Ball Mount

Mounting

Bracket Socket

DETECT

CODES

1234

DAY

NIGHT

ONLY

Detect

Control

Battery Compartment - Rear View

598-1116-04

ENGLISH

RECEIVER INFORMATION

All receivers have the following features and ratings:

•Rated for 120VAC/60Hz supply voltage.

•Light can be dimmed when used with remote control (OFF, 5

Selectable Dim Levels from Dimmest to Brightest, Full On).

•Remembers last selected dim setting.

•Not for use with Compact Fluorescent bulbs.

•When first turned on wait 15 seconds.

INDOOR PLUG-IN CONVERTER

Features and Ratings:

•Up to 300 Watt maximum incandescent load.

•No wiring required.

1. Plug in indoor receiver.

2. Plug in light you wish to control.

Caution: Do not exceed the maximum load limits listed

above.

3. Check operation. Activate transmitter being used with re-

ceiver (see transmitter instructions). A signal will be sent to

the receiver to turn the receiver ON or OFF.

4. Using Remote By-Pass Switch. These receivers are equipped

with a remote by-pass switch. This switch allows the user to

select between AUTO and MANUAL modes. AUTO mode

allows the light to be operated by remote control or remote

motion sensor. MANUAL mode allows the plugged in light to

be operated manually.

5. Adjust audio alert volume (if applicable). Some models are

equipped with an audible alarm. The alarm sounds only

when the receiver is activated by the wireless motion sensor

and entry switch. The alarm volume is adjusted by the

thumbwheel on the side of the receiver unit.

Control Locations

Remote

By-Pass

Switch

Remote

By-Pass

Switch

Alarm Volume

ControlSpeaker

Maximum

Coverage Angle

Maximum Range

Coverage Area

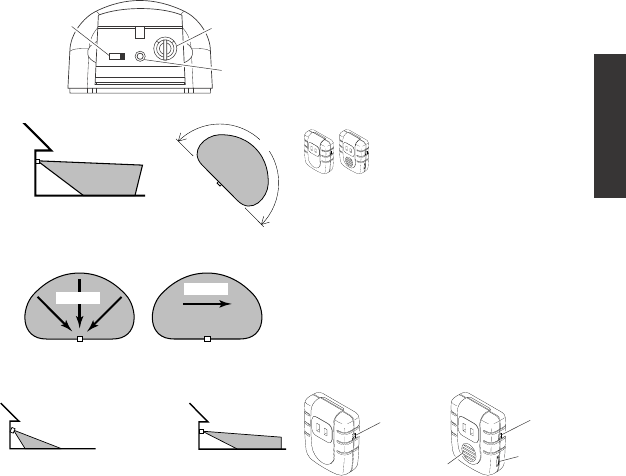

Motion Sensor Sensitivity

The detector is most sensitive to motion across its field of view.

Motion Sensor Controls - Bottom View

Motion

Most SensitiveLeast Sensitive

Motion

Sensor Sensor

51TEST

ON-TIME

(MINUTES)

RANGE

MAX MIN

ON-TIME

Control Sensitivity

Control

LED

Indicator

70 ft.

(21 m)

8 ft.

(2.4 m)

180°

Aim Sensor Down

for Short Coverage Aim Sensor Higher

for Long Coverage

Adjusting Motion Sensor Coverage

598-1116-04

Junction box ground wire to green

ground screw on fixture.

Wiring Floodlight

Warning - Risk of fire. Do not aim the lamps at a combus-

tible surface within 3 ft. (1 m).

White to

White

Black to

Black

Gasket

Mounting

Strap

Mounting

Bolt

Rubber

Plug

LAMP SOCKET CONVERTER

Features and Ratings:

•Up to 150 Watt maximum incandescent load.

•No wiring required.

1. Screw module into light socket.

2. Screw incandescent bulb up to rated wattage into module.

Caution: Do not exceed the maximum load limits listed

above.

3. Check operation. Activate transmitter being used with re-

ceiver (see transmitter instructions). A signal will be sent to

the receiver to turn the receiver ON or OFF.

FLOODLIGHT

Features and Ratings:

•Up to 150 Watt maximum in-

candescent load or 240 Watt

maximum halogen load (up to

75 Watt maximum incandescent, or 120 Watt maximum halo-

gen, per lampholder).

•Minimal wiring required.

Turn power off at the fuse or circuit breaker.

1. Remove the existing light fixture.

2. Install the mounting strap as shown using two screws that fit

your junction box.

Note:

The plastic hanger can be used to hold the fixture while

wiring. Thread the small end of the plastic hanger through

the hole in the center of the cover plate. Insert the small end

into one of the slots on the mounting strap.

3. Route the wires from the light receiver through the large

gasket holes.

4. Twist the junction box wires and fixture wires together as

shown. Secure with UL approved wire connectors.

5. Align the cover plate and cover plate gasket. Secure with

mounting bolt.

6. Push the rubber plug firmly into place.

7. If a wet location junction box was not used, caulk the wall

plate mounting surface with silicone weather sealant.

8. Adjust the lamp holders by loosening the lock nuts.

Note:

Do not

rotate the lamp holders more than 180° from the factory setting.

Caution: To avoid water damage and electrical shock, keep

lamp holders 30° below horizontal.

9. Screw incandescent bulb up to rated wattage into module.

When screwing in the lamps, do not overtighten.

Caution: Do not exceed the maximum load limits listed

above.

10. Check operation. Activate transmitter being used with re-

ceiver (see transmitter instructions). A signal will be sent to

the receiver to turn the receiver ON or OFF.

598-1116-04

ENGLISH

TROUBLESHOOTING GUIDE

POSSIBLE CAUSE

1. Circuit breaker or fuse is turned off.

2. Switch on device is turned off.

3. Interrupted by another device.

4. Does not respond immediately after

installation.

5. Signals from transmitter are being

blocked, or transmitter is out of range.

6. Weak battery in the transmitter.

7. Dip switches on transmitter and re-

ceiver units do not match.

8. Device is defective.

1. Same as 5, 6, and 7 above.

1. Short term power line failure.

2. Another transmitter on the same

channel.

SYMPTOM

Device does not come on.

Device does not turn off.

Device comes on randomly.

SOLUTION

1. Verify circuit breaker or fuse is

turned on.

2. Verify switched device is turned on.

3. Change channels on transmitter and

receiver units.

4. Wait for 90 second initialization

period (remote motion sensor).

5. Check for metal objects that could

block the signal, or reposition the

transmitter.

6. Check battery charge and replace if

necessary.

7. Verify dip switch settings on trans-

mitter and receiver units are set the

same.

8. Test using different device.

1. Same as 5, 6, and 7 above.

1. Next transmission from transmitter

will reset receiver to correct state.

2. Change channels on transmitter and

receiver units.

REGULATORY INFORMATION

This device complies with Part 15 of the FCC Rules and RSS-210 of Industry Canada. Operation is subject to the following two

conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation.

The term "IC:" before the radio certification number only signifies that Industry Canada technical specifications were met.

The user is cautioned that changes or modifications not expressly approved by the party responsible for regulatory compliance could

void the user’s authority to operate the equipment.

NO SERVICE PARTS AVAILABLE FOR THESE PRODUCTS

TECHNICAL SERVICE

(Do Not Send Products)

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the problem persists,

call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM Central Time weekdays. You may also write* to:

DESA International, Inc.

P.O. Box 90004, Bowling Green, KY 42102-9004

* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase, and Place of Purchase.

598-1116-04

YOUR HEATH®/ZENITH TWO YEAR LIMITED WARRANTY

This is a "Limited Warranty" which gives you specific legal rights. You may also have other rights which vary from state to

state or province to province.

For a period of two years from the date of purchase, any malfunction caused by factory defective parts or workmanship will

be corrected at no charge to you. Light bulbs and Batteries not covered. To obtain a refund or a replacement, return the

product to the place of purchase.

Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs and other expend-

able items are not covered by this warranty. Unauthorized service or modification of the product or of any furnished compo-

nent will void this warranty in its entirety. This warranty does not include reimbursement for inconvenience, installation, setup

time, loss of use, or unauthorized service.

This warranty covers only Heath®/Zenith assembled products and is not extended to other equipment and components that

a customer uses in conjunction with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY

WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR

ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR

CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABIL-

ITY ON THE PART OF DESA FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUD-

ING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states

or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or

exclusion may not apply to you. Retain receipt for warranty claims.

DESA Specialty Products reserves the right to discontinue products and to change specifications at any time without incurring any

obligation to incorporate new features in products previously sold.

ESPAÑOL

598-1116-04

CARACTERISTICAS

•Productos probados y aprobados por laboratorios UL/cUL y/o

FCC/IC.

•Distancia de operación: hasta 100 pies.

Los controles inalámbricos Heath®/Zenith para el alumbrado

están diseñados para trabajar juntos. Simplemente determine

cual transmisor(es) le gustaría que controlen tal(es) receptor(es)

y fije la calibración del código para emparejar.

•Transmisores

–Control remoto

–Interruptor A añadible

–Interruptor de entrada

–Detector inalámbrico de

movimiento

Productos a control remoto

Este manual incluye las instrucciones de operación para una variedad de productos a control remoto. Todos los productos funcionan

basándose en el mismo principio y usan la misma información para la calibración del código. Por favor lea todas las instrucciones

y tome en cuenta cualquier información específica relativa a su producto en particular.

ADVERTENCIAS:

.PARA USO SÓLO con bombillas incandescentes o halógenas de 120 voltios.

.NO LO USE con bombillas fluorescentes, electrodomésticos, fuentes de energía, alumbrado con bajo voltaje ni con

ningún otro aparato eléctrico.

CALIBRACIONES DEL CÓDIGO

Nota:

La mayoría de instalaciones de sólo un sistema no

requerirán ningún cambio en la calibración del código. Para que

funcionen juntos los transmisor(es) y los receptor(es) deben

tener la misma calibración de código y de grupo. Los interrup-

tores del 1 al 3 fijan el código. El interruptor 4 fija el grupo (A o

B). Vea en la página 12 la ubicación de los interruptores.

DIM

OFF

DIM

Código del

receptor(es)

Código del

receptor(es)

Grupo “A”

Grupo “B”

Código del detector

remoto de movimiento

Grupo “A”

Ejemplo 1- Calibraciones del interruptor del código,

sistema 1 (calibración de fábrica)

Controla los

receptor(es) y

transmisor(es) del

grupo “A”

Controla los

receptor(es) y

transmisor(es) del

grupo “B”

Nota:

Cuando opere más de un sistema independientemente el uno

del otro, fije cada sistema con un código diferente. Hay 8 códigos

disponibles al cambiar las calibraciones de los interruptores del 1 al 3.

Ejemplo 2- Calibraciones del interruptor del código, sistema 2

Código del

receptor(es)

Código del

receptor(es)

Grupo “A” Grupo “B”

Código del

control remoto

Cuando se use un transmisor de sólo un grupo (

ejemplo:

Trans-

misor de puerta, interruptor “A” añadible, detector remoto de

movimiento) las calibraciones de código y grupo deben emparejar

con los receptor(es) para que el sistema funcione correctamente.

•Receptores

–Convertidor enchufable para

usarse bajo techo

–Reflector

–Convertidor del zócalo de la

lámpara

Este manual sirve para los siguientes productos:

Interruptor del grupo

No se usa en remoto

Nota:

También puede cambiarse el canal para reducir problemas

de interferencia que vienen de otros productos inalámbricos

(

ejemplo:

Teléfonos inalámbricos, abridores de puertas de garajes,

etc.) Para más información vea

Guía de Análisis de Averías

Código del

receptor(es)

Grupo “A”

Código del

control remoto

Interruptor del grupo

No se usa en remoto

Ejemplo 3- - calibraciones del interruptor del código con

un sólo transmisor

Nota:

Esta calibración funcionará independientemente de los

ejemplos uno y dos porque la calibración del código es diferente.

(– Indica la posición del interruptor)

598-1116-04

Control remoto

Convertidor enchufable para usarse

bajo techo

UBICACIONES DE LOS INTERRUPTORES DE CIRCUITO IMPRESO

1 2 3 4

Interruptores

de circuito

impreso

Tapa de la

batería

1 2 3 4

Interruptores

de circuito

impreso

1 2 3 4

2032

DIM

Interruptor A añadible

Tapa de

acceso

1 2 3 4

Interruptor de entrada

Reflector

Convertidor del zócalo de la lámpara

1 2 3 4

Interruptores

de circuito

impreso

Tornillo

Tapa

Interruptores

de circuito

impreso

Detector inalámbrico de movimiento

Interruptores

de circuito

impreso

DETECT

CODES

1234

DAY

NIGHT

ONLY

Interruptores de

circuito impreso

1 2 3 4

Vista ampliada de un interruptor

típico del código (la calibración

hecha en fábrica es OFF- apagado)

Nota:

La “X” ha sido colocada en los

interruptores para ayudar a aclarar las

calibraciones del código de la página

anterior.

1 2 3 4

CR2032

3 VOLTS

Interruptores de

circuito impreso

ESPAÑOL

598-1116-04

Dispositivo A DIM

Dispositivo A

(ON)ENCENDIDO

Dispositivo A

(OFF)APAGADO

Dispositivo B DIM

Dispositivo B

(ON)ENCENDIDO

Dispositivo B

(OFF)APAGADO

Nota:

un control remoto puede operar independiente-

mente dos receptores programados en el mismo canal.

Si se desea operar independientemente más de dos

receptores, se necesitarán comprar controles remotos

adicionales.

1. Retire la aleta del compartimento de la batería. Retire la tapa

posterior del transmisor. Hale la aleta con suavidad fuera del

compartimento de la batería. Deslice la tapa en el transmisor.

CONTROL REMOTO

2. Funciones del control remoto. Los tres botones del lado izquier-

do del control remoto harán funcionar a uno o más receptores

con direcciones parejas. Los tres botones de la derecha harán

funcionar un segundo juego de uno o más receptores.

•Dispositivo A/B ON (ENCENDIDO): Enciende cualquier juego

de receptores en el mismo canal que este control remoto.

•Dispositivo A/B OFF (APAGADO): Apaga cualquier juego de

receptores en el mismo canal que este control remoto.

•Dispositivo A/B DIM: Activa la característica DIM de cualquier

receptor en el mismo canal que este control remoto.

Nota:

pulsar el botón DIM se pasa por los cinco niveles de luminosidad.

Importante: Espere de 1 a 2 segundos después de pulsar el

botón de un transmisor antes de pulsarlo de nuevo para permitir

que la transmisión se complete.

Nota:

Si la luz no se prende o si se prende y apaga intermiten-

temente cuando se pulsan los botones del transmisor, vea la

Guía de Análisis de Averías

Presilla opcional del visor del carro (incluida)

Para mayor conveniencia, en el control remoto se incluye una

presilla opcional del visor del carro que puede ser instalada.

1. Para unir (si se desea)la presilla del visor del carro al control

remoto empújela contra la ranura de la parte posterior del

control hasta que se cierre a presión en su lugar.

2. Para retirar esta presilla, inserte un destornillador plano

pequeño en la ranura de la parte posterior del control. Con

el destornillador, empuje suavemente la porción de la presi-

lla del visor que está dentro de la ranura mientras desde

arriba hala la presilla hacia fuera del control.

Vista posterior del control remoto

1 2 3 4

Compartimento de

la batería (tipo A23)

Tapa de la batería

Aleta

Nota:

para operar independientemente un segundo receptor

usando un control remoto único, asegúrese que el 4to interruptor

de circuito impreso en cada receptor esté colocado en posición

diferente (Ver la sección

Calibraciones del Código

•Dispositivo A - En cada receptor que vaya a operar con estos

botones, mueva el interruptor de circuito impreso 4 a la

posición OFF.

•

Dispositivo B - En cada receptor que va a operar con estos

botones, mueva el interruptor de circuito impreso 4 a la posición ON.

4543

1232

Retiro de la presilla del visor – Vista posterior

Destornillador

plano Presilla

opcional del

visor

Controles de las funciones

598-1116-04

INTERRUPTOR A AÑADIBLE

Instalación

1. Retire la aleta del compartimiento de la batería.

Retire la tapa de la parte frontal del transmisor con

interruptor A añadible. Retire con suavidad la aleta

del compartimiento de la batería. Deslice la tapa en

el transmisor interruptor A añadible.

DIM

Interruptor A añadible

Interruptor A

añadible

Botón ON/OFF

(encendido/

apagado)

Botón

atenuador

(DIM)

Tapa de acceso

DIM

2. Seleccione un lugar para instalar el transmisor con interruptor

A añadible.

Nota:

El transmisor debería ubicarse hasta 100

pies (30m) del receptor.

Nota:

El transmisor debe montarse

aproximadamente a 4 pies del piso y en posición vertical.

3. Antes del montaje, sostenga el transmisor en la posición

seleccionada y verifique su operación (vea

Operación

Nota:

Si el transmisor no opera correctamente, vea

Guía del

Análisis de Averías

4. Sostenga el transmisor en el sitio y marque los orificios de

montaje con un lápiz o con un objeto punzante.

5. Retire el transmisor y taladre orificios de 3/16 pulgadas.

Usando un martillo inserte en los orificios las anclas para

pared (provistas).

6. Fije el transmisor a la pared usando los dos tornillos (provistos).

Operación

1. Verifique que el receptor haya sido instalado correctamente.

Vea

Información del receptor

en la página 17.

2. Pulse y suelte el botón ON (parte superior). La luz debería

encenderse con luminosidad total.

3. Pulse y suelte el botón OFF (parte inferior). La luz debería

apagarse.

4. Pulse y suelte el botón atenuador. La luz debería encender-

se al nivel ATENUADOR.

Retiro de la aleta de la batería

2032

Compartimiento

de la batería

(Tipo CR2032) Tapa de acceso

Aleta

1 2 3 4

DIM

2032

Batería

de litio

CR2032

Aleta de

traba de la

batería

Tapa de

acceso

Retiro de la tapa de

acceso y la batería

5. Continúe presionando el botón atenuador (DIM) hasta alcan-

zar el nivel de atenuación deseado.

Nota:

El receptor memoriza

la última calibración de ATENUACIÓN usada. Para volver a la

última calibración, pulse y suelte el botón atenuador (DIM).

Nota:

En caso de una falla de energía, la calibración del atenuador

se fija en el ajuste hecho en fábrica del 50%.

Importante: Luego de presionar un botón del transmisor espere

de 1 a 2 segundos para presionarlo de nuevo y permitir que se

complete la transmisión.

Nota:

Si al presionar los botones del transmisor la luz no se enciende

ni lo hace en forma intermitente, vea

Guía de Análisis de Averías

Reemplazo de la batería

El transmisor del interruptor de pared requiere para operar una

batería de litio de 3 voltios tipo CR2032. El transmisor se lo envía

con la batería instalada. Con uso normal la batería dura aproxi-

madamente 5 años. Retire la batería cuando no se vaya a utilizar

el transmisor por un período de tiempo extenso.

1. Coloque el pulgar en la tapa de acceso y deslícela hacia

abajo para abrirla.

2. Doble hacia fuera y con

suavidad la aleta de traba.

La batería saltará.

3. Retire la batería del zócalo.

4. Instale en el zócalo la batería

de repuesto con el lado (+)

hacia arriba (vea la ilustra-

ción) Presione la batería has-

ta que la aleta de traba se

cierre a presión en su sitio.

5. Vuelva a colocar la puerta

de acceso deslizándola ha-

cia arriba hasta que se fije

en su sitio.

ESPAÑOL

598-1116-04

INTERRUPTOR DE ENTRADA

Instalación

Nota:

El sistema de entrada incluye un transmisor y

un imán. El sistema puede usarse para dar señal

sea a una puerta o a una ventana que ha sido

abierta o para encender automáticamente la luz

cuando se ingresa en un armario, desván, habitación, etc.

1. Retire la aleta del compartimiento de la batería. Retire la

tapa posterior del transmisor usando un destornillador pe-

queño de hoja plana. Hale con suavidad la aleta fuera del

compartimiento de la batería.

Retiro de la aleta de la batería

Consideraciones importantes:

•Los componentes del transmisor de entrada son sólo para

usarlos bajo techo.

•El transmisor debe ser instalado en el marco de la puerta o la

ventana (superficie fija). El imán debe ser instalado en la puerta

o la ventana (superficie móvil). Vea en la ilustración de abajo las

disposiciones de montaje y direcciones posibles del movimiento.

1 2 3 4

CR2032

3 VOLTS

Batería (tipo

CR2032)

Transmisor Aleta

Destornilla-

dor plano

•Para completar el sistema se debe usar un receptor compati-

ble. El receptor debe estar ubicado dentro de 100 pies (30 m)

del transmisor (la distancia máxima puede variar dependiendo

del tipo de estructuras entre el transmisor y el receptor).

2. Seleccione la ubicación de montaje para el transmisor de

entrada.

Nota:

La separación máxima entre el transmisor y

el imán es de 3/8 de pulgada y las flechas ubicadas en la

Transmisor instalado en superficie fija

Imán instalado en superficie móvil

Disposiciones de montaje y direcciones posibles del

movimiento

3/8" MAXIMUM

cara de cada componente deben estar alineadas (Vea la

ilustración). También, las superficies frontales del transmi-

sor y del imán deben estar al ras. Si el imán está empotrado,

use la extensión del imán y los dos tornillos largos (provis-

tos) para asegurar una alineación correcta.

3. Antes del montaje, sostenga el transmisor y el imán en la

ubicación seleccionada y verifique el funcionamiento. Mien-

tras sostiene el transmisor fijo, mueva el imán alejándolo del

transmisor como simulando que la puerta o la ventana está

siendo abierta. Verifique que el LED rojo en el transmisor

destelle momentáneamente y que el receptor encienda la

luz. Vuelva a poner el imán en la posición original simulando

que la puerta o la ventana se está cerrando. Verifique que el

LED rojo en el transmisor destelle momentáneamente y que

el receptor apague la luz.

Nota:

Si el transmisor no funciona

correctamente, vea

Guía de Análisis de Averías

4. Montaje del transmisor

Montaje con tornillo: Una a la pared la tapa posterior del

transmisor usando los dos tornillos cortos (provistos). Colo-

que a presión el transmisor en la tapa posterior.

Montaje con cinta: Coloque un pedazo largo de cinta

esponjosa (provista) a la tapa posterior del transmisor.

Pegue en la posición deseada del marco de la puerta o la

ventana la tapa posterior del transmisor. Coloque a presión

el transmisor en la tapa posterior.

5. Repita el paso 4 para unir el imán a la puerta o la ventana.

Reemplazo de la batería

El transmisor de entrada requiere para funcionar una batería de

litio de 3 voltios tipo CR2032. El transmisor viene con la batería

instalada. Con uso normal, la batería durará aproximadamente

5 años. Retire la batería cuando al transmisor no se lo vaya a

usar por un largo período de tiempo.

1. Retire el transmisor de

su tapa posterior usando

un destornillador peque-

ño de hoja plana.

2. Con cuidado haga palan-

ca en la batería para que

se afloje usando un des-

tornillador pequeño de

hoja plana. La batería

saltará.

3. Instale la batería de re-

puesto en el zócalo con

el lado positivo (+) hacia

arriba (vea la ilustración).

Presione sobre la bate-

ría hasta que se coloque a presión en su sitio.

4. Coloque a presión el transmisor en la tapa posterior.

Nota:

El imán no requiere de una batería.

CR2032

3 VOLTS

Batería de litio CR2032

Destornillador

de hoja plana

Reemplazo de la batería

Transmisor

Direcciones posibles

de movimiento Direcciones posibles

de movimiento

MÁXIMO 3/8 de pulgada

598-1116-04

DETECTOR INALÁMBRICO DE MOVIMIENTO

Características:

•No se requiere cableado.

•Margen de sensibilidad hasta 70 pies. 180° de

cobertura.

•Sensibilidad ajustable.

•Operación diurna/nocturna o sólo nocturna.

•Modo prueba.

•Usa dos baterías AA.

•Montaje en pared o alero.

•Controla los receptores hasta 100 pies de distancia.

Seleccione modo nocturno o modo de 24 horas

Este detector es capaz de detectar movimiento de día y de

noche o sólo de noche. Para fijar el modo de detección, retire el

panel posterior deslizándolo hacia abajo. Si es necesario retire

las baterías. Mueva el interruptor DETECT (DETECTAR) ya sea

a la posición DAY/NIGHT ó a la posición ONLY NIGHT (SÓLO

NOCHE). Vuelva a colocar el panel posterior siguiendo en orden

inverso las instrucciones anteriores.

Instalación de las baterías

Antes de instalar el detector retire el panel posterior deslizándolo

hacia abajo. Coloque las dos baterías AA según la polaridad marca-

da dentro del compartimento de la batería. Vuelva a colocar el panel

posterior siguiendo en orden inverso las instrucciones anteriores.

Compartimento de la batería – Vista posterior

Instalación del detector de movimiento

1. Instale la consola de montaje del detector en donde se

necesite detectar movimiento. Acople esta consola de mon-

taje a un objeto robusto (

ejemplo:

árbol, poste, casa, etc.)

usando los dos tornillos provistos. Asegúrese que la unidad

no tenga obstrucciones en su línea de mira.

Nota:

Si monta

la consola a una superficie curva, acóplela verticalmente.

2. Instale el detector de movimiento a la consola de montaje.

Usando un destornillador cabeza Philips, afloje el tornillo de

la abrazadera en la consola de montaje. Inserte la montura

giratoria de bola del detector en el zócalo de la consola de

montaje (

Nota:

Usted debería oír un chasquido -un clic-).

Apunte el detector hacia el área que se requiere detectar.

Apriete el tornillo de la abrazadera.

Consola de montaje

Tornillo de la

abrazadera

Tuerca

Detector

Tornillo de montaje

Montura giratoria

de bola

Zócalo de la consola

de montaje

DETECT

CODES

1234

DAY

NIGHT

ONLY

Control

detector

IMPORTANTE:

El detector debe estar montado con la tapa

inferior hacia abajo con el fin de mantener la hermeticidad contra

el agua.

Revisión de la operación y de la regulación

Nota:

Cuando lo prenda por primera vez o cuando cambie de

modalidad espere 1 1/2 minutos.

Los controles de ALCANCE y DURACIÓN están ubicados en la

parte inferior del detector. Usando las uñas de los dedos o un

destornillador pequeño de cabeza plana, haga suavemente

palanca en la tapa hasta que se abra.

1. Revise la operación. Ponga el control de DURACIÓN en el

modo TEST (PRUEBA). Camine frente a la unidad detectora.

Cuando un movimiento es detectado, la luz indicadora LED

ubicada en la parte inferior del detector debería destellar.

2. Regule el detector. Gire el control de ALCANCE a la posición

media y el de DURACIÓN a la posición TEST. Camine por

el área de cobertura y note su posición cuando el LED

empiece a destellar. Afloje el tornillo de la abrazadera y

mueva el detector para cambiar el área de cobertura. Cuan-

do termine apriete el tornillo de la abrazadera. No apriete

excesivamente este tornillo.

3. Regule el control de alcance. Para incrementar la sensibili-

dad, gire el control de ALCANCE hacia MAX. Para disminuir

la sensibilidad, gírelo hacia MIN.

Nota:

En algunos ambien-

tes si el ALCANCE se calibra demasiado alto, puede ocurrir

una falsa activación.

Nota:

Cuando use el modo de prueba (Test) para comprobar

el funcionamiento durante el día:

A. Ponga el interruptor del control DETECT (DETECTAR) a

DAY/NIGHT (NOCHE/DÍA) y

B. Ponga el control ON-TIME (DURACIÓN) a TEST.

4. Fije el control de DURACIÓN. Determine la cantidad de

tiempo que desea que el dispositivo conectado permanezca

encendido luego que se detecta movimiento (1 ó 5 minutos).

Mueva el control de DURACIÓN a la configuración corres-

pondiente.

ESPAÑOL

598-1116-04

IMPORTANTE:

Evite apuntar el control:

•A objetos que cambian rápidamente de temperatura, tales

como ventosas de calor y acondicionadores de aire. Estas

fuentes de calor podrían ocasionar una activación falsa.

•A áreas en donde las mascotas o el tráfico pueden activar el

control.

•En las cercanías de objetos grandes pintados con colores

claros cuyo reflejo puede activar el apagado. No enfoque otras

luces al detector.

INFORMACIÓN DEL RECEPTOR

Todos los receptores tienen las siguientes características y

potencias nominales:

•Clasificado para un voltaje de alimentación de 120 V CA/60Hz.

•La luz puede reducirse cuando se lo usa con control remoto

(APAGADO, 4 niveles de reducción a elegir desde el más

apagado al más brillante).

•Recordatorios de las últimas calibraciones de reducción se-

leccionadas.

•No se los usa con bombillas fluorescentes compactas.

•Cuando lo prenda por primera vez, espere 15 segundos.

CONVERTIDOR ENCHUFABLE PARA

USARSE BAJO TECHO

Características y potencias nominales:

•Carga incandescente máxima hasta 300

vatios.

•No se requiere cableado.

1. Enchufe el receptor para interiores.

2. Enchufe la lámpara que desea controlar.

Precaución: No exceda el límite de carga máxima indicada

arriba.

3. Revise la operación. Active el transmisor que va a usarse con

el receptor (vea las instrucciones del transmisor). Una señal

será enviada al receptor para ENCENDERLO o APAGARLO.

4. Uso del interruptor derivante remoto. Estos receptores vie-

nen equipados con un interruptor derivante remoto. Este

interruptor permite al usuario seleccionar entre los modos

AUTOMÁTICO y MANUAL. El modo AUTOMÁTICO permite

operar a la lámpara con el control remoto o con el detector

remoto de movimiento. El modo MANUAL permite que la

lámpara enchufada opere manualmente.

5. Regulación del volumen de la alarma sonora (si es aplica-

ble). Algunos modelos vienen equipados con una alarma

sonora. La alarma suena solamente cuando el receptor es

activado por el detector remoto de movimiento y interruptor

de entrada. El volumen de la alarma se regula usando la

ruedecilla lateral del receptor.

Ubicación de los controles

Interruptor

derivante

remoto

Interruptor

derivante

remoto

Control del

volumen de la

alarma

Parlante

Ángulo máximo de

cobertura

Alcance máximo

Área de cobertura

Sensibilidad del detector de movimiento

El detector es más sensible a movimientos transversales a su

campo de mira.

Controles del detector de movimiento - Vista inferior

Sensibilidad máximaSensibilidad mínima

Detector Detector

51TEST

ON-TIME

(MINUTES)

RANGE

MAX MIN

Control de

DURACIÓN Control de la

sensibilidad

Indicador

LED

21 m

2.4 m

180°

Apunte el detector

hacia abajo para una

cobertura menor

Apunte el detector

hacia más arriba para

una cobertura mayor

Regulación de la cobertura del detector de movimiento

Movimiento Movimiento

598-1116-04

CONVERTIDOR DEL ZÓCALO DE LA

LÁMPARA

Características y potencias nominales:

•Carga incandescente máxima hasta 150 vatios.

•No se necesita cableado.

1. Enrosque el módulo en el zócalo de la lámpara.

2. Enrosque en el módulo una bombilla incandescente cuya

potencia sea hasta la nominal.

Precaución: No exceda los límites máximos de carga indi-

cados arriba.

3. Revise la operación. Active el transmisor que va a usarse con

el receptor (vea las instrucciones del transmisor). Una señal

será enviada al receptor para ENCENDERLO o APAGARLO.

Cableado del reflector

Conductor de tierra de la caja de empalme

al tornillo verde de tierra en el aparato.

Blanco con

blanco

Negro con

negro

Empaque

Lámina de

montaje

Perno de

montaje

Tapón de

caucho

REFLECTOR

Características y potencias nominales:

•Hasta una carga incandescente máxi-

ma de 150 vatios o una carga

halógena máxima de 240 vatios (hasta 75 vatios máximo de

incandescente, o 120 vatios máximo de halógena por cada

portalámparas).

•Se requiere un cableado mínimo.

Desconecte la alimentación en el fusible o en el disyuntor.

1. Retire el aparato de luz existente.

2. Como se muestra, instale la lámina de montaje usando dos

tornillos que encajen en su caja de empalme.

Nota:

Puede usarse un colgador plástico para sostener el

aparato mientras se cablea. Enrosque el extremo pequeño

del colgador plástico en el orificio central de la placa cubertora.

Inserte el extremo pequeño en una de las ranuras de la

lámina de montaje.

3. Guíe los cables desde el receptor para lámpara pasando por

el orificio grande del empaque.

4. Tuerza juntos, como se muestra, los cables de la caja de

empalme con los del aparato. Asegúrelos con conectores de

alambre que tengan aprobación UL.

5. Alinee la placa cubertora con su empaque. Asegúrelos con

el perno de montaje.

6. Empuje firmemente el tapón de caucho hasta su sitio.

7. Si no se usó una caja de empalme para ambientes húmedos,

calafatee la superficie de montaje de la placa de pared

usando sellante de silicona para intemperie.

8. Regule los portalámparas aflojando las contratuercas.

Nota:

gire los portalámparas más de 180° de la calibración de fábrica.

Precaución: Para evitar daño por agua y sacudida eléctrica

mantenga los portalámparas a 30° por debajo de la horizontal.

9. Enrosque en el módulo una bombilla incandescente cuya

potencia sea hasta la nominal. Cuando la enrosque en la

lámpara no la apriete excesivamente.

Precaución: No exceda los límites de carga máximos indi-

cados arriba.

10. Revise la operación. Active el transmisor que va a usarse con

el receptor (vea las instrucciones del transmisor). Una señal

será enviada al receptor para ENCENDERLO o APAGARLO.

Advertencia - Riesgo de incendio. No apunte las lámpa-

ras a superficies combustibles dentro de un 1 metro.

ESPAÑOL

598-1116-04

GUÍA DE ANÁLISIS DE AVERÍAS

CAUSA PROBABLE

1. El disyuntor o el fusible está desco-

nectado.

2. El interruptor del dispositivo está des-

conectado.

3. Interrumpido por otro dispositivo.

4. No responde inmediatamente luego

de la instalación.

5. Las señales desde el transmisor es-

tán siendo bloqueadas o el transmi-

sor está fuera de alcance.

6. Batería desgastada en el transmisor.

7. Los interruptores de circuito impreso

en el transmisor y los receptores no

emparejan.

8. El dispositivo está defectuoso.

1. Igual que el 5, 6 y 7 anteriores.

1. Falla de corta duración en la línea de

alimentación.

2. Hay otro transmisor en el mismo canal.

SÍNTOMA

El dispositivo no se enciende.

El dispositivo no se apaga.

El dispositivo se enciende al azar.

SOLUCIÓN

1. Verifique que el disyuntor o el fusi-

ble esté conectado.

2. Verifique que el dispositivo contro-

lado con interruptor esté encendido.

3. Cambie los canales en el transmi-

sor y en los receptores.

4. Espere los 90 segundos del perío-

do de iniciación (detector remoto

de movimiento).

5. Revise objetos metálicos que po-

drían bloquear la señal, o vuelva a

poner el transmisor en posición.

6. Revise la carga de la batería y re-

emplace si es necesario.

7. Verifique que la configuración de

los interruptores de circuito impre-

so tanto en el transmisor como en

los receptores sean iguales.

8. Pruebe usando un dispositivo dife-

rente.

1. Igual que el 5, 6 y 7 anteriores.

1. La siguiente transmisión desde el

transmisor reconfigurará al receptor

a su estado correcto.

2. Cambie los canales en el transmi-

sor y en los receptores.

INFORMACIÓN REGULATORIA

Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Federal de Comunicaciones) y con la RSS-210 de las

Industrias del Canadá. El funcionamiento está sujeto a las dos siguientes condiciones: (1) este aparato no puede causar

interferencias dañinas, y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una interferencia que pueda

causar un funcionamiento indeseable.

El término “IC:” delante del número de cerntificación del radio significa tan solamente que se ha cumplido con las especificaciones

técnicas de Industry Canada.

Se advierte al usuario que cambios o modificaciones no aprobadas expresamente por la parte responsable de cumplir con los

reglamentos podría invalidar la autoridad del usuario para el uso de este equipo.

NO HAY PIEZAS DE SERVICIO DISPONIBLES PARA ESTE PRODUCTO

SERVICIO TÉCNICO

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español por teléfono. Usted

puede también escribir* a:

DESA International, Inc.

P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y Lugar de compra.

598-1116-04

SU GARANTÍA HEATH®/ZENITH LIMITADA A 2 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos

que varían de estado a estado o de provincia a provincia.

Por un período de 2 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de

fábrica o mano de obra será corregido sin cargo para Ud. Las bombillas y las pilas no están cubiertas. Para obtener el

reembolso o reemplazo, devuelva el producto al lugar de compra.

No cubierto - Los servicios de reparación, regulación y calibración debidos al mal uso, abuso o negligencia, las bombillas

y otras partes fungibles no se cubren con esta garantía. Los Servicios no autorizados o modificaciones del producto o de

cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por

inconveniencia, instalación, tiempo de montaje, pérdida por uso, o servicio no autorizado.

Esta garantía cubre solamente los productos ensamblados por Heath®/Zenith y no se extiende a otros equipos o componentes

que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS,

INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS

PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN

LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD

POR PARTE DE DESA POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS

PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados

o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión

arriba indicada puede que no se aplique a Ud. Guarde el recibo para reclamos de garantía.

DESA Specialty Products se reserva el derecho de descontinuar productos y de cambiar especificaciones, cuando desee, sin incurrir

en ninguna obligación de incorporar las nuevas características en los productos vendidos anteriormente.

FRANÇAIS

598-1116-04

CARACTÉRISTIQUES

•Les produits sont testés et approuvés par UL/cUL et FCC/IC.

•La portée opérationnelle est de 30 mètres.

Les commandes d’éclairage Heath®/Zenith sont conçues

pour fonctionner ensemble. Il suffit de déterminer quel

transmetteur doit commander quel récepteur, puis de régler

les codes correspondants.

•Transmetteurs

–Télécommande

–Interrupteur d’appoint

–Interrupteur d’entrée

–Détecteur de mouve-

ment sans fil

Produits Télécommandés

Ce guide comprend des directives d’utilisation pour différents produits télécommandés. Tous ces produits fonctionnent selon les même principes

et utilisent les mêmes types de codes. Veuillez lire toutes les instructions et noter les informations se rapportant spécifiquement à votre produit.

AVERTISSEMENT :

•UTILISER SEULEMENT avec des ampoules 120 V de type incandescent ou halogène.

•NE PAS UTILISER avec des ampoules fluorescentes, des appareils, des sources d'alimentation, des dispositifs

d'éclairage basse tension ou tout autre type de dispositif électrique.

RÉGLAGE DES CODES

Note :

La plupart des installations simples n’exige pas la

modification des codes préréglés. Les codes et les groupes

des transmetteurs et des récepteurs doivent être réglés de

façon identique pour fonctionner ensemble. Les micro-inter-

rupteurs 1 à 3 servent à régler le code. Le micro-interrupteur

4 sert à sélectionner le groupe (A ou B). Consultez la page 22

pour connaître l’emplacement des micro-interrupteurs.

DIM

OFF

DIM

Code des

Récepteurs

Code des

Récepteurs

Groupe A

Groupe B

Code du détecteur de

mouvement à distance

Groupe A

Exemple 1 – Réglage des micro-interrupteurs , système 1

(réglage en usine)

Commande les

récepteurs et les

transmetteurs du

groupe A

Commande les

récepteurs et les

transmetteurs du

groupe B

Note :

Lors de l’utilisation indépendante de plus d’un système,

établissez un code différent pour chaque système. Vous pouvez

avoir jusqu’à 8 codes distincts en réglant les 3 micro-interrupteurs.

Exemple 2 – Réglage des micro-interrupteurs , système 2

Code des

Récepteurs

Code des

Récepteurs

Groupe A Groupe B

Code de

Télécommande

Lors de l’utilisation d’un seul transmetteur de groupe (

p. ex.

transmet-

teur à la porte, interrupteur d’appoint, détecteur de mouvement à

distance), les réglages du code et du groupe doivent être identiques

à ceux des récepteurs pour que le système fonctionne correctement.

•Récepteurs

–Convertisseur enfichable in-

térieur

–Projecteur

–Convertisseur de douille

d’ampoule

Ce manuel s'applique aux produits suivants :

Micro-interrupteur

de groupe.

Non utilisé pour la

télécommande.

Note :

Le canal peut aussi être modifié pour réduire les problèmes

d’interférence provenant d’autres produits sans fil (

p. ex.

télé-

phone sans fil, télécommande d’ouverture des portes de garage,

etc.). Consultez le

Guide de dépannage

pour plus de détails.

Code des

Récepteurs

Groupe A

Code de

Télécommande

Micro-interrupteur

de groupe.

Non utilisé pour la

télécommande.

Exemple 3 – Réglage des micro-interrupteurs avec un

seul transmetteur

Note :

Le système ne fonctionne pas comme dans les exemples

1 et 2 parce que le réglage des codes est différent.

(– Indique la position du micro-interrupteur)

598-1116-04

Télécommande

Convertisseur enfichable intérieur

EMPLACEMENT DES MICRO-INTERRUPTEURS

1 2 3 4

Micro-

interrupteurs

Couvercle des

piles

1 2 3 4

Micro-

interrupteurs

1 2 3 4

2032

DIM

Interrupteur d’appoint

Couvercle

d’accès

1 2 3 4

Interrupteur d’entrée

Projecteur

Convertisseur de douille d’ampoule

1 2 3 4

Micro-

interrupteurs

Vis

Couvercle

Détecteur de mouvement sans fil

Micro-

interrupteurs

DETECT

CODES

1234

DAY

NIGHT

ONLY

Micro-

interrupteurs

1 2 3 4

Vue rapprochée d’un micro-

interrupteur (réglage en usine à la

position «OFF»)

Note :

Le «X» placé sur les micro-

interrupteurs vise à préciser la position

à la page précédente.

1 2 3 4

CR2032

3 VOLTS

Micro-

interrupteurs

Micro-

interrupteurs

FRANÇAIS

598-1116-04

Note :

Une télécommande est capable de faire fonction-

ner de façon indépendante deux récepteurs sur le

même canal. S'il l'on veut faire fonctionner plus de deux

récepteurs de façon indépendante, il est nécessaire de

se procurer des télécommandes additionnelles.

1. Enlevez la languette du compartiment des piles. Enlevez le

couvercle à l'arrière du transmetteur. Tirez doucement la

languette hors du compartiment des piles. Glissez le couver-

cle sur le transmetteur.

TÉLÉCOMMANDE

2. Fonctions de la télécommande. Les trois boutons du côté

gauche de la télécommande font fonctionner un ou

récepteur(s) avec des adresses correspondantes. Les trois

boutons du côté droit de la télécommande font fonctionner

un deuxième ensemble d'un ou de plusieurs récepteur(s).

•Dispositif A/B « ON » : Allume tout récepteur se trouvant sur le

même canal que cette télécommande.

•Dispositif A/B « OFF » : Éteint tout récepteur se trouvant sur le

même canal que cette télécommande.

•Dispositif A/B « DIM » : Active la fonction de mise en veilleuse de

tout récepteur se trouvant sur le même canal que cette télécom-

mande.

Note :

En appuyant sur le bouton DIM, vous avez accès

à cinq degrés distincts de luminosité.

Note :

Pour faire fonctionner de façon indépendante un deuxième

récepteur en utilisant une seule télécommande, assurez-vous

que le 4ème micro-interrupteur est réglé différemment (consul-

tez la section

Réglages des codes

•Dispositif A – Glissez le micro-interrupteur 4 à la position « OFF

» sur chaque récepteur qui sera commandé par ces boutons.

•Dispositif B – Glissez le micro-interrupteur 4 à la position « ON

» sur chaque récepteur qui sera commandé par ces boutons.

Important : Attendez 1 ou 2 secondes après avoir appuyé sur

un bouton du transmetteur avant d’appuyer de nouveau dessus

pour permettre à la transmission de s’effectuer.

Note :

Si le voyant ne s’allume pas ou s’il s’allume par intermit-

tence lorsque vous appuyez sur un bouton du transmetteur,

consultez le

Guide de dépannage

Pince de pare-soleil d'automobile facultative

(comprise)

La télécommande comprend une pince de pare-soleil d'automo-

bile facultative pouvant être installée pour plus de commodité.

1. Pour attacher la pince de pare-soleil à la télécommande (si

désiré), poussez-la dans la fente à l'arrière de la télécom-

mande jusqu'à ce qu'elle se mette en place avec un bruit sec.

2. Pour enlever la pince de pare-soleil, insérez un petit tourne-

vis à tête plate dans la fente à l'arrière de la télécommande.

Enfoncez doucement la partie de la pince qui est à l'intérieur

de la fente à l'aide du tournevis tout en tirant la pince hors de

la télécommande à partir du haut.

Vue arrière de la télécommande

Commandes des fonctions

1 2 3 4

Compartiment

des piles

(Type A23) Couvercle

des piles

Languette

4543

1232

Dispositif A « DIM »

Dispositif A « ON »

Dispositif A « OFF »

Dispositif B « DIM »

Dispositif B « ON »

Dispositif B « OFF »

Enlèvement de la pince de pare-soleil – Vue arrière

Tournevis à

tête plate

Pince de pare-soleil

facultative

598-1116-04

1 2 3 4

DIM

2032

Onglet de

verrouillage

de la pile

Pile au

lithium

CR2032

Porte

d’accès

Retrait de la porte

d’accès de la pile

INTERRUPTEUR D’APPOINT

Installation

1. Retrait de l’onglet du compartiment de la pile.

Retirez le couvercle avant du transmetteur d’ap-

point. Tirez doucement sur l’onglet pour le retirer du

compartiment de la pile. Replacez le couvercle sur

le transmetteur d’appoint.

DIM

Retrait de l’onglet de la pile

2032

Compartiment de la

pile (Type CR2032) Couvercle

Onglet

Interrupteur d’appoint

2. Sélectionnez l’emplacement où sera installé le transmetteur.

Note :

Le transmetteur doit être situé tout au plus à 30 mètres

(100 pieds) du récepteur.

Note :

Le transmetteur doit être installé

à environ 4 pieds au-dessus du plancher, en position verticale.

3. Avant de l’installer, placez le transmetteur à l’endroit prévu de

son installation et vérifiez-en le fonctionnement (voir

Fonc-

tionnement

Note :

Si le transmetteur ne fonctionne pas

correctement, consultez la section

Guide de dépannage

4. En maintenant le transmetteur en place, marquez les orifi-

ces de montage au moyen d’un crayon ou d’un objet pointu.

5. Enlevez le transmetteur, puis percez deux orifices de 3/16

po. Enfoncez les ancrages à placoplâtre (fournis) dans les

orifices au moyen d’un marteau.

6. Fixez le transmetteur au mur au moyen des deux vis fournies.

Fonctionnement

1. Assurez-vous que le récepteur est bien installé. Consultez la

section

Informations sur le récepteur

à la page 27.

2. Appuyez sur le bouton de mise sous tension (ON – partie

supérieure), puis relâchez-le. L’éclairage devrait s’allumer à

pleine puissance.

3. Appuyez sur le bouton de mise hors tension (OFF – partie du

bas), puis relâchez-le. L’éclairage devrait s’éteindre.

4. Appuyez sur le bouton DIM, puis relâchez-le. L’éclairage

devrait s’allumer à l’intensité pré-réglée.

5. Continuez d’appuyez sur le bouton DIM jusqu’à ce que vous

obteniez le degré d’éclairage désiré.

Note :

Le récepteur

conserve la dernière intensité d’éclairage utilisée. Pour rap-

peler ce réglage, appuyez sur le bouton DIM puis relâchez-le.

Note :

En cas de panne de courant, le réglage par défaut du

rhéostat est fixé à 50 % de l’intensité lumineuse.

Important : Attendez une ou deux secondes après avoir appuyé

sur un bouton du transmetteur avant d’appuyer de nouveau

dessus pour permettre à la transmission de s’effectuer.

Note :

Si l’éclairage ne s’allume pas ou s’il s’allume par intermit-

tence lorsque vous appuyez sur un bouton du transmetteur,

consultez le

Guide de dépannage

Remplacement de la pile

Le transmetteur mural exige une pile au lithium 3 V, de type

CR2032. Lorsqu’il est expédié, le transmetteur comprend une

pile. En condition d’utilisation normale, la pile devrait durer

environ 5 ans. Retirez la pile si vous ne prévoyez pas utiliser le

transmetteur pour une période prolongée.

1. Appuyez sur la porte d’accès au moyen du pouce, puis

faites-la glisser pour l’ouvrir.

2. Repliez doucement l’on-

glet de verrouillage vers

l’extérieur. La pile sortira

de son logement.

3. Retirez la pile du socle.

4. Installez la pile de rempla-

cement dans le socle, le

signe plus ( + ) sur le des-

sus (voir l’illustration). Ap-

puyez doucement sur la pile

jusqu’à ce que l’onglet de

verrouillage s’enclenche.

5. Replacez la porte d’accès

en la faisant glisser vers le

haut jusqu’à ce qu’elle se

verrouille.

DIM

Transmetteur d’appoint

Bouton de mise

sous/hors tension

Bouton du rhéostat

Couvercle d’accès

FRANÇAIS

598-1116-04

INTERRUPTEUR D’ENTRÉE

Installation

Note :

Le système d’entrée comprend un transmet-

teur et un aimant. Il peut servir à signaler l’ouverture

d’une porte ou d’une fenêtre, ou encore à allumer

une lumière lorsqu’on entre dans un placard, une

pièce, dans le grenier, etc.

1. Retirez l’onglet du compartiment à pile. Retirez ensuite le

couvercle arrière du transmetteur au moyen d’un petit tour-

nevis plat. Tirez doucement sur l’onglet pour le retirer du

compartiment à pile.

Retrait de l’onglet de pile

Détails importants :

•Les composantes du transmetteur d’entrée sont conçues pour

être utilisées à l’intérieur seulement.

•Le transmetteur doit être placé sur le cadre de la porte ou de la

fenêtre (surface stationnaire) tandis que l’aimant est placé sur la

porte ou la fenêtre (surface en déplacement). Consultez l’illustration

plus loin pour les différents types d’installation et de déplacement.

1 2 3 4

CR2032

3 VOLTS

Pile (de type

CR2032)

Transmetteur Onglet

Tournevis plat

•Le fonctionnement du système exige l’utilisation d’un récep-

teur compatible. Ce dernier doit être situé à moins de 100 pi (30

m) du transmetteur (la distance maximum varie en fonction du

type de structure situé entre le transmetteur et le récepteur).

2. Sélectionnez l’emplacement d’installation du transmetteur

d’entrée.

Note :

L’écart maximum entre le transmetteur et

l’aimant doit être de 3/8 po. De plus, les flèches de chaque

composante doivent être alignées (consultez l’illustration).

Transmetteur installé sur une surface stationnaire

Aimant installé sur une surface en déplacement.

Configurations d’installation et possibilités de déplacement

3/8" MAXIMUM

L’avant du transmetteur et de l’aimant doivent être à égalité.

Si l’aimant est en retrait, servez-vous du prolongateur

d’aimant et de deux longues vis (fournies) pour assurer

l’alignement des deux composantes.

3. Avant de les fixer en place, tenez le transmetteur et l’aimant un

devant l’autre, puis éloignez l’aimant pour simuler l’ouverture de

la porte ou de la fenêtre, afin de vérifier le fonctionnement.

Assurez-vous que le voyant à DEL rouge du transmetteur

clignote momentanément et que le voyant du récepteur s’allume.

Replacez l’aimant vis-à-vis le transmetteur pour simuler la ferme-

ture de la porte ou de la fenêtre. Assurez-vous que le voyant à

DEL rouge du transmetteur clignote momentanément et que le

voyant du récepteur s’éteint.

Note :

Si le transmetteur ne fonc-

tionne pas correctement, consultez le

Guide de dépannage

4. Installation du transmetteur

Au moyen de vis : Fixez le couvercle arrière (socle) du

transmetteur au mur au moyen de deux courtes vis (four-

nies). Encliquetez ensuite le transmetteur sur le socle.

Au moyen de ruban adhésif : Fixez une grande pièce de

ruban adhésif coussiné (fourni) au couvercle arrière (socle)

du transmetteur. Collez ce dernier au cadre de la porte ou de

la fenêtre, à la position désirée. Encliquetez ensuite le

transmetteur sur le socle.

5. Répétez l’étape 4 pour fixer l’aimant à la porte ou à la fenêtre.

Remplacement de la pile

Pour fonctionner, le transmetteur d’entrée exige une pile de 3 V

au lithium, de type CR2032. Au moment de l’expédition, le

transmetteur comprend déjà une pile. Lors d’une utilisation

normale, la pile du transmetteur devrait durer environ cinq ans.

Retirez la batterie si vous prévoyez ne pas utiliser le transmet-

teur pendant une période prolongée.

1. Retirez le transmetteur

du socle au moyen d’un

petit tournevis plat.

2. Sortez avec soin la pile

au moyen d’un petit tour-

nevis plat. La pile devrait

sortir facilement.

3. Installez la pile de rem-

placement dans le socle,

en plaçant le (+) sur le

dessus (consultez l’illus-

tration). Appuyez sur la

pile jusqu’à ce qu’elle cli-

que en place.

4. Replacez le transmetteur

sur le socle.

Note :

L’aimant n’exige pas de pile.

CR2032

3 VOLTS

Pile au lithium CR2032

Tournevis plat

Remplacement de la pile

Transmetteur

Directions possibles

du déplacement Directions possibles

du déplacement

3/8 po maximum

598-1116-04

DÉTECTEUR DE MOUVEMENT SANS FIL

Caractéristiques :

•Aucun câblage nécessaire.

•Jusqu'à 21 mètres de portée de détection, 180°

de couverture.

•Sensibilité réglable.

•Fonctionnement Jour/Nuit ou Nuit seulement.

•Mode d'essai.

•Utilise 2 piles AA.

•Montage sur mur ou avant-toit.

•Commande le récepteur sur une distance maximum de 100 pieds.

Sélection du mode de nuit ou du mode 24 heures

Ce détecteur peut détecter les mouvements le jour et la nuit ou

la nuit seulement. Pour régler le mode de détection, enlevez le

panneau arrière en glissant le panneau vers le bas. Enlevez les

piles si nécessaire. Glissez l'interrupteur « DETECT » soit à la

position « DAY/NIGHT » (jour/nuit) ou à la position « NIGHT

ONLY » (nuit seulement). Replacez le panneau arrière en

inversant les instructions ci-dessus.

Installation des piles

Avant de monter le détecteur, enlevez le panneau arrière en glissant

le panneau vers le bas. Installez 2 piles AA en fonction des repères

de polarité se trouvant à l'intérieur du compartiment des piles.

Replacez le panneau arrière en inversant les instructions ci-dessus.

Compartiment des piles – Vue arrière

Installation du détecteur de mouvement

1. Installez le support de montage du détecteur là où vous désirez

détecter le mouvement. Fixez le support de montage à un objet

robuste (

p. ex.

un arbre, un poteau, une maison, etc.) à l'aide

des deux vis fournies. Assurez-vous que le détecteur n'a pas la

vue obstruée.

Note :

Si le support de montage est fixé à une

surface courbée, il doit être installé verticalement.

2. Installez le détecteur de mouvement au support de montage.

À l'aide d'un tournevis à pointe cruciforme, desserrez la vis

de serrage sur le support de montage. Insérez la monture à

rotule sur le détecteur dans la douille du support de montage

(

Note :

Vous devriez entendre un claquement). Dirigez le

détecteur vers la zone où vous voulez détecter le mouve-

ment. Serrez la vis de serrage.

Support de montage

Vis de

serrage

Écrou

Détecteur

Vis de montage

Monture à rotule

Douille de support

de montage

DETECT

CODES

1234

DAY

NIGHT

ONLY

Commande

de détection

IMPORTANT :

Le détecteur doit être monté avec le couvercle

inférieur vers le bas afin d'assurer l'étanchéité.

Vérification du fonctionnement et du réglage

Note :

Lorsque l’appareil est mis en circuit ou changé de mode,

attendre 1 1/2 minute.

Les commandes « RANGE » (portée) et « ON-TIME » (durée de

marche) sont situées dans le bas du détecteur. À l'aide de vos

ongles ou d'un petit tournevis à tête plate, soulevez doucement

le couvercle jusqu'à ce qu'il s'ouvre.

1. Vérifiez le fonctionnement. Mettez la commande « ON-TIME

» au mode « TEST » Marchez devant le détecteur. Le voyant

DEL situé dans le bas du détecteur devrait clignoter lorsque

le mouvement est détecté.

2. Réglez le détecteur. Tournez la commande « RANGE » à la

position centrale et la commande « ON-TIME » à la position

« TEST ». Marchez dans la zone de couverture en notant

l'endroit où vous êtes lorsque le voyant DEL commence à

clignoter. Desserrez la vis de serrage et déplacez le détec-

teur pour changer la zone de couverture. Serrez la vis de

serrage lorsque vous avez terminé. Ne serrez pas trop la vis

de serrage.

3. Réglez la commande de la portée. Pour augmenter la

sensibilité, tournez la commande « RANGE » vers MAX.

Pour diminuer la sensibilité, tourner la commande « RANGE

» à MIN.

Note :

Si la commande « RANGE » est réglée trop

haut, ceci pourrait causer un faux déclenchement dans

certains environnements.

Note :

Lors de l’utilisation du mode Test pour vérifier le

fonctionnement pendant le jour, :

A. Régler le commutateur DETECT à DAY/NIGHT, puis

B. Régler la commande ON-TIME à TEST.

4. Réglez la commande « ON-TIME ». Déterminez pendant

combien de temps vous voulez que le dispositif connecté

reste allumé après que le mouvement ait été détecté (1 ou

5 minutes). Glissez la commande « ON-TIME » vers le

réglage correspondant.

FRANÇAIS

598-1116-04

IMPORTANT :

Évitez de diriger la commande vers :

•Les objets dont la température change rapidement tels que les

bouches de chaleur et les climatiseurs. Ces sources de cha-

leur peuvent causer un faux déclenchement.

•Les endroits où les animaux domestiques ou le traffic peuvent

déclencher la commande.

•Les gros objets de couleur claire situés à proximité et qui

reflètent la lumière peuvent déclencher la fermeture. Ne poin-

tez pas d'autres lumières vers le détecteur.

Angle de couverture

maximal

Portée maximale

Angle de couverture

Sensibilité du détecteur de mouvement

Le détecteur est plus sensible au mouvement à travers son

champ de vision.

Commandes du détecteur de mouvement – Vue du dessous

Le plus sensibleLe moins sensible

Détecteur Détecteur

51TEST

ON-TIME

(MINUTES)

RANGE

MAX MIN

Commande

« ON-TIME » Commande

de sensibilité

Voyant DEL

21 m

2.4 m

180°

Dirigez le détecteur

vers le bas pour une

couverture courte

Dirigez le détecteur

plus haut pour une

couverture longue

Réglage de la couverture du détecteur de mouvement

Mouvement Mouvement

INFORMATIONS SUR LE RÉCEPTEUR

Tous les récepteurs ont les caractéristiques et valeurs nomina-

les suivantes :

•Valeur nominale pour une tension de 120 VCA/60 Hz.

•La lumière peut être atténuée lors de l'utilisation avec télécom-

mande (ARRÊT, 4 niveaux d'intensité pouvant être sélection-

nés de sombre à très lumineux, complètement en MARCHE).

•Mémorisation du réglage d'intensité le plus récent.

•N'utilisez pas cet appareil avec des ampoules fluorescentes

compactes.

•Lorsque l’appareil est mis en circuit, attendre 15 secondes.

CONVERTISSEUR ENFICHABLE INTÉRIEUR

Caractéristiques et valeurs nominales :

•Jusqu'à 300 watts maximum de charge in-

candescente.

•Aucun câblage nécessaire.

1. Branchez le récepteur intérieur.

2. Branchez la lumière que vous désirez contrôler.

Attention : Ne dépassez pas les limites maximales de

charge figurant ci-dessus.

3. Vérifiez le fonctionnement. Activez le transmetteur utilisé

avec le récepteur (consultez les directives sur le transmet-

teur). Un signal est transmis au récepteur pour le mettre

SOUS ou HORS tension.

4. Utilisation du commutateur de dérivation à distance. Ces récep-

teurs sont équipés d'un commutateur de dérivation à distance.

Ce commutateur permet à l'utilisateur de choisir entre les modes

« AUTO » et « MANUAL ». Le mode « AUTO » permet à la

lumière d'être commandé par la télécommande ou par le détec-

teur de mouvement à distance. Le mode « MANUAL » permet à

la lumière branchée d'être commandée manuellement.

5. Ajustez le volume de l’alerte radio (le cas échéant). Certains

modèles sont dotés d’une alarme sonore. L’alarme se déclen-

che seulement lorsque le récepteur est activé par le détecteur

de mouvement sans fil et interrupteur d’entrée. Le volume de

l'alarme s'ajuste à l'aide de la molette se trouvant sur le côté

du récepteur.

Emplacements des commandes

Commutateur

de dérivation

à distance

Commande

d'ajustement

du volume

Haut-parleur

Commutateur

de dérivation

à distance

598-1116-04

CONVERTISSEUR DE DOUILLE

D’AMPOULE

Caractéristiques et valeurs nominales :

•Jusqu'à 150 watts maximum de charge incan-

descente.

•Minimum de câblage nécessaire.

1. Vissez le module dans la douille.

2. Vissez l'ampoule incandescente à valeur nominale recom-

mandée dans le module.

Attention : Ne dépassez pas les limites de charge maxima-

les figurant ci-dessus.

3. Vérifiez le fonctionnement. Activez le transmetteur utilisé

avec le récepteur (consultez les directives sur le transmet-

teur). Un signal est transmis au récepteur pour le mettre

SOUS ou HORS tension.

Câblage du projecteur

Fil de terre du disjoncteur à la vis de terre

verte sur l'appareil d'éclairage.

Blanc à

blanc Noir à noir

Joint

Support de

montage

Boulon de

montage

Bouchon de

caoutchouc

Avertissement - Risque d'incendie ! Ne pas pointer les

lampes vers une surface combustible située à moins de

1 mètre.

PROJECTEUR

Caractéristiques et valeurs nominales :

•Jusqu'à 150 watts maximum de charge

incandescente ou 240 watts maximum

de charge halogène (jusqu'à 75 watts maximum de charge

incandescente ou 120 watts maximum de charge halogène

par douille).

•Minimum de câblage nécessaire.

Coupez le courant au fusible ou au disjoncteur.

1. Enlevez l'appareil d'éclairage existant.

2. Installez le support de montage tel qu'illustré à l'aide de deux

vis convenant au disjoncteur.

Note :

Le support de plastique peut être utilisé pour tenir

l'appareil d'éclairage lors du câblage. Faites passer la petite

extrémité du spport de plastique à travers le trou dans le

centre de la plaque-couvercle. Insérez la petite extrémité

dans une des fentes sur le support de montage.

3. Acheminez les fils à partir du récepteur optique à travers les

gros trous du joint.

4. Torsadez les fils du disjoncteur et les fils de l'appareil

d'éclairage tel qu'illustré. Fixez-les à l'aide des capuchons

de connexion approuvés UL.

5. Alignez la plaque-couvercle et le joint de plaque-couvercle.

Fixez à l'aide d'un boulon de montage.

6. Poussez le bouchon de caoutchouc fermement en place.

7. Si un disjoncteur pour endroit humide n'est pas utilisé,

colmatez la surface de montage de la plaque murale à l'aide

d'un produit d'étanchéité au silicone.

8. Ajustez les douilles en desserrant les écrous freinés.

Note :

Ne tournez pas les douilles de plus de 180° par rapport au

réglage d'usine.

Attention : Afin d'éviter les dégâts causés par l'eau et les

chocs électriques, gardez les douilles à 30° sous l'horizontale.

9. Vissez l'ampoule incandescente à valeur nominale recom-

mandée dans le module. Ne serrez pas outre mesure.

Attention : Ne dépassez pas les limites maximales de

charge figurant ci-dessus.

10. Vérifiez le fonctionnement. Activez le transmetteur utilisé

avec le récepteur (consultez les directives sur le transmet-

teur). Un signal est transmis au récepteur pour le mettre

SOUS ou HORS tension.

FRANÇAIS

598-1116-04

GUIDE DE DÉPANNAGE

CAUSE POSSIBLE

1. Le disjoncteur ou le fusible sont

éteints.

2. L'interrupteur sur le dispositif est

éteint.

3. Le dispositif est interrompu par un

autre dispositif.

4. Le dispositif ne répond pas immédia-

tement après l'installation.

5. Les signaux du transmetteur sont blo-

qués, ou le transmetteur est hors de

portée.

6. Les piles du transmetteur sont fai-

bles.

7. Les micro-interrupteurs sur le trans-

metteur et le récepteur ne correspon-

dent pas les uns aux autres.

8. Le dispositif est défectueux.

1. Mêmes cause qu'en 5, 6, et 7 ci-

dessus.

1. Panne d'électricité de courte de du-

rée.

2. Il y a un autre transmetteur sur le

même canal.

SYMPTÔME

Le dispositif ne s'allume pas.

Le dispositif ne s'éteint pas.

Le dispositif s'allume au hasard.

SOLUTION

1. Vérifiez que le disjoncteur ou le

fusible sont allumés.

2. Vérifiez que l'interrupteur sur le dis-

positif est allumé.

3. Changez les canaux sur le trans-

metteur et le(s) récepteur(s).

4. Attendez 90 secondes de période

d'initialisation (détecteur de mou-

vement à distance).

5. Vérifiez s'il y a des objets métalli-

ques pouvant bloquer le signal, ou

repositionnez le transmetteur.

6. Vérifiez si les piles sont chargées et

remplacez-les si nécessaire.

7. Vérifiez si le réglage des micro-

interrupteurs sur le transmetteur et

le(s) récepteur(s) est le même.

8. Vérifiez si c'est le cas en utilisant un

dispositif différent.

1. Mêmes solutions qu'en 5, 6, et 7 ci-

dessus.

1. Lors de la prochaine émission, le

transmetteur replacera le récepteur

à l’état approprié.

2. Changez les canaux sur le trans-

metteur et le(s) récepteur(s).

RENSEIGNEMENTS DE RÈGLEMENTS

Ce dispositif est conforme aux exigences de la partie 15 des règles FCC et RSS-210 d’Industrie Canada. Son fonctionnement est

sujet aux deux conditions suivantes: 1) Ce dispositif ne doit pas causer de parasites nuisibles, et 2) ce dispositif doit endurer tous

les parasites reçus, y compris ceux susceptibles de provoquer un fonctionnement intempestif.

Le terme « IC : » avant le numéro de certification de radio signifie seulement que les spécifications techniques d'Industrie Canada

ont été satisfaites.

Avis à l’utilisateur : Les changements ou modifications, qui n’ont pas été explicitement approuvés par l’organisme chargé d’assurer

la conformité aux règlements, pourraient invalider le droit de l’utilisateur à faire fonctionner cet appareil.

AUCUNE PIÈCE DE RECHANGE N’EST DISPONIBLE POUR CE PRODUIT

SERVICE TECHNIQUE

(N'envoyez pas de produits)

Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante :

DESA International, Inc.

P.O. Box 90004, Bowling Green, KY 42102-9004

* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d’achat

et endroit de l’achat.

598-1116-04

DESA Specialty Products se réserve le droit de mettre fin à la production de ses produits ou d’en modifier les spécifications à tout

moment, et elle n’est pas tenue d’incorporer les nouvelles caractéristiques de ses produits aux produits vendus antérieurement.

VOTRE GARANTIE LIMITÉE DE 2 ANS HEATH®/ZENITH

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres

droits, variables d’une province à l’autre.

Pendant une période de 2 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau

ou de main-d’oeuvre sera corrigée gratuitement. Les ampoules et les piles ne sont pas incluses. Pour obtenir un remboursement

ou un remplacement, retournez le produit au point d’achat.

Exclusions de la garantie - Le service de réparation, l’ajustement et l’étalonnage nécessités par un mésusage, un usage abusif

ou la négligence, les ampoules et autres consommables ne sont pas couverts par la présente garantie. Le service non autorisé

ou la modification du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie. Cette

garantie ne comprend pas le remboursement pour dérangement, installation, temps de montage, perte d’utilisation ou service

non autorisé.

La garantie ne couvre que les produits assemblés Heath®/Zenith et ne s’étend pas aux autres équipements et composants

que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y

COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA

COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION

PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA NE POURRA

ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y

COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT

PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou

secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Conservez le reçu pour réclamations

sous garantie.

HeathCo 60WRC16TX 6016TX Remote Control User Manual 598 1108 rev00

HeathCo LLC 6016TX Remote Control 598 1108 rev00

Owners Manual

Navigation menu

Namespaces

Views

Navigation
