Hunter Douglas Window Fashions PC2 Two-way wireless radio in the 2.4GHz ISM band that works as a bridge between Ethernet and a proprietary RF network User Manual II

Hunter Douglas Window Fashions Two-way wireless radio in the 2.4GHz ISM band that works as a bridge between Ethernet and a proprietary RF network II

Contents

User Manual II

© 2015 Hunter Douglas. Tous droits réservés. Toutes les marques de commerce utilisées dans la présente sont la propriété de Hunter Douglas.
© 2015 Hunter Douglas. All rights reserved. All trademarks used herein are the property of Hunter Douglas. 5110540076 5/15
Concentrateur PowerViewMC
GUIDE DE DÉMARRAGE RAPIDE
Table des matières
Contenu de la trousse . . . . . . . . . . . 5
Connexions . . . . . . . . . . . . . . . . . 7
Programmer les commandes
de la connexion série RS-232 . . . . . 19
Dépannage . . . . . . . . . . . . . . . . . 21
Stores romains AlustraMD Woven TexturesMD

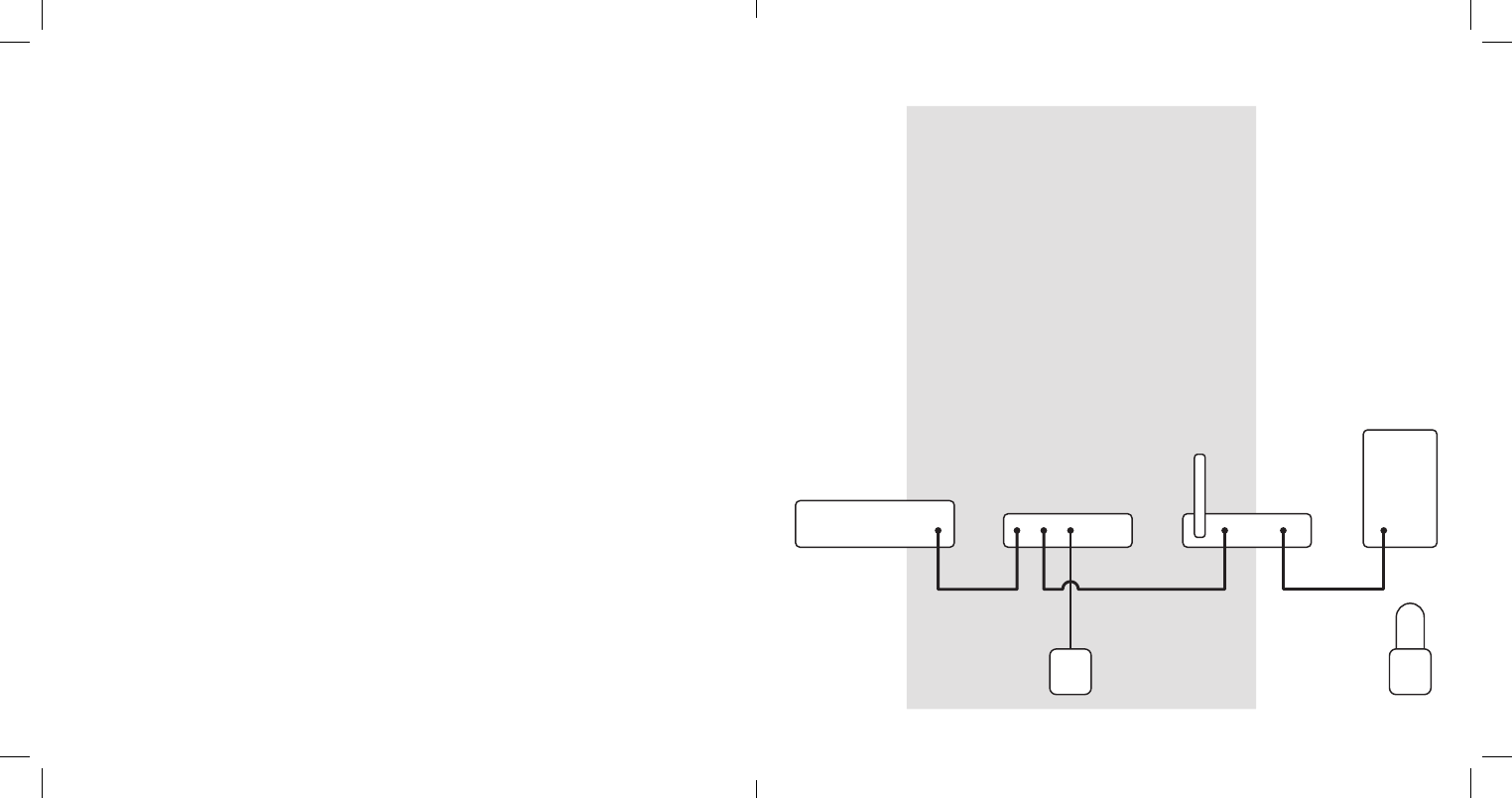

Le concentrateur PowerViewMC
assure l’interface avec l’appli
PowerView pour pouvoir
commander les parures de fenêtre
motorisées de Hunter Douglas
avec des appareils mobiles.
Le concentrateur peut aussi
être intégré à des systèmes
de domotique par l’entremise
d’une connexion série RS-232
ou une adresse IP.
Concentrateur PowerViewRouteur sans fil
Etherne
tE
thernet
Bloc d’alimentatio
nR
épéteur
RS-232
Ordinateur
Contrôleur de la domotique
3

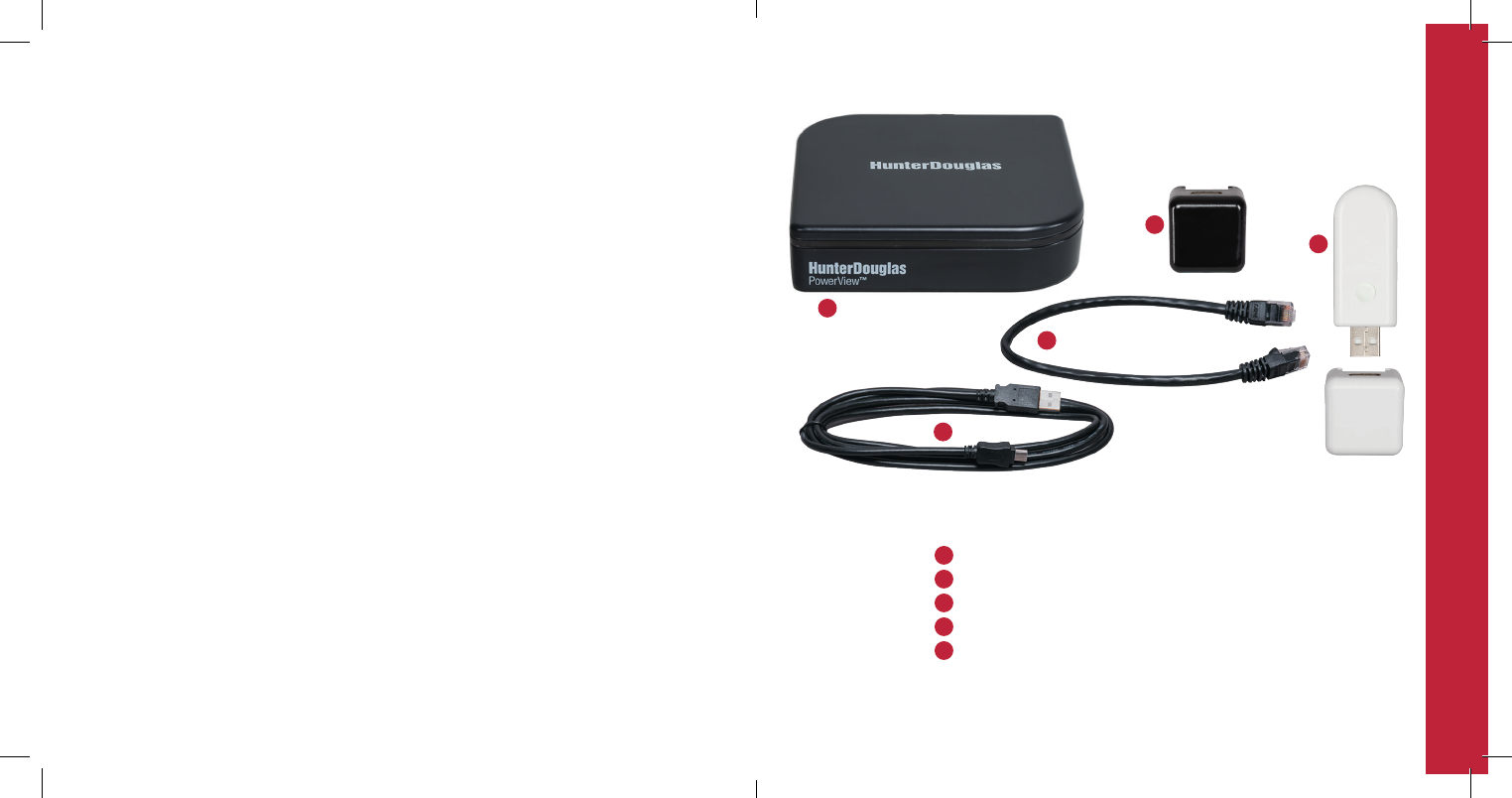

CONTENU DE LA TROUSSE
A
C
D
B
E
A Concentrateur PowerViewMC
B Bloc d’alimentation USB (noir)
C Câble du bloc d’alimentation USB
D Câble Ethernet
E Trousse de répéteur :
1 répéteur PowerView
1 bloc d’alimentation USB (blanc)
5
7
Connecter l’alimentation au concentrateur.
Connectez le câble du bloc d’alimentation USB au bloc
d’alimentation et au concentrateur. Branchez le bloc d’alimentation
sur une prise de courant c.a. ou un bloc multiprises.
CONNEXIONS
9

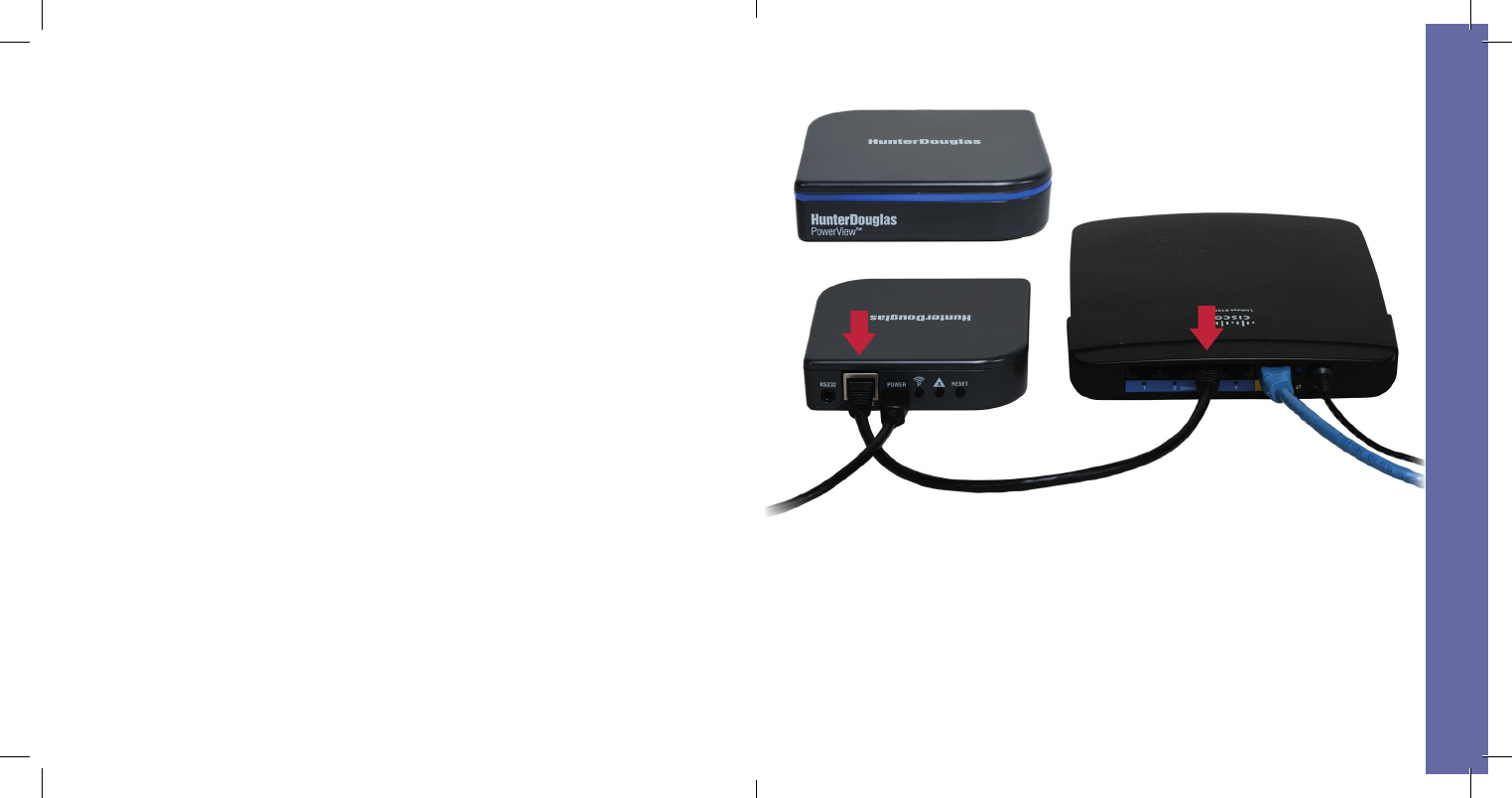

Connecter le concentrateur
au routeur sans fil.
Connectez le câble Ethernet au concentrateur et ouvrez un port
LAN sur votre routeur. Le témoin sur le devant du concentrateur
PowerViewMC clignotera en alternance entre ROUGE et BLEU
lorsqu’il est sous tension et qu’il reçoit une adresse IP du routeur.
Lorsque la communication est établie avec l’appli PowerView, le
témoin cessera de clignoter et sera BLEU.
CONNEXIONS
11

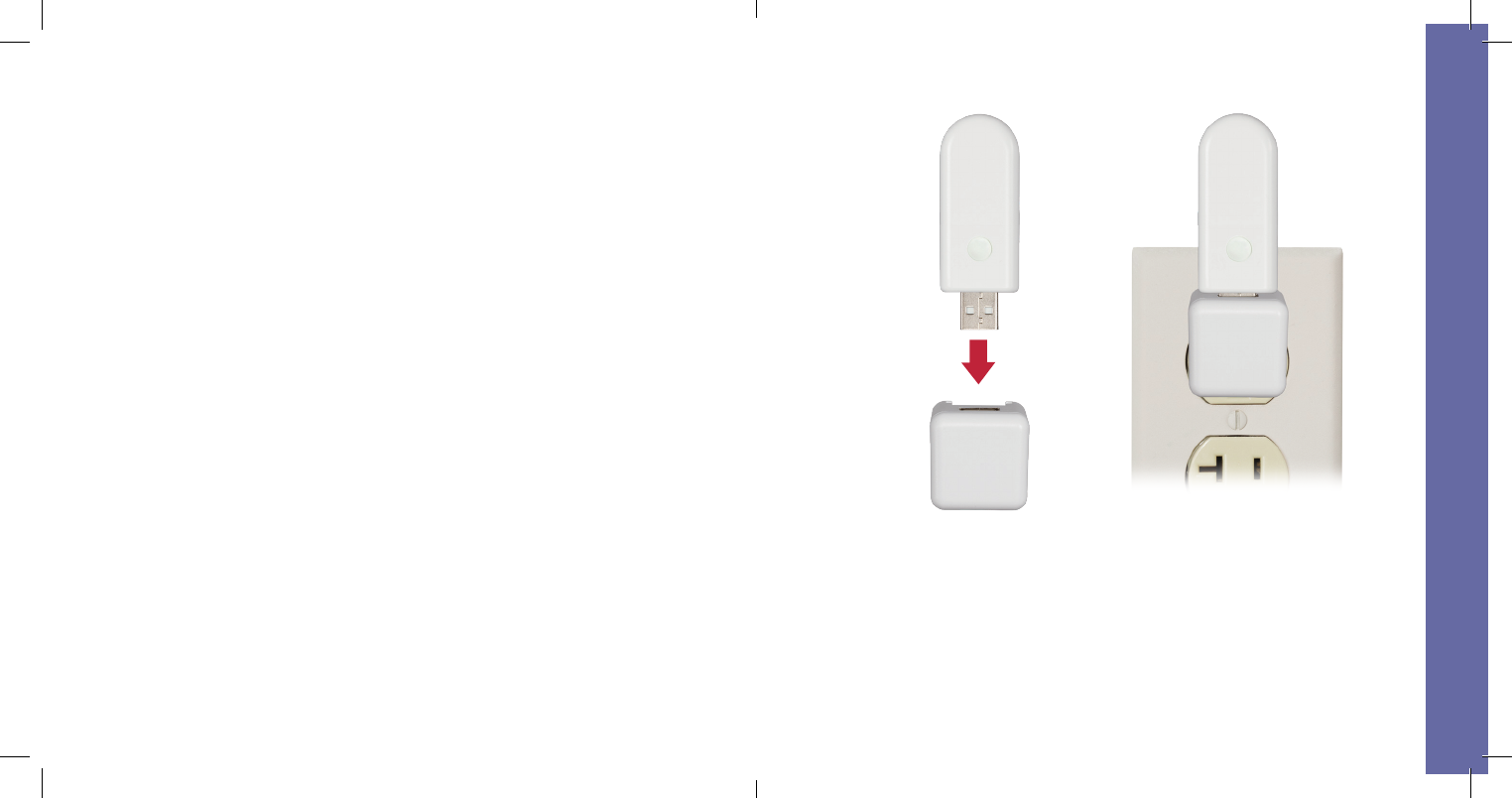

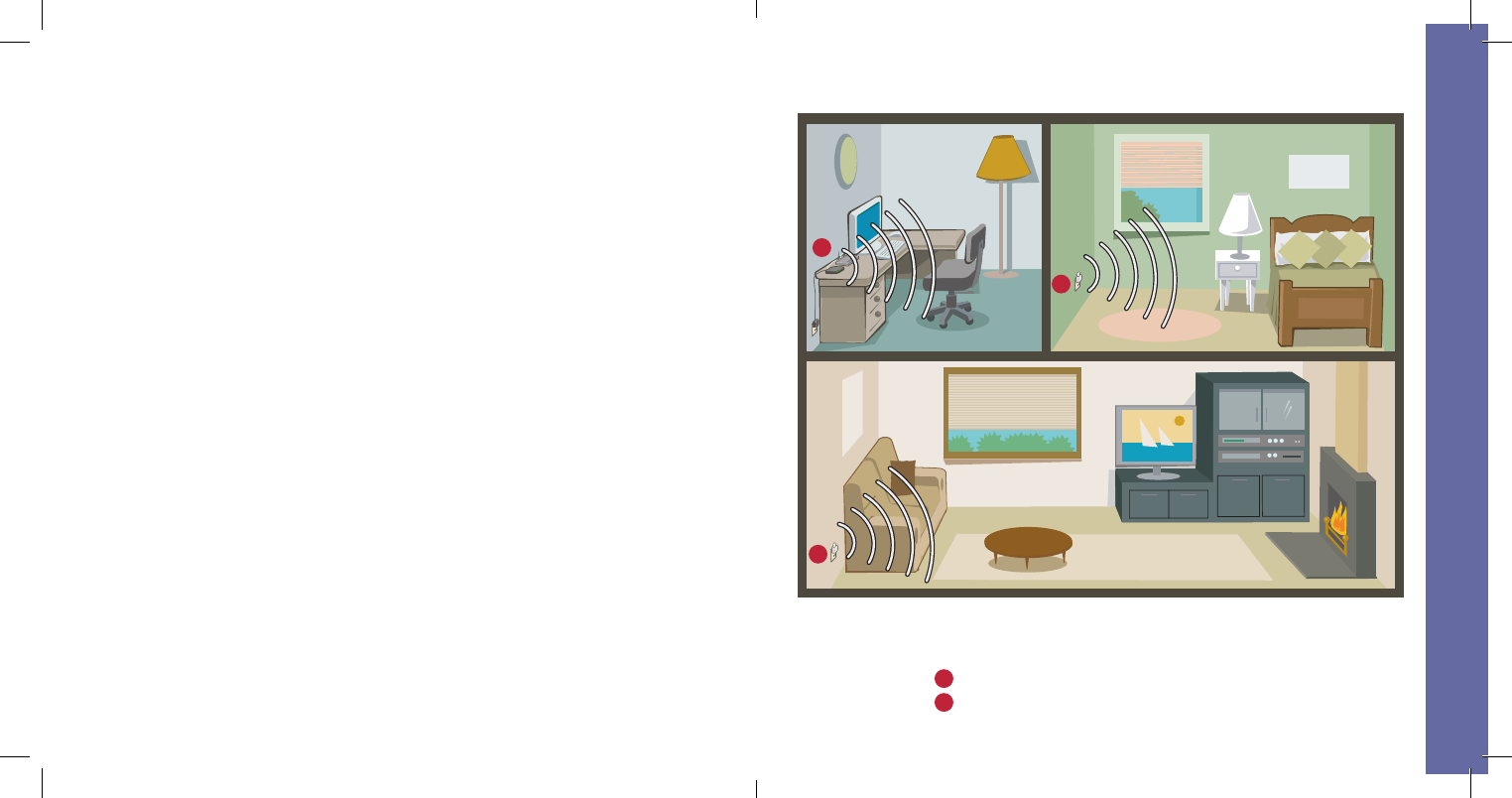

Répartir les répéteurs au besoin.
On recommande un répéteur par pièce dotée de parures
de fenêtre avec PowerViewMC.
CONNEXIONS
Vérifier le signal vers les répéteurs.

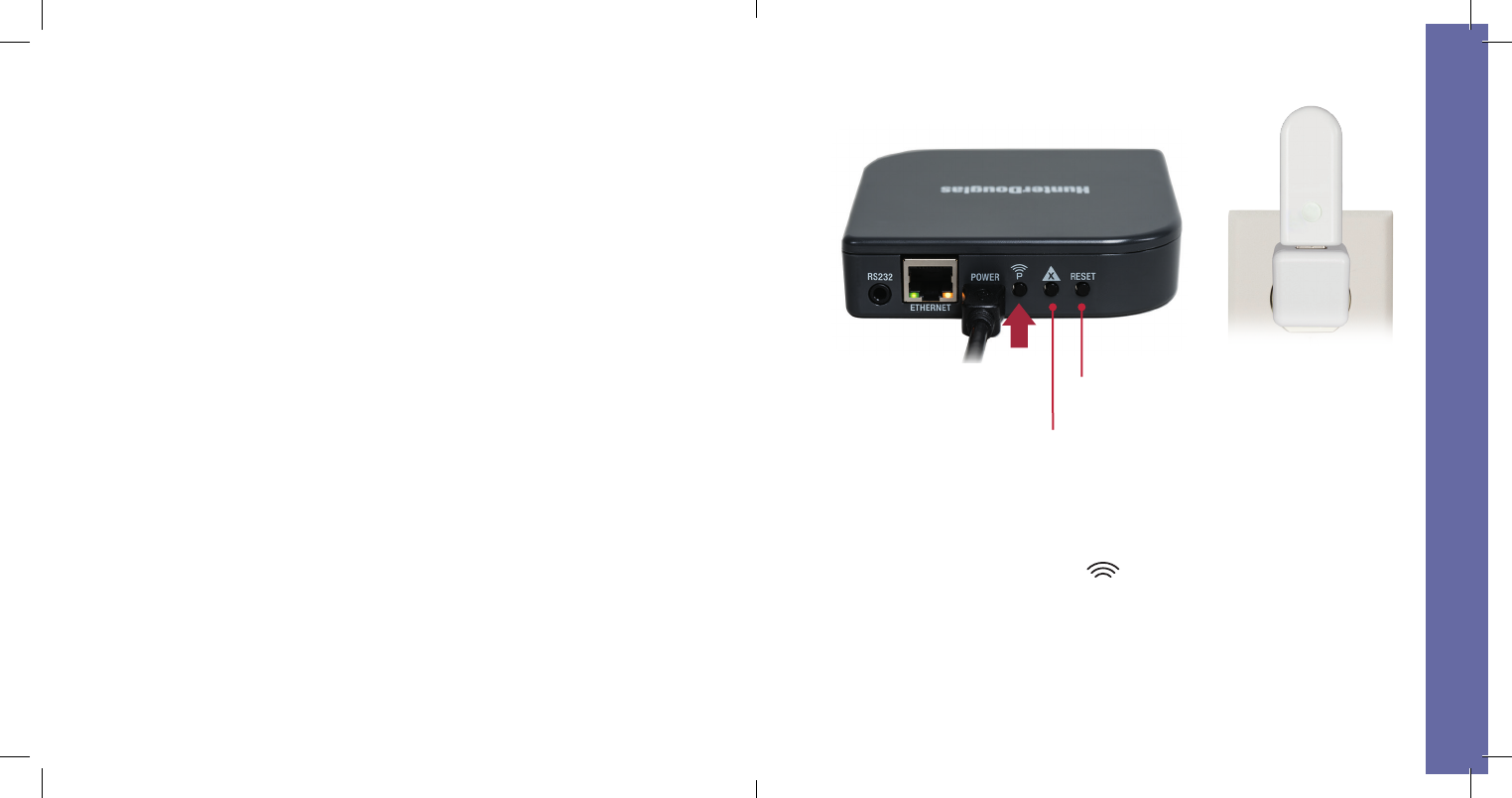

Appuyez sur le bouton à l’arrière du concentrateur PowerViewMC.
Le témoin de chaque répéteur doit devenir VERT. Les autres
boutons de commande à l’arrière du concentrateur sont le bouton
de REMISE À L'ÉTAT INITIAL qui réinitialise le concentrateur et
le bouton X qui supprime toutes les données du concentrateur
lorsqu’il est enfoncé pendant 6 secondes.
P
13
Buoton de
remise á l'état initial
Buoton X
CONNEXIONS
15
Vous êtes prêt à utiliser
l’appli PowerViewMC.
A Concentrateur PowerViewMC
B Répéteur PowerView
A
B
B
CONNEXIONS
17

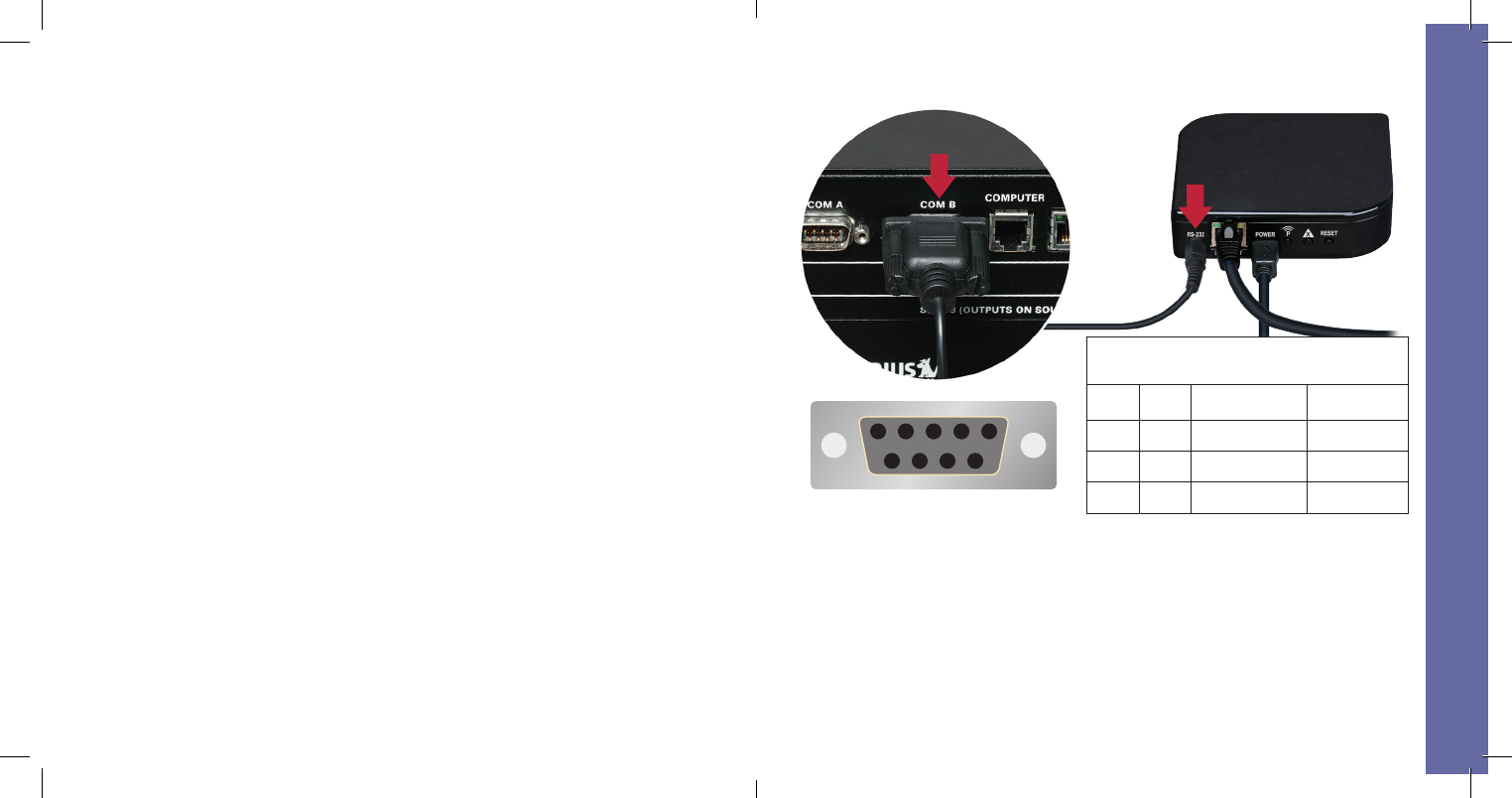

(Facultatif) Connecter au
contrôleur de la domotique.
Pour communiquer avec les systèmes de domotique par
l’entremise d’une connexion série RS-232, branchez le câble
série (vendu séparément) dans le port RS-232 du concentrateur
puis au port série du contrôleur de la domotique.
54321
6789
Brochage du connecteur femelle
(seules les broches 2, 3 et 5 sont utilisées)
No de
broche Signal Direction Description
2 RXD entrée
→ ordinateur Recevoir des
données
3 TXD sortie
→ ordinateur Émettre des
données
5 GND — Mise à la terre
→
CONNEXIONS
19
Paramétrage
du port série
(RS-232)
Débit en bauds 9 600
Bits de données 8
Parité Aucune
Bits d’arrêt 1
Contrôle de flux Aucun
Liste des commandes
disponibles
$inm00-; 1re Scene
$inm01-; 2e Scene
$inm02-; 3e Scene
. . . . . .
. . . . . .
. . . . . .
$inm97-; 98e Scene
$inm98-; 99e Scene
$inm99-; 100e Scene
Format de communication
Invoquer Scenes
$inmXX-;
$ = début de la chaîne
inm = invoquer Scene
XX = numéro de Scene à deux
chiffres 00-99; commençant par
des zéros au besoin
-; = fin de la chaine
Exemple de chaine
$inm02-;
Activer Scene 02 qui est la
troisième Scene dans la liste de
l’appli PowerViewMC
PROGRAMMER LES COMMANDES DE L’INTERFACE SÉRIE RS-232
21
Tableau de rétroaction de la DEL
Rouge qui clignote
lentement
Connecté à Ethernet mais n’est pas
relié au réseau du store PowerView
Bleu fixe Connecté, fonctionnement normal
Vide Ne fonctionne pas, vérifiez l’alimentation
Problème : Impossible d’établir une
connexion entre le concentrateur et
l’appli POWERVIEWMC.
• Vérifiez la présence d’un témoin bleu fixe sur le concentrateur.
(Voir le tableau de rétroaction de la DEL).
• Vérifiez la connexion Ethernet entre le concentrateur et le routeur
sans fil.
Problème : Le concentrateur ne répond
pas aux commandes de l’interface série.
• Assurez-vous que le concentrateur répond aux commandes
de l’appli PowerViewMC.
• Vérifiez les connexions du port série.
• Assurez-vous que le format des chaînes de commande est correct.
DÉPANNAGE
Industrie Canada
Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur)
approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres utilisateurs, il faut choisir
le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une
communication satisfaisante.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions
suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage
est susceptible d’en compromettre le fonctionnement.
Appareil Numérique de Classe B – Avis
Cet appareil numérique de classe B est conforme à la norme NMB-003, CNR-Gen et CNR-210 du Canada.
CAN ICES-3 (B)/NMB-3(B)
Conformité aux règles européennes
Nous, soussignés,
Hunter Douglas Window Fashions
One Duette Way, Broomfield, CO 80020, USA
Hunter Douglas Europe B.V.
Piekstraat 2, 3071 EL Rotterdam, Pays-Bas
attestons et déclarons sous notre seule responsabilité que le concentrateur PowerViewMC est conforme aux exigences essentielles
de la directive CEM 2004/108/EC et de la directive RTTE 1999/5/EC.
Une copie de la déclaration de conformité originale peut être vue à cette adresse : www.hunterdouglas.com/RFcertifications.
