User Manual 2
SF51
Cordless Scanner
Schnurlos-Scanner
Leitor sem Fio
Escáner inalámbrico
Quick Start Guide
Kurzanleitung
Manual de Consulta Rápida
Guía de comienzo rápido
3
SF51 Cordless Scanner Quick Start Guide
The SF51 Cordless Scanner is a small, rugged handheld scanner
that uses a Bluetooth™ radio for RF communications. The SF51
makes data collection easy and includes these features:
This guide describes how to set basic parameters to start using the
SF51.

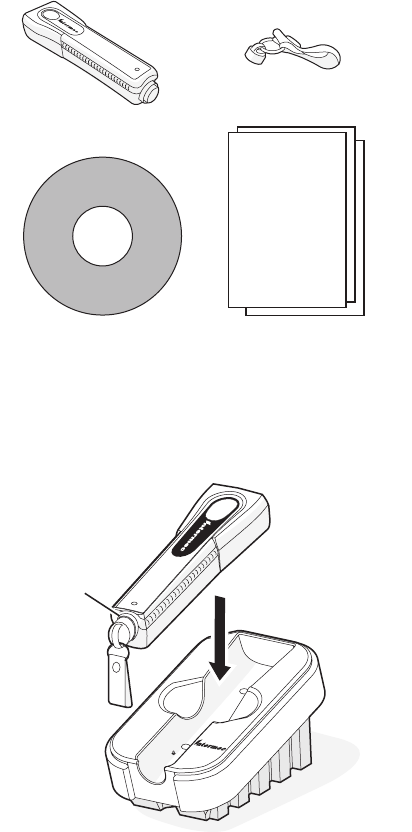

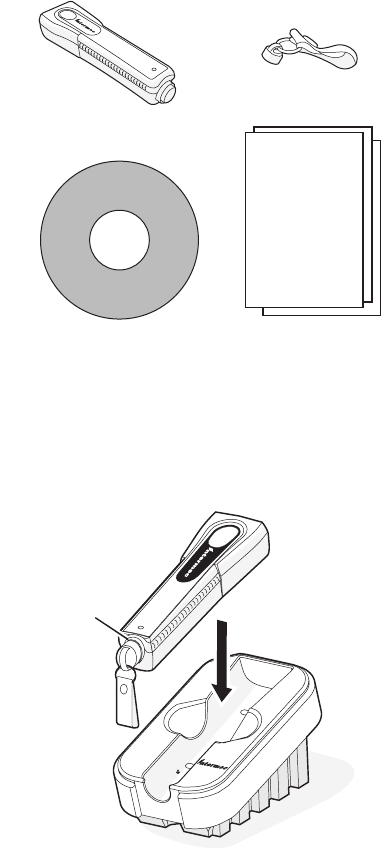

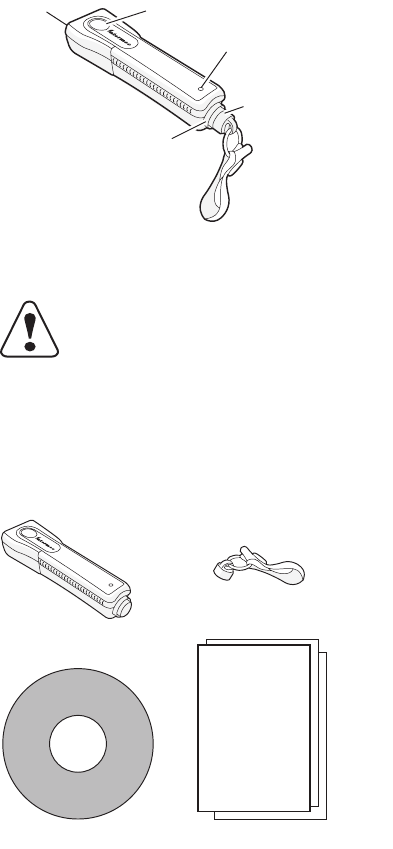

Out of the Box
This device contains permanent magnets that
can generate magnetic fields of greater than
10 gauss. Caution should be used by anyone
with a Pacemaker, Implantable Cardioverter
Defibrillator (ICD), or Heart Failure Device.
Check with your doctor for detailed information
before using this device.

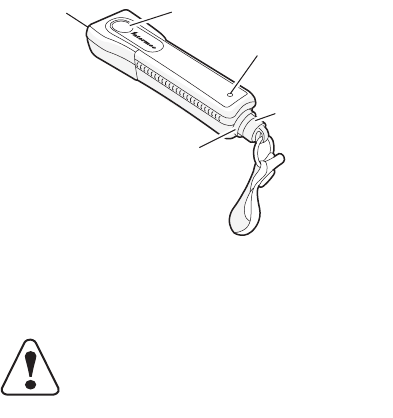

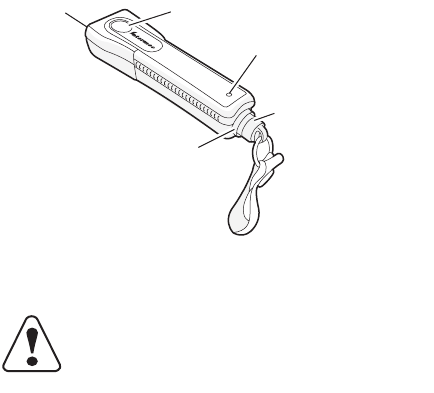

Scan button
Magnetic connector
Status light
Intermec
Ready-to-Work
indicator
Scanner
CD
SF51 Cordless Scanner
Belt clip holder
Documentation
4

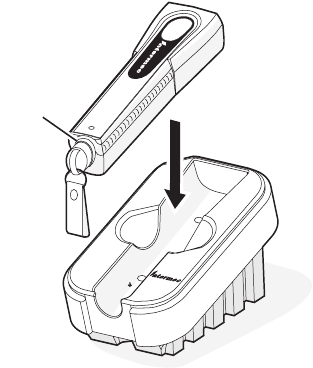

Charging the SF51
• Place the SF51 in a 1-bay (Model 074645) or 4-bay (Model
074646) charger. The 1-bay charger is shown below.
The status light on the SF51 turns on to indicate battery charge
status. A fully discharged battery charges in approximately 3
hours. For more information, see the instructions that ship with
the charger.
Connecting the SF51 to a Host Device
You can use Bluetooth radio communications to connect the
SF51 to these host devices:
• Bluetooth enabled Intermec computer
• PC with a USB Bluetooth adapter (P/N 203-771-xxx)
• Other Bluetooth enabled devices that support Serial Port
Profile (SPP)
Before connecting the SF51 to a host device, you need to:
• install EasySet version 5.2 or later on your PC. EasySet is
available on the CD that ships with the SF51.
• note the Bluetooth address of the host device and the SF51.

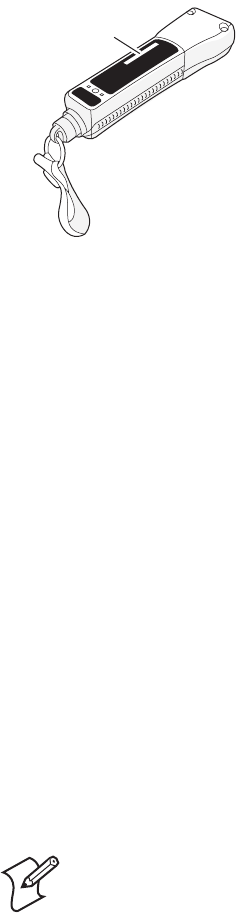

The SF51 Bluetooth address is located in the upper right
corner of the label on the back of the SF51.
Status
light
5
To connect to an Intermec computer
1On your PC, start EasySet. Make sure that SF51 is selected as
your product.
2From the EasySet commands window, select Data
transmission settings > Bluetooth Parameters > connect/
disconnect.
3Double-click compose BT address.
4Enter the Bluetooth address of your Intermec computer and
click OK. The bar code appears on the setup sheet.
5Scan the bar code onscreen with the SF51, or print the bar
code setup sheet and scan the bar code. The SF51 beeps once,
the green status light flashes once, and the blue Intermec
Ready-to-Work™ indicator starts blinking.
When the SF51 connects to your Intermec computer, the
SF51 emits a series of beeps from low to high, and the blue
Intermec Ready-to-Work indicator turns on. The SF51 is
ready to scan data.
To connect to a PC with the USB Bluetooth adapter
1Install the USB Bluetooth adapter (P/N 203-771-xxx).
2Connect and pair your SF51 to your host PC.
For more information, see the USB Bluetooth Adapter
Instructions (P/N 074479) that ship with the adapter.
Note: You can also use the Bluetooth Device Utility
or the Bluetooth control panel on your Intermec
computer. For help, see the documentation for your
Intermec computer.

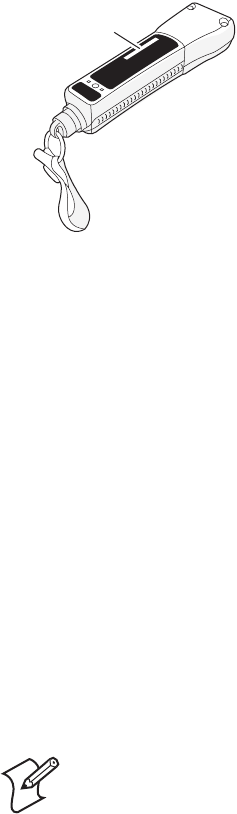

Bluetooth
address
6

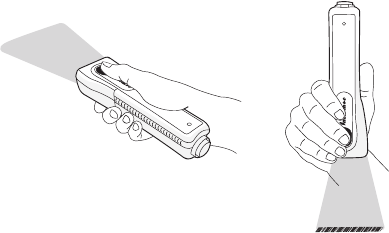

Scanning Bar Codes
1Press the Scan button to turn on the SF51. Once the SF51
establishes a Bluetooth connection, you can scan bar codes.

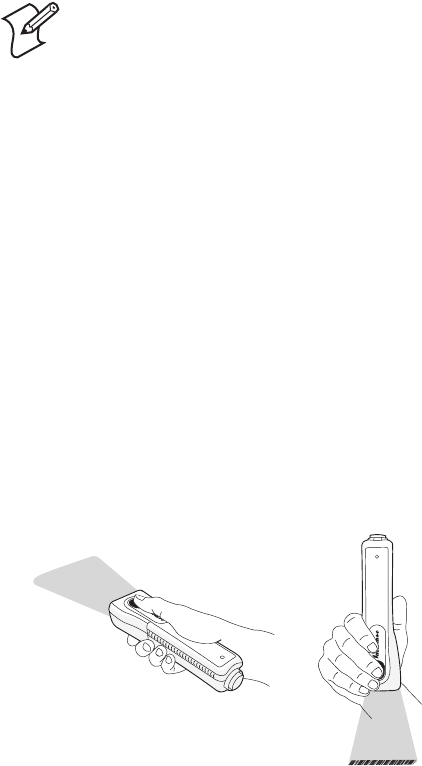

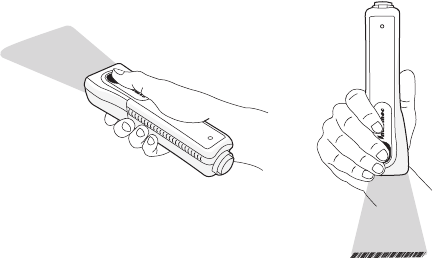

2Point the SF51 at the bar code label and hold the SF51 at a
slight angle 15 to 25 cm (6 to 10 in) from the label. You can
use one of the test bar codes in the next section.
3Press the Scan button. The red aiming beam turns on.
4If you are scanning a 1D bar code, direct the beam so that it
falls across all bars in the bar code label. If you are scanning a
2D bar code, pass the beam over the bar code label in a steady
sweeping motion. The scanner emits a crackle sound.
When the SF51 successfully reads a bar code label, you hear a
single beep and the status light briefly turns green.
5Release the Scan button.
Using Test Bar Codes
The SF51 ships with these bar code symbologies enabled:
•Code 39
•Code 128
•UPC/EAN
• PDF417 (only available on the SF51 with PDF version)
To enable more bar code symbologies, see the SF51 Cordless
Scanner User’s Guide (P/N 074474).
*INTERMEC*
7
To make sure that your SF51 is working properly
1Start your data collection application.
2Scan one of these test bar codes.

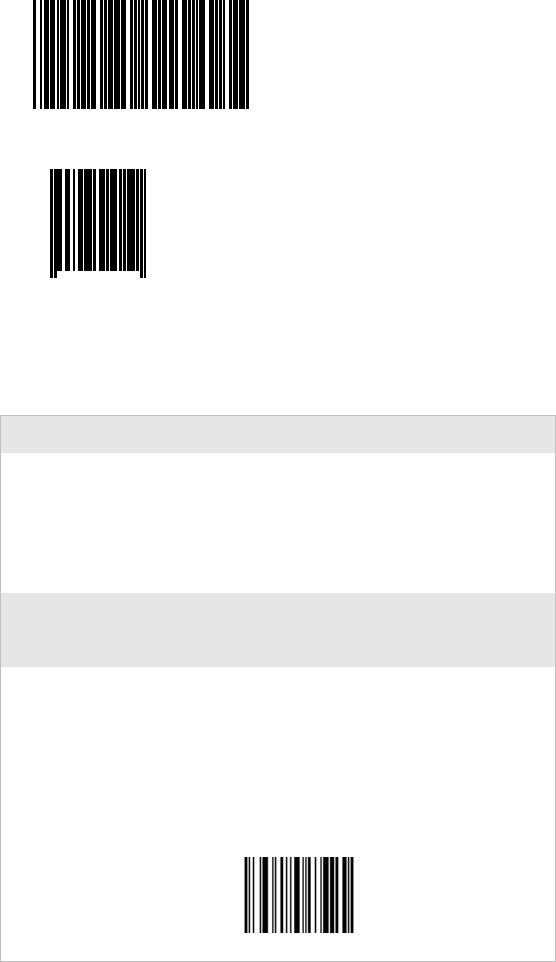

Code 39 Test Bar Code
UPC-E Test Bar Code
The test bar code data should appear in your application.
Troubleshooting
Problem Possible Solution
You scan a bar code, the
status light flashes red for
2 seconds, and the scanner
beeps three times.
The SF51 may not be connected to a host.
Make sure the blue Intermec Ready-to-
Work indicator is on and the SF51 is
linked to your host device.
You press the Scan button,
and the status light turns
on and stays red.
The battery is low. Charge the battery
immediately and try scanning again.
You cannot establish a
Bluetooth connection (the
Intermec Ready-to-Work
indicator is not on).
Scan the following bar code to reset the
scanner to its default configuration and
try establishing a link again. You will need
to reconfigure the SF51.
Administrator Reset to Factory Defaults
\60\08\55\22
*123456*
0
123456
5
8

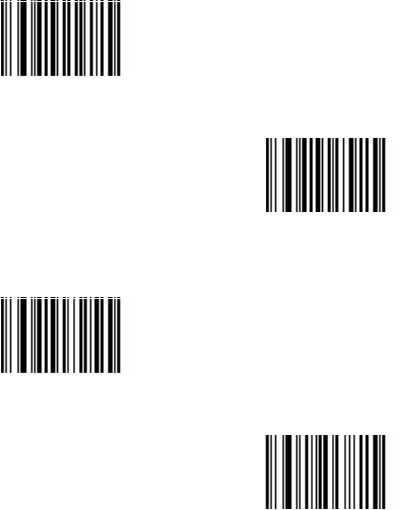

Useful Bar Codes
These bar codes can be useful if you need to call Intermec
Product Support. Use the Scanner Power Down bar code to turn
off the SF51. Use the other bar codes to get SF51 version and
Bluetooth address information. If you are viewing this document
online, you may be able to scan these bar codes directly onscreen
with your SF51.
Get Product Version
\30\0F\37\20
Get Sub-System Versions
\60\0F\37\23
Get SF51 Bluetooth Address
\60\0F\37\23
Scanner Power Down
\60\08\2A\46
Where to Go From Here
Go to the Intermec web site at www.intermec.com to find
manuals as PDF files. To order accessories and printed
documentation, contact your local Intermec sales representative.
If you have any problems, please visit our Product Support web
site at intermec.custhelp.com.
Patent Information: This product is protected by one or more
patents. Refer to the SF51 Cordless Scanner User’s Guide (P/N
074474) for the list of patents.
Electrical Rating: x 5V, 1.5A
9
Kurzanleitung für den Schnurlos-Scanner SF51
Der Schnurlos-Scanner SF51 ist ein kleiner, robuster
handgehaltender Scanner. Er ist ein bedienungsfreundlicher
Scanner, der ein Bluetooth™-Funkgerät zur HF-Kommunikation
benutzt. Das Modell SF51 vereinfacht die Datenerfassung und
verfügt über folgende Funktionsmerkmale:
Diese Anleitung beschreibt das Festlegen der grundlegenden
Parameter, damit mit dem Gebrauch des Modells SF51 begonnen
werden kann.
Dieses Gerät verfügt über Dauermagnete, die
Magnetfelder mit einer Stärke von mehr als 10
Gauß erzeugen können. Alle Personen mit
Herzschrittmachern, implantierten Cardioverter-
Defi brillatoren (ICD) oder künstlichen
Herzimplantaten müssen besonders vorsichtig
sein. Diese Personen müssen sich von ihrem Arzt
beraten lassen, bevor dieses Gerät verwendet wird.
Scan-Taste
Magnetstecker
Statusleuchte
Kontrollleuchte
„Intermec Ready-
to-Work“
Scanner
Vorsicht
10
Auspacken
Aufladen des Modells SF51
• Das Modell SF51 in ein Ladegerät mit einem (Modell
074645) oder vier (Modell 074646) Ladesteckplätzen
einsetzen. Das Ladegerät mit einem Ladesteckplatz ist unten
dargestellt.
Die Statusleuchte des Modells SF51 leuchtet auf und weist
dadurch den Ladezustand des Akkus aus. Ein vollständig
entladener Akku wird in etwa 3 Stunden vollständig aufgeladen.
Weitere Informationen sind den Anweisungen des Ladegeräts zu
entnehmen.
CD
Schnurlos-Scanner SF51
Gürtelhalter
Dokumentation
Statusleuchte
11
Anschließen des Modells SF51 an ein Host-Gerät
Sie können das Modell SF51 über Bluetooth-
Funkkommunikation mit den folgenden Host-Geräten
verbinden:
• Intermec-Computer mit einem Bluetooth-Funkgerät
• PC mit einem USB-Bluetooth-Adapter (Bestellnr. 203-771-
xxx)
• Andere Geräte mit einem Bluetooth-Funkgerät, die einen
seriellen Anschluss profi l unterstützen
Vor dem Anschließen des Modells SF51 an ein Host-Gerät:
• Installieren Sie EasySet Version 5.2 oder höher auf dem PC.
EasySet ist auf der CD enthalten, die mit dem Modell SF51
mitgeliefert wird.
• müssen Sie die Bluetooth-Adresse des Host-Geräts und des
Modells SF51 notieren. Die Bluetooth-Adresse des Modells
SF51 ist in der oberen rechten Ecke des Etiketts an der
Rückseite des SF51 angeführt.
Anschließen an einen Intermec-Computer
1Rufen Sie am PC EasySet auf. Achten Sie darauf, dass SF51
als Produkt ausgewählt ist.
2Wählen Sie im EasySet-Befehlsfenster Data transmission
settings (Datenübertragungseinste llungen)> Bluetooth
Parameters (Bluetooth-Parameter) > connect/disconnect
(Verbinden/Unterbrechen).
3Doppelklicken Sie auf compose BT address (BT-Adresse
angeben).
Bluetooth-
Adresse
12
4Geben Sie die Bluetooth-Adresse des Intermec-Computers ein
und klicken Sie auf OK. Der Barcode wird auf dem Setup-
Blatt eingetragen.
5Scannen Sie den Barcode am Bildschirm mit dem Modell
SF51 oder drucken Sie dann das Barcode-Setup-Blatt aus und
scannen Sie den Barcode. Das Modell SF51 gibt einen
Piepton ab, die grüne Statusleuchte blinkt einmal und die
blaue Kontrollleuchte „Intermec Ready-to-Work™” beginnt zu
blinken.
Wenn das Modell SF51 das erste Mal eine Verbindung mit
dem Intermec-Computer herstellt, gibt das Modell SF51 eine
Serie von Pieptönen ab (tief bis hoch) und die blaue
Kontrollleuchte „Intermec Ready-to-Work” schaltet sich ein.
Das Modell SF51 ist zum Scannen von Daten bereit.
Anschließen an einem PC mit dem USB-Bluetooth-Adapter
1Installieren Sie den USB-Bluetooth-Adapter (Bestellnr. 203-
771-xxx).
2Schließen Sie das Modell SF51 an den Host-PC an und
führen Sie die Abstimmung durch.
Weitere Information sind in der USB Bluetooth Adapter
Instructions (Bestellnr. 074479) zu fi nden, die mit dem
Adapter mitgeliefert wird.
Scannen von Barcodes
1Drücken Sie die Scan-Taste, um das Modell SF51
einzuschalten. Nachdem das Modell SF51 eineBluetooth-
Verbindung eingerichtet hat, kann mit dem Scannen von
Barcodes begonnen werden.
2Richten Sie das Modell SF51 auf ein Barcode-Etikett und
zwar in einem kleinen Winkel und etwa 15 bis 25 cm vom
Etikett entfernt. Sie können einen der beiden Text-Barcodes
im nächsten Abschnitt verwenden.
Hinweis: Sie könnnen auch das Bluetooth
Gerätedienstprogramm oder die Bluetooth
Systemsteuerung auf dem Intermec-Computer
verwenden. Hilfe dazu fi nden Sie in der
Dokumentation für den Intermec-Computer.
13
3Drücken Sie die Scan-Taste. Der rote Richtstrahl schaltet sich
ein.
4Wenn Sie einen 1D-Barcode einlesen, richten Sie den Strahl
so, dass er alle Balken des Barcode-Etiketts quert. Wenn Sie
einen 2D-Barcode einlesen, führen Sie den Strahl in einer
gleichmäßigen Schwenkbewegung über das Barcode-Etikett.
Der Scanner gibt ein knatterndes Geräusch ab.
Wenn das Modell SF51 ein Barcode-Etikett erfolgreich
gescannt hat, ertönt ein Piepton und die Statusleuchte
wechselt kurzzeitig zu Grün.
5Lassen Sie die Scan-Taste los.
Verwendung der Test-Barcodes
Das Modell SF51 wird mit folgenden aktivierten Barcode-
Symbolcodes ausgeliefert:
•Code 39
•Code 128
•UPC/EAN
• PDF417 (nur beim Modell SF51 mit PDF-Version erhältlich)
Um weitere Barcode-Symbolcodes zu aktivieren, schlagen Sie in
der SF51 Cordless Scanner User’s Guide (Bestellnr. 074474) nach.
Sicherstellen, dass das Modell SF51 korrekt funktioniert
1Starten Sie die Datenerfassungsanwendung.
*INTERMEC*
14
2Scannen Sie einen dieser Test-Barcodes.
Code 39 Test-Barcode
UPC-E Test-Barcode
Die Daten des Test-Barcodes sollten in der Anwendung
dargestellt werden.
Fehlersuche
Problem Mögliche Lösung
Beim Scannen eines Barcodes
blinkt die Statusleuchte für
zwei Sekunden rot und der
Scanner gibt drei Piepsignale
ab.
Das Modell SF51 ist evtl. nicht an
einen Host angeschlossen. Sicherstellen,
dass die blaue Kontrollleuchte
„Intermec Ready-to-Work“ leuchtet
und das Modell SF51 mit dem Host-
Gerät verbunden ist.
Beim Drücken der Scan-Taste
leuchtet die Statusleuchte auf
und bleibt rot an.
Der Akku ist schwach. Den Akku sofort
laden und danach den Scanvorgang
wiederholen.
Es kann keine Bluetooth-
Verbindung (die
Kontrollleuchte „Intermec
Ready-to-Work“ ist nicht an)
eingerichtet werden.
Den folgenden Barcode scannen, um
den Scanner auf die Standardkonfi
guration zurückzusetzen und erneut
versuchen, eine Verbindung
einzurichten.
Zurücksetzen auf
Werkseinstellungen durch
Administrator
\60\08\55\22
*123456*
0
123456
5
15
Nützliche Barcodes
Diese Barcodes sind von Vorteil, wenn Sie die Intermec-
Produktunterstützung anrufen müssen. Je nach Bildschirmaufl
ösung können Sie diese Barcodes direkt auf dem Bildschirm mit
dem Modell SF51 einlesen.
Produktversion abrufen
\30\0F\37\20
Untersystemversionen abrufen
\60\0F\37\23
SF51 Bluetooth-Geräteadresse abrufen
\60\0F\37\23
Scanner-Stromversorgung aus
\60\08\2A\46
Die nächsten Schritte
Besuchen Sie die Intermec-Webseite unter www.intermec.com.
Dort fi nden Sie die Anleitungen als PDFDateien. Um
Zubehörteile und gedruckte Dokumentation zu bestellen,
wenden Sie sich an Ihre örtliche Intermec-Vertriebsvertretung.
Sollten Probleme auftreten, besuchen Sie unsere
Produktunterstützungs-Webseite unter intermec.custhelp.com.
Patentinformationen: Dieses Produkt ist durch ein oder
mehrere Patente geschützt. Die Liste der Patente ist dem SF51
Cordless Scanner User’s Guide (P/N 074474) zu entnehmen.
Stromversorgung: x 5V, 1.5A
16
Manual de Consulta Rápida do Leitor sem
Fio SF51
O SF51 é um leitor industrial sem fio de mão robusto que usa
um rádio Bluetooth™ para comunicação por radiofreqüência. O
SF51 facilita a coleta de dados e inclui os seguintes recursos:
Este manual descreve como configurar os parâmetros básicos para
começar a usar o SF51.
Ao ser retirado da embalagem
Este dispositivo contém ímãs permanentes que
podem gerar campos magnéticos mais elevados que
10 gauss. Todas as pessoas que usarem marca-passo,
cardioversor desfibrilador implantável (CDI) ou
dispositivo de prevenção de paradas cardíacas devem
tomar cuidado. Consulte o seu médico para obter
informações detalhadas antes de usar este dispositivo.
Botão de leitura
Conector magnético
Luz indicadora
de status
Indicador
Ready-to-Work
da Intermec
Leitor
Cuidado
CD
Leitor sem fio SF51
Presilha para cinto
Documentação
17
Carregamento do SF51
• Coloque o SF51 em um carregador de 1 compartimento
(modelo 074645) ou 4 compartimentos (modelo 074646).
A ilustração abaixo é de um carregador de 1 compartimento.
A luz indicadora de status do SF51 se acenderá para indicar a
condição da carga da bateria. Uma bateria totalmente exaurida é
carregada em aproximadamente 3 horas. Para obter mais
informações, consulte as instruções que acompanham o
carregador.
Conexão do SF51 a um dispositivo host
É possível usar comunicação de rádio Bluetooth para conectar o
SF51 a estes dispositivos host:
• Coletor de dados Intermec habilitado para Bluetooth
• PC com adaptador USB Bluetooth (N/P 203-771-xxx)
• Outros dispositivos habilitados para Bluetooth compatíveis
com Perfil de Porta Serial (SPP)
Antes de conectar o SF51 a um dispositivo host, é preciso:
• instalar o EasySet versão 5.2 ou posterior no PC. O EasySet
está disponível no CD que acompanha o SF51.
• anotar o endereço Bluetooth do dispositivo host e do SF51. O
endereço Bluetooth do SF51 está localizado no canto direito
superior da etiqueta atrás do SF51.
Luz indicadora
de status
18
Para conectar a unidade a um coletor de dados da Intermec
1No PC, inicie o aplicativo EasySet. O SF51 deve ser o
produto selecionado.
2Na janela de comandos do EasySet, selecione Data
transmission settings > Bluetooth Parameters > connect/
disconnect (Configurações de transmissão de dados >
Parâmetros Bluetooth > conectar/desconectar).
3Clique duas vezes em compose BT address (compor
endereço Bluetooth).
4Especifique o endereço Bluetooth do coletor de dados da
Intermec e clique em OK. O código de barras aparecerá na
folha de configuração.
5Leia o código de barras na tela com o SF51 ou imprima a
folha de configuração do código de barras e leia o código de
barras. O SF51 emitirá um bipe, a luz verde indicadora de
status piscará uma vez e o indicador Ready-to-Work™ da
Intermec começará a piscar.
Quando o SF51 se conectar ao coletor de dados da Intermec,
o SF51 emitirá uma série de bipes, de baixo a alto, e o
indicador azul Ready-to-Work da Intermec se acenderá. O
SF51 está pronto para ler dados.
Nota: Também é possível usar o utilitário Bluetooth
Device ou o painel de controle Bluetooth no coletor
de dados Intermec. Para obter ajuda, consulte a
documentação do coletor de dados Intermec.
Endereço
Bluetooth
19
Para fazer a conexão a um PC com o adaptador Bluetooth USB
1Instale o adaptador Bluetooth USB (N/P 203-771-xxx)
2Conecte e emparelhe o SF51 ao PC host.
Para obter mais informações, consulte o panfleto USB
Bluetooth Adapter Instructions (N/P 074479) que acompanha
o adaptador.
Leitura de códigos de barras
1Pressione o botão de leitura para ligar o SF51. A leitura de
códigos de barras pode começar a ser feita assim que o SF51
estabelecer uma conexão Bluetooth.
2Aponte o SF51 para a etiqueta do código de barras e
mantenha-o um pouco inclinado a uma distância de 15 a 25
cm da etiqueta. Use um dos códigos de barras fornecidos nesta
seção para fazer um teste.
3Pressione o botão de leitura. O facho de luz direcional
será ativado.
4Para ler um código de barras 1D, direcione o facho de luz de
modo a abranger todas as barras na etiqueta do código de
barras. Para ler um código de barras 2D, passe o facho de luz
sobre a etiqueta do código de barras em um movimento
contínuo de varredura. O leitor emitirá um estalido.
Quando o SF51 ler com êxito o código de barras, a unidade
emitirá um bipe e a luz indicadora de status se acenderá
brevemente.
5Solte o botão de leitura.
*INTERMEC*
20
Como usar os códigos de barras de teste
O SF51 é fornecido de fábrica com as seguintes simbologias de
códigos de barras habilitadas:
• Código 39
• Código 128
•UPC/EAN
• PDF417 (disponível apenas no SF51 com versão PDF)
Para habilitar mais simbologias de códigos de barras, consulte o
SF51 Cordless Scanner User’s Guide (N/P 074474).
Para confirmar se o SF51 está funcionando corretamente
1Inicie o aplicativo de coleta de dados.
2Faça a leitura destes códigos de barras de teste.
Código de barras de teste – Código 39
Código de barras de teste – UPC-E
Os dados dos códigos de barras de teste deverão aparecer
no aplicativo.
*123456*
0
123456
5
21
Identificação e correção de problemas
Problema Possível solução
Ao ler um código de barras,
a luz indicadora de status
pisca na cor vermelha por
2 segundos e o leitor emite
3bipes.
Pode ser que o SF51 não esteja conectado
a um host. Certifique-se de que o
indicador azul Ready-to-Work da
Intermec esteja aceso e que o SF51 esteja
conectado a um dispositivo host.
Quando o botão de leitura
é apertado, a luz indicadora
de status acende e
permanece acesa na cor
vermelha.
A bateria está com carga baixa. Carregue
imediatamente a bateria e tente fazer a
leitura novamente.
Não é possível estabelecer
uma conexão Bluetooth (o
indicador Ready-to-Work
da Intermec não está
aceso).
Leia o código de barras abaixo para
restabelecer as configurações padrão do
leitor e tente estabelecer a conexão
novamente. Será necessário reconfigurar o
SF51.
Restabelecimento dos padrões de
fábrica pelo administrador
\60\08\55\22
22
Códigos de barras úteis
Estes códigos de barras podem ser úteis se for necessário ligar para
o serviço de suporte ao produto da Intermec. Use o código de
barras de desligamento do leitor para desligar o SF51. Use os
outros códigos de barras para obter a versão do SF51 e as
informações do endereço Bluetooth. Se estiver lendo este
documento on-line, pode ser que seja possível ler estes códigos de
barras diretamente na tela com o SF51.
Obter versão do produto
\30\0F\37\20
Obter versões do sub-sistema
\60\0F\37\23
Obter endereço Bluetooth do SF51
\60\0F\37\23
Desligar o leitor
\60\08\2A\46
Próximas etapas
Visite o website da Intermec no endereço www.intermec.com,
onde os manuais estão disponíveis em formato PDF. Para solicitar
acessórios e documentação impressa, entre em contato com o
representante de vendas da Intermec local.
Se tiver algum problema, visite nosso web site de suporte aos
produtos em intermec.custhelp.com.
Informações sobre patentes: Este produto está protegido por
uma ou mais patentes. Consulte a lista de patentes no SF51
Cordless Scanner User’s Guide (N/P 074474).
Corrente nominal: x 5 V, 1,5 A
23
Guía de comienzo rápido del escáner
inalámbrico SF51
El escáner inalámbrico SF51 es un escáner de mano pequeño y
robusto. Es un escáner liviano y fácil de usar que utiliza un radio
Bluetooth™ para comunicaciones de RF. El SF51 facilita la
recolección de datos e incluye estas características:
Esta guía describe cómo establecer parámetros básicos para
comenzar a usar el SF51.
Este dispositivo contiene imanes permanentes
que pueden generar campos magnéticos de más
de 10 gauss. Toda persona con marcapasos,
defibriladores cardiovertidores implantables o
dispositivos para defi ciencia cardíaca debe tener
cuidado. Confi rme con su médico para obtener
información detallada antes de usar este
dispositivo.
Botón para escanear
Conector magnético
Luz de estado
Indicador Intermec
Ready-to-Work
Escáner
Precaución
24
Al sacar de la caja
Carga del SF51
• Ponga el SF51 en un cargador de1 compartimiento (modelo
074645) o uno de 4 compartimientos (modelo 074646). A
continuación aparece el cargador de1 compartimiento.
Se enciende la luz de estado del SF51 para indicar el estado de
carga de la batería. Una batería totalmente descargada se carga en
unas 3 horas. Para obtener más información, vea las instrucciones
que se incluyen con el cargador.
CD
Escáner inalámbrico SF51
Presilla para el cinturón
Documentación
Luz de
estado
25
Conexión del SF51 a un dispositivo anfitrión
Se pueden usar las comunicaciones de radio Bluetooth para
conectar el SF51 a estos dispositivos anfitriones:
• La computadora Intermec con radio Bluetooth
• PC con un adaptador USB Bluetooth (P/N 203-771-xxx)
• Otros dispositivo con radio Bluetooth compatibles con un
perfil de puerto serie
Antes de conectar el SF51 con un dispositivo anfitrión:
• instale EasySet versión 5.2 o más reciente en su PC. EasySet se
encuentra en el CD que se envía con el SF51.
• observe la dirección Bluetooth del dispositivo anfitrión y el
SF51. La dirección Bluetooth del SF51 está ubicada en la
esquina superior derecha de la etiqueta en la parte posterior
del SF51.
Para conectar a una computadora Intermec
1En su computadora, inicie EasySet. Asegúrese de que se ha
seleccionado el SF51 como su producto.
2En la ventana de comandos EasySet, seleccione Data
transmission settings > Bluetooth Parameters > connect/
disconnect.
3Haga doble clic en compose BT address.
4Ingrese la dirección Bluetooth de su computadora Intermec y
haga clic en OK (aceptar). Aparece la barra de código en la
hoja de configuración.
Dirección
Bluetooth
26
5Escanee el código de barras en la pantalla con el SF51 o
imprima la hoja de confi guración del código de barras y
escanee así el código de barras. El SF51 emite un solo pitido,
la luz verde de estado destella una vez y comienza a parpadear
el indicador azul Intermec Ready-to-Work™.
Al conectar por primera vez el SF51 a su computadora
Intermec, el SF51 emite una serie de pitidos que fluctúan
entre bajos y altos y se enciende el indicador azul Intermec
Ready-to-Work. El SF51 queda listo para escanear datos.
Para conectar a un PC con el adaptador USB Bluetooth
1Instale el adaptador USB Bluetooth (P/N 203-771-xxx).
2Conecte y empareje el SF51 con el PC anfitrión.
Para obtener más información, consulte el manual USB
Bluetooth Adapter Instructions (P/N 074479) que se envía con
el adaptador.
Cómo escanear códigos de barras
1Pulse el botón Scan para encender el SF51. Una vez que el
SF51 establece una conexión Bluetooth, usted está listo para
escanear códigos de barras.
2Apunte el SF51 hacia la etiqueta del código de barras y
sostenga el SF51 en un leve ángulo a una distancia entre 15 y
25 cm (6 y 10 pulgadas). Puede usar uno de los códigos de
barras de prueba que hay en la sección siguiente.
Nota: También puede usar la Utilidad de dispositivo
Bluetooth o el panel de control Bluetooth en la
computadora Intermec. Para obtener ayuda, vea la
documentación de la computadora Intermec.
*INTERMEC*
27
3Pulse el botón Scan. Se enciende el haz rojo de puntería.
4Al escanear un código de barras unidimensional (1D), dirija el
rayo de manera que pase a través de todas las barras de la
etiqueta del código de barras. Al escanear un código de barras
bimensional (2D), pase el rayo sobre la etiqueta del código de
barras con un movimiento continuo de barrido. El escáner
emite un sonido como crujido.
Cuando el SF51 lee satisfactoriamente una etiqueta de código
de barra, se oye un pitido y la luz de estado se pone verde
brevemente.
5Suelte el botón Scan.
Uso de los códigos de barra de prueba
El SF51 se envía con estas simbologías de códigos de barras
habilitadas:
• Código 39
• Código 128
•UPC/EAN
• PDF417 (disponible sólo en el SF51 con versión PDF)
Para habilitar más simbologías de códigos de barras, vea el
manual titulado SF51 Cordless Scanner User’s Guide (P/N
074474).
28
Para asegurarse de que el SF51 esté funcionando correctamente
1Inicie la aplicación de recolección de datos.
2Escanee uno de estos códigos de barras de prueba.
Código de barras de prueba 39
Cödigo de barras de prueba UPC-E
Deben aparecer los datos del código de barras de prueba en su
aplicación.
Solución de problemas
Problema Solución posible
Escanea un código de
barras, la luz de estado
destelló roja por 2
segundos y el escáner emite
tres pitidos.
El SF51 puede no estar conectado a un
anfitrión. Revise que esté encendido el
indicador azul Intermec Ready-to-Work y
que el SF51 esté conectado al dispositivo
anfitrión.
Usted pulsa el botón Scan,
y la luz de estado se
enciende quedando verde.
La batería está casi agotada. Cargue
inmediatamente la batería y vuelva a
intentar escanear.
No puede establecer una
conexión Bluetooth (no
está encendido el indicador
Intermec Ready-to-Work
[listo para operar]).
Escanee el código de barras siguiente para
restablecer el escáner en su confi guración
predeterminada y nuevamente intente
establecer una conexión.
Restablecimiento del administrador en
los valores predeterminados de fábrica
\60\08\55\22
*123456*
0
123456
5
29
Códigos de barra útiles
Estos códigos de barra pueden ser útiles si necesita llamar a la
Asistencia de Productos de Intermec. Dependiendo de la
resolución de pantalla, puede escanear estos códigos de barra
directamente en la pantalla con su SF51.
Obtener versión del producto
\30\0F\37\20
Obtener versiones del subsistema
\60\0F\37\23
Obtener dirección del dispositivo SF51 Bluetooth
\60\0F\37\23
Apagado del escáner
\60\08\2A\46
30
Punto de partida
Ahora que está funcionando el escáner, puede necesitar
información adicional para usar el SF51 en su sistema recolector
de datos:
• El manual titulado SF51 Cordless Scanner User’s Guide (P/N
074474) contiene toda la información necesaria para confi
gurar, operar y resolver problemas con el SF51.
• El CD que se envía con el SF51 contiene EasySet, lo cual le
permite establecer parámetros avanzados de confi guración.
Visite el sitio web de Intermec en www.intermec.com para buscar
los manuales en formato de archivo PDF. Para pedir accesorios y
documentación impresa, diríjase a su representante local de
ventas de Intermec.
Si tiene problemas, visite nuestro sitio web de Asistencia de
productos en intermec.custhelp.com.
Información de patentes: Este producto está protegido por una
o varias patentes. Consulte el manual titulado SF51 Cordless
Scanner User’s Guide (P/N 074474) para ver la lista de patentes.
Calificación eléctrica: x 5V, 1,5A
31
SF51 Cordless Scanner Quick Start Guide
*074473-006*
P/N 074473-006
Worldwide Headquarters
6001 36th Avenue West
Everett, Washington 98203
U.S.A.
tel 425.348.2600
fax 425.355.9551
www.intermec.com
©
2006 Intermec Technologies
Corporation. All rights reserved.
