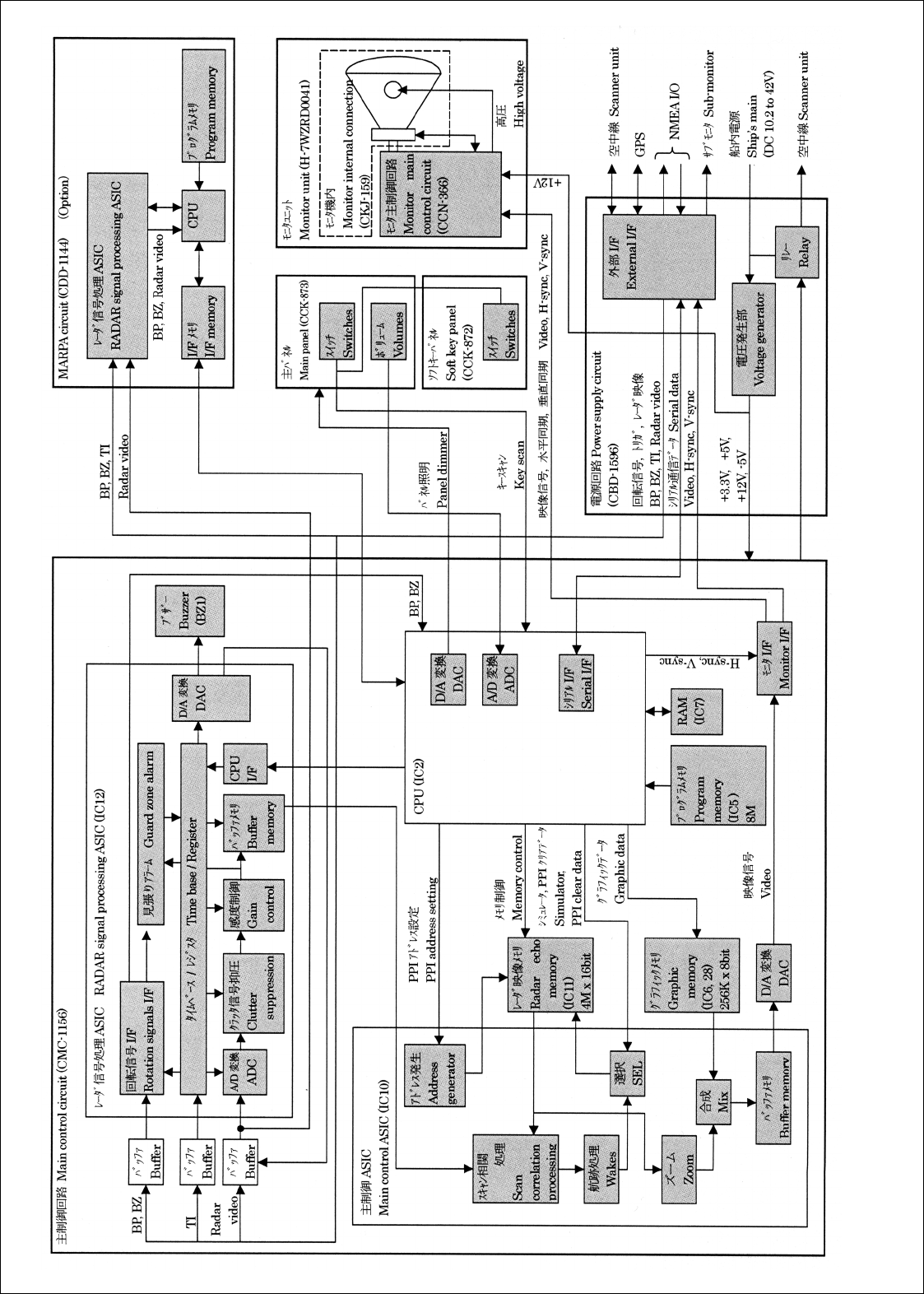

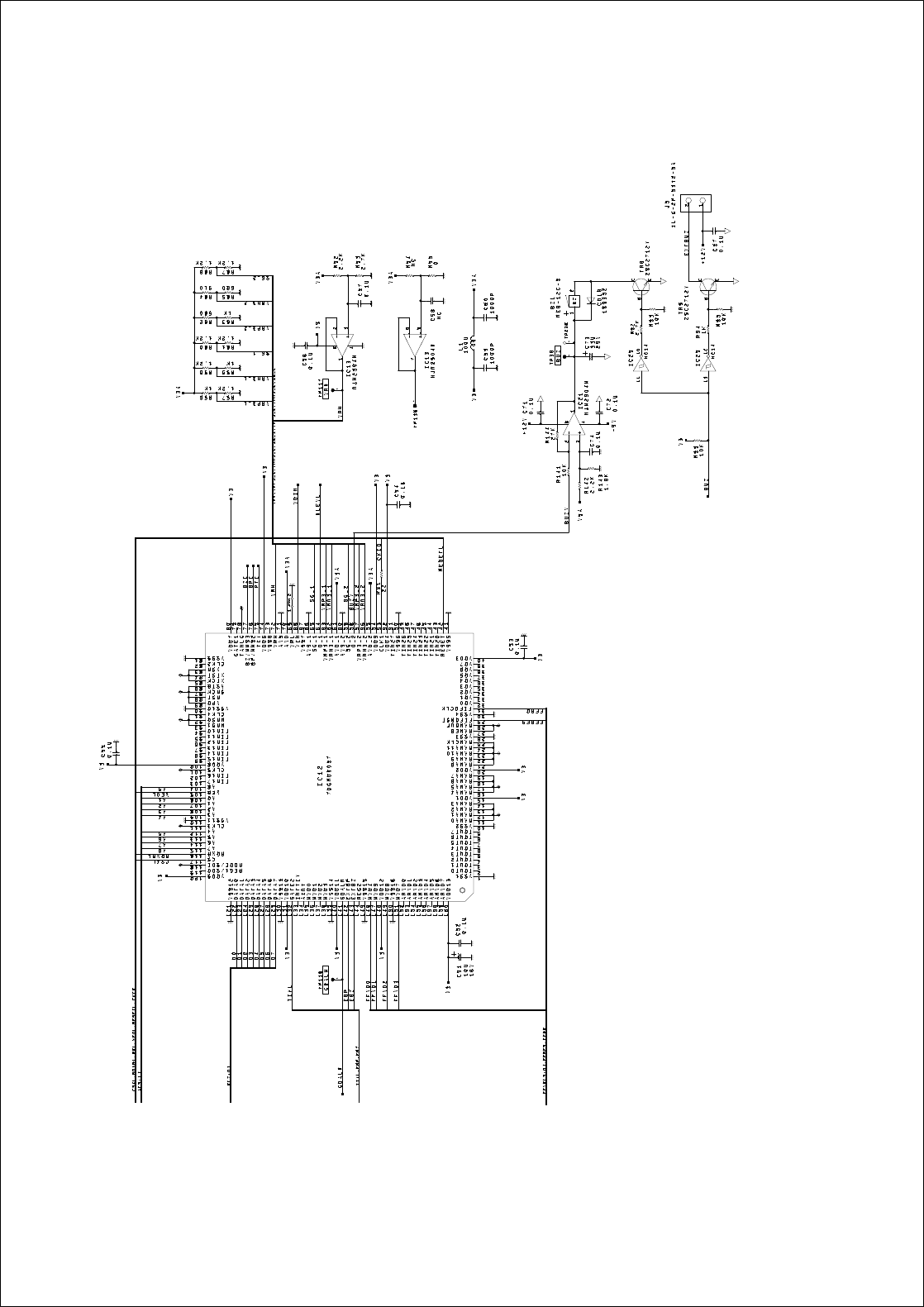

【図１１２−３ ＣＭＣ−１１５６ 主制御回路接続図 （３／４）】
【Fig.112-3 CIRCUIT DRAWING OF MAIN CONTROL UNIT CMC-1156 (3/4)】

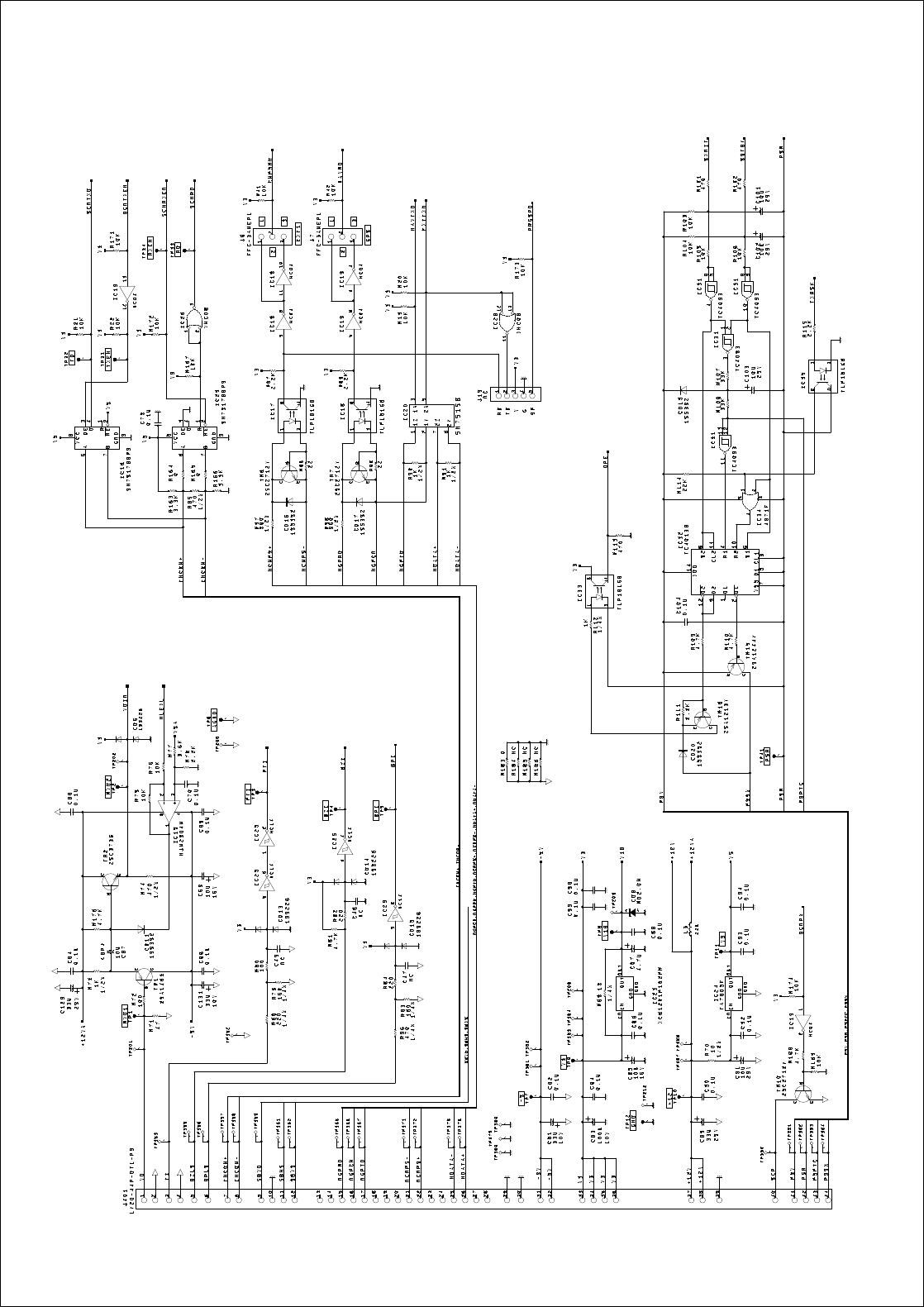

【図１１２−４ ＣＭＣ−１１５６ 主制御回路接続図 （４／４）】
【Fig.112-4 CIRCUIT DRAWING OF MAIN CONTROL UNIT CMC-1156 (4/4)】

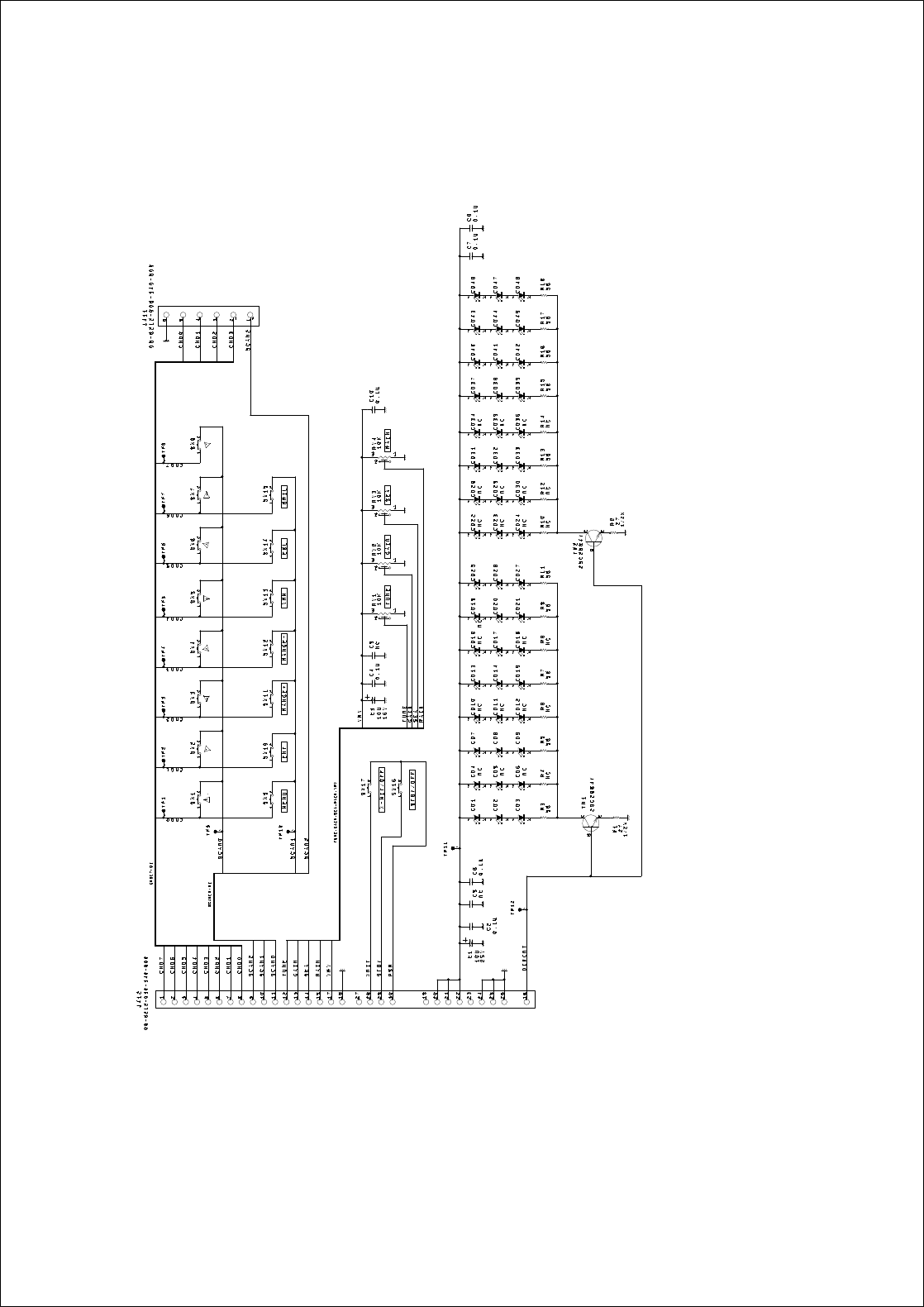

【図１１３ ＣＣＫ−８７２ ｿﾌﾄｷｰﾊﾟﾈﾙ回路接続図】
【Fig.113 CIRCUIT DRAWING OF SOFT KEY PANEL UNIT CCK-872】

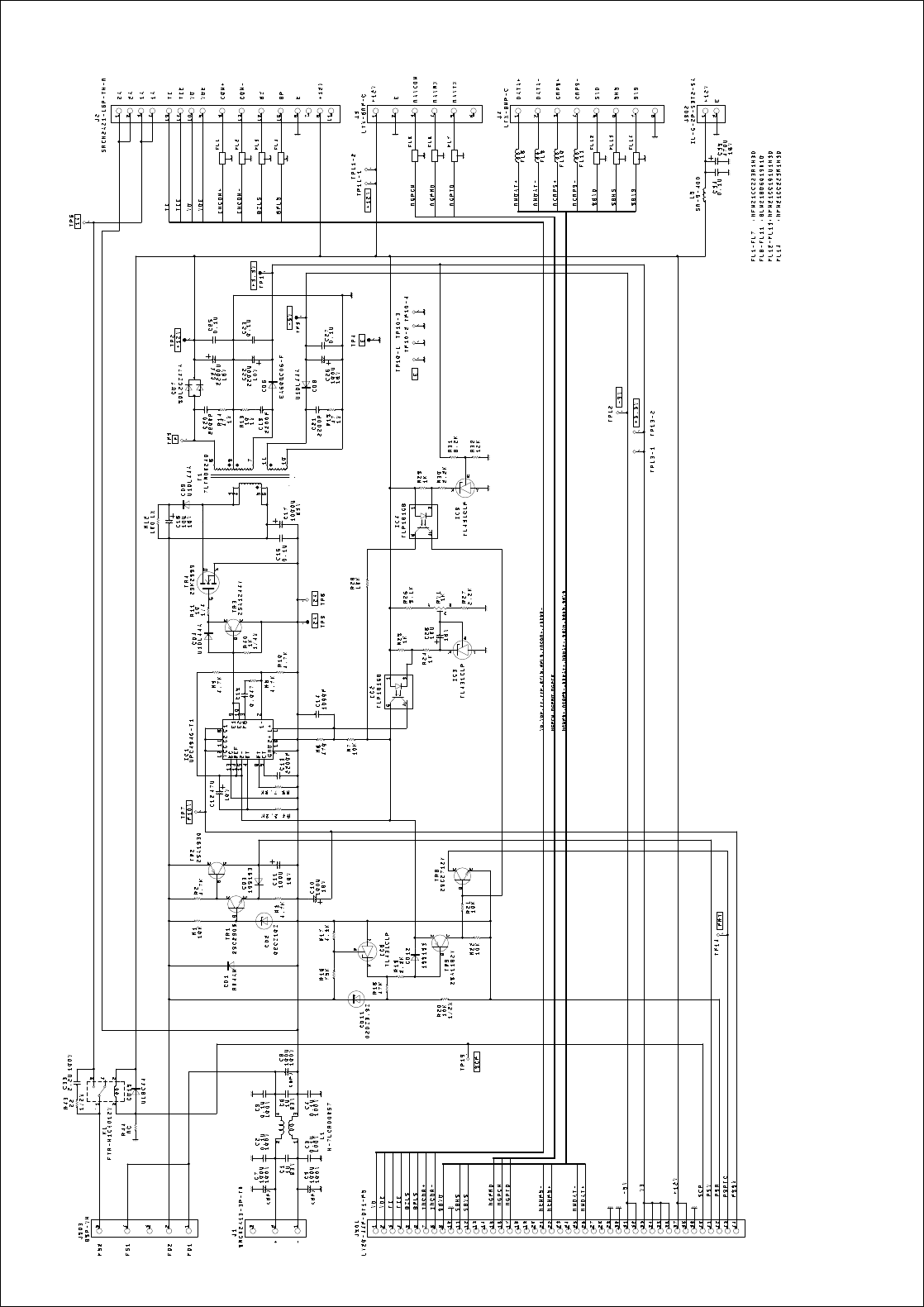

【図１１４ ＣＣＫ−８７３ 主操作パネル回路接続図】
【Fig.114 CIRCUIT DRAWING OF MAIN PANEL UNIT CCK-873】
【図１１５ ＣＢＤ−１５９６ 電源回路接続図】

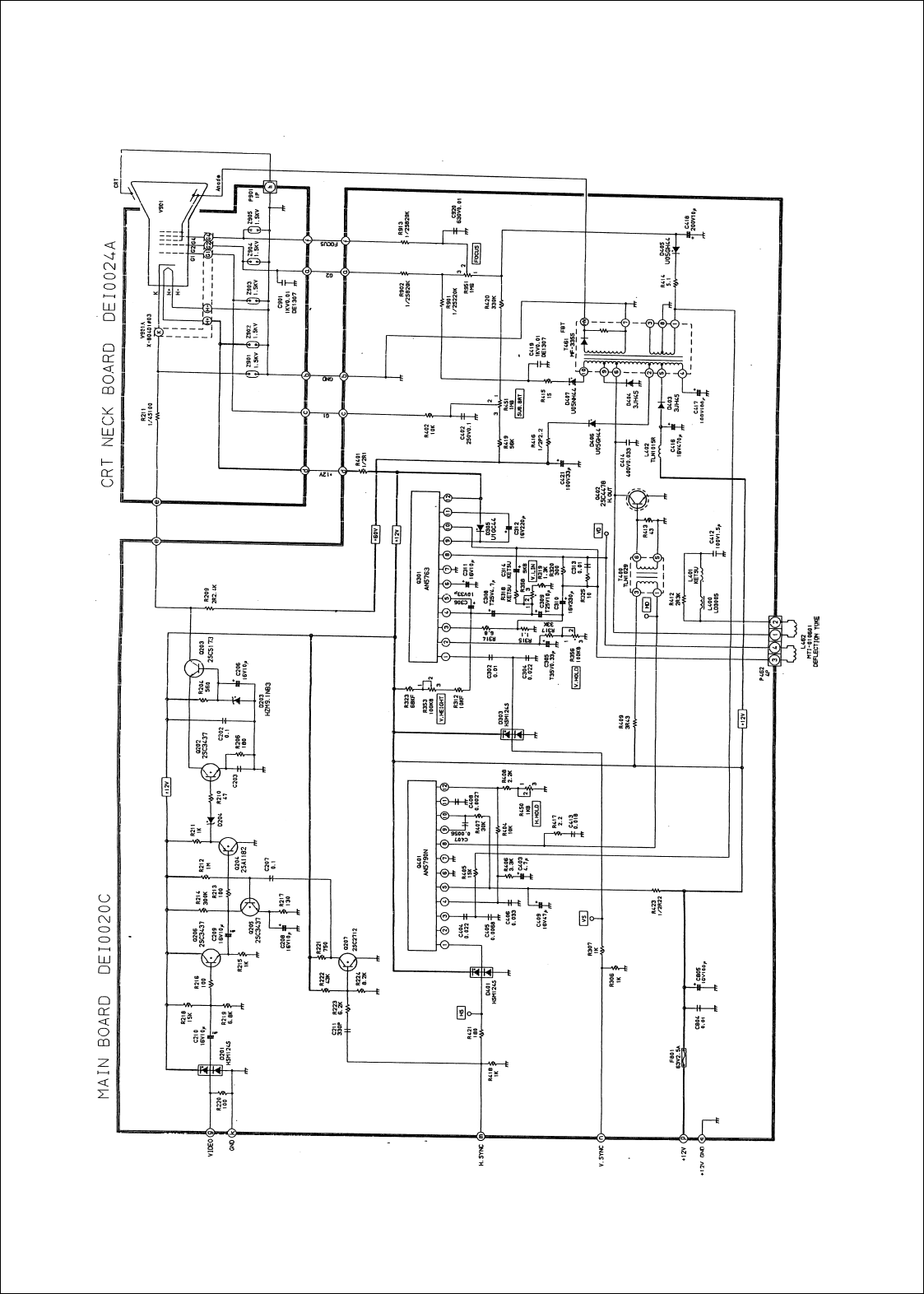

【図 116 CRT モニタ部接続図】
【Fig. 116 CIRCUIT DRAWING OF CRT MONITOR UNIT】
モニタユニット MONITOR UNIT：7WZRD0041
主制御回路 MAIN CONTROL CIRCUIT (CNN-366)
モニタ機内 INTERNAL CONNECTION MONITOR UNIT (CKJ-159)
ｱﾝﾃﾅ
(NKE-249
：ﾌﾟﾘﾝﾄｱﾝﾃﾅ、
NKE-250
：ｽﾛｯﾄｱﾝﾃﾅ
)
ANTENNA (NKE- 249:Pri nted array
、
NKE- 250:Slot antenna)
ﾛｰﾀﾘｰｼﾞｮｲﾝﾄ
Rotary jointDrive motor
ﾓｰﾀ
ｴﾝｺｰﾀﾞ
Scanner encoder
Circulator
送受切換器
ﾀﾞｲｵｰﾄﾞﾘﾐｯﾀ
Diode l imiter MIC
If out if
ｱﾝﾌﾟ1
If amplifier1
if
ｱﾝﾌﾟ2
If amplifier2
if
ｱﾝﾌﾟ3
If amplifier3
ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ
Bandpass filter
ﾛｸﾞｱﾝﾌﾟ1
Log amplifier1
ﾛｸﾞｱﾝﾌﾟ2
Log amplifier2
Video
加算回路
VD addition
if
ｱﾝﾌﾟ4
If amplifier4
ﾛｸﾞｱﾝﾌﾟ3
Log amplifier3
ｴﾐｯﾀﾌｫﾛｱ
Emitter follower
VDOUT
指示機
Display unit
Tune indicator circuit
同調指示回路
CPU
D/A
変換
DAC
外部ｲﾝﾀｰﾌｪｰｽ
External I/F
受信回路
Receiver circuit
NKE- 249:CAE-457
NKE- 250:CAE-457- 1
指示機
Display unit
TUNEF
TUNEL
TNI
BS1
BS2
BS3
circuit
受信部ﾕﾆｯﾄ
Receiver unit
NKE- 249:NRG- 140
NKE- 250:NRG- 141
ｽｲｯﾁ
Switch
ﾏｸﾞﾈﾄﾛﾝ
Magnetron
ﾊﾟﾙｽﾄﾗﾝｽ
Pulse trans.
BP
TI
PW 1～3
ﾊﾞｯﾌｧ
Buffer amp.
ﾊﾟﾙｽ幅切換回路
Switching circuit
ﾊﾞｯﾌｧ
Buffer amp.
ﾊﾞｯﾌｧ
Buffer amp.
船内電源
Ship's main
電圧発生部
Voltage generator
ﾓｰﾀｺﾝﾄﾛｰﾙ回路
Motor control circuit
(NKE- 250
のみ
)
(only NKE-250)
MCT
安全ｽｲｯﾁ
(NKE-250
のみ
)
Ant. safety switch(only NKE-250)
ﾚｷﾞｭﾚｰﾀ
(NKE-
249のみ
)
Voltage regulator
(only NKE- 249)
+8V
-7V
+15V
+330V(NKE- 249)
+365V(NKE- 250)
only NKE-249
only NKE-250
指示機
Display unit
BP
BZ
ﾊﾞｯﾌｧ
Buffer amp.
TI
変調回路
Modulator circuit
NKE- 249:CME- 307,NKE- 250:CME- 308
送受信部ﾕﾆｯﾄ
Modulator & receiver unit
NKE- 249:NZT-10
,
NKE- 250:NZT-11
MIC
電源回路
MIC power supply
Circuit
OPE
+8V
F/E PS
TUNEV
(1) (2)
(3) (4) (5) (6) (7)
(8)
(9)
(10)
(11)
(12) (13)
(14) (!5)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23) (24) (25)

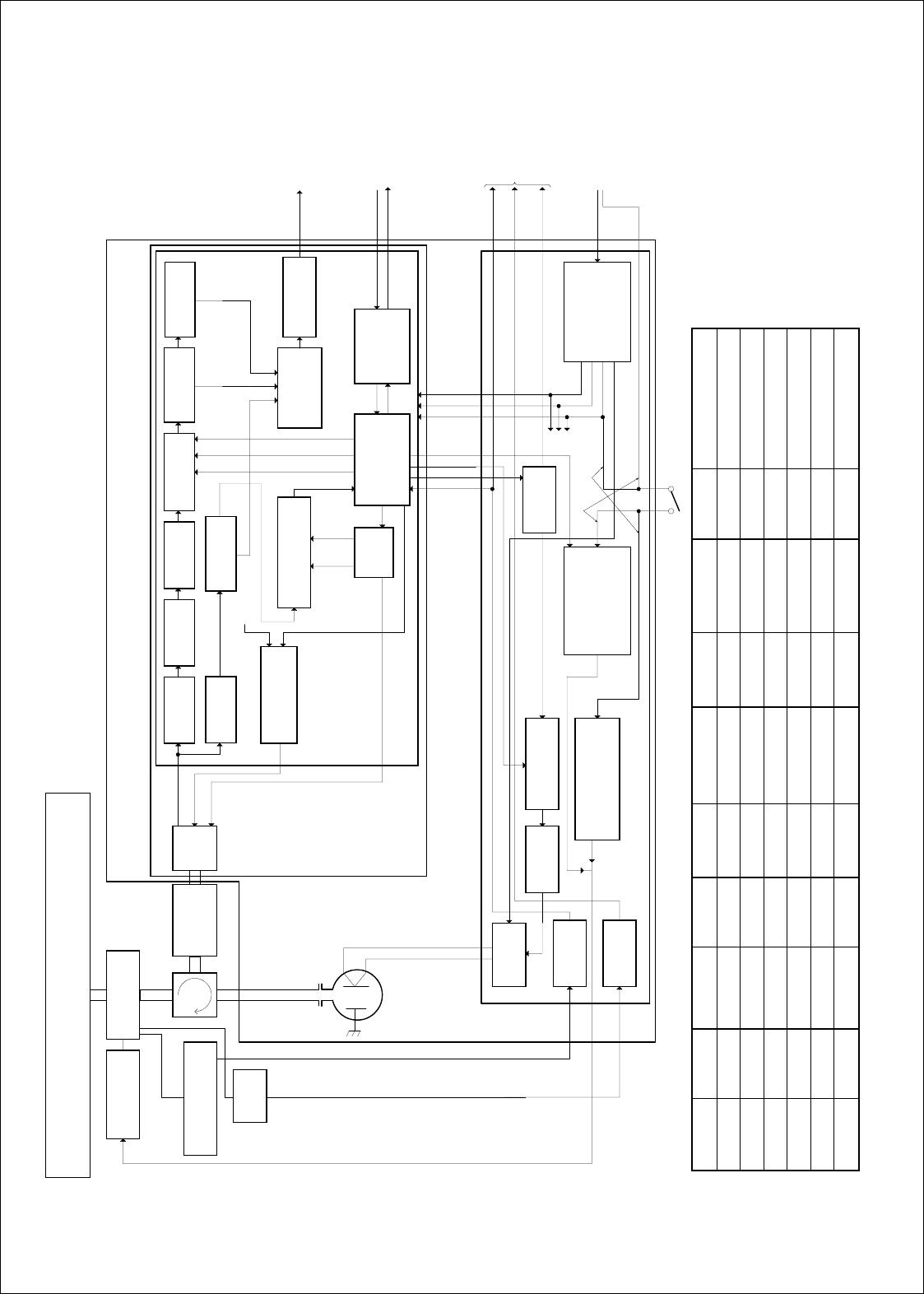

【図 117 空中線回路ブロック図】
【Fig. 117 BLOCK DIAGRAM OF SCANNER UNIT】
ﾌﾞﾛｯｸ番号 部品番号 ﾌﾞﾛｯｸ番号 部品番号 ﾌﾞﾛｯｸ番号 部品番号 ﾌﾞﾛｯｸ番号 部品番号 ﾌﾞﾛｯｸ番号 部品番号
block No. part No. block No. part No. block No. part No. block No. part No. block No. part No.
(1) E101 (6) IC2 (11) TR8,9,10,IC17 (16) IC7,18 (21) TR7,C30,R32,33,RV1
(2) TR4 (7) IC3 (12) IC11 (17) T2 (22) IC5
(3) TR5 (8) TR6 (13) IC4 (18) TR21 (23) TR19,20
(4) TR3 (9) TR1,2 (14) TR12,13 (19) TR14 (24) TR15,22
(5) T2,3 (10) IC1 (15) TR14,15 (20) TR9,10,11,12 (25) IC1,2,T1
【図 118 指示機回路ブロック図】
【Fig. 118 BLOCK DIAGRAM OF DISPLAY UNIT】

󰗔
    
本社事務所
三鷹製作所
〒107-8432
〒181-8510
東京都港区赤坂2丁目17番22号
赤坂ツインタワー本館
 電話：03-3584-8711（総務）
 ファックス：03-3584-8715
東京都三鷹市下連雀5丁目1番1号
 電話：0422-45-9111（案内）
 ファックス：0422-45-9110
2002. 8. 初版
JRC

JMA-2343/2344
コード No. 7ZPRD0558
CODE No. 7ZPRD0558
 




