King of Fans 60BDTR 60 inch Briddleton User Manual 60in Briddleton IM English 11162015
King of Fans, Inc. 60 inch Briddleton 60in Briddleton IM English 11162015
User Manual
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday , 9 a.m. - 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #XXXX XXX XXX
Model #51560
ETL Model #60-BDT
USE AND CARE GUIDE
BRIDDLETON 60-INCH CEILING FAN
2
Table of Contents ................................................................2
Safety Information...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation............................................................................6
Assembly..............................................................................7
Operation ...........................................................................16
Care and Cleaning.............................................................19
Troubleshooting.................................................................19
1. To reduce the risk of electric shock, ensure the electricity has been turned
off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code ANSI/
NFPA 70 and local electrical codes. Electrical installation should be
performed by a qualified licensed electrician.
3. The outlet box and support structure must be securely mounted and capable
of reliably supporting 35 lbs. (15.9 kg). Use only UL Listed outlet boxes
marked “Acceptable for Fan Support of 35 lbs. (15.9 kg) or less.”
4. The fan must be mounted with a minimum of 7 ft (2.1 m) clearance from the
trailing edge of the blades to the oor.
5. Do not place objects in the path of the blades.
6. To avoid personal injury or damage to the fan and other items, use caution
when working around or cleaning the fan.
7. Electrical diagrams are for reference only. Light kits that are not packed
with the fan must be UL-listed and marked suitable for use with the model
fan you are installing. Switches must be UL General Use Switches. Refer
to the instructions packaged with the light kits and switches for proper
assembly.
8. After making electrical connections, spliced conductors should be turned
upward and pushed carefully up into the outlet box. The wires should be
spread apart with the grounded conductor and the equipment-grounding
conductor on one side of the outlet box.
9. All setscrews must be checked and retightened where necessary
before installation.
>(9505.! To reduce the risk of personal injury, do
not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do
not insert objects in the path of the blades.
>(9505.! Remove the rubber motor stops on the
bottom of the fan before installing the blades or
testing the motor.
>(9505.! To reduce the risk of re or electric
shock, do not use this fan with any solid-state
speed control device.
>(9505.! To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
>(9505.! Electrical diagrams are for reference
only. Optional use of any light kit shall be UL-listed
and marked suitable for use with this fan.
>(9505.! To reduce the risk of re or electric
shock, this fan should only be used with fan speed
control part no. RH786NR, manufactured by Rhine
Electronic Co.,LTD.
Safety Information
Table of Contents
>(9505.! To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 Kg) or
less,” and use screws provided with the outlet box.
*(<;065! Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
READ AND SAVE THESE INSTRUCTIONS
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference that may cause undesired operation.
3HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date
of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior
model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing
and reinstalling the product are your responsibility. Damage to any part, such as by accident, misuse, improper installation, or by afxing any
accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish,
including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying
weather conditions. A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons
shall render the warranty invalid. There is no other express warranty. Hampton Bay hereby disclaims any and all warranties, including but not
limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any implied warranty
which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a limitation on how long
an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental, consequential, or special
damages arising out of or in connection with product use or performance except as may otherwise be accorded by law. Some states do not allow
the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives specic legal
rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any
return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.
SPECIFICATIONS
56;,! These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Size Speed Volts
Fan Power
Consumption
(without lights)
WATT
Airow
CFM
Airow Efciency
(Higher is Better)
CFM/WATT
Net
Weight
Gross
Weight Cubic Feet
60 in.
1
120
1 1252 1252
27.78 lbs
(12.6 kgs)
31.75 lbs
(14.40 kgs) 2.26 cu. ft.
2 2 1914 957
3 3 2690 897
4 4 3446 862
5 6 4034 672
6 10 4687 469
7 15 5254 350
8 20 6102 305
9 29 6973 240
4

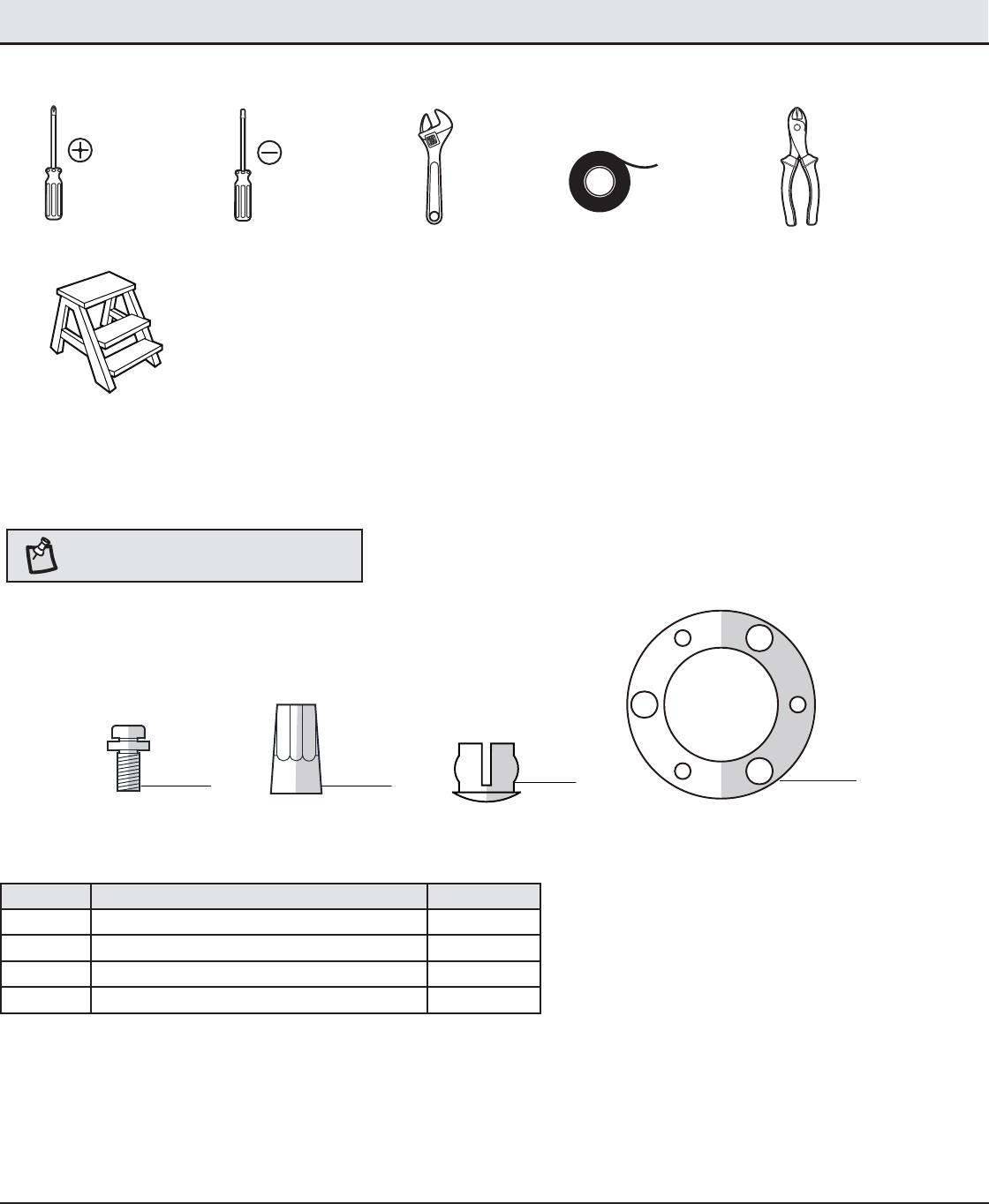

Part Description Quantity
AA Extra blade bracket screw 1
BB Plastic wire connector 3
CC Plastic plug (for light without light kit) 1
DD Rubber gasket 1
Pre-Installation (continued)

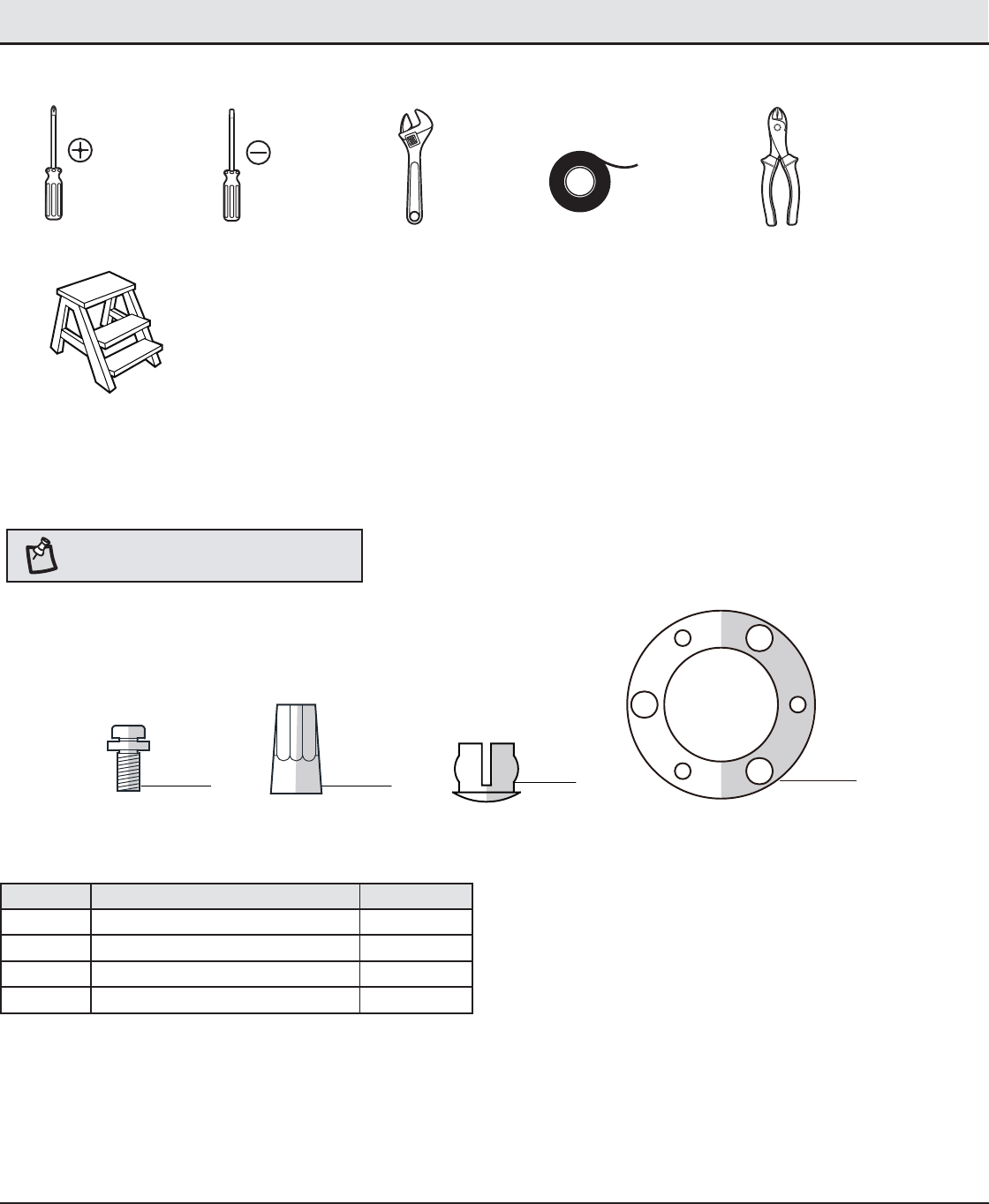

HARDWARE INCLUDED
56;,!Hardware not shown to actual size.
AA BB CC DD
TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter /
stripper
Step ladder
5HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

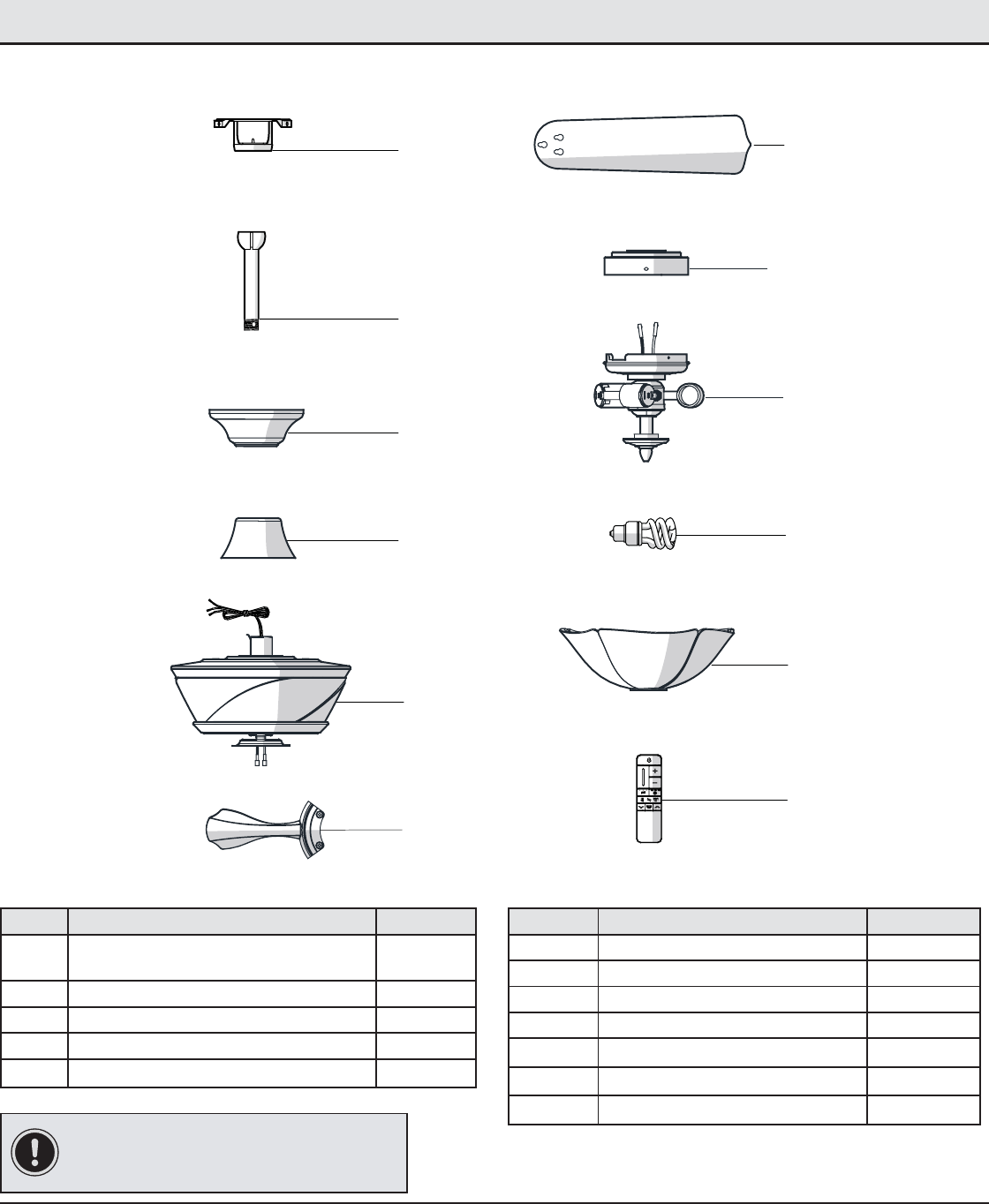

Part Description Quantity
A Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy with canopy ring attached 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
Part Description Quantity
F Blade bracket 5
G Blade 5
H Switch cup 1
I Light kit tter assembly 1
J CFL bulbs (14-Watt, maximum) 3
K Glass bowl 1
L Transmitter (battery included) 1
04769;(5;! This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)
PACKAGE CONTENTS
A
B
C
D
F
E
L
J
I
K
H
G
6
Installation

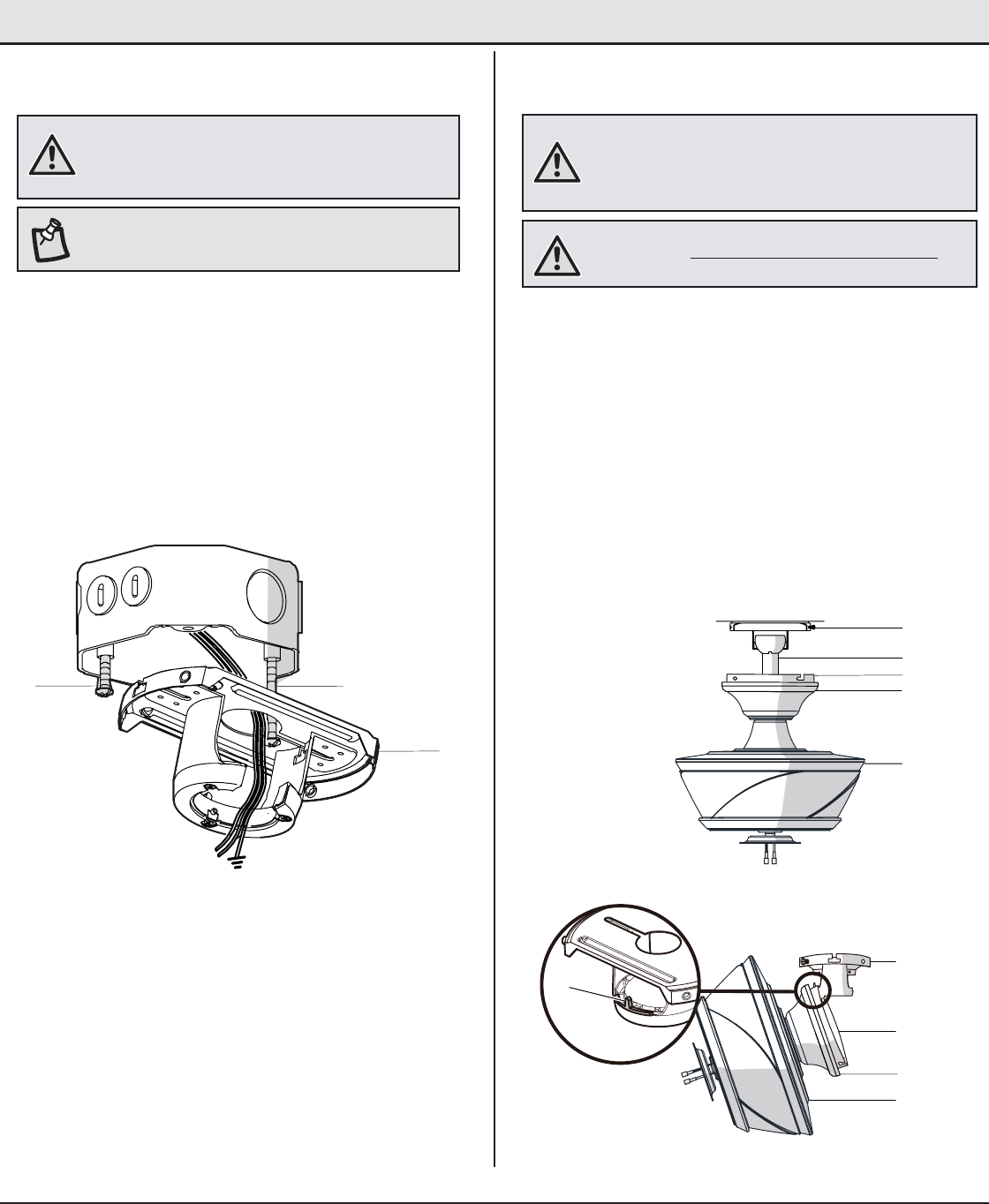

MOUNTING OPTIONS
>(9505.! To reduce the risk of re, electric shock or personal
injury, mount to an outlet box marked “Acceptable for fan
support of 35 lbs. (15.9 Kg) or less,” and use the screws
provided with the outlet box. An outlet box commonly used for
the support of lighting xtures may not be acceptable for fan
support and may need to be replaced. If in doubt, consult a
qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
ƑDisconnect the power by removing the fuses or turning off
the circuit breakers.
ƑSecure the outlet box directly to the building structure. Use
the appropriate fasteners and materials. The outlet box and
its bracing must be able to fully support the weight of the
moving fan (at least 35 lbs.). Do not use a plastic outlet box.

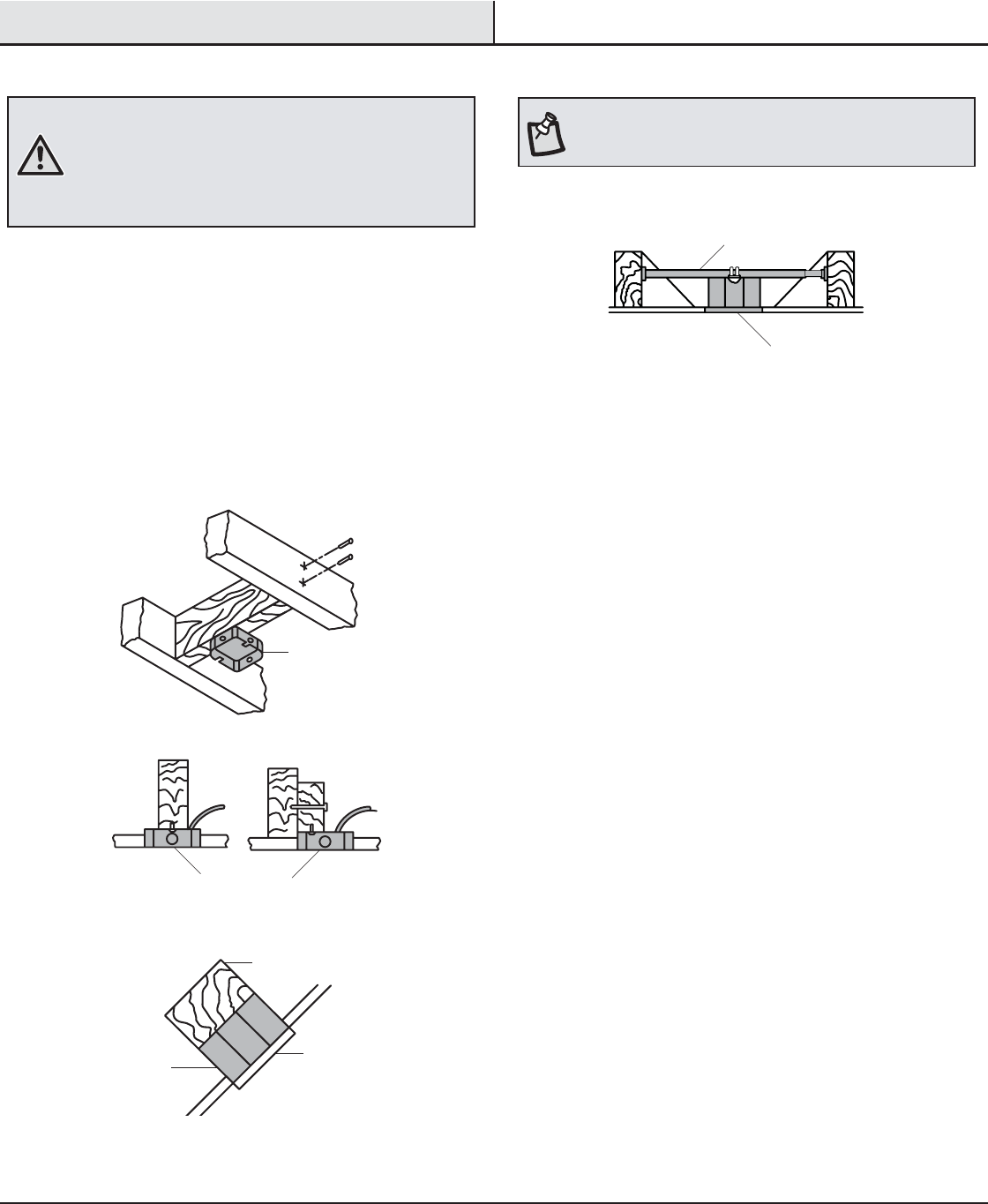

The illustrations below show three different ways to mount the
outlet box.
If the canopy touches the downrod, then remove the decorative canopy
bottom cover and turn the canopy 180° before attaching the canopy to
the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
56;,! You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling. The
maximum angle allowable is 30° away from horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

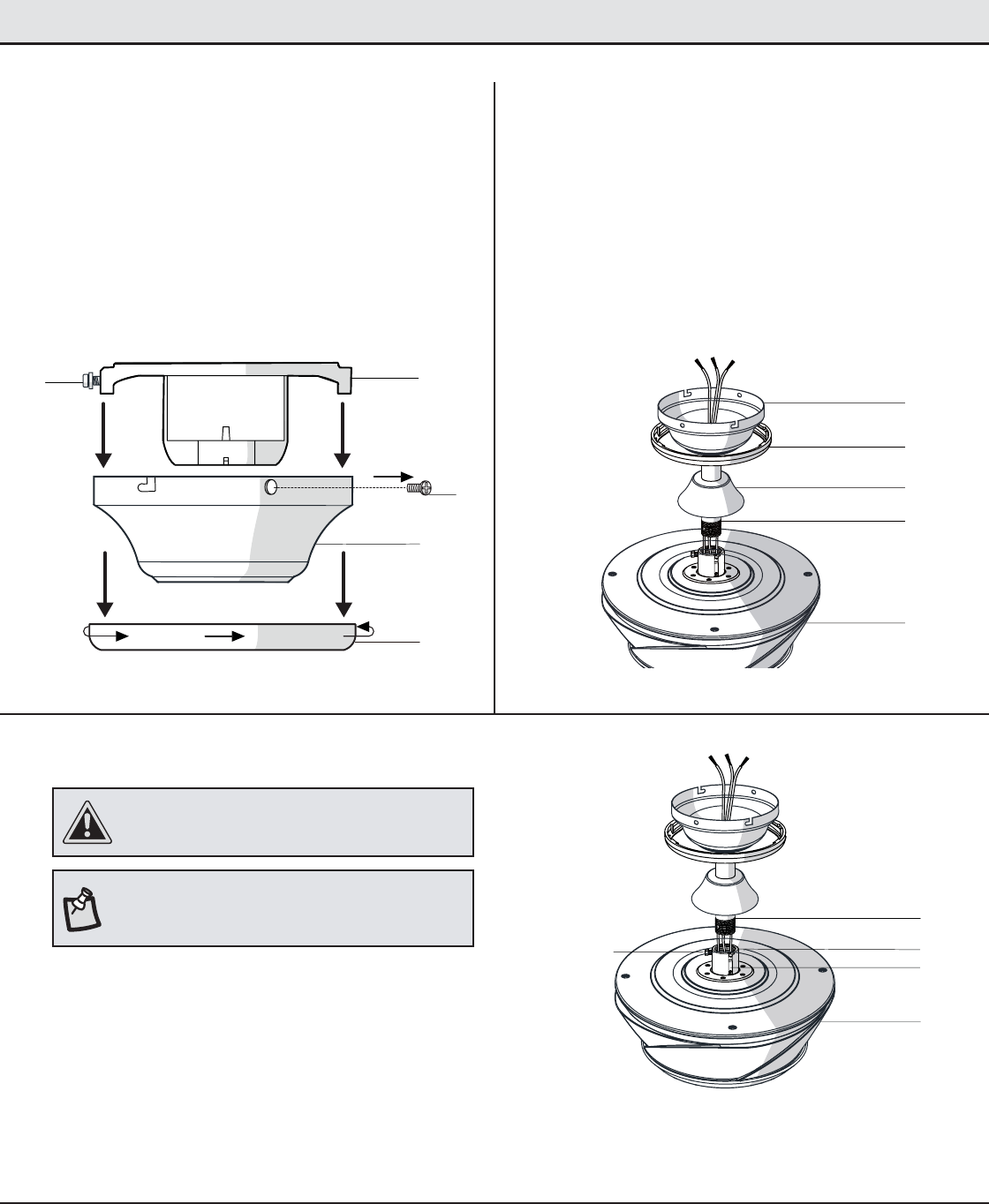

Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for mounting
ƑRemove the canopy ring (GG) from the canopy (C) by turning the
ring counter-clockwise until it unlocks.
ƑRemove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (EE) located in the “L shaped”
slots.
ƑRemove and save the two canopy screws (FF) in the round
holes. This will enable you to remove the mounting bracket (A).
ƑRoute the wires exiting the top of the fan motor
assembly (E) through the center of the canopy ring
(GG). Make sure the slots on the canopy ring (GG) are
on top.
ƑInsert the ball/downrod (B) through the canopy (C) and
slide the decorative motor collar cover (D) onto the end
of the ball/downrod (B). Make sure the slots on the
canopy (C) are on top.
ƑRoute the wires exiting the top of the fan motor
assembly (E) through the downrod (B) as shown.
2
3
1
C
A
GG
FF
EE
C
D
E
GG
B

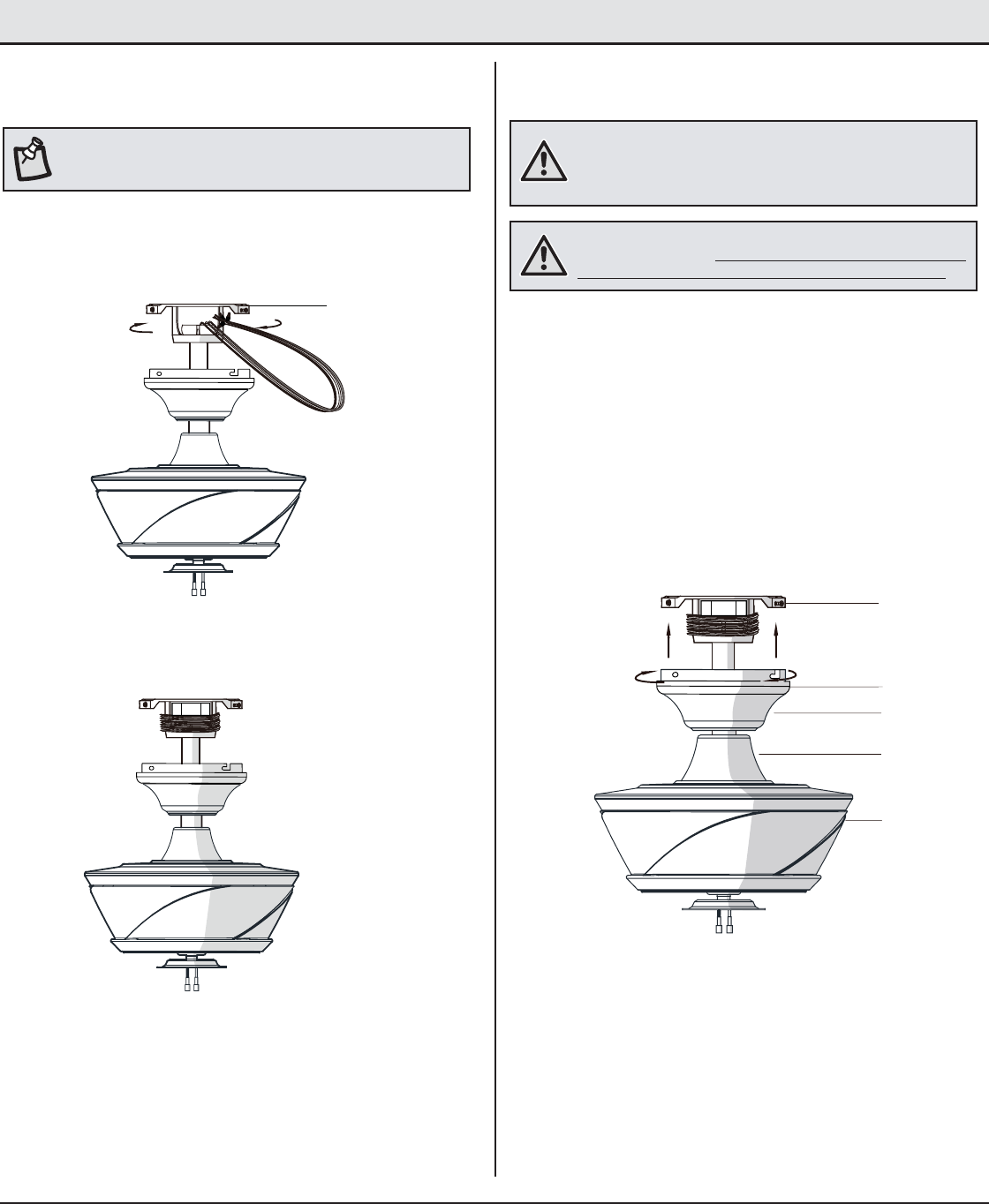

ƑLoosen, but do not remove, the setscrew (HH) on the motor
collar (II) on top of the fan motor assembly (E) by turning it
counterclockwise.
ƑInstall the downrod (B) by inserting it into the motor collar (II),
and turning it clockwise until it is tight.
ƑRe-tighten the setscrew (HH) on the motor collar (II) on top of
the fan motor assembly (E), by turning it clockwise.
56;,!This fan is equipped with a safety tab (JJ). Should
the setscrew (HH) ever become loose while the fan is
running in reverse, the safety tab (JJ) will engage and
stop the fan from falling.
*(<;065! To ensure wobble-free operation and to avoid
damage to the fan, the downrod (B) and the setscrew
(HH) must be completely tightened
E
B
HH II
JJ
8
Assembly - Close-To-Ceiling Mount
ƑRemove three of the six screws and lock washers (PP)
(every other one) securing the motor collar to the top of the
fan-motor assembly (E).
ƑRoute the wires exiting the top of the fan-motor assembly
(E) through the rubber gasket (DD) aligning the holes in the
rubber gasket (DD) with the three screw holes in the fan-
motor assembly (E).
ƑRoute the wires exiting the top of the fan-motor assembly
(E) through the canopy ring (GG), and the canopy (C) (make
sure the slot openings for the canopy ring and canopy are
on top. Place the canopy (C) over the collar (II) at the top of
the motor (E).
ƑAlign the mounting holes in the canopy (C) with the screw
holes in the motor (E) and fasten using the three screws
and lock washers (PP) (removed previously). Tighten the
mounting screws securely.
Routing the wiresPreparing for mounting 21
ƑRemove canopy ring (GG) from the canopy (C) by turning the
ring counter-clockwise until it unlocks.
ƑRemove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (EE) located in the “L
shaped” slots
ƑRemove and save the two canopy screws (FF) in the round
holes. This will enable you to remove the mounting bracket
(A).
ƑRemove the decorative canopy bottom cover (KK) from the
canopy (C) by pressing the three studs located inside the
bottom of the canopy.
KK
C
A
GG
FF
EE
C
DD
E
PP
GG
II
PP
9HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan
Attaching the mounting bracket to
the outlet box Hanging the fan
ƑLoosen the two mounting screws (1) in the outlet box.
ƑPass the 120-Volt supply wires through the center hole in the
mounting bracket (A).
ƑSlide the mounting bracket (A) on to the mounting screws (1)
and center the mounting bracket (A) in relation to the outlet box.
If necessary, use leveling washers (not included) between the
slide-on mounting bracket (A) and the outlet box. The at side
of the slide-on mounting bracket (A) should face toward the
outlet box, as shown.
ƑSecurely tighten the two mounting screws (1).
ƑCarefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
ƑInsert the ball portion of the ball/downrod assembly into the
socket of the slide-on mounting bracket.
ƑTurn the ball/downrod assembly clockwise until it is seated
with the tab of the slide-on mounting bracket aligned with the
slot in the ball.
ƑIf using close-to-ceiling mounting, hang the fan on the hook
provided by utilizing one of the holes at the outer rim of the
ceiling canopy (C).
12
>(9505.! To reduce the risk of re, electric shock
or personal injury, mount to an outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 Kg) or less,”
and use the screws provided with the outlet box.
A
1
1
>(9505.! The hook (XX) is only to balance the fan while
making the electrical connections. Failure to hang as shown
may result in the hook (XX) breaking, causing the fan to fall.
The hook must pass from the inside to the outside of the
canopy.
56;,! The mounting bracket (A) is designed to slide into
place on an outlet box with the outlet box screws (1)
installed.
>(9505.! When hanging the fan on the hook (XX) it is
critical that you use one of the non-slotted (round) holes in
the canopy (C).
A
B
E
C
A
E
C
GG
XX
GG
Standard mount
Close to ceiling mount
10

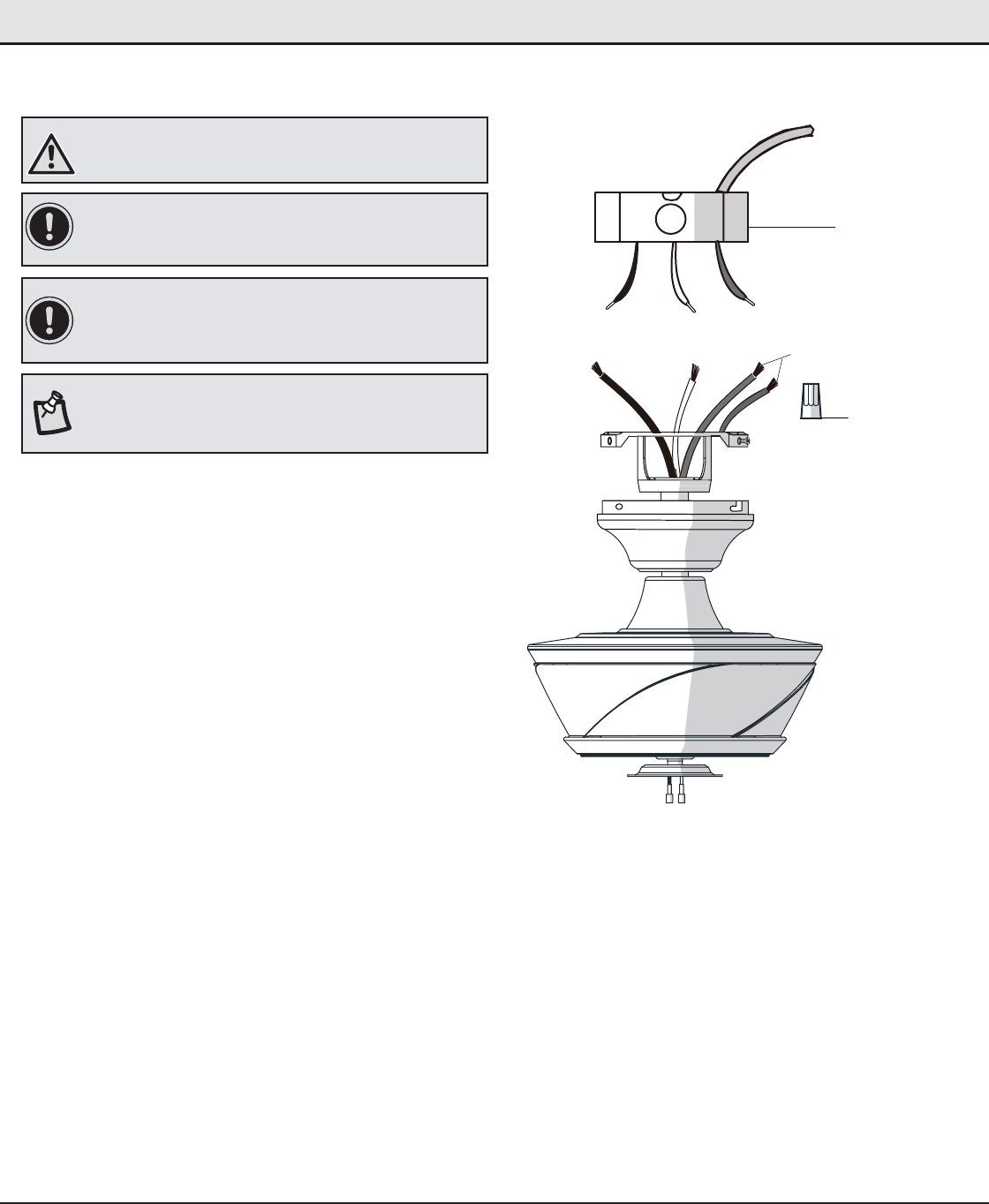

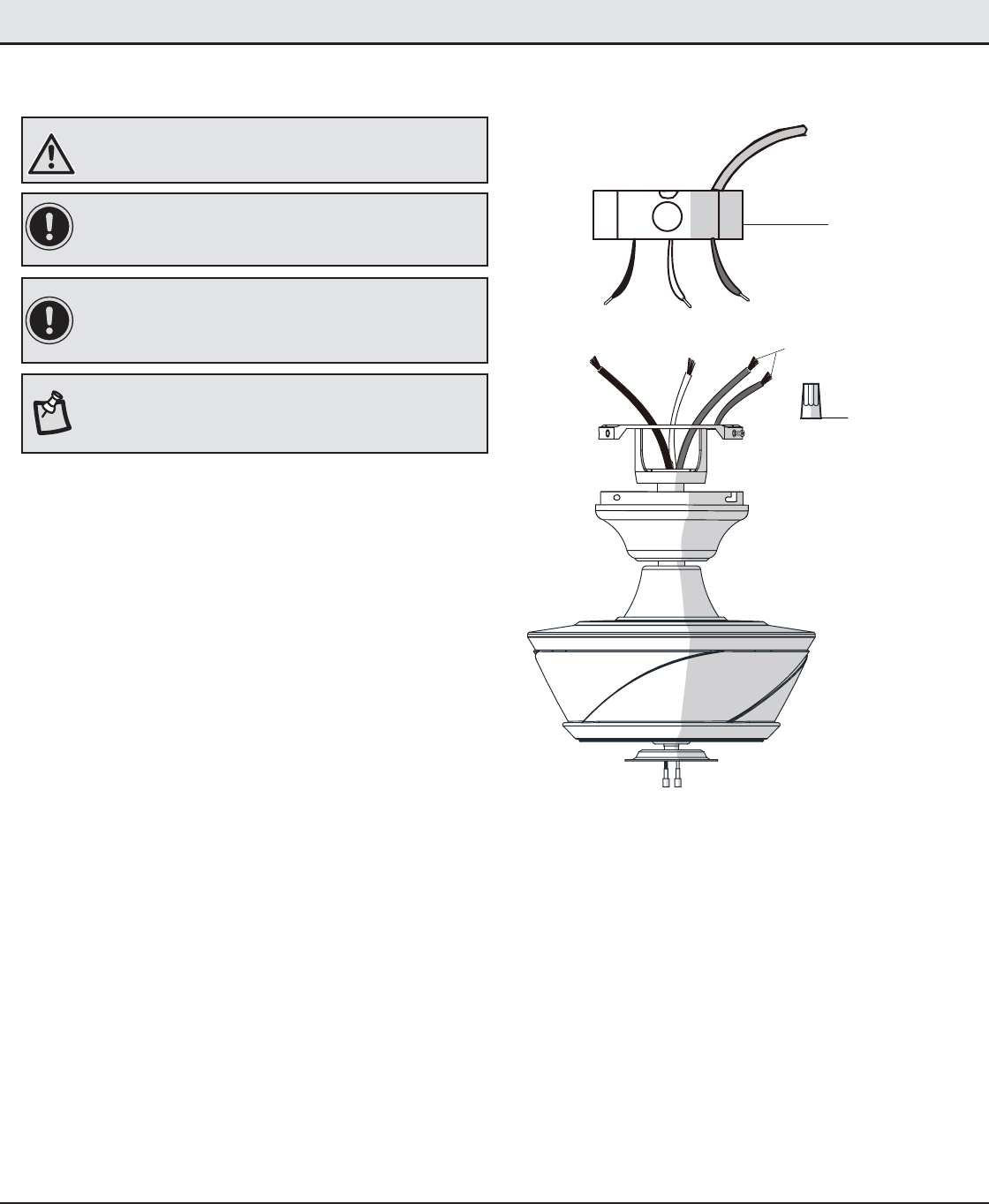

Making the electrical connection
ƑThe fan comes with 78 in. lead wires for use with an extended
ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your
desired length (no shorter than 12 in.) This will make extra
room in the canopy (C), if you do not wish to cut the wires,
you will need to neatly wrap them.
ƑConnect the fan motor green wires to the household green or
bare wire using a wire connecting nut (BB).
ƑConnect the fan motor white wire to the household white wire
using a wire connecting nut (BB).
ƑConnect the fan motor black wire to the household black wire
using a wire connecting nut (BB).
ƑSecure each wire connecting nut using electrical tape.
ƑTurn the wire connecting nut (BB) upward and push the wiring
into the outlet box (LL).
3
04769;(5;! Use the wire connecting nuts (BB) supplied with your
fan. Secure the connectors with electrical tape and ensure there
are no loose strands or connections.
56;,! The fan comes with 78 in. lead wires for use with an
extended ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your desired
length (no shorter than 12 in.).
Assembly - Hanging the Fan (continued)
>(9505.! Remove the rubber motor stops on the bottom of the
fan before installing the blades or testing the motor.
04769;(5;! If after this step, you decide to check that the
electrical connections have been successful, it is critical to attach
the light kit using the quick connector prior to testing. The fan will
not operate unless the light kit is connected to the fan.
Outlet box
in the ceiling (LL)
Green or bare wire
Black White
Black White Green(2)
BB
11 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Mounting the fan-motor assembly
(standard mount)
ƑAlign the locking slots of the ceiling canopy (C) with the two
screws in the mounting bracket (A). Push up to engage the
slots and turn clockwise to lock in place.
ƑFirmly tighten the two mounting screws.
ƑInstall the two mounting screws (saved from Assembly Step 1
“Preparing for mounting”) into the holes in the canopy (C) and
tighten rmly.
ƑInstall the decorative canopy ring (GG) by aligning the ring’s
slots with the screws in the canopy (C). Rotate the ring
clockwise to lock in place.
5
>(9505.! When using the standard ball/downrod mounting, the
tab in the ring at the bottom of the mounting bracket must rest in
the groove of the hanger ball. Failure to properly seat the tab in
the groove could cause damage to the wiring.
Assembly - Hanging the Fan (continued)

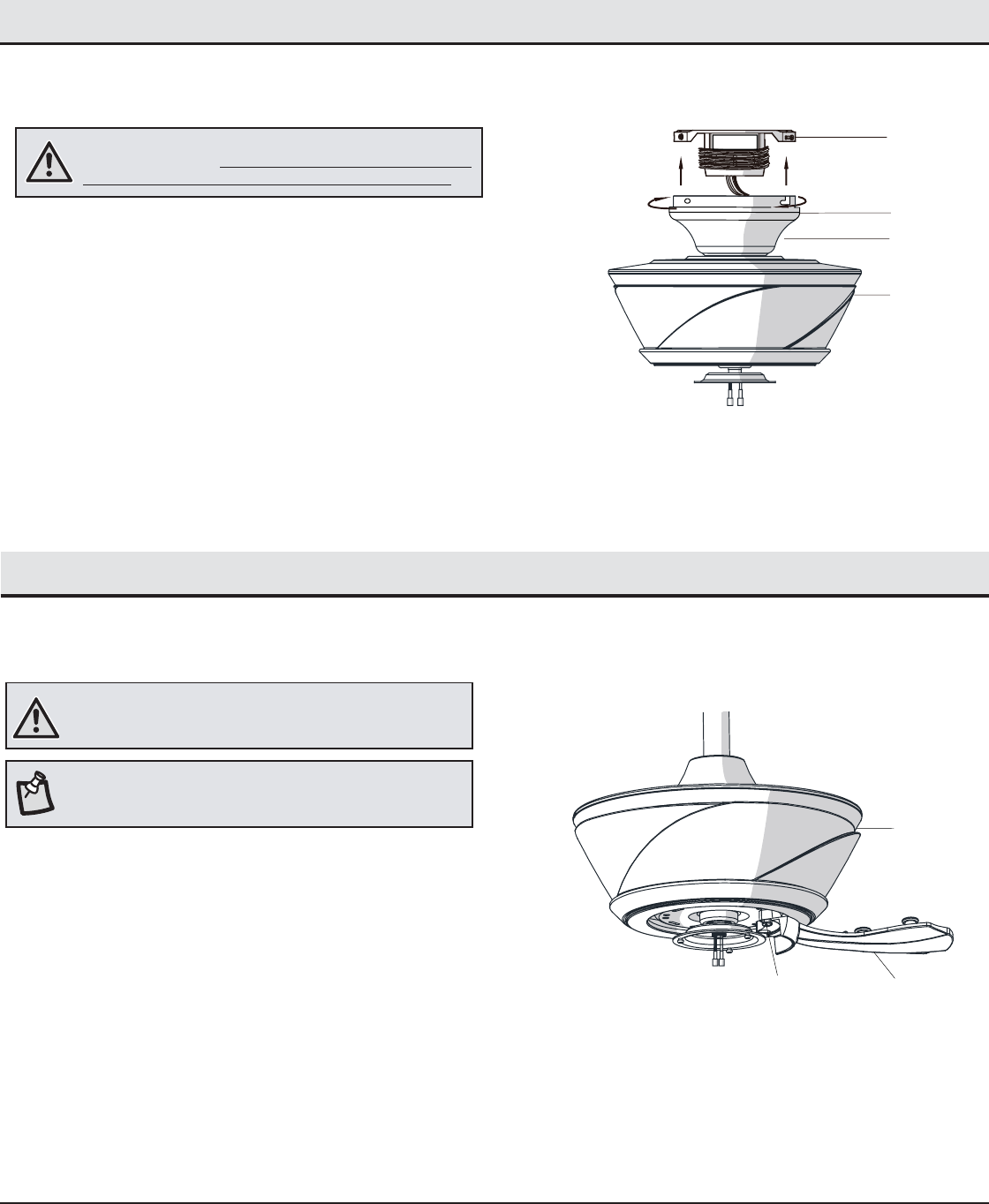

Wrapping the extra wire
ƑGently wrap the excess wire around the mounting bracket (A).
ƑSecure the wire with electrical tape.
4
56;,! Follow this step ONLY if you did not cut the extra length off
from the wires coming from the ceiling fan.
>(9505.! The locking slots of ceiling canopy are provided only
as an aid to mounting. Do not leave the fan assembly unattended
until all four canopy screws are engaged and rmly tightened.
A
E
C
A
GG
D
12
Assembly - Hanging the Fan (continued)
Mounting the fan-motor assembly
(close-to-ceiling mount)
ƑCarefully unhook the fan from the mounting bracket (A) and
align the locking slots of the ceiling canopy (C) with the two
screws in the mounting bracket (A). Push up to engage the
slots and turn clockwise to lock in place. Immediately tighten
the two mounting screws rmly.
ƑInstall the two mounting screws (saved from Assembly Step 1
“Preparing for mounting” into the holes in the canopy (C) and
tighten rmly.
ƑInstall the decorative canopy ring (GG) by aligning the ring’s
slots with the screws in the canopy (C). Rotate the ring
clockwise to lock in place.
ƑYou may now proceed to attaching the fan blades.
>(9505.! The locking slots of ceiling canopy are provided only
as an aid to mounting. Do not leave the fan assembly unattended
until all four canopy screws are engaged and rmly tightened.
6
Assembly - Attaching the Fan Blades
Attaching the blade brackets to
the motor
1
ƑPlease note the captive blade bracket screws, are pre-attached
into the blade bracket (F).
ƑFasten the blade bracket (F) to the motor (E) by inserting the
alignment post into the slot on the bottom of the fan-motor
assembly (E) and tightening the motor screws (SS).
ƑRepeat for the remaining four blade brackets (F).
56;,! Your fan features revolutionary advancements for quick and
easy blade installation, including an alignment post and captive
blade bracket screws.
>(9505.! Remove the rubber motor stops on the bottom of the
fan before installing the blades or testing the motor.
E
C
A
GG
E
F
SS
13 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Attaching the Fan Blades (continued)

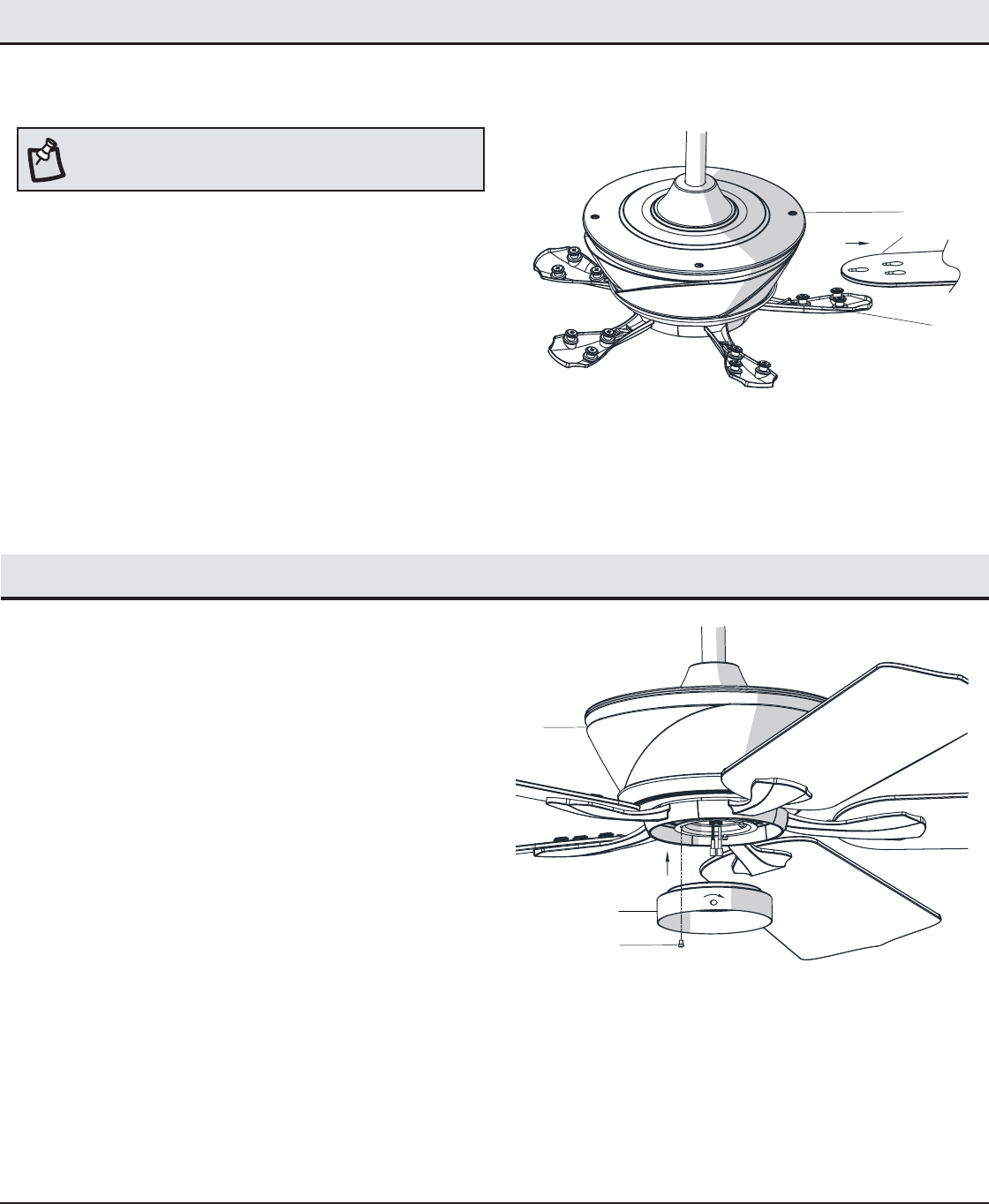

Attaching the blades
2
ƑMount the fan blades (G) to the blade bracket (F) by aligning
the three key-slot holes in the blade (G) with the three posts
on the top of the blade brackets (F).
ƑHold the blade (G) with both hands close to the blade bracket
(F) and press the blade (G) down rmly. Ensure the key-slot
holes are properly seated on the blade arm posts.
ƑWhile still holding the blade (G) down with both hands, rmly
slide the blade (G) away from the fan-motor assembly (E) until
the blade (G) engages in the locking mechanism. Make sure
the steel locking mechanism at the rear of the blade bracket
(H) springs upward and snaps into place against the edge of
the blade (G) indicating a secure connection.
ƑVisually inspect the top of the blade bracket (F) to ensure the
locking mechanism is securely in place.
ƑRepeat for the remaining blades (G).
E
G
F
Assembly - Installing the Switch Cup
ƑRemove one screw (TT) from the black bracket below the fan
motor assembly (E) and loosen, but do not remove the other
two screws.
ƑPush the switch cup (H) up to the fan motor assembly (E) so
the two loosened screw heads t into the keyhole slots. Turn
the switch cup (H) clockwise to secure.
ƑRe-install the screw (TT) that was removed in step 1.
ƑMake sure all the screws are rmly tightened.
Installing the switch cup
1
E
TT
H
56;,! Your fan blades are reversible. Select the blade side nish
which best accentuates your decor.
14

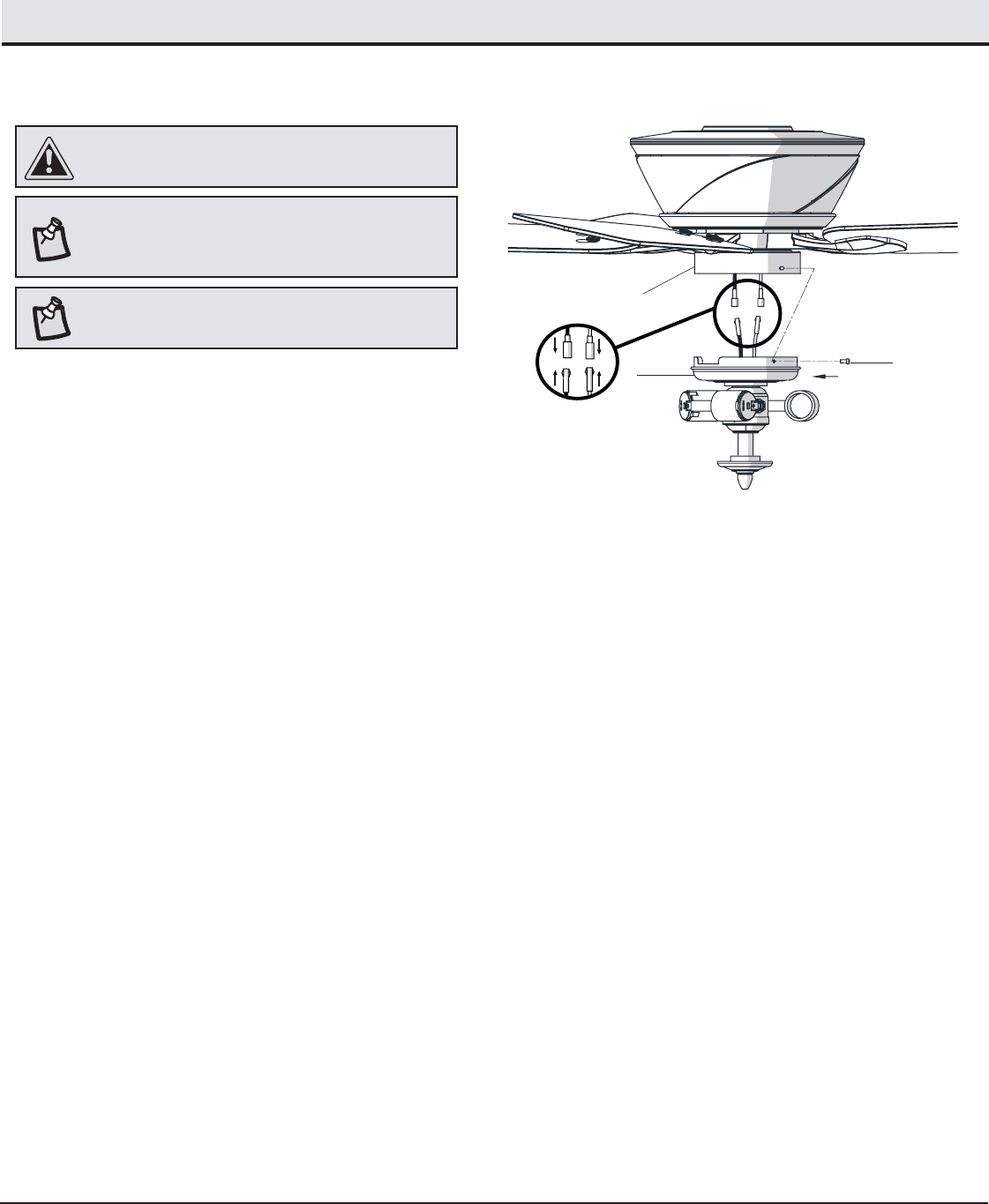

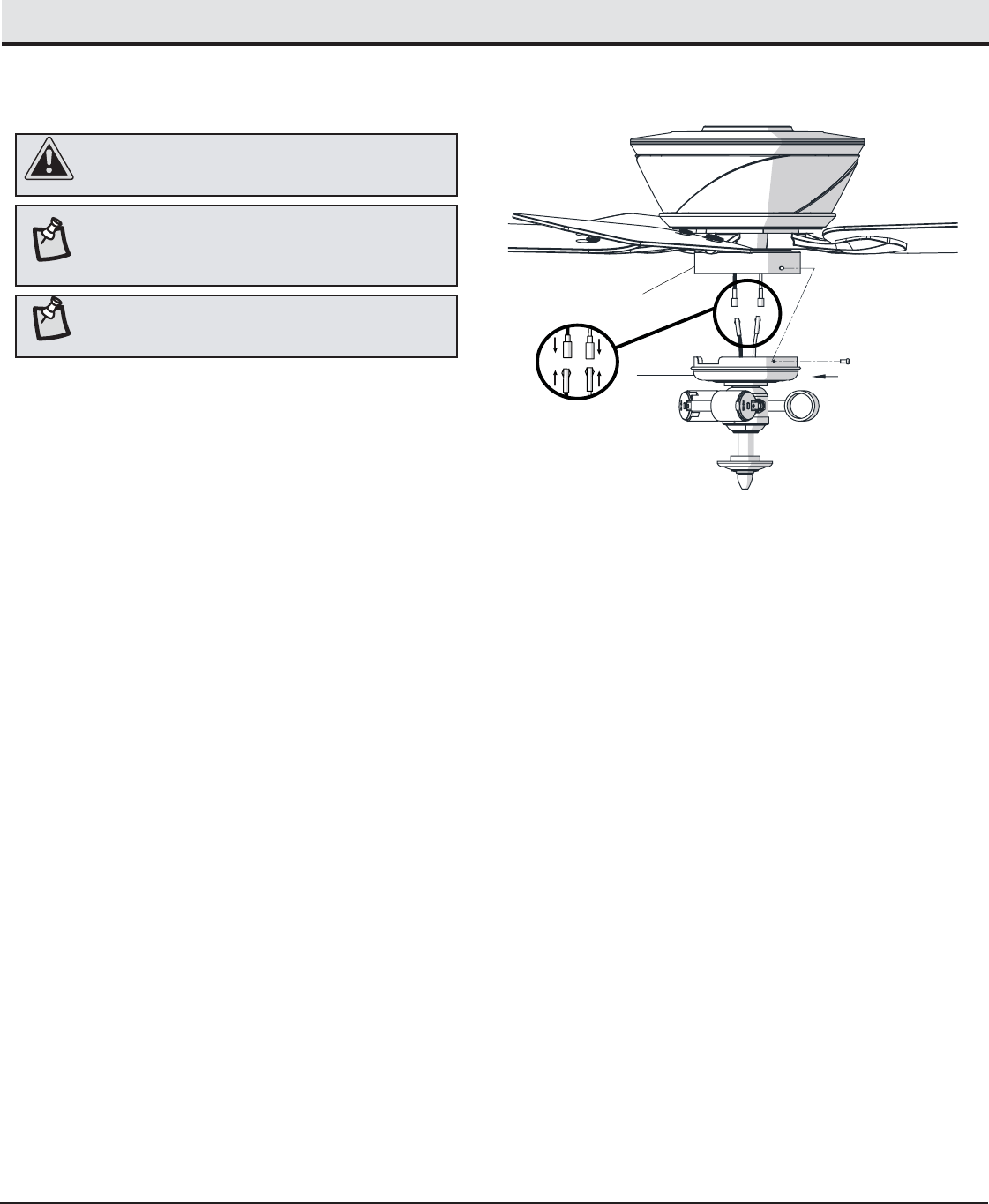

Attaching the light kit tter assembly
1
*(<;065! To reduce the risk of electric shock, disconnect
the electrical supply circuit to the fan before installing the
light xture.
56;,! Notice the location of the fan’s slide switch. This is the
switch used to change the fan’s directional rotation. For more
information on the operation of this switch, see Operating
Your Fan on page 16.
56;,! This light kit cannot be transferred to another fan.
Assembly - Attaching the Lights
ƑRemove the three screws (OO) on the switch cup cover of
the light kit tter assembly (I).
ƑConnect the wires from the light kit tter assembly (I) to
the wires from the switch cup by connecting the molded
adaptor plugs together (blue to black, white to white).
Carefully tuck all wires and splices into the switch cup.
ƑAlign the three holes in the switch cup cover of the light kit
tter assembly (I) with the three holes in the switch cup.
ƑRe-install the three screws (OO) that were removed in rst
step to secure the light kit tter assembly (I).
I
OO
H
15 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Assembling the Fan Without the Light Kit

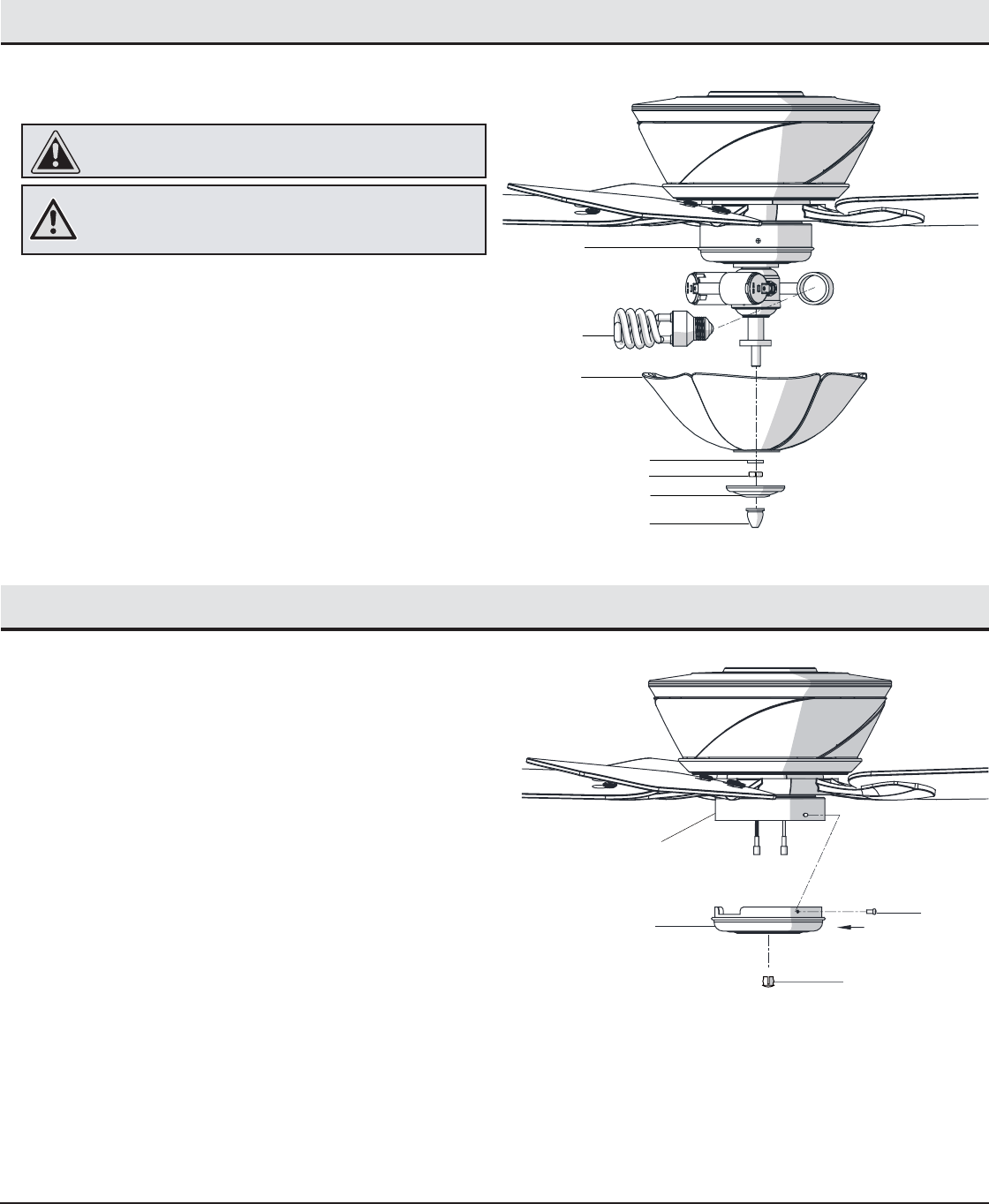

Installing the bulbs and attaching
the glass bowl
2
ƑRemove the nial nut (P), bottom cover (O), hex nut (N), and
rubber washer (M) from the threaded nipple of the light kit
tter assembly (I).
ƑWith power off, install the three CFL Light bulb, (14-Watt
maximum included) (J) by screwing into the light bulb
sockets.
ƑPosition the glass bowl (K) over the threaded nipple.
ƑRe-install the rubber washer (M), hex nut (N), and bottom
cover (O) to the threaded nipple to secure the glass shade
properly.
ƑRe-install and tighten the nial nut (P).
*(<;065! Do not over tighten the hex nut, overtightening the
hex nut may cause the glass to break.
Assembly - Attaching the Lights (continued)
Assembling the fan without the
light kit
1
ƑRemove the three light kit mounting screws (PP) on the side of
the light kit tter assembly (I).
ƑIn order to use the fan without the light kit, remove the switch
cup cover (R) from the light kit tter assembly (I) by removing
the center hex nut inside the switch cup cover (R), and then
thread the switch cup cover off of the threaded nipple on the
top of the light kit tter assembly (I).
ƑPress the plastic plug (CC) (provided) into the center hole of
the switch cup (I).
ƑPosition the switch cup cover (R) onto the switch cup and
reinstall the light kit mounting screws (PP).
J
E
K
O
P
M
N
R
PP
H
CC
>(9505.! To prevent breaking of the glass and to avoid personal
injury, hand tighten all parts in order, DO NOT use any tools to
tighten nut or nial.
16
Operating Your Fan and Remote Control
Learning process
The remote control must be paired with the fan’s receiver piror to
use. To pair the remote and fan receiver, follow the steps below:
ƑEnsure the main power source for the fan is off prior to
beginning the pairing process.
ƑTurn the main power source for the fan on (wall switch and/or
breaker box).
ƑWithin 30 seconds of turning the fan’s AC power ON, press and
hold the button for 5 seconds to enter the learning function.
Once the receiver has detected the set frequency, the down light
of your fan, if applicable, will blink twice. There is no indication if
your fan is not equipped with a light.
56;,! After the AC power is on, do not press any other button
on the remote control before pressing the “FAN ON/OFF” button.
Doing so will cause the procedure to fail.
56;,! The remote control can learn multiple receivers. Make sure
no other receivers are operating during the learning process.
Separate the fan power switches by approximately 2 meters.
Timer
Decreases fan speed
Increases fan speed
Fan on/off
Light on/off
Decreases the
light level
(Dimmer)
Warm weather
(Forward)
Comfort BreezeTM
LED bar
Scale indicating
fan speed
Cool weather
(Reverse)
Increases the
light level
(Dimmer)

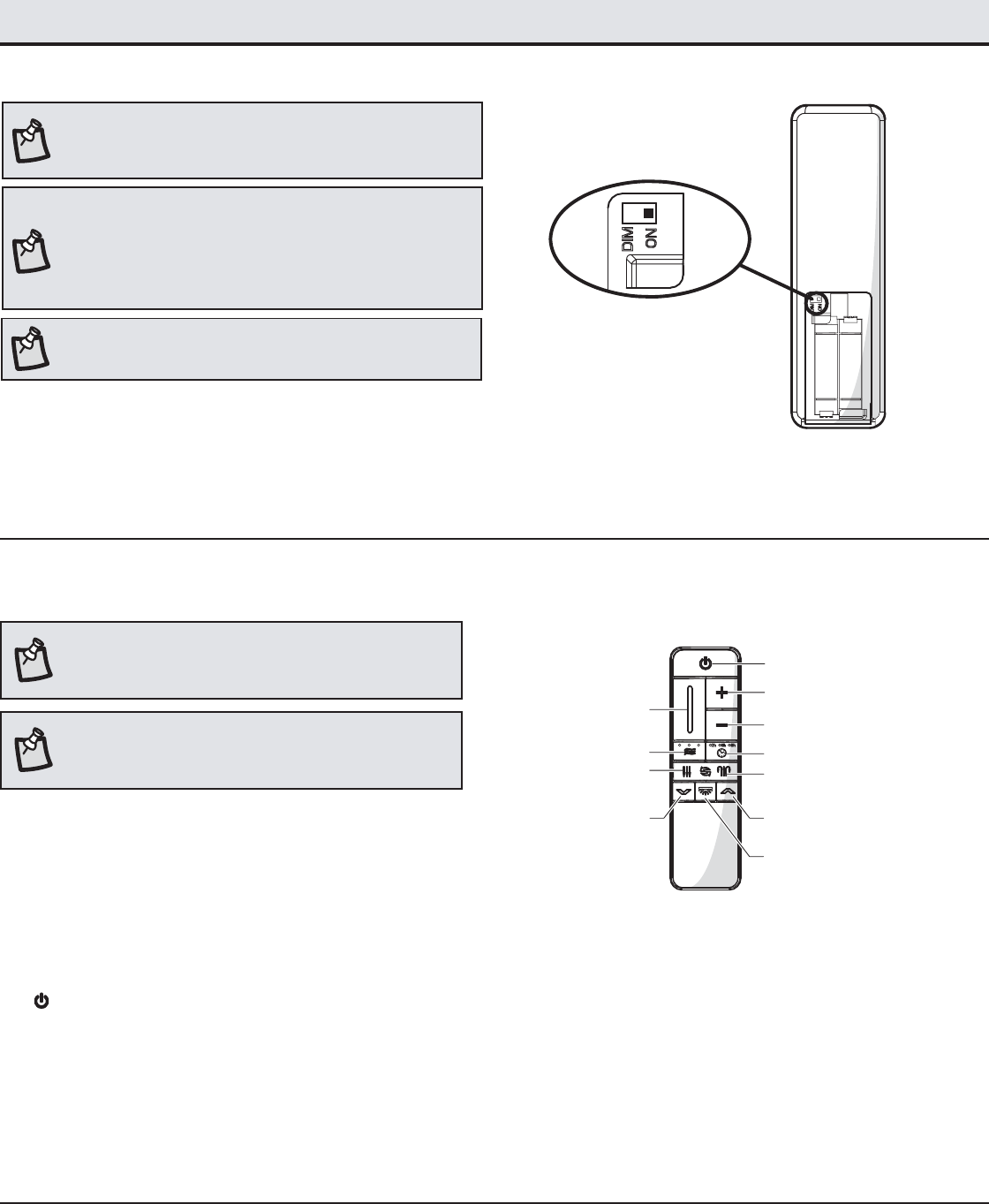

Setting the code on the transmitter
ƑRemove the battery cover by pressing rmly on the arrow
and sliding the cover off.
ƑInstall two 1.5V AAA batteries (included).
ƑReplace the battery cover on the remote control.
56;,! The battery will weaken with age and should be replaced
before leaking takes place as this will damage the remote control.
Dispose of used battery properly and keep the battery out of the reach
of children.
56;,! The switch marked ON/DIM controls the dimming function of
the lights. If using non-dimmable bulbs, use a ballpoint pen or small
screwdriver to set the switch to ON to disable the dimming function.
If using dimmable bulbs, set the switch to DIM to enable the dimming
function.
56;,! This fan includes non-dimming CFL bulbs. If you would like to
use dimming function, please install dimmable light bulbs (60-watt
maximum incandescent bulbs)
17 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Operating Your Fan and Remote Control (continued)
1. Fan button. - Press and release the button to turn the fan on or off.
ƑPress and hold the button for 5 seconds to enter the learning function.
ƑFan on. The fan memory function will resume the speed set on the fan prior to the power being turned off. The LED bar will display
the current settings for 5 seconds after the button is released.
ƑFan off. The fan memory function will store the current setting for the next time the fan is in use.
2. Speed functions
+ button, increases the fan speed
ƑPressing and releasing the + button one time will increase the speed of the fan. Each setting increase will cause the LED bar to
illuminate slightly more, until the fan has reached the maximum speed setting, at that time the LED bar will be fully illuminated.
ƑPressing and holding the + button will increase the fan speed automatically through the speed settings and the increments will be
denoted on the LED bar. When the LED bar is fully illuminated, the fan has reached maximum speed setting.
ƑPressing the + button while in Comfort BreezeTM mode will automatically cancel the Comfort BreezeTM mode and resume normal
fan operation.
– button, decreases fan speed
ƑPressing and releasing the - button one time will decrease the speed of the fan. Each setting decrease will cause the LED bar
to dim slightly more, until the fan has reached the minimum speed setting. At that time the LED bar will be approximately 25%
illuminated.
ƑPressing and holding the - button will decrease the fan speed automatically through the speed settings and the increments will be
denoted on the LED bar. When the LED bar is 25% illuminated, the fan has reached the minimum speed setting.
ƑPressing the - button while in Comfort BreezeTM mode will automatically cancel the Comfort BreezeTM mode and resume normal
fan operation.
3. Comfort BreezeTM
There are three Comfort BreezeTM settings. Pressing the button will activate the Comfort BreezeTM mode and LED bar will
illuminate slowly from bottom to top to display the current setting.
ƑSetting 1: Alternates through speeds 1 – 3, the LED bar should ll approximately 33%.
ƑSetting 2: Alternates through speeds 1 – 6, the LED bar should ll approximately 66%.
ƑSetting 3: Alternates through speeds 1 – 9, the LED bar should be fully illuminated.
Off Setting 1 Setting 2 Setting 3 Disable Comfort BreezeTM
Note: If you are currently using Comfort BreezeTM mode, pressing the button will cancel Comfort BreezeTM mode and resume
normal fan operation.
Note: You must turn the fan on prior to using the timer function.
18

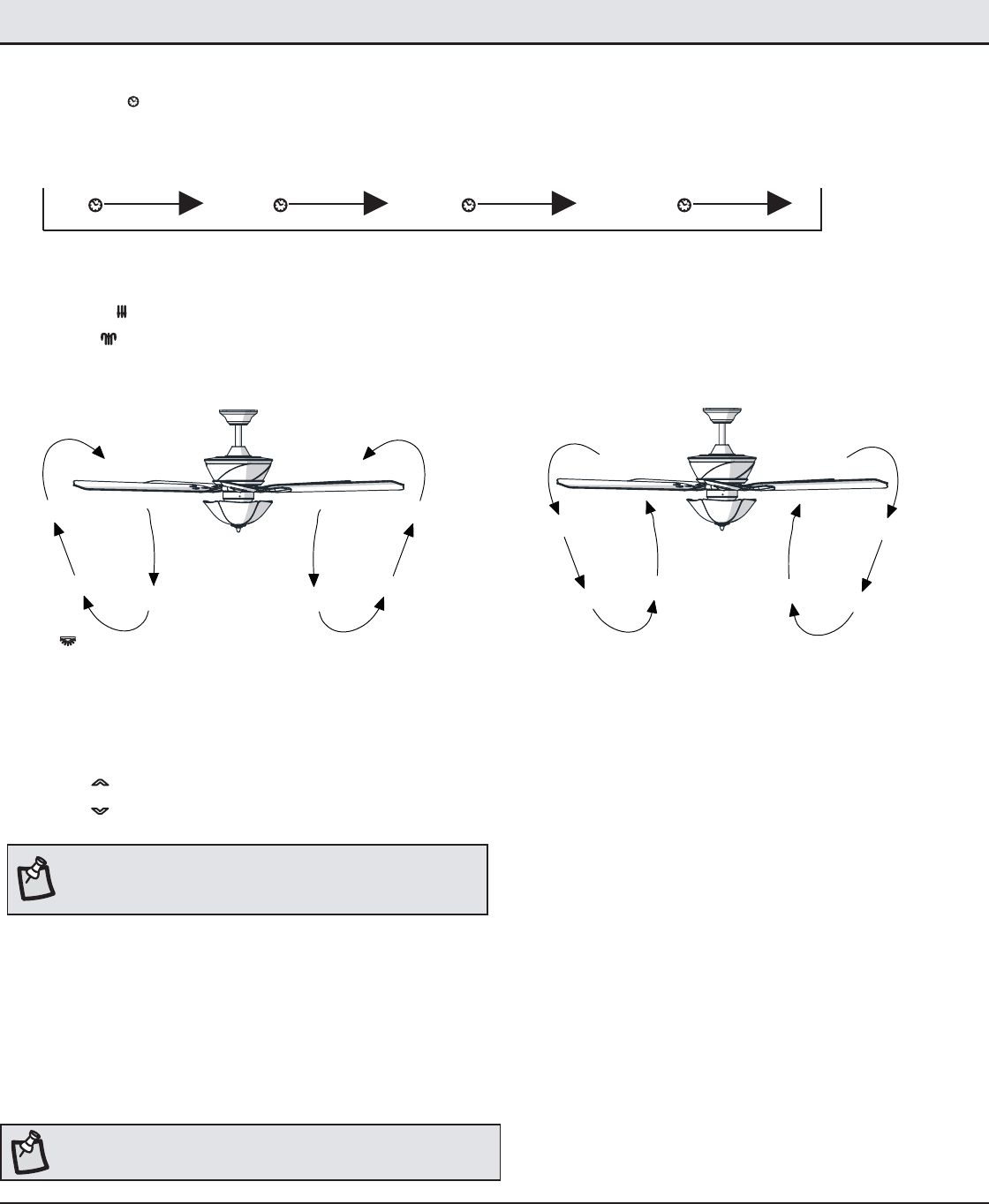

4. Timer
ƑPressing the timer button will automatically turn fan and light (if light is on) off after 2, 4, or 8 hours. When you activate the timer mode,
the LED to the left of the time above the clock will illuminate.
Off 2H 4H 8H Disables timer
5. Fan reverse button (Must be pushed when the fan is in operation)
ƑWarm weather: LED bar will illuminate and the lights will ow from high to low.
ƑCool weather: LED bar will illuminate and the lights will ow from low to high.
6. Light
ƑPress and release the light button to turn the light on or off.
ƑLight on: The fan memory function will resume the light setting (on or off and dim) on the fan prior to the power being turned off.
7. Dimmer.
ƑPress to increase the desired light level.
ƑPress to decrease the desired light level.
Operating Your Fan and Remote Control (continued)

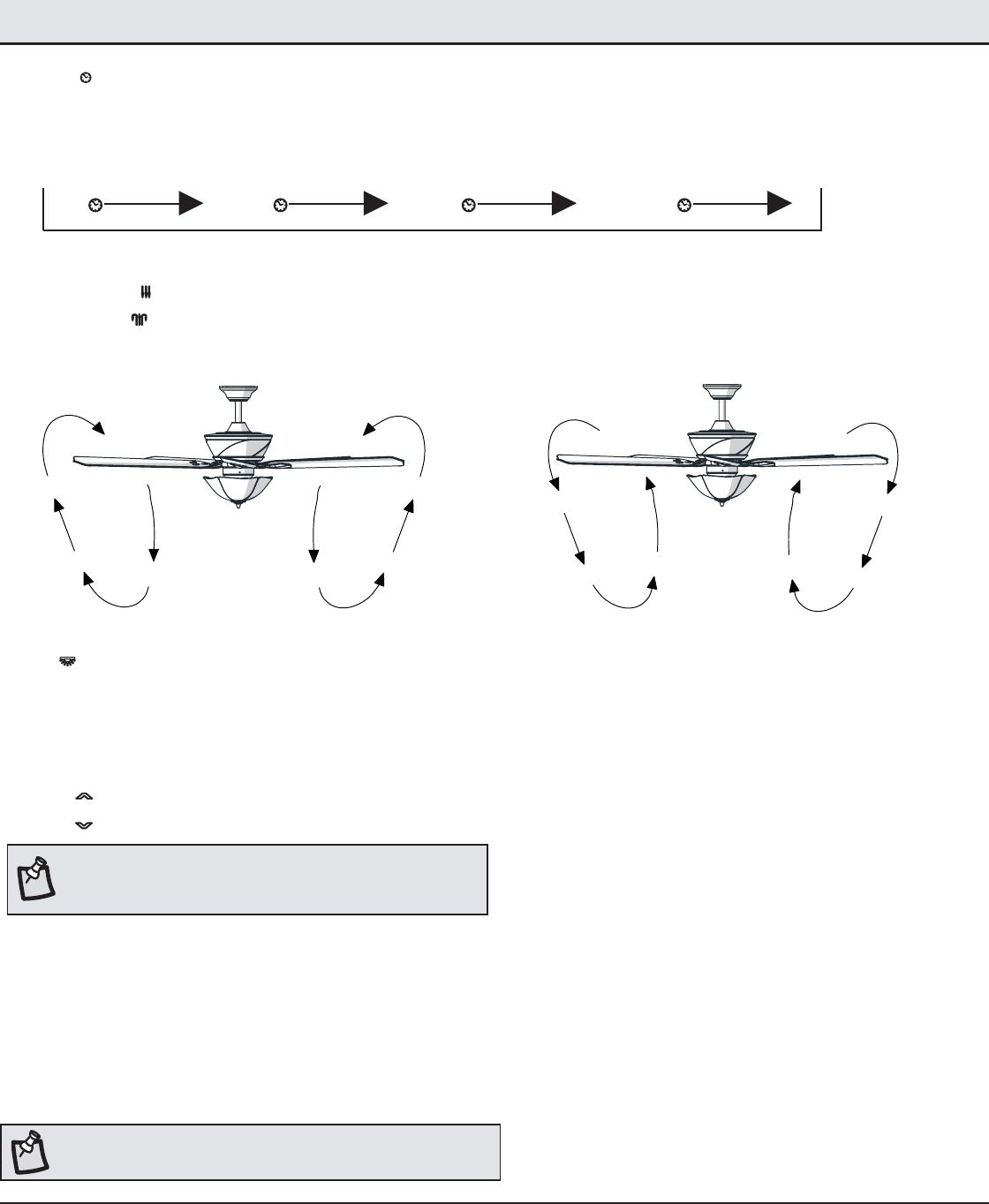

A. Warm weather - (Forward) A downward airow creates a cooling
effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
B. Cool weather - (Reverse) An upward airow moves warm air off of the
ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
56;,! Do not wait for the fan to stop before pressing the reverse button.
The fan will not reverse direction if the fan is not moving.
A. Warm weather B. Cool weather
56;,! This fan includes non-dimming CFL bulbs. If you would like to
use dimming function, please install dimmable light bulbs (60-watt
maximum incandescent bulbs)
19 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Troubleshooting
Problem Solution
The fan will not start. ƑCheck the main and branch circuit fuses or breakers.
ƑCheck that the light kit plug is connected to the motor plug.
ƑCheck the line wire connections to the fan and switch wire connections in the switch housing.
ƑCheck the battery in the remote control to make sure the protective wrap has been removed and it is oriented
properly.
ƑEnsure you are in the normal range of 10-20 ft.
ƑEnsure the dip switch settings are the same on the remote control and receiver.
ƑRemember to turn off the power supply before checking the dip switches settings.
The fan is noisy. ƑEnsure all motor housing screws are snug.
ƑEnsure the screws that attach the fan blade bracket to the motor hub are tight.
ƑEnsure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
ƑAllow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
ƑIf you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
ƑEnsure the canopy is a short distance from the ceiling. It should not touch the ceiling.
ƑEnsure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. ƑCheck that all blade bracket screws are secure and that all the blades are fully latched into place.
ƑMost fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the
ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the
ceiling. Measure this distance. Rotate the fan until the next blade is positioned for measurement. Repeat for each
blade. Any measurement deviation should be within 1/8 in. Run the fan for ten minutes. If the fan continues to
wobble please contact Customer Service and a balancing kit will be sent to you at no charge.
The fan moves
backwards and
forwards when
turned on.
ƑThis is normal start-up procedure for DC motor fans. The partial movement during start-up is the result of the DC
motor aligning the internal magnetic poles for proper motor operation. This design saves electricity and allows
the fan to operate much quieter than standard AC motor fans.
Light kit does not
dim.
ƑInstall dimmable light bulbs. The bulbs included in the box are non-dimmable CFL bulbs. To utilize the dimming
functionality, install 60-Watt (max) incandescent bulbs.
ƑBecause of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
ƑClean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
ƑYou can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
ƑYou do not need to oil your fan. The motor has permanently lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m. EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda,
llama al Servicio al Cliente de Home Decorators Collection,
de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS POR TU COMPRA
Apreciamos la conanza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles
con vistas a las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo núm. XXXX XXX XXX
Modelo núm. 51560
Modelo ETL núm. 60-BDT
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO BRIDDLETON DE 1.5 M
2
Tabla de contenido ..............................................................2
Información de seguridad...................................................2
Garantía................................................................................3
Pre-instalación..................................................................... 3
Instalación............................................................................6
Ensamblaje........................................................................... 7
Funcionamiento.................................................................16
Mantenimiento y limpieza.................................................19
Solución de problemas .....................................................19
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de cortar la
electricidad del cortacircuitos o la caja de fusibles antes de comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de Electricidad ANSI/
NFPA 70 y los códigos locales de electricidad. La instalación eléctrica debe
hacerse por un electricista certicado y calicado.
3. La caja eléctrica y estructura de soporte tienen que montarse de forma segura
y contar con capacidad de soporte conable de 35 lb (15.9 kg). Usa solamente
cajas eléctricas aprobadas por UL marcadas como “apropiada para sostener
ventiladores de 15.9 kg o menos”.
4. El ventilador tiene que montarse con separación mínima de 2.1 m entre el
borde trasero de las aspas y el piso.
5. No coloques objetos en la trayectoria de las aspas.
6. Para evitar lesiones físicas o daños al ventilador y otros artículos, ten cuidado
al limpiarlo o al trabajar cerca de él.
7. Los diagramas eléctricos son sólo para referencia. Los kits de luces no
empaquetados con el ventilador tienen que estar aprobados por UL y marcados
como apropiados para usar con el modelo de ventilador que estás instalando.
Los interruptores tienen que estar clasicados por UL como de uso general.
Consulta las instrucciones adjuntas a los kits de luces e interruptores para
ensamblaje adecuado.
8. Después de concluir las conexiones eléctricas, debes voltear los conductores
empalmados hacia arriba y meterlos con cuidado en la caja eléctrica.
Los cables deben estar separados con el cable a tierra y el conductor a tierra
del equipo a un lado de la caja eléctrica.
9. Todos los tornillos de jación tienen que comprobarse y reajustarse donde sea
necesario antes de la instalación.
(+=,9;,5*0(! Para reducir el riesgo de lesiones personales,
no dobles los soportes de las aspas (también llamados
bridas) durante el ensamblaje ni después de la instalación.
No coloques objetos en la trayectoria de las aspas.
(+=,9;,5*0(!Quita los tapones de goma del motor, en la
parte inferior del ventilador, antes de instalar las aspas o
comprobar el motor.
(+=,9;,5*0(! Para reducir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de estado sólido para control de velocidad .
(+=,9;,5*0(! Para evitar una posible descarga eléctrica,
corta la electricidad en la caja principal de fusibles antes
del cableado. Si crees que no tienes suciente conocimiento
o experiencia sobre cableado eléctrico, contacta a un
electricista certicado.
(+=,9;,5*0(! Los diagramas eléctricos son sólo para
referencia. Cualquier juego de luces opcional deberá estar
aprobado por UL y marcado como adecuado para usar con
este ventilador.
(+=,9;,5*0(!Para disminuir el riesgo de incendio o
descarga eléctrica este ventilador sólo debe usarse con
control de velocidad (parte núm. RH786NR) fabricado por
Rhine Electronic Co., Ltd.
Información de seguridad
Tabla de contenido
(+=,9;,5*0(! Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala sólo en caja eléctrica
clasicada como “apropiada para sostener ventiladores de
15.9 kg o menos” y usa los tornillos que vienen con ella.
79,*(<*0Ô5! Los cambios o modicaciones sin previa
aprobación expresa de la parte responsable de su
cumplimiento podrían anular el derecho del usuario a
operar el equipo.
LEE Y GUARDA ESTAS INSTRUCCIONES
Este equipo ha sido comprobado y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas
de la FCC. Estos límites fueron establecidos para ofrecer protección razonable contra la interferencia dañina durante uso residencial. Este equipo genera, usa y puede
irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a comunicaciones radiales. Sin embargo,
no hay garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia que perjudica la recepción de radio o televisión, lo
cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que trate de corregir la interferencia con una o más de las siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente en un circuito distinto al que el receptor está conectado.
– Consultar al distribuidor o algún técnico de radio/TV con experiencia.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas de FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar
interferencia dañina, y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
3HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Pre-instalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de
fabricación ni de materiales al momento del envío desde la fábrica. El proveedor también garantiza, por un período de dos años a partir de la fecha de
adquisición por el comprador original, que todas las demás piezas del ventilador, sin incluir aspas de vidrio o acrílico, no presentarán ningún defecto de
fabricación ni de material al momento del envío desde la fábrica. Acordamos reparar tales defectos sin cargo alguno o, a nuestra discreción, reemplazar
el producto, si es devuelto, por un modelo de calidad igual o superior. Para obtener servicio de garantía tiene que presentarse una copia del recibo como
comprobante de compra. Todos los costos de desmontaje y reinstalación del producto son responsabilidad suya. Los daños a cualquiera de las piezas
como resultado de accidentes, uso inadecuado, instalación incorrecta o instalación de cualquier accesorio, no están cubiertos por esta garantía. Debido
a las condiciones climáticas cambiantes, esta garantía no cubre ningún cambio en el acabado en bronce, incluyendo óxido, perforación, corrosión,
manchas o descascaramiento. Este tipo de acabados en latón brinda la vida útil más larga al proteger contra condiciones climáticas cambiantes. Cierta
“oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna
otra garantía expresa. Por este medio, Hampton Bay queda exonerado de todas y cada una de las garantías, incluyendo, pero sin limitarse a, aquellas
de comercialización e idoneidad para un n particular en al alcance jado por la ley. La duración de cualquier garantía implícita sin posibilidad de
exención está limitada al plazo especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la garantía, así que la limitación
anterior pudiera no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven del uso o
funcionamiento del producto, excepto en los casos estipulados por la ley. Algunos estados no permiten excluir ni limitar daños directos o indirectos,
así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía otorga derechos legales especícos y es posible que usted
tenga también otros derechos, que varían de un estado a otro. Esta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier
devolución de productos como parte de una reclamación de garantía corren por cuenta del cliente.
Comuníquese con el equipo de servicio al cliente por el teléfono 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
56;(! Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Tamaño Velocidad Volts
Consumo de
energía del
ventilador
(sin las luces)
WATT
Flujo de aire
CFM
Eciencia de ujo
de aire (más alta
es mejor)
CFM/WATT
Peso
neto
Peso
bruto Pies cúbicos
1,5 m
1
120
1 1 252 1 252
27,78 lb
(12,6 kg)
31,75 lb
(14,40 kg) 2.26 cu. ft.
2 2 1 914 957
3 3 2 690 897
4 4 3 446 862
5 6 4 034 672
6 10 4 687 469
7 15 5 254 350
8 20 6 102 305
9 29 6 973 240
4
Pieza Descripción Cantidad
AA Tornillo extra para soporte de aspas 1
BB Conector plástico para cables 3
CC Tapón plástico (para ventilador sin kit de luces) 1
DD Junta de goma 1
Preinstalación (continuación)
SE INCLUYEN HERRAJES
56;(!Los herrajes no se muestran en tamaño real.
AA BB CC DD
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables/
pelacables
Escalera de tijera
5HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Pieza Descripción Cantidad
A Soporte de montaje deslizante
(dentro de la cubierta)
1
B Ensamblaje de tubo bajante/bola 1
C Cubierta con anillo de cubierta incorporado 1
D Cubierta decorativa del collarín del motor 1
E Ensamblaje del motor del ventilador 1
Pieza Descripción Cantidad
F Soporte de aspa 5
G Aspa 5
H Caja del interruptor 1
I Conjunto del soporte del kit de luces 1
J Bombillas CFL (de 14 W como máximo) 3
K Tazón de vidrio 1
L Transmisor (incluye batería) 1
04769;(5;,!Este producto y/o sus componentes están
protegidos por una o más de las siguientes patentes de los
EE. UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416,
6,210,117, así como por otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
D
F
E
L
J
I
K
H
G
6
Instalación
OPCIONES DE MONTAJE
(+=,9;,5*0(! Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales, instala en una caja eléctrica clasicada como
“apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos” y usa
tornillos de montaje que vienen con ella. Las cajas eléctricas utilizadas
comúnmente para el soporte de lámparas pueden no servir como
soporte de ventilador y tal vez deban reemplazarse. En caso de duda,
consulta a un electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada por
UL, instala una siguiendo las instrucciones a continuación:
ƑDesconecta la energía retirando los fusibles o apagando los
cortacircuitos.
ƑAsegura la caja eléctrica directamente a la estructura de la
edicación. Usa sujetadores y materiales apropiados. La caja
eléctrica y su soporte tienen que ser aptos para sostener el
peso completo del ventilador en movimiento (al menos 15.9 kg).
No uses una caja eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas de
montar la caja eléctrica.
Si la cubierta toca el tubo bajante, retira la cubierta inferior de la tapa
decorativa y gira la cubierta 180º antes de jarla a la placa de montaje.
Para colgar el ventilador donde hay una lámpara pero ninguna viga de
techo, tal vez necesites una barra colgante, como se muestra más arriba
(disponible en cualquier tienda de The Home Depot).
56;(!Tal vez necesites un tubo bajante más largo para mantener la
altura mínima adecuada de las aspas al instalar el ventilador en un
techo muy inclinado. El ángulo máximo permitido es 30º con respecto
a la horizontal.
Caja
eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Provee un
soporte fuerte
Placa
para montar
en el techo
Caja eléctrica
Barra para colgar
7HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Ensamblaje - Montaje estándar de techo
Disposición de los cables
Cómo ensamblar el ventilador
Preparación para el montaje
ƑRetira de la cubierta (C) su aro (GG) girándolo hacia la izquierda
hasta soltarlo.
ƑRetira el soporte de montaje (A) de la cubierta (C) aojando
los dos tornillos de la cubierta (EE) ubicados en las ranuras en
forma de “L”.
ƑQuita y guarda los dos tornillos de la cubierta (FF) en los oricios
redondos. Esto te permitirá retirar el soporte de montaje (A).
ƑInserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del centro
del anillo de la cubierta (GG). Asegúrate de que las ranuras
del anillo de la cubierta (GG) estén en la parte superior.
ƑInserta el tubo bajante/bola (B) a través de la cubierta (C)
y desliza la cubierta decorativa del collarín del motor (D)
en el extremo del tubo bajante/bola (B). Asegúrate de que
las ranuras de la cubierta (C) estén en la parte superior.
ƑInserta los cables que salen por la parte superior del
ensamblaje del motor del ventilador (E) a través del tubo
bajante (B), como se muestra.
2
3
1
C
A
GG
FF
EE
C
D
E
GG
B
ƑAoja, sin quitar, el tornillo de jación (HH) del collarín (II) en la
parte superior del ensamblaje del motor (E) girando hacia
la izquierda.
ƑInstala el tubo bajante (B) insertándolo en el collarín del motor (II)
y girándolo a la izquierda hasta que quede bien apretado.
ƑVuelve a apretar el tornillo de jación (HH) del collarín del motor (II),
en la parte superior del ensamblaje del motor (E), girando hacia
la derecha.
56;(!Este ventilador está equipado con una pestaña de
seguridad (JJ). Si el tornillo de jación (HH) se aoja mientras el
ventilador está funcionando en reversa, la pestaña de seguridad
(JJ) se enganchará y evitará que el ventilador se caiga.
79,*(<*0Ô5! Para asegurarte de que no haya oscilación y
evitar dañar el ventilador, el tubo bajante (B) y el tornillo del
jación (HH) tienen que estar completamente ajustados
E
B
HH II
JJ
8
Ensamblaje – Montaje cerca del techo
ƑRetira tres de los seis tornillos y arandelas de seguridad (PP)
(alternados) que sujetan el collarín del motor a la parte
superior del ensamblaje del motor del ventilador (E).
ƑPasa los cables que salen de la parte superior del ensamblaje
del motor del ventilador (E) a través de la junta de goma (DD)
y alinea los oricios de la junta de goma (DD) con los tres
oricios para los tornillos del ensamblaje del motor del
ventilador (E).
ƑPasa los cables que salen de la parte superior del ensamblaje
del motor del ventilador (E) a través del aro de la cubierta (GG)
y la cubierta (C) (asegúrate de que las aberturas en forma de
ranura para el anillo de la cubierta y la cubierta estén en la
parte superior). Coloca la cubierta (C) sobre el collarín (II) en la
parte superior del motor (E).
ƑAlinea los oricios de montaje de la cubierta (C) con los
oricios para los tornillos del motor (E) y asegura con
los tres tornillos y arandelas de seguridad (PP) (retirados
anteriormente). Aprieta bien los tornillos de montaje.
Disposición de los cablesPreparación para el montaje 21
ƑRetira de la cubierta (C) su aro (GG) girándolo a la izquierda hasta
quedar suelto.
ƑRetira el soporte de montaje (A) de la cubierta (C) aojando
los dos tornillos de la cubierta (EE) ubicados en las ranuras en
forma de “L”.
ƑQuita y guarda los dos tornillos de la cubierta (FF) en los oricios
redondos. Esto te permitirá retirar el soporte de montaje (A).
ƑRetira la cubierta inferior decorativa (KK) de la cubierta (C)
presionando los tres pernos ubicados en el interior de la parte
inferior de la cubierta.
KK
C
A
GG
FF
EE
C
DD
E
PP
GG
II
PP
9HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador
Cómo instalar el soporte de
montaje en la caja eléctrica Cómo colgar el ventilador
ƑAoja los dos tornillos de montaje (1) de la caja eléctrica.
ƑPasa los cables de suministro de 120 voltios a través del oricio
central en el soporte de montaje (A).
ƑDesliza el soporte de montaje (A) en los tornillos de montaje (1)
y centra el soporte (A) en relación con la caja eléctrica. Si es
necesario, usa arandelas niveladoras (no se incluyen) entre el
soporte de montaje deslizante (A) y la caja eléctrica. El lado plano
del soporte de montaje deslizante (A) debe mirar hacia la caja
eléctrica, como se muestra.
ƑAprieta bien los dos tornillos de montaje (1).
ƑCon cuidado, levanta el ensamblaje del motor del ventilador (E)
hasta el soporte de montaje deslizante (A).
ƑInserta la bola de soporte del ensamblaje del tubo bajante/bola en
el casquillo del soporte de montaje deslizante (A).
ƑGira el ensamblaje del tubo bajante/bola de izquierda a derecha
hasta que quede encajado, con la pestaña del soporte de montaje
deslizante y la ranura de la bola bien alineadas.
ƑSi montas cerca del cielo raso, cuelga el ventilador del gancho
suministrado usando uno de los oricios en el borde exterior de la
cubierta de techo (C).
12
(+=,9;,5*0(! Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de 35 lb
(15.9 kg) o menos” y usa los tornillos que vienen con ella.
A
1
1
(+=,9;,5*0(! El gancho (XX) se usa sólo para sostener el ventilador
mientras se hacen las conexiones eléctricas. Si no se cuelga como se
muestra, el gancho (XX) puede romperse y el ventilador se caerá.
El gancho debe pasar de adentro hacia fuera de la cubierta.
56;(!El soporte de montaje (A) está diseñado para colocarse sobre
una caja eléctrica con los tornillos de esta (1) ya instalados. (+=,9;,5*0(! Al colgar el ventilador en el gancho (XX),
es fundamental que uses uno de los oricios sin ranura (redondos)
de la cubierta (C).
A
B
E
C
A
E
C
GG
XX
GG
Montaje estándar
Cerca del montaje de techo
10
Cómo hacer las conexiones eléctricas
ƑEl ventilador viene con cables terminales de 1.98 m para usar
con un ensamblaje extendido de tubo bajante/bola. Si usas el
ensamblaje de tubo bajante/bola (B) de 15.2 cm incluido, puedes
recortar los cables terminales al largo deseado (no menos de
30.5 cm). Esto dejará más espacio en la cubierta (C). Si no
quieres cortar los cables, deberás enrollarlos cuidadosamente.
ƑConecta los cables verdes del motor del ventilador a los cables
verde o pelado del hogar usando una tuerca de conexión de
cables (BB).
ƑConecta el cable blanco del motor del ventilador al cable blanco
del hogar usando una tuerca de conexión de cables (BB).
ƑConecta el cable negro del motor del ventilador al cable negro
del hogar usando una tuerca de conexión de cables (BB).
ƑAsegura cada tuerca de conexión de cables con cinta de
electricista.
ƑGira la tuerca de conexión de cables (BB) hacia arriba y coloca
el cableado dentro de la caja eléctrica (LL).
3
04769;(5;,! Usa las tuercas de conexión de cables (BB) incluidas con tu
ventilador. Sujeta los conectores con cinta de electricista y asegura que no
haya conexiones ni cables sueltos.
56;(!El ventilador viene con cables terminales de 1.98 m para usar con
un ensamblaje extendido de tubo bajante/bola. Si usas el ensamblaje
de tubo bajante/bola (B) de 15.2 cm incluido, puedes recortar los cables
terminales al largo deseado (no menos de 30.5 cm).
Ensamblaje - Cómo colgar el ventilador (continuación)
(+=,9;,5*0(! Quita los tapones de goma del motor, en la parte inferior
del ventilador, antes de instalar las aspas o comprobar el motor.
04769;(5;,!Si luego de este paso decides comprobar si las conexiones
se establecieron exitosamente, es fundamental instalar el kit de luces
usando el conector rápido antes de proceder a la comprobación.
El ventilador funcionará sólo si el kit de luces está conectado al ventilador.
Caja eléctrica
en el techo (LL)
Cable verde o pelado
Negro Blanco
Negro Blanco Verde(2)
BB
11 HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Cómo montar el conjunto del motor
del ventilador (montaje estándar)
ƑAlinea las ranuras de cierre de la cubierta de techo (C) con los
dos tornillos del soporte de montaje (A). Alza para enganchar las
ranuras y gira hacia la derecha para asegurarlas en su sitio.
ƑAprieta rmemente los dos tornillos de montaje.
ƑInstala los dos tornillos de montaje (guardados en el paso 1 del
ensamblaje, “Cómo preparar la instalación”) en los oricios de la
cubierta (C) y aprieta rmemente.
ƑInstala el aro (GG) de la cubierta decorativa alineando las ranuras
de aquel con los tornillos en esta (C). Gira el aro hacia la derecha
para jarlo en su lugar.
5
(+=,9;,5*0(! Cuando uses el montaje estándar del tubo bajante/bola,
la pestaña en el aro en la parte inferior del soporte de montaje tiene que
encajar en la ranura de la bola de soporte. Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo enroscar el cable sobrante
ƑCon cuidado, enrolla el exceso de cable alrededor del soporte
de montaje (A).
ƑAsegura el cable con cinta de electricista.
4
56;(!Sigue estos pasos SOLO si no cortaste el cable sobrante del
ventilador de techo.
(+=,9;,5*0(! Las ranuras de cierre de la cubierta del techo sólo sirven
de ayuda para la instalación. No dejes desatendido el ensamblaje del
ventilador hasta que los cuatro tornillos de la cubierta estén colocados y
rmemente apretados.
A
E
C
A
GG
D
12
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo montar el conjunto del motor
del ventilador (montaje cerca del techo)
ƑCon cuidado, desengancha el ventilador del soporte de montaje
(A) y alinea las ranuras de cierre de la cubierta del techo (C)
con los dos tornillos en el soporte de montaje (A). Alza para
enganchar las ranuras y gira hacia la derecha para asegurarlas
en su sitio. Inmediatamente aprieta con rmeza los dos tornillos
de montaje.
ƑInstala los dos tornillos de montaje (guardados en el paso 1 del
ensamblaje, “Cómo preparar la instalación”) en los oricios de la
cubierta (C) y aprieta rmemente.
ƑInstala el aro (GG) de la cubierta decorativa alineando las ranuras
de aquel con los tornillos en esta (C). Gira el aro hacia la derecha
para jarlo en su lugar.
ƑAhora puedes jar las aspas del ventilador.
(+=,9;,5*0(! Las ranuras de cierre de la cubierta del techo sólo sirven
de ayuda para la instalación. No dejes desatendido el ensamblaje del
ventilador hasta que los cuatro tornillos de la cubierta estén colocados y
rmemente apretados.
6
Ensamblaje - Cómo jar las aspas del ventilador
Cómo jar los soportes de las
aspas al motor
1
ƑTen en cuenta que los tornillos jos para el soporte del aspa están
previamente instalados en el soporte de esta (F).
ƑAjusta el soporte del aspa (F) al motor (E) insertando el poste de
alineación dentro de la ranura de la parte inferior del ensamblaje
del motor (E) y ajustando los tornillos del motor (SS).
ƑRepite este procedimiento para los cuatro soportes de aspas (F)
restantes.
56;(! Tu ventilador cuenta con avances novedosos para facilitar y acelerar
la instalación de las aspas, incluyendo un poste de alineación y tornillos jos
para el soporte de las aspas.
(+=,9;,5*0(!Quita los tapones de goma del motor, en la parte inferior del
ventilador, antes de instalar las aspas o comprobar el motor.
E
C
A
GG
E
F
SS
13 HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Ensamblaje - Cómo jar las aspas del ventilador (continuación)
Cómo jar las aspas
2
ƑMonta las aspas del ventilador (G) al soporte de aspa (F) alineando
los tres oricios tipo ojo de cerradura en el aspa (G) con los tres
postes de la parte superior de los soportes de las aspas (F).
ƑSostén el aspa (G) con ambas manos cerca del soporte del aspa (F)
y presiónala (G) hacia abajo con rmeza. Asegúrate de que los
oricios tipo ojo de cerradura estén correctamente apoyados sobre
los postes del brazo del aspa.
ƑMientras sujetas el aspa (G) con ambas manos, desliza el aspa (G)
hacia el lado opuesto del ensamblaje del motor del ventilador (E)
con rmeza, hasta que el aspa (G) se acople al mecanismo de
cierre. Asegúrate de que el mecanismo de cierre de acero en la
parte posterior del soporte del aspa (H) se eleve y encaje contra el
borde del aspa (G) para indicar conexión segura.
ƑRevisa la parte superior del soporte del aspa (F) para garantizar que
el mecanismo de cierre quede asegurado en su lugar.
ƑRepite el procedimiento para las restantes aspas (G).
E
G
F
Ensamblaje - Cómo instalar la caja del interruptor
ƑQuita un tornillo (TT) del soporte negro bajo el ensamblaje del motor
del ventilador (E) y aoja los otros dos tornillos, pero sin quitarlos.
ƑEmpuja la caja del interruptor (H) hacia el ensamblaje del motor del
ventilador (E), de manera que los dos tornillos aojados encajen
en los oricios tipo ojo de cerradura. Gira la caja del interruptor (H)
hacia la derecha para asegurarla.
ƑReinstala el tornillo (TT) que retiraste en el paso 1.
ƑAsegúrate de que todos los tornillos están rmemente apretados.
Cómo instalar la caja del interruptor
1
E
TT
H
56;(! Las aspas de tu ventilador son reversibles. Elige el acabado del aspa
por el lado que mejor resalte tu decoración.
14
Cómo instalar el ensamblaje del
soporte del kit de luces
1
79,*(<*0Ô5! Para reducir el riesgo de descarga eléctrica,
desconecta el circuito eléctrico del ventilador antes de instalar
la lámpara.
56;(! Marca la posición del interruptor deslizante del ventilador.
Este es el interruptor utilizado para cambiar la dirección de rotación
del ventilador. Para más información sobre la operación del
interruptor, consulta Cómo usar tu ventilador en la página 16.
56;(! Este kit de luces no puede transferirse a otro ventilador.
Ensamblaje - Cómo instalar las lámparas
ƑQuita los tres tornillos (OO) en la cubierta de la caja del
interruptor del ensamblaje del soporte del kit de luces (I).
ƑConecta los cables del ensamblaje del soporte del kit de luces (I)
a los cables de la caja del interruptor, conectando los enchufes
con adaptadores moldeados (azul con negro, blanco con blanco).
Coloca con cuidado todos los cables y empalmes dentro de la
caja del interruptor.
ƑAlinea los tres oricios de la cubierta de la caja del interruptor en
el ensamblaje del soporte del kit de luces (I) con los tres oricios
de la caja del interruptor.
ƑVuelve a colocar los tres tornillos (OO) que fueron retirados en el
primer paso para asegurar el ensamblaje del soporte del kit de
luces (I).
I
OO
H
15 HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Ensamblaje - Cómo ensamblar el ventilador sin el kit de luces
Cómo instalar las bombillas y
colocar la pantalla de vidrio
2
ƑRetira la tuerca de remate (P), la cubierta inferior (O), la tuerca
hexagonal (N) y la arandela de goma (M) de la boquilla roscada
del ensamblaje del soporte del kit de luces (I).
ƑCon la electricidad desconectada, instala las tres bombillas
CFL (de 14 W como máximo, incluidas) (J) enroscándolas en los
portabombillas.
ƑColoca el tazón de vidrio (K) sobre la boquilla roscada.
ƑReinstala la arandela de goma (M), la tuerca hexagonal (N) y la
cubierta inferior (O) en la boquilla roscada para asegurar bien
el tazón de vidrio.
ƑVuelve a instalar y aprieta la tuerca del remate (P).
79,*(<*0Ô5! No aprietes demasiado la tuerca hexagonal, ya que
podrías romper el vidrio.
Ensamblaje - Cómo instalar las lámparas (continuación)
Cómo ensamblar el ventilador sin
el kit de luces
1
ƑQuita los tres tornillos de montaje del kit de luces (PP) ubicados en
el lado del ensamblaje del soporte del kit de luces (I).
ƑCon el n de utilizar el ventilador sin el kit de luces, retira la
cubierta de la caja del interruptor (R) del ensamblaje del soporte del
kit de luces (I), retirando la tuerca hexagonal del centro dentro de la
cubierta de la caja del interruptor (R) y desenroscando enseguida la
cubierta de la caja del interruptor de la boquilla roscada en la parte
superior del ensamblaje del soporte del kit de luces (I).
ƑEmpuja el tapón plástico (CC) (incluido) dentro del oricio central de
la caja del interruptor (I).
ƑColoca la cubierta de la caja del interruptor (R) en esta última y
reinstala los tornillos de montaje del kit de luces (PP).
J
E
K
O
P
M
N
R
PP
H
CC
(+=,9;,5*0(! Para evitar la rotura del vidrio y lesiones personales,
aprieta con la mano todas las piezas en orden y NO uses herramientas
para apretar la tuerca o remate.
16
Cómo usar tu ventilador y control remoto
Proceso de memorización
El control remoto tiene que emparejarse con el receptor del ventilador
antes de usar. Para emparejar el control remoto y el receptor del
ventilador, sigue los pasos a continuación:
ƑAsegúrate de que la fuente de energía principal del ventilador esté
apagada antes de comenzar el proceso de emparejamiento.
ƑEnciende la fuente de energía principal del ventilador (interruptor de
pared y/o caja del cortacircuitos).
ƑAntes de transcurrir 30 segundos después de ENCENDER la
corriente CA del ventilador, presiona y mantén presionado el
botón durante 5 segundos para ingresar a la función de
memorización. Una vez que el receptor haya detectado la
frecuencia establecida, la luz del ventilador parpadeará dos veces,
si corresponde. No hay ninguna indicación si tu ventilador no está
equipado con una luz.
56;(!Después de que la corriente CA está encendida, no presiones
ningún otro botón del control remoto antes de presionar el botón
“FAN ON/OFF”. Si lo haces, el procedimiento puede fallar.
56;(! El control remoto puede memorizar múltiples receptores.
Asegúrate de que ningún otro receptor esté funcionando durante el
proceso de memorización. Separa los interruptores de corriente del
ventilador aproximadamente a 2 metros.
Temporizador
Disminuye la velocidad
del ventilador
Aumenta la velocidad
del ventilador
Ventilador
encendido/apagado (on/off)
Luz encendida/apagada
(on/off)
Disminuye
la intensidad
de la luz (Regulador)
Clima cálido
(hacia adelante)
Comfort Breeze
TM
Escala LED de barra
para indicar la velocidad
del ventilador
Clima frío (en reversa)
Aumenta la intensidad
de la luz (Regulador)
Cómo congurar el código del transmisor
ƑQuita la cubierta de la batería presionando con rmeza en la
echa y deslizando la cubierta hasta soltarla.
ƑInstala dos baterías AAA de 1.5 V (incluidas).
ƑColoca de nuevo la cubierta en el control remoto.
56;(! La batería se debilitará con el tiempo y deberá ser reemplazada antes
de que se produzca alguna fuga, ya que esto dañará el control remoto. Mantén
la batería fuera del alcance de los niños y deséchala adecuadamente tras
completar su uso.
56;(! El interruptor marcado con ON/DIM (encendido/regulación) controla
la función de regulación de intensidad de las luces. Si usas bombillas no
regulables, emplea un bolígrafo de punta redonda o un destornillador pequeño
para congurar el interruptor a la posición ON (encendido) a n de desactivar
la función de regulación de intensidad. Si usas bombillas regulables, congura
el interruptor en la posición DIM para activar la función de regulación de
intensidad.
56;(!Este ventilador incluye bombillas CFL no regulables Si deseas usar la
función de regulación de intensidad, instala bombillas regulables (bombillas
incandescentes con máximo de 60 W)
17 HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Cómo usar el ventilador y el control remoto (continuación)
1. Botón del ventilador. Presiona y suelta el botón para encender o apagar el ventilador.
ƑOprime y mantén presionado el botón durante 5 segundos para ingresar a la función de memorización.
ƑVentilador encendido. La función de memoria del ventilador reiniciará la velocidad congurada antes de cortarse el suministro de electricidad.
La barra de luz LED mostrará la conguración actual durante 5 segundos después que sueltes el botón.
ƑVentilador apagado. La función de memoria del ventilador almacenará la conguración actual para la próxima vez que esté en uso.
2 Funciones de velocidad
El botón + aumenta la velocidad del ventilador
ƑAl presionar y soltar el botón + una vez, la velocidad del ventilador aumentará. Cada incremento en la conguración hará que la barra de luz
LED se ilumine un poco más hasta que el ventilador haya alcanzado la conguración de máxima velocidad; en ese momento, la barra LED
estará iluminada completamente.
ƑAl mantener oprimido el botón + la velocidad del ventilador se incrementará automáticamente a través de la conguración de velocidades y
los incrementos se reejarán en la barra de luz LED. Cuando la barra de luz LED esté completamente iluminada, el ventilador ha alcanzado la
conguración máxima de velocidad.
ƑSi presionas el botón + en el modo Comfort BreezeTM, este se cancelará automáticamente y se reiniciará el funcionamiento normal del ventilador.
El botón - reduce la velocidad del ventilador
ƑAl presionar y soltar el botón - una vez, la velocidad del ventilador disminuirá. Cada descenso en la conguración hará que la barra de luz LED
disminuya su intensidad un poco más hasta que el ventilador haya alcanzado la conguración de mínima velocidad. En ese momento, la barra
LED estará iluminada al 25% aproximadamente.
ƑAl mantener oprimido el botón - la velocidad del ventilador disminuirá automáticamente a través de la conguración de velocidades y
las disminuciones se reejarán en la barra de luz LED. Cuando la barra de luz LED esté iluminada al 25%, el ventilador ha alcanzado la
conguración mínima de velocidad.
ƑSi presionas el botón - en el modo Comfort BreezeTM, este se cancelará automáticamente y se reiniciará el funcionamiento normal del ventilador.
3. Comfort BreezeTM
Hay tres conguraciones del modo Comfort BreezeTM . Al presionar el botón , se activará el modo Comfort BreezeTM y la barra de luz LED se
iluminará lentamente desde abajo hasta arriba para mostrar la conguración actual.
ƑConguración 1: Alterna entre las velocidades 1 a 3 y la barra de luz LED deberá iluminarse hasta 33% aproximadamente.
ƑConguración 2: Alterna entre las velocidades 1 a 6 y la barra de luz LED deberá iluminarse hasta 66% aproximadamente.
ƑConguración 3: Alterna entre las velocidades 1 a 9 y la barra de luz LED deberá iluminarse completamente.
Apagado Conguración 1 Conguración 2 Conguración 3 Deshabilitar Comfort BreezeTM
Nota: Si estás usando el modo Comfort BreezeTM, al presionar el botón se cancelará este y se reiniciará el funcionamiento
normal del ventilador.
Nota: Tienes que encender el ventilador antes de usar la función del temporizador.
18
4. Temporizador
ƑAl presionar el botón “Timer”, el ventilador y la luz (si está encendida) se apagarán automáticamente después de 2, 4 u 8 horas. Cuando activas el
temporizador, se iluminará la LED a la izquierda del indicador de tiempo sobre el reloj.
Apagado 2H 4H 8H Deshabilitar el temporizador
5. Botón de reversa del ventilador (Tiene que presionarse cuando el ventilador esté funcionando)
ƑClima cálido: La barra de luz LED se iluminará y las luces irán de alta a baja intensidad.
ƑClima frío: La barra de luz LED se iluminará y las luces irán de baja a alta intensidad.
6. Luces
ƑOprime y suelta el botón de las luces para encender o apagar la luz.
ƑLuz encendida: La función de memoria del ventilador reiniciará la conguración de luz (encendida, apagada o regulada) antes de cortarse el
suministro de energía.
7. Regulador de intensidad.
ƑPresiona para incrementar el nivel de luz deseado.
ƑPresiona para reducir el nivel de luz deseado.
Cómo usar el ventilador y el control remoto (continuación)
A. Clima cálido: (Hacia adelante) Un ujo de aire descendente surte un efecto
refrescante.
Esto te permite jar el aire acondicionado en una conguración más alta
sin afectar tu comodidad.
B. Clima frío - (Reversa) Un ujo de aire hacia arriba desplaza el aire cálido lejos
del cielo raso. Esto te permite jar tu unidad de calefacción en conguración
más baja sin afectar tu comodidad.
56;(! No esperes a que el ventilador se detenga antes de presionar el botón
de reversa. Si el ventilador no está en movimiento, no cambiará de dirección.
A. Clima cálido B. Clima frío
56;(!Este ventilador incluye bombillas CFL no regulables. Si deseas usar la
función de regulación de intensidad, instala bombillas regulables (bombillas
incandescentes con máximo de 60 W)
19 HOMEDEPOT.COM/HOMEDECORATORS
Para más asistencia, llama al 1-800-986-3460.
Solución de problemas
Problema Solución
El ventilador no
enciende.
ƑVerica los fusibles o disyuntores principales y secundarios.
ƑVerica que el enchufe del kit de luces esté conectado al enchufe del motor.
ƑVerica las conexiones de cables en línea al ventilador y aquellas del interruptor en la caja de interruptores.
ƑRevisa la batería del control remoto para asegurarte de haber quitado la envoltura protectora y tener la orientación correcta.
ƑAsegúrate de estar dentro del rango normal de 3 a 6 metros.
ƑAsegúrate de que las conguraciones del interruptor en línea sean las mismas para el control remoto y el receptor.
ƑRecuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.
El ventilador hace
ruido.
ƑAsegura que todos los tornillos de la carcasa del motor estén ajustados.
ƑAsegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor estén bien apretados.
ƑAsegúrate de que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del
interruptor.
ƑEspera que transcurra un período de “adaptación” de 24 horas. En ese período desaparecen la mayoría de los ruidos
asociados con un ventilador nuevo.
ƑSi usas el kit de luces de ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien colocados.
Verica que las bombillas estén bien aseguradas.
ƑAsegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo.
ƑAsegura que la caja eléctrica quede bien ajustada y que las almohadillas aislantes de goma se hayan instalado entre la
placa de montaje y la caja eléctrica.
El ventilador oscila. ƑVerica que todos los tornillos del soporte de las aspas estén seguros y las aspas estén bien jadas en su lugar.
ƑLa mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están a un mismo nivel. Verica este
nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro de cada
aspa al punto en el cielo raso. Mide esta distancia. Gira el ventilador hasta que la siguiente aspa quede bien colocada para
medir. Repite para cada aspa. Las desviaciones de medición no deben pasar de 0.3 cm (1/8 de plg). Enciende el ventilador
durante diez minutos. Si el ventilador continúa oscilando, comunícate con el servicio al cliente y te enviarán un kit de
compensación de aspas, sin costo alguno.
El ventilador se
mueve hacia
adelante y hacia
atrás cuando se
enciende.
ƑEste comportamiento inicial es normal en ventilador de motor de CC. El movimiento parcial inicial se produce porque
el motor de CC está alineando los polos magnéticos internos para su funcionamiento adecuado. Este diseño ahorra
electricidad y permite que el ventilador funcione con mucho menos ruido que los ventiladores estándar de motor de CA.
No se regula la
intensidad de luz.
ƑInstala bombillas de intensidad regulable. Las bombillas incluidas en la caja son bombillas CFL no regulables. Para usar la
función de regulación de intensidad de luz, instala bombillas incandescentes de 60 W (como máximo).
ƑPor causa del movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Verica que estén seguros. No es necesario desmontar el ventilador del techo.
ƑLimpia el ventilador con frecuencia para que luzca como nuevo al paso de los años. No uses agua al limpiar. Esto puede dañar el motor o la
madera e incluso provocar descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento está
sellado con laca para minimizar la decoloración u opacidad.
ƑPuedes aplicar a la madera una na capa de pulimento para muebles y asegurar así mayor protección y superior belleza. Cubre los arañazos
pequeños con una leve aplicación de lustrador para calzado.
ƑNo necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la electricidad esté
desconectada antes de limpiar tu ventilador.
Cuidado y limpieza
¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda,
llama al Servicio al Cliente de Home Decorators Collection, de lunes a viernes,
entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este), y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro.
