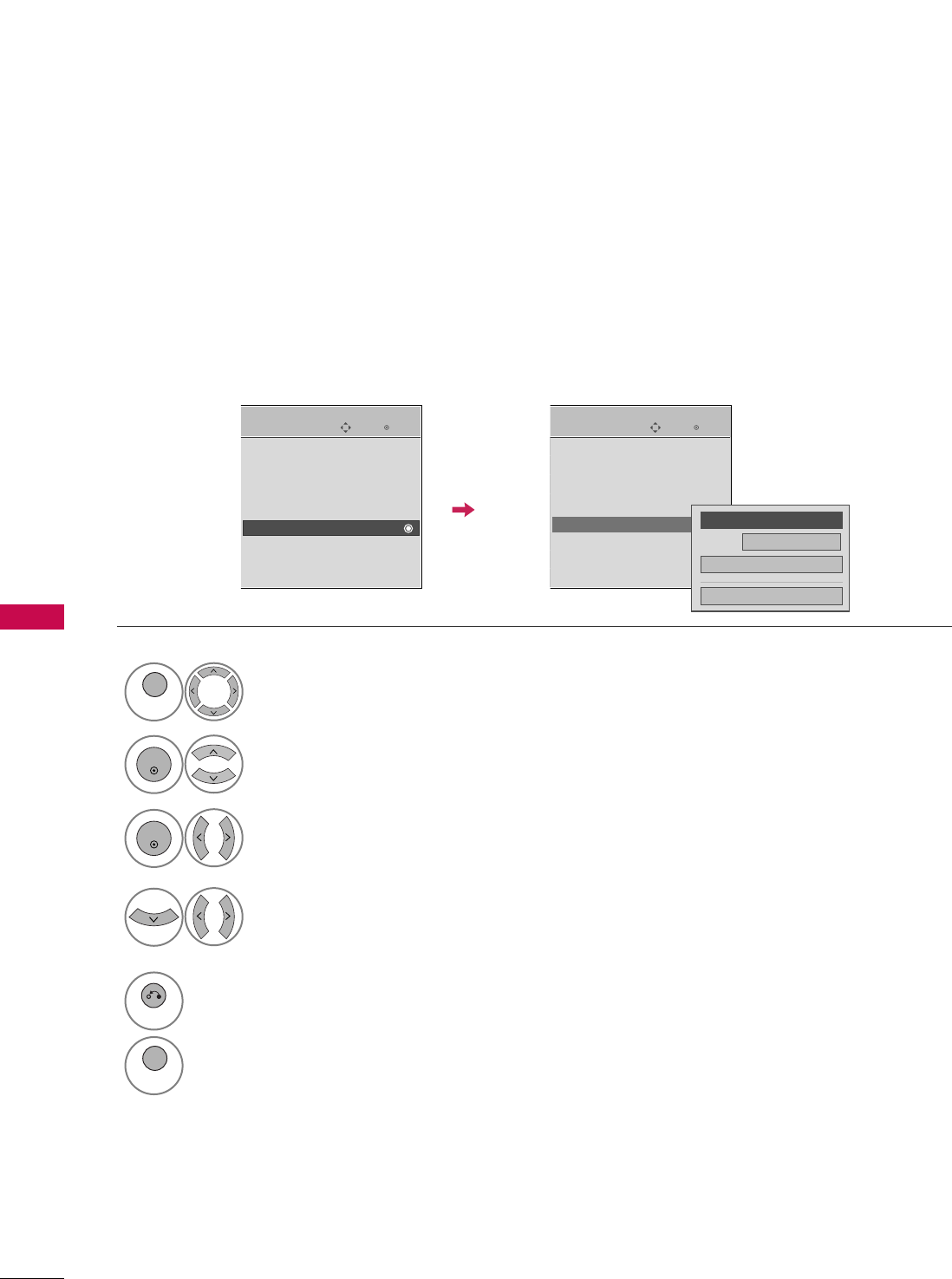

PICTURE CONTROL

PICTURE IMPROVEMENT TECHNOLOGY

You can calibrate the screen for each Picture Mode or set the video value according to the special video screen.

You can set the video seeing differently for each input.

To reset to the factory default screen after making adjustments to each video mode, execute the “Reset” func-

tion for each Picture Mode.

Select PPIICCTTUURREE.

Select AAddvvaanncceedd CCoonnttrrooll.

Select your desired options.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Make appropriate adjustments.

Enter

Move


Enter

Move


Aspect Ratio : 16:9

Energy Saving : Intelligent Sensor

Picture Mode : Standard

• Contrast 90

• Brightness 50

• Sharpness 60

• Color 60

• Tint 0

• Advanced Control

Aspect Ratio : 16:9

Energy Saving : Intelligent Sensor

Picture Mode : Standard

• Contrast 90

• Brightness 50

• Sharpness 60

• Color 60

• Tint 0

• Advanced Control

Color Temperature

Dynamic Contrast

Dynamic Color

Off

Noise Reduction

Off

Gamma

Medium

Black Level

Low

Film Mode

Off

FFMedium GG

Off

Color Gamut

Wide

Edge Enhancer

PICTURE CONTROL

Select your desired menu option.

Select PPIICCTTUURREE.

Select PPiiccttuurree MMooddee.

Select EExxppeerrtt CCoonnttrrooll.

Select EExxppeerrtt11, or EExxppeerrtt22.

ENTER

Make appropriate adjustments.

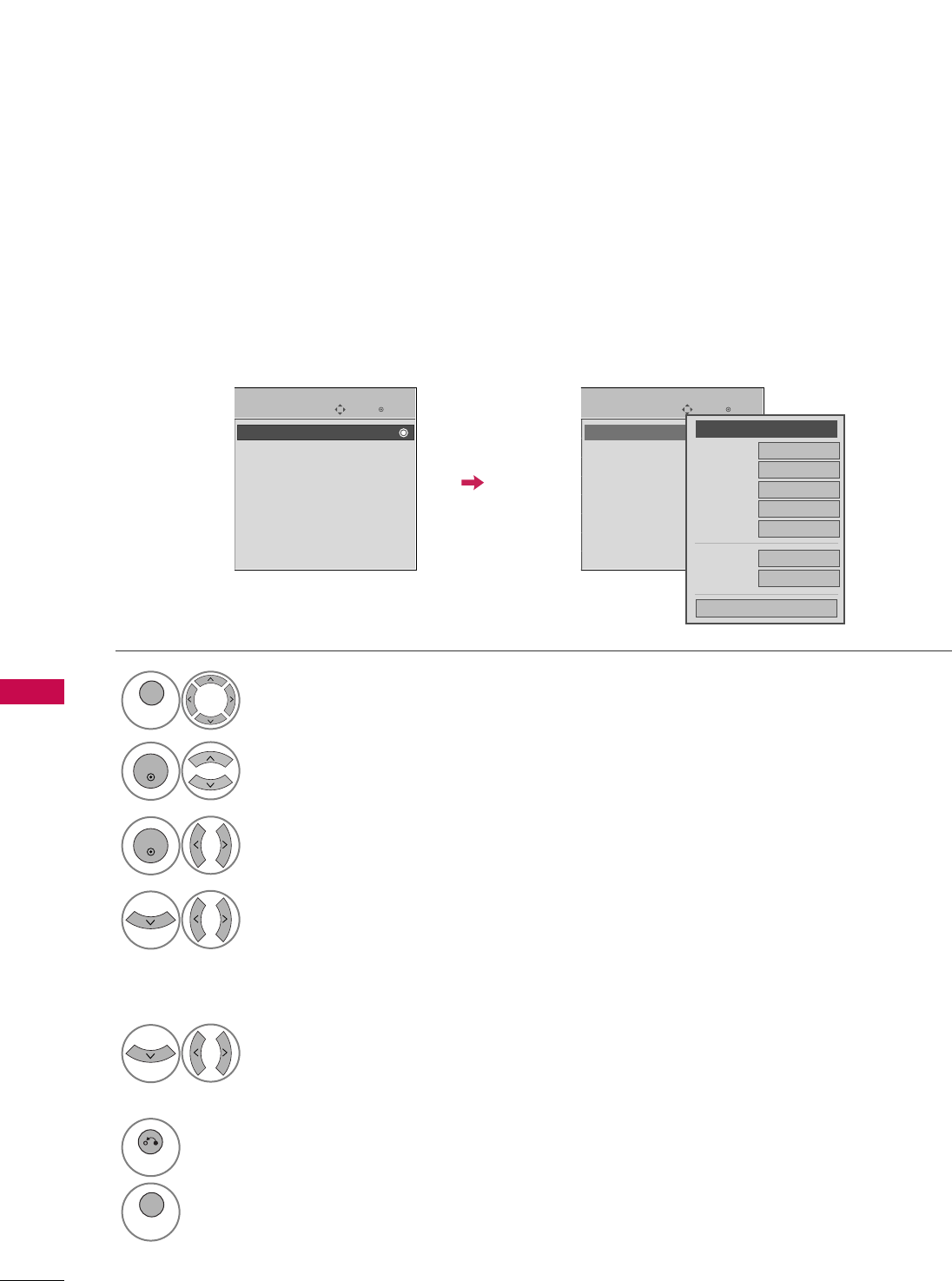

EXPERT PICTURE CONTROL

By segmenting categories, EExxppeerrtt11and EExxppeerrtt22provide more categories which users can set as

they see fit, offering the optimal picture quality for users.

This may also be used be a professional to help optimize the TV performance in the environment the TV is in.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move


Aspect Ratio : 16:9

Energy Saving : Intelligent Sensor

Picture Mode : Expert1

• Contrast 80

• Brightness 50

• H Sharpness 50

• V Sharpness 50

• Color 50

• Tint 0

Enter

Move


Energy Saving : Intelligent Sensor

Picture Mode : Expert2

• Contrast 50

• Brightness 50

• H Sharpness50

• V Sharpness50

• Color 50

• Tint 0

• Expert Control

Vivid

Standard

Cinema

Sport

Game

Expert1

Expert2

FFOff GG

Dynamic Contrast

Noise Reduction

Off

Gamma Medium

Black Level Low

Off

Film Mode

Color Standard

Color Gamut

Standard

Edge Enhancer

Off

PICTURE CONTROL

Color Temperature ■Set to warm to enhance hotter colors such as red, or set to cool to make picture bluish.

■Adjusts the contrast to keep it at the best level according to the brightness of the

screen. The picture is improved by making bright parts brighter and dark parts darker.

■Adjusts screen colors so that they look livelier, richer and clearer. This feature enhances

hue, saturation and luminance so that red, blue, green and white look more vivid.

■Reduces screen noise without compromising video quality.

Low : Make dark and middle gray level area of the picture brighter.

Medium: Express original picture levels.

High: Make dark and middle gray level area of the picture darker.

■You can adjust brightness of dark area and middle gray level area of the picture.

Low: The reflection of the screen gets darker.

High: The reflection of the screen gets brighter.

Auto: Realizing the black level of the screen and set it to High or Low automatically.

■Set black level of the screen to proper level.

■This function enables to select 'Low' or 'High' in the following mode: AV (NTSC-M),

HDMI or Component. Otherwise, 'Black level' is set to 'Auto'.

■Makes video clips recorded in film look more natural by eliminating judder effect.

■DVD and Blu-ray movies are filmed at 24 frames per second.

Dynamic Contrast

Dynamic Color

Noise Reduction

Gamma

Black Level

Film Mode

Standard: Displays standard color area.

Wide: Mode to use and set the rich color area of the display.

■Maximize the utilization of color to increase color quality.

■In Advanced Control mode, this feature is enabled in “CCoolloorr TTeemmppeerraattuurree -- WWaarrmm”.

■Show clearer and distinctive yet natural corners of the video.

■Convert the color of a different video to HD color.

■This is the function to adjust the overall color of the screen to the feeling you want.

a. Method : 2 Points

- Pattern: Inner, Outer

- Red/Green/Blue Contrast, Red/Green/Blue Brightness:

The adjustment range is -50 - +50.

b. Method : 20 Point IRE

- Pattern: Inner, Outer

- IRE (Institute of Radio Engineers) is the unit to display the size of the video signal and can be

set among 5, 10, 15 - 95, 100. You can adjust Red, Green or Blue according to each setting.

- Red/Green/Blue: The adjustment range is -50 - +50.

■As the tool used by the experts to make adjustments by using the test patterns,

this does not affect other colors but can be used to selectively adjust the 6 color

areas (Red/Green/Blue/Cyan/Mgt/Yellow).

Color difference may not be distinctive even when you make the adjustments for

the general video.

Adjusts Red/Green/Blue/Yellow/Cyan, Magenta.

- Red/Green/Blue/Yellow/Cyan, Magenta Color: The adjustment range is -30 -

+30.

- Red/Green/Blue/Yellow/Cyan, Magenta Tint: The adjustment range is -30 - +30.

- This feature is disable in RGB-PC and HDMI (PC) mode.

Color Standard

White Balance

Color Management

System

Edge Enhancer

Color Gamut

PICTURE CONTROL

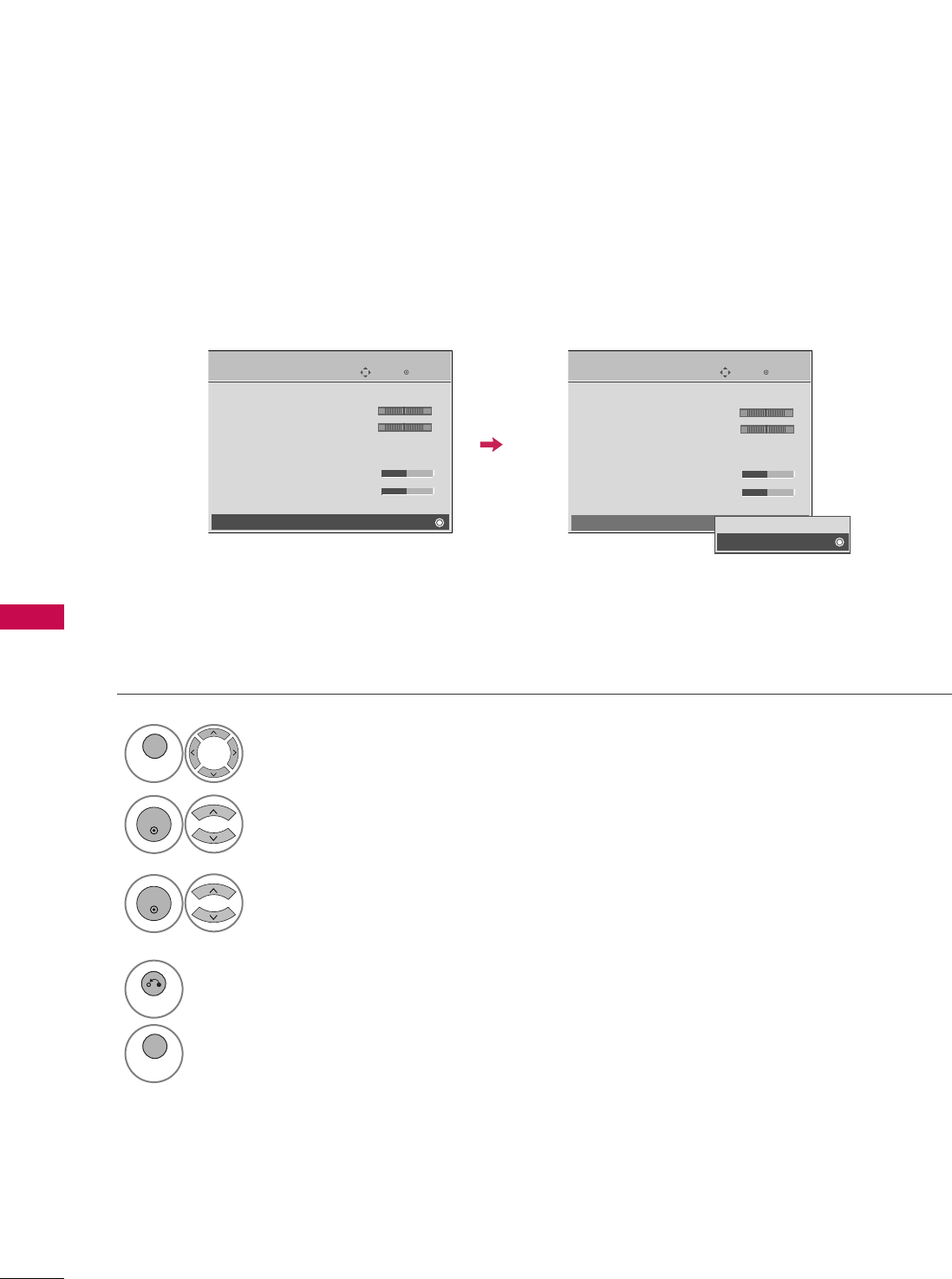

PICTURE RESET

Settings of the selected picture modes return to the default factory settings.

Select PPIICCTTUURREE.

Select RReesseett.

Initialize the adjusted value.

ENTER

Return to TV viewing.

Enter

Move


Picture Mode : Standard

• Contrast 90

• Brightness 50

• Sharpness 60

• Color 60

• Tint 0

• Advanced Control

• Reset

Screen (RGB-PC)

Enter

Move


Picture Mode : Standard

• Contrast 90

• Brightness 50

• Sharpness 60

• Color 60

• Tint 0

• Advanced Control

• Reset

Screen (RGB-PC)

Resetting video configuration...

THX MEDIA DIRECTOR

- Only 50/60PS70, 50/60PS80 models

Enter

Move

OPTION

Enter

Move

OPTION

Menu Language(Language):

English

Audio Language : English

Input Label

THX Media Director : Off

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

Menu Language(Language):

English

Audio Language : English

Input Label

THX Media Director : On

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

Select OOPPTTIIOONN.

Select TTHHXX MMeeddiiaa DDiirreeccttoorr.

ENTER

Select OOnnor OOffff.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Picture and sound setting by metadata from the device with enabled THX Media director function. Metadata

includes aspect ratio, picture mode and sound mode etc.

Off

PICTURE CONTROL

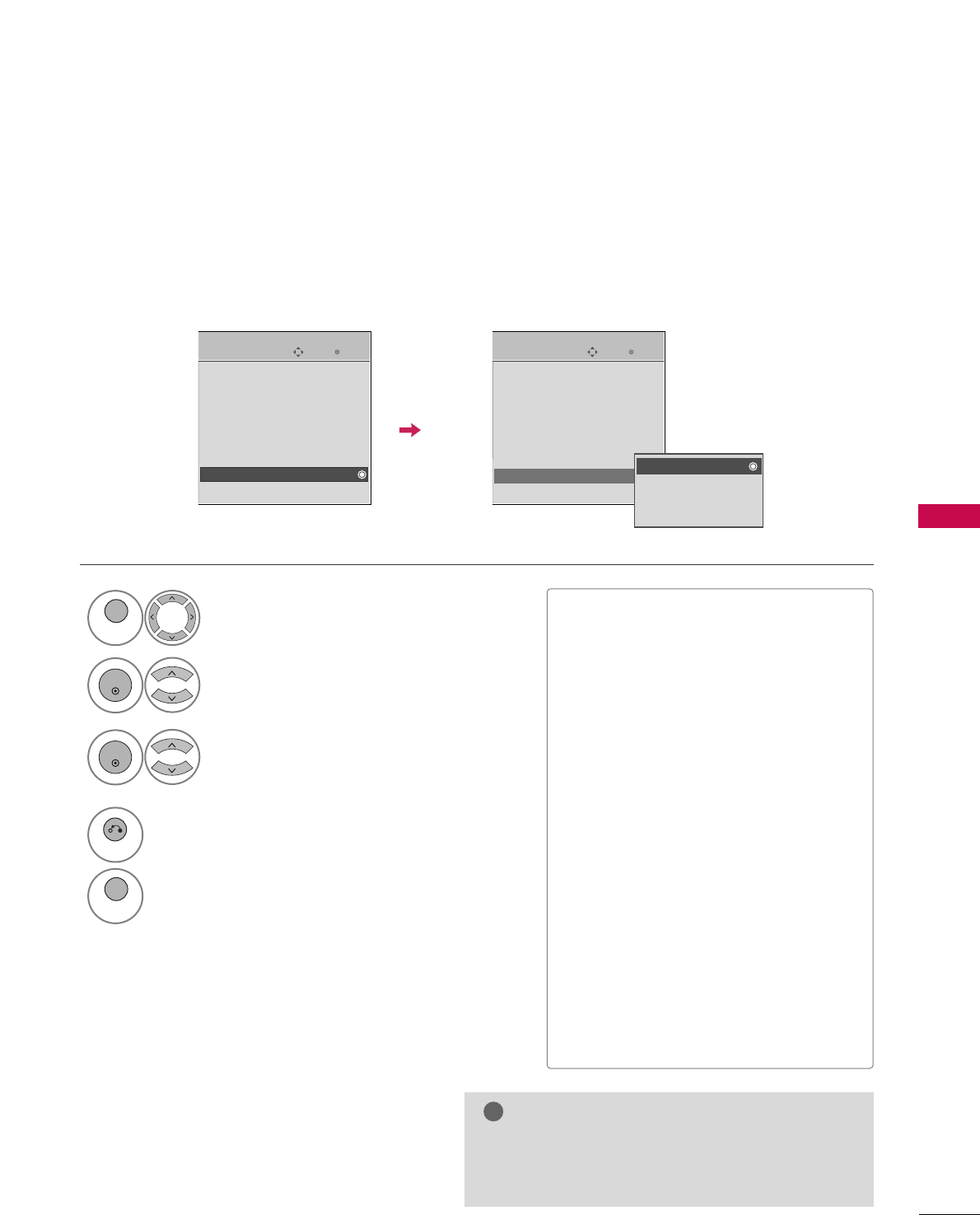

IMAGE STICKING MINIMIZATION (ISM) METHOD

A frozen still picture displayed on the screen for prolonged periods can result in a ghost image. You can use

Orbiter to help prevent image sticking. The other two functions are for removing a ghost image.

GGAn excessive ghosted image may be impossible to

clear entirely with White Wash. To return to nor-

mal viewing, press the any button.

NOTE

■NNoorrmmaall: If image sticking is never a

problem, ISM is not necessary - set to

Normal.

■OOrrbbiitteerr: Orbiter may help prevent

ghost images. However, it is best not to

allow any fixed image to remain on the

screen. To avoid a ghost image on the

screen, the image will move every 2 min-

utes.

■CCoolloorr WWaasshh: The color block with the

screen moved a little and the white pat-

tern are alternately displayed. It is diffi-

cult to see the after image on all colors.

Once it has been corrected it will not be

visible in any color.

■WWhhiittee WWaasshh: White Wash removes

ghost images from the screen. Use spar-

ingly. Watch the TV normally for a while

before using this feature to see if the

ghost image disappears on its own.

Select OOPPTTIIOONN.

Select IISSMM MMeetthhoodd.

ENTER

Select NNoorrmmaall,, OOrrbbiitteerr,,

CCoolloorr WWaasshh or WWhhiittee WWaasshh..

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Normal

Orbiter

Color Wash

White Wash

PICTURE CONTROL

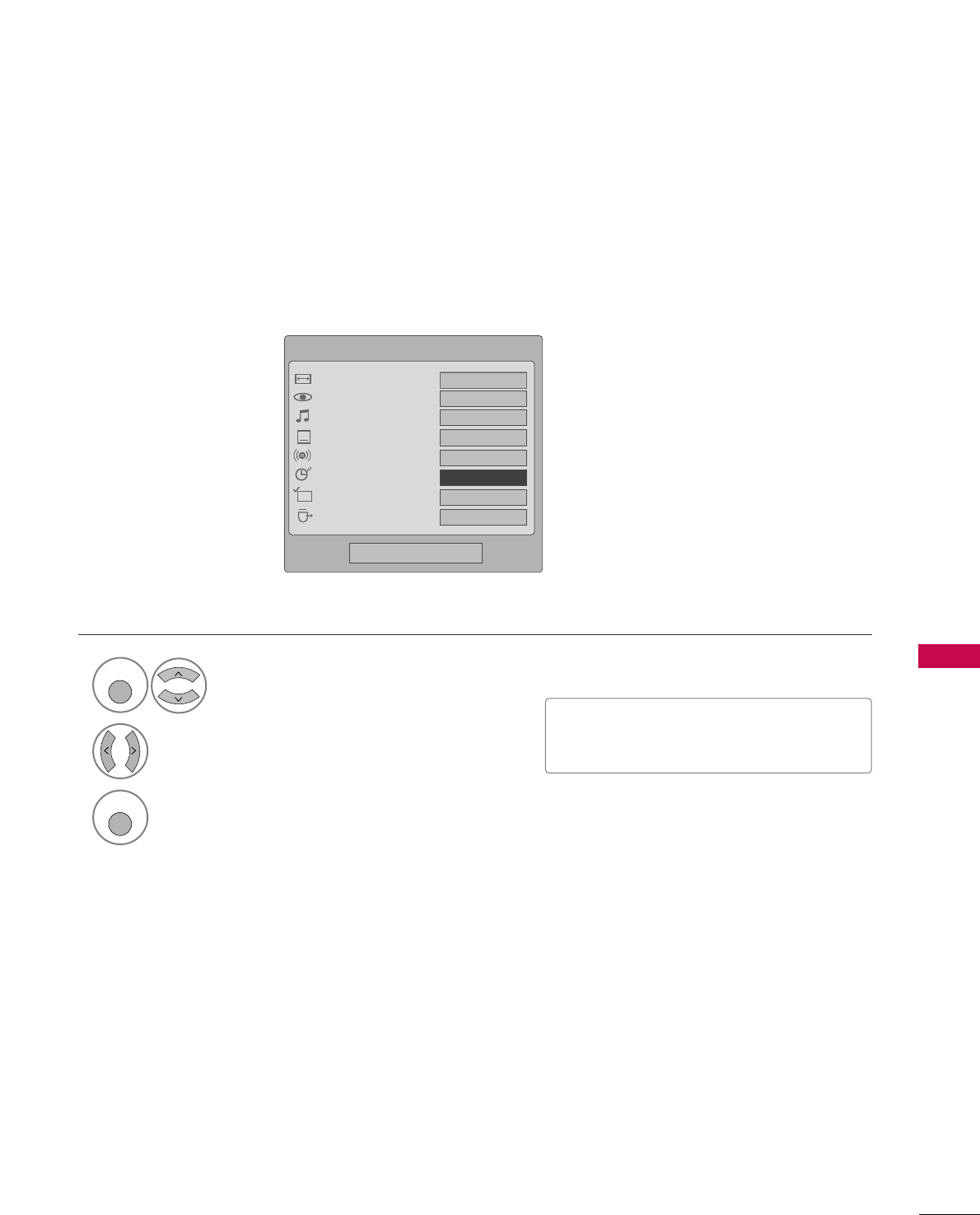

DEMO MODE

Displays a slide show to explain the various features of this TV.

This feature is disabled in “IInniittiiaall SSeettttiinngg--HHoommee UUssee”.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Off

Select OOPPTTIIOONN.

Select DDeemmoo MMooddee.

ENTER

Select OOnn.

ENTER

Return to TV viewing.

After a while, DDeemmoo MMooddeestarts.

If you want to stop the demo, press any button.

(except VOL or MUTE)

Show the various features of the TV.

6Show the difference XD Engine features.

SOUND & LANGUAGE CONTROL

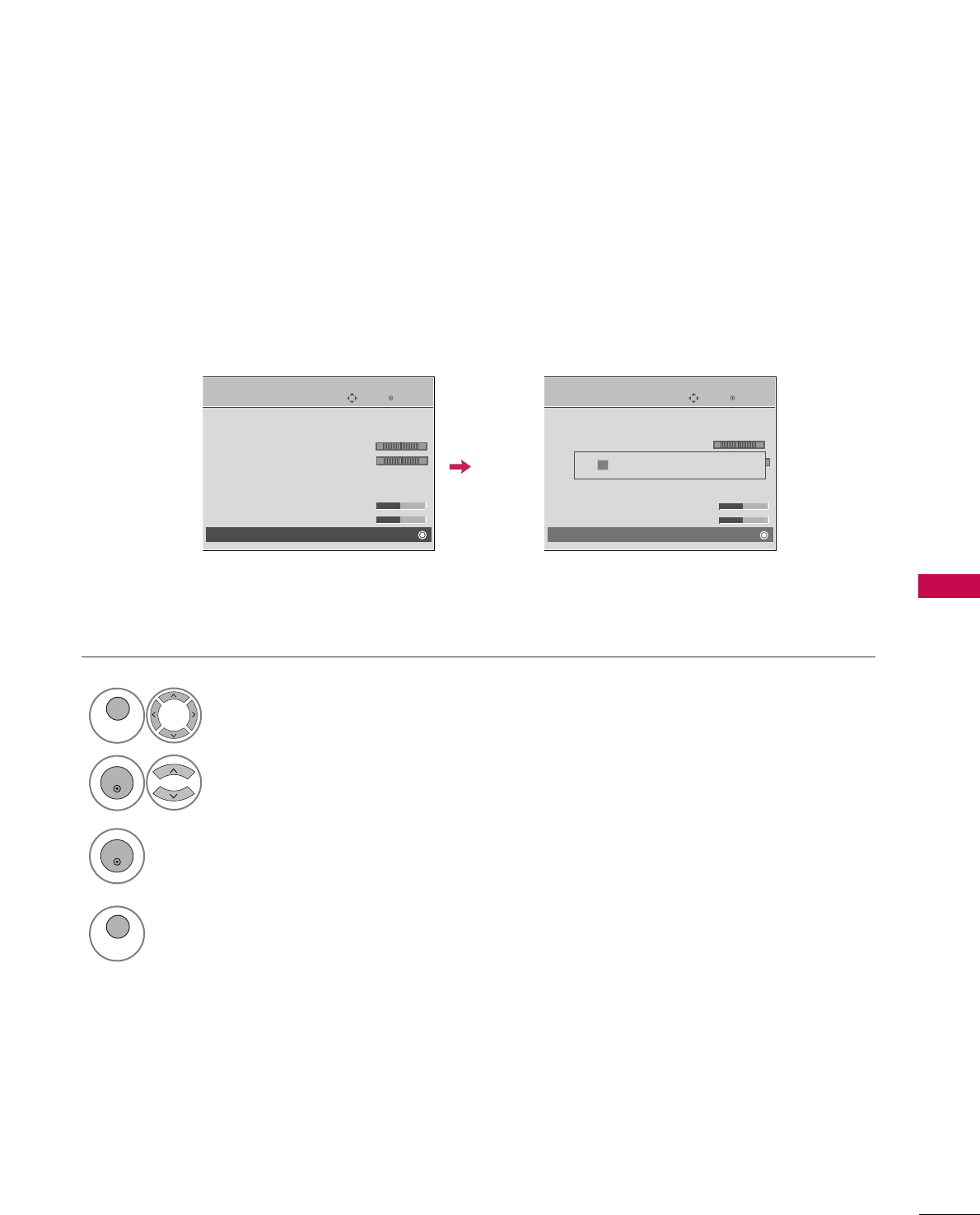

AUTO VOLUME LEVELER (AUTO VOLUME)

Auto Volume makes sure that the volume level remains consistent whether you are watching a commercial or a

regular TV program.

Because each broadcasting station has its own signal conditions, volume adjustment may be needed every

time the channel is changed. This feature allows users to enjoy stable volume levels by making automatic

adjustments for each program.

Select AAUUDDIIOO.

Select AAuuttoo VVoolluummee.

Select OOnnor OOffff.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

AUDIO

Auto Volume : On

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

LR LR

E E

-+ -+

Off

SOUND & LANGUAGE CONTROL

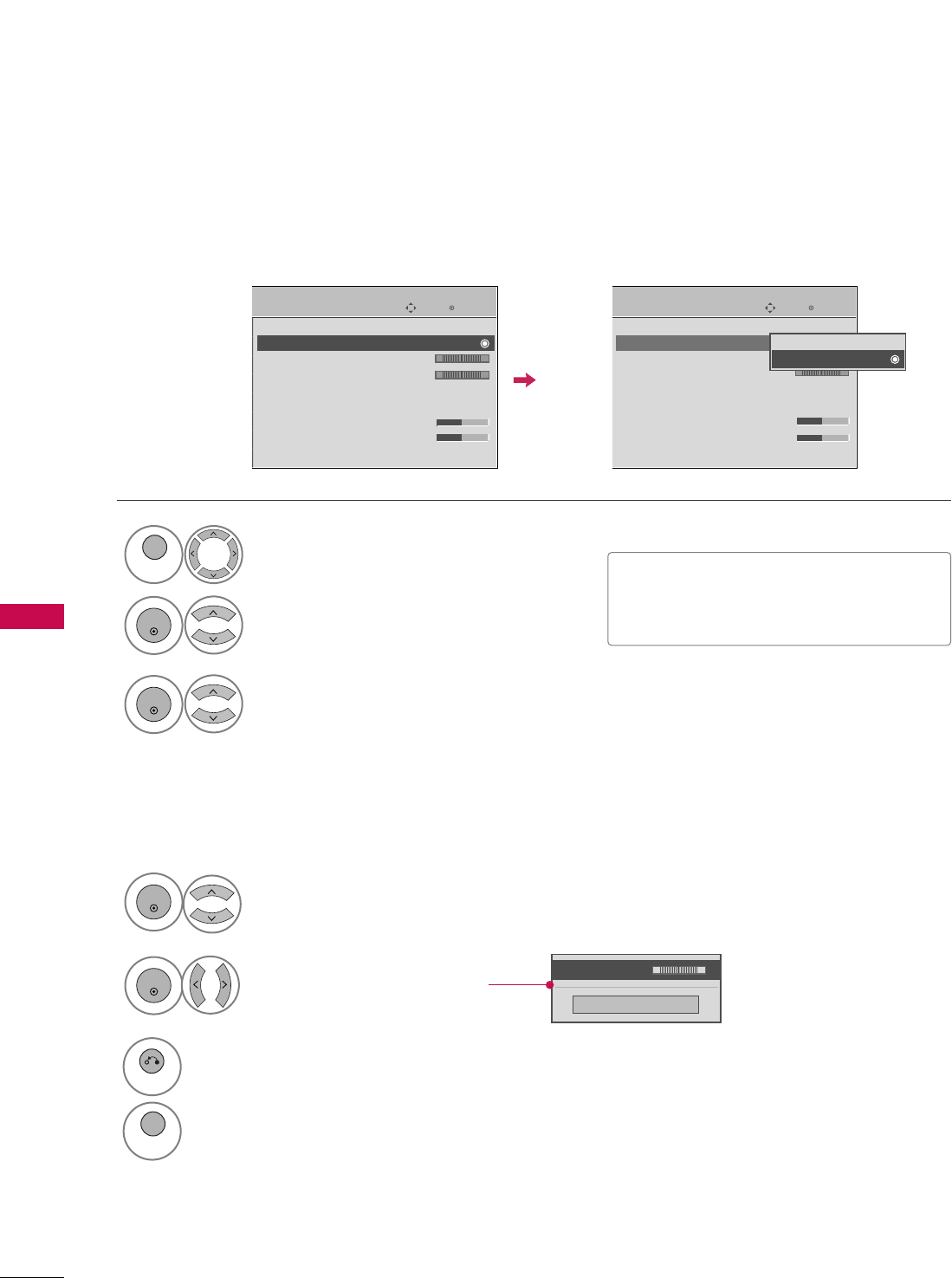

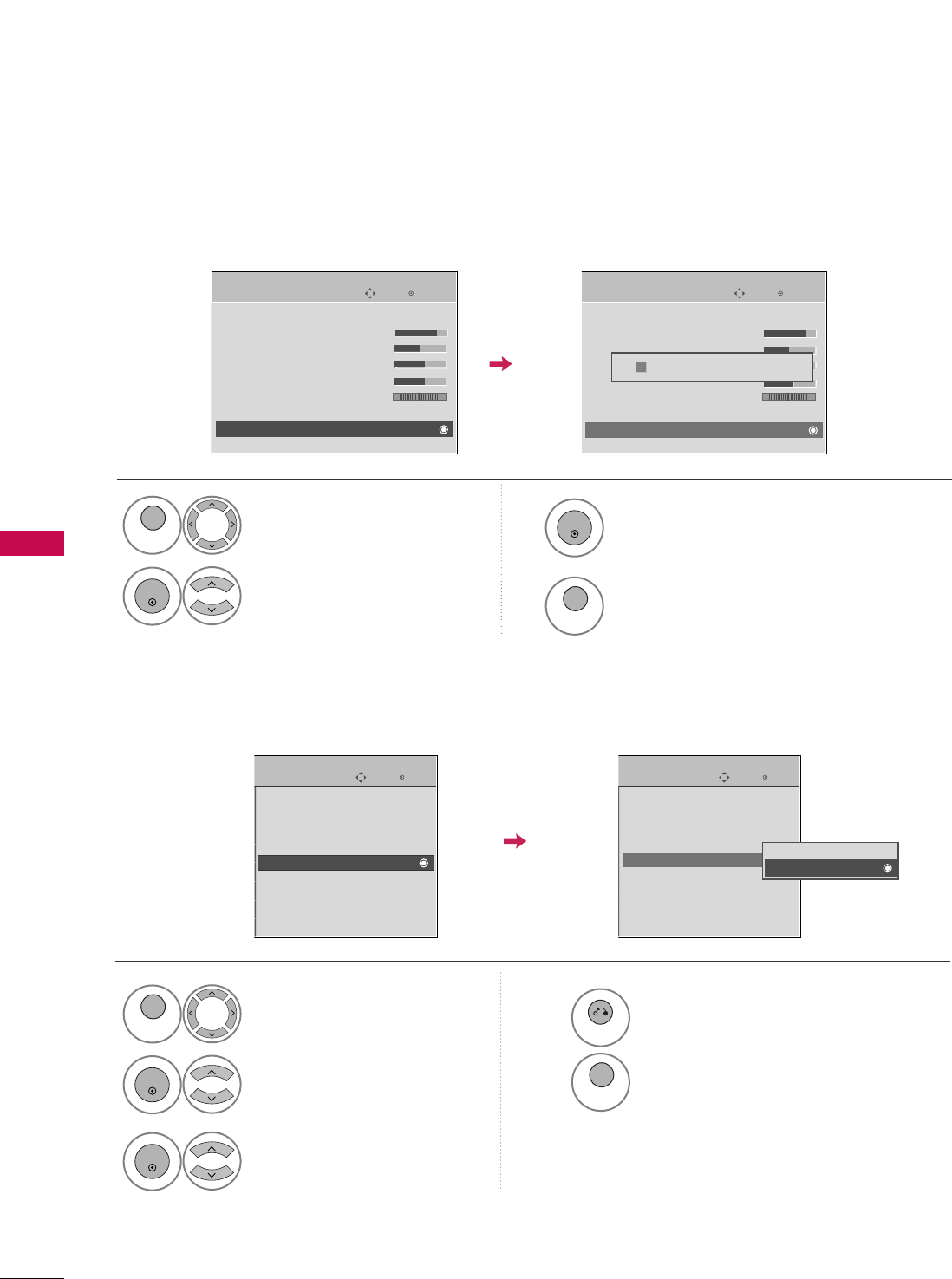

CLEAR VOICE II

By differentiating the human sound range from others, it improves the sound quality of voices.

■If you select “CClleeaarr VVooiiccee IIII--OOnn”,

SSRRSS TTrruuSSuurrrroouunndd XXTTfeature will not

work.

Select AAUUDDIIOO.

Select CClleeaarr VVooiiccee IIII.

Select OOnnor OOffff.

ENTER

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

E E

Adjustment for Clear Voice II Level

With selecting On

Select LLeevveell.

Make appropriate adjustments.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Level 0 -+

Off

ENTER

SOUND & LANGUAGE CONTROL

PRESET SOUND SETTINGS (SOUND MODE)

Sound Mode lets you enjoy the best sound without any special adjustment as the TV sets the appropriate

sound options based on the program content.

SSttaannddaarrdd, MMuussiicc, CCiinneemmaa, SSppoorrtt, and GGaammeeare preset for optimum sound quality at the factory and are

not adjustable.

Standard Music

Game Sport

Cinema

Q. MENU

Select SSoouunndd MMooddee.

2Select SSttaannddaarrdd, MMuussiicc,

CCiinneemmaa, SSppoorrtt, or GGaammee.

Q. MENU

Return to TV viewing.

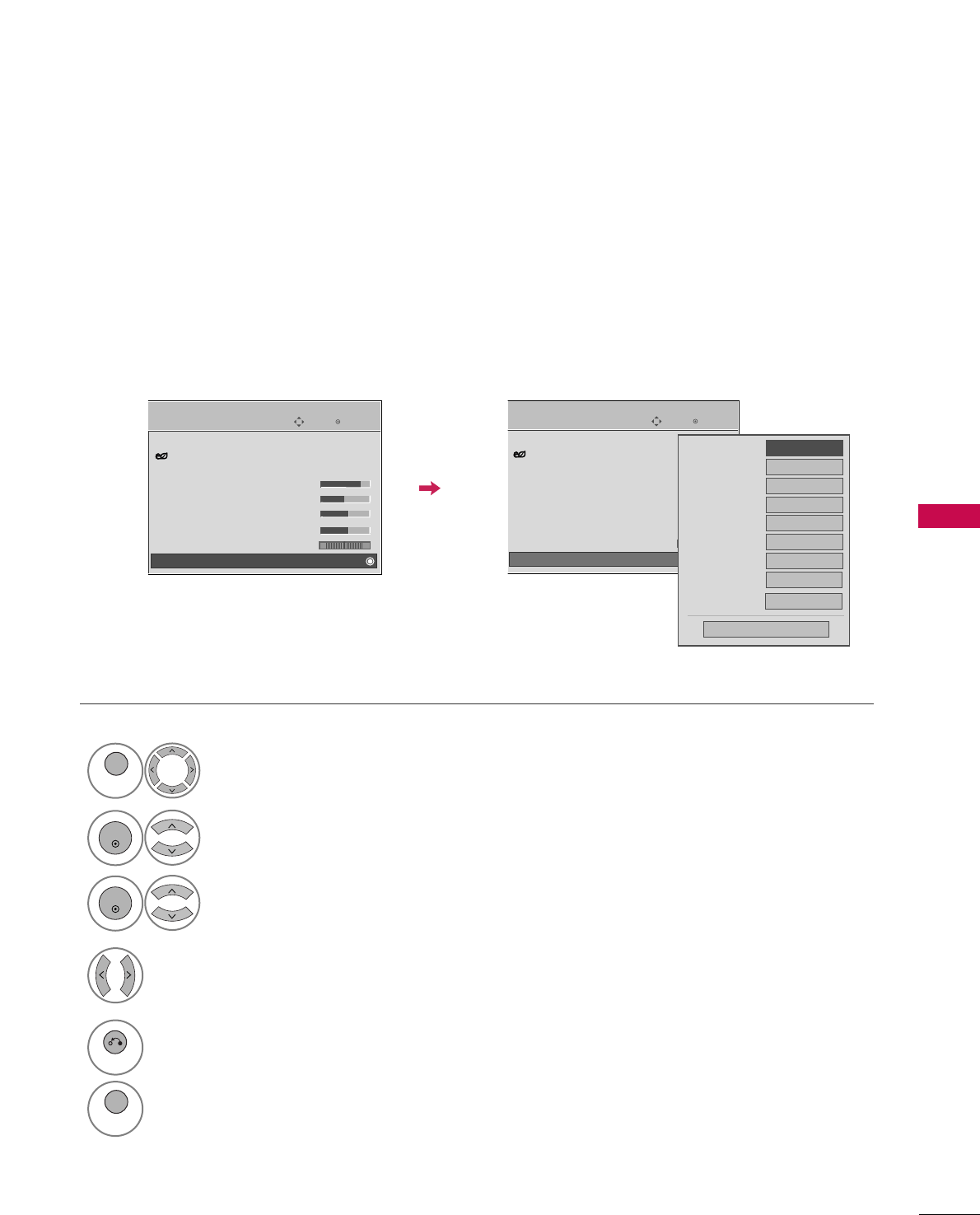

Q.Menu

FF16:9 GG

Vivid

Off

English

Off

Add

Eject

Aspect Ratio

Picture Mode

Sound Mode

Caption

Multi Audio

Sleep Timer

Del/Add/Fav

Eject USB

FFStandard GG

16:9

■You can also adjust SSoouunndd MMooddeein

the AAUUDDIIOO menu.

■SSttaannddaarrdd: Offers standard-quality

sound.

■MMuussiicc: Optimizes sound for listening

to music.

■CCiinneemmaa: Optimizes sound for watching

movies.

■SSppoorrtt: Optimizes sound for watching sports

events.

■GGaammee: Optimizes sound for playing

games.

SOUND & LANGUAGE CONTROL

SOUND SETTING ADJUSTMENT - USER MODE

SRS TRUSURROUND XT

Select this option to sound realistic.

Adjust the sound to suit your taste and room situations.

Select AAUUDDIIOO.

Select SSoouunndd MMooddee.

Select TTrreebblleeor BBaassss.

ENTER

Select SSttaannddaarrdd, MMuussiicc,

CCiinneemmaa, SSppoorrtt, or GGaammee.

ENTER

Make appropriate adjustments.

ENTER

Select AAUUDDIIOO.

Select SSRRSS TTrruuSSuurrrroouunndd XXTT.

Select OOnnor OOffff.

ENTER

■If you select “CClleeaarr VVooiiccee IIII--OOnn”, SSRRSS

TTrruuSSuurrrroouunndd XXTTfeature will not work.

■SSRRSS TTrruuSSuurrrroouunndd XXTT: TruSurround XT is a

patented SRS technology that solves the prob-

lem of playing 5.1 multichannel content over

two speakers.

RETURN

Return to the previous menu.

Return to TV viewing.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

LR LR

Treble 50

Bass 50

SRS TruSurround XT

Off

E E

-+ -+

SOUND & LANGUAGE CONTROL

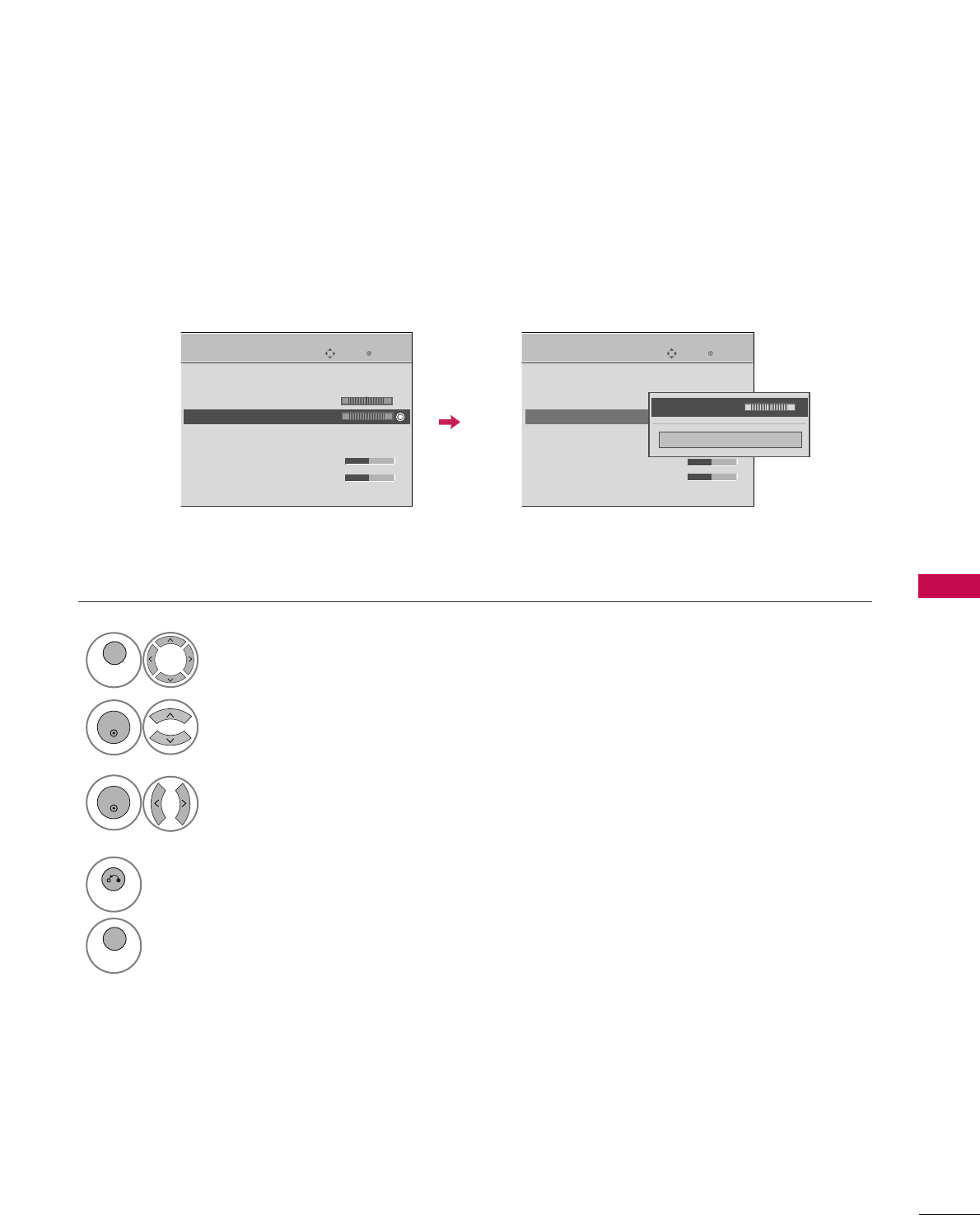

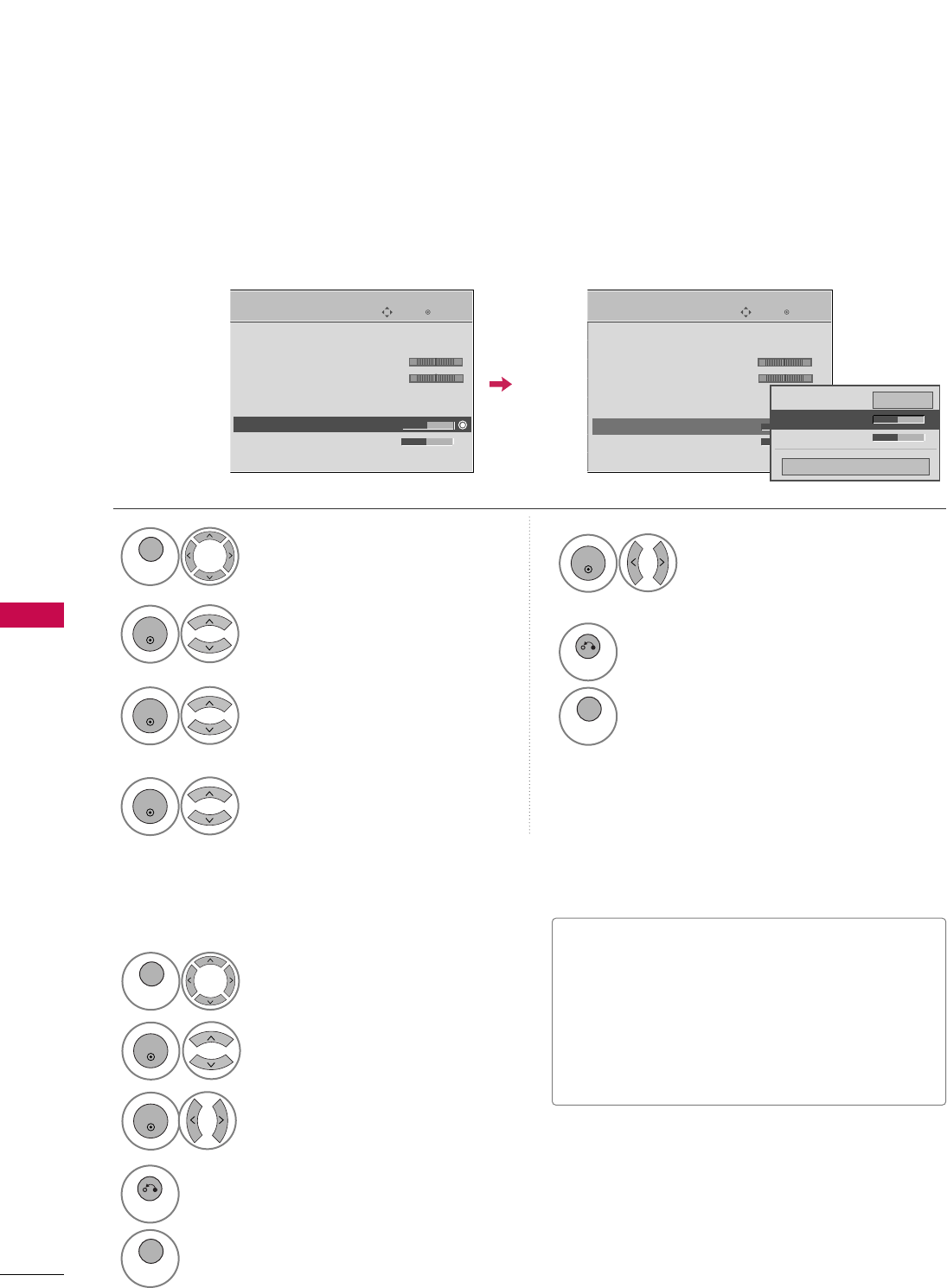

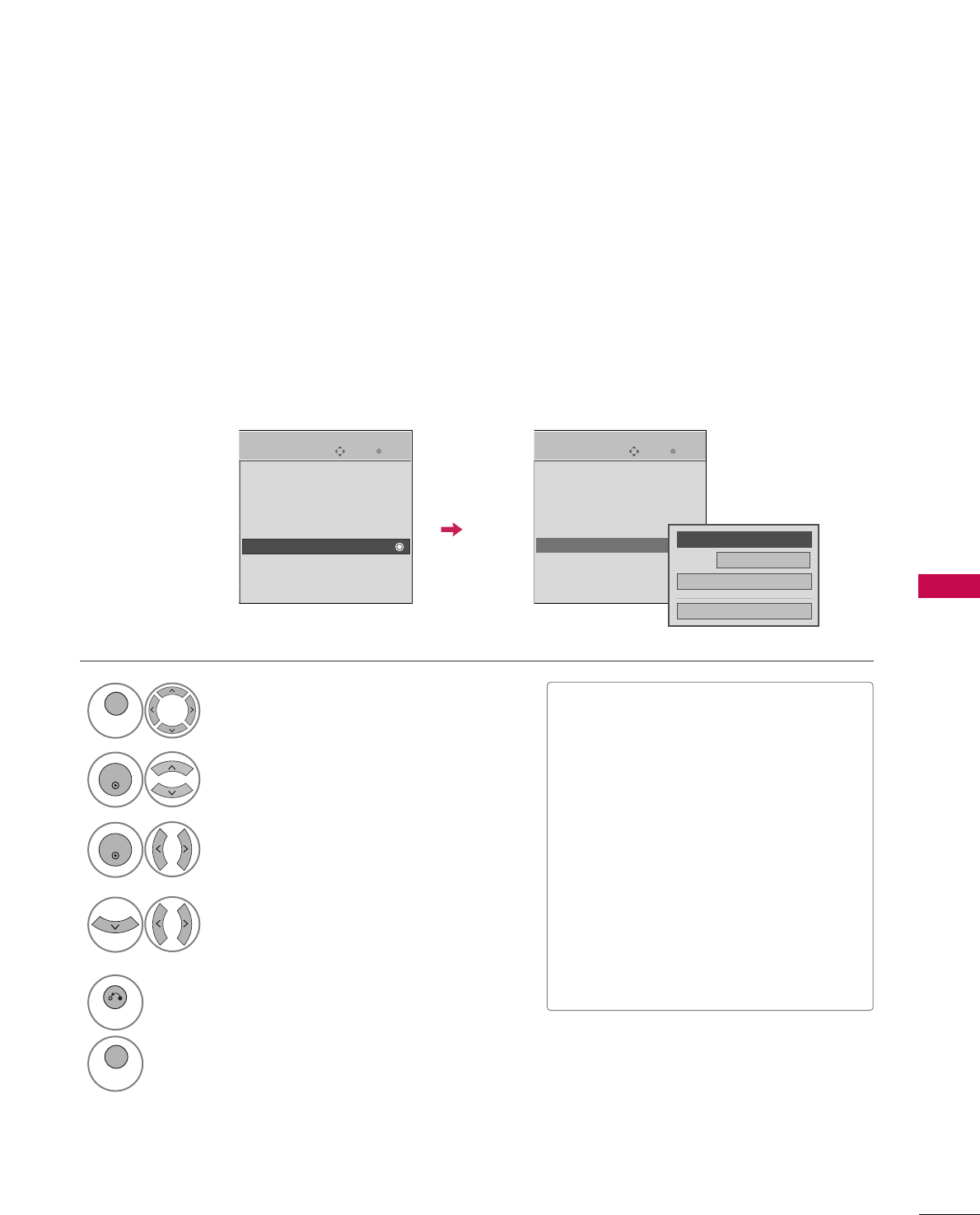

BALANCE

Select AAUUDDIIOO.

Select BBaallaannccee.

Make appropriate adjustments.

ENTER

Adjust the left/right sound of speaker to suit your taste and room situations.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

E E

Balance 0 LR

SOUND & LANGUAGE CONTROL

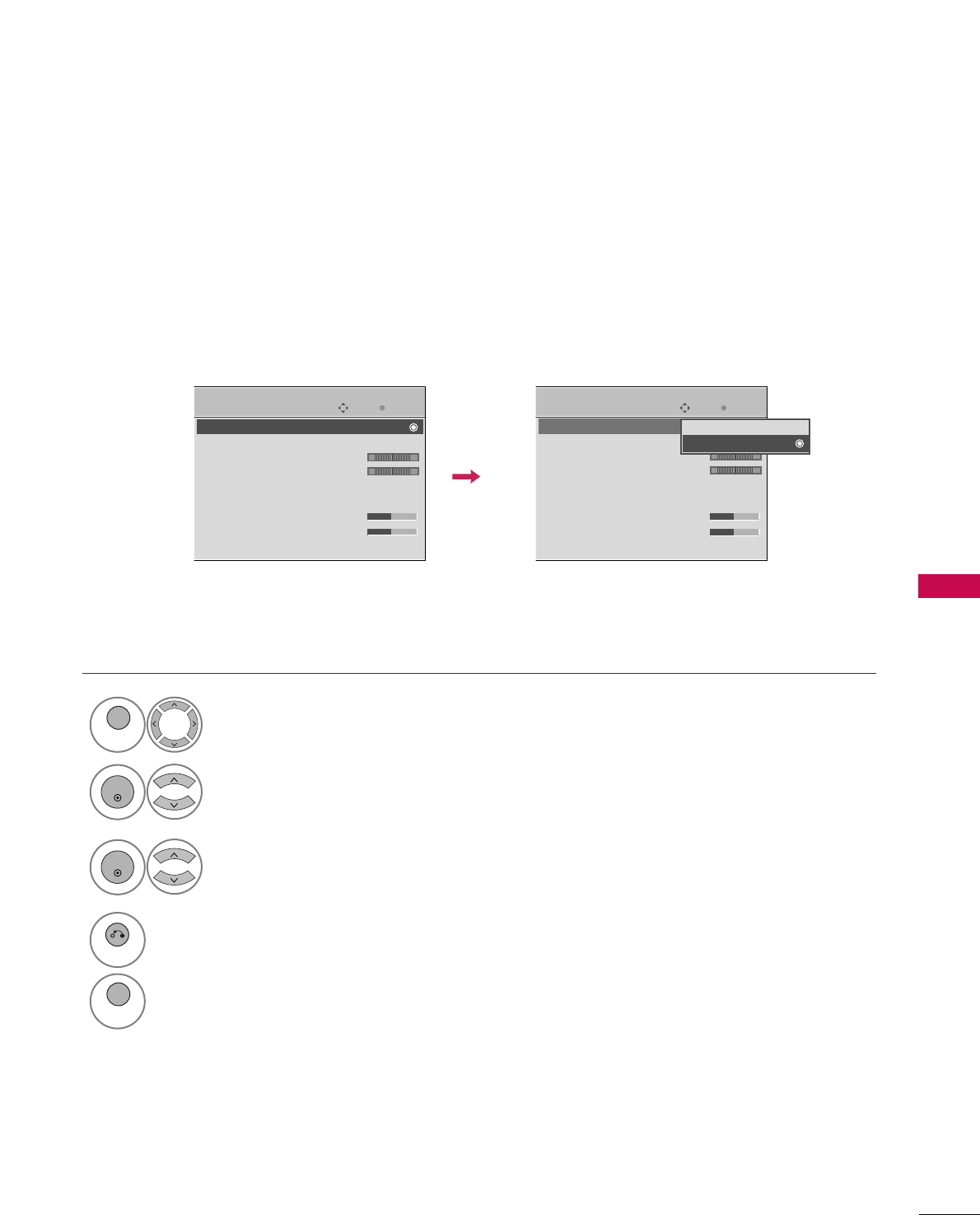

TV SPEAKERS ON/OFF SETUP

Turn the TV speakers off if using external audio equipment.

If you wish to use an external Hi-Fi system or a SRS system, turn off the TV’s internal speakers.

Select AAUUDDIIOO.

Select TTVV SSppeeaakkeerr.

Select OOnnor OOffff.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

AUDIO

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

TV Speaker : On

Enter

Move

AUDIO

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

TV Speaker : On

LR LR

Off

-+ -+

SOUND & LANGUAGE CONTROL

AUDIO RESET

Settings of the selected Sound Mode return to the default factory settings.

Select AAUUDDIIOO.

Select RReesseett.

ENTER

Initialize the adjusted value.

ENTER

Return to TV viewing.

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

Enter

Move

AUDIO

Auto Volume : Off

Clear Voice II : On

• Level 0

Balance 0

Sound Mode : Standard

•

SRS TruSurround XT:

Off

• Treble 50

• Bass 50

• Reset

LR LR

E E

Resetting audio configuration...

-+ -+

SOUND & LANGUAGE CONTROL

STEREO/SAP BROADCAST SETUP

For Analog only: This TV can receive MTS stereo programs and any SAP (Secondary Audio Program) that accom-

panies the stereo program if the station transmits an additional sound signal. Mono sound is automatically used

if the broadcast is only in Mono.

Select SSAAPP.

Select MMoonnoo, SStteerreeoo, or SSAAPP.

Return to TV viewing.

Q. MENU

Select MMuullttii AAuuddiioo.

Select other languages.

Return to TV viewing.

Q. MENU

Analog TV Digital TV

FF English GG

Q.Menu

FF16:9 GG

Vivid

Off

Add

Eject

Aspect Ratio

Picture Mode

Sound Mode

Caption

Multi Audio

Sleep Timer

Del/Add/Fav

Eject USB

16:9

Standard

FFEnglish GG

SOUND & LANGUAGE CONTROL

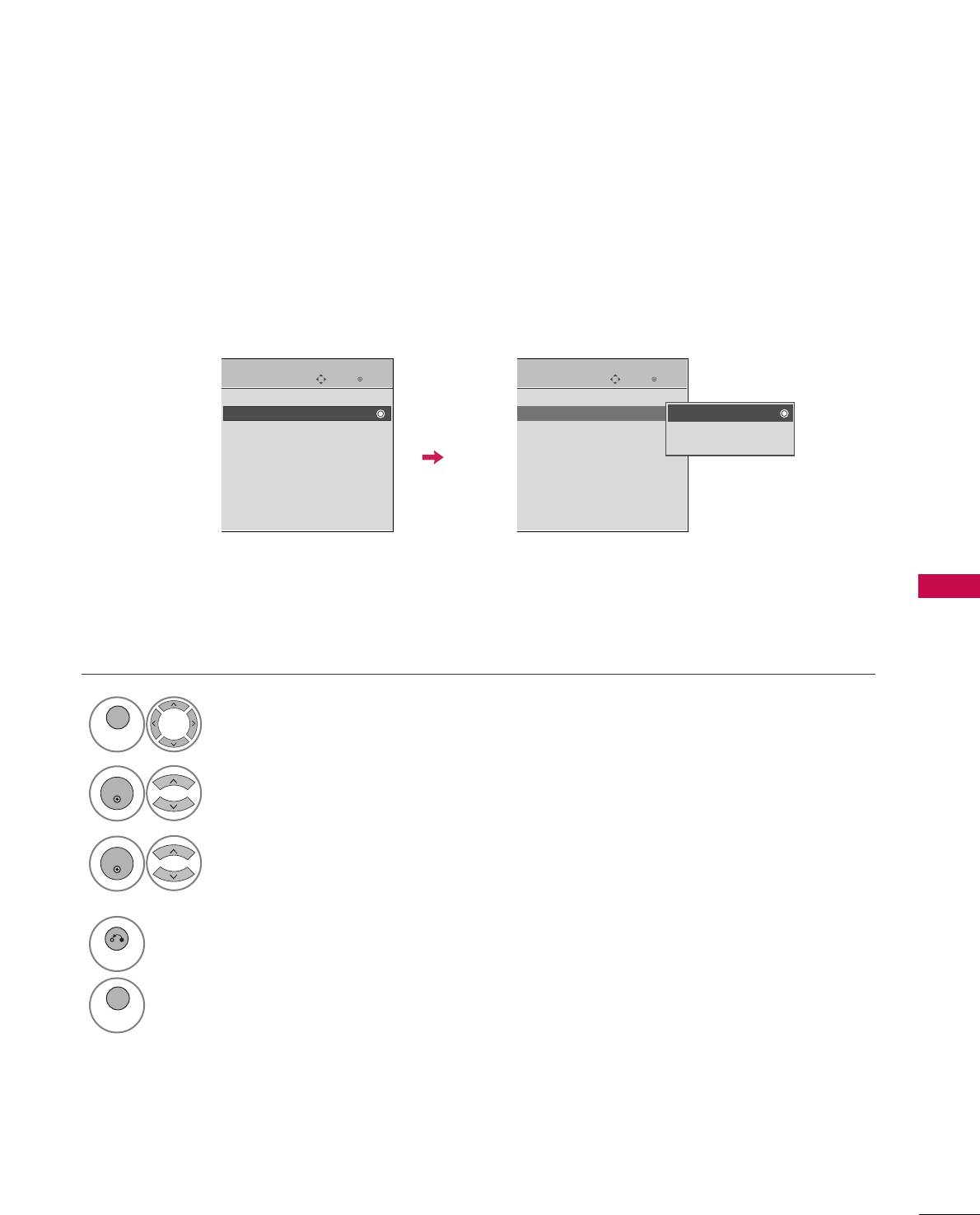

AUDIO LANGUAGE

Other languages may be available if a digital signal is provided by the broadcasting station.

This feature operates only in DTV/CADTV mode.

Select OOPPTTIIOONN.

Select AAuuddiioo LLaanngguuaaggee.

Select your desired language.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

E E

English

Spanish

French

SOUND & LANGUAGE CONTROL

ON-SCREEN MENUS LANGUAGE SELECTION

The menus can be shown on the screen in the selected language.

Select OOPPTTIIOONN.

Select MMeennuu LLaanngguuaaggee((LLaanngguuaaggee)).

Select your desired language.

From this point on, the on-screen menus will

be shown in the selected language.

ENTER

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

E E

English

Español

Français

SOUND & LANGUAGE CONTROL

CAPTION MODE

Captions are provided to help people with hearing loss watch TV. Select a caption mode for displaying cap-

tioning information if provided on a program. Analog caption displays information at any position on the screen

and is usually the program's dialog. Caption/Text, if provided by the broadcaster, would be available for both

digital and analog channels on the Antenna/Cable. This TV is programmed to memorize the caption/text mode

which was last set when you turned the power off. This function is only available when CCaappttiioonnMode is set OOnn.

Select OOPPTTIIOONN.

Select CCaappttiioonn.

Select OOnn.

ENTER

Select CCCC11-44or TTeexxtt11-44.

Analog Broadcasting System Captions

■When selecting OOffff, Sub-menus for

Analog, DTV, and Digital Option

become disabled.

■CCAAPPTTIIOONN

The term for the words that scroll

across the bottom of the TV screen;

usually the audio portion of the pro-

gram provided for the hearing impaired.

■TTEEXXTT

The term for the words that appear in a

large black frame and almost cover the

entire screen; usually messages provid-

ed by the broadcaster.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Mode CC1

Digital Option

E E

SOUND & LANGUAGE CONTROL

Digital Broadcasting System Captions

Choose the language you want the DTV/CADTV Captions to appear in.

Other Languages can be chosen for digital sources only if they are included on the program.

This function in only available when Caption Mode is set On.

Select OOPPTTIIOONN.

Select CCaappttiioonn.

Select OOnn.

ENTER

Select CCCC11-44, TTeexxtt11-44, or

SSeerrvviiccee11- 66.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Mode Service 1

Digital Option

E E

SOUND & LANGUAGE CONTROL

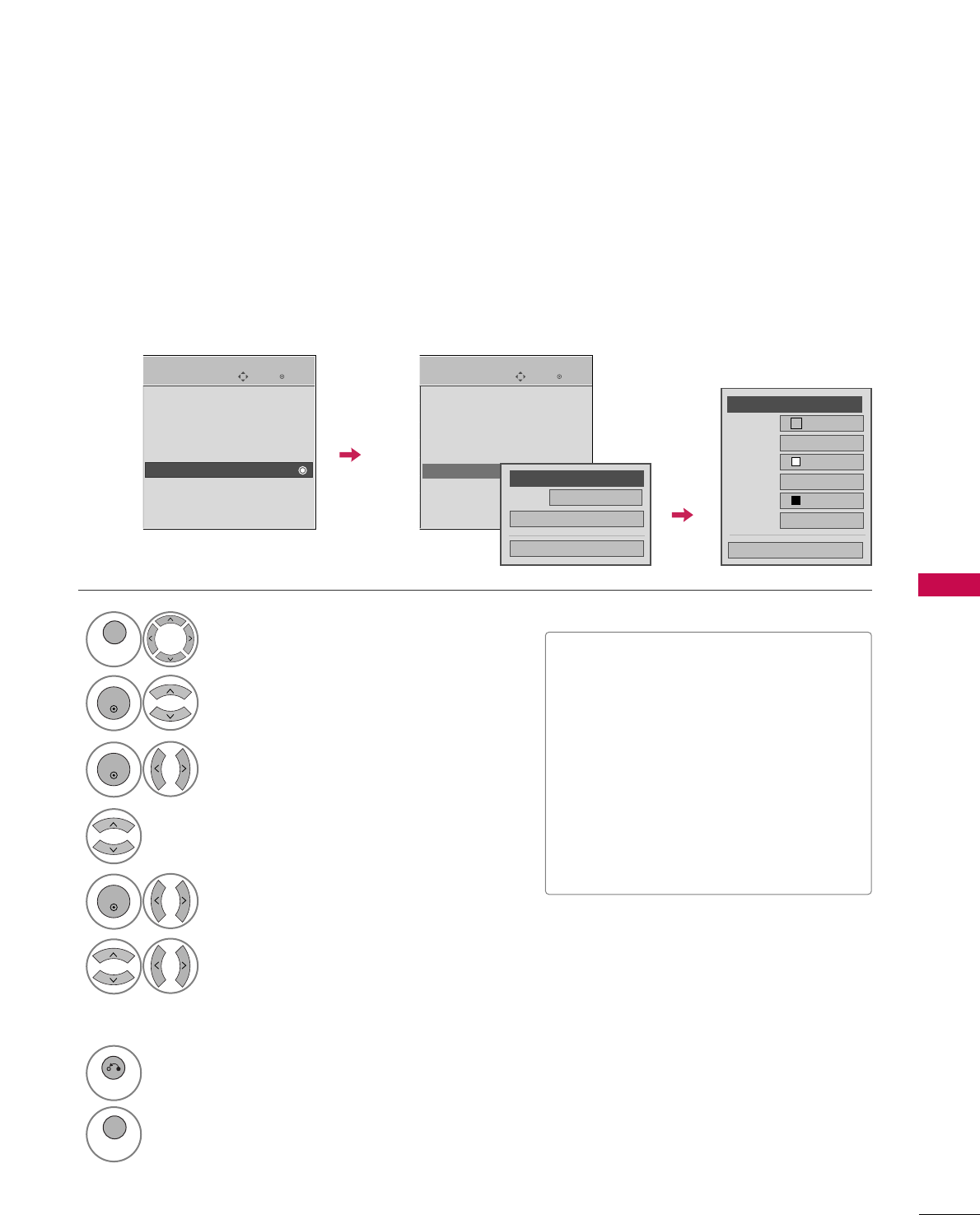

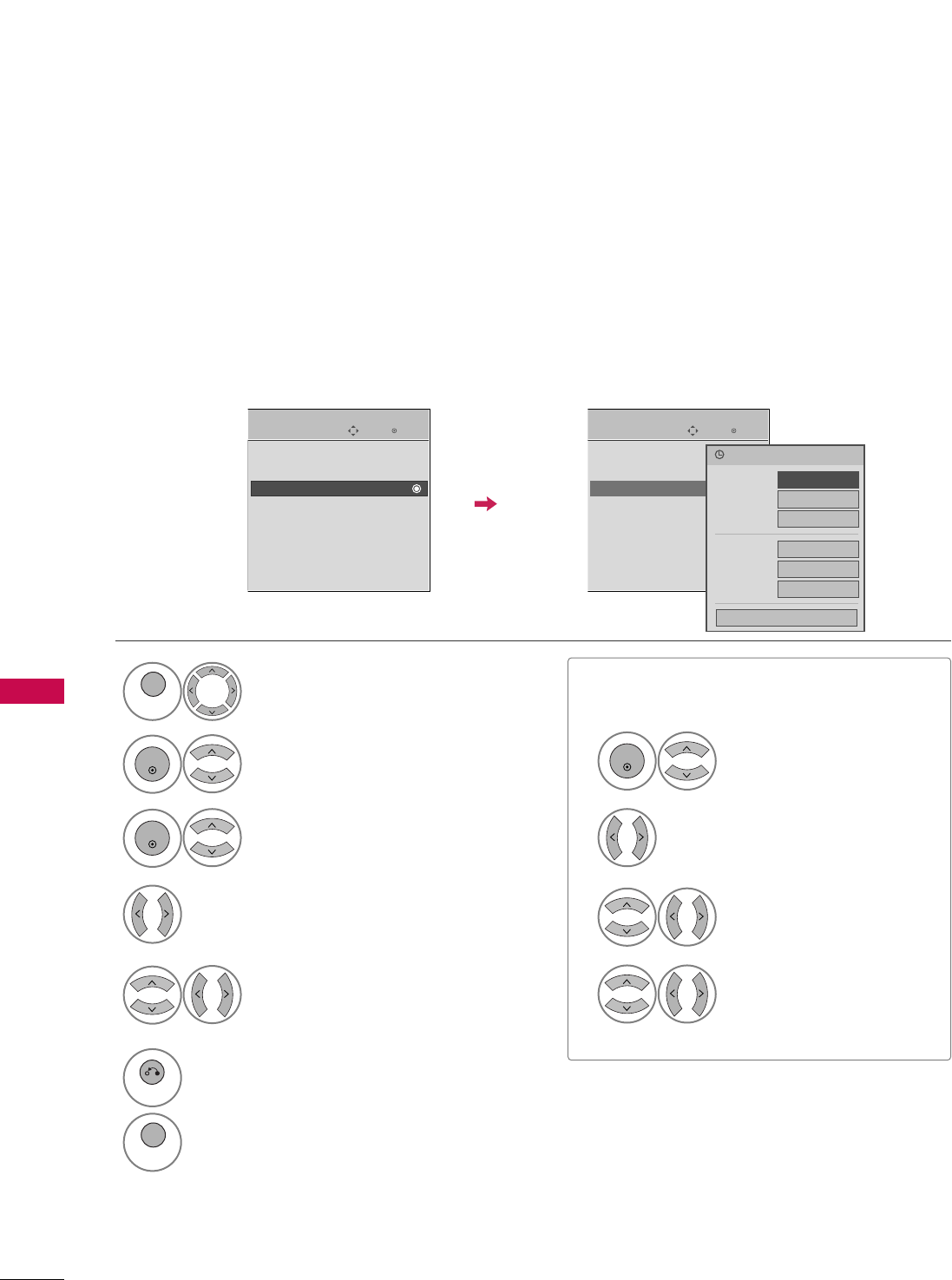

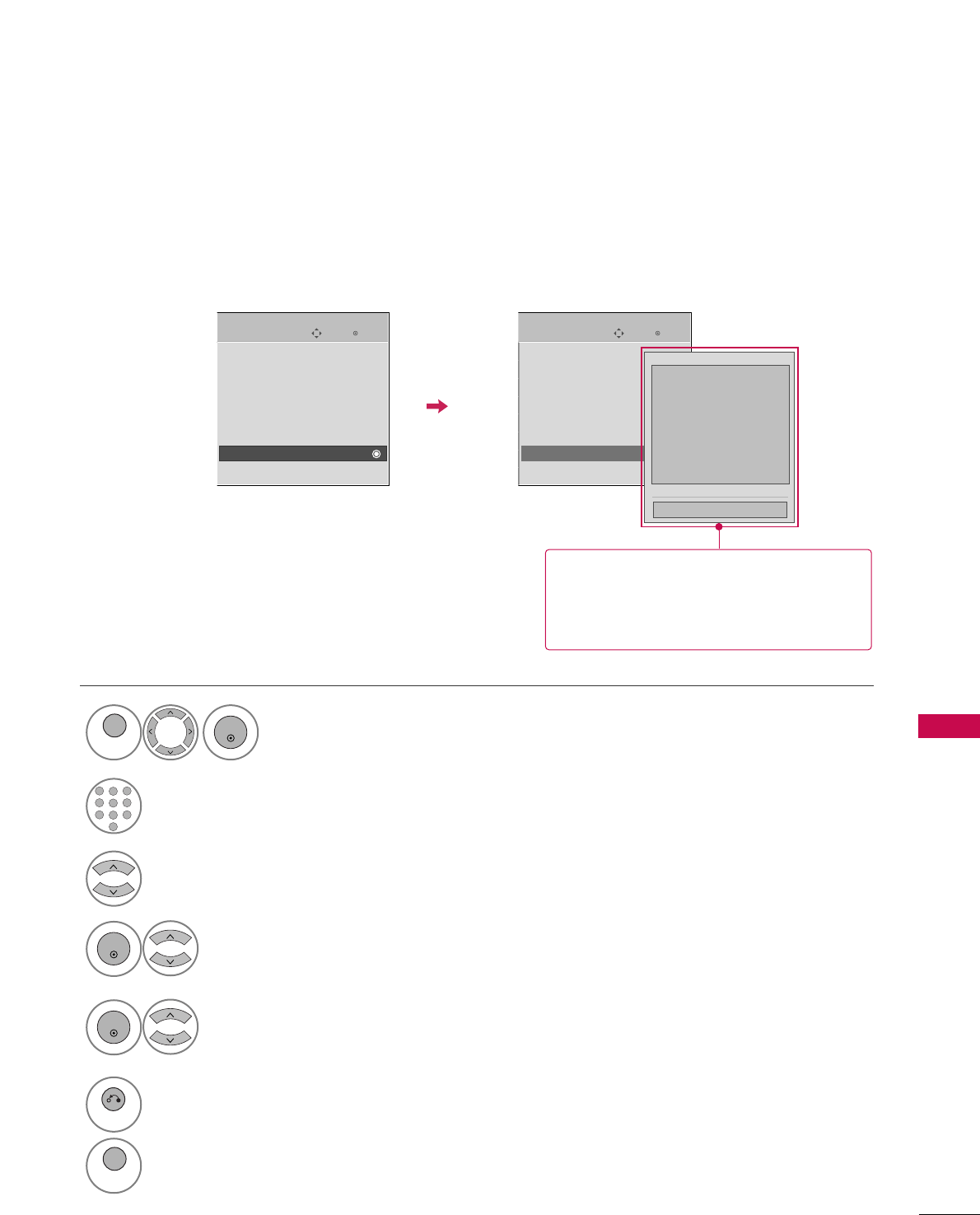

Caption Option

Customize the DTV/CADTV captions that appear on your screen.

This function in only available when Caption Mode is turned On.

Select OOPPTTIIOONN.

Select CCaappttiioonn

Select OOnn.

ENTER

Select CCuussttoomm.

ENTER

Customize the SSttyyllee, FFoonntt, etc., to your

preference. A preview icon is provided at

the bottom of the screen, use it to see the

caption language.

Select DDiiggiittaall OOppttiioonn.

■SSiizzee: Set the word size.

■FFoonntt: Select a typeface for the text.

■TTeexxtt CCoolloorr: Choose a color for the

text.

■TTeexxtt OOppaacciittyy: Specify the opacity

for the text color.

■BBgg ((BBaacckkggrroouunndd)) CCoolloorr: Select a

background color.

■BBgg ((BBaacckkggrroouunndd)) OOppaacciittyy: Select

the opacity for the background color.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Size A Standard

Font Font 1

Text Color White

Text Opacity

Solid

Bg Color Black

Bg Opacity

Solid

FFCustom GG

E E

Mode Service1

Digital Option

TIME SETTING

CLOCK SETTING

TIME SETTING

Auto Clock Setup

The time is set automatically from a digital channel signal.

The digital channel signal includes information for the current time provided by the broadcasting station.

Set the clock manually if the current time is set incorrectly by the auto clock function.

Select TTIIMMEE.

Select CClloocckk.

Select AAuuttoo.

ENTER

Select your viewing area time zone.

• U.S.A: EEaasstteerrnn, CCeennttrraall, MMoouunnttaaiinn,

PPaacciiffiicc, AAllaasskkaa, or HHaawwaaiiii.

• Canada: EEaasstteerrnn, CCeennttrraall, MMoouunnttaaiinn,

PPaacciiffiicc, NNeeww FF..l

laanndd, or AAttllaannttiicc.

Select AAuuttoo, OOnn, or OOffff(depending on

whether or not your viewing area observes

Daylight Saving time).

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Year

Month 2

Date 21

Hour 2 AM

2008

Minute 10

Time Zone Eastern

Daylight

Saving Auto

FF Auto GG

TIME SETTING

Manual Clock Setup

If the current time setting is wrong, set the clock manually.

Select TTIIMMEE.

Select CClloocckk.

Select MMaannuuaall.

ENTER

Select the Year, Month, Date, Hour, or Minutes

option.

Set the Year, Month, Date, Hour, or Minutes

option.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Year

Month 2

Date 21

Hour 2 AM

2008

Minute 10

Time Zone Eastern

Daylight

Saving Auto

Manual

GGIf you unplug the TV once or turn the

main power off, the clock function

reset.

TIME SETTING

AUTO ON/OFF TIME SETTING

This function operates only if the current time has been set.

The OOffff TTiimmeefunction overrides the OOnn TTiimmeefunction if they are both set to the same time.

The TV must be in standby mode for the OOnn TTiimmeeto work.

If you do not press any button within 2 hours after the TV turns on with the OOnn TTiimmeefunction, the TV will

automatically revert to standby mode.

■To cancel OOnn//OOffff TTiimmeefunction, select OOffff.

■Only for On Time function

Select IInnppuutt.

Select the desired input source.

Select TTIIMMEE.

Select OOffff ttiimmeeor OOnn ttiimmee.

Select RReeppeeaatt.

ENTER

Select OOffff, OOnnccee, DDaaiillyy, MMoonn..~FFrrii..,

MMoonn..~SSaatt.., WWeeeekkeenndd, or SSuunnddaayy.

Select and set HHoouurror MMiinnuuttee.

ENTER

When Selecting TTVV:

set the channel at turn-on.

Adjust to sound level at

turn-on.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Enter

Move

TIME

Clock

Off Time : Off

On Time : Off

Sleep Timer : Off

Repeat FF

Once

Hour 6 AM

Minute 30

Input TV

Channel TV 2-0

Volume 30

May /27 / 2009 /10:10 AM

TIME SETTING

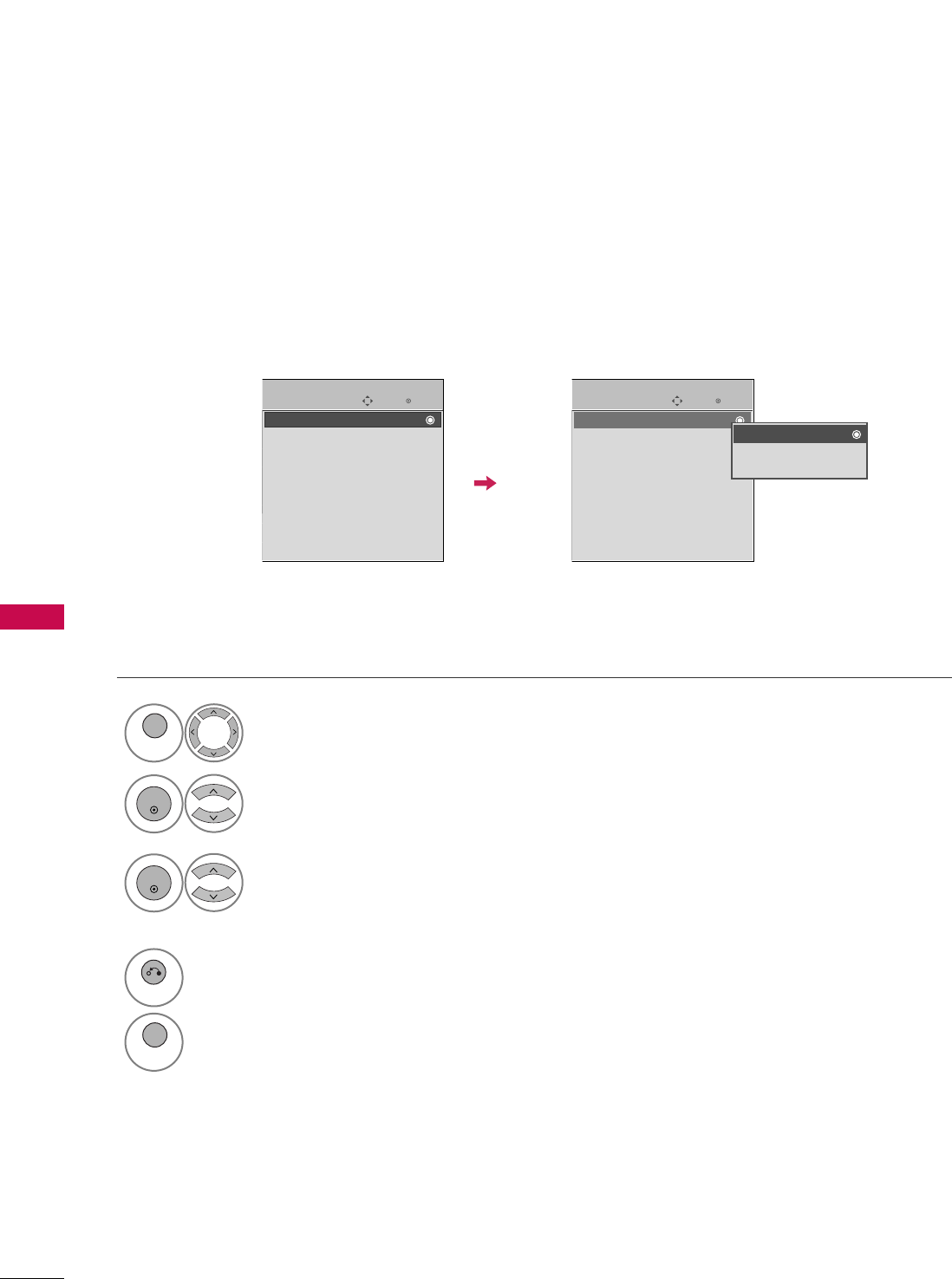

SLEEP TIMER SETTING

The Sleep Time turns the TV off at the preset time.

Note that this setting is cleared when the TV is turned off.

■You can also adjust SSlleeeepp TTiimmeerrin

the TTIIMMEE menu.

Q.Menu

FF16:9 GG

Vivid

Off

English

Off

Add

Eject

Aspect Ratio

Picture Mode

Sound Mode

Caption

Multi Audio

Sleep Timer

Del/Add/Fav

Eject USB

16:9

FFOff GG

Standard

Select SSlleeeepp TTiimmeerr.

Q. MENU

2Select OOffff, 1100, 2200, 3300, 6600, 9900,

112200, 118800, or 224400minutes.

Q. MENU

Return to TV viewing.

PARENTAL CONTROL / RATING

PARENTAL CONTROL / RATINGS

Parental Control can be used to block specific channels, ratings and other viewing sources.

The Parental Control Function (V-Chip) is used to block program viewing based on the ratings sent by the broad-

casting station. The default setting is to allow all programs to be viewed. Viewing can be blocked by choosing the

type of the program and the categories. It is also possible to block all program viewing for a time period. To use

this function, the following must be done :

1. Set ratings and categories to be blocked.

2. Specify a password

3. Enable the lock

V-Chip rating and categories

Rating guidelines are provided by broadcasting stations. Most television programs and television movies can be

blocked by TV Rating and/or Individual Categories. Movies that have been shown at the theaters or direct-to-

video movies use the Movie Rating System (MPAA)only.

Ratings for Television programs including made-for-TV movies :

■TV-G (General audience)

■TV-PG (Parental guidance suggested)

■TV-14 (Parents strongly cautioned)

■TV-MA (Mature audience only)

■TV-Y (All children)

■TV-Y7 (Children 7 years older)

Set up blocking schemes to block specific channels, ratings, and external viewing sources.

A password is required to gain access to this menu.

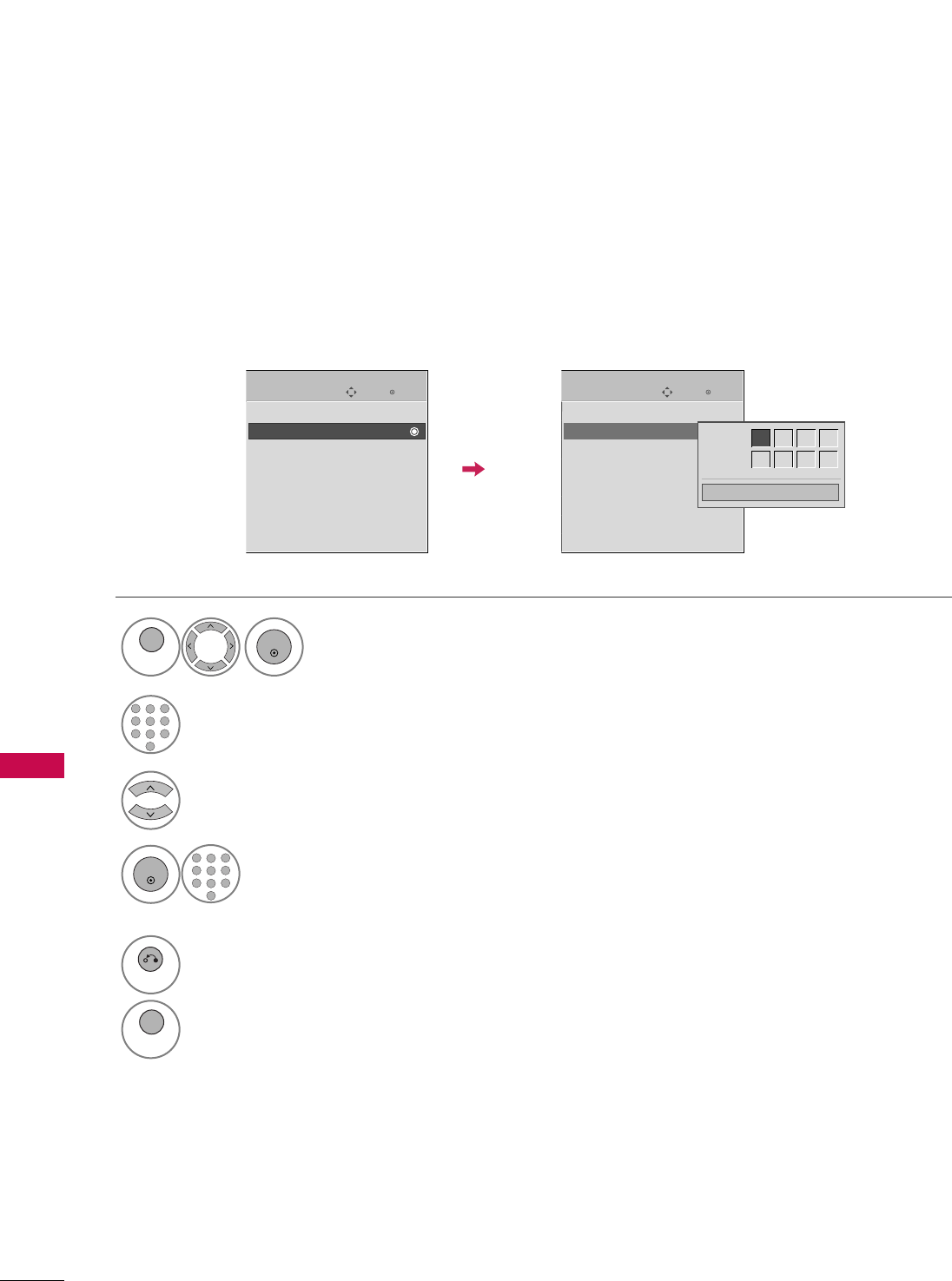

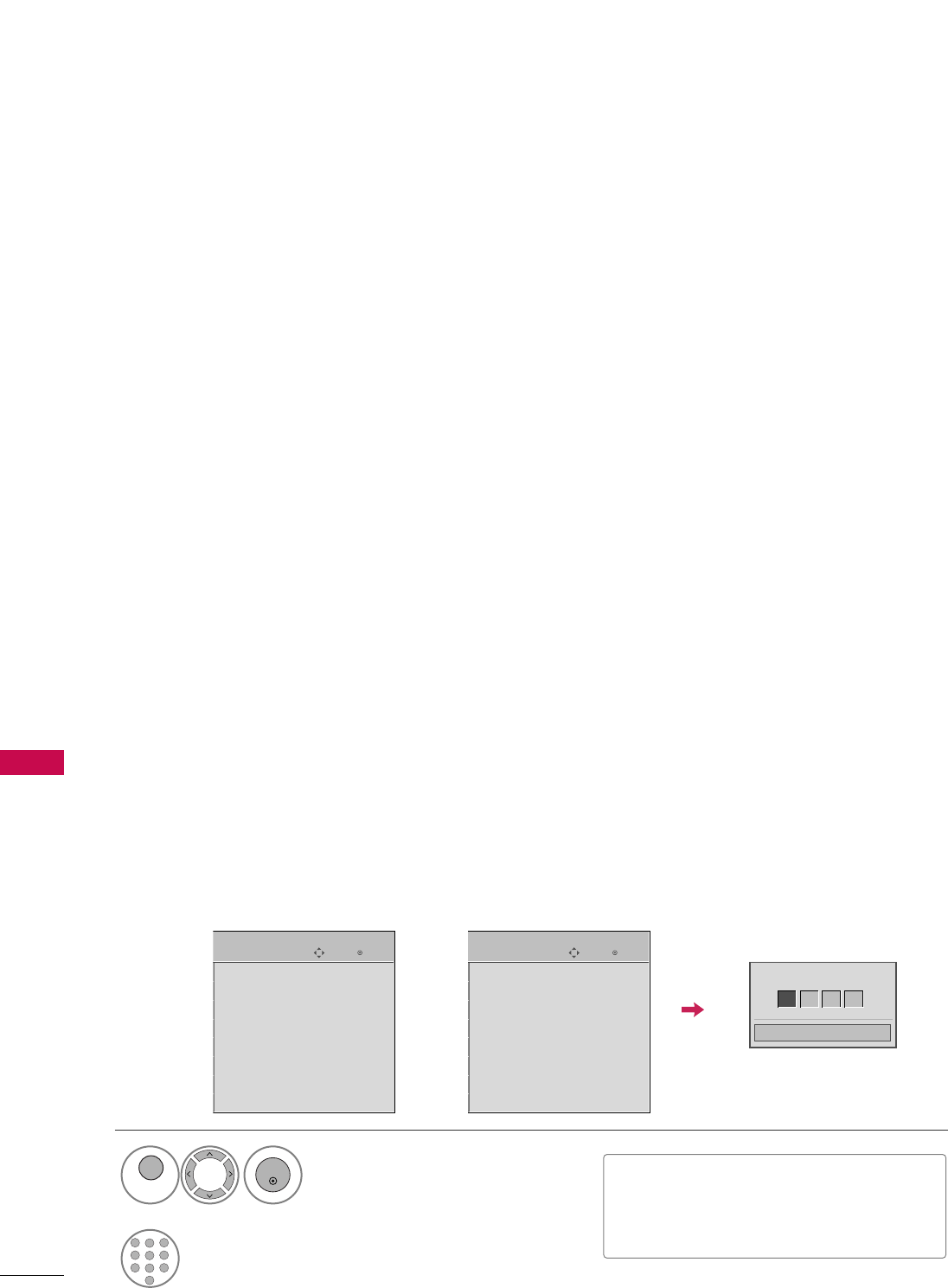

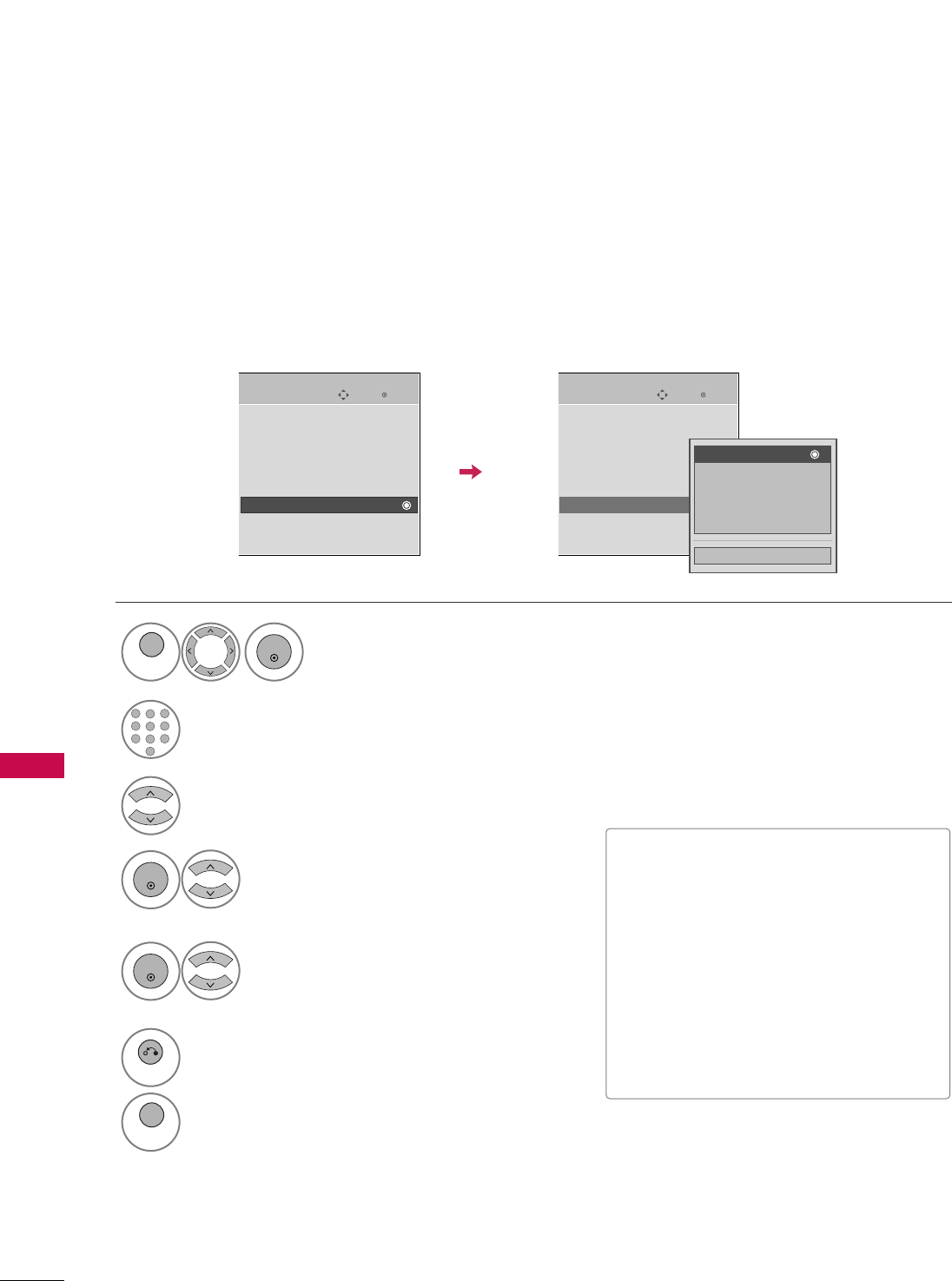

Setting up Your Password

For USA For Canada

Enter Password

** * *

Select LLOOCCKK.

ENTER

Input the password.

456

■Enter the password as requested.

■The TV is set up with the initial password

“0-0-0-0”.

SET PASSWORD & LOCK SYSTEM

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

TV Rating-English

TV Rating-French

Downloadable Rating

Input Block

PARENTAL CONTROL / RATING

Enables or disables the blocking scheme you set up previously.

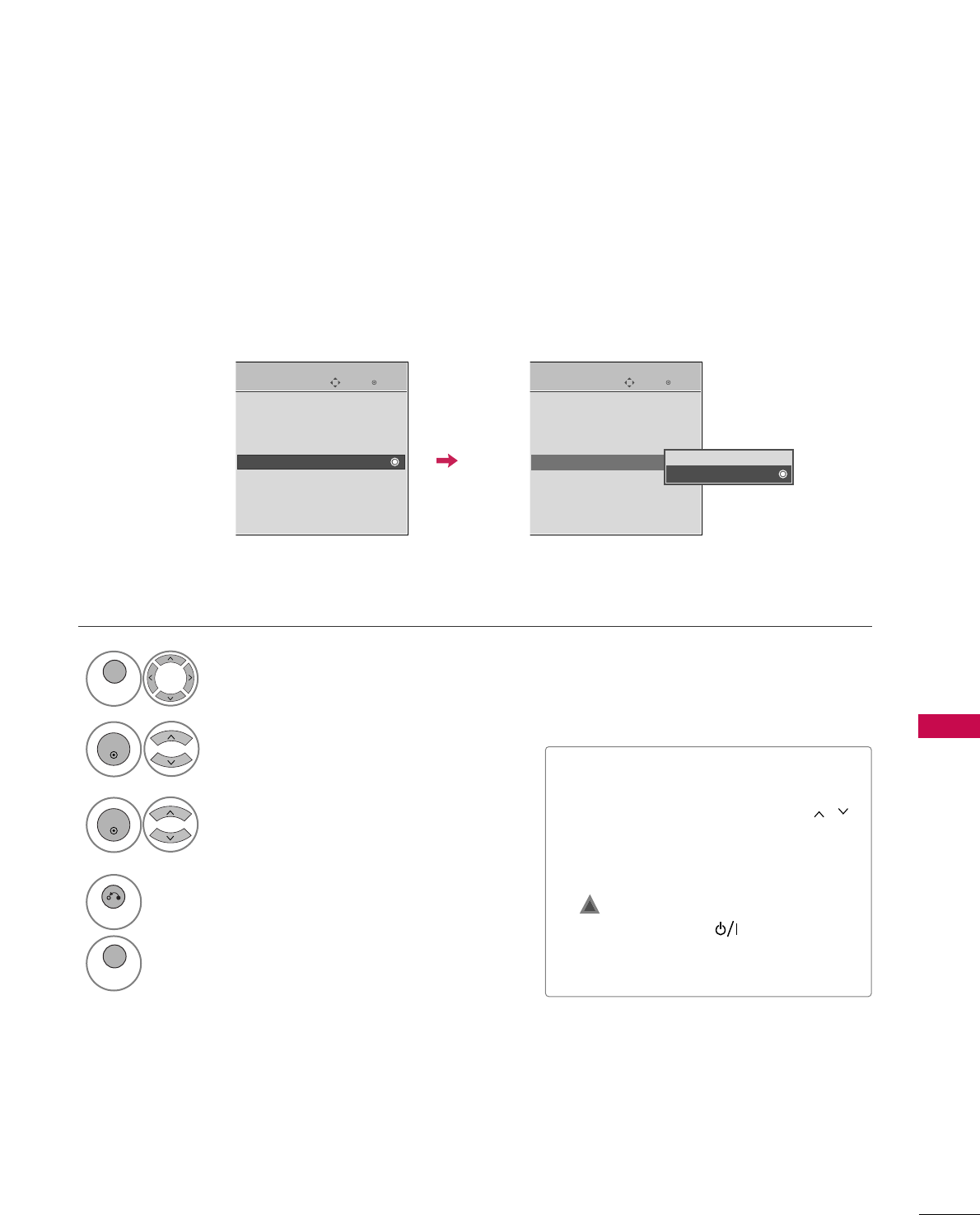

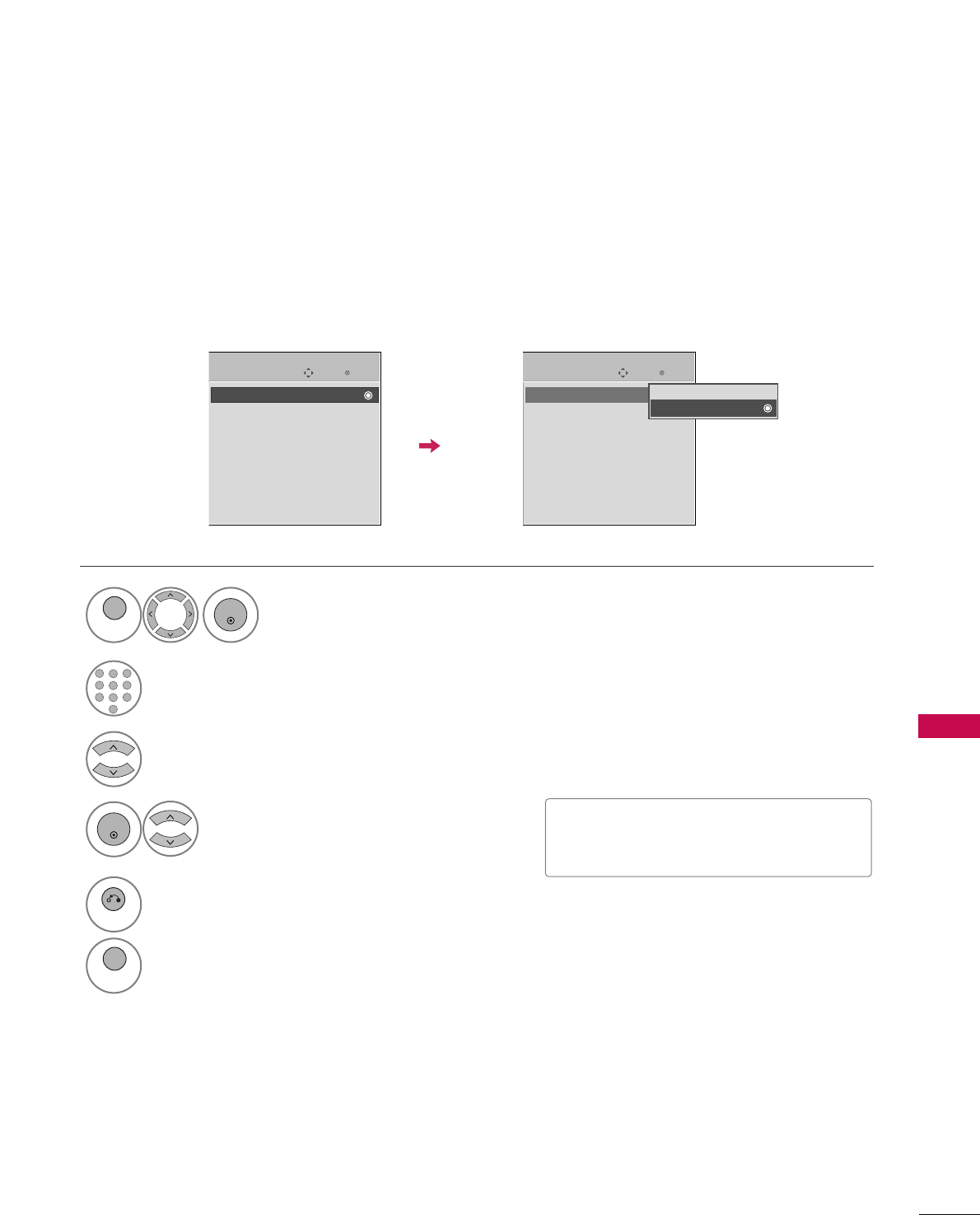

Lock System

Select LLoocckk SSyysstteemm.

Select OOnnor OOffff.

ENTER

■When you select OOnn, the Lock System

is enable.

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : On

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Off

PARENTAL CONTROL / RATING

PARENTAL CONTROL / RATINGS

Change the password by inputting a new password twice.

Set Password

Select SSeett ppaasssswwoorrdd.

Choose any 4 digits for your new password.

As soon as the 4 digits are entered, re-enter

the same 4 digits on the CCoonnffiirrmm.

ENTER

456

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

New ** * *

Confirm * * * *

PARENTAL CONTROL / RATING

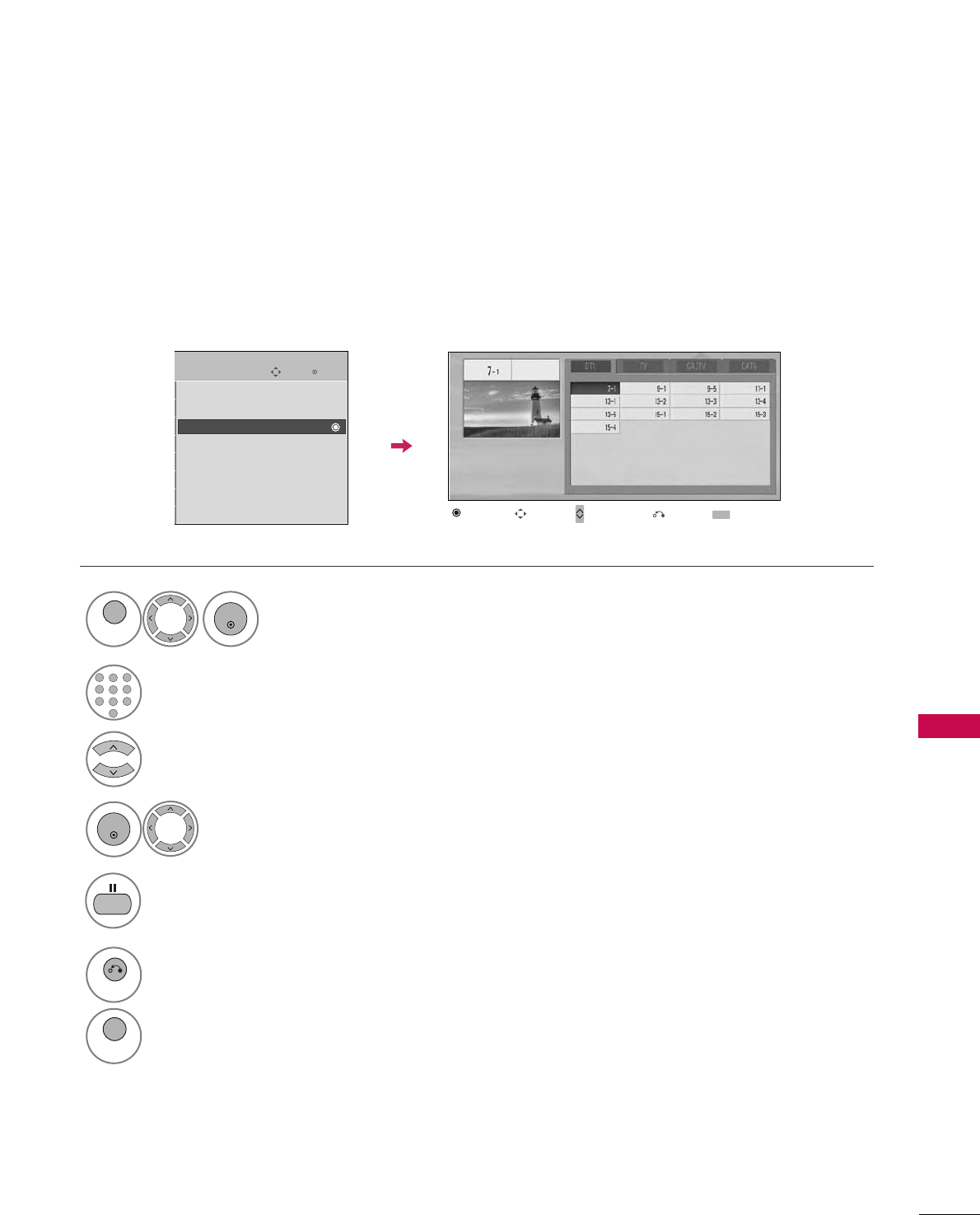

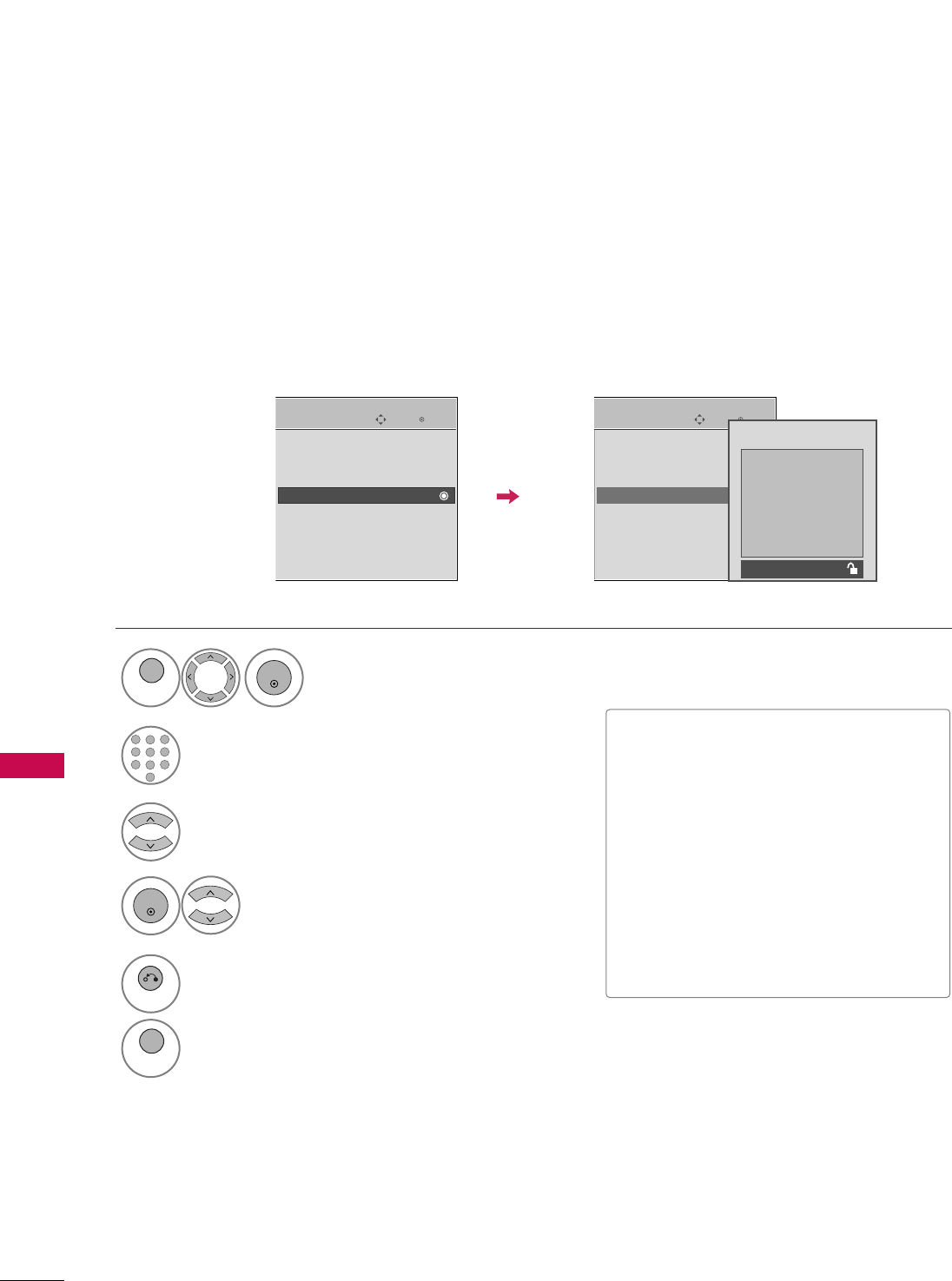

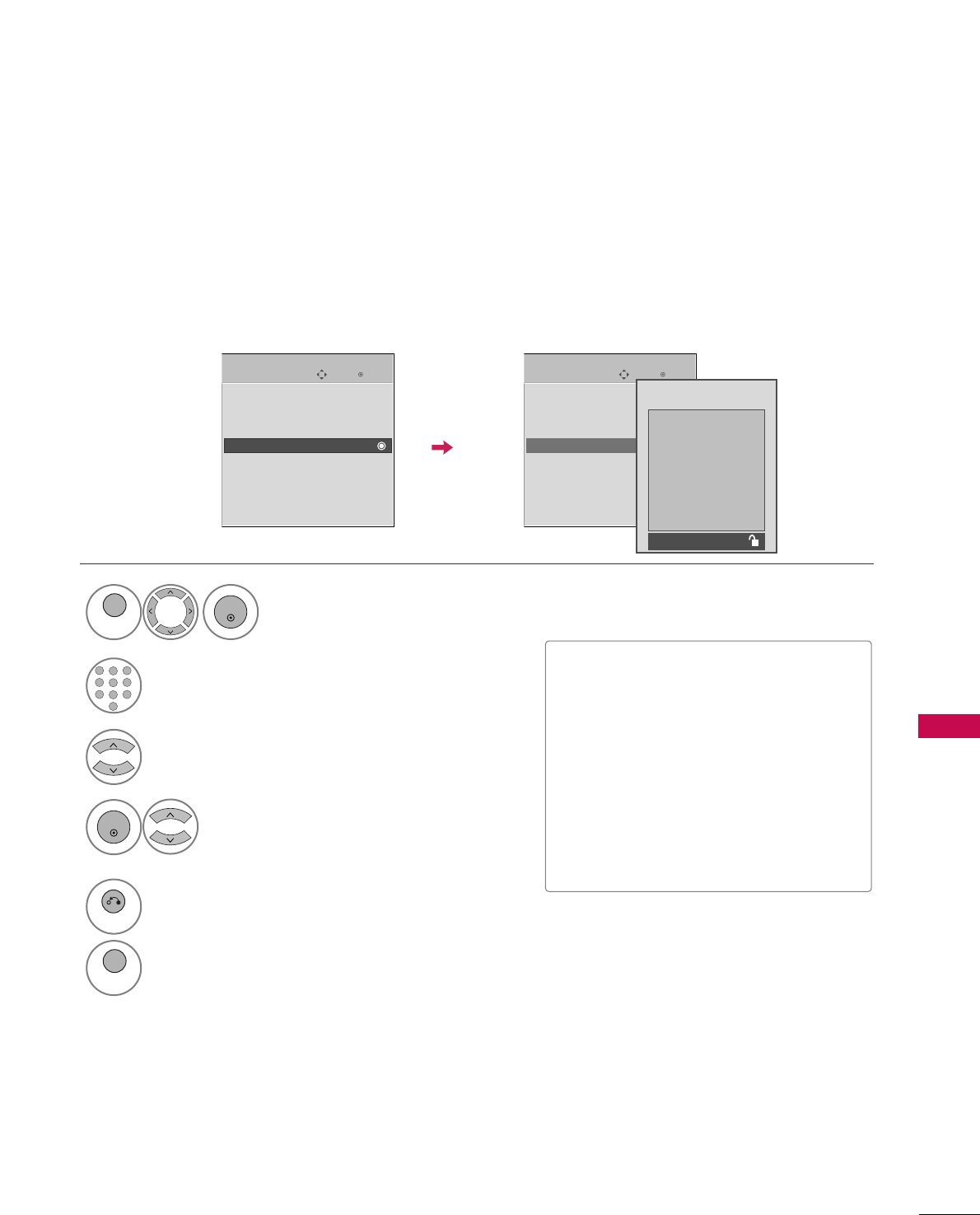

CHANNEL BLOCKING

Select BBlloocckk CChhaannnneell.

Select a channel to block or unblock.

ENTER

Block or unblock a channel.

Blocks any channels that you do not want to watch or that you do not want your children to watch.

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Ch.Change Move Page

Move Previous Block/Unblock

PARENTAL CONTROL / RATING

PARENTAL CONTROL / RATINGS

MOVIE & TV RATING

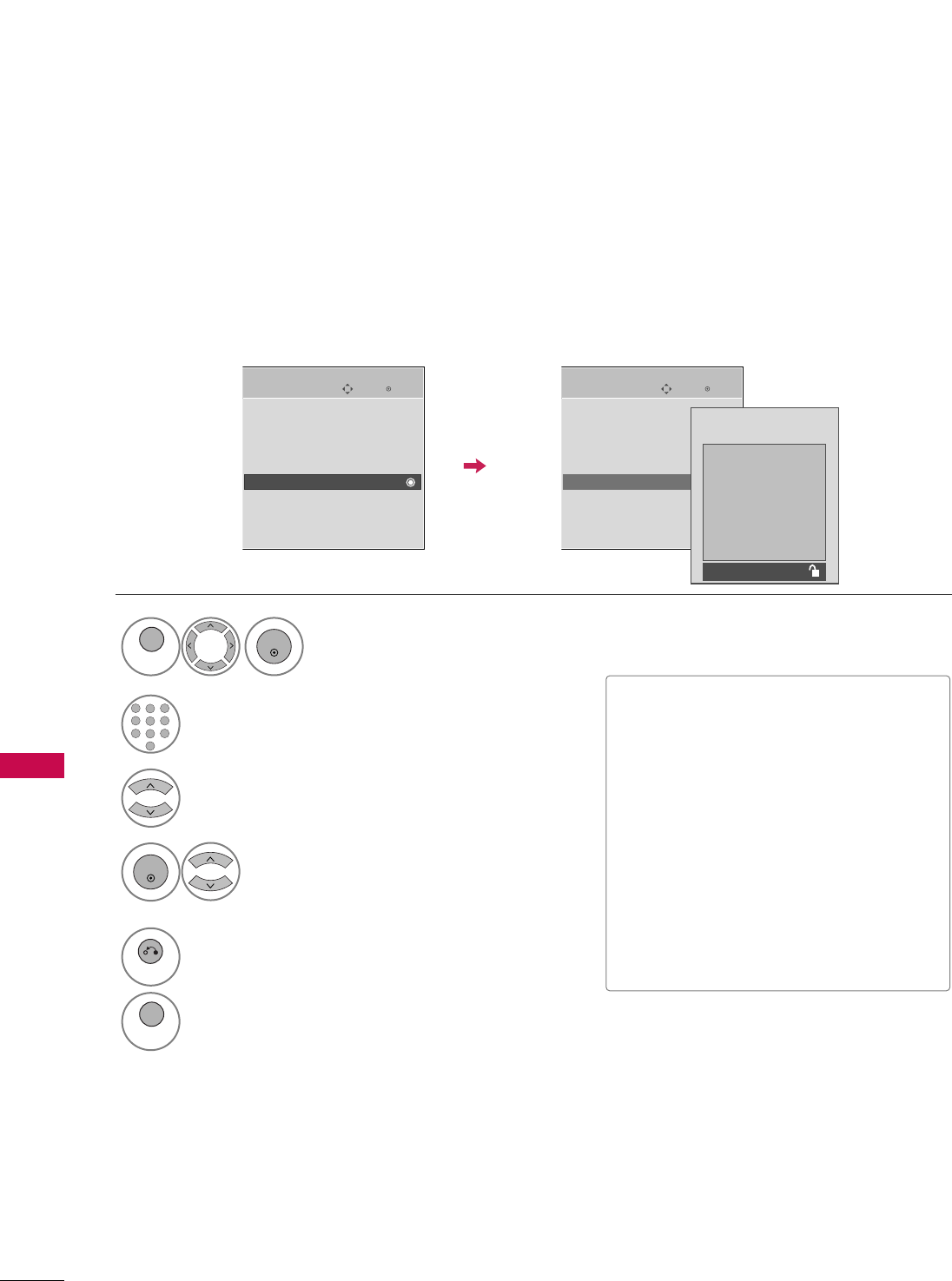

Movie Rating (MPAA)

For USA only

Blocks movies according to the movie ratings limits specified, so children cannot view certain movies. You can

set the ratings limit by blocking out all the movies with the ratings above a specified level. Keep in mind that

the movie ratings limit only applies to movies shown on TV, not TV programs, such as soap operas.

Select MMoovviiee RRaattiinngg.

Select GG, PPGG, PPGG--1133, RR, NNCC--1177,

XX, or BBlloocckkiinngg OOffff.

ENTER

■G (General audience)

■PG (Parental guidance suggested)

■PG-13 (Parents strongly cautioned)

■R (Restricted)

■NC-17 (No one 17 and under admitted)

■X (Adult only)

■Blocking Off (Permits all programs)

GGIf you set PG-13: G and PG movies will

be available, PG-13, R, NC-17 and X will

be blocked.

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

PG-13

NC-17

Blocking Off

Blocking off : Permits all

programs

PARENTAL CONTROL / RATING

Select TTVV RRaattiinngg--CChhiillddrreenn.

Select AAggeeor FFaannttaassyy VViioolleennccee.

ENTER

Select block options.

ENTER

■Age (applies to TV-Y, TV-Y7)

■Fantasy Violence (applies to TV-Y7)

TV Rating Children

For USA only

Prevents children from watching certain children's TV programs, according to the ratings limit set. The children

rating does not apply to other TV programs. Unless you block certain TV programs intended for mature audi-

ences in the TV Rating - sub menu, your children can view those programs.

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Age

Fantasy Violence

PARENTAL CONTROL / RATING

100

PARENTAL CONTROL / RATINGS

TV Rating General

For USA only

Based on the ratings, blocks certain TV programs that you and your family do not want to view.

Select TTVV RRaattiinngg--GGeenneerraall.

Select AAggee, DDiiaalloogguuee, LLaanngguuaaggee,

SSeexxor VViioolleennccee.

ENTER

Select block options.

ENTER

■Age (applies to TV-G,TV-PG,TV-14,TV-

MA).

■Dialogue-sexual dialogue (applies to

TV-PG,TV-14).

■Language-adult language (applies to

TV-PG, TV-14, TV-MA).

■Sex-sexual situations (applies to TV-PG,

TV-14, TV-MA).

■Violence (applies to TV-PG, TV-14, TV-

MA).

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Age

Dialogue

Language

Sex

Violence

PARENTAL CONTROL / RATING

101

TV Rating English

For CANADA only

Selecting English rating system.

Select TTVV RRaattiinngg--EEnngglliisshh.

Select EE, CC, CC88++, GG, PPGG, 1144++,

1188++, or BBlloocckkiinngg OOffff.

ENTER

■E (Exempt)

■C (Children)

■C8+ (Children eight years and older)

■G (General programming, suitable for

all audiences)

■PG (Parental Guidance)

■14+ (Viewers 14 years and older)

■18+ (Adult programming)

■Blocking Off (Permits all programs)

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

TV Rating-English

TV Rating-French

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

TV Rating-English

TV Rating-French

Downloadable Rating

Input Block

Blocking off : Permits all

programs

C8+

14+

18+

Blocking Off

PARENTAL CONTROL / RATING

102

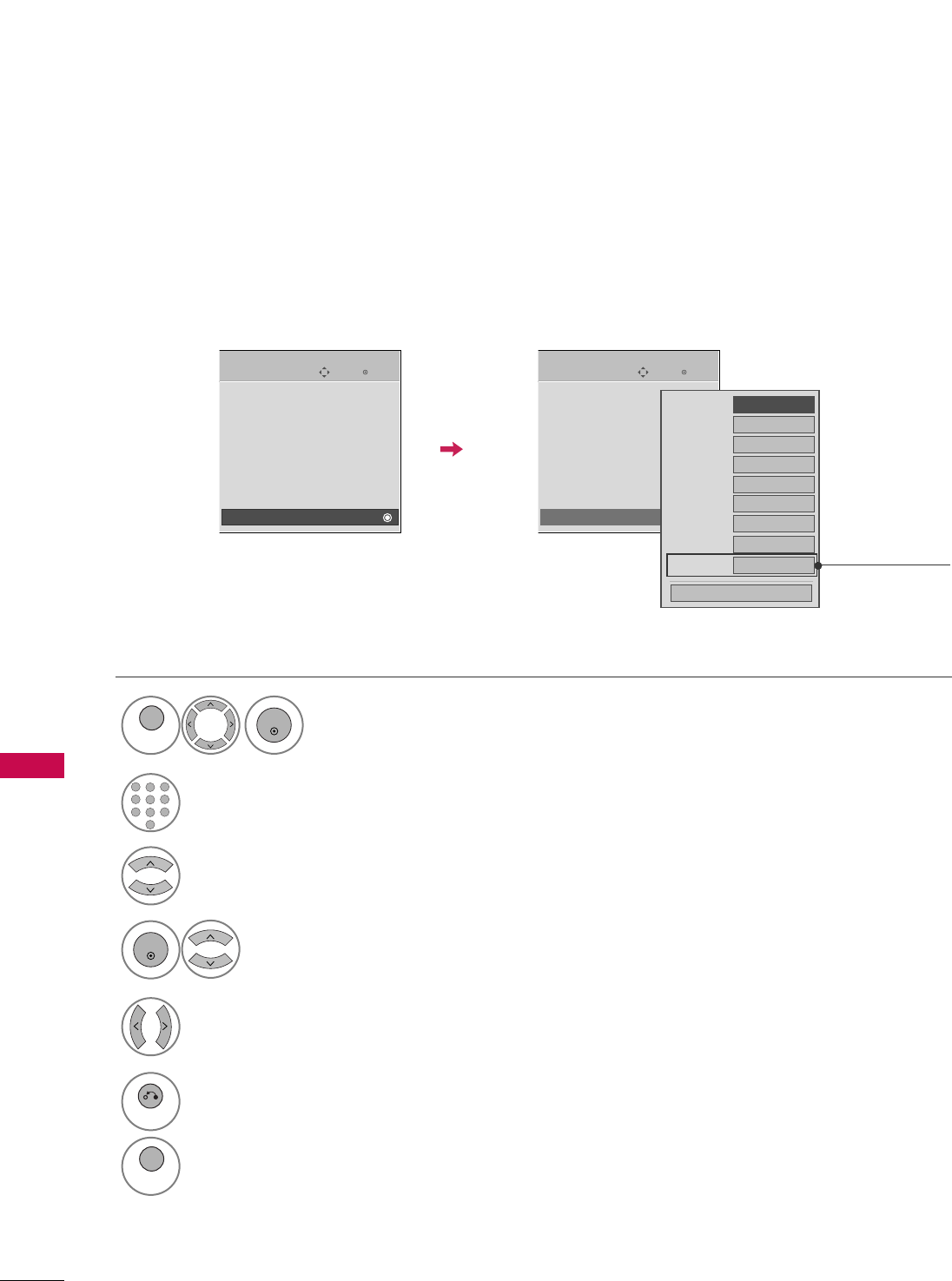

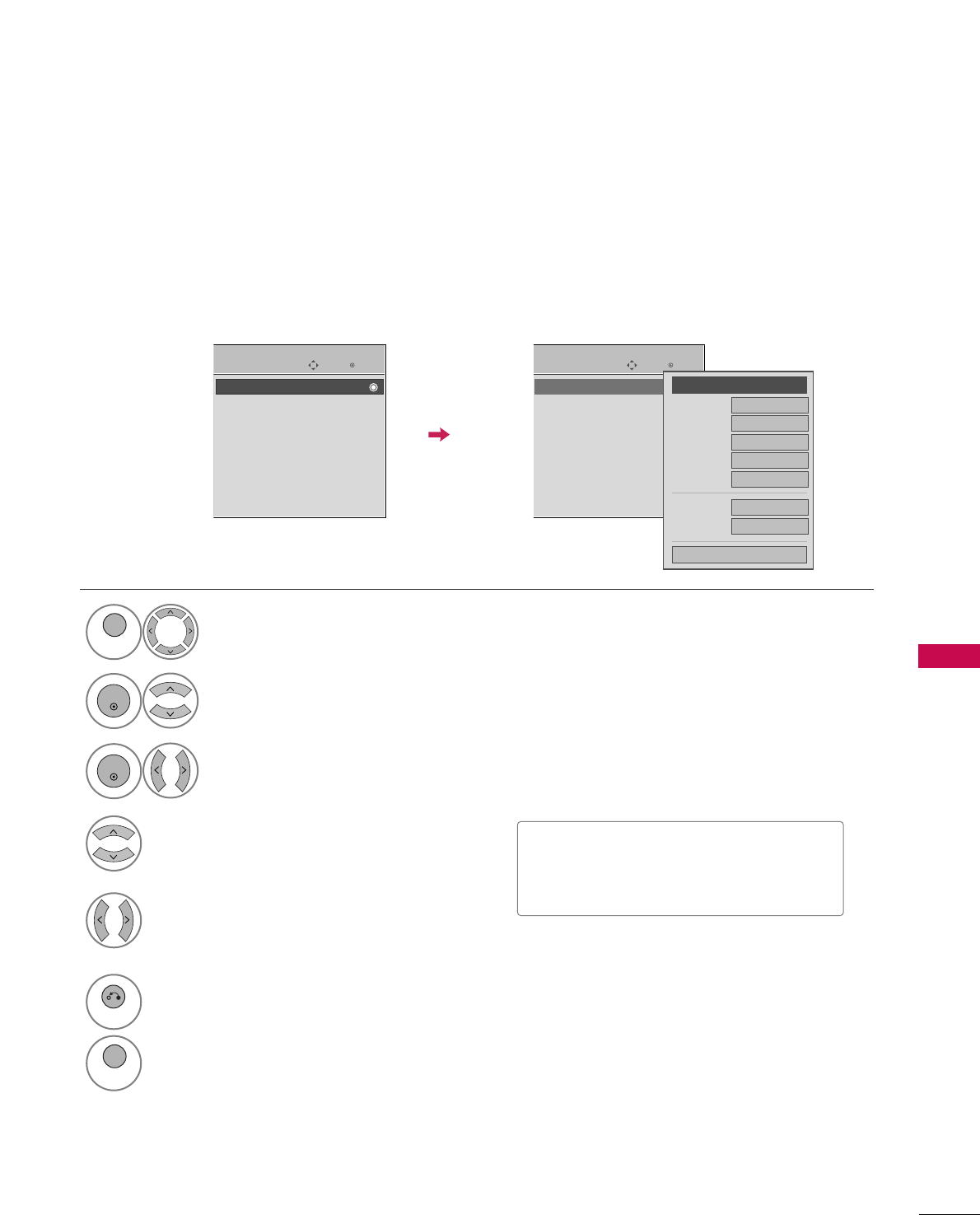

PARENTAL CONTROL / RATINGS

TV Rating French

For CANADA only

Selecting Canadian French rating system.

Select TTVV RRaattiinngg--FFrreenncchh.

Select EE, GG, 88aannss++, 1133aannss++,

1166aannss++, 1188aannss++, or BBlloocckkiinngg ooffff.

ENTER

■E (Exempt)

■G (General)

■8ans+ (General-Not convenient for lit-

tle children)

■13ans+ (Not convenient for children of

13 years and younger)

■16ans+ (Not convenient for children of

16 years and younger)

■18ans+ (This programs is only for

adults)

■Blocking off (Permits all programs)

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

TV Rating-English

TV Rating-French

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

TV Rating-English

TV Rating-French

Downloadable Rating

Input Block

Blocking off : Permits all

programs

8ans+

13ans+

16ans+

18ans+

Blocking Off

PARENTAL CONTROL / RATING

103

DOWNLOADABLE RATING

■Based on rating table, your TV's OSD

(On Screen Display) may differ slightly

from what is shown in this manual.

This function is available only for digital channels.

This function operates only when TV has received Region5 Rating data.

Select DDoowwnnllooaaddaabbllee RRaattiinngg.

Select desired DDoowwnnllooaaddaabbllee

RRaattiinngg option.

ENTER

Select desired option and block it.

ENTER

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Humor

Sport

Cruelty

Language

Sadness

Genre

Age

PARENTAL CONTROL / RATING

104

PARENTAL CONTROL / RATINGS

EXTERNAL INPUT BLOCKING

Enables you to block an input.

Select IInnppuutt BBlloocckk.

Select input source.

Select OOnnor OOffff.

ENTER

Select LLOOCCKK.

ENTER

Input the password.

456

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

Enter

Move

LOCK

Lock System : Off

Set Password

Block Channel

Movie Rating

TV Rating-Children

TV Rating-General

Downloadable Rating

Input Block

AV1 FF

Off

AV2 Off

Component1

Off

HDMI1 Off

RGB-PC Off

Component2

Off

HDMI2 Off

HDMI3 Off

Close Only 42/50PQ60,

50/60PS60,

50/60PS60C,

50/60PS70,

50/60PS80

HDMI4 Off

PARENTAL CONTROL / RATING

105

KEY LOCK

The TV can be set up so that it can only be used with the remote control.

This feature can be used to prevent unauthorized viewing by locking out the front panel controls.

This TV is programmed to remember which option it was last set to even if you turn the TV off.

Select OOPPTTIIOONN.

Select KKeeyy LLoocckk.

ENTER

Select OOnnor OOffff.

ENTER

■In KKeeyy LLoocckk‘OOnn’, if the TV is turned

off, press the INPUT, CH DD , EEbutton

on the TV or POWER, INPUT, CH ,

or NUMBER buttons on the remote con-

trol.

■With the KKeeyy LLoocckk OOnn, the display

‘ KKeeyy LLoocckk’ appears on the screen if

any button(Except (power) button)

on the front panel is pressed while view-

ing the TV.

RETURN

Return to the previous menu.

Return to TV viewing.

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Enter

Move

OPTION

Menu Language(Language): English

Audio Language : English

Input Label

SIMPLINK : On

Key Lock : Off

Caption : Off

Demo Mode : Off

ISM Method : Normal

Set ID : 1

Off

APPENDIX

106

APPENDIX

TROUBLESHOOTING

TThhee ooppeerraattiioonn ddooeess nnoott wwoorrkk nnoorrmmaallllyy..

TThhee vviiddeeoo ffuunnccttiioonn ddooeess nnoott wwoorrkk..

No picture &No sound

No or poor color

or poor picture

Poor reception on

some channels

Lines or streaks

in pictures

No picture

when connecting HDMI

Horizontal/vertical bars

or picture shaking

Picture appears slowly

after switching on

The remote control

doesn’t work

Power is suddenly

turned off

■Check to see if there is any object between the product and the remote control

causing obstruction. Ensure you are pointing the remote control directly at the TV.

■Ensure that the batteries are installed with correct polarity (+ to +, - to -).

■Ensure that the correct remote operating mode is set: TV, VCR etc.

■Install new batteries.

■Is the sleep timer set?

■Check the power control settings. Power interrupted.

■TV will be automatically turned off, in case of no signal for 15 minutes.

■Check whether the product is turned on.

■Try another channel. The problem may be with the broadcast.

■Is the power cord inserted into wall power outlet?

■Check your antenna direction and/or location.

■Test the wall power outlet, plug another product’s power cord into the outlet

where the product’s power cord was plugged in.

■This is normal, the image is muted during the product startup process. Please

contact your service center, if the picture has not appeared after five minutes.

■Adjust Color in menu option.

■Keep a sufficient distance between the product and the VCR.

■Try another channel. The problem may be with the broadcast.

■Are the video cables installed properly?

■Activate any function to restore the brightness of the picture.

■Check for local interference such as an electrical appliance or power tool.

■Station or cable product experiencing problems, tune to another station.

■Station signal is weak, reorient antenna to receive weaker station.

■Check for sources of possible interference.

■Check antenna (Change the direction of the antenna).

■Check HDMI cable over version 1.3.

The HDMI cables don’t support HDMI version 1.3, it cause flickers or no screen

display. In this case use the latest cables that support HDMI version 1.3.

*This feature is not available for all models.

APPENDIX

107

TThheerree iiss aa pprroobblleemm iinn PPCC mmooddee.. ((OOnnllyy PPCC mmooddee aapppplliieedd))

■Adjust resolution, horizontal frequency, or vertical frequency.

■Check the input source.

■Work the Auto configure or adjust clock, phase, or H/V position. (Option)

■Check the signal cable.

■Reinstall the PC video card.

The signal is out of range

Screen color is unstable

or single color

Vertical bar or stripe on

background &

Horizontal Noise &

Incorrect position

Picture OK & No sound

Unusual sound from

inside the product

No sound

when connecting

HDMI/USB

No output from one

of the speakers

TThhee aauuddiioo ffuunnccttiioonn ddooeess nnoott wwoorrkk..

■Press the VOL or VOLUME button.

■Sound muted? Press MUTE button.

■Try another channel. The problem may be with the broadcast.

■Are the audio cables installed properly?

■Adjust Balance in menu option.

■A change in ambient humidity or temperature may result in an unusual noise

when the product is turned on or off and does not indicate a fault with the

product.

■Check HDMI cable over version 1.3.

■Check USB cable over version 2.0.

■Use normal MP3 file. *This feature is not available for all models.

APPENDIX

108

APPENDIX

MAINTENANCE

Early malfunctions can be prevented. Careful and regular cleaning can extend the amount of time you can

enjoy your new TV.

Caution: Be sure to turn the power off and unplug the power cord before you begin any cleaning.

Cleaning the Screen

Here’s a great way to keep the dust off your screen for a while. Wet a soft cloth in a mixture of lukewarm

water and a little fabric softener or dish washing detergent. Wring the cloth until it’s almost dry, and then

use it to wipe the screen.

Make sure the excess water is off the screen, and then let it air-dry before you turn on your TV.

Cleaning the Cabinet

■To remove dirt or dust, wipe the cabinet with a soft, dry, lint-free cloth.

■Please be sure not to use a wet cloth.

Extended Absence

GG If you expect to leave your TV dormant for a long time (such as a vacation), it’s a good idea to unplug

the power cord to protect against possible damage from lightning or power surges.

CAUTION

APPENDIX

109

■The specifications shown above may be changed without prior notice for quality improvement.

AC100-240V ~ 50/60Hz

NTSC-M, ATSC, 64 & 256 QAM

VHF 2-13, UHF 14-69, CATV 1-135, DTV 2-69, CADTV 1-135

75 ohm

32 ~ 104°F (0 ~40°C)

Less than 80%

-4 ~ 140°F (-20 ~60°C)

Less than 85%

Dimensions

(Width x Height

x Depth)

Weight

Power requirement

Television System

Program Coverage

External Antenna Impedance

Environment

condition

With stand

Without stand

With stand

Without stand

Operating Temperature

Operating Humidity

Storage Temperature

Storage Humidity

MODELS

40.5 x 28.3 x 12.1 inches

1031.2 x 720.9 x 308.0 mm

40.5 x 25.8 x 3.1 inches

1031.2 x 656.7 x 80.8 mm

54.6 lbs / 24.8 kg

50.0 lbs / 22.7 kg

47.9 x 32.2 x 13.8 inches

1216.7 x 818.1 x 353.0 mm

47.9 x 29.8 x 3.2 inches

1216.7 x 759.0 x 83.0 mm

74.2 lbs / 33.7 kg

68.7 lbs / 31.2 kg

Dimensions

(Width x Height

x Depth)

Weight

With stand

Without stand

With stand

Without stand

48.3 x 32.4 x 13.8 inches

1228.8 x 824.6 x 353.0 mm

48.3 x 30.3 x 3.1 inches

1228.8 x 772.0 x 78.9 mm

77.1 lbs / 35.0 kg

71.6 lbs / 32.5 kg

MODELS

50PS30

(50PS30-UB)

Dimensions

(Width x Height

x Depth)

Weight

With stand

Without stand

With stand

Without stand

47.9 x 32.2 x 13.8 inches

1216.7 x 818.1 x 353.0 mm

47.9 x 29.8 x 3.2 inches

1216.7 x 759.0 x 83.0 mm

78.0 lbs / 35.4 kg

72.3 lbs / 32.8 kg

50PS60, 50PS60C

(50PS60-UA, 50PS60C-UA)

60PS60, 60PS60C

(60PS60-UA, 60PS60C-UA)

48.3 x 32.4 x 13.8 inches

1228.8 x 824.6 x 353.0 mm

48.3 x 30.3 x 3.1 inches

1228.8 x 772.0 x 78.9 mm

80.0 lbs / 36.3 kg

74.5 lbs / 33.8 kg

57.6 x 38.6 x 15.5 inches

1465.4 x 982.6 x 395.5mm

57.6 x 35.5 x 3.2 inches

1465.4 x 903.2 x 82.1 mm

113.0 lbs / 51.3 kg

100.3 lbs / 45.5 kg

MODEL

42PQ20

(42PQ20-UA)

40.5 x 28.3 x 12.1 inches

1031.2 x 720.9 x 308.0 mm

40.5 x 25.8 x 3.1 inches

1031.2 x 656.7 x 80.8 mm

54.6 lbs / 24.8 kg

50.0 lbs / 22.7 kg

50PQ20

(50PQ20-UA)

47.9 x 32.2 x 13.8 inches

1216.7 x 818.1 x 353.0 mm

47.9 x 29.8 x 3.2 inches

1216.7 x 759.0 x 83.0 mm

74.2 lbs / 33.7 kg

68.7 lbs / 31.2 kg

Dimensions

(Width x Height

x Depth)

Weight

With stand

Without stand

With stand

Without stand

MODELS

42PQ30, 42PQ31, 42PQ30C

(42PQ30-UA, 42PQ30-UD,

42PQ31-UD,

42PQ30C-UA

)

50PQ30, 50PQ31, 50PQ30C

(50PQ30-UA, 50PQ30-UD, 50PQ31-

UD, 50PQ30C-UA)

PRODUCT SPECIFICATIONS

42PQ60

(42PQ60-UA)

40.9 x 28.5 x 12.1 inches

1040.8 x 725.8 x 308.0 mm

40.9 x 26.3 x 3.0 inches

1040.8 x 669.2 x 76.8 mm

55.7 lbs / 25.3 kg

51.3 lbs / 23.3 kg

50PQ60

(50PQ60-UA)

50PS70

(50PS70-UG)

48.4 x 32.9x 12.2inches

1228.0 x 835.8 x 309 mm

48.4 x 30.9 x 3.1 inches

1228.0x 784.5 x 78.9 mm

84.0 lbs

38.1 kg

75.2 lbs

34.1kg

60PS70

(60PS70-UG)

57.7 x 38.9 x 14.6 inches

1465.4x 986.4 x 371 mm

57.7 x 36.7 x 3.2 inches

1465.4 x 932.2 x 82.1 mm

114.2 lbs

51.8kg

99.2 lbs

45.0kg

50PS80

(50PS80-UG)

48.4 x 32.9x 12.2inches

1228.0 x 835.8 x 309 mm

48.4 x 31.3 x 3.1 inches

1228.0x 795.1 x 78.9 mm

84.4 lbs

38.3 kg

75.6 lbs

34.3kg

60PS80

(60PS80-UG)

57.7 x 38.9 x 14.6 inches

1465.4x 986.4 x 371 mm

57.7 x 36.5 x 3.2 inches

1465.4 x 926.7 x 82.1 mm

116.4 lbs

52.8kg

101.4 lbs

46.0kg

APPENDIX

110

APPENDIX

PROGRAMMING THE REMOTE CONTROL

(This feature is not available for all models.)

The provided universal remote control can be programmed to operate most remote-controllable devices.

Note that the remote may not control all models of other brands.

Programming a code into a remote mode

Testing your remote control.

To find out whether your remote control can operate other components without programming, turn on a

component such as a STB and press the corresponding mode button (such as a SSTTBB) on the remote con-

trol, while pointing at the component. Test the PPOOWWEERRand CCHHbuttons to see if the component

responds correctly. If the component does not operate correctly, the remote control requires programming

to operate the device.

Turn on the component to be programmed, then press the corresponding mode button (such as SSTTBB) on

the remote control. The remote control button of the desired device is illuminated.

Press the MMEENNUUand MMUUTTEEbuttons simultaneously, and the remote control is ready to be programmed with

the code.

Enter a code number using the number buttons on the remote control. Programming code numbers for the

corresponding component can be found on the following pages. If the code is correct, the device will turn

off.

Press the MMEENNUUbutton to store the code.

Test the remote control functions to see if the component responds correctly. If not, repeat from step 2.

APPENDIX

111

Remote Control Code

Brand Codes Brand Codes Brand Codes

AIWA 034

AKAI 016 043 046 124

125 146

AMPRO 072

ANAM 031 033 103

AUDIO DYNAMICS

012 023 039 043

BROKSONIC 035 037 129

CANON 028 031 033

CAPEHART 108

CRAIG 003 040 135

CURTIS MATHES 031 033 041

DAEWOO 005 007 010 064

065 108 110 111

112 116 117 119

DAYTRON 108

DBX 012 023 039 043

DYNATECH 034 053

ELECTROHOME 059

EMERSON 006 017 025 027

029 031 034 035

036 037 046 101

129 131 138 153

FISHER 003 008 009 010

FUNAI 034

GE 031 033 063 072

107 109 144 147

GO VIDEO 132 136

HARMAN KARDON 012 045

HITACHI 004 018 026 034

043 063 137 150

INSTANTREPLAY 031 033

JCL 031 033

JCPENNY 012 013 015 033

040 066 101

JENSEN 043

JVC 012 031 033 043

048 050 055 060

130 150 152

KENWOOD 014 034 039 043

047 048

LG (GOLDSTAR) 001 012 013 020

101 10 6 114 123

LLOYD 034

LXI 003 009 013 014

017 034 101 106

MAGIN 040

MAGNAVOX 031 033 034 041

067 068

MARANTZ 012 031 033 067

069

MARTA 101

MATSUI 027 030

MEI 031 033

MEMOREX 003 010 014 031

033 034 053 072

101 102 134 139

MGA 045 046 059

MINOLTA 013 020

MITSUBISHI 013 020 045 046

049 051 059 061

151

MTC 034 040

MULTITECH 024 034

NEC 012 023 039 043

048

NORDMENDE 043

OPTONICA 053 054

PANASONIC 066 070 074 083

133 140 145

PENTAX 013 020 031 033

063

PHILCO 031 034 067

PHILIPS 031 033 034 054

067 071 101

PILOT 101

PIONEER 013 021 048

PORTLAND 108

PULSAR 072

QUARTZ 011 014

QUASAR 033 066 075 145

RCA 013 020 033 034

040 041 062 063

107 109 140 144

145 147

REALISTIC 003 008 010 014

031 033 034 040

053 054 101

RICO 058

RUNCO 148

SALORA 014

SAMSUNG 032 040 102 104

105 107 109 112

113 115 12 0 122

125

SANSUI 022 043 048 135

SANYO 003 007 010 014

102 134

SCOTT 017 037 112 129

131

SEARS 003 008 009 010

013 014 017 020

031 042 073 081

101

SHARP 031 054 149

SHINTOM 024

SONY 003 009 031 052

056 057 058 076

077 078 149

SOUNDESIGN 034

STS 013

SYLVANIA 031 033 034 059

067

SYMPHONIC 034

TANDY 010 034

TATUNG 039 043

TEAC 034 039 043

TECHNICS 031 033 070

TEKNIKA 019 031 033 034

101

THOMAS 034

TMK 006

TOSHIBA 008 013 042 047

059 082 112 131

TOTEVISION 040 101

UNITECH 040

VECTOR RESEARCH

012

VICTOR 048

VIDEO CONCEPTS

012 034 046

VIDEOSONIC 040

WARDS 003 013 017 024

031 033 034 040

053 054 131

YAMAHA 012 034 039 043

ZENITH 034 048 056

058 072 080 101

VCR

APPENDIX

112

APPENDIX

Brand Codes Brand Codes Brand Codes

ALPHASTAR DSR 123

AMPLICA 050

BIRDVIEW 051 126 129

CHANNEL MASTER

013 014 015 018

036 055

CHAPARRAL 008 009 012 077

CITOH 054

CURTIS MATHES 050 145

DRAKE 005 006 007 010

011 052 112 116

141

DX ANTENNA 024 046 056 076

ECHOSTAR 038 040 057 058

093 094 095 096

097 098 099 100

122

ELECTRO HOME 089

EUROPLUS 114

FUJITSU 017 021 022 027

133 134

GENERAL INSTRUMENT

003 004 016 029

031 059 101

HITACHI 139 140

HOUSTON TRACKER

033 037 039 051

057 104

HUGHES 068

JANIEL 060 147

JERROLD 061

KATHREIN 108

LEGEND 057

LG 001

LUTRON 132

LUXOR 062 144

MACOM 010 059 063 064

065

MEMOREX 057

NEXTWAVE 028 124 125

NORSAT 069 070

PACE SKY SATELLITE

143

PANASONIC 060 142

PANSAT 121

PERSONAL CABLE 117

PHILIPS 071

PICO 105

PRESIDENT 019 102

PRIMESTAR 030 110 111

PROSAT 072

RCA 066 106

REALISTIC 043 074

SAMSUNG 123

SATELLITE SERVICE CO

028 035 047 057

085

SCIENTIFIC ATLANTA

032 138

SONY 103

STARCAST 041

SUPER GUIDE 020 124 125

TEECOM 023 026 075 087

088 090 107 130

137

TOSHIBA 002 127

UNIDEN 016 025 042 043

044 045 048 049

078 079 080 086

101 135 136

VIEWSTAR 115

WINEGARD 128 146

ZENITH 081 082 083 084

091 120

HDSTB

DVD

Brand Codes Brand Codes Brand Codes

APEX DIGITAL 022

DENON 020 014

GE 005 006

HARMAN KARDON 027

JVC 012

LG 001 010 016 025

MAGNAVOX 013

MARANTZ 024

MITSUBISHI 002

NAD 023

ONKYO 008 017

PANASONIC 003 009

PHILIPS 013

PIONEER 004 026

PROCEED 021

PROSCAN 005 006

RCA 005 006

SAMSUNG 011 015

SONY 007

THOMPSON 005 006

TOSHIBA 019 008

YAMAHA 009 018

ZENITH 010 016 025

APPENDIX

113

■

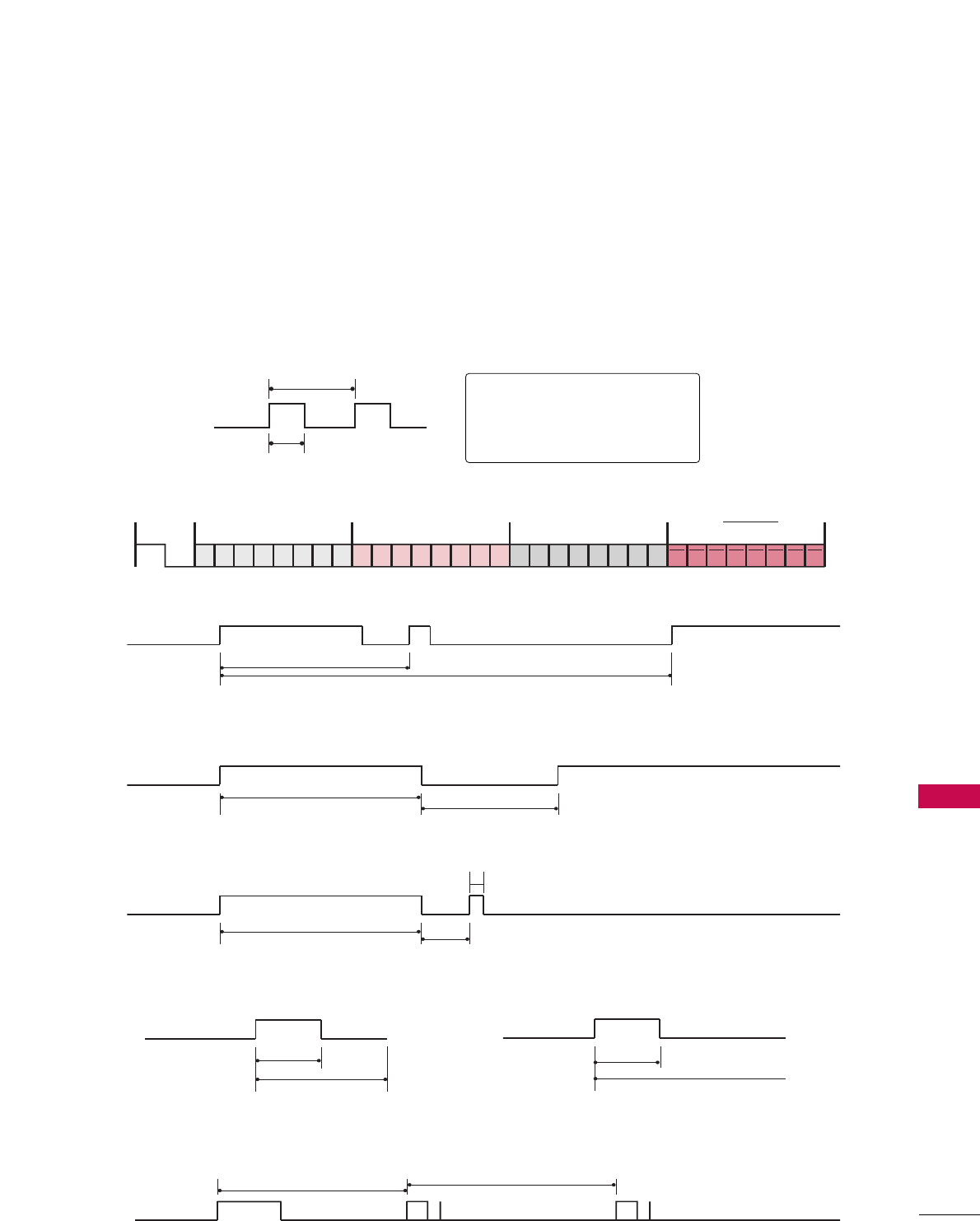

Configuration of frame

1st frame

Repeat frame

■

Lead code

■

Repeat code

■BBiitt ddeessccrriippttiioonn

■FFrraammee iinntteerrvvaall:: TTff

The waveform is transmitted as long as a key is depressed.

C0 C1 C2 C3 C4 C5 C6 C7 C0 C1 C2 C3 C4 C5 C6 C7 D0 D1 D2 D3 D4 D5 D6 D7 D0 D1 D2 D3 D4 D5 D6 D7

Lead code Low custom code High custom code Data code Data code

Repeat code Tf

4.5 ms

9 ms

2.25 ms

9 ms

0.55 ms

0.56 ms

1.12 ms

0.56 ms

2.24 ms

Tf Tf

Tf=108ms @455KHz

Bit ”0” Bit ”1”

1. How to Connect

■Connect your wired remote control to the Remote Control port on the TV.

2. Remote Control IR Codes

■

Output waveform

Single pulse, modulated with 37.917KHz signal at 455KHz

Carrier frequency

FCAR = 1/TC = fOSC/12

Duty ratio = T1/TC = 1/3

IR CODES

APPENDIX

114

APPENDIX

Code Function Note

(Hexa) Code Function Note

(Hexa)

D6 TV Discrete IR Code

(TV Input Selection)

C4 POWER ON Discrete IR Code

(Only Power On)

C5 POWER OFF Discrete IR Code

(Only Power Off)

5A AV1 Discrete IR Code

(AV1 Input Selection)

D0 AV2 Discrete IR Code

(AV2 Input Selection)

BF COMPONENT1 Discrete IR Code

(Component1 Input Selection)

D4 COMPONENT2 Discrete IR Code

(Component2 Input Selection)

D5 RGB-PC Discrete IR Code

(RGB-PC Input Selection)

CE HDMI1 Discrete IR Code

(HDMI1 Input Selection)

CC HDMI2 Discrete IR Code

(HDMI2 Input Selection)

E9 HDMI3 Discrete IR Code

(HDMI3 Input Selection)

DA HDMI4 Discrete IR Code

(HDMI4 Input Selection)

76 Ratio 4:3 Discrete IR Code

(Only 4:3 Mode)

77 Ratio 16:9 Discrete IR Code

(Only 16:9 Mode)

AF Ratio Zoom Discrete IR Code

(Only Zoom1 Mode)

Only 42/50PQ60, 50/60PS60,

50/60PS60C, 50/60PS70, 50/60PS80

08 POWER

Remote control Button (Power On/Off)

45 Q.MENU Remote control Button

43 MENU Remote control Button

0B INPUT Remote control Button

10-19 Number Key 0-9 Remote control Button

4C - Dash(List) Remote control Button

1A FLASHBK Remote control Button

09 MUTE Remote control Button

02 VOL + Remote control Button

03 VOL - Remote control Button

00 CH Remote control Button

01 CH Remote control Button

1E FAV Remote control Button

40 Remote control Button

41 Remote control Button

07 Remote control Button

06 Remote control Button

44 ENTER Remote control Button

28 RETURN Remote control Button

7E SIMPLINK Remote control Button

30 AV MODE Remote control Button

79 RATIO Remote control Button

65 FREEZE Remote control Button

95 ENERGY Remote control Button

AA Info Remote control Button

72 Red Remote control Button

71 Green(Stop A) Remote control Button

63 Yellow(Play G) Remote control Button

61 Blue(Pause

ll ll

) Remote control Button

8E FF GG Remote control Button

8F Rew FF Remote control Button

APPENDIX

115

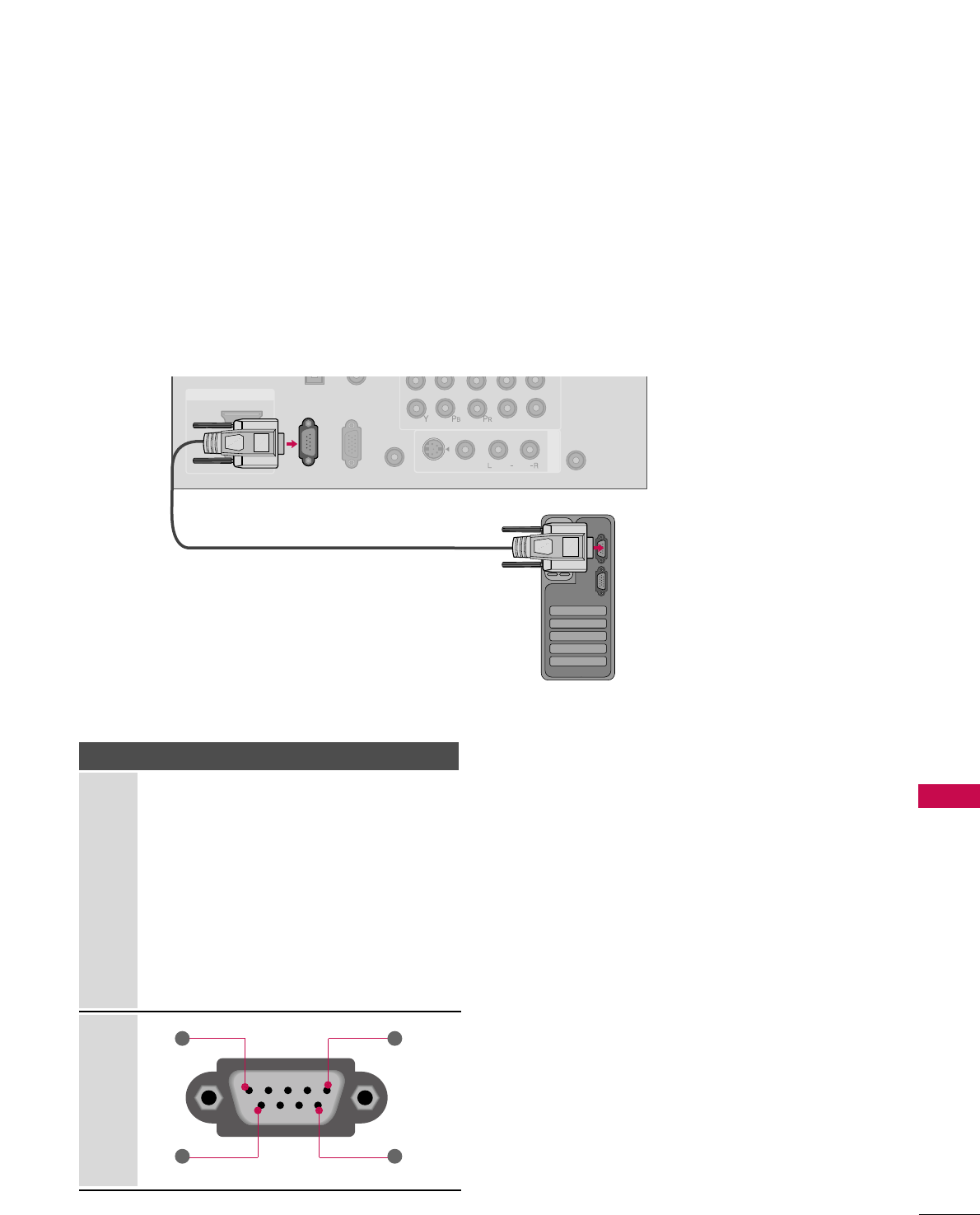

EXTERNAL CONTROL THROUGH RS-232C

RS-232C Setup

The RS-232C port allows you connect the RS-232C input jack to an external control device (such as a computer

or an A/V control system) to control the TV’s functions externally.

■Note: RS-232C on this unit is intended to be used with third party RS-232C control hardware and software.

The instructions below are provided to help with programming software or to test functionality using telenet

software.

RGB IN (PC)

REMOTE

CONTROL IN

AUDIO

VIDEO

S-VIDEO

/MONO

AV IN 1

HDMI/DVI IN

ANTENNA/

CABLE IN

RS-232C IN

(CONTROL & SERVICE)

Type of Connector; D-Sub 9-Pin Male

No. Pin Name

1 No connection

2 RXD (Receive data)

3 TXD (Transmit data)

4 DTR (DTE side ready)

5 GND

6 DSR (DCE side ready)

7 RTS (Ready to send)

8 CTS (Clear to send)

9 No Connection

Communication Parameters

■Baud rate : 9600 bps (UART)

■Data length : 8 bits

■Parity : None

■Stop bit : 1 bit

■Communication code : ASCII code

■Use a crossed (reverse) cable.

www.lgusa.com / www.lg.ca / www.lgcommercial.com

Ce produit est conforme ENERGY STAR dans le

réglage défaut “d’usine (mode Maison)”, et ceci cor-

respond au réglage qui permet les économies d’én-

ergie.

Modifier les réglages d'usine par défaut ou activer

d’autres fonctionnalités augmente la consommation

d'énergie qui pourrait alors dépasser les limites de la

qualification Energy Star.

www.lgusa.com / www.lg.ca

1-800-243-0000 

1-888-865-3026

1-888-542-2623 CANADA

LG Centre d’information client

États-Unis, service consommateur

États-Unis, service commercial

Veuillez lire ce manuel attentivement avant d’utiliser

votre appareil et conservez-le pour consultation

ultérieure.

Notez les numéros de modèle et de série de l’appareil

qui figurent sur l’étiquette au dos du moniteur. Et

inscrivez-les sur le dessus ou au verso de ce manuel.

TÉLÉ PLASMA

GUIDE DE L’UTILISATEUR

42PQ20

50PQ20

42PQ30

50PQ30

42PQ31

50PQ31

42PQ60

50PQ60

50PS30

50PS60

60PS60

42PQ30C

50PQ30C

50PS60C

60PS60C

50PS70

60PS70

50PS80

60PS80

Modèle :

Publication périodique :

AVERTISSEMENT/ATTENTION

POUR ÉVITER TOUT RISQUE DE CHOC

ÉLECTRIQUE OU D’INCENDIE, NE PAS EXPOSER

CE PRODUIT À LA PLUIE OU À L’HUMIDITÉ.

AVIS DE LA FCC

Appareil numérique de classe B

Cet appareil a été testé et est conforme aux exigences

pour appareil numérique de classe B, partie 15 des

règlements de la FCC. Ces limites sont conçues pour

assurer une protection raisonnable contre les

interférences nocives dans une installation résidentielle.

Cet équipement génère, utilise et peut radier de

l’énergie de radiofréquence et s’il n’est pas installé et

utilisé conformément aux instructions, peut causer

des interférences nuisibles aux communications

radio. Toutefois, il n’y a aucune garantie que des

interférences ne surviendront pas. Si cet appareil

cause des inter-férences à la réception radio et télé,

ce qui peut être déterminé en mettant l’appareil hors

circuit, puis en circuit, l’utilisateur peut essayer de

corriger cette interférence d’une des façons suivantes:

- Réorienter l’antenne réceptrice.

- Éloigner l’appareil du récepteur.

- Brancher l’appareil sur un circuit différent de celui

du récepteur.

- Consulter le marchand ou un technicien qualifié en

radio et téléviseur.

Ce dispositif est conforme à la partie 15 des régle-

mentations de la FCC.

L’opération est assujettie aux deux conditions suivantes: (1)

Ce dispositif ne doit pas causer d’interférences (nocives) et

(2) ce dispositif doit accepter toute interference reçue

risquant causer une operation indésirable de l’appareil.

Tout changement ou modification non expressément

approuvé par la partie responsable concernant la

conformité peut annuler la possibilité de l’utilisateur

à utiliser cet appareil.

ATTENTION

Ne pas tenter de modifier cet appareil de quelle que

façon que ce soit sans une autorisation écrite de LG

Electronics.

Toute modification non autorisée peut annuler la

possibilité de l’utilisateur à utiliser cet appareil.

L’éclair avec flèche dans un triangle

équilatéral est destiné à aviser l’utilisa-

teur de la présence de ten-sion dan-

gereuse non isolée dans le boîtier de l’appareil

pouvant être suffisamment forte pour causer un

risque de choc électrique.

Le point d’exclamation dans un triangle

équilatéral est destiné à aviser l’utilisateur

de la présence d’in-structions de

fonctionnement et d’entretien.

POUR RÉDUIRE LE RISQUE DE CHOC

ÉLECTRIQUE, NE PAS ENLEVER LE COUVERCLE

(OUDOS). AUCUNE PIÈCE NE PEUT ÊTRE

RÉPARÉE PAR L’UTILISATEUR. RÉFÉRER TOUT

SER-VICE À UN TECHNICIEN QUALIFIÉ.

AVERTISSEMENT/ATTENTION

POUR ÉVITER TOUT RISQUE DE CHOC

ÉLECTRIQUE OU D’INCENDIE, NE PAS EXPOSER

CE PRO-DUIT À LA PLUIE OU À L’HUMIDITÉ.

NOTE À L’INSTALLATEUR DE LA

CÂBLODISTRIBUTION

Ceci est un rappel à l’installateur de la câblodistribution

de tenir compte de l’article 820-40 du National Electric

Code (É.-U.). On y trouve les lignes directrices portant

sur une mise à la terre conforme. On y stipule, entre

autres, que le conducteur de terre du câble doit être

raccordé au système de mise à la terre de l’immeuble,

aussi près que possible du point d’entrée du câble.

CONSIGNES DE SÉCURITÉ

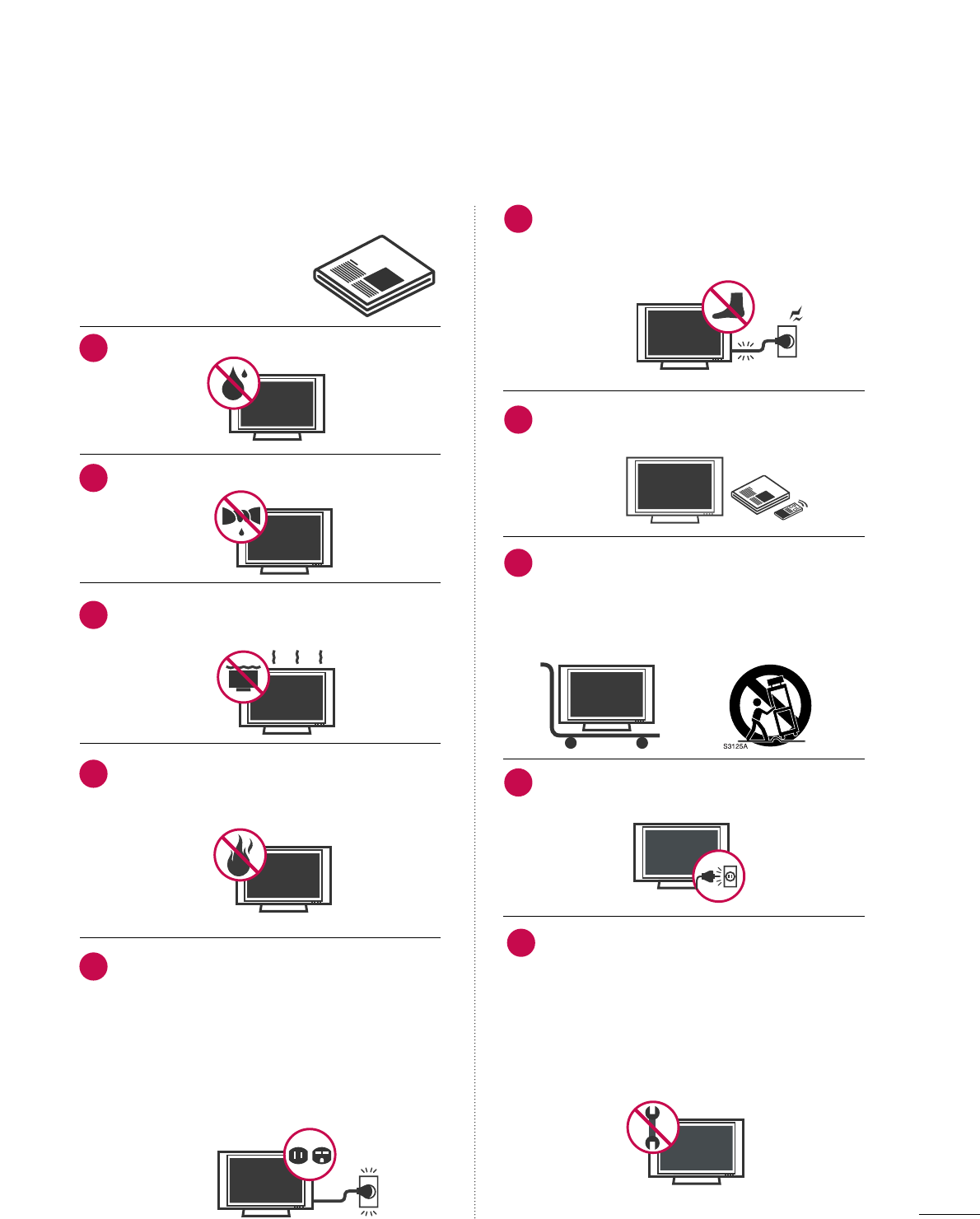

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Lire ces instructions.

Conserver ces instructions.

Observer les avertissements.

Observer les instructions.

Ne pas utiliser cet appareil près de l’eau.

Nettoyer seulement avec un chiffon sec.

Ne pas obstruer les ouvertures de ventilation.

Installer conformément aux instructions du

fabricant.

Ne pas installer à proximité de sources de chaleur

comme radiateurs, registres de chauffage,

cuisinières ou tout autre appareil (incluant

amplificateurs) produisant de la chaleur.

Ne pas outrepasser le dispositif de sécurité de la

fiche polarisée ou mise à la terre. Une fiche

polarisée est dotée de deux lames dont une plus

large que l’autre. Une fiche mise à la terre est

dotée de deux lames et d’une broche mise à la

terre. La lame large ou la broche sont destinées à

la sécurité. Si la fiche ne peut être branchée sur la

prise, demander à un électricien qualifié de

remplacer la prise usitée.

Protéger le cordon d’alimentation afin qu’il ne

soit pas écrasé ni pincé, surtout à la prise et au

point où il sort de l’appareil.

Utiliser seulement les accessoires spécifiés par

le fabricant.

Utiliser seulement avec chariot, support, fixation

ou table spécifiés par le fabricant ou vendus

avec l’appareil. Au moment d’utiliser avec un

chariot, faire attention pour le déplacer afin

qu’il ne bascule pas avec l’appareil.

Débranchez cet appareil pendant les orages ou

durant les longues périodes d’inutilisation.

Référer tout service à un technicien qualifié. Un

service est requis lorsque l’appareil a été

endommagé comme le cordon d’alimentation

ou la fiche, du liquide a été renversé ou des

objets sont tombés dans l’appareil, s’il a été

exposé à la pluie ou à l’humidité, s’il ne fonctionne

pas normalement ou a été échappé.

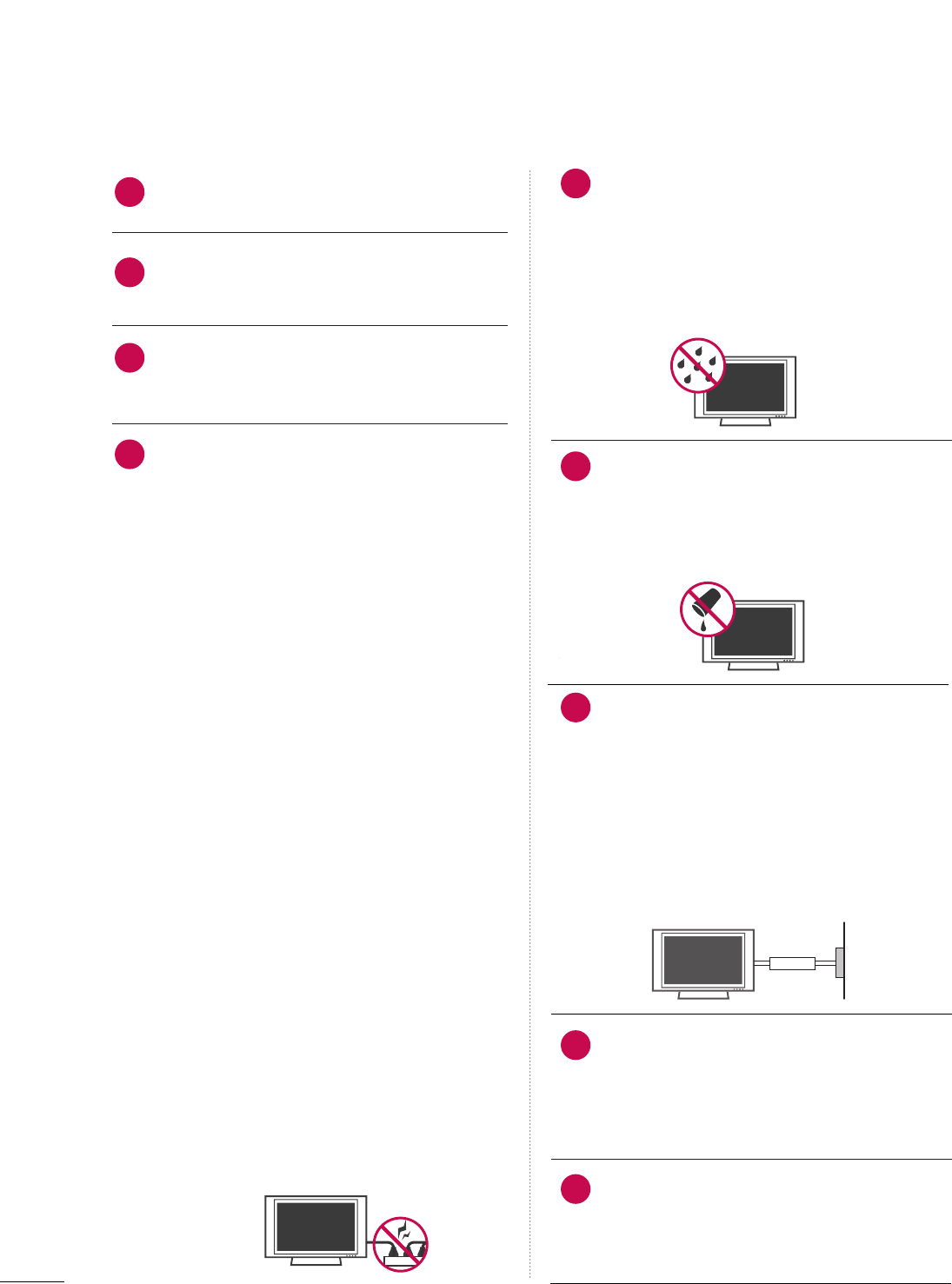

INSTRUCTIONS DE SÉCURITÉ

Ne jamais toucher cet appareil ou l’antenne

lors d’un orage ou d’une tempête.

Si vous fixez votre téléviseur au mur, veillez à ne

pas le suspendre par le cordon d’alimentation

et le câble situés à l’arrière du moniteur.

Faites attention à ce qu’aucun objet ne choque

sur l’appareil, et ne laissez pas tomber d’élé-

ments solides sur l'écran.

ATTENTION concernant le cordon d’alimentation:

Il est recommandé que la plupart des appareils

soient branchés sur un circuit dédié qui est une

prise simple qui alimente seulement cet appareil

et qu’il n’y a pas d’autres prises additionnelles

ou circuits terminaux. Vérifier les données

techniques dans le guide du propriétaire.

Ne pas brancher un trop grand nombre d’ap-

pareils à la même prise c.a. puisque cela pour-

rait causer un incendie ou un choc électrique.

Ne pas surcharger les prises murales. Une sur

charge, des prises endommagées ou lâches,

des rallonges, des cordons effrités ou dont

l’isolation est endommagée, peuvent être

dangereux. Si ces conditions existent, il peut

en résulter un risque de choc électrique ou

d’incendie. Vérifier périodiquement le cordon

de l’appareil et s’il semble endommagé et

détérioré, le débrancher et ne pas utiliser

l’appareil tant que le cordon n’est pas remplacé

par un modèle de rechange semblable par un

technicien qualifié.

Protéger le cordon de tout abus physique ou

mécanique. Il ne doit pas être tordu, pincé,

situé près de la porte et il ne faut pas marcher

dessus. Porter une attention particulière aux

fiches, prises murales et au point de sortie de

l’appareil.

Ne pas déplacer le téléviseur lorsque le cordon

d’alimentation est branché. Ne pas utiliser le

téléviseur si le cordon est endommagé ou

desserré. Assurez-vous de tirer sur la prise du

cordon lorsque vous voulez le débrancher; ne

tirez pas sur le cordon pour débrancher le

téléviseur.

AVERTISSEMENT - Pour réduire le risque d’in-

cendie ou de choc électrique, n’exposez pas ce

produit à la pluie, à l’humidité ou à d’autres liq-

uides. Ne touchez pas le téléviseur si vous avez les

mains mouillées. Ne pas installer ce produit près

de produits inflammables comme de l’essence ou

des chandelles ou exposer le téléviseur à une

source directe de climatisation.

Ne pas exposer le téléviseur à des gouttes ou à

des éclaboussures d’eau et ne pas déposer

d’objets remplis de liquide comme des vases,

des tasses, etc. sur le téléviseur ou les placer

au-dessus de celui-ci (par exemple sur une

étagère, au-dessus de l’appareil).

MMIISSEE ÀÀ LLAA TTEERRRREE

S’assurer de brancher la mise à la terre pour

empêcher les chocs électriques possible (par

ex., un téléviseur avec une prise à trois fils c.a. mis

à la masse doit être branché à une prise c.a. trois

fils, mise à la masse). Si les méthodes de mise à

la terre ne sont pas possibles, demander à un

électricien d’installer un coupe-circuit séparé.

Ne pas mettre l’appareil à la terre sur les fils de

téléphone, paratonnerre ou tuyau à gaz.

DDÉÉCCOONNNNEEXXIIOONN DDEE LL''AAPPPPAARREEIILL DDUU

RRÉÉSSEEAAUU ÉÉLLEECCTTRRIIQQUUEE

Vous devez débrancher l'appareil de la prise

principale. La prise doit demeurer disponible et

fonctionnelle.

Tant que cette unité est reliée à la prise murale,

elle est toujours alimentée en courant alternatif

même si vous éteignez le bouton d’alimenta-

tion.

(Excepté 42/50PQ30C, 50/60PS60C)

Aliment

ation

Disjoncteur

court-circuité

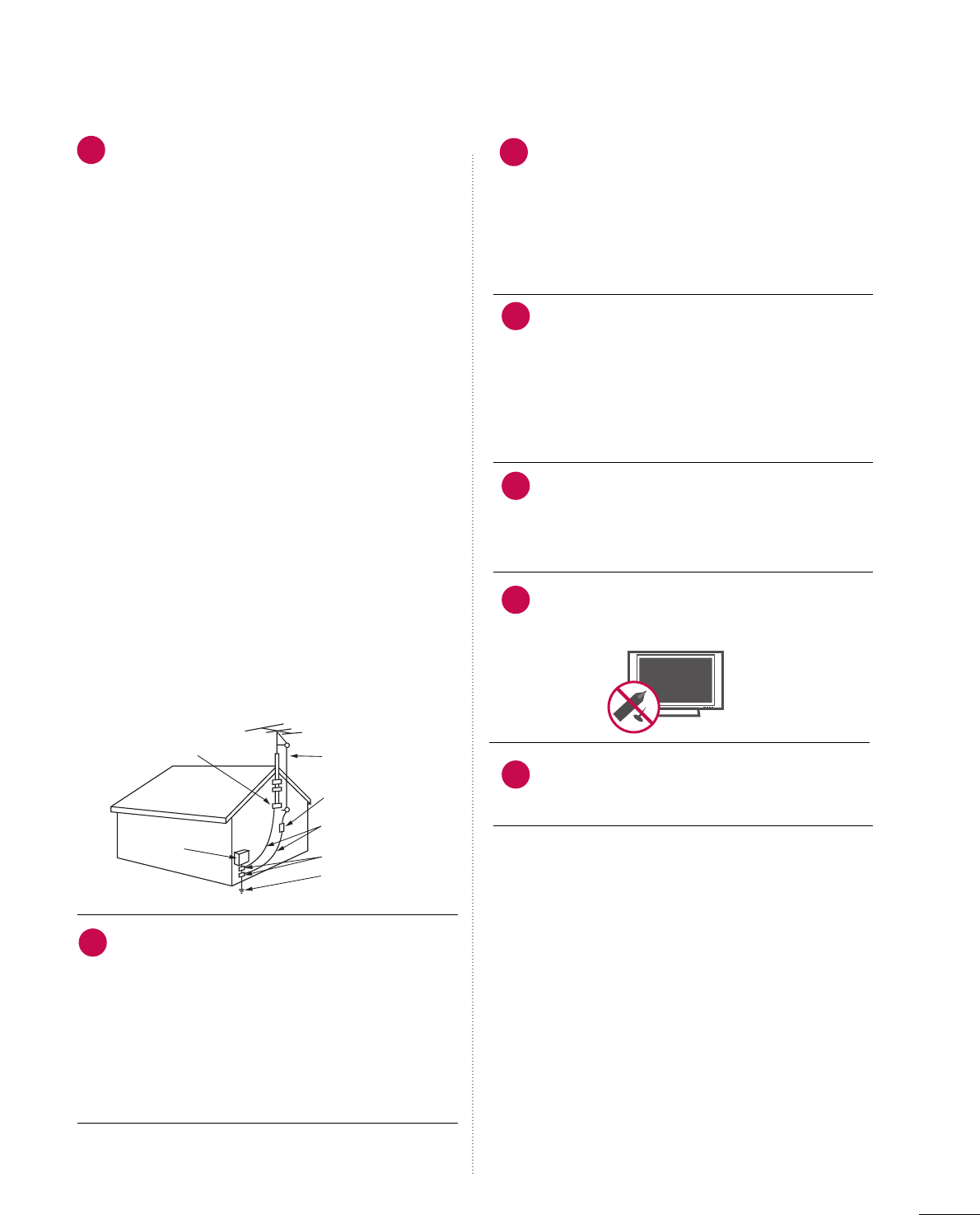

AANNTTEENNNNEE

MMiissee àà llaa tteerrrree ddee ll’’aanntteennnnee eexxttéérriieeuurree

Si une antenne extérieure a été installée, veuillez

suivre les directives indiquées ci-dessous. Un

système avec antenne extérieure ne devrait pas

se trouver près de lignes aériennes d’électricité

ou de tout autre circuit de transport d’électricité

ou d’alimentation électrique ni près de tout

endroit où il peut entrer en contact avec de

telles lignes de transport ou circuits électriques

puisque cela pourrait entraîner le décès de la

personne qui y touche ou que celle-ci pourrait

subir des blessures graves.

Assurez-vous que le système d’antenne soit mis

à la masse pour ainsi offrir une certaine protec-

tion contre la tension et l’accumulation de sta-

tique.

L’article 810 du National Electrical Code (NEC)

des États-Unis donne de l’information à l’égard

de la mise à la masse appropriée du mât et de la

structure de soutien, de la mise à la masse du fil

de connexion à une unité de décharge de l’an-

tenne, de la taille des conducteurs de mise à la

masse, de l’emplacement de l’unité de décharge

de l’antenne, de la connexion à des électrodes de

mise à la masse et des exigences que doit

respecter l’électrode de mise à la masse.

LLaa mmiissee àà llaa mmaassssee ddee ll’’aanntteennnnee ddeevvrraaiitt

êêttrree c

coonnffoorrmmee aauu NNaattiioonnaall EElleeccttrriiccaall

CCooddee,, AANNSSII//NNFFPPAA 7700 ddeess ÉÉttaattss--UUnniiss..

NNeettttooyyaaggee

Lorsque vous nettoyez le téléviseur, assurez-vous

de l’avoir d’abord débranché. Utilisez un chiffon

doux pour éviter d’égratigner le téléviseur. Ne pas

vaporiser d’eau ou d’autres liquides directement

sur le téléviseur puisque cela pourrait causer un

choc électrique. Ne pas nettoyer le téléviseur avec

des produits chimiques comme de l’alcool, du

diluant ou du benzène.

DDééppllaacceemmeenntt

Assurez-vous que le téléviseur a été éteint, qu’il

a été débranché et que tous les câbles et cor-

dons ont été retirés. Deux personnes ou plus

pourront être requises pour transporter les plus

gros téléviseurs. Ne pas vous appuyer contre le

panneau avant du téléviseur ou causer de la ten-

sion sur ce panneau.

VVeennttiillaat

tiioonn

Installez votre téléviseur dans un endroit offrant

une ventilation appropriée. Ne pas l’installer

dans un endroit confiné comme une biblio-

thèque. Ne pas recouvrir l’appareil de tissu ou

d’autres matériaux comme du plastique, lorsqu’il

est branché. Ne pas l’installer dans un endroit

excessivement poussiéreux.

Si vous sentez une odeur de fumée ou que

d’autres odeurs se dégagent du téléviseur ou

qu’il produit des sons étranges, débranchez le

cordon d’alimentation et communiquez avec un

centre de service autorisé.

N’appuyez pas avec force sur le panneau avec

une main ou un objet pointu comme un clou,

un crayon ou un stylo et évitez les égratignures.

Garder l’appareil éloigné de la lumière directe

du soleil.

Fil d entrée d antenne

(section 810-20 du NEC)

Conducteur mis à la terre

(section 810-21 du NEC)

Pince de mise à la terre

de mise à la terre (article 250,

section H du NEC)

Pince de mise à la terre

Équipement électrique

NEC - Code national d’électricité

Décharge d’antenne

Système d’électrode

TABLE DES MATIÈRES

AVERTISSEMENT/ATTENTION

. . . . . . . . . . . . . A

CONSIGNES DE SÉCURITÉ

. . . . . . . . . . . . . . . . . . . . . 1

CARACTÉRISTIQUES DU TÉLÉVISEUR

. . . . 6

PRÉPARATION

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Information relative au panneau avant . . . . . . . . . . . . . . . . 8

Information relative au panneau arrière . . . . . . . . . . . . . 10

Instructions du support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Pince du Compartiment à fils . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Installation sur un Bureau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Système de fixation vesa (Association des standards

vidéo) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Installer le téléviseur au mur de façon sécuritaire

pour l’empêcher de tomber lorsqu’il est installé sur

un pied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Stand de pivot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Connexion antenne ou câble . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

CONFIGURATION DE LA SOURCE AUXILIAIRE

Installation de Récepteur HD . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Réglage DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Réglage magnétoscope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Réglage source A/V externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Connexion de sortie audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Connexion USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Réglage PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

VISIONNEMENT DE LA TÉLÉVISION /

COMMANDE DES CHAÎNES

Fonctions de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . 30

Mise en circuit du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Sélection de chaîne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Réglage du volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Réglage initial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Sélection des menus affichés à l’écran . . . . . . . . . . . . . . 37

Menu éclair (Quick Menu)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Repérage de canaux

- Recherche automatique des chaînes

(Syntonisation automatique) . . . . . . . . . . . . . . . . . . . . . 39

- Ajout/Effacement des chaînes

(Syntonisation manuelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

- Édition des chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Liste des Canaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Mémoire des Canaux préférés . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Liste des Favoris . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Brève Info. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Liste d’entrées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Indentité source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Mode AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

SIMPLINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

USB

Modes d’entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Liste Photo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Liste Musique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

COMMANDE DE L’IMAGE

Commande de la taille de l’image (Allongement)

. . . . . . 58

Assistant Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Économie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Configuration préréglée des Images(Mode image) . 63

Réglage Manuel de l’image - Mode personnel . . 64

Technologie D’amélioration de l’image . . . . . . . . . . . . . . 65

Commande Experte d’image . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Réinitialisation de l’image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Méthode ISM (minimisation d’incrustation d’image)

. 69

Mode Démo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

COMMANDE DU SON ET DE LA LANGUE

Contrôle Automatique du Volume

(Réglage vol.auto.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Voix claires II . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Configuration préréglée du son (Mode audio) . . 73

Réglages du son - Mode personnel . . . . . . . . . . . . . . . . . . . 74

Équilibre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Réglage marche-arrêt des haut-parleurs

du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Réinitialisation du mode audio . . . . . . . . . . . . . . . . . . . . . . . . 77

Réglage diffusions stéréo/SAP . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Langage audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Sélection de langue pour les menus à l’écran . . . . 80

Sous-titres

Sous-titres à système de diffusion analogique

. . 81

Sous-titres à système de diffusion numérique

. . 82

- Option sous-titres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

REGLAGE DE L’HEURE

Réglage de la pendule

- Réglage autoamtique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

- Réglage manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Réglage de la minuterie

- Marche/arrêt automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

- Arrêt différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

COMMANDE PARENTALE / CLASSEMENT

Système de Réglage de mot de passe et

Verrouillagae . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Blocage des chaînes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Classement des films et des émissions télévisées

. . 92

Téléchargeable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Blocage de l’entrée externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Touches verrouillées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

ANNEXE

Liste de vérification de dépannage . . . . . . . . . . . . . . . . . 10 0

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Spécifications de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Réglage de la télécommande . . . . . . . . . . . . . . . . . . . . . . .104

Codes IR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Commande externe par le biais du RS-232C . . . .109

CARACTÉRISTIQUES DU TÉLÉVISEUR

■

Quand une image fixe (par exemple logos, menus d'écran, affichage de jeu vidéo, et d'ordinateur) est

affichée pendant une période prolongée sur le téléviseur, elle peut rester imprimée de manière permanente

sur l'écran. Ce phénomène est connu sous le nom de « brûlure d'image » ou « brûlure ». La brûlure d'image

n'est pas couverte par la garantie du fabricant.

■

Afin d'empêcher la brûlure d'image, éviter d’afficher une image fixe sur votre écran de télévision pendant

une période prolongée (2 heures ou plus pour l'affichage à cristaux liquides, 1 heures ou plus pour le

plasma).

■

La brûlure d'image peut également se produire

si vous utilisez le format 4:3 pendant une

période prolongée.

INFORMATION IMPORTANTE POUR ÉVITER LE

PHÉNOMÈNE DE « BRÛLURE D'IMAGE » SUR VOTRE ÉCRAN

DE TÉLÉVISEUR.

est une marque déposée de SRS Labs, Inc.

La technologie TruSurround XT est comprise dans la

licence de SRS Labs, Inc.

Fabriqué sous la licence de Dolby Laboratories.

‘Dolby’ et le symbole du double D sont des marques

déposées de Dolby Laboratories.

Télévision Haute Définition. Système de diffusion et

de lecture d’émissions de télévision numérique à

grande résolution, comprenant environ 1 millions de

pixels, le format d’écran 16/9 et l’audio numérique

AC3. Avec une télévision non numérique, les formats

HDTV comprennent les résolutions 1080i et 720p.

Le mode THX Cinema est recommandé pour les

films. Conçu pour un usage dans une salle sombre.

(Cette fonction n'est pas disponible pour tous les

modèles.)

Ce téléviseur offre les réglages précis exigés pour la

certification professionnelle par l’Imaging Science

Foundation. Les modes « nuit » et « jour » d'ISF en

résultant, sont donc accessibles et permettent aux util-

isateurs de profiter pleinement de leur télévision haute

définition LG.

CALIBREZ COMME UN PRO :

Des calibrations sophistiquées et détaillées peuvent

être réalisées avec le mode ISFccc.

Un technicien qualifié est requis pour effectuer une

calibration détaillée.

Veuillez vous adresser à votre détaillant local pour

trouver un technicien qualifié ISF.

HDMITM, le logo HDMI et High-Definition Multimedia

Interface sot des marques deposes de HDMI Licensing.

■

Cette fonction n'est pas disponible pour tous les modèles.

PRÉPARATION

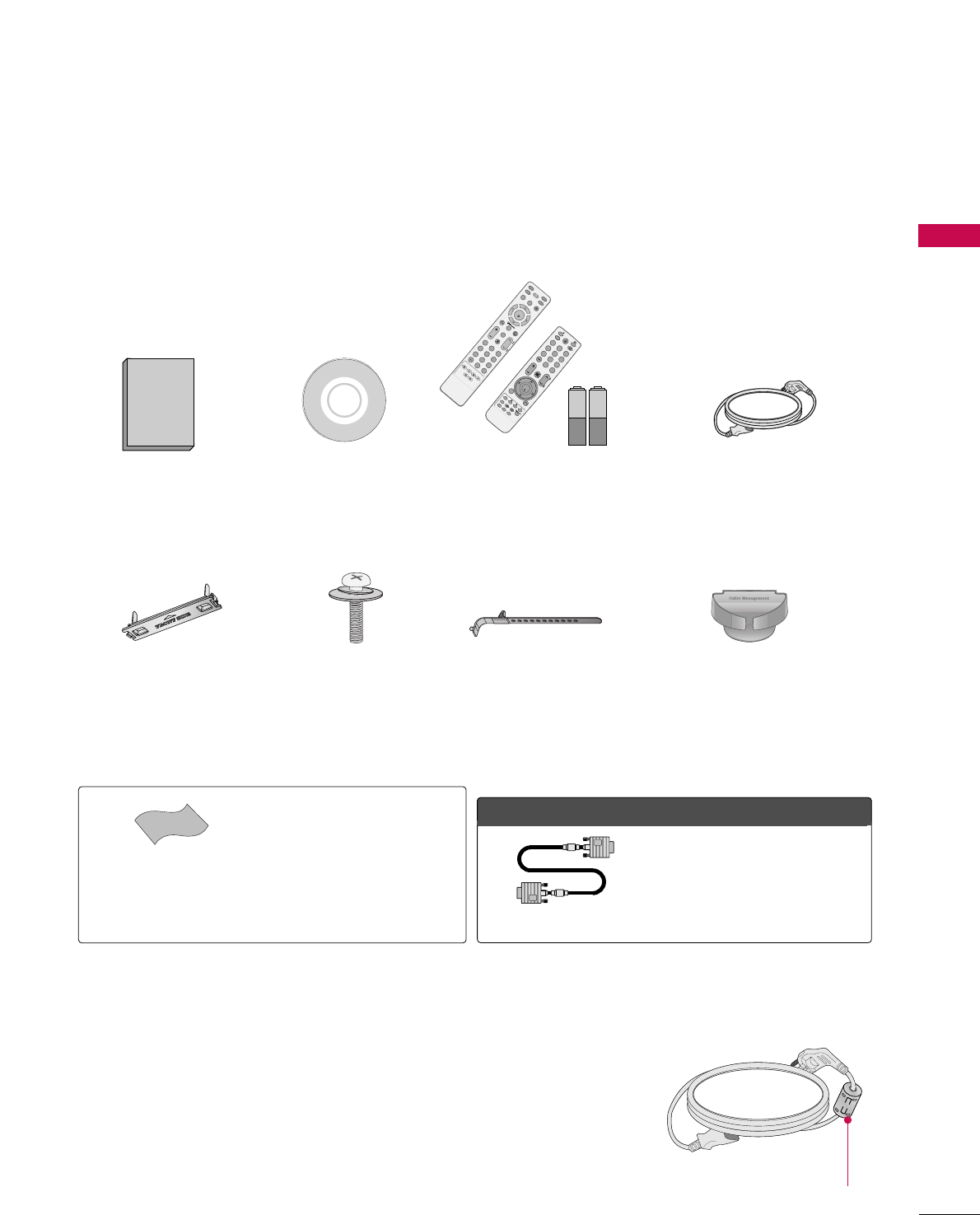

ACCESSOIRES

S’assurer que les accessoires suivants sont compris avec l’appareil. S’il manque des accessoires, communiquer

avec le marchand où l’appareil a été acheté.

Il se peut que les accessoires inclus ne correspondent pas aux illustrations ci-dessous.

Couvercle de protection

(Voir page11)

1.5V 1.5V

Manuel de

l’Utilisateur

Cordon

d’alimentation

Télécommande,

Piles

INPUT

FAV

MUTE

RATIO

SOUND

POWER

Q. MENU MENU

AV MODE

RETURN

ENTER

VOLCH

123

456

FLASHBK

SLEEP


Manuel sur CD

Écrous pour l’assemblage

de la base (Voir page11)

x 4

Serre-fils

EEnn ooppttiioonn

* N’essuyez les taches apparaissant sur

la surface extérieure qu’à l’aide d’un

chiffon à lustrer.

* N'essuyez pas énergiquement la sur-

face pour enlever la saleté.

Autrement, cela risquerait de rayer

ou de décolorer la surface de l’ap-

pareil.

Chiffon à lustrer

(Non inclus avec tous les modèles)

D-sub câble 15 broches

Lors de l’utilisation d’une connexion

PC VGA (câble D-sub à 15 broches),

l'utilisateur doit utiliser des câbles de

passage de signaux blindés à noyaux

de ferrite pour conserver la conformité

du produit aux normes de la standard.

x 2

FAV

MARK

Q.MENU

LIST

123

456

FLASHBK

MUTE

VOL

RETURN

INFO

ENTER

INPUT

POWER

AV MODE

ENERGY SAVING

FREEZERATIO

Pince du compartiment à fils

(Voir page12 )

(Sauf

60PS60, 60PS60C) (Seulement 60PS60, 60PS60C)

Utilisation de tore de ferrite

(Cette fonction n'est pas disponible pour tous les modèles.)

Le tore de ferrite peut être utilisé pour réduire l’onde électromagnétique

lors du raccordement au cordon d’alimentation.

Plus le tore de ferrite sera près de la fiche d’alimentation électrique, mieux

ce sera.

Installez la fiche d’alimentation très près.

PRÉPARATION

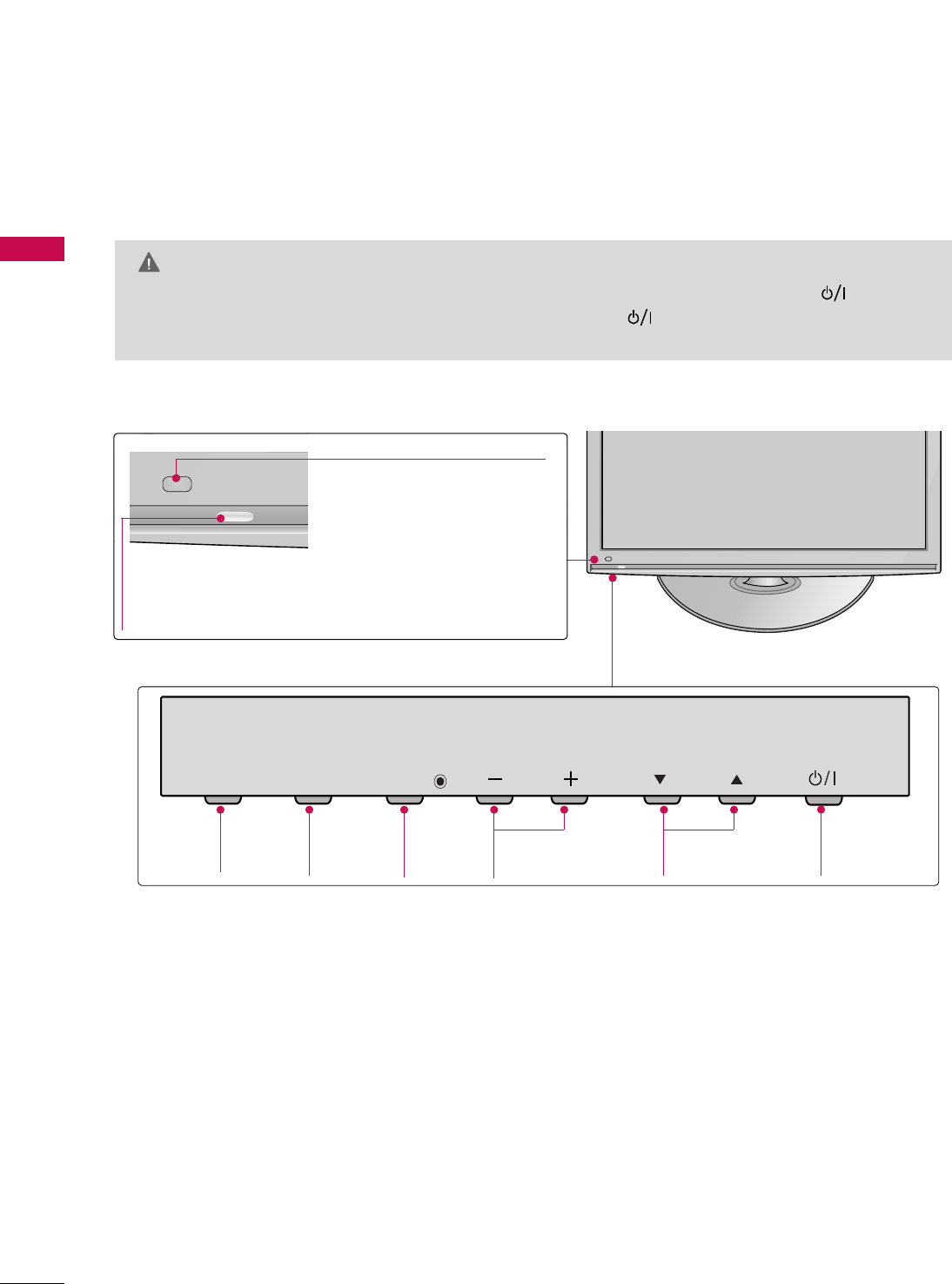

INFORMATION RELATIVE AU PANNEAU AVANT

■

Cette illustration peut ne pas correspondre à votre téléviseur.

VOL

INPUT ENTER

VOL

INPUT ENTER

Touche

INPUT Touche

ALIMENTATION

Touche

MENU Touche

ENTER Touche

VOLUME

Touche

CHANNEL

42/50PQ20

VOL

INPUT ENTER

Voyant alimentation/attente

S’allume en rouge lorsque l’appareil est en Veille.

S’illumine en bleu lorsque le téléviseur est mis en marche.

Capteur intelligent

Règle l’image en fonction des

conditions environnantes.

Capteur de télécommande

GGQuand le téléviseur ne peut pas être allumé avec la télécommande, appuyez sur le bouton de (alimenta-

tion) du téléviseur. (La télécommande ne fonctionne pas quand la (alimentation) princi-

pale du téléviseur est coupée).

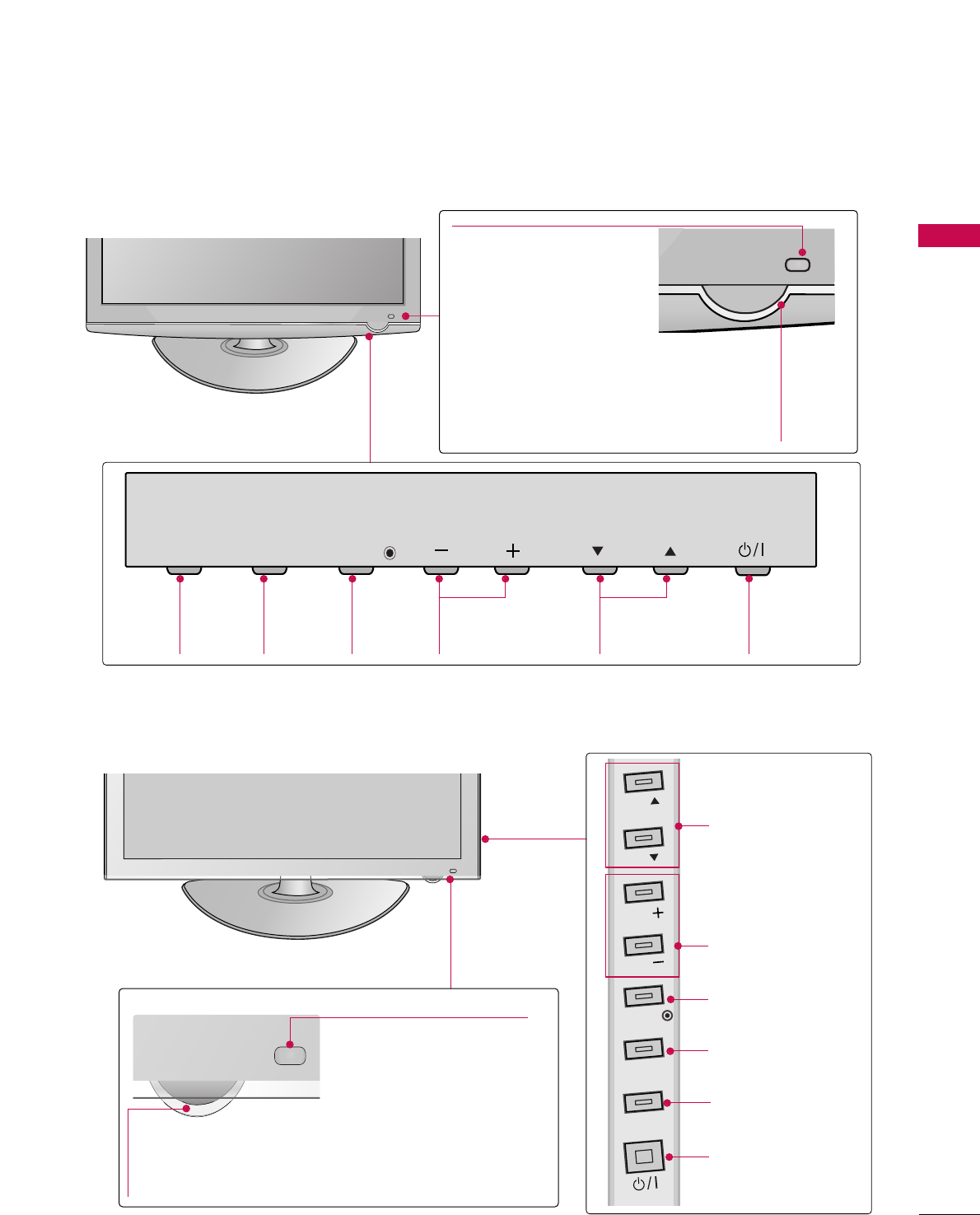

ATTENTION (Excepté

42/50PQ30C, 50/60PS60C)

VOL

INPUT ENTER

VOL

INPUT ENTER

Touche

INPUT Touche

MENU Touche

ENTER Touche

VOLUME

Touche

CHANNEL

Voyant alimentation/attente

S’allume en rouge lorsque l’appareil

est en Veille.

S’illumine en bleu lorsque le

téléviseur est mis en marche.

42/50PQ30, 42/50PQ31, 42/50PQ30C, 42/50PS30

Capteur de télécommande

Capteur intelligent

Règle l’image en fonction

des conditions environ-

nantes.

Touche

ALIMENTATION

Voyant alimentation/attente

S’allume en rouge lorsque l’appareil est en Veille.

La lumière blanche illumine et s'éteint lentement

quand la TV est branchée.

42/50PQ60, 50/60PS60, 50/60PS60C

VOL

INPUT

ENTER

VOL

Touche

CHANNEL

Touche

VOLUME

Touche ENTER

Touche MENU

Touche INPUT

Touche

ALIMENTATION

Capteur de télécommande

Capteur intelligent

Règle l’image en fonction des

conditions environnantes.

PRÉPARATION

VOL

INPUT ENTER

PRÉPARATION

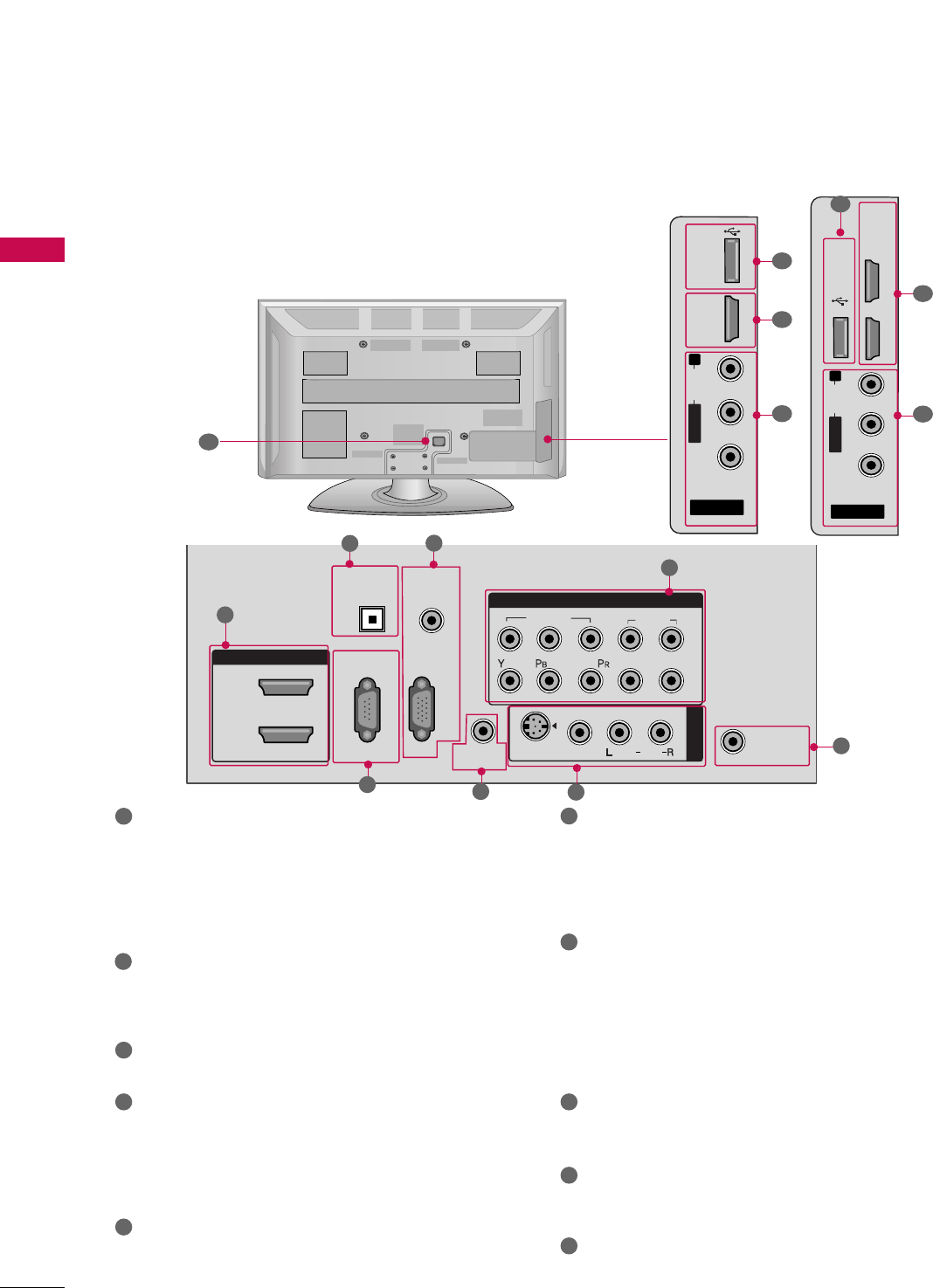

INFORMATION RELATIVE AU PANNEAU ARRIÈRE

■

Cette illustration peut ne pas correspondre à votre téléviseur.

AV IN 2

L/MONO

AUDIO

VIDEO

USB IN

HDMI /

DVI IN 3

AV IN 2

L/MONO

AUDIO

VIDEO

USB IN

HDMI/DVI IN 3

HDMI/DVI IN 4

Only 42/50PQ60,

50/60PS60,

50/60PS60C

ANTENNA/

CABLE IN

HDMI/DVI IN

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

OPTICAL

DIGITAL

AUDIO OUT

AUDIO IN

(RGB/DVI)

COMPONENT IN

VIDEO

AUDIO

AV IN 1

VIDEO

S-VIDEO

REMOTE

CONTROL IN

/MONO

HDMI/DVI IN, HDMI IN

Connexion numérique.

Prend en charge les signaux vidéo et audion-

umériques de haute définition. Ne prend pas en

charge le mode 480i.

Prend en charge le signal DVI à l’aide d’un adaptateur

ou d’un câble HDMI vers DVI (non inclus)

OPTICAL DIGITAL AUDIO OUT

Prise de sortie audionumérique pour l'amplificateur

ou système cinéma maison.

Remarque: en mode attente, ces prises sont désactivées.

RS-232C IN (CONTROL & SERVICE) PORT

Utilisé sur appareils offerts par des tiers.

AUDIO IN (RGB/DVI)

Prise pour écouteurs de 1/8" pour l’entrée du signal

audio analogique du PC.

RGB IN (PC)

Connexion analogique pour PC. Nécessite un câble

D-sub à 15 broches (câble VGA).

REMOTE CONTROL IN PORT

Prise pour télécommande à fil.

COMPONENT IN

Connexion analogique. Prend en charge les signaux

haute définition.

Nécessite un câble rouge, un câble vert et un câble

bleu pour le signal vidéo, et un câble rouge et un

câble blanc pour le signal audio.

AV (Audio/Video) IN

Connexion analogique composite. Prend en charge

uniquement le signal vidéo de définition standard

(480i).

S-VIDEO

Procure une meilleure qualité que le signal standard.

Prend en charge uniquement le signal vidéo de défi-

nition standard (480i).

ANTENNA/CABLE IN

Brancher les signaux d’antenne sur l’appareil.

Reliez les signaux du câble à cette prise.

USB IN

Permet de regarder des photos, d’écouter des fichiers

MP3.

Prise de cordon d'alimentation

Cet appareil fonctionne sur c.a.

Avertissement : Ne jamais faire fonctionner sur une

alimentation c.c.

PRÉPARATION

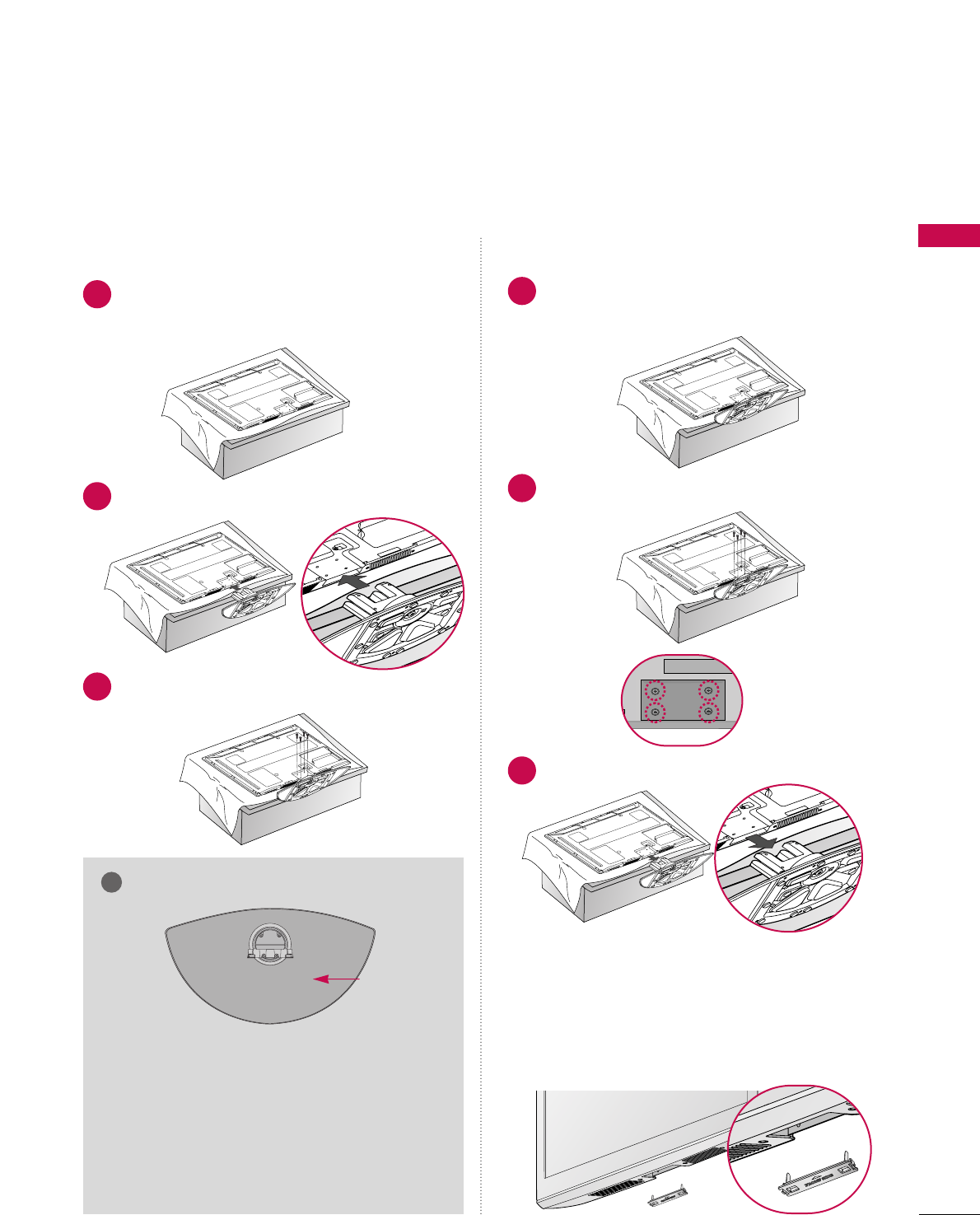

INSTRUCTIONS DU SUPPORT

■

Cette illustration peut ne pas correspondre à votre téléviseur.

Placez soigneusement l'écran du téléviseur, face

vers le bas, sur un coussin afin de ne pas

endommager l'appareil.

Assemblez le téléviseur tel qu’illustré.

Fixez bien les quatre boulons dans les trous

situés au dos de l’appareil.

Placez soigneusement l'écran du téléviseur, face

vers le bas, sur un coussin afin de ne pas

endommager l'appareil.

Desserrez les boulons du téléviseur.

Démontez le support du téléviseur.

Une fois la base retirée, fixez le CCOOUUVVEERRCCLLEE DDEE

PPRROOTTEECCTTIIOONNsur la cavité servant à accueillir la

base.

Insérez le CCOOUUVVEERRCCLLEE DDEE PPRROOTTEECCTTIIOONNdans le

téléviseur jusqu’à ce que vous entendiez un clic.

COUVERCLE DE PROTECTION

GGLors de l’assemblage du support de plateau, véri-

fiez que le boulon est bien serré à fond (S’il n’est

pas serré à fond, le produit peut pencher vers l’a-

vant après son installation). Ne pas trop serrer.

REMARQUE

INSTALLATION

(Sauf

60PS60, 60PS60C)

DÉMONTAGE

GGEn assemblant le pied, veillez à repérer et monter l’a-

vant et l’arrière du pied correctement.

AVANT

PRÉPARATION

Après avoir relié les câbles selon les besoins,

installez le SUPPORT de CÂBLE comme indiqué

et regroupez les câbles.

Pour relier un appareil supplémentaire, reportez-

vous à la section CONFIGURATION DE LA

SOURCE AUXILIAIRE.

Installez le PINCE DU COMPARTIMENT

À FILS comme montré.

PINCE DU COMPARTIMENT

À FILS

GGTenir le PINCE DU COMPARTIMENT À FILS avec

les deux mains et tirez-le vers vous.

SUPPORT de

CÂBLE

Comment retirer le PINCE DU COMPARTIMENT À FILS

(Seulement 60PS60, 60PS60C)

PINCE DU COMPARTIMENT À FILS

■

Cette illustration peut ne pas correspondre à votre téléviseur.

PRÉPARATION

SYSTÈME DE FIXATION VESA

(ASSOCIATION DES STANDARDS VIDÉO)

Installez votre fixation murale sur un mur solide perpendiculaire au plancher. Lorsque vous devez fixer à d’autres

matériaux de construction, veuillez contacter le détaillant le plus proche de chez vous.

Si le téléviseur est installé au plafond ou sur un mur incliné, il peut chuter et causer des blessures corporelles graves.

Nous vous préconisons l’utilisation d’un support de montage mural de la marque LG pour monter le téléviseur sur un mur.

recommande que l’installation murale soit effectuée par un installateur professionnel qualifié.

LG recommande que l’installation murale soit effectuée par un installateur professionnel qualifié.

GGN’installez pas votre ensemble de fixation murale pendant que votre téléviseur est allumé. Il pourrait en résul-

ter des blessures corporelles causées par une décharge électrique.

ATTENTION

GGLa longueur des vis dépend de la fixation murale util-

isée. Pour un complément d’information, reportez-

vous aux instructions qui accompagnent la fixation.

GGLes dimensions standard des ensembles de fixation

murale sont présentées dans le tableau.

GGAvec l’achat de notre ensemble de fixation murale,

un manuel d’installation détaillé et toutes les pièces

requises pour l’assemblage sont fournis.

GGN’utilisez pas des vis plus longues que la dimension

standard, puisqu’elles peuvent endommager l’intérieur

du téléviseur.

GGPour les fixations murales qui ne sont pas conformes

aux spécifications de la norme VESA concernant les

vis, la longueur des vis peut différer dépendant de

leurs caractéristiques techniques.

GGN’utilisez pas des vis qui ne sont pas conformes aux

spécifications de la norme VESA concernant les vis.

Ne serrez pas les vis trop à fond, ce qui peut endom-

mager le téléviseur ou causer la chute du téléviseur

et des blessures corporelles. LG n’est pas respons-

able dans le cas de ce type d’accident.

GGLG n’est pas responsable des dommages au téléviseur

ou des blessures corporelles lorsqu'une fixation

murale non conforme à la norme VESA ou qu’une fix-

ation non spécifiée est utilisée ou que l'utilisateur nég-

lige de suivre les instructions d’installation du

téléviseur.

REMARQUE

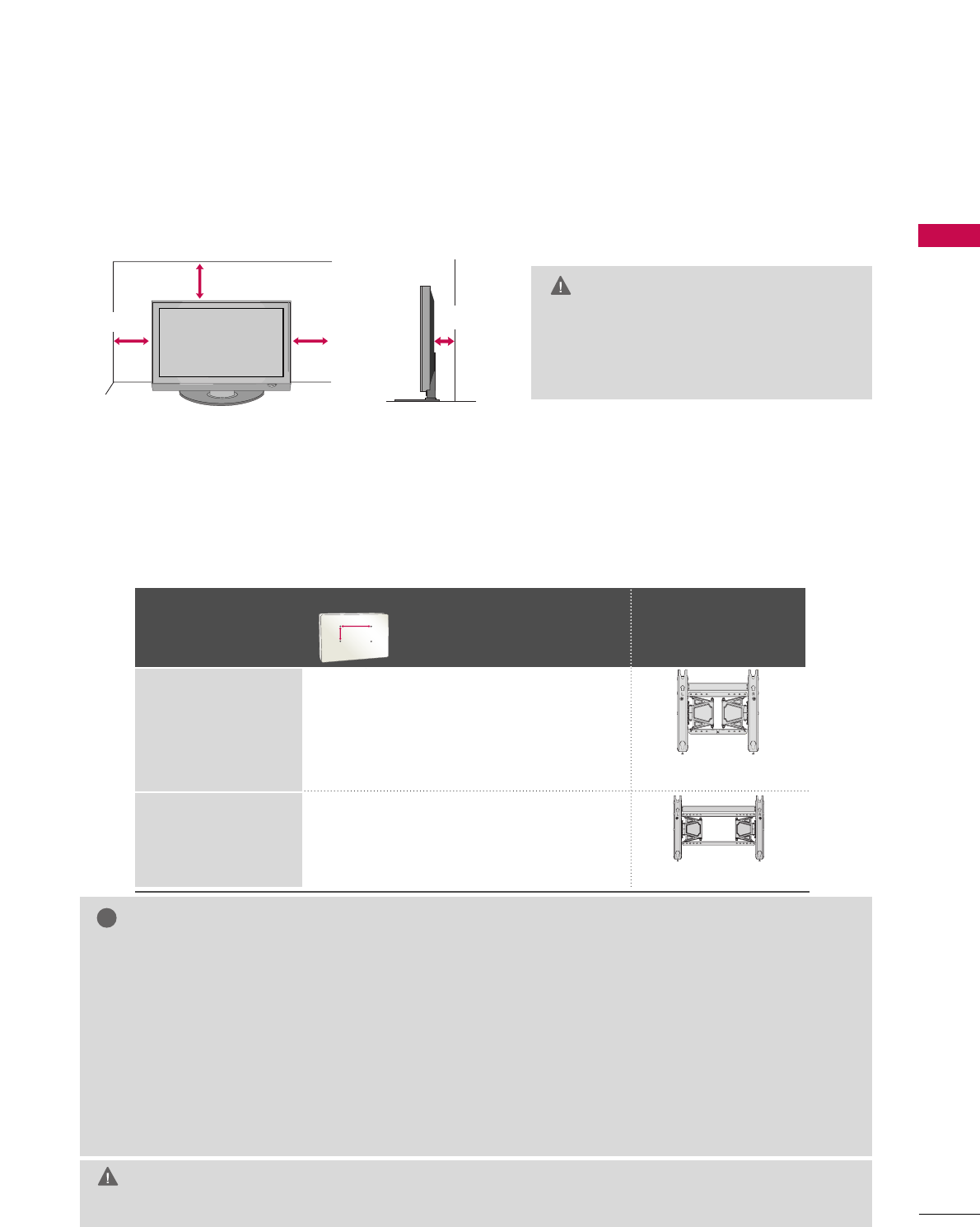

INSTALLATION SUR UN BUREAU

Pour assurer une ventilation adéquate, laisser un espacement de 10 centimètres (4 pouces) des quatre côtés à

partir du mur.

■

Cette illustration peut ne pas correspondre à votre téléviseur.

4 pouces

4 pouces (10 centimètres )

4 pouces 4 pouces

GGAssurez une bonne ventilation en respec-

tant ces recommandations.

GGNe pas installer l’appareil près ou au-

dessus d’une source de chaleur.

ATTENTION

Modèle

VESA (A *B)

Vis standard Quantité Support mural

(vendu séparément)

42PQ20, 42PQ30,

42PQ31, 42PQ30C,

42PQ60,

50PQ20, 50PQ30,

50PQ31, 50PQ30C,

50PQ60, 50PS30,

50PS60, 50PS60C

60PS60, 60PS60C

400 * 400 M6 4

600 * 400 M8 4

AW-50PG60MS

AW-60PG60MS

PRÉPARATION

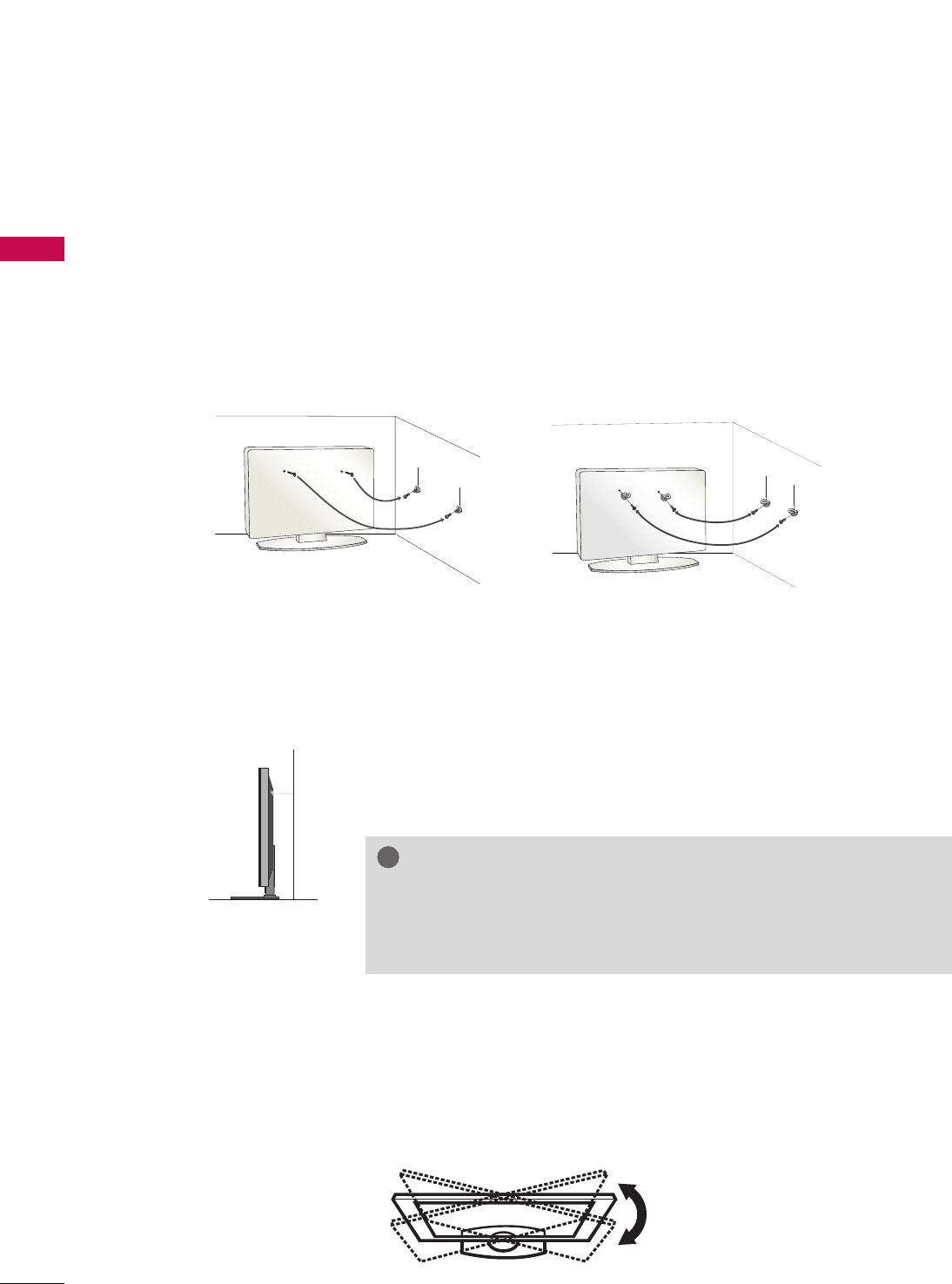

INSTALLER LE TÉLÉVISEUR AU MUR DE FAÇON SÉCURITAIRE POUR

L’EMPÊCHER DE TOMBER LORSQU’IL EST INSTALLÉ SUR UN PIED

Nous vous conseillons d’installer votre téléviseur à proximité immédiate d’un mur afin que ce dernier retienne

l’appareil en cas de basculement vers l’arrière.

De plus, nous vous conseillons également d’attacher le téléviseur au mur afin qu’il ne bascule pas vers l’avant,

ce qui pourrait causer des blessures et endommager l’appareil.

Attention : Assurez-vous que les enfants ne montent pas ni s’accrochent au téléviseur.

■Insérez les boulons à œil (ou les supports et boulons de la TV) pour attacher le produit au mur comme le montre

l’image.

*Insérez les boulons à œil et serrez-les à fond dans les orifices supérieurs.

Fixez les supports au mur avec les boulons (vendu séparément). Faites correspondre la hauteur des supports

montés au mur avec les orifices du produit.

Vérifiez que les boulons à œil et supports soient bien complètement serrés.

■Utilisez une ficelle solide (vendu séparément) pour attacher l’appareil.

Il est plus sûr d’attacher la corde de façon à ce qu’elle soit horizontale

entre le mur et l’appareil.

■

Vous devriez vous procurer les pièces requises pour éviter que le téléviseur ne bascule sur sa base.

■

Cette illustration peut ne pas correspondre à votre téléviseur.

GGServez-vous d’une plateforme ou d'une armoire suffisamment grande pour

accueillir le téléviseur, et suffisamment solide pour en supporter le poids.

GGPour utiliser le téléviseur en toute sécurité, veillez à ce que la hauteur du

support mural et celle du téléviseur correspondent.

REMARQUE

STAND DE PIVOT

■

Cette fonction n'est pas disponible pour tous les modèles.

Après avoir installé le téléviseur, le régler manuellement vers la gauche ou la droite de 20° selon la position de

visionnement désirée.

PRÉPARATION

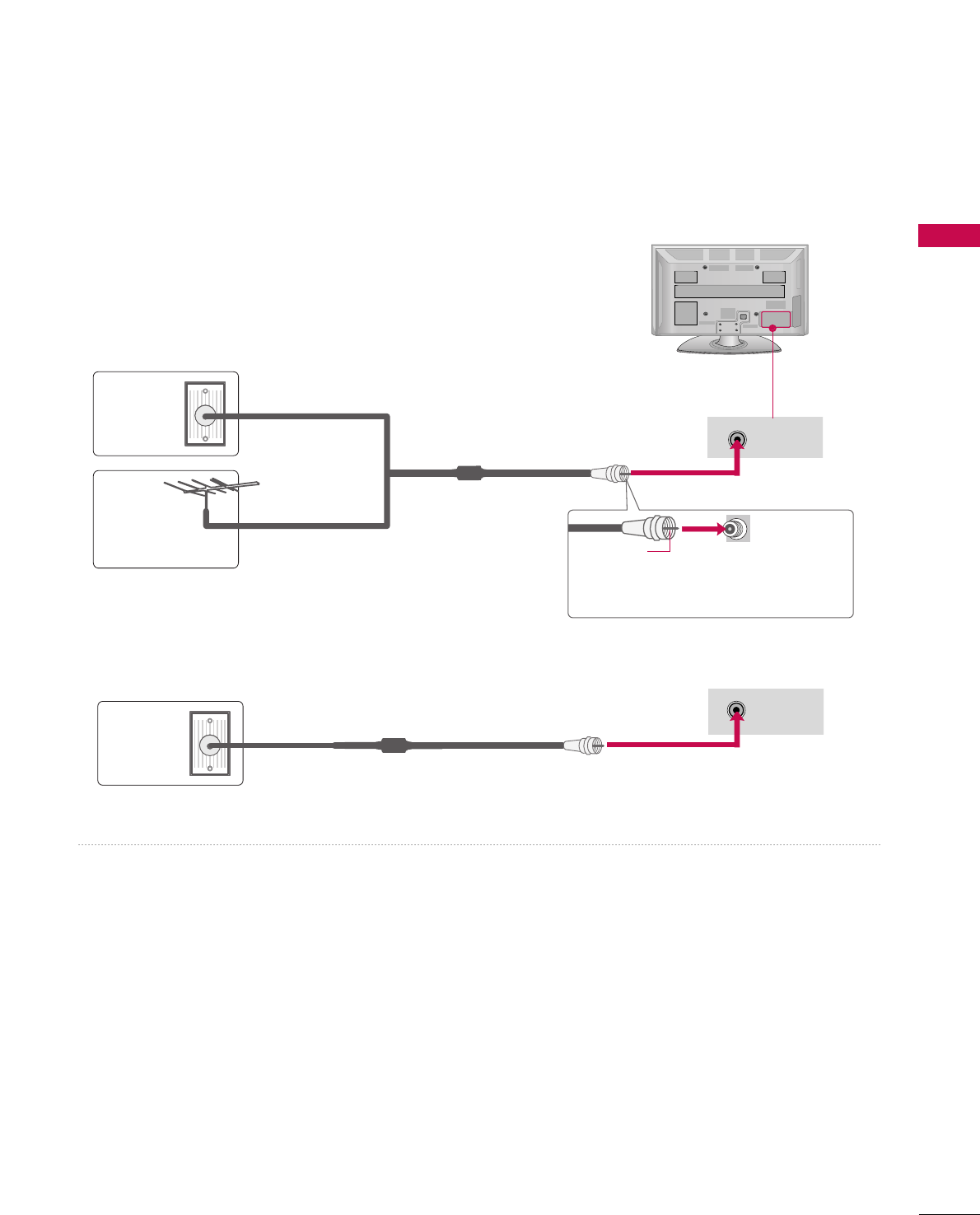

CONNEXION ANTENNE OU CÂBLE

1. Antenne (analogique ou numérique)

Douille d’antenne murale ou antenne extérieure sans connexion à

un convertisseur. Pour une qualité d’image maximale, régler la

direction de l’antenne au besoin.

2. Câble

Douille

antenne

murale

Antenne

extérieure

(VHF, UHF)

Prise

murale de

télédistrib-

ution

Appartement à logements

(branché sur une douille antenne murale)

Fil coaxial RF 75 ohms

Appartement à logements

(branché sur une prise murale pour antenne

extérieure) Attention de ne pas tordre le fil de cuivre

lorsque vous branchez l’antenne.

Fil bronze

■Dans une z one où le signal est faible, pour améliorer la qualité, acheter et installer un amplificateur de signal.

■Si l’antenne doit être séparée pour deux téléviseurs, installer un séparateur de signal 2 façons pour les connexions.

■Si l’antenne n’est pas installée adéquatement, communiquer avec le marchand pour de l’aide.

ANTENNA/

CABLE IN

( )

ANTENNA/

CABLE IN

( )

■Pour éviter d’endommager le téléviseur, ne branchez pas le cordon d‘alimentation avant de procéder au branchement

de tous les appareils.

CONFIGURATION DE LA SOURCE AUXILIAIRE

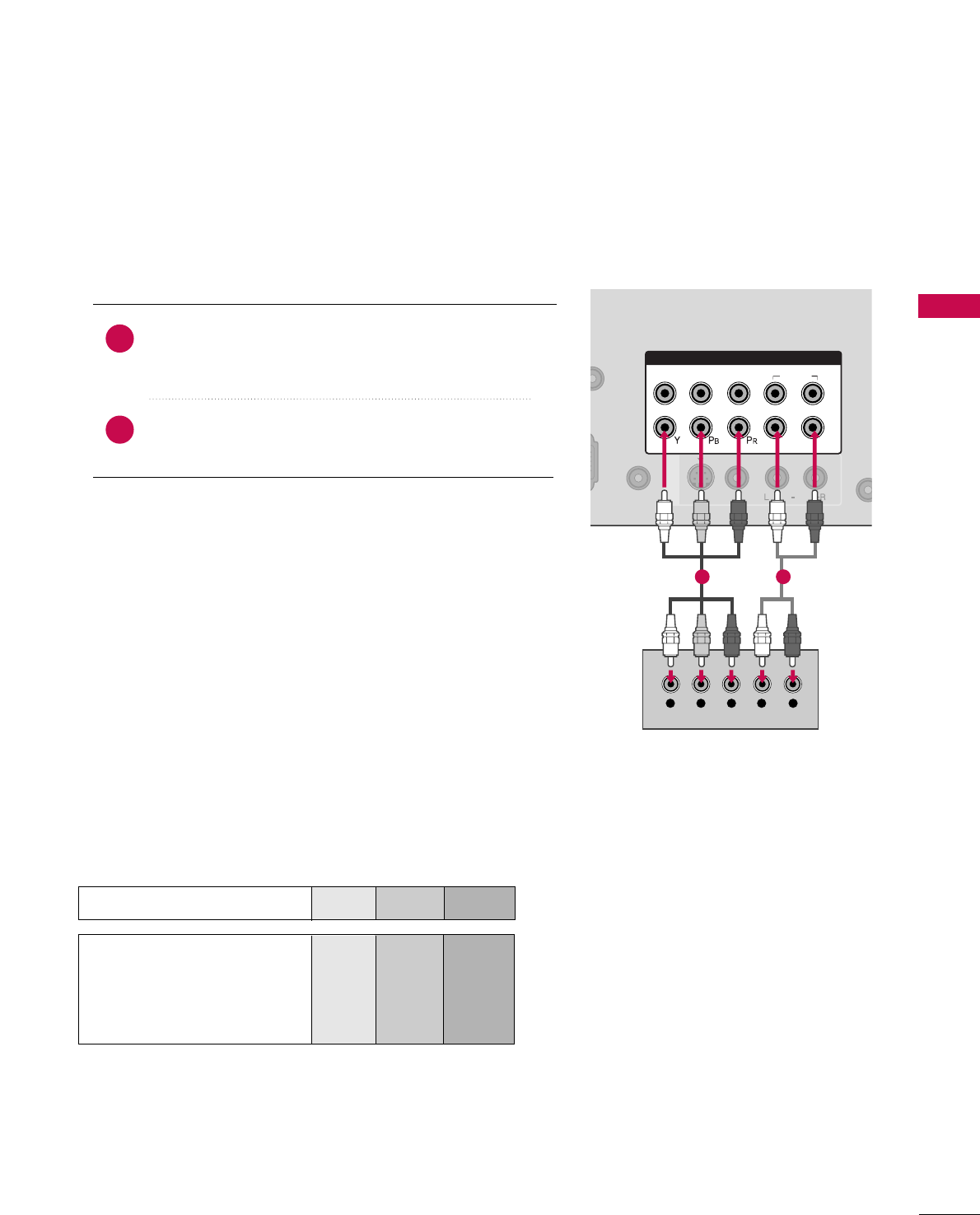

INSTALLATION DE RÉCEPTEUR HD

Cet appareil peut recevoir les signaux câble/hors antenne numérique sans boîte numérique extérieure. Toutefois il faut

recevoir les signaux numériques depuis une boîte ou autre appareil externe numérique, voir l’illustration ci-dessous.

Connexion des composantes

1. Comment brancher

Reliez les sorties vidéo (Y, PB, PR)du boîtier de la télévi-

sion numérique aux prises d’entrée CCOOMMPPOONNEENNTT IINN

VVIIDDEEOO 11de l’appareil. Respectez les couleurs des pris-

es (Y = vert, PB= bleu et PR= rouge).

Reliez la sortie audio du boîtier de la télévision

numérique aux prises d’entrée CCOOMMPPOONNEENNTT IINN

AAUUDDIIOO 11de l’appareil.

2. Comment utiliser

■Mettre la boîte numérique en circuit

(voir le guide du propriétaire).

■Sélectionnez la source d’entrée CCoommppoossaannttee11sur le

téléviseur à l’aide de la touche IINNPPUUTTde la télécommande.

■Si la composante est branchée à l’entrée CCOOMMPPOONNEENNTT

IINN 22, sélectionnez la source d’entrée CCoommppoossaannttee22sur

le téléviseur.

■Pour éviter que l'équipement ne subisse des dommages, ne branchez aucun cordon d'alimentation avant que

tous les composants aient été raccordés.

■

Cette illustration peut ne pas correspondre à votre téléviseur.

RGB IN (PC)

VI)

AUDIO

VIDEO

S-VIDEO

REMOTE

CONTROL IN

/MONO

COMPONENT IN

VIDEO

AUDIO

AV IN 1

Y L RPBPR

Y, CB/PB, CR/PR

Résolutions prises en charge

Fréquence Fréquence

Horizontale (KHz)Verticale(Hz)

15.73 59.94

15.73 60.00

31.47 59.94

31.50 60.00

44.96 59.94

45.00 60.00

33.72 59.94

33.75 60.00

27.00 24.00

33.75 30.00

67.43 59.94

67.50 60.00

Résolution

720x480i

720x480p

1280x720p

1920x1080i

1920x1080p

Signal

480i

480p

720p

108 0 i

108 0 p

Composante

Oui

HDMI

Non

Oui

CONFIGURATION DE LA SOURCE AUXILIAIRE

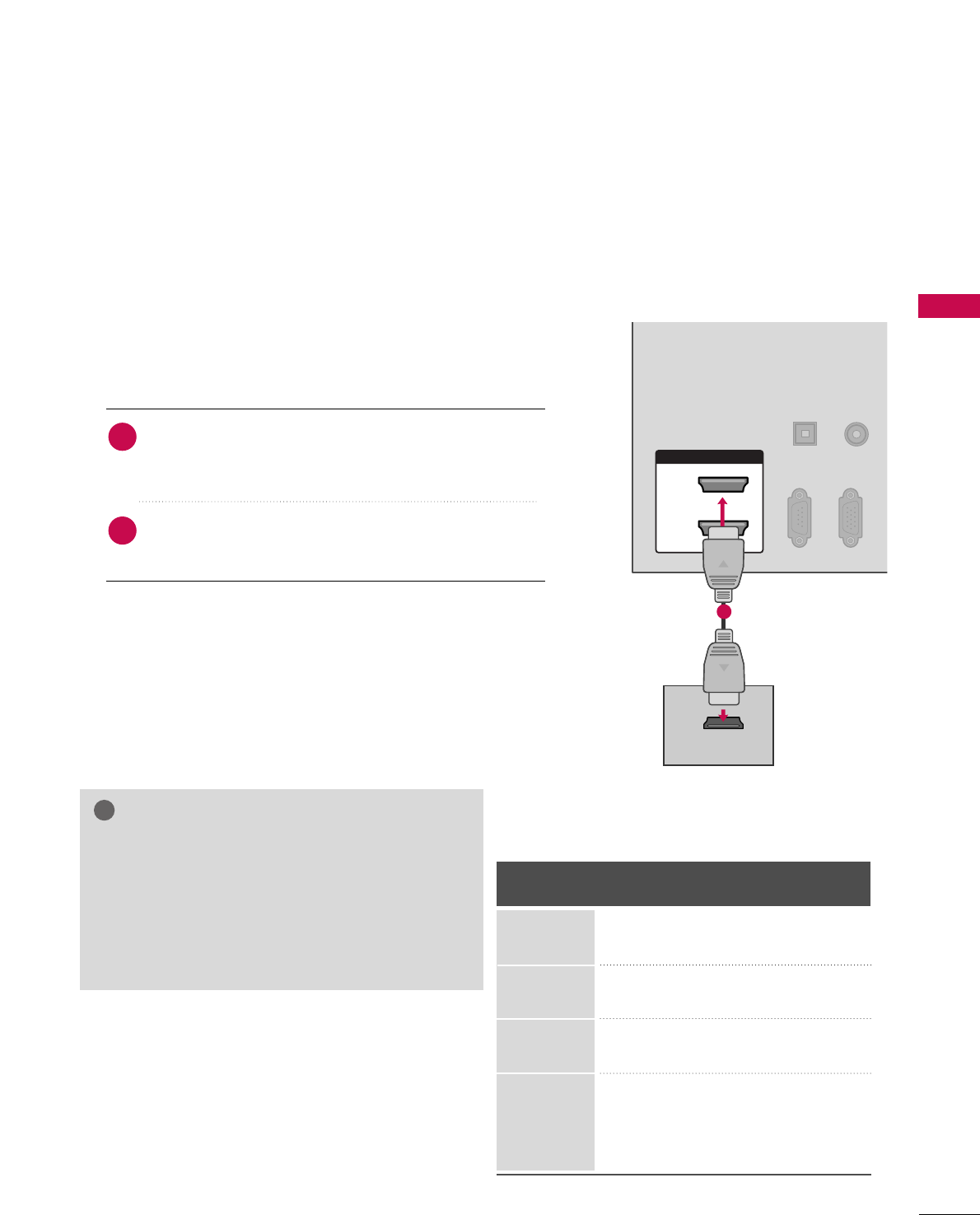

Connexion HDMI

Reliez le boîtier de la télévision numérique à la prise

HHDDMMII//DDVVII IINN 11, 22, 33 ou 44 (Seulement 42/50PQ60,

50/60PS60, 50/60PS60C) de l’appareil.

Un branchement audio séparé n’est pas nécessaire.

L'interface HDMI prend en charge l'audio et le vidéo.

1. Comment brancher

2. Comment l’utiliser

■Allumez le boîtier de la télévision numérique

(Consultez le manuel de l’utilisateur de votre boîtier numérique).

■Sélectionnez la source d’entrée HHDDMMII11, 22, 33ou 44

(Seulement 42/50PQ60, 50/60PS60, 50/60PS60C) sur

le téléviseur à l’aide de la touche IINNPPUUTTde la télécom-

mande.

HDMI-DTV

Fréquence Fréquence

Horizontale (KHz)Verticale (Hz)

31.469 59.94

31.50 60.00

44.96 59.94

45.00 60.00

33.72 59.94

33.75 60.00

27.00 24.00

33.75 30.00

67.43 59.94

67.50 60.00

Résolution

720x480p

1280x720p

1920x1080i

1920x1080p

HDMI/DVI IN

HDMI-DTV OUTPUT

RGB(PC)

RS-232C IN

(CONTROL & SERVICE)

OPTICAL

DIGITAL

AUDIO OUT

AUDIO

(RGB/DVI)

GGVérifiez la compatibilité du câble HDMI avec la ver-

sion 1.3.

Les câbles HDMI ne prennent pas en charge

l’HDMI version 1.3, ils causent des scintillements

ou aucun affichage. Dans ce cas, utilisez des câbles

plus récents qui prennent en charge HDMI version

1.3.

REMARQUE

CONFIGURATION DE LA SOURCE AUXILIAIRE

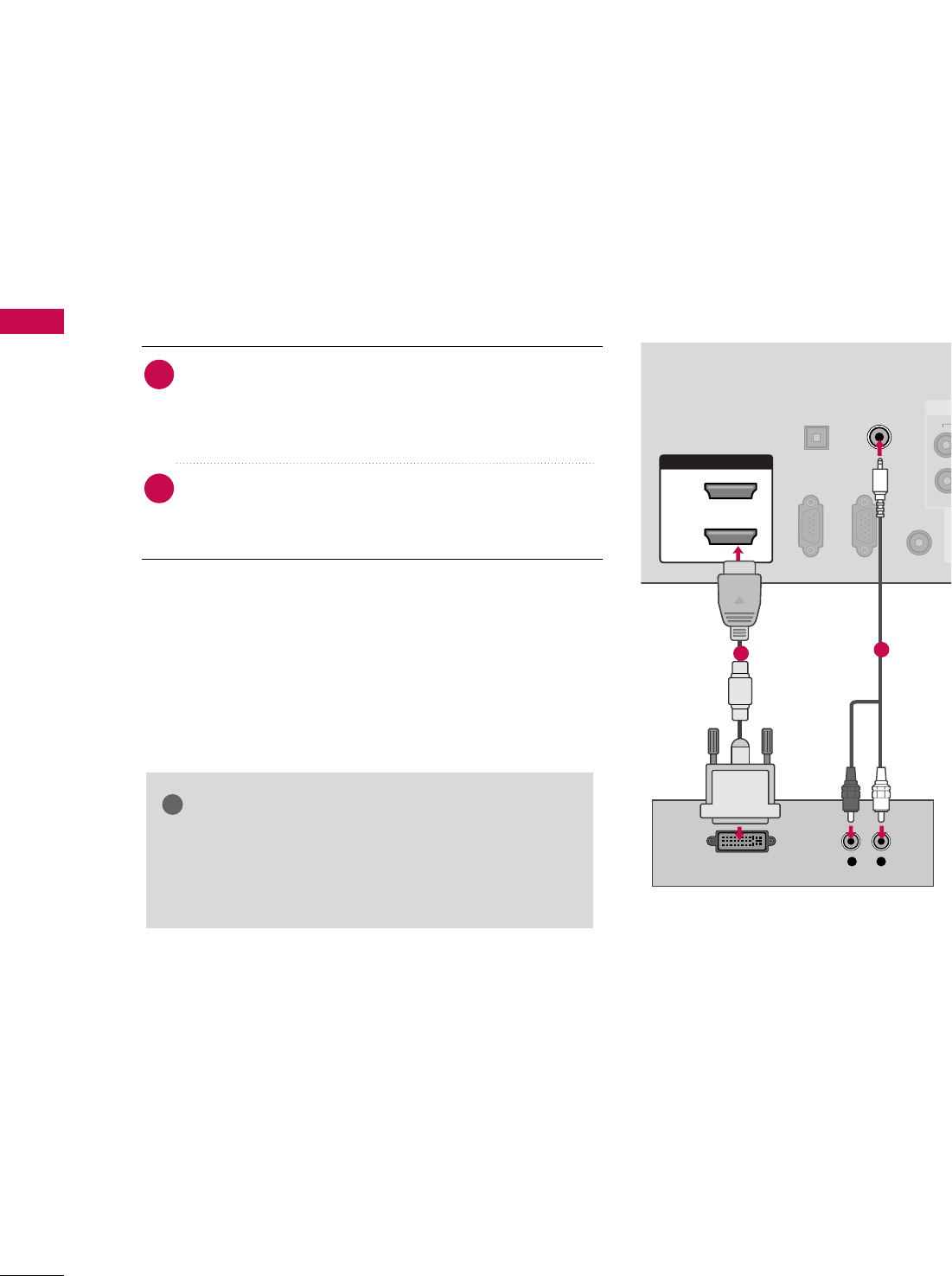

Connexion DVI vers HDMI

HDMI/DVI IN

RGB IN (PC)

RS-232C IN

(CONTROL & SERVICE)

OPTICAL

DIGITAL

AUDIO OUT

REMOTE

CONTROL IN

AV IN 1

AUDIO IN

(RGB/DVI)

DVI-DTV OUTPUT

GGCette connexion requiert un câble DVI vers HDMI ou un

adaptateur. Comme la connexion DVI ne prend pas en

charge le signal audio, une connexion audio autonome

est requise.

REMARQUE

Reliez la sortie DVI du boîtier de la télévision numérique

à la prise HHDDMMII//DDVVII IINN 11, 22, 33 ou 44 (Seulement

42/50PQ60, 50/60PS60, 50/60PS60C) de l’ap-

pareil.

Reliez la sortie audio du boîtier de la télévision

numérique à la prise AAUUDDIIOO IINN ((RRGGBB//DDVVII)) de

l’appareil.

1. Comment brancher

2. Comment l’utiliser

■Allumez le boîtier de la télévision numérique. (Consultez le

manuel de l’utilisateur de votre boîtier numérique.)

■Sélectionnez la source d’entrée HHDDMMII11, 22, 33ou 44

(Seulement 42/50PQ60, 50/60PS60, 50/60PS60C) sur

le téléviseur à l’aide de la touche IINNPPUUTTde la télécom-

mande.

CONFIGURATION DE LA SOURCE AUXILIAIRE

RÉGLAGE DVD

Connexion des composantes

Ports Entrée Composante

Pour une meilleure qualité d’image, connectez votre lecteur DVD aux ports d’entrée composante comme

montré ci-dessous.

Ports Composante de la TV

BPR

Ports de sortie vidéo du lecteur

DVD

B-Y

R-Y

Reliez les sorties vidéo (Y, PB, PR)du DVD aux prises

CCOOMMPPOONNEENNTT IINN VVIIDDEEOO11de l’appareil.

Respectez les couleurs. (Y = vert, PB= bleu et PR= rouge).

Reliez les sorties audio du DVD aux prises CCOOMMPPOONNEENNTT

IINN AAUUDDIIOO11de l’appareil.

1. Comment brancher

2. Comment l’utiliser

■Allumez votre lecteur et insérez un DVD.

■Sélectionnez la source d’entrée CCoommppoonneenntt11sur le

téléviseur à l’aide de la touche IINNPPUUTTde la télécommande.

■Si la composante est branchée à l’entrée CCOOMMPPOONNEENNTT

IINN 22sélectionnez la source d’entrée CCoommppoossaannttee22sur le

téléviseur.

■Reportez-vous au manuel d’utilisation du lecteur DVD.

RGB(PC)

DIO

B/DVI)

AUDIO

VIDEO

S-VIDEO

REMOTE

CONTROL IN

/MONO

COMPONENT IN

VIDEO

AUDIO

AV IN 1

Y L RPBPR

1 2

CONFIGURATION DE LA SOURCE AUXILIAIRE

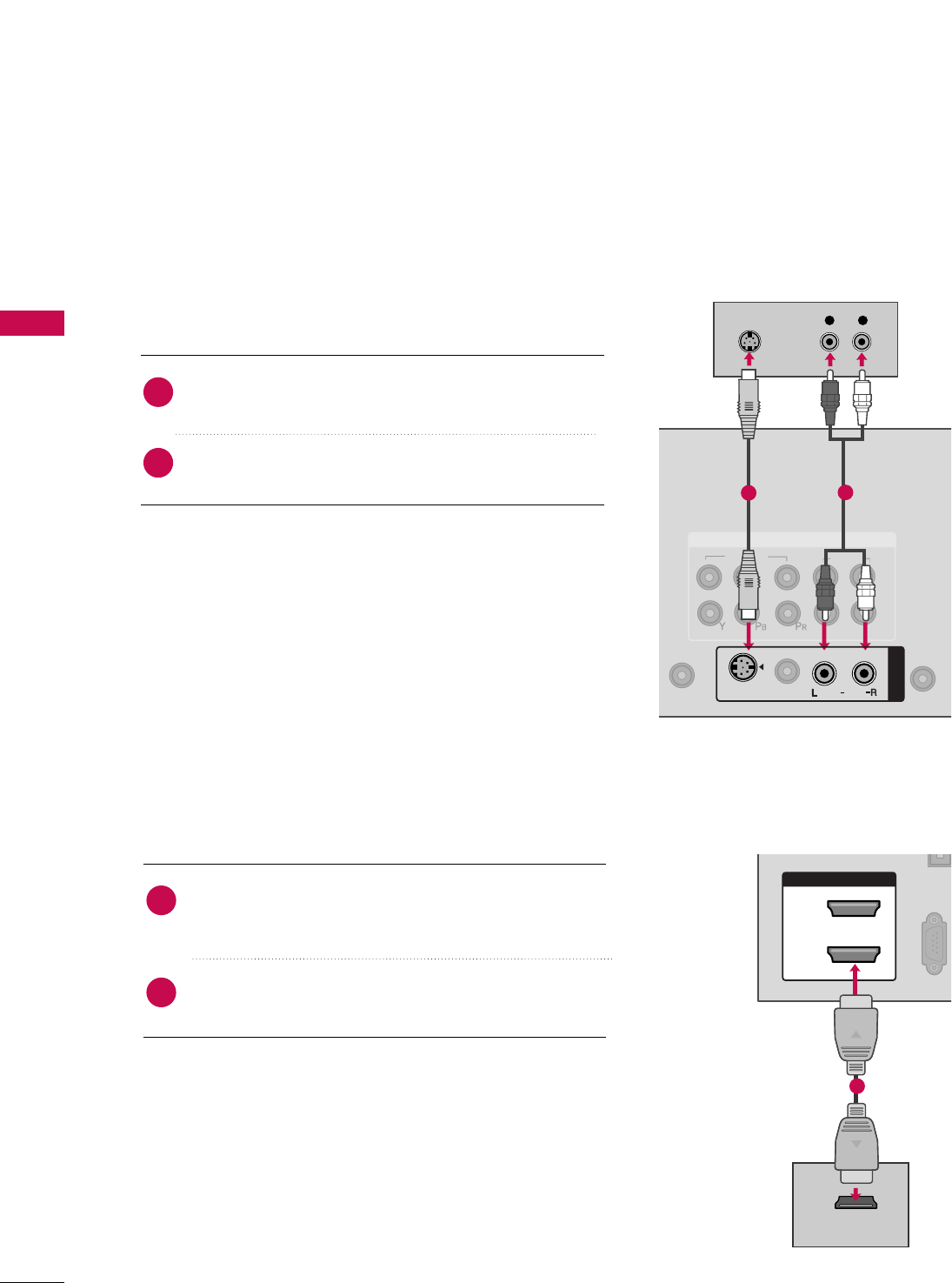

Connexion S-Video

Connexion HDMI

Reliez la sortie HDMI due DVD aux prises HHDDMMII//DDVVII

IINN 11, 22, 33 ou 44 (Seulement 42/50PQ60,

50/60PS60, 50/60PS60C) de l’appareil.

Un branchement audio séparé n’est pas nécessaire.

L'interface HDMI prend en charge l'audio et le vidéo.

1. Comment brancher

2. Comment l’utiliser

■Sélectionnez la source d’entrée HHDDMMII11, 22, 33ou 44

(Seulement 42/50PQ60, 50/60PS60, 50/60PS60C) sur

le téléviseur à l’aide de la touche IINNPPUUTTde la télécom-

mande.

■Reportez-vous au manuel d’utilisation du lecteur DVD.

VIDEO

AUDIO

RGB(PC)

REMOTE

CONTROL IN

COMPONENT IN

L R

S-VIDEO

AUDIO

AV IN 1

S-VIDEO

/MONO

VIDEO

HDMI/DVI IN

(CONTROL & SERVICE)

HDMI-DVD OUTPUT

Reliez la sortie S-VIDEO du DVD à la prise d’en-

trée SS--VVIIDDEEOOde l’appareil.

Reliez les sorties audio du DVD aux prises d’entrée

AAUUDDIIOOde l’appareil.

1. Comment brancher

2. How to use

■Allumez votre lecteur et insérez un DVD.

■Sélectionnez la source d’entrée VViiddééoo11sur le téléviseur à

l’aide de la touche IINNPPUUTTde la télécommande.

■Reportez-vous au manuel d’utilisation du lecteur DVD.

CONFIGURATION DE LA SOURCE AUXILIAIRE

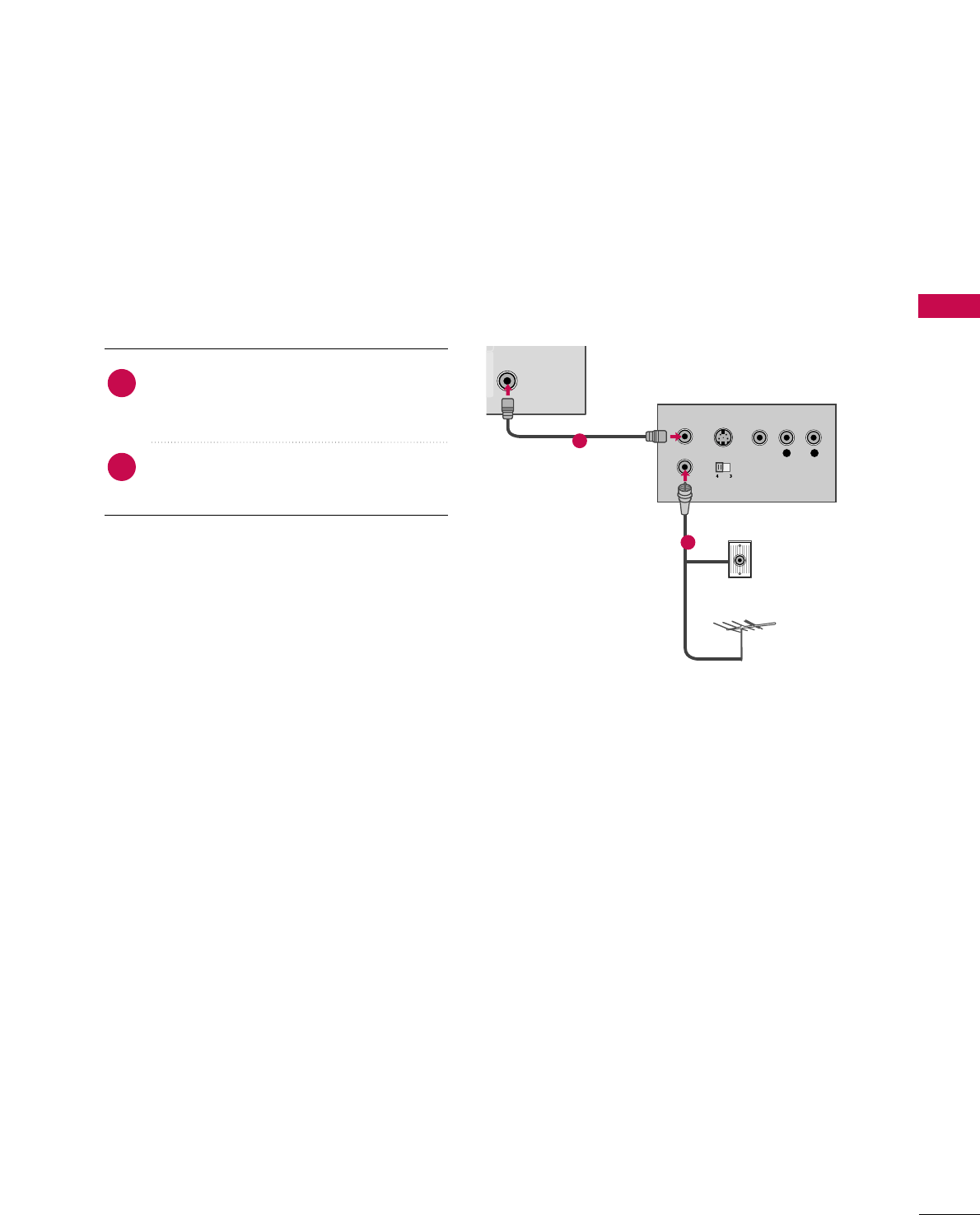

RÉGLAGE MAGNÉTOSCOPE

Branchement de l'antenne

AV IN 1

ANTENNA/

CABLE IN

L R

S-VIDEO VIDEO

OUTPUT

SWITCH

ANT IN

ANT OUT

Prise Murale

Antenne

Reliez la sortie antenne RF du magnéto-

scope à la prise AANNTTEENNNNAA//CCAABBLLEE IINN

de l’appareil.

Branchez le câble de l’antenne à la prise

antenne RF du magnétoscope.

1. Comment brancher

2. Comment l’utiliser

■Réglez l’interrupteur de sortie du magnétoscope

sur 3 ou 4 puis réglez la télévision sur le même

canal.

■Insérez une cassette vidéo dans le magnétoscope

et appuyez sur la touche PLAY.

(Reportez-vous au manuel de l’utilisateur du mag-

nétoscope).

CONFIGURATION DE LA SOURCE AUXILIAIRE

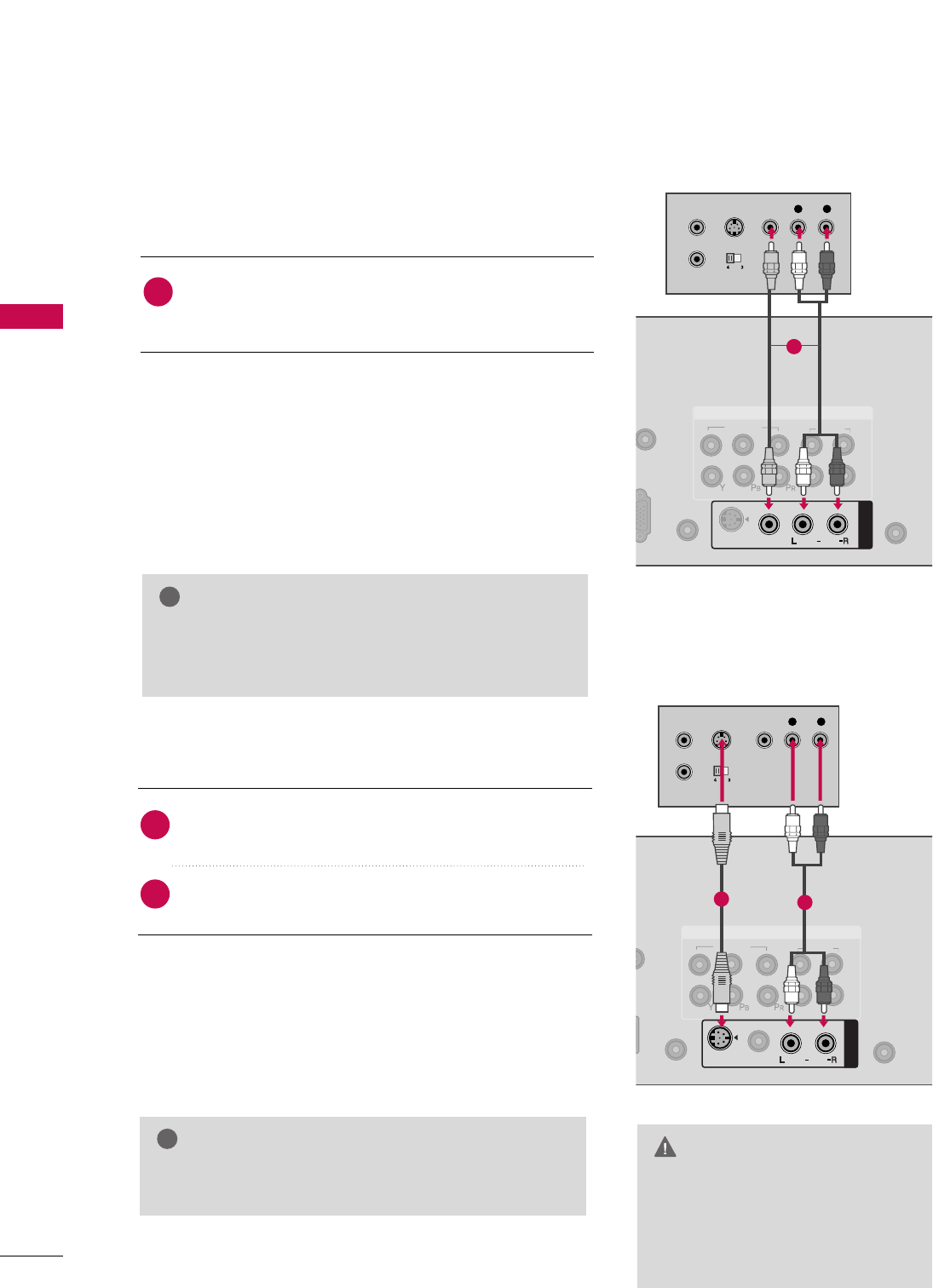

Connexion composite (RCA)

Reliez les prises AAUUDDIIOO/VVIIDDEEOOdu téléviseur et du

magnétoscope. Respectez les couleurs (Vidéo = jaune,

Audio Gauche = blanc et Audio Droit = rouge)

1. Comment brancher

2. Comment l’utiliser

■Insérez une cassette vidéo dans le magnétoscope et appuyez

sur la touche PLAY. (Reportez-vous au manuel de l’utilisateur

du magnétoscope).

■Sélectionnez la source d’entrée VViiddééoo11sur le téléviseur à

l’aide de la touche IINNPPUUTTde la télécommande.

■Si la composante est branchée à l’entrée AAVV IINN 22, sélec-

tionnez la source d’entrée VViiddééoo22sur le téléviseur.

2. Comment l’utiliser

■Insérez une cassette vidéo dans le magnétoscope et

appuyez sur la touche PLAY. (Reportez-vous au manuel de

l’utilisateur du magnétoscope).

■Sélectionnez la source d’entrée VViiddééoo11sur le téléviseur à

l’aide de la touche IINNPPUUTTde la télécommande.

GGSi votre magnétoscope n’est pas stéréo, reliez le

câble audio entre le magnétoscope et la prise

AAUUDDIIOO LL//MMOONNOOde l’appareil.

REMARQUE

VIDEO

AUDIO

RGB IN (PC)

UDIO IN

GB/DVI)

REMOTE

CONTROL IN

ANTE

CAB

S-VIDEO

COMPONENT IN

AUDIO

AV IN 1

VIDEO

/MONO

L R

S-VIDEO VIDEO

OUTPUT

SWITCH

ANT IN

ANT OUT

Connexion S-Video

Reliez la sortie S-VIDEO du magnétoscope à la

prise d’entrée SS--VVIIDDEEOO de l’appareil.

Reliez les sorties audio du magnétoscope aux prises

d’entrée AAUUDDIIOOde l’appareil.

1. Comment brancher

VIDEO

AUDIO

RGB IN (PC)

O IN

/DVI)

REMOTE

CONTROL IN

ANTENN

CABLE

COMPONENT IN

AUDIO

AV IN 1

S-VIDEO

/MONO

VIDEO

L R

S-VIDEO VIDEO

OUTPUT

SWITCH

ANT IN

ANT OUT

GGNe pas brancher aux deux prises

Vidéo et S-Vidéo en même

temps. Si vous branchez à la fois

les câbles Vidéo et S-vidéo, seul

le système S-Vidéo fonctionnera.

ATTENTION

GGLe mode S-Video offre un signal de qualité supérieure

au mode composite. Utilisez-le s’il est offert.

REMARQUE

CONFIGURATION DE LA SOURCE AUXILIAIRE

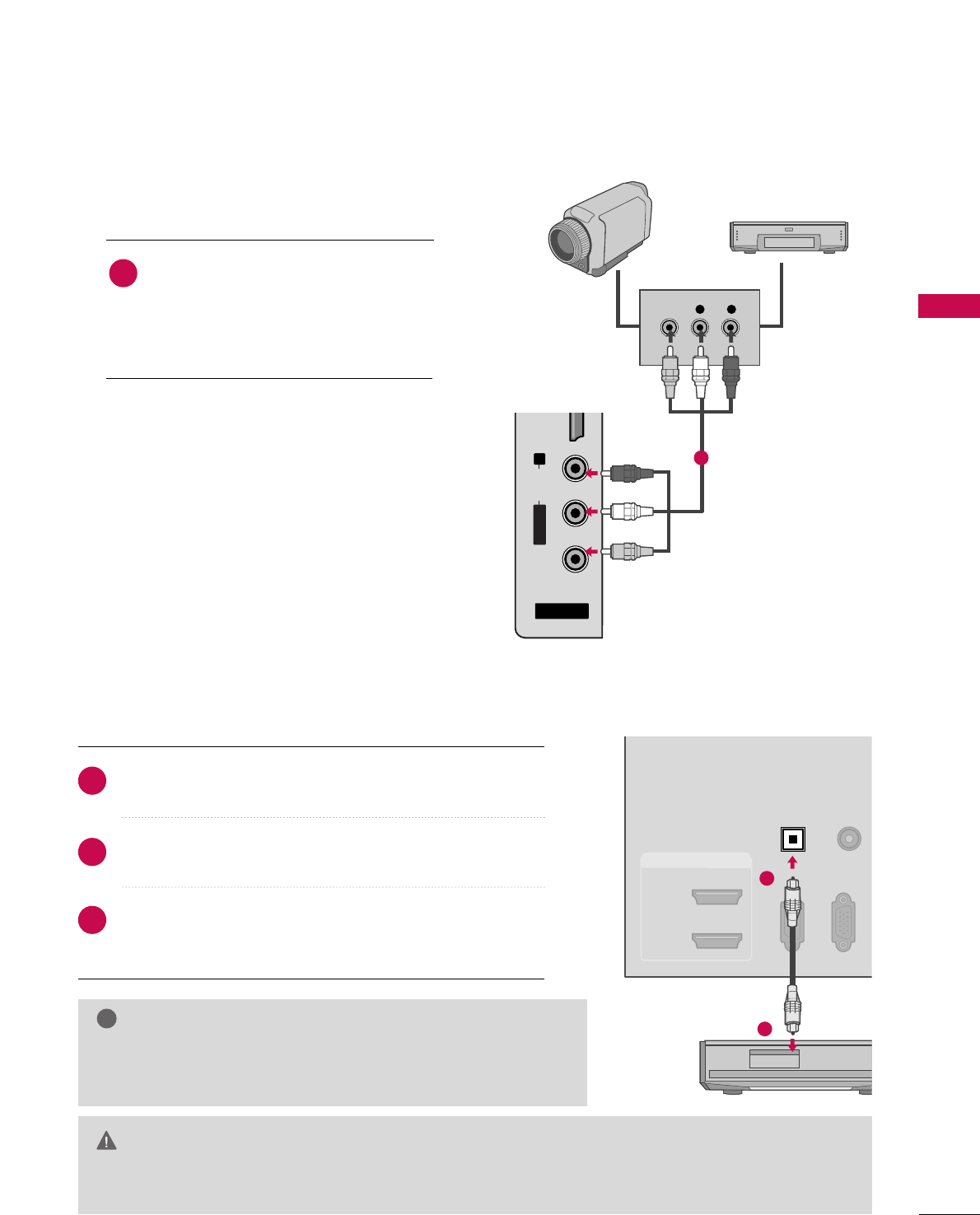

RÉGLAGE SOURCE A/V EXTERNE

CONNEXION DE SORTIE AUDIO

L R

VIDEO

AV IN 2

L/MONO

AUDIO

VIDEO

USB IN

HDMI IN 3

Caméscope numérique

Console de jeux vidéo

Reliez les prises AAUUDDIIOO/VVIIDDEEOOdu

téléviseur et de l’appareil externe.

Respectez les couleurs

(Vidéo = jaune, Audio Gauche = blanc, et

Audio Droit = rouge)

1. Comment brancher

2. Comment l’utiliser

■Sélectionnez la source d’entrée VViiddééoo22sur le

téléviseur à l’aide de la touche IINNPPUUTTde la

télécommande.

■Si la composante est branchée à l’entrée AAVV IINN 11

sélectionnez la source d’entrée VViiddééoo11sur le

téléviseur.

■Faites fonctionner l’appareil externe.

RGB(PC)

RS-232C IN

(CONTROL & SERVICE)

OPTICAL

DIGITAL

AUDIO OUT

AUDIO

(RGB/DVI)

HDMI/DVI IN

GGLorsque vous branchez équipements audios externes comme des

amplificateurs ou des haut-parleurs, vous pouvez désactiver les

haut-parleurs du téléviseur à partir du menu. (GGpp..7766)

REMARQUE

GGNe pas regarder à l’intérieur du port de sortie optique. Regarder un rayon laser peut endommager vos yeux.

GGLa fonction ACP (Audio Copy Protection) peut bloquer la sortie audio numérique.

ATTENTION

Branchez l’une des extrémités du câble optique au port

OOPPTTIICCAALL de la DDIIGGIITTAALL AAUUDDIIOO OOUUTT du téléviseur..

Branchez l’autre extrémité dans l’entrée audio numérique

(optique) de l’équipement audio.

Réglez «Option Haut-parleurs internes – Arrêt» dans le

menu AUDIO. (GGpp..7766). Consultez le manuel d’utilisation de

l’équipement audio externe.

1. Comment brancher

Relier le son du téléviseur vers de l’équipement audio externe par le biais de la prise optique.

LG Electronics USA 60PS70UG PLASMA TV/MONITOR User Manual SAC33575901 Edit1 en

LG Electronics USA PLASMA TV/MONITOR SAC33575901 Edit1 en

Contents

User manual 2 of 5

Navigation menu

Namespaces

Views

Navigation
