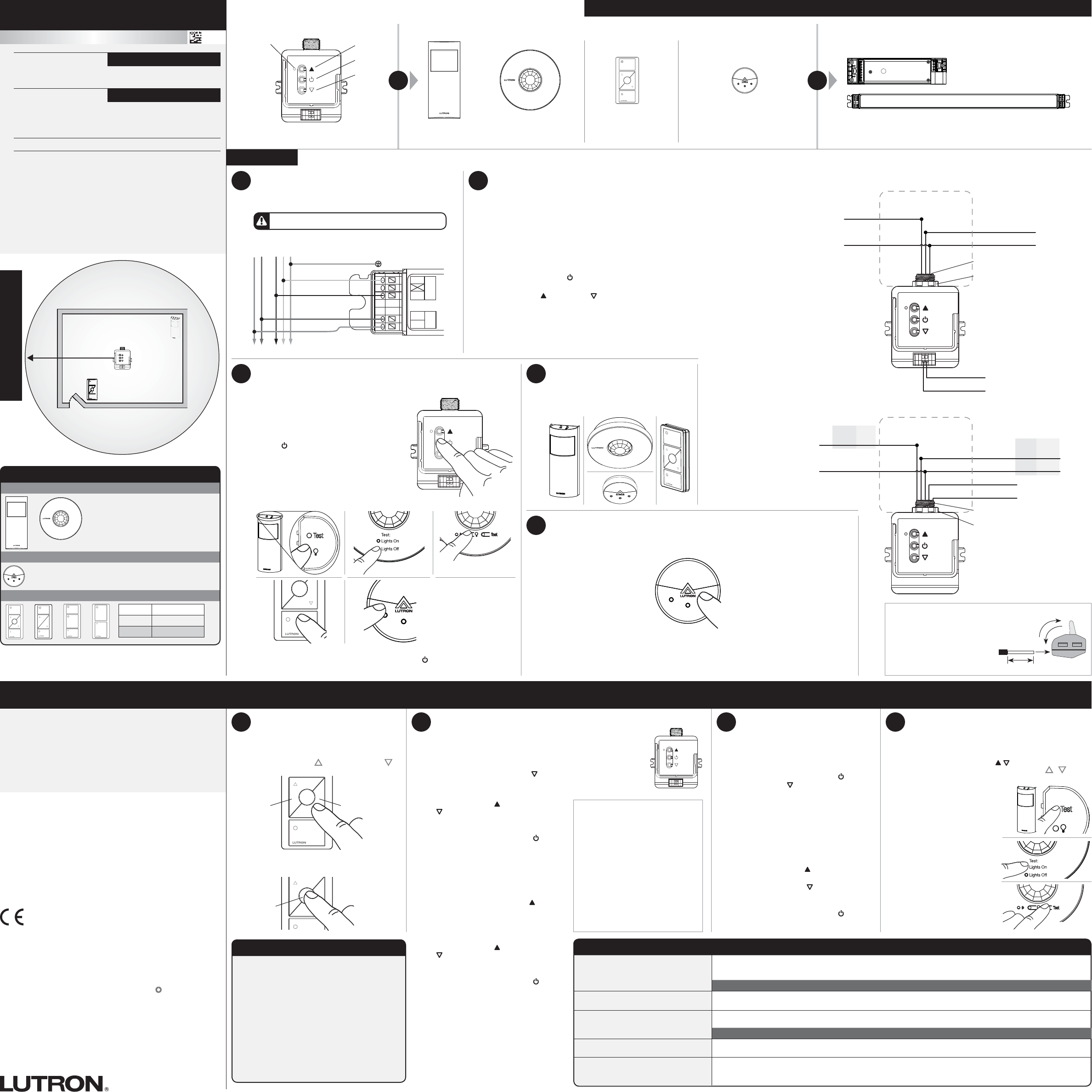

Technical Assistance | 1.800.523.9466 USA, Canada, and the Caribbean | +44.(0)20.7702.0657 Europe | +1.610.282.3800 Others | www.lutron.com
041427
Rev. A
11/2013
Part of the Energi TriPak® Family
PowPak® | Installation
Dimming Module with 0 – 10 V
Test
Link Cal. +
For each system, ensure that you have:
One PowPak® Dimming Module At least one Wireless Transmitter At least one 0 – 10 V Fluorescent Ballast or LED Driver
Required Components
Radio Powr SavrTM Occupancy/Vacancy Sensor
(6 maximum) Radio Powr SavrTM Daylight Sensor
(1 maximum)
Pico® Wireless Control
(9 maximum) 60 mA maximum for the control lines. Switches up to 5 A total. May be
pre-installed in light fixture.
PowPak® Dimming Module with 0 – 10 V
(1 maximum)
Raise
Toggle
Lower
Load Status LED Consult third-party 0 – 10 V fixtures installation guide for fixture-specific wiring.
Start Here
+
Occupancy Sensors
Daylight Sensor
Wireless Controls
Occupied: All lights 100%.
Unoccupied: All lights off.
Test
Link Cal.
All lights dim in response to daylight.
On All lights 100%
Favorite All lights 50%
Off All lights off
Default Functionality
Reset Factory Defaults
Note: In some instances, it may be necessary
to reset the PowPak® Dimming Module and
connected devices back to factory default
settings. Before beginning, make sure that all
devices are connected and powered.
A
Triple-tap any button on the PowPak® Dimming
Module and hold until the LED begins to flash
slowly; release button.
B
Within 3 seconds of the start of flashing,
triple-tap the same button again and the LEDs
will flash rapidly indicating that the unit has been
reset to factory defaults.
Note: Any associations or programming
previously set up with the PowPak® will be
erased and will need to be re-programmed.
2Install PowPak® Dimming Module
Suggested Installation Location: Center of room to ensure
proper RF coverage of area.
A
PowPak® Dimming Module can be installed in a junction box
or marshalling box using the conduit nut (provided) or with
mounting screws (not provided). Please consult local and
national electric codes for proper installation.
If installing unit inside a junction box,
please see Application Note #423 at
http://www.lutron.com/TechnicalDocumentLibrary/048423.pdf
B
Once installed, energize the PowPak® Dimming Module.
C
Use the Toggle button “ ” to toggle between high-end and
OFF to verify ballast wiring.
D
Use the Raise “ ” and Lower “ ” buttons to verify control
wiring.
ALL PROGRAMMING IS OPTIONAL
Programming is not required for default functionality
• Set a favorite light level
• Set high-end and low-end trim for all fixtures
• Set occupancy levels
• Set minimum light level for all fixtures
Please consult individual component installation and
programming guides for more details.
8Set Minimum Light Level
Certain applications (e.g., hallways), may
require that the lights never turn off. For
these areas, activate Minimum Light Level
mode.
A
Enter minimum light level adjustment mode:
Press and hold Toggle button “ ” and
Lower button “ ” for 12 seconds. Lights
will flash high-low-high and LED will begin
flashing.
If lights stop flashing and go to high-end,
the minimum light level is set to OFF
(default).
If lights stop flashing and go to low-end,
the minimum light level is ON and set to
low-end.
B
Change the minimum light level:
Press Raise button “ ” to set minimum
light level to low-end.
Press Lower button “ ” to set minimum
light level to OFF.
C
Save the minimum light level:
Press and hold Toggle button “ ” for
6seconds. LED will quickly flash to indicate
that new level has been saved.
7Set Low-End and High-End Trim
For best results, minimize the amount of sunlight entering the
room before performing the following procedures.
Low-End Trim
A
Enter low-end trim adjustment mode:
Press and hold Lower button “ ” for 12 seconds.
Lights will flash high-low-high and LED will begin flashing.
B
Adjust the low-end trim:
Use Raise button “ ” and Lower button
“ ” to adjust and set the lights to the
desired low-end (1to 45%).
C
Save the low-end trim:
Press and hold Toggle button “ ” for
6seconds to save setting.
LED will begin flashing and then turn
solid to indicate new level has been
saved.
High-End Trim
D
Enter high-end trim adjustment mode:
Press and hold Raise button “ ” for
12seconds.
Lights will flash high-low-high and LED
will flash.
E
Adjust the high-end trim:
Use Raise button “ ” and Lower button
“” to adjust and set the lights to the
desired high-end (55to 100%).
F
Save the high-end trim:
Press and hold Toggle button “ ” for
6seconds to save setting.
LED will begin flashing and then turn
solid to indicate new level has been
saved.
PowPak® | Programming
English
All Wireless
Transmitters
must be
installed within
30 ft (9 m) of the
PowPak® Dimming Module.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299 U.S.A.
0 – 10 V Control: 10 V- 60 mA
Important Notes: Please read before installing.
For installation by a qualified electrician in accordance with all
local and national electrical codes.
• Note: Use copper conductors only.
•Check to see that the device type and rating is suitable for the
application.
• DO NOT install if product has any visible damage.
•If moisture or condensation is evident, allow the product to dry
completely before installation.
•Operate between 0 °C and 40 °C, ambient.
•0% to 90% humidity, non-condensing.
•For indoor use only.
120 – 277 V~ 50 / 60 Hz 5 A
LMJ-5T-DV-B
ULMJ-5T-DV-B UL
2043 Plenum Rated
220 – 240 V~ 50 / 60 Hz 5 A
LMK-5T-DV-B
LMN-5T-DV-B
LMQ-5T-DV-B
LMM-5T-DV-B
Radio Powr SavrTM
Occupancy Sensor
Pico®
Wireless Control
PowPak®
Dimming
Module
30 ft (9 m) max
39 ft (12 m)
33 ft (10 m)
PowPak® Dimming Module
Install in center of room
to maximize RF coverage.
Mount, Wire, and Install 0 – 10 V
Devices and Lighting Fixtures
Consult third-party device installation guide
A
Connect mains wiring (switched hot, neutral) to each fixture.
B
Connect 0 – 10 V control (+ and – ) to each fixture.
1
+
–
NEU
HOT
Class 2
MAINS
Fixture Earth
Green/Yellow
To additional 0 – 10 V fixtures
Neutral
Switched Hot/Live
Violet
Gray
+
–
Sample ballast shown
Wiring for Model Numbers:
RMK-5T-DV-B 220 – 240 V~
RMN-5T-DV-B 220 – 240 V~
Wiring for Model Numbers:
LMJ-5T-DV-B 120 – 277 V~
ULMJ-5T-DV-B 120 – 277 V~
LMQ-5T-DV-B 220 – 240 V~
LMM-5T-DV-B 220 – 240 V~
Switched Hot (Red)
–
Hot (Black)
To Fixtures
0 – 10 V to Fixtures*
Neutral (White)
+
Neutral
Junction Box
1/2 in (21 mm) Knockout Opening
Conduit Nut
* Use 18 to 16 AWG (0.75 to 1.5mm2) solid wire only
3Associate Wireless Transmitters to PowPak®
Dimming Module
Before beginning this step, make sure that
there are no other PowPak® modules being set
up within the same building. It is possible that
wireless transmitters from other systems can
be incorrectly associated to this module.
A
On PowPak® Dimming Module, hold Toggle
button “ ” for 6 seconds until lights flash.
The Load Status LED will begin flashing twice
per second.
B
Hold the indicated button on each transmitter
for 6seconds. Lights will flash to show that
wireless transmitters have been associated.
C
On PowPak® Dimming Module, hold Toggle button “ ” for 6 seconds to save
association. Lights will flash and LED will quickly blink for 2seconds.
4Install Wireless
Transmitters
Note: Please consult individual component
installation guides for information.
Test
Link
Daylight Override
Pressing the raise button on an
associated Pico® Wireless Control will
temporarily override daylighting.
Daylight Re-Enable
Daylighting will be re-enabled when
one of the following occurs:
• Two hours have passed since the
override.*
• ON, OFF, or Favorite button has been
pressed on a Pico®Wireless Control.
• All associated Occupancy Sensors
have reported unoccupied.
* Each time a daylighting override
occurs, the two-hour timer is reset.
5
A
Set lights in room to desired light level.
B
Press and hold “Cal.” for
6seconds.
C
Exit room for 5 minutes to
complete calibration.
Note: When calibration has
completed, all lights will flash
and begin daylighting.
Multiple Daylight Rows
(OPTIONAL)
For every row of daylighting a separate PowPak®
Dimming Module must be used. For detailed setup
refer to the tuning section of the Radio Powr SavrTM
Daylight Sensor installation guide.
• Select the PowPak® Dimming Module that you want
to adjust by pressing the toggle button.
Calibrate Daylight Sensor
Daylight Sensor will control all wired fixtures equally.
Test
Link Cal.
Wiring a Lever-Operated Connector (RMK-)
When wiring lever-operated
connectors (5supplied), use
14to 12 AWG (2.5to 4.0mm2)
diameter solid or stranded
copper wire. For Model Number
RMN-5T-DV-B, use twist-on wire
connectors (3supplied). 10 mm
1
2
3
9Set Occupancy Light Levels
Note: Unoccupied light level is always the minimum light
level and cannot be adjusted.
A
Set desired occupancy light levels:
Use Raise/Lower buttons “ / ” on the PowPak®
Dimming Module or Raise/Lower buttons “ / ” on all
associated Pico® Wireless Controls.
B
Save occupancy light levels:
Press and hold Test button for
6 seconds on any associated
Radio Powr SavrTM Occupancy
Sensor without a Lights On
button. Release when Sensor
lens starts to flash.
Or, press and hold Lights
On button for 6 seconds on
any associated Radio Powr
SavrTM Occupancy Sensor.
Release when Sensor lens
starts to flash.
Notes
Depending on the fixture
manufacturer or load, low-end
and high-end trim may need to be
adjusted.
• Trim low-end to ensure a stable
light level because some loads will
flicker or drop out if trimmed too
low.
• Be sure that you can turn on the
lights to the low-end trim level
without any abnormal operation.
• The factory default high-end trim
will normally be sufficient for most
applications. Trim as desired.
6Set a Favorite Light Level
For Pico® Wireless Controls with a Favorite
Button.
A
Adjust lights to desired level:
Use Raise button “ ” or Lower button “ ”
on Pico® Wireless Control.
B
Save favorite level:
Press and hold Favorite button for 6seconds.
Raise Lower
Favorite
Troubleshooting www.lutron.com
Ballasts cannot be controlled locally from
PowPak® Dimming Module. • Ensure that the breaker(s) to the PowPak® Dimming Module are energized.
• Ensure that the PowPak® Dimming Module switched hot lead is wired to the ballast(s).
• Ensure that the PowPak® Dimming Module 0 –10 V control lines are wired to the ballast(s).
Reset to factory defaults.
Lights do not dim as expected. • Ensure that 0 –10 V control lines are wired properly.
• Ensure that fixture does not require an inverted signal (10 – 0 V control).
Lights do not respond to Wireless
Transmitter(s). • Ensure that the breaker(s) to the PowPak® Dimming Module and ballasts are energized.
• Ensure that Wireless Transmitters are associated to the PowPak® Dimming Module.
Reset to factory defaults.
Lights are unstable at low-end or flash/
flicker at turn-on or turn-off. • Adjust low-end trim.
Wireless Transmitter(s) cannot be
associated to PowPak® Dimming
Module.
• The maximum number of Wireless Transmitters have been associated to the PowPak® Dimming Module. To
remove a previously set up Wireless Transmitter, tap a Wireless Transmitter button three times; on the third tap hold
for three seconds and then tap three more times.
Test
Link
0 – 10 V to Fixtures
– (Gray)
+ (Violet)
Neutral
Junction Box
21 mm Knockout Opening
Conduit Nut
RMK- RMN-
Switched Line (Black) (Yellow)
Neutral (Blue) (Black) To Fixtures
RMK- RMN-
Line (Brown) (Red)
WARNING! Shock Hazard. May result in serious injury or death.
Turn off power at circuit breaker before installing the unit.
FCC Information (LMJ- and ULMJ- only)
This device complies with part 15 of the FCC Rules and Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two conditions: (1) This device
may not cause interference, and (2) this device must accept any interference, including
interference that may cause undesired operation. Modifications not expressly approved by
Lutron Electronics Co., Inc. could void the user’s authority to operate this equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• Re-orient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
Lutron Electronics hereby declares that RMK-5T-DV-B is in compliance with the
essential requirements and other relevant provisions of Directive 1999/5/EC. A
copy of the DoC can be obtained by writing to Lutron Electronics Co., Inc. 7200
Suter Road, Coopersburg, PA 18036 USA
Warranty: For warranty information, please see
the Warranty enclosed with the product, or visit
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Although every attempt is made to ensure that catalogue information is
accurate and up-to-date, please check with Lutron EA before specifying or
purchasing this equipment to confirm availability, exact specifications, and
suitability for your application.
Lutron, Pico, PowPak, Energi TriPak, Clear Connect, and are registered
trademarks and Radio Powr Savr is a trademark of Lutron Electronics Co., Inc.
©2013 Lutron Electronics Co., Inc.
Technical Assistance:
U.S.A. / Canada: 1.800.523.9466
United Kingdom: 0800.282.107
Europe: +44.(0)20.7680.4481
Mexico: +1.888.235.2910
China: 800.901.849
Central / S. America: +1.610.282.6701
Other Countries: +1.610.282.3800
Assistance technique | 1.800.523.9466 É-U, Canada, et les Caraïbes | +44.(0)20.7702.0657 Europe | +1.610.282.3800 Autres | www.lutron.com
041427
Rév. A
11/2013

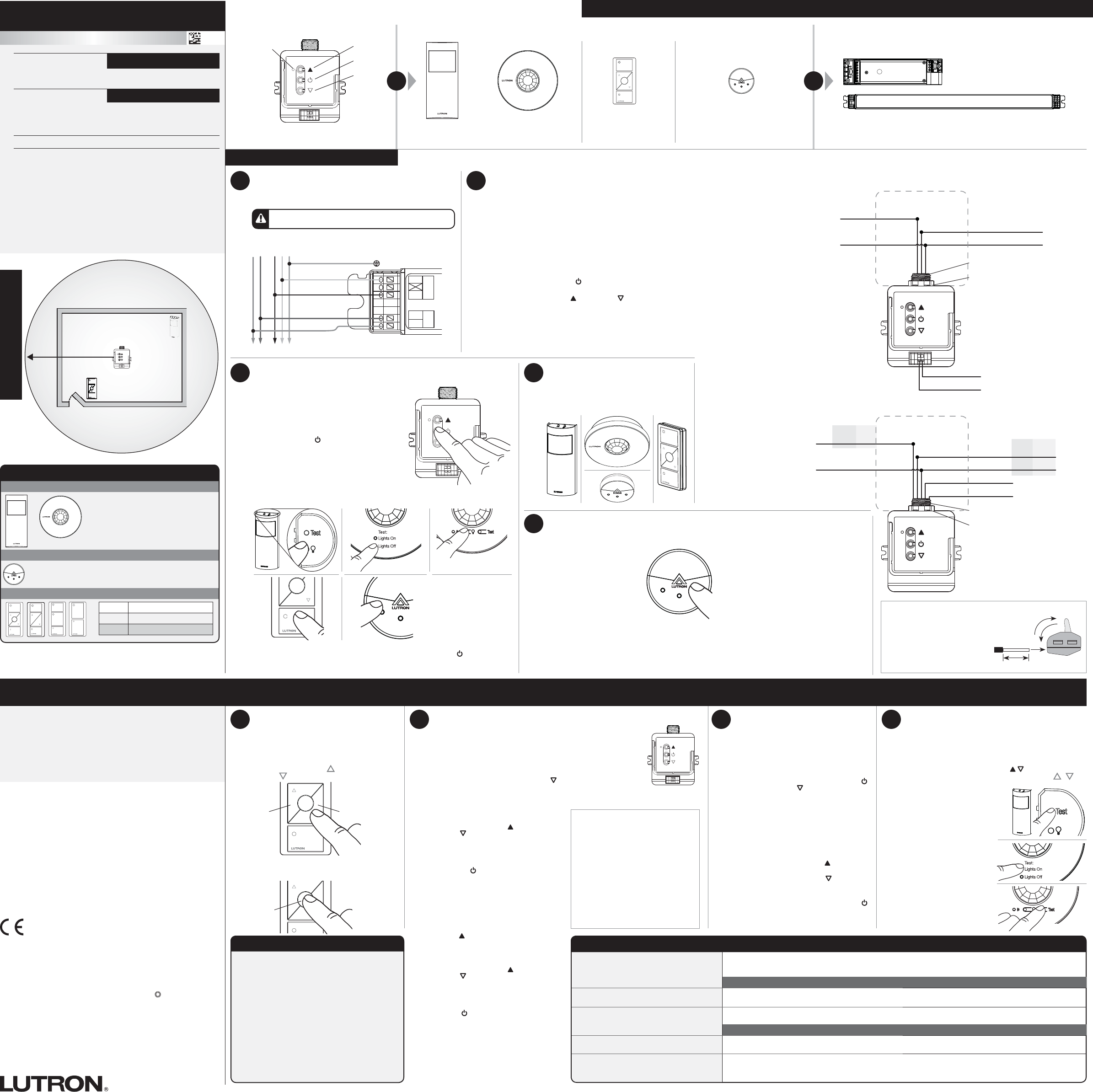

Appartient à la famille Energi TriPak®
PowPak® | Installation
Module de gradation de 0 – 10 V
Test
Link Cal. +
Pour chaque système, assurez-vous d’avoir:
Un module de gradation PowPak®Au moins un transmetteur sans fil Au moins un ballast fluorescent ou un pilote de LED de 0 – 10 V
Composants requis
Détecteur d'occupation/inoccupation
Radio Powr SavrTM (6 maximum) Détecteur de lumière du jour
Radio Powr SavrTM (1 maximum)
Commande sans fil
Pico® (9 maximum)
60 mA maximum pour les lignes de commande. Commute jusqu’à 5 A au
total. Peut être préinstallé dans une applique.
Module de gradation PowPak® de 0 – 10 V
(1 maximum)
Monter
Alterner
Baisser
LED de l’état
de la charge Consultez le guide d’installation des appliques tierces de 0 – 10 V pour le câblage
spécifique aux appliques.
Commencez ici
+
Détecteurs d'occupation
Détecteur de lumière du jour
Commandes sans fil
Occupé : Toutes les lumières à 100 %.
Inoccupé : Toutes les lumières éteintes
Test
Link Cal.
Les lumières se tamisent en réaction à la lumière du jour.
Marche Toutes les lumières à 100 %
Favoris Toutes les lumières à 50 %
Arrêt Toutes les lumières éteintes
Fonctionnalité par défaut
Restaurer les réglages d'usine
Remarque : Dans certains cas, il peut être nécessaire
de réinitialiser le module de PowPak® et les appareils
raccordés à leurs réglages d’usine par défaut. Avant de
démarrer, vérifiez que tous les appareils sont raccordés
et alimentés.
A
Appuyez trois fois sur n’importe quel bouton du
module de gradation PowPak® et maintenez-le
enfoncé jusqu’à ce que la LED commence à clignoter
doucement; relâchez le bouton.
B
Après 3 secondes de clignotement, relâchez le même
bouton et rappuyez dessus trois fois ; la LED clignotera
rapidement, indiquant que les réglages d’usine de
l’unité ont été restaurés.
Remarque : Toute association ou programmation
précédente du PowPak® sera perdue et devra être
reprogrammée.
2Installez le module de
gradation PowPak®
Emplacement recommandé pour l'installation : Au centre de la
pièce pour assurer une bonne couverture RF de l’espace.
A
Un module de gradation
PowPak® peut être installé dans un boîtier
de raccordement ou un boîtier de regroupement en utilisant l’écrou de
conduit (fourni) ou des vis de montage (non fournies). Veuillez consulter
les codes électriques locaux et nationaux pour une installation correcte.
Si vous installez l’unité dans un boîtier de raccordement,
veuillez consulter la note d’application #423 sur
http://www.lutron.com/TechnicalDocumentLibrary/048423.pdf
B
Une fois installé, alimentez le module de gradation PowPak®.
C
Utilisez le bouton de Alterner « » pour alterner entre le réglage haut et
l’ARRÊT afin de vérifier le câblage du ballast.
D
Utilisez les boutons Monter « » et Baisser « » pour vérifier le
câblage de commande.
TOUTE PROGRAMMATION EST OPTIONNELLE
Le fonctionnement par défaut ne nécessite aucune programmation
• Régler un niveau de lumière favori
• Régler les seuils hauts et bas de toutes les appliques
• Régler les niveaux d’occupation
• Régler le niveau d’éclairage minimal pour toutes les appliques
Veuillez consulter les guides d’installation et de programmation des
composants individuels pour plus de détails.
Régler le niveau
d’éclairage minimal
Certaines applications (ex.: les couloirs) peuvent
nécessiter que les lumières ne s’éteignent jamais.
Pour ces zones, activez le mode de niveau
d’éclairage minimal.
A
Activer le mode de niveau d’éclairage minimal :
Appuyez et maintenez le bouton de Alterner « »
et le bouton Baisser « » enfoncés pendant 12
secondes. Les lumières clignoteront à leur niveau
haut-bas-haut et la LED commencera à clignoter.
Si les lumières s’arrêtent de clignoter et restent
à leur niveau de seuil haut, le niveau d’éclairage
minimal est DÉSACTIVÉ (par défaut).
Si les lumières s’arrêtent de clignoter et restent
à leur niveau de seuil bas, le niveau d’éclairage
minimal est ACTIVÉ et réglé au niveau de seuil bas.
B
Changer le niveau d’éclairage minimal :
Appuyez sur le bouton Monter « » pour régler le
niveau d’éclairage minimal au niveau de seuil bas.
Appuyez sur le bouton Baisser « » pour
DÉSACTIVER le niveau d’éclairage minimal.
C
Enregistrer le niveau d’éclairage minimal :
Appuyez et maintenez le bouton de Alterner « »
enfoncé pendant 6secondes. La LED clignotera
rapidement pour indiquer que le nouveau niveau a
été enregistré.
7Ajuster le réglage du seuil bas et
le réglage du seuil haut
Pour de meilleurs résultats, minimisez la quantité de lumière du soleil
pénétrant dans la pièce avant de réaliser les procédures suivantes.
Réglage du seuil bas
A
Activer le mode d’ajustement du réglage du seuil bas :
Appuyez et maintenez le bouton Baisser « »
enfoncé pendant 12 secondes.
Les lumières clignoteront à leur niveau
haut-bas-haut et la LED commencera à
clignoter.
B
Ajuster le réglage du seuil bas :
Utilisez le bouton Monter « » et le bouton
Baisser « » pour régler les lumières au
niveau de réglage du seuil bas souhaité
(de 1à 45 %).
C
Enregistrer le réglage du seuil bas :
Appuyez et maintenez le bouton
de Alterner « » enfoncé pendant
6secondes pour enregistrer le réglage.
La LED commencera à clignoter puis restera
allumée pour indiquer que le nouveau niveau a
été enregistré.
Réglage du seuil haut
D
Activer le mode de réglage du seuil haut :
Appuyez et maintenez le bouton
Monter « » pendant 12 secondes.
Les lumières clignoteront à leur niveau
haut-bas-haut et la LED clignotera.
E
Ajuster le réglage du seuil haut :
Utilisez le bouton Monter « » et le bouton
Baisser « » pour régler les lumières au
réglage du seuil haut souhaité
(de 55à 100 %).
F
Enregistrer le réglage du seuil haut :
Appuyez et maintenez le bouton de
Alterner « » enfoncé pendant 6secondes
pour enregistrer le réglage.
La LED commencera à clignoter puis restera
allumée pour indiquer que le nouveau niveau a
été enregistré.
PowPak® | Programmation
Français
Tous les
transmetteurs
sans fil doivent être
installés à moins de
9 m (30 pi) du module de
gradation PowPak®.
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, États-Unis
Commande de 0 – 10 V : 10 V- 60 mA
Remarques importantes : Veuillez lire avant l'installation.
À faire installer par un électricien qualifié conformément à tous codes
électriques locaux et nationaux.
• Remarque: N'utilisez que des conducteurs en cuivre.
• Veillez à ce que le type d'appareil et sa caractéristique nominale
conviennent à l'application.
• Ne l'installez PAS si le produit présente des dommages visibles.
• Si de l'humidité ou de la condensation est apparente, laissez le produit
sécher avant son installation.
• Fonctionne de 0 °C à 40 °C, température ambiante.
• 0 % à 90 % d’humidité, sans condensation.
• Utilisation à l'intérieur seulement.
120 – 277 V~ 50 / 60 Hz 5 A
LMJ-5T-DV-B
ULMJ-5T-DV-B
Conformité plénum de la
norme UL 2043
220 – 240 V~ 50 / 60 Hz 5 A
LMK-5T-DV-B
LMN-5T-DV-B
LMQ-5T-DV-B
LMM-5T-DV-B
Détecteur
d'occupation
Radio Powr SavrTM
Commande sans
fil Pico®
Module de
gradation
PowPak®
9 m (30 pi) max
12 m (39 pi)
10 m (33 pi)
Module de gradation PowPak®
À installer au centre de la pièce
pour maximiser la couverture RF.
Monter, câbler et installer les
appareils et luminaires de 0 – 10 V
Consultez le guide d’installation des appareils tiers
A
Raccordez le câblage du secteur (conducteur commuté et neutre) sur
chaque applique.
B
Raccordez la commande de 0 – 10 V (+ et – ) sur chaque applique.
1
+
–
NEU
HOT
Class 2
MAINS
Terre de l’applique
Vert/Jaune
Vers d’autres appliques de 0 – 10 V
Neutre
Conducteur commuté
Violet
Gris
+
–
Exemple de ballast représenté
Câblage selon les
numéros de modèle :
RMK-5T-DV-B 220 – 240 V~
RMN-5T-DV-B 220 – 240 V~
Câblage selon les
numéros de modèle :
LMJ-5T-DV-B 120 – 277 V~
120 – 277 V~
220 – 240 V~
ULMJ-5T-DV-B
LMQ-5T-DV-B
LMM-5T-DV-B 220 – 240 V~
Conducteur commuté (Rouge)
–
Conducteur
(Noir)
Vers les
appliques
0 – 10 V vers les appliques*
Neutre (Blanc)
+
Neutre
Boîtier de raccordement
Entrée à perforer de 21 mm (1/2 po)
Écrou de conduit
* N'utilisez que du fil rigide de 0,75 à 1,5mm2 (18 à 16 AWG)
3Associer les transmetteurs sans fil au module
de gradation PowPak®
Avant d’entamer cette étape, veillez à ce qu’aucun
autre module PowPak® ne soit installé dans le
même bâtiment. Les transmetteurs sans fil d'autres
systèmes peuvent s’associer à ce module de façon
incorrecte.
A
Sur le module de gradation PowPak®, maintenez le
bouton de Alterner « » enfoncé pendant
6 secondes jusqu’à ce que les lumières clignotent.
La LED d’état de la charge commencera à clignoter
deux fois par seconde.
B
Maintenez le bouton indiqué enfoncé sur chaque
transmetteur pendant 6 secondes. Les lumières
clignoteront indiquant que les transmetteurs sans fil
ont été associés.
C
Sur le module de gradation PowPak®, maintenez le bouton de Alterner « » enfoncé
pendant 6 secondes pour enregistrer l’association. Les lumières clignoteront et la LED
clignotera rapidement pendant 2 secondes.
4Installer les transmetteurs
sans fil
Remarque : Veuillez consulter les guides
d’installation des composants individuels pour plus
d’informations.
Test
Link
Dérogation de la réaction à la lumière du jour
Appuyer sur le bouton monter sur une commande
sans fil Pico® associée opérera une dérogation
temporaire de la réaction à la lumière du jour.
Réactivation de réaction à la lumière du jour
La réaction à la lumière du jour sera réactivée
dans l’un des cas suivants:
• Deux heures se sont écoulées depuis la
dérogation.*
• L'un des boutons MARCHE, ARRÊT ou Favoris a
été appuyé sur une commande sans fil Pico®.
• Tous les détecteurs de présence associés
indiquent une inoccupation.
* Chaque fois qu’une dérogation de la lumière du
jour intervient, le minuteur de deux heures est
réinitialisé.
5
A
Réglez les lumières dans la pièce au niveau souhaité.
B
Appuyez et maintenez le bouton
« Cal. » enfoncé pendant 6 secondes.
C
Quittez la pièce pendant 5 minutes
pour effectuer l’étalonnage.
Remarque : Une fois l’étalonnage
effectué, toutes les lumières
clignoteront et commenceront
à réagir à la lumière du jour.
Plusieurs rangées d’appliques réagissant
à la lumière du jour (OPTIONNELLE)
Pour chaque rangée d’appliques réagissant à la lumière du jour, il
convient d'utiliser un module de gradation PowPak® différent. Pour
une configuration détaillée, consultez la section des réglages du
guide d’installation du détecteur de lumière de jour Radio Powr
SavrTM.
• Sélectionnez le module de gradation PowPak® que vous souhaitez
régler en appuyant sur le bouton de alterner.
Étalonner le détecteur de lumière du jour
Le détecteur de lumière du jour commandera toutes les appliques câblées de façon égale.
Test
Link Cal.
Câbler un raccord à levier (RMK-)
Lors du câblage de raccords à levier
(5 fournis), utilisez du fil en cuivre rigide
ou souple de 2,5 à 4,0mm2 (14 à
12 AWG) de diamètre. Pour le modèle
RMN-5T-DV-B, utilisez des capuchons
de connexion (3fournis).
10 mm
1
2
3
Régler les niveaux d’éclairage
en cas d’occupation
Remarque : Le niveau d’éclairage en cas d’inoccupation est
toujours le niveau d’éclairage minimal et ne peut pas être réglé.
A
Régler les niveaux d’éclairage souhaités en cas d’occupation :
Utilisez les boutons Monter/Baisser « / » sur le module de
gradation PowPak® ou les boutons Monter/Baisser « / »
sur toute commande sans fil Pico® associée.
B
Enregistrer les niveaux d’éclairage
en cas d’occupation :
Appuyez et maintenez le bouton
« Test » enfoncé pendant
6 secondes sur tout détecteur
d’occupation Radio Powr SavrTM
associé sans bouton
« Lights On » (Lumières
allumées). Relâchez le bouton
quand la lentille du détecteur
commence à clignoter.
Ou, appuyez et maintenez le
bouton « Lights On » (Lumières
allumées) enfoncé pendant
6 secondes sur tout détecteur
d’occupation Radio Powr SavrTM
associé. Relâchez le bouton
quand la lentille du détecteur
commence à clignoter.
Remarques
Selon le fabricant de l’applique ou de la
charge, il peut être nécessaire d'ajuster
seuil haut et bas.
• Réglez le seuil bas pour assurer un
niveau de lumière stable car certaines
charges peuvent clignoter ou s’éteindre
si le réglage est trop bas.
• Vérifiez que vous pouvez régler les
lumières au niveau du seuil bas sans
fonctionnement anormal.
• Le réglage d’usine du niveau de seuil
haut est normalement suffisant pour la
plupart des applications. Réglez comme
souhaité.
6Définir un niveau de
luminosité favori
Pour les commandes sans fil Pico® avec un bouton
Favoris.
A
Réglez les lumières au niveau souhaité :
Utilisez le bouton Monter « » ou le bouton
Baisser « » sur la commande sans fil Pico®.
B
Enregistrez le niveau favori :
Appuyez et maintenez le bouton Favoris enfoncé
pendant 6 secondes
Monter Baisser
Favoris
Dépannage www.lutron.com
Les ballasts ne peuvent pas être commandés
au niveau local à partir du module de gradation
PowPak®.
• Vérifiez que le(s) disjoncteur(s) du module de gradation PowPak® sont activés.
• Vérifiez que le conducteur commuté du module de gradation PowPak® est raccordé au(x) ballast(s).
• Vérifiez que les lignes de commande de 0 – 10 V du module de gradation PowPak® sont raccordées au(x) ballast(s).
Restaurer les réglages d'usine.
Les lumières ne se tamisent pas comme prévu. • Vérifiez que les lignes de commande de 0 –10 V sont raccordées correctement.
• Vérifiez que l’applique ne nécessite pas un signal inversé (commande de 10 – 0 V).
Les lumières ne répondent pas au(x) transmetteur(s)
sans fil. • Vérifiez que le(s) disjoncteur(s) du module de gradation PowPak® et des ballasts sont activés.
• Vérifiez que les transmetteurs sans fil sont associés au module de gradation PowPak®.
Restaurer les réglages d'usine.
Les lumières sont instables au réglage du seuil bas
ou clignotent/scintillent à l’allumage et à l’extinction. • Ajustez le réglage du seuil bas.
Les transmetteurs sans fil ne peuvent pas être
associés à un module de gradation PowPak®.
• Le nombre maximal de transmetteurs sans fil a été associé au module de gradation PowPak®. Pour supprimer un transmetteur
sans fil réglé précédemment, appuyez sur le bouton du transmetteur sans fil trois fois; la troisième fois, maintenez le bouton
trois secondes puis appuyez de nouveau trois fois.
Test
Link
0 – 10 V vers les appliques
– (Gris)
+ (Violet)
Neutre
Boîtier de raccordement
Entrée à perforer de 21 mm
Écrou de conduit
RMK- RMN-
Ligne commutée (Noir) (Jaune)
Neutre (Bleu) (Noir)
Vers les
appliques
RMK- RMN-
Ligne (Marron) (Rouge)
AVERTISSEMENT!
Risque d'électrocution. Peut causer des blessures
graves ou la mort. Coupez l'alimentation au niveau du disjoncteur
avant d'installer l'unité.
Informations de la FCC (LMJ- et ULMJ- seulement)
Cet appareil est conforme à la partie 15 des règles du FCC et aux normes industrielles
RSS d’exemption de licence du Canada. Le fonctionnement doit suivre les deux conditions
suivantes : (1) Cet appareil ne doit pas provoquer d’interférences, et (2) cet appareil ne doit
accepter aucune interférence, y compris des interférences qui pourraient provoquer un
fonctionnement indésirable. Les modifications qui n’ont pas été expressément approuvées
par Lutron Electronics Co., Inc. peuvent annuler le pouvoir de l’utilisateur d’utiliser cet
équipement.
REMARQUE : Cet équipement a été testé et est conforme aux limites d’un appareil
numérique de Classe B en vertu de la partie 15 des règles du FCC. Ces limites sont
conçues pour fournir une protection raisonnable face aux interférences nuisibles dans une
installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de
fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut
provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune
garantie que des interférences ne surviendront dans une installation particulière. Si cet
équipement provoque des interférences nuisibles pour la réception radio et télévisuelle, ce
qui peut être déterminé en allumant et en éteignant l’équipement, il est recommandé que
l’utilisateur tente de corriger ces interférences en utilisant une ou plusieurs des mesures
suivantes :
• Réorientez ou repositionnez l’antenne réceptrice.
• Augmentez la séparation entre l’équipement et le récepteur.
• Connectez l’équipement à une prise électrique se trouvant sur un circuit différent de celui
où le récepteur est connecté.
Lutron Electronics déclare par la présente que le RMK-5T-DV-B est conforme aux
exigences essentielles et aux autres dispositions utiles de la Directive 1999/5/CE.
Une copie de la Déclaration de conformité peut être demandée par écrit à : Lutron
Electronics Co., Inc. 7200 Suter Road, Coopersburg, PA 18036 États-Unis.
Garantie: Pour des informations concernant la garantie,
veuillez consulter la garantie incluse avec le produit ou consultez
www.lutron.com/TechnicalDocumentLibrary/369-119_Wallbox_Warranty.pdf
Bien que tous les efforts soient déployés pour que les informations du
catalogue soient exactes et à jour, veuillez vérifier auprès de Lutron EA avant
de commander ou d’acheter ce matériel afin de confirmer sa disponibilité, ses
caractéristiques exactes, et son adéquation à votre utilisation.
Lutron, Pico, PowPak, Energi TriPak, Clear Connect, and sont des marques
déposées et Radio Powr Savr est une marque commerciale de
Lutron Electronics Co., Inc.
©2013 Lutron Electronics Co., Inc.
Assistance technique :
États-Unis / Canada: 1.800.523.9466
Royaume-Uni : 0800.282.107
Europe : +44.(0)20.7680.4481
Mexique: +1.888.235.2910
Chine: 800.901.849
Amérique Centrale / du Sud : +1.610.282.6701
Autres pays : +1.610.282.3800
98

Navigation menu
