VG8XC042AYY_User Manual_rev01
EC042A5C-BS

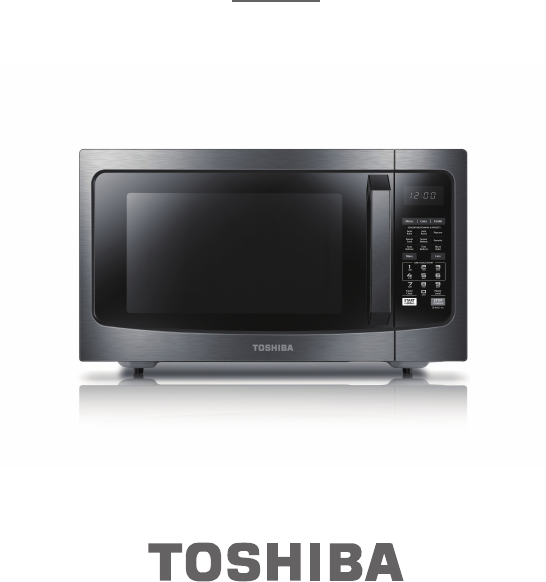

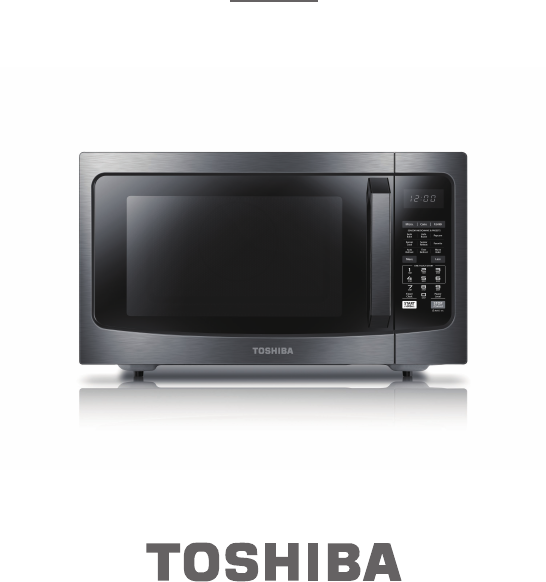

Microwave
Convection Oven
Instruction
Welcome to the world of
TOSHIBA
BEFORE OPERATING THIS PRODUCT,
READ, UNDERSTAND, AND FOLLOW THESE INSTRUCTIONS.
BE SURE TO SAVE THIS BOOKLIST FOR FUTURE REFERENCE
CONTENTS
OPERATION
PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO EXCESSIVE
MICROWAVE ENERGY
IMPORTANT SAFETY INSTRUCTIONS
GROUNDING INSTRUCTIONS
UTENSILS
SETTING UP YOUR OVEN
MAINTENANCE
PRECAUTIONS TO AVOID POSSIBLE
EXPOSURE TO EXCESSIVE MICROWAVE
ENERGY
Do not attempt to operatethis oven with thedoor open since this can result
in harmful exposure to microwave energy. It is important not to
defeat or tamper with the safety interlocks.
120V~ 60Hz
1000W
Rated Voltage:
Rated Input Power(Microwave):
Rated Output Power(Microwave):
Oven Capacity:
Turntable Diameter:
External Dimensions:
Net Weight:
Specifications
a. DOOR(bent)
b. HINGESAND LATCHES(broken orloosened)
c. DOOR SEALS ANDSEALING SURFACE
The oven should not be adjusted or reparied by anyone except properly
qualified service personnel.
Do not place any object between the oven front face and the door or allow
soil or cleaner residue to accumulate on sealing surfaces.
Do not operate the oven if it is damaged. It is particularly important
that the oven door closes properly and that there is no damage to the:
Model:
1 inch/ 3 5 mm3.6 4
1. u. t. /42 Lc f5
Rated Input Power(Convection):
1500W
1 0W40
21.73X21.38X12.83 inch (552X543X326 mm)
Approx. 44.75 Lbs (20.3 kg)
1.
2.
3.
4.
EN-2
EC042A5C-BS
Read all instructions before using the appliance.
Read and follow the specific: " PRECAUTIONS TO AVOID POSSIBLE EXPOSURE
TO EXCESSIVE MICROWAVE ENERGY" found on page 2.
As with most cooking appliances, close supervision is necessary to reduce the risk of
a fire in the oven cavity.
To reduce the risk of fire in the oven cavity:
This oven must be grounded. Connect only to properly grounded outlet. See
"GROUNDING INSTRUCTIONS" found on page 6.
Install or locate this oven only in accordance with the installation instructions
provided.
Some products such as whole eggs and sealed containers-for example, closed glass
jars-are able to explode and should not be heated in the oven.
1.
2.
3.
4.
5.
6.
7.
To reduce the risk of burns, electric shock, fire, injury to persons or
exposure to excessive microwave oven energy when using your
appliance, follow basic safety precautions, including the following:
IMPORTANT SAFETY INSTRUCTIONS
WARNING
Do not overcook food. Carefully attend the appliance when paper, plastic, or other
combustible materials are placed inside the oven to facilitate cooking.
Remove wire twist-ties and metal handles from paper or plastic containers/ bags
before placing them in the oven.
If materials inside the oven ignite, keep the oven door closed. Turn the oven off,
and unplug the appliance. Disconnect the power cord, shut off power at the fuse
or circuit breaker panel.
Do not leave paper products, cooking utensils, or food in the cavity when not in
use.
a.
b.
c.
d.
EN-3
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Use this appliance only for its intended uses as described in this manual. Do not
use corrosive chemicals or vapors in this appliance. This oven is specifically
designed to heat or cook or dry food. It is not designed for industrial or laboratory
use.
As with any appliance, close supervision is necessary when used by children.
Do not operate this oven if it has a damaged cord or plug, if it is not working properly
or if it has been damaged or dropped.
This microwave should be serviced only by qualified service personnel.
Do not cover or block any openings on the oven.
Do not store or use this appliance outdoors.
Do not use this oven near water, for example, near a kitchen sink, in a wetbasement,
near a swimming pool, or similar locations.
Do not immerse cord or plug in water.
Keep cord away from heated surfaces.
Do not let cord hang over edge of table or counter.
When cleaning surfaces of door and oven that comes together on closing the door,
use only mild, nonabrasive soaps or detergents applied with a sponge of soft cloth.
This appliance is for private household use only.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
EN-4
20. Liquids, such as water, coffee, or tea are able to be overheated beyond the boiling
point without appearing to be boiling. Visible bubbling or boiling when the container
is removed from the microwave oven is not always present. THIS COULD RESULT
IN VERY HOT LIQUIDS SUDDENLY BOILING OVER WHEN THE CONTAINER IS
DISTURBED OR A SPOON OR OTHER UTENSIL IS INSERTED INTO THE
LIQUID.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
Do not overheat the liquid.
Stir the liquid both before and halfway through heating it.
Do not use straight-sided containers with narrow necks.
After heating, allow the container to stand in the microwave oven for a short
time before removing the container.
Use extreme care when inserting a spoon or other utensil into the container.
a.
b.
c.
d.
e.
EN-5
CAUTION:
Do not insert your fingers into any gaps or holes; it may cause injuries.
SAVE THESE INSTRUCTIONS

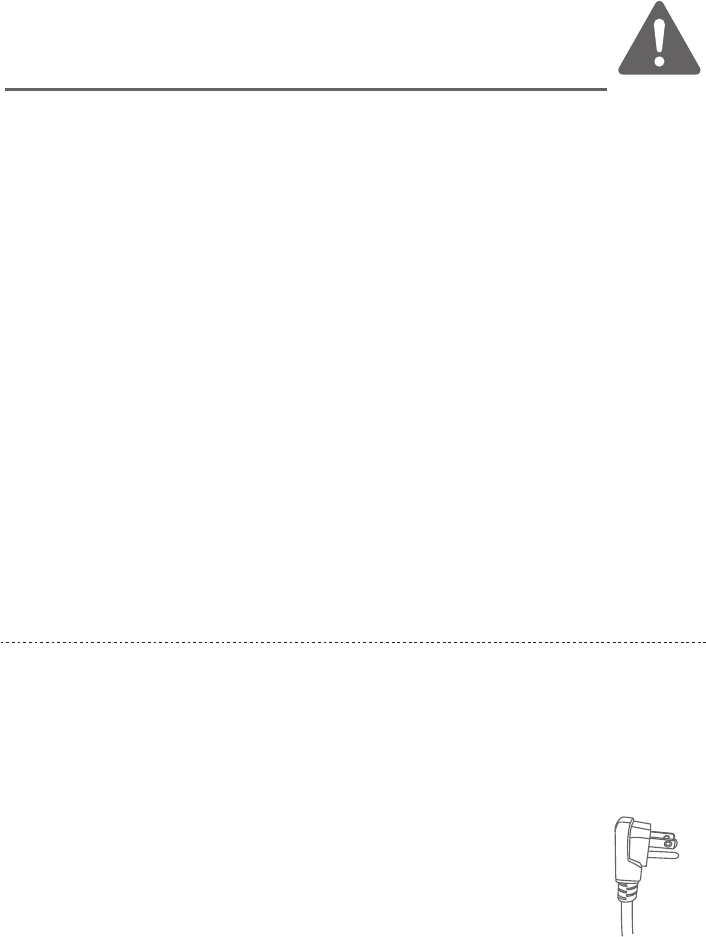

GROUNDING INSTRUCTIONS
DANGER
WARNING
This appliance must be grounded. In the event of an electrical short circuit, grounding
reduces the risk of electric shock by providing an escape wire for the electric current. To
protect against electrical shock, this appliance is equipped with a cord having a 3 prong
grounding-type plug for insertion into a proper grounding-type receptacle. DO NOT alter
the plug for use in a 2-prong receptacle. If the plug will not fit into a receptacle, have the
proper receptacle installed by a qualified electrician.
Touching some of the internal components can cause serious personal injury or death.
Do not disassemble this appliance.
An improperly grounded appliance can result in electric
shock. Do not plug into an outlet until appliance is
properly installed and grounded.
Electric Shock Hazard
Electric Shock Hazard (grounding) plug
Three-pronged
EN-6
EN-8
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
A short power-supply cord is provided to reduce the risks resulting from becoming
entangled in or tripping over a longer cord.
Longer cord sets or extension cords are available and may be used if care is
exercised in their use.
If a long cord sets or extension cord is used:
a.
b.
c.
The marked electrical rating of the cord set or extension marked electrial rating of
the cord set or extension cord should be at least as great as the electrical rating of
the appliance.
The extension cord must be a grounding -type 3-wire cord.
The longer cord should be arranged so that it will not drape over the countertop or
tabletop where it can be pulled on by children or tripped over unintentionally.
Consult a qualified electrician or serviceman if the grounding instructions are not
completely understood or if doubt exists as to whether the appliance is properly
grounded. If it is necessary to use an extension cord, use only a 3-wire extension cord
that has a 3-pronged grounding plug , and a 3-slot receptacle that will accept the plug on
the appliance.The marked rating of the extension cord shall be equal to or greater than
the electrical rating of the appliance.
1.
2.
3.
EN-7
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
Operation of the microwave oven may cause interference to your radio, TV or similar
equipment.
When there is interference, it may be reduced or eliminated by taking the following
measures:
a.
b.
c.
d.
e.
Clean door and sealing surface of the oven.
Reorient the receiving antenna of radio or television.
Relocate the microwave oven with respect to the receiver.
Move the microwave oven away from the receiver.
Plug the microwave oven into a different outlet so that microwave oven and
receiver are on different branch circuits.
RADIO INTERFERENCE
EN-8
UTENSILS
SAVE THESE INSTRUCTIONS
GROUNDING INSTRUCTIONS
See the instructions on "Materials you can use in microwave oven or to be avoided in
microwave oven." There may be certain non-metallic utensils that are not safe to use for
microwaving. If in doubt, you can test the utensil in question following the procedure
below.
Fill a microwave-safe container with 1 cup of cold water (250ml) along with the utensil
in question.
Cook on maximum power for 1 minute.
Carefully feel the utensil. If the empty utensil is warm, do not use it for microwave
cooking.
Do not exceed 1 minute cooking time.
1.
2.
3.
4.
Tightly-closed utensils could explode. Closed containers should be opened and plastic
pouches should be pierced before cooking.
UTENSIL TEST:
SAVE THESE INSTRUCTIONS
HOUSEHOLD INDOOR USE ONLY
CAUTION
Electric Shock Hazard
EN-9
Shelding only. Small smooth pieces can be used to cover thin
parts of meat or poultry to prevent overcooking. Arcing can occur if
foil is too close to oven walls. The foil should be at least 1
inch (2.5cm) away from oven walls.
MATERIALS YOU CAN USE IN MICROWAVE OVEN
UTENSILS
Aluminum foil
REMARKS
Follow manufacturer’s instructions.The bottom of browning dish
must be at least 3/16 inch (5mm) above the turntable. Incorrect
usage may cause the turntable to break.
Browning dish
Microwave-safe only. Follow manufacturer’s instructions. Do not
use cracked or chipped dishes.
Dinnerware
Always remove lid. Use only to heat food until just warm. Most
glass jars are not heat resistant and may break.
Glass jars
Heat-resistant oven glassware only. Make sure there is no metallic
trim. Do not use cracked or chipped dishes.
Glassware
Follow manufacturer’s instructions. Do not close with metal tie.
Make slits to allow steam to escape.
Oven cooking bags
Use for short–term cooking/warming only. Do not leave oven
unattended while cooking.
Paper plates and cups
Use to cover food for reheating and absorbing fat. Use with
supervision for a short-term cooking only.
Paper towels
Use as a cover to prevent splattering or a wrap for steaming.
Microwave-safe only. Use to cover food during cooking to retain
moisture. Do not allow plastic wrap to touch food.
Microwave-safe only ( meat and candy thermometers).
Use as a cover to prevent splattering and retain moisture.
Parchment paper
Microwave-safe only. Follow the manufacturer’s instructions.
Should be labeled "Microwave Safe". Some plastic cont ainers
soften, as the food inside gets hot. "Boiling bags" and tightly closed
plastic bags should be slit, pierced or vented as directed by
package.
Plastic
Wax paper
Thermometers
Plastic wrap
EN-10
UTENSILS REMARKS
MATERIALS TO BE AVOIDED IN MICROWAVE OVEN
May cause arcing. Transfer food into microwave-safe dish.
Aluminum tray
Metal twist ties
May cause arcing. Transfer food into microwave-safe dish.
May cause arcing and could cause a fire in the oven.
Food carton with
metal handle
Paper bags May cause a fire in the oven.
Plastic foam
Wood
Plastic foam may melt or contaminate the liquid inside when
exposed to high temperature.
Wood will dry out when used in the microwave oven and may split
or crack.
EN-11

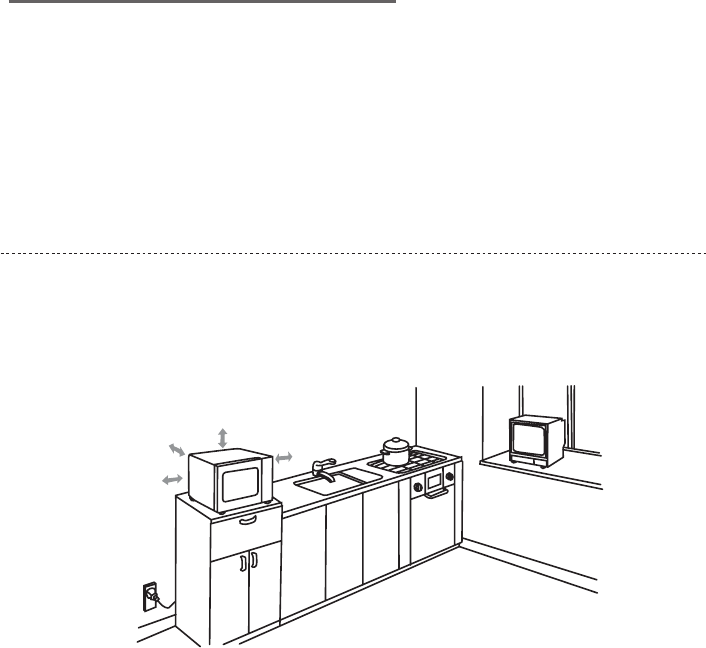

SETTING UP YOUR OVEN

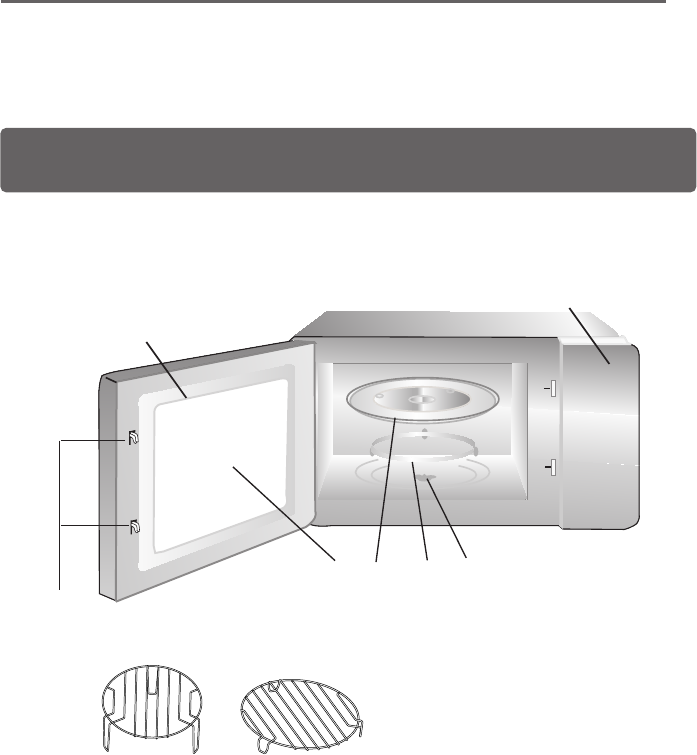

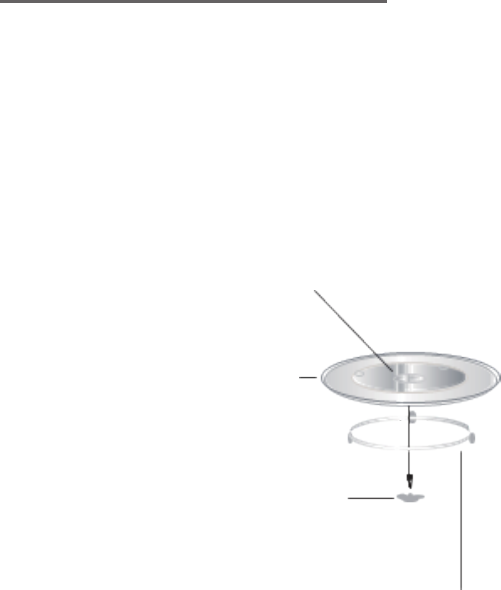

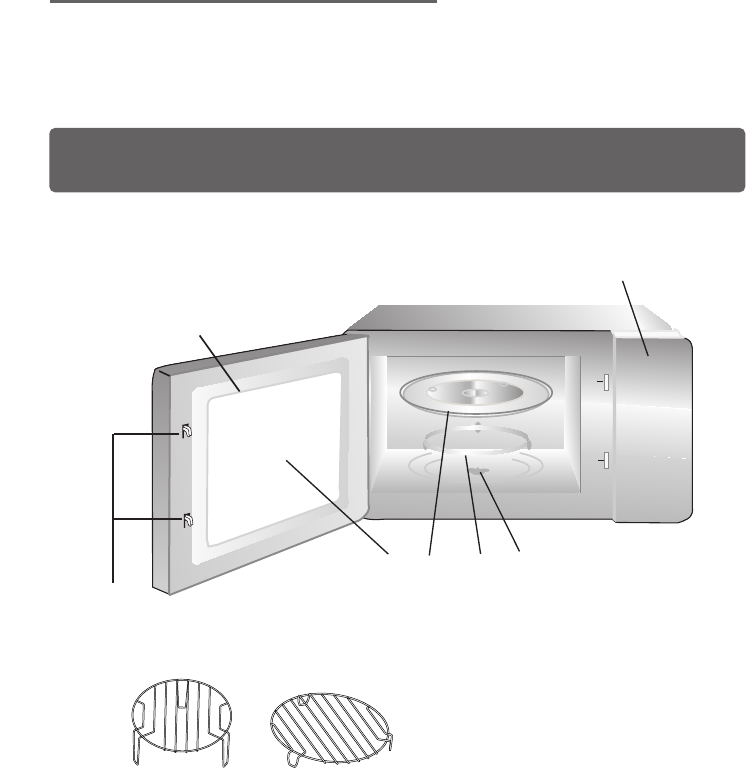

NAMES OF OVEN PARTS AND ACCESSORIES
Glass tray 1
Turntable ring 1
Instruction Manual 1
Grill Rack (Only be used in Convection
function and be placed on the glass tray)
Control panel
Turntable shaft
Turntable ring
Glass tray
Observation window
Oven Door
Safety interlock system
A.
B.
C.
D.
E.
F.
G.
EN-12
F
G
A
C B
ED
Remove the oven and all materials from the ca rton and oven cavity. Your
oven comes with the following accessories:
SETTING UP YOUR OVEN
TURNTABLE INSTALLATION
a. Never place the glass tray upside down. The glass tray should never be restricted.
b. Both glass tray and turntable ring must always be used during cooking.
c. All food and containers of food are always placed on the glass tray for cooking.
Turntable ring
Turntable shaft
Hub (underside)
Glass tray
EN-13
SETTING UP YOUR OVEN
COUNTERTOP INSTALLATION
INSTALLATION
1.
Remove all packing material and accessories. Examine the oven for any damage such as dents or
broken door. Do not install if oven is damaged.
Cabinet: Remove any protective film found on the microwave oven cabinet surface. Do not remove
the light brown Mica cover that is attached to the oven cavity to protect the magnetron.
Select a level surface that provide enough open space for the intake and/or
outlet vents.
A minimum clearance of 3.0 inches (7.5cm) is required between the oven and any adjacent walls. One
side must be open.
(1)
(2)
(3)
(4)
Leave a minimum clearance of 12 inches (30cm) above the oven.
Do not remove the legs from the bottom of the oven.
Blocking the intake and/or outlet openings can damage the oven.
Place the oven as far away from radios and TV a s possible.
Operation of microwave oven may cause interference to your radio or TV reception.
EN-14
OPEN
12 inches(30cm )
3.0 inches( 7.5cm )
3.0 inches(7.5cm)
SETTING UP YOUR OVEN
INSTALLATION
2. Plug your oven into a standard household outlet. Be sure the voltage and the
WARNING
Do not install oven over a range cooktop or other heat-producing appliance. If
installed near or over a heat source, the oven could be damaged and the
warranty would be avoid.
The accessible surface may
be hot during operation
EN-15
the frequency is the same as the voltage and the frenquency on the
rating label.
OPERATION

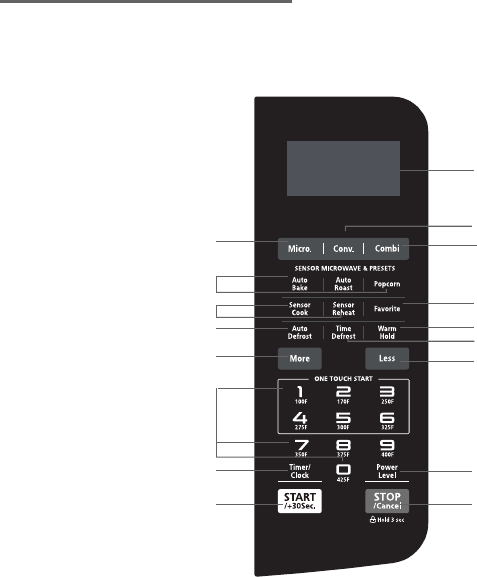

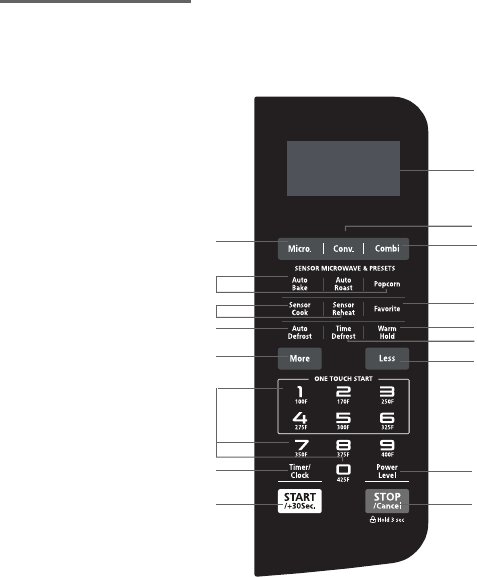

CONTROL PANEL AND FEATURES
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(17)
Microwave
Auto Menu (Auto Bake, Auto Roast, Popcorn)
Sensor Menu (Sensor Cook, Sensor Reheat)
Auto Defrost
More
Number Pads
Timer/Clock
START ADD 30 SEC
Convection
Combination
Favorite
Warm Hold
Time Defrost
Less
Power Level
STOP Cancel Hold 3 sec: Before
cooking starts, press to clear all
previous settings. During cooking,
press once to stop oven; press twice
to stop oven and clear all settings.
Display
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(10)
(11)
(12)
(13)
(15)
(16)
(14)
(9)
(17)
EN-16
(16)
1.POWER LEVELS
OPERATION
Prior to or during cooking, press Power Level and "PL10" will display. Press Power Level
pad, a number pad to select a different power level.
2.CLOCK SETTING
(1)
(2)
(3)
Press Timer/Clock twice, "00:00" will appear in the display. The first set of zeros will
flash; ":" and the other zero set will be lighted.
Press the number pads to enter the current clock time. For example, if the time is now
10:12, press " 1, 0, 1, 2 " in order.
Press Timer/Clock to finish clock setting, " : " will flash and the numbers will appear
as a clock time in the display.
NOTE:
If the numbers entered are not within the range between 1:00 to 12:59, the setting will
not be accepted until valid numbers are entered.
In the process of setting clock, if the pad is pressed or if there is no operation
within 1 minute, the display will automatically return to the previous clock setting.
Ten power levels are available.
When the microwave oven is plugged into an outlet, "0:00" will display.
EN-17
Level 10 9 8 7 6 5 4 3 2 1
Power 100% 90% 80% 70% 60% 50% 40% 30% 20% 10%
Display PL10 PL 9 PL 8 PL 7 PL 6 PL 5 PL 4 PL 3 PL 2 PL 1
Press Timer/Clock once, "00:00" and "Timer" will appear in the display.
Press the number pads to enter the time amount. The maximum amount of time that
can be entered is 99 minutes, 99 seconds.
Press to confirm setting, the timer indicator will flash, and the timer will start
to count down.
When the time amount elapses, timer indicator will disappear. The oven will beep 5
times. "End" will display. The time of day will display by opening the door or pressing
.
OPERATION
Press Micro , "00:00" and "Cook" will appear in the display.
Press number pads to enter the cooking time. The maximum cooking time is 99
minutes,99 seconds.
Press Power Level; PL10 will flash. Press Power Level several times or pads 0
through 9 to select a different power level if desired. See the POWER LEVEL table
above.
Press to start cooking. The remaining cooking time will display. "Cook"
will flash.
a.
b.
c.
d.
Press Micro , "00:00" and "Cook"will display.
Press "1, 5, 0, 0" in order for 15:00 to appear in the display.
Press Power Level , then press "5" to select 50% microwave power.
Press to start cooking. Buzzer sounds once. The remaining cooking
time will display. "Cook" will flash.
4.MICROWAVE COOK
(1)
(2)
(3)
(4)
3. KITCHEN TIMER
(1)
(2)
(3)
(4)
Note:
The Kitchen Timer setting is different from the Clock setting; it is simply a timer.
During the Kitchen Timer function, no cooking function can be set into operation.
Kitchen Timer amount cannot be increased by pressing .
Pressing will cancel the Timer countdown.
Example: To cook the food with 50% microwave power for 15 minutes.
EN-18
NOTE:
In the process of setting, if the pad is pressed or if there is no operation within
1 minute, the oven will automatically return to display the clock.
OPERATION
Press Conv. once, "350" will flash. "Conv.", "F" and corresponding temperature icons
will display.
Press Conv. more times or More press or Less to choose the desired cooking
temperature.Temperature selections (°100, F):170, 250, 275, 300, 325, 350, 375,
400, 425. Press to confirm.
Press to start preheating. When the oven preheats to the selected cooking
temperature,it will beep twice; open the door and place food in oven.
Press number pads to enter the cooking time. The maximum cooking time is 99
minutes, 99seconds. "F" will disappear.
Press to start cooking. The remaining cook time will display. "Conv." and
corresponding temperature icons will flash.
5. CONVECTION COOK
(1)
(2)
(3)
(4)
(5)
NOTE:
If no preheat needed, skip step 3 above.
If preheating, do not place food into oven until cooking temperature is reached.
If Convection Cooking without preheating, place food into oven at the start of cooking.
Once the oven preheats to the selected cooking temperature, the oven will beep twice to
remind you to enter the cook time, and the temperature will flash. If no operation in 5
minutes, the oven will beep 5 times and return to display the clock.
The oven must preheat to the selected cooking temperature, and the oven door must be
opened before convection cooking time can be entered.
EN-19
NOTE:
Warm Hold function can be entered after cooking. The oven will beep twice to denote
entering Warm Hold function.
Warm Hold function can be used after Microwave cook, Convection cook, Combination
cook, Defrost cook and Multi-stage cooking.
The maximum cook time of Warm Hold function is 99 minutes.
Cooking will be canceled if you open the door or press during Warm Hold
function.
Press Timer/Clock once, "00:00" and "Timer" will appear in the display.
Press the number pads to enter the time amount. The maximum amount of time that
can be entered is 99 minutes, 99 seconds.
Press to confirm setting, the timer indicator will flash, and the timer will start
to count down.
When the time amount elapses, timer indicator will disappear. The oven will beep 5
times. "End" will display. The time of day will display by opening the door or pressing
.
Press Warm Hold, "Hold" will display.
Press to start cooking. The remaining defrost time will count down from
99 minutes.
7.WARM HOLD FUNCTION
(1)
(2)
OPERATION
Press Combi, "350" will flash. "Cook" , "Conv." , "F" and corresponding temperature
icons will display.
Press Combi more times or press More or Less to choose the cooking temperature.
Temperature selections (° F): 170, 250, 275, 300, 325, 350, 375. Press to
confirm.
Press number pads to enter the cooking time. The maximum cooking time is 99
minutes, 99 seconds. "F" will disappear.
Press to start cooking. The remaining cook time will display. "Conv."and
corresponding temperature icons will flash.
6.COMBINATION FUNCTION (CONVECTION + MICROWAVE)
(1)
(2)
(3)
(4)
EN-20
Press Time Defrost , "00:00", "Cook" and "DEF." will appear in the display.
Press the number pads to input the defrost time.
Press to start defro sting. "Cook" and "DEF." will flash, and the remaining
defrost time will display.
Instant cooking at 100% power level and 1 to 6 minutes cooking time can be started
by pressing number pads 1 to 6. Press to increase the cooking time by 30
seconds with each press. The maximum cooking time is 99 minutes, 99 seconds.
Instant cooking at 100% power level and 30 seconds cooking time can be started by
pressing . Each repeated press will increase cooking time by 30 seconds.
The maximum cooking time is 99 minutes, 99 seconds.
During cooking, press More or Less pad to increase or decrease cooking time by 10
seconds.
NOTE:
Time can also be added in 30 second increments by pressing during Microwave
Cooking, Time Defrost and Multi-stage Cooking.
Time cannot be added by pressing during Weight Defrost and Kitchen Timer
functions.
OPERATION
8.ONE TOUCH START
(1)
(2)
(3)
9.TIME DEFROST
(1)
(2)
(3)
EN-21
Press number pads to enter the weight to be defrosted. See table above.If the weight
input is not between the weight range listed on the table above, the input will be
invalid. The unit will not work until valid numbers are entered.
Press to start defrosting and the remaining cooking time will be displayed.
"Cook" and "DEF." indicator will flash.
NOTE:
During cooking of meat, poultry and Fish, the oven will beep twice to remind you to turn
over the food.
Open the door to pause operation. Turn over food, close the door and press to
resume defrost cycle. If you do not open door to pause operation, the oven will continue
the defrost cycle without interruption.
10.Auto Defrost Function
(1)
(2)
Press Auto Defrost , "dEF1" , "Cook" and "DEF." will appear in the display.
Press Auto Defrost more times or press More / Less pad to choose the defrost food
type, "dEF1" through "dEF4". See table below.
LED display
Food
Weight
dEF1
Meat
0.1-6.0 Lbs
dEF2
Poultry
0.1-6.0 Lbs
dEF3
Fish
0.1-6.0 Lbs
dEF4
Bread
0.1-1.0 Lbs
(3)
(4)
OPERATION
EN-22
Press Auto Bake, "Ab-1", "Cook", "Conv." and "Auto" will display.
Press Auto Bake more times to choose the menu, "Ab-1" though "Ab-4". See Auto
Bake Chart below.
For Ab-1, Ab-2 and Ab-3, press number pad 1 to choose the default weight or
portion. Press to start cooking.
For Ab-4, press number pads to adjust the portion or weight. Press to start
cooking. The remaining cooking time and corresponding temperature icons will
display. "Conv." and "Auto" will flash.
11.AUTO BAKE FUNCTION
(1)
(2)
(3)
Press Auto Roast, "Ar-1", "Cook", "Conv." and "Auto" will display.
Press more times to choose the menu, "Ar-1" through "Ar-4". See Auto Roast Chart
Auto Roast below.
Press number pads to adjust the weight or portion.
Press to start cooking. The remaining cooking time and corresponding
temperature icons will display. "Cook", "Conv." and "Auto" will flash.
12.AUTO ROAST FUNCTION
(1)
(2)
(3)
(4)
AUTO BAKE CHART:
AUTO BAKE CHART:
Food
Frozen Pizza
Muffins
Biscuit/DinnerRoll/Bread Stick
Frozen French Fries
Display
Ab-1
Ab-2
Ab-3
Ab-4
Weight/Portion
10 oz
6 each
7 oz
4-16 oz
Food
Beef
Whole Chicken
Turkey Breasts
Pork
Display
Ar-1
Ar-2
Ar-3
Ar-4
Weight/Portion
2.0-4.0 Lbs
2.5-6.0 Lbs
3.0-6.0 Lbs
2.0-4.0 Lbs
OPERATION
EN-23
Press Sensor Cook, "SC-1", "SEN." and "Auto" will display.
Press Sensor Cook more times or press number pads to choose the type of food.
Press to start cooking. "SC-", "SEN." and "Auto" will flash. Once the item has
been sensed, the remaining cooking time will display. "SEN.", "Cook" and "Auto" will
flash.
Food
Beef
Whole Chicken
Turkey Breasts
Pork
Weight/Portion
2.0-4.0 Lbs
2.5-6.0 Lbs
3.0-6.0 Lbs
2.0-4.0 Lbs
Auto Bake Chart:
Food
Potato
Fresh Vegetable
Frozen Vegetable
Frozen Entree
Rice
Casserole
Ground Meat
Fish/Seafood
Scrambled Eggs
Frozen Pizza
Display
SC-1
SC-2
SC-3
SC-4
SC-5
SC-6
SC-7
SC-8
SC-9
SC-0
Pad
1
2
3
4
5
6
7
8
9
0
Weight/Portion
1-4 PCS (8-10 oz/PCS)
1-4 CUP (250 ml/cup)
1-4 CUP (250 ml/cup)
10-20 oz
1-2 CUP(220 g/cup)
1-4 CUP(250 ml/cup)
4-32 oz
4-32 oz
2-5 each
6-1 2 oz
13. Sensor Cook
(1)
(2)
(3)
OPERATION
EN-24
Press Sensor Reheat , "Sr-1", "SEN." and "Auto" will display.
Press Sensor Reheat more times or press number pads 1 through 3 to choose the
type of food.
Press to start cooking. "Sr-", "SEN." and "Auto" will flash. Once the item has
been sensed, the remaining cooking time will flash. "SEN." , "Cook" and "Auto" will
flash.
14. SENSOR REHEAT
(1)
(2)
(3)
Press Popcorn , "1.75", "Auto" , "Cook" and "Oz" will appear in the display.
Press Popcorn two more times or press More or Less to choose the weight, "3.0" and
"3.5" will display in order.
Press to cook. "Oz" disappears. "Auto" and "Cook" will flash. The remaining
time will display.
15. POPCORN
(1)
(2)
(3)
Auto Bake Chart:
Food
Dinner Plate
Soup/Sauce
Casserole
Display
Sr-1
Sr-2
Sr-3
Weight/Portion
8-24 oz
1-4 CUP (250 ml/cup)
1-4 CUP (250 ml/cup)
OPERATION
EN-25
Press Favorite to program and choose up to three cooking procedures.Each
procedure will be indicated by 1, 2 or 3 in the display.
Press Favorite until your desired procedure number appears in the display.
Press to begin it. A maximum of two cooking stages can be set for each
procedure.
To program a procedure, follow the steps listed below. Example: Cook food at 80%
Power Level for 3 minutes and 20 seconds; save as memory 2.
16. FAVORITE FUNCTION
(1)
(2)
(3)
Press Favorite twice; screen displays 2.
Press Micro , then press "3" , "2" and "0" in order.
Press Power Level once, then press "8" for "PL 8" to display.
Press Favorite to save the procedure. Oven beeps once.
Or press directly to save and start cooking.
To choose the procedure from the memory list, press Favorite twice.
Screen will display "2". Press to run procedure.
a.
b.
c.
d.
e.
NOTE:
Auto Menu cannot be set in Favorite function.
OPERATION
EN-26
At most 2 stages can be set for cooking. If one stage is Defrost, it will automatically set
to be the first stage.
17.Muti-Stage Cooking
EXAMPLE: 80% Power Level for 5 minutes followed by 60% Power Level for 10
minutes; saved as memory 3.
NOTE: Auto Menu and Preheat cannot be set in Multi-stage Cooking.
Press Favorite 3 times; screen displays 3.
Press Micro, then press "5" , "0" and "0" to set first stage cook time.
Press Power Level once, then press "8" to choose 80% first stage cooking power.
Press Micro again, then press "1", "0", "0" and "0" to set second stage cook time.
Press Power Level again, then press "6" to choose 60% second stage cooking
power.
Press to immediately start multi-stage cooking.
To choose the procedure from the memory list, press Favorite three times. Screen
will display "3"; press to run procedure.
a.
b.
c.
d.
e.
f .
g.
When oven is cooking, press Timer/Clock for the time of day to appear for three
seconds in the display.
When oven is cooking, press Conv., Power Level or Combi pads for cooking power
to appear for three seconds in the display.
18.INQUIRING FUNCTION
(1)
(2)
NOTE:
If you do not want to save a particular multi-stage program as a procedure, do not press
Favorite as the first step. Press after programming both stages.
OPERATION
EN-27
To lock the microwave so that it cannot be operated by children or other unintended
users, press pad for 3 seconds. You will hear a long beep. "LOC" will display.
To unlock, press for 3 seconds, you will hear a long beep and "LOC" will
disappear.
If the clock has been set, the oven will return to display the clock. Otherwise, "0:00"
will display.
20.Cooking End Reminder Function
The oven will beep five times to alert the user that cooking time has ended. "End" will
display. The time of day will display by opening the door or pressing pad.
must be pressed to continue cooking if the door is opened during cooing.
A single beep sounds to indicate that a pad is correctly pressed; if pad is not correctly
pressed, no beep sounds.
21.Other Specifications
(1)
(2)
19.LOCK FUNCTION
(1)
(2)
OPERATION
EN-28
MAINTENANCE
Cooking time,
power level is not suitable.
Use correct cooking time,
power level.
Check your problem by using the chart below and try the solutions for each problem.
TROUBLESHOOTING
TROUBLE
Oven will not start
Arcing or sparking
Unevenly cooked foods
Overcooked foods
Undercooked foods
Improper defrosting
Sensor cooked foods
not properly cooked
Cover or lid over food must contain
vent hole for escaping steam.
Do not open door to stir orturn food
before sensor-detected cooking time
appears in display.
a.
b.
a.
b.
c.
Materials to be avoided
inmicrowaveoven were used.
Cooking time, power level is not
suitable.
Food is not turned or stirred.
a.
b.
c.
d.
Use microwave-safe cookware only.
Completely defrost food.
Use correct cooking time, power level.
Turn or stir food.
a.
b.
c.
d.
Materials to be avoided in microwave
oven were used.
Food is not defrosted completely.
Cooking time, power level is not
suitable.
Food is not turned or stirred.
a.
b.
c.
Materials to be avoided in microwave
oven were used.
The oven is operated when empty.
Spilled food remains in the cavity.
a.
b.
c.
Use microwave-safe cookware only.
Do not operate with oven empty. Clean
cavity with wet towel.
a.
b.
c.
Plug into the outlet.
Close the door and try again.
Check instructions
a.
b.
c.
Electrical cord for oven is not
plugged in.
Door is open.
Wrong operation is set.
a.
b.
c.
Use microwave-safe cookware only.
Use correct cooking time, power level.
Turn or stir food
a.
b.
c.
d.
Use microwave-safe cookware only.
Completely defrost food.
Check to see that oven venti-lation
ports are not restricted.
Use correct cooking time, power level
a.
b.
c.
d.
Materials to be avoided in microwave
oven were used.
Food is not defrosted completely.
Oven ventilation ports are restricted.
Cooking time, power level is not suitable.
Cover or lid on food not vented.
Door opened before sensor-detected
cooking time appears in display.
a.
b.
Possible Cause Possible Remedy
EN-29
EC042A5C-BS
Horno de convección
por microondas
Manual de instrucciones
Bienvenido al mundo de
TOSHIBA
ANTES DE UTILIZAR ESTE PRODUCTO, LEA, ENTENDA Y SIGA ESTAS
INSTRUCCIONES.
ASEGÚRESE DE GUARDAR ESTA LISTA DE LIBROS PARA SU CONSUL-
TA EN EL FUTURO
CONTENIDO
PRECAUCIONES PARA EVITAR EXPOSICIÓN EXCESIVA A ENERGÍA
DE MICROONDAS
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
UTENSILIOS
AJUSTANDO SU HORNO DE MICROONDAS
FUNCIONAMIENTO
MANTENIMIENTO
PRECAUCIONES PARA EVITAR
EXPOSICIÓN EXCESIVA A ENERGÍA
DE MICROONDAS
No intente hacer funcionar este horno con la puerta abierta, ya que podría
exponerse a energía de microondas dañina. Es importante no interferir con
los seguros del dispositivo.
120V~ 60Hz
1000W
Voltaje nominal:
Potencia nominal de salida (Microondas):
Capacidad del horno:
Diámetro del disco giratorio:
Dimensiones exteriores:
Peso Neto:
Especificaciones
a. PUERTA (doblada)
b. BISAGRAS Y SEGUROS (quebrados o sueltos)
c. JUNTAS DE LAS PUERTAS Y SUPERFICIES DE SELLADO
El horno debe ser ajustado o reparado por exclusivamente por personal de
servicio calificado.
No coloque ningún objeto entre la parte frontal del horno y la puerta, de lo
contrario permitirá que el polvo o restos de limpiadores se acumulen en las
superficies de sellados.
No haga funcionar el horno microondas si está dañado. Es particularmente
importante que la puerta del horno se cierre adecuadamente y que no
existan daños en:
Modelo:
1 inch/ 3 5 mm3,6 4
1, u. t. /42 Lc f5
Potencia no minal de entrada (Convección):
1500W
1 0W40
21,73X21,38X12,83 pulg. (552X543X326 mm)
Aprox. 44,75 Lbs (20,3 kg)
Potencia no minal de entrada (Parrilla):
1 0W03
1.
2.
3.
4.
Potencia no minal de entrada (M icroondas):
EC042A5C-BS
ES-2
Lea todas las instrucciones antes de usar el electrodoméstico.
Lea y siga las "PRECAUCIONES PARA EVITAR LA POSIBLE EXPOSICIÓN A
ENERGÍA DE MICROONDAS EXCESIVA" en la página 2.
Al igual que ocurre con la mayoría de los aparatos de cocina, se requiere una estre-
cha supervisión para reducir el riesgo de incendio en la cavidad del horno.
Para reducir el riesgo de incendio en la cavidad del horno microondas:
Este aparato debe estar conectado a tierra. Conectar únicamente a un tomacorriente
conectado a tierra apropiadamente. Ver "Instrucciones de conexión a tierra" en la
página 6.
Instale o coloque este electrodoméstico sólo de acuerdo con las instrucciones de
instalación provistas.
1.
2.
3.
4.
5.
6.
Para reducir los riesgos de quemaduras, choques eléctricos, incendio,
lesiones a personas o exposición excesiva a energía de microondas,
cuando utilice aparatos eléctricos, siempre debe seguir las precauciones
básicas de seguridad, incluyendo las siguientes:
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
No cocine en exceso los alimentos. Supervise cuidadosamente el electrodomésti-
co al colocar papel, plástico u otros materiales combustibles en el interior del
horno microondas para facilitar la cocción.
Retire los alambres de amarre de las bolsas plásticas o papel antes de colocar la
bolsa en el horno microondas.
Si los materiales en el interior del horno microondas se encienden, mantenga
cerrada la puerta del horno microondas, apague el horno microondas y
desconecte el cable de suministro de energía o corte la energía desde el panel de
fusibles o disyuntor.
No deje productos de papel, utensilios de cocina o alimentos en la cavidad del
horno microondas cuando no está en uso.
a.
b.
c.
d.
ES-3
7. Algunos productos tales como huevos con cáscara y recipientes sellados — por
ejemplo, recipientes de vidrio cerrados - pueden explotar y no deben calentarse
en este horno microondas.
8. Utilice este electrodoméstico sólo para el uso previsto que se describe en este
manual. No use vapores o químicos corrosivos en este electrodoméstico. Este
tipo de horno microondas está diseñado específi camente para calentar, cocinar
o descongelar alimentos. No está diseñado para uso industrial o de laboratorios.
9. Como con cualquier electrodoméstico, es necesaria una estricta supervisión al
momento de ser operado por menores de edad.
10. No opere este electrodoméstico si tiene un cordón, cable o enchufe dañado, si
el electrodoméstico no está funcionando adecuadamente; o si ha sido dañado o
dejado caer.
11. Este electrodoméstico únicamente debe ser provisto de servicio de manten-
imiento por personal de servicio califi cado.
12. No cubra ni bloquee ningún orifi cio del electrodoméstico.
13. No almacene ni utilice este electrodoméstico al aire libre.
14. No utilice este producto cerca del agua - por ejemplo, cerca del fregadero de la
cocina, en un sótano húmedo o cerca de una piscina o lugares similares.
15. No almacene ni utilice este electrodoméstico al aire libre.
16. No almacene ni utilice este electrodoméstico al aire libre.
17. No deje que el cable cuelgue del borde de la mesa o mostrador..
18. Cuando limpie las superficies de la puerta y el horno que se juntan al cerrar la
puerta, use solamente jabones suaves y no abrasivos o detergentes aplicados
con una esponja de paño suave.
19. Este aparato es para el uso privado del hogar solamente.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
ES-4
20. Líquidos, tales como agua, café o té, son propensos a sobrecalentarse más allá del
punto de ebullición sin aparentar que lo están. No siempre será visible un burbujeo
o ebullición al retirar el recipiente del horno microondas.
ESTO PUEDE DAR COMO RESULTADO QUE LÍQUIDOS MUY CALIENTES
EBULLAN REPENTINAMENTE AL INSERTAR UNA CUCHARA U OTRO UTEN-
SILIODENTRO DEL LÍQUIDO.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA
No sobrecalentar el líquido.
Revolver el líquido antes y durante el proceso de calentamiento.
No utilizar recipientes de lados rectos con cuellos angostos.
Después de calentar, deje reposar el recipiente dentro del horno microondas
por un corto tiempo antes de removerlo.
Tener cuidado extremo al momento de introducir una cuchara u otro utensilio
dentro del recipiente.
a.
b.
c.
d.
e.
ES-5
PRECAUCIÓN:
No introduzca el dedo en los huecos o agujeros ya que podría causar lesiones.
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
PELIGRO
ADVERTENCIA
Este horno debe tener una conexión a tierra. En caso de corto circuito, este tipo de
conexión reduce el riesgo de descargas eléctricas al proporcionar un cable de escape
para la corriente eléctrica. Para protegerse contra descargas eléctricas, este electro-
doméstico está equipado con un cable con un enchufe de 3 clavijas para conexión a
tierra que se inserta en una toma de corriente apropiada. NO altere el enchufe para su
uso en un receptáculo de 2 clavijas. Si el enchufe no encaja en un receptáculo, tenga un
receptáculo apropiado instalado por un electricista cualificado.
Tocar alguno de los componentes internos puede provocar graves lesiones personales
o incluso la muerte. No desarme este aparato.
El uso inadecuado de la conexión a tierra puede
ocasionar un choque eléctrico. No conecte
el dispositivo en un tomacorriente hasta que el
primero haya sido correctamente instalado y
conectado a tierra.
Riesgo de choque eléctrico
Riesgo de choque eléctrico
Clavija de tres clavijas
(conexión a tierra)
ES-6
EN-8
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este dispositivo cuenta con un cable de alimentación corto para evitar riesgos
relacionados con personas que se puedan enredar o tropezar con un cable largo.
Puede utilizar cables más largos o extensiones si tiene cuidado a la hora de
manejarlos.
Si utiliza cables o extensiones más largos:
a.
b.
c.
La clasificación eléctrica marcada del cable o extensión debe ser tan alta como la
del propio dispositivo.
La extensión debe tener un cable de conexión a tierra tipo 3.
El cable más largo debe ser ordenado de tal manera que no represente un
peligro para los niños y para evitar que estos últimos lo tiren o se tropiecen de
forma involuntaria.
Consulte con un eléctrico o con personal de servicio técnico calificado si no comprende
completamente las instrucciones de conexión a tierra o si tiene dudas sobre si el
microondas está conectado a tierra de forma adecuada. Si es necesario utilizar una
extensión, sólo utilice una que cuente con 3 cables o que tenga un enchufe de 3 clavijas
y un receptáculo de 3 ranuras que sea compatible con el enchufe del microondas. La
clasificación eléctrica que aparece en la extensión debe ser igual o superior a la de este
dispositivo
1.
2.
3.
ES-7
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
El uso del horno microondas puede provocar interferencias en su radio, televisión o
equipos similares.
Cuando exista interferencia, puede ser reducida o eliminada si toma las siguientes
medidas:
a.
b.
c.
d.
e.
Clean door and sealing surface of the oven.
Reorient the receiving antenna of radio or television.
Relocate the microwave oven with respect to the receiver.
Move the microwave oven away from the receiver.
Plug the microwave oven into a different outlet so that microwave oven and receiv-
er are on different branch circuits.
INTERFERENCIA DE RADIO
ES-8
UTENSILIOS
GUARDE ESTAS INSTRUCCIONES
INSTRUCCIONES DE CONEXIÓN A TIERRA
Consulte las instrucciones en “Materiales que puede utilizar en el horno microondas o
para evitar en el horno de microondas". Podrían existir ciertos utensilios no metálicos
que podrían no ser seguros de usar en
un horno de microondas. Si tiene dudas, puede revisar los utensilios en cuestión
siguiendo el procedimiento que le presentamos a continuación:
Llene un contenedor microondeable con una taza de agua fría junto con el utensilio
que desee probar.
Cocine a máxima potencia durante un minuto.
Con cuidado toque el utensilio. Si el utensilio está caliente, entonces no lo utilice en
el microondas.
No exceda el tiempo de 1 minuto.
1.
2.
3.
4.
Los utensilios herméticamente cerrados podrían estallar. Los contenedores cerrados
deben ser abiertos y las bolsas de plástico deben ser agujereadas antes de cocinar.
REVISIÓN DE UTENSILIOS:
GUARDE ESTAS INSTRUCCIONES
SOLO PARA USO DOMÉSTICO
PRECAUCIÓN
Riesgo de choque eléctrico
ES-9
Sólo como protección. Se pueden usar pequeños pedazos para
cubrir las partes delgadas de carne o pollos y así evitar
sobre-cocción. Podría producirse un arco eléctrico si el papel se
coloca demasiado cerca de las paredes del horno. El papel debe
usar al menos a una pulgada (2,5cm) de las paredes del horno.
MATERIALES QUE SE PUEDEN UTILIZAR EN EL HORNO
DE MICROONDAS
UTENSILIOS
Papel de aluminio
OBSERVACIONES
Siga las recomendaciones del fabricante. El fondo del plato para
dorar debe estar al menos 3/16 pulgadas (5mm) por sobre del
plato giratorio. Su uso incorrecto podría provocar que el plato se
quiebre.
Plato para dorar
Utilice sólo vajilla microondeable. Siga las recomendaciones del
fabricante. No use platos agrietados o astillados.
Vajilla
Siempre retire la tapa. Sólo utilícelos para calentar comida. La
mayoría de los recipientes de vidrio no son resistentes al calor y
podrían quebrarse.
Recipiente de vidrio
Utilice sólo cristalería resistente al calor. Asegúrese de que no
tengan bordes metálicos. No use platos agrietados o astillados.
Cristalería
Siga las recomendaciones del fabricante. No cierre las bolsas
usando ataduras de metal. Realice agujeros para permitir que
escape el vapor.
Bolsas para hornear
Sólo utilícelos para periodos de cocción cortos. No deje el horno
sin vigilancia cuando cocine con estos utensilios.
Platos y vasos de papel
Utilícelas para cubrir la comida cuando la recaliente y para
absorber la grasa. Utilícelas bajo supervisión y durante periodos
de cocción breves.
Toallas de papel
Utilícelo como cubierta para evitar salpicones o como envoltura
para el vapor.
Utilice sólo productos microondeables. Utilícelo para cubrir la
comida y retener la humedad. No permita que las envolturas de
plástico toquen la comida
Utilice sólo utensilios microondeables (termómetros de carne y
dulce).
Utilícelo como cubierta para evitar salpicaduras y retener humedad.
Papel manteca
Utilice sólo productos microondeables. Siga las recomenda-
ciones del fabricante. Debe tener una marca que señale que el
producto es "Microondeable". Algunos contenedores de plástico
se ablandan, pues la comida en su interior se calienta. Las
“bolsas de cocción” y las bolsas de plásticos selladas deben ser
agujereadas tal y como señalan sus instrucciones.
Plástico
Papel encerado
Termómetros
Envoltura plástica
ES-10
UTENSILIOS OBSERVACIONES
MATERIALES QUE DEBEN EVITARSE EN EL HORNO
DE MICROONDAS
Podría provocar un arco eléctrico. Transfiera la comida a un plato
microondeabe.
Bandeja de aluminio
Ataduras de metal
Podría provocar un arco eléctrico. Transfiera la comida a un plato
microondeable.
Podrían causar arcos eléctricos y provocar incendios en el horno.
Comida envuelta
con manijas de metal
Bolsas de papel Podrían provocar incendio en el horno.
Porexpán
Madera
El porexpán podría derretirse y contaminar la comida cuando se
expone altas temperaturas.
La madera podría secarse cuando la utilice en el horno de
microondas y podría partirse o agrietarse.
ES-11
AJUSTANDO SU HORNO DE MICROONDAS
Retire el horno y todos los materiales de la caja de cartón y de la cavidad del
horno. Su horno posee los siguientes accesorios:
NOMBRES DE LAS PARTES DEL HORNO Y ACC ESORIOS
Bandeja de vidrio 1
Aanillo de bandeja giratoria 1
Manual de instrucciones 1
La parrilla solo se utiliza con la función de
convección y debe ser ubicada sobre la
bandeja de vidrio.
A) Panel de control
B) Eje de la bandeja giratoria
C) Anillo de bandeja giratoria
D) Bandeja de vidrio
E) Ventana de observación
F) Puerta
G) Seguros de la puerta
F
G
A
C B
ED
ES-12
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN DE LA BANDEJA GIRATORIA
Anillo d e bandeja giratoria
Eje de la bandeja
giratoria
Eje (parte inferior)
Bandeja de vidrio
a. Nunca coloque la bandeja de vidrio al revés. La bandeja de vidrio nunca debe tener
restricciones que la imposibiliten de girar.
b. Tanto la bandeja de vidrio como el ensamblaje del anillo de la misma deben usarse a
la hora de cocinar.
c. Toda la comida y los contenedores de comida deben colocarse sobre la bandeja de
vidrio para cocinar o calentar.
ES-13
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN EN UNA ENCIMERA
INSTALACIÓN
1.
Retire todos los materiales de empaque y los accesorios. Examine el horno en busca de daños
como abolladuras o puerta rota. No instalar si el horno se encuentra dañado.
Carcasa: Retire cualquier película protectora que se encuentre en la superficie de la carcasa del
microondas. No retire la cubierta marrón claro Mica que está adherida a la cavidad del horno
para proteger el magnetrón.
Seleccione una superficie nivelada que proporcione espacio suficiente para
las ranuras de ventilación de entrada y salida del aparato.
Se requiere de un claro mínimo de 3,0 pulgadas (7,5cm) entre el horno y cualquier pared adyacente.
Un lado debe estar despejado.
(1)
(2)
(3)
(4)
Deje un claro mínimo de 12 pulgadas (30cm) sobre el horno..
No retire las patas de la parte de abajo del horno.
Si bloquea las aberturas de ventilación del aparato podría dañarlo.
Coloque el horno lo más lejos que pueda de radios y televisores. El uso del horno microondas
puede provocar interferencias en su radio, televisión o equipos similares.
OPEN
12 inches(30cm )
3.0 inches( 7.5cm )
3.0 inches(7.5cm)
ES-14
AJUSTANDO SU HORNO DE MICROONDAS
INSTALACIÓN
2. Conecte su horno en un tomacorriente casero estándar. Asegúrese de que
el voltaje.
ADVERTENCIA
No coloque el horno sobre una estufa o parrillas u otros aparatos productores
de calor. Si instala el horno cerca o sobre una fuente de calor, podría dañarlo
y la garantía quedaría inválida.
La superficie accesible podría
calentarse cuando utilice el horno.
ES-15
FUNCIONAMIENTO
PANEL DE CONTROL Y CARACTERÍSTICAS
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
Microondas
Menú automático (horneado automático,
asado automático, palomitas de maíz)
Menú de sensor (cocción de sensor,
recalentamiento de sensor)
Descongelación automática
Más
Botones numéricos
Temporizador / Reloj
INICIO AÑADIR 30 SEG
Convección
Combinación
Favorito
Mantener caliente
Tiempo de descongelación
Menos
Nivel de potencia
DETENER Cancelar mantener 3 seg.:
Antes de comenzar la cocción, pulse
para borrar todos los ajustes anteriores.
Durante la cocción, presione una vez
para detener el horno; Pulse dos veces
para detener el horno y borrar todos los
ajustes.
Monitor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(10)
(11)
(12)
(13)
(15)
(16)
(14)
(9)
(17)
(17)
ES-16
1. NIVELES DE POTENCIA
FUNCIONAMIENTO
Antes o durante la cocción, presione el nivel de potencia y se mostrará "PL10".
Presione el botón Power Level (Nivel de potencia) y un teclado numérico
para seleccionar un nivel de potencia.
2. AJUSTE DEL RELOJ
(1)
(2)
(3)
Presione Timer/Clock (Temporizador/reloj) dos veces, "00:00" aparecerá en la
pantalla. El primer conjunto de ceros parpadeará; ":" Y el otro conjunto cero se
encenderá.
Pulse las teclas numéricas para introducir la hora actual. Por ejemplo, si el tiempo
es ahora 10:12, presione "1, 0, 1, 2" en orden.
Pulse Timer/Clock para finalizar la configuración del reloj, ":" parpadeará y los
números aparecerán como una hora en la pantalla.
Nivel 10 9 8 7 6 5 4 3 2 1
Potencia 100% 90% 80% 70% 60% 50% 40% 30% 20% 10%
Monitor PL10 PL 9 PL 8 PL 7 PL 6 PL 5 PL 4 PL 3 PL 2 PL 1
NOTA:
Si los números introducidos no están dentro del rango entre 1:00 a 12:59, el ajuste no
se aceptará hasta que se ingresen números válidos.
En el proceso de ajuste del reloj, si se pulsa el botón o si no hay ninguna
operación en 1 minuto, la pantalla volverá automáticamente al ajuste del reloj anterior.
Hay disponibles 10 niveles de potencia
Cuando el horno de microondas esté conectado a una toma de corriente, se mostrará "0:00".
ES-17
Pulse Timer/Clock una vez, "00:00" y "Timer" aparecerán en la pantalla.
Pulse las teclas numéricas para introducir la cantidad de tiempo. La cantidad
máxima de tiempo que se puede introducir es 99 minutos, 99 segundos.
Pulse para confirmar el ajuste, el indicador del temporizador parpadeará y el
temporizador comenzará a contar hacia abajo.
Cuando haya transcurrido el tiempo, el indicador del temporizador desaparecerá. El
horno sonará 5 veces. Aparecerá "End" (Fin). La hora del día se mostrará abriendo
la puerta o presionando .
FUNCIONAMIENTO
Presione Micro., "00:00" y "Cook" (Cocinar) aparecerán en la pantalla.
Pulse las teclas numéricas para introducir el tiempo de cocción. El tiempo de
cocción máximo es de 99 minutos, 99 segundos.
Pulse Power Level, PL10 parpadeará. Pulse Power Level varias veces o las
teclas 0 a 9 para seleccionar un nivel de potencia diferente si lo desea. Vea la
tabla Power Level de arriba.
Pulse para iniciar la cocción. Se mostrará el tiempo de cocción restante.
"Cook" parpadeará.
a.
b.
c.
d.
Presione Micro., "00:00" y "Cook" se mostrará.
Presione "1, 5, 0, 0" para que aparezcan 15:00 en la pantalla.
Presione Power Level, luego presione "5" para seleccionar 50% de
potencia de microondas.
Presione para iniciar la cocción. El timbre suena una vez. Se mostrará el
tiempo de cocción restante. "Cook" parpadeará.
4. COCINA DE MICROONDAS
(1)
(2)
(3)
(4)
3. TEMPORIZADOR DE COCINA
(1)
(2)
(3)
(4)
Nota:
El ajuste del temporizador de cocina es diferente del ajuste del reloj; Es simplemente un
temporizador.
Durante la función de temporizador de cocina, no se puede poner en funcionamiento
ninguna función de cocción.
La cantidad del temporizador de cocina no se puede aumentar presionando .
Al pulsar se cancelará la cuenta atrás del temporizador.
Ejemplo: Cocinar los alimentos con un 50% de potencia de microondas durante
15 minutos.
ES-18
NOTA:
En el proceso de ajuste, si se presiona la tecla o si no hay operación en 1 minuto,
el horno regresará automáticamente para mostrar el reloj.
FUNCIONAMIENTO
Presione Conv. una vez, "350" parpadeará, "F" y los iconos de temperatura corre-
spondientes se mostrarán.
Presione Conv. más veces o More o Less para elegir la temperatura de cocción
deseada. Selecciones de temperatura (100
℉
): 170, 250, 275, 300, 325, 350, 375,
400, 425. Pulse para confirmar.
Presione para iniciar el precalentamiento. Cuando el horno se precalienta a la
temperatura de cocción seleccionada, sonará dos veces; Abra la puerta e introduzca
los alimentos en el horno.
Pulse las teclas numéricas para introducir el tiempo de cocción. El tiempo máximo de
cocción es de 99 minutos, 99 segundos. "F" desaparecerá.
Pulse para iniciar la cocción. Se mostrará el tiempo de cocción restante.
"Conv." y los correspondientes iconos de temperatura parpadearán.
5. COCINA DE CONVECCION
(1)
(2)
(3)
(4)
(5)
NOTA:
Si no se necesita precalentar, salte el paso 3 anterior.
Si se precalienta, no coloque alimentos en el horno hasta que se alcance la temperatura
de cocción.
Si se cocina sin precalentar, coloque los alimentos en el horno al comienzo de la
cocción.
Una vez que el horno se precalienta a la temperatura de cocción seleccionada, el horno
emitirá dos pitidos para recordarle que debe introducir el tiempo de cocción y la
temperatura parpadeará. Si no hay operación en 5 minutos, el horno emitirá un pitido 5
veces y volverá a mostrar el reloj.
El horno debe precalentarse a la temperatura de cocción seleccionada, y la puerta del
horno debe abrirse antes de que se pueda introducir el tiempo de cocción por convec-
ción.
ES-19
NOTA:
La función Mantener caliente se puede introducir durante la cocción. El horno emitirá un
pitido dos veces para indicar que entra en la función Mantener caliente.
La función de Mantener caliente se puede utilizar después de cocinar con microondas,
por convección, combinación, descongelar y multi-etapa.
El tiempo máximo de cocción de la función Mantener caliente es de 99 minutos.
La cocción se cancelará si abre la puerta o presiona durante la función Mantener
caliente.
Pulse Warm Hold (Mantener caliente), se mostrará "Hold".
Pulse para iniciar la cocción. El tiempo de descongelación restante contará
desde 99 minutos.
7. FUNCION DE MANTENIMIENTO
(1)
(2)
FUNCIONAMIENTO
Pulse Combi, "350" parpadeará, "Cook", "Conv.", "F" y los correspondientes iconos
de temperatura se mostrarán.
Presione Combi más veces o More o Less para elegir la temperatura de cocción
deseada. Selecciones de temperatura (100F): 170, 250, 275, 300, 325, 350, 375,
400, 425. Pulse para confirmar.
Pulse las teclas numéricas para introducir el tiempo de cocción. El tiempo máximo
de cocción es de 99 minutos, 99 segundos. "F" desaparecerá.
Pulse para iniciar la cocción. Se mostrará el tiempo de cocción restante.
"Conv." y los correspondientes iconos de temperatura parpadearán.
6. FUNCION COMBINACION (CONVECCION + MICROONDAS)
(1)
(2)
(3)
(4)
ES-20
Pulse Time Defrost, "00:00", "Cook" y "DEF". Aparecerá en la pantalla.
Pulse las teclas numéricas para introducir el tiempo de descongelación.
Pulse para iniciar el descongelado. "Cook" y "DEF" parpadearán y se mostrará
el tiempo de descongelación restante.
La cocción instantánea al 100% del nivel de potencia y de 1 a 6 minutos de tiempo
de cocción se puede iniciar pulsando las teclas numéricas 1 a 6. Pulse para
aumentar el tiempo de cocción en 30 segundos con cada presión. El tiempo máximo
de cocción es de 99 minutos, 99 segundos.
La cocción instantánea al 100% del nivel de potencia y el tiempo de cocción de 30
segundos se pueden iniciar pulsando . Cada repetición de pulsación aumen-
tará el tiempo de cocción en 30 segundos. El tiempo máximo de cocción es de 99
minutos, 99 segundos.
Durante la cocción, presione el botón More o Less para aumentar o disminuir el
tiempo de cocción en 10 segundos.
NOTA:
El tiempo también se puede añadir en incrementos de 30 segundos presionando
durante la Cocción por Microondas, Descongelación por tiempo y Cocción en
múltiples etapas.
El tiempo no se puede agregar presionando durante las funciones de descongel-
ación de peso y temporizador de cocina
FUNCIONAMIENTO
8. INICIO DE UN TOQUE
(1)
(2)
(3)
9. DESCONGELACIÓN POR TIEMPO
(1)
(2)
(3)
ES-21
Presione las teclas numéricas para introducir el peso a descongelar. Véase la tabla
anterior. Si la entrada de peso no está entre el rango de peso indicado en la tabla
anterior, la entrada no será válida. La unidad no funcionará hasta que se introduzcan
números válidos.
Presione para iniciar la descongelación y se mostrará el tiempo de cocción
restante. El indicador "Cook" y "DEF." parpadearán.
NOTA:
Durante la cocción de carne, aves y pescado, el horno emitirá un pitido dos veces para
recordarle que debe dar la vuelta a la comida.
Abra la puerta para detener la operación. Dé la vuelta a los alimentos, cierre la puerta y
pulse para reanudar el ciclo de descongelación. Si no abre la puerta para detener
la operación, el horno continuará el ciclo de descongelación sin interrupción.
10. Función de descongelación automática
(1)
(2)
Pulse Auto Defrost , "dEF1", "Cook" y "DEF". Aparecerá en la pantalla.
Presione Auto Defrost más veces o presione el botón More o Less para elegir el
tipo de alimento de descongelado, "dEF1" a "dEF4". Vea la tabla de abajo.
Pantalla LED
Alimentos
Peso
dEF1
Carne
0,1-6,0 Lbs
dEF2
Aves
0,1-6,0 Lbs
dEF3
Pescado
0,1-6,0 Lbs
dEF4
Pan
(3)
(4)
FUNCIONAMIENTO
0.1-1.0 Lbs
ES-22
Presione Auto Bake, se mostrarán "Ab-1", "Cook", "Conv." y "Auto".
Presione Auto Bake más veces para elegir el menú, "Ab-1" a "Ab-4". Vea la tabla
de horneado automático a continuación.
Para Ab-1, Ab-2 y Ab-3, presione el teclado numérico 1 para elegir el peso o
porción predeterminada. Presione para iniciar la cocción.
Para Ab-4, presione las teclas numéricas para ajustar la porción o el peso. Pulse
para iniciar la cocción. El tiempo de cocción restante y los correspondientes
iconos de temperatura se mostrarán. "Conv." y "Auto"parpadearán.
11. FUNCION DE HORNEADO AUTOMÁTICO
(1)
(2)
(3)
Presione Auto Roast, se mostrarán "Ar-1", "Cook", "Conv." y "Auto".
Pulse varias veces para seleccionar el menú, "Ar-1" a "Ar-4". Vea el gráfico de
asado automático a continuación.
Presione las teclas numéricas para ajustar el peso o la porción.
Pulse para iniciar la cocción.
Aparecerán los iconos de cocción restantes y los
correspondientes iconos de temperatura. "Cook", "Conv." y "Auto" parpadearán.
12. FUNCION DE ASADO AUTOMÁTICO
(1)
(2)
(3)
(4)
CUADRO DE HORNEADO AUTOMÁTICO
CUADRO DE HORNEADO AUTOMÁTICO
Alimento
Pizza congelada
Magdalenas
Galletas/panecillos/pan
Patatas fritas congeladas
Pantalla
Ab-1
Ab-2
Ab-3
Ab-4
Peso/porción
10 oz
6 cada
7 oz
4-16 oz
Alimento
Res
Pollo entero
Pechuga de pavo
Cerdo
Pantalla
Ar-1
Ar-2
Ar-3
Ar-4
Peso/porción
2,0-4,0 Lbs
2,5-6,0 Lbs
3,0-6,0 Lbs
2,0-4,0 Lbs
FUNCIONAMIENTO
ES-23
Presione Sensor Cook, se mostrarán"SC-l", "SEN" y "Auto".
Presione Sensor Cook más veces o presione las teclas numéricas para elegir el
tipo de alimento.
Pulse para iniciar la cocción. "SC-", "SEN" y "Auto" parpadearán. Una vez
que el elemento ha sido detectado, se mostrará el tiempo de cocción restante.
"SEN.", "Cook" y "Auto" parpadearán.
Alimento
Res
Pollo entero
Pechuga de pavo
Cerdo
Peso/porción
2,0-4,0 Lbs
2,5-6,0 Lbs
3,0-6,0 Lbs
2,0-4,0 Lbs
Tabla de horneado automático:
Alimento
Patatas
Verduras frescas
Verduras congeladas
Plato principal congelado
Arroz
Cazuela
Carne molida
Pescado y marisco
Huevos revueltos
Pizza congelada
Pantalla
SC-1
SC-2
SC-3
SC-4
SC-5
SC-6
SC-7
SC-8
SC-9
SC-0
Botón
1
2
3
4
5
6
7
8
9
0
Peso/porción
1-4 PCS (8-10 oz/PCS)
1-4 TAZA (250 ml/taza)
1-4 TAZA (250 ml/taza)
10-20 oz
1-2 TAZA(220 g/taza)
1-4 TAZA(250 ml/taza
)
4-32 oz
4-32 oz
2-5 cada uno
6-12 oz
13. Cocción por sensor
(1)
(2)
(3)
FUNCIONAMIENTO
ES-24
Presione Sensor Reheat, se mostrarán "Sr-1", "SEN" y "Auto".
Presione Sensor Reheat más veces o presione las teclas numéricas 1 a 3 para
elegir el tipo de alimento.
Pulse para iniciar la cocción. "Sr-", "SEN" y "Auto" parpadearán. Una vez
que el elemento ha sido detectado, el tiempo de cocción restante parpadeará.
"SEN" , "Cook" y "Auto" parpadearán.
14. RECALENTAMIENTO POR SENSOR
(1)
(2)
(3)
Presione Popcorn, "1.75", "Auto", "Cook" y "Oz" aparecerán en la pantalla.
Presione Popcorn dos veces más o presione Más o menos para elegir el peso,
"3.0" y "3.5" se mostrarán en orden.
Presione para cocinar. "Oz" desaparece. "Auto" y "Cook" parpadearán. Se
mostrará el tiempo restante.
15. PALOMITAS DE MAÍZ
(1)
(2)
(3)
Tabla de horneado automático:
Alimento
Plato de cena
Sopa/salsa
Guiso
Pantalla
Sr-1
Sr-2
Sr-3
Peso/porción
8-24 oz
1-4 TAZA (250 ml/taza)
1-4 TAZA (250 ml/taza)
FUNCIONAMIENTO
ES-25
Presione Favorite para programar y seleccione hasta tres procedimientos de
cocción. Cada procedimiento se indicará con 1, 2 o 3 en la pantalla.
Presione el botón de Favorito hasta que aparezca el número de procedimiento
deseado en la pantalla. Presione para comenzar. Se puede ajustar un
máximo de dos etapas de cocción para cada procedimiento.
Para programar un procedimiento, siga los pasos que se indican a continuación.
Ejemplo: Cocine los alimentos a un nivel de potencia del 80% durante 3 minutos y
20 segundos; Guardar como memoria 2.
16. FUNCIÓN DE FAVORITO
(1)
(2)
(3)
Presione Favorite dos veces; La pantalla muestra 2.
Presione Micro, luego presione "3", "2" y "0" en orden.
Pulse Power Level una vez, luego pulse "8" para que aparezca "PL 8".
Presione Favorite para guardar el procedimiento. El horno emite un pitido una vez.
O presione directamente para guardar e iniciar la cocción.
Para elegir el procedimiento de la lista de memoria, presione Favorite dos veces. La
pantalla mostrará "2". Pulse para ejecutar el procedimiento.
a.
b.
c.
d.
e.
NOTA:
El menú Auto no se puede ajustar en la función de Favorite.
FUNCIONAMIENTO
ES-26
Se pueden configurar a lo sumo 2 etapas para cocinar. Si una etapa es Descongel-
ación, automáticamente se establecerá como la primera etapa.
NOTA: Auto Menu y Preheat no se pueden configurar en la cocción multi-etapa.
EJEMPLO: 80% de nivel de potencia durante 5 minutos, seguido de 60% de nivel de
potencia durante 10 minutos; Guardado como memoria 3.
17. Cocina multi-etapa
Presione Favorite 3 veces; La pantalla muestra 3.
Presione Micro. luego presione "5", "0" y "0" para establecer el tiempo de cocción
de la primera etapa.
Presione Power Level una vez, luego presione "8" para elegir 80% de potencia de
cocción de primera etapa.
Presione Micro otra vez, luego presione "1", "0", "0" y "0" para establecer el tiempo
de cocción de la segunda etapa.
Presione Power Level nuevamente, luego presione "6" para elegir el 60% de
potencia de cocción de la segunda etapa.
Presione para iniciar inmediatamente la cocción en varias etapas.
Para elegir el procedimiento de la lista de memoria, presione Favorite tres veces.
La pantalla mostrará "3"; Presione para ejecutar el procedimiento.
a.
b.
c.
d.
e.
f .
g.
Cuando el horno esté cocinando, presione Timer/Clock para que la hora del día
aparezca durante tres segundos en la pantalla.
Cuando el horno esté cocinando, presione las teclas Conv., Power Level o Combi
para que la energía de cocción aparezca durante tres segundos en la pantalla.
18. FUNCION DE CONSULTA
(1)
(2)
NOTA:
If yoSi no desea guardar un programa multi-etapa en particular como procedimiento, no
presione Favorite como primer paso. Pulse después de programar ambas etapas.
FUNCIONAMIENTO
ES-27
Para bloquear el microondas de modo que no pueda ser operado por niños u
otros usuarios no deseados, presione durante 3 segundos. Escuchará un
largo pitido. Se visualizará "LOC".
Para desbloquear, pulse durante 3 segundos, oirá un pitido largo y "LOC"
desaparecerá.
Si se ha ajustado el reloj, el horno volverá a mostrar el reloj. De lo contrario, se
mostrará "0:00".
20. Función de recordatorio final de cocción
El horno emitirá un pitido cinco veces para avisar al usuario que el tiempo de cocción ha
terminado. Aparecerá "End" (Fin). La hora del día se mostrará abriendo la puerta o
presionando el botón .
se debe presionar para continuar cocinando si se abre la puerta durante el
cocinado.
Un solo pitido suena para indicar que un botón está presionado correctamente; Si el
botón no se presiona correctamente, no suena ningún pitido.
21. Otras especificaciones
(1)
(2)
19. FUNCION DE BLOQUEO
(1)
(2)
FUNCIONAMIENTO
ES-28
MANTENIMIENTO
CAUSA POSIBLE
El tiempo de cocinado, nivel de
potencia no es adecuado.
Use el tiempo correcto de
cocinado, nivel de potencia.
POSIBLE SOLUCIÓN
Compruebe su problema mediante el uso de la siguiente tabla y pruebe las soluciones
para cada problema.
SOLUCIÓN DE PROBLEMAS
PROBLEMA
El horno no arranca
Arqueo o chispa
Alimentos cocinados desigualmente
Alimentos demasiado cocinados
Alimentos poco cocinados
Descongelación incorrecta
Los alimentos cocinados por sensor
no se cocinan adecuadamente
La cubierta o la tapa de los alimentos
debe contener el orificio de ventilación
para el escape de vapor.
No abra la puerta para remover o
revolver los alimentos antes de que el
tiempo de cocción por sensor
detectado aparezca en la pantalla.
a.
b.
a.
b.
c.
Se utilizaron materiales que
hay que evitar introducir en el
horno de microondas.
b. El tiempo de cocinado, nivel
de potencia no es adecuado.
a.
b.
c.
d.
Use solamente utensilios de cocina
para microondas.
Descongele los alimentos
completamente.
Use el tiempo correcto de cocinado,
nivel de potencia.
Dé la vuelta o remueva los alimentos.
a.
b.
c.
d.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
La comida no está descongelada por
completo.
El tiempo de cocinado, nivel de potencia
no es adecuado.
No se ha dado la vuelta o removido el
alimento.
a.
b.
c.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
El horno se opera cuando está vacío.
Hay comida derramada en la cavidad.
a.
b.
c.
Use solamente utensilios de cocina
para microondas.
No opere con el horno vacío.
Limpie la cavidad con una toalla
húmeda.
a.
b.
c.
Conecte en el enchufe.
Cierre la puerta y vuelva a
intentarlo.
Lea las instrucciones.
a.
b.
c.
El cable eléctrico para el horno no
está enchufado.
La puerta está abierta.
Hay configurado un
funcionamiento erróneo.
a.
b.
c.
Use solamente utensilios de cocina
para microondas.
Use el tiempo correcto de cocinado,
nivel de potencia.
Dé la vuelta o remueva los alimentos.
a.
b.
c.
d.
Use solamente utensilios de cocina
para microondas.
Descongele los alimentos
completamente.
Compruebe que los puertos de
ventilación del horno no están
restringidos.
Use el tiempo correcto de cocinado,
nivel de potencia.
a.
b.
c.
d.
Se utilizaron materiales que hay que
evitar introducir en el horno de
microondas.
La comida no se descongela
completamente.
Los puertos de ventilación del horno se
encuentran restringidos.
El tiempo de cocinado, nivel de
potencia no es adecuado.
Cubra o tape los alimentos no
ventilados.
La puerta se abrió antes de que
apareciera el tiempo de cocción por
sensor detectado en la pantalla.
a.
b.
ES-29
