Antenna 8 of 36
![](/img.php?id=1145016&img=bg1.png)

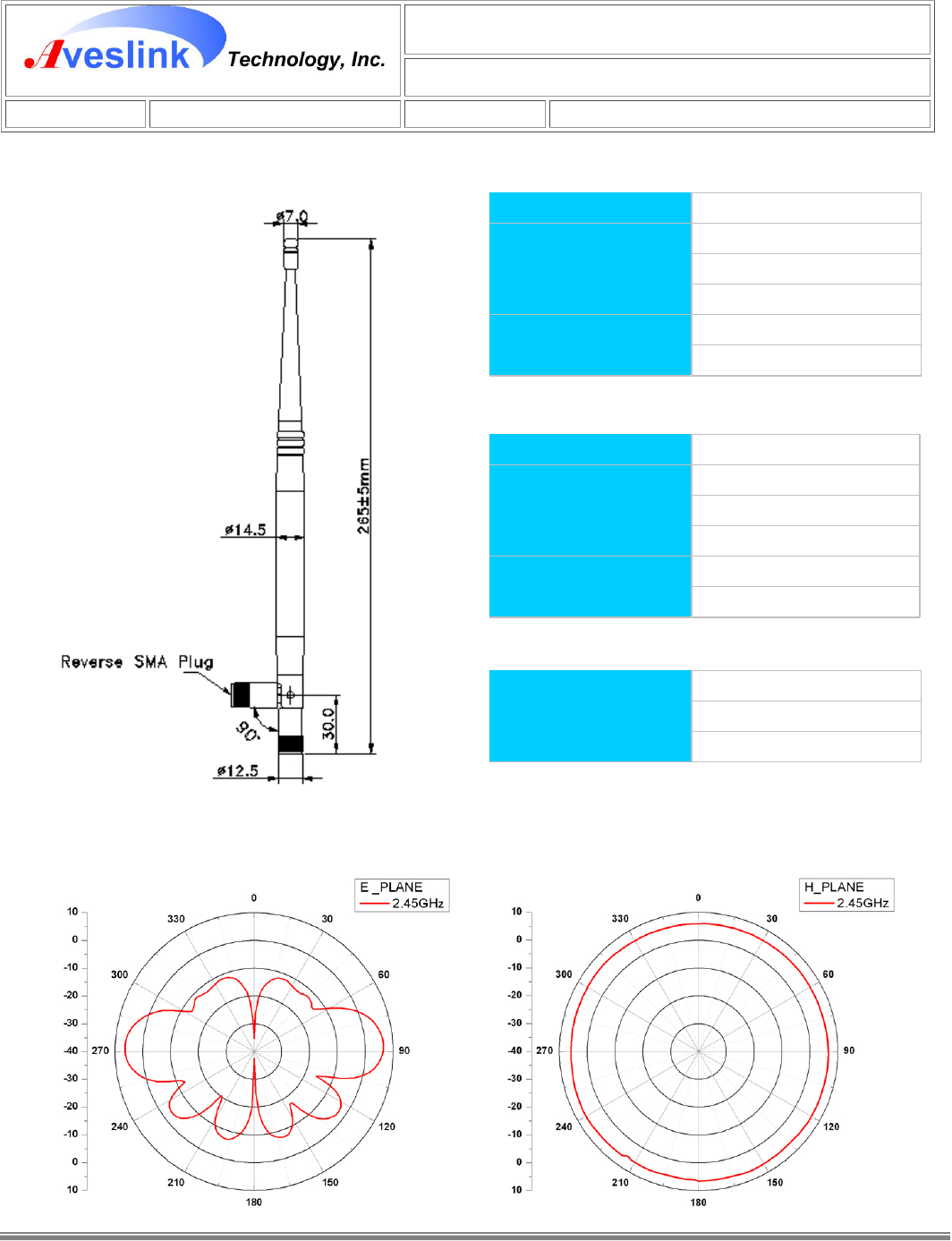

Mechanical Drawing
Mechanical Specification
Replacement Antenna
Model No.: E-1710-GC
Rev. 1.0 Date Feb. 12, 2009
Connector Type RP SMA Plug (Brass)
Material PU
Cable --
Length 265mm
Water Proof --
Weight 41g (est.)
2375 Zanker Rd., #240, San Jose, CA 95131 Phone: 408 383-0688 Fax: 408 383-0388
Operating Temp - 20℃ ~ + 70 ℃
Storage Temp - 30℃ ~ + 85 ℃
Substance RoHS Compliant
Electrical Specification
Frequency Range 2.4~2.5GHz
Impedance 50Ω
V.S.W.R. 2.0≦
Radiation Omni-directional
Gain 7dBi
Polarization Vertical
Unit: mm
Environmental Specification
