Contents
- 1. User Manual 1
- 2. User Manual 2
User Manual 1
安全上の要点
安全に正しくご使用いただくために、お使いになる前に
必ず「取扱い方法を記載したマニュアル」をお読みになり、
十分に理解してください。
（1）使用環境について
爆発性ガス、引火性ガス、腐食性ガス、金属粉、粉じ
ん等のあるところでは使用しないでください。
（2）防水について
この製品は防水タイプではありません。
そのため、水・油・薬品・有機溶剤がかかる環境では、
製品の誤動作、損傷または発火につながる可能性があ
ります。
（3）製品の構造について
この製品のケースは取り外さないようにしてくださ
い。取り外した場合、性能を果たさなくなる可能性
があります。
製品ケースの通風口から金属棒等を差し込まないで
ください。製品の誤動作・損傷または発火につなが
る可能性があります。
ノイズの発生源周辺
激しい振動が加わる場所
（2）取り付けについて
通風スペースを十分とってください。
発熱量の高い機器（ヒータ、トランス、大容量の抵
抗）の近くに取り付けることは避けてください。
取付穴M4のネジ締めトルクは1.2N・m以下としてく
ださい。また、ネジロック剤等の有機溶剤はネジ締
め部には塗装しないでください。ケースに割れが発
生する可能性があります。
（3）清掃について
市販のアルコールまたはベンジンをご使用ください
シンナー類は使用しないでください。
（4）アース線の接地は必ず行ってください。接地しない場
合は接続したアンテナが正常動作しなくなります。
（D種接地工事 第3種接地工事）
(5) 付属品のフェライトコアについて
付属品のフェライトコアは電源用端子、接地用端子に
接続したコードに束ねて必ず接続してください。フェ
ライトコアと製品本体は
約10cm離してください。
フェライトコア形式：
ＴＤＫ（株）製 ZCAT2032-0930
当社製プログラミングコンソール形C200H-PR027を接続
ケーブル（形V700-P10別売）にて接続可能です。
RS-232C準拠により、汎用のPLCやパソコンと接続するこ
とができます。
当社製形V670アンテナを1台接続可能です。
使用上の注意
（1）下記の環境では使用しないでください。
温度変化の激しい場所
湿度が高く、結露の生じる恐れのある場所
水・油・薬品・有機溶剤がかかる場所
腐食性ガスがある場所
■仕様
■各部の名称 ■外形寸法
●一般仕様
●表示灯
●電源・外部入出力端子
●プロコン接続ポート
●RS‐232Cポート
●アンテナ接続ポート
●性能仕様
電源電圧
消費電力
使用周囲温度（交信時）
使用周囲湿度（交信時）
仕 様
DC24V±10％
7W以下
0∼＋55℃（氷結なきこと）
35∼85％RH（結露なきこと）
項 目
絶縁抵抗
耐電圧
耐振動
耐衝撃
構造
取付方法
仕 様
20MΩ以上
（DC1000Vメガにて）
電源・入力端子一接地端子間
電源・入力端子一出力端子間
電源・入力端子一ケース間
出力端子一接地端子間
出力端子一ケース間
接地端子一ケース間
AC1000V 50／60Hz 1分間にて
漏れ電流20mA以下
電源・入力端子一接地端子間
電源・入力端子一出力端子間
電源・入力端子一ケース間
出力端子一接地端子間
出力端子一ケース間
接地端子一ケース間
10∼150Hz、複振幅0.2mm、加速度
15m/s2の振動をX,Y,Z各方向に1掃引
8分間で10掃引印加し異常ないこと
150m/s2の衝撃をX,Y,Z各方向に各3回
計18回印加し異常ないこと
盤内蔵型
DINレール取付けまたはM4ネジ締付け
項 目
電源用端子
接地用端子
入力端子
名称
24VDC
GR
RST/IN
OUT1/2
O.COM
機 能
+側にDC24V電源を供給し、他方に0Ｖ
を接続します。
接地用端子です。（Ｄ種接地）
外部ﾘｾｯﾄ入力/外部ﾄﾘｶﾞ入力を使用時、
電源用端子0Vと対になって使用します。
外部出力を使用する場合に使用します。
種類
66 75
18
17.5
8
10
21 444
56 2-φ4.5（取付穴） 取付穴加工方法
RUN表示灯
動作表示灯
2-M4
56
100
4
10
1010 100
90
OMRON
V670-CD1D-V1
RUN
COMM
NORM/ERR
RST/IN
RS-232C
24VDC GR RST
/IN OUT2
MADE IN JAPAN
O.COM
ANTENNA
表示LED
カバー
プロコン接続ポート
アンテナ
接続ポート
RS-232Cポート
電源用端子
入力用端子
出力用端子
接地用端子
1
2
3
4
名称
RUN
COMM
NORM
機能
RUN表示
動作状態表示
通信完了表示
意 味
緑色 正常動作時点灯
緑色 タグとの交信中に点灯
緑色 交信正常終了時に点灯
No
/ERR エラー表示 赤色 エラー発生時に点灯
RST/IN 入力表示 緑色 信号入力時に点灯
OUT1 出力表示 緑色 OUT1出力時に点灯
5OUT2 出力表示
6緑色 OUT2出力時に点灯
出力端子
OUT1
OUT2
OUT1
44
+
24VDC 7W
ID
9.5
11.5
5.5
質量
約270g
適応規格
R&TTE / FCC Part15 Subpart C
© OMRON Corporation All Rights Reserved.
取扱説明書
このたびは、本製品をお買い上げいただきまして、まことにあ
りがとうございます。
ご使用に際しては、次の内容をお守りください。
・電気の知識を有する専門家が扱ってください。
・この取扱説明書をよくお読みになり、十分にご理解のうえ
正しくご使用ください。
・この取扱説明書はいつでも参照できるよう大切に保管くだ
さい。
・
詳細につきましては、ユーザーズマニュアルをご参照ください。
6947451-3C
2003
形
V670-CD1D-V1
RFIDシステム コントローラ
ご使用に際してのご承諾事項
営業統轄事業部
東京都品川区大崎1-11-1 ゲートシティ大崎ウエストタワー14F
①
安全を確保する目的で直接的または間接的に人体を検出する用途に、本製品を使用
しないでください。同用途には、当社センサカタログに掲載している安全センサをご使用く
ださい。
②下記用途に使用される場合、当社営業担当者までご相談のうえ仕様書などによりご
確認いただくとともに、定格・性能に対し余裕を持った使い方や、万一故障があっても危
険を最小にする安全回路などの安全対策
a)屋外の用途、潜在的な化学的汚染あるいは電気的妨害を被る用途
またはカタログ、取扱説明書等に記載のない条件や環境での使用
b)原子力制御設備、焼却設備、鉄道・航空・車両設備、医用機械、娯楽機械、
安全装置、および行政機関や個別業界の規制に従う設備
c)人命や財産に危険が及びうるシステム・機械・装置
d)ガス、水道、電気の供給システムや24時間連続運転システムなどの
高い信頼性が必要な設備
e)その他、上記 a) ∼ d) に準ずる、高度な安全性が必要とされる用途
＊上記は適合用途の条件の一部です。当社のベスト、総合カタログ・データシート等最新版の
カタログ、マニュアルに記載の保証・免責事項の内容をよく読んでご使用ください。
●
営業にご用の方も、技術的なお問い合せの方も、フリーコールにお電話ください。
音声ガイダンスが流れますので、案内に従って操作ください。
0120-919-066
（フリーコール）
携帯電話・PHSなどではご利用いただけませんので、その場合は下記電話番号へおかけください。
055-982-5015
(通話料がかかります)
〔技術のお問い合わせ時間〕
■
営業時間：9:00∼12:00／13:00∼19:00(土･日・祝祭日は17:00まで)
■営 業 日 ：年末年始休暇を除く
上記フリーコール以外に 055-982-5002 (通話料がかかります)
におかけいただくことにより、直接センシング機器の技術窓口につながります。
〔営業のお問い合わせ時間〕
■
営業時間：9:00∼12:00／13:00∼17:30
■営 業 日 ：土・日・祝祭日／春期・夏期・年末年始休暇を除く
●FAXによるお問い合わせは
お客様相談室 ＦＡＸ055-982-5051
●その他のお問い合せ先
納期・価格・修理・サンプル・承認図は貴社のお取引先、また
は貴社担当オムロン営業員にご相談ください。
(〒141-0032)
p
100
90
44
Precaution for Safe Use
To use the Controller safely and at full capacity, be sure to read the
Handling Instruction Manual carefully. You are requested to fully
understand this system.
(1)Environment
Do not expose V670-CD1D-V1 to explosive gas, inflammable
gas, corrosive gas, metallic powder, dust particlesetc, etc.
(2)Water-tight
This product is not water-tight.
V670-CD1D-V1 may malfunction, suffer damage, or burn, in
places where they may be exposed to water, oil, medicines, or
organic solvent.
(3)Enclosure of the product
Do not remove the casing of this product. Otherwise, the
product may malfunction forever.
Do not put a metallic bar or anything like that into the vent
opening of the product casing. This may result in malfunction,
damage or fire.
(2) Installation
①Provide enough space around the controller for ventilation.
②Avoid setting up the unit near a highly heat-generating device
(such as heater, transformer and large-capacity resistor).
③Tighten M4 mounting screws to a smaller torque than 1.2N・
m. Do not apply screw loctite and any other organic solvent to
any other parts than the screws. The casing may get cracked.
(3)Cleaning
①Be sure to use the alcohol and benzene which are bought in a
market.
②Do not use thinner.
(4)Be sure to connect the grounding.
If the grounding is not connected, the connected antenna may
fail to function.
(5)Ferrite core (attached)
Attach the accompanying ferrite
core (Type:ZCAT2032-0930 made
by TDK Corp.) around the cables
that are connected with the power
and grounding terminals.
(6)
Part 15 of the FCC Rules
For a Class A digital device or peripheral, the instructions
furnished the user shall include the following or simillar
statement, placed in a prominent location in the text of the manual:
NOTE : This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to part 15 of
the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
genarates, user, and can radiate radio frequency enegy and, if not
installed and used in accordance with the instruction manual,
may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause
harmful interference in which case the user will be required to
correct the interference at his own expense.
A general-purpose programmable logic controller or a personal
computer can be hooked up via this port.
One unit of Model V670 Antenna by OMRON can be
connected via this port.
■Specifications
■Names of parts ■Dimensions
●Indicator
●External input/output terminals
●RS-232C port
●Antenna connection port
●Performance specifications
Power
terminal
Grounding
terminal
Input
terminal
Output
terminal
Name
24VDC
GR
RST/IN
OUT1/2
O.COM
Function
24VDC power supplied terminal.
Grounding terminal.
Reset signal or Trigger signal
input terminal.
Out1 or Out2 signal output terminal
Type
66 75
1817.5
8
10
21 4 4 4
56
2-4.5dia.
（MOUNTING HOLES）
POWER
INDICATOR
OPERATION
INDICATOR
MOUNTING HOLES
2-M4
56
100
10
1010 100
90
OMRON
V670-CD1D-V1
RUN
COMM
NORM/ERR
RST/IN
RS-232C
24VDC GR
RST
/IN
OUT1
MADE IN JAPAN
O.COM
ANTENNA
LED display
Cover
Programming console
connection port
Antenna connection port
RS-232C port
Power terminal
Input terminal
Output terminal
Grounding terminal
Model
V670-CD1D-V1
2
3
COMM
NORM
ERR
Operation
indication
Communication
complete indication
Error indication
Lit while the controller is functioning
Lit while in communication with the tag
Light when communication is over
Light if there is a communication
failure or a system failure
Green
Green
Red
1
Name
RUN
Function
RUN indication
Meaning
Green
No
Insulation resistance
Dielectric strength
Vibration resistance
Specification
20 MΩ min. (with 1000V DC megger)
Between power terminal and grounding terminal
Between power terminal and output terminal
Between power terminal and casing
Between output terminal and grounding terminal
Between output terminal and casing
Between grounding terminal and casing
Leakage current of 20mA max. by applying 1000VAC
50/60Hz power for 1 minute
Between power terminal and grounding terminal
Between output terminal grounding terminal
Between power terminal and output terminal
Between power terminal and casing
Between output terminal and casing
Between grounding terminal and casing
Durable at 10 to 150Hz ,Double amplitude
less than 0.2mm ,10 sweeps for 8 minutes
each in 3 directions
Item
Shock resistance
Enclosure rating
Setup method
Weight
150m/s2, 3 times in 6 directions
Built in panel
Mounted on DIN rail or fixed with M4 screws
About 270g
4 RST/IN Input indication
Lit while receiving input signal
Green
OUT1 Output1
indication
Lit while sending output signal
Green
5
OUT2 Output2
indication
Lit while sending output signal
Green
6
The C200H-PR027 Programming Console made by OMRON
can be connected to this port with the specific cable （Type
V700-P10,option）. Use the dedicated key sheet to control
the system.（The key sheet comes with the V700-P10.）
●Programming console connection port
OUT1
OUT2
OUT2
9.5
11.5
5.5
4
●General specification
Supply voltage
Power consumption
Ambient operating temperature
(in communication)
Ambient operating humidity
(in communication)
Specifications
24V DC : ＋10%
−10%
7W max.
0 to ＋55℃（no freezing）
35 to 85％RH（no condensation）
Item
ID
24VDC 7W
(1)Do not use it in the following environment.
①Places where the temperature varies heavily.
②Places where the humidity is high and it condenses.
③Where the product may get splashed with water, oil, chemicals
or organic solvents.
④Where the product is exposed to corrosive gases.
⑤Where a noise-generating source is nearby.
⑥Where the product has a strong vibrations.
Precaution for Correct Use
Applied standards R&TTE / FCC Part15 Subpart C
Suitability for Use
THE PRODUCTS CONTAINED IN THIS SHEET ARE NOT SAFETY RATED.
THEY ARE NOT DESIGNED OR RATED FOR ENSURING SAFETY OF
PERSONS, AND SHOULD NOT BE RELIED UPON AS A SAFETY
COMPONENT OR PROTECTIVE DEVICE FOR SUCH PURPOSES.
Please refer to separate catalogs for OMRON's safety rated products.
OMRON shall not be responsible for conformity with any standards, codes, or
regulations that apply to the combination of the products in the customer's
application or use of the product.
Take all necessary steps to determine the suitability of the product for the
systems, machines, and equipment with which it will be used.
Know and observe all prohibitions of use applicable to this product.
NEVER USE THE PRODUCTS FOR AN APPLICATION INVOLVING
SERIOUS RISK TO LIFE OR PROPERTY WITHOUT ENSURING THAT THE
SYSTEM AS A WHOLE HAS BEEN DESIGNED TO ADDRESS THE RISKS,
AND THAT THE OMRON PRODUCT IS PROPERLY RATED AND
INSTALLED FOR THE INTENDED USE WITHIN THE OVERALL
EQUIPMENT OR SYSTEM.
See also Product catalog for Warranty and Limitation of Liability.
OMRON Corporation
EUROPE
OMRON EUROPE B.V. Sensor Business Unit
Carl-Benz Str.4, D-71154 Nufringen Germany
Phone:49-7032-811-0 Fax: 49-7032-811-199
NORTH AMERICA
OMRON ELECTRONICS LLC
One Commerce Drive Schaumburg,IL 60173-5302 U.S.A
Phone:1-847-843-7900 Telephone Consultation
1-800-55-OMRON Fax : 1-847-843-7787
ASIA-PACIFIC
OMRON ASIA PACIFIC PTE LTD
83 Clemenceau Avenue,#11-01 UE Square,Singapore 239920
Phone : 65-6-835-3011 /Fax :65-6-835-2711
n
© OMRON Corporation All Rights Reserved.

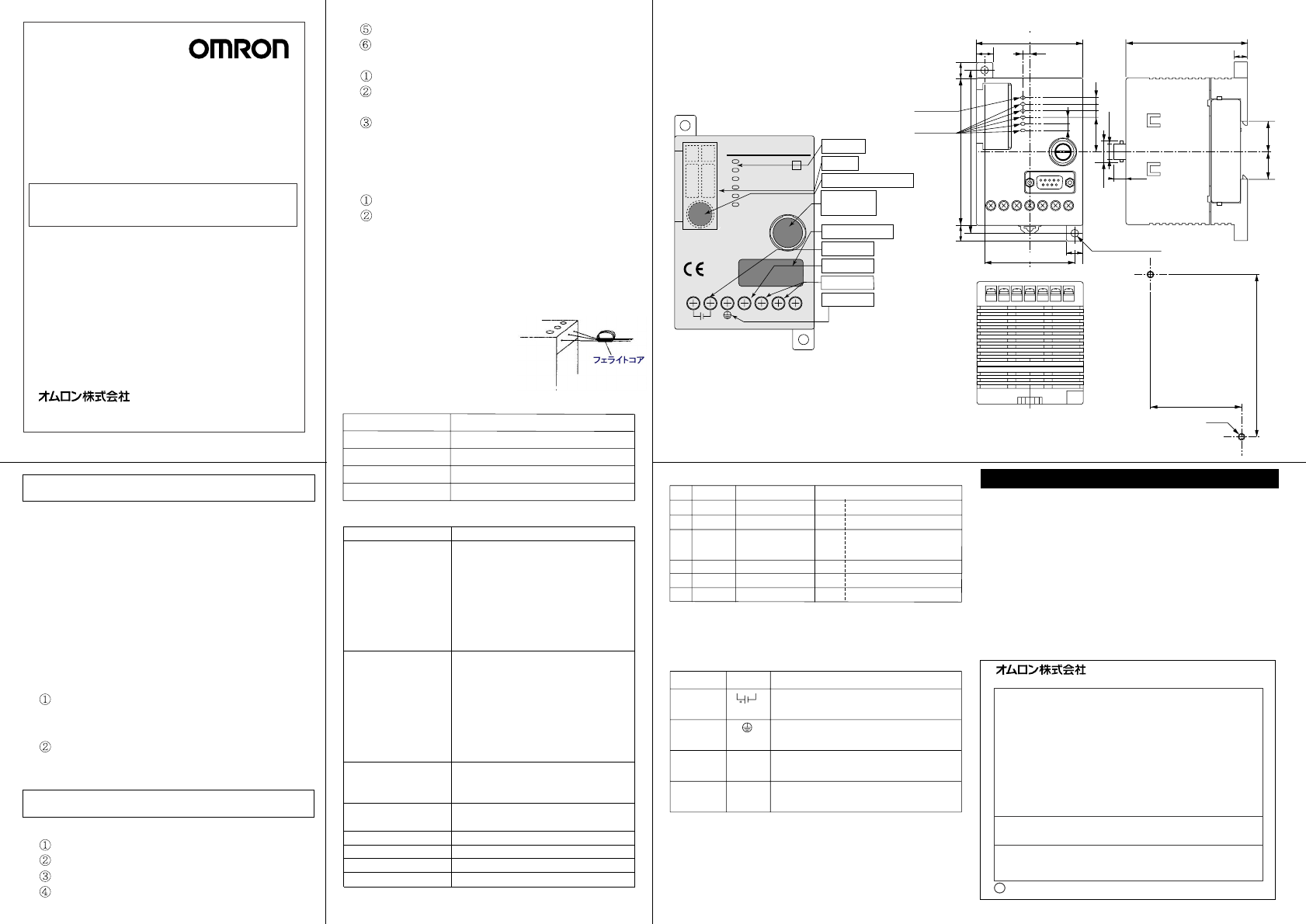

INSTRUCTION SHEET
Thank you for selecting OMRON product. This sheet pri-
marily describes precautions required in installing and
operating the product.
Before operating the product, read the sheet thoroughly to
acquire sufficient knowledge of the product. For your con-
venience, keep the sheet at your disposal.
2003
RFID System Controller
