Before attempting to connect or operate this product,

please read these instructions carefully and save this manual for future use.

No model number suffix is shown in this Operating Instructions.

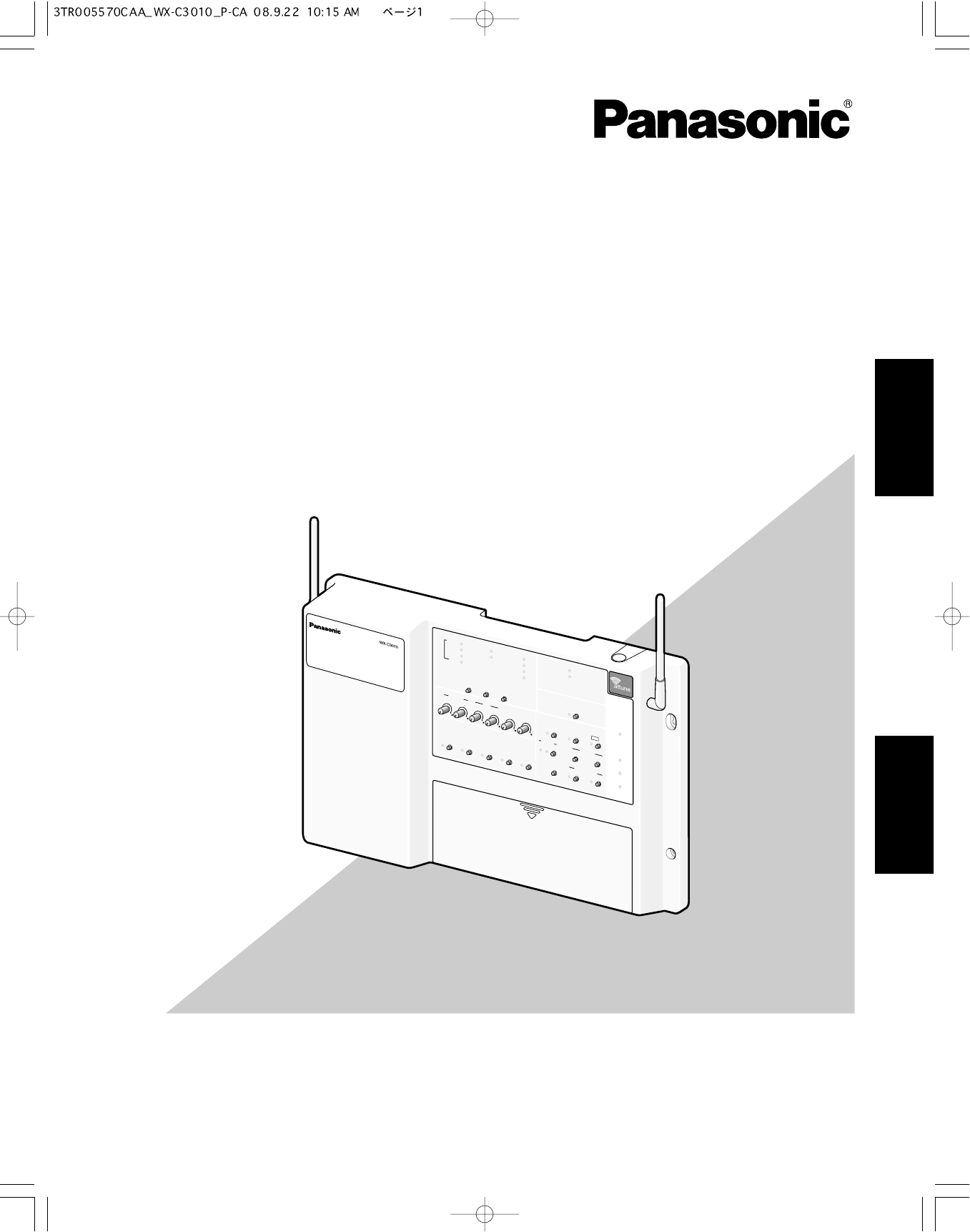

Center Module

Operating Instructions

Model No. WX-C3010

ENGLISH

FRANÇAIS

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is

operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.

Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be

required to correct the interference at his own expense.

FCC Warning: This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.

FCC Warning: This equipment complies with FCC radiation exposure limits set forth for uncontrolled equipment and meets

the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65. This equipment should be installed and

operated with at least 20 cm and more between the radiator and person's body (excluding extremities: hands, wrists, feet

and legs).

FCC Warning: To assure continued FCC emission limit compliance, use only the provided power supply cord and shielded

interface cable when connecting this device to the computer. Also, any unauthorized changes or modifications to this equip-

ment would void the user's authority to operate this device.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device

may not cause harmful interference, and (2) this device must accept any interference received, including interference that

may cause undesired operation.

Responsible Party: Panasonic Corporation of North America

One Panasonic Way, Secaucus, NJ 07094

Technical Support Party: Panasonic Consumer Electronics Company

1707 N. Randall Rd., Elgin IL. 60123

Technical Support Tel No.: 886-472-6767

For U.S.A.

The lightning flash with arrowhead symbol,

within an equilateral triangle, is intended to

alert the user to the presence of uninsulated

"dangerous voltage" within the product's

enclosure that may be of sufficient magni-

tude to constitute a risk of electric shock to

persons.

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and mainte-

nance (servicing) instructions in the literature

accompanying the appliance.

The model number and serial number of this product may be

found on the surface of the unit.

You should note the model number and serial number of this

unit in the space provided and retain this book as a perma-

nent record of your purchase to aid identification in the event

of theft.

Model No.

Serial No.

For U.S.A.

WARNING:

• This apparatus must be earthed.

• Apparatus shall be connected to a main socket outlet with a pro-

tective earthing connection.

• The mains plug or an appliance coupler shall remain readily

operable.

• To reduce the risk of fire or electric shock, do not expose this

apparatus to rain or moisture.

• The apparatus should not be exposed to dripping or splashing

and that no objects filled with liquids, such as vases, should be

placed on the apparatus.

• All work related to the installation of this product should be made

by qualified service personnel or system installers.

• To prevent injury, this apparatus must be securely attached to

the floor/wall in accordance with the installation instructions.

• The connections should comply with local electrical code.

• The risk of hearing impairment due to exposure to excessive

sound levels may be reduced by listening at lower volumes and

for shorter durations.

RSS-213

Operation is subject to the following two conditions: (1) this

device may not cause interference, and (2) this device must

accept any interference, including interference that may cause

undesired operation of the device.

ATTENTION:

A lithium-ion battery that is recyclable powers the prod-

uct you have purchased. Please call 1-800-8-BATTERY

for information on how to recycle this battery.

CAUTION:

• Danger of explosion if battery is incorrectly replaced. Replace

only with the same or equivalent type.

• These servicing instructions are for use by qualified service per-

sonnel only. To reduce the risk of electric shock do not perform

any servicing other than that contained in the operating instruc-

tions unless you are qualified to do so.

For Canada

ENGLISH

CAUTION

The FCC ID number for this radio equipment is listed below.

FCC ID: ACJ9TAWX-C3010

For U.S.A.

ICES-003

This Class A digital apparatus complies with Canadian ICES-003.

For Canada

Limitation of Liability

THIS PUBLICATION IS PROVIDED "AS IS" WITHOUT WARRANTY OF ANY KIND, EITHER EXPRESS OR IMPLIED, INCLUDING

BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR ANY PARTICULAR PURPOSE, OR

NON-INFRINGEMENT OF THE THIRD PARTY'S RIGHT.

Disclaimer of Warranty

IN NO EVENT SHALL Panasonic Corporation BE LIABLE TO

ANY PARTY OR ANY PERSON, EXCEPT FOR REPLACE-

MENT OR REASONABLE MAINTENANCE OF THE PROD-

UCT, FOR THE CASES, INCLUDING BUT NOT LIMITED TO

BELOW:

(1) ANY DAMAGE AND LOSS, INCLUDING WITHOUT LIMI-

TATION, DIRECT OR INDIRECT, SPECIAL, CONSE-

QUENTIAL OR EXEMPLARY, ARISING OUT OF OR

RELATING TO THE PRODUCT;

(2) PERSONAL INJURY OR ANY DAMAGE CAUSED BY

INAPPROPRIATE USE OR NEGLIGENT OPERATION OF

THE USER;

(3) UNAUTHORIZED DISASSEMBLE, REPAIR OR MODIFI-

CATION OF THE PRODUCT BY THE USER;

(4) ANY PROBLEM, CONSEQUENTIAL INCONVENIENCE,

OR LOSS OR DAMAGE, ARISING OUT OF THE SYSTEM

COMBINED BY THE DEVICES OF THIRD PARTY;

(5) PERSONAL INJURY, ANY LOSS OR DAMAGE, ARISING

OUT OF THE DROP CAUSED BY THE INCOMPLETE

INSTALLATION.

Important Safety Instructions

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.

8) Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that

produce heat.

9) Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider

than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are

provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obso-

lete outlet.

10) Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point

where they exit from the apparatus.

11) Only use attachments/accessories specified by the manufacturer.

12) Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart

is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

13) Unplug this apparatus during lightning storms or when unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way,

such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the appa-

ratus has been exposed to rain or moisture, does not operate normally, or has been dropped.

S3125A

Limitation of Liability ................................................................................................................................... 4

Disclaimer of Warranty ............................................................................................................................... 4

Important Safety Instructions ...................................................................................................................... 5

Preface ....................................................................................................................................................... 7

Features ...................................................................................................................................................... 7

Precautions ................................................................................................................................................. 8

Operations ................................................................................................................................................. 9

Major Operating Controls and Their Functions .......................................................................................... 9

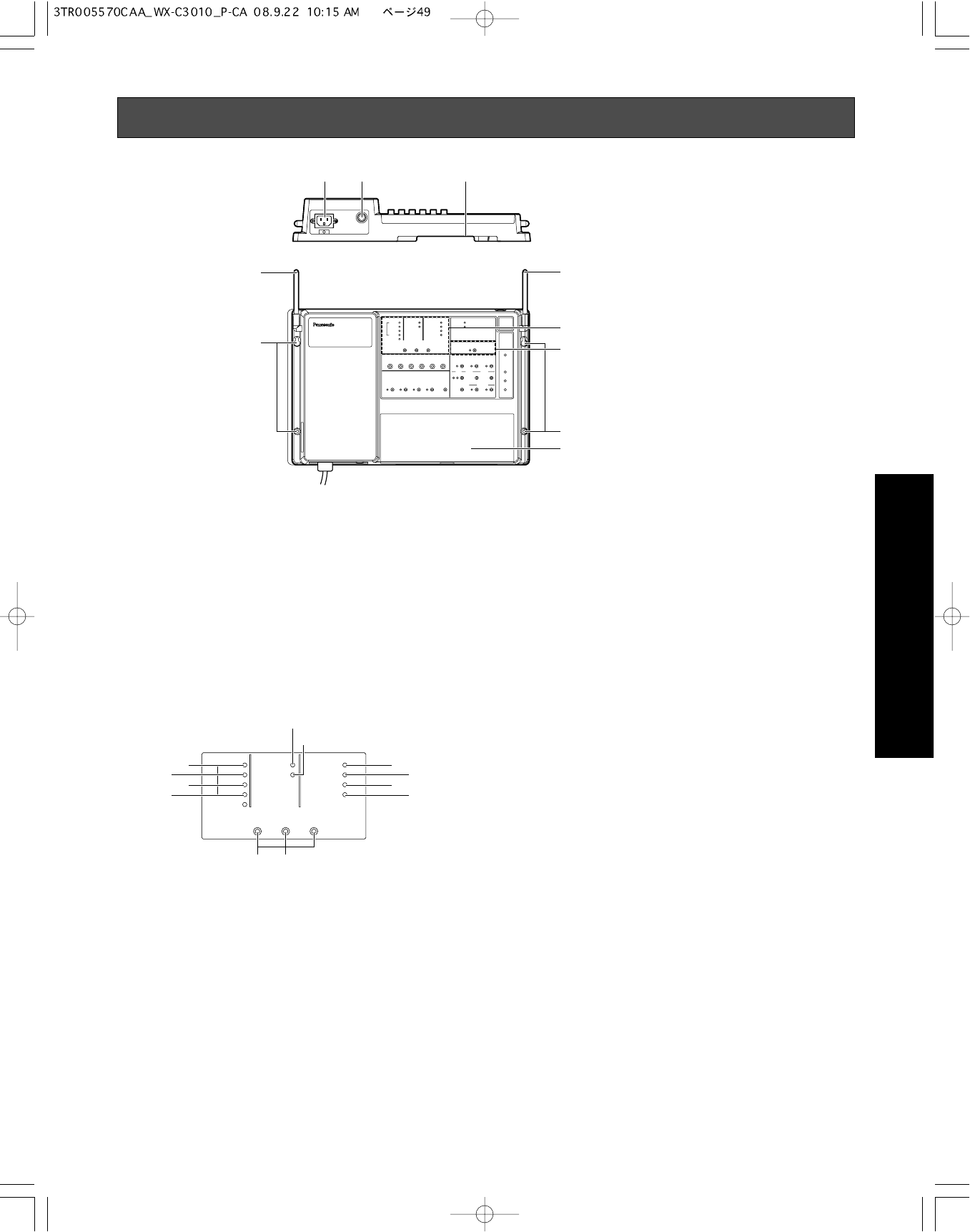

■WX-C3010 Center Module .................................................................................................................... 9

Operating Procedures ................................................................................................................................ 12

■Basic Operation .................................................................................................................................... 12

●Power ON ......................................................................................................................................... 12

●Communications with Customers (TALK) ......................................................................................... 12

●Communications with other Store Personnel (PAGE) ....................................................................... 12

●Double Drive-Thru Lane Changeover ............................................................................................... 12

●Power OFF ........................................................................................................................................ 12

■Convenient Functions ........................................................................................................................... 12

●Auto Talk Lock .................................................................................................................................. 12

●Manager Mode ................................................................................................................................. 12

●Speed Term ...................................................................................................................................... 12

●Greeter .............................................................................................................................................. 13

●Vehicle Detector BEEP DAY/NIGHT ................................................................................................. 14

●Outside Speaker Level DAY/NIGHT ................................................................................................. 14

●Vehicle Detector Normal/Override On .............................................................................................. 15

●Talk/Page Release ............................................................................................................................ 15

Installation & Connections ...................................................................................................................... 16

Panasonic WX-C3010 Series System Parts and Accessories .................................................................... 16

Major Operating Controls and Their Functions .......................................................................................... 17

Installations/Connections ........................................................................................................................... 19

■Installation procedures ........................................................................................................................ 19

■Preparations ......................................................................................................................................... 19

■Installation of center modules on the wall ............................................................................................ 19

■Wiring to the center modules ............................................................................................................... 20

■Clamping the Power Plug and Power Cord .......................................................................................... 21

■Basic Connection ................................................................................................................................. 22

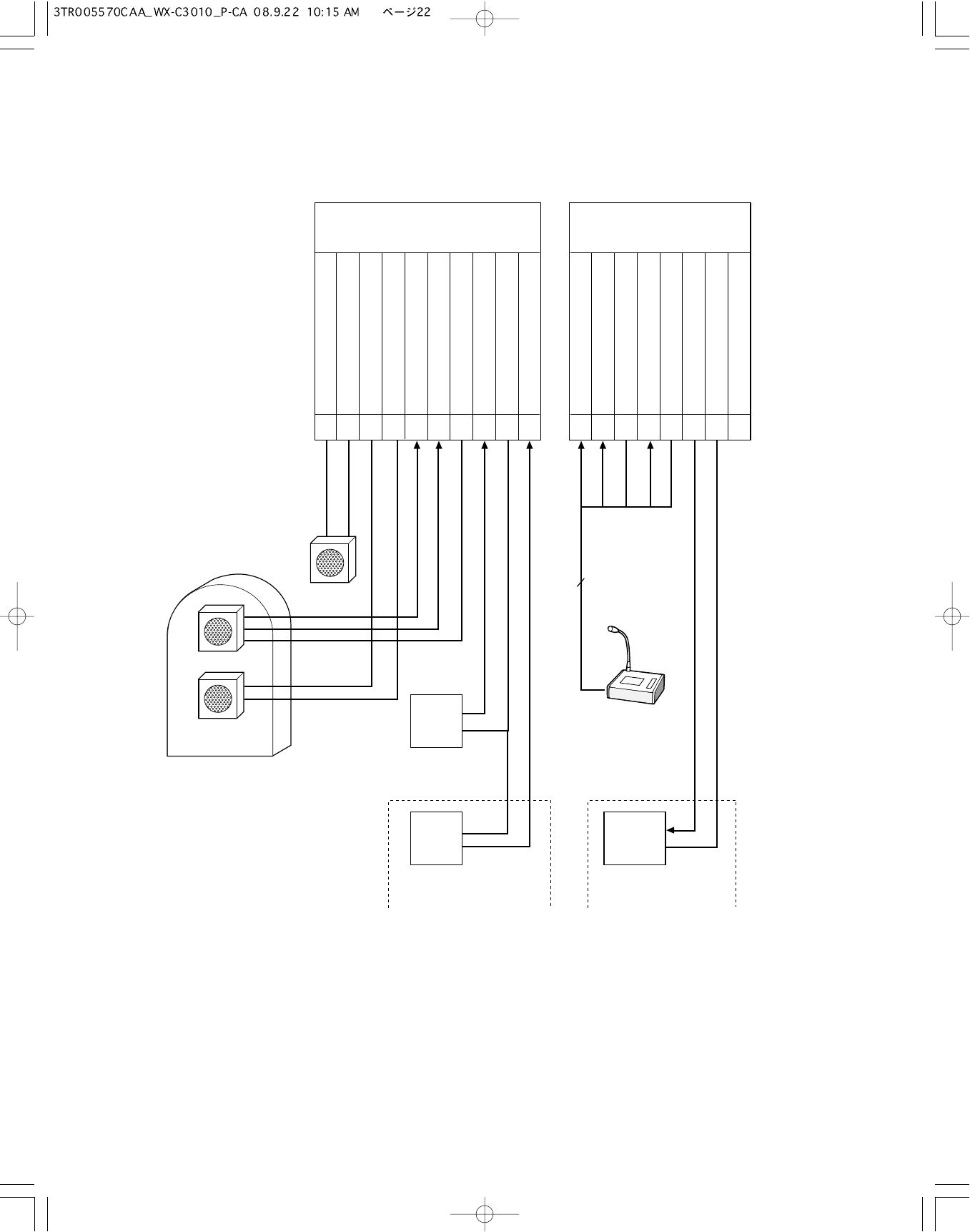

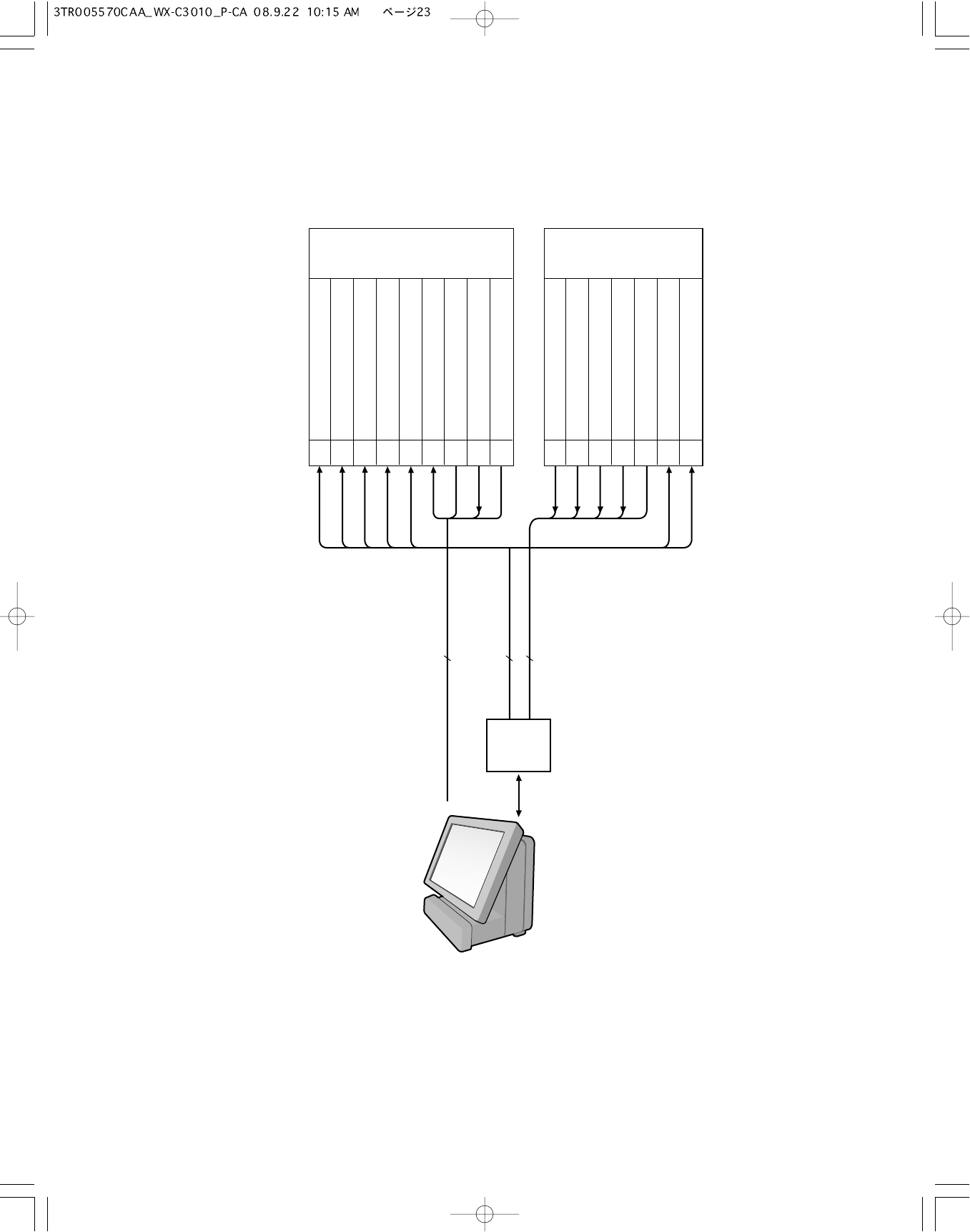

■POS (Point of sales)-System Connection ............................................................................................. 23

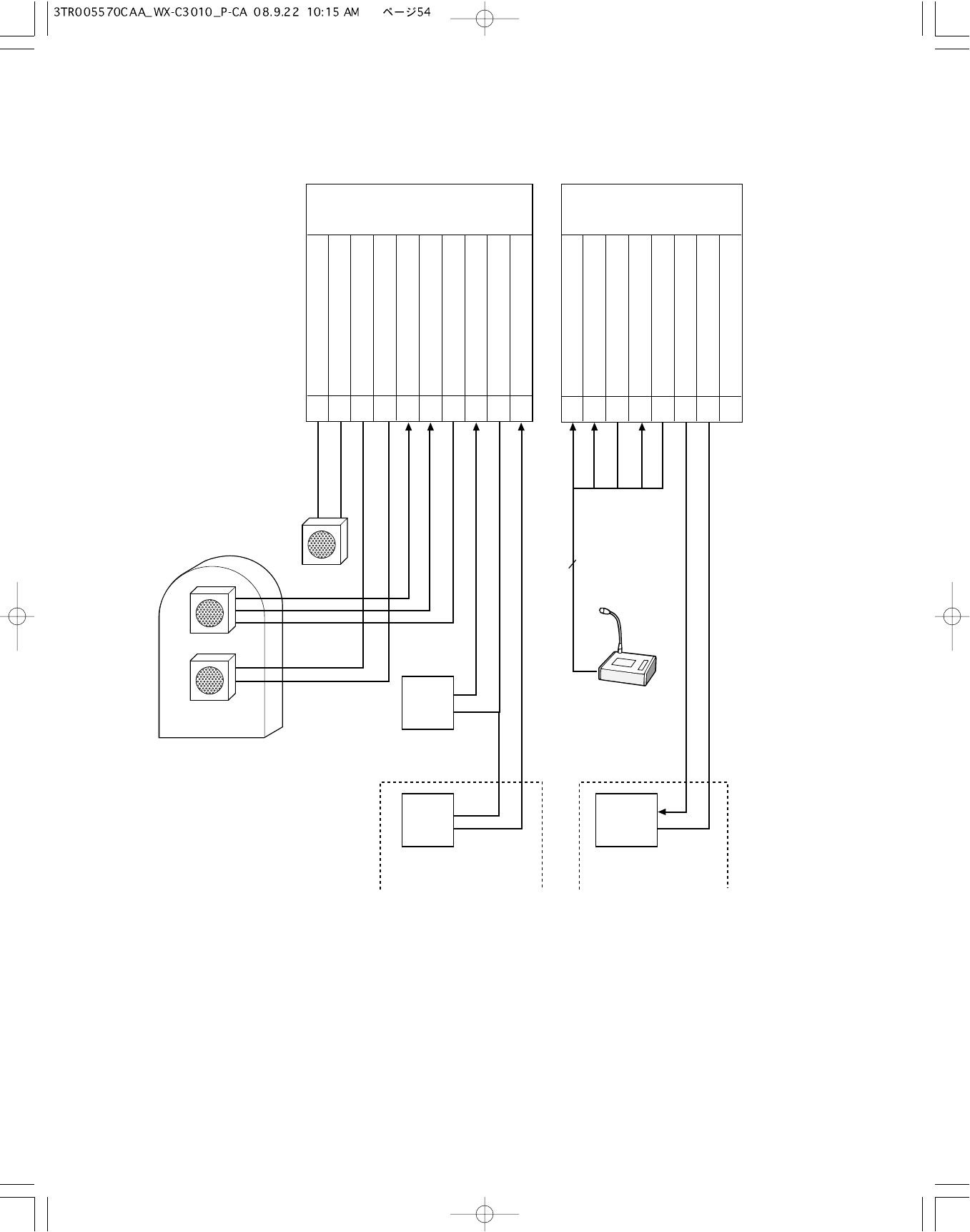

■Double-Drive-Thru Connection ............................................................................................................. 24

■ID registration for follower units ............................................................................................................ 25

■Installed System Setting ....................................................................................................................... 26

●Setup operation for AUX SP (Auxiliary Speaker) .............................................................................. 26

●Setup operation for Echo Canceller (Echo Canceller Effect Level Control) ..................................... 27

●Setup operation for DNR Level (Digital Noise Reduction Effect Level Control) ............................... 27

●Setup operation for Dual Lane .......................................................................................................... 28

●Lane setup ........................................................................................................................................ 29

●POS Remote setup ........................................................................................................................... 29

●TX Power setup ................................................................................................................................. 29

■Info about POS Remote functions ........................................................................................................ 30

Maintenance & Specifications ................................................................................................................. 31

Troubleshooting........................................................................................................................................... 31

Specifications ............................................................................................................................................. 33

Standard accessories ................................................................................................................................ 34

CONTENTS

Preface

Center Module WX-C3010 is exclusively designed for Panasonic Wireless Communication System, which is used with drive-thru

menu boards, etc. The system operates on 1.9 GHz DECT.

Features

• 1.9 GHz DECT* is used with center module to prevent the interference from microwave ovens or wireless LAN used with 2.4

GHz DECT.

Four-channel simultaneous communication in full duplex (TALK & PAGE) using DECT technology facilitates workflows at

drive-thrus, and digital technology enables simultaneous communications. DECT technology can be used even in the

places where wiring is difficult.

*Digital Enhanced Cordless Telecommunications

• DNR (Digital Noise Reduction)

DNR function, processed in the Digital Signal Processor (DSP), reduces noise to improve sound quality.

• Acoustic Echo Canceller eliminates acoustic echo at the menu board.

• Greeter

When a customer approaches the menu board, the message* recorded in the center module is automatically output from

the menu board speaker.

* Up to two messages can be recorded.

• Four-channel simultaneous communication

The total number of All-in-One Headsets and Order Takers that can be registered is 32. Up to four operators can communi-

cate at the same time using All-in-One Headsets and Order Takers.

• Manager mode

It is possible to set the manager mode to one of the registered All-in-One Headsets or Order Takers. A person using this

headset or Order Taker has the priority of communication.

Precautions

• Handle this product with care. The product contains sensitive components that can be damaged by improper handling or

storage.

• Repair or replace any defective components.

• Use this product for indoor use only.

• Do not expose this product to direct sunlight for hours and do not install the product near a heater or an air conditioner.

Otherwise, it may cause deformation, discoloration and malfunction. Keep this product away from water.

• Avoid installing in the following locations.

• Locations where a chemical agent is used such as a swimming pool

• Locations under the air conditioner

• Locations near the fryer

• Locations near the grill

• Locations in a humid or dust-laden environment

• Locations near flammable gas or vapor

• Locations where radiation or x-ray emissions are produced

• Locations subject to strong magnetic field or radio waves

• Locations where corrosive gas is produced

• Locations where it may be damaged by briny air such as seashores

• Locations subject to vibrations (This product is not designed for on-vehicle use.)

• Be sure to remove this product if it is not in use.

• Avoid connections during a lightning storm. Otherwise, an electric shock may be caused.

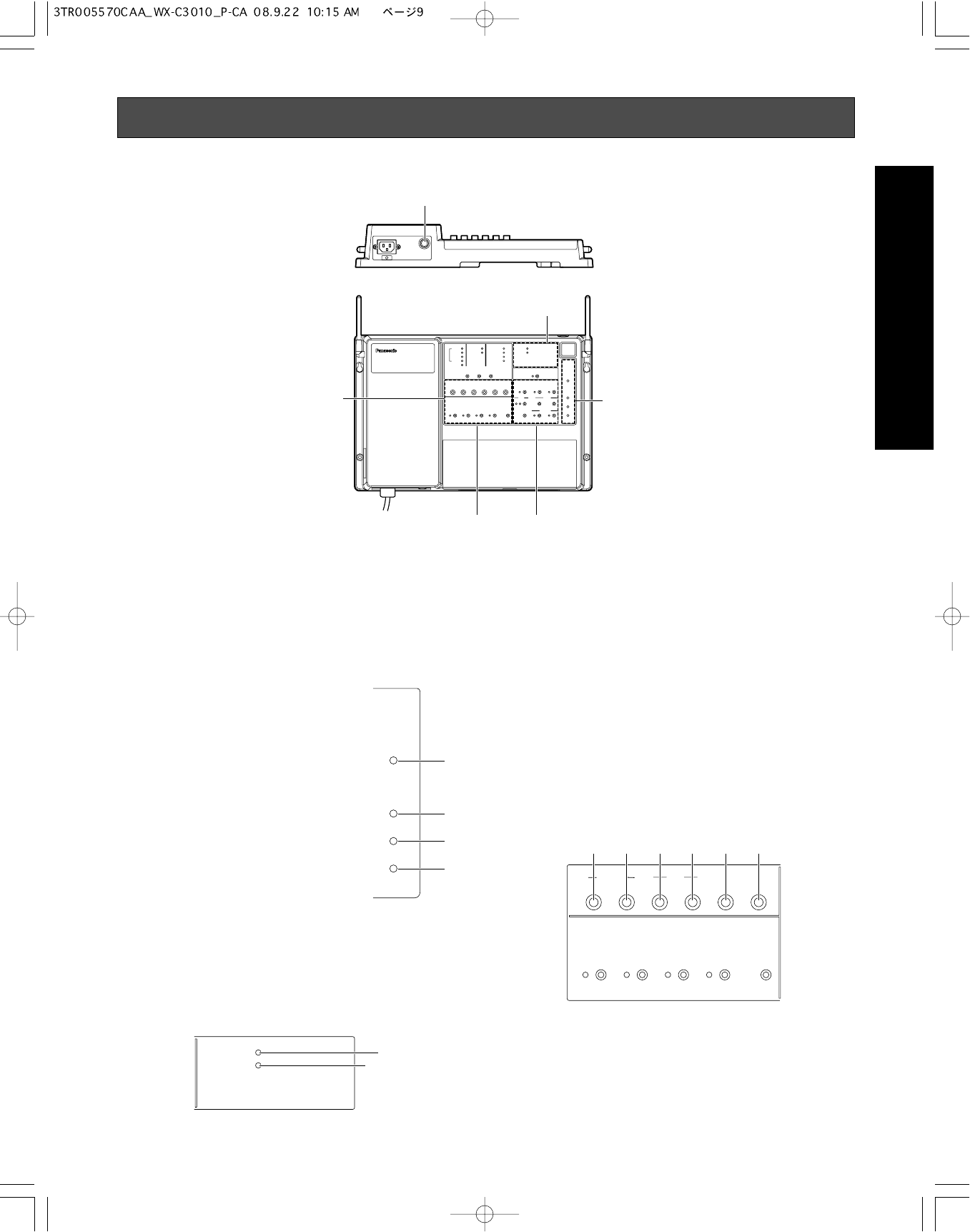

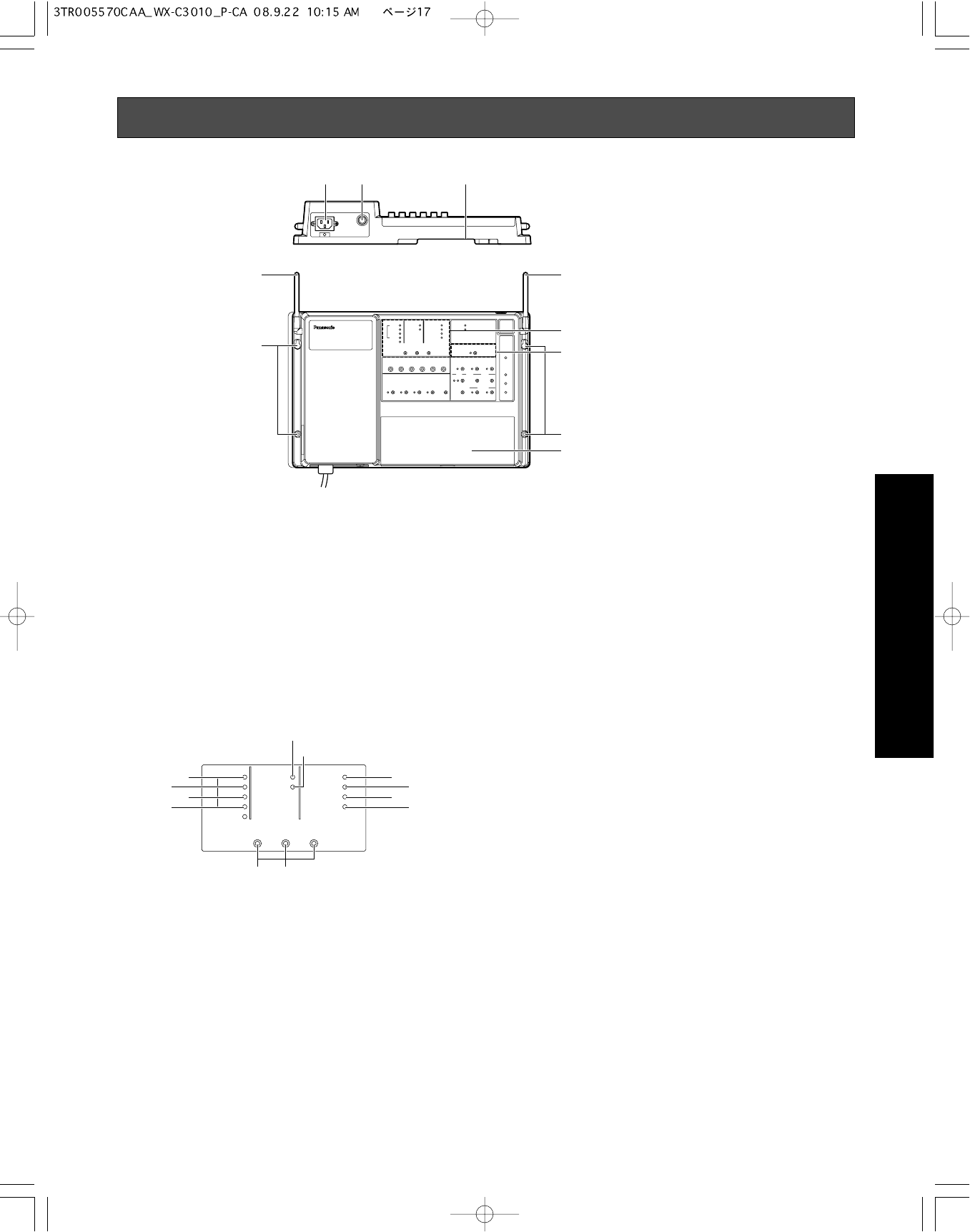

Major Operating Controls and Their Functions

qPower ON/OFF Switch

This switch turns the power of the center module on and

off.

[COMMUNICATION INDICATORS]

wPower Indicator (Green) (POWER)

This indicates that the power of cen-

ter module is on.

eTalk/Gooseneck Microphone/

Indicator (Yellow) (TALK)

This lights up during conversation

with customers.

rPage Indicator (Green) (PAGE)

This lights up during conversation

among store personnel.

tVehicle Detector Indicator (Yellow)

(VEHICLE DETECTOR)

This lights up when a vehicle is sensed by the vehicle

detector. The indicator blinks while the speed team

mode is active.

[CONTROL INDICATORS]

yTelephone Indicator (Green) (TELEPHONE)

When the Order Taker or the All-in-One Headset is set in

the manager mode and the Optional Function Button [R]

is pressed on the Order Taker or All-in-One Headset

side, operation cannot be forwarded for talking or pag-

ing. At that time, this indicator lights.

When the Optional Function Button is pressed on the

Order Taker or All-in-One Headset side again, the talk or

page operation is recovered. The Telephone Indicator is

turned OFF.

uControl Output Indicator (Green) (CONTROL OUT)

This indicator lights while the external control.

[VOLUME CONTROLS]

iOutside Speaker Volume (OUTSIDE, SP)

This control sets the output level of outside speaker.

oOutside Microphone Volume (OUTSIDE, MIC)

This control sets the input level of outside microphone.

■WX-C3010 Center Module

GREETER

COMMUNICATION

INDICATORS

OPERATIONAL SETTING

VOLUME CONTROLS

CONTROL INDICATORS

POWER

TALK

PAGE

VEHICLE

DETECTOR

OPERATIONAL SETTING

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MIC SP MIC

AUX BEEP POS

AUDIO

io!

TELEPHONE

CONTROL OUT

Operations

!0 Auxiliary Speaker Volume (AUX, SP)

This control sets the output level of auxiliary speaker.

!1 Auxiliary Microphone Volume (AUX, MIC)

This control sets the input level of gooseneck micro-

phone.

!2 Vehicle Detector Beep Volume (BEEP)

This control sets the vehicle detection beep tone for the

Order Taker or the All-in-One Headset.

!3 POS Audio Volume (POS AUDIO)

This control sets the input level of POS audio.

[OPERATIONAL SETTING]

!4 Speed Team Indicator (yellow) (SPEED TEAM)

This indicates that the speed team mode is on.

!5 Speed Team On/Off Button

This button turns the speed team mode on and off.

!6 Vehicle Detector Beep Day/Night Indicator (yellow)

(BEEP DAY/NIGHT ON:DAY)

This indicates that the vehicle detector beep has select-

ed DAY.

!7 Vehicle Detector Beep Day/Night Button

This button turns the vehicle detector beep DAY and

NIGHT.

Day mode: Disables the vehicle detector beep on the

other lane.

Night mode: Reduces the volume of the vehicle detec-

tor beep on the other lane.

!8 Outside Speaker Level Indicator (yellow) (OUTSIDE

SP LEVEL ON:DAY)

This indicates that the outside speaker level has select-

ed normal level.

!9 Outside Speaker Level DAY/NIGHT Button

This button turns the outside speaker level normal level

and 50% level.

@0 Vehicle Detector Normal/Override On Indicator (yel-

low) (V/DET OVERRIDE)

This indicates that the vehicle detector has selected

Override On.

@1 Vehicle Detector Normal/Override On Button

This button turns the vehicle detector Normal and

Override On.

NORMAL: The vehicle detector turns on only when vehi-

cle is detected at the menu board.

OVERRIDE ON: The vehicle detector is always turned

on.

@2 Talk/Page Release Button (T/P RELEASE)

The button is used to release temporarily the talk/page

communication of the Order Taker or All-in-One

Headset.

[GREETER]

@3 Greeter On/Off Indicator (yellow) (GREETER, ON)

This indicates that the greeter function has selected on.

@4 Greeter On/Off Button (GREETER, ON)

This button turns the greeter function on and off.

@5 Greeter Memory Select and Output Level Indicator

(green/yellow/red) (SELECT)

This indicates that the greeter memory has been select-

ed. Each memory has a capacity to record a message

for 16 seconds at the maximum.

1: This indicates that the greeter memory has selected

1. (The message of “Please pull forward” is a factory

default.)

2: This indicates that the greeter memory has selected

Off: Greeter is Off.

Green: When the greeter output level set in LOW, the

indicator lights up in green.

Yellow: When the greeter output level set in MID, the

indicator lights up in yellow.

Red: When the greeter output level set in HIGH, the indi-

cator lights up in red.

@6 Greeter Memory Select Button (SELECT)

This button selects either of the greeter memories.

OPERATIONAL SETTING

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MIC SP MIC

AUX BEEP POS

AUDIO

!5 !7 !9 @1 @2

!4 !6 !8 @0

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

4@9

@3 @8

#4 #5

@7 Greeter Start Delay Indicator (Yellow)

(START DELAY)

This indicates that the greeter start delay has selected

on.

@8 Greeter Start Delay Button (START DELAY)

This button turns the greeter start delay normal and

delay.

@9 Greeter Record Indicator (Red) (REC)

This indicates that while recording in the selected

greeter memory (1 or 2).

#0 Greeter Record Button (REC)

When this button is pushed, the message from Order

Taker or All-in-One Headset is recorded in the selected

greeter memory (1 or 2).

#1 Greeter Output Level Down/Up Buttons (VOLUME,

UP/DOWN)

These buttons go up or down the output level of greeter.

According to the operations on the buttons, the SELECT

indicator changes the indication.

#2 Greeter Playback Button (HEADSET PLAYBACK)

When this button is pressed, Order Taker or All-in-One

Headset plays back the message from selected greeter.

#3 Greeter Output Auxiliary Speaker Indicator (Green)

(DESTINATION, AUX)

This indicator lights when the greeter message output is

provided through the auxiliary speaker.

#4 Greeter Output Auxiliary Speaker Button (DESTINA-

TION, AUX)

This button selects the greeter output to the auxiliary

speaker On and Off.

#5 Greeter Output Headset Indicator (Green) (DESTINA-

TION, HEADSET)

This indicates that the greeter output to the headset is

on.

#6 Greeter Output Headset Button (DESTINATION,

HEADSET)

This button selects the greeter output to the headset On

and Off.

Operating Procedures

■Basic Operation

●Power ON

Press the Power ON/OFF Switch of the center module to turn

the power supply ON.

It takes about 5 seconds until the power supply is started.

Then, press the Power buttons of the Order Taker and the

All-in-One Headset to turn their power supplies ON.

●Communications with Customers (TALK)

Store personnel wearing the headset can communicate bidi-

rectionally with any customer who is at the menu board.

In regard to the method of talking, refer to the operating

instructions of the Order Taker (WX-T3020) or the All-in-One

Headset (WX-H3050).

●Communications with other Store Personnel

(PAGE)

Store personnel wearing the headset can communicate with

each other without being heard by customers.

In regard to the method of paging, refer to the operating

instructions of the Order Taker (WX-T3020) or the All-in-One

Headset (WX-H3050).

●Double Drive-Thru Lane Changeover

In the case of double drive-thru, it is possible to talk or page

by selecting either Lane A or Lane B.

In regard to the method of lane changeover operation, refer

to the operating instructions of the Order Taker (WX-T3020)

or the All-in-One Headset (WX-H3050).

●Power OFF

To turn the power supply OFF, keep pressing the Power but-

ton of the Order Taker or the All-in-One Headset for more

than 2 seconds.

Lastly, press the Power ON/OFF switch of the center module

to turn its power supply OFF.

■Convenient Functions

●Auto Talk Lock

When a customer approaches the menu board, it is auto-

matically possible to make the predetermined personnel’s

headset (Order Taker or All-in-One Headset) stay in TALK

state. (The Talk Lock Mode is assumed.)

In regard to the method of Auto Talk Lock Mode setup, refer

to the operating instructions of the Order Taker (WX-T3020)

or the All-in-One Headset (WX-H3050).

●Manager Mode

You can set one headset (Order Taker or All-in-One

Headset) to the manager mode in a Lane. Refer to the oper-

ation manual of Order Taker or All-in-One Headset about the

setting method. The headset set to the MANAGER MODE

has following functionality.

• The manager can interrupt store personnel's TALK or

PAGE at any time by monopolizing one channel by prior-

ity.

• The Manager can hear audio from POS alone (setting

necessary)

●Speed Team

This SPEED TEAM operation is used at the congestion time.

Doesn't use the outside microphone and speaker. An Order

Taker or All-in-One Headset communicates order from out-

side into the store.s

1. Press the SPEED TEAM button of the Center Module.

2. The Order Taker or All-in-One Headset allows the opera-

tor to hear the voice prompt of the "SPEED TEAM ON".

3. The Order Taker or All-in-One Headset allows the opera-

tor to communicate by pressing the PAGE button.

4. Press the PAGE button, and communication can be per-

formed in the PAGE-LOCK mode. (Even if the PAGE but-

ton is set to PTP, it operates by PAGE-LOCK.)

OPERATIONAL SETTING

SPEED

TEAM BEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Speed Term On/Off Button

5. Press the SPEED TEAM button of the Center Module

again, the SPEED TEAM mode will be released. The

Order Taker or All-in-One Headset allows the operator to

hear the voice prompt of the "SPEED TEAM OFF".

Notes:

• TALK is prohibited in the speed team mode.

If TALK is attempted with the Order Taker or the All-

in-One Headset, a voice prompt of "Operation not

allowed" is heard from the headset speaker.

• If POS Remote is set for ON, you have to note that

no button operation of the speed team is possible at

the center module.

● Greeter

When the customer approaches the menu board, the voice

message recorded in the Center Module is automatically

output to the outside speaker. The Center Module has two

memories, and you can select either message.

[Method of recording message]

1. Press the Greeter ON/OFF Button of the Center Module.

The Greeter ON/OFF Indicator will light in yellow.

2. Press the Greeter Memory Select Button of Center

Module and select the memory 1 or 2.

3. Press the Greeter Record Button of Center Module. The

Greeter Record Indicator will light in red.

4. Hold down the PAGE button at the PTP setting. Press

the PAGE button at the PAGE LOCK setting. A message

can be recorded for 16 seconds at the maximum.

5. Release the PAGE button at the PTP setting. Press the

PAGE button again at the PAGE LOCK setting.

When recording is complete, one each of the recorded

messages is soon reproduced thereafter.

Notes:

• At the time of shipment from the factory, a message

of “Please pull forward” is recorded in Message 1.

If any recording is performed on Message 1, the

original message will be overridden by the new mes-

sage.

• No recording is possible during Greeter reproduc-

tion.

• It must be noted that the talking sound is also

recorded if TALK operation is attempted during

recording.

[Output setting of Greeter]

1. Press the Greeter ON/OFF Button of the Center Module.

The Greeter ON/OFF Indicator will light in yellow.

2. Press the Greeter Memory Select Button of the Center

Module, and select the memory 1 or 2.

3. Press the Greeter Playback Button of the Center Module,

and set the output level of message to the optimum level

by the Greeter Output Level DOWN/UP Buttons.

4. Set the output destination of the message.

• Output to the auxiliary speaker

Press the Greeter Output Auxiliary Speaker Button of

the Center Module. The Greeter Output Auxiliary

Speaker Indicator will light in green.

• Output to the Headset

Press the Greeter Output Headset Button of the

Center Module. The Greeter Output Headset

Indicator will light in green.

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

r PAGE button of the Order Taker

or All-in-One Headset

w Greeter Memory Select Button

e Greeter Record Button

q Greeter On/Off Button

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

e Greeter Output Level Buttons

r Greeter Output Headset Button

e Greeter Playback Button

w Greeter Memory Select Button

r Greeter Output Auxiliary Speaker Button

t Greeter Start Delay Button

q Greeter On/Off Button

Note:

• If POS Remote is set for ON, you have to note that no

button operation of the Beep Day/Night is possible at the

center module.

DAY mode: When you are taking charge of lane A, if the

vehicle detector is on the lane A, you will hear the beep

A. If the vehicle detector is on of the lane B, you will not

hear the beep B.

NIGHT mode: When you are taking charge of lane A, if the

vehicle detector is on the lane A, you will hear the beep

A. If the vehicle detector is on of the lane B, you will hear

the low level beep B. When both vehicle detectors are

on, you will alternately hear the beep A and the low level

beep B.

5. When the delay is necessary for the message

When the customer approaches the menu board, the

message is output after a delay of 2 seconds. Press the

Greeter Start Delay Button of the Center Module. The

Greeter Start Delay Indicator will light in yellow.

● Vehicle Detector BEEP DAY/NIGHT

In the case of Double Drive-Thru configuration, it is possible

to select the Vehicle Detector Beep tone to be heard when a

customer approaches the menu board.

Day/Night setup can be made by button operation at the

front panel of this unit.

When the Day mode is set, the Beep Day/Night indicator of

the center module will light in yellow. When the Beep

Day/Night button is pressed, the Night mode is assumed

and this indicator will disappear.

DAY/NIGHT Vehicle detector Order Taker and All-in-One Headset

Lane A is ON Lane B is ON A B

DAY

b– Beep A –

–b– Beep B

bb Beep A Beep B

NIGHT

b– Beep A Low level Beep A

–bLow level Beep B Beep B

bb Beep A +

Low level beep B (*1) Beep B +

Low level beep A (*2)

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Vehicle Detector Beep DAY/NIGHT Button

*1: When you press the button T1, the beep will change to low level beep B only.

*2: When you press the button T1, the beep will change to low level beep A only.

● Outside Speaker Level DAY/NIGHT

The Outside Speaker level can be set up.

Day/Night setup can be made by button operation at the

front panel of this unit.

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

PELEASE

Outside Speaker Level DAY/NIGHT Button

When the Day mode is set, the Outside SP Level indicator of

the center module will light in yellow. When the Outside SP

Level button is pressed, the Night mode is assumed and

this indicator will disappear.

DAY mode: Normal level

NIGHT mode: 50% level (Attenuation)

Note:

• If POS Remote is set for ON, you have to note that no

button operation of the Outside Speaker Level is possi-

ble at the center module.

● Vehicle Detector Normal/Override On

The Vehicle Detector operation can be set up.

Normal/Override On setup can be made by button operation

at the front panel of this unit.

When the Override On mode is set, the V/D Override indica-

tor of the center module will light in yellow. When the V/D

Override button is pressed, the Normal mode is assumed

and this indicator will disappear.

NORMAL: The vehicle detector turns on only when a vehicle

is detected at the menu board. When the detector turns

on, a beep tone is heard in the headset. When the Talk

button is pressed on the Order Taker or All-in-One

Headset side, the Outside Speaker and the Outside

Microphone are turned ON at the menu board.

When the vehicle leaves, the vehicle detector turns off.

When setting the normal position, Auto Talk Lock mode

is enabled.

OVERRIDE ON: The vehicle detector is always turned on.

When setting the override on position, Auto Talk Lock

mode is invalid.

● Talk/Page Release

In Talk or Page mode, any talk is temporarily interrupted at

the headset (Order Taker or All-in-One Headset).

Operation of Talk/Page Release is possible by button opera-

tion at the front panel of this unit.

Notes:

• If POS Remote is set for ON, you have to note that no

button operation of the Talk or Page Release is possible

at the center module.

• It is impossible to release the Talk or Page mode of the

All-in-One Headset or Order Taker in the manager

mode.

OPERATIONAL SETTING

SPEED

TEAM BEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Vehicle Detector Normal/Override On Button

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Talk/Page Release Button

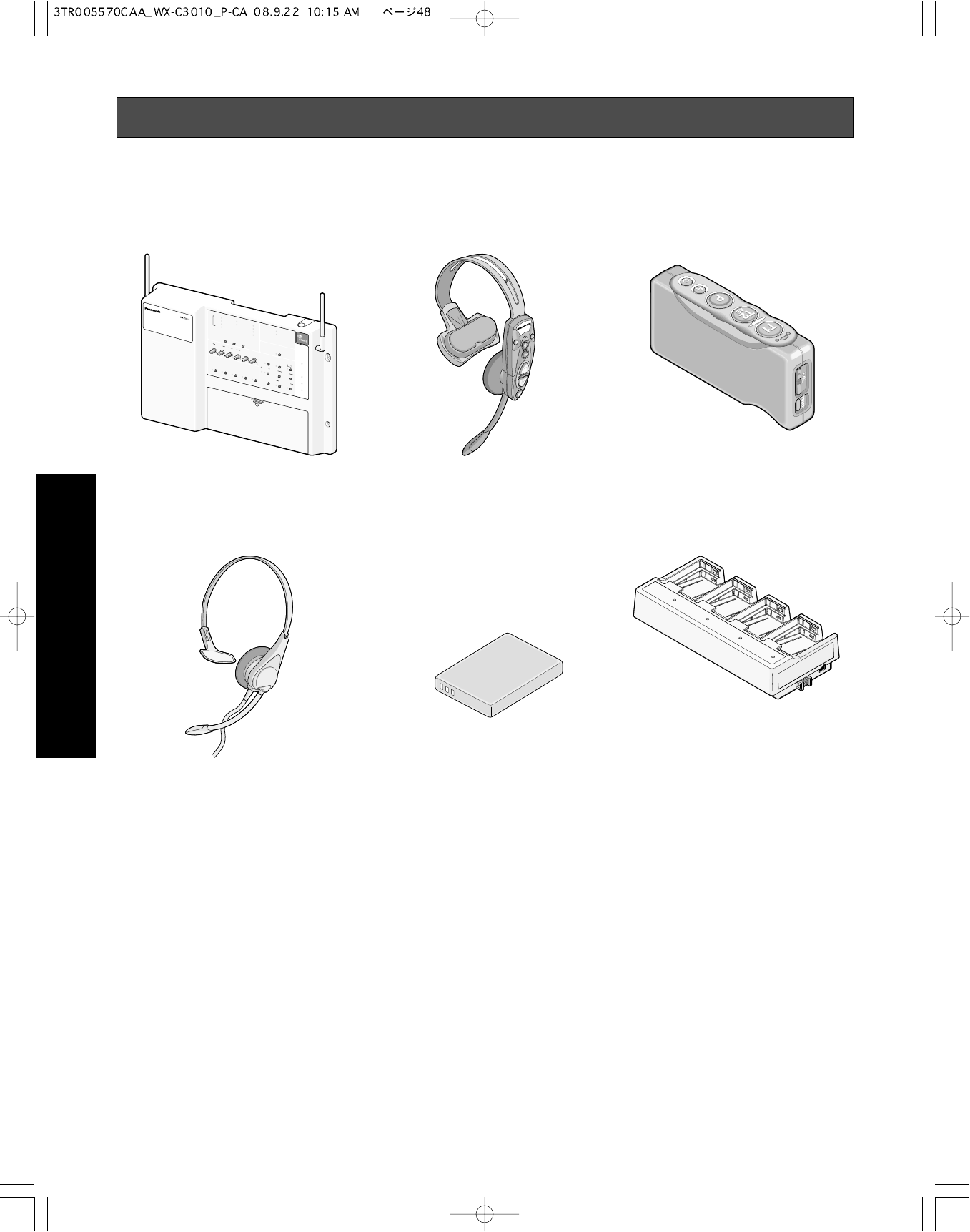

Panasonic WX-C3010 Series System Parts and Accessories

Note: Illustrations may differ from actual products.

■Center Module

WX-C3010

■All-in-One Headset

WX-H3050

■Order Taker

WX-T3020

■Headset

WX-H3027

■Battery

WX-B3030 (1UF653450R-MDSP)

• Only used for WX-H3050 and WX-

T3020

• WX-B3030 and 1UF653450R-

MDSP are same models.

■Battery Charger

WX-Z3040

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MICSPMIC

AUX BEEPPOS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

WX-H3050

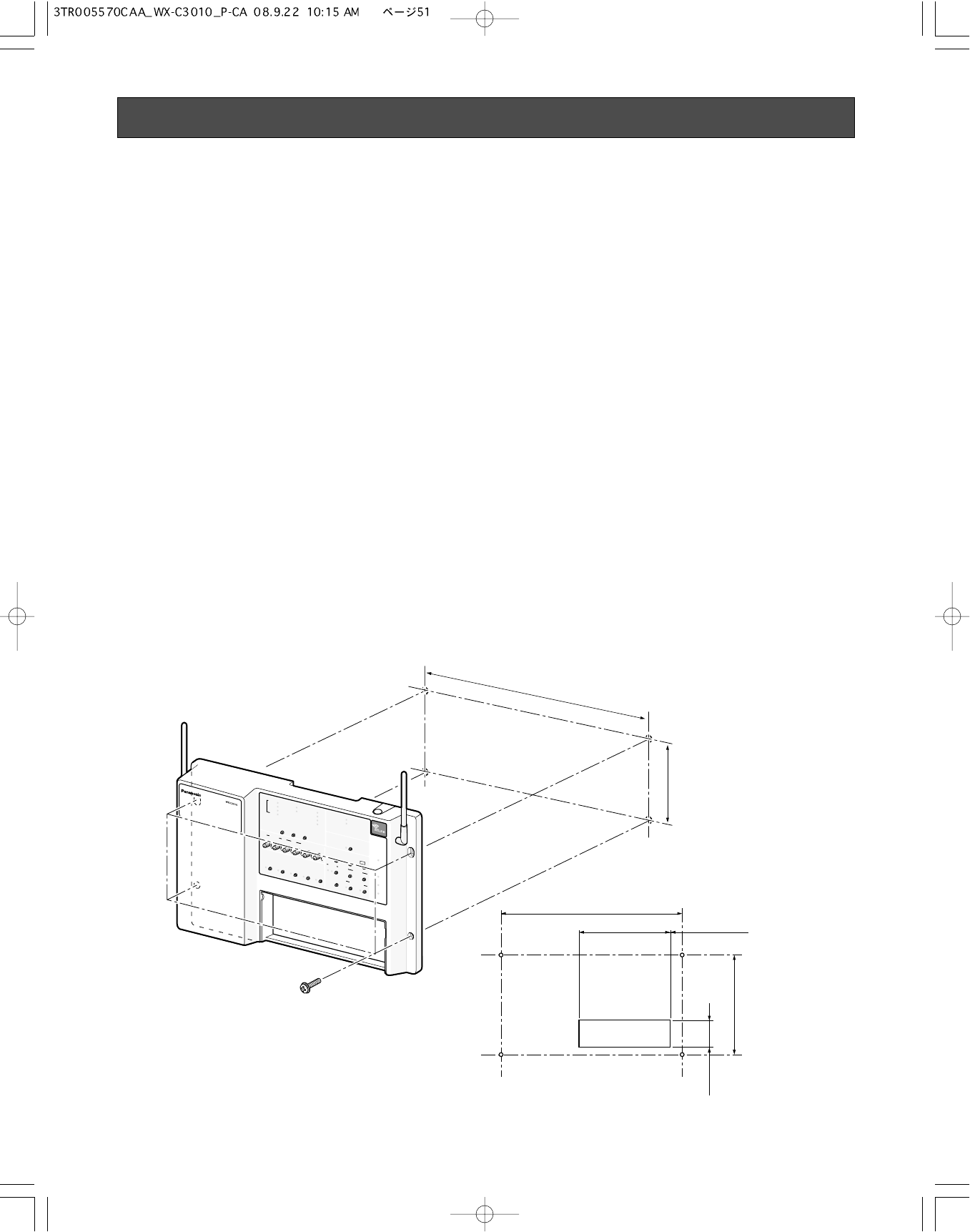

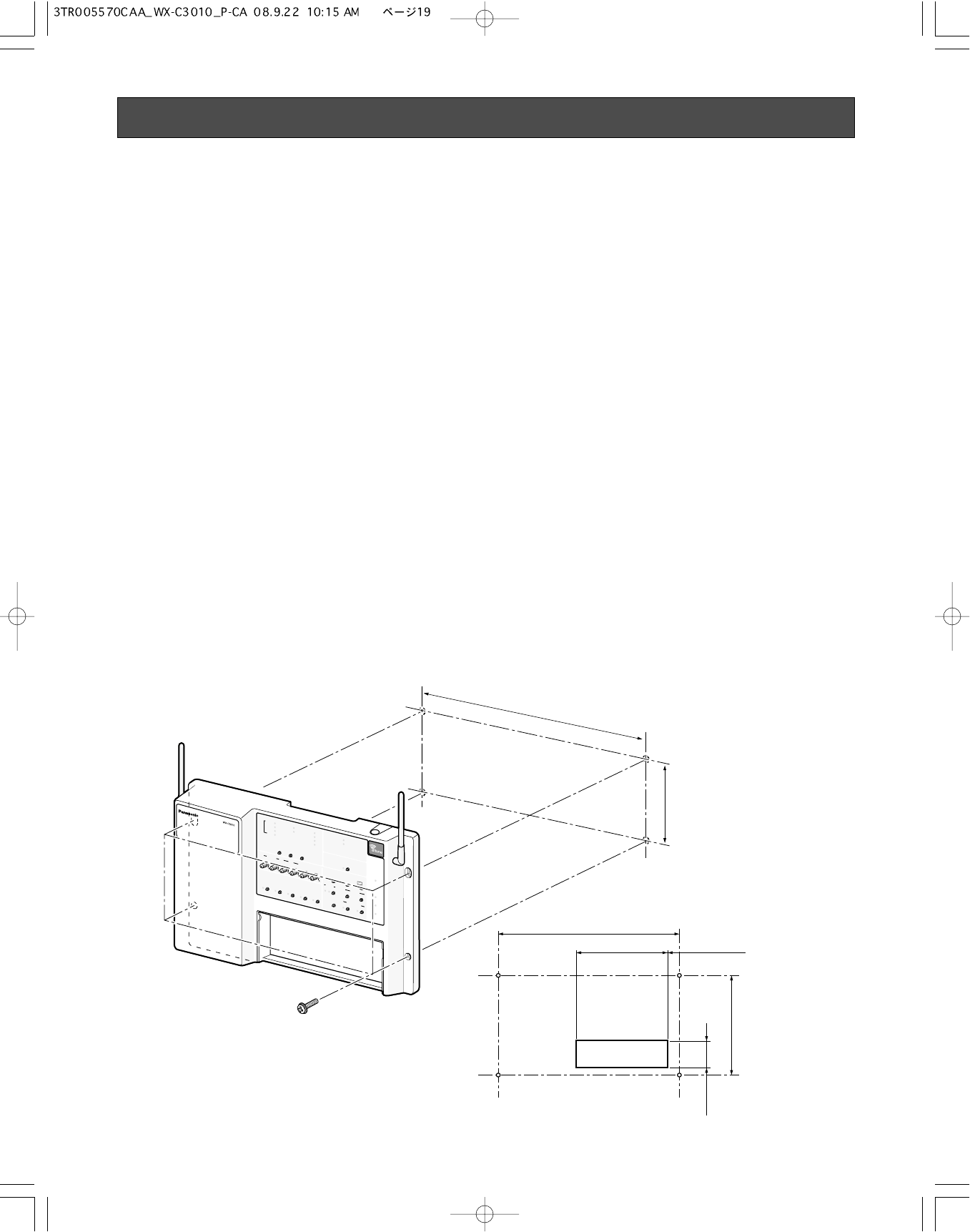

Installation & Connections

Major Operating Controls and Their Functions

qAC Inlet

wPower On/Off Switch

eThrough-hole

rAntenna

tMounting Hole

yTerminal Board Cover

[INSTALLED SYSTEM SETTING]

The following buttons should be used by qualified service

personnel or system installers only.

uPREV/NEXT Button (INSTALL SYSTEM SETTING,

PREV/NEXT)

These buttons select the system setting items.

iSelect Button (SEL)

This button selects set value of the system setting items.

oAuxiliary Input On/Off Indicator (Green) (AUX IN)

This indicator is toggled ON when the auxiliary input

sound is provided through the auxiliary speaker.

q w e

ID REGISTRATION

INSTALLED SYSTEM SETTING

INSTALL SYSTEM SETTING

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

!5 !6

!7 !8

!0 !1

!0 Talk On/Off Indicator (Green) (TALK)

This indicator is toggled ON when the communication

between store personnel and a customer is provided

through the auxiliary speaker.

!1 Page On/Off Indicator (Green) (PAGE)

This indicator is toggled ON when the communication

among store personnel is provided through the auxiliary

speaker.

!2 Beep On/Off Indicator (Green) (BEEP)

This indicator is toggled ON when a beep is provided

through the auxiliary speaker.

!3 Echo Canceller Effect Level Control Indicator (ECHO

CANCELLER)

The removal rate of the echo canceller, intended to elim-

inate the echo returned from the menu board, is set up.

OFF: Off

LOW: Green

MID: Yellow

HIGH: Red

!4 DNR Effect Level Control Indicator (DNR LEVEL)

The more the noise is reduced, the lower the sound

quality will be. The table of the page 27 relationship

between noise reduction level and quality.

OFF: Off

LOW: Green

MID: Yellow

HIGH: Red

!5 Dual lane On/Off Indicator (Green) (DUAL LANE)

When the TANDEM operation at the double drive-thru,

set to ON.

Installation & Connections

!6 Lane select Indicator (Red/Green) (LANE SELECT)

Select the lane A or B at the double drive-thru.

Red: Selected Lane A

Green: Selected Lane B

!7 POS Remote Control Indicator (Green)

(POS REMOTE)

This item selects the POS remote control On and Off.

OFF: POS Remote OFF

ON: POS Remote ON

!8 TX Power Indicator (Green) (TX POWER)

This item selects the transmit power Normal and

Attenuation.

OFF: Reduce Power (25 %)

ON: Normal Power

[ID REGISTRATION]

!9 ID Registration Indicator (Red) (ID REGISTRATION)

This indicates that while the ID registration.

@0 ID Registration Button

Pressing this button for two second or more will turn the

ID registration mode On. When you push this button

again, it returns to a normal mode.

ID REGISTRATION

Installations/Connections

■Installation procedures

Preparations (Refer to page 19.)

Installation of center modules on the wall (Refer to page 19.)

Wiring to the center modules (Refer to page 20.)

ID registration for follower units (Refer to page 25.)

[System Setup]

Installed System Setting (Refer to page 26.)

Adjustments to adequate sound levels

■Preparations

This Center Module is designed to be mounted on a wall directly. Please be advised of the following:

• Procure 4 mounting screws according to the material of the installation area.

In this case, wood screws and nails should not be used.

Recommended screw: M4 x 25 mm

• Required pull-out capacity of a single screw/bolt is 118 N {12 kgf} or more.

• If a wall board is too weak to support the total weight, the area shall be sufficiently reinforced.

■Installation of center modules on the wall

Fix the center module directly to the wall, using the prepared 4 screws. (These screws are not furnished.)

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

PRELEASE

SPMICSP MIC

AUXBEEPPOS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

386 mm {15-1/4"}

150 mm {15-7/8"}

20 mm

{3/4"}

60 mm

{2-3/8"}

150 mm {5-7/8"}

225 mm {8-7/8"}

386 mm {15-1/4"}

25 mm {1"}

Use the dents at the top or bottom of

center module for wiring. When routing

wires through the wall, make the

openings according to the dimensions

in this illustration.

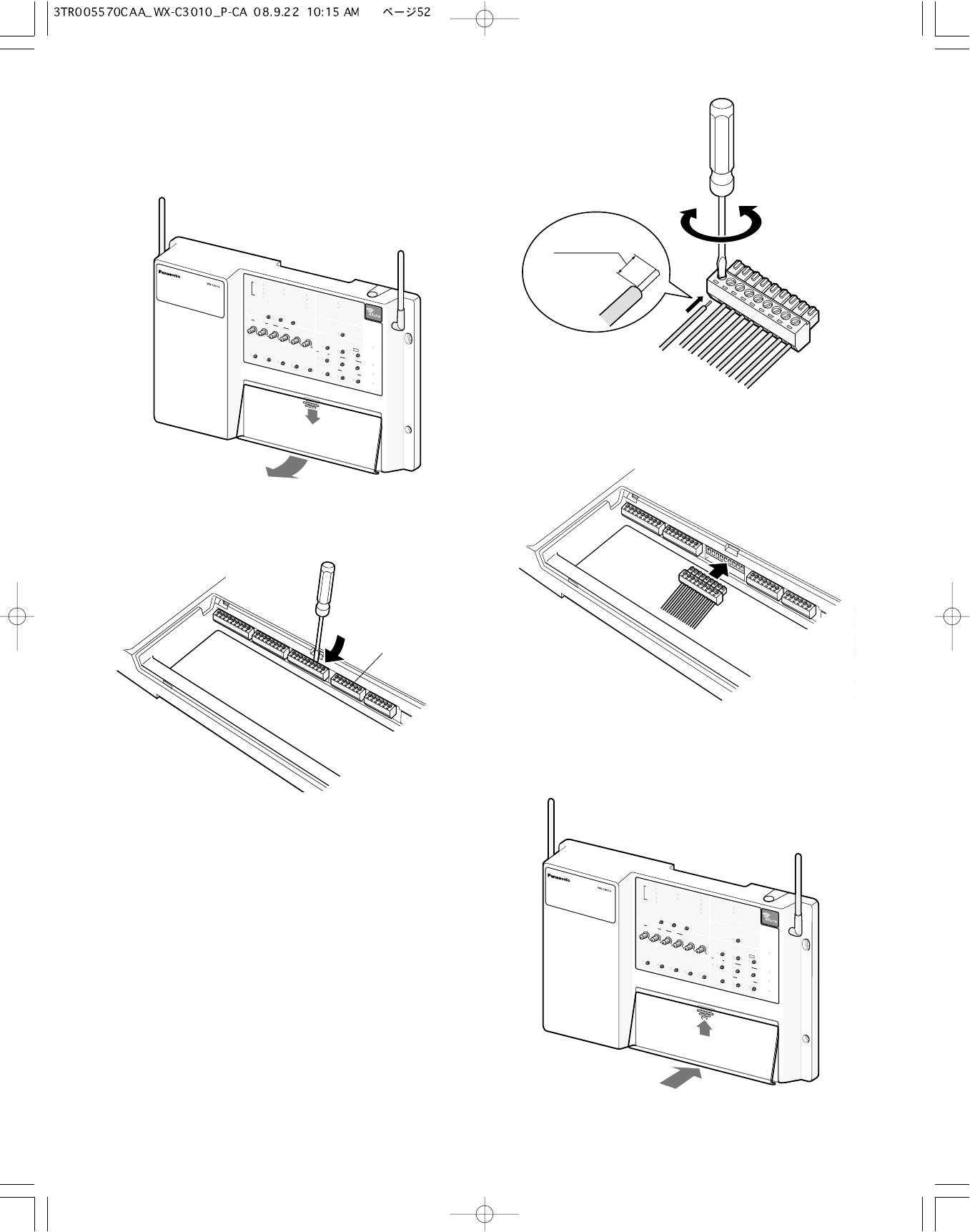

■Wiring to the center modules

1. Remove the terminal cover.

Slide the front cover downwards by pressing its arrow-

marked part and pull the lower side of the cover toward

you.

2. Insert a “minus” screwdriver in the slot as illustrated and

remove the terminal socket from the main unit.

3. Connect the wiring material to the terminal socket.

Use the “minus” screwdriver and loosen the screw locat-

ed on the upper surface of the terminal socket.

Peel off the sheath from the tip of the wiring material and

insert the cable tip in the terminal socket.

Firmly tighten the loosened screw by means of the

“minus” screwdriver.

Repeat the above-mentioned same procedure for each

terminal.

Notes:

• Process the wires according to the following:

Recommended wire type: AWG 28 - 16 (Do not use

soldered wires.)

Length to be stripped: 7 mm ± 1 mm {9/32" ± 1/16"}

Diameter of screw: ø 2 mm {3/32"}

• Check to be sure that the wires are securely connected.

4. Mount the cabled socket on the main unit.

Note: Insert the socket firmly into the main unit.

5. Slide the front cover from the bottom and mount it on the

main unit.

Note: Surely attach the front cover to the main unit.

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAM BEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

RELEASE

SPMIC SPMIC

AUXBEEP POS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

7 mm ± 1 mm

{9/32" ± 1/16"}

Terminal socket

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

RELEASE

SPMICSPMIC

AUXBEEP POS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

3. Insert the power plug into the power cord inlet.

4. Push the holder forward until the holder touches the

power plug.

5. Lock the holder.

6. Clamp the AC cable with the provided clamp, and

secure the AC cable clamper to the wall by fastening the

screws.

AUX SP + (8Ω)

CONNECTOR 1

ORDER INTERFACE

AUX SP GND2

OUTSIDE SP + (8Ω)3

OUTSIDE SP GND4

OUTSIDE MIC +5

OUTSIDE MIC –6

OUTSIDE MIC GND7

V/DET 1 IN8

COM9

V/DET 2 IN10

SPEED TEAM

CONNECTOR 3

POS INTERFACE

TALK LOCK RELEASE2

MANAGER SELECT3

PAGE SELECT4

IN COM5

POS AUDIO IN6

POS AUDIO GND7

POS AUDIO OUT8

POS AUDIO GND9

V/DET 1

CONNECTOR 4

POS INTERFACE

V/DET 22

TALK3

PAGE4

OUT COM5

NIGHT MODE6

OUTSIDE SP LEVEL7

CONNECTOR 5

N.C

COM6

CONNECTOR 6

MAINTENANCE

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

AUX MIC +

CONNECTOR 2

ORDER INTERFACE

AUX MIC –2

AUX MIC GND3

AUX MIC PTT4

COM5

DEVICE CONTROL6

COM7

N.C8

●Refer to the following lists attached on the inside of the terminal cover to make connections.

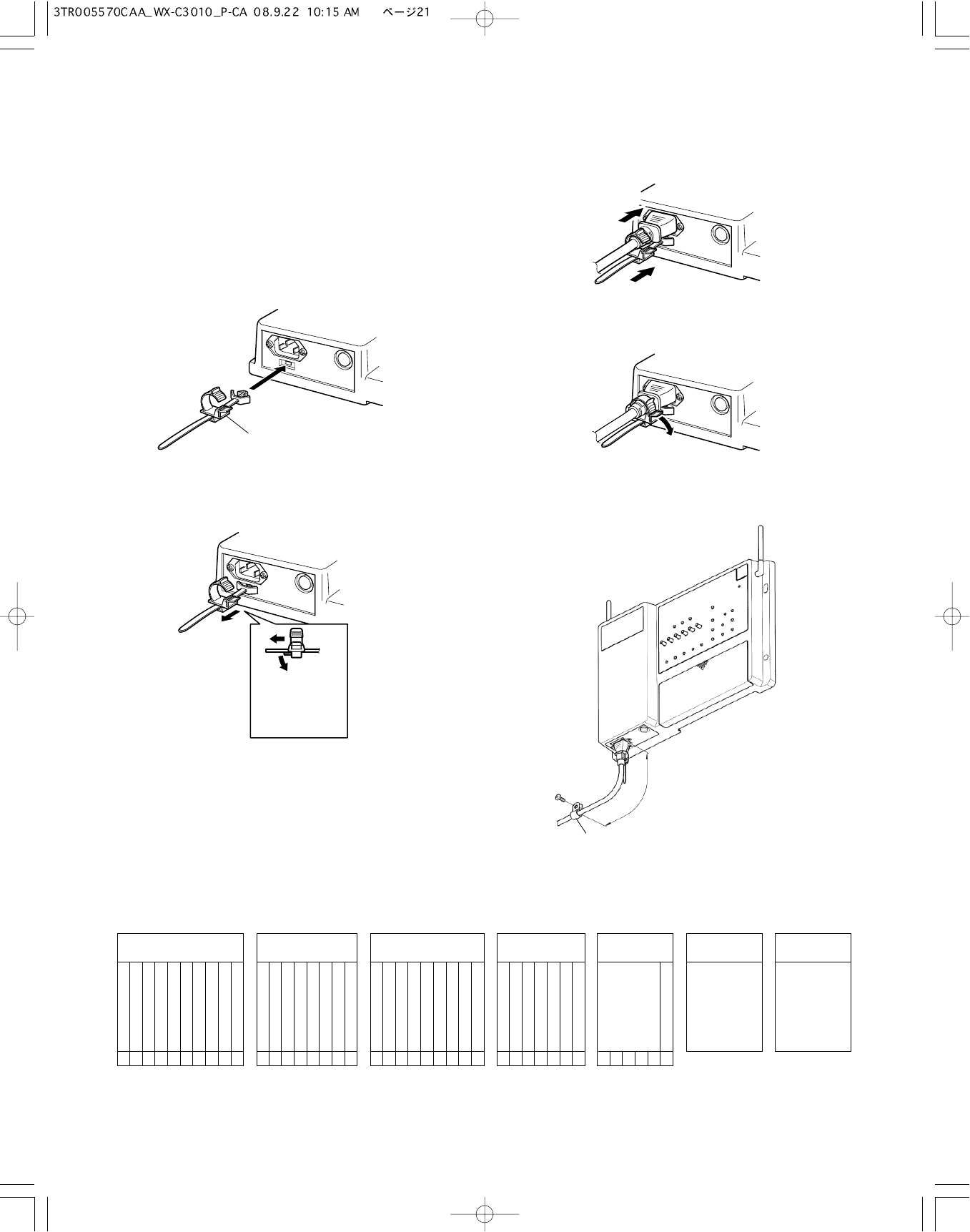

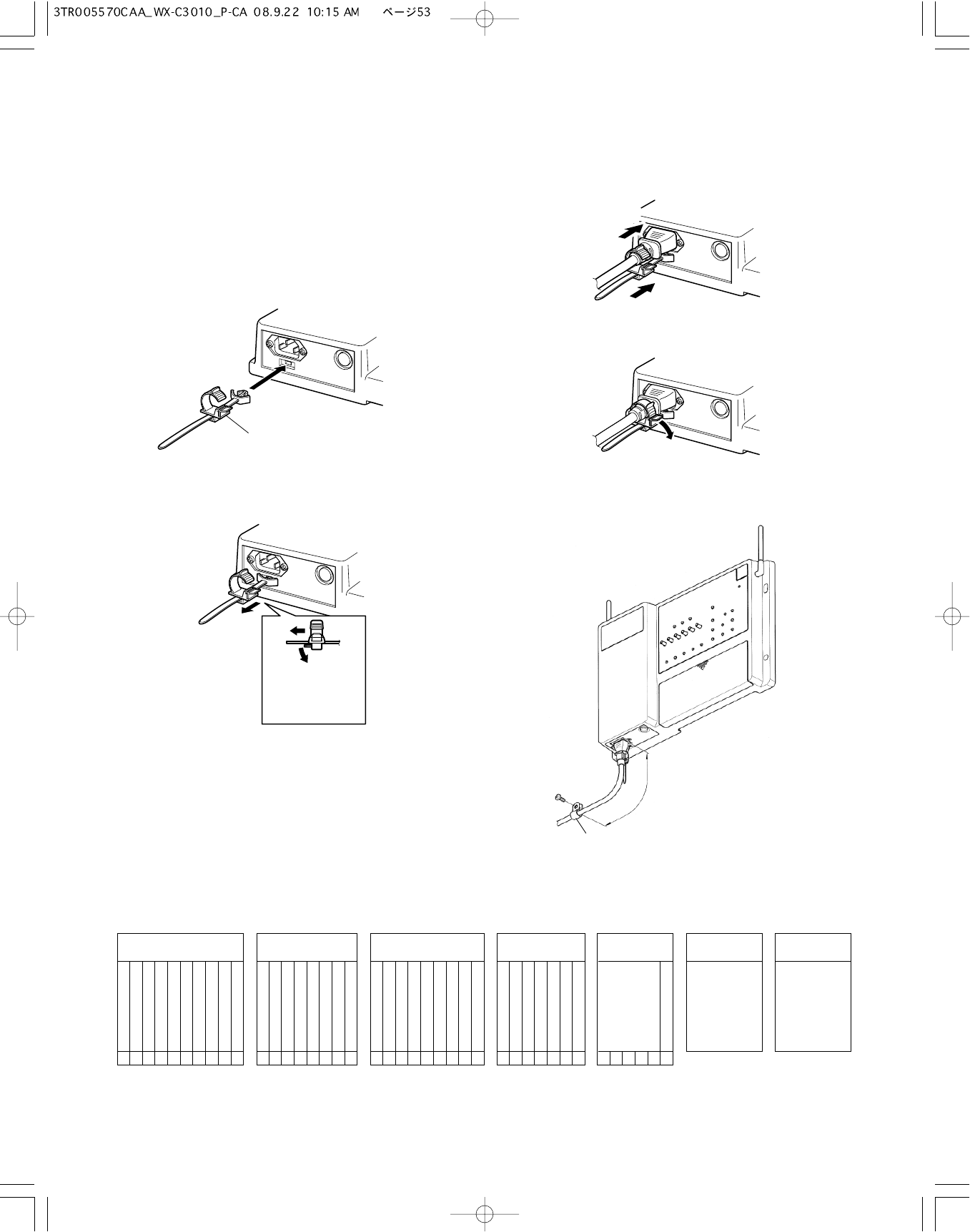

■Clamping the Power Plug and

Power Cord

Important:

Surely clamp the power plug to this center module and

screw the AC cable to the wall using the provided AC

cable clamper.

1. Insert an AC cable holder into the hole under the AC

inlet.

2. Slide the holder to the backward by pushing down the

clamp lever.

Slide the holder

to the backward

by pushing down

the lever.

150 mm - 200 mm

{5-15/16" - 7-7/8"}

AC cable holder

AC cable clamper

Screw size: M4 x 25 mm

Pull-out capacity: 12 kgf

MENUBOARD

AUX

SPEAKER

VEHICLE

DETECTOR

EXTENSION

VEHICLE

DETECTOR

EXTERNAL

DEVICE

Gooseneck

Microphone

SHIELD

GND

AUX SP + (8Ω)

CONNECTOR 1

ORDER INTERFACE

AUX SP GND2

OUTSIDE SP + (8Ω)3

OUTSIDE SP GND4

OUTSIDE MIC +5

OUTSIDE MIC –6

OUTSIDE MIC GND7

V/DET 1 IN8

COM9

V/DET 2 IN10

AUX MIC +

CONNECTOR 2

ORDER INTERFACE

AUX MIC –2

AUX MIC GND3

AUX MIC PTT4

COM5

DEVICE CONTROL6

COM7

N.C8

Microphone

Speaker

■Basic Connection

This diagram shows the basic system connection.

*1 OUTPUT: Photocoupler (PS2352L)-isolated, max. 100 mA

*1 *1 *1 *1 *2 *2 *2 *2 *1 *1

GND

+12V

I/O

I/F

POS System

SPEED TEAM

CONNECTOR 3

POS INTERFACE

TALK LOCK RELEASE2

MANAGER SELECT3

PAGE SELECT4

IN COM5

POS AUDIO IN6

POS AUDIO GND7

POS AUDIO OUT8

POS AUDIO GND9

V/DET 1

CONNECTOR 4

POS INTERFACE

V/DET 22

TALK3

PAGE4

OUT COM5

NIGHT MODE6

OUTSIDE SP LEVEL7

*1 INPUT: Non-voltage make contact

*2 OUTPUT: Photocoupler (PS2501L)-isolated, max. 10 mA

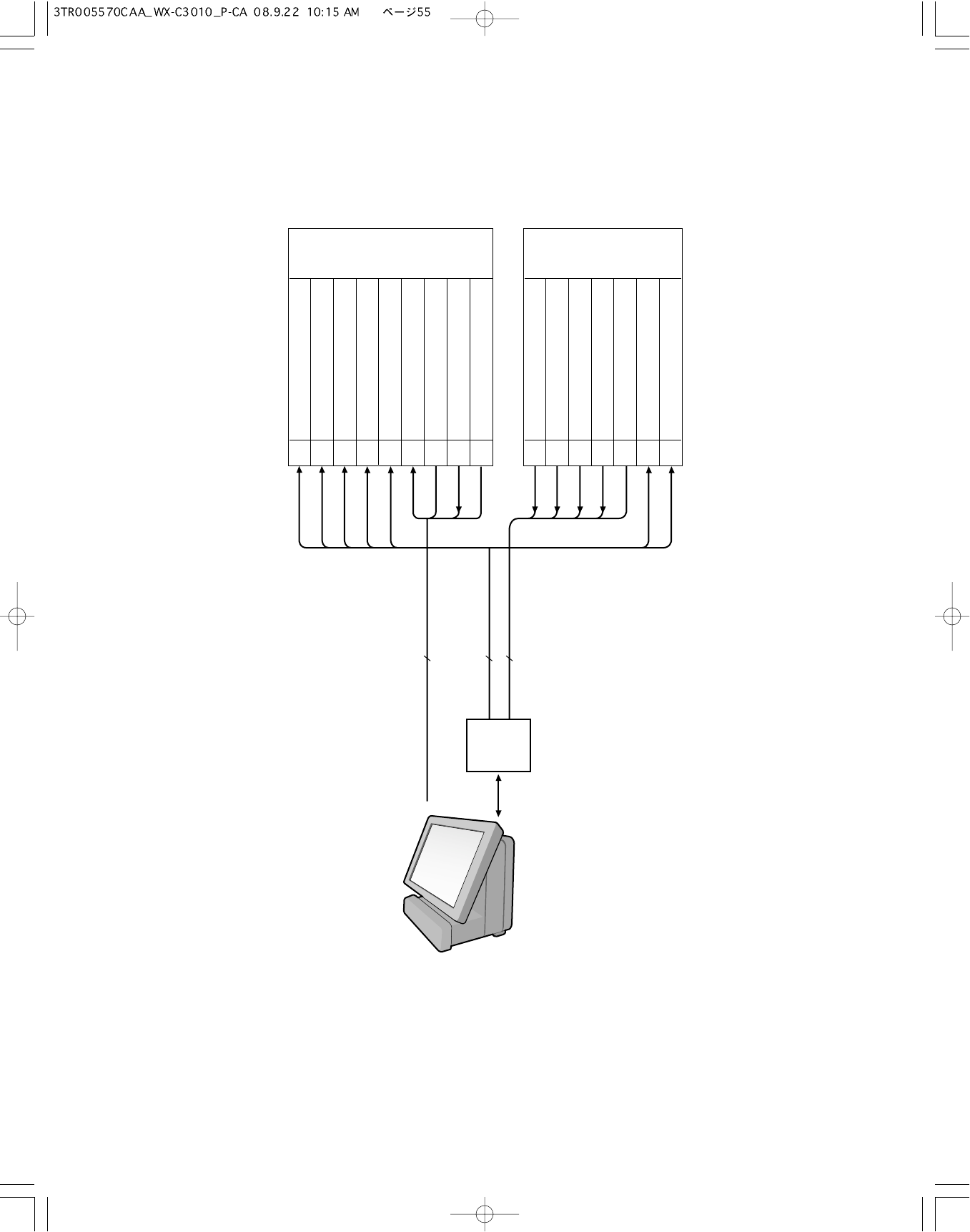

■POS (Point of sales)-System Connection

This diagram shows the connection with the POS system.

Lane A

Lane B

GND

LAN cable (straight) with shield

CONNECTOR 5

COM

N.C

CONNECTOR 5

COM

N.C

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

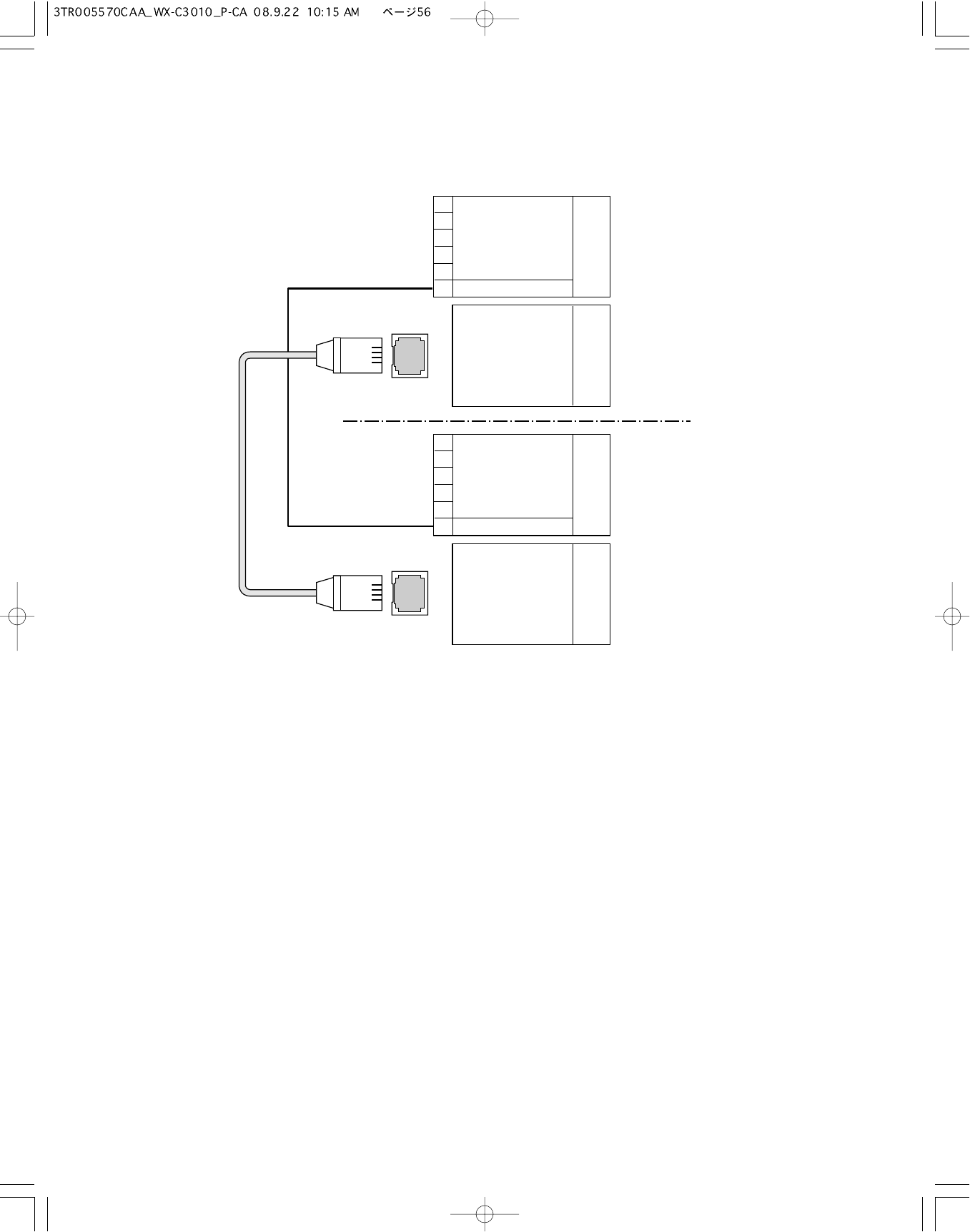

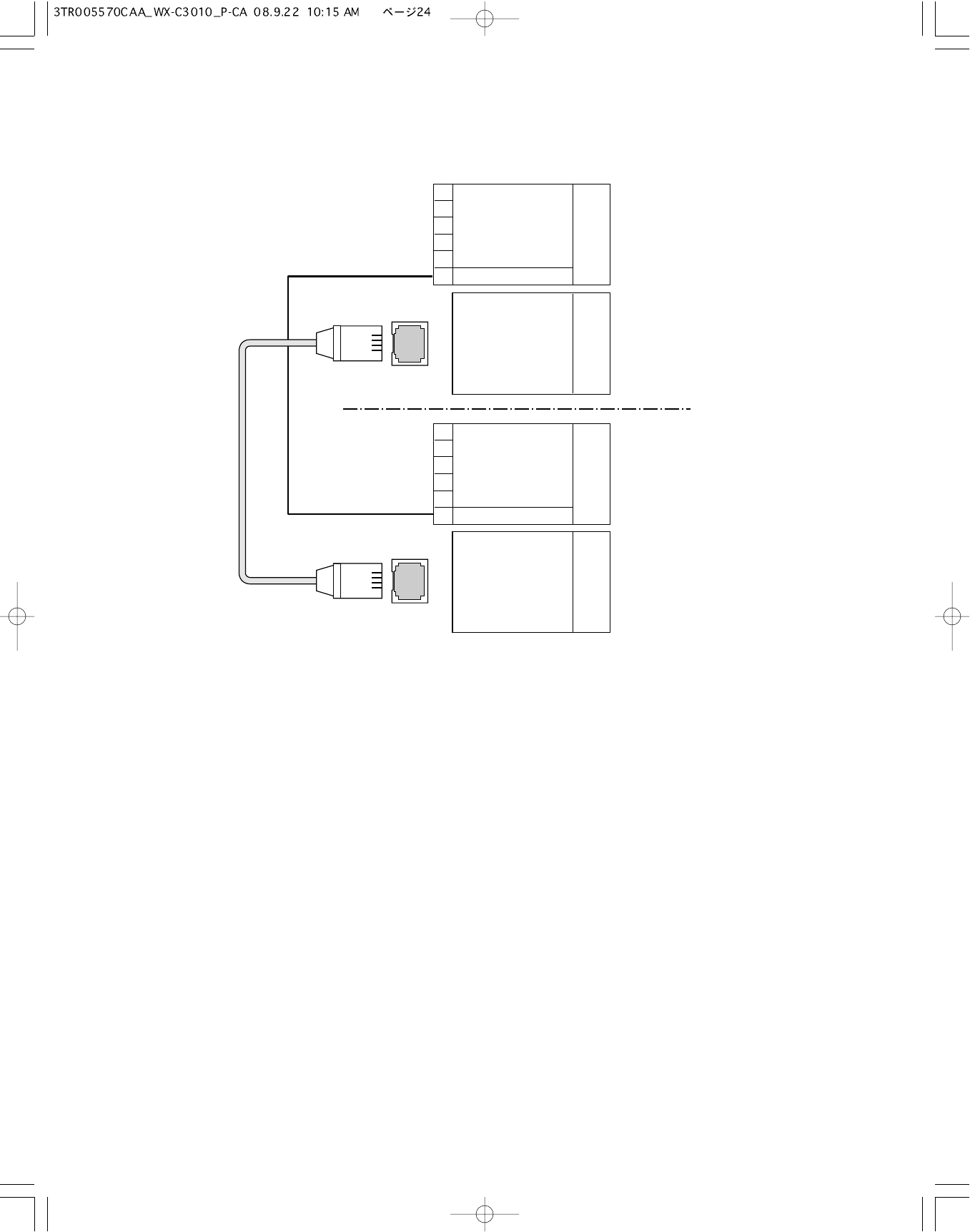

■Double-Drive-Thru Connection

This diagram shows the connection in the double-drive-thru system.

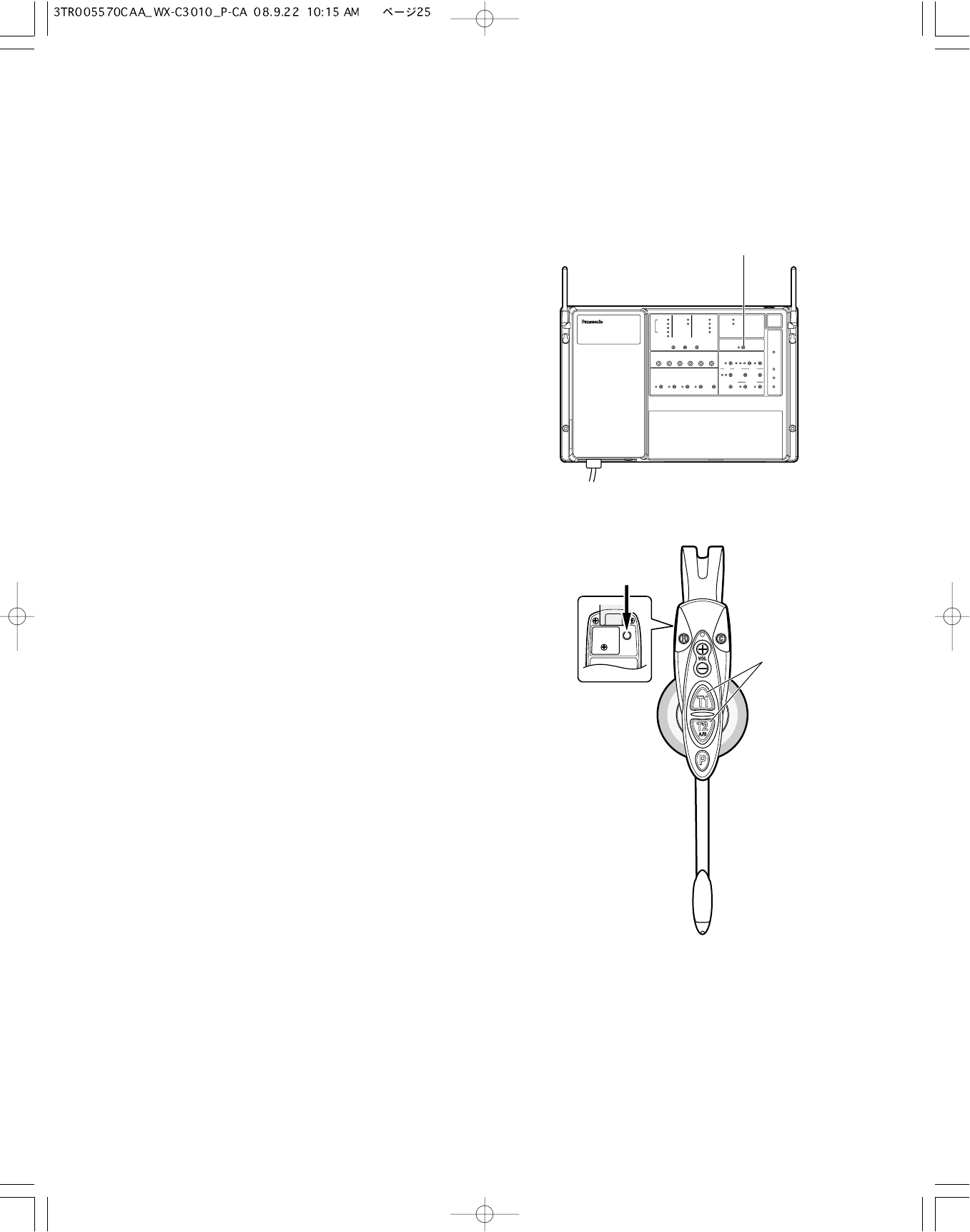

■ID registration for follower units

• To talk with the headsets (Order Taker and All-in-One Headset), ID registration is required.

• For ID registration, set the center module in ID registration mode and make operation of ID registration by means of a follow-

er unit.

ID registration procedures are described below based on the All-in-One Headset.

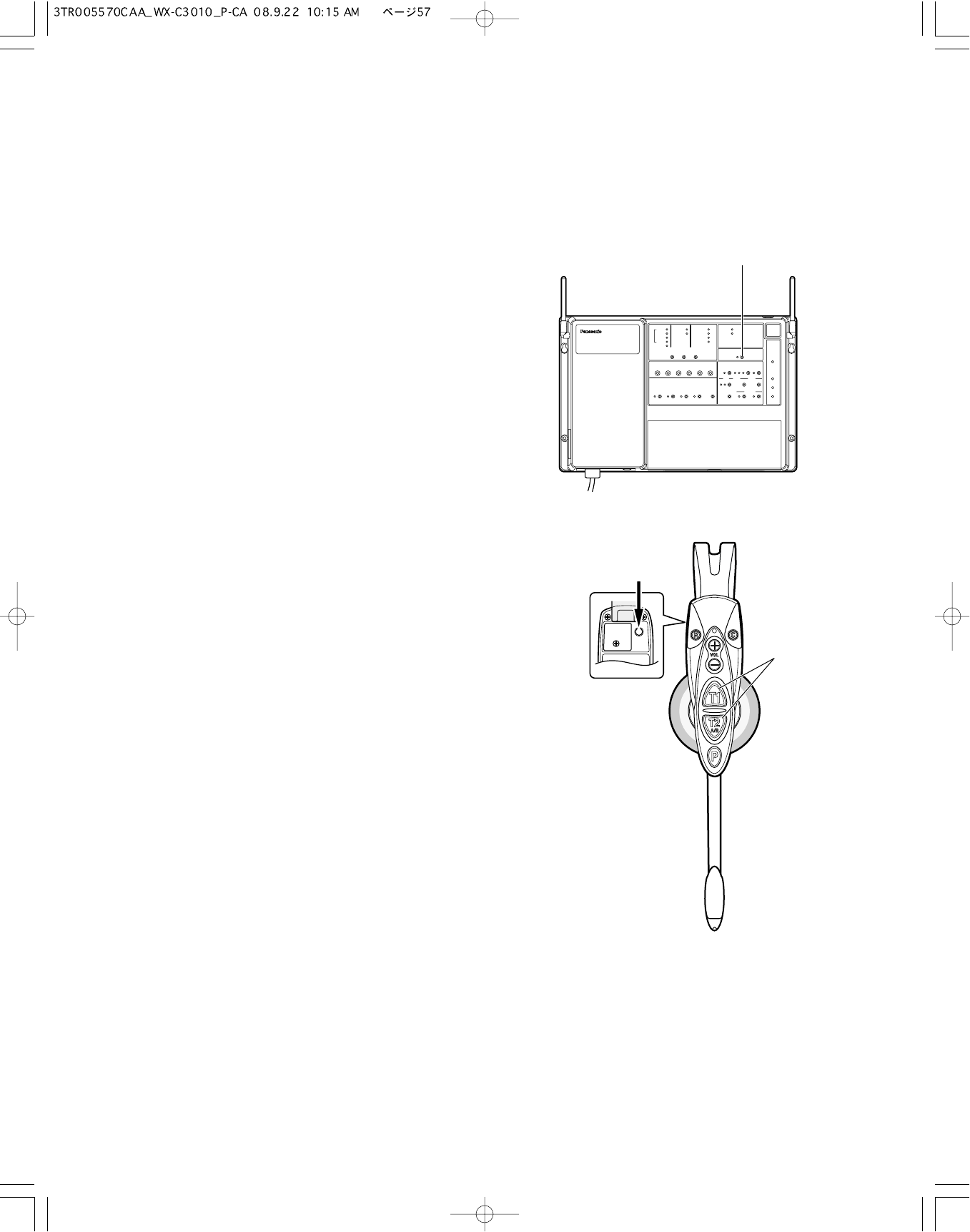

1. Turn on the power of the Center Module.

2. Press the ID Registration Button of the center module for

2 seconds or more. The system is changed to the ID

Registration mode. The ID Registration Indicator blinks.

3. While holding down the buttons T1 and T2 simultaneous-

ly, hold down the power button to turn on All-in-One

Headset. The All-in-One Headset enters the ID

Registration setting mode where the indicators and but-

tons have different functions than in normal operation.

You will hear "ID Registration Mode" and the power indi-

cator will blink yellow.

4. Press the T1 button, the All-in-One Headset searches for

the center module. You can hear "Connecting center

module A" and the lane Indicator will blink yellow.

* Press the T2 button (at double-drive-thru), for other cen-

ter modules. You can hear "Connecting center module

B" and the lane indicator will blink green.

When the ID Registration succeeds, you will hear

"Registration Complete" and the headset number, and

the power indicator stops blinking and stays on.

5. When IDs are registered on all All-in-One Headsets,

press the ID button of the center module, ID registration

mode is completed. The power indicator of the All-in-

One Headset will change from yellow to green.

Notes:

• If ID registration fails, a warning sounds "beep, beep,

beep, beep" and then you will hear a voice prompt say

"Failed". If registration fails, the ID is not registered and

the "POWER" indicator blinks red.

If this happens, turn off the power and try registering

again.

• All-in-one headset or Order Taker that can register in

one center module is up to 32.

If you register IDs exceeding 32, the unused ID that has

been registered is automatically deleted in chronological

order.

• When registering the IDs of two or more All-in-one

Headset or Order Taker, register each headset or Order

Taker in order.

POWER

SERVICE

USE ONLY

Holding down

simultaneously.

Hold down the Power Button

to turn on.

Hold down the ID Registration Button

for 2 seconds or more.

Press the Power ON/OFF Switch to turn on.

■Installed System Setting

After the completion of installation work, system setup shall be made according to the equipment to be connected and the oper-

ation mode.

Setup operation for the installed system shall be carried out by the use of the PREV/NEXT button and the SEL button.

1. Turn on the power supply of the center module.

2. Press the [NEXT] button or the [PREV] button.

Indicator of the selected setup item blinks. Each time the

[SEL] button is pressed, there is a reciprocal

changeover between ON Select and OFF Select status.

The ON/OFF status can be defined by the style of indi-

cator blinking.

Setup item

AUX SP AUX IN

ON (Green)

AUX IN audio is output to the auxiliary speakers. No output

TALK TALK audio is output to the auxiliary speakers.

* The sound of Outside Mic is also output to AUX SP.

No output

PAGE PAGE audio is output to the auxiliary speakers. No output

BEEP BEEP audio is output to the auxiliary speakers. No output

OFF

OFF: Lighting time is short and unlighting time is long.

ON: Lighting time is long and unlighting time is short.

3. When the ON/OFF is changed over, the selected status

is reflected on the system in real-time.

4. When the [NEXT] button is pressed, the next setup item

is selected. (The setup item being selected is moved by

one to the lower position or to the top right.)

When the [PREV] button is pressed, the previous setup

item is selected. (The setup item being selected is

moved by one to the upper position or to the bottom

left.)

5. If any [NEXT], [SEL], or [PREV] button is not pressed for

10 seconds, blinking of the indicator is finished.

INSTALL SYSTEM SETTING

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

Indicator of the selected setup item blinks.

NEXT button

SEL button

PREV button

Lit

Unlit

OFF:

ON:

●Setup operation for AUX SP (Auxiliary Speaker)

The sound output is set up for the AUX SP.

Indicator Echo Canceller

Level Sound Quality Remarks

OFFOFF

Green

Yellow

Red

– No Echo Canceller processing

LOW High When the effect of echo is small, this position is selected.

MID

HIGH

Normal

Low When the effect of echo is large, this position is selected. This

setting is default. (*1)

●Setup operation for Echo Canceller (Echo Canceller Effect Level Control)

The effect of Echo Canceller (the amount of echo erase) is set up.

●Setup operation for DNR Level (Digital Noise Reduction Effect Level Control)

The effect of DNR (Digital Noise Reduction) (the amount of noise reduction) is set up.

*1: If the contents of conversation are difficult to get, set up the echo canceller level to MID.

Indicator Noise Reduction

Level Sound Quality Remarks

OFFOFF

Green

Yellow

Red

– No DNR processing

LOW High For relativity quiet environment.

MID

HIGH

Normal

Low

For a general environment. This setting is default.

This feature is useful under very noisy environment.

In this setting, one may feel that the sound of conversation is

unnatural.

ON: DUAL LANE ON (Green)

When there is car in only Lane B, the greeter memory 1

output to the speaker of Lane B.

OFF: DUAL LANE OFF

When there is car in only Lane B, the greeter message

of the memory (1 or 2) is output to the speaker of

Lane B.

When there are cars in Lane A and B, the greeter memo-

ry 2 is output to the speaker of Lane B.

LANE A

WINDOW

LANE B

DRIVE-THRU LANE

LANE A

WINDOW

LANE B

DRIVE-THRU LANE

Pull forward

(Memory 1)

Hello

(Memory 2)

Hello

(Memory 1 or 2)

LANE A

WINDOW

LANE B

DRIVE-THRU LANE

LANE A

WINDOW

LANE B

DRIVE-THRU LANE

Hello

(Memory 1 or 2)

Hello

(Memory 1 or 2)

Hello

(Memory 1 or 2)

When there are cars in Lane A and B, the greeter mes-

sage of the memory (1 or 2) is output to the speaker of

Lane B.

●Setup operation for Dual Lane

In the case of Dual Lane, two menu boards (Lane A and Lane B) are used.

Only for the Center Module of Lane B, the Dual Lane is set at ON.

Note: When only one center module is set in the system, DUAL LANE to OFF. If DUAL LANE is set to ON, only Message 1 is out-

put to the menu board speaker.

●Lane setup

In the case of Double-Drive-Thru, one each unit of Center Module is set for Lane A and Lane B, respectively.

Only for the Center Module of Lane B, the Dual Lane is set at ON.

When Lane A or Lane B setup is changed over, the center module will be restarted automatically.

If the [TALK] and [PAGE] indicators begin to blink after restarting, check the connections between both center modules.

Red: Lane A (Generally, this setting is used. This setting is default.)

Green: Lane B

Note: If lane setting is changed, ID registration should be retried.

●POS Remote setup

This setting is made when the POS Remote function is used.

ON (Green): POS Remote Control is enabled. When ON is selected, the following button settings for the Center Module become

invalid:

SPEED TEAM

VEHICLE DETECTOR

BEEP DAY/NIGHT

OUTSIDE SP LEVEL DAY/NIGHT

TALK/PAGE RELEASE

●TX Power setup

The transmission power for the center module is set up.

If there is any anxiety of electric wave interference with neighboring shops, set the transmit power to OFF.

ON (Green): Normal Power (Generally, this setting is used. This setting is default.)

OFF: Reduced Power (25%)

POS AUDIO STATE OUTPUT

DAY

OUTSIDE SP LEVEL INPUT Outside speaker volume is normal level.

(To short-circuit the terminals)

Outside speaker volume is 50 % level.

(To open-circuit the terminals)

DAY Disables the vehicle detector beep on the other

lane. (To short-circuit the terminals)

NIGHT MODE INPUT

PAGE Activated when a PAGE sound is provided to POS

AUDIO OUT.

TALK

NIGHT

Reduces the volume of the vehicle detector beep

on the other lane. (To open-circuit the terminals)

Activated when a TALK sound is provided to POS

AUDIO OUT.

V/DET2 Activated when Vehicle Detector 2 is ON.

■Info about POS Remote functions

Remote control becomes possible if any external device is connected to the POS Remote terminal of the center module. To use

the POS Remote functions, POS Remote setup shall be turned ON. (Refer to page 29. )

Functions (Terminal names)

V/DET1V/D OUTPUT Activated when Vehicle Detector 1 is ON

Usage

SPEED TEAM INPUT

TALK LOCK RELEASE INPUT

POS AUDIO STATE INPUT

POS AUDIO INPUT

POS AUDIO OUT

With ON setting, Speed Team mode is assumed.

(ON with the terminals short-circuited )

When turned ON for 1 second, Talk/Page Release

control is carried out. (ON with the terminals short-

circuited )

With ON setting, the input sound entered in the

POS Audio Input circuit can be heard only with the

manager’s headset. (ON with the terminals short-

circuited )

With ON setting, the input sound entered in the

POS Audio Input circuit can be heard at the head-

set. (ON with the terminals short-circuited )

The sound input from the POS or an external

device is entered.

This sound input is changed over by POS Audio

State Input control.

The sound output is sent to the POS or an external

device. The contents of sound output are reported

by POS AUDIO State Output.

MANAGER

SELECT

PAGE SELECT

Troubleshooting

Symptom Reference

pages

Cause/solution

The communication among

the Order Takers, menu board

and All-in-One Headset can-

not be established.

Is the Power ON/OFF Switch on the center module turned on?

• Check the AC power outlet.

• If the problem remains even after trying the above, refer to the

dealer or service personnel.

9, 17

Button operation is impossible

at the center module.

If POS Remote is set for ON, part of button operation becomes

impossible.

• Set the POS Remote to OFF. 18

Cannot communicate with the

customer at the menu board

(TALK), though the communi-

cation among personnel is

O.K (PAGE is OK)

• Check to see if the VEHICLE DETECTOR indicator of the cen-

ter module lights up when a vehicle drives up the speaker

post or menu board.

• If the indicator does not light up, check the following.

1. Is the vehicle detector plugged in?

2. Check the AC outlet and fuse of the vehicle detector.

If the power and fuse are normal, refer to the qualified ser-

vice personnel.

–

A menu board speaker is

always live, even when there

is no car beside the menu

board.

TALK (PTT or Talk Lock) or

PAGE (PTT or Page Lock) is

unavailable in certain areas.

Talk or page operation is

impossible from the All-in-One

Headset or the Order Taker

set in the manager mode.

• Reset the vehicle detector. If the problem still remains, remove

and reinstall the fuse from the detector. (Refer to the operat-

ing instructions of the vehicle detector.)

• If the problem remains even after trying the above, refer to the

dealer or service personnel.

• Confirm that there is no metal obstruction blocking around the

center module.

Check that the Telephone Indicator is not turned ON.

If the indicator is turned ON, the Optional Function Button [R] is

turned ON on the All-in-One Headset or Order Taker side.

• The Button [R] is turned ON.

Press the Optional Function Button [R] on the All-in-One

Headset or Order Taker side again and check that the

Telephone Indicator is turned OFF.

–

Maintenance & Specifications

Symptom Reference

pages

Cause/solution

You hear your echo in head-

set earpiece when you speak

into microphone of headset.

Outside speaker and microphone may not be properly installed.

• Be sure speaker and microphone are isolated from each

other, and tightly mounted with enough foam packed around

each of them to absorb vibrations.

–

Outbound and/or inbound audio level may be set too high.

• Set outbound audio level just high enough to be heard by

customers. Lower inbound audio to comfortable level.

Note: Lower inbound audio setting may also prevent feedback

noise.

–

Echo canceller may be OFF or Effect level may be "LOW".

• Set echo canceller level properly.

Note: Default setting is "MAX"(LED:RED)) 27

You hear annoying noise of

vehicles outside.

DNR may be OFF or Effect level may be "LOW".

• Set DNR level properly.

Note: Default setting is "MID"(LED:YELLOW)) 27

The TALK indicator and PAGE

indicator are blinking after

startup, and communication

cannot be performed at all.

The Center Module may fail to start up.

• Turn off the power and on the power again. 9

The TALK indicator and PAGE

indicator are blinking after

startup, but communication

can be performed.

The Double-Drive-Thru function does not work properly. But, the

Single Lane operation works well.

• Check to see whether the power of the other Center Module is

set to ON.

• Check to see whether the Center Modules are correctly con-

nected.

• Check to see whether LANE A and LANE B are selected for

the lanes, respectively.

9, 24

Specifications

Operating frequency (TX/RX): 1 920 MHz-1 930 MHz

Power supply: 120 V AC, 60 Hz

Power consumption: 11 W

Outside speaker: 1.25 W, 8 Ω

AUX speaker: 1.25 W, 8 Ω

Dimensions: 404 mm (W) x 265 mm (H) x 69 mm (D)

{15-15/16" (W) x 10-7/16" (H) x 2-3/4" (D)}

Weight: 2.3 kg{5.07 lbs.}

Ambient operating temperature: –10 °C to +50 °C {14 °F to 122 °F}

Dimensions and weighs indicated are approximate.

Specifications are subject to change without notice.

Standard accessories

Operating Instructions (this manual) ................................ 1 pc.

AC cable .......................................................................... 1 pc.

AC cable holder ............................................................... 1 pc.

Miniture screw driver ........................................................ 1 pc.

AC cable clamper ............................................................ 1 pc.

FRANÇAIS

VERSION FRANÇAISE

(FRENCH VERSION)

L'éclair à extrémité fléchée placé dans un

triangle équilatéral est destiné à attirer

l'attention de l'utilisateur sur la présence

d'une "tension potentiellement dangereuse"

et non isolée se trouvant dans les limites du

coffret de l'appareil dont la puissance est suf-

fisante pour constituer un risque important

d'électrocution.

Le point d'exclamation placé dans un triangle

équilatéral sert à attirer l'attention de

l'utilisateur sur des instructions de fonction-

nement et d'entretien (de dépannage) à

caractère important dans la brochure qui

accompagne l'appareil.

ATTENTION: POUR ÉVITER TOUT RISQUE

D'ÉLECTROCUTION, LE COUVERCLE (OU LE PANNEAU

ARRIÈRE) NE DOIT JAMAIS ÊTRE DÉMONTÉ. AUCUNE

PIÈCE DESTINÉE À L'UTILISATEUR NE SE TROUVE À

L'INTÉRIEUR DE L'APPAREIL. CONFIER LES RÉGLAGES

ET LES RÉPARATIONS À UN DEPAN-NEUR

PROFESSIONNEL.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Le numéro de modèle et le numéro de série de ce produit se

trouvent sur la surface de l'appareil.

Nous vous conseillons de relever le numéro de série de votre

appareil dans l'espace réservé ci-dessous et de conserver

précieusement votre notice d'instructions en tant que

justificatif d'achat aux fins d'identification en cas de vol.

No. de modèle

No. de série

RSS-213

L'utilisation de ce dispositif est autorisée seulement aux deux

conditions suivantes : (1) il ne doit pas produire de brouillage, et

(2) l'utilisateur du dispositif doit être prêt à accepter tout brouil-

lage radioélectrique reçu, même si ce brouillage est susceptible

de compromettre le fonctionnement du dispositif.

ATTENTION:

• Risque d'explosion si la batterie n'est pas placée correctement.

Remplacer uniquement avec le même type ou un type

équivalent.

• Ces instructions de dépannage sont uniquement destinées au

personnel technique professionnel. Afin de limiter tout risque

d'électrocution, ne jamais exécuter de dépannage autre que

celui spécifié dans la notice d'instructions à moins que vous

possédiez des qualifications pour le faire.

AVERTISSEMENT:

• Cet appareil doit être mis à la terre.

• Le périphérique doit être connecté à une prise de sortie secteur

munie d'une connexion de mise à la terre de sécurité.

• La prise de sortie secteur ou l'adaptateur d'alimentation du

périphérique doit toujours être prêt à être utiliser.

• Ne jamais exposer cet appareil à la pluie ni le laisser dans un lieu

humide sous peine de créer un amorçage électrique ou une

électrocution.

• L'appareil ne devrait pas être exposé à des éclaboussures ou

des projections d'eau et aucun récipient rempli de liquide tels que

des vases ne devraient être posé sur l'appareil.

• Tous les travaux d'installation de ce produit devraient être confiés

à des techniciens et dépanneurs professionnels ou des

installateurs de système.

• Pour éviter tout accident corporel, cet appareil doit être

solidement fixé au sol/au mur conformément aux directives

d'installation.

• Les connexions doivent être conformes au code électrique local.

• Le risque d'affaiblissement du système auditif dû à une

exposition à des niveaux sonores excessifs peut être limité par

une écoute à des volumes inférieurs et de plus courtes durées. NMB-003

Cet appareil numérique de la classe A est conforme à la norme

NMB-003 du Canada.

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE "COMME TEL" SANS GARANTIE DE TOUTE SORTE, EXPRÈS OU IMPLICITE, ÉTANT

INCLUSE MAIS NON LIMITÉE AUX GARANTIES IMPLICITES DE LA VALEUR MARCHANDE, ADAPTATION POUR TOUT BUT

PARTICULIER OU NON-INFRACTION DES DROITS D'UN TIERS.

Déni de la garantie

EN AUCUN CAS Panasonic Corporation NE SERA TENU

POUR RESPONSABLE POUR TOUTE PARTIE OU TOUTE

PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU

D'UNE MAINTENANCE RAISONNABLE DE CE PRODUIT

POUR LES CAS CITÉS, INCLUS MAIS NON LIMITÉS À CE

QUI SUIT:

(1) TOUT DÉGÂT ET PERTE, Y COMPRIS SANS

LIMITATION, DIRECT OU INDIRECT, SPÉCIAL,

IMPORTANT OU EXEMPLAIRE, SURVENANT OU

CONCERNANT LE PRODUIT;

(2) BLESSURE PERSONNELLE OU TOUT DÉGÂT CAUSÉS

PAR UN USAGE NON APPROPRIÉ OU UNE

UTILISATION NÉGLIGENTE DE L'UTILISATEUR;

(3) DÉMONTAGE, RÉPARATION OU MODIFICATION NON

AUTORISÉS DU PRODUIT EFFECTUÉS PAR

L'UTILISATEUR;

(4) TOUT PROBLÈME, INCOMMODITÉ IMPORTANTE OU

PERTE OU ENDOMMAGEMENT, SURVENANT DU

SYSTÈME COMBINÉ PAR LES APPAREILS DE TIERS;

(5) DES BLESSURES PERSONNELLES, TOUTE PERTE OU

DÉGÂTS, PROVENANT D'UNE CHUTE PROVOQUÉE

PAR UNE INSTALLATION INACHEVÉE.

Instructions de sécurité importantes

1) Veiller à lire ces instructions.

2) Conserver ces instructions.

3) Tenir compte de tous les avertissements.

4) Se conformer à toutes les instructions.

5) Ne pas utiliser cet appareil près de lieux en présence d'eau.

6) Nettoyer uniquement avec un chiffon sec.

7) N'obturer aucune des ouvertures d'aération. Installer conformément aux instructions du fabricant.

8) Ne pas utiliser à proximité de sources de chaleur telles que des radiateurs, des bouches de chauffage, des appareils de

chauffage ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.

9) Ne pas asservir l'objectif de sécurité de la prise polarisée ou de la prise de mise à la terre. Une prise polarisée possède

deux lames dont l'une est plus large que l'autre. Une prise de mise à la terre possède deux lames ainsi qu'un troisième

élément, un ergot de mise à la terre. La lame qui est large ou le troisième élément, l'ergot, sont installés pour assurer votre

sécurité. Si la prise fournie ne s'engage pas correctement dans votre prise, veuillez consulter un électricien pour qu'il

effectue le remplacement de l'ancienne prise de sortie secteur.

10) Protéger le cordon d'alimentation afin que personne ne puisse marcher dessus ni ne soit pincé, notamment près des prises,

les prises pratiques et les points de sortie de l'appareil.

11) Utiliser uniquement les fixations ou les accessoires spécifiés par le fabricant.

12) Utiliser uniquement le chariot, le support, le trépied, la platine de fixation ou la tablette spécifiée par le fabricant ou vendu

avec l'appareil. Quand un chariot est utilisé, prendre toutes les précautions nécessaires lors du déplacement de la

combinaison chariot-appareil afin que le tout ne se renverse pas.

13) Débrancher cet appareil pendant les orages électriques ou s'il n'est pas utilisé sur de longues périodes de temps.

14) Toute réparation ou dépannage doit être confié à un personnel qualifié. Un dépannage est nécessaire lorsque l'appareil a

été endommagé d'une manière quelconque, par exemple, lorsque le cordon d'alimentation électrique ou la prise ont été

endommagés, quand du liquide s'est répandu dessus ou si des objets sont tombés dans l'appareil, lorsque l'appareil a été

exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou s'il a fait une chute.

S3125A

Limitation de responsabilité ....................................................................................................................... 36

Déni de la garantie ..................................................................................................................................... 36

Instructions de sécurité importantes .......................................................................................................... 37

Préface ....................................................................................................................................................... 39

Caractéristiques dominantes ..................................................................................................................... 39

Mesures de précaution .............................................................................................................................. 40

Opérations ................................................................................................................................................. 41

Principaux organes de commande et leurs fonctions ................................................................................ 41

■Module central WX-C3010 ................................................................................................................... 41

Modes d'utilisation ...................................................................................................................................... 44

■Exécution de base ................................................................................................................................ 44

●Mise sous tension ............................................................................................................................. 44

●Communications avec les clients (TALK) .........................................................................................44

●Communication avec d'autres membres du personnel du magasin (PAGE) ................................... 44

●Commutation de système double de service clientèle de passage ................................................ 44

●Mise hors tension .............................................................................................................................. 44

■Fonctions commodes ........................................................................................................................... 44

●Verrouillage automatique pour parler ............................................................................................... 44

●Mode de gérant ................................................................................................................................ 44

●Équipe rapide ................................................................................................................................... 44

●Personne d'accueil .......................................................................................................................... 45

●Détecteur de véhicule BEEP DAY/NIGHT ........................................................................................ 46

●Niveau de haut-parleur extérieur DAY/NIGHT .................................................................................. 46

●Activation de détecteur de véhicule normal/asservi ......................................................................... 47

●Libération Parler/Page ...................................................................................................................... 47

Installation et Connexions ....................................................................................................................... 48

Éléments et accessoires de système des séries WX-CC3010 Panasonic ................................................. 48

Principaux organes de commande et fonctions ........................................................................................ 49

Installations/Connexions ............................................................................................................................. 51

■Procédures d'installation ...................................................................................................................... 51

■Préparatifs ............................................................................................................................................ 51

■Installation des modules centraux sur le mur ...................................................................................... 51

■Câblage aux modules centraux .......................................................................................................... 52

■Attache de la prise d'alimentation et du cordon d'alimentation secteur .............................................. 53

■Connexions de base ............................................................................................................................ 54

■POS (Points de ventes)-Connexion de système .................................................................................. 55

■Connexion de système double de service clientèle de passage (Double-Drive-Thru) ....................... 56

■Enregistrement d'identification pour les appareils suivants ................................................................ 57

■Paramétrage de système installé ........................................................................................................ 58

●Opération de configuration pour SP AUX. (haut-parleur auxiliaire) .................................................. 58

●Opération de configuration de l'éliminateur d'écho

(contrôle de niveau d'effet d'éliminateur d'écho) ............................................................................. 59

●Opération de configuration de niveau DNR (contrôle de niveau d'effet de réduction de bruit

numérique) ........................................................................................................................................ 59

●Opération de configuration de double passage .............................................................................. 60

●Configuration de passage ................................................................................................................ 61

●Configuration de commande à distance POS .................................................................................. 61

●Configuration d'alimentation TX ........................................................................................................ 61

■Information au sujet des fonctions de commande à distance POS ..................................................... 62

Maintenance et caractéristiques techniques ......................................................................................... 63

Dépannage.................................................................................................................................................. 63

Caractéristiques techniques ...................................................................................................................... 65

Accessoires standard ................................................................................................................................ 66

CONTENTS

Préface

Le module central WX-C3010 est exclusivement conçu pour être utilisé avec les systèmes de communication à liaison radio

Panasonic dont on se sert dans les tableaux de menu de service clientèle de passage, etc. Le système fonctionne sur 1,9 Ghz

DECT.

Caractéristiques dominantes

• 1,9 GHz DECT* est employé avec le preneur de commande afin d'empêcher toute interférence de se produire par les fours

à micro-ondes ou d'un réseau local sans fil utilisé avec 2,4 GHz DECT.

Communication duplex intégral simultané à quatre canaux (TALK et PAGE) en utilisant la technologie DECT facilitant le

déroulement des opérations dans un système double de service clientèle de passage et la technologie numérique

permettant des communications simultanées. La technologie DECT peut être utilisée même dans les emplacements où le

câblage est difficile.

*Télécommunications sans fil améliorées par numérique

• Réduction de bruit numérique (DNR)

La fonction DNR, traitée dans le processeur de signal numérique (DSP), atténue le bruit afin d'améliorer la qualité du son.

• L'éliminateur d'écho acoustique élimine l'écho acoustique au niveau du tableau de menu.

• Personne d'accueil

Quand un client approche du tableau de menu, le message* enregistré dans le module central est automatiquement délivré

par le haut-parleur du tableau de menu.

* Un nombre maximum de deux messages peuvent être enregistrés.

• Communication simultanée sur quatre canaux

Le nombre total de combinés microcasque d'écoute tout intégré et de preneurs de commande qui peuvent être enregistrés

est de 32. Jusqu'à quatre opérateurs peuvent communiquer en même temps en utilisant les combinés microcasque

d'écoute tout intégré et les preneurs de commande.

• Mode de gérant

Il est possible de régler le mode de gérant sur un des combinés microcasque d'écoute tout intégré ou preneurs de

commande enregistrés. Une personne se servant de ce combiné microcasque d'écoute ou du preneur de commande a la

priorité de communication.

Mesures de précaution

• Manipuler ce produit sans brutalités. Ce produit renferme des composants extrêmement sensibles qui risquent d'être

endommagés à la suite d'une manipulation ou d'un rangement inapproprié.

• Réparer ou remplacer tous les composants défectueux.

• Ce produit est essentiellement conçu pour un usage sous abri.

• Ce produit ne doit pas être exposé directement au soleil pendant des heures et ne doit pas être installé près d'un appareil

de chauffage ou d'un système d'air conditionné. Sinon, il risque d'être déformé, de subir une décoloration voire tomber en

panne. Maintenir l'unité éloignée de l'eau.

• Éviter toute installation dans les emplacements suivants.

• Emplacements où un agent chimique est utilisé comme dans le cas d'une piscine

• Emplacements sous un climatiseur

• Emplacements proches de la friteuse

• Emplacements proches d'un grill

• Emplacements dans un environnement humide ou chargé de poussières

• Emplacements près du gaz ou d'une vapeur inflammable

• Emplacements où des émissions de rayonnement ou de rayon X sont produites

• Emplacements exposés à de puissants champs magnétiques ou ondes radio

• Emplacements où du gaz corrosif est produit

• Emplacements où il peut être endommagé par de l'air saumâtre tel qu'en bord de mer

• Emplacements sujet aux vibrations (ce produit n'est pas conçu pour un usage en véhicule.)

• Faire en sorte de retirer ce produit s'il est n'est pas utilisé.

• Éviter de faire les connexions pendant un orage. Dans le cas contraire, il y a un risque d'électrocution.

Principaux organes de commande et leurs fonctions

qInterrupteur d'alimentation marche-arrêt

Ce commutateur coupe l'alimentation du module central

et la rétablit.

[Indicateurs de communication]

wLampe témoin d'alimentation (Verte) (POWER)

Ceci indique que l'alimentation du

module central est appliquée.

eParler/Microphone col de cygne/

Indicateur (jaune) (TALK)

Ceci s'allume pendant une conver-

sation avec des clients.

rLampe témoin Page (Verte) (PAGE)

Ceci s'allume pendant une conver-

sation avec des éléments du person-

nel du magasin.

tIndicateur de détecteur de véhicule

(jaune) (VEHICLE DETECTOR)

Ceci s'allume quand un véhicule est

détecté par le détecteur de véhicule. L'indicateur

clignote tandis que le mode d'équipe rapide est en

activité.

[Indicateurs de commande]

yIndicateur de téléphone (vert) (TELEPHONE)

Quand le preneur de commande ou le combiné

microcasque d'écoute tout intégré est réglé en mode de

gérant et que le bouton de fonction optionnelle [R] est

pressé du côté preneur de commande ou combiné

microcasque d'écoute tout intégré, l'opération ne peut

pas être suivie pour parler ou faire une recherche de

personne. À ce moment-là, le voyant s'allume.

Quand le bouton de fonction optionnelle est à nouveau

pressé du côté preneur de commande ou combiné

microcasque d'écoute tout intégré, l'opération parler ou

faire une recherche de personne est rétablie.

L'indicateur de téléphone s'éteint.

uIndicateur de sortie de commande (vert) (CONTROL

OUT)

Cet indicateur s'allume pendant qu'une commande

externe a lieu.

[Commandes de volume]

iVolume de haut-parleur extérieur (OUTSIDE, SP)

Cette commande ajuste le niveau de sortie du haut-

parleur extérieur.

■Module central WX-C3010

Personne d'accueil

Indicateurs de

communication

Réglage opérationnel

Commandes de volume

Indicateurs de commande

POWER

TALK

PAGE

VEHICLE

DETECTOR

OPERATIONAL SETTING

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MIC SP MIC

AUX BEEP POS

AUDIO

io!

TELEPHONE

CONTROL OUT

Opérations

oVolume de microphone extérieur (OUTSIDE, MIC)

Cette commande ajuste le niveau d'entrée du

microphone extérieur.

!0 Volume de haut-parleur auxiliaire (AUX, SP)

Cette commande ajuste le niveau de sortie du haut-

parleur auxiliaire.

!1 Volume de microphone auxiliaire (AUX, MIC)

Cette commande ajuste le niveau d'entrée du

microphone en col de cygne.

!2 Puissance de volume de bip de détecteur de véhicule

(BEEP)

Cette commande ajuste la tonalité du bip de détection

de véhicule du preneur de commande ou du combiné

microcasque d'écoute tout intégré.

!3 Volume sonore POS (POS AUDIO)

Cette commande ajuste le niveau d'entrée du son POS.

[Paramétrage opérationnel]

!4 Indicateur d'équipe rapide (jaune) (SPEED TEAM)

Ceci indique que le mode d'équipe rapide est appliqué.

!5 Bouton "Marche/Arrêt" d'équipe rapide

Ce bouton active ou désactive le mode d'équipe rapide.

!6 Indicateur diurne/nocturne de bip de détecteur de

véhicule (jaune) (BEEP DAY/NIGHT ON:DAY)

Ceci indique que le bip de détecteur de véhicule a

sélectionné DAY.

!7 Bouton diurne/nocturne de bip de détecteur de

véhicule

Ce bouton active le bip de détecteur de véhicule DAY et

NIGHT.

Mode diurne: Invalide le bip de détecteur de véhicule

sur l'autre passage.

Mode nocturne: Invalide le volume de bip de détecteur

de véhicule sur l'autre passage.

!8 Indicateur de niveau de haut-parleur externe (jaune)

(OUTSIDE SP LEVEL ON:DAY)

Ceci indique que le niveau de haut-parleur extérieur a

sélectionné le niveau normal.

!9 Bouton DIURNE/NOCTURNE de niveau de haut-

parleur extérieur

Ce bouton ajuste sur le niveau normal de niveau de

haut-parleur extérieur et le niveau 50%.

@0 Indicateur d'activation de détecteur de véhicule

normal/asservi (jaune ) (V/DET OVERRIDE)

Ceci indique que le détecteur de véhicule a sélectionné

l'activation asservie.

@1 Bouton d'activation de détecteur de véhicule

normal/asservi

Ce bouton active le mode normal de détecteur de

véhicule et l'activation asservie.

NORMAL: Le détecteur de véhicule se met en fonction

uniquement lorsqu'un véhicule est détecté au niveau

du tableau de menu.

OVERRIDE ON: Le détecteur de véhicule est toujours

en fonction.

@2 Bouton de libération Parler/Page (T/P RELEASE)

Ce bouton est utilisé pour libérer temporairement la

communication Parler/Page du preneur de commande

ou du combiné microcasque d'écoute tout intégré

[Personne d'accueil]

@3 Indicateur d'activation ou désactivation d'équipe

rapide (jaune) (GREETER, ON)

Ceci indique que la fonction de personne d'accueil a

sélectionné l'activation.

@4 Bouton d'activation ou désactivation de personne

d'accueil (GREETER, ON)

Ce bouton active et désactive la fonction de personne

d'accueil.

@5 Sélection de mémoire de personne d'accueil et

indicateur de niveau de sortie (vert/jaune/rouge)

(SELECT)

Ceci indique que la mémoire de personne d'accueil a

été sélectionnée. Chaque mémoire a la capacité

d'enregistrer un message pendant 16 secondes au

maximum.

1: Ceci indique que la mémoire de personne d'accueil a

été sélectionnée 1. (Le message de "Please pull

forward" est un réglage par défaut d'usine)

2: Ceci indique que la mémoire de personne d'accueil a

été sélectionnée 2.

Éteint: La fonction personne d'accueil est désactivée.

Vert: Quand le niveau de sortie de personne d'accueil

est réglé en niveau LOW, l'indicateur s'allume en

vert.

Jaune: Quand le niveau de sortie de personne d'accueil

est réglé en niveau MID, l'indicateur s'allume en

jaune.

Rouge: Quand le niveau de sortie de personne

d'accueil est réglé en niveau HIGH, l'indicateur

s'allume en rouge.

OPERATIONAL SETTING

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MIC SP MIC

AUX BEEP POS

AUDIO

!5 !7 !9 @1 @2

!4 !6 !8 @0

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

4@9

@3 @8

#4 #5

@6 Bouton de sélection de mémoire de personne

d'accueil (SELECT)

Ce bouton sélectionne l'une ou l'autre des mémoires de

personne d'accueil.

@7 Indicateur de temporisation de démarrage de

personne d'accueil (jaune) (START DELAY)

Ceci indique que la fonction de temporisation de

démarrage de personne d'accueil a sélectionné

l'activation.

@8 Bouton de temporisation de démarrage de personne

d'accueil (START DELAY)

Ce bouton active la fonction de temporisation normale

de personne d'accueil et la retarde.

@9 Indicateur d'enregistrement de personne d'accueil

(rouge) (REC)

Ceci indique un enregistrement en cours dans la

mémoire de personne d'accueil sélectionnée (1 ou 2).

#0 Bouton d'enregistrement de personne d'accueil

(REC)

Quand ce bouton est pressé, le message du preneur de

commande ou du combiné microcasque d'écoute tout

intégré est enregistré dans la mémoire de personne

d'accueil sélectionnée (1 ou 2).

#1 Boutons de réduction/accroissement de niveau de

sortie de personne d'accueil (VOLUME, UP/DOWN)

Ces boutons permettent de relever ou de réduire le

niveau de sortie de la personne d'accueil. Selon les

commandes effectuées sur les boutons, l'indicateur

SELECT change l'indication.

#2 Bouton de lecture de personne d'accueil (HEADSET

PLAYBACK)

Quand ce bouton est pressé, le preneur de commande

ou le combiné microcasque d'écoute tout intégré joue le

message à partir de la mémoire de personne d'accueil

sélectionnée.

#3 Indicateur de haut-parleur auxiliaire de sortie de

personne d'accueil (vert) (DESTINATION, AUX)

Cet indicateur s'allume quand la sortie du message de

la personne d'accueil est assurée par le haut-parleur

auxiliaire.

#4 Bouton de haut-parleur auxiliaire de sortie de

personne d'accueil (DESTINATION, AUX)

Ce bouton sélectionne la sortie de personne d'accueil

pour activation ou désactivation du haut-parleur

auxiliaire.

#5 Indicateur de combiné microcasque d'écoute de

sortie de personne d'accueil (vert) (DESTINATION,

HEADSET)

Ceci indique que la sortie de personne d'accueil vers le

combiné microcasque d'écoute est en activation.

#6 Bouton de combiné microcasque d'écoute de sortie

de personne d'accueil (DESTINATION, HEADSET)

Ce bouton sélectionne la sortie de personne d'accueil

pour activation ou désactivation du combiné

microcasque d'écoute.

Modes d'utilisation

■Exécution de base

●Mise sous tension

Appuyer sur le commutateur "marche-arrêt" d'alimentation

du module central pour exécuter la mise sous tension.

Cela prend environ 5 secondes pour que l'alimentation soit

appliquée.

Ensuite, appuyer sur les boutons d'alimentation du preneur

de commande et du combiné microcasque d'écoute tout

intégré pour appliquer leurs alimentations.

●Communications avec les clients (TALK)

Tout membre du personnel du magasin portant un combiné

microcasque d'écoute peut communiquer en mode

bidirectionnel avec n'importe quel client qui se trouve à la

hauteur du tableau de menu.

En ce qui concerne la méthode pour parler, se référer à la

notice d'instructions du preneur de commande (WX-T3020)

ou du combiné microcasque d'écoute tout intégré (WX-

H3050).

●Communication avec d'autres membres du

personnel du magasin (PAGE)

Tous les membres du personnel portant un combiné

microcasque d'écoute peuvent communiquer entre eux

sans être entendu par les clients.

En ce qui concerne la méthode d'appel, se référer à la

notice d'instructions du preneur de commande (WX-T3020)

ou du combiné microcasque d'écoute tout intégré (WX-

H3050).

●Commutation de système double de service

clientèle de passage

Dans le cas d'un système double de service clientèle de

passage, il est possible de parler ou d'appeler en

sélectionnant le passage A ou le passage B.

En ce qui concerne la méthode de commande de

commutation de passage, se référer à la notice

d'instructions du preneur de commande (WX-T3020) ou du

combiné microcasque d'écoute tout intégré (WX-H3050).

●Mise hors tension

Pour couper l'alimentation, continuer à appuyer sur le

bouton d'alimentation du preneur de commande ou du

combiné microcasque d'écoute tout intégré pendant plus

de 2 secondes.

Appuyer enfin sur le commutateur "marche-arrêt"

d'alimentation du module central pour exécuter la mise hors

tension.

■Fonctions commodes

●Verrouillage automatique pour parler

Quand un client s'approche du tableau de menu, il est

automatiquement possible de permettre au combiné

microcasque d'écoute du personnel prédéterminé (preneur

de commande ou combiné microcasque d'écoute tout

intégré) de rester en état TALK. (En supposant que le mode

de verrouillage pour parler est activé.)

En ce qui concerne la méthode de configuration de mode

de verrouillage automatique pour parler, se référer à la

notice d'instructions du preneur de commande (WX-T3020)

ou du combiné microcasque d'écoute tout intégré (WX-

H3050).

●Mode de gérant

Il est possible de configurer un combiné microcasque

d'écoute (preneur de commande ou combiné microcasque

d'écoute tout intégré) en mode de gérant sur le passage. Se

référer à la notice d'instructions du preneur de commande

ou du combiné microcasque d'écoute tout intégré à propos

de la méthode de réglage. Le combiné microcasque

d'écoute réglé en mode de gérant MANAGER a la

fonctionnalité suivante.

• Le gérant peut interrompre le mode TALK ou PAGE de

tout membre du personnel à tout moment en

monopolisant un canal par priorité.

• Le gérant entend le son de POS seulement

(paramétrage nécessaire)

●Équipe rapide

Cette opération SPEED TEAM est utilisée en période

d'encombrement. Ne pas utiliser le microphone et le haut-

parleur extérieurs. Un preneur de commande ou un

combiné microcasque d'écoute tout intégré communique la

commande de l'extérieur au magasin.

1. Appuyer sur le bouton SPEED TEAM du module central.

2. Le preneur de commande ou le combiné microcasque

d'écoute tout intégré permet à l'opérateur d'entendre

l'incitation vocale de "SPEED TEAM ON".

3. Le preneur de commande ou le combiné microcasque

d'écoute tout intégré permet à l'opérateur de

communiquer en appuyant sur le bouton PAGE.

4. Appuyer sur le bouton PAGE pour que la

communication puisse être exécutée en mode PAGE-

LOCK. (Même si le bouton PAGE est réglé sur PTP, il

fonctionne par PAGE-LOCK.)

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Bouton "Marche/Arrêt" d'équipe rapide

5. Appuyer encore une fois sur le bouton SPEED TEAM du

module central pour que le mode SPEED TEAM soit

libéré. Le preneur de commande ou le combiné

microcasque d'écoute tout intégré permet à l'opérateur

d'entendre l'incitation vocale de "SPEED TEAM OFF".

Remarques:

• TALK est interdit en mode d'équipe rapide.

Si une tentative d'utilisation de TALK est faite avec le

preneur de commande ou le combiné microcasque

d'écoute tout intégré, une incitation vocale

"Operation not allowed" est entendue par le haut-

parleur du combiné microcasque d'écoute.

• Si POS à distance est paramétré pour ON, noter

qu'aucune commande du bouton de l'équipe rapide

n'est possible au niveau du module central.

●Personne d'accueil

Quand un client approche du tableau de menu, le message

vocal enregistré dans le module central est

automatiquement délivré par le haut-parleur extérieur. Le

module central a deux mémoires et il est possible de

sélectionner l'un ou l'autre message.

[Méthode pour enregistrer le message]

1. Appuyer sur le bouton "marche-arrêt" de personne

d'accueil du module central. L'indicateur "marche-arrêt"

de personne d'accueil s'allumera en jaune.

2. Appuyer sur le bouton de sélection de mémoire de

personne d'accueil du module central et sélectionner la

mémoire 1 ou 2.

3. Appuyer sur le bouton d'enregistrement de personne

d'accueil du module central. L'indicateur d'enregistre-

ment de personne d'accueil s'allumera en rouge.

4. Maintenir le bouton PAGE enfoncé pendant le

paramétrage de PTP. Appuyer sur le bouton PAGE lors

du paramétrage de PAGE LOCK. Un message peut être

enregistré pendant 48 secondes au maximum.

5. Relâcher le bouton PAGE pendant le paramétrage de

PTP. Appuyer encore une fois sur le bouton PAGE lors

du paramétrage de PAGE LOCK.

Quand l'enregistrement est terminé, un de chacun des

messages enregistrés est tout de suite reproduit

ensuite.

Remarques:

• Au moment de l'envoi de l'appareil à partir de

l'usine, un message "Please pull forward" est

enregistré dans Message 1.

Si n'importe quel enregistrement est exécuté sur

Message 1, le message d'origine subira une

réécriture par le nouveau message.

• Aucun enregistrement n'est possible pendant la

reproduction de personne d'accueil.

• À noter que le son de conversation est également

enregistré si une tentative de commande TALK est

faite pendant l'enregistrement.

[Réglage de sortie de personne d'accueil]

1. Appuyer sur le bouton "marche-arrêt" de personne

d'accueil du module central. L'indicateur "marche/arrêt"

de personne d'accueil s'allumera en jaune.

2. Appuyer sur le bouton de sélection de mémoire de

personne d'accueil du module central et sélectionner la

mémoire 1 ou 2.

3. Appuyer sur le bouton de lecture de personne d'accueil

du module central et ajuster le niveau de sortie du

message sur le niveau optimum à l'aide des boutons

d'accroissement ou de réduction DOWN/UP de niveau

de sortie de personne d'accueil.

4. Configurer la destination de sortie du message.

• Sortie par le haut-parleur auxiliaire

Appuyer sur le bouton de haut-parleur d'auxiliaire de

sortie de personne d'accueil du module central.

L'indicateur de haut-parleur auxiliaire de sortie de

personne d'accueil s'allume en vert.

• Sortie au combiné microcasque d'écoute

Appuyer sur le bouton de combiné microcasque

d'écoute de sortie de personne d'accueil du module

central. L'indicateur de combiné microcasque

d'écoute de sortie de personne d'accueil s'allume

en vert.

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

r Bouton PAGE du preneur de commande ou du

commande ou le combiné microcasque d'écoute tout intégré

w Bouton de sélection de mémoire de

personne d'accueil

e Bouton d'enregistrement de personne d'accueil

Bouton "Marche/Arrêt" de personne d'accueil

GREETER

START

DELAY

DOWN UP

REC

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

e Boutons de niveau de sortie de personne d'accueil

r Boutons de combiné microcasque d'écoute de

sortie de personne d'accueil

e Bouton de sélection de mémoire de personne d'accueil

w Bouton de sélection de mémoire de personne d'accueil

r Boutons de haut-parleur auxiliaire de

sortie de personne d'accueil

t Bouton de temporisation de démarrage de

personne d'accueil

Bouton "Marche/Arrêt" de personne d'accueil

Remarque:

• Si POS à distance est paramétré pour ON, noter

qu'aucune commande du bouton Diurne-nocturne de

bip n'est possible au niveau du module central.

Mode DAY: Quand on prend en charge le passage A, si le

détecteur de véhicule est sur le passage A, on entend le

bip A. Si le détecteur de véhicule est activé sur le

passage B, on n'entend pas le bip B.

Mode NIGHT: Quand on prend en charge le passage A, si

le détecteur de véhicule est sur le passage A, on

entendra le bip A. Si le détecteur de véhicule est activé

sur le passage B, on entendra le bip B à faible niveau.

Quand les deux détecteurs de véhicule sont allumés, on

entendra alternativement le bip A et le bip B à niveau

inférieur.

5. Quand une temporisation est nécessaire pour le

message

Quand le client s'approche du tableau de menu, le

message est délivré après un délai de 2 secondes.

Appuyer sur le bouton de temporisation de démarrage

de personne d'accueil du module central. L'indicateur

de délai de démarrage de personne d'accueil

s'allumera en jaune.

●Détecteur de véhicule BEEP DAY/NIGHT

Dans le cas d'une configuration en système double de

service clientèle de passage, il est possible de sélectionner

la tonalité de bip de détecteur de véhicule pour être

entendu quand un client s'approche du tableau de menu.

La configuration diurne-nocturne peut être faite en

actionnant le bouton implanté sur panneau frontal de cet

appareil.

Quand le mode Diurne est paramétré, l'indicateur de

Diurne-nocturne de bip du module central s'allumera en

jaune. Quand le bouton Diurne-nocturne de bip est pressé,

le mode Nocturne est assumé et cet indicateur disparaîtra.

DAY/NIGHT Détecteur de véhicule Preneur de commande ou combiné

microcasque d'écoute tout intégré

Le passage A est activé Le passage A est activé A B

DAY

b– Bip A –

–b– Bip B

Bip A Bip B

NIGHT

b– Bip A Bip à bas niveau A

–bBip à bas niveau B Bip B

Bip A +

Bip à bas niveau B (*1) Bip B +

Bip à bas niveau A (*2)

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Bouton DAY/NIGHT de bip de détecteur de véhicule

*1: Dès que le bouton T1 est pressé, la tonalité du bip changera en tonalité de bip B à bas niveau uniquement.

*2: Dès que le bouton T1 est pressé, la tonalité du bip changera en tonalité de bip A à bas niveau uniquement.

●Niveau de haut-parleur extérieur DAY/NIGHT

Le niveau de haut-parleur extérieur peut être configuré.

La configuration diurne-nocturne peut être en actionnant le

bouton implanté sur panneau frontal de cet appareil.

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

PELEASE

Bouton Niveau de haut-parleur extérieur DAY / NIGHT

Quand le mode Diurne est paramétré, l'indicateur de niveau

SP extérieur du module central s'allumera en jaune. Quand

le bouton de niveau SP extérieur est pressé, le mode

Nocturne est assumé et cet indicateur disparaîtra.

Mode DAY: Niveau normal

Mode NIGHT: Niveau à 50 % (atténuation)

Remarque:

• Si POS à distance est paramétré pour ON, noter

qu'aucune commande du bouton du niveau de haut-

parleur extérieur n'est possible au niveau du module

central.

●Activation de détecteur de véhicule

normal/asservi

Le fonctionnement de détecteur de véhicule peut être

configuré.

La configuration d'activation Normal/asservi peut être faite

en actionnant le bouton implanté sur panneau frontal de cet

appareil.

Quand le mode d'activation Asservi est paramétré,

l'indicateur asservi V/D du module central s'allumera en

jaune. Quand le bouton asservi V/D est pressé, le mode

Normal est assumé et cet indicateur disparaîtra.

Normal: Le détecteur de véhicule ne se met en fonction que

lorsqu'un véhicule est détecté au tableau de menu.

Quand le détecteur entre en fonction, un bip est

entendu dans le combiné microcasque d'écoute. Quand

le bouton Parler est appuyé sur le preneur de

commande ou le combiné microcasque d'écoute tout

intégré, le haut-parleur extérieur et le microphone

extérieur sont mis en fonction au niveau du tableau de

menu.

Le détecteur de véhicule s'arrête dès que le

véhicule s'en va. Au moment de paramétrer la position

normale, le mode de verrouillage automatique pour

parler est permis.

Asservi activé: Le détecteur de véhicule est toujours en

fonction. Au moment de paramétrer la position asservie,

le mode de verrouillage automatique pour parler n'est

pas permis.

●Libération Parler/Page

En mode Parler ou Page, n'importe quel entretien est

temporairement interrompu au combiné microcasque

d'écoute (preneur de commande ou combiné microcasque

d'écoute tout intégré).

Le fonctionnement de la libération de Parle/Page est

possible par la commande du bouton implanté sur le

panneau frontal de cet appareil.

Remarques:

• Si POS à distance est paramétré pour ON, noter

qu'aucune commande du bouton de la libération de

Parler ou Page n'est possible au niveau du module

central.

• Il est possible de libérer le mode Parler ou Page du

combiné microcasque d'écoute tout intégré ou du

preneur de commande en mode de gérant.

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Bouton d'activation de détecteur de véhicule normal/asservi

OPERATIONAL SETTING

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

Bouton de libération Parler/Page

Éléments et accessoires de système des séries WX-C3010 Panasonic

Remarque: Les illustrations risquent d'être sensiblement différentes des produits réels.

■Module central

WX-C3010

■Combiné microcasque d'écoute

tout intégré WX-H3050

■Preneur de commande

WX-T3020

■Combiné microcasque d'écoute

WX-H3027

■Batterie

WX-B3030 (1UF653450R-MDSP)

• Cette batterie est uniquement

utilisé pour les modèles WX-

H3050 et WX-T3020.

• WX-B3030 et 1UF653450R-MDSP

sont les mêmes modèles.

■Chargeur de batterie

WX-Z3040

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDE T/P

RELEASE

SP MICSPMIC

AUX BEEPPOS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECT VOLUME

DESTINATION

AUX HEADSET

HEADSET

PLAYBACK

WX-H3050

Installation et Connexions

Principaux organes de commande et fonctions

qPrise d'entrée d'alimentation à courant alternatif

wInterrupteur d'alimentation marche-arrêt

eOuverture traversante

rAntenne

tOuverture d'installation

yCouvercle de tableau à bornes

[Paramétrage de système installé]

Les boutons suivants doivent être utilisés essentiellement

par un technicien professionnel ou des installateurs de

système qualifiés.

uBouton PREV/NEXT (INSTALL SYSTEM SETTING,

PREV/NEXT)

Ces boutons sélectionnent les rubriques de

paramétrage de système

iBouton de sélection (SEL)

Ce bouton sélectionne la valeur paramétrée des

rubriques de paramétrage de système.

oIndicateur marche-arrêt d'entrée auxiliaire (vert)

(AUX IN)

Cet indicateur bascule sur ON quand la sortie son

d'entrée auxiliaire est assurée par le haut-parleur

auxiliaire.

q w e

Enregistrement d'identification

Paramétrage de système installé

INSTALL SYSTEM SETTING

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

!5 !6

!7 !8

!0 !1

!0 Indicateur marche-arrêt Parle (vert) (TALK)

Cet indicateur bascule sur ON quand la communication

entre le personnel du magasin et un client est assurée

par le haut-parleur auxiliaire.

!1 Indicateur marche-arrêt Page (vert) (PAGE)

Cet indicateur bascule sur ON quand la communication

entre les membres du personnel du magasin est

assurée par le haut-parleur auxiliaire.

!2 Indicateur marche-arrêt Bip (vert) (BEEP)

Cet indicateur bascule sur ON quand un bip sonore est

délivré par le haut-parleur auxiliaire.

!3 Indicateur de contrôle de niveau d'effet d'éliminateur

d'écho (ECHO CANCELLER)

Le taux d'élimination de l'éliminateur d'écho, destiné à

éliminer l'écho de retour du tableau de menu, est

configuré.

OFF: Désactivé

LOW: Vert

MID: Jaune

HIGH: Rouge

!4 Indicateur de contrôle de niveau d'effet DNR (DNT

LEVEL)

Plus le bruit est réduit, moins bonne est la qualité

acoustique. Le tableau à la page 59 mentionne le

rapport entre le niveau de réduction de bruit et la qualité

acoustique.

OFF: Désactivé

LOW: Vert

MID: Jaune

HIGH: Rouge

!5 Indicateur marche-arrêt de passage double (vert)

(DUAL LANE)

Avec une commande TANDEM effectuée dans un

système double de service clientèle de passage, régler

sur ON.

Installation et Connexions

!6 Indicateur de sélection de passage (rouge/vert)

(LANE SELECT)

Sélectionner le passage A ou B dans un système double

de service clientèle de passage.

Rouge: Passage A sélectionné

Vert: Passage B sélectionné

!7 Indicateur de commande à distance POS (Vert)

(TX POS)

Cette rubrique sélectionne l'activation et la désactivation

de commande à distance POS.

Désactivé: Désactivation de commande à distance POS

Activé: Activation de commande à distance POS

!8 Indicateur d'alimentation TX (Vert) (POWER)

Cette rubrique sélectionne le mode normal et

l'atténuation de tension de transmission.

Désactivé: Réduit l'alimentation (25 %)

Activé: Alimentation normale

[Enregistrement d'identification]

!9 Indicateur d'enregistrement d'identification (rouge)

(ID REGISTRATION)

Ceci est indiqué pendant l'enregistrement d'identifi-

cation.

@0 Bouton d'enregistrement d'identification

Appuyer ce bouton pendant deux seconde ou

davantage pour activer le mode d'enregistrement

d'identification. Quand ce bouton est pressé encore une

fois, un retour au mode normal est opéré.

ID REGISTRATION

Installations/Connexions

■Procédures d'installation

Préparatifs (se référer à la page 51.)

Installation des modules centraux sur le mur (Se référer à la page 51.)

Câblage aux modules centraux (Se référer à la page 52.)

Enregistrement d'identification pour les appareils suivants (Se référer à la page 57.)

[Configuration de système]

Paramétrage de système installé (Se référer à la page 58.)

Réglages aux niveaux sonores adéquats

■Préparatifs

Ce module central est conçu pour être installé directement sur un mur. Veuillez prendre connaissance de ce qui suit:

• Obtenir 4 vis de montage selon le matériau de la zone d'installation.

Dans ce cas-ci, des vis à bois et des clous ne devraient pas être utilisés.

Vis de fixation recommandée: M4 x 25 mm

• La capacité de résistance d'extraction exigée d'une seule vis/d'un boulon est de 118 N {12 kgf} ou plus.

• Si un panneau mural présente une trop faible résistance pour supporter le poids total, la zone devra être suffisamment

renforcée.

■Installation des modules centraux sur le mur

Fixer le module central directement sur le mur à l'aide des 4 vis préparées. (Les vis de fixation ne sont pas fournies.)

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

PRELEASE

SPMICSP MIC

AUXBEEPPOS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

386 mm {15-1/4"}

150 mm {15-7/8"}

20 mm

{3/4"}

60 mm

{2-3/8"}

150 mm {5-7/8"}

225 mm {8-7/8"}

386 mm {15-1/4"}

25 mm {1"}

Utiliser les enfoncements situés dessus

ou à la base du module central pour

faire le câblage. En dirigeant les fils au

travers du mur, faire des ouvertures

selon les cotes indiquées sur cette

illustration.

■Câblage aux modules centraux

1. Retirer le couvercle du tableau de connexion.

Faire coulisser le couvercle frontal vers le bas tout en

appuyant sur la partie indiquée par une flèche et tirer

sur la partie inférieure du couvercle vers soi.

2. Introduire un tournevis ordinaire dans la fente comme

cela est représenté sur l'illustration et retirer la prise de

connexion de l'appareil principal.

3. Raccorder l'équipement de câblage à la prise de

connexion.

Utiliser un tournevis ordinaire et desserrer la vis

implantée sur la surface supérieure de la prise de

connexion.

Décoller le blindage de l'extrémité de l'équipement de

câblage et introduire l'extrémité du câble dans la prise

de connexion.

Serrer fermement la vis qui a été desserrée au moyen

du tournevis ordinaire.

Utiliser le même procédé susmentionné pour chaque

prise de connexion.

Remarques:

• Traiter les fils selon les instructions suivantes:

Type de fil recommandé: Calibre américain de 28 -

16 (ne pas utiliser de fils soudés.)

Longueur à dénuder: 7 mm ± 1 mm {9/32" ± 1/16"}

Diamètre de vis: ø 2 mm {3/32"}

• Vérifier que les fils sont solidement branchés.

4. Installer la prise câblée sur l'appareil principal.

Remarque: Insérer fermement la prise dans l'appareil

principal.

5. Faire coulisser le couvercle frontal de la base et

l'installer sur l'appareil principal.

Remarque: Fixer fermement le couvercle frontal sur

l'appareil principal.

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAM BEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

RELEASE

SPMIC SPMIC

AUXBEEP POS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

7 mm ± 1 mm

{9/32" ± 1/16"}

Prise de borne de

raccordement

INSTALL SYSTEM SETTING

OPERATIONAL SETTING

ID REGISTRATION

GREETER

POWER

TELEPHONE

CONTROL OUT

START

DELAY

DOWN

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

OUTSIDE

SPEED

TEAMBEEP

DAY/NIGHT

ON:DAY

OUTSIDE

SP LEVEL

ON:DAY

V/DET

OVERRIDET/P

RELEASE

SPMICSPMIC

AUXBEEP POS

AUDIO

REC

TALK

PAGE

VEHICLE

DETECTOR

SELECTVOLUME

DESTINATION

AUXHEADSET

HEADSET

PLAYBACK

3. Introduire la prise d'alimentation dans la prise d'entrée

du cordon d'alimentation.

4. Repousser le dispositif de fixation en avant jusqu'à ce

que le dispositif de fixation touche la prise

d'alimentation.

5. Bloquer le dispositif de fixation.

6. Fixer le câble d'alimentation secteur avec l'attache

fournie et fixer l'attache de câble d'alimentation secteur

au mur en installant les vis.

AUX SP + (8Ω)

CONNECTOR 1

ORDER INTERFACE

AUX SP GND2

OUTSIDE SP + (8Ω)3

OUTSIDE SP GND4

OUTSIDE MIC +5

OUTSIDE MIC –6

OUTSIDE MIC GND7

V/DET 1 IN8

COM9

V/DET 2 IN10

SPEED TEAM

CONNECTOR 3

POS INTERFACE

TALK LOCK RELEASE2

MANAGER SELECT3

PAGE SELECT4

IN COM5

POS AUDIO IN6

POS AUDIO GND7

POS AUDIO OUT8

POS AUDIO GND9

V/DET 1

CONNECTOR 4

POS INTERFACE

V/DET 22

TALK3

PAGE4

OUT COM5

NIGHT MODE6

OUTSIDE SP LEVEL7

CONNECTOR 5

N.C

COM6

CONNECTOR 6

MAINTENANCE

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

AUX MIC +

CONNECTOR 2

ORDER INTERFACE

AUX MIC –2

AUX MIC GND3

AUX MIC PTT4

COM5

DEVICE CONTROL6

COM7

N.C8

●Se référer aux listes suivantes fixées à l'intérieur du couvercle de panneau de connexion pour réaliser les

connexions.

■Attache de la prise

d'alimentation et du cordon

d'alimentation secteur

Important:

Fixer fermement la prise d'alimentation à ce module

central et visser le câble d'alimentation secteur au mur à

l'aide de l'attache de câble d'alimentation secteur fourni.

1. Introduire un dispositif de fixation d'alimentation secteur

dans le trou placé sous l'entrée d'alimentation secteur.

2. Faire coulisser le dispositif de fixation vers l'arrière en

rabattant le levier de l'attache.

Faire coulisser le

dispositif de fixation

vers l'arrière en

rabattant le levier.

150 mm - 200 mm

{5-15/16" - 7-7/8"}

Dispositif de fixation

d'alimentation secteur

Attache de câble d'alimentation secteur

Taille de vis: M4 x 25 mm

Capacité de traction: 12 kgf

Tableau de menu

Haut-parleur

AUX

Détecteur de

véhicule

Extension de

détecteur de

véhicule

Périphérique

externe

Col de cygne de

microphone

Blindage

GND (mise à la terre)

AUX SP + (8Ω)

CONNECTOR 1

ORDER INTERFACE

AUX SP GND2

OUTSIDE SP + (8Ω)3

OUTSIDE SP GND4

OUTSIDE MIC +5

OUTSIDE MIC –6

OUTSIDE MIC GND7

V/DET 1 IN8

COM9

V/DET 2 IN10

AUX MIC +

CONNECTOR 2

ORDER INTERFACE

AUX MIC –2

AUX MIC GND3

AUX MIC PTT4

COM5

DEVICE CONTROL6

COM7

N.C8

Microphone

Haut-parleur

■Connexions de base

Ce schéma indique la connexion d'un système de base.

*1 OUTPUT: Photocoupleur (PS2352L) - isolé, maxi. 100 mA

*1 *1 *1 *1 *2 *2 *2 *2 *1 *1

GND

(mise à la terre)

+12V

I/O

I/F

Systèmes POS

SPEED TEAM

CONNECTOR 3

POS INTERFACE

TALK LOCK RELEASE2

MANAGER SELECT3

PAGE SELECT4

IN COM5

POS AUDIO IN6

POS AUDIO GND7

POS AUDIO OUT8

POS AUDIO GND9

V/DET 1

CONNECTOR 4

POS INTERFACE

V/DET 22

TALK3

PAGE4

OUT COM5

NIGHT MODE6

OUTSIDE SP LEVEL7

*1 INPUT: Entrée faisant contact sans tension

*2 OUTPUT: Photocoupleur (PS2501L) - isolé, maxi. 10 mA

■POS (Points de ventes)-Connexion de système

Ce schéma indique la connexion à un système POS.

Passage A

Passage B

GND (mise à la terre)

Blindage de câble de réseau local (droit)

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

DOUBLE-DRIVE-THRU

Use a LAN cable

with the shield type

CONNECTOR 7

DDT INTERFACE

CONNECTOR 5

COM

N.C

CONNECTOR 5

COM

N.C

■Connexion de système double de service clientèle de passage

(Double-Drive-Thru)

Ce schéma indique la connexion dans un système double de service clientèle de passage.

■Enregistrement d'identification pour les appareils suivants

• Pour pouvoir parler avec les combinés microcasque d'écoute (preneur de commande ou combiné microcasque d'écoute

tout intégré), un enregistrement d'identification est exigé.

• En ce qui concerne l'enregistrement d'identification, paramétrer le module central en mode d'enregistrement d'identification

et exécuter l'opération d'enregistrement d'identification au moyen de l'appareil suivant.

Les procédures d'enregistrement d'identification sont décrites ci-dessous sur la base d'un combiné microcasque d'écoute tout

intégré.

1. Mettre le module central sous tension.

2. Appuyer sur le bouton d'enregistrement d'identification

du module central pendant au moins 2 secondes. Le

système passe en mode d'enregistrement d'identifi-

cation. L'indicateur d'enregistrement d'identification

clignote.

3. Tout en pressant et immobilisant simultanément les

boutons T1 et T2, appuyer et maintenir le bouton

d'alimentation enfoncé pour mettre le combiné

microcasque d'écoute tout intégré en marche. Le

combiné microcasque d'écoute tout intégré passe en

mode de paramétrage d'enregistrement d'identification

quand les témoins et les boutons ont des fonctions

différentes de celles du fonctionnement normal. On

entend alors "ID Registration Mode" et le témoin

d'alimentation clignote en jaune.

4. Appuyer sur le bouton T1 pour que le combiné

microcasque d'écoute tout intégré recherche le module

central. On entend alors "Connecting center module A"

et l'indicateur de passage clignote en jaune.

* Appuyer sur le bouton T2 (pour le système double de

service clientèle de passage) pour la sélection d'autres

modules centraux. On entend alors "Connecting center

module B" et l'indicateur de passage clignote en vert.

Quand l'enregistrement d'identification a réussi avec

succès, on entend alors "Registration Complete" et le

numéro de combiné microcasque d'écoute et le témoin

d'alimentation cessent de clignoter et restent allumés.

5. Quand des identifications sont enregistrées sur tous les

combinés microcasque d'écoute tout intégré, appuyer

sur le bouton d'identification du module central, le mode

d'enregistrement d'identification se termine. Le témoin

d'alimentation du combiné microcasque d'écoute tout

intégré passera du jaune au vert.

Remarques:

• Si l'enregistrement d'identification échoue, des sons de

rappel "bip-bip, bip-bip, bip-bip, bip-bip" sont produits

et l'on entend alors un message de rappel qui dit "A

échoué". Si l'enregistrement échoue, l'identification n'est

pas enregistrée et le témoin "POWER" clignote en rouge.

Quand cela se produit, couper l'alimentation et refaire

une tentative d'enregistrement.

• Le combiné microcasque d'écoute tout intégré ou le

preneur de commande qui peut être enregistré dans un

module central est jusqu'à 32.

Si l'on enregistre une identification dépassant un

nombre de 32, l'identification enregistrée inutilisée est

automatiquement effacée dans l'ordre chronologique.

• En enregistrant les identifications de deux ou plus de

combinés microcasque d'écoute tout intégré ou

preneurs de commande, enregistrer chaque combiné

microcasque d'écoute ou preneur de commande dans

l'ordre.

POWER

SERVICE

USE ONLY

Presser et

immobiliser

simultanément.

Maintenir le bouton d'alimentation

enfoncé pour mettre sous tension.

Maintenir le bouton d'enregistrement d'identification

enfonc pendant au moins 2 secondes.

Appuyer sur le commutateur "marche- arrêt"

pour faire la mise sous tension

■Paramétrage de système installé

Après l'accomplissement des travaux d'installation, la configuration du système doit être faite selon l'équipement à connecter et

le mode de fonctionnement souhaité.

Les opérations de configuration pour le système installé seront effectuées par l'utilisation du bouton PREV/NEXT et du bouton

SEL.

1. Mettre le module central sous tension.

2. Appuyer sur le bouton [NEXT] ou sur le bouton [PREV].

L'indicateur de la rubrique de configuration sélectionnée

clignote. Chaque fois que le bouton [SEL] est pressé, un

changement réciproque est opéré entre la sélection ON

et l'état de sélection OFF.

L'état "marche-arrêt" peut être défini par le mode de

clignotement de l'indicateur.

Rubrique de configuration

AUX SP AUX IN

ON (Vert)

Son AUX IN délivré aux haut-parleurs auxiliaires. Aucune sortie

TALK Son TALK délivré aux haut-parleurs auxiliaires.

* Le son du microphone externe est également délivré

à AUX SP.

Aucune sortie

PAGE Son PAGE délivré aux haut-parleurs auxiliaires. Aucune sortie

BEEP Son BEEP délivré aux haut-parleurs auxiliaires. Aucune sortie

OFF

OFF: La durée d'éclairage est courte et la durée

d'extinction est longue.

ON: La durée d'éclairage est longue et la durée

d'extinction est courte.

3. Avec une permutation "marche/arrêt" opérée, l'état

sélectionné se réfléchit sur le système en temps réel.

4. Quand le bouton [NEXT] est pressé, la rubrique de

configuration suivante est sélectionnée. (La rubrique de

configuration étant sélectionnée, elle est déplacée d'une

unité en position inférieure ou placée dans le coin

supérieur droit.)

Quand le bouton [PREV] est pressé, la rubrique de

configuration précédente est sélectionnée. (La rubrique

de configuration étant sélectionnée est déplacée d'une

unité en position supérieure ou placée dans le coin

inférieur gauche.)

5. Si n'importe lequel des boutons [NEXT], [SEL] ou

[PREV] n'en est pas pressé dans un délai de 10

secondes, le clignotement de l'indicateur cesse.

INSTALL SYSTEM SETTING

ECHO CANCELLER

DNR LEVEL

DUAL LANE

LANE SELECT

POS REMOTE

TX POWER

RED MAX

YELLOW MD

GREEN LOW

OFF OFF

SEL

AUX

AUX IN

TALK

PAGE

BEEP

L'indicateur de la rubrique de configuration

sélectionnée clignote.

Bouton NEXT

Bouton SEL

Bouton PREV

Allumé

Unité

OFF:

ON:

●Opération de configuration pour SP AUX. (haut-parleur auxiliaire)

La sortie son est configurée pour AUX SP.

Indicateur Niveau

d'éliminateur

d'écho

Qualité

acoustique Observations

OFFOFF

Vert

Jaune

Rouge

– Aucun traitement de l'éliminateur d'écho

LOW Élevée Quand l'effet de l'écho est faible, cette position est

sélectionnée.

MID

HIGH

Normal

Basse Quand l'effet de l'écho est important, cette position est

sélectionnée. Il s'agit ici du réglage implicite. (*1)

●Opération de configuration de l'éliminateur d'écho (contrôle de niveau d'effet d'éliminateur

d'écho)

L'effet de l'éliminateur d'écho (le taux d'effacement d'écho) est configuré.

●Opération de configuration de niveau DNR (contrôle de niveau d'effet de réduction de bruit

numérique)

L'effet de DNR (réduction de bruit numérique) (le taux de réduction de bruit) est configuré.

*1: S'il est difficile de saisir le contenu de la conversation, configurer le niveau de l'éliminateur d'écho sur MID.

Indicateur Niveau de

réduction de bruit Qualité

acoustique Observations

OFFOFF

Vert

Jaune

Rouge

– Aucun traitement DNR

LOW Élevée Pour un environnement relativement calme.

MID

HIGH

Normal

Basse

Pour un environnement courant. Il s'agit ici du réglage

implicite.

Ce dispositif est utile sous l'environnement très bruyant.

Avec ce paramétrage, on peut ressentir que le son de la con-

versation est artificiel.

Activé: DUAL LANE ON (Vert)

Quand il y a voiture uniquement dans le passage B, la

mémoire de personne d'accueil 1 est délivrée par le

haut-parleur de passage B.

Désactivé: DUAL LANE OFF

Quand il y a voiture uniquement dans le passage B, la

mémoire de personne d'accueil (1 ou 2) est délivrée par

le haut-parleur de passage B.

Quand il y a des voitures dans le passage A et le

passage B, la mémoire de personne d'accueil 2 est

délivrée par le haut-parleur de passage B.

PASSAGE A PASSAGE BPASSAGE A PASSAGE B

Passage de service de

passage de clientèle

Passage de service de

passage de clientèle

FENÊTRE

Pull forward

(mémoire 1)

Hello

(mémoire 2)

Hello

(mémoire 1 ou 2)

PASSAGE A PASSAGE BPASSAGE A

FENÊTRE

PASSAGE B

Passage de service de

passage de clientèle

Passage de service de

passage de clientèle

Hello

(mémoire 1 ou 2)

Hello

(mémoire 1 ou 2)

Hello

(mémoire 1 ou 2)

Quand il y a des voitures dans le passage A et le

passage B, la mémoire de personne d'accueil (1 ou 2)

est délivrée par le haut-parleur de passage B.

●Opération de configuration de double passage

Dans le cas d'un double passage, deux tableaux de menu (passage A et passage B) sont utilisés.

Seulement pour le module central du passage B, le double passage est paramétré sur ON.

Remarque: Quand un seul module central est paramétré dans le système, DUAL LANE est réglé sur OFF. Si DUAL LANE est

réglé sur ON, seul le message 1 est délivré par le haut-parleur du tableau de menu.

●Configuration de passage

Dans le cas d'un système double de service clientèle de passage, chaque appareil du module central est respectivement

paramétré pour le passage A ou le passage B.

Seulement pour le module central du passage B, le double passage est paramétré sur ON.

Quand la configuration du passage A ou du passage B est permutée, le module central sera relancé automatiquement.

Si les indicateurs [TALK] and [PAGE] commencent à clignoter après avoir le redémarrage, vérifier les connexions entre les deux

modules centraux.

Rouge: Passage A (généralement, ce paramétrage est utilisé. Il s'agit ici du paramétrage de réglage implicite.

Vert: Passage B

Remarque: Si le paramétrage de passage est modifié, l'enregistrement d'identification devrait être refait.

●Configuration de commande à distance POS

Ce paramétrage est exécuté quand la fonction de commande à distance POS est utilisée.

ON (Vert): La commande à distance POS est permise. Quand ON est sélectionné, les réglages suivants de bouton pour le

module central sont invalidés:

SPEED TEAM

VEHICLE DETECTOR

BEEP DAY/NIGHT

OUTSIDE SP LEVEL DAY/NIGHT

TALK/PAGE RELEASE

●Configuration d'alimentation TX

L'alimentation de transmission pour le module central est configurée.

S'il y a une quelconque inquiétude en ce qui concerne des interférences d'ondes électriques avec les magasins du voisinage,

régler l'alimentation de transmission sur OFF.

ON (Vert): Alimentation normale (généralement, ce paramétrage est utilisé. Il s'agit ici du paramétrage de réglage implicite.

OFF: Alimentation atténuée (25 %)

Réduit le volume de bip de détecteur de véhicule

sur l'autre passage. (Pour établir une ouverture de

circuit des bornes)

LINE OUTPUT STATE OUTPUT

DAY

OUTSIDE SP LEVEL INPUT Le volume du haut-parleur extérieur est à niveau

normal. (Pour court-circuiter les bornes)

Le volume du haut-parleur extérieur est à un

niveau égal à 50 %. (Pour établir une ouverture de

circuit des bornes)

DAY Invalide le bip de détecteur de véhicule sur l'autre

passage. (Pour court-circuiter les bornes)

NIGHT MODE INPUT

PAGE Activé quand un son PAGE est délivré à POS

AUDIO OUT.

TALK

NIGHT

Activé quand un son TALK est délivré à POS

AUDIO OUT.

V/DET2 Activé quand le détecteur de véhicule 2 est réglé

sur ON

■Information au sujet des fonctions de commande à distance POS

Une commande à distance devient possible si tout périphérique externe est connecté à la prise de connexion de commande à

distance POS du module central. Pour utiliser les fonctions de commande à distance POS, la configuration de commande à

distance POS sera activée. (Se référer à la page 61.)

Fonctions (prises de connexion)

V/DET1V/D OUTPUT Activé quand le détecteur de véhicule 1 est réglé

sur ON

Usage

SPEED TEAM INPUT

TALK LOCK RELEASE INPUT

POS AUDIO STATE INPUT

POS AUDIO INPUT

POS AUDIO OUT

Avec le paramétrage ON, le mode d'équipe rapide

est assumé. (ON avec court-circuit des bornes)

Une fois mis en fonction pendant 1 seconde, le

contrôle de libération Parler/Page est effectué.

(ON avec court-circuit des bornes)

Avec le paramétrage ON, le son d'entrée reçu par

le circuit d'entrée audio POS peut être entendu

seulement avec le combiné microcasque d'écoute

du gérant. (ON avec court-circuit des bornes)

Avec le paramétrage ON, le son d'entrée reçu par

le circuit d'entrée audio POS peut être entendu par

le combiné microcasque d'écoute. (ON avec

court-circuit des bornes)

L'entrée son provenant de POS ou d'un

périphérique externe est reçue.

Cette entrée son est permutée par le contrôle

d'entrée de l'état du son POS.

La sortie son est envoyée au POS ou à un

périphérique externe. Le contenu de la sortie son

est enregistré par la sortie d'état de POS AUDIO.

MANAGER

SELECT

PAGE SELECT

L'interrupteur d'alimentation "marche-arrêt" du module central

est-il actif ?

• Vérifier la prise de sortie secteur.

• Si le problème subsiste même après avoir essayé les

recommandations ci-dessus, s'en remettre au distributeur

ou au personnel de dépannage.

Dépannage

Symptôme Pages de

référence

Origine/Solution

La communication entre les

preneurs de commande, le

tableau de menu et le

combiné microcasque

d'écoute tout intégré ne peut

pas être établie.

41, 49

La commande de bouton est

impossible au niveau du

module central.

Si la commande à distance POS est réglée sur ON, une partie

de la commande du bouton devient impossible.

• Régler la commande à distance POS sur OFF. 50

Impossibilité de communiquer

avec le client à la hauteur du

tableau de menu (TALK) bien

que la communication entre

les membres du personnel

soit normale (PAGE est OK).

• Vérifier si l'indicateur VEHICLE DETECTOR du module

central s'allume quand un véhicule arrive à la hauteur du

pilier de haut-parleur ou du tableau de menu.

• Si l'indicateur ne s'allume pas, vérifier les points suivants.

1. Le détecteur de véhicule est-il branché ?

2. Vérifier la prise de sortie secteur et le fusible du

détecteur de véhicule.

Si l'alimentation et le fusible sont normaux, s'en

remettre à un personnel de dépannage qualifié.

–

Un haut-parleur de tableau de

menu est toujours actif, même

lorsqu'il n'y a aucun véhicule

à côté du tableau de menu.

La fonction TALK (PTT ou

verrouillage pour parler) ou

PAGE (PTT ou verrouillage

page) ne sont pas disponibles

dans certains secteurs.

L'opération parler ou

recherche de personne à

partir du combiné

microcasque d'écoute tout

intégré ou du preneur de

commande en mode de

gérant est impossible.

• Remettre le détecteur de véhicule à l'état initial. Si le

problème subsiste encore, retirer et remettre en place le

fusible provenant du détecteur. (Se reporter au manuel

d'instructions du détecteur de véhicule.)

• Si le problème subsiste même après avoir essayé les

recommandations ci-dessus, s'en remettre au distributeur

ou au personnel de dépannage.

• S'assurer qu'il n'existe aucun élément métallique

d'obstruction aux environs du module central.

Vérifier que l'indicateur de téléphone n'est pas allumé.

Si l'indicateur est allumé, le bouton de fonction optionnelle [R]

est activé du côté du combiné microcasque d'écoute tout

intégré ou du preneur de commande.

• Le bouton [R] est mis activé.

Appuyer sur le bouton de fonction optionnelle [R] du côté

combiné microcasque d'écoute tout intégré ou preneur de

commande et vérifier que l'indicateur de téléphone est

éteint.

–

Maintenance et caractéristiques techniques

Symptôme Pages de

référence

Origine/Solution

Vous entendez votre écho

dans l'écouteur du combiné

microcasque d'écoute quand

vous parlez dans le

microphone du combiné

microcasque d'écoute.

Le haut-parleur et le microphone externes ne peuvent être

installés correctement.

• S'assurer que le haut-parleur et le microphone sont isolés

l'un de l'autre et sont solidement installés avec

suffisamment de mousse synthétique entourée autour de

chacun d'eux afin d'absorber les vibrations.

–

Le niveau sonore de sortie et/ou d'arrivée est être réglé sur un

niveau trop élevé.

• Régler le niveau sonore de sortie sur un niveau

suffisamment élevée pour être entendu par les clients.

Réduire le niveau d'entrée du son pour obtenir un niveau

d'écoute confortable.

Remarque: Le fait de réduire le réglage d'arrivée du son peut

également permettre d'éviter le bruit de contrôle par retour.

–

L'éliminateur d'écho est peut être éteint ou le niveau de l'effet

est peut être bas.

• Régler correctement le niveau de l'éliminateur d'écho.

Remarque: Le réglage implicite a été fait sur "MAX"(LED:RED).

Vous entendez un bruit

désagréable des véhicules au

dehors.

Le DNR est peut être éteint ou le niveau de l'effet est peut être

bas.

• Régler correctement le niveau de DNR.

Remarque: Le réglage implicite a été fait sur

"MID"(LED:YELLOW).

L'indicateur TALK et

l'indicateur PAGE clignotent

après la mise en marche et la

communication ne peut pas

être exécutée du tout.

Le module central risque ne pas démarrer.

• Couper l'alimentation puis remettre sous tension.

L'indicateur TALK et

l'indicateur PAGE clignotent

après le mise en marche mais

la communication ne peut pas

être exécutée.

La fonction de système double de service clientèle de

passage n'est pas assurée correctement. Cependant,

l'opération de passage unique fonctionne bien.

• Vérifier si l'alimentation de l'autre module central est bien

réglée sur ON.

• Vérifier si les modules centraux sont correctement

connectés.

• Vérifier si LANE A et LANE B sont sélectionnés

respectivement pour les passages.

41, 56

Caractéristiques techniques

Fréquence d'utilisation (TX/RX): 1 920 MHz-1 930 MHz

Alimentation: 120 V c.a., 60 Hz

Puissance consommée: 11 W

Haut-parleur extérieur: 1,25 W, 8 Ω

Haut-parleur AUX: 1,25 W, 8 Ω

Dimensions: 404 mm (L) x 265 mm (H) x 69 mm (P)

{15-15/16" (L) x 10-7/16" (H) x 2-3/4" (P)}

Poids: 2,3 kg{5,07 lbs.}

Température ambiante en service: –10 °C à +50 °C {14 °F à 122 °F}

Les poids et dimensions indiqués sont approximatifs.

Sous réserve de modification des renseignements techniques sans préavis.

Accessoires standard

Manuel d'utilisation (cette documentation) ................................. 1 él.

Câble d'alimentation secteur ....................................................... 1 él.

Dispositif de fixation d'alimentation secteur 1 él.

Tournevis miniature ..................................................................... 1 él.

Attache de câble d'alimentation secteur ..................................... 1 él.

Panasonic Sales Company

Panasonic Puerto Rico, Inc.

AVE 65de Inf, Km 9.5 Carolina, PR 00985

(787)750-4300

Panasonic System Solutions Company,

Unit Company of Panasonic Corporation of North America

www.panasonic.com/business/

For customer support, call 1.800.528.6747

Three Panasonic Way 2H-2, Secaucus, New Jersey 07094

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario, L4W 2T3 Canada

(905)624-5010

http://www.panasonic.ca

Printed in Japan

Panasonic of North America 9TAWX-C3010 Center Module for DWCS User Manual

Panasonic Corporation of North America Center Module for DWCS
