Paradox Security Systems DGPR915 Proximity reader and keypad User Manual R915 TI01
Paradox Security Systems Proximity reader and keypad R915 TI01
Users Manual
ENGLISH
Introduction
The R915 is a weatherproof 4-wire proximity card reader with a built-
in backlit 12-button keypad for PIN entry. The R915 is compatible with
any Digiplex or EVO control panel and is connected to a ACM12
using only 4 wires to facilitate installation.
Keypad
This reader can use both the Card and PIN functions. However, the
PIN must be entered after the card is scanned if Card and PIN is
enabled. You can also use the Card Only, PIN Only or Card or PIN
settings, which are set in the ACM12. PIN settings are only available
with ACM12 V4.0 or higher. The key is used to cancel a PIN entry,
the key is used when using Flexible Code Length and entering a
code shorter than 6 digits.
Arming and Disarming
It is currently possible to arm and disarm the system if the proper
options are enabled in the User and door’s settings. Refer to your
EVO programming guide for additional information.
Tricolour LED Display
The reader includes a tricolour LED display (red, green and amber)
that is used to indicate system status as shown in the LED display
table.
Audible Tone
The reader includes a built in beeper.
Weather Resistant
The rubber gasket and plastic PCB cover allows you to mount your
R915 indoors or outdoors.
Technical Specifications
All specifications are subject to change without notice.
Installation
Mounting
Mount the reader on a clean, flat and even surface to avoid bending
the plastic casing. Once mounted, properly seal the reader’s contour
to avoid possible water infiltration.
ETL NOTE: Mount this reader in a protected/supervised location.
It is highly recommended to mount the reader on a flat,
even surface, thereby making it less vulnerable to
weather damage. If mounting on an uneven surface is
absolutely necessary, ensure that all gaps between the
reader and surface are properly sealed.
Mounting on Metal
Metal may decrease the read range. The card reader can be
mounted on metal but do not surround it by metal. If the reader must
be installed in a metal enclosure, ensure that the face of the card
reader is not covered and that there is at least 4cm (1.6") between
the card reader and the metal on all sides.
Connection
Connect the R915 as shown in Figure 1.
Status Display
ESPAÑOL
Introducción
El R915 es un lector de tarjetas de proximidad de 4 cables a prueba
de intemperies con un teclado incorporado de 12 botones con luz de
fondo para el ingreso de un NIP. El R915 es compatible con cualquier
central Digiplex o EVO y es conectado a un módulo ACM12
mediante sólo 4 cables para facilitar la instalación.
Teclado
Este lector puede usar las funciones de Tarjeta y de NIP
conjuntamente. Sin embargo, el NIP debe ser ingresado después de
la lectura de la tarjeta por el lector si ambas funciones de Tarjeta y
NIP están habilitadas. También se puede usar las funciones de Sólo
Tarjeta, Sólo NIP o las funciones de Tarjeta o NIP, que son definidas
en el ACM12. La configuración del NIP sólo está disponible con el
módulo ACM12 versión 4.0 o posterior. La tecla es usada para
anular el ingreso de un NIP, la tecla es usada cuando se emplea
la opción de Extensión Flexible de Código y se ingresa un código de
menos de 6 dígitos.
Armado y Desarmado
Actualmente, es posible armar y desarmar el sistema si las opciones
adecuadas están habilitadas en las configuraciones de usuario y de
puerta. Consultar la guía de programación de EVO para más
información.
Indicador LED Tricolor
El lector incluye un indicador LED tricolor (rojo, verde y ámbar) que
se usa para indicar el estado del sistema como se muestra en la
tabla de indicadores LED.
Tono Audible
El lector incluye un avisador con tonos incorporado.
A prueba de Intemperies
La junta de caucho y la cubierta en plástico PCB permiten el montaje
del R915 en interiores o exteriores.
Especificaciones Técnicas
Todas las especificaciones pueden cambiar sin previo aviso.
Instalación
Montaje
Montar el lector sobre una superficie plana, limpia y pareja para evitar
el doblado de la caja plástica. Una vez montado, sellar correctamente
el contorno del lector para evitar la infiltración del agua.
Se recomienda enfáticamente montar el lector en una
superficie plana y pareja, lo que lo hace menos vulnerable
a a las intemperies. Si el montaje en una superficie
irregular es absolutamente necesario, asegurarse de
sellar todos los espacios vacios que se encuentren entre
el lector y la superficie.
Montaje Sobre Metal
El metal podría reducir el alcance de lectura. El lector de tarjetas
puede ser montado sobre metal pero no debe estar rodeado de
metal. Si el lector debe ser instalado en una caja metálica, verificar
que nada cubra su parte frontal y de mantener una distancia de por lo
menos 4cm (1.6") entre el lector de tarjetas y el metal, por todos
lados.
Conexión
Conectar el R915 como se muestra en la Figura 2.
Pantalla de Estado
Compatibility Card only: DGP-ACM11 version 3.0 or
higher
Card/PIN: ACM12 version 4.0 or higher
Power Input: 11Vdc to 14.5Vdc
Current Consumption 60mA
Frequency: Exciter field 125 KHz Pulse Modulated
Operating Temperature: -35°C (-31°F) to +65°C (149°F)
Output Formats: 4-wire (RS-485)
Cable Distance: 300m (1000 ft.)
Cables: 4-wire Cables (Twisted Pair recommended)
Color: Available in black, white and silver
Weather Proofing Rubber Gasket and Plastic PCB cover.
R915 V1.0
4-Wire Sealed Indoor/Outdoor Proximity Reader and
Keypad
PARADOX.COM
Printed In Canada - 10/2010
R915-TI01
Status Visual Indicators* Audible
Tone
Green Red Amber
Access
Wait for PIN
entry Slow Flash - - -
Read Card - - On when
reading Fast Beep
Access Denied - Fast Flash - Long
Beep
Access Granted On - - Fast Beep
Door Unlocked On - - -
Door Locked - On - -
Door Left Open
Pre-Alarm - Flash - Beep
Door Left/
Forced Open - Fast Flash - Fast Beep
Security
Fire Alarm - Pulsed - Pulsed
Burglary Alarm - Flash - Beep
Armed - Fast Flash -
Exit Delay - Flash† - Beep†
Trouble
shooting
Fail to Com. Slow Alternating Flash - -
Safe Mode Alternating Flash with
Pause --
Lost
Communication
with ACM11 --
Slow
Flash -
Locate Fast Flash - - -
* Certain displays can be enabled or disabled with the ACM12.
†Faster in the last 10 seconds of the exit delay
Visual Indicators Details
Flash 250 ms ON; 250 ms OFF
Slow Flash 400 ms ON; 400 ms OFF
Fast Flash 50 ms ON; 50 ms OFF
Compatibilidad Tarjeta solamente: DGP-ACM11 versión 3.0 o posterior
Tarjeta/NIP: ACM12 versión 4.0 o posterior
Alimentación: 11Vcc a 14.5Vcc
Consumo de Corriente 60mA
Frecuencia: Campo de excitador de 125 KHz Modulado por Pulsos
Temperatura de
Funcionamiento: -35°C (-31°F) a +65°C (149°F)
Formatos de Salida: 4 cables (RS-485)
Distancia de Cables: 300m (1000ft)
Cables: Detector de humo de 4 cables (se recomienda cable de
par trenzado)
Color: Disponible en negro, blanco y plateado
A prueba Intemperies Junta de Caucho y cubierta en Plástico PCB.

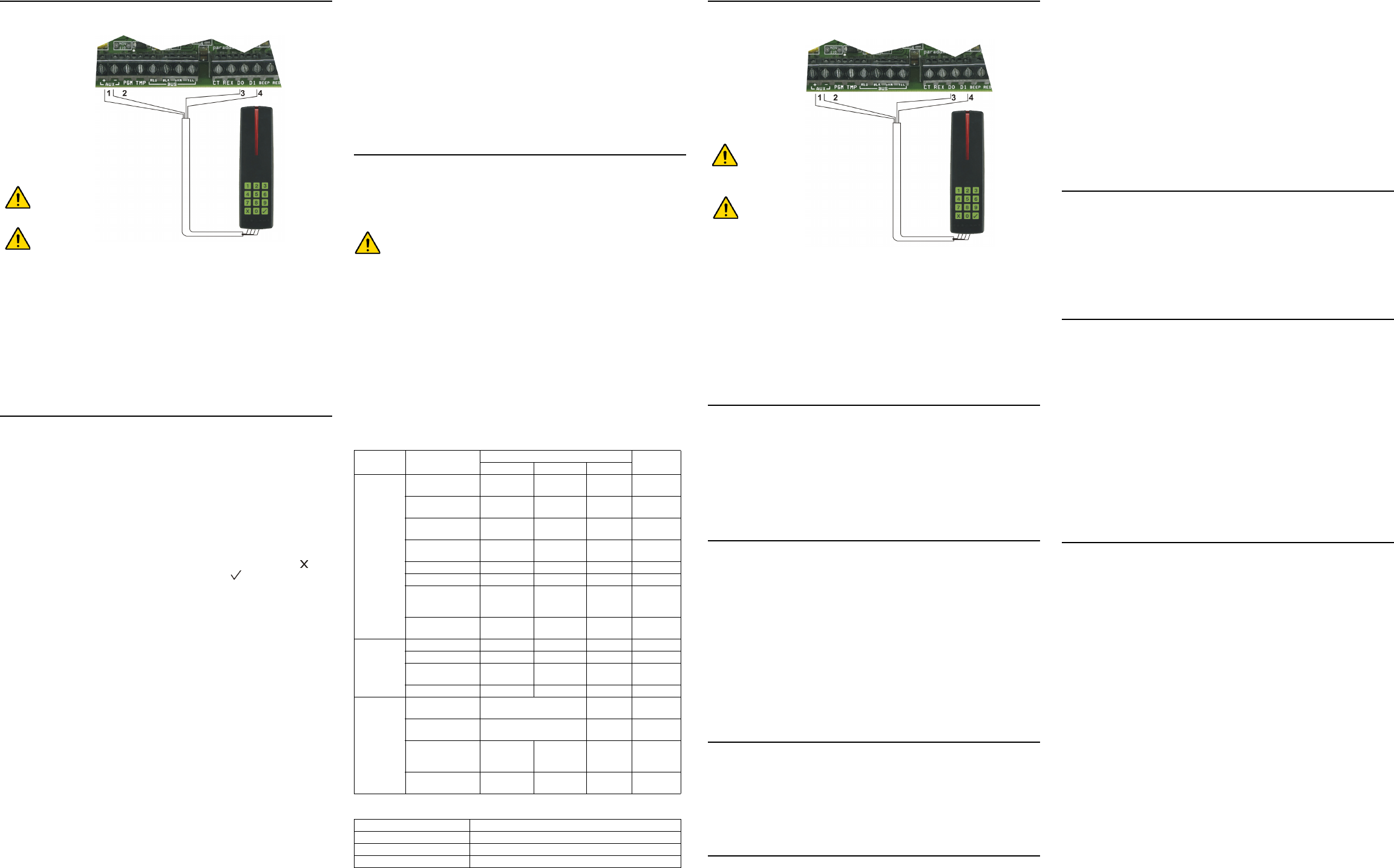

Do not connect more than
one reader on a single
ACM12.
Connect
RED to (+)
BLK to (-)
GRN to (D0)
YEL to (D1)
Figure 1: Connecting the R915
ACM12 (V4.0 or Higher)
Extra wire should be placed
in the bottom of the reader
and not at the same level as
the antenna
R915
Estado Indicadores Visuales* Tono
Audible
Verde Rojo Ámbar
Acceso
Esperar ingreso
de NIP Parpadeo
Lento ---
Lectura de
Tarjeta --
Encendido
en lectura Parpadeo
Rápido
Acceso Negado - Parpadeo
Rápido -Tono
Largo
Acceso
Autorizado On - - Parpadeo
Rápido
Puerta
Desbloqueada On - - -
Puerta
Desbloqueada -On--
Pre-alarma en
Puerta Dejada
Abierta - Parpadeo - Tono
Puerta Dejada/
Forzada Abierta -Parpadeo
Rápido -Parpadeo
Rápido
Seguridad
Alarma de
Fuego - Pulsada - Pulsada
Alarma
Antirrobos - Parpadeo - Tono
Armado - Parpadeo
Rápido -
Retardo de
Salida - Parpadeo† - Tono†
Diagnóstico
de Fallos
Fallo al Com. Parpadeo Lento
Alternado --
Modo Seguro Parpadeo Alternado
con Pausa --
Pérdida de
Comunicación
con el ACM11 --
Parpadeo
Lento -
Locate Parpadeo
Rápido ---
* Ciertos indicadores pueden habilitarse o deshabilitarse con el ACM12.
†Más rápido en los últimos 10 segundos del retardo de salida
Indicadores Visuales Detalles
Parpadeo 250 ms ON; 250 ms OFF
Parpadeo Lento 400 ms ON; 400 ms OFF
Parpadeo Rápido 50 ms ON; 50 ms OFF
FRANÇAIS
Introduction
Le R915 est un lecteur de proximité à 4 fils résistant aux intempéries
avec un clavier à 12 touches rétroéclairées intégré pour l’entrée du
NIP. Le R915 est compatible avec tous les panneaux de contrôle
Digiplex ou EVO et se raccorde à un ACM12 utilisant uniquement
4 fils pour faciliter l’installation.
Clavier
Ce lecteur peut utiliser les fonctions de cartes ou de NIP. Par contre,
le NIP doit être entré après le balayage de la carte si les fonctions de
cartes et de NIP sont activées. Il est également possible d’utiliser
seulement la carte ou le NIP ou les réglages de cartes ou de NIP qui
sont réglés dans l’ACM12. Les réglages du NIP sont uniquement
disponibles dans la V4.0 ou ultérieure de l’ACM12. La touche est
utilisée pour annuler l’entrée d’un NIP, la touche est utilisée lors de
l’usage de la Longueur de code variable et à l’entrée d’un code de
moins de 6 caractères.
Armement et désarmement
Il est actuellement possible d’armer et de désarmer le système si les
options appropriées sont activées dans les réglages de l’utilisateur et
de la porte. Se référer au Guide de programmation EVO pour de plus
amples renseignements.
Affichage tricolore à DEL
Ce lecteur comprend un affichage tricolore à DEL (rouge, vert et
ambre) qui est utilisé pour indiquer l’état du système, tel qu’illustré
dans le tableau d’affichage à DEL.
Tonalité audible
Le lecteur comprend un avertisseur intégré.
Résistant aux intempéries
Le joint en caoutchouc et le couvercle de plastique de la carte de
circuits imprimés vous permettent de fixer le R915 à l’intérieur ou à
l’extérieur.
Spécifications techniques
Toutes spécifications sujettes à changement sans préavis.
Installation
Montage
Installer le lecteur sur une surface plane, propre et lisse pour éviter
de courber le boîtier de plastique. Une fois que le lecteur est bien
installé, sceller le contour afin d’éviter d’éventuels problèmes
d’infiltration d’eau.
Il est fortement recommandé d’installer le lecteur sur une
surface plane, propre et lisse, ce qui le rendra moins
susceptible aux dommages causés par les intempéries.
Si une installation sur une surface irrégulière est
absolument nécessaire, il est important de s’assurer que
les espaces entre le lecteur et la surface soient bien
scellés.
Montage sur surface en métal
Le métal peut diminuer la portée de lecture. Le lecteur de cartes peut
être monté sur une surface en métal mais ne doit pas être entouré de
métal. Si le lecteur doit être installé dans un boîtier métallique,
s’assurer que le devant du lecteur de cartes n’est pas couvert et
qu’un espace d’au moins 4 cm (1,6 po) est laissé de chaque côté
entre le lecteur de cartes et le métal.
Raccordement
Raccordement du R915 tel qu’illustré à la Figure 3.
Affichage de l’état
FCC and Industry Canada Compliance State-
ment
This device complies with FCC Rules Part 15 and with Industry Canada license exempt RSS stan-
dard(s). Operation is subject to two conditions:
(1) This device may not cause harmful interference
(2) this device must accept any interference that may be received or that may cause undesired
operation.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitation est autorisée aux deux conditions
suivantes :
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur
de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage
est susceptible d'en compromettre le fonctionnement.
FCC ID: KDYDGPR915
IC: 2438A-DGPR915
FCC Warning
RESIDENTIAL EQUIPMENT
CLASS B DIGITAL DEVICE
INFORMATION TO USER
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two condi-
tions: (1) This device may not cause harmful interference, and (2) This device must accept any interfer-
ence received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for Class B Digital Device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses, and can radiate radio fre-
quency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in
a particular installation. If this equipment does cause harmful interference to radio or television recep-
tion, which can be determined by turning the equipment off and on, the user is encouraged to try to cor-
rect the interference by one or more of the following measures.
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
Any changes or modifications not expressly approved by the party responsible for compliance could void
the user's authority to operate the equipment.
Warranty
For complete warranty information on this product please refer to the Limited Warranty Statement found
on the website www.paradox.com/terms. Your use of the Paradox product signifies your acceptance of
all warranty terms and conditions.
Digiplex EVO is a trademark or registered trademark of Paradox Security Systems Ltd. or its affiliates in
Canada, the United States and/or other countries. For the latest information on products approvals, such
as UL and CE, please visit www.paradox.com.
© 2010 Paradox Security Systems Ltd. All rights reserved. Specifications may change without prior notice.
One or more of the following US patents may apply: 7046142, 6215399, 6111256, 6104319, 5920259,
5886632, 5721542, 5287111, 5119069, 5077549 and RE39406 and other pending patents may apply.
Canadian and international patents may also apply.
Aviso de FCC
EQUIPO RESIDENCIAL
DISPOSITIVO DIGITAL DE CLASE B
INFORMACIÓN PARA EL USUARIO
Este dispositivo cumple con la Parte 15 de los Reglamentos FCC. Su operación está sujeta a las dos
condiciones siguientes: (1) Este dispositivo no debe causar severa interferencia, y (2) Este dispositivo
debe aceptar cualquier interferencia recibida, incluyendo interferencia que podría causar un funciona-
miento no deseado.
Este equipo ha sido probado y cumple con los límites para Dispositivos Digitales de Clase B, según las
especificaciones de la Parte 15 de los reglamentos de la FCC. Estos límites han sido diseñados para
proveer una razonable protección contra los riesgos de interferencia en instalaciones residenciales.
Este equipo genera, usa y puede irradiar radiofrecuencias, y, si no es instalado y usado según las
instrucciones, puede causar severa interferencia en las comunicaciones vía radio. Sin embargo, no hay
garantía de que no ocurrirá interferencia en una instalación en particular. Si este equipo causa interfer-
encias en la recepción de señales de radio o de televisión, lo cual puede ser determinado mediante el
encendido y apagado del equipo, esporádicamente, se sugiere que el usuario trate de corregir la inter-
ferencia por medio de una o más de las siguientes medidas:
• Reorientar o relocalizar la antena receptora
• Aumentar la separación entre el equipo y el receptor
• Conectar el equipo en un enchufe en un circuito diferente al cual está conectado el receptor
• Para asistencia, consultar con el instalador o con un técnico de radio /TV experimentado
Todo cambio o modificación que no haya sido claramente aprobado por la parte responsable de la con-
formidad puede anular la autorización del usuario para operar este equipo.
Garantía
Para una información detallada acerca de la garantía de este producto consultar la Declaración de
Garantía Limitada (en inglés) que se encuentra en el sitio web de paradox: www.paradox.ca/terms. El
uso de este producto Paradox significa la aceptación de todos los términos y condiciones de la garantía.
Digiplex EVO es una marca de comercio o marca registrada de Paradox Security Systems Ltd. o de sus
afiliados en Canadá, Estados Unidos y/o otros países. Para información de último minuto respecto a la
homologación de productos, como UL y CE, sírvase visitar nuestro sitio Web en www.paradox.com.
© 2010 Paradox Security Systems Ltd. Todos los derechos reservados. Las especificaciones pueden
cambiar sin previo aviso. Una o más de las siguientes patentes EE.UU. podría aplicarse: 7046142,
6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 y RE39406 y
otras patentes pendientes podrían aplicarse. Patentes canadienses e internacionales también podrían
aplicarse.
Avertissements de la FCC
ÉQUIPEMENT RÉSIDENTIEL
DISPOSITIF NUMÉRIQUE DE CLASSE B
RENSEIGNEMENTS POUR L’UTILISATEUR
Ce dispositif est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est subordonné aux
deux conditions suivantes : (1) Ce dispositif ne devrait pas entraîner de brouillage préjudiciable, et (2)
Ce dispositif doit accepter toute interférence reçue, y compris les types d’interférence pouvant entraîner
un fonctionnement indésirable.
Cet équipement a été testé et est conforme aux limitations des dispositifs numériques de la Classe N
selon la Partie 15 des règles de la FCC. Ces limitations ont été établies pour offrir une protection raison-
nable contre le brouillage préjudiciable dans une installation résidentielle. Cet appareil, utilise et peut
rayonner l’énergie des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instruc-
tions, peut provoquer du brouillage préjudiciable aux communications radio. Cependant, il n’y a aucune
garantie qu’il ne se produira jamais de brouillage dans une installation en particulier. Si cet équipement
entraîne du brouillage préjudiciable à la réception radio ou télévisuelle, ce qui peut être déterminé en
allumant et en éteignant l’appareil, l’utilisateur est encouragé à essayer d’éliminer l’interférence de l’une
des façons suivantes :
• Réorienter ou déplacer l’antenne de réception
• Augmenter la distance entre l’équipement et le récepteur
• Raccorder l’équipement dans une prise de courant d’un circuit différent de celui auquel le récepteur
est raccordé
• Consulter un installateur ou un technicien radio / télévision expérimenté pour de l’aide
Tout changement ou toute modification n’étant pas formellement approuvé(e) par la partie responsable
de la conformité pourrait annuler les droits d’usage de cet appareil.
Garantie
Pour tous les renseignements sur la garantie de ce produit, se référer à la Déclaration de garantie
limitée qui se trouve sur le site Web au www.paradox.com/terms. L’utilisation de ce produit Paradox
signifie l’acceptation de toutes les modalités et conditions de la garantie.
Digiplex EVO est une marque de commerce ou une marque de commerce déposée de Systèmes de
sécurité Paradox Ltée ou de ses affiliés au Canada, aux États-Unis et/ou dans d’autres pays. Pour les
renseignements les plus récents concernant l’approbation UL et CE des produits, visitez le
www.paradox.com.
© Systèmes de sécurité Paradox Ltée, 2010. Tous droits réservés. Spécifications sujettes à changement
sans préavis. Un ou plusieurs des brevets américains suivants peuvent s’appliquer : 7046142, 6215399,
6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 et RE39406 et d’autres
brevets en instance. Des brevets canadiens et internationaux peuvent aussi s’appliquer.
Compatibilité :
Carte seulement : DGP-ACM11 V. 3.0 ou ultérieure
Carte /
NIP : ACM12 V. 4.0 ou ultérieure
Tension d’entrée : 11 Vc.c. à 14,5 Vc.c.
Consommation de courant : 60 mA
No conectar más de un lector
en un único ACM12.
Conectar
ROJO a (+)
NEGRO a (-)
VERDE a (D0)
AMAR. a (D1)
Figura 2: Conexión del R915
ACM12 (V4.0 ó posterior)
R915
Un cable extra debe ser
ubicado al pie del lector y no
en el mismo nivel de la antena
Fréquence : Champ de l’excitatrice - modulé par impulsions
à 125 KHz
Température de
fonctionnement : -35 °C (-31 °F) à +65 °C (149 °F)
Format de sortie : 4 fils (RS-485)
Longueur du câble : 300 m (1000 pi)
Câbles :
Câbles à 4 fils (recomm.: câble à paires torsadées)
Couleur : Disponible en noir, blanc et argent
Résistance aux intempéries : joint en caoutchouc et couvercle de plastique
pour la carte de circuits imprimés.
État Indicateurs visuels* Tonalité
audible
Vert Rouge Ambre
Accès
Attendre pour
l’entrée du NIP Clignote-
ment lent ---
Lecture de cartes
--
ACT. lors
de lecture Tona li té
rapide
Accès refusé - Clignote-
ment rapide
-Longue
tonalité
Accès autorisé ACT. - - Ton ali té
rapide
Porte déverrouillée
ACT. - - -
Porte verrouillée - ACT. - -
Pré-alarme de
porte restée
ouverte -
Clignote-
ment
- Tonalité
Porte forcée/
restée ouverte -Clignote-
ment rapide
-Ton ali té
rapide
Sécurité
Alarme incendie - Pulsée - Pulsée
Alarme antivol -
Clignotem
.- Tonalité
Armé - Clignote-
ment rapide
-
Délai de sortie -
Clignotem.†
- Tonalité†
Diagnostic
de
défaillance
Défaillance de
communication Clignotement lent
alterné --
Mode sûr Clignotement alterné
avec pause --
Défaillance de
communication
avec le ACM11 --
Clignote-
ment lent -
Localisation
Clignotement
rapide
---
*
Certains affichages peuvent être activés ou désactivés avec l’ACM12.
†Clignote plus rapidement à l’intérieur des 10 dernières secondes du délai de sortie
Indicateurs visuels Détails
Clignotement 250 ms ACT.; 250 ms DÉSACT.
Clignotement lent 400 ms ACT.; 400 ms DÉSACT.
Clignotement rapide 50 ms ACT.; 50 ms DÉSACT.
Ne pas raccorder plus d’un
lecteur à un seul ACM12.
Raccorder
ROUGE à (+)
NOIR à (-)
VERT à (D0)
JAUNE à (D1)
Figure 3 : Raccordement du R915
ACM12 (V4.0 ou ultérieure)
R915
Le fil excédant devrait être
placé au bas du lecteur et non
à la même hauteur que
l’antenne.
