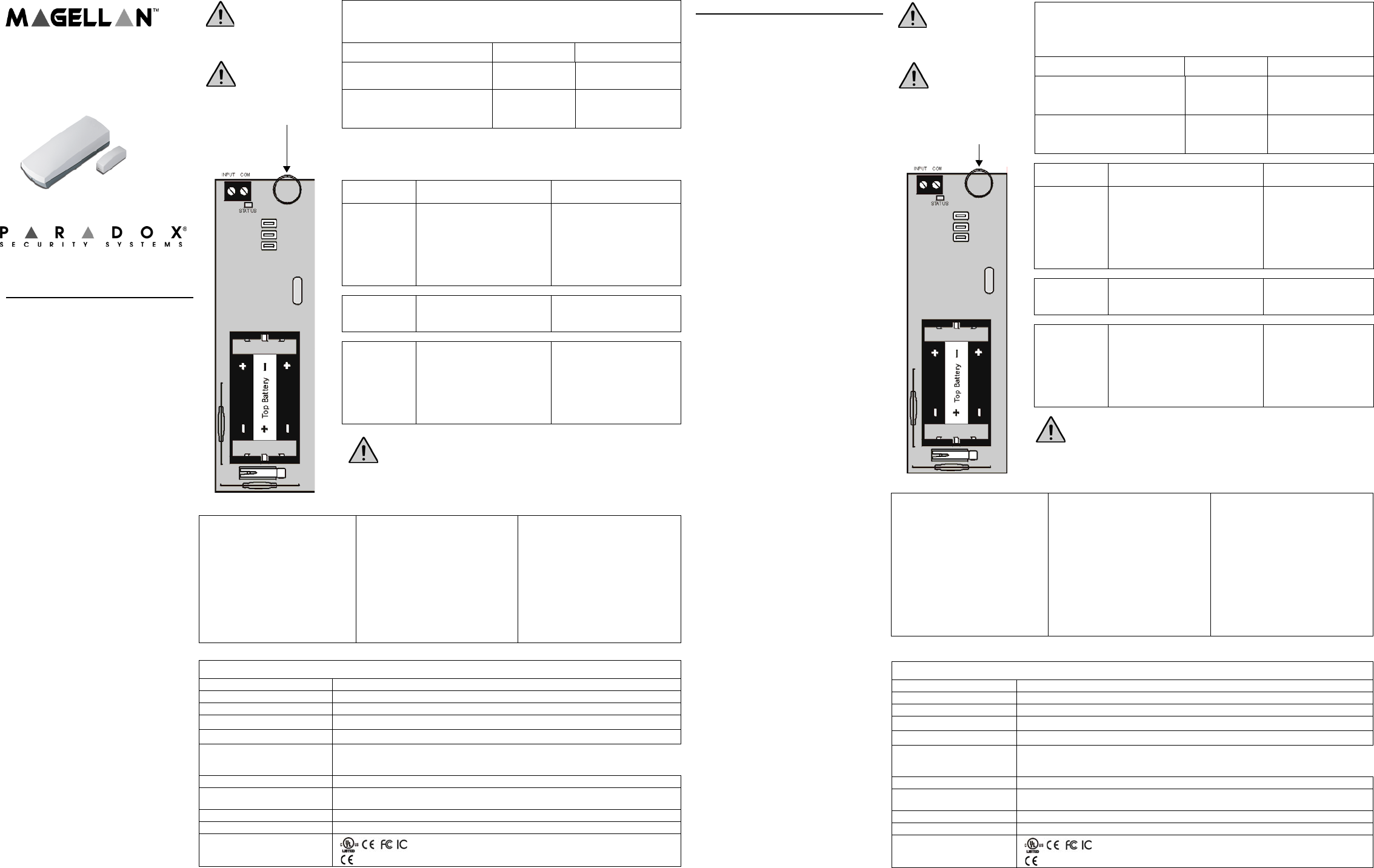

Paradox Security Systems Door Contact Transmitter Magellan MG DCT10 Instructions
User manual
MGDCT10-TI04
www.paradox.com
Printed in Canada - 03/2007
Instructions
Instrucciones
Wireless 2-Zone Door
Contact
(Universal Transmitter)
MG-DCT10
V2.2
Do not connect an
EOL resistor to the
universal
transmitter input.
Do not cut, bend or
alter the antenna.
Avoid mounting
the door contact near or on
metal as this may affect
transmission.

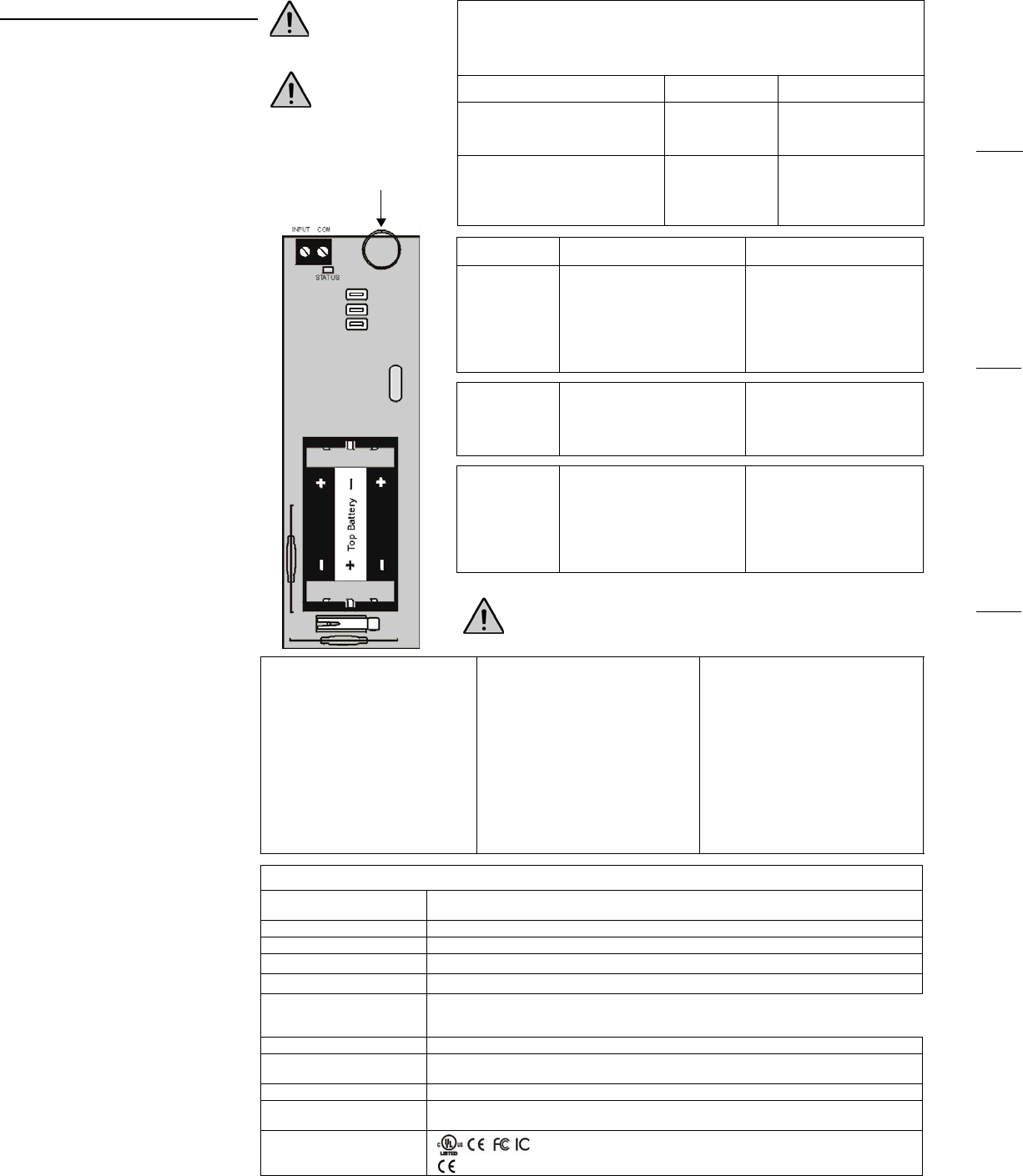

Location & Mounting
There should be at least 30cm (1ft) between
each transmitter and 1.5m (5ft) between the
transmitters and the receiver.
The transmitter comes with two reed
switches allowing you to place the
transmitter either vertically or horizontally.
Simply place the magnet in line with the
reed switch you wish to use. The other reed
switch and the universal transmitter input
will automatically be disabled.
Jumpers Magellan Receiver Omnia Receiver
JP1 ON Reed Switch N.O.:
open = “zone open” signal
closed = “zone closed” signal
Check-in Supervision:
12 hours
OFF Reed Switch N.C.:
open = “zone closed” signal
closed = “zone open” signal
Check-in Supervision:
12 minutes
JP2 ON Magellan protocol Magellan protocol
OFF Omnia protocol Omnia protocol
JP3 ON Universal Input N.O.:
open = “zone open” signal
closed = “zone closed” signal
N/A
OFF Universal Input N.C.:
open = “zone closed” signal
closed = “zone open” signal
N/A
After changing the jumper settings, press and release the anti-
tamper switch in order to save the changes.
Learn Mode
Learn Mode allows you to transmit the serial numbers of each input. To enter
Learn Mode, open the cover and wait until the LED stops flashing.
Input Serial Number Visual Confirmation
Input 1 (reed switch): Press the
anti-tamper switch once.
SN
(e.g. 240 000)
The LED will flash once
four times.
Input 2 (universal input): Press
the anti-tamper switch twice
within one second.
SN+1
(e.g. 240 001)
The LED will flash
twice rapidly four times.
English
The MG-DCT10 can support two inputs
simultaneously (reed switch & universal
input).
When using the MG-DCT10 in conjunction
with a Magellan receiver, it will transmit two
different serial numbers (SN), one for each
input, which are always SN and SN+1(e.g.
240 000 & 240 001).
When using it in conjunction with an Omnia
receiver, it will transmit only one serial
number (either reed switch or universal
transmitter).
A switch or other security device can be
connected to the universal transmitter input
terminals to provide wireless transmission
of the device's open/closed status.
Testing the Unit
1. Perform a signal strength test before
finalizing installation. If the transmission
is weak, relocate the transmitter by a few
inches to improve reception.
2. Verify that the batteries are inserted
properly.
3. Assign the door contact to a Magellan
receiver.
4. Open and close the assigned door/
window to verify proper operation.
Technical Specifications
Reed switch w/magnet Two (high sensitivity) with a standard gap of 1cm (0.4”) from magnet
Input Response Time 45 ms
RF frequency 433MHz or 868MHz
Power 4.5Vdc (Three “AAA” Alkaline batteries)*
Battery life Up to three years**
Range (typical in a residential
environment) MG5000/MG-RCV3/1759MG: 70m (230ft)
MG-6160/MG-6130, MG-6060/MG-6030: 30m (100ft)
OMN-RCV3: 150m (500ft)
Anti-tamper switch Yes
Compatibility Magellan Protocol: MG-6160, MG-6130, MG-6060, MG-6030, MG5000, MG-RCV3, 1759MG
Omnia Protocol: OMN-RCV3 and 1759EX
Dimensions 12.5cm X 4.6cm X 2.5cm (4.9in X 1.8in X 1.0in)
Operating temperature 0°C to 49°C (32°F to 120°F)
Approvals† 433MHz
868MHz
Powering the Unit Low Battery Battery Replacement
Verify proper polarity and insert
three alkaline “AAA” batteries.
After inserting batteries, a power
up sequence will begin (10-20
seconds) during which the door
contact will not detect an open
zone or tamper.
The MG-DCT10 performs a bat-
tery test every 12 hours. If the volt-
age is below 2.3V after four
consecutive battery tests (48 hrs.),
the red LED will flash at 5 second
intervals and the MG-DCT10 will
transmit a low battery signal.
To replace batteries:
1. Replace the old batteries with
new ones.
2. Press and release the
anti-tamper switch several
times.
3. Wait 60 seconds to reinitialize
the unit.
JP3
JP2
JP1
Ubicación y Montaje
Debe haber una distancia de por lo menos
30cm (1ft) entre cada transmisor y 1.5m
(5ft) entre los transmisores y el receptor.
El transmisor tiene dos interruptores de
lámina lo que permite ubicar el transmisor
vertical o horizontalmente. Simplemente
alinee el imán con el interruptor de lámina
que desea usar. El otro interruptor de
lámina y la entrada de transmisor universal
serán deshabilitados automáticamente.
Español
El MG-DCT10 puede aceptar dos entradas
simultáneamente (entrada de interruptor de
lámina y entrada universal).
Al usar el MG-DCT10 junto a un receptor
Magellan, el contacto transmite dos
números de serie diferentes (NS), uno por
cada entrada, los que son siempre NS y
NS+1 (i.e. 240 000 y 240 001).
Al usar junto a un receptor Omnia, el
contacto transmite sólo un número de serie
(interruptor de lámina o transmisor
universal).
Un interruptor u otro dispositivo de
seguridad puede ser conectado a los
terminales de entrada de transmisor
universal para obtener transmisión
inalámbrica del estado de abierto/cerrado
del dispositivo.
Prueba de la Unidad
1. Efectuar una prueba de fuerza de la
señal antes de terminar la instalación. Si
la transmisión es débil, mover el
transmisor tan sólo unos pocos
centímetros para mejorar la recepción.
2. Verificar si la batería ha sido insertada
correctamente.
3. Asignar el contacto de puerta a un
receptor Magellan.
4. Abrir y cerrar la puerta o ventana
asignada para comprobar el buen
funcionamiento.
No conectar una
resistencia RFL a la
entrada de
transmisor universal.
No se debe cortar,
doblar o alterar la
antena. Evitar
ubicar el contacto de
puerta cerca de o sobre
metal pues esto podría
afectar la transmisión
Puentes Receptor Magellan Receptor Omnia
JP1 ON Interruptor de Lámina N.A.:
abierto = señal de “zona abierta”
cerrado = señal de “zona cerrada”
Verificación de
Presencia:
12 Horas
OFF Interruptor de Lámina N.C.:
abierto = señal de “zona cerrada”
cerrado = señal de “zona abierta”
Verificación de
Presencia:
12 minutos
JP2 ON Protocolo Magellan Protocolo Magellan
OFF Protocolo Omnia Protocolo Omnia
JP3 ON Entrada Universal N.A.:
abierto = señal de “zona abierta”
cerrado = señal de “zona cerrada”
N/A
OFF Entrada Universal N.C.:
abierto = señal de “zona cerrada”
cerrado = señal de “zona abierta”
N/A
Después de cambiar la configuración del puente, apretar y soltar el
interruptor antisabotaje para guardar los cambios.
Modo de Aprendizaje
El Modo de Aprendizaje permite transmitir el número de serie de cada
entrada. Para acceder al Modo de Aprendizaje, abrir la cubierta del contacto y
esperar que las luces LED dejen de parpadear.
Entrada Número de Serie Confirmación Visual
Entrada 1 (interruptor de lámina):
Pulsar una vez el interruptor
antisabotaje.
NS
(i.e. 240 000)
La luz LED parpadea
cuatro veces.
Entrada 2 (entrada universal):
Pulsar dos veces el interruptor
antisabotaje al interior de un seg.
NS+1
(i.e. 240 001)
La luz LED parpadea
rápidamente dos veces
en cuatro ocasiones.
Especificaciones Técnicas
Interruptor de lámina con imán Dos (de alta sensibilidad) con espacio estándar de 1cm (0.4”) del imán
Tiempo de Repuesta de Entrada 45 ms
Frecuencia RF 433MHz ó 868MHz
Alimentación 4.5Vcc (Tres baterías Alcalinas “AAA”)*
Vida útil de la batería Hasta tres años**
Alcance (típico en un ambiente
residencial) MG5000/MG-RCV3/1759MG: 70m (230ft)
MG-6160/MG-6130, MG-6060/MG-6030: 30m (100ft)
OMN-RCV3: 150m (500ft)
Interruptor antisabotaje Sí
Compatibilidad Protocolo Magellan: MG-6160, MG-6130, MG-6060, MG-6030, MG5000, MG-RCV3, 1759MG
Protocolo Omnia: OMN-RCV3 and 1759EX
Dimensiones 12.5cm X 4.6cm X 2.5cm (4.9in X 1.8in X 1.0in)
Temperatura de funcionamiento 0°C a 49°C (32°F a 120°F)
Homologaciones† 433MHz
868MHz
Encendido de la
Unidad Batería Baja Reemplazo de Batería
Verificar que la polaridad es la
correcta e insertar tres baterías
alcalinas “AAA”. Luego de haber
insertado las baterías, se inicia
una secuencia de encendido (10
- 20 seg.) durante la cual el
contacto de puerta no detecta
una zona abierta o un sabotaje.
El MG-DCT10 efectúa una prueba
de batería cada 12 horas. Si el
voltaje es menor que 2.3V tras
cuatro pruebas de baterías
consecutivas (48 hrs.), la luz LED
roja parpadea a intervalos de 5
segs. y el MG-DCT10 transmite
una señal de batería baja.
Para cambiar las baterías:
1. Reemplace las baterías
usadas con baterías nuevas.
2. Pulsar y soltar varias veces el
interruptor anti-sabotaje.
3. Esperar 60 segundos para
reinicializar la unidad.
JP3
JP2
JP1
Specifications may change without prior notice.
†Approvals pending. For the latest information on product approvals visit our website at www.paradox.ca.
*The warranty does not apply to the batteries provided with the unit.
** Battery life depends on the traffic through the protected zone.
Changes or modifications on equipment not expressly approved by the Paradox Security Systems could void the user's authority to operate the equipment.
Magellan is a trademark or registered trademark of Paradox Security Systems Ltd. and its affiliates in Canada, the United States and other countries. All rights reserved. Specifications
may change without prior notice. One or more of the following patents may apply: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 52887111, 5119069, 5077549,
RE39406. Canadian and international patents may also apply. © 2005-2006 Paradox Security Systems Ltd.
FCC ID: KDYMGDCT1
CANADA: 2438A-MGDCT1
This device complies with part 15 of the FCC rules. Operation is subject to the following conditions: (1) This device may not cause harmful interference and (2) This device must accept
any interence received, including interference that may cause undesired operation.
Warranty: For complete warranty information on this product please refer to the MG-6060/MG-6030 reference manuals, together with the Limited Warranty Statement found on the
website www.paradox.ca/terms. Your use of the Paradox product signifies your acceptance of all warranty terms and conditions.
Las especificaciones pueden cambiar sin previo aviso.
†Homologaciones pendientes. Para información actualizada respecto a la homologación de productos visitar nuestro sitio web en www.paradox.ca.
*La garantía no se aplica a las baterías entregadas con la unidad.
** La vida de la batería depende del tráfico en la zona protegida.
Todo cambio o modificación en el equipo que no haya sido claramente aprobado por Paradox Security Systems puede anular la autorización del usuario para operar este equipo.
Magellan es una marca de comercio o marca registrada de Paradox Security Systems Ltd. y de sus afiliados en Canadá, Estados Unidos y /o otros países. Todos los derechos
reservados. Las especificaciones pueden cambiar sin previo aviso. Una o más de las siguientes patentes podría aplicarse: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632,
5721542, 52887111, 5119069, 5077549, RE39406. Patentes canadienses e internacionales también podrían aplicarse. © 2005-2006 Paradox Security Systems Ltd.
ID de FCC: KDYMGDCT1
CANADÁ: 2438A-MGDCT1
Este dispositivo cumple con la Parte 15 de los reglamentos FCC. Su operación está sujeta a las dos condiciones siguientes: (1) este dispositivo no debe causar severa interferencia, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que podrían causar un funcionamiento no deseado.
Garantía: Para una información detallada acerca de la garantía de este producto consultar los manuales de MG-6060/MG-6030, y la Declaración de Garantía Limitada (en inglés) que
se encuentra en el sitio web de paradox: www.paradox.ca/terms. El uso de este producto Paradox significa la aceptación de todos los términos y condiciones de la garantía.
Spécifications sujettes à changement sans préavis.
†Approbations en instance. Pour les renseignements les plus récents sur l’approbation des produits, visitez notre site Web au www.paradox.ca.
*La garantie ne s’applique pas aux batteries alcalines fournies avec l’unité.
** La durée de vie des batteries varie selon le trafic dans la zone protégée.
Tout changement ou toute modification apporté(e) au produit sans l'autorisation expresse de Systèmes de sécurité Paradox pourrait annuler les droits de l’utilisateur lui permettant de
faire fonctionner le produit.
Magellan est une marque de commerce ou une marque de commerce déposée de Systèmes de sécurité Paradox Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans
d’autres pays. Tous droits réservés. Spécifications sujettes à changement sans préavis. Un ou plusieurs des brevets suivants peuvent s’appliquer : 7046142, 6215399, 6111256,
6104319, 5920259, 5886632, 5721542, 52887111, 5119069, 5077549, RE39406. Des brevets canadiens et internationaux peuvent aussi s’appliquer. © Systèmes de sécurité Paradox
Ltée, 2005-2006.
Identification de la Commission fédérale des communications (FCC) : KDYMGDCT1
CANADA : 2438A-MGDCT1
Ce dispositif est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est subordonné aux conditions suivantes : (1) Ce dispositif ne devrait pas entraîner de brouillage
préjudiciable, et (2) Ce dispositif doit accepter toute interférence reçue, y compris les types d’interférence pouvant entraîner un fonctionnement indésirable.
Garantie : Pour tous les renseignements sur la garantie de ce produit, se référer aux manuels de référence des consoles MG-6060/MG-6030, ainsi qu’aux Déclarations sur les garanties
restreintes qui se trouvent sur le site Web, au www.paradox.ca/terms. L’utilisation de ce produit Paradox signifie l’acceptation de toutes les modalités et conditions de la garantie.
Ne pas raccorder
aucune résistance
d’EDL à l’entrée de
l’émetteur universel.
Ne pas couper,
courber ou altérer
l’antenne. Éviter
d’installer le contact de porte
près d’une surface métallique
ou sur une surface métallique,
car cela pourrait nuire à la
transmission.
Cavaliers Récepteur Magellan Récepteur Omnia
JP1 Installé
(ON)
Commutateur à lames N.O. :
ouvert = signal « zone ouverte »
fermé = signal « zone fermée »
Contrôle de présence :
12 heures
Désinst.
(OFF)
Commutateur à lames N.F. :
ouvert = signal « zone fermée »
fermé = signal « zone ouverte »
Contrôle de présence :
12 minutes
JP2 Installé
(ON)
Protocol Magellan Protocol Magellan
Désinst.
(OFF)
Protocol Omnia Protocol Omnia
JP3 Installé
(ON)
Entrée universelle N.O. :
ouvert = signal « zone ouverte »
fermé = signal « zone fermée »
S.O.
Désinst.
(OFF)
Entrée universelle N.F. :
ouvert = signal « zone fermée »
fermé = signal « zone ouverte »
S.O.
Après avoir changé les paramètres du cavalier, appuyer sur
l’interrupteur de sécurité et le relâcher afin de sauvegarder les
changements.
Mode d’apprentissage
Le Mode d’apprentissage permet la transmission du numéro de série de
chacune des entrées. Pour entrer en Mode d’apprentissage, ouvrir le
couvercle et attendre que la DEL arrête de clignoter.
Entrée Numéro de série Confirmation visuelle
Entrée 1 (commutateur à lames) :
Appuyer une fois sur l’interrupteur
de sécurité.
NS
(par ex. : 240 000)
La DEL clignote à
quatre reprises, une
fois.
Entrée 2 (émetteur universel) :
Appuyer à deux reprises sur
l’interrupteur de sécurité à
l’intérieur d’une seconde.
SN+1
(par ex. : 240 001)
La DEL clignote à
quatre reprises, deux
fois.
Spécifications techniques
Commutateur à lames avec
aimant un (haute sensibilité) avec écart standard de 1 cm (0,4 po) de l'aimant
Temps de réponse de l'entrée 45 ms
Fréquence RF 433MHz ou 868MHz
Alimentation 3,0 Vc.c. (trois batteries alcalines « AAA »)*
Durée de vie des batteries jusqu’à trois ans**
Portée (représentative dans un
environnement résidentiel)
MG5000/MG-RCV3/1759MG : 70 m (230 pi)
MG-6160/MG-6130, MG-6060/MG-6030 : 30 m (100 pi)
OMN-RCV3 : 150 m (500 pi)
Interrupteur de sécurité Oui
Compatibilité Protocol Magellan: MG-6160, MG-6130, MG-6060, MG-6030, MG5000, MG-RCV3, 1759MG
Protocol Omnia: OMN-RCV3 and 1759EX
Dimensions 12,5 cm X 4,6 cm X 2,5 cm (4,9 po X 1,8 po X 1,0 po)
Température de
fonctionnement 0 °C to 49 °C (32 °F à 120 °F)
Approbations† 433 MHz
868 MHz
Mise sous tension de
l’unité Batterie faible Remplacement de la
batterie
En respectant la polarité, insérer
trois batteries alcalines « AAA ».
Après l’insertion des batteries,
l’unité amorce une séquence de
mise sous tension (de 10 à 20 sec-
ondes) pendant laquelle le contact
de porte ne détecte pas d’ouver-
ture de zone ni de sabotage
Le MG-DCT10 fait un test de batter-
ies à toutes les 12 heures. Si après
quatre vérifications consécutives de
la batterie (48 heures), la tension est
sous 2,3 V, la DEL rouge clignote à
un intervalle de 5 secondes et le
MG-DCT10 transmet un signal de
batterie faible.
Pour remplacer les batteries :
1. Remplacer les anciennes
batteries avec des nouvelles.
2. Appuyer sur l’interrupteur de
sécurité et le relâcher à
plusieurs reprises.
3. Attendre 60 secondes et
réinitialiser l’unité.
JP3
JP2
JP1
Emplacement et montage
Un espace d’au moins 30 cm (1 pi) devrait
être laissé entre chaque émetteur, et de 1,5 m
(5 pi) entre les émetteurs et le récepteur.
L’émetteur comprend deux commutateurs à
lames permettant de positionner l’émetteur
en position verticale ou horizontale.
Simplement aligner l’aimant avec le
commutateur à lames désiré. L’autre
commutateur à lames et l’entrée de
l’émetteur universel seront
automatiquement désactivés.
Français
Le MG-DCT10 peut accepter deux entrées
simultanément (commutateur à lames et
entrée universelle).
Lorsque le MG-DCT10 est utilisé
conjointement avec un récepteur Magellan, il
transmet deux numéros de série différents
(NS), un pour chaque entrée, qui sont
toujours NS et NS+1(par ex. : 240 000 et 240
001).
Lorsqu’il est utilisé conjointement avec un
récepteur Omnia, il transmet seulement un
numéro de série (soit un commutateur à
lames ou un émetteur universel).
Un interrupteur ou tout autre dispositif de
sécurité peut être raccordé aux bornes
d’entrée de l’émetteur universel afin de
fournir une transmission sans fil de l’état
ouvert/fermé du dispositif.
Vérification de l’unité
1. Effectuer une vérification de la puissance
du signal avant de finaliser l’installation.
Si la transmission est faible, déplacer
l’émetteur de quelques pouces afin
d’améliorer la réception.
2. S’assurer que les batteries sont insérées
correctement.
3. Assigner le contact de porte à un
récepteur Magellan.
4. Ouvrir et fermer la porte/fenêtre
assignée pour vérifier le bon
fonctionnement.
