Users Manual

www.penclic.se

Quick guide 2

Snabbguide 4

Rask brukerveiledning 6

Lynvejledning 8

Pikaopas 10

Kurzanleitung 12

Snelstartgids 14

Guida rapida 16

Guide rapide 18

Guide rapide 20

Consulta Rápida 22

Hızlı kılavuza 24

ŶƣƐƕơƣơƤơƖƙƕƮƤ 26

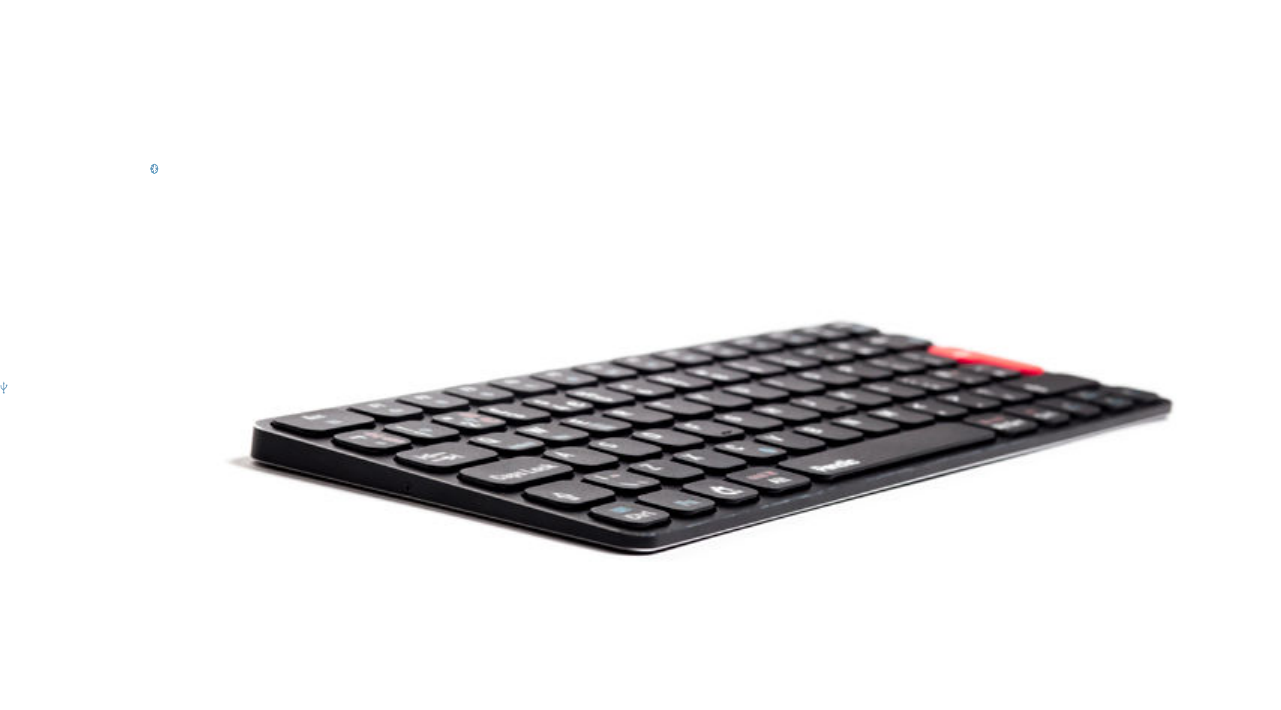

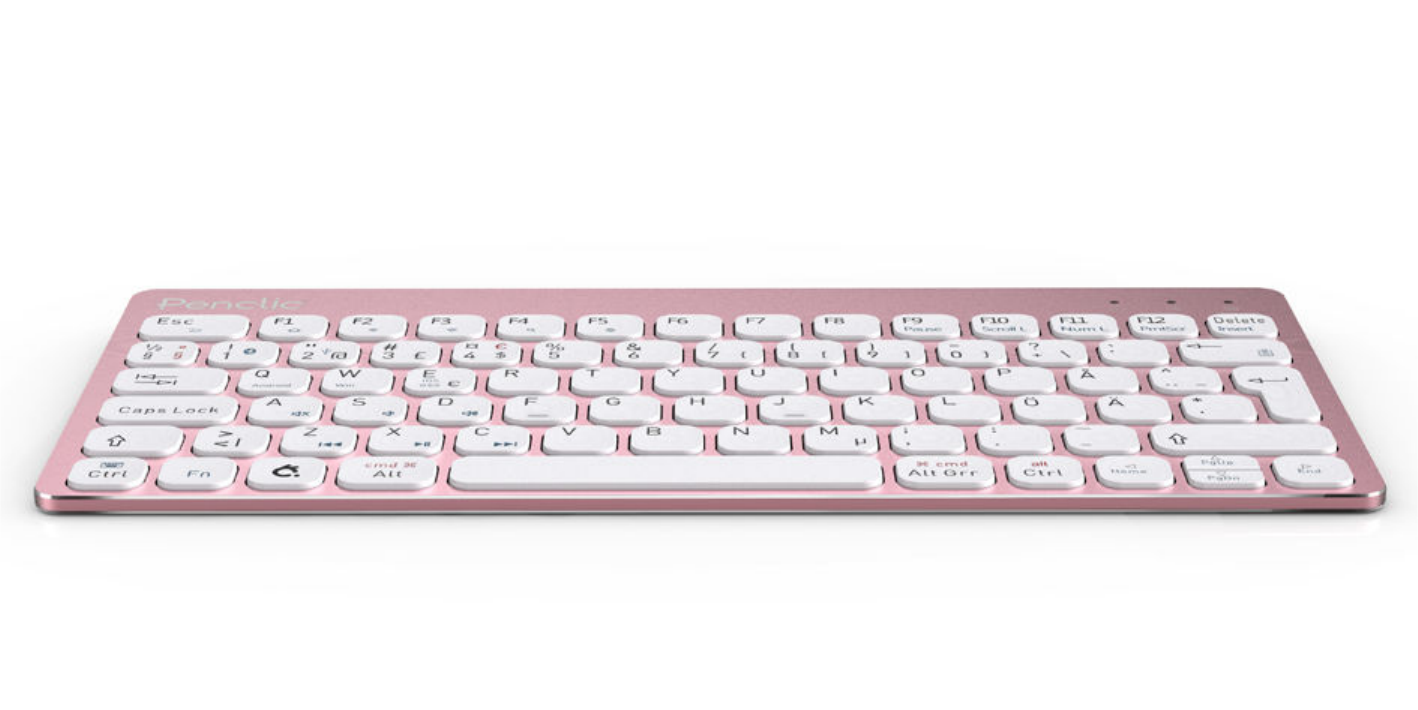

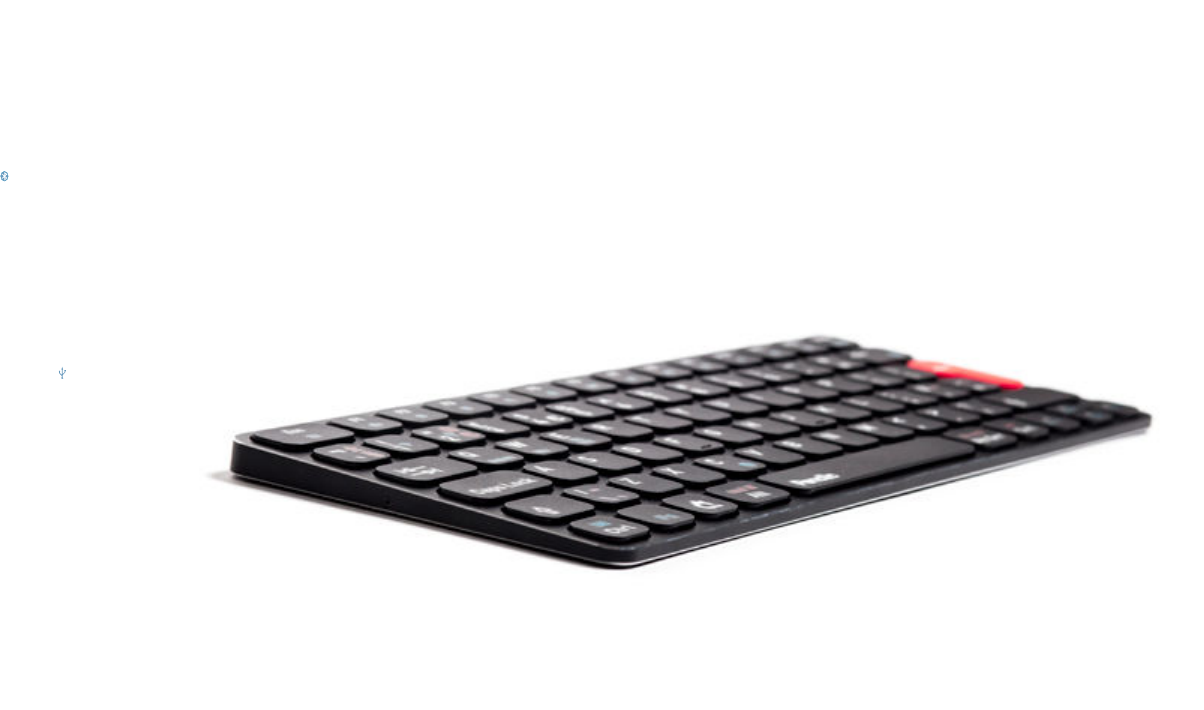

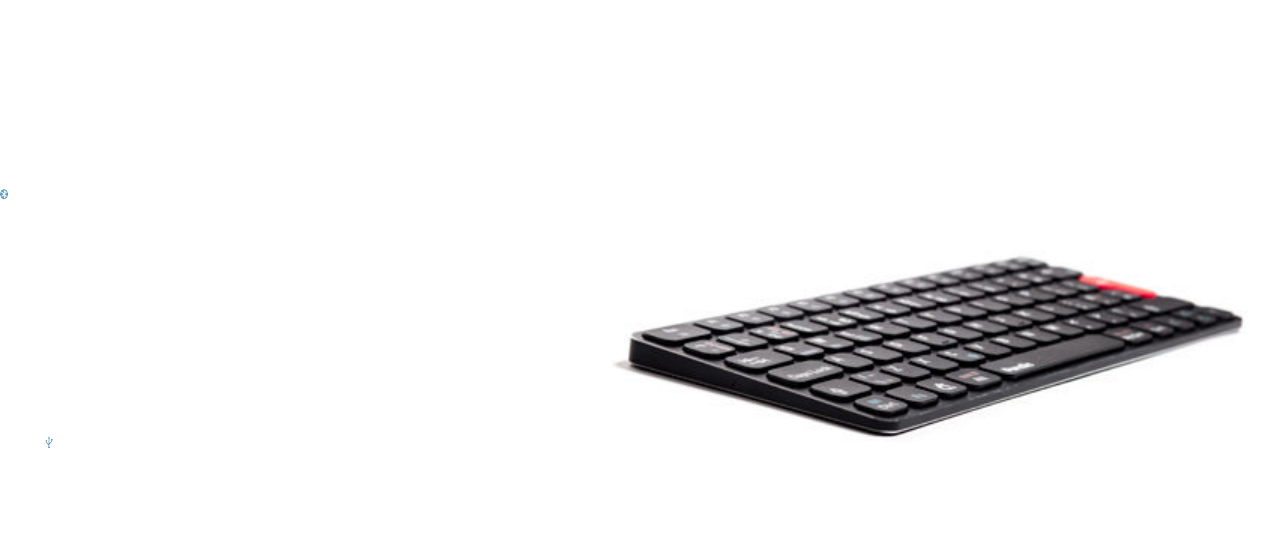

Penclic Mini Keyboard KB3

Quick guide

1. Caps Lock Indicator

2. USB/Bluetooth Connection Indicator and

Bluetooth Status Indicator

3. Power, Charging, and Battery Power Indicator

Android iOS Windows OSX

Back N/A N/A N/A

Home Home Web Browser N/A

Reduce Brightness Reduce Brightness Reduce Brightness Reduce Brightness

Increase Brightness Increase Brightness Increase Brightness Increase Brightness

Search for Search for Search for N/A

N/A Switch Language N/A Switch Language

Previous Track Previous Track Previous Track Previous Track

Play/Pause Play/Pause Play/Pause Play/Pause

Next Track Next Track Next Track Next Track

Mute Mute Mute Mute

Volume down Volume down Volume down Volume down

Volume up Volume up Volume up Volume up

Screen Lock Screen Lock Screen Lock N/A

N/A N/A PrintScrn N/A

N/A Keyboard

Display

N/A N/A

Battery Power

Display

Battery Power

Display

Battery Power

Display

Battery Power

Display

Keys and functions

Select your operating system after connecting

to device.

Keyboard combination Operating system

Fn + Android

Fn + PC

Fn + iOS och OSX

Function list of escape and function key row.

Light function description

1. Caps Lock Indicator: The blue light will be on.

2. USB / Bluetooth state indicator:

Press ”Fn + ” switch to wireless connection.

Light will turn blue.

Press ”Fn + ”switch to wired connection

when cable is connected. Light will turn green.

Bluetooth connect status indicator: Blue light will

ﬂash after pressing the ”Fn + ” keys together.

3. Power Indicator: Slide the power button

to right side, the power indicator will turn

green. Charging Indicator: Red light whilst

charging, turns off once fully charged.

Battery power display indicator.

Press ”Fn + ” to show battery status. Status

indication: Flashing green. ( Each ﬂash represents

25% battery. One Flash 25% charge. Two Flashes,

50% charge. Three Flashes, 75% charge. Four

Flashes, 100% charge)

For the Windows tablets, Hold Fn and press key simultaneously to activate action.

Fn+

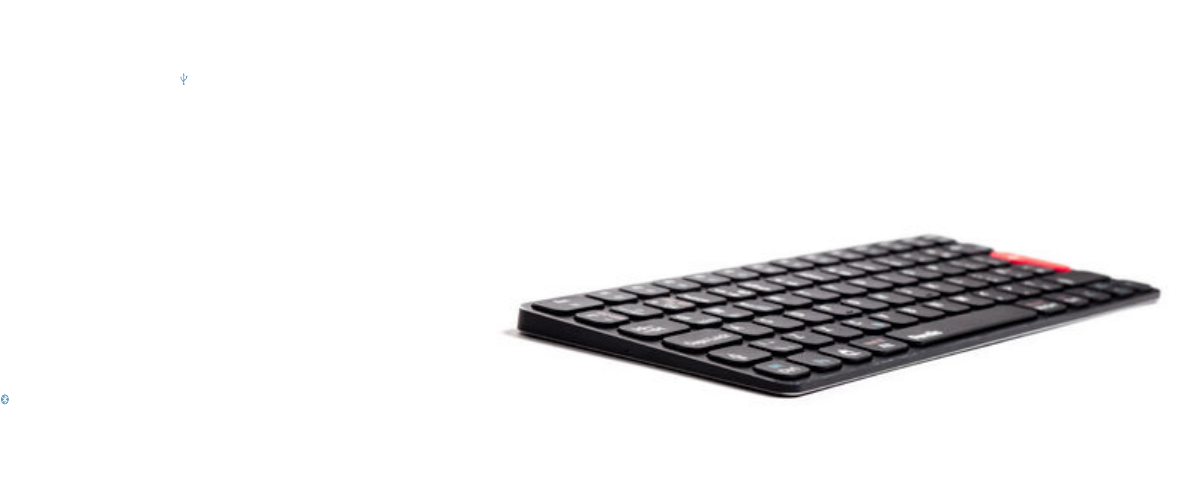

Welcome to the quick guide.

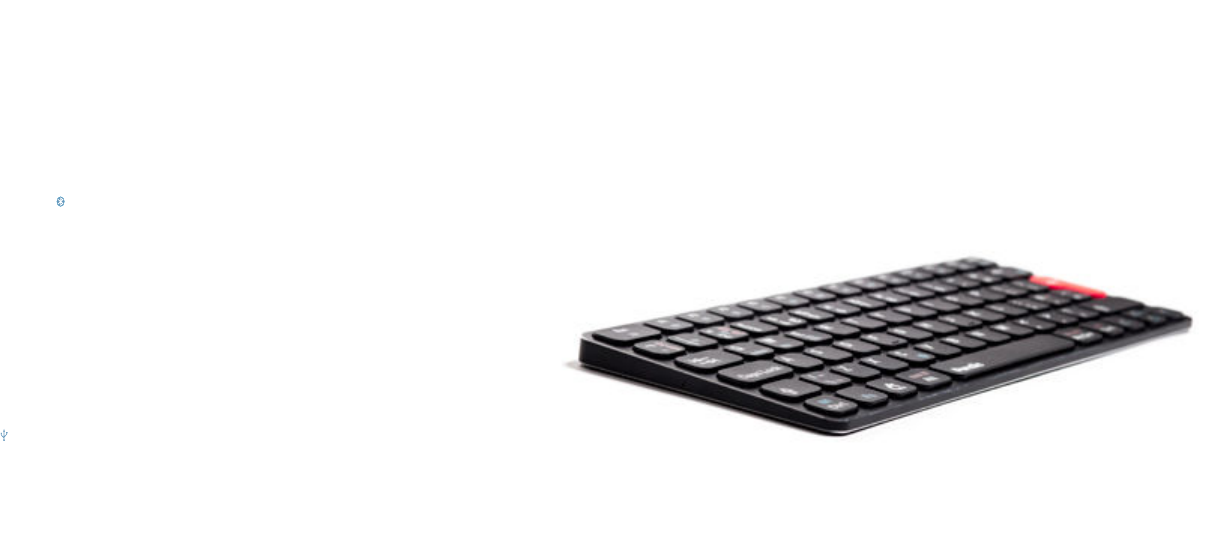

Penclic Mini Keyboard combines

ergonomically sound design with

modern keyboard technology to

bring you comfort and efﬁciency.

4 5

4. Power switch, move right (left in picture) to

turn on.

5. Micro USB port, for wired connection and

charging

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Special Note:

1. This keyboard doesn’t support the Windows

Mobile.

2. For Android users: The Caps Lock indicator may

not light up, but will still function normally.

3. While connected to an iOS or OSX device, the

red printing is used. PC standard layout and

Apple standard layout are slightly different

Bluetooth and wired function

introduction

1. Bluetooth wireless connection: Fit for

devices with Bluetooth function. Like tablets,

smartphones, etc.

2. USB wired connection: Fit for devices whitch

can be connected with USB cable, like

notebooks, PC, etc.

3. Micro-USB cable. Wired mode:connect with

desktops and notebooks, sync and charging

function. Wireless mode: charging for the

keyboard.

Pairing with tablets and phones

1. Step 1. Slide the Power switch to right side,

to turn on the keyboard, power light will turn

green for 10 seconds. Note the State light

should be blue.

Optional step. If the State light is green when power

is switched on, press ”Fn + ” key to change to

Bluetooth state.

2. Step 2. Pairing: Hold Fn key then press

bluetooth channel 1 or 2 for 2 seconds to

activate pairing mode.

LED will blink blue. Press the ”Fn + ” Keys

together to enter pairing mode. The Bluetooth light

will start to blink blue.

3. Step 3. On the iPad, select: Settings- Bluetooth-On.

4. Step 4. The iPad will display “Penclic Mini

Keyboard KB3” as an available device.

5. Step 5. Select “Penclic Mini Keyboard KB3” on the

iPad, click on it, the keyboard will now be paired to

iPad and the Bluetooth indicator will turn off.

6. Step 6. Press ”Fn + ” keys on the keyboard

switch to the iOS operating system setting.

Pairing with desktop (bluetooth)

1. Step 1. Slide the Power switch to right side, to turn

on the keyboard, power light will turn green for 10

seconds. Note the State light should be blue.

Optional step. If the State light is green when power

is switched on, press ”Fn + ” key to change to

Bluetooth state.

2. Step 2. Pairing:Hold Fn key then press bluetooth

channel 1 or 2 for 2 seconds to activate pairing

mode. LED will blink blue. Press the ”Fn +

” Keys together to enter pairing mode. The

Bluetooth light will start to blink blue.

3. Step 3. On your device, go to “settings”. Activate

its Bluetooth function and search for the

keyboards device.

4. Step 4. The device will display “Penclic Mini

Keyboard KB3” as an available device.

5. Step 5. Select “Penclic Mini Keyboard KB3”

on your device, click on it, the keyboard will

now be paired to your device and the Bluetooth

indicator will turn off.

6. Step 6.Choose your operating system.

Fn + Android

Fn + PC/Windows

Fn + iOS och OSX

Switching between already paired

Bluetooth devices:

Hold Fn then tap 1 or 2 key to switch between already

paired devices. Switching time depends on the device.

Pairing with desktop (cable)

Connect the microUSB charge cable. LED will turn

green or red depending on charge status.

Hold Fn key then press 3. The LED will turn green if

the connection to the computer is ok.

Fn + Android

Fn + PC/Windows

Fn + iOS and OSX

Note for wireless mode

1. For other Bluetooth enabled devices, please

verify the Bluetooth capability before

attempting to connect to the keyboard.

2. After pairing for the ﬁrst time, your device

will automatically connect to the keyboard

automatically when powering on or waking up

the keyboard. Unless the keyboard has been

paired with something else.

3. In case of connection failure, Delete the pairing

record from your device and try the above

procedures again.

Changing keyboard layout

(chosen in the operating system)

Samsung Android: Skift + Space

Google Android: Ctrl + Space

Windows: Alt + skift

iOS 8: +Space

iOS 9: Ctrl + Space

Power saving mode (bluetooth mode)

The Keyboard will enter sleep mode after being idle for

30 minutes. To activate it, press any key and wait for 3

seconds to reconnect.

How to charge

1. Use the included Micro-USB cable for charging.

Connect one end to a USB charger or port, and

the other to the keyboard. The keyboard can be

used while charging.

2. Whilst charging, the power indicator will turn

red. Approximately 2 hours until fully charged.

(USB charger is not included, but cable to USB

port works)

Battery life tip

When not in use for a prolonged period of time, it

is recommended that the keyboard is turned off to

lengthen the battery life.

Troubleshooting for wireless

mode

If you are unable to connect the keyboard, please try

the following:

1. Make sure the keyboard is in Bluetooth mode.

State indicator light is blue when keyboard is

powered on. Press “FN+ ” switch to wireless

connection.

2. Starting with a full charge on both devices

ensures that process won´t be interrupted by

low battery.

3. Make sure your devices Bluetooth is on.

4. Make sure that the keyboard is within the

effective operation distance of 10 meters. (line

of sight, walls etc. will reduce operational

range)

Troubleshooting for wired mode

Make sure that the keyboard is in wired mode. Press

“FN+ ” switch to wired connection, State indicator

light should be green.

Safety instructions

1. Keep the keyboard away from sharp objects that

could damage it.

2. Do not put heavy objects on the keyboard.

3. Do not stretch, twist or apply force to the

keyboard.

4. To clean the keyboard, gently wipe it by using a

moist cotton cloth.

5. Make sure the keyboard is turned off before

cleaning. Do not use liquid cleanser.

6. Please do not spill liquids on the keyboard.

7. Avoid extreme hot and cold temperatures.

Technical speciﬁcations

Supported platforms of Penclic Mini Keyboard KB3.

- Windows XP and newer.

- Android

- iOS

- OSX

No driver needed.

Bluetooth version 3.0

USB HID 1.1 compatible.

Battery capacity: 250mAh

Battery type: Lithium-polymer battery

Battery voltage:3.1V~4.2V

Sleep energy saving mode activates after 30 minutes,

press any button to reconnect.

Wireless reach: up to 10 meters

Measurements:

Height: 10.25 mm

Surface: 280 x 115.5 mm

Weight: 284 grams

Cable length: 150 cm

Contact

+46 705 802 140

contact@penclic.se

13 14

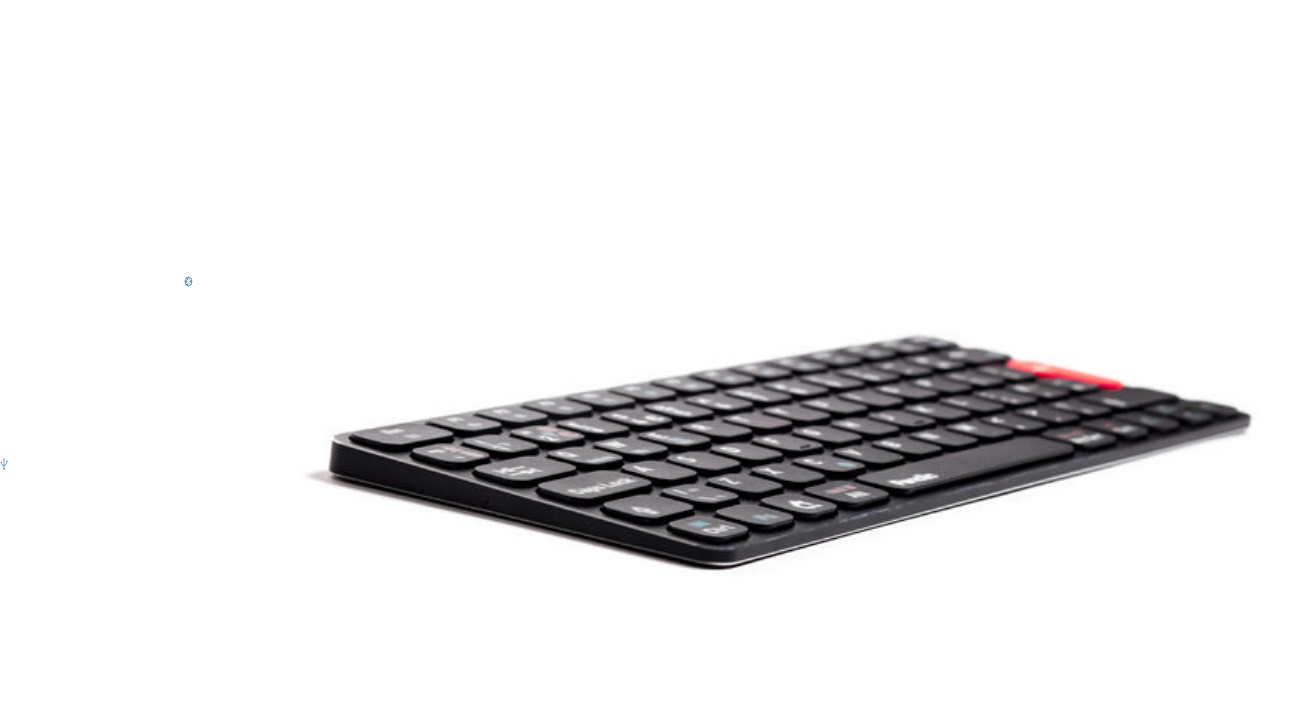

Välkommen till snabbguiden.

Penclic Mini Keyboard kombinerar

ergonomisk design med modern

tangentbordsteknologi för bekväm

och effektiv användning.

1. Indikator för Caps Lock

2. Indikator för USB/BLUETOOTH-anslutning och

indikator för Bluetooth-status

3. Indikator för ström, laddning och batteristatus

Android iOS Windows OSX

Tillbaka N/A N/A N/A

Startsida Startsida Webbläsare N/A

Minska Ljusstyrka Minska Ljusstyrka Minska Ljusstyrka Minska Ljusstyrka

Öka Ljusstyrka Öka Ljusstyrka Öka Ljusstyrka Öka Ljusstyrka

Sök efter Sök efter Sök efter N/A

N/A Växla språk N/A Växla språk

Föregående spår Föregående spår Föregående spår Föregående spår

Spela/paus Spela/paus Spela/paus Spela/paus

Nästa spår Nästa spår Nästa spår Nästa spår

Ljud av Ljud av Ljud av Ljud av

Sänk volym Sänk volym Sänk volym Sänk volym

Höj volym Höj volym Höj volym Höj volym

Skärmlås Skärmlås Skärmlås N/A

N/A N/A PrintScrn N/A

N/A Tangentbord

Display

N/A N/A

Batterieffekt Display Batterieffekt Display Batterieffekt Display Batterieffekt Display

Tangenter och funktioner

Välj ditt operativsystem efter anslutning av enheten.

Tangentkombination för operativsystem

Fn + Android

Fn + PC

Fn + iOS och OSX

Funktionsförteckning över Escape och raden med

funktionsknapparna.

Beskrivning av indikatorernas

färger

1. Indikator för Caps Lock: Det blå ljuset är tänt.

Statusindikator för USB/Bluetooth:

Tryck på ”Fn + ” för att växla till trådlös

anslutning. Ljuset kommer att lysa med blå färg.

Tryck på ”Fn + ” för att växla till

kabelanslutning när en kabel är ansluten.

Ljuset kommer att lysa med grön färg.

Statusindikator för anslutning av Bluetooth:

Det blå ljuset kommer att blinka efter samtidig

nedtryckning av tangenterna ”Fn + ”.

2. Strömindikator: Skjut strömbrytaren åt höger

och strömindikatorn kommer att lysa med grön

färg. Laddningsindikator: Vid laddning lyser ett

rött ljus och vid full laddning släcks ljuset.

Displayindikator för batteri.

Tryck på ”Fn + ” för att visa batteristatus.

Statusindikation: Blinkar med grön färg. (Varje

blinkning anger 25 % batteriladdning. En blinkning

betyder 25 % laddning. Två blinkningar betyder 50

% laddning. Tre blinkningar betyder 75 % laddning.

Fyra blinkningar betyder 100 % laddning)

För Windows-surfplattor, håll ner Fn och tryck samtidigt ner tangenten för att aktivera åtgärden.

Fn+

4. Strömbrytare, skjut till höger (vänster i

bilden) för att slå på tangentbordet.

5. Micro-USB-port för kabelanslutning och för

laddning

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Observera!

1. Det här tangentbordet stödjer inte Windows Mobile.

2. För användare av Android: Det kan hända att

indikatorn för Caps Lock inte tänds, men den

kommer ändå att fungera normalt.

3. Vid anslutning till en iOS- eller OSX-enhet,

används röd skrift. Standardlayouten för PC och

Apple skiljer sig något.

Introduktion till bluetooth och

kabelanslutna funktioner

1. Trådlös Bluetooth-anslutning: Lämpligt för

enheter som har en Bluetooth-funktion. Till

exempel surfplattor, smarttelefoner, osv.

2. USB-anslutning: Lämpligt för enheter som

kan anslutas med en USB-kabel, till exempel

bärbara och stationära datorer, osv.

3. Micro-USB-kabel. Kabelanslutet läge: anslut

med stationära datorer och bärbara datorer,

för synkronisering och laddning. Trådlöst läge:

laddning för tangentbordet.

Länkning med tablets och

mobiltelefoner enheter

1. Steg 1. Skjut strömbrytaren åt höger för att

aktivera tangentbordet, strömindikatorn lyser

med grön färg i 10 sekunder. Observera att

statusljuset ska lysa med blå färg.

Alternativt steg. Om statusljuset lyser grönt när

strömmen slås på, tryck på tangenterna ”Fn + ” för

att växla till Bluetooth-läge.

2. Para ihop: Tryck ner Fn-tangenten och sedan

Bluetooth-kanal 1 eller 2 i 2 sekunder för att

aktivera parningen. LED blinkar blått.

3. Steg 3. På din iPad, välj: Inställningar -

Bluetooth - På.

4. Steg 4. Din iPad kommer att visa ”Penclic Mini

Keyboard KB3” som en tillgänglig enhet.

5. Steg 5. Välj ”Penclic Mini Keyboard KB3” på din

iPad och klicka på den, tangentbordet kommer

nu att länkas med din iPad och

Bluetooth-indikatorn släcks.

6. Steg 6. Tryck på tangenterna ”Fn + ” på

tangentbordet för att växla till inställningen för

operativsystemet iOS.

Länkning med stationär dator

(bluetooth)

1. Steg 1. Skjut strömbrytaren åt höger för att

aktivera tangentbordet, strömindikatorn lyser

med grön färg i 10 sekunder. Observera att

statusljuset ska lysa med blå färg.

Alternativt steg. Om statusljuset lyser grönt när

strömmen slås på, tryck på tangenterna ”Fn + ” för

att växla till Bluetooth-läge.

2. Para ihop: Tryck ner Fn-tangenten och sedan

Bluetooth-kanal 1 eller 2 i 2 sekunder för att

aktivera parningen. LED blinkar blått.

3. Steg 3. Gå till ”inställningar” på din enhet.

Aktivera enhetens Bluetooth-funktion och sök

efter tangentbordet.

4. Steg 4. Din enhet kommer att visa ”Penclic Mini

Keyboard KB3” som en tillgänglig enhet.

5. Steg 5. Välj ”Penclic Mini Keyboard KB3” på din

enhet och klicka på den, tangentbordet kommer

nu att länkas med din enhet och Bluetooth-

indikatorn släcks.

Steg 6. Välj ditt operativsystem.

Växla mellan Bluetooth-enheter

som redan har parats:

Tryck Fn och sedan tangent 1 eller 2 för att växla

mellan enheter som redan parats. Växlingen tar olika

tid beroende på enhet.

Fn + Android

Fn + PC/Windows

Fn + iOS och OSX

Länkning med stationär dator

(kabelanslutning)

1. Koppla mikro-USB laddningskabel. LED

Lyser rött eller grönt beroende på laddningens nivå.

2. Tryck Fn-tangenten och sedan 3. LED Lyser

grönt om kabeln är kopplad på rätt sätt.

Fn + Android

Fn + PC/Windows

Fn + iOS och OSX

Information om trådlöst läge

1. För andra enheter som stöder Bluetooth,

vänligen bekräfta Bluetooth-kapaciteten innan

du ansluter dem till tangentbordet.

2. Efter att du har länkat första gången

kommer din enhet anslutas automatiskt till

tangentbordet vid påslagning eller väckning av

tangentbordet. Såvida tangentbordet inte har

länkats med en annan enhet.

I händelse av anslutningsfel, ta bort

länkningsinformationen från din enhet och försök med

ovanstående steg igen.

Ändra tangentbordets layout

(görs i operativsystemet)

Samsung Android: Skift + blanksteg

Google Android: Ctrl + blanksteg

Windows: Alt + skift

iOS 8: + blanksteg

iOS 9: Ctrl + blanksteg

Energisparläge (bluetooth-läge)

Tangentbordet aktiverar energisparläge om det inte

har använts under 30 minuter. För att aktivera det

igen, tryck på valfri tangent och vänta i 3 sekunder tills

det återansluter.

Hur du laddar

1. Använd den bifogade Micro-USB-kabeln för

att ladda. Anslut den ena änden till en

USB-laddare eller port, och den andra änden

till tangentbordet. Tangentbordet kan användas

under laddning.

2. Under laddning lyser strömindikatorn med röd

färg. Det tar ca. 2 timmar tills tangentbordet

är fulladdat. (USB-laddare ingår inte, men det

funkar att använda USB-kabeln)

Tips för längre batteriliv

Om du inte använder tangentbordet under en längre

tid, rekommenderar vi att du stänger av tangentbordet

för att förlänga batteriets livslängd.

Felsökning för trådlöst läge

Om det inte går att ansluta tangentbordet försök

följande:

1. Se till att tangentbordet är i Bluetooth-läge.

Kontrollera att statusindikatorn är blå när

tangentbordet slå på. Tryck på ”Fn + ” för att

växla till trådlös anslutning.

2. Börja med fulladdade batterier på båda enheter

så att processen inte avbryts på grund av låg

batterinivå.

3. Se till att Bluetooth är aktiverat på din enhet.

4. Kontrollera att tangentbordet beﬁnner sig

inom funktionsområdet som är 10 meter från

enheten. (siktlinjen, t.ex. väggar kommer att

minska funktionsområdet)

Felsökning för kabelanslutet läge

Se till att tangentbordet är i läget för kabelanslutning.

Tryck på ”FN + ” för att växla till kabelanslutning,

statusindikatorn ska lysa grönt.

Säkerhetsanvisningar

1. Håll tangentbordet borta från vassa föremål

som kan skada det.

2. Ställ inte tunga föremål på tangentbordet.

3. Vrid och dra inte i tangentbordet, applicera inte

heller tryck på det.

4. För att rengöra tangentbordet, torka det

försiktigt med en fuktig bomullsduk.

5. Stäng av tangentbordet innan rengöring.

Använd inte ﬂytande rengöringsmedel.

6. Spill inte vätskor på tangentbordet.

7. Undvik extremt höga eller låga temperaturer.

Tekniska speciﬁkationer

Plattformar som stöds av Penclic Mini Keyboard KB3.

- Windows XP och nyare.

- Android

- iOS

- OSX

Inga drivrutiner krävs.

Bluetooth version 3.0

USB HID 1.1 kompatibel.

Batterikapacitet: 250 mAh

Batterityp: Litiumpolymerbatteri

Batterispänning: 3,1 V ~ 4,2 V

Energisparläge aktiveras efter 30 minuter, tryck på

valfri tangent för att återansluta.

Trådlös räckvidd: upp till 10 meter

Mått:

Höjd: 10,25 mm

Yta: 280 x 115,5 mm

Vikt: 284 gram

Kabellängd: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

19 20

Velkommen til hurtigveiledningen.

Penclic Mini Keyboard kombinerer

god ergonomisk design med mod-

erne tastaturteknologi for å gi deg

komfort og teknologi.

1. Caps Lock-indikator

2. Indikator for USB/Bluetooth-tilkobling og

Bluetooth-modusindikator

3. Indikator for strøm, lading og batteristrøm Taster og funksjoner

Velg operativsystem etter at du har koblet til

enheten.

Tastaturkombinasjon for operativsystem

Fn + Android

Fn + PC

Fn + iOS og OSX

Oversikt over knapper.

Beskrivelse av lampefunksjon

1. Caps Lock-indikator: Den blå lampen

lyser.

2. USB/Bluetooth-modusindikator:

Trykk ”Fn + ” for å veksle til trådløs

forbindelse. Lampen lyser blått.

Trykk ”Fn + ” for å veksle til

kabelforbindelse når kabel er tilkoblet.

Lampen lyser grønt.

Indikator for Bluetooth-tilkoblingsmodus: Den

blå lampen blinker etter at du har trykket på

”Fn + ”.

3. Strømindikator: Skyv strømknappen til

høyre, og strømindikatoren lyser grønt.

Ladeindikator: Rødt lys under lading,

slukker ved fullading.

Visningsindikator for batteristrøm.

Trykk ”Fn + ” for å vise batteristatus.

Statusindikasjon: Blinker grønt. (Hvert blink

representerer 25 % batteristrøm. Ett blink 25

% lading. To blink 50 % lading. Tre blink 75 %

lading. Fire blink 100 % lading.)

For Windows-nettbrett, hold Fn og trykk på tasten samtidig for å aktivere.

Android iOS Windows OSX

Tilbake I/T I/T I/T

Hjem Hjem Nettleser I/T

Reduser lysstyrke Reduser lysstyrke Reduser lysstyrke Reduser lysstyrke

Økt lysstyrke Økt lysstyrke Økt lysstyrke Økt lysstyrke

Søk Søk Søk I/T

I/T Bytt språk I/T Bytt språk

Forrige spor Forrige spor Forrige spor Forrige spor

Spill av/Pause Spill av/Pause Spill av/Pause Spill av/Pause

Neste spor Neste spor Neste spor Neste spor

Demp Demp Demp Demp

Volum ned Volum ned Volum ned Volum ned

Volum opp Volum opp Volum opp Volum opp

Skjermlås Skjermlås Skjermlås I/T

I/T I/T Skjermdump I/T

I/T Tastatur visning I/T I/T

Batteristrømvisning Batteristrømvisning Batteristrømvisning Batteristrømvisning

Fn+

4. Strømbryter, skyv til høyre (venstre på

bildet) for å slå på.

5. Micro USB-port, for kabelforbindelse

og lading

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Spesiell merknad:

1. Dette tastaturet støtter ikke Windows-

mobiltelefon.

2. For Android-brukere: Det kan hende Caps

Lock-indikatoren ikke tennes, men den vil

likevel fungere normalt.

3. Rød skrift vises ved tilkobling til en iOS- eller

OSX-enhet. Standard PC-layout og standard

Apple-layout er noe forskjellig.

Innledning om bluetooth og

kabelbasert funksjon

1. Trådløs Bluetooth-forbindelse: Passer for

enheter med Bluetooth-funksjon. For eksempel

nettbrett, smarttelefoner osv.

2. Kabelbasert USB-tilkobling: Passer for enheter

som kan kobles med USB-kabel, for eksempel

bærbar datamaskin, PC osv.

3. Micro-USB-kabel. Kablet modus: Tilkobling

til stasjonære og bærbare datamaskiner,

synkroniserings- og ladefunksjon. Trådløs

modus: Lading for tastaturet.

Paring med trådløse enheter

1. Trinn 1. Skyv strømbryteren til høyre for å slå

på tastaturet. Strømlampen vil lyse grønt i 10

sekunder. Vær oppmerksom på at statuslampen

skal være blå

Valgfritt trinn. Hvis statuslampen er grønn når

strømmen er slått på, skal du trykke ”Fn + ” for å

veksle til Bluetooth-modus.

2. Trinn 2. Sammenkobling: Hold inne Fn-knappen

og trykk Bluetooth kanal 1 eller 2 i to sekunder

for å aktivere sammenkoblingsmodus. LED

blinker blått.

3. Trinn 3. På iPad velg: Innstillinger - Bluetooth

- På.

4. Trinn 4. iPad-e vil vise “Penclic Mini Keyboard

KB3” som en tilgjengelig enhet.

5. Trinn 5. Velg “Penclic Mini Keyboard KB3”

på iPad-en. Klikk på den og tastaturet pares

deretter med iPad-en og Bluetooth-indikatoren

vil slukke.

6. Trinn 6. Trykk ”Fn + ” på tastaturet

for å veksle til innstillinger for iOS-

operativsystemet.

Paring med stasjonær

datamaskin (bluetooth)

1. Trinn 1. Skyv strømbryteren til høyre for å slå

på tastaturet. Strømlampen vil lyse grønt i 10

sekunder. Vær oppmerksom på at statuslampen

skal være blå.

Valgfritt trinn. Hvis statuslampen er grønn når

strømmen er slått på, skal du trykke ”Fn + ” for å

veksle til Bluetooth-modus.

2. Trinn 2. Sammenkobling: Hold inne Fn-knappen

og trykk Bluetooth kanal 1 eller 2 i to sekunder

for å aktivere sammenkoblingsmodus. LED

blinker blått.

3. Trinn 3. Gå til “Innstillinger” på enheten din.

Aktiver Bluetooth-funksjonen og søk etter

tastaturenheten.

4. Trinn 4. Enheten vil vise “Penclic Mini Keyboard

KB3” som en tilgjengelig enhet.

5. Trinn 5. Velg “Penclic Mini Keyboard KB3”

på enheten. Klikk på den og tastaturet pares

deretter med enheten og Bluetooth-indikatoren

vil slukke.

6. Trinn 6. Velg operativsystem.

Bytte mellom allerede sammen-

koblede Bluetooth-enheter:

Hold inne Fn og trykk på en eller to taster for å bytte

mellom allerede sammenkoblede enheter. Skift

tidsavhengigheten på enheten.

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Paring med stasjonær

datamaskin (kabelbasert)

1. Tilkoble microUSB-ladekabelen. LED blir

grønn eller rød avhengig av ladestatus.

2. Hold inne Fn-tasten og trykk 3. LED blir

grønn dersom kabelen er ordentlig tilkoblet

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Merknad for trådløsmodus

1. For andre Bluetooth-kompatible enheter må du

kontrollere at de er Bluetooth-kompatible før

du forsøker å koble til tastaturet.

2. Etter første gangs paring, vil enheten

automatisk koble til tastaturet når det slås på

eller aktiveres. Med mindre tastaturet er blitt

paret med en annen enhet.

3. I tilfelle tilkoblingsfeil må du slette paringen fra

enheten din og prøve prosedyrene over på nytt.

Endre tastaturlayout

(valgt i operativsystemet)

Samsung Android: Skift + blanksteg

Google Android: Ctrl + blanksteg

Windows: Alt + skift

iOS 8: + blanksteg

iOS 9: Ctrl + blanksteg

Strømsparemodus (bluetooth-

modus)

Tastaturet vil gå over til dvalemodus etter at det

har vært inaktivt i 30 minutter. Det aktiveres med et

tastetrykk og deretter må du vente i 3 sekunder for at

det skal kobles til igjen.

Lading

1. Bruk den medfølgende Micro-USB-kabelen for

lading. Koble den ene enden til en USB-lader el-

ler USB-port og den andre enden til tastaturet.

Tastaturet kan brukes mens det lades.

2. Under lading vil strømindikatoren lyse rødt.

Full lading tar ca. 2 timer. (USB-lader er ikke

inkludert, men kabel til USB-port kan benyttes)

Tips til lengre batterilevetid

Når det ikke skal brukes på lengre tid, anbefales det å

slå av tastaturet for å forlenge batterilevetiden.

Feilsøking for trådløsmodus

Hvis du ikke kan koble til tastaturet, kan du forsøke

følgende:

1. Kontroller at tastaturet er i Bluetooth-modus.

Modusindikatorlampen er blå når tastaturet er

slått på. Trykk “Fn + ” for å veksle til trådløs

forbindelse.

2. Start med full lading på begge enheter slik at du

slipper å bli avbrutt på grunn av lavt batterinivå.

3. Kontroller at Bluetooth-funksjonen på enhetene

er på.

4. Påse at tastaturet er innenfor den effektive

rekkevidden på 10 meter. (dvs. siktlinje, da

vegger osv. vil redusere rekkevidden)

Feilsøking for kabelbasert modus

Kontroller at tastaturet er i kabelbasert modus.

Trykk “FN+ ” for å veksle til kabelbasert modus.

Modusindikatorlampen skal være grønn.

Sikkerhetsinstruksjoner

1. Hold tastaturet unna skarpe gjenstander slik at

det ikke blir skadet.

2. Ikke plasser tunge gjenstander på tastaturet.

3. Ikke dra, vri eller bruk makt på tastaturet.

4. Rengjør tastaturet ved å tørke forsiktig av med

en fuktig bomullsklut.

5. Husk å slå av tastaturet før rengjøring. Ikke

bruk ﬂytende rengjøringsmiddel.

6. Ikke søl væske på tastaturet.

7. Unngå ekstreme høye og lave temperaturer.

Tekniske spesiﬁkasjoner

Plattformer som støttes av Penclic Mini Keyboard

KB3.

- Windows XP og nyere.

- Android

- iOS

- OSX

Trenger ingen driver.

Bluetooth versjon 3.0

Kompatibel med USB HID 1.1.

Batterikapasitet: 250 mAh

Batteritype: Litium-polymer-batteri

Batterispenning: 3,1 V~4,2 V

Strømsparemodus aktiveres etter 30 minutter. Trykk

på en hvilken som helst knapp for å koble til igjen.

Trådløs rekkevidde: Opp til 10 meter

Mål:

Høyde: 10,25 mm

Overﬂate: 280 x 115,5 mm

Vekt: 284 gram

Kabellengde: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

25 26

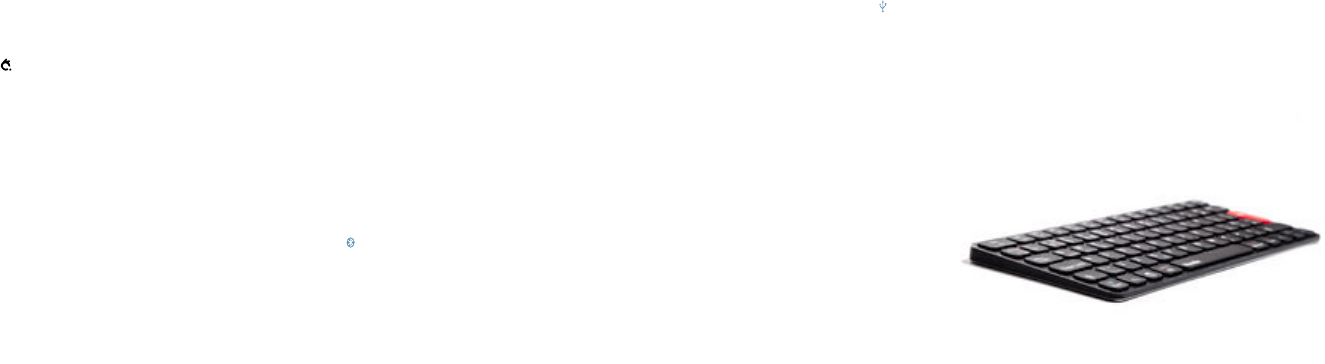

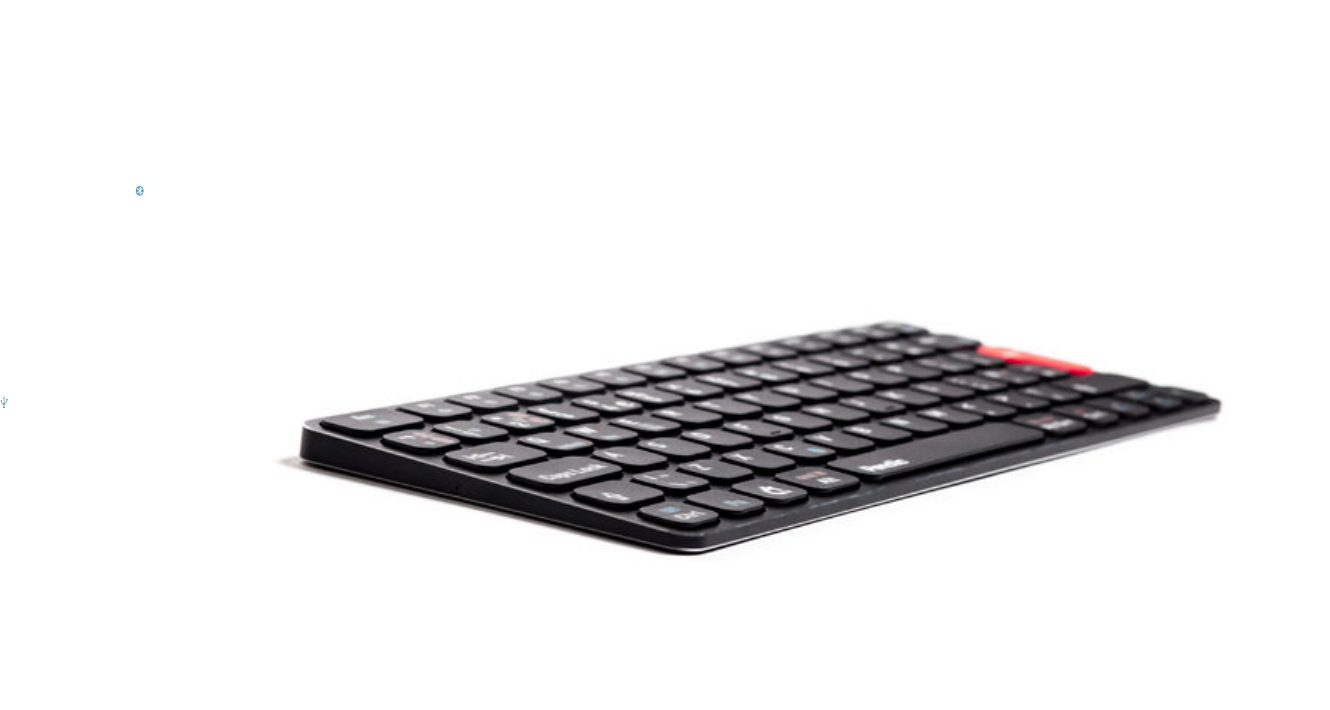

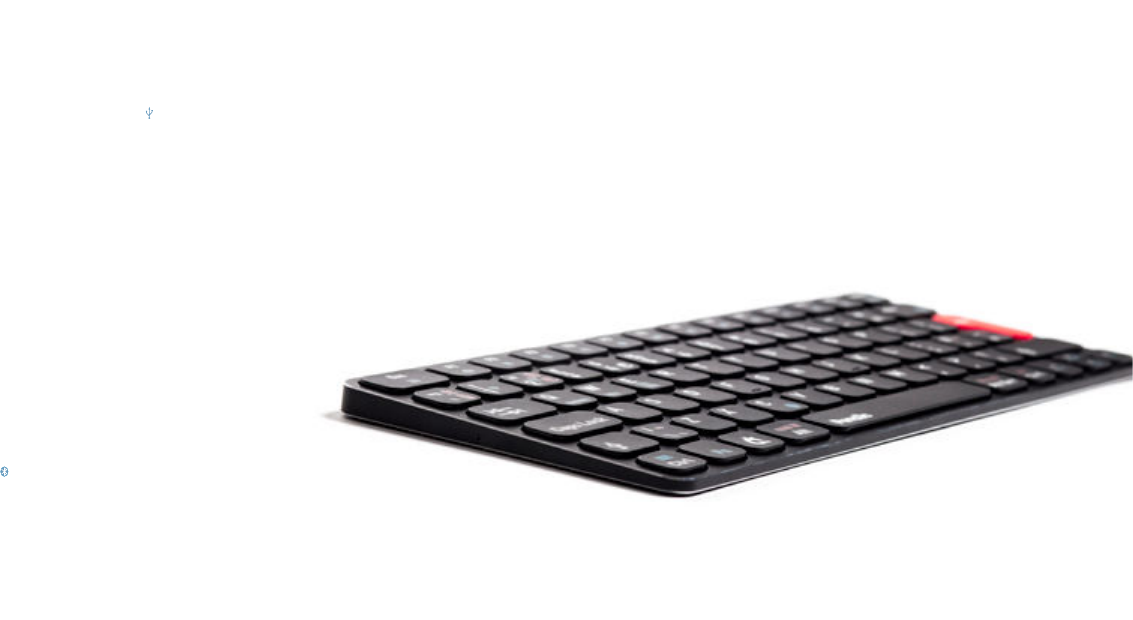

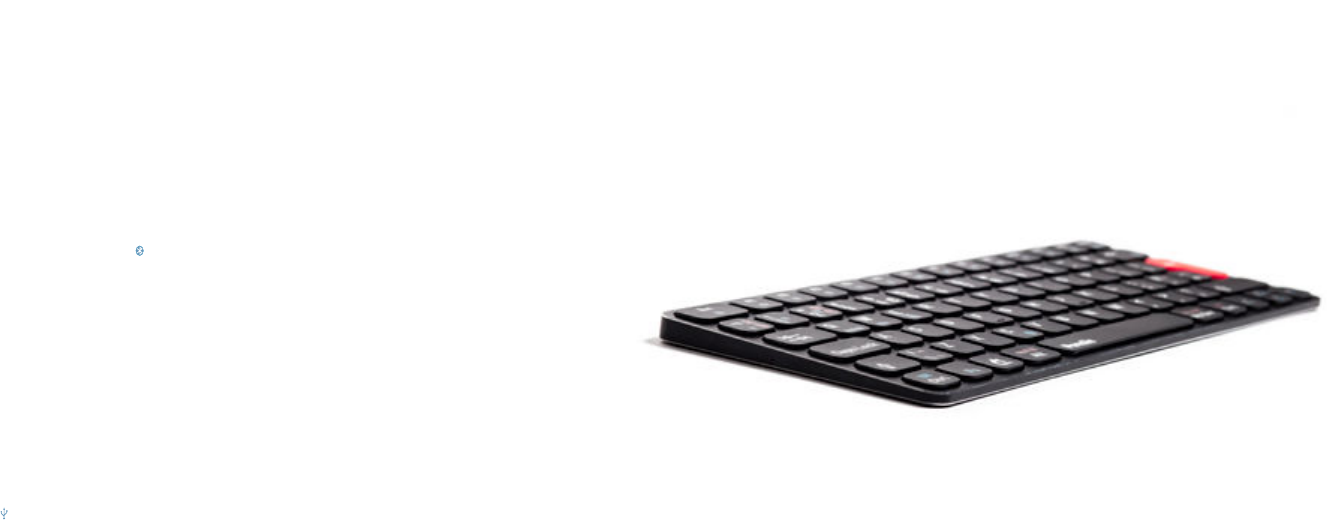

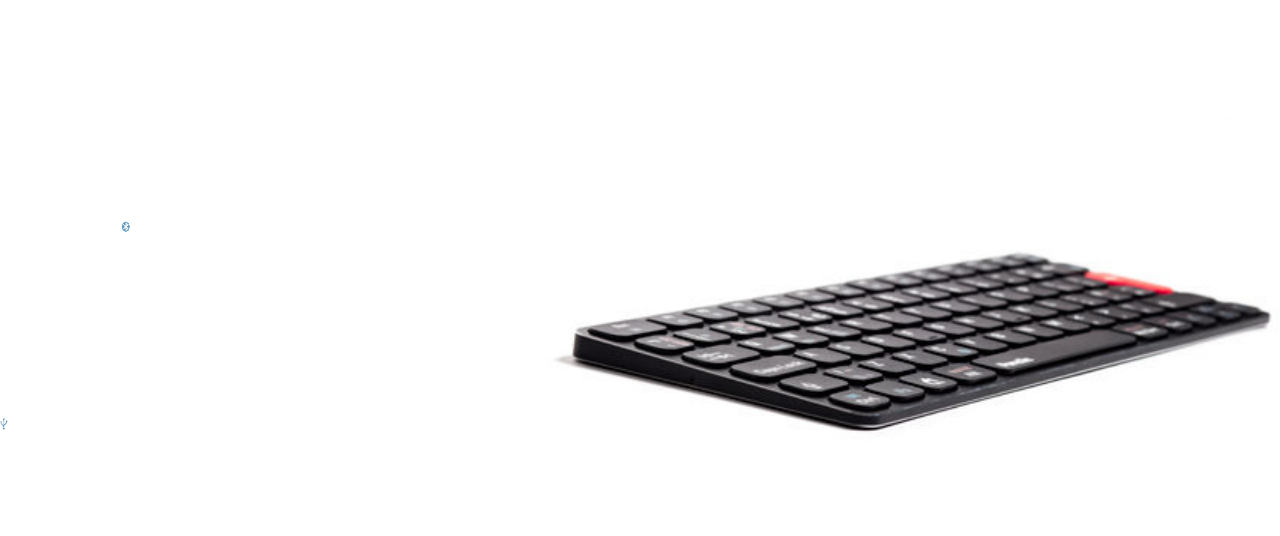

Velkommen til introduktionsvejledningen.

Penclic Mini Keyboard kombinerer

ergonomisk design med moderne tastatur-

teknologi, som sikrer komfort

og effektivitet.

1. Indikator for Caps Lock

2. Indikator for USB-/Bluetooth-forbindelse og

Bluetooth-statusindikator

3. Indikator for strøm, opladning og

batteristrøm

Taster og funktioner

Vælg dit operativsystem efter tilslutning til enheden.

Tastaturkombination for operativsystem

Fn + Android

Fn + PC

Fn + iOS og OSX

Funktionsliste for rækken med escape- og

funktionstast.

Beskrivelse af lysfunktion

1. Indikator for Caps Lock: Det blå lys vil

være tændt.

2. Indikator for USB-/Bluetooth-tilstand:

Tryk på kontakten ”Fn + ” for trådløs

forbindelse. Lyset skifter til blå.

Tryk på kontakten ”Fn + ” for

kabelforbindelse, når kablet er tilsluttet.

Lyset skifter til grøn.

Statusindikator for Bluetooth-tilslutning: Det blå

lys blinker, når der trykkes på tasterne

”Fn + ” samtidigt.

3. Strømindikator: Skyd tænd/sluk-knappen

mod højre; strømindikatoren skifter til

grøn. Opladningsindikator: Lyser rød

under opladning; slukker efter fuld

opladning.

Indikator til visning af batteristrøm. Tryk på

”Fn + ” for at vise batteristatus.

Statusindikation: blinkende grøn. (Hvert blink

repræsenterer 25 % batteri. Ét blink 25 %

opladning. To blink 50 % opladning. Tre blink 75

% opladning. Fire blink 100 % opladning).

På Windows-tablets skal du holde Fn nede og trykke ﬂere gange på en tast for at aktivere funktionen.

Android iOS Windows OSX

Tilbage I/T I/T I/T

Start Start Nettleser I/T

Reducér Lysstyrke Reducér Lysstyrke Reducér Lysstyrke Reducér Lysstyrke

Forøg Lysstyrke Forøg Lysstyrke Forøg Lysstyrke Forøg Lysstyrke

Søk efter Søk efter Søk efter I/T

I/T Skift Sprog I/T Skift Sprog

Forrige spor Forrige spor Forrige spor Forrige spor

Afspil/pause Afspil/pause Afspil/pause Afspil/pause

Næste spor Næste spor Næste spor Næste spor

Lydløs Lydløs Lydløs Lydløs

Reducer lydstyrke Reducer lydstyrke Reducer lydstyrke Reducer lydstyrke

Forøg lydstyrke Forøg lydstyrke Forøg lydstyrke Forøg lydstyrke

Skærmlåsning Skærmlåsning Skærmlåsning I/T

I/T I/T Print Screen I/T

I/T Tastatur Skærm I/T I/T

Batteristrøm Skærm Batteristrøm Skærm Batteristrøm Skærm Batteristrøm Skærm

Fn+

4. Tænd/sluk-kontakt; bevæg mod højre

(venstre i billedet) for at tænde.

5. Mikro-USB-port; til kabeltilslutning og

-opladning

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Særlig bemærkning:

1. Dette tastatur understøtter ikke Windows

Mobile.

2. For Android-brugere: Caps Lock-indikatoren

lyser muligvis ikke, men vil stadig fungere

normalt.

3. Under tilslutning til en iOS- eller OSX-enhed

bruges den røde udskrivningsindikator. PC-

standardlayout og Apple-standardlayout er en

anelse forskellige.

Introduktion til bluetooth og

trådet funktion

1. Bluetooth-baseret trådløs forbindelse: Egnet til

enheder med Bluetooth-funktion. Det kan være

tablets, smartphones osv.

2. USB-baseret trådet forbindelse: Egnet til

enheder, der kan tilsluttet med USB-kabel,

f.eks. bærbare og stationære pc’er osv.

3. Mikro-USB-kabel. Trådet tilstand:

tilslutning med stationære og bærbare pc’er,

synkronisering og opladningsfunktion. Trådløs

tilstand: opladning til tastaturet.

Parring med trådløse enheder

1. Trin 1. Skyd tænd/sluk-kontakten mod højre

for at tænde tastaturet. Strømlyset skifter til

grøn i 10 sekunder. Bemærk, at tilstandslyset

vil være blåt.

Valgfrit trin. Hvis tilstandslyset er grønt, når der

tændes, skal du trykke på tasterne ”Fn + ” for at

skifte til Bluetooth-tilstand.

2. Trin 2. Parring: Hold tasten Fn nede, og hold

derefter Bluetooth-kanal 1 eller 2 nede i 2

sekunder for at aktivere parringstilstand.

LED-indikatoren blinker blåt.

3. Trin 3. På iPad skal du vælge: Indstillinger -

Bluetooth til.

4. Trin 4. På iPad’en vises “Penclic Mini Keyboard

KB3” som en tilgængelig enhed.

5. Trin 5. Markér “Penclic Mini Keyboard KB3”

på iPad’en, og klik på den, hvorefter tastaturet

nu vil være parret med iPad’en, og Bluetooth-

indikatoren slukkes.

6. Trin 6. Tryk på tasterne ”Fn + ” på tastaturet

for at skifte til iOS-operativsystemindstilling.

Parring med stationær pc

(bluetooth)

1. Trin 1. Skyd tænd/sluk-kontakten mod højre

for at tænde tastaturet. Strømlyset skifter til

grøn i 10 sekunder. Bemærk, at tilstandslyset

vil være blåt.

Valgfrit trin. Hvis tilstandslyset er grønt, når der

tændes, skal du trykke på tasterne ”Fn + ” for at

skifte til Bluetooth-tilstand.

2. Trin 2. Parring: Hold tasten Fn nede, og hold

derefter Bluetooth-kanal 1 eller 2 nede i 2

sekunder for at aktivere parringstilstand.

LED-indikatoren blinker blåt.

3. Trin 3. Gå til “indstillinger” på din enhed.

Aktivér enhedens Bluetooth-funktion, og søg

efter tastaturenheden.

4. Trin 4. På enheden vises “Penclic Mini Keyboard

KB3” som en tilgængelig enhed.

5. Trin 5. Markér “Penclic Mini Keyboard KB3” på

din enhed, og klik på den, hvorefter tastaturet

nu vil være parret med enheden, og Bluetooth-

indikatoren slukkes.

6. Trin 6. Vælg dit operativsystem.

Skift mellem allerede parrede

Bluetooth-enheder:

Hold tasten Fn nede, og tryk derefter på tasten 1

eller 2 for at skifte mellem allerede parrede enheder.

Skiftetiden afhænger af enheden.

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Parring med stationær pc (trådet)

1. Tilslut microUSB-opladerkablet.

LED’en blinker grønt eller rødt afhængigt af

opladningsstatus.

2. Hold tasten Fn nede, og tryk derefter på 3.

LED-indikatoren lyser grønt, hvis kablet er

korrekt tilsluttet.

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Bemærkning til trådløs tilstand

1. På andre Bluetooth-aktiverede enheder skal du

kontrollere, at Bluetooth-funktionen fungerer

eller ﬁndes, før du prøver at oprette forbindelse

til tastaturet.

2. Efter første parring vil din enhed automatisk

oprette forbindelse til tastaturet, når det

tændes eller vækkes fra dvaletilstand. Det

vil dog ikke fungere, hvis tastaturet er blevet

parret med noget andet siden sidste brug.

3. I tilfælde af forbindelsesfejl skal du slette

parringsregistreringen fra din enhed og prøve

ovennævnte procedurer igen.

Skifte af tastaturlayout

(valgt i operativsystemet)

Samsung Android: Skift + mellemrum

Google Android: Ctrl + mellemrum

Windows: Alt + skift

iOS 8: + blanksteg

iOS 9: Ctrl + blanksteg

Strømbesparende tilstand

(bluetooth-tilstand)

Tastaturet skifter til dvaletilstand efter 30 minutters

stilstand. Det aktiveres ved at trykke på en hvilken

som helst tast og vente i 3 sekunder, til den oprettes

forbindelse igen.

Opladning

1. Brug det medfølgende Mikro-USB-kabel til

opladning. Slut den ene ende til en USB-oplader

eller -port og den anden ende til tastaturet.

Tastaturet kan bruges under opladning.

2. Under opladningen skifter strømindikatoren til

rød. Det tager ca. 2 timer at oplade helt. (USB-

oplader medfølger ikke, men kabel til USB-port

fungerer)

Tip til bedre batteriholdbarhed

Når du ikke bruger tastaturet i en længere periode,

anbefales, at du slukker det for at forlænge

batteriholdbarheden.

Fejlsøgning af trådløs tilstand

Hvis du ikke kan oprette forbindelse til tastaturet, kan

du prøve følgende:

1. Sørg for, at tastaturet er i Bluetooth-tilstand.

Tilstandsindikatoren lyser blåt, når tastaturet

tændes. Tryk på tasterne “Fn + ” for at skifte

til trådløs forbindelse.

2. Start med en fuld opladning på begge enhed for

at sikre, at processen ikke afbrydes på grund

af lavt batteri.

3. Sørg for, Bluetooth på begge enheder er slået til.

4. Sørg for, at tastaturet er inden den effektive

driftsafstand på 10 meter. (synslinje; vægge

osv. vil reducere driftsrækkevidden).

Fejlsøgning af trådet tilstand

Sørg for, at tastaturet er i trådet tilstand. Tryk på

tasterne “FN+ ” for at skifte til trådet forbindelse.

Tilstandsindikatoren skulle lyse grøn.

Sikkerhedsanvisninger

1. Hold tastaturet væk fra skarpe genstande, der

kunne beskadige det.

2. Placér ingen tunge genstande på tastaturet.

3. Stræk eller vrid ikke tasturet, og udsæt det ikke

for stor kraft.

4. Tastaturet rengøres ved forsigtigt at aftørre den

med en fugtig bomuldsklud.

5. Sørg for, at tastaturet er slukket før rengøring.

Brug ikke ﬂydende rensemiddel.

6. Sørg for ikke at spilde væske på tastaturet.

7. Undgå ekstremt høje og lave temperaturer.

Tekniske speciﬁkationer

Platforme, der understøttes af Penclic Mini Keyboard

KB3.

– Windows XP og nyere.

– Android

– iOS

– OSX

Der kræves ingen driver.

Bluetooth, version 3.0

USB HID 1.1-kompatibel.

Batterikapacitet: 250 mAh

Batteritype: Lithium-polymer-batteri

Batterispænding: 3,1 V~4,2 V

Dvaletilstand til energibesparelse aktiveres efter 30

minutter; tryk på en vilkårlig knap for at tilslutte igen.

Trådløs rækkevidde: op til 10 meter

Målinger:

Højde: 10,25 mm

Overﬂade: 280 x 115,5 mm

Vægt: 284 gram

Kabellængde: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

31 32

Tervetuloa käyttämään pikaopasta.

Penclic Mini Keyboard on ainutlaatu-

isen mukava ja tehokas näppäimistö,

jossa yhdistyy miellyttävä, ergonomin-

en muoto ja nykyaikainen tekniikka.

Android iOS Windows OSX

Takaisin — — —

Alkuun Alkuun Verkkoselain —

Vähennä kirkkautta Vähennä kirkkautta Vähennä kirkkautta Vähennä kirkkautta

Lisää kirkkautta Lisää kirkkautta Lisää kirkkautta Lisää kirkkautta

Etsi Etsi Etsi —

— Vaihda kieli — Vaihda kieli

Edellinen kappale Edellinen kappale Edellinen kappale Edellinen kappale

Toisto/tauko Toisto/tauko Toisto/tauko Toisto/tauko

Seuraava kappale Seuraava kappale Seuraava kappale Seuraava kappale

Mykistys Mykistys Mykistys Mykistys

Vähennä

äänenvoimakkuutta

Vähennä

äänenvoimakkuutta

Vähennä

äänenvoimakkuutta

Vähennä

äänenvoimakkuutta

Lisää

äänenvoimakkuutta

Lisää

äänenvoimakkuutta

Lisää

äänenvoimakkuutta

Lisää

äänenvoimakkuutta

Näytön lukitus Näytön lukitus Näytön lukitus —

— — PrintScrn

(näyttökuva)

—

— Näppäimistön näyttö — —

Akun varaustason

näyttö

Akun varaustason

näyttö

Akun varaustason

näyttö

Akun varaustason

näyttö

Näppäimet ja toiminnot

Valitse käyttöjärjestelmäsi, kun olet muodostanut

yhteyden laitteeseen.

Käyttöjärjestelmien näppäinyhdistelmät

Fn + Android

Fn + PC

Fn + iOS ja OSX

Escape- ja toimintonäppäinrivin toimintoluettelo.

Merkkivalojen toiminta

1. Caps Lock -merkkivalo: Sininen valo palaa.

2. USB-/Bluetooth-tilan merkkivalo:

Ota käyttöön langaton yhteys painamalla

”Fn + ” Merkkivalo muuttuu siniseksi.

Ota käyttöön johdollinen yhteys painamalla

”Fn + ” (kun johto on kytketty). Merkkivalo

muuttuu vihreäksi.

Bluetooth-tilan merkkivalo: Sininen valo vilkkuu,

kun ”Fn + ” -näppäimiä painetaan.

3. Virran merkkivalo: Vedä virtapainiketta

oikealle, niin virran merkkivalo muuttuu

vihreäksi. Latauksen merkkivalo: Valo palaa

punaisena akun latauksen aikana ja sammuu,

kun akku on ladattu täyteen.

Akun tilan merkkivalo.

Tuo akun tila näkyviin painamalla ”Fn + ” . Tilan

merkkivalo: Vilkkuu vihreänä. (Kukin välähdys

osoittaa 25 % akun kapasiteetista. Yksi välähdys = 25

% ladattu. Kaksi välähdystä = 50 % ladattu. Kolme

välähdystä = 75 % ladattu. Neljä välähdystä = 100

% ladattu.)

Windows-tabletit: pidä Fn-näppäintä painettuna ja valitse toiminto painamalla samalla haluttua näppäintä.

Fn+

1. Caps Lock -merkkivalo.

2. USB-/Bluetooth-yhteyden merkkivalo ja

Bluetooth-tilan merkkivalo.

3. Virran, latauksen ja akun merkkivalo.

4. Virtakytkin – kytke virta päälle siirtämällä

kytkintä oikealle (kytkin on kuvassa

vasemmalla).

5. Micro-USB-liitäntä johdollista yhteyttä ja

latausta varten.

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Erityishuomautus:

1. Tämä näppäimistö ei ole yhteensopiva Windows

Mobilen kanssa.

2. Android-käyttäjille: Caps Lock -merkkivalo ei

välttämättä pala, vaikka toiminto toimii normaalisti.

3. iOS- ja OSX-laitteisiin kytkettynä laite käyttää

punaista tekstiä. PC-vakioasettelussa ja Apple-

vakioasettelussa on hieman eroa.

Langaton ja johdollinen yhteys

1. Langaton Bluetooth-yhteys: Yhteensopiva

Bluetooth-toiminnolla varustettujen laitteiden

kanssa. (tabletit, älypuhelimet jne.).

2. Johdollinen USB-yhteys: Sopii laitteille, jotka

voidaan yhdistää USB-johdolla (kannettavat

tietokoneet, pöytäkoneet jne.).

3. Micro-USB-johto. Johdollinen yhteystila:

muodosta yhteys tietokoneeseen, synkronoi

sisältöä ja lataa akku. Langaton yhteystila:

näppäimistön akun lataus.

Yhdistäminen langattomiin

laitteisiin

1. Vaihe 1. Kytke näppäimistön virta vetämällä

virtakykintä oikealle. Virran merkkivalo syttyy

palamaan vihreänä 10 sekunniksi. Huomaa, että

tilan merkkivalon tulee olla sininen.

Valinnainen vaihe. Jos tilan merkkivalo on vihreä, kun

virta kytketään päälle, siirry Bluetooth-tilaan painamalla

”Fn + ”

2. Vaihe 2. Paritus: Aktivoi pariliitostila pitämällä

alhaalla Fn-näppäintä ja painamalla sitten

bluetooth-kanavaa 1 tai 2 kahden sekunnin ajan.

LED vilkkuu sinisenä.

3. Vaihe 3. Valitse iPadissa Asetukset – Bluetooth –

Päällä.

4. Vaihe 4. Penclic Mini Keyboard KB3 tulee näkyviin

iPadin laiteluetteloon.

5. Vaihe 5. Valitse Penclic Mini Keyboard KB3 iPadin

laiteluettelosta, niin näppäimistö yhdistetään iPadiin

ja Bluetooth-merkkivalo sammuu.

6. Vaihe 6. Paina näppäimistössä ”Fn + ” ottaaksesi

käyttöön iOS-käyttöjärjestelmän asetukset.

Yhdistäminen tietokoneeseen

(bluetooth)

1. Vaihe 1. Kytke näppäimistön virta vetämällä

virtakykintä oikealle. Virran merkkivalo syttyy

palamaan vihreänä 10 sekunniksi. Huomaa, että

tilan merkkivalon tulee olla sininen.

Valinnainen vaihe. Jos tilan merkkivalo on vihreä, kun

virta kytketään päälle, siirry Bluetooth-tilaan painamalla

”Fn + ”.

2. Vaihe 2. Paritus: Aktivoi pariliitostila pitämällä

alhaalla Fn-näppäintä ja painamalla sitten

bluetooth-kanavaa 1 tai 2 kahden sekunnin ajan.

LED vilkkuu sinisenä.

3. Vaihe 3. Siirry laitteesi asetuksiin. Ota

Bluetooth käyttöön ja etsi uusia laitteita.

4. Vaihe 4. Penclic Mini Keyboard KB3 tulee

näkyviin laiteluetteloon.

5. Vaihe 5. Valitse Penclic Mini Keyboard KB3

laiteluettelosta, niin näppäimistö yhdistetään

laitteeseen ja Bluetooth-merkkivalo sammuu.

6. Vaihe 6. Valitse käyttöjärjestelmä.

Fn + Android

Fn + PC/Windows

Fn + iOS och OSX

Vaihto jo paritettujen Bluetooth-

laitteiden välillä:

Pidä alhaalla Fn-näppäintä ja näpäytä sitten näppäimiä 1

tai 2 vaihtaaksesi jo paritettujen laitteiden välillä. Vaihdon

kesto riippuu laitteesta.

Yhdistäminen tietokoneeseen

(johdolla)

1. Kytke microUSB-latauskaapeli.

LED-valo vaihtuu vihreäksi tai punaiseksi

lataustilanteesta riippuen.

2. Paina ja pidä alhaalla Fn-näppäintä ja paina

sitten näppäintä 3. LED vaihtaa väriä

vihreäksi, jos latauskaapeli on liitetty oikein.

Samsung Android: Vaihto + välilyönti

Google Android: Ctrl + välilyönti

Windows: Alt + Vaihto

iOS 8: + välilyönti

iOS 9: Ctrl + välilyönti

Huomautus langatonta tilaa

varten

1. Tarkista muiden Bluetooth-laitteiden

ominaisuudet, ennen kuin yrität yhdistää

näppäimistön.

2. Kun laite on kerran yhdistetty, yhteys

muodostetaan automaattisesti aina, kun

näppäimistön virta kytketään tai se herätetään

valmiustilasta, paitsi jos näppäimistö on

yhdistetty toiseen laitteeseen.

3. Jos laitteiden yhteyteen tulee häiriö, poista

laitepari laitteen muistista ja suorita edellä

kuvatut vaiheet uudelleen.

Näppäimistöasettelun

muuttaminen

(valitaan käyttöjärjestelmässä)

Samsung Android: Vaihto + välilyönti

Google Android: Ctrl + välilyönti

Windows: Alt + Vaihto

iOS 8: + välilyönti

iOS 9: Ctrl + välilyönti

Virransäästötila (bluetooth-tila)

Näppäimistö siirtyy valmiustilaan, kun sitä ei käytetä

30 minuuttiin. Aktivoi näppäimistö painamalla mitä

tahansa näppäintä (odota 3 sekuntia, jotta yhteys palaa

käyttöön).

Akun lataaminen

1. Lataa akku laitteen mukana toimitetulla

Micro-USB-johdolla. Kytke johdon toinen

pää USB-laturiin tai -porttiin ja toinen pää

näppäimistöön. Näppäimistöä voidaan käyttää

latauksen aikana.

2. Latauksen aikana virran merkkivalo palaa

punaisena. Akun lataaminen täyteen

kestää noin 2 tuntia. (USB-laturi ei sisälly

toimitukseen, mutta näppäimistö voidaan

ladata minkä tahansa USB-portin kautta.)

Vinkki akkukeston parantamiseksi

Näppäimistön virta kannattaa katkaista, jos

näppäimistö on pitkään käyttämättä.

Langattoman yhteyden

vianmääritys

Jos yhteyden muodostaminen näppäimistöön ei

onnistu, kokeile seuraavia ratkaisuja:

1. Varmista, että näppäimistö on Bluetooth-

tilassa. Tilan merkkivalo palaa sinisenä, kun

näppäimistön virta on kytketty. Ota käyttöön

langaton yhteys painamalla ”Fn + ”.

2. Lataa kummankin laitteen akut täyteen, jotta

matala akun varaustaso ei keskeytä toimintoa.

3. Varmista, että laitteen Bluetooth on käytössä.

4. Varmista, että näppäimistö on kantaman sisällä

(10 metriä). Seinät ja muut esteet lyhentävät

kantamaa.

Johdollisen yhteyden vianmääritys

Varmista, että näppäimistö on johdollisessa tilassa.

Ota johdollinen yhteystila käyttöön painamalla

“FN+ ” Tilan merkkivalon tulee olla tällöin vihreä.

Turvallisuusohjeita

1. Hold tastaturet væk fra skarpe genstande, der

kunne beskadige det.

2. Placér ingen tunge genstande på tastaturet.

3. Stræk eller vrid ikke tasturet, og udsæt det ikke

for stor kraft.

4. Tastaturet rengøres ved forsigtigt at aftørre den

med en fugtig bomuldsklud.

5. Sørg for, at tastaturet er slukket før rengøring.

Brug ikke ﬂydende rensemiddel.

6. Sørg for ikke at spilde væske på tastaturet.

7. Undgå ekstremt høje og lave temperaturer.

Tekniset tiedot

Penclic Mini Keyboard KB3 on yhteensopiva

seuraavien käyttöjärjestelmien kanssa.

- Windows XP ja uudemmat versiot.

- Android

- iOS

- OSX

Laiteohjainta ei tarvita.

Bluetooth-versio 3.0

USB HID 1.1 -yhteensopiva.

Akun kapasiteetti: 250 mAh

Akun tyyppi: Litiumpolymeeriakku

Akun jännite: 3,1 V ~ 4,2 V

Virransäästötila aktivoituu 30 minuutin kuluttua.

Palauta yhteys käyttöön painamalla mitä tahansa

näppäintä.

Langaton kantama: enintään 10 metriä

Mitat:Korkeus: 10,25 mm

Pinta: 280 x 115,5 mm

Paino: 284 grammaa

Johdon pituus: 150 cm

Contact

+46 705 802 140

contact@penclic.se

37 38

Willkommen zur Kurzanleitung.

Das Penclic Mini Keyboard kombiniert

ein ergonomisch einwandfreies Design

mit modernster Tastaturtechnologie, um

Ihre Arbeit komfortabler und efﬁzienter

zu machen.

1. Anzeige für aktivierte Feststelltaste

2. Anzeige für USB/Bluetooth-Verbindung und

Bluetooth-Status

3. Anzeige für Betrieb, Laden und

Akkuladestand

Tasten und funktionen

Wählen Sie nach dem Herstellen einer Verbindung

zum Gerät Ihr Betriebssystem aus.

Tastaturkürzel für Betriebssystem

Fn + Android

Fn + PC

Fn + iOS und OSX

Funktionsliste für Tastenreihe mit Escape und

Funktionstasten

Beschreibung der leuchtanzeigen

1. Anzeige für aktivierte Feststelltaste: Die

blaue Anzeige leuchtet.

2. Anzeige USB/Bluetooth-Status:

Drücken Sie ”Fn + “, um auf eine drahtlose

Verbindung umzuschalten. Die Anzeige

leuchtet blau.

Drücken Si ”Fn + ”, um auf eine

Kabelverbindung umzuschalten, wenn

ein Kabel angeschlossen ist. Die Anzeige

leuchtet grün.

Anzeige für Status von Bluetooth-Verbindung: Nach

gleichzeitigem Drücken der Tasten

”Fn + ” beginnt die blaue Anzeige zu blinken.

3. Betriebsanzeige: Wenn Sie die Einschalttaste

nach rechts schieben, leuchtet die

Betriebsanzeige grün. Ladeanzeige: Leuchtet

während des Ladevorgangs rot, erlischt

sobald Akku voll geladen.

Anzeige für Akkuladestand. Drücken Sie

”Fn + ” zur Anzeige des Akkuladestands.

Statusanzeige: Blinkt grün. (Jedes Blinken steht

für 25 % Akkuladung. Einmal Blinken 25 % geladen.

Zweimal Blinken 50 % geladen. Dreimal Blinken 75

% geladen. Viermal Blinken 100 % geladen.)

Bei Tablets mit Betriebssystem Windows müssen Sie die Taste Fn gedrückt halten und gleichzeitig die Taste

drücken, um die Aktion auszuführen.

Android iOS Windows OSX

Zurück k. A. k. A. k. A.

Pos1 Pos1 Webbrowser k. A.

Helligkeit verringern Helligkeit verringern Helligkeit verringern Helligkeit verringern

Helligkeit erhöhen Helligkeit erhöhen Helligkeit erhöhen Helligkeit erhöhen

Suche nach Suche nach Suche nach k. A.

k. A. Sprache wechseln k. A. Sprache wechseln

Vorheriger Track Vorheriger Track Vorheriger Track Vorheriger Track

Wiedergabe/Pause Wiedergabe/Pause Wiedergabe/Pause Wiedergabe/Pause

Nächster Track Nächster Track Nächster Track Nächster Track

Stumm Stumm Stumm Stumm

Lautstärke verringern Lautstärke verringern Lautstärke verringern Lautstärke verringern

Lautstärke erhöhen Lautstärke erhöhen Lautstärke erhöhen Lautstärke erhöhen

Bildschirm sperren Bildschirm sperren Bildschirm sperren k. A.

k. A. k. A. Bildschirminhalt

drucken

k. A.

k. A. Tastatur anzeigen k. A. k. A.

Akkuladestand

anzeigen

Akkuladestand

anzeigen

Akkuladestand

anzeigen

Akkuladestand

anzeigen

Fn+

4. Netzschalter, zum Einschalten nach rechts

(im Bild links) schieben.

5. Micro USB-Port, für Kabelanschluss und

Auﬂaden

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Wichtiger Hinweis:

1. Diese Tastatur bietet keine Unterstützung für

Windows Mobile.

2. Für Android-Benutzer: Die Anzeige für

aktivierte Feststelltaste leuchtet eventuell

nicht auf, funktioniert jedoch normal.

3. Beim Anschluss an ein Gerät mit iOS oder OSX

wird die rote Anzeige für Drucken verwendet.

Die Standardlayouts für PC und Apple weichen

leicht voneinander ab.

Einführung in bluetooth und

kabelgebundene funktionen

1. Drahtlose Bluetooth-Verbindung: Für

Geräte mit Bluetooth-Funktion geeignet.

Beispielsweise Tablets, Smartphones usw.

2. Kabelgebundene USB-Verbindung: Geeignet

für Geräte, die über USB-Kabel angeschlossen

werden können, z. B. Notebooks, PC usw.

3. Micro-USB-Kabel. Kabelgebundener Modus:

Anschluss an Desktops und Notebooks,

Funktionen für Synchronisieren und Laden.

Drahtloser Modus: Laden der Tastatur.

Pairing mit wireless-geräten

1. 1. Schritt. Schieben Sie den Netzschalter nach

rechts, um die Tastatur einzuschalten. Die

Betriebsanzeige leuchtet 10 Sekunden lang

grün. Kontrollieren Sie, ob die Statusanzeige

blau leuchtet.

Optionaler Schritt. Falls die Statusanzeige bei

Betätigung des Netzschalters grün leuchtet, drücken

Sie die Tasten „Fn + “, um in den Bluetooth-Status

zu wechseln.

2. 2. Schritt. Paarung: Halten Sie die Fn-Taste

gedrückt und drücken Sie dann 2 Sekunden

lang den Bluetooth-Kanal 1 oder 2, um den

Paarungsmodus zu aktivieren. Die LED

blinkt blau.

3. 3. Schritt. Am iPad wählen Sie: Einstellungen –

Bluetooth – Ein.

4. 4. Schritt. Am iPad wird das „Penclic Mini

Keyboard KB3“ als verfügbares Gerät

angezeigt.

5. 5. Schritt. Wenn Sie am iPad auf „Penclic Mini

Keyboard KB3“ tippen, wird die Tastatur mit

dem iPad verbunden und die Bluetooth-Anzeige

erlischt.

6. 6. Schritt. Drücken Sie die Tasten „Fn + “ auf

der Tastatur, um zu den Einstellungen für das

Betriebssystem iOS zu wechseln.

Pairing mit desktop (bluetooth)

1. 1. Schritt. Schieben Sie den Netzschalter nach

rechts, um die Tastatur einzuschalten. Die

Betriebsanzeige leuchtet 10 Sekunden lang

grün. Kontrollieren Sie, ob die Statusanzeige

blau leuchtet.

Optionaler Schritt. Falls die Statusanzeige bei

Betätigung des Netzschalters grün leuchtet, drücken

Sie die Tasten „Fn + “, um in den Bluetooth-Status

zu wechseln.

2. 2. Schritt. Paarung: Halten Sie die Fn-Taste

gedrückt und drücken Sie dann 2 Sekunden

lang den Bluetooth-Kanal 1 oder 2, um den

Paarungsmodus zu aktivieren. Die LED

blinkt blau.

3. 3. Schritt. Rufen Sie an Ihrem Gerät die

Systemeinstellungen auf. Aktivieren Sie die

Bluetooth-Funktion und suchen Sie nach der

Tastatur.

4. 4. Schritt. Der Desktop zeigt das „Penclic Mini

Keyboard KB3“ als verfügbares Gerät an.

5. 5. Schritt. Wenn Sie am Desktop „Penclic Mini

Keyboard KB3“ auswählen, wird die Tastatur

mit dem Desktop verbunden und die Bluetooth-

Anzeige erlischt.

6. Schritt 6. Wählen Sie Ihr Betriebssystem aus.

Fn + Android

Fn + PC/Windows

Fn + iOS und OSX

Umschalten zwischen bereits

gekoppelten Bluetooth-Geräten:

Halten Sie Fn gedrückt und tippen Sie auf 1 oder 2, um

zwischen bereits gekoppelten Geräten umzuschalten.

Schaltzeit hängt vom Gerät ab.

Pairing mit desktop

(kabelgebunden)

1. Schließen Sie das microUSB Ladekabel an.

Die LED leuchtet je nach Ladezustand grün

oder rot.

2. Halten Sie die Fn-Taste gedrückt und drücken

Sie die 3. Die LED leuchtet grün, wenn das

Kabel ordnungsgemäß angeschlossen ist.

Fn + Android

Fn + PC/Windows

Fn + iOS unt OSX

Hinweis zum wireless-modus

1. Prüfen Sie bei anderen Bluetooth-fähigen

Geräten deren Bluetooth-Funktion, bevor Sie

einen Versuch zum Herstellen einer Verbindung

unternehmen.

2. Ist das Pairing einmal durchgeführt, verbindet

sich Ihr Gerät automatisch mit der Tastatur,

wenn diese eingeschaltet oder aus dem

Ruhemodus wieder aktiviert wird. Dies gilt nur,

falls die Tastatur nicht mittlerweile mit einem

anderen Gerät verbunden wurde.

3. Bei einem Verbindungsfehler löschen Sie die

Pairing-Einstellungen von Ihrem Gerät und

führen oben beschriebenen Vorgang erneut

durch.

Ändern des tastaturlayouts

(im betriebssystem ausgewählt)

Samsung Android: Umschalttaste + Leertaste

Google Android: Strg + Leertaste

Windows: Alt + Umschalttaste

iOS 8: + Umschalttaste

iOS 9: Ctrl + Leertaste

Energiesparmodus

(bluetooth-modus)

Falls keine Tasten gedrückt werden, wechselt die

Tastatur nach 30 Minuten in den Ruhemodus. Zur

erneuten Aktivierung drücken Sie eine beliebige Taste

und warten 3 Sekunden, bis die Verbindung wieder

hergestellt ist.

Auﬂaden

1. Verwenden Sie das beiliegende Micro-USB-

Kabel zum laden. Schließen Sie das Kabel an

ein USB-Ladegerät oder einen USB-Port an

und verbinden Sie es mit der Tastatur. Während

das Ladevorgangs kann die Tastatur verwendet

werden.

2. Die Betriebsanzeige leuchtet während des

Ladevorgangs rot. Eine komplette Auﬂadung

nimmt ungefähr 2 Stunden in Anspruch. (USB-

Ladegerät nicht enthalten, aber Anschluss an

USB-Port per Kabel möglich)

Tipp zur verlängerung der

akkulebensdauer

Sollte das Gerät für einen längeren Zeitraum nicht

verwendet werden, empfehlen wir, die Tastatur

auszuschalten und so die Akkulebensdauer zu verlängern.

Fehlersuche im wireless-modus

Falls keine Verbindung zur Tastatur möglich ist, gehen

Sie wie folgt vor:

1. Stellen Sie sicher, dass sich die Tastatur im

Bluetooth-Modus beﬁndet. Die Statusanzeige

leuchtet blau, wenn die Tastatur eingeschaltet

wird. Drücken Sie „Fn + “, um auf eine

drahtlose Verbindung umzuschalten.

2. Achten Sie darauf, dass beide Geräte komplett

aufgeladen sind. Dies stellt sicher, dass

der Vorgang nicht aufgrund eines niedrigen

Akkuladestands unterbrochen wird.

3. Vergewissern Sie sich, dass die Bluetooth-

Funktion beider Geräte aktiviert ist.

4. Stellen Sie sicher, dass sich die Tastatur

innerhalb des Funktionsradius von 10 Metern

beﬁndet. (Sichtlinie, Wände usw. verringern den

Funktionsradius)

Fehlersuche im kabelgebundenen

modus

Stellen Sie sicher, dass sich die Tastatur im

kabelgebundenen Modus beﬁndet. Drücken Sie

„Fn + “, um auf eine Kabelverbindung

umzuschalten. Die Statusanzeige sollte grün leuchten.

Sicherheitshinweise

1. Verhindern Sie den Kontakt von scharfkantigen

Objekten und Tastatur, da diese sonst

beschädigt werden könnte.

2. Legen Sie keine schweren Gegenstände auf die

Tastatur.

3. Sie dürfen nicht an der Tastatur ziehen, sie

biegen oder anderweitig mit Kraft darauf

einwirken.

4. Wischen Sie vorsichtig mit einem feuchten

Tuch aus Baumwolle über die Tastatur, um sie

zu reinigen.

5. Achten Sie darauf, dass die Tastatur hierbei

ausgeschaltet ist. Sie dürfen keine ﬂüssigen

Reinigungsmittel verwenden.

6. Schütten Sie keinesfalls Flüssigkeiten über die

Tastatur.

7. Vermeiden extrem hohe oder niedrige

Temperaturen.

Technische daten

Durch das Penclic Mini Keyboard KB3 unterstützte

Plattformen.

- Windows XP und neuer.

- Android

- iOS

- OSX

Målinger:

Højde: 10,25 mm

Overﬂade: 280 x 115,5 mm

Vægt: 284 gram

Kabellængde: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

43 44

Welkom bij de Snelstartgids.

Het Penclic Mini Keyboard koppelt een

ergonomisch ontwerp aan hypermoderne

toetsenbordtechnologie en biedt ongeëve-

naarde efﬁciëntie en comfort.

1. Controlelampje Caps Lock

2. Controlelampje USB-/Bluetooth-verbinding

en controlelampje Bluetooth-status

3. Controlelampje voeding, laden en

accuspanning Toetsen en functies

Selecteer uw besturingssysteem na aansluiting op het

apparaat.

Toetsenbordcombinatie besturingssysteem

Fn + Android

Fn + PC

Fn + iOS en OSX

Functielijst van esc- en functietoetsenrij.

Functiebeschrijving

controlelampjes

1. Controlelampje Caps Lock: het blauwe lampje

brandt.

2. Controlelampje USB-/Bluetooth-

verbindingsstatus:

Druk op de toetsencombinatie “Fn + ” om de

draadloze verbinding in te schakelen. Het lampje wordt

blauw.

Druk op “Fn + 2” om de bedrade verbinding in te

schakelen wanneer de kabel aangesloten is. Het lampje

wordt groen.

Controlelampje Bluetooth-verbindingsstatus: Het

blauwe lampje knippert nadat de toetsencombinatie

“Fn + ” ingedrukt is.

3. Aan-uitlampje: Schuif de aan-uitschakelaar

naar rechts, het aan-uitlampje wordt groen.

Controlelampje laadstatus: Rood lampje tijdens

het laden, dooft zodra de accu volledig geladen

is.

Controlelampje accuspanning. Druk op

“Fn + ” om de accustatus weer te geven.

Statusindicatie: groen knipperend. (Elk knippersignaal

geeft een acculading van 25% aan. Een knippersignaal:

lading bedraagt 25%. Twee knippersignalen: lading

bedraagt 50%. Drie knippersignalen: lading bedraagt

75%. Vier knippersignalen: lading bedraagt 100%.)

På Windows-tablets skal du holde Fn nede og trykke ﬂere gange på en tast for at aktivere funktionen.

Android iOS Windows OSX

Terug Niet van toepassing Niet van toepassing Niet van toepassing

Home Home Webbrowser Niet van toepassing

Verkleinen Helderheid Verkleinen Helderheid Verkleinen Helderheid Verkleinen Helderheid

Vergroten Helderheid Vergroten Helderheid Vergroten Helderheid Vergroten Helderheid

Zoeken naar Zoeken naar Zoeken naar Niet van toepassing

Niet van toepassing Taal wijzigen Niet van toepassing Taal wijzigen

Vorige nummer Vorige nummer Vorige nummer Vorige nummer

Afspil/pause Afspil/pause Afspil/pause Afspil/pause

Næste spor Næste spor Næste spor Næste spor

Geluid uit Geluid uit Geluid uit Geluid uit

Volume lager Volume lager Volume lager Volume lager

Volume hoger Volume hoger Volume hoger Volume hoger

Schermvergrendeling Schermvergrendeling Schermvergrendeling Niet van toepassing

Niet van toepassing Niet van toepassing Schermafdruk Niet van toepassing

Niet van toepassing Toetsenbord Display Niet van toepassing Niet van toepassing

Accuspanning Display Accuspanning Display Accuspanning Display Accuspanning Display

Fn+

4. Aan-uitschakelaar, naar rechts (links

in de afbeelding) bewegen om in te

schakelen.

5. Micro-USB-poort, voor bedrade

aansluiting en laden.

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

NB:

1. Dit toetsenbord ondersteunt geen Windows

Mobile.

2. Voor Android-gebruikers: Het controlelampje

Caps Lock gaat wellicht niet branden, maar de

functie werkt verder normaal.

3. Bij aansluiting op een iOS- of OSX-apparaat

worden de functies in rode opdruk gebruikt. De

standaardlay-out voor pc en Apple verschillen

iets.

Inleiding bluetooth en bedrade

functie

1. Draadloze Bluetooth-verbinding: geschikt voor

apparaten met Bluetooth-functie. Zoals tablets,

smartphones enz.

2. USB-verbinding: geschikt voor apparaten

die met een USB-kabel kunnen worden

aangesloten, zoals notebooks, pc’s enz.

3. Micro-USB-kabel. In bedrade modus:

verbinding met desktops en notebooks,

synchronisatie- en laadfunctie. In draadloze

modus: laadfunctie voor het toetsenbord.

Koppelen met draadloze apparaten

1. Stap 1. Schuif de aan-uitschakelaar naar rechts

om het toetsenbord in te schakelen, het aan-

uitlampje wordt 10 seconden lang groen. Let op,

het statuslampje moet blauw zijn.

Optionele stap. Wanneer het statuslampje groen is

terwijl het toetsenbord wordt ingeschakeld, drukt u op

de toetsencombinatie “Fn + ” om over te schakelen

naar de Bluetooth-modus.

2. Stap 2. Koppeling: Houd de Fn toets ingedrukt

en druk dan gedurende 2 seconden op bluetooth

kanaal 1 of 2 om de koppeling-modus te

activeren. De LED knippert blauw.

3. Stap 3. Op de iPad selecteert u: Instellingen -

Bluetooth - Aan.

4. Stap 4. Op de iPad wordt “Penclic Mini Keyboard

KB3” weergegeven als een beschikbaar apparaat.

5. Stap 5. Selecteer “Penclic Mini Keyboard KB3”

op de iPad, tik erop. Het toetsenbord wordt nu

met de iPad gekoppeld en het Bluetooth-lampje

dooft.

6. Stap 6. Druk op de toetsencombinatie “Fn +

” op het toetsenbord om over te schakelen naar

de instelling voor he iOS-besturingssysteem.

Koppelen met een desktop

(bluetooth)

1. Stap 1. Schuif de aan-uitschakelaar naar rechts

om het toetsenbord in te schakelen, het aan-

uitlampje wordt 10 seconden lang groen. Let op,

het statuslampje moet blauw zijn.

Optionele stap. Wanneer het statuslampje groen is

terwijl het toetsenbord wordt ingeschakeld, drukt u op

de toetsencombinatie “Fn + ” om over te schakelen

naar de Bluetooth-modus.

2. Stap 2. Koppeling: Houd de Fn toets ingedrukt

en druk dan gedurende 2 seconden op bluetooth

kanaal 1 of 2 om de koppeling-modus te

activeren. De LED knippert blauw.

3. Stap 3. Ga op uw apparaat naar “Instellingen”.

Activeer de Bluetooth-functie van het apparaat

en zoek naar het toetsenbord.

4. Stap 4. Op het apparaat wordt “Penclic

Mini Keyboard KB3” weergegeven als een

beschikbaar apparaat.

5. Stap 5. Selecteer “Penclic Mini Keyboard KB3”

op uw apparaat, klik erop. Het toetsenbord

wordt nu met het apparaat gekoppeld en het

Bluetooth-lampje dooft.

6. Stap 6. Kies uw besturingssysteem.

Fn + Android

Fn + PC/Windows

Fn + iOS en OSX

Wisselen tussen twee reeds

gekoppelde Bluetooth apparaten:

Houd Fn ingedrukt en tik dan op 1 of 2 om te wisselen

tussen twee reeds gekoppelde apparaten. De

wisseltijd varieert per apparaat.

Aansluiten op een desktop

(bedraad)

1. Verbind de microUSB uplaadkabel. De

LED wordt groen of rood, afhankelijk

van de oplaadstatus.

2. Houd de Fn toets ingedrukt en druk dan op 3.

De LED wordt groen als de kabel correct is

verbonden.

Fn + Android

Fn + PC/Windows

Fn + iOS en OSX

Opmerking voor draadloze modus

1. Voor andere apparaten met Bluetooth-functie

moet eerst de beschikbaarheid van Bluetooth

worden gecontroleerd, voordat het toetsenbord

wordt aangesloten.

2. Nadat de koppeling voor de eerste keer is

uitgevoerd, wordt uw apparaat automatisch

verbonden met het toetsenbord wanneer die wordt

ingeschakeld of gewekt. Tenzij het toetsenbord met

een ander apparaat gekoppeld is.

3. Wanneer een verbinding niet mogelijk is,

verwijdert u de koppelingsinstelling van

uw apparaat en voert u de bovenstaande

procedures opnieuw uit.

Toetsenbordlay-out wijzigen

(wordt in het besturingssysteem

geselecteerd)

Samsung Android: Skift + spatie

Google Android: Ctrl + spatie

Windows: Alt + skift

iOS 8: + spatie

iOS 9: Ctrl + spatie

Energiespaarstand (bluetooth-

modus)

De slaapstand van het toetsenbord wordt geactiveerd

als hij 30 minuten niet wordt gebruikt. Druk op een

willekeurige toets om het toetsenbord te activeren en

wacht 3 seconden voor een nieuwe verbinding.

Laadprocedure

1. Gebruik de meegeleverde micro-USB-kabel

voor het laden. Sluit een uiteinde aan op een

USB-lader of -poort en het andere uiteinde op

het toetsenbord. Het toetsenbord kan tijdens

het laden worden gebruikt.

2. Tijdens het laden licht het aan-uitlampje rood

op. Het toetsenbord is na ca. 2 uur volledig

opgeladen. (USB-lader wordt niet meegeleverd,

maar opladen kan ook via een USB-poort)

Tip voor acculevensduur

Wanneer het toetsenbord gedurende een langere

periode niet wordt gebruikt, adviseren wij u het

toetsenbord uit te schakelen om de levensduur van de

accu te verlengen.

Problemen met draadloze modus

oplossen

Als u het toetsenbord niet kunt aansluiten, probeert u

het volgende:

1. Zorg ervoor dat de Bluetooth-modus van

het toetsenbord ingeschakeld is. Status-

controlelampje is blauw wanneer het

toetsenbord ingeschakeld is. Druk op de

toetsencombinatie “Fn + ” om de draadloze

verbinding in te schakelen.

2. Zorg dat bij aanvang beide apparaten volledig

geladen zijn, zodat de procedure niet wordt

onderbroken door een lege accu.

3. Zorg ervoor dat de Bluetooth-functie van uw

apparaat ingeschakeld is.

4. Zorg ervoor dat het toetsenbord zich binnen

het effectieve ontvangstbereik van 10 meter

bevindt. (optische belemmeringen, muren enz.

beperken het ontvangstbereik)

Problemen met draadloze modus

oplossen

Zorg ervoor dat de bedrade modus van het toetsenbord

ingeschakeld is. Druk op de toetsencombinatie

“Fn + ” om over te schakelen naar de bedrade

verbinding, het status-controlelampje moet groen

branden.

Veiligheidsinstructies

1. Houd het toetsenbord uit de buurt van scherpe

objecten die schade kunnen veroorzaken.

2. Plaats geen zware voorwerpen op het

toetsenbord.

3. Het toetsenbord mag niet worden uitgerekt

of verdraaid, noch mogen er krachten op

uitgeoefend worden.

4. Reinig het toetsenbord met een vochtige,

katoenen doek.

5. Zorg ervoor dat het toetsenbord voor reiniging

is uitgeschakeld. Gebruik geen vloeibaar

reinigingsmiddel.

6. Mors geen vloeistoffen op het toetsenbord.

7. Vermijd extreem hoge en lage temperaturen.

Technische speciﬁcaties

Ondersteunde platforms van Penclic Mini Keyboard

KB3:

- Windows XP en nieuwer.

- Android

- iOS

- OSX

Geen stuurprogramma vereist.

Bluetooth-versie 3.0

Compatibel met USB HID 1.1.

Accucapaciteit: 250 mAh

Type accu: Lithium-polymeeraccu

Accuspanning: 3,1 ~ 4,2 V

Slaap-energiespaarstand schakelt in na 30 minuten,

druk op een willekeurige toets om opnieuw te

verbinden.

Draadloos bereik: tot 10 meter

Afmetingen:

Hoogte: 10,25 mm

Lengte x breedte: 280 x

115,5 mm

Gewicht: 284 gram

Kabellengte: 150 cm

Contact

+46 705 802 140

contact@penclic.se

49 50

Benvenuto alla Guida Rapida.

Penclic Mini Keyboard combina un

design ergonomico con una tecnologia

all’avanguardia per offrire un comfort e

un’efﬁcienza imbattibili.

1. Indicatore Caps Lock (Bloc Maiusc)

2. Indicatore connessione USB/Bluetooth e

indicatore di stato Bluetooth

3. Indicatore di alimentazione, carica e batteria

Tasti e funzioni

Selezionare il sistema operativo in uso dopo aver

collegato il dispositivo.

Combinazione di tasti per il sistema operativo

Fn + Android

Fn + PC

Fn + iOS e OSX

Elenco delle funzioni della ﬁla di tasti Esc e

funzioni.

Funzionamento degli indicatori

1. Indicatore Caps Lock (Bloc Maiusc): si

illumina la spia blu.

2. Indicatore di stato USB/Bluetooth: Premere

“Fn + ” per la connessione wireless.

L’indicatore si illumina in blu.Premere

“Fn + ” per la connessione cablata quando

è collegato il cavo. L’indicatore si illumina

in verde.

Indicatore di stato della connessione Bluetooth:

la luce blu lampeggia dopo aver premuto

contemporaneamente i tasti “Fn + ”.

3. Indicatore di alimentazione: far scorrere

l’interruttore verso destra, l’indicatore

si illumina in verde. Indicatore di carica:

illuminato in rosso durante la ricarica, si

spegne con la batteria completamente carica.

Indicatore di carica della batteria. Premere

“Fn + ” per visualizzare lo stato della batteria.

Indicazione dello stato - Lampeggiante verde: ogni

lampeggio rappresenta il 25% di batteria. Pertanto,

un lampeggio indica 25% di carica, due lampeggi

indicano il 50%, tre lampeggi indicano il 75%,

quattro lampeggi il 100% di carica.

På Windows-tablets skal du holde Fn nede og trykke ﬂere gange på en tast for at aktivere funktionen.

Android iOS Windows OSX

Indietro N/D N/D N/D

Home Home Browser Web N/D

Ridurre luminosità Ridurre luminosità Ridurre luminosità Ridurre luminosità

Aumentare luminosità Aumentare luminosità Aumentare luminosità Aumentare luminosità

Ricerca Ricerca Ricerca N/D

N/D Cambio lingua N/D Cambio lingua

Traccia precedente Traccia precedente Traccia precedente Traccia precedente

Riproduci/Pausa Riproduci/Pausa Riproduci/Pausa Riproduci/Pausa

Traccia successiva Traccia successiva Traccia successiva Traccia successiva

Silenziato Silenziato Silenziato Silenziato

Volume - Volume - Volume - Volume -

Volume + Volume + Volume + Volume +

Blocco schermo Blocco schermo Blocco schermo N/D

N/D N/D Stampa schermo N/D

N/D Visualizzazione

schermo

N/D N/D

Visualizzazione

potenza batteria

Visualizzazione

potenza batteria

Visualizzazione

potenza batteria

Visualizzazione

potenza batteria

Fn+

4. Interruttore generale: per accenderlo,

spostarlo verso destra (sinistra

nell’immagine).

5. Porta micro USB, per la connessione

cablata e la ricarica

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Note:

1. Questa tastiera non supporta Windows Mobile.

2. Per gli utenti Android: l’indicatore Caps Lock

(Bloc Maiusc) potrebbe non illuminarsi ma il tasto

funziona normalmente.

3. Se collegata a un dispositivo iOS o OSX, si utilizza

una stampa di colore rosso. I layout standard per

PC e Apple sono leggermente diversi.

Presentazione della funzione wire-

less e cablata

1. Connessione wireless tramite Bluetooth: adatta

per dispositivi provvisti di Bluetooth come tablet,

smartphone, ecc.

2. Connessione con cavo USB: adatta per dispositivi

collegabili tramite cavo USB, come notebook,

PC, ecc.

3. Cavo micro USB. Modalità cablata: collegamento

con computer desktop e notebook, funzione di

sincronizzazione e ricarica. Modalità wireless:

carica della tastiera.

Appaiamento di dispositivi

wireless

1. Passaggio 1. Portare l’interruttore di

alimentazione verso destra per accendere la

tastiera; l’indicatore di alimentazione si illumina

in verde per 10 secondi. L’indicatore di stato deve

essere illuminato in blu.

Passaggio opzionale. Se l’indicatore di stato è verde

quando si accende la tastiera, premere il tasto “Fn + ”

per passare allo stato Bluetooth.

2. Passaggio 2. Accoppiamento: Tieni premuto il

tasto Fn, quindi premi il canale bluetooth 1 o 2

per due secondi. In questo modo, attiverai la

modalità di accoppiamento. Il LED lampeggerà

di colore blu.

3. Passaggio 3. Su un iPad, selezionare:

Impostazioni- Bluetooth On.

4. Passaggio 4. Sull’iPad viene visualizzato “Penclic

Mini Keyboard KB3” tra i dispositivi disponibili.

5. Passaggio 5. Selezionare “Penclic Mini Keyboard

KB3” sull’iPad, fare clic su di esso; la tastiera è

stata abbinata all’iPad e l’indicatore Bluetooth

si spegne.

6. Passaggio 6. Premere i tasti “Fn + ” della

tastiera per passare all’impostazione del sistema

operativo iOS.

Appaiamento con un pc desktop

(bluetooth)

1. Passaggio 1. Portare l’interruttore di

alimentazione verso destra per accendere la

tastiera; l’indicatore di alimentazione si illumina

in verde per 10 secondi. L’indicatore di stato deve

essere illuminato in blu.

Passaggio opzionale. Se l’indicatore di stato è verde

quando si accende la tastiera, premere il tasto “Fn +

” per passare allo stato Bluetooth.

2. Passaggio 2. Accoppiamento: Tieni premuto

il tasto Fn, quindi premi il canale bluetooth 1 o

2 per due secondi. In questo modo, attiverai la

modalità di accoppiamento. Il LED lampeggerà

di colore blu.

3. Passaggio 3. Sul dispositivo, passare alla

sezione “Impostazioni”. Attivare la funzione

Bluetooth e cercare i dispositivi di tipo tastiera.

4. Passaggio 4. Sul dispositivo viene visualizzato

“Penclic Mini Keyboard KB3” tra i dispositivi

disponibili.

5. Passaggio 5. Selezionare “Penclic Mini Keyboard

KB3” sul dispositivo, fare clic su di esso;

la tastiera è stata abbinata al dispositivo e

l’indicatore Bluetooth si spegne.

6. Passaggio 6. Scegliere il sistema operativo.

Fn + Android

Fn + PC/Windows

Fn + iOS e OSX

Come passare a un altro dispositivo

bluetooth già accoppiato:

Tieni premuto Fn e premi il tasto 1 o 2 per alternare

i dispositivi già accoppiati. Il tempo necessario per

completare l’operazione dipende dal dispositivo.

Appaiamento con pc desktop

(cablato)

1. Collega il cavo microUSB per la carica. Il LED

diventerà verde o rosso, a seconda del livello

di carica.

2. Tieni premuto il tasto Fn e premi 3. Se il cavo è

collegato bene, il LED diventerà verde.

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Per la modalità wireless

1. Per altri dispositivi abilitati per Bluetooth,

veriﬁcare la funzionalità Bluetooth prima di

tentare di collegarli alla tastiera.

2. Dopo il primo appaiamento, il dispositivo si

collegherà automaticamente alla tastiera al

momento dell’accensione o alla riattivazione

della tastiera. Salvo nel caso in cui la tastiera sia

stata appaiata con un dispositivo diverso.

3. Qualora la connessione non funzionasse,

eliminare il record di appaiamento dal dispositivo

e riprovare la procedura descritta sopra.

Modiﬁca della disposizione della

tastiera

(scelta nel sistema operativo)

Samsung Android: Shift (Maiusc) + spazio

Google Android: Ctrl + spazio

Windows: Alt + Shift (Maiusc)

iOS 8: + spazio

iOS 9: Ctrl + spazio

Modalità di risparmio energetico

(modalità bluetooth)

Dopo 30 minuti di inattività della tastiera, viene

abilitata la modalità di sospensione. Per riattivarla,

premere qualsiasi tasto e attendere per 3 secondi che

si riconnetta.

Modalità di caricamento

1. Per ricaricare la tastiera, utilizzare il cavo

micro USB in dotazione. Collegare un’estremità

a un caricatore o porta USB, e l’altra alla

tastiera. È possibile utilizzare la tastiera

mentre è in carica.

Durante la carica, l’indicatore di alimentazione è

illuminato in rosso. La carica completa richiede circa

2 ore (il caricatore USB non è incluso, ma il cavo per la

porta USB funziona).

Suggerimento per far durare la

batteria

Se resta inutilizzata per un periodo di tempo

prolungato, si consiglia di spegnere la tastiera per

prolungare la durata della batteria.

Individuazione dei guasti per la

modalità wireless

Se non si riesce a collegare la tastiera, provare la

seguente procedura:

1. Veriﬁcare che la tastiera sia in modalità

Bluetooth. L’indicatore di stato si illumina in blu

quando si accende la tastiera. Premere “Fn + ”

per la connessione wireless.

2. Accertarsi che entrambi i dispostivi siano

completamente carichi per evitare che il processo

si interrompa a causa della batteria scarica.

3. Accertarsi che il dispositivo Bluetooth sia acceso.

4. Veriﬁcare che la tastiera si trovi all’interno della

distanza effettiva di funzionamento di 10 metri (in

linea d’aria, la presenza di ostacoli, ad esempio

pareti, riduce il campo di funzionamento).

Individuazione dei guasti per la

modalità cablata

Veriﬁcare che la tastiera si trovi in modalità cablata.

Premere “FN+ ” per la connessione cablata;

l’indicatore di stato si deve illuminare in verde.

Istruzioni di sicurezza

1. Tenere la tastiera lontano da oggetti afﬁlati che

potrebbero danneggiarla.

2. Non posizionare oggetti pesanti sopra alla tastiera.

3. Non stirare, torcere o applicare forza alla

tastiera.

4. Per la pulizia, stroﬁnarla delicatamente con un

panno di cotone inumidito.

5. Veriﬁcare che la tastiera sia spenta prima della

pulizia. Non utilizzare detergenti liquidi.

6. Non versare liquidi sulla tastiera.

7. Evitare di esporla a temperature estremamente

calde o fredde.

Speciﬁche tecniche

Piattaforme supportate dalla tastiera Penclic Mini KB3.

- Windows XP e versioni successive.

- Android

- iOS

- OSX

Non sono necessari driver.

Bluetooth versione 3.0

Compatibile con USB HID 1.1.

Capacità della batteria: 250 mAh

Tipo batteria: polimeri di litio

Tensione batteria: 3,1V - 4,2V

La modalità di risparmio energetico (sospensione) si

attiva dopo 30 minuti di inattività; premere qualsiasi

tasto per riattivarla.

Raggio wireless: ﬁno a 10 metri

Misure:

Altezza: 10,25 mm

Superﬁcie: 280 x 115,5 mm

Peso: 284 g

Lunghezza cavo: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

55 56

Bienvenue dans le guide rapide.

Le Penclic Mini Keyboard combine une con-

ception ergonomique et une technologie de

clavier moderne aﬁn de vous offrir confort

et efﬁcacité.

1. Témoin de verrouillage des majuscules

2. Témoin de connexion USB/Bluetooth et

témoin d’état Bluetooth

3. Témoin alimentation, charge et accumulateur

Touches et fonctions

Sélectionnez votre système d’exploitation après la

connexion à l’appareil.

Combinaisons de touches Système d’exploitation

Fn + Android

Fn + PC

Fn + iOS et OSX

Liste des fonctions de la rangée des touches de

fonction et d’échappement.

Description des fonctions des

témoins

1. Témoin de verrouillage des majuscules : Le

témoin bleu est allumé.

2. Témoin d’état USB / Bluetooth :

Appuyez sur « Fn + » pour activer la

connexion sans ﬁl. Le témoin s’allume bleu.

Appuyez sur « Fn + » pour passer à

la connexion ﬁlaire lorsque le câble est

connecté. Le témoin s’allume bleu.

Témoin d’état de connexion Bluetooth : Le témoin

bleu clignote après une pression simultanée sur les

touches « Fn + ».

3. Témoin d’alimentation : Faites glisser le

bouton d’alimentation sur la droite, le témoin

d’alimentation devient vert. Témoin de charge

: Le témoin est rouge pendant la charge,

éteint une fois la charge complète.

Témoin d’indication de la charge de l’accumulateur.

Appuyez sur « Fn + » pour afﬁcher l’état de

l’accumulateur. Témoin d’état : Clignotant vert.

(Chaque éclat représente 25 % de la charge

complète. Un éclat = 25% de charge. Deux éclats =

50% de charge. Trois éclats = 75% de charge. Quatre

éclats = 100% de charge.)

Pour les tablettes Windows, tenez Fn et appuyez sur la touche simultanément pour activer l’action.

Android iOS Windows OSX

Retour S. O. S. O. S. O.

Début Début Navigateur Web S. O.

Réduire Luminosité Réduire Luminosité Réduire Luminosité Réduire Luminosité

Augmenter Luminosité Augmenter Luminosité Augmenter Luminosité Augmenter Luminosité

Rechercher Rechercher Rechercher S. O.

S. O. Commuter Langue S. O. Commuter Langue

Piste précédente Piste précédente Piste précédente Piste précédente

Lecture/Pause Lecture/Pause Lecture/Pause Lecture/Pause

Piste suivante Piste suivante Piste suivante Piste suivante

Silence Silence Silence Silence

Réduction volume Réduction volume Réduction volume Réduction volume

Augmentation volume Augmentation volume Augmentation volume Augmentation volume

Verrouillage de l’écran Verrouillage de l'écran Verrouillage de l’écran S. O.

S. O. S. O. Copie d’écran S. O.

S. O. Clavier Afﬁchage S. O. S. O.

Charge de

l'accumulateur

Afﬁchage

Charge de

l’accumulateur

Afﬁchage

Charge de

l'accumulateur

Afﬁchage

Charge de

l'accumulateur

Afﬁchage

Fn+

4. Commutateur d’alimentation, déplacez-le

vers la droite (gauche dans l’image) pour

allumer.

5. Prise micro USB, pour la connexion ﬁlaire

et la charge

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Note spéciale :

1. Ce clavier ne supporte pas Windows Mobile.

2. Pour les utilisateurs d’Android : Le témoin

Verrouillage des majuscules peut ne

pas s’allumer, mais le clavier fonctionne

normalement.

3. Dans le cas d’une connexion à un appareil

iOS ou OSX, le lettrage rouge est utilisé.

Les dispositions standard PC et Apple sont

légèrement différentes.

Introduction aux fonctions ﬁlaires

et sans ﬁl

1. Connexion sans ﬁl Bluetooth : adaptée aux

appareils avec la fonction Bluetooth. Tels que

les tablettes, smartphones, etc.

2. Connexion ﬁlaire USB : adaptée aux appareils

connectables par câble USB, tels que les

ordinateurs portables, PC, etc.

3. Câble micro USB. Mode ﬁlaire : se connecte aux

ordinateurs de bureau et portables, fonctions

de synchronisation et de charge. Mode sans ﬁl :

charge du clavier.

Jumelage avec les appareils sans ﬁl

1. Étape 1. Faites glisser le commutateur

d’alimentation vers la droite, pour allumer le

clavier, le témoin d’alimentation devient vert

10 secondes. Notez que le témoin d’état doit

être bleu.

Étape en option. Si le témoin d’état est vert lorsque

l’alimentation est activée, appuyez sur les touches «

Fn + » pour passer à l’état Bluetooth.

2. Étape 2. Appairage : Maintenir la touche Fn

enfoncée, puis appuyer sur le canal bluetooth

1 ou 2 pendant 2 secondes pou activer le mode

appairage. Le témoin LED clignotera bleu.

3. Étape 3. Sur un iPad, sélectionnez : Paramètres

- Bluetooth - Activer.

4. Étape 4. L’IPad afﬁche « Penclic Mini Keyboard

KB3 » dans les appareils disponibles.

5. Étape 5. Sélectionnez « Penclic Mini Keyboard

KB3 » sur l’iPad, cliquez dessus, le clavier est al-

ors jumelé à l’iPad et le témoin Bluetooth s’éteint.

6. Étape 6. Appuyez sur les touches « Fn + »

du clavier pour passer au réglage du système

d’exploitation iOS.

Jumelage avec un ordinateur de

bureau (bluetooth)

1. Étape 1. Faites glisser le commutateur

d’alimentation vers la droite, pour allumer le

clavier, le témoin d’alimentation devient vert

10 secondes. Notez que le témoin d’état doit

être bleu.

Étape en option. Si le témoin d’état est vert lorsque

l’alimentation est activée, appuyez sur les touches «

Fn + » pour passer à l’état Bluetooth.

2. Étape 2. Appairage : Maintenir la touche Fn

enfoncée, puis appuyer sur le canal bluetooth

1 ou 2 pendant 2 secondes pou activer le mode

appairage. Le témoin LED clignotera bleu.

3. Étape 3. Sur votre appareil, allez dans «

Paramètres ». Activez sa fonction Bluetooth et

cherchez le clavier.

4. Étape 4. L’appareil afﬁche « Penclic Mini

Keyboard KB3 » dans les appareils disponibles.

5. Étape 5. Sélectionnez « Penclic Mini Keyboard

KB3 » sur votre appareil, cliquez dessus, le

clavier est alors jumelé à votre appareil et le

témoin Bluetooth s’éteint.

6. Étape 6. Choisissez votre système d’exploitation.

Fn + Android

Fn + PC/Windows

Fn + iOS et OSX

Basculer entre des appareils déjà

appairés Bluetooth:

Maintenir la touche Fn enfoncée, puis appuyer sur

la touche 1 ou 2 pour basculer d’un appareil déjà

appareillé à l’autre. La durée de basculement dépend

de l’appareil utilisé.

Jumelage avec un ordinateur de

bureau (ﬁlaire)

1. Raccorder le câble de chargement du

microUSB. Le témoin vert LED passera au

vert ou rouge selon le statut du chargement.

2. Maintenir la touche Fn enfoncée, puis appuyer

sur 3. Le témoin LED passera au vert si le

câble est bien raccordé.

Fn + Android

Fn + PC/Windows

Fn + iOS et OSX

Note pour le mode sans ﬁl

1. Pour d’autres appareils compatibles Bluetooth,

veuillez vériﬁer leurs capacités Bluetooth avant

d’essayer de les connecter au clavier.

2. Après le jumelage initial, votre appareil se

connecte automatiquement au clavier à

l’allumage ou en réveillant le clavier. À moins que

le clavier n’ait été jumelé avec un autre appareil.

3. Si la connexion échoue, supprimez

l’enregistrement du jumelage de votre appareil

et réessayez les procédures ci-dessus.

Changement de la disposition du

clavier (choisi dans le système

d’exploitation)

Samsung Android:Maj + Espace

Google Android: Ctrl + Espace

Windows: Alt + Maj

iOS 8: + Espace

iOS 9: Ctrl + Espace

Mode d’économie d’énergie (mode

bluetooth)

Le clavier se met en veille après une inactivité de 30

minutes. Pour l’activer, appuyez sur une touche et

patientez 3 secondes pendant sa reconnexion.

Comment le charger

1. Utilisez le câble micro USB inclus pour la

charge. Branchez une extrémité dans un

chargeur ou une prise USB et l’autre au clavier.

Le clavier peut être utilisé pendant sa charge.

2. Pendant la charge, le témoin d’alimentation

devient rouge. Une charge complète prend

environ 2 heures. (Le chargeur USB n’est pas

inclus, mais le câble fonctionne sur une prise

USB.)

Conseil pour la durée de vie de

l’accumulateur

En cas d’inutilisation prolongée, il est recommandé

d’éteindre le clavier pour une durée de vie optimale de

l’accumulateur.

Résolution des problèmes du

mode sans ﬁl

Si vous n’arrivez pas à connecter le clavier, veuillez

essayer ceci :

1. Vériﬁez que le clavier est en mode Bluetooth.

Le témoin d’état est bleu lorsque le clavier est

allumé. Appuyez sur « Fn + » pour activer la

connexion sans ﬁl.

2. Commencer avec une pleine charge sur les deux

appareils assure que le processus ne sera pas

interrompu par un accumulateur vide.

3. Vériﬁez que vos appareils Bluetooth sont allumés.

4. Vériﬁez que le clavier est dans la portée de

fonctionnement efﬁcace de 10 mètres. (Un

obstacle, des parois, etc. réduisent la portée

opérationnelle.)

Résolution des problèmes du

mode ﬁlaire

Vériﬁez que le clavier est en mode ﬁlaire. Appuyez

sur les touches « Fn + » pour activer la connexion

ﬁlaire, le témoin d’état doit être vert.

Consignes de sécurité

1. Tenez le clavier à distance d’objets pointus qui

pourraient l’endommager.

2. Ne mettez pas d’objets lourds sur le clavier.

3. N’étirez pas le clavier, ne le torsadez pas et ne

lui appliquez pas de force excessive.

4. Pour nettoyer le clavier, essuyez-le doucement

avec un chiffon de coton humide.

5. Veillez à éteindre le clavier avant de le nettoyer.

N’utilisez pas de produit de nettoyage liquide.

6. Ne renversez pas de liquides sur le clavier.

7. Évitez les températures extrêmement élevées

ou basses.

Spéciﬁcations techniques

Plate-formes supportées par le Penclic Mini Keyboard

KB3.

- Windows XP et postérieur.

- Android

- iOS

- OSX

Aucun pilote nécessaire.

Bluetooth version 3.0

Compatible USB HID 1.1.

Capacité d’accumulateur : 250 mAh

Type d’accumulateur : Accumulateur Lithium-

polymère

Tension d’accumulateur : 3,1 V ~ 4,2 V

Le mode d’économie d’énergie en veille s’active

après 30 minutes, appuyez sur tout bouton pour la

reconnexion.

Portée sans ﬁl : jusqu’à 10 mètres

Dimensions :

Hauteur : 10,25 mm

Surface : 280 x 115,5 mm

Poids : 284 grammes

Longueur du câble : 150 cm

Contact

+46 705 802 140

contact@penclic.se

61 62

Bienvenidos a la Guía rápida.

Penclic Mini Keyboard combina un ﬁable

diseño ergonómico y la más moderna

tecnología en teclados para ofrecerle

comodidad y eﬁciencia.

1. Indicador de Bloqueo mayúsculas

2. Indicador de conexión USB/Bluetooth e

indicador de estado de Bluetooth

3. Indicador de alimentación, carga y estado de

la batería

Teclas y funciones

Después de conectar al dispositivo, seleccione su

sistema operativo.

Combinación de teclas Sistema operativo

Fn + Android

Fn + PC

Fn + iOS OSX

Lista de funciones y ﬁla de teclas de función.

Descripción de las funciones de

las luces

1. Indicador de Bloqueo mayúsculas: la luz azul

estará encendida.

2. Indicador de estado de USB/Bluetooth:

Pulse “Fn + ” para cambiar a conexión

inalámbrica. La luz cambiará a azul.

Pulse “Fn + ” para cambiar a conexión por

cable cuando utilice ese tipo de conexión. La

luz cambiará a verde.

Indicador de estado de conexión de Bluetooth: la luz

azul destellará después de pulsar a la vez las teclas

“Fn + ”.

3. Indicador de alimentación: deslice el botón

de encendido a la derecha y el indicador de

alimentación cambiará a verde. Indicador de

carga: se enciende en rojo durante la carga,

se apaga al completarse la carga.

Indicador de carga de la batería. Pulse

“Fn + ” para ver el estado de la batería.

Indicación de estado: verde parpadeante Cada

destello representa un 25% de batería: un destello,

25% de carga, dos destellos, 50% de carga, tres

destellos, 75% de carga, cuatro destellos, 100%

de carga.

Para las tabletas Windows, mantenga Fn y pulse la tecla simultáneamente para activar la acción correspondiente.

Android iOS Windows OSX

Atrás N/A N/A N/A

Inicio Inicio Navegador web N/A

Reducir brillo Reducir brillo Reducir brillo Reducir brillo

Aumentar brillo Aumentar brillo Aumentar brillo Aumentar brillo

Buscar Buscar Buscar N/A

N/A Cambiar idioma IN/A Cambiar idioma

Pista previa Pista previa Pista previa Pista previa

Reproducir/Pausa Reproducir/Pausa Reproducir/Pausa Reproducir/Pausa

Siguiente pista Siguiente pista Siguiente pista Siguiente pista

Silenciar Silenciar Silenciar Silenciar

Bajar volumen Bajar volumen Bajar volumen Bajar volumen

Subir volumen Subir volumen Subir volumen Subir volumen

Bloquear pantalla Bloquear pantalla Bloquear pantalla N/A

N/A N/A Imprimir pantalla N/A

N/A Mostrar teclado N/A N/A

Mostrar carga

de la batería

Mostrar carga

de la batería

Mostrar carga

de la batería

Mostrar carga

de la batería

Fn+

4. Interruptor de encendido. Para encender,

deslizar a la derecha (izda. en la imagen).

5. Puerto microUSB, para conectar por

cable y cargar

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Nota especial:

1. Este teclado no es compatible con Windows

Mobile.

2. Para usuarios de Android: el indicador de

Bloqueo de mayúsculas podría no iluminarse,

pero funcionará con normalidad.

3. Mientras está conectado a dispositivos iOS u

OSX, se enciende la luz roja. Las distribuciones

estándar de los teclados de PC y Apple son

ligeramente distintas.

Introducción al funcionamiento

inalámbrico y por cable

1. Conexión inalámbrica Bluetooth: es adecuada

para dispositivos que cuentan con tecnología

Bluetooth, como tabletas, smartphones, etc.

2. Conexión por cable USB: es adecuada para

dispositivos que se pueden conectar por cable

USB, como portátiles, PC, etc.

3. Cable microUSB. Modo por cable: para

conectarse con equipos de sobremesa y

portátiles, sincronización y carga. Modo

inalámbrico: carga del teclado.

Emparejamiento con dispositivos

inalámbricos

1. Paso 1. Deslice el interruptor de encendido a

la derecha para encender el teclado. La luz

de alimentación lucirá en verde durante 10

segundos. Observe que la luz de estado debe

ser azul.

Paso opcional. Si la luz de estado luce en verde al

encender la alimentación, pulse ”Fn + ” para

cambiar al estado Bluetooth.

2. Paso 2. Vinculación:Mantén pulsada la tecla

Fn y a continuación pulsa el canal de Bluetooth

durante 1 o 2 segundos para activar el modo de

vinculación. El indicador LED parpadeará

en azul.

3. Paso 3. En una iPad, seleccione: Conﬁguración -

Bluetooth-Activado.

4. Paso 4. La iPad mostrará “Penclic Mini

Keyboard KB3” como dispositivo disponible.

5. Paso 5. En la iPad seleccione “Penclic Mini

Keyboard KB3” y haga clic en lo seleccionado.

Ahora el teclado estará emparejado con la iPad

y se apagará el indicador Bluetooth.

6. Paso 6. Pulse las teclas ”Fn + ” en el teclado

para cambiar al sistema operativo iOS.

Emparejamiento con un sistema

de sobremesa (bluetooth)

1. Paso 1. Deslice el interruptor de encendido a

la derecha para encender el teclado. La luz

de alimentación lucirá en verde durante 10

segundos. Observe que la luz de estado debe

ser azul.

Paso opcional. Si la luz de estado luce en verde al

encender la alimentación, pulse ”Fn + ” para

cambiar al estado Bluetooth.

2. Paso 2. Vinculación:Mantén pulsada la tecla Fn y a

continuación pulsa el canal de Bluetooth durante 1

o 2 segundos para activar el modo de vinculación.

El indicador LED parpadeará en azul.

3. Paso 3. En su dispositivo, acceda a

“Conﬁguración”. Active la función Bluetooth y

busque un dispositivo de teclado.

4. Paso 4. El equipo mostrará “Penclic Mini

Keyboard KB3” como dispositivo disponible.

5. Paso 5. Seleccione “Penclic Mini Keyboard KB3”

en el equipo y haga clic en él. Ahora el teclado

estará emparejado con el equipo y se apagará el

indicador Bluetooth.

6. Paso 6. Seleccione su sistema operativo.

Fn + Android

Fn + PC/Windows

Fn + iOS y OSX

Cambio entre dispositivos

Bluetooth ya vinculados:

Mantén pulsada la tecla Fn y a continuación pulsa

la tecla 1 o 2 para cambiar entre dispositivos ya

vinculados. El tiempo de cambio depende de cada

dispositivo.

Emparejamiento con un sistema

de sobremesa (por cable)

1. Conecta el cable microUSB de carga. El

indicador LED cambiará a rojo o verde,

dependiendo del estado de carga.

2. Mantén pulsada la tecla Fn y a continuación

pulsa 3. Si el cable está conectado

correctamente, el indicador LED cambiará

a verde.

Fn + Android

Fn + PC/Windows

Fn + iOS og OSX

Nota sobre el modo inalámbrico

1. Para otros dispositivos equipados con tecnología

Bluetooth, veriﬁque sus capacidades Bluetooth

antes de intentar conectarlos con el teclado.

2. Después de emparejarlo por primera vez,

su dispositivo se conectará al teclado

automáticamente al encender o reactivar

el teclado. A no ser que el teclado se haya

emparejado con otro equipo.

3. En caso de fallo de la conexión, borre de su

dispositivo el registro de emparejamiento y

ejecute de nuevo los procedimientos anteriores.

Cambio de la distribución del

teclado (selección en el sistema

operativo)

Samsung Android: Mayúsculas+Espaciador

Google Android: Ctrl +Espaciador

Windows: Alt+Mayúsculas

iOS 8: + Espaciador

iOS 9: Ctrl + Espaciador

Modo de ahorro de energía (modo

bluetooth)

Después de estar inactivo durante 30 minutos,

el teclado entrará en modo de suspensión. Para

activarlo, pulse cualquier tecla y espere 3 segundos

hasta que se conecte de nuevo.

Cómo cargar

1. Para cargar, utilice el cable microUSB

suministrado. Conecte un extremo a un puerto

o cargador USB y el otro al teclado. El teclado

se puede usar mientras se carga.

2. Durante la carga, el indicador de alimentación

lucirá en rojo. Una carga total tarda

aproximadamente 2 horas. El cargador USB no

está incluido, pero el cable funciona conectado

a cualquier puerto USB.

Para aumentar la duración de la

batería

Si no piensa utilizarlo durante un período de tiempo

prolongado, es recomendable apagar el teclado para

prolongar la duración de la batería.anbefales, at du

slukker det for at forlænge batteriholdbarheden.

Resolución de problemas del

modo inalámbrico

Si no puede conectar el teclado, pruebe lo siguiente:

1. Asegúrese de que el teclado está en modo

Bluetooth. La luz de estado es azul cuando el

teclado está encendido. Pulse “Fn + ” para

cambiar a conexión inalámbrica.

2. Si ambos dispositivos están totalmente

cargados, el proceso no se interrumpirá por

una batería descargada.

3. Asegúrese de que sus dispositivos Bluetooth

estén encendidos.

4. Asegúrese de que el teclado esté dentro de

la distancia de funcionamiento, 10 metros.

Si los dispositivos están fuera de la línea de

visibilidad directa, hay paredes, etc. se reducirá

su rango de funcionamiento.

Resolución de problemas del

modo por cable

Asegúrese de que el teclado está en el modo por cable.

Pulse “FN+ ” para cambiar a conexión por cable. El

indicador de estado cambia a verde.

Instrucciones de seguridad

1. Mantenga el teclado lejos de objetos aﬁlados que

puedan dañarlo.

2. No ponga objetos pesados sobre el teclado.

3. No estire, retuerza o fuerce el teclado.

4. Para limpiar el teclado, límpielo suavemente

utilizando un paño de algodón humedecido.

5. Antes de limpiarlo, asegúrese de que está

apagado. No utilice productos de limpieza líquidos.

6. No derrame líquidos sobre el teclado.

7. Evite temperaturas altas y bajas extremas.

Especiﬁcaciones técnicas

Plataformas compatibles con Penclic Mini Keyboard KB3.

- Windows XP y posteriores.

- Android

- iOS

- OSX

No necesita ningún controlador.

Bluetooth versión 3.0

Compatible con USB HID 1.1

Capacidad de la batería: 250 mAh

Tipo de batería: Batería de polímero de litio

Tensión de la batería: 3,1 a 4,2 V

El modo de suspensión para ahorrar energía se activa

después de 30 minutos sin uso, pulse cualquier tecla

reconectar.

Alcance inalámbrico: hasta 10 metros

Medidas:

Altura: 10,25 mm

Superﬁcie: 280 x 115,5 mm

Peso: 284 gramos

Longitud del cable: 150 cm

Contact

+46 705 802 140

contact@penclic.se

67 68

Bem-vindo ao manual de consulta rápida.

O Penclic Mini Keyboard combina a con-

cepção ergonómica com uma moderna

tecnologia de teclado para lhe proporcionar

conforto e eﬁciência.

1. Indicador de Caps Lock

2. Indicador de ligação USB/Bluetooth e

indicador do estado de Bluetooth

3. Indicador de alimentação, carregamento e

carga da bateria

Teclas e funções

Selecione o seu sistema operativo depois da

ligação ao dispositivo.

Combinação de teclas Sistema operativo

Fn + Android

Fn + PC

Fn + iOS e OSX

Lista de funções de Escape e da ﬁla das teclas

de função.

Descrição da função da luz

1. Indicador de Caps Lock: A luz azul ﬁcará

acesa.

2. Indicador do estado de USB/Bluetooth:

Prima “Fn + ” para a ligação sem ﬁos.

A luz acenderá a azul.

Prima “Fn + ” para a ligação com ﬁos

quando o cabo está ligado. A luz acenderá

a verde.

Indicador do estado de ligação de Bluetooth: A

luz azul ﬁcará intermitente depois de premir,

simultaneamente, as teclas “Fn + ”.

3. Indicador de alimentação: Deslize o botão

de alimentação para a direita. O indicador

de alimentação acenderá a verde.

Indicador de carregamento: Luz vermelha

durante o carregamento. Apaga-se depois

de carregado.

Indicador do visor de carga da bateria.

Prima “Fn + ” para visualizar o estado

da bateria. Indicação do estado: Verde

intermitente. (Cada intermitência representa

25% da bateria. Uma intermitência, 25% da

carga. Duas intermitências, 50% da carga.

Três intermitências, 75% da carga. Quatro

intermitências, 100% da carga.)

Para os tablets com o Windows, mantenha premida a tecla Fn e prima, simultaneamente, a tecla para ativar a ação.

Android iOS Windows OSX

Retrocesso N/D N/D N/D

Início Início Navegador da Web N/D

Reduzir brilho Reduzir brilho Reduzir brilho Reduzir brilho

Aumentar brilho Aumentar brilho Aumentar brilho Aumentar brilho

Procurar Procurar Procurar N/D

N/D Alternar idioma I/T Alternar idioma

Faixa anterior Faixa anterior Faixa anterior Faixa anterior

Reproduzir/Pausa Reproduzir/Pausa Reproduzir/Pausa Reproduzir/Pausa

Faixa seguinte Faixa seguinte Faixa seguinte Faixa seguinte

Silenciar Silenciar Silenciar Silenciar

Reduzir volume Reduzir volume Reduzir volume Reduzir volume

Aumentar volume Aumentar volume Aumentar volume Aumentar volume

Bloqueio de ecrã Bloqueio de ecrã Bloqueio de ecrã N/D

N/D N/D Captura de ecrã N/D

N/D Teclado Visor N/D N/D

Carga da bateria

Visor

Carga da bateria

Visor

Carga da bateria

Visor

Carga da bateria

Visor

Fn+

4. Interruptor de alimentação. Mova para a

direita (esquerda na imagem) para ligar.

5. Porta micro-USB, para ligação com ﬁos e

carregamento

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Nota especial:

1. Este teclado não suporta o Windows Mobile.

2. Para utilizadores do Android: O indicador

Caps Lock pode não acender, mas continua a

funcionar normalmente.

3. Durante a ligação a um dispositivo iOS ou OSX,

é utilizada a indicação vermelha. O esquema

padrão do PC é ligeiramente diferente do da

Apple.

Introdução à função sem e com

ﬁos

1. Ligação sem ﬁos Bluetooth: Adequada para

dispositivos com função de Bluetooth. Tal como

tablets, smartphones, etc.

2. Ligação com ﬁos USB: Adequada para

dispositivos que podem ser ligados com cabo

USB, como notebooks, PC, etc.

3. Cabo micro-USB. Modo com ﬁos: ligue com

PCs de secretária e notebooks. Função de

sincronização e carregamento. Modo sem ﬁos:

carregamento para o teclado.

Emparelhamento com disposi-

tivos sem ﬁos

1. Passo 1. Deslize o interruptor de alimentação

para a direita, para ligar o teclado. A luz de

alimentação acender-se-á a verde durante 10

segundos. Note que a luz de estado deve ser

azul.

Passo opcional. Se a luz de estado estiver verde

quando a energia é ligada, prima “Fn + ” para

alterar o estado de Bluetooth.

2. Passo 2. Emparelhamento: Mantenha premida

a tecla Fn e depois pressione no canal de

Bluetooth 1 ou 2 durante 2 segundos para

activar o modo de emparelhamento. O LED

irá piscar com uma luz azul.

3. Passo 3. No iPad, selecione: Conﬁgurações-

Bluetooth-Ligar.

4. Passo 4. O iPad apresentará a mensagem

“Penclic Mini Keyboard KB3” como um

dispositivo disponível.

5. Passo 5. Selecione “Penclic Mini Keyboard

KB3” no iPad e clique nele. O teclado será

emparelhado com o iPad e o indicador de

Bluetooth apagar-se-á.

6. Passo 6. Prima as teclas “Fn + ” no teclado

para alternar para a conﬁguração do sistema

operativo iOS.

Emparelhar com pc de secretária

(bluetooth)

1. Passo 1. Deslize o interruptor de alimentação

para a direita, para ligar o teclado. A luz de

alimentação acender-se-á a verde durante 10

segundos. Note que a luz de estado deve ser

azul.

Passo opcional. Se a luz de estado estiver verde

quando a energia é ligada, prima “Fn + ” para

alterar o estado de Bluetooth.

2. Passo 2. Emparelhamento: Mantenha premida

a tecla Fn e depois pressione no canal de

Bluetooth 1 ou 2 durante 2 segundos para

activar o modo de emparelhamento. O LED

irá piscar com uma luz azul.

3. Passo 3. No seu dispositivo, aceda a

“Conﬁgurações”. Ative a função de Bluetooth e

procure o dispositivo de teclados.

4. Passo 4. O dispositivo apresentará “Penclic Mini

Keyboard KB3” como um dispositivo disponível.

5. Passo 5. Selecione “Penclic Mini Keyboard KB3”

no seu dispositivo e clique nele. O teclado será

emparelhado com o seu dispositivo e o indicador

de Bluetooth apagar-se-á.

6. Passo 6. Escolha o seu sistema operativo.

Fn + Android

Fn + PC/Windows

Fn + iOS e OSX

Alternar entre dispositivos

Bluetooth já emparelhados:

Mantenha premida a tecla Fn e depois toque na tecla 1

ou 2 para alternar entre os dispositivos emparelhados.

O tempo de alternância depende do dispositivo.

Emparelhar com pc de secretária

(com ﬁos)

1. Ligue o cabo de carregamento microUSB.

Dependendo do estado da bateria, o LED

ﬁcará com luz verde ou vermelha.

2. Prima a tecla Fn e depois pressione a tecla 3.

Se o cabo estiver bem ligado, o LED ﬁcará

com uma luz verde.

Fn + Android

Fn + PC/Windows

Fn + iOS e OSX

Nota para o modo sem ﬁos

1. Para outros dispositivos compatíveis com

Bluetooth, veriﬁque a capacidade de Bluetooth

antes de tentar ligar ao teclado.

2. Depois de emparelhar pela primeira vez, o

dispositivo ligar-se-á automaticamente ao teclado

quando for ligado à corrente ou quando o teclado

sair do modo de espera. A menos que o teclado

tenha sido emparelhado com outro dispositivo.

3. No caso de falha da ligação, exclua o registo

de emparelhamento do dispositivo e tente,

novamente, os procedimentos acima.

Alterar esquema do teclado

(escolhido no sistema operativo)

Samsung Android: Shift + Espaço

Google Android: Ctrl + Espaço

Windows: Alt + Shift

iOS 8: + Espaço

iOS 9: Ctrl + Espaço

Modo de economia de energia

(modo de bluetooth)

O teclado entrará no modo de espera depois de 30

minutos de inatividade. Para o ativar, prima qualquer

tecla e aguarde 3 segundos para voltar a ligar.

Como carregar

1. Utilize o cabo Micro-USB fornecido para

carregamento. Ligue uma extremidade a uma

porta ou carregador USB e a outra extremidade

ao teclado. O teclado pode ser utilizado durante

o carregamento.

2. Durante o carregamento, o indicador

de alimentação ﬁcará vermelho.

Aproximadamente 2 horas até estar totalmente

carregado. (Carregador USB não está incluído,

mas o cabo para a porta USB funciona)

Dica sobre a vida útil da bateria

Quando não for utilizado durante um período de

tempo prolongado, é recomendado que o teclado seja

desligado para aumentar a autonomia da bateria.

Solução de problemas para o

modo sem ﬁos

Se não conseguir ligar o teclado, tente o seguinte:

1. Certiﬁque-se de que o teclado está no modo

Bluetooth. A luz indicadora de estado está na

cor azul quando o teclado está ligado. Prima

“Fn + ” para a ligação sem ﬁos.

2. Começar com uma carga total em ambos os

dispositivos garante que o processo não será

interrompido por falta de carga na bateria.

3. Certiﬁque-se de que os seus dispositivos

Bluetooth estão ligados.

4. Certiﬁque-se de que o teclado está dentro da

distância de operação efetiva de 10 metros. (O

afastamento da linha de mira, paredes, etc.

reduzirão o intervalo operacional)

Solução de problemas para o

modo com ﬁos

Certiﬁque-se de que o teclado está no modo de ligação

com ﬁos. Prima “FN+ ” para a ligação com ﬁos. O

indicador de estado ﬁcará verde.

Instruções de segurança

1. Mantenha o teclado afastado de objetos aﬁados

que podem daniﬁcá-lo.

2. Não coloque objetos pesados no teclado.

3. Não estique, torça ou aplique força no teclado.

4. Para limpar o teclado, limpe-o cuidadosamente

utilizando um pano de algodão humedecido.

5. Certiﬁque-se de que o teclado está desligado

antes de o limpar. Não utilize líquidos de limpeza.

6. Não verta líquidos no teclado.

7. Evite temperaturas extremamente quentes e frias.

Especiﬁcações técnicas

Plataformas suportadas pelo Penclic Mini Keyboard

KB3.

- Windows XP e mais recente.

- Android

- iOS

- OSX

Nenhum controlador necessário.

Bluetooth versão 3.0

Compatível com USB HID 1.1.

Capacidade da bateria: 250mAh

Tipo de bateria: Bateria de polímeros de lítio

Voltagem da bateria:3,1V~4,2V

O modo de economia de energia é ativado após 30

minutos de inatividade. Prima qualquer botão para

voltar a ligar.

Alcance sem ﬁos: até 10 metros

Medidas:

Altura: 10,25 mm

Superfície: 280 x 115,5 mm

Peso: 284 gramas

Comprimento do cabo: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

73 74

Hızlı kılavuza hoÐ geldiniz .

Penclic Mini Keyboard ses tasarımını

modern klavye teknolojisiyle birleÐtirerek

rahatlık ve verimlilik saÐlar.

1. Caps Lock Göstergesi

2. USB/Bluetooth BaÐlantı Göstergesi ve

Bluetooth Durum Göstergesi

3. Güç, Ðarj ve Pil Güç Göstergesi TuÐlar ve fonksiyonlar

Cihaza baÐlandıktan sonra iÐletim sisteminizi

seçin.

Klavye kombinasyonu ÐÐletim sistemi

Fn + Android

Fn + PC

Fn + iOS ve OSX

ÇıkıÐ fonksiyon listesi ve fonksiyon tuÐu sırası.

IÐık fonksiyon açıklaması

1. Caps Lock Göstergesi: Mavi ıÐık

yanacaktır.

2. USB / Bluetooth durum göstergesi:

Kablosuz baÐlantıyı açmak için

“Fn + ”e basın. IÐık, maviye dönecektir.

Kablo baÐlıyken kablolu baÐlantıyı

açmak için “Fn + ”ye basın. IÐık, yeÐile

dönecektir.

Bluetooth baÐlantı durumu göstergesi:

“Fn + ” tuÐlarına birlikte basıldıktan sonra

mavi ıÐık yanıp sönecektir.

3. Güç Göstergesi: Güç düÐmesini saÐ

tarafa kaydırın, güç göstergesi yeÐile

dönecektir. Ðarj Göstergesi: Ðarj

sırasında yanan kırmızı ıÐık, Ðarj tam

dolduÐunda kapanır.

Pil gücü ekran göstergesi. Pil durumunu

göstermek için “Fn + ” tuÐlarına basın.

Durumu gösterme: YeÐil yanıp söner. (Her bir

yanıp sönme, %25 pili gösterir. Bir Yanıp Sönme

%25 Ðarjdır. Ðki Yanıp Sönme %50 Ðarjdır. Üç

Yanıp Sönme %75 Ðarjdır. Dört Yanıp Sönme

%100 Ðarjdır.)

Windows tabletler için iÐlemi etkinleÐtirmek üzere Fn ve tuÐu eÐzamanlı olarak basılı tutun.

Android iOS Windows OSX

Geri Yok Yok Yok

Home Home Web Tarayıcısı Yok

ParlaklıÐı Azalt ParlaklıÐı Azalt ParlaklıÐı Azalt ParlaklıÐı Azalt

ParlaklıÐı Arttır ParlaklıÐı Arttır ParlaklıÐı Arttır ParlaklıÐı Arttır

Ara Ara Ara Yok

Yok Dili DeÐiÐtir Yok Dili DeÐiÐtir

Önceki Parça Önceki Parça Önceki Parça Önceki Parça

Oynat/Duraklat Oynat/Duraklat Oynat/Duraklat Oynat/Duraklat

Sonraki Parça Sonraki Parça Sonraki Parça Sonraki Parça

Sessize Al Sessize Al Sessize Al Sessize Al

Sesi azalt Sesi azalt Sesi azalt Sesi azalt

Sesi yükselt Sesi yükselt Sesi yükselt Sesi yükselt

Ekran Kilidi Ekran Kilidi Ekran Kilidi Yok

Yok Yok Print Screen Yok

Yok Klavye Ekranı Yok Yok

Pil Gücü Ekranı Pil Gücü Ekranı Pil Gücü Ekranı Pil Gücü Ekranı

Fn+

4. Güç anahtarı, açmak için saÐa hareket

ettirin (resimde sola).

5. Kablolu baÐlantı ve Ðarj için mikro USB

baÐlantı noktası

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

Özel Not:

1. Bu klavye, Windows Mobile’ı desteklemez.

2. Android kullanıcıları için: Caps Lock göstergesi

yanmayabilir, ancak yine de normal olarak

çalıÐacaktır.

3. Bir iOS veya OSX cihazına baÐlıyken kırmızı

baskı kullanılır. PC standart yerleÐimi ve Apple

standart yerleÐimi kısmen farklıdır.

Kablosuz ve kablolu fonksiyon

tanıtımı

1. Bluetooth kablosuz baÐlantısı: Bluetooth

fonksiyonu olan cihazlara uygundur. Tabletler,

akıllı telefonlar vb. gibi.

2. USB kablolu baÐlantısı: Dizüstü bilgisayarlar,

PC vb. gibi USB kablo ile baÐlanabilen cihazlara

uygundur.

3. Mikro USB kablo. Kablolu mod: masaüstleri

ve dizüstü bilgisayarlar ile baÐlantı,

senkronizasyon ve Ðarj fonksiyonu. Kablosuz

mod: klavye için Ðarj.

Kablosuz cihazlar ile eÐleme

1. Adım 1. Klavyeyi açmak için Güç düÐmesini

saÐ tarafa kaydırın, böylece güç ıÐıÐı 10 saniye

süreyle yeÐile dönecektir. Durum ıÐıÐının mavi

olması gerektiÐine dikkat edin.

ÐsteÐe baÐlı adım. Güç açıldıÐında Durum ıÐıÐı yeÐil

ise Bluetooth durumunu deÐiÐtirmek üzere

“Fn + ” tuÐlarına basın.

2. Adım 2. EÐleÐtirme: EÐleÐtirme modunu

etkinleÐtirmek için Fn tuÐunu basılı tutun ve

bluetooth kanalı 1 veya 2’ye 2 saniye boyunca

basın. LED mavi renkte yanıp sönecektir.

3. Adım 3. iPad’de Ðunları seçin: Ayarlar -

Bluetooth - Açık.

4. Adım 4. iPad, kullanılabilir bir cihaz

olarak “Penclic Mini Klavye KB3” öÐesini

görüntüleyecektir.

5. Adım 5. iPad’de “Penclic Mini Klavye KB3”

öÐesini seçin, buna tıklayın, artık klavye

iPad ile eÐlenecektir ve Bluetooth göstergesi

sönecektir.

6. Adım 6. iOS iÐletim sistemi ayarına geçmek için

klavyede “Fn + ” tuÐlarına basın.

Masaüstü iÐe eÐleme (bluetooth)

1. Adım 1. Klavyeyi açmak için Güç düÐmesini

saÐ tarafa kaydırın, böylece güç ıÐıÐı 10 saniye

süreyle yeÐile dönecektir. Durum ıÐıÐının mavi

olması gerektiÐine dikkat edin.

ÐsteÐe baÐlı adım. Güç açıldıÐında Durum ıÐıÐı yeÐil

ise Bluetooth durumunu deÐiÐtirmek üzere “Fn +

” tuÐlarına basın.

2. Adım 2. EÐleÐtirme: EÐleÐtirme modunu

etkinleÐtirmek için Fn tuÐunu basılı tutun ve

bluetooth kanalı 1 veya 2’ye 2 saniye boyunca

basın. LED mavi renkte yanıp sönecektir.

3. Adım 3. Cihazınızda “ayarlar” bölümüne gidin.

Bluetooth fonksiyonunu etkinleÐtirin ve klavye

cihazlarını arayın.

4. Adım 4. Cihaz, kullanılabilir bir cihaz

olarak “Penclic Mini Klavye KB3” öÐesini

görüntüleyecektir.

5. Adım 5. Cihazınızda “Penclic Mini Klavye

KB3” öÐesini seçin, buna tıklayın, artık

klavye cihazınız ile eÐlenecektir ve Bluetooth

göstergesi sönecektir.

6. Adım 6. ÐÐletim sisteminizi seçin.

Fn + Android

Fn + PC/Windows

Fn + iOS ve OSX

EÐleÐtirilmiÐ Bluetooth cihazları

arasında geçiÐ yapma:

EÐleÐtirilmiÐ cihazlar arasında geçiÐ yapmak için

Fn tuÐunu basılı tutun ve ardından 1 veya 2 tuÐuna

dokunun. GeçiÐ süresi cihaza baÐlıdır.

Masaüstü iÐe eÐleme (kablolu)

1. MicroUSB Ðarj kablosunu baÐlayın. Ðarj

durumuna baÐlı olarak LED yeÐil veya

kırmızıya dönüÐecektir.

2. Fn tuÐunu basılı tutun ve 3’e basın. Kablo doÐru

bir Ðekilde baÐlanırsa, LED yeÐil rengini

alacaktır.

Fn + Android

Fn + PC/Windows

Fn + iOS ve OSX

Kablosuz modu için not

1. Klavye tek seferde yalnızca bir cihaza

baÐlanabilir.

2. DiÐer Bluetooth etkin cihazlar için lütfen

klavyeyi baÐlamayı denemeden önce Bluetooth

yetkinliÐini doÐrulayın.

3. Ðlk kez eÐleme yaptıktan sonra cihazınız, klavye

açılırken veya uyandırılırken otomatik olarak

klavyeye baÐlanacaktır. Klavye bir baÐka cihaz

ile eÐlenmemiÐ olduÐu sürece. BaÐlantı hatası

durumunda cihazınızdan eÐleme kaydını Silin ve

yukarıdaki prosedürü tekrar deneyin.

Güç tasarruf modu (bluetooth modu)

Klavye, 30 dakika boÐta kaldıktan sonra uyku moduna

girecektir. Klavyeyi etkinleÐtirmek için herhangi bir tuÐa

bakın ve yeniden baÐlanmak üzere 3 saniye bekleyin.

Ðarj etme

1. Ðarj için birlikte verilen Mikro USB kabloyu

kullanın. Bir ucunu USB Ðarj cihazına veya

baÐlantı noktasına ve diÐer ucu klavyeye

baÐlayın. Klavye, Ðarj sırasında kullanılabilir.

2. Ðarj olurken güç göstergesi kırmızıya

dönecektir. Ðarjın tam dolması yaklaÐık 2 saat

sürer. (USB Ðarj cihazı bulunmuyor, ancak USB

baÐlantı noktası çalıÐıyor)

Klavye yerleÐimini deÐiÐtirme

(iÐletim sisteminde seçilen)

Samsung Android: Shift + Ara

Google Android: Ctrl + Ara

Windows: Alt + Shift

iOS 8: + Ara

iOS 9: Ctrl + Ara

Pil ömrüne iliÐkin ipucu

Uzun bir süre boyunca kullanılmaması durumunda pil

ömrünü uzatmak üzere klavyenin kapatılması önerilir.

Kablosuz modu için sorun

giderme

Klavyeyi baÐlayamıyorsanız lütfen aÐaÐıdakileri deneyin:

3. Klavyenin Bluetooth modunda olduÐundan

emin olun. Klavye açık olduÐundan Durum

gösterge ıÐıÐı mavidir. Kablosuz baÐlantıyı

açmak için “FN + ”e basın.

4. Her iki cihazında Ðarjı tam dolu iken baÐlamak,

sürecin düÐük pil nedeniyle kesintiye

uÐramamasını saÐlar.

5. Cihazlarınızın Bluetooth’larının açık

olduÐundan emin olun.

Klavyenin, 10 metrelik etkili çalıÐtırma mesafesinde

olduÐundan emin olun. (görüÐ hattı, duvarlar vb.

çalıÐma aralıÐını kısaltacaktır)

Kablolu mod için sorun giderme

Klavyenin kablolu modda olduÐundan emin olun.

Kablolu baÐlantıyı açmak için “FN+ ”ye basın,

Durum gösterge ıÐıÐının yeÐil olması gerekir.

Güvenlik talimatları

1. Klavyeyi, hasara neden olabilecek keskin

nesnelerden uzak tutun.

2. Klavyenin üzerine aÐır nesneler koymayın.

3. Klavyeyi gerdirmeyin, bükmeyin ya da klavyeye

güç uygulamayın.

4. Klavyeyi temizlemek için klavyeyi nemli bir

pamuk bez kullanarak haﬁfçe silin.

5. Temizlik öncesinde klavyenin kapalı

olduÐundan emin olun. Sıvı temizlik maddeleri

kullanmayın.

6. Lütfen klavyeye sıvı dökmeyin.

7. AÐırı yüksek ve düÐük sıcaklıklardan kaçının.

Teknik özellikler

Penclic Mini Klavye KB3 için desteklenen platformlar.

- Windows XP ve sonrası.

- Android

- iOS

- OSX

Sürücü gerekli deÐildir.

Bluetooth sürüm 3.0

USB HID 1.1 uyumlu.

Pil kapasitesi: 250mAh

Pil türü: Lityum polimer pil

Pil voltajı:3,1V~4,2V

Enerji tasarruf modu 30 dakika sonrasında uyku

modunu etkinleÐtirir, yeniden baÐlamak için herhangi

bir tuÐa basın.

Kablosuz eriÐim: maksimum 10 metre

Ölçümler:

Yükseklik: 10,25 mm

Yüzey: 280 x 115,5 mm

AÐırlık: 284 gram

Kablo uzunluÐu: 150 cm

Kontakt

+46 705 802 140

contact@penclic.se

79 80

+Õ]OÕNÕODYX]DKRúJHOGLQL]

ȉȠ3HQFOLF0LQL.H\ERDUGıȣȞįȣȐȗİȚ

ĲȠȞȐȥȠȖȠİȡȖȠȞȠȝȚțȩıȤİįȚĮıȝȩȝİĲȘ

ıȪȖȤȡȠȞȘĲİȤȞȠȜȠȖȓĮʌȜȘțĲȡȠȜȠȖȓȠȣȝİ

ıțȠʌȩȞĮıĮȢʌĮȡȑȤİȚȐȞİıȘțĮȚĮʌȩįȠıȘ

 ǼȞįİȚțĲȚțȩ&DSV/RFN

 ǼȞįİȚțĲȚțȩıȪȞįİıȘȢ86%%OXHWRRWKțĮȚ

İȞįİȚțĲȚțȩțĮĲȐıĲĮıȘȢ%OXHWRRWK

 ǼȞįİȚțĲȚțȩĲȡȠĳȠįȠıȓĮȢĳȩȡĲȚıȘȢțĮȚ

ĲȡȠĳȠįȠıȓĮȢȝʌĮĲĮȡȓĮȢ

ȆȁǾȀȉȇǹȀǹǿȁǼǿȉȅȊȇīǿǼȈ

ǼʌȚȜȑȟĲİĲȠȜİȚĲȠȣȡȖȚțȩıȪıĲȘȝȐıĮȢĮĳȠȪȑȤİĲİ

ıȣȞįİșİȓıĲȘıȣıțİȣȒ

ȈȣȞįȣĮıȝȩȢʌȜȒțĲȡȦȞȁİȚĲȠȣȡȖȚțȩıȪıĲȘȝĮ

Fn + Android

Fn + PC

Fn + iOS țĮȚ OSX

ȁȓıĲĮȜİȚĲȠȣȡȖȚȫȞıİȚȡȐȢʌȜȒțĲȡȠȣHVFDSHțĮȚ

ʌȜȒțĲȡȦȞȜİȚĲȠȣȡȖȓĮȢ

ȆǼȇǿīȇǹĭǾȁǼǿȉȅȊȇīǿǹȈ

ĭȍȉǼǿȃȍȃǼȃǻǼǿȄǼȍȃ

 ǼȞįİȚțĲȚțȩ&DSV/RFNǹȞȐȕİȚȘȝʌȜİĳȦĲİȚȞȒȑȞįİȚȟȘ

 ǼȞįİȚțĲȚțȩțĮĲȐıĲĮıȘȢ86%%OXHWRRWK

ĮıȪȡȝĮĲȘıȪȞįİıȘǾĳȦĲİȚȞȒȑȞįİȚȟȘȝİĲĮĲȡȑʌİĲĮȚ

ıİȝʌȜİ

ıİİȞıȪȡȝĮĲȘıȪȞįİıȘȩĲĮȞȣʌȐȡȤİȚıȣȞįİįİȝȑȞȠ

țĮȜȫįȚȠǾĳȦĲİȚȞȒȑȞįİȚȟȘȝİĲĮĲȡȑʌİĲĮȚıİʌȡȐıȚȞȠ



ǼȞįİȚțĲȚțȩțĮĲȐıĲĮıȘȢıȪȞįİıȘȢ%OXHWRRWKǾȝʌȜİĳȦĲİȚȞȒ

ȑȞįİȚȟȘĮȞĮȕȠıȕȒȞİȚȝȩȜȚȢʌȚȑıİĲİĲĮȣĲȩȤȡȠȞĮĲĮʌȜȒțĲȡĮ

©)Q ª

 ǼȞįİȚțĲȚțȩĲȡȠĳȠįȠıȓĮȢȈȪȡİĲİĲȠțȠȣȝʌȓ

ĲȡȠĳȠįȠıȓĮȢʌȡȠȢĲĮįİȟȚȐĲȠİȞįİȚțĲȚțȩ

ĲȡȠĳȠįȠıȓĮȢȝİĲĮĲȡȑʌİĲĮȚıİʌȡȐıȚȞȠǼȞįİȚțĲȚțȩ

ĳȩȡĲȚıȘȢǾĳȦĲİȚȞȒȑȞįİȚȟȘʌĮȡĮȝȑȞİȚțȩțțȚȞȘțĮĲȐ

ĲȘĳȩȡĲȚıȘıȕȒȞİȚȝȩȜȚȢİʌȚĲİȣȤșİȓʌȜȒȡȘȢĳȩȡĲȚıȘ

ǼȞįİȚțĲȚțȩȠșȩȞȘȢĲȡȠĳȠįȠıȓĮȢȝʌĮĲĮȡȓĮȢȆȚȑıĲİ

ĭȦĲİȚȞȒȑȞįİȚȟȘțĮĲȐıĲĮıȘȢȆȡȐıȚȞȠʌȠȣĮȞĮȕȠıȕȒȞİȚ

ȀȐșİĮȞĮȜĮȝʌȒĮȞĲȚʌȡȠıȦʌİȪİȚĲȠĳȩȡĲȚıȘȢ

ĲȘȢȝʌĮĲĮȡȓĮȢȂȓĮĮȞĮȜĮȝʌȒĳȩȡĲȚıȘıĲȠǻȪȠ

ĮȞĮȜĮȝʌȑȢĳȩȡĲȚıȘıĲȠȉȡİȚȢĮȞĮȜĮȝʌȑȢĳȩȡĲȚıȘ

ıĲȠȉȑııİȡȚȢĮȞĮȜĮȝʌȑȢĳȩȡĲȚıȘıĲȠ

ȈĲĮWDEOHWȝİ:LQGRZVʌȚȑıĲİʌĮȡĮĲİĲĮȝȑȞĮĲȠʌȜȒțĲȡȠ)QțĮȚʌȚȑıĲİĲĮȣĲȩȤȡȠȞĮĲȠʌȜȒțĲȡȠȖȚĮȞĮ

İȞİȡȖȠʌȠȚȒıİĲİĲȘȞİȞȑȡȖİȚĮ

Android iOS Windows OSX

ȆȓıȦ ǻǿ ǻǿ ǻǿ

ǹȡȤȚțȒ ǹȡȤȚțȒ ȆȡȩȖȡĮȝȝĮ

ʌİȡȚȒȖȘıȘȢ:HE

ǻǿ

ȂİȓȦıȘĳȦĲİȚȞȩĲȘĲĮȢ ȂİȓȦıȘĳȦĲİȚȞȩĲȘĲĮȢ ȂİȓȦıȘĳȦĲİȚȞȩĲȘĲĮȢ ȂİȓȦıȘĳȦĲİȚȞȩĲȘĲĮȢ

ǹȪȟȘıȘĳȦĲİȚȞȩĲȘĲĮȢ ǹȪȟȘıȘĳȦĲİȚȞȩĲȘĲĮȢ ǹȪȟȘıȘĳȦĲİȚȞȩĲȘĲĮȢ ǹȪȟȘıȘĳȦĲİȚȞȩĲȘĲĮȢ

ǹȞĮȗȒĲȘıȘȖȚĮ ǹȞĮȗȒĲȘıȘȖȚĮ ǹȞĮȗȒĲȘıȘȖȚĮ ǻǿ

ǻǿ ǹȜȜĮȖȒȖȜȫııĮȢ ǻǿ ǹȜȜĮȖȒȖȜȫııĮȢ

ȆȡȠȘȖȠȪȝİȞȠțȠȝȝȐĲȚ ȆȡȠȘȖȠȪȝİȞȠțȠȝȝȐĲȚ ȆȡȠȘȖȠȪȝİȞȠțȠȝȝȐĲȚ ȆȡȠȘȖȠȪȝİȞȠțȠȝȝȐĲȚ

ǼʌȩȝİȞȠțȠȝȝȐĲȚ ǼʌȩȝİȞȠțȠȝȝȐĲȚ ǼʌȩȝİȞȠțȠȝȝȐĲȚ ǼʌȩȝİȞȠțȠȝȝȐĲȚ

ȈȓȖĮıȘ ȈȓȖĮıȘ ȈȓȖĮıȘ ȈȓȖĮıȘ

ȂİȓȦıȘȑȞĲĮıȘȢȒȤȠȣ ȂİȓȦıȘȑȞĲĮıȘȢȒȤȠȣ ȂİȓȦıȘȑȞĲĮıȘȢȒȤȠȣ ȂİȓȦıȘȑȞĲĮıȘȢȒȤȠȣ

ǹȪȟȘıȘȑȞĲĮıȘȢȒȤȠȣ ǹȪȟȘıȘȑȞĲĮıȘȢȒȤȠȣ ǹȪȟȘıȘȑȞĲĮıȘȢȒȤȠȣ ǹȪȟȘıȘȑȞĲĮıȘȢȒȤȠȣ

ȀȜİȓįȦȝĮȠșȩȞȘȢ ȀȜİȓįȦȝĮȠșȩȞȘȢ ȀȜİȓįȦȝĮȠșȩȞȘȢ ǻǿ

ǻǿ ǻǿ ǼțĲȪʌȦıȘȠșȩȞȘȢ ǻǿ

ǻǿ ȅșȩȞȘȝʌĮĲĮȡȓĮȢ ǻǿ ǻǿ

ȅșȩȞȘĲȡȠĳȠįȠıȓĮȢ

ȝʌĮĲĮȡȓĮȢ

%DWWHULVWU¡P6NUP

ȝʌĮĲĮȡȓĮȢ

%DWWHULVWU¡P6NUP

ȝʌĮĲĮȡȓĮȢ

%DWWHULVWU¡P6NUP

ȝʌĮĲĮȡȓĮȢ

Fn+

 ǻȚĮțȩʌĲȘȢĲȡȠĳȠįȠıȓĮȢȝİĲĮțȚȞȒıĲİ

įİȟȚȐĮȡȚıĲİȡȐıĲȘȞİȚțȩȞĮȖȚĮ

İȞİȡȖȠʌȠȓȘıȘ

 ĬȪȡĮPLFUR86%ȖȚĮİȞıȪȡȝĮĲȘıȪȞįİıȘ

țĮȚĳȩȡĲȚıȘ

Ent f

Str g St rg Bild

Po s1 E nde


1 2 3

ǼȚįȚțȒıȘȝİȓȦıȘ

 ȉȠıȣȖțİțȡȚȝȑȞȠʌȜȘțĲȡȠȜȩȖȚȠįİȞȣʌȠıĲȘȡȓȗİȚ

ĲĮ:LQGRZV0RELOH

 īȚĮȤȡȒıĲİȢ$QGURLGȉȠİȞįİȚțĲȚțȩ&DSV/RFN

İȞįȑȤİĲĮȚȞĮȝȘȞĮȞȐȥİȚĮȜȜȐıȣȞİȤȓȗİȚȞĮ

ȜİȚĲȠȣȡȖİȓțĮȞȠȞȚțȐ

 ǵĲĮȞİȓȞĮȚıȣȞįİįİȝȑȞȠıİıȣıțİȣȒL26Ȓ26;

ȤȡȘıȚȝȠʌȠȚİȓĲĮȚȘțȩțțȚȞȘİțĲȪʌȦıȘǾĲȣʌȚțȒ

įȚȐĲĮȟȘȖȚĮ3&țĮȚȘĲȣʌȚțȒįȚȐĲĮȟȘȖȚĮ$SSOH

įȚĮĳȑȡȠȣȞİȜĮĳȡȫȢ

ǼǿȈǹīȍīǾȈȉǿȈǼȃȈȊȇȂǹȉǼȈ

ȀǹǿǹȈȊȇȂǹȉǼȈȁǼǿȉȅȊȇīǿǼȈ

 ǹıȪȡȝĮĲȘıȪȞįİıȘ%OXHWRRWKȀĮĲȐȜȜȘȜȘȖȚĮ

ıȣıțİȣȑȢȝİȜİȚĲȠȣȡȖȓĮ%OXHWRRWKǵʌȦȢWDEOHW

VPDUWSKRQHțȜʌ

 ǼȞıȪȡȝĮĲȘıȪȞįİıȘ86%ȀĮĲȐȜȜȘȜȘȖȚĮ

ıȣıțİȣȑȢȝİįȣȞĮĲȩĲȘĲĮıȪȞįİıȘȢȝȑıȦ

țĮȜȦįȓȠȣ86%ȩʌȦȢĳȠȡȘĲȠȓȣʌȠȜȠȖȚıĲȑȢ

3&țȜʌ

 ȀĮȜȫįȚȠ0LFUR86%ǼȞıȪȡȝĮĲȘȜİȚĲȠȣȡȖȓĮ

ıȪȞįİıȘȝİİʌȚĲȡĮʌȑȗȚȠȣȢțĮȚĳȠȡȘĲȠȪȢ

ȣʌȠȜȠȖȚıĲȑȢıȣȖȤȡȠȞȚıȝȩȢțĮȚȜİȚĲȠȣȡȖȓĮ

ĳȩȡĲȚıȘȢǹıȪȡȝĮĲȘȜİȚĲȠȣȡȖȓĮĳȩȡĲȚıȘȖȚĮĲȠ

ʌȜȘțĲȡȠȜȩȖȚȠ

ǽǼȊȄǾȂǼǹȈȊȇȂǹȉǼȈ

ȈȊȈȀǼȊǼȈ

 ǺȒȝĮȈȪȡİĲİĲȠȞįȚĮțȩʌĲȘĲȡȠĳȠįȠıȓĮȢ

ʌȡȠȢĲĮįİȟȚȐȖȚĮȞĮİȞİȡȖȠʌȠȚȒıİĲİĲȠ

ʌȜȘțĲȡȠȜȩȖȚȠǾĳȦĲİȚȞȒȑȞįİȚȟȘĲȡȠĳȠįȠıȓĮȢ

ĮȞȐȕİȚțĮȚʌĮȡĮȝȑȞİȚʌȡȐıȚȞȘȖȚĮ

įİȣĲİȡȩȜİʌĲĮȃĮȑȤİĲİȣʌȩȥȘıĮȢȩĲȚȘ

ĳȦĲİȚȞȒȑȞįİȚȟȘțĮĲȐıĲĮıȘȢșĮʌȡȑʌİȚȞĮ

İȓȞĮȚȝʌȜİ

ȆȡȠĮȚȡİĲȚțȩȕȒȝĮǼȐȞȘĳȦĲİȚȞȒȑȞįİȚȟȘțĮĲȐıĲĮıȘȢ

İȓȞĮȚʌȡȐıȚȞȘȩĲĮȞİȞİȡȖȠʌȠȚȒıİĲİĲȘȞĲȡȠĳȠįȠıȓĮ

țĮĲȐıĲĮıȘ%OXHWRRWK

 ǺȒȝĮȈȪȗİȣȟȘ%OXHWRRWKȀȡĮĲȒıĲİʌĮĲȘȝȑȞȠ

ĲȠʌȜȒțĲȡȠ)QțĮȚʌĮĲȒıĲİĲȠʌȜȒțĲȡȠĲȠȣ

țĮȞĮȜȚȠȪEOXHWRRWKȒİʌȓįİȣĲİȡȩȜİʌĲĮȖȚĮ

ȞĮİȞİȡȖȠʌȠȚȒıİĲİĲȘȜİȚĲȠȣȡȖȓĮıȪȗİȣȟȘȢǾ

ȜȣȤȞȓĮ /('șĮĮȡȤȓıİȚȞĮĮȞĮȕȠıȕȒȞİȚȝİ

ȝʌȜİȤȡȫȝĮ

 ǺȒȝĮȈĲȠL3DGİʌȚȜȑȟĲİȇȣșȝȓıİȚȢ

%OXHWRRWK2Q

.%ªİȝĳĮȞȓȗİĲĮȚȦȢįȚĮșȑıȚȝȘıȣıțİȣȒ

.H\ERDUG.%ªțȐȞĲİțȜȚțıİĮȣĲȩ

ʌȡĮȖȝĮĲȠʌȠȚİȓĲĮȚȗİȪȟȘĲȠȣʌȜȘțĲȡȠȜȠȖȓȠȣȝİ

ĲȠL3DGțĮȚĲȠİȞįİȚțĲȚțȩ%OXHWRRWKıȕȒȞİȚ

ʌȜȘțĲȡȠȜȩȖȚȠȖȚĮȞĮȝİĲĮȕİȓĲİıĲȘȡȪșȝȚıȘĲȠȣ

ȜİȚĲȠȣȡȖȚțȠȪıȣıĲȒȝĮĲȠȢL26

ǽǼȊȄǾȂǼǼȆǿȉȇǹȆǼǽǿȅ%/8(

7227+

 ǺȒȝĮȈȪȡİĲİĲȠȞįȚĮțȩʌĲȘĲȡȠĳȠįȠıȓĮȢ

ʌȡȠȢĲĮįİȟȚȐȖȚĮȞĮİȞİȡȖȠʌȠȚȒıİĲİĲȠ

ʌȜȘțĲȡȠȜȩȖȚȠǾĳȦĲİȚȞȒȑȞįİȚȟȘĲȡȠĳȠįȠıȓĮȢ

ĮȞȐȕİȚțĮȚʌĮȡĮȝȑȞİȚʌȡȐıȚȞȘȖȚĮ

įİȣĲİȡȩȜİʌĲĮȃĮȑȤİĲİȣʌȩȥȘıĮȢȩĲȚȘ

ĳȦĲİȚȞȒȑȞįİȚȟȘțĮĲȐıĲĮıȘȢșĮʌȡȑʌİȚȞĮ

İȓȞĮȚȝʌȜİ

ȆȡȠĮȚȡİĲȚțȩȕȒȝĮǼȐȞȘĳȦĲİȚȞȒȑȞįİȚȟȘțĮĲȐıĲĮıȘȢ

İȓȞĮȚʌȡȐıȚȞȘȩĲĮȞİȞİȡȖȠʌȠȚȒıİĲİĲȘȞĲȡȠĳȠįȠıȓĮ

țĮĲȐıĲĮıȘ%OXHWRRWK

 ǺȒȝĮȈȪȗİȣȟȘ%OXHWRRWKȀȡĮĲȒıĲİʌĮĲȘȝȑȞȠ

ĲȠʌȜȒțĲȡȠ)QțĮȚʌĮĲȒıĲİĲȠʌȜȒțĲȡȠĲȠȣ

țĮȞĮȜȚȠȪEOXHWRRWKȒİʌȓįİȣĲİȡȩȜİʌĲĮȖȚĮ

ȞĮİȞİȡȖȠʌȠȚȒıİĲİĲȘȜİȚĲȠȣȡȖȓĮıȪȗİȣȟȘȢǾ

ȜȣȤȞȓĮ /('șĮĮȡȤȓıİȚȞĮĮȞĮȕȠıȕȒȞİȚȝİ

ȝʌȜİȤȡȫȝĮ

 ǺȒȝĮȈĲȘıȣıțİȣȒıĮȢȝİĲĮȕİȓĲİıĲȠıĲȠȚȤİȓȠ

ĲȠȣ%OXHWRRWKțĮȚĮȞĮȗȘĲȒıĲİĲȘıȣıțİȣȒĲȠȣ

ʌȜȘțĲȡȠȜȠȖȓȠȣ

.%ªİȝĳĮȞȓȗİĲĮȚȦȢįȚĮșȑıȚȝȘıȣıțİȣȒ

0LQL.H\ERDUG.%ªțȐȞĲİțȜȚțıİĮȣĲȩ

ʌȡĮȖȝĮĲȠʌȠȚİȓĲĮȚȗİȪȟȘĲȠȣʌȜȘțĲȡȠȜȠȖȓȠȣȝİĲȘ

ıȣıțİȣȒıĮȢțĮȚĲȠİȞįİȚțĲȚțȩ%OXHWRRWKıȕȒȞİȚ

 ǺȒȝĮǼʌȚȜȑȟĲİĲȠȜİȚĲȠȣȡȖȚțȩıȪıĲȘȝȐıĮȢ

)Q  $QGURLG

)Q  3&:LQGRZV

)Q  L26țĮȚ26;

ǼȃǹȁȁǹīǾȂǼȉǹȄȊǾǻǾ

ȈȊǽǼȊīȂǼȃȍȃȈȊȈȀǼȊȍȃ

%/8(7227+

ȀȡĮĲȒıĲİʌĮĲȘȝȑȞȠĲȠʌȜȒțĲȡȠ)QțĮȚʌĮĲȒıĲİ

ĲȠʌȜȒțĲȡȠȒȖȚĮİȞĮȜȜĮȖȒȝİĲĮȟȪįȪȠȒįȘ

ıȣȞįİįİȝȑȞȦȞıȣıțİȣȫȞȅȤȡȩȞȠȢʌȠȣĮʌĮȚĲİȓĲĮȚȖȚĮ

ĲȘȞİȞĮȜȜĮȖȒİȟĮȡĲȐĲĮȚĮʌȩĲȘȞİțȐıĲȠĲİıȣıțİȣȒ

ǽǼȊȄǾȂǼǼȆǿȉȇǹȆǼǽǿȅ

ǼȃȈȊȇȂǹȉǹ

 ȈȣȞįȑıĲİĲȠțĮȜȫįȚȠĳȩȡĲȚıȘȢPLFUR86%Ǿ

ȜȣȤȞȓĮ /('șĮȖȓȞİȚʌȡȐıȚȞȘȒțȩțțȚȞȘ

ĮȞȐȜȠȖĮȝİĲȘȞțĮĲȐıĲĮıȘĳȩȡĲȚıȘȢ

 ȀȡĮĲȒıĲİʌĮĲȘȝȑȞȠĲȠʌȜȒțĲȡȠ)QțĮȚ

ʌĮĲȒıĲİĲȠʌȜȒțĲȡȠǾȜȣȤȞȓĮ /('

șĮȖȓȞİȚʌȡȐıȚȞȘĮȞĲȠțĮȜȫįȚȠİȓȞĮȚıȦıĲȐ

ıȣȞįİįİȝȑȞȠ

)Q  $QGURLG

)Q  3&:LQGRZV

)Q  L26țĮȚ26;

ȈǾȂǼǿȍȈǾīǿǹȉǾȃǹȈȊȇȂǹȉǾ

ȁǼǿȉȅȊȇīǿǹ

 īȚĮȐȜȜİȢıȣıțİȣȑȢȝİİȞİȡȖȠʌȠȚȘȝȑȞȘĲȘ

įȣȞĮĲȩĲȘĲĮ%OXHWRRWKİʌȚȕİȕĮȚȫıĲİĲȘ

įȣȞĮĲȩĲȘĲĮ%OXHWRRWKʌȡȚȞİʌȚȤİȚȡȒıİĲİȞĮ

ıȣȞįİșİȓĲİȝİĲȠʌȜȘțĲȡȠȜȩȖȚȠ

 ȂİĲȐĮʌȩĲȘȗİȪȟȘȖȚĮʌȡȫĲȘĳȠȡȐȘıȣıțİȣȒ

ıĮȢıȣȞįȑİĲĮȚĮȣĲȩȝĮĲĮıĲȠʌȜȘțĲȡȠȜȩȖȚȠ

țĮĲȐĲȘȞİȞİȡȖȠʌȠȓȘıȘȒĮĳȪʌȞȚıȘĲȠȣ

ʌȜȘțĲȡȠȜȠȖȓȠȣǼțĲȩȢİȐȞȑȤİȚȒįȘʌȡȠȘȖȘșİȓ

ȗİȪȟȘĲȠȣʌȜȘțĲȡȠȜȠȖȓȠȣȝİțȐĲȚȐȜȜȠ

 ȈİʌİȡȓʌĲȦıȘĮʌȠĲȣȤȘȝȑȞȘȢıȪȞįİıȘȢ

įȚĮȖȡȐȥĲİĲȘȞİȖȖȡĮĳȒȗİȪȟȘȢĮʌȩĲȘ

ıȣıțİȣȒıĮȢțĮȚİțĲİȜȑıĲİȟĮȞȐĲȚȢįȚĮįȚțĮıȓİȢ

ʌĮȡĮʌȐȞȦ

ǹȁȁǹīǾǻǿǹȉǹȄǾȈ

ȆȁǾȀȉȇȅȁȅīǿȅȊ

ǼȆǿȁǼīǼȉǹǿȈȉȅȁǼǿȉȅȊȇīǿȀȅ

ȈȊȈȉǾȂǹ



6DPVXQJ$QGURLG6KLIW6SDFH

*RRJOH$QGURLG&WUO6SDFH

:LQGRZV$OWVKLIW

L26 6SDFH

L26&WUO6SDFH

ȁǼǿȉȅȊȇīǿǹǼȄȅǿȀȅȃȅȂǾȈǾȈ

ǼȃǼȇīǼǿǹȈ

ȁǼǿȉȅȊȇīǿǹ%/8(7227+



ȉȠʌȜȘțĲȡȠȜȩȖȚȠȝİĲĮȕĮȓȞİȚıİțĮĲȐıĲĮıȘĮȞĮıĲȠȜȒȢ

ȜİȚĲȠȣȡȖȓĮȢȝİĲȐĮʌȩĮįȡȐȞİȚĮȜİʌĲȫȞīȚĮȞĮĲȠ

İȞİȡȖȠʌȠȚȒıİĲİʌȚȑıĲİȠʌȠȚȠįȒʌȠĲİʌȜȒțĲȡȠțĮȚ

ʌİȡȚȝȑȞİĲİįİȣĲİȡȩȜİʌĲĮȫıĲİȞĮİʌĮȞĮıȣȞįİșİȓ

VRPKHOVWWDVWRJYHQWHLVHNXQGHUWLOGHQRSUHWWHV

IRUELQGHOVHLJHQ



ȆȍȈȃǹȆȇǹīȂǹȉȅȆȅǿǾȈǼȉǼ

ĭȅȇȉǿȈǾ

 ȋȡȘıȚȝȠʌȠȚȒıĲİĲȠʌĮȡİȤȩȝİȞȠțĮȜȫįȚȠ

0LFUR86%ȖȚĮĳȩȡĲȚıȘȈȣȞįȑıĲİȑȞĮȐțȡȠ

ıİțȐʌȠȚȠȞĳȠȡĲȚıĲȒȒșȪȡĮ86%țĮȚĲȠ

ȐȜȜȠȐțȡȠıĲȠʌȜȘțĲȡȠȜȩȖȚȠȂʌȠȡİȓĲİȞĮ

ȤȡȘıȚȝȠʌȠȚȒıİĲİĲȠʌȜȘțĲȡȠȜȩȖȚȠțĮĲȐĲȘ

ĳȩȡĲȚıȘ

 ȀĮĲȐĲȘĳȩȡĲȚıȘĲȠİȞįİȚțĲȚțȩĲȡȠĳȠįȠıȓĮȢ

ĮȞȐȕİȚʌĮȡĮȝȑȞİȚțȩțțȚȞȠȉȠįȚȐıĲȘȝĮ

ʌȠȣĮʌĮȚĲİȓĲĮȚȖȚĮĲȘȞʌȜȒȡȘĳȩȡĲȚıȘİȓȞĮȚ

ȫȡİȢʌİȡȓʌȠȣȅĳȠȡĲȚıĲȒȢ86%įİȞ

ʌİȡȚȜĮȝȕȐȞİĲĮȚĮȜȜȐĲȠțĮȜȫįȚȠȖȚĮĲȘșȪȡĮ

86%ȜİȚĲȠȣȡȖİȓțĮȞȠȞȚțȐ

ȊȆȅǻǼǿȄǾȈȋǼȉǿȀǹȂǼȉǾ

ǻǿǹȇȀǼǿǹǽȍǾȈȉǾȈȂȆǹȉǹȇǿǹȈ



ȈȣȞȚıĲȐĲĮȚȘĮʌİȞİȡȖȠʌȠȓȘıȘĲȠȣʌȜȘțĲȡȠȜȠȖȓȠȣȩĲĮȞ

įİȞʌȡȩțİȚĲĮȚȞĮȤȡȘıȚȝȠʌȠȚȘșİȓȖȚĮȝİȖȐȜȠȤȡȠȞȚțȩ

įȚȐıĲȘȝĮȫıĲİȞĮʌĮȡĮĲĮșİȓȘįȚȐȡțİȚĮȗȦȒȢĲȘȢ

ȝʌĮĲĮȡȓĮȢ

ǹȃȉǿȂǼȉȍȆǿȈǾȆȇȅǺȁǾȂǹȉȍȃ

īǿǹȉǾȃǹȈȊȇȂǹȉǾȁǼǿȉȅȊȇīǿǹ

ǼȐȞįİȞȝʌȠȡİȓĲİȞĮıȣȞįȑıİĲİĲȠʌȜȘțĲȡȠȜȩȖȚȠ

įȠțȚȝȐıĲİĲĮİȟȒȢ

 ǺİȕĮȚȦșİȓĲİȩĲȚĲȠʌȜȘțĲȡȠȜȩȖȚȠİȓȞĮȚıİ

ȜİȚĲȠȣȡȖȓĮ%OXHWRRWKȉȠİȞįİȚțĲȚțȩțĮĲȐıĲĮıȘȢ

ʌĮȡĮȝȑȞİȚȝʌȜİȩĲĮȞĲȠʌȜȘțĲȡȠȜȩȖȚȠİȓȞĮȚ

İȞİȡȖȠʌȠȚȘȝȑȞȠȆȚȑıĲİĲȠȞįȚĮțȩʌĲȘ

ıȪȞįİıȘ

 ǼȐȞȟİțȚȞȒıİĲİȑȤȠȞĲĮȢĳȠȡĲȓıİȚʌȜȒȡȦȢțĮȚĲȚȢ

įȪȠıȣıțİȣȑȢįȚĮıĳĮȜȓȗİĲĮȚȩĲȚįİȞșĮȣʌȐȡȟİȚ

įȚĮțȠʌȒĲȘȢįȚİȡȖĮıȓĮȢȜȩȖȦȤĮȝȘȜȒȢĳȩȡĲȚıȘȢ

ȝʌĮĲĮȡȓĮȢ

 ǺİȕĮȚȦșİȓĲİȩĲȚȑȤİĲİİȞİȡȖȠʌȠȚȒıİȚĲȘ

ȜİȚĲȠȣȡȖȓĮ%OXHWRRWKĲȦȞıȣıțİȣȫȞıĮȢ

 ǺİȕĮȚȦșİȓĲİȩĲȚĲȠʌȜȘțĲȡȠȜȩȖȚȠȕȡȓıțİĲĮȚ

İȞĲȩȢĲȘȢĮʌȩıĲĮıȘȢȖȚĮĮʌȠĲİȜİıȝĮĲȚțȒ

ȜİȚĲȠȣȡȖȓĮĲȦȞȝȑĲȡȦȞȠʌĲȚțȒİʌĮĳȒȠȚ

ĲȠȓȤȠȚțȜʌʌȡȠțĮȜȠȪȞȝİȓȦıȘĲȘȢİȝȕȑȜİȚĮȢ

ȜİȚĲȠȣȡȖȓĮȢ



ǻȚĮıĲȐıİȚȢ

ǶȥȠȢPP

ǼʌȚĳȐȞİȚĮ[PP

ǺȐȡȠȢȖȡĮȝȝȐȡȚĮ

ȂȒțȠȢțĮȜȦįȓȠȣFP

&RQWDFW



FRQWDFW#SHQFOLFVH

ǹȃȉǿȂǼȉȍȆǿȈǾȆȇȅǺȁǾȂǹȉȍȃ

īǿǹȉǾȃǼȃȈȊȇȂǹȉǾ

ȁǼǿȉȅȊȇīǿǹ

ǺİȕĮȚȦșİȓĲİȩĲȚĲȠʌȜȘțĲȡȠȜȩȖȚȠİȓȞĮȚıİțĮĲȐıĲĮıȘ

ȝİĲĮȕİȓĲİıİțĮĲȐıĲĮıȘİȞıȪȡȝĮĲȘȢıȪȞįİıȘȢĲȠ

İȞįİȚțĲȚțȩțĮĲȐıĲĮıȘȢșĮʌȡȑʌİȚȞĮİȓȞĮȚʌȡȐıȚȞȠ

ȅǻǾīǿǼȈǹȈĭǹȁǼǿǹȈ

 ĭȡȠȞĲȓıĲİȫıĲİĲȠʌȜȘțĲȡȠȜȩȖȚȠȞĮȝȘȞİȓȞĮȚ

țȠȞĲȐıİĮȚȤȝȘȡȐĮȞĲȚțİȓȝİȞĮĲĮȠʌȠȓĮșĮ

ȝʌȠȡȠȪıĮȞȞĮʌȡȠțĮȜȑıȠȣȞȗȘȝȚȐ

 ȂȘȞĲȠʌȠșİĲİȓĲİȕĮȡȚȐĮȞĲȚțİȓȝİȞĮİʌȐȞȦıĲȠ

ʌȜȘțĲȡȠȜȩȖȚȠ

 ȂȘįȠțȚȝȐȗİĲİĲĮȩȡȚĮĮȞĲȠȤȒȢıȣıĲȡȑĳİĲİȒ

ĮıțİȓĲİįȪȞĮȝȘıĲȠʌȜȘțĲȡȠȜȩȖȚȠ

 īȚĮȞĮțĮșĮȡȓıİĲİĲȠʌȜȘțĲȡȠȜȩȖȚȠıțȠȣʌȓıĲİ

ĲȠȝİʌȡȠıȠȤȒȤȡȘıȚȝȠʌȠȚȫȞĲĮȢȞȠĲȚıȝȑȞȠ

ȕĮȝȕĮțİȡȩȪĳĮıȝĮ

 ǺİȕĮȚȦșİȓĲİȩĲȚȑȤİĲİĮʌİȞİȡȖȠʌȠȚȒıİȚ

ĲȠʌȜȘțĲȡȠȜȩȖȚȠʌȡȚȞĲȠțĮșĮȡȓıİĲİȂȘ

ȤȡȘıȚȝȠʌȠȚİȓĲİȣȖȡȩțĮșĮȡȚıĲȚțȩ

 ȂȘȞȤȪȞİĲİȣȖȡȐİʌȐȞȦıĲȠʌȜȘțĲȡȠȜȩȖȚȠ

 ȃĮĮʌȠĳİȪȖİĲİĮțȡĮȓİȢșİȡȝȠțȡĮıȓİȢȥȪȤȠȣȢ

țĮȚțĮȪıȦȞĮ

ȉǼȋȃǿȀǼȈȆȇȅǻǿǹīȇǹĭǼȈ

ȊʌȠıĲȘȡȚȗȩȝİȞİȢʌȜĮĲĳȩȡȝİȢĲȠȣ3HQFOLF0LQL

.H\ERDUG.%

:LQGRZV;3țĮȚȝİĲĮȖİȞȑıĲİȡİȢİțįȩıİȚȢ

$QGURLG

L26

26;

ǻİȞĮʌĮȚĲİȓĲĮȚʌȡȩȖȡĮȝȝĮȠįȒȖȘıȘȢ

%OXHWRRWKȑțį

ıȣȝȕĮĲȩȝİ86%+,'

ȋȦȡȘĲȚțȩĲȘĲĮȝʌĮĲĮȡȓĮȢP$K

ȉȪʌȠȢȝʌĮĲĮȡȓĮȢȂʌĮĲĮȡȓĮȚȩȞĲȦȞȜȚșȓȠȣțĮȚ

ʌȠȜȣȝİȡȫȞȜȚșȓȠȣ

ȉȐıȘȝʌĮĲĮȡȓĮȢ9a9

ǾȜİȚĲȠȣȡȖȓĮİȟȠȚțȠȞȩȝȘıȘȢİȞȑȡȖİȚĮȢıĲȘȞ

țĮĲȐıĲĮıȘĮȞĮıĲȠȜȒȢȜİȚĲȠȣȡȖȓĮȢİȞİȡȖȠʌȠȚİȓĲĮȚ

ȝİĲȐĮʌȩȜİʌĲȐʌȚȑıĲİȠʌȠȚȠįȒʌȠĲİʌȜȒțĲȡȠȖȚĮ

İʌĮȞĮıȪȞįİıȘ

ǼȝȕȑȜİȚĮĮıȪȡȝĮĲȘȢıȪȞįİıȘȢȑȦȢȝȑĲȡĮ

NOTE: This equipment has been tested and found to comply with the limits for a

Class B digital device, pursuant to part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against harmful interference in a

residential installation. This equipment generates uses and can radiate radio

frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to

try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help

Changes or modifications not expressly approved by the party responsible for compliance

could void the user's authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

Penclic KB3 Mini Keyboard User Manual KB3

Penclic AB Mini Keyboard KB3

Contents

Users Manual

Navigation menu

Namespaces

Views

Navigation
