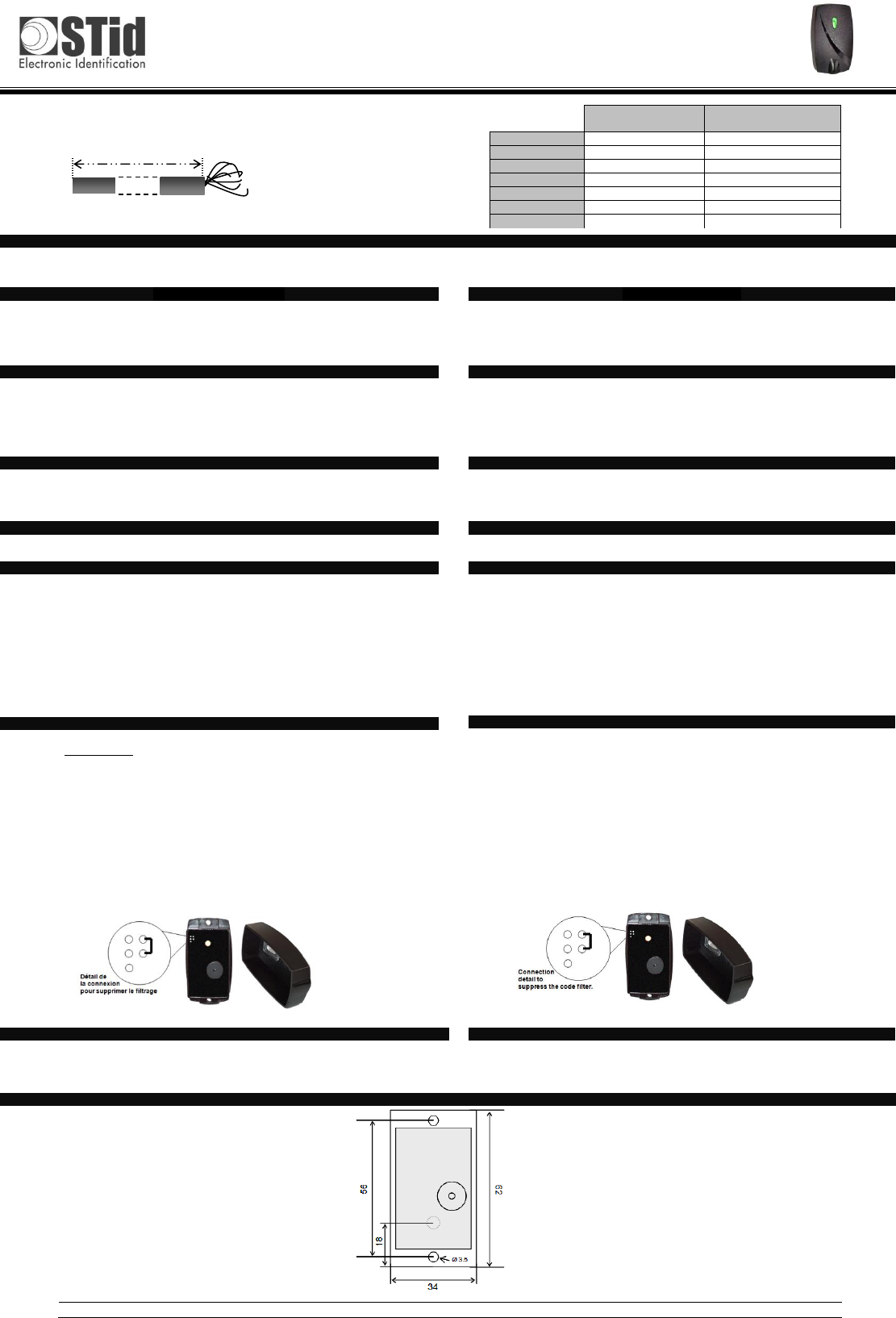

User Manual
Mini lecteur de proximité
125 kHz
Notice d’installation
Mini proximity reader
125 kHz
Installation procedure
© STid – 20 PA des Pradeaux FR13850 Gréasque – NI1021A05 - Ed. 07/02/2018
Sortie câble
Outputs
Type R31 (Wiegand)
Type R31 (Clock &
Data)
Marron / Brown
0 Vdc
0Vdc
Rouge / Red
+12 VDC
+12 VDC
Gris / Grey
Data 0
Code
Bleu / Blue
Data 1
Data
Jaune / Yellow
Clock
Clock
Vert / Green
Led Verte / Green
Led
Led Verte / Green Led
Orange
Led Rouge / Red Led
Led Rouge / Red Led
Références des produits / Product references
Type de câble préconisé
Utiliser un câble multiconducteur blindé par tresse. Dans le cas d'une télé-
alimentation, utiliser :
1 paire 6/10è jusqu'à 30 m
1 paire 9/10è jusqu'à 50 m
2 paires 6/10è jusqu'à 60 m
2 paires 9/10è jusqu'à 100 m
3 paires 6/10è jusqu'à 100 m
Buzzer / LED
A la mise sous tension du lecteur, la LED est activée sur la couleur orange.
Elle peut être commandée par le système distant pour s’allumer verte ou rouge, en
ramenant un contact 0V respectivement sur les entrées du bornier Vert ou Rouge.
Le buzzer donne une indication de lecture correcte, indépendante des autorisations
pouvant être liées au badge. Il fonctionnera dès qu’un badge sera lu.
Fixation
✓ Effectuer le raccordement du lecteur.
✓ Tester le fonctionnement.
✓ Utiliser des vis ø max 3 mm (entre axes de 104 mm).
✓ Placer les caches vis. Pull-up intégrés
Des résistances de pulls-up de 10k au Vin (tension d’alimentation du lecteur) sont
pré équipées dans l’électronique du lecteur.
Précautions d’installation
✓ La tension de l'alimentation aux bornes du lecteur doit être comprise entre +9
Vdc et +15 Vdc.
✓ Eloigner autant que possible le lecteur des câbles de transmission informatique
ou d'origine de puissance (secteur ou Haute Tension). Les perturbations qu’ils
peuvent engendrer peuvent varier en fonction de leur puissance de rayonnement
et de leur proximité des lecteurs.
✓ Distance à respecter entre deux lecteurs: plans parallèle : 30 cm - même plan :
40 cm - plan perpendiculaire : 25 cm.
✓ Si le lecteur est fixé sur une surface métallique, il est possible d’avoir une
réduction de la distance de lecture. Pour obtenir la distance maximale de lecture,
le lecteur doit être installé à au moins 7 cm de toute surface métallique.
Filtrage
Par défaut, lorsque cette entrée n’est pas connectée, le lecteur temporise la lecture
lorsqu’un même badge reste dans le champ du lecteur le code du badge n’est
transmis que toutes les deux secondes. Cependant, dès qu’un badge différent est
présenté au lecteur, il est immédiatement lu.
Pour annuler le filtrage, il faut connecter les deux points de cette entrée comme
indiqué sur le schéma ci-dessous :
1. Débrancher l'alimentation du lecteur.
2. Effectuer la connexion de l'entrée Mode (par ex : avec un fil).
3. Rebrancher l'alimentation.
Vérifier le fonctionnement en présentant une carte devant le lecteur qui doit
émettre un Bip à chaque lecture.
4. Débrancher l'alimentation, retirer le fil de l'entrée Mode et rebrancher
l'alimentation. A présent, si une même carte est maintenue devant le lecteur la
lecture se fera toutes les deux secondes environ.
Recommended cables
Use a multi-conductor cable, pair shielded. When power is supplied with the same
cable we recommend:
1 pair AWG24 for up to 30 m
1 pair AWG35 for up to 50 m
2 pairs AWG24 for up to 60 m
2 pairs AWG35 for up to 100 m
3 pairs AWG24 for up to 100 m
Buzzer / LED
When the reader is switched on, the orange LED is activated.
It can be driven by the remote system to light it either red or green, by bringing a
0V respectively on the red or green inputs of the reader’s connector.
The buzzer gives an indication of correct read, not depending on the eventual
authorizations or access rights given to a card. It will emit a brief sound as soon as
a card or tag is read. Installation
✓ Connect the reader.
✓ Test the reading and communication.
✓ Use screws ø max 0.1378 in / 3 mm. (Over Locknut Distance: 104 mm)
✓ Install the screw caps. Pull-ups resistors
For Data signals, 10k pull-up resistors are connected internally to Vin (power
supply voltage). Precautions for installation
✓ Power supply tension at the reader’s connector should be strictly comprised
between +9 Vdc and +15 Vdc.
✓ Keep the reader away from computer or power cables as much as possible. They
can generate an electrical perturbation that is function of their proximity and
radiation level.
✓ Distance to respect between two readers: parallel plan: 30 cm – Same plan: 40
cm – Perpendicular: 25 cm.
✓ If the reader is mounted on a metallic surface it can affect the reading distance.
To get the maximum reading distance, the reader should be installed at no less
than 7 cm from any metallic surface.
Filter
By default, when this input is not connected, the reader will automatically delay the
transmission of the code every 2 seconds. If a new card is shown to the reader
before this time laps, its code will be transmitted immediately.
To cancel the filter, you must connect two points in the internal connector, as
indicated on the drawing above:
1. Power off the reader.
2. Connect the filter cancellation strap (with a little wire).
3. Power on the reader.
Check if the reader is operating properly by presenting a card. The reader
should then beep quickly on each reading.
4. To come back to the initial configuration, power off the reader, then unplug
the strap. Power the reader on. Now, when a card is left in the reading area,
the reader will beep only every two seconds.
Fixation
✓ Effectuer le raccordement du lecteur.
✓ Tester le fonctionnement.
✓ Fixer le lecteur au mur à l’aide de vis type M3 maximum.
✓ Une fois monté et testé, placer le capot avant et clipper l’ensemble.
Installation
✓ Connect the reader.
✓ Test the reading and communication.
✓ Attach the reader on the wall (M3 screws only).
✓ Place the front cover and clip it.
Dimension
✓ LXM-R11-A-E01-xx
✓ LXM-R11-B-E01-xx
✓ LXM-R11-C-H01-xx
✓ LXM-R11-D-H01-xx
Sortie câble / Outputs :
50cm ref. A & C
3 m ref. B & D
Mini lecteur de proximité
125 kHz
Notice d’installation
Mini proximity reader
125 kHz
Installation procedure
© STid – 20 PA des Pradeaux FR13850 Gréasque – NI1021A05 - Ed. 07/02/2018
Déclaration de conformité
STid déclare que le lecteur LXM est conforme aux exigences essentielles des Directives RED
2014/53/UE et Rohs 2011/65/UE. Une copie de notre déclaration est disponible sur demande
adressée à qualite@stid.com
Cet appareil est conforme à la Part-15 de la FCC.
Son fonctionnement est soumis aux deux conditions suivantes :
1) Cet appareil ne doit pas causer d’interférence nuisible.
2) Cet appareil doit accepter toute interférence reçue, y compris les interférences
pouvant provoquer un fonctionnement indésirable.
Note : Le fabricant n’est pas responsable des interférences radio ou TV causées par des
modifications non autorisées de l’équipement. De telles modifications pourraient annuler le
droit à l’utilisateur d’utiliser l’équipement.
Declaration of compliance
STid declares that the reader LXM is compliant to the essential requirements of the Directives
RED 2014/53/UE and Rohs 2011/65/UE. A copy of our declaration is available upon request to
qualite@stid.com.
This device complies with Part 15 of the FCC rules.
Operation is subject to the following two conditions:
1) This device may not cause harmful interference.
2) This device must accept any interference received, including interference that
may cause undesired operation.
Note: The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the user’s
authority to operate the equipment.
