Part.no.6L09.010

Installation Guide

Plan your day the easy way

LINK 300

6L09.010 LINK Installation guidePage 1 10/12/07 4:42:00 PM

Tom-

Tom

LINK In-

stalla-

tion

Guide

TomTom LINK Installation Guide

English 4

Deutsch 32

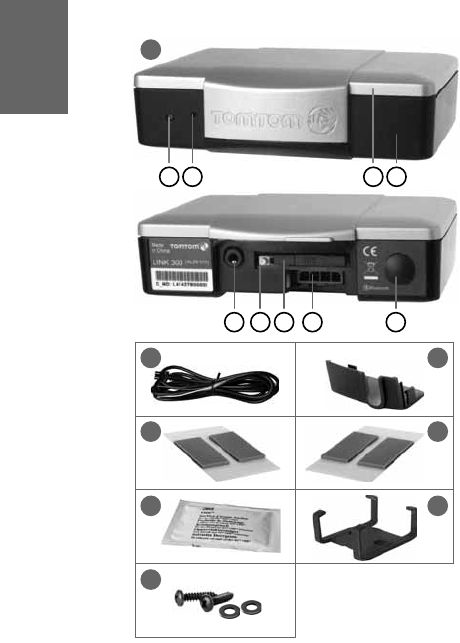

What’s in the box

What’s in the

box aTomTom LINK 300

AService/Update cable connector

BRelease button for SIM card holder

CSIM card holder

DPower cable connector

EGPS antenna connector (SMB) for

optional use of an external GPS antenna

FLED

GReset button

HTop side

IBottom side

bPower cable

cPlastic seal

dTwo adhesive strips (transparent, for

windscreen mounting)

eTwo adhesive strips (grey, for dashboard

mounting)

fCleaning tissue

gHolder

hTwo self-tapping screws and washers

ABC D E

Before the Installation

Before the In-

stallation Congratulations

You have chosen TomTom LINK 300, a

Connected Navigation solution from TomTom

WORK. Connected Navigation enables you to

always stay connected to your people on the

road in a smart and easy way.

TomTom LINK 300 is a GPS receiver and GSM/

GPRS module in one unit, always providing

the vehicle’s current position. When used with

a TomTom navigation device, you will be able

to easily handle orders, as well as text and

status messages.

What you need for the installation

Before starting the installation of your

TomTom LINK 300, read the safety notices and

warnings carefully and make sure you have

the following things:

•The TomTom WEBFLEET Contract

Confirmation letter including the

Activation Code and the SIM Card.

• All parts mentioned in the chapter What’s

in the box on page 4 and two 2 A / fast

blow fuses (not included in the box).

•A place with clear view of the sky where

you can move your vehicle to check GPS

reception.

•A TomTom navigation device compatible

to TomTom LINK 300 (to check see leaflet).

Safety first

Safety

first Important safety notices and warnings

Important: Read the following safety

instructions carefully

TomTom WORK accepts no liability for

damage that results from disregard for the

safety instructions.

This document is part of the product. Keep it in

a safe place. If you pass the unit on to a new

user, make sure you give them this document

as well.

•Important - damage caused through

improper installation

The installation and initial operation of the

unit must be performed by authorised

personnel only, e.g. a qualified radio dealer

or an automotive electronics workshop.

Consider the quality standards of the motor

vehicle trade.

•Caution - risk of injury in case of accidents

Do not mount the unit or accessories in the

inflation area of airbags or in the impact

area of the head or knees. Search carefully

for an installation location that will avoid

interference with displays, safety

equipment and controls.

•Caution - damage to the chassis

Make sure you do not drill into parts of the

chassis that have structural or security-

related functions. You cannot be certain

that they will function properly after

modification.

•Caution - risk of fire

Make sure you do not drill into covered

wiring harnesses, fuel lines or similar

components. Drilling into these can cause

fire.

•Caution - use of this product is restricted

in some areas

The GSM module of the TomTom LINK 300

is likely to interfere with electric devices

such as cardiac pacemakers, hearing aids,

electric devices used in intensive medicine,

and aviation equipment. The interference

with these devices can endanger the health

or life of the users. Do not use near

unprotected electrical units nor in areas

where the use of mobile telephones is

prohibited, such as hospitals and airplanes!

Switch off the unit if there is a danger of

interference with such equipment.

Safety first

•Caution - danger of explosion

Parts of TomTom LINK 300 can cause

sparks, which can lead to explosions. This

may endanger human health and life. Do

not use the unit in areas with high risk of

explosion. When using TomTom LINK 300

in a vehicle fueled by liquefied gas, follow

the safety regulations of the country in

which the vehicle is operated.

•Warning - repair and replacement

Repairs must be carried out by authorised

and qualified personnel only. Never replace

damaged parts of the unit yourself. Give

the defective unit to TomTom WORK. Only

the qualified staff of TomTom WORK are

authorised to repair or replace parts.

•Warning - damage to the device

Short-circuits inside the unit can be caused

by contact with water or other liquids. The

unit may be damaged by contact with

water. Use and store the unit in an area

protected from water.

•Caution - risk of accidents

Using the unit while driving is distracting

and can cause accidents. To ensure road

safety, only enter information in the unit

when the vehicle is not being driven.

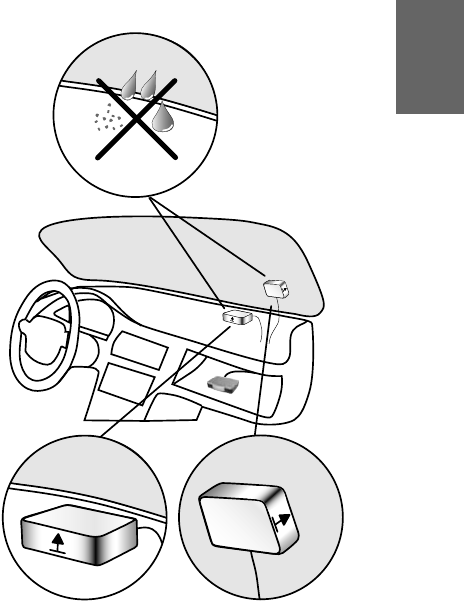

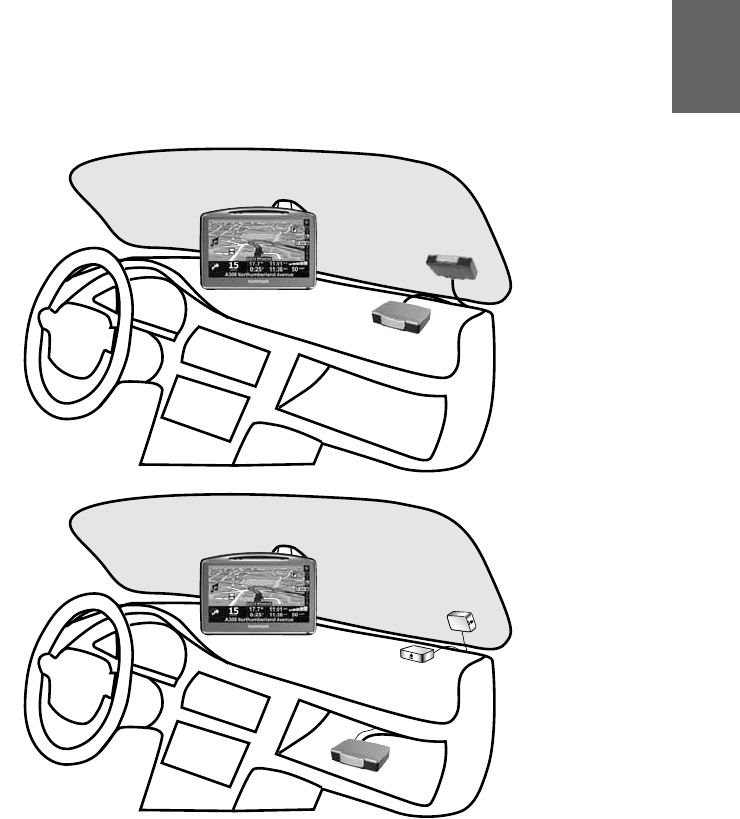

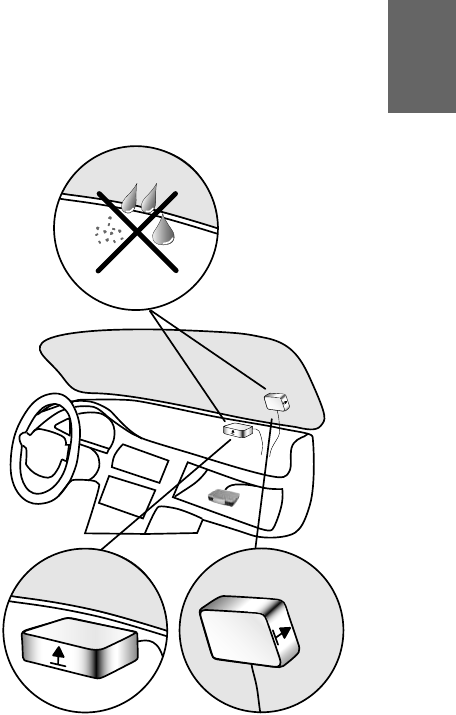

Find the right Place

Find the

right

Place First you need to find the right place to install

your TomTom LINK 300. You can either decide

for a hidden or for a non hidden installation.

Non hidden installation

If you do not want to use an external GPS

antenna and always have free access to the

device you can simply affix it to the dashboard

or to the windscreen of your vehicle. (see

Mounting TomTom LINK 300 on page 14)

If the vehicle is often parked for longer periods

exposed to direct sunlight and/or to high

outside temperature, without the utilisation of

an aircondition, the device might not work

properly. In those cases TomTom WORK

recommends a hidden installation.

Hidden installation

If you prefer to keep the TomTom LINK 300 in

a hidden place, to protect it from high

temperatures or for safety reasons (to not

obstruct the driver’s view e.g. in the

windscreen) you can place the device beneath

the dashboard e.g. in the glove compartment.

For this you need to find a place where the top

side of the device is not obstructed by metal

items. Also, you need the external GPS

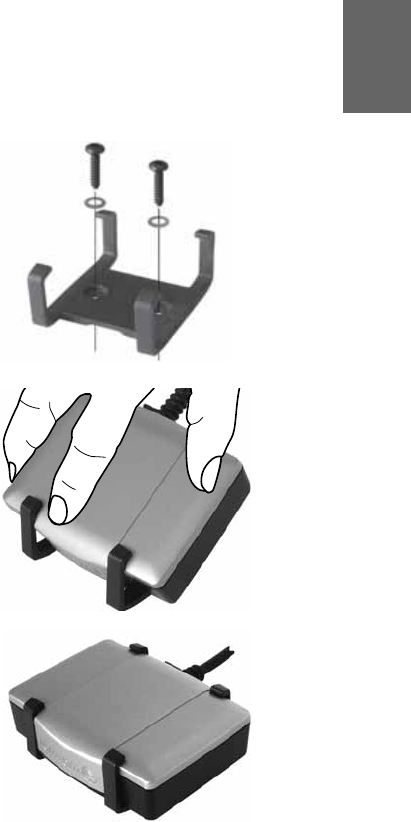

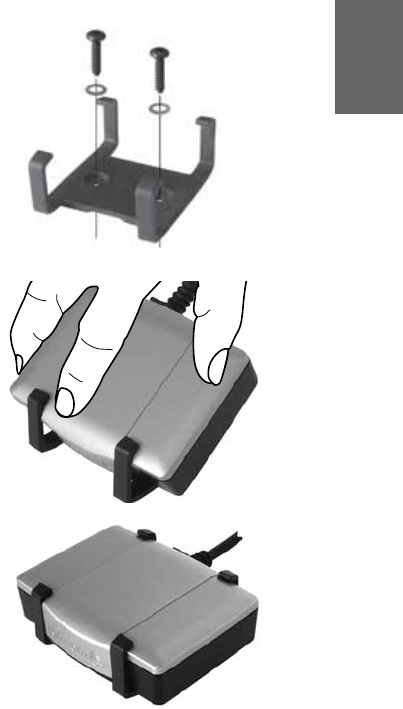

antenna (see Alternative Mounting on

page 19). Use only the external GPS antenna

from TomTom WORK. This is an optional

accessory which is not included in the box.

Find the right Place

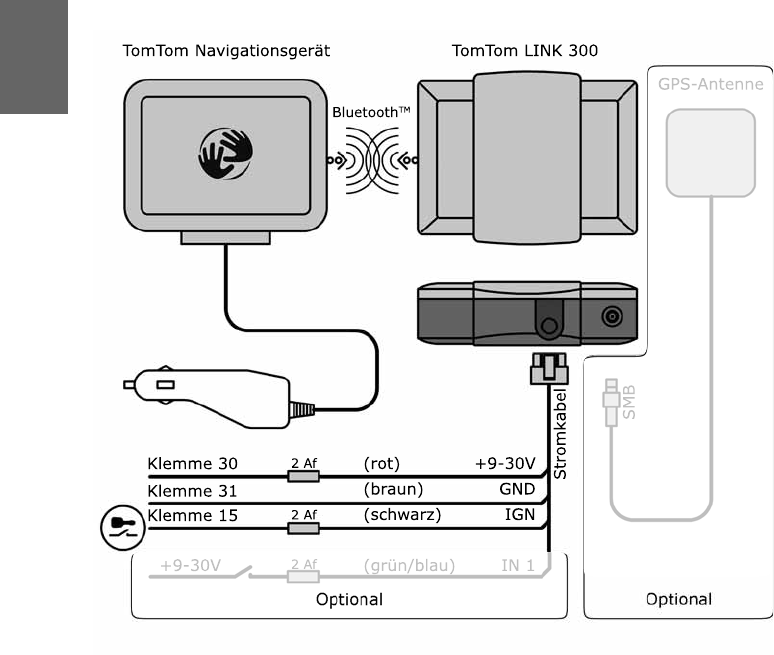

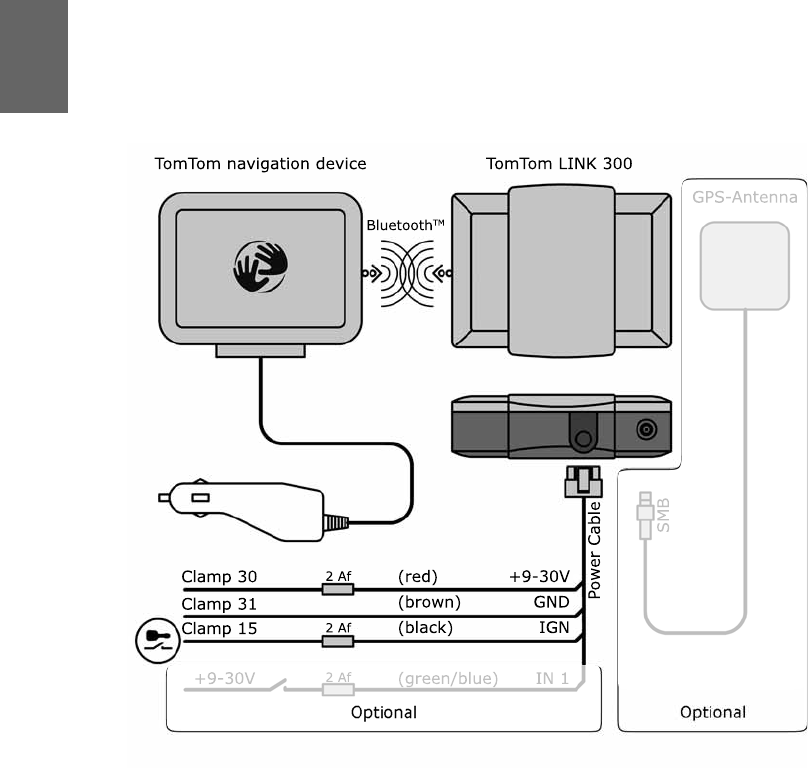

Connection overview

Connec-

tion

overview

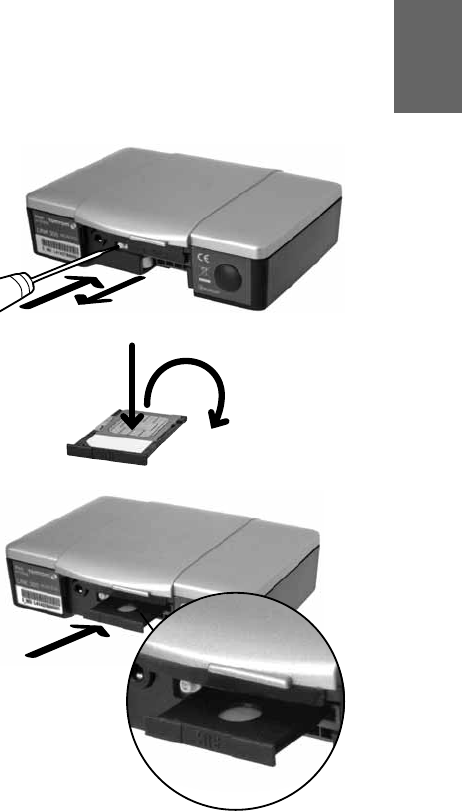

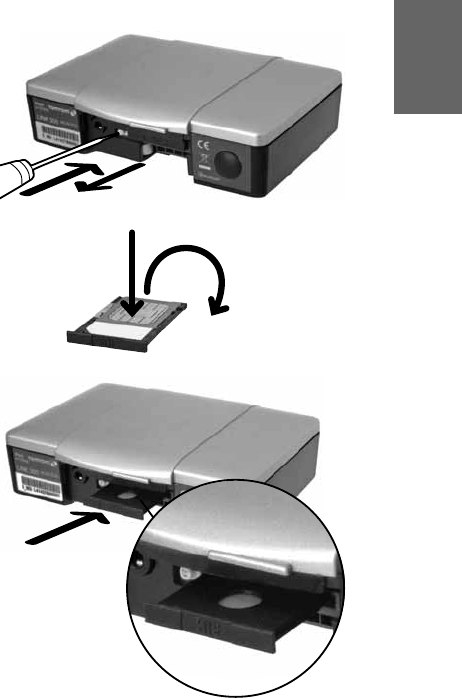

Insert the SIM Card

Insert the SIM

Card

For the transmission process

To prepare the TomTom LINK 300 for data

exchange with TomTom WEBFLEET you need

to insert the SIM Card in the unit.

1. Press the release button for the SIM Card

holder with a pointed object until it

releases.

2. Pull out the SIM card holder.

3. Gently press the SIM card into the SIM card

holder until it clicks into place.

4. Hold the SIM card holder with the SIM card

facing down, then insert the holder into

TomTom LINK 300 as shown in the figure.

Connecting to power

Connecting to

power Connect TomTom LINK 300 to the vehicle

power supply with the standard vehicle

voltage (12 V / 24 V). Do not connect to a

voltage converter. The three wires GND, IGN

and PWR+ (supply voltage) must be

connected.

1. Connect the GND wire (brown) to ground

(clamp 31).

2. Fuse the PWR+ wire (red) and the IGN wire

(black) with one 2 A / fast blow fuse each.

3. Connect the fused PWR+ wire (red) to the

carry current (clamp 30).

4. Then connect the fused IGN wire (black) to

ignition (clamp 15).

5. OPTIONAL: If you want to record a digital

input, connect the IN1 wire (green/blue) to

a 2 A / fast blow fuse, then connect the fuse

to a switch which is connected to the

power supply.

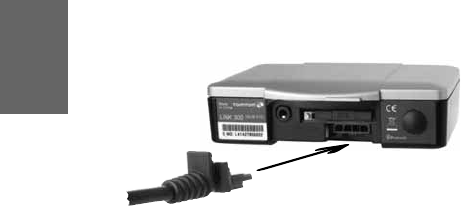

6. Insert the 4-pin plug into the power cable

connector.

Testing operation

Testing opera-

tion Power/Ignition test

Before testing the connection to power and to

ignition make sure you have carried out the

steps described in the previous chapters.

1. Please check all connections to TomTom

LINK 300 (wires, fuses etc.).

2. Check that the SIM card is inserted

correctly.

3. Turn on the ignition. The LED must be on

with occasional (100ms) periods off.

4. Turn off the ignition - the LED must now be

off with occasional (100ms) periods on.

If the LED does not perform accordingly see

Diagnostics on page 22.

GPRS / GPS reception test

For this test, you may need to move the

vehicle to a location with a clear view of the

sky, to make sure that you have adequate GPS

and GPRS reception.

For this test put the TomTom LINK 300 into the

place where you want to affix it (please see

Mounting TomTom LINK 300 on page 14).

1. Turn on the ignition.

2. Monitor the LED. It must be on with

occasional (100ms) periods off.

3. Please wait until the LED stops flashing.

If the LED keeps flashing longer than 10 min see

Diagnostics on page 22.

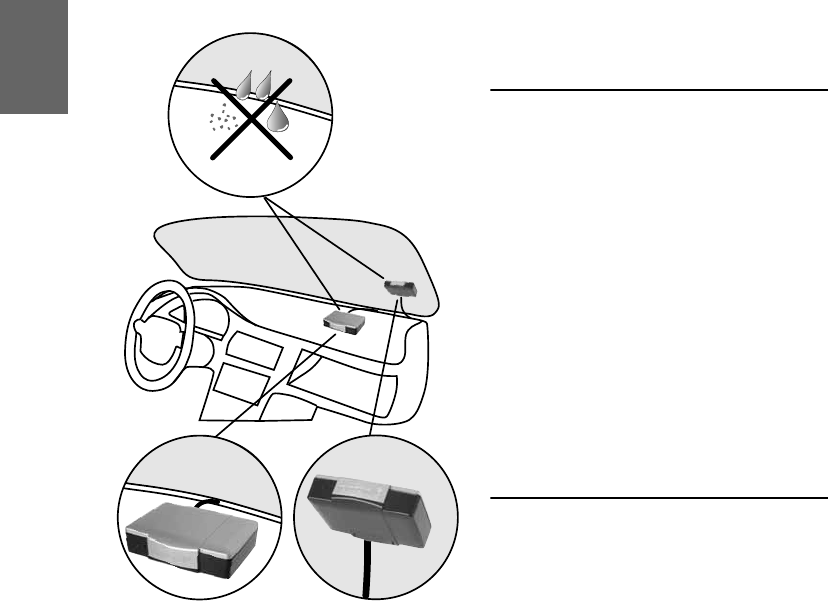

Mounting TomTom LINK 300

Mounting

TomTom LINK

300 TomTom LINK 300 comes with an integrated

GSM antenna and an integrated GPS antenna.

• TomTom LINK 300 must be placed

unobstructed by metal objects and with the

top side having clear view of the sky.

• The device must not interfere with clear

vision for the driver.

• Tinted metallised windscreens or those

with integrated filament heating may

obstruct GPS reception.

• Place the unit on the dashboard or on the

windscreen with min. 5 cm distance to the

coachwork, so that optimal GSM

transmission and GPS reception is

ensured.

• The unit must be placed on an oil free, dry

and clean surface. Extreme temperature

changes/differences can affect the

adhesive property of the strips.

The TomTom LINK 300 can be affixed to the

windscreen or the dashboard with the two

adhesive strips. For information about a

hidden installation such as in the glove

compartment, see Alternative Mounting on

page 19.

Use the two adhesive strips to affix TomTom

LINK 300 to the dashboard (grey strips) or the

windscreen (transparent strips). Follow the

safety instructions in this document.

1. Choose a flat surface for accurate

positioning of the unit.

OIL

Mounting TomTom LINK 300

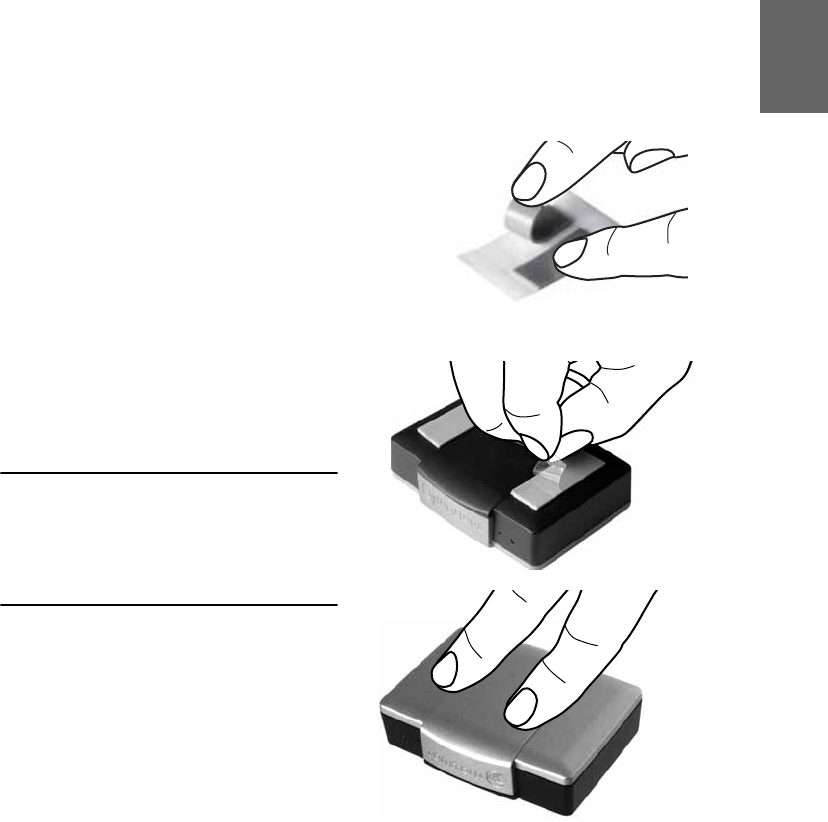

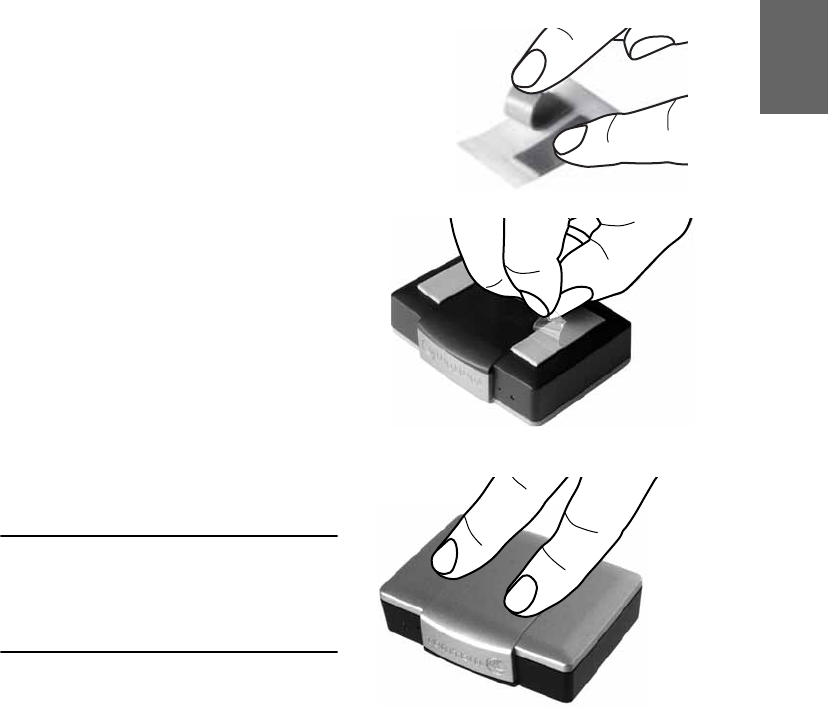

2. Clean the surface with the provided

cleaning tissue, so that the surface is oil

free, dry and clean.

3. Remove the protective film from one side

of the strips.

4. For dashboard mounting (see figure) stick

the strips to the bottom side. For

windscreen mounting stick the strips to the

top side.

5. Remove the protective films from the other

side of both strips.

6. Place the unit with the adhesive strips on

the prepared surface. Press it gently for a

few seconds until it sticks.

Note: The full strength of the strips will be reached

after approx. 72 hours depending on the

temperature.

At 20°C: 20min=65% / 1h=90%;

At 65°C: 20min=90% / 1h=100%;

At 10°C: 20min=20% / 1h=30%.

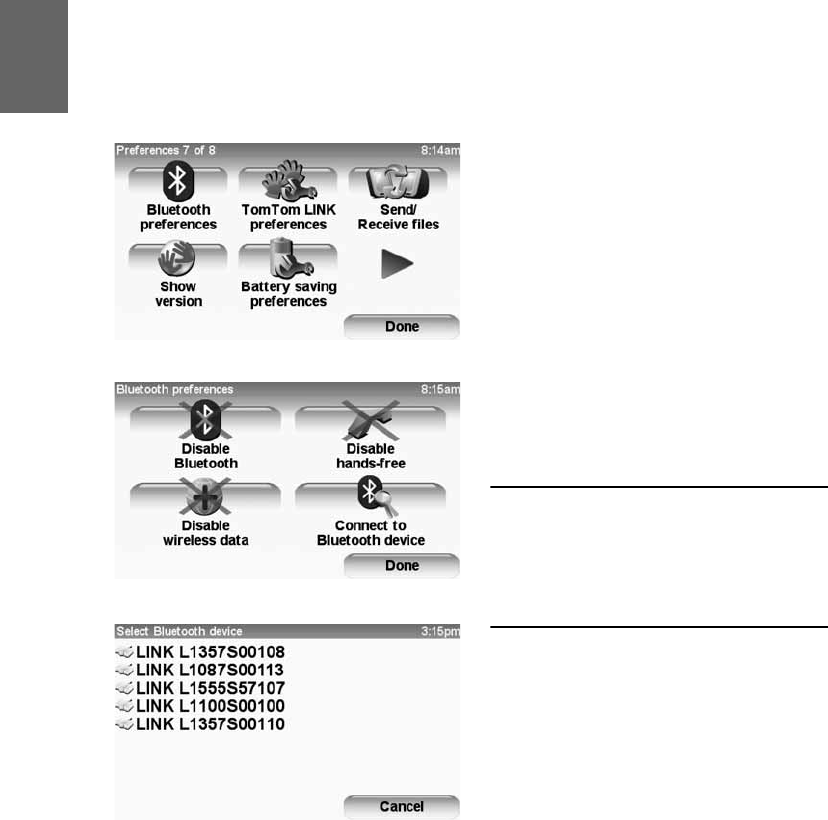

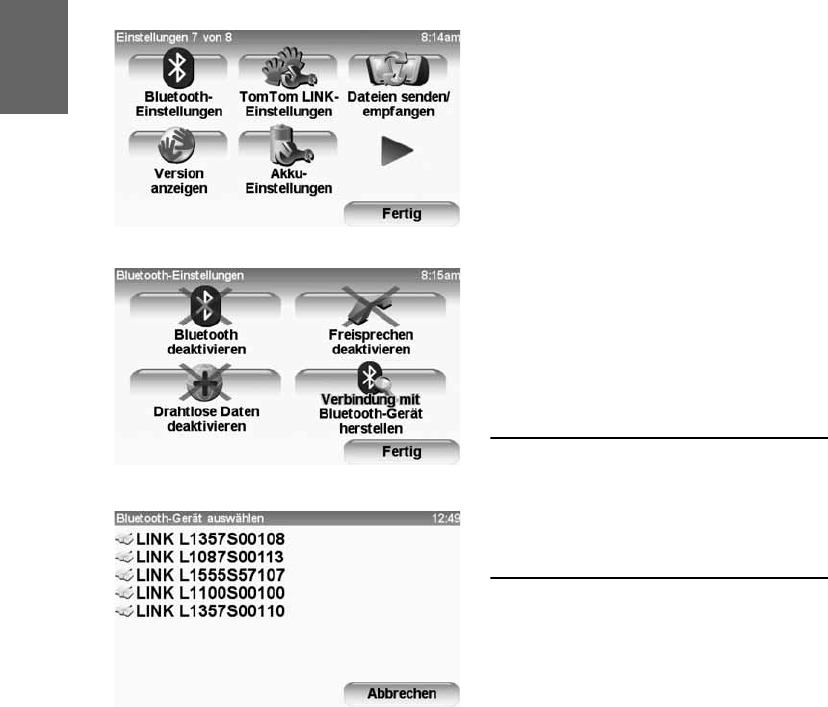

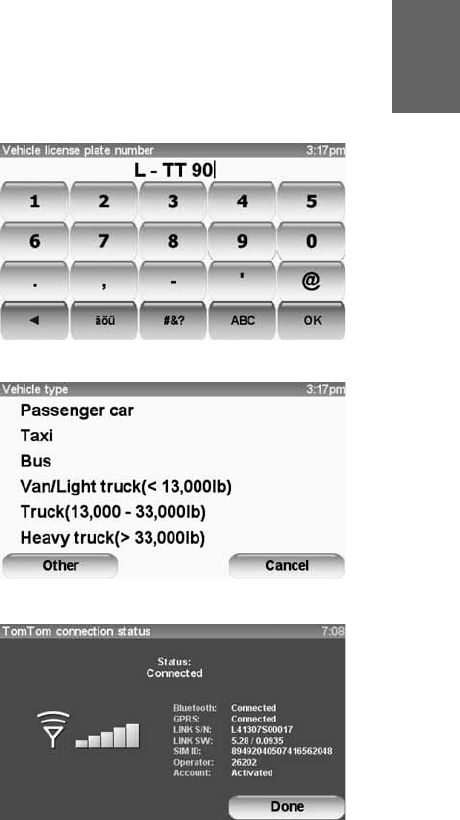

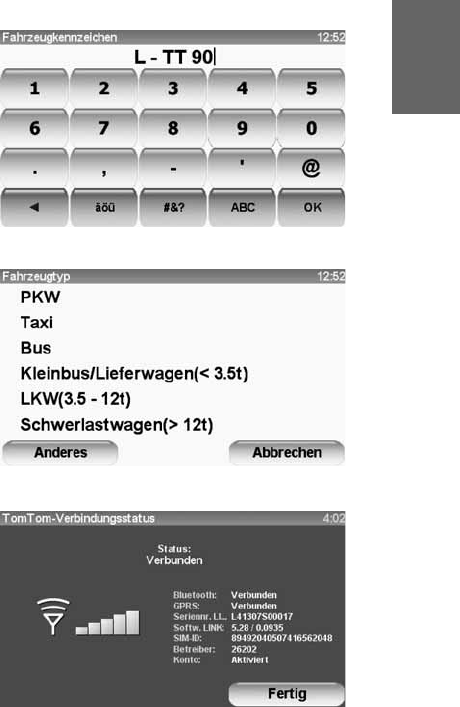

Connecting to navigation device & WEBFLEET

Connecting to

navigation de-

vice & WEB-

FLEET Connect your TomTom LINK 300 to your

TomTom navigation device to fully enjoy the

benefits of Connected Navigation.

1. Make sure that the TomTom LINK 300 is

connected to power and has GPRS

connection.

2. Switch on the navigation device.

3. Tap the screen to bring up the main menu.

4. Tap Change preferences.

5. Tap Bluetooth preferences. If this menu

item is not displayed tap Show all menu

options first.

6. Tap Connect to Bluetooth device.

The navigation device starts searching for Bluetooth

devices:

If your navigation device finds more than one

Bluetooth device, it shows you a list of the available

devices - please continue with step 7.

If your navigation device finds only one TomTom

LINK 300, continue with step 8.

7. Select your TomTom LINK 300 from the

list. The name starts with ’LINK’ followed

by the serial number of your TomTom LINK

300. The serial number is shown on the

outside of the box.

8. Enter the Activation Code indicated in your

TomTom WEBFLEET contract

confirmation.

Connecting to navigation device & WEBFLEET

9. Enter the licence plate number of the

vehicle correctly.

10.Select the appropriate vehicle type.

If you have properly connected the two

devices, the connection will be established

automatically. Additional menu items will

appear on your navigation device. On the

driving view of your navigation device the two

red crossed arrows must not be displayed.

You can always check the connection status

between the two devices by tapping

Connection status under TomTom LINK

preferences on your navigation device.

Closing the TomTom LINK 300

Closing the

TomTom LINK

300 After you have successfully tested the

operation of the TomTom LINK 300 (see

Testing operation on page 13) and connected

it to the TomTom navigation device and

TomTom WEBFLEET (see Connecting to

navigation device & WEBFLEET on page 16),

you can now close the TomTom LINK 300 with

the plastic seal.

IMPORTANT: Once you have closed the TomTom

LINK 300 with the plastic seal, the device cannot be

opened again without damaging the seal.

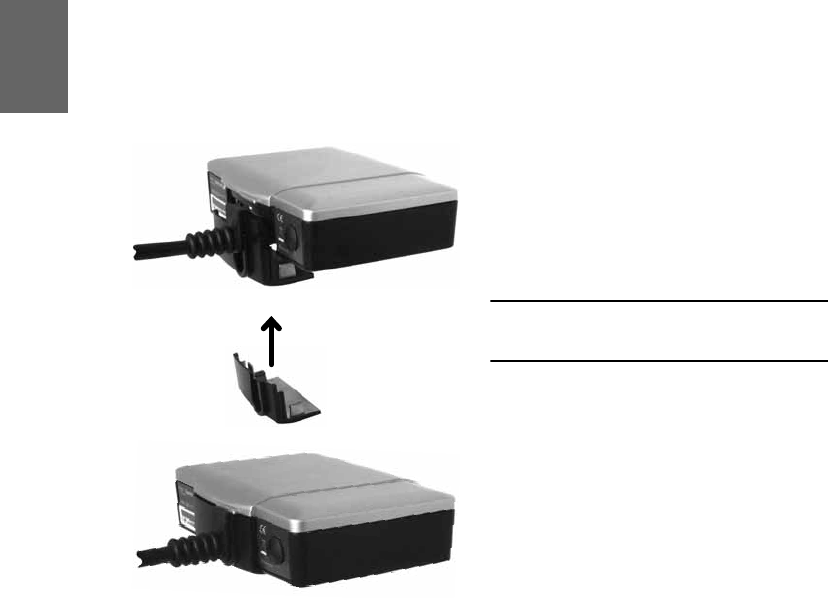

For this, slide the plastic seal over the plug of

the power cable into the housing and press

gently until it engages.

Alternative Mounting

Alternative

Mounting

Using the holder

You can also choose to mount the TomTom

LINK 300 using the holder. The holder can be

affixed either with the the two self-tapping

screws or with the adhesive strips. To use the

self-tapping screws, see the description

below. To use the adhesive strips please, see

Mounting TomTom LINK 300 on page 14.

Follow the safety instructions in this

document.

1. Choose a flat surface for TomTom LINK

300.

Remember, when TomTom LINK 300 is in

the holder, it must have a clear view of the

sky.

2. Insert the two screws into the

corresponding holes in the holder.

3. Tighten the screws.

4. Carefully place the TomTom LINK 300 in

the holder until it clicks into place.

Alternative Mounting

Mounting external GPS antenna

If you install the TomTom LINK 300 in a place

where it is not visible, so that it does not have

a clear view of the sky, you need to use the

TomTom WORK external GPS antenna

accessory (part number 9L09.001) which

comes with an integrated magnet and an

adhesive pad. The TomTom WORK external

GPS antenna is not part of the standard

TomTom LINK 300 product package.

Important!

• Only use the GPS antenna from TomTom

WORK, else GPS performance will be bad

or not work at all.

• Tinted metallised windscreens or those

with integrated filament heating may

prevent good GPS reception. In this case,

place the GPS antenna in the rear window

or on the outside of the vehicle.

• The magnet of the antenna will remain

attached to the outside of the car at speeds

of up to 180 km/h.

• Install the GPS antenna in a place where it

has a clear view of the sky and is

unobstructed by metal objects.

• The GPS antenna must be placed with the

adhesive pad on an oil free, dry and clean

surface.

•Extreme temperature changes / differences

can affect the adhesive property of the pad.

• To grant GSM/GPRS reception choose a

place where the top side of the TomTom

LINK 300 is unobstructed by metal objects.

Alternative Mounting

1. Remove the rubber cap from the GPS

antenna connector.

2. Insert the plug of the GPS antenna into the

GPS antenna connector on the TomTom

LINK 300.

3. Prepare a smooth, clean, oil free and dry

surface in the windscreen.

4. Attach the antenna to the prepared surface

so that the top side has clear view of the

sky. Either locate a smooth metal surface or

use the extra adhesive pad.

OIL

Diagnostics

Diagnostics Monitoring operation

Monitor the operation of TomTom LINK 300 according to the table below.

Troubleshooting

Find solutions for malfunctions with the help of the LED and the table below.

LED mode

OFF Unit is in Standby mode

1sec on, 100ms off, 100ms on,

100ms off Waiting for GPRS

1sec on, 100ms off Waiting for GPS

ON Normal operation (GPS and GPRS are available)

4sec off, 100ms on Ignition is off (unit is not yet in Standby mode)

Rapidly flashing: 500ms on,

500ms off System error (see Reset TomTom LINK 300 on

page 24)

LED is active when ignition is

turned on and is off when ignition

is turned off

PWR+ wire is connected to ignition and the IGN wire

is connected to power (see Connecting to power on

page 12)

LED is off when ignition is either

turned on or off Unit is not connected to the power supply (see

Connecting to power on page 12)

LED is neither constantly off nor off

with occasional periods (100ms) on

when ignition is turned off

IGN wire and the PWR+ wire are both connected to

power. (see Connecting to power on page 12)

LED shows that the device is

waiting for GPRS for longer than 10

minutes after turning on the

ignition

SIM Card may not be inserted correctly (see Insert

the SIM Card on page 11)

GSM reception may be obstructed by metal objects

(see Mounting TomTom LINK 300 on page 14)

Diagnostics

Support

If you cannot find the answer to your question with the help of the tables above please contact

the TomTom WORK support team via the support form on our website

www.tomtomwork.com/support.

LED is 1sec on, 100ms off for

longer than 10 minutes after

turning on the ignition

GPS reception may be obstructed, check whether you

have clear view of the sky

GPS antenna might not be connected properly (in

case of a hidden installation), check the connection to

the external GPS antenna and its position. It must be

the original TomTom WORK GPS antenna. (see

Alternative Mounting on page 19)

Reset TomTom LINK 300

Reset TomTom

LINK 300 If the TomTom LINK 300 does not operate

properly or signals a system error (see

Diagnostics on page 22) you may need to

reset the unit. Only reset the TomTom LINK

300 after you have made sure you have carried

out all previously described steps without

success.

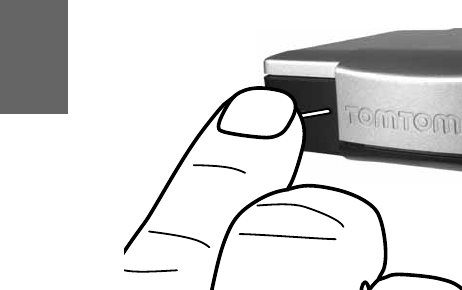

To reset the TomTom LINK 300 press the reset

button with a thin pointed object until it clicks

and keep it pressed for 5 seconds. The unit

reboots immediately after releasing the reset

button.

Technical data

Technical data Dimensions Body: 85 x 67 x 24 mm / Holder: 55 x 66 x 30 mm

Weight Body: 95 g / Holder: 10 g

Material Body and holder: Injection moulded plastic PC/ABS

Protection class IP 20

Supply voltage 12 V / 24 V (min. 9 V to max. 30 V)

Current consumption

(average values) At 14 V: typically < 50 mA

At 28 V: typically < 30 mA

Standby: typically < 1 mA

During data transmission

14V < 180mA

28V < 100mA

Fuse protection Operating voltage 9 - 30 V with 2 A / fast blow fuse

Ignition with 2 A / fast blow fuse

Temperature -30 °C to +70 °C operation (below -25°C and above +65°C the

GSM module turns off for self-protection reasons)

-40 °C to +80 °C storage

GSM Integrated GSM antenna and GSM module

Quadband GSM 850 / 900 / 1800 / 1900

GPS Integrated GPS antenna and GPS receiver

BluetoothTM Integrated BluetoothTM (class 2) for connection to TomTom

navigation device

Ignition input To be connected to the ignition clamp to switch on/off device

together with ignition

Digital input 1 input switchable to supply voltage

GPS antenna connector for

external GPS antenna

(optional accessory)

SMB (male) - (antenna - female)

Supply voltage range 3 V to 5 V

Minimum antenna gain at 3 V: 20 dB

Maximum antenna gain: 40 dB

Maximum noise rating: 1.5 dB

Directives

Directives CE-Declaration of Conformity

The unit described in this document is in

accordance with the official European

directives. A copy of the declaration of

conformity can be provided on request. This

equipment complies with the essential

requirements of EU Directive 99/5/EC. The

GPRS-modem integrated in this product has

been pre-certified separately and is marked

with CE0628.

WEEE Directive

In line with EU Directive 2002/96/EC for waste

electrical and electronic equipment (WEEE),

this electrical product must not be disposed of

as unsorted municipal waste. Please dispose

of this product by returning it to the point of

sale or to your local municipal collection point

for recycling.

Legal Information

TomTomTM and the “two hands” logo are

among the trademarks or registered

trademarks owned by TomTom International

B.V. Our End User License Agreement and

limited warranty apply to this product. You can

review it at www.tomtomwork.com/legal.

Tom-

Tom

LINK In-

stalla-

tion

Guide

Lieferumfang

Lieferumfang aTomTom LINK 300

AService/Update-Anschluss

BAuswurfknopf für SIM-Kartenhalter

CSIM-Kartenhalter

DSpannungsversorgungsanschluss

EGPS-Antennenbuchse (SMB) zur

optionalen Verwendung einer externen

GPS-Antenne

FLED

GReset-Taste

HOberseite

IUnterseite

bStromkabel

cKunststoffsiegel

dZwei Klebestreifen (transparent, zur

Befestigung an der Windschutzscheibe)

eZwei Klebestreifen (grau, zur Befestigung

am Armaturenbrett)

fReinigungstuch

gHalterung

hZwei Gewindeschneidschrauben und

Unterlegscheiben

ABC D E

Vor der Installation

Vor der Instal-

lation Herzlichen Glückwunsch!

Sie haben sich mit dem TomTom LINK 300 für

eine Connected Navigation-Lösung von

TomTom WORK entschieden. Mit Connected

Navigation sind Sie auf intelligente und

bequeme Art und Weise stets in Verbindung

mit Ihren Mitarbeitern auf der Straße.

TomTom LINK 300 ist ein GPS-Empfänger und

GSM/GPRS-Modul in einem Gerät, das stets

die aktuelle Position des Fahrzeugs meldet.

Bei Verwendung mit einem TomTom-

Navigationsgerät lassen sich Aufträge sowie

Text- und Statusmeldungen leicht verwalten.

Vorbereitung der Installation

Bevor Sie mit der Installation Ihres TomTom

LINK 300 beginnen, lesen Sie sich die

Sicherheits- und Warnhinweise bitte

aufmerksam durch und stellen Sie sicher, dass

Sie folgendes zur Hand haben:

•Die TomTom WEBFLEET

Vertragsbestätigung mit dem

Aktivierungscode und der SIM-Karte

• Alle Teile aus dem Abschnitt Lieferumfang

on page 28 und zwei 2 A / flink

Sicherungen (nicht im Lieferumfang

enthalten)

•Ein Ort mit freier Sicht zum Himmel, an

dem der GPS-Empfang geprüft werden

kann

•Ein TomTom-Navigationsgerät

kompatibel mit TomTom LINK 300 (siehe

Broschüre)

Sicherheit geht vor!

Sicher-

heit geht

vor! Wichtige Sicherheits- und Warnhinweise

Wichtig: Bitte lesen Sie die folgenden

Sicherheitsbestimmungen sorgfältig.

TomTom WORK übernimmt keine Haftung für

Schäden, die durch Misachtung der

Sicherheitsbestimmungen entstehen.

Dieses Dokument ist Bestandteil des Produkts.

Bewahren Sie es deshalb an einem sicheren

Ort auf. Wenn Sie das Gerät an einen neuen

Benutzer weitergeben, geben Sie bitte auch

dieses Handbuch an ihn weiter.

•Wichtiger Hinweis - Eine unsachgemäße

Installation kann zu Schäden führen

Die Installation und Inbetriebnahme des

Gerätes darf ausschließlich durch

autorisiertes Personal erfolgen, z. B. durch

ein zugelassenes Rundfunkfachgeschäft

oder eine Fachwerkstatt für

Automobilelektronik! Halten Sie die

Qualitätsrichtlinien des

Automobilgewerbes ein.

•Achtung - Verletzungsgefahr bei Unfällen

Installieren Sie das Gerät oder dessen

Zubehörteile nicht im Entfaltungsbereich

von Airbags oder im Kopf- oder

Kniebereich. Wählen Sie den

Installationsort so aus, dass das Ablesen

von Anzeigegeräten, die Funktion von

Sicherheitsausrüstungen und die

Betätigung von Bedienelementen nicht

beeinträchtigt wird.

•Achtung - Gefahr von Karosserieschäden

Achten Sie darauf, keine Löcher in

tragende oder sicherheitsrelevante Teile

der Karosserie zu bohren! Es kann nicht

sichergestellt werden, dass diese nach

einer Modifikation weiterhin korrekt

funktionieren werden.

•Achtung - Brandgefahr

Achten Sie darauf, keine verdeckten

Kabelbäume, Kraftstoffleitungen oder

ähnliche Komponenten anzubohren!

Dadurch kann Feuer entstehen.

•Achtung - Die Verwendung dieses

Produkts ist in manchen Bereichen

eingeschränkt

Das GSM-Modul des TomTom LINK 300

kann bei elektrischen Geräten - z. B.

Herzschrittmachern, Hörgeräten,

medizinischen Geräten für die

Intensivversorgung und Ausrüstungen für

die Luftfahrt - Störungen verursachen. Die

bei diesen Geräten verursachten

Störungen können die Gesundheit oder

das Leben der Nutzer gefährden.

Verwenden Sie das Gerät nicht in der Nähe

von nicht abgeschirmten elektrischen

Geräten oder in Umgebungen, in denen der

Betrieb von Mobiltelefonen verboten ist,

z. B. in Krankenhäusern und Flugzeugen!

Sicherheit geht vor!

Schalten Sie das Gerät ab, falls solche

Ausrüstungen gestört werden könnten.

•Achtung - Explosionsgefahr

Teile des TomTom LINK 300 können

Funken erzeugen, die Explosionen

auslösen können. Dies bedeutet

Verletzungs- und Lebensgefahr.

Verwenden Sie das Gerät nicht in

Umgebungen mit hoher Explosionsgefahr.

Wenn Sie den TomTom LINK 300 in einem

flüssiggasbetriebenen Fahrzeug

verwenden, beachten Sie bitte unbedingt

die Sicherheitsvorschriften des Landes, in

dem das Fahrzeug betrieben wird.

•Warnung - Reparatur und Austausch

Reparaturen dürfen ausschließlich von

autorisiertem Fachpersonal durchgeführt

werden. Tauschen Sie defekte Teile des

Geräts niemals selbst aus. Übergeben Sie

das defekte Gerät an TomTom WORK. Nur

das Fachpersonal von TomTom WORK ist

zur Reparatur oder zum Austausch von

Teilen autorisiert.

•Warnung - Gefahr von Geräteschäden

Kontakt mit Wasser oder anderen

Flüssigkeiten kann zu Kurzschlüssen im

Inneren des Geräts führen. Durch Kontakt

mit Wasser kann das Gerät beschädigt

werden. Betreiben und lagern Sie das Gerät

ist in wassergeschützter Umgebung.

•Achtung - Unfallgefahr

Die Bedienung des Geräts während der

Fahrt lenkt ab und kann zu Unfällen führen.

Geben Sie im Sinne der Verkehrssicherheit

nur bei stillstehendem Fahrzeug

Informationen in das Gerät ein.

Passenden Einbauort bestimmen

Passen-

den Ein-

bauort

bestim-

men Suchen Sie zuerst den passenden Einbauort

für den TomTom LINK 300. Die Box kann offen

oder versteckt installiert werden.

Offener Einbau

Wenn Sie keine externe GPS-Antenne

verwenden wollen und die Box immer

zugriffsbereit haben möchten, befestigen Sie

sie einfach am Armaturenbrett oder an der

Windschutzscheibe Ihres Fahrzeugs. (siehe

Einbau des TomTom LINK 300 auf Seite 38)

Wenn Sie Ihr Fahrzeug oft über einen längeren

Zeitraum in der Sonne und/oder in einer

Umgebung mit hoher Außenemperatur ohne

Klimatisierung parken, kann dies den Betrieb

des Geräts beeinträchtigen. In solchen Fällen

empfiehlt TomTom WORK einen versteckten

Einbau.

Versteckter Einbau

Wenn Sie Ihren TomTom LINK 300 lieber

versteckt einbauen möchten, um das Gerät

vor hohen Temperaturen zu schützen oder um

sicherzustellen, dass Sicht und

Bewegungsfreiheit des Fahrers nicht

behindert werden (wie z. B. bei der Installation

an der Windschutzscheibe), bauen Sie die Box

am besten unterhalb des Armaturenbretts ein,

z. B. im Handschuhfach.

Bei der Wahl des Einbauorts müssen Sie

sicherstellen, dass die Oberseite der Box nicht

durch Metallobjekte abgeschirmt wird. Sie

brauchen ebenfalls eine externe GPS-Antenne

(siehe Alternativer Einbau auf Seite 43).

Verwenden Sie bitte ausschließlich die

externe GPS-Antenne von TomTom WORK.

Dieses zusätzliche Zubehörteil ist nicht im

Lieferumfang enthalten.

Passenden Einbauort bestimmen

Anschlussübersicht

An-

schlussü

bersicht

Einsetzen der SIM-Karte

Einsetze n der

SIM-Karte

Für den Übertragungsvorgang

Um den TomTom LINK 300 für den

Datenaustausch mit TomTom WEBFLEET

vorzubereiten, müssen Sie die SIM-Karte in

das Gerät einsetzen.

1. Drücken Sie den Auswurfknopf des SIM-

Kartenhalters mit einem spitzen

Gegenstand, bis die Arretierung des SIM-

Kartenhalter gelöst wird.

2. Ziehen Sie den SIM-Kartenhalter heraus.

3. Drücken Sie die SIM-Karte vorsichtig in den

SIM-Kartenhalter, bis sie einrastet.

4. Halten Sie den SIM-Kartenhalter mit der

SIM-Karte nach unten, und setzen Sie ihn

wie in der Abbildung gezeigt in den

TomTom LINK 300 ein.

Anschluss an die Stromversorgung

Anschluss an

die Stromver-

sorgung Schließen Sie den TomTom LINK 300 an die

Bordstromversorgung des Fahrzeugs (12 V /

24 V) an. Verwenden Sie keinen

Spannungswandler. Die drei Leitungen GND

(Masse), IGN (Zündung) und PWR+ (9 - 30 V

Versorgungsspannung) müssen stets

angeschlossen sein.

1. Verbinden Sie das Massekabel (braun) mit

der Masse (Klemme 31).

2. Sichern Sie das PWR+-Kabel (rot) und das

IGN-Kabel (schwarz) mit je einer 2 A/flink

Sicherung.

3. Verbinden Sie das gesicherte PWR+-Kabel

(rot) mit dem stromführenden Anschluss

(Klemme 30).

4. Verbinden Sie anschließend das gesicherte

IGN-Kabel (schwarz) mit der Zündung

(Klemme 15).

5. OPTIONAL: Falls Sie ein digitales Signal

aufnehmen wollen, sichern Sie das IN-1-

Kabel (grün/blau) mit einer 2 A/flink

Sicherung und schließen Sie es

anschließend an einen Schalter an, der mit

der Versorgungsspannung verbunden ist.

6. Stecken Sie den 4-poligen Stecker in den

Spannungsversorgungsanschluss.

Funktionsprüfung

Funktionsprü-

fung Stromversorgungs-/Zündungstest

Bevor Sie die Anschlüsse an

Stromversorgung und Zündung prüfen,

vergewissern Sie sich bitte, dass Sie die in den

vorhergehenden Abschnitten beschriebenen

Schritte durchgeführt haben.

1. Bitte prüfen Sie alle Anschlüsse des

TomTom LINK 300 (Kabel, Sicherungen

usw.).

2. Prüfen Sie den korrekten Sitz der SIM-

Karte.

3. Schalten Sie die Zündung ein. Die LED-

Leuchte leuchtet mit gelegentlichem

erlöschen (100 ms).

4. Schalten Sie die Zündung aus. Die LED-

Leuchte ist jetzt aus und blinkt gelegentlich

auf (100 ms).

Falls die LED-Leuchte nicht korrekt leuchtet, siehe

Fehlerdiagnose auf Seite 46.

Prüfung GPRS/GPS-Empfang

Für diese Prüfung müssen Sie das Fahrzeug

unter Umständen an einen Ort mit freier Sicht

zum Himmel fahren, um einen einwandfreien

GPS- und GSM-Empfang zu gewährleisten.

Platzieren Sie für diese Prüfung den TomTom

LINK 300 an der Stelle, an der er installiert

werden soll (siehe dazu Einbau des TomTom

LINK 300 auf Seite 38).

1. Schalten Sie die Zündung ein.

2. Kontrollieren Sie die LED-Leuchte. Sie

leuchtet nun und erlischt gelegentlich (100

ms).

3. Warten Sie bis die LED aufhört zu blinken.

Falls die LED länger als 10 Min. blinkt, siehe

Fehlerdiagnose auf Seite 46.

Einbau des TomTom LINK 300

Einbau des

TomTom LINK

300 TomTom LINK 300 wird mit einer integrierten

GSM-Antenne und einer integrierten GPS-

Antenne geliefert.

• TomTom LINK 300 muss so installiert

werden, dass die Box nicht durch

Metallobjekte abgeschirmt wird und die

Oberseite eine unbehinderte Sicht zum

Himmel hat.

• Die Box darf die Sicht des Fahrers nicht

behindern.

• Durch Metallschichtbedampfung getönte

oder mit Heizfäden versehene

Windschutzscheiben können den GPS-

Empfang behindern.

• Um einen optimalen GSM-und GPS-

Empfang zu gewährleisten, befestigen Sie

die Box am Armaturenbrett oder an der

Windschutzscheibe mit mindestens 5 cm

Abstand zum Karosserierahmen.

• Die Box auf einer fettfreien, trockenen und

sauberen Oberfläche platzieren. Extreme

Temperaturschwankungen und -

unterschiede können die

Hafteigenschaften der Klebestreifen

beeinträchtigen.

Der TomTom LINK 300 kann mit den beiden

Klebestreifen an der Windschutzscheibe oder

am Armaturenbrett befestigt werden. Für

Information zum versteckten Einbau, z. B. im

Handschuhfach, siehe Alternativer Einbau auf

Seite 43.

Verwenden Sie die beiden Klebestreifen, um

den TomTom LINK 300 am Armaturenbrett

(graue Streifen) oder an der

OIL

Einbau des TomTom LINK 300

Windschutzscheibe (durchsichtige Streifen) zu

befestigen. Bitte beachten Sie die

Sicherheitsbestimmungen in diesem

Dokument.

1. Platzieren Sie das Gerät auf einer ebenen

Fläche.

2. Säubern Sie die Fläche mit dem

mitgelieferten Reinigungstuch, so dass sie

fettfrei, trocken und sauber ist.

3. Ziehen Sie den Schutzfilm von einer Seite

der Klebestreifen ab.

4. Für eine Installation am Armaturenbrett

(siehe Abb.) kleben Sie die Streifen auf die

Unterseite des Geräts. Für eine Installation

an der Windschutzscheibe kleben Sie die

Streifen auf Oberseite des Geräts.

5. Ziehen Sie jetzt den Schutzfilm von der

anderen Seite der Klebestreifen ab.

6. Platzieren Sie das Gerät mit den

Klebestreifen auf der vorbereiteten Fläche.

Drücken Sie es vorsichtig ein paar

Sekunden an, bis es haftet.

Hinweis: Die volle Haftkraft der Klebestreifen ist je

nach Temperatur nach ca. 72 Stunden erreicht.

Bei 20 °C: 20 Min.= 65 % / 1 Std.= 90 %;

Bei 65 °C: 20 Min.= 90 % / 1 Std.= 100 %;

Bei 10 °C: 20 Min.= 20 % / 1 Std.= 30 %.

Verbinden mit Navigationsgerät & WEBFLEET

Verbinden mit

Navigationsge-

rät & WEB-

FLEET Schließen Sie den TomTom LINK 300 an Ihr

TomTom Navigationsgerät an, damit Sie alle

Vorteile von Connected Navigation nutzen

können.

1. Vergewissern Sie sich, dass der TomTom

LINK 300 an die Stromversorgung

angeschlossen ist und GPRS-Empfang hat.

2. Stellen Sie Ihr Navigationsgerät an.

3. Tippen Sie auf den Bildschirm, um das

Hauptmenü anzuzeigen.

4. Tippen Sie auf Einstellungen ändern.

5. Tippen Sie auf Bluetooth®-Einstellungen.

Falls diese Menoption nicht angezeigt wird,

tippen Sie zuerst auf Alle Menüoptionen

anzeigen.

6. Tippen Sie auf Verbindung mit

Bluetooth®-Gerät herstellen.

Das Navigationsgerät beginnt nach Bluetooth®-

Geräten zu suchen:

Wenn das Navigationsgerät mehr als ein Bluetooth®

-Gerät findet, wird eine Liste aller gefundenen Geräte

angezeigt, weiter mit Schritt 7.

Wenn Ihr Navigationsgerät nur ein TomTom LINK

300 findet, weiter mit Schritt 9.

7. Wählen Sie Ihren TomTom LINK 300 aus

der Liste aus. Der Name beginnt mit ’LINK’,

gefolgt von der Seriennummer Ihres

TomTom LINK 300. Die Seriennummer

steht auf der Außenseite der

Produktverpackung.

Verbinden mit Navigationsgerät & WEBFLEET

8. Geben Sie den Aktivierungscode ein, der in

Ihrer TomTom WEBFLEET

Vertragsbestätigung steht.

9. Geben Sie das amtliche Kennzeichen Ihres

Fahrzeugs korrekt ein.

10.Wählen Sie den zutreffenden Fahrzeugtyp.

Wenn Sie beide Geräte korrekt mit einander

verbunden haben, wird die Verbindung

automatisch hergestellt. Auf Ihrem

Navigationsgerät werden jetzt zusätzliche

Menüoptionen angezeigt. Auf der Fahransicht

Ihres Navigationsgeräts dürfen die beiden rot

durchgestrichenen Pfeile nicht angezeigt.

Sie können den Verbindungstatus zwischen

den beiden Geräten jederzeit überprüfen,

indem Sie auf Ihrem Navigationsgerät auf

Verbindungsstatus unter TomTom LINK-

Einstellungen tippen.

Verschließen des TomTom LINK 300

Verschließen

des TomTom

LINK 300 Wenn Sie die Funktionsprüfung des TomTom

LINK 300 (siehe Funktionsprüfung auf

Seite 37) erfolgreich abgeschlossen haben

und das Gerät mit Ihrem TomTom

Navigationsgerät und TomTom WEBFLEET

(siehe Verbinden mit Navigationsgerät &

WEBFLEET auf Seite 40) verbunden haben,

kann der TomTom LINK 300 mit dem

Kunststoffsiegel verschlossen werden.

BITTE BEACHTEN: Nach dem Verschließen des

TomTom LINK 300 mit dem Kunststoffsiegel kann

das Gerät nicht erneut geöffnet werden, ohne dass

dabei das Siegel beschädigt wird.

Dazu müssen Sie das Kunststoffsiegel über

den Stecker des Stromkabels in das Gehäuse

schieben und vorsichtig drücken, bis es

einrastet.

Alternativer Einbau

Alternativer

Einbau

Mit Gerätehalterung

Sie können den TomTom LINK 300 auch mit

Hilfe der Halterung einbauen. Die Halterung

kann entweder mit Hilfe der beiden

Gewindeschneidschrauben oder der

Klebestreifen befestigt werden. Die Anleitung

zur Nutzung der Gewindeschneidschrauben

finden Sie unten. Zur Befestigung mit Hilfe der

Klebestreifen siehe Einbau des TomTom LINK

300 auf Seite 38. Bitte beachten Sie die

Sicherheitsbestimmungen in diesem

Dokument.

1. Wählen Sie eine ebene Fläche zum

Anbringen des TomTom LINK 300.

Achten Sie darauf, dass der TomTom LINK

300 so in der Halterung sitzt, dass eine freie

Sicht zum Himmel gewährleistet ist.

2. Führen Sie die beiden Schrauben in die

dafür vorgesehenen Bohrungen an der

Halterung ein.

3. Ziehen Sie die Schrauben fest.

4. Setzen Sie den TomTom LINK 300

vorsichtig in die Halterung ein, bis er

einrastet.

Alternativer Einbau

Installation der externen GPS-Antenne

Wenn der TomTom LINK 300 an einem

verdeckten Ort ohne freie Sicht zum Himmel

eingebaut wird, muss die externe GPS-

Antenne von TomTom WORK (Zubehör,

Artikelnummer 9L09.001) installiert werden.

Die Antenne ist magnetisch und wird

zusätzlich mit Klebestreifen geliefert. Die

externe GPS-Antenne für den TomTom WORK

gehört nicht zum regulären Lieferumfang des

TomTom LINK 300 Standard-Produktpakets.

Wichtiger Hinweis:!

• Verwenden Sie nur die GPS-Antenne von

TomTom WORK, da andernfalls kein

einwandfreier GPS-Empfang garantiert

werden kann.

• Durch Metallschichtbedampfung getönte

oder mit Heizfäden versehene

Windschutzscheiben können den GPS-

Empfang beeinträchtigen. Bringen Sie die

GPS-Antenne in diesem Fall am

Rückfenster oder an der Außenseite des

Fahrzeugs an.

• Der Magnet der GPS-Antenne sorgt für

sicheren Halt bis zu einer Geschwindigkeit

von 180 km/h.

• Installieren Sie die GPS-Antenne so, dass

sie nicht durch Metallobjekte abgeschirmt

wird und eine freie Sicht zum Himmel

gewährleistet ist.

• Befestigen Sie die GPS-Antenne mit dem

Klebepad auf einer fettfreien, trockenen

und sauberen Oberfläche.

• Extreme Temperaturschwankungen und -

unterschiede können die

Hafteigenschaften des Klebestreifens

beeinträchtigen.

• Um einen guten GSM-/GPRS-Empfang zu

garantieren, bauen Sie den TomTom LINK

300 so ein, dass die Oberseite des Geräts

nicht von Metallobjekten abgeschirmt wird.

Alternativer Einbau

1. Nehmen Sie die Gummikappe vom GPS-

Antennenstecker ab.

2. Stecken Sie den GPS-Antennenstecker in

die GPS-Antennenbuchse am TomTom

LINK 300.

3. Sorgen Sie für eine glatte, saubere, fettfreie

und trockene Fläche an der

Windschutzscheibe.

4. Befestigen Sie die Antenne auf der

vorbereiteten Fläche, so dass die Oberseite

freien Blick zum Himmel hat. Suchen Sie

entweder eine glatte Metalloberfläche,

oder verwenden Sie den zweiten

Klebestreifen.

OIL

Fehlerdiagnose

FehlerdiagnoseÜberwachung des Betriebs

Kontrollieren Sie den Betrieb des TomTom LINK 300 anhand der untenstehenden Tabelle.

Fehlersuche

Finden Sie Lösungen für Störungen anhand der LED-Leuchte und der untenstehenden Tabelle.

LED-Modus

AUS Gerät im Standby-Modus

1 Sek. an, 100 ms aus, 100 ms an,

100 ms aus Auf GPRS warten

1 Sek. an, 100 ms aus Auf GPS warten

Leuchtet (dauerhaft an) Normalbetrieb (GPS und GPRS sind verfügbar)

4 Sek. aus, 100 ms an Zündung ist aus (Gerät ist noch nicht im Standby-

Modus)

Schnelles Blinken: 500 ms an, 500

ms aus Systemfehler (siehe Zurücksetzen des TomTom LINK

300 auf Seite 48)

LED ist aktiv, wenn die Zündung

eingeschaltet ist. LED ist aus, wenn

die Zündung abgeschaltet ist.

Das PWR+-Kabel ist mit der Zündung und das IGN-

Kabel mit der Stromversorgung verbunden (siehe

Anschluss an die Stromversorgung auf Seite 36)

LED ist aus bei an- und

ausgeschalteter Zündung Gerät ist nicht an Stromversorgung angeschlossen

(siehe Anschluss an die Stromversorgung auf

Seite 36)

LED ist weder aus noch blinkt sie

gelegentlich auf (100ms), wenn die

Zündung abgeschaltet wird

IGN-Draht und PWR+-Kabel sind miteinander

verbunden. (siehe Anschluss an die

Stromversorgung auf Seite 36)

Fehlerdiagnose

Support

Falls Sie Ihr Problem nicht mit Hilfe der obenstehenden Tabellen lösen können, wenden Sie sich

bitte an das TomTom WORK Supportteam. Benutzen Sie dazu das Supportformular auf unserer

Website www.tomtomwork.com/support.

LED signalisiert für länger als 10

Minuten nachdem Einschalten der

Zündung, dass das Gerät auf GPRS

wartet

Die SIM-Karte ist möglicherweise nicht korrekt

eingesetzt (siehe Einsetzen der SIM-Karte auf

Seite 35)

GSM-Empfang durch Metallobjekte abgeschirmt

(siehe Einbau des TomTom LINK 300 auf Seite 38)

LED blinkt (1 Sek. an, 100 ms aus)

länger als 10 Minuten, nachdem

die Zündung abgeschaltet wurde

GPS-Empfang möglicherweise abgeschirmt,

überprüfen Sie, ob eine freie Sicht zum Himmel

besteht

Die externe GPS-Antenne ist möglicherweise nicht

korrekt angeschlossen (bei verstecktem Einbau),

überprüfen Sie den Anschluss der externen GPS-

Antenne und ihre Position. Es darf nur eine originale

TomTom WORK GPS-Antenne verwendet werden.

(siehe Alternativer Einbau auf Seite 43)

Zurücksetzen des TomTom LINK 300

Zurücksetzen

des TomTom

LINK 300 Wenn der TomTom LINK 300 nicht

einwandfrei funktioniert oder ein Systemfehler

angezeigt wird (siehe Fehlerdiagnose auf

Seite 46), können Sie das Gerät zurücksetzen.

Führen Sie eine Rückstellung des TomTom

LINK 300 nur dann durch, wenn Sie alle zuvor

beschriebenen Schritte bereits ohne Erfolg

ausgeführt haben.

Um den TomTom LINK 300 zurückzusetzen,

drücken Sie die Reset-Taste mit einem

dünnen, spitzen Gegenstand und halten sie 5

Sekunden lang gedrückt. Das Gerät startet

erneut, sobald die Reset-Taste losgelassen

wird.

Technische Daten

Technische Da-

ten Abmessungen Gehäuse: 85 x 67 x 24 mm / Halterung: 55 x 66 x 30 mm

Gewicht Gehäuse: 95 g / Halterung: 10 g

Material Gehäuse und Halterung: Kunststoffspritzguss PC/ABS

Schutzart IP 20

Versorgungsspannung 12 V / 24 V (min. 9 V bis max. 30 V)

Stromverbrauch

(Durchschnittswerte) Bei 14 V: < 50 mA (typisch)

Bei 28 V: < 30 mA (typisch)

Standby: < 1 mA (typisch)

Während der Übertragung

14 V < 180 mA

28 V < 100 mA

Schutzsicherungen Betriebsspannung 9 - 30 V mit 2 A/flink

Zündung mit 2 A/flink

Temperatur Betrieb -30 °C bis +70 °C (unter -25°C und über +65°C

schaltet sich das GSM-Modul zum Selbstschutz ab)

Lagerung -40 °C bis +80 °C

GSM Integrierte GSM-Antenne und GSM-Modul

Quadband GSM 850/900/1800/1900

GPS Integrierte GPS-Antenne und GPS-Empfänger

Bluetooth® Integriertes Bluetooth® (Klasse 2) zur Verbindung mit dem

TomTom Navigationsgerät

Zündungseingang Zum Anschluss an die Zündungsklemme, um das Gerät mit

der Zündung ein- und auszuschalten

Digitaleingang 1 Eingang, auf Versorgungsspannung schaltbar

GPS-Antennenbuchse für

externe GPS-Antenne

(optionales Zubehör)

SMB (male) - (Antenne - female)

Versorgungsspannungsbereich 3 V bis 5 V

Mindestantennengewinn bei 3 V: 20 dB

Maximaler Antennengewinn: 40 dB

Maximaler Rauschwert: 1,5 dB

Richtlinien

Richtlinien CE-Konformitätserklärung

Das in diesem Dokument beschriebene Gerät

entspricht den geltenden europäischen

Richtlinien. Eine Kopie der

Konformitätserklärung wird auf Anfrage

vorgelegt. Dieses Gerät erfüllt die

Anforderungen der EU-Richtlinie 99/5/EG. Das

in diesem Produkt verwendete GPRS-Modem

wurde gesondert vorzertifiziert und ist

gekennzeichnet mit CE0628.

Richtlinie über Elektro- und Elektronik-Altge-

räte (WEEE)

In Übereinstimmung mit den Vorschriften der

WEEE-Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte darf dieses Elektrogerät

nicht als Hausmüll entsorgt werden. Bitte

entsorgen Sie dieses Gerät, indem Sie es zur

Verkaufsstelle zurückbringen oder es an einer

Sammelstelle für Recyclingmüll abgeben.

Rechtliche Hinweise

TomTomTM und das Logo mit den zwei

Händen sind geschützte und eingetragene

Marken oder Warenzeichen von TomTom

International B.V. Unser Endbenutzer-

Lizenzvertrag (End User License Agreement)

und die eingeschränkte Gewährleistung

finden auf dieses Produkt Anwendung. Finden

Sie weiterführende Informationen unter

www.tomtomwork.com/legal.

Tom-

Tom

LINK In-

stalla-

tion

Guide

Part.no.6L09.010

Installation Guide

Plan your day the easy way

LINK 300

6L09.010 LINK Installation guidePage 1 10/12/07 4:42:00 PM

TomTom LINK3002 Telematic Device User Manual

TomTom International BV Telematic Device

Contents

UserMan2

Navigation menu

Namespaces

Views

Navigation
