Tranwo Technology Corp Wireless digital child tracker Manual P2

Contents

Manual P2

36
Utilisation du Traqueur Enfant
a. Unité parent :
Quand la puissance de batterie est basse, le LED de puissance clignotera rouge
comme avertissement, veuillez remplacer par de nouvelles piles.
b. Unité enfant :
Quand la puissance de batterie est basse, le LED de puissance clignotera rouge
comme avertissement, veuillez recharger l’Unité Enfant dans le chargeur pour charger
la batterie. On recommande d’enlever les batteries pour prolonger leur vie quand
non utilisées.
Indicateur de faibles batteries
Indicateur de Fonction directionnelle
Il y a 6 indicateurs LED bleus sur l’unité Parents suivant les indications
de la gure. Quand trois des LED clignotent en même temps,
cela veut dire que l’unité Enfant est dans cette direction dans
un angle de 120 degrés. Quand seulement un des LED clignote
cela veut dire que l’unité Enfant est dans cette direction dans un
angle de 60 degrés. Quand les 6 LED s’éteignent, cela veut dire
que l’unité Enfant est hors de la gamme de surveillance. Dans ce
cas-ci, l’indicateur de Canal devient rouge.
1 5
2 4
3
6
37
FRANCAIS
Utilisation du Traqueur Enfant
1 5
2 4
3
6
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
a. Quand l’indicateur 1 clignote ou l’indicateur 1, 2 et 6 clignotent en même temps, cela indique que les uni
tés d’enfant surveillées sont en relative position de la moitié gauche de l’unité parents. Restez alors où vous
êtes et tenez l’unité parents. Tournez alors dans le sens contraire des aiguilles d’une montre jusqu’à ce que
les LED 2, 3 ou 4 s’allument.
b. Quand l’indicateur 2 clignote ou l’indicateur 1, 2 et 3 clignotent en même temps, cela indique que les unités
enfant surveillées sont en relative position à l’avant gauche de l’unité parents. Tenez alors l’unité parents et
déplacez-vous vers l’avant-gauche à la trouver de l’unité enfant.
c. Quand l’indicateur 3 clignote ou l’indicateur 2, 3 et 4 clignotent en même temps, cela indique que les
unités enfant surveillées sont en position relative à l’avant de l’unité parents. Tenez alors l’unité parents et
avancez à la trouver de l’unité enfant.
d. Quand l’indicateur 4 clignote ou les indicateur 3, 4 et 5 clignotent en même temps, cela indique que les
unités d’enfant étant surveillées sont en position relative à l’avant droite de l’unité parents. Tenez alors,
l’unité parent et déplacez vous a l’avant à droite à la trouver de l’unité d’enfant.
e. Quand l’indicateur 5 clignote ou l’indicateur 4, 5 et 6 clignotent en même temps, cela indique que les unités
enfant surveillées sont en position relative à la moitie droite de l’unité parents. Restez où vous êtes et tenez
l’unité parents. Tournez alors dans le sens des aiguilles d’une montre jusqu’à ce que les LED 2, 3 ou 4 s’allume.
f. Quand l’indicateur 6 clignote ou l’indicateur 1, 5 et 6 en même temps, cela indique que les unités enfant
surveillées sont en position relative au dos de l’unité de parents. Tenez alors l’unité parents et tournez de 180
degrés.
Note: Les LED clignoteront plus vite quand l’unité Parents se trouve plus près de l’unité Enfant. D’autre part, quand l’unité Parents s’éloigne de
l’unité Enfant, les LED clignoteront plus lentement.
38
Il y a une puissance et un commutateur d’avertissement de proximité
(loin, normal et proche) allumez le côté latéral de l’unité parents.
Quand le commutateur est tourné à ), il indique que la gamme
d’avertissement est placée de 5~10m. Quand le commutateur est tourné
à)), c’est 8~20m. Quand le commutateur est tourné à))), il indique que
la gamme d’avertissement est placée au plus lointain, c.-à-d. 15~30m.
L’utilisateur peut placer la distance de la gamme d’avertissement basée
sur l’environnement et la condition. Quand la distance entre l’unité enfant et l’unité parents
est dans la marge d’avertissement, le LED rouge ou vert du canal s’allume. Quand la
distance entre l’unité enfant et l’unité parent est hors de la gamme d’avertissement,
le LED du canal clignotera en rouge ou vert et le bipper de l’unité parent fera bip-bip
comme avertissement. Vous pouvez alors appuyer sur le bouton de trouver ou le bouton
de sélection de canal pour arrêter le bipper.
Appuyez sur alors le bouton de sélection de
canal encore pour choisir le canal désiré de
la direction à surveiller.
Utilisation du Traqueur Enfant
)
5~10m
) )
8~20m
) ) )
15~30m
channel
3
LED
Be
B
e
Be
channel
1
LED
35m
Installation de l’Avertissement de proximité
39
FRANCAIS
Utilisation du Traqueur Enfant
Fonction de Trouver
a. Comment utiliser l’unité parents pour appeler l’unité enfant :
Quand vous utilisez l’unité Parents pour rechercher l’unité Enfant, en plus des
indicateurs directionnels LED, vous pouvez également le faire en pressant la
touche Trouver.
Quand vous appuyez sur la touche Trouver, le biper des unités Enfant et Parents feront
bip-bip. Vous Pouvez également trouver l’unité Enfant en suivant le bip du signal sonore.
Le bip du signal sonore deviendra plus rapide si l’unité Parent s’approche de l’unité
Enfant. D’autre part, quand l’unité Parent s’éloigne de l’unité Enfant, le bip du signal
sonore deviendra plus lent.
Vous pouvez arrêter le biper sur les unités Enfant et Parent en pressant encore sur le
bouton Chercher sur l’unité Parent.
Be
Be
channel
1
LED
channel
1
LED
Installation de l’Avertissement de proximité
40
CaractéristiquesUtilisation du Traqueur Enfant
b.Comment employer l’unité enfant pour appeler l’unité parents :
L’utilisateur peut également employer l’unité enfant pour appeler l’unité parents
activement. Quand le bouton trouver sur l’unité enfant est appuyé, le bipper sur
l’unité parents fera bip-bip comme avertissement. À ce moment, si le bouton trouver
ou le bouton de canal de recherche sur l’unité de parent est appuyé, le bipper
s’éteindra.
Be
B
e
Be
Be
B
e
Be
41
FRANCAIS
CaractéristiquesUtilisation du Traqueur Enfant
Les Deux unités sont entièrement portables avec une portée jusqu’à de 50m.
LED pour guider les Parents vers l’enfant immédiatement.
Chaque unité Parents est capable de surveiller 4 unités Enfant séparées.
Quand l’unité Parents s`approche plus près de l’unité Enfant,Les LED clignoteront plus
rapidement et le bip du signal sonore deviendraplus rapide.
Réglerlaportéedel’avertissement-vouspouvezdénirladistanceentrel’UnitéEnfant
et l’unité Parents (portée de près / portée normale/portée loin).
L’utilisateur peut utiliser l’unité Enfant pour appeler l’unité Parents activement.
Détection de basse puissance - quand la puissance de batterie est basse, la puissance
Le LED clignotera en rouge en avertissement.
42
Si vous n’obtenez aucun signal du tout
Veuillezvérierquevous avez mis en marche le commutateur de puissance sur l’unité parent.
VeuillezvériersileLEDrougedepuissancesurl’unitéparentss’allume.Sinon,vériezsvpsiles
piles sont installées dans la bonne direction.
Si les piles installées dans l’unité parents sont dans la bonne direction, remplacez les avec de
nouvelles piles.
VeuillezvériersileLEDrougedepuissancesurl’unitéenfants’allume.Sinon,vériezsvpsilabatterie
est installée dans la bonne direction.
Si la batterie installée dans l’unité enfant est dans la bonne direction, mettez svp l’unité enfant sur
le chargeur pour charger la batterie.
Si les LED rouge de puissance de l’unité enfant et l’unité parent s’allument mais le LED du canal
n’est pas allumé, ajoutez svp les unités d’enfant en suivant les procédures décrites ci-dessus.

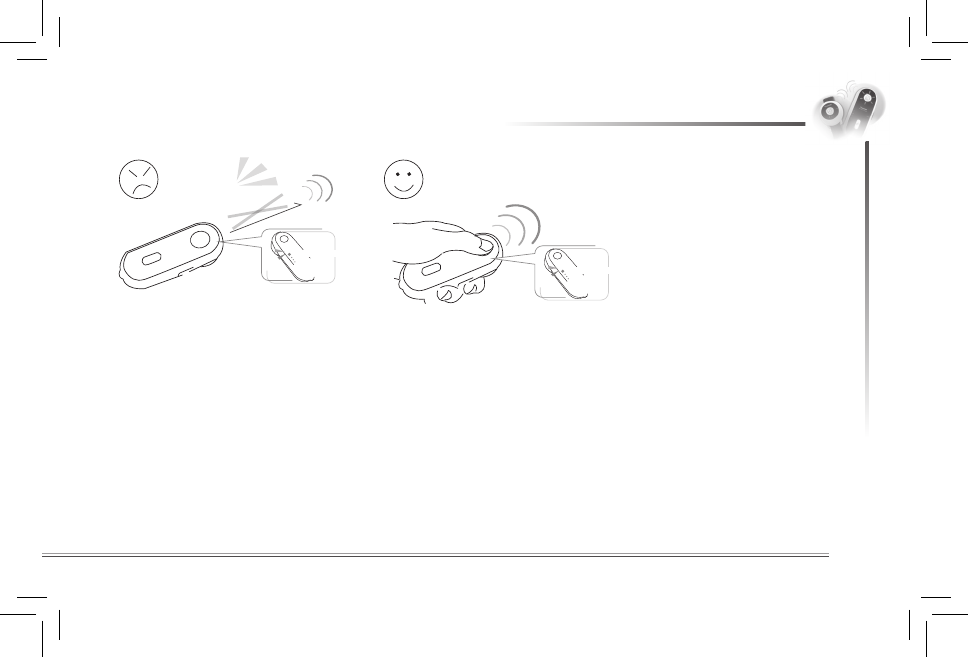

Il y a quelque chose qui ne fonctionne pas avec l’indication de direction
Veuillez vous assurer que l’enfant porte l’unité enfant sur son poignet pour obtenir la meilleure
indication de direction.
Veuillez vous assurer que quand vous utilisez l’unité parents pour trouver la direction de l’unité
d’enfant, vous avez tenu l’unité parent étroitement en position horizontale pour obtenir la
meilleure indication de direction.
L’indication de direction peut être légèrement imprécise si l’utilisateur emploie ce produit
dans une salle plus petite et fermée. C’est idéal pour des usages dans les endroits publics, tels
que des parcs ou des centres commerciaux.
Dépannage
43
DEUTSCH
Was Sie bekommen
Wichtige Informationen
Liste mit den Funktionen
Montage
Montage der Kindereinheit
Montage der Elterneinheit
Überprüfen Sie die Verbindung
Verwendung des Kinderfinders
Kanalauswahlfunktion
Hinzufügen von Kindereinheiten
Entfernen von Kindereinheiten
Geringe Batterie Anzeige
Funktion der Richtungsanzeige
Einstellung der Reichweitenwarnung
Finden Funktion
Eigenschaften
Fehlerbehebung
................................
44
..........................
45
........................
46
.................................................
48
..............
...................
..............
48
51
52
................
53
...........................
54
...........
56
..............
56
......................
57
.............
57
......
60
.....................................
61
........................................
63
....................................
64
44
Elterneinheit
Kindereinheit
Aufladungsgerät für die Kindereinheit
Bordnetz Adapter für das Aufladegerät der Kindereinheit
LIR2450 Li+ 3,6V wiederaufladbare Batterie für die Kindereinheit
2 x AAA 1,5V nicht wiederaufladbare Alkali Batterien für die Elterneinheit
Anwenderhandbuch
Was Sie bekommen
45
DEUTSCH
Elterneinheit
Kindereinheit
Aufladungsgerät für die Kindereinheit
Bordnetz Adapter für das Aufladegerät der Kindereinheit
LIR2450 Li+ 3,6V wiederaufladbare Batterie für die Kindereinheit
2 x AAA 1,5V nicht wiederaufladbare Alkali Batterien für die Elterneinheit
Anwenderhandbuch
1. Falls Sie im Ausland reisen, stellen Sie sicher, dass die Spannung, angezeigt auf dem
Hauptenergieanschluss, mit der lokalen Hauptenergie übereinstimmt bevor Sie es an die
Stromquelle anschließen.
2. Um einen elektrischen Schlag zu vermeiden, öffnen Sie nicht das Gehäuse der Eltern- und
 Kindereinheit(ausgenommendieBatteriefachabdeckung)
3. Risiko einerExplosionfallseineBatteriemiteinemnichtkorrektenTypausgewechseltwurde.
VerwendenSiefürdieKindereinheitimmerLIR24503,6VLi+auadbareBatterien.Fürdie
ElterneinheitschlagenwirdieVerwendungvonnichtwiederauadbarenAAA1,5VAlkali
Batterienvor.
Wichtige Informationen
46
Liste mit den Funktionen
1
3
4
5
2
6
7
8
9
2
1
2
3
5
6
4
7
8
9
10
A, Eltern-Gerät Abb. 1 B, Baby-Gerät Abb. 2
47
DEUTSCH
Liste mit den Funktionen
Finden-Taste/Aktivierungstaste d. Kindereinheit
Richtungsanzeiger LED
Kanalanzeige LED
Kanalauswahltaste/Erkennungstaste d. Kindereinheit
Lautsprecher
Energie/schwache Batterie Anzeigen LED
Energie aus/Warnbereich nah/normal/zum wechseln
Gürtelclip
Batterieabdeckung
Auflade Sensor
Batterieabdeckung
Schließe
Energie/schwache Batterie
Lautsprecher
Finden-Taste/Installationstaste der
Aufladungssensor
Aufladungsanzeige LED
Stromanschlussbuchse
Aufladungs-Hauptenergieanschluss
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
Anzeigen LED
Kindereinheit
B, Baby-Gerät Abb. 2
A, Eltern-Gerät Abb. 1
48
Montage
Montage der Kindereinheit
Wenn Sie dieses Produkt zum ersten Mal verwenden laden Sie es bitte auf.
1.WiemandieBatterieninstalliert
(1)SteckenSiediezweiGürtelclipsindieBatterieabdeckungaufderRückseiteder
KindereinheitunddannöffnenSiedurchdrehenimUhrzeigersinndieBatterieabdeckung.
(2)InstallierenSiedieLIR2450BatterienindasBatteriefachunddrehendieGürtelclip
imUhrzeigersinnum dieBatterieabdeckungmit derKindereinheitzu verbinden.
(BittebeachtenSiebeiminstallierenderBatteriendie Pole.) InderZwischenzeit
wird die Energie LED rot leuchten.
49
DEUTSCH
Montage
OK
1 2 3 4
2.Wiemanauäd
(1) Stecken Sie den Ladegerätadapter in die Steckdose.
(2) VerbindenSiedenLadegerätadaptermitdemLadegerät.InderZwischenzeitwirddie
 Ladegerätanzeigejeweilsdreimalrotundgrünaueuchtenunddannausgehen.
(3) Verbinden Sie die Kindereinheit mit dem Ladegerät , wie auf der Illustration gezeigt, und
die Ladegerätanzeige wird rot leuchten um anzuzeigen das aufgeladen wird. Wenn die
 Ladegerätanzeigegrünleuchtet,zeigtdiesan,dassdieBatterievollständigaufgelad
 enist.(DieBatteriesollteinnerhalb3Stundenaufgeladensein,abhängigdavonwieviel
Ener gienochinderBatterievorhandenist.)
(4)WenndieBatterievollständigaufgeladenist,könnenSiedieKindereinheitvomLade
gerät entfernen.
50
Montage
3. Wie man den Gürtel verwendet
1 2 3 4
OK
(1) Legen Sie die Kindereinheit (wie illustriert) auf das Handgelenk.
(2) Wickeln Sie das Ende des Gürtels ohne den Schließer um das Handgelnk und
fädeln den Clip in die Innenseite ein. Und dann adjustieren Sie den Gürtel auf die
richtige Enge.
(3) Klicken Sie den Schließer um die richtige Länge des Gürtels einzustellen.
(4) Falten Sie das Ende des Gürtels und stecken es in den eingestellten Gürtel.
51
DEUTSCH
Montage
Montage der Elterneinheit
1. ÖffnenSiedieBatteriefachabdeckunginderRichtung
wie auf der Illustration gezeigt.
2.InstallierenSiezweiAAAAlkaliBatterien,inderrichtigen
 RichtungentsprechendderPole,indasBatteriefach.
3.SchließenSiedieBatteriefachabdeckungderElterneinheit.
4. Schalten Sie den AUS Wechsler der Elterneinheit auf eine Warnungsreich weiteein:
nah, normal oder fern. In diesem Moment wird die Energie LED rot leuchten.
5. Sie können die Elterneinheit an Ihrem Handgelenk tragen.
1 2 3 4
52
Montage
Überprüfen Sie die Verbindung
Wenn die Eltern- und Kindereinheit miteinander verbunden sind, wird die Kanal 1 Anzeige
rot leuchten und der Richtungsanzeiger blau aufblinken anzeigend, dass die Richtung
korrekt ist.
OK
channel
1
LED
53
DEUTSCH
Verwendung des Kinderfinders
BittesteckenSiedieKindereinheitnichtineineTaschewennSiesieverwenden.Bittetragen
Sie die Kindereinheit am Handgelenk Ihres Kindes um die beste Richtungsanzeige zu erhalten.
Wenn die Elterneinheit die Kindereinheit sucht, halten Sie die Elterneienheit bitte in horizontaler
Position um die beste Richtungsanzeige zu erhalten.
54
Verwendung des Kinderfinders
Kanalauswahlfunktion
Die Elterneinheit kann mit bis zu 4 Kindereinheiten verbunden werden
a. Wenn Sie nur eine Kindereinheit haben:
1 2
channel 1 LED
B
e
B
e
channel 1 LED
Falls die Elterneinheit nur auf eine Kindereinheit anspricht, wird die Eltern- unbd die
Kindereinheit intern auf Kanal 1 eingestellt sein. Wenn die Kindereinheit innerhalb
der Warnungsreichweite der Elterneinheit ist, wird die Kanal 1 LED rot leuchten.
Wenn die Kindereinheit außerhalb der Warnungsreichweite der Elterneinheit ist, wird
die Kanal 1 LED rot blinken und die Hupe wird piepen. In diesem Moment können
Sie die Kanalauswahltaste drücken um die Hupe auszuschalten. Weil es
nur ein Kindereinheit gibt, wird der Kanla nicht wechseln.
55
DEUTSCH
Verwendung des Kinderfinders
Kanalauswahlfunktion
Die Elterneinheit kann mit bis zu 4 Kindereinheiten verbunden werden
a. Wenn Sie nur eine Kindereinheit haben:
channel 1 LED
Be
Be
Be
channel 3 LED
35m
b. Wenn es mehrere Kindereinheiten gibt:
Falls die Elterneinheit auf mehrere Kindereinheiten anspricht, können Sie die Kanalauswahltaste
drücken um die Kindereinheit auszuwählen, die Sie beobachten wollen. Wenn die ausgewählte
Kindereinheit innerhalb der Warnungsreichweite der Elterneinheit ist, wird die Kanal LED
rot leuchten. Wenn die ausgewählte Kindereinheit außerhalb der Warnungsreichweite
der Elterneinheit ist, wird die Kanal LED rot blinken. Andere Kanal LEDs der Elterneinheit
die mit konguriertenKindereinheiten verbundensind,werden grünleuchtenwenn
die Kindereinheiten innerhalb der Warnungsreichweite sind. Wenn die
Ki n dere i n heit e n auße r halb der Warnungsreichweite aber innerhalb der
Beobachtungsreichweite sind, wird die LED grün blinken. Wenn die Kindereinheiten
außerhalbderverfügbarenBeobachtungsreichweitesind,wirddieKanalLEDausgehen.
56
Verwendung des Kinderfinders
B
e
channel 2 LED
Be
channel
2
LED
Hinzufügen von Kindereinheiten
Wenn Sie der Elterneinheit weitere Kindereinheiten hinzufügen
wollen, halten Sie sowohl die Findungstaste der Elterneinhalt/
Starttaste der Kindereinheit als auch die Findungstaste der
gewünschten Kindereinheit für 10 Sekunden. Dann werden
sowohl das Signal der Elterneinheit als auch das der Kindereinheit
piepen um Sie zu informieren, dass die Kindereinheit hinzugefügt
wurde. Der Kanal der neu hinzugefügten Kindereinheit wird
automatisch auf den niedrigsten noch nicht besetzten Kanal
eingestellt.
Entfernen von Kindereinheiten
Wenn Sie von der Elterneinheit irgendeine Kindereinheit entfernen
wollen, halten Sie bitte die Kanalauswahltaste/löschen der
Kindereinheit Taste für 10 Sekunden. Dann wird das Signal
der Elterneinheit piepen um Sie zu informieren, dass die Kindereinheit
entferntwurde. Bitte beachten Sie, dass wenn Sie
sie komplett entfernen, können die Kindereinheit und die Elterneinheit
nicht verbunden werden. Falls Sie sie verbinden wollen,
wiederholen Sie bitte die Schritte wie unter “Hinzufügen
von Kindereinheiten” beschrieben.
57
DEUTSCH
Verwendung des Kinderfinders
a. Elterneinheit :
 WenndieEnergiederBatteriegeringistwirddieEnergie
 LEDalsWarnungrotaufleuchten,bitteersetzenSiesiemitneuenBatterien.
b. Kindereinheit:
WenndieEnergiederBatteriegeringistwirddieEnergieLEDalsWarnungrotaueuchten.
Bitte legen Sie die Kindereinheit in das Auadegerät um die Batterien aufzuladen. Es ist
angeraten,zwecksVerlängerungderLebensdauerderBatterien,diesezuentfernen,falls
Sie nicht in Gebrauch sind.
Geringe Batterie Anzeige
Funktion der Richtungsanzeige
Es gibt, wie auf der Abbildung gezeigt, auf der Elterneinhein 6
blaue LED Anzeigen. Wenn 3derLEDszurgleichenZeitblinken,
bedeutet dies, dass sich die Kindereinheit in der Richtung von 120
Gradbendet.WennnureineLEDblinkt,bedeutetdies,dasssich
dieKindereinheitinderRichtungvon60Gradbendet.Wennalle
6 LEDs ausgehen, bedeutet dies, dass sich die Kindereinheit
außerhalb der Beobachtungsreichweite bendet. In diesem Fall
wird die Kanalanzeige rot.
1 5
2 4
3
6
58
Verwendung des Kinderfinders
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Wenn die Anzeige 1 blinkt oder die Anzeigen 1, 2 und 6zurselbenZeitblinken,zeigtdiesan,dassdie
beobachtetenKindereinheitensichinderrelativenPositionvonderlinkenHälftederElterneinheitbenden.
In diesem Moment bleiben Sie bitte stehen wo sie sind und halten die Elterneeinheit. Dann drehen Sie sich
entgegen dem Uhrzeigersinn, bis die LED 2, 3 oder 4aueuchtet.
Wenn die Anzeige 2 blinkt oder die Anzeigen 1, 2 und 3zurselbenZeitblinken,zeigtdiesan,dassdie
beobachtetenKindereinheiten sich inderrelativen Position vornelinksvon der Elterneinheitbenden.
In diesem Moment, halten Sie bitte die Elterneinheit und bewegen sich nach vorne links um nach der
Kindereinheit zu suchen.
Wenn die Anzeige 3 blinkt oder die Anzeigen 2, 3und4zurselbenZeitblinken,zeigtdiesan,dassdie
beobachtetenKindereinheitensichinderrelativenPositionvorderElterneinheitbenden.IndiesemMoment,
halten Sie bitte die Elterneinheit und bewegen sich nach vorne um nach der Kindereinheit zu suchen.
Wenn die Anzeige 4 blinkt oder die Anzeigen 3, 4 und 5zurselbenZeitblinken,zeigtdiesan,dassdie
beobachtetenKindereinheitensichinderrelativenPositionvornerechtsvonderElterneinheitbenden.
InderZwischenzeit,haltenSiebittedieElterneinheitundbewegensichnachvornerechtsumnachder
Kindereinheit zu suchen.
a.
b.
c.
d.
59
DEUTSCH
Verwendung des Kinderfinders
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Hinweis: Die LEDs werden schneller blinken wenn sich die Elterneinheit der Kindereinheit nähert. Unterdessen, wenn sich die Elterneinheit von der
Kindereinheit entfernt, werden die LEDs langsamer blinken.
Wenn die Anzeige 5 blinkt oder die Anzeigen 4, 5und6zurselbenZeitblinken,zeigtdiesan,dassdiebeobachteten
Kindereinheiten sich in der relativen Position von der rechten Hälfte der Elterneinheit benden. In diesem Moment
bleiben Sie bitte stehen wo sie sind und halten die Elterneeinheit. Dann drehen Sie sich im Uhrzeigersinn, bis die LED
2, 3 oder 4aueuchtet.
Wenn die Anzeige 6 blinkt oder die Anzeigen 1, 5 und 6 zurselbenZeitblinken,zeigtdiesan,dassdiebeobachteten
KindereinheitensichinderrelativenPositionhinterderElterneinheitbenden.IndiesemMomenthaltenSiebittedie
Elterneinheit und drehen sich um 180 Grad.
e.
f.
60
Es gibt einen Energie und Reichweitenwarnung (Fern, Normal und
Nah) Einschlater seitlich an der Seite der Elterneinheit. Wenn der
Schalter auf eingeschaltet ist ), zeigt dies an, dass die Reichweitenwarnung
auf 5~10 Meter eingestellt ist. Wenn der Schalter auf eingeschaltet ist
)), sind es 8~20 Meter. Wenn der Schalter auf eingeschaltet ist ))), zeigt
dies an, dass die Reichweitenwarnung auf 15~30 Meter eingestellt ist. Der
Anwender kann die Reichweitenwarnung basierend auf der Umgebung und
den Erfordernissen einstellen. Wenn sich der Abstand zwischen der Eltern- und Kin-
dereinheitinnerhalbderReichweitenwarnungbendet,wirddieKanalanzeigerotoder
grün leuchten. Wenn sich der Abstand zwischen der Eltern- und Kindereinheit außerhalb
derReichweitenwarnungbendet,wirddieKanalanzeigerotodergrünaufblinkenund
das Signal der Elterneinheit wird zur Warnung piepen. In diesem Moment können Sie die
Findentaste oder Kanalauswahltaste drücken
um das Signal auszuschalten. Dann drücken
Sie die Kanalauswahltaste erneut um den
gewünschten Kanal der zu beobachtenten
Richtung auszuwählen.
Verwendung des Kinderfinders
)
5~10m
) )
8~20m
) ) )
15~30m
channel
3
LED
Be
B
e
Be
channel
1
LED
35m
Einstellung der Reichweitenwarnung
61
DEUTSCH
Verwendung des Kinderfinders
Finden Funktion
a.Wie man die Elterneinheit zum Rufen der Kindereinheit verwendet:
Wenn Sie die Elterneinheit zur Suche nach der Kindereinheit verwenden, können Sie,
neben der Verwendung der Richtungsanzeigen, auch die Finden Taste drücken.
Wenn Sie die Finden Taste drücken werden die Signale in der Eltern- als auch in der
Kindereinheitpiepen.SiekönnendieKindereinheitauchnden,indemSiedemPiepen
folgen.
Die Piepton wird schneller werden wenn sich die Eltereinheit der Kindereinheit nähert.
Unterdessen, wird der Piepton langsamer wenn sich die Elterneinheit von der Kindereinheit
entfernt.
Sie können die Signale der Kinder- als auch der Elterneinheit ausschalten, indem Sie
erneut die Finden Taste auf der Elterneinheit drücken.
Be
B
e
B
e
channel 1 LED
channel 1 LED
Einstellung der Reichweitenwarnung
62
Verwendung des Kinderfinders
b.Wie man die Kindereinheit zum Rufen der Elterneinheit verwendet:
Der Anwender kann auch die Kindereinheit zum aktiven Rufen der Elterneinheit
verwenden. Wenn die Finden Taste der Kindereinheit gedrückt ist, wird das Signal
der Elterneinheit als Warnung piepen. In diesem Moment, falls die Finden Taste
oder die Kanalauswahltaste der Elterneinheit gedrückt ist, wird das Signal ausgehen.
Be
B
e
Be
Be
B
e
Be
63
DEUTSCH
Eigenschaften
BeideEinheitensindtragbarmitbiszu50MeternReichweite.
LEDs um die Elterneinheit sofort zum Kind zu führen.
Jede Elterneinheit ist in der Lage 4 getrennte Kindereinheiten zu beobachten.
Wenn sich die Elterneinheit der Kindereinheit nähert blinken die LEDs schneller und dder
Piepton wird ebenfalls schneller.
Einstellung der Warnungsreichweite – Sie können die Entfernung zwischen der Eltern- und
Kindereinheit einstellen (Nahbereich / Normalbereich/Fernbereich).
Der Anwender kann die Kindereinheit verwenden um aktiv die Elterneinheit zu rufen.
GeringeEnergieErkennung–WenndieEnergiederBatteriegeringist,wirddieEnergieLED
als Warnung rot aufblinken.
64
Fehlerbehebung
Falls Sie überhaupt kein Signal erhalten
Vergewissern Sie sich, dass Sie den Energieschalter der Elterneinheit eingeschlatet haben.
Schauen Sie bitte ob die Energie LED der Elterneinheit rot leuchtet. Falls nicht, überprüfen Sie ob
dieBatterieninderrichtigenRichtunginstalliertsind.
FallsdieinstalliertenBatterienderElterneinheitinderrichtigenRichtunginstalliertsind,wechseln
SiediesebittegegenneueBatterienaus.
Schauen Sie bitte ob die Energie LED der Kindereinheit rot leuchtet. Falls nicht, überprüfen Sie ob
dieBatterieninderrichtigenRichtunginstalliertsind.
FallsdieinstalliertenBatterienderKindereinheitinderrichtigenRichtunginstalliertsind,legenSie
bittedieKindereinheitindasAuadegerätumdieBatterienaufzuladen.
Falls die Energie LEDs von der Eltern- als auch von der Kindereinheit rot leuchten aber die Kanal
LEDnichtleuchtet,fügenSieKindereinheitendurchBefolgungderobenbeschriebenenAbläufe
hinzu.
Da ist etwas falsch mit der Richtungsanzeige
Stellen Sie sicher, dass das Kind die Kindereinheit an seinem oder ihrem Handgelenk trägt um
die beste Richtungsanzeige zu erhalten.
Stellen Sie sicher, dass wenn Sie die Elterneinheit verwenden um nach der Richtung
der Kindereinheit zu suchen, dass Sie die Elterneinheit vorsichtig in horizontaler Lage halten
um die beste Richtungsanzeige zu erhalten.
Die Richtungsanzeige kann ein wenig ungenau sein falls der Anwender das Produkt in einem
kleineren abgeschlossenen Raum verwendet. Es ist ideal zur Verwendung an öffentlichen
Plätzen, wie Parks oder Einkaufspassagen.
65
ESPANOL
~
Lo que usted obtiene
Información importante
Leyenda de las funciones
Instalación
Instalación de la Unidad para los Niños
Instalación de la Unidad para los Padres
Verifique la conexión
Uso del Rastreador de Niños
Función de selección de canales
Agregar Unidades para Niños
Eliminar Unidades para Niños
Indicador de batería baja
Función del indicador de direcciones
Configuración del rango de advertencia
Función de Búsqueda
Características
Solución a problemas básicos
.............................
66
...........................
67
......................
68
..............................................
70
..
............................
70
73
74
..................
75
........
76
...............
78
...............
78
....................
79
..
79
..
82
...........................
83
........................................
85
..............
86
66
Unidad para los Padres
Unidad para los Niños
Cargador de la Unidad para los Niños
Adaptador de Energía del Cargador de la Unidad para los Niños
Batería recargable LIR2450 Li+ de 3,6V para la Unidad Para Los Niños
2 baterías alcalinas AAA no recargables de 1,5V para la Unidad para los Padres
Manual del Usuario
Lo que usted obtiene
67
ESPANOL
~
Unidad para los Padres
Unidad para los Niños
Cargador de la Unidad para los Niños
Adaptador de Energía del Cargador de la Unidad para los Niños
Batería recargable LIR2450 Li+ de 3,6V para la Unidad Para Los Niños
2 baterías alcalinas AAA no recargables de 1,5V para la Unidad para los Padres
Manual del Usuario
1. Al viajar al extranjero, asegúrese que el voltaje indicado en el adaptador de energía
corresponda al voltaje de la zona antes de conectar al suministro eléctrico.
2. Para evitar una electrocución, no abra la caja de la Unidad Para Los Niños o la Unidad
para los Padres (salvo la tapa del compartimiento de la batería)
3. Existen riesgos de explosión si se colocan baterías incorrectas. Para la Unidad Para Los
Niños, utilice siempre las baterías recargables LIR2450 3,6V Li+. Para la Unidad para los
Padres, le sugerimos usar baterías alcalinas no recargables AAA de 1,5V.
Información importante
68
Leyenda de las funciones
1
3
4
5
2
6
7
8
9
2
1
2
3
5
6
4
7
8
9
10
A, Unidad para los Padres Ilustr. 1 B, Unidad para el Bebé Ilustr. 2
69
ESPANOL
~
Leyenda de las funciones
LED indicador direccional
LED indicador de canal
Botón de selección de canales/botón
Altavoz
LED indicador de
Conmutador apagado/advertencia
Sujetador de Cinta
Cubierta de batería
Sensor de recarga
Cubierta de batería
Broche
LED indicador de
Altavoz
Botón de Búsqueda/botón de
Sensor del cargador
LED indicador del cargador
Conector del adaptador de energía
Adaptador de alimentación del cargador
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
alimentación/batería baja
iniciación de unidad para niños
de borrado de unidad para niños
rango cercano/normal/lejano
A, Unidad para los Padres Ilustr. 1 B, Unidad para el Bebé Ilustr. 2
alimentación/batería baja
Botón de Búsqueda/Botón de
iniciación de la unidad para niños
70
Instalación
Instalación de la Unidad para los Niños
Cargue este producto al usarlo la primera vez.
1. Cómo instalar las baterías
(1) Inserte los dos ganchos de la correa en la cubierta de la batería que se hal
lala parte trasera de la Unidad para Niños y luego abra la cubierta de la bat
eríagirándola en sentido antihorario.
(2) Instale la batería LIR2450 dentro de la cubierta de la batería y gire los ganchos
para la correa en sentido horario para combinar la cubierta de la batería
con la Unidad para los Niños. (Observe la polaridad al instalar las baterías).
Mientras tanto el LED de alimentación se enciende en color rojo.
71
ESPANOL
~
Configurazione
OK
1 2 3 4
2. Cómo recargar
(1) Inserte el Adaptador del Cargador en el tomacorrientes.
(2) Conecte el Adaptador del Cargador al Cargador. El indicador del cargador par padeará
en color rojo y verde tres veces respectivamente y luego se apagarán.
(3) Conecte la Unidad para los Niños al Cargador en la dirección como se indica; el in
dicador del cargador se encenderá en color rojo para indicar que está siendo car
gado. Cuando el indicador del Cargador se enciende en color verde quiere decir
que la batería está cargada completamente. (La batería será cargada completa
mente dentro de las tres horas, dependiendo de cuánta carga le queda).
(4) Cuando la batería está completamente cargada usted no puede sacar la Unidad
para los Niños del Cargador.
72
Instalación
3. Cómo usar el gancho
1 2 3 4
OK
(1) Coloque las Unidad para los Niños en la muñeca como se indica en la
ilustración.
(2) Enrolle la punta de la correa sin el broche alrededor de su muñeca y engarce
el gancho en la parte interior. Luego ajuste la correa a la tensión adecuada.
(3)Hagaqueelbroqueecliqueeparajarellargodelacorrea.
(4)Plieguelacoladelacorreaypéguelaenlacorreayajada.
73
ESPANOL
~
Configurazione
Instalación de la Unidad para los Padres
1. Abra la cubierta de la batería en la dirección como se
muestra en la ilustración.
2. Instale dos baterías alcalinas AAA en el compartimiento
de la batería en la dirección adecuada basándose en su polaridad.
3. Cierre la cubierta de la batería de la Unidad para los Padres.
4. Deslice el botón OFF de la Unidad para los Padres a cualquier distancia del rango
de advertencia: cercano, normal o lejano. En este momento el LED de alimentación se
enciende en color rojo.
5. Puede llevar la Unidad para los Padres en su cintura.
1 2 3 4
74
Instalación
Verifique la conexión
Cuando la Unidad para los Padres y la Unidad para los Niños están inconectadas, el indicador
del canal 1 se encenderá en color rojo y el indicador de dirección parpadeará en color azul
sugiriendo que la conexión es correcta.
OK
channel
1
LED

Navigation menu
