75
ESPANOL
~
Uso del Rastreador de Niños
No coloque la Unidad para Niños en el bolsillo mientras la usa. Coloque la Unidad
para Niños en la muñeca del niño para así obtener la mejor indicación de la direc-
ción. Cuando la Unidad para los Padres está buscando la Unidad para los Niños,
sostenga firmemente la Unidad para los Padres en posición horizontal para obtener la
mejor indicación de la dirección.
76
Uso del Rastreador de Niños
Función de selección de canales
La Unidad para Padres puede ser conectada con un máximo de 4 Unidades para Niñosa.
a. Si tiene sólo una unidad para niños:
1 2
channel 1 LED
B
e
B
e
channel 1 LED
Si la Unidad para Padres correspoinde a sólo una Unidad para Niños, la Unidad para
Niños y la Unidad para Padres serán establecidas internamente en el canal 1. Cuando
la Unidad para Niños está dentro del rango de advertencia de la Unidad para Padres,
el LED del canal 1 se encenderá en color rojo. Cuando la Unidad para Niños está fuera
del rango de advertencia de la Unidad para Padres, el LED del canal 1 se encenderá
en color rojo y la alarma sonará. En ese momento puede pulsar el botón de selección
decanalesoelbotónBúsquedaparaapagarlaalarma.YaquehaysólounaUnidad
para Niños cuando pulse el botón de selección de canales no habrá conmutación
del canal.
77
ESPANOL
~
Uso del Rastreador de Niños
Función de selección de canales
La Unidad para Padres puede ser conectada con un máximo de 4 Unidades para Niñosa.
a. Si tiene sólo una unidad para niños:
channel 1 LED
Be
Be
channel 3 LED
35m
b. Cuando haya varias Unidades para Niños:
Si la Unidad para los Padres corresponde con varias Unidades para Niños, puede pulsar el botón
de selección de canales para seleccionar la Unidad para Niños que quiera monitorear. Cuando
la Unidad para Niños seleccionada está dentro del rango de advertencia de la Unidad para
Padres, el LED del canal se encenderá en color rojo. Cuando la Unidad para Niños seleccionada
está fuera del rango de advertencia de la Unidad para Padres, el LED del canal parpadeará en
color rojo. Los otros LEDs de canales de la Unidad para los Padres que corresponden a las Unidades
paraNiñosconguradasseencenderánencolorverdecuandolasUnidadesparaNiñosestén
dentro del rango de advertencia. Cuando las Unidades para Niños estén fuera del rango de
advertencia pero dentro del rango de monitoreo, el LED parpadeará en color verde. Cuando
las Unidades para Niños estén fuera del rango de monitoreo el LED del canal se apagará.
78
Uso del Rastreador de Niños
B
e
channel 2 LED
Be
channel
2
LED
Agregar Unidades para Niños
Cuando quiera agregar más Unidades para Niños a la Unidad
paralosPadres,aprieteysostengaelbotóndeBúsqueda/
iniciación de botón de unidad para niños de la Unidad para
losPadresyelbotóndeBúsquedadelaUnidadparaNiños
deseada durante 10 segundos. Las alarmar de las unidades
para Padres y Niños sonarán para informarle que se agregado
una unidad para niños. El canal de la Unidad para Niños
recientemente agregada se congurará automáticamente
en el canal más bajo que no haya sido aún establecido.
Eliminar Unidades para Niños
Cuando quiera sacar cualquier Unidad para Niños de la Unidad
para Padres, pulse y mantenga el botón de selección/borrado
de botón de unidad para niños duirante 10 segundos. La alarma
de la Unidad para los Padres sonará para informarle que se ha
sacado una Unidad para Niños. Observe que una vez sacada,
la Unidad para Niños y para Padres no pueden conectarse entre
sí. Si quiere conectarlas, repita los pasos descritos en Agregar
Unidades para Niños.
79
ESPANOL
~
Uso del Rastreador de Niños
a. Unidad para Padres :
Cuando la carga de la batería esté baja el LED de alimentación
parpadeará en color rojo como advertencia; por favor coloque unas nuevas baterías.
b. Unidad para Niños:
Cuando la carga de la batería esté baja el LED de alimentación parpadeará en color rojo
como advertencia; por favor coloque la Unidad para Niños en el cargador para cargar
la batería. Se recomienda sacar las baterías para extender la vida útil de éstas cuando
no sean usadas.
Indicador de batería baja
Función del indicador de direcciones
Hay 6 indicadores LED azules en la unidad para Padres como
mostradoenlagura.CuandotresLEDsparpadeansimultáneamente,
quiere decir que la unidad para Niños está en la dirección a un ángulo
de 120 grados. Cuando sólamente uno de los LEDs parpadea, quiere
decir que la unidad para Niño está en esta dirección con un ángulo
de 60 grados. Cuando todos los 6 LEDs se apagan, quiere decir
que la unidad para Niños está fuera del rango de monitoreado. En
este caso, el indicador de Canal se encenderá en color rojo.
1 5
2 4
3
6
80
Uso del Rastreador de Niños
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Cuando el Indicador 1 parpadea o los indicadores 1, 2 y 6 parpadean simultáneamente, quiere
decir que las Unidades para Niños monitoreadas están en la posición relativa de la mitad izquierda
de la Unidad para Padres. En ese momente, quédese donde está y sostenga la Unidad para Padres.
Gire en sentido antihorario hasta que los LED 2, 3 o 4 se enciendan.
Cuando el Indicador 2 parpadea o los indicadores 1, 2 y 3 parpadean simultáneamente, quiere
decir que las Unidades para Niños monitoreadas están en la posición relativa delante a la izquierda
de la Unidad para Padres. En ese momento, sostenga la Unidad para Padres y muévase hacia
delante a la izquierda para encontrar la Unidad para Niños.
Cuando el Indicador 3 parpadea o los indicadores 2, 3 y 4 parpadean simultáneamente, quiere
decir que las Unidades para Niños monitoreadas están en la posición relativa delante de la Unidad
para Padres. En ese momento, sostenga la Unidad para Padres y muévase hacia delante a la izquierda
para encontrar la Unidad para Niños.
Cuando el Indicador 4 parpadea o los indicadores 3, 4 y 5 parpadean simultáneamente, quiere
decir que las Unidades para Niños monitoreadas están en la posición relativa delante a la derecha
de la Unidad para Padres. En ese momento, sostenga la Unidad para Padres y muévase hacia delante
a la derecha para encontrar la Unidad para Niños.
a.
b.
c.
d.
81
ESPANOL
~
Utilizzo del tracciatore per bambini
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Nota: Los LEDs parpadearán más rápidamente cuando la unidad para Padres acercarse a la unidad para Niños. Entretanto, cuando la unidad para
Padres está más lejos de la unidad para Niños, los LEDs parpadearán más lentamente.
Cuando el Indicador 5 parpadea o los indicadores 4, 5 y 6 parpadean simultáneamente, quiere decir que las
Unidades para Niños monitoreadas están en la posición relativa de la mitad derecha de la Unidad para
Padres. En ese momente, quédese donde está y sostenga la Unidad para Padres. Gire en sentido horario
hasta que los LED 2, 3 o 4 se enciendan.
Cuando el Indicador 6 parpadea o los indicadores 1, 5 y 6 parpadean simultáneamente, quiere decir que
las Unidades para Niños monitoreadas están en la posición relativa detrás de la Unidad para Padres. En ese
momente, sostenga la Unidad para Padres y gire 180 grados.
e.
f.
82
Hay un conmutador del Rango de Potencia y de Advertencia
(Lejano, Normal, Cercano) en el costado de la Unidad para Padres.
Cuando el conmutador se gira a la posición ), quiere decir que el
rango de advertencia se establece en 5~10m. Cuando el conmutador
está en la posición )), quiere decir 8~20m. Cuando el conmutador se
gira a la posición ))), quiere decir que el rango de advertencia es el
máximo,oseade15~30m.Elusuariopuedejarladistanciadelrango
de advertencia basándose en el ambiente y las necesidades. Cuando la
distancia entre la Unidad para Niños y la Unidad para Padres esté dentro del rango de
advertencia, el LED del canal se encenderá en color rojo o verde. Cuando la distancia
entre la Unidad para Niños y la Unidad para Padres esté fuera del rango de advertencia, el LED
del canal parpadeará encenderá en color rojo o verde y la alarma de la Unidad para
Padressonarácomoadvertencia.EnesemomentopuedepulsarelbotóndeBúsqueda
o el botón de selección de canales
para apagar la alarma. Luego pulse
nuevamente el botón de selección de
canales para seleccionar el canal
deseado de la dirección a monitorear.
Uso del Rastreador de Niños
)
5~10m
) )
8~20m
) ) )
15~30m
channel
3
LED
Be
Be
Be
channel
1
LED
35m
Configuración del rango de advertencia
83
ESPANOL
~
Uso del Rastreador de Niños
Función de Búsqueda
a. Cómo usar la Unidad para Padres para llamar la Unidad para Niños:
Cuando se usa la unidad para Padres para buscar por la unidad para Niños, además
de los indicadores LED de dirección, usted puede también hacerlo presionándose el
botóndeBúsqueda.
Cuandousted presionael botóndeBúsqueda,lasalarmasenlasunidadespara
Niño y Padre sonarán. Se puede buscar también la unidad para Niños siguiendo el
sonido de alarma.
El sonido de alarma se tornará más rápido si la unidad para Padres acercarse de la
unidad para Niños. Entretanto, cuando la unidad para Padres está lejos de la unidad
para Niños, el sonido de alarma se tornará más lento.
Se puede apagar las alarmas en las unidades para Niños y para Padre presionándose
elbotóndeBúsquedanovamenteenlaunidadparaPadres.
Be
Be
Be
channel
1
LED
channel
1
LED
Configuración del rango de advertencia
84
Uso del Rastreador de Niños
b. Cómo usar la Unidad para Niños para llamar la Unidad para Padres:
El usuario también puede usar la Unidad para Niños para llamar activamente
la Unidad para Padres: Cuando pulse el botón de Búsqueda de la Unidad
para Niños, la alarma de la Unidad para los Padres sonará como advertencia.
EnesemomentopuedepulsarelbotóndeBúsquedaoelbotóndeselección
de canales de la Unidad para Padres para apagar la alarma.
Be
B
e
Be
Be
B
e
Be
85
ESPANOL
~
Características
Ambas unidades son completamente portables hasta un rango de 50m.
LEDs para guiar el padre al niño inmediatamente.
Cada unidad para padres es capaz de monitorear 4 unidades para niños separados.
Cuando la unidad para Padres se acerca de la unidad para Niños, los LEDs parpadearán
más rápidamente y el sonido de alarma se tornará más rápido.
Ajuste del rango de advertencia- Usted puede ajustar la distancia entre Unidad para Niño
y Unidad para Padres (Rango Cercano/Normal/Lejano).
El usuario puede usar la unidad para Niños para llamar la unidad para Padres
activamente.
Detección de energía baja – Cuando la energía de la pila está baja, el LED de energía
parpadeará en rojo como una advertencia.
86
Solución a problemas básicos
Si no obtiene ninguna señal
PorfavorveriquesielbotóndeencendidodelaUnidadparaPadresestáencendido.
PorfavorveriquesielLEDdeencendidodelaUnidadparaPadresestáencendidoencolor
rojo.Sino,veriquesilasbateríasestáninstaladasenladirecciónadecuada.
Si la batería instalada está en la Unidad para los Padres está en la dirección adecuada, instale
unas nuevas baterías.
PorfavorveriquesielLEDdeencendidodelaUnidadparaNiñosestáencendidoencolorrojo.
Sino,veriquesilasbateríasestáninstaladasenladirecciónadecuada.
Si las batería instaladas está en la Unidad para los Niños está en la dirección adecuada, coloque
la Unidad para Niños en el cargador para cargar la batería.
Si el LED de encendido de la Unidad para Niños y la Unidad para Padres están encendidos en
color rojo pero el LED de canal está apagado, agrega las unidades para Niños siguiendo los
procedimientos descritos arriba.

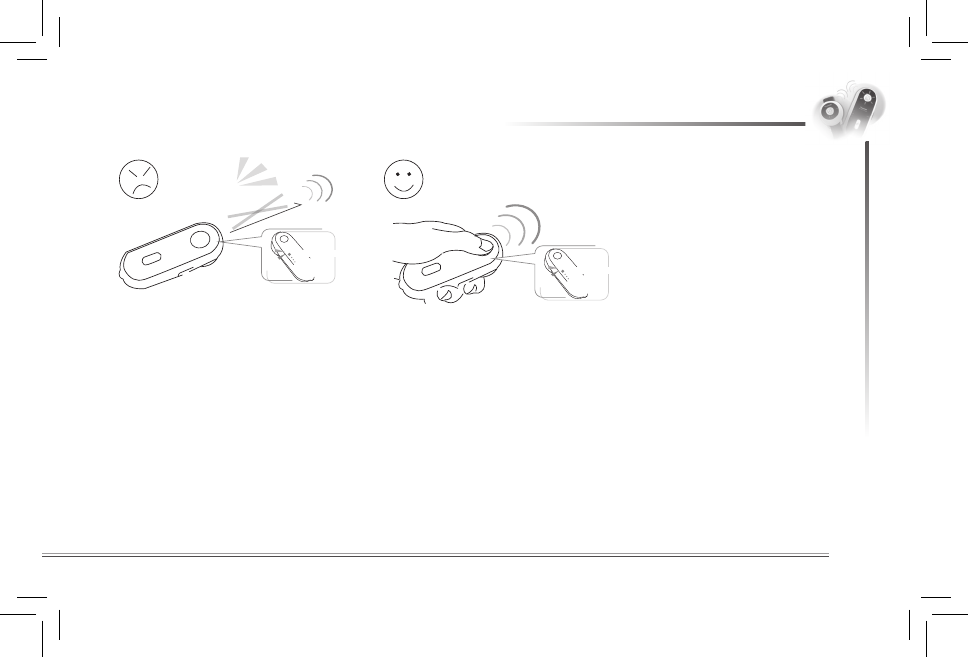

Hay algo que no anda bien en la indicación de la dirección
Asegúrese que el niño lleve la Unidad para Niños en su muñeca para obtener la mejor
indicación de dirección.
Asegúrese que cuando use la Unidad para Padres para buscar la dirección de la Unidad para
NiñosestésosteniendormementelaUnidadparaPadresenposiciónhorizontalparaobtener
la mejor indicación de la dirección.
La indicación de la dirección puede ser ligeramente inexacta si el usuario usa este
producto en una habitación pequeña y cerrada. Es ideal para usarse en lugarse públicos
como parques o galerías de tiendas.
87
ITALIANO
Inclusi nella confezione
Información importante
Legenda delle funzioni
Configurazione
Configurazione dell’unità bambino
Configurazione dell’unità genitore
Verificare la connessione
Utilizzo del tracciatore per bambini
Funzione di selezione canale
Aggiungere unità bambino
Rimuovere le unità bambino
Spia delle batterie scariche
Funzione della spia di direzione
Impostazione dell’intervallo di avviso
Funzione di ricerca
Caratteristiche
Risoluzione dei problemi
..........................
80
...........................
89
..........................
90
......................................
92
......
.....
......................
92
95
96
......
98
...............
98
.................
100
...............
100
.................
101
...........
101
....
104
................................
105
........................................
107
........................
108
88
Unità genitore
Unità bambino
Caricatore unità bambino
Trasformatore del caricatore dell’unità bambino
Batteria ricaricabile Li+ LIR2450 da 3,6V per unità bambino
2 batterie alcaline AAA da 1,5V non ricaricabili per l’unità genitore
Manuale di istruzioni
Inclusi nella confezione
89
ITALIANO
Unità genitore
Unità bambino
Caricatore unità bambino
Trasformatore del caricatore dell’unità bambino
Batteria ricaricabile Li+ LIR2450 da 3,6V per unità bambino
2 batterie alcaline AAA da 1,5V non ricaricabili per l’unità genitore
Manuale di istruzioni
1. Se si sta viaggiando all’estero, accertarsi che la tensione mostrata sul trasformatore corrisponda
all’alimentazione locale prima di effettuare la connessione alla rete elettrica.
2. Per evitare folgorazioni, non aprire la struttura esterna dell’unità genitore e dell’unità
bambino (eccetto il coperchio del vano batteria)
3. Rischio di esplosione se le batterie vengono sostituite con un tipo non corretto. Per
l’unità bambino, usare sempre la batteria ricaricabile Li+ LIR2450 da 3,6 V. Per l’unità
genitori, si suggerisce di utilizzare batterie alcaline AAA non ricaricabili da 1,5 V.
Informazioni importanti
90
Legenda delle funzioni
1
3
4
5
2
6
7
8
9
2
1
2
3
5
6
4
7
8
9
10
A, Unità genitore Fig.1 B, Unità bimbo Fig.2
91
ITALIANO
Legenda delle funzioni
Tasto di ricerca/tasto di inizializzazione unità bambino
LED direzionale
LED canale
Tasto selezione canale/tasto
Altoparlante
Alimentazione/LED batterie scariche
Interruttore di spegnimento/portata
Clip da cintura
Coperchio batterie
Sensore di carica
Coperchio batterie
Chiusura
Alimentazione/LED batterie
Altoparlante
Tasto di ricerca/tasto di
Sensore di carica
LED caricatore
Jack trasformatore
Trasformatore del caricatore
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
scariche
inizializzazione unità bambino
cancellazione unità bambino
di avviso: vicino/normale/lontano
A, Unità genitore Fig.1 B, Unità bimbo Fig.2
92
Configurazione
Configurazione dell’unità bambino
Quando si utilizza questo prodotto per la prima volta, ricaricarlo.
1. Come installare le batterie
(1) Inserire le due clip da cintura sul coperchio della batteria sul retro dell’unità
bambino, quindi aprire il coperchio della batteria facendolo ruotare in senso
antiorario.
(2) Inserire la batteria LIR2450 nell’apposito vano e ruotare le clip da cintura in
senso orario per far combaciare il coperchio con l’unità bambino. (Notare la
direzione delle polarità quando si inseriscono le batterie) Nel frattempo, il LED
alimentazione diverrà rosso.
93
ITALIANO
Configurazione
OK
1 2 3 4
2. Come ricaricare
(1) Inserire il trasformatore nella presa di alimentazione.
(2) Collegare il trasformatore al caricatore. Nel frattempo, la spia del caricatore lampeg
gerà per tre volte di rosso e per tre volte di verde, per poi spegnersi.
(3) Collegare l’unità bambino al caricatore nella direzione illustrata. La spia del carica
tore siilluminerà di rosso ad indicare che è in carica. Quando la spia del caricatore
diventa verde, significa che la batteria è completamente carica. (La batteria si
devecaricare completamente entro tre ore, a seconda di quanta carica è rimasta
all’interno).
(4) È possibile rimuovere l’unità bambino dal caricatore una volta che la batteria è com
pletamente carica.
94
Configurazione
3. Come usare la cintura
1 2 3 4
OK
(1) Mettere al polso l’unità bambino come illustrato.
(2) Avvolgere l’estremità della cintura senza la chiusura intorno al polso e stringere
la clip all’interno. Quindi regolare la tensione della cintura.
(3)Bloccarelachiusuraperssarelalunghezzadellacintura.
(4)Piegarelapartenaledellacinturaessarla.
95
ITALIANO
Configurazione
Configurazione dell’unità genitore
1. Aprire il coperchio delle batterie nella direzione illustrata.
2. Installare due batterie alcaline AAA nell’apposito vano
rispettando le polarità.
3. Chiudere il coperchio delle batterie sull’unità genitore.
4. Ruotare l’interruttore OFF dell’unità genitore su una qualsiasi delle distanze della portata
di avviso: vicino, normale o lontano. A questo punto il LED alimentazione diverrà rosso.
5. È possibile portare l’unità genitore al polso.
1 2 3 4
96
Configurazione
Verificare la connessione
Quando l’unità genitore e l’unità bambino sono interconnesse, la spia del canale 1 illuminata
di rosso e la spia di direzione lampeggiante di blu indicano che la connessione è corretta.
OK
channel
1
LED
97
ITALIANO
Utilizzo del tracciatore per bambini
Non mettere in tasca l’unità bambino quando è in uso. Per ottenere l’indicazione di
direzione migliore, il bambino deve portare l’unità al polso. Quando l’unità genitore cerca
l’unitàbambino,tenerel’unitàgenitoreperfettamenteorizzontalealnediottenerela
migliore indicazione di direzione possibile.
98
Utilizzo del tracciatore per bambini
Funzione di selezione canale
L’unitàgenitorepuòesserecollegatanoadunmassimodi4 unità bambino.
a. Quando si ha solo un’unità bambino:
1 2
channel 1 LED
B
e
B
e
channel 1 LED
Se l’unità genitore è collegata solo con un’unità bambino, entrambe sono impostate
internamente come canale 1. Quando l’unità bambino è entro la portata di avviso
dell’unità genitore, il LED del canale 1 sarà illuminato di rosso. Quando l’unità bambino
è fuori portata di avviso dell’unità genitore, il LED del canale 1 lampeggerà di rosso
e l’avvisatore acustico farà bip. Per spegnere l’avvisatore acustico è possibile premere
il tasto di selezione del canale o quello di ricerca. Dato che c’è solo un’unità bambino,
quando si preme il tasto di selezione del canale non avverrà il cambio di canale.
99
ITALIANO
Utilizzo del tracciatore per bambini
Funzione di selezione canale
L’unitàgenitorepuòesserecollegatanoadunmassimodi4 unità bambino.
a. Quando si ha solo un’unità bambino:
channel 1 LED
Be
Be
channel 3 LED
35m
b. Quando ci sono più unità bambino:
Se l’unità genitore è collegata a più unità bambino, è possibile premere il tasto di selezione del
canale per scegliere l’unità bambino che si desidera monitorare. Quando l’unità bambino
selezionata è entro la portata di avviso, il LED del canale si illuminerà di rosso. Quando
l’unità bambino selezionata è fuori portata di avviso, il LED del canale lampeggerà di
rosso. Gli altriLEDdeicanali dell’unità genitorecollegata alle unitàbambinocongurate
saranno illuminati di verde quando tali unità si troveranno entro la portata di avviso.
Quando le unità bambino sono fuori portata di avviso, ma comunque entro la portata
di monitoraggio, il LED lampeggerà di verde. Quando le unità bambino sono fuori dalla
portata di monitoraggio valida, il LED del canale si spegne.
100
Utilizzo del tracciatore per bambini
B
e
channel 2 LED
Be
channel
2
LED
Aggiungere unità bambino
Se si desidera aggiungere più unità bambino all’unità genitore,
tenere premuti per 10 secondi sia il tasto di ricerca/
inizializzazione unità bambino dell’unità genitore che il tasto
di ricerca dell’unità bambino. Gli avvisatori acustici di entrambe
le unità faranno bip per confermare che l’aggiunta dell’unità
bambino è stata eseguita. Il canale dell’unità bambino
appena aggiunta sarà impostato automaticamente sul
canalepiùbassononcongurato.
Rimuovere le unità bambino
Se si desidera rimuovere le unità bambino dall’unità genitore,
tenere premuto per dieci secondi il tasto di selezione canale/
cancellazione unità bambino. L’avvisatore acustico dell’unità
genitore farà bip per informare che l’unità bambino è stata
rimossa. Notare che, una volta completata la rimozione, l’unità
bambino e l’unità genitore non possono essere collegate. Se si
desidera collegarle, ripetere le fasi descritte in Aggiungere unità
bambino.
101
ITALIANO
Utilizzo del tracciatore per bambini
a. Unità genitore :
Quando la carica delle batterie è bassa, il LED di alimentazione
lampeggia di rosso per avvisare che è necessario sostituirle con delle batterie nuove.
b. Unità bambino:
Quando la carica delle batterie è bassa, il LED lampeggia di rosso per avvisare di mettere
l’unità nel caricatore per ricaricarle. Si consiglia di rimuovere le batterie dalle unità quando
nonsonoinuso,alnediprolungarneladurata.
Spia delle batterie scariche
Funzione della spia di direzione
Ci sono 6LEDblusull’unitàgenitore,comemostratonellagura.Se
treLEDlampeggianocontemporaneamente,signicachel’unità
bambino è in questa direzione con un angolo di 120°.
Se la m p eggia solo un LED, signica che l’unità bambino è in
questa direzione con un angolo di 60°. Se tutti e 6 i LED si spengono,
signicachel’unitàbambinoèfuoriportatarispettoall’intervallodi
monitoraggio. In questo caso la spia del canale diventa rossa.
1 5
2 4
3
6
102
Utilizzo del tracciatore per bambini
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Se la spia 1 lampeggia, oppure se le spie 1, 2 e 6lampeggianocontemporaneamente,signicache
le unità bambino monitorate si trovano nella posizione alla metà sinistra rispetto all’unità genitore.
Rimanere nella stessa posizione e continuare a tenere l’unità genitore. Quindi ruotare in senso antiorario
noaquandononsiilluminanoiLED2, 3 o 4.
Se la spia 2 lampeggia, oppure se le spie 1, 2 e 3 lampeggianocontemporaneamente,signicache
le unità bambino monitorate si trovano di fronte a sinistra rispetto all’unità genitore. Continuare a
tenere l’unità genitore e spostarsi in avanti a sinistra per cercare l’unità bambino.
Se la spia 3 lampeggia, oppure se le spie 2, 3 e 4 lampeggianocontemporaneamente, signica
che le unità bambino monitorate si trovano di fronte all’unità genitore. Continuare a tenere l’unità
genitore e spostarsi in avanti per cercare l’unità bambino.
Se la spia 4 lampeggia, oppure se le spie 3, 4 e 5lampeggianocontemporaneamente,signicache
le unità bambino monitorate si trovano di fronte a destra rispetto all’unità genitore. Continuare a
tenere l’unità genitore e spostarsi in avanti a destra per cercare l’unità bambino.
a.
b.
c.
d.
103
ITALIANO
Utilizzo del tracciatore per bambini
a
1 2 6
2 3 4
c
2 3 4
e
32 4
4 5 6
b
21 3
d
3 4 5
f
1 5 6
Nota: I LED lampeggiano più velocemente quando l’unità genitore si avvicina all’unità bambino. Se l’unità genitore si allontana dall’unità
bambino, i LED lampeggiano più lentamente.
Se la spia 5 lampeggia, oppure se le spie 4, 5 e 6lampeggianocontemporaneamente, signicache le
unità bambino monitorate si trovano nella posizione alla metà destra dell’unità genitore. Rimanere nella stessa
posizioneecontinuareatenerel’unitàgenitore.Quindigirareinsensoorarionoaquandononsiilluminanoi
LED 2, 3 o 4.
Se la spia 6 lampeggia, oppure se le spie 1, 5 e 6 lampeggianocontemporaneamente,signicacheleunità
bambino monitorate si trovano dietro all’unità genitore. Continuare a tenere l’unità genitore e ruotare di 180°.
e.
f.
104
Sul lato dell’unità genitore c’è un interruttore di alimentazione e di
portata di avviso (lontano, normale, vicino). Quando l’interruttore è
su ), la portata di avviso è impostata su 5~10 m. Quando l’interruttore
è su )), la portata è di 8~20 m. Quando l’interruttore è su ))), la
portata di avviso è impostata sulla distanza più lontana, ad es. 15~30
m. L’utente può impostare la distanza di avviso in base all’ambiente e
alle necessità. Se la distanza fra l’unità bambino e l’unità genitore è entro
la portata di avviso, il LED del canale sarà illuminato di rosso o di verde. Se la distanza fra
l’unità bambino e l’unità genitore è fuori portata, il LED del canale lampeggerà di rosso
o di verde e l’avvisatore acustico dell’unità genitore farà bip. Per spegnere l’avvisatore
acustico è possibile premere il tasto di selezione del canale o quello di ricerca. Premere
di nuovo il tasto di selezione del canale per scegliere il canale desiderato della direzione
da monitorare.
Utilizzo del tracciatore per bambini
)
5~10m
) )
8~20m
) ) )
15~30m
channel
3
LED
Be
Be
Be
channel
1
LED
35m
Impostazione dell’intervallo di avviso
105
ITALIANO
Utilizzo del tracciatore per bambini
Funzione di ricerca
a. Come usare l’unità genitore per chiamare l’unità bambino:
Se si usa l’unità genitore per cercare l’unità bambino, oltre ai LED di direzione è possibile
premere anche il tasto di ricerca.
Se si preme il tasto di ricerca, gli avvisatori acustici dell’unità bambino e dell’unità
genitore faranno bip. È possibile cercare l’unità bambino anche seguendo il bip.
Il bip diventa più frequente quando l’unità genitore si avvicina all’unità bambino. Se
l’unità genitore si allontana dall’unità bambino, il bip diventa più lento.
È possibile spegnere gli avvisatori acustici su entrambe le unità premendo di nuovo il
tasto di ricerca sull’unità genitore.
Be
Be
Be
channel
1
LED
channel
1
LED
Impostazione dell’intervallo di avviso
106
Utilizzo del tracciatore per bambini
b. Come usare l’unità bambino per chiamare l’unità genitore:
L’utente può anche usare l’unità bambino per chiamare attivamente l’unità
genitore. Se viene premuto il tasto di ricerca sull’unità bambino, l’avvisatore
acustico sull’unità genitore inizierà a fare bip. A questo punto, premendo il tasto di
ricerca o di selezione canale sull’unità genitore, è possibile spegnere l’avvisatore
acustico.
Be
B
e
Be
Be
B
e
Be
107
ITALIANO
Caratteristiche
Entrambeleunitàmobilihannounaportatanoa50m.
LED per guidare istantaneamente il genitore verso il bambino.
Ogni unità genitore è in grado di monitorare 4 unità bambino separate.
Quando l’unità genitore si avvicina all’unità bambino, i LED lampeggiano più velocemente e
il bip diventapiù frequente.
Impostazione della portata di avviso – è possibile impostare la distanza fra l’unità bambino
e l’unità genitore (portata vicina/portata normale/portata lontana).
L’utente può usare l’unità bambino per chiamare attivamente l’unità genitore.
Rilevazione dello stato di batterie scariche – se le batterie sono scariche, il LED di
alimentazione lampeggia di rosso per avvisare.
108
Risoluzione dei problemi
Se non si riceve alcun segnale
Vericarediaveraccesol’unitàgenitore.
VericarecheilLED di alimentazione sull’unità genitore sia illuminato di rosso. In caso negativo
vericarechelebatteriesianoinstallaterispettandolepolarità.
Se le batterie nell’unità genitore sono installate correttamente, sostituirle con delle nuove.
VericarecheilLEDdialimentazionesull’unitàbambinosiailluminatodirosso.Incasonegativo
vericarechelebatteriesianoinstallaterispettandolepolarità.
Se le batterie installate sull’unità bambino sono installate correttamente, mettere l’unità sul
caricatore per caricare le batterie.
Se il LED di alimentazione è illuminato di rosso sia sull’unità bambino che sull’unità genitore ma
il LED del canale è spento, aggiungere le unità bambino seguendo le procedure descritte in
alto.
C’è qualcosa di sbagliato nell’indicazione della direzione
Accertarsicheilbambinoindossil’unitàalpolso,alnediottenerelamiglioreindicazionedi
direzione possibile.
Accertarsi di tenere l’unità genitore bene in orizzontale quando si cerca l’unità bambino, al
nediottenerelamiglioreindicazionedidirezionepossibile.
L’indicazione della direzione può essere leggermente imprecisa se l’utente usa questo prodot-
to in una stanza piccola e circoscritta. È ideale per l’uso in posti pubblici, come parchi o centri
commerciali.
August,2006
P/N:408-000383-00
FCC Notices
This device complies with Part 15 of FCC rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference.
(2) This device must accept any interference received, including interference that
may cause undesired operations.
CAUTION: Change or modification not expressly approved by the party responsible
for compliance could void the user’s authority to operate this equipment.

Navigation menu
