Users Manual

FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may

cause undesired operation.

Any changes or medications not expressly approved by party responsible for

compliance could void the user’s authority to operate the equipment.

RSS-Gen & RSS-210 Statement:

"This device complies with Industry Canada licence-exempt RSS standard(s).

Operation is subject to the following two conditions: (1) this device may not cause

interference, and (2) this device must accept any interference, including interference

that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils

radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1)

l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit

accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en

compromettre le fonctionnement."

RSS-102 Statement:

"This equipment complies with Industry Canada radiation exposure limits set forth for

an uncontrolled environment. "

"Cet équipement est conforme à l'exposition aux rayonnements Industry Canada limites

établies pour un environnement non contrôlé. "

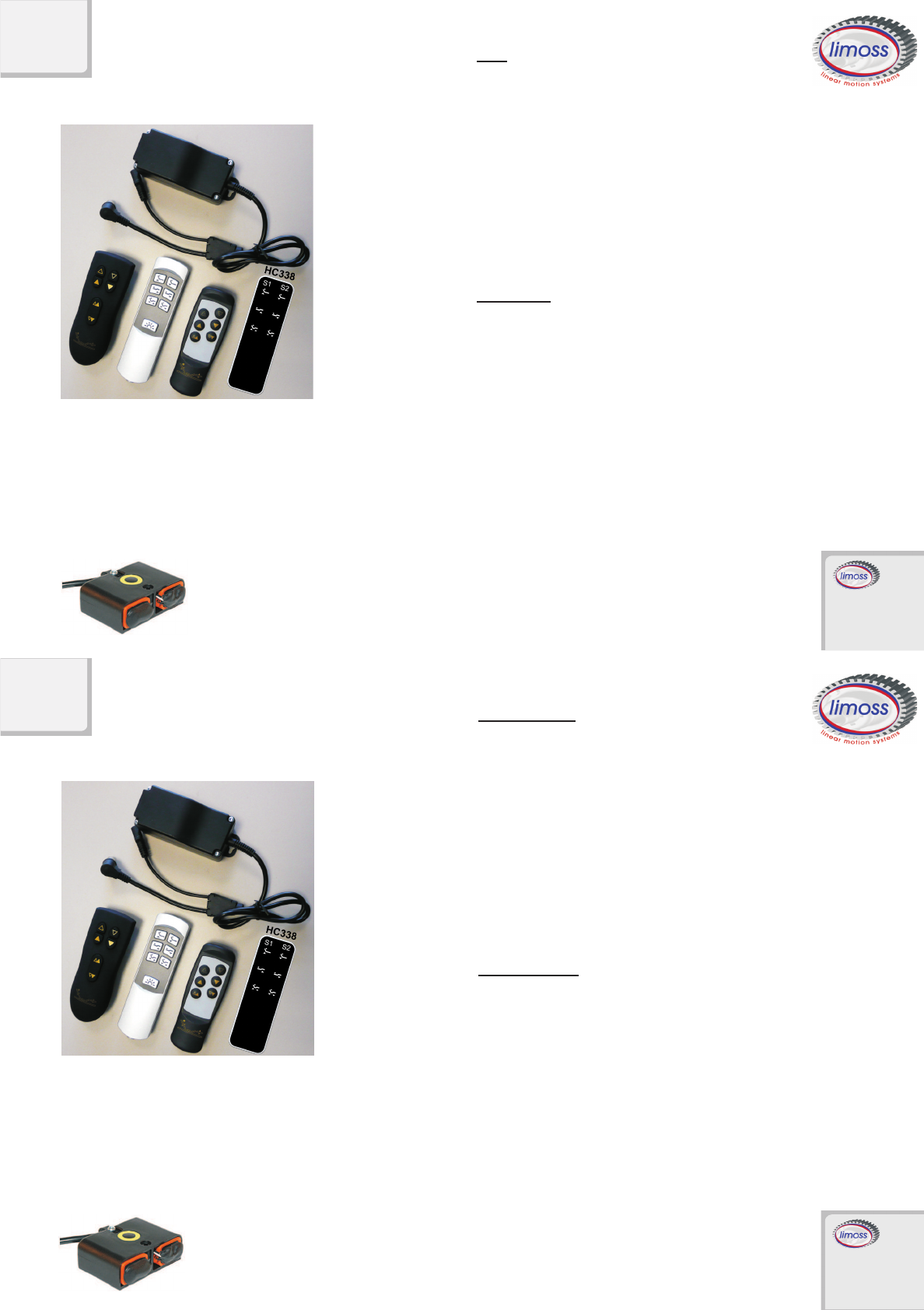

HC312

Wireless remote Setup

FunkfernbedienungErstinbetriebnahme

Technical information/TechnischeDaten:

RFhandsetrange / Reichweite: 8-15m

Frequency / Frequenz: 2.4GHz

Weight / Gewicht: 390g

Dimension / Abmessungen: 215x 130 x 55mm

5-PinPlug

5-PinStecker

MC301/MC307

Optional:Batterybackup

Optional:Notabsenkung

HC300 HC315 HC312

2-Pin batterysocket

2-Pin Batterie Buchse

Setup:

1. Makesure thattheactuator isconnectedto thepowersupplysystem.

2. Openthebatterycapatthebackside ofthe remoteandinsertthebattery.

If thebatteryis already inside,removethePVC st ripe.

3. Plug the DIN plug into the actuator. AfterwardstheMC301/MC307willmakeashorttone.

IsochronalpressS1+S2together(theuppertwobuttons)for5secondsonthe

4. The Installation is finished now and the handset will work according to the

specification.

Programthe remote handset :(onlyrequired incaseof amalfunction)

Disconnect the DIN plug,waitfor60 seconds then reconnect itwith the actuator.

Press S1+S2 together for 5 seconds onthe remotehandset.(theuppertwobuttons)

Aftera longsignaltonefromMC301/MC307,thesetisconnectedandwillwork

Ersteinrichtung:

1. StellenSiesicher,dassderAntriebmitdemStromnetzverbundenist.

2. Öffnen Sie die Batterieabdeckung auf der RückseitedesHandsendersundlegenSie

dieBatterienein.

WenndieBatteriebereitseingelegtist,entfernen SiedenPVCStreifen.

4. Die Ersteinrichtung ist jetzt abgeschlossen und die Funkfernbedienung funktioniert

entsprechend der Spezifikationen.

ProgrammierenderFunkfernbedienung :(nur erforderlich im Falleeiner Fehlfunktion)

EntfernenSiedenDINSteckerausdemAntrieb,warten Sie 60 Sekunden undsteckenSie

den DINStecker anschließendwiederein.

DrückenSie auf derFernbedienungdie TastenS1+S2(diebeidenoberstenTasten) gemeinsam

für5Sekunden.Nacheinemlangen Signalton desMC301/MC307istdasSetangelernt

undfunktioniertentsprechendder Spezifikationen.

Errorandtechnicalmodifcationwithoutpriornoticereserved.

©limossGmbH&Co.KG12/2013_ Revision Index 07

linear

motion

systems

SteckenSiedenDINSteckerindenAntrieb.DanachwirdderMC301zuersteinen

kurzenTonabgeben,gleichzeitigdrückenSieaufderFernbedienungdieTastenS1+S2

(diebeidenoberstenTasten)gemeinsamfür5Sekunden.Nacheinemlangen

SignaltonvomFunkempfängeristdasSystemangelernt.

remotehandset.Afteralongtonefromthe,thesystemisconnected.

accordingtothespecification.

limossGmbH&Co.KG

OberwengenerStr.204

D-58300Wetter

limoss@limoss.de

www.limoss.de

HC312

MandoadistanciaconfiguraciónInicial

Commanderadio- Premièremiseen service

5-PINcasquillo

5-PINPrise

MC301/MC307

HC300 HC315 HC312

2-Pin prise

2-Pin conector

Datos técnicos/Donnéestechniques:

Alcance / Rayon d`action: 8-15m

Frecuencia / Fréquence: 2.4GHz

Peso Poids: 390g

Dimensión / Dimensions: 215x 130 x 55mm

Opcional:Bajadadeemergencia

Optionnel:Baissedesecours

Configuración Inicial:

1. Asegúresedequelaunidadestáconectada ala red.

2. Abralatapadelapilaenlaparteposteriordelinterruptormanual einsertarla pila.

Silapilayaestáinstalada,retirelastiras de PVC.

3. Enchufe elconectorDIN enlaunidad. Apartirdeentonces,elMC301/MC307 dara unpitido

cortoydespueses unpitidomaslargo.Instalela p ilaenelconector.

4. Laconfiguracióninicial sehacompletadoyelmandoa distancia funcionade acuerdo alas

especificaciones.

Programación del control remoto :(sóloencasodefallo)

Quitar el conectorDIN delaunidad,espere60 segundos yconecteelconectorDINde

nuevo.

PulselosbotonesdelmandoadistanciaS1yS2juntosdurante5segundos.Despuésdeun

pitidolargodelMC301/MC307,estaráelconjuntolistoparaelusuarioyfuncionaradeacuerdoa

lasespecificaciones.

Première installation:

1.Assurez-vousquelemoteurestbienbranchéausecteur.

2.Insérezlespilesdanslatélécommande.Silespilessontdéjàenplace,veuillezsvpretirer

lapetitebandeletteplastique.

3.ConnecterlapriseDin(5broches)aumoteur.LerécepteurradioMC301/307émet

immédiatementunsignalsonorecourt,puisunautrepluslong.

4.Votreinstallationestterminéeetvotresystèmeradiofonctionneselonlesspécifications.

Programmationdelatélécommanderadio(uniquementencasde

dysfonctionnement):

Retirezlafichedelaprisesecteuretattendezuneminute.

RebranchezetappuyezimmédiatementsurlestouchesS1etS2jusqu'àcequevous

entendiezunlongsignalsonore.

Latélécommandeestàprésentprogrammée.
