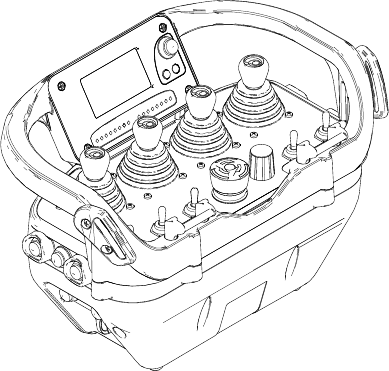

Autec s r l FJMNZ422 Transceiver unit User Manual 6

Autec s.r.l. Transceiver unit 6

User Manual 6

Traduction de la notice d'origine
SÉRIE DYNAMIC
Partie C : Unité de transmission FJM
SOMMAIRE
1 Description ............................................................................................................ 2
2 Données techniques ............................................................................................. 3
3 Fiche technique ..................................................................................................... 3
4 Plaques .................................................................................................................. 4
5 Signalisations lumineuses ................................................................................... 5
6 Actionneurspourl'acheur ................................................................................. 7
6.1 Bouton DISPLAY ............................................................................................. 7
6.2 Six touches ...................................................................................................... 8
7 Dysfonctionnements signalés par l’unité de transmission ................................ 9
AUTEC LIFJMF00-06
2
LIFJMF00-06
Description
AUTEC - Série Dynamic

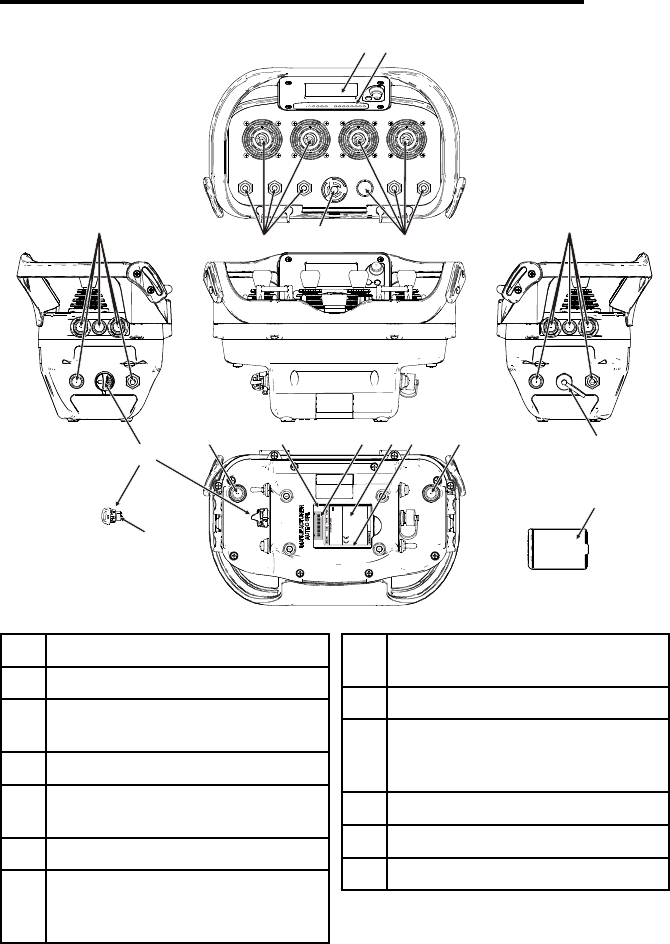

1 Description
POWER SUPPLY.....................................................7.2V
RADIO MODULE..............................................FSARTBEU2
FREQUENCY RANGE......................................863-870MHz
RF OUTPUT POWER.....................................
PROTECTION DEGREE...............................................IP65
<25mW ERP
TA1194-00 A0TARG01P09 37
TU ID: XXXXXX
MANIF.DATE XXXX
J
A B
S/N:
XXXXXX
CDC
CC
LM N E F C
K
H
G
AAcheur ou voyants (si présents)
BVoyant
CActionneurs (manipulateurs, sélecteurs,
boutons-poussoirs)
DBouton-poussoir de STOP
EPlaque d’identication de l’unité de
transmission
FPlaque des données techniques
G
Plaque d’identication de la
radiocommande (si la « ID internal tx
memory » est présente)
HConnecteur de la commande à câble (si
présente)
JBatterie
K
Plaque d’identication de la
radiocommande (si la « Key ID 0-1 »
est présente)
LClé de démarrage
MBouton-poussoir de START
NLogement de la batterie
AUTEC - Série Dynamic
Données techniques 3
LIFJMF00-06
2 Données techniques
Alimentation (batterie MBM06MH) ......................................................................... 7.2 V
Alimentation (batterie LPM02) ............................................................................... 7.4 V
Alimentation (batterie LPM04) ............................................................................... 7.4 V
Antenne .................................................................................................................. interne
Matière de l'enveloppe ................................................................................. PA 6 (20%fg)
Indice de protection .................................................................................... IP65 (NEMA 4)
Dimensions .................................................................. 310x210x190mm (12.2x8.3x7.5In)
Poids ............................................................................................................. 2.5kg (5.5Lb)
Autonomie à 20°C (68°F) :
- avec batterie MBM06MH ............................................................................................. 11h
- avec batterie MBM06MH et acheur 2.7" monochromatique ......................................... 9h
- avec batterie LPM02 ................................................................................................ 18.5h
- avec batterie LPM02 et acheur 2.7" monochromatique ............................................. 15h
- avec batterie LPM04 ................................................................................................... 35h
- avec batterie LPM04 et acheur 2.7" monochromatique ............................................. 28h
- avec batterie LPM04 et acheur 4.3" en couleurs ......................................................... 8h
3 Fiche technique
La fiche technique reporte la configuration de l’unité de transmission en indiquant la
correspondance entre les commandes envoyées et les fonctions ou les mouvements de
la machine. Elle reporte, par ailleurs, le schéma du câblage de l'unité de réception avec la
machine.
Chaque che technique doit être compilée, contrôlée et signée par l'installateur responsable
du câblage.
Une che technique doit toujours rester jointe au présent manuel (si on l'utilise pour des
démarches administratives, toujours en garder une copie).
Le câblage des sorties de l’unité de réception doit toujours correspondre
auxindicationsdelachetechnique.
4
LIFJMF00-06
Plaques
AUTEC - Série Dynamic
4 Plaques
Sur l'unité de transmission, se trouvent les plaques suivantes :
Plaque Position Informations reportées
plaqued’identication
de la radiocommande
Key ID 0-1 (si présente).
Le numéro de série de la
radiocommande (S/N).
Logement de la batterie
(si la « ID internal tx
memory » est présente).
plaqued’identication
de l’unité de
transmission
Logement de la batterie.
L’année de fabrication, le code à barres
et le numéro d'identication de l’unité de
transmission (TU ID).
plaque des données
techniques Logement de la batterie.
Le MODEL, le TYPE et les principales
données techniques de l’unité
de transmission, le marquage et
les marques éventuelles de la
radiocommande.
AUTEC - Série Dynamic
Signalisations lumineuses 5
LIFJMF00-06

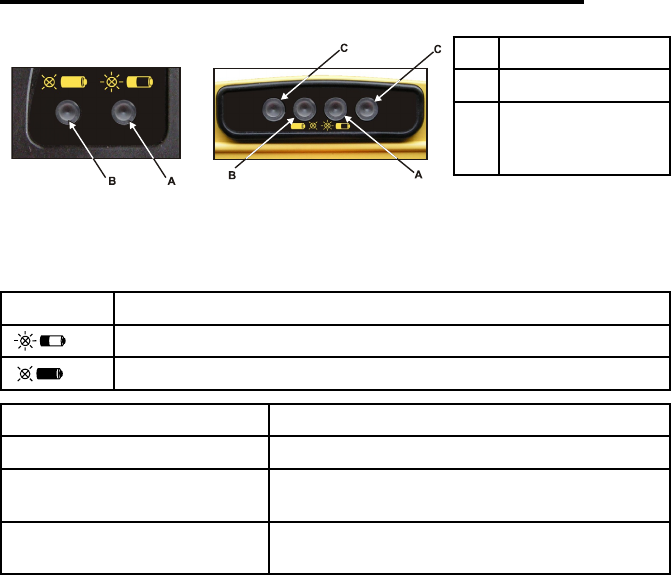

5 Signalisations lumineuses
Sur les unités de transmission FJM, deux ou quatre voyants sont montés.
AVoyant rouge
BVoyant vert
C
Voyant pour la
fonction Data
Feedback
Dans les deux cas, un voyant vert [B] et un voyant rouge [A] qui fournissent des informations
relatives à la radiocommande sont toujours présentes.
Dans le cas de 4 voyants, les voyants latéraux [C] sont rouges et fournissent des informations
provenant de la machine (fonction Data Feedback).
Symbole Signication
Ce symbole indique le voyant rouge [A].
Ce symbole indique le voyant vert [B].
Le voyant vert [B] ... Signication
… est éteint. L’unité de transmission est éteinte.
... clignote rapidement L’unité de transmission est allumée et la liaison
radioélectrique est absente.
… clignote lentement La radiocommande est lancée avec la liaison
radioélectrique présente.
6
LIFJMF00-06
Signalisations lumineuses
AUTEC - Série Dynamic
Le voyant rouge [A]a … Signication
… est éteint. L’unité de transmission fonctionne correctement.
… clignote La batterie se décharge.
... est allumé 2 secondesbL’unité de transmission ne fonctionne pas correctement.
... clignote une foisbÀ l'allumage, l’unité de transmission indique que le
bouton-poussoir de STOP est activé ou en défaut.
... clignote deux foisb
À l'allumage, l’unité de transmission indique qu'une
commande, D2-D20 ou SAFETY, est active ou en défaut
(voir la che technique).
... clignote trois foisbÀ l'allumage, l’unité de transmission indique que la
batterie est déchargée.
... clignote quatre foisb
À l'allumage, l’unité de transmission indique qu'une
commande parmi A1-A8, L1-L8 et H1-H8 est active ou est
en défaut (voir la che technique).
a. L’allumage du voyant rouge [A] est accompagné d'une signalisation acoustique.
b. La signalisation est suivie de la coupure de l’unité de transmission.
AUTEC - Série Dynamic
Actionneurs pour l'acheur 7
LIFJMF00-06
6 Actionneurspourl'acheur
Si présent, un acheur peut être utilisé au moyen d'un bouton (voir le paragraphe 6.1 ) ou
de six touches (voir le paragraphe 6.2).
Les fonctions exécutées par ces actionneurs sont décidées par le fabricant de la machine :
l’opérateur devra être convenablement formé à cet égard.

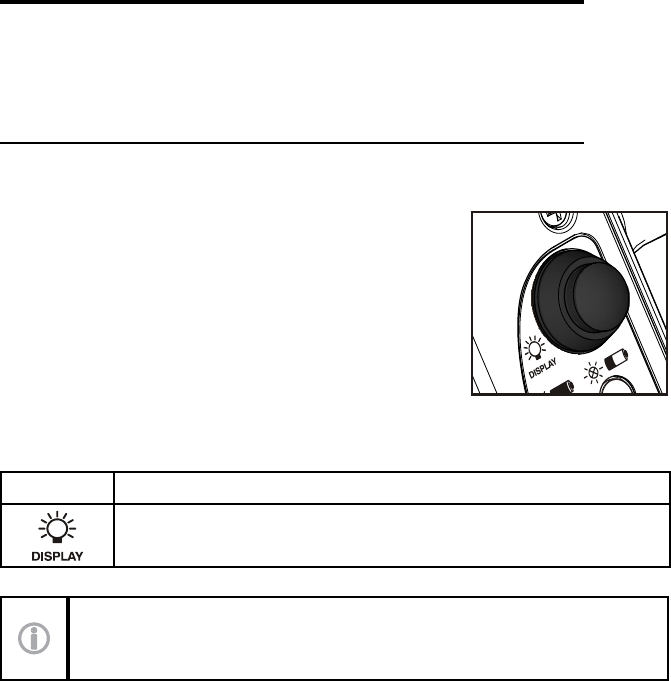

6.1 Bouton DISPLAY
Ce bouton-poussoir sert à :
-activer l'éclairage de l'acheur s'il est éteint,
-faire déler en boucle les informations sur l'acheur de
deux manières diérentes:
-manuelle : à chaque pression du bouton, les lignes délent
d'une position sur l'autre,
-automatique : en maintenant le bouton DISPLAY enfoncé
3 secondes, les lignes délent automatiquement. En
appuyant de nouveau sur le bouton DISPLAY, on retourne
en modalité manuelle.
On ne peut pas faire déler les lignes si seules les icônes sont
visualisées.
La durée de l’éclairage de l'afficheur a été définie par le
constructeur de la machine.
Symbole Signication
Ce symbole indique le bouton DISPLAY.
Le bouton DISPLAY peut exécuter des fonctions diérentes de ce qui est décrit
ci-dessus selon ce qui est déni par le fabricant de la machine.
8
LIFJMF00-06
Actionneurs pour l'acheur
AUTEC - Série Dynamic

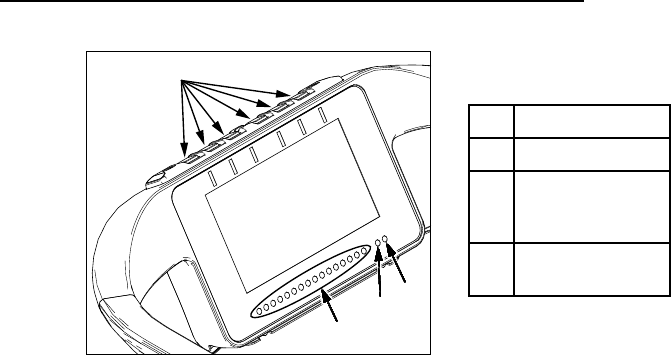

6.2 Six touches
Les fonctions exécutées par les six touches de gestion de l'acheur peuvent être congurées
et dénies par le fabricant de la machine.
C
A
B
D
AVoyant rouge
BVoyant vert
C
Voyant pour la
fonction Data
Feedback
DTouches de gestion
de l'acheur de 4.3"
AUTEC - Série Dynamic
Dysfonctionnements signalés par l’unité de transmission 9
LIFJMF00-06
7 Dysfonctionnements signalés par l’unité de transmission
Rechercher le dysfonctionnement de la radiocommande en fonction des signalisations
lumineuses de l'unité de transmission.
Si le problème persiste après avoir appliqué l'action corrective indiquée, contacter le service
d'assistance du constructeur de la machine.
Signalisations Cause possible Actions correctives
Le voyant vert ne
s'allume pas en
appuyant sur le bouton-
poussoir de START,
même si la batterie et la
clé de démarrage sont
insérées.
La batterie est
déchargée.
Remplacer la batterie par une batterie
chargée.
Le voyant vert clignote
rapidement.
La liaison radioélectrique
est absente.
Rapprocher l’unité de transmission de
l’unité de réception.
Le voyant rouge
s'allume 2 secondes,
puis l'unité s'éteint.
L’unité de transmission
ne fonctionne pas
correctement.
Exécuter la procédure de mémorisation
de l'adressec.
Contacter le service d'assistance du
constructeur de la machine.
Le voyant rouge
clignote une fois lors du
démarrage.
Le bouton-poussoir de
STOP est inséré ou en
défaut.
Désactiver le bouton-poussoir de STOP.
Si cette signalisation persiste, contacter
le service d'assistance du constructeur
de la machine.
Le voyant rouge
clignote deux fois lors
du démarrage.
Au moins l'un des
actionneurs relatifs aux
commandes D2-D20 et
SAFETY est activé ou en
défaut.
Porter les actionneurs en position de
repos. Si cette signalisation persiste,
contacter le service d'assistance du
constructeur de la machine.
Le voyant rouge
clignote trois fois lors
du démarrage.
La batterie est
déchargée.
Remplacer la batterie par une batterie
chargée.
Le voyant rouge
clignote quatre fois lors
du démarrage.
Au moins l'un des
actionneurs relatifs aux
commandes A1-A8, L1-
L8, H1-H8 et SAFETY est
actif ou en défaut.
Porter les actionneurs en position de
repos. Si cette signalisation persiste,
contacter le service d'assistance du
constructeur de la machine.
c. Procédure de mémorisation de l'adresse
-appuyer sur le bouton-poussoir de STOP,
-maintenir le bouton-poussoir de START enfoncé jusqu'à ce que le voyant vert s'éteigne,
-désactiver le bouton-poussoir de STOP.
