S Anvisningar för Li-jonbatterier

Anvisningar för Li-jonbatterier

1Symboler

Symbol Betydelse

Varning för allmän risk!

Läs bruksanvisningen och

säkerhetsanvisningarna!

Kasta inte i produkten i hus-

hållssoporna.

Återvinningssymbol – återan-

vändbart material

Batteriet ska endast använ-

das och lagras inom ett tem-

peraturområde på -10 °C till

max. + 50 °C.

Skydda batteriet mot värme

och öppen eld – kasta det

aldrig i eld –

explosionsrisk!

Skydda det mot vatten – sänk

inte ner det i vätskor.

RBRC-märke - Li-jon

Symbol Betydelse

max. 50°C

Anvisningar för Li-jonbatterier S

2 Säkerhetsanvisningar för Li-

jonbatterier

Varning! Läs och följ alla säker-

hetsanvisningar.

Följs inte sä-

kerhetsanvisningarna och andra

anvisningar kan det leda till elstötar,

brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och

bruksanvisningar för framtida bruk.

Cellerna i litiumjonbatteripaket är gastäta

och ofarliga, förutsatt att man följer till-

verkarens föreskrifter vid användning och

hantering.

–

Hantera urladdade batterier försik-

tigt. Batteripaket är en riskkälla, ef-

tersom de kan orsaka mycket hög

kortslutningsström.

Även om ett Li-

jonbatteripaket verkar urladdat är det

aldrig helt tomt.

–

Undvik slag/yttre våld. Slag och in-

trängande föremål kan skada batte-

rierna.

Det kan leda till läckage,

värmeutveckling, rökutveckling, an-

tändning eller explosion i batteripake-

tet.

–

När batteripaketet inte används, se

till att det inte förvaras i närheten av

gem, mynt, nycklar, spik, skruv eller

andra små metallföremål som kan

skapa en brygga mellan kontakterna.

En kortslutning mellan batterikontak-

terna kan leda till brännskador eller

brand

–

Skydda batteriet mot värme, även

t.ex. konstant solljus och eld.

Brand

och temperaturer över 130 °C kan or-

S Anvisningar för Li-jonbatterier

saka explosioner.

–

Öppna inte batteripaketet. Batteripa-

ketets skyddsanordningar kan ska-

das om det öppnas eller modifieras.

Det kan leda till värmeutveckling, rök-

utveckling, antändning eller explosion

i batteripaketet.

–

Sänk inte ner batteripaketet i väts-

kor, t.ex. (salt-)vatten eller drycker.

Kontakt med vätskor kan skada bat-

teripaketet.

Det kan leda till värmeut-

veckling, rökutveckling, antändning

eller explosion i batteripaketet. An-

vänd inte batteripaketet i så fall utan

kontakta en auktoriserad Festool-ser-

vice.

–

Ladda endast batteripaket i laddare

som rekommenderas av tillverkaren

(se bild).

Om en laddare är avsedd för

en viss typ av batteripaket, föreligger

risk för brand om den används för an-

dra batteripaket.

–

Försök inte släcka ett brinnande Li-

jonbatteripaket med vatten, an-

vändsand

eller en brandfilt i stället.

–

Batteripaketet kan avge ångor om

det skadas eller hanteras felaktigt.

Ångorna kan reta luftvägarna. Vädra

och kontakta en läkare om du får be-

svär.

–

Använd bara batteripaketet med ditt

elverktyg från Festool.

Endast så

skyddar du batteripaketet mot skadlig

överbelastning. Att använda det med

ett annat verktyg kan leda till skador

Anvisningar för Li-jonbatterier S

och brandrisk.

–

Om batteripaketet hanteras felaktigt

kan det läcka. Undvik kontakt med

vätskan. Skölj med vatten vid tillfäl-

ligt kontakt. Uppsök läkare om du får

vätska i ögonen.

Batterivätska kan or-

saka hudirritationer eller brännska-

dor.

–

Om batteripaketet är defekt kan

vätska rinna ut och förorena föremål

intill.

Kontrollera de delar som be-

rörs. Rengör dem genom att torka upp

vätskan med torrt hushållspapper och

spola av dem ordentligt med mycket

vatten. Använd skyddshandskar för att

undvika kontakt med huden. Byt ut de-

larna om så behövs.

–

Använd inte skadade eller modifiera-

de batteripaket.

Skadade eller modi-

fierade batteripaket kan ha

oförutsägbara egenskaper, som kan

leda till brand, explosion eller person-

skador.

–

Batteriet får inte öppnas, klämmas,

överhettas (över 80 °C) eller brän-

nas.

Då uppstår risk för brand och

brännskador. Följ anvisningarna från

tillverkaren.

–

Använd inte skadade batteripaket.

Sluta omedelbart använda ett batte-

ripaket om det uppvisar onormala

egenskaper, till exempel börjar luk-

ta, bli varmt, missfärgat eller defor-

merat.

Om du fortsätter använda

batteripaketet kan det utveckla värme

eller rök, antändas eller explodera.

S Anvisningar för Li-jonbatterier

3Tekniska data

Ytterligare tekniska data, se typskylten på

batteriet.

4 Avsedd användning

Batterierna är avsedda för användning

med Festool batteridrivna elverktyg samt

angivna Festool batteriladdare (se bild).

Batteriet är avsett för automatisk Till-/

Frånkoppling av dammsugaren.

5 Maskindelar

De angivna bilderna* finns i början av

bruksanvisningen.

* Bilderna kan avvika från originalet.

Batteri BP 18 Li

Frekvens 2402 Mhz – 2480 Mhz

Ekvivalent

isotrop strål-

ningseffekt

(EIRP)

<10 dBm

[1-1]

Knapp Batteriindikator

[1-2]

Batteriindikator

[1-3]

Bluetooth-indikering

[1-4]

Ventilationshål (endast BP 18 Li ...

ASI)

[1-5]

Knappar för lossning av batteri

Anvisningar för Li-jonbatterier S

6Drift

6.1 Anvisningar för korrekt hantering

av batteripaketet



Batteripaketet är delvis laddat vid

leveransen. För att garantera full ef-

fekt i batteripaketet ska det laddas

upp helt i laddaren innan det an-

vänds första gången.

Batteripaketet kan laddas när som helst,

utan att dess livslängd förkortas. Det ska-

das inte om laddningen avbryts.

Tryck inte på strömbrytaren

när elverktyget har stängts av

automatiskt.

Det kan skada

batteripaketet.

Batteripaketet är utrustat med

en temperaturövervakning som

endast tillåter laddning vid temperaturer

mellan 0 °C och 50 °C. Det gör att batteri-

paketet håller längre.

– Förvara batteripaketet så svalt (5 °C

till 25 °C) och torrt (luftfuktighet

< 80 %) som möjligt.

– Lämna till exempel inte ett batteripa-

ket i bilen på sommaren.

– Om batteritiden börjar förkortas vä-

OBSERVER

Risk för personskador, oväntad start av

dammsugaren



Före alla arbeten med dammsugaren

ska man kontrollera vilket batteri som

är anslutet till dammsugaren.

S Anvisningar för Li-jonbatterier

sentligt efter uppladdningen, betyder

det att batteripaketet är uttjänt och

måste bytas.

– Följ föreskrifterna för avfallshante-

ring.

6.2 Batteriindikator

Batteriindikatorn

[1-2]

visar batteriets

laddningsstatus när man trycker på knap-

pen Batteriindikator

[1-1]

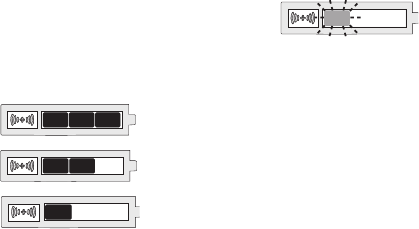

6.3 Bluetooth-funktioner

Bredvid batteriindikatorn sitter Blue-

tooth-indikeringen

[1-3]

, som visar batte-

riets anslutningsstatus:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Rekommenda-

tion:

Batteriet

bör laddas innan

det används.

Anvisningar för Li-jonbatterier S



Batteriet använder Bluetooth, för att

automatiskt koppla om respektive

utrustad dammsugare vid använd-

ning med ett batteridrivet elverktyg.

Anslut batteriet till dammsugaren



Dammsugaren kan endast anslutas

till ett batteridrivet elverktyg åt

gången.

blått konstant

ljus

Det batteridrivna

elverktyget är

igång och damm-

sugaren är

ansluten via Blu-

etooth eller bat-

teriet är anslutet

till en mobil

enhet

pulserande blått

ljus

Batteriet är för-

berett för anslut-

ning till den

mobila enheten

(t.ex. program-

uppdatering)

S Anvisningar för Li-jonbatterier



Om dammsugaren först kopplats

Till med batteriet och därefter kopp-

lats Från med fjärrmanövreringen,

förlorar det anslutna batteriet sin

temporära anslutning till dammsu-

garen. Därefter kan batteriet anslu-

tas igen.



Aktivera dammsugarens automatläge

(se dammsugarens bruksanvisning).



Om det batteridrivna elverktyget redan

varit i drift, säkerställ att batteriets bat-

teriindikator har slocknat, så att det

kan anslutas (i enstaka fall kan detta ta

några sekunder).



Tryck en gång på anslutningsknappen

på dammsugaren eller på fjärrkontrol-

len. <PosNumber/>

LED:n på kompletterings-mottagar-

modulen blinkar långsamt roteran-

de i blått och dammsugaren är för-

beredd för anslutning i 60 sekunder.



Koppla till det batteridrivna elverktyget.

Dammsugaren startar och batteriet

är anslutet tills dess att dammsuga-

ren kopplas Från manuellt.



Om ett andra batteri ansluts till

dammsugaren, stängs anslutningen

till det första batteriet av.

Till-/frånkoppling av dammsugaren

När anslutningen mellan batteriet och

dammsugaren upprättats, startar damm-

Anvisningar för Li-jonbatterier S

sugaren samtidigt som det batteridrivna

elverktyget.



När dammsugaren stängs av via

batteriet har den en eftergångstid på

15 sekunder.



Tryck på det batteridrivna elverktygets

strömbrytare för att koppla till damm-

sugaren.



Släpp upp det batteridrivna elverkty-

gets strömbrytare för att stänga av

dammsugaren.

Koppla bort batteri från dammsugaren

För att kunna koppla bort batteriet från

dammsugaren, gör man så här:

– Stäng av dammsugaren

– Placera batteriet i laddaren

– Anslut ett annat batteri till dammsu-

garen

Anslutning av en mobil enhet

Batteripaketet kan endast användas till-

sammans med en mobil enhet (t.ex. för en

programuppdatering med Festool-ap-

pen).



Tryck på knappen Batteriindikator

[1-

, tills Bluetooth-indikeringen

[1-3]

pulserar med blått ljus.

Batteriet är förberett för anslutning

i 60 sekunder.



Följ anvisningarna i Festool-appen.

7 Underhåll och skötsel



Håll batteriets anslutningskontakter

rena.



Håll batteriets ventilationshål

[1-4]

re-

na, annars försämras funktionen.

S Anvisningar för Li-jonbatterier



Om batteripaketet inte längre fungerar,

vänd dig till en auktoriserad Festool-

service.

(

www.festool.com/service

)

8Transport

De Li-jonbatteripaket som ingår uppfyller

kraven i enligt den tyska lagen om trans-

port av farligt gods. Festools Li-jonbatte-

ripaket uppfyller kraven i FN-handboken

ST/SG/AC.10/11/rev.5 detalj III, underav-

snitt 38.3. Användaren kan medföra

Festool-batteripaket till användningsplat-

sen på allmän väg utan ytterligare villkor,

förutsatt att de är skyddade mot kortslut-

ning och säkrade så att de inte kan glida.

Vid försändelse genom tredje part (till ex-

empel flygtransport eller spedition) mås-

te man beakta de särskilda villkoren samt

märkningen på förpackningen. När för-

sändelsen förbereds måste en person

med kunskap om föreskrifterna för farligt

gods anlitas. Observera eventuella ytterli-

gare nationella föreskrifter.

Skicka bara batteripaketet om höljet är

oskadat. Täck över öppna kontakter och

förpacka batteripaketet så att det inte kan

röra sig i emballaget.

9 Miljö

Förbrukade eller defekta batterier

ska

laddas ur, skyddas mot kortslutning (t.ex.

genom att man isolerar polerna med tejp)

och lämnas in på avsedda insamlingssta-

tioner (följ gällande föreskrifter).

Batterierna kan då återvinnas på rätt sätt.

Endast EU:

Enligt EU-direktivet för batte-

rier och ackumulatorer och enligt natio-

Anvisningar för Li-jonbatterier S

nell lag måste defekta eller förbrukade

batteripaket/batterier källsorteras och

lämnas in till miljövänlig återvinning.

Information om REACh:

www.festool.com/reach

Märket och logotypen Bluetooth är regist-

rerade varumärken som tillhör Blue-

tooth® SIG, Inc., och all användning av

Festool GmbH sker på licens.

Information om dataskydd

Elverktyget innehåller ett chip för auto-

matisk lagring av maskin- och driftdata.

Dessa data innehåller ingen information

som är direkt personrelaterad.

Data från chipet kan avläsas trådlöst med

speciella enheter och används hos

Festool endast för feldiagnos, repara-

tions- och garantiändamål samt för kvali-

tetsförbättring resp. vidareutveckling av

elverktyget. Datainformationen utnyttjas

inte för ytterligare ändamål – såvida kun-

den inte uttryckligen har godkänt det.

FIN Litiumioniakkuja koskevia ohjeita

100

Litiumioniakkuja koskevia ohjei-

1 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Lue käyttöopas, turvallisuus-

ohjeet!

Älä hävitä kotitalousjätteiden

mukana.

Kierrätystunnus - uudelleen-

käytettävä materiaali

Akkua saa käyttää ja säilyttää

vain -10 ... maks. +50 °C läm-

pötilassa.

Suojaa kuumuudelta ja avo-

tulelta – älä missään tapauk-

sessa heitä tuleen –

räjähdysvaara!

Suojaa vedeltä – älä upota

nesteeseen.

Tunnus Merkitys

max. 50°C

101

Litiumioniakkuja koskevia ohjeita FIN

2 Litiumioniakkujen turvalli-

suusohjeet

Varoitus! Lue kaikki turvalli-

suus- ja käyttöohjeet.

Turvalli-

suusohjeiden ja käyttöohjeiden

noudattamisen laiminlyönti voi aiheuttaa

sähköiskun, tulipalon ja/tai vakavia vam-

moja.

Säilytä kaikki turvaohjeet ja käyttöohjeet

myöhempää tarvetta varten.

Litiumioniakkujen kennot ovat kaasutiivii-

tä ja vaarattomia, mikäli valmistajan anta-

mia käyttöohjeita noudatetaan.

–

Käsittele purkautuneita akkuja varo-

vasti. Akut voivat olla vaarallisia,

koska ne voivat muodostaa erittäin

korkean oikosulkuvirran.

Vaikka li-

tiumioniakkujen lataustila näyttäisikin

olevan purkautunut, ne eivät purkau-

du koskaan täydellisesti.

–

Vältä iskuja ja töytäisyjä. Iskut ja vie-

raiden esineiden sisääntunkeutumi-

nen voivat vaurioittaa akkuja.

Tästä

voi aiheutua vuotoja, kuumenemista,

savuamista ja akku saattaa syttyä pa-

lamaan tai räjähtää.

–

Pidä irrotettu akku etäällä paperiliit-

timistä, kolikoista, avaimista, nau-

RBRC-merkki - LiIon

Tunnus Merkitys

FIN Litiumioniakkuja koskevia ohjeita

102

loista tai muista pienistä

metalliesineistä, jotka voivat silloit-

taa koskettimet keskenään.

Akku-

koskettimien välinen oikosulku voi

aiheuttaa palovammoja tai tulipalon

–

Suojaa akku kuumuudelta, esim. jat-

kuvalta auringonpaisteelta ja tulelta.

Tulipalo ja yli 130 °C lämpötila voi ai-

heuttaa räjähdyksen.

–

Älä avaa akkua. Akun avaaminen tai

muuttaminen voi huonontaa suojaus-

ta.

Tästä voi aiheutua kuumenemista,

savuamista ja akku saattaa syttyä pa-

lamaan tai räjähtää.

–

Älä upota akkua nesteeseen, esimer-

kiksi (suola)veteen tai juomiin. Kos-

ketus nesteisiin voi vahingoittaa

akkua.

Tästä voi aiheutua kuumene-

mista, savuamista ja akku saattaa syt-

tyä palamaan tai räjähtää. Älä käytä

enää akkua ja toimita se valtuutettuun

Festool-huoltopisteeseen.

–

Lataa akut vain valmistajan suositte-

lemissa latureissa (katso kuva).

Tie-

tyn tyyppisille akuille sopivan laturin

yhteydessä syntyy palovaara, jos sitä

käytetään muunlaisten akkujen kans-

sa.

–

Älä missään tapauksessa sammuta

palavia litiumioniakkuja vedellä,

käytä hiekkaa

tai palonsammutuspei-

tettä.

–

Vaurioituneesta tai epäasianmukai-

sesti käytettävästä akusta voi tulla

ulos höyryä.

Tämä höyry voi ärsyttää

hengitysteitä. Tuuleta puhtaalla ilmal-

103

Litiumioniakkuja koskevia ohjeita FIN

la ja käänny oireiden yhteydessä lää-

kärin puoleen.

–

Käytä akkua vain Festool-sähkötyö-

kalussa.

Vain siten suojaat akkua vaa-

ralliselta ylikuormitukselta.

Muunlaisen työkalun käyttö voi ai-

heuttaa tapaturmia ja tulipalon.

–

Virheellisessä käytössä akusta voi

valua nestettä ulos. Vältä kosketta-

masta tätä nestettä. Tahattoman kos-

kettamisen yhteydessä huuhdo pois

vedellä. Jos nestettä pääsee silmiin,

ota lisäksi yhteyttä lääkäriin.

Ulosva-

luva akkuneste voi aiheuttaa ihoärsy-

tystä tai palovammoja.

–

Jos akku on viallinen, siitä voi valua

nestettä ulos, joka voi tahria viereiset

osat.

Tarkista nesteen tahrimat osat.

Puhdista osat imeyttämällä neste kui-

vaan talouspaperiin ja huuhdo lopuksi

puhtaaksi runsaalla vedellä. Vältä iho-

kosketusta käyttämällä suojakäsinei-

tä. Tarvittaessa vaihda osat.

–

Älä käytä vaurioituneita tai raken-

teeltaan muutettuja akkuja.

Vaurioi-

tuneet tai rakenteeltaan muutetut

akut voivat aiheuttaa tahattomasti tu-

lipalon, räjähdyksen ja tapaturmia.

–

Älä avaa, muserra, ylikuumenna (yli

80 °C lämpötilaan) tai polta akkua.

Tämän ohjeen noudattamatta jättämi-

nen aiheuttaa palovamma- ja tulipalo-

vaaran. Noudata valmistajan antamia

ohjeita.

–

Älä käytä vaurioituneita akkuja. Ak-

kua ei saa enää käyttää, jos havaitset

FIN Litiumioniakkuja koskevia ohjeita

104

siinä epänormaaleja piirteitä (jos se

esimerkiksi savuaa, kuumenee, vär-

jäytyy tai vääntyy).

Käytön jatkaminen

voi aiheuttaa akun kuumenemista, sa-

vuamista, syttymisen tai räjähtämi-

sen.

3 Tekniset tiedot

Katso teknillisiä lisätietoja akun laitekil-

vestä.

4 Määräystenmukainen käyttö

Akut soveltuvat käytettäviksi Festoolin ak-

kutyökaluissa ja ilmoitetuissa Festool-la-

tureissa (katso kuva).

Akku sopii järjestelmäimurin automaatti-

seen päälle-/poiskytkemiseen.

5 Laitteen osat

Akku BP 18 Li

Taajuus 2402 Mhz – 2480 Mhz

Vastaava isot-

rooppinen

säteilyteho

(EIRP)

<10 dBm

[1-1]

Kapasiteettinäytön painike

[1-2]

Kapasiteettinäyttö

[1-3]

Bluetooth-näyttö

[1-4]

Tuuletusaukot (vain BP 18 Li ...

ASI)

[1-5]

Akun avauspainikkeet

105

Litiumioniakkuja koskevia ohjeita FIN

Mainitut kuvat* ovat käyttöohjekirjan

alussa.

* Kuvat voivat poiketa todellisesta versi-

osta.

6 Käyttö

6.1 Ohjeet akun optimaaliseen käsit-

telyyn



Akku on toimitettaessa osittain la-

dattu. Täyden akkutehon takaami-

seksi lataa akku laturilla aivan täy-

teen ennen ensimmäistä käyttöker-

taa.

Akkua voidaan ladata koska tahansa il-

man että se lyhentää akun käyttöikää. La-

taustoimenpiteen keskeyttäminen ei va-

hingoita akkua.

Sähkötyökalun toiminnan au-

tomaattisen katkaisun jälkeen

älä paina enää edelleen käyt-

tökytkintä.

Muuten akku voi

vaurioitua.

Akku on varustettu lämpövah-

dilla, joka sallii lataamisen vain 0-55 °C

HUOMIO



Loukkaantumisvaara, odottamaton

järjestelmäimurin käynnistys



Tarkasta ennen kaikkia järjestelmäi-

murin töitä, mikä akku imuriin on

kytketty.

FIN Litiumioniakkuja koskevia ohjeita

106

lämpötilassa. Tämän avulla taataan akun

pitkä käyttöikä.

– Pidä akkua mieluiten viileässä (5-

25 °C) ja kuivassa (ilmankosteus <

80%) säilytyspaikassa.

– Älä jätä akkua esimerkiksi kesällä au-

toon.

– Huomattavasti lyhentynyt käyttöaika

latauksen jälkeen on merkki siitä, että

akku on tullut käyttöikänsä loppuun ja

täytyy korvata uudella.

– Noudata jätteiden hävitysohjeita.

6.2 Kapasiteettinäyttö

Kapasiteettinäyttö

[1-2]

ilmoittaa kapasi-

teettinäytön

[1-1]

painiketta painettaessa

akun lataustilan:

6.3 Bluetooth-toiminnot

Kapasiteettinäytön lisäksi Bluetooth-

näyttö

[1-3]

näyttää akun liitäntätilan:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Suositus:

lataa

akku ennen käy-

tön jatkamista.

107

Litiumioniakkuja koskevia ohjeita FIN



Akku käyttää Bluetoothia vastaavas-

ti varustettujen järjestelmäimurei-

den automaattiseen kytkemiseen

akkukäyttöistä sähkötyökalua käy-

tettäessä.

Akun liittäminen järjestelmäimuriin



Järjestelmäimuri voidaan liittää sa-

manaikaisesti vain yhteen akkukäyt-

töiseen sähkötyökaluun.

sininen kesto-

valo

Akkukäytttöinen

sähkötyökalu käy

ja järjestelmäi-

muri on kytket-

tynä Bluetoothin

välityksellä tai

akku on kytketty

mobiiliin pääte-

laitteeseen

sykkivä sininen

Akku on valmiina

kytkettäväksi

mobiiliin pääte-

laitteeseen

(esim. ohjelmis-

topäivitys)

FIN Litiumioniakkuja koskevia ohjeita

108



Järjestelmäimurin ollessa alun pe-

rin akkuun kytkettynä ja kauko-oh-

jaimen ollessa irtikytkettynä, kytket-

ty akku menettää yhteytensä väliai-

kaisesti järjestelmäimuriin. Akku

voidaan sen jälkeen kytkeä uudel-

leen.



Aktivoi järjestelmäimurin automaattiti-

la (katso järjestelmäimurin käyttöoh-

jetta).



Akkukäyttöisen sähkötyökalun ollessa

juuri käytössä varmista, että akun ka-

pasiteettinäyttö on sammunut, jotta yh-

teys on mahdollista (voi kestää yksit-

täistapauksissa useita sekunteja).



Paina järjestelmäimurin tai kauko-oh-

jaimen liitäntäpainiketta kerran. <Pos-

Number/>

Jälkivarustuksen vastaanottomo-

duulin LED vilkkuu hitaasti pyörien

sinistä ja järjestelmäimuri on 60 se-

kunnin ajan liitäntävalmiina.



Kytke akkukäyttöinen sähkötyökalu

päälle.

Järjestelmäimuri käynnistyy ja akku

on kytkettynä järjestelmäimurin

manuaaliseen irtikytkentään saak-

ka.



Kun kytketään toinen akku järjestel-

mäimuriin, ensimmäisen akun yh-

teys katkeaa.

109

Litiumioniakkuja koskevia ohjeita FIN

Järjestelmäimurin päälle-/poiskytkemi-

nen

Akun ja järjestelmäimurin kytkeytymisen

jälkeen järjestelmäimuri käynnistyy ak-

kukäyttöistä sähkötyökalua käytettäessä

automaattisesti.



Kun järjestelmäimuri kytkeytyy ak-

kuvälitteisesti pois päältä, se on

käynnissä aina viiteentoista sekun-

tiin saakka.



Paina akkukäyttöisen sähkötyökalun

päälle-/poiskytkintä järjestelmäimurin

kytkemiseksi päälle.



Vapauta akkukäyttöisen sähkötyökalun

päälle-/poiskytkin järjestelmäimurin

kytkemiseksi pois päältä.

Järjestelmäimurin akun irtikytkeminen

Yhteys katkeaa akkuun ja järjestelmäimu-

riin tekemällä seuraavat vaiheet:

– Kytke järjestelmäimuri virrattomaksi

– Kiinnitä akku laturiin

– Kytke akku toiseen järjestelmäimuriin

Mobiilin päätelaitteen liitäntä

Akkua voidaan käyttää ollessaan mobiiliin

päätelaitteeseen kytkettynä (esim. ohjel-

mistopäivitykseen Festool-sovelluksella).



Paina kapasiteettinäytön

[1-1]

paini-

ketta, kunnes Bluetooth-näyttö

[1-3]

sykkii sinistä.

Akku on 60 sekunnin ajan liitäntä-

valmiina.



Noudata Festool-sovelluksessa olevia

ohjeita.

FIN Litiumioniakkuja koskevia ohjeita

110

7 Huolto ja hoito



Pidä akun liitäntäkoskettimet puhtaina.



Pidä akun tuuletusaukot

[1-4]

esteettö-

minä, muuten toimintakyky heikkenee.



Jos akku ei enää toimi, käänny valtuu-

tetun Festool-huollon puoleen.

(

www.festool.fi/huolto

)

8Kuljetus

Tuotteissa olevien litiumioniakkujen yh-

teydessä on noudatettava vaarallisten ai-

neiden kuljetusta koskevia lakimääräyk-

siä. Festoolin litiumioniakut täyttävät UN-

käsikirjan ST/SG/AC.10/11/tark.5 osa III,

alakappaleessa 38.3. ilmoitetut vaatimuk-

set. Laitteen käyttäjä voi kuljettaa Fes-

tool-akut autossa ilman erityisvaatimuk-

sia laitteen käyttöpaikalle. Kuljetusta var-

ten akut täytyy oikosulkusuojata ja

kiinnittää kunnolla paikalleen tavaratilas-

sa siirtymisen estämiseksi. Lähetettäes-

sä kolmansien osapuolien välityksellä

(esim.: ilma- tai maantiekuljetus) on huo-

mioitava pakkausta ja tunnusmerkintää

koskevat erityismääräykset. Tavarat on

pakattava vaarallisten aineiden kuljetus-

määräyksiin perehtyneen henkilön ohjei-

den mukaan. Huomioi mahdolliset tätä pi-

demmälle menevät maakohtaiset mää-

räykset.

Lähetä akku vain silloin, kun sen kuori on

ehjä. Peitä avoimet koskettimet teipillä ja

pakkaa akku niin, ettei se pääse liikku-

maan pakkauksessa.

9Ympäristö

Toimita käytöstä poistetut tai vialliset

akut

keräyspisteeseen vain varaamatto-

111

Litiumioniakkuja koskevia ohjeita FIN

mina ja oikosululta suojattuina (esim.

eristä navat teipillä) (noudata voimassa

olevia määräyksiä).

Näin akut saadaan toimitettua asianmu-

kaiseen kierrätykseen.

Vain EU:

Eurooppalaisen paristoja ja ak-

kuja koskevan direktiivin ja sitä vastaavan

maakohtaisen lainsäädännön mukaisesti

käytöstä poistetut akut/paristot täytyy ke-

rätä talteen erikseen ja toimittaa ympä-

ristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

www.fes-

tool.com/reach

Bluetooth® nimi ja -logot ovat Bluetooth

SIG, Inc. -yhtiön rekisteröityjä tavara-

merkkejä ja Festool GmbH käyttää niitä li-

senssillä.

Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallen-

taa automaattisesti kone- ja käyttötiedot.

Tallennetut tiedot ei sisällä suoraa viit-

tausta henkilöihin.

Tiedot voidaan lukea erikoislaitteilla il-

man kosketusta. Festool käyttää näitä tie-

toja yksinomaan sähkötyökalun vianmää-

ritykseen, korjaus- ja takuutöihin sekä

laadunparannus- ja edelleenkehitystar-

koituksiin. Tietoja ei käytetä tätä pidem-

mälle ilman asiakkaan erikseen antamaa

lupaa.

DK Anvisninger for Li-ion-batterier

112

Anvisninger for Li-ion-batterier

1Symboler

Symbol Betydning

Advarsel om generel fare

Brugsanvisning, læs sikker-

hedsanvisningerne!

Må ikke bortskaffes sammen

med almindeligt hushold-

ningsaffald.

Genbrug – genanvendeligt

materiale

Batteriet må kun anvendes

og lagres i temperaturområ-

det fra - 10 °C til maks. + 50

°C.

Beskyttes mod varme og

åben ild – må aldrig kastes

på ild –

eksplosionsfare!

Beskyttes mod vand – må

ikke nedsænkes i væske.

RBRC-mærke – Li-ion

Symbol Betydning

max. 50°C

113

Anvisninger for Li-ion-batterier DK

2 Sikkerhedsanvisninger for

Li-ion-batterier

Advarsel! Læs alle sikkerheds-

anvisninger og vejlednin-

ger.

Overholdes sikkerhedsan-

visningerne og vejledningerne ikke, er der

risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og

vejledninger til senere brug.

Cellerne i lithium-ion-batterier er lukket

gastæt og uskadelige, når producentens

forskrifter overholdes ved brug og hånd-

tering.

–

Afladede batterier skal behandles

forsigtigt. Batterier er en farekilde,

da de kan forårsage en meget høj

kortslutningsstrøm.

Li-ion-batterier

er aldrig helt afladet, heller ikke selv-

om det ser sådan ud.

–

Undgå fysiske slag eller påvirknin-

ger. Slag og indtrængning af gen-

stande kan beskadige batterierne.

Det kan medføre lækager, varmeud-

vikling, røgudvikling, antændelse eller

eksplosion af batteriet.

–

Hold ubenyttede batterier væk fra

clips, mønter, nøgler, søm, skruer el-

ler andre små metalgenstande, som

kan kortslutte kontakterne.

Kortslut-

ning mellem batteriets kontakter kan

forårsage forbrændinger eller ild

–

Beskyt batteriet mod varme, f.eks.

også mod permanent sollys og ild.

Ild

og temperaturer over 130 °C kan

DK Anvisninger for Li-ion-batterier

114

medføre eksplosioner.

–

Åbn ikke batteriet. Åbning eller æn-

dring af batteriet kan beskadige be-

skyttelsesanordningerne.

Det kan

medføre varmeudvikling, røgudvik-

ling, antændelse eller eksplosion af

batteriet.

–

Nedsænk ikke batteriet i væske,

f.eks. (salt-)vand eller drikkevarer.

Kontakt med væske kan beskadige

batteriet.

Det kan medføre varmeud-

vikling, røgudvikling, antændelse eller

eksplosion af batteriet. Brug ikke bat-

teriet mere, og kontakt en autoriseret

Festool kundeservice.

–

Oplad kun batterierne i ladere, der er

anbefalet af producenten (se illustra-

tion).

Ladere, der er beregnet til en

bestemt type batterier, kan bryde i

brand, hvis de anvendes med andre

batterier.

–

Sluk aldrig brændende lithium-ion-

batterier med vand, men brug sand

eller brandslukningstæpper.

–

Hvis batteriet er beskadiget eller

bruges forkert, kan der komme dam-

pe ud.

Dampene kan irritere luftveje-

ne. Luft ud, og gå til læge, hvis du har

symptomer.

–

Brug kun batteriet sammen med Fe-

stool el-værktøj.

Kun på den måde

beskyttes batteriet mod farlig overbe-

lastning. Brug af andet værktøj kan

medføre personskader og brandfare.

–

Ved forkert brug af batteriet kan der

løbe væske ud af batteriet Undgå

115

Anvisninger for Li-ion-batterier DK

kontakt med væsken. Hvis det allige-

vel skulle ske, skylles med vand.

Kommer væsken i øjnene, skal du

også søge læge.

Batterivæske, som

løber ud, kan medføre hudirritationer

eller forbrændinger.

–

Hvis batteriet er defekt, kan der løbe

væske ud, og tilstødende genstande

kan blive smudset til.

Kontroller de

respektive dele. Rengør dem ved at

opsuge væsken med et tørt stykke

køkkenrulle, og skyl efter med rigeligt

vand. Undgå hudkontakt ved at bruge

beskyttelseshandsker. Udskift evt. de-

lene.

–

Brug ikke beskadigede eller ændre-

de batterier.

Beskadigede eller æn-

drede batterier kan have

uforudsigelige egenskaber, som kan

medføre ild, eksplosion eller skader.

–

Åbn, knus, overophed (over 80 °C) og

brænd ikke batteriet.

Overholdes det-

te ikke, er der forbrændings- og

brandfare. Følg producentens anvis-

ninger.

–

Brug ikke beskadigede batterier.

Stop straks brugen af et batteri, hvis

det udviser unormale egenskaber

som røgudvikling, varme, mis-

farvning eller deformation.

Hvis du

alligevel bruger batteriet, kan det ud-

vikle varme og røg, antændes eller

eksplodere.

DK Anvisninger for Li-ion-batterier

116

3 Tekniske data

Yderligere tekniske data fremgår af batte-

riets mærkeplade.

4 Bestemmelsesmæssig brug

Batterier er egnet til brug sammen med

Festool akku el-værktøj og de angivne Fe-

stool batteriladere (se illustration).

Batteriet er egnet til automatisk til-/fra-

kobling af støvsugeren.

5Maskinelementer

De angivne illustrationer* findes i starten

af brugsanvisningen.

* Illustrationerne kan afvige fra det origi-

nale produkt.

Batteri BP 18 Li

Frekvens 2402 Mhz – 2480 Mhz

Ækvivalent iso-

trop strålings-

effekt (EIRP)

<10 dBm

[1-1]

Tast til kapacitetsindikation

[1-2]

Kapacitetsindikator

[1-3]

Bluetooth-indikator

[1-4]

Luftåbninger (kun BP 18 Li ... ASI)

[1-5]

Knap til frigørelse af batteriet

117

Anvisninger for Li-ion-batterier DK

6Drift

6.1 Anvisninger om optimal håndte-

ring af batteriet



Batteriet leveres delvist opladet.

Batteriet skal oplades helt første

gang, det tages i brug for at opnå

fuld kapacitet.

Batteriet kan til enhver tid oplades uden,

at det forkorter levetiden. Afbrydelse af

opladningen skader ikke batteriet.

Tryk ikke på start-stop-kon-

takten efter, at el-værktøjet er

blevet afbrudt automatisk.

Det

kan beskadige batteriet.

Batteriet er udstyret med tem-

peraturovervågning, som kun

tillader opladning i temperaturområdet

mellem 0 °C og 50 °C. Det giver batteriet

en lang levetid.

– Opbevar batteriet så køligt (5 °C til

25 °C) og tørt (luftfugtighed < 80%)

som muligt.

– Lad f.eks. ikke batteriet ligge i bilen

om sommeren.

– En væsentligt kortere driftstid efter

FORSIGTIG



Risiko for personskader, uventet op-

start af støvsuger



Før arbejde med støvsugeren skal du

altid kontrollere, hvilket batteri der er

forbundet med støvsugeren.

DK Anvisninger for Li-ion-batterier

118

opladning betyder, at batteriet er

brugt op og skal udskiftes.

– Følg anvisningerne om bortskaffelse.

6.2 Kapacitetsvisning

Kapacitetsindikatoren

[1-2]

viser batteri-

ets ladetilstand ved aktivering af tasten

for kapacitetsindikation

[1-1]

6.3 Bluetooth-funktioner

Ved siden af kapacitetsindikatoren finder

man Bluetooth-indikatoren

[1-3]

, der vi-

ser batteriets forbindelsesstatus:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Anbefaling:

Oplad batteriet,

før det bruges

igen.

119

Anvisninger for Li-ion-batterier DK



Batteriet benytter Bluetooth til auto-

matisk til-/frakobling af støvsugere

med det nødvendige udstyr ved an-

vendelse af et akku el-værktøj.

Oprettelse af forbindelse mellem batteri

og støvsuger



Støvsugeren kan kun forbindes med

et akku el-værktøj samtidig.



Når støvsugeren først er tændt med

batteriet og slukkes med fjernbetje-

ningen, mister et forbundet batteri

sin midlertidige forbindelse til støv-

sugeren. Efterfølgende kan batteriet

forbindes igen.



Aktivér støvsugerens automatiske til-

stand (se driftsvejledning til støvsuger).

Konstant blå lys

Akku el-værktøj

kører, og støvsu-

geren er forbun-

det via Bluetooth,

eller batteriet er

forbundet med en

mobil terminal

Pulserende blå

Batteri er klar til

en forbindelse

med den mobile

terminal (f.eks.

softwareopdate-

ring)

DK Anvisninger for Li-ion-batterier

120



Hvis akku el-værktøjet allerede har væ-

ret i drift, skal det sikres, at batteriets

kapacitetsindikator er slukket, for at

det er muligt at oprette forbindelse (kan

i enkelte tilfælde vare flere sekunder).



Tryk en gang på forbindelsestasten på

støvsugeren eller på fjernbetjeningen.

LED'en på det eftermonterbare

modtagemodul blinker langsomt ro-

terende blå, og støvsugeren er klar

til at oprette forbindelse i 60 sekun-

der.



Tænd akku el-værktøjet.

Støvsugeren starter, og batteriet er

forbundet, indtil støvsugeren sluk-

kes manuelt.



Hvis et andet batteri forbindes med

støvsugeren, afbrydes det første

batteris forbindelse.

Til-/frakobling af støvsugeren

Efter at batteri og støvsuger har oprettet

forbindelse, starter støvsugeren automa-

tisk ved anvendelse af akku el-værktøjet.



Når støvsugeren slukkes via batteri-

et, har den op til femten sekunders

efterløb.



Tryk på akku el-værktøjets tænd-/sluk-

knap for at tænde støvsugeren.



Slip akku el-værktøjets tænd-/sluk-

knap for at slukke støvsugeren.

121

Anvisninger for Li-ion-batterier DK

Afbrydelse af batteri fra støvsugeren

For at afbryde forbindelsen mellem batte-

ri og støvsuger skal du udføre et af de føl-

gende trin:

– Afbryd strømmen til støvsugeren

– Sæt batteriet på batteriladeren

– Forbind et andet batteri med støvsu-

geren

Forbindelse af en mobil terminal

Batteriet kan benyttes i forbindelse med

en mobil terminal (f.eks. til en soft-

wareopdatering med Festool-appen).



Tryk på tasten Kapacitetsindikator

[1-

, til Bluetooth-indikatoren

[1-3]

pul-

serer blå.

Batteriet er klar til at oprette forbin-

delse i 60 sekunder.



Følg anvisningerne i Festool-appen.

7 Vedligeholdelse og pleje



Hold tilslutningskontakterne på batte-

riet rene.



Tildæk ikke ventilationsåbningerne

[1-

på batteriet, da det forringer funktio-

nen.



Kontakt en autoriseret Festool kunde-

service, når batteriet ikke længere fun-

gerer.

(

www.festool.com/service

)

8Transport

De medfølgende Li-ion batterier er un-

derlagt kravene i loven om transport af

farligt gods. Festool Li-ion-batterierne

opfylder kravene i UN-håndbogen ST/SG/

AC.10/11/Rev. 5 del III, underafsnit 38.3.

DK Anvisninger for Li-ion-batterier

122

Brugeren kan tage Festool batterierne

med i bilen uden at overholde yderligere

regler, så længe de er beskyttet mod kort-

slutning og sikret mod at rutsche rundt.

Ved transport via tredjepart (f.eks. luft-

transport eller spedition) skal særlige

krav til emballering og mærkning over-

holdes. Der skal i forberedelsen af for-

sendelsen inddrages en person, som er

oplært i reglerne om farligt gods. Over-

hold eventuelle videregående nationale

forskrifter.

Akkuer må kun sendes, hvis huset er ube-

skadiget. Tilklæb åbne kontakter, og pak

akkuen, så den ikke kan bevæge sig inde i

indpakningen.

9 Miljø

Brugte eller defekte batterier

må kun re-

turneres til genbrug (overhold gældende

regler) i uopladet tilstand og beskyttet

mod kortslutning (f.eks. ved at isolere po-

lerne med tape).

Batterier bliver på denne måde genvundet

korrekt.

Kun EU:

Ifølge Rådets direktiv om batteri-

er og implementering i national lovgivning

skal defekte og udtjente batterier ind-

samles separat og afleveres til miljøvenlig

genvinding.

Informationer om REACh:

www.festo-

ol.com/reach

Bluetooth® ordmærke og -logoer er regi-

strerede varemærker tilhørende Bluetoo-

th SIG, Inc. og enhver anvendelse af disse

123

Anvisninger for Li-ion-batterier DK

mærker fra Festool GmbH's side sker på

licens.

Informationer om databeskyttelse

El-værktøjet indeholder en chip, der auto-

matisk gemmer maskin- og driftsdata. De

gemte data indeholder ingen direkte per-

sonoplysninger.

Dataene kan udlæses kontaktløst med

specielle apparater og anvendes udeluk-

kende af Festool til fejldiagnose, reparati-

oner og garantiafvikling samt til kvalitets-

forbedring og videreudvikling af el-værk-

tøjet. Dataene anvendes ikke til andre

formål uden kundens udtrykkelige tilla-

delse.

N Informasjon om litium-ion-batterier

124

Informasjon om litium-ion-bat-

terier

1Symboler

Symbol Betydning

Advarsel om generell fare

Brukerhåndbok, les sikker-

hetsinformasjonen!

Må ikke kastes i hushold-

ningsavfallet.

Resirkuleringssymbol -

resirkulerbart materiale

Bruk og oppbevaring av bat-

teriene kun i temperaturom-

råder fra -10 °C til maks. + 50

°C.

Beskyttes mot varme og åpne

flammer – må aldri kastes i

ilden –

eksplosjonsfare!

Beskyttes mot vann – må ikke

senkes ned i væske.

Symbol Betydning

max. 50°C

125

Informasjon om litium-ion-batterier N

2 Sikkerhetsinformasjon for

litium-ion-batterier

Advarsel! Les alle sikkerhets-

regler og anvisninger.

Hvis sik-

kerhetsinformasjonen og anvis-

ningene ikke tas til følge, kan det føre til

elektrisk støt, brann og/eller alvorlige

personskader.

Oppbevar alle sikkerhetsmerknader og

anvisninger for fremtidig bruk.

Cellene i litium-ion-batteripakker er luft-

tett forseglet og er ikke skadelige, så len-

ge bruk og håndtering skjer i samsvar

med produsentens forskrifter.

–

Utladede batterier skal håndteres

med forsiktighet. Batteripakker kan

utgjøre en fare fordi de kan forårsake

en veldig høy kortslutningsstrøm.

Selv om det kan virke som om li-ion-

batteripakkene er utladet, vil de aldri

være fullstendig utladet.

–

Unngå fysiske slag/påvirkning. Slag

fra gjenstander og gjenstander som

trenger inn, kan skade batteriene.

Dette kan føre til lekkasjer, varmeut-

vikling, røykutvikling, brann eller ek-

splosjoner i batteripakkene.

–

Batterier som ikke benyttes, må hol-

des unna binders, mynter, nøkler, si-

ker, skruer og andre små

RBRC-merke - Li-ion

Symbol Betydning

N Informasjon om litium-ion-batterier

126

metallgjenstander fordi de kan føre

til kortslutning mellom kontaktene.

Kortslutning mellom batterikontakte-

ne kan forårsake forbrenninger eller

brann

–

Beskytt batteriet mot varme, inklu-

dert ild og langvarig opphold i sollys.

Ild og temperaturer over 130 °C kan

føre til eksplosjon.

–

Ikke åpne batteriet. Åpning eller

endring av batteripakkene kan skade

sikkerhetsinnretningene.

Dette kan

føre til varmeutvikling, røykutvikling,

brann eller eksplosjoner i batteripak-

kene.

–

Ikke senk batterier ned i væsker, som

(salt-)vann eller drikke. Kontakt med

væsker kan skade batteriene.

Dette

kan føre til varmeutvikling, røykutvik-

ling, brann eller eksplosjoner i batte-

riene. Ta batteriene ut av bruk og

kontakt et autorisert Festool-verk-

sted.

–

Batteriet må kun lades med ladere

som er anbefalt av produsenten (se

bildet).

Ladere som er tiltenkt en be-

stemt type batterier, kan være brann-

farlige hvis de brukes med andre

batterier.

–

Ikke slukk brennende li-ion-batte-

rier med vann, men bruk sand

eller

brannslukningsapparat.

–

Ved skader eller ikke forskriftsmes-

sig bruk av batteriet kan det sive ut

damp.

Dampen kan irritere luftveiene.

Sørg for tilførsel av frisk luft og opp-

127

Informasjon om litium-ion-batterier N

søk lege ved ubehag.

–

Batteriet må kun brukes til elektro-

verktøy fra Festool.

Ellers vil ikke bat-

teriet være beskyttet mot farlig

overbelastning. Bruk til andre verktøy

kan medføre skader og brannfare.

–

Ved feilaktig bruk kan det lekke væs-

ke fra batteriet. Unngå kontakt med

den. Ved utilsiktet kontakt må du

skylle godt med vann. Dersom noen

får væske i øynene, må du i tillegg

kontakte lege.

Batterivæskelekkasjer

kan forårsake hudirritasjon eller for-

brenninger.

–

Fra defekte batterier kan det renne

ut væske som fukter gjenstander i

nærheten.

Kontroller deler som dette

gjelder. Delene rengjøres ved å tørke

opp væsken med tørt kjøkkenpapir og

skylle godt med rikelig med vann.

Bruk beskyttelseshansker for å unngå

kontakt med huden. Bytt ut deler om

nødvendig.

–

Ikke bruk skadde eller endrede bat-

teripakker

Skadde eller endrede bat-

teripakker kan ha uforutsigbare

egenskaper, som igjen kan føre til

brann, eksplosjoner eller personska-

der.

–

Batteripakken må ikke åpnes, tryk-

kes sammen, overopphetes (over 80

°C) eller brennes.

Hvis ikke denne ad-

varselen tas til følge, medfører det

fare for forbrenning og brann. Følg an-

visningene fra produsenten.

–

Ikke bruk skadde batteripakker.

N Informasjon om litium-ion-batterier

128

Slutt å bruke batteripakkene umid-

delbart dersom de viser tegn til

unormale egenskaper, som luktut-

vikling, varme, misfarging eller de-

formasjoner.

Ved fortsatt bruk kan

batteripakkene utvikle varme og røyk,

antennes eller eksplodere.

3 Tekniske data

For flere tekniske data: Se effektskiltet på

batteripakken.

4Riktig bruk

Batteripakker er egnet til bruk med batte-

ridrevne elektroverktøy fra Festool og an-

gitte Festool-ladere (se bildet).

Batteripakken er egnet for automatisk

inn-/utkobling av den mobile støvsugeren.

5 Apparatets deler

Batteri BP 18 Li

Frekvens 2402–2480 Mhz

Ekvivalent iso-

tropisk utstrålt

effekt (EIRP)

< 10 dBm

[1-1]

Knapp for kapasitetsindikator

[1-2]

Kapasitetsindikator

[1-3]

Bluetooth-ikon

[1-4]

Lufteåpninger (bare BP 18 Li ...

ASI)

[1-5]

Knapp for å løsne batteriet

129

Informasjon om litium-ion-batterier N

Bildene* det henvises til, finner du foran i

bruksanvisningen.

* Bildene kan avvike fra virkeligheten.

6Drift

6.1 Anvisninger om optimal behand-

ling av batteriet



Batteriet leveres delvis ladet. For at

du skal få full effekt av batteriet, må

du lade det fullstendig med laderen

før første gangs bruk.

Batteriet kan lades opp når som helst

uten at dette forkorter levetiden. Selv om

ladingen avbrytes, vil ikke dette skade

batteriet.

Ikke trykk på på/av-bryteren

etter at elektroverktøyet har

slått seg av automatisk.

Batte-

riet kan bli skadet.

Batteriet er utstyrt med tempe-

raturovervåkning som kun tilla-

ter lading i temperaturer mellom 0 °C og

FORSIKTIG

Fare for personskader, uventet start av

mobil støvsuger



Før arbeid med den mobile støvsuge-

ren må det alltid kontrolleres hvilken

batteripakke som er koblet til støvsu-

geren.

N Informasjon om litium-ion-batterier

130

50 °C. Dette sikrer lang levetid for batteri-

et.

– Batteriet skal oppbevares så kjølig (5

°C til 25 °C) og tørt (luftfuktighet < 80

%) som mulig.

– Batteriet bør f.eks. ikke bli liggende i

bilen om sommeren.

– Hvis batteriet varer vesentlig kortere

etter hver opplading, betyr dette at

batteriet er oppbrukt og må erstattes.

– Følg opplysningene om avfallshåndte-

ring.

6.2 Kapasitetsindikator

Kapasitetsindikatoren

[1-2]

viser batteri-

pakkens ladenivå når knappen for kapasi-

tetsindikatoren

[1-1]

trykkes:

6.3 Bluetooth-funksjoner

Bluetooth-ikonet

[1-3]

ved siden av kapa-

sitetsindikatoren viser forbindelsesstatu-

sen til batteripakken:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Anbefaling:

Lad

batteriet før

videre bruk.

131

Informasjon om litium-ion-batterier N



Batteripakken bruker Bluetooth for

å koble støvsugere med denne funk-

sjonaliteten, automatisk til et batte-

ridrevet elektroverktøy.

Blått kontinuer-

lig lys

Det batteri-

drevne elektro-

verktøyet er slått

på og den mobile

støvsugeren er

koblet til via Blu-

etooth, eller bat-

teripakken er

koblet til en

mobil enhet

Blått pulserende

lys

Batteripakken er

klar til å kobles

til den mobile

enheten (f.eks.

programvareopp-

datering)

N Informasjon om litium-ion-batterier

132

Koble batteripakken til den mobile støv-

sugeren



Den mobile støvsugeren kan bare

kobles til ett batteridrevet elektro-

verktøy om gangen.



Hvis den mobile støvsugeren ble

slått på med batteripakken og slås

av med fjernkontrollen, brytes den

midlertidige forbindelsen mellom

en tilkoblet batteripakke og den mo-

bile støvsugeren. Deretter kan bat-

teripakken kobles til å nytt.



Aktiver automatisk modus på den mo-

bile støvsugeren (se bruksanvisningen

for støvsugeren).



Hvis det batteridrevne elektroverktøyet

allerede har vært i bruk: Kontroller at

kapasitetsindikatoren til batteripakken

er slukket, slik at det er mulig å koble til

(kan i enkelte tilfeller ta flere se-

kunder).



Trykk én gang på tilkoblingsknappen på

støvsugeren eller på fjernkontrollen.

LED-indikatoren på den ettermon-

terbare mottakermodulen blinker

langsomt med roterende blått lys,

og støvsugeren kan kobles til i 60 se-

kunder.



Slå på det batteridrevne elektroverktøy-

et.

Den mobile støvsugeren starter, og

batteripakken er koblet til helt til

den mobile støvsugeren slås av ma-

nuelt.



Hvis en batteripakke nummer to ko-

bles til den mobile støvsugeren,

133

Informasjon om litium-ion-batterier N

oppheves forbindelsen med den før-

ste batteripakken.

Slå den mobile støvsugeren på/av

Etter at det er opprettet forbindelse mel-

lom batteripakken og den mobile støvsu-

geren, starter støvsugeren automatisk

når det batteridrevne elektroverktøyet

brukes.



Hvis den mobile støvsugeren slås av

via batteripakken, fortsetter den å

gå i opptil 15 sekunder.



Trykk på av/på-bryteren på det batteri-

drevne elektroverktøyet for å slå på den

mobile støvsugeren.



Trykk på av/på-bryteren på det batteri-

drevne elektroverktøyet for å slå av den

mobile støvsugeren.

Koble batteripakken fra den mobile støv-

sugeren

Gjør ett av følgende for å koble batteripak-

ken fra den mobile støvsugeren:

– Koble den mobile støvsugeren fra

strømforsyningen

– Sett batteripakken på laderen

– Koble en annen batteripakke til den

mobile støvsugeren

Koble til en mobil enhet

Batteripakken kan brukes i kombinasjon

med en mobil enhet (f.eks. for programva-

reoppdatering med Festool-appen).



Trykk på kapasitetsindikatorknappen

[1-1]

helt til Bluetooth-ikonet

[1-3]

pulserer blått.

Batteripakken er klar for tilkobling i

60 sekunder.

N Informasjon om litium-ion-batterier

134



Følg anvisningene i Festool-appen.

7 Vedlikehold og pleie



Sørg for at tilkoblingskontaktene på

batteriet holdes rene.



Sørg for at lufteåpningene

[1-4]

på bat-

teriet ikke blokkeres, ellers begrenses

funksjonen.



Dersom batteriet ikke lenger fungerer,

henvend deg til Festools godkjente kun-

deservice.

(

www.festool.com/service

)

8Transport

Li-ion-batteriene som følger med, er un-

derlagt kravene i loven om transport av

farlig gods. Festool li-ion-batteriene opp-

fyller forutsetningene gitt i FN-håndbok-

en ST/SG/AC.10/11/Rev.5 del III, avsnitt

38.3. Ved veitransport kan brukeren kan

ha med Festool-batterier uten ytterligere

krav til hvor apparatet skal brukes, forut-

satt at de er beskyttet mot kortslutning og

skliing. Ved transport utført av tredjepart

(f.eks. lufttransport eller spedisjon) må

særskilte krav til emballasje og merking

følges. Ved klargjøring av forsendelsen

må en person med opplæring innen farlig

gods konsulteres. Ta hensyn til eventuelle

nasjonale forskrifter.

Oppladbare batterier må kun sendes der-

som huset er intakt uten skader. Teip igjen

åpne kontakter og pakk batteriet slik at

det ikke kan beveges inne i pakningen.

9 Miljø

Brukte eller defekte batteripakker

må

leveres til innsamlingssted i utladet til-

135

Informasjon om litium-ion-batterier N

stand, sikret mot kortslutning (for eksem-

pel ve at polene er isolert med tape). Følg

gjeldende forskrifter..

Batteriene vil dermed resirkuleres.

Kun EU:

I henhold til EU-direktivet om en-

gangsbatterier og oppladbare batterier og

iverksetting i nasjonal rett må defekte el-

ler brukte engangsbatterier og oppladba-

re batterier samles separat og leveres til

et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

Ordmerket og logoene Bluetooth® er re-

gistrerte varemerker som tilhører Blue-

tooth SIG, Inc., og all bruk av disse vare-

merkene av Festool GmbH må gjøres på

lisens.

Informasjon om datavern

Elektroverktøyet inneholder en brikke

som lagrer maskin- og driftsdata auto-

matisk. Data lagret på minnebrikken

inneholder ingen personopplysninger om

kunden.

Data på minnebrikken kan leses av uten

kontakt med spesielle apparater, og bru-

kes utelukkende til feildiagnoser, repara-

sjons- og garantiavviklinger, og kvalitets-

ikring eller videreutvikling av elektroverk-

tøyet av Festool. Dataene vil ikke brukes

på noen annen måte, med mindre det er

gitt uttrykkelig samtykke fra kunden.

P Indicações para acumuladores de LiIon

136

Indicações para acumuladores de

LiIon

1Símbolos

Sím-

bolo

Significado

Advertência de perigo geral

Ler Manual de instruções,

indicações de segurança!

Não deite no lixo doméstico.

Símbolo de reciclagem -

material recicláveis

Aplicação e armazenamento

do acumulador apenas numa

faixa de temperatura entre -

10 °C e, no máx., + 50 °C.

Proteger do calor e de cha-

mas – nunca deitar para o

fogo –

perigo de explosão!

Proteger da água – não mer-

gulhar em líquidos.

Sím-

bolo

Significado

max. 50°C

137

Indicações para acumuladores de LiIon P

2 Indicações de segurança

para acumuladores de LiIon

Advertência! Leia todas as indi-

cações de segurança e instru-

ções.

O incumprimento das indi-

cações de segurança e instruções pode

dar origem a um choque elétrico, incêndio

e/ou ferimentos graves.

Guarde todas as indicações de segurança

e instruções para que possam ser utili-

zadas no futuro.

As células nos acumuladores de iões de

lítio estão fechadas de forma estanque ao

gás e são seguras, desde que se respei-

tem as normas do fabricante durante a

utilização e o manuseamento.

–

Manusear com cuidado as baterias

descarregadas. Os acumuladores re-

presentam uma fonte de perigo, pois

podem causar uma corrente de cur-

to-circuito muito elevada.

Mesmo que

os acumuladores de iões de lítio apa-

rentem estar descarregados, eles

nunca o estão totalmente.

–

Evitar choques/perturbações de or-

dem física. Os choques e a penetra-

ção de objetos podem danificar as

baterias.

Tal pode dar origem a fugas,

produção de calor, produção de fumo,

inflamação ou explosão do acumula-

Selo RBRC - LiIon

Sím-

bolo

Significado

P Indicações para acumuladores de LiIon

138

dor.

–

Mantenha os acumuladores não utili-

zados longe de clipes, moedas, cha-

ves, pregos, parafusos ou outros

pequenos objetos metálicos que pos-

sam ligar os contactos em ponte.

curto-circuito entre os contactos do

acumulador pode causar incêndios ou

queimaduras

–

Proteger o acumulador do calor, p.

ex., também de uma exposição dura-

doura ao sol e do fogo.

O fogo e tem-

peraturas superiores a 130°C podem

causar explosões.

–

Não abra o acumulador. A abertura

ou alteração do acumulador podem

danificar os elementos de proteção.

Tal pode dar origem a produção de ca-

lor, produção de fumo, inflamação ou

explosão do acumulador.

–

Não mergulhar o acumulador em lí-

quidos, como água (salgada) ou bebi-

das. O contacto com líquidos pode

danificar o acumulador.

Tal pode dar

origem a produção de calor, produção

de fumo, inflamação ou explosão do

acumulador. Não continue a utilizar o

acumulador e dirija-se a um Serviço

Após-Venda Festool autorizado.

–

Carregue os acumuladores apenas

em carregadores recomendados pelo

fabricante (ver figura).

Se um carre-

gador, adequado para um determina-

do tipo de acumuladores, for utilizado

com outros acumuladores, existe pe-

139

Indicações para acumuladores de LiIon P

rigo de incêndio.

–

Nunca apagar acumuladores de LiIon

em combustão com água; utilizar

areia

ou uma cobertura extintora de

incêndios.

–

Em caso de danos e de utilização in-

correta do acumulador, podem liber-

tar-se vapores.

Os vapores podem

irritar as vias respiratórias. Areje o

espaço e, em caso de queixas, consul-

te um médico.

–

Utilize o acumulador apenas em con-

junto com a sua ferramenta elétrica

Festool.

Só assim se protege o acu-

mulador de uma sobrecarga perigosa.

A utilização de uma outra ferramenta

pode causar ferimentos e perigo de

incêndio.

–

No caso de uma utilização errada,

pode sair líquido do acumulador. Evi-

te o contacto com o líquido. No caso

de existir um contacto ocasional, la-

var com água. Se o líquido atingir os

olhos, procure, adicionalmente, as-

sistência médica.

O líquido libertado

do acumulador pode causar irritações

cutâneas ou queimaduras.

–

Se o acumulador estiver defeituoso,

podem sair líquidos que humedeçam

os objetos adjacentes.

Verifique as

peças afetadas. Limpe-as, absorven-

do o líquido com papel de cozinha seco

e enxaguando com água abundante.

Evite o contacto com a pele, usando

luvas de proteção. Se necessário,

P Indicações para acumuladores de LiIon

140

substitua as peças.

–

Não utilizar acumuladores danifica-

dos ou alterados.

Os acumuladores

danificados ou alterados podem apre-

sentar características imprevisíveis

que causem incêndios, explosões ou

ferimentos.

–

Não abrir, esmagar, sobreaquecer

(acima de 80ºC) ou queimar o con-

junto de acumuladores.

A não obser-

vância pode causar queimaduras e

incêndio. Siga as instruções do fabri-

cante.

–

Não utilizar acumuladores danifica-

dos. A utilização de um acumulador

deve ser imediatamente interrompi-

da logo que se verifiquem estas ca-

racterísticas anormais, como

produção de fumo, calor, descolora-

ção ou deformação.

Com a continua-

ção do funcionamento, o acumulador

pode produzir calor e fumo, inflamar-

se ou explodir.

3 Dados técnicos

Para mais dados técnicos, consultar a

placa de características na bateria.

Bateria BP 18 Li

Frequência 2402 Mhz – 2480 Mhz

Potência iso-

trópica radiada

equivalente

(PIRE)

<10 dBm

141

Indicações para acumuladores de LiIon P

4Utilização conforme as dis-

posições

As baterias são adequadas para a utiliza-

ção com ferramentas elétricas de bateria

Festool e os carregadores Festool indica-

dos (consultar figura).

A bateria adequa-se para ligar/desligar

automaticamente o aspirador móvel.

5 Componentes da ferramenta

As figuras indicadas * encontram-se no

início do manual de instruções.

* As figuras podem divergir do original.

6Funcionamento

[1-1]

Tecla Indicação da capacidade

[1-2]

Indicação da capacidade

[1-3]

Indicação de Bluetooth

[1-4]

Aberturas de ventilação (apenas

BP 18 Li ... ASI)

[1-5]

Teclas para soltar o acumulador

CUIDADO

Perigo de ferimentos, arranque inespe-

rado do aspirador móvel



Antes de qualquer trabalho com o as-

pirador móvel, verificar que bateria

está conectada ao aspirador móvel.

P Indicações para acumuladores de LiIon

142

6.1 Indicações para o manuseamento

ideal do acumulador



O acumulador é fornecido com car-

ga parcial. Para garantir a potência

total do acumulador, carregue-o por

completo no carregador antes da

primeira aplicação.

O acumulador pode ser carregado em

qualquer momento, sem reduzir a sua

vida útil. Uma interrupção do processo de

carga não danifica o acumulador.

Após uma desativação auto-

mática da ferramenta elétrica,

não premir novamente o inter-

ruptor de ativação/desativa-

ção.

O acumulador pode ficar

danificado.

O acumulador está equipado com um con-

trolo térmico, que apenas permite o car-

regamento numa faixa de temperatura

entre 0 °C e 50 °C. Desta forma, alcança-

se uma longa vida útil do acumulador.

– Armazenar o acumulador, se possível,

em ambientes frescos (5 °C a 25 °C) e

secos (humidade do ar < 80%).

– P. ex., no verão, não deixar o acumula-

dor no carro.

– Um tempo de funcionamento nitida-

mente mais curto após o carregamen-

to indica que o acumulador está gasto

e tem de ser substituído.

– Respeitar as indicações relativas à eli-

minação.

143

Indicações para acumuladores de LiIon P

6.2 Indicador da capacidade

Quando é acionada a tecla Indicação da

capacidade

[1-1]

, a indicação da capaci-

dade

[1-2]

mostra o estado de carga da

bateria:

6.3 Funções Bluetooth

Ao lado da indicação da capacidade en-

contra-se a indicação de Bluetooth

[1-3]

que mostra o estado de ligação da bateria:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Recomendação:

carregar a bate-

ria antes de pros-

seguir com a

utilização.

P Indicações para acumuladores de LiIon

144



A bateria utiliza Bluetooth para co-

mutar, de forma automática, aspira-

dores móveis devidamente equipa-

dos na utilização com uma ferra-

menta elétrica de bateria.

luz permanente

azul

A ferramenta elé-

trica de bateria

está a trabalhar e

o aspirador

móvel está

conectado via

Bluetooth ou a

bateria está

conectada a um

dispositivo móvel

luz intermitente

azul

A bateria está

pronta para ser

conectada ao dis-

positivo móvel (p.

ex., atualização

do software)

145

Indicações para acumuladores de LiIon P

Conectar a bateria ao aspirador móvel



O aspirador móvel só pode estar co-

nectado a uma ferramenta elétrica

de bateria de cada vez.



Se o aspirador móvel tiver inicial-

mente sido ligado com a bateria e

for desligado com o comando à dis-

tância, a bateria conectada perde a

sua ligação temporária ao aspirador

móvel. De seguida, é possível voltar

a conectar a bateria.



Ativar o modo automático do aspirador

móvel (consultar o manual de instru-

ções do aspirador móvel).



Se a ferramenta elétrica de bateria já ti-

ver estado em funcionamento, assegu-

rar que a indicação da capacidade da

bateria apagou, de forma a ser possível

estabelecer a ligação (em determina-

das situações, pode demorar vários se-

gundos).



Premir uma vez a tecla de ligação no

aspirador móvel ou no comando à dis-

tância.

O LED no módulo recetor de instala-

ção posterior pisca rotativamente

lento a azul e o aspirador móvel es-

tá, durante 60 segundos, pronto

para o estabelecimento de uma liga-

ção.



Ligar a ferramenta elétrica de bateria.

O aspirador móvel começa a traba-

lhar e a bateria permanece conecta-

da até à desativação manual do as-

pirador móvel.

P Indicações para acumuladores de LiIon

146



Se for conectada uma segunda bate-

ria ao aspirador móvel, é separada a

ligação da primeira bateria.

Ligar/desligar o aspirador móvel

Após o estabelecimento da ligação entre

bateria e aspirador móvel, o aspirador

móvel começa também a trabalhar auto-

maticamente quando é utilizada a ferra-

menta elétrica de bateria.



Quando o aspirador móvel é desliga-

do através da bateria, continua a tra-

balhar por inércia durante quinze

segundos.



Premir o interruptor de ligar/desligar

da ferramenta elétrica de bateria para

ligar o aspirador móvel.



Soltar o interruptor de ligar/desligar da

ferramenta elétrica de bateria para

desligar o aspirador móvel.

Desconectar a bateria do aspirador mó-

vel

Para separar a ligação entre bateria e as-

pirador móvel, execute um dos seguintes

passos:

– Desligar o aspirador móvel da alimen-

tação elétrica

– Encaixar a bateria no carregador

– Conectar outra bateria ao aspirador

móvel

Ligação de um dispositivo móvel

A bateria pode ser utilizada em conjunto

com um dispositivo móvel (p. ex., para

147

Indicações para acumuladores de LiIon P

uma atualização do software com a app

Festool).



Premir a tecla Indicação da capacidade

[1-1]

até a indicação de Bluetooth

[1-3]

piscar a azul.

A bateria está, durante 60 segundos,

pronta para o estabelecimento de

uma ligação.



Seguir as instruções na app Festool.

7 Manutenção e conservação



Manter limpos os contactos de ligação

no acumulador.



Manter abertas as aberturas de ventila-

ção

[1-4]

no acumulador; caso contrá-

rio, funcionamento limitado.



Se o acumulador deixar de estar em

boas condições, dirija-se a um Serviço

Após-Venda Festool autorizado.

(

www.festool.com/service

)

8Transporte

Os acumuladores de iões de lítio incluídos

estão sujeitos às disposições relativas ao

transporte de mercadorias perigosas. Os

acumuladores de iões de lítio da Festool

satisfazem os requisitos designados se-

gundo o manual UN ST/SG/AC.10/11/

Rev.5 Parte III, alínea 38.3. No caso do

transporte rodoviário, o utilizador pode

transportar os acumuladores Festool

sem quaisquer outras exigências para o

local de utilização da ferramenta, desde

que estejam protegidos contra curto-cir-

cuito e contra deslize. No caso de envio

por terceiros (p. ex.: transporte aéreo ou

empresa de transportes), devem respei-

P Indicações para acumuladores de LiIon

148

tar-se exigências específicas relativas à

embalagem e identificação. Na prepara-

ção da embalagem, tem de estar envolvi-

da uma pessoa devidamente instruída so-

bre as regulamentações de produtos peri-

gosos. Tenha em atenção eventuais

normas nacionais mais abrangentes.

Enviar o acumulador apenas se a caixa

não possuir danos. Descolar os contactos

abertos e acomodar o acumulador de for-

ma que não se consiga mover dentro da

embalagem.

9 Meio ambiente

Entregar os acumuladores usados ou

com defeito

nos pontos de recolha (res-

peitar as normas em vigor), somente des-

carregados e protegidos contra curto-cir-

cuito (por ex. isolando os polos com fita-

cola).

Deste modo, os acumuladores são envia-

dos para uma reciclagem conforme as

normas.

Apenas países da UE:

de acordo com a Di-

retiva Europeia sobre baterias e acumula-

dores e a sua transposição para a legisla-

ção nacional, os(as) acumuladores/bate-

rias defeituosos(as) ou usados(as) devem

ser recolhidas separadamente e sujei-

tos(as) a uma reciclagem que proteja o

meio ambiente.

Informações sobre REACh:

www.festool.com/reach

A marca nominativa e logótipos Bluetoo-

th® são marcas registadas da Bluetooth

SIG, Inc. e qualquer utilização destas

149

Indicações para acumuladores de LiIon P

marcas pela Festool GmbH está licencia-

da.

Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para

a memorização automática de dados da

ferramenta e de funcionamento. Os dados

guardados não contêm qualquer associa-

ção direta a pessoas.

Os dados podem, com ferramentas espe-

ciais, ser lidos sem contacto, e são, pela

Festool, apenas utilizados para o diagnós-

tico de erros, a resolução de situações de

reparação e garantia, bem como para a

melhoria da qualidade ou o aperfeiçoa-

mento da ferramenta elétrica. Sem con-

sentimento expresso do cliente, não ocor-

re nenhuma utilização adicional dos da-

dos.

CZ Pokyny pro lithium-iontové akumulátory

150

Pokyny pro lithium-iontové aku-

mulátory

1Symboly

Symbol Význam

Varování před všeobecným

nebezpečím

Přečtěte si návod k použití,

bezpečnostní pokyny!

Nevyhazujte do domovního

odpadu.

Symbol recyklace – recyklo-

vatelný materiál

Použití a skladování akumu-

látoru pouze při teplotě

vrozsahu −10°C až max.

+50 °C.

Chraňte před horkem

a otevřených ohněm – nikdy

nevhazujte do ohně –

Nebez-

pečí výbuchu!

Chraňte před vodou – nepo-

nořujte do kapalin.

Symbol Význam

max. 50°C

151

Pokyny pro lithium-iontové akumulátory CZ

2 Bezpečnostní pokyny pro

lithium-iontové akumuláto-

Výstraha! Přečtěte si všechny

bezpečnostní pokyny

ainstrukce.

Nedodržování bez-

pečnostních pokynů a instrukcí může

způsobit zásah elektrickým proudem, po-

žár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a návody

uschovejte, abyste je mohli použít

i v budoucnosti.

Články lithium-iontového akumulátoru

jsou plynotěsně uzavřeny a nezávadné,

pokud jsou při použití a manipulaci dodr-

žovány předpisy výrobce.

–

S vybitými akumulátory zacházejte

opatrně. Akumulátory představují

zdroj nebezpečí, protože mohou způ-

sobit velmi vysoký zkratový proud.

I když se zdá, že jsou lithium-iontové

akumulátory vybité, nikdy se nevybijí

úplně.

–

Vyvarujte se působení fyzické síly

a nárazů. Nárazy a vniknutí předmě-

tů mohou akumulátory poškodit.

může způsobit vytečení, vývin tepla,

kouře, vznícení nebo výbuch akumulá-

toru.

–

Dbejte na to, aby se v blízkosti nepo-

Symbol RBRC – LiIon

Symbol Význam

CZ Pokyny pro lithium-iontové akumulátory

152

užívaného akumulátoru nevyskyto-

valy kancelářské sponky, mince,

klíče, hřebíky, šrouby nebo jiné drob-

né kovové předměty, které mohou

způsobit přemostění kontaktů.

Zkrat

mezi kontakty akumulátoru může

způsobit popáleniny nebo požár.

–

Akumulátor chraňte před horkem,

např. i před delším slunečním záře-

ním, a před ohněm.

Oheň a teploty

nad 130 °C mohou způsobit výbuch.

–

Akumulátor neotevírejte. Otevření

nebo úprava akumulátoru mohou po-

škodit bezpečnostní prvky.

To může

způsobit vývin tepla, kouře, vznícení

nebo výbuch akumulátoru.

–

Akumulátor neponořujte do kapalin,

jako jsou (slaná) voda nebo nápoje.

Kontakt s kapalinami může akumu-

látor poškodit.

To může způsobit za-

hřívání, vznik kouře, vznícení nebo

výbuch akumulátoru. Akumulátor dále

nepoužívejte a kontaktujte autorizova-

ný zákaznický servis Festool.

–

Akumulátory nabíjejte pouze

v nabíječkách, které jsou doporučené

výrobcem (viz obrázek).

U nabíječky,

která je vhodná pro určitý druh aku-

mulátorů, hrozí nebezpečí požáru, po-

kud se používá s jinými akumulátory.

–

Hořící Li-Ion akumulátorové články

nikdy nehaste vodou;

použijte

písek

nebo hasicí houně.

–

Při poškození a nesprávném používá-

ní akumulátoru mohou unikat výpary.

Výpary mohou podráždit dýchací cesty.

153

Pokyny pro lithium-iontové akumulátory CZ

Zajistěte přívod čerstvého vzduchu

a v případě obtíží vyhledejte lékaře.

–

Akumulátor používejte jen ve spojení

s vaším elektrickým nářadím Fes-

tool.

Jen tak bude akumulátor chrá-

něný před nebezpečným přetížením.

Používání jiného nářadí může způsobit

poranění a nebezpečí požáru.

–

Při nesprávném používání může

z akumulátoru unikat kapalina. Za-

braňte kontaktu s touto kapalinou.

Při náhodném kontaktu opláchněte

postižené místo vodou. Pokud se ka-

palina dostane do očí, vyhledejte na-

víc lékařskou pomoc.

Kapalina

vytékající z akumulátoru může způso-

bit podráždění kůže nebo popáleniny.

–

Z vadného akumulátoru může vyté-

kat kapalina, která může potřísnit

okolní předměty.

Zkontrolujte zasa-

žené díly. Vyčistěte je tím, že kapalinu

vysajete suchými papírovými utěrkami

a omyjete dostatečným množstvím vo-

dy. Vezměte si ochranné rukavice,

abyste zabránili kontaktu s pokožkou.

V případě potřeby díly vyměňte.

–

Nepoužívejte poškozené nebo upra-

vené akumulátory.

Poškozené nebo

upravené akumulátory mohou mít ne-

předvídatelné vlastnosti způsobující

oheň, výbuch nebo zranění.

–

Akumulátor neotevírejte, nestlačuj-

te, nepřehřívejte (nad 80 °C) ani ne-

spalujte.

V případě nedodržení těchto

pokynů hrozí riziko popálení a vzniku

CZ Pokyny pro lithium-iontové akumulátory

154

požáru. Respektujte pokyny výrobce.

–

Poškozené akumulátory nepoužívej-

te. Akumulátor se musí okamžitě

přestat používat, pokud vykazuje ne-

normální vlastnosti, jako zápach, vý-

vin tepla, změna barvy nebo

deformace.

Pokud se bude akumulá-

tor dále používat, může dojít k vývinu

tepla, kouře, vznícení nebo k explozi.

3 Technické údaje

Další technické údaje viz typový štítek na

akumulátoru.

4Účel použití

Akumulátory jsou vhodné pro použití

s akumulátorovým elektrickým nářadím

Festool a uvedenými nabíječkami Festool

(viz obrázek).

Akumulátor je vhodný pro automatické

zapínání/vypínání mobilního vysavače.

Akumulátor BP 18 Li

Frekvence 2 402 MHz – 2 480 MHz

Ekvivalentní

izotropicky

vyzářený výkon

(EIRP)

<10dBm

Akumulátor BP 18 Li

155

Pokyny pro lithium-iontové akumulátory CZ

5 Jednotlivé součásti

Uvedené obrázky* se nacházejí na začát-

ku návodu k použití.

* Obrázky se mohou lišit od originálu.

6Provoz

6.1 Pokyny pro optimální zacházení

sakumulátorem



Akumulátor se dodává částečně na-

bitý. Pro zajištění plného výkonu

akumulátoru akumulátor před prv-

[1-1]

Tlačítko pro zobrazení kapacity

[1-2]

Ukazatel kapacity

[1-3]

Ukazatel Bluetooth

[1-4]

Ventilační otvory (jen BP 18 Li ...

ASI)

[1-5]

Tlačítko pro uvolnění akumulátoru

POZOR



Nebezpečí poranění při nečekaném

spuštění mobilního vysavače



Před veškerými pracemi s mobilním

vysavačem zkontrolujte, který aku-

mulátor je s mobilním vysavačem

spojený.

CZ Pokyny pro lithium-iontové akumulátory

156

ním použitím úplně nabijte

v nabíječce.

Akumulátor lze nabíjet kdykoli, aniž by se

zkrátila životnost. Přerušování nabíjení

akumulátoru neškodí.

Po automatickém vypnutí

elektrického nářadí nestiská-

vejte znovu vypínač.

Akumulá-

tor se může poškodit.

Akumulátor je vybavený sledo-

váním teploty, které dovoluje

nabíjení pouze v teplotním rozmezí od

0 °C do 50 °C. Tím se dosáhne dlouhé ži-

votnosti akumulátoru.

– Akumulátor skladujte v chladu (5 °C

až 25 °C) a suchu (vlhkost vzduchu

<80%).

– Nenechávejte akumulátor ležet např.

v létě v autě.

– Výrazně kratší doba chodu po nabití

signalizuje, že je akumulátor opotře-

bovaný a je nutné ho vyměnit.

–Dodržujte pokyny klikvidaci.

6.2 Ukazatel kapacity

Ukazatel kapacity

[1-2]

zobrazí při stisk-

nutí tlačítka pro zobrazení kapacity

[1-1]

stav nabití akumulátoru:

70–100 %

40–70 %

15–40 %

157

Pokyny pro lithium-iontové akumulátory CZ

6.3 Funkce Bluetooth

Vedle ukazatele kapacity se nachází uka-

zatel Bluetooth

[1-3]

, který zobrazuje stav

spojení akumulátoru:

< 15 %

Doporučení:

před

dalším používá-

ním akumulátor

nabijte.

Svítí nepřetržitě

modře

Akumulátorové

elektrické nářadí

běží a mobilní

vysavač je spo-

jený přes Blue-

tooth nebo je

akumulátor spo-

jený s mobilním

koncovým zaříze-

ním.

CZ Pokyny pro lithium-iontové akumulátory

158



Akumulátor používá Bluetooth pro

automatické zapnutí mobilních vy-

savačů s odpovídajícím vybavením

při použití s akumulátorovým elek-

trickým nářadím.

Spojení akumulátoru s mobilním vysava-

čem



Mobilní vysavač lze současně použí-

vat pouze s jedním akumulátorovým

elektrickým zařízením.



Pokud jste mobilní vysavač na začát-

ku zapnuli pomocí akumulátoru

a vypnuli dálkovým ovládáním, zruší

se u spojeného akumulátoru dočas-

né spojení s mobilním vysavačem.

Poté lze akumulátor opět spojit.



Aktivujte automatický režim mobilního

vysavače (viz návod k obsluze mobilního

vysavače).



Pokud bylo akumulátorové elektrické

nářadí již v provozu, zkontrolujte, zda již

zhasl ukazatel kapacity akumulátoru,

aby bylo možné spojení (v některých

Bliká modře

Akumulátor je

připravený pro

spojení

s mobilním kon-

covým zařízením

(např. aktuali-

zace softwaru).

159

Pokyny pro lithium-iontové akumulátory CZ

případech to může trvat několik

sekund).



Stiskněte jednou tlačítko pro spojení na

mobilním vysavači nebo na dálkovém

ovládání. <PosNumber/>

LED na doplňujícím přijímacím mo-

dulu pomalu dokola bliká modře

a mobilní vysavač je na 60 sekund

připravený ke spojení.



Zapněte akumulátorové elektrické ná-

řadí.

Mobilní vysavač se spustí

a akumulátor s ním bude až do ma-

nuálního vypnutí mobilního vysavače

spojený.



Pokud se s mobilním vysavačem

spojí druhý akumulátor, spojení

s prvním akumulátorem se zruší.

Zapnutí/vypnutí mobilního vysavače

Po navázání spojení mezi akumulátorem

a mobilním vysavačem se mobilní vysavač

při použití akumulátorového elektrického

nářadí automaticky zapne společně

snářadím.



Když se mobilní vysavač vypne pro-

střednictvím akumulátoru, ještě

patnáct sekund dobíhá.



Pro zapnutí mobilního vysavače stisk-

něte vypínač akumulátorového elektric-

kého nářadí.



Pro vypnutí mobilního vysavače uvolně-

te vypínač akumulátorového elektrické-

ho nářadí.

CZ Pokyny pro lithium-iontové akumulátory

160

Zrušení spojení akumulátoru

amobilního vysavače

Pro zrušení spojení mezi akumulátorem

a mobilním vysavačem proveďte následu-

jící kroky:

– Odpojte mobilní vysavač od napájení.

– Vložte akumulátor do nabíječky.

– Spojte s mobilním vysavačem jiný

akumulátor.

Spojení s mobilním koncovým zařízením

Akumulátor lze používat ve spojení

s mobilním koncovým zařízením (např.

pro aktualizaci softwaru s aplikací Fes-

tool).



Držte stisknuté tlačítko pro zobrazení

kapacity

[1-1]

, dokud ukazatel Bluetoo-

[1-3]

nebliká modře.

Akumulátor je na 60 sekund připra-

vený ke spojení.



Postupujte podle pokynů v aplikaci Fes-

tool.

7 Údržba a ošetřování



Udržujte připojovací kontakty akumulá-

toru čisté.



Nechte větrací otvory

[1-4]

akumuláto-

ru otevřené, jinak může být omezená

funkce.



Pokud již akumulátor není funkční, ob-

raťte se na autorizovaný servis Festool.

(

www.festool.com/service

)

161

Pokyny pro lithium-iontové akumulátory CZ

8Přeprava

Obsažené lithium-iontové akumulátory

podléhají požadavkům zákona o přepravě

nebezpečných látek. Lithium-iontové aku-

mulátory Festool splňují předpoklady

uvedené podle příručky UN ST/SG/AC.10/

11/Rev.5 část III, pododdíl 38.3. Uživatel

může akumulátory Festool převážet

v rámci silniční dopravy bez dalších poža-

davků na místo použití nářadí za předpo-

kladu, že jsou chráněné proti zkratku

a zajištěné proti sklouznutí. Při přepravě

třetími osobami (např. při letecké přepra-

vě nebo přepravě spedicí) je zejména nut-

né dodržovat požadavky na balení

a označení. Při přípravě zásilky se musí

zapojit osoba seznámená s předpisy pro

nebezpečné látky. Dodržujte prosím pří-

padné další národní předpisy.

Akumulátor zasílejte poštou pouze tehdy,

je-li jeho plášť nepoškozený. Volně pří-

stupné kontakty přelepte a akumulátor

uložte tak, aby se uvnitř balení nemohl po-

hybovat.

9 Životní prostředí

Opotřebené nebo vadné akumulátory

odevzdávejte na příslušných sběrných

místech (dodržujte platné předpisy) pouze

ve vybitém stavu a zajištěné proti zkratu

(např. zaizolováním pólu pomocí lepicí

pásky).

Akumulátory tak budou předány k řádné

recyklaci.

Pouze pro EU:

Podle evropské směrnice

o bateriích a akumulátorech a její imple-

mentace v národní právní úpravě se mu-

sejí vadné nebo staré akumulátory

CZ Pokyny pro lithium-iontové akumulátory

162

a baterie vytřídit od ostatního odpadu

aodevzdat kekologické recyklaci.

Informace k REACh:

www.festool.com/

reach

Slovní značka a loga Bluetooth® jsou re-

gistrované ochranné známky společnosti

Bluetooth SIG, Inc., a jakékoliv použití

těchto značek společností Festool GmbH

podléhá licenci.

Informace k ochraně údajů

Elektrické nářadí obsahuje čip pro auto-

matické uložení údajů o nářadí

a provozních údajů. Z uložených údajů ne-

lze vyvozovat žádnou přímou souvislost

s určitými osobami.

Údaje lze bezkontaktně načíst pomocí

speciálních zařízení a používá je firma

Festool výhradně pro diagnostiku závad,

provádění oprav a vyřizování záruky a dále

pro zlepšování kvality, resp. další vývoj

elektrického nářadí. Tyto údaje nejsou –

bez výslovného souhlasu zákazníka – vyu-

žívány nad tento rámec.

163

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

Wskazówki dotyczące użytkowa-

nia akumulatorów lito-

wo-jonowych

1Symbole

Symbol Znaczenie

Ostrzeżenie przed ogólnym

zagrożeniem

Przeczytać instrukcję obsługi

i wskazówki dot. bezpieczeń-

stwa!

Nie wyrzucać z odpadami z

gospodarstwa domowego.

Symbol recyklingu – mate-

riał nadający się do ponow-

nego przetworzenia

Użytkowanie i przechowywa-

nie akumulatora tylko w

zakresie temperatur od -

10°C do maks. +50°C.

Chronić przed wysoką tem-

peraturą i otwartym ogniem –

nigdy nie wrzucać do ognia –

niebezpieczeństwo wybu-

chu!

Chronić przed wodą – nie

zanurzać w cieczach.

Symbol Znaczenie

max. 50°C

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

164

2 Wskazówki dotyczące bez-

pieczeństwa w odniesieniu

do akumulatorów litowo-jo-

nowych

Ostrzeżenie! Należy przeczytać

wszystkie zalecenia bezpie-

czeństwa pracy i instruk-

cje.

Nieprzestrzeganie wskazówek doty-

czących bezpieczeństwa i instrukcji może

spowodować porażenie elektryczne, po-

żar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpie-

czeństwa pracy i instrukcje należy za-

chować do wykorzystania w przyszłości.

Ogniwa w akumulatorach litowo-jono-

wych są zamknięte w sposób gazoszczel-

ny i nieszkodliwe, o ile przestrzegane są

zalecenia producenta dotyczące użytko-

wania oraz sposobu obsługi.

–

Obchodzić się ostrożnie z rozładowa-

nymi akumulatorami. Akumulatory

stanowią źródło zagrożenia, ponie-

waż mogą wytworzyć bardzo wysoki

prąd zwarcia.

Nawet jeśli akumulato-

ry litowo-jonowe znajdują się w stanie

pozornego rozładowania, nigdy nie

rozładowują się one całkowicie.

–

Unikać uderzeń/oddziaływania fi-

zycznego. Uderzenia oraz wnikanie

Pieczęć RBRC - Li-Ion

Symbol Znaczenie

165

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

przedmiotów do wnętrza mogą spo-

wodować uszkodzenie akumulato-

rów.

Może to doprowadzić do

wycieków, wydzielania ciepła, wydzie-

lania dymu, zapłonu lub też wybuchu

akumulatora.

–

Nieużywane akumulatory należy

trzymać z dala od spinaczy biuro-

wych, monet, kluczy, gwoździ śrub

lub też innych drobnych przedmiotów

medalowych, które mogłyby spowo-

dować zmostkowanie styków.

Zwar-

cie pomiędzy stykami akumulatora

może doprowadzić do oparzeń lub też

pożaru

–

Chronić akumulator przed wysoką

temperaturą, np. przed długotrwa-

łym promieniowaniem słonecznym

oraz przed ogniem!

Ogień i tempera-

tury wyższe niż 130°C mogą spowodo-

wać eksplozję.

–

Nie otwierać akumulatora. Otwiera-

nie lub modyfikacja akumulatora

może spowodować uszkodzenie za-

bezpieczeń.

Może to doprowadzić wy-

dzielania ciepła, wydzielania dymu,

zapłonu lub też wybuchu akumulato-

ra.

–

Nie zanurzać akumulatora w cie-

czach, np. słonej wodzie lub napo-

jach. Kontakt z cieczami może

spowodować uszkodzenie akumula-

tora.

Może to doprowadzić wydzielania

ciepła, wydzielania dymu, zapłonu lub

też wybuchu akumulatora. Zaprzestać

używania akumulatora i zwrócić się do

autoryzowanego działu obsługi klienta

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

166

Festool.

–

Akumulatory należy ładować tylko w

ładowarkach zalecanych przez pro-

ducenta (por. ilustracja).

W przypad-

ku ładowarki, przeznaczonej do

określonego typu akumulatorów, po-

wstaje niebezpieczeństwo pożaru, je-

śli będzie używana z innymi

akumulatorami.

–

Nigdy nie gasić palących się akumu-

latorów LiIon wodą, użyć piasku

lub

koca gaśniczego.

–

W przypadku uszkodzenia akumula-

tora lub stosowania go niezgodnie z

przeznaczeniem z akumulatora

mogą się wydostawać opary.

Opary te

mogą powodować podrażnienia dróg

oddechowych. Zapewnić dostęp świe-

żego powietrza, a w razie dolegliwości

zgłosić się do lekarza.

–

Akumulatorów należy używać tylko w

połączeniu z elektronarzędziem Fe-

stool.

Tylko w ten sposób akumulator

jest chroniony przed niebezpiecznym

przeciążeniem. Użycie innego narzę-

dzia może doprowadzić do powstania

obrażeń lub grozić pożarem.

–

W przypadku nieprawidłowego użyt-

kowania z akumulatora może wycie-

kać elektrolit. Należy unikać

kontaktu z elektrolitem. W razie

przypadkowego kontaktu spłukać

wodą. Jeśli elektrolit dostanie się do

oczu, należy skorzystać z pomocy le-

karskiej.

Wyciekający elektrolit może

powodować podrażnienie skóry oraz

167

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

oparzenia.

–

Z uszkodzonego akumulatora może

wyciekać elektrolit i zalać sąsiadują-

ce przedmioty.

Sprawdzić zalane ele-

menty. Wyczyścić elementy za pomocą

suchego ręcznika papierowego tak,

aby wchłonął on wyciekający płyn i

spłukać je obficie wodą. Unikać kon-

taktu ze skórą poprzez noszenie ręka-

wic ochronnych. Ewentualnie

wymienić części.

–

Nie używać uszkodzonych lub zmody-

fikowanych akumulatorów.

Uszko-

dzone lub zmodyfikowane

akumulatory mogą wykazywać nie-

przewidywalne właściwości, które

mogą doprowadzić do zapłonu, wybu-

chu bądź zranienia.

–

Nie otwierać, nie zgniatać, nie prze-

grzewać (temperatura ponad 80°C)

ani nie palić akumulatora.

Nieprze-

strzeganie zaleceń niesie ze sobą ry-

zyko pożaru i oparzeń. Przestrzegać

wskazówek producenta.

–

Nie używać uszkodzonych akumula-

torów. Należy natychmiast zaprze-

stać używania akumulatora, gdy

tylko będzie on wykazywać nietypo-

we właściwości, takie jak wydzielanie

zapachu, ciepła, przebarwienie lub

odkształcenie.

W przypadku dalszej

eksploatacji akumulator może wy-

dzielać ciepło i dym, zapalić się lub

wybuchnąć.

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

168

3 Dane techniczne

Dalsze dane techniczne znajdują się na

tabliczce znamionowej na akumulatorze.

4 Użycie zgodne z przeznacze-

niem

Akumulatory są kompatybilne z elektro-

narzędziami akumulatorowymi Festool i

podanymi ładowarkami Festool (patrz ilu-

stracja).

Akumulator jest przeznaczony do auto-

matycznego włączania i wyłączania odku-

rzaczy mobilnych.

5Elementy urządzenia

Akumulator BP 18 Li

Częstotliwość 2402 MHz – 2480 MHz

Efektywna moc

wypromienio-

wana izotro-

powo

(Equivalent Iso-

tropical Radia-

ted Power,

EIRP)

<10 dBm

[1-1]

Wskaźnik pojemności

[1-2]

Wskażnik pojemności

[1-3]

Wskaźnik Bluetooth

[1-4]

Otwory wentylacyjne (tylko BP 18

Li ... ASI)

169

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

Wymienione ilustracje* znajdują się na

początku niniejszej instrukcji obsługi.

* Ilustracje mogą odbiegać od oryginału.

6Praca

6.1 Wskazówko dotyczące optymalne-

go sposobu postępowania z aku-

mulatorami



Dostarczany akumulator jest czę-

ściowo naładowany. W celu zapew-

nienia pełnej mocy akumulatora,

należy naładować akumulator cał-

kowicie przed pierwszym użyciem.

Akumulator może być doładowywany w

każdym czasie bez ograniczania jego ży-

wotności. Przerwanie procesu ładowania

nie szkodzi akumulatorowi.

Po automatycznym wyłączeniu

elektronarzędzia nie naciskać

dalej na przycisk włącznika.

Akumulator może zostać

uszkodzony.

[1-5]

Przyciski do zwalniania akumula-

tora

OSTROŻNIE

Niebezpieczeństwo zranienia, nieocze-

kiwane uruchomienie odkurzacza mo-

bilnego



Każdorazowo przed rozpoczęciem

pracy z odkurzaczem mobilnym należy

sprawdzić, jaki akumulator jest z nim

połączony.

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

170

Akumulator jest wyposażony w układ kon-

troli temperatury, który umożliwia łado-

wanie jedynie w zakresie temperatur po-

między 0°C a 50°C. W ten sposób można

zapewnić długą żywotność akumulatora.

– Przechowywać akumulatory w możli-

wie chłodnym (od 5 °C do 25 °C) i su-

chym (wilgotność powietrza < 80%)

miejscu.

– Nie pozostawiać akumulatora np. w

lecie w samochodzie.

– Znacznie krótszy czas pracy po nała-

dowaniu wskazuje na to, że akumula-

tor jest zużyty i musi zostać zastąpiony

nowym.

– Przestrzegać wskazówek dotyczących

utylizacji.

6.2 Wskaźnik pojemności

Wskaźnik pojemności

[1-2]

po naciśnięciu

przycisku pokazuje

[1-1]

poziom nałado-

wania akumulatora:

70-100%

40-70%

15-40%

< 15%

Zalecenie:

nała-

dować akumula-

tor przed

dalszym użytko-

waniem.

171

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

6.3 Funkcje Bluetooth

Obok wskaźnika pojemności znajduje się

wskaźnik Bluetooth

[1-3]

, który pokazuje

status połączenia akumulatora:

ciągłe niebieskie

światło

Elektronarzędzie

akumulatorowe

jest urucho-

mione, a odku-

rzacz mobilny

jest z nim połą-

czony za pośred-

nictwem

Bluetooth lub

akumulator jest

połączony z

mobilnym urzą-

dzeniem końco-

wym

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

172



Akumulator korzysta z Bluetooth i

automatycznie włącza odpowiednio

wyposażone odkurzacze mobilne

podczas korzystania z elektronarzę-

dzia akumulatorowego.

Łączenie pilota z odkurzaczem mobil-

nym



Odkurzacz mobilny może być połą-

czony z tylko jednym elektronarzę-

dziem akumulatorowym.



Kiedy odkurzacz mobilny został uru-

chomiony za pomocą akumulatora,

a jest wyłączany za pomocą pilota,

podłączony akumulator traci tym-

czasowe połączenie z odkurzaczem

mobilnym. Akumulator może zostać

ponownie połączony.



Aktywować tryb automatyczny odkurza-

cza mobilnego (patrz instrukcja obsługi

odkurzacza mobilnego).



Jeśli elektronarzędzie akumulatorowe

było już w użyciu, przed nawiązaniem

połączenia należy odczekać aż wskaź-

pulsujące niebie-

skie światło

Akumulator jest

gotowy do połą-

czenia z mobil-

nym urządzeniem

końcowym (np.

aktualizacja

oprogramowania)

173

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL

nik poziomu naładowania akumulatora

zgaśnie (w niektórych przypadkach

może to trwać kilkanaście sekund).



Nacisnąć przycisk połączenia na odku-

rzaczu mobilnym lub na pilocie.

Dioda LED na module odbiorczym

powoli miga na niebiesko, a odku-

rzacz mobilny przez 60 sekund po-

zostaje gotowy do nawiązania połą-

czenia.



Włączyć elektronarzędzie akumulato-

rowe.

Odkurzacz mobilny jest uruchomio-

ny, a akumulator jest z nim połączo-

ny aż do momentu ręcznego wyłą-

czenia odkurzacza.



Kiedy z odkurzaczem mobilnym po-

łączony zostanie drugi akumulator

mit dem, połączenie z pierwszym

akumulatorem zostanie przerwane.

Włączanie/ wyłączanie odkurzacza mo-

bilnego

Po nawiązaniu połączenia między akumu-

latorem a odkurzaczem mobilnym, odku-

rzacz włącza się automatycznie po uru-

chomieniu elektronarzędzia akumulato-

rowego.



Jeśli odkurzacz mobilny zostanie

wyłączony za pośrednictwem aku-

mulatora, działa jeszcze przez 15

sekund.



Nacisnąć przycisk włączania/ wyłącza-

nia elektronarzędzia akumulatorowe-

go, aby włączyć odkurzacz mobilny.

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

174



Zwolnić przycisk włączania/ wyłączania

elektronarzędzia akumulatorowego,

aby wyłączyć odkurzacz mobilny.

Odłączanie akumulatora od odkurzacza

mobilnego

Aby odłączyć akumulator od odkurzacza

mobilnego, należy postępować zgodnie z

poniższą instrukcją:

– Przełączyć odkurzacz mobilny na za-

silanie akumulatorowe

– Umieścić akumulator w ładowarce

– Połączyć inny akumulator z odkurza-

czem mobilnym

Podłączanie mobilnego urządzenia koń-

cowego

Akumulator może zostać połączony z mo-

bilnym urządzeniem końcowym (np. w

celu aktualizacji oprogramowania za po-

mocą aplikacji Festool).



Nacisnąć przycisk wskaźnika pojemno-

ści

[1-1]

, aż wskaźnik Bluetooth

[1-3]

zacznie pulsować na niebiesko.

Akumulator przez 60 sekund pozo-

staje gotowy do nawiązania połącze-

nia.



Postępować zgodnie ze wskazówkami

aplikacji Festool.

7 Konserwacja i utrzymanie w

czystości



Styki akumulatora muszą być zawsze

czyste.



Otwory wentylacyjne

[1-4]

akumulatora

muszą być odsłonięte, w przeciwnym

razie jego działanie będzie ograniczone.

175

Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych PL



Jeśli akumulator jest już niesprawny,

należy zwrócić się do autoryzowanego

serwisu Festool.

(

www.festool.com/service

)

8Transport

Otrzymane akumulatory Li-Ion spełniają

wymagania ustawy o przewozie towarów

niebezpiecznych. Akumulatory Li-Ion Fe-

stool spełniają wymogi podręcznika UN

ST/SG/AC.10/11/Rev.5 część III, podroz-

dział 38.3. Użytkownik akumulatora Fe-

stool może przewozić akumulator po dro-

gach publicznych bez dalszych zabezpie-

czeń do miejsca docelowego pod

warunkiem, że akumulatory są zabezpie-

czone na wypadek zwarcia i przed ewen-

tualnym przesuwaniem się. W przypadku

wysyłki przez osoby trzecie (np. transport

lotniczy lub spedycja) należy przestrzegać

specjalnych wymogów, dotyczących opa-

kowania oraz oznakowania. Przy przygo-

towaniu przesyłki należy zasięgnąć opinii

osoby biegłej w przepisach dot. towarów

niebezpiecznych. Należy przestrzegać ew.

dodatkowych przepisów krajowych.

Przesyłanie akumulatorów jest możliwe

tylko przy nieuszkodzonej obudowie. Za-

kleić otwarte styki i umieścić akumulatory

w opakowaniu w sposób uniemożliwiający

ich przesuwanie się.

9Środowisko

Zużyte lub uszkodzone akumulatory

na-

leży wyładować i zabezpieczyć przed

zwarciem (n.p. izolując bieguny taśmą

klejącą) a następnie oddać w miejscach

PL Wskazówki dotyczące użytkowania akumulatorów litowo-jonowych

176

zbiórki (należy przy tym przestrzegać obo-

wiązujących przepisów).

Akumulatory poddawane są wtedy wtór-

nemu przetworzeniu.

Tylko UE:

Zgodnie z dyrektywą europejską

dotyczącą baterii i akumulatorów oraz jej

adaptacją do prawa krajowego uszkodzo-

ne lub zużyte akumulatory/baterie muszą

być gromadzone osobno i odprowadzane

do odzysku surowców wtórnych zgodnie z

przepisami o ochronie środowiska.

Informacje dotyczące rozporządzenia

REACH:

www.festool.com/reach

Nazwa Bluetooth® oraz logo to zareje-

strowane znaki towarowe Bluetooth SIG,

Inc. i każde użycie tychże marek przez Fe-

stool GmbH odbywa się na podstawie li-

cencji.

Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip

służący do automatycznego zapisywania

danych o maszynie i jej pracy. Zapisane

dane nie zawierają bezpośrednich danych

osobowych.

Za pomocą specjalnych urządzeń można

dane te bezprzewodowo odczytać. Będą

one używane wyłącznie w przypadku dia-

gnozy błędów, przeprowadzania naprawy

czy gwarancji oraz w celu poprawy jakości

lub ulepszania elektronarzędzia. Użycie

danych poza wymienionym obszarem bez

wyraźnej zgody Klienta nie jest możliwe.

Festool BPLI Wireless Vacuum Control System based on BTLE implemented within multiple devices User Manual OBJ BUCH 0000000961 001

Festool GmbH Wireless Vacuum Control System based on BTLE implemented within multiple devices OBJ BUCH 0000000961 001

Contents

Users Manual_2

Navigation menu

Namespaces

Views

Navigation
