Указания за литиево-йонни акумулаторни батерии BG

Указания за литиево-йонни

акумулаторни бате-

рии

1 Символ

Символ

Предупреждение за обща

опасност

Прочетете ръководството и

указанията!

Да не се изхвърля като

битов отпадък.

Символ за рециклиране -

повторно използваем мате-

риал

Употреба и съхранение на

акумулаторната батерия

само в температурния диа-

пазон от - 10 °C до макс. + 50

°C.

Пазете от жега и открит

огън – никога не хвърляйте

в огън –

опасност от експло-

зия!

Пазете от вода – не пота-

пяйте в течности.

Символ

max. 50°C

BG Указания за литиево-йонни акумулаторни батерии

178

2 Инструкции за безопасност

за литиево-йонни акумула-

торни батерии

Предупреждение! Прочетете

всички инструкции и указания

за безопасност.

Пропуски при

спазването на инструкциите за безопас-

ност и указанията могат до доведат до

токов удар, пожар и/или тежки нараня-

вания.

Съхранявайте всички инструкции за

безопасност и упътвания, за да може в

бъдеще при нужда да се консултирате с

тях.

Клетките в литиево-йонните акумула-

торни батерии са херметически затво-

рени и безвредни, ако биват спазвани

разпоредбите на производителя за упо-

треба и боравене.

–

Отнасяйте се с внимание към изто-

щени батерии. Акумулаторните ба-

терии представляват опасност,

защото могат да причинят много

силно късо съединение.

Дори кога-

то литиево-йонната акумулаторна

батерия видимо е в разредено със-

тояние, тя не е напълно разредена.

–

Избягвайте физическите удари/

въздействия. Удари и пробиване на

предмети може да повреди батери-

RBRC печат - LiIon

Символ

179

Указания за литиево-йонни акумулаторни батерии BG

ите.

Това може да доведе до утечка,

образуване на топлина, образуване

на пушек, възпламеняване или до

експлозия на акумулаторната бате-

рия.

–

Когато не използвате акумулатор-

ната батерия я дръжте далеч от

кламери, монети, ключове, пирони,

винтове или други малки метални

предмети, които могат да предиз-

викат затваряне на веригата.

Едно

късо съединение между полюсите на

батерията може да доведе до изга-

ряния или пожар

–

Пазете акумулаторната батерия от

горещина, например дълго излага-

не под слънчевите лъчи или огън.

Огънят и температурите над 130 °C

могат да предизвикат експлозия.

–

Не отваряйте акумулаторната бате-

рия. Отваряне или изменение на

акумулаторната батерия може да

повреди защитните и механизми.

Това може да доведе до отделяне на

топлина, образуване на пушек, въз-

пламеняване или експлозия на аку-

мулаторната батерия.

–

Не потапяйте акумулаторната бате-

рия в течности, като (солена) вода

или напитки. Контакт с течности

може да повреди акумулаторната

батерия.

Това може да доведе до от-

деляне на топлина, образуване на

пушек, възпламеняване или експло-

зия на акумулаторната батерия.

Спрете да използвате акумулаторна-

та батерия и се обърнете към отори-

BG Указания за литиево-йонни акумулаторни батерии

180

зиран отдел за обслужване на

клиенти на Festool.

–

Зареждайте акумулаторните бате-

рии само със зарядни устройства,

които са препоръчани от произво-

дителя (вж. изображението).

Съ-

ществува опасност от пожар ако

зарядно устройство се използва с

акумулаторна батерия, различна от

тази, за която е пригодено.

–

Никога не гасете горящи литиево-

йонни батерии с вода,

използвайте

пясък

или пожарно одеало.

–

Повреждане или неправилна упо-

треба на акумулаторната батерия

може да доведе до поява на дим.

Димът може да раздразни дихател-

ните пътища. Проветрете помеще-

нието и при поява на оплаквания

потърсете лекар.

–

Използвайте акумулаторната бате-

рия само заедно с Вашия електри-

чески инструмент Festool.

Само

така можете да защитите акумула-

торната батерия от опасно претовар-

ване. Използването на друг

инструмент може да доведе до нара-

нявания и опасност от пожар.

–

При неправилна употреба може да

се стигне до изтичане на течност от

батерията. Избягвайте контакт с

нея. При случаен контакт с нея из-

плакнете с вода. Ако течността по-

падне в очите, потърсете

допълнителна лекарска помощ.

Из-

текла течност от акумулаторната ба-

терия може да причини възпаления

181

Указания за литиево-йонни акумулаторни батерии BG

на кожата или изгаряния.

–

При дефектна акумулаторна бате-

рия може да се стигне до изтичане

на течност и това да доведе до на-

мокряне на намиращи се наблизо

предмети.

Проверете засегнатите

части. Почистете ги като подсушите

течността със суха домакинска хар-

тия и ги изплакнете обилно с вода.

Избягвайте контакт с кожата като

носите предпазни ръкавици. При

нужда сменете частите.

–

Не използвайте повредени или из-

менени акумулаторни батерии.

По-

вредените или изменени

акумулаторни батерии може да про-

явят непредвидими свойства, които

да доведат до пожар, експлозия или

наранявания.

–

Не отваряйте, разглобявайте,

прегрявайте (над 80°C) или изга-

ряйте акумулаторната батерия.

При

неспазване има опасност от изгаря-

не и пожар. Спазвайте инструкциите

на производителя.

–

Не използвайте повредени акуму-

латорни батерии. Използването на

акумулаторна батерия трябва вед-

нага да бъде преустановено, ако тя

проявява нетипични свойства, като

отделяне на миризма, горещина,

промяна на цвета или формата.

При

продължаване на употребата акуму-

латорната батерия може да образува

горещина и пушек, да се запали или

да експлодира.

BG Указания за литиево-йонни акумулаторни батерии

182

3 Технически данни

Други технически характеристики

вижте на етикета на акумулаторната ба-

терия.

4 Използуване по предназна-

чението

Акумулаторни батерии, подходящи за

използване с акумулаторни електри-

чески инструменти на Festool и посоче-

ните зарядни устройства на Festool (вж.

изображението).

Акумулаторната батерия е подходяща за

автоматично включване/изключване на

мобилната прахосмукачка.

5 Елементи на уреда

Aкумула-

торна бате-

рия

BP 18 Li

Честота 2402 Mhz – 2480 Mhz

Еквивалентна

изотропно

излъчена

мощност

(EIRP)

<10 dBm

[1-1]

Бутон за индикация на капаци-

тета

[1-2]

Индикация за капацитет

[1-3]

Bluetooth индикация

183

Указания за литиево-йонни акумулаторни батерии BG

Посочените изображения* се намират в

началото на инструкцията за експлоата-

ция.

* Изображенията могат да се различа-

ват от оригинала.

6 Режим на работа

6.1 Инструкции за оптимална упо-

треба на акумулаторната батерия



Акумулаторната батерия се доста-

вя частично заредена. За да оси-

гурните максималната производи-

телност на акумулаторната бате-

[1-4]

Отвори за проветрение (само BP

18 Li ... ASI)

[1-5]

Клавиш за освобождаване на

акумулаторния пакет

ВНИМАНИЕ



Опасност от нараняване, неочакван

старт на мобилната прахосмукачка



Преди всякакви дейности с

мобилната прахосмукачка

проверявайте каква акумулаторна

батерия е свързана с нея.

BG Указания за литиево-йонни акумулаторни батерии

184

рия, преди първото изплозване я

заредете докрай с помощта на за-

рядно устройство.

Акумулаторната батерия може да бъде

зареждана по всяко време, без това да

съкрати работния ? живот. Прекъсване

на процеса на зареждане не вреди на

батерията.

Не натискайте копчето за

включване/изключване след

автоматичното изключване

на електрическия инстру-

мент.

По този начин можете

да повредите акумулаторната

батерия.

Акумулаторната батерия е снабдена с

датчик за контрол на температурата,

който позволява зареждане само в ин-

тервала между 0 °C и 50 °C. По този на-

чин се гарантира дългият работен живот

на батерията.

– Съхранявайте акумулаторната бате-

рия по възможност на хладно (5 °C

до 25 °C) и сухо (влажност на въздуха

< 80%).

– Например не оставяйте акумулатор-

ната батерия в колата през лятото.

– Ако след зареждане акумулаторната

батерия свършва осезаемо бър-

зо,това е знак, че тя е изхабена и

трябва да бъде заменена.

– Вземете предвид инструкциите за

изхвърляне на отпадъци.

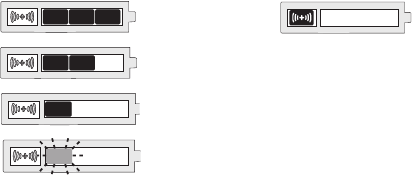

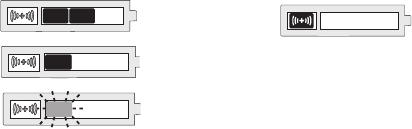

6.2 Индикация за капацитет

Индикацията за капацитет

[1-2]

показ-

ва при натискане на бутона за индика-

185

Указания за литиево-йонни акумулаторни батерии BG

ция на капацитета

[1-1]

състоянието на

зареждане на акумулаторната батерия:

6.3 Bluetooth функции

До индикацията на капацитета се нами-

ра индикацията за Bluetooth

[1-3]

, която

показва статуса на свързване на акуму-

латорната батерия:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Препоръка:

Зареждайте аку-

мулаторната

батерия преди

по-нататъшна

употреба.

BG Указания за литиево-йонни акумулаторни батерии

186



Акумулаторната батерия използва

Bluetooth, за да превключи авто-

матично съответно оборудваните

мобилни прахосмукачки при из-

ползване с акумулаторна електри-

ческа машина.

синя постоянна

светлина

акумулаторната

електрическа

машина работи и

мобилната пра-

хосмукачка е

свързана чрез

Bluetooth или

акумулаторната

батерия е свър-

зана с мобилен

краен уред

пулсиращо

синьо

акумулаторната

батерия е готова

за свързване с

мобилен краен

уред (напр. соф-

туерна актуали-

зация)

187

Указания за литиево-йонни акумулаторни батерии BG

Свързване на акумулаторната батерия

с мобилната прахосмукачка



Мобилната прахосмукачка може

едновременно да се свърже само с

една акумулаторна електрическа

машина.



Ако мобилната прахосмукачка

първоначално е била включена с

акумулаторна батерия и е изклю-

чена с дистанционното управле-

ние, свързаната акумулаторна ба-

терия губи своето временно свръз-

ване с мобилната прахосмукачка.

След това акумулаторната батерия

може да се свърже наново.



Активирайте автоматичен режим на

мобилната прахосмукачка (вж. ин-

струкцията за експлоатация на мо-

билната прахосмукачка).



Ако акумулаторната електрическа ма-

шина вече е била в експлоатация,

уверете се, че индикацията за капа-

цитет на акумулаторната батерия е

угаснала, за да е възможно свързва-

нето (в отделни случаи това може да

трае няколко секунди).



Натиснете еднократно бутона за

свързване върху мобилната пра-

хосмукачка или върху дистанционно-

то управление. <PosNumber/>

Светодиодът върху приемния мо-

дул за дооборудване мига бавно в

синьо и мобилната прахосмукачка

за 60 секунди е готова за свързва-

не.

BG Указания за литиево-йонни акумулаторни батерии

188



Включете акумулаторната електриче-

ска машина.

Мобилната прахосмукачка работи

и акумулаторната батерия е свър-

зана до ръчното изключване на

мобилната прахосмукачка.



Ако втора акумулаторна батерия се

свърже с мобилната прахосмукач-

ка, свързването на първата акуму-

латорна батерия се разкача.

Включване/изключване на мобилната

прахосмукачка

След изграждането на свързване на

акумулаторната батерия и мобилната

прахосмукачка последната при използ-

ване на акумулаторната електрическа

машина се включва автоматично.



Ако мобилната прахосмукачка се

изключи през акумулаторната ба-

терия, тя продължава работа за до

петнадесет секунди.



Натиснете бутона за включване/из-

ключване на акумулаторната елек-

трическа машина, за да включите мо-

билната прахосмукачка.



Отпуснете бутона за включване/из-

ключване на акумулаторната елек-

трическа машина, за да изключите

мобилната прахосмукачка.

Разкачете акумулаторната батерия от

мобилната прахосмукачка

За да разкачите свързването на акуму-

латорната батерия и мобилната пра-

189

Указания за литиево-йонни акумулаторни батерии BG

хосмукачка, извършете някоя от след-

ните стъпки:

– Изключете мобилната прахосмукач-

ка от тока

– Поставете акумулаторната батерия в

зарядното устройство

– Свързване на друга акумулаторна

батерия с мобилна прахосмукачка

Свързване на мобилен краен уред

Акумулаторната батерия може да се из-

ползва в комбинация с мобилен краен

уред (напр. за софтуерна актуализация с

Festool приложение).



Натиснете бутона на индикацията за

капацитет

[1-1]

докато Bluetooth ин-

дикацията

[1-3]

не започне да пулси-

ра в синьо.

Акумулаторната батерия е готова

за връзка за 60 секунди.



Следвайте указанията на Fеstool при-

ложението.

7 Техническо обслужване и

поддържане



Поддържайте чисти контактните по-

върхности на акумулаторната бате-

рия.



Не запушвайте отворите за охлажда-

не

[1-4]

на акумулаторната батерия,

тъй като ще намалите функционал-

ността и.



В случай, че акумулаторната батерия

вече не е годна за употреба, се обър-

нете към оторизиран отдел за обслуж-

BG Указания за литиево-йонни акумулаторни батерии

190

ване на клиенти на Festool.

(

www.festool.com/service

)

8 Транспорт

Съдържащите се Li-Ion акумулаторни

батерии са обект на изискванията на

Закона за превоз на опасни товари. Li-

Ion акумулаторните батерии на Festool

отговарят на изискванията, посочени в

наръчника на ООН ST/SG/AC.10/11/рев.5

част III, подраздел 38.3. Потребителят

може да превозва по шосе акумулатор-

ните батерии на Festool без допълни-

телни поставки до мястото на използва-

не на уреда, при положение че батерии-

те са предпазени от закъсяване и са

обезопасени срещу плъзгане. При из-

пращане чрез трети страни (напр.: въз-

душен транспорт или спедиция) трябва

да се спазват специалните изисквания

за опаковане и обозначение. При под-

готвянето на пратката трябва да се из-

ползват услугите на познаващо предпи-

санията за превоз на опасни отвари ли-

це. Моля, съблюдавайте евентуални

последващи национални разпоредби.

Изпращайте акумулаторната батерия,

само ако корпусът не е повреден. Обле-

пете откритите контакнти места и поста-

вете батерията, така че да не се мести в

транспортната опаковката.

9 Околна среда

Използваните или дефектни акумула-

торни батерии

да се връщат в пунктове-

те за прием само разредени и обезопа-

сени срещу закъсяване (напр. чрез изо-

191

Указания за литиево-йонни акумулаторни батерии BG

лиране на полюсите с изолирбанд) (да

се спазват валидните предписания).

Така те биват готови за отвеждане за

рециклиране.

Само ЕС:

Според европейската дирек-

тива за батерии и акумулатори и прила-

гането и в националното право, дефект-

ните и изхабени батерии/акумулатори

трябва да се събират разделно и да се

отвеждат за рециклиране с мисъл за

околната среда.

Информация за REACh:

www.festool.com/reach

Словесната марка и логата на

Bluetooth® са регистрирани търговски

марки на Bluetooth SIG, Inc. и всяко из-

ползване на тези марки от страна на

Festool GmbH се извършва чрез лиценз.

Информация за защита на данните

Електрическият инструмент съдържа

чип за автоматично запаметяване на

машинни и работни данни. Запаметени-

те данни не съдържат директни пре-

пратки към конкретни лица.

Данните могат да се прочитат със спе-

циални уреди безконтактно и се използ-

ват от Festool изключително и само за

диагностика на грешки, ремонтни дей-

ности и уреждане на гаранционни иско-

ве, както и за подобряване на качество-

то, респ. доусъвършенстване на елек-

трическия инструмент. Излизаща извън

тези рамки употреба на данните не се

извършва, освен ако няма изрично раз-

решение от клиента.

EST Juhised liitiumioonakude juurde

192

Juhised liitiumioonakude juurde

1Sümbolid

Sümbolid

Ettevaatust: oht!

Juhis, tutvuge märkustega!

Ärge visake elektritööriista

olmejäätmetehulka!

Ümbertöötlemise sümbol -

taaskasutatav materjal

Akut tohib kasutada ja säili-

tada ainult temperatuuriva-

hemikus - 10 °C kuni max +

50 °C.

Kaitsta kuumuse ja lahtise

leegi eest – tulle viskamine

rangelt keelatud –

plahva-

tusoht!

Kaitsta vee eest – vedelikesse

kastmine keelatud.

RBRC märgis - LiIon

Sümbolid

max. 50°C

193

Juhised liitiumioonakude juurde EST

2 Ohutusnõuded liitium-ioo-

nakude kasutamisel

Hoiatus! Lugege läbi kõik ohu-

tusnõuded ja juhised.

Ohutus-

nõuete ja juhiste eiramine võib

põhjustada elektrilöögi, tulekahju ja/või

raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised

edaspidiseks kasutamiseks alles.

Liitiumioonaku elemendid on hermeetili-

selt suletud ja ohutud, kui kasutamisel ja

käsitsemisel järgitakse tootja juhiseid.

–

Tühje patareisid käsitsege ettevaatli-

kult. Akud on ohu allikad, kuna või-

vad põhjustada lühist.

Isegi kui

liitiumioonakud on näiliselt tühjad, ei

tühjene need kunagi täielikult.

–

Vältige füüsilisi lööke/mõjutusi. Löö-

gid ja esemete sissetungimine võib

akusid kahjustada.

Tagajärjeks võivad

olla lekked, kuumuse kogunemine,

suitsu teke, aku süttimine või plahva-

tamine.

–

Veenduge, et aku ei puutu kokku kir-

jaklambrite, müntide, võtmete, nael-

te, kruvide ja teiste väikeste

metallesemetega, mis võivad tekita-

da akukontaktide vahel lühise.

Lühis

akukontaktide vahel võib põhjustada

põletusi või tulekahju.

–

Kaitske akut kuumuse eest, sealhul-

gas pikemaajalise päikesekiirguse ja

tule eest.

Tuli ja üle 130°C tempera-

tuurid võivad põhjustada plahvatusi.

–

Ärge avage akut. Aku avamine või

muutmine võib kahjustada kaitse-

EST Juhised liitiumioonakude juurde

194

seadiseid.

Tagajärjeks võib olla kuu-

muse kogunemine, suitsu teke, aku

süttimine või plahvatamine.

–

Ärge kastke akut vette, näiteks

(sool)vette või jookidesse. Kokku-

puude vedelikega võib akut kahjusta-

da.

Tagajärjeks võib olla kuumuse

kogunemine, suitsu teke, aku süttimi-

ne või plahvatamine. Lõpetage aku ka-

sutamine ja toimetage aku Festooli

volitatud hooldekeskusse.

–

Laadige akusid üksnes tootja soovi-

tatud laadimisseadmetega (vt joo-

nist).

Kui kasutada teatud tüüpi akude

laadimiseks sobivat laadimisseadet

teiste akude laadimiseks, tekib põlen-

gu oht.

–

Põlevaid liitiumioonakusid ärge ku-

nagi kustutage veega, kasutage liiva

või tulekustutusmatti.

–

Aku vigastamise või asjatundmatu

kasutamise korral võib akust eraldu-

da auru.

Aur võib ärritada hingamis-

teid. Tagage värske õhu juurdevool,

kaebuste korral pöörduge arsti poole.

–

Kasutage akut üksnes Festooli elekt-

rilises tööriistas.

Vaid nii on aku

kaitstud ohtliku ülekoormuse eest.

Teistsuguse tööriista kasutamine võib

kaasa tuua vigastused ja tulekahju

ohu.

–

Vale kasutamise korral võib akust

välja voolata akuvedelikku. Vältige

kokkupuudet selle vedelikuga. Ju-

husliku kokkupuute korral loputage

vastavat kohta veega. Kui vedelik sa-

195

Juhised liitiumioonakude juurde EST

tub silma, pöörduge lisaks arsti poo-

le.

Akust väljavoolav vedelik võib

põhjustada nahaärritust või põletust.

–

Defektsest akust võib eralduda vede-

likku, mistõttu võivad läheduses ole-

vad esemed niiskeks muutuda.

Kontrollige vastavad esemed üle. Pu-

hastage need, selleks eemaldage ve-

delik kuiva majapidamispaberiga ja

loputage pinnad rohke veega üle. Väl-

tige vedeliku sattumist nahale, selleks

kandke kaitsekindaid. Vajaduse korral

vahetage detailid välja.

–

Ärge kasutage kahjustada saanud või

muudetud akusid.

Kahjustada saanud

või muudetud akudel võib olla ettenä-

gematuid omadusi, mis toovad kaasa

tulekahju, plahvatuse või vigastused.

–

Ärge avage akut, ärge suruge seda

katki, ärge kuumutage (üle 80°C) ja

ärge põletage seda.

Nõude eiramisel

tekib põletus- ja põlenguoht. Järgige

tootja juhiseid.

–

Ärge kasutage kahjustada saanud

akusid.Aku kasutamine tuleb kohe

lõpetada, kui aku käitub ebaharili-

kult, näiteks kui aku hakkab suitse-

ma või läheb väga kuumaks,

deformeerub või muudab värvi.

Töö

jätkumise korral võib aku üle kuume-

neda või suitsema hakata, süttida või

plahvatada.

EST Juhised liitiumioonakude juurde

196

3 Tehnilised andmed

Muud tehnilised andmed - vt aku andme-

silt.

4 Nõuetekohane kasutus

Akud sobivad kasutamiseks Festooli aku-

tööriistadega ja loetletud Festooli laadi-

misseadmetega (vt joonis).

Aku sobib mobiilse tolmuimeja automaat-

seks sisse-/väljalülitamiseks.

5 Seadme osad

Nimetatud joonised* on toodud kasutus-

juhendi alguses.

* Joonised võivad originaalist erineda.

Aku BP 18 Li

Sagedus 2402 Mhz – 2480 Mhz

Ekvivalente

isotroopne kiir-

gusvõimsus

(EIRP)

<10 dBm

[1-1]

Laetuse astme näidu nupp

[1-2]

Täituvuse indikaator

[1-3]

Bluetooth-näit

[1-4]

Ventilatsiooniavad (vaid BP 18 Li ...

ASI)

[1-5]

Aku vabastamise klahvid

197

Juhised liitiumioonakude juurde EST

6Töötamine

6.1 Soovitused aku optimaalseks kä-

sitsemiseks



Tarnimisel on aku osaliselt laetud.

Aku täieliku mahtuvuse tagamiseks

laadige aku enne esmakordset ka-

sutamist täiesti täis.

Akut võib igal ajal laadida, ilma et selle

kasutusiga lüheneks. Laadimise katkes-

tamine ei kahjusta akut.

Pärast elektrilise tööriista au-

tomaatset väljalülitumist ärge

vajutage enam lülitile (sisse/

välja).

Aku võib kahjustada saa-

da.

Aku on varustatud temperatuu-

rikontrolliga, mis lubab akut laadida ai-

nult temperatuuril 0 °C kuni 50 °C. See pi-

kendab aku kasutusiga.

– Hoidke akut võimalikult jahedas (5 °C

kuni 25 °C) ja kuivas (õhuniiskus

< 80%) kohas.

– Ärge jätke akut näiteks suvel autosse

seisma.

– Aku oluliselt lühenenud tööaeg näi-

ETTEVAATUST



Vigastuste oht, mobiilne tolmuimeja

võib ootamatult käivituda



Enne mis tahes tööde tegemist mobi-

ilse tolmuimeja kallal kontrollige, mil-

line aku on mobiilse tolmuimejaga

ühendatud.

EST Juhised liitiumioonakude juurde

198

tab, et aku kasutusressurss on am-

mendunud ja aku tuleb välja vahetada.

– Järgige soovitusi käitlemise kohta.

6.2 Täituvuse indikaator

Laetuse astme näit

[1-2]

näitab laetuse

astme näidu nupule

[1-1]

vajutamise kor-

ral aku laetuse astet:

6.3 Bluetooth-funktsioonid

Laetuse astme näidu kõrval on Bluetooth-

näit

[1-3]

, mis näitab aku ühendatuse ole-

kut:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Soovitus:

laa-

dige akut enne

töö jätkamist.

199

Juhised liitiumioonakude juurde EST



Aku kasutab Bluetoothi, et vastava

varustusega mobiilseid tolmuime-

jaid akutööriistaga kasutamise kor-

ral automaatselt sisse lülitada.

Aku ühendamine mobiilse tolmuimejaga



Mobiilset tolmuimejat saab üheaeg-

selt ühendada vaid ühe akutööriista-

ga.



Kui mobiilne tolmuimeja lülitati alg-

selt sisse akuga ja lülitatakse välja

kaugjuhtimispuldiga, kaob ühenda-

tud aku ajutine ühendus mobiilse

tolmuimejaga. Seejärel saab akut

uuesti ühendada.



Aktiveerige mobiilse tolmuimeja auto-

maatrežiim (vt mobiilse tolmuimeja ka-

sutusjuhend).

sinine pidev tuli

Akutööriist töötab

ja mobiilne tol-

muimeja on

Bluetoothi kaudu

ühendatud või

aku on ühenda-

tud mobiilse

lõppseadmega

sinine vilkuv tuli

Aku on valmis

ühendamiseks

mobiilse lõpp-

seadmega (nt

tarkvaravärsken-

dus)

EST Juhised liitiumioonakude juurde

200



Kui akutööriist on juba tööle rakenda-

tud, veenduge, et aku laetuse astme

näit on kustunud, kuna vaid siis on või-

malik ühendust luua (mõnel juhul võib

kesta mitu sekundit).



Vajutage ühendusnupule mobiilsel tol-

muimejal või kaugjuhtimispuldil. <Pos-

Number/>

Vastuvõtumooduli LED-tuli vilgub

pöörlevalt aeglases taktis sinise tu-

lega ja mobiilne tolmuimeja on 60

sekundi vältel valmis ühendami-

seks.



Lülitage akutööriist sisse.

Mobiilne tolmuimeja käivitub ja aku

on ühendatud kuni mobiilse tolmui-

meja manuaalse väljalülitamiseni.



Kui mobiilse tolmuimejaga ühenda-

takse teine aku, siis esimese aku

ühendus kaob.

Mobiilse tolmuimeja sisse-/väljalülita-

mine

Pärast ühenduse loomist aku ja mobiilse

tolmuimeja vahel käivitub mobiilne tol-

muimeja akutööriista töölerakendamisel

automaatselt.



Kui mobiilse tolmuimeja lülitatakse

aku kaudu välja, jätkab see tööta-

mist viieteistkümne sekundi vältel

pärast väljalülitamist.



Mobiilse tolmuimeja sisselülitamiseks

vajutage akutööriista lülitile (sisse/väl-

ja).

201

Juhised liitiumioonakude juurde EST



Mobiilse tolmuimeja väljalülitamiseks

vabastage akutööriista lüliti (sisse/väl-

ja).

Aku lahtiühendamine mobiilsest tolmui-

mejast

Aku lahtiühendamiseks mobiilsest tol-

muimejast tehke üks järgmistest toimin-

gutest:

– lahutage mobiilne tolmuimeja voolu-

võrgust

– asetage aku laadimisseadmesse

– ühendage mobiilse tolmuimejaga tei-

ne aku

Mobiilse lõppseadme ühendamine

Akut saab kasutada ühendatuna mobiilse

lõppseadmega (nt Festool rakenduse abil

tarkvaravärskenduseks).



Vajutage laetuse astme näidule

[1-1]

seni, kuni Bluetooth-näit

[1-3]

hakkab

sinise tulega vilkuma.

Aku on 60 sekundi vältel valmis

ühendamiseks.



Järgige Festool rakenduses esitatavaid

juhiseid.

7 Hooldus ja korrashoid



Hoidke aku ühenduskontaktid puhtad.



Ärge katke aku ventilatsiooniavasid

[1-

kinni, vastasel juhul on funktsionee-

rimine piiratud.



Kui aku ei ole enam töökorras, pöördu-

ge Festooli volitatud hooldekeskusse.

(

www.festool.com/service

)

EST Juhised liitiumioonakude juurde

202

8Transport

Sisalduvate Li-Ion-akude suhtes on ko-

haldatavad ohtlike ainete veo eeskirjad.

Festooli Li-Ion-akud vastavad UN-käsi-

raamatu ST/SG/AC.10/11/Rev.5 osa III,

jaotises 38.3. nimetatud nõuetele. Kasu-

taja võib Festooli akusid toimetada töö-

riista kasutuskohta maanteetranspordi-

ga, rakendamata lisameetmeid, kui akud

on kaitstud lühise eest ja kinnitatud nii, et

need ei saa kohalt nihkuda. Kolmandate

isikute veo (nt õhuvedu või ekspedeerimi-

ne) korral peavad olema täidetud pakendi

ja tähistuse suhtes kehtivad erinõuded.

Kauba ettevalmistamisel tuleb konsultee-

rida ohtlike ainete veo spetsialistiga. Jär-

gige riigis kehtida võivaid täiendavaid ees-

kirju.

Saatke akut postiga vaid siis, kui aku kor-

pus on vigastusteta. Katke lahtised kon-

taktid teibiga ja pakkige aku nii, et aku ei

saa pakendis liikuma hakata.

9 Keskkond

Kassutusressursi ammendanud või

defektsetel akudel

laske tühjeneda,

kaitske lühise tekke eest (nt isoleerides

poolused teibiga) ning toimetage akud ko-

gumispunkti (järgige kehtivaid eeskirju).

Sealt suunatakse akud ümbertöötlusse.

Vaid EL riikidele:

Vastavalt Euroopa Par-

lamendi ja nõukogu direktiivile elektri- ja

elektroonikaseadmete jäätmete kohta ja

direktiivi ülevõtvatele õigusaktidele tuleb

kasutusressursi ammendanud elektrili-

sed tööriistad eraldi kokku koguda ja

keskkonnasäästlikult ringlusse võtta.

203

Juhised liitiumioonakude juurde EST

Teave REACH kohta:

www.festool.com/

reach

Bluetooth® kaubamärk ja logod on Blue-

tooth SIG, Inc. registreeritud kaubamärgid

ning Festool GmbH kasutab neid litsentsi

alusel.

Teave andmekaitse kohta

Elektriline tööriist sisaldab kiipi seadme

ja töörežiimi kohta käivate andmete auto-

maatseks salvestamiseks. Salvestatud

andmetel puudub otsene seos isikuand-

metega.

Andmeid saab eriseadmete abil lugeda

kontaktivabalt, Festool kasutab andmeid

üksnes vigade diagnoosimiseks, paran-

dustööde tegemiseks, garantiijuhtudel

ning elektrilise tööriista kvaliteedi paran-

damiseks ja edasiarendamiseks. And-

meid ei kasutata muul otstarbel, kui sel-

leks puudub kliendi sõnaselge nõustu-

mus.

HR Upute za akumulatorsku bateriju

204

Upute za akumulatorsku bateriju

1Simboli

Simboli

Upozorenje od opće opasno-

sti

Naputak, čitati upute!

Ne baciti u kućni otpad.

Simbol recikliranja - ponovno

upotrebljiv materijal

Uporaba i skladištenje aku-

mulatorske baterije samo u

rasponu temperature od - 10

°C do najviše + 50 °C.

Zaštititi od vrućine i otvore-

nog plamena – nikada ne

bacati u vatru –

opasnost od

eksplozije!

Zaštititi od vode – ne uranjati

u tekućine.

RBRC pečat - LiIon

Simboli

max. 50°C

205

Upute za akumulatorsku bateriju HR

2 Sigurnosne upute za litij-

ionske akumulatorske bate-

rije

Upozorenje! Pročitajte sva si-

gurnosna upozorenja i upu-

te.

Propusti do kojih može doći

uslijed nepridržavanja sigurnosnih napo-

mena i uputa mogu uzrokovati električni

udar, požar i/ili teške ozljede.

Čuvajte sva sigurnosna upozorenja i na-

putke za buduće korištenje.

Ćelije u litij-ionskoj akumulatorskoj bate-

riji su plinonepropusno zatvorene i nisu

štetne sve dok se pridržavate propisa pro-

izvođača glede uporabe i rukovanja.

–

Oprezno rukujte ispražnjenim bateri-

jama. Akumulatorske baterije pred-

stavljaju izvor opasnosti jer mogu

uzrokovati jako visoku struju kratkog

spoja.

Čak i kada su litij-ionske aku-

mulatorske baterije prividno u ispra-

žnjenom stanju, nikada se neće

isprazniti do kraja.

–

Izbjegavajte fizičke udarce/utjecaje.

Udarci i prodiranje predmeta mogu

oštetiti baterije.

To može uzrokovati

propusnost, razvoj topline, stvaranje

dima, zapaljenje ili eksploziju akumu-

latorske baterije.

–

Držite nekorištene akumulatorske

baterije daleko od uredskih spajalica,

kovanica, ključeva, čavala, vijaka i

drugih metalnih predmeta koji mogu

uzrokovati premošćivanje kontakata.

Kratki spoj između kontakata može

izazvati opekline ili požar

–

Zaštitite akumulatorsku bateriju od

HR Upute za akumulatorsku bateriju

206

vrućine, npr. također od kontinuirane

izloženosti sunčevim zrakama i vatre.

Vatra i temperature iznad 130°C mogu

izazvati eksploziju.

–

Nemojte otvarati akumulatorsku ba-

teriju. Otvaranjem ili preinakom aku-

mulatorske baterije mogu se oštetiti

zaštite.

To može uzrokovati razvoj to-

pline, stvaranje dima, zapaljenje ili ek-

sploziju akumulatorske baterije.

–

Akumulatorsku bateriju ne uranjajte

u tekućine, kao što je (slana)voda ili

pića. U slučaju kontakta s tekućinama

akumulatorska baterija može se

oštetiti.

To može uzrokovati razvoj to-

pline, stvaranje dima, zapaljenje ili ek-

sploziju akumulatorske baterije. Više

ne upotrebljavajte akumulatorsku ba-

teriju i obratite se ovlaštenoj Festool

servisnoj službi.

–

Punite akumulatorske baterije samo

punjačima koje je preporučio proi-

zvođač (vidi sliku).

Kod punjača za

određenu vrstu akumulatorskih bate-

rija postoji opasnost od požara ako ga

upotrebljavate s drugim akumulator-

skim baterijama.

–

Litij-ionske akumulatorske baterije,

koje gore, nikada ne gasite vodom,

upotrijebite pijesak

ili protupožarni

pokrivač.

–

Pri oštećenju i nestručnoj upotrebi

akumulatorske baterije mogu izlaziti

pare.

Pare mogu nadražiti dišne puto-

ve. Osigurajte dotok svježeg zraka, a u

slučaju tegoba potražite pomoć liječ-

207

Upute za akumulatorsku bateriju HR

nika.

–

Akumulatorsku bateriju možete kori-

stiti jedino zajedno s Vašim Festool

električnim alatom.

Jedino je tako

akumulatorska baterija zaštićena od

opasnog preopterećenja. Uporaba ne-

kog drugog alata može dovesti do oz-

ljeda i opasnosti od požara.

–

U slučaju neispravne uporabe može

doći do istjecanja tekućine iz akumu-

latorske baterije. Izbjegavajte kon-

takt s njom. Pri slučajnom kontaktu

isperite vodom. Ako tekućina dospije

u oči, zatražite liječničku pomoć.

Te-

kućina koja istječe iz baterije može

izazvati nadraživanje kože ili opekline.

–

U slučaju neispravne akumulatorske

baterije može doći do istjecanja teku-

ćine koja može navlažiti susjedne

predmete.

Provjerite pogođene dijelo-

ve. Očistite ih na način da obrišete te-

kućinu suhim kuhinjskim ručnikom i

isperete s puno vode. Izbjegavajte do-

dir s kožom nošenjem zaštitnih ruka-

vica. Po potrebi zamijenite dijelove.

–

Ne upotrebljavajte oštećene ili izmi-

jenjene akumulatorske baterije.

Oštećene ili izmijenjene akumulator-

ske baterije mogu se nepredvidivo po-

našati i dovesti do požara, eksplozije ili

ozljeda.

–

Nemojte otvarati, gnječiti, pregrijati

(iznad 80°C) ili spaljivati akumulator-

sku bateriju.

U slučaju nepridržavanja

postoji opasnost od opeklina i požara.

HR Upute za akumulatorsku bateriju

208

Slijedite upute proizvođača.

–

Ne upotrebljavajte oštećene akumu-

latorske baterije. Potrebno je odmah

prestati upotrebljavati akumulator-

sku bateriju čim dođe do nenormal-

nog ponašanja, kao primjerice

stvaranja neugodnog mirisa, razvoja

topline, promjene boje ili deformaci-

je.

Ako nastavite s radom, akumula-

torska baterija može razvijati toplinu i

stvarati dim, može se zapaliti ili ek-

splodirati.

3Tehnički podatci

Za daljnje tehničke podatke vidi označnu

pločicu na akumulatorskoj bateriji.

4 Namjensko korištenje

Akumulatorske baterije su namijenjene

za uporabu s Festool akumulatorskim

električnim alatima i navedenim Festool

punjačima (vidi sliku).

Akumulator-

ska baterija

BP 18 Li

Frekvencija 2402 Mhz – 2480 Mhz

Efektivna izo-

tropna zračena

snaga (EIRP)

<10 dBm

209

Upute za akumulatorsku bateriju HR

Akumulatorska baterija je namijenjena za

automatsko uključivanje/isključivanje

mobilnog usisavača.

5 Elementi uređaja

Navedene slike* nalaze se na početku

upute za uporabu.

* Slike mogu odstupati od originala.

6 Pogon

6.1 Napomene za optimalno rukovanje

ovim akumulatorskim baterijama



Akumulatorska baterija isporučuje

se nepotpuno napunjena. Kako bi se

osigurao puni kapacitet akumula-

torske baterije, prije prvog korište-

[1-1]

Tipka za prikaz kapaciteta

[1-2]

Pokaznik kapaciteta

[1-3]

Bluetooth indikator

[1-4]

Otvori za prozračivanje (samo BP

18 Li ... ASI)

[1-5]

Tipke za oslobađanje akumulator-

skog modula

OPREZ



Opasnost od ozljeda, neočekivano po-

kretanje mobilnog usisavača



Prije svih radova s mobilnim usisava-

čem potrebno je provjeriti koja je aku-

mulatorska baterija povezana s

mobilnim usisavačem.

HR Upute za akumulatorsku bateriju

210

nja u punjaču kompletno napunite

akumulatorsku bateriju.

Akumulatorska se baterija može u bilo

koje vrijeme napuniti, a da se pritom ne

smanjuje njezin životni vijek. Prekid po-

stupka punjenja ne šteti akumulatorskim

baterijama.

Nakon automatskog isključe-

nja električnog alata, nemojte

dalje pritiskati sklopku za

uključivanje/isključivanje.

Akumulatorska se baterija

može oštetiti.

Akumulatorska baterija opremljena je

nadzorom temperature koji dopušta pu-

njenje samo u rasponu temperature iz-

među 0 °C i 55 °C. Time se postiže dulji ži-

votni vijek akumulatorske baterije.

– Akumulatorsku bateriju po mogućno-

sti čuvajte na hladnom (5 °C i 25 °C) i

suhom mjestu (vlažnost zraka < 80%).

– Akumulatorsku bateriju ne ostavljajte

npr. ljeti u automobilu.

– Bitno skraćeno trajanje rada nakon

punjenja ukazuje na to da je akumula-

torska baterija istrošena i da se mora

zamijeniti novom.

– Pridržavajte se napomena o zbrinjava-

nju.

6.2 Pokaznik kapaciteta

Indikator kapaciteta

[1-2]

kod pritiska na

tipku za prikaz kapaciteta

[1-1]

prikazuje

stanje punjenja akumulatorske baterije:

211

Upute za akumulatorsku bateriju HR

6.3 Bluetooth funkcije

Do indikatora kapaciteta nalazi se Blueto-

oth indikator

[1-3]

koji prikazuje stanje

veze akumulatorske baterije:

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Preporuka:

Aku-

mulatorsku bate-

riju puniti prije

daljnje uporabe.

plavo neprekidno

svjetlo

Akumulatorski

električni alat

radi i mobilni usi-

savač je povezan

putem Blueto-

otha ili je akumu-

latorska baterija

povezana s

mobilnim kraj-

njim uređajem

HR Upute za akumulatorsku bateriju

212



Akumulatorska baterija upotreblja-

va Bluetooth za automatsko uključi-

vanje odgovarajuće opremljenih mo-

bilnih usisavača pri uporabi s aku-

mulatorskim električnim alatom.

Povezivanje akumulatorske baterije s

mobilnim usisavačem



Mobilni usisavač može se istovre-

meno povezati samo s jednim aku-

mulatorskim električnim alatom.



Ako ste mobilni usisavač uključili

pomoću akumulatorske baterije, a

ako ga isključite daljinskim uprav-

ljačem, prekida se privremena veza

povezane akumulatorske baterije s

mobilnim usisavačem. Zatim može-

te ponovno povezati akumulatorsku

bateriju.



Aktivirajte automatski način rada mo-

bilnog usisavača (vidi upute za uporabu

mobilnog usisavača).



Ako ste već radili s akumulatorskim

električnim alatom, provjerite je li se

treptajuće plavo

Akumulatorska

baterija je spre-

mna za poveziva-

nje s mobilnim

krajnjim uređa-

jem (npr. ažurira-

nje softvera)

213

Upute za akumulatorsku bateriju HR

ugasio indikator kapaciteta akumula-

torske baterije kako bi povezivanje bilo

moguće (u pojedinačnim slučajevima

može potrajati nekoliko sekundi).



Jednom pritisnite tipku za povezivanje

na mobilnom usisavaču ili na daljin-

skom upravljaču. <PosNumber/>

LED dioda na dodatnom prijemnom

modulu sporo treperi rotirajuće pla-

vo i mobilni usisavač je za 60 sekundi

spreman za povezivanje.



Uključite akumulatorski električni alat.

Mobilni usisavač se pokreće i aku-

mulatorska baterija je povezana do

ručnog isključivanja mobilnog usi-

savača.



Ako povežete drugu akumulatorsku

bateriju s mobilnim usisavačem,

prekida se veza s prvom akumula-

torskom baterijom.

Uključivanje/isključivanje mobilnog usi-

savača

Nakon uspostavljanja veze s akumulator-

skom baterijom i mobilnim usisavačem,

pri uporabi akumulatorskog električnog

alata mobilni usisavač se pokreće auto-

matski.



Ako mobilni usisavač isključite pre-

ko akumulatorske baterije, radit će

još petnaestak sekundi.



Pritisnite prekidač za uključivanje/is-

ključivanje akumulatorskog električnog

alata kako biste uključili mobilni usisa-

vač.



Otpustite prekidač za uključivanje/is-

ključivanje akumulatorskog električnog

HR Upute za akumulatorsku bateriju

214

alata kako biste isključili mobilni usisa-

vač.

Prekid veze s akumulatorskom bateri-

jom i mobilnim usisavačem

Kako biste prekinuli vezu s akumulator-

skom baterijom i mobilnim usisavačem,

izvršite jedan od sljedećih koraka:

– mobilni usisavač isključite iz struje

– akumulatorsku bateriju stavite u pu-

njač

– povežite drugu akumulatorsku bateri-

ju s mobilnim usisavačem

Povezivanje mobilnog krajnjeg uređaja

Akumulatorska baterija može se koristiti

u kombinaciji s mobilnim krajnjim uređa-

jem (npr. za ažuriranje softvera putem Fe-

stool aplikacije).



Pritisnite tipku za prikaz kapaciteta

[1-

dok Bluetooth indikator

[1-3]

treperi

plavo.

Akumulatorska baterija je za 60 se-

kundi spremna za povezivanje.



Slijedite upute u Festool aplikaciji.

7 Servisiranje i njega



Priključne kontakte na akumulatorskoj

bateriji održavajte čistima.



Ventilacijske otvore

[1-4]

na akumula-

torskoj bateriji držite otvorenima, jer u

suprotnom dolazi do ograničenja funk-

cije.



Ako akumulatorska baterija više nije u

funkciji, obratite se Festool-ovlaštenoj

servisnoj službi.

(

www.festool.com/service

)

215

Upute za akumulatorsku bateriju HR

8Transport

Litij-ionske akumulatorske baterije podli-

ježu zakonu o prijevozu opasnih tvari. Fe-

stool litij-ionske akumulatorske baterije

ispunjavaju preduvjete navedene u priruč-

niku UN-a ST/SG/AC.10/11/Rev.5 dio III,

pododlomak 38.3. Korisnik može dovesti

Festool akumulatorske baterije u cestov-

nom prometu bez ikakvih preduvjeta do

mjesta primjene uređaja pod uvjetom da

su zaštićene od kratkog spoja i od kliza-

nja. Ako je otprema povjerena trećima

(npr. transport zrakoplovom ili špedicija),

potrebno je pridržavati se posebnih za-

htjeva koji se odnose na ambalažu i ozna-

čavanje. Kod pripreme pošiljke za otpre-

mu prethodno se treba savjetovati sa

stručnjakom za prijevoz opasnih tvari. Pri-

državajte se eventualnih daljnjih nacio-

nalnih propisa.

Akumulatorski modul poslati samo kada

je kućište neoštećeno. Otvorene kontakte

odlijepite i akumulatorski modul tako

spremite da se ne može micati unutar

ambalaže.

9Okoliš

Neupotrebljive ili neispravne akumula-

torske baterije

vratite u sabirne centre

samo u praznom stanju i zaštićene od

kratkog spoja (npr. izoliranjem polova lje-

pljivim trakama) (pridržavajte se važećih

propisa).

Na taj način se akumulatorske baterije

dovode na recikliranje.

Samo EU:

Sukladno Europskoj Direktivi o

baterijama i akumulatorima te implemen-

HR Upute za akumulatorsku bateriju

216

tiranju u nacionalno pravo propisano je da

se neispravne i neupotrebljive akumula-

torske baterije/baterije moraju zasebno

prikupljati i reciklirati na ekološki prihvat-

ljiv način.

Informacije u svezi uredbe REACh:

www.festool.com/reach

Bluetooth® slovni znak i logotipovi su re-

gistrirane trgovačke marke i vlasništvo

Bluetooth SIG, Inc. Tvrtka Festool GmbH

ima licenciju za svako korištenje ovog

slovnog znaka.

Informacije o zaštiti podataka

Električni alat ima čip za automatsko po-

hranjivanje podataka o stroju i pogonskih

podataka. Pohranjeni podaci ne odnose se

direktno na osobe.

Podaci se beskontaktno mogu očitati po-

sebnim uređajima te ih tvrtka Festool is-

ključivo koristi za dijagnostiku kvara, u

svrhu popravka i obrade jamstva kao i za

poboljšanje kvalitete odn. daljnjeg razvoja

električnog alata. Svako daljnje korištenje

podataka nije moguće bez izričitog pri-

stanka kupca.

217

Norādes par litija jonu akumulatoru bloku LV

Norādes par litija jonu akumula-

toru bloku

1Simboli

Simboli

Brīdinājums par vispārīgu

apdraudējumu

Izlasiet instrukciju, norādīju-

mus!

Nepievienojiet ierīci sadzīves

atkritumiem!

Otrreizējās pārstrādes

simbols – pārstrādājams

materiāls

Akumulatoru var izmantot un

glabāt tikai temperatūras

diapazonā no –10 °C līdz

maks. +50 °C.

Sargāt no karstuma un atklā-

tas liesmas – nekad nemest

ugunī –

sprādziena risks!

Sargāt no ūdens – neiegrem-

dēt šķidrumos.

Simboli

max. 50°C

LV Norādes par litija jonu akumulatoru bloku

218

2 Drošības norādes par litija

jonu akumulatoru bloku

Brīdinājums! Izlasiet visus

drošības norādījumus un norā-

des.

Drošības norādījumu un

instrukciju neievērošana var izraisīt

strāvas triecienu, ugunsgrēku un/vai

smagas traumas.

Saglabājiet visus drošības norādījumus

un pamācības turpmākai izmantošanai.

Litija jonu akumulatoru bloka elementi ir

hermētiski iekapsulēti un nekaitīgi, ja vien

lietojot un rīkojoties tiek ievēroti ražotāja

noteikumi.

–

Apejieties uzmanīgi ar tukšiem aku-

mulatoriem. Akumulatoru bloki ir ri-

ska avots, jo tie var radīt ļoti lielu

īsslēguma strāvu.

Pat tad, kad litija

jonu akumulatori atrodas šķietami iz-

lādētā stāvoklī, tie nekad nav izlādēju-

šies pilnībā.

–

Nepieļaujiet fiziskus triecienus/ie-

darbību. Triecieni un iesisti priekš-

meti var bojāt akumulatorus.

Iespējamās sekas – sūce no akumula-

toru bloka, sakaršana, dūmošana, aiz-

degšanās vai eksplozija.

–

Izņemtu akumulatoru bloku glabājiet

drošā attālumā no saspraudēm,

monētām, atslēgām, naglām, skrū-

RBRC zīmogs - LiIon

Simboli

219

Norādes par litija jonu akumulatoru bloku LV

vēm vai citiem sīkiem metāla priekš-

metiem, kuri var savienot kontaktus.

Īsslēgums starp akumulatora kontak-

tiem var izraisīt liesmas vai apdegu-

mus

–

Sargājiet akumulatoru bloku no

karstuma, tai skaitā arī no ilgstošas

saules staru un uguns iedarbības.

Feuer und Temperaturen über 130°C

können Explosionen hervorrufen.

–

Neatveriet akumulatoru bloku. Atve-

rot vai pārveidojot akumulatoru blo-

ku, var sabojāt aizsardzības

elementus.

Iespējamās sekas – aku-

mulatoru bloka sakaršana, dūmoša-

na, aizdegšanās vai eksplozija.

–

Neiegremdējiet akumulatoru bloku

šķidrumos, piemēram, (sāls)ūdenī

vai dzērienos. Saskare ar šķidrumu

var sabojāt akumulatoru bloku.

Ies-

pējamās sekas – akumulatoru bloka

sakaršana, dūmošana, aizdegšanās

vai eksplozija. Akumulatoru blokus

vairs nedrīkst izmantot, vērsieties pil-

nvarotā „Festool” klientu apkalpoša-

nas dienestā.

–

Uzlādējiet akumulatoru blokus tikai

ar lādēšanas ierīcēm, ko ir ieteicis

ražotājs (skatiet attēlu).

Lādēšanas

ierīcē, kura paredzēta tikai noteikta

veida akumulatoru blokiem, cita veida

akumulatoru bloku lietošana ir

ugunsbīstama.

–

Degošus litija jonu akumulatoru blo-

kus nekad nedzēsiet ar ūdeni, izman-

tojiet smiltis

vai ugunsdzēsības

LV Norādes par litija jonu akumulatoru bloku

220

pārklāju.

–

Ja akumulatoru bloks ir bojāts vai to

nepareizi izmanto, var izplūst tvaiki.

Tvaiki var kairināt elpošanas ceļus.

Pievadiet svaigu gaisu un vērsieties

pie ārsta, ja rodas sūdzības.

–

Akumulatoru bloku izmantojiet vienī-

gi kopā ar savu „Festool” elektroins-

trumentu.

Tikai tā akumulatoru bloku

var aizsargāt no bīstamas pārslodzes.

Ja izmanto citu instrumentu, var gūt

savainojumus un pastāv ugunsgrēka

risks.

–

Nepareizi izmantojot, no akumulato-

ru bloka var izplūst šķidrums. Izvai-

rieties no kontakta ar to. Nejauša

kontakta rezultātā noskalojiet to ar

ūdeni. Ja šķidrums iekļuvis acīs, ne-

kavējoties vērsieties pie ārsta.

Izplū-

dis akumulatora šķidrums var izraisīt

ādas kairinājumu vai apdegumus.

–

No bojāta akumulatoru bloka var te-

cēt šķidrums un samitrināt līdzās

esošos priekšmetus.

Pārbaudiet mi-

truma skartās detaļas. Notīriet tās,

proti, nosusiniet šķidrumu ar sausu

papīra dvieli un noskalojiet ar lielu

daudzumu ūdens. Izvairieties no šķi-

druma saskares ar ādu, izmantojot

aizsargcimdus. Nomainiet detaļas, ja

vajadzīgs.

–

Nelietojiet bojātus vai pārveidotus

akumulatoru blokus.

Bojāti vai pār-

veidoti akumulatoru bloki var uzrādīt

iepriekš neparedzamas īpašības, kas

izraisa aizdegšanos, eksploziju vai

221

Norādes par litija jonu akumulatoru bloku LV

rada ievainojumus.

–

Den Akkupack nicht öffnen, zerdrüc-

ken, überhitzen (über 80°C) oder

verbrennen.

Bei Missachtung besteht

Verbrennungs- und Brandgefahr. Fol-

gen Sie den Anweisungen des Hers-

tellers.

–

Nelietojiet bojātus akumulatoru blo-

kus. Akumulatoru bloka izmantošana

nekavējoties jāpārtrauc, tiklīdz tas

sāk uzrādīt neparastas īpašības: iz-

dalīt smaku, sakarst, mainīt krāsu vai

deformēties.

Turpinot izmantošanu,

akumulatoru bloks var sakarst un dū-

mot, aizdegties vai eksplodēt.

3Tehniskie dati

Citi tehniskie dati ir atrodami uz akumula-

tora bloka marķējuma plāksnītes.

4 Lietošana atbilstoši noteiku-

miem

Akumulatora bloki ir paredzēti lietošanai

kopā ar Festool akumulatora elektroins-

trumentiem un norādītajām Festool aku-

mulatora uzlādes ierīcēm (skatīt attēlu).

Akumulatora

bloks

BP 18 Li

Frekvence 2402 Mhz – 2480 Mhz

Ekvivalentā izo-

tropā staro-

juma jauda

(EIRP)

<10 dBm

LV Norādes par litija jonu akumulatoru bloku

222

Akumulatora bloks ir paredzēts mobilā

vakuumsūcēja Abssaugmobil automā-

tiskai ieslēgšanai un izslēgšanai.

5 Ierīces elementi

Norādītie attēli* atrodami lietošanas ins-

trukcijas sākumā.

* Attēli var atšķirties no oriģināla.

6 Ekspluatācija

6.1 Norādes par optimālu rīkošanos

ar akumulatoru bloku



Akumulatoru bloku piegādā daļēji

uzlādētā stāvoklī. Lai akumulatoru

[1-1]

Taustiņš uzlādes pakāpes

nolasīšanai

[1-2]

Kapacitātes rādījums

[1-3]

Bluetooth indikators

[1-4]

Ventilācijas atveres (tikai BP 18 Li

... ASI)

[1-5]

Akumulatoru baterijas atbloķēša-

nas pogas

UZMANĪBU

Savainošanās briesmas, negaidot ie-

darbojoties mobilajam vakuumsūcējam

Abssaugmobil



Ik reizi pirms darba ar mobilo vaku-

umsūcēju Abssaugmobil pārbaudiet,

kurš akumulatora bloks ir savienots

ar mobilo vakuumsūcēju Abssaugmo-

bil.

223

Norādes par litija jonu akumulatoru bloku LV

blokam nodrošinātu pilnu jaudu,

pirms pirmās lietošanas reizes lā-

dēšanas ierīcē pilnībā uzlādējiet

akumulatoru bloku.

Akumulatoru bloku var uzlādēt jebkurā

laikā, nesaīsinot kalpošanas laiku. Pār-

traukts uzlādes process nekaitē akumu-

latoru blokam.

Kad elektroinstruments ir au-

tomātiski izslēdzies, vairs ne-

spiediet ieslēgšanas/izslēgša-

nas slēdzi.

Tā var sabojāt aku-

mulatoru bloku.

Akumulatoru bloks ir aprīkots

ar temperatūras kontrolierīci, kas pieļauj

uzlādi tikai temperatūras diapazonā no

0 °C līdz 50 °C. Tādējādi tiek ievērojami

pagarināts akumulatoru kalpošanas

laiks.

– Akumulatoru bloku ieteicams glabāt

vēsā (5–25 °C) un sausā (gaisa mi-

trums < 80 %) vietā.

– Piemēram, vasarā neatstājiet akumu-

latoru bloku automašīnā.

– Būtiski saīsināts izmantošanas laiks

pēc uzlādes liecina par to, ka akumu-

latoru bloks ir nolietots un jānomaina

pret jaunu.

– Ievērojiet norādes par utilizāciju.

6.2 Uzlādes līmeņa indikators

Akumulatora uzlādes pakāpes indikatora

[1-2]

rādījumi ir nolasāmi, nospiežot uz-

lādes pakāpes nolasīšanas taustiņu

[1-1]

LV Norādes par litija jonu akumulatoru bloku

224

6.3 Bluetooth funkcijas

Bluetooth indikators

[1-3]

bez akumula-

tora uzlādes pakāpes parāda arī akumu-

latora bloka savienojuma statusu.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Ieteikums:

pirms

turpmākās

izmantošanas

uzlādējiet aku-

mulatora bloku.

Pastāvīgi deg zilā

krāsā

Akumulatora

elektroinstru-

ments darbojas,

un mobilais vaku-

umsūcējs Absau-

gmobil ir

savienots caur

saskarni Blueto-

oth vai arī aku-

mulatora bloks ir

savienots ar

mobilo gala ierīci

225

Norādes par litija jonu akumulatoru bloku LV



Akumulatora blokā tiek izmantota

saskarne Bluetooth, lai automātiski

ieslēgtu un izslēgtu atbilstoši aprī-

kotu mobilo vakuumsūcēju Absau-

gmobil, kas tiek lietots kopā ar aku-

mulatora elektroinstrumentu.

Savienojiet akumulatora bloku ar mobilo

vakuumsūcēju Absaugmobil



Mobilo vakuumsūcēju Absaugmobil

var vienlaicīgi savienot tikai ar vienu

akumulatora elektroinstrumentu.



Pēc tam, kad mobilais vakuumsūcē-

js Absaugmobil sākotnēji ir ticis

ieslēgts ar akumulatora bloka palī-

dzību un pēc tam izslēgts ar tālvadī-

bas bloka palīdzību, zūd akumulato-

ra bloka pagaidu savienojums ar

mobilo vakuumsūcēju Absaugmobil.

Pēc tam var no jauna izveidot savie-

nojumu ar akumulatora bloku.



Aktivizējiet mobilā vakuumsūcēja Ab-

saugmobil automātisko režīmu (skatīt

mobilā vakuumsūcēja Absaugmobil lie-

tošanas pamācību).

Mirgo zilā krāsā

Akumulatora

bloks ir gatavs

savienojuma vei-

došanai ar mobilo

gala ierīci

(piemēram,

atjauninot pro-

grammatūru)

LV Norādes par litija jonu akumulatoru bloku

226



Ja akumulatora elektroinstruments jau

ir ticis darbināts, pārliecinieties, ka ne-

deg akumulatora bloka uzlādes pakā-

pes indikators, jo pretējā gadījumā var

nebūt iespējams izveidot savienojumu

(dažos gadījumos savienošanās var ilgt

vairākas sekundes).



Vienreiz nospiediet mobilā vakuumsū-

cēja Absaugmobil vai tālvadības bloka

savienošanas taustiņu.

Pievienojamā uztvērēja moduļa LED

indikators lēni, rotējoša veidā mirgo

zilā krāsā, un līdz ar to mobilais va-

kuumsūcējs Absaugmobil ir uz 60

sekundēm gatavs savienojuma vei-

došanai.



Akumulatora elektroinstrumenta

izslēgšana.

Mobilais vakuumsūcējs Absaugmo-

bil darbojas, un saglabājas akumu-

latora bloka savienojums ar to, līdz

mobilais vakuumsūcējs tiek izslēgts

ar roku.



Ja ar mobilo vakuumsūcēju Absau-

gmobil tiek savienots otrais akumu-

latora bloks, pirmā akumulatora

bloka savienojums tiek pārtraukts.

Mobilā vakuumsūcēja Absaugmobil

ieslēgšana un izslēgšana

Pēc savienojuma izveidošanas starp aku-

mulatora bloku un mobilo vakuumsūcēju

Absaugmobil, mobilais vakuumsūcējs Ab-

saugmobil, kas tiek lietots kopā ar aku-

mulatora elektroinstrumentu, automā-

227

Norādes par litija jonu akumulatoru bloku LV

tiski ieslēdzas līdz ar akumulatora elek-

troinstrumenta ieslēgšanu.



Izslēdzot mobilo vakuumsūcēju Ab-

saugmobil caur akumulatora bloku,

tas turpina darboties vēl piecpads-

mit sekundēs pēc tam.



Lai ieslēgtu mobilo vakuumsūcēju Ab-

saugmobil, nospiediet akumulatora

elektroinstrumenta ieslēdzēju.



Lai izslēgtu mobilo vakuumsūcēju Ab-

saugmobil, atlaidiet akumulatora elek-

troinstrumenta ieslēdzēju.

Akumulatora bloka atvienošana no mo-

bilā vakuumsūcēja Absaugmobil

Lai pārtrauktu akumulatora bloka savie-

nojumu ar mobilo vakuumsūcēju Absau-

gmobil, veiciet vienu no sekojošajām dar-

bībām.

– Atslēdziet mobilo vakuumsūcēju Ab-

saugmobil no elektrobarošanas

– Ievietojiet akumulatora bloku uzlādes

ierīcē

– Savienojiet citu akumulatora bloku ar

mobilo vakuumsūcēju Absaugmobil

Savienošana ar mobilo gala ierīci

Akumulatora bloku var lietot savienojumā

ar mobilo gala ierīci (piemēram, veicot

programmatūras atjaunināšanu ar Festo-

ol lietotni).

LV Norādes par litija jonu akumulatoru bloku

228



Nospiediet uzlādes pakāpes nolasīša-

nas taustiņu

[1-1]

, līdz Bluetooth indi-

kators

[1-3]

sāk mirgot zilā krāsā.

Līdz ar to akumulatora bloks ir uz 60

sekundēm gatavs savienojuma vei-

došanai.



Tālāk rīkojieties atbilstoši Festool lieto-

tnes norādījumiem.

7 Apkope un kopšana



Uzturiet tīrus akumulatoru bloka

pieslēguma kontaktus.



Akumulatoru bloka ventilācijas at-

verēm

[1-4]

jābūt neaizsegtām, citādi

tiks ierobežota darbība.



Ja akumulatoru bloks vairs nefunkci-

onē, vērsieties autorizētā Festool klien-

tu atbalsta dienestā.

(

www.festool.com/service

)

8Pārvadāšana

Uz komplektācijā iekļautajiem litija jonu

akumulatoru blokiem attiecas Austrijas

bīstamo kravu pārvadāšanas likuma

prasības. „Festool” litija jonu akumulato-

ru bloki atbilst ANO rokasgrāmatas (ST/

SG/AC. 10/11/Rev. 5) III daļas

38.3. apakšiedaļas nosacījumiem. „Festo-

ol” litija jonu akumulatoru bloku īpašnieks

var transportēt tos uz ierīces lietošanas

vietu, iepriekš neveicot papildu pasāku-

mus, ja bloki ir nodrošināti pret īsslēgumu

un izkustēšanos. Ja pārvadājumu veic

trešā persona (piem., aviopārvadātājs vai

autopārvadātājs), jāievēro īpašas prasības

par iepakojumu un marķējumu. Lai saga-

tavotu transportējamo kravu, jākonsultē-

jas ar personu, kas pārzina bīstamu kravu

pārvadāšanas noteikumus. Lūdzu, ievēro-

229

Norādes par litija jonu akumulatoru bloku LV

jiet iespējamos papildu nacionālos notei-

kumus.

Nosūtiet akumulatoru bloku tikai tad, ja

korpuss nav bojāts. Nolīmējiet atklātos

kontaktus un izvietojiet akumulatoru blo-

ku tā, lai iepakojumā tas nevarētu izkus-

tēties.

9Apkārtējā vide

Verbrauchte oder defekte Akkupacks

nur entladen und gegen Kurzschluss ge-

sichert (z.B. durch das Isolieren der Pole

mit Klebestreifen) bei den Rücknahmes-

tellen zurückgeben (geltende

Vorschriften beachten).

Tādējādi akumulatoru bloki tiks pārstrā-

dāti paredzētajā kārtībā.

Tikai ES:

saskaņā ar Eiropas Savienības

direktīvu par baterijām un akumulatoriem

un valstī spēkā esošajām tiesību normām

nolietotie akumulatoru bloki/baterijas jā-

savāc atsevišķi un jānogādā atkārtotai

pārstrādei videi nekaitīgā veidā.

Informācija par ķīmisko vielu regulu

"REACh":

www.festool.com/reach

Bluetooth® nosaukums un logotips ir

Bluetooth SIG, Inc. reģistrētas preču

zīmes, un ikvienai atsaucei uz šiem zīmo-

liem Festool GmbH tekstā ir saņemta

atļauja.

Informācija par datu aizsardzību

Elektroinstruments satur mikroshēmu,

kurā tiek automātiski uzkrāti un saglabāti

dati par instrumentu un tā lietošanu. Sa-

LV Norādes par litija jonu akumulatoru bloku

230

glabātie dati nesatur nekādas tiešas

norādes uz lietotāju.

Šos datus var nolasīt ar īpašām bezvadu

ierīcēm, un tos izmantos Festool, kļūmju

diagnosticēšanai, remontam un garanti-

jas noteikšanai, kā arī kvalitātes uzlabo-

šanai vai turpmākiem uzlabojumiem jau-

nu elektroinstrumentu izstrādes gaitā.

Datu izmantošana citiem nolūkiem bez ie-

priekšējas lietotāja piekrišanas netiks

pieļauta.

231

Nurodymai dėl Li-Ion akumuliatorių LT

Nurodymai dėl Li-Ion akumulia-

torių

1Simboliai

Simboliai

Įspėjimas apie bendro pobū-

džio pavojus

Skaityti instrukciją, nurody-

mus!

Nusidėvėjusią mašiną ir jos

reikmenis, o taip pat pakuotę

atiduokite antriniam perdirbi-

mui pagal aplinkosaugos rei-

kalavimus!.

Antrinio žaliavų panaudojimo

simbolis – rodo, kad juo

paženklintą gaminį galima

perdirbti.

Akumuliatorių naudoti ir san-

dėliuoti tik temperatūrų dia-

pazone nuo –10 iki maks. +50

°C.

Saugoti nuo karščio ir atviros

ugnies – nemesti į ugnį –

sprogimo pavojus!

Saugoti nuo vandens –

nemerkti į skystį.

Simboliai

max. 50°C

LT Nurodymai dėl Li-Ion akumuliatorių

232

2 LiIon akumuliatorių saugos

nurodymai

Įspėjimas! Perskaitykite visus

saugos nurodymus ir instrukci-

jas.

Delsimas vykdyti šiuos įspė-

jančiuosius nurodymus ir instrukcijas gali

tapti elektros smūgio, gaisro ir / arba sun-

kių sužalojimų priežastimi.

Saugokite visus saugos nurodymus ir

instrukcijas, kad vėliau galėtumėte juos

pasižiūrėti.

Ličio jonų akumuliatoriaus sekcijos yra

sandariai uždarytos ir nekelia pavojaus

žmonėms bei aplinkai, jeigu akumuliato-

rius naudojamas ir su juo elgiamasi lai-

kantis gamintojo nurodymų.

–

Su iškrautais akumuliatoriais elgtis

atsargiai. Akumuliatorius yra pavo-

jaus šaltinis, nes jo trumpojo jungimo

srovė gali būti labai didelė.

Net jeigu

LiIon akumuliatoriai atrodo iškrauti,

nebandykite jų iškrauti visiškai.

–

Saugoti nuo smūgių ir kitokio fizinio

poveikio. Smūgiai ir kokių nors

daiktų prasiskverbimas į korpusą

akumuliatorius gali sugadinti.

Dėl to

iš akumuliatorių gali pradėti sunktis

skystis ar veržtis dūmai, jie gali pradė-

RBRC ženklas – Li-Ion

Simboliai

233

Nurodymai dėl Li-Ion akumuliatorių LT

ti kaisti, užsidegti ar sprogti.

–

Nenaudojamo akumuliatoriaus ne-

laikykite šalia sąvaržėlių, monetų,

raktų, vinių, varžtų ar kitokių smul-

kių metalinių daiktų, kurie galėtų

trumpai sujungti akumuliatoriaus

kontaktus.

Trumpai sujungus aku-

muliatoriaus kontaktus, yra pavojus

nusideginti arba sukelti gaisrą.

–

Akumuliatorių saugoti nuo karščio,

pvz., nuo ilgalaikės saulės atokaitos

ir ugnies.

Ugnis ir aukštesnė kaip 130

°C temperatūra gali sukelti sprogimą.

–

Akumuliatoriaus neatidarinėkite.

Akumuliatorių atidarant ar bandant

modifikuoti, yra pavojus pažeisti jo

vidines apsaugos priemones.

Dėl to iš

akumuliatoriaus gali pradėti veržtis

dūmai, jis gali pradėti kaisti, užsidegti

ar sprogti.

–

Akumuliatoriaus nemerkti į skysčius,

pvz., vandenį (ir sūrų) ar gėrimus.

Dėl kontakto su skysčiais akumulia-

torius gali sugesti.

Dėl to iš akumulia-

toriaus gali pradėti veržtis dūmai, jis

gali pradėti kaisti, užsidegti ar sprogti.

Tokio akumuliatoriaus nebenaudoti ir

kreiptis į įgaliotą „Festool“ techninės

priežiūros centrą.

–

Akumuliatoriams įkrauti naudokite

tik tuos kroviklius, kuriuos rekomen-

duoja gamintojas (žr. paveikslėlį).

Jei

kroviklis, tinkantis tik nustatytiems

akumuliatorių tipams, naudojamas ki-

tiems akumuliatoriams įkrauti, kyla

LT Nurodymai dėl Li-Ion akumuliatorių

234

gaisro pavojus.

–

Degančių LiIon akumuliatorių nieka-

da negesinti vandeniu, o naudoti

smėlį

arba nedegų audeklą.

–

Akumuliatorių netinkamai eks-

ploatuojant ar pažeidus, į aplinką gali

pasklisti garai.

Šie garai gali dirginti

kvėpavimo takus. Patalpą vėdinkite, o

jeigu pasijutote blogai, kreipkitės į gy-

dytoją.

–

Akumuliatorių naudokite tik su savo

„Festool“ elektriniu įrankiu.

Tik taip

akumuliatorius bus apsaugotas nuo

pavojingos perkrovos. Naudojant su

kitu įrankiu, yra sužalojimų ir gaisro

pavojus.

–

Akumuliatorių naudojant netinka-

mai, iš jo gali ištekėti skystis. Venkite

kontakto su šiuo skysčiu. Jei skysčio

atsitiktinai pateko ant odos, nuplau-

kite jį vandeniu. Jei skysčio pateko į

akis, gerai praplaukite jas vandeniu

ir nedelsdami kreipkitės į gydytoją.

Akumuliatoriaus skystis gali sudirgin-

ti arba chemiškai nudeginti odą.

–

Iš pažeisto akumuliatoriaus ištekėjęs

skystis gali užteršti gretimus ele-

mentus ar daiktus.

Šiuos elementus

ar daiktus patikrinkite. Juos nuvalyki-

te: skystį surinkite sausu popieriniu

rankšluosčiu, o elementus ar daiktus

nuplaukite dideliu kiekiu vandens.

Kad išvengtumėte skysčio sąlyčio su

oda, apsimaukite apsaugines piršti-

nes. Jeigu reikia, sugadintus elemen-

tus pakeiskite.

–

Pažeistų ar modifikuotų akumuliato-

235

Nurodymai dėl Li-Ion akumuliatorių LT

rių nenaudoti.

Pažeistų ar modifi-

kuotų akumuliatorių savybės gali būti

neprognozuojamos – jie gali užsidegti,

sprogti ir sužaloti.

–

Akumuliatoriaus neatidaryti, ne-

spausti, neperkaitinti (virš 80 °C) ir

nedeginti.

Šių reikalavimų nepaisant,

kyla nudegimų ir gaisro pavojus.

Laikykitės gamintojo nurodymų.

–

Pažeistų akumuliatorių nenaudoti.

Akumuliatoriaus eksploatavimą ne-

delsiant nutraukti, jeigu jo būsena

kelia įtarimą, pvz., jis pradeda kaisti,

pakeičia spalvą, deformuojasi ar atsi-

randa kvapas.

Tokį akumuliatorių

naudojant toliau, iš jo gali pradėti ver-

žtis dūmai, jis gali kaisti, užsidegti ar

sprogti.

3 Techniniai duomenys

Techniniai duomenys yra nurodyti akumu-

liatoriaus firminėje duomenų lentelėje.

4 Naudojimas pagal paskirtį

Akumuliatoriai tinka naudoti su „Festool“

akumuliatoriniais elektriniais įrankiais ir

Akumuliato-

rius

BP 18 Li

Dažnis 2402 – 2480 MHz

Ekvivalentinė

izotropinė spin-

duliavimo galia

(EIRP)

<10 dBm

LT Nurodymai dėl Li-Ion akumuliatorių

236

turi būti įkraunami nurodytais „Festool“

krovikliais (žr. paveikslėlį).

Akumuliatorius tinka mobiliojo dulkių

siurblio automatiniam įjungimui / išjungi-

mui.

5 Įrenginio elementai

Nurodytos iliustracijos* pateiktos šios

naudojimo instrukcijos pradžioje.

* Iliustracijos gali skirtis nuo tikrojo vaiz-

do.

6Eksploatacija

[1-1]

Talpos indikatoriaus mygtukas

[1-2]

Talpos indikatorius

[1-3]

Bluetooth indikatorius

[1-4]

Vėdinimo angos (tik BP 18 Li ...

ASI)

[1-5]

Akumuliatoriaus atblokavimo

mygtukas

ATSARGIAI

Sužalojimo pavojus, netikėtas mobiliojo

dulkių siurblio paleidimas



Prieš vykdant bet kokius darbus su

mobiliuoju dulkių siurbliu, patikrinti,

koks akumuliatorius yra su juo susie-

tas.

237

Nurodymai dėl Li-Ion akumuliatorių LT

6.1 Akumuliatoriaus optimalaus nau-

dojimo nurodymai



Akumuliatorius tiekiamas iš dalies

įkrautas. Kad būtų užtikrinta visa

akumuliatoriaus galia, prieš pirmąjį

naudojimą akumuliatorių būtina pil-

nai įkrauti tinkamu krovikliu.

Akumuliatorių papildomai įkrauti galima

bet kuriuo metu, tai netrumpina jo tarna-

vimo laiko. Įkrovimo proceso pertrauki-

mas akumuliatoriui nekenkia.

Elektriniam įrankiui išsijungus

automatiškai, jo jungiklio ne-

bespausti.

Tai gali pakenkti

akumuliatoriui.

Akumuliatoriuje yra įrengta

temperatūros kontrolė, leidži-

anti įkrauti tik temperatūrų diapazone

nuo 0 iki 50 °C. Tai užtikrina ilgą akumu-

liatoriaus tarnavimo laiką.

– Akumuliatorių laikyti pagal galimybes

vėsioje (nuo 5 iki 25 °C) ir sausoje (oro

drėgnumas < 80 %) vietoje.

– Todėl, pvz., vasarą akumuliatoriaus

negalima palikti automobilyje.

– Po įkrovimo pastebimai sumažėjusi

akumuliatoriaus naudojimo trukmė

rodo, kad akumuliatorius susidėvėjo ir

jį reikia keisti nauju.

– Laikytis utilizavimo nurodymų.

6.2 Talpos indikatorius

Talpos indikatorius

[1-2]

, paspaudus tal-

pos indikatoriaus mygtuką

[1-1]

, rodo

akumuliatoriaus įkrovos lygį:

LT Nurodymai dėl Li-Ion akumuliatorių

238

6.3 Bluetooth funkcijos

Šalia talpos indikatoriaus yra Bluetooth

indikatorius

[1-3]

, kuris rodo akumuliato-

riaus ryšio būseną:

70 – 100 %

40 – 70 %

15 – 40 %

< 15 %

Rekomendacija:

prieš naudojant

toliau, akumulia-

torių įkrauti.

Nuolat šviečia

mėlyna spalva

Akumuliatorinis

elektrinis įrankis

veikia ir mobilu-

sis dulkių

siurblys yra su

juo susietas Blu-

etooth ryšiu, arba

akumuliatorius

yra susietas su

mobiliuoju įrengi-

niu

239

Nurodymai dėl Li-Ion akumuliatorių LT



Akumuliatorius naudoja Bluetooth

ryšį automatiniam mobiliojo dulkių

siurblio, turinčio atitinkamą įrangą,

įjungimui, kai šis naudojamas su

akumuliatoriniu elektriniu įrankiu.

Akumuliatoriaus susiejimas su mobi-

liuoju dulkių siurbliu



Mobilusis dulkių siurblys tuo pačiu

metu gali būti susietas tik su vienu

akumuliatoriniu elektriniu įrankiu.



Jeigu mobilusis dulkių siurblys pra-

džioje buvo įjungtas akumuliatoriu-

mi, o išjungiamas nuotolinio valdy-

mo pultu, susietasis akumuliatorius

praranda laikinąjį ryšį su mobiliuoju

dulkių siurbliu. Paskui akumuliato-

rių galima susieti iš naujo.



Suaktyvinti mobiliojo dulkių siurblio au-

tomatinį režimą (žr. mobiliojo dulkių

siurblio eksploatavimo instrukciją).



Jeigu akumuliatorinis elektrinis įrankis

jau buvo eksploatuotas, įsitikinti, kad

akumuliatoriaus talpos indikatorius

Pulsuoja mėlyna

spalva

Akumuliatorius

yra parengtas

susieti su mobi-

liuoju įrenginiu

(pvz., progra-

minės įrangos

atnaujinimui)

LT Nurodymai dėl Li-Ion akumuliatorių

240

nešviečia: kad užtektų energijos susie-

jimui (kai kuriais atvejais susiejimas

gali trukti kelias sekundes).



Vieną kartą spausti susiejimo mygtuką

ant mobiliojo dulkių siurblio arba ant

nuotolinio valdymo pulto. <PosNum-

ber/>

Šviesos diodas papildomame imtuvo

modulyje mirksi lėtai besisukančia

mėlyna spalva ir mobilusis dulkių

siurblys 60 sekundžių yra parengtas

susiejimui.



Įjungti akumuliatorinį elektrinį įrankį.

Mobilusis dulkių siurblys veikia, o

akumuliatorius lieka susietas iki

mobiliojo dulkių siurblio išjungimo

rankiniu būdu.



Jeigu su mobiliuoju dulkių siurbliu

susiejamas antrasis akumuliatori-

us, pirmojo akumuliatoriaus ryšys

nutraukiamas.

Mobiliojo dulkių siurblio įjungimas / iš-

jungimas

Po akumuliatoriaus ir mobiliojo dulkių

siurblio susiejimo įjungiamas akumulia-

torinis elektrinis įrankis automatiškai pa-

leidžia mobilųjį dulkių siurblį.



Kai mobilusis dulkių siurblys per

akumuliatorių išjungiamas, jis dar

veikia iki penkiolikos sekundžių.



Norint mobilųjį dulkių siurblį įjungti,

reikia spausti akumuliatorinio elektri-

nio įrankio jungiklį.

241

Nurodymai dėl Li-Ion akumuliatorių LT



Norint mobilųjį dulkių siurblį išjungti,

akumuliatorinio elektrinio įrankio jun-

giklį reikia paleisti.

Akumuliatoriaus atsiejimas nuo mobilio-

jo dulkių siurblio

Norint akumuliatorių atsieti nuo mobiliojo

dulkių siurblio, reikia atlikti vieną iš šių

veiksmų:

– mobilųjį dulkių siurblį atjungti nuo

elektros tinklo

– akumuliatorių įdėti į kroviklį

– su mobiliuoju dulkių siurbliu susieti

kitą akumuliatorių

Mobiliojo įrenginio susiejimas

Akumuliatorių galima naudoti kartu su

mobiliuoju įrenginiu, pvz., programinės

įrangos atnaujinimui su „Festool“ prog-

ramėle (Festool-App).



Spausti talpos indikatoriaus mygtuką

[1-1]

, kol Bluetooth indikatorius

[1-3]

pradės pulsuoti mėlyna spalva.

Akumuliatorius 60 sekundžių yra

parengtas susiejimui.



Vykdyti Festool-App nurodymus.

7 Techninė priežiūra ir aptar-

navimas



Akumuliatoriaus prijungimo kontaktai

visada turi būti švarūs.



Akumuliatoriaus vėdinimo angos

[1-4]

visada turi būti atviros, priešingu atveju

jis veiks ne visa galia.



Jeigu akumuliatorius nebeveikia, kreip-

tis į įgaliotą „Festool“ techninės prie-

LT Nurodymai dėl Li-Ion akumuliatorių

242

žiūros centrą.

(

www.festool.com/service

)

8 Transportavimas

Turimi Li-Ion akumuliatoriai tenkina Pa-

vojingų krovinių vežimo įstatymo (Vokieti-

ja) reikalavimus. „Festool“ Li-Ion akumu-

liatoriai tenkina JTO techninio reglamento

ST/SG/AC.10/11/Rev.5, III dalies 38.3. po-

skyryje nurodytas sąlygas. Važiuodamas

keliais, naudotojas „Festool“ akumuliato-

rius gali vežtis su savimi be papildomų

reikalavimų ir apribojimų prietaiso nau-

dojimo vietai, su sąlyga, kad jie bus ap-

saugoti nuo trumpojo jungimo ir slydimo.

Siunčiant per trečiuosius asmenis (pvz.,

oro transporto arba pervežimo automobi-

liais įmones), laikytis specialiųjų pa-

kuotės ir ženklinimo reikalavimų. Ruoši-

ant siuntą, reikia pasitelkti apie pavojingų

krovinių vežimo instrukcijas instruktuotą

asmenį. Laikykitės galiojančių nacionali-

nių teisės aktų, kuriuose šis klausimas

galbūt aptartas išsamiau.

Akumuliatorių persiųsti tik tada, kai nepa-

žeistas jo korpusas. Atvirus kontaktus už-

klijuoti, o akumuliatorių supakuoti taip,

kad pakuotėje jis nejudėtų.

9Aplinka

Baigtus eksploatuoti arba sugedusius

akumuliatorius

į priėmimo vietas grąžinti

tik iškrautus ir apsaugotus nuo trumpojo

jungimo (pvz., lipnia juosta izoliavus kon-

taktus) (laikytis galiojančių instrukcijų).

Taip akumuliatoriai bus utilizuojami nus-

tatyta tvarka.

243

Nurodymai dėl Li-Ion akumuliatorių LT

Tik ES valstybėms:

laikantis Europos di-

rektyvos dėl maitinimo elementų ir aku-

muliatorių bei sprendimo dėl jos įtrauki-

mo į nacionalinius teisės aktus, sugedusi-

us arba baigtus eksploatuoti maitinimo

elementus / akumuliatorius būtina su-

rinkti atskirai ir pateikti antriniam perdir-

bimui pagal aplinkosaugos reikalavimus.

Informacija apie REACh:

www.festo-

ol.com/reach

Žodinis prekės ženklas ir logotipas „Blue-

tooth®“ yra įmonės „Bluetooth SIG, Inc.“

registruoti prekių ženklai, kiekvienas jų

naudojimo įmonės „Festool GmbH“ tiks-

lams atvejis yra licencijuotas.

Informacija apie duomenų apsaugą

Elektriniame įrankyje yra lustas, kuriame

automatiškai įsimenami mašinos ir eks-

ploataciniai duomenys. Įsimintieji duo-

menys nėra tiesiogiai susiję su konkrečiu

asmeniu.

Šie duomenys specialiais prietaisais gali

būti nuskaitomi nekontaktiniu būdu ir

įmonės „Festool“ naudojami išimtinai

sutrikimų paieškos, remonto ir garantinio

aptarnavimo, taip pat elektrinio įrankio

kokybės gerinimo ar tolesnio vystymo

tikslais. Šie duomenys – be vienareikš-

miško kliento sutikimo – jokiais kitais

tikslais nėra naudojami.

SLO Navodila za litij-ionske akumulatorske baterije

244

Navodila za litij-ionske akumula-

torske baterije

1Simboli

Simboli

Opozorilo na splošno nevar-

nost

Preberite navodila, napotke!

Ne spada med komunalne

odpadke.

Simbol za recikliranje –

material, ki ga je mogoče

reciklirati

Uporaba in shranjevanje aku-

mulatorske baterije sta dovo-

ljena zgolj v temperaturnem

območju od –10 °C do največ

+ 50 °C.

Akumulatorsko baterijo

zaščitite pred vročino in odpr-

tim ognjem – ne vrzite je v

ogenj –

nevarnost eksplozije!

Zaščitite jo pred vodo – ne

potopite je v tekočino.

Simboli

max. 50°C

245

Navodila za litij-ionske akumulatorske baterije SLO

2 Varnostna opozorila za litij-

ionske akumulatorske bate-

rije

Opozorilo! Preberite vse varno-

stna opozorila in navodila.

Če

varnostnih opozoril in navodil ne

upoštevate, lahko pride do električnega

udara, požara in/ali težkih telesnih po-

škodb.

Vsa varnostna opozorila in navodila

shranite za prihodnjo uporabo.

Celice v litij-ionskih akumulatorskih bate-

rijah so za plin nepropustno zaprte in ne-

škodljive, če pri njihovi uporabi in ravna-

nju z njimi upoštevate navodila proizvajal-

ca.

–

Z izpraznjenimi akumulatorskimi ba-

terijami ravnajte previdno. Akumula-

torske baterije so vir nevarnosti, saj

lahko povzročijo močan kratek stik.

Tudi če je videti, da so litij-ionske aku-

mulatorske baterije popolnoma izpra-

znjene, se te dejansko nikoli ne

izpraznijo v celoti.

–

Preprečite udarce/druge vplive.

Udarci in vdor predmetov lahko po-

škodujejo akumulatorsko baterijo.

Povzročijo lahko iztekanje, segreva-

nje, dim, vnetje ali eksplozijo akumu-

Pečat RBRC – LiIon

Simboli

SLO Navodila za litij-ionske akumulatorske baterije

246

latorske baterije.

–

Akumulatorske baterije, ki je ne pot-

rebujete, ne hranite v bližini pisarni-

ških sponk, kovancev, ključev,

žebljev, vijakov ali drugih majhnih

kovinskih predmetov, ki lahko pov-

zročijo premostitev kontaktov.

Kra-

tek stik med kontaktoma

akumulatorske baterije lahko povzroči

opekline ali požar.

–

Akumulatorsko baterijo zaščitite

pred vročino, tudi pred npr. nenehno

izpostavljenostjo sončnim žarkom in

ognju.

Ogenj in temperature nad 130

°C lahko povzročijo eksplozijo.

–

Akumulatorskih baterij ne odpirajte.

Odpiranje ali spremembe akumula-

torske baterije lahko izničijo varno-

stne ukrepe.

To lahko pripelje do

segrevanja, nastanka dima, vnetja ali

eksplozije akumulatorske baterije.

–

Akumulatorskih baterij ne potapljaj-

te v tekočine, kot so slanica/voda ali

pijače. Stik s tekočino lahko poško-

duje akumulatorsko baterijo.

To lah-

ko pripelje do segrevanja, nastanka

dima, vnetja ali eksplozije akumula-

torske baterije. Akumulatorske bate-

rije ne uporabljajte več in se obrnite na

pooblaščeno servisno službo Festool.

–

Akumulatorje polnite le v polnilnikih,

ki jih priporoča proizvajalec (glejte

sliko).

Če polnilnik, ki je primeren za

določeno vrsto akumulatorskih bate-

rij, uporabljate z drugimi akumula-

torskimi baterijami, obstaja nevarnost

247

Navodila za litij-ionske akumulatorske baterije SLO

požara.

–

Gorečih litij-ionskih akumulatorskih

baterij nikoli ne gasite z vodo, upora-

bite pesek

ali odejo za gašenje.

–

Če je akumulatorska baterija poško-

dovana ali če jo nestrokovno uporab-

ljate, lahko iz nje uhajajo pare.

Pare

lahko dražijo dihalne poti. Dovedite

svež zrak in se v primeru težav posve-

tujte z zdravnikom.

–

Akumulatorsko baterijo uporabljajte

le z električnim orodjem Festool.

tako boste akumulatorsko baterijo

zaščitili pred nevarno preobremenitvi-

jo. Če boste uporabili drugo orodje,

lahko povzročite poškodbe in nasta-

nek požara.

–

Ob napačni uporabi lahko iz akumu-

latorske baterije izteka tekočina.

Preprečite stik z njo. Ob slučajnem

stiku izperite z vodo. Če tekočina pri-

de v oči, obiščite še zdravnika.

Izteka-

joča akumulatorska tekočina lahko

povzroči draženje kože ali opekline.

–

Če je akumulatorska baterija v okva-

ri, lahko iz nje uhaja tekočina, ki

navlaži sosednje predmete.

Preverite

izpostavljene dele. Te očistite tako, da

tekočino posrkate s suho gospodinj-

sko krpo in izperete z veliko vode. Pre-

prečite stik s kožo tako, da nosite

zaščitne rokavice. Po potrebi dele za-

menjajte.

–

Ne uporabljajte poškodovanih ali

spremenjenih akumulatorskih bate-

rij.

Poškodovane ali spremenjene

akumulatorske baterije imajo nepred-

SLO Navodila za litij-ionske akumulatorske baterije

248

vidljive lastnosti, ki lahko pripeljejo do

požara, eksplozije ali poškodb.

–

Akumulatorske baterije ne odprite,

zdrobite, pregrevajte (nad 80 °C) ali

zažgite.

Če tega ne upoštevate, obsta-

ja nevarnost opeklin in požara. Upo-

števajte navodila proizvajalca.

–

Ne uporabljajte poškodovanih aku-

mulatorskih baterij. Akumulatorsko

baterijo prenehajte uporabljati takoj,

ko začne kazati nenavadne lastnosti,

kot so npr. smrad, vročina, obarvanje

ali deformacija.

Če nadaljujete z upo-

rabo, lahko pride do segrevanja, na-

stanka dima, vžiga ali eksplozije

akumulatorske baterije.

3Tehnični podatki

Drugi tehnični podatki so vam na voljo na

ploščici s podatki na akumulatorski bate-

riji.

4 Namenska uporaba

Akumulatorske baterije so primerne za

uporabo v akumulatorskih električnih

orodjih Festool in navedenih polnilnikih

Festool (glejte sliko).

Akumulator-

ska baterija

BP 18 Li

Frekvenca 2402 Mhz – 2480 Mhz

Ekvivalentna

izotropna

sevana moč

(EIRP)

<10 dBm

249

Navodila za litij-ionske akumulatorske baterije SLO

Akumulatorska baterija je primerna za

samodejni vklop/izklop sesalnika.

5Elementi naprave

Navedene slike so na začetku navodil za

uporabo.

* Slike so lahko drugačne od izvirnika.

6 Obratovanje

6.1 Navodila za optimalno ravnanje z

akumulatorsko baterijo



Akumulatorske baterije so ob dobavi

le delno napolnjene. Pred prvo upo-

rabo orodja s polnilnikom popolno-

ma napolnite akumulatorsko bateri-

[1-1]

Tipka za prikaz kapacitete

[1-2]

Prikaz kapacitete

[1-3]

Prikazovalnik Bluetooth

[1-4]

Prezračevalne reže (samo BP 18

Li ... ASI)

[1-5]

Tipka za sprostitev akumulatorske

baterije

PREVIDNO

Nevarnost poškodb, nepričakovan za-

gon sesalnika



Pred začetkom izvajanja dela s sesal-

nikom preverite, katera akumula-

torska baterija je z njim povezana.

SLO Navodila za litij-ionske akumulatorske baterije

250

jo, da zagotovite njeno polno zmo-

gljivost.

Akumulatorsko baterijo lahko polnite ka-

dar koli, ne da bi pri tem ogrožali njeno ži-

vljenjsko dobo. Prekinitev polnjenja ne

škoduje akumulatorski bateriji.

Ko se električno orodje samo-

dejno izključi, ne pritiskajte

več na stikalo za vklop/izklop.

Tako lahko poškodujete aku-

mulatorsko baterijo.

Akumulatorska baterija je

opremljena s sistemom za nadzor tempe-

rature, ki dopušča polnjenje le v tempera-

turnem območju med 0 °C in 55 °C. Na ta

način je omogočena dolga življenjska

doba akumulatorske baterije.

– Akumulatorsko baterijo shranjujte na

hladnem (5 °C do 25 °C) in suhem

mestu (vlažnost zraka < 80 %).

– Akumulatorske baterije npr. poleti ne

puščajte v avtu.

– Znatno krajši čas delovanja akumula-

torske baterije po polnjenju je znak, da

je akumulatorska baterija izrabljena

in da jo je treba zamenjati z novo.

– Upoštevajte navodila za odstranjeva-

nje.

6.2 Prikaz kapacitete

Na prikazu kapacitete

[1-2]

se bo s priti-

skom tipke za prikaz kapacitete

[1-1]

pri-

kazalo stanje napolnjenosti akumulator-

ske baterije:

70–100 %

251

Navodila za litij-ionske akumulatorske baterije SLO

6.3 Funkcije Bluetooth

Poleg prikaza kapacitete je nameščen tudi

prikazovalnik za Bluetooth

[1-3]

, ki prika-

zuje stanje povezave z akumulatorsko ba-

terijo:

40–70 %

15–40 %

< 15 %

Priporočilo:

Pred

nadaljnjo upo-

rabo napolnite

akumulatorsko

baterijo.

modra lučka

sveti

Akumulatorsko

električno orodje

je vklopljeno,

sesalnik pa je

povezan prek

povezave Blueto-

oth oz. akumula-

torska baterija je

povezana z

mobilno končno

napravo

SLO Navodila za litij-ionske akumulatorske baterije

252



Akumulatorska baterija uporablja

povezavo Bluetooth za samodejni

vklop primerno opremljenih sesal-

nikov pri skupni uporabi z akumula-

torskim električnim orodjem.

Povezava akumulatorske baterije s se-

salnikom



Sesalnik lahko hkrati povežete zgolj

z enim akumulatorskim električnim

orodjem.



Če ste sesalnik vklopili skupaj z aku-

mulatorsko baterijo in ga nato izklo-

pili z daljinskim upravljalnikom, po-

tem bo povezava trenutno povezane

akumulatorske baterije s sesalni-

kom prekinjena. Nato lahko akumu-

latorsko baterijo povežete ponovno.



Vklopite samodejni način sesalnika

(glejte navodila za uporabo sesalnika).



Če je bilo akumulatorsko električno

orodje že v uporabi, se prepričajte, da je

prikaz kapacitete akumulatorske bate-

rije ugasnjen, tako da bo mogoče vzpo-

modra lučka

utripa

Akumulatorska

baterija je prip-

ravljena za pove-

zavo z mobilno

končno napravo

(npr. za posodobi-

tev programske

opreme)

253

Navodila za litij-ionske akumulatorske baterije SLO

staviti povezavo (v posameznih primerih

lahko traja tudi več sekund).



Za to enkrat pritisnite tipko za vzposta-

vitev povezave na sesalniku oz. na da-

ljinskem upravljalniku. <PosNumber/>

Lučka LED na sprejemnem modulu

počasi utripa modro in sesalnik je za

60 sekund pripravljen za vzpostavi-

tev povezave.



Vklopite akumulatorsko električno

orodje.

Sesalnik se zažene in akumulator-

ska baterija je do ročnega izklopa

povezana z njim.



Če boste s sesalnikom povezali dru-

go akumulatorsko baterijo, boste

povezavo s prvo akumulatorsko ba-

terijo prekinili.

Vklop/izklop sesalnika

Po vzpostavitvi povezave akumulatorske

baterije s sesalnikom, se bo sesalnik sa-

modejno zagnal skupaj z zagonom aku-

mulatorskega električnega orodja.



Če boste sesalnik izklopili prek aku-

mulatorske baterije, bo po izklopu

še 15 sekund deloval.



Pritisnite stikalo za vklop/izklop aku-

mulatorskega električnega orodja, da

sesalnik vklopite.



Izpustite stikalo za vklop/izklop akumu-

latorskega električnega orodja, da se-

salnik izklopite.

SLO Navodila za litij-ionske akumulatorske baterije

254

Prekinitev povezave med akumulatorsko

baterijo in sesalnikom

Za prekinitev povezave med akumulator-

sko baterijo in sesalnikom izvedite enega

od naslednjih korakov:

– Sesalnik odklopite z napajanja

– Akumulatorsko baterijo postavite na

polnilnik

– Sesalnik povežite z drugo akumula-

torsko baterijo

Povezava z mobilno končno napravo

Akumulatorsko baterijo lahko uporabite v

povezavi z mobilno končno napravo (npr.

za posodobitev programske opreme z

aplikacijo Festool).



Pritisnite tipko za prikaz kapacitete

[1-

, dokler ne bo prikazovalnik za Blue-

tooth

[1-3]

utripal v modri barvi.

Akumulatorska baterija je za 60 se-

kund pripravljena za povezavo.



Sledite navodilom v aplikaciji Festool.

7 Vzdrževanje in nega



Priključna kontakta na akumulatorski

bateriji morata biti čista.



Ne prekrivajte prezračevalnih rež

[1-4]

na akumulatorski bateriji, saj tako

omejite njeno delovanje.



Če akumulatorska baterija ne deluje

več, se obrnite na pooblaščeno servisno

službo Festool.

(

www.festool.com/service

)

255

Navodila za litij-ionske akumulatorske baterije SLO

8Transport

Za vsebovane litij-ionske akumulatorske

baterije veljajo zakonska določila o nevar-

nih snoveh. Zgolj Festoolove litij-ionske

akumulatorske baterije izpolnjujejo pogo-

je, navedene v priročniku UN ST/SG/

AC.10/11/rev.5 III. del, podpoglavje 38.3.

Uporabnik lahko akumulatorske baterije

Festool v primeru prevoza po cesti brez

dodatnih naprav transportira na mesto

uporabe orodja, če so te zavarovane pred

kratkim stikom in drsenjem. Pri pošiljanju

s strani tretjih oseb (npr.: zračni promet

ali špedicija) je treba upoštevati posebne

zahteve glede embalaže in oznak. Pri

pripravi paketa za pošiljanje je treba so-

delovati z osebo, ki je seznanjena s pred-

pisi za ravnanje z nevarnimi snovmi. Pro-

simo, upoštevajte morebitna dodatna na-

cionalna zakonska določila.

Akumulatorsko baterijo pošljite le, če je

ohišje nepoškodovano. Prelepite odprte

kontakte in akumulatorsko baterijo shra-

nite tako, da se v embalaži ne more premi-

kati.

9Okolje

Izrabljene ali okvarjene akumulatorske

baterije

oddajte na zbirna mesta samo

izpraznjene in zavarovane pred kratkim

stikom (npr. z izoliranjem polov z izolirnim

trakom; upoštevajte veljavne predpise).

Akumulatorske baterije se bodo tako nad-

zorovano reciklirale.

Samo za EU:

v skladu z evropsko direktivo

o baterijah in akumulatorjih in v skladu z

nacionalnimi predpisi je treba nedelujoče

SLO Navodila za litij-ionske akumulatorske baterije

256

ali izrabljene akumulatorske baterije/ba-

terije zbirati ločeno in jih oddati v posto-

pek okolju prijazne reciklaže.

Informacije REACh:

www.festool.com/re-

ach

Besedna znamka in logotip Bluetooth®

sta registrirani blagovni znamki podjetja

Bluetooth SIG, Inc. Vsakršna uporaba teh

znamk s strani podjetja Festool GmbH je v

skladu z licenco.

Informacije o varovanju podatkov

Električno orodje vsebuje čip za samodej-

no shranjevanje podatkov o orodju in delo-

vanju. Shranjeni podatki niso neposredno

povezani z osebami.

Podatki se lahko s posebnimi orodji odči-

tajo brezkontaktno in podjetje Festool jih

uporablja izključno za diagnostiko napak,

izvedbo popravila in garancijskih določil

ter za izboljšanje kakovosti oz. nadaljnji

razvoj električnega orodja. Shranjeni po-

datki se brez izrecne privolitve stranke ne

uporabljajo za kakršne koli druge name-

ne, ki niso opisani v zgornjih določilih.

257

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

Tudnivalók Li-ion akkumuláto-

regységekre vonatko-

zóan

1Szimbólumok

Szimbólumok

Általános veszélyekre vonat-

kozó figyelmeztetés

Olvassa el az útmutatót, az

utasítást!

Háztartási hulladékok közé

kidobni tilos.

Újrahasznosítás szimbólum -

újrahasznosítható anyag

Az akkumulátor csak a - 10

°C és + 50 °C közötti hőmér-

séklet-tartományok között

használható és tárolható.

Óvja meg hőtől és nyílt láng-

tól – soha ne dobja tűzbe –

Robbanásveszély!

Óvja meg víztől – ne merítse

folyadékokba.

Szimbólumok

max. 50°C

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

258

2 Biztonsági előírások a Li-ion

akkuegységekhez

Figyelem! Olvassa el az összes

biztonsági előírást és utasí-

tást.

A biztonsági előírások és

utasítások betartásának elmulasztása

áramütéshez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Őrizze meg az összes biztonsági előírást

és utasítást a későbbi felhasználhatóság

céljából.

A lítium-ion akkumulátoregységek cellái

gázzáróak és nem károsak, amennyiben a

használat és kezelés során betartja a

gyártói előírásokat.

–

A lemerült elemeket óvatosan kezel-

je. Az akkumulátoregységek veszély-

forrást jelentenek, mivel igen magas

rövidzárlati áramot okozhatnak.

A lí-

tium-ion akkumulátoregységek soha

nem merülnek le teljesen, még ha lát-

szólag lemerült állapotban vannak.

–

Kerülje el a fizikai behatásokat/üté-

seket. Az ütések és idegen tárgyak

behatolása károsodást okozhatnak

az elemekben.

Ez szivárgáshoz, hő-

képződéshez, füstképződéshez, az ak-

kumulátoregység kigyulladásához

RBRC tanúsítvány - Li-ion

Szimbólumok

259

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

vagy felrobbanásához vezethet.

–

A használaton kívüli akkuegységet

tartsa távol irodai kapcsoktól, pén-

zérméktől, szögektől, csavaroktól és

más kisméretű fémtárgyaktól, mert

ezek rövidre zárhatják az akkuegy-

ség pólusait.

Az akkumulátor pólusai

közötti rövidzárlat égési sérüléseket

vagy tüzet okozhat.

–

Védje az akkuegységet a hőségtől, pl.

a folyamatos napsugárzás és a tűz

közvetlen hatásától.

A tűz és a 130 °C

feletti hőmérsékletek robbanást okoz-

hatnak.

–

Ne nyissa ki az akkumulátoregysé-

get! Az akkumulátoregység kinyitása

vagy módosítása befolyásolhatja an-

nak biztonságát.

Ez hőképződéshez,

füstképződéshez, az akkumulátoregy-

ség kigyulladásához vagy felrobbaná-

sához vezethet.

–

Az akkuegységet ne merítse folyadé-

kokba, például (sós) vízbe vagy ita-

lokba. A folyadékokkal való

érintkezés az akkuegység meghibá-

sodásához vezethet.

Ez hőképződés-

hez, füstképződéshez, az akkuegység

kigyulladásához vagy felrobbanásá-

hoz vezethet. Ne használja az ak-

kuegységet tovább és forduljon egy

hivatalos Festool ügyfélszolgálathoz.

–

Csak a gyártó által ajánlott töltőbe-

rendezéssel töltse az akkuegysége-

ket. (lásd az ábrát).

Ha egy bizonyos

fajta akkuegységhez való töltőberen-

dezéssel másfajta akkuegységet tölt,

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

260

tűzveszély áll fenn.

–

A meggyulladt Li-ion akkumuláto-

regységeket tilos vízzel oltani,

hasz-

náljon

homokot

vagy tűzoltó takarót.

–

Az akkumulátoregység megsérülése

vagy szakszerűtlen használata ese-

tében gőzök léphetnek ki belsejéből.

A gőzök irritálhatják a légutakat. Ilyen

esetben lélegezzen be friss levegőt,

panaszok esetében forduljon orvos-

hoz.

–

Az akkuegységet csak a Festool

elektromos kéziszerszámához hasz-

nálja.

Csak így védhető meg az ak-

kuegység a veszélyes túlterheléstől.

Más szerszám használata sérüléseket

és tűzveszélyt okozhat.

–

Helytelen használat esetén elektrolit

szivároghat ki az akkuegységből. Ke-

rülje az érintkezést vele. Ha mégis

hozzáért, mossa le vízzel. Ha elektro-

lit került a szemébe, a kimosáson kí-

vül vegyen igénybe orvosi segítséget

is.

Az akkumulátorból kiszivárgó

elektrolit bőrirritációt vagy égési sé-

rülést okozhat.

–

Az akkuegység meghibásodása ese-

tén elektrolit szivároghat ki és a kör-

nyezetében lévő tárgyakat

átnedvesítheti.

Vizsgálja át az érintett

részeket. Ezeket úgy tisztítsa, hogy a

folyadékot száraz háztartási törlőpa-

pírral felitatja és bő vízzel leöblíti. Ke-

rülje a bőrrel való érintkezést

védőkesztyű viselése által. Adott eset-

ben cserélje ki ezeket a részeket.

–

Ne használjon sérült vagy módosított

261

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

akkumulátoregységeket.

A sérült

vagy módosított akkumulátoregysé-

gek előre nem látható tulajdonságok-

kal rendelkezhetnek, melyek tűzhöz,

robbanáshoz vagy sérüléshez vezet-

hetnek.

–

Ne nyissa fel, zúzza szét, hevítse túl

(80 °C fölé) vagy ne égesse el az ak-

kuegységet.

Ennek figyelmen kívül

hagyása esetén égési sérülés veszé-

lye, valamint tűzveszély áll fenn. Kö-

vesse a gyártó utasításait.

–

Ne használjon sérült akkumuláto-

regységeket. Azonnal függessze fel

az akkumulátoregység használatát,

amennyiben azon rendellenes tulaj-

donságokat, például szagképződést,

felhevülést, elszíneződést vagy de-

formálódást tapasztal.

Amennyiben

tovább használja az akkumulátoregy-

séget, az hő- és füstképződéssel, va-

lamint kigyulladással vagy

felrobbanással járhat.

3 Műszaki adatok

A további műszaki adatok leolvashatók az

akkuegység teljesítménytábláján.

Akkuegység BP 18 Li

Frekvencia 2402 Mhz – 2480 Mhz

Ekvivalens izot-

rop kisugárzott

energia (EIRP)

<10 dBm

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

262

4 Rendeltetésszerű használat

Az akkuegységek Festool akkumulátoros

elektromos szerszámokkal és a megne-

vezett Festool akkumulátortöltőkkel (lásd

az ábrát) használhatók.

Az akkuegység a mobil elszívó automati-

kus be- és kikapcsolására alkalmas.

5 A készülék részei

A hivatkozott ábrákat* az üzemeltetési út-

mutató elején találja meg.

* Az ábrák eltérhetnek az eredetitől.

6Üzem

[1-1]

Töltéskijelző gomb

[1-2]

Töltéskijelző

[1-3]

Bluetooth-kijelző

[1-4]

Szellőzőnyílások (csak BP 18 Li ...

ASI)

[1-5]

Az akku csomagok kioldására

szolgáló nyomógombok

VIGYÁZAT



Sérülésveszély, a mobil elszívó várat-

lan elindulása



A mobil elszívóval végzett valamennyi

munka előtt ellenőrizze, hogy a mobil

elszívóhoz milyen akkuegység van

csatlakoztatva.

263

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

6.1 Útmutató az akkuegység megfele-

lő használatához



Az akkuegységet félig feltöltve szál-

lítjuk. A teljes teljesítmény biztosítá-

sa érdekében első használat előtt

teljesen töltse fel az akkuegységet a

töltőkészülékben.

Az akkuegység bármikor feltölthető anél-

kül, hogy csökkenne az élettartama. A töl-

tési folyamat megszakítása nem károsítja

az akkuegységet.

Az elektromos kéziszerszám

automatikus kikapcsolása

után ne nyomja meg a ki-/be-

kapcsoló gombot.

Az akkuegy-

ség károsodhat.

Az akkuegység hőmérséklet-

felügyelettel van ellátva, mely a feltöltést

csak 0 °C és 50 °C közötti hőmérséklet-

tartományban engedélyezi. Ezáltal magas

akkuélettartam érhető el.

– Az akkuegységeket lehetőleg hűvös (5

°C - 25 °C) és száraz (levegő páratar-

talma < 80%) helyen tárolja.

– Az akkuegységet pl. nyáron ne felejtse

az autóban.

– Ha a feltöltéseket követő üzemidő je-

lentősen lerövidül, az azt jelenti, hogy

az akkuegység elhasználódott, és ki

kell cserélni.

– Ügyeljen az ártalmatlanítási tudniva-

lók betartására.

6.2 Töltéskijelző

A töltéskijelző

[1-2]

a töltéskijelző gomb

[1-1]

megnyomásakor az akkumulátor

töltési állapotát mutatja:

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

264

6.3 Bluetooth-funkciók

A töltéskijelző mellett található a

Bluetooth-kijelző

[1-3]

, mely az akkuegy-

ség csatlakozási állapotát jelzi ki:

70–100%

40–70%

15–40%

< 15%

Javasolt:

az akku

feltöltése a

további haszná-

lat előtt.

folyamatos kék

fény

az akkumuláto-

ros elektromos

szerszám üze-

mel, és a mobil

elszívó

Bluetooth-on

keresztül csatla-

kozik vagy az

akkuegység

mobil eszközhöz

van csatlakoz-

tatva

265

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H



Az akkuegység Bluetooth-technoló-

giát használ arra, hogy a megfelelő-

en felszerelt mobil elszívót akkumu-

látoros elektromos szerszám hasz-

nálata esetén automatikusan

bekapcsolja.

Az akkuegység és a mobil elszívó csatla-

koztatása



A mobil elszívó egyszerre csak egy

akkumulátoros elektromos szer-

számhoz kapcsolódhat.



Ha a mobil elszívót eredetileg az ak-

kuegységgel kapcsolta be, majd a

távvezérlővel kapcsolta ki, akkor a

csatlakoztatott akkuegység elveszti

az ideiglenes kapcsolatát a mobil el-

szívóval. Ekkor az akkuegységet újra

kell csatlakoztatni.



Kapcsolja be a mobil elszívó automata

üzemmódját (lásd a mobil elszívó hasz-

nálati utasítását).



Ha az akkumulátoros elektromos szer-

szám üzemben volt, akkor ellenőrizze,

hogy az akkuegység töltéskijelzője ki-

villogó kék fény

az akkuegység

készen áll a

mobil eszközhöz

való kapcsoló-

dásra (pl. szoft-

verfrissítés)

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

266

aludt-e, és ezáltal a csatlakozás lehet-

ségessé vált-e (egyes esetekben ez

több másodpercig is eltarthat).



Nyomja meg egyszer a mobil elszívó

vagy a távvezérlő csatlakozási gombját.

Az utólag beépíthető vevőmodulon

lévő LED lassan forgó kék színnel

villog, és a mobil elszívó 60 másod-

perc múlva csatlakozásra készen

áll.



Az akkumulátoros elektromos szer-

szám bekapcsol.

A mobil elszívó elindul, és az ak-

kuegység a mobil elszívó manuális

kikapcsolásáig csatlakozik.



Ha a mobil elszívóhoz egy második

akkuegység csatlakozik, akkor az

első akkuegység leválasztásra ke-

rül.

A mobil elszívó be- és kikapcsolása

Az akkuegység és a mobil elszívó közti

csatlakozás felépülése után a mobil elszí-

vó az akkumulátoros elektromos szer-

szám használata esetén automatikusan

elindul.



Ha a mobil elszívót az akkuegység-

gel kapcsolják ki, akkor max. 15 má-

sodpercnyi utánfutás lehetséges.



A mobil elszívó bekapcsolásához nyom-

ja le az akkumulátoros elektromos

szerszámon lévő bekapcsológombot.



A mobil elszívó kikapcsolásához enged-

je el az akkumulátoros elektromos

szerszámon lévő bekapcsológombot.

267

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

Az akkuegység leválasztása a mobil el-

szívóról

Az akkuegység mobil elszívóról való levá-

lasztásához végezze el az alábbi lépése-

ket:

– A mobil elszívót kapcsolja árammen-

tes állapotba

– Helyezze be az akkuegységet a töltő-

berendezésbe

– Csatlakoztassa a másik akkuegységet

a mobil elszívóhoz

Mobil eszközhöz való kapcsolódás

Az akkuegység használható mobil esz-

közhöz való csatlakozásra is (pl. a Festool

alkalmazás szoftverfrissítéséhez).



Nyomja meg addig a töltéskijelző gom-

bot

[1-1]

, amíg a Bluetooth-jel

[1-3]

kék színnel villogni nem kezd.

Az akkuegység ekkor 60 másodper-

cig készen áll a csatlakozásra.



Kövesse a Festool alkalmazás utasítá-

sait.

7 Karbantartás és ápolás



Tartsa tisztán az akkumulátoregység

csatlakozóérintkezőit.



Tartsa nyitva az akkumulátoregység

szellőzőnyílásait

[1-4]

, ellenkező eset-

ben működésbeli korlátozódások for-

dulhatnak elő.



Ha az akkuegység már nem működőké-

pes, forduljon egy hivatalos Festool

ügyfélszolgálathoz.

(

www.festool.com/service

)

H Tudnivalók Li-ion akkumulátoregységekre vonatkozóan

268

8 Szállítás

A mellékelt Li-ion akkuegységek teljesítik

a veszélyes termékek szállítására vonat-

kozó törvény követelményeit. A Festool Li-

ion akkuegységek teljesítik az ST/SG/

AC.10/11/Rev.5 UN-kézikönyv III. részé-

nek 38.3. alfejezetében megnevezett elő-

feltételeket. A felhasználó a Festool ak-

kuegységeket közúti szállítás esetében

különösebb intézkedések nélkül a beren-

dezés felhasználási helyére szállíthatja,

feltéve ha rendelkeznek rövidzárlat elleni

védelemmel és biztosítva vannak el-

csúszás ellen. Harmadik fél általi szállítás

esetében (pl.: légi úton történő szállítás

vagy fuvarozás esetében) figyelembe kell

venni a csomagolásra és megjelölésre vo-

natkozó követelményeket. A szállított áru

előkészítésénél egy a veszélyes anyagok-

ra vonatkozó előírásokat ismerő személy

segítségét kell kérni. Kérjük, ügyeljen az

országban érvényes esetleges további

előírások betartására.

Az akkuegységet csak akkor küldje el, ha

a ház sértetlen. Ragassza le a nyitott csat-

lakozókat és az akkuegységet úgy helyez-

ze el, hogy ne mozoghasson a csomago-

lásban.

9 Környezet

A használt vagy meghibásodott akkuegy-

ségeket

csak lemerült és rövidzárlat el-

len biztosított állapotban (pl. a pólusok

ragasztószalaggal való szigetelése által)

adja le a gyűjtőhelyen (ügyeljen az érvé-

nyes előírásokra).

Ily módon biztosítható az akkumulátorok

rendeltetésszerű újrahasznosítása.

269

Tudnivalók Li-ion akkumulátoregységekre vonatkozóan H

Csak az EU esetén:

az elemekről és akku-

mulátorokról szóló európai irányelv és an-

nak nemzeti jogi átvétele értelmében a hi-

bás vagy használt akkumulátorokat/ele-

meket szelektíven kell gyűjteni, és

lehetővé kell tenni azok környezetkímélő

újrahasznosítását.

Információk a REACh-ről:

www.fes-

tool.com/reach

A Bluetooth® szóvédjegy és logó a

Bluetooth SIG, Inc. vállalat bejegyzett

márkajele, és azok mindennemű felhasz-

nálása a Festool GmbH által licencszerző-

dés alapján történik.

Adatvédelemre vonatkozó tudnivalók

Az elektromos kéziszerszám egy chipet

tartalmaz a gép- és üzemadatok automa-

tikus eltárolásához. Az eltárolt adatok

nem tartalmaznak közvetlen személyi in-

formációkat.

Az adatok speciális készülékekkel érintés

nélkül kiolvashatók, és a Festool azokat

kizárólag hibadiagnózisra, javítási és ga-

ranciális célokra, valamint minőségjaví-

tásra, ill. az elektromos szerszám tovább-

fejlesztésére használja. Az adatok ezen

túlmenő használatára az ügyfél nyomaté-

kos beleegyezése nélkül nem kerül sor.

Festool BPLI Wireless Vacuum Control System based on BTLE implemented within multiple devices User Manual OBJ BUCH 0000000961 001

Festool GmbH Wireless Vacuum Control System based on BTLE implemented within multiple devices OBJ BUCH 0000000961 001

Contents

Users Manual_3

Navigation menu

Namespaces

Views

Navigation
